DE

Bedienungsanleitung

Bewahren Sie diese Anleitung für späteres Nachschlagen auf.

– Bedienungsanleitung

2

Inhalt

VORSICHTSMASSNAHMEN................ 5

Einleitung......................................... 8

Zubehör.............................................................8

Über die Dienstprogramme................................8

Über Firmware-Aktualisierungen ........................8

Informationen zur Bedienungsanleitung.............8

Konventionen in dieser Anleitung ......................8

Die QL-Reihe im Überblick............... 9

Leistungsmerkmale ............................................9

Über die Modelle .............................................10

Bedienelemente und Funktionen .. 11

Oberes Bedienfeld............................................11

Vorderes Bedienfeld .........................................15

Rückseite..........................................................16

Touchscreen................................... 18

Grundsätzliche Bedienung des Touchscreens ...18

Bildschirm-Interface .........................................18

Betrachten des Touchscreens ...........................20

Verwenden der Werkzeugschaltflächen ............21

Grundlagen der Bedienung

der QLReihe .................................. 22

Bedienen ausgewählter Kanäle

(Selected-Channel-Bereich) .......................22

Verwenden des Bedienfelds

(Kanalzugbereich).....................................22

Zuweisen eines Namens...................................23

Verwenden der Libraries...................................24

Initialitisieren von Einstellungen .......................28

Kopieren und Einfügen von Einstellungen ........28

Vergleichen zweier Einstellungen .....................29

Anschluss ....................................... 30

Informationen über Netzwerkverbindungen.....30

Anschließen an I/O-Geräte...............................30

Verbinden der Audio-Ein/Ausgänge ................32

Einbau einer optionalen Karte ..........................33

Quick Guide ................................... 34

Anschließen der Geräte....................................34

Einstellen der Eingangskanäle...........................35

Senden eines Eingangskanalsignals an den

STEREO-Bus ..............................................36

Anwenden von EQ- und

Dynamikeinstellungen...............................36

Einstellen der Ausgangskanäle..........................37

Verwenden des GEQ ........................................37

Verwenden des Automixers..............................38

Anwenden von Effekten ...................................38

Ändern der Patch-Einstellungen .......................40

Gruppenbildung und Kopplung.......................41

Verwenden der Talkback-Funktion ...................41

Routen des Oszillators zu einem

Ausgangskanal ..........................................42

Verwenden der Szenenspeicher........................42

Audio-Wiedergabe und Aufnahme auf/von

einem USB-Speichergerät..........................43

Speichern und Laden der

Geräteeinstellungen ..................................44

Sonstige Funktionen...................... 45

Einstellen der Helligkeit von Touchscreen,

LEDs und anderen Anzeigen......................45

Datum und Uhrzeit der eingebauten Uhr

einstellen ..................................................45

Initialisieren des Geräts auf die

Werksvoreinstellungen ..............................46

Einstellen der Fader

(Kalibrierungsfunktion)..............................46

Fehlerbehebung............................. 48

Befestigen des Rackmontagesatzes

RK1 (separat erhältlich) ................ 50

Allgemeine Technische Daten ....... 51

Bemaßte Abbildungen .................. 52

Index .............................................. 53

Blockschaltbild ... Ende der Anleitung

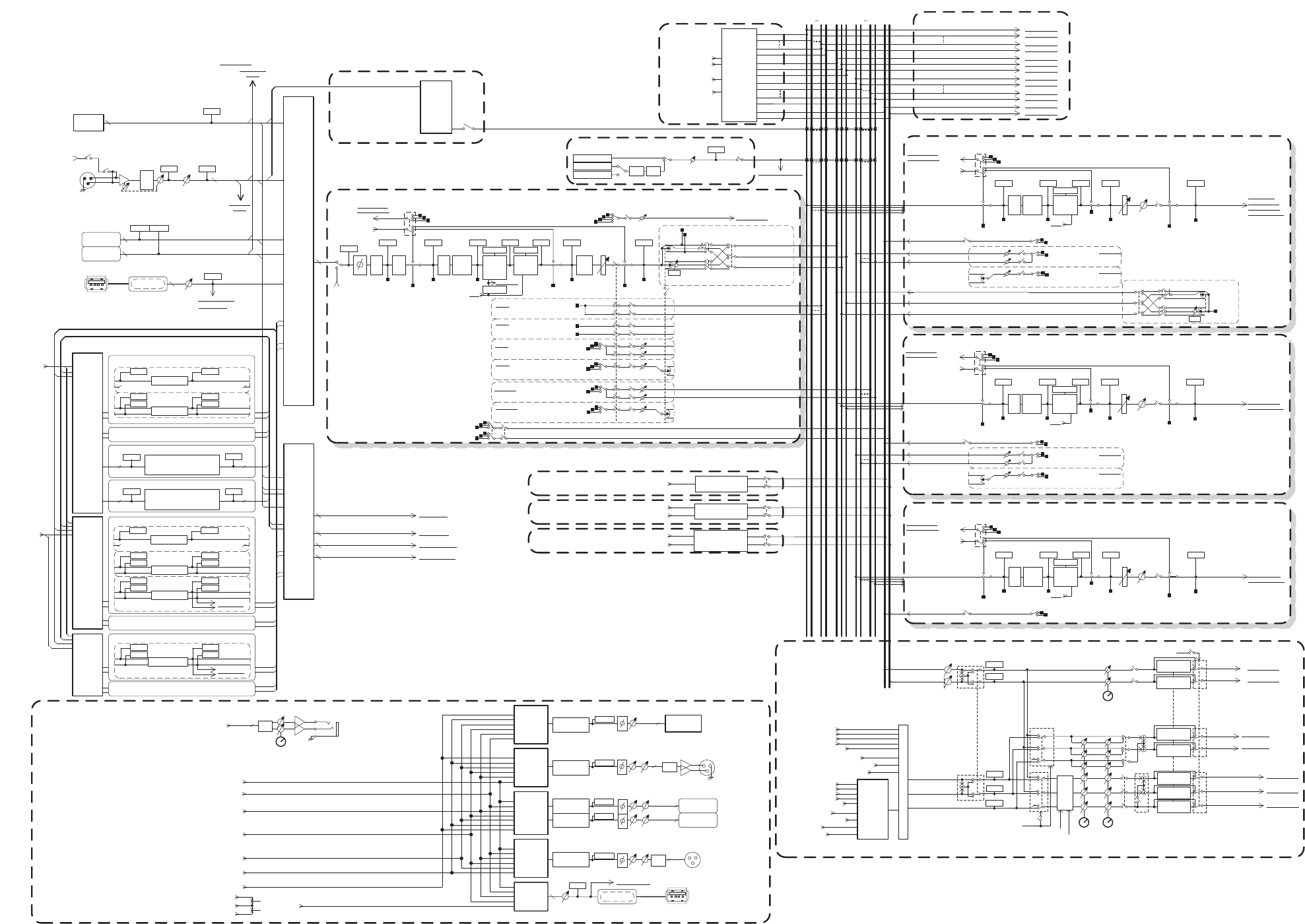

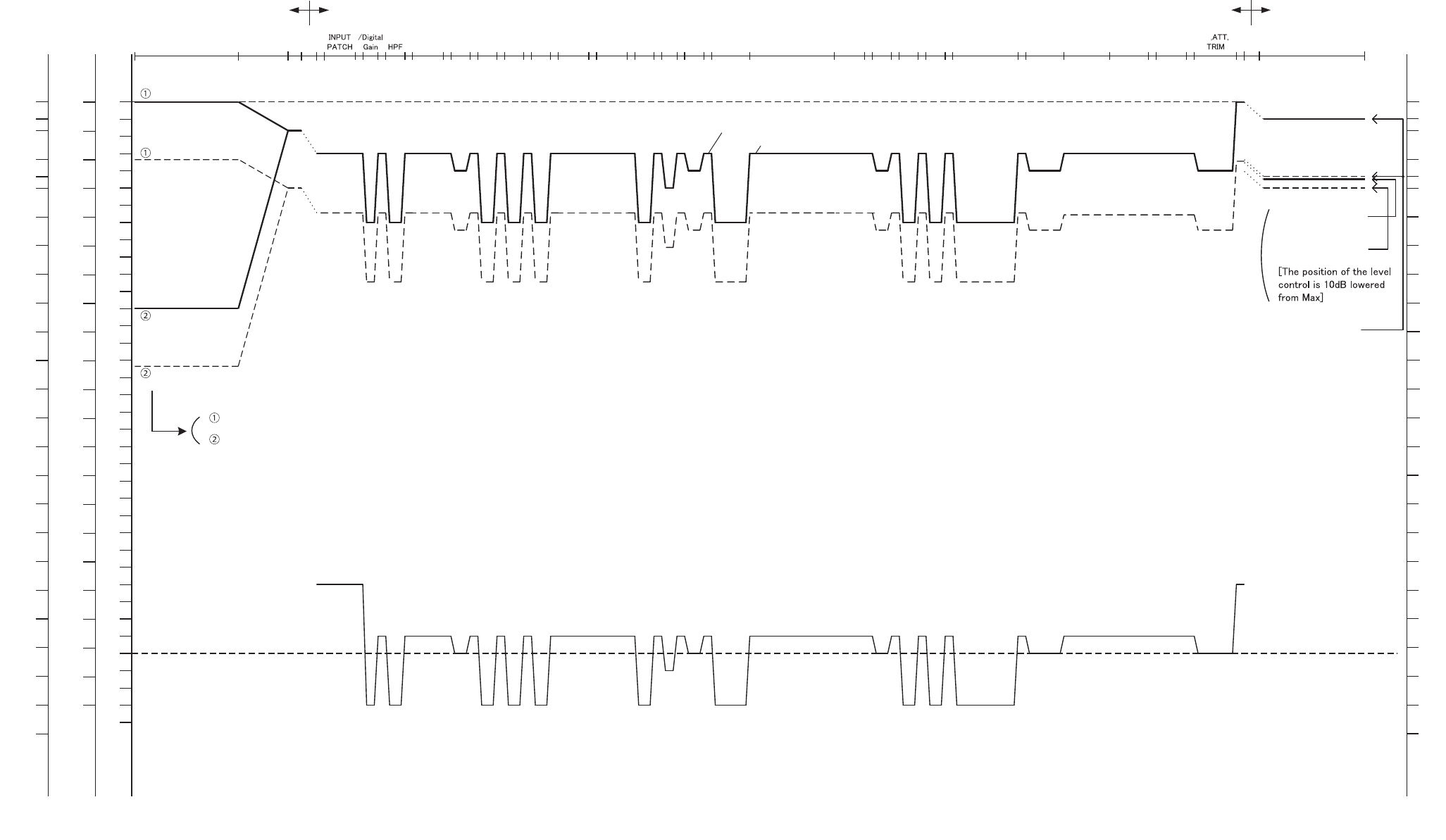

Pegeldiagramm .. Ende der Anleitung

– Bedienungsanleitung 3

The above warning is located on the rear/side of the unit.

L’avertissement ci-dessus est situé sur le arrière/côté de l’appareil.

Explanation of Graphical Symbols

Explication des symboles

The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dan-

gerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

L’éclair avec une flèche à l’intérieur d’un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’une « tension

dangereuse » non isolée à l’intérieur de l’appareil, pouvant être suffisamment élevée pour constituer un risque d’électrocution.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance

(servicing) instructions in the literature accompanying the product.

Le point d’exclamation à l’intérieur d’un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’instructions

importantes sur l’emploi ou la maintenance (réparation) de l’appareil dans la documentation fournie.

IMPORTANT SAFETY

INSTRUCTIONS

1 Read these instructions.

2 Keep these instructions.

3 Heed all warnings.

4 Follow all instructions.

5 Do not use this apparatus near water.

6 Clean only with dry cloth.

7 Do not block any ventilation openings. Install in accordance with

the manufacturer’s instructions.

8 Do not install near any heat sources such as radiators, heat regis-

ters, stoves, or other apparatus (including amplifiers) that produce

heat.

9 Do not defeat the safety purpose of the polarized or grounding-type

plug. A polarized plug has two blades with one wider than the

other. A grounding type plug has two blades and a third grounding

prong. The wide blade or the third prong are provided for your

safety. If the provided plug does not fit into your outlet, consult an

electrician for replacement of the obsolete outlet.

10 Protect the power cord from being walked on or pinched particu-

larly at plugs, convenience receptacles, and the point where they

exit from the apparatus.

11 Only use attachments/accessories specified by the manufacturer.

12 Use only with the cart, stand, tripod, bracket,

or table specified by the manufacturer, or

sold with the apparatus. When a cart is used,

use caution when moving the cart/apparatus

combination to avoid injury from tip-over.

13 Unplug this apparatus during lightning

storms or when unused for long periods of

time.

14 Refer all servicing to qualified service per-

sonnel. Servicing is required when the apparatus has been dam-

aged in any way, such as power-supply cord or plug is damaged,

liquid has been spilled or objects have fallen into the apparatus,

the apparatus has been exposed to rain or moisture, does not oper-

ate normally, or has been dropped.

(UL60065_03)

PRÉCAUTIONS CONCER-

NANT LA SÉCURITÉ

1 Lire ces instructions.

2 Conserver ces instructions.

3 Tenir compte de tous les avertissements.

4 Suivre toutes les instructions.

5 Ne pas utiliser ce produit à proximité d’eau.

6 Nettoyer uniquement avec un chiffon propre et sec.

7 Ne pas bloquer les orifices de ventilation. Installer l’appareil con-

formément aux instructions du fabricant.

8 Ne pas installer l’appareil à proximité d’une source de chaleur

comme un radiateur, une bouche de chaleur, un poêle ou tout autre

appareil (y compris un amplificateur) produisant de la chaleur.

9 Ne pas modifier le système de sécurité de la fiche polarisée ou de

la fiche de terre. Une fiche polarisée dispose de deux broches dont

une est plus large que l’autre. Une fiche de terre dispose de deux

broches et d’une troisième pour le raccordement à la terre. Cette

broche plus large ou cette troisième broche est destinée à assurer

la sécurité de l’utilisateur. Si la fiche équipant l’appareil n’est pas

compatible avec les prises de courant disponibles, faire remplacer

les prises par un électricien.

10 Acheminer les cordons d’alimentation de sorte qu’ils ne soient pas

piétinés ni coincés, en faisant tout spécialement attention aux

fiches, prises de courant et au point de sortie de l’appareil.

11 Utiliser exclusivement les fixations et accessoires spécifiés par le

fabricant.

12 Utiliser exclusivement le chariot, le stand, le

trépied, le support ou la table recommandés

par le fabricant ou vendus avec cet appareil.

Si l’appareil est posé sur un chariot, déplac-

er le chariot avec précaution pour éviter tout

risque de chute et de blessure.

13 Débrancher l’appareil en cas d’orage ou lor-

squ’il doit rester hors service pendant une

période prolongée.

14 Confier toute réparation à un personnel qualifié. Faire réparer

l’appareil s’il a subi tout dommage, par exemple si la fiche ou le

cordon d’alimentation est endommagé, si du liquide a coulé ou des

objets sont tombés à l’intérieur de l’appareil, si l’appareil a été

exposé à la pluie ou à de l’humidité, si l’appareil ne fonctionne pas

normalement ou est tombé.

(UL60065_03)

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT

EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE

ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À

L’HUMIDITÉ.

– Bedienungsanleitung

4

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions con-

tained in this manual, meets FCC requirements. Modifications not

expressly approved by Yamaha may void your authority, granted by

the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories and/

or another product use only high quality shielded cables. Cable/s

supplied with this product MUST be used. Follow all installation

instructions. Failure to follow instructions could void your FCC

authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply with the

requirements listed in FCC Regulations, Part 15 for Class “B” digital

devices. Compliance with these requirements provides a reason-

able level of assurance that your use of this product in a residential

environment will not result in harmful interference with other elec-

tronic devices. This equipment generates/uses radio frequencies

and, if not installed and used according to the instructions found in

the users manual, may cause interference harmful to the operation

of other electronic devices. Compliance with FCC regulations does

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

not guarantee that interference will not occur in all installations. If

this product is found to be the source of interference, which can be

determined by turning the unit “OFF” and “ON”, please try to elimi-

nate the problem by using one of the following measures:

Relocate either this product or the device that is being affected by

the interference.

Utilize power outlets that are on different branch (circuit breaker or

fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the

antenna. If the antenna lead-in is 300 ohm ribbon lead, change the

lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results,

please contact the local retailer authorized to distribute this type of

product. If you can not locate the appropriate retailer, please contact

Yamaha Corporation of America, Electronic Service Division, 6600

Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed by

Yamaha Corporation of America or its subsidiaries.

FCC INFORMATION (U.S.A.)

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE EARTHED

IMPORTANT. The wires in this mains lead are coloured in accordance

with the following code:

As the colours of the wires in the mains lead of this apparatus may not

correspond with the coloured markings identifying the terminals in

your plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be connected

to the terminal in the plug which is marked by the letter E or by the

safety earth symbol or colored GREEN or GREEN-and-YELLOW.

The wire which is coloured BLUE must be connected to the terminal

which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the terminal

which is marked with the letter L or coloured RED.

GREEN-AND-YELLOW : EARTH

BLUE : NEUTRAL

BROWN : LIVE

(3 wires)

ADVARSEL!

Lithiumbatteri—Eksplosionsfare ved fejlagtig håndtering. Udskiftning

må kun ske med batteri af samme fabrikat og type. Levér det brugte

batteri tilbage til leverandoren.

VARNING

Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller

en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera

använt batteri enligt fabrikantens instruktion.

VAROITUS

Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo

ainoastaan laitevalmistajan suosittelemaan tyyppiin. Hävitä käytetty

paristo valmistajan ohjeiden mukaisesti.

(lithium caution)

NEDERLAND / THE NETHERLANDS

• Dit apparaat bevat een lithium batterij voor geheugen back-up.

• This apparatus contains a lithium battery for memory back-up.

• Raadpleeg uw leverancier over de verwijdering van de batterij op het

moment dat u het apparaat ann het einde van de levensduur of

gelieve dan contact op te nemen met de vertegenwoordiging van

Yamaha in uw land.

• For the removal of the battery at the moment of the disposal at the

end of life please consult your retailer or Yamaha representative

office in your country.

• Gooi de batterij niet weg, maar lever hem in als KCA.

• Do not throw away the battery. Instead, hand it in as small chemical

waste.

(lithium disposal)

This product contains a battery that contains perchlorate material.

Perchlorate Material—special handling may apply,

See www.dtsc.ca.gov/hazardouswaste/perchlorate.

* This applies only to products distributed by

YAMAHA CORPORATION OF AMERICA.

(Perchlorate)

* This applies only to products distributed by

YAMAHA CORPORATION OF AMERICA.

COMPLIANCE INFORMATION STATEMENT

(DECLARATION OF CONFORMITY PROCEDURE)

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1) this device may not cause harmful interference, and

2) this device must accept any interference received including interfer-

ence that may cause undesired operation.

See user manual instructions if interference to radio reception is sus-

pected.

Responsible Party: Yamaha Corporation of America

Address: 6600 Orangethorpe Ave., Buena Park, Calif.

90620

Telephone: 714-522-9011

Type of Equipment: Digital Mixing Console

Model Name: QL5/QL1

(FCC DoC)

(class b korea)

– Bedienungsanleitung 5

VORSICHTS-

MASSNAHMEN

BITTE SORGFÄLTIG DURCHLESEN,

EHE SIE FORTFAHREN

Bitte heben Sie dieses Handbuch sorgfältig auf,

damit Sie später einmal nachschlagen können.

WARNUNG

Beachten Sie stets die nachfolgend beschriebenen

Vorsichtsmaßnahmen, um mögliche schwere

Verletzungen oder sogar tödliche Unfälle infolge

eines elektrischen Schlags, von Kurzschlüssen,

Feuer oder anderen Gefahren zu vermeiden. Zu diesen

Vorsichtsmaßnahmen gehören die folgenden Punkte,

die jedoch keine abschließende Aufzählung darstellen:

Netzanschluss/Netzkabel

• Verlegen Sie das Netzkabel niemals in der Nähe von

Wärmequellen, etwa Heizkörpern oder Heizstrahlern, biegen

Sie es nicht übermäßig und beschädigen Sie es nicht auf

sonstige Weise, stellen Sie keine schweren Gegenstände

darauf und verlegen Sie es nicht an einer Stelle, wo jemand

darauf treten, darüber stolpern oder etwas darüber

rollen könnte.

• Schließen Sie das Gerät nur an die auf ihm angegebene

Spannung an. Die erforderliche Spannung ist auf dem

Typenschild des Geräts aufgedruckt.

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel

bzw. den Netzstecker.

Wenn Sie das Gerät in einer anderen Region als der, in der

Sie es gekauft haben, verwenden möchten, kann es sein,

dass das mitgelieferte Netzkabel nicht kompatibel ist.

Wenden Sie sich bitte an Ihren Yamaha-Händler.

• Überprüfen Sie regelmäßig den Zustand des Netzsteckers,

und entfernen Sie Schmutz oder Staub, der sich eventuell

darauf angesammelt hat.

• Achten Sie darauf, eine geeignete Steckdose mit

Sicherheitserdung zu verwenden. Unsachgemäße oder

fehlende Erdung kann zu einem elektrischen Schlag, zu einer

Beschädigung des Geräts / der Geräte oder sogar zu einem

Brand führen.

Öffnen verboten!

• Dieses Gerät enthält keine vom Anwender zu wartenden Teile.

Versuchen Sie nicht, das Gerät zu öffnen oder die inneren

Komponenten zu entfernen oder auf irgendeine Weise zu

ändern. Sollte einmal eine Fehlfunktion auftreten, so nehmen

Sie es sofort außer Betrieb und lassen Sie es von einem

qualifizierten Yamaha-Kundendiensttechniker prüfen.

Vorsicht mit Wasser

• Achten Sie darauf, dass das Gerät nicht durch Regen nass

wird, verwenden Sie es nicht in der Nähe von Wasser oder

unter feuchten oder nassen Umgebungsbedingungen und

stellen Sie auch keine Behälter (wie z. B. Vasen, Flaschen

oder Gläser) mit Flüssigkeiten darauf, die herausschwappen

und in Öffnungen hineinfließen könnten. Wenn eine Flüssigkeit

wie z. B. Wasser in das Gerät gelangt, schalten Sie sofort die

Stromversorgung aus und ziehen Sie das Netzkabel aus der

Steckdose. Lassen Sie das Gerät anschließend von einem

qualifizierten Yamaha-Kundendiensttechniker überprüfen.

• Schließen Sie den Netzstecker niemals mit nassen Händen

an oder ziehen Sie ihn heraus.

Brandschutz

• Stellen Sie keine brennenden Gegenstände (z.B. Kerzen) auf

dem Gerät ab. Ein brennender Gegenstand könnte umfallen

und einen Brand verursachen.

Falls Sie etwas Ungewöhnliches am Gerät

bemerken

• Wenn eines der folgenden Probleme auftritt, schalten Sie

unverzüglich den Netzschalter aus und ziehen Sie den

Netzstecker aus der Steckdose. Lassen Sie das Gerät

anschließend von einem qualifizierten Yamaha-

Kundendiensttechniker überprüfen.

- Netzkabel oder Netzstecker sind zerfasert oder beschädigt.

- Das Gerät sondert ungewöhnliche Gerüche oder Rauch ab.

- Ein Gegenstand ist in das Gerät gefallen.

- Während der Verwendung des Geräts kommt es zu einem

plötzlichen Tonausfall.

• Wenn dieses Gerät herunterfällt oder beschädigt wird,

schalten Sie sofort den Netzschalter aus, ziehen Sie den

Stecker aus der Steckdose, und lassen Sie das Gerät von

einem qualifizierten Yamaha-Kundendiensttechniker

überprüfen.

VORSICHT

Beachten Sie stets die nachstehend aufgelisteten

grundsätzlichen Vorsichtsmaßnahmen, um mögliche

Verletzungen beiIhnen oder anderen Personen oder aber

Schäden am Gerät oder an anderen Gegenständen zu

vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die

folgenden Punkte, die jedoch keine abschließende

Aufzählung darstellen:

Netzanschluss/Netzkabel

• Fassen Sie den Netzstecker nur am Stecker selbst und

niemals am Kabel an, wenn Sie ihn vom Gerät oder von der

Steckdose abziehen. Wenn Sie am Kabel ziehen, kann dieses

beschädigt werden.

• Ziehen Sie bei Nichtbenutzung des Geräts über einen

längeren Zeitraum oder während eines Gewitters den

Netzstecker aus der Steckdose.

PA_de_3 1/2

– Bedienungsanleitung

6

Aufstellort

• Achten Sie auf einen sicheren Stand des Geräts, um ein

unabsichtliches Umstürzen zu vermeiden.

• Blockieren Sie nicht die Lüftungsöffnungen. Dieses Gerät besitzt

Lüftungsöffnungen an der Rückseite und an den Seitenteilen,

die dafür Sorge tragen sollen, dass die Innentemperatur nicht zu

hoch ist. Legen Sie das Gerät insbesondere nicht auf die Seite

oder auf den Kopf. Unzureichende Belüftung kann zu

Überhitzung führen und u. U. das Gerät beschädigen

oder sogar einen Brand auslösen.

• Halten Sie das Gerät außer Reichweite von Kindern.

• Platzieren Sie das Gerät nicht an einem Ort, an dem es in

Kontakt mit korrosiven Gasen oder salzhaltiger Luft gelangen

könnte. Dadurch kann es zu Fehlfunktionen kommen.

• Vermeiden Sie in Gefahrensituationen wie z. B. einem

Erdbeben, sich in der Nähe des Geräts aufzuhalten.

Da das Gerät umkippen oder herunterfallen und Verletzungen

hervorrufen könnte, entfernen Sie sich schnell von diesem

Gerät und suchen Sie einen sicheren Ort auf.

• Entfernen Sie alle angeschlossenen Kabel, bevor Sie das

Gerät bewegen.

• Vergewissern Sie sich beim Aufstellen des Geräts, dass die

von Ihnen verwendete Netzsteckdose leicht erreichbar ist.

Sollten Probleme auftreten oder es zu einer Fehlfunktion

kommen, schalten Sie das Gerät sofort aus, und ziehen Sie

den Stecker aus der Steckdose. Auch dann, wenn das Produkt

ausgeschaltet ist, fließt eine geringe Menge Strom. Falls Sie

das Produkt für längere Zeit nicht nutzen möchten, sollten Sie

unbedingt das Netzkabel aus der Netzsteckdose ziehen.

• Vergewissern Sie sich beim Aufstellen des Geräts, dass sich

der Netzschalter problemlos bedienen lässt. Sollten Probleme

auftreten oder es zu einer Fehlfunktion kommen, schalten Sie

das Gerät sofort aus, und ziehen Sie den Stecker aus der

Netzsteckdose.

• Wenn Sie das Gerät transportieren oder bewegen, sollten

daran immer zwei oder mehr Personen beteiligt sein. Durch

den Versuch, das Gerät allein hochzuheben, können Sie

Ihrem Rücken Schaden zufügen, sich anderweitig verletzen

oder das Gerät selbst beschädigen.

Verbindungen

• Bevor Sie das Gerät an andere elektronische Komponenten

anschließen, schalten Sie alle Geräte aus. Stellen Sie

zunächst alle Lautstärkeregler an den Geräten auf Minimum,

bevor Sie die Geräte ein- oder ausschalten.

Wartung

• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das

Gerät reinigen.

Vorsicht bei der Handhabung

• Stecken Sie nicht Ihre Finger oder Ihre Hände in irgendwelche

Öffnungen oder Lüftungsschlitze am Gerät.

• Vermeiden Sie es, Gegenstände (Papier, Plastik, Metall usw.)

in irgendwelche Öffnungen oder Lüftungsschlitze am Gerät

gelangen zu lassen. Falls dies passiert, schalten Sie das

Gerät sofort aus und ziehen Sie den Netzstecker aus der

Steckdose. Lassen Sie das Gerät anschließend von einem

qualifizierten Yamaha-Kundendiensttechniker überprüfen.

• Stützen Sie sich nicht mit dem Körpergewicht auf dem Gerät

ab, und stellen Sie keine schweren Gegenstände darauf ab.

Üben Sie keine übermäßige Gewalt auf Tasten, Schalter oder

Stecker aus.

• Benutzen Sie die Kopfhörer nicht über eine längere Zeit mit

zu hohen oder unangenehmen Lautstärken. Hierdurch können

bleibende Hörschäden auftreten. Falls Sie Gehörverlust

bemerken oder ein Klingeln im Ohr feststellen, lassen Sie sich

von Ihrem Arzt beraten.

Speicherschutzbatterie

• Tauschen Sie die Speicherschutzbatterie nicht selbst aus.

Dadurch kann eine Explosion und/oder eine Beschädigung

des Geräts / der Geräte verursacht werden.

Wenn die Speicherschutzbatterie vollständig entladen ist,

lassen Sie die Batterie von einem qualifizierten Yamaha-

Kundendiensttechniker ersetzen.

Yamaha haftet nicht für Schäden, die auf eine nicht

ordnungsgemäße Bedienung oder Änderungen am

Gerät zurückzuführen sind, oder fürden Verlust oder

die Zerstörung von Daten.

PA_de_3 2/2

– Bedienungsanleitung 7

ACHTUNG

Um die Möglichkeit einer Fehlfunktion oder

Beschädigung des Produkts, Beschädigung von Daten

oder anderem Eigentum auszuschließen, befolgen Sie

die nachstehenden Hinweise.

Handhabung und Pflege

• Verwenden Sie das Gerät nicht in der Nähe eines Fernsehers,

eines Radios, einer Stereoanlage, eines Mobiltelefons oder

anderer elektrischer Geräte. Andernfalls können durch das

Gerät oder die anderen Geräte Störgeräusche entstehen.

• Setzen Sie das Gerät weder übermäßigem Staub oder

Vibrationen noch extremer Kälte oder Hitze aus

(beispielsweise direktem Sonnenlicht, in der Nähe einer

Heizung oder tagsüber in einem Fahrzeug), um mögliche

Gehäuseverformung, instabilen Betrieb oder Beschädigung

der eingebauten Komponenten zu vermeiden.

• Stellen Sie keine Gegenstände aus Vinyl, Kunststoff oder

Gummi auf dem Gerät ab, da andernfalls das Bedienfeld

verfärbt werden könnte.

• Verwenden Sie zur Reinigung des Geräts ein trockenes

und weiches Tuch. Verwenden Sie keine Verdünnung,

Lösungsmittel oder Reinigungsflüssigkeiten oder mit

chemischen Substanzen imprägnierte Reinigungstücher.

• Im Gerät kann aufgrund von drastischen Änderungen der

Umgebungstemperatur Kondensation auftreten – wenn das

Gerät z. B. von einem Ort zum anderen transportiert oder die

Klimaanlage ein- oder ausgeschaltet wird. Die Verwendung

des Geräts bei auftretender Kondensation kann Schäden

verursachen. Wenn es Grund zur Annahme gibt, dass

Kondensation aufgetreten sein könnte, lassen Sie das Gerät

für mehrere Stunden ausgeschaltet, bis die Kondensation

vollständig abgetrocknet ist.

• Vermeiden Sie es, alle Klang- und Lautstärkeregler auf

Maximum einzustellen. Je nach Bedingungen der

angeschlossenen Geräte kann dies zu Rückkopplungen

und Beschädigung der Lautsprecher führen.

• Reinigen Sie die Fader nicht mit Öl, Fett oder Kontaktreiniger.

Dies kann Probleme mit elektrischem Kontakt oder der

Beweglichkeit der Fader verursachen.

• Beim Einschalten Ihres Audiosystems sollten Sie den

Leistungsverstärker/das Gerät immer ALS LETZTES

einschalten, um Schäden an den Lautsprechern zu vermeiden.

Beim Ausschalten sollte der Leistungsverstärker/das Gerät aus

demselben Grund ZUERST ausgeschaltet werden.

• Die in diesem Paket enthaltenen Gummifüße können unten

am Lautsprecher angebracht werden, um ein Rutschen zu

verhindern, falls das Gerät auf rutschigen Oberflächen

aufgestellt wird.

• Schalten Sie stets die Stromversorgung aus, wenn das Gerät

nicht benutzt wird.

Sichern von Daten

• Dieses Gerät enthält eine integrierte Backup-Batterie, welche

die Daten der internen Uhr über den Zeitpunkt des

Ausschaltens hinaus erhält.

Diese Backup-Batterie ist irgendwann erschöpft, wodurch die

Daten der internen Uhr zurückgesetzt werden. Ersetzen Sie

die Backup-Batterie, bevor sie vollständig erschöpft ist.

Wenn die Backup-Batterie schwach wird, zeigt der

Touchscreen beim Hochfahren des Systems „Low Battery“ an.

Lassen Sie in diesem Fall die Backup-Batterie von

qualifiziertem Yamaha-Fachpersonal ersetzen.

Die durchschnittliche Lebensdauer der Backup-Batterie beträgt

je nach Betriebsbedingungen etwa fünf Jahre.

Bauform

• XLR-Buchsen und -Stecker sind wie folgt belegt

(nach IEC60268-Standard): Pin 1: Masse, Pin 2: Signal (+)

und Pin 3: kalt (–).

Informationen

Hinweise zum Urheberrecht

• Das Kopieren von kommerziell erhältlichen Musikdaten

einschließlich, ohne darauf beschränkt zu sein, von MIDI-

Daten und/oder Audiodaten ist außer für den Privatgebrauch

strengstens untersagt.

Über dieses Handbuch

• Die Abbildungen und Display-Darstellungen in diesem

Handbuch dienen nur zur Veranschaulichung und können

von der Darstellung an Ihrem Instrument abweichen.

• Windows ist in den USA und anderen Ländern ein

eingetragenes Warenzeichen der Microsoft® Corporation.

• Apple, Mac, Macintosh und iPad sind in den USA und anderen

Ländern als Warenzeichen von Apple Inc. eingetragen.

• Die Schriftarten der in diesem Instrument verwendeten

Bitmaps wurden von Ricoh Co., Ltd. zur Verfügung gestellt

und sind deren Eigentum.

• Die Audiokodierungstechnik MPEG Layer-3 wird vom

Fraunhofer-Institut und Thomson lizenziert.

• Die in diesem Handbuch erwähnten Firmen- und

Produktnamen sind Warenzeichen bzw. eingetragene

Warenzeichen der betreffenden Firmen.

(weee_eu_de_01)

Verbraucherinformation zur Sammlung

und Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf den

Produkten, der Verpackung und/oder

beiliegenden Unterlagen, so sollten benutzte

elektrische Geräte nicht mit dem normalen

Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen

Bestimmungen und den Richtlinien

2002/96/EC bringen Sie alte Geräte

bitte zur fachgerechten Entsorgung,

Wiederaufbereitung und Wiederverwendung

zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen

Sie, wertvolle Ressourcen zu schützen, und verhindern

mögliche negative Auswirkungen auf die menschliche

Gesundheit und die Umwelt, die andernfalls durch

unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und

Wiederaufbereiten alter Elektrogeräte kontaktieren Sie

bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren

Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Information für geschäftliche Anwender in der

Europäischen Union]

Wenn Sie Elektrogeräte ausrangieren möchten, kontaktieren

Sie bitte Ihren Händler oder Zulieferer für weitere

Informationen.

[Entsorgungsinformation für Länder außerhalb der

Europäischen Union]

Dieses Symbol gilt nur innerhalb der Europäischen Union.

Wenn Sie solche Artikel ausrangieren möchten, kontaktieren

Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen

Sie nach der sachgerechten Entsorgungsmethode.

Einleitung

– Bedienungsanleitung

8

Einleitung

Vielen Dank für Ihre Entscheidung für ein QL5/QL1-

Digitalmischpult der QL-Reihe von Yamaha. Um aus den

überragenden Funktionen das Beste aus Ihrem Pult der

QLReihe herausholen und jahrelang einen problemfreien

Betrieb genießen zu können, lesen Sie vor der Benutzung

dieses Handbuch bitte aufmerksam durch. Bewahren Sie

die Bedienungsanleitung nach der Lektüre an einem

sicheren Ort auf.

Zubehör

•Netzkabel

•Bedienungsanleitung (dieses Dokument)

•Dante Virtual Soundcard Lizenzcode

•Staubabdeckung (nur QL5)

Über die Dienstprogramme

Die Produkte der QL-Reihe können mit vielen verschiedenen

Software-Produkten verwendet werden. Informationen zum

Herunterladen, Installieren und Einrichten dieser Software-

Anwendungen finden Sie auf der Pro-Audio-Website von

Yamaha. Beachten Sie außerdem die Installationsanleitung,

die jeder heruntergeladenen Anwendung beiliegt.

http://www.yamahaproaudio.com/

•QL Editor

Mit dieser Software-Anwendung können Sie das Gerät von

einem angeschlossenen Computer aus einrichten und

bedienen. Sie können die Anwendung auch nutzen, um

Pulteinstellungen zu sichern, oder um Mischpultparameter

ohne angeschlossenes Gerät einzustellen.

• Console File Converter

Mit dieser Software-Anwendung können Sie

Einstellungsdateien der Baureihen PM5D, M7CL, LS9, CL

und QL von Yamaha konvertieren.

•QL StageMix

Diese Software-Anwendung ermöglicht Ihnen die

Fernbedienung des Geräts von einem iPad aus in einem

WLAN-Netzwerk.

HINWEIS

iOS-Anwendungen werden unter Umständen in Ihrem

Gebiet nicht unterstützt. Erfragen Sie dies bitte bei Ihrem

Yamaha-Händler.

Über Firmware-

Aktualisierungen

Bei diesem Produkt können Sie die Firmware des Geräts

aktualisieren, um den Betrieb zu verbessern, Funktionen

hinzuzufügen und mögliche Fehlfunktionen zu korrigieren.

Für das Gerät stehen die folgenden beiden Arten von

Firmware zur Verfügung.

•Firmware des Mischpults

•Dante Modul-Firmware

Sie müssen jeden Firmware-Typ separat aktualisieren.

Näheres zum Aktualisieren der Firmware finden Sie auf der

folgenden Website. Informationen zur Aktualisierung und

zum Einrichten des Geräts erhalten Sie in der Anleitung zur

Firmware-Aktualisierung auf der Website.

http://www.yamahaproaudio.com/

Informationen zur

Bedienungsanleitung

Bedienungsanleitung (dieses Dokument)

Dieses Heft beschreibt hauptsächlich Regler und Funktionen

auf dem Bedienfeld sowie die grundsätzliche Bedienung

der QL-Reihe.

In dieser Anleitung beziehen sich die meisten Erläuterungen

auf das QL5.

Referenzhandbuch (PDF-Format;

herunterladbar von der Website)

Dieses Handbuch beschreibt Funktionen, Effektparameter

und MIDI-Funktionalität im Detail.

Das Referenzhandbuch ist eine elektronische Datei im

PDF-Format. Verwenden Sie Software zum Betrachten

von PDF-Dolumenten wie Adobe® Reader®, um diese

Anleitung zu lesen. Die neueste Version der Anwendung

Adobe Reader können Sie von der unten aufgeführten

Website herunterladen.

http://www.adobe.com/

Hilfedatei (XML-Datei; herunterladbar

von der Website)

Sie können diese Hilfedatei auf dem Bildschirm des

Geräts betrachten. Laden Sie die Datei am Gerät,

und drücken Sie dann die Help-Taste auf dem Display,

um die entsprechenden Abschnitte aufzurufen.

Sie können das Referenzhandbuch und die Hilfedatei von

der folgenden Website herunterladen.

http://www.yamahaproaudio.com/

Konventionen in dieser

Anleitung

Schalter auf dem Bedienfeld werden „Tasten“ genannt.

Drehregler auf dem Bedienfeld werden „Drehregler“

genannt. Einige Drehregler drehen von einem minimalen

zu einem maximalen Wert, während sich andere endlos

in beide Richtungen drehen lassen.

Virtuelle Schaltelemente, die auf dem Bildschirm angezeigt

werden, heißen „Schaltflächen“, und virtuelle Drehregler

heißen ebenfalls „Drehregler“.

Bedienelemente auf dem Bedienfeld stehen in eckigen

Klammern [ ], z. B. [CUE]-Taste, um sie von den virtuellen

Schaltflächen und Drehreglern zu unterscheiden, die auf

dem Bildschirm (Touchscreen) dargestellt werden. Bei

einigen Bedienelementen steht vor den eckigen Klammern

der zugehörige Bereich auf dem Bedienfeld, z. B. SCENE-

MEMORY-Taste [STORE].

Die QL-Reihe im Überblick

– Bedienungsanleitung 9

Die QL-Reihe im

Überblick

Leistungsmerkmale

Die Digitalmischpulte der QL-Reihe erzeugen hochwertige,

präzise klingende Live-Sound-Umgebungen. Diese

Mischpulte führen die digitale Evolution einer Vielzahl

fortschrittlicher Konzepte fort, die darauf ausgelegt sind,

die Pulte einfach und intuitiv bedienen und nutzen zu

können. Mit dem integrierten Effektprozessor und

optionalen I/OGeräten begegnen Sie extremen

Situationen auf der höchsten Qualitätsstufe,

während gleichzeitig die notwendige Flexibilität bei

der Systemkonfiguration erhalten bleibt, das Ihren

Anforderungen entspricht.

Bedienungsfreundlich für Neueinsteiger,

erfahrenen Anwendern vertraut

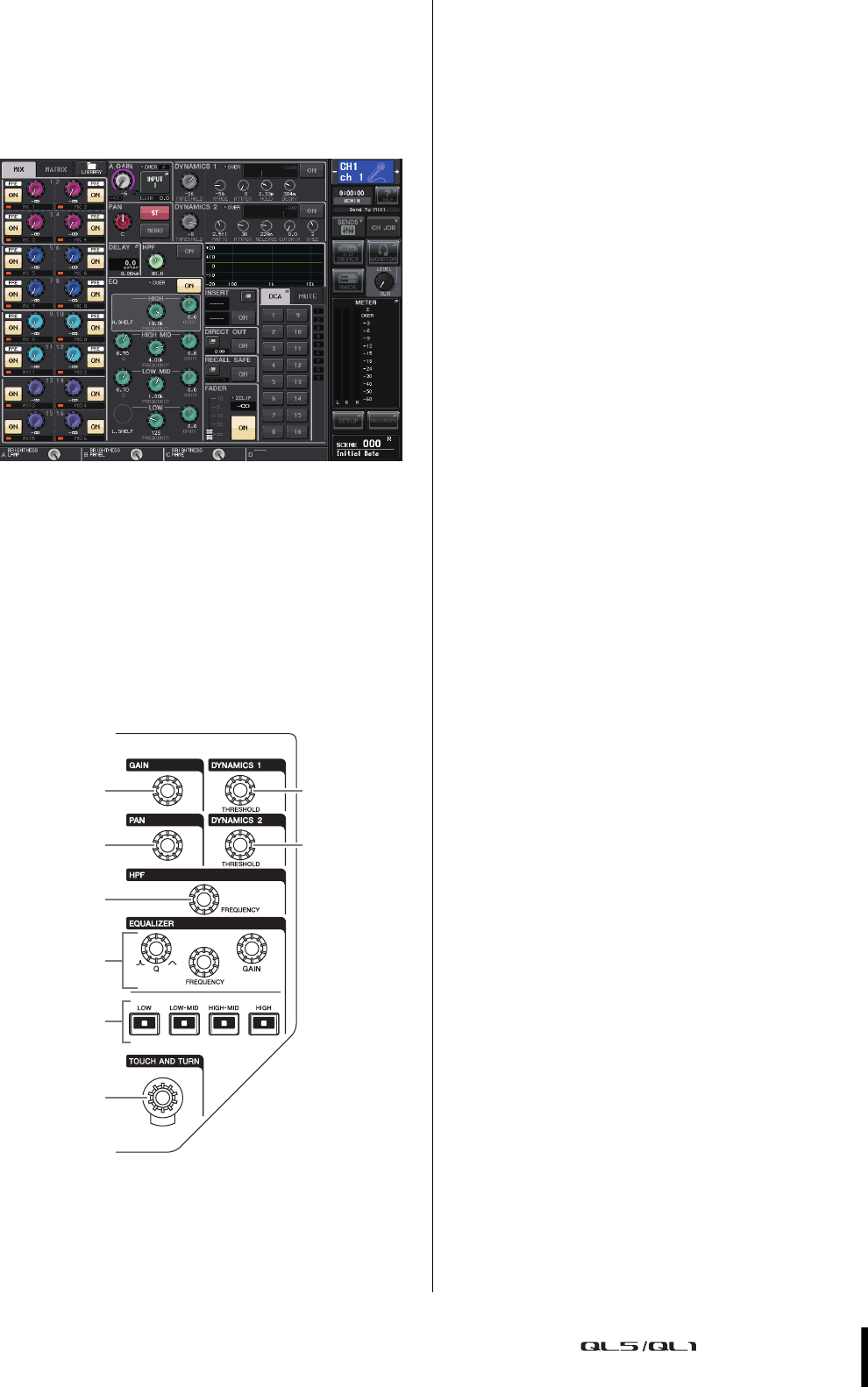

Sie können die Bedienungselemente des Selected-

Channel-Bereichs rechts vom Display verwenden,

um die wichtigsten Parameter (Eingangsverstärkung, EQ,

Dynamik-Schwellenwert, Bus-Send-Pegel usw.) jeweils

eines bestimmten Kanals zu steuern. Dieser Bereich kann

genauso bedient werden wie ein Kanalmodul eines

analogen Mischpults.

Das Display ist ein Touchscreen – ein

berührungsempfindlicher Bildschirm. Sie können

Funktionen ein- und ausschalten oder Objekte auswählen,

indem Sie einfach auf die dargestellten Schaltflächen oder

Drehregler auf dem Bildschirm drücken. Sie können den

[TOUCH AND TURN]-Regler verwenden, um die

Parameter des ausgewählten Drehreglers einzustellen.

Gruppen von Kanälen, die den Fadern auf dem Bedienfeld

zugeordnet sind, lassen sich in einer „Fader Bank“ einfach

auswählen und umschalten. Die Fader Bank enthält

Kanalbanken mit Ein- und Ausgangskanälen sowie

eigene Fader-Banken. Mit den eigenen Fader-Banken

können Sie beliebige Kombinationen von Kanälen

auswählen, unabhängig von deren Typ. Jeder Kanalzug

bietet eine einfache visuelle Erkennung. Der Kanalname

erscheint in einem Display, und eine Anzeige zeigt die

Kanalfarbe an. Sie können die Helligkeit der einzelnen

Anzeigen in einem weiten Bereich einstellen, um diese

an gedämpft beleuchtete Umgebungen anzupassen.

Einstellungen der Mischparameter, einschließlich der

Einstellungen der Verstärkung und der Phantomspannung

der Eingangskanäle, können als „Szenen“ gespeichert und

geladen werden. Alle Fader auf dem Bedienfeld sind

motorisiert. Beim Aufruf einer Szene werden die

aufgezeichneten Fader-Positionen sofort eingestellt.

Flexible Systemkonfiguration mit Dante

Das Ethernet-kompatible Dante-Audionetzwerkprotokoll

erleichtert den Anschluss der Pulte der QL-Serie an

externe Geräte, wie z. B. das I/O-Gerät Rio3224-D.

Ein angeschlossenes I/O-Gerät, dem eine eindeutige

Geräte-ID zugewiesen wurde, wird automatisch erkannt

und erleichtert Patching-Funktionen.

Durch Einsatz eines I/O-Racks können Sie ein redundantes

Netzwerk konfigurieren, um sich gegen unvorhergesehene

Probleme zu schützen, die in großen Dante-Netzwerken

auftreten können. Wenn mehrere QL-Einheiten das gleiche

I/O-Gerät miteinander teilen, erhält die Gain-

Compensation-Funktion die Audio-Streams im Netzwerk

auf konstantem Pegel, damit Sie die Vorzüge einer großen

Tonanlage genießen können.

Die Dante Virtual Soundcard Software erlaubt es Ihnen,

eine mehrkanalige Aufnahme mittels einer auf einem

Computer installierten DAW-Software durchzuführen.

Es ist daher kein zusätzliches Audio-Interface erforderlich.

Integration von Mischpult und I/O-Gerät

mit Port-to-Port-Funktionalität

Direkte „Port-to-Port“-Patching-Funktionalität zwischen

Eingangsports und Ausgangsports erlauben ein direktes

Patching/Routing von analogen QL-Eingängen und

Ausgängen zu/von externen Dante-Geräten, ohne die

Mischkanäle zu durchlaufen.

Zusätzlich können Sie die Eingangsverstärker von anderen

Pulten der CL-Reihe und der QL-Reihe aus fernbedienen,

so dass die Pulte der QL-Reihe als fernbediente I/O-Geräte

dienen können. Sie können Recall Safe für die Port-to-Port-

Funktion einstellen, um einen Eingangsverstärker vom

Szenenabruf durch Pulte der QL-Reihe auszunehmen,

so dass er ausschließlich vom CL- oder QL-Pult aus

bedient werden kann.

Ultrarealistische digitale Wiedergabe

analogen Sounds mit PREMIUM RACK

Die QL-Reihe bietet PREMIUM RACK mit VCM-

Technologie. Diese Technologie enthält Modelle analoger

Schaltkreise auf Bauteilebene, die einen erstaunlichen

analogen Klang erzielen. PREMIUM RACK erzeugt

authentische Sounds durch Modeling und getreue

Wiedergabe der Klangeigenschaften analoger

Schaltkreise; fein abgestimmt auf klanggetreuen

Originalsound. Das PREMIUM RACK des QL enthält sechs

Modelle, einschließlich eines Portico 5033 EQ/Portico 5043

Compressor von Rupert Neve Designs, eines U76

Compressor, eines Opt-2A Leveling Amplifier, usw.

Klangliche Flexibilität durch vielseitiges

Effekt- und GEQ-Rack

Neben dem PREMIUM RACK sind unabhängige

hochwertige Multieffektprozessoren in Ihrem Mischpult

der QL-Reihe eingebaut, von denen bis zu acht gleichzeitig

verwendet werden können. Effekte wie Hall, Delay,

Multiband-Kompressor und verschiedene

Modulationseffekte können über interne Busse geführt

oder in einen beliebigen Kanal eingefügt werden.

Zusätzlich zu den Effekten besitzt die QL-Reihe ein

GEQRack. Dieses enthält einen grafischen 31-Band-EQ,

einen Flex15GEQ und eine Automixer-Funktion – die in

jeden Kanal oder Bus insertiert (eingeschleift) werden

können. Bei einem Flex15GEQ können Sie 15 beliebige

der insgesamt 31 Bänder steuern. Mit dem Automixer

können Sie durch Automatisierung der Gain-Verteilung

für mehrere Mikrofone Rauschen verringern und

Rückkopplungsgrenzen einhalten. Dadurch wird der

Bediener frei von der fortwährenden Nachführung der

Fader. Um Effekte oder den grafischen EQ zu verwenden,

„montieren“ Sie diese in den virtuellen Racks, die auf dem

Touchscreen dargestellt werden. Die aktuell installierten

Module lassen sich auf Anhieb sehen, und Sie können

auf intuitive Weise die Module umschalten und die

Ein/Ausgangszuordnungen ändern.

Die QL-Reihe im Überblick

– Bedienungsanleitung

10

Erweiterung durch I/O- und Processing-

Karten

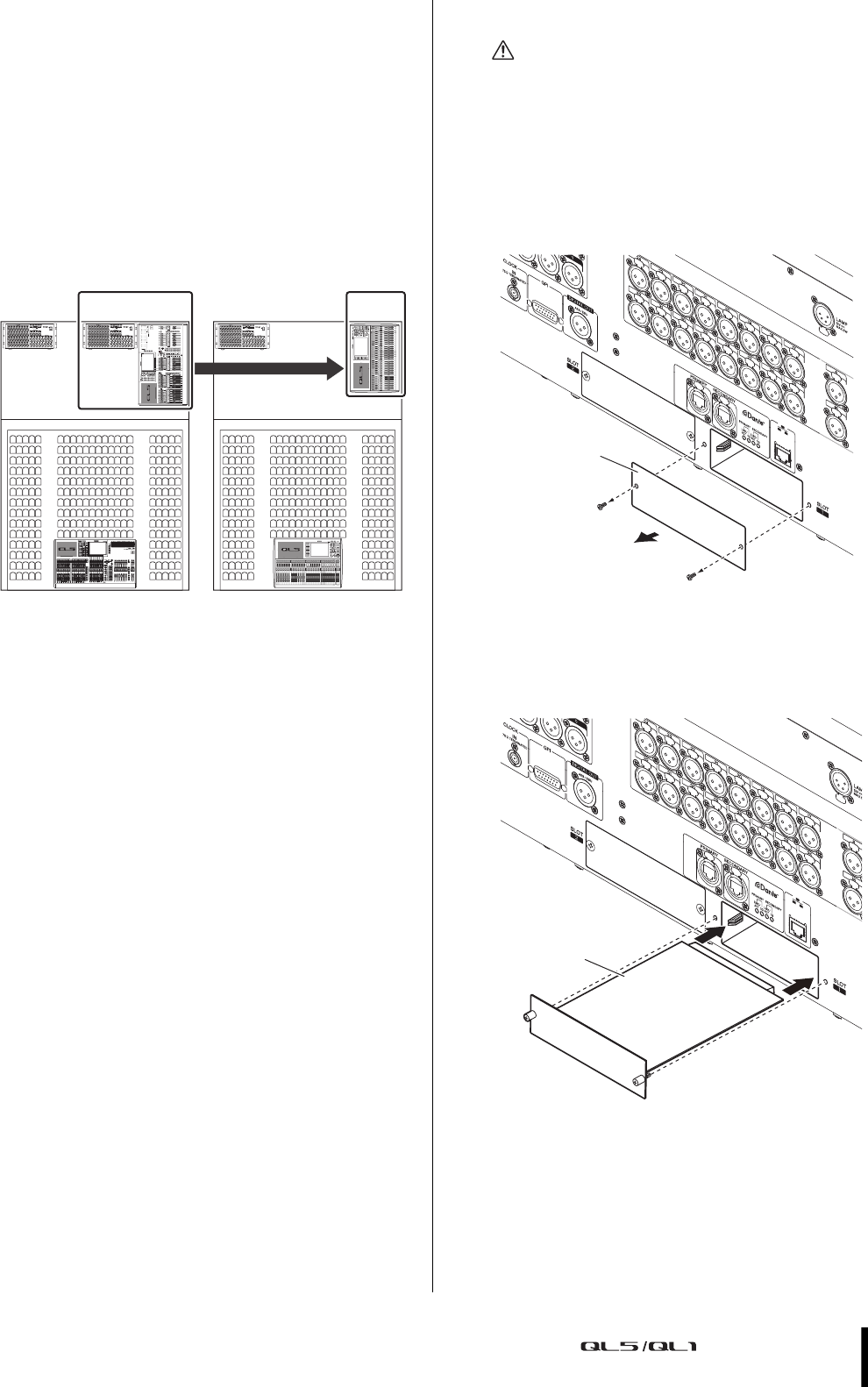

Im rückwärtigen Bedienfeld sind zwei Steckplätze

vorhanden, in denen die separat erhältlichen Mini-YGDAI-

Cards installiert werden können. Durch Einbau von

ADKarten, DA-Karten oder digitalen I/O-Karten in diesen

Steckplätzen können Sie Ein- und Ausgänge hinzufügen.

Sie können auch die Processing- oder Effektmöglichkeiten

erweitern, indem Sie eine DSP-Karte installieren.

Kaskadenverbindungen auf digitaler

Ebene

Ein zweites QL-Pult oder ein anderes Digitalmischpult

z. B. der Yamaha CL-Reihe, M7CL, PM5D oder LS9 kann

über den Anschluss an einer digitalen I/O-Karte in einem

der Slots oder einem Dante-Anschluss kaskadiert werden.

(Kaskadenverbindungen über den Dante-Anschluss sind

nur über die Pulte der QL-Reihe möglich.) Sie können

jegliche der Busse MIX, MATRIX, STEREO (L/R), MONO

und CUE (L/R) kaskadieren.

Aufnahmefunktion hilfreich für

Soundcheck und/oder Aufnahme

von Mischungen

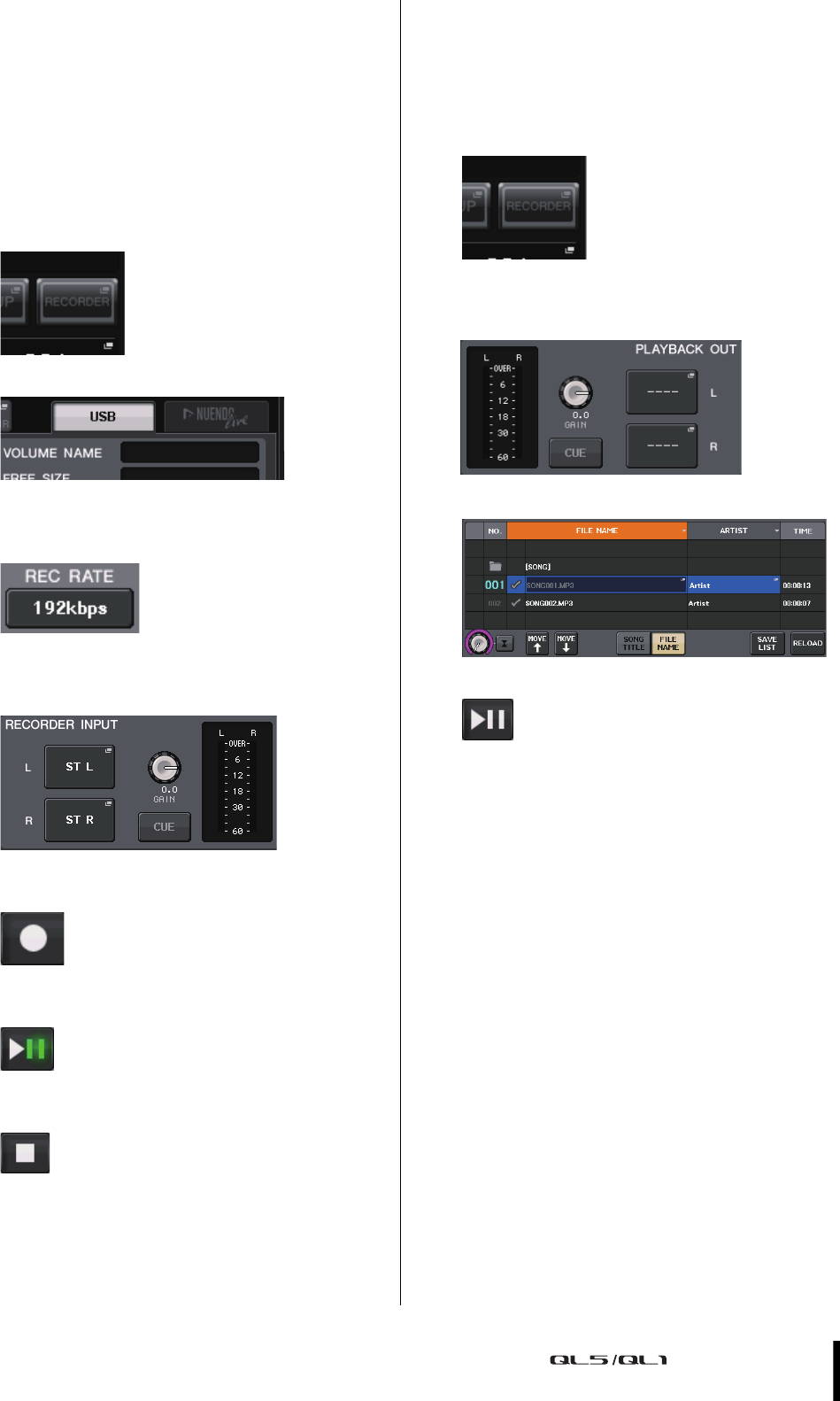

Die QL-Reihe bietet eine USB-Aufnahmefunktion, mit der

Sie das Ausgangssignal eines STEREO- oder MIX-Busses

auf einem USB-Speichergerät aufnehmen können. Sie

können auch Audiodateien von einem USB-Speichergerät

abspielen, indem Sie die Dateien Eingangskanälen oder

Monitorausgängen zuweisen. Für die Aufnahme wird das

MP3-Format (MPEG-1 Audio Layer-3) unterstützt. Für die

Wiedergabe werden die Formate MP3, WMA (Windows

Media Audio) und MPEG-4 AAC (Advanced Audio Coding)

unterstützt. Diese Funktion kann nützlich sein, wenn Sie

bestimmte Mischausgänge der Busse aufnehmen mchten,

oder wenn Sie für den Soundcheck Musik an die

Lautsprecher ausgeben möchten.

Sicherheitsfunktionen auf Anwender-

oder Systemebene

Die Funktionalität lässt sich für andere Anwender außer

dem Administrator in drei Sicherheitsstufen einschränken:

Administrator, Gast und Benutzer. Für Benutzer und

Administrator lassen sich Passwörter angeben, damit

wichtige Einstellungen nicht versehentlich geändert

werden können.

Informationen für einzelne Benutzer (Benutzerebene,

Systemeinstellungen und benutzerdefinierte Tasten-

/Drehreglereinstellungen) lassen sich am Gerät oder

auf einem USB-Speichergerät als

„Benutzerauthentifizierungsschlüssel“ speichern. Durch

Laden Ihres eigenen Benutzerauthentifizierungsschlüssels

können Sie das Gerät sofort für Ihre eigene ideale

Benutzerumgebung umkonfigurieren.

Hilfedatei herunterladbar in das Gerät

Von der Website können Sie eine Hilfedatei herunterladen,

welche die auf dem Bildschirm angezeigten Parameter und

Meldungen erklärt. Nach dem Laden der Help-Datei ist sie

im Gerät gespeichert, so dass Sie die Help-Funktion

jederzeit benutzen können.

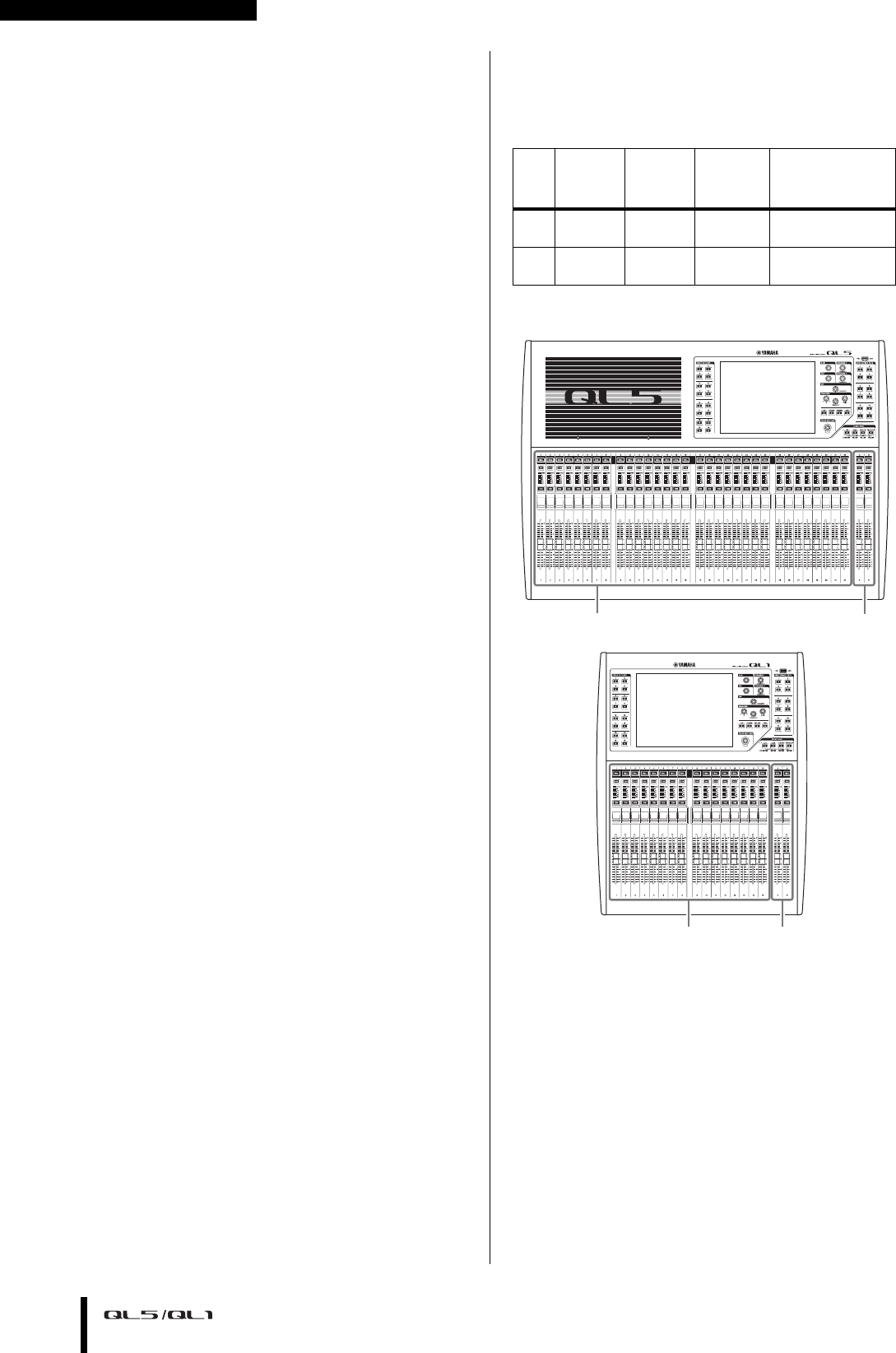

Über die Modelle

Die QL-Reihe ist in zwei Modellen erhältlich: QL5 und QL1.

Die Unterschiede der Modelle sind in der folgenden Tabelle

aufgeführt.

Analog-

eingänge

Analog-

ausgänge

Mono-

Eingangs-

kanäle

Kanalzüge

QL5 32 16 64 Block A/B: 32

Master-Bereich: 2

QL1 16 8 32 Block A/B: 16

Master-Bereich: 2

Block A/B Master-Bereich

•QL5

Block A/B Master-Bereich

•QL1

Bedienelemente und Funktionen

– Bedienungsanleitung 11

Bedienelemente und Funktionen

Oberes Bedienfeld

Das Bedienfeld der Pulte der QL-Reihe ist in folgende Bereiche unterteilt.

1Kanalzugbereich  Seite 12

2SENDS-ON-FADER-Bereich  Seite 12

3Display-Bereich  Seite 13

4Selected-Channel-Bereich  Seite 13

5USB-Buchse  Seite 15

6USER-DEFINED-KEYS-Bereich  Seite 14

7FADER-BANK-Bereich  Seite 14

8Master-Bereich  Seite 14

HINWEIS

Diese Abbildung zeigt das obere Bedienfeld des QL5.

32

18

6

7

54

(Block A/B)

Bedienelemente und Funktionen

– Bedienungsanleitung

12

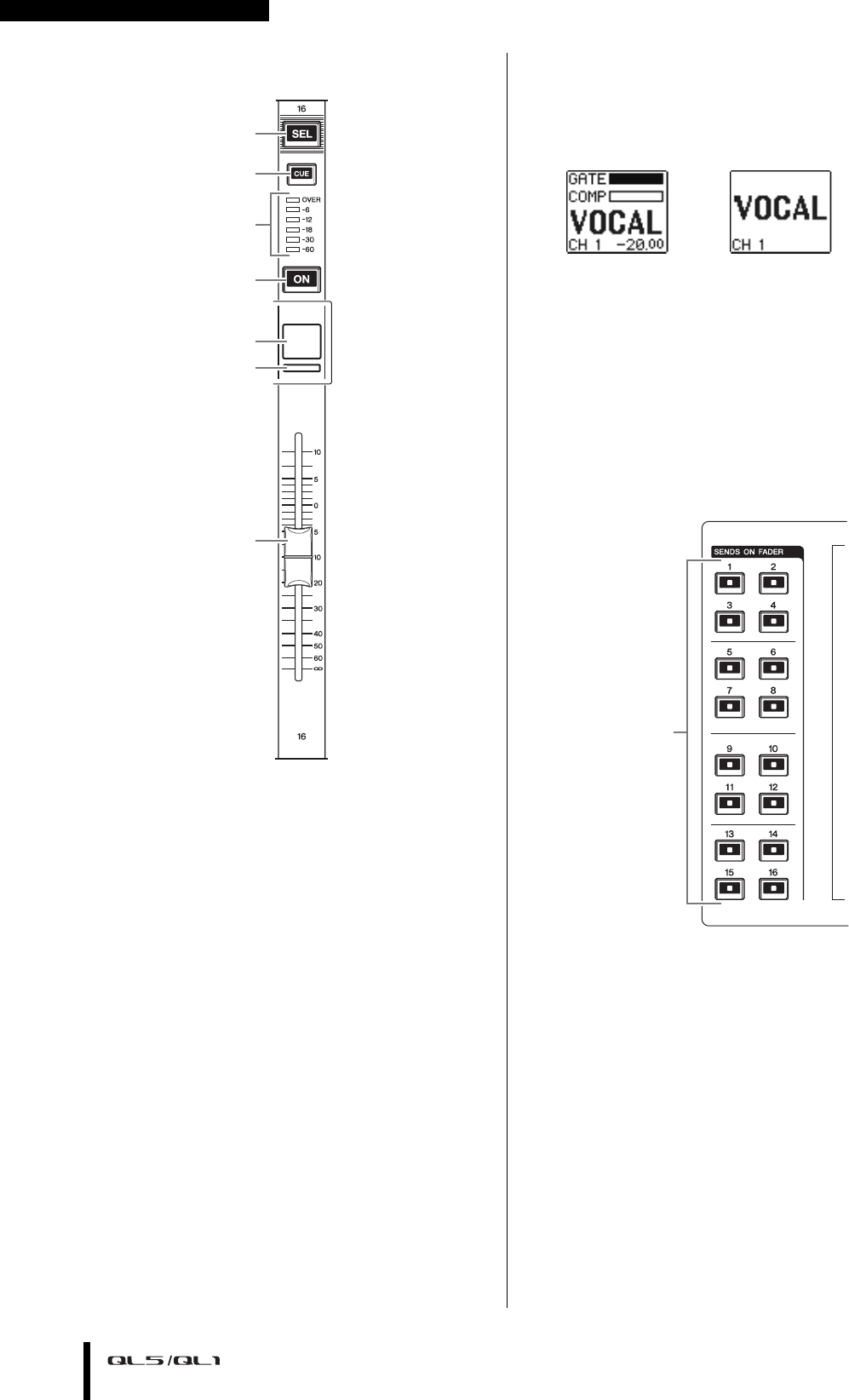

Kanalzugbereich

1[SEL]-Taste

Wählt den im Selected-Channel-Bereich oder auf dem

Touchscreen zu steuernden Kanal aus. Wenn ein Kanal

gewählt ist, leuchtet die LED der Taste.

Wenn Sie einen ST-IN-Kanal im Channel-Strip-Bereich

steuern, wird der Kanal L einem ungerade

nummerierten Kanal zugewiesen, und der Kanal R

dem benachbarten, gerade nummerierten Kanal.

Wenn Sie die Custom-Fader-Bank steuern, wechselt

das bediente Objekt mit jedem Druck auf die [SEL]-

Taste zwischen den Kanälen L und R hin und her.

HINWEIS

Wenn Sie nur entweder den L- oder R-Kanal zugewiesen

haben, wählt diese Taste einfach den Kanal aus.

2[CUE]-Taste

Wählt den zu hörenden Cue-Kanal aus

(Cue Monitoring). Wenn Cue eingeschaltet ist,

leuchtet die LED der Taste.

3Meter-LEDs

Zeigen den Kanalpegel an.

4[ON]-Taste

Schaltet den Kanal ein und aus. Wenn der Kanal

eingeschaltet ist, leuchtet die LED der Taste. Im Modus

SENDS ON FADER dient dieser als Ein-/Ausschalter für

die von jedem Kanal an den aktuell ausgewählten

MIX-/MATRIX-Bus gesendeten Signale.

5Kanalnamen-Display

Zeigt den Kanalnamen, Fader-Wert usw. an.

Sie können dieses Display so einstellen, dass es nur

den Kanalnamen anzeigt. Welche Informationen

angezeigt werden, kann auf der PREFERENCE-

Registerkarte im USER-SETUP-Bildschirm angegeben

werden.

6Kanalfarbanzeige

Leuchtet in der auf der ICON-Registerkarte des

PATCH/NAME-Bildschirms angegebenen Kanalfarbe.

Sie können aus acht Kanalfarben sowie „OFF“ (aus)

auswählen.

7Fader

Stellt den Ein-/Ausgangspegel des Kanals ein. Im

Modus SENDS ON FADER stellt dieser Fader den Send-

Pegel des von jedem Kanal an den aktuell ausgewählten

MIX-/MATRIX-Bus gesendeten Signals ein.

SENDS-ON-FADER-Bereich

1MIX-/MATRIX-Busse [1]–[16]

Zur Auswahl der MIX-/MATRIX-Busse, deren Send-

Pegel im Selected-Channel-Bereich eingestellt

werden. Die LED der Taste des aktuell

ausgewähltenBusses leuchtet (oder blinkt,

falls es ein MATRIX-Bus ist).

Im Modus SENDS ON FADER wählen diese Tasten

einen MIX-/MATRIX-Bus als Send-Ziel. In diesem

Fall blinkt die LED der Taste des aktuell ausgewählten

Busses, und die LEDs der Tasten auswählbarer Busse

leuchten. Bei MATRIX-Bussen sind die Tasten [9]–[16]

dunkel und lassen sich nicht auswählen.

1

2

3

4

5

6

7

1

Oberes Bedienfeld

– Bedienungsanleitung 13

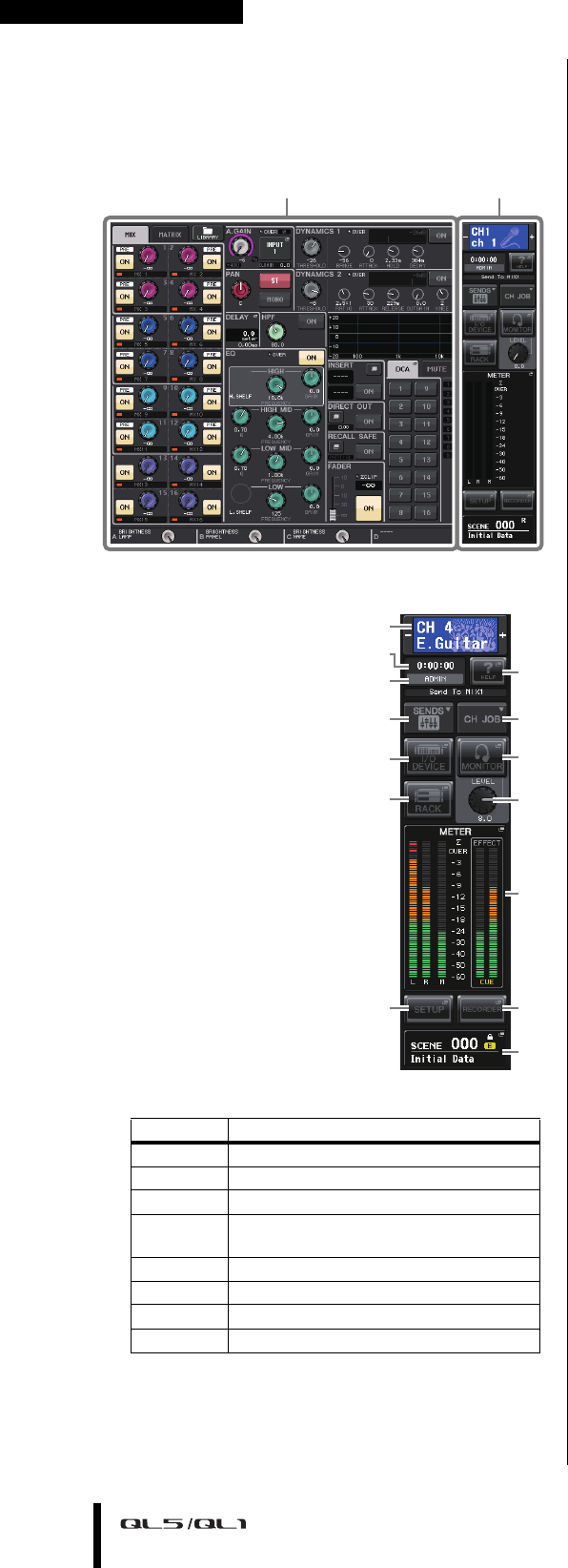

Display-Bereich

Dies ist ein berührungsempfindlicher Bildschirm

(Touchscreen), den Sie durch Berühren der Display-Fläche

bedienen können. Sie können das Display mit dem Finger

berühren, um Menüs auszuwählen oder Parameter

einzustellen. Bitte bedenken Sie, dass Sie das Gerät

nicht bedienen können, wenn Sie mehrere Stellen

gleichzeitig berühren.

ACHTUNG

Benutzen Sie niemals spitze oder scharfe Gegenstände

wie z. B. Ihre Fingernägel zur Bedienung des

Touchscreens. Dadurch kann der Bildschirm beschädigt

und die Touch-Funktion zerstört werden.

HINWEIS

Wenn der Touchscreen verschmutzt sein sollte, wischen

Sie ihn mit einem weichen, trockenen Tuch sauber.

Selected-Channel-Bereich

In diesem Bereich können die Mischparameter des aktuell

gewählten Eingangskanals eingestellt werden.

1[GAIN]-Regler

Stellt die analoge Eingangsverstärkung für einen

Eingangskanal ein.

Wenn auf der PREFERENCE-Registerkarte im USER-

SETUP-Bildschirm GAIN KNOB FUNCTION auf

DIGITAL GAIN eingestellt ist, stellt der Drehregler

die digitale Eingangsverstärkung ein.

Dieser Regler hat keine Auswirkungen auf andere

Kanalarten.

HINWEIS

•Das PAD wird intern ein- oder ausgeschaltet, wenn die

analoge HA-Eingangsverstärkung zwischen +17 dB und

+18 dB eingestellt wird. Beachten Sie, dass bei

Verwendung von Phantomspannung Störgeräusche

erzeugt werden können, wenn zwischen den

Ausgangswiderständen des heißen und kalten

Leiters eines an der INPUT-Buchse angeschlossenen

externen Geräts ein Unterschied besteht.

2[PAN]-Drehregler

Wenn ein Monokanal ausgewählt ist, stellt dieser

Drehregler die Panoramaposition des Signals ein,

das an den STEREO-Bus gesendet wird.

Wenn ein Stereokanal ausgewählt ist, stellt dieser

Drehregler PAN oder Links/Rechts-Balance ein,

je nachdem, was gewählt ist.

3[DYNAMICS 1]-Drehregler

4[DYNAMICS 2]-Drehregler

Stellen den THRESHOLD-Parameter von Gate-,

Kompressor- oder ähnlichen Effekten ein.

Der Drehregler [DYNAMICS 2] hat keine Auswirkung,

wenn ein MIX-, MATRIX-, STEREO- oder MONO-Kanal

ausgewählt ist.

5[HPF]-Drehregler

Stellt die HPF-Grenzfrequenz eines Eingangskanals

ein. Hat keine Auswirkungen auf andere Kanalarten.

6EQ-Drehregler [Q], [FREQUENCY], [GAIN]

Diese Drehregler stellen für jedes der vier EQ-Bänder

die Güte (Q), Arbeitsfrequenz (Frequency) und

Anhebung/Absenkung (Gain) ein.

Drücken Sie gleichzeitig die EQ-Drehregler [Q] und

[GAIN], um die GAIN-Einstellung jedes Bandes auf den

voreingestellten Wert zurückzusetzen (0,0 dB).

7EQ-Taste [LOW]/EQ-Taste [LOW–MID]/EQ-Taste

[HIGH–MID]/EQ-Taste [HIGH]

Diese Tasten wählen ein EQ-Band, das durch die

Drehregler oberhalb der Tasten gesteuert wird.

Drücken und drehen Sie den EQ-Drehregler [Q],

um zwischen SHELVING (Niveauregelung),

HPF (Hochpass; nur Ausgang) und LPF (Tiefpass)

umzuschalten.

8[TOUCH AND TURN]-Drehregler

Sie können einen beliebigen Drehregler auf dem

Touchscreen drücken und dann den physikalischen

Drehregler verwenden, um den virtuellen zu

bedienen. Die LED unterhalb dieses Drehreglers

zeigt die Farbe des im Touchscreen gewählten

Drehreglers an.

8

5

24

31

7

6

Bedienelemente und Funktionen

– Bedienungsanleitung

14

USER-DEFINED-KEYS-Bereich

USER-DEFINED-Tasten [1]–[12]

Führen Funktionen aus, wie sie

vom Anwender festgelegt wurden

(Szenenwechsel, Ein-/Ausschalten von

Talkback oder des internen Oszillators

usw.). Nehmen Sie diese Zuordnungen

im USER-SETUP-Bildschirm vor.

FADER-BANK-Bereich

1Bank-Select-Tasten [1–32]/[33–64]/

[STIN/DCA]/[MIX/MATRIX]

Diese Tasten schalten die Kanal-Fader um, die im

Kanalzugbereich geregelt werden.

Drücken Sie die Tasten [1–32] und [MIX/MATRIX]

gleichzeitig, um zwischen Faderbank A und Custom-

Faderbank B umzuschalten.

Näheres zu den eigenen Fader-Banken erfahren Sie

auf Seite 22.

Master-Bereich

Dieser Bereich entspricht dem Kanalzugbereich; hier

können Sie die wichtigsten Parameter für die zugewiesenen

Kanäle einstellen. Im Standardzustand des Geräts sind die

STEREO/MONO-Kanäle zugeordnet.

1[SEL]-Taste

Wählt den Kanal aus, den Sie bedienen möchten.

Wenn Sie diese Taste drücken, leuchtet die LED

des Kanals, und Sie können den Kanal im Selected-

Channel-Bereich und auf dem Touchscreen bedienen.

Wenn der STEREO-Bus zugewiesen wurde, wechselt

mit jedem Druck auf die [SEL]-Taste das bediente

Objekt zwischen den Kanälen L und R hin und her.

2[CUE]-Taste

Wählt den zu hörenden Cue-Kanal aus

(Cue Monitoring). Wenn Cue eingeschaltet ist,

leuchtet die LED der Taste.

3[ON]-Taste

Schaltet den Kanal ein und aus. Wenn der Kanal

eingeschaltet ist, leuchtet die LED der Taste.

Wenn MONITOR zugewiesen wurde, schaltet

diese Taste den Monitorausgang ein und aus.

4Kanalnamen-Display

5Kanalfarbanzeigen

Entsprechen denen im Kanalzugbereich.

1

1

2

3

4

5

6

Vorderes Bedienfeld

– Bedienungsanleitung 15

6Fader

Stellt den Ausgangspegel des Kanals ein.

Wenn MONITOR zugewiesen wurde, stellt dieser

Fader den Monitorausgangspegel ein.

USB-Buchse

Sie können ein USB-

Speichergerät an der USB-

Buchse anschließen, um

Audiodateien aufzunehmen

oder wiederzugeben, und um

interne Daten zu speichern oder zu laden.

Auch die auf dem Bildschirm des Geräts angezeigte

Hilfedatei wird von einem angeschlossenen USB-

Speichergerät geladen.

Sie können die Daten des „Benutzerauthentifizier-

ungsschlüssels“ auch auf einem USB-Speichergerät

speichern. Dies legt die Benutzerebene fest und

beschränkt die Funktionalität auf den für diesen

Benutzer festgelegten Umfang.

HINWEIS

Die korrekte Funktion ist nur mit USB-Flash-

Speichergeräten („USB-Sticks“) gewährleistet.

IFormate und Kapazitäten von USB-

Speichergeräten

Der Betrieb mit USB-Speichergeräten mit einer Kapazität

von bis zu 32 GB wurde überprüft.

(Dies garantiert jedoch nicht den Betrieb mit allen

USBFlash-Speichermedien.)

Es werden die Formate FAT16 und FAT32 unterstützt.

IVermeidung versehentlichen Löschens

Einige USB-Speichergeräte haben eine

Schreibschutzeinstellung, die verhindert, dass Daten

versehentlich gelöscht werden können. Wenn Ihr USB-

Speichergerät wichtige Daten enthält, sollten Sie von

dessen Schreibschutzfunktion Gebrauch machen,

um versehentliches Löschen zu verhindern.

Andererseits müssen Sie selbstverständlich sicherstellen,

dass der Schreibschutz des USB-Speichergeräts

ausgeschaltet ist, bevor Sie Daten darauf speichern können.

ACHTUNG

Im Funktionszugriffsbereich erscheint eine Zugriffsanzeige

(ACCESS), während auf Daten zugegriffen wird

(Speichern, Laden oder Löschen). Ziehen Sie das USB-

Speichergerät nicht ab und schalten Sie das QL-Pult nicht

aus, während diese Anzeige aufleuchtet. Dadurch kann Ihr

USB-Speichergerät oder können die Daten des QL-Pults

oder die anderer Medien beschädigt werden.

Vorderes Bedienfeld

1Drehregler PHONES LEVEL

Stellt den Signalpegel ein, der an der Buchse PHONES

OUT ausgegeben wird.

2PHONES-Ausgangsbuchse

(Kopfhörerausgang)

Hier können Sie das MONITOR-OUT- oder das CUE-

Signal hören.

21

Bedienelemente und Funktionen

– Bedienungsanleitung

16

Rückseite

1LAMP-Anschlüsse

Vierpolige, weibliche XLR-Ausgangsbuchsen für die

Stromversorgung optionaler Schwanenhalslampen

(wie der LA1L von Yamaha). (Das QL5 hat zwei dieser

Buchsen an verschiedenen Stellen. Das QL1 hat eine

dieser Buchsen.)

2OMNI-OUT-Buchsen

Männliche XLR-Ausgangsbuchsen des Typs 3-32 für

die analoge Ausgabe von Audiosignalen. (Das QL5 hat

16 dieser Buchsen. Das QL1 hat 8.) Diese Buchsen

werden hauptsächlich zur Ausgabe von Signalen

der MIX- oder MATRIX-Kanäle verwendet.

Der Nennausgangspegel ist +4 dBu.

HINWEIS

•Der nominelle Ausgangspegel der OMNI-OUT-Buchsen ist

+4 dBu (Maximalpegel +24 dBu), wenn nötig, kann dieser

jedoch durch einen internen Schalter auf –2 dBu geändert

werden (Maximalpegel +18 dBu) (diese Arbeit wird

berechnet). Für Näheres wenden Sie sich an eines

der Yamaha Service Center, die am Ende der

Bedienungsanleitung aufgelistet sind.

3INPUT-Buchsen

Symmetrische XLR-Eingangsbuchsen des Typs 3-31

(weiblich) für die Zuführung analoger Audiosignale

von Geräten mit Leitungspegelausgängen oder von

Mikrofonen. (Das QL5 besitzt 32 dieser Buchsen,

und das QL1 16.) Der Eingangspegelbereich reicht

von –62 dBu bis +10 dBu.

4Luftauslass

Die Pulte der QL-Reihe besitzen Kühllüfter. Bitte

achten Sie darauf, nicht den Lufteinlass oder -auslass

zu versperren.

5| / (Netzschalter)

Dieser Schalter schaltet das Gerät ein- und aus (|/ ).

Vorsicht

•Durch Ein-/Ausschalten in schneller Folge kann es

zu Fehlfunktionen kommen. Nachdem Sie das Gerät

ausgeschaltet haben, warten Sie bitte mindestens

6 Sekunden, bevor Sie es wieder einschalten.

•Auch dann, wenn der Netzschalter ausgeschaltet ist, fließt

noch eine geringe Menge Strom durch das Gerät. Wird das

Gerät voraussichtlich längere Zeit nicht benutzt, sollten Sie

unbedingt das Netzkabel aus der Netzsteckdose ziehen.

6AC-IN-Anschluss

Schließen Sie hier das im Lieferumfang enthaltene

Netzkabel an. Schließen Sie zuerst das Netzkabel

an der QL-Einheit an, und stecken Sie dann den

Netzstecker in eine Netzsteckdose.

Schieben Sie den Kabelstecker vollständig hinein,

bis er einrastet. Das mitgelieferte Netzkabel besitzt

einen speziellen Verriegelungsmechanismus (V-Lock),

der verhindert, dass das Netzkabel versehentlich

herausgezogen wird.

Vorsicht

Schalten Sie das Gerät bitte aus, bevor Sie das

Netzkabel anschließen oder abziehen.

Um das Netzkabel

abzuziehen, ziehen Sie es

heraus, während Sie die

Entriegelungstaste am

Stecker drücken.

7Erdungsschraube

Das mitgelieferte Netzkabel ist 3-adrig ausgeführt.

Wenn also die verwendete Netzsteckdose korrekt

geerdet ist (Schutzleiter), ist das QL-Pult ebenfalls

geerdet. Durch eine ordnungsgemäße Erdung

dieser Schraube werden Brumm- und Störgeräusche

wirkungsvoll unterbunden.

984 76 0A5

321

BCDE F

Weiblicher XLR-Stecker

1 (Masse)

3 (Kalt)

2 (Heiß)

Männlicher XLR-Stecker 1 (Masse)

3 (Kalt)

2 (Heiß)

Rückseite

– Bedienungsanleitung 17

8MIDI-IN/OUT-Buchsen

Hier werden MIDI-Meldungen zu und von externen

MIDI-Geräten übertragen. Die Buchse MIDI IN

empfängt Meldungen von externen Geräten,

und die Buchse MIDI OUT sendet MIDI-Meldungen

vom QLPult.

Diese werden hauptsächlich verwendet, um

Parameteränderungen oder Szenen-/Library-

Auswahlvorgängen am QL auf externen Geräten

aufzuzeichnen, oder um Parameter des QL von

einem externen Gerät aus zu steuern.

9Anschlüsse WORD CLOCK IN/OUT

BNC-Anschlüsse für die Übertragung und den

Empfang von Wordclock-Signalen zu bzw. von

einem externen Gerät. Die Buchse WORD CLOCK IN

besitzt eine interne 75-Ohm-Terminierung.

0GPI-Anschluss

Dies ist eine 15-polige, weibliche D-Sub-Buchse,

über die eine Kommunikation (5 Ein- und 5 Ausgänge)

mit einem mit GPI ausgestatteten externen Gerät

möglich ist.

ADIGITAL-OUT-Buchse

Eine AES/EBU-Buchse (XLR-Buchse des Typs 3-32

männlich), die das digitale Audiosignal eines beliebigen

Kanals im AES/EBU-Format ausgibt. Hier wird meist

das Signal des STEREO/MONO-Kanals ausgegeben.

BSLOT 1–2

In diesen Steckplätzen können separat erhältliche

DSP-Karten oder Mini-YGDAI-I/O-Karten installiert

werden, um die Anzahl der Ein- und Ausgänge zu

erweitern.

CDante-Anschlüsse PRIMARY und SECONDARY

Diese werden verwendet für den Anschluss anderer

Dante-Audiogeräte im Netzwerk, z. B. eines I/OGeräts

Rio3224-D.

Verwenden Sie Ethernet-Kabel mit etherCON-CAT5e-

kompatiblen RJ-45-Steckern von Neutrik.

HINWEIS

Zum Schutz gegen elektromagnetische Störungen sollten

Sie ein STP-Kabel (Shielded Twisted Pair; abgeschirmt)

verwenden. Achten Sie darauf, dass die Metallteile der

Stecker elektrisch mit der Abschirmung des STP-Kabels

verbunden sind mittels leitfähigem Klebeband oder

anderen Methoden.

DLINK/ACT-Anzeigen

Diese Anzeigen stellen den Kommunikationsstatus

der PRIMARY- und SECONDARY-Anschlüsse dar.

Sie blinken schnell, wenn die Ethernetkabel richtig

angeschlossen sind.

E1G-Anzeigen

Diese Anzeigen leuchten, wenn das Dante-Netzwerk

als Gigabit Ethernet funktioniert.

FNETWORK-Anschluss

Dieser RJ-45-Anschluss ermöglicht die Verbindung

der QL-Einheit mit einem Computer über ein

Ethernet-Kabel (CAT5e oder höher empfohlen).

Dieser Anschluss wird hauptsächlich zur Steuerung

von Mischparametern oder Bearbeitung gespeicherter

Szenen und Libraries über das spezielle Programm

„QL Editor“ oder über die iPad-Anwendung

„QL StageMix“ verwendet.

HINWEIS

Zum Schutz gegen elektromagnetische Störungen sollten

Sie ein STP-Kabel (Shielded Twisted Pair; abgeschirmt)

verwenden. Achten Sie darauf, dass die Metallteile der

Stecker elektrisch mit der Abschirmung des STP-Kabels

verbunden sind mittels leitfähigem Klebeband oder

anderen Methoden.

Touchscreen

– Bedienungsanleitung

18

Touchscreen

Grundsätzliche Bedienung

des Touchscreens

Dieser Abschnitt beschreibt die grundlegenden

Bedienungsschritte, die Sie am Touchscreen

des QLPults vornehmen können.

Berühren des Touchscreens

Diese Bedienungsweise werden Sie hauptsächlich

zum Umschalten zwischen Bildschirmen und Seiten,

zur Auswahl zu ändernder Parameter und zum Ein/

Ausschalten von Schaltflächen verwenden. Bei bestimmten

Schaltflächen können Sie eine Nummer angeben, je nach

dem Bereich, in dem sich die berührte Schaltfläche

befindet.

HINWEIS

Normalerweise drücken Sie eine Taste auf dem Bedienfeld

einmal, aber in bestimmten Fällen können Sie mit einem

Doppelklick auf einer Taste Sonderfunktionen aufrufen.

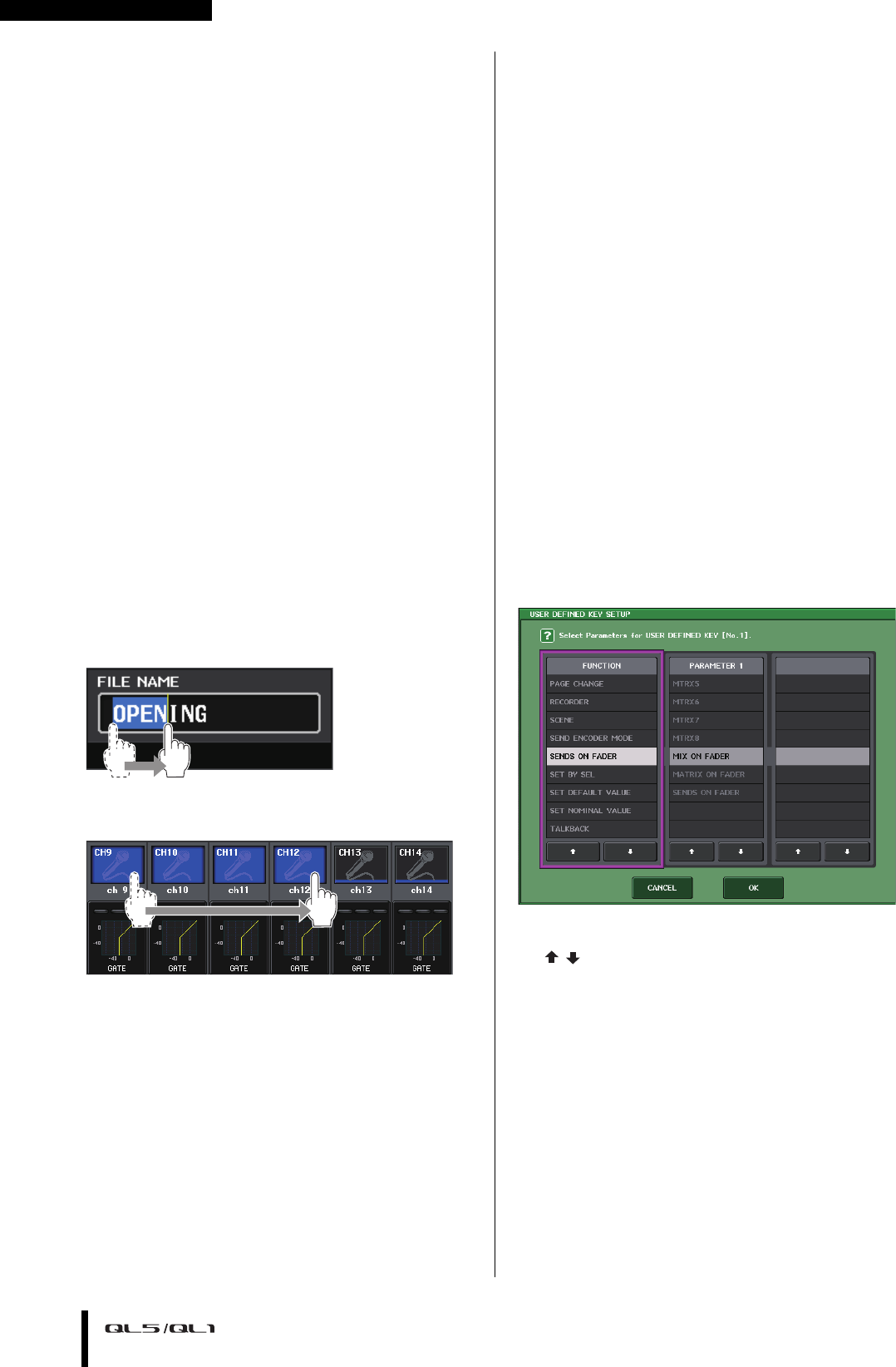

Mehrfachauswahl

(Angabe eines Bereichs)

Während Sie mit Ihrem Finger auf den Touchscreen

drücken, fahren Sie nach links oder rechts, um einen

Bereich innerhalb einer Zeichenkette anzugeben. Diese

Technik werden Sie hauptsächlich bei der Namenseingabe

für Szenen oder Libraries anwenden.

Von den Schaltflächen für die Kanalauswahl können Sie

mehrere auswählen, indem Sie mit gedrücktem Finger über

den Touchscreen fahren.

HINWEIS

Dadurch können Sie sehr einfach mehrere Schaltflächen

auswählen, die Sie gemeinsam ein- oder ausschalten

möchten.

Mittels der Drehregler am oberen

Bedienfeld

Durch Drehen der Drehregler auf dem Bedienfeld werden

die Werte der entsprechenden Parameter eingestellt.

Durch Drücken auf einen Drehregler können Sie einen

bestimmten Bildschirm aufrufen.

Bei bestimmten Parametern können Sie den Wert in

feineren Schritten (genauer) einstellen, indem Sie den

Drehregler während des Drehens gedrückt halten.

Verwenden des [TOUCH AND TURN]-

Drehreglers

Der [TOUCH AND TURN]-Drehregler wird verwendet,

um die zur Bedienung ausgewählten Drehregler im

Touchscreen zu bedienen.

Drücken Sie auf den Touchscreen, um den gewünschten

Drehregler auszuwählen. Sobald Sie einen Drehregler

drücken, wird dieser Drehregler umrandet dargestellt.

Drehen Sie am [TOUCH AND TURN]-Drehregler,

um den Wert des entsprechenden Parameters

einzustellen.

HINWEIS

Bei einigen Drehreglern öffnet sich ein Fenster für weitere

Einstellungen, wenn Sie den Drehregler ein weiteres Mal

drücken, während er durch die Umrandung markiert ist.

Bildschirm-Interface

Der folgende Abschnitt beschreibt die verschiedenen

Komponenten der Benutzerschnittstelle auf dem

Touchscreen, und wie diese bedient werden.

Beispielbildschirme, wie sie auf dem Touchscreen

erscheinen, sind unten abgebildet.

USER-DEFINED-KEYS-SETUP-Fenster

Wird angezeigt, falls Sie Einträge aus einer Liste auswählen

können, zum Beispiel einer Liste mit USER-DEFINED-

Tasten.

Der immer hervorgehobene Eintrag in der Mitte ist

derjenige, der für Vorgänge ausgewählt ist. Drücken Sie

auf / unterhalb der Liste, um in der Liste oder- und

abwärts zu scrollen („Screen Rolling“).

HINWEIS

•Sie können auch mit dem [TOUCH AND TURN]-

Drehregler auf- und abwärts durch die Liste scrollen.

•Wenn auf dem Bildschirm mehr als eine Liste vorhanden

ist, gilt Ihre Bedienung für die weiß umrandete Liste.

Bildschirm-Interface

– Bedienungsanleitung 19

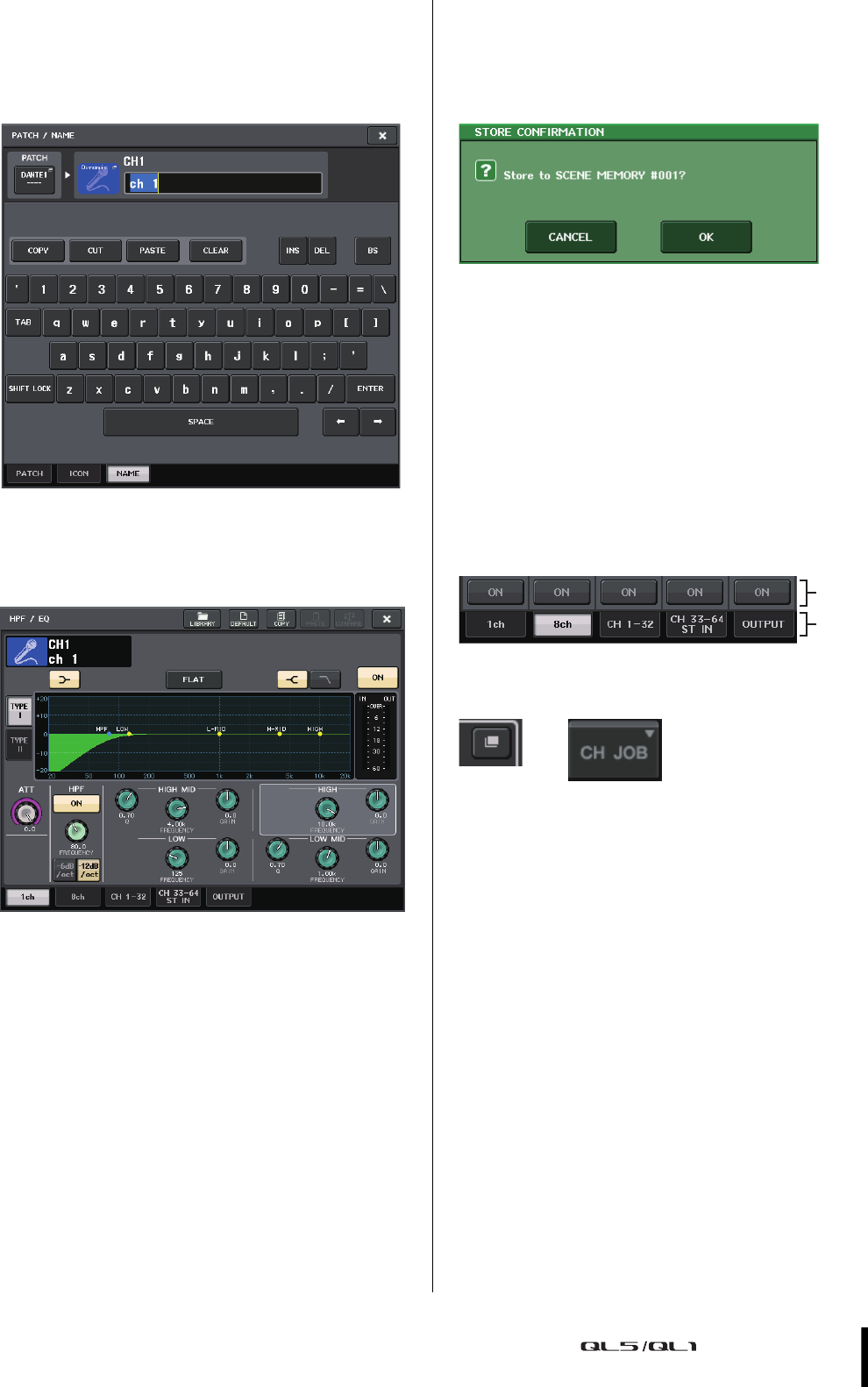

Tastaturfenster

Dieses erscheint, wenn Sie für eine Szene oder eine

Library einen Namen vergeben oder einen Kommentar

eingeben möchten, oder wenn sie einem Kanal einen

Namen zuordnen. Drücken Sie auf die Zeichen im Fenster,

um die gewünschten Zeichen einzugeben.

HPF/EQ-Fenster

Wenn Sie eine Schaltfläche oder ein Feld eines bestimmten

Parameters auf einem Bildschirm drücken, erscheint ein

Fenster mit detaillierten Parametern oder einer Liste.

Falls das Fenster Registerkarten besitzt, können Sie

mit diesen auf weitere Seiten umschalten.

Bei einigen Einblendfenstern werden oben im Fenster

mehrere Schaltflächen dargestellt, dies sind die

„Werkzeugschaltflächen“. Mit diesen

Werkzeugschaltflächen können Sie Library-Einträge

abrufen oder Kopier-/Einfügevorgänge ausführen.

Drücken Sie auf die „X“-Schaltfläche (Schließfeld),

um das Einblendfenster zu schließen und zur vorherigen

Anzeige zurückzukehren.

Dialogfelder

In Dialogfeldern wie dem folgenden können Sie die soeben

ausgelösten Vorgänge bestätigen. Drücken Sie auf die

OKSchaltfläche, um den Vorgang auszuführen. Wenn Sie

auf die CANCEL-Schaltfläche drücken, wird der Vorgang

abgebrochen.

Registerkarten

Mit Registerkarten können Sie zwischen mehreren Seiten

umschalten. Auf jeder Registerkarte wird deren

Seitenname angezeigt.

Schaltflächen

Mit den im Display dargestellten Tasten, genannt

Schaltflächen, kann man Funktionen ausführen,

Parameter ein- oder ausschalten oder eine von

mehreren Optionen auswählen. Schaltflächen,

die eine Ein-/Ausschaltfunktion haben, erscheinen

im eingeschalteten Zustand in festgelegten Farben,

im ausgeschalteten Zustand sind sie nachtfarben.

Wenn Sie eine Schaltfläche drücken, die das folgende

Symbol hat, öffnet sich ein neues Fenster, in dem Sie

genauere Einstellungen vornehmen können.

Fader/Drehregler

Die Fader und Drehregler auf dem Bildschirm bewegen

sich entsprechend den Fadern und Drehreglern auf dem

Bedienfeld. Der aktuelle Wert erscheint direkt unter dem

Fader oder Drehregler.

Bei Drehreglern im Display, die mit dem [TOUCH AND

TURN]-Drehregler bedient werden können, erscheint durch

einfaches Drücken des Display-Drehreglers eine Umrandung

um diesen Drehregler. Dieser Rahmen zeigt an, dass der

Drehregler zur Bedienung ausgewählt ist.

Schalt-

flächen

Register-

karten

Touchscreen

– Bedienungsanleitung

20

Betrachten des

Touchscreens

Der Touchscreen der QL-Reihe kann allgemein in

die folgenden beiden Bereiche eingeteilt werden.

Funktionszugriffsbereich

1Ausgewählter Kanal

Dies zeigt Nummer, Namen,

Symbol und Kanalfarbe des

aktuell zur Bedienung

ausgewählten Kanals an.

Durch Drücken auf das

Minuszeichen wird auf den

vorhergehenden, durch

Drücken auf das Pluszeichen

wird auf den nächsten Kanal

umgeschaltet.

2Time

Hier wird die aktuelle Uhrzeit

angezeigt.

3Statusanzeige

Hier wird der aktuelle Status

angezeigt. Normalerweise

wird hier der Name des

Benutzers angezeigt,

der gerade eingeloggt ist

(d. h. der authentifiziert

und berechtigt ist, das

System zu bedienen).

Die folgende Tabelle zeigt

den angezeigten Inhalt und

den entsprechenden Status.

* Im oberen Teil der Cue-Anzeige wird der zu hörende

Signaltyp angezeigt (IN/OUT/DCA/KEY IN/EFFECT).

ACHTUNG

Im Funktionszugriffsbereich erscheint eine Zugriffsanzeige

(ACCESS), während auf Daten zugegriffen wird (Speichern,

Laden oder Löschen). Ziehen Sie das USB-Speichergerät

nicht ab und schalten Sie das QL-Pult nicht aus,

während diese Anzeige aufleuchtet. Dadurch kann

Ihr USBSpeichergerät oder können die Daten des

QLPults oder die anderer Medien beschädigt werden.

4HELP

Durch Drücken dieser Taste wird die Online-Hilfe

im Hauptbereich aufgerufen. Um die Online-Hilfe

betrachten zu können, müssen Sie zunächst die

Hilfedatei von einem USB-Speichergerät in das

Pult der QL-Reihe laden.

5SENDS ON FADER

Drücken Sie diese Schaltfläche, um in den SENDS-ON-

FADER-Modus zu schalten, in welchem Sie die Fader

auf dem Bedienfeld zur Einstellung des MIX-/MATRIX-

Send-Pegels benutzen können. Dabei wird auch der

Funktionszugriffsbereich auf einen Bildschirm

umgeschaltet, auf dem Sie den als Send-Ziel

gewünschten MIX/MATRIX-Bus auswählen können.

6CH JOB (Channel Job)

Drücken Sie diese Taste, um das CH-JOB-Menü

aufzurufen, in welchem Sie Einstellungen zum

Gruppieren und Koppeln von Kanälen vornehmen

können, und wählen Sie dann die zu bedienende

Funktion aus.

7I/O DEVICE

Durch Drücken dieser Schaltfläche erscheint im

Hauptbereich der I/O-DEVICE-Bildschirm, in dem

Sie grundlegende Einstellungen für I/O-Geräte und

externe Eingangsverstärker vornehmen können.

8MONITOR

Durch Drücken dieser Schaltfläche erscheint im

Hauptbereich der MONITOR-Bildschirm, in dem

Sie die Monitor- oder Oszillatoreinstellungen

ändern können.

9RACK

Durch Drücken dieser Schaltfläche erscheint im

Hauptbereich der VIRTUAL-RACK-Bildschirm, in dem

Sie die GEQ- oder Effekteinstellungen ändern können.

0MONITOR LEVEL KNOB

Hiermit stellen Sie den Abhörpegel ein.

AANZEIGEN

Zeigen den Pegel des STEREO-Busses (L/R), des MONO-

Busses (M) und des Cue-Signals (CUE) an. Durch

Drücken auf dieses Feld erscheint im Hauptbereich

der METER-Bildschirm. Wenn Sie auf den CUE-

Anzeigebereich drücken, während Cue Monitoring

eingeschaltet ist, wird Cue Monitoring ausgeschaltet.

BSETUP

Durch Drücken dieser Schaltfläche erscheint im

Hauptbereich der SETUP-Bildschirm, in dem Sie

grundlegende Einstellungen des Systems und

anwenderspezifische Einstellungen vornehmen

können.

CRECORDER

Durch Drücken dieser Schaltfläche erscheint im

Hauptbereich der Aufnahmebildschirm; hier können

Sie die Recorder-Funktion (USB/Nuendo Live) für

die Audioaufnahme und -wiedergabe bedienen

und einrichten.

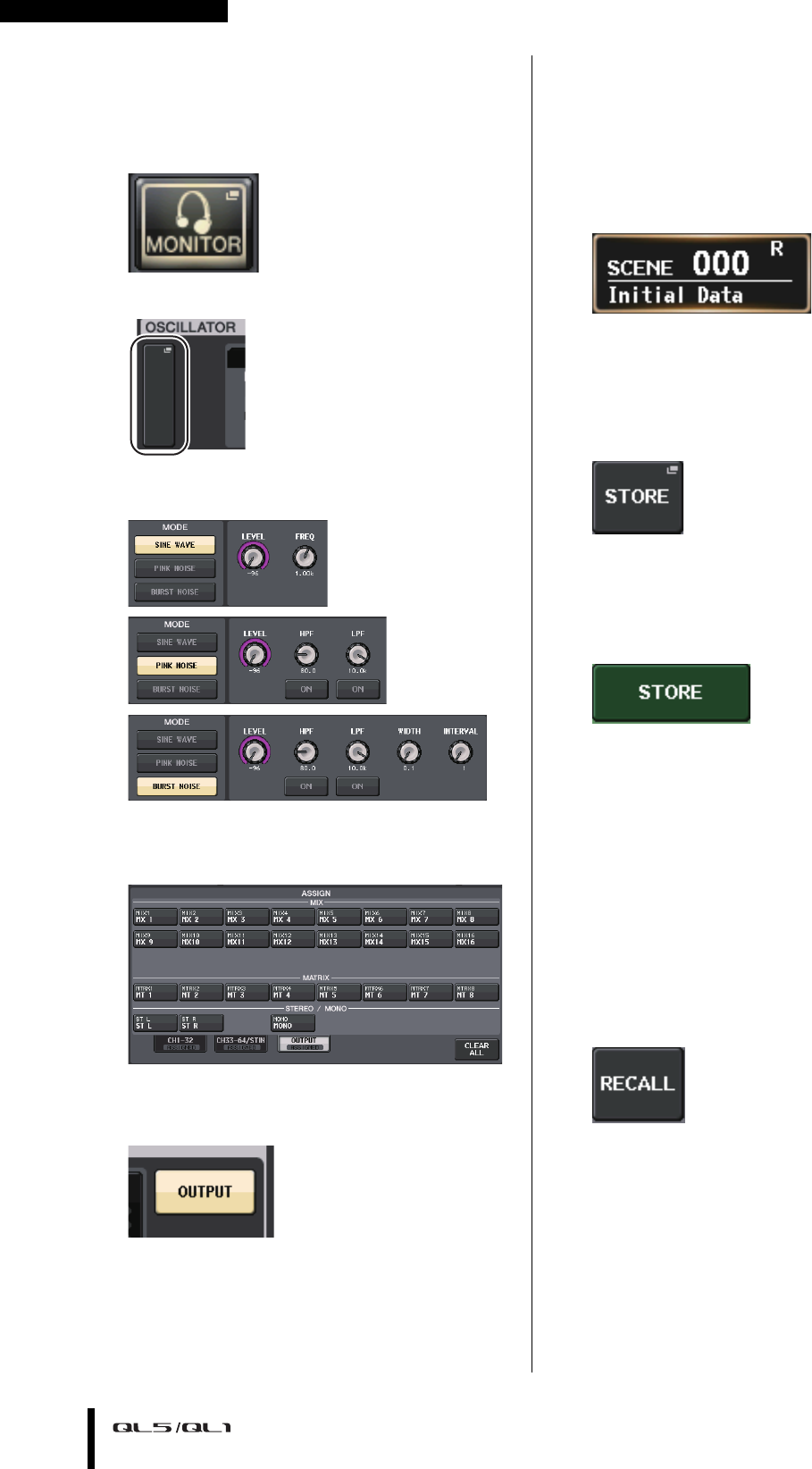

DSZENE

Hier werden Nummer und Name der zuletzt

gespeicherten oder abgerufenen Szene angezeigt.

Eine Anzeige „R“ (Read Only, Nur-Lesen) wird bei

Szenen angezeigt, die sich nicht speichern lassen;

bei schreibgeschützten Szenen erscheint ein

Schlosssymbol. Wenn Sie die Parameter gegenüber

dem zuletzt gespeicherten oder abgerufenen Status

verändern, erscheint unten rechts ein Symbol „E“.

Durch Drücken dieser Schaltfläche erscheint im

Hauptbereich der SCENE-LIST-Bildschirm, in dem Sie

Szenen speichern oder abrufen können. Dieses Feld

erscheint im PREVIEW-Modus rot.

Anzeige Status

OSC Oszillator eingeschaltet

TALKBACK Talkback eingeschaltet

CUE Cue-Monitoring eingeschaltet*

ACCESS Zugriff auf den internen oder den

USBSpeicher

PATCHING Dante-Zuweisungen werden ausgeführt

ALT ALTERNATE-Modus eingeschaltet

PLAY Wiedergabe einer Audiodatei

REC Aufnahme einer Audiodatei

Funktionszugriffsbereich

Hauptbereich

1

2

5

7

3

9

4

6

8

j

lm

n

k

Verwenden der Werkzeugschaltflächen

– Bedienungsanleitung 21

Wenn Sie eine Schaltfläche drücken (7–0, B–D),

um den entsprechenden Bildschirm aufzurufen, wird diese

Schaltfläche hervorgehoben. Wenn Sie in diesem Zustand

die Schaltfläche erneut drücken, kehren Sie entweder

zum zuletzt abgerufenen SELECTED-CHANNEL-VIEW-

Bildschirm oder zum OVERVIEW-Bildschirm zurück.

Hauptbereich

Der Inhalt des Hauptbereichs hängt von der aktuell

ausgewählten Funktion ab. Mischvorgänge betreffen

hauptsächlich die beiden folgenden Bildschirmtypen.

ISELECTED-CHANNEL-VIEW-Bildschirm

Dieser Bildschirm zeigt alle Mischparameter des aktuell

ausgewählten Kanals an. Drücken Sie einen der Drehregler

bei „Selected-Channel-Bereich“ (siehe Seite 13), um diesen

Bildschirm aufzurufen.

IOVERVIEW-Bildschirm

Die wichtigsten Parameter von 8 Kanälen werden angezeigt.

Dieser Bildschirm erscheint, wenn Sie diejenige USER-

DEFINED-Taste drücken, welcher die OVERVIEW-Funktion

zugewiesen ist.

Verwenden der

Werkzeugschaltflächen

Einige Fenster enthalten in der Titelleiste mehrere

Werkzeugschaltflächen, die zusätzliche Funktionen

bieten. Mit diesen Schaltflächen erreichen Sie

zugehörige Libraries oder kopieren Parameter

von einem auf einen anderen Kanal.

1LIBRARY-Schalftläche

Diese Schaltfläche öffnet die Library des zugehörigen

Einblendfensters (EQ-, Dynamik-, GEQ-, Effekt- oder

premium-Libraries).

2DEFAULT-Schaltfläche

Diese Schaltfläche schaltet den aktuell ausgewählten

Kanal (EQ/Dynamik) oder das Rack (Effekte/Premium

Rack) auf dessen Grundzustand zurück.

HINWEIS

Der GEQ besitzt diese Schaltfläche nicht; die FLAT-

Schaltfläche im GEQ-EDIT-Fenster setzt die Parameter

auf deren Grundzustand zurück.

3COPY-Schaltfläche

Diese Schaltfläche kopiert die Einstellungen des aktuell

ausgewählten Kanals (EQ/Dynamik) oder des Racks

(GEQ/Effekt/Premium-Rack). Die kopierten

Einstellungen werden in einen Pufferspeicher

kopiert (ein temporärer Speicherbereich).

4PASTE-Schaltfläche

Diese Schaltfläche fügt die Einstellungen aus dem

Pufferspeicher in den aktuell ausgewählten Kanal

(EQ/Dynamik) oder in das Rack (GEQ/Effekte/

Premium-Rack) ein.

5COMPARE-Schaltfläche

Diese Schaltfläche vertauscht und vergleicht die

Einstellungen im Pufferspeicher mit denen des aktuell

ausgewählten Kanals (EQ/Dynamik) oder des Racks

(GEQ/Effekte/Premium-Rack).

Bei einigen Fenstern werden außerdem verschiedene

Werkzeugschaltflächen angezeigt.

1 2 3 4 5

Grundlagen der Bedienung der QLReihe

– Bedienungsanleitung

22

Grundlagen

der Bedienung

der QLReihe

In diesem Kapitel werden die wichtigsten Bedienvorgänge

der Pulte der QL-Reihe vorgestellt.

Die Bedienvorgänge der QL-Reihe sind in zwei Kategorien

unterteilt. Grundsätzlich werden Sie das QL beim Mischen

in geeigneter Kombination der hier beschriebenen

Vorgänge bedienen.

• Bedienen der ausgewählten Kanäle

(Selected-Channel-Bereich)

• Verwenden der Fader auf dem Bedienfeld

(Kanalzugbereich)

Bedienen ausgewählter

Kanäle (Selected-Channel-

Bereich)

Der Selected-Channel-Bereich rechts vom Display

entspricht dem Kanalzug eines herkömmlichen

Analogmischpults; Sie können hier alle wichtigen

Parameter des aktuell ausgewählten Kanals

manuell einstellen. Die Bedienvorgänge in diesem

Bereich gelten für den Kanal, der mit Hilfe seiner

[SEL]Taste zuletzt ausgewählt wurde.

1. Drücken Sie die entsprechende Bank-Select-

Taste (im FADER-BANK-Bereich) der Bank, die

den Kanal enthält, den Sie steuern möchten.

Wählen Sie eine der Preset oder Custom-Fader-Banks

im Channel-Strip-Bereich.

2. Drücken Sie die [SEL]-Taste zum Auswählen des

Zielkanals.

3. Drücken Sie einen beliebigen Regler im

Selected-Channel-Bereich.

Daraufhin wird der Bildschirm SELECTED CHANNEL

VIEW für den ausgewählten Kanal eingeblendet.

Sie können die aktuell eingestellten Werte auf dem

Bildschirm sehen.

4. Verwenden Sie die Regler des Selected-Channel-

Bereichs und die Schaltfläche im SELECTED-

CHANNEL-VIEW-Bildschirm, um die Parameter

des ausgewählten Kanals zu bearbeiten.

Auch dann, wenn ein anderer Bildschirm ausgewählt

wird, kann der aktuell ausgewählte Kanal immer mit

den Bedienelementen des Selected-Channel-Bereichs

gesteuert werden. In diesem Fall erscheint, wenn Sie

einen Regler betätigen, auf dem Bildschirm ein kleines

Fenster mit dem Wert des betreffenden Parameters.

Verwenden des Bedienfelds

(Kanalzugbereich)

Im Selected-Channel-Bereich können Sie die Lautstärke,

CUE und weitere Parameter für die ausgewählten Kanäle

einstellen.

1. Verwenden Sie die Bank-Select-Tasten im

FaderBank-Bereich, um die zu bedienenden

Kanäle oder DCA-Gruppen auszuwählen.

2. Verwenden Sie die Bedienelemente im

Kanalzugbereich.

Das Display jedes Kanals zeigt die aktuell

zugewiesenen Kanalinformationen an.

Einstellungen der Custom-Fader-Bank

Mit den Tasten B1, B2, B3 und B4 im Fader-Bank-Bereich

können Sie eine Bank mit Ihrer eigenen Zusammenstellung

von Kanälen oder DCA-Gruppen zuweisen und abrufen.

Diese Banken werden als „Custom-Fader-Banks“ bzw.

eigene Fader-Banken bezeichnet. Da die Custom-Fader-

Banks auch die Auswahl einer Kombination verschiedener

Kanaltypen erlauben, können Sie verschiedene Arten von

Kanälen in einer Gruppe bedienen.

1. Drücken Sie im Funktionszugriffsbereich auf die

SETUP-Schaltfläche.

2. Drücken Sie auf die USER-SETUP-Schaltfläche

oben links im SETUP-Bildschirm.

3. Drücken Sie auf die Registerkarte CUSTOM

FADER im unteren Bereich des USER-SETUP-

Bildschirms.

Es erscheint die Seite CUSTOM FADER BANK/MASTER

FADER.

4. Wählen Sie die Custom-Fader-Bank aus, die Sie

einstellen möchten.

Die Kanalzüge sind von links nach rechts in die

Bereiche 1–16, 17–24 (nur QL5) und Master eingeteilt.

5. Drücken Sie die einzustellende Fader-

Auswahltaste, und drücken Sie dann auf die

[SEL]-Taste des Kanals, den Sie diesem Fader

zuweisen möchten.

Sie können einen Kanal auch im Display auswählen.

Drücken Sie die Taste unterhalb der gewünschten

Nummer, um den Bildschirm CH SELECT aufzurufen.

Verwenden Sie für die Auswahl der gewünschten

Kanalgruppe die Liste in der linken Spalte und

verwenden Sie anschließend zur Auswahl der

Kanäle die Schaltflächen in der rechten Spalte.

Zuweisen eines Namens

– Bedienungsanleitung 23

6. Wiederholen Sie Schritt 5, um weiteren Fadern

Kanäle zuzuweisen.

7. Wenn Sie fertig sind, drücken Sie auf das

Symbol X oben rechts im Fenster, und drücken

Sie dann erneut die SETUP-Schaltfläche, um zum

SELECTED-CHANNEL-VIEW-Bildschirm

zurückzukehren.

Einstellen des Send-Pegels zu einem MIX-

oder MATRIX-Bus (SENDS-ON-FADER-

Modus)

Mit den Fadern auf dem Bedienfeld können Sie die Pegel

der jeweiligen Kanäle einstellen, sowie auch den Send-

Pegel des Signals, das von jedem Kanal zum angegebenen

MIX/MATRIX-Bus geführt wird (SENDS-ON-FADER-

Modus).

1. Drücken Sie die Taste

des MIX-/MATRIX-Busses,

mit dem der SENDS-ON-

FADER-Bereich eingestellt

werden soll.

Die LED der aktuell

ausgewählten Taste

leuchtet auf.

2. Drücken Sie nochmals die

gleiche Taste im SENDS-ON-

FADER-Bereich.

Das QL schaltet in den SENDS-ON-FADER-Modus.

Die Taste fängt nun an zu blinken, und die LEDs

der übrigen Tasten im SENDS-ON-FADER-Bereich

leuchten auf. Die Fader im Kanalzugbereich bewegen

sich auf die Send-Pegelwerte der von den einzelnen

Kanälen an den aktuell ausgewählten MIX-/MATRIX-

Bus gesendeten Signale.

HINWEIS

•Wenn die Funktion zur Umschaltung zwischen MIX 1–16

und MATRIX 1–8 einer USER-DEFINED-Taste

zugewiesen wird, können Sie zwischen den beiden

Bereichen umschalten.

•Alternativ können Sie einen SEND-LEVEL-Regler im

Selected-Channel-Bereich drücken, woraufhin das

SELECTED-CHANNEL-VIEW-Fenster erscheint, in dem

Sie einen MIX-/MATRIX-Bus auswählen können.

•Sie können einen MIX-/MATRIX-Bus auch mit der Bank-

Auswahltaste [MIX/MATRIX] im Fader-Bank-Bereich

auswählen.

•Wenn Sie erneut die aktuell ausgewählte Schaltfläche

für die MIX-/MATRIX-Bus-Auswahl drücken, wird Cue-

Monitoring für den entsprechenden MIX-/MATRIX-Kanal

eingeschaltet. Diese Methode ist praktisch, wenn Sie

das Signal abhören möchten, das an den ausgewählten

MIX/MATRIX-Bus gesendet wird.

3. Drücken Sie im Fader-Bank-Bereich diejenige

Bank-Auswahltaste, die den zu bedienenden

Kanal enthält, und verwenden Sie den Fader,

um den Send-Pegel zum ausgewählten MIX/

MATRIX-Bus einzustellen.

4. Wiederholen Sie die Schritte 1–3, um auf

dieselbe Weise die Send-Pegel weiterer MIX/

MATRIX-Busse einzustellen.

5. Wenn Sie mit dem Einstellen der MIX-/MATRIX-

Send-Pegel fertig sind, drücken Sie die Taste des

SENDS-ON-FADER-Bereichs, die gerade blinkt.

Der Funktionszugriffsbereich kehrt in den vorherigen

Zustand zurück, und das Gerät kehrt in den normalen

Modus zurück.

HINWEIS

Sie können die Busse auch mit den Tasten im

Funktionszugriffsbereich auswählen und umschalten.

1 ON-FADER-Umschalttaste

Durch mehrfaches Drücken

dieser Taste schalten Sie

zwischen den Modi MIX

und MATRIX um.

2 Schaltflächen zur Auswahl

von MIX-/MATRIX-Bussen

Mit diesen Schaltflächen wählen

Sie die als Ziel gewünschten

MIX-/MATRIX-Busse aus.

Zwei Busse, die als Stereopaar

geschaltet sind, werden von

jeweils einer Taste repräsentiert.

Zuweisen eines Namens

Bei der QL-Reihe können Sie jedem Eingangskanal,

Ausgangskanal, jeder DCA-Gruppe und MUTE-Gruppe

einen Namen zuweisen, und Sie können auch Szenen

und Library-Dateien beim Speichern benennen.

Für die Eingabe eines Namens verwenden Sie

das im Hauptbereich angezeigte Tastaturfenster.

1. Rufen Sie das Tastaturfenster auf (aus einer

Benennungsfunktion heraus).

Es folgt ein Beispiel dafür, wie einem Kanal ein Name

zugewiesen werden kann.

In dem Feld befinden sich die eingegebenen Zeichen

sowie ein Cursor, der die aktuelle Position anzeigt.

1

2

Grundlagen der Bedienung der QLReihe

– Bedienungsanleitung

24

2. Tippen Sie im Tastaturfenster auf den

Touchscreen und geben Sie die gewünschten

Zeichen ein.

Bei der Eingabe von Zeichen können Sie die folgenden

Schaltflächen im Tastaturfenster benutzen.

• COPY-Schaltfläche

Kopiert die ausgewählte (hervorgehobene)

Zeichenkette im Textfeld.

• CUT-Schaltfläche

Löscht und kopiert die ausgewählte (hervorgehobene)

Zeichenkette im Textfeld.

• PASTE-Schaltfläche

Fügt die mit COPY oder CUT kopierte Zeichenkette

an der Cursorposition ein (oder überschreibt die

aktuell ausgewählte Zeichenkette).

• CLEAR-Schaltfläche

Löscht alle Zeichen, die im Textfeld eingegeben

wurden.

• INS-Schaltfläche

Fügt ein Leerzeichen an der Cursorposition ein.

• DEL-Schaltfläche

Löscht das Zeichen rechts vom Cursor (oder die im

Textfeld ausgewählte Zeichenkette).

• BS-Schaltfläche (Backspace; Rückschritt)

Löscht das Zeichen links vom Cursor (oder die im

Textfeld ausgewählte Zeichenkette).

• TAB-Schaltfläche

Schaltet zum nächsten auswählbaren Eintrag.

Im SCENE-STORE-Fenster können Sie mit dieser

Schaltfläche z. B. zwischen zwei Texteingabefeldern

umschalten, und im PATCH/NAME-Fenster können

Sie hiermit Kanäle umschalten.

• SHIFT-LOCK-Schaltfläche

Schaltet zwischen Groß- und Kleinbuchstaben um.

Sie können Großbuchstaben und Symbole eingeben,

wenn diese Schaltfläche eingeschaltet ist, und

Kleinbuchstaben und Zahlen, wenn diese Schaltfläche

ausgeschaltet ist.

• ENTER-Schaltfläche

Weist den eingegebenen Namen endgültig zu.

3. Nachdem Sie den Namen eingegeben haben,

drücken Sie die Schaltfläche STORE oder ENTER.

Der eingegebene Name wird gespeichert.

HINWEIS

•Diese grundsätzliche Bedienung ist die gleiche in Fenstern,

in denen Sie Kanalnamen oder ähnliche Daten eingeben

können. Wenn Sie einen Kanalnamen eingeben, wird Ihre

Eingabe direkt angezeigt, ohne dass ENTER gedrückt

werden muss.

•Drücken Sie auf das Texteingabefeld, um die

Eingabeposition zu verschieben. Wenn Sie eine

eingegebene Zeichenkette im Textfeld markieren

und ein Zeichen eingeben, ersetzt das neu

eingegebene Zeichen die markierte Zeichenkette.

Verwenden der Libraries

Mithilfe von Libraries können Sie Einstellungen für

den aktuell ausgewählten Kanal (EQ/Dynamik) oder

ein Rack (GEQ/Effekte/Premium-Rack) speichern

und wieder abrufen.

Die Bedienungsweise ist im Wesentlichen für jede

Library gleich.

Die folgenden Libraries sind vorhanden:

•Eingangskanal-Library

•Ausgangskanal-Library

•Input-EQ-Library

•Output-EQ-Library

•Dynamik-Library

•GEQ-Library

•Effekt-Library

•Dante-Input-Patch-Library

•Premium-Rack-Library

HINWEIS

Bei der Premium-Rack-Library ist je eine Library für jeden

Premium-Rack-Typ vorhanden.

IAbrufen von Einstellungen aus einer Library

1. Öffnen Sie ein Fenster, das

Werkzeugschaltflächen bietet.

Um eine Display-Seite aufzurufen: Bei einer Kanal-

Library rufen Sie zuerst den SELECTED-CHANNEL-

VIEW-Bildschirm auf und fahren Sie dann mit

Schritt 3 fort.

[SELECTED-CHANNEL-VIEW-Bildschirm]

Drücken Sie einen Drehregler im Selected-Channel-

Bereich.

Verwenden der Libraries

– Bedienungsanleitung 25

[HPF/EQ-Bildschirm]/

[DYNAMICS-1/2Bildschirm]

Drücken Sie in einem der Bildschirme SELECTED

CHANNEL VIEW oder OVERVIEW auf einen Drehregler

im Feld für EQ oder Dynamik 1/2. (Drücken Sie im

Bildschirm SELECTED CHANNEL VIEW zweimal auf

einen Drehregler; und drücken Sie im Bildschirm

OVERVIEW einmal auf den Bereich.)

1 EQ-Feld

2 DYNAMICS-1/2-Feld

[VIRTUAL RACK]-Bildschirm

Drücken Sie im VIRTUAL-RACK-Fenster

(welches auf Betätigung der RACK-Schaltfläche

im Funktionszugriffsbereich erscheint) auf einen

RackEinbauplatz, in dem bereits ein GEQ/Effekt/

Premium-Rack installiert wurde.

1 RACK-Schaltfläche

2 RACK-Einbauplatz

2.

Wählen Sie den Kanal (EQ/Dynamik) oder das

Rack (GEQ/Effekt/Premium Rack), für das Sie

Einstellungen abrufen möchten.

Die Auswahlmethode für Kanäle/Racks hängt von

der Art des aktuell eingeblendeten Fensters ab.

[HPF/EQ-Fenster (1ch)]

[DYNAMICS-1/2-Fenster (1ch)]

Verwenden Sie die [SEL]-Tasten auf dem

Bedienfeld oder die Kanalauswahltasten

im Funktionszugriffsbereich, um einen

Kanal auszuwählen.

[HPF/EQ-Fenster (8ch)]

[DYNAMICS-1/2-Fenster (8ch)]

Neben den [SEL]-Tasten oder der Kanalauswahltaste

im Funktionszugriffsbereich können Sie einen

Kanal auch durch Drücken der Schaltflächen für

Kanalnummern/-namen im Fenster auswählen.

Wenn Sie die Schaltflächen für Kanalnummern/-

namen im 8ch-(8-Kanal-)Fenster verwenden, können

Sie durch Auswahl eines Bereiches mehrere Kanäle

auswählen. In diesem Fall werden die gleichen Library-

Daten für alle ausgewählten Kanäle abgerufen.

2

1

1

2

1

2

Schaltfläche zur Kanalauswahl

Schaltflächen für Kanalnummern/-namen

Grundlagen der Bedienung der QLReihe

– Bedienungsanleitung

26

[VIRTUAL RACK]-Bildschirm

Benutzen Sie die Registerkarten für die Rack-Auswahl

unten im Fenster zur Auswahl von Racks.

HINWEIS

Sie können keine Registerkarte für ein Rack auswählen, in

dem kein GEQ, Effekt oder Premium Rack installiert wurde.

3. Drücken Sie die LIBRARY-Schaltfläche.

Der Bildschirm für die ausgewählte Library wird

angezeigt.

1CURRENT TYPE

(nur für die Ausgangskanal-Library)

Dieses Feld zeigt den mittels der [SEL]-Taste

ausgewählten Kanaltyp an.

2List (Listenansicht)

Zeigt die in der Library enthaltenen Einstellungen an.

Die hervorgehobene Zeile gibt die derzeit zur

Bearbeitung ausgewählten Daten an. Daten, die nur

gelesen werden können, sind mit einem „R“-Symbol

(für Read-only; Nur-lesen) gekennzeichnet.

HINWEIS

Die rechte Seite der Liste zeigt Informationen

(z. B. Art der Ausgangskanäle, verwendeter Dynamik-

oder Effekttyp) über die entsprechenden Einstellungsdaten

an. Die Dynamik-Library zeigt auch Symbole an,

die anzeigen, ob die Daten für Dynamik 1 und/oder

Dynamik 2 abgerufen werden können.

4. Drehen Sie am [TOUCH AND TURN]-Drehregler,

um die hervorgehobene Zeile nach oben oder

nach unten zu bewegen und so den

gewünschten Library-Eintrag auszuwählen.

In einigen Fällen können die zum Abruf markierten

Daten nicht in den aktuell ausgewählten Kanal bzw.

in das Rack aufgenommen werden. Für die einzelnen

Libraries gelten folgende Einschränkungen.

• Kanal-Library

Wenn der mittels der [SEL]-Taste ausgewählte

Kanaltyp von dem der Liste in der Ausgangskanal-

Library abweicht, erscheint der Eintrag „CONFLICT“

rechts von CURRENT TYPE. Sie können die Daten auch

dann abrufen, wenn „CONFLICT“ erscheint, obwohl

die Datensätze verschiedene Parameter enthalten.

Parameter, die in der Library nicht vorhanden sind,

werden auf den Vorgabewert gesetzt.

• Dynamik-Library

Die Dynamik-Library enthält drei Datentypen:

Dynamics 1 und Dynamics 2 für Eingangskanäle,

und Dynamics 1 für Ausgangskanäle. Ein Abruf ist

nicht möglich, wenn Sie einen Typ ausgewählt haben,

der vom entsprechenden Dynamikprozessor nicht

verabeitet werden kann.

•GEQ-Library

Die GEQ-Library enthält zwei Arten von Daten:

31BandGEQ oder Flex15GEQ. Sie können die Library-

Daten des 31BandGEQ nicht in die Flex15GEQ-Library

laden, wenn die Daten Gain-Einstellungen für 16 oder

mehr Bänder enthalten.

• Effekt-Library

Einträge der Effekt-Library, welche die Effekttypen

„HQ.Pitch“ oder „Freeze“ verwenden, können nur

für die Effekt-Racks 1, 3, 5 oder 7 abgerufen werden.

Sie lassen sich nicht abrufen, wenn eines der anderen

Racks ausgewählt ist.

5. Drücken Sie auf die RECALL-Schaltfläche.

Die ausgewählten Daten werden sofort in den Kanal

(EQ/Dynamik) oder das Rack (GEQ/Effekt/Dynamik)

geladen, den/das Sie in Schritt 2 ausgewählt hatten.

HINWEIS

•Wenn Sie Kanal-Library-Daten bei einem mit

einem anderen gekoppelten Kanal abrufen,

wird die Kopplungseinstellung beim abgerufenen

Kanal aufgehoben.

•Wenn Sie eine Library-Nummer auswählen, die sich

nicht abrufen lässt, kann die RECALL-Schaltfläche

nicht gedrückt werden.

1

2

Verwenden der Libraries

– Bedienungsanleitung 27

ISpeichern von Einstellungen in einer Library

1. Öffnen Sie ein Fenster, das

Werkzeugschaltflächen bietet.

2. Wählen Sie den Kanal (EQ/Dynamik)

oder das Rack (GEQ/Effekt/Premium Rack),

dessen Einstellungen Sie speichern möchten.

HINWEIS

Sie können nur einen Kanal bzw. ein Rack als Datenquelle

auswählen. Wenn im Dynamik-/EQ-Fenster mehrere

Kanäle ausgewählt sind, können Sie den Speichervorgang

nicht ausführen.

3. Drücken Sie die LIBRARY-Schaltfläche.

Der Bildschirm für die ausgewählte Library wird

angezeigt.

4. Drehen Sie am [TOUCH AND TURN]-Drehregler,

um die Library-Nummer für den Speichervorgang

auszuwählen.

HINWEIS

Sie können auf keiner Library-Nummer speichern,

die schreibgeschützt ist (mit dem R-Symbol markiert).

5. Nachdem Sie das Speicherziel ausgewählt

haben, drücken Sie auf die STORE-Schaltfläche.

Es erscheint das LIBRARY-STORE-Fenster, in dem

Sie den Eintrag benennen können. Näheres zur

Texteingabe finden Sie unter „Zuweisen eines

Namens“ (siehe Seite 23).

6. Nachdem Sie die neue Einstellung benannt

haben, drücken Sie auf die STORE-Schaltfläche

im Tastaturfenster.

Es erscheint ein Dialogfenster, in dem Sie den

Speicherbefehl bestätigen müssen.

7. Drücken Sie auf die OK-Schaltfläche, um den

Speichervorgang auszuführen.

Die aktuellen Einstellungen werden unter der in Schritt

4 ausgewählten Library-Nummer gespeichert. Wenn

Sie den Speichervorgang abbrechen möchten, drücken

Sie anstelle von OK auf die CANCEL-Schaltfläche.

HINWEIS

•Auch nachdem Sie die Einstellungen gespeichert haben,

können Sie deren Namen ändern, indem Sie auf den

Titel des Datensatzes drücken, so dass sich das

Einblendfenster LIBRARY TITLE EDIT öffnet. Sie können

jedoch nicht den Titel eines Library-Eintrags ändern,

der schreibgeschützt ist (mit dem R-Symbol markiert).

•Bedenken Sie, dass beim Speichern an einem

Speicherort, der bereits Daten enthält, die bestehenden

Daten überschrieben werden. (Schreibgeschützte Daten

lassen sich nicht überschreiben.)

IEinstellungen aus einer Library löschen

1. Öffnen Sie ein Fenster, das

Werkzeugschaltflächen bietet.

2. Drücken Sie die LIBRARY-Schaltfläche.

Der Bildschirm für die ausgewählte Library wird

angezeigt.

3. Drehen Sie am [TOUCH AND TURN]-Drehregler,

um die zu löschende Library-Nummer

auszuwählen.

HINWEIS

Schreibgeschützte Daten können nicht gelöscht werden

(mit dem „R“-Symbol markiert).

4. Drücken Sie auf die CLEAR-Schaltfläche.

Es erscheint ein Dialogfenster, in dem Sie den

Löschbefehl bestätigen müssen.

5. Drücken Sie auf die OK-Schaltfläche, um den

Löschvorgang auszuführen.

Die in Schritt 3 ausgewählten Daten werden gelöscht.

Wenn Sie den Löschvorgang abbrechen möchten,

drücken Sie anstelle von OK auf CANCEL.

Grundlagen der Bedienung der QLReihe

– Bedienungsanleitung

28

Initialitisieren von

Einstellungen

Hier erfahren Sie, wie Sie die EQ/Dynamik-Einstellungen

des aktuell ausgewählten Kanals oder die Effekt-

Einstellungen eines Racks in deren Grundzustand

versetzen können. GEQ-Einstellungen können mit der

FLAT-Schaltfläche auf dem Bildschirm initialisiert werden.

1. Öffnen Sie ein Fenster, das

Werkzeugschaltflächen bietet.

2. Wählen Sie den Kanal (EQ/Dynamik) oder

das Rack (Effekt/Premium-Rack), dessen

Einstellungen Sie initialisieren möchten.

3. Drücken Sie auf die DEFAULT-Schaltfläche.

Es erscheint ein Dialogfenster, in dem Sie den

Initialisierungsbefehl bestätigen müssen.

4. Drücken Sie auf die OK-Schaltfläche, um die

Initialisierung auszuführen.

Die Einstellungen für EQ/Dynamik des in

Schritt 2 ausgewählten Kanals oder die Effekt-/

Prozessoreinstellungen des Racks werden initialisiert.

Wenn Sie die Initialisierung abbrechen möchten,

drcken Sie anstelle von OK auf die CANCEL-

Schaltfläche.

HINWEIS

Bei EQ/Dynamik können Sie die Schaltflächen für

Kanalnummern/-namen im 8ch-/ALL-Fenster verwenden,

um einen Bereich mehrerer Kanäle auszuwählen und

diese gleichzeitig zu initialisieren.

Kopieren und Einfügen von

Einstellungen

Hier erfahren Sie, wie Sie EQ/Dynamik-Einstellungen

des aktuell ausgewählten Kanals oder die GEQ-/Effekt-/

Premium-Rack-Einstellungen des aktuell ausgewählten

Racks in einen Pufferspeicher kopieren und sodann

in einem anderen Kanal oder Rack einfügen können.

Kopier- und Einfügevorgänge sind auf die folgenden

Kombinationen beschränkt.

•Zwischen EQs von Eingangskanälen

•Zwischen EQs von Ausgangskanälen

•Zwischen Dynamikprozessoren, wenn das

Einfügeziel gleichen Typs ist wie die Kopierquelle

(GATE, DUCKING, COMPRESSOR, EXPANDER,

COMPANDER-H, COMPANDER-S oder DE-ESSER).

•Zwischen Effekten/GEQs eines Racks

•Zwischen identischen Prozessoren eines

PremiumRacks

HINWEIS

Nur solche 31BandGEQ-Einstellungen, die weniger als

15 Bänder verwenden, können auf einen Flex15GEQ

kopiert werden.

1. Öffnen Sie ein Fenster, das

Werkzeugschaltflächen bietet.

2. Wählen Sie den Kanal (EQ/Dynamik)

oder das Rack (GEQ/Effekt/Premium Rack),

dessen Einstellungen Sie kopieren möchten.

3. Drücken Sie die COPY-Schaltfläche.

Die aktuellen Einstellungen werden in den

Pufferspeicher kopiert.

HINWEIS

•Bedenken Sie, dass der Pufferspeicher überschrieben

wird, wenn Sie vor dem Einfügen andere Daten kopieren.

•Sie können nur einen Kanal oder ein Rack als Kopierquelle

auswählen. Wenn im 8ch-/ALL-Fenster mehrere Kanäle

ausgewählt sind, lässt sich die COPY-Schaltfläche nicht

betätigen.

4. Wählen Sie den Kanal oder das Rack, an dem die

Daten eingefügt werden sollen.

HINWEIS

Wenn Sie EQ-/Dynamikeinstellungen einfügen, können

Sie das 8ch-/ALL-Fenster verwenden, um mehrere Kanäle

als Einfügeziel auszuwählen. In diesem Fall wird der

gleiche Inhalt auf allen ausgewählten Kanälen eingefügt.

5. Drücken Sie auf die PASTE-Schaltfläche.

Die in Schritt 2 ausgewählten Einstellungen des

Kanals (EQ/Dynamik) oder des Racks (GEQ/Effekt/

PremiumRack) werden eingefügt.

HINWEIS

•Bedenken Sie, dass beim Einfügen die Daten an der

Einfügeposition durch die neuen Daten ersetzt (gelöscht)

werden.

•Wenn nichts in den Pufferspeicher kopiert wurde,

lässt sich die PASTE-Schaltfläche nicht betätigen

(sie ist ausgegraut).

•Bei den beiden GEQ-Typen werden, wenn Sie die

Werkzeugschaltflächen in einem Rack benutzen, in dem

der Flex15GEQ ausgewählt ist, die Rack-Einstellungen A

und B einzeln kopiert und eingefügt.

•Sie können in den Racks 2, 4, 6 oder 8 keine

Effekteinstellungen einfügen, welche die Effekttypen

„HQ.Pitch“ oder „Freeze“ verwenden.

Vergleichen zweier Einstellungen

– Bedienungsanleitung 29

Vergleichen zweier

Einstellungen

Mit der COMPARE-Schaltfläche (Vergleichen) können Sie

zwischen den Einstellungen im Pufferspeicher und denen

des aktuell ausgewählten Kanals (EQ/Dynamik) oder des

Racks (GEQ/Effekte/Premium-Rack) umschalten und

vergleichen.

Dies ist praktisch, wenn Sie an einem bestimmten Punkt

der Bearbeitung eine Kopie der Einstellungen erstellen und

später mit den danach erfolgten Änderungen vergleichen

möchten.

1. Öffnen Sie ein Fenster, das

Werkzeugschaltflächen bietet.

2. Wählen Sie einen Kanal (EQ/Dynamik) oder ein

Rack (GEQ/Effekt/Premium Rack) aus.

3. Drücken Sie auf die COPY-Schaltfläche, um die

aktuellen Einstellungen in den Pufferspeicher

zu kopieren.

Dies ist der erste Satz von Einstellungen.

HINWEIS

Bedenken Sie, dass der Pufferspeicher überschrieben wird,

wenn Sie vor dem Vergleichen andere Daten kopieren.

4. Ändern Sie die Einstellungen des aktuell

ausgewählten Kanals (EQ/Dynamik) oder

des Racks (GEQ/Effekte/Premium Rack).

Das Ergebnis ist der zweite Satz von Einstellungen.

HINWEIS

Nachdem Sie den ersten Satz Einstellungen

in den Pufferspeicher kopiert haben, können Sie

auch, falls gewünscht, den Kanal oder das Rack

initialisieren und den zweiten Satz Einstellungen

aus dem Initialzustand heraus verändern.

5. Um den ersten Satz Einstellungen mit dem

aktuellen (zweiten) Satz zu vergleichen,

drücken Sie auf die COMPARE-Schaltfläche.

Dadurch kehren Sie wieder zum ersten Satz Ihrer

Einstellungen zurück. In diesem Zustand wurde der

zweite Satz Ihrer Einstellungen in den Pufferspeicher

kopiert.

6. Sie können die COMPARE-Schaltfläche auch

mehrfach drücken, um zwischen dem ersten

und zweiten Satz der Einstellungen hin und

her zu schalten.

Mit jedem Druck auf die COMPARE-Schaltfläche

werden die aktuellen Einstellungen mit den in den

Pufferspeicher kopierten vertauscht. Im Gegensatz

zum Einfügevorgang können Sie mit der

Vergleichsfunktion immer wieder zur vorherigen

Version zurückkehren, so lange der Pufferspeicher

nicht überschrieben wird.

HINWEIS

•Die in den Pufferspeicher kopierten Einstellungen

können auch für Einfügevorgänge verwendet werden.

•Wenn Sie die Werkzeugschaltflächen eines Racks

benutzen, in dem (von den beiden möglichen GEQ-Typen)

der Flex15GEQ ausgewählt ist, werden die Einstellungen

der Racks für A und B jeweils für sich mit den Pufferdaten

vertauscht.

COPY

COMPARE

Der erste Satz Der erste Satz

Pufferspeicher

Einstellungen bearbeiten

(Der zweite Satz)

Der erste Satz

Der erste Satz

Der zweite Satz

Pufferspeicher

Pufferspeicher

Anschluss

– Bedienungsanleitung

30

Anschluss

Informationen über

Netzwerkverbindungen

Informationen über Dante

Dieses Produkt zeichnet sich durch die Technologie „Dante“

aus, ein Protokoll für die Übertragung von Audiosignalen.

Dante ist ein von Audinate entwickeltes Netzwerkprotokoll.

Es ist dafür vorgesehen, über ein Gigabit-Ethernet-

Netzwerk (GbE) mehrkanalige Audiosignale mit

verschiedenen Sampling- und Bit-Raten sowie

Steuersignale für miteinander verbundene Geräte zu

übermitteln. Dante bietet außerdem die folgenden Vorzüge:

•Es überträgt (theoretisch) bis zu 512 Eingänge und

512 Ausgänge, d. h. insgesamt 1024 Kanäle mit

Audiosignalen über ein GbE-Netzwerk.

(Die Leistungsmerkmale der QL-Serie, QL5:

64 Eingänge/64 Ausgänge, QL1: 32 Eingänge/

32 Ausgänge mit einer Auflösung von 24/32 Bit.)

•Mit Dante ausgestattete Geräte konfigurieren

automatisch ihre Netzwerkschnittstellen und finden

sich gegenseitig im Netzwerk. Sie können Dante-

Geräte und deren Audiokanäle mit aussagekräftigen

Namen versehen.

•

Dante verwendet sehr genaue Standards zur

Netzwerk-Synchronisation, um eine sample-genaue

Wiedergabe mit extrem geringer Latenz und geringem

Jitter zu erzielen. Es stehen fünf Latenzoptionen für

die QL-Reihe zur Verfügung: 0,25 ms, 0,5 ms, 1,0 ms,

2,0 ms und 5,0 ms.

•Ein Primär- und ein Sekundärkreis sorgen für

redundante Verbindungen, falls ein Problem

auftreten sollte.

•Durch Anschließen eines mit Dante ausgestatteten

Geräts über eine Ethernet-Verbindung an einem

Computer können Sie Audiosignale direkt ohne Audio-

Schnittstellengeräte (Interfaces) ein- und ausgeben.

•Audio lässt sich mittels CAT5e-Netzwerkkabeln über

Distanzen von bis zu 100 Metern* zwischen Geräten

übertragen.

* Die maximale Distanz kann in der Praxis vom

verwendeten Kabel abhängen.

Besuchen Sie die Website von Audinate für Näheres

über Dante.

http://www.audinate.com/

Weitere Informationen über Dante finden Sie auch auf

der Pro-Audio-Website von Yamaha:

http://www.yamahaproaudio.com/

HINWEIS

Bitte verwenden Sie in einem Dante-Netzwerk nicht

die EEE-Funktion (*) von Netzwerk-Switches.

Obwohl das Energiemanagement in Switches, die EEE

unterstützen, automatisch abgestimmt werden sollte,

führen einige Switches diese Abstimmung nicht

ordnungsgemäß durch. Dies kann dazu führen, dass EEE

in Dante-Netzwerken aktiviert wird, wenn es nicht sinnvoll

ist, was eine schlechte Synchronisationsleistung und

gelegentliche Aussetzer verursacht.

Aus diesem Grund empfehlen wir dringend:

•Wenn Sie verwaltete Switches einsetzen, stellen Sie

sicher, dass EEE für diese deaktiviert werden kann.

Achten Sie darauf, dass EEE auf allen Ports deaktiviert

ist, die für Dante-Echtzeitverkehr verwendet werden.

•Falls Sie nicht verwaltete Switches verwenden, achten

Sie darauf, keine Netzwerk-Switches zu verwenden,

die die EEE-Funktion unterstützen, weil der EEE-Betrieb

bei diesen Switches nicht deaktiviert werden kann.

* EEE (Energy Efficient Ethernet) ist eine Technologie,

die den Stromverbrauch eines Switch in Zeitspannen

mit wenig Netzwerkverkehr reduziert. Es wird auch als

Green Ethernet und IEEE802.3az bezeichnet.

Informationen über Dante Controller

Dante Controller ist eine Software-Anwendung, welche

die Konfiguration und das Audio-Routing von Dante-

Netzwerken ermöglicht. Nutzen Sie diese Anwendung,

falls Sie komplexe Signalführungen in einem Dante-

Netzwerk einrichten möchten. Weitere Informationen

finden Sie auf der folgenden Website.

http://www.yamahaproaudio.com/

Anschließen an I/O-Geräte

Dieser Abschnitt beschreibt, wie Sie ein Pult der

QLSerie mit I/O-Geräten (wie dem RIO3224-D) in

einer Anschlusskette oder in einer Sternverbindung

(im redundanten Netzwerk) verbinden. Bevor Sie

I/OGeräte anschließen, führen Sie die unter „Einrichten

des Dante-Netzwerks“ (siehe Seite 34) beschriebenen

Schritte aus, und schalten Sie dann das QL-Pult aus.

Daisy-Chain-Netzwerk

Eine „Daisy Chain“ („Anschlusskette“) ist ein

Anschlussschema, bei dem mehrere Geräte in

Reihenschaltung miteinander verbunden sind.

Diese Methode sorgt für eine einfache Vernetzung

und erfordert keine Netzwerk-Switches. Diese

Anschlussmethode ist geeignet für ein einfaches

System mit wenigen Geräten.

Wenn jedoch viele Geräte auf diese Weise miteinander

verbunden werden, muss der Latenzwert erhöht

werden. Außerdem ist in einem Daisy-Chain-Netzwerk

bei gestörter oder defekter Verbindung der Signalfluss

an diesem Punkt unterbrochen, und es wird kein Signal

über diesen Punkt hinaus übertragen.

Anschließen an I/O-Geräte

– Bedienungsanleitung 31

IVerbindung zwischen dem QL-Pult und

I/OGeräten

Verwenden Sie die Dante-Anschlüsse am Pult der

QLReihe und an den I/O-Geräten, um diese wie folgt

miteinander zu verbinden.

IEinstellen der Dreh- und DIP-Schalter an den

I/O-Geräten

Stern-Netzwerk (redundantes Netzwerk)

In einem sternförmig angeordneten Netzwerk ist jedes

Gerät an einem zentralen Netzwerk-Switch angeschlossen.

Durch Verwendung eines GbE-kompatiblen Netzwerk-

Switch können Sie ein breitbandiges, komplexes Netzwerk

konfigurieren. Wir empfehlen einen Netzwerk-Switch,

der verschiedene Funktionen zur Steuerung und

Überwachung des Netzwerks bietet (z. B. QoS, oder

die Fähigkeit, bestimmten Datenströmen Vorrang

zu geben, z. B. der Clock-Synchronisation oder der

Audioübertragung bestimmter Datenverbindungen.).

In dieser Topologie ist es üblich, ein redundantes Netzwerk

zu konfigurieren, so dass selbst bei Auftreten unerwarteter

Netzwerkprobleme die Kommunikation fortgesetzt werden

kann, ohne die Audiosignale zu beeinträchtigen.

Informationen über redundante Netzwerke

Ein redundantes Netzwerk besteht aus zwei Kreisen, einem

Primärkreis und einem Sekundärkreis. Normalerweise läuft

das Netz im Primärkreis. Wenn die primäre Verbindung

unterbrochen wird, übernimmt der Sekundärkreis

automatisch die Kommunikation. Die Verwendung eines

redundanten Netzwerks mit Sterntopologie bewirkt im

Vergleich zu einem Daisy-Chain-Netzwerk eine bessere

Stabilität bei höherem Kommunikationsaufkommen.

IVerbindung zwischen dem QL-Pult und

I/O-Geräten

Verwenden Sie die Dante-Anschlüsse am Pult der

QLReihe und an den I/O-Geräten, um diese wie folgt

miteinander zu verbinden.

IEinstellen der Dreh- und DIP-Schalter an den

I/O-Geräten

QL5

Rio3224-D (ID#1)

Rio3224-D (ID#2)

SECONDARY

PRIMARY

PRIMARY

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

(ID#1)

(ID#2)

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

1 2 3 4 5 6 7 8

ON

1 2 3 4 5 6 7 8

ON

SECONDARY

SECONDARY

SECONDARY

PRIMARY

PRIMARY

PRIMARY

Rio3224-D

(ID#1)

Rio3224-D

(ID#2)

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

QL5

Netzwerk-Switch

Netzwerk-Switch

(ID#1)

(ID#2)

1 2 3 4 5 6 7 8

ON

1 2 3 4 5 6 7 8

ON

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

Anschluss

– Bedienungsanleitung

32

Verbinden der Audio-

Ein/Ausgänge

Verbindungen über die Analogeingänge

INPUT-Buchsen am Pult und an den I/O-Geräten werden

hauptsächlich verwendet, um Mikrofone oder monophone

Geräte mit Leitungspegelausgängen anzuschließen.

Verbindungen über die Analogausgänge

Den OMNI-OUT-Buchsen am QL-Pult und den OUTPUT-

Buchsen an den I/O-Geräten können Sie die Signale

der Ausgangskanäle [MIX, MATRIX, STEREO (L/R),

MONO (C)], die Monitor-Signale (MONITOR-OUT-

Kanäle L/R/C) sowie die Direktausgangssignale der

Eingangskanäle zuordnen. Informationen über diese

Zuordnungen finden Sie unter „Zuweisen der Pultausgänge

zum I/O-Gerät“ (siehe Seite 35) im Abschnitt Quick Guide.

An der Vorderseite des Pults befindet sich eine PHONES-

OUT-Buchse, über die Sie stets das Signal abhören

können, das als Monitor-Signalquelle ausgewählt ist. Wenn

Sie die Kanäle MONITOR OUT L/R/C den gewünschten

Ausgangsbuchsen zuweisen, können Sie dasselbe Signal

auch über externe Lautsprecher abhören.

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

Rio3224-D

QL-Reihe

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

Rio3224-D

Hauptlautsprecher

Monitorlautsprecher

QL-Reihe

Einbau einer optionalen Karte

– Bedienungsanleitung 33

Port-to-Port-Funktion

Mit der Port-to-Port-Funktion ist eine direkte Signalführung

(Routing/Patching) zwischen Ein- und Ausgangs-Ports

möglich. Mit dieser Funktion können die analogen

Eingänge und Ausgänge des QL zu/von externen

DanteGeräten geroutet werden, ohne die Mischkanäle

zu durchlaufen. Falls ein Monitormischpult und ein

I/O-Gerät am Bühnenrand erforderlich sind, kann ein

einziges Pult der QL-Reihe beide Funktionen erfüllen,

wodurch sich die Anzahl der notwendigen Geräte

verringert. Zusätzlich kann das FOH-Pult (Saalmischpult)

die Eingangsverstärker von anderen Pulten der CL-Reihe

und der QL-Reihe aus fernbedienen, indem das Pult der

QL-Reihe als fernbedientes I/O-Gerät und zugleich als

Monitormischpult eingerichtet wird.

Verbindungen über die

Digitalein-/ausgänge

Über die DIGITAL-OUT-Buchse können Sie die internen

Signale des QL an externe digitale Audiogeräte senden.

Im Standardzustand des QL ist das Ausgangssignal des

STEREO-Kanals der Buchse DIGITAL OUT zugeordnet,

so dass der Haupt-Mix auf einem CD-Recorder oder

einem anderen Gerät aufgezeichnet werden kann.

Sie können diese Buchse mit der AES/EBU-Buchse

eines I/O-Geräts wie dem Rio3224-D verbinden. Durch den

Einbau von gesondert erhältlichen Mini-YGDAI-I/O-Karten

in den Slots 1–2 können Sie dem QL zusätzliche

Eingangs/Ausgangsbuchsen hinzufügen oder

PAController (Lautsprecherprozessoren) anschließen.

Einbau einer optionalen

Karte

Bevor Sie I/O-Karten in Slots 1–2 einsetzen, müssen Sie

auf der Website von Yamaha prüfen, ob die Karte mit der

QL-Reihe kompatibel ist, und wie viele Karten von Yamaha

oder anderen Herstellern gemeinsam mit dieser Karte

installiert werden können.

http://www.yamahaproaudio.com/

Für den Einbau einer Mini-YGDAI-Karte verfahren Sie bitte

folgendermaßen.

1. Vergewissern Sie sich, dass das Gerät

ausgeschaltet ist.

Vorsicht

Achten Sie darauf, sowohl das QL als auch das

Pultnetzteil auszuschalten, bevor Sie eine als

Zubehör erhältliche Mini-YGDAI-I/O-Karte an das

QL anschließen. Anderenfalls kann es zu einem

elektrischen Schlag kommen.

2. Lösen Sie die Schrauben, mit denen die Slot-

Abdeckung befestigt ist, und entfernen Sie die

Slot-Abdeckung.

Bewahren Sie die Abdeckung und die

Befestigungsschrauben an einem sicheren Ort auf.

3. Richten Sie die Kanten der Karte auf die

Führungsschienen im Slot aus, und setzen

Sie die Karte in den Slot ein.

Drücken Sie die Karte ganz in den Slot hinein, so dass

der Stecker am Ende der Karte sicher im Anschluss

innerhalb des Slots steckt.

HINWEIS

Beim Einsetzen der Karten schieben Sie beide Seiten der

Karte vorsichtig in die Führungsschienen im Steckplatz

des Geräts hinein.

4. Befestigen Sie die Karte mit den an der Karte

befindlichen Schrauben.

Beachten Sie bitte: Falls die Karte nicht richtig

festgeschraubt wird, können Fehlfunktionen auftreten.

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

17161514131211109876

14

13

12

11

10

9

8

7

6

5

4

3

2

1

14

13

12

11

10

9

8

7

6

5

4

3

2

1

54321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121187654321

2221201918

17161513121187654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

17161514131211109876

14

13

12

11

10

9

8

7

6

5

4

3

2

1

14

13

12

11

10

9

8

7

6

5

4

3

2

1

54321

Rio3224-D Rio3224-DRio3224-D

Monitor

(CL)

Monitor

(QL)

FOH (QL)FOH (CL)

Slot-Abdeckung

Karte

Quick Guide

– Bedienungsanleitung

34

Quick Guide

Dieser Abschnitt beschreibt die allgemeinen Arbeits- und

Bedienvorgänge beim Mischen. Das folgende Beispiel

gilt für ein System, in dem ein QL5, ein I/O-Gerät, ein

Verstärker und Lautsprecher miteinander verbunden sind.

Falls dasselbe Ziel durch mehrere Methoden erreichbar ist,

erfahren Sie in diesem Abschnitt die jeweils einfachste

Methode.

Einzelheiten über die Funktionen und ihre Parameter finden

Sie im Referenzhandbuch.

Anschließen der Geräte

Einrichten des Dante-Netzwerks

1. Drücken Sie auf die SETUP-Schaltfläche auf dem

Touchscreen.

2. Drücken Sie auf die DANTE-SETUP-Schaltfläche

im SETUP-Bildschirm.

3.

Drücken Sie auf die Registerkarte SETUP im

unteren Bildschirmbereich des DANTE-SETUP-

Bildschirms.

4. Stellen Sie CONSOLE ID auf #1, und

SECONDARY PORT auf DAISY CHAIN.

HINWEIS

Bevor Sie die Einstellungen ändern, müssen Sie zuerst

alle Verbindungen zu I/O-Geräten trennen. Anderenfalls

erfolgt keine korrekte Kommunikation mit den I/O-Geräten.

Falls Änderungen vorgenommen wurden, drücken Sie

die APPLY-Schaltfläche. Sobald ein Bestätigungsdialog

erscheint, drücken Sie auf die OK-Schaltfläche.

Bitte warten Sie etwa 30 Sekunden lang, bis

die Einstellungen angewendet wurden und

die geänderten Tasten wieder von Rot auf

Weiß umschalten.

5. Stellen Sie BIT auf 24 und LATENCY auf 0.25 ein.

Anschließen eines I/O-Geräts

1. Vergewissern Sie sich, dass alle anzuschließende

Geräte ausgeschaltet sind. Verwenden Sie dann

ein Ethernet-Kabel, um den Dante-PRIMARY-

Anschluss am QL mit dem Dante-PRIMARY-

Anschluss am I/O-Gerät zu verbinden.

2. Stellen Sie die ID des I/O-Geräts ein.

HINWEIS

Wenn es nur ein I/O-Gerät gibt, stellen Sie dessen ID auf „1“

ein. Wenn Sie mehrere Geräte anschließen möchten, muss

jedes der Geräte eine eindeutige ID-Nummer erhalten.

3. Schalten Sie die Geräte in folgender Reihenfolge

ein: 1) das I/O-Gerät, 2) das QL-Pult und 3) den

Verstärker.

4. Drücken Sie auf dem Touchscreen die

Schaltfläche SETUP, dann DANTE SETUP und

schließlich auf die Registerkarte DEVICE MOUNT.

5. Mounten Sie das I/O-Gerät.

HINWEIS

Andere I/O-Geräte als Rio3224-D müssen

gemountet werden. Einzelheiten hierzu finden

Sie im Referenzhandbuch (PDF-Dokument).

6. Schließen Sie ein Mikrofon oder Instrument am

I/O-Gerät an.

Einstellen der Wordclock

1. Drücken Sie auf dem Touchscreen die

Schaltfläche SETUP und dann WORD

CLOCK/SLOT.

2. Wählen Sie INT48k oder INT44.1k aus.

3. Drücken Sie auf das X-Symbol, um den

Bildschirm zu schließen.

➩

Einstellen der Eingangskanäle

– Bedienungsanleitung 35

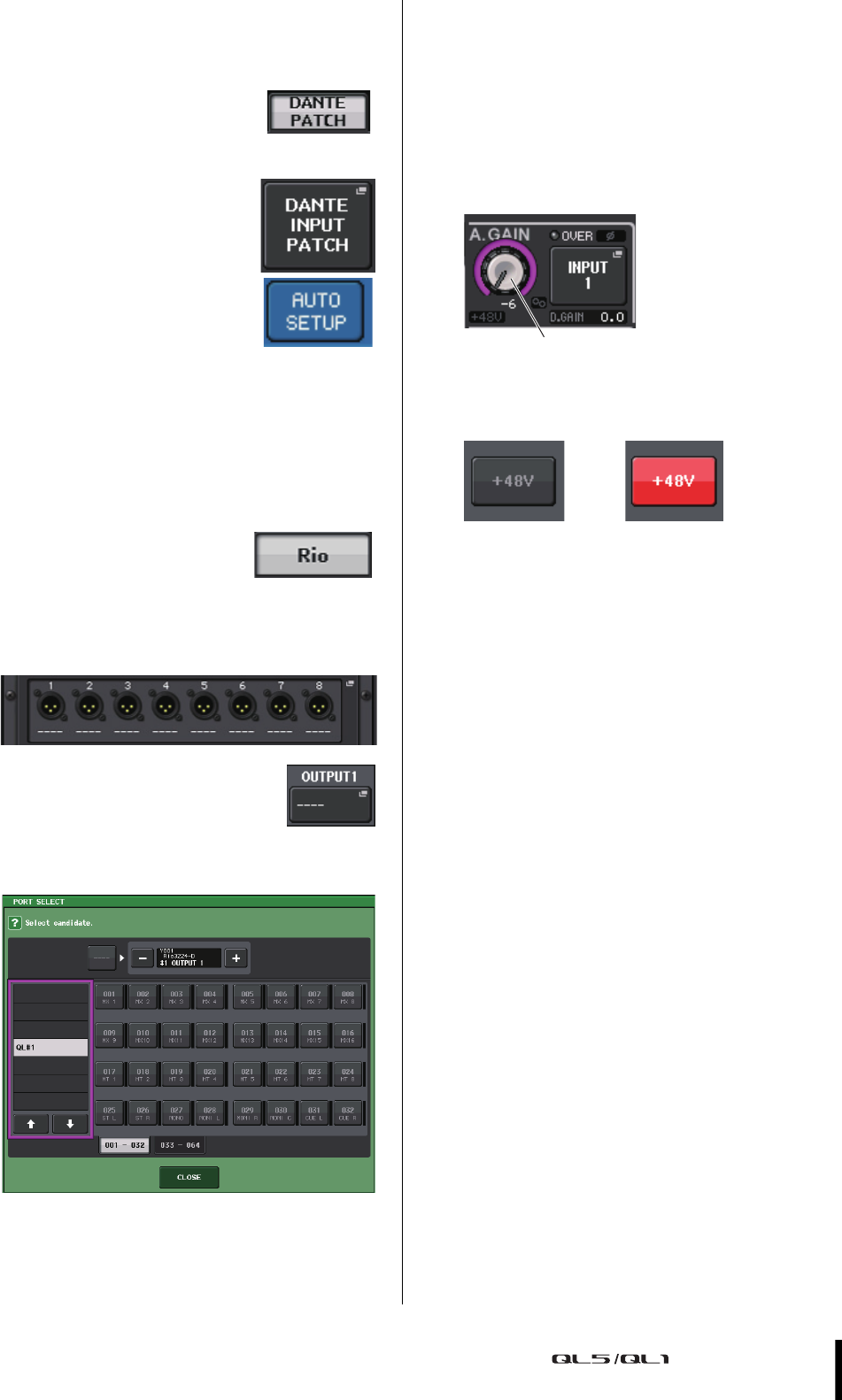

Zuweisen des Eingangs-Ports

1. Drücken Sie auf die Schaltfläche I/O DEVICE auf

dem Touchscreen.

2. Drücken Sie auf die

Registerkarte DANTE PATCH

im oberen Bildschirmbereich

des I/O-DEVICE-Bildschirms.

3. Drücken Sie auf die Schaltfläche

DANTE INPUT PATCH im

I/O-DEVICE-Bildschirm.

4. Drücken Sie auf die Schaltfläche

AUTO SETUP.

5. Sobald ein Bestätigungsdialog erscheint,

drücken Sie auf die OK-Schaltfläche.

6. Drücken Sie auf das X-Symbol, um den

Bildschirm zu schließen.

Zuweisen der Pultausgänge zum I/O-Gerät

1. Drücken Sie auf dem

Touchscreen auf die

Schaltfläche I/O DEVICE,

und wählen Sie dann die

Registerkarte Rio aus.

2. Drücken Sie auf die OUTPUT-Anzeige des

I/O-Geräts, das als Ausgangsziel dient.

3. Drücken Sie auf die Schaltfläche

OUTPUT1 im OUTPUT-PATCH-

Bildschirm.

4. Wählen Sie bei PORT SELECT die Ausgangskanäle

aus, die Sie an das Rack ausgeben möchten.

5. Drücken Sie auf die CLOSE-Schaltfläche.

6. Stellen Sie OUTPUT 2 und weitere Ausgänge ein,

falls nötig.

Einstellen der

Eingangskanäle

Phantomspeisung ein/aus

1. Drücken Sie die [SEL]-Taste des Kanals,

den Sie im Kanalzugbereich steuern möchten.

2. Drücken Sie auf den GAIN-Drehregler im

SELECTED-CHANNEL-VIEW-Bildschirm.

3. Falls erforderlich drücken Sie für das verwendete

Mikrofon die Schaltfläche +48V im GAIN/PATCH-

Einblendfenster.

HINWEIS

•Zuerst muss der Master-Phantomspannungsschalter

am I/O-Gerät eingeschaltet werden.

•Stellen Sie sicher, dass die Phantomspannung immer

AUSgeschaltet ist, wenn sie nicht benötigt wird.

•Wenn Sie die Phantomspeisung einschalten, achten

Sie darauf, dass keine anderen als phantomgespeiste

Geräte wie z. B. Kondensatormikrofone an den

betreffenden INPUT-Anschlüssen angeschlossen sind.

Die Phantomspannung kann an angeschlossenen

Geräten, die nicht mit Phantomspannung betrieben

werden, Schäden verursachen.

•Schließen Sie kein Gerät an einer INPUT-Buchse

an und ziehen Sie keines ab, während die

Phantomspannung eingeschaltet ist. Dadurch kann

sowohl das angeschlossene als auch dieses Gerät

beschädigt werden.

•Um mögliche Schäden an den Lautsprechern

zu vermeiden, schalten Sie Leistungsverstärker

und/oder Aktivlautsprecher aus (OFF), wenn

Sie die Phantomspannung ein- oder ausschalten.

Wir empfehlen außerdem, alle Regler für die

Ausgänge des Digitalmischpults auf Minimum

einzustellen, wenn Sie die Phantomspannung ein-

oder ausschalten. Plötzliche Spannungsspitzen beim

Schaltvorgang können sowohl Geräte als auch das

Gehör Anwesender schädigen.

Einstellen der analogen

Eingangsverstärkung

1. Drücken Sie die [SEL]-Taste des Kanals,

den Sie im Kanalzugbereich steuern möchten.

2. Drücken Sie die [CUE]-Taste desselben Kanals.

3. Während Sie den Signalpegel über Kopfhörer

und Pegelanzeigen prüfen, stellen Sie den

[GAIN]-Drehregler im Selected-Channel-

Bereich ein.

HINWEIS

Stellen Sie den Gain-Pegel so hoch wie möglich ein, ohne

dass beim lautesten Eingangspegel das OVER-Segment

der Pegelanzeige des Kanalzugs aufleuchtet.

GAIN-Drehregler

➩

Quick Guide

– Bedienungsanleitung

36

4. Stellen Sie den Gain-Pegel der anderen Kanäle

auf gleiche Weise ein, indem Sie deren [SEL]-

und [CUE]-Tasten drücken und dann deren

[GAIN]-Drehregler betätigen.

5. Wenn die Einstellung abgeschlossen ist, schalten

Sie die [CUE]-Taste aus (die LED erlischt).

Senden eines

Eingangskanalsignals an den

STEREO-Bus

1. Drücken Sie die [SEL]-Taste des zu steuernden

Eingangskanals.

2. Drücken Sie einen der Drehregler im Selected-

Channel-Bereich, um zum Bildschirm SELECTED

CHANNEL VIEW zurückzukehren.

3. Drücken Sie im Feld TO ST PAN/BALANCE

auf die ST-Schaltfläche, um sie einzuschalten

(leuchtet rosa).

4. Vergewissern Sie sich, dass die [ON]-Taste

des entsprechenden Eingangskanals auf dem

Bedienfeld eingeschaltet ist.

5. Vergewissern Sie sich, dass die [ON]-Taste des

STEREO-Kanals im STEREO/MONO-MASTER-

Bereich eingeschaltet ist, und erhöhen Sie

den Fader des STEREO-Kanals auf 0 dB.

6. Erhöhen Sie den Fader des derzeit

ausgewählten Eingangskanals auf eine

geeignete Lautstärke.

Nun müssten Sie über das Lautsprechersystem, das

dem STEREO-Kanal zugewiesen ist, das Signal hören.

Wenn Sie nichts hören, prüfen Sie, ob sich die

L/R-Anzeigen im METER-Feld des

Funktionszugriffsbereichs bewegen.

Wenn sich die L/R-Anzeigen

bewegen:

Möglicherweise ist der STEREO-

Kanal nicht den richtigen

Ausgangsbuchsen zugeordnet,

an denen das Lautsprechersystem

angeschlossen ist. Prüfen Sie die

Zuordnung der Ausgangs-Ports.

Wenn sich die L/R-Anzeigen

nicht bewegen:

Sorgen Sie dafür, dass die Signale

richtig zu den zugewiesenen

Eingangskanälen geroutet

werden.

7. Um Pan/Balance des vom Eingangskanal an den

STEREO-Bus gesendeten Signals einzustellen,

drehen Sie am [PAN]-Drehregler im Selected-

Channel-Bereich.

Anwenden von EQ- und

Dynamikeinstellungen

Anwenden des Equalizers (EQ)

1. Drücken Sie die [SEL]-Taste des zu bedienenden

Kanals.

2. Drücken Sie einen beliebigen Drehregler im

Selected-Channel-Bereich, um zum Bildschirm

SELECTED CHANNEL VIEW zurückzukehren.

3. Stellen Sie den EQ im EQ-Parameterfeld im

Selected-Channel-Bereich ein.

4. Für Feineinstellungen des EQ drücken Sie auf

das EQ-Parameterfeld auf dem Touchscreen.

5. Bearbeiten Sie den EQ- und den Filtertyp im

HPF/EQ-Fenster.

Einstellen der Ausgangskanäle

– Bedienungsanleitung 37

Anwenden von Dynamikeinstellungen

1. Drücken Sie die [SEL]-Taste des zu bedienenden

Kanals.

2. Drücken Sie einen beliebigen Drehregler im

Selected-Channel-Bereich, um zum Bildschirm

SELECTED CHANNEL VIEW zurückzukehren.

3. Drücken Sie bei DYNAMICS1 auf die

ONSchaltfläche auf dem Touchscreen.

4. Drücken Sie zweimal auf einen der

DYNAMICS1-Drehregler.

5. Bearbeiten Sie den Dynamiktyp und

die Parameter im DYNAMICS-Fenster.

Verwenden Sie den [TOUCH AND TURN]-Drehregler

zum Einstellen der Parameter.

6. Bearbeiten Sie die Parameter von DYNAMICS 2

auf gleiche Weise.

Einstellen der

Ausgangskanäle

1. Wählen Sie mit der Bank-Select-Taste im Fader-

Bank-Bereich die Bank der Ausgangskanäle aus.

2. Drücken Sie die [SEL]-Taste des Ausgangskanals,

den Sie im Kanalzugbereich steuern möchten.

3. Drücken Sie einen beliebigen Drehregler im

Selected-Channel-Bereich.

4. Die EQ- und Dynamikparameter können Sie

genau so einstellen wie bei den Eingangskanälen.

Verwenden des GEQ

1. Drücken Sie auf die RACK-Schaltfäche auf dem

Touchscreen.

2. Drücken Sie auf die Registerkarte GEQ.

3. Drücken Sie auf die Schaltfläche INPUT PATCH

für GEQ1.

4. Wählen Sie eine Eingangssignalquelle in der

linken Spalte des CH-SELECT-Fensters, und

wählen Sie in der rechten Spalte einen Kanal aus.

5. Drücken Sie auf die CLOSE-Schaltfläche.

6. Drücken Sie auf den zugehörigen GEQ-Rack-

Einbauplatz, um das GEQ-EDIT-Fenster zu öffnen.

7. Drücken Sie die FADER-ASSIGN-Schaltfläche.

8. Stellen Sie die Fader ein.

(Beim QL1 drücken Sie auf das FADER-ASSIGN-

Feld, um den zu bedienenden Bereich

auszuwählen.)

9. Führen Sie die beschriebenen Vorgänge

wie gewünscht auch für andere GEQs aus.

HINWEIS

Der Grafische EQ des GEQ-Racks ist nur für

Ausgangskanäle vorgesehen. Um den GEQ für

Eingangskanäle zu verwenden, mounten Sie einen

grafischen EQ im EFFECT RACK.

Quick Guide

– Bedienungsanleitung

38

Verwenden des Automixers

1. Drücken Sie auf die RACK-Schaltfäche auf dem

Touchscreen.

2. Drücken Sie auf die Registerkarte GEQ.

3. Drücken Sie auf die Rackmount-Schaltfläche im

VIRTUAL-RACK-Bildschirm.

4. Drücken Sie auf die 8ch-Automixer-Schaltfläche

im RACK-MOUNTER-Bildschirm.

5. Drücken Sie auf die Schaltfläche INPUT PATCH

für GEQ1.

6. Wählen Sie eine Eingangssignalquelle in der

linken Spalte des CH-SELECT-Fensters, und

wählen Sie in der rechten Spalte einen Kanal aus.

7. Drücken Sie einen beliebigen Drehregler im

Selected-Channel-Bereich, um zum Bildschirm

SELECTED CHANNEL VIEW zurückzukehren.

8. Wählen Sie mit einer [SEL]-Taste auf dem

Bedienfeld einen Kanal aus.

9. Drücken Sie auf die Einblendschaltfläche im

INSERT-Feld im SELECTED-CHANNEL-VIEW-

Bildschirm.

10.Drücken Sie auf das INSERT-Feld ganz rechts

für den Post-Fader im INSERT/DIRECT-OUT-1ch-

Bildschirm.

11. Wiederholen Sie Schritte 5–10, um alle 8 Kanäle

einzustellen.

12. Drücken Sie auf die RACK-Schaltfläche.

13. Drücken Sie auf den Einbauplatz, in dem

der Automixer gemountet ist.

14. Achten Sie darauf, dass niemand in irgend

ein Mikrofon spricht, stellen Sie den

Eingangsverstärkungsregler (oder den Fader) so

ein, bis die Pegelanzeige stetig grün leuchtet.

15. Falls erforderlich betätigen Sie den

WeightRegler (Wichtung), um unter

den Eingangskanälen eine einheitliche

Empfindlichkeit zu erzielen.

Anwenden von Effekten

Nutzung des EFFECT RACK mit

Send/Return

1. Drücken Sie auf die RACK-Schaltfäche auf dem

Touchscreen.

2. Wählen Sie die Registerkarte EFFECT.

3. Verändern Sie die Patch-Einstellungen für

INPUT CH/OUTPUT CH, falls erforderlich.

4. Drücken Sie auf den mittleren Rack-Einbauplatz,

um den EFFECT-EDIT-Bildschirm zu öffnen.

5. Wählen Sie das Effekttyp-Feld.

Anwenden von Effekten

– Bedienungsanleitung 39

6. Wählen Sie den gewünschten Effekt im EFFECT-

TYPE-Fenster aus.

7. Drücken Sie im Fader-Bank-Bereich die Bank-

Auswahltaste des in Schritt 3 gewählten Effect-

Send-Kanals.

8. Drücken Sie im Kanalzugbereich die [SEL]-Taste

des Kanals, der für Effect Send verwendet wird.

9. Betätigen Sie die Fader, um den Effect Send

(Effektausspielweg) zu steuern.

10. Drücken Sie im Fader-Bank-Bereich die Bank-

Auswahltaste des in Schritt 3 gewählten Effect-

Return-Kanals.

11. Drücken Sie im Kanalzugbereich die [SEL]-Taste

des Kanals, der für Effect Return verwendet wird.

12. Stellen Sie mit dem Fader den Effect-Return-

Pegel (Effektrückwegpegel) ein.

13. Drücken Sie falls nötig auf die RACK-Schaltfläche,

und dann auf den Rack-Einbauplatz auf der

EFFECT-Registerkarte, und stellen Sie dann

die Effektparameter wie gewünscht ein.

Einsetzen von PREMIUM-RACK-

Prozessoren

1. Drücken Sie auf die RACK-Schaltfäche auf dem

Touchscreen.

2. Wählen Sie die Registerkarte PREMIUM.

3. Drücken Sie auf das Rack-Symbol in der Mitte,

um das PREMIUM-RACK-MOUNTER-Fenster

zu öffnen.

4. Wählen Sie den gewünschten Prozessor im

MODULE-SELECT-Bereich aus, und drücken

Sie auf die OK-Schaltfläche.

5. Drücken Sie auf die Schaltfläche INPUT PATCH.

6. Wählen Sie eine Eingangssignalquelle in der

linken Spalte des CH-SELECT-Fensters, und

wählen Sie in der rechten Spalte einen Kanal aus.

7. Drücken Sie auf die CLOSE-Schaltfläche.

Quick Guide

– Bedienungsanleitung

40

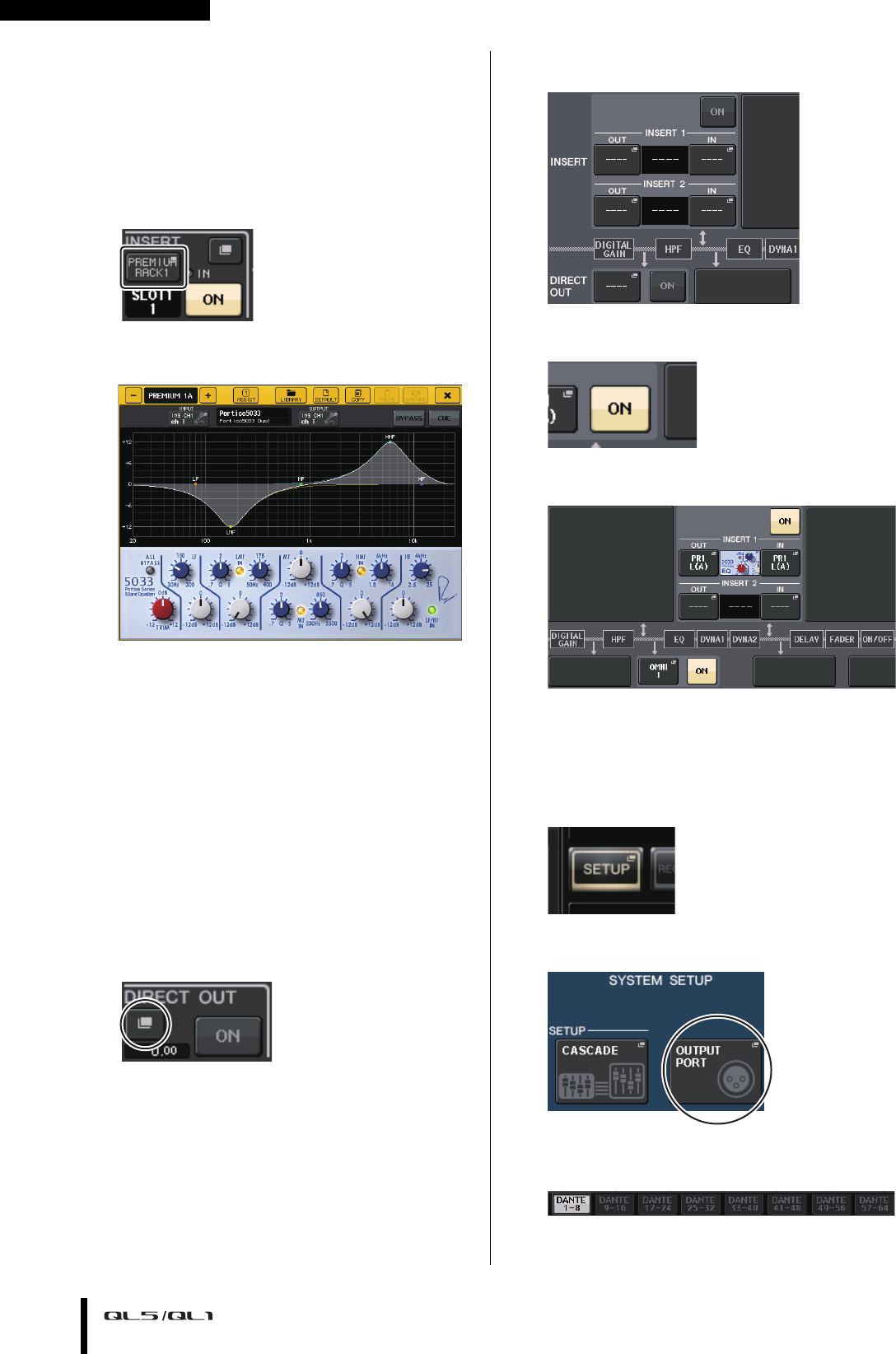

8. Wählen Sie im Kanalzugbereich die Bank aus,

die den Kanal für das Premium-Rack enthält,

das Sie verwenden möchten.

9. Drücken Sie die [SEL]-Taste des Kanals des

Premium-Racks, das Sie verwenden möchten.

10. Drücken Sie auf die RACK-EDIT-Schaltfläche

im INSERT-Feld im SELECTED-CHANNEL-VIEW-

Bildschirm.

11. Stellen Sie die Parameter im PREMIUM-RACK-

Fenster ein.

Ändern der Patch-

Einstellungen

Einrichten von INSERT oder DIRECT OUT

1. Wählen Sie im Kanalzugbereich die Bank aus,

die den Kanal enthält, für den Sie INSERT oder

DIRECT OUT einrichten möchten.

2. Drücken Sie die [SEL]-Taste des Kanals, für den

Sie das Patching ändern möchten.

3. Drücken Sie auf die Einblendschaltfläche im

DIRECT-OUT-Feld im SELECTED-CHANNEL-

VIEW-Bildschirm.

4. Weisen Sie für OUT und IN die Einträge INSERT

oder DIRECT OUT zu.

5. Drücken Sie zum Aktivieren des Patchings auf

die ON-Schaltfläche.

6. Ändern Sie durch Drücken den INSERT- oder

DIRECT-OUT-Punkt, falls erforderlich.

Umschalten der Signalausgabe an die

einzelnen Ausgangs-Ports

1. Drücken Sie auf die SETUP-Schaltfläche auf dem

Touchscreen.

2. Drücken Sie auf die Schaltfläche OUTPUT PORT

im SYSTEM-SETUP-Bildschirm.

3. Wählen Sie die OUTPUT-PORT-Registerkarte,

die Sie ändern möchten.

Gruppenbildung und Kopplung

– Bedienungsanleitung 41

4. Drücken Sie die Auswahltaste des

Ausgangskanals, um den Ausgangskanal zu

wählen, für den Sie den Port ändern möchten.

Gruppenbildung und

Kopplung

Herstellen einer Kanalkopplung

1. Drücken Sie auf die

CHJOB-Schaltfäche

auf dem Touchscreen.

2. Drücken Sie auf die

CHLINK-Schaltfläche.

3. Wählen Sie im Kanalzugbereich

die Bank mit den zu koppelnden Kanälen aus.

4. Halten Sie die [SEL]-Taste eines dieser Kanäle

gedrückt und drücken Sie die [SEL]-Taste des

anderen Kanals, den Sie mit diesem koppeln

möchten.

5. Zur Aufhebung der Kopplung halten Sie die

[SEL]-Taste eines der gekoppelten Kanäle

gedrückt und drücken Sie die [SEL]-Taste

des anderen Kanals erneut.

HINWEIS

Sie können eine Kanalkopplung auch im Display herstellen

oder lösen.

Einrichten einer DCA- oder MUTE-Gruppe

1. Drücken Sie die [SEL]-Taste des zu bedienenden

Kanals.

2. Drücken Sie eine

der Registerkarten

DCA oder MUTE im

SELECTED-CHANNEL-

VIEW-Bildschirm.

3. Drücken Sie

eine Gruppen-

Nummerntaste.

4. Um einer Gruppe weitere Kanäle zuzuordnen,

wählen Sie den Kanal aus, und drücken Sie dann

die DCA- oder MUTE-Gruppennummern auf die

gleiche Weise.

Verwenden der Talkback-

Funktion

1. Schließen Sie das für Talkback zu verwendende

Mikrofon an die INPUT-Buchse an der

Geräterückseite an.

2. Drücken Sie auf die MONITOR-Schaltfläche auf

dem Touchscreen.

3. Drücken Sie auf das TALKBACK-ASSIGN-Feld im

TALKBACK-Bereich.

4. Wählen Sie im ASSIGN-Feld im TALKBACK-

Bildschirm einen Bus aus, an den das Talkback-

Signal gesendet werden soll.

5. Drücken Sie auf die Schaltfläche TALKBACK ON.

6. Drücken Sie die Schaltfläche INPUT TO

TALKBACK, um einen Eingang auszuwählen.

Drücken Sie den A.GAIN-Drehregler, um ihn

zu aktivieren, und stellen Sie dann den Pegel ein,

während Sie die Pegelanzeige beobachten.

Quick Guide

– Bedienungsanleitung

42

Routen des Oszillators

zu einem Ausgangskanal

1. Drücken Sie auf die MONITOR-Schaltfläche auf

dem Touchscreen.

2. Drücken Sie die OSCILLATOR-Schaltfläche.

3. Stellen Sie die Parameter MODE, LEVEL und

FREQ (Frequenz) im OSCILLATOR-Bildschirm ein.

4. Drücken Sie die gewünschte OUTPUT-

Registerkarte, um das Ausgangsziel

auszuwählen.

5. Kehren Sie zurück zum vorigen Bildschirm,

und drücken Sie dann auf die OUTPUT-

Schaltfläche im OSCILLATOR-Feld.

Verwenden der

Szenenspeicher

Speichern einer Szene

1. Drücken Sie auf das SCENE-Feld im

Funktionszugriffsbereich.

2. Drehen Sie am [TOUCH AND TURN]-Drehregler,

um die Szenennummer für den

Speichervorgang auszuwählen.

3. Drücken Sie auf die STORE-Schaltfäche im

SCENE-LIST-Bildschirm.

4. Geben Sie den Namen der Szene und

Kommentare im SCENE-STORE-Bildschirm ein.

5. Drücken Sie auf die STORE-Schaltfäche im

SCENE-STORE-Bildschirm.

6. Drücken Sie in der STORE-CONFIRMATION-

Dialogbox auf OK, um den Speichervorgang

auszuführen.

Abrufen einer Szene

1. Drücken Sie auf das SCENE-Feld im

Funktionszugriffsbereich.

2. Drehen Sie am [TOUCH AND TURN]-Drehregler,

um die Szenennummer für den Abruf

auszuwählen.

3. Drücken Sie auf die RECALL-Schaltfäche im

SCENE-LIST-Bildschirm.

HINWEIS

Szene 000 kann nur gelesen werden und dient

zum Wiederherstellen der Mischparameter in den

Grundzustand. Beachten Sie, dass beim Abrufen von

Szene Nr. 000 die Eingangs- und Ausgangszuordnungen

sowie die Einstellungen der internen Effekte und des

HAs (Head Amp, Eingangsverstärker) ebenfalls

zurückgesetzt werden.

Audio-Wiedergabe und Aufnahme auf/von einem USB-Speichergerät

– Bedienungsanleitung 43

Audio-Wiedergabe

und Aufnahme auf/von

einem USB-Speichergerät

Aufnahme auf einem USB-Speichergerät

1. Schließen Sie ein USB-Speichergerät am

USBAnschluss des QL-Pults an.

2. Drücken Sie auf die RECORDER-Schaltfläche

auf dem Touchscreen.

3. Drücken Sie auf die Registerkarte USB.

4. Drücken Sie auf die REC-RATE-Schaltfläche und

wählen Sie die Bit-Rate für die aufzunehmende

MP3-Datei aus.

5. Wählen Sie im RECORDER-INPUT-Bereich einen

Kanal als Aufnahmequelle aus und stellen Sie

den Aufnahmepegel ein.

6. Drücken Sie die REC-Schaltfläche,

um in Aufnahmebereitschaft zu schalten.

7. Drücken Sie die PLAY-Schaltfläche, um die

Aufnahme zu starten.

8. Nach der Aufnahme drücken Sie die

STOPSchaltfläche.

Wiedergabe von Audiodateien von einem

USB-Speichergerät

1. Schließen Sie das USB-Speichergerät mit den

Audiodateien am QL-Pult an.

2. Drücken Sie auf die RECORDER-Schaltfläche

auf dem Touchscreen.

3. Wählen Sie im PLAYBACK-OUT-Bereich

den Kanal aus, auf dem Sie Audiodateien

wiedergeben möchten.

4. Wählen Sie eine Audiodatei aus der Liste aus.

5. Drücken Sie auf die Wiedergabeschaltfläche.

6. Stellen Sie die Eingangsverstärkung mit

dem Drehregler PLAYBACK OUT GAIN ein.

Verwenden Sie dann im Kanalzugbereich die

Fader der Kanäle, die Sie im PLAYBACK-OUT-

Bereich ausgewählt hatten, um die Lautstärke

einzustellen.

Quick Guide

– Bedienungsanleitung

44

Speichern und Laden der

Geräteeinstellungen

Speichern der Geräteeinstellungen auf

einem USB-Speichergerät

1. Schließen Sie ein USB-Speichergerät am

USBAnschluss des QL-Pults an.

2. Drücken Sie auf die SETUP-Schaltfläche auf

dem Touchscreen.

3. Drücken Sie auf die SAVE/LOAD-Schaltfläche.

4. Falls erforderlich drücken Sie auf das

Verzeichnissymbol, und wechseln Sie

das Verzeichnis.

Um zur nächsthöheren Ebene zu wechseln, drücken

Sie auf die Pfeilschaltfläche im Feld PATH (Pfad).

5. Drücken Sie auf die Schaltfläche SAVE

(Speichern).

6. Wählen Sie im SAVE-SELECT-Bildschirm die

zu speichernden Daten, die Art der Daten

sowie das Speicherziel, und drücken Sie

dann auf die SAVE-Schaltfläche.

7. Geben Sie den gewünschten Namen der Datei

sowie Kommentare ein, und drücken Sie dann

auf die SAVE-Schaltfläche.

Laden der Geräteeinstellungen von

einem USB-Speichergerät

1. Drücken Sie auf die SETUP-Schaltfläche auf dem

Touchscreen.

2. Drücken Sie auf die SAVE/LOAD-Schaltfläche.

3. Um die zu ladende Datei auszuwählen, drücken

Sie entweder in der Dateiliste auf den Namen

der gewünschte Datei, oder betätigen Sie den

[TOUCH AND TURN]-Drehregler.

4. Drücken Sie auf die LOAD-Schaltfläche.

5. Wählen Sie im LOAD-SELECT-Bildschirm die

zu ladenden Daten, die Art der Daten sowie

das Ladeziel.

6. Drücken Sie auf die LOAD-Schaltfläche, um die

ausgewählte Datei zu laden.

Formatieren eines USB-Flash-

Speichergeräts am QL-Pult

1. Schließen Sie ein USB-Speichergerät

(das Sie formatieren möchten) am QL-Pult an.

2. Drücken Sie auf die FORMAT-Schaltfäche im

SAVE/LOAD-Bildschirm.

3. Geben Sie einen Namen im Feld VOLUME NAME

ein, und drücken Sie auf die Schaltfläche

FORMAT.

4. Sobald ein Bestätigungsdialog erscheint,

drücken Sie auf die OK-Schaltfläche.

Sonstige Funktionen

– Bedienungsanleitung 45

Sonstige

Funktionen

Einstellen der Helligkeit

von Touchscreen, LEDs

und anderen Anzeigen

Mit diesem Vorgang können Sie die Helligkeit von

Touchscreen, Bedienfeld-LEDs, Kanalnamen-Displays und

der an den rückseitigen LAMP-Buchsen angeschlossenen

Pultleuchten einstellen.

1. Drücken Sie im Funktionszugriffsbereich auf die

SETUP-Schaltfläche.

2. Drücken Sie im BRIGHTNESS-Feld in der unteren

Zeile des SETUP-Bildschirms auf eine der

Schaltflächen BANK A oder BANK B.

Sie können zwei verschiedene Helligkeitseinstellungen

in Bank A und B speichern und diese bei Bedarf

umschalten.

3. Verwenden Sie den [TOUCH AND TURN]-

Drehregler, um die folgenden Parameter

einzustellen.

CONTRAST-Feld

•NAME

Dieser Regler stellt den Kontrast der Schrift in den

Kanalnamen-Displays am oberen Bedienfeld ein.

BRIGHTNESS-Feld

•NAME

Dieser Regler stellt die Helligkeit der Kanalnamen-

Displays am oberen Bedienfeld ein.

•CH COLOR

Dieser Drehregler stellt den Helligkeitsunterschied

zwischen der farbigen Kanalanzeige und dem

Kanalnamen-Display auf dem Bedienfeld ein.

•SCREEN

Dieser Regler dient zum Einstellen der Helligkeit des

Touchscreens.

Wenn Sie die Helligkeit auf einen niedrigeren Wert

als 2 eingestellt haben, startet das QL beim nächsten

Einschalten mit einer Helligkeitseinstellung von 2,

so dass Sie die Bildschirmanzeige sehen können.

•PANEL

Dieser Regler stellt die Helligkeit der LEDs am

Bedienfeld ein.

•LAMP

Dieser Regler reguliert die Helligkeit der an den

rückseitigen LAMP-Buchsen angeschlossenen

Pultleuchten.

4. Wenn Sie möchten, können Sie zwischen

Bank A/B umschalten und auf dieselbe Weise

Einstellungen für die andere Bank vornehmen.

Sie können zwischen den Schaltflächen BANK A und

BANK B wechseln, um die Helligkeit von Touchscreen,

LCD, Kanalnamen-Displays und Pultbeleuchtung mit

einem einzigen Bedienvorgang ändern. Außerdem

können Sie den BRIGHTNESS-Parameter einer

benutzerdefinierten Taste (USER DEFINED) zuweisen

(siehe Referenzhandbuch), um mit dieser zwischen

Bank A und B zu wechseln.

Datum und Uhrzeit der

eingebauten Uhr einstellen

In diesem Abschnitt wird erläutert, wie Sie Datum und

Uhrzeit der in das QL-Pult eingebauten Uhr einstellen

und Datum- und Zeitformate auswählen können. Das hier

angegebene Datum und die Uhrzeit wird beim Speichern

einer Szene für den Zeitstempel verwendet.

1. Drücken Sie im Funktionszugriffsbereich auf die

SETUP-Schaltfläche.

2. Drücken Sie auf die DATE/TIME-Schaltfläche

im unteren Bildschirmbereich des SETUP-

Bildschirms.

Das DATE/TIME-Display erscheint.

•DATE

In diesem Feld wird das Datum der integrierten Uhr

eingestellt.

•TIME

In diesem Feld wird die Uhrzeit der integrierten Uhr

eingestellt.

• DISPLAY FORMAT (Anzeigeformat)

Dieses Feld gibt an, im welchem Format Datum

und Uhrzeit der internen Uhr dargestellt werden.

Datum

MM/DD/YYYY (Monat/Tag/Jahr)

DD/MM/YYYY (Tag/Monat/Jahr)

YYYY/MM/DD (Jahr/Monat/Tag)

Uhrzeit

24Hours (die Stunden werden im Bereich 0–23

angezeigt)

12Hours (die Stunden werden von 0 AM bis 11 AM

und von 0 PM bis 11 PM angezeigt)

3. Drücken Sie mehrmals auf die MODE-

Schaltflächen im Feld FORMAT, um das

gewünschte Darstellungsformat für Datum

und Uhrzeit auszuwählen.

4. Mit dem [TOUCH AND TURN]-Drehregler stellen

Sie das aktuelle Datum und die Uhrzeit ein.

5. Wenn alles wunschgemäß eingestellt ist,

drücken Sie auf die OK-Schaltfläche.

Datum, Uhrzeit und Darstellungsformat werden

wie eingestellt übernommen, und das Fenster wird

geschlossen. Wenn Sie anstelle der OK-Schaltfläche

die CANCEL-Schaltfläche oder das X-Symbol drücken,

werden Ihre Änderungen verworfen, und das Fenster

wird geschlossen.

Sonstige Funktionen

– Bedienungsanleitung

46

Initialisieren des Geräts auf

die Werksvoreinstellungen

Wenn im internen Speicher des QL ein Fehler auftritt,

oder wenn Sie das Passwort vergessen haben und

das Gerät sich nicht bedienen lässt, können Sie mit

der folgenden Verfahrensweise den internen Speicher

initialisieren. Gehen Sie mit Vorsicht vor, wenn Sie die

folgenden Schritte ausführen.

ACHTUNG

Wenn Sie den Arbeitsspeicher initialisieren, geht der

gesamte Speicherinhalt des Gerätes unwiederbringlich

verloren.

1. Drücken und halten Sie die [SEL]-Taste für Fader

B im Master-Bereich auf dem Bedienfeld fest,

während Sie das Gerät einschalten.

Nach der Begrüßungsanzeige erscheint der

Startmenü-Bildschirm.

2. Wählen Sie im Startmenü-Bildschirm die

Initialisierungsmethode.

• INITIALIZE ALL MEMORIES

Der gesamte Speicher einschließlich der

Szenenspeicher und Libraries, außer DANTE SETUP,

wird auf die Grundeinstellung zurückgesetzt.

• INITIALIZE CURRENT MEMORIES

Der gesamte Speicher, jedoch nicht die

Szenenspeicher und die Libraries sowie DANTE SETUP,

wird auf die Grundeinstellung zurückgesetzt.

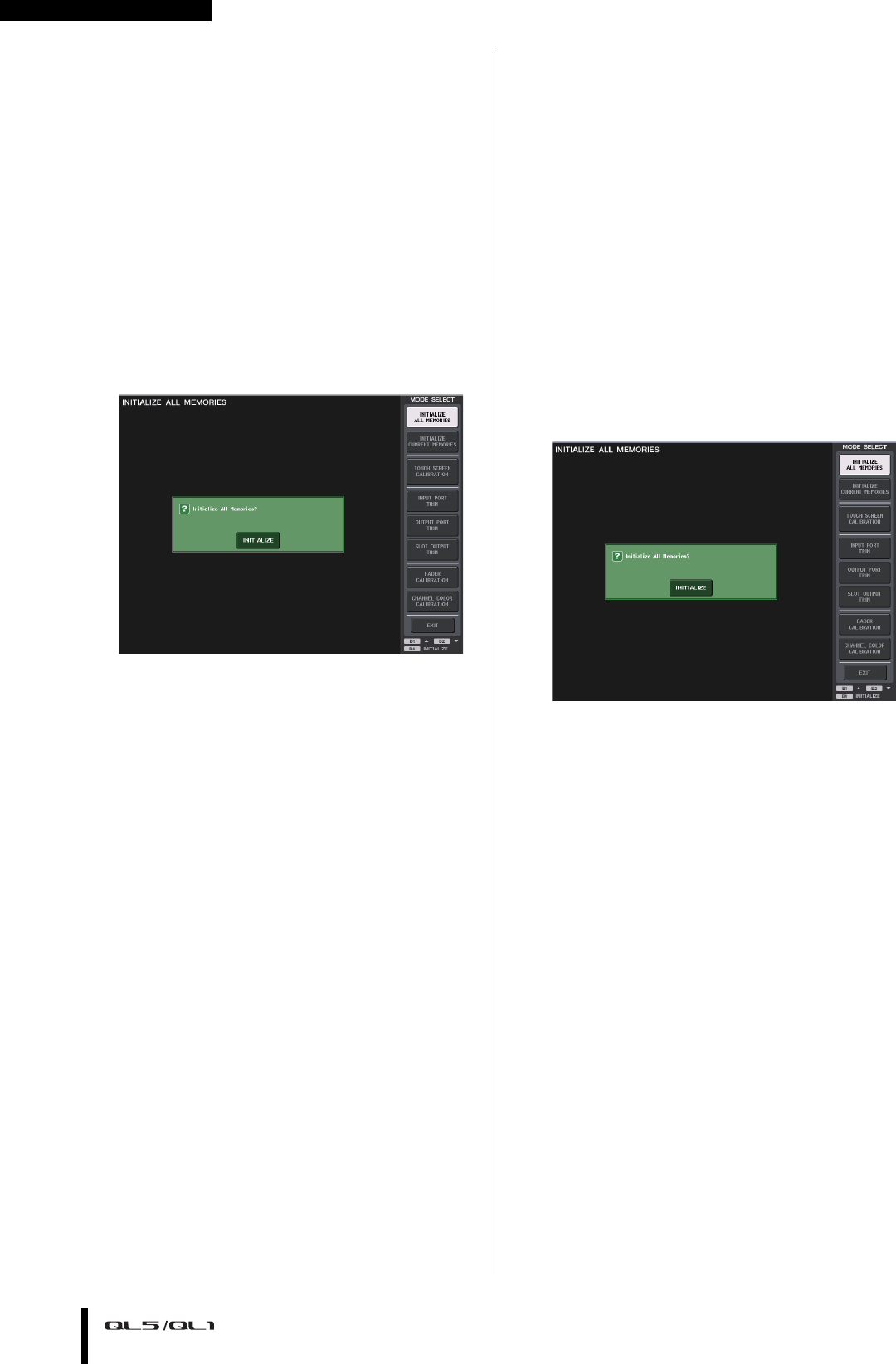

3. Drücken Sie in der angezeigten Dialogbox auf die

INITIALIZE-Schaltfläche, um die Initialisierung

zu bestätigen.

4. Drücken Sie in dem Bestätigungsfenster auf OK.

Die Initialisierung wird gestartet.

HINWEIS

Drücken Sie auf keine der Schaltflächen, bevor die

Initialisierung beendet ist.

5. Eine Meldung im Display zeigt an, dass die

Initialisierung abgeschlossen ist. Drücken Sie

auf die EXIT-Schaltfläche.

Das Pult startet nun im normalen Betriebsmodus.

HINWEIS

Alternativ können Sie mit dem Betrieb fortfahren, indem

Sie nicht auf die EXIT-Schaltfläche drücken, sondern ein

anderes Menü auswählen.

Einstellen der Fader

(Kalibrierungsfunktion)

Je nach der Umgebung, in der Sie das Pult verwenden,

können bei der Bewegung der Motor-Fader Diskrepanzen

auftreten. Sie können die Kalibrierungsfunktion verwenden,

um diese Diskrepanzen zu korrigieren. Mit diesem Vorgang

werden die angegebenen Fader im Kanalzugbereich und

im Master-Bereich halbautomatisch kalibriert.

HINWEIS

Informationen über as Einstellen der Eingangsverstärkung

oder des Erkennungspunktes des Touchscreen erhalten

Sie im Referenzhandbuch.

1. Drücken und halten Sie die [SEL]-Taste für Fader

B im Master-Bereich auf dem Bedienfeld fest,

während Sie das Gerät einschalten.

Nach der Begrüßungsanzeige erscheint der

Startmenü-Bildschirm.

Dieses Fenster erscheint auch, wenn ein Problem in

den Fader-Einstellungen entdeckt wird, während das

QL startet.

2. Drücken Sie die Schaltfläche FADER

CALIBRATION.

Es erscheint der Bildschirm FADER CALIBRATION

MODE, in dem Sie die Fader einstellen können.

3. Drücken Sie eine [SEL]-Taste, um die Fader

auszuwählen, die Sie kalibrieren möchten.

Fader, bei denen beim Starten ein Problem entdeckt

wurde, sind bereits ausgewählt.

4. Drücken Sie auf die START-Schaltfläche.

5. Drücken Sie auf OK im Dialogfenster.

Der in Schritt 3 angegebene Fader bewegt sich

auf –∞ (ganz nach unten).

6. Sollte die Fader-Position nicht richtig sein,

schieben Sie ihn von Hand auf –∞ (ganz

nach unten).

7. Nachdem Sie die Fader-Position eingestellt

haben, drücken Sie die NEXT-Schaltfläche.

Der Prozess fährt mit der nächsten Fader-Position fort.

Einstellen der Fader (Kalibrierungsfunktion)

– Bedienungsanleitung 47

8. Wiederholen Sie Schritte 6 bis 7, um die Fader-

Positionen der Reihe nach auf –20 dB, 0 dB und

+10 dB (ganz nach oben) einzustellen.

Wenn die Einstellung der +10-dB-Position

abgeschlossen ist, beginnt die Kalibrierung.

9. Drücken Sie nach der Kalibrierung die APPLY-

Schaltfläche (Anwenden).

Die Kalibrierungseinstellungen werden nun im

internen Speicher abgelegt. Wenn die Schaltfläche

RESTART (Neu starten) erscheint, ist die Kalibrierung

fehlgeschlagen. Drücken Sie die RESTART-

Schaltfläche, um die Kalibrierung noch einmal

durchzuführen.

10. Drücken Sie auf die EXIT-Schaltfläche.

Das Pult startet nun im normalen Betriebsmodus.

HINWEIS

Alternativ können Sie mit dem Betrieb fortfahren, indem

Sie nicht auf die EXIT-Schaltfläche drücken, sondern ein

anderes Menü auswählen.

Fehlerbehebung

– Bedienungsanleitung

48

Fehlerbehebung

Auf der Pro-Audio-Website von Yamaha finden Sie einen

FAQ-Bereich.

http://www.yamahaproaudio.com/

Das Gerät lässt sich nicht einschalten; die Bedienfeld-

LEDs und das LC-Display leuchten nicht.

HIst der Netzschalter des QL eingeschaltet?

HIst das Netzkabel richtig an einer geeigneten

Netzsteckdose angeschlossen?

HWurde der Stecker des Netzkabels vollständig

hineingesteckt – ist er sicher eingerastet?

¯Wenn sich das Gerät immer noch nicht einschalten

lässt, wenden Sie sich an Ihren Yamaha-Händler.

Das Gerät empfängt kein Eingangssignal.

HHaben Sie die UNIT-ID- und die DIP-Schalter des am

QL-Pult angeschlossenen I/O-Geräts korrekt eingestellt,

bevor Sie die Geräte eingeschaltet haben?

HIst DANTE SETUP richtig für das Gerät eingestellt?

HLiefern die Quellgeräte entsprechende Signale?

HLeuchtet die SIG-Anzeige am I/O-Gerät?

HWenn ein phantomgespeistes Mikrofon am QL-Pult

angeschlossen ist: Wurden die Schalter +48 MASTER

am I/O-Gerät, +48V MASTER ON/OFF am QL-Pult

und die Tasten +48V aller betreffenden Kanäle

eingeschaltet?

HWurde der GAIN-Parameter des internen oder externen

Eingangsverstärkers oder des I/O-Geräts auf einen

geeigneten Pegel eingestellt?

HIst der Eingangs-Port einem Eingangskanal

zugeordnet?

HLeuchtet die [ON]-Taste des Eingangskanals auf?

HIst der Fader des Eingangskanals aufgezogen?

HWurden die ATT-Drehregler des EQ hochgeregelt?

HKann es sein, dass der Insert zwar eingeschaltet,

aber nicht richtig eingerichtet ist?

HFalls Sie eine optionale I/O-Karte verwenden: ist sie

richtig installiert?

Über den Kopfhörer oder die MONITOR-OUT-Buchsen

wird kein Tonsignal ausgegeben.

HIst der [PHONES]-Regler bzw. Monitorpegel auf eine

geeignete Lautstärke eingestellt?

HIst der Monitor-Fader auf einen geeigneten Pegel

gestellt?

HWurde eine Monitor-Signalquelle ausgewählt?

HWurde die Absenkung (DIMMER) angewendet?

¯Drücken Sie auf die MONITOR-Schaltfläche, und prüfen

Sie dann den MONITOR-Bereich auf dem Bildschirm.

Die Lautstärke ist zu niedrig.

HWurde der GAIN-Parameter oder die Digitalverstärkung

des internen Eingangsverstärkers, des externen

Eingangsverstärkers oder des I/O-Geräts auf einen

geeigneten Pegel eingestellt?

HIst der Fader des Eingangskanals aufgezogen?

HIst die EQ-Verstärkung zu niedrig eingestellt?

HWurden die ATT-Drehregler des EQ hochgeregelt?

HSind vielleicht die GATE/COMP-Einstellungen

THRESHOLD oder RATIO auf extreme Werte

eingestellt?

HIst der Fader des Ausgangskanals aufgezogen?

HPrüfen Sie die Pegel in den verschiedenen Bildschirmen

der METER-Funktion.

HIst der diesem Kanal zugewiesene DCA-Fader

aufgezogen?

HKönnte es sein, dass MUTE MASTER für einen

Kanal eingeschaltet ist, der einer MUTE-Gruppe

zugewiesen wurde?

Der Klang ist verzerrt.

HIst die Wordclock korrekt eingestellt?

HWurde der GAIN-Parameter des internen oder externen

Eingangsverstärkers oder des I/O-Geräts auf einen

geeigneten Pegel eingestellt?

HWurde die Gain Compensation eingeschaltet, weil die

analoge Gain-Einstellung nicht richtig war? Oder wurde

der analoge Gain extrem hochgeregelt, während Gain

Compensation eingeschaltet war?

¯Schalten Sie zuerst die Gain-Compensation-Funktion

aus, stellen den analogen Gain auf einen geeigneten

Pegel ein, und schalten Sie dann Gain Compensation

wieder ein.

HKönnte es sein, dass der digitale Gain extrem hoch

eingestellt ist?

HIst der Fader des Eingangskanals zu hoch eingestellt?

HKönnte es sein, dass der Fader des STEREO-Kanals zu

hoch eingestellt ist?

HKönnte es sein, dass der EQ Gain extrem hoch

eingestellt ist?

HIst die Latenz im DANTE-SETUP-Bildschirm zu niedrig

eingestellt?

Ein Tonsignal wird ausgegeben, obwohl es keinem

Ausgangskanal zugeordnet wurde.

HHaben Sie einen Eingangskanal für Direktausgabe

konfiguriert?

HHaben Sie einen Ausgangskanal als Insert-Ausgang

konfiguriert?

Die Lautstärke eines bestimmten Kanals steigt und fällt.

HKann es sein, dass DYNAMICS 1/2 auf „Ducking“ oder

einen extremen Parameterwert eingestellt ist?

Bei Betätigung eines Faders reagiert der Pegel anders

als erwartet.

HWird im Funktionszugriffsbereich MIX/MTRX ON

FADER angezeigt? Ist evtl. der SENDS-ON-FADER-

Modus aktiv?

Über die MONITOR-OUT- oder PHONES-Buchse wird

nur das Signal eines bestimmten Kanals ausgegeben.

HIst eine [CUE]-Taste eingeschaltet?

Ein angeschlossener externer Recorder oder ein

anderes Gerät verursacht Störgeräusche.

HIst die Wordclock korrekt eingestellt?

HDas Eingangssignal wird möglicherweise nicht

synchronisiert.

HKönnte es sein, dass der Oszillator oder die Talkback-

Funktion eingeschaltet ist?

Der Höhenfrequenzbereich ist abgesenkt.

HKönnte es sein, dass „Emphasis“ eingeschaltet ist?

Dieses Problem tritt auf, wenn der Status des

Eingangssignals nicht mit den Emphasis-Daten

übereinstimmt.

HWird der EQ angewendet?

Fehlerbehebung

– Bedienungsanleitung 49

Es ist nicht genug Headroom vorhanden, insbesondere

bei Anwendung der EQ-Verstärkung.

HVerringern Sie den Pegel mit dem EQ-Attenuator.

Es wird ein Eingangssignal gesendet, aber es wird kein

Monitorsignal ausgegeben.

HWurde die Absenkung (DIMMER) angewendet?

HKönnte es sein, dass MONITOR CH zugewiesen wurde,

obwohl der entsprechende Ausgangs-Port nicht mit

einem externen Gerät verbunden ist?

Das Signal wird verzögert ausgegeben.

HPrüfen Sie, ob die Verzögerung für jeden INPUT-Kanal

und jeden OUTPUT PORT richtig eingestellt ist.

Das Drehen an einem MIX-Drehregler wirkt sich nicht

auf den Send-Pegel am MIX-Bus aus.

HIst die Schaltfläche TO MIX SEND ON/OFF

eingeschaltet?

HIst die MIX-[ON]-Taste eingeschaltet?

HIst der MIX-Bus auf den Typ VARI eingestellt?

HFalls der Send-Punkt auf POST eingestellt ist: Ist der

Fader heruntergeregelt?

Die Szenenspeicher- oder verschiedene Library-Daten

lassen sich nicht speichern.

HMöglicherweise versuchen Sie, Daten unter einer

schreibgeschützten Szene/Library oder einer

geschützten Szene zu speichern.

HWurden Einschränkungen für die Benutzerebene

festgelegt?

Auf dem USB-Speichergerät lässt sich nichts speichern.

HKönnte es sein, dass das USB-Speichergerät

schreibgeschützt ist?

HIst auf dem USB-Speichergerät ausreichend

Speicherplatz zum Speichern der Daten vorhanden?

H

Wenn Sie das USB-Speichergerät formatieren,

formatieren Sie es im FAT32- oder FAT16-Format.

HKann es sein, dass der Recorder Signale wiedergibt?

Es können keine MIDI-Daten gesendet oder empfangen

werden.

HIst der MIDI PORT korrekt eingestellt?

HSind die Modi für Senden und Empfangen sowie der

Kanal korrekt ausgewählt?

HWurde für die jeweilige Programmwechselmeldung ein

auszuführendes Event angegeben?

Beim Laden einer Szene werden einige

Kanäle/Parameter nicht aktualisiert.

HWurde für den Kanal oder Parameter die Recall-Safe-

Funktion aktiviert?

HKönnte es sein, dass FOCUS so eingestellt ist, dass

die Kanäle oder Parameter nicht aktualisiert werden?

HWurden Einschränkungen für die Benutzerebene

festgelegt?

Sie betätigen im Bildschirm EFFECT EDIT eine

CUESchaltfläche, deren Funktion wird jedoch

automatisch aufgehoben.

HDiese Funktion wird automatisch aufgehoben, wenn Sie

im Display zu einem anderen Bildschirm wechseln.

Beim Laden einer Szene dauert es eine Weile, bis die

Fader stoppen.

HKönnte es sein, dass Sie eine Fade-Dauer eingestellt

haben?

Die Bedienfeld-LEDs oder das LC-Display sind zu dunkel

oder zu hell.

HDiese Einstellung kann im SETUP-Bildschirm geändert

werden.

Der Signalpegel einer bestimmten Frequenz ist gering.

HIst die EQ-Verstärkung zu niedrig eingestellt?

HWenn ein Signal durch einen GEQ oder EFFECT

geleitet wird, wird es im Verhältnis zu anderen Signalen

verzögert. Falls dieses Signal mit dem Signal eines

anderen Signalwegs gemischt wird, wird der Pegel einer

bestimmten Frequenz aufgrund eines Kammfiltereffekts

abgesenkt.

Ein I/O-Gerät lässt sich nicht steuern.

HWurden die Dreh- und DIP-Schalter an den I/O-Geräten

richtig eingestellt?

HStimmt der gesteuerte Kanal mit dem Kanal am

I/OGerät überein?

Das QL-Pult lässt sich nicht vom aus steuern.QL Editor.

HWurde der Computer korrekt mit der Netzwerkbuchse

am Gerät verbunden?

HWurden die Netzwerkeinstellungen am QL richtig

angegeben?

HNäheres zu den Einstellungen erfahren Sie in der

QL Editor Installationsanleitung auf unserer Website.

Das QL-Pult lässt sich nicht von StageMix aus steuern.

HIst die WiFi-Einstellung in QL StageMix richtig

eingestellt?

HWurde die Netzwerkbuchse am QL-Pult korrekt mit dem

WLAN-Zugangspunkt verbunden?

HWurden die Netzwerkeinstellungen am QL richtig

angegeben?

HLesen Sie dazu die QL StageMix Bedienungsanleitung

auf unserer Website.

Im LC-Display gibt es schwarze (nicht leuchtende) oder

weiße (immer leuchtende) Punkte.

HDies ist leider eine gemeinsame Eigenschaft aller

TFTLCDs. Dies ist keine Fehlfunktion.

Im Kanalnamen-Display kann die Anzeige aufgrund

der Reaktionsgeschwindigkeit der GR-Pegelanzeige

der Voice-Eingänge und Ausgänge zu schwach sein

oder anders als erwartet ausfallen.

HDies ist leider eine gemeinsame Eigenschaft aller

TFTLCDs und stellt keine Fehlfunktion dar. Je nach

der Eingangssignalquelle kann dieses Phänomen

mehr oder weniger ausgeprägt sein.

Befestigen des Rackmontagesatzes RK1 (separat erhältlich)

– Bedienungsanleitung

50

Befestigen des Rackmontagesatzes RK1

(separat erhältlich)

Sie können den optionalen Rackmontagesatz RK-1 am QL5 und am QL1 befestigen und das Pult in ein Rack einbauen oder

in eine Festinstallation integrieren.

1. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist.

2. Entfernen Sie die Schrauben „A“ und nehmen Sie die Seitenteile ab.

HINWEIS

Bewahren Sie die Schrauben der abgebauten Seitenteile zusammen mit den Seitenteilen auf.

3. Verwenden Sie zum Befestigen der Hardware die dem RK1-Set beiliegenden Schrauben.

Ziehen Sie die Schrauben an den durch den Pfeil markierten Stellen fest.

4. Befestigen Sie die Hardware auf die gleiche Weise an der anderen Seite.

ACHTUNG

Bei der Montage des Rackmontagesatzes RK1 müssen Sie das Gerät am Netzschalter ausschalten, und Sie müssen die mit dem RK1

gelieferten Schrauben verwenden. Anderenfalls kann es zu einem elektrischen Schlag kommen.

AAA

Seitenteile

Allgemeine Technische Daten

– Bedienungsanleitung 51

Allgemeine Technische Daten

*1. Crosstalk (Übersprechen) wird mit einem 30-dB/Oktave-Filter bei 22 kHz gemessen.

*2. Für weitere Informationen zu Mini-YGDAI-Karten beachten Sie die Pro-Audio-Website von Yamaha.

http://www.yamahaproaudio.com/

*3. Total Harmonic Distortion (gesamte harmonische Verzerrung) wird mit einem 18-dB/Oktave-Filter bei 80 kHz gemessen.

*4. Brummen und Rauschen werden mit einem A-gewichteten Filter gemessen.

Europäisches Modell

Einschaltstrom nach EN 55103-1:2009

5 A (beim ersten Einschalten)

3 A (nach einer Stromunterbrechung von 5 Sek.)

Entspricht den Umgebungen: E1, E2, E3 und E4

Sampling-Frequenz

Interne Clock 44,1 kHz

48 kHz

External Clock

44,1 kHz

+4,1667%, +0,1%, –0,1%, –4,0% ±200 ppm

48 kHz

+4,1667%, +0,1%, –0,1%, –4,0% ±200 ppm

Signalverzögerungen Weniger als 2,5 ms INPUT bis OMNI OUT, Fs = 48 kHz

Fader 100 mm motorisiert, Auflösung = 1024 Schritte, +10 dB bis –138 dB, –∞ dB alle Fader

Frequenzgang +0,5, –1,5 dB 20 Hz – 20 kHz, bezogen auf +4 dBu Ausgang @ 1 kHz, INPUT bis OMNI OUT

Klirrfaktor (THD)*3 Weniger als 0,05% bei 20 Hz – 20 kHz @ +4 dBu an 600 Ω, INPUT bis OMNI OUT, Input Gain = Min.

Brummen & Rauschen*4 –128 dBu typ., Äquivalentes Eingangsrauschen, Eingangsverstärkung = Max.

–88 dBu Eigenrauschen, ST Master ausgeschaltet

Dynamikumfang 112 dB typ., D/A-Wandler,

108 dB typ., INPUT bis OMNI OUT, Input Gain = Min.

Übersprechen @ 1 kHz –100 dB*1, benachbarte INPUT/OMNI-OUT-Kanäle, Input Gain = Min.

Abmessungen (B x H x T)

und Nettogewicht

QL5: 828,4 mm x 272 mm x 563 mm, 21,8 kg

QL1: 468 mm x 272 mm x 562 mm, 14,7 kg

Stromversorgung

(Leistungsbedarf in Watt) QL5: 200 W, QL1: 135 W

Spannungsversorgung

(Volt, Hz) 100–240 V (U~), 50/60 Hz

Temperaturbereich Betriebstemperaturbereich: 0–40°C

Lagerungstemperaturbereich: –20–60°C

Mitgeliefertes Zubehör Bedienungsanleitung, Staubabdeckung (nur QL5), Netzkabel

Optionales Zubehör Rackmontagesatz RK1, Mini-YGDAI-Karten*2, Schwanenhalslampe LA1L

Die technischen Daten und Beschreibungen in dieser Bedienungsanleitung dienen nur der Information. Yamaha

Corp. behält sich das Recht vor, Produkte oder deren technische Daten jederzeit ohne vorherige Ankündigung

zu verändern oder zu modifizieren. Da die technischen Daten, das Gerät selbst oder Sonderzubehör nicht in

jedem Land gleich sind, setzen Sie sich im Zweifel bitte mit Ihrem Yamaha-Händler in Verbindung.

Bemaßte Abbildungen

– Bedienungsanleitung

52

Bemaßte Abbildungen

19

828.4

272

563

QL5

468

272

562

19

QL1

Einheiten: mm

Index

– Bedienungsanleitung 53

Index

A

Analoge Eingangsverstärkung . . . . . . . . . . . . . . . . . . 35

Anzeigelampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Automixer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

C

Custom-Fader-Bank . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

D

Daisy-Chain-Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . 30

Dante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 30, 34

Ausgangszuordnung . . . . . . . . . . . . . . . . . . . . . . . . 35

Eingangszuordnung. . . . . . . . . . . . . . . . . . . . . . . . . 35

DCA-Gruppe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Dialogfelder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

DIRECT OUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Dynamik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

E

EFFECT RACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Effects (Effekte). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Effekt-Rack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Eingangskanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Eingangs-Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

EQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

F

Fader/Drehregler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Funktionszugriffsbereich . . . . . . . . . . . . . . . . . . . . . . . 20

G

GEQ (Graphic EQ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

GEQ-Rack. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Gruppieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

H

Hauptbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Hilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

I

I/O-Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Informationen über Dante Controller . . . . . . . . . . . . 30

Initialisieren (Library) . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Initialisieren (Mischpult) . . . . . . . . . . . . . . . . . . . . . . . . 46

INSERT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Interne Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

K

Kalibrieren der Fader. . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Kanalkopplung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Kopieren/Einfügen (Library) . . . . . . . . . . . . . . . . . . . . 28

L

Libraries (Bibliotheken) . . . . . . . . . . . . . . . . . . . . . . . . . 24

Link (Verknüpfung zu URL) . . . . . . . . . . . . . . . . . . . . . 41

M

MIX-/MATRIX-Busse . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

MUTE-Gruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

N

Namensanzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Netzwerkverbindungen. . . . . . . . . . . . . . . . . . . . . . . . . 30

O

Oberes Bedienfeld

Channel-Strip-Bereich . . . . . . . . . . . . . . . . . . . . . . 12

Display-Feld. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Master-Bereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Selected-Channel-Bereich . . . . . . . . . . . . . . . . . . 13

USB-Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

USER DEFINED KEYS-Bereich . . . . . . . . . . . . . 14

Optionale I/O-Karten. . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Oscillator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

P

Patch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Phantomspeisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

PREMIUM RACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 39

R

Recorder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Redundantes Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . 31

Registerkarten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

S

Schaltflächen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Selected-Channel-Bereich . . . . . . . . . . . . . . . . . . . . . 13

SENDS-ON-FADER-Modus . . . . . . . . . . . . . . . . . . . . 23

STEREO-Bus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Stern-Netzwerk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Szenenspeicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

T

Talkback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Tastaturfenster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

TOUCH-AND-TURN-Drehregler . . . . . . . . . . . . . . . . 18

Touchscreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

U

USB-Speichergerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Aufnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Laden (Geräteeinstellungen) . . . . . . . . . . . . . . . . 44

Speichern (Geräteeinstellungen) . . . . . . . . . . . . 44

Wiedergabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

V

Vergleichen (Libraries) . . . . . . . . . . . . . . . . . . . . . . . . . 29

Vorderes Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

W

Werkseinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Werkzeugschaltflächen . . . . . . . . . . . . . . . . . . . . . . . . 21

Wordclock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Blockschaltbild

4321

4321

2

POST ON

INSERT OUT

EFFECT

RACK IN

PATCH

64{32}

CASCADE

IN

SELECT

SLOT1 1-16

SLOT2 1-16

ATT

Keyin

Self PRE EQ

Self POST EQ

MIX 13-16 O U T

CH[1-8,9-16,17-24,25-32,33-40,41-48, 49-56, 57-64,ST IN 1L-8R]POST E Q(QL5)

CH[1-8,9-16,17-24,25-32,ST IN 1L-8R]POST E Q(QL1)

ON

4BAND

EQ

GATE

DUCK

EXPAND

COMP

GR METER

COMP

COMPAND

DE-ESSER

KEYIN CUE

HPF

PRE HPF POST EQ

INSERT

ME T E R

LEVEL/

DCA1-16

PRE FADER

PRE FADER POST ON

PRE FADER

INSERT OUT

PRE EQ

INSERT OUT

To OUTPUT PATCH

PRE EQ

INSERT POINT

POST ON INSERT OUT

PRE FADER INSERT OUT

PRE EQ INSERT OUT

GR METER

ME T E R

POST ON

ME T E R

DYNA2OUT

ME T E R

DYNA1OUT

ME T E R

EQ OUT

ME T E R

PRE EQ

PRE HPF / PRE EQ / PRE FADER/POST ON ON LEVEL DIRECT OUT 1-64{32} To OUTPUT PATCH

PAN LINK

MATRIX1,3...7

MATRIX2,4...8

CUE R

MIX1,3...15

MIX2,4...16

CUE L

Keyin Filter

CH INSERT IN

1-64{32}

To RACKIN PATCH To OUTPUT PATCH

To RACKIN PATCH

(13-16)To KE YIN

To MONITOR SELECT

ATT 4BAND

EQ

COMP

COMPAND

EXPAND

INSERT

POST EQ

LEVEL

PRE EQ

INSERT OUT

PRE EQ

GR METER

ME T E R

DYNA OUT

ME T E R

EQ OUT

ME T E R

PRE EQ

Keyin

Self PRE EQ/Self POST EQ/MIX13-16 OUT/

MIX(1-8,9-16) POST EQ

PRE FADER

CUE ON (PRE FADER)PFL / (POST ON)AFL

INSERT

MIX 1-16

CH 1-64{32},ST IN 1L-8R

80

{48}

MA TRIX 1-8

CASCADE OUT

CASCADE IN

TALKBACK

INPUT

SELECT

ON

DANTE IN 1-64{32}

INPUT 1-32{16}

(PRE FADER)PFL / (POST ON)AFL / POST PAN L ON

ON

ST L

MO N O (C )

ST R

MIX

12 1516

ST

LR

M

O

N

O

(C) MATRIX

12 78

CUE

LR

To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

CUE CASCADE OUT LR

STEREO CASCADE OUT L,R,MONO(C)

MIX CASCADE OUT1-16

MATRIX CASCADE OUT1-8

To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

ME T E R

PRE DG

[INPUT]

[1-32{16} ]

ME T E R

HA

CH INSERT OUT

1-64{32}

PRE EQ / PRE FADER / POST ON ON LEVEL

ON LEVEL

LEVEL

PAN

ON

PRE EQ / PRE FADER / POST ON

To MATRIX

VARI

To MATRIX

VARI

STEREO

PRE EQ / PRE FADER / POST ON ON LEVEL

ON LEVEL

LEVEL

PAN

ON

PRE EQ / PRE FADER / POST ON

To MIX

VARI

To MIX

VARI

STEREO

To MIX

FIXED

POST ON ON

ON

To MIX

FIXED

STEREO

POST PAN L

POST PAN R

ON

ON

MIX INSERT IN 1-16

STEREO INSERT IN L,R,MONO(C)

16

3

CH INSERT IN 1-64{32}

MATRIX INSERT IN 1-8

8

LEVE L ON

Pink Noise

Burst Noise HPF LPF

ME T E R

OSC

OSCILLATOR

Sine Wave

INPUT

PATCH

DANTE IN

1-64{32}

INPUT

1-32{16}

SLOT2 1-16

SLOT1 1-16

INSERT OUT

[CH 1-64{32},

MIX 1-16,

STEREO

L,R,MONO(C),

MA T RIX 1-8]

GEQ

RACK IN

PATCH

GEQ1 IN

A/B

GEQ2-8 IN

A/B

FX1 IN

A(L)/B(R)

FX2-8 IN

A(L)/B(R)

INSERT IN

PATCH

FX1-8 OUT

A(L)/B(R)

GEQ RACK1(GEQ1)

Flex15GEQ

ME T E R RACK IN A

ME T E R RACK IN B

ME T E R RACK OUT A

ME T E R RACK OUT B

GEQ RACK2-8(GEQ2-8) (same as GEQ RACK1)

EFFECT RACK2-8(FX2-8) (same as EFFECT RACK1)

EFFECT RACK1(FX1)

EFFECT

ME T E R RACK IN L

ME T E R RACK IN R

ME T E R RACK OUT L

ME T E R RACK OUT R

Flex15GEQ

ME T E R RACK IN A

ME T E R RACK IN B

ME T E R RACK OUT A

ME T E R RACK OUT B

EFFECT CUE

PAN

TO ST

LR MONO TO MONO

LCR TO LCR

CSR

POST PAN L

POST PAN R

(PRE FADER)PFL / (POST ON)AFL / POST PAN R

EFFECT CUE

KEYIN CH1-64{32},ST IN 1L-8R

KEYIN CUE KEYIN CUE

SELECT

ON

POST ON

ME T E R

POST ON

MIX O UT1-16

INSERT

ME T E R

PRE FADER

PRE FADER

INSERT OUT

To OUTPUT PATCH

MIX

INSERT IN 1-16

To RACKIN PATCH

MIX

INSERT OUT 1-16

ST L

MO N O (C )

ST R

ONLEVEL

ONLEVEL

LEVEL

PAN/BAL

ON

To MATRIX

VARI

To MATRIX

VARI

STEREO

MATRIX1,3...7

MATRIX2,4...8

CUE ON (PRE FADER)PFL / (POST ON)AFL

To OUTPUT PATCH

To MONITOR SELECT

ATT 4BAND

EQ

COMP

COMPAND

EXPAND

INSERT

POST EQ

LEVEL

PRE EQ

INSERT OUT

PRE EQ

GR METER

ME T E R

DYNA OUT

ME T E R

EQ OUT

ME T E R

PRE EQ

Keyin

Self PRE EQ/Self POST EQ/MIX13-16 OUT/

ST(L,R,MONO(C)) POST EQ

PRE FADER

STEREO L,R,MONO(C)

ON

POST ON

ME T E R

POST ON

STEREO OUT

L,R,MONO(C)

INSERT

ME T E R

PRE FADER

BAL

PRE FADER

INSERT OUT

To OUTPUT PATCH

STEREO

INSERT IN L,R,MONO(C)

To RACKIN PATCH

STEREO

INSERT OUT L,R,MONO (C)

To OUTPUT PATCH

To MONITOR SELECT

ATT 4BAND

EQ

COMP

COMPAND

EXPAND

INSERT

POST EQ

LEVEL

PRE EQ

INSERT OUT

PRE EQ

GR METER

ME T E R

DYNA OUT

ME T E R

EQ OUT

ME T E R

PRE EQ

Keyin

Self PRE EQ/Self POST EQ/MIX13-16 OUT/

MATRIX1-8 PO ST E Q

PRE FADER

ON

POST ON

ME T E R

POST ON

MATRIX OUT 1-8

INSERT

ME T E R

PRE FADER

PRE FADER

INSERT OUT

To OUTPUT PATCH

MA T RI X

INSERT IN 1-8

To RACKIN PATCH

MA T RI X

INSERT OUT 1-8

CUE ON (PRE FADER)PFL / (POST ON)AFL

PAN MODE

PAN/BAL

TO ST LR MONO

TO MONO

LCR

TO LCR

CSR

POST ON

PAN MODE

PRE FADER / POST ON

PRE FADER / POST ON

PRE FADER / POST ON

31BandGEQ

ME T E R RACK IN ME T E R RACK OUT

31BandGEQ

ME T E R RACK IN ME T E R RACK OUT

To MATRIX INSERT IN

To STEREO INSERT IN

To MIX INSERT IN

To CH INSERT IN

PRE FADER / POST ON

ONLEVEL

ONLEVEL

LEVEL

PAN/BAL

ON

To MATRIX

VARI

To MATRIX

VARI

STEREO

MATRIX1,3...7

MATRIX2,4...8

FX1-8 OUT

A(L)/B(R)

To CASCADE IN

SELECT

[SLOT] SLOT1

SLOT2

ME T E R

SLOTIN

16

16

ME T E R

SLOTIN

64{32}

[DANTE] DANTE

INPUT

ME T E R

DANTE

IN

DELAY

Max

1000ms

INSERT

POST ON

INSERT OUT

INSERT

INSERT POINT

POST ON INSERT OUT

PRE FADER INSERT OUT

PRE EQ INSERT OUT

INSERT POINT POST ON INSERT OUT

PRE FADER INSERT OUT

PRE EQ INSERT OUT

POST ON

INSERT OUT

INSERT

POST ON

INSERT OUT

INSERT

INSERT POINT

POST ON INSERT OUT

PRE FADER INSERT OUT

PRE EQ INSERT OUT

RECORDER CUE

SELECT

PLAYBACK OUT L/R

RECORDER CUE

ON

RECORDER IN L/R

To MONITOR SELECT

ME T E R

PLAYBACK OUT

RECORDER CUE

USB

[PLAYBACK OUT]

GAIN

DECODER

GEQ1-8

OUT

A/B

32{16}

Digital

GAIN

INPUT

1-32{16}

OSCILLATOR

BAL

BAL

ON

ON

ON

ON

ON

ON

ON

ON

ON

ON

ME T E R

POST DG

SLOT1 1-16

SLOT2 1-16

MONIT O R L

MONITOR R

MONIT O R MONO(C ) MONITO R OUT MO NO (C )

MO NITO R OUT R

MO NITO R OUT L To OUTPUT PATCH

To OUTPUT PATCH

To OUTPUT PATCH

MO N O

TALKBACK ON

CUE TRIM

(INPUT/OUTPUT/DCA)

CUE L

CUE R

MONO

ON

MONITO R

LEVEL

DIMMER

MONITO R DIMM ON

CUE LOGIC

+MONO(C)

MONITO R SE LE C T

MA T RIX O UT1-8

MIX O UT1-16

INPUT 25/26{9/10}

DEFINE

MIX

(MAX:8ch)

INPUT 27/28{11/12}

INPUT 29/30{13/14}

INPUT 31/32{15/16}

STEREO OUT L,R

STEREO OUT MONO(C)

STEREO OUT L,C,R

PHONES L

PHONES R

To PHONES OUT

To PHONES OUT

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

PHONES

LEVEL LINK

An output port delay becomes invalid by

assigning a monitor out to the output port.

CUE OUT L

CUE OUT R

To OUTPUT PATCH

To OUTPUT PATCH

CUE OUT ON

PLAYBACK OUT

INPUT 25/26{9/10}

INPUT 27/28{11/12}

INPUT 29/30{13/14}

INPUT 31/32{15/16}

PLAYBACK OUT

STEREO OUT L,R

STEREO OUT MONO(C)

CUE / MONITOR

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

MONITO R

FADER

CUE INTERRUPTION

CUE ON

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

ON

MONITOR DELAY AUTO BYPASS

PLAYBACK

OUT L/R

DANTE IN 1-64{32}

CUE OUT

LEVEL

INPUT 1-32{16}

DANTE IN

1-64{32}

To OUTPUT PATCH

ME T E R

ME T E R

ME T E R

ME T E R

ME T E R

+48V

+48V MASTER

ON +48V

ADINPUT +

-

12

3

GAIN/TRIM

ME T E R

PRE GC

Compensation

Gain

OUTPUTS

PHONES OUT LR [PHONES]

DA

PHONES LEVEL

2

Tip

Ring

Sleeve

OUTPUT

PATCH

OUTPUT

PATCH

STEREO OUT L

STEREO OUT MONO(C)

STEREO OUT R

STEREO L+C

STEREO R+C

OUTPUT

PATCH

SLOT1

SLOT2 [SLOT]

16

16

ME T E R

ME T E R

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

TRIMGAIN

DA

16{8}

+

-1

2

3

ME T E R

DELAY

(MAX:1000ms)

TRIM

GAIN [OMNI OUT]

(1-16{8} )

[DANTE]

(1-64{32} )

64{32}

ME T E R

DELAY

(MAX:1000ms)

GAIN

DANTE

OUTPUT

2

DIT [DIGITAL OUT]

AES/EBU

DELAY

(MAX:1000ms)

ME T E R

TRIMGAIN

PR1-8 OUT L/R

FX1-8 OUT L/R EFFECT CUE

SELECT

INPUT 1-32{16}

DANTE IN 1-64{32}

CASCADE OUT [MIX1-16, STEREO L,R,MONO(C) ,MATRIX 1-8, CUE L,R]

INSERT OUT [CH1-64{32}, MIX1-16, STEREO L,R,MONO(C) ,MATRIX 1-8]

OUT [DIRECT 1-64{32}, MIX1-16, STEREO L,R,MONO(C) ,MATRIX 1-8]

OUT [MONITOR L,R,MONO(C) ,CUE L,R]

SLOT IN 1-2, 1-16

2

RECORDE R CUE

USB

GAIN

ME T E R

ENCODER [2TR RECORDER]

OUTPUT

PATCH

OUTPUT

PATCH

PREMIUM

RACK IN

PATCH

PR1 IN

A(L)/B(R)

PR2-8 IN

A(L)/B(R) PREMIUM RACK2-8 (same as PREMIUM RACK1)

PREMIUM RACK1(PR1)

PROCESSOR

ME T E R RACK IN L

ME T E R RACK IN R

ME T E R RACK OUT L

ME T E R RACK OUT R

EFFECT CUE

Automixer 8ch RACK1-4 (GE Q1-4)

Automixer8ch

ME T E R ME T E R

8 8

Automixer 16ch RACK1-8 (GEQ1-8)

Automixer16ch

ME T E R ME T E R

16 16

GEQ1-4 IN

A/B

GEQ1-8 IN

A/B

PR1-2 OUT

A(L)/B(R)

PR1-8 OUT

A(L)/B(R)

OUT

[MIX 1-16,

STEREO

L,R,MONO(C),

MA T RIX 1-8]

To MONITOR

SELECT

To C H 1-64{32},ST IN 1L-8R

POST ON

INSERT OUT

ON

ON

Pegeldiagramm

DA

Max. DSP Noise Floor

AD

Max. Output

0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Digital

Bit

34

35

36

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

-130

-140

-150

-160

-170

-190

-200

-210

GAIN

dBu

Analog

dBFS

-180

[0dBu = 0.775Vrms]

[0dBFS = Full Scale]

+20

+10

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

-130

-140

-150

-160

+24

+4

-170

-180

-190

DigitalAnalog Digital Analog

dBu

Analog

+20

+10

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

-130

-140

-150

-160

+24

+4

-170

-180

-190

Nominal Output

[+24dBu]

[+4dBu]

+30 +30

OMNI OUT 1-16{8}

[Default setting]

Nominal Output

(75mW@8Ω )

(150mW@8Ω )

Max Output

PHONES

INPUT 1-32{16} (GAIN MIN.)

INPUT 1-32{16} (GAIN MAX.)

Nominal Input [-62dBu]

Max. Input [-42dBu]

Nominal Input [+10dBu]

Max. Input [+30dBu]

DELAY

OUTPUT

PATCH

ATT.

EQ

(x4) DYN

φ

INSERT

MASTER

LEVEL

/BAL

MASTER

ON

ATT.

LEVEL

/ON PAN

BUS

Adder

DELAY DCA

EQ

(x4)

Φ

DYN

1

DYN

2INSERT

INSERT

Digital Clipping Level

CASCADE OUT

CASCADE IN

For details of products, please contact your nearest Yamaha

representative or the authorized distributor listed below.

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou

au distributeur le plus proche de vous figurant dans la liste suivante.

Die Einzelheiten zu Produkten sind bei Ihrer unten aufgeführten

Niederlassung und bei Yamaha Vertragshändlern in den jeweiligen

Bestimmungsländern erhältlich.

Para detalles sobre productos, contacte su tienda Yamaha más

cercana o el distribuidor autorizado que se lista debajo.

HEAD OFFICE Yamaha Corporation, Audio Products Sales and Marketing Division

Nakazawa-cho 10-1, Naka-ku, Hamamatsu, Japan 430-8650

CANADA

Yamaha Canada Music Ltd.

135 Milner Avenue, Toronto, Ontario,

M1S 3R1, Canada

Tel: 416-298-1311

U.S.A.

Yamaha Corporation of America

6600 Orangethorpe Avenue, Buena Park, CA 90620,

U.S.A.

Tel: 714-522-9011

MEXICO

Yamaha de México, S.A. de C.V.

Av. Insurgentes Sur 1647 Piso 9, Col. San José

Insurgentes, Delegación Benito Juárez, México,

D.F., C.P. 03900

Tel: 55-5804-0600

BRAZIL

Yamaha Musical do Brasil Ltda.

Rua Joaquim Floriano, 913 - 4º andar, Itaim Bibi,

CEP 04534-013 São Paulo, SP. BRAZIL

Tel: 011-3704-1377

ARGENTINA

Yamaha Music Latin America, S.A.,

Sucursal Argentina

Olga Cossettini 1553, Piso 4 Norte,

Madero Este-C1107CEK

Buenos Aires, Argentina

Tel: 011-4119-7000

VENEZUELA

Yamaha Music Latin America, S.A.,

Sucursal Venezuela

C.C. Manzanares Plaza P4

Ofic. 0401- Manzanares-Baruta

Caracas Venezuela

Tel: 58-212-943-1877

PANAMA AND OTHER LATIN

AMERICAN COUNTRIES/

CARIBBEAN COUNTRIES

Yamaha Music Latin America, S.A.

Torre Banco General, Piso No.7, Marbella,

Calle 47 y Aquilino de la Guardia,

Ciudad de Panamá, República de Panamá

Tel: +507-269-5311

THE UNITED KINGDOM/IRELAND

Yamaha Music Europe GmbH (UK)

Sherbourne Drive, Tilbrook, Milton Keynes,

MK7 8BL, U.K.

Tel: 01908-366700

GERMANY

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany

Tel: 04101-3030

SWITZERLAND/LIECHTENSTEIN

Yamaha Music Europe GmbH

Branch Switzerland in Zürich

Seefeldstrasse 94, 8008 Zürich, Switzerland

Tel: 044-387-8080

AUSTRIA/BULGARIA

Yamaha Music Europe GmbH Branch Austria

Schleiergasse 20, A-1100 Wien, Austria

Tel: 01-60203900

CZECH REPUBLIC/HUNGARY/

ROMANIA/SLOVAKIA/SLOVENIA

Yamaha Music Europe GmbH

Branch Austria (Central Eastern Europe Office)

Schleiergasse 20, A-1100 Wien, Austria

Tel: 01-60203900

POLAND/LITHUANIA/LATVIA/ESTONIA

Yamaha Music Europe GmbH

Branch Poland Office

ul. Wrotkowa 14 02-553 Warsaw, Poland

Tel: 022-500-2925

MALTA

Olimpus Music Ltd.

The Emporium, Level 3, St. Louis Street Msida

MSD06

Tel: 02133-2144

NETHERLANDS/BELGIUM/

LUXEMBOURG

Yamaha Music Europe Branch Benelux

Clarissenhof 5-b, 4133 AB Vianen, Netherlands

Tel: 0347-358 040

FRANCE

Ya m a h a M u si c E u ro p e

7 rue Ambroise Croizat, Zone d’activites Pariest,

77183 Croissy-Beaubourg, France

Tel: 01-64-61-4000

ITALY

Yamaha Music Europe GmbH, Branch Italy

Viale Italia 88, 20020 Lainate (Milano), Italy

Tel: 02-935-771

SPAIN/PORTUGAL

Yamaha Music Europe GmbH Ibérica, Sucursal

en España

Ctra. de la Coruna km. 17,200, 28231

Las Rozas (Madrid), Spain

Tel: +34-91-639-88-88

GREECE

Philippos Nakas S.A. The Music House

147 Skiathou Street, 112-55 Athens, Greece

Tel: 01-228 2160

SWEDEN/FINLAND/ICELAND

Yamaha Music Europe GmbH Germany filial

Scandinavia

J. A. Wettergrensgata 1, Box 30053

S-400 43 Göteborg, Sweden

Tel: +46 31 89 34 00

DENMARK

Yamaha Music Europe GmbH, Tyskland – filial

Denmark

Generatorvej 6A, DK-2730 Herlev, Denmark

Tel: 44 92 49 00

NORWAY

Yamaha Music Europe GmbH Germany -

Norwegian Branch

Grini Næringspark 1, N-1361 Østerås, Norway

Tel: 67 16 78 00

RUSSIA

Yamaha Music (Russia) LLC.

Room 37, bld. 7, Kievskaya street, Moscow,

121059, Russia

Tel: 495 626 5005

OTHER EUROPEAN COUNTRIES

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany

Tel: +49-4101-3030

Ya m a h a M u si c G u l f FZ E

Office JAFZA 16-512, P.O.Box 17328,

Jebel Ali - Dubai, UAE

Tel: +971-4-881-5868

TURKEY

Yamaha Music Europe GmbH

Merkezi Almanya Türkiye İstanbul Şubesi

Maslak Meydan Sokak No:5 Spring Giz Plaza

Bağımsız Böl. No:3, 34398 Şişli İstanbul

Tel: +90-212-999-8010

CYPRUS

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany

Tel: 04101-3030

OTHER COUNTRIES
