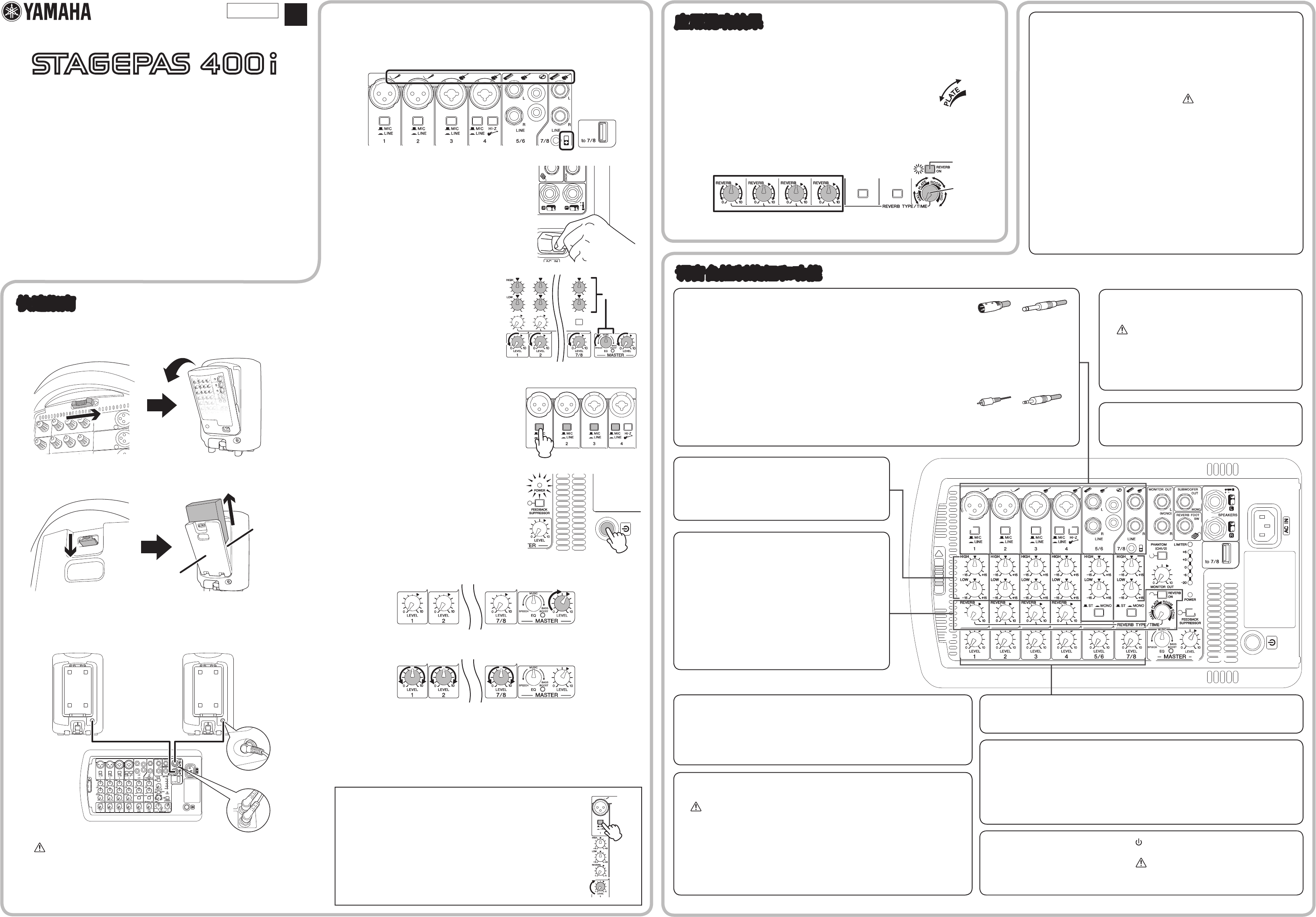

– 1 –

15

&

*

(

)

!

#

$

CB

8

9

E

D

D

6

7

4

23

%

^

AF

@

PORTABLE PA SYSTEM

简介

感谢并且恭喜您购买Yamaha STAGEPAS 400i便携式扩声系统。STAGEPAS 400i 是一套多合

一PA系 统 ，由 2台专用音箱和一台有源调音台组成。为了充分利用这款新的STAGEPAS 400i及

其 先 进 的 功 能 ，我 们 建 议 您 通 读 本 说 明 书 。请 妥 善 保 管 本 说 明 书 ，以 备 以 后 参 阅 。

主要功能

• 400 瓦放大功率，适合多种演出用途。

• 8寸两分频低音反射式音箱，可输出高品质的强劲声音。

• 8通道调音台具备话筒 /线路和 3路立体声线路输入通道，可支持多种输入信号。

• Yamaha 的高品质 SPX 混响，能为乐器或人声提供最佳的信号处理功能。

• 反馈抑制器，可以自动切除或防止不需要的反馈噪声。

• USB 接口，可以方便地实现与 iPod/iPhone 的数字连接，并能为它们充电。

将话筒、乐器和音频设备连接到调音台。

4

将需要的设备，如话筒或乐器插入调音台的输入口。

参考下列调音台图示或附件隔层盖板的连接实例。

让系统发出声音

5

连接附赠的电源线。

先将它连接到调音台的AC IN接口，然后另一头连接到

电源插座。

6

旋转调音台的LEVEL控制器 (白色旋钮)和

MASTER LEVEL控制器(红色旋钮) 设置

成最小值(零)。另外，还要将均衡控制器 (绿

色旋钮)调到中心位置 “D” 或 “MUSIC”

位置。

7

连 接 话 筒 时 ，将 MIC/LINE开关设置到 MIC (N)

位置，连接乐器或音频设备时设置到 LINE (O)

位置。

8

先打开已连接的音源 (如果有),然后打开调音台

电源。

电源LED灯会亮 起。

9

将MASTER LEVEL控制旋钮设置为

“D”位 置 。

10

演奏乐器或用话筒唱歌时，用LEVEL控制旋钮调节相应通道的音量。

11

使用MASTER LEVEL控制旋钮调节总体音量。

如 果 声 音 和 音 量 听 起 来 匹 配 适 当 ，设 置 即 告 完 成 。如 果 音 量 配 合 不 适 当 ，请 查 看 本 书 后 结 尾 部

分 的“ 故 障 排 除 ” 章 节 。

注 为避免音箱发出过大声音和突发噪音 ，请 先 关 闭 调 音 台 的 电 源 ，然 后 关 闭 所 连 接 声 源 (如乐器或音频设备)。

均衡器

调音台控制旋钮和功能

1 Mic/Line （话筒/线路） 输入口 （通道 1-4）

连接话筒、吉他、电声乐器或音频设备。通道 3 和 4 配有combo 插口，支持 XLR和phone

型插头。

2 MIC/LINE 开关 （通道 1-4）

对于低电平信号（包括话筒），请将开关设置为MIC (N) 位置。对于高电平信号（包括电声乐器和音频设备），请将开关设

置为LINE (O) 位置。

3 Hi-Z开关 （通道 4）

该开关用于在不使用DI盒(直通盒)情况下将设备直接连接到调音台—例如，没有主动式拾音器的乐器，诸如没有电池的

电吉他和电贝司。该功能只对phone型输入接口有效。

4 线路 （立体声） 通道输入口 （通道 5/6, 7/8）

用于连接诸如电声乐器、原声插电吉他、CD播放机和便携式播放器等线路信号设备。

这些插口支持phone型插头、 RCA针式插头和mini立体声插头。

注 对于通道 5/6的输入信号，如果同时使用phone型和RCA针式插头，则 phone 型插口优先。对于通道 7/8的输入信

号，如果同时使用mini立体声和Phone型插头，则 mini立体声插头优先。另一个连接着外接设备的插口输入的信

号会被静音。来自 iPod/iPhone (9) 的音乐信号总是混合到通道 7/8。

XLR phone型

RCA针式 mini立体声

5 MONITOR OUT插口

它们用于连接有源音箱进行监听，

还能输出来自通道 1到 7/8的信号混

音。您可以用 MONITOR OUT 控制

旋钮(!)调节输出电平。如果只使用

L (MONO)插口，来自L 和R 通道的

信号会被混合并输出。

6| SUBWOOFER OUT 插口

用于连接有源超低音音箱，输出的

是单声道信号。如果使用了该插

口，发送到SPEAKERS L/R插口的

120Hz以下的低频会被消减。输出电

平会关联到 MASTER LEVEL旋钮

(C)。

7 REVERB FOOT SW 插口

该插口可以连接无锁型踏板开关，

如 Yamaha FC5—特别适合于独奏，

从而用脚交替开/关混响效果 。

8 SPEAKERS L/R插口

用于将附赠的音箱线连接到专用音箱。

9 USB接口

用于通过USB连接线连接您的

iPod/iPhone ，从而播放音乐或为

iPod/iPhone充电。音乐信号会混合

到这些通道，因此可以用通道 7/8

的 LEVEL旋钮调节音量。这些接

口可以为已连接的USB设备提供

5V的供电。该接口不支持非iPod/

iPhone的USB设备的数字播放,要播

放此类设备,请使用适当的mini立体

声接口或RCA接口。

小心

• 请使用原装Apple Dock 接口USB线连接

iPod/iPhone。

• 请勿使用USB分配器。

注 如果连接了iPhone,来电或 email会使来电

通知的声音被输出。为防止该现象发生，我

们建议打开您iPhone上的 “飞行模式”。

D 通风口

调音台内部冷却扇通的风孔。使用时

不要阻塞通风口。

E AC IN （交流电输入）插口

将附带的电源线连接至此处。

F (电源) 开关

用来打开(O)/关闭 (N)调音台的电源。

小心

频繁快速打开和关闭本设备会造成其损坏。关闭电源后，等待大概

5秒钟后才能再次打开。

设置最佳音量

当音量过大时

将 LEVEL 旋钮调整到最小(零)。将 MIC/LINE开关设置为 LINE (O)

位置，然后慢慢提高 LEVEL旋钮直到达到适当的音量。

当音量过于轻柔时

将 LEVEL 旋钮调整到最小(零)。将 MIC/LINE开关设置为 MIC (N)

位置，然后慢慢提高 LEVEL旋钮直到达到适当的音量。

^ ST/MONO 开关 (通道 5/6, 7/8)

将该开关设置为ST (STEREO) (N) ，可以将来自 L 和R通道的信号各自分配到左右

音箱并输出每个信号。将该开关设置到MONO (O) 会将不同的L 和 R 信号源混合后

同时输出到左右两只音箱。对于带有 MONO输出口的键盘、吉他或其它非立体声声

源，当该项设置为MONO时，立体声接口可以方便地当做多个单声道插口使用。 B MASTER EQ (均衡器)控制旋钮

用该旋钮可以调节声音总体频率的平衡。中间的 “MUSIC”设置是基本设置，如果逆时针转动

旋钮，可以切除不需要的低频，形成一种最适合演讲的设置。如果顺时针转动，由于提升了低

频，可以形成播放声源的最佳设置。如果进一步顺时针转动，LED 会显示低音提升功能已经打

开，提供更强的低音声。

C MASTER LEVEL旋钮

决定SPEAKER L/R

（音箱 左/右）插口输出的信号的音量。这样就可以调整整体音量而不用更

改多个通道之间的相关音量平衡。

应用混响效果

STAGEPAS 400i 带有内建的混响处理器，技术水平上与我们著名的SPX效果器同样先进。这种混响效

果可以模仿不同演出环境的声学条件，如音乐厅和小型俱乐部，为您的人声或乐曲演奏添加一种温暖

自然的环境氛围。

1

按下REVERB 开关将它打开。

打开 REVERB时LED 会亮起。

2

将REVERB TYPE/TIME控制旋钮调整到需要的混响类型和时间

(长度)。

向右转动旋钮可以加长选定混响类型的时间。

3

使用REVERB 旋钮可以调节相应通道的混响效果量。

如果需要，可以重复步骤 2 和 3 决定最佳混响设置。

短

长

1

3

2

) PHANTOM (CH1/2) 开关 /LED

该开关打开时， LED灯会亮起表示通道 1 和 2的幻象电源可

以使用。打开该开关可以为电容话筒或DI盒（直通盒）供电。

小心

操作本开关时，为防止产生噪音以及本机和外接设备的

损坏，请遵守下列重要注意事项。

• 不需要幻象电源或通道1和2所连接的设备不支持幻象

供电功能时，确保关闭该开关。

• 开关打开状态下不要连接/断开通道1、2上的连接线。

• 操作该开关前，将通道1、2的LEVEL 旋钮设置为最小。

! MONITOR OUT旋钮

决定MONITOR OUT插口 (5)的输出信号的电平。

MASTER LEVEL旋钮不会影响 MONITOR OUT的信

号。

# REVERB 开关/LED

该开关打开时， LED 灯亮起表示您可以应用混响效果。当关闭

调音台时，该开关会关闭。(不像其他开关，该开关不能锁定。)

$ REVERB TYPE/TIME 旋钮

决定混响类型和它的长度。向右转动旋钮可以加长选定混响

类型的时间。

HALL: 模拟音乐厅等大空间的混响。

PLATE:

模拟金属板型混响，产生一种更犀利更明亮的声音。

ROOM: 模拟小型空间的声学环境。

ECHO: 适用于人声的回声效果。

% REVERB 旋钮 (通道 1-4)

在 REVERB 开关 (#) 打开时，决定各通道的混响效果量。

@ 均衡器控制旋钮(HIGH、LOW)

该两频段均衡器可调节通道的高和低两个频率带。将旋钮设

定 在“ D” 位置可以在对应的频段产生曲线平直的响应。顺

时针转动可以提升选定的频段。如产生声反馈，可以向回稍

微调整一下旋钮。

A LEVEL 旋钮

用这些控制旋钮调节各通道的音量。为降低噪音，将任何未使用通道上的LEVEL控制旋钮设

置成最小值。

& LEVEL电平表

LEVEL电平表可以显示SPEAKER L/R（音箱左/右）插口的输出信号的电平。

小心

如果音量较高导致LIMITER LED持续闪烁，则表示内部功率放大器部分过载，并且可能出现故障。用MASTER

LEVEL控制旋钮可以降低输出电平，使指示灯在最高的瞬间峰值只短暂地闪烁。

* POWER

（电源）LED

按下电源开关打开电源时，该LED会亮起。

( FEEDBACK SUPPRESSOR开关/LED

当该开关打开时， LED 亮起表示声反馈被自动抑制。(它采用7段式多级滤波器设计。

该开关或电源开关关闭时，多级滤波器会被重置。)

快速指南

连接音箱和调音台

1

按箭头方向滑动调音台的安全锁(下图所示),然后从音箱上取下调音台。

2

打开另一只音箱上的盖板，从附件隔层中取出盒子。

两只音箱的线缆和一条电源线装在盒子中。

附件隔层

盖板

注 取 出 箱 子 后 ，取 出 内 部 物 品 ，如 附 赠 的 电 源 线 、音 箱 线 、使 用 说 明 书 （ 本 书 ），选 购 的 话 筒 也 能 方 便 地 储 藏 在 附 件 隔

层中。

3

连接音箱和调音台。

用附赠的音箱线将调音台的SPEAKERS 插 口 连 接 到 音 箱 的 信 号 输 入 口 。如 下 图 所 示 ，确

保 将 音 箱 线 全 部 插 入 到 底 ，牢 固 连 接 。

输入插口

SPEAKERS插口

小心

仅适用附赠的音箱线。使用其它线缆可能造成发热或电路短路。

ZD20100 ZH

使用说明书

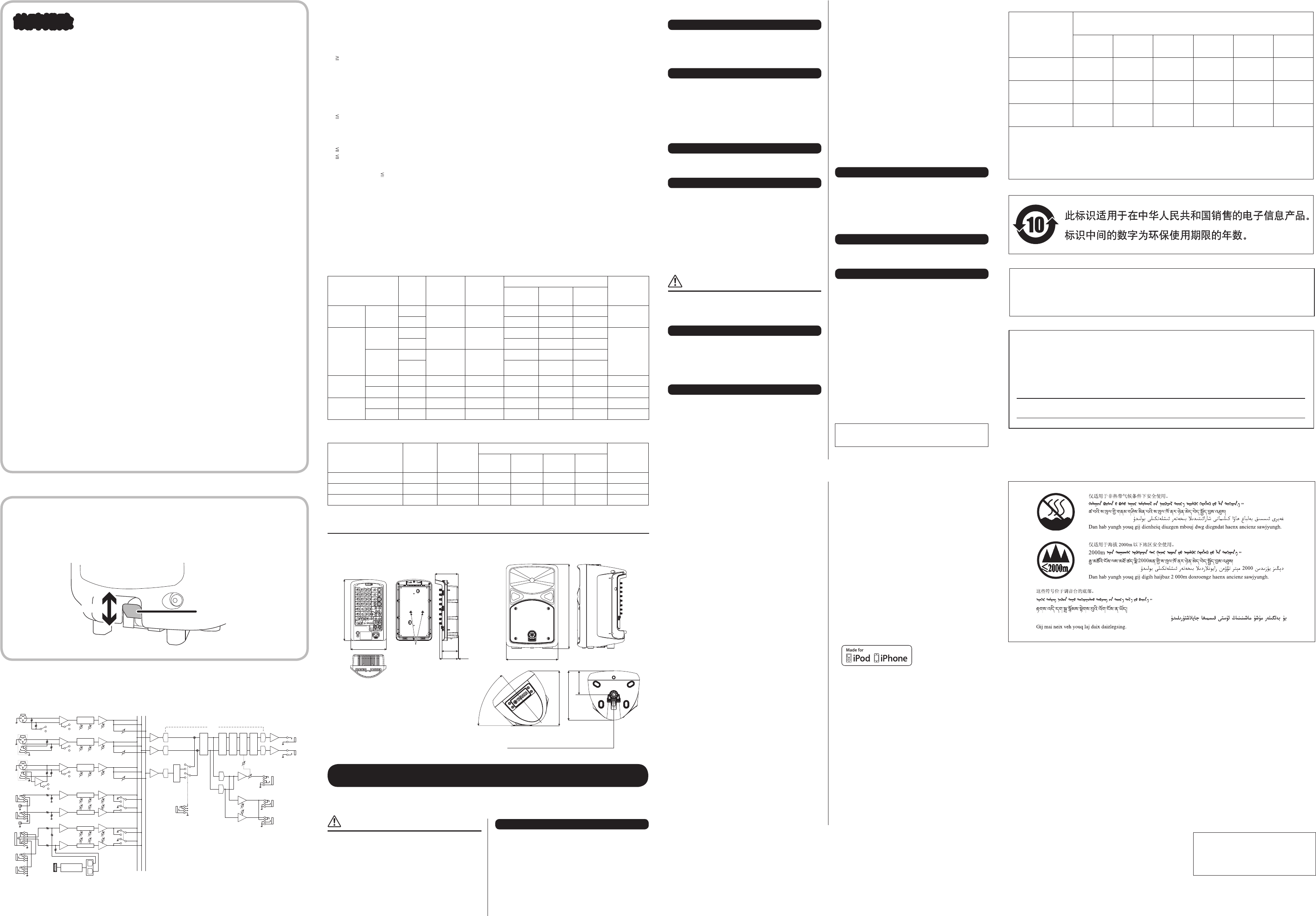

– 2 –

故障排除

电源不能打开。

 是否安全牢固地连接好了电源线 ?

突然断电。

 调音台的通风口是否被阻塞 ?

因为通风不畅会导致调音台过热，因此

电源会自动关闭，自动执行过热保护。确

保风扇的通风，然后重新打开电源。

听不到声音。

 是否用附赠的音箱线将调音台的

SPEAKERS 插口连接到了音箱的信号

输入口？

 是否安全牢固地连接好了音箱线 ?

 是否将本套音箱 (MODEL 400S) 之外

的音箱连接到了调音台的 SPEAKERS

插口 ?

请只连接本产品套装附带的音箱

(MODEL 400S)。

 是否使用了附赠的音箱线 ?

如果使用市售的带有金属插头的音箱

线，当插头碰触其它金属物品时可能产

生短路,使声音无法发出。

 POWER LED 是否间断闪烁 ?

音箱线缆可能短路，或可能连接出现故

障。检查连接线是否被擦破,是否正确连

接 到 调 音 台 ，然 后 重 新 打 开 电 源 。

 在通道 5/6 上， phone 型插头和 RCA

插头能不能同时连接 ?或者在通道 7/8

上， phone 型插头和 mini 立体声插头

能不能同时连接 ?

phone型插头在通道5/6 上有优先权，

mini立体声插头在通道 7/8上有优先权。

 POWER LED 不停闪烁 ?

如果内部功放过载，放大器会因执行过

热保护而被静音。过一会调音台会自动

重置。

声音失真或发出噪音

 所有相关通道的 LEVEL 控制旋钮和 /

或

MASTER LEVEL 控制旋钮是否设

置得太高 ?

 相应通道 MIC/LINE 的开关是否设置

成了 MIC?

如果来自声源的输入信号电平较高的

情 况 下 ，再 将 MIC/LINE开关设置为

MIC，可 能 造 成 失 真 声 。请 将 开 关 设 置 为

LINE位置。

 所连接设备的音量是否太高 ?

降低外接设备的输出音量。

 是不是音箱线或电源线的位置太靠近

输入信号线缆 ?

请将它们远离输入信号线缆。

声音不够响

 所有相关通道的 LEVEL 控制旋钮和 /

或MASTER LEVEL 控制旋钮是否设

置得太低 ?

 相应通道的 MIC/LINE 开关是否设置

成了 LINE?

将 LEVEL 旋钮调整到最小(零)。将 开 关

设定到 MIC位 置 ，然 后 慢 慢 提 升 LEVEL

旋钮。

 所连接设备的音量是否太低 ?

提高外接设备的输出音量。

 使用需要幻象供电的话筒时，是否

PHANTOM 开关设置成了打开状态 ?

高音声音和低音声音是非平衡的。

 是不是均衡器提升或降低得太多了 ?

将均衡器设置到中心位置。

 音箱是否正确输出了高频范围信号？

如果没有，请查看注意事项章节的“保

护电路（限流开关）”条目。

iPod/iPhone 无法识别

 您的 iPod/iPhone 是否有电 ?

如果您的iPod/iPhone 没 有 充 电 ，调 音

台识别它会需要一定的时间。确保您的

iPod/iPhone连接到调音台并充电到足够

电量。

* 如果特定的问题依旧存在，请咨询

Yamaha 经销商。

 一般规格

最大输出功率（SPEAKERS L/R）

200 W + 200 W/4Ω @1 kHz下 动态

180 W+180 W/4Ω @1 kHz下10 % THD

125 W+125 W/4Ω @1 kHz下1 % THD

频率响应

-3 dB, +1 dB @ 40 Hz-20 kHz, 1 W 输出/4Ω

(无 EQ 和 SP EQ) (SPEAKERS L/R)

-3 dB, +1 dB @ 40 Hz-20 kHz, +4 dBu 10 kΩ

负载 (MONITOR OUT)

总谐波失真

0.5 % @20 Hz-20 kHz, +11 dBu 10 kΩ

(MONITOR OUT)

嗡音和噪音(Rs= 150 Ω, MIC/LINE 开关

=MIC)

-113 dBu 平均输入噪音 (CH1-4)

-60 dBu残留输出噪音(SPEAKERS L/R)

串扰 （1 kHz）

输入通道之间 -70 dB

幻象供电电压

+30 V (CH1, 2)

重量

17.8 kg (39.2 lbs) (音箱 7.5 kg × 2 +调音台 2.8

kg)

包装内物品

STAGEPAS 400i (包括2只 MODEL 400S音

箱和有源调音台), 盖板, 电源线 (2m), 2条音

箱线(6m), 12个防滑脚垫, 使用说明书(本书)

功 耗

30W (待机), 70W (1/8 电功率)

电源要求

100V - 240V 50Hz/60Hz

输入通道均衡特性

±15 dB

HIGH： 8 kHz 搁架式

MID： 2.5 kHz,峰值

LOW: 100 Hz 倾斜率

支持的iPod/iPhone 型号(截止到2012年8月)

iPod touch (1、2、3和4代), iPod classic, iPod

nano (2、3、4、5、6代), iPhone 4S, iPhone 4,

iPhone 3GS, iPhone 3G, iPhone

有关更新信息, 请访问 Yamaha Pro Audio

官方主页 (http://www.yamahaproaudio.com/).

 专用音箱 (MODEL 400S)

箱体

两分频低音反射式

喇叭单元

LF:8" (20 cm) 锥形盆

HF:1" (2.54 cm) 压缩式单元

分频点

3.2 kHz

频率范围

55 Hz-20 kHz (-10 dB)

最大输出功率

125 dB SPL (测量峰值IEC噪音@1m)

覆盖角

90° (水平)/60° (垂直)

电路图

输入特性

输入端 MIC/

LINE 输入阻抗 信号源阻抗

输入电平

接口类型

灵敏度 标称 削波前的

最大值

CH IN 1-2 XLR MIC 3 kΩ150 Ω Mic -56 dBu -35 dBu -10 dBu XLR-3-31

LINE -30 dBu -9 dBu +16 dBu

CH IN

3-4

XLR MIC 3 kΩ150 Ω Mic -56 dBu -35 dBu -10 dBu

XLR

Combo

LINE -30 dBu -9 dBu +16 dBu

Phone型MIC

10 kΩ

(Hi-Z 1

MΩ

)

150 Ω 线路

(Hi-Z 10 kΩ

)

-50 dBu -29 dBu -4 dBu

LINE -24 dBu -3 dBu

+22 dBu

CH IN 5/6 Phone型-10 kΩ

150 Ω 线路

-24 dBu -3 dBu

+22 dBu

Phone型*

针脚类型

-10 kΩ

150 Ω 线路

-24 dBu -3 dBu

+22 dBu

RCA 针式

CH IN 7/8 Phone型-10 kΩ

150 Ω 线路

-24 dBu -3 dBu

+22 dBu

Phone型*

Mini -10 kΩ

150 Ω 线路

-24 dBu -3 dBu

+22 dBu

Mini立体声

输出特性

输出端

输出阻抗

负载阻抗

输出电平

接口类型

标称 削波前的

最大值

THD+N

10%下Typ

动态

SPEAKERS OUT [L,R]

<0.1 Ω4 Ω 音箱 37.5 W 125 W 180 W 200 W Phone型*

MONITOR OUT [L,R]

600 Ω10 kΩ 线路 +4 dBu +20 dBu - - Phone型*

SUBWOOFER OUT 150 Ω10 kΩ 线路 -3 dBu +17 dBu - - Phone型*

0 dBu=0.775 Vrms, 0 dBV=1 Vrms Phone型*:非平衡

*本使用说明书的内容为印刷时最新的技术规格。请至 Yamaha 网站下载最新版本的使用说明书。

外观尺寸

调音台 专用音箱

308

94

81

2

116

289

472

275

133

50°

304

180

话筒架适配器

BMS-10A（选购

件）螺丝孔

音箱架杆直径 34.8 - 35.2

*支架的使用方法请参见支架制造商的说明书。

将音箱安装到音箱架上

1

锁定杆抬起情况下 (放开位置)将音箱安装到音箱架。

2

放下锁定杆，锁死音箱架。

锁定杆

1 放开

2 锁定

技术规格 • 请务必连接到带有保护接地连接的适当电源插

座。接地不当可能引起触电。

请勿打开

• 本设备不含任何用户可自行修理的零件。请勿打

开本设备或试图拆卸其内部零件或进行任何方

式 的 改 造 。若 出 现 异 常 ，请 立 即 停 止 使 用 ，并 请 有

资质的Yamaha 维修人员进行检修。

关于潮湿的警告

• 请勿让本设备淋雨或在水附近及潮湿环境中使

用 ，或 将 盛 有 液 体 的 容 器（ 如 花 瓶 、瓶 子 或 玻 璃

杯 ）放 在 其 上 ，否 则 可 能 会 导 致 液 体 溅 入 任 何 开

口 。如 果 水 等 任 何 液 体 渗 入 本 器 ，请 立 即 切 断 电

源并从AC电源插座拔下电源线。然后请有资质

的Yamaha维修人员对设备进行检修。

• 切勿用湿手插拔电源线插头。

火警

• 请 勿 在 设 备 上 放 置 燃 烧 着 的 物 体 ，比 如 蜡 烛 。燃

烧的物体可能会倾倒并引发火灾。

当意识到任何异常情况时

• 当出现以下任何一种问题时，请立即关闭电源

开关并从电源插座中拔出电源线插头。然后请

Yamaha维修人员进行检修。

- 电源线或插头出现磨损或损坏。

- 散发出异常气味或冒烟。

- 某些物体掉入设备中。

- 使用设备过程中声音突然中断。

• 如果本调音台跌落或损坏，请立即关闭电源开

关，从电源插座中拔出电源线插头，并请有资质

的Yamaha维修人员对设备进行检修。

小心

为了避免您或周围他人可能发生的人身伤害、设

备或财产损失，请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况：

电源/电源线

• 当从设备或电源插座中拔出电源线插头时，请务

必抓住插头而不是电源线。直接拽拉电源线可

能会导致其损坏。

• 长 时 间 不 使 用 设 备 时 ，或 者 在 雷 电 风 暴 期 间 ，请

从电源插座中拔出电源插头。

安放位置

• 不要将本调音台放置在不稳定的位置。 如果调

音台没有安全固定，请不要安装在容易摔落的

位置，即使该处表面平坦。

• 请勿挡住通风口。本调音台在顶部和侧面都有通

风 孔 ，用 以 防 止 调 音 台 内 部 温 度 过 高 。尤 其 要 注

意 ，不 要 侧 面 朝 下 或 上 下 颠 倒 放 置 本 调 音 台 。通 风

不 畅 可 能 导 致 过 热 ，并 可 能 损 坏 调 音 台 ，甚 至 引 起

火灾。

• 请勿在密闭且通风不良的位置使用本设备。请确

保在本调音台或音箱适合的调音台和周围墙壁或

其它设备之间留出足够空间：两侧至少留出30cm

空 间 ，背 后 至 少 留 出 30cm，上 方 至 少 留 出 30cm。通

风 不 畅 可 能 导 致 过 热 ，并 可 能 损 坏 设 备 ，甚 至 引 起

火灾。

• 如果像放置舞台监听音箱一样侧放音箱，确保

先 移除 调音 台。

• 运输或搬动本音箱时，请勿抓住本音箱的底部。

否则可能会使双手被夹到音箱下面，从而造成

人身伤害。

• 请勿将本设备放置在可能会接触到腐蚀性气体

或含有盐份的空气。否则可能会导致故障。

• 搬动设备之前，请务必拔出所有已连接的连接线。

• 设 置 调 音 台 时 ，请 务 必 选 择 便 于 插 拔 的 AC电源

插 座 。如 果 出 现 问 题 或 故 障 ，请 立 即 关 闭 电 源 开

关，并将插头从电源插座中拔出。即使关闭了电

源开关，仍然会有极少量的电流流向本产品。当

您想要长时间不使用本产品时，请务必将电源

线从AC电源插座中拔出。

连接

• 将本设备连接到其它设备之前，请关闭所有设备

的电源开关。在打开或关闭所有设备的电源开

关 之 前 ，请 将 所 有 音 量 都 调 到 最 小 。

• 调音台的SPEAKERS插口只能 连 接 配 套的

MODEL 400S 音箱和音箱线。 使用其他类型的

音 箱 和 连 接 线 缆 可 能 损 坏 设 备 ，甚 至 引 起 火 灾 。

保养维护

• 在对本设备进行清洁时，请务必将电源插头从

AC电源插座中拔出。

小心操作

• 不要将你的手指或手插入调音台和音箱端口的

任何缝隙或开口。

• 避免将外部杂物 （ 纸 张 、塑 料 、金 属 等 ） 插入或

掉入调音台面板上的任何缝隙或开口处和音箱

端 口 。如 果 发 生 这 种 情 况 ，请 立 即 关 闭 电 源 ，然 后

将电源线从AC电源插座中拔出。然后请有资质

的Yamaha维修人员对设备进行检修。

• 请勿将身体压在本设备上或在其上放 置重物，

操作按钮、开关或插口时要避免过分用力。

• 请勿长时间持续在很高或不舒服的音量水平使

用 耳 机 ，否 则 可 能 会 造 成 永 久 性 听 力 损 害 。如 果

遇 到 失 聪 或 耳 鸣 的 情 况 ，请 寻 求 医 治 。

• 如 果 声 音 失 真 ，请 勿 使 用 本 设 备 。在 这 种 状 态 下

继续使用可能会造成设备过热并造成火灾。

• 不要拖拽任何已连接的连接线，比如话筒线。

否则可能造成音箱倾倒摔落，导致设备损坏或

人身意外伤害。

对由于不正当使用或擅自改造本设备所造成的

损失、数据丢失或破坏，Yamaha不负任何责任。

PA_ z h_1

注意事项

请在操作使用前，首先仔细阅读下述内容

* 请将本说明书存放在安全的地方，以便将来随时参阅。

注意事项

为避免本产品可能受到的损坏或发生故障,请注

意下列事项。

 操作和维护

• 为了避免操作面板发生变形、不稳定操作或损

坏内部元件，请勿将本设备放在有大量灰尘、

震动、极端寒冷或炎热(如阳光直射、靠近加热

器或烈日下的汽车里)的环境中。

• 请勿在设备上放乙烯或塑料或橡胶物体，否则

可能使面板脱色。

• 清洁设备时，使用柔软的干布。请勿使用涂料

稀释剂、溶剂、清洁液或浸了化学物质的抹布。

• 设备中可能会由于环境温度的快速变化而发

生冷凝 — 例如，当设备从一个地方移动到另

一个地方时，或者当打开或关闭空调时。发生

冷凝时使用本设备会造成损坏。如果有理由相

信可能发生了冷凝，请将本设备放置几个小时

而不打开电源直到冷凝彻底消失。

• 请勿将任何均衡器和 LEVEL设定在最大位

置。否则，根据所连接设备的具体状态，可能会

导致反馈而损坏音箱 。

• 打开音频系统的交流电源时，请始终最后打开

调音台，以避免损坏音箱。同样，关闭电源时，

请首先关闭调音台。

• 保护电路（限流开关）

所有全频带音箱都配备有自重设限流开关，用

以防止过大功率引起高频驱动器损坏。若音箱

失去了高频输出，请立即断电并等待二三分

钟。在这段时间内，限流开关应该可以完成重

设。然后再通电，继续操作前先检查高频驱动

器的性能，功率减少到不会引起限流开关中断

信号的水平。

• 请勿连接STAGEPAS400i调音台之外的其他调

音台至专用音箱（MODEL 400S），否 则 可 能 导

致冒烟或损坏音箱。

• 在音箱系统附近使用

移动电话可能会引起噪音。

若产生噪音，请在远离音箱系统的地方使用手

机。

• 从低音反射端口中放出气流是正常的，经常发

生在音箱处理含有重低音内容的音频信号时。

• 当不使用本设备时，请务必关闭其电源。

 接口

• XLR型接口应按如下所示布线（IEC60268标

准 ）：针 脚 1:地, 针脚 2:热 (+), 和针脚3:冷 (-)。

信息

 有关本设备中捆绑功能/数据

• iPodTM, iPhoneTM

iPhone, iPod, iPod classic, iPod nano, and iPod

touch是Apple Inc.在美国和其它国家的商标。

“Made for iPod” 和 “Made for iPhone” 意指专

门为iPod或 iPhone设计的电子附件，并已被开

发者认证符合 Apple性能标准。苹果公司对此

类设备的操作或其安全承诺以及规范标准不

承担任何责任。请注意与 iPod 或iPhone一起使

用此类附件可能影响无线性能。

 关于本说明书

• 本说明书中的插图仅用作讲解之目的。

• 本使用说明书中所使用的公司名和产品名都

是各自公司的商标或注册商标。

Manual Development Department

© 2012 Yamaha Corporation

2016 年1月 改版 MWHD-C0

Printed in China

Yamaha Pro Audio global website

http://www.yamahaproaudio.com/

Yamaha Downloads

http://download.yamaha.com/

警告

为 了 避 免 因 触 电 、短 路 、损 伤 、火 灾 或 其 它 危 险 可

能导致的严重受伤甚至死亡，请务必遵守下列基

本注意事项。这些注意事项包括但不限于下列情

况：

电源/电源线

• 请勿将电源线放在热源如加热器或散热器附

近 ，不 要 过 分 弯 折 或 损 伤 电 源 线 ，不 要 在 其 上 加

压重物，不要将其放在可能被踩踏引起绊倒或

可能被碾压的地方。

• 只能使用本调音台所规定的额定电压。所要求的

电压被印在本调音台的铭牌上。

• 只能使用附带的电源线/ 插头。

如果您需要在购买时所在地区之外的其它地区

使 用 本 设 备 ，附 带 的 电 源 线 可 能 不 兼 容 。请 咨 询

Yamaha经销商。

• 定期检查电插头，擦除插头上积起来的脏物或

灰尘。

部件名称

有害物质

铅 （Pb） 汞 （Hg） 镉 （Cd） 六价铬

（Cr （VI））

多溴联苯

（PBB）多溴二苯醚

（PBDE）

外 壳 、框 架 

印刷线路板 

电缆线 

本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

可能会在设备的底部找到本产品的铭牌。可能会在靠近铭牌的位置找到

本产品的序列号。您应将此序列号填写在下面的空白处，并妥善保管本

说明书作为您购买本设备的永久记录，以在设备失窃时帮助鉴别。

型号

序列号

HA

+

-

LEVEL

BA

MIC/LINE(-26dB)

LOW

HIGH

EQ

INPUT

(CH1-2)

L

R

REVERB

HA

+

-

BA

INPUT

(CH3)

LEVEL

REVERB

BA

BA

LEVEL

SUM

SUM

SUM

AD DA

AD

DAAD

AMP

AMP L

R

L

R

SUM

SUM

HA

+

-

BA

INPUT

(CH4)

LEVEL

Hi-Z

Hi-Z(1MΩ)

DA

DA

COMBO

COMBO

BA

INPUT

(CH5/6)

BA

BA

LEVEL ST/MONO

R

LOW

HIGH

EQ

LOW

HIGH

EQ

LOW

HIGH

EQ

LOW

HIGH

EQ

EQ

INPUT

(CH7/8)

USB

(iPod/iPhone)

L

USB

CONTROLLER

REVERB

REVERB

SPEAKERS OUT

MASTER EQ

SP EQ (FIXED)

LIMITER

MASTER LEVEL

REVERB

EQ

MIC/LINE(-26dB)

MIC/LINE(-26dB)

PHANTOM (+30V)

(-1)

L/R

5V 1A

REVERB ON/OFF

FOOT SWITCH

REVERB

ON/OFF

L

R

[-56–+16dBu]

[-56–+16dBu]

[-50–+22dBu]

[-56–+16dBu]

[-50–+22dBu]

[-24–+22dBu]

[-24–+22dBu]

ST/MONO

SUM

BA

BA

MONITOR OUT

SUBWOOFER OUT

(MONO)

MONITOR OUT

L(MONO)

R

MASTER LEVEL

DA

DA

FEEDBACK

SUPPRESSOR

DSP

BA

产品中有害物质的名称及含量

保护环境

如果需要废弃设备时，请与本地相关机构联系，获取正确的废弃方法。

请勿将设备随意丢弃或作为生活垃圾处理。

为便于您理解使用说明书的内容，本公司已经依据

国家的相关标准尽可能的将其中的英文表述部分

翻 译 成 中 文 。但 是 ，由 于 专 业 性 、通 用 性 及 特 殊 性 ，

仍有部分内容仅以原文形式予以记载。如您有任何

问 题 ， 烦 请 随 时 与 本 公 司 客 服 联 系（ 热 线 ： 400-051-

7700）。

雅马哈乐器音响（中国）投资有限公司

上海市静安区新闸路 1818 号云和大厦 2楼

客户服务热线 ：4000517700

公司网址 ：http://www.yamaha.com.cn

厂名 : 雅马哈电子（苏州）有限公司

厂址 : 江苏省苏州市苏州新区鹿山路 18 号

单位：mm
