目次
- 使い方目次
概要
- リファレンスマニュアルの使い方
- ディスプレイについて
共通操作
ツールバー
OVERVIEW画面
- CH STRIPセクション
- FADERセクション
専用画面
メンテナンス画面
資料
索引
寸法図

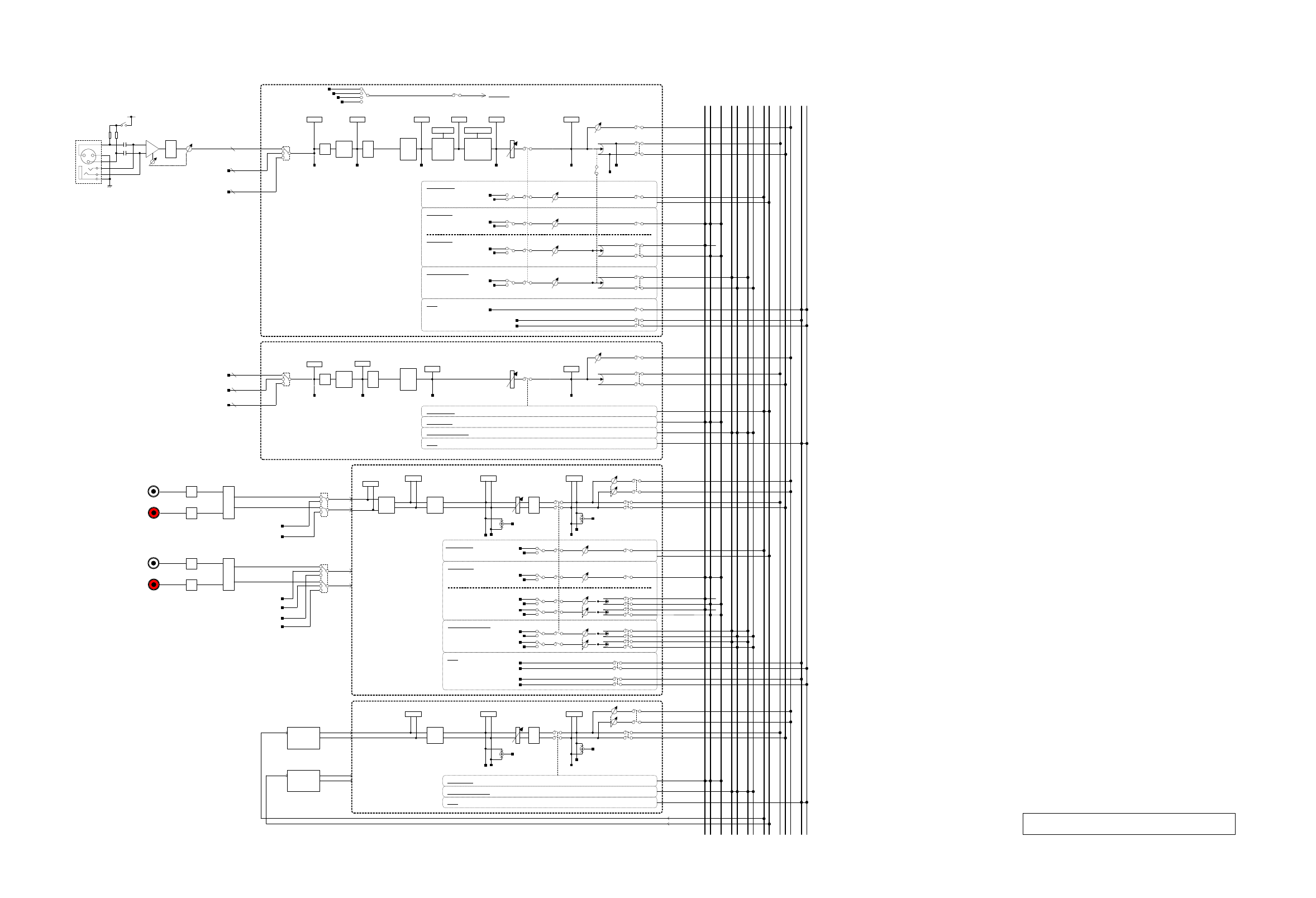

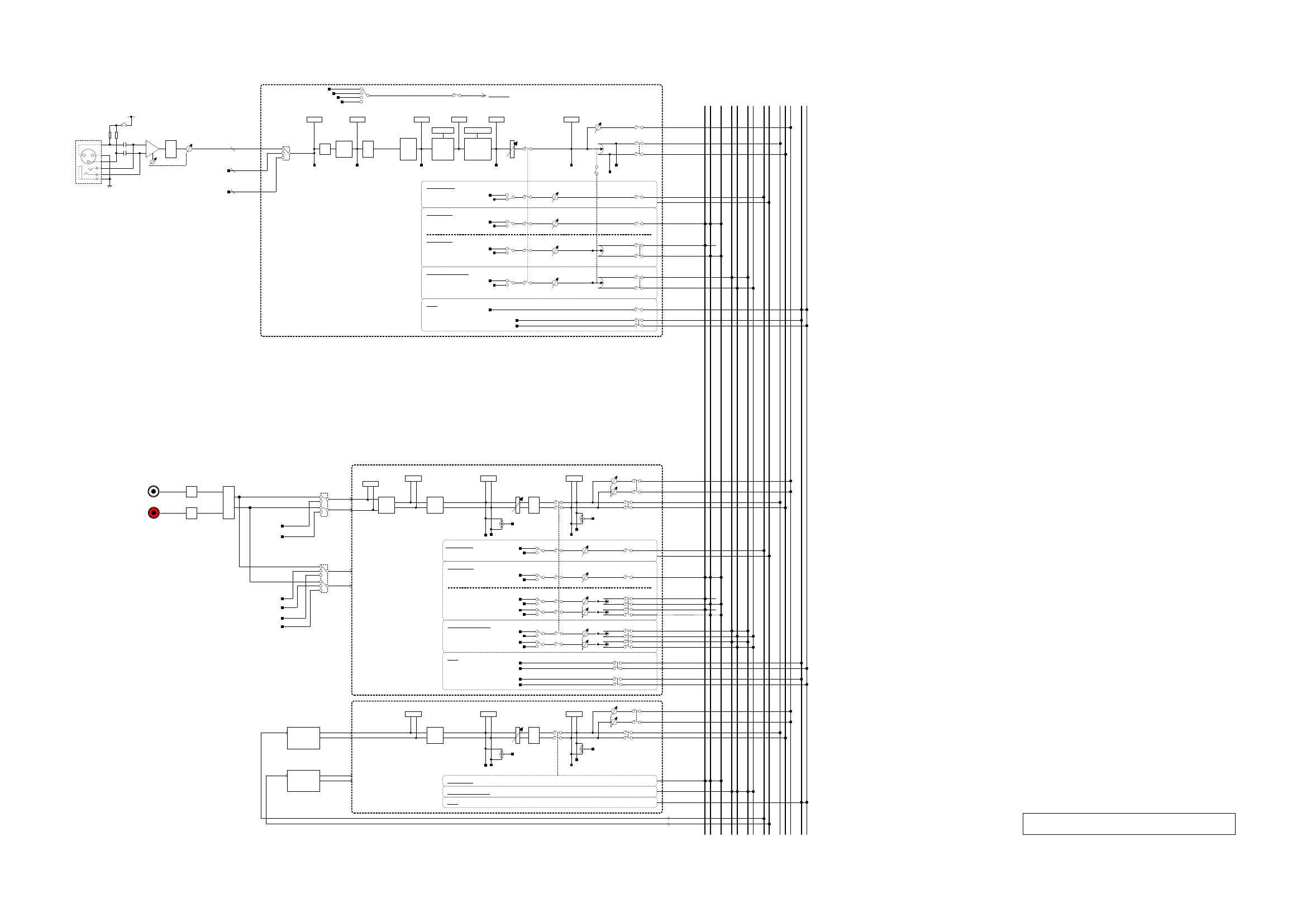

ブロックダイアグラム

DIGITAL MIXING CONSOLE

V3.1 リファレンスマニュアル

リファレンスマニュアル

TF series

概要...................................................................................................... 4

リファレンスマニュアルの使い方............................................................................................ 4

ディスプレイについて ............................................................................................................... 4

共通操作 ............................................................................................... 8

ライブラリー画面....................................................................................................................... 8

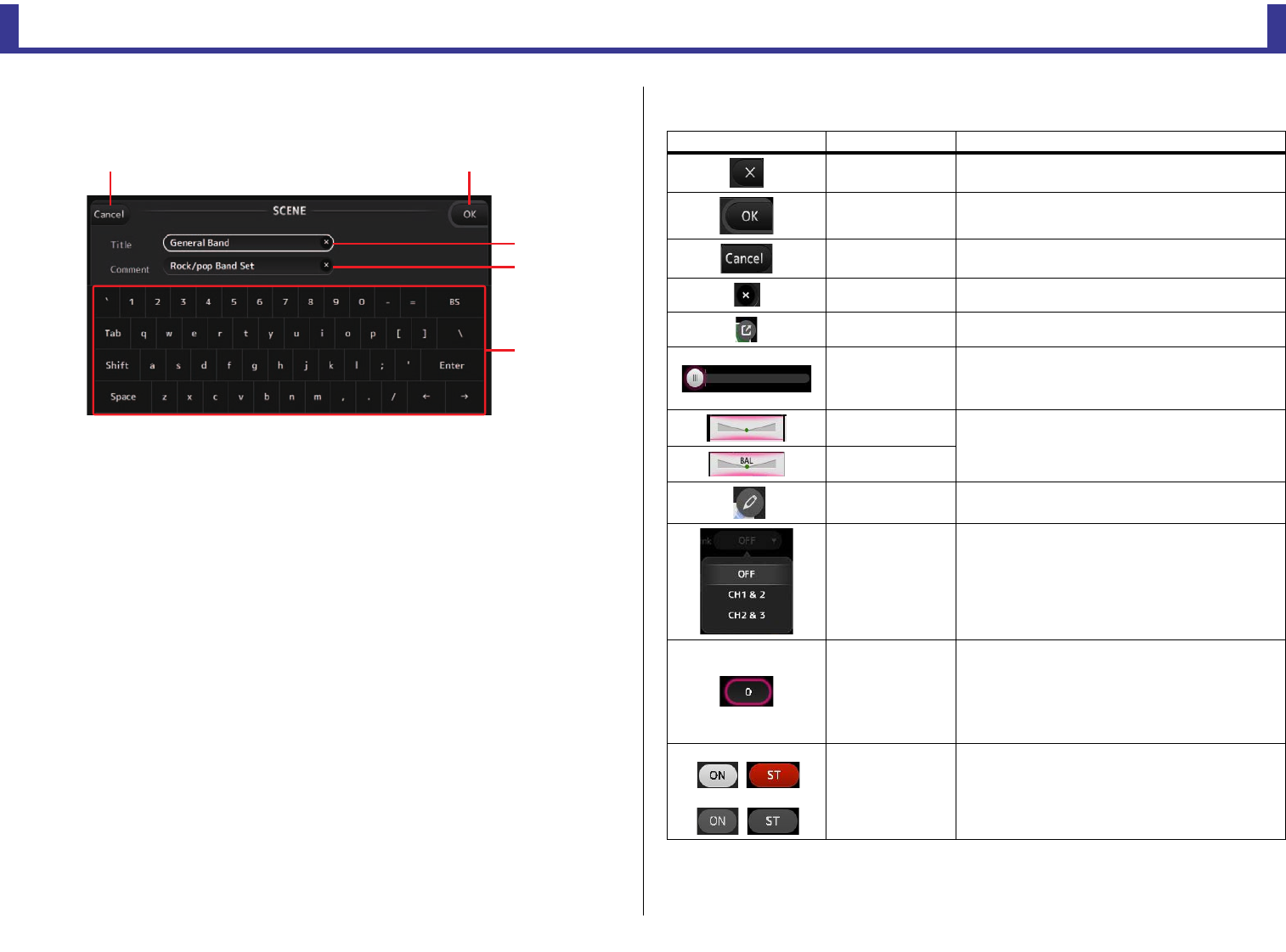

SOFT KEYBOARD 画面 ...................................................................................................... 10

メニュー ................................................................................................................................... 10

ボタン / スライダーの操作 .................................................................................................... 10

ツールバー ......................................................................................... 11

SCENE 画面............................................................................................................................ 11

METER 画面............................................................................................................................ 13

RECORDER 画面（INPUT/OUTPUT/TITLE LIST 画面）.............................................. 14

MONITOR 画面 ...................................................................................................................... 18

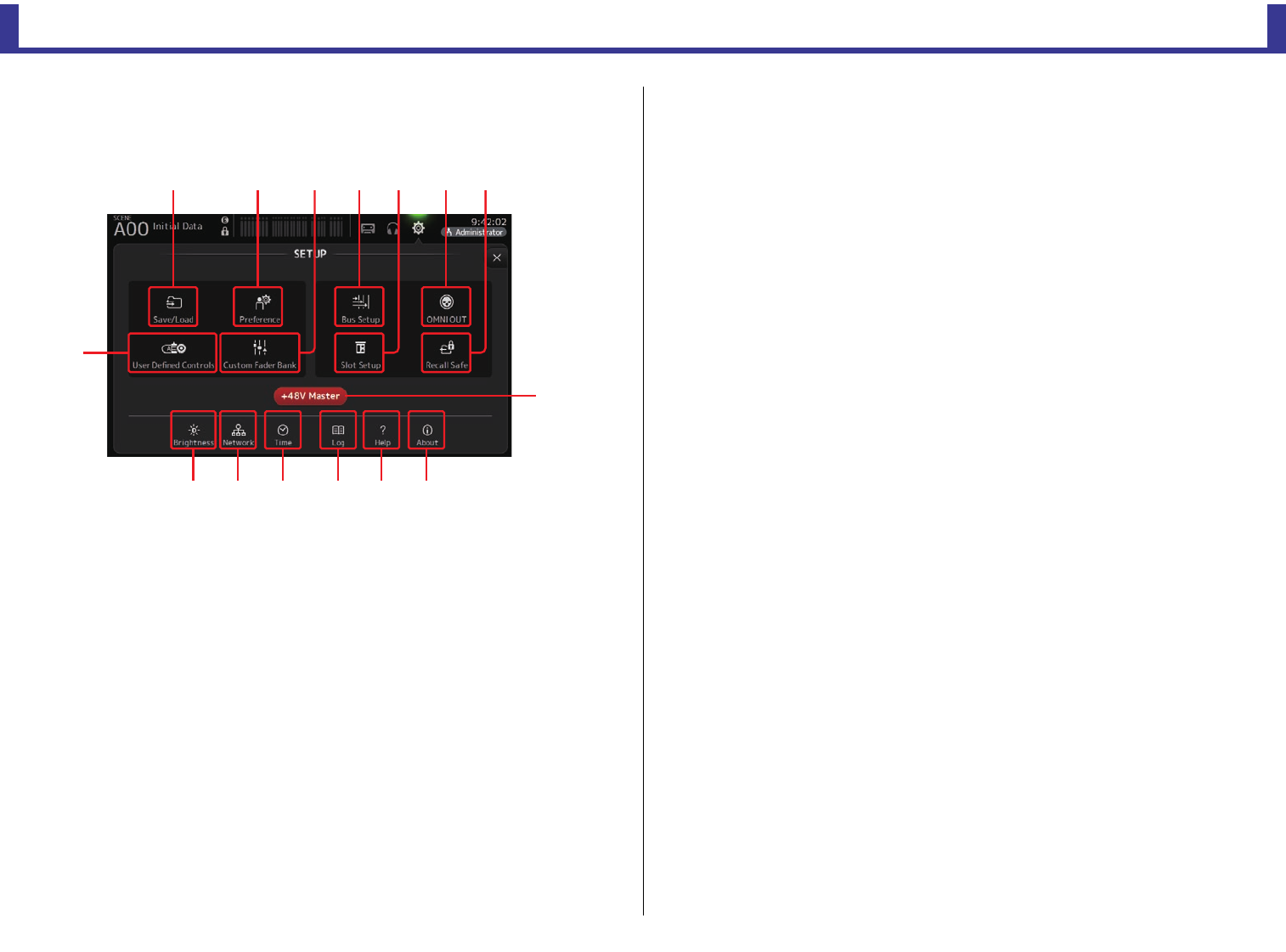

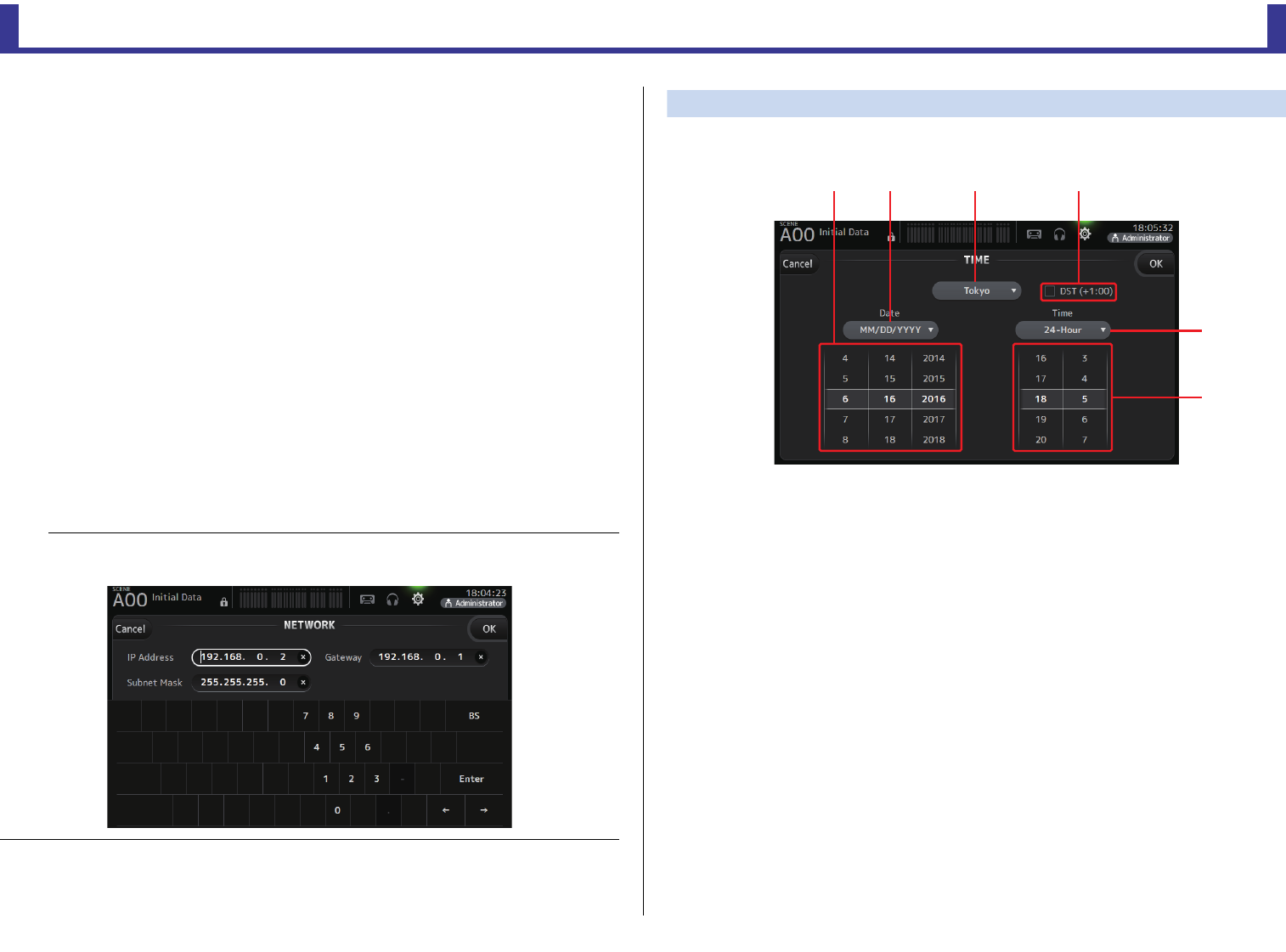

SETUP 画面（V3.0 以降）..................................................................................................... 21

LOGIN 画面（V3.0 以降）....................................................................................................... 38

OVERVIEW 画面 .............................................................................. 42

CH STRIP セクション........................................................................................................... 42

FADER セクション ................................................................................................................ 44

専用画面 ............................................................................................ 47

INPUT 画面 ............................................................................................................................. 47

EQ 画面 .................................................................................................................................... 49

GATE 画面............................................................................................................................... 53

COMP 画面 ............................................................................................................................. 55

FX 画面（FX1/FX2/INS FX1 ∼ 6）................................................................................... 57

SEND TO AUX 画面............................................................................................................. 62

ASSIGN 画面.......................................................................................................................... 63

CH VIEW 画面 ........................................................................................................................ 64

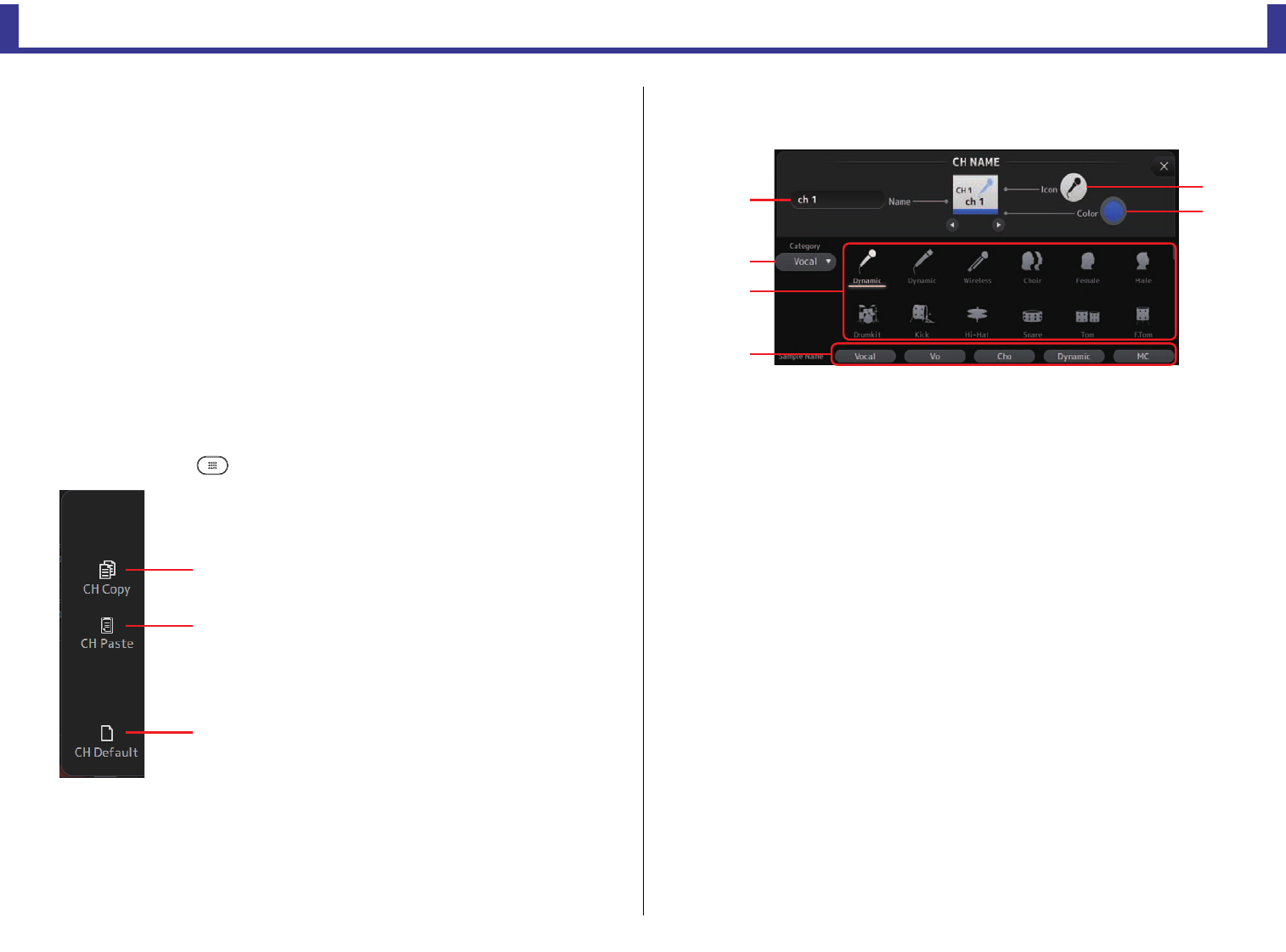

CH NAME 画面 ...................................................................................................................... 71

GEQ 画面 ................................................................................................................................. 72

OUTPUT 画面 ........................................................................................................................ 74

SEND FROM 画面................................................................................................................. 75

DCA ASSIGN 画面................................................................................................................ 76

DELAY 画面（V2.5 以降）...................................................................................................... 78

メンテナンス画面 ................................................................................ 79

Initialize All Memory 画面................................................................................................... 79

Initialize Current Memory 画面......................................................................................... 80

Initialize NY64-D 画面（V3.0 以降）.................................................................................. 80

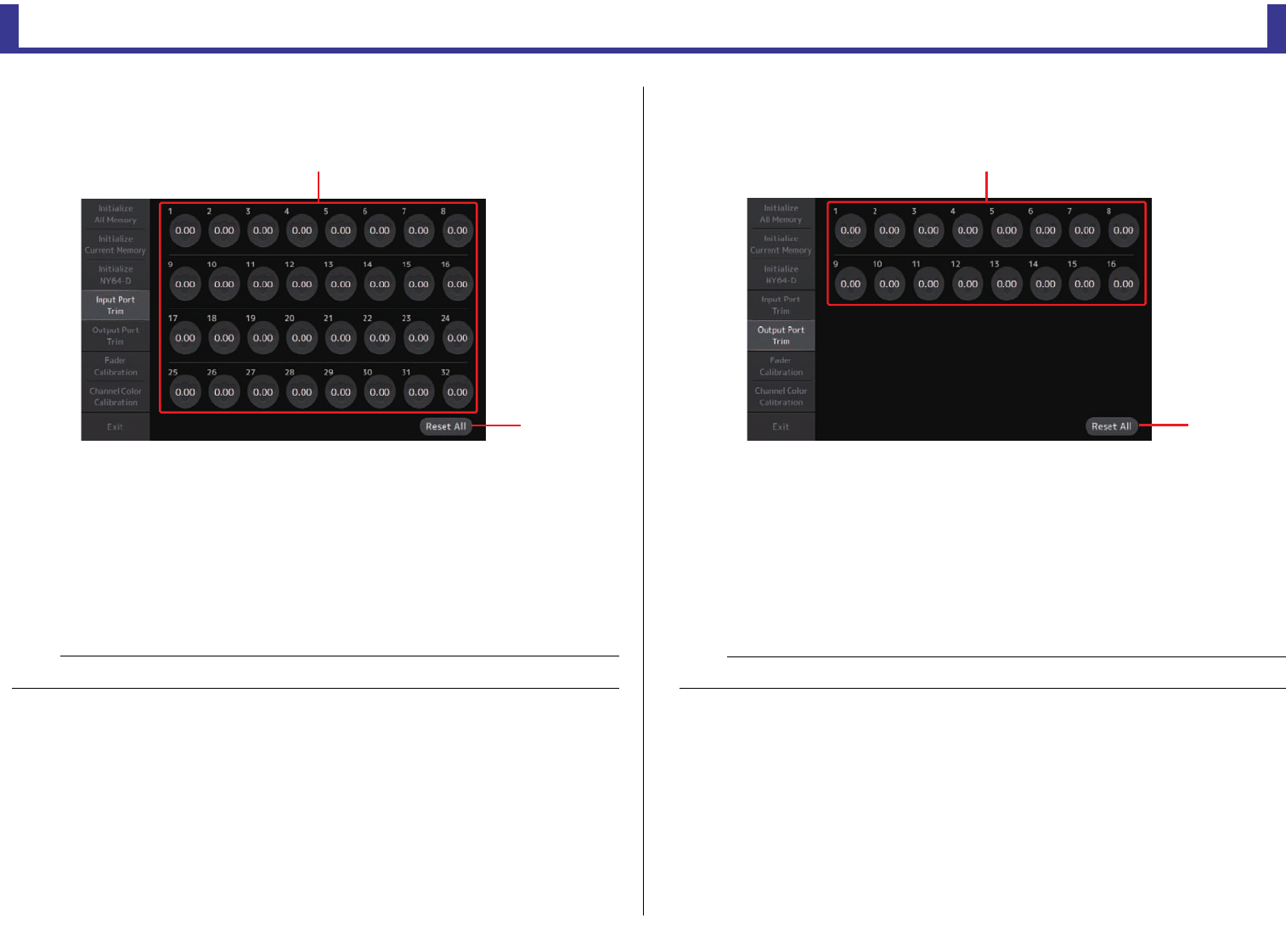

Input Port Trim 画面............................................................................................................ 81

Output Port Trim 画面 ........................................................................................................ 81

Fader Calibration 画面（TF5/TF3/TF1）........................................................................ 82

Channel Color Calibration 画面（TF5/TF3/TF1）........................................................ 83

資料 ................................................................................................... 84

Scene/Preset 対象パラメーターリスト ........................................................................... 84

アクセス制限テンプレートの対応パラメーターリスト...................................................... 90

クイックコンフィグ時のチャンネル対応表 ......................................................................... 92

本体メッセージ ....................................................................................................................... 94

索引 ................................................................................................... 96

寸法図................................................................................................ 98

リファレンスマニュアル

TF series

使い方目次

プリセットをリコールする ....................................................................................................... 9

プリセットを編集する ............................................................................................................... 9

専用画面を表示する ................................................................................................................ 11

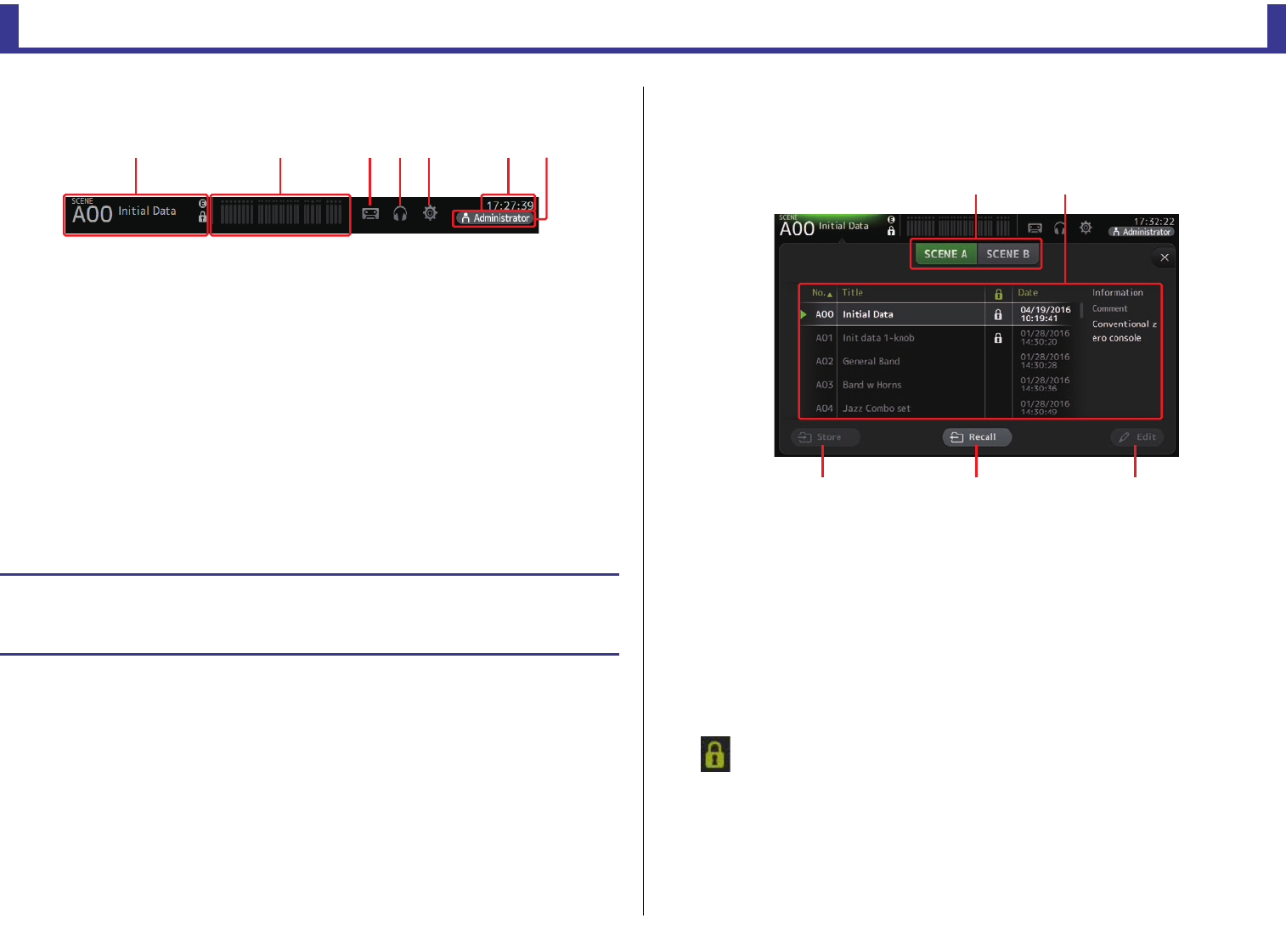

現在のセッティングを新しいシーンに保存する.................................................................. 12

シーンを呼び出す.................................................................................................................... 12

シーンを編集する.................................................................................................................... 12

入力を設定する........................................................................................................................ 15

出力を設定する........................................................................................................................ 16

録音する ................................................................................................................................... 17

USB ストレージデバイスの曲を再生する........................................................................... 18

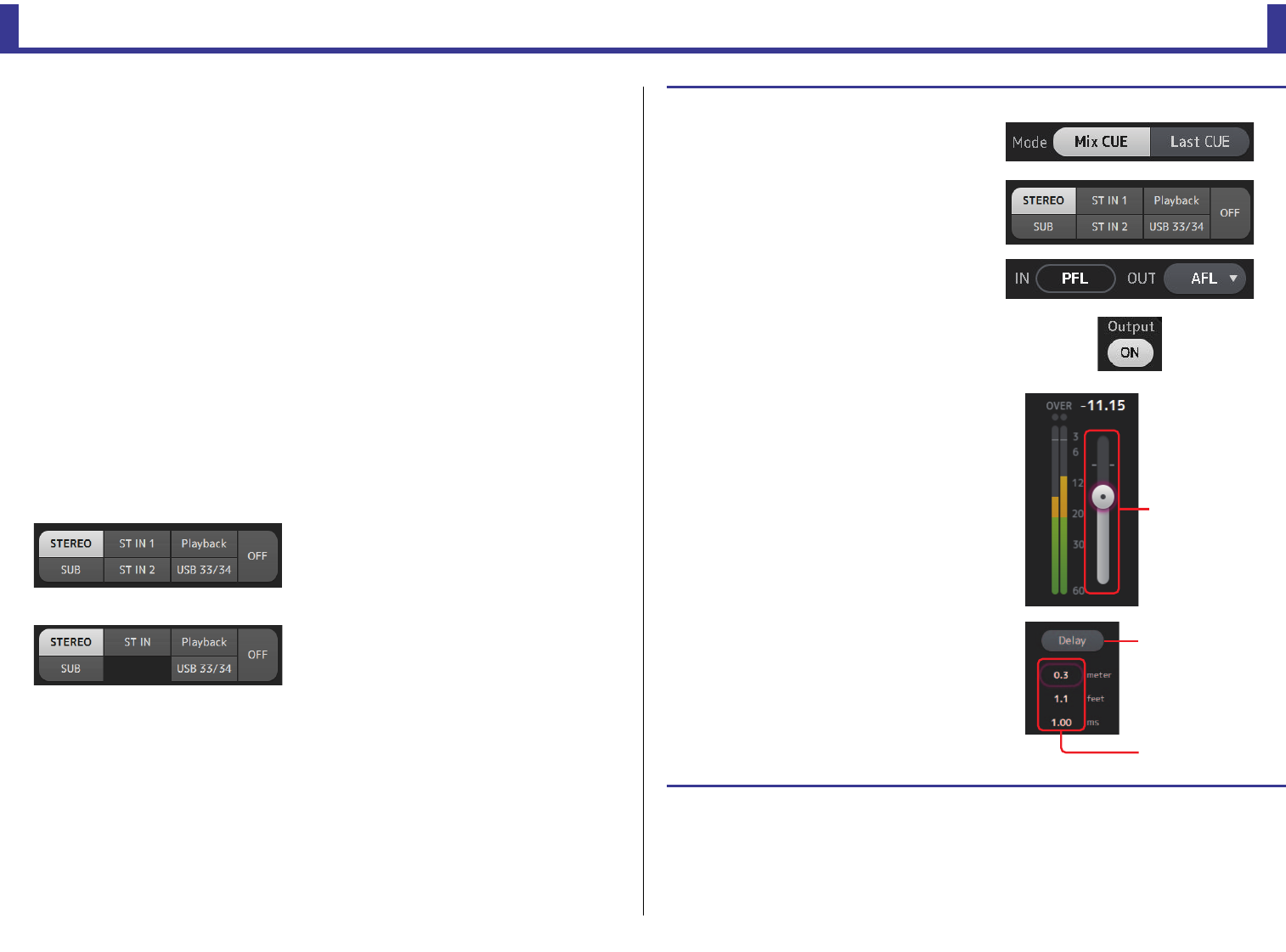

音声入力をチェックする ........................................................................................................ 19

オシレーターを設定する ........................................................................................................ 20

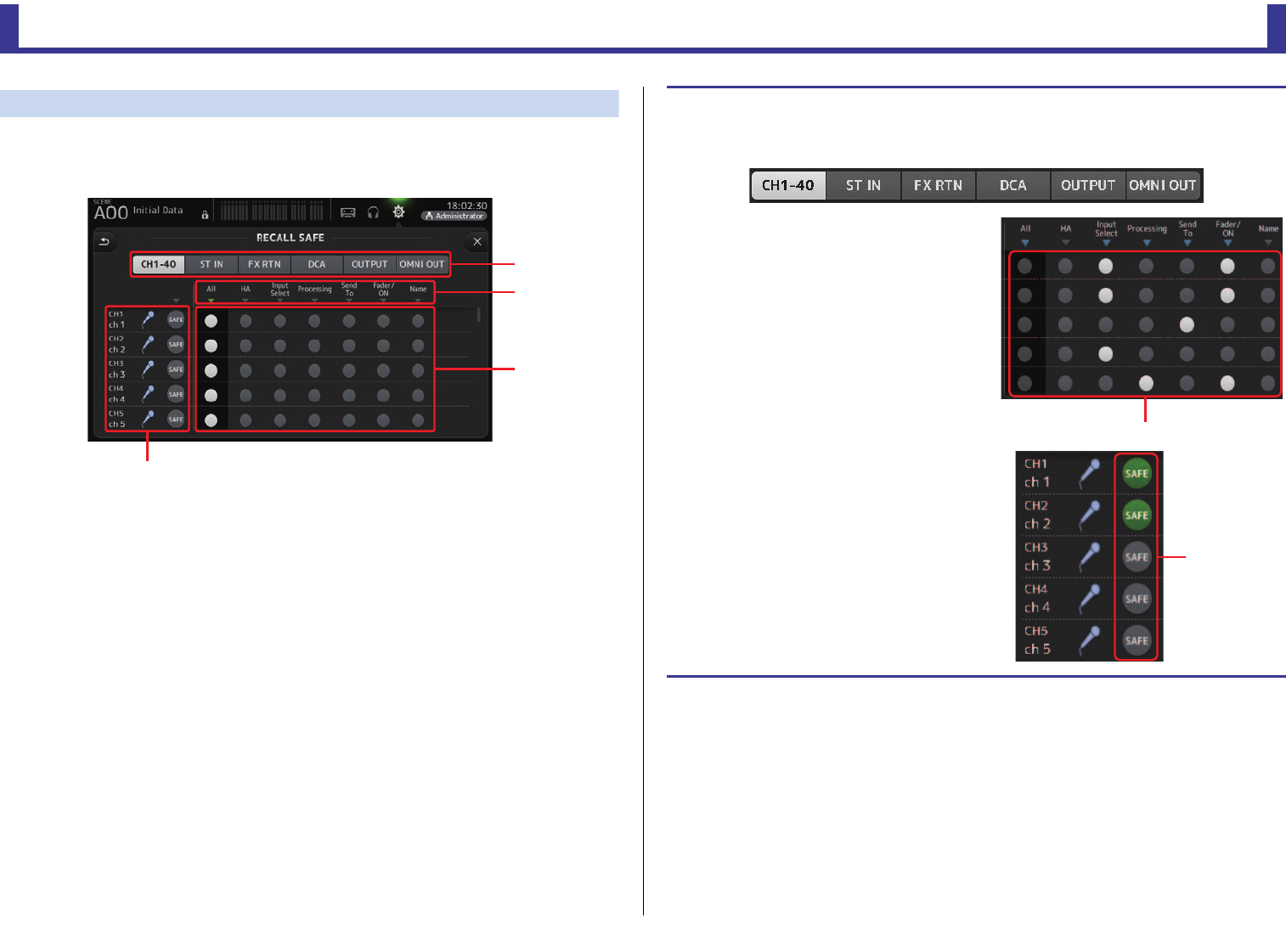

リコールセーフ機能を使う .................................................................................................... 25

PREFERENCE を設定する................................................................................................... 29

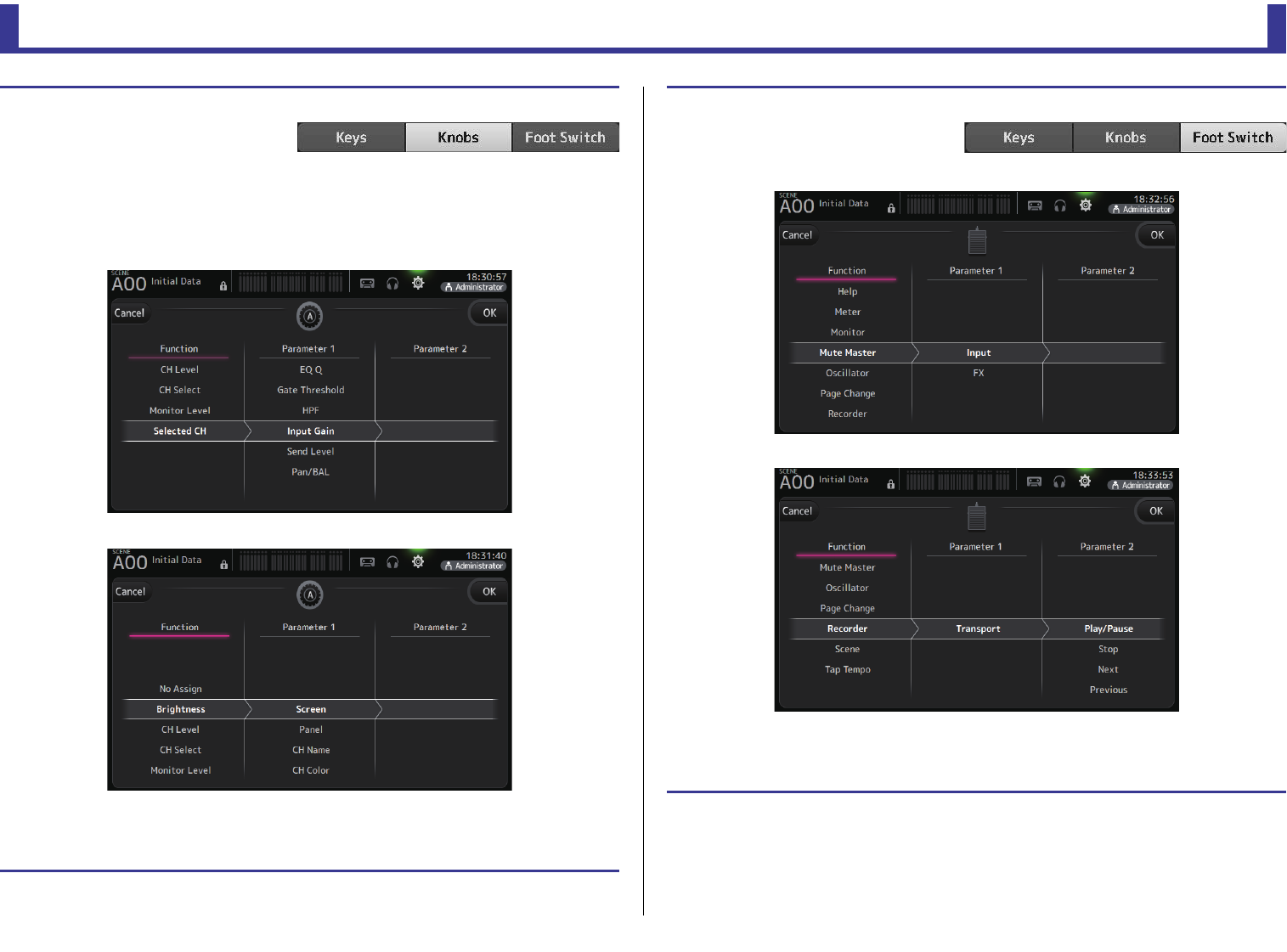

［USER DEFINED KEYS］に機能を割り当てる ................................................................ 32

［USER DEFINED KNOBS］に機能を割り当てる............................................................. 33

フットスイッチに機能を割り当てる..................................................................................... 33

カスタムフェーダーバンクを設定する ................................................................................. 34

カスタムフェーダーバンクを呼び出す（TF5/TF3/TF1）................................................. 34

アクセス制限をかける ............................................................................................................ 40

ユーザー設定を初期化する .................................................................................................... 40

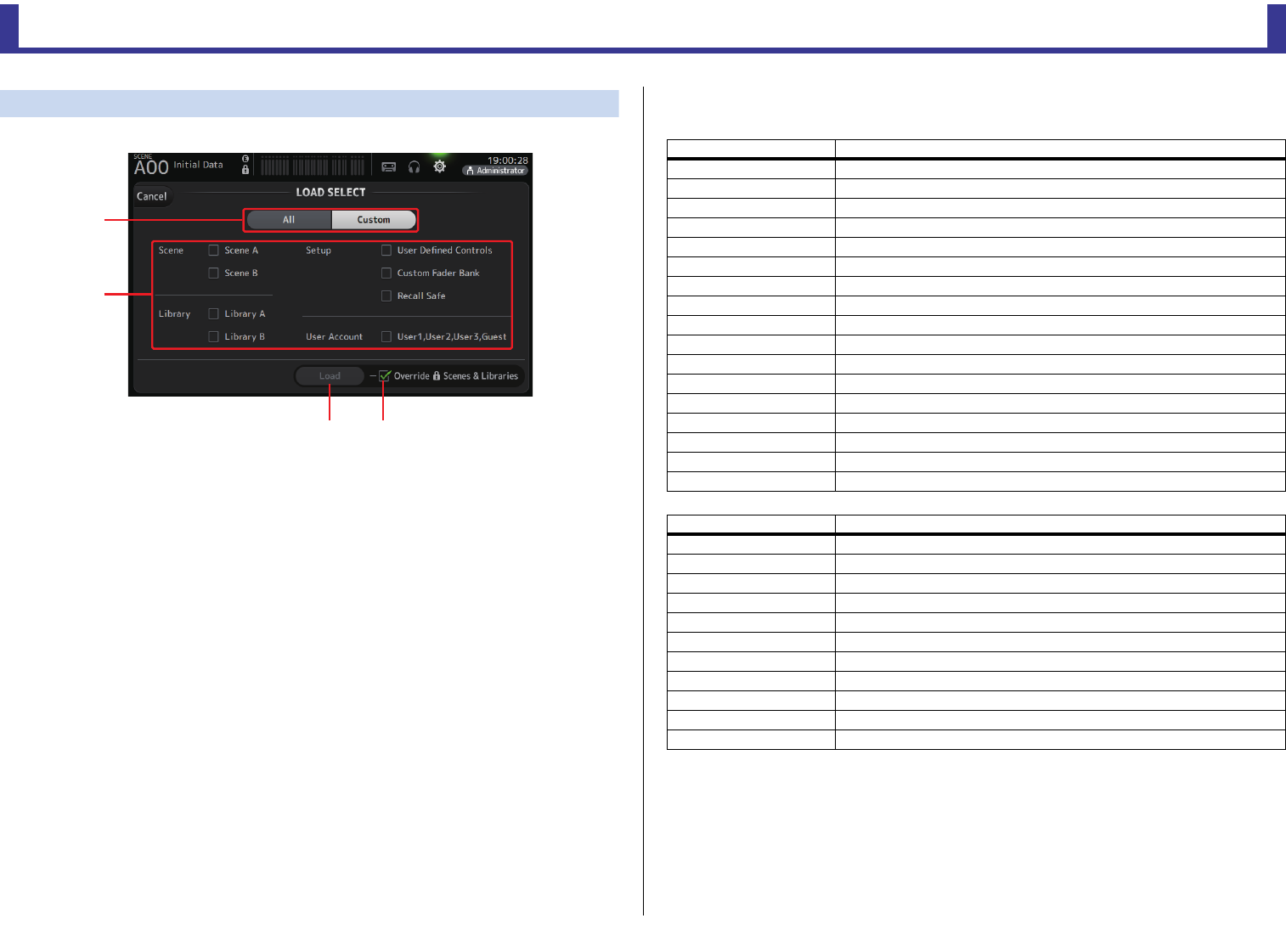

ユーザー設定を他の TF シリーズにロードする .................................................................. 40

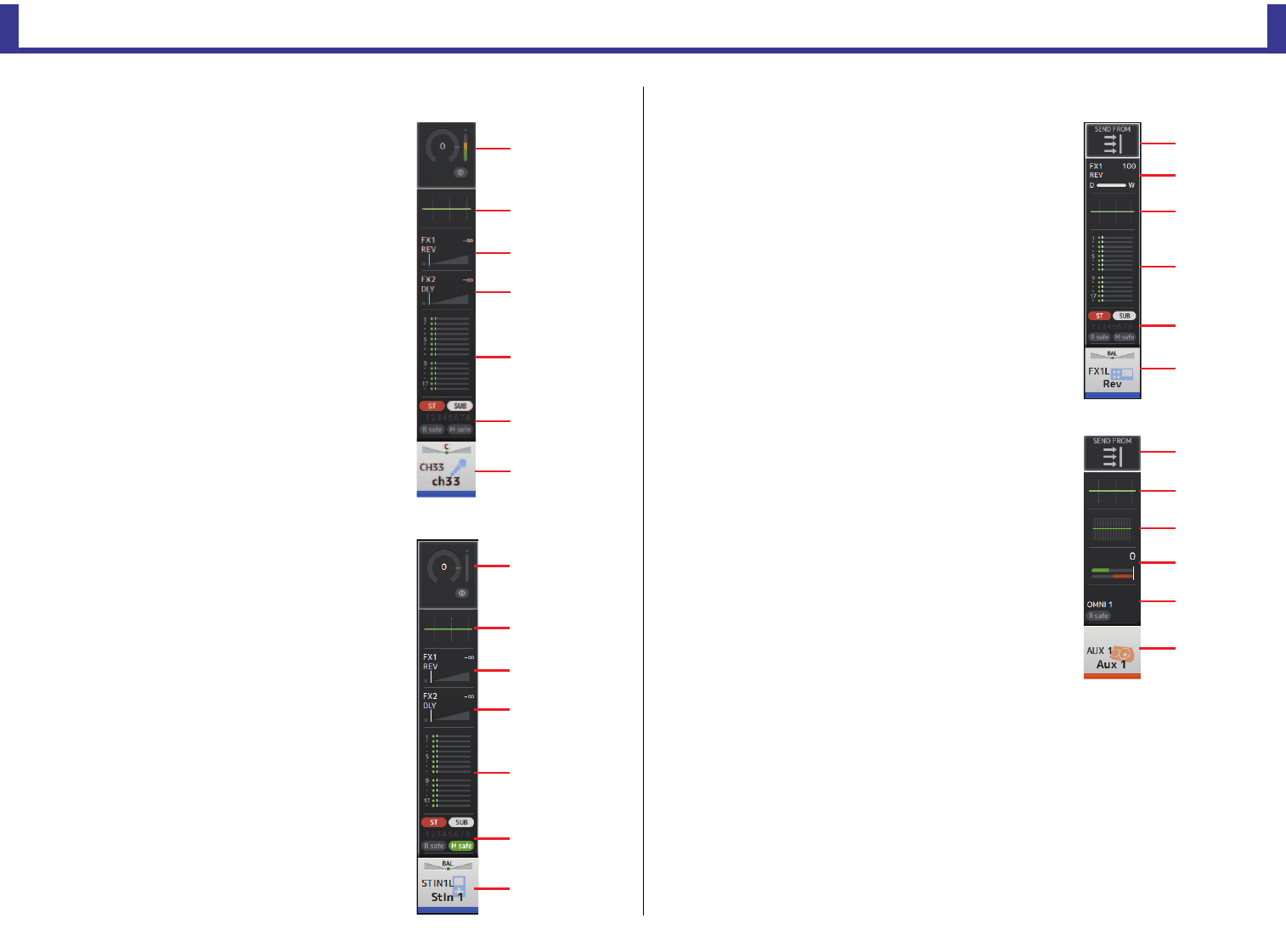

OVERVIEW 画面の操作 ........................................................................................................ 44

チャンネルの設定をコピーして他のチャンネルにペーストする....................................... 45

ステレオリンク、入力ソースを設定する ............................................................................... 48

マニュアルモードで EQ を操作する..................................................................................... 51

1-knob モードで EQ を操作する.......................................................................................... 51

HPF を設定する...................................................................................................................... 52

LPF を設定する....................................................................................................................... 52

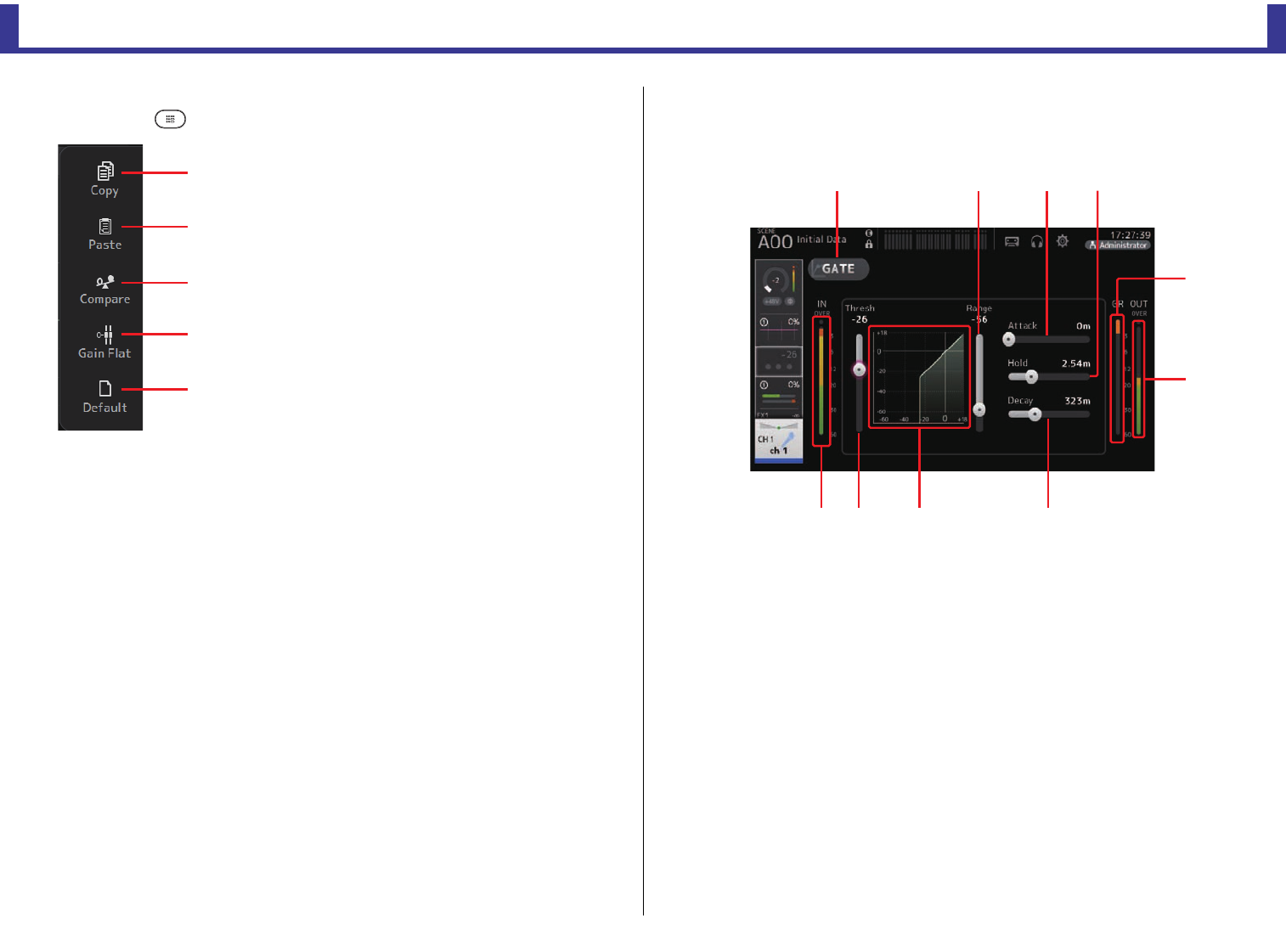

GATE を設定する ................................................................................................................... 54

コンプレッサーを設定する .................................................................................................... 56

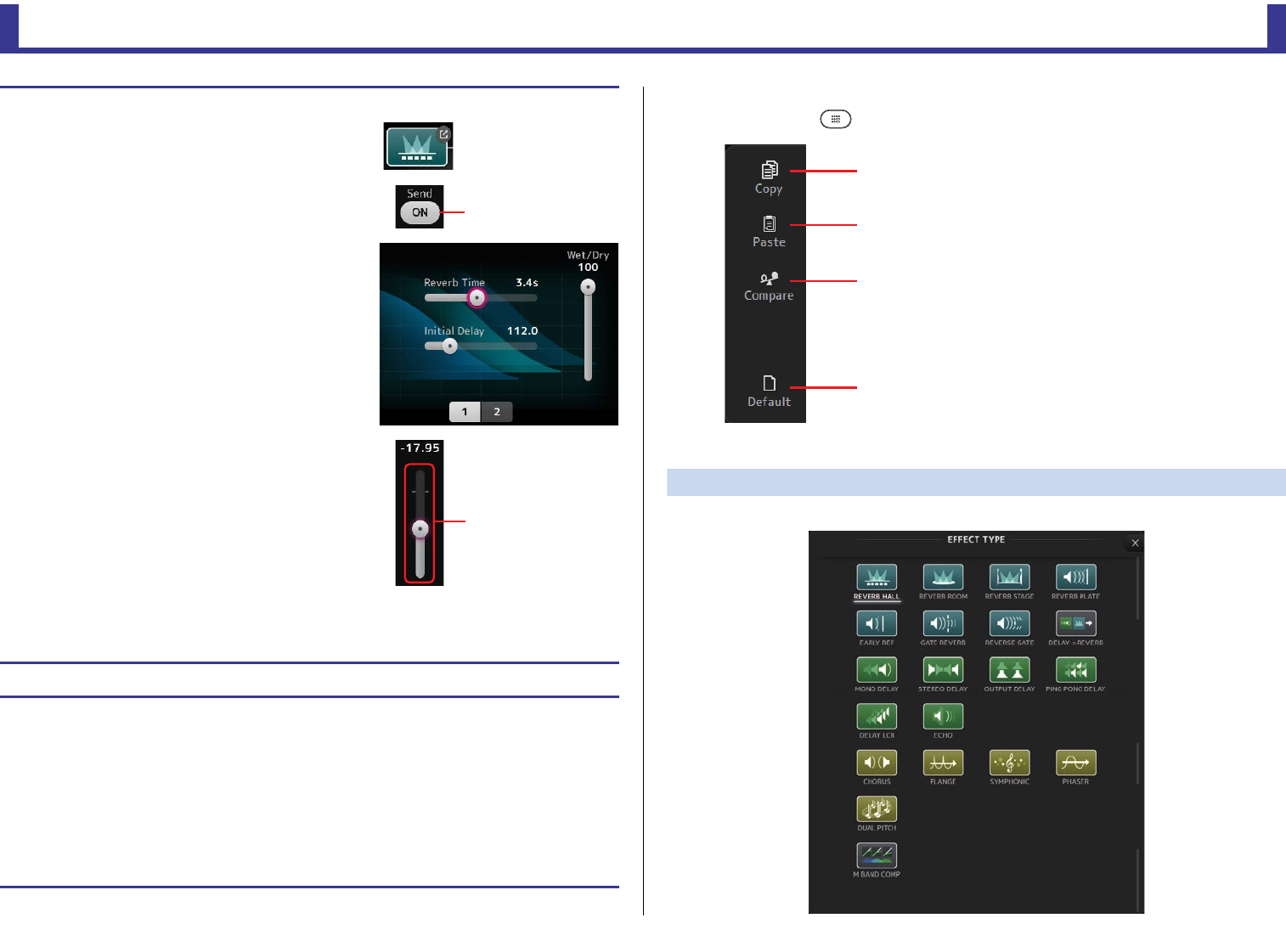

エフェクトを設定する ............................................................................................................ 58

インサートエフェクトを設定する......................................................................................... 58

AUX バスへの送り量を設定する .......................................................................................... 63

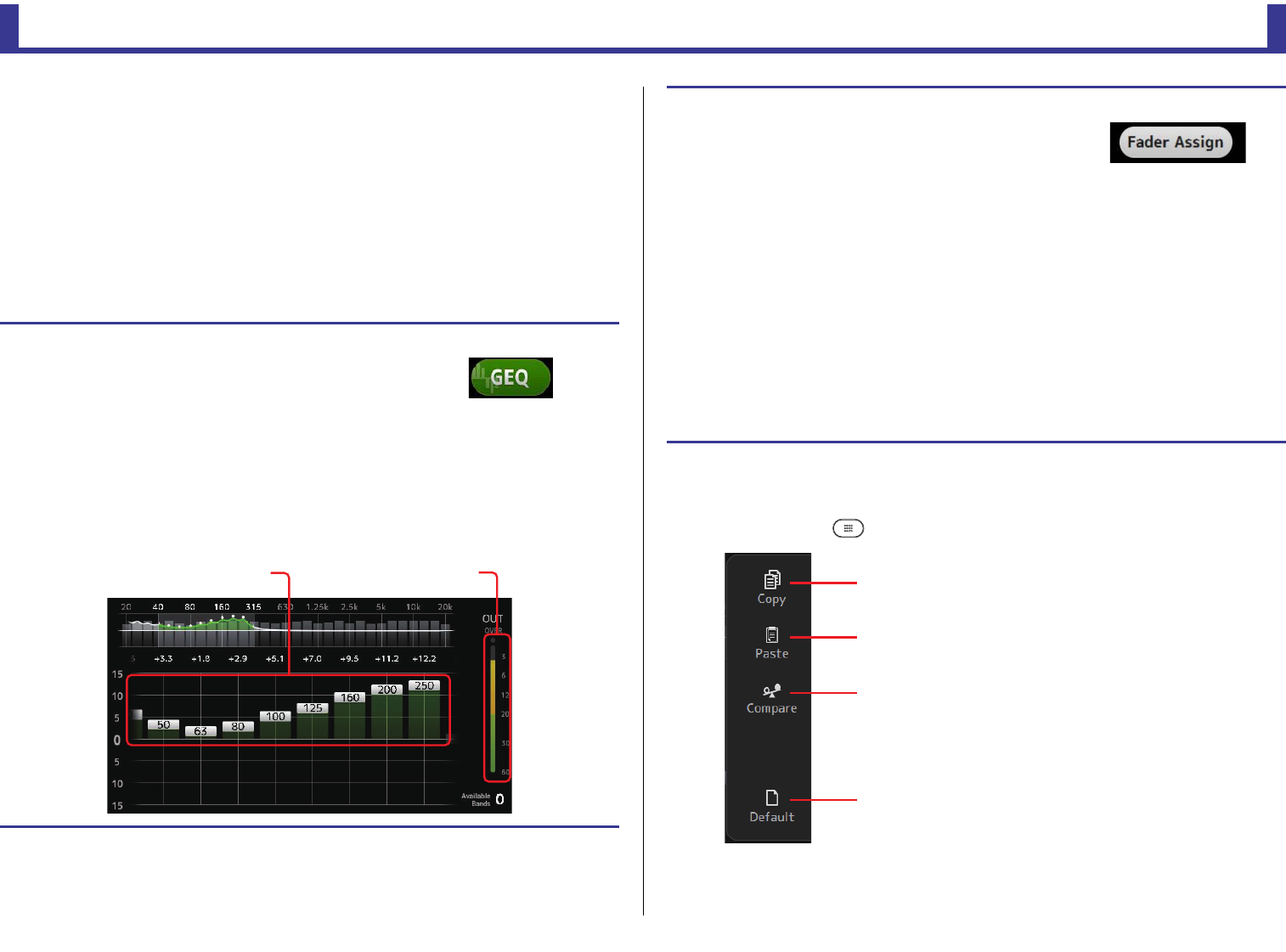

GEQ を使う ............................................................................................................................. 73

フェーダーで GEQ を操作する（TF5/TF3/TF1）.............................................................. 73

インプットチャンネルからの送りを設定する ..................................................................... 75

アウトプットチャンネル（AUX、STEREO、SUB）から MATRIX への

SEND レベルを設定する（V2.5 以降）................................................................... 75

DCA グループに割り当てるチャンネルを選ぶ................................................................... 77

メンテナンス画面の表示と操作のしかた............................................................................. 79

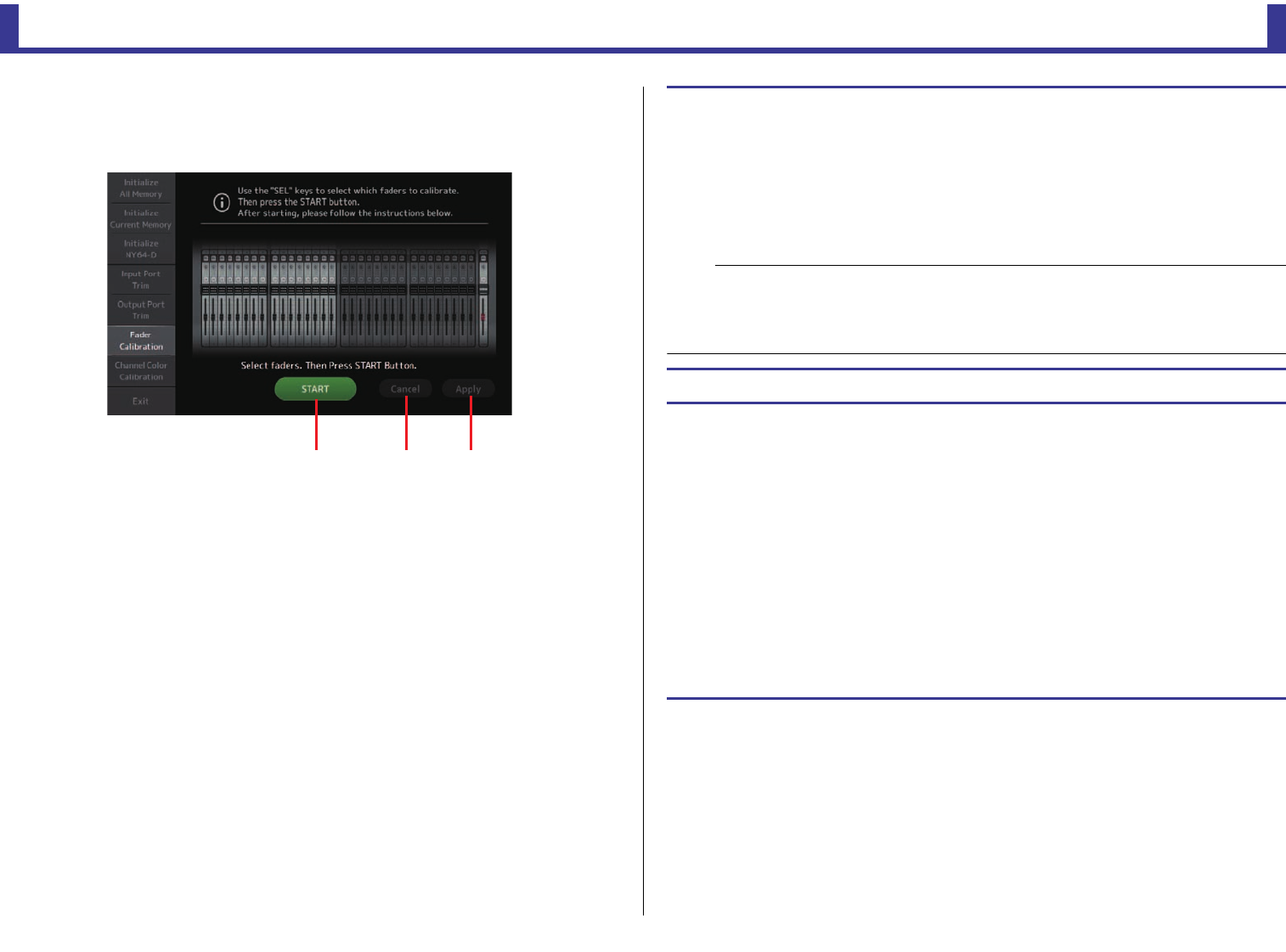

フェーダーを調整する............................................................................................................ 82

再調整が必要なフェーダーが見つかった場合の対処方法.................................................. 82

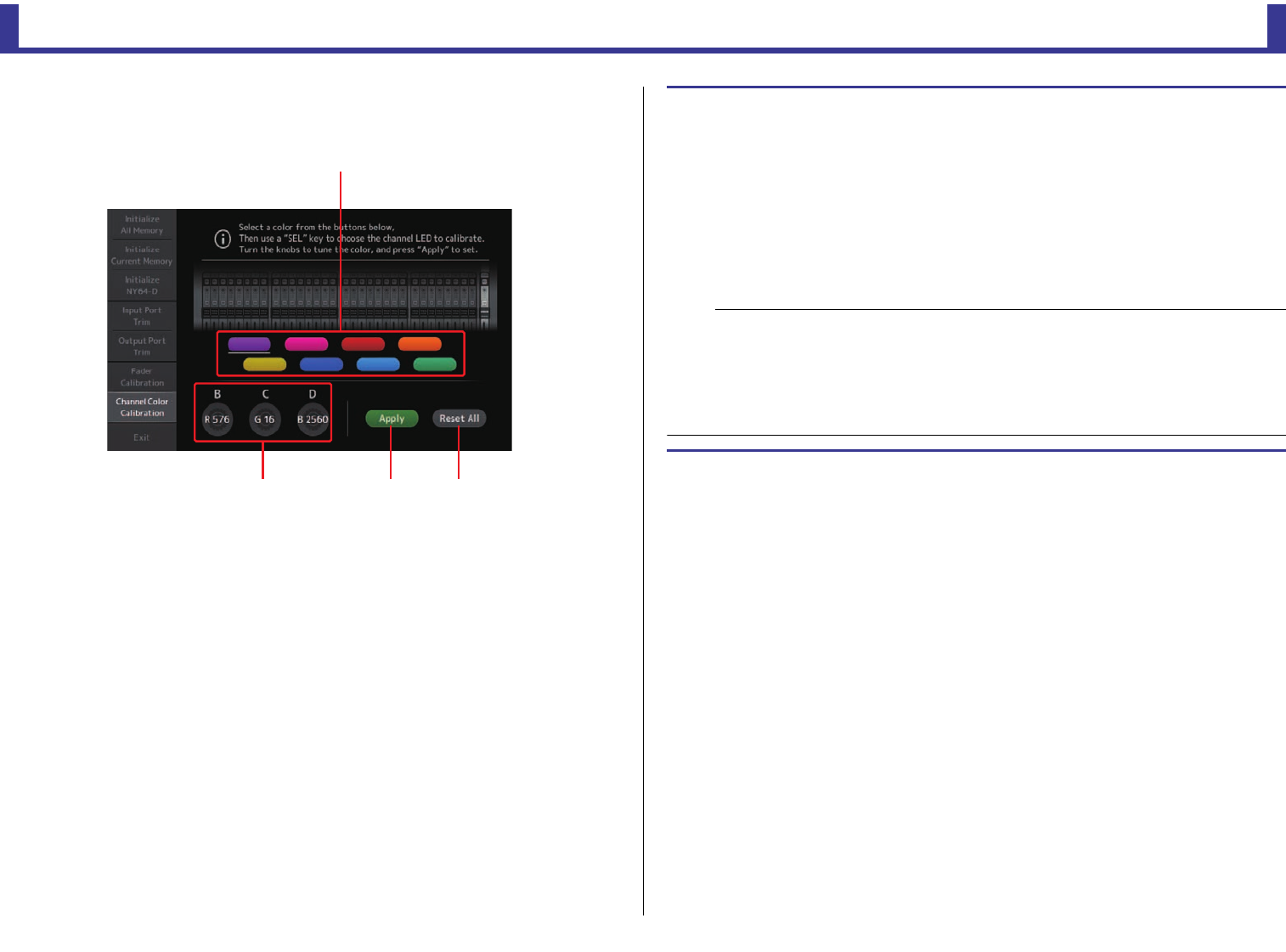

チャンネルカラーを調整する ................................................................................................ 83

概要

リファレンスマニュアル

TF series

概要

リファレンスマニュアルの使い方

TF シリーズリファレンスマニュアル（本書）は、用語の検索機能やリンク機能を活用できます。

用語の検索

用語を検索するときは、本書を表示しているソフトウェアの機能を使います。

Adobe Reader を使っているときは、検索バーに用語を入力してコンピューターキーボードの

<Enter> キーを押すと、入力した用語を検索します。

前の画面 / 次の画面を表示する

Adobe Reader を使っているときは、前の画面 / 次の画面を表示できます。ページのリンクでページを

移動したあとに、前の画面に戻りたいときに便利です。

索引を使う

96 ページ以降に、索引が掲載されています。目的の機能の説明ページをさがすときに、この索引を活用

してください。

ディスプレイについて

TF シリーズのディスプレイに表示される画面について、紹介します。

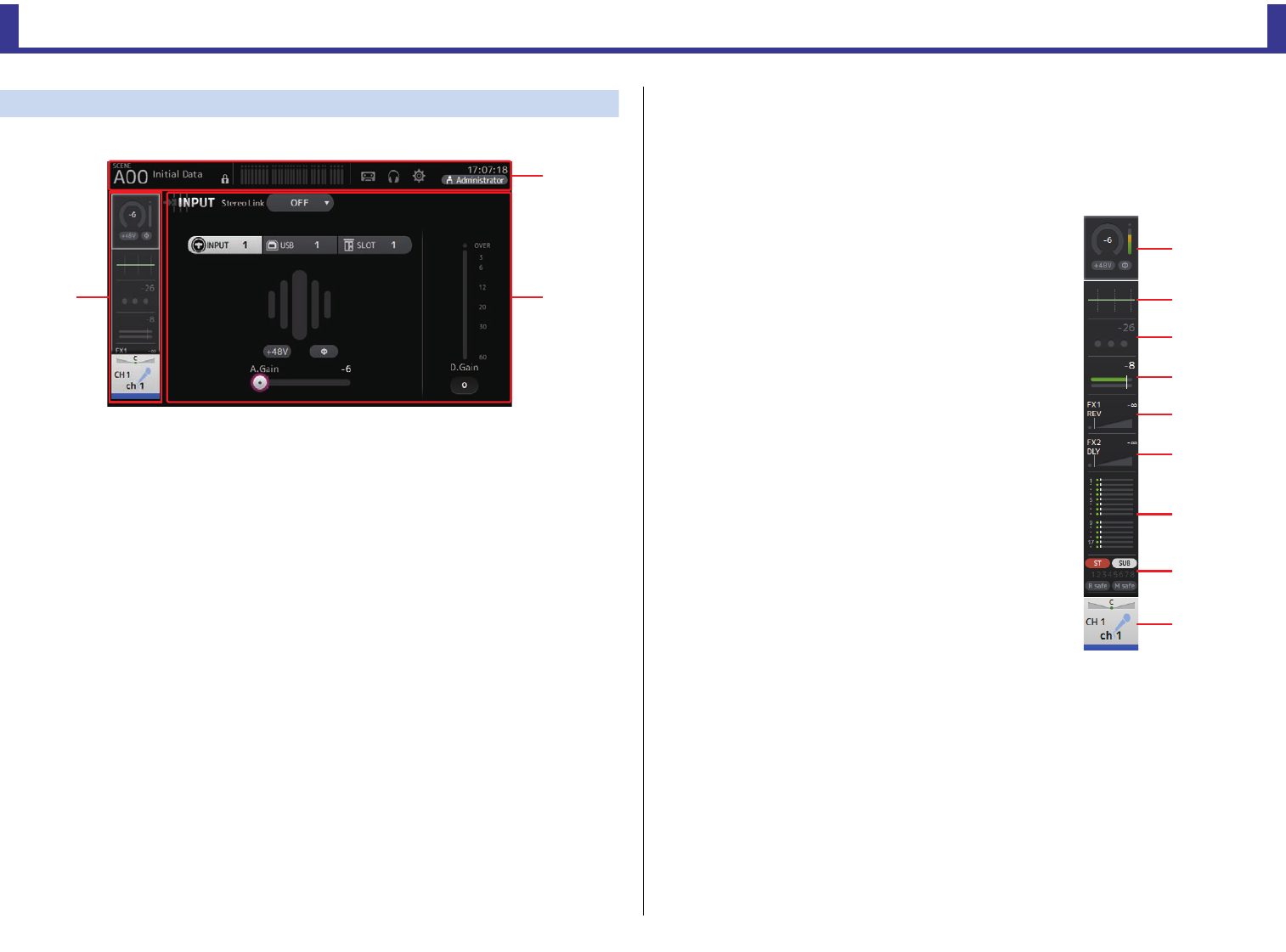

OVERVIEW 画面

起動したときに最初に表示される画面です。

この画面から各専用画面に移動して操作します。

どの画面が開いていても、ホームキーを押すとこの OVERVIEW 画面に戻ります。

TF5/TF3/TF1 では、CH STRIP セクションが表示されます。

TF-RACK では、FADER セクションが表示されます。また、ホームキーを押すたびに、CH

STRIP セクションと FADER セクションとが切り替わります。

OVERVIEW 画面については、P.42 で説明します。

概要

リファレンスマニュアル

TF series

専用画面

画面上の各要素をタッチして、専用画面を表示します。

1ツールバー（→P.11）

頻繁に使用する機能のボタンを表示します。ボタンをタッチすると、専用画面がメイン表示部に表

示されます。

2ナビゲーション表示部

メイン表示部に表示する画面を選択します。

3メイン表示部（→P.47）

ツールバーやナビゲーション表示部で選んだ機能の専用画面を表示します。

■ ナビゲーション表示部

選択しているチャンネルの各機能を表示します。

表示する機能を、上下にドラッグして切り替えます。

CH1 ∼ CH32

1INPUT 画面を表示します。（→P.47）

2EQ 画面を表示します。（→P.49）

3GATE 画面を表示します。（→P.53）

4COMP 画面を表示します。（→P.55）

5FX1 画面を表示します。（→P.57）

6FX2 画面を表示します。（→P.57）

7SEND TO AUX 画面を表示します。（→P.62）

8ASSIGN 画面を表示します。（→P.63）

9CH VIEW 画面を表示します。（→P.64）

概要

リファレンスマニュアル

TF series

CH33 ∼ CH40

1INPUT 画面を表示します。（→P.47）

2EQ 画面を表示します。（→P.49）

3FX1 画面を表示します。（→P.57）

4FX2 画面を表示します。（→P.57）

5SEND TO AUX 画面を表示します。（→P.62）

6ASSIGN 画面を表示します。（→P.63）

7CH VIEW 画面を表示します。（→P.64）

STIN1/2

1INPUT 画面を表示します。（→P.47）

2EQ 画面を表示します。（→P.49）

3FX1 画面を表示します。（→P.57）

4FX2 画面を表示します。（→P.57）

5SEND TO AUX 画面を表示します。（→P.62）

6ASSIGN 画面を表示します。（→P.63）

7CH VIEW 画面を表示します。（→P.64）

FX RTN 1/2

1SEND FROM 画面を表示します。（→P.75）

2FX1 画面を表示します。（→P.57）

3EQ 画面を表示します。（→P.49）

4SEND TO AUX 画面を表示します。（→P.62）

5ASSIGN 画面を表示します。（→P.63）

6CH VIEW 画面を表示します。（→P.64）

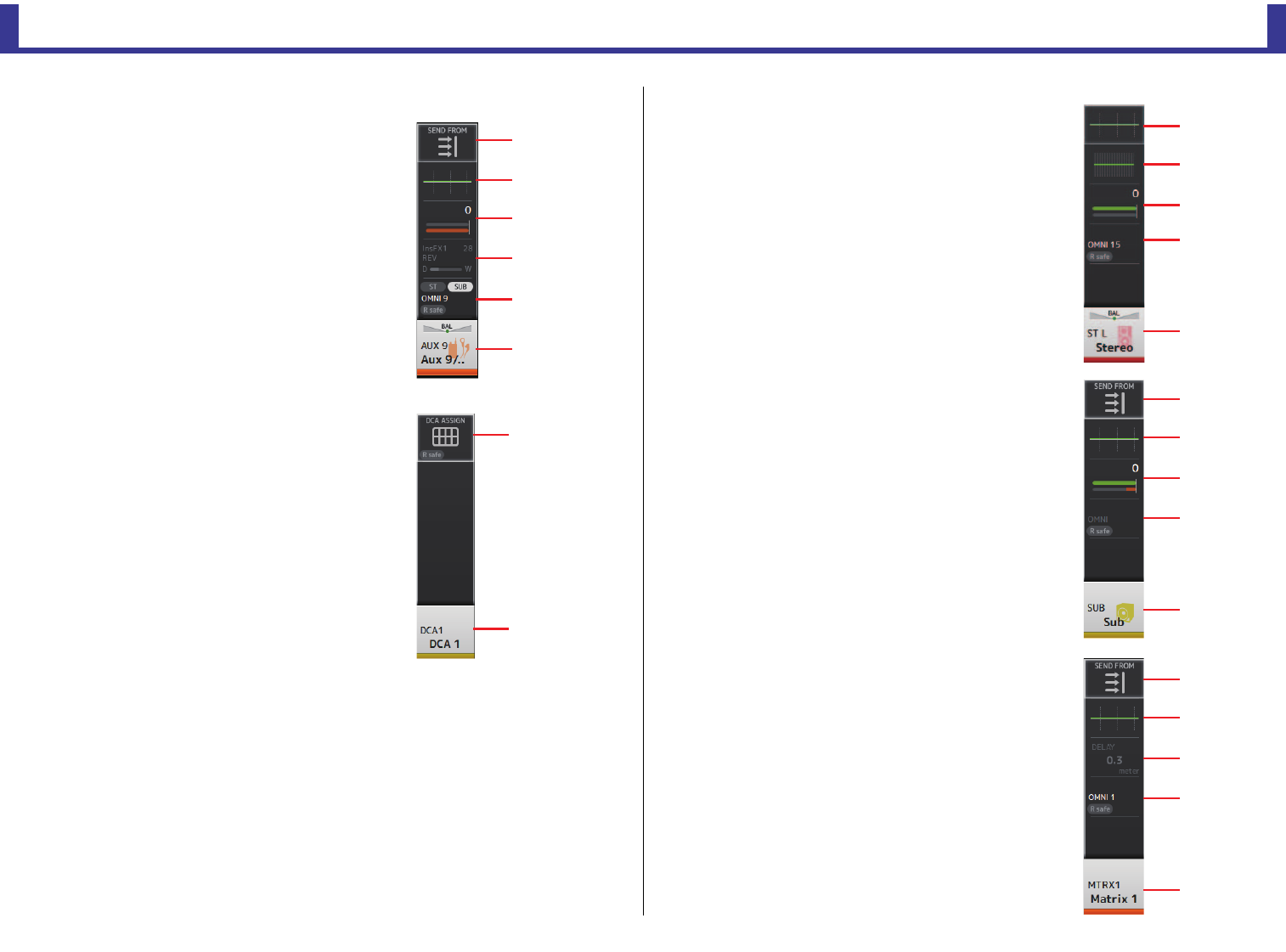

AUX1 ∼ AUX8

1SEND FROM 画面を表示します。（→P.75）

2EQ 画面を表示します。（→P.49）

3GEQ 画面を表示します。（→P.72）

4COMP 画面を表示します。（→P.55）

5OUTPUT 画面を表示します。（→P.74）

6CH VIEW 画面を表示します。（→P.64）

概要

リファレンスマニュアル

TF series

AUX9/10 ∼ AUX19/20

1SEND FROM 画面を表示します。（→P.75）

2EQ 画面を表示します。（→P.49）

3COMP 画面を表示します。（→P.55）

4INSFX 画面を表示します。（→P.57）

5OUTPUT 画面を表示します。（→P.74）

6CH VIEW 画面を表示します。（→P.64）

DCA1 ∼ DCA8

1DCA ASSIGN 画面を表示します。（→P.76）

2CH VIEW 画面を表示します。（→P.64）

STEREO

1EQ 画面を表示します。（→P.49）

2GEQ 画面を表示します。（→P.72）

3COMP 画面を表示します。（→P.55）

4OUTPUT 画面を表示します。（→P.74）

5CH VIEW 画面を表示します。（→P.64）

SUB

1SEND FROM 画面を表示します。（→P.75）

2EQ 画面を表示します。（→P.49）

3COMP 画面を表示します。（→P.55）

4OUTPUT 画面を表示します。（→P.74）

5CH VIEW 画面を表示します。（→P.64）

MATRIX1 ∼ MATRIX4

1SEND FROM 画面を表示します。（→P.75）

2EQ 画面を表示します。（→P.49）

3DELAY 画面を表示します。（→P.78）

4OUTPUT 画面を表示します。（→P.74）

5CH VIEW 画面を表示します。（→P.64）

共通操作

リファレンスマニュアル

TF series

共通操作

トップパネルのディスプレイセクションのライブラリーキー、メニューキーを押した

ときに出る画面、各画面での共通操作について説明します。

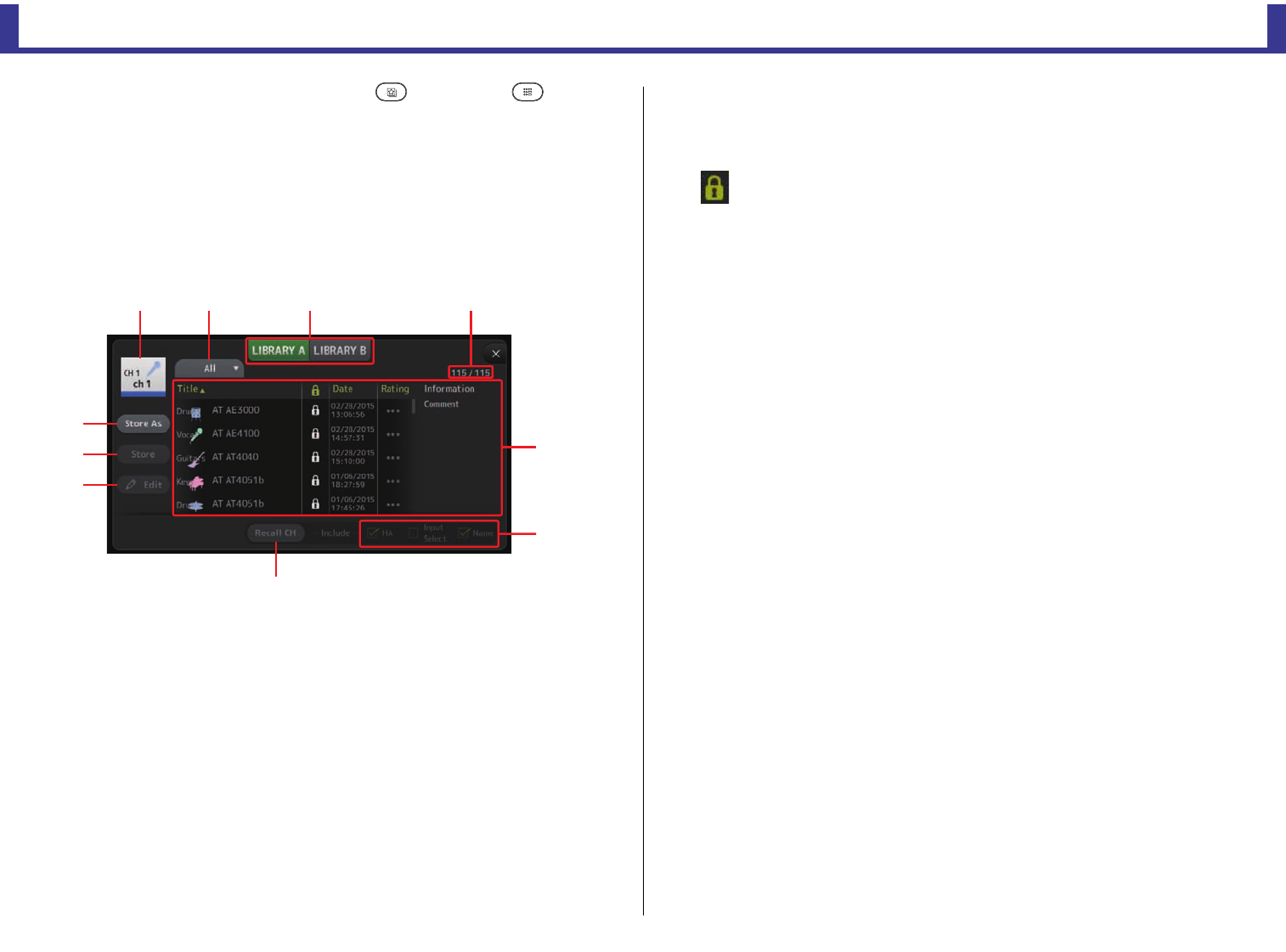

ライブラリー画面

保存されているプリセットを呼び出します。

プリセットには、各ソースに適したチャンネルの設定が保存されています。プリセットを呼び出して大

まかな設定ができた状態から各チャンネルの音作りを始めると、効率よい作業ができます。また、自身で

よく使う設定を保存しておくこともできます。

1チャンネル名表示

チャンネル名情報を表示します。

2カテゴリー選択ボタン

タッチすると、カテゴリーの選択肢を表示します。

選択したカテゴリーのプリセットをリストに表示します。

3ライブラリー切り替えボタン

操作の対象にするライブラリーを切り替えます。選択したライブラリーに保存されたプリセット

をリストに表示します。

LIBRARY A：ライブラリーA に保存されたプリセットを表示します。

LIBRARY B：ライブラリーB に保存されたプリセットを表示します。

4リスト

リストの項目名をタッチすると、タッチした項目の内容でソートします（Information を除く）。

プリセットをタッチすると選択できます。選択したプリセットはハイライト表示になり、保存、呼

び出し、編集の対象にします。

の欄をタッチすると、鍵アイコンが付いたり消えたりします。鍵アイコンを付けると、上書き

を禁止することができます。

Date 欄には、最後に保存した日時を表示します。

5リコール対象選択

チェックボックスがオンになっているパラメーターはリコールの対象になります。

インプットチャンネル

HA：アナログゲイン / デジタルゲインの設定、ファンタム電源のオン / オフ、フェイズの設定

Input Select：入力ソースの設定

Name：チャンネル名、アイコン、チャンネルカラー

AUX1 ∼ 8, STEREO チャンネル

GEQ： G E Q の設定

Name：チャンネル名、アイコン、チャンネルカラー

FX RTN, AUX9/10 ∼ AUX19/20 チャンネル

FX：エフェクトの設定

Name：チャンネル名、アイコン、チャンネルカラー

SUB, MATRIX1 ∼ 4 チャンネル

Name：チャンネル名、アイコン、チャンネルカラー

6Recall CH ボタン

選択中のチャンネルにプリセットをリコールします。

7Edit ボタン

タッチすると、タイトルとコメントを編集する画面を表示します（SOFT KEYBOARD 画面→

P.10）。

8Store ボタン

リストで選択しているプリセットに現在のチャンネルの設定を上書き保存します。

9Store As ボタン

現在のチャンネルの設定を、新規プリセットとして保存します。

タッチすると、プリセット名を入力する画面を表示します（SOFT KEYBOARD 画面→P.10）。

0プリセット数表示（V1.1 以降）

プリセット数を表示します。分母がプリセットの全数、分子が 2カテゴリー選択ボタンで選択し

たカテゴリーのプリセット数です。

ձղ ճ պ

共通操作

リファレンスマニュアル

TF series

専用画面からライブラリー画面を開く

各専用画面からライブラリー画面を開くと、ライブラリー画面に下記のボタンが追加で表示されます。

Recall EQ ボタン

EQ 画面から呼び出したときに表示され、EQ の設定のみリコールできます。

Recall Gate ボタン

GATE 画面から呼び出したときに表示され、GATE の設定のみリコールできます。

Recall COMP ボタン

COMP 画面から呼び出したときに表示され、COMP の設定のみリコールできます。

Recall FX ボタン

FX 画面から呼び出したときに表示され、エフェクトの設定のみリコールできます。

Recall GEQ ボタン

GEQ 画面から呼び出したときに表示され、GEQ の設定のみリコールできます。

Library 画面のメニュー

Library 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

プリセットをリコールする

1. ライブラリー切り替えボタンをタッチして、目的のプリセットを格納しているライブラリーを選択

する

プリセットのリストを表示します。

リストの項目名をタッチすると、タッチした項目の内容でソートします（Information を除く）。

2. 目的のプリセットをタッチして選択する

選択したプリセットはハイライト表示になります。

3. リコール対象を選択する

各設定をリコールするかどうかをチェックボックスで選びます。

4. Recall CH ボタンをタッチする

選択中のチャンネルにプリセットをリコールします。

プリセットのリスト

プリセットを編集する

1. プリセットをリコールする

2. Edit ボタンをタッチする

タイトルとコメントを編集する画面を表示します（SOFT

KEYBOARD 画面→P.10）。

目的の項目を編集してください。

3. Store ボタンまたは Store As ボタンをタッチする

Store ボタン：リストで選択しているプリセットに現在の

チャンネルの設定を上書き保存します。

Store As ボタン：現在のチャンネルの設定を、新規プリ

セットとして保存します。

1Copy

選択しているプリセットをコピーします。

2Cut

選択しているプリセットを切り取ります。

3Paste

表示しているリストに、コピーや切り取りしたプリセッ

トをペーストします。

4Delete

選択しているプリセットを削除します。

Store As ボタン

Store ボタン

Edit ボタン

共通操作

リファレンスマニュアル

TF series

SOFT KEYBOARD 画面

タイトル名やコメントを編集します。

1Cancel ボタン

編集を無効にし、元の画面に戻ります。

2OK ボタン

編集結果を保存します。

3Title 欄

シーンの名称を入力します。

4Comment 欄

付加情報を入力します。

5キーボード

タッチした文字を入力します。

メニュー

現在の画面で操作できるメニューを表示します。メニューの内容は、表示している画面によって変わり

ます。表示されるメニューの内容については、各画面の説明をご参照ください。

ボタン / スライダーの操作

䐟䐠

䐡

䐢

䐣

ディスプレイの表示文中の表記説明

クローズボタン［×］タッチすると、現在の画面を閉じます。

OK ボタン現在の状態で設定します。

Cancel ボタン操作を中止し、前の画面に戻ります。

クリアボタン入力した情報を消去します。

ジャンプマーク関係する画面を表示します。

スライダー

タッチするとピンク色で点滅し、操作できる状態になりま

す。

ディスプレイのスライダーをドラッグして設定できますが、

［TOUCH AND TURN］ノブを回しても設定できます。

パンスライダータッチするとピンク色で点滅し、[TOUCH AND TURN] ノ

ブで操作できる状態になります。

バランススライダー

編集マークキーボード画面など、情報を編集する画面を表示します。

メニュー「▼」マークがあるボタンをタッチすると、メニューを表示

します。

テキストボックス

数値を入力するテキストボックスでは、タッチするとピン

ク色で点滅し、設定変更可能状態になります。

ピンク色で点滅しているときにタッチすると、数値を入力

する画面を表示します。

［TOUCH AND TURN］ノブを回しても設定できます。

テキストを入力するテキストボックスでは、タッチすると

SOFT KEYBOARD 画面が開きます。

オンの状態（例）：

オフの状態（例）：オン / オフタッチして、機能の有効（オン）/ 無効（オフ）を切り替え

ます。

ツールバー

リファレンスマニュアル

TF series

ツールバー

ツールバーには、頻繁に使用する機能や、システム設定をする画面へのアイコンが用意されています。

メイン表示部の表示を切り替えても、ツールバーは常に表示します。

1SCENE 画面を表示します。

2METER 画面を表示します。（→P.13）

3RECORDER 画面を表示します。（→P.14）

4MONITOR 画面を表示します。（→P.18）

5SETUP 画面を表示します。（→P.21）（V3.0 以降）

6現在時刻を表示します。（→P.36）

7LOGIN 画面を表示します。（→P.38）（V3.0 以降）

アイコンには現在ログインしているユーザー名が表示されます。また、下記の 4 つの場合

に、ステータスを表示します。

ACCESS： USB 端子に接続した USB ストレージデバイスにアクセス中

CUE：キューがオンになっている

OSCILLATOR：オシレーターがオンになっている

Quick Config：クイックコンフィグを設定している（V2.0 以降）

SCENE 画面

ミキサーの設定を保存した「シーン」を管理する画面です。

また、シーンを呼び出すときには、特定の設定の呼び出しを除外することもできます（リコールセーフ）。

1シーンリスト切り替えボタン

表示するシーンリストを切り替えます。

SCENE A：シーンリスト A を表示します。

SCENE B：シーンリスト B を表示します。

2シーンリスト

保存されたシーンをリスト表示します。

リストの項目名をタッチすると、タッチした項目の内容でソートします（Information を除く）。

シーンをタッチすると選択できます。選択したシーンはハイライト表示になり、保存、呼び出し、編

集の対象になります。

現在呼び出しているシーンの先頭には、緑の三角マークが付きます。

の欄をタッチすると、鍵アイコンが付いたり消えたりします。鍵アイコンを付けると、上書き

を禁止できます。

Date 欄には、最後に保存した日時が表示されます。

専用画面を表示する

各アイコンをタッチすると専用画面を表示します。

再度同じアイコンをタッチするか、右上のクローズボタン［×］をタッチすると元の画面に戻ります。

ձղճմյնշ

䐟䐠

䐡䐢䐣

ツールバー

リファレンスマニュアル

TF series

3Store ボタン

現在のミキサーの設定をシーンリストで選択されている番号のシーンに保存します。

タッチすると、タイトルとコメントを編集する画面を表示します（SOFT KEYBOARD 画面→

P.10）。

4Recall ボタン

シーンリストで選択しているシーンを呼び出します。

5Edit ボタン

タッチすると、タイトルとコメントを編集する画面を表示します（SOFT KEYBOARD 画面→

P.10）。

現在のセッティングを新しいシーンに保存する

1. ツールバーのシーンエリアをタッチする

2. シーンリスト切り替えボタンをタッチして、シーンを保存するシーンリストを選択する

シーンリストを表示します。

3. 空のシーンをタッチする

4. Store ボタンをタッチする

タイトルとコメントを編集する画面を表示します（SOFT KEYBOARD 画面→P.10）。

目的の項目を編集してください。

5. OK ボタンをタッチする

現在のセッティングが新しいシーンとして保存されます。

空のシーン

シーンを呼び出す

1. シーンリスト切り替えボタンをタッチして、目的のシーンを

格納しているシーンリストを選択する

シーンリストを表示します。

2. 目的のシーンをタッチして選択する

選択したシーンはハイライト表示になります。

リストの項目名をタッチすると、タッチした項目の内容でソートします（Information を除く）。

3. Recall ボタンをタッチする

シーンに保存されているミキサーの設定をリコールします。

リコールしたシーン名は、画面の左上に表示します。

シーンを編集する

1. 編集するシーンを選択する

2. Edit ボタンをタッチする

タイトルとコメントを編集する画面を表示します（SOFT KEYBOARD 画面→P.10）。

目的の項目を編集してください。

3. OK ボタンをタッチする

シーンリストで選択しているシーンに上書き保存します。

選択したシーン

ツールバー

リファレンスマニュアル

TF series

SCENE 画面のメニュー

SCENE 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

METER 画面

すべてのチャンネルの入出力レベルを表示したり、レベルメーターのメーターポイント（レベルを検出

する位置）を切り替えたりできます。

1入力メーターポイント選択メニュー

入力レベルを計測するポイントをメニューから選択します。

PRE HPF：ヘッドアンプの直後（HPF の直前）

PRE FADER：フェーダーの直前

POST ON：［ON］キーの直後

2出力メーターポイント選択メニュー

出力レベルを計測するポイントをメニューから選択します。

PRE EQ： EQ の直前

PRE FADER：フェーダーの直前

POST ON：［ON］キーの直後

3Peak Hold ボタン

オンにすると、各メーターのピークが保持されます。オフにすると、それまで保持されていたピー

クレベルの表示がクリアされます。Peak Hold ボタンのオン / オフは、インプット系 / アウト

プット系チャンネルの両方に影響します。

1Copy

選択しているシーンの設定をコピーします。

2Cut

選択しているシーンの設定を切り取ります。

3Paste

現在表示しているリストに、コピーや切り取りしたシー

ンをペーストします。

4Delete

選択しているシーンを削除します。

NOTE

USER DEFINED キーに、Peak Hold ボタンのオン / オフを切り替える機能を割り当てることもで

きます。（→P.29）

ձղճ

ツールバー

リファレンスマニュアル

TF series

4メーター

チャンネルの入力または出力レベルを表示します。

5メーター表示切り替えボタン

表示するメーターの本数を切り替えます。3 種類の表示があります。

RECORDER 画面（INPUT/OUTPUT/TITLE LIST 画面）

iPad 端子に接続された USB ストレージデバイスへの録音やオーディオファイルの再生や管理などを

します。

TF シリーズには、iPad 端子に USB ストレージデバイスを接続して内部信号をオーディオファイルと

して録音したり、USB ストレージデバイス内のオーディオファイルを再生したりする機能が搭載され

ています。

また、iPad 端子に、iPad, iPhone などの iOS 機器を接続して iOS 機器からのオーディオ出力をミキ

サーに入力できます。

録音時のファイルフォーマットはサンプルレート 48kHz, 24bit, ステレオの WAV フォーマットにな

ります。

また、再生時には MP3（MPEG-1 Audio Layer-3）ファイルも再生できます。

この機能を使えば、STEREO バスや AUX バスに出力されている信号を USB ストレージデバイスに

録音したり、iPad や USB ストレージデバイスに保存した BGM や効果音を ST IN 1 チャンネルに入

力したりできます。

NOTE

･録音と再生は同時に行なえません。

･録音中の信号を INPUT チャンネルに入力することはできません。

･使用できる USB ストレージデバイスは FAT32 でフォーマットされたものだけです。必要に応じて

（トップパネル右側の）USB 端子に接続して SAVE/LOAD 画面のコンテキストメニューからフォー

マットをしてください。

･セクターサイズが 512 バイトの USB ストレージデバイスをご使用ください。（一部の容量の大きな

HDD ではご使用になれない場合があります。）

･アロケーションユニットサイズが 4096 バイト未満の USB ストレージデバイスはご使用になれま

せん。（容量が小さい USB メモリーが該当する場合があります。）

･録音には HDD、SSD など書き込み速度の速いデバイスをご使用ください。USB メモリー、iOS 機器

は再生のみの対応です。

･再生できる MP3 ファイルは、サンプルレート 44.1 kHz または 48 kHz、ビットレートが

128kbps ∼ 320kbps のものです。VBR（可変ビットレート）のファイルも再生できますが、曲の長

さや経過時間が正しく表示されません。

ツールバー

リファレンスマニュアル

TF series

INPUT/OUTPUT 画面

録音の入出力を操作します。

1録音ソース選択メニュー

タッチすると表示されるメニューから、録音するソースを選びます。

ここで選択された録音ソースが同時に USB TO HOST 端子の 33 チャンネルと 34 チャンネル

にも出力されます。

2録音レベルメーター

録音レベルを表示します。

3録音レベルスライダー

録音レベルを設定します。

4録音 CUE ボタン

録音ソースのキューのオン / オフを切り替えます。

5再生レベルメーター

再生レベルを表示します。

6再生レベルスライダー

再生レベルを設定します。

7再生 CUE ボタン

再生ソースのキューのオン / オフを切り替えます。

մշ

ձղճյն

NOTE

iPad などの iOS 機器を接続した場合は、「iOS device is connected. Use transport control on

the device.」と画面に表示され、再生ボタンなどが表示されません。iOS 機器側のアプリケーションで

操作してください。

入力を設定する

1. 録音ソース選択メニューをタッチし、録音ソースをメニューから

選択する

2. 録音レベルスライダーをドラッグして、録音レベルを設定する

録音レベルスライダー

ツールバー

リファレンスマニュアル

TF series

TITLE LIST 画面

iPad 端子に接続した USB ストレージデバイスの曲ファイルを再生したり、USB ストレージデバイス

に 2MIX ソースを録音します。

1ディレクトリー移動ボタン

カレントディレクトリーを 1 階層上に移動します。

2カレントディレクトリー情報

USB ストレージデバイスのカレントディレクトリーのパスを表示します。

3USB ストレージデバイス情報

USB ストレージデバイスのボリューム名を表示します。

USB ストレージデバイスの空き容量を残量とパーセントで表示します。

4曲名リスト

カレントディレクトリー内の曲ファイルを表示します。

リストの項目名をタッチすると、タッチした項目の内容でソートします。

曲ファイル名をタッチすると選択でき再生、編集ができます。

音符アイコンをタッチすると、再生を開始または一時停止します。

チェックボックスが有効な場合は、全曲再生時、再生の対象のファイルになります。

File Name 欄にはファイル名を表示します。

Artist 欄にはアーティスト情報が（MP3 ファイルのみ）、Time 欄には曲の長さを表示します。

3. 録音ソースをモニターして確認するときは、録音 CUE ボタンを

タッチしてオンにする

出力を設定する

1. 再生レベルスライダーをドラッグして、再生レベルを設定する

2. 再生 CUE ボタンをタッチしてオンにする

再生レベルスライダー

ձղ ճ

յնշոչպջռս

ツールバー

リファレンスマニュアル

TF series

5再生自動追従設定ボタン

全曲再生時の曲に応じて曲名リスト内のハイライト表示が追従する機能のオン / オフを切り替え

ます。

6曲ファイル情報表示インジケーター

MP3 ファイルの再生中は、ファイルのビットレートと再生位置を表示します。

WAV ファイルの再生中は、ファイルのサンプルレートと再生位置を表示します。

録音中は、WAV ファイルのサンプルレートと録音経過時間を表示します。

7プレイモード設定ボタン

ループ再生機能を設定します。

タッチするたびに、機能が切り替わります。

： 1 曲を 1 度再生します（SINGLE）。

： 1 曲を繰り返し再生します（SINGLE REPEAT）。

：曲名リストでチェックがオンになっている全曲を 1 度再生します（ALL）。

：曲名リストでチェックがオンになっている全曲を繰り返し再生します（ALL REPEAT）

8PREVIOUS ボタン

タッチすると、曲の先頭または前曲の先頭に再生位置を移動します。

9停止ボタン

録音 / 再生を停止します。

0再生 / 一時停止ボタン

曲の再生 / 一時停止をします。

ANEXT ボタン

次曲の先頭に再生位置を移動します。

B録音ボタン

録音待機状態にします。

Cファイル名編集ボタン

ファイル名編集画面を表示します。

NOTE

iPad などの iOS 機器を接続した場合は、「iOS device is connected. Use transport control on

the device.」と画面に表示され、再生ボタンが表示されません。iOS 機器側のアプリケーションで操作

してください。

録音する

1. USB ストレージデバイスを iPad 端子に接続する

2. 録音ボタンをタッチする

録音ボタンが点滅して、録音待機状態になります。

3. 録音開始のタイミングになったら、再生 / 一時停止ボタンをタッチする

録音中は、録音ボタンが点灯します。

再生 / 一時停止ボタンで、録音の中断 / 再開ができます。

4. 録音終了のタイミングになったら、停止ボタンをタッチする

ファイル名は内蔵時計の日時から自動生成されます。

5. 必要に応じてファイル名編集ボタンを押して、ファイル名を変更する

ツールバー

リファレンスマニュアル

TF series

RECORDER 画面のメニュー

RECORDER 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

MONITOR 画面

CUE やモニターのソース選択とオシレーターの操作をします。

CUE/MONITOR 画面では、ヘッドフォンやニアフィールドモニターで確認する信号の操作をします。

常時モニターするソースの選択や、個々のチャンネルをモニターする CUE 機能を操作します。

OSCILLATOR 画面では、オシレーターの設定状況を確認したり、オシレーターのオン / オフを切り替

えたりできます。TF シリーズにはサイン波やピンクノイズを任意のバスに出力するオシレーターが内

蔵されており、外部機器のチェックや会場の特性をテストするのに利用できます。

CUE/MONITOR 画面

各チャンネルの音声入力が正しいかヘッドフォンなどでチェックします。また、モニターするソースの

選択やモニター音のモノラル化、ディレイを操作します。

1CUE モードボタン

CUE のモードを切り替えます。

Mix CUE：複数チャンネルの CUE が有効になります。

Last CUE：最後に操作したチャンネルだけ CUE が有効になります。

2CUE ポイント選択ボタン

チェックする位置を選択します。

PFL：フェーダーの直前

AFL：フェーダーの直後（インプットは、PFL（フェーダーの直前）に固定）

3Mono ボタン

オンにすると、モニター信号がモノラルになります。

USB ストレージデバイスの曲を再生する

1. 曲名リストの再生する曲をタッチする

異なるディレクトリーの曲を再生する場合は、ディレクトリー移動ボタンをタッチして、目的の曲

があるディレクトリーを表示してください。

2. プレイモード設定ボタンをタッチして、プレイモードを

選択する

3. 再生ボタンをタッチする

再生を開始します。

1Make Dir

カレントディレクトリーに新規ディレクトリーを作成

します。

2Delete

選択されているファイルを削除します。

選択した曲ディレクトリー移動ボタン

再生ボタン

プレイモード設定ボタン

ձղճմյ

չպ

ツールバー

リファレンスマニュアル

TF series

4Delay ボタン

モニター信号を遅延させます。

5モニターアウトプットボタン

モニター出力のオン / オフを切り替えます。

[PHONES] 端子にはこの設定にかかわらず信号が出力されます。

6モニターレベルメーター

モニター信号のレベルを表示します。

7モニターレベルスライダー

モニターの出力レベルを設定します。

[PHONES] 端子にはこの設定にかかわらず信号が出力されます。

8Clear CUE ボタン

キューを一括してクリアします。

9ディレイ設定テキストボックス

ディレイを meter（メートル）、feet（フィート）、または ms（ミリ秒）で指定できます。

タッチすると、それぞれの数値を入力する画面を表示します（→P.10）。

0モニター選択ボタン

モニターソースを選択します。

TF5/TF3/TF1

TF-RACK

音声入力をチェックする

1. CUE モードボタンをタッチして、キューモー

ドを選択する

2. モニター選択ボタンをタッチして、モニター

ソースを選択する

3. CUE ポイント選択ボタンをタッチして、

チェックする位置を選択する

4. モニターアウトプットボタンをタッチして、

モニター出力のオン / オフを切り替える

5. モニターレベルスライダーをドラッグしてモ

ニターレベルを調整する

6. ディレイ間隔を設定する

ディレイ設定テキストボックスをタッチする

と、ディレイの値を入力する画面を表示しま

す。meter、feet または ms で指定できます。

7. Delay ボタンをタッチする

ディレイが有効になります。

モニターレベル

スライダー

Delay ボタン

ディレイ設定

テキストボックス

ツールバー

リファレンスマニュアル

TF series

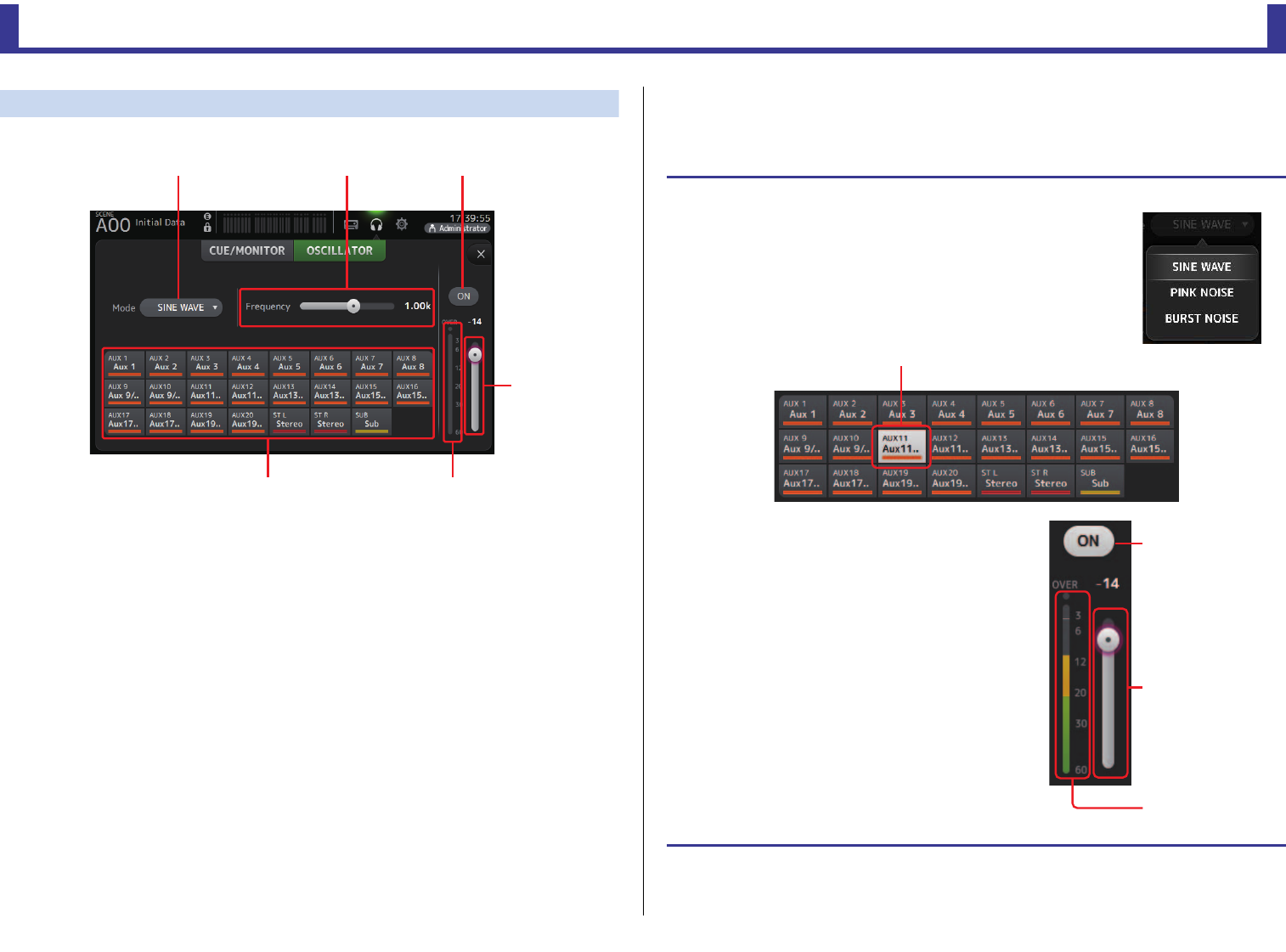

OSCILLATOR 画面

オシレーターの詳細設定を行ないます。

1オシレーターモードボタン

使用するオシレーターを次の 3 つから選択します。

SINE WAVE：サイン波を連続的に出力します。

PINK NOISE：ピンクノイズを連続的に出力します。

BURST NOISE：ピンクノイズを断続的に出力します。

2パラメーターフィールド

オシレーターモードに応じて、設定できるパラメーターが表示されます。

オシレーターモードが SINE WAVE のとき、Frequency（オシレーターの周波数）を設定します。

オシレーターモードが BURST NOISE のとき、Width（ノイズの長さ）と Interval（ノイズとノイ

ズの間隔の長さ）を設定します。

オシレーターモードが PINK NOISE のときは、何も表示されません。

3オシレーター出力ボタン

オシレーターの出力のオン / オフを切り替えます。オンにすると、オシレーターの信号がアサイン

ボタンで選んだインプットチャンネルやバスに送ります。

4オシレーター出力レベルスライダー

オシレーターの出力レベルを調整します。

5オシレーター出力レベルメーター

オシレーターの出力レベルを表示します。

6オシレーターアサインボタン

オシレーターの出力信号を送るチャンネルを選択します。ボタンをタッチして個々のチャンネル

を指定します（複数選択可）。

ձղճ

յն

オシレーターを設定する

1. オシレーターモードボタンをタッチして、動作モードを選択する

2. オシレーターアサインボタンをタッチして、オシレーター信号を

送るチャンネルを選択する

3. オシレーター出力ボタンをタッチして、オシレーターの

出力をオンにする

4. オシレーター出力レベルメーターで出力レベルを確認

し、オシレーターレベルスライダーをドラッグして、出

力レベルを調整する

オシレーターモードが SINE WAVE のときは、オシ

レーターの周波数も調整できます。

オシレーターモードが BURST NOISE のときは、ノイ

ズの幅（Width）と間隔（Interval）も調整できます。

選択したチャンネル

オシレーター

出力ボタン

オシレーター

レベルスライダー

オシレーター

出力レベルメーター

ツールバー

リファレンスマニュアル

TF series

SETUP 画面（V3.0 以降）

ミキサー全体の設定や OMNI OUT の設定、リコールセーフの設定、ユーザーデファインドキーやノブ

のアサイン、カスタムフェーダーバンクの設定、その他プリファレンスなどの設定をします。

1Bus Setup アイコン（→P.22）

BUS SETUP 画面を表示します。

2OMNI OUT アイコン（→P.22）

OMNI OUT 画面を表示します。

3Slot Setup アイコン（→P.23）（V2.0 以降）

SLOT SETUP 画面を表示します。

4Recall Safe アイコン（→P.25）

RECALL SAFE 画面を表示します。

5Save/Load アイコン（→P.26）

SAVE/LOAD 画面を表示します。

6Preference アイコン（→P.28）

PREFERENCE 画面を表示します。

7User Deﬁned Control アイコン（→P.29）

USER DEFINED CONTROLS 画面を表示します。

8Custom Fader Bank アイコン（→P.34）

CUSTOM FADER BANK 画面を表示します。

9+48V Master ボタン

本体のファンタム電源全体のマスターのオン / オフを切り替えます。このボタンがオフのときは、

各チャンネルの INPUT 画面（→P.47）にある +48V ボタンをオンにしても、ファンタム電源は

供給されません。

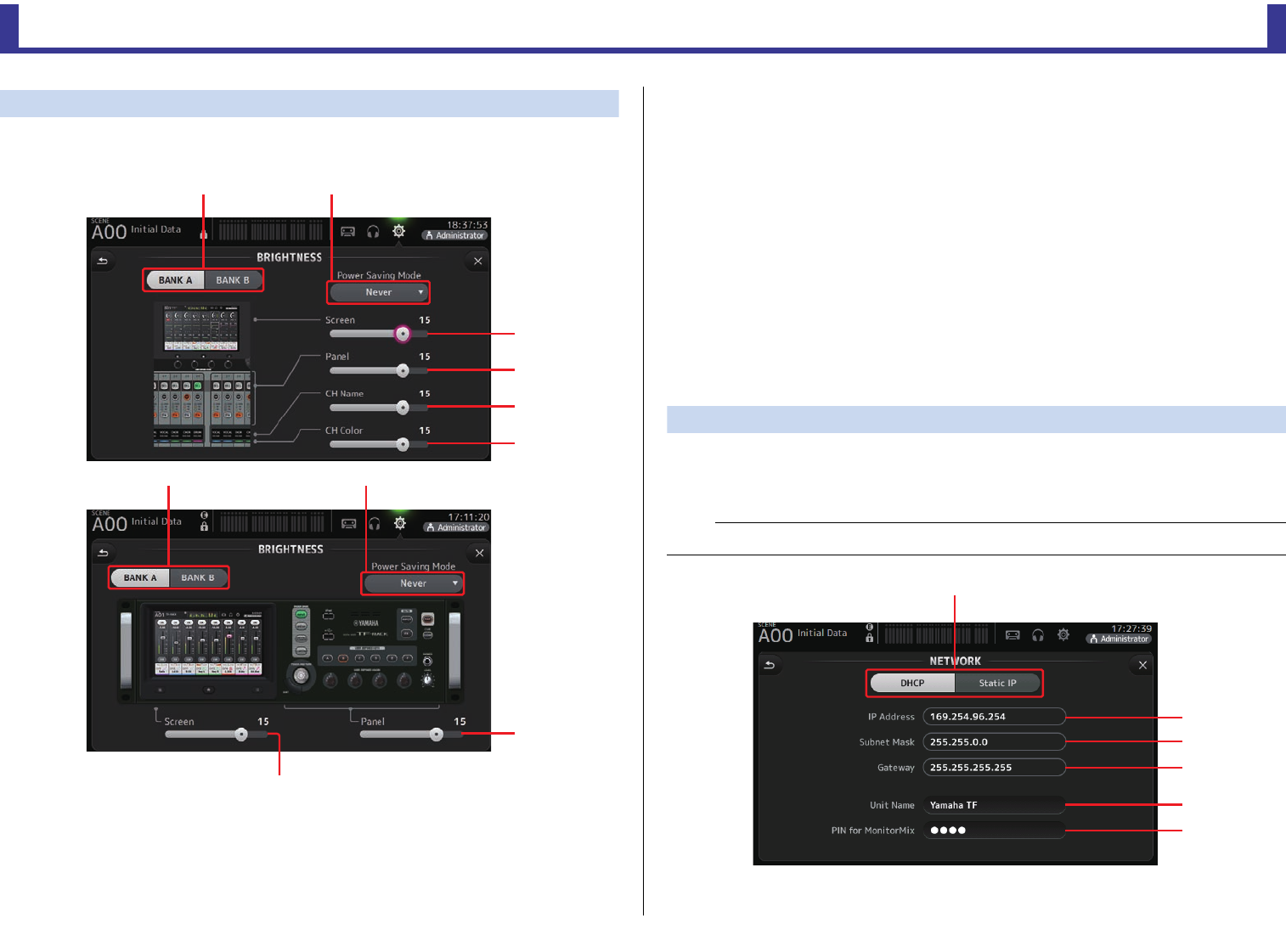

0Brightness アイコン（→ P.35）

BRIGHTNESS 画面を表示します。

ANetwork アイコン（→P.35）

NETWORK 画面を表示します。

BTime アイコン（→P.36）

TIME 画面を表示します。

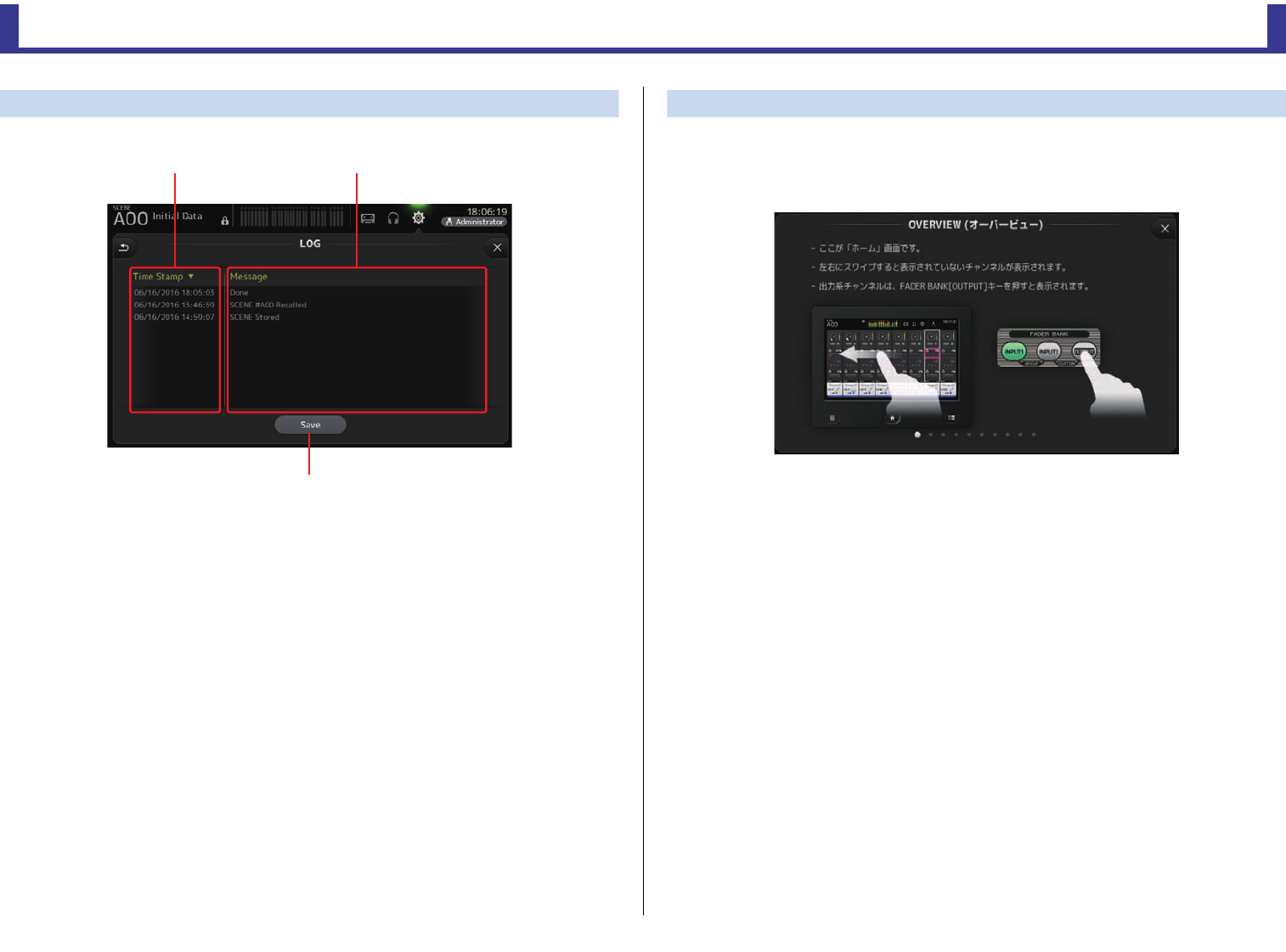

CLog アイコン（→P.37）

LOG 画面を表示します。

DHelp アイコン（→P.37）

HELP 画面を表示します。

EAbout アイコン（→P.38）

ABOUT 画面を表示します。

յն ձղ

ոճ մ

պտվսռջ

ツールバー

リファレンスマニュアル

TF series

BUS SETUP 画面

バスに関する設定を行ないます。バスの基本設定（ステレオ / モノラルの切り替え、Pan Link など）を

変更します。変更した内容は、シーンに保存されます。

1AUX1/2 ∼ AUX7/8 シグナルタイプ切り替えボタン

2 バスごとに信号の処理方法を選択します。バスごとに Stereo（奇数 / 偶数番号の順に並んだ 2

つのバス単位で主要パラメーターを連動させる）、または MONO x2（モノラル ×2 チャンネル

として使用する）を選択します。

2AUX1/2 ∼ AUX7/8 Pan Link ボタン

AUX1/2 ∼ AUX7/8 の Pan Link のオン / オフを切り替えます。

このボタンは、Signal Type が Stereo の設定になっている場合に表示します。ボタンがオンの

ときは、インプットチャンネルから該当する 2 つのバスの送られる信号のパンが、Stereo バスの

パンと連動します。

3AUX9/10 ∼ AUX19/20 Pan Link ボタン

AUX9/10 ∼ AUX19/20 の Pan Link のオン / オフを切り替えます。

4STEREO/SUB LINK（V1.1 以降）

オンのときは、STEREO チャンネルと SUB チャンネルのレベルが連動します。

V3.0 以降では、オンにしたときの差分を保ったままレベルが連動します。

また TF5/TF3/TF1 では、パネルの [SEL] キーを押しながらフェーダーを操作することで差分

を調整できます。

OMNI OUT 画面

OMNI OUT 端子に出力するアウトプットチャンネルを設定します。

1OMNI OUT1 ∼ 16 ボタン

設定対象となる OMNI OUT 端子を選択します。

ボタンには、現在アサインされているチャンネル名が表示されます。

2アウトプットチャンネルボタン

1で選択した OMNI OUT 端子に出力するアウトプットチャンネル、またはモニター出力を選択

します。None を選択すると、何も出力されません。

OMNI OUT 画面のメニュー

OMNI OUT 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

ձղ ճ

1Clear All

OMNI OUT 端子に対するすべてのアサインを、一括で

解除（None に設定）します。

ツールバー

リファレンスマニュアル

TF series

SLOT SETUP 画面（V2.0 以降）

拡張スロットに挿入された NY64-D 経由で接続された I/O ラック Tio1608-D との接続設定や接続

情報を表示します。

表示は、Tio1608-D の接続状況とクイックコンフィグ設定によって変わります。

1UNIT ID ボタン

情報を表示する Tio1608-D をユニット ID で切り替えます。

接続した Tio1608-D が Dante の AES67 モードで動作している場合は、UNIT ID ボタンの右

上に AES67 と表示されます。

2SYSTEM インジケーター/SYNC インジケーター

Tio1608-D の [SYSTEM]/[SYNC] インジケーターと同じ情報を表示します。

エラーの場合は、UNIT ID ボタンにエラーの詳細を表示します。

該当する UNIT ID の Tio1608-D に Dante Device Lock が有効になっている場合は、UNIT

ID ボタンに錠のアイコンが表示されます。（V3.1 以降）

3Quick Conﬁg ステータス表示

Tio1608-D の [QUICK CONFIG] スイッチの状態を表示します。

オフのときは灰色、オンのときは白色で表示します。

Dante Controller などで Dante の設定がクイックコンフィグで設定される内容と異なる状態

になったときは、オレンジ色で表示されます。

4+48V Master ステータス表示

Tio1608-D の +48V Master スイッチの状態を表示します。

オフのときは灰色、オンのときは赤色で表示します。

5バージョン表示

Tio1608-D のファームウェアのバージョンや、Tio1608-D に内蔵されている Dante ファー

ムウェアのバージョンを表示します。

6Identify ボタン

接続されている Tio1608-D を識別します。このボタンを押し続けている間、対応する

Tio1608-D の LED が点滅します。

7Quick Conﬁg ボタン

TF シリーズ本体のクイックコンフィグ機能のオン / オフを切り替えます。

オフのときは灰色、オンのときは白色で表示します。

Dante Controller などで Dante の設定がクイックコンフィグで設定される内容と異なる状態

になったときは、オレンジ色で表示されます。

クイックコンフィグ機能を使用したときの Tio1608-D とのチャンネルの対応は、「クイックコ

ンフィグ時のチャンネル対応表」（→P.92）をご参照ください。

NOTE

Tio1608-D との接続には、シンプルな操作で設定が自動的に行なわれるクイックコンフィグを使うと

便利です。クイックコンフィグでは、TF シリーズ 1 台と Tio1608-D を最大 3 台までの接続を、

Dante ネットワークの設定や音声信号のパッチ処理を含めて自動で行ないます。

Tio1608-D の設定については、Tio1608-D の取扱説明書をご参照ください。

NOTE

AES67 モードの操作には Dante Controller （v3.10.0.19 以降）が必要です。

պշ ո չ

NOTE

Dante Device Lock は、Dante 機器の設定を不用意な操作から守る機能です。Dante Device

Lock の操作には Dante Controller （v3.10.0.19 以降）が必要です。

NOTE

該当する UNIT ID の Tio1608-D と音声信号がパッチされていれば、TF シリーズ本体の Quick

Conﬁg ボタンの状態に関わらず、Tio1608-D の情報とエラー詳細、ステータス、バージョン、

Identify ボタンを表示します。

ツールバー

リファレンスマニュアル

TF series

8with OUTPUT チェックボックス

TF シリーズの電源を入れたときなど、クイックコンフィグ機能が有効になるときに Tio1608-D

の OUTPUT ポートと TF シリーズを接続するかどうかを設定します。

チェックを入れた状態でクイックコンフィグ機能が有効になると、Tio1608-D と TF シリーズ

が自動的にパッチされます。

このチェックボックスは、Quick Conﬁg ボタンがオフのときに操作できます。

9HA Control ボタン

Tio1608-D のヘッドアンプを TF シリーズから操作するかどうかを切り替えます。

オフのときは灰色、オンのときは白色で表示します。

オフにすると、入力を SLOT にしたインプットチャンネルのアナログゲインと +48V ファンタ

ム電源の操作が無効になり、設定状況が表示されます。

0チャンネル表示エリア

TF シリーズの Quick Conﬁg ボタンがオンで [QUICK CONFIG] スイッチがオンの Tio1608-D

が接続されているときに、次の情報を表示します。

・CH Name

・CH Color

・チャンネルごとの +48V の設定（オンのときはチャンネルアイコンの左下にあるインジケー

ターが赤色で点灯します。）

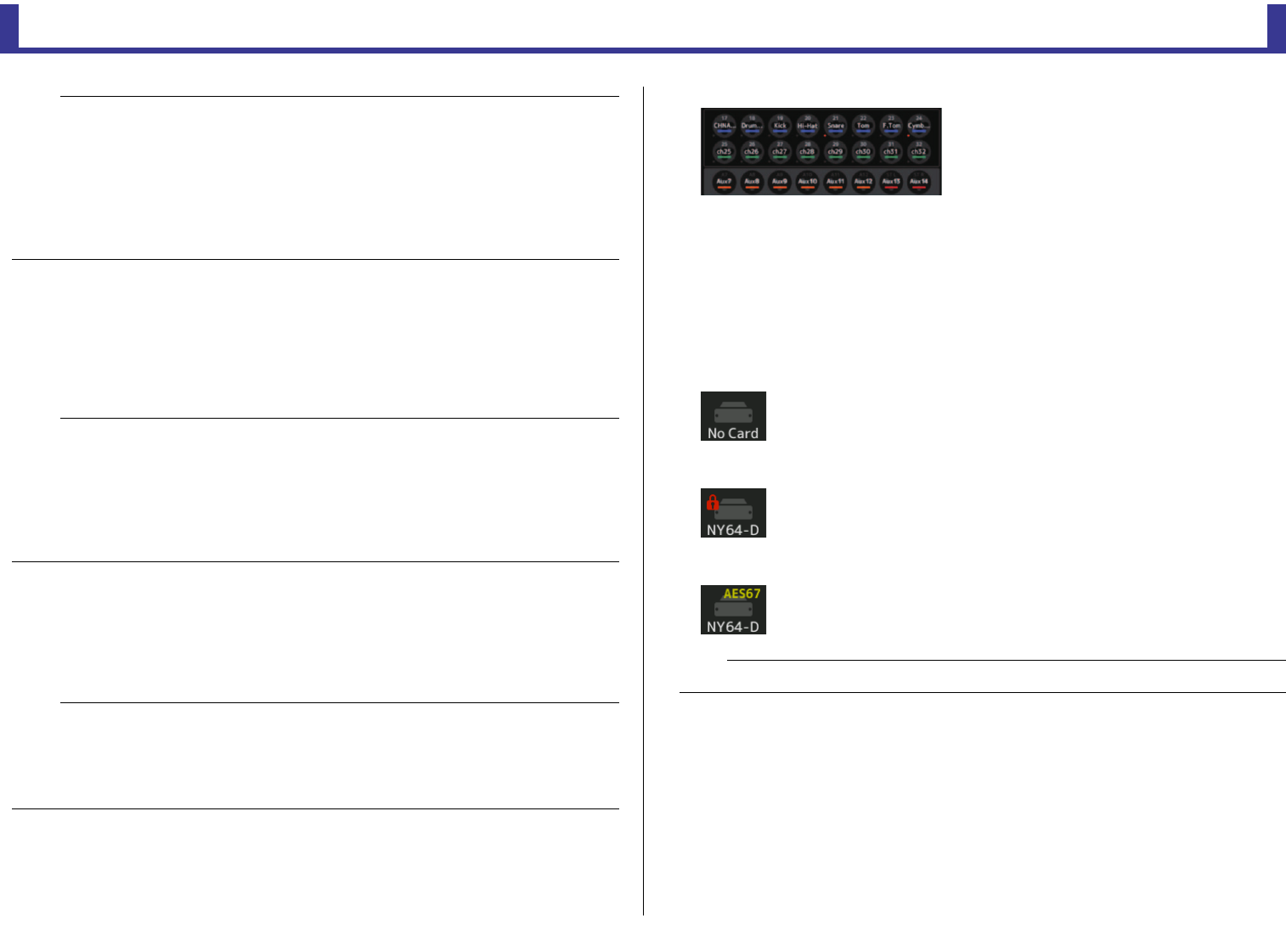

ASLOT 表示エリア（V3.1 以降）

拡張スロットの状況を表示します。

NY カードが挿入されていない場合は No Card と表示されます。

NY64-D が挿入されていて、Dante Device Lock が有効になっている場合は、錠のアイコンが

表示されます。

NY64-D が Dante の AES67 モードで動作している場合は、SLOT 表示エリアの右上に

AES67 と表示されます。

NOTE

･クイックコンフィグ機能がオンの状態でも、Dante Controller で Dante のパッチを変更できます。

ただし、再度 TF シリーズの電源を入れたときに、クイックコンフィグのパッチに再設定されます。

Dante Controller による設定で使用する場合は、クイックコンフィグ機能をオフにしてください。

･クイックコンフィグの対象になる機器に Dante Device Lock が有効になっている場合は、メッ

セージが表示され、クイックコンフィグが実行されないことがあります。（V3.1 以降）

･同じ Dante ネットワーク内に接続できる I/O ラック（Tio1608-D、R シリーズなど）は24台ま

でです。25 台以上接続すると、メッセージが表示され、HA コントロールなどが正しく動作できま

せん。

NOTE

･クイックコンフィグ機能が有効なとき、Tio1608-D の OUTPUT ポートを使用できる TF シリー

ズは、同一ネットワークで 1 台だけです。ほかの TF シリーズから OUTPUT ポートを使われてい

る Tio1608-D が、ネットワーク内に 1 台でもある場合は、with OUTPUT チェックボックスが自

動的にオフになり、ポップアップ画面が表示されます。

･with OUTPUT チェックボックスをオフにして、Dante Controller でパッチする場合の、チャンネ

ルから出力ポートへのアサインについては「クイックコンフィグ時のチャンネル対応表」（→P.92）

をご参照ください。

NOTE

･同一ネットワーク上にヘッドアンプを操作できるホストが複数ある場合は、操作の重複などをさけ

るために、実際にヘッドアンプを操作するホスト機器を 1 台にすることをおすすめします。

･クイックコンフィグ機能がオフの場合でも、Dante Controller を使って該当する SLOT のイン

プットチャンネル（「クイックコンフィグ時のチャンネル対応表」参照 →P.92）にパッチすると、最

大 8 台までの I/O ラックのヘッドアンプを操作できます。

NOTE

AES67 モードの操作には Dante Controller （v3.10.0.19 以降）が必要です。

ツールバー

リファレンスマニュアル

TF series

RECALL SAFE 画面

シーンやプリセットをリコールしたときのリコールセーフを設定します。

「リコールセーフ」とは、特定のパラメーター/ チャンネル（DCA グループ）をリコール操作から除外す

る機能です。

1設定対象チャンネル切り替えボタン

リコールセーフを設定するチャンネルタイプを選択します。

選択したチャンネルタイプに応じて、SAFE パラメーター表示が変わります。

2SAFE パラメーター名表示

▼ボタンをタッチすると、選択しているチャンネル種別の全チャンネルの SAFE パラメーターの

オン / オフが切り替わります。

▼ボタンは、すべての SAFE パラメーターがオンの場合に緑色になります。また、一部の SAFE

パラメーターがオンの場合は青色、すべてのパラメーターがオフの場合は灰色で表示します。

3SAFE パラメーター切り替えボタン

SAFE パラメーターのオン / オフを切り替えます。オンにしたパラメーターがリコールセーフの

対象となります。

OMNI OUT の SAFE パラメーターは、OMNI OUT PATCH のみです。

4チャンネル情報表示

チャンネル ID、チャンネル名、アイコンを表示します。

SAFE ボタンをタッチすると、そのチャンネルのリコールセーフのオン / オフを切り替えます。

オンのときは、SAFE パラメーター切り替えボタンで選択したパラメーターがシーンリコールさ

れなくなります。

リコールセーフ機能を使う

1. 設定対象チャンネル切り替えボタンをタッチして、リコールセーフの対象にするチャンネル /DCA

グループを選択する

2. SAFE パラメーター切り替えボタンをタッチし

て、リコールセーフの対象を選択する

3. 選択したチャンネルのリコールセーフをオンに

するには、SAFE ボタンをオンにする

4. ［×］ボタンをタッチして画面を閉じ、リコール操

作を行なう

SAFE パラメーター切り替えボタン

SAFE ボタン

ツールバー

リファレンスマニュアル

TF series

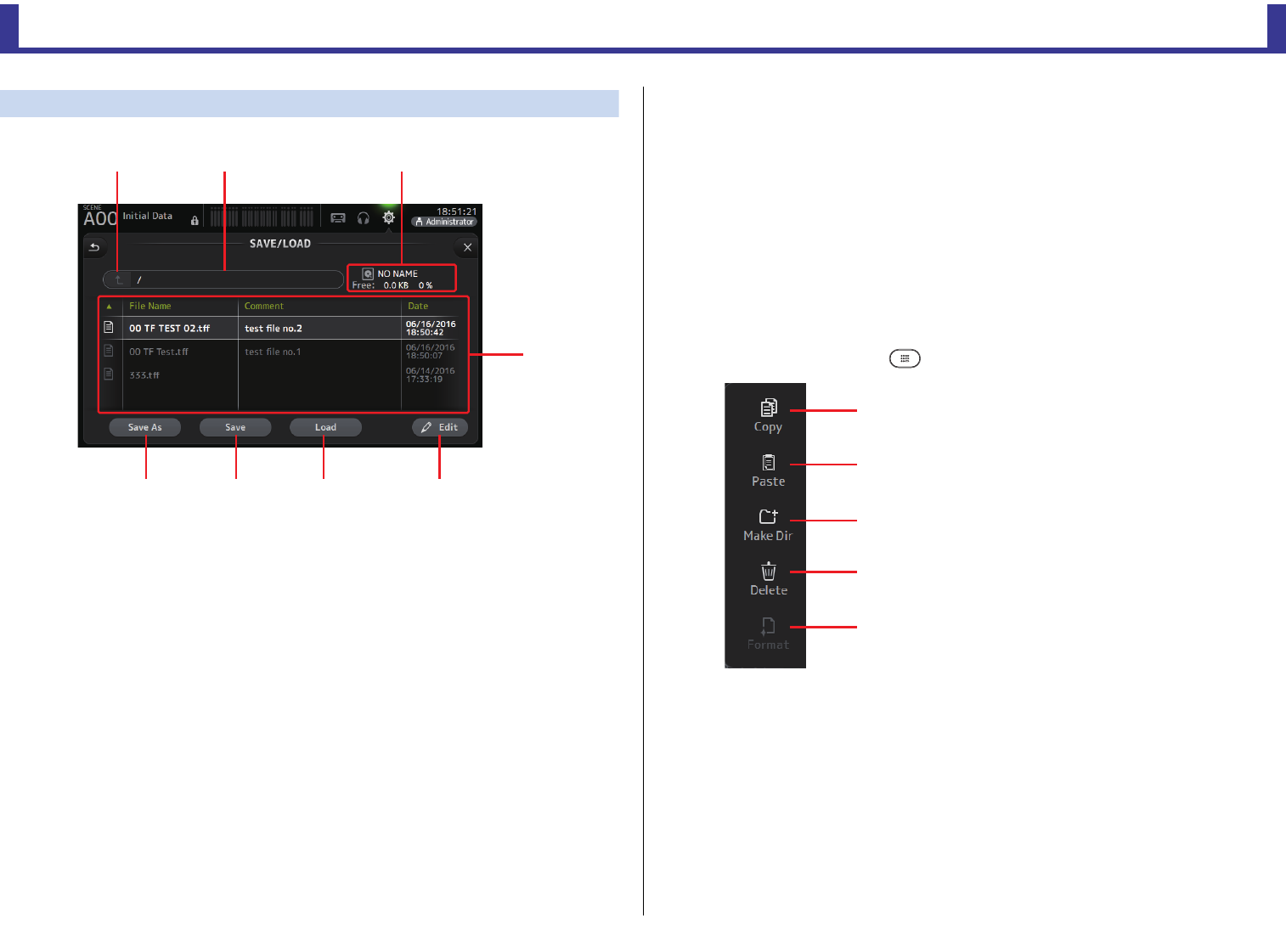

SAVE/LOAD 画面

保存されているファイルやサブディレクトリーが表示されます。

1ディレクトリー移動ボタン

カレントディレクトリーを一つ上のディレクトリーに移動します。

カレントディレクトリーが一番上の階層の場合は、グレーアウトします。

2カレントディレクトリー表示

現在のディレクトリー（カレントディレクトリー）名が表示されます。

3ボリューム名表示

USB ストレージデバイスのボリューム名と空き容量が表示されます。

4ファイルリスト

USB ストレージデバイスに保存されているファイルやサブディレクトリーが表示されます。反

転した行は、操作対象として選ばれていることを表わしています。

ファイルリストの以下の項目名をタッチすると、リストが並び替わります。タッチするごとに並び

替え順が昇順と降順に切り替わります。

File Name：ファイル名またはディレクトリー名と、そのタイプを示すアイコンが表示されます。

Comment： TF シリーズのファイルに入れたコメントが表示されます。Edit ボタンをタッチす

ると、ファイルにコメントを入力するキーボード画面（→P.10）が表示されます。

Date：ファイルの「更新日時」が表示されます。

5Edit ボタン

ファイル名、コメントを編集する画面を表示します。

6Load ボタン

選択している TF シリーズ設定ファイルをロードします。

Load ボタンを押すと、LOAD SELECT 画面が表示されます。（V2.0 以降）

7Save ボタン

TF シリーズの内部設定を一括して上書き保存します。

8Save As ボタン

TF シリーズの内部設定を一括して新しいファイルとして保存します。

SAVE/LOAD 画面のメニュー

SAVE/LOAD 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

ձղ ճ

յնշո

1Copy

選択しているファイルをコピーします。

2Paste

選択しているディレクトリーにファイルをペーストし

ます。

3Make Dir

ディレクトリーを新たに作成します。

4Delete

選択しているファイルを削除します。

5Format

接続している USB ストレージデバイスを初期化しま

す。

ツールバー

リファレンスマニュアル

TF series

LOAD SELECT 画面（V2.0 以降）

TF シリーズの設定ファイルをロードするときに、ロードする内容を設定します。

1All/Custom 選択ボタン

ロード対象のデータを切り替えます。All のときはすべてのデータがロードされます。

Custom のときは、ロード対象を選択するチェックボックスが表示されます。

2ロード対象選択チェックボックス

ロードしたい項目にチェックを入れます。

User Account チェックボックスは、All と Custom のどちらにも表示され、Administrator で

ログインしているときだけチェックを操作できます。

3Load ボタン

タッチすると設定データをロードします。

4Override Protected Scenes & Libraries チェックボックス

オンにすると、設定データをロードしたときにプロテクトをかけたシーンとライブラリーも消去

されます。プロテクトをかけたシーンやライブラリーを残しておきたいときは、このチェックを外

してオフにします。

SAVE/LOAD の対象データ

SAVE/LOAD 画面で操作できるデータは下記のとおりです。

ճմ

対象内容

Scene Memory 全 Scene と Current Scene

Channel Library 全 Channel Preset

+48V Master

Mute Safe

Mute Master

Cue 各チャンネルの Cue は除く

Oscillator Oscillator ON 以外

Monitor

Meter

Recall Safe

User Defined Keys

User Defined Knobs

Foot Switch

Custom Fader Bank

Preference Help Language, Show Help at Startup, Touch Area Optimization, [HOME] Key 以外

Slot Setup Quick Config, HA Control

User Account Administrator でログインしているときのみロード可能

対象外内容

Cue 各チャンネルの Cue

Oscillator Oscillator ON

Brightness

Preference Help Language, Show Help at Startup, Touch Area Optimization, [HOME] Key

Date Time

Network

Console Lock

Input Port Trim

Output Port Trim

Fader Calibration

Channel Color Calibration

ツールバー

リファレンスマニュアル

TF series

PREFERENCE 画面

画面の表示や [SEL] キーの連動のオン / オフなどの操作環境に関する設定を、ユーザーの好みに合わ

せて設定します。

1Auto CH Select セクション

INPUT/OUTPUT：あるチャンネルの［ON］キーやフェーダーを操作したときに、そのチャンネ

ルを選択状態にするかどうかを設定します。

インプットチャンネルとアウトプットチャンネルを個別に設定できます。

[CUE] >[SEL] LINK： CUE をオンにしたチャンネルを選択状態にするかどうかを設定します。

Memorize［SEL］Position for Each FADER BANK：フェーダーバンクにチャンネルの位置を

記憶させるかどうかを設定します。

2Conﬁrmation セクション

Store/Recall：オンにすると、それぞれストア / リコール操作のときに、確認のメッセージが表

示されます。

INPUT Select/OUTPUT Patch：オンにすると、インプット選択 / OMNI OUT パッチを変更

するときに、確認のメッセージが表示されます。

3Help セクション

Help Language：ヘルプ表示の言語を選択します。

Show Help at Startup：本機の電源を入れたときに、起動アニメーションに続いて HELP 画面

を表示する機能をオン / オフします。

ツールバー

リファレンスマニュアル

TF series

4Others セクション

Touch Sensing Area Optimization：タッチ操作に反応する領域を補正します。

Stand：上からの操作に対して反応しやすくなります。

Sit：下からの操作に対して反応しやすくなります。

[TAP] Key Blink（V2.0 以降）： [TAP] キーの点滅をオン / オフします。オフの状態でもタップ

テンポを入力できます。

Display Delay Scale（V2.5 以降）： MATRIX チャンネルの DELAY ボックスの表示単位を、

meter（メートル）、feet（フィート）、ms（ミリ秒）から選択

します。

[HOME]key（V3.0 以降）：ホームキーを押したときに表示する OVERVIEW 画面を

CH Strip、Fader、Both から設定します。Both を選択したときは、

ホームキーを押すたびに CH STRIP セクションと FADER

セクションが切り替わります。

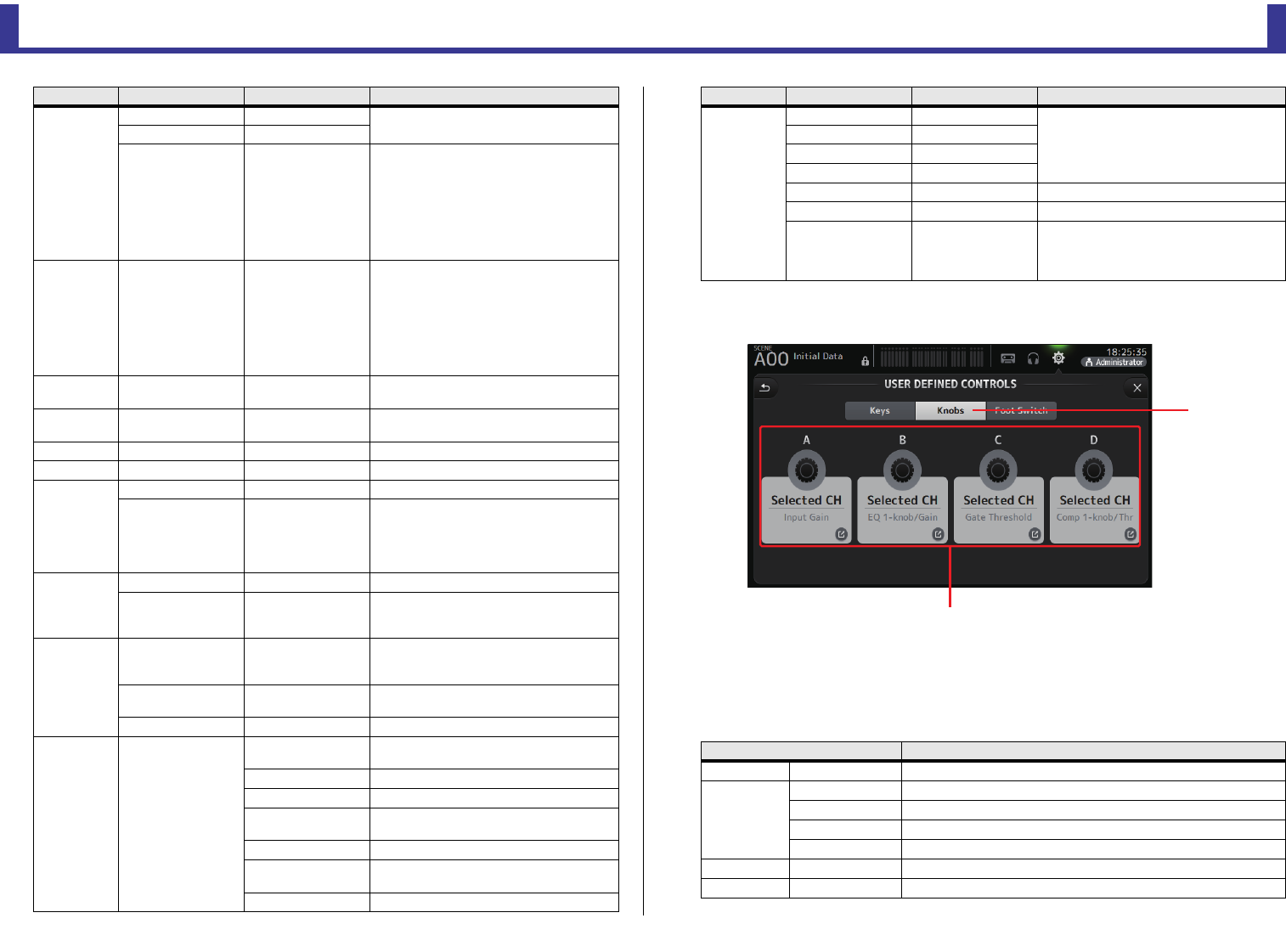

USER DEFINED CONTROLS 画面

［USER DEFINED KEYS］、［USER DEFINED KNOBS］、フットスイッチに割り当てる機能を設定し

ます。

1Keys ボタン

トップパネルの［USER DEFINED KEYS］に割り当てる機能を設定します。

2KEYS 設定ボタン（A ∼ F）

タッチすると、USER DEFINED KEYS に割り当てる機能を選択する画面（機能選択画面）を表示

します。

USER DEFINED KEYS に割り当てできる機能

PREFERENCE を設定する

1. 画面の各ボタンを使って、プリファレンスを設定する

2. 設定が終わったら、クローズボタン［×］をタッチする

FUNCTION PARAMETER1 PARAMETER2 機能説明

No Assign 機能の割り当てなし

Brightness Bank Change Brightness 設定のバンクを切り替えます。

V1.1 からの機能です。

CH ON Specific CH

CH 1~CH40,

STIN1, STIN2,

FX1, FX2,

DCA1~8,

AUX 1~8,

AUX 9/10~19/20,

STEREO, SUB

MATRIX1~4 (V2.5

以降

)

PARAMETER2 で設定したチャンネルの

ON/OFF

ձճյղ

ツールバー

リファレンスマニュアル

TF series

3Knobs ボタン

タッチすると、［USER DEFINED KNOBS］に割り当てる機能を設定します。

4KNOBS 設定ボタン

タッチすると、USER DEFINED KNOBS に割り当てる機能を選択する画面（機能選択画面）を表

示します。

USER DEFINED KNOBS に割り当てできる機能

CH Select

Inc PARAMETER1 で設定した方向にチャンネ

ルを順次選択

Dec

Specific CH

CH 1~CH40,

STIN1L~STIN2R

FX1L~FX2R,

AUX 1~8,

AUX 9~20,

STEREO L, R,

SUB

MATRIX1~4 (V2.5

以降

)

PARAMETER2 で設定したチャンネルの選

択

CUE Specific CH

CH 1~CH40,

STIN1, STIN2,

FX1, FX2,

DCA 1~8,

AUX 1~8,

AUX 9/10~19/20,

STEREO, SUB

MATRIX1~4 (V2.5

以降

)

PARAMETER2 で設定したチャンネルの

CUE の ON/OFF

Effect Bypass FX1, FX2,

INS FX1~6

PARAMETER2 で設定したエフェクトのバ

イパス

EQ Band Select

HPF, LPF, Low, Low-Mid,

High-Mid, High

PARAMETER2 で設定したバンドを選択

（V3.0 以降）

Help ヘルプを表示

Meter Peak Hold ON METER のピークホールド機能の ON/OFF

Monitor

Output モニターアウトの ON/OFF

Source Select

STEREO, SUB,

STIN 1, STIN 2,

STIN (TF-RACK),

USB 33/34,

Playback

PARAMETER2 で設定したモニターソース

を選択

Oscillator

Oscillator On オシレーターの ON/OFF

Specific CH

AUX 1~AUX20,

STEREO L, R,

SUB

PARAMETER2 で選択したチャンネルへの

オシレーターアサインの ON/OFF

Page Change

Bookmark

2 秒以上の長押しで表示中の画面をブック

マークに保存する。2 秒未満の場合は保存し

てあった画面を呼び出す。

Bookmark with “SEL” 選択チャンネルも込みで、ブックマークに保

存する。その他は同上。

Close Popup ポップアップ画面を閉じる機能

Recorder Transport

Play/Pause RECORDER 画面の Play/Pause ボタンと同

じ機能

Stop RECORDER 画面の Stop ボタンと同じ機能

Next RECORDER 画面の Next ボタンと同じ機能

Previous RECORDER 画面の Previous ボタンと同じ

機能

Rec RECORDER 画面の Rec ボタンと同じ機能

Auto Rec 録音を停止し、新しいファイルで次の録音を

開始する機能

Rec & Start ワンタッチで録音を開始する機能

FUNCTION PARAMETER1 PARAMETER2 機能説明

SCENE

Inc

従来の INC, DEC, STORE, RECALL キーと

同じの機能

Dec

Store

Recall

Inc Recall 一つ番号の大きい SCENE をリコール

Dec Recall 一つ番号の小さい SCENE をリコール

Direct Recall/Store No.A00~A99,

No.B00~B99

PARAMETER2 で設定した番号の SCENE

をリコールする。2 秒以上長押しした場合は

その番号にカレント設定を上書きストアす

る。

機能機能説明

No Assign 機能の割り当てなし

Brightness

CH Name CH NAME の明るさの操作（TF5/TF3/TF1 のみ）

CH Color CH COLOR インジケーターの明るさの操作（TF5/TF3/TF1 のみ）

Screen TOUCH SCREEN の明るさの操作

Panel PANEL の LED の明るさの操作

CH Level Specific CH PARAMETER2 で選択したチャンネルのレベルの操作（V3.0 以降）

CH Select Inc/Dec チャンネルの選択（V3.0 以降）

FUNCTION PARAMETER1 PARAMETER2 機能説明

KNOBS 設定ボタン

ツールバー

リファレンスマニュアル

TF series

5Foot Switch ボタン

タッチすると、フットスイッチに割り当てる機能を設定します。

6Foot Switch 設定ボタン

フットスイッチに割り当てる機能を設定する画面（機能選択画面）を表示します。

Footswitch に割り当てできる機能

Monitor Level MONITOR LEVEL の操作

Selected CH

CH Level 選択したチャンネルのレベルの操作（V3.0 以降）

Comp 1-knob/Thr

選択したチャンネルの COMP の 1-knob または THRESHOLD の操作

1-knob COMP が ON の場合は 1-knob 操作、1-knob COMP が OFF

の場合は THRESHOLD の操作

Digital Gain 選択したチャンネルの DIGITAL GAIN の操作（V3.0 以降）

EQ 1-knob/Gain

選択したチャンネルの EQ の 1-knob または GAIN の操作

1-knob EQ が ON の場合は 1-knob 操作、1-knob EQ が OFF の場合

は、GAIN の操作

EQ Band Select 選択したチャンネルの EQ のバンド選択（V3.0 以降）

EQ Frequency 選択したチャンネルの EQ の周波数の操作

EQ Q 選択したチャンネルの EQ の Q の操作

Gate Threshold 選択したチャンネルの GATE の THRESHOLD の操作

HPF 選択したチャンネルの HPF の操作

ノブの回転で周波数

Input Gain

選択したチャンネルの ANALOG GAIN または DIGITAL GAIN の操作

チャンネルの INPUT SELECT が INPUT の場合は ANALOG GAIN の

操作

チャンネルの INPUT SELECT が USB, iPad, STIN の場合は DIGITAL

GAIN の操作

Send Level 選択したチャンネルの、PARAMETER2 で選択したバス（FX、AUX、

SUB）へのセンドレベル（V3.0 以降）

Pan/BAL 選択したチャンネルの PAN（または BALANCE）の操作

機能機能説明

Foot Switch 設定ボタン

FUNCTION PARAMETER1 PARAMETER2 機能説明

No Assign 機能の割り当てなし

Brightness Bank Change Brightness 設定のバンクを切り替えます。

V1.1 からの機能です。

CH ON Specific CH

CH 1~CH40,

STIN1, STIN2,

FX1, FX2,

DCA1~8,

AUX 1~8,

AUX 9/10~19/20,

STEREO, SUB

MATRIX1~4 (V2.5

以降

)

PARAMETER2 で設定したチャンネルの

ON/OFF

CH Select

Inc PARAMETER1 で設定した方向にチャンネ

ルを順次選択

Dec

Specific CH

CH 1~CH40,

STIN1L~STIN2R,

FX1L~FX2R,

AUX 1~8,

AUX 9~20,

STEREO L, R,

SUB

MATRIX1~4 (V2.5

以降

)

PARAMETER2 で設定したチャンネルの選

択

Clear Cue CUE を解除

パネルの CLEAR CUE キーと同じ機能

CUE Specific CH

CH 1~CH40,

STIN1, STIN2,

FX1, FX2,

DCA 1~8,

AUX 1~8,

AUX 9/10~19/20,

STEREO, SUB

MATRIX1~4 (V2.5

以降

)

PARAMETER2 で設定したチャンネルの

CUE の ON/OFF

Effect Bypass FX1, FX2,

INS FX1~6

PARAMETER2 で設定したエフェクトのバ

イパス

EQ Band Select

HPF, LP F, L o w, L ow-M i d ,

High-Mid, High

PARAMETER2 で設定したバンドを選択

（V3.0 以降）

Help ヘルプを表示

Meter Peak Hold ON METER のピークホールド機能の ON/OFF

Monitor

Output モニターアウトの ON/OFF

Source Select

STEREO, SUB,

STIN1, STIN2,

STIN (TF-RACK),

USB 33/34,

Playback

PARAMETER2 で設定したモニターソース

を選択

Mute Master Input トップパネル MUTE キーと同じ機能

Oscillator

Oscillator On オシレーターの ON/OFF

Specific CH

AUX 1~AUX20,

STEREO L, R,

SUB

PARAMETER2 で選択したチャンネルへの

オシレーターアサインの ON/OFF

ツールバー

リファレンスマニュアル

TF series

機能選択画面

Function の機能を選択すると、Parameter1 の選択候補を表示し、Parameter1 の機能を選択

すると、Parameter2 の選択候補を表示します。選択した機能に続く機能の選択候補がない場合

は、Parameter1 または Parameter2 の選択候補を表示しません。

Page Change

Bookmark

2 秒以上の長押しで表示中の画面をブック

マークに保存する。2 秒未満の場合は保存し

てあった画面を呼び出す。

Bookmark with “SEL” 選択チャンネルも込みで、ブックマークに保

存する。その他は同上。

Close Popup ポップアップ画面を閉じる機能

Recorder Transport

Play/Pause RECORDER 画面の Play/Pause ボタンと同

じ機能

Stop RECORDER 画面の Stop ボタンと同じ機能

Next RECORDER 画面の Next ボタンと同じ機能

Previous RECORDER 画面の Previous ボタンと同じ

機能

Rec RECORDER 画面の Rec ボタンと同じ機能

Auto Rec 録音を停止し、新しいファイルで次の録音を

開始する機能

Rec & Start ワンタッチで録音を開始する機能

SCENE

Inc

従来の INC, DEC, STORE, RECALL キーと

同じの機能

Dec

Store

Recall

Inc Recall 一つ番号の大きい SCENE をリコール

Dec Recall 一つ番号の小さい SCENE をリコール

Direct Recall/Store No.A00~A99,

No.B00~B99

PARAMETER2 で設定した番号の SCENE

をリコールする。2 秒以上長押しした場合は

その番号にカレント設定を上書きストアす

る。

TAP TEMPO トップパネル TAP キーと同じ機能

FUNCTION PARAMETER1 PARAMETER2 機能説明［USER DEFINED KEYS］に機能を割り当てる

1. Keys ボタンをタッチする

機能を割り当てる［USER DEFINED

KEYS］のキーを選択する画面を表示しま

す。

A ∼ F のボタンは、［USER DEFINED KEYS］の A ∼ F キーに対応しています。

2. 機能を割り当てるキーの KEYS 設定ボタンをタッチする

機能選択画面を表示します。

3. Function リストをドラッグして、機能を選択する

4. Parameter 1 リストをドラッグして、パラメーターを選択する

Parameter 2 リストにパラメーターがある場合は、2 つ目のパラメーターが選択できます。

5. OK ボタンをタッチする

ツールバー

リファレンスマニュアル

TF series

［USER DEFINED KNOBS］に機能を割り当てる

1. Knobs ボタンをタッチする

機能を割り当てる［USER DEFINED

KNOBS］のノブを選択する画面を表示し

ます。

A ∼ D のボタンは、［USER DEFINED KNOBS］の A ∼ D のノブに対応しています。

2. 機能を割り当てるノブの KNOBS 設定ボタンをタッチする

機能選択画面を表示します。

3. Function リストをドラッグして、機能を選択する

4. Parameter 1 リストをドラッグして、パラメーターを選択する

Parameter 2 リストにパラメーターがある場合は、2 つ目のパラメーターが選択できます。

5. OK ボタンをタッチする

フットスイッチに機能を割り当てる

1. Foot Switch ボタンをタッチする

2. Foot Switch 設定ボタンをタッチする

機能選択画面を表示します。

3. Function リストをドラッグして、機能を選択する

4. Parameter 1 リストをドラッグして、パラメーターを選択する

Parameter 2 リストにパラメーターがある場合は、2 つ目のパラメーターが選択できます。

5. OK ボタンをタッチする

ツールバー

リファレンスマニュアル

TF series

CUSTOM FADER BANK 画面

カスタムフェーダーバンクはインプット、AUX、MATRIX（V2.5 以降）、DCA グループなど、すべての

チャンネルから必要なチャンネルを選んで、区別なく並べて操作できるフェーダーバンクです。

1フェーダーボタン

チャンネルを割り当てるフェーダーを選択します。

2チャンネルボタン

1で選択したフェーダーに割り当てるチャンネルを選択します。

None を選択すると、割り当てなしになります。

カスタムフェーダーバンクを設定する

1. フェーダーボタンで、設定したいフェーダーのボタンをタッチする

2. チャンネルボタンをタッチして、手順 1. で選んだフェーダー番号にチャンネルを設定する

3. 手順 1. ∼2. を繰り返して、ほかのフェーダーにもチャンネルを設定する

CUSTOM FADER BANK 画面のメニュー

CUSTOM FADER BANK 画面でメニューキーを押すと、以下のメニューアイコンが表示され

ます。

1Clear All

フェーダーに対するすべてのアサインを、一括で解除

（None に設定）します。

カスタムフェーダーバンクを呼び出す（TF5/TF3/TF1）

1. トップパネルの [INPUT2] キーと [OUTPUT] キーを同時に押す

ツールバー

リファレンスマニュアル

TF series

BRIGHTNESS 画面

タッチスクリーン、トップパネルの LED とネーム表示、チャンネルカラーの輝度を設定します。輝度の

設定は、バンク A/B の 2 種類を保存しておき、必要に応じて切り替えできます。

1バンク切り替えボタン

BANK A/B に記憶している輝度の設定を切り替えます。

BANK A： BANK A の輝度で表示します。

BANK B： BANK B の輝度で表示します。

V1.1 以降では、ユーザーデファインドキーやフットスイッチでバンク切り替えができます。

2Power Saving Mode ボタン

省電力モードに切り替わる時間を設定します。

30 秒、2分、5分、10 分、15 分、なし（Never）から選択できます。

3Screen 輝度調整スライダー

タッチスクリーンの輝度を調整します。

4Panel 輝度調整スライダー

トップパネルの LED の輝度を調整します。

1∼10：暗い場所でキートップの印刷が読みやすいように低い輝度で補助点灯します。

11 ∼ 20：明るい場所でのコントラストを強調するために補助点灯はありません。

5CH Name 輝度調整スライダー（TF5/TF3/TF1）

トップパネルのチャンネルネームディスプレイの輝度を調整します。

6CH Color 輝度調整スライダー（TF5/TF3/TF1）

トップパネルのチャンネルカラーの輝度を調整を設定します。

NETWORK 画面

TF シリーズの NETWORK 端子を使ってコンピューターと接続するときに必要となるネットワーク

アドレスを設定します。

接続するコンピューターやネットワークに合わせて設定してください。

ղձ

TF5/TF3/TF1

ղձ

TF-RACK

NOTE

LAN に接続する場合の設定方法は、TF Editor のインストールガイドをご参照ください。

ツールバー

リファレンスマニュアル

TF series

1IP アドレス取得方法ボタン

IP アドレスの取得方法を選択します。

DHCP： IP アドレスを DHCP（Dynamic Host Conﬁguration Protocol）で自動的に取得します。

Static IP： IP アドレスを自分で設定します。

2IP Address

インターネットや LAN 内で、個々の装置を識別するアドレスを設定します。

3Subnet Mask

ネットワークで使用する IP アドレスのうち、ネットワークを識別するネットワークアドレスに何

ビットを使用するかを定義します。

4Gateway

ネットワーク内部で、媒体やプロトコルが異なるデータを相互変換する機器（ゲートウェイ）を特

定するアドレスを設定します。

5Unit Name

ネットワーク内で表示する名前を設定します。

6PIN for MonitorMix（V1.1 以降）

MonitorMix アプリケーションで、TF シリーズ本体に接続するときに入力する PIN（4 桁の数字

パスワード）を設定します。

MonitorMix とは、演奏者がステージ上からモニターバランスを調整するためのアプリケーショ

ンです。

TIME 画面

本体に内蔵された時計の日時設定、および日付 / 時刻の表示方法を選びます。ここで設定した日付と時

刻は、シーン保存時などのタイムスタンプに影響します。

1日付設定

内蔵時計の日付を設定します。

2日付表示フォーマット

内蔵時計の日付の表示方法を選択します。

表示方法は次の中から選択できます。

MM/DD/YYYY（月 / 日 / 西暦年）

DD/MM/YYYY（日 / 月 / 西暦年）

YYYY/MM/DD（西暦年 / 月 / 日）

3地域

時刻を表示する地域を設定します。

4DST（+1:00）

サマータイムを設定します。

オンにすると、現在時刻を 1 時間進めます。

5時刻表示フォーマット

内蔵時計の時刻の表示方法を選択します。

24-Hour（時刻を 0 ∼ 23 時で表示）

12-Hour（時刻を AM0 ∼ AM11 時、PM0 ∼ PM11 時で表示）

6時刻設定

内蔵時計の時刻を設定します。

NOTE

IP アドレス取得方法ボタンで DHCP を選択した場合、2∼4の設定は不要です。

Static IP を選択した場合は、

2∼4を設定する画面を表示します。各項目の値を入力してください。

ձղ ճ մ

ツールバー

リファレンスマニュアル

TF series

LOG 画面

本機を操作して表示されたメッセージと、その日付、時刻の履歴を表示します。

1Time Stamp 欄

メッセージが表示された日付、時刻の一覧を表示します。

リストの項目名をタッチすると、日付、時刻順でソートします。

2Message 欄

メッセージの一覧を表示します。

リストの項目名をタッチすると、アルファベット順でソートします。

3Save ボタン

履歴を USB ストレージデバイスに保存します。

USB ストレージデバイスを装着していない場合、このボタンは無効です。

HELP 画面

TF シリーズの使い方（ヘルプ）を表示します。PREFERENCE 画面の Show Help at Startup をオン

にしている場合は、TF シリーズが起動するとき、起動アニメーションに続いて HELP 画面を表示しま

す。

左右にスワイプすると、ページが切り替わります。

ձղ

ツールバー

リファレンスマニュアル

TF series

ABOUT 画面

システムソフトウェアのバージョンおよびライセンスを表示します。

1Version ボタン

システムソフトウェアのバージョンを表示します。

（V2.0 以降）NY64-D が挿入されている場合は、Dante のバージョンも表示されます。

2License ボタン

システムソフトウェアのライセンスを表示します。

TF シリーズ本体のアクセス制限を設定します。

ユーザーごとに操作できるパラメーターを制限することで、不用意な誤操作の防止や、ゲストエンジニ

アが操作できる範囲の制限などができます。

1ログインユーザー選択アイコン

ユーザー名やコメントもアイコン内に表示されます。

タッチすると、ログインするユーザーのパスワードを入力する画面が表示されます。

パスワードが設定されていないユーザーには、タッチするだけでログインできます。

Administrator （管理者）

すべての機能を使用できます。管理者設定は、本体内に 1 つだけ保存できます。

他のユーザーのアクセス制限を操作できるのは管理者だけです。

他のユーザーがかけたコンソールロックを、管理者のパスワードで解除できます。

Administrator には、パスワードだけが設定できます。

Guest （ゲスト）

管理者が許可した範囲で使用できます。ゲスト設定は本体内に 1 つだけ保存できます。

Guest には、アクセス制限とコメントを設定できます。

User （ユーザー）

管理者が許可した範囲で使用できます。ユーザー設定は本体内に 3 つ保存できます。

User には、ユーザー名、パスワード、アクセス制限、コメントが設定できます。

ձղ

NOTE

･工場出荷時は管理者パスワードが設定されていません。（すべてのユーザーがフルアクセスの状態）

他のユーザーの操作を制限したい場合は、必ず管理者パスワードを設定してください。

･パスワードを設定したユーザーがログインした状態で電源を切った場合、次回電源を入れたと

きに同じパスワードの入力を求められます。他のユーザーでログインしたい場合は、パスワード

を入力する画面でキャンセルボタンを押して、表示される LOGIN 画面からユーザーを選択し

てください。

ツールバー

リファレンスマニュアル

TF series

2Console Lock アイコン

タッチすると、ログインしているユーザーのパスワードを入力する画面が表示されます。

正しいパスワードが入力されると、CONSOLE LOCK 画面が表示されます。（→P.41）

3User Account アイコン

タッチすると USER ACCOUNT 画面が表示されます。

USER ACCOUNT 画面（V3.0 以降）

管理者権限のユーザーで、各ユーザーのアクセス制限を操作します。

1ユーザー選択エリア

アクセス制限の設定を編集するユーザーを選択します。

選択したユーザーの情報が右側に表示されます。

2User Name （ユーザー名設定）テキストボックス

タッチすると、ユーザー名を編集する SOFT KEYBOARD 画面が表示されます。

Administrator と Guest は編集できません。

3Password Edit ボタン

タッチすると、パスワードを設定する SOFT KEYBOARD 画面が表示されます。

はじめてパスワードを設定する場合は、New Password テキストボックスに入力してから、確認

のため Verify テキストボックスに再入力します。設定したパスワードを変更する場合は、Old

Password テキストボックスに現在のパスワードを入力してから、新しいパスワードを設定します。

4Comment （コメント）テキストボックス

タッチすると、コメントを入力する SOFT KEYBOARD 画面が表示されます。

5Access Permission （アクセス制限） Edit ボタン

タッチすると ACCESS PERMISSION 画面が表示されます。

管理者権限でログインしているときに、選択したユーザーのアクセス制限をパラメーターごとに

設定します。

ACCESS PERMISSION 画面（V3.0 以降）

アクセスを許可するパラメーターを選択して、各ユーザーのアクセス制限を設定します。

管理者権限でログインしたときのみ表示されます。

1設定対象切り替えボタン

アクセス許可の設定対象を選択します。

選択したボタンによって、アクセス許可パラメーター表示が変わります。

GENERAL ボタンをタッチすると、SETUP 画面や SCENE 画面などのチャンネルに依存しない

操作のアクセス対象が表示されます。

2アクセス許可パラメーター名表示

▼ボタンをタッチすると、全チャンネルで、アクセス許可パラメーターのオン / オフが切り替わり

ます。

アクセス許可パラメーターがすべてのチャンネルでオンのときは、▼ボタンが緑色になります。一

部のチャンネルでオンのときは青色、すべてオフの場合は灰色になります。

3アクセス許可パラメーター設定ボタン

アクセス許可パラメーターのオン / オフを切り替えます。

対象ユーザーは、ここでオンにしたパラメーターだけが操作できるようになります。

対象となるパラメーターの詳細は、アクセス許可対象パラメーターリストを参照してください。

（→P.84）

ツールバー

リファレンスマニュアル

TF series

4チャンネル情報表示

チャンネル ID、チャンネル名、アイコンを表示します。

▶ボタンをタッチすると、そのチャンネルにあるアクセス許可パラメーターのオン / オフを切り

替えます。

アクセス許可パラメーターがすべてオンのときは、▶ボタンが緑色になります。一部のパラメー

ターがオンのときは青色、すべてオフの場合は灰色になります。

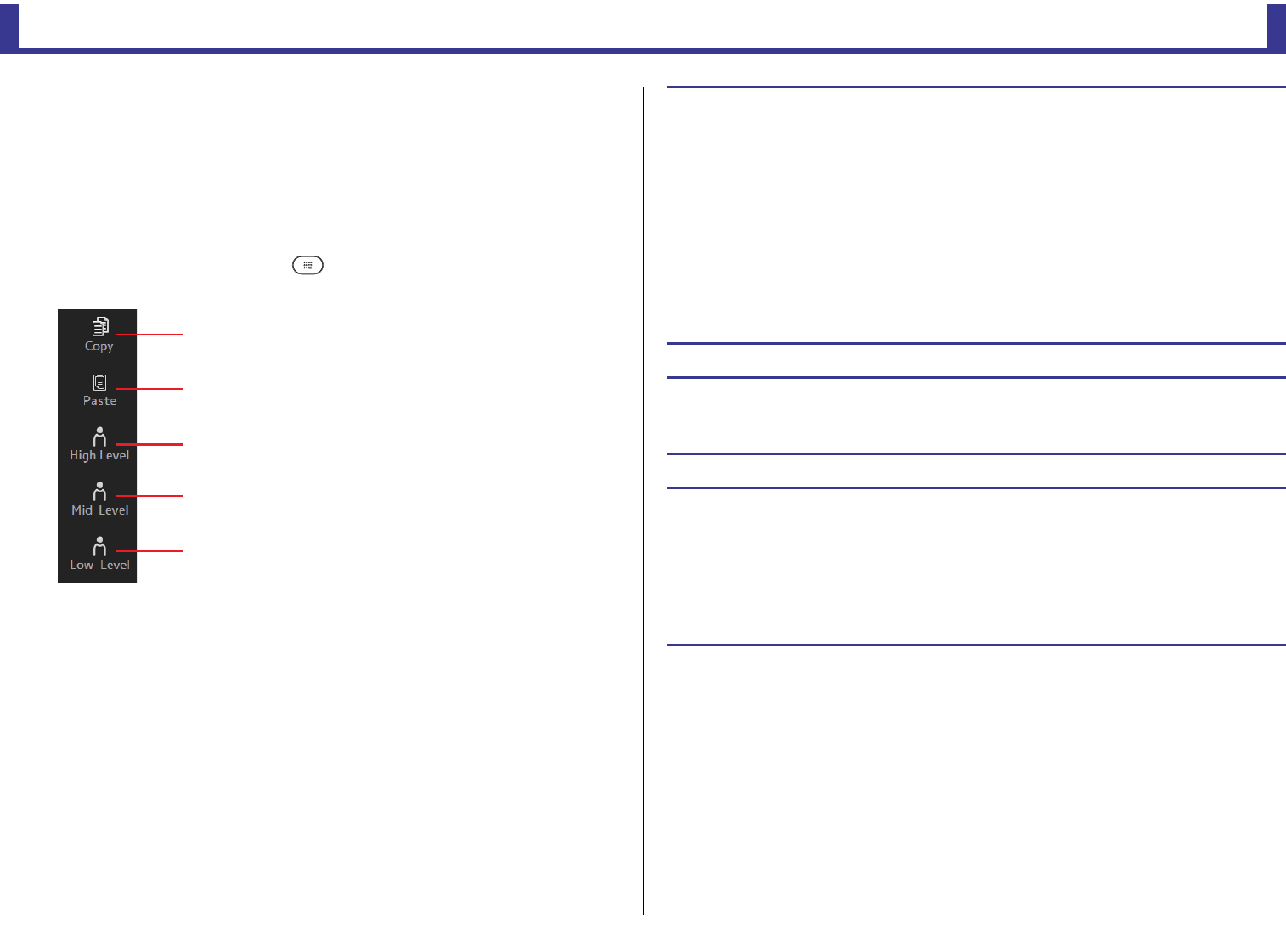

ACCESS PERMISSION 画面のメニュー

ACCESS PERMISSION 画面でメニューキーを押すと、以下のメニューアイコンが表示され

ます。

1Copy

表示しているユーザーの ACCESS PERMISSION の

設定をコピーバッファーに格納します。

2Paste

コピーバッファーに格納されている ACCESS

PERMISSION の設定を、表示しているユーザーにペー

ストします。

3High Level

4Mid Level

5Low Level

ユーザーの習熟度に応じた ACCESS PERMISSION

の設定を、表示しているユーザーに適用します。

High Level：ネットワーク設定と時刻設定の変更のみ

制限をかけた上級者向けテンプレート

Mid Level：チャンネル操作以外のシステム設定を中心

に制限をかけた中級者向けテンプレート

Low Level：チャンネルのオン / オフとフェーダーレ

ベル操作といった基本操作のみ許可する

初級者向けテンプレート

アクセス制限をかける

1. LOGIN 画面から Administrator でログインする

2. LOGIN 画面から User Account アイコンをタッチして、USER ACCOUNT 画面を表示する

3. アクセス制限をかけるユーザーを選択し、ユーザー名、パスワード、コメントを設定する

4. Access Permission Edit ボタンをタッチして、ACCESS PERMISSION 画面を表示する

5. アクセス制限をかけたいパラメーターのアクセス許可をオフにする

6. アクセス制限がかかったかどうかを確認するために、もう一度 LOGIN 画面を開き、アクセス制限を

かけたユーザーでログインする

7. アクセス制限をかけたパラメーターを操作して、「Permission Denied!」というメッセージが表示

されることを確認する

ユーザー設定を初期化する

本体を初期化すると、すべてのユーザーパスワードが解除されて、パラメーターをすべて操作できるよ

うになります。（→P.79）

ユーザー設定を他の TF シリーズにロードする

1. SAVE/LOAD 画面で、TF シリーズの内部設定を保存する

2. ユーザー設定をロードしたい TF シリーズに、管理者権限でログインする

3. SAVE/LOAD 画面で、手順 1で保存した設定ファイルを選択して、Load ボタンをタッチする

4. LOAD SELECT 画面で、Custom にある User Account だけにチェックを入れて Load ボタンを

タッチする

ツールバー

リファレンスマニュアル

TF series

CONSOLE LOCK 画面

誤操作を防ぐために、一時的に本体の操作を禁止できます。

CONSOLE LOCK 画面の表示中は、すべての操作子が操作できなくなります。

CONSOLE LOCK を解除するには、CONSOLE LOCK 画面を長押しします。パスワードを入力する画

面が表示されたら、ログインしているユーザー、または管理者のパスワードを入力してください。

OVERVIEW 画面

リファレンスマニュアル

TF series

OVERVIEW 画面

チャンネルストリップ情報の概要を表示する画面です。

トップパネルのホームキーを押して表示します。

TF5/TF3/TF1 では CH STRIP セクションが、TF-RACK では FADER セクションがホーム画面に

なっています。また、TF-RACK では、ホームキーを押すたびに、CH STRIP セクションと FADER セク

ションが交互に表示されます。

CH STRIP セクション

インプットチャンネル

1INPUT 画面を表示します。（→ P.47）

2EQ 画面を表示します。（→P.49）

3GATE 画面を表示します。（→P.53）

4COMP 画面を表示します。（→P.55）

5FX1 画面を表示します。（→P.57）

6FX2 画面を表示します。（→P.57）

7SEND TO AUX 画面を表示します。（→P.62）

8ASSIGN 画面を表示します。（→P.63）

9CH VIEW 画面を表示します。（→P.64）

ステレオチャンネル

1INPUT 画面を表示します。（→P.47）

2EQ 画面を表示します。（→P.49）

3FX1/FX2 画面を表示します。（→P.57）

4SEND TO AUX 画面を表示します。（→P.62）

5ASSIGN 画面を表示します。（→P.63）

6CH VIEW 画面を表示します。（→P.64）

7GEQ 画面を表示します。（→P.72）

8COMP 画面を表示します。（→P.55）

NOTE

TF5/TF3/TF1 では、SETUP 画面→ PREFERENCE 画面にある、Others → [HOME]key で

「Both」を選択すると、OVERVIEW 画面に FADER セクションが表示されるようになります。この場

合、OVERVIEW 画面でホームキーを押すと、FADER セクションと CH STRIP セクションが交互に表

示されます。

պղմյ

OVERVIEW 画面

リファレンスマニュアル

TF series

9OUTPUT 画面を表示します。（→P.74）

0SEND FROM 画面を表示します。（→P.75）（V3.0 以降）

AUX1 ∼ AUX8 チャンネル

1SEND FROM 画面を表示します。（→P.75）

2EQ 画面を表示します。（→P.49）

3GEQ 画面を表示します。（→P.72）

4COMP 画面を表示します。（→P.55）

5OUTPUT 画面を表示します。（→P.74）

6CH VIEW 画面を表示します。（→P.64）

AUX9/10 ∼ 19/20 チャンネル、SUB チャンネル

1SEND FROM 画面を表示します。（→P.75）

2EQ 画面を表示します。（→P.49）

3GEQ 画面を表示します。（→P.72）

4COMP 画面を表示します。（→P.55）

5OUTPUT 画面を表示します。（→P.74）

6CH VIEW 画面を表示します。（→P.64）

MATRIX1 ∼ 4 チャンネル（V2.5 以降）

1SEND FROM 画面を表示します。（→P.75）

2EQ 画面を表示します。（→P.49）

3DELAY 画面を表示します。（→P.78）

4OUTPUT 画面を表示します。（→P.74）

5CH VIEW 画面を表示します。（→P.64）

NOTE

･MATRIX1 ∼ 4 チャンネルは、OUTPUT FADER BANK にあります。トップパネルのフェーダーに

展開する場合は、FADER BANK セクションの [OUTPUT] キーを押して、チャンネルストリップに

OUTPUT BANK を表示してください。

･TF1 の場合、MATRIX1 ∼ 4 チャンネルは、本体のフェーダーには展開されず、ディスプレイにのみ

表示されます。画面を右にスクロールしてください。フェーダーに展開する場合は、CUSTOM

FADER BANK に登録してください。

OVERVIEW 画面

リファレンスマニュアル

TF series

グループチャンネル

1DCA ASSIGN 画面を表示します。（→P.76）

2CH VIEW 画面を表示します。（→P.64）

FADER セクション

1ON ボタン

チャンネルのオン / オフを切り替えます。

2フェーダー

チャンネルのフェーダーレベルを操作します。

3CUE ボタン

チャンネルのキューのオン / オフを切り替えます。

4CH VIEW 画面を表示します。（→P.64）

OVERVIEW 画面の操作

画面上のアイテムをタッチすると、タッチしたアイテムをフォーカス（ピンク色か白色の枠を表示）しま

す。ピンク色の枠が表示されているときは、[TOUCH AND TURN] ノブでパラメーターを操作できます。

フォーカスされている状態でもう一度タッチすると、タッチしたチャンネルの専用画面を表示します。

上下左右にドラッグまたはスワイプすることで、画面をスクロールできます。

OVERVIEW 画面

リファレンスマニュアル

TF series

OVERVIEW 画面のメニュー

OVERVIEW 画面でメニューキーを押すと次のコンテキストメニューが表示されます。

1CH Copy

選択しているチャンネルの設定をコピーします。

2CH Paste

選択しているチャンネルに、コピーしたチャンネルの設

定をペーストします。

3CH Default

選択しているチャンネルの設定を初期化します。

チャンネルの設定をコピーして他のチャンネルにペーストする

1. コピー元のチャンネルをタッチして選択する

コピー元のチャンネル

2. メニューキーを押す

メニューを表示します。

3. CH Copy アイコンをタッチする

設定をコピーし、メニューを閉じます。

4. コピー先のチャンネルをタッチして選択する

5. メニューキーを押す

メニューを表示します。

6. CH Paste アイコンをタッチする

CH Copy アイコン

コピー先のチャンネル

CH Paste アイコン

OVERVIEW 画面

リファレンスマニュアル

TF series

コピー元のチャンネルの設定をコピー先のチャンネルにペーストし、メニューを閉じます。

ペースト完了

専用画面

リファレンスマニュアル

TF series

専用画面

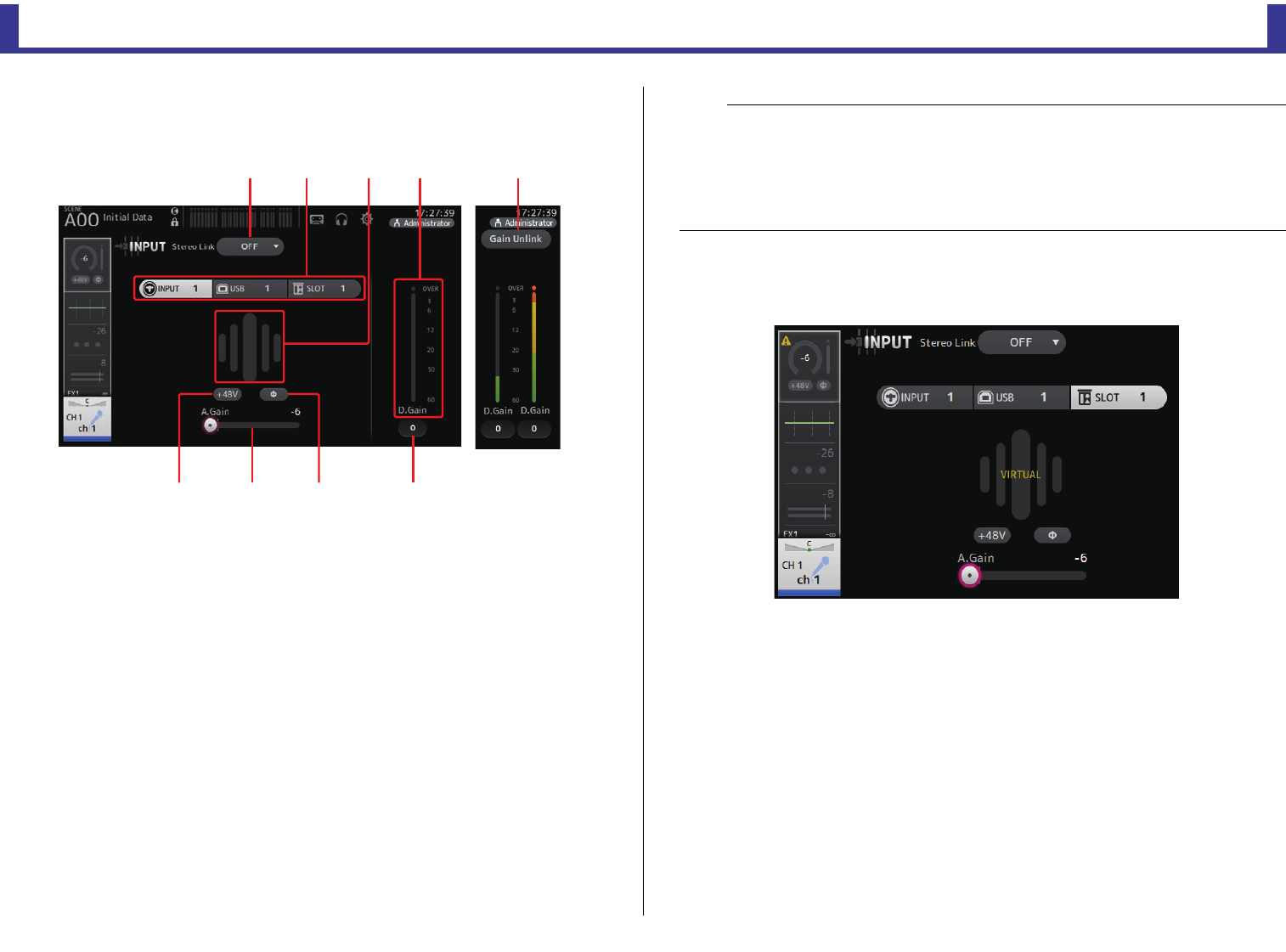

INPUT 画面

ステレオリンクの設定、入力ソースの選択、ファンタム電源のオン / オフ、フェイズの切り替え、入力ゲ

インを設定します。

1ステレオリンク選択ボタン

隣り合った 2 つのモノラルインプットチャンネルを選択し、ステレオリンクの機能を設定しま

す。タッチすると、ポップアップメニューを表示します。

OFF：ステレオリンクの設定を無効にします。

CH1&2：ステレオリンクを設定します。設定すると、奇数チャンネルは L、偶数チャンネルは R

にパンが振り切られます。CH の数字は選択しているチャンネルによって変わります。

CH2&3：ステレオリンクを設定します。設定すると、偶数チャンネルは L、奇数チャンネルは R

にパンが振り切られます。CH の数字は選択しているチャンネルによって変わります。

2インプット選択ボタン

インプットチャンネルの入力ソース（入力ポート）を切り替えます。選択できるインプットは、選択

中のチャンネルによって異なります。

INPUT： INPUT 端子に接続した機器からの入力を選択します。

USB： USB TO HOST 端子に接続したコンピューターからの入力を選択します。

SLOT（V2.0 以降）：拡張スロットに挿入された NY64-D からの入力を選択します。NY64-D

と Dante ネットワークで接続された Tio1608-D などのステージボック

スからの入力の選択に使用してください。SLOT のポート番号とチャンネ

ルの対応は「クイックコンフィグ時のチャンネル対応表」（→P.92）をご参

照ください。

Playback： ST IN1 で表示されます。トップパネルの USB 端子に挿入したポータブルデバイス

などからの入力を選択します。

入力ソースを SLOT に設定しても、実際の入力ソースがない場合（例 :NY64-D カードが挿入さ

れていない、Tio1608-D などのステージボックスが接続されていない、Dante のパッチがされ

ていない）は、「仮想の HA」であることを本画面および OVERVIEW 画面、CH VIEW 画面の HA

ボックス部分にも表示します。

3GainFinder（ゲインファインダー）

入力ゲインレベルを表示します。音声を入力したときに、レベル表示が中央に合うように調整する

と、入力ゲインを適切な範囲に設定できます。インプット選択で USB を選択しているときは、デ

ジタル段の入力ゲインレベルが表示されます。

4レベルメーター

ゲイン調整後のレベルを表示します。

5デジタルゲインテキストボックス

デジタルゲインを設定します。初期設定では 0dB に設定されています。テキストボックスをタッ

チし、フォーカスした状態で［TOUCH AND TURN］ノブを回すと値が変化します。また、フォー

カスした状態で再度テキストボックスをタッチすると、キーボード画面から値を直接入力できま

す。

ձղ ճմ

յնշո

NOTE

USB を選択したときは、7ゲインスライダーがデジタルゲインとなり、8+48V ボタンが非表示に

なります。

SLOT を選択した場合、SLOT SETUP 画面の「HA Control」ボタンが ON になっていないときはア

ナログゲインおよび +48V ボタンの操作はできません。また、ヘッドアンプの操作ができない機器か

らの入力のときは、

7ゲインスライダーがデジタルゲインとなり、8+48V ボタンが非表示になり

ます。

専用画面

リファレンスマニュアル

TF series

6Φ（フェイズ）ボタン

信号の位相を切り替えます。

オンにすると、入力される信号の位相を反転します。

7ゲインスライダー

インプット選択が INPUT のときは、ヘッドアンプのアナログゲインを設定します。

アナログゲインを +17dB と +18dB の間で変化させると、PAD（-24dB）のオン / オフが切り

替わります。

インプット選択が USB のときは、デジタルゲインを設定します。

8+48V ボタン

ヘッドアンプのファンタム電源（+48V）のオン / オフを切り替えます。

オン：ファンタム電源をオンにします。

オフ：ファンタム電源をオフにします。

インプット選択が USB のときは非表示になります。

9Gain Unlink ボタン（V1.1 以降）

ステレオチャンネル、またはステレオリンクの設定をオンにしたときに表示されます。

ボタンを押している間、ゲイン操作のリンクが一時的にオフになり、左右のゲインを個別に操作で

きます。ボタンを離すと、ボタンを離したときの差分を保ったまま左右のゲインがリンク動作しま

す。

注記

ファンタム電源について

ファンタム電源が不要な場合、+48V ボタンをオフにしてください。

ファンタム電源を使用する場合は、本体 / 外部機器の故障やノイズを防ぐために、次の内容にご注

意ください。

･INPUT 端子にファンタム電源非対応の機器を接続するときは、+48V ボタンをオフにする。

･+48V ボタンをオンにしたまま、ケーブルの抜き差しをしない。

･+48V ボタンのオン / オフは、そのチャンネルのボリュームをすべて最小にした状態で行なう。

NOTE

ファンタム電源を使用中で、INPUT 端子に接続されている機器の Hot と Cold 間の出力インピーダ

ンスに差がある場合にはノイズが発生することがあります。

ステレオリンク、入力ソースを設定する

1. INPUT 画面を表示する（→P.5）

2. ステレオリンク選択ボタンにタッチして、ステレオリン

クの機能を設定する

3. インプット選択ボタンにタッチして、インプットチャン

ネルの入力ソースを切り替える

4. ゲインスライダーをドラッグして、ヘッド

アンプのゲインを設定する

ゲインファインダーのレベル表示が中央

に合うよう、調整してください。

5. デジタルゲインテキストボックスをタッチし、フォー

カスした状態で［TOUCH AND TURN］ノブを回し、

デジタルゲインを調整する

ゲインファインダーのレベル表示

ゲインスライダー

デジタルゲイン

テキストボックス

専用画面

リファレンスマニュアル

TF series

INPUT 画面のメニュー（V1.1 以降）

INPUT 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

EQ 画面

各チャンネルの EQ を設定します。CH 1-32, AUX 1-20, STEREO, MATRIX1-4 には 4 バンド、

CH33-40, ST IN 1, ST IN 2, FX1, FX2, SUB には 2 バンドのパラメトリック EQ が用意されてい

ます。［TOUCH AND TURN］ノブひとつの操作で簡単に操作できる 1-knob モードと、個別にパラ

メーターを操作するマニュアルモードの切り替えもこの画面で操作します。

4 バンドパラメトリック EQ

1EQ ボタン

EQ のオン / オフを切り替えます。

2HPF ボタン

HPF（ハイパスフィルター）のオン / オフを切り替えます。

CH1 ∼ CH40 で表示します。

31-knob ボタン

1-knob EQ モードとマニュアルモードを切り替えます。

1-knob EQ モードのときは、ボタンの横に 1-knob レベルスライダーが表示されます。

41-knob レベルスライダー

1-knob EQ のかかり具合を調節します。

マニュアルモードの場合は、選択中のバンドの Q/F/G の情報が表示されます。

1All INPUT

入力ソースを INPUT 端子に一括で切り替えます。

2All USB

入力ソースを USB TO HOST 端子に接続したコン

ピュータからの接続に一括で切り替えます。

3All SLOT（V2.0 以降）

入力ソースを拡張スロットの NY64-D に接続された

Dante ネットワーク機器からの入力に一括で切り替え

ます。

切り替える単位は下記のとおりとなります。

TF5：

CH1-32 が選択されているときは、CH1-32 を一括で切り

替え。

CH33-40 が選択されているときは、CH33-40 を一括で

切り替え。

TF3：

CH1-24 が選択されているときは、CH1-24 を一括で切り

替え。

CH25-32 が選択されているときは、CH25-32 を一括で

切り替え。

CH33-40 が選択されているときは、CH33-40 を一括で

切り替え。

TF1/TF-RACK：

CH1-16 が選択されているときは、CH1-16 を一括で切り

替え。

CH17-32 が選択されているときは、CH17-32 を一括で

切り替え。

ձղ ճ մ յ

շո

専用画面

リファレンスマニュアル

TF series

5EQ モードタイプ選択ボタン

1-knob EQ モードの場合は、1-knob EQ のタイプを選択します。ボーカルには「Vocal」を、それ

以外の楽器には、「Intensity」を選びます。

「Intensity」の場合は、マニュアルモードで設定した値を中間値として、フラットから設定値をさ

らに強調した設定の間を操作できます。

出力チャンネルの EQ には「Loudness」が用意されています。低域と高域を強調する設定を操作

できます。

選択できるタイプは、次のようにチャンネルによって異なります。

マニュアルモードのときは、フィルタータイプを選択します。LOW バンドと HIGH バンドはフィ

ルタータイプを切り替えできます。

CH1-CH40 の LOW バンドは、ローシェルビングとベルタイプを選べます。

それ以外のチャンネル EQ（専用の HPF が装備されていないチャンネル EQ）では、HPF、ロー

シェルビング、ベルタイプから選べます。

HIGH バンドは、LPF、ハイシェルビング、ベルタイプから選べます。

6EQ アウトプットレベルメーター

EQ の出力レベルを表示します。

7周波数特性表示 / 設定

EQ やフィルターのパラメーターの設定値が表示されます。各バンドの周波数やゲインなどの変

更に従って、特性カーブが変化します。

1-knob EQ モードの場合は、1-knob レベルスライダーをタッチして、［TOUCH AND TURN］

ノブまたは 1-knob レベルスライダーを操作します。

マニュアルモードでは、カーブ上のハンドルをドラッグして、設定を変更します。

HPF がオンのときは、HPF のハンドルをドラッグして、カットオフ周波数を操作します。HPF

は、1-knob のタイプが Intensity のときも独立して操作できます。

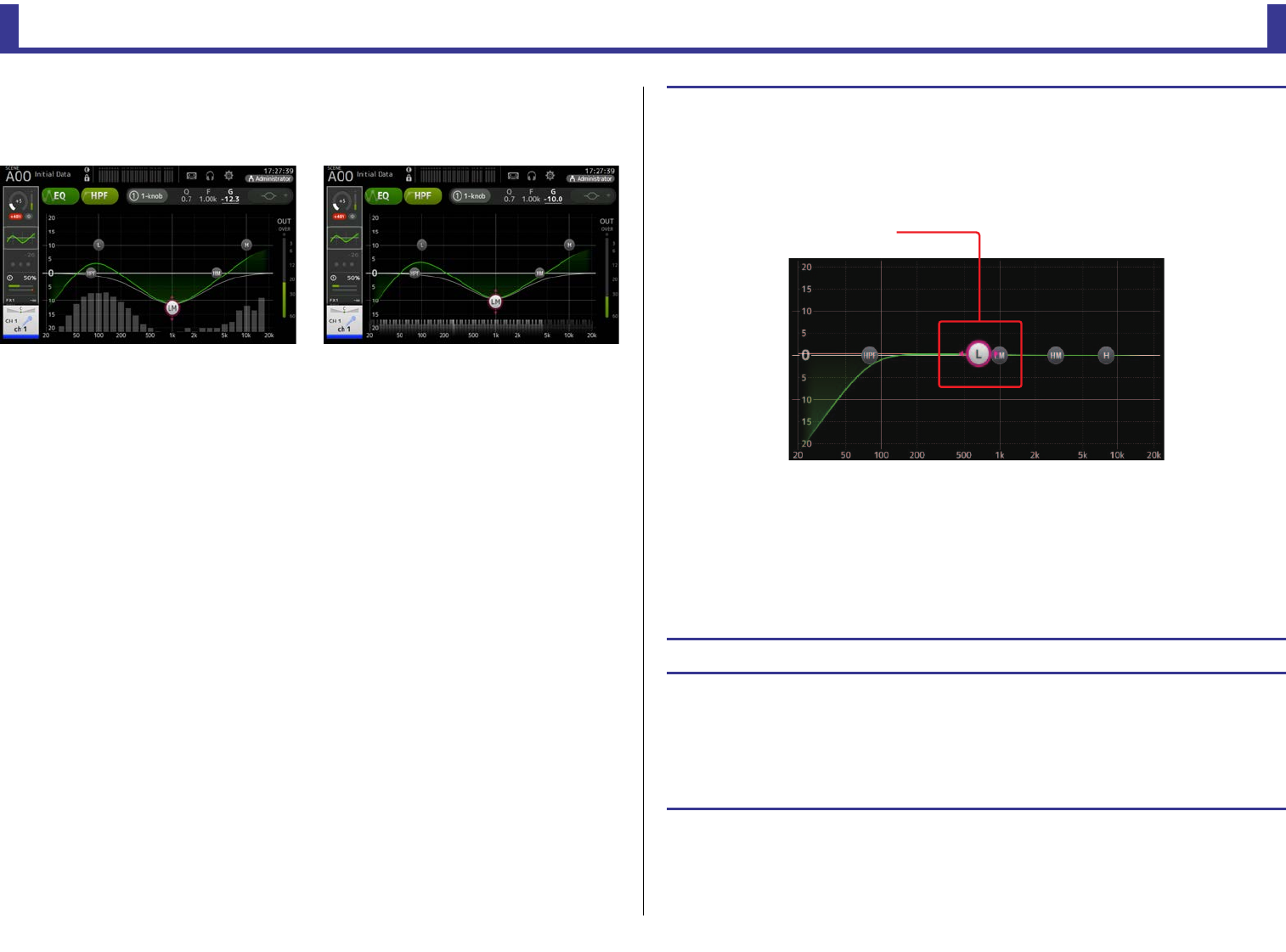

<1-knob EQ モードの場合 > < マニュアルモードの場合 >

1-knob EQ モードの仕組み

1-knob EQ モードにすると、複数のパラメーターを同時にひとつのノブで操作できます。これにより、

複雑な EQ の調節を簡単に操作できます。

本体にあらかじめ保存されている Preset には、それぞれの楽器に合った EQ が設定されています。こ

の EQ 設定を 1-knob EQ モードでひとつのノブで操作することで、全体のバランスを損なうことなく

EQ のかかり具合を調節できます。

マニュアルモードで EQ の設定を作って 1-knob EQ モード（Intensity）に移行すると、マニュアル

モードで作った設定を 50%（中間の値）として、0%（EQ がかかっていない状態）∼ 100%（マニュア

ルモードで作った設定をさらに強調した状態）の間で EQ の設定を [TOUCH AND TURN] ノブで操

作できます。あらかじめ作った EQ の設定の微調整を、ひとつのノブで操作できるので便利です。

1-knob EQ のモードタイプを Vocal や Loudness に変更すると、あらかじめ用意された EQ カーブ

で0%（EQ がかかっていない状態）∼ 100%（EQ のかかり具合が最大の状態）の間で操作できます。

タイプ

チャンネル

CH1-32

HPF+

4バンド

CH33-40

HPF+

2バンド

ST IN

2 バンド

2バンド

STEREO

4バンド

AUX1-8

4バンド

AUX9/10-

AUX19/20

4 バンド

MATRIX1-4

4 バンド

SUB

2 バンド

+LPF

Intensity ○ ○ ○ ○ ○ ○ ○ ○ ×

Vocal ○ × × × × × × × ×

Loudness × × × × ○ ○ ○ ○ ×

専用画面

リファレンスマニュアル

TF series

8RTA/ 鍵盤表示

グラフの下部でパラメーターのない場所をタッチすると、RTA と鍵盤が表示されます。RTA は、

入力音が EQ で調整されたあとの周波数特性をグラフで表示します。鍵盤表示は、調整する周波数

と楽器の音階との関係を視覚的に把握できます。

マニュアルモードで EQ を操作する

1. EQ 画面を表示する（→P.5）

2. EQ ボタンをタッチして、EQ をオンにする

3. 1-knob モードボタンをタッチして、1-knob モードをオフにする

4. タッチスクリーンの EQ パラメーターをドラッグして EQ を調整する

EQ パラメーターをタッチして選択した状態では、[TOUCH AND TURN] ノブで操作できます。こ

のとき操作するパラメーターを切り替えるには [SHIFT] キーを押します。[SHIFT] キーを押すた

びに、操作対象がゲイン（G）と周波数（F）が交互に切り替わります。1-knob ボタンの右側に表示さ

れている G と F の値をタッチしても切り替えできます。

Q を操作する場合は、タッチスクリーン上でピンチ / ズーム操作をするか、1-knob ボタンの右側

に表示されている Q の値をタッチして [TOUCH AND TURN] ノブで操作します。

5. 必要に応じて HPF をオンにする

ボーカルマイクなどの場合は HPF をオンにして低音ノイズを低減させます。

1-knob モードで EQ を操作する

1. EQ 画面を表示する（→P.5）

2. EQ と 1-knob モードをオンにする

3. 1-knob モードのタイプを選ぶ

4. [TOUCH AND TURN] ノブで EQ を調整する

ドラッグして調整

専用画面

リファレンスマニュアル

TF series

HPF を設定する

1. EQ 画面を表示する（→P.5）

2. HPF ボタンをタッチして、HPF をオンにする

3. HPF のハンドルをタッチする

4. ［TOUCH AND TURN］ノブを回して、HPF を調整する

タッチスクリーン内の HPF パラメーターフィールドをドラッグしても調整できます。

設定した値は、画面右上の表示で確認できます。

ドラッグして調整

設定した値

LPF を設定する

SUB チャンネルでは、EQ とは独立してサブウーファー用の調整（高域成分のカット）を行なう LPF を

設定できます。

1. SUB チャンネルの EQ 画面を表示する（→P.5）

2. EQ ボタンをタッチして、EQ をオンにする

3. タッチスクリーンの LPF パラメーターをドラッグして LPF を調整する

ドラッグして調整

専用画面

リファレンスマニュアル

TF series

EQ 画面のメニュー

EQ 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

GATE 画面

チャンネルのゲートを設定します。スレッショルドレベル（しきい値）より小さい信号が入力された場

合、出力を一定の値（RANGE）で小さくします。GATE は CH1 ∼ CH32 に搭載されています。

1GATE ボタン

ゲート機能のオン / オフを切り替えます。

2ゲートインプットレベルメーター

ゲートの入力レベルを表示します。

3Threshold スライダー

ゲートの効果がかかるしきい値のレベルを設定します。

4ゲートグラフ

ゲートレベルの設定を視覚的に表示します。

5Range スライダー

ゲートの効果がかかっているときの減衰量を設定します。

6Attack スライダー

入力信号がスレッショルドレベルを超えてから、ゲートが開くまでの時間を設定します。

7Hold スライダー

入力信号がスレッショルドレベルを下回ったあとにゲートが閉じ始めるまでの待ち時間を設定し

ます。

1Copy

選択しているチャンネルの EQ のパラメーターをコ

ピーバッファーに格納します。

2Paste

コピーバッファーに格納されている EQ のパラメー

ターを、選択しているチャンネルにペーストします。

3Compare

選択しているチャンネルの EQ のパラメーターと、コ

ピーバッファーに格納されている EQ のパラメーター

を切り替えて比較します。

4Gain Flat

選択しているチャンネルの EQ ゲインをフラットに設

定します。

5Default

EQ の設定を初期状態に設定します。

ձյնշ

ոմճղ

専用画面

リファレンスマニュアル

TF series

8Decay スライダー

入力信号が HOLD の待ち時間を経たあと、ゲートが閉じるまでの時間を設定します。設定値は、

レベルが 6dB 変化するのに要する時間で表現します。

9GR（ゲインリダクション）メーター

ゲインリダクション量を表示します。

0OUT（ゲートアウトプット）メーター

ゲートの出力レベルを表示します。

GATE 画面のメニュー

GATE 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

GATE を設定する

1. GATE 画面を表示する（→P.5）

2. GATE をオンにして、操作したいスライダーにタッチする

3. ［TOUCH AND TURN］ノブを回して、値を調整する

ゲートグラフと各メーターで調整の状態を確認してください。

タッチスクリーン内のスライダーをドラッグしても、調整できます。

1Copy

選択しているチャンネルの GATE のパラメーターをコ

ピーバッファーに格納します。

2Paste

コピーバッファーに格納されている GATE のパラメー

ターを、選択しているチャンネルにペーストします。

3Compare

選択しているチャンネルの GATE のパラメーターと、

コピーバッファーに格納されている GATE のパラメー

ターを切り替えて比較します。

4Default

GATE の設定を初期状態に設定します。

専用画面

リファレンスマニュアル

TF series

COMP 画面

各チャンネルのコンプレッサーを設定します。［TOUCH AND TURN］ノブ 1 つの操作で簡単に操作

できる 1-knob モードと、個別にパラメーターを操作するマニュアルモードの切り替えも、この画面で

操作します。

1COMP ボタン

コンプレッサー機能のオン / オフを切り替えます。

21-knob ボタン

1-knob モードとマニュアルモードを切り替えます。

31-knob レベルスライダー（1-knob モード時のみ）

1-knob COMP のかかり具合を調整します。

マニュアルモードのときは、表示されません。

4コンプレッサーインプットレベルメーター

コンプレッサーへの入力レベルを表示します。

5Threshold スライダー

コンプレッサーの効果がかかるしきい値のレベルを設定します。

6コンプレッサーグラフ

設定状態を視覚的に表示します。

7Ratio スライダー

コンプレッサーの圧縮量を設定します。

8Attack スライダー

入力信号が Threshold スライダーで設定した値を超えてから、コンプレッサーの効果が最大に

達するまでの時間を設定します。

9Release スライダー

入力信号が Threshold スライダーで設定した値以下になったあと、コンプレッサーの効果がな

くなるまでの時間を設定します。設定値は、レベルが 6dB 変化するのに要する時間で表現しま

す。

0Out Gain スライダー

コンプレッサーの出力レベルを調整します。

AKnee ボタン

スレッショルドレベルでの折れ曲がりの鋭さを選択します。Soft ではなめらかに、Hard では急

激にコンプレッサーがかかります。

BGR（ゲインリダクション）メーター

ゲインリダクション量を表示します。

COUT（コンプレッサーアウトプット）メーター

コンプレッサーの出力レベルを表示します。

1-knob COMP モードの仕組み

1-knob COMP モードでは、コンプレッサーのかかり具合をひとつのノブで簡単に操作できます。

1-knob レベルスライダーを右に動かす、または [TOUCH AND TURN] ノブを右に回すほど、コンプ

レッションが強くなり、それに応じてレベルが上がります。単にフェーダーやゲインで音量を上げるだ

けではレベルオーバーが起きてしまうような音量差のある音の粒を揃えて、音が前面に出てくるような

効果が得られます。

Threshold、Ratio、Out Gain のバランスを自動的にコントロールすることで、難しいコンプレッサー

の設定を気にすることなく操作できます。

ձղշոչ

ջպն

յմ

専用画面

リファレンスマニュアル

TF series

COMP 画面のメニュー

COMP 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

コンプレッサーを設定する

1. COMP 画面を表示する（→P.5）

2. COMP がオフの場合は COMP ボタンをタッチしてオンにする

3. 1-knobボタンをタッチして1-knob COMPモードをオフにする

4. 操作するパラメーターのスライダーを操作する

スライダーをドラッグして各パラメーターのバランスを調整します。

タッチして選択した状態で [TOUCH AND TURN] ノブでも操作できます。

1-knob COMP モードの場合

1. 1-knob COMP モードをオンにする

2. [TOUCH AND TURN] ノブで操作する

設定した Attack、Release、Knee が固定され、Threshold、Ratio、Out Gain が自動的に設定さ

れます。

1Copy

選択している COMP のパラメーターをコピーバッ

ファーに格納します。

2Paste

コピーバッファーに格納されている COMP のパラメー

ターを選択しているチャンネルにペーストします。

3Compare

選択しているチャンネルの COMP のパラメーターと、

コピーバッファーに格納されている COMP のパラメー

ターを切り替えて比較します。

4Default

COMP の設定を初期状態に設定します。

専用画面

リファレンスマニュアル

TF series

FX 画面（FX1/FX2/INS FX1 ∼ 6）

エフェクトの種類やパラメーターを設定します。

1Send ボタン

CH1 ∼ CH40、ST IN1/2 のインプットチャンネルの場合に表示します。

FX リターンチャンネルへの送りのオン／オフを切り替えます。

2エフェクトタイプボタン

タッチすると、エフェクトを選択する EFFECT TYPE 画面（→P.58）を表示します。

3タイプ / ライブラリー名表示

選択しているライブラリーのタイプ、名称を表示します。

4R Safe（リコールセーフ）インジケーター

FX モジュールのリコールセーフの状態を表示します。

タッチすると、RECALL SAFE 画面を表示します（→P.25）。

5M Safe（ミュートセーフ）切り替えボタン

FX モジュールのミュートセーフのオン / オフを切り替えます。

6FX センドレベルスライダー

CH1 ∼ CH40、ST IN1/2 のインプットチャンネルの場合に表示されます。

FX のセンドレベルを調整します。

7Pre ボタン

CH1 ∼ CH40、ST IN1/2 のインプットチャンネルの場合に表示されます。

FX RETURN チャンネルに送る信号をフェーダーの直前または直後のどちらに送るかを選択し

ます。

オン：フェーダーの直前

オフ：フェーダーの直後

8パラメータースライダー切り替えボタン

タッチすると、表示されていないパラメータースライダーを表示します。

9パラメータースライダー

それぞれのエフェクトで設定できるパラメーターがスライダーで表示されます。

0Sync ボタン

ディレイなど、テンポの設定ができるエフェクトのときに表示されます。オンのときは、トップパ

ネルの SENDS ON FADER セクションにある [TAP] ボタンで同期するテンポを操作できます。

ABypass ボタン

FX モジュールのバイパスをオン / オフします。

BFX アウトプットレベルメーター

FX モジュールの出力レベルを表示します。

CCUE ボタン

FX モジュールのキューのオン / オフを切り替えます。

ձղ ճ մ ջպյ

չոնշ

専用画面

リファレンスマニュアル

TF series

FX 画面のメニュー

FX 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

EFFECT TYPE 画面

エフェクトタイプを選択します。目的のボタンをタッチして、選択します。

エフェクトを設定する

1. エフェクトタイプボタンをタッチする

エフェクトを選択する画面を表示しますので、目的のタ

イプのボタンをタッチしてください。

2. SEND ボタンをタッチする

3. パラメータースライダーをドラッグする

エフェクトのかかり具合やドライ / ウェットのバランス

などを調整してください。

4. FX センドレベルスライダーをドラッグする

エフェクトの送り量を調整してください。

5. FX RTN1/2 のレベルを調整する

FX RTN1/2 チャンネルは、インプットフェーダーバンクにあります。（ステレオチャンネル →

P.42）

インサートエフェクトを設定する

AUX9/10 ∼ AUX19/20 では、インサートエフェクトを設定できます。

1. エフェクトタイプボタンをタッチする

エフェクトを選択する画面を表示しますので、目的のタイプのボタンをタッチしてください。

2. Bypass ボタンをタッチする

初期設定は Bypass になっていますので、Bypass を解除します。

3. パラメータースライダーをドラッグする

エフェクトのかかり具合を調整します。

Send ボタン

FX センドレベルスライダー

1Copy

選択しているエフェクトのパラメーターをコピーバッ

ファーに格納します。

2Paste

コピーバッファーに格納されているエフェクトのパラ

メーターを、選択しているエフェクトにペーストしま

す。

3Compare

選択しているエフェクトのパラメーターと、コピーバッ

ファーに格納されているエフェクトのパラメーターを

切り替えて比較します。

4Default

選択しているエフェクトのパラメーターを初期状態に

設定します。

専用画面

リファレンスマニュアル

TF series

エフェクトパラメーター

REVERB HALL, REVERB ROOM, REVERB STAGE, REVERB PLATE

1 IN/2 OUT のホール、ルーム、ステージ、プレートリバーブのシミュレーションです。

MONO DELAY

1 IN/2 OUT のベーシックなリピートディレイです。

STEREO DELAY

2 IN/2 OUT のベーシックなステレオディレイです。

DELAY LCR

1 IN/2 OUT の 3 タップディレイです。

ECHO

2 IN/2 OUT のクロスフィ−ドバックル−プ付きステレオディレイです。

Parameter Range Description

Reverb Time 0.3s~20.0s リバーブの残響の長さ

Initial Delay 1.0~500.0ms リバーブの初期反射音が出るまでの遅延時間

High Ratio 0.1~1.0 リバーブの高域成分の残響時間の Reverb Time に対する比率

Diffusion 0~10 リバーブ音の左右の広がり

Density 0%~100% リバーブの密度

HPF Thru, 21.2Hz~8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz~16.0kHz, Thru ローパスフィルターのカットオフ周波数

Parameter Range Description

Delay 1.0~2700.0ms ディレイタイム

Feedback Gain -99 ~ +99 フィードバックの量

High Ratio 0.1~1.0 フィードバックの高域成分の量

HPF Thru, 21.2Hz~8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz~16.0kHz, Thru ローパスフィルターのカットオフ周波数

Sync OFF, ON テンポパラメーター同期のオンオフ

Note ----, ~ テンポから DELAY を換算するための値

Parameter Range Description

Delay L 1.0~1350.0ms L チャンネルのディレイタイム

Delay R 1.0~1350.0ms R チャンネルのディレイタイム

Feedback Gain L -99 ~ +99 L チャンネルのフィードバックの量

Feedback Gain R -99 ~ +99 R チャンネルのフィードバックの量

High Ratio 0.1~1.0 フィードバックの高域成分の量

HPF Thru, 21.2Hz~8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz~16.0kHz, Thru ローパスフィルターのカットオフ周波数

Sync OFF, ON テンポパラメーター同期のオンオフ

Note L ----, ~ テンポから Delay L を換算するための値

Note R ----, ~ テンポから Delay R を換算するための値

Parameter Range Description

Delay L 1.0~2700.0ms L チャンネルのディレイタイム

Delay C 1.0~2700.0ms センターチャンネルのディレイタイム

Delay R 1.0~2700.0ms R チャンネルのディレイタイム

Delay FB 1.0~2700.0ms フィードバックのディレイタイム

Feedback Gain -99 ~ +99 フィードバックの量

High Ratio 0.1~1.0 フィードバックの高域成分の量

HPF Thru, 21.2Hz~8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz~16.0kHz, Thru ローパスフィルターのカットオフ周波数

Level L -100 ~ +100 L チャンネルのレベル

Level C -100 ~ +100 センターチャンネルのレベル

Level R -100 ~ +100 R チャンネルのレベル

Sync OFF, ON テンポパラメーター同期のオンオフ

Note L ----, ~ テンポから Delay L を換算するための値

Note C ----, ~ テンポから Delay C を換算するための値

Note R ----, ~ テンポから Delay R を換算するための値

Note FB ----, ~ テンポから Delay FB を換算するための値

Parameter Range Description

Delay L 1.0~1350.0ms L チャンネルのディレイタイム

Delay R 1.0~1350.0ms R チャンネルのディレイタイム

Delay FB L 1.0~1350.0ms L チャンネルのフィードバックディレイタイム

Delay FB R 1.0~1350.0ms R チャンネルのフィードバックディレイタイム

Feedback Gain L -99 ~ +99 L チャンネルのフィードバックの量

Feedback Gain R -99 ~ +99 R チャンネルのフィードバックの量

XFeedback Gain -99 ~ +99 L->R, R->L のフィードバック量

High Ratio 0.1~1.0 フィードバックの高域成分の量

HPF Thru, 21.2Hz~8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz~16.0kHz, Thru ローパスフィルターのカットオフ周波数

Sync OFF, ON テンポパラメーター同期のオンオフ

Note L ----, ~ テンポから Delay L を換算するための値

Note R ----, ~ テンポから Delay R を換算するための値

Note FBL ----, ~ テンポから Delay FB L を換算するための値

Note FBR ----, ~ テンポから Delay FB R を換算するための値

専用画面

リファレンスマニュアル

TF series

DELAY->REV （V1.1 以降）

1 IN/2 OUT のシリーズ接続されたディレイ / リバーブエフェクトです。

EARLY REF （V1.1 以降）

1 IN/2 OUT のアーリーリフレクションです。

GATE REVERB, REVERSE GATE （V1.1 以降）

1 IN/2 OUT のゲート付アーリーリフレクションとリバースゲート付アーリーリフレクションです。

CHORUS （V1.1 以降）

2 IN/2 OUT のコーラスエフェクトです。

FLANGE （V1.1 以降）

2 IN/2 OUT のフランジエフェクトです。

Parameter Range Description

Delay 1.0ms - 2700.0ms ディレイタイム

Feedback Gain -99% - 99% フィードバックの量

DLY BAL 0% - 100% ディレイのミックスバランス

Reverb Time 0.3s - 20.0s リバーブの残響の長さ

High Ratio 0.1 - 1.0 リバーブの高域成分の残響時間の、Reverb Time に対する比率

Diffusion 0 - 10 リバーブ音の左右の広がり

Density 0% - 100% リバーブの密度

HPF Thru, 21.2Hz - 8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz - 16.0kHz, Thru ローパスフィルターのカットオフ周波数

REV BAL 0% - 100% リバーブのミックスバランス

Sync Off, On テンポパラメーター同期のオン / オフ

Note ----, ~ テンポから Delay を換算するための値

Parameter Range Description

Type S-Hall, L-Hall, Random,

Reverse, Plate, Spring 初期反射音のパターンのタイプ

Room Size 0.1 - 20.0 部屋の大きさ（反射音の間隔）

Liveness 0 - 10 反射音の減衰のしかた（0: dead, 10: Live）

Initial Delay 1.0ms - 500.0ms 初期反射音が出るまでの遅延時間

Diffusion 0 - 10 反射音の左右の広がり

Density 0% - 100% 反射音の密度

ER Number 1 - 19 反射音の本数

Feedback Gain -99% - 99% フィードバックの量

High Ratio 0.1 - 1.0 フィードバックの高域成分

HPF Thru, 21.2Hz - 8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz - 16.0kHz, Thru ローパスフィルターのカットオフ周波数

Parameter Range Description

Type Type-A, Type-B 初期反射音のパターンのタイプ

Room Size 0.1 - 20.0 部屋の大きさ（反射音の間隔）

Liveness 0 - 10 反射音の減衰のしかた

Initial Delay 1.0ms - 500.0ms 初期反射音が出るまでの遅延時間

Diffusion 0 - 10 反射音の左右の広がり

Density 0% - 100% 反射音の密度

ER Number 1 - 19 反射音の本数

Feedback Gain -99% - 99% フィードバックの量

High Ratio 0.1 - 1.0 フィードバックの高域成分

HPF Thru, 21.2Hz - 8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz - 16.0kHz, Thru ローパスフィルターのカットオフ周波数

Parameter Range Description

Frequency 0.05Hz - 10.00Hz モジュレーションのスピード

AM Depth 0% - 100% 振幅変調の深さ

PM Depth 0% - 100% ピッチ変調の深さ

MOD. Delay 1.0ms - 500.0ms モジュレーションのディレイタイム

Sync Off, On テンポパラメーター同期のオン / オフ

Note - テンポから Frequency を換算するための値

Parameter Range Description

Frequency 0.05Hz - 10.00Hz モジュレーションのスピード

Depth 0% - 100% モジュレーションの深さ

MOD. Delay 1.0ms - 500.0ms モジュレーションのディレイタイム

Feedback Gain -99% - 99% フィードバックの量

Sync Off, On テンポパラメーター同期のオン / オフ

Note - テンポから Frequency を換算するための値

専用画面

リファレンスマニュアル

TF series

SYMPHONIC （V1.1 以降）

2 IN/2 OUT のシンフォニックエフェクトです。

PHASER （V1.1 以降）

2 IN/2 OUT の 16 ステージエフェクトです。

M BAND COMP （V1.1 以降）

2 IN/2 OUT の 3 バンドコンプレッサーです。各帯域にソロとゲインリダクションメーターが付いて

います。

Parameter Range Description

Frequency 0.05Hz - 10.00Hz モジュレーションのスピード

Depth 0% - 100% モジュレーションの深さ

MOD. Delay 1.0ms - 500.0ms モジュレーションのディレイタイム

Sync Off, On テンポパラメーター同期のオン / オフ

Note - テンポから Frequency を換算するための値

Parameter Range Description

Frequency 0.05Hz - 10.00Hz モジュレーションのスピード

Depth 0% - 100% モジュレーションの深さ

Feedback Gain -99% - 99% フィードバックの量

Offset 0 - 100 フェイズシフトのかかる周波数のオフセット

Phase 0° - 355° モジュレーションの左右の位相差

Stage 2 - 16 フェイズシフトの段数

HPF Thru, 21.2Hz - 8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz - 16.0kHz, Thru ローパスフィルターのカットオフ周波数

Sync Off, On テンポパラメーター同期のオン / オフ

Note - テンポから Frequency を換算するための値

Parameter Range Description

Low Gain -12.0dB - +12.0dB 低域のゲイン

Mid Gain -12.0dB - +12.0dB 中域のゲイン

High Gain -12.0dB - +12.0dB 高域のゲイン

Total Gain -72dB - +12dB トータルゲイン

L-M XOver 21.2Hz - 8.00kHz 低域 / 中域のクロスオーバー周波数

M-H XOver 21.2Hz - 8.00kHz 中域 / 高域のクロスオーバー周波数

Knee 0 - 5 コンプレッサーのニー（全帯域共通）

Low/Mid/High Link Off, On オンにすると、低域、中域、高域のスレッショルドが差分を

保ったまま連動する機能（V3.0 以降）

Low Thr -54dB - 0dB 低域のスレッショルド

Low Ratio 1:1 - ∞:1 低域のレシオ

Low Attack 0ms - 120ms 低域のアタックタイム

Low Release 3.34ms - 42.7s 低域のリリースタイム

Low Bypass Off, On 低域のコンプレッサーのバイパス機能

Low Solo Off, On 低域のソロ機能

Mid Thr -54dB - 0dB 中域のスレッショルド

Mid Ratio 1:1 - ∞:1 中域のレシオ

Mid Attack 0ms - 120ms 中域のアタックタイム

Mid Release 3.34ms - 42.7s 中域のリリースタイム

Mid Bypass Off, On 中域のコンプレッサーのバイパス機能

Mid Solo Off, On 中域のソロ機能

High Thr -54dB - 0dB 高域のスレッショルド

High Ratio 1:1 - ∞:1 高域のレシオ

High Attack 0ms - 120ms 高域のアタックタイム

High Release 3.34ms - 42.7s 高域のリリースタイム

High Bypass Off, On 高域のコンプレッサーのバイパス機能

High Solo Off, On 高域のソロ機能

NOTE

Make Up パラメーターは、V3.0 以降では廃止となりました。

専用画面

リファレンスマニュアル

TF series

PING PONG DELAY （V2.0 以降）

1IN/2OUT のピンポンディレイです。ディレイ音が左右交互に等間隔で繰り返されるディレイエフェ

クトです。

DUAL PITCH （V2.0 以降）

2IN/2OUT のピッチシフトエフェクトです。

OUTPUT DELAY （V2.5 以降）

2 イン 2 アウトのシンプルなシングルディレイです。INS FX1 ∼ 6 で使用すると、出力の遅延補正な

どに便利です。

SEND TO AUX 画面

各チャンネルから AUX バスへの送り量を設定します。

左右にスワイプすると、表示されていないバスを表示します。

1オン / オフボタン

AUX チャンネルへの送りのオン / オフを切り替えます。

2レベルスライダー

各 AUX チャンネルへの送り量を調整します。

3Pre ボタン

AUX チャンネルに送る信号をフェーダーの直前または直後のどちらに送るかを選択します。

オン：フェーダーの直前

オフ：フェーダーの直後

Parameter Range Description

Delay 1.0ms - 1350.0ms ディレイタイム

Feedback Gain -99% - 99% フィードバックの量

High Ratio 0.1 - 1.0 フィードバックの高域成分の量

HPF Thru, 21.2Hz - 8.00kHz ハイパスフィルターのカットオフ周波数

LPF 50.0Hz - 16.0kHz, Thru ローパスフィルターのカットオフ周波数

Sync Off, On テンポパラメーター同期のオン / オフ

Note ----, - テンポから Delay を換算するための値

Parameter Range Description

Pitch 1 -24 - 24 Ch1 のピッチ（半音単位）

Fine 1 -50 - 50 Ch1 のピッチ（1 セント単位）

Level 1 -100 - 100 Ch1 の音量

Pan 1 L63 - R63 Ch1 のパン

Delay 1 1.0ms - 1000.0ms Ch1 のディレイタイム

Feedback Gain 1 -99 - 99 Ch1 のフィードバックレベル

Pitch 2 -24 - 24 Ch2 のピッチ（半音単位）

Fine 2 -50 - 50 Ch2 のピッチ（1 セント単位）

Level 2 -100 - 100 Ch2 の音量

Pan 2 L63 - R63 Ch2 のパン

Delay 2 1.0ms - 1000.0ms Ch2 のディレイタイム

Feedback Gain 2 -99 - 99 Ch2 のフィードバックレベル

Mode 1 - 10 ピッチシフトの変調幅

Sync Off, On テンポパラメーター同期のオン / オフ

Note 1 ----, - テンポから Delay 1 を換算するための値

Note 2 ----, - テンポから Delay 2 を換算するための値

Parameter Name Range Description

LR LINK On, Off 左のディレイと右のディレイのリンク

Delay

0.3 - 343.6 meter

1.1 - 1127.3 feet

1.00 - 1000.00ms

ディレイタイムをメートル（meter）、フィート（feet）、ミリ秒（ms）

のいずれかの単位で設定

専用画面

リファレンスマニュアル

TF series

4SEND PAN スライダー

送り先の AUX バスがステレオのときに表示されます。センド PAN を調節します。

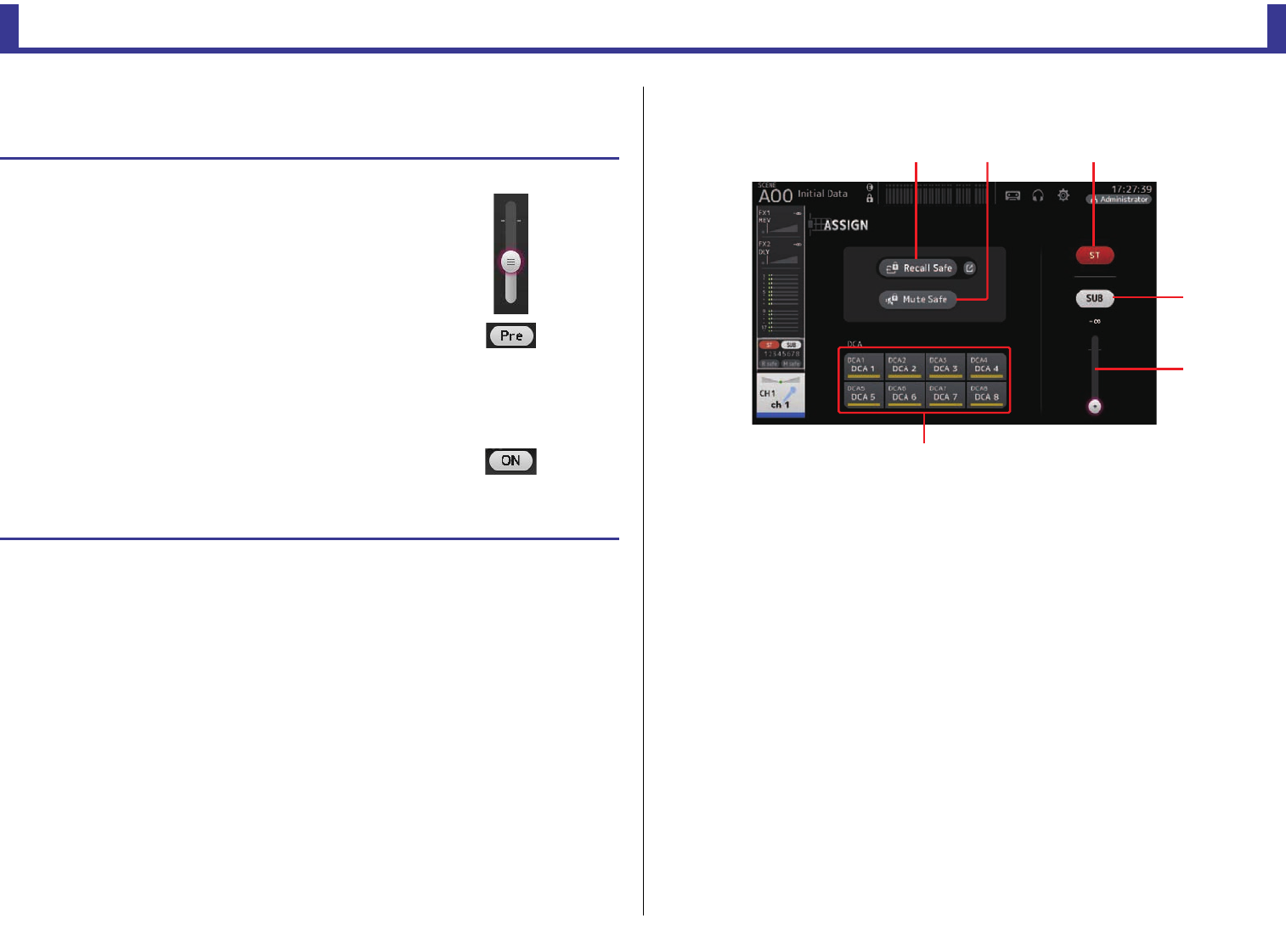

ASSIGN 画面

リコールセーフやミュートセーフのオン / オフ、DCA へのアサイン、SUB バスへの送り量を設定します。

1Recall Safe ボタン

そのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタンの右側にあるジャンプボタンをタッチすると、RECALL SAFE 画面を表示

します（→P.25）。

2Mute Safe ボタン

ミュートグループに属するチャンネルの中から、特定のチャンネルのみを一時的に除外します。

ミュートセーフに設定したチャンネルは、そのチャンネルの属するミュートグループをミュート

しても影響を受けません。

3ST ボタン

ステレオチャンネルへのアサインのオン / オフを切り替えます。

4SUB ボタン

SUB チャンネルへの送りのオン／オフを切り替えます。

5SUB スライダー

SUB チャンネルへの送り量を調整します。

6DCA ボタン

DCA グループ 1 ∼ 8 へのアサインのオン／オフを切り替えます。

ひとつのチャンネルを複数の DCA グループにアサインできます。

AUX バスへの送り量を設定する

1. 目的のチャンネルのレベルスライダーをドラッグする

AUX チャンネルへの送り量を調整してください。

2. Pre ボタンでフェーダーの直前から送るか、直後から送るか

を切り替える

ステージ用のフロアモニターで使うときはフェーダーの直前にして、メインのミックスバランスと

は別のバランスで送ります。

外部エフェクトで使うときや、メインのミックスバランスをそのまま生かしたミックスを送るとき

はフェーダーの直後にします。

3. オン / オフボタンをタッチする

オンにすると、AUX チャンネルに信号を送ります。

4. SEND PAN スライダーをタッチし、[TOUCH AND TURN] ノブを操作する

送り先の AUX がステレオの場合、センド PAN を設定してください。

ձղ ճ

専用画面

リファレンスマニュアル

TF series

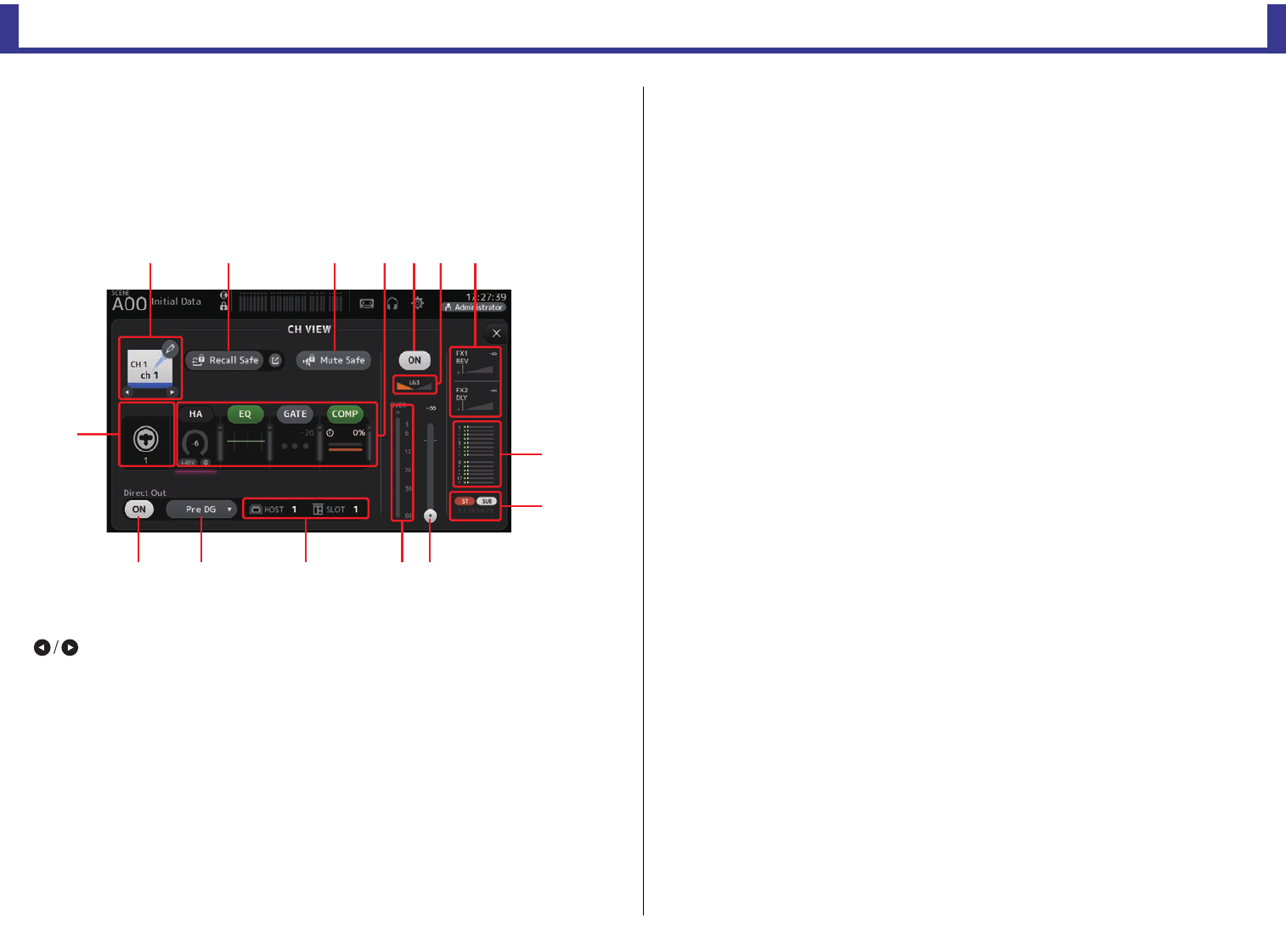

CH VIEW 画面

チャンネルの設定全体を俯瞰します。

この画面でも設定できるほか、各専用画面へ移動できます。

※ チャンネルの種類により、表示する内容は異なります。

CH1 ∼ CH32

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えできます。

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

3入力ソース表示

インプットチャンネルの入力ソースを表示します。入力ソースは、INPUT 画面で選択できます。

4Mute Safe ボタン

タッチすると、現在のチャンネルがインプットミュートグループから一時的に除外されます。

ミュートセーフに設定したチャンネルは、インプットミュートグループをミュートしても影響を

受けません。

5ボックス

タッチすると、それぞれ専用画面を表示します。

EQ、GATE、COMP ボックスのボタンは、タッチするとそれぞれオン / オフを切り替えます。

HA ボックス： INPUT 画面を表示します（→P.47）。

EQ ボックス： EQ 画面を表示します（→P.49）。

GATE ボックス： GATE 画面を表示します（→P.53）。

COMP ボックス： COMP 画面を表示します（→P.55）。

6チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

7チャンネル PAN スライダー

チャンネルの PAN を調整します。

8FX1/2 ボックス

FX1/2 のタイプを表示します。

選択した状態で［TOUCH AND TURN］ノブを回して、FX センドレベルを設定できます。また、選

択した状態でタッチすると、FX 画面を表示します。

選択しているチャンネルから FX1/2 リターンチャンネルへの送り量を白い線で表示します。

センドレベル、選択中のチャンネルのフェーダーレベル、DCA を加味した実際のセンドレベル

は、三角形のバーで表示します。

FX/ リターンチャンネルに送る信号が、フェーダーの直前か直後かの情報を表示します。インジ

ケーターが緑色の場合は直前、点灯していない場合は直後です。

9SEND TO AUX ボックス

選択した状態でタッチすると、SEND TO AUX 画面を表示します。

選択しているチャンネルから AUX チャンネルへの送り量を白い線で表示します。

センドレベル、選択中のチャンネルのフェーダーレベル、DCA を加味した実際のセンドレベル

は、横に伸びるバーで表示します。

AUX チャンネルに送る信号が、フェーダーの直前か直後かの情報を表示します。インジケーター

が緑色の場合は直前、点灯していない場合は直後です。

0ASSIGN ボックス

タッチすると、ASSIGN 画面を表示します（→P.63）。

Aチャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

Bチャンネル出力レベルメーター

チャンネルの出力レベルを表示します。

Cダイレクトアウトポートインジケーター

チャンネルに対応した出力ポート（出力端子）を表示します。

チャンネルと出力ポートの対応については、「クイックコンフィグ時のチャンネル対応表」（→P.92）

をご参照ください。

ջռսվտ

ձղ մյնշո

専用画面

リファレンスマニュアル

TF series

Dダイレクトアウトポイントボタン

ダイレクトアウトポイントを設定します。

Pre DG：デジタルゲインの直前

Pre HPF：ハイパスフィルターの直前

Pre Fader：フェーダーの直前

Post Fader：フェーダーの直後

Eダイレクトアウトオン / オフボタン

ダイレクトアウトのオン / オフを切り替えます。

CH33 ∼ CH40

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えます。

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

3入力ソース表示

インプットチャンネルの入力ソースを表示します。入力ソースは、INPUT 画面で選択できます。

4Mute Safe ボタン

タッチすると、現在のチャンネルがインプットミュートグループから一時的に除外されます。

ミュートセーフに設定したチャンネルはインプットミュートグループをミュートしても影響を受

けません。

5ボックス

タッチすると、それぞれ専用画面を表示します。

EQ ボックスのボタンは、タッチするとそれぞれオン / オフを切り替えます。

HA ボックス： INPUT 画面を表示します（→P.47）。

EQ ボックス： EQ 画面を表示します（→P.49）。

6チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

7チャンネル PAN スライダー

チャンネルの PAN を調整します。

8FX1/2 ボックス

FX1/2 のタイプを表示します。

選択した状態で［TOUCH AND TURN］ノブを回して、FX センドレベルを設定できます。また、選

択した状態でタッチすると、FX 画面を表示します。

選択しているチャンネルから FX1/2 リターンチャンネルへの送り量を白い線で表示します。

センドレベル、選択中のチャンネルのフェーダーレベル、DCA を加味した実際のセンドレベル

は、三角形のバーで表示します。

FX/ リターンチャンネルに送る信号が、フェーダーの直前か直後かの情報を表示します。インジ

ケーターが緑色の場合は、直前、点灯していない場合は直後です。

9SEND TO AUX ボックス

選択した状態でタッチすると、SEND TO AUX 画面を表示します。

選択しているチャンネルから AUX チャンネルへの送り量を白い線で表示します。

センドレベル、選択中のチャンネルのフェーダーレベル、DCA を加味した実際のセンドレベル

は、横に伸びるバーで表示します。

AUX チャンネルに送る信号が、フェーダーの直前か直後かの情報を表示します。インジケーター

が緑色の場合は、直前、点灯していない場合は直後です。

0ASSIGN ボックス

タッチすると、ASSIGN 画面を表示します（→P.63）。

Aチャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

',*,7$/

*$,1

䃅

+3) %$1'

(4 *$7( &203

*50(7(5 *50(7(5

3UH+3) 3UH)$'(5

3RVW)$'(53RVW(43UH'*

)$'(5'&$

ձղ մ նշո

ջռյճ

専用画面

リファレンスマニュアル

TF series

Bチャンネル出力レベルメーター

チャンネルの出力レベルを表示します。

ST IN 1L ∼ 2R

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えます。

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

3入力ソース表示

インプットチャンネルの入力ソースを表示します。入力ソースは、INPUT 画面で選択できます。

4Mute Safe ボタン

タッチすると、現在のチャンネルがインプットミュートグループから一時的に除外されます。

ミュートセーフに設定したチャンネルは、インプットミュートグループをミュートしても影響を

受けません。

5ボックス

タッチすると、それぞれ専用画面を表示します。

EQ ボックスのボタンは、タッチするとそれぞれオン / オフを切り替えます。

HA ボックス： INPUT 画面を表示します（→P.47）。

EQ ボックス： EQ 画面を表示します（→P.49）。

6チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

7チャンネル PAN スライダー

チャンネルの PAN を調整します。

8FX1/2 ボックス

FX1/2 のタイプを表示します。

選択した状態で［TOUCH AND TURN］ノブを回して、FX センドレベルを設定できます。また、選

択した状態でタッチすると、FX 画面を表示します。

選択しているチャンネルから FX1/2 リターンチャンネルへの送り量を白い線で表示します。

センドレベル、選択中のチャンネルのフェーダーレベル、DCA を加味した実際のセンドレベル

は、三角形のバーで表示します。

FX/ リターンチャンネルに送る信号が、フェーダーの直前か直後かの情報を表示します。インジ

ケーターが緑色の場合は直前、点灯していない場合は直後です。

9SEND TO AUX ボックス

選択した状態でタッチすると、SEND TO AUX 画面を表示します。

選択しているチャンネルから AUX チャンネルへの送り量を白い線で表示します。

センドレベル、選択中のチャンネルのフェーダーレベル、DCA を加味した実際のセンドレベル

は、横に伸びるバーで表示します。

AUX チャンネルに送る信号が、フェーダーの直前か直後かの情報を表示します。インジケーター

が緑色の場合は直前、点灯していない場合は直後です。

0ASSIGN ボックス

タッチすると、ASSIGN 画面を表示します（→P.63）。

Aチャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

Bチャンネル出力レベルメーター

チャンネルの出力レベルを表示します。

ձղ մ նշո

ջռյճ

専用画面

リファレンスマニュアル

TF series

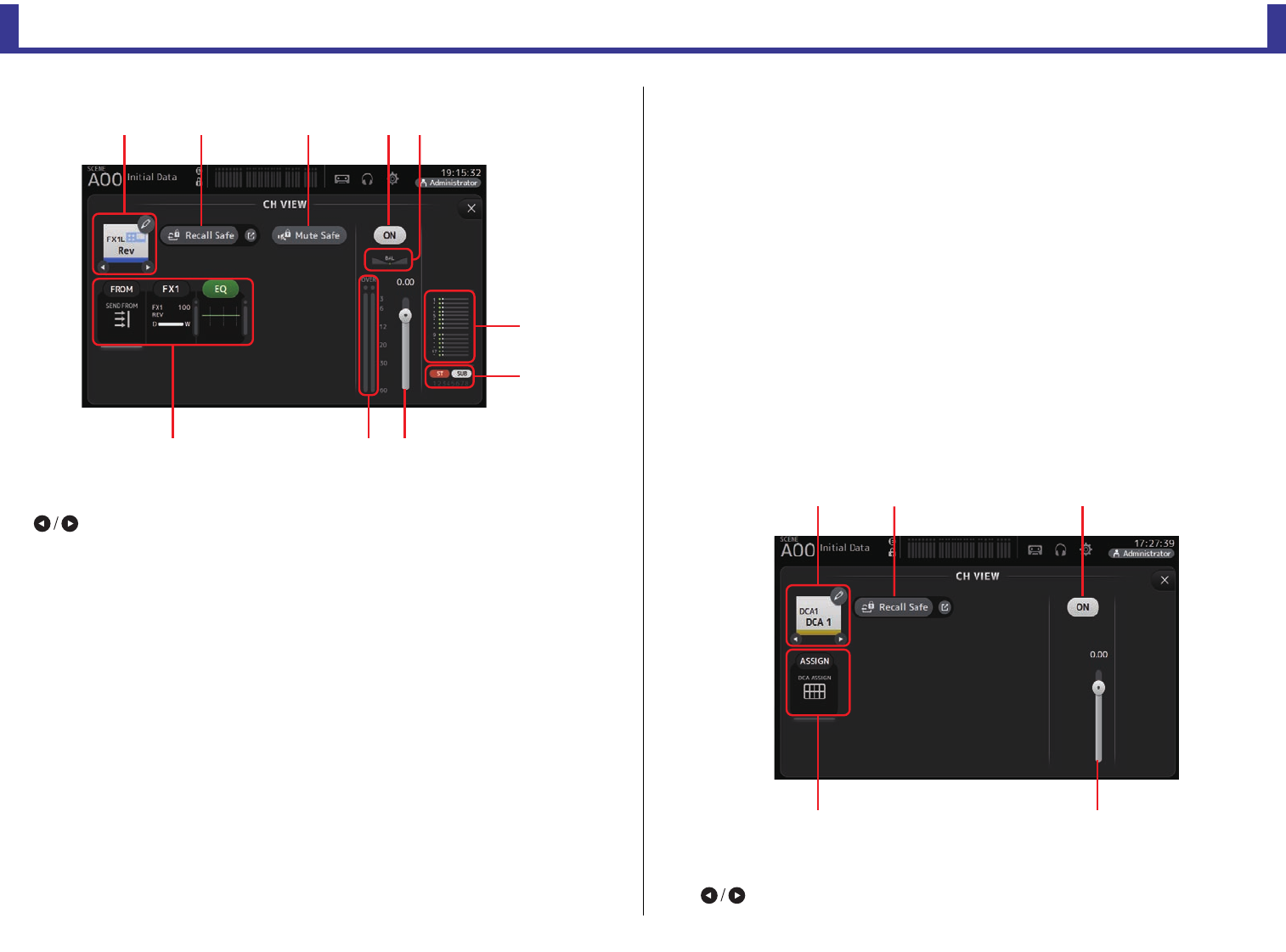

FX 1L ∼ 2R

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えます。

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

3Mute Safe ボタン

タッチすると、現在のチャンネルが FX ミュートグループから一時的に除外されます。

ミュートセーフに設定したチャンネルは、FX ミュートグループをミュートしても影響を受けま

せん。

4ボックス

タッチすると、それぞれ専用画面を表示します。

EQ ボックスのボタンは、タッチするとそれぞれオン / オフを切り替えます。

FROM ボックス： SEND FROM 画面を表示します（→P.75）。（V3.0 以降）

FX1（FX2）ボックス： FX 画面を表示します（→ P.57）。

EQ ボックス： EQ 画面を表示します（→P.49）。

5チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

6チャンネル PAN スライダー

チャンネルの PAN を調整します。

7SEND TO AUX ボックス

選択した状態でタッチすると、SEND TO AUX 画面を表示します。

選択しているチャンネルから AUX チャンネルへの送り量を白い線で表示します。

センドレベル、選択中のチャンネルのフェーダーレベル、DCA を加味した実際のセンドレベル

は、横に伸びるバーで表示します。

AUX チャンネルに送る信号が、フェーダーの直前か直後かの情報を表示します。インジケーター

が緑色の場合は直前、点灯していない場合は直後です。

8ASSIGN ボックス

タッチすると、ASSIGN 画面を表示します（→P.63）。

9チャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

0チャンネル出力レベルメーター

チャンネルの出力レベルを表示します。

DCA 1 ∼ DCA 8

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えます。

ձղ ճ յն

չպմ

ղճ

専用画面

リファレンスマニュアル

TF series

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

3チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

4チャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

5ASSIGN ボックス（V1.1 以降）

選択した状態でタッチすると DCA ASSIGN 画面を表示します。（→P.76）

AUX1 ∼ AUX8

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えます。

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

3ボックス

タッチすると、それぞれ専用画面を表示します。

EQ、GEQ、COMP ボックスのボタンは、タッチするとそれぞれオン / オフを切り替えます。

FROM ボックス： SEND FROM 画面を表示します（→P.75）。

EQ ボックス： EQ 画面を表示します（→P.49）。

GEQ ボックス： GEQ 画面を表示します（→ P.72）。

COMP ボックス： COMP 画面を表示します（→P.55）。

4チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

5OUTPUT ボックス

OUTPUT 画面を表示します（→P.74）。

6チャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

7チャンネル出力レベルメーター

チャンネルの出力レベルを表示します。

AUX 9 ∼ AUX 20

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えます。

ձղ մյ

նշ

ձղ մյ

նշ

専用画面

リファレンスマニュアル

TF series

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

3ボックス

タッチすると、それぞれ専用画面を表示します。

EQ、COMP ボックスのボタンは、タッチするとそれぞれオン / オフを切り替えます。

FROM ボックス： SEND FROM 画面を表示します（→P.75）。

EQ ボックス： EQ 画面を表示します（→P.49）。

COMP ボックス： COMP 画面を表示します（→P.55）。

InsFX ボックス： FX 画面を表示します（→P.57）。

4チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

5OUTPUT ボックス

OUTPUT 画面を表示します（→P.74）。

6チャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

7チャンネル出力レベルメーター

チャンネルの出力レベルを表示します。

SUB

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えます。

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

3ボックス

タッチすると、それぞれ専用画面を表示します。

EQ、COMP ボックスのボタンは、タッチするとそれぞれオン / オフを切り替えます。

FROM ボックス： SEND FROM 画面を表示します（→P.75）。

EQ ボックス： EQ 画面を表示します（→P.49）。

COMP ボックス： COMP 画面を表示します（→P.55）。

4チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

5OUTPUT ボックス

OUTPUT 画面を表示します（→P.74）。

6チャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

ձղ մյճ

նշ

専用画面

リファレンスマニュアル

TF series

7チャンネル出力レベルメーター

チャンネルの出力レベルを表示します。

ST L/R

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えます。

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

3ボックス

タッチすると、それぞれ専用画面を表示します。

EQ、GEQ、COMP ボックスのボタンは、タッチするとそれぞれオン / オフを切り替えます。

EQ ボックス： EQ 画面を表示します（→P.49）。

GEQ ボックス： GEQ 画面を表示します（→P.72）。

COMP ボックス： COMP 画面を表示します（→P.55）。

4チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

5OUTPUT ボックス

OUTPUT 画面を表示します（→P.74）。

6チャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

7チャンネル出力レベルメーター

チャンネルの出力レベルを表示します。

MATRIX1 ∼ MATRIX4（V2.5 以降）

1チャンネル名

タッチすると、CH NAME 画面を表示します。

をタッチすると、情報を表示するチャンネルを切り替えます。

2Recall Safe ボタン

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面（→P.25）を表

示します。

ձղ մյ

նշ

ձղ մյճ

նշ

専用画面

リファレンスマニュアル

TF series

3ボックス

タッチすると、それぞれ専用画面を表示します。

EQ、COMP ボックスのボタンは、タッチするとそれぞれオン / オフを切り替えます。

FROM ボックス： SEND FROM 画面を表示します（→P.75）。

EQ ボックス： EQ 画面を表示します（→P.49）。

DELAY ボックス： DELAY 画面を表示します（→P.78）。

4チャンネルオン / オフボタン

表示中のチャンネルのオン / オフを切り替えます。

5OUTPUT ボックス

OUTPUT 画面を表示します（→P.74）。

6チャンネルフェーダーレベルスライダー

チャンネルのフェーダーレベルを調整します。

7チャンネル出力レベルメーター

チャンネルの出力レベルを表示します。

CH VIEW 画面のメニュー

CH VIEW 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

CH NAME 画面

チャンネル名に表示する名前、アイコン、チャンネルカラーを設定します。

1Name テキストボックス

チャンネル名を入力します。

テキストボックスをタッチすると SOFT KEYBOARD 画面（→P.10）で直接入力できます。

2Icon ボタン

タッチすると、チャンネルアイコンの一覧が画面下側に表示されます。

3Category ボタン

表示するチャンネルアイコンのカテゴリーを切り替えます。

チャンネルの種類によって表示されるカテゴリーが変わります。

4チャンネルアイコン選択

アイコンをタッチすると、チャンネルアイコンとして反映されます。

上下にドラッグすると、表示されていないアイコンが表示されます。

5Sample Name ボタン

選択したチャンネルアイコンと一緒によく使われるチャンネルネームの例を表示します。

チャンネルネームの例が書かれたボタンをタッチすると、チャンネル名として反映されます。

1CH Copy

選択しているチャンネルの設定をコピーします。

2CH Paste

選択しているチャンネルに、コピーしたチャンネルの設

定をペーストします。

3CH Default

選択しているチャンネルの設定を初期化します。

専用画面

リファレンスマニュアル

TF series

6Color ボタン

タッチすると、チャンネルカラーの一覧が画面下側に表示されます。

チャンネルカラーに設定したい色のボタンをタッチすると、チャンネルカラーとして反映されま

す。

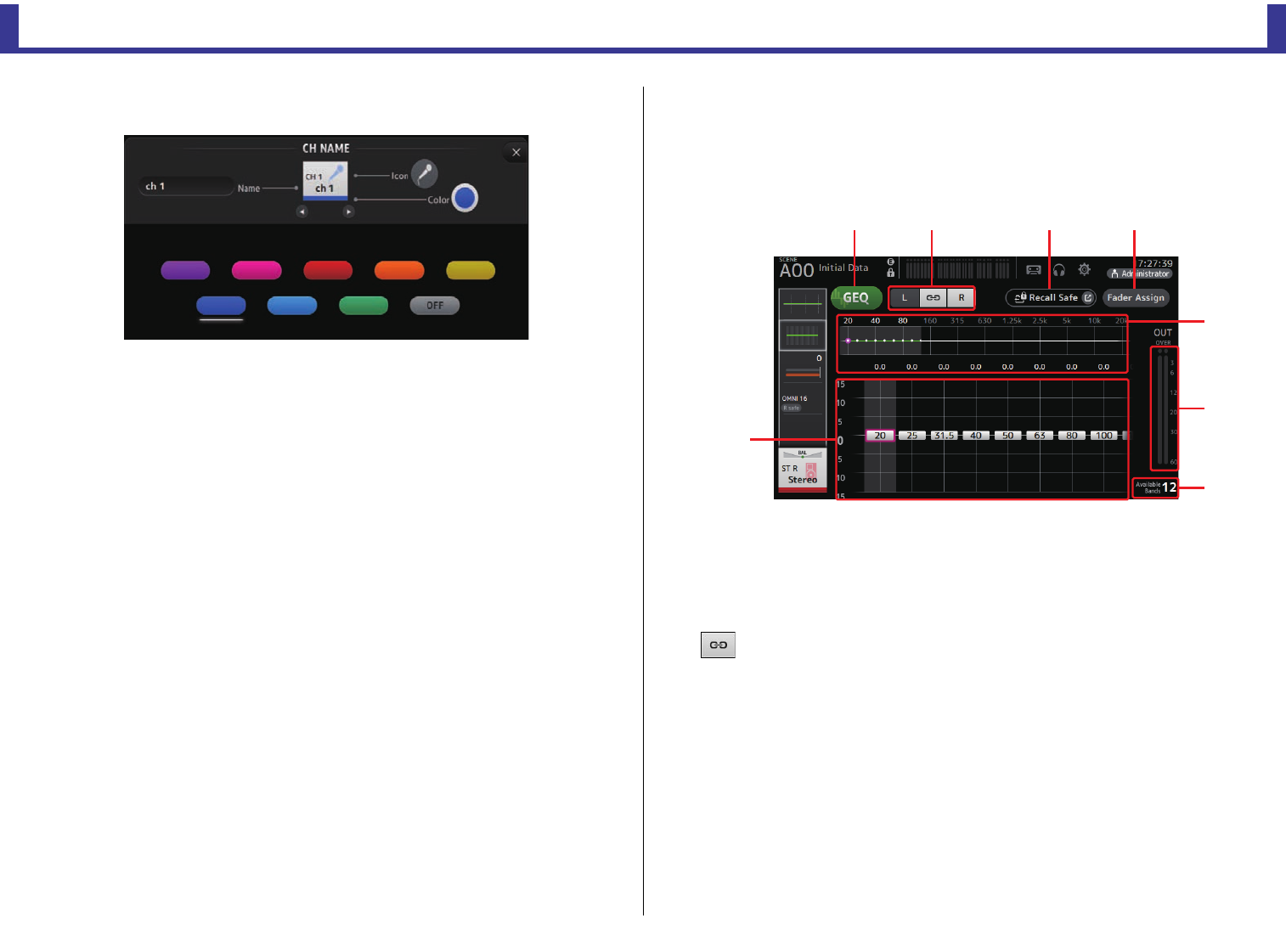

GEQ 画面

AUX1 ∼ 8 と STEREO チャンネルには、グラフィック EQ（以下「GEQ」）が内蔵されています。

モノラル仕様の 12 バンド GEQ です。バンド幅は 1/3 オクターブ刻み、ゲインの可変幅は ±15dB

です。

31BandGEQ と同じ 31 バンドのうち、任意の 12 バンドまでゲインを操作できます。

1GEQ ボタン

GEQ のオン / オフを切り替えます。

2GEQ 設定チャンネル /LR リンク選択ボタン

シグナルタイプがステレオの AUX、または STEREO を選択した場合に表示されます。

モノラルの AUX の場合は表示されません。

： LR リンクのオン / オフを切り替えます。

L/R：選択チャンネルの L と R を切り替えます。

3Recall Safe ボタン

タッチすると、RECALL SAFE 画面を表示します（→P.25）。

4Fader Assign ボタン（V2.0 以降）

TF5/TF3/TF1 で使用できる機能です。

オンにすると、GEQ の各バンドをフェーダーで操作できます。

5周波数特性、RTA 表示、ゲイン操作可能バンド選択

パラメーターの特性 /RTA を表示します。

スワイプまたはタッチして、操作するバンドの表示を切り替えます。

Fader Assign がオンのときに、フェーダーで操作するバンドの切り替えもここで行ないます。

（TF3/TF1 のみ）

ձղ ճ մ

専用画面

リファレンスマニュアル

TF series

6ゲインスライダー

ゲインを上下にドラッグして調整します。

横にスワイプすると、ゲイン操作できるバンドの表示が切り替わります。

Fader Assign がオンのときに、フェーダーで操作するバンドの切り替えもここで行ないます。

（TF3/TF1 のみ）

7出力レベルメーター

GEQ の出力レベルを表示します。

8操作可能バンド表示

ゲインを操作できる未使用バンド数を表示します。

GEQ 画面のメニュー

GEQ 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

GEQ を使う

1. GEQ ボタンをタッチして、オンにする

2. ゲインスライダーを左右にスワイプして、調整したい周波数を表示する

3. ゲインスライダーを上下にドラッグして、ゲインを調整する

ゲインのレベルは、ゲイン出力レベルメーターで確認できます。

12 バンドすべてのゲインを設定すると、設定されていないスライダーはグレーで表示されます。ほ

かのバンドを調整したい場合は、どこかのバンドのゲインを 0 に設定してからほかのバンドを操作

します。

操作したゲインスライダーを素早く 2 回タッチすると、0dB（初期状態）に戻ります。

ゲインスライダーゲイン出力レベルメーター

フェーダーで GEQ を操作する（TF5/TF3/TF1）

1. Fader Assign ボタンをタッチしてオンにする

各バンドの現在のゲイン設定値が、パネル上のチャンネルス

トリップセクションのフェーダーに展開されます。

パネル上のチャンネル表示に、各フェーダーに展開されている周波数とゲイン設定値が表示されま

す。

2. TF3とTF1の場合は、GEQ画面上のゲインスライダー部分を左右にスワイプして、調整したい周波

数を切り替える

周波数特性、RTA 表示、ゲイン操作可能バンド選択部分を左右にスワイプしても周波数の切り替え

ができます。

TF5 の場合は、すべての周波数がフェーダーに展開されます。

3. パネル上のフェーダーを操作して、ゲインを調整する

各チャンネルの [ON] キーを押すと、そのチャンネルに展開されている周波数のゲインを 0dB に

リセットできます。

4. 調整が終わったら、Fader Assign ボタンをタッチしてオフにする

ほかの画面に切り替えたり、SENDS ON FADER モードにしたりすることでもオフになります。

1Copy

選択しているチャンネルの GEQ のパラメーターをコ

ピーバッファーに格納します。

2Paste

コピーバッファーに格納されている GEQ のパラメー

ターを選択しているチャンネルにペーストします。

3Compare

選択しているチャンネルの GEQ のパラメーターと、コ

ピーバッファーに格納されている GEQ のパラメー

ターを切り替えて比較します。

4Default

GEQ 全体の設定を初期状態に設定します。

専用画面

リファレンスマニュアル

TF series

OUTPUT 画面

アウトプットチャンネルの出力に関する設定をします。選択しているアウトプットチャンネルによっ

て、表示するボタンは異なります。

○：表示します。

−：表示しません。

1ST ボタン

ステレオチャンネルを出力するかどうかを切り替えます。

2SUB ボタン（V3.0 以降）

SUB チャンネルへの送りのオン／オフを切り替えます。

3SUB スライダー（V3.0 以降）

SUB チャンネルへの送り量を調整します。

4Out Gain テキストボックス

出力ゲインを設定します。

テキストボックスを選択した状態で［TOUCH AND TURN］ノブを回して設定します。再度タッ

チすると、それぞれの数値を入力する画面を表示します。

5Φ（フェイズ）ボタン

信号の位相を切り替えます。

オンにすると、出力される信号の位相を反転します。

6OMNI OUT ボタン

出力先の OMNI OUT 番号を表示します。

番号は、2 つまで表示し、3 つめ以降は「+」で表示します。

タッチすると、OMNI OUT 画面を表示します（→P.22）。

チャンネルと出力ポートの対応については、「クイックコンフィグ時のチャンネル対応表」（→P.92）

をご参照ください。

7Recall Safe ボタン（V1.1 以降）

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面を表示します。

アウトプット

チャンネル

ボタン

ST ボタン SUB ボタン

SUB スライダー

Out Gain

ボタン Φ ボタン OMNI OUT

インジケーター

OMNI OUT

ボタン

AUX1 ∼ 8 − − ○ ○ ○ ○

AUX9/10 ∼ 19/20 ○ ○ ○ ○ ○ ○

SUB − − ○ ○ ○ ○

STEREO − − ○ ○ ○ ○

MATRIX1 ∼ 4 − − ○ ○ ○ ○

նյ

専用画面

リファレンスマニュアル

TF series

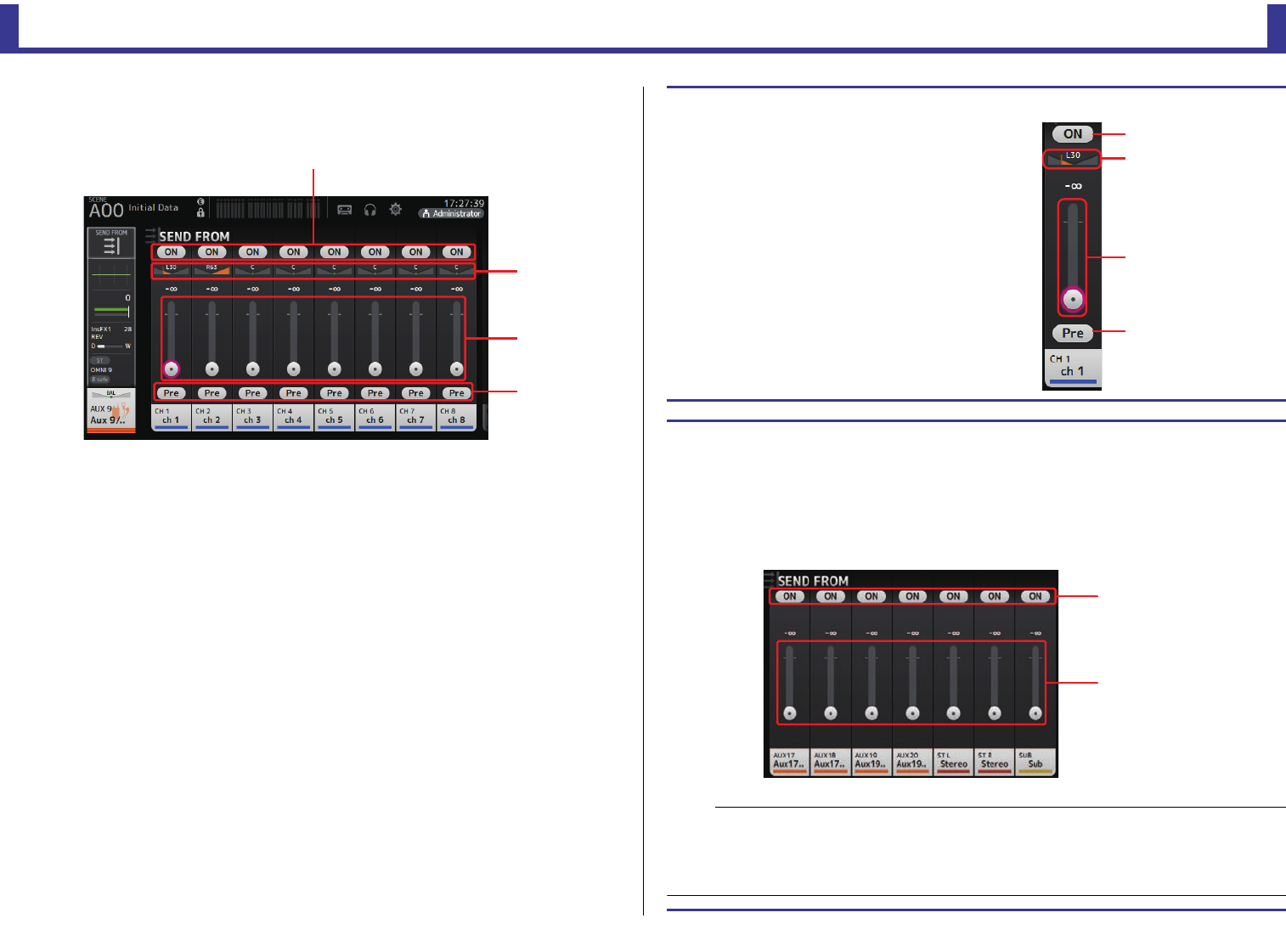

SEND FROM 画面

各チャンネルからの送りを設定します。

1ON ボタン

各チャンネルからの送りのオン / オフを切り替えます。

2SEND PAN スライダー

インプットチャンネルからの SEND PAN を操作します。

AUX1 ∼ AUX8 では、Signal Type が STEREO のときだけ表示されます。

MATRIX1 ∼ MATRIX4、FX1L ∼ FX2R では表示されません。

3SEND レベルスライダー

各チャンネルからの SEND レベルを操作します。

4Pre ボタン

インプットチャンネルから送る信号をフェーダーの直前または直後のどちらから送るかを選択し

ます。

オン：フェーダーの直前

オフ：フェーダーの直後

MATRIX1 ∼ MATRIX4 では表示されません。

インプットチャンネルからの送りを設定する

1. 設定するチャンネルの ON ボタンをタッチして、オン

にする

2. SEND PANスライダーをタッチし、［TOUCH AND

TURN］ノブを回して、インプットチャンネルからの

SEND PAN を調整する

3. SEND レベルスライダーをドラッグして、インプッ

トチャンネルからの SEND レベルを操作する

アウトプットチャンネル（AUX、STEREO、SUB）から MATRIX への SEND レベルを設定す

る（V2.5 以降）

1. 設定するAUXチャンネル、STEREOチャンネル、SUBチャンネルのONボタンをタッチして、オン

にする（初期設定はオン）

2. SENDレベルスライダーをドラッグして、AUXチャンネル、STEREOチャンネル、SUBチャンネル

からの SEND レベルを操作する

SEND レベルスライダー

SEND PAN スライダー

ON ボタン

Pre ボタン

ON ボタン

SEND レベルスライダー

NOTE

･MATRIX チャンネルへは、AUX チャンネル、STEREO チャンネル、SUB チャンネルのポスト ON

（ON ボタンの直後）の信号が送られます。

･AUX9/10 や STEREO などのステレオチャンネルからの SEND レベルは L チャンネル、Rチャン

ネルが個別の設定になります。

専用画面

リファレンスマニュアル

TF series

SEND FROM 画面のメニュー

SEND FROM 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

DCA ASSIGN 画面

DCA グループごとに割り当てるチャンネルを設定します。

1チャンネル表示エリア

選択している DCA グループに割り当てているチャンネルを表示します。

2DCA ASSIGN ボタン

DCA グループに割り当てるチャンネルを選択します。

選択されているチャンネルはハイライトされます。

3チャンネルビューボタン

タッチすると、CH VIEW 画面が表示されます。（→P.64）

4Recall Safe ボタン（V1.1 以降）

タッチするとそのチャンネルの Recall Safe のオン / オフを切り替えます。

Recall Safe ボタン右側のジャンプボタンをタッチすると、RECALL SAFE 画面を表示します。

1All Pre

すべての Pre ボタンをオンにします。

2All Post

すべての Pre ボタンをオフにします。

3All Nominal （V2.0 以降）

すべての SEND レベルをノミナル（0.00dB）に設定し

ます。

4Dup. STEREO （Duplicate STEREO）（V2.0 以降）

各チャンネルのフェーダーレベルを SEND レベルにコ

ピーします。

NOTE

MATRIX1 ∼ 4 チャンネルではメニューが無効になります。

ձ մղ

専用画面

リファレンスマニュアル

TF series

DCA ASSIGN 画面のメニュー

DCA ASSIGN 画面でメニューキーを押すと、以下のメニューアイコンが表示されます。

DCA ROLL-OUT 機能

TF シリーズでは、フェーダーバンクで GROUP バンクを選択すると、チャンネルストリップの右側 8

チャンネルに、DCA1 ∼ DCA8 が表示されます。

（TF5 では 25 ∼ 32, TF3 では 17 ∼ 24, TF1 では 9 ∼ 16）

パネルの [SEL] キーを使って各 DCA グループを選択すると、左側のチャンネルストリップに選択し

た DCA グループに割り当てられているチャンネル群が展開されます。

（TF5 では 1 ∼ 24, TF3 では 1 ∼ 16, TF1 では 1 ∼ 8）

展開されるチャンネルはチャンネル番号の小さいほうから TF5 では 24 チャンネル , TF3 は 16

チャンネル , TF1 は 8 チャンネルに限定されます。

DCA マスターの操作と、割り当てられているチャンネルの個別操作を同時に行なうのに便利です。

DCA グループに割り当てるチャンネルを選ぶ

1. トップパネルの[INPUT1]ボタンと[INPUT2]ボタンを同時に押して、GROUPチャンネルを表示

する

2. トップパネルの［SEL］キーを押して、操作する DCA グループを選ぶ

3. DCA ASSIGN ボタンをタッチして、DCA に割り当てるチャンネルを選択する（複数選択可）

選択したチャンネルは、チャンネル表示エリアに表示します。

1Clear All

DCA グループに割り当てたチャンネルをすべて解除し

ます。

選択したチャンネル

NOTE

TF-RACK では OVERVIEW 画面にだけ表示されます。このとき展開されるチャンネルは TF1 と同じ

です。

選択された DCA グループに割り当てられたチャンネル群が表示

DCA1 ∼ DCA8 が常に表示

専用画面

リファレンスマニュアル

TF series

DELAY 画面（V2.5 以降）

MATRIX チャンネルから出力する信号のディレイを設定します。

距離が離れて設置されているスピーカーの遅延補正などに使用します。

1DELAY ボタン

DELAY のオン / オフを切り替えます。

2DELAY スライダー

ディレイタイムを設定します。

ディレイタイムはメートル（meter）、フィート（feet）、ミリ秒（ms）単位で表示されます。

3DELAY 設定テキストボックス

ディレイを meter（メートル）、feet（フィート）、ms（ミリ秒）で指定できます。タッチすると、数値

で入力する画面が表示されます。

ղճ

メンテナンス画面

リファレンスマニュアル

TF series

メンテナンス画面

TF シリーズのメンテナンスを行なう画面です。

1Initialize All Memory 画面を表示します。

2Initialize Current Memory 画面を表示します。（→P.80）

3Initialize NY64-D 画面を表示します。（→P.80）（V3.0 以降）

4Input Port Trim 画面を表示します。（→P.81）

5Output Port Trim 画面を表示します。（→P.81）

6Fader Calibration 画面を表示します。（→P.82）（TF5/TF3/TF1）

7Channel Color Calibration 画面を表示します。（→P.83）（TF5/TF3/TF1）

8メンテナンス画面を閉じます。

Initialize All Memory 画面

シーンメモリーやライブラリーを含む、すべてのメモリーを工場出荷時の状態に戻します。

1INITIALIZE ボタン

内蔵メモリーを初期化します。

初期化されるデータは、シーンすべて、プリセットすべて、ミキシングデータ、セットアップデータ

です。

タッチすると、実行を確認する画面を表示します。OK ボタンをタッチすると、初期化を実行しま

す。

初期化が終わるまでボタンをタッチしないでください。

初期化が完了したあとは、Exit ボタンをタッチせずに、引き続きほかのメニューを選択すること

もできます。

メンテナンス画面の表示と操作のしかた

1. トップパネルのホームキーを押した状態で電源を入れる

メンテナンス画面を表示します。

各ボタンをタッチすると専用画面を表示します。

Exit ボタンをタッチすると元の画面に戻ります。

NOTE

･内蔵メモリーを初期化すると、それまでメモリー内に保存されていた内容が失われますので、慎重

に操作してください。

･内蔵時計、Network 設定、BRIGHTNESS の設定は初期化をしても保持されます。

･NY64-D が装着されている場合は、接続されている Dante 機器との再設定のため、一度電源を入

れなおすことをおすすめします。

メンテナンス画面

リファレンスマニュアル

TF series

Initialize Current Memory 画面

シーンメモリーやライブラリーを除くカレントメモリーを工場出荷時の状態に戻します。

1INITIALIZE ボタン

カレントメモリーを初期化します。

初期化されるデータは、ミキシングデータとセットアップデータです。

タッチすると、実行を確認する画面を表示します。OK ボタンをタッチすると、初期化を実行しま

す。

初期化が終わるまでボタンをタッチしないでください。

初期化が完了したあとは、Exit ボタンをタッチせずに、引き続きほかのメニューを選択すること

もできます。

Initialize NY64-D 画面（V3.0 以降）

1INITIALIZE ボタン

拡張スロットに挿入した NY64-D の設定を初期化します。初期化のあとは、接続されている

Dante 機器との再設定のため、一度 TF シリーズ本体の電源を入れなおすことをおすすめしま

す。

NOTE

カレントメモリーを初期化すると、それまでカレントメモリー内に保存されていた内容が失われます

ので、慎重に操作してください。

NOTE

Dante Device Lock がかかっている NY64-D も初期化されます。この場合、NY64-D の Dante

Device Lock は初期化後に解除されます。

メンテナンス画面

リファレンスマニュアル

TF series

Input Port Trim 画面

指定した入力端子のゲインを 0.01dB 単位で微調整します。

1アナログ入力端子選択ボタン

調整する入力端子を選択します。

入力端子を選択し、［TOUCH AND TURN］ノブを回すと、値を調整できます。

調整後は、通常モードで起動してください。

2Reset All ボタン

すべて 0dB になります。工場出荷時も 0dB となっています。

タッチすると、実行を確認する画面を表示します。OK ボタンをタッチすると、リセットを実行し

ます。

Output Port Trim 画面

指定した OMNI OUT 端子のゲインを 0.01dB 単位で微調整します。

1OMNI OUT 端子選択ボタン

調整する OMNI OUT 端子を選択します。

OMNI OUT 端子を選択し、［TOUCH AND TURN］ノブを回すと、値を調整できます。

調整後は、通常モードで起動してください。

2Reset All ボタン

すべて 0dB になります。工場出荷時も 0dB となっています。

タッチすると、実行を確認する画面を表示します。OK ボタンをタッチすると、リセットを実行し

ます。

NOTE

リセットが完了したあとは、Exit ボタンをタッチせずに、引き続きほかのメニューを選択できます。

NOTE

リセットが完了したあとは、Exit ボタンをタッチせずに、引き続きほかのメニューを選択できます。

メンテナンス画面

リファレンスマニュアル

TF series

Fader Calibration 画面（TF5/TF3/TF1）

使用環境によっては、モーターフェーダーの挙動にずれが生じる場合があります。この挙動のずれは、

キャリブレーション機能を使って調整できます。

1START ボタン

調整を実行します。

タッチすると、実行を確認する画面を表示します。OK ボタンをタッチすると、調整を実行します。

2Cancel ボタン

調整を中止します。

3Apply ボタン

調整を反映し、終了します。

ձղճ

フェーダーを調整する

1. トップパネルの［SEL］キーを押してキャリブレーションするフェーダーを選択する

2. FADER CALIBRATION MODE 画面の START ボタンをタッチする

3. 確認ダイアログの OK ボタンをタッチする

4. キャリブレーションが終了したら、APPLY ボタンをタッチする

5. 起動メニューの Exit ボタンをタッチして、通常モードで起動する

再調整が必要なフェーダーが見つかった場合の対処方法

フェーダーキャリブレーションで再調整が必要なフェーダーが見つかった場合は、該当するフェーダー

の [ON] または [CUE] キーが点滅します。次の手順で操作してください。

1. ディスプレイに表示されている「Found faders requiring adjustment. Please calibrate the

faders again.」ポップアップ画面を、Close ボタンを押して閉じる

2. ディスプレイ内の Apply ボタンを押す

点滅していたフェーダーの [SEL] キーが点滅します。

3. 該当のフェーダーを手で上下いっぱいまで数回動かす

フェーダーの動作に、引っ掛かりなどがないかを確認します。

4. 上記の「フェーダーを調整する」の手順 2からを再実行する

数回やり直しても同じポップアップ画面が表示される場合は、お買い上げの販売店またはクイックガイ

ドの巻末に記載のヤマハ修理ご相談センターにご連絡ください。

NOTE

･この操作で、指定したチャンネルストリップセクション、マスターセクションのフェーダーに対して、

自動でキャリブレーションを行ないます。

･フェーダーキャリブレーションが完了したあとは、Exit ボタンをタッチせずに、引き続きほかのメ

ニューを選択できます。

メンテナンス画面

リファレンスマニュアル

TF series

Channel Color Calibration 画面（TF5/TF3/TF1）

必要に応じて、LED カラーの発色を調整できます。LED カラーの調整は、1 つずつ行ないます。

1カラーボタン

色を選択します。

2RGB ノブ

色を調整します。

3Apply ボタン

調整を反映し、終了します。

4Reset All ボタン

調整を実行します。

タッチすると、実行を確認する画面を表示します。OK ボタンをタッチすると、調整を実行します。

ղճմ

チャンネルカラーを調整する

1. チャンネルカラーを調整したいインジケーターを、トップパネルの［SEL］キーで選択する

2. COLOR フィールドのカラーボタンをタッチして、調整したい色を選択する

3. トップパネルの［SEL］キーが点灯していないほかのインジケーターと見比べながら、［TOUCH

AND TURN］ノブ、または USER DEFINED KNOBS の B、C、D を使って、RGB

ADJUSTMENT フィールドにある RGB ノブを回し、色を調整する

4. 調整が終わったら、画面右側の APPLY ボタンをタッチして、変更を確定する

5. Exit ボタンをタッチして、通常モードで起動する

NOTE

･TF3、TF1 の場合、その機種にないチャンネルは表示されません。

･同時に複数のチャンネルを調整することはできません。

･APPLY ボタンは、RGB 値を変更したときだけ表示されます。

･すべての LED カラーインジケーターを工場出荷時の状態に戻したいときは、Reset All ボタンを

タッチします。

･初期化が完了したあとは、Exit ボタンをタッチせずに、引き続きほかのメニューを選択できます。

資料

リファレンスマニュアル

TF series

資料

Scene/Preset 対象パラメーターリスト

CH1 ∼ 40

*1 CH1 ∼ 32 のみ

*2 Parameter のみリンクします。（ゲインリダクションの制御はリンクしません）

*3 CH1 ∼ 32 で作成した Library は CH33 ∼ 40 には Recall できません。同様に、CH33∼40で作成したLibraryはCH1∼32にはRecallできません。

Channel Library Recall*3

Scene

Scene Recall Safe 対象

Stereo

Link

Recall CH

Recall EQ Recall

Gate

Recall

Comp All HA Input

Select

Processing

Send To Fader/On Name

(All)

(Exclude)

HA Input

Select Name

Gain O OO OOO O

+48V O OO OOO

φOOO OOO

Digital Gain O OO OOO O

Input Select O O OOO O O

Channel Name OOO OO O

Category, Color, Icon O O O OO OO

Stereo Link OO O

Direct Out*1 ON OOOO OO O

Point OOOO OO O

HPF OOOOO OO O O

PEQ OOOOO OO O O

GATE*1 OOOO OOO OO*2

COMP*1 OOOO OOO OO*2

TO AUX

Level OO O O

Pan OO

ON OO O O

Pre OO O O

TO FX

Level OO O O

ON OO O O

Pre OO O O

TO ST Assign OOOO OO O

Pan OOOO OO

TO SUB Level OOOO OO O O

ON OOOO OO O O

ON OO O O

Fader OO O O

DCA Assign OO O

Mute Safe O

Recall Safe O

CUE O

資料

リファレンスマニュアル

TF series

ST IN 1, 2

*1 Input Select は同じチャンネルで作成した Library のみ Recall できます。

Channel Library Recall

Scene

Scene Recall Safe 対象

Stereo

Link

Recall CH

Recall EQ All HA Input

Select

Processing

Send To Fader/On Name

(All)

(Exclude)

HA Input

Select Name

HA φOOO OOO

Digital Gain O OO OOO O

Input Select O*1 O*1 O*1 OO O O

Channel Name OOO OO OO

Category, Color, Icon O O O OO OO

PEQ OOOOOOO O O

TO AUX

Level OO O O

Pan OO

ON OO O O

Pre OO O O

TO FX

Level OO O O

ON OO O O

Pre OO O O

TO ST Assign OOOO OO O

Balance OOOO OO O

TO SUB Level OOOO OO O O

ON OOOO OO O O

ON OO O O

Fader OO O O

DCA Assign OO O

Mute Safe O

Recall Safe O

CUE O

資料

リファレンスマニュアル

TF series

FX1, 2

*1 With Send の場合は、CH1 ∼ 40, STIN1,2 からの TO FX のパラメーターが Safe されます。

Channel Library Recall

Scene

Scene Recall Safe 対象

Stereo

Link

Recall CH

Recall FX Recall EQ With

Send*1 All FX

Processing

Send To Fader/On Name

(All) (Exclude)

FX Name

Channel Name O O O O OO

Category, Color, Icon O O O O OO

FX O OO OOO O-

PEQ OOO OO O O O

TO AUX

Level O O O O

Pan O O

ON O O O O

Pre O O O O

TO ST Assign OOO O O O

Balance OOO O O O

TO SUB Level OOO O O O O

ON OOO O O O O

ON O O O O

Fader O O O O

DCA Assign O O O

Mute Safe O

Recall Safe O

CUE O

資料

リファレンスマニュアル

TF series

AUX

*1 AUX1 ∼ 8 のみ

*2 AUX9/10 ∼ 19/20 のみ

*3 GEQ の L/R LINK がオンのときのみ

*4 AUX1 ∼ 8 で作成した Library は AUX9/10 ∼ 19/20 には Recall CH できません。同様に、AUX9/10 ∼ 19/20 で作成した Library は AUX1 ∼ 8 には Recall CH できません。

Channel Library Recall

Scene

Scene Recall Safe 対象

Stereo

Link

Recall CH*4

Recall EQ Recall

GEQ*1

Recall

COMP*1

Recall

FX*2

With

Send All FX*2 GEQ*1

Processing

Fader/

On Gain/φName

(All) (Exclude)

GEQ*1 FX*2 Name

Channel Name OOO O O O O*2

Category, Color, Icon O O O O O OO

Signal Type*1 O O O

Pan Link O O O O O O O

PEQ OOOOO O O O O

GEQ*1 OOO O O O O O*3

COMP O O O O O O O O O

Ins FX*2 OO OOO OO O

TO ST Assign*2 OOOO O O O

TO SUB*2 Level O O O O

ON O O O O

Fader O O O O

Send From

Level OO O

Pan OO O

ON OO O

Pre OO O

OUTPUT

Balance OOOO O O O

Out Gain OOOO O O O

φOOOO O O O

Recall Safe O

CUE O

資料

リファレンスマニュアル

TF series

STEREO、SUB

*1 STEREO のみ

*2 SUB のみ

*3 GEQ の L/R LINK がオンのときのみ

*4 STEREO で作成した Library は SUB には Recall CH/EQ できません。同様に、SUB で作成した Library は STEREO には Recall CH/EQ できません。

Channel Library Recall

Scene

Scene Recall Safe 対象

Stereo

Link*1

Recall CH

Recall EQ Recall

GEQ*1

Recall

COMP

With

Send*2 All GEQ*1

Processing

Fader/On Gain/φName

(All) (Exclude)

GEQ*1 Name

Channel Name O O O O OO

Category, Color, Icon O O O O OO

LPF*2 O O O O

PEQ OOOO O O O O

GEQ*1 OOOOOO O*3

COMP O O O OO O O O

ON O O O O

Fader O O O O

STEREO/SUB Level Link*2 OO*2 O*2 -

Send From*2 Level OO O

ON OO O

OUTPUT

Balance*1 OOO O O O

Out GainOOO O O O

φOOO O O O

Recall Safe O

CUE O

資料

リファレンスマニュアル

TF series

MATRIX （V2.5 以降）

DCA

OMNI OUT

Channel Library Recall

Scene

Scene Recall Safe 対象

Stereo

Link

Recall CH

Recall EQ With

Send All FX GEQ

Processing

Fader/On Gain/φName

(All) (Exclude)

Name

Channel Name O O O O

Category, Color, Icon O O O O

PEQ OOOO O O

DELAY O O O O O

ON O O O

Fader O O O

Send From Level OO

ON OO

OUTPUT Out Gain O O O O O

φOO O O O

Recall Safe

CUE

Scene

Scene Recall Safe 対象

All Fader/On Name

Channel Name O O O

Category, Color, Icon O O O

ON OOO

Fader OOO

DCA Assign O O

Recall Safe

CUE

Scene Scene Recall Safe 対象

OMNI OUT Patch O O（全 OMNI OUT 一括）

資料

リファレンスマニュアル

TF series

アクセス制限テンプレートの対応パラメーターリスト

CH1-40 HA Input Select Processing Send To Fader/ON Name Other

CH1-40

High Level OOOOOOO

Mid Level OOOOOXO

Low Level XXXXOXX

ST IN HA Input Select Processing Send To Fader/ON Name Other

ST IN 1-2

High Level OOOOOOO

Mid Level O X O O O X O

Low Level XXXXOXX

FX RTN With Send FX Processing Send To Fader/ON Name Other

FX RTN 1-2

High Level OOOOOOO

Mid Level OOOOOX X

Low Level XXXXOXX

DCA Fader/ON Name DCA Assign

DCA 1-8

High Level OOO

Mid Level O X X

Low Level O X X

OUTPUT With Send FX GEQ Processing Fader/ON Gain/φName Other

AUX1–8

High Level O – OOOOOO

Mid Level O –OOOXXO

Low Level X –XXOXXX

AUX9/10–19/20

High Level O O – OOOOO

Mid Level O O –OOXXO

Low Level X X –XOXXX

STEREO

High Level –– OOOOOO

Mid Level ––XXOXXX

Low Level ––XXOXXX

SUB

High Level O –– OOOO –

Mid Level O ––XOXX–

Low Level X ––XOXX–

MATRIX1–4

High Level O –– OOOO –

Mid Level X ––XXXX–

Low Level X ––XXXX–

資料

リファレンスマニュアル

TF series

GENERAL High Level Mid Level Low Level

Scene A Store OOX

Recall OOO

Scene B Store OOX

Recall OOO

Library A Store OOX

Recall OOX

Library B Store OOX

Recall OOX

Setup

+48V Master OXX

Bus Setup OOX

Brightness OOO

Custom Fader Bank OOX

File Load OXX

Network XXX

OMNI OUT Patch OXX

Preference OOO

Recall Safe OXX

Slot Setup OXX

Time XXX

User Defined Control OXX

Other

Monitor Delay OXX

Mute Safe OXX

Oscillator OOX

Stereo Link OOX

資料

リファレンスマニュアル

TF series

クイックコンフィグ時のチャンネル対応表

Tio1608-D : TF INPUT SLOT : TF INPUT CHANNEL TF OUTPUT CHANNEL : SLOT Tio1608-D : TF OUTPUT

Tio1608-D UNIT ID 1: INPUT1 SLOT IN 1 CH1 Input Select CH1 Direct Out SLOT OUT 1 接続なし

Tio1608-D UNIT ID 1: INPUT2 SLOT IN 2 CH2 Input Select CH2 Direct Out SLOT OUT 2 接続なし

Tio1608-D UNIT ID 1: INPUT3 SLOT IN 3 CH3 Input Select CH3 Direct Out SLOT OUT 3 接続なし

Tio1608-D UNIT ID 1: INPUT4 SLOT IN 4 CH4 Input Select CH4 Direct Out SLOT OUT 4 接続なし

Tio1608-D UNIT ID 1: INPUT5 SLOT IN 5 CH5 Input Select CH5 Direct Out SLOT OUT 5 接続なし

Tio1608-D UNIT ID 1: INPUT6 SLOT IN 6 CH6 Input Select CH6 Direct Out SLOT OUT 6 接続なし

Tio1608-D UNIT ID 1: INPUT7 SLOT IN 7 CH7 Input Select CH7 Direct Out SLOT OUT 7 接続なし

Tio1608-D UNIT ID 1: INPUT8 SLOT IN 8 CH8 Input Select CH8 Direct Out SLOT OUT 8 接続なし

Tio1608-D UNIT ID 1: INPUT9 SLOT IN 9 CH9 Input Select CH9 Direct Out SLOT OUT 9 接続なし

Tio1608-D UNIT ID 1: INPUT10 SLOT IN 10 CH10 Input Select CH10 Direct Out SLOT OUT 10 接続なし

Tio1608-D UNIT ID 1: INPUT11 SLOT IN 11 CH11 Input Select CH11 Direct Out SLOT OUT 11 接続なし

Tio1608-D UNIT ID 1: INPUT12 SLOT IN 12 CH12 Input Select CH12 Direct Out SLOT OUT 12 接続なし

Tio1608-D UNIT ID 1: INPUT13 SLOT IN 13 CH13 Input Select CH13 Direct Out SLOT OUT 13 接続なし

Tio1608-D UNIT ID 1: INPUT14 SLOT IN 14 CH14 Input Select CH14 Direct Out SLOT OUT 14 接続なし

Tio1608-D UNIT ID 1: INPUT15 SLOT IN 15 CH15 Input Select CH15 Direct Out SLOT OUT 15 接続なし

Tio1608-D UNIT ID 1: INPUT16 SLOT IN 16 CH16 Input Select CH16 Direct Out SLOT OUT 16 接続なし

Tio1608-D UNIT ID 2: INPUT1 SLOT IN 17 CH17 Input Select CH17 Direct Out SLOT OUT 17 接続なし

Tio1608-D UNIT ID 2: INPUT2 SLOT IN 18 CH18 Input Select CH18 Direct Out SLOT OUT 18 接続なし

Tio1608-D UNIT ID 2: INPUT3 SLOT IN 19 CH19 Input Select CH19 Direct Out SLOT OUT 19 接続なし

Tio1608-D UNIT ID 2: INPUT4 SLOT IN 20 CH20 Input Select CH20 Direct Out SLOT OUT 20 接続なし

Tio1608-D UNIT ID 2: INPUT5 SLOT IN 21 CH21 Input Select CH21 Direct Out SLOT OUT 21 接続なし

Tio1608-D UNIT ID 2: INPUT6 SLOT IN 22 CH22 Input Select CH22 Direct Out SLOT OUT 22 接続なし

Tio1608-D UNIT ID 2: INPUT7 SLOT IN 23 CH23 Input Select CH23 Direct Out SLOT OUT 23 接続なし

Tio1608-D UNIT ID 2: INPUT8 SLOT IN 24 CH24 Input Select CH24 Direct Out SLOT OUT 24 接続なし

Tio1608-D UNIT ID 2: INPUT9 SLOT IN 25 CH25 Input Select CH25 Direct Out SLOT OUT 25 接続なし

Tio1608-D UNIT ID 2: INPUT10 SLOT IN 26 CH26 Input Select CH26 Direct Out SLOT OUT 26 接続なし

Tio1608-D UNIT ID 2: INPUT11 SLOT IN 27 CH27 Input Select CH27 Direct Out SLOT OUT 27 接続なし

Tio1608-D UNIT ID 2: INPUT12 SLOT IN 28 CH28 Input Select CH28 Direct Out SLOT OUT 28 接続なし

Tio1608-D UNIT ID 2: INPUT13 SLOT IN 29 CH29 Input Select CH29 Direct Out SLOT OUT 29 接続なし

Tio1608-D UNIT ID 2: INPUT14 SLOT IN 30 CH30 Input Select CH30 Direct Out SLOT OUT 30 接続なし

Tio1608-D UNIT ID 2: INPUT15 SLOT IN 31 CH31 Input Select CH31 Direct Out SLOT OUT 31 接続なし

Tio1608-D UNIT ID 2: INPUT16 SLOT IN 32 CH32 Input Select CH32 Direct Out SLOT OUT 32 接続なし

Tio1608-D UNIT ID 3: INPUT1*1 SLOT IN 33 CH33 Input Select*1 AUX1 Output SLOT OUT 33 Tio1608-D UNIT ID 1: OUTPUT1

Tio1608-D UNIT ID 3: INPUT2*1 SLOT IN 34 CH34 Input Select*1 AUX2 Output SLOT OUT 34 Tio1608-D UNIT ID 1: OUTPUT2

Tio1608-D UNIT ID 3: INPUT3*1 SLOT IN 35 CH35 Input Select*1 AUX3 Output SLOT OUT 35 Tio1608-D UNIT ID 1: OUTPUT3

Tio1608-D UNIT ID 3: INPUT4*1 SLOT IN 36 CH36 Input Select*1 AUX4 Output SLOT OUT 36 Tio1608-D UNIT ID 1: OUTPUT4

Tio1608-D UNIT ID 3: INPUT5*1 SLOT IN 37 CH37 Input Select*1 AUX5 Output SLOT OUT 37 Tio1608-D UNIT ID 1: OUTPUT5

Tio1608-D UNIT ID 3: INPUT6*1 SLOT IN 38 CH38 Input Select*1 AUX6 Output SLOT OUT 38 Tio1608-D UNIT ID 1: OUTPUT6

Tio1608-D UNIT ID 3: INPUT7*1 SLOT IN 39 CH39 Input Select*1 AUX7 Output SLOT OUT 39 Tio1608-D UNIT ID 2: OUTPUT1

Tio1608-D UNIT ID 3: INPUT8*1 SLOT IN 40 CH40 Input Select*1 AUX8 Output SLOT OUT 40 Tio1608-D UNIT ID 2: OUTPUT2

*1 TF1、TF-RACK は接続なし

資料

リファレンスマニュアル

TF series

* クイックコンフィグ機能がオフのときも、ミキサーと SLOT のチャンネルの対応は、上記の表のとおりです。

接続なし SLOT IN 41 接続なし AUX9 Output SLOT OUT 41 Tio1608-D UNIT ID 2: OUTPUT3

接続なし SLOT IN 42 接続なし AUX10 Output SLOT OUT 42 Tio1608-D UNIT ID 2: OUTPUT4

接続なし SLOT IN 43 接続なし AUX11 Output SLOT OUT 43 Tio1608-D UNIT ID 2: OUTPUT5

接続なし SLOT IN 44 接続なし AUX12 Output SLOT OUT 44 Tio1608-D UNIT ID 2: OUTPUT6

接続なし SLOT IN 45 接続なし AUX13 Output SLOT OUT 45 Tio1608-D UNIT ID 3: OUTPUT1

接続なし SLOT IN 46 接続なし AUX14 Output SLOT OUT 46 Tio1608-D UNIT ID 3: OUTPUT2

接続なし SLOT IN 47 接続なし AUX15 Output SLOT OUT 47 Tio1608-D UNIT ID 3: OUTPUT3

接続なし SLOT IN 48 接続なし AUX16 Output SLOT OUT 48 Tio1608-D UNIT ID 3: OUTPUT4

接続なし SLOT IN 49 接続なし AUX17 Output SLOT OUT 49 Tio1608-D UNIT ID 3: OUTPUT5

接続なし SLOT IN 50 接続なし AUX18 Output SLOT OUT 50 Tio1608-D UNIT ID 3: OUTPUT6

接続なし SLOT IN 51 接続なし AUX19 Output SLOT OUT 51 Tio1608-D UNIT ID 3: OUTPUT7

接続なし SLOT IN 52 接続なし AUX20 Output SLOT OUT 52 Tio1608-D UNIT ID 3: OUTPUT8

接続なし SLOT IN 53 接続なし MATRIX1 OUT（V2.5 以降） SLOT OUT 53 接続なし

接続なし SLOT IN 54 接続なし MATRIX2 OUT（V2.5 以降） SLOT OUT 54 接続なし

接続なし SLOT IN 55 接続なし MATRIX3 OUT（V2.5 以降） SLOT OUT 55 接続なし

接続なし SLOT IN 56 接続なし MATRIX4 OUT（V2.5 以降） SLOT OUT 56 接続なし

接続なし SLOT IN 57 接続なし STEREO L Output SLOT OUT 57 Tio1608-D UNIT ID 1: OUTPUT7,

Tio1608-D UNIT ID 2: OUTPUT7

接続なし SLOT IN 58 接続なし

接続なし SLOT IN 59 接続なし STEREO R Output SLOT OUT 58 Tio1608-D UNIT ID 1: OUTPUT8,

Tio1608-D UNIT ID 2: OUTPUT8

接続なし SLOT IN 60 接続なし

接続なし SLOT IN 61 接続なし SUB Output SLOT OUT 59 接続なし

接続なし SLOT IN 62 接続なし接続なし SLOT OUT 60 接続なし

接続なし SLOT IN 63 ST IN 2L Input Select MONITOR L Output SLOT OUT 61 接続なし

接続なし SLOT IN 64 ST IN 2R Input Select MONITOR R Output SLOT OUT 62 接続なし

接続なし SLOT OUT 63 接続なし

接続なし SLOT OUT 64 接続なし

Tio1608-D : TF INPUT SLOT : TF INPUT CHANNEL TF OUTPUT CHANNEL : SLOT Tio1608-D : TF OUTPUT

資料

リファレンスマニュアル

TF series

本体メッセージ

メッセージ説明

Item Already Exists. Replace it? Library の Store（上書き時）実行時。

File Already Exists, Replace it? Save As 時に名前が重複していた場合。

Save で上書きする時。

Exceed Maximum Number!

Library A:XXXX items, Library B:XXXX

items

Library が最大数を超えるため Load できない。

File System is Not Ready. This

Operation can Overwrite Existing Files

or Directories.

USB 挿入直後（リスト作成中）に、録音をはじめようとした。また

は、ファイルやディレクトリの名前を変更しようとした。

Over Current Error! This USB Device is

Not Supported. Please Disconnect. USB の過電流のため、USB デバイスを切断した。

Tio OUTPUT is in Use by Another TF.

"with OUTPUT" in Quick Config is

Turned off.

Tio1608-D の OUTPUT を Quick Conﬁg で使用している TF シリーズ

が既にあるので、本機の Quick Conﬁg の “with OUTPUT” のチェッ

クを外した。

Operation Failed!

実行に失敗した。（汎用的なエラー）

Unknown よりも弱い。

Unknown と Igonore の間くらいの感覚。

Invalid Name! 命名規則に違反している。

Operation Ignored.

そのときの状態では、ノブにアサインされた機能は働かない。使えな

い。

User Deﬁned Knobs Tips 操作がメッセージの対象。

User Deﬁned Knob にアサインされた機能が、その状態では使えない

時に出す。

SCENE #XX is Empty! リコールしようとしたシーンにデータがストアされていない、または

データが壊れていてリコールできない。

SCENE #XX is Read Only! 読み込み専用のシーンに対して上書きでストアしようとした。

Cannot Store! シーンメモリーやライブラリーのストアに失敗した。

Cannot Recall! シーンメモリーやライブラリーのリコールに失敗した。

Operation Failed. Library X Memory

Full.

最大数に達した状態でデータの追加をしたとき。

X には A または B が入ります。

Wrong Word Clock! (Slot) NY64-D の Sample Rate 設定が適切ではないので、TF シリーズが同

期できない。

Turn Off 1-knob Mode to Adjust. 1-knob モードが有効（オフにしてください）。

Nothing to Paste! コピーバッファーが空の状態でペーストされた。

Cannot Bookmark This Screen. この画面はブックマーク登録できない。

Page Does not Exist.

Cannot Close This Popup.

Not Bookmarked. まだ Bookmark されていません。

File Busy! Operation Denied. USB メモリーにアクセス中のため、処理できなかった。

Unsupported File Format! USB メモリーから、対応していないフォーマットのファイルを読み込

もうとした。

Storage Not Found! USB メモリーが認識できなかった。

Couldn't Write File. USB メモリーにファイルを保存できなかった。

File Protected! USB メモリー上のファイルが書き込み禁止になっているため上書きで

きなかった。

Already Exists! Make Directory 時、既にその名前のディレクトリが存在する時。

Edit でファイル・ディレクトリ名を変更するときも。

Couldn't Access File. USB メモリー上のファイルが何らかの理由でアクセスできなかった。

File Error! 内部的なファイルアクセスエラー。

Format Error! フォーマットに失敗した。

USB Storage Unmounted! Recorder

Stopped.

USB Recorder 動作中に USB メモリーを抜いたため、Recorder の処

理を停止した。

USB Storage Full! Recorder Stopped. USB Recorder 動作中に USB メモリーの容量が不足したため、

Recorder の処理を停止した。

Maximum Number of Audio Files

Exceeded! USB Recorder が管理できるソング数を超えた。

USB Storage Busy: Recorder Stopped! USB ストレージデバイスの処理に時間がかかり、録音 / 再生を停止し

た。

Illegal Storage Format! Format USB

Device with the Other USB Port.

アロケーションユニットサイズが 4096 バイト未満の USB メモリー

デバイスが iPad 端子に挿入された。この場合、録音するとフォー

マットが壊れる場合があります。

Low Battery! バックアップバッテリーの電圧が下がっている。

Illegal IP Address! IP アドレスやゲートウェイアドレスの設定が不正である。

USB Sample Rate Mismatch on USB.

Console:44100Hz

USB TO HOST 端子で接続された PC と TF との間で Sample Rate が

異なっている。（コンソール：44.1kHz PC：48kHz）

PC の Sample Rate の設定を 44.1kHz に設定してください。

USB Sample Rate Mismatch on USB.

Console:48000Hz

USB TO HOST 端子で接続された PC と TF との間で Sample Rate が

異なっている。（コンソール：48kHz PC：44.1kHz）

PC の Sample Rate の設定を 48kHz に設定してください。

Two or More Devices Have Same Unit

ID!

NY64-D 経由で Dante ネットワークに接続されている Tio1608-D の

UNITID が重複している。

Dante Module Error! NY64-D や Tio1608-D の Dante モジュールのエラー。

Illegal Dante Module MAC Address! NY64-D の MAC Address が壊れ通信不可能。

Dante Module Memory Error! Tio1608-D の Dante モジュールのメモリエラー。

Dante Audio Resource Overflow NY64-D 経由で接続されている Dante ネットワークに許容量以上の音

声データが送信されている。

Under Synchronization

NY64-D 経由で Dante ネットワークに接続されている Tio1608-D に

対する設定を実行中。

Tio1608-D が Resume モードのときに、Slot Setup 画面に表示され

続けることがありますが故障ではありません。

Wrong Word Clock! (Dante Device) NY64-D 経由で Dante ネットワークに接続されている機器の Sample

Rate 設定が適切でないので、NY64-D と同期できない。

メッセージ説明

資料

リファレンスマニュアル

TF series

Linked at 10/100Mbps. Check Cables

or Switches.

NY64-D 経由で接続されている Dante ネットワークにギガビットイー

サーネットに対応していない Switch やケーブルが接続されている。

Error on the Dante Primary Port リダンダンシーネットワークのときに PRIMARY ネットワークに異

常が発生し、 SECONDARY ネットワークに退避した。

Error on the Dante Secondary Port リダンダンシーネットワークのときに、SECONDARY ネットワーク

に異常が発生した。

Dante Patch or Setting Modified Dante Controller などにより Quick Conﬁg の設定値と異なる状態に

なった。

Dante Setting Mismatch

Tio1608-D のパネルのスイッチの設定と実際の動作が異なる状態に

なっている。Tio1608-D に対して Dante Device Lock が有効になっ

ていて、パネルの UNIT ID スイッチと実際の UNIT ID が異なったとき

や、電源を投入したあとに UNIT ID を操作したときなどに表示されま

す。

Restart Tio to Complete Quick Config Tio1608-D の Device Conﬁg などの設定が Quick Conﬁg の設定値に

ならないので Tio1608-D を再起動してください。

No Option Card Installed

Slot に NY64-D カードが挿入されていない。

NY64-D カードが挿入されていない状態で、Quick Conﬁg ボタンを

ON したときに表示されます。

TF Controls First 24 Dante Devices

Found

NY64-D 経由で接続されている Dante ネットワーク上の I/O ラック

（Tio1608-D、R シリーズなど）の数が制限を超えた。

TF Controls HAs of Maximum of

8 Dante Devices

NY64-D 経由で接続されている Dante ネットワーク上の HA を備えた

Dante 機器の数が制限を超えた。

Unknown Option Card Installed! 拡張スロットに TF シリーズが対応していないカードが挿入されてい

ると判断された。

Overcurrent Detected (Slot) 拡張スロットに挿入されたカードの過電流を検出した。

Slot Communication Error! 拡張スロットに挿入されたカードとの通信に問題がある。

Dante Module Restarted! NY64-D の Dante モジュールがリスタートした。

Dante Setting Error! Please Restart the

Console.

NY64-D の Dante モジュールにコンソールの再起動が必要なエラーが

発生した。

この場合はコンソールを再起動してください。

Dante I/O Device Disconnected Dante 機器と NY64-D との接続が切断された。

Two or More HA Controllers may

Cause Conflict

Dante ネットワーク上に同じ HA をコントロールするコンソールが複

数存在する場合、操作が競合する。

Slot Setup 画面で HA Control を ON にしたときに必ず表示されます

が、故障ではありません。

Dante devices are locked. Use Dante

Controller to unlock devices.

クイックコンフィグの対象になる機器や NY64-D に Dante Device

Lock が有効になっている状態で Quick Conﬁg ボタンを押すと表示さ

れます。Quick Conﬁg の自動パッチが行なわれない経路があります

が、故障ではありません。ロックを解除するには、Dante Controller

（v3.10.0.19 以降）が必要です。

Permission Denied! この操作をする権限が与えられていないため無視された。

Operation ignored, you are not

logged-in. ログインしていないため操作ができない。

Incorrect password entered. 入力したパスワードが間違っている。

メッセージ説明

索引

リファレンスマニュアル

TF series

索引

Numerics

1-knob COMP ............................... 55

1-knob EQ ...................................... 50

Intensity...................................... 50

Loudness ................................... 50

Vocal............................................ 50

ACCESS PERMISSION 画面 ..... 39

ASSIGN 画面 .................................. 63

Auto CH Select............................ 28

AUX1 ∼ AUX8 チャンネル ......... 43

AUX9/10 ∼ 19/20 チャンネル

... 43

AUX9/10 ∼ AUX19/20.............. 7

CH STRIP セクション................... 42

CH VIEW 画面 ................................ 64

Channel Color Calibration 画面

... 83

COMP 画面...................................... 55

CUE .................................................. 18

CUSTOM FADER BANK 画面の

メニュー .......................................... 34

DCA ASSIGN 画面 ........................ 76

DCA グループ.................................. 76

DELAY 画面 .................................... 78

EQ 画面 ............................................ 49

EQ 画面のメニュー ......................... 53

Fader Calibration 画面................. 82

FADER セクション......................... 44

FX 画面

（FX1/FX2/INS FX1 ∼ 6）........ 57

GainFinder...................................... 47

GATE 画面....................................... 53

GEQ 画面 ......................................... 72

Initialize All Memory 画面........... 79

Initialize Current Memory 画面

... 80

Input Port Trim 画面 .................... 81

INPUT 画面..................................... 47

IP アドレス ...................................... 36

MATRIX1 ∼ MATRIX4

チャンネル...................................... 43

METER 画面 ................................... 13

MONITOR 画面 .............................. 18

MP3................................................. 14

OMNI OUT ..................................... 22

OMNI OUT 画面のメニュー ......... 22

Output Port Trim 画面 ................ 81

OUTPUT 画面 ................................ 74

OVERVIEW 画面............................ 42

OVERVIEW 画面の操作 ................ 44

Peak Hold ...................................... 13

PHONES 端子................................ 19

RECORDER 画面（INPUT/

OUTPUT/TITLE LIST 画面）..... 14

RECORDER 画面のメニュー ....... 18

RTA 表示 ......................................... 72

SAVE/LOAD 画面のメニュー ..... 26

SCENE 画面.................................... 11

SCENE 画面のメニュー ................ 13

SEND FROM 画面......................... 75

SEND PAN .................................... 75

SEND TO AUX 画面..................... 62

SETUP 画面.................................... 21

SOFT KEYBOARD 画面.............. 10

SUB チャンネル............................. 43

USER ACCOUNT 画面................. 39

USER DEFINED KEYS ............... 29

USER DEFINED KNOBS............ 29

WAV ................................................. 14

い

イニシャライズ（NY64-D）.......... 80

イニシャライズ（本体メモリー）... 79

インプットチャンネル .................... 42

お

オーディオファイル ........................ 14

オシレーター.................................... 20

き

曲ファイル情報 ................................ 17

く

グループチャンネル ........................ 44

け

ゲートウェイ.................................... 36

さ

再生 ................................................... 14

サブネットマスク ............................ 36

サマータイム.................................... 36

し

シーン ............................................... 11

初期化（本体メモリー）.................. 79

す

ステレオチャンネル ........................ 42

ステレオリンク ................................ 47

せ

専用画面....................................... 5, 47

専用画面を表示する ........................ 11

た

タイムスタンプ ................................ 37

ダイレクトアウト ............................ 65

つ

ツールバー ....................................... 11

て

デジタルゲイン................................ 47

な

内蔵時計 ........................................... 36

は

バージョン情報................................ 38

ふ

ファンタム電源................................ 48

フェイズ ........................................... 48

フットスイッチ................................ 31

プリセット .......................................... 8

プレイモード（ループ再生）.......... 17

め

メーターポイント............................ 13

メニュー ........................................... 10

メンテナンス画面............................ 79

メンテナンス画面の表示と操作の

しかた.............................................. 79

も

モニター ........................................... 18

ら

ライセンス情報................................ 38

ライブラリー ...................................... 8

ライブラリー画面............................... 8

り

リコール対象選択............................... 8

れ

レベルメーター................................ 13

ろ

録音................................................... 14

わ

ワーニング / エラーメッセージ .... 94

索引

リファレンスマニュアル

TF series

■

操作/設定

DCA グループ

割り当てるチャンネルを選ぶ..... 77

1-knob モードで EQ を

操作する ....................................... 51

GEQ を使う ................................. 73

HPF を設定する .......................... 52

LPF を設定する........................... 52

マニュアルモードで EQ を

操作する ....................................... 51

あ

アクセス

アクセス制限をかける ................ 40

か

カスタムフェーダーバンク

設定する ....................................... 34

呼び出す ....................................... 34

き

機能を割り当てる

[USER DEFINED KEYS] に

機能を割り当てる........................ 32

[USER DEFINED KNOBS] に

機能を割り当てる........................ 33

フットスイッチに機能を

割り当てる.................................... 33

さ

再生

USB ストレージデバイスの曲を

再生する ....................................... 18

し

シーン

編集する ....................................... 12

呼び出す ....................................... 12

せ

設定

AUX バスへの送り量を設定する

... 63

GATE を設定する....................... 54

MATRIX チャンネルへの送りを

設定する....................................... 75

PREFERENCE を設定する ...... 29

インサートエフェクトを

設定する....................................... 58

インプットチャンネルからの

送りを設定する ........................... 75

エフェクトを設定する................ 58

オシレーターを設定する............ 20

カスタムフェーダーバンクを

設定する....................................... 34

コンプレッサーを設定する ........ 56

出力を設定する ........................... 16

ステレオリンク、入力ソースを

設定する....................................... 48

チャンネルカラーを設定する .... 83

入力を設定する ........................... 15

フェーダーを調整する................ 82

そ

操作

ボタン / スライダーの操作........ 10

ち

チェックする

音声入力をチェックする............ 19

チャンネル設定

コピー / ペーストする ............... 45

ふ

プリセット

編集する.......................................... 9

リコールする .................................. 9

り

リコールセーフ機能

リコールセーフ機能を使う ........ 25

ろ

録音

録音する....................................... 17

寸法図

リファレンスマニュアル

TF series

寸法図

224

599

480

225

599

510

716

225

599

866

225

599

TF5 TF3

TF1 TF1 rack mount (14U)

単位：m m

寸法図

リファレンスマニュアル

TF series

132

480

374

409

430

368

396

TF-RACK

単位：m m

0(7(5

3UH'*





*$,175,0

',*,7$/

*$,1

䃅

0(7(5

3UH+3)

+3) %$1'

0(7(5

(4287

*$7( &203

*50(7(5 *50(7(5

0(7(5

*$7(287

0(7(5

&203287

3UH+3) 3UH)$'(5

0(7(5

3RVW)$'(5

3$1 67

,1387

6(/(&7

3UH)$'(5

3RVW)$'(5

);

21 6(1'

72););

3UH)$'(5

3RVW)$'(5

$8;

72$8;

3UH)$'(5

3RVW)$'(5

$8;

21 6(1'

72$8;

$8;67(5(2

3$1

68%

68%/(9(/

3UH)$'(5

&8(

3UH'*

3UH+3)

3UH)$'(5

3RVW)$'(5

',5(&7287

);

6/27,1

3RVW(4

&+

3UH'*

);

3$1/,1.

3UH)$'(5

3RVW)$'(5

$8;

21 6(1'

72$8;

3$1

67,1

',*,7$/

*$,1

%$1'

0(7(5

3UH(4

3UH)$'(5/

)$'(5'&$

0(7(5

(4287

%$/

3UH)$'(55

3UH)$'(5/5

3RVW)$'(55

3RVW)$'(5/

3RVW)$'(5/5

$8;0212

$8;

21 6(1'

72$8;

3UH)$'(5/5

3RVW)$'(5/5

$8;67(5(2

&8(

3UH)$'(5/

3RVW)$'(5/

3UH)$'(55

3RVW)$'(55

$8;

3$16(1'21

3UH)$'(5/

3RVW)$'(5/

3UH)$'(55

3RVW)$'(55

$8;

3$16(1'21

72$8;

);571

%$1'

0(7(5

3UH(4

3UH)$'(5/

)$'(5'&$

0(7(5

(4287

%$/

3UH)$'(55

3UH)$'(5/5

3RVW)$'(55

3RVW)$'(5/

3RVW)$'(5/5

6DPHDV67,1

72$8;

6DPHDV67,1

72$8;

)$'(5'&$

6(1'

'&$&8(䠅

3RVW3$1/

3RVW3$15

$8;

$8;

$8;

$8;

$8;

$8;

$8;

$8;

86%287

0(7(5

3UH'* 0(7(5

3267)$'(5

0(7(5

3267)$'(5

&8(

3UH)$'(5/

3UH)$'(55

3RVW)$'(5/

3RVW)$'(55

'&$&8(䠅

6DPHDV67,1

&8(

72););

);

21 6(1'

3UH)$'(5/5

3RVW)$'(5/5

67/

675

68%

);

);

$8;

$8;



$8;

$8;

$8;

$8;

$8;



&8(/

&8(5



$8;0212

&20%2-$&.

9

3RVW3$1/

3RVW3$15





86%,1 

68%

68%/(9(/

68%

68%/(9(/

0(7(5

3UH'*

',*,7$/

*$,1

䃅

0(7(5

3UH+3)

%$1'

0(7(5

(4287

3UH+3)

)$'(5'&$

0(7(5

3RVW)$'(5

3$1 67

,1387

6(/(&7

68%

68%/(9(/

35()$'(53UH'*

6DPHDV&+

72););

6DPHDV&+

72$8;

6DPHDV&+72$8;

6DPHDV&+&8(

&+7)7)

86%,1

,13877)

,13877) +3)



6/27,1 

,13877)

,13877)

,13877)

>,1387@7)

>,1387@7)

>,1387@7)

G%9

3/$<%$&.5

>67,1@

G%9

>67,1@

3/$<%$&./

,13876(/(&7

67,1/

67,15

86%,1

86%,1

,13876(/(&7

67,1/

67,15

6/27,1

6/27,1

7)0L[HU%ORFN'LDJUDP

ブロックダイアグラム

>3+21(6@

021,725/(9(/

/(9(/ 21

3LQN1RLVH

%XUVW1RLVH

0(7(5

26&

26&,//$725

6LQH:DYH

67/

675

68%

$8;

$8;

$8;

86%

+267

,)

5(&/

5(&5

3/$<%$&./

3/$<%$&.5

>L3DG@

86%,)

>86%72+267@

',5(&7287

5(&/

5(&5

3+21(6/(9(/

021,725

6(/(&7

67(5(2287

68%287

67,1

67,1

3/$<%$&.

86%,1

&8(/2*,& 0(7(5

3/$<%$&./HYHO

86%,1



$8;

$8;

$8;

$8;



201,2873$7&+

&+3UH)$'(5

67,13UH)$'(5

);5713UH)$'(5

$8;3UH)$'(5

$8;3UH)$'(5

6768%3UH)$'(5

,1387

6(/(&725

57$

&8(

'(/$<

0212

0(7(5

6DPSOH5DWH

&RQYHUWRU

67/

675

68%

);

);

$8;

$8;



$8;

$8;

$8;

$8;

$8;



&8(/

&8(5



021,725&8(

5(&

6(/(&7

5(&/

5(&5

&8(

5(&/(9(/

0(7(5

67/3UH)$'(5

6753UH)$'(5

$8;3UH)$'(5

$8;3UH)$'(5

$8;3UH)$'(5



67(5(22875

67(5(2287/

68%287

$8;287

$8;287

$8;287



$8;287

$8;287

$8;287



$8;287

021,725287/

021,7252875

















6/27

',5(&7287DV6/27287

$8;287DV6/27287

67(5(2287/568%287021,725287

DV6/27287

6/27,1DV&+,1387V

6/27,1DV67,1,1387V











0$75,;287DV6/27287



0$75,;

0$75,;

0$75,;

0$75,;

0$75,;287

0$75,;287

0$75,;287

0$75,;287

0$75,; 

6/27,1DV&+,1387V7)7)



&+3UH)$'(57)7) 

7)0L[HU%ORFN'LDJUDP





>201,287@

G%X





>201,287@

G%X





>201,287@

G%X





>201,287@

G%X



75,0

%$1'

0(7(5

3UH(4

&203

*50(7(5 )$'(5

0(7(5

(4287

%$/

$8;

0(7(5

35()$'(5

0(7(5

3267)$'(5

*$,1

0(7(5

,16(57

())(&7

&203287

䃅

67(5(2

%$1'

0(7(5

3UH(4

)$'(5 21

0(7(5

(4287

0(7(5

&203287

%$/

&8(

&203

*50(7(5

)OH[*(4

0(7(5

3267)$'(5

0(7(5

*(4287

*$,1 䃅

䃅

68%

/3) %$1'

0(7(5

35(/3)

)$'(5

0(7(5

&203287

&8(

&203

*50(7(5 0(7(5

3267)$'(5

0(7(5

(4287

3UH)$'(5

3RVW)$'(5

䃅

*$,1

$8;

%$1'

0(7(5

3UH(4

)$'(5

0(7(5

(4287

0(7(5

&203287

&203

*50(7(5 0(7(5

3267)$'(5

0(7(5

*(4287

䃅

*$,1)OH[*(4

&8( 3UH)$'(5/

3UH)$'(55

3RVW)$'(55

3UH)$'(5/

3UH)$'(55 3RVW)$'(5/

720$75,;

0$75,;

720$75,;

6(1'

&8( 3UH)$'(5

3RVW)$'(5

720$75,;

0$75,; 6(1'

68%

0$75,;

720$75,;

6(1'

0$75,;

)$'(5

&8(

0(7(5

3267)$'(5

'(/$<

%$1'

0(7(5

(4287

䃅

*$,1

0(7(5

35()$'(5

3UH)$'(5

3RVW)$'(5

0(7(5

3UH(4

0$75,;

6(1'

0(7(5

3UH'*

7)5$&.0L[HU%ORFN'LDJUDP





*$,175,0

',*,7$/

*$,1

䃅

0(7(5

3UH+3)

+3) %$1'

0(7(5

(4287

*$7( &203

*50(7(5 *50(7(5

0(7(5

*$7(287

0(7(5

&203287

3UH+3) 3UH)$'(5

0(7(5

3RVW)$'(5

3$1 67

,1387

6(/(&7

3UH)$'(5

3RVW)$'(5

);

21 6(1'

72););

3UH)$'(5

3RVW)$'(5

$8;

72$8;

3UH)$'(5

3RVW)$'(5

$8;

21 6(1'

72$8;

$8;67(5(2

3$1

68%

68%/(9(/

3UH)$'(5

&8(

3UH'*

3UH+3)

3UH)$'(5

3RVW)$'(5

',5(&7287

);

G%9

3/$<%$&.5

6/27,1

>67,1@

3RVW(4

3/$<%$&./

,13876(/(&7

&+

3UH'*

);

3$1/,1.

3UH)$'(5

3RVW)$'(5

$8;

21 6(1'

72$8;

3$1

67,1

',*,7$/

*$,1

%$1'

0(7(5

3UH(4

3UH)$'(5/

)$'(5'&$

0(7(5

(4287

%$/

3UH)$'(55

3UH)$'(5/5

3RVW)$'(55

3RVW)$'(5/

3RVW)$'(5/5

$8;0212

$8;

21 6(1'

72$8;

3UH)$'(5/5

3RVW)$'(5/5

$8;67(5(2

&8(

3UH)$'(5/

3RVW)$'(5/

3UH)$'(55

3RVW)$'(55

$8;

3$16(1'21

3UH)$'(5/

3RVW)$'(5/

3UH)$'(55

3RVW)$'(55

$8;

3$16(1'21

72$8;

);571

%$1'

0(7(5

3UH(4

3UH)$'(5/

)$'(5'&$

0(7(5

(4287

%$/

3UH)$'(55

3UH)$'(5/5

3RVW)$'(55

3RVW)$'(5/

3RVW)$'(5/5

6DPHDV67,1

72$8;

6DPHDV67,1

72$8;

)$'(5'&$

6(1'

'&$&8(䠅

3RVW3$1/

3RVW3$15

$8;

$8;

$8;

$8;

$8;

$8;

$8;

$8;

86%287

0(7(5

3UH'* 0(7(5

3267)$'(5

0(7(5

3267)$'(5

&8(

3UH)$'(5/

3UH)$'(55

3RVW)$'(5/

3RVW)$'(55

'&$&8(䠅

6DPHDV67,1

&8(

72););

);

21 6(1'

3UH)$'(5/5

3RVW)$'(5/5

67/

675

68%

);

);

$8;

$8;



$8;

$8;

$8;

$8;

$8;



&8(/

&8(5



86%,1

86%,1

,13876(/(&7

$8;0212

&20%2-$&.

9

3RVW3$1/

3RVW3$15





86%,1 

6/27,1

6/27,1

68%

68%/(9(/

68%

68%/(9(/

>,1387@

7)5$&.0L[HU%ORFN'LDJUDP





>201,287@

>3+21(6@

021,725/(9(/

/(9(/ 21

3LQN1RLVH

%XUVW1RLVH

0(7(5

26&

26&,//$725

6LQH:DYH

67/

675

68%

$8;

$8;

$8;

86%

+267

,)

5(&/

5(&5

3/$<%$&./

3/$<%$&.5

>L3DG@

86%,)

>86%72+267@

',5(&7287

5(&/

5(&5

G%X

3+21(6/(9(/

021,725

6(/(&7

67(5(2287

68%287

67,1

3/$<%$&.

86%,1

&8(/2*,& 0(7(5

3/$<%$&./HYHO

86%,1



$8;

$8;

$8;

$8;





>201,287@

G%X





>201,287@

G%X

201,2873$7&+



&+3UH)$'(5

67,13UH)$'(5

);5713UH)$'(5

$8;3UH)$'(5

$8;3UH)$'(5

6768%3UH)$'(5

,1387

6(/(&725

57$

&8(

'(/$<

0212

75,0

0(7(5

6DPSOH5DWH

&RQYHUWRU

%$1'

0(7(5

3UH(4

&203

*50(7(5 )$'(5

0(7(5

(4287

%$/

$8;

0(7(5

35()$'(5

0(7(5

3267)$'(5

*$,1

0(7(5

,16(57

())(&7

&203287

䃅

67/

675

68%

);

);

$8;

$8;



$8;

$8;

$8;

$8;

$8;



&8(/

&8(5



67(5(2

%$1'

0(7(5

3UH(4

)$'(5 21

0(7(5

(4287

0(7(5

&203287

%$/

&8(

&203

*50(7(5

)OH[*(4

0(7(5

3267)$'(5

0(7(5

*(4287

*$,1 䃅

䃅

68%

/3) %$1'

0(7(5

35(/3)

)$'(5

0(7(5

&203287

&8(

&203

*50(7(5 0(7(5

3267)$'(5

0(7(5

(4287

3UH)$'(5

3RVW)$'(5

䃅

*$,1

$8;

%$1'

0(7(5

3UH(4

)$'(5

0(7(5

(4287

0(7(5

&203287

&203

*50(7(5 0(7(5

3267)$'(5

0(7(5

*(4287

䃅

*$,1)OH[*(4

&8(

3RVW)$'(55

3UH)$'(5/

3UH)$'(55 3RVW)$'(5/

021,725&8(

5(&

6(/(&7

5(&/

5(&5

&8(

5(&/(9(/

0(7(5

67/3UH)$'(5

6753UH)$'(5

$8;3UH)$'(5

$8;3UH)$'(5

$8;3UH)$'(5



67(5(22875

67(5(2287/

68%287

$8;287

$8;287

$8;287



$8;287

$8;287

$8;287



$8;287

021,725287/

021,7252875

















6/27

',5(&7287DV6/27287

$8;287DV6/27287

67(5(2287/568%287021,725287

DV6/27287

6/27,1DV&+,1387V

6/27,1DV67,1,1387V











'$75,0

>201,287@



720$75,;

0$75,;

720$75,;

6(1'

&8( 3UH)$'(5

3RVW)$'(5

720$75,;

0$75,; 6(1'

0$75,;287DV6/27287



0$75,;

0$75,;

0$75,;

0$75,;

0$75,;287

0$75,;287

0$75,;287

0$75,;287

720$75,;

0$75,; 

0$75,;

)$'(5

&8(

0(7(5

3267)$'(5

'(/$<

%$1'

0(7(5

(4287

䃅

*$,1

3UH)$'(5

0(7(5

35()$'(5

0(7(5

3UH(4

3RVW)$'(5

0$75,;

6(1'

0$75,;

6(1'

0$75,;

6(1'

68%

0$75,;

6(1'





'$75,0

>201,287@





'$75,0

>201,287@





2017年1月改訂 CR-F0

http://www.yamahaproaudio.com/japan/

ヤマハプロオーディオウェブサイト

http://download.yamaha.com/

Manual Development Group

ヤマハダウンロード

2017年1月改訂 CR-F0

http://www.yamahaproaudio.com/japan/

ヤマハプロオーディオウェブサイト

http://download.yamaha.com/

Manual Development Group

ヤマハダウンロード

Yamaha TF5 TF3 TF1 TF RACK V3.1 リファレンスマニュアル TF5/TF3/TF1/TF Ja Rm F0

Navigation menu

Versions of this User Manual:

Views

Navigation
