Yamaha HTR 2071 Quick Start Guide Web ZY76540 Qsg URABL En Fr Es

User Manual: Yamaha HTR-2071 Quick Start Guide

Open the PDF directly: View PDF .
Page Count: 44

English
Français
Español

Safety Instructions ................................................ 2

Connections .......................................................... 5

Basic operations ................................................. 13

English

Consignes de sécurité......................................... 16

Raccordements................................................... 19

Fonctionnement de base .................................... 27

Français

Instrucciones de segurida ................................... 30

Conexiones ......................................................... 33

Operaciones básicas .......................................... 41

Español

AV Receiver

Ampli-tuner audio-vidéo

Quick Start Guide

Guide de démarrage rapide

Guía de inicio rápida

CRABL

2En

1 To assure the finest performance, please read this manual carefully. Keep it in a safe place for future

reference.

2 Install this sound system in a well ventilated, cool, dry, clean place - away from direct sunlight, heat

sources, vibration, dust, moisture, and/or cold. For proper ventilation, allow the following minimum

clearances.

Top: 30 cm, Rear: 20 cm, Sides: 20 cm

3 Locate this unit away from other electrical appliances, motors, or transformers to avoid humming

sounds.

4 Do not expose this unit to sudden temperature changes from cold to hot, and do not locate this unit in

an environment with high humidity (i.e. a room with a humidifier) to prevent condensation inside

this unit, which may cause an electrical shock, fire, damage to this unit, and/or personal injury.

5 Avoid installing this unit where foreign object may fall onto this unit and/or this unit may be exposed

to liquid dripping or splashing. On the top of this unit, do not place:

– Other components, as they may cause damage and/or discoloration on the surface of this unit.

– Burning objects (i.e. candles), as they may cause fire, damage to this unit, and/or personal injury.

– Containers with liquid in them, as they may fall and liquid may cause electrical shock to the user

and/or damage to this unit.

6 Do not cover this unit with a newspaper, tablecloth, curtain, etc. in order not to obstruct heat

radiation.

If the temperature inside this unit rises, it may cause fire, damage to this unit, and/or personal injury.

7 Do not plug in this unit to a wall outlet until all connections are complete.

8 Do not operate this unit upside-down. It may overheat, possibly causing damage.

9 Do not use force on switches, knobs and/or cords.

10 When disconnecting the power cable from the wall outlet, grasp the plug; do not pull the cable.

11 Do not clean this unit with chemical solvents; this might damage the finish. Use a clean, dry cloth.

12 Only voltage specified on this unit must be used. Using this unit with a higher voltage than specified

is dangerous and may cause fire, damage to this unit, and/or personal injury. Yamaha will not be

held responsible for any damage resulting from use of this unit with a voltage other than specified.

13 To prevent damage by lightning, keep the power cable and outdoor antennas disconnected from a

wall outlet or this unit during a lightning storm.

14 Do not attempt to modify or fix this unit. Contact qualified Yamaha service personnel when any

service is needed. The cabinet should never be opened for any reasons.

15 When not planning to use this unit for long periods of time (i.e. vacation), disconnect the AC power

plug from the wall outlet.

16 Be sure to refer to the “Troubleshooting” section of the Owner’s Manual on the CD-ROM for

common operating errors before concluding that this unit is faulty.

17 Before moving this unit, press z to set it to standby mode and disconnect the AC power plug from

the wall outlet.

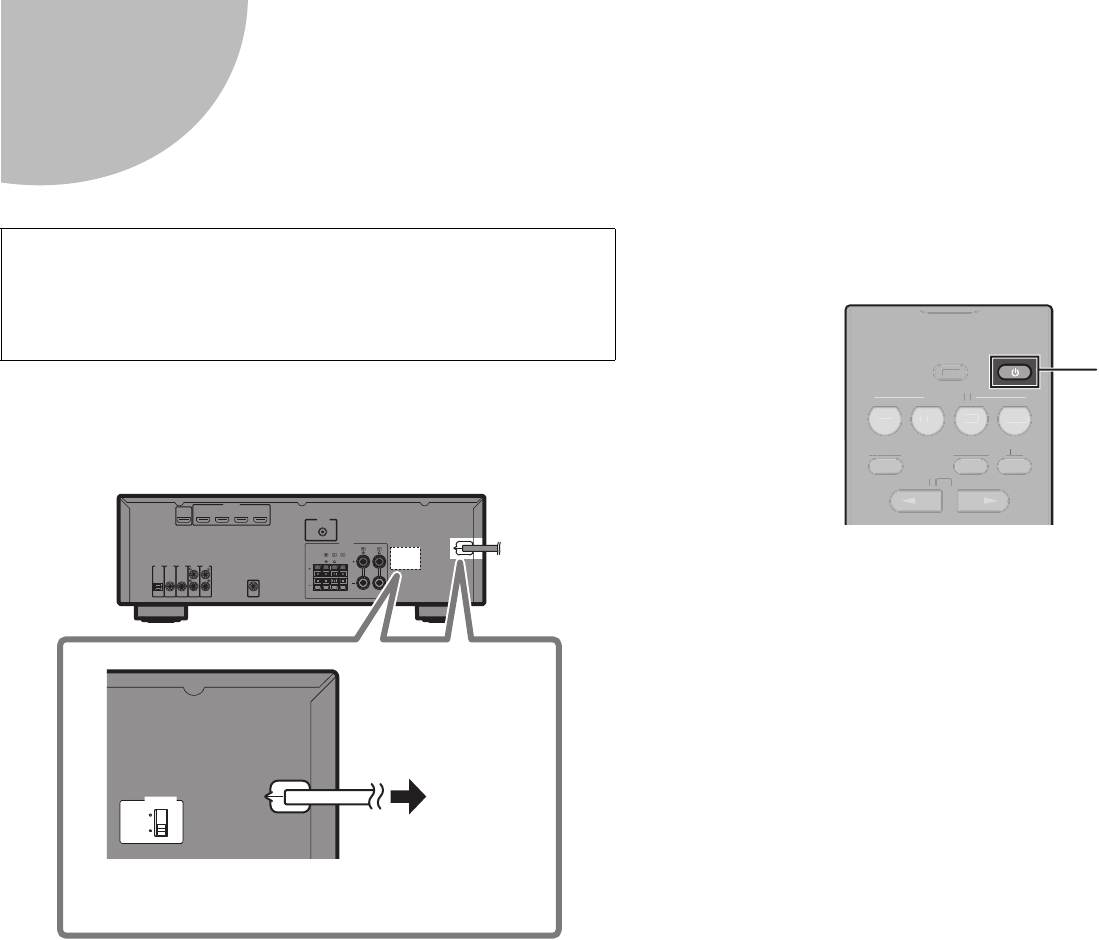

18 VOLTAGE SELECTOR (Taiwan, Brazil and General models)

The VOLTAGE SELECTOR on the rear panel of this unit must be set for your local main voltage

BEFORE plugging into the AC wall outlet. Voltages are:

...........................................................................................................AC 110-120/220-240V, 50/60Hz

19 Condensation will form when the surrounding temperature changes suddenly. Disconnect the power

cable from the outlet, then leave this unit alone.

20 When using this unit for a long time, this unit may become warm. Turn the power off, then leave this

unit alone for cooling.

21 Install this unit near the AC outlet and where the AC power plug can be reached easily.

22 Excessive sound pressure from earphones and headphones can cause hearing loss.

English

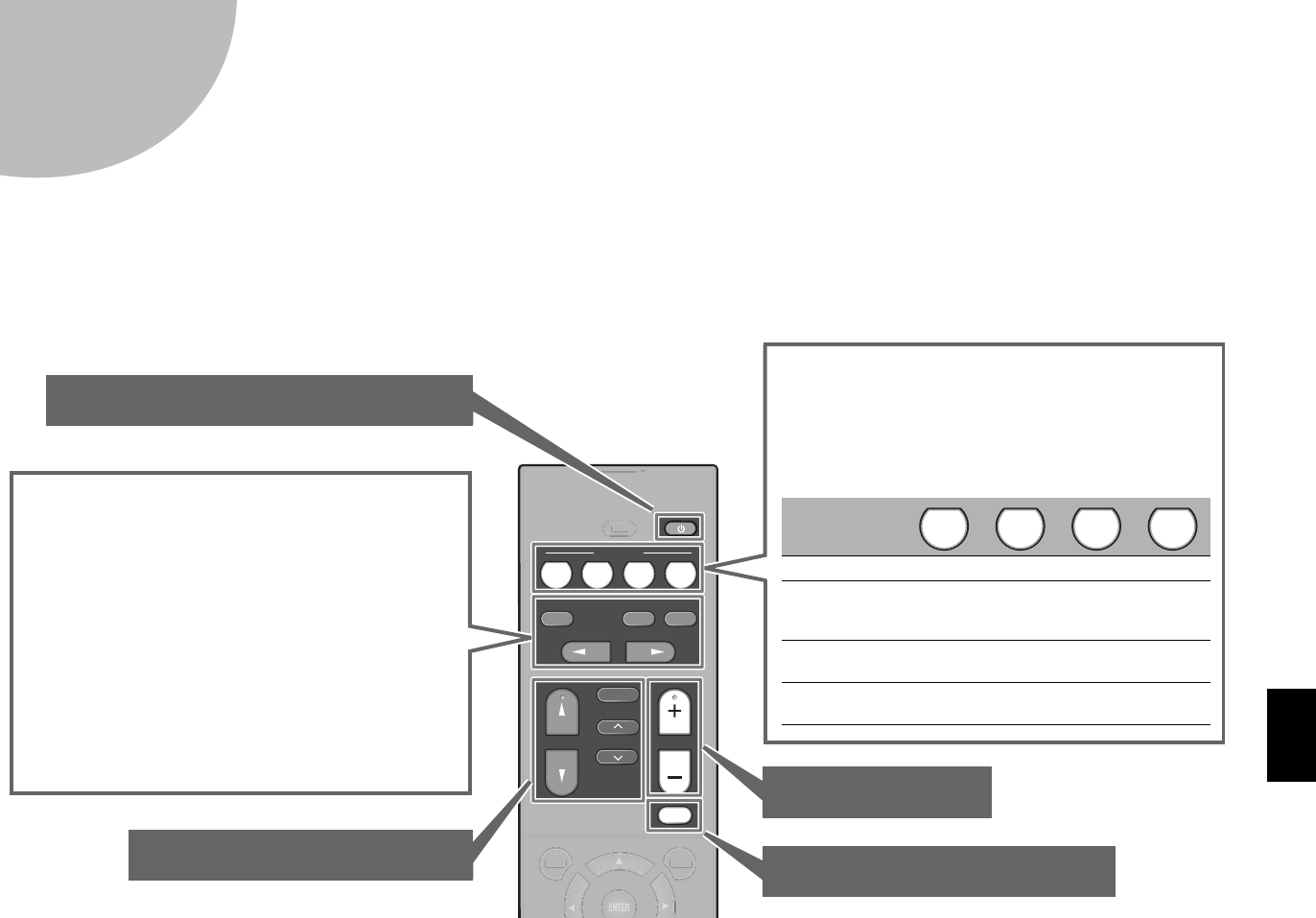

A (power) key

Turns on the power of this unit or sets it to the standby mode.

This product is for ordinary homes. Do not use for applications requiring high reliability, such as

managing lives, health care or high-value assets.

FOR CANADIAN CUSTOMERS

CAN ICES-3(B)/NMB-3(B).

CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.

This unit is not disconnected from the AC power source as long as it is connected to the wall outlet,

even if this unit itself is turned off by A. This state is called the standby mode. In this state, this unit

is designed to consume a very small quantity of power.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS UNIT TO

RAIN OR MOISTURE.

En 3

■ Notes on remote controls and batteries

• Do not spill water or other liquids on the remote control.

• Do not drop the remote control.

• Do not leave or store the remote control in the following conditions:

– places of high humidity, such as near a bath

– places of high temperatures, such as near a heater or stove

– places of extremely low temperatures

– dusty places

• Insert the battery according to the polarity markings (+ and –).

• Change all batteries if you notice the following conditions:

– the operation range of the remote control narrows

– the transmit indicator does not flash or is dim

• If the batteries run out, immediately remove them from the remote control to prevent an explosion

or acid leak.

• If you find leaking batteries, discard the batteries immediately, taking care not to touch the leaked

material. If the leaked material comes into contact with your skin or gets into your eyes or mouth,

rinse it away immediately and consult a doctor. Clean the battery compartment thoroughly before

installing new batteries.

• Do not use old batteries together with new ones. This may shorten the life of the new batteries or

cause old batteries to leak.

• Do not use different types of batteries (such as alkaline and manganese batteries) together.

Specification of batteries may be different even though they look the same.

• Before inserting new batteries, wipe the compartment clean.

• If the remote control is without batteries for more than 2 minutes, or if exhausted batteries remain in

the remote control, the contents of the memory may be cleared. In such a case, install new batteries

and set the remote control code.

• Dispose of batteries according to your regional regulations.

• Keep batteries away from children. If a battery is accidentally swallowed, contact your doctor

immediately.

• When not planning to use the remote control for long periods of time, remove the batteries from the

remote control.

• Do not charge or disassemble the supplied batteries.

• The batteries shall not be exposed to excessive heat such as sunshine, fire or like.

Information for Users on Collection and Disposal of Old Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that used

electrical and electronic products and batteries should not be mixed with general household

waste.

For proper treatment, recovery and recycling of old products and used batteries, please take

them to applicable collection points, in accordance with your national legislation and the

Directives 2002/96/EC and 2006/66/EC.

By disposing of these products and batteries correctly, you will help to save valuable

resources and prevent any potential negative effects on human health and the environment

which could otherwise arise from inappropriate waste handling.

For more information about collection and recycling of old products and batteries, please

contact your local municipality, your waste disposal service or the point of sale where you

purchased the items.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items,

please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies

with the requirement set by the Directive for the chemical involved.

4En

For more detailed information, refer to the Owner’s Manual on the CD-ROM. To view the Owner’s

Manual, click on “English” in the screen displayed automatically when you insert the CD-ROM

into your PC, or click on the model name if the screen to select models is displayed, and then click

on “English” in the next screen. Then, follow the onscreen instructions.

If the screen is not displayed automatically, open the “index.html” in the CD-ROM.

Caution: Do not attempt to play this CD-ROM in an audio player.

The Owner’s Manual contained in the CD-ROM can be downloaded from the following website.

http://download.yamaha.com/

For more detailed information, refer to the Owner’s Manual on the CD-ROM.

Caution: Do not attempt to play this CD-ROM in an audio player.

SIMPLIFIED EU DECLARATION OF CONFORMITY

Hereby, Yamaha Music Europe GmbH declares that the radio equipment type [HTR-2071] is in

compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is

available at the following internet address:

https://europe.yamaha.com/en/support/compliance/doc.html

AVEG1A1102C

Important Notice: Guarantee Information for customers

in EEA* and Switzerland

For detailed guarantee information about this Yamaha product, and Pan-EEA* and

Switzerland warranty service, please either visit the website address below (Printable file is

available at our website) or contact the Yamaha representative office for your country.

* EEA: European Economic Area

http://europe.yamaha.com/warranty/

English

En 5

This document explains basic speaker system setup and unit configuration,

followed by step-by-step instructions. Basic operations, such as playing

Blu-ray Discs, DVDs, and radio content, are also explained.

The unit is equipped with a number of other functions not described in this

booklet. For more information about this product, refer to the Owner’s Manual

included on the supplied CD-ROM. The latest Owner’s Manual can be

downloaded from the following website.

http://download.yamaha.com/

[For U.S. customers only]

Visit the following website for additional information, FAQ’s, downloads such

as “Owner’s Manual” and product updates.

http://usa.yamaha.com/support/

1Preparation

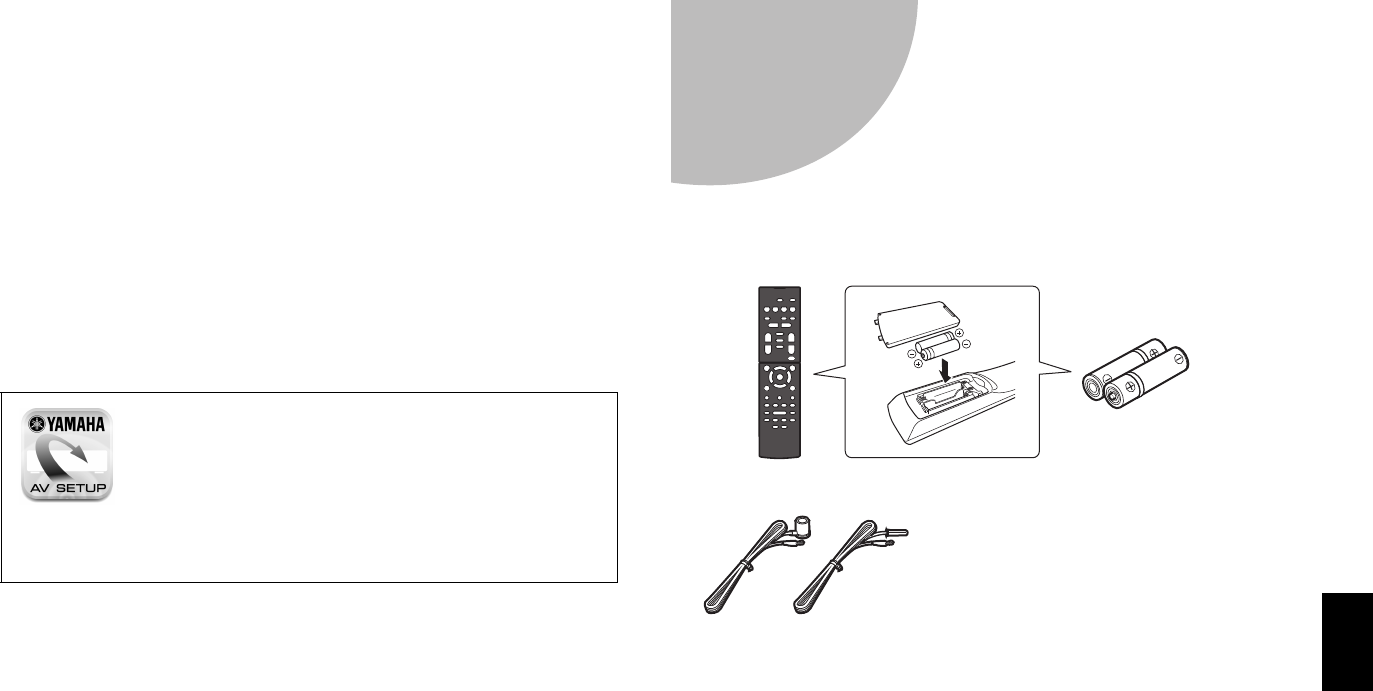

Confirming package contents

Preparing cables

The following cables (not supplied) are required to build the system described

in this document.

• Speaker cables (depending on the number of speakers)

• Audio pin cable (x1) (when connecting a subwoofer with built-in amplifier)

• HDMI cables (x3)

AV SETUP GUIDE

AV SETUP GUIDE is an app that guides you

through the process of connecting a TV or playback

device, such as a BD/DVD or CD player, and

speakers to the AV receiver. Search “AV SETUP

GUIDE” on the App Store or Google Play for

details.

Remote control

Batteries (AAA, R03, UM-4)

(x2)

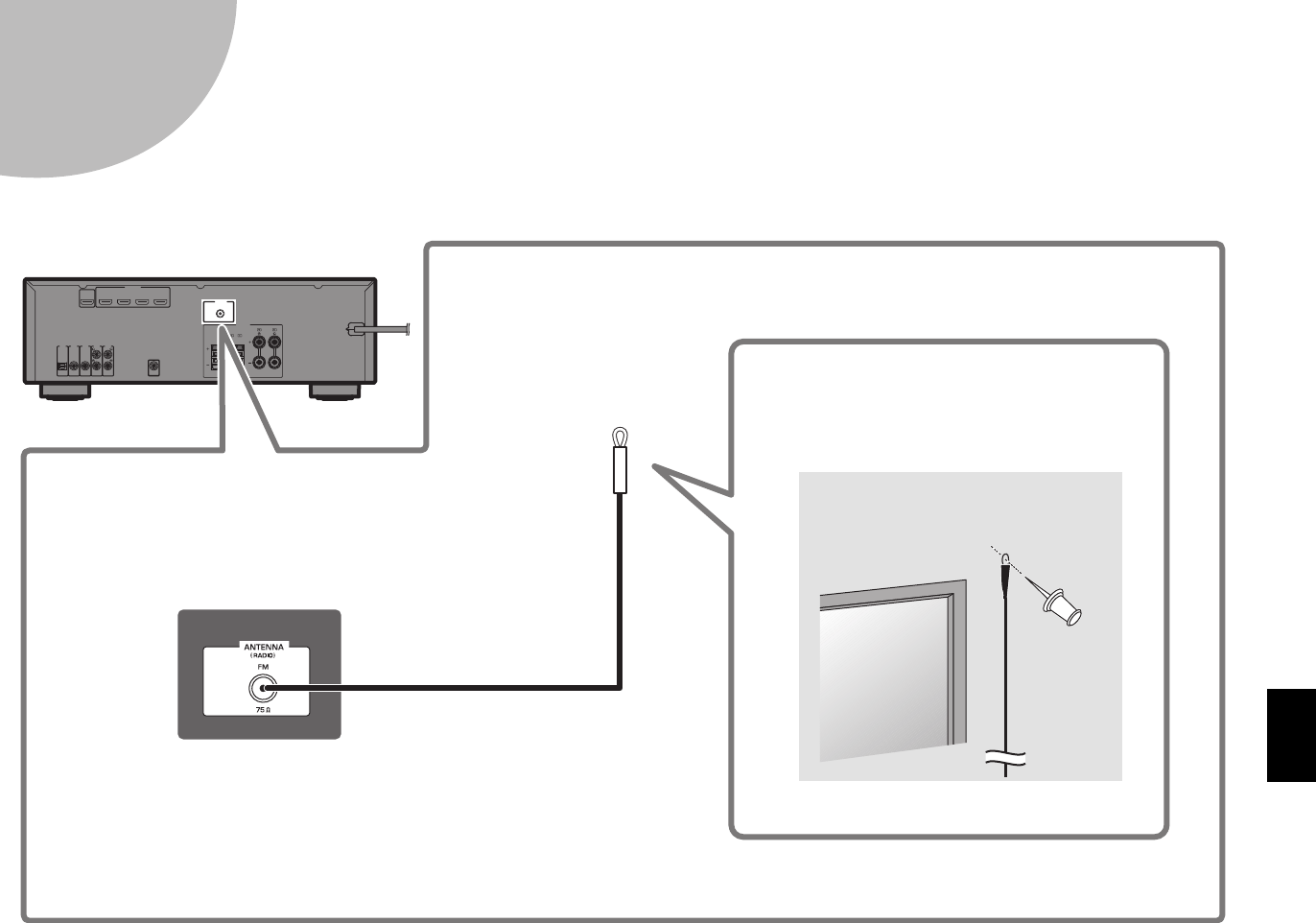

FM antenna

CD-ROM (Owner’s Manual)

Quick Start Guide (this booklet)

One of the above is supplied

depending on the region of purchase.

6En

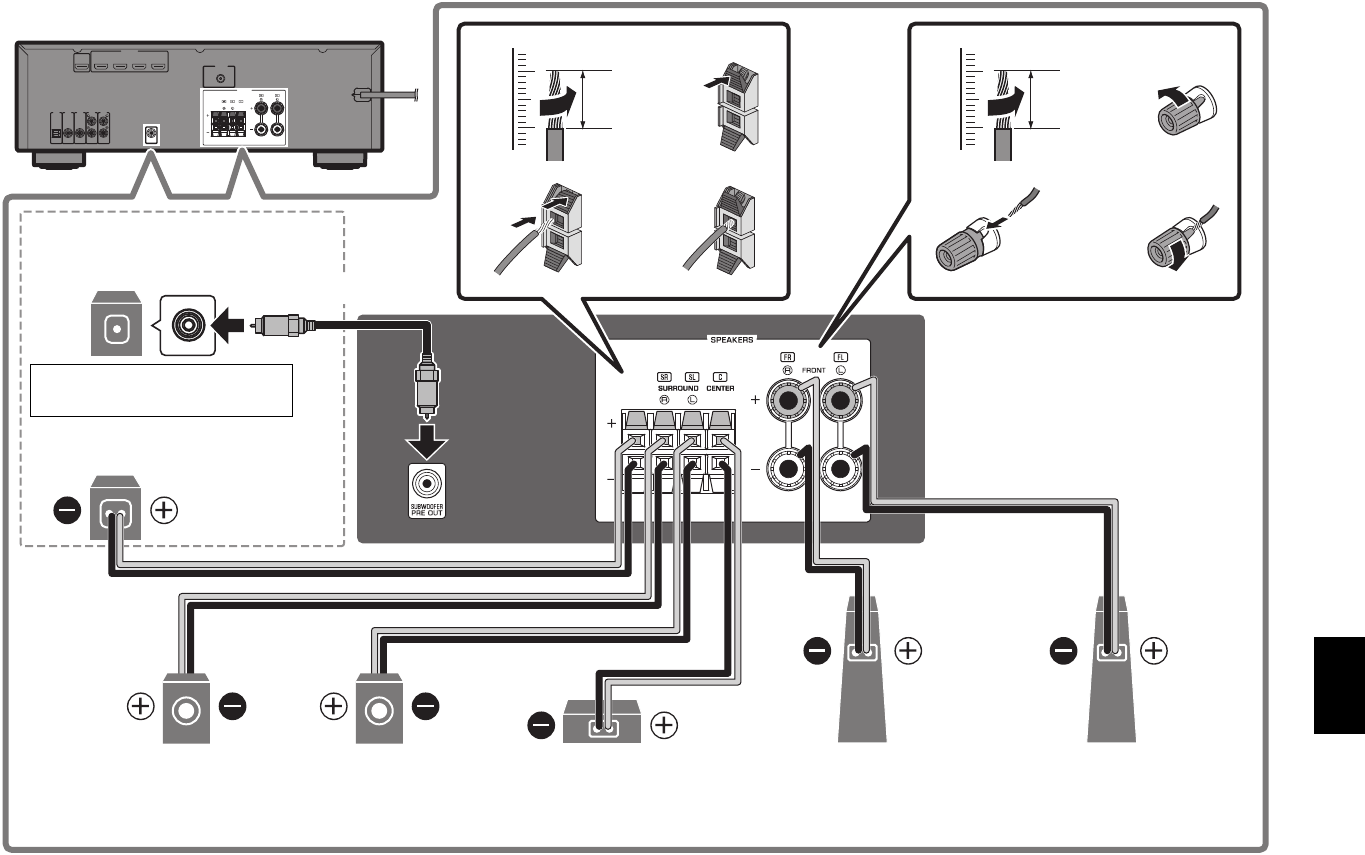

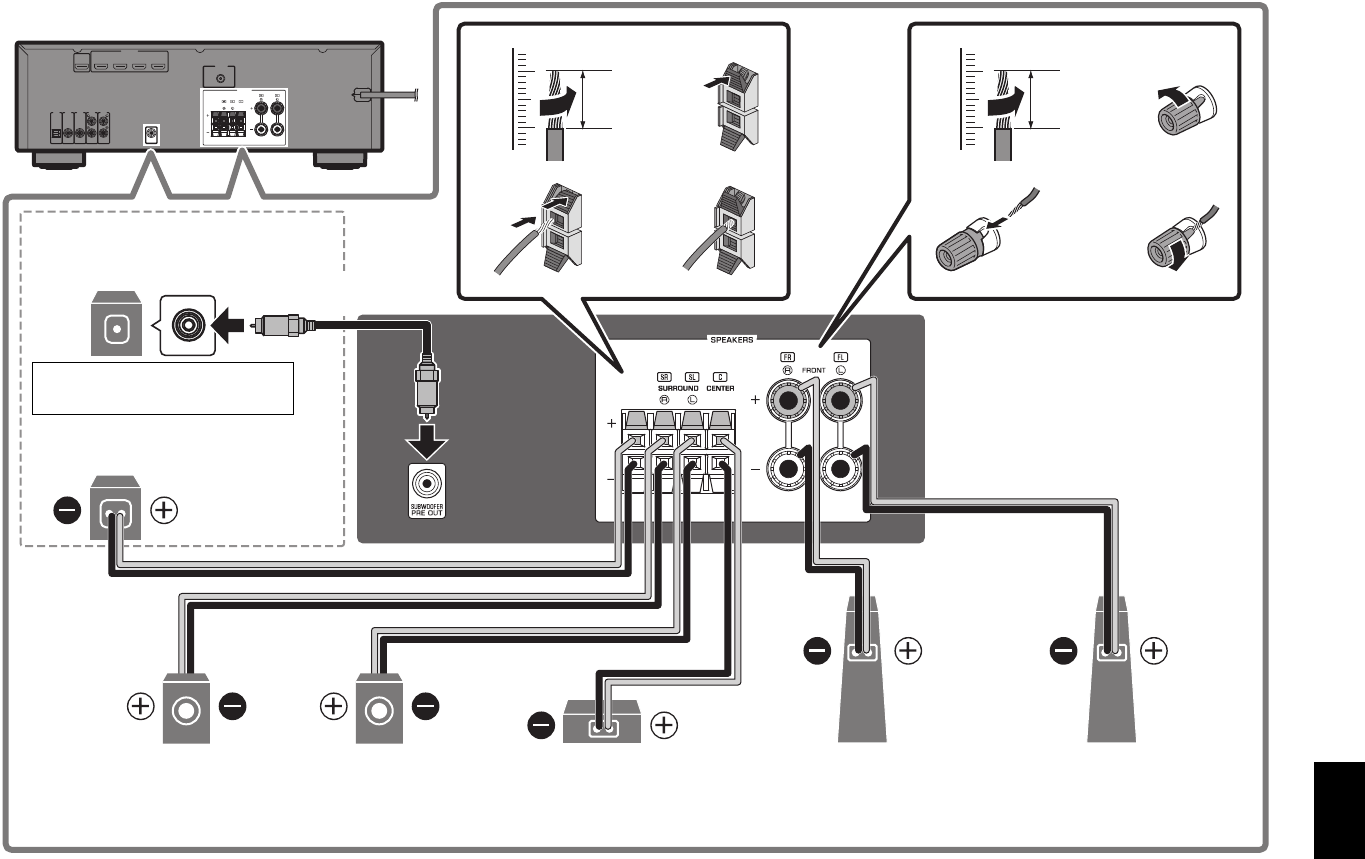

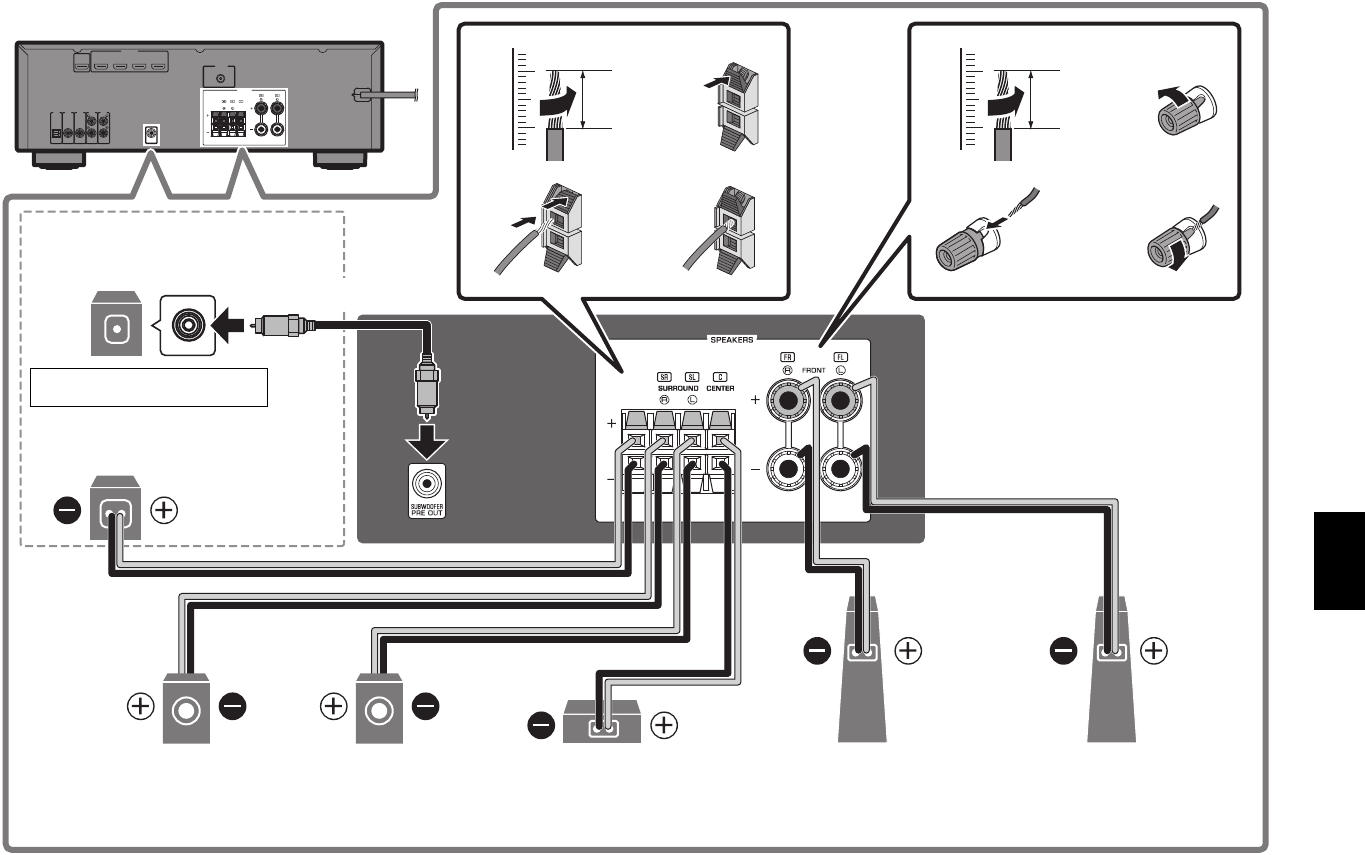

2Connecting speakers/subwoofer

Precautions for connecting speaker cables

• Be sure that the unit and subwoofer are turned off.

• Prepare speaker cables in a place away from the unit, to avoid accidentally

dropping wire strands into the unit's interior which could result in a short

circuit or malfunction of the unit.

• Improper connection of speaker cables could cause a short circuit resulting

in damage to, or malfunctioning of, the unit or speakers.

– Carefully remove approximately 10 mm

(3/8") of insulation from the speaker-

connection ends of the cables, and twist

the bare wires of each speaker cable

together firmly.

– Do not allow the bare wires of separate speaker

cables to come into contact with one another.

– Do not allow speaker cable bare wires to come into

contact with metal parts on the unit (rear panel and

screws).

If “Check SP Wires” is shown on the front display when the unit is turned on,

turn off the unit and be sure that speaker cables have not caused a short

circuit.

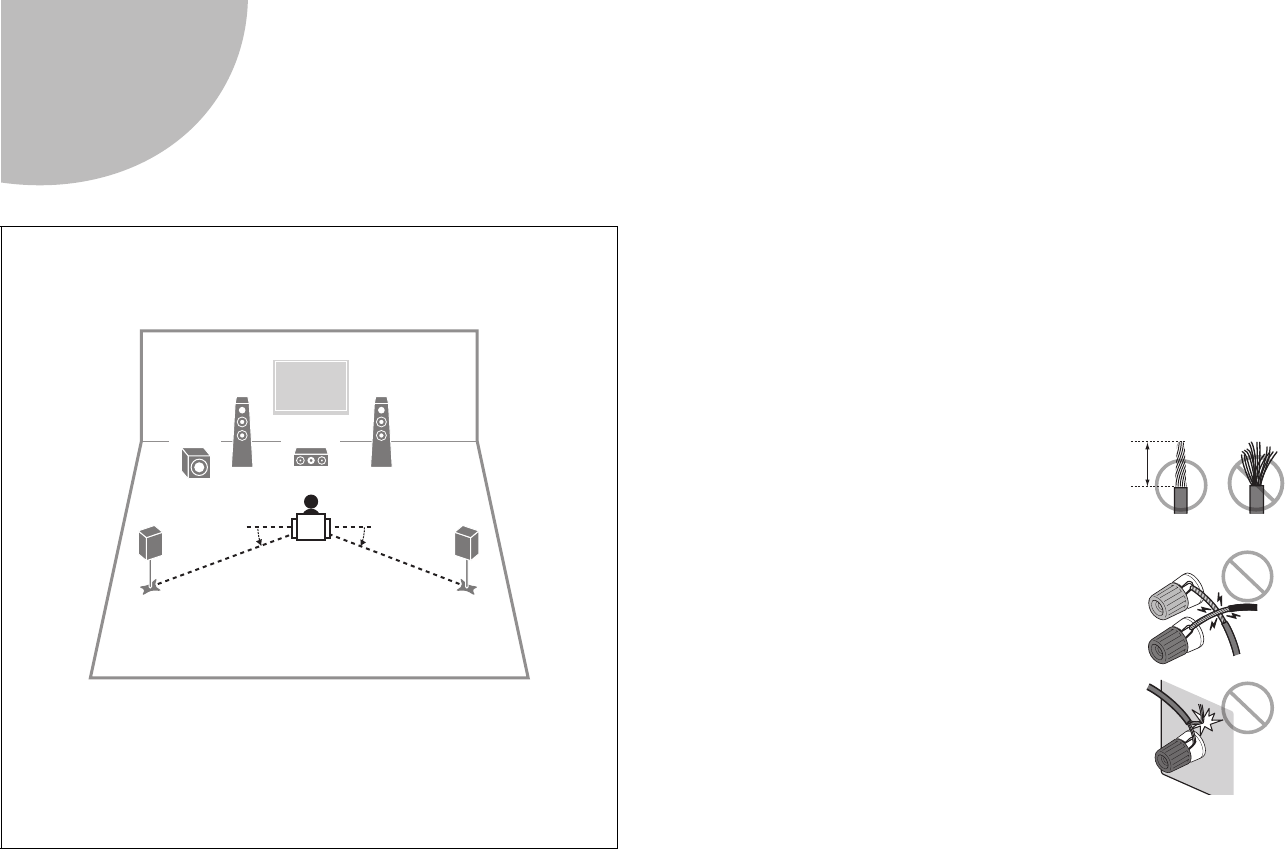

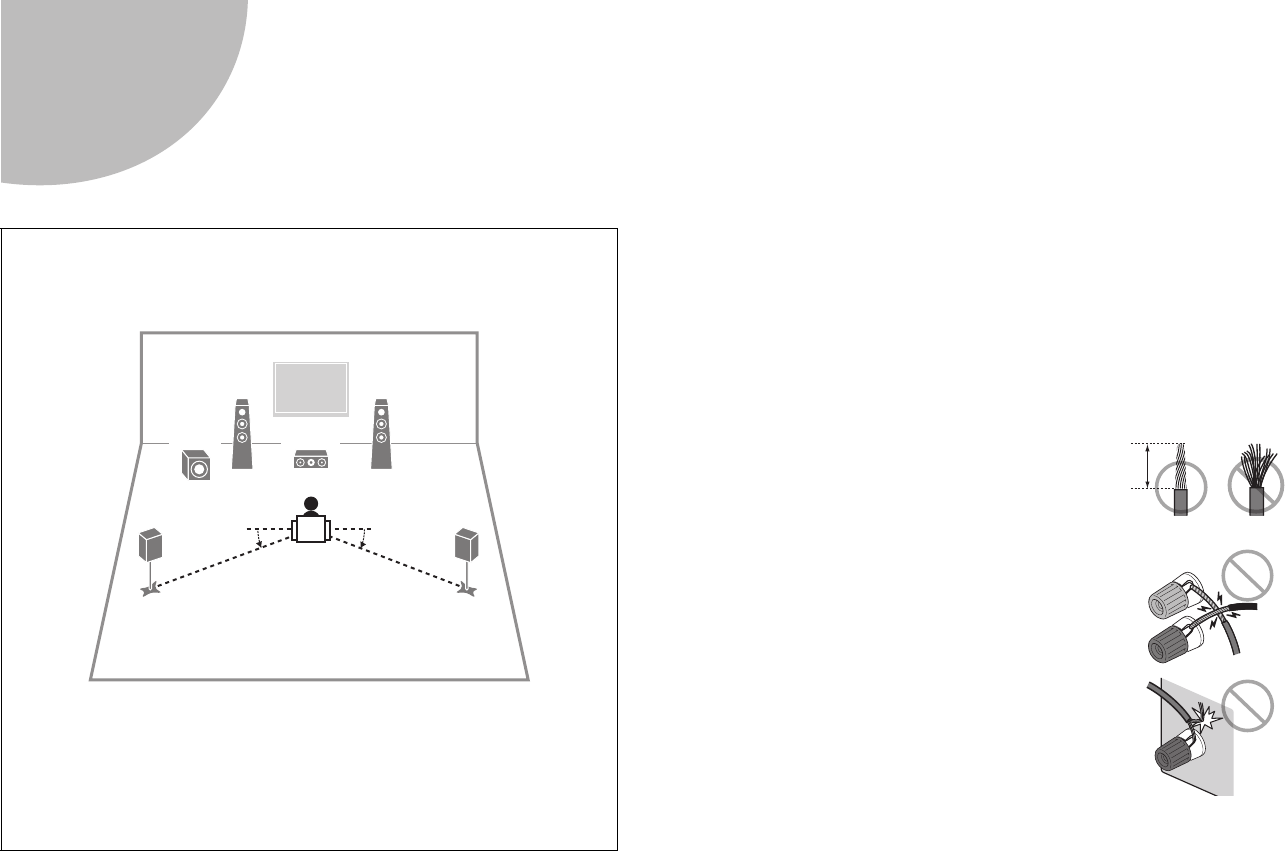

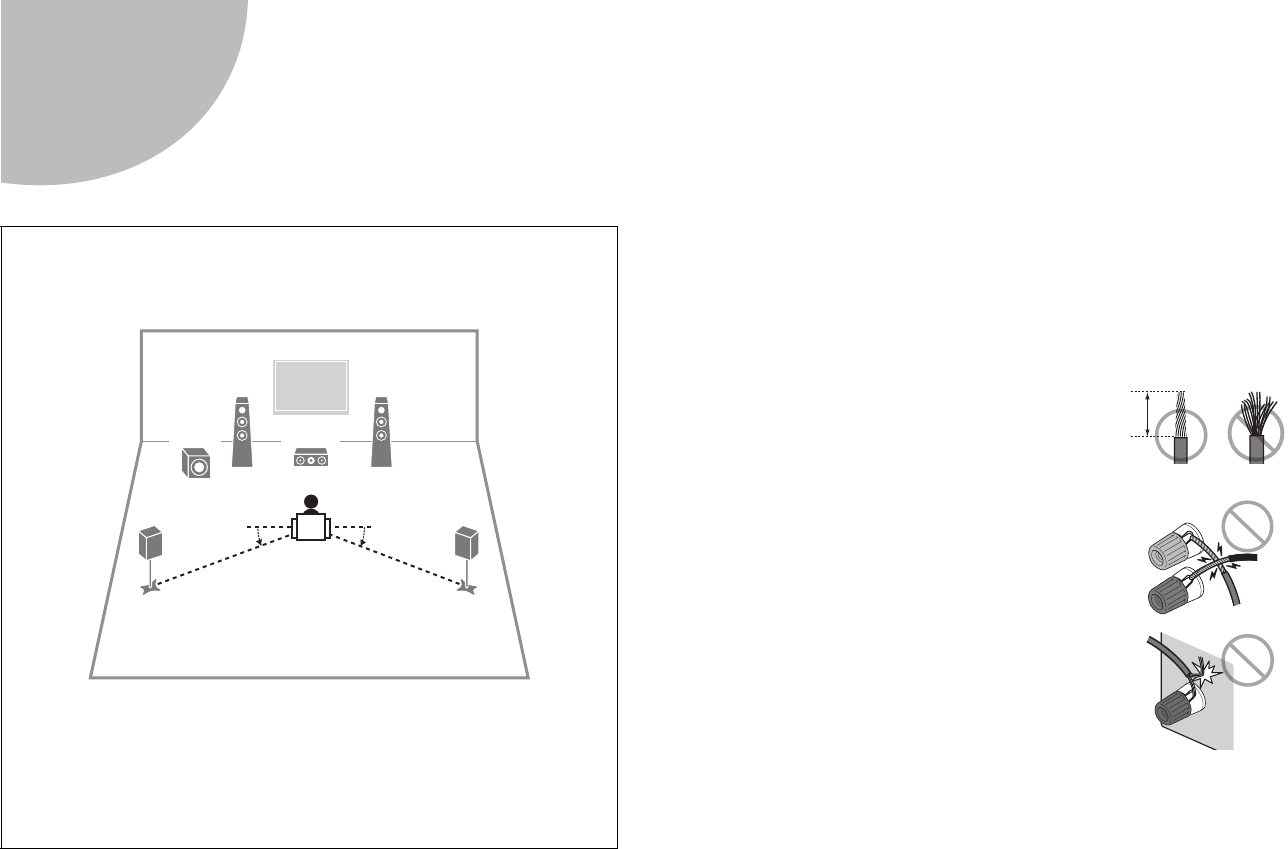

Positioning speakers

Use the diagram as a reference for positioning speakers.

1 Front speaker (L)

2 Front speaker (R)

3 Center speaker

4 Surround speaker (L)

5 Surround speaker (R)

9 Subwoofer

10° to 30° 10° to 30°

10 mm

(3/8")

En 7

SUB

WOOFER

Subwoofer with

built-in amplifier

Front speaker (R)

10 mm

(3/8")

Front speaker (L)

Center speaker

Surround speaker (R)

Surround speaker (L)

Connect a subwoofer with built-in

amplifier (above) or without (below).

10 mm

(3/8")

Subwoofer

Audio pin cable

8En

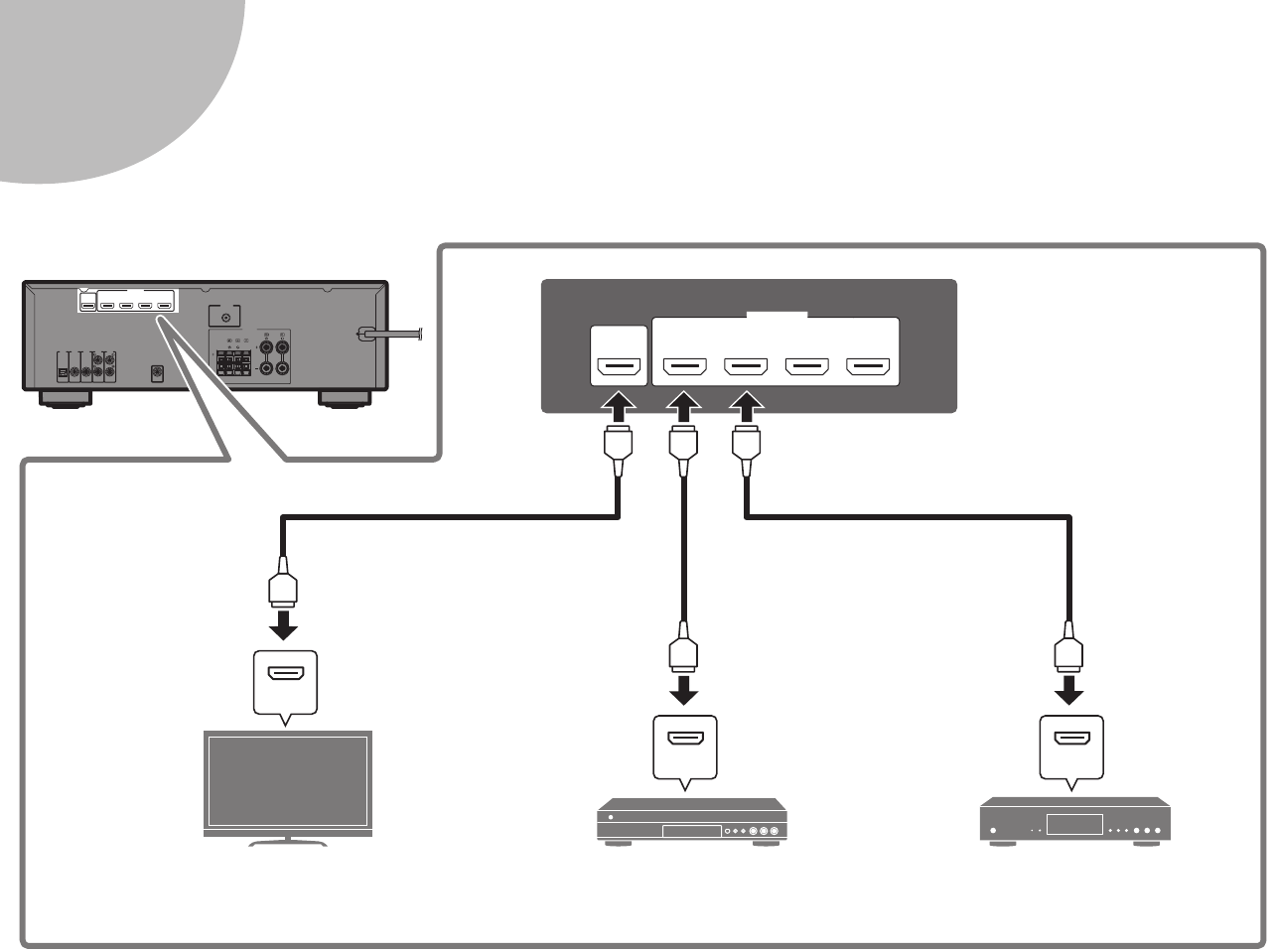

3Connecting external devices

HDMI

HDMI HDMI

(BD/DVD)

HDMI

(HDCP2.2)

HDCP2.2

ARC

HDMI OUT

HDMI HDMI HDMI

HDMI

HDMI HDMI

TV BD/DVD player Satellite/cable set top box

HDMI input

HDMI output HDMI output

En 9

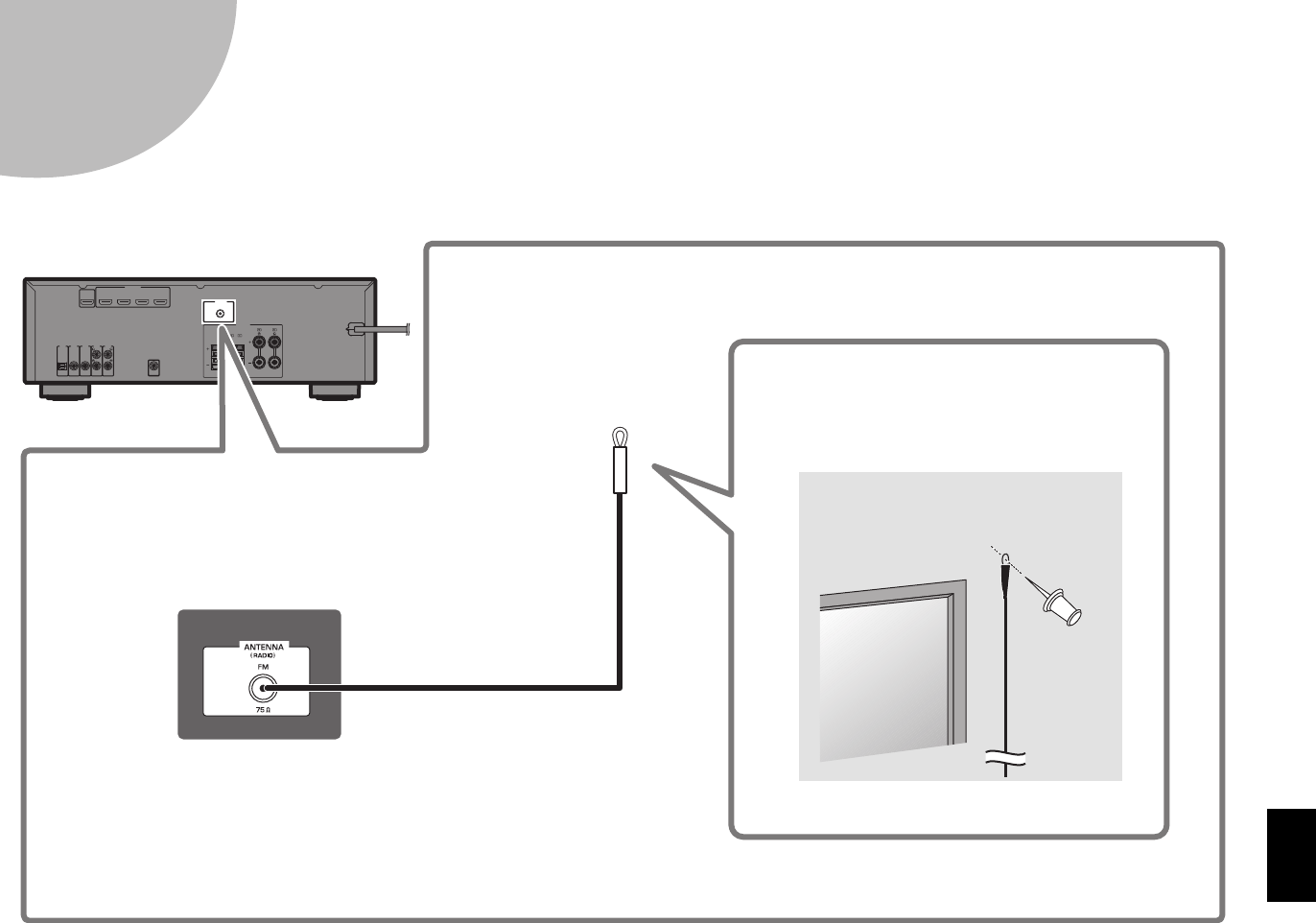

4Connecting the FM antenna

FM antenna (supplied)

Fix the end of the FM antenna to a wall.

10 En

5Connecting the power cable to an AC wall outlet,

and turning on the unit

1Plug the power cable into an AC wall outlet.

2Press z (receiver power) to turn on the unit.

3Turn on the TV and switch the TV input to display

video from the unit (HDMI OUT jack).

Before connecting the power cable

(Taiwan, Brazil and General models only)

Set the switch position of VOLTAGE SELECTOR according to your local

voltage.

Voltages are AC 110–120/220–240 V, 50/60 Hz.

VOLTAGE

SELECTOR

110V-

120V

220V-

240V

To an AC wall outlet

VOLTAGE SELECTOR

(Taiwan, Brazil and General models only)

PROGRAM

STRAIGHT

ENHANCER BASS

DVD TV

SCENE

RADIO

SLEEP

NHAN

SCEN

LEEP

En 11

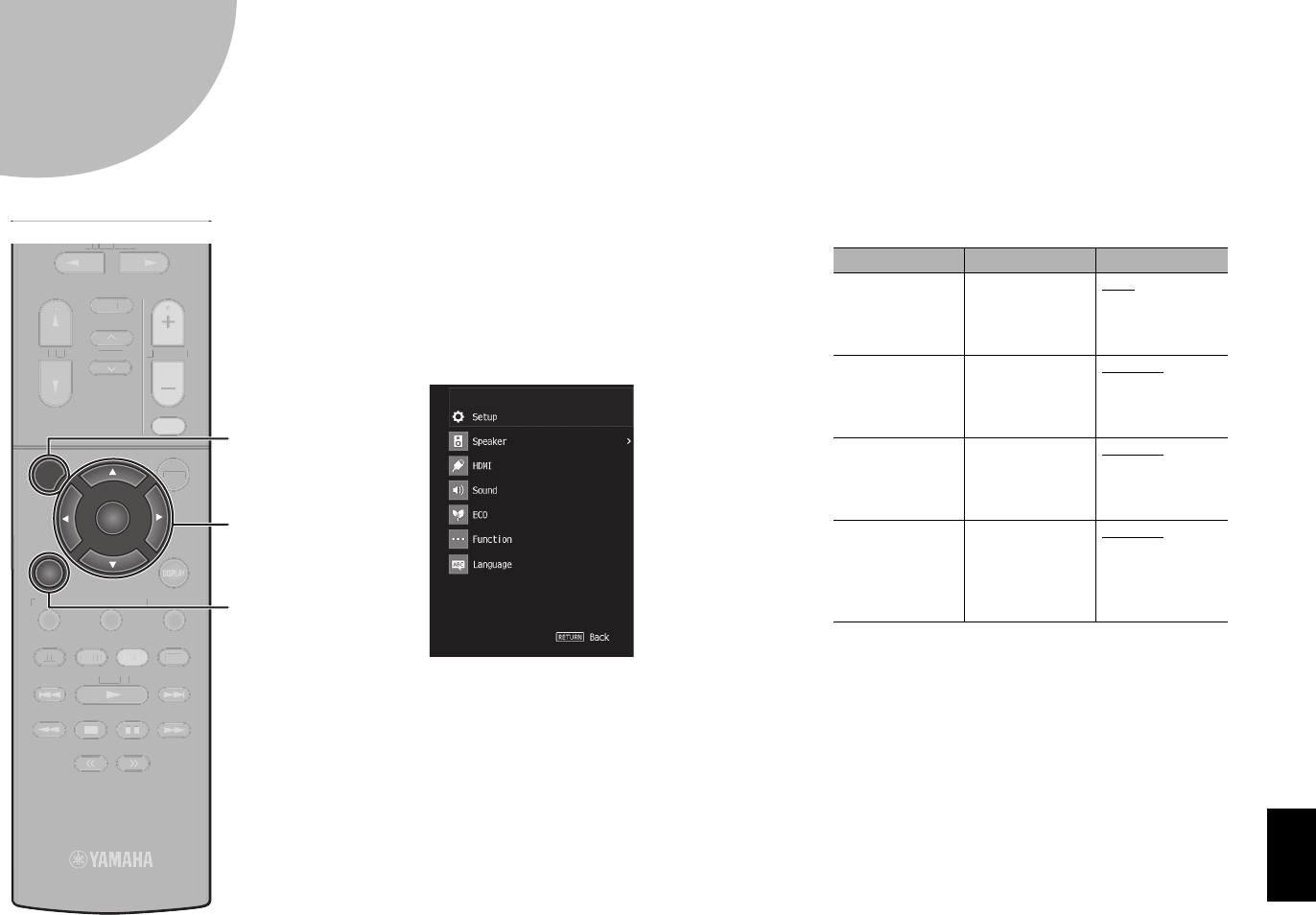

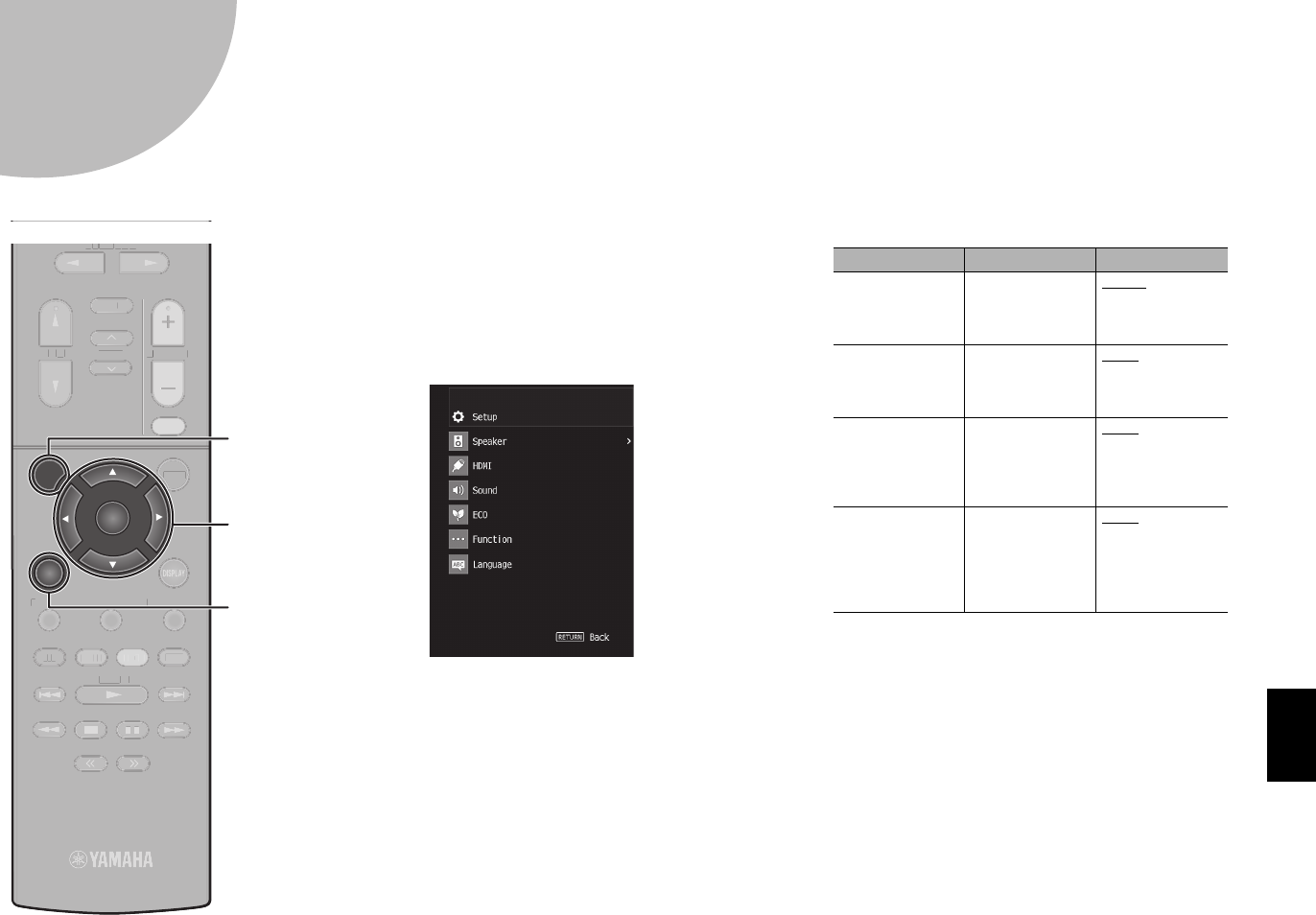

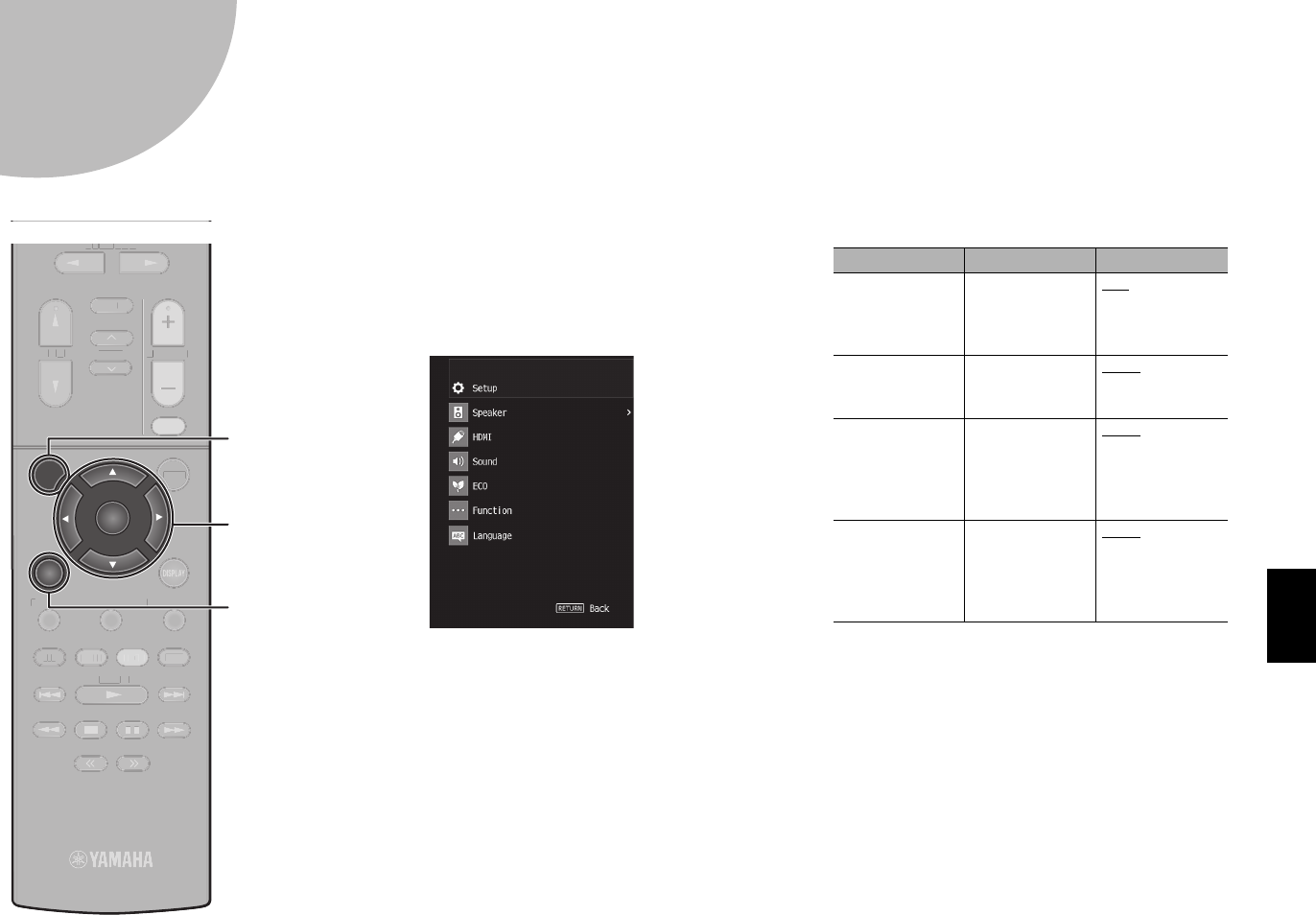

6Configure the speaker settings

1Press SETUP.

2Use the cursor keys to select

“Speaker” and press ENTER.

3Configure the output

characteristics of the speakers.

1Use the cursor keys to select “Configuration”

and press ENTER.

2Use the cursor keys (q/w) to select an item

and cursor keys (e/r) to select a setting.

3When setting is complete, press RETURN.

Note

• Default settings are underlined.

• When you configure the speaker size, select “Large” if

the woofer diameter of your speaker is 16cm (6-1/4”) or

larger or “Small” if it is smaller than 16cm (6-1/4”).

Item Function Settings

Subwoofer Selects whether

or not a

subwoofer is

connected.

Use, None

Front Selects the size

of the front

speakers.

Small, Large

Center Selects whether

or not a center

speaker is

connected and its

size.

Small, Large,

None

Surround Selects whether

or not surround

speakers are

connected and

their size.

Small, Large,

None

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

INPUT

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

EMO

P MEN

OME

P-

MEN

OPTION

LUM

PRE

NIN

ENTER

SETUP

RETURN

Cursor

keys

12 En

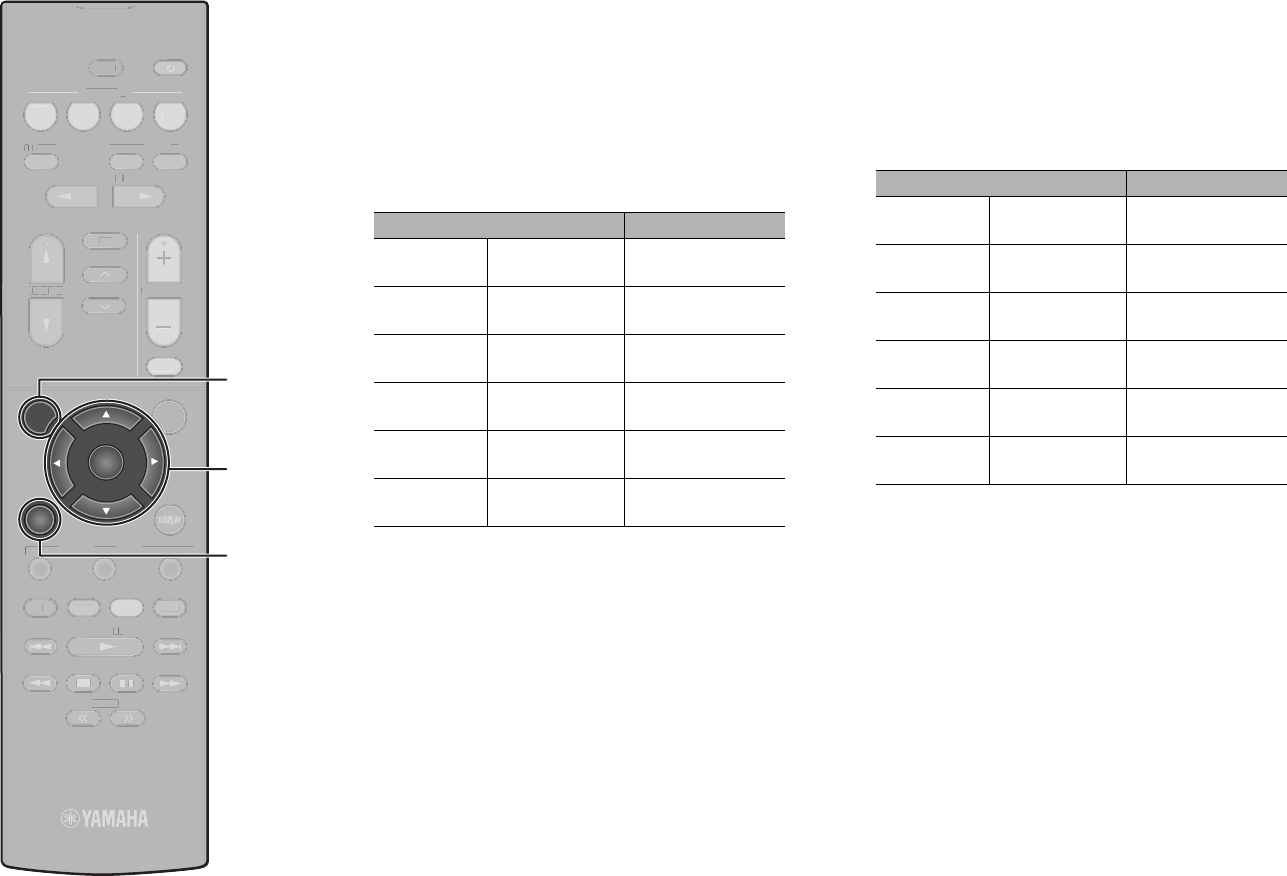

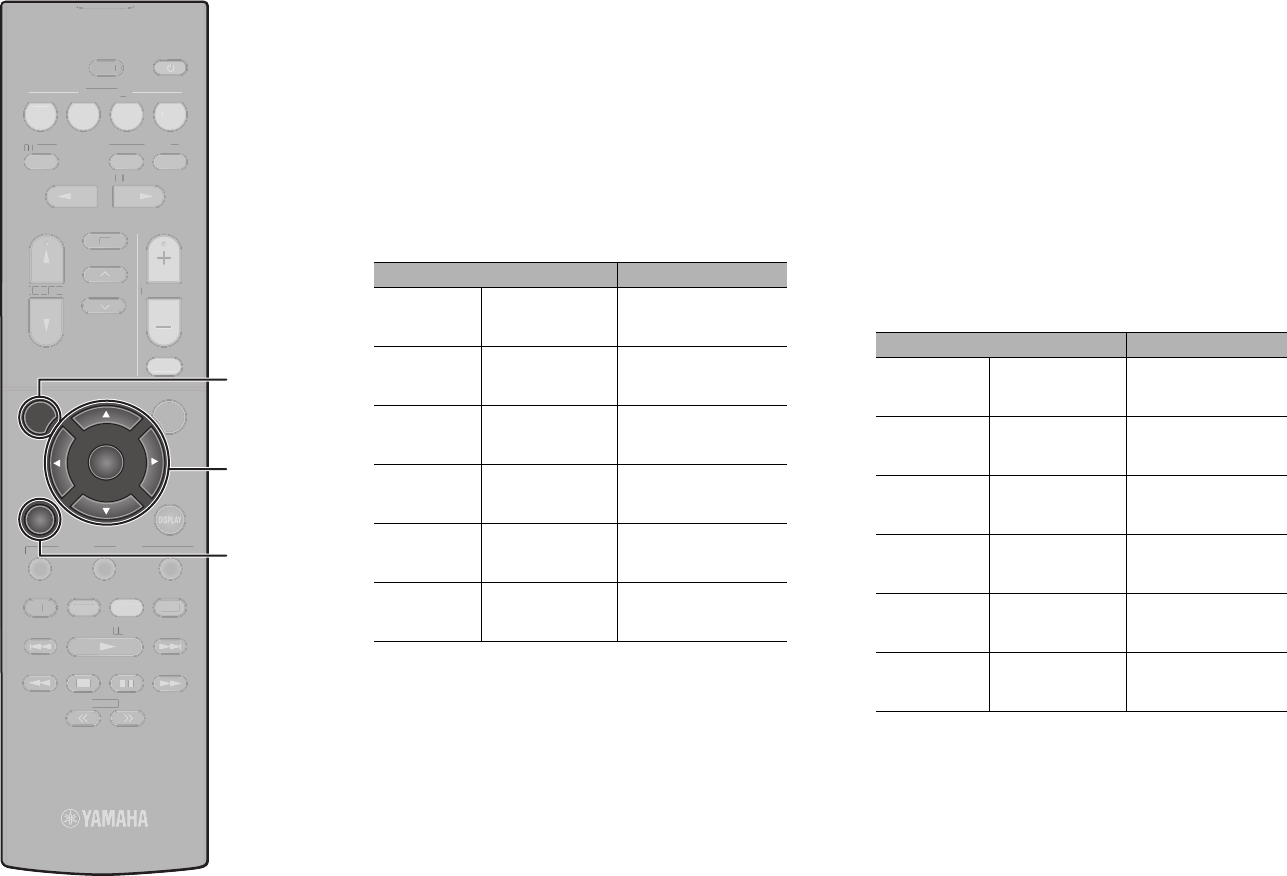

4Set the distance between each

speaker and listening position.

1Use the cursor keys to select “Distance” and

press ENTER.

2Use the cursor keys (q/w) to select speaker

and cursor keys (e/r) to set distance.

3When setting is complete, press RETURN.

Setting items

Note

You can select the unit of distance from “Meter” (default)

or “Feet” in “Unit”.

5Adjust the volume of each speaker.

1Use the cursor keys to select “Test Tone”

and press ENTER.

2Use the cursor keys (e/r) to select “On” to

enable the test tone output and press

RETURN.

3Use the cursor keys (q/w) to select “Level”

and press ENTER.

4Use the cursor keys (q/w) to select a

speaker to output test tones.

5If you find a speaker with a different volume

level to the others, use the cursor keys (e/r)

to adjust the volume.

6When setting is complete, press RETURN.

7Set “Test Tone” to “Off” (repeat steps 1 and

2).

Setting items

Note

Use one of the front speakers as a measuring target when

adjusting volumes.

6To exit from the menu, press

SETUP.

The speaker settings are complete.

Speaker Setting range

Front L Front speaker (L) 0.30 m to 24.00 m

(default: 3.00 m)

Front R Front speaker (R) 0.30 m to 24.00 m

(default: 3.00 m)

Center Center speaker 0.30 m to 24.00 m

(default: 2.60 m)

Surround L Surround

speaker (L)

0.30 m to 24.00 m

(default: 2.40 m)

Surround R Surround

speaker (R)

0.30 m to 24.00 m

(default: 2.40 m)

Subwoofer Subwoofer 0.30 m to 24.00 m

(default: 3.00 m)

Speaker Setting range

Front L Front speaker (L) -10.0 dB to +10.0 dB

(default: 0.0 dB)

Front R Front speaker (R) -10.0 dB to +10.0 dB

(default: 0.0 dB)

Center Center speaker -10.0 dB to +10.0 dB

(default: -1.0 dB)

Surround L Surround

speaker (L)

-10.0 dB to +10.0 dB

(default: -1.0 dB)

Surround R Surround

speaker (R)

-10.0 dB to +10.0 dB

(default: -1.0 dB)

Subwoofer Subwoofer -10.0 dB to +10.0 dB

(default: 0.0 dB)

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

P MEN

POP-UP/MEN

OPTION

LUE

MUT

LUME

ENHAN

LEEP

PRE

NIN

ENTER

SETUP

RETURN

Cursor

keys

En 13

Basic operations

This section describes basic operations such as playing Blu-ray Discs and DVDs, and tuning into radio stations. Most operations can be performed using the

remote control.

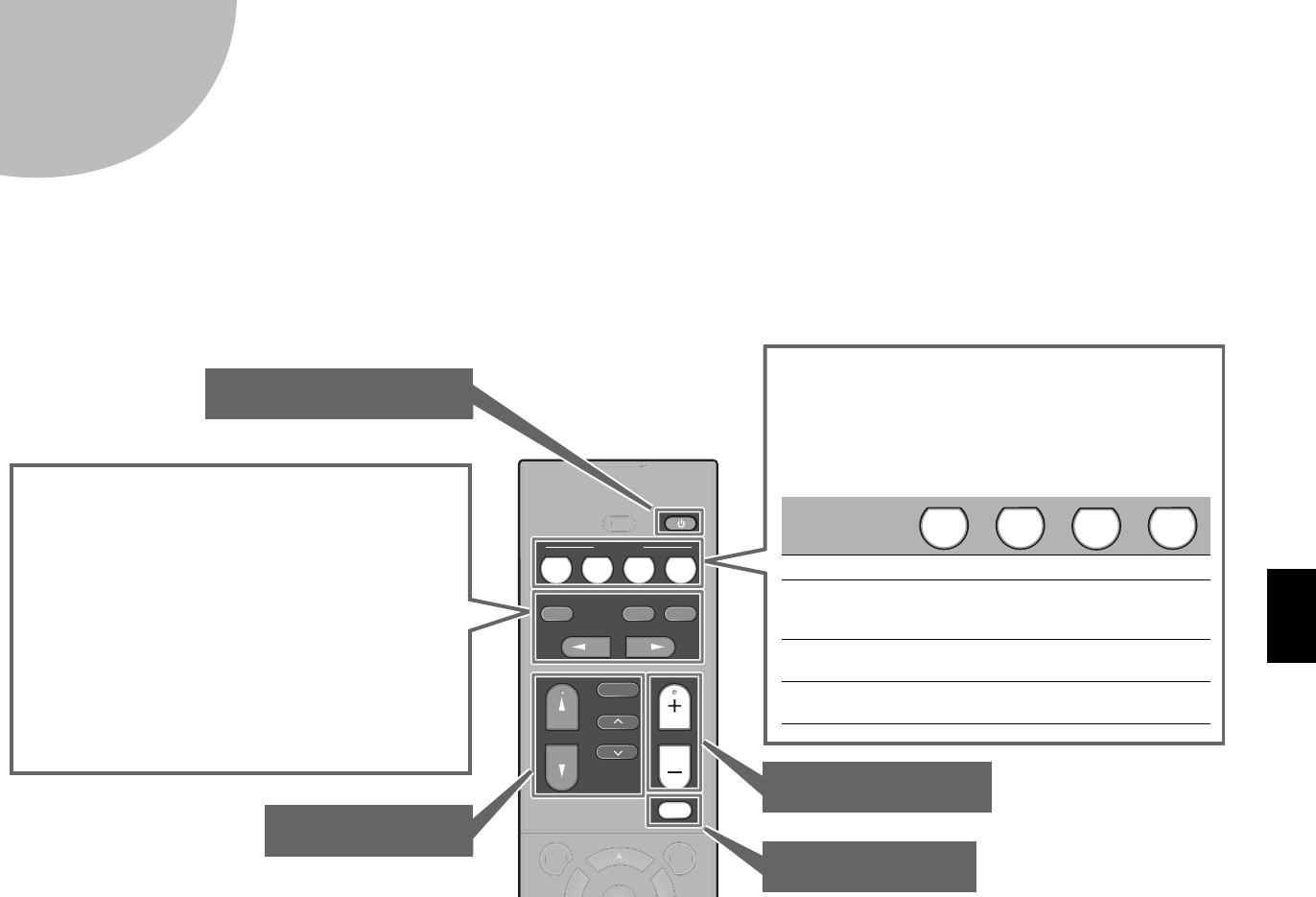

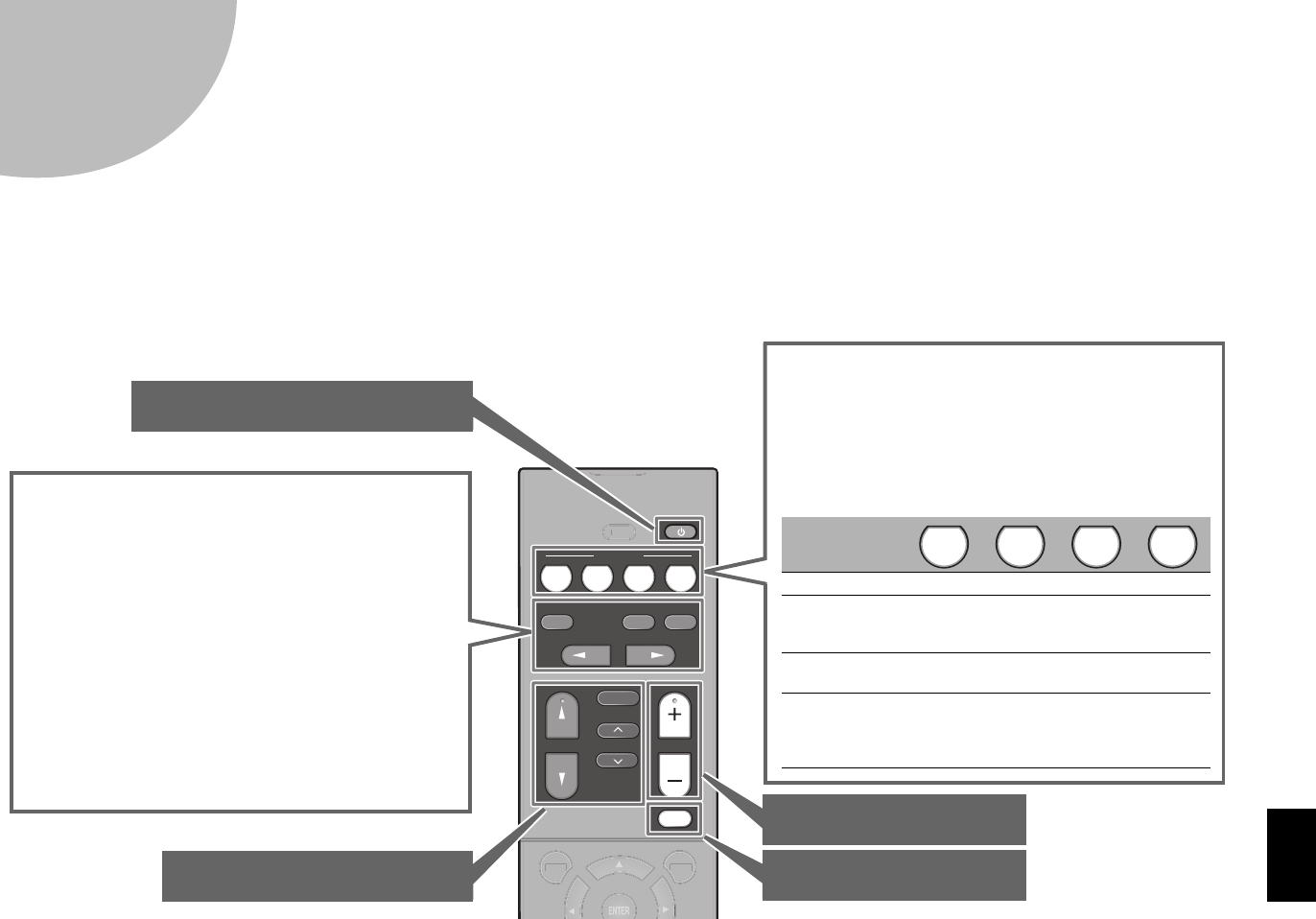

Operating the remote control

MUTE

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

PRESET

SETUP

OPTION

LEEP

The unit is equipped with a variety of sound

programs and surround decoders that allow you to

enjoy playback sources in your favorite sound

mode.

STRAIGHT: Input sources will be played without any

sound field effects.

ENHANCER: Compressed music such as MP3 will be

played with additional depth and breadth.

BASS: Extra bass allows you to enjoy enhanced bass

sounds.

PROGRAM (e/r): Sound programs suitable for

movies, music and stereo playback can be selected.

Unit input sources and settings that have been

assigned to SCENE keys can be selected with just

one touch (SCENE function).

The unit turns on automatically when it is in standby

mode. By default, the following settings assigned to

each SCENE key.

SCENE key

Input HDMI1 AUDIO1 AUDIO2 TUNER

Sound program MOVIE

(Sci-Fi)

STRAIGHT STRAIGHT

STEREO

(5ch

Stereo)

Compressed

Music Enhancer Off On Off On

SCENE link

playback On On Off Off

DVD

RADIO

Adjust the volume level

Select an input source

Mute the audio output

Turn on/off (standby) the unit

14 En

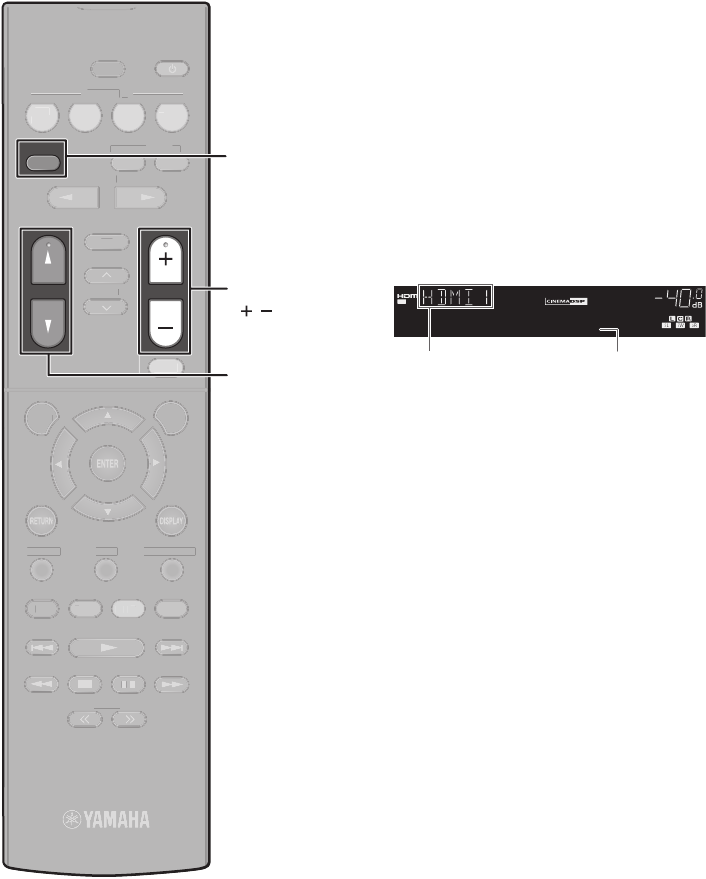

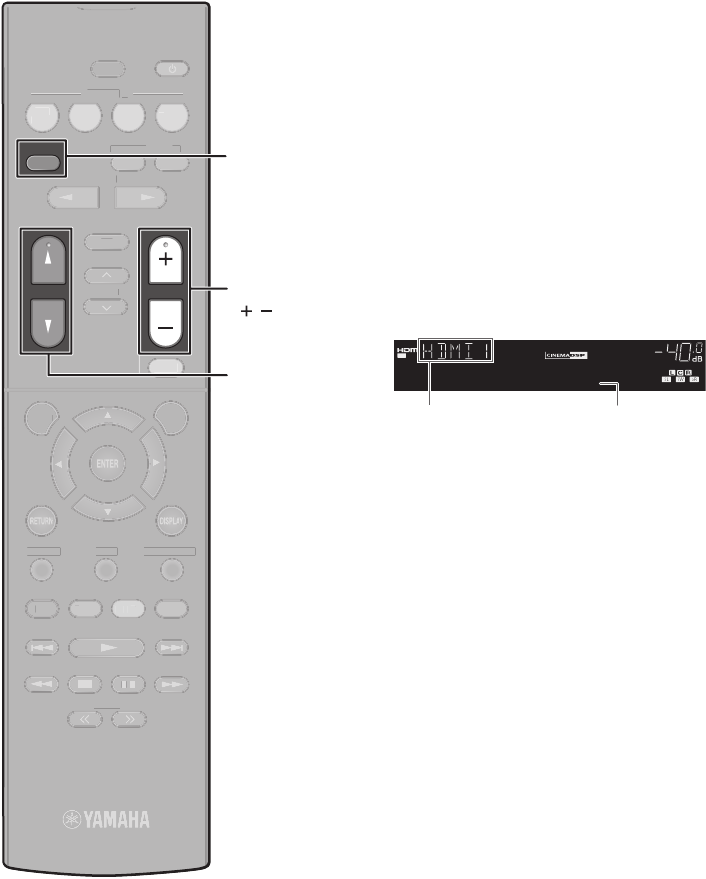

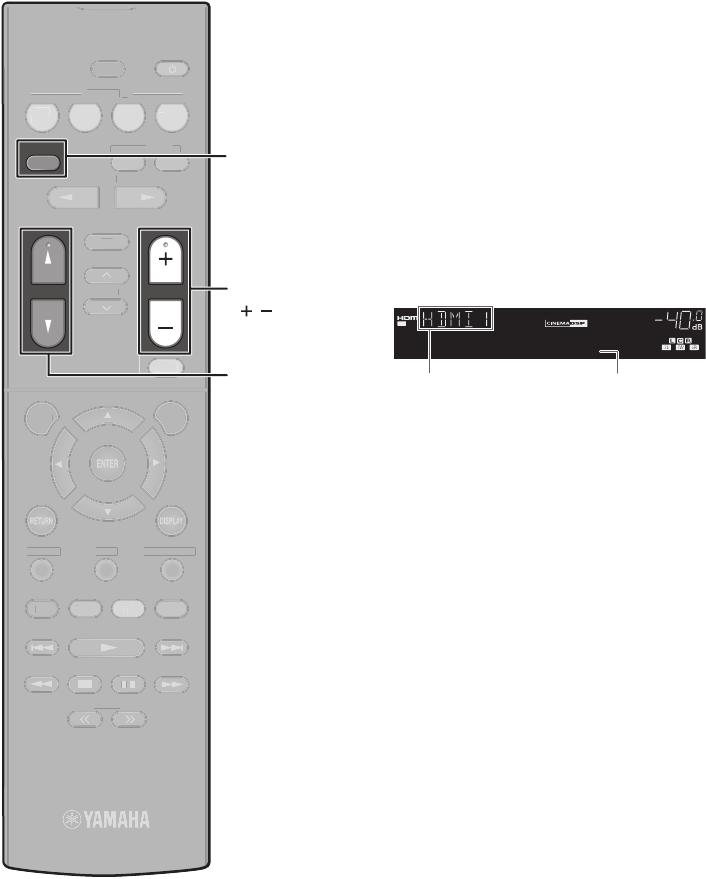

Playing a BD/DVD

We recommend playing back multichannel audio (5.1-channel or more) to feel surround sound produced by the unit.

1Turn on the BD/DVD player.

2Press INPUT (q/w) repeatedly to

select “HDMI 1”.

The name of the connected device such as “BD

player” may be displayed.

3Start playback on the BD/DVD

player.

4Press STRAIGHT to select

“STRAIGHT”.

Note

When “STRAIGHT” (straight decode) is enabled, each

speaker produces each channel audio signal directly

(without sound field processing).

5Press VOLUME to adjust the

volume.

Note

When sound is not heard, or no sound is output from a specific

speaker, see “Troubleshooting” in the Owner’s Manual.

MUTE

ENHANCER

STEREO

TUNED

SLEEP

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

BD Player

VOL.

OUT

Input source Device name

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

MEMO

P MEN

P-

MEN

SETUP

OPTION

BLUE

MUTE

NHAN

SCEN

ADI

LEEP

UNING

VOLUME

( / )

INPUT

(q/w)

STRAIGHT

En 15

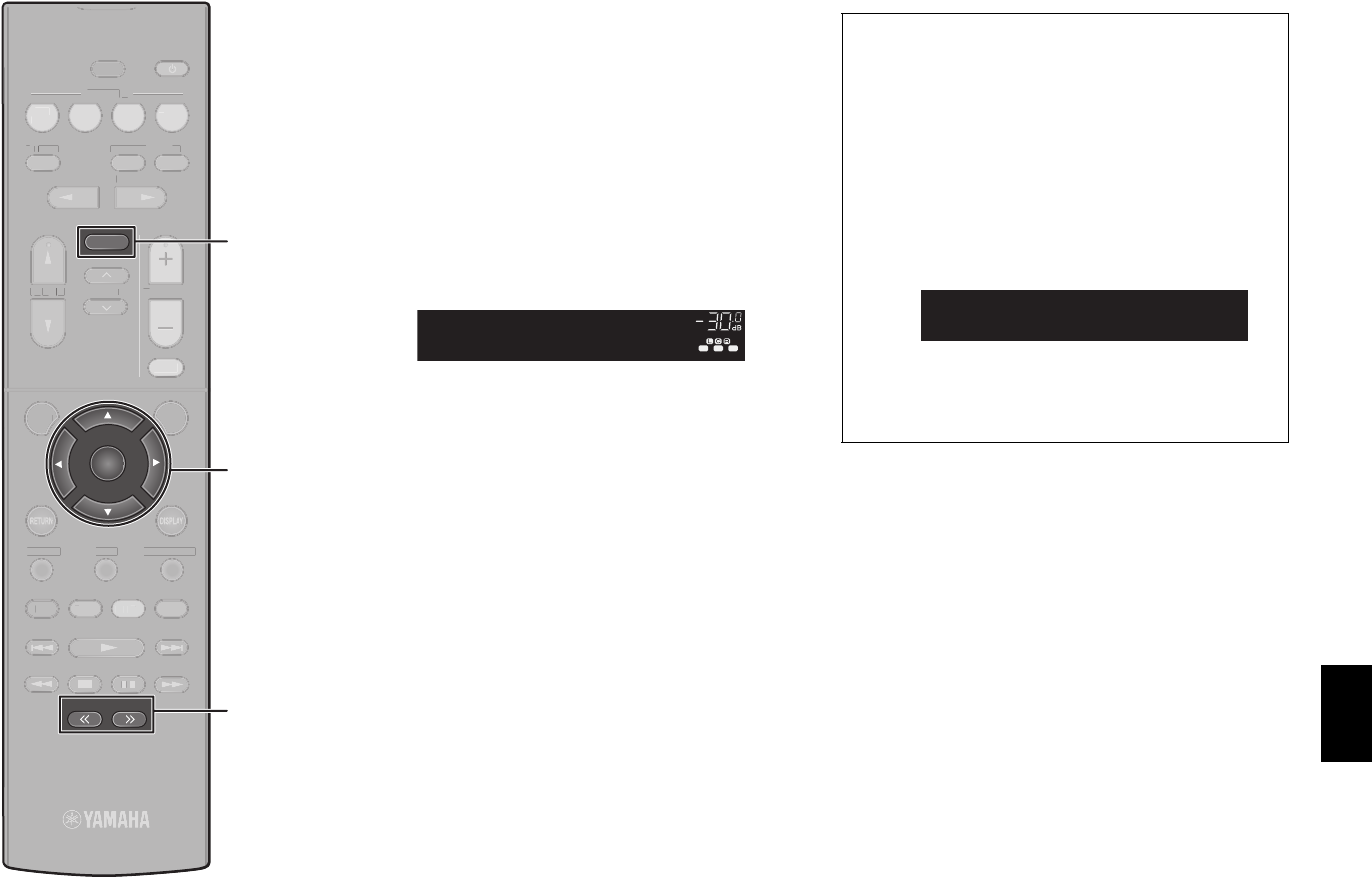

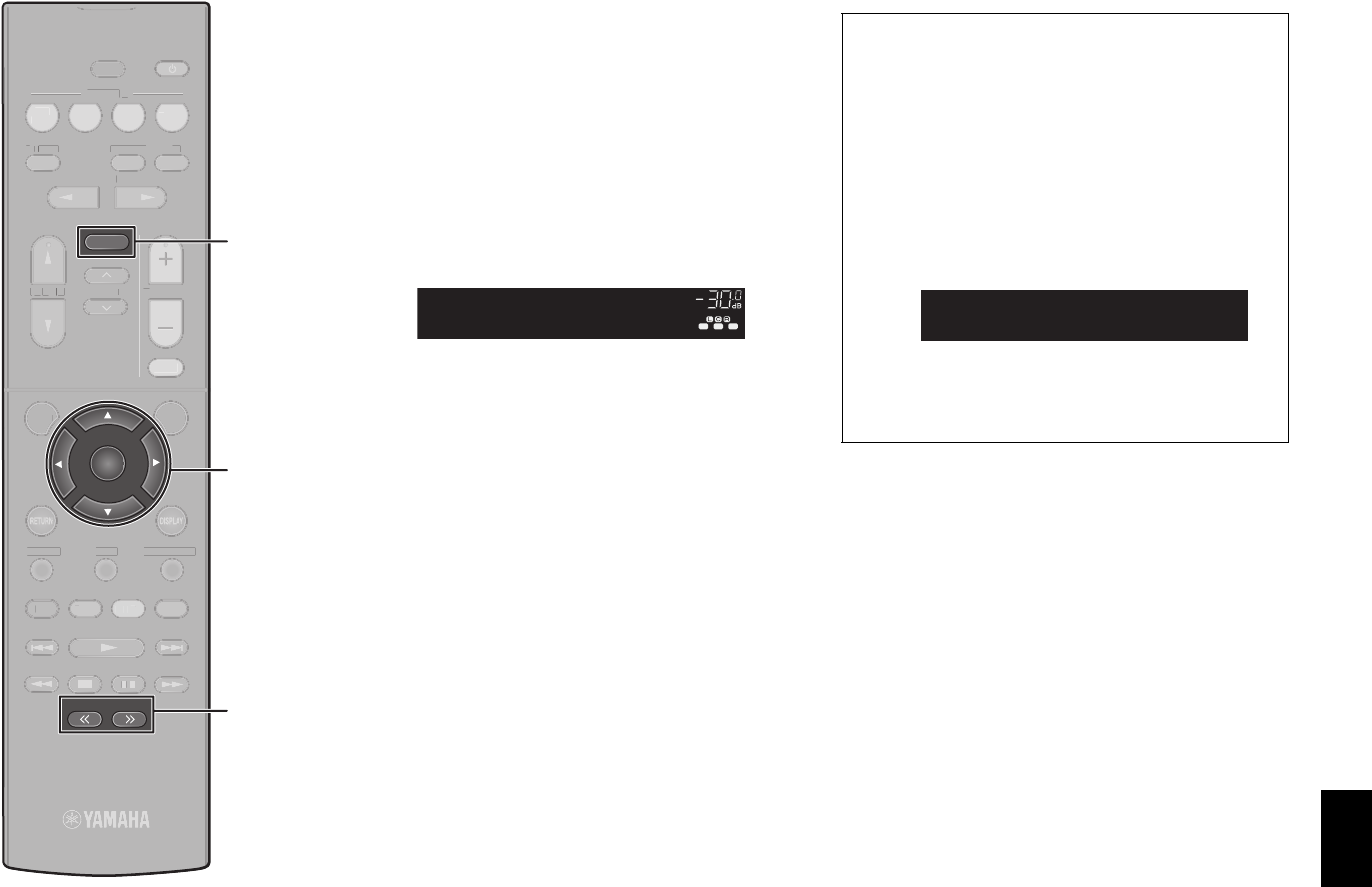

Listening to FM radio

1Press FM.

“TUNER” is selected as the input source and then

the frequency currently selected is displayed.

2Press TUNING repeatedly to set a

frequency.

Hold down the key for about a second to search

stations automatically.

“TUNED” lights up when the unit is receiving an FM

radio station signal.

“STEREO” lights up when the unit is receiving a

stereo FM radio signal.

ENHANCER

LINK

ECO

MASTER

OUT

YPAO

VOL.

DRC

SLEEP

PARTY

ZONE

A2B3

FPR

SBL SB SBR

FPL

MUTE VIRTUAL

VOL.

STEREO

TUNED

FM 98.50MHz

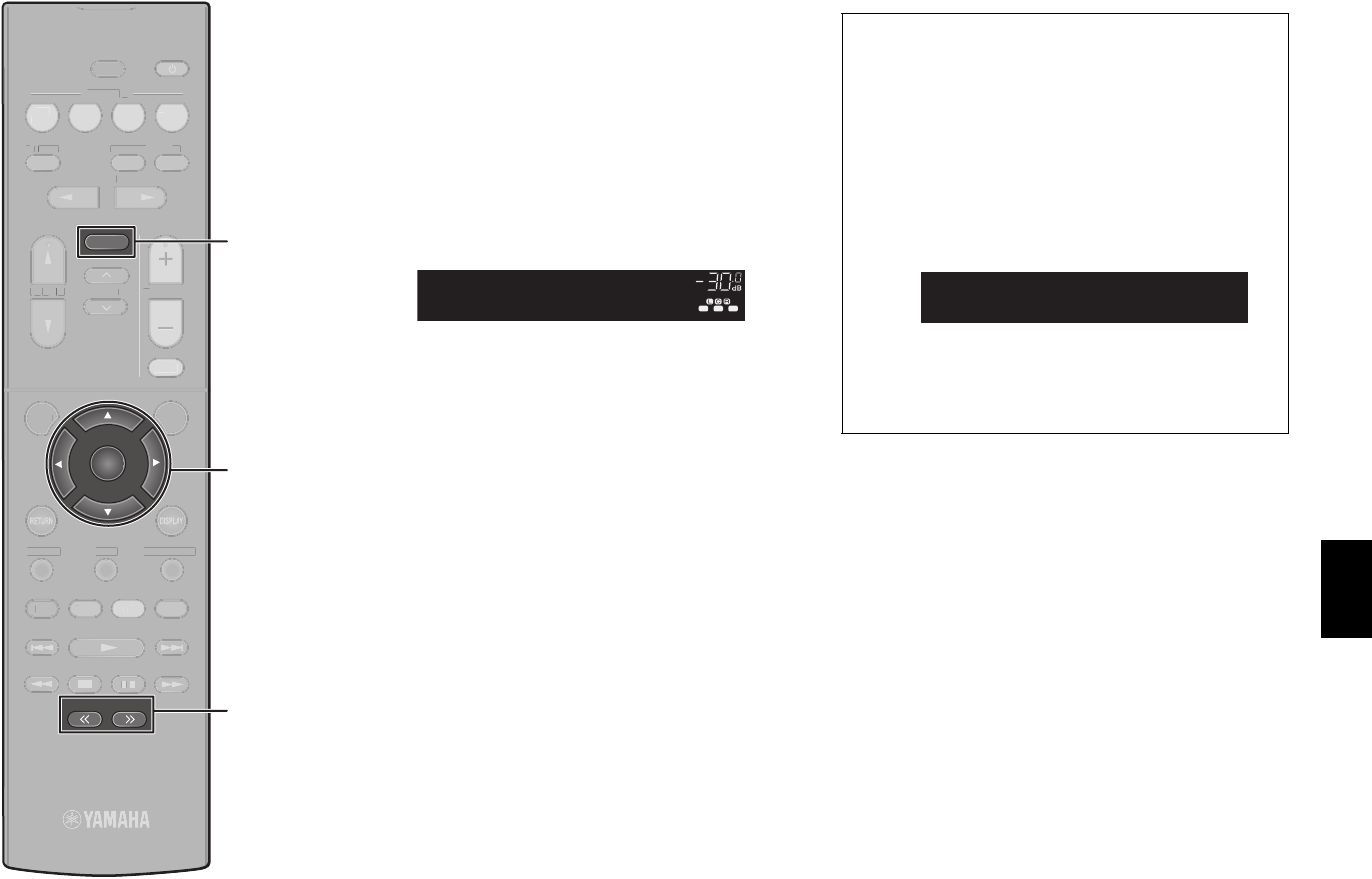

Setting the frequency steps (Asia, Taiwan, Brazil

and General models only)

At the factory, the frequency step setting is set to 50 kHz

for FM.

Depending on your country or region, set the frequency

steps to 100 kHz for FM.

1 Set the unit to standby mode.

2 Hold down STRAIGHT on the front panel and press

z (power).

3 Press PROGRAM on the front panel repeatedly to

select “TU”.

4 Press STRAIGHT on the front panel to select

“FM100”.

5 Press z (power) to set the unit to standby mode and

turn it on again.

ENHANCER

LINK

ECO

MASTER

OUT

YPAO

VOL.

DRC

SLEEP

STEREO

PARTY

TUNED

ZONE

A2B3

VOL.

FPR

SBL SB SBR

FPL

MUTE VIRTUAL

TU••••••••FM50

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

MEMO

P MEN

P-

MEN

SETUP

OPTION

BLUE

MUTE

NHAN

SCEN

ADI

LEEP

TUNING

ENTER

16 Fr

1 Pour utiliser l’appareil au mieux de ses possibilités, lisez attentivement ce mode d’emploi.

Conservez-le soigneusement pour référence.

2 Installez cet ensemble audio dans un endroit bien aéré, frais, sec et propre - veillez à ce qu’il soit à

l’abri de la lumière directe du soleil, des sources de chaleur, des vibrations, des poussières, de

l’humidité et/ou du froid. Pour une ventilation correcte, ménagez l’espace minimum suivant.

Au-dessus : 30 cm, À l’arrière : 20 cm, Sur les côtés : 20 cm

3 Placez l’appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les

ronflements parasites.

4 N’exposez pas l’appareil à des variations brutales de température, ne le placez pas dans un

environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut

entraîner la condensation d’humidité à l’intérieur de l’appareil qui elle-même peut être responsable

de décharge électrique, d’incendie, de dommage à l’appareil ou de blessure corporelle.

5 Evitez d’installer l’appareil dans un endroit où des objets peuvent tomber, ainsi que là où l’appareil

pourrait être exposé à des éclaboussures ou des gouttes d’eau. Sur le dessus de l’appareil, ne placez pas:

– d’autres appareils qui peuvent endommager la surface de l’appareil ou provoquer sa décoloration.

– des objets se consumant (par exemple, une bougie) qui peuvent être responsables d’incendie, de

dommage à l’appareil ou de blessure corporelle.

– des récipients contenant des liquides qui peuvent être à l’origine de décharge électrique ou de

dommage à l’appareil.

6 Ne couvrez pas l’appareil d’un journal, d’une nappe, d’un rideau, etc. car cela empêcherait

l’évacuation de la chaleur. Toute augmentation de la température intérieure de l’appareil peut être

responsable d’incendie, de dommage à l’appareil ou de blessure corporelle.

7 Ne branchez pas la fiche du câble d'alimentation de l’appareil sur une prise secteur aussi longtemps

que tous les raccordements n’ont pas été effectués.

8 Ne pas faire fonctionner l’appareil à l’envers. Il risquerait de chauffer et d’être endommagé.

9 N’exercez aucune force excessive sur les commutateurs, les boutons et les cordons.

10 Pour débrancher la fiche du cordon d’alimentation au niveau de la prise secteur, saisissez la fiche et

ne tirez pas sur le cordon.

11 Ne nettoyez pas l’appareil au moyen d’un solvant chimique, ce qui pourrait endommager la finition.

Utilisez un chiffon sec et propre.

12 N’alimentez l’appareil qu’à partir de la tension prescrite. Alimenter l’appareil sous une tension plus

élevée est dangereux et peut être responsable d’incendie, de dommage à l’appareil ou de blessure

corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l’alimentation de

l’appareil sous une tension autre que celle prescrite.

13 Pour empêcher tout dommage causé par les éclairs, déconnectez le câble d'alimentation et toute

antenne extérieure de la prise murale pendant un orage.

14 Ne tentez pas de modifier ni de réparer l’appareil. Consultez le service Yamaha compétent pour toute

réparation qui serait requise. Le coffret de l’appareil ne doit jamais être ouvert, quelle que soit la raison.

15 Si vous envisagez de ne pas vous servir de l’appareil pendant une longue période (par exemple,

pendant les vacances), débranchez la fiche du câble d'alimentation au niveau de la prise secteur.

16 Veuillez vous reporter à la section « Guide de dépannage » du mode d’emploi sur le CD-ROM

concernant les erreurs de fonctionnement courantes avant d'en conclure que l’appareil est défectueux.

17 Avant de déplacer l’appareil, appuyez sur z pour placer l’appareil en veille puis débranchez la fiche

du câble d'alimentation au niveau de la prise secteur.

18 VOLTAGE SELECTOR (Modèles pour Taïwan, le Brésil et modèle standard uniquement)

Le commutateur VOLTAGE SELECTOR placé sur le panneau arrière de cet appareil doit être

convenablement positionné AVANT de brancher la fiche du cordon d’alimentation secteur.

Les tensions d’alimentation possibles sont:

.........................................................................................................CA 110-120/220-240 V, 50/60 Hz

19 La condensation se forme lorsque la température ambiante change brusquement. En ce cas,

débranchez la fiche du câble d’alimentation et laissez l’appareil reposer.

20 La température de l’appareil peut augmenter en raison d’une utilisation prolongée. En ce cas, coupez

l’alimentation de l’appareil et laissez-le au repos pour qu’il refroidisse.

21 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble

d’alimentation est facilement accessible.

22 Une pression excessive du son par les écouteurs et le casque d’écoute peut entraîner la perte de l’ouïe.

Français

Touche A (alimentation)

Mettez l’appareil sous tension ou réglez-le en mode de mise en veille.

Ce produit est conçu pour un usage courant dans les résidences standard. Ne l'utilisez pas pour des

applications nécessitant une haute fiabilité, telles que la gestion des gestes essentiels à la vie, des

soins de santé ou des biens de grande valeur.

POUR LES CONSOMMATEURS CANADIENS

CAN ICES-3(B)/NMB-3(B).

ATTENTION : VEUILLEZ LIRE CE QUI SUIT AVANT D’UTILISER L’APPAREIL.

Cet appareil n’est pas déconnecté du secteur tant qu’il reste branché à la prise de courant, même si

l’appareil en soi est éteint par la touche z. Il se trouve alors « en veille ». En mode veille, l’appareil

consomme une très faible quantité de courant.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE,

N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

Fr 17

■ Remarques à propos des télécommandes et piles

• Ne renversez aucun liquide sur le boîtier de télécommande.

• Ne laissez pas tomber le boîtier de télécommande.

• Ne laissez pas et ne rangez pas le boîtier de télécommande dans les endroits suivants:

– très humides, par exemple près d’un bain

– très chauds, par exemple près d’un poêle ou d’un appareil de chauffage

– exposés à des températures très basses

–poussiéreux

• Installez la pile en respectant les repères de polarité (+ et –).

• Changez toutes les piles lorsque les symptômes suivants se présentent:

– la portée du boîtier de télécommande diminue

– le témoin de transmission ne clignote pas ou l’intensité est faible

• Si la pile est plate, retirez-la immédiatement de la télécommande pour éviter tout risque d’explosion

ou de fuite d’acide.

• Si vous remarquez une fuite au niveau des piles, mettez-les immédiatement au rebut en prenant soin

de ne pas toucher le produit qui a fui. Si le produit qui a fui entre en contact avec votre peau ou vos

yeux ou votre bouche, rincez immédiatement et consultez un médecin. Nettoyez soigneusement le

logement des piles avant de mettre en place des piles neuves.

• N’utilisez pas à la fois des piles neuves et des piles usagées. Cela risque de réduire la durée de vie

des nouvelles piles ou d’entraîner une fuite des piles usagées.

• N’utilisez pas non plus des piles de deux types différents (par exemple, des piles alcalines et des piles au

manganèse). Les caractéristiques des piles peuvent être différentes même si elles semblent identiques.

• Avant de mettre la nouvelle pile en place, essuyez soigneusement le compartiment.

• Si les piles sont retirées pendant plus de 2 minutes, ou si elles sont complètement usagées, le contenu de

la mémoire est effacé. Dans ce cas, installez des piles neuves et réglez le code de commande.

• Mettez la pile au rebut conformément aux lois en vigueur dans votre région.

• Conservez les piles hors de portée des enfants. SI une pile est avalée accidentellement, contactez

immédiatement votre médecin.

• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez les piles

de la télécommande.

• N’essayez pas de charger ou de démonter les piles fournies.

• Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc.

Information concernant la collecte et le traitement des piles usagées et des déchets

d’équipements électriques et électroniques

Les symboles sur les produits, l’emballage et/ou les documents joints signifient que les

produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être mélangés

avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements

électriques et électroniques et des piles usagées, veuillez les déposer aux points de collecte

prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC

et 2006/66/EC.

En vous débarrassant correctement des déchets d’équipements électriques et électroniques et

des piles usagées, vous contribuerez à la sauvegarde de précieuses ressources et à la

prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un

traitement inapproprié des déchets.

Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements

électriques et électroniques et des piles usagées, veuillez contacter votre municipalité, votre

service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d’autres pays en dehors de l’Union

Européenne]

Ces symboles sont seulement valables dans l’Union Européenne. Si vous souhaitez vous

débarrasser de déchets d’équipements électriques et électroniques ou de piles usagées,

veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de

traitement appropriée.

Note pour le symbole « pile » (les deux symboles du bas) :

Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il

respecte les exigences établies par la Directive pour le produit chimique en question.

18 Fr

Pour de plus amples informations, reportez-vous au Mode d’emploi qui se trouve sur le CD-ROM.

Pour afficher le Mode d’emploi, cliquez sur « Français » sur l’écran qui s’affiche automatiquement

lorsque vous insérez le CD-ROM dans votre PC ou cliquez sur le nom du modèle si l’écran pour

sélectionner les modèles s’affiche, ensuite, cliquez sur « Français » sur l’écran suivant. Ensuite,

suivez les instructions à l’écran.

Si l’écran ne s’affiche pas automatiquement, ouvrez le fichier « index.html » sur le CD-ROM.

Attention : N’essayez pas de lire ce CD-ROM dans un lecteur audio.

Vous pouvez télécharger le Mode d’emploi inclus sur le CD-ROM sur le site Web suivant:

http://download.yamaha.com/

Pour de plus amples informations, reportez-vous au Mode d’emploi qui se trouve sur le CD-ROM.

Attention : N’essayez pas de lire ce CD-ROM dans un lecteur audio.

DECLARATION UE DE CONFORMITE SIMPLIFIEE

Le soussigné, Yamaha Music Europe GmbH, déclare que l'équipement radioélectrique du type

[HTR-2071] est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de

conformité est disponible à l'adresse internet suivante:

https://europe.yamaha.com/en/support/compliance/doc.html

Remarque importante: informations de garantie pour

les clients de l’EEE et la Suisse

Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de

garantie applicable dans l’ensemble de l’EEE ainsi qu’en Suisse, consultez notre site Web à

l’adresse ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez

directement Yamaha dans votre pays de résidence. * EEE : Espace Economique Européen

Français

AVEG1A1102C

http://europe.yamaha.com/warranty/

Fr 19

Ce document décrit la configuration de base du système d’enceinte et la

configuration de l’unité, suivies d’instructions étape par étape. Les opérations

de base, comme la lecture de disques Blu-Ray, de DVD et de contenu radio,

sont également expliquées.

L’unité est pourvue d’autres fonctions non décrites dans ce livret. Pour de

plus amples informations sur ce produit, reportez-vous au Mode d’emploi

inclus sur le CD-ROM fourni. Vous pouvez télécharger le Mode d’emploi le

plus récent depuis le site Web suivant.

http://download.yamaha.com/

1Préparatifs

Vérification du contenu de l’emballage

Préparation des câbles

Les câbles suivants (non fournis) sont nécessaires pour réaliser le système

décrit dans ce document.

• Câbles d’enceinte (en fonction du nombre d’enceintes)

• Câble de broche audio (x1) (pour la connexion d'un caisson de graves

équipé d’un amplificateur intégré)

• Câbles HDMI (x3)

AV SETUP GUIDE

AV SETUP GUIDE est une app qui vous guide à

travers le processus de connexion d’un téléviseur

ou d’un appareil de lecture, comme un lecteur BD/

DVD ou CD, et des enceintes à l’ampli-tuner audio-

vidéo. Recherchez « AV SETUP GUIDE » sur l’App

Store ou Google Play pour en savoir plus.

Télécommande

Piles (AAA, R03, UM-4) (x2)

Antenne FM

CD-ROM (Mode d’emploi)

Guide de démarrage rapide (ce livret)

L’élément fourni dépend de la région

d’achat.

20 Fr

2Raccordement des enceintes ou du caisson de

graves

Précautions relatives au raccordement des câbles

d’enceinte

• Assurez-vous que l’unité et le caisson de graves sont hors tension.

• Préparez les câbles d’enceinte loin de l’unité pour éviter de lâcher par

inadvertance les torons de câble à l’intérieur de l’unité ce qui pourrait

provoquer un court-circuit ou un dysfonctionnement de l’unité.

• Un branchement incorrect des câbles d’enceinte pourrait provoquer un

court-circuit, entraînant des dommages ou un dysfonctionnement de l’unité

ou des enceintes.

– Retirez délicatement environ 10 mm

d’isolant des extrémités des câbles pour

la connexion aux enceintes, et torsadez

ensemble les fils dénudés de chaque

câble d’enceinte solidement.

– Ne laissez pas les fils dénudés de câbles

d’enceinte séparés entrer en contact les uns avec

les autres.

– Ne laissez pas les fils dénudés des câbles

d’enceinte entrer en contact avec les pièces

métalliques sur l’unité (face arrière et vis).

Si « Check SP Wires » apparaît sur l’afficheur de la face avant à la mise sous

tension de l’unité, éteignez-la, puis assurez-vous que les câbles d’enceinte

n’ont pas provoqué un court-circuit.

Positionnement des enceintes

Positionnez les enceintes en vous servant du schéma comme référence.

1 Enceinte avant (G)

2 Enceinte avant (D)

3 Enceinte centrale

4 Enceinte d’ambiance (G)

5 Enceinte d’ambiance (D)

9 Caisson de graves

10° à 30° 10° à 30°

10 mm

Fr 21

SUB

WOOFER

Caisson de graves

Enceinte avant (D)

10 mm

Enceinte avant (G)

Enceinte centrale

Enceinte d’ambiance (D)

Enceinte d’ambiance (G)

Connectez un caisson de graves avec

(ci-dessus) ou sans (ci-dessous) un

amplificateur intégré.

10 mm

Câble de broche audio

Caisson de graves équipé

d’un amplificateur intégré

22 Fr

3Raccordement des appareils externes

HDMI

HDMI HDMI

(BD/DVD)

HDMI

(HDCP2.2)

HDCP2.2

ARC

HDMI OUT

HDMI HDMI HDMI

HDMI

HDMI HDMI

Téléviseur Lecteur de disques BD/DVD Décodeur satellite/câble

Entrée HDMI

Sortie HDMI Sortie HDMI

Fr 23

4Raccordement d'une antenne FM

Antenne FM (fournie)

Fixez l’extrémité de l’antenne FM à un mur.

24 Fr

5Raccordement du câble d’alimentation à une

prise secteur et mise sous tension de l’unité

1Branchez le câble d’alimentation dans une prise

secteur.

2Appuyez sur z (alimentation de l’ampli-tuner)

pour mettre l’unité sous tension.

3Mettez le téléviseur sous tension et changez la

source d’entrée afin d’afficher l’image à partir de

l’unité (prise HDMI OUT).

Avant de raccorder le câble d’alimentation

(modèles pour Taïwan, le Brésil et modèle standard uniquement)

Sélectionnez la position de permutation du commutateur VOLTAGE

SELECTOR (sélecteur de tension) en fonction de la tension locale.

Les tensions sont 110–120/220–240 Vca, 50/60 Hz.

VOLTAGE

SELECTOR

110V-

120V

220V-

240V

Branchement

sur une prise

secteur

VOLTAGE SELECTOR

(modèles pour Taïwan, le Brésil et modèle

standard uniquement)

PROGRAM

STRAIGHT

ENHANCER BASS

DVD TV

SCENE

RADIO

SLEEP

NHAN

SCEN

LEEP

Fr 25

6Configurer les réglages d’enceinte

1Appuyez sur SETUP.

2Utilisez les touches de curseur pour

sélectionner « Enceinte » et

appuyez sur ENTER.

3Configurez les caractéristiques de

sortie des enceintes.

1Utilisez les touches de curseur pour

sélectionner « Configuration » et appuyez sur

ENTER.

2Utilisez les touches de curseur (q/w) pour

sélectionner un élément et les touches de

curseur (e/r) pour sélectionner un réglage.

3Une fois le réglage terminé, appuyez sur

RETURN.

Note

• Les réglages par défaut sont soulignés.

• Lorsque vous configurez la taille de l’enceinte,

sélectionnez « Large » si le diamètre du hautparleur de

graves de votre enceinte est de 16 cm ou plus ou

« Petite » s’il est inférieur à 16 cm.

Élément Fonction Réglages

Subwoofer Permet d’indiquer

si un caisson de

graves est

raccordé ou non.

Utiliser, Aucun

Avant Permet de

sélectionner la

taille des

enceintes avant.

Petite, Large

Centre Permet de choisir

si une enceinte

centrale est

raccordée ou non

ainsi que sa taille.

Petite, Large,

Aucune

Surround Permet d’indiquer

si des enceintes

d’ambiance sont

raccordées ou non

ainsi que leur

taille.

Petite, Large,

Aucune

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

INPUT

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

EMO

P MEN

OME

P-

MEN

OPTION

LUM

PRE

NIN

ENTER

SETUP

RETURN

Touches

de curseur

26 Fr

4Réglez la distance entre chaque

enceinte et la position d’écoute.

1Utilisez les touches de curseur pour

sélectionner « Distance » et appuyez sur

ENTER.

2Utilisez les touches de curseur (q/w) pour

sélectionner une enceinte et les touches de

curseur (e/r) pour régler la distance.

3Une fois le réglage terminé, appuyez sur

RETURN.

Éléments de réglage

Note

Vous pouvez sélectionner l’unité de distance entre

« Mètre » (réglage par défaut) et « Pied » dans « Unité ».

5Réglez le volume de chaque

enceinte.

1Utilisez les touches de curseur pour

sélectionner « Signal test » et appuyez sur

ENTER.

2Utilisez les touches de curseur (e/r) pour

sélectionner « Activé » pour activer la sortie

du signal test et appuyez sur RETURN.

3Utilisez les touches de curseur (q/w) pour

sélectionner « Niveau » et appuyez sur

ENTER.

4Utilisez les touches de curseur (q/w) pour

sélectionner l’enceinte qui émettra le signal

test.

5Si vous trouvez une enceinte dont le volume

sonore est différent des autres, utilisez les

touches de curseur (e/r) pour régler le

volume.

6Une fois le réglage terminé, appuyez sur

RETURN.

7Réglez « Signal test » sur « Désactivé »

(répétez les étapes 1 et 2).

Éléments de réglage

Note

Utilisez une des enceintes avant comme cible de la

mesure lors du réglage du volume.

6Pour quitter le menu, appuyez sur

SETUP.

Les réglages d’enceinte sont terminés.

Enceinte Plage de réglage

Avant G Enceinte avant (G) 0,30 m à 24,00 m

(réglage par défaut :

3,00 m)

Avant D Enceinte avant (D) 0,30 m à 24,00 m

(réglage par défaut :

3,00 m)

Centre Enceinte centrale 0,30 m à 24,00 m

(réglage par défaut :

2,60 m)

Surround G Enceinte

d’ambiance (G)

0,30 m à 24,00 m

(réglage par défaut :

2,40 m)

Surround D Enceinte

d’ambiance (D)

0,30 m à 24,00 m

(réglage par défaut :

2,40 m)

Subwoofer Caisson de graves 0,30 m à 24,00 m

(réglage par défaut :

3,00 m)

Enceinte Plage de réglage

Avant G Enceinte avant (G) -10,0 dB à +10,0 dB

(réglage par défaut :

0,0 dB)

Avant D Enceinte avant (D) -10,0 dB à +10,0 dB

(réglage par défaut :

0,0 dB)

Centre Enceinte centrale -10,0 dB à +10,0 dB

(réglage par défaut :

-1,0 dB)

Surround G Enceinte

d’ambiance (G)

-10,0 dB à +10,0 dB

(réglage par défaut :

-1,0 dB)

Surround D Enceinte

d’ambiance (D)

-10,0 dB à +10,0 dB

(réglage par défaut :

-1,0 dB)

Subwoofer Caisson de graves -10,0 dB à +10,0 dB

(réglage par défaut :

0,0 dB)

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

P MEN

POP-UP/MEN

OPTION

LUE

MUT

LUME

ENHAN

LEEP

PRE

NIN

ENTER

SETUP

RETURN

Touches

de curseur

Fr 27

Fonctionnement de base

Cette section explique les opérations de base comme la lecture de disques Blu-Ray et de DVD, et la syntonisation sur les stations de radio. La plupart des

opérations peuvent être exécutées avec la télécommande.

Utilisation de la télécommande

MUTE

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

PRESET

SETUP

OPTION

LEEP

L’unité est équipée de nombreux programmes

sonores et décodeurs d’ambiance qui vous

permettent de profiter de sources de lecture dans

votre mode sonore favori.

STRAIGHT : Les sources d’entrée seront lues sans

aucun effet de champ sonore.

ENHANCER : La musique compressée tel que le

format MP3 est lue avec une profondeur et une largeur

supplémentaires.

BASS : L’option Extra graves vous permet d’écouter

plus de sons graves.

PROGRAM (e/r): Des programmes sonores

convenant aux films, à la musique et à la lecture stéréo

peuvent être sélectionnés.

Les sources d’entrée de l’unité et les réglages

attribués aux touches SCENE peuvent être

sélectionnés d’un seul geste (fonction SCENE).

L’unité s’allume automatiquement lorsqu’elle se trouve

en mode veille. Par défaut, les réglages suivants sont

attribués à chaque touche SCENE.

Touche SCENE

Entrée HDMI1 AUDIO1 AUDIO2 TUNER

Programme

sonore MOVIE

(Sci-Fi)

STRAIGHT STRAIGHT

STEREO

(5ch

Stereo)

Compressed

Music Enhancer Désactivé Activé Désactivé Activé

Lecture SCENE

link Activé Activé Désactivé Désactivé

DVD

RADIO

Pour régler le volume

Pour sélectionner une source d’entrée Pour mettre la sortie audio en sourdine

Pour mettre l’unité sous ou hors tension (veille)

28 Fr

Lecture d’un disque BD/DVD

Nous vous recommandons de lire le son multivoie (5.1 voies ou plus) pour sentir le son d’ambiance émis par l’unité.

1Allumez le lecteur de disques BD/

DVD.

2Appuyez sur INPUT (q/w) à

plusieurs reprises pour

sélectionner « HDMI 1 ».

Le nom de l’appareil connecté, par exemple « BD

player », peut s’afficher.

3Commencez la lecture sur le lecteur

BD/DVD.

4Appuyez sur STRAIGHT pour

sélectionner « STRAIGHT ».

Note

Lorsque « STRAIGHT » (décodage direct) est activé,

chaque enceinte produit directement le signal audio de sa

propre voie (sans traitement du champ sonore).

5Appuyez sur VOLUME pour régler le

volume.

Note

Si vous n’entendez pas de son ou si aucun son n’est émis

d’une enceinte spécifique, voir « Guide de dépannage » dans

le Mode d’emploi.

MUTE

ENHANCER

STEREO

TUNED

SLEEP

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

BD Player

VOL.

OUT

Source d’entrée Nom de l’appareil

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

MEMO

P MEN

P-

MEN

SETUP

OPTION

BLUE

MUTE

NHAN

SCEN

ADI

LEEP

UNING

VOLUME

( / )

INPUT

(q/w)

STRAIGHT

Fr 29

Écoute d’émission FM

1Appuyez sur FM.

« TUNER » est sélectionné en tant que source

d’entrée, puis la fréquence actuellement

sélectionnée s’affiche.

2Appuyez à plusieurs reprises sur

TUNING pour régler une fréquence.

Maintenez la touche enfoncée pendant environ une

seconde pour rechercher automatiquement les

stations.

« TUNED » s’allume lorsque l’unité reçoit un signal

provenant d’une station de radio FM.

« STEREO » s’allume lorsque l’unité reçoit un

signal stéréo provenant d’une radio FM.

ENHANCER

LINK

ECO

MASTER

OUT

YPAO

VOL.

DRC

SLEEP

PARTY

ZONE

A2B3

FPR

SBL SB SBR

FPL

MUTE VIRTUAL

VOL.

STEREO

TUNED

FM 98.50MHz

Réglages des pas de fréquence (Modèles pour

l’Asie, Taïwan, le Brésil et modèle standard

uniquement)

Le réglage en usine des pas de fréquence est de 50 kHz

pour la FM.

Réglez les pas de fréquence sur 100 kHz pour FM en

fonction de votre pays ou de votre région.

1 Faites passer l’unité en mode veille.

2 Tout en maintenant la touche STRAIGHT enfoncée

sur la face avant, appuyez sur z (alimentation).

3 Appuyez à plusieurs reprises sur PROGRAM sur la

face avant pour sélectionner « TU ».

4 Appuyez sur STRAIGHT sur la face avant pour

sélectionner « FM100 ».

5 Appuyez sur z (alimentation) pour faire basculer

l’unité en mode veille et remettez-la sous tension.

ENHANCER

LINK

ECO

MASTER

OUT

YPAO

VOL.

DRC

SLEEP

STEREO

PARTY

TUNED

ZONE

A2B3

VOL.

FPR

SBL SB SBR

FPL

MUTE VIRTUAL

TU••••••••FM50

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

MEMO

P MEN

P-

MEN

SETUP

OPTION

BLUE

MUTE

NHAN

SCEN

ADI

LEEP

TUNING

ENTER

30 Es

1 Para asegurar el mejor rendimiento de este aparato, lea atentamente este manual. Y luego guárdelo

en un lugar seguro para poder consultarlo en el futuro en caso de ser necesario.

2 Instale este sistema de sonido en un lugar bien ventilado, fresco, seco y limpio, y alejado de la luz

solar directa, fuentes de calor, vibración, polvo, humedad y/o frío. Para garantizar una ventilación

correcta deberán existir las siguientes distancias mínimas.

Arriba: 30 cm, Atrás: 20 cm, A los lados: 20 cm

3 Coloque este aparato lejos de otros aparatos eléctricos, motores o transformadores, para evitar así los

ruidos de zumbido.

4 No exponga este aparato a cambios bruscos de temperaturas, del frío al calor, ni lo coloque en

lugares muy húmedos (una habitación con deshumidificador, por ejemplo), para impedir así que se

forme condensación en su interior, lo que podría causar una descarga eléctrica, un incendio, daños en

el aparato y/o lesiones a las personas.

5 Evite instalar este aparato en un lugar donde puedan caerle encima objetos extraños y/o donde quede

expuesto al goteo o a la salpicadura de líquidos. Encima de este aparato no ponga:

– Otros componentes, porque pueden causar daños y/o decoloración en la superficie de este aparato.

– Objetos con fuego (velas, por ejemplo), porque pueden causar un incendio, daños en el aparato y/

o lesiones a las personas.

– Recipientes con líquidos, porque pueden caerse y derramar el líquido, causando descargas

eléctricas al usuario y/o dañando el aparato.

6 No tape este aparato con un periódico, mantel, cortina, etc. para no impedir el escape del calor. Si

aumenta la temperatura en el interior del aparato, esto puede causar un incendio, daños en el aparato

y/o lesiones a las personas.

7 No enchufe este aparato a una toma de corriente hasta después de haber terminado todas las

conexiones.

8 No ponga el aparato al revés. Podría recalentarse y posiblemente causar daños.

9 No utilice una fuerza excesiva con los conmutadores, los controles y/o los cables.

10 Cuando desconecte el cable de alimentación de la toma de corriente, sujete la clavija y tire de ella; no

tire del propio cable.

11 No limpie este aparato con disolventes químicos porque podría estropear el acabado. Utilice un paño

limpio y seco para limpiar el aparato.

12 Utilice solamente la tensión especificada en este aparato. Utilizar el aparato con una tensión superior

a la especificada resulta peligroso y puede producir un incendio, daños en el aparato y/o lesiones a

las personas. Yamaha no se hará responsable de ningún daño debido al uso de este aparato con una

tensión diferente de la especificada.

13 Para impedir daños debidos a relámpagos, desconecte el cable de alimentación y antenas externas de

la toma de corriente durante una tormenta eléctrica.

14 No intente modificar ni arreglar este aparato. Póngase en contacto con el personal de servicio

Yamaha cualificado cuando necesite realizar alguna reparación. La caja no deberá abrirse nunca por

ninguna razón.

15 Cuando no piense utilizar este aparato durante mucho tiempo (cuando se ausente de casa por

vacaciones, por ejemplo) desconecte el cable de alimentación de la toma de corriente.

16 Lea la sección “Resolución de problemas” sobre errores de funcionamiento habituales en el Manual

de instrucciones del CD-ROM antes de dar por concluido que este aparato está averiado.

17 Antes de trasladar este aparato, pulse z para ponerlo en el modo de espera, y luego desconecte el

cable de alimentación de CA de la toma de corriente.

18 VOLTAGE SELECTOR (Solo modelos generales, de Taiwán y de Brasil)

El selector VOLTAGE SELECTOR del panel posterior de este aparato se deberá poner en la

posición correspondiente a la tensión empleada en su localidad ANTES de conectar el aparato a la

red de corriente. Tensiones:

.........................................................................................................CA 110-120/220-240 V, 50/60 Hz

19 La condensación se formará cuando cambie de repente la temperatura ambiental. Desconecte en este

caso el cable de alimentación de la toma de corriente y no utilice el aparato.

20 El aparato se calentará cuando la utilice durante mucho tiempo. Desconecte en este caso la

alimentación y luego no utilice el aparato para permitir que se enfríe.

21 Instale este aparato cerca de la toma de CA y donde se pueda alcanzar fácilmente la clavija de

alimentación.

22 La presión acústica excesiva de los auriculares puede causar pérdida auditiva.

Español

Tecla A (alimentación)

Enciende esta unidad o la pone en modo de espera.

Este producto es para hogares ordinarios. No lo utilice para aplicaciones que requieran necesitan un

alto nivel de fiabilidad, tales como la gestión de vidas humanas, atención sanitaria o activos de valor

elevado.

PRECAUCIÓN: LEA LAS INDICACIONES SIGUIENTES ANTES DE UTILIZAR ESTE APARATO.

Este aparato no se desconecta de la fuente de alimentación de CA si está conectada a una toma de

corriente, aunque la propia aparato esté apagada con z. A este estado se le llama modo de espera.

En este estado, este aparato ha sido diseñada para que consuma un cantidad de corriente muy

pequeña.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA

ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

Es 31

■ Observaciones sobre los mandos a distancia y las pilas

• No derrame agua u otros líquidos en el mando a distancia.

• No deje que el mando a distancia se caiga.

• No deje ni guarde el mando a distancia en uno de las siguientes lugares:

– lugares con alta humedad, por ejemplo, cerca de un baño

– lugares con temperaturas elevadas, por ejemplo, cerca de una calefacción o estufa

– lugares con temperaturas muy bajas

– lugares polvorientos

• Inserte la batería respetando las marcas de polaridad (+ y –).

• Cambie todas las pilas si observa alguna de las siguientes condiciones:

– el radio de acción del mando a distancia se reduce

– el indicador de transmisión no parpadea o está atenuado.

• Para impedir explosiones o pérdidas de ácido, retire inmediatamente las pilas del mando a distancia

cuando se hayan gastado.

• Si encuentra pilas con fugas, deséchelas inmediatamente, procurando no tocar el material que sale

de las pilas. Si el material que sale de las pilas entra en contacto con su piel o entra en sus ojos o

boca, lávese inmediatamente y acuda a un médico. Limpie a fondo el compartimiento de las pilas

antes de instalar otras nuevas.

• No utilice conjuntamente pilas viejas y pilas nuevas. Esto puede acortar la vida de las pilas nuevas o

hacer que las pilas viejas tengan fugas.

• No utilice conjuntamente pilas de diferentes tipos (por ejemplo, alcalinas y de manganeso). La

especificación de las pilas puede ser diferente aunque parezca la misma.

• Limpie el compartimiento de las pilas antes de introducir las nuevas.

• Si el mando a distancia se queda sin pilas durante más de 2 minutos, o si las pilas agotadas se

quedan en su interior, se podría borrar el contenido de la memoria. En ese caso, instale pilas nuevas

y establezca el código del mando a distancia.

• Siga la reglamentación local para deshacerse de las pilas.

• Mantenga las pilas fuera del alcance de los niños. En caso tragar accidentalmente una pila, póngase

inmediatamente en contacto con un médico.

• Si no tiene previsto utilizar el mando a distancia durante periodos de tiempo prolongados, saque las

pilas del mando a distancia.

• No cargue ni desmonte las pilas que se suministran.

• Las baterías no deberán exponerse a un calor excesivo como, por ejemplo, el que producen los rayos

del sol, el fuego y similares.

Información para usuarios sobre recolección y disposición de equipamiento viejo y

baterías usadas

Estos símbolos en los productos, embalaje, y/o documentación que se acompañe significan

que los productos electrónicos y eléctricos usados y las baterías usadas no deben ser

mezclados con desechos domésticos corrientes.

Para el tratamiento, recuperación y reciclado apropiado de los productos viejos y las baterías

usadas, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación

nacional y las directivas 2002/96/EC y 2006/66/EC.

Al disponer de estos productos y baterías correctamente, ayudará a ahorrar recursos valiosos

y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente,

el cual podría surgir de un inapropiado manejo de los desechos.

Para más información sobre recolección y reciclado de productos viejos y baterías, por favor

contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el

cual usted adquirió los artículos.

[Información sobre la disposición en otros países fuera de la Unión Europea]

Estos símbolos sólo son válidos en la Unión Europea. Si desea deshacerse de estos artículos,

por favor contacte a sus autoridades locales y pregunte por el método correcto de

disposición.

Nota sobre el símbolo de la batería (ejemplos de dos símbolos de la parte

inferior)

Este símbolo podría ser utilizado en combinación con un símbolo químico. En este caso el

mismo obedece a un requerimiento dispuesto por la Directiva para el elemento químico

involucrado.

32 Es

Para obtener más información, consulte el Manual de instrucciones que encontrará en el CD-ROM.

Para ver el Manual de instrucciones, haga clic en “Español” en la pantalla que aparece

automáticamente después de insertar el CD-ROM en el PC, o bien haga clic en el nombre del

modelo si aparece la pantalla de selección de modelos, y luego haga clic en “Español” en la pantalla

siguiente. A continuación, siga las instrucciones en pantalla.

Si la pantalla no aparece automáticamente, abra el archivo “index.html” que encontrará en el CD-

ROM.

Precaución: No intente reproducir este CD-ROM en un reproductor de audio.

El Manual del Propietario que se incluye en el CD-ROM se puede descargar desde el siguiente sitio

Web:

http://download.yamaha.com/

Para obtener más información, consulte el Manual de instrucciones que encontrará en el CD-ROM.

Precaución: No intente reproducir este CD-ROM en un reproductor de audio.

DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA

Por la presente, Yamaha Music Europe GmbH declara que el tipo de equipo radioeléctrico

[HTR-2071] es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de

onformidad está isponible en la dirección Internet siguiente:

https://europe.yamaha.com/en/support/compliance/doc.html

Aviso importante: información sobre la garantía para

los clientes del EEE* y Suiza

Para una información detallada sobre este producto Yamaha y sobre el soporte de garantía

en la zona EEE* y Suiza, visite la dirección web que se incluye más abajo (la version del

archivo para imprimir esta disponible en nuestro sitio web) o póngase en contacto con el

representante de Yamaha en su país. * EEE: Espacio Económico Europeo

Español

AVEG1A1102C

http://europe.yamaha.com/warranty/

Es 33

En este documento se explica la configuración básica de un sistema de

altavoces y la unidad, con instrucciones paso a paso. También se explican

operaciones básicas como la reproducción de discos Blu-ray, DVD y

contenidos de radio.

La unidad dispone de otras funciones que no se describen en este folleto.

Para obtener más información sobre este producto, consulte el Manual de

Instrucciones que se incluye en el CD-ROM suministrado. Puede descargar

el Manual de Instrucciones más reciente en el siguiente sitio Web.

http://download.yamaha.com/

1Preparación

Comprobación de los contenidos del

paquete

Preparación de los cables

Se requieren los siguientes cables (no suministrados) para crear el sistema

descrito en este documento.

• Cables de altavoz (según el número de altavoces)

• Cable de audio con clavija (x1) (cuando se conecta un altavoz de

subgraves con amplificador integrado)

• Cables HDMI (x3)

AV SETUP GUIDE

AV SETUP GUIDE es una aplicación que le guía

en el proceso de conectar un televisor o dispositivo

de reproducción, como un reproductor BD/DVD o

CD, y altavoces al receptor AV. Para más

información, busque “AV SETUP GUIDE” en App

Store o Google Play.

Mando a distancia

Pilas (AAA, R03, UM-4)

(x 2)

Antena de FM

CD-ROM (Manual de Instrucciones)

Guía de inicio rápida (este folleto)

Se suministra una de las indicadas

arriba, según la región en la que se

realice la compra.

34 Es

2Conexión de los altavoces/altavoz de subgraves

Precauciones a la hora de conectar los cables de los

altavoces

• Asegúrese de que la unidad y el altavoz de subgraves estén apagados.

• Prepare los cables de los altavoces lejos de la unidad para evitar que

caigan accidentalmente hilos de cable dentro de la unidad, lo que podría

provocar un cortocircuito o el mal funcionamiento de la unidad.

• Una conexión inadecuada de los cables de los altavoces podría provocar

un cortocircuito que dañase o causase un mal funcionamiento de la unidad

o los altavoces.

– Retire con cuidado aproximadamente

10 mm de aislante de los extremos de los

cables que conectan con los altavoces y

conecte firmemente los cables pelados a

cada cable del altavoz.

– Evite que los cables pelados de los altavoces

entren en contacto entre ellos.

– Evite que los cables pelados de los altavoces

entren en contacto con las partes metálicas de la

unidad (panel trasero y tornillos).

Si se muestra “Check SP Wires” en el visor delantero al encender la unidad,

apague la unidad y compruebe si se ha producido un cortocircuito en los

cables de los altavoces.

Posicionamiento de los altavoces

Utilice el diagrama como referencia para posicionar los altavoces.

1 Altavoz delantero (Izq.)

2 Altavoz delantero (Der.)

3 Altavoz central

4 Altavoz surround (Izq.)

5 Altavoz surround (Der.)

9 Altavoz de subgraves

De 10° a 30° De 10° a 30°

10 mm

Es 35

SUB

WOOFER

Altavoz de subgraves

Altavoz delantero (Der.)

10 mm

Altavoz delantero (Izq.)

Altavoz central

Altavoz surround (Der.)

Altavoz surround (Izq.)

Conectar un altavoz de subgraves con

amplificador integrado (arriba) o sin él

(abajo)

10 mm

Cable de audio con clavija

Altavoz de subgraves con

amplificador integrado

36 Es

3Conexión de dispositivos externos

HDMI

HDMI HDMI

(BD/DVD)

HDMI

(HDCP2.2)

HDCP2.2

ARC

HDMI OUT

HDMI HDMI HDMI

HDMI

HDMI HDMI

Televisor Reproductor BD/DVD Reproductor digital multimedia

por cable/satélite

Entrada HDMI

Salida HDMI Salida HDMI

Es 37

4Conexión de la antena de FM

Antena de FM (suministrada)

Fije el extremo de la antena de FM a la pared.

38 Es

5Conectar el cable de alimentación a una toma de

CA y encender la unidad

1Conecte el cable de alimentación a una toma de

CA.

2Pulse z (alimentación del receptor) para encender

la unidad.

3Encienda el televisor y cambie la entrada de TV

para que se muestre el vídeo de la unidad (toma

HDMI OUT).

Antes de conectar el cable de alimentación

(Solo modelos generales, de Taiwán y de Brasil)

Ajuste la posición del conmutador de VOLTAGE SELECTOR (selector de

tensión) según su tensión local.

Las tensiones son 110–120/220-240 V CA, 50/60 Hz.

VOLTAGE

SELECTOR

110V-

120V

220V-

240V

A una toma de CA

VOLTAGE SELECTOR

(Solo modelos generales, de Taiwán y de Brasil)

PROGRAM

STRAIGHT

ENHANCER BASS

DVD TV

SCENE

RADIO

SLEEP

NHAN

SCEN

LEEP

Es 39

6Configuración de los ajustes de los altavoces

1Pulse SETUP.

2Utilice las teclas del cursor para

seleccionar “Altavoz” y pulse

ENTER.

3Configure las características de

salida de los altavoces.

1Utilice las teclas del cursor para seleccionar

“Configuración” y pulse ENTER.

2Utilice las teclas del cursor (q/w) para

seleccionar un elemento y las teclas del

cursor (e/r) para seleccionar un ajuste.

3Una vez finalizado el ajuste, pulse RETURN.

Nota

• Los ajustes predeterminados aparecen subrayados.

• Cuando configure el tamaño de los altavoces,

seleccione “Grande” si el diámetro del woofer del altavoz

es de 16 cm o superior, o “Pequeño” si es inferior a

16 cm.

Elemento Función Ajustes

Subwoofer Selecciona si se

conecta o no un

altavoz de

subgraves.

Usar, Ninguno

Delantero Selecciona el

tamaño de los

altavoces

delanteros.

Pequeño,

Grande

Central Selecciona si se

conecta o no un

altavoz central y

su tamaño.

Pequeño,

Grande, Ninguno

Surround Selecciona si se

conectan o no

altavoces

surround y su

tamaño.

Pequeño,

Grande, Ninguno

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

INPUT

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

EMO

P MEN

OME

P-

MEN

OPTION

LUM

PRE

NIN

ENTER

SETUP

RETURN

Teclas de

cursor

40 Es

4Ajuste la distancia entre cada

altavoz y la posición de escucha.

1Utilice las teclas del cursor para seleccionar

“Distancia” y pulse ENTER.

2Utilice las teclas del cursor (q/w) para

seleccionar el altavoz y las teclas del cursor

(e/r) para establecer la distancia.

3Una vez finalizado el ajuste, pulse RETURN.

Elementos de configuración

Nota

Puede seleccionar la unidad de distancia en “Metros”

(valor predeterminado) o “Pies” en “Unidad”.

5Ajuste el volumen de cada altavoz.

1Utilice las teclas del cursor para seleccionar

“Tono prueba” y pulse ENTER.

2Utilice las teclas del cursor (e/r) para

seleccionar “On” para activar el tono de

prueba y pulse RETURN.

3Utilice las teclas del cursor (q/w) para

seleccionar “Nivel” y pulse ENTER.

4Utilice las teclas del cursor (q/w) para

seleccionar un altavoz para el tono de

prueba.

5Si encuentra un altavoz con un nivel de

volumen diferente al resto, utilice las teclas

del cursor (e/r) para ajustar el volumen.

6Una vez finalizado el ajuste, pulse RETURN.

7Ajuste “Tono prueba” en “Off” (repita los

pasos 1 y 2).

Elementos de configuración

Nota

Utilice uno de los altavoces delanteros como objetivo de

medición cuando ajuste los volúmenes.

6Para salir del menú, pulse SETUP.

Ya se han realizado los ajustes de los altavoces.

Altavoz Gama de ajustes

Delant. Izq. Altavoz

delantero (Izq.)

De 0,30 m a 24,00 m

(valor predeterminado:

3,00 m)

Delant. Der. Altavoz

delantero (Der.)

De 0,30 m a 24,00 m

(valor predeterminado:

3,00 m)

Central Altavoz central De 0,30 m a 24,00 m

(valor predeterminado:

2,60 m)

Surr. Izq. Altavoz

surround (Izq.)

De 0,30 m a 24,00 m

(valor predeterminado:

2,40 m)

Surr. Der. Altavoz

surround (Der.)

De 0,30 m a 24,00 m

(valor predeterminado:

2,40 m)

Subwoofer Altavoz de

subgraves

De 0,30 m a 24,00 m

(valor predeterminado:

3,00 m)

Altavoz Gama de ajustes

Delant. Izq. Altavoz

delantero (Izq.)

De -10,0 dB a +10,0 dB

(valor predeterminado:

0,0 dB)

Delant.

Der.

Altavoz

delantero (Der.)

De -10,0 dB a +10,0 dB

(valor predeterminado:

0,0 dB)

Central Altavoz central De -10,0 dB a +10,0 dB

(valor predeterminado:

-1,0 dB)

Surr. Izq. Altavoz

surround (Izq.)

De -10,0 dB a +10,0 dB

(valor predeterminado:

-1,0 dB)

Surr. Der. Altavoz

surround (Der.)

De -10,0 dB a +10,0 dB

(valor predeterminado:

-1,0 dB)

Subwoofer Altavoz de

subgraves

De -10,0 dB a +10,0 dB

(valor predeterminado:

0,0 dB)

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

P MEN

POP-UP/MEN

OPTION

LUE

MUT

LUME

ENHAN

LEEP

PRE

NIN

ENTER

SETUP

RETURN

Teclas de

cursor

Es 41

Operaciones básicas

En este apartado se describen operaciones básicas como la reproducción de discos Blu-ray y DVD, y la sintonización de emisoras de radio. La mayoría de las

operaciones pueden realizarse con el mando a distancia.

Uso del mando a distancia

MUTE

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

PRESET

SETUP

OPTION

LEEP

Las fuentes de entrada de la unidad y la

configuración asignadas a las teclas SCENE pueden

seleccionarse con un solo toque (función SCENE).

La unidad se enciende automáticamente cuando está

en modo de espera. Los siguientes ajustes están

asignados a cada una de las teclas SCENE de forma

predeterminada.

Tecla SCENE

Entrada HDMI1 AUDIO1 AUDIO2 TUNER

Programa de

sonido MOVIE

(Sci-Fi)

STRAIGHT STRAIGHT

STEREO

(5ch

Stereo)

Compressed

Music Enhancer Off On Off On

Reproducción

mediante

vinculación de

SCENE

On On Off Off

DVD

RADIO

Ajustar el nivel de volumen

Seleccionar una fuente de entrada Silenciar la salida de audio

Encender y apagar (espera) la unidad

La unidad dispone de diversos programas de

sonido y decodificadores surround que le permiten

escuchar fuentes de reproducción con su modo de

sonido preferido.

STRAIGHT: Las fuentes de entrada se reproducirán sin

efectos de campo de sonido.

ENHANCER: La música comprimida como los MP3 se

reproducirá con una profundidad y una amplitud

mayores.

BASS: Los graves extra le permiten disfrutar de

sonidos graves mejorados.

PROGRAM (e/r): Pueden seleccionarse programas

de sonido apropiados para películas, música y

reproducción estéreo.

42 Es

Reproducción de BD/DVD

Le recomendamos que reproduzca audio de varios canales (5.1 canales o más) para sentir el sonido surround

producido por la unidad.

1Encienda el reproductor BD/DVD.

2Pulse INPUT (q/w) varias veces

para seleccionar “HDMI 1”.

Puede mostrarse el nombre del dispositivo

conectado, como “BD player”.

3Inicie la reproducción en el

reproductor BD/DVD.

4Pulse STRAIGHT para seleccionar

“STRAIGHT”.

Nota

Cuando está activado el modo “STRAIGHT”

(decodificación directa), cada altavoz produce

directamente la señal de audio de cada canal (sin

procesamiento de campo sonoro).

5Pulse VOLUME para ajustar el

volumen.

Nota

Si no se oye el sonido o un determinado altavoz no emite

sonido, consulte “Resolución de problemas” en el Manual de

Instrucciones.

MUTE

ENHANCER

STEREO

TUNED

SLEEP

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

BD Player

VOL.

OUT

Fuente de entrada Nombre del dispositivo

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

MEMO

P MEN

P-

MEN

SETUP

OPTION

BLUE

MUTE

NHAN

SCEN

ADI

LEEP

UNING

VOLUME

( / )

INPUT

(q/w)

STRAIGHT

Es 43

Escucha de radio FM

1Pulse FM.

Se selecciona “TUNER” como fuente de entrada y,

a continuación, se muestra la frecuencia que está

seleccionada.

2Pulse TUNING varias veces para

ajustar una frecuencia.

Mantenga la tecla pulsada un segundo para buscar

emisoras automáticamente.

“TUNED” se ilumina cuando la unidad está

recibiendo una señal de emisora de radio FM.

“STEREO” se ilumina cuando la unidad está

recibiendo una señal de radio FM estéreo.

ENHANCER

LINK

ECO

MASTER

OUT

YPAO

VOL.

DRC

SLEEP

PARTY

ZONE

A2B3

FPR

SBL SB SBR

FPL

MUTE VIRTUAL

VOL.

STEREO

TUNED

FM 98.50MHz

Configuración de los pasos de frecuencia (solo

modelos generales, de Asia, de Taiwán y de

Brasil)

En fábrica, la configuración de los pasos de frecuencia se

establece en 50 kHz para FM.

Según la región o el país donde escuche la radio,

establezca los pasos de frecuencia en 100 kHz para FM.

1 Ponga la unidad en modo de espera.

2 Mientras mantiene pulsado STRAIGHT en el panel

delantero, pulse z (alimentación).

3 Pulse PROGRAM el el panel delantero varias veces

para seleccionar “TU”.

4 Pulse STRAIGHT el el panel delantero para

seleccionar “FM100”.

5 Pulse z (alimentación) para poner la unidad en

modo de espera y volver a encenderla.

ENHANCER

LINK

ECO

MASTER

OUT

YPAO

VOL.

DRC

SLEEP

STEREO

PARTY

TUNED

ZONE

A2B3

VOL.

FPR

SBL SB SBR

FPL

MUTE VIRTUAL

TU••••••••FM50

MUTE

MEMORY

TOP MENU

HOME

POP-UP/MENU

DISPLAYRETURN

SETUP

OPTION

VOLUME

PROGRAM

STRAIGHT

ENHANCER BASS

INPUT

DVD TV

SCENE

RADIO

SLEEP

ENTER

BLUE

YELLOWGREEN

RED

PRESET

TUNING

MEMO

P MEN

P-

MEN

SETUP

OPTION

BLUE

MUTE

NHAN

SCEN

ADI

LEEP

TUNING

ENTER

Published 05/2017 KS-B0

Printed in Malaysia

Manual Development Group

ZY76540

Yamaha Global Site

http://www.yamaha.com/

Yamaha Downloads

http://download.yamaha.com/

Yamaha HTR 2071 Quick Start Guide Web ZY76540 Qsg URABL En Fr Es

Navigation menu

Versions of this User Manual:

Views

Navigation
