PARTS MANUAL FOR:
COMMERCIAL MOWERS
MODELS:
PRINTED IN USA MANUAL NO.-102923 REV. 01(6-1-97)
ZKH52220
ZKH52250
ZKH61220
ZKH61250
F.D. KEES MFG. CO. 700-800 PARK AVENUE BEATRICE, NEBRASKA, U.S.A. 68310
(2)
MODEL NUMBER____________________________________
SERIAL NUMBER____________________________________
DATE PURCHASED __________________________________
DEALER ADDRESS __________________________________
NOTES:
(3)
SECTION PAGE

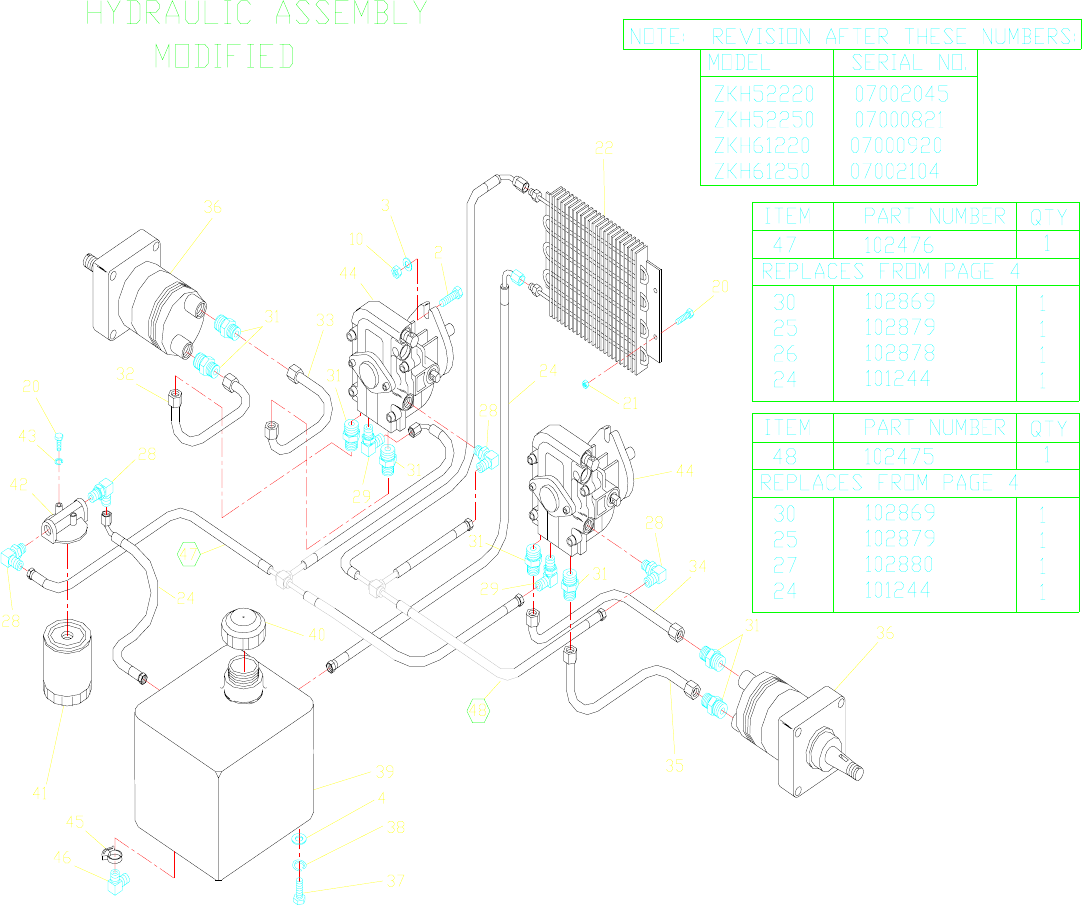

HYDRAULIC SYSTEM.................................................................................................................................................................................................. 4 & 5
REAR FRAME ASSEMBLY .......................................................................................................................................................................................... 6 & 7
SEAT ASSEMBLY ......................................................................................................................................................................................................... 8 & 9
MOTION CONTROL ASSEMBLY .................................................................................................................................................................................10 & 11
PARK BRAKE ASSEMBLY ...........................................................................................................................................................................................12 & 13

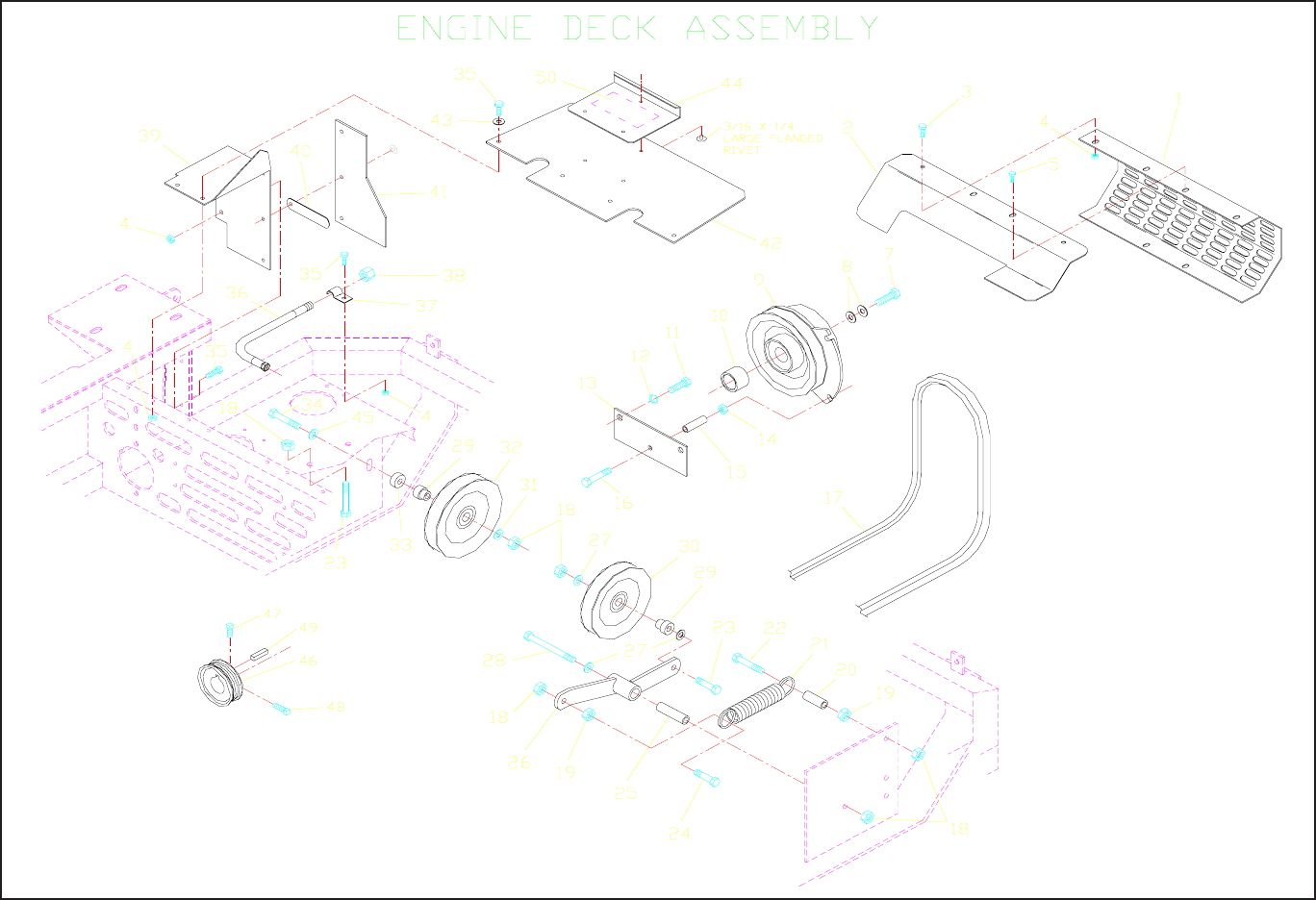

ENGINE DECK ASSEMBLY .........................................................................................................................................................................................14 & 15

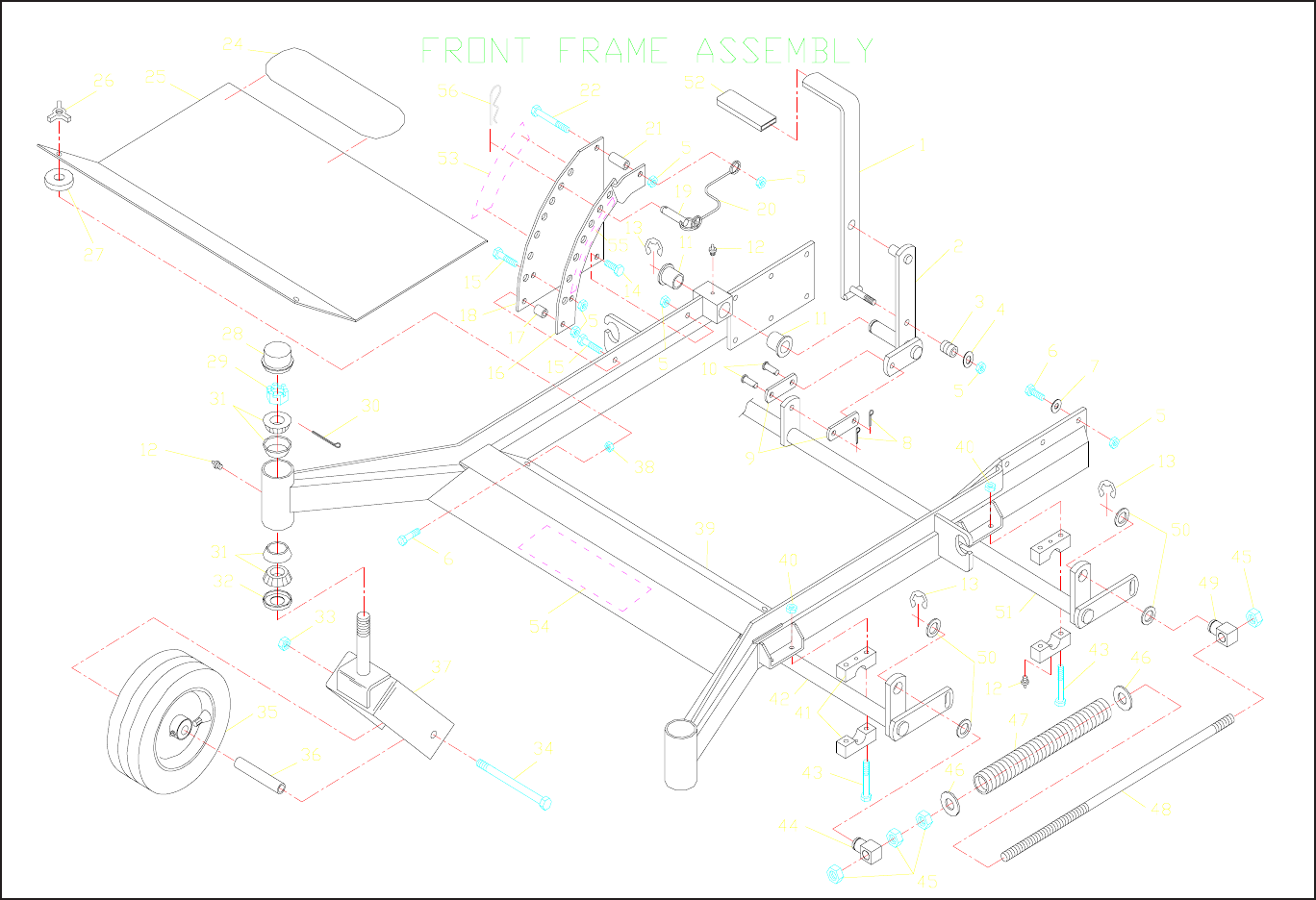

FRONT FRAME ASSEMBLY ........................................................................................................................................................................................16 & 17
52 & 61 DECK ASSEMBLY ...........................................................................................................................................................................................18 & 19

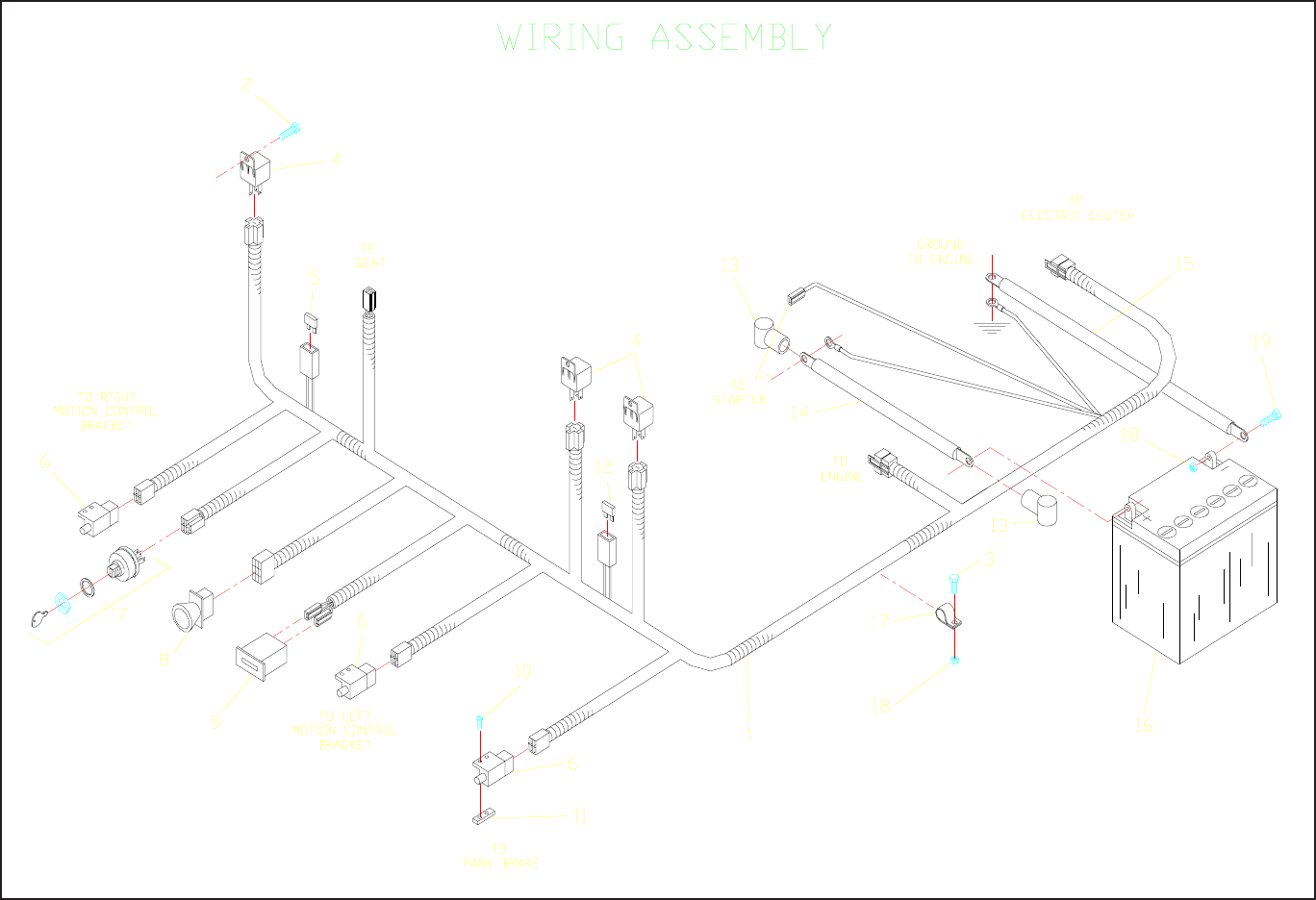

WIRING ASSEMBLY ....................................................................................................................................................................................................20 & 21
CONTENTS
(4)
(5)
ITEM PART NO. QTY. DESCRIPTION
24. ............ 101244 ............ 4 ............ 3/8 HYDRAULIC HOSE 15 1/2” 90
25. ............ 102879 ............ 2 ............ 3/8 HYDRAULIC HOSE 7 1/4”
26. ............ 102878 ............ 1 ............ 3/8 HYDRAULIC HOSE 15”
27. ............ 102880 ............ 1 ............ 3/8 HYDRAULIC HOSE 23 1/2” 45
28. ............ 101238 ............ 4 ............ 90 ELBOW
29. ............ 101234 ............ 2 ............ 90 ELBOW
30. ............ 102869 ............ 2 ............ 3/8 TEE FITTING
31. ............ 101237 ............ 8 ............ STRAIGHT FITTING
32. ............ 102496 ............ 1 ............ 1/2 HYDRAULIC TUBE
33. ............ 102497 ............ 1 ............ 1/2 HYDRAULIC TUBE
34. ............ 102498 ............ 1 ............ 1/2 HYDRAULIC TUBE
35. ............ 102499 ............ 1 ............ 1/2 HYDRAULIC TUBE
36. ............ 102705 ............ 2 ............ WHEEL MOTOR
37. ............ 990209 ............ 4 ............ 5/16C X 1 HEX CAP SCREW
38. ............ 990187 ............ 4 ............ 5/16 LOCK WASHER
39. ............ 102870 ............ 1 ............ HYDRAULIC TANK W/FITTINGS
40. ............ 101202 ............ 1 ............ HYDRAULIC TANK CAP
41. ............ 102606 ............ 1 ............ HYDRAULIC OIL FILTER
42. ............ 101165 ............ 1 ............ FILTER HEAD
43. ............ 990052 ............ 2 ............ 1/4 LOCK WASHER
44. ............ 101111 ............. 2 ............ HYDRAULIC PUMP
45. ............ 102877 ............ 2 ............ CLAMP
46. ............ 102881 ............ 2 ............ 90 DEG. FITTING
ITEM PART NO. QTY. DESCRIPTION
1. ........... 102550 ............ 1 ............ PUMP DRIVE BELT
2. ............ 976941 ............ 4 ............ 3/8C X 1 1/4 HEX CAP SCREW
3. ............ 990517 ............ 4 ............ 3/8 FLAT WASHER
4. ............ 990692 ............ 4 ............ 5/16 FLAT WASHER
5. ............ 102716 ............ 2 ............ 5/16C X 1 SQ HEAD SET SCREW
6. ............ 102552 ............ 2 ............ PUMP PULLEY
7. ............ 102749 ............ 2 ............ 5/16C X 3/4 SQ HEAD SET SCREW
8. ............ 101177 ............ 2 ............ KEY, 5MM SQ X 25MM
9. ............ 102666 ............ 1 ............ SPRING
10. ............ 990546 ............ 4 ............ 3/8C CENTERLOCK NUT
11. ............ 990613 ............ 1 ............ 3/8C WIZ NUT
12. ............ 990730 ............ 2 ............ 3/8C X 1 3/4 HEX CAP SCREW
13. ............ 102662 ............ 1 ............ IDLER ARM
14. ............ 919078 ............ 1 ............ IDLER PULLEY
15. ............ 990122 ............ 1 ............ 3/8 SAE FLAT WASHER
16. ............ 101331 ............ 1 ............ 1/2C NYLOC NUT
17. ............ 990550 ............ 1 ............ 1/2 FLAT WASHER
18. ............ 101231 ............ 1 ............ IDLER BUSHING
19. ............ 101332 ............ 1 ............ 1/2C X 2 3/4 HEX CAP SCREW
20. ............ 990072 ............ 6 ............ 1/4C X 5/8 HEX CAP SCREW
21. ............ 990761 ............ 4 ............ 1/4C CENTERLOCK NUT
22. ............ 101163 ............ 1 ............ COOLER
(6)
(7)

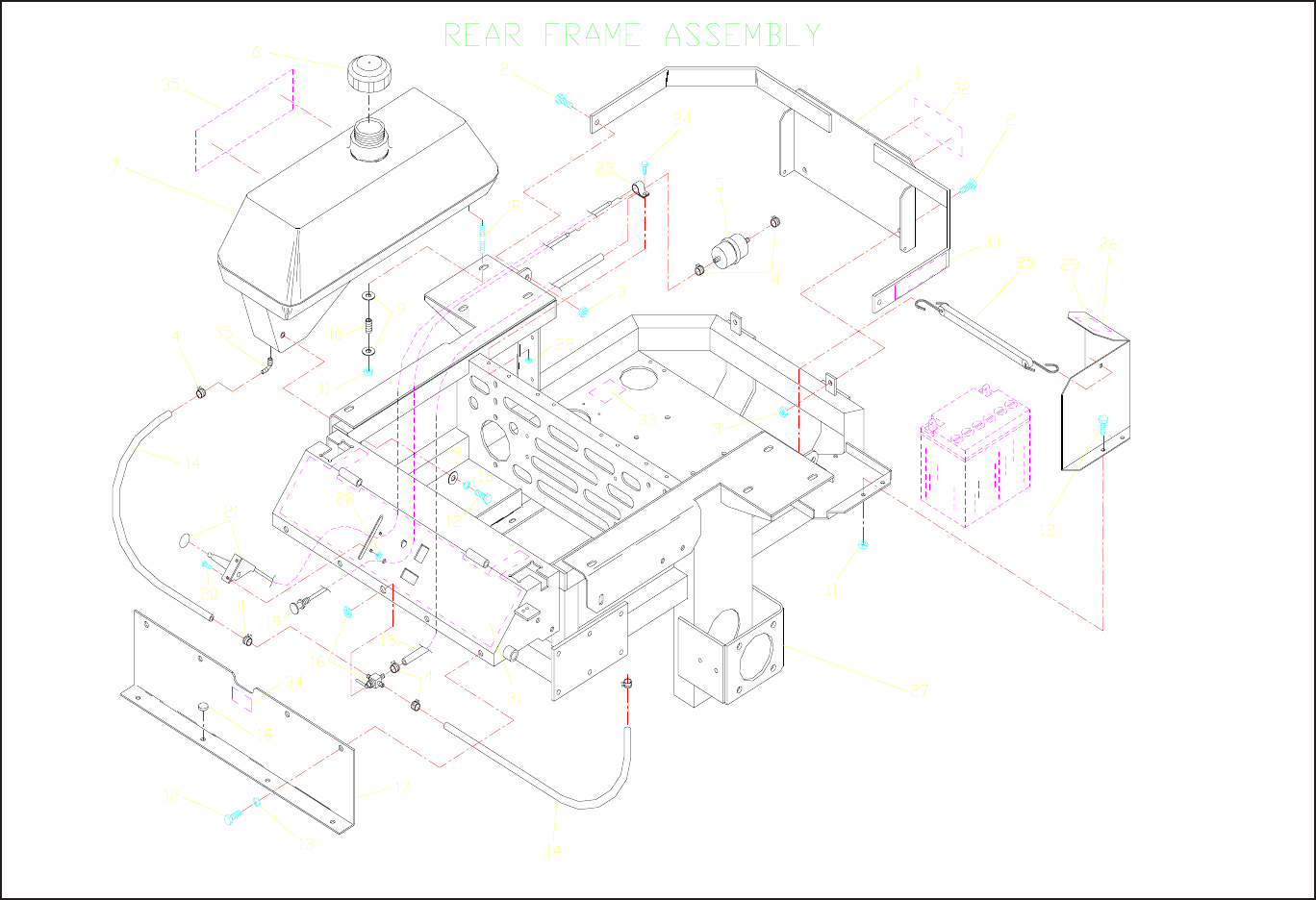

REAR FRAME ASSEMBLY
ITEM PART NO. QTY. DESCRIPTION
1. ............ 102520 ............ 1 ............ REAR ENGINE GUARD W / DECAL
2. ............ 990563 ............ 4 ............ 3/8C X 1 HEX CAP SCREW
3. ............ 990546 ............ 4 ............ 3/8C CENTERLOCK NUT
4. ............ 912222 ............ 7 ............ HOSE CLAMP
5. ............ 2405002 .......... 1 ............ FUEL FILTER (KOHLER PART NO.)
6. ............ 914363 ............ 2 ............ FUEL CAP
7. ............ 102741 ............ 2 ............ FUEL TANK
8. ............ 102502 ............ 8 ............ 5/16C STUD
9. ............ 990692 ............ 18 ............ 5/16 FLAT WASHER
10. ............ 102845 ............ 8 ............ SPRING
11. ............ 990184 ............ 10 ............ 5/16C CENTERLOCK NUT
12. ............ 990206 ............ 8 ............ 5/16C X 3/4 HEX CAP SCREW
13. ............ 990187 ............ 6 ............ 5/16 LOCK WASHER
14. ............ 102680 ............ 2 ............ FUEL LINE, TANK
15. ............ 102681 ............ 1 ............ FUEL LINE, ENGINE
16. ............ 102679 ............ 1 ............ FUEL VALVE
17. ............ 102588 ............ 1 ............ KICK PLATE
18. ............ 102587 ............ 4 ............ BUMPER
ITEM PART NO. QTY. DESCRIPTION
19. ............ 102733 ............ 1 ............ CHOKE CONTROL, COMPLETE
20. ............ 990411 ............ 2 ............ #10-24 X 1/2 HEX CAP SCREW
21. ............ 102732 ............ 1 ............ THROTTLE CONTROL W / KNOB
22. ............ 990761 ............ 1 ............ 1/4C CENTERLOCK NUT
23. ............ 102685 ............ 1 ............ LOOM CLIP
24. ............ 990580 ............ 1 ............ 1/4C X 3/4 HEX CAP SCREW
25. ............ 102501 ............ 1 ............ BATTERY STRAP
26. ............ 102512 ............ 1 ............ BATTERY GUARD W / DECAL
27. ............ 102525 ............ 1 ............ REAR FRAME W / DECAL
28. ............ 976977 ............ 2 ............ #10 - 24 NYLOC NUT
29. ............ 101881 ............ 1 ............ DECAL, WARNING
30. ............ 102669 ............ 1 ............ DECAL, BATTERY
31. ............ 102668 ............ 1 ............ DECAL, CONSOLE
32. ............ 100106 ............ 1 ............ DECAL, KEES
33. ............ 100128 ............ 1 ............ DECAL, EXHAUST
34. ............ 102670 ............ 1 ............ DECAL, FUEL VALVE
35. ............ 102650 ............ 2 ............ 90 DEG. HOSE BARB
36. ............ 102506 ............ 2 ............ ZTMAX DECAL
(8)
(9)

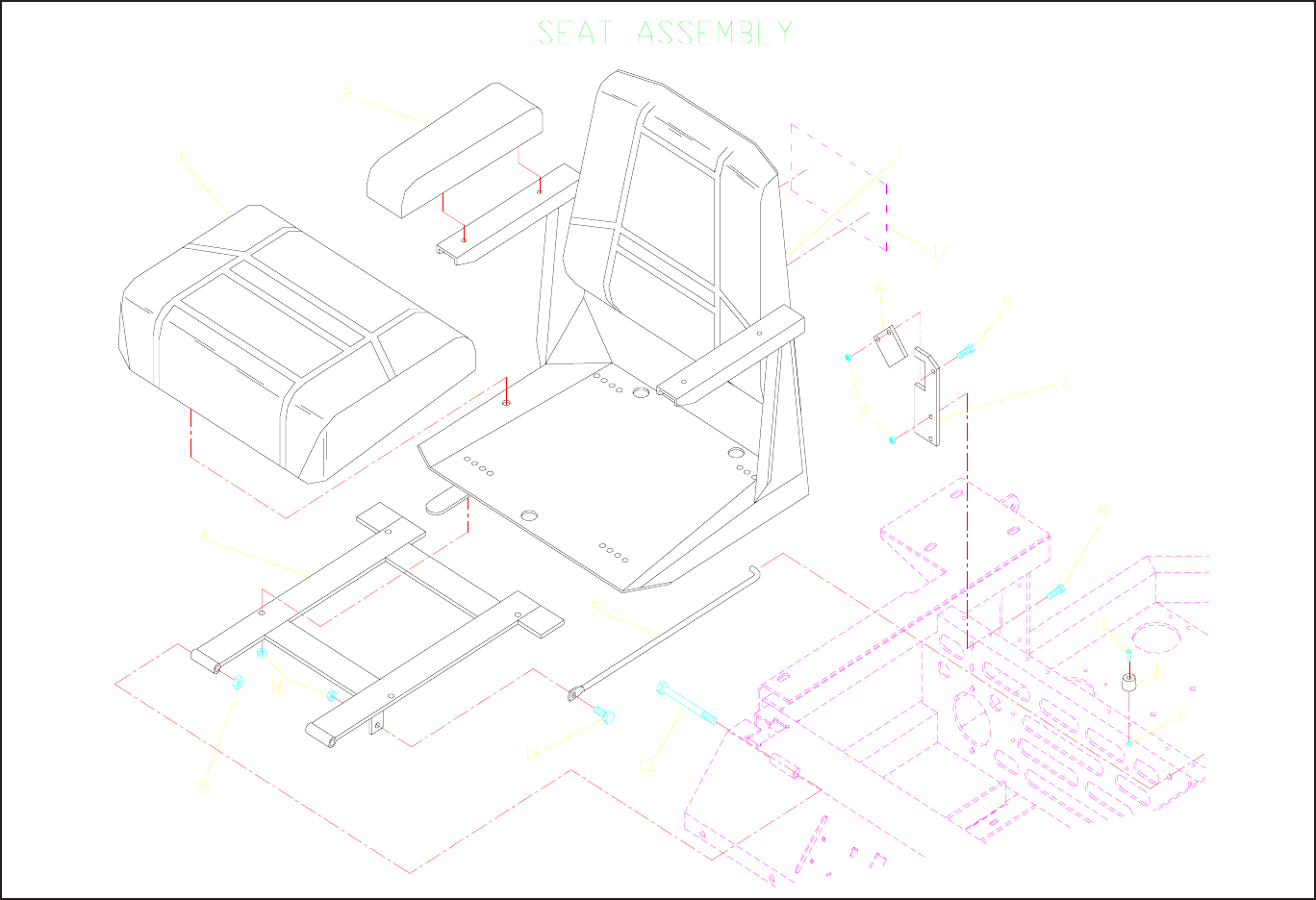

SEAT ASSEMBLY
ITEM PART NO. QTY. DESCRIPTION
1. ............ 102740 ............ 1 ............ SEAT, COMPLETE
2. ............ 102844 ............ 2 ............ ARM REST CUSHION
3. ............ 102539 ............ 1 ............ SEAT CUSHION W / SWITCH
4. ............ 102583 ............ 1 ............ SEAT MOUNT FRAME
5. ............ 102584 ............ 1 ............ SEAT STOP ROD
6. ............ 102917 ............ 2 ............ SEAT LATCH
7. ............ 102918 ............ 2 ............ SEAT LATCH MOUNT
8. ............ 990580 ............ 6 ............ 1/4C X 3/4 HEX CAP SCREW
9. ............ 990761 ............ 6 ............ 1/4C CENTERLOCK NUT
ITEM PART NO. QTY. DESCRIPTION
10. ............ 102617 ............ 2 ............ #10-24 X 1/2 SLOTTED SCREW
11. ............ 102794 ............ 2 ............ SEAT BUMPER
12. ............ 976977 ............ 2 ............ #10-24 NYLOC NUT
13. ............ 101517 ............ 2 ............ 3/8C X 5 HEX CAP SCREW
14. ............ 990209 ............ 1 ............ 5/16C X 1 HEX CAP SCREW
15. ............ 990546 ............ 2 ............ 3/8C CENTERLOCK NUT
16. ............ 990184 ............ 5 ............ 5/16C CENTERLOCK NUT
17. ............ 102492 ............ 1 ............ DECAL, ZT MAX
(10)
(11)

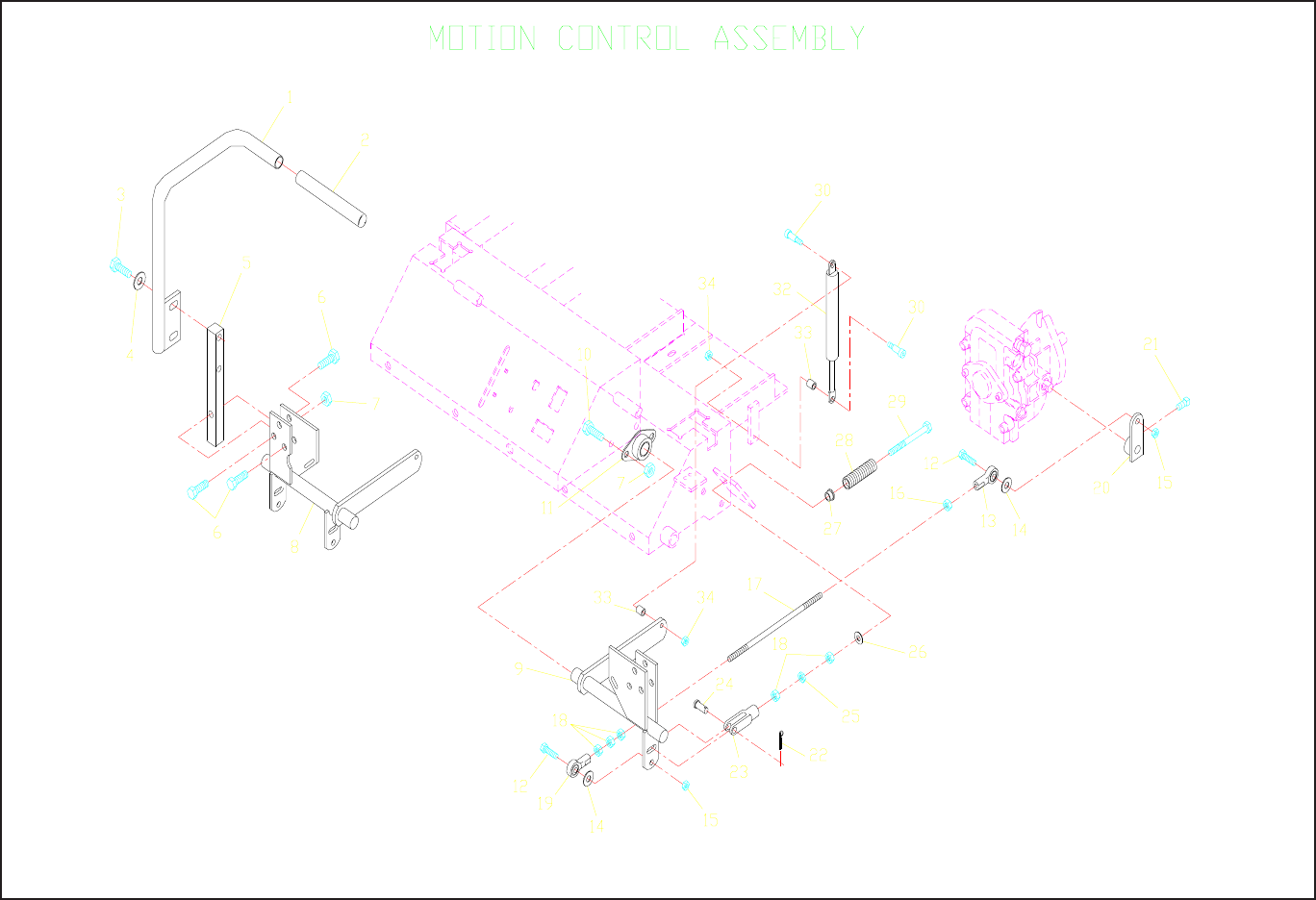

MOTION CONTROL ASSEMBLY
ITEM PART NO. QTY. DESCRIPTION
1. ............ 102586 ............ 1 ............ MOTION CONTROL HANDLE, RIGHT
102585 ............ 1 ............ MOTION CONTROL HANDLE, LEFT (NOT SHOWN)
2. ............ 102592 ............ 2 ............ GRIP
3. ............ 990563 ............ 4 ............ 3/8C X 1 HEX CAP SCREW
4. ............ 102593 ............ 4 ............ 3/8 DISC SPRING WASHER
5. ............ 102809 ............ 2 ............ CONTROL ARM
6. ............ 990730 ............ 6 ............ 3/8C X 1 3/4 HEX CAP SCREW
7. ............ 990546 ............ 14 ............ 3/8C CENTERLOCK NUT
8. ............ 102815 ............ 1 ............ BRACKET, RIGHT
9. ............ 102816 ............ 1 ............ BRACKET, LEFT
10. ............ 990134 ............ 8 ............ 3/8C X 3/4 HEX CAP SCREW
11. ............ 102797 ............ 4 ............ FLANGE BEARING
12. ............ 990627 ............ 4 ............ 5/16C X 1 1/4 HEX CAP SCREW
13. ............ 102591 ............ 2 ............ BALL JOINT, LEFTHAND THREAD
14. ............ 990692 ............ 4 ............ 5/16 FLAT WASHER
15. ............ 990184 ............ 4 ............ 5/16C CENTERLOCK NUT
16. ............ 991073 ............ 2 ............ 5/16F JAM NUT, LEFTHAND THREAD
17. ............ 102589 ............ 2 ............ PUMP CONTROL LINK
ITEM PART NO. QTY. DESCRIPTION
18. ............ 990223 ............ 10 ............ 5/16F HEX NUT
19. ............ 102590 ............ 2 ............ BALL JOINT, RIGHT-HAND THREAD
20. ............ 102825 ............ 2 ............ PUMP CONTROL ARM
21. ............ 102717 ............ 2 ............ 5/16C X 5/8 SQ HEAD SET SCREW
22. ............ 990555 ............ 2 ............ 3/32 X 1/2 COTTER PIN
23. ............ 976481 ............ 2 ............ 5/16F YOKE
24. ............ 977793 ............ 2 ............ 5/16 X 1 CLEVIS PIN
25. ............ 100561 ............ 2 ............ 5/16F HEX JAM NUT
26. ............ 990598 ............ 2 ............ 1/4 FLAT WASHER
27. ............ 101535 ............ 2 ............ NYLON BUSHING
28. ............ 102796 ............ 2 ............ NEUTRAL DETENT SPRING
29. ............ 102795 ............ 2 ............ SHOULDER SCREW, NEUTRAL RETURN
30. ............ 102828 ............ 4 ............ 5/16 X 5/8 SHOULDER SCREW
32. ............ 102720 ............ 2 ............ DAMPENER
33. ............ 102827 ............ 4 ............ SPACER
34. ............ 990761 ............ 4 ............ 1/4C CENTERLOCK NUT
(12)
(13)

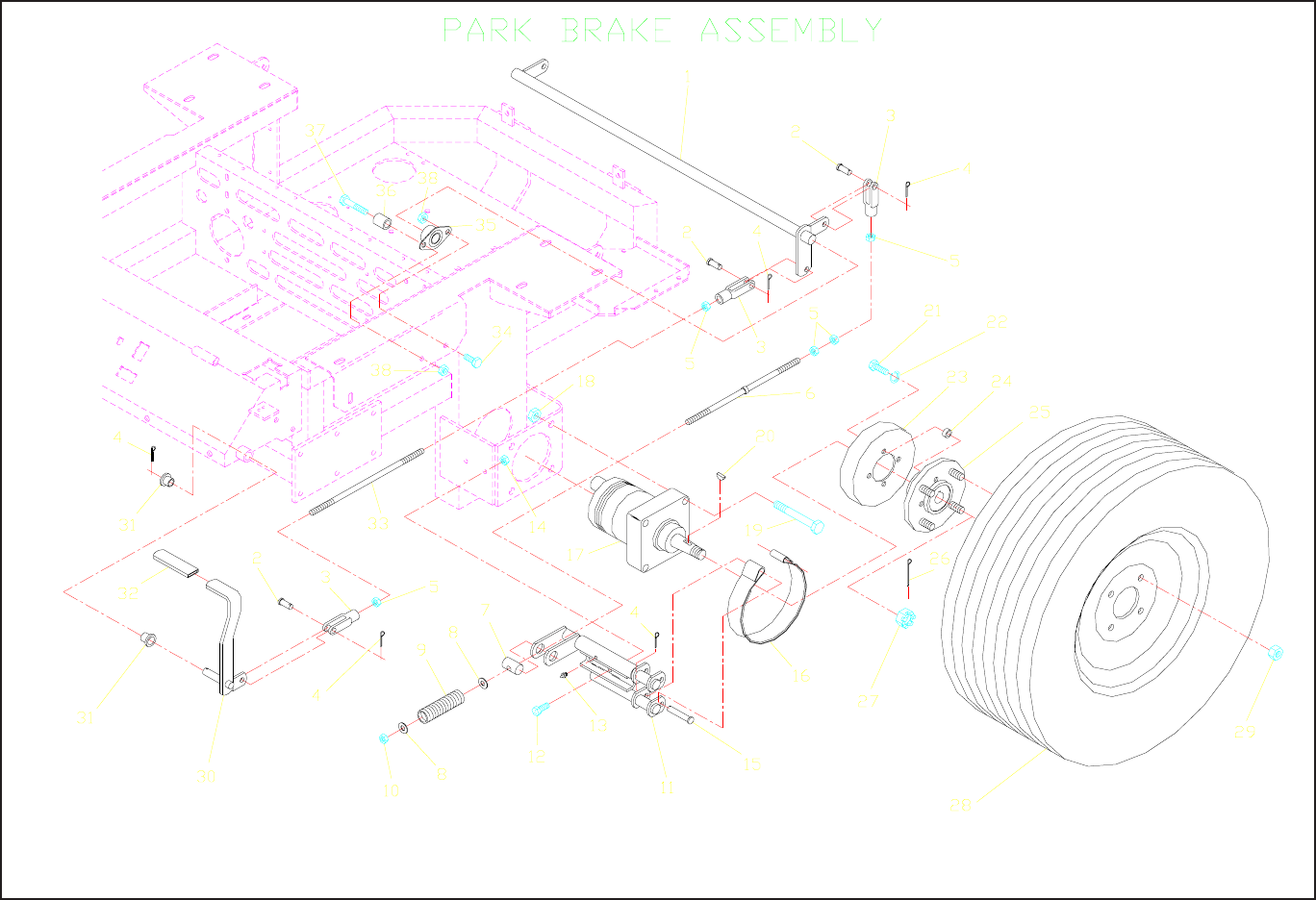

PARK BRAKE ASSEMBLY
ITEM PART NO. QTY. DESCRIPTION
1. ............ 102799 ............ 1 ............ BRAKE SHAFT
2. ............ 977703 ............ 4 ............ 3/8 X 1 1/8 CLEVIS PIN
3. ............ 977465 ............ 2 ............ 3/8C YOKE
4. ............ 990365 ............ 9 ............ 1/8 X 3/4 COTTER PIN
5. ............ 990155 ............ 8 ............ 3/8F HEX NUT
6. ............ 102818 ............ 2 ............ BRAKE ROD
7. ............ 102821 ............ 2 ............ TRUNION PIN
8. ............ 990517 ............ 4 ............ 3/8 FLAT WASHER
9. ............ 102817 ............ 2 ............ SPRING
10. ............ 990289 ............ 2 ............ 3/8F CENTERLOCK NUT
11. ............ 102774 ............ 1 ............ BRAKE BRACKET, LEFT
102765 ............ 1 ............ BRAKE BRACKET, RIGHT (NOT SHOWN)
12. ............ 990209 ............ 4 ............ 5/16C X 1 HEX CAP SCREW
13. ............ 976998 ............ 2 ............ 1/4 - 28 ZERK
14. ............ 990184 ............ 4 ............ 5/16C CENTERLOCK NUT
15. ............ 102746 ............ 4 ............ 3/8 X 2 CLEVIS PIN
16. ............ 102822 ............ 2 ............ BRAKE BAND
17. ............ 102705 ............ 2 ............ WHEEL MOTOR
18. ............ 101331 ............ 8 ............ 1/2C NYLOC NUT
19. ............ 101332 ............ 8 ............ 1/2C X 2 3/4 HEX CAP SCREW
20. ............ 101465 ............ 2 ............ KEY, #808 WOODRUFF
ITEM PART NO. QTY. DESCRIPTION
21. ............ 990563 ............ 8 ............ 3/8C X 1 HEX CAP SCREW
22. ............ 990118 ............ 8 ............ 3/8 LOCK WASHER
23. ............ 101946 ............ 2 ............ BRAKE DRUM
24. ............ 102490 ............ 8 ............ HUB STANDOFF
25. ............ 102826 ............ 2 ............ HUB
26. ............ 990297 ............ 2 ............ COTTER PIN
27. ............ 101468 ............ 2 ............ HEX SLOTTED NUT
28. ............ 102735 ............ 2 ............ WHEEL ASSEMBLY
102737 ............ 1 ............ RIM
912234 ............ 1 ............ VALVE STEM
102736 ............ 1 ............ TIRE
29. ............ 101173 ............ 8 ............ 1/2F LUG NUT
30. ............ 102804 ............ 1 ............ BRAKE LEVER
31. ............ 102519 ............ 2 ............ BUSHING
32. ............ 976526 ............ 1 ............ GRIP
33. ............ 102913 ............ 1 ............ BRAKE ROD, LONG
34. ............ 990134 ............ 3 ............ 3/8C X 3/4 HEX CAP SCREW
35. ............ 102797 ............ 2 ............ FLANGE BEARING
36. ............ 101836 ............ 1 ............ BRAKE STOP
37. ............ 990588 ............ 1 ............ 3/8C X 2 HEX CAP SCREW
38. ............ 990546 ............ 4 ............ 3/8C CENTERLOCK NUT
(14)
(15)
ENGINE DECK ASSEMBLY
ITEM PART NO. QTY. DESCRIPTION
1. ............ 102830 ............ 1 ............ MUFFLER SHIELD
2. ............ 102491 ............ 1 ............ HEAT DEFLECTOR
3. ............ 990072 ............ 2 ............ 1/4C X 5/8 HEX CAP SCREW
4. ............ 990761 ............ 13 ............ 1/4C CENTERLOCK NUT
5. ............ 991101 ............ 4 ............ M6 X 1MM X 10MM HEX CAP SCREW
7. ............ 991120 ............ 1 ............ 7/16C X 2 1/2 HEX CAP SCREW
8. ............ 102843 ............ 2 ............ 7/16 DISC SPRING WASHER
9. ............ 102603 ............ 1 ............ CLUTCH / BRAKE
10. ............ 102839 ............ 1 ............ SPACER
11. ............ 100143 ............ 2 ............ 7/16C X 1 HEX CAP SCREW
12. ............ 990247 ............ 2 ............ 7/16 LOCK WASHER
13. ............ 102699 ............ 1 ............ CLUTCH STOP PLATE
14. ............ 990184 ............ 1 ............ 5/16C CENTERLOCK NUT
15. ............ 100097 ............ 1 ............ SPACER
16. ............ 976969 ............ 1 ............ 5/16C X 3 1/4 HEX TAP BOLT
17. ............ 102548 ............ 1 ............ MULE DRIVE BELT
18. ............ 990546 ............ 9 ............ 3/8C CENTERLOCK NUT
19. ............ 990613 ............ 2 ............ 3/8C WHIZ NUT
20. ............ 102860 ............ 1 ............ SPACER
21. ............ 102655 ............ 1 ............ SPRING
22. ............ 990637 ............ 1 ............ 3/8C X 2 1/2 HEX CAP SCREW
23. ............ 990730 ............ 5 ............ 3/8C X 1 3/4 HEX CAP SCREW
24. ............ 990629 ............ 1 ............ 3/8C X 2 1/4 HEX CAP SCREW
25. ............ 101841 ............ 1 ............ BUSHING
26. ............ 102649 ............ 1 ............ ARM WELDMENT
ITEM PART NO. QTY. DESCRIPTION
27. ............ 990517 ............ 3 ............ 3/8 FLAT WASHER
28. ............ 101341 ............ 1 ............ 3/8C X 3 HEX CAP SCREW
29. ............ 102651 ............ 2 ............ SHOULDER BUSHING
30. ............ 102652 ............ 1 ............ IDLER PULLEY
31. ............ 990122 ............ 1 ............ 3/8 SAE FLAT WASHER
32. ............ 102657 ............ 1 ............ IDLER PULLEY
33. ............ 102656 ............ 1 ............ SPACER
34. ............ 102612 ............ 1 ............ 3/8C X 2 3/4 HEX CAP SCREW
35. ............ 990580 ............ 11 ............ 1/4C X 3/4 HEX CAP SCREW
36. ............ 101362 ............ 1 ............ OIL DRAIN HOSE
37. ............ 101363 ............ 1 ............ CLAMP
38. ............ 101364 ............ 1 ............ DRAIN CAP
39. ............ 102751 ............ 1 ............ ENGINE BAFFLE, LEFT
102752 ............ 1 ............ ENGINE BAFFLE, RIGHT (NOT SHOWN)
40. ............ 102753 ............ 2 ............ SHIELD CLIP
41. ............ 102750 ............ 2 ............ HEAT SHIELD
42. ............ 102841 ............ 1 ............ ENGINE SHIELD W / DECAL
43. ............ 990598 ............ 4 ............ 1/4 FLAT WASHER
44. ............ 102529 ............ 1 ............ LIFT SHIELD
45. ............ 102593 ............ 1 ............ 3/8 DISC SPRING WASHER
46. ............ 102719 ............ 1 ............ ENGINE PULLEY
47. ............ 102717 ............ 1 ............ 5/16C X 5/8 SQ HEAD SETSCREW
48. ............ 102749 ............ 1 ............ 5/16C X 3/4 SQ HEAD SETSCREW
49. ............ 912757 ............ 1 ............ KEY, 1/4 SQ X 1 1/4
50. ............ 100361 ............ 1 ............ DECAL, DANGER
(16)
(17)
FRONT FRAME ASSEMBLY
ITEM PART NO. QTY. DESCRIPTION
1. ............ 102514 ............ 1 ............ LIFT LEVER
2. ............ 102516 ............ 1 ............ DECK LIFT ARM
3. ............ 976438 ............ 1 ............ SPRING
4. ............ 990517 ............ 1 ............ 3/8 FLAT WASHER
5. ............ 990546 ............ 18 ............ 3/8C CENTERLOCK NUT
6. ............ 990143 ............ 14 ............ 3/8C X 1 1/4 HEX CAP SCREW
7. ............ 102593 ............ 12 ............ 3/8 DISC SPRING WASHER
8. ............ 990365 ............ 2 ............ 1/8 X 3/4 COTTER PIN
9. ............ 102565 ............ 2 ............ LIFT ARM
10. ............ 977703 ............ 2 ............ 3/8 X 1 1/8 CLEVIS PIN
11. ............ 101232 ............ 2 ............ FLANGED BEARING
12. ............ 101474 ............ 7 ............ ZERK
13. ............ 101802 ............ 5 ............ 7/8 ‘E’ RING
14. ............ 990134 ............ 1 ............ 3/8C X 3/4 HEX CAP SCREW
15. ............ 990730 ............ 2 ............ 3/8C X 1 3/4 HEX CAP SCREW
16. ............ 102522 ............ 1 ............ DECK LIFT PLATE WELDMENT
17. ............ 102524 ............ 1 ............ BUSHING
18. ............ 102521 ............ 1 ............ DECKLIFT PLATE
19. ............ 102526 ............ 1 ............ HITCH PIN
20. ............ 102563 ............ 1 ............ LANYARD
21. ............ 102523 ............ 1 ............ BUSHING
22. ............ 102612 ............ 1 ............ 3/8C X 2 3/4 HEX CAP SCREW
24. ............ 977778 ............ 5 ............ ANTI-SKID PAD
25. ............ 102557 ............ 1 ............ FOOT PLATE
26. ............ 102070 ............ 2 ............ 3/8C KNOB
27. ............ 102867 ............ 2 ............ RUBBER WASHER
28. ............ 102535 ............ 2 ............ GREASE CAP
29. ............ 102852 ............ 2 ............ 1”C HEX SLOTTED NUT
30. ............ 102889 ............ 2 ............ 1/8 X 2 COTTER PIN
ITEM PART NO. QTY. DESCRIPTION
31. ............ 102626 ............ 4 ............ BEARING W/CUP
32. ............ 102851 ............ 2 ............ SEAL
33. ............ 101331 ............ 2 ............ 1/2C NYLOC NUT
34. ............ 102855 ............ 2 ............ 1/2C X 7 1/2 HEX CAP SCREW
35. ............ 102545 ............ 2 ............ TIRE ASSEMBLY COMPLETE
102547 ............ 1 ............ RIM
102546 ............ 1 ............ TIRE
102485 ............ 2 ............ ROLLER BEARING
976997 ............ 1 ............ ZERK
102484 ............ 2 ............ FLANGED BEARING
912234 ............ 1 ............ AIR VALVE
36. ............ 102856 ............ 2 ............ CASTER SPACER
37. ............ 102538 ............ 2 ............ CASTER YOKE
38. ............ 990613 ............ 2 ............ 3/8C WHIZ NUT
39. ............ 102511 ............ 1 ............ FRONT FRAME WELDMENT
40. ............ 990184 ............ 8 ............ 5/16C CENTERLOCK NUT
41. ............ 101526 ............ 8 ............ LIFT BLOCK
42. ............ 102864 ............ 1 ............ FRONT LIFT ROD
43. ............ 991046 ............ 8 ............ 5/16C X 2 1/2 HEX CAP SCREW
44. ............ 102532 ............ 2 ............ DECK MOUNT SWIVEL
45. ............ 990566 ............ 8 ............ 5/8C HEX NUT
46. ............ 102653 ............ 4 ............ 5/8 FLAT WASHER
47. ............ 102534 ............ 2 ............ DECK SUPPORT SPRING
48. ............ 102531 ............ 2 ............ DECK LIFT ROD
49. ............ 102533 ............ 2 ............ DECK MOUNT SWIVEL, THREADED
50. ............ 923787 ............ 8 ............ MACHINERY BUSHING
51. ............ 102863 ............ 1 ............ LIFT ROD
52. ............ 102515 ............ 1 ............ LIFT LEVER GRIP
53. ............ 102667 ............ 1 ............ DECAL, DECK HEIGHT
54. ............ 102506 ............ 1 ............ DECAL, ZT MAX
55. ............ 102671 ............ 1 ............ DECAL, HEIGHT
56. ............ 976989 ............ 1 ............ #4 HAIR PIN
(18)
(19)
ITEM PART NO. QTY. DESCRIPTION
1. ............ 102738 ............ 1 ............ 61” FRONT DECK W / DECALS
102906 ............ 1 ............ 52” FRONT DECK W / DECALS
2. ............ 102700 ............ 3 ............ CUTTER HOUSING ASSEMBLY
3. ............ 101733 ............ 3 ............ 21” BLADE (61” DECK)
100341 ............ 3 ............ 18” BLADE (52” DECK)
5. ............ 102702 ............ 3 ............ 5/8F X 7 HEX CAP SCREW
6. ............ 102707 ............ 1 ............ BAFFLE (61” DECK)
102904 ............ 1 ............ BAFFLE (52” DECK)
7. ............ 990184 ............ 44 ............ 5/16C CENTERLOCK NUT
8. ............ 976934 ............ 16 ............ 5/16C X 3/4 HEX CAP SCREW
9. ............ 990316 ............ 11 ............ 5/16C X 3/4 CARRIAGE BOLT
10. ............ 101755 ............ 1 ............ DEFLECTOR (61” DECK)
102894 ............ 1 ............ DEFLECTOR (52” DECK)
11. ............ 102643 ............ 6 ............ ANTI-SCALP ROLLER
12. ............ 102698 ............ 6 ............ BUSHING
13. ............ 990517 ............ 7 ............ 3/8 FLAT WASHER
14. ............ 990546 ............ 11 ............ 3/8C CENTERLOCK NUT
15. ............ 990629 ............ 3 ............ 3/8C X 2 1/4 HEX CAP SCREW
16. ............ 991131 ............ 2 ............ 3/8C X 4 TAP BOLT
17. ............ 102070 ............ 6 ............ 3/8C KNOB
18. ............ 990613 ............ 6 ............ 3/8C WHIZ NUT
19. ............ 102754 ............ 6 ............ 3/8C X 3 1/2 GRADE 8 HEX CAP SCREW
20. ............ 101175 ............ 8 ............ 7/16C X 1 1/2 HEX CAP SCREW
21. ............ 102641 ............ 4 ............ LIFT CHAIN
22. ............ 102582 ............ 8 ............ 7/16C WHIZ NUT
23. ............ 990839 ............ 8 ............ 7/16C CENTERLOCK NUT
24. ............ 990209 ............ 14 ............ 5/16C X 1 HEX CAP SCREW
25. ............ 102645 ............ 1 ............ DISCHARGE CHUTE
26. ............ 102551 ............ 2 ............ BELT SHIELD (61” DECK)
102902 ............ 2 ............ BELT SHIELD (52” DECK)
27. ............ 102892 ............ 2 ............ DECAL, NO STEP
28. ............ 102549 ............ 1 ............ BLADE BELT (61” DECK)
102903 ............ 1 ............ BLADE BELT (52” DECK)
29. ............ 102056 ............ 2 ............ 3/8 SEALING WASHER
30. ............ 976941 ............ 4 ............ 3/8C X 1 1/4 HEX CAP SCREW
31. ............ 102727 ............ 2 ............ IDLER BUSHING
32. ............ 102652 ............ 1 ............ IDLER PULLEY
33. ............ 990692 ............ 6 ............ 5/16 FLAT WASHER
34. ............ 102610 ............ 2 ............ IDLER PULLEY
35. ............ 102642 ............ 1 ............ IDLER SPRING
36. ............ 990582 ............ 1 ............ 3/8C X 1 HEX FLANGE CAP SCREW
37. ............ 102607 ............ 1 ............ IDLER ARM
ITEM PART NO. QTY. DESCRIPTION
38. ............ 101836 ............ 1 ............ SLEEVE BUSHING
39. ............ 101735 ............ 3 ............ PULLEY (61” DECK)
101143 ............ 3 ............ PULLEY (52” DECK)
40. ............ 923381 ............ 3 ............ HUB
41. ............ 912757 ............ 3 ............ KEY, 1/4 SQ X 1 1/4
42. ............ 976980 ............ 3 ............ 5/8F HEX NUT
43. ............ 990580 ............ 6 ............ 1/4C X 3/4 HEX CAP SCREW
44. ............ 102690 ............ 1 ............ JACKSHAFT MOUNT
45. ............ 102711 ............ 1 ............ SHAFT
46. ............ 917033 ............ 1 ............ KEY, 1/4 SQ X 2 1/2
47. ............ 976956 ............ 2 ............ 5/16C SETSCREW (61” DECK)
976956 ............ 4 ............ 5/16C SETSCREW (52” DECK)
48. ............ 102713 ............ 1 ............ PULLEY (61” DECK)
102713 ............ 2 ............ PULLEY (52” DECK)
49. ............ 101143 ............ 1 ............ PULLEY (61” DECK)
50. ............ 102691 ............ 4 ............ FLANGETTE
51. ............ 102712 ............ 2 ............ BEARING W / LOCK COLLAR & SETSCREW
52. ............ 990566 ............ 2 ............ 5/8C HEX NUT
53. ............ 990333 ............ 2 ............ 5/8 LOCK WASHER
54. ............ 102729 ............ 2 ............ 5/8C X 5 HEX CAP SCREW
55. ............ 102631 ............ 1 ............ STRUT, LEFT
102630 ............ 1 ............ STRUT, RIGHT (NOT SHOWN)
56. ............ 976998 ............ 2 ............ 1/4 - 28 ZERK
57. ............ 102619 ............ 2 ............ PIVOT PIN
58. ............ 991034 ............ 6 ............ 10 - 24 X 1/2 HEX WASHER HEAD SCREW
59. ............ 919096 ............ 2 ............ HOUSING CAP
60. ............ 102701 ............ 1 ............ SPINDLE
61. ............ 101470 ............ 2 ............ RETAINING RING
62. ............ 976510 ............ 2 ............ BEARING
63. ............ 101441 ............ 1 ............ CUTTER HOUSING
64. ............ 102063 ............ 1 ............ DECAL, COMMERCIAL
65. ............ 101751 ............ 1 ............ DECAL, 61
101099 ............ 1 ............ DECAL, 52
66. ............ 102728 ............ 1 ............ DECAL, BELT ROUTING
67. ............ 102703 ............ 1 ............ DECAL, ANTI-SCALP
68. ............ 100106 ............ 1 ............ DECAL, KEES
69. ............ 913010 ............ 1 ............ DECAL, WARNING
70. ............ 100344 ............ 1 ............ DECAL, DANGER
71 ............. 102933 ............ 3 ............ 5/16C X 1 1/2 CARRIAGE BOLT
72 ............. 102686 ............ 1 ............ SHIELD
73 ............. 923515 ............ 3 ............ SPACER
74. ............ 102690 ............ 1 ............ JACKSHAFT SUB ASSY.
52” & 61” DECK ASSEMBLY
(20)
(21)
WIRING ASSEMBLY
ITEM PART NO. QTY. DESCRIPTION
1. ............ 102764 ............ 1 ............ WIRING HARNESS
2. ............ 991034 ............ 3 ............ #10 X 1/2 HEX SELF-TAPPING SCREW
3. ............ 990580 ............ 1 ............ 1/4C X 3/4 HEX CAP SCREW
4. ............ 102914 ............ 3 ............ RELAY
5. ............ 101771 ............ 1 ............ 7.5 AMP 32 VOLT ATO FUSE
6. ............ 101080 ............ 3 ............ INTERLOCK SWITCH
7. ............ 101770 ............ 1 ............ IGNITION SWITCH W / KEY
911138 ............ 2 ............ KEYS
8. ............ 101768 ............ 1 ............ BLADE SWITCH
9. ............ 102540 ............ 1 ............ HOUR METER
ITEM PART NO. QTY. DESCRIPTION
10. ............ 976952 ............ 6 ............ #10-24 X 5/8 SLOTTED SCREW
11. ............ 102678 ............ 3 ............ TAPPED PLATE
12. ............ 102086 ............ 1 ............ 20 AMP 32 VOLT ATO FUSE
13. ............ 102759 ............ 2 ............ INSULATOR
14. ............ 102757 ............ 1 ............ POSITIVE (+) BATTERY CABLE (RED)
15. ............ 102758 ............ 1 ............ NEGATIVE (-) BATTERY GROUND CABLE (BLACK)
16. ............ 101298 ............ 1 ............ 12 VOLT 330 AMP BATTERY
17. ............ 102685 ............ 1 ............ LOOM CLIP
18. ............ 990761 ............ 3 ............ 1/4C CENTERLOCK NUT
19. ............ 977761 ............ 2 ............ 1/4C X 1 HEX CAP SCREW
(4A)

Navigation menu
