Users Manual

EU-Konformitätserklärung

Hiermit erklärt SIGMA-ELEKTRO GmbH, dass sich der kabellose Fahrradcomputer BC 14.16 STS in Übereinstimmung mit den grundlegenden

Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Der kabelgebundene Fahrradcomputer

BC 14.16 befindet sich in Übereinstimmung mit den relevanten Vorschriften der Richtlinie 2014/30/EU.

Weitere Informationen: certificates.sigmasport.com

EU-Declaration of Conformity

SIGMA-ELEKTRO GmbH hereby declares that the wireless bike computers BC 14.16 STS comply with the fundamental requirements and other

relevant regulations of Directive 2014/53/EU. The wired version of BC 14.16 is in compliance with the fundamental requirements and other

relevant regulations of directive 2014/30/EU.

For further information see: certificates.sigmasport.com

Declaration of Conformity/FCC/IC

You can find the Declaration of Conformity at: www.sigmasport.com

FCC statement

This device complies with part 15 of the FCC Rules. Operation is

subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received,

including interference that may cause undesired operation.

NOTE: This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to part 15 of

the FCC Rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio communi-

cations. However, there is no guarantee that interference will not

occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can

be determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more of

the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and receiver.

– Connect the equipment into an outlet on a circuit different

from that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party

responsible for compliance could void the user’s authority to operate

the equipment.

This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions:

(1) this device may not cause interference, and

(2) this device must accept any interference, including interference that may cause undesired operation of the device. CAN ICES-3(B)/NMB-3(B)

Le présent appareil est conforme aux CNR d‘Industrie Canada applicables aux appareils radio exempts de licence. L‘exploitation est autorisée

aux deux conditions suivantes:

(1) il ne doit pas produire de brouillage et

(2) l’ utilisateur du dispositif doit étre prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de

compromettre le fomctionnement du dispositif. CAN ICES-3(B)/NMB-3(B)

The device meets the exemption from the routine evaluation limits in section 2.5 of RSS 102 and compliance with RSS-102 RF exposure,

users can obtain Canadian information on RF exposure and compliance.

Le dispositif rencontre l‘exemption des limites courantes d‘évaluation dans la section 2.5 de RSS 102 et la conformité à l‘exposition de

RSS-102 rf, utilisateurs peut obtenir l‘information canadienne sur l‘exposition et la conformité de rf.

This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. This equipment should be installed

and operated with a minimum distance of 20 millimeters between the radiator and your body.

Cet émetteur ne doit pas être Co-placé ou ne fonctionnant en même temps qu‘aucune autre antenne ou émetteur. Cet équipement devrait être

installé et actionné avec une distance minimum de 20 milliimètres entre le radiateur et votre corps.

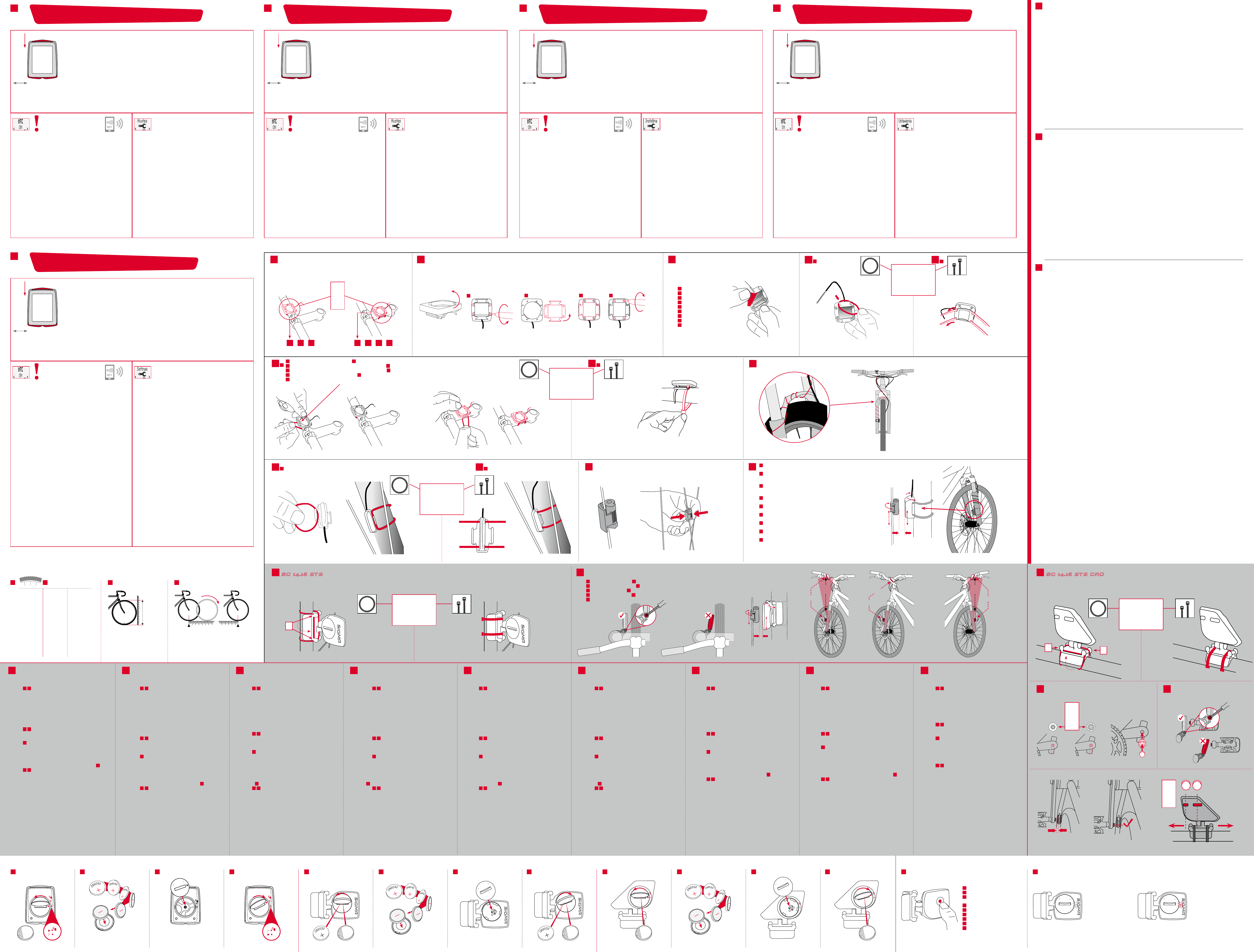

Contents / Inhalt / Contenu / Contenuto / Contenido / Conteúdo / Inhoud / Zawartość / Obsah

BC 14.16 BC 14.16 STS BC 14.16 STS CAD

Press and hold

for 5 sec.

Press and hold

BC 14.16/

/CAD

www.sigmasport.com

081416/2

SP 1

Battery installed / Batterie eingebaut / Pile installée /

Batteria integrata / Batería montada / Pilhas montadas /

Batterij gemonteerd / Używane baterii / Vložená baterie

Batteries installed / Batterien eingebaut / Piles installée / Batterie integrata /

Baterías montada / Pilhas montadas / Batterijen gemonteerd / Używane baterii / Vložená baterie

Start-up / Erste Inbetriebnahme / Mise en service / Messa in funzione / Puesta en servicio /

Primeira colocação em funcionamento / Inbedrijfstelling / Uruchomienie / První uvedení do provozu

Reset / Nullstellen / Réinitialiser / Azzeramento / Colocar en cero /

Posições zero / Op nul instellen / Zerowanie / Vynulování

OPERATING VIDEO

INSTALLATION VIDEO

www.sigma-qr.com IMPORTANT

WICHTIG

IMPORTANTE

BELANGRIJK

WAŻNE

DŮLEŽITÉ

Functions / Funktionen / Fonctions / Funzioni / Funciones / Funções / Functies / Funkcje / Funkce

BIKE button

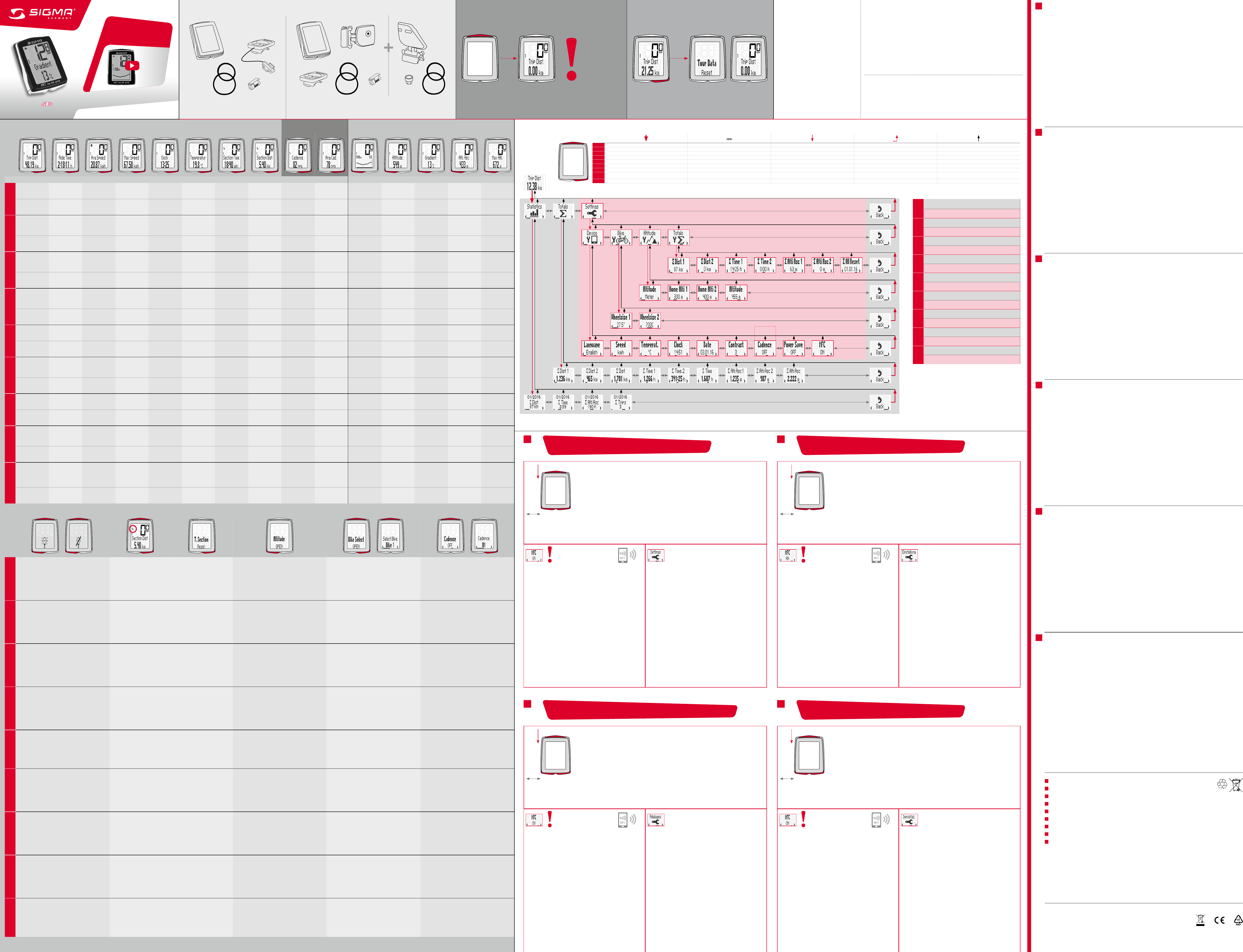

Menu structure / Menüstruktur / Structure du menu / Struttura menu / Estructura del menú / Estrutura do menu / Menustructuur / Struktura menu / Struktura menu

ALTI button

Batteries may not be disposed of in household waste (European Battery Law).

Please dispose of properly per local ordinance.

Batterien dürfen nicht im Hausmüll entsorgt werden (Batteriegesetz – BattG)!

Bitte geben Sie die Batterien an einer benannten Übergabestelle zur Entsorgung ab.

Ne pas jeter les piles aux ordures ménagères (loi relative aux piles et accumulateurs).

Veuillez rapporter vos piles usagées dans un centre de collecte agréé.

Le batterie non devono essere smaltite nei riﬁuti domestici (legge europea sulle batterie).

Si prega di consegnare le batterie esaurite presso i punti di raccolta previsti per lo smaltimento.

Las baterías no deben ser eliminadas en la basura doméstica (Ley de baterías).

Por favor entregue las baterías en un lugar de recogida mencionado para su posterior eliminación.

As pilhas não devem eliminadas em conjunto com o lixo doméstico (lei relativa a pilhas).

Entregue as pilhas num ponto de recolha correspondente para a sua correcta eliminação.

Batterijen horen niet thuis bij het restafval (Europese richtlijn batterijen).

Geeft u de batterijen mee met de chemokar.

Baterii nie wolno wyrzucać do śmieci (ustawa o bateriach).

Baterie należy oddać do utylizacji w odpowiednim punkcie zbiórki odpadów.

Baterie se nesmí likvidovat s domovním odpadem (zákon o bateriích).

Odevzdejte prosím baterie na jmenovaném sběrném místě k likvidaci.

LI=Lithium

Start-up:

Your bike computer comes in “deep sleep mode”. When

using it for the first time, please press and hold the

MENU button for 5 seconds. The bike computer will then

switch to active mode.

Wheel size determination:

To measure the speed precisely, the wheel size must be

set according to your tire size. To do this, you can:

A – Select one of the predefined wheel sizes.

B – Calculate the wheel size using the formula provided in

the wheel size chart.

C – Determine the value from the drawings in the

wheel size chart.

D – Take the value that corresponds to your tire size

from the wheel size chart.

PC interface:

The bike computer is PC-compatible. By purchasing the

SIGMA DATA CENTER software and docking station, you

can effortlessly download and analyze your total and

current values on your PC. You can also configure your

bike computer’s settings on the PC.

Troubleshooting:

No Speed, or incorrect speed displayed:

– Computer correctly fastened into the bracket?

– Distance to magnet and sensor checked?

– Magnet correctly positioned in relation to the sensor?

– Wheel circumference correctly set?

For FAQs and trouble shooting solutions,

visit www.sigmasport.com

Technical data:

Computer WIRED:

– Battery type: CR 2032, 3V

– Battery life: 3 to 4 years

(When used for 1 hour per day)

Computer WIRELESS:

– Battery type: CR 2032, 3V

– Battery life: 1 year (When used for 1 hour per day)

Transmitter:

– Battery type: CR 2032, 3V

– Battery life: 1.5 years (When used for 1 hour per day)

Warranty:

SIGMA SPORT provides a 2 year warranty for your com-

puter from the date of purchase. The warranty covers

material and workmanship defects on the computer

itself, the sensor/transmitter and the handlebar bracket.

The warranty does not cover the cable, the batteries

or any assembly materials. The warranty is only valid

if the affected parts have not been opened (exception:

computer’s battery compartment), no force has been

used and there is no intentional damage. Please store

your receipt of purchase in a safe place as

it must be presented in the event of a complaint. If your

complaint is justified, we will provide you with you a

comparable replacement device.

There is no entitlement to a replacement device in the

identical model if the model subject to complaint has

gone out of production due to a model change.

In case of complaints or warranty claims, please contact

the specialist retailer from whom you purchased the

device. Alternatively, send your complaint directly to:

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt/Weinstraße

Tel.: +49-(0) 63 21-91 20-1 18

Fax.: +49-(0) 63 21-91 20-34

E-mail: service@sigmasport.com

In the event of justified warranty claims, you will receive

wa replacement device.

You will only be entitled to the model available at the time

of replacement. The manufacturer retains the right to

make technical modifications.

You can find a complaints form on our website:

claim.sigmasport.com

You can find the CE declaration at:

certificates.sigmasport.com

Erste Inbetriebnahme:

Im Lieferzustand befindet sich der Fahrrad Computer in

einem Tiefschlaf-Modus. Bei der ersten Inbetriebnahme

bitte die MENÜ-Taste für 5 Sekunden lang gedrückt

halten. Der Fahrrad Computer geht dann in den aktiven

Modus.

Radgrößenbestimmung:

Um die Genauigkeit der Geschwindigkeitsmessung zu

erreichen, muss die Radgröße entsprechend Ihrer

Reifengröße eingestellt werden. Dafür können Sie:

A – aus vordefinierten Radgrößen auswählen.

B – Die Radgröße anhand der aus der Tabelle

„Wheel Size Chart“ angegebenen Formel berechnen.

C – Den Wert gemäß den Zeichnungen aus

„Wheel Size Chart“ ermitteln.

D – Aus der Tabelle „Wheel Size Chart“ den Ihrer

Reifengöße entsprechenden Wert übernehmen.

PC Interface:

Der Fahrrad Computer ist PC-fähig. Nach Kauf der

SIGMA DATA CENTER Software und der Docking Station

können Sie die Gesamt- und aktuellen Werte einfach und

mühelos auf Ihrem PC protokollieren. Darüber hinaus

können Sie die Einstellungen des Fahrradcomputers am

PC vornehmen.

Problemlösung:

Keine oder falsche Geschwindigkeitsanzeige:

– Computer richtig in der Halterung eingerastet?

– Abstand zu Magnet und Sensor überprüft?

– Magnet zum Sensor richtig positioniert?

– Radumfang richtig eingestellt?

Weitere Problemlösungen erhalten Sie aus unseren Fragen

und Antworten unter www.sigmasport.com

Technische Daten:

Computer KABELGEBUNDEN:

– Batterietyp: CR 2032, 3V

– Batterielebensdauer: 3 bis 4 Jahre

(Bei einer Benutzung von 1 Stunde pro Tag)

Computer KABELLOS:

– Batterietyp: CR 2032, 3V

– Batterielebensdauer: 1 Jahr

(Bei einer Benutzung von 1 Stunde pro Tag)

Sender:

– Batterietyp: CR 2032, 3V

– Batterielebensdauer: 1,5 Jahre

(Bei einer Benutzung von 1 Stunde pro Tag)

Garantiebestimmungen:

SIGMA SPORT gewährt für Ihren Computer eine Garantie

von 2 Jahren ab Kaufdatum. Die Garantie erstreckt sich

auf Material- und Verarbeitungsfehler am Computer

selbst, am Sensor/Sender und an der Lenkerhalterung.

Kabel und Batterien sowie Montagematerialien sind von

der Garantie ausgeschlossen. Die Garantie ist nur dann

gültig, wenn die betroffenen Teile nicht geöffnet wurden

(Ausnahme: Batteriefach des Computers), keine Gewalt

angewendet wurde und keine mutwillige Beschädigung

vorliegt. Bitte bewahren Sie den Kaufbeleg sorgfältig auf,

da er im Reklamationsfall vorgelegt werden muss. Bei

einer berechtigten Reklamation erhalten Sie von uns ein

vergleichbares Austauschgerät.

Anspruch auf Ersatz des identischen Modells besteht

nicht, wenn durch Modellwechsel die Produktion des

reklamierten Modells eingestellt wurde. Bitte wenden Sie

sich mit allen Reklamationen und Garantieansprüchen an

Ihren Fachhändler, bei dem Sie das Gerät gekauft haben.

Oder senden Sie Ihre Reklamation direkt an:

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt/Weinstraße

Tel.: +49-(0) 63 21-91 20-1 18

Fax.: +49-(0) 63 21-91 20-34

E-Mail: service@sigmasport.com

Bei berechtigten Ansprüchen auf Gewährleistung erhalten

Sie ein Austauschgerät.

Es besteht nur Anspruch auf das zu diesem Zeitpunkt

aktuelle Modell. Der Hersteller behält sich technische

Änderungen vor.

Sie finden ein Reklamations-Formular auf unserer

Website claim.sigmasport.com

Sie finden die Konformitäts-Erklärung unter folgendem

Link: certificates.sigmasport.com

Mise en service :

A la livraison, le compteur cycle se trouve dans un état

de veille profonde. Lors de la première mise en service,

maintenir la touche MENU enfoncée pendant 5 secondes.

Le compteur cycle est ensuite actif.

Détermination de la taille des roues :

Pour obtenir une mesure précise de la vitesse, la taille

des roues doit être réglée en fonction de la taille de vos

pneumatiques. A cette fin, vous pouvez :

A – Sélectionner parmi une liste de grandeurs des roues

prédéfinies.

B – Calculer la grandeur des roues au moyen de la

formule du tableau “Wheel Size Chart”.

C – Déterminer la valeur conformément aux schémas du

“Wheel Size Chart”.

D – Reprendre la valeur adéquate pour la grandeur de vos

roues dans le tableau “Wheel Size Chart”.

PC Interface :

Le compteur cycle est compatible PC. Après avoir

acheté le logiciel SIGMA DATA CENTER et la station de

connexion, vous pouvez enregistrer les valeurs totales

et actuelles aisément et sans effort sur votre PC.

Vous pouvez également procéder aux réglages de votre

compteur cycle sur votre PC.

Résolution des problèmes :

Pas d‘affichage de la vitesse ou affichage erroné :

– Compteur correctement enclenché dans son support ?

– Distance entre l‘aimant et le capteur correcte ?

– Aimant correctement positionné par rapport au

capteur ?

– Circonférence de la roue correctement réglée ?

Vous trouverez la résolution d‘autres problèmes dans nos

FAQ, à l‘adresse www.sigmasport.com

Caractéristiques techniques :

Compteur AVEC FIL:

– Type de pile : CR 2032, 3V

– Autonomie : 3 à 4 ans (1 heure d‘utilisation par jour)

Compteur SANS FIL:

– Type de pile : CR 2032, 3V

– Autonomie : 1 an (1 heure d‘utilisation par jour)

Emetteur :

– Type de pile : CR 2032, 3V

– Autonomie : 1,5 an (1 heure d‘utilisation par jour)

Garantie :

SIGMA SPORT octroie une garantie de 2 ans à compter

de la date d‘achat sur tous ses compteurs. Cette

garantie couvre les défauts matériels et de fabrication

sur le compteur lui-même, le capteur / l‘émetteur et

le support pour guidon. Les câbles, piles et matériel

de fixation sont exclus de la garantie. La garantie n‘est

valable que lorsque les pièces concernées n‘ont pas été

ouvertes (exception: compartiment à pile du compteur),

il n‘a pas été fait usage de la force et aucun dommage

volontaire n‘existe. Veuillez conserver soigneusement la

preuve d‘achat car celle-ci devra être présentée en cas

de réclamation. En cas de réclamation justifiée, nous

vous enverrons un appareil de rechange comparable.

Il n‘existe aucun droit au remplacement du modèle à

l‘identique lorsque la production du modèle faisant l‘objet

d‘une réclamation a été arrêtée pour des raisons liées

à des changements de modèle. Veuillez adresser toutes

vos réclamations et demandes en garantie au revendeur

auprès duquel vous avez acheté l‘appareil. Ou envoyer

votre réclamation directement à :

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt/Weinstraße

Tél.: +49-(0) 63 21-91 20-1 18

Fax: +49-(0) 63 21-91 20-34

E-mail: service@sigmasport.com

Un appareil de remplacement vous sera envoyé si votre

requête est justifiée.

Les demandes en garantie ne peuvent concerner que

les modèles actuels. Sous réserve de modifications

techniques par le fabricant.

Vous trouverez un formulaire de réclamation sur notre

site Web, à l‘adresse : claim.sigmasport.com

Vous trouverez la déclaration CE à l’adresse :

certificates.sigmasport.com

Messa in funzione:

Al momento della consegna, il ciclocomputer è in modalità

deep-sleep. Dalla prima messa in servizio, tenere premuti

il tasto MENÜ per 5 secondi. Il ciclocomputer va in

modalità attiva.

Determinazione della misura ruote:

Per avere risultati precisi nella misurazione della velocità,

è necessario impostare le dimensioni delle ruote

conformemente alle dimensioni delle gomme.

A questo scopo è possibile:

A – Scegliere fra misure delle ruote predefinite.

B – Calcolare le dimensioni delle ruote in base alla

formula indicata nella tabella “Wheel Size Chart”.

C – Determinare il valore secondo i disegni nel documento

“Wheel Size Chart”.

D – Acquisire dalla tabella “Wheel Size Chart” il valore

corrispondente alle dimensioni delle gomme

PC Interface:

Il ciclocomputer è compatibile con PC. Dopo l’acquisto del

software SIGMA DATA CENTER e della docking station,

potrete archiviare sul PC, con semplicità e praticità,

i valori totali e i valori attuali. Inoltre, potrete eseguire

le impostazioni del ciclo computer dal PC.

Risoluzione dei problemi:

Nessuna indicazione di velocità o indicazione di velocità

errata:

– Il computer è scattato correttamente in posizione nel

supporto?

– La distanza fra magnete e sensore è stata verificata?

– Il magnete è stato posizionato correttamente rispetto

al sensore?

– La circonferenza ruota è stata correttamente

impostata?

Ulteriori soluzioni ai problemi possono essere acquisite

tramite le FAQ all’indirizzo www.sigmasport.com

Dati tecnici:

Computer DOTATO DI CAVI:

– Tipo di batteria: CR 2032, 3V

– Durata della batteria: da 3 e 4 anni

(a fronte di un utilizzo di 1 ora al giorno)

Computer SENZA CAVI:

– Tipo di batteria: CR 2032, 3V

– Durata della batteria: 1 anno

(a fronte di un utilizzo di 1 ora al giorno)

Sensore:

– Tipo di batteria: CR 2032, 3V

– Durata della batteria: 1 anno e mezzo

(a fronte di un utilizzo di 1 ora al giorno)

Garanzia:

Per il vostro computer SIGMA SPORT offre una garanzia

di 2 anni dalla data d’acquisto. La garanzia si estende ai

difetti di materiali e di fabbricazione del computer, del

sensore e del supporto per manubrio. I cavi e le batterie,

nonché il materiale per il montaggio, sono esclusi dalla

garanzia. La garanzia è valida soltanto quando le parti

interessate non sono state aperte (eccezione: vano

batteria del computer), non è stata esercitata forza e non

è presente alcun danno intenzionale. Conservare con cura

la ricevuta d‘acquisto, in quanto è necessario esibirla in

caso di reclamo. Se il reclamo viene accettato, riceverete

un dispositivo simile in sostituzione.

Non è possibile rivendicare la sostituzione con un

modello identico, se la produzione del modello oggetto

del reclamo è stata interrotta per un cambio del modello.

Per qualsiasi reclamo o richiesta di intervento in garanzia

rivolgersi al rivenditore specializzato presso il quale è

stato effettuato l‘acquisto. In alternativa inviare il proprio

reclamo direttamente a:

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt/Weinstraße

Tel.: +49-(0) 63 21-91 20-1 18

Fax.: +49-(0) 63 21-91 20-34

E-Mail: service@sigmasport.com

In caso di legittimo diritto alla garanzia, potrete ottenere

un apparecchio sostitutivo.

Sussiste solo il diritto al modello corrente, al momento

corrente. Il produttore si riserva il diritto di apportare

modifiche tecniche.

È possibile trovare un modulo di reclamo sul nostro

sito web: claim.sigmasport.com

La dichiarazione CE è disponibile all‘indirizzo:

certificates.sigmasport.com

Puesta en servicio:

En el estado de suministro, el ciclocomputador se

encuentra en el modo llamado “de sueño profundo”.

En la primera puesta en marcha, mantener presionada

la tecla MENÚ durante 5 segundos. El ciclo computador

pasará al modo activo.

Determinación del tamaño de rueda:

Para lograr precisión en la medición de la velocidad se

debe ajustar el tamaño de la rueda de acuerdo al tamaño

de su neumático. Para ello, puede:

A – Seleccionar entre tamaños de rueda predefinidos.

B – Calcular el tamaño de rueda con ayuda de la fórmula

citada en la tabla “Wheel Size Chart”.

C – Determinar el valor conforme a los dibujos de la tabla

“Wheel Size Chart”.

D – Tomar el valor correspondiente al tamaño de su

neumático de la tabla “Wheel Size Chart”.

Interfaz del ordenador:

El ciclocomputador es compatible con los ordenadores.

Luego de adquirir el software SIGMA DATA CENTER y la

estación de conexión, podrá registrar los valores totales

y actuales sin problema y rápidamente en su ordenador.

Además, podrá realizar los ajustes del ciclocomputador

en el ordenador.

Solución de problemas:

Ninguna indicación de velocidad o indicación incorrecta:

– ¿El ordenador está correctamente encastrado en el

soporte?

– ¿Se ha verificado la distancia entre el imán y el sensor?

– ¿El imán está correctamente posicionado en relación

con el sensor?

– ¿El tamaño de la rueda está bien ajustado?

Podrá obtener más soluciones de problemas en nuestra

sección de preguntas frecuentes en www.sigmasport.com

Datos Técnicos:

Ordenador CON CABLE:

– Tipo de batería: CR 2032, 3V

– Duración de la batería: 3 a 4 años

(Con un uso de 1 hora diaria)

Ordenador INALÁMBRICO:

– Tipo de batería: CR 2032, 3V

– Duración de la batería: 1 año

(Con un uso de 1 hora diaria)

Transmisor:

– Tipo de batería: CR 2032, 3V

– Duración de la batería: 1,5 año

(Con un uso de 1 hora diaria)

Garantía:

SIGMA SPORT le brinda garantía sobre su ordenador

por 2 años a partir de la fecha de compra. La garantía

comprende defectos del material y de fabricación del

ordenador en sí, del sensor/transmisor y del soporte del

manillar. Los cables y baterías, así como los materiales de

montaje no están incluidos en la garantía. La garantía solo

será válida siempre que no se hayan abierto las piezas

afectadas (excepción: compartimento de la pila del

ordenador), no se haya empleado la fuerza y no exista

daño intencionado. Conserve el comprobante de compra

para presentarlo en caso de reclamo. En caso de un

reclamo fundado, recibirá de nuestra parte un equipo

equiparable para su recambio.

No podrá reclamarse el reemplazo del mismo modelo

si la producción del modelo reclamado se ha suspendido

por haber cambiado el modelo. Por cualquier reclamo

o derecho de garantía, póngase en contacto con el

comercio especializado en el que compró el aparato

o bien envíe su reclamo directamente a:

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt/Weinstraße

Tel.: +49-(0) 63 21-91 20-1 18

Fax.: +49-(0) 63 21-91 20-34

Correo electrónico: service@sigmasport.com

Si su reclamo de garantía está justificado, recibirá un

aparato nuevo de recambio.

Solo puede reclamarse el modelo actual de ese momento.

El fabricante se reserva el derecho a realizar

modificaciones técnicas.

En nuestra página web claim.sigmasport.com encontrará

un formulario para reclamos.

Puede encontrar la declaración de conformidad CE en:

certificates.sigmasport.com

Colocação em funcionamento:

Nas condições de expedição o computador de bicicleta

encontra-se no chamado modo de hibernar.

Na primeira colocação em funcionamento manter

premida a tecla MENU durante 5 segundos.

O computador de ciclismo entra no modo ativo.

Determinação da dimensão da roda:

Para alcançar a medição de velocidade com exactidão, a

dimensão da roda deve ser ajustada à dimensão do pneu.

Para isso pode:

A – Escolher a partir das dimensões de roda

predefinidas.

B – Calcular a dimensão da roda com base na fórmula

indicada na tabela “Wheel Size Chart”.

C – Determinar o valor de acordo com os desenhos do

“Wheel Size Chart”.

D – Assumir o valor correspondente à dimensão do seu

pneu a partir da tabela “Wheel Size Chart”.

Interface PC:

O computador de bicicleta é compatível com o PC.

Após a compra do software SIGMA DATA CENTER

e da estação de ancoragem pode protocolar os valores

totais e actuais de forma simples e sem esforço no

seu PC. Para além disso pode efectuar os ajustes do

computador de bicicleta no PC.

Solução do problema:

Sem indicação de velocidade ou indicação de velocidade

incorrecta:

– O computador está bem encaixado no suporte?

– Verificou a distância para o íman e sensor?

– O íman está corretamente posicionado relativamente

ao sensor?

– O perímetro da roda está ajustado corretamente?

Pode consultar outras soluções para problemas nas

nossas FAQ em www.sigmasport.com

Dados técnicos:

Computador COM FIOS:

– Tipo de pilha: CR 2032, 3V

– Vida útil da pilha: entre 3 e 4 anos

(numa utilização de 1 hora por dia)

Computador SEM FIOS:

– Tipo de pilha: CR 2032, 3V

– Vida útil da pilha: 1 ano

(numa utilização de 1 hora por dia)

Transmissor:

– Tipo de pilha: CR 2032, 3V

– Vida útil da pilha: 1,5 anos

(numa utilização de 1 hora por dia)

Garantia:

A SIGMA SPORT concede-lhe uma garantia de 2 anos

para o computador a partir da data de compra.

A garantia abrange erros de material e de produção

no próprio computador, no emissor/transmissor e no

suporte do guiador. O cabo e as pilhas, bem como os

materiais de montagem, não são abrangidos pela garantia.

A garantia só é válida se as peças afetadas não tiverem

sido abertas (exceção: compartimento das pilhas no

computador), se não tiver sido aplicada força nem existir

qualquer dano deliberado. Guarde bem o comprovativo

de compra, pois este terá de ser apresentado numa

situação de reclamação. Em caso de reclamação

legítima, receberá da nossa parte um aparelho de

substituição equivalente.

A substituição por um modelo idêntico não é um direito

garantido, caso a produção do modelo reclamado tenha

sido suspensa devido à mudança de modelo. Em caso

de reclamações e reivindicações de garantia, contacte

o seu revendedor especializado, junto do qual adquiriu

o aparelho. Ou envie a sua reclamação diretamente para:

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt/Weinstraße

Tel.: +49-(0) 63 21-91 20-1 18

Fax.: +49-(0) 63 21-91 20-34

E-mail: service@sigmasport.com

No caso de reivindicações legítimas de garantia,

receberá um aparelho de substituição.

O direito de garantia apenas se aplica ao modelo actual

nesse momento. O fabricante reserva-se o direito

a alterações técnicas.

Pode obter um formulário de reclamação no nosso

website claim.sigmasport.com

Poderá encontrar a declaração CE em:

certificates.sigmasport.com

BC 14.16 STS optional

BC 14.16 STS CAD inclusive

Grey border: Read-only information,

not set-able

Red border: Read and set-able information

Grauer Rand: nicht einstellbar

Roter Rand: einstellbar

Bord gris : aucun réglage possible

Bord rouge : réglage possible

Contorno grigio: non impostabile

Contorno rosso: impostabile

Borde gris: no se puede ajustar

Borde rojo: se puede ajustar

Margem cinzenta: não ajustável

Margem vermelha: ajustável

Grijze rand: niet instelbaar

Rode rand: instelbaar

Szara krawędź: bez możliwości regulacji

Czerwona krawędź: regulowana

Šedý okraj: nelze nastavit

Červený okraj: lze nastavit

Max. values / Max. Werte / Valeurs max. / Valori max / Valores máx. / Valores máx. / Max. waarde / Maks. wartości / Max. hodnoty

Trip Distance:

9999.99 KM/Mi

Ride Time:

99:59:59

HH:MM:SS

Average Speed:

199.8 kmh/

124.2 mph

Maximum Speed:

199.8 kmh/

124.2 mph

Time:

12 h AM/PM or 24 h

Temperature:

-20 to +70°C or

-4 to +158°F

Section Time:

99:59:59

HH:MM:SS

Section Distance:

9999.99 KM/Mi

Current Cadence:

180 rpm

Average Cadence:

180 rpm

Altitude Proﬁle:

for the last 3-5 km /

2-3 miles

Current Altitude:

-999 to +4999 m or

-999 ft to +16999 ft

Actual Gradient:

0 % to 99 %

Altitude Uphill:

99999 m/ft

Maximum Altitude:

+4999 m or

+16999 ft

Total Distance:

99,999 KM/Mi

Total Time:

9999:59 HHHH:MM

Total Altitude:

99999m/ft

Tagesstrecke:

9999,99 KM/Mi

Fahrzeit:

99:59:59

HH:MM:SS

Durchschnitts-

Geschwindigkeit:

199,8 kmh/

124,2 mph

Maximale

Geschwindigkeit:

199,8 kmh/

124,2 mph

Uhrzeit:

12 h AM/PM

oder 24 h

Temperatur:

-20 bis +70 °C oder

-4 bis +158 °F

Teil-Zeit:

99:59:59

HH:MM:SS

Teil-Strecke:

9999,99 KM/Mi

Akt Trittfrequenz:

180 rpm

Durchschnitts-

Trittfrequenz:

180 rpm

Höhenproﬁl:

für die letzten

3-5 km / 2-3 Miles

Aktuelle Höhe:

-999 bis +4999 m

oder

-999 ft bis +16999 ft

Steigung-Gefälle:

-99 % bis +99 %

Höhenmeter

Bergauf:

99999 m/ft

Maximale Höhe:

+4999 m oder

+16999 ft

Gesamtstrecke:

99.999 KM/Mi

Gesamtzeit:

9999:59 HHHH:MM

Gesamt-Höhen-

meter:

99999m/ft

Distance quotidi-

enne:

9999,99 km/mi

Temps de parcours :

99:59:59

HH:MM:SS

Vitesse moyenne :

199,8 kmh /

124,2 mph

Vitesse maximale:

199,8 kmh /

124,2 mph

Heure :

12 h AM/PM ou

24 h

Température:

-20 à +70 °C ou

-4 à +158 °F

Temps partiel :

99:59:59

HH:MM:SS

Distance partielle :

9999,99 km/mi

Cadence act. :

180 rpm

Cadence moyenne:

180 rpm

Proﬁl d‘altitude :

pour les 3-5

derniers km / 2-3

derniers miles

Altitude actuelle :

-999 à +4999 m ou

-999 ft à +16999 ft

Montée / Descente:

-99 % à +99 %

Dénivelé en montée:

99999 m/ft

Altitude maximale:

+4999 m ou

+16999 ft

Distance totale:

99999 km/mi

Temps total:

9999:59 HHHH:MM

Dénivelé total :

99999m/ft

Distanza giornaliera:

9999,99 km/mi

Tempo di corsa:

99:59:59

HH:MM:SS

Velocità media:

199,8 kmh/

124,2 mph

Velocità massima:

199,8 kmh/

124,2 mph

Orario:

12 h AM/PM o 24 h

Temperatura:

da -20 a +70 °C o

da -4 a +158 °F

Tempo parziale:

99:59:59

HH:MM:SS

Distanza parziale:

9999,99 KM/Mi

Cadenza pedalata

attuale:

180 giri/m

Cadenza pedalata

media:

180 giri/m

Proﬁlo altimetrico:

per gli ultimi tratti

da 3-5 km /

2-3 miglia

Altitudine attuale:

da -999 a +4999 m

oppure da -999 ft

a +16999 ft

Pendenza:

da -99 % a +99 %

Dislivello in salita:

99999 m/ft

Altitudine massima:

+4999 m o

+16999 ft

Percorso totale:

99.999 km/mi

Tempo totale:

9999:59 HHHH:MM

Dislivello totale:

99999 m/ft

Distancia diaria:

9999,99 Km/Mi

Tiempo de recorrido:

99:59:59

HH:MM:SS

Velocidad promedio:

199,8 kmh/

124,2 mph

Velocidad máxima:

199,8 kmh/

124,2 mph

Hora:

12 h AM/PM o 24 h

Temperatura:

-20 a +70 °C o

-4 a +158 °F

Tiempo parcial:

99:59:59

HH:MM:SS

Distancia parcial:

9999,99 Km/Mi

Frecuencia de

pedaleo act.:

180 rpm

Frecuencia de

pedaleo promedio:

180 rpm

Perﬁl de altitud:

para los últimos

3-5 km / 2-3 Miles

Altitud actual:

-999 a +4999 m o

-999 ft a +16999 ft

Pendiente-Desnivel:

-99 % a +99 %

Altímetro en

ascenso:

99999 m/ft

Altitud máxima:

+4999 m o

+16999 ft

Distancia total:

99.999 Km/Mi

Tiempo total:

9999:59 HHHH:MM

Altímetro total:

99999m/ft

Percurso diário:

9999,99 KM/Mi

Tempo de percurso:

99:59:59

HH:MM:SS

Velocidade média:

199,8 kmh/

124,2 mph

Velocidade máxima:

199,8 kmh/

124,2 mph

Hora:

12 h AM/PM ou

24 h

Temperatura:

-20 a +70 °C ou

-4 a +158 °F

Tempo parcial:

99:59:59

HH:MM:SS

Percurso parcial:

9999,99 KM/Mi

Frequência de peda-

lada atual:

180 rpm

Frequência de peda-

lada média:

180 rpm

Perﬁl de elevação:

para os últimos

3-5 km / 2-3 milhas

Elevação atual:

-999 a +4999 m ou

-999 pés

a +16999 pés

Declive:

-99 % a +99 %

Altitude Subida:

99999 m/pés

Elevação máxima:

+4999 m ou

+16 999 pés

Percurso total:

99 999 KM/Mi

Tempo total:

9999:59 HHHH:MM

Altitude total:

99999m/pés

Dagafstand:

9999,99 KM/Mi

Rijtijd:

99:59:59

HH:MM:SS

Gemiddelde snelheid:

199,8 kmh/

124,2 mph

Maximale snelheid:

199,8 kmh/

124,2 mph

Kloktijd:

12 h AM/PM of 24 h

Temperatuur:

-20 tot +70 °C of

-4 tot +158 °F

Deeltijd:

99:59:59

HH:MM:SS

Deelafstand:

9999,99 KM/Mi

Act trapfrequentie:

180 rpm

Gemiddelde trapfre-

quentie:

180 rpm

Hoogteproﬁel:

voor de laatste

3-5 km / 2-3 Miles

Actuele hoogte:

-999 tot +4999 m

-999 ft tot +16999 ft

Helling:

-99 % tot +99 %

Hoogtemeter

bergop:

99999 m/ft

Maximale hoogte:

+4999 m of

+16999 ft

Totaalafstand:

99,999 KM/Mi

Totaaltijd:

9999:59 HHHH:MM

Totaalhoogtemeter:

99999m/ft

Trasa dzienna:

9999,99 km/mile

Czas jazdy:

99:59:59

HH:MM:SS

Prędkość średnia:

199,8 kmh/

124,2 mph

Prędkość

maksymalna:

199,8 kmh/

124,2 mph

Godzina:

12 h AM/PM lub

24 h

Temperatura:

-20 do +70°C lub

-4 do +158°F

Czas częściowy:

99:59:59

HH:MM:SS

Dystans częściowy:

9999,99 km/mile

Akt. kadencja:

180 rpm

Średnia kadencja:

180 rpm

Proﬁl wysokości:

dla ostatnich

3-5 km / 2-3 mili

Aktualna wysokość:

-999 do +4999 m

lub

-999 ft do +16 999 ft

Wzniesienie /

spadek:

-99% do +99%

Przewyższenie w

górę:

99 999 m/ft

Wysokość

maksymalna:

+4999 m lub

+16 999 ft

Cała trasa:

99,999 km/mile

Czas całkowity:

9999:59 HHHH:MM

Łączne

przewyższenie:

99 999 m/ft

Denní trasa:

9999,99 km/mi

Doba jízdy:

99:59:59 hh:mm:ss

Průměrná rychlost:

199,8 km/h /

124,2 mi/h

Maximální rychlost:

199,8 km/h /

124,2 mi/h

Čas:

12h AM/PM nebo

24h

Teplota:

-20 až +70 °C nebo

-4 až +158 °F

Dílčí čas:

99:59:59 hh:mm:ss

Dílčí trasa:

9999,99 km/mi

Akt. frekvence

šlapání:

180 ot/min

Prům. frekvence

šlapání:

180 ot/min

Výškový proﬁl:

pro posledních

3–5 km / 2–3 mi

Aktuální výška:

-999 až +4999 m

nebo

-999 až +16999

stop

Stoupání/klesání:

-99 % až +99 %

Výškové metry

nahoru:

99999 m/stopy

Maximální výška:

+4999 m nebo

+16999 stop

Celková trasa:

99 999 km/mi

Celková doba:

9999:59 hhhh:mm

Celkové výškové

metry:

99999 m/stopy

Operation of backlight:

Light mode ON: Press ALTI button + MENU button

Light mode OFF: Press ALTI button + MENU button

In light mode ON:

Press a button to put the lights on.

With the next button press the desired function

is called up on the display.

Trip section counter start/stop:

Press BIKE button + MENU button

RESET the trip section counter:

In the trip section counter:

Press and hold BIKE button.

Quick selection of the start altitude:

Press and hold the ALTI button.

Selection of the start elevation: the BIKE or ALTI button.

Conﬁrm selection: using the MENU button.

Setting the current altitude: Opening the settings using

the MENU button.

Changing the values with the BIKE or ALTI button.

Conﬁrm the setting with the MENU button.

Select bike 1 / bike 2 (BC 14:16):

Press and hold BIKE button + MENU button and

select bike and conﬁrm with MENU button

Setting the cadence:

– Open the menu

– Open Setting/Device

– Scroll to the cadence setting

– Set the cadence to ON

Once activated in the settings menu,

the cadence is available.

Bedienung der Beleuchtung:

Licht Modus AN: ALTI-Taste + MENÜ-Taste drücken

Licht Modus AUS: ALTI-Taste + MENÜ-Taste drücken

Im Licht Modus AN:

Durch einen Tastendruck wird die Beleuchtung aktiviert.

Mit nächstem Tastendruck wird die gewünschte Funktion ins

Display geholt.

Teilstrecken-Zähler Starten/Stoppen:

BIKE-Taste + MENÜ-Taste drücken

RESET des Teilstrecken-Zählers:

Im Teilstrecken-Zähler:

BIKE-Taste gedrückt halten

Schnell-Auswahl der Start-Höhe:

ALTI-Taste gedrückt halten.

Auswahl der Start-Höhe: mit der BIKE-oder ALTI-Taste.

Bestätigen der Auswahl: mit der MENÜ-Taste.

Einstellen der aktuellen Höhe: Öﬀnen der Einstellung

mit der MENÜ-Taste.

Ändern der Werte mit der BIKE-oder ALTI-Taste.

Bestätigen der Einstellung mit der MENÜ-Taste.

Auswahl Rad 1 / Rad 2 (BC 14.16):

BIKE-Taste + MENÜ-Taste gedrückt halten

Rad auswählen und mit MENÜ-Taste bestätigen

Einstellen der Trittfrequenz:

– Menü öﬀnen

– Einstellung/Gerät öﬀnen

– Zu Trittfrequenz-Einstellung blättern

– Trittfrequenz auf AN stellen

Nach Aktivierung im Einstell-Menü ist die Funktion

Trittfrequenz verfügbar.

Utilisation de l‘éclairage :

Mode d‘éclairage ON : enfoncer les touches ALTI + MENU

Mode d‘éclairage OFF : enfoncer les touches ALTI + MENU

En mode d‘éclairage ON:

enfoncer une touche permet d‘allumer l‘éclairage.

La pression suivante sur la touche permet d‘appeler

la fonction souhaitée à l‘écran

Démarrer / Arrêter le compteur de

distances partielles :

Enfoncer les touches BIKE + MENU

REINITIALISATION du compteur de

distances partielles :

Dans le compteur de

distances partielles :

maintenir la touche BIKE enfoncée

Sélection rapide de l‘altitude de départ :

Maintenir la touche ALTI enfoncée.

Sélection de l‘altitude de départ : avec la touche BIKE ou ALTI.

Conﬁrmation de la sélection : avec la touche MENU.

Réglage de l‘altitude actuelle : ouverture du réglage avec

la touche MENU.

Modiﬁcation des valeurs avec la touche BIKE ou ALTI.

Conﬁrmation du réglage avec la touche MENU.

Sélection Vélo 1 / Vélo 2 (BC 14.16):

Maintenir les touches BIKE et MENU enfoncée,

sélectionner le vélo et conﬁrmer avec MENU

Réglage de la cadence :

– Ouvrir le menu

– Ouvrir Réglages / Appareil

– Accéder au réglage de la cadence

– Déﬁnir la cadence sur MARCHE

La cadence est disponible après activation dans le

menu Réglages.

Funzionamento delle luci:

Modalità luce ON: premere pulsante ALTI + pulsante MENU

Modalità luce OFF: premere pulsante ALTI + pulsante MENU

Modalità luce ON:

premendo un pulsante si accende la luce.

Alla successiva pressione del pulsante,

la funzione desiderata viene visualizzata sul display.

Avviare/arrestare contatore

percorsi parziali:

premere pulsante BIKE +

pulsante MENU

RESETTARE il contatore percorsi parziali:

Nel contatore percorsi parziali:

tenere premuto il pulsante BIKE

Selezione libera dell‘altitudine di partenza:

Tenere premuto il pulsante ALTI.

Selezione dell‘altitudine di partenza: con il pulsante BIKE o ALTI.

Conferma della selezione: con il pulsante MENU.

Impostazione dell‘altitudine attuale: accedere all‘impostazione

con il pulsante MENU.

Modiﬁca dei valori con il pulsante BIKE o ALTI.

Conferma dell‘impostazione con il pulsante MENU.

Selezione ruota 1 / ruota 2 (BC 14.16):

Tenere premuti i pulsanti BIKE + MENU,

selezionare la ruota e confermare con il pulsante MENU

Impostazione della cadenza pedalata:

– Aprire il menu

– Aprire le impostazioni del dispositivo

– Passare all’impostazione Cadenza della pedalata

– Impostare l’opzione su ON

Dopo l’attivazione nel menu delle impostazioni,

la cadenza della pedalata diventa disponibile.

Manejo de la iluminación:

Modo luz ON: presionar tecla ALTI + tecla MENÚ

Modo luz OFF: presionar tecla ALTI + tecla MENÚ

En modo luz ON:

presionando una tecla se enciende la luz.

Presionando nuevamente, la función deseada se muestra

en la pantalla.

Iniciar/detener contador

de distancia parcial:

presionar la tecla BIKE + la tecla MENÚ

RESET el contador de distancia parcial:

En el contador de distancia parcial:

mantener presionada la tecla BIKE

Selección rápida de la altitud inicial:

Mantener presionada la tecla ALTI.

Selección de la altitud inicial: con las teclas BIKE o ALTI.

Conﬁrmar la selección: con la tecla MENÚ.

Ajustar la altitud actual: abrir los ajustes con la tecla MENÚ.

Modiﬁcar los valores con las teclas BIKE o ALTI.

Conﬁrmar el ajuste con la tecla MENÚ.

Selección bici 1 / bici 2 (BC 14.16):

Mantener presionadas las teclas BIKE + MENÚ,

seleccionar la bici y conﬁrmar con la tecla MENÚ

Ajustar la frecuencia de pedaleo:

– abrir el menú

– abrir los ajustes / el aparato

– ir hasta el ajuste de frecuencia de pedaleo

– colocar la frecuencia de pedaleo en ON

Después de activarla en el menú de ajustes

la frecuencia de pedaleo estará disponible.

Utilização da iluminação:

Luz Modo ON: premir o botão ALTI + botão MENU

Luz Modo OFF: premir o botão ALTI + botão MENU

No modo de luz ON:

ao premir um botão acende-se a iluminação.

Premindo novamente um botão é exibida no visor

a função pretendida.

Iniciar/parar o contador

de percurso parcial:

Premir o botão BIKE + MENU

REPOSIÇÃO do contador

de percurso parcial:

No contador de percurso parcial:

manter premido o botão BIKE

Seleção rápida da altitude inicial:

Manter premido o botão ALTI.

Seleção da altitude inicial: com o botão BIKE ou ALTI.

Conﬁrmação da seleção: com o botão MENU.

Ajuste da altitude atual: abrir as conﬁgurações com

o botão MENU.

Alteração dos valores com o botão BIKE ou ALTI.

Conﬁrmação das conﬁgurações com o botão MENU.

Seleção Roda 1/Roda 2 (BC 14.16):

Manter premido o botão BIKE + MENU,

selecionar a roda e conﬁrmar com o botão MENU

Ajuste da frequência de pedalada:

– Abrir o menu

– Ajuste/Abrir o aparelho

– Navegar para ajuste de frequência de pedaladas

– Colocar frequência de pedalada em LIG.

Após ativação no menu de ajuste encontra-se disponível

a frequência de pedaladas.

Bediening van de verlichting:

Lichtmodus AAN: ALTI-toets + MENU-toets indrukken

Lichtmodus UIT: ALTI-toets + MENU-toets indrukken

In de lichtmodus AAN:

Een toets indrukken schakelt de verlichting in.

Door indrukken van een volgende toets wordt de gewenste

functie in het display getoond.

Deelafstandteller starten/stoppen:

BIKE-toets + MENU-toets indrukken

RESET van de deelafstandteller:

In de deelafstandteller:

BIKE-toets ingedrukt houden

Snelkeuze van de starthoogte:

ALTI-toets ingedrukt houden.

Keuze van de starthoogte: met de BIKE- of ALTI-toets.

Bevestigen van de keuze: met de MENU-toets.

Instellen van de actuele hoogte: openen van de instelling

met de MENU-toets.

Wijzigen van de waarde met de BIKE- of ALTI-toets.

Bevestigen van de instelling met de MENU-toets.

Selectie Fiets 1 / Fiets 2 (BC 14.16):

BIKE-toets + MENU-toets ingedrukt houden,

ﬁets selecteren en met MENU-toets bevestigen

Instellen van de trapfrequentie:

– Menu openen

– Instelling/apparaat openen

– Naar trapfrequentie-instelling bladeren

– Trapfrequentie op AAN zetten

Na activering in het instelmenu is de trapfrequentie

beschikbaar.

Obsługa podświetlenia:

Tryb podświetlenia ON: Nacisnąć przycisk ALTI + MENU

Tryb podświetlenia OFF: Nacisnąć przycisk ALTI + MENU

W trybie podświetlenia ON:

Naciśnięcie przycisku powoduje włączenie podświetlenia.

Po kolejnym naciśnięciu przycisku żądana funkcja pojawia się

na wyświetlaczu.

Włączenie / zatrzymanie licznika

dystansów częściowych:

Nacisnąć przycisk BIKE + MENU

RESET licznika dystansów częściowych:

W liczniku dystansów częściowych:

przytrzymać wciśnięty przycisk BIKE

Szybki wybór wysokości początkowej:

Przytrzymać wciśnięty przycisk ALTI.

Wybór wysokości początkowej: przyciskiem BIKE lub ALTI.

Zatwierdzenie wyboru: przyciskiem MENU.

Ustawianie aktualnej wysokości: Otwarcie ustawień

przyciskiem MENU.

Zmiana wartości przyciskiem BIKE lub ALTI.

Zatwierdzenie ustawień przyciskiem MENU.

Wybór roweru 1 / roweru 2 (BC 14.16):

Wciśniętym przyciskiem BIKE + MENU wybrać rower

i zatwierdzić przyciskiem MENU

Ustawianie kadencji:

– otwórz Menu;

– wybierz opcję Ustawienia/Urządzenie;

– przewiń ekran do ustawienia kadencji;

– ustaw kadencję na WŁ.

Po aktywowaniu w menu Ustawienia funkcja kadencji

będzie dostępna.

Ovládání osvětlení:

Režim světla ZAP: stisknout tlačítko ALTI + tlačítko MENU

Režim světla VYP: stisknout tlačítko ALTI + tlačítko MENU

Vrežimu světla ZAP:

Stisknutím tlačítka se zapne osvětlení.

Dalším stisknutím tlačítka se na displeji vyvolá

požadovaná funkce.

Počitadlo dílčí trasy spustit/zastavit:

stisknout tlačítko BIKE + tlačítko MENU

RESET počitadla dílčí trasy:

V počitadle dílčí trasy:

přidržet stisknuté tlačítko BIKE

Rychlý výběr počáteční výšky:

Přidržet stisknuté tlačítko ALTI.

Výběr počáteční výšky: tlačítkem BIKE nebo ALTI.

Potvrzení výběru: tlačítkem MENU.

Nastavení aktuální výšky: otevření nastavení tlačítkem MENU.

Změna hodnot tlačítkem BIKE nebo ALTI.

Potvrzení nastavení tlačítkem MENU.

Výběr kolo1 / kolo2 (BC 14.16):

Přidržet stisknuté tlačítko BIKE + tlačítko MENU,

vybrat kolo apotvrdit tlačítkem MENU

Nastavení frekvence šlapání:

– otevření menu

– otevření nastavení přístroje

– přejití k nastavení frekvence šlapání

– nastavení frekvence šlapání na ZAP

Po aktivaci v menu nastavení je frekvence šlapání k dispozici.

= ALTI BIKE

BIKE

= ALTI BIKE

Example of a setting (setting the wheel size):

– Open menu: Press and hold down MENU button until the menu opens

– Scroll from statistics to setting: With the BIKE or the ALTI button

– Open the settings menu: With the MENU button

– Scroll in the settings menu up to the desired BIKE setting: With the BIKE or

the ALTI button

– Open setting: With the MENU button

– Scrolling to WHEEL CIRCUM setting: With the BIKE or the ALTI button

– Opening the WHEEL CIRCUM setting: With the MENU button

– Change data: With the BIKE or the ALTI button (short press,

long press for quick change)

– Conﬁrm setting: With the MENU button

– Close settings menu/one level back: Go BACK with the BIKE or the ALTI button,

conﬁrm with the MENU button or go one level up in the menu: Press and

hold BIKE button.

– Close settings menu / back to the function menu: Press and hold

the MENU button.

Exemple de réglage (réglage de la taille des roues) :

– Ouverture du menu : maintenir la touche MENU enfoncée jusqu‘à ce que

le menu s‘ouvre

– Passage des statistiques aux réglages : avec les touches BIKE ou ALTI

– Ouverture du menu de réglage : avec la touche MENU

– Déﬁlement jusqu‘au réglage VELO souhaité dans le menu de réglage avec

les touches BIKE ou ALTI

– Ouverture du réglage : avec la touche MENU

– Déﬁlement jusqu‘au réglage CIRCONFERENCE DE LA ROUE :

avec les touches BIKE ou ALTI

– Ouverture du réglage CIRCONFERENCE DE LA ROUE : avec la touche MENU

– Modiﬁcation des données : avec les touches BIKE ou ALTI (pression courte,

pression longue pour une modiﬁcation rapide)

– Conﬁrmation du réglage : avec la touche MENU

– Fermeture du menu de réglage / Retour d‘un niveau de menu en arrière :

avec les touches BIKE ou ALTI pour revenir en arrière, conﬁrmer avec

la touche MENU ou revenir au niveau supérieur dans le menu : maintenir

la touche BIKE enfoncée

– Fermeture du menu de réglage / Retour au menu “Fonctions”:

maintenir la touche MENU enfoncée

Beispiel einer Einstellung (Radgrösse einstellen):

– Menü öﬀnen: MENÜ-Taste gedrückt halten, bis sich das Menü öﬀnet

– Blättern von Statistik zu Einstellung: Mit der BIKE- oder der ALTI-Taste

– Einstell-Menü öﬀnen: Mit der MENÜ-Taste

– Blättern im Einstell-Menü bis zur gewünschten Einstellung RAD: Mit der

BIKE- oder der ALTI-Taste

– Einstellung öﬀnen: Mit der MENÜ-Taste

– Blättern zur Einstellung RADUMFG: Mit der BIKE- oder der ALTI-Taste

– Öﬀnen der Einstellung RADUMFG: Mit der MENÜ-Taste

– Daten verändern: Mit der BIKE- oder der ALTI-Taste (kurz drücken,

lang drücken für schnelle Veränderung)

– Einstellung bestätigen: Mit der MENÜ-Taste

– Einstell-Menü schließen/eine Ebene zurück: Mit der BIKE- oder der ALTI-Taste

zu ZURÜCK, mit der MENÜ-Taste bestätigen oder im Menü eine Ebene nach

oben: BIKE-Taste gedrückt halten

– Einstell-Menü schließen/zurück zum Funktions-Menu: MENÜ-Taste

gedrückt halten

Esempio di un‘impostazione (impostare dimensioni ruote):

– Aprire il menu: tenere premuto il pulsante MENU ﬁno a quando si apre il menu

– Scorrere da statistiche a impostazioni: con il pulsante BIKE o ALTI

– Aprire il menu di impostazione: con il pulsante MENU

– Scorrere nel menu di impostazione ﬁno all‘impostazione desiderata per RUOTA:

con il pulsante BIKE o ALTI

– Aprire le impostazioni: con il pulsante MENU

– Scorrere all‘impostazione CIRC.RUOTA: con il pulsante BIKE o ALTI

– Accedere all‘impostazione CIRC.RUOTA: con il pulsante MENU

– Modiﬁcare i dati: con il pulsanta BIKE o ALTI (premere brevemente,

premere a lungo per una rapida modiﬁca)

– Confermare l‘impostazione: con il pulsante MENU

– Chiudere il menu di impostazione/tornare indietro di un livello:

tornare a INDIETRO con il pulsante BIKE o ALTI, confermare con il

pulsante MENU oppure tenere premuto il pulsante BIKE per passare

a un livello più in alto nel menu

– Chiudere il menu di impostazione/tornare al menu di funzionamento:

tenere premuto il pulsante MENU

Setting / reading with NFC:

BC 14.16 has NFC technology. With NFC, you can make all settings easily with

your smartphone. After a trip you can transfer the trip data to your smartphone

with NFC.

– In device setting NFC must be set to “ON”.

ATTENTION: If NFC is set to “ON”, any of your data can be read out using

a smartphone and the SIGMA Link app. If you do not want that, then switch

NFC back to “OFF” after setting/reading.

– The SIGMA Link app must be installed on the smartphone.

– Open SIGMA Link app on the smartphone.

– Place smartphone with the NFC sensor to the BC.

– Wait for read/write conﬁrmation of the app.

– Adjust settings in the app.

– Place smartphone again on the BC.

– Wait for read/write conﬁrmation of the app.

Réglage / Consultation via NFC :

Le BC 14.16 est doté de la technologie NFC. La technologie NFC vous permet

de procéder à tous les réglages confortablement depuis votre Smartphone.

Les données d‘un tour peuvent également être transmises à votre Smartphone

après une sortie grâce à la technologie NFC.

– L‘option NFC doit être activée dans les réglages de l‘appareil.

ATTENTION ! Lorsque la fonction NFC a été activée, toutes vos données

peuvent être consultées avec un Smartphone et l‘application SIGMA Link.

Si vous ne le souhaitez pas, désactivez la fonction NFC après le réglage /

la consultation des données.

– L‘application SIGMA Link doit être installée sur le Smartphone.

– L‘application SIGMA Link doit être lancée sur le Smartphone.

– Placer le Smartphone avec le capteur NFC sur le BC.

– Attendre la conﬁrmation de lecteur/écriture de l‘application.

– Adapter les réglages dans l‘application.

– Placer à nouveau le Smartphone sur le BC.

– Attendre la conﬁrmation de lecteur/écriture de l‘application.

Setting/Auslesen mit NFC:

BC 14.16 verfügt über NFC Technik. Mit NFC können Sie bequem alle

Einstellungen mit Ihrem Smartphone machen. Nach einer Fahrt können Sie

die Tourdaten mit NFC auf Ihr Smartphone übertragen.

– NFC in Geräte-Einstellung muss auf „AN“ stehen.

ACHTUNG: Wenn NFC auf „AN“ gesetzt wurde, kann jeder Ihre Daten mit

einem Smartphone und der SIGMA Link App auslesen. Wenn Sie das nicht

wollen, dann setzen Sie NFC nach dem Einstellen/Auslesen wieder auf „AUS“.

– SIGMA Link App muss auf dem Smartphone installiert sein.

– SIGMA Link App am Smartphone öﬀnen.

– Smartphone mit dem NFC Sensor auf den BC legen.

– Lese/Schreib-Bestätigung der App abwarten.

– Einstellungen in der App anpassen.

– Smartphone erneut auf den BC legen.

– Lese/Schreib-Bestätigung der App abwarten.

Impostazione/analisi con NFC:

BC 14.16 è dotato di tecnologia NFC. Con la tecnologia NFC, è possibile

eﬀettuare le impostazioni in tutta tranquillità con il proprio smartphone.

Quindi, dopo la corsa, è possibile trasmettere i dati del percorso con NFC sullo

smartphone.

– Nelle impostazioni del dispositivo, l‘opzione NFC deve essere posizionata

su “ON”.

ATTENZIONE: se l‘opzione NFC è impostata su “ON”, ciascuno può analizzare

i propri dati con uno smartphone e con l‘app SIGMA Link. Se non si desidera

procedere in questo modo, è possibile impostare l‘opzione NFC di

impostazione/analisi su “OFF”.

– L‘app SIGMA Link deve essere installata sullo smartphone.

– Aprire l‘app SIGMA Link sullo smartphone.

– Appoggiare lo smartphone con il sensore NFC sul ciclocomputer.

– Attendere la conferma di lettura/scrittura dell‘app.

– Regolare le impostazioni nell‘app.

– Appoggiare nuovamente lo smartphone al ciclocomputer.

– Attendere la conferma di lettura/scrittura dell‘app.

Operating concept:

– Opening the MENU: with the MENU button (long press)

– Scroll in the MENU: with the BIKE or the ALTI button (BIKE = forward / ALTI = backward)

– Opening the MENU: with the MENU button (short press)

– Selection of setting / changing the setting: with the BIKE or the ALTI button (BIKE = forward / ALTI = backward)

– Conﬁrm the setting: with the menu button (short press)

– Exit menu: scroll to BACK, conﬁrm with the MENU button (short press) or with the BIKE button go up one menu level

(long press BIKE button)

Concept d‘utilisation:

– Ouverture du MENU : avec la touche MENU (pression longue)

– Déﬁlement du menu : avec les touches BIKE ou ALTI (BIKE = vers l‘avant / ALTI = vers l‘arrière)

– Ouverture du MENU : avec la touche MENU (pression courte)

– Sélection / Modiﬁcation d‘un réglage : avec les touches BIKE ou ALTI (BIKE = vers l‘avant / ALTI = vers l‘arrière)

– Conﬁrmation du réglage : avec la touche MENU (pression courte)

– Quitter le menu : faire déﬁler jusqu‘à RETOUR, conﬁrmer avec la touche MENU (pression courte) ou revenir d‘un niveau de menu

vers le haut avec la touche BIKE (pression longue)

Bedienkonzept:

– MENÜ Öﬀnen: mit der MENÜ-Taste (lang drücken)

– Blättern im MENÜ: mit der BIKE- oder der ALTI-Taste (BIKE = vorwärts / ALTI = rückwärts)

– Einstellung Öﬀnen: mit der MENÜ-Taste (kurz drücken)

– Auswahl der Einstellung / Ändern der Einstellung mit der BIKE-oder der ALTI-Taste (BIKE = vorwärts / ALTI = rückwärts)

– Einstellung Bestätigen: Mit der MENÜ-Taste (kurz drücken)

– Menü verlassen: blättern mit der BIKE- oder ALTI-Taste bis ZURÜCK, mit der Menü-Taste bestätigen (kurz dücken) oder

mit der BIKE-Taste eine Menü-Ebene nach oben (BIKE-Taste lang drücken)

Sistema di utilizzo:

– Apertura del MENU: con il pulsante MENU (premere in modo prolungato)

– Scorrere il MENU: con il pulsante BIKE o ALTI (BIKE = in avanti / ALTI = indietro)

– Apertura del MENU: con il pulsante MENU (premere brevemente)

– Selezione dell‘impostazione / Modiﬁca dell‘impostazione: con il pulsante BIKE o ALTI (BIKE = in avanti / ALTI = indietro)

– Conferma dell‘impostazione: con il pulsante MENU (premere brevemente)

– Uscire dal menu: tornare a INDIETRO, confermare con il pulsante Menu (premere brevemente) oppure passare a un livello

più in alto nel menu con il pulsante BIKE (premere in modo prolungato il pulsante BIKE)

= MENU button

= Touche MENU

= MENU-Taste

= Tasto MENU

IMPORTANT

WICHTIG

IMPORTANTE

Note: Detailed operating instructions can be found at www.sigmasport.com

Remarque : Vous trouverez des instructions d‘utilisation détaillées sur le site www.sigmasport.com

Hinweis: Eine ausführliche Bedienungsanleitung ﬁnden Sie auf www.sigmasport.com

Nota: istruzioni per l‘uso dettagliate sono disponibili all‘indirizzo www.sigmasport.com

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Straße 15

D-67433 Neustadt /Weinstraße

SIGMA SPORT ASIA

4F, No.192, Zhonggong 2nd Rd.,

Xitun Dist., Taichung City 407, Taiwan

SIGMA SPORT USA

1860B Dean St.

St. Charles, IL 60174, U.S.A.

HOLD MENU button: Open the Menu Press BIKE button or ALTI button short: Select Menu Press MENU button short: Open the Menu Press MENU button short: Back to upper Menu Level Hold BIKE button 3 sec.: Back to upper Menu Level

MENU-Taste gedrückt halten: Menü öffnen BIKE oder ALTI-Taste kurz drücken: Menu auswählen MENU-Taste kurz drücken: Menü öffnen MENU-Taste kurz drücken: Eine Ebene zurück BIKE-Taste 3 Sek. gedrückt halten: Eine Ebene zurück

Maintenir la touche MENU enfoncée: ouverture du menu Appuyer brièvement sur la touche BIKE ou ALTI : sélection d‘un menu Appuyer brièvement sur la touche MENU : ouverture du menu Appuyer brièvement sur la touche MENU : retour en arrière d‘un niveau Maintenir la touche BIKE enfoncée 3 sec. : retour en arrière d‘un niveau

Tenere premuto il pulsante MENU: aprire il menu Premere brevemente il pulsante BIKE o ALTI: selezionare il menu Premere brevemente il pulsante MENU: aprire il menu Premere brevemente il pulsante MENU: tornare indietro di un livello Tenere premuto il pulsante BIKE per 3 sec.: tornare indietro di un livello

Mantener presionada la tecla MENÚ: abrir el menú Presionar brevemente las teclas BIKE o ALTI: seleccionar el menú Presionar brevemente la tecla MENÚ: abrir el menú Presionar brevemente la tecla MENÚ: volver un nivel Mantener presionada la tecla BIKE durante 3 s: volver un nivel

Manter a tecla MENU premida: abrir o menu Premir brevemente a tecla BIKE ou ALTI: selecionar menu Premir brevemente a tecla MENU: abrir o menu Premir brevemente a tecla MENU: retroceder um nível Manter a tecla BIKE premida durante 3 seg.: retroceder um nível

MENU-toets ingedrukt houden: Menu openen BIKE of ALTI-toets kort indrukken: menu selecteren MENU-toets kort indrukken: menu openen MENU-toets kort indrukken: een niveau omhoog BIKE-toets 3 s ingedrukt houden: een niveau omhoog

Naciśnij i przytrzymaj przycisk MENU: otwarcie Menu Naciśnij przycisk BIKE lub ALTI: wybranie Menu Naciśnij przycisk MENU: otwarcie Menu Naciśnij przycisk MENU: przejście w Menu o poziom wyżej Naciśnij i przytrzymaj przycisk BIKE przez 3 s:

przejście w Menu o poziom wyżej

Přidržte stisknuté tlačítko MENU: otevření menu Krátce stiskněte tlačítko BIKE nebo ALTI: výběr menu Krátce stiskněte tlačítko MENU: otevření menu Krátce stiskněte tlačítko MENU: oúroveň zpět Přidržte po3sekundystisknuté tlačítko BIKE: oúroveň zpět

BC 14.16 STS

only

Stem or handlebar? / Lenker oder Vorbau? / Guidon ou cadre? / Manubrio o attacco? /

¿Manillar o tija? / Guiador ou parte dianteira? / Stuur of voorbouw? /

Kierownica czy sztyca kierownicy? / Řídítka nebo představec?

Installation on stem / Montage auf dem Vorbau / Montage sur le cadre / Montaggio sull’attacco / Montaje en la tija / Montagem na parte dianteira /

Montage op de voorbouw / Montaż na sztycy kierownicy / Montáž na představci

90°

4 x

ABC

4 x

A B

Installation of the wired sensor / Montage des Kabelsensor / Montage du capteur ﬁlaire / Montaggio del sensore a cavo /

Montaje del sensor del cable / Montagem do sensor do cabo / Montage van de kabelsensor / Montaż czujnika kablowego /

Montáž kabelového snímače

Wiring / Kabel verlegen / Poser le câble / Posare il cavo / Tendido del cable / Dispor cabo / Kabel verplaatsen / Poprowadzenie kabla / Vedení kabelu

Installation of the magnet / Montage des Magneten / Montage de l‘aimant /

Montaggio dei magneti / Montaje del imán / Montagem do íman /

Montage van de magneet / Montaż magnesu / Montáž magnetu

BC 14.16 STS BC 14.16 STS CAD

Mounting Instructions / Anbringung / Mise en place / Fissaggio / Instalación / Montagem / Bevestiging / Zamocowanie / Upevnění

10 12

8 9

7 7

3 2 3 4 54 5

   

A B

5 5

Mounting the bracket and the radio transmitter:

Begin by mounting the transmitter and magnet.

– Step 1:

Mount the transmitter on the fork side, on which

you want to mount the computer on the handlebar later (right

or left) with the supplied O-ring or with cable ties.

ATTENTION: The transmitter MUST be mounted on the LEFT side

(in direction of travel), if you are also mounting a cadence

transmitter.

ATTENTION: The sensor marking on the transmitter should thereby

point to the spokes. The transmitter can be mounted on the fork

depending on the space in the front, inside or rear of the fork.

– Step 2:

Place spoke magnet on an outer spoke. The magnetic

core thereby points to the transmitter. Align magnet to the sensor

marking on the transmitter with about 2 to 5 mm space.

– Step 3:

Decide whether handlebar or stem mounting, turn the

base of the handlebar bracket by 90° accordingly. For this purpose

loosen the screws in the bracket, remove base and turn it 90°,

insert and tighten screws again.

ATTENTION: Do not over-tighten the screws.

ATTENTION: SIGMA logo must point in the direction of travel

– Step 4:

Mount O-ring or insert cable ties through the slots in

the handlebar bracket in order to place and tighten the handlebars or

the stem (do not tighten fully).

– Step 5: For handlebar mounting: Align inclination angle of the

computer to achieve optimum readability. Tighten cable ties fully

now. Clip oﬀ protruding cable tie ends with a pair of pliers.

Montage der Halterung und des Funk-Senders:

Beginnen Sie mit der Montage von Sender und Magnet.

– Schritt 1:

Montieren Sie den Sender auf der Gabelseite,

an der Sie später den Computer am Lenker montieren

wollen (rechts oder links) mit beiliegendem O-Ring oder

mit Kabelbindern.

ACHTUNG: Der Sender MUSS auf der LINKEN Seite

(in Fahrtrichtung) montiert werden, wenn Sie auch noch

einen Trittfrequenz-Sender montieren.

ACHTUNG: Die Sensor-Markierung auf dem Sender soll

dabei zu den Speichen zeigen. Der Sender kann je nach

Platzverhältnissen vorne auf die Gabel, innen an der Gabel

oder hinten an der Gabel montiert werden.

– Schritt 2:

Speichenmagnet um eine Außen-Speiche legen.

Der Magnetkern zeigt dabei zum Sender. Magnet an der

Sensor-Markierung auf dem Sender mit etwa 2 bis 5 mm

Abstand ausrichten.

– Schritt 3:

Entscheiden ob Lenker-oder Vorbau-Montage,

entsprechend den Fuß der Lenkerhalterung um 90° drehen.

Dazu die Schrauben in der Halterung lösen, Fuß herausnehmen

und um 90° drehen, einsetzen und Schrauben wieder

festdrehen.

ACHTUNG: Schrauben nicht überdrehen.

ACHTUNG: SIGMA-Logo muss in Fahrtrichtung zeigen

– Schritt 4:

O-Ring montieren oder Kabelbinder durch die

Schlitze in der Lenkerhalterung führen, um den Lenker oder

den Vorbau legen und anziehen (noch nicht festziehen).

– Schritt 5: Bei Lenkermontage: Neigungswinkel des Computers

ausrichten, um optimale Ablesbarkeit zu erreichen.

Kabelbinder jetzt festziehen. Überstehende Kabelbinder-Enden

mit eine Zange abknipsen.

Montage du support et de l‘émetteur radio :

Commencer par le montage de l‘émetteur et de l‘aimant.

– Étape 1:

Au moyen du joint torique ou des Rilsans fournis,

ﬁxer l‘émetteur du côté de la fourche duquel le compteur sera

ultérieurement installé sur le guidon (droite ou gauche).

ATTENTION ! L‘émetteur DOIT être installé sur le côté GAUCHE

(dans le sens de la marche) si un émetteur de cadence est

également utilisé.

ATTENTION ! La marque du capteur sur l‘émetteur doit être

orientée vers les rayons. L‘émetteur peut, en fonction de

l‘espace disponible, être installé sur l‘avant de la fourche,

sur l‘intérieur de la fourche ou sur l‘arrière de la fourche.

– Étape 2:

Placer l‘aimant pour rayon sur un rayon extérieur.

Le cœur de l‘aimant doit être orienté vers l‘émetteur. Aligner

l‘aimant sur la marque du capteur sur l‘émetteur, à une distance

de 2 à 5 mm.

– Étape 3:

Choisir entre un montage sur le guidon ou sur le

cadre et tourner le pied du support pour guidon à 90° en

conséquence. Pour cela, desserrer les vis dans le support,

retirer le pied et tourner à 90°, remettre le pied en place et

resserrer les vis.

ATTENTION ! Ne pas trop serrer les vis.

ATTENTION ! Le logo SIGMA doit être orienté dans le sens de

la marche

– Étape 4:

Monter le joint torique ou passer les Rilsans

à travers la fente du support pour guidon, le placer autour

du guidon ou du cadre et serrer (pas encore totalement).

– Étape 5: En cas de montage sur le guidon : régler l‘angle

d‘inclinaison du compteur pour garantir une visibilité parfaite

sur l‘écran. Serrer alors les Rilsans. Couper les extrémités

saillantes des Rilsans avec une pince.

Montaggio del supporto e del trasmettitore radio:

Iniziare il montaggio da trasmettitore e magnete.

– Passaggio 1:

Montare il trasmettitore sul lato della

forcella dove poi, sul manubrio, si monterà il computer

(a sinistra o a destra), usando le fascette serracavi o l‘O-ring

in dotazione.

ATTENZIONE: nel caso in cui si intenda montare successivamente

un trasmettitore di cadenza della pedalata, il trasmettitore DEVE

essere montato sul lato SINISTRO (nella direzione di corsa).

ATTENZIONE: la marcatura del sensore sul trasmettitore deve

essere rivolta verso i raggi. A seconda dello spazio, il trasmettitore

può essere montato davanti sulla forcella, al suo interno o dietro

a essa.

– Passaggio 2:

Posizionare il magnete su un raggio esterno.

Il nucleo magnetico deve essere orientato verso il trasmettitore.

Allineare il magnete alla marcatura del sensore sul trasmettitore,

mantenendo una distanza di circa 2-5 mm.

– Passaggio 3:

Scegliere tra il montaggio sul manubrio o

sull‘attacco. Per fare ciò, ruotare la base del supporto del manubrio

di 90°. Quindi svitare le viti sul supporto, rimuovere la base

e ruotarla di 90°, inserirla e riavvitare le viti.

ATTENZIONE: non serrare eccessivamente le viti.

ATTENZIONE: il logo SIGMA deve essere rivolto nella direzione

di corsa

– Passaggio 4:

Montare l‘O-ring o inserire le fascette nelle

fessure sul supporto per manubrio per montare il manubrio

o l‘attacco (non stringere ancora le fascette).

– Passaggio 5: Montaggio sul manubrio: posizionare il computer con

un‘inclinazione tale da permetterne un‘ottimale leggibilità. Ora

stringere le fascette. Rimuovere le estremità in eccesso con un

tronchese.

Montaje del soporte y del radiotransmisor:

Comience con el montaje del transmisor y del imán.

– Paso 1:

Instale el transmisor en el lado de la horquilla

en el que luego desea montar el computador sobre el manillar

(derecha o izquierda) con el anillo tórico suministrado o con

precintos.

ATENCIÓN: Si también va a montar un transmisor de frecuencia

de pedaleo, el transmisor DEBE montarse del lado IZQUIERDO

(en el sentido de marcha).

ATENCIÓN: La marca del transmisor debe estar orientada hacia

los rayos. Dependiendo del espacio, el transmisor puede

montarse adelante, sobre la horquilla, del lado de adentro

de la horquilla o sobre la parte trasera de la horquilla.

– Paso 2:

Colocar el imán de los rayos alrededor de un rayo

exterior. El núcleo magnético debe estar orientado hacia el

transmisor. Orientar el imán hacia la marca del transmisor

a una distancia de aprox. 2 a 5 mm.

– Paso 3:

Decida si realizará el montaje sobre el manillar

o sobre la tija y gire 90° el pie del soporte del manillar según

corresponda. Para ello, aﬂoje los tornillos del soporte, quite el

pie y gire 90°; colóquelo y vuelva a apretar los tornillos.

ATENCIÓN: No apriete los tornillos en exceso.

ATENCIÓN: El logo de SIGMA debe estar orientado hacia el

sentido de la marcha

– Paso 4:

Instale el anillo tórico o pase el precinto a través

de la hendidura del soporte del manillar para colocar el manillar

o la tija y apriete (aún no ajuste del todo).

– Paso 5: En el montaje del manillar: Ajuste el ángulo de inclinación

del computador para poder leer perfectamente. Ahora ajuste del

todo el precinto. Remueva los extremos salientes del precinto

con una pinza.

Montagem do suporte e do emissor via rádio:

Comece pela montagem do emissor e do íman.

– Passo 1:

Monte o emissor no lado do garfo no qual

pretende montar posteriormente o computador no guiador

(lado direito ou esquerdo) com o O-ring fornecido ou braçadeiras

de cabos.

ATENÇÃO: o emissor DEVE ser montado no lado ESQUERDO

(no sentido de marcha) se ainda pretender montar um emissor

da frequência de pedalada.

ATENÇÃO: a marcação do sensor no emissor deve ﬁcar virada

para os raios. Dependendo das condições de espaço, o emissor

pode ser montado à frente sobre a forquilha, dentro da forquilha

ou atrás da forquilha.

– Passo 2:

Colocar o íman do raio à volta do raio exterior.

O núcleo do íman ﬁca virado para o emissor. Alinhar o íman com

a marcação do sensor no emissor a uma distância de aprox.

2 a 5 mm.

– Passo 3:

Decida entre a montagem no guiador ou na mesa,

rodando a base do suporte do guiador 90° em conformidade.

Para isso, desapertar os parafusos no suporte, retirar a base

e rodar 90°, colocar e voltar a apertar os parafusos.

ATENÇÃO: não apertar excessivamente os parafusos.

ATENÇÃO: o logótipo da SIGMA deve ﬁcar virado no sentido

de marcha

– Passo 4:

Montar o O-ring ou passar a braçadeira de

cabos pelas ranhuras no suporte do guiador para pousar e ﬁxar

o guiador ou a mesa (não apertar ainda).

– Passo 5: Durante a montagem do guiador: alinhar o ângulo de

inclinação do computador para garantir a melhor legibilidade.

Apertar agora bem a braçadeira de cabos. Cortar as pontas

salientes da braçadeira com um alicate.

Montage van de houder en de zender:

Begin met de montage van de zender en de magneet.

– Stap 1:

Monteer de zender aan de kant van de vork waar

later de computer op het stuur gemonteerd wordt (rechts of

links) met bijgeleverde O-ring of met kabelbinders.

LET OP: De zender MOET aan de linkerkant (in rijrichting)

gemonteerd worden als er ook nog een trapfrequentiezender

gemonteerd wordt.

LET OP: De sensormarkering op de zender dient daarbij

naar de spaken te wijzen. De zender kan afhankelijk van de

beschikbare ruimte, voor of achter op de vork, aan de binnenkant

of achter op de vork gemonteerd worden.

– Stap 2:

Spakenmagneet om een buitenspaak aanbrengen.

De magneetkern wijst daarbij naar de zender. Magneet naar

de sensormarkering op de zender richten met een afstand van

ongeveer 2 tot 5 m.

– Stap 3:

Kiezen voor stuur- of voorbouwmontage, overeenkomstig

de voet van de stuurhouder 90° draaien. Daarvoor de schroeven in

de houder losdraaien, voet uitnemen en 90° draaien, terugzetten en

schroeven weer vastdraaien.

LET OP: Draai de schroeven niet te vast aan.

LET OP: SIGMA-logo dient in de rijrichting te wijzen

– Stap 4:

O-ring monteren of kabelbinder door de groef in de

stuurhouder leiden, om het stuur of de voorbouw doen en aantrekken

(nog niet vasttrekken).

– Stap 5: Bij stuurmontage: Hellingshoek van de computer bepalen

voor optimale leesbaarheid. De kabelbinder nu vasttrekken).

Uitstekende kabelbindereinden met een tang afknippen.

Montaż uchwytu i nadajnika radiowego:

Rozpocząć od montażu nadajnika i magnesu.

– Krok 1:

Nadajnik zamontować po tej stronie widelca,

po której będzie zamontowany komputer na kierownicy (po lewej

lub prawej stronie), za pomocą dołączonego oringu lub opasek

kablowych.

UWAGA: Nadajnik MUSI być zamontowany po LEWEJ stronie

(w kierunku jazdy), jeśli dodatkowo zostanie zamontowany

również nadajnik kadencji.

UWAGA: Znacznik nadajnika powinien wskazywać w kierunku

szprych. W zależności od ilości wolnego miejsca nadajnik można

zamontować na widelcu z przodu, po wewnętrznej stronie lub z tyłu.

– Krok 2:

Zamontować magnes wokół szprychy zewnętrznej.

Rdzeń magnesu musi być skierowany w stronę nadajnika. Ustawić

magnes na znaczniku nadajnika w odstępie ok. 2-5 mm.

– Krok 3:

Wybrać montaż na kierownicy lub na mostku,

odpowiednio obrócić stopkę uchwytu na kierownicy o 90°.

W tym celu należy odkręcić śruby mocowania, wyjąć stopkę,

obrócić ją o 90°, osadzić w odpowiednim położeniu i ponownie

dokręcić śruby.

UWAGA: Nie należy przekręcić śrub.

UWAGA: Logo SIGMA musi być skierowane w kierunku jazdy

– Krok 4:

Zamontować oring lub przeprowadzić opaski kablowe

przez otwory w uchwycie na kierownicę, owinąć wokół kierownicy

lub mostka i naciągnąć (jeszcze nie dociągać).

– Krok 5: Montaż na kierownicy: ustawić kąt nachylenia komputera,

aby uzyskać optymalną czytelność wyświetlacza. Dociągnąć opaski

kablowe. Wystające końcówki opasek kablowych obciąć obcęgami

Montáž držáku arádiového vysílače:

Začněte s montáží vysílače a magnetu.

– Krok 1:

Namontujte vysílač na tu stranu vidlice, na kterou

budete chtít později umístit computer na řídítka (vpravo nebo vlevo)

pomocí přiloženého O-kroužku nebo kabelovými příchytkami.

POZOR: Vysílač MUSÍ být namontovaný na LEVÉ straně

(po směru jízdy), pokud budete montovat ivysílač frekvence šlapání.

POZOR: Označení snímače na vysílači přitom má směřovat

k paprskům. Vysílač může být namontován podle místa vepředu,

uprostřed nebo vzadu na vidlici.

– Krok 2:

Magnet umístěte okolo vnějšího paprsku. Jádro

magnetu přitom směřuje kvysílači. Vyrovnejte magnet podle

označení snímače na vysílači do vzdálenosti asi 2až5mm.

– Krok 3:

Rozhodněte se pro montáž na řídítkách nebo nástavbě

apodle toho otočte o90° nohu držáku na řídítka. Uvolněte ktomu

šrouby vdržáku, nohu vyjměte aotočte o90°, nasaďte ašrouby

opět utáhněte.

POZOR: Nepřekruťte šrouby.

POZOR: Logo SIGMA musí směřovat po směru jízdy.

– Krok 4:

Namontujte O-kroužek nebo veďte kabel spříchytkou

drážkou vdržáku na řídítkách, položte okolo řídítek nebo nástavby

apřitáhněte (ještě neutahujte).

– Krok 5: Při montáži na řídítka: Nastavte úhel sklonu computeru,

abyste dosáhli optimální čitelnosti. Nyní utáhněte kabelovou

příchytku. Přesahující konce kabelových příchytek odštípněte

kleštěmi.

Installation of the wireless transmitter / Montage des Funk-Sender / Montage du capteur radio / Montaggio della radiotrasmittente / Montaje del radiotransmisor /

Montagem do transmissor de comunicação por rádio / Montage van de zender / Montaż nadajnika radiowego / Montáž rádiového vysílače

Mounting the cadence transmitter / Montage des Trittfrequenz-Sender / Montage de l‘émetteur de cadence /

Montaggio del trasmettitore di cadenza della pedalata / Montaje del transmisor de frecuencia de pedaleo /

Montagem do emissor da frequência de pedalada / Montage van de trapfrequentiezender / Montaż nadajnika kadencji / Montáž vysílače frekvence šlapání

EN DE FR IT ES PT NL PL CZ

Optional, not included/

Optional, nicht im

Lieferumfang enthalten

Optional, not included/

Optional, nicht im

Lieferumfang enthalten

Optional, not included/

Optional, nicht im

Lieferumfang enthalten

oder

lub

nebo

Installation of the bracket / Montage des Halters / Montage du support /

Montaggio del supporto / Montaje del soporte / Montagem do suporte /

Montage van de houder / Montaż uchwytu / Montáž držáku

Remove the foil

Folie entfernen

Retirer le film

Rimuovere la pellicola

Remover la lámina

Remover a película

Folie verwijderen

Usunąć folię

Odstranění fólie

Note: “SIGMA” faces to front of Bike

Hinweis: „SIGMA-Logo“ zeigt nach vorne

Remarque : le “logo SIGMA” doit être orienté vers l‘avant

Nota: il “logo SIGMA” guarda verso la parte anteriore

Observación: El logotipo de “SIGMA” debe mirar al frente.

Nota: “Logotipo SIGMA” virado para a frente

Tip: „SIGMA-logo“ is naar voren gericht.

Uwaga: logo „SIGMA” skierowane jest do przodu.

Poznámka: „logo SIGMA“ směřuje dopředu

Ingebruikname:

Bij levering bevindt de fietscomputer zich in een

zogenaamde diepeslaapmodus.

Bij de eerste ingebruikname eerst de MENU-toets

5 seconden ingedrukt houden. De fietscomputer

komt dan in de actieve modus.

Bepaling van wielgrootte:

Om een nauwkeurige snelheidsmeting mogelijk te maken,

moet de wielgrootte ingesteld worden aan de hand van

het formaat band. Daarvoor kunt u:

A – kies uit vooringestelde wielmaten

B – De wielmaat berekenen op basis van de in de tabel

„Wheel Size Chart“ gegeven formule.

C – De waarde volgens de tekeningen van „Wheel Size

Chart“ berekenen.

D – Uit de tabel „Wheel Size Chart“ de met uw

bandmaat overeenkomende waarde halen.

PC-interface:

De fietscomputer is PC-compatibel. Wanneer u de

software SIGMA DATA CENTER en het dockingstation

hebt gekocht, kunt u de totale en huidige waarden

eenvoudig en moeiteloos op uw PC analyseren.

Bovendien kunt u de instellingen van de fietscomputer

op de PC configureren.

Problemen oplossen:

Geen of onjuiste snelheidsweergave:

– Computer op de juiste manier in de houder

geschoven?

– Afstand tot magneet en sensor gecontroleerd?

– Magneet op de juiste manier ten opzichte van

de sensor geplaatst?

– Wielmaat correct ingesteld?

U vindt nog meer oplossingen in onze Veelgestelde vragen

(FAQ) onder www.sigmasport.com

Technische gegevens:

Computer MET KABEL:

– Batterijtype: CR 2032, 3V

– Batterijduur: 3-4 jaar (Bij gebruik van 1 uur per dag)

Computer ZONDER KABEL:

– Batterijtype: CR 2032, 3V

– Batterijduur: 1 jaar (Bij gebruik van 1 uur per dag)

Zender:

– Batterijtype: CR 2032, 3V

– Batterijduur: 1,5 jaar (Bij gebruik van 1 uur per dag)

Garantie:

SIGMA SPORT geeft op uw computer 2 jaar garantie

vanaf de aankoopdatum. De garantie geldt voor

materiaal- en fabricagefouten aan de computer zelf,

aan de sensor/zender en aan de stuurhouder. Kabels,

batterijen en montage-materialen zijn uitgesloten van

garantie. De garantie is alleen geldig als de betreffende

onderdelen niet geopend werden (uitgezonderd het

batterijvak van de computer), er geen geweld gebruikt

werd en er geen sprake is van opzettelijke beschadiging.

Bewaar de aankoopbon zorgvuldig, want in geval van

een klacht, moet deze getoond worden. Bij een terechte

klacht, ontvangt u van ons een vergelijkbaar vervangend

model.

Aanspraak op vervanging door een identiek model

bestaat niet, als door modelwijziging de productie van het

gereclameerde model stopgezet werd. Neem voor alle

klachten en aanspraken op garantie, contact op met het

verkooppunt waar u de computer gekocht heeft.

Of stuur uw klacht direct aan:

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt/Weinstraße

Tel.: +49-(0) 63 21-91 20-1 18

Fax.: +49-(0) 63 21-91 20-34

E-mail: service@sigmasport.com

Bij terechte garantie-aanspraken ontvangt u een

vervangend model. Er bestaat alleen aanspraak op het

op dat moment actuele model. De fabrikant behoudt zich

technische wijzigingen voor.

Een klachtenformulier is te vinden op onze website:

claim.sigmasport.com

U kunt de CE-certificering vinden op:

certificates.sigmasport.com

Uruchomienie:

Dostarczony komputer rowerowy znajduje się w tak

zwanym trybie głębokiego uśpienia. Podczas pierwszego

uruchomienia należy nacisnąć i przytrzymać wciśnięty

przez 5 sekund przycisk MENU. Następnie komputer

rowerowy przechodzi w tryb aktywny.

Określanie wielkości kół:

Aby dokonać dokładnych pomiarów prędkości, należy

ustawić wielkość kół odpowiednio do wielkości kół

posiadanego roweru. W tym celu można:

A – Wybrać określony rozmiar koła.

B – Obliczyć wielkość kół za pomocą formuły

zamieszczonej w tabeli „Wheel Size Chart”.

C – Określić wartość zgodnie z rysunkami z tabeli

„Wheel Size Chart”.

D – Przyjąć wartość z tabeli „Wheel Size Chart”,

odpowiadającą wielkości kół posiadanego roweru.

PC Interface:

Komputer rowerowy można podłączyć do komputera.

Po zakupie oprogramowania SIGMA DATA CENTER

i stacji dokującej można łatwo zapisywać na komputerze

osobistym wartości aktualne i całkowite. Ponadto

komputer rowerowy można programować z poziomu

komputera osobistego.

Rozwiązywanie problemów:

Błędna informacja o prędkości lub jej brak:

– Czy komputer prawidłowo zablokowano w uchwycie?

– Czy sprawdzono odstęp od magnesu i czujnika?

– Czy magnes jest umieszczony w odpowiedniej

odległości od czujnika?

– Czy prawidłowo ustawiono obwód koła?

Pozostałe rozwiązania problemów znajdują się w FAQ

opublikowanych na stronie www.sigmasport.com

Dane techniczne:

Komputer PRZEWODOWY:

– Typ baterii: CR 2032, 3 V

– Żywotność baterii: 3 do 4 lat

(przy użytkowaniu przez 1 godzinę dziennie)

Komputer BEZPRZEWODOWY:

– Typ baterii: CR 2032, 3 V

– Żywotność baterii: 1 rok

(przy użytkowaniu przez 1 godzinę dziennie)

Nadajnik:

– Typ baterii: CR 2032, 3 V

– Żywotność baterii: 1,5 roku

(przy użytkowaniu przez 1 godzinę dziennie)

Gwarancja:

SIGMA SPORT udziela 2-letniej gwarancji na swój

komputer, liczonej od daty kupna. Gwarancja obejmuje

wady materiału oraz wady produkcji komputera,

czujników/nadajników i uchwytu na kierownicę. Kabel

i baterie, a także materiały służące do montażu, nie są

objęte gwarancją. Gwarancja jest ważna tylko wtedy,

gdy części, których ona dotyczy, nie były otwierane

(wyjątek: komora na baterie komputera), nie użyto siły,

ani nie doszło do celowego uszkodzenia. Należy zachować

dowód zakupu, aby w razie reklamacji móc go przedłożyć.

W razie uprawnionej reklamacji firma udostępnia

porównywalne urządzenie zastępcze.

Prawo do zastąpienia komputera modelem identycznym

nie przysługuje, jeśli w wyniku wymiany modeli produkcja

reklamowanego modelu została wstrzymana. Wszelkie

reklamacje należy zgłaszać do punktu handlowego,

w którym urządzenie zostało kupione. Reklamację można

także przesłać bezpośrednio do producenta:

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt/Weinstraße

Tel.: +49-(0) 63 21-91 20-1 18

Fax: +49-(0) 63 21-91 20-34

E-mail: service@sigmasport.com

W przypadku uprawnionych roszczeń gwarancyjnych

urządzenie zostanie wymienione.

Roszczenia mogą odnosić się tylko do aktualnych modeli.

Producent zastrzega sobie prawo do zmian technicznych.

Formularz reklamacyjny znajduje się na naszej stronie

internetowej: claim.sigmasport.com

Deklaracja CE znajduje się na stronie:

certificates.sigmasport.com

Uvedení do provozu:

Ve stavu při dodání se cyklistický computer nachází

vrežimu takzvaného hlubokého spánku. Při prvním uvedení

do provozu prosím přidržte po dobu 5sekund tlačítko

MENU. Cyklistický computer pak přejde do aktivního

režimu.

Stanovení rozměrů kola:

K docílení přesného měření rychlosti musejí být rozměry

kola nastaveny podle rozměrů vašich pneumatik.

K tomuto účelu můžete:

A – Vybrat zpředem stanovených rozměrů kol.

B – Vypočítat rozměry kola pomocí vzorce vycházejícího

ztabulky „Wheel Size Chart“.

C – Zjistit hodnotu podle nákresů z„Wheel Size Chart“.

D – Převzít ztabulky „Wheel Size Chart“ hodnotu

odpovídající vaší velikosti pneumatik.

Počítačové rozhraní:

Cyklistický computer může být připojen k počítači. Po

zakoupení softwaru SIGMA DATA CENTER a Dokovací

Stanice můžete jednoduše a bez problémů zaznamenávat

celkové a aktuální hodnoty na svém počítači. Navíc můžete

na počítači provádět nastavení cyklistického computeru.

Řešení problémů:

Žádné nebo nesprávné zobrazení rychlosti:

– Je computer správně zaklapnutý do držáku?

– Je zkontrolována vzdálenost mezi magnetem a

snímačem?

– Je magnet správně umístěný vzhledem ke snímači?

– Je správně nastavený obvod kola?

Další řešení problémů najdete v našich odpovědích na

často kladené otázky na adrese www.sigmasport.com.

Technické údaje:

Computer SKABELOVÝM PŘIPOJENÍM:

– Typ baterie: CR 2032, 3V

– Životnost baterie: 3až 4roky

(při používání 1 hodinu denně)

BEZDRÁTOVÝ computer:

– Typ baterie: CR 2032, 3V

– Životnost baterie: 1 rok

(při používání 1 hodinu denně)

Vysílač:

– Typ baterie: CR 2032, 3V

– Životnost baterie: 1,5 roku

(při používání 1 hodinu denně)

Záruka:

SIGMA SPORT poskytuje na computer záruku po dobu

2 let od data nákupu. Záruka se vztahuje na vady

materiálu a chyby zpracování u samotného computeru,

snímače/vysílače a držáku na řídítka. Kabel a baterie

stejně tak jako i montážní materiál jsou ze záruky

vyloučeny. Záruka je platná pouze v případě, že příslušné

díly nebyly otevřeny (s výjimkou přihrádky pro baterii

computeru), na zařízení nebylo vyvinuto násilí a nebylo

poškozeno svévolně. Uschovejte prosím pečlivě doklad

o nákupu, který musí být předložen v případě reklamace.

Při oprávněné reklamaci od nás obdržíte výměnou

srovnatelné zařízení.

Nárok na náhradu shodným modelem nevzniká, pokud

byla výroba reklamovaného modelu zastavena v důsledku

změny modelu. Se všemi reklamacemi a požadavky na

poskytnutí záruky se prosím obracejte na speciali-

zovaného prodejce, u kterého jste zařízení koupili.

Nebo svou reklamaci odešlete přímo na adresu:

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt/Weinstraße

Tel.: +49-(0) 63 21-91 20-1 18

Fax.: +49-(0) 63 21-91 20-34

E-mail: service@sigmasport.com

Při oprávněném nároku na poskytnutí záruky obdržíte

zařízení výměnou.

Nárok vzniká pouze na model, který je v současné době

aktuální. Výrobce si vyhrazuje právo na technické změny.

Formulář pro reklamaci najdete na našich internetových

stránkách claim.sigmasport.com

ES prohlášení najdete na adrese:

certificates.sigmasport.com

Adjusting with the screw

Einstellen mit der Schraube

Réglage au moyen de la vis

Regolazione con la vite

Ajustar con el tornillo

Ajustar com o parafuso

Instellen met de schroef

Ustawianie przy użyciu śruby

Nastavení pomocí šroubu

O-ring or zip ties

O-Ring oder Kabelbinder

Caoutchouc ou Rilsan

Anelli O o fascetta

Correa o precinto

O-Ring ou agrupadores de cabos

O-ring of kabelbinder

Oringów lub opaska kablowa

O-kroužek nebo kabelová příchytka

O-ring or zip ties

O-Ring oder Kabelbinder

Caoutchouc ou Rilsan

Anelli O o fascetta

Correa o precinto

O-Ring ou agrupadores de cabos

O-ring of kabelbinder

Oringów lub opaska kablowa

O-kroužek nebo kabelová příchytka

O-ring or zip ties

O-Ring oder Kabelbinder

Caoutchouc ou Rilsan

Anelli O o fascetta

Correa o precinto

O-Ring ou agrupadores de cabos

O-ring of kabelbinder

Oringów lub opaska kablowa

O-kroužek nebo kabelová příchytka

RIGHT

LEFT

STEM

LEFT

max

90 cm

35"

max

90 cm

35"

To achieve the required distance, you may have to move

the magnet and transmitter up or down on the fork.

Um den gewünschten Abstand zu erreichen, müssen Sie

den Magneten und den Sender auf der Gabel nach oben,

bzw. unten bewegen.

Pour obtenir la distance requise, il peut être nécessaire

de déplacer l‘aimant et le transmetteur vers le haut ou

le bas sur la fourche.

Per ottenere la distanza necessaria, occorre spostare

il magnete e il trasmettitore su e giù sulla forcella

Para lograr la distancia requerida deberá mover el imán

y el sensor hacia arriba o hacia abajo en la tija.

Para atingir a distância pretendida deve mover o íman

e o emissor na forquilha para cima ou para baixo.

Voor de vereiste afstand is het wellicht nodig magneet

en zender op de vork op en neer te bewegen.

Aby osiągnąć zakładany dystans, konieczne może być podniesienie

lub obniżenie magnesu i nadajnika na widelcu rowerowym.

Pro dosažení požadované vzdálenosti je popř. nutné pohnout

magnetem avysílačem po vidlici nahoru, resp. dolů.

Max. 10 mm

(0,4 inch)

6 mm

(0,24 inch)

8 mm

(0,3 inch)

oder

lub

nebo

oder

lub

nebo

Installation of the magnet / Montage des Magneten / Montage de l‘aimant /

Montaggio dei magneti / Montaje del imán / Montagem do íman /

Montage van de magneet / Montaż magnesu / Montáž magnetu

Mounting Instructions / Anbringung / Mise en place /

Fissaggio / Instalación / Montagem / Bevestiging /

Zamocowanie / Upevnění

13 14

O-ring or zip ties

O-Ring oder Kabelbinder

Caoutchouc ou Rilsan

Anelli O o fascetta

Correa o precinto

O-Ring ou agrupadores de cabos

O-ring of kabelbinder

Oringów lub opaska kablowa

O-kroužek nebo kabelová příchytka

O-ring or zip ties

O-Ring oder Kabelbinder

Caoutchouc ou Rilsan

Anelli O o fascetta

Correa o precinto

O-Ring ou agrupadores de cabos

O-ring of kabelbinder

Oringów lub opaska kablowa

O-kroužek nebo kabelová příchytka

Max. 10 mm

(0,4 inch)

Power Magnet

Max. 5 mm

(0,2 inch)

= ALTI BIKE = ALTI BIKE

= ALTI BIKE

= ALTI BIKE = ALTI BIKE

Ejemplo de ajuste (ajustar tamaño de rueda):

– Abrir el menú: mantener presionada la tecla MENÚ hasta que se abra el menú

– Ir desde las estadísticas hacia los ajustes: con las teclas BIKE o ALTI

– Abrir el menú de ajustes: con la tecla MENÚ

– El menú de ajustes ir hasta el ajuste RUEDA: con las teclas BIKE o ALTI

– Abrir el ajuste: con la tecla MENÚ

– Ir al ajuste TAM. RUEDA: con las teclas BIKE o ALTI

– Abrir el ajuste TAM. RUEDA: con la tecla MENÚ

– Modiﬁcar datos: con las teclas BIKE o ALTI (presionarlas brevemente;

mantenerlas presionadas para modiﬁcar rápidamente)

– Conﬁrmar el ajuste: con la tecla MENÚ

– Cerrar el menú de ajustes / volver un nivel: con las teclas BIKE o ALTI hasta

ATRÁS, conﬁrmar con la tecla MENÚ o ir un nivel del menú hacia arriba:

mantener presionada la tecla BIKE

– Cerrar el menú de ajustes / volver al menú de funciones: mantener presionada

la tecla MENÚ

Voorbeeld van een instelling (wielmaat instellen):

– Menu openen: MENU-toets ingedrukt houden tot het menu zich opent.

– Bladeren van statistiek naar instelling: met de BIKE- of de ALTI-toets

– Instellingsmenu openen: met de MENU-toets

– Bladeren in het instellingsmenu tot de gewenste instelling FIETS:

met de BIKE- of ALTI-toets

– Instelling openen: met de MENU-toets

– Bladeren naar de instelling WIELMAAT: met de BIKE- of ALTI-toets

– Openen van de instelling WIELMAAT: met de MENU-toets

– Data wijzigen: met de BIKE- of ALTI-toets (kort indrukken, lang indrukken voor

snelle wijziging)

– Instelling bevestigen: met de MENU-toets

– Instellingsmenu sluiten/een niveau terug: met de BIKE- of de ALTI-toets naar

TERUG, met de MENU-toets bevestigen of in het menu een niveau naar boven:

BIKE-toets ingedrukt houden

– Instellingsmenu sluiten/terug naar het functie-menu: MENU-toets ingedrukt

houden

Příklad nastavení (nastavení rozměru kola):

– Otevření menu: přidržet stisknuté tlačítko MENU, dokud se menu neotevře

– Přejít ze statistiky knastavení: tlačítkem BIKE nebo ALTI

– Otevření menu nastavení: tlačítkem MENU

– Procházenímenu nastavení až kpožadovanému nastavení KOLO:

tlačítkem BIKE nebo ALTI

– Otevření nastavení: tlačítkem MENU

– Procházení knastavení OBVOD KOLA: tlačítkem BIKE nebo ALTI

– Otevřenínastavení OBVOD KOLA: tlačítkem MENU

– Změna údajů: tlačítkem BIKE nebo ALTI (krátké stisknutí; dlouhé stisknutí pro

rychlou změnu)

– Potvrzení nastavení: tlačítkem MENU

– Zavření menu nastavení / oúroveň zpět: tlačítkem BIKE nebo ALTI ke ZPĚT,

potvrdit tlačítkem MENU nebo přejít oúroveň výš vmenu: přidržet stisknuté

tlačítko BIKE

– Zavření menu nastavení / zpět kmenu funkcí: přidržet stisknuté tlačítko MENU

Exemplo de uma conﬁguração (ajustar o tamanho da roda):

– Abrir o menu: manter premido o botão MENU até se abrir o menu

– Navegar das estatísticas para a conﬁguração: com o botão BIKE ou ALTI

– Abrir o menu de conﬁguração: com o botão MENU

– Navegar no menu de conﬁguração até à conﬁguração pretendida RODA:

com o botão BIKE ou ALTI

– Abrir a conﬁguração: com o botão MENU

– Navegar até à conﬁguração CIRCRODA: com o botão BIKE ou ALTI

– Abrir a conﬁguração CIRCRODA: com o botão MENU

– Alterar dados: com o botão BIKE ou ALTI (premir brevemente ou

manter premido para uma alteração rápida)

– Conﬁrmar a conﬁguração: com o botão MENU

– Fechar o menu de conﬁguração/retroceder um menu: retroceder com

o botão BIKE ou ALTI, conﬁrmar ou subir um nível de menu com o botão MENU:

manter premido o botão BIKE

– Fechar o menu de conﬁguração/retroceder ao menu de função:

manter premido o botão MENU

Przykład ustawienia (ustawianie wielkości kół):

– Otwórz menu: przytrzymaj wciśnięty przycisk MENU,

dopóki nie otworzy się menu.

– Przewijaj statystykę do ustawień: za pomocą przycisku BIKE lub ALTI

– Otwórz menu ustawień: za pomocą przycisku MENU

– Przewijaj w menu ustawień aż do żądanych ustawień BIKE:

za pomocą przycisku BIKE lub ALTI

– Otwórz ustawienia: za pomocą przycisku MENU

– Przewijaj do ustawień WHEEL CIRCUM: za pomocą przycisku BIKE lub ALTI

– Otwórz ustawienia WHEEL CIRCUM: za pomocą przycisku MENU

– Zmień dane: za pomocą przycisku BIKE lub ALTI (krótkie naciśnięcie;

dłuższe przytrzymanie wciśniętego przycisku w celu dokonania szybkich zmian)

– Zatwierdź ustawienia: za pomocą przycisku MENU

– Zamknij menu ustawień / przejdź o jeden poziom wstecz: za pomocą przycisku

BIKE lub ALTI przejdź do napisu BACK, za pomocą przycisku MENU zatwierdź

lub przejdź w menu o jeden poziom do góry: przytrzymaj wciśnięty przycisk BIKE

– Zamknij menu ustawień / przejdź wstecz do menu funkcji:

przytrzymaj wciśnięty przycisk MENU

Ajustar/leer con NFC:

El BC 14.16 dispone de tecnología NFC. Con la tecnología NFC puede realizar

todos los ajustes cómodamente desde su smartphone. Después de realizar

un recorrido puede transferir los datos del recorrido a su smartphone mediante

NFC.

– NFC debe estar en “ON” en los ajustes del aparato.

ATENCIÓN: Si se ha ajustado NFC en “ON”, se podrán leer todos los datos

con un smartphone y la app SIGMA Link. Si no desea que esto suceda,

vuelva a ajustar NFC en “OFF” después de ajustar/leer.

– La app SIGMA Link debe estar instalada en el smartphone.

– Abrir la app SIGMA Link en el smartphone.

– Colocar el smartphone con el sensor NFC en el BC.

– Esperar la conﬁrmación de lectura/escritura de la app.

– Adecuar los ajustes en la app.

– Volver a colocar el smartphone en el BC.

– Esperar la conﬁrmación de lectura/escritura de la app.

Setting/uitlezen met NFC:

BC 14.16 beschikt over NFC-techniek. Met NFC kunnen gemakkelijk alle

instellingen met de smartphone gedaan worden. Na een rit kunnen de tourdata

met NFC naar de smartphone overgedragen worden.

– NFC moet in de apparaatinstelling op „AAN“ staan.

LET OP: Als NFC „AAN“ wordt gezet, kan iedereen uw data met een

smartphone en de SIGMA link-app lezen. Als dat ongewenst is, dan dient NFC

na instellen/uitlezen weer „UIT“ gezet worden.

– SIGMA Link-app moet op de smartphone geïnstalleerd zijn.

– SIGMA Link-app op de smartphone openen.

– Smartphone met de NFC-sensor op de BC leggen.

– Lees-/schrijfbevestiging van de app afwachten.

– Instellingen in de app aanpassen.

– Smartphone nogmaals op de BC leggen.

– Lees-/schrijfbevestiging van de app afwachten.

Nastavení/načtení pomocí NFC:

BC14.16 má kdispozici NFCtechniku. Pomocí NFC můžete pohodlně provádět

všechna nastavení pomocí chytrého telefonu. Po jízdě můžete přenést údaje

trasy pomocí NFC do chytrého telefonu.

– Vnastavení zařízení musí být NFC nastaveno na „ZAP“.

POZOR: Pokud bylo NFC nastaveno na „ZAP“, každý si může načíst vaše údaje

pomocí chytrého telefonu aaplikace SIGMA Link. Pokud toto nechcete,

nastavte NFC po nastavení/načtení znovu na „VYP“.

– Vchytrém telefonu musí být nainstalovaná aplikace SIGMA Link.

– Otevřete aplikaci SIGMA Link vchytrém telefonu.

– Položte chytrý telefon NFC senzorem na BC.

– Počkejte na potvrzení načtení aplikace.

– Upravte nastavení vaplikaci.

– Chytrý telefon znovu položte na BC.

– Počkejte na potvrzení načtení aplikace.

Conﬁguração/Leitura com NFC:

O BC 14.16 possui a tecnologia NFC. Com NFC é possível realizar facilmente

todas as conﬁgurações com o seu smartphone. Após uma viagem transﬁra os

dados do percurso para o seu smartphone utilizando o NFC.

– Na conﬁguração dos aparelhos o NFC deve encontrar-se em “ON”.

ATENÇÃO: Se NFC tiver sido colocado em “ON”, todos os seus dados podem

ser lidos com um smartphone e com a aplicação SIGMA Link. Caso não

o pretenda, após a conﬁguração/leitura volte a deﬁnir o NFC para “OFF”.

– A aplicação SIGMA Link deve ser instalada no smartphone.

– Abrir a aplicação SIGMA Link no smartphone.

– Colocar o smartphone com o sensor NFC sobre o BC.

– Aguardar a conﬁrmação de leitura/escrita da aplicação.

– Ajustar as conﬁgurações na aplicação.

– Voltar a colocar o smartphone sobre o BC.

– Aguardar a conﬁrmação de leitura/escrita da aplicação.

Setting/odczyt za pomocą NFC:

BC 14.16 posiada technikę NFC. Za pomocą NFC można wygodnie wprowadzać

ustawienia smartfonem. Po zakończeniu jazdy wszystkie dane dotyczące trasy

można przenieść przy użyciu NFC na smartfon.

– W ustawieniach urządzenia funkcja NFC musi być włączona.

UWAGA: Gdy funkcja NFC jest włączona, każdy może odczytać Twoje dane za

pomocą smartfona i SIGMA Link App. Jeśli sobie tego nie życzysz, wyłącz NFC

po zakończeniu ustawiania / odczytu.

– Na smartfonie musi być zainstalowana aplikacja SIGMA Link App.

– Otwórz SIGMA Link App na smartfonie.

– Połóż smartfon z czujnikiem NFC na BC.

– Poczekaj na potwierdzenie odczytu / zapisu aplikacji.

– Dostosuj ustawienia w aplikacji.

– Jeszcze raz połóż smartfon na BC.

– Poczekaj na potwierdzenie odczytu / zapisu aplikacji.

Concepto de manejo:

– Abrir el MENÚ: con la tecla MENÚ (manteniéndola presionada)

– Desplazarse en el MENÚ: con las teclas BIKE o ALTI (BIKE = adelante / ALTI = atrás)

– Abrir el MENÚ: con la tecla MENÚ (presionándola brevemente)

– Seleccionar/modiﬁcar el ajuste: con las teclas BIKE o ALTI (BIKE = adelante / ALTI = atrás)

– Conﬁrmar el ajuste: con la tecla MENÚ (presionándola brevemente)

– Salir del menú: desplazarse hasta ATRÁS, conﬁrmar con la tecla MENÚ (presionándola brevemente)

o ir un nivel hacia arriba con la tecla BIKE (manteniéndola presionada)

Bedieningsconcept:

– Het MENU openen: met de MENU-toets (lang indrukken)

– Bladeren in het MENU: met de BIKE- of de ALTI-toets (BIKE = vooruit / ALTI = terug)

– Het MENU openen: met de MENU-toets (kort indrukken)

– Selectie van de instelling / wijzigen van de instelling: met de BIKE- od de ALTI-toets (BIKE = vooruit / ALTI = terug)

– Bevestigen van de instelling: met de MENU-toets (kort indrukken)

– Menu verlaten: bladeren tot TERUG, met de menu-toets bevestigen (kort indrukken) of met de BIKE-toets een menuniveau

naar boven (BIKE-toets lang indrukken)

Koncept obsluhy:

– Otevření MENU: tlačítkem MENU (dlouhé stisknutí)

– ProcházeníMENU: tlačítkem BIKE nebo ALTI (BIKE = dopředu / ALTI = dozadu)

– Otevření MENU: tlačítkem MENU (krátké stisknutí)

– Výběr nastavení / změna nastavení: tlačítkem BIKE nebo ALTI (BIKE = dopředu / ALTI = dozadu)

– Potvrzení nastavení: tlačítkem MENU (krátké stisknutí)

– Opuštění menu: přejít až ke ZPĚT, potvrdit tlačítkem MENU (krátké stisknutí) nebo přejít tlačítkem BIKE oúroveň výš

(dlouhé stisknutí tlačítka BIKE)

Conceito de utilização:

– Abrir os MENUS: com o botão MENU (manter premido)

– Navegar no MENU: com o botão BIKE ou ALTI (BIKE = avançar/ALTI = retroceder)

– Abrir os MENUS: com o botão MENU (premir brevemente)

– Seleção da conﬁguração/alteração da conﬁguração: com o botão BIKE ou ALTI (BIKE = avançar/ALTI = retroceder)

– Conﬁrmação da conﬁguração: com o botão MENU (premir brevemente)

– Sair do menu: navegar até RETROCEDER, conﬁrmar com o botão Menu (premir brevemente) ou subir um nível no menu com

o botão BIKE (manter premido o botão BIKE)

Koncepcja obsługi:

– Otwarcie menu: przyciskiem MENU (długo przytrzymać)

– Przewijanie w menu: przyciskiem BIKE lub ALTI (BIKE = do przodu / ALTI = do tyłu)

– Otwarcie menu: przyciskiem MENU (krótko przytrzymać)

– Wybór ustawienia / zmiana ustawienia: przyciskiem BIKE lub ALTI (BIKE = do przodu / ALTI = do tyłu)

– Zatwierdzenie ustawienia: przyciskiem MENU (krótko przytrzymać)

– Wyjście z menu: przewijanie aż do pojawienia się napisu BACK, zatwierdzenie przyciskiem MENU (krótko przytrzymać)

lub przyciskiem BIKE przejście o jeden poziom menu do góry (długo przytrzymać przycisk BIKE)

= Tecla MENÚ = MENU-toets

= Tlačítko MENU

= Tecla MENU = Przycisk MENU

ES NL

PT PL

IMPORTANTE BELANGRIJK

DŮLEŽITÉ

IMPORTANTE WAŻNE

Observación: Encontrará un manual de instrucciones detallado en www.sigmasport.com Tip: Een uitgebreide gebruiksaanwijzing is te vinden op www.sigmasport.com

Poznámka: Podrobný návod kobsluze najdete na www.sigmasport.com

Nota: pode encontrar um manual de instruções detalhado em www.sigmasport.com Wskazówka: Szczegółowa instrukcja obsługi dostępna jest na stronie www.sigmasport.com

Wheel size / Radumfang / Circonférence de la roue / Circonferenza ruota / Tamaño de la rueda / Perímetro da roda / Wielmaat / Obwód koła / Rozměr kola

= WS (mm)

km/h:

WS = mm

mph:

WS = mm

Note: 1 inch = 25.4 mm

Switch from Bike 1 to Bike 2 / STS Speed transmitter / Umschalten von Rad 1 auf Rad 2 / Commutation entre le vélo 1 et le vélo 2 / Passaggio da Ruota 1 a Ruota 2 / Cambiar de bici 1 a bici 2. / Comutar da roda 1 para a roda 2 /

Omschakelen van Fiets 1 naar Fiets 2 / Przełączanie z roweru 1 na rower 2 / Přepínání zjízdního kola1 na jízdní kolo2

Battery change / Batteriewechsel / Remplacement des piles / Sostituzione della batteria / Cambio de baterías / Substituição da pilha / Batterijwissel / Wymiana baterii / Výměna baterie

A B C

1 1 A B

33 34 4 4

ENT

2 2 2

Press > 5 seconds

> 5 Sekunden drücken

> Maintenir la touche enfoncée

pendant 5 secondes

Premere > 5 secondi

Presionar > 5 segundos

> Premir durante 5 segundos

> 5 seconden indrukken

Naciskać >5 sekund

Stisknutí >5sekund

 Green LED is flashing

 Grüne LED blinkt

 La LED verte clignote

 Il LED verde lampeggia

 El LED verde parpadea

 LED verde intermitente

 Groene LED knippert

 Zielona LED miga

 Zelená LED bliká

 Red LED is flashing

 Rote LED blinkt

 La LED rouge clignote

 Il LED rosso lampeggia

 El LED rojo parpadea

 LED vermelho intermitente

 Rode LED knippert

 Czerwona LED miga

 Červená LED bliká

16" 1253 49,3

18" 1411 55,6

20" 1590 62,6

22" 1770 69,7

24" 1907 75,1

26" 2085 82,1

27" 2195 86,4

27.5" 2180 85,8

28" 2200 86,6

29" 2300 90,5

700C 2095 82,5

mm inch

Min.: 500 mm / Max. 3999 mm

BIKE 1 BIKE 2

mm x 3,14

km/h:

WS = mm x 3,14

mph:

WS = mm x 3,14

Wireless

transmitter /

Funk-Sender

Wireless

transmitter /

Funk-Sender

ENT

Optional, not included/

Optional, nicht im

Lieferumfang enthalten Optional, not included/

Optional, nicht im

Lieferumfang enthalten

ZEITBIKE CAD3STS Wireless Bike Computer (Transmitter) User Manual

Sigma Sport USA Wireless Bike Computer (Transmitter) Users Manual

Users Manual

Navigation menu

Namespaces

Views

Navigation
