Quick Installation GuideUS300EX Lite II Wireless N USB Adapter

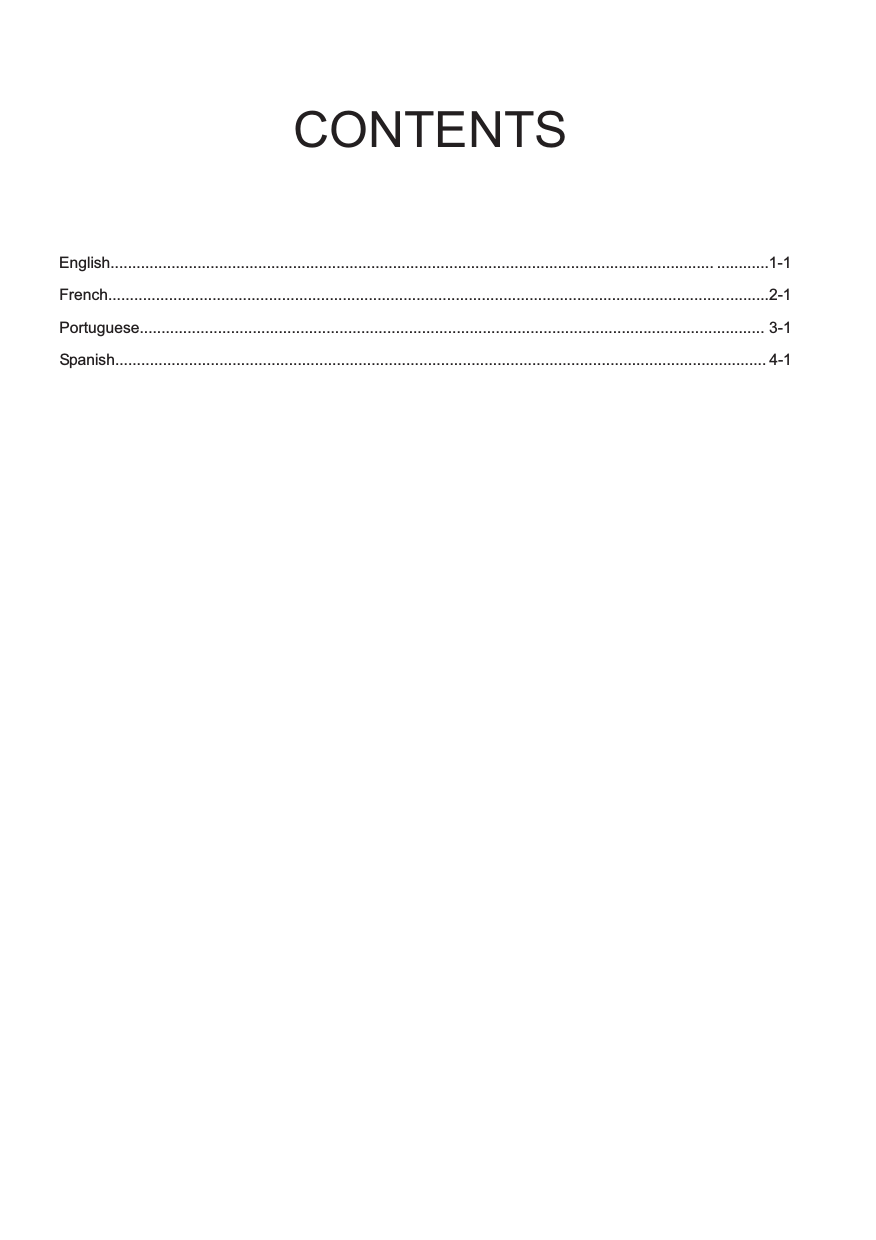

CONTENTSEnglish........................................................................................................................................... ............1-1French........................................................................................................................................................2-1Portuguese................................................................................................................................................ 3-1Spanish...................................................................................................................................................... 4-1

Quick Installation GuideUS300EX Lite II Wireless N USB Adapter

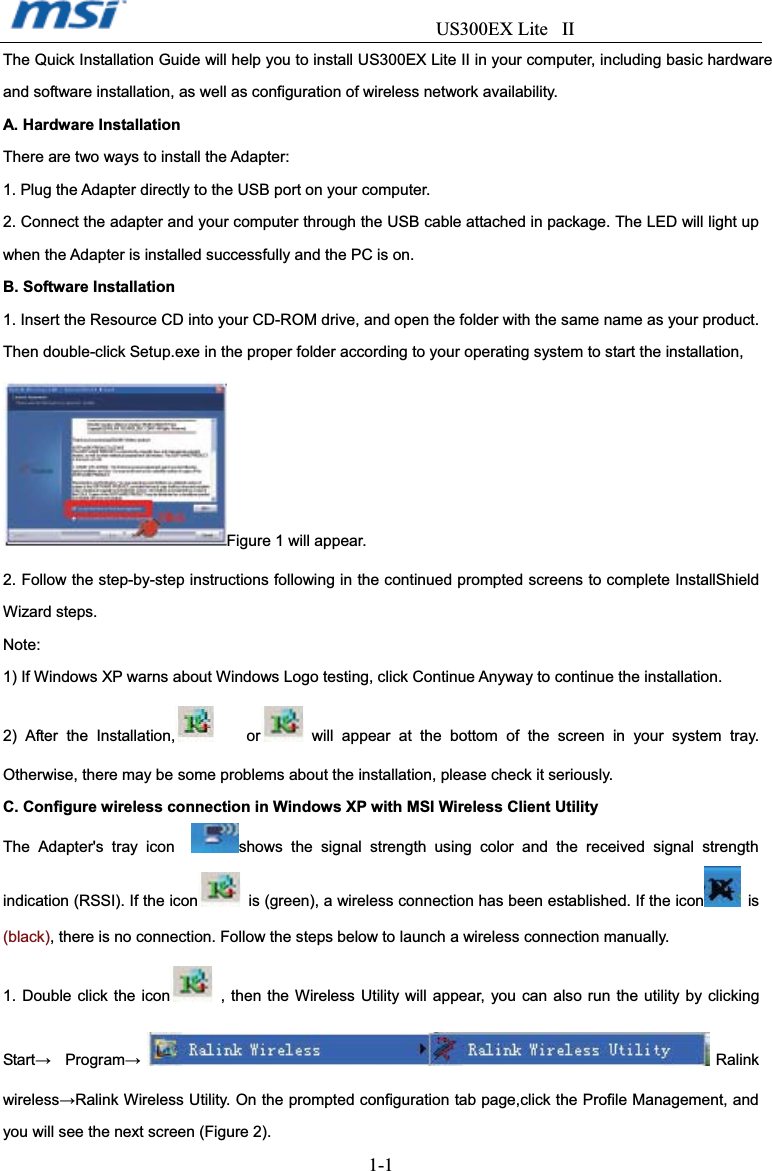

US300EX Lite II1-2Figure 2. 2. Click Scan on the screen above, and you will see a new screen (shown in Figure 3), click Refresh, then the latest available Network will appear. Figure 3 3. In the screen above, highlight a network name and click Activate, then you will see the next screen (shown in Figure 4). Enter the Client Name and SSID, and you can connect to the network. Figure 4 Note: If a well-balanced wireless network cannot be created, please refer to the User Guide on the Resource CD or your dealer for help. D. Configure wireless connection in Windows XP with Windows XP Wireless Zero Configuration 1. To use Windows XP Wireless Zero Configuration, select OptionĺSelect Client Software… on the menu of Utility shown in Figure 5.

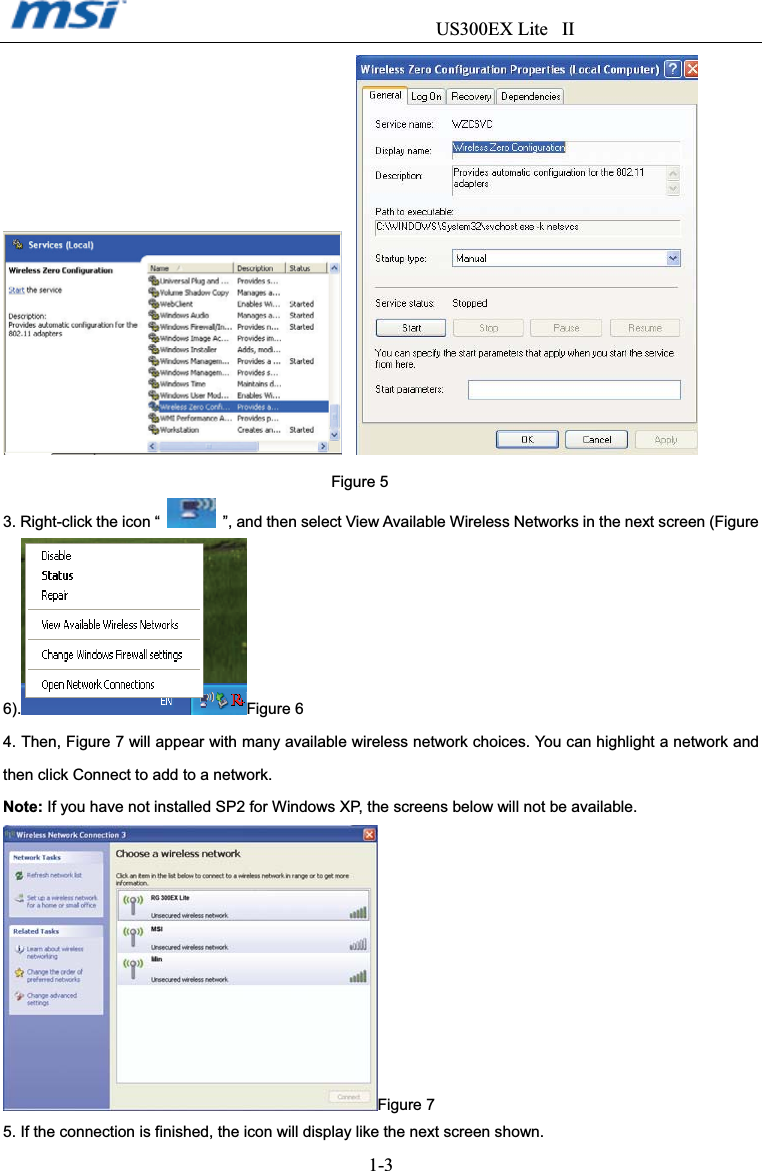

US300EX Lite II1-3Figure 5 3. Right-click the icon “ ”, and then select View Available Wireless Networks in the next screen (Figure 6). Figure 6 4. Then, Figure 7 will appear with many available wireless network choices. You can highlight a network and then click Connect to add to a network. Note: If you have not installed SP2 for Windows XP, the screens below will not be available. Figure 75. If the connection is finished, the icon will display like the next screen shown.

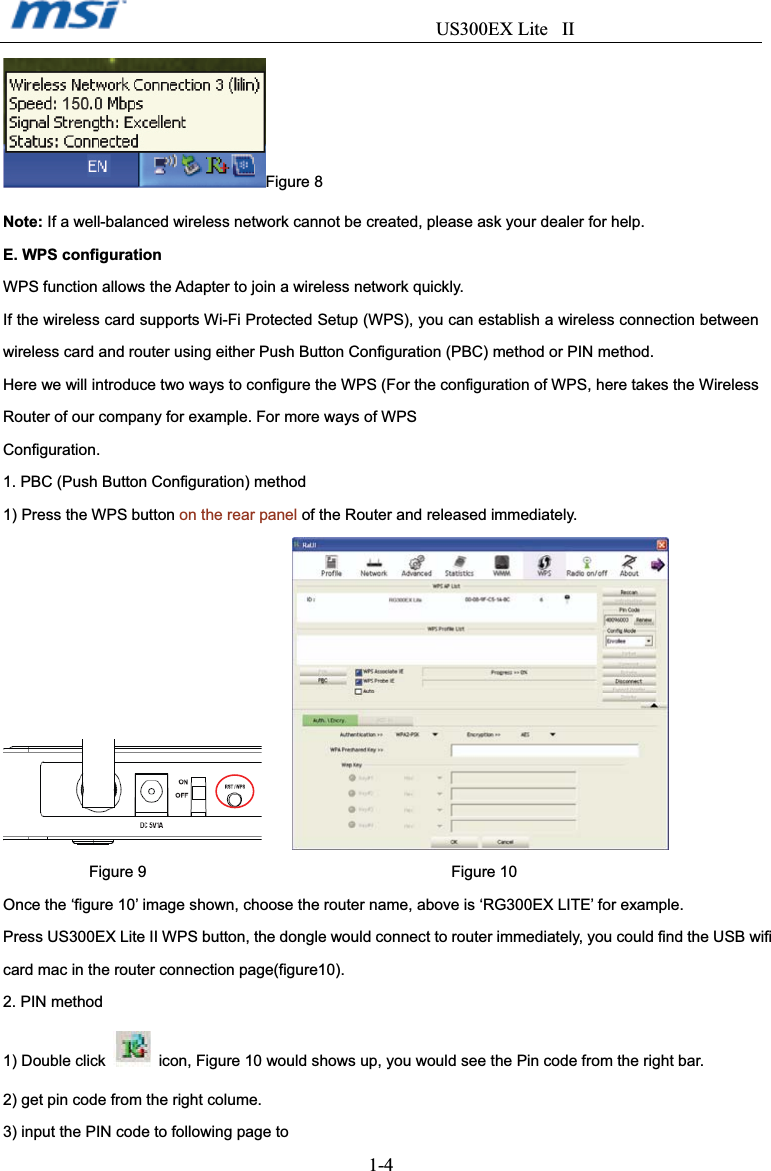

US300EX Lite II1-4Figure 8 Note: If a well-balanced wireless network cannot be created, please ask your dealer for help. E. WPS configuration WPS function allows the Adapter to join a wireless network quickly. If the wireless card supports Wi-Fi Protected Setup (WPS), you can establish a wireless connection between wireless card and router using either Push Button Configuration (PBC) method or PIN method. Here we will introduce two ways to configure the WPS (For the configuration of WPS, here takes the Wireless Router of our company for example. For more ways of WPS Configuration.1. PBC (Push Button Configuration) method 1) Press the WPS button on the rear panel of the Router and released immediately. Figure 9 Figure 10 Once the ‘figure 10’ image shown, choose the router name, above is ‘RG300EX LITE’ for example. Press US300EX Lite II WPS button, the dongle would connect to router immediately, you could find the USB wifi card mac in the router connection page(figure10). 2. PIN method 1) Double click icon, Figure 10 would shows up, you would see the Pin code from the right bar. 2) get pin code from the right colume. 3) input the PIN code to following page to

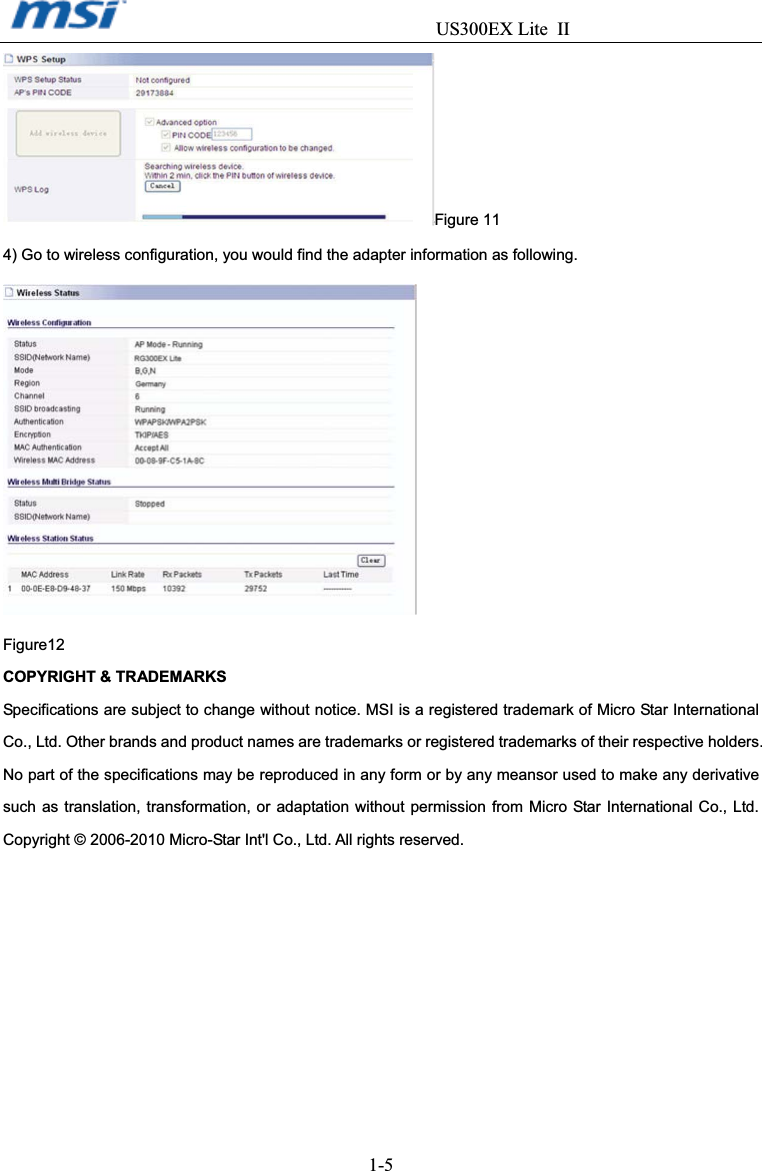

US300EX Lite II1-5Figure 11 4) Go to wireless configuration, you would find the adapter information as following. Figure12 COPYRIGHT & TRADEMARKS Specifications are subject to change without notice. MSI is a registered trademark of Micro Star International Co., Ltd. Other brands and product names are trademarks or registered trademarks of their respective holders. No part of the specifications may be reproduced in any form or by any meansor used to make any derivative such as translation, transformation, or adaptation without permission from Micro Star International Co., Ltd. Copyright © 2006-2010 Micro-Star Int'l Co., Ltd. All rights reserved.

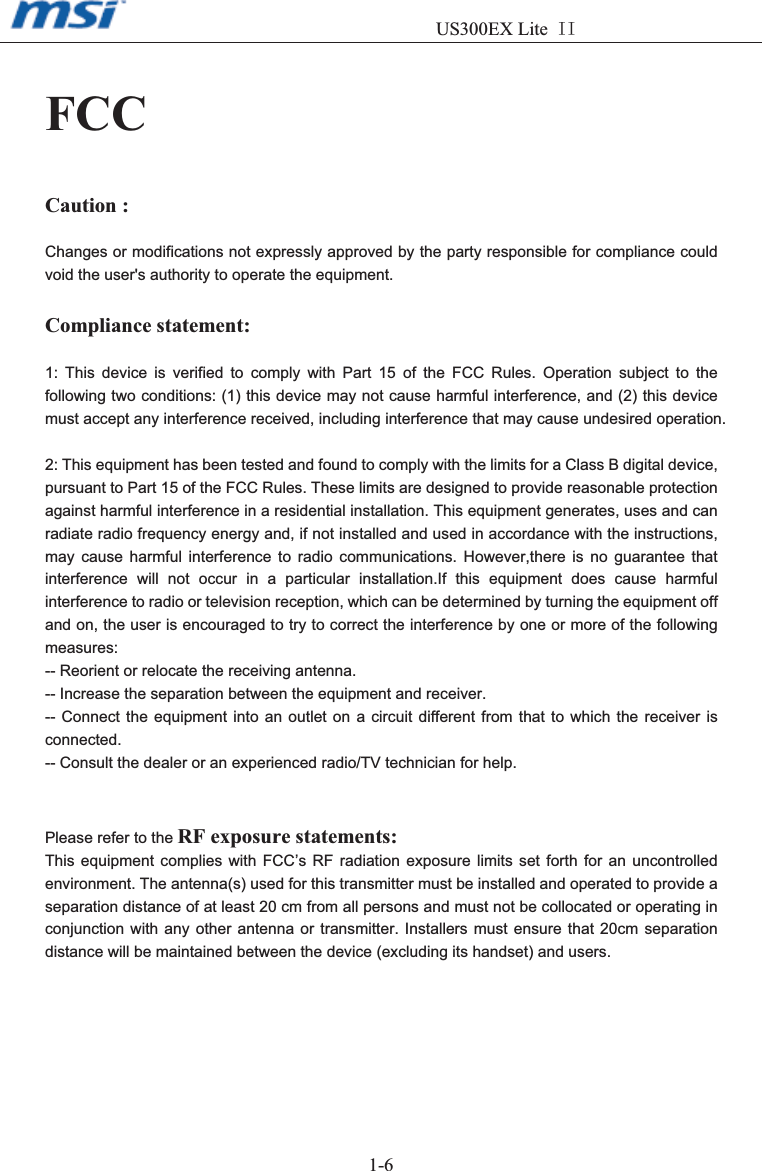

US300EX Lite II1-6FCCCaution : Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.Compliance statement:1: This device is verified to comply with Part 15 of the FCC Rules. Operation subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.2: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However,there is no guarantee that interference will not occur in a particular installation.If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:-- Reorient or relocate the receiving antenna.-- Increase the separation between the equipment and receiver.-- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.-- Consult the dealer or an experienced radio/TV technician for help.Please refer to the RF exposure statements: This equipment complies with FCC’s RF radiation exposure limits set forth for an uncontrolled environment. The antenna(s) used for this transmitter must be installed and operated to provide a separation distance of at least 20 cm from all persons and must not be collocated or operating in conjunction with any other antenna or transmitter. Installers must ensure that 20cm separation distance will be maintained between the device (excluding its handset) and users.

Guide d’installation rapide US300EX LITE II Adaptateur sans fil N-USB

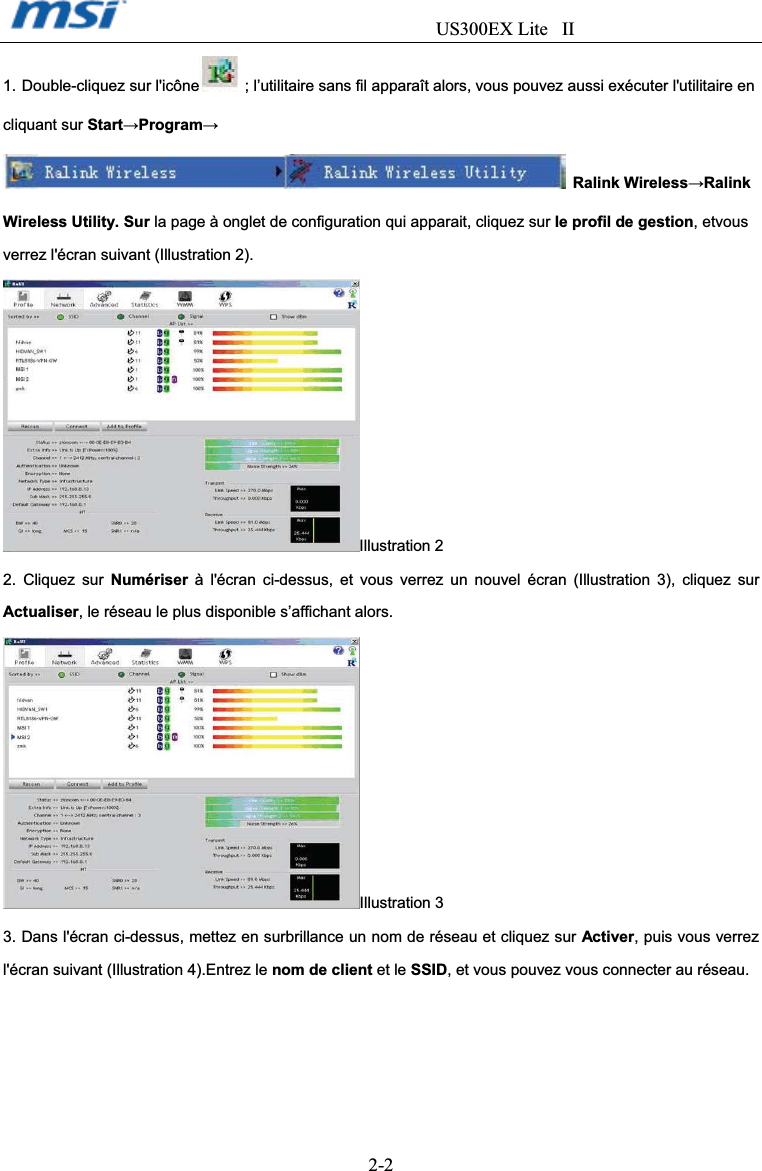

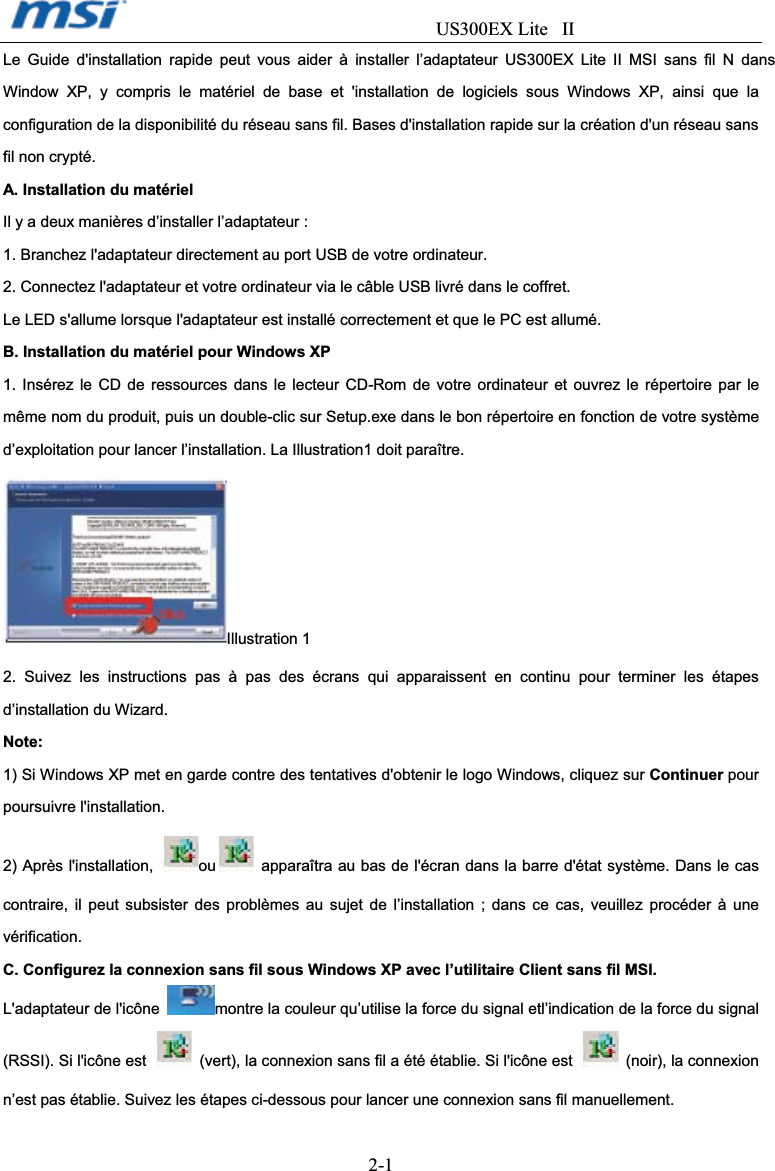

US300EX Lite II2-21. Double-cliquez sur l'icône ; l’utilitaire sans fil apparaît alors, vous pouvez aussi exécuter l'utilitaire en cliquant sur StartĺProgramĺRalink WirelessĺRalinkWireless Utility. Sur la page à onglet de configuration qui apparait, cliquez sur le profil de gestion, etvous verrez l'écran suivant (Illustration 2). Illustration 2 2. Cliquez sur Numériser à l'écran ci-dessus, et vous verrez un nouvel écran (Illustration 3), cliquez sur Actualiser, le réseau le plus disponible s’affichant alors. Illustration 3 3. Dans l'écran ci-dessus, mettez en surbrillance un nom de réseau et cliquez sur Activer, puis vous verrez l'écran suivant (Illustration 4).Entrez le nom de client et le SSID, et vous pouvez vous connecter au réseau.

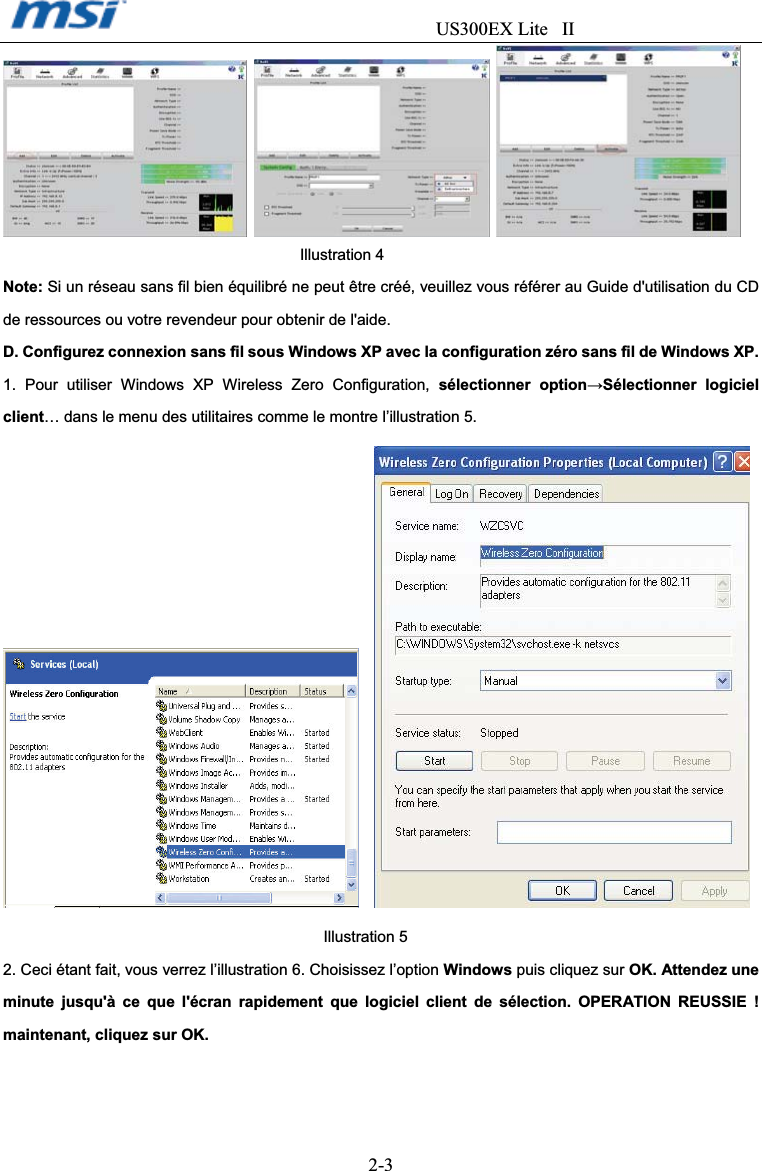

US300EX Lite II2-3Illustration 4 Note: Si un réseau sans fil bien équilibré ne peut être créé, veuillez vous référer au Guide d'utilisation du CD de ressources ou votre revendeur pour obtenir de l'aide. D. Configurez connexion sans fil sous Windows XP avec la configuration zéro sans fil de Windows XP. 1. Pour utiliser Windows XP Wireless Zero Configuration, sélectionner optionĺSélectionner logiciel client… dans le menu des utilitaires comme le montre l’illustration 5. Illustration 52. Ceci étant fait, vous verrez l’illustration 6. Choisissez l’option Windows puis cliquez sur OK. Attendez une minute jusqu'à ce que l'écran rapidement que logiciel client de sélection. OPERATION REUSSIE ! maintenant, cliquez sur OK.

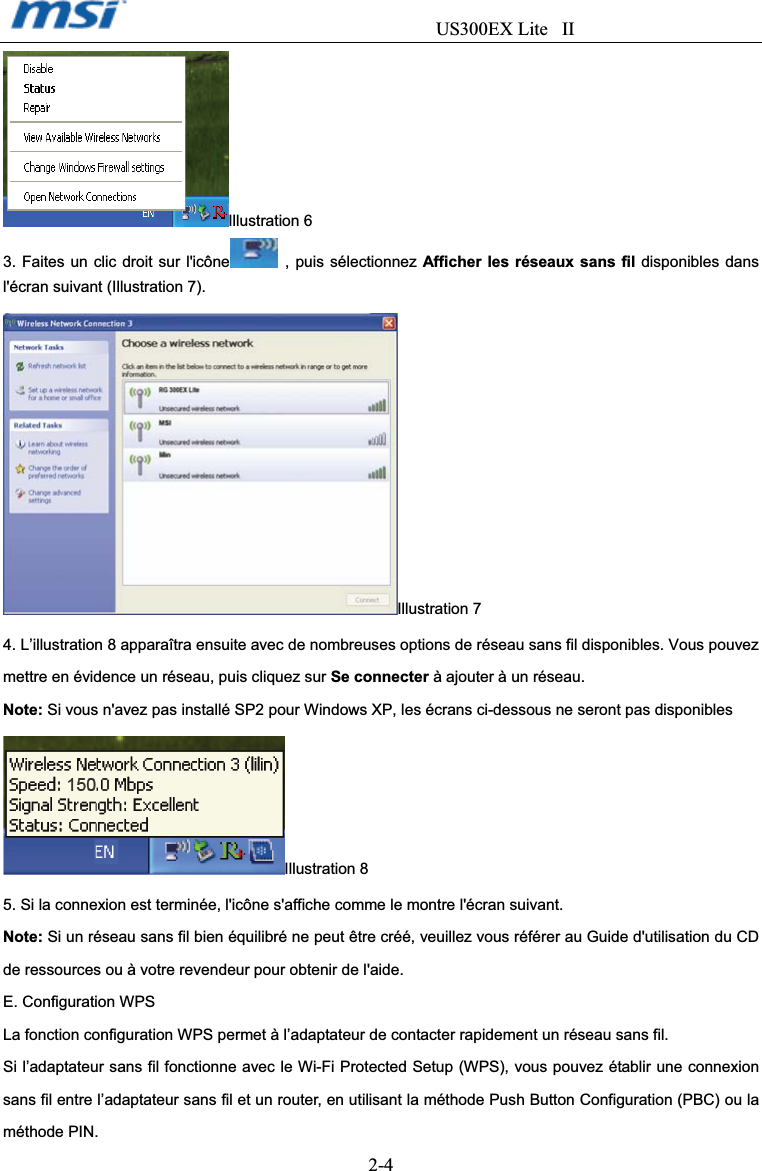

US300EX Lite II2-4Illustration 6 3. Faites un clic droit sur l'icône , puis sélectionnez Afficher les réseaux sans fil disponibles dans l'écran suivant (Illustration 7). Illustration 7 4. L’illustration 8 apparaîtra ensuite avec de nombreuses options de réseau sans fil disponibles. Vous pouvez mettre en évidence un réseau, puis cliquez sur Se connecter à ajouter à un réseau. Note: Si vous n'avez pas installé SP2 pour Windows XP, les écrans ci-dessous ne seront pas disponibles Illustration 8 5. Si la connexion est terminée, l'icône s'affiche comme le montre l'écran suivant. Note: Si un réseau sans fil bien équilibré ne peut être créé, veuillez vous référer au Guide d'utilisation du CD de ressources ou à votre revendeur pour obtenir de l'aide. E. Configuration WPS La fonction configuration WPS permet à l’adaptateur de contacter rapidement un réseau sans fil. Si l’adaptateur sans fil fonctionne avec le Wi-Fi Protected Setup (WPS), vous pouvez établir une connexion sans fil entre l’adaptateur sans fil et un router, en utilisant la méthode Push Button Configuration (PBC) ou la méthode PIN.

US300EX Lite II2-5Nous allons introduire ici deux façons de configurer le WPS (La configuration du WPS, prend ici pour exemple, le Router sans fil de notre société. Pour d’autres méthodes de Configuration WPS. 1. Méthode PBC (Push Button Configuration) 1) Appuez sur le bouton WPS sur le panneau situé à l’arrière du Router et relâchez-le immédiatement. Illustration 9 Illustration 10 Une fois que l’image ‘figure 10’ apparaît, choisissez le nom du router, au dessus se trouve ‘RG300EX Lite’ par exemple. Appuyez sur le bouton US300EX Lite II WPS, la clé électronique se branche immédiatement sur le router, vous trouverez l’adaptateur USB wifi mac sur la page de connexion du router (Illustration 10). 2. Méthode PIN 1) Cliquez deux fois sur l’icone, Figure 10 apparaît, vous voyez le code PIN sur la barre de droite. 2) Obtenez le code PIN de la colonne de droite. 3) Entrez le code PIN sur la page suivante. Illustration 11 4) Allez à la configuration sans fil, vous trouverez les informations pour l’adaptateur comme suit:

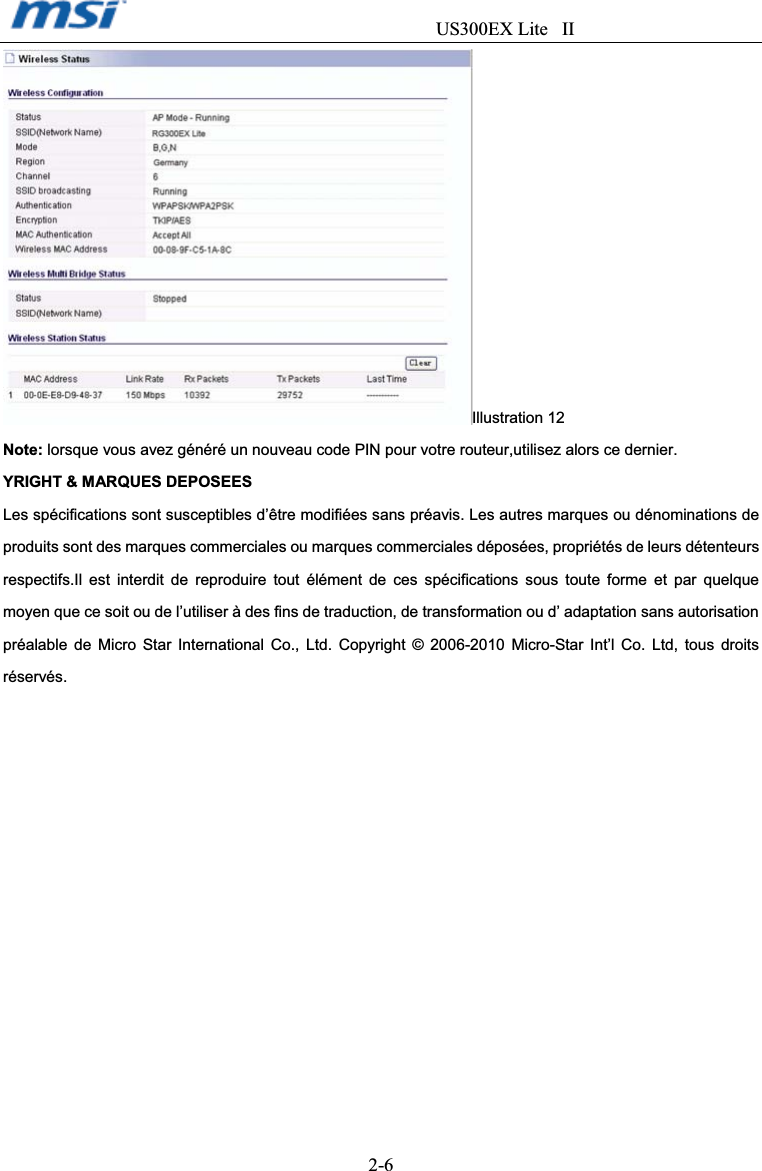

US300EX Lite II2-6Illustration 12 Note: lorsque vous avez généré un nouveau code PIN pour votre routeur,utilisez alors ce dernier. YRIGHT & MARQUES DEPOSEES Les spécifications sont susceptibles d’être modifiées sans préavis. Les autres marques ou dénominations de produits sont des marques commerciales ou marques commerciales déposées, propriétés de leurs détenteurs respectifs.Il est interdit de reproduire tout élément de ces spécifications sous toute forme et par quelque moyen que ce soit ou de l’utiliser à des fins de traduction, de transformation ou d’ adaptation sans autorisation préalable de Micro Star International Co., Ltd. Copyright © 2006-2010 Micro-Star Int’l Co. Ltd, tous droits réservés.

Guia de Instalação Rápida US300EX LITE IIAdaptador sem fio N USB

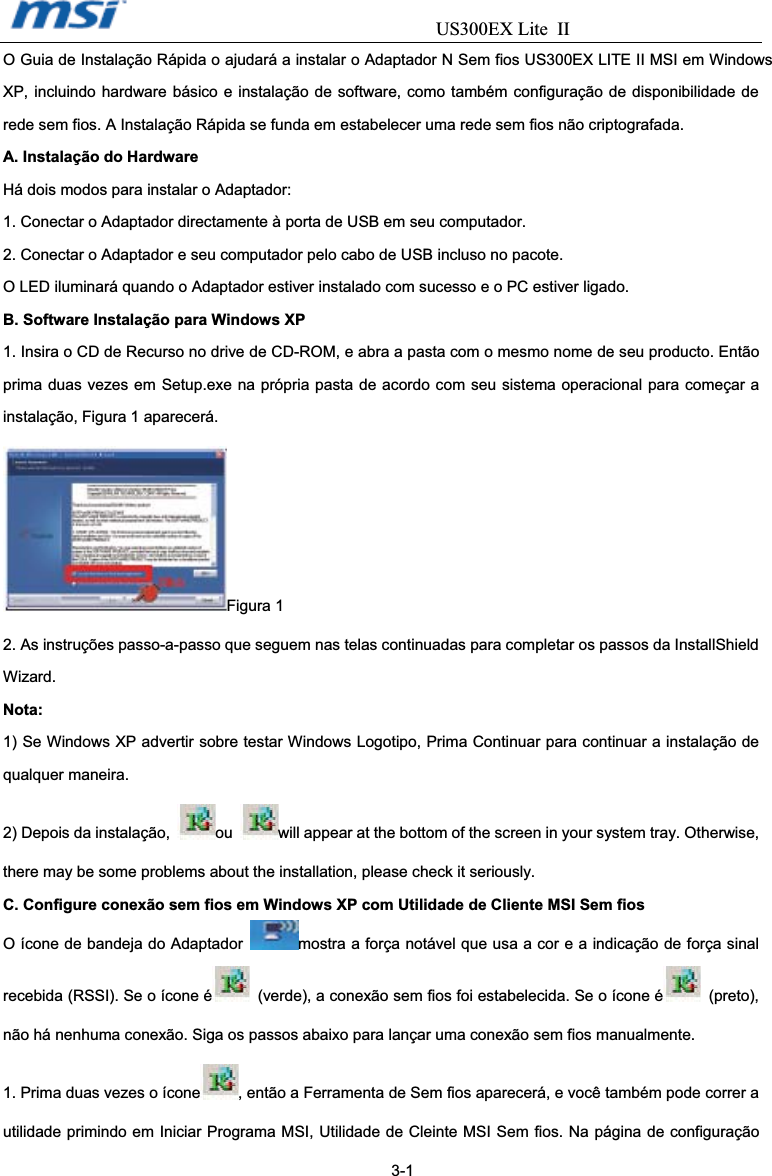

US300EX Lite IIO Guia de Instalação Rápida o ajudará a instalar o Adaptador N Sem fios US300EX LITE II MSI em Windows XP, incluindo hardware básico e instalação de software, como também configuração de disponibilidade de rede sem fios. A Instalação Rápida se funda em estabelecer uma rede sem fios não criptografada. A. Instalação do Hardware Há dois modos para instalar o Adaptador: 1. Conectar o Adaptador directamente à porta de USB em seu computador. 2. Conectar o Adaptador e seu computador pelo cabo de USB incluso no pacote. O LED iluminará quando o Adaptador estiver instalado com sucesso e o PC estiver ligado. B. Software Instalação para Windows XP 1. Insira o CD de Recurso no drive de CD-ROM, e abra a pasta com o mesmo nome de seu producto. Então prima duas vezes em Setup.exe na própria pasta de acordo com seu sistema operacional para começar a instalação, Figura 1 aparecerá. Figura 1 2. As instruções passo-a-passo que seguem nas telas continuadas para completar os passos da InstallShield Wizard. Nota: 1) Se Windows XP advertir sobre testar Windows Logotipo, Prima Continuar para continuar a instalação de qualquer maneira. 2) Depois da instalação, ou will appear at the bottom of the screen in your system tray. Otherwise, there may be some problems about the installation, please check it seriously. C. Configure conexão sem fios em Windows XP com Utilidade de Cliente MSI Sem fios O ícone de bandeja do Adaptador mostra a força notável que usa a cor e a indicação de força sinal recebida (RSSI). Se o ícone é (verde), a conexão sem fios foi estabelecida. Se o ícone é (preto), não há nenhuma conexão. Siga os passos abaixo para lançar uma conexão sem fios manualmente. 1. Prima duas vezes o ícone , então a Ferramenta de Sem fios aparecerá, e você também pode correr a utilidade primindo em Iniciar Programa MSI, Utilidade de Cleinte MSI Sem fios. Na página de configuração 3-1

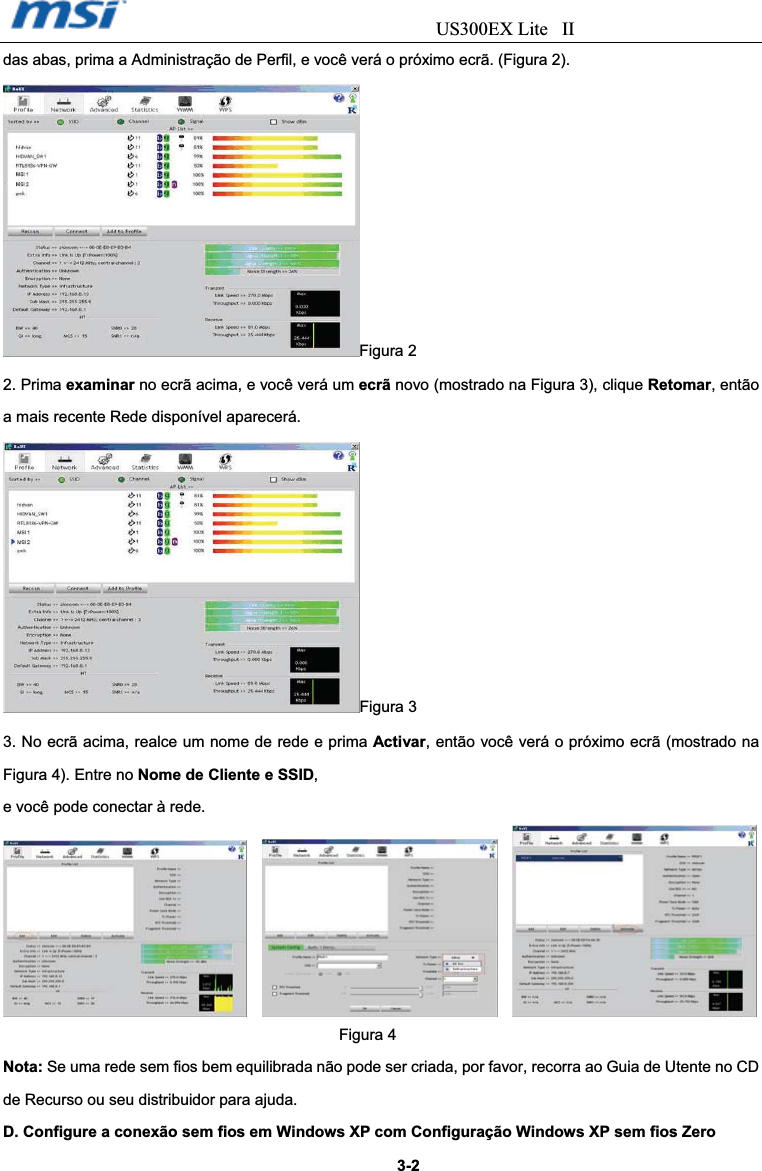

US300EX Lite IIdas abas, prima a Administração de Perfil, e você verá o próximo ecrã. (Figura 2). Figura 2 2. Prima examinar no ecrã acima, e você verá um ecrã novo (mostrado na Figura 3), clique Retomar, então a mais recente Rede disponível aparecerá. Figura 3 3. No ecrã acima, realce um nome de rede e prima Activar, então você verá o próximo ecrã (mostrado na Figura 4). Entre no Nome de Cliente e SSID,e você pode conectar à rede. Figura 4 Nota: Se uma rede sem fios bem equilibrada não pode ser criada, por favor, recorra ao Guia de Utente no CD de Recurso ou seu distribuidor para ajuda. D. Configure a conexão sem fios em Windows XP com Configuração Windows XP sem fios Zero 3-2

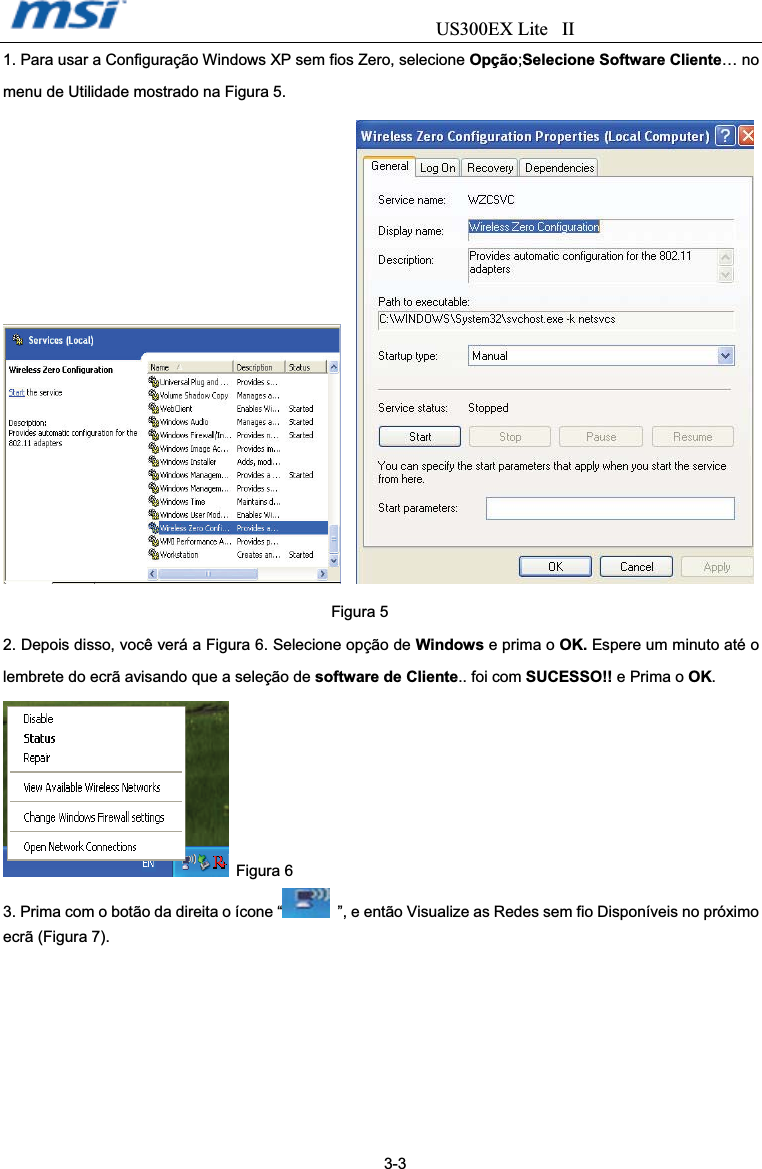

US300EX Lite II1. Para usar a Configuração Windows XP sem fios Zero, selecione Opção;Selecione Software Cliente… no menu de Utilidade mostrado na Figura 5. Figura 5 2. Depois disso, você verá a Figura 6. Selecione opção de Windows e prima o OK. Espere um minuto até o lembrete do ecrã avisando que a seleção de software de Cliente.. foi com SUCESSO!! e Prima o OK. Figura 6 3. Prima com o botão da direita o ícone “ ”, e então Visualize as Redes sem fio Disponíveis no próximo ecrã (Figura 7). 3-3

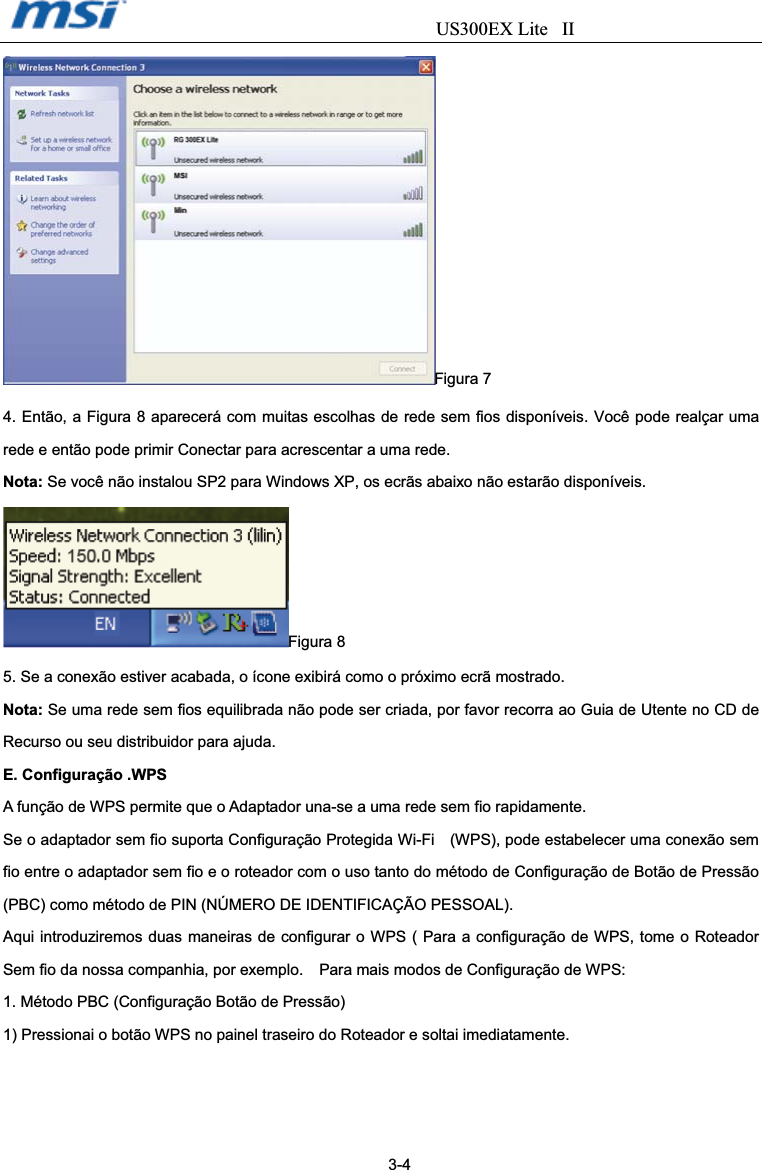

US300EX Lite IIFigura 7 4. Então, a Figura 8 aparecerá com muitas escolhas de rede sem fios disponíveis. Você pode realçar uma rede e então pode primir Conectar para acrescentar a uma rede. Nota: Se você não instalou SP2 para Windows XP, os ecrãs abaixo não estarão disponíveis. Figura 8 5. Se a conexão estiver acabada, o ícone exibirá como o próximo ecrã mostrado. Nota: Se uma rede sem fios equilibrada não pode ser criada, por favor recorra ao Guia de Utente no CD de Recurso ou seu distribuidor para ajuda. E. Configuração .WPSA função de WPS permite que o Adaptador una-se a uma rede sem fio rapidamente. Se o adaptador sem fio suporta Configuração Protegida Wi-Fi (WPS), pode estabelecer uma conexão sem fio entre o adaptador sem fio e o roteador com o uso tanto do método de Configuração de Botão de Pressão (PBC) como método de PIN (NÚMERO DE IDENTIFICAÇÃO PESSOAL). Aqui introduziremos duas maneiras de configurar o WPS ( Para a configuração de WPS, tome o Roteador Sem fio da nossa companhia, por exemplo. Para mais modos de Configuração de WPS: 1. Método PBC (Configuração Botão de Pressão) 1) Pressionai o botão WPS no painel traseiro do Roteador e soltai imediatamente. 3-4

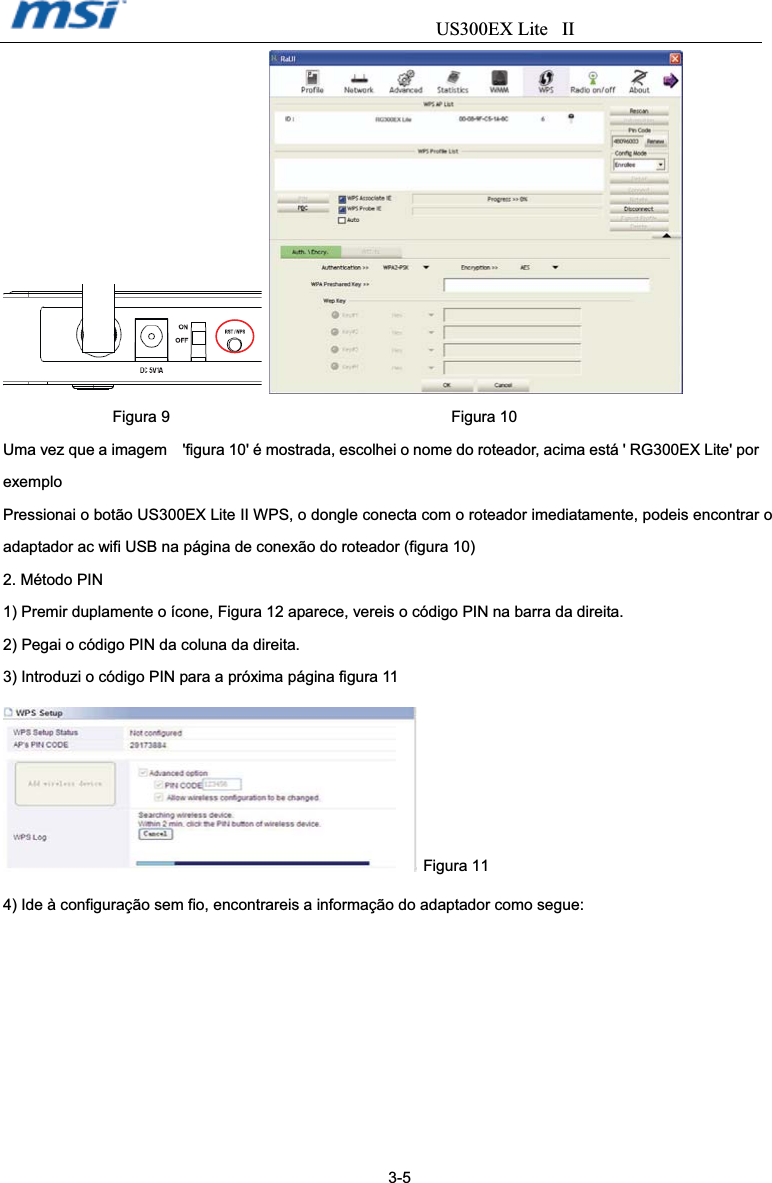

US300EX Lite IIFigura 9 Figura 10 Uma vez que a imagem 'figura 10' é mostrada, escolhei o nome do roteador, acima está ' RG300EX Lite' por exemplo Pressionai o botão US300EX Lite II WPS, o dongle conecta com o roteador imediatamente, podeis encontrar o adaptador ac wifi USB na página de conexão do roteador (figura 10) 2. Método PIN 1) Premir duplamente o ícone, Figura 12 aparece, vereis o código PIN na barra da direita. 2) Pegai o código PIN da coluna da direita. 3) Introduzi o código PIN para a próxima página figura 11 Figura 11 4) Ide à configuração sem fio, encontrareis a informação do adaptador como segue: 3-5

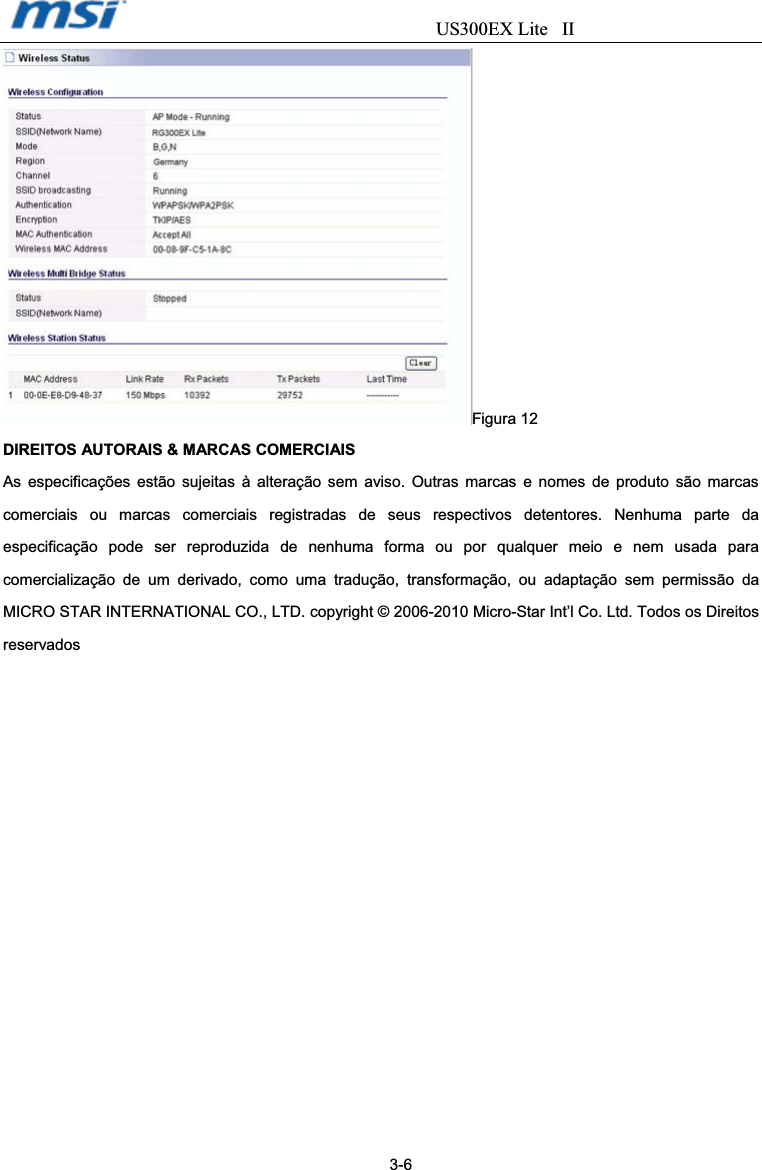

US300EX Lite IIFigura 12 DIREITOS AUTORAIS & MARCAS COMERCIAIS As especificações estão sujeitas à alteração sem aviso. Outras marcas e nomes de produto são marcas comerciais ou marcas comerciais registradas de seus respectivos detentores. Nenhuma parte da especificação pode ser reproduzida de nenhuma forma ou por qualquer meio e nem usada para comercialização de um derivado, como uma tradução, transformação, ou adaptação sem permissão da MICRO STAR INTERNATIONAL CO., LTD. copyright © 2006-2010 Micro-Star Int’l Co. Ltd. Todos os Direitos reservados 3-6

Guía de instalación rápida US300EX LITE IIAdaptador USB Wireless N

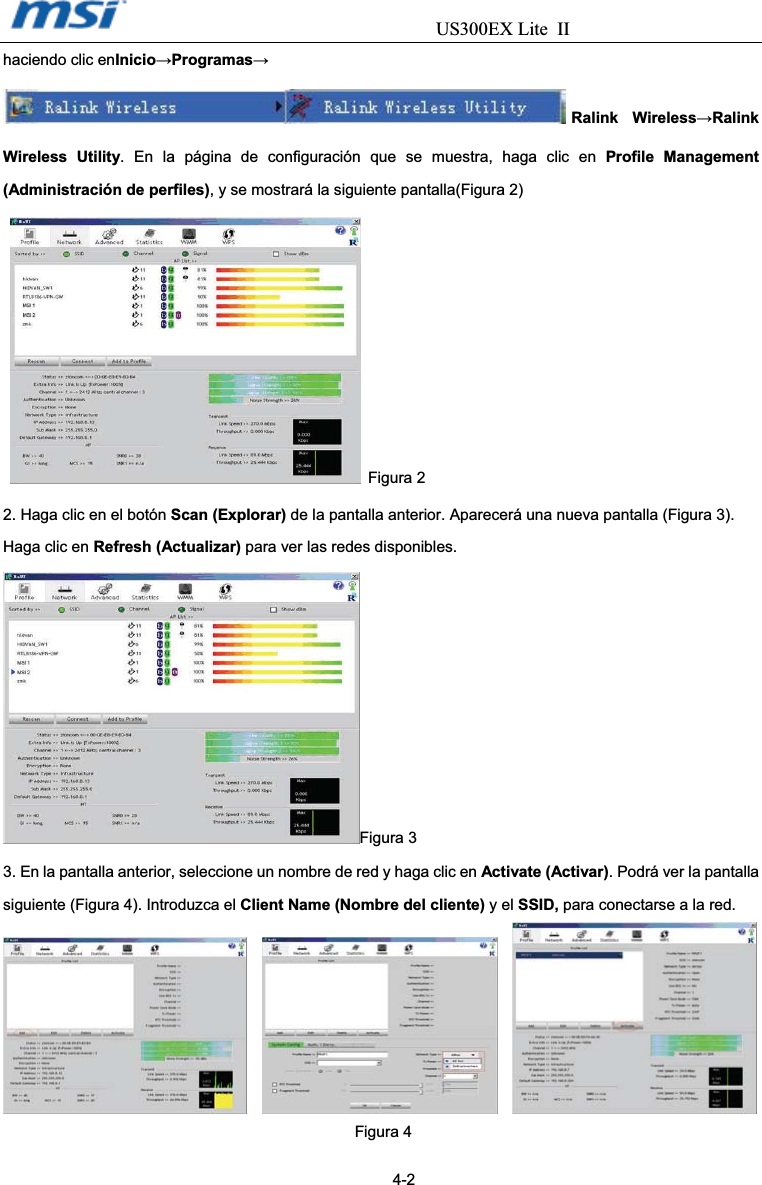

US300EX Lite IINota: Si no se puede crear una red inalámbrica estable, consulte la Guía del usuario en el CD de recursos o póngase en contacto con su distribuidor para obtener ayuda. D. Configuración de la conexión inalámbrica en Windows XP mediante Wireless Zero Configuration de Windows XP 1. Para utilizar Wireless Zero Configuration de Windows XP, seleccione OptionsĺSelect Client Software… en el menú de la Utilidad que aparece en Figura 5. Figura 5. 2. Después de esto, deberá aparecer la pantalla que se muestra en la Figura 6. Seleccione la oUSBón Windows y haga clic en OK (Aceptar). Espere un minuto hasta que en la pantalla aparezca la ventana de Client software selection.. SUCCESSFUL!! (selección de software del cliente.. CORRECTA) y haga clic en OK (Aceptar).Figura 6 3. Haga clic con el botón secundario en el icono “ ” y, a continuación, seleccione View Available Wireless Networks (Ver redes inalámbricas disponibles) en la siguiente pantalla (Figura 7). 4-3

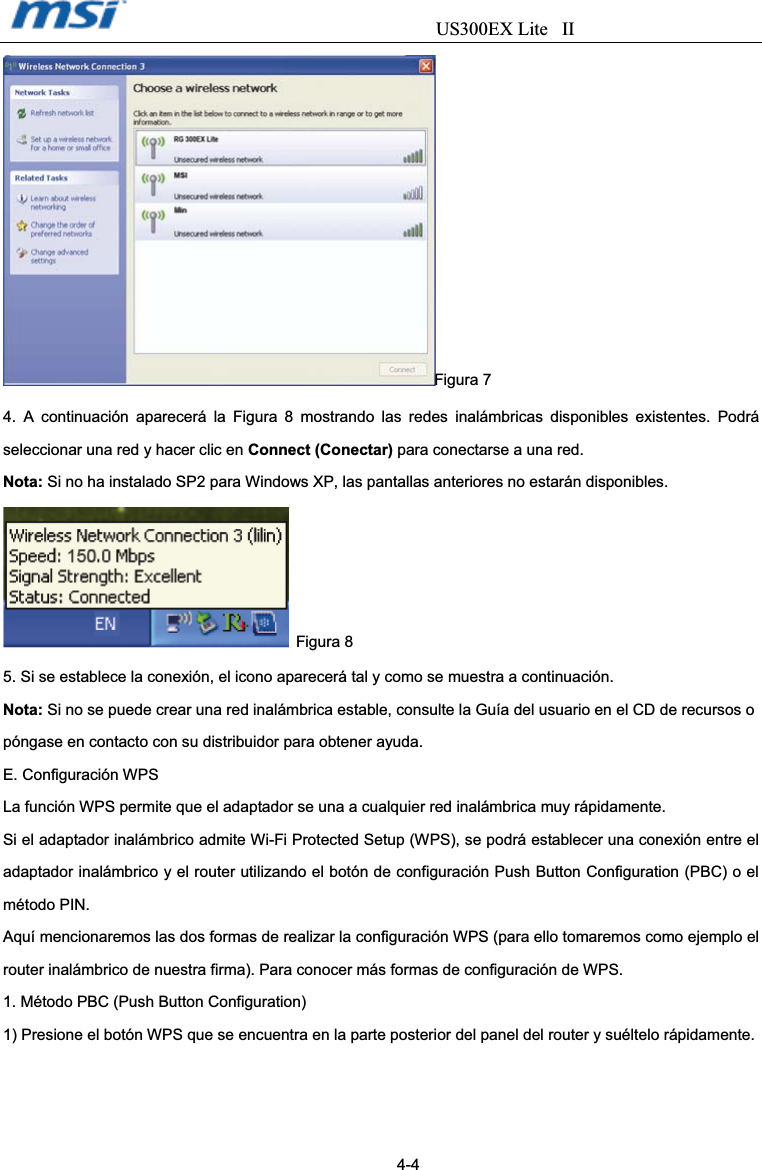

US300EX Lite IIFigura 7 4. A continuación aparecerá la Figura 8 mostrando las redes inalámbricas disponibles existentes. Podrá seleccionar una red y hacer clic en Connect (Conectar) para conectarse a una red. Nota: Si no ha instalado SP2 para Windows XP, las pantallas anteriores no estarán disponibles. Figura 8 5. Si se establece la conexión, el icono aparecerá tal y como se muestra a continuación. Nota: Si no se puede crear una red inalámbrica estable, consulte la Guía del usuario en el CD de recursos o póngase en contacto con su distribuidor para obtener ayuda. E. Configuración WPS La función WPS permite que el adaptador se una a cualquier red inalámbrica muy rápidamente. Si el adaptador inalámbrico admite Wi-Fi Protected Setup (WPS), se podrá establecer una conexión entre el adaptador inalámbrico y el router utilizando el botón de configuración Push Button Configuration (PBC) o el método PIN. Aquí mencionaremos las dos formas de realizar la configuración WPS (para ello tomaremos como ejemplo el router inalámbrico de nuestra firma). Para conocer más formas de configuración de WPS. 1. Método PBC (Push Button Configuration) 1) Presione el botón WPS que se encuentra en la parte posterior del panel del router y suéltelo rápidamente. 4-4

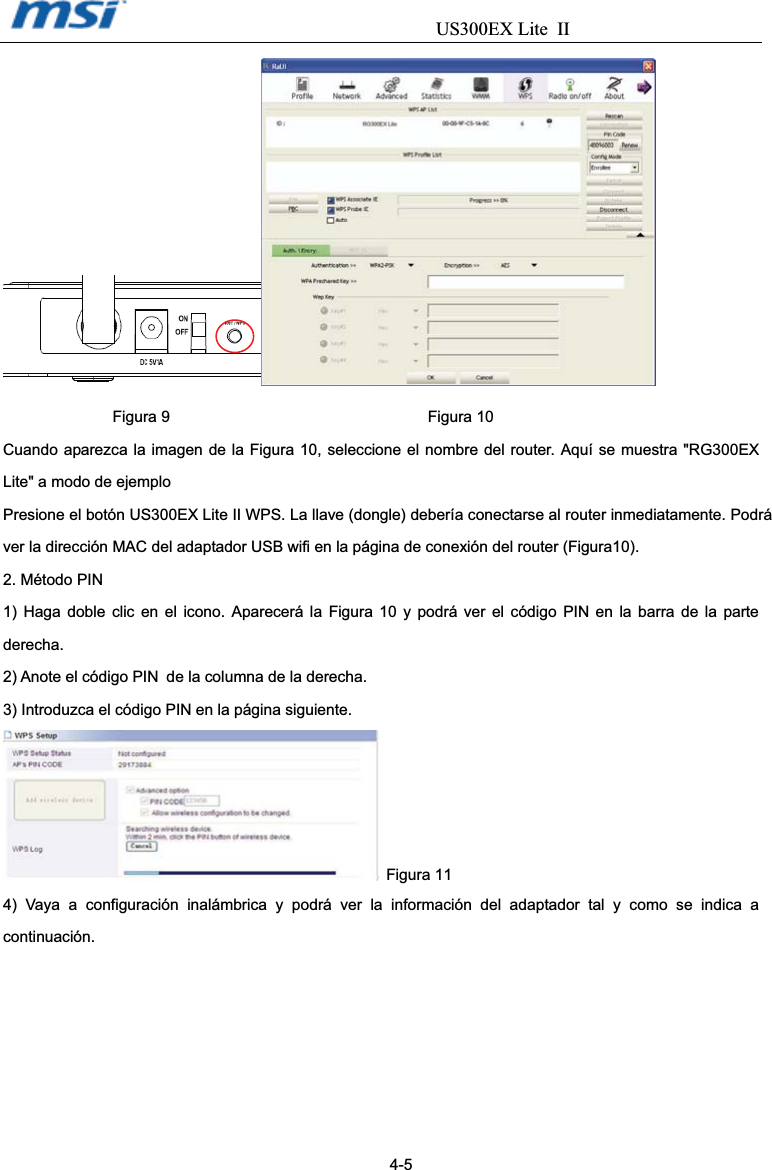

US300EX Lite IIFigura 9 Figura 10 Cuando aparezca la imagen de la Figura 10, seleccione el nombre del router. Aquí se muestra "RG300EX Lite" a modo de ejemplo Presione el botón US300EX Lite II WPS. La llave (dongle) debería conectarse al router inmediatamente. Podrá ver la dirección MAC del adaptador USB wifi en la página de conexión del router (Figura10). 2. Método PIN 1) Haga doble clic en el icono. Aparecerá la Figura 10 y podrá ver el código PIN en la barra de la parte derecha. 2) Anote el código PIN˺de la columna de la derecha. 3) Introduzca el código PIN en la página siguiente. Figura 11 4) Vaya a configuración inalámbrica y podrá ver la información del adaptador tal y como se indica a continuación. 4-5

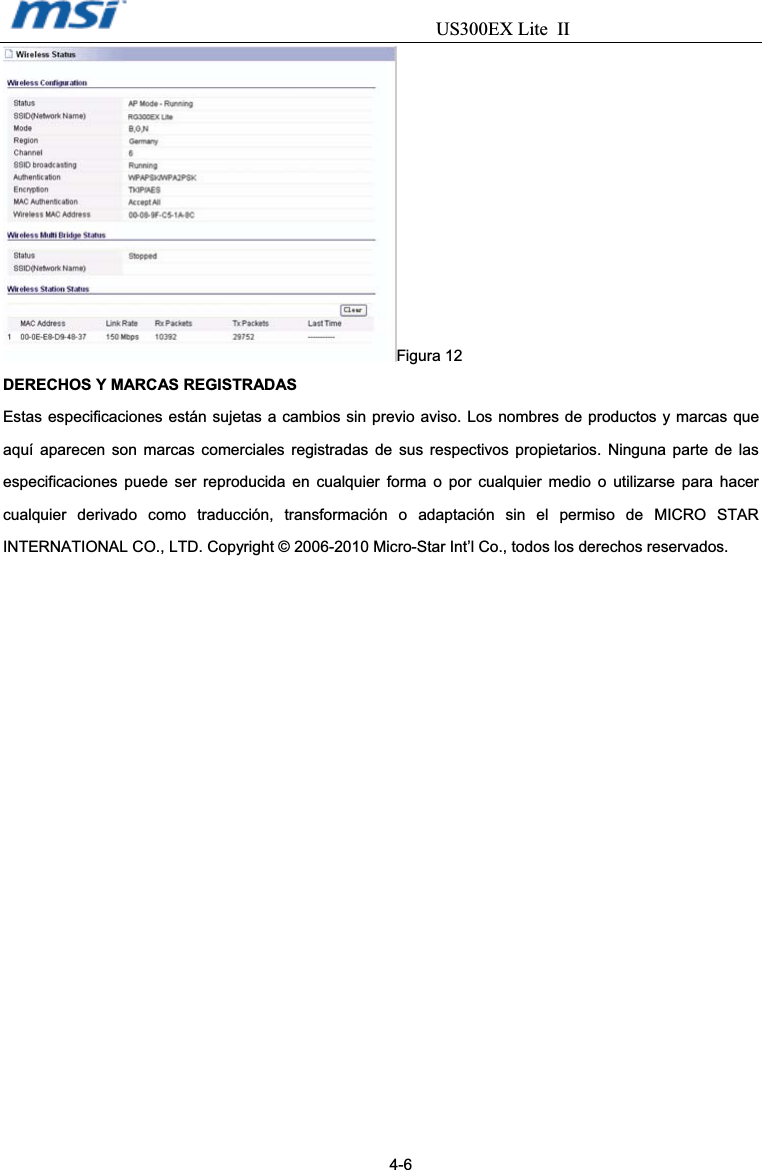

US300EX Lite IIFigura 12DERECHOS Y MARCAS REGISTRADAS Estas especificaciones están sujetas a cambios sin previo aviso. Los nombres de productos y marcas que aquí aparecen son marcas comerciales registradas de sus respectivos propietarios. Ninguna parte de las especificaciones puede ser reproducida en cualquier forma o por cualquier medio o utilizarse para hacer cualquier derivado como traducción, transformación o adaptación sin el permiso de MICRO STAR INTERNATIONAL CO., LTD. Copyright © 2006-2010 Micro-Star Int’l Co., todos los derechos reservados. 4-6
