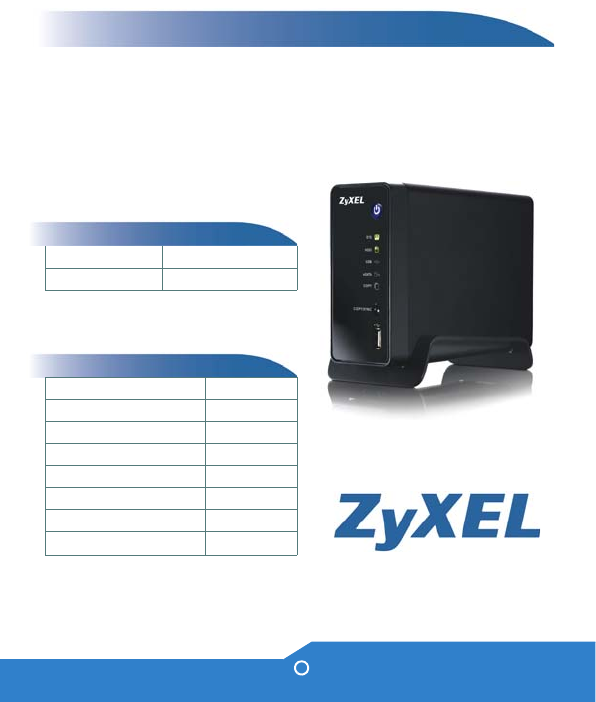

Zyxel Nsa310 Quick Start Guide
2014-07-19
: Zyxel Zyxel-Nsa310-Quick-Start-Guide zyxel-nsa310-quick-start-guide zyxel pdf
Open the PDF directly: View PDF .
Page Count: 90
2
Device Panels
eSATA Port
USB Port
LAN Port
Power
USB Port
On / Off
SYS LED
HDD LED
USB LED
eSATA LED
COPY LED
COPY/SYNC button
RESET
3
Introduction
The NSA lets you share files and back up data on your home network.
You can also play video, music, and photo files stored on the NSA using
your computer or a media client such as the DMA2501.

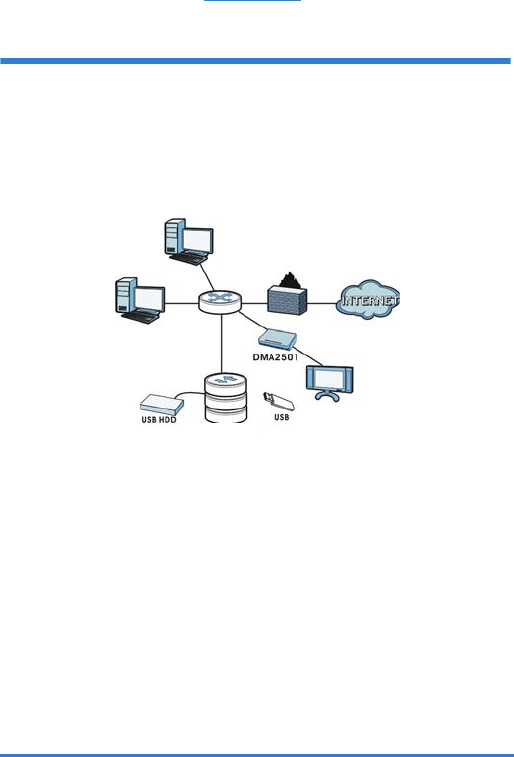

How It Works

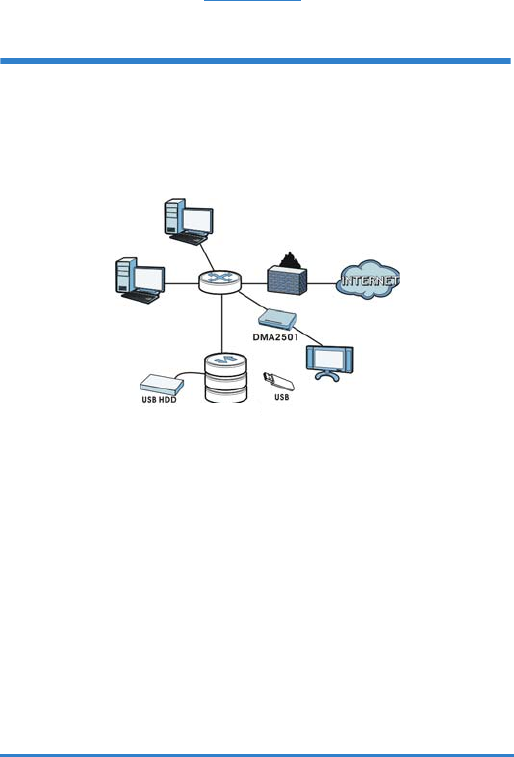

Above is the NSA in a home network. Users back up and share data on
the NSA. The DMA2501 plays the NSA’s media files on the TV. A USB
hard drive provides extra storage space and files are copied directly
from the USB memory stick to the NSA by using the COPY/SYNC
button.
Place the NSA behind a firewall and/or IDP (Intrusion Detection and
Prevention) device to protect it from attacks from the Internet.
See the User’s Guide on the included CD for details on configuring all of
the NSA’s features.
This Quick Start Guide shows you how to:
•Install Hard Drive, 4
•Connect the NSA, 6
•Access the NSA310, 7
•Log into the NSA, 11
•Troubleshooting, 12
NSA
ENGLISH
4
Before You Begin
You need the following before you start:
•NSA
• Included CD containing the NAS Starter Utility and User’s Guide
• Power adapter
• Included Ethernet cable
• One SATA II or SATA III compatible hard disk
• eSATA hard disk and cable (optional)
• USB cable (optional: you only need this if you want to expand
storage capacity by connecting USB drives). Make sure that the
USB device use it’s own external power adapter if it has one.
• Computer with an Ethernet port
• Network device such as a switch, router, or hub (optional)
Install Hard Drive
Once you install a hard drive on the NSA and create a volume, all
existing data on the disk will be erased.
The NSA must be turned off before you remove or install hard
drive.
Creating a volume formats the hard drive. All data will be lost. Back
up any files on the disk to another location before you install the
disk in the NSA.
1. Make sure the power and Ethernet cords are disconnected from the
NSA.
5
2. Place the NSA on a flat surface with the
bottom panel facing up. This exposes the
bottom panel where the thumbscrew is
located. Loosen the thumbscrew using a flat
head screwdriver or a coin.

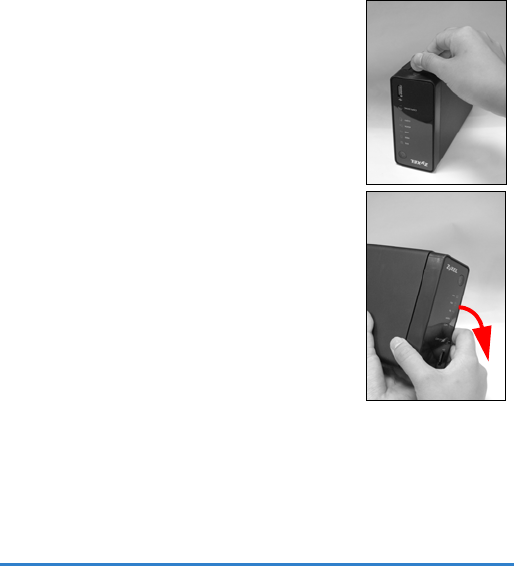

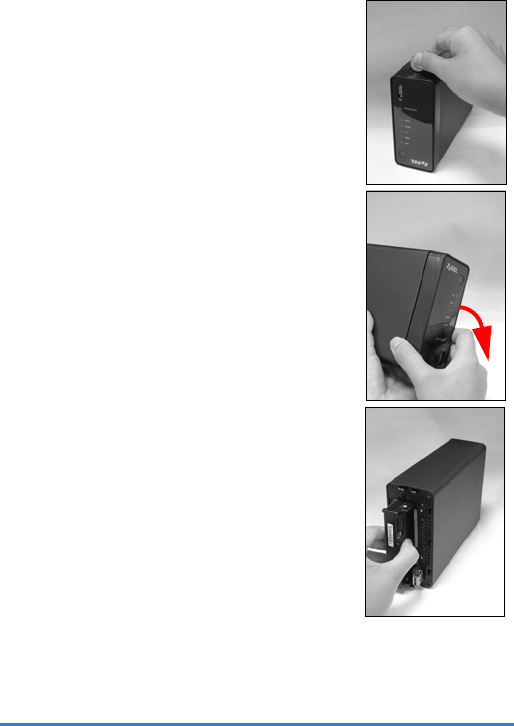

3. Bring the NSA to an upright position and take
off the front lid to open the hard disk tray as
shown in the following:

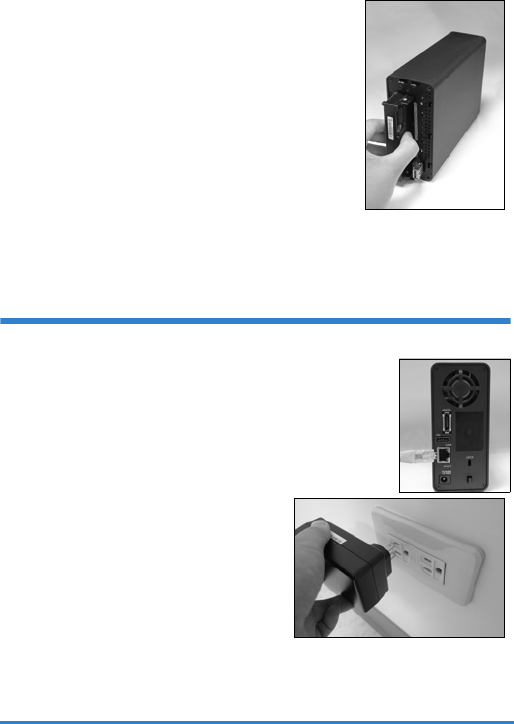

4. Slide in the hard disk into the tray until the
hard disk is fitted snugly inside the NSA.
5. Attach the front panel to cover the hard disk tray.
Place the NSA on a flat surface with the bottom
panel facing up and tighten the screw.
If you want to use two hard drives and configure them as
RAID volumes, you should have: 1) a SATA hard disk
installed inside the NSA; and 2) an eSATA hard disk with
its cable. It is also recommended to use the same disk size
and model for best performance. Refer to the User’s Guide
for the steps to create volumes on your NSA.
6
Connect the NSA

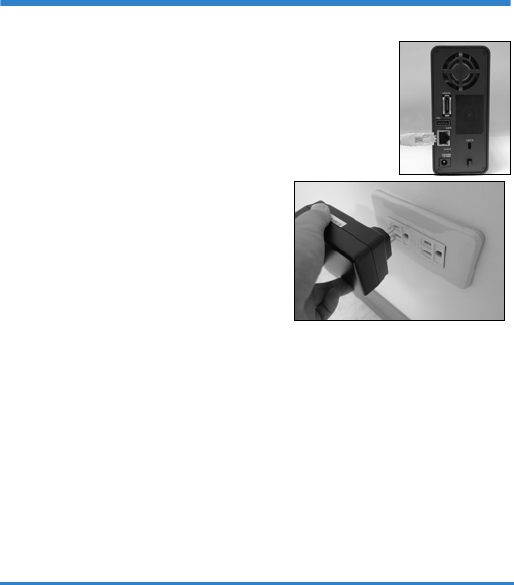

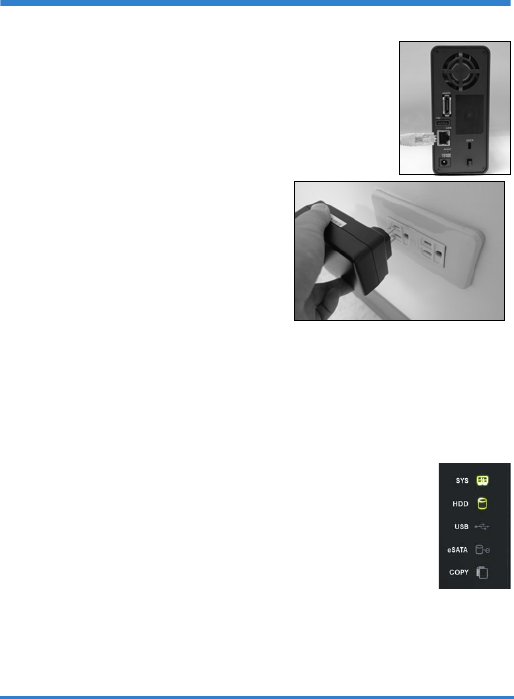

1. Use the included Ethernet cable to connect the
LAN port on the rear of the NSA to a computer,
switch, or router on your network.
2. Connect one end of the power cord
to the POWER socket on the rear of
the NSA and the other end to the
external power supply. Connect the
external power supply to a power
outlet.
Use ONLY the included power
adapter.

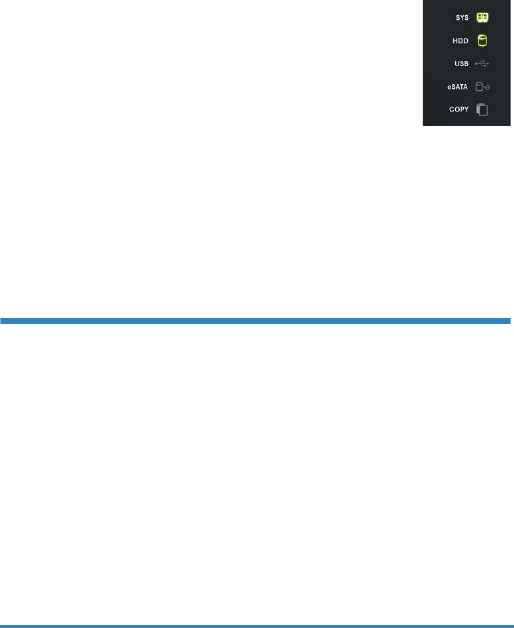

3. Press the power button on the front of the NSA to turn it on. Look at
the front panel lights.
If no lights turn on, make sure the power cord is not loose and that the power
source is turned on.
• The power button light turns steady blue.
• The SYS light turns steady green after a successful
startup (it takes about 50 seconds).
• The HDD lights come on if the NSA detects hard
drives in the disk bays.
• The rear panel LAN port has a light that turns on if
the Ethernet port is properly connected to your network. It blinks
while sending or receiving traffic.
To turn off the NSA, press the power button in and hold it until you hear a beep.
Then release the button.
7
Access the NSA310
Use the NAS Starter Utility to access the NSA. Follow these steps:
1. Insert the included CD into your CD-ROM drive. Click Setup in the
screen that displays. Then click the NAS Starter Utility link.
If this screen does not display, use Windows Explorer (My Computer) to go to
the CD-ROM. Double-click setup.exe.

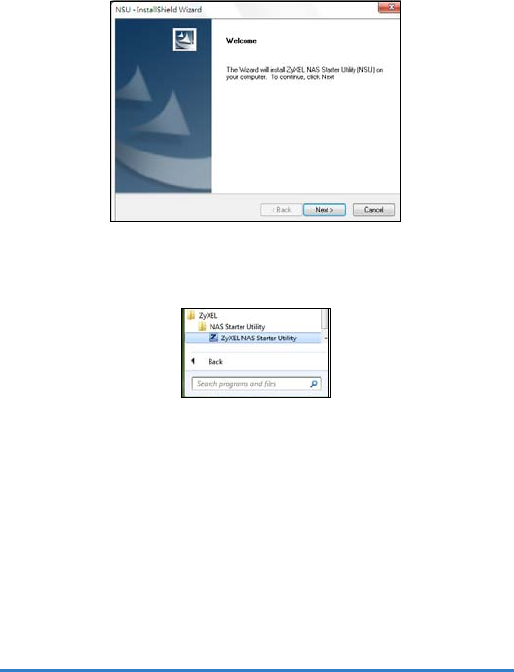

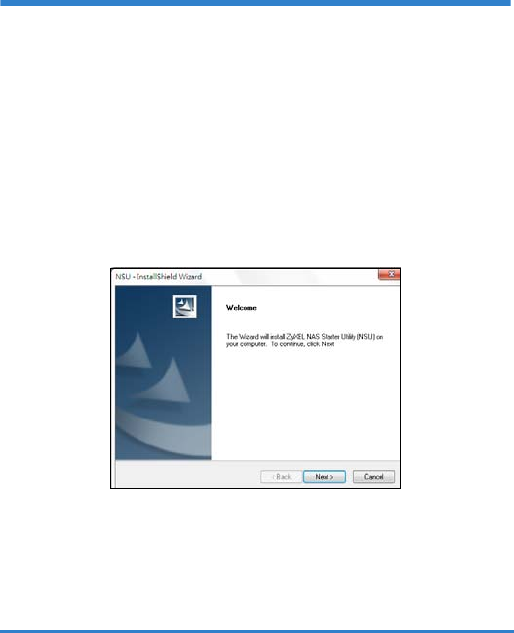

2. The installation wizard begins. Follow the installer instructions. Click
Finish to complete the installation.

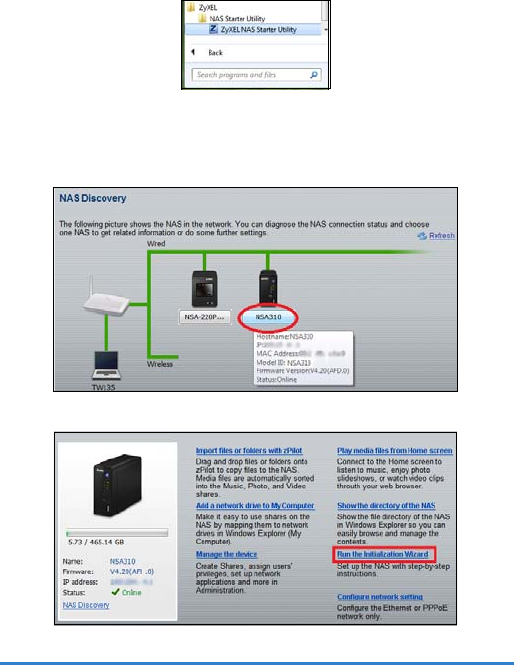

3. In Windows, click Start > All Programs > ZyXEL > NAS Starter
Utility > ZyXEL NAS Starter Utility to run the NAS Starter Utility.
8

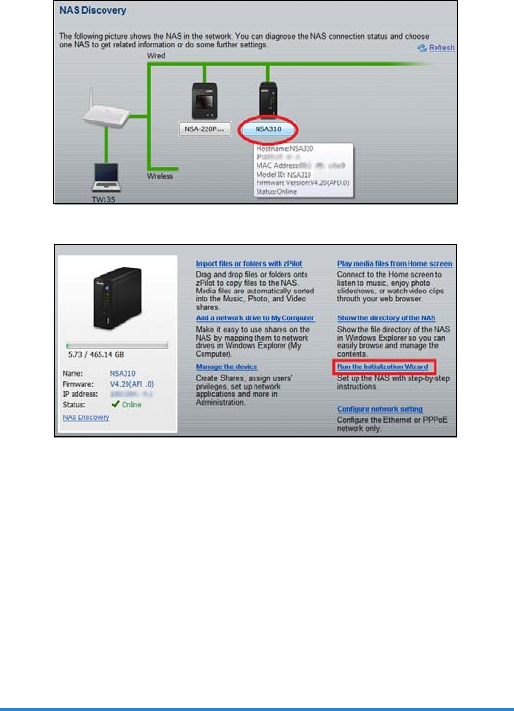

NSA Initialization
Make sure you have installed the hard drive before following these steps.

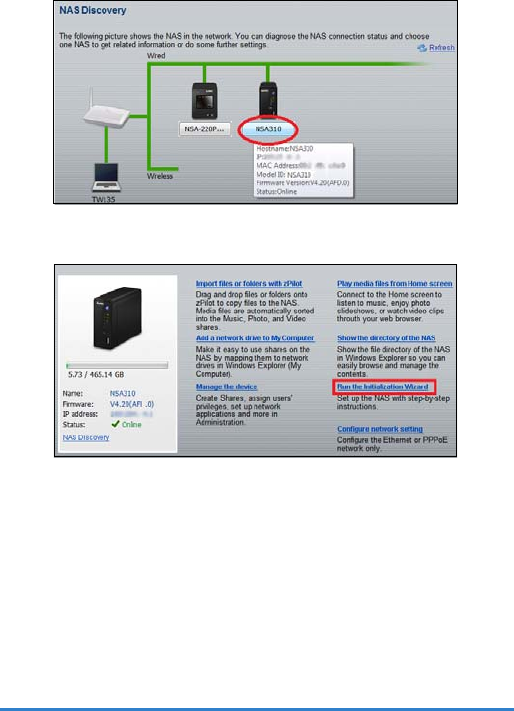

1. Click NSA310.
2. Click Run the Initialization Wizard.
9

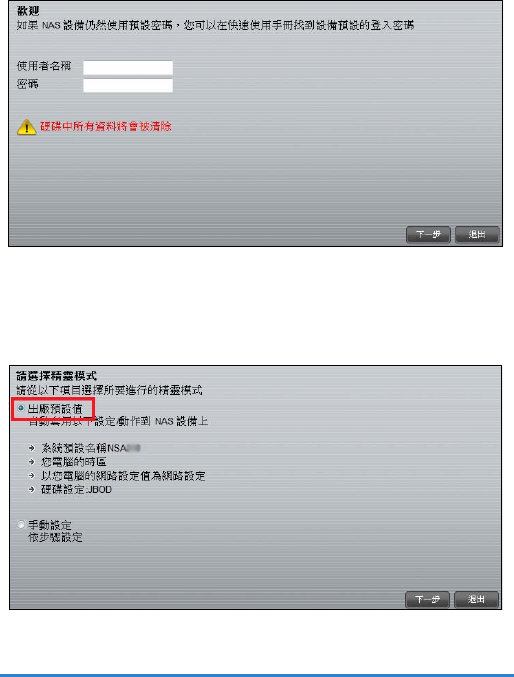

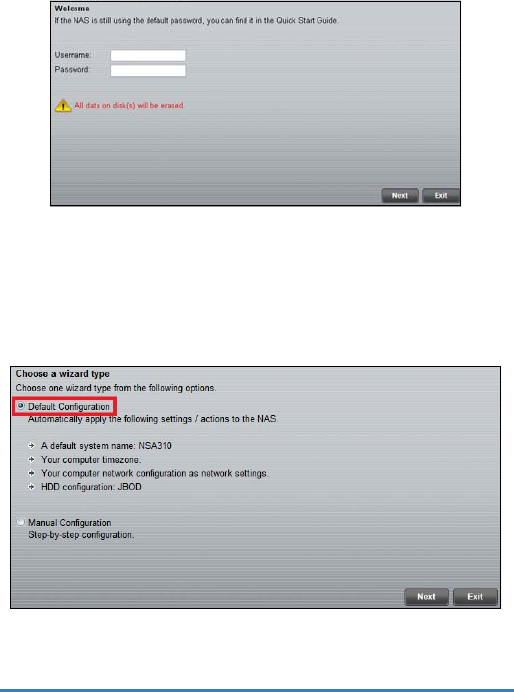

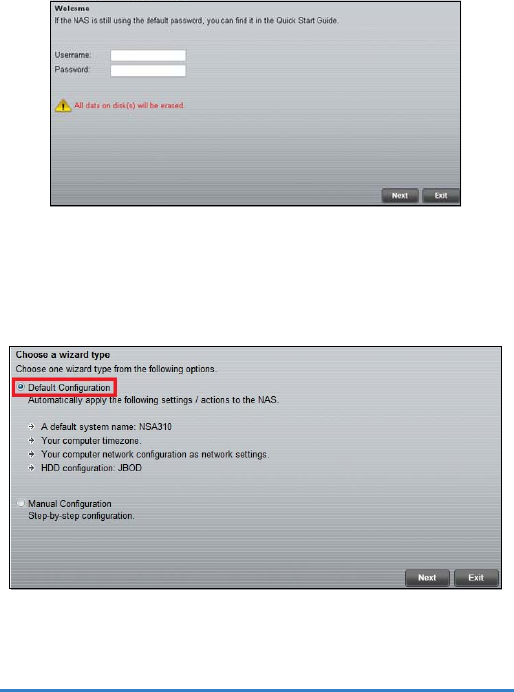

3. Enter the default username ‘admin’ and password ‘1234’ and click
Next.
The username and password are case sensitive. You may need to make sure
you don’t have the caps lock on.
4. Choose Default Configuration (recommended) or manual
configuration. For the manual option, refer to the help or the User’s
Guide for more information. Then click Next and follow the screens
to configure the NSA.
5. You can now use your NSA and do the following:
10

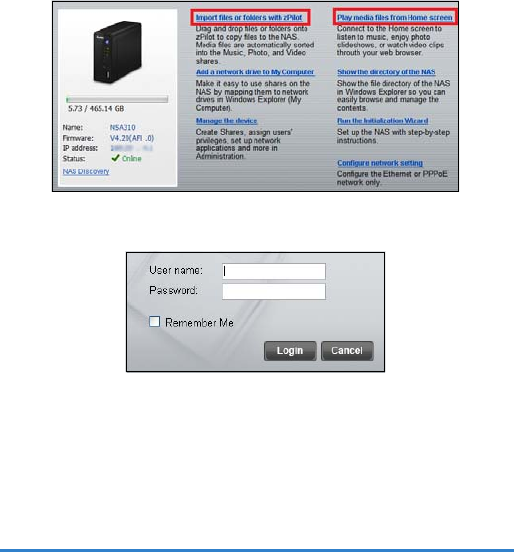

• Click Import files or folders with zPilot to launch zPilot. Drag files
onto the zPilot icon to move them to the NSA. Media files are
automatically sorted into the Music, Photo, and Video folders.
Other types of files go to the Public folder. For folders of files you
are prompted to choose the target destination.
• Click Play media files from Home screen to enjoy your media files
though your web browser.
6. Enter your username and password and click Login.
11

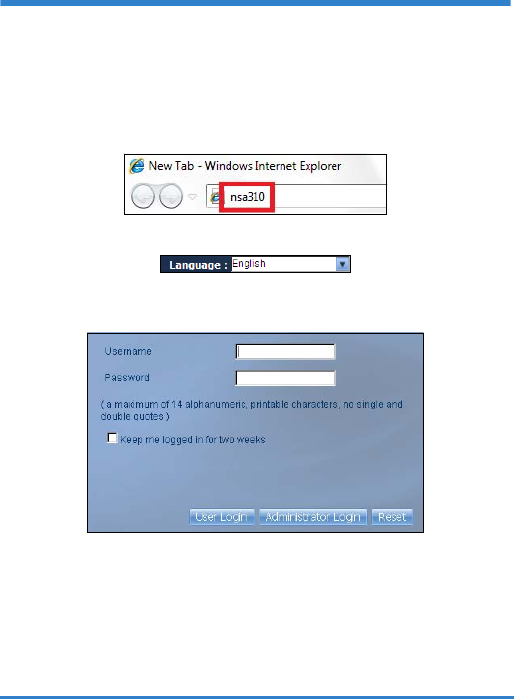

Log into the NSA
This section shows you how to log into the NSA from your web browser.
If you cannot get to the login screen, see the troubleshooting section at the
end of this guide.

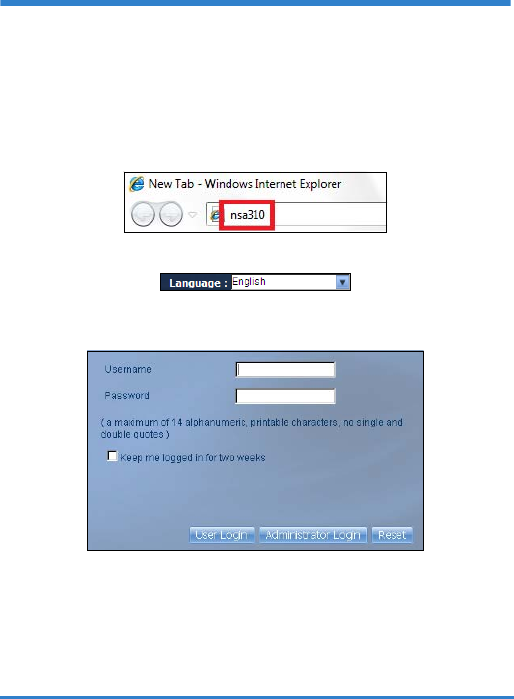

1. Open your web browser and type in the server name of the NSA
(“nsa310” by default).
2. Select your language.
3. Enter your username and password and click User Login.
4. The Home screen displays. Use the menus to play your media files.
12
Troubleshooting
Try the following if you cannot get to the NSA login screen.
• Make sure the NSA is turned on.
• Check the NSA’s cable connections. Make sure the NSA’s LAN LED
(located on the LAN port) is on or flashing.
• If you were trying to login directly by typing the server name (default
nsa310) into your web browsers address field, make sure you typed
it correctly. If it still doesn’t work, try using the NAS Starter Utility.
• Make sure your computer’s IP address is in the same subnet as the
NSA’s IP address. You can use the NAS Starter Utility to find the
NSA’s IP address. See the User’s Guide appendix on setting up
your computer’s IP address for how to change your computer’s IP
address. Skip this if you know that there are routers between your
computer and the NSA (like if you are connecting through the
Internet).
• Ping the NSA from your computer. Make sure your computer’s
Ethernet adapter is installed and functioning properly. In a
(Windows) computer, click Start, (All) Programs, Accessories and
then Command Prompt. In the Command Prompt window, type
“ping” followed by the NSA’s IP address and press [ENTER]. Use
the NAS Starter Utility to find the NSA’s IP address if you don’t know
it.
• Use Internet Explorer 7, Mozilla Firefox 3.6, or later versions of
these with JavaScript enabled.
13
Einführung
Mit dem NSA können Sie in Ihrem Heimnetzwerk von verschiedenen
Geräten aus gemeinsam auf Dateien zugreifen und Daten sichern. Sie
können mit einem Medien-Client wie dem DMA2501 auch Video-,
Musik- und Fotodateien abspielen, die auf dem NSA gespeichert sind.
So funktioniert es
Die obige Abbildung zeigt den NSA in einem Heimnetzwerk. Benutzer
sichern Daten auf dem NSA und haben gemeinsamen Zugriff darauf.
Der DMA2501 spielt die Mediendateien des NSA auf dem Fernsehgerät
ab. Eine USB-Festplatte bietet zusätzlichen Speicherplatz, und Dateien
werden durch Drücken der Taste COPY/SYNC direkt vom USB-
Memorystick auf den NSA geladen.
Schließen Sie das NAS möglichst hinter ihrem Router mit Firewall an.
Eine Beschreibung zum Konfigurieren aller Funktionen des NSA finden
Sie im Benutzerhandbuch, das auf der CD enthalten ist.
Erste Schritte
•Installieren der Festplatten, 14
•Anschließen des NSA, 16
•Zugreifen auf das NSA310, 17
NSA
DEUTSCH
14
•NSA Anmelden, 22
•Problembeseitigung, 23
Vor der Installation
Bevor Sie anfangen, benötigen Sie Folgendes:
• Den NSA
• Die mitgelieferte CD (mit dem NSA Starter Utility-Programm und
dem Benutzerhandbuch)
• Netzadapter
• Das mitgelieferte Ethernet-Kabel
• Eine Festplatte mit 15-poligen SATA-Anschlussen, die mit SATA II
oder SATA III kompatibel sind.
• eSATA-Festplatte und Kabel (optional)
• USB-Kabel (optional: Dieses benötigen Sie nur, wenn Sie durch
Anschließen von USB-Laufwerken (Ver. 2) die Speicherkapazität
erweitern möchten). Es wird empfohlen, aktive USB Speichergeräte
mit eigenem Netzadapter zu verwenden.
• Computer mit Netzwerkkarte (NIC) und installiertem TCP/IP
Protokoll
• Netzwerkgerät wie Switch, Router oder Hub
Installieren der Festplatten
Sobald Sie eine Festplatte auf dem NSA installieren und ein Volume
erstellen, werden alle auf der Disk vorhandenen Daten gelöscht.
Schalten Sie das NSA aus, bevor Sie die Festplatte(n) einsetzen
oder entfernen.
15
Beim Erstellen eines Volumes werden die Festplatten formatiert.
Alle Daten gehen verloren. Bevor Sie die Festplatte im dem NSA
installieren, sollten Sie alle anderen Dateien unbedingt an einem
vorhandenen Speicherort sichern.
1. Stellen Sie sicher, dass das Netz- und das Ethernetkabel vom NSA
abgetrennt sind.
2. Legen Sie den NSA mit der Unterseite nach
oben auf eine flache Unterlage. An dieser
Unterseite befindet sich eine Rändelschraube.
Lösen Sie diese Schraube mit einem
Schlitzschraubendreher oder einer Münze.
3. Stellen Sie den NSA aufrecht hin, und nehmen
sie die vordere Abdeckung ab, um die
Festplattenlade zu öffnen (siehe Abbildung).
16
4. Schieben Sie die Festplatte in die Lade, bis sie
ganz im NSA sitzt.
5. Befestigen Sie die vordere Abdeckung wieder,
um die Festplatte zu verdecken. Legen Sie den
NSA wieder mit der Unterseite nach oben auf
eine flache Unterlage, und ziehen Sie die
Schraube fest.
Falls Sie zwei Festplatten verwenden möchten und diese
als RAID Verbund konfigurieren möchten benötigen Sie: 1)
eine SATA Festplatte installiert im NSA; und 2) eine eSATA
Festplatte mit entsprechendem Anschlusskabel. Für
bestmögliche Leistung wird zudem empholen Festplatten vom gleichen Modell und
gleicher Kapazität zu verwenden. Die weiteren Schritte zum Erstellen von Volumes
im NSA entnehmen Sie bitte dem Handbuch.
Anschließen des NSA
1. Schließen Sie das mitgelieferte Ethernet-Kabel an
den LAN-Port an der Rückseite des NSA und an
einen Computer, Switch oder Router des
Netzwerks an.
2. Schließen Sie ein Ende des
Netzkabels an den POWER-
Anschluss an der Rückseite des
NSA und das andere Ende an das
externe Netzteil an. Schließen Sie
das externe Netzteil an eine
Netzsteckdose an.
Verwenden Sie NUR das
mitgelieferte Netzteil.
17
3. Drücken Sie auf die Ein/Aus-Taste an der Vorderseite des NSA, um
das Gerät einzuschalten. Die LED-Anzeigen befinden sich an der
Gerätevorderseite.
Wenn keine Anzeige leuchtet, prüfen Sie noch einmal die Kabelanschlüsse
und die Stromquelle.
• Die Betriebsanzeige-LED leuchtet blau.
•Die SYS-LED leuchtet nach einem erfolgreichen
Hochfahren des Geräts grün (dies dauert etwa
50 Sekunden).
•Die HDD-LED leuchtet, wenn das NSA in den
Laufwerkschächten Festplatten erkennt.
•Der LAN-Anschluss an der Rückseite hat eine LED-
Anzeige, diese leuchtet, wenn der Ethernet-Anschluss richtig mit
dem Netzwerk verbunden ist. Sie blinkt, wenn Daten gesendet oder
empfangen werden.
Um das NSA auszuschalten, drücken Sie so lange auf die Ein/Aus-Taste, bis ein
Signalton zu hören ist. Lassen Sie dann die Taste los. Der Gerät wird dann sicher
herunter gefahren.
Zugreifen auf das NSA310
Verwenden Sie das NAS Starter-Utility, um auf den NSA zuzugreifen.
Führen Sie diese Schritte aus:
1. Legen Sie die mitgelieferte CD in das CD-ROM-Laufwerk ein. Klicken
Sie im nächsten Fenster auf Setup (Installieren). Klicken Sie dann
auf die Verknüpfung NAS Starter Utility.
Wenn dieses Fenster nicht gezeigt wird, rufen Sie mit Windows Explorer
(Arbeitsplatz) die CD-ROM (normalerweise Laufwerk D) auf. Klicken Sie
doppelt auf setup.exe um die Installation manuell zu starten.
18
2. Auf dem Bildschirm wird der Installationsassistent angezeigt. Führen
Sie die Anweisungen auf dem Bildschirm aus. Klicken Sie auf Finish
(Fertig stellen), um die Installation abzuschließen.
3. Um das Discovery Utility zu starten, klicken Sie bei Windows auf
Start > Alle Programme > ZyXEL > NSA Starter Utility > ZyXEL
NSA Starter Utility.
NSA Initialisierung
Stellen Sie sicher, dass die Festplatte installiert ist, bevor Sie diese Schritte
ausführen.
19

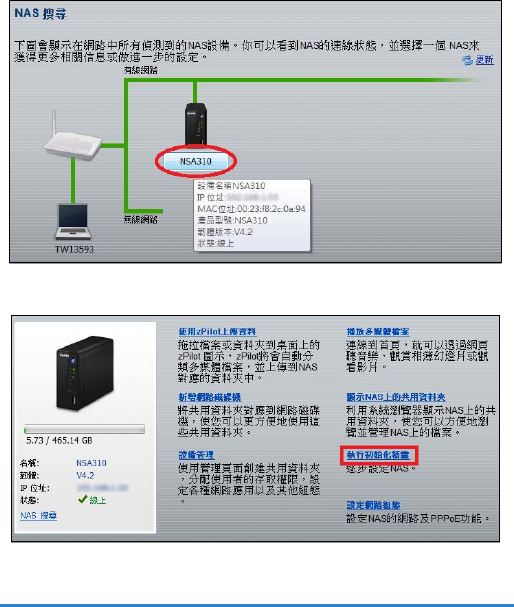

1. Klicken Sie auf NSA310.
2. Klicken Sie auf Run the Initialization Wizard
(Initialisierungsassistent starten).
20
3. Geben Sie den Standard-Benutzernamen ‘admin’ und das Standard-
Kennwort ‘1234’, und klicken Sie auf Next (Weiter).
Achten Sie bei der Eingabe des Benutzernamens und des Kennworts auf
Groß- und Kleinschreibung. Die Feststelltaste darf nicht aktiviert sein.
4. Wählen Sie die Option Default Configuration
(Standardkonfiguration) (empfohlen), oder manuelle Konfiguration.
Informationen zur manuellen Konfiguration finden Sie im
Benutzerhandbuch. Klicken Sie auf Next (Weiter), und folgen Sie
den Anweisungen der nächsten Fenster, um den NSA zu
konfigurieren.
5. Sie können jetzt den NSA verwenden und folgendes tun:
21
• Klicken Sie auf Import files or folders with zPilot (Dateien oder
Ordner mit zPilot importieren), um zPilot zu starten. Verschieben Sie
Dateien auf das zPilot-Symbol, um sie auf den NSA zu verlagern.
Mediendateien werden automatisch in die Ordner Music (Musik),
Photo (Foto) und Video sortiert. Andere Dateitypen werden in den
Ordner Public (Öffentlich) verschoben. Sie werden aufgefordert,
den Speicherort für die Ordner und Dateien anzugeben.
• Klicken Sie auf Play media files from Home screen
(Mediendateien über das Startfenster abspielen), um Ihre
Mediendateien über Ihren Internetbrowser abzuspielen.
6. Geben Sie Ihren Benutzernamen und das Kennwort ein, und klicken
Sie auf Login (Anmelden).
22
NSA Anmelden
In diesem Abschnitt erfahren Sie, wie Sie sich über ihren
Internetbrowser beim NSA anmelden.
Wenn das Anmeldefenster nicht angezeigt wird, lesen Sie im Abschnitt
Problembeseitigung am Ende dieser Anleitung nach.

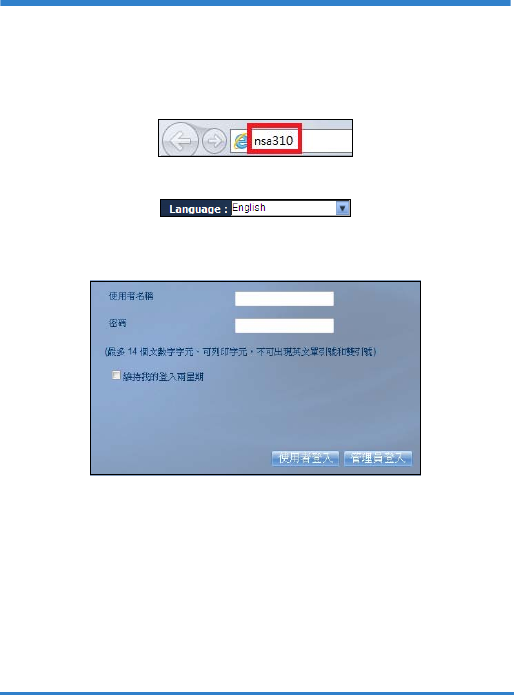

1. Öffnen Sie Ihren Internetbrowser, und geben Sie den Servernamen
des NSA (standardmäßig "nsa310") ein.
2. Wahlen sie ihre Sprache.
1. Geben Sie Ihren Benutzernamen und das Kennwort ein, und klicken
Sie auf User Login (Anmelden).
2. Das Fenster Home wird angezeigt.
23
Problembeseitigung
Wenn Sie nicht das Anmeldefenster des NSA aufrufen können,
versuchen Sie Folgendes.
• Stellen Sie sicher, dass der NSA eingeschaltet ist.
• Prüfen Sie die Kabelverbindungen des NSA. Stellen Sie sicher, dass
die LAN-LED des NSA (am LAN-port) leuchtet oder blinkt.
• Prüfen Sie, ob Sie den Servernamen (Standard nsa310) richtig in
das Adressfeld des Internetbrowsers eingegeben haben. Versuchen
Sie es mit dem NAS Starter-Utility.
• Stellen Sie sicher, dass sich die IP-Adresse des Computers im
selben Subnetz wie die des NSA befindet. Sie können die IP-
Adresse des NSA mit dem Discovery Utility ermitteln. Eine Anleitung
zum Einrichten oder Ändern der IP-Adresse des Computers finden
Sie im Anhang des Benutzerhandbuchs. Überspringen Sie diesen
Schritt, wenn sich zwischen dem Computer und dem NSA keine
Router befinden (wenn Sie z. B. über das Internet verbunden sind).
• Versuchen Sie den NSA mit dem Ping Befehl vom Computer aus zu
erreichen. Stellen Sie sicher, dass der Ethernet-Adapter des
Computers angeschlossen ist und richtig funktioniert. Klicken Sie bei
einem Windows-Computer auf Start, (Alle) Programme, Zubehör
und dann auf Eingabeaufforderung. Geben Sie im Fenster der
Eingabeaufforderung "Ping" und dann die IP-Adresse des NSA
ein, und drücken Sie auf die Eingabetaste. Finden Sie die IP-
Adresse des NSA mit dem Discovery Utility-Programm heraus.
• Verwenden Sie Internet Explorer 7, Mozilla Firefox 3.6, oder spätere
Versionen davon mit aktivierter Java-Script-Unterstützung.
24
Introducción
El NSA le permite compartir archivos y copiar datos en su red
doméstica. También puede reproducir vídeo, música y archivos de fotos
guardados en el NSA utilizando su ordenador o un cliente de medios
como el DMA2501.
Cómo funciona
Arriba el NSA está en una red doméstica. Los usuarios realizan copias
de seguridad y comparten los datos en el NSA. El DMA2501 reproduce
los archivos de medios del NSA en el televisor. Una unidad de disco
duro USB ofrece espacio de almacenamiento extra y los archivos son
copiados directamente de la unidad USB al NSA usando el botón
COPY/SYNC.
Proteja el NSA con un cortafuegos y/o un dispositivo IDP (Intrusion
Detection and Prevention) para protegerlo de los ataques de Internet.
Consulte la Guía del usuario en el CD incluido para más detalles sobre
la configuración de todas las características del NSA.
Esta Guía de instalación rápida le muestra cómo:
•Instalar discos duros, 25
•Conectar el NSA, 27
•Acceso al NSA310, 28
NSA
ESPAÑOL
25
•Inicio de sesión al NSA, 32
•Solución de problemas, 33
Antes de comenzar
Necesita lo siguiente antes de comenzar:
•NSA
• El CD incluido que contiene la utilidad NSA Starter y la Guía del
usuario
• Adaptador de corriente
• Cable Ethernet incluido
• Un disco duro compatible SATA II o SATA III
• Disco duro eSATA y cable (opcional)
• Cable USB (opcional: sólo lo necesita si desea ampliar la capacidad
de almacenamiento conectando unidades USB (versión 2
compatibles). Se recomienda que el dispositivo USB utilice su
propio adaptador externo si tiene uno.
• Ordenador con Network Interface Card (NIC) y TCP/IP instalados
• Dispositivo de red como un switch, router o hub
Instalar discos duros
Una vez instalado el disco duro en el NSA y creado un volumen, se
borrarán todos los datos existentes en el disco.
El NSA debe apagarse antes de quitar o instalar la(s) unidad(es) de
disco duro.
Al crear un volumen se formatea la unidad de disco. Se perderán
todos los datos. Realice copias de seguridad de los archivos en el
disco en otra ubicación antes de instalar el disco en el NSA.
1. Compruebe que los cables Ethernet estén desconectados del NSA.
26
2. Coloque el NSA en una superficie plana con el
panel inferior mirando hacia arriba. Esto deja
expuesto el panel inferior donde está situado
el tornillo. Afloje el tornillo con un
destornillador de cabeza plana o con una
moneda.
3. Coloque el NSA hacia arriba y quite la tapa
frontal para abrir el disco duro.
4. Coloque el disco duro en la bandeja hasta que
quede ajustado dentro del NSA.
5. Coloque el panel frontalpara cubrir la bandeja
del disco duro. Coloque el NSA en una
superficie plana con el panel inferior mirando
arriba y apriete el tornillo.
Si desea usar dos discos duros y configurarlos como
volúmenes RAID, debería tener: 1) un disco duro SATA
instalado en el NSA; y 2) un disco duro eSATA con su
cable. También se recomienda que utilice el mismo
tamaño de disco y modelo para obtener el mejor
rendimiento. Consulte la Guía del usuario para ver los pasos para crear volúmenes
en su NSA.
27
Conectar el NSA
1. Utilice el cable Ethernet incluido para conectar el
puerto LAN de la parte posterior del NSA a un
ordenador, switch o router en su red.
2. Conecte un extremo del cable de
alimentación en el zócalo POWER
de la parte posterior del NSA y el
otro extremo en la fuente de
alimentación externa. Conecte la
fuente de alimentación externa en
una toma de corriente.
Utilice SOLAMENTE la fuente de
alimentación incluida.
3. Pulse el botón de alimentación de la parte frontal del NSA para
encenderlo. Fíjese en las luces del panel frontal.
Si no se encienden luces, compruebe que el cable de alimentación no esté
suelto y que la fuente de alimentación esté encendida.
• La luz del botón de alimentación permanece
encendida en azul.
• La luz SYS permanece encendida en verde tras un
arranque con éxito (tarda unos 50 segundos).
• La luz HDD se enciende si el NSA detecta discos
duros en las bahías para discos.
• El puerto LAN del panel posterior tiene una luz que se enciende si
el puerto Ethernet está correctamente conectado en su red.
Parpadea mientras envía o recibe tráfico.
28
Apague el NSA, presione el botón de encendido y manténgalo hasta que escuche
un sonido. Luego suelte el botón.
Acceso al NSA310
Utilice NAS Starter Utility para acceder al NSA. Siga estos pasos:
1. Inserte el CD incluido en la unidad de CD-ROM. Haga clic en Setup
(Instalar) en la pantalla que aparece. Luego haga clic en el enlace
NAS Starter Utility.
Si esta pantalla no aparece, utilice Windows Explorer (Mi PC) para ir al CD-
ROM (normalmente la unidad D). Haga doble clic en setup.exe.
2. Comenzará el asistente para la instalación. Siga las instrucciones del
instalador. Haga clic en Finish (Finalizar) para completar la
instalación.
29
3. En Windows, haga clic en Inicio > Todos los programas > ZyXEL >
NAS Starter Utility > ZyXEL NAS Starter Utility para ejecutar la
utilidad discovery.
Inicialización del NSA
Asegúrese de haber instalado la unidad de disco duro antes de seguir estos
pasos.
1. Haga clic en NSA310.
2. Haga clic en Run the Initialization Wizard.
30
3. Introduzca el nombre de usuario predeterminado ‘admin’ y la
contraseña ‘1234’ y haga clic en Next (Siguiente).
El nombre de usuario y contraseña distinguen mayúsculas. Asegúrese de no
tener el bloqueo de mayúsculas si no lo necesita.
4. Elija Default Configuration (Configuración predeterminada)
(recomendado) o configuración manual. Para la opción manual,
consulte la ayuda o la Guía del usuario para más información. Luego
haga clic en Next (Siguiente) y siga las pantallas para configurar el
NSA.
5. Ahora puede usar su NSA y hacer lo siguiente:
31
• Haga clic en Import files or folders with zPilot (Importar archivos o
carpetas con zPilot) para abrir zPilot. Arrastre archivos al icono de
zPilot para moverlos al NSA. Los archivos de medios son
organizados automáticamente en las carpetas Music (Música),
Photo (Fotos) y Video (Vídeo). Otros tipos de archivos van a la
carpeta Public (Pública). Para carpetas o archivos se le pedirá que
elija el destino.
• Haga clic en Play media files from Home screen (Reproducir
archivos multimedia desde la pantalla principal) para disfrutar de sus
archivos multimedia a través del explorador de web.
6. Escriba el nombre de usuario y contraseña y haga clic en Login
(Iniciar sesión).
32
Inicio de sesión al NSA
Esta sección le muestra cómo iniciar sesión en el NSA desde su
explorador de web.
Si no puede ir a la página de inicio de sesión, consulte la sección solución de
problemas al final de esta guía.
1. Abra el explorador de web y escriba el nombre del servidor del NSA
(“nsa310” por defecto).
2. Seleccione su idioma.
3. Escriba el nombre de usuario y contraseña y haga clic en User Login
(Iniciar sesión).
4. Aparecerá la pantalla Home.
33
Solución de problemas
Intente lo siguiente si no consigue acceder a la pantalla de inicio de
sesión del NSA.
• Asegúrese de que el NSA esté encendido.
• Compruebe las conexiones de cables del NSA. Compruebe que el
LED del NSA LAN (situado en el puerto LAN) esté encendido o
parpadeando.
• Si ha intentado iniciar sesión directamente escribiendo el nombre
del servidor (predeterminado nsa310) en el campo de dirección del
explorador, asegúrese de haberlo escrito correctamente. Si todavía
no funciona, inténtelo con la NAS Starter Utility.
• Compruebe que la dirección IP del ordenador esté en la misma
subred que la dirección IP del NSA. Puede utilizar la utilidad
discovery para buscar la dirección IP del NSA. Consulte el apéndice
de la Guía del usuario sobre la configuración de la dirección IP de
su ordenador para cómo cambiar la dirección IP de su ordenador.
Sáltese esto si sabe que hay routers entre su ordenador y el NSA
(como si se conecta a través de Internet).
• Realice un ping al NSA desde su ordenador. Compruebe que el
adaptador Ethernet de su ordenador esté instalado y funcione
correctamente. En un ordenador (Windows), haga clic en Inicio,
(Todos los) programas, Accesorios y luego en Símbolo del
sistema. En la ventana Símbolo del sistema, escriba "Ping"
seguido por la dirección IP del NSA y pulse [ENTRAR]. Use la
utilidad discovery para buscar la dirección IP del NSA si no la sabe.
• Utilice Internet Explorer 7, Mozilla Firefox 3.6, o versiones
posteriores a éstas con JavaScript habilitado.
34
Introduction
Le NSA vous permet de partager des fichiers et de sauvegarder des
données sur votre réseau domestique. Vous pouvez également lire des
fichiers vidéo, audio et images stockés dans le NSA en utilisant un client
multimédia comme le DMA2501.
Comment cela fonctionne-t-il
Ci-dessus se trouve le NSA dans un réseau domestique. Les utilisateurs
sauvegardent et partagent les données sur le NSA. Le DMA2501 lit les
fichiers média du NSA sur le téléviseur. Un disque dur USB offre un
espace de stockage supplémentaire et les fichiers sont copiés
directement de la clé USB dans le NSA en utilisant le bouton COPY/
SYNC (COPIER/SYNCHRONISER).
Placez le NSA derrière un pare feu et/ou un dispositif IDP (Intrusion
Detection and Prevention (Détection et Prévention d'Intrusion)) pour le
protéger des attaques provenant d’Internet.
Consulter le guide de l’utilisateur sur le CD inclus pour les instructions
concernant la configuration de toutes les fonctionnalités du NSA.
Ce guide de mise en route rapide vous indique comment:
•Installer les disques durs, 35
•Connecter le NSA, 37
NSA
FRANÇAIS
35
•Accéder au NSA310, 38
•NSA Ouvrir une session, 43
•Dépanner votre équipement, 44
Avant de commencer
Vous avez besoin des éléments suivants avant de commencer:
•NSA
• CD inclus contenant l’utilitaire de Starter du NSA et le guide de
l’utilisateur
• Adaptateur d’alimentation
• Câble Ethernet fourni
• Un disque dur compatibles SATA II ou SATA III
• Disque dur eSATA et câble (en option)
• Câble USB (en option : ceci est nécessaire seulement si vous
voulez augmenter la capacité de stockage en connectant des
lecteurs USB compatibles (version 2)). Il est recommandé d’utiliser
l’adaptateur d’alimentation externe propre au périphérique USB s’il
en est équipé.
• Ordinateur avec carte d'interface réseau (NIC) et TCP/IP installé
• Périphérique réseau tel que commutateur, routeur ou hub.
Installer les disques durs
Une fois que vous avez installé un disque dur sur le NSA et créé un
volume, toutes les données existantes sur le disque seront effacées.
Le NSA doit être éteint avant de retirer ou d'installer le(s) disque(s)
dur(s).
Le fait de créer un volume formate les disques durs. Toutes les
données seront perdues. Sauvegardez tous les fichiers du disque
sur un autre emplacement avant d’installer le disque dans le NSA.
36
1. Assurez-vous que les cordons d’alimentation et Ethernet sont
déconnectés du NSA.
2. Placez le NSA sur une surface plane avec le
panneau inférieur dirigé vers le haut. Cela
expose le panneau inférieur à l'endroit où se
trouve la vis de serrage à main. Desserrez la
vis à serrage à main à l'aide d'un tournevis
plat ou d'une pièce de monnaie.
3. Mettez le NSA en position verticale et retirez le
couvercle avant pour ouvrir le tiroir du disque
dur comme indiqué plus bas.
4. Insérez le disque dur dans le tiroir en le faisant
glisser jusqu'à ce que le disque dur soit
parfaitement installé dans le NSA.
5. Fixez le panneau avant pour couvrir le tiroir du
disque dur. Placez le NSA sur une surface
plane avec le panneau inférieur dirigé vers le
haut et serrez la vis.
37
Si vous désirez utiliser deux disques durs et les configurer en volumes RAID, vous
devez avoir: 1) un disque dur SATA installé; et 2) un disque dur eSATA avec son
câble. Il est recommandé d'utiliser la même taille et le même modèle de disque
pour obtenir les meilleures performances. Reportez-vous au guide de l'utilisateur
pour les étapes à suivre afin de créer des volumes sur votre NSA.
Connecter le NSA
1. Utilisez le câble Ethernet fourni pour connecter le
port LAN situé au dos du NSA à un ordinateur,
commutateur ou routeur sur votre réseau.
2. Connectez une extrémité du cordon
d'alimentation à la prise POWER
(Alimentation) située au dos du
NSA et l'autre extrémité à
l'alimentation externe. Connectez
l'alimentation externe à une prise
de courant.
Utilisez UNIQUEMENT l’alimentation
incluse.
3. Appuyez sur le bouton d’alimentation situé sur la façade du NSA
pour l’allumer. Observez les voyants en façade.
Si aucun voyant ne s’allume, vérifiez que le cordon d’alimentation est
correctement branché et que la source d’alimentation est allumée.
38
• Le témoin du bouton d’alimentation s’allume en bleu.
• Le voyant SYS s'allume en vert après le démarrage
(cela prend environ 50 secondes).
• Les voyants HDD s’allument si le NSA détecte les
disques durs dans les baies de disques.
• Le voyant du port LAN du panneau arrière s’allume si
le port Ethernet est correctement connecté à votre
réseau. Il clignote lors de l’émission ou la réception de données.
Pour éteindre le NSA, appuyez sur le bouton d'alimentation et maintenez-le
enfoncé jusqu'à entendre un bip. Relâchez ensuite le bouton.
Accéder au NSA310
Utilisez l'utilitaire NAS Starter pour accéder au NSA. Suivez ces étapes:
1. Insérez le CD inclus dans votre lecteur de CD-ROM. Cliquez sur
Setup (Installer) dans l’écran qui s’affiche. Puis cliquez sur le lien
NAS Starter Utility.
Si cet écran n’apparaît pas, utilisez Windows Explorer (Poste de travail) pour
accéder au CD-ROM (généralement lecteur D). Double cliquez sur
setup.exe.
39
2. L'assistant d'installation démarre. Suivez les instructions de
l'installateur. Cliquez sur Finish (Terminer) pour terminer
l'installation.
3. Dans Windows, cliquez sur Start (Démarrer) > All Programs (Tous
les programmes) > ZyXEL > NSA Starter Utility > ZyXEL NAS
Starter Utility pour exécuter l’utilitaire de découverte.
Initialisation du NSA
Vérifiez que vous avez installé le disque dur avant d'effectuer ces étapes.
40
1. Cliquez sur NSA310.
2. Cliquez sur Run the Initialization Wizard (Lancer l'assistant
d'initialisation).
41
3. Entrez le nom d'utilisateur ‘admin‘ et le mot de passe ‘1234‘ par
défaut et cliquez sur Next (Suivant).
Le nom de l'utilisateur et le mot de passe tiennent compte de la casse.
Vérifiez que le verrouillage de majuscule n’est pas activé.
4. Choisissez Defaut Configuration (Configuration par défaut)
(recommandée) ou la configuration manuelle. Pour l'option manuelle,
consultez l'aide ou le Manuel de l'utilisateur pour plus d'informations.
Puis cliquez sur Next (Suivant) et laissez-vous guider pour
configurer le NSA.
5. Vous pouvez maintenant utiliser votre NSA et procéder comme suit:
42
• Cliquez sur Import files and follow the screens to configure the
(Importer les fichiers/dossiers avec zPilot) pour lancer zPilot.
Déplacez les fichiers dans l'icône zPilot pour les déplacer vers le
NSA. Les fichiers multimédia sont automatiquement triés dans les
dossiers Music, Photo, et Video. Les autres types de fichiers vont
dans le dossier Public (Publique). Pour les dossiers, il vous est
demandé de choisir la destination.
• Cliquez sur Play media files from Home screen (Lire les fichiers
multimédia à partir de l'écran d'accueil) pour apprécier vos
fichiers multimédia avec votre navigateur Web.
6. Entrez le nom d'utilisateur et le mot de passe et cliquez sur Login
(Connecter).
43
NSA Ouvrir une session
Cette section vous montre comment se connecter au NSA à partir de
votre navigateur Web.
Si vous n’arrivez pas à accéder à l’écran d’ouverture de session, consultez la
section de dépannage à la fin de ce guide.
1. Ouvrez votre navigateur Web et tapez le nom du serveur de NSA
("nsa310”‚ par défaut).
2. Choisissez votre langue.
3. Entrez le nom d'utilisateur et le mot de passe et cliquez sur User
Login (Connecter).
4. L’écran Home s’affiche.
44
Dépanner votre équipement
Procédez de la manière suivante si vous n’arrivez pas à obtenir l’écran
NSA d’ouverture de session.
• Assurez-vous que le NSA est allumé.
• Vérifiez les connexions des câbles du NSA. Vérifiez que la LED
LAN du NSA (située sur le port LAN) est allumée ou clignote.
• Si vous avez essayé d’ouvrir directement une session en tapant le
nom du serveur (nsa310 par défaut) dans les champs d’adresse de
vos navigateurs web, assurez-vous que vous l’avez correctement
tapé. Si cela ne fonctionne toujours pas, essayez d’utiliser l’utilitaire
NAS Starter.
• Vérifiez que l'adresse IP de votre ordinateur se trouve dans le même
sous-réseau que l'adresse IP du NSA. Vous pouvez utiliser l’utilitaire
de découverte pour trouver l’adresse IP du NSA. Consultez
l’appendice du guide de l’utilisateur pour la manière de paramétrer
l’adresse IP de votre ordinateur afin de pouvoir la modifier. Sautez
cette partie si vous savez que des routeurs sont placés entre votre
ordinateur et le NSA (comme si vous vous connectiez par Internet).
• Envoyez une requête ping au NSA depuis votre ordinateur. Vérifiez
que l'adaptateur Ethernet de votre ordinateur est installé et
fonctionne correctement. Sur un ordinateur (Windows), cliquez sur
Start (Démarrer), (All) Programmes ((Tous) Programmes),
Accessories (Accessoires) et ensuite sur Command Prompt
(Invite de commandes). Dans la fenêtre Command Prompt (Invite
de commands), tapez “Ping” suivi de l’adresse IP du NSA et
appuyez sur [ENTER] (ENTRÉE). Utilisez l’utilitaire de découverte
pour trouver l’adresse IP du NSA si vous ne la connaissez pas.
• Utilisez Internet Explorer 7, Mozilla Firefox 3.6, ou des versions
ultérieures à celles-ci avec JavaScript activé.
45
Introduzione
L'NSA consente di condividere file e di eseguire il backup di dati nella
propria rete. È anche possibile riprodurre video, musica e visualizzare
file fotografici memorizzati sull'NSA utilizzando il computer o un client
multimediale come il DMA2501.
Come funziona
L'illustrazione si riferisce all'NSA in una rete domestica. Gli utenti fanno
backup e condividono dati sull'NSA. Il DMA2501 riproduce sulla TV i file
multimediali dell'NSA. Un'unità di archiviazione USB fornisce spazio di
archiviazione aggiuntivo e i file vengono copiati direttamente dalla penna
di memoria USB verso l'NSA utilizzando il pulsante COPY/SYNC.
Posizionare l'NSA dietro un firewall e/o un dispositivo IDP (Intrusion
Detection and Prevention) per proteggerlo da eventuali attacchi
provenienti da Internet.
Fare riferimento alla Guida utente memorizzata sul CD fornito a corredo
per i dettagli sulla configurazione di tutte le funzioni dell'NSA.
La Guida introduttiva rapida illustra come:
•Installazione delle unità a disco rigido, 46
•Collegare l'NSA, 48
•Accesso all'NSA310, 49
NSA
ITALIANO
46
•NSA - Login, 53
•Risoluzione dei problemi, 54
Prima di iniziare
Prima di iniziare è necessario disporre di:
•NSA
• Il CD fornito a corredo contenente l'utilità di analisi NSA e la Guida
utente
• Adattatore di corrente
• Cavo Ethernet fornito a corredo
• Uno dischi rigidi compatibili SATA II o SATA III
• Disco fisso eSATA e cavo (opzionale)
• Un cavo USB (opzionale: questo serve solo se si desidera
espandere la capacità di memorizzazione collegamento unità USB
(versione 2) compatibili). È consigliabile che l'unità USB impieghi il
proprio alimentatore esterno, se ne è dotato.
• Computer con scheda di rete e protocollo TCP/IP installato
• Unità di rete come uno switch, un router o un hub
Installazione delle unità a disco rigido
Quando si installa un disco rigido sull'NSA e si crea un volume, tutti i dati
esistenti sul disco vengono cancellati.
L'NSA deve essere spento prima di poter rimuovere o installare i
dischi rigidi.
La creazione di un volume formatta il disco rigido. Tutti i dati
vengono persi. Effettuare il backup di tutti i file presenti sul disco
verso un'altra posizione prima di installare il disco nell'NSA.
1. Verificare che alimentazione e cavi Ethernet siano scollegati
dall'NSA.
47
2. Posizionare il NSA su una superficie piatta con
il pannello inferiore rivolto verso l'alto. In tal
modo, il pannello inferiore viene esposto in
modo da evidenziare la vite di fissaggio.
Stringere la vite di fissaggio utilizzando un
cacciavite a testa piatta o una moneta.
3. Portare il NSA in posizione verticalee togliere
il coperchio frontale per aprire il vassoio del
disco fisso, come mostrato nella figura
seguente:
4. Far scivolare il disco fisso nel vassoio finché
non si è adattato perfettamente al.
5. Fissare il pannello frontale per coprire il vassoio
del disco fisso. Posizionare il NSA su una
superficie piatta con il pannello inferiore rivolto
verso l'alto.
Se si desidera utilizzare due dischi fissi e configurarli come
volumi RAID, è necessario disporre di: 1) un disco fisso
SATA installato nel NSA e 2) un disco fisso eSATA con il
suo cavo. Per ottenere le prestazioni migliori è
consigliabile utilizzare dischi dello stesso modello e delle
stesse dimensioni. Fare riferimento al Manuale utente per i passaggi su come
creare dei volumi nel NSA.
48
Collegare l'NSA
1. Utilizzare il cavo Ethernet fornito a corredo per
collegare la porta LAN sul retro dell'NSA a un
computer, switch o router nella rete.
2. Collegare un'estremità del cavo di
alimentazione alla presa POWER
(alimentazione) che si trova dietro
l'NSA e l'altra estremità
all'alimentatore esterno. Collegare
l'alimentatore esterno a una presa
elettrica.
Utilizzare SOLO l'alimentatore
fornito a corredo.
3. Premere il pulsante di accensione che si trova davanti all'NSA per
accendere l'unità. Osservare le luci del pannello anteriore.
Se nessuna spia è accesa, verificare che il cavo di alimentazione non sia
lento e che sia presente corrente.
• La luce del pulsante di accensione si accende di
colore blu fisso.
• Dopo un avvio riuscito, la luce SYS si accende di
colore verde fisso (ci vogliono circa 50 secondi).
• Le luci HDD si accendono se l'NSA rileva la
presenza di dischi rigidi nei bay.
• La porta LAN del pannello posteriore ha una luce che si accende
se la porta Ethernet è correttamente collegata alla rete. Questa
lampeggia quando è in invio o ricezione del traffico dati.
49
Per spegnere NSA, tenere premuto il pulsante di accensione/spegnimento fino a
sentire un segnale acustico. A questo punto rilasciare il pulsante.
Accesso all'NSA310
Utilice NAS Starter Utility para acceder al NSA. Siga estos pasos:
1. Inserire il CD fornito a corredo nell'unità CD-ROM. Fare clic su Setup
(installa) nella schermata visualizzata. Scegliere il collegamento
NAS Starter Utility.
Se la schermata non viene visualizzata, aprire il CD (generalmente l'unità D)
da Esplora risorse di Windows (Risorse del computer). Fare doppio clic su
setup.exe.
2. Viene avviata l'installazione guidata. Seguire le istruzioni del
programma di installazione. Fare clic su Finish (fine) per completare
l'installazione.
50
3. In Windows, scegliere Start > Tutti i programmi > ZyXEL > NAS
Starter Utility > ZyXEL NAS Starter Utility per avviare l'utilità di
analisi.
NSA Inizializzazione
Prima di seguire i seguenti passaggi, assicurarsi di aver installato il disco fisso.
1. Fare clic su NSA310.
2. Fare clic su Run the Initialization Wizard.
51
3. Immettere il nome utente ‘admin’ e è la password ‘1234’ predefiniti,
quindi fare clic su Next (avanti).
Per nome utente e password viene fatta distinzione tra maiuscole e
minuscole. Può essere necessario verificare di non avere il Blocco maiuscole
attivato.
4. Scegliere l'opzione consigliata Default Configuration
(configurazione predefinita) o la configurazione manuale. Per
l'opzione manuale, consultare la guida in linea o la Guida dell'utente
per ulteriori informazioni. Quindi fare clic su Next (avanti) e seguire le
istruzioni visualizzate nelle schermate successive per configurare
l'NSA.
52
5. Adesso, è possibile utilizzare il NSA per effettuare le seguenti
operazioni:
• Fare clic su Import files or folders with zPilot (importa file o
cartelle con zPilot) per avviare zPilot. Trascinare file sull'icona di
zPilot per spostarli nell'NSA. I file multimediali vengono ordinati
automaticamente nelle cartelle Music (musica), Photo (foto) e
Video. Altri tipi di file vanno nella cartella Public (pubblica). Per
cartelle di file viene richiesto di selezionare la destinazione.
• Fare clic su Play media files from Home screen (riproduci file
multimediali dalla Home) per godersi i propri file multimediali tramite
il browser.
6. Immettere il nome utente e la password, quindi fare clic su Login
(accedi).
53
NSA - Login
In questa sezione viene spiegato come effettuare l'accesso nell'NSA dal
browser.
Se non si riesce a visualizzare la schermata di login, vedere la sezione sulla
risoluzione dei problemi che si trova alla fine di questa guida.
1. Aprire il browser e immettere il nome del server dell'NSA (“nsa310”
per impostazione predefinita).
2. Seleziona la tua lingua.
3. Immettere il nome utente e la password, quindi fare clic su User
Login (accedi).
4. Viene visualizzata la schermata Home.
54
Risoluzione dei problemi
Se non si riesce a visualizzare la schermata di login dell'NSA, provare
con le istruzioni seguenti.
• Verificare che l'unità NSA sia accesa.
• Controllare i collegamenti dei cavi dell'NSA. Verificare che il LED
LAN dell'NSA (che si trova sulla porta LAN) sia acceso o
lampeggiante.
• Se si tentava di eseguire direttamente il login digitando il nome del
server (predefinito: nsa310) nel campo indirizzo del browser,
verificare di aver digitato correttamente il nome. Se ciò non funziona,
provare a utilizzare l'NAS Starter utilità.
• Verificare che l'indirizzo IP del computer appartenga la stessa
subnet dell'indirizzo IP dell'NSA. È possibile utilizzare l'utilità di
analisi per trovare l'indirizzo IP dell'NSA. Vedere l'appendice della
Guida utente relativa alla configurazione dell'indirizzo IP del
computer per le istruzioni su come cambiare l'indirizzo IP del
computer. Saltare questa sezione se si è a conoscenza della
presenza di router tra il computer e l'NSA (come ad esempio se ci si
connette a Internet tramite router).
• Pingare l'NSA dal computer. Assicurarsi che la scheda Ethernet del
computer sia installata e correttamente funzionante. In un computer
(Windows), fare clic su Start, (Tutti i) Programmi, Accessori e
quindi Prompt dei comandi. Nella finestra del Prompt dei
comandi, digitare "ping" seguito dall'indirizzo IP dall'NSA e premere
[INVIO]. Utilizzare l'utilità di analisi per trovare l'indirizzo IP dell'NSA
se non lo si conosce.
• Utilizzare Internet Explorer 7, Mozilla Firefox 3.6, o versioni
successive con JavaScript attivato.
55
Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005,
n.151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/
CE, relative alla riduzione dell'uso di sostanze pericolose nelle
apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei
rifiuti"
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla
sua confezione indica che il prodotto alla fine della propria vita utile deve
essere raccolto separatamente dagli altri rifiuti.
La raccolta differenziata della presente apparecchiatura giunta a fine vita
è organizzata e gestita dal produttore. L'utente che vorrà disfarsi della
presente apparecchiatura dovrà quindi contattare il produttore e seguire
il sistema che questo ha adottato per consentire la raccolta separata
dell'apparecchiatura giunta a fine vita.
L'adeguata raccolta differenziata per l'avvio successivo
dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull'ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Lo smaltimento abusivo del prodotto da parte del detentore comporta
l'applicazione delle sanzioni amministrative previste dalla normativa
vigente."
56
Inleiding
De NSA maakt het mogelijk dat u bestanden deelt en van belangrijke
bestanden een backup kan worden gemaakt binnen uw thuisnetwerk. U
kunt ook video's en muziek afspelen en op de NSAopgeslagen
fotobestanden tonen met gebruik van een mediaclient zoals de
DMA2501.
Hoe het werkt
In de bovenstaande afbeelding bevindt zich de NSA in uw thuisnetwerk.
Gebruikers maken een backup en delen gegevens op de NSA. De
DMA2501 speelt de mediabestanden van de NSA op de TV. USB harde
schijf verschaft extra opslagruimte en bestanden worden direct vanuit de
USB-geheugenstick gekopieerd naar de NSA d.m.v. de toets COPY/
SYNC (kopiëren/synchoriseren).
Plaats de NSA achter een firewall en/of IDP (Intrusion Detection en
Prevention) apparaat om het tegen aanvallen vanuit internet te
beschermen.
Zie de Gebruikershandleiding op de bijgeleverde CD voor details van
configuratie van alle functies van de NSA.
Met deze Snelstartgids kunt u:
•Installeer Harde Schijven, 57
NSA
NEDERLANDS
57
•Sluit de NSA aan, 59
•Toegang tot de NSA310, 60
•NSA Login, 65
•Troubleshooting, 66
Voor u Begint
Voor u begint heeft u het volgende nodig
•NSA
• Bijgevoegde CD die de NSA Discovery Utility en
Gebruikershandleiding bevat
• Voedingsadapter
• Bijgevoegde ethernetkabel
• Eén SATA II of SATA III compatibele harde schijven.
• eSATA harddisk en kabel (optioneel)
• USB-kabel (optioneel: u hebt deze alleen nodig als u de
opslagcapaciteit uit wilt breiden door compatibile USB (versie 2)
drivers aan te sluiten). Het wordt aanbevolen om, indien aanwezig,
de eigen externe stroomaansluiting van het USB apparaat te
gebruiken.
• Computer met Netwerk Interface Card (NIC) en TCP/IP
geïnstalleerd.
• Netwerkapparatuur zoals een switch, router of hub
Installeer Harde Schijven
Wanneer u een harde schijf op de NSA installeert en een volume creert,
worden alle gegevens op de schijf gewist.
De NSA moet uitgezet zijn voordat u harde schijven verwijdert of
installeert.
58
Het creëren van een volume formatteert de harde schijven. Alle
gegevens zullen verloren gaan. Maak een reserve kopie op een
andere locatie van de bestanden van de schijf alvorens de schijf in
de NSA te installeren.
1. Zorg ervoor dat de stroom- en ethernetkabels van de NSA
losgemaakt zijn.
2. Plaats de NSA op een vlak oppervlak met de
onderkant naar boven. Hierdoor worden het
paneel en het schroefkapje aan de onderzijde
zichtbaar. Draai het schroefkapje los met een
platte schroevendraaier of een muntje.
3. Zet de NSA rechtop en neem het voorpaneel
af zodat de houder van de harddisk zichtbaar
wordt zoals op de volgende afbeelding:
59
4. Schuif de harddisk in de houder tot deze goed
passend in de NSA zit.
5. Sluit het voorpaneel zodat de houder weer
afgesloten is. Plaats de NSA weer op een vlak
oppervlak met de onderkant naar boven en
draai het schroefkapje weer vast.
Als u twee harde schijfstations wilt gebruiken en deze als
RAID volumes wil configureren, dan moet u: 1) een SATA
harddisk installeren in de NSA; en 2) een eSATA harddisk
met een kabel bevestigen. Wij raden u ook aan om
dezelfde diskgrootte en model te gebruiken voor de beste
prestaties. Zie de Gebruikershandleiding voor de stappen om volumes aan te
maken op uw NSA.
Sluit de NSA aan
1. Gebruik de meegeleverde Ethernet kabel om de
LAN poort te verbinden aan de achterzijde van de
NSA naar de computer, switch, of router op uw
netwerk.
2. Verbind een kant van de
voedingskabel aan de POWER
uitgang aan de achterzijde van de
NSA en de andere aan de externe
stroomtoevoer. Verbind de externe
stroomtoevoer aan een stopcontact.
Gebruik ALLEEN de inbegrepen
stroomaansluiting.
60
3. Druk op de aan/uit knop op de voorkant van de NSA om hem aan te
zetten. Kijk naar de lampjes op het voorpaneel.
Als er geen lampjes aan gaan, controleer dan of de stroomkabel niet los zit
en of de stroombron gevoed wordt.
• Het lampje van de aan/uit knop kleurt blauw.
• Het SYS lampje kleurt groen nadat het apparaat
met succes is aangezet (dit duurt ongeveer 50
seconden).
• De HDD lampjes gaan aan als de NSA harde
schijven in de schijfcompartimenten waarneemt.
• De LAN poort van het achterpaneel heeft een lampje dat aangaat
wanneer de internetpoort correct op uw netwerk is aangesloten.
Het knippert wanneer dataverkeer wordt verzonden of ontvangen.
Om de NSA uit te zetten, drukt u op de aan/uit knop en houdt deze ingedrukt totdat
u een piep hoort. Laat de knop dan los.
Toegang tot de NSA310
Gebruik de NAS Starter Utility om toegang te krijgen tot de NSA. Volg
deze stappen:
1. Doe de bijgevoegde CD in de CD-Rom drive. Klik Installeer op het
scherm dat verschijnt. Klik vervolgens op de NAS Starter Utility
link.
Als dit scherm niet verschijnt, gebruik dan Windows Explorer (Mijn Computer)
om naar de CD-ROM te gaan (gewoonlijk D-schijf). Dubbelklikken op
setup.exe.
61
2. De installatiewizard wordt gestart. Volg de instructies van het
intallatieprogramma. Klik op Beëindigen om de installatie te
voltooien.
3. Klik in Windows op Start > Alle Programa's > ZyXEL > NAS Starter
Utility > ZyXEL NAS Starter Utility om het programma te starten.
NSA Initialiseren
Zorg dat het harde schijfstation is geïnstalleerd voor de stappen worden
uitgevoerd.
62
1. Klik op NSA310.
2. Klik op de Run the Initialization Wizard (wizard initialisatie
uitvoeren).
63
3. Voer zowel de standaardgebruikersnaam ‘admin’ als het
standaardwachtwoord ‘1234’ in en klik op Next (volgende).
De gebruikersnaam en het paswoord zijn hoofdlettergevoelig. Controleer of u
niet de hoofdlettertoetsen aan heeft staan.
4. Kies Default Configuration (standaardconfiguratie) (aangeraden) of
handmatige configuratie. Voor de handmatige optie raadpleegt u de
help of de gebruikershandleiding voor verdere informatie. Klik
vervolgens op Next (volgende) en volg de schermen om de NSA te
configureren.
5. U kunt nu de NSA gaan gebruiken en het volgende doen:
64
• Klik op Import files or folders with zPilot (bestanden of mappen
met de zPilot importeren) om de zPilot te lanceren. Sleep bestanden
naar het pictogram zPilot om ze naar de NSA te verplaatsen.
Mediabestanden worden automatisch in de mappen Music
(muziek), Photo (foto) en Video gesorteerd. Andere bestandstypes
gaan naar de map Public (openbaar). Voor mappen of bestanden
wordt u gevraagd om de doelbestemming in te voeren.
• Klik op Play media files from Home screen (mediabestanden van
het thuisscherm afspelen) om uw mediabestanden d.m.v. uw
webbrowser te kunnen bekijken.
6. Voer zowel de gebruikersnaam als het wachtwoord in en klik op
Login (aanmelden).
65
NSA Login
Dit deel toont u hoe u zich vanuit uw webbrowser kunt aanmelden bij de
NSA.
Als u niet in het login scherm kunt komen, wordt verwezen naar de het deel
"troubleshooting" achterin deze handleiding.
1. Open uw webbrowser en typ de naam van de server van de NSA
(standaard “nsa310”).
2. Selecteer uw taal.
3. Voer zowel de gebruikersnaam als het wachtwoord in en klik op User
Login (aanmelden).
4. Het Home scherm verschijnt.
66
Troubleshooting
Probeer het volgende als u het NSA login scherm niet inkomt.
• Zorg dat de NSA aan staat.
• Controleer de kabelaanluitingen van de NSA. Controleer of de NSA
LAN LED van de (die zich van in de LAN poort bevindt) aan is of
knippert.
• Als u heeft geprobeerd om direct in te loggen door de servernaam in
te toetsen (standaardinstelling nsa310) in het adresveld van uw
webbrower, controleer dan of u het adres juist getypt heeft. Als er
dan nog geen verbinding is, probeer dan de NAS Starter Utility
stappen nogmaals.
• Zorg ervoor dat het IP-adres van uw computer zich in het zelfde
subnet als het IP-adres van NSA bevindt. U kunt de zoekhulp
gebruiken om het IP-adres van NSA te vinden. Zie de appendix van
de Gebruikshandleiding voor het instellen van het IP-adres van uw
computer in het geval u dit wilt veranderen. Sla dit over als u weet
dat zich routers bevinden tussen uw computer en de NSA (zoals
wanneer u via het Internet verbinding maakt).
• Ping de NSA van uw computer. Zorg ervoor dat dat Ethernet adapter
van uw computer geïnstalleerd is en goed werkt. Klik op een
(Windows) computer, Start, (Alle) Programma's, Accessoires en
vervolgens Opdrachtregel. Typ in het Opdrachtregel venster “ping”
gevolgd door het IP-adres van de NSA en druk op [ENTER]. Gebruik
de zoekhulp om het IP-adres van de NSA te vinden als u dit niet
weet.
• Gebruik Internet Explorer 7, Mozilla Firefox 3.6, of latere versies
hiervan met JavaScript aan.
67
Introduktion
NSA låter dig dela filer och säkerhetskopiera data på ditt nätverk i
hemmet. Du kan även spela upp video, musik och visa fotofiler som är
lagrade i NSA med hjälp av en medieklient som t.ex. DMA2501.
Så här fungerar det
Ovanför visas NSA i ett hemmanätverk. Användare säkerhetskopierar
och delar data på NSA. DMA2501 spelar upp NSA:s mediefiler på TV:n.
En USB-hårddiskenhet ger extra lagringsutrymme och filer kopieras
direkt från USB-minnet till NSA med knappen COPY/SYNC.
Placera NSA bakom en brandvägg och/eller IDP-enhet (Intrusion
Detection and Prevention) för att skydda den mot attacker från Internet.
Se bruksanvisningen på den medföljande CD-skivan för information om
alla funktioner hos NSA.
Denna snabbstartguide visar hur du:
•Installerar hårddiskenheter, 68
•Anslut NSA, 70
•Ordnar åtkomst till NSA310, 71
•Loggar in på NSA, 75
•Felsökning, 76
NSA
SVENSKA
68
Innan du börjar
Du behöver följande innan du kan komma igång:
•NSA
• Den medföljande CD-skivan innehåller NSA-upptäcktsverktyg och
bruksanvisning
• Nätadapter
• Medföljande Ethernet-kabel
• En SATA II eller SATA III kompatibel hårddisk
• eSATA-hårddisk och sladd (tillval)
• USB-kabel (tillval: Du behöver bara denna ifall du vill utöka
lagringskapaciteten genom att ansluta kompatibla USB-enheter
(USB 2.0)). Det rekommenderas att USB-enheten använder en egen
extern strömadapter, om sådan finns.
• Dator med nätverkskort och TCP/IP installerat
• Nätverksenhet som exempelvis en switch, router eller hubb.
Installerar hårddiskenheter
När du installerar en hårddiskenhet på NSA och skapar en volym,
raderas all befintliga data på disken.
NSA måste stängas av innan du tar bort eller installerar en
hårddisk.
När du skapar en volym formateras hårddisken. All data förloras.
Säkerhetskopiera eventuella filer på hårddisken till en annan plats
innan du installerar disken i NSA.
1. Kontrollera att ström- och Ethernet-kablar är bortkopplade från NSA.
69
2. Placera NSA på ett plant underlag med den
undre panelen uppåtvänd. Detta frilägger den
undre panelen där vingskruven sitter. Lossa
vingskruven med en skruvmejsel med platt
huvud eller ett mynt.
3. Flytta NSA till ett upprätt läge och avlägsna
den främre luckan för att öppna hårddisken
enligt följande anvisningar:
4. För in hårddisken i brickan tills den sitter
ordentligt i NSA.
5. Fäst den främre panelen över hårddiskbrickan.
Placera NSA på ett plant underlag med den
undre panelen uppåtvänd och dra åt skruven.
Om du vill använda två hårddiskar och konfigurera dem
som RAID-volymer, måste du ha: 1) en SATA-hårddisk
installerad i NSA; och 2) en eSATA-hårddisk med dess
kabel. Det rekommenderas även att använda samma
diskstorlek och -modell för att få bästa prestanda. Se
bruksanvisningen för stegen för att skapa volymer på din
NSA.
70
Anslut NSA
1. Använd bifogad Ehternet-kabel för att ansluta LAN -
porten på baksidan av NSA till en dator, switch,
eller router på ditt nätverk.
2. Anslut nätkabelns ena ände till
uttaget POWER på baksidan av
NSA och den andra änden till den
externa strömförsörjningen. Anslut
den externa strömförsörjningen till
ett nätuttag.
Använd ENBART den medföljande
strömkällan.
3. Tryck på strömknappen framtill på NSA för att sätta igång den. Titta
på frontpanelens lampor.
Om ingen lampa tänds, kontrollera att strömkabeln är ordentligt ansluten och
att strömadaptern är påslagen.
• Strömlampknappen lyser blå.
• Lampan SYS lyser grön efter lyckad start (det tar
ungefär 50 sekunder).
• Lamporna HDD tänds om NSA detekterar
hårddiskenheter i diskfacken.
• Bakpanelens LAN-port har en lampa som tänds om
Ethernet-porten är rätt ansluten till ditt nätverk. Den blinkar medan
trafik skickas eller tas emot.
Du stanger av NSA genom att trycka in och halla kvar stromknappen tills du hor en
signal. Sedan slapper du knappen.
71
Ordnar åtkomst till NSA310
Använd NAS Starter Utility för att öppna NSA. Följ dessa steg:
1. Sätt in den medföljande CD-skivan i din CD-ROM-enhet. Klicka på
Setup (inställning) på skärmen som visas. Klicka därefter på länken
NAS Starter Utility.
Om denna skärmbild inte visas, använd Windows Explorer (utforskaren-den
här datorn) för att gå till CD-ROM (vanligtvis enhet D). Dubbelklicka på
setup.exe.
2. Installationsguiden startar. Följ installationsprogrammets
instruktioner. Klicka på Finish (slutför) för att slutföra installationen.
3. I Windows, klicka på Start > All Programs > ZyXEL > NAS Starter
Utility > ZyXEL NAS Starter Utility för att köra upptäcktsverktyget.
NSA Initiering
Kontrollera att du har installerat hårddisken innan du utför följande steg.
72
1. Klicka på NSA310.
2. Klicka på Run the Initialization Wizard (kör installationsguide).
73
3. Ange standardanvändarnamnet ‘admin’ och standardlösenordet
‘1234’ och klicka på Next (nästa).
Användarnamn och lösenord är skiftlägeskänsliga. Kontrollera att du inte har
låst tangentbordet i läget för versaler (tangenten Caps Lock).
4. Välj Default Configuration (standardkonfiguration)
(rekommenderas) eller manuell konfiguration. Om du väljer det
manuella alternativet, se hjälpen eller bruksanvisningen för mer
information. Klicka därefter på Next (nästa) och följ skärmarna för att
konfigurera NSA.
5. Du kan nu använda NSA och göra följande:
74
•Klicka på Import files or folders with zPilot (importera filer eller
mappar med zPilot) för att starta zPilot. Dra filer till zPilot-ikonen för
att flytta dem till NSA. Mediefiler sorteras automatiskt i mapparna
Music (musik), Photo (foto) och Video. Andra typer av filer placeras
i mappen Public (allmän). När det gäller filmappar uppmanas du att
välja måldestination.
•Klicka på Play media files from Home screen (spela mediefiler
från hemskärm) för att kunna njuta av dina mediefiler genom din
webbläsare.
6. Ange ditt användarnamn och lösenord och klicka på Login
(inloggning).
75
Loggar in på NSA
Detta avsnitt visar hur du loggar in på NSA från din webbläsare.
Om du inte kan komma till inloggningsskärmen, se felsökningsavsnittet i
slutet av denna guide.
1. Öppna din webbläsare och skriv in servernamnet för NSA ("nsa310”
som standard).
2. Välj språk.
3. Ange ditt användarnamn och lösenord och klicka på User Login
(inloggning).
4. Skärmen Home (min NSA) visas.
76
Felsökning
Pröva följande om du inte lyckas komma till inloggningsskärmen för
NSA.
• Kontrollera att NSA är påslagen.
• Kontrollera NSAs kabelanslutningar. Kontrollera att NSAs LAN-
lampa (som sitter på LAN-porten) lyser eller blinkar.
• Om du försökte logga in direkt genom att ange servernamn
(standard nsa310) i webbläsarens adressfält, kontrollera att du
skrev in det rätt. Om det ändå inte fungerar, gå igenom stegen för
NAS Starter Utility igen.
• Kontrollera att datorns IP-adress finns i samma subnet som NSAs
IP-adress. Du kan använda upptäcktsverktyget för att hitta NSAs IP-
adress. Se bruksanvisningens bilaga om hur du ställer in eller ändrar
datorns IP-adress. Hoppa över detta om du vet att det finns routrar
mellan din dator och NSA.
• Pinga NSA från din dator. Kontrollera att datorns Ethernet-adapter är
installerad och fungerar som den ska. I en (Windows) dator, klicka
på Start, (All) Programs, Accessories (tillbehör) och sedan på
Command Prompt (kommandoprompt). I fönstret Command
Prompt, ange "ping" följt av NSAs IP-adress och tryck sedan på
[ENTER]. Använd upptäcktsverktyget för att hitta NSAs IP-adress
om du inte känner till den.
• Använd Internet Explorer 7, Mozilla Firefox 3.6, eller senare
versioner av dessa med JavaScript aktiverat.
77
簡介
NSA 可讓您利用家用網路分享檔案及備份資料。您也可以使用例如
DMA-2501 的多媒體播放器,播放及顯示儲存在 NSA 的視訊、音樂、及
相片檔案。
運作方式
以上所示是家用網路中的 NSA。使用者可以在 NSA 上備份及分享資料。
DMA-2501 可在電視上播放 NSA 媒體檔案。USB 硬碟提供額外的儲存空
間,檔案直接從 USB 記憶卡複製到 NSA。
將 NSA 置於防火牆或 IDP (Intrusion Detection and Prevention,入侵
偵測防護)裝置的後面,以防護網際網路的惡意攻擊。
請參閱隨附光碟片中的 《使用手冊》,取得更多關於設定 NSA 所有功能
的資訊。
本 《快速入門指引》將說明如何:
• 安裝硬碟機,78
• 連接 NSA,80
• 存取 NSA,81
• 登入 NSA,85
NSA
繁體中文
78
開始前注意事項
開始作業之前,您需要備妥下列項目:
• NSA
• 隨附的光碟片,其中內含 NSA 探索公用程式以及 《使用手冊》。
• 電源供應器
• 隨附的乙太網路線
• 一個符合 SATA II 或 SATA III ( 序列式先進附加技術 ) 標準的硬碟。
• eSATA 硬碟機及連接線 (選擇性使用)
• USB 線 (選擇性使用:僅在您想要藉由連接相容的 USB2.0 外接式
硬碟擴充儲存容量時需要)。如果 USB 外接硬碟有專屬的電源線,
建議使用之。
• 已安裝網路介面卡 (NIC) 及 TCP/IP 的電腦
• 交換器、路由器或集線器等網路裝置
安裝硬碟機
一旦您在 NSA 上安裝了硬碟並建立磁碟區,磁碟上現有的全部檔案將被
清除。
移除或安裝硬碟機之前,必須關閉 NSA。
建立磁碟區會格式化硬碟機。所有資料都將遺失。在您將磁碟安裝在
NSA 上時,請先將磁碟上的所有檔案備份至其它位置。
1. 確認電源線與乙太網路線都已自 NSA 拔除。
79
2. 將 NSA 置於平坦的表面上,底端面板朝上。這
可以外露位在底端面板上的翼形螺釘。使用平
頭螺絲起子或硬幣將翼形螺釘鬆脫。
3. 將 NSA 反正向上,移除前蓋並如下圖所示開
啟硬碟的磁碟槽:
4. 將硬碟滑入磁碟槽,直到硬碟緊密貼緊在 NSA
內為止。
5. 拿起前面板將硬碟的磁碟槽蓋上, 將 NSA 置
於平坦的表面上,底端面板朝上,並鎖緊螺絲。
若您想要使用兩台硬碟,並設定成 RAID 磁碟區,則應具
備: 1) 一台 SATA 硬碟,安裝在 NSA 內;以及 2) 一台
eSATA 硬碟及其連接線。同時,建議使用相同的磁碟大小
及型號,以取得最佳性能。有關如何在 NSA 上建立磁碟區
的步驟,請參考 《使用手冊》。
80
連接 NSA
1. 使用隨附的乙太網路線將 NSA 後方的 LAN 埠連接
至網路上的電腦、交換器或路由器。
2. 將電源線一端連接至 NSA 後方的
POWER 插槽,另一端則連接至外
接的電源供應器。將外接的電源供
應器連接至電源插座。
務必使用隨附的電源供應器。
3. 按下 NSA 前方的電源按鈕,將其開
啟。請檢視前面板的指示燈。
如果指示燈都沒有亮,請確認電源線是否鬆脫以及電源是否開啟。
• 電源按鈕指示燈會穩定亮著藍燈。
• 如果開機成功 ( 需時約 50 秒), SYS 指示燈會穩定
亮著綠燈。
• 如果 NSA 偵測到磁碟支架上有硬碟機存在,HDD 指
示燈會亮起。
• 如果乙太網路埠已正確連接至您的網路,後面板上的
LAN 埠便會亮燈。當其傳送或接收流量時,指示燈便會閃爍。
若要關閉 NSA,按住電源按鈕直到聽到嗶嗶聲為止。接著釋放按鈕。
81
存取 NSA
1. 將隨附的光碟片插入 CD-ROM 機。在顯示的畫面中按一下 Setup ( 設
定)。然後再按一下 NAS Starter Utility (NAS 啟用公用程式 ) 連結。
如果電腦螢幕未顯示此畫面,請進入我的電腦,然後前往光碟機,並點
"Setup.exe" 兩下
2. 安裝精靈啟動。請依照安裝程式的指示操作,並在最後一個步驟按下
完成來結束安裝程序。
3. 在 Windows,按一下開始 > 所有程式 > ZyXEL > NSU (NAS Starter
Utility),執行 NAS 啟用公用程式。
82
NSA 初始化
遵循這些步驟以前,請先確認硬碟已經安裝妥當。
1. 公用程式會尋找 NSA310 及您的網路資訊。請按一下 NSA310 的按
鈕。
2. 請按一下 執行初始化精靈。
83
3. 請輸入預設使用者名稱 「admin」及密碼 「1234」,再按一下 下一
步。
使用者名稱與密碼皆區分大小寫。請確認大寫鎖定功能未開啟。
4. 請選擇 出廠預設值 ( 建議選項 ) 或手動設定。如果選擇手動設定,請
參閱說明或 《使用手冊》,來取得更詳細的說明。接著按一下下一
步,然後依循畫面指示設定 NSA。
5. 現在,您可以開始使用 NSA 並進行以下動作:
84
• 按一下 使用 zPilot 上傳資料,啟動 zPilot。將檔案拖曳至 zPilot 圖示
上,媒體檔案會自動儲存至 Music ( 音樂 )、Photo ( 相片 ) 或 Video
(影片 ) 資料夾。其他類型的檔案則儲存至 Public (公用 ) 資料夾。
若是匯入檔案資料夾,畫面會出現提示,要求您選擇目標目的地。
• 按一下 播放多媒體檔案,即可透過網頁瀏覽器播放多媒體檔案。
6. 輸入您的使用者名稱和密碼,按一下 登入。預設帳號、密碼為
「admin」、「 1234」。
85
登入 NSA
本節說明如何從網頁瀏覽器登入 NSA。
如果無法進入登入畫面,請參閱本手冊最後的疑難排解一節。
1. 開啟網頁瀏覽器,輸入 NSA 的伺服器名稱 ( 預設為 nsa310)。
2. 選擇語言
3. 輸入您的使用者名稱和密碼,按一下 登入。預設帳號、密碼為
「admin」、「 1234」。
4. 顯示首頁畫面。使用選單播放媒體檔案。
86
疑難排解
如果無法進入 NSA 登入畫面,請嘗試下列方法。
• 確認 NSA 已經開啟。
• 檢查 NSA 網路線路的連接。確認 NSA 的 LAN LED 指示燈 ( 位於
LAN 埠上 ) 亮起或閃爍。
• 如果您是在網頁瀏覽器的位址欄位鍵入伺服器名稱 ( 預設 nsa310) 藉
此嘗試直接登入,請確認鍵入名稱正確。若是仍無法運作,請改用
NAS Starter Utility (NAS 啟用公用程式來登入 NSA)。
• 確認電腦的 IP 位址與 NSA 的 IP 位址位於同一子網路。您可以使用
NAS 啟用公用程式尋找 NSA 的 IP 位址。有關變更電腦 IP 位址的步
驟,請參閱隨附光碟中的 《中文使用手冊》或 User's Guide 中有關
設定電腦 IP 位址的說明,如果電腦與 NSA 之間已有路由器,則可略
過此部份 ( 例如,您正透過網際網路進行連線 )。
• 從您的電腦偵測 NSA。確認電腦的乙太網路配接器安裝正確且運作
正常。請在您的電腦 (Windows 作業系統 )上按一下 "開始 "→"所
有程式 " 或"程式集 "→"附屬應用程式 ",然後按一下 "命令提示
字元 ",在命令提示字元中輸入 「ping」,然後空一格加上 NSA 的
IP 位址, ( 如:ping 192.168.1.33),輸入完成後請按下 「Enter」
鍵。
• 使用 Explorer 7.0、Mozilla Firefox 3.6 或更新版本,並啟動
JavaScript。
87
ENGLISH DEUTSCH ESPAÑOL
Viewing a Product’s
Certifications
• Go to www.zyxel.com.
• Select your product from the
drop-down list box on the ZyXEL
home page to go to that product's
page.
• Select the certification you wish to
view from this page.
Vorgehensweise zum
Aufrufen einer
Produktzertifizierung
• Gehen Sie auf www.zyxel.com.
• Wählen Sie Ihr Produkt aus der
Auswahlliste auf der ZyXEL
Homepage aus, um die Seite des
entsprechenden Produkts
aufzurufen.
• Wählen Sie die Zertifizierung, die
Sie von dieser Seite aus aufrufen
möchten.
Procedimiento para ver las
certificaciones de un
producto
• Vaya a www.zyxel.com.
• Seleccione el producto que desea
en el cuadro de lista desplegable
que se encuentra en la página
principal de ZyXEL para obtener
acceso a la página de dicho
producto.
• Seleccione la certificación que
desea ver en esta página.
FRANÇAIS ITALIANO NEDERLANDS
Procédure permettant de
consulter une(les)
Certification(s) du Produit
• Connectez vous sur
www.zyxel.com.
• Sélectionnez votre produit dans la
liste déroulante se trouvant sur la
page d'accueil ZyXEL pour
accéder à la page du produit
concerné.
• Sélectionnez sur cette page la
certification que vous voulez
consulter.
Procedura per visualizzare
le certificazioni di un
prodotto
• Andare alla pagina
www.zyxel.com
• Nel sito ZyXEL, selezionare il
proprio prodotto dall’elenco a
discesa per andare alla pagina di
quel prodotto.
• Da questa pagina selezionare la
certificazione che si vuole vedere.
Procedure voor het
opvragen en het inzien van
product certificering(en)
• U gaat met uw browser naar de
website: www.zyxel.com
• U kunt nu de product pagina
opvragen door op de ZyXEL
thuispagina het product te
selecteren uit de lijst
• Nu selecteert u de certificering die
u wilt inzien
SVENSKA 繁體中文
Procedur för att visa en
produkts certifikat
• Gå till www.zyxel.com
• Välj din produkt från
rullgardinslistrutan på ZyXEL:s
hemsida för att gå till denna
produkts sida.
• Välj det certifikat du vill titta på
från denna sida.
檢視產品的認證
•前往 www.zyxel.com。
•在ZyXEL 首頁的下拉式
清單方塊中選擇您所購
買的產品以前往產品的
相關網頁。
•由此網頁選擇您想要檢
視的認證。
LEGAL
88
1/1
www.zyxel.com
Declaration of Conformity
Product information
Product Name :
1-bay Media Server
Model Number :
NSA310
Produced by
Company Name :
ZyXEL Communications Corporation
Company Add. :
No. 2, Gongye E. 9th Rd., East Dist., Hsinchu City 300, Taiwan
to which this declaration relates, is in conformity with the following standards or other
normative documents:
EMC:
EN 55022: 2006+A1: 2007
EN 61000-3-2: 2006
EN 61000-3-3: 2008
EN 55024: 1998+A1: 2001+A2: 2003
Safety :
EN 60950-1: 2006 + A11:2009 +
A1:2010 + A12:2011
Erp:
COMMISSION REGULATION (EC)
No 1275/2008
COMMISSION REGULATION (EC)
No 278/2009
RoHS 2.0 : 2011/65/EU
The Product herewith complies with requirements of the following Directive :
The Low Voltage Directive 2006/95/EC , The EMC Directive 2004/108/EC,
The R& TTE Directive 99/5/EEC , The ErP Directive 2009/125/EC,
The RoHS Directive 2011/65/EU and carries the CE –marking accordingly.
The TCF-File is located at:
Local contact for regulatory topics only :
Company Name :
ZyXEL Communications Corporation
Company Address
:
Hsinchu Office : No. 2, Gongye E. 9th Rd., East Dist., Hsinchu City 300,Taiwan
: No. 6, Innovation Road II, Science-Park,Hsin-Chu,300,Taiwan
TAIPEI Office :11F., NO.223, SEC. 3, BEIXIN RD., XINDIAN DIST., NEW
TAIPEI CITY 23143, TAIWAN (R.O.C.)
Person is responsible for marking this declaration:
Thomas Wei Senior Director
Quality Management Department
Name (Full Name) Position/ Title
2012-07-12
89
ENGL
I
SH DEUTSCH
ESPAÑOL FRANÇAIS
Green Product Declaration
RoHS Directive 2011/65/EU
WEEE Directive 2002/96/EC
(WEEE: Waste Electrical and Electronic
Equipment)
2003/108/EC
Declaration Signature:
Name/Title: Thomas Wei / Quality Management
Department/ Senior Director.
Date (yyyy/mm/dd): 2012/07/09
Grünes Produkt Erklärung
RoHS Richtlinie 2011/65/EU
ElektroG Richtlinie 2002/96/EG
(WEEE: Über Elektro- und
Elektronik-Altgeräte)
2003/108/EC
Unterschrift des Erklärenden:
Name/Title: Thomas Wei / Quality Management
Department/ Senior Director.
Date (yyyy/mm/dd): 2012/07/09
Declaración de Producto Ecológico
Directiva RoHS 2011/65/UE
Directiva RAEE 2002/96/CE
(RAEE : Residuos de Aparatos
Eléctricos y Electrónicos)
2003/108/CE
Firma de declaración:
Nombre/Título: Thomas Wei / Quality
Mana
g
ement
Department/ Senior Director.
Fecha (aaaa/mm/dd): 2012/07/09
Déclaration de Produit Vert
Directive RoHS 2011/65/UE
Directive DEEE 2002/96/CE
(DEEE : déchets d'équipements
électriques et électroniques)
2003/108/CE
Signature de la déclaration :
Nom/Titre : Thomas Wei / Quality Management
Department/ Senior Director.
Date (aaaa/mm/jj) : 2012/07/09
90
ITALIANO NEDERLANDS
SVENSKA
Prodotto dichiarazione di verde
Direttiva RoHS 2011/65/UE
Direttiva RAEE 2002/96/CE
(RAEE: Rifiuti di Apparecchiature
Elettriche ed Elettroniche)
2003/108/CE
Firma dichiarazione:
Nome/titolo: Thomas Wei / Quality Management
Department/ Senior Director.
Data (aaaa/mm/gg): 2012/07/09
Productmilieuverklaring
RoHS Richtlijn 2011/65/EU
AEEA-Richtlijn 2002/96/EG
(AEEA: Afgedankte Elektrische en
Elektronische apparatuur)
2003/108/EG
Verklaringshandtekening:
Naam/titel: Thomas Wei / Quality Management
Department/ Senior Director.
Datum(jjjj/mm/dd): 2012/07/09
Miljödeklaration
RoHS Direktiv 2011/65/EU
WEEE Direktiv 2002/96/EG
(WEEE: om avfall som utgörs av eller
innehåller elektriska eller elektroniska
produkter)
2003/108/EG
Deklaration undertecknad av:
Namn/Titel: Thomas Wei / Quality Management
Department/ Senior Director.
Datum (åååå/mm/dd): 2012/07/09
