b mobile 30-017 Mobile phone User Manual

b mobile HK Limited Mobile phone

User Manual

USER MANUAL
BMOBILE SERIES AX
ANDROID 5.1
Bmobile
1
Table of Contents
1. Foreword............................................................................................... 3
General precaution
Precaution for the use of charger
Cleaning and maintenance
Common Precaution
2. Getting know your phone..................................................................7
3. Starting your device........................................................................... 9
To install the SIM Card
To install a Micro SD card
To install the battery
Power On/Off
2
4. Introduce the basic phone functions........................................... 13
Switch main menu style
Home screen
Camera
GPRS/Wi-Fi network
U-disk storage
Music
Bluetooth
Home screen
5. Technical Specifications................................................................. 20
6. FCC cautions......................................................................................21
3
FOREWORD
Safety
In order to ensure the phone is used safely and correctly, please read the precautions below
carefully before use.
1.1 General precaution
•Your phone is only suitable for the battery and charger approved by our company or else it may
cause the battery to leak, overheat, explode or even catch fire.
•Do not knock, vibrate or throw the phone heavily to avoid malfunction, fire, overheating,
explosion or fire.
•If there are abnormal phenomena, like temperature rising, color change or distortion during the
usage, charging or storage of the battery, please stop using it and replace it with a new battery.
•It may burn the skin if liquid in the battery leaks onto skin or clothes. If this happens please
flush with plenty of clean water immediately and go to a hospital at once.
•Please keep the battery away from fire to avoid fire and explosion if the battery leaks or emits
a strange smell.
•Do not place expose the battery to moisture or it may cause overheating, fumes and corrosion.
•Do not use or place the battery under direct sunlight, or in hot places, it may cause leakage and
overheating, thus reducing performance and shortening the lifespan.
•Do not charge the battery for over 24 hours continuously.
4
•Use careful with the earphone maybe possible excessive sound pressure from earphones and
headphones can cause hearing loss.
1.2 Precaution for the use of charger
•Do not cause short circuit to the charger, or it may cause electric shock, fumes and damage to
the charger.
•Do not use the charger if the power wire is broken, or it may cause fire and electric shock.
•Please remove accumulated dust on the power plug.
•Do not put water containers next to the power supply to avoid overheating, fire, electric shock
and malfunction in case they come into contact.
•Do not disassemble or tamper with the charger or it may cause personal injury, electric shock,
fire and the damage of the charger.
•Do not use the charger in places of high humidity, like bathrooms, or it may cause electric shock,
fire and damage of charger.
•Do not touch the charger, power cord or power plug with wet hands or it can cause electric
shock.
•Do not put heavy objects on the power cord or change the power cord or it may cause electric
shock and fire.
•Please unplug the power socket before cleaning and maintenance.
•Please hold the charger to unplug the socket as pulling the power cord may damage the power
wire and cause electric shock and fire.
5
1.3 Cleaning and maintenance
•As the phone, battery and charger are not waterproof, do not use them in places of high
humidity and avoid them being wet by rain.
•Please clean the battery and charger with a soft dry cloth.
•Never use alcohol, thinner or solutions, like benzene, to wipe the phone.
•Dirty sockets can cause poor contact and power down, and even make recharging unavailable.
So, please clean them periodically.
1.4 Common Precaution
Mobile Phone:
•Please use the phone in an environment with temperature between -20℃- 45℃and humidity of
<75%.
•Please use the phone far away from regular telephones, TV sets, radio sets and office
automation equipment, to avoid affecting the normal use of these equipment and mobile phone.
Battery:
6
•Store the battery in cool and ventilated place without direct sunlight.
•The battery has a limited lifespan. The usage of battery will be shortened progressively due to
frequent charging. Once the battery is out of use, it means that its lifespan has ended, and you
will need to replace it with an approved new battery.
•Do not dispose of old batteries as household waste. Give them to specified disposal places and
follow any stipulated instructions for disposal.
CAUTION: RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT TYPE.
DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS.
Charger:
•Do not charge under following conditions:
-- Places with direct sunlight
-- Places with ambient temperature less than 0℃or over 40℃, wet or dusty places with strong
vibrations (it may cause malfunction)
-- Places near electrical appliances (it may affect the image and sound) like TV set, radio, etc.
-- Adapter shall be installed near the equipment and shall be easily accessible. The plug
considered as disconnect device of adapter
7
GETTING KNOW YOUR PHONE
8
1) Front Camera
2) Proximity Sensor
3) Receiver
4) Flash LED
5) Volume Buttons
6) LCD Display
7) Microphone
8) Loudspeaker
9) Turn On / Turn Off Button
10) Led Flash
11) Back Camera
12) USB / Charger Connector
13) Headphone connector (Jack 3.5)
9
STARTING YOUR DEVICE
•Make sure your device is turned off.
•Firmly hold the device with the front panel facing down.
•Slide your finger into the groove at the top of the phone and gently pull open the back cover.

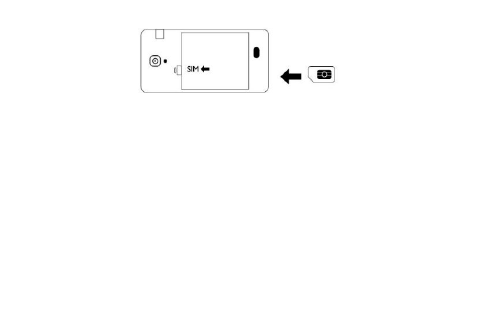

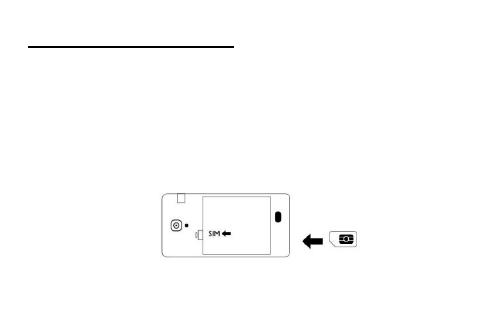

3.1 To install the SIM card
•Remove the battery if it is installed.
•Locate the SIM card slot, and then insert the SIM card with its gold contacts facing down and
Its cut-off corner facing out of the card slot as shown in the diagram.
•Slide the SIM card completely into the slot.
10
Note: Depending on the country you buy the phone it can be single or dual sim, where the slot 2
(if is enabled) only supports 2G service.

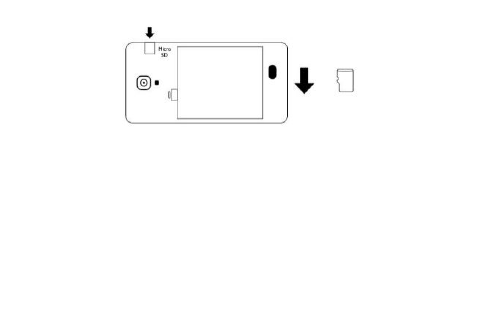

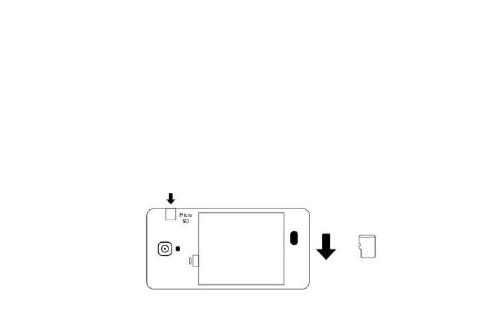

3.2 To install a Micro SD card
To have additional storage for your images, videos, music and files, you can purchase a memory
card and install it in your device.
Locate the memory card slot on the upper part of the exposed right panel.
Insert the memory card into the slot with its gold contacts facing down until it clicks into place
11
3.3 To install the battery
1. Align the battery’s exposed copper contacts with the battery connectors at the bottom part of
the battery compartment.
2. Insert the contacts side of the battery first and then gently push the battery into place. Replace
the back cover.
Charging the Battery
New batteries are shipped partially charged. Before you start using your device, it is
recommended that you install and charge the battery. Some batteries perform best after several
full charge/discharge cycles.
Note: Only the AC adapter and USB sync cable provided with your device must be used to
charge the device.
12
Connect the USB connector of the AC adapter to the sync connector on your device, and then
plug in the AC adapter to an electrical outlet to start charging the battery.
As the battery is being charged while the device is on, a charging icon appears in the title bar
of the Home screen. After the battery has been fully charged, a full battery icon appears in the
title bar of the Home screen.
Warning:
• Do not remove the battery from the device while you are charging it using the AC or car adapter.
• As a safety precaution, the battery stops charging before it overheats.
3.4 Power on/off
To power off your phone, press and hold POWER. On release, the Phone options menu opens.
Select ‘Power off’ and confirm.
To power on again, press and hold power
13
INTRODUCE THE BASIC PHONE FUNCTIONS

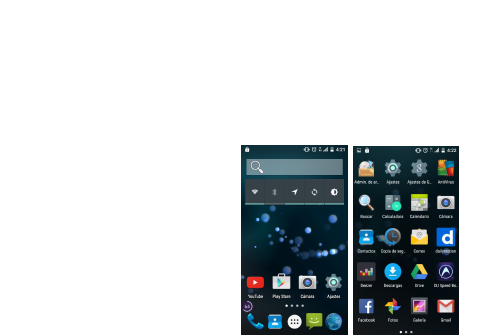

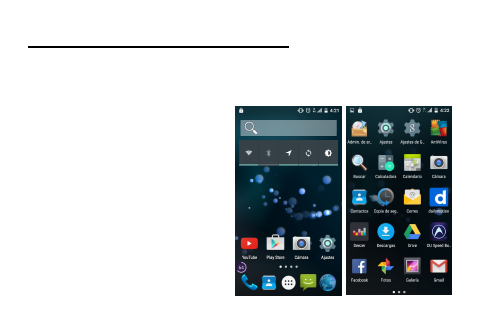

4.1 Switch Main Menu style
(1) In default Home screen, slide your
fingertip left and right along the screen to
reveal the more home screen.
(2) On Home screen, click icon on the
bottom of the screen (Main menu icon) to
enter the main menu screen, slide your
fingertip left and right along the screen to
reveal the more applications.
14

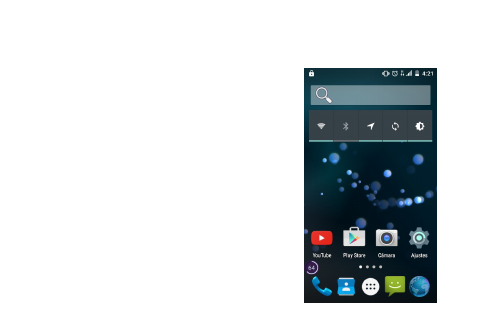

4.2 Home screen
(1) Read your notifications
When you see a notification in the status bar, touch the bar and
slide your finger down the screen to open the list of notifications
displayed in the sliding window.
Ongoing notifications report activities such as call forwarding ON,
current call status, song playing.
Notifications report the arrival of new messages, calendar
events, and alarms. You can clear notifications list by selecting
‘Clear’ notifications at the top of the notifications window.
To open the message, reminder or other notification, you can
touch the items. To close the notifications window, slide your
finger up the screen.
15

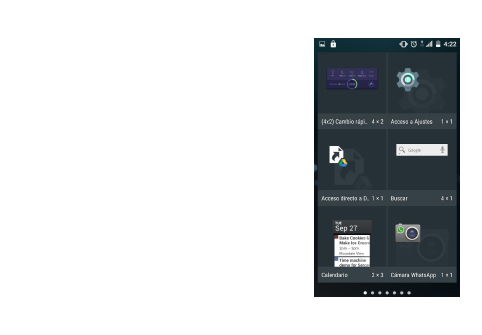

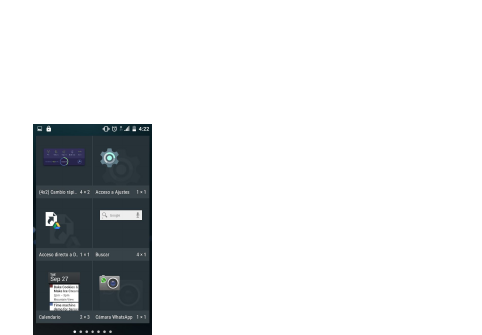

(2) Create Home screen shortcuts and widgets:
From the Home screen, touch and hold the blank screen, or click MENU Key and select
‘Wallpaper’. Enter the main menu screen, slide your fingertip left to reveal the widget, select a
shortcut to some of your saved information (such as a play list), a widget (a clock) for your Home
screen.
(3) Move objects on the Home screen
•To move an icon or other item on the Home screen, you must first touch & hold i t to enter move
mode. The object will magnify when it’s ready to be moved.
•Without lifting your finger (or you’ll drop out of move mode), drag the object to the new position.
To move an item to a section of the Home screen not in view,
move it to the edge of the screen and hold it there for a moment.
The screen view will shift; position the object and release.

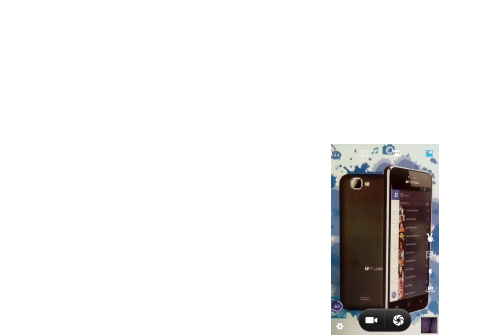

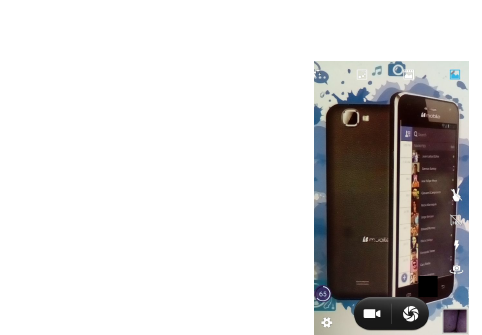

4.3 Camera
All the pictures you can capture or view on your phone are
stored on a memory card, which must be installed in your phone.
Before you can use the Camera or view pictures in Pictures,
make sure you have a card installed.
4.4 GPRS/WIFI network
16
Your device’s networking capabilities allow you to access the Internet or your corporate network
through WIFI, GPRS, EDGE, and LTE (if available)
You can also add and set up a VPN or proxy connection.
To use WIFI on your device, you need access to a wireless access point
Note: The availability and range of your device’s WIFI signal depends on the number,
infrastructure, and other objects through which the signal passes.
When your phone is in of the normal WCDMA or HSPA network coverage, and the other side
(The receiver’s phone and SIM card) can also be supported the video call function of 3G.
To open the Browser you need to be connected to a network.

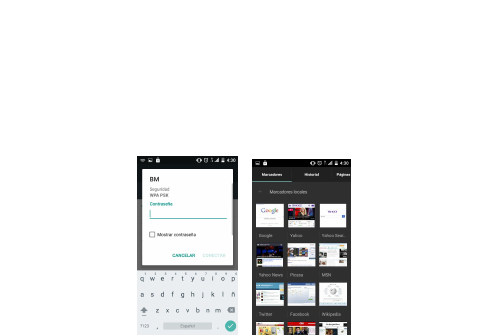

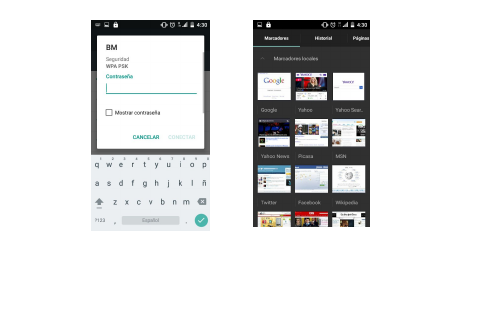

When you open the WIFI or GPRS of touch phone, you can take it as a wireless AP, and the
other phone or computer can internet through the WIFI connect with your touch phone.
Step1: open Setting,
then press more, get Tethering &portable
hotspot
Stept2: open Wi-Fi
hotspot, choose
Set up Wi-Fi hotspot,
and set a new
password
Stept3: open the
WIFI on other
touch phones or
computers, search
the WIFI that your
phone as a
wireless AP, then
input the password,
by the way you can
net play.
17

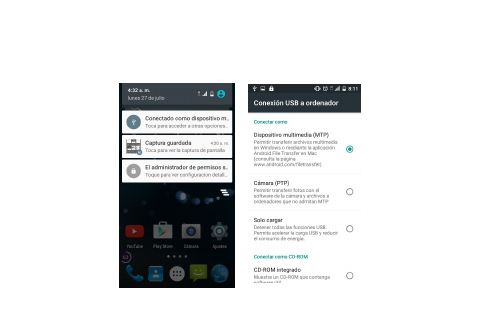

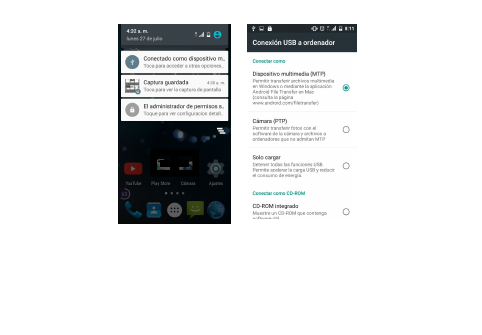

4.5 U-disk storage
This phone supports movable storage, i.e., the U-disk function. When the phone is switched
on, you see the icon in the status bar on the top of the screen when it’s connected to a PC by a
data line. Touch the bar and slide your finger down the screen to open the list of notifications
displayed in the sliding window. Select [USB connected] and touch [Turn on USB storage] to
confirm, you can use the phone as a U-disk.
18
4.6 Music
Songs that you saved in SD card or phone’s internal memory can be reproduced at your will
using the music application installed in the device.
19
4.5 Bluetooth
The phone supports Bluetooth functions, you can establish a wireless connection between the
phone with other compatible devices, and data transmission, and you can establish a wireless
connection between devices in the phone with a distance of up to several meters. Bluetooth
20
connection may be interference by obstacles, such as walls or other electronic device.
Enter the setting menu; Touch the Bluetooth to open the function, idle screen will display BT icon
in the status bar.
Open the BT discoverable and other devices can search the phone.
Before using the phone as a Bluetooth device, you need to pair the phone with the target device.
As follows:
-Sure your phone has Bluetooth-enabled.
-Touch "Scan for devices." Bluetooth devices within the range of the phone will start scanning.
-Touch the device you want to pair, to confirm password to complete the pairing
You can use Bluetooth to share the pictures, videos or music files with family and friends
TECHNICAL SPECIFICATIONS
Weight: About 140g
21
Dimensions: 144.2 x 71.2 x 8.8 mm
Band: GSM850MHz / GSM900MHz / DCS1800MHz / PCS1900MHz
WCDMA850MHz / WCDMA1900MHz / WCDMA AWS
LTE 2 / 4 / 12
Battery Type: Li-ion
Battery Capacity: 2000 mAh
Talk Time: Up to 4 hours.
Standby Time: Up to 100 hours.
Battery Time (No prior or separate notice is required for capacity changes)
Note: Actual operating conditions depend on the local network environment, SIM, and user
behavior. Warning: Any consequence caused by misuse, abuse, or not following any and all of
the above-written suggestions and instructions shall not hold the producer in any way
responsible to any degree.
Announcement: The manufacturer reserves the right to change or upgrade technical
specifications or software versions without prior or separate notice. Some of the features might
not be available in your country. Trademarks mentioned in this material belong to their respective
owners.
FCC CAUTIONS
15.19 Labelling requirements
This device complies with part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) this device must accept
22
any interference received, including interference that may cause undesired operation.
15.21 Information to user
Any Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
15.105 Information to the user
Note: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
—Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
—Consult the dealer or an experienced radio/TV technician for help.
Specific Absorption Rate (SAR) information
This mobile phone meets the government's requirements for exposure to radio waves. The
guidelines are based on standards that were developed by independent scientific organizations
through periodic and thorough evaluation of scientific studies. The standards include a
23
substantial safety margin designed to assure the safety of all persons regardless of age or
health.
FCC RF Exposure Information and Statement The SAR limit of USA (FCC) is 1.6 W/kg averaged
over one gram of tissue. This device has also been tested against this SAR limit. The highest
SAR value reported under this standard during product certification for use at the ear is 0.67W/kg
and when properly worn on the body is 0.89W/kg. This device was tested for typical body-worn
operations with the back of the handset kept 1.0cm from the body. To maintain compliance with
FCC RF exposure requirements, use accessories that maintain a 1.0cm separation distance
between the user's body and the back of the handset. The use of belt clips, holsters and similar
accessories should not contain metallic components in its assembly. The use of accessories that
do not satisfy these requirements may not comply with FCC RF exposure requirements, and
should be avoided.
Body-worn Operation
This device was tested for typical body-worn operations. To comply with RF exposure
requirements, a minimum separation distance of 1.0 cm must be maintained between the user’s
body and the handset, including the antenna. Third-party belt-clips, holsters, and similar
accessories used by this device should not contain any metallic components. Body-worn
accessories that do not meet these requirements may not comply with RF exposure
requirements and should be avoided. Use only the supplied or an approved antenna.
24
Índice
25
1. Introducción....................................................................................... 26
Seguridad
Precauciones generales
Precauciones en el uso del cargador
Limpieza y mantenimiento
Precauciones y mantenimiento
2. Familiarizándose con el teléfono.................................................. 30
3. Inicializando el teléfono...................................................................32
Retirar la cubierta posterior
Para instalar la tarjeta SIM
Encendido/Apagado
Para instalar una tarjeta de memoria
Carga de la batería
4. Funciones básicas del teléfono.....................................................35
Cambiar el estilo del menú principal
26
Pantalla de inicio
Cámara
Red GPRS/WCDMA - WIFI
Almacenamiento masivo
Música
Bluetooth
Radio FM
Calculadora
5. Especificaciones técnicas.............................................................. 44
6. Aviso importante sobre el FCC......................................................46
INTRODUCCIÓN
1.1 Seguridad
Con el fin de garantizar que el teléfono es usado de manera segura y correcta, lea las siguientes
27
precauciones antes de utilizarlo.
1.2 Precauciones generales
• El teléfono es adecuado solo para la batería y el cargador aprobados por nuestra empresa,
usar otros accesorios puede provocar que la batería se arruine, tenga fugas,
sobrecalentamiento, explosiones o que se incendie.
• No golpee, haga vibrar o tire el teléfono para evitar averías en la unidad.
• Si hay fenómenos anormales, como aumento de la temperatura, cambio de color o
deformación durante el uso, la carga o el almacenamiento de la batería, por favor, deje de usarlo
y sustituir la batería por una nueva.
• Se puede quemar la piel o la ropa si se derrama líquido de la batería en caso de que esta
presentase fugas. Si esto sucede, por favor, lavar con abundante agua limpia inmediatamente y
vaya al hospital más cercano.
• Por favor, mantenga la batería lejos del fuego para evitar incendios y explosión ya que puede
provocar fugas o emitir un olor extraño.
• No coloque o exponga el teléfono a la humedad o puede provocar sobrecalentamiento, humo y
corrosión.
• No utilice ni coloque la batería bajo la luz solar directa o en lugares calientes, puede causar
fugas y sobrecalentamiento, lo que reduce el rendimiento y acorta la vida útil de la misma.
• No cargue la batería durante más de 24 horas seguidas.
• Use con cuidado el auricular, no utilice con excesivo volumen los auriculares ya que esto
puede causar pérdida auditiva.
1.3 Precauciones en el uso del cargador
28
• No provoque ningún tipo de cortocircuito en el cargador, o puede causar una descarga
eléctrica, humos y daños al cargador.
• No utilice el cargador si el cable de alimentación está roto, o puede provocar incendios y
descargas eléctricas.
• Elimine el polvo acumulado en la clavija de alimentación.
• No ponga contenedores de agua al lado de la fuente de alimentación para evitar el
sobrecalentamiento, incendios, descargas eléctricas y mal funcionamiento.
• No desmonte ni fuerce el cargador o puede provocar lesiones personales, descarga eléctrica,
fuego y daños en el cargador.
• No utilice el cargador en lugares de alta humedad, como cuartos de baño, o puede causar una
descarga eléctrica, fuego y daños en el cargador.
• No toque el cargador, el cable o el enchufe de alimentación con las manos mojadas o puede
causar una descarga eléctrica.
• No coloque objetos pesados ​ ​ sobre el cable de alimentación o puede dañar el cable y
provocar un mal funcionamiento.
• Por favor desconecte el cargador del tomacorriente antes de su limpieza y mantenimiento.
• Por favor, mantenga el cargador desconectado del enchufe y no tire del cable de alimentación
ya que puede dañar el cable de alimentación y provocar una descarga eléctrica.
1.4 Limpieza y mantenimiento
• Dado que el teléfono, la batería y el cargador no son resistentes al agua, no las utilice en
lugares de alta humedad y evite que se mojen por la lluvia.
• Por favor, limpiar la batería y el cargador con un paño suave y seco.
• Nunca utilice alcohol, disolvente o soluciones, como el benceno, para limpiar el teléfono.
29
• Los enchufes sucios pueden causar un mal contacto y una baja en la fuente de alimentación, o
incluso puede hacer que la carga de la batería no se realice correctamente. Así que, por favor,
límpielos periódicamente.
1.5 Precauciones Comunes
Teléfono móvil:
• Utilice el teléfono en un ambiente con temperatura entre -20 ℃- 45 ℃y la humedad de < 75 %.
• Utilice el teléfono lejos de los teléfonos regulares, televisores, radios y equipos de
automatización de oficina, para no afectar la normal utilización de estos equipos y el teléfono
móvil.
Batería:
• Almacene la batería en un lugar fresco y ventilado y sin luz solar directa.
• La batería tiene una vida útil limitada. El uso de la batería se reducirá progresivamente debido
a la carga frecuente. Una vez que la batería esté fuera de uso, significa que su vida útil ha
terminado, y usted tendrá que reemplazarla con una nueva batería aprobada.
• No tire las pilas gastadas a la basura doméstica. Depositarlas en los lugares de reciclaje
específicos y siga las instrucciones estipuladas para su eliminación.
PRECAUCIÓN: SE CORRE EL RIESGO DE EXPLOSIÓN SI SE SUSTITUYE LA BATERÍA
30
POR UNA DE TIPO INCORRECTA. ELIMINE LAS BATERIAS USADAS DE ACUERDO CON
LAS REGULACIONES DE SU PAIS.
Cargador:
-No cargue en teléfono en las siguientes condiciones:
- Lugares con luz solar directa.
- Lugares con temperatura ambiente inferior a 0 ℃o superior a 40 ℃, lugares húmedos
o polvorientos con fuertes vibraciones (Esto pueden provocar un mal funcionamiento)
- Lugares cerca de electrodomésticos (Esto puede afectar las imágenes y el sonido)
como aparato de TV, radio, etc.
- El adaptador debe estar conectado cerca del equipo y debe ser de fácil acceso.
31
FAMILIARIZANDOSE CON EL TELEFONO
Usted puede comenzar a utilizar su teléfono móvil después de familiarizarse con las partes del
mismo.
32
1) Cámara Frontal
2) Sensor de Proximidad
3) Auricular
4) Flash LED
5) Botones Volumen
6) Pantalla LCD
7) Micrófono
8) Altavoz
9) Botón Encendido/Apagado
10) Flash LED
11) Cámara Trasera
12) Conector USB
13) Conector de auricular (jack 3.5)
Los iconos en la pantalla principal o en el menú principal van a depender de acuerdo a la
cantidad de aplicaciones instaladas en el terminal.
33
INICIALIZANDO EL TELEFONO
3.1 Retirar la cubierta posterior
• Asegúrese de que el dispositivo esté apagado.
• Sujete firmemente el aparato con la parte frontal hacia abajo.
• Deslice el dedo en la ranura en la parte superior del teléfono y retire suavemente la cubierta
trasera.
3.2 Para instalar la tarjeta SIM
• Ubique la ranura para tarjeta SIM y, a continuación, inserte la tarjeta SIM con los contactos
dorados hacia abajo y la esquina recortada hacia adentro de la ranura de la tarjeta.
• Deslice la tarjeta SIM en la ranura hasta que esta llegue al tope de la misma.
Nota: Dependiendo el país donde adquiera su equipo, este puede o no soportar dual sim. El
34
slot 2 únicamente soporta servicio 2G
3.3 Encendido / apagado
Para apagar el teléfono, presione y mantenga presionada la tecla de Encender/Apagar. Una
ventana de menú se abre con las opciones disponibles. Seleccione " Apagar " y confirme.
Para encender el teléfono, pulse y mantenga presionado el botón de Encender/Apagar.
3.4 Para instalar una tarjeta de memoria
Para tener un almacenamiento adicional para sus imágenes, vídeos, música y archivos, puede
comprar una tarjeta de memoria Micro SD e instalarla en su dispositivo.
Localice la ranura de la tarjeta de memoria Micro SD en la parte superior izquierda.
Inserte la tarjeta de memoria en la ranura con los contactos dorados hacia abajo hasta que
encaje correctamente.
35
3.5 Carga de la batería
Las baterías nuevas se envían parcialmente cargadas. Antes de comenzar a utilizar el
dispositivo, se recomienda cargue completamente la batería. Algunas baterías tienen mejor
rendimiento después de varios ciclos de carga / descarga.
Nota: sólo el adaptador de CA y el cable de sincronización USB proporcionado con el dispositivo
debe ser utilizado para cargar el dispositivo.
Conecte el cable USB del adaptador de CA al conector de carga en su dispositivo, y enchufar el
adaptador de CA a una toma eléctrica para iniciar la carga de la batería.
A medida que la batería se carga mientras el dispositivo está encendido, aparecerá un icono de
carga en la barra de estado del teléfono. Después de que la batería esté completamente
cargada, el icono de la batería que aparece en la barra de estado mostrará que la batería está
completamente cargada.
Advertencia:
• No extraiga la batería del dispositivo mientras esté cargándose con el adaptador para el
automóvil o AC.
• Como medida de seguridad, la batería deja de cargarse antes de que se sobrecaliente.
36
FUNCIONES BASICAS DEL TELEFONO
4.1 Cambiar al estilo del menú principal
(1) En la pantalla de inicio por defecto, deslice el dedo hacia la izquierda y la derecha a lo largo
de la pantalla para mostrar las diferentes pantallas de inicio.
(2) En la pantalla de inicio, toque el icono
en la parte inferior central de la
pantalla (icono del menú principal)
para entrar en la pantalla del menú
principal, deslice el dedo hacia la
izquierda y la derecha a lo largo de la
pantalla para mostrar todas las
aplicaciones.
37
38
(2) Crear accesos directos y widgets de la pantalla
principal:
Desde la pantalla principal, toque y mantenga pulsada
la pantalla principal, o haga clic en la tecla MENU y
seleccione 'Fondo de pantalla'. Ingresa a la pantalla
del menú principal y desliza tu dedo para mostrar los
Widgets, selecciona un acceso directo a algunos de los
datos ya guardados (como una lista de reproducción),
una aplicación, un reloj hacia la pantalla de inicio.
(3) Mover objetos en la pantalla de inicio
• Para mover un icono u otro elemento de la pantalla
de inicio, debe primero tocar y sostener para entrar en
el modo de movimiento. El objeto se ampliará cuando
esté lista para ser trasladado.
• Sin levantar el dedo (Si no desactivará el modo de
movimiento), arrastre el objeto a la nueva posición.
Para mover un elemento a una sección de la pantalla
de inicio o a la vista, mueva al borde de la pantalla y
manténgalo en esa posición durante un momento. La
39
vista de la pantalla cambiará; colocar el objeto y suelte.
4.3 Cámara
Utilice la opción de cámara para capturar imágenes o
videos y poderlos ver en su teléfono, las imágenes y
videos se almacenaran en la tarjeta de memoria
externa Micro SD (si así se configura), que debe estar
instalada en el teléfono. Antes de poder utilizar la
cámara o videocámara para capturar imágenes o
videos, asegúrese de que tiene una tarjeta Micro SD
instalada.
4.4 Red GPRS / WCDMA / LTE / WIFI
Las capacidades de red del dispositivo le permiten
acceder a Internet o a una red corporativa a través de
WIFI, GPRS, EDGE, WCDMA, LTE (si está disponible).
También puede agregar y configurar una conexión
VPN o proxy.
Para utilizar Wi-Fi en su dispositivo, debe tener acceso
a un punto de acceso inalámbrico.
40
Nota: La disponibilidad y el alcance de la señal Wi-Fi de su dispositivo dependerá de la
distancia de una señal inalámbrica, la infraestructura y otros objetos a través de la cual
pasa la señal inalámbrica.
Cuando el teléfono está en modo WCDMA normal o en cobertura de red HSPA, se
puede utilizar la función de video llamadas, siempre y cuando el receptor tenga la
misma cobertura y soporte el servicio.
Para abrir el navegador tiene que estar conectado a una red.
Al abrir el Anclaje de red y zona WI-FI del teléfono, se puede tomar como un punto de
acceso inalámbrico, y otros teléfonos o computadora pueden conectarse por WI-FI a
Internet, a través de la conexión con el teléfono móvil.
Paso 1: Abrir los ajustes, presione en la opción de ‘más…’, luego la opción de ‘Anclaje
de red y zona WI-FI’.
Paso 2: Habilite la opción ‘Zona con cobertura inalámbrica’, y seleccione la opción
‘Configurar zona Wi-Fi’, y puede establecer una nueva contraseña para la aplicación de
Anclaje de red.
Paso 3: Abra el WIFI en otros teléfonos o computadoras portátiles, busque con el WI-FI
de su teléfono un punto de acceso inalámbrico, luego introduzca la contraseña, y
proceda a conectarse a la red.
41
4.5 Almacenamiento masivo
Este teléfono puede ser utilizado como unidad de almacenamiento masivo. Este modo
se puede habilitar cuando el teléfono está conectado a la PC por medio de un cable de
datos. En la barra de estado en la parte superior de la pantalla podrá encontrar la
42
notificación para activarlo. Toque la barra y deslice el dedo hacia abajo para abrir la lista
de notificaciones se muestran en la ventana deslizante. [Conexión por USB] Seleccione
la opción de su preferencia. El almacenamiento masivo se activará automáticamente al
conectar el terminal a su computadora.
43
4.6 Música
Se muestran las canciones que están almacenadas o
grabadas en la tarjeta SD y se pueden reproducir ingresando
a la aplicación de música.
4.7 Bluetooth
El teléfono es compatible con las funciones de Bluetooth,
puede establecer una conexión inalámbrica entre el teléfono
con otros dispositivos compatibles, y transmitir datos, puede
establecer una conexión inalámbrica entre dispositivos con
el teléfono a una distancia de varios metros.
Hay que tener en cuenta que la conexión Bluetooth puede
ser interferida por obstáculos, como paredes, puertas u otros
dispositivos electrónicos.
1. Entre en el menú de configuración, toque Bluetooth para
abrir la función, la pantalla de espera mostrará el icono de
Bluetooth en la barra de estado.
2. Establezca como visible el Bluetooth, para que otros dispositivos puedan encontrarlo.
3. Antes de utilizar el teléfono como un dispositivo Bluetooth, es necesario emparejar el
teléfono con otros dispositivos de destino.
De la siguiente manera:
44
-Asegúrese de que su teléfono se ha habilitado para Bluetooth.
-Toque en "Buscar dispositivos", para buscar los dispositivos Bluetooth dentro del
alcance del teléfono, este comenzará a escanear.
-Toque el dispositivo que desea emparejar, para confirmar la contraseña y así poder
completar el emparejamiento
Puede utilizar Bluetooth para compartir las imágenes, vídeos o archivos de música con
familiares y amigos
4.8 Radio FM
El teléfono cuenta con una Radio FM. Para utilizar esta función tiene que pulsar sobre
el icono de Radio FM en el menú principal para abrir la misma. Es importante y
necesario tener conectado los auriculares en el teléfono al momento de utilizar la Radio
FM, ya que los mismos hacen la función de antena.
Luego de eso puede proceder a realizar una búsqueda automática para encontrar los
canales disponibles o puede introducir una estación de radio de forma manual.
4.9 Calculadora
Use esta opción para realizar cálculos básicos como sumas, restas, divisiones y
multiplicaciones, también puede realizar otros tipos de cálculos deslizando el dedo
hacia el lado izquierdo sobre el teclado numérico de la calculadora, para encontrar
otras opciones de cálculo.
45
ESPECIFICACIONES TECNICAS
Peso: 140g
Dimensiones: 144.2 x 71.2 x 8.8 mm
Bandas: GSM900MHz / DCS1800MHz / GSM850MHz / PCS1900MHz
WCDMA 850MHz / WCDMA1900MHz / WCDMA AWS
LTE 2 / 4 / 12
Tipo de batería: Li-ion
Capacidad de la batería: 2000 mAh
Tiempo en conversación: Arriba de 4 horas
Tiempo en espera: 100h
(No se requiere previo aviso para los cambios en las especificaciones técnicas del
dispositivo).
Nota: Las condiciones de funcionamiento reales dependen del entorno local de red, la
tarjeta SIM y el comportamiento del usuario.
46
Advertencia: Cualquier consecuencia causada ​ ​ por mal uso, abuso, o no seguir
todas y cada una de las sugerencias e instrucciones anteriormente descritas será
responsabilidad del usuario, no deben considerar al productor de ninguna manera
responsable por cualquier problema.
Nota importante: El fabricante se reserva el derecho de cambiar o actualizar las
especificaciones o versiones de software sin previo aviso. Algunas funciones pueden
no estar disponibles en su país.
47
AVISO IMPORTANTE SOBRE EL FCC
15.19 Requerimientos de etiquetado
Cualquier cambio o modificación no aprobados expresamente por la parte responsable
del cumplimiento podrían anular la autoridad del usuario para operar el equipo.
Este dispositivo cumple con la parte 15 de las normas FCC. La operación está sujeta a
las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencias
perjudiciales. (2) Este dispositivo debe aceptar cualquier interferencia recibida,
incluyendo interferencias que puedan causar un funcionamiento no deseado.
15.21 Información para el usuario
Cualquier cambio o modificación no aprobada expresamente por la entidad
certificadora puede anular la autoridad del usuario a usar el equipo.
15.105 Información para el usuario
Nota: Este equipo ha sido probado y cumple con los límites para un dispositivo digital
de Clase B, según la Parte 15 de la normativa FCC. Estos límites están diseñados para
proporcionar una protección razonable contra las interferencias perjudiciales en una
instalación residencial. Este equipo genera, utiliza y puede irradiar energía de
radiofrecuencia si no se instala y utiliza de acuerdo con las instrucciones, puede causar
interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay
garantía de que no se produzcan interferencias en una instalación en particular. Si este
equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual
48
puede determinarse apagándolo y encendiéndolo, se recomienda al usuario que intente
corregir la interferencia mediante una o más de las siguientes medidas:
- Reorientar o reubicar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a un tomacorriente en un circuito diferente de aquel al que está
conectado el receptor.
-Consulte a su distribuidor o a un técnico de radio / televisión para obtener ayuda.
Información de Tasa de Absorción específica ( SAR)
Este dispositivo cumple con los requisitos del gobierno para exposición a la ondas de
radio. Las directrices están basadas en estándares que fueron desarrollados por
organizaciones científicas independientes a través de la evaluación y el estudio
periódico de las pruebas. Los estándares incluyen un margen sustancial de seguridad
diseñado para asegurar la seguridad de cualquier persona independientemente de su
edad. La declaración de FCC para exposición al RF indica que el límite para EEUU
(FCC) es 1.6 W/Kg promedio por cada gramo de tejido. Este dispositivo también ha
sido probado en este límite de SAR. El valor más alto para el SAR reportado bajo este
estándar durante la certificación del producto para uso en el oído es 0.67 W/Kg y
cuando se usa de manera apropiada en el cuerpo es de 0.89 W/Kg. Este dispositivo fue
probado bajo condiciones normales de uso con la parte trasera del mismo a 1.0 cm del
cuerpo. Para mantener la validez con FCC y la exposición a RF, use accesorios que
49
mantengan una separación de 1.0 cm entre el cuerpo y la parte trasera del equipo. El
uso de clips para cinchos, detenedores y accesorios similares no deben contener
partes metálicas en su ensamblaje. El uso de accesorios que no cumplan con lo
mencionado anteriormente pueden no cumplir con la normas FCC y deben ser evitados.
Uso en el cuerpo
Este dispositivo fue probado para usos típicos en el cuerpo. Para cumplir con los
requerimientos de exposición a RF, una separación minima de 1.0 cm debe ser
mantenida entre el cuerpo del usuario y el dispositivo, incluyendo la antena. El uso de
clips para cinchos, detenedores y accesorios similares no deben contener partes
metálicas en su ensamblaje. El uso de accesorios que no cumplan con lo mencionado
anteriormente pueden no cumplir con la normas FCC y deben ser evitados. Use
únicamente la antena de fábrica o en su defecto cualquier antena aprobada.
50

Navigation menu
