User manual
MANUAL DE USUARIO DE LA
SERIE AX
Android 4.4
Bmobile
1
Índice
1.Introducción.......................................................................................... 3
Seguridad
Precauciones generales
Precauciones en el uso del cargador
Limpieza y mantenimiento
Precauciones comunes
2. Familiarizándose con el teléfono.................................................... 7
3. Inicializando el teléfono.....................................................................9
Como retirar la cubierta posterior
Como insertar la tarjeta SIM
Encendido/Apagado
Como instalar una tarjeta de memoria
Carga de la batería
2
4. Funciones básicas del teléfono………......................................... 12
Cambiar el estilo del menú principal
Notificaciones
Cámara
Red GPRS/WCDMA - WIFI
Almacenamiento masivo
Música
Bluetooth
Radio FM
Calculadora
5. Especificaciones técnicas.............................................................. 22
6. Aviso importante sobre el FCC......................................................24
7. Garantía limitada Bmobile.............................................................. 28
3
1. Introducción
Seguridad
Con el fin de garantizar que el teléfono es usado de manera segura y correcta, lea las
siguientes precauciones antes de utilizarlo.
1.1 Precauciones generales
• El teléfono es adecuado solo para la batería y el cargador aprobados por el fabricante,
usar otros accesorios puede provocar que la batería presente mal funcionamiento como
fugas, sobrecalentamiento, explosiones o incendiarse.
• No golpee, haga vibrar o tire el teléfono para evitar daños en la unidad.
• Si hay fenómenos anormales, como aumento de la temperatura, cambio de color o
deformación durante el uso, la carga o el almacenamiento de la batería, por favor, deje
de usarlo y sustituir la batería por una nueva lo antes posible.
• El líquido de la batería puede ocasionar quemaduras en la ropa y piel en caso de que
se presenten fugas. Si esto sucede, por favor, lavar con abundante agua limpia
inmediatamente y vaya al hospital más cercano.
• Por favor, mantenga la batería lejos del fuego para evitar incendios o explosión ya que
puede provocar fugas o emitir un olor extraño.
• No coloque o exponga el teléfono a la humedad o puede provocar sobrecalentamiento,
humo y corrosión.
• No utilice ni coloque la batería bajo la luz solar directa o en lugares calientes, puede
4
causar fugas o sobrecalentamiento, lo que reduce el rendimiento y acorta la vida útil de
la misma.
• No cargue la batería durante más de 24 horas seguidas.
• Use con cuidado el auricular, no utilice los auriculares con excesivo volumen ya que
esto puede causar pérdida auditiva.
1.2 Precauciones en el uso del cargador
• No provoque ningún tipo de cortocircuito en el cargador, o puede causar una descarga
eléctrica, humos y daños al cargador.
• No utilice el cargador si el cable de alimentación está roto o dañado, o puede provocar
incendios y descargas eléctricas.
• Elimine el polvo acumulado en la clavija de alimentación.
• No ponga contenedores de agua al lado de la fuente de alimentación para evitar el
sobrecalentamiento, incendios, descargas eléctricas y mal funcionamiento.
• No desmonte ni fuerce el cargador o puede provocar lesiones personales, descarga
eléctrica, fuego y daños en el cargador.
• No utilice el cargador en lugares de alta humedad, como cuartos de baño, o puede
causar una descarga eléctrica, fuego y daños en el cargador.
• No toque el cargador, el cable o el tomacorriente de alimentación con las manos
mojadas ya que esto puede causar una descarga eléctrica.
• No coloque objetos pesados sobre el cable de alimentación o puede dañar el
cable y provocar un mal funcionamiento.
5
• Por favor desconecte el cargador del tomacorriente antes de su limpieza y
mantenimiento.
• Por favor, mantenga el cargador desconectado del tomacorriente y no tire del cable de
alimentación ya que puede dañar el cable de alimentación y provocar una descarga
eléctrica.
1.3 Limpieza y mantenimiento
• Dado que el teléfono, la batería y el cargador no son resistentes al agua, no los utilice
en lugares de alta humedad y evite que se mojen debido a la lluvia.
• Por favor, limpiar la batería y el cargador con un paño suave y seco.
• Nunca utilice alcohol, solventes y/o soluciones corrosivas, como el benceno, para
limpiar el teléfono.
• Los tomacorrientes sucios pueden causar un mal contacto y una baja en la fuente de
alimentación, o incluso puede hacer que la carga de la batería no se realice
correctamente. Así que, por favor, límpielos periódicamente.
1.4 Precauciones Comunes
Teléfono móvil:
• Utilice el teléfono en un ambiente con temperatura entre 20 ℃a 40 ℃y la humedad
menor a 75 %.
6
• Utilice el teléfono lejos de los teléfonos regulares, televisores, radios y equipos de
automatización de oficina, para no afectar el normal funcionamiento de estos equipos y
del teléfono móvil.
Batería:
• Almacene la batería en un lugar fresco, ventilado y sin luz solar directa.
• La batería tiene una vida útil limitada. El uso de la batería se reducirá progresivamente
debido a la carga frecuente. Una vez que la batería ya no se recargue, significa que su
vida útil ha terminado, y usted tendrá que reemplazarla con una nueva batería
aprobada por el fabricante.
• No tire las baterías gastadas a la basura doméstica. Depositarlas en los lugares de
reciclaje específicos y siga las instrucciones estipuladas para su eliminación.
PRECAUCIÓN: SE CORRE EL RIESGO DE EXPLOSIÓN SI SE SUSTITUYE LA
BATERÍA POR UNA DE TIPO INCORRECTA. ELIMINE LAS BATERIAS USADAS DE
ACUERDO CON LAS REGULACIONES DE SU PAIS.
Cargador:
- No cargue el teléfono en las siguientes condiciones:
- Lugares con luz solar directa.
7
- Lugares con temperatura ambiente inferior a 0 ℃o superior a 40 ℃, lugares húmedos
o polvorientos con fuertes vibraciones (Esto pueden provocar un mal funcionamiento)
- Lugares cerca de electrodomésticos (Esto puede afectar las imágenes y el sonido)
como aparato de TV, radio, etc.
- El adaptador debe estar conectado cerca del equipo y debe ser de fácil acceso.
8
2. Familiarizándose con el teléfono
Usted puede comenzar a utilizar su teléfono móvil después de familiarizarse con las
partes del mismo.
9

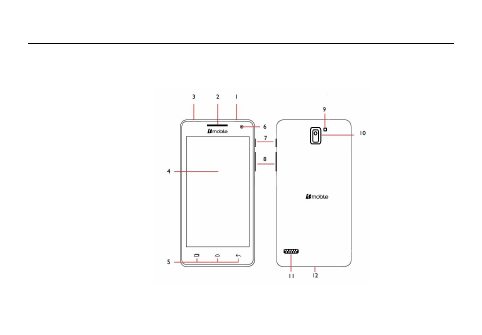

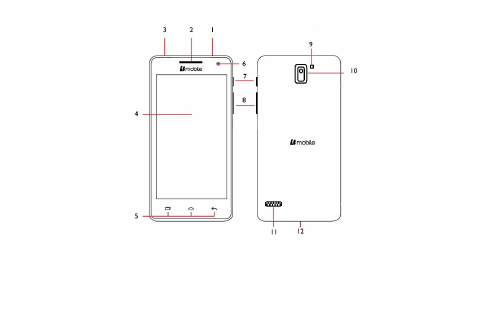

1) Conector USB
2) Auricular
3) Conector auriculares (Jack3.5)
4) Pantalla LCD
5) Botones Ajustes/Inicio/Atrás
6) Cámara Frontal
7) Botón Encendido/Apagado
8) Botones de Volumen
9) Flash LED
10) Cámara Trasera
11) Altavoz
12) Micrófono
Los iconos en la pantalla principal o en el menú principal van a depender de la cantidad
de aplicaciones instaladas en el terminal.
10
3. Inicializando el teléfono
Como retirar la cubierta posterior:
• Asegúrese de que el dispositivo esté apagado.
• Sujete firmemente el aparato con la parte frontal hacia abajo.
• Deslice el dedo en la ranura diseñada para remover la cubierta y retire suavemente la
cubierta trasera.

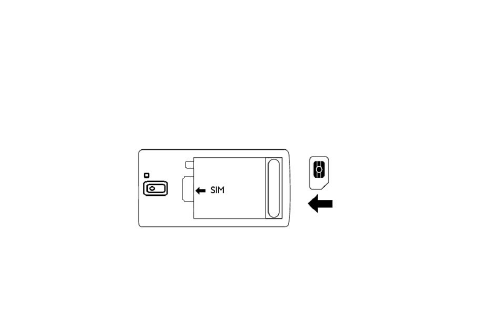

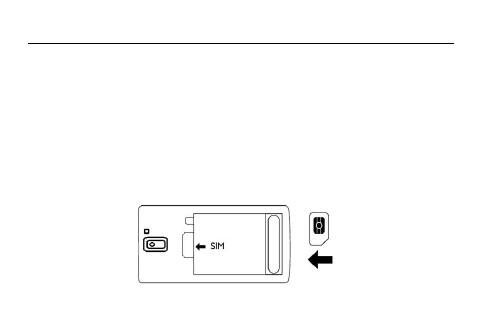

Como insertar la tarjeta SIM:
• Ubique la ranura para tarjeta SIM e inserte la SIM como lo indica la imagen. En la
ranura de la tarjeta usted tendrá ayuda visual, como referencia, de donde se inserta la
tarjeta SIM.
• Deslice la tarjeta SIM en la ranura hasta que esta llegue al tope de la misma.
11
Encendido / apagado
Para apagar el teléfono, presione y mantenga presionada la tecla de Encender/Apagar.
Una ventana de menú se abre con las opciones disponibles. Seleccione " Apagar " y
confirme.
Para encender el teléfono, pulse y mantenga presionado el botón de Encender/Apagar
hasta que la pantalla se encienda o vibre el teléfono.

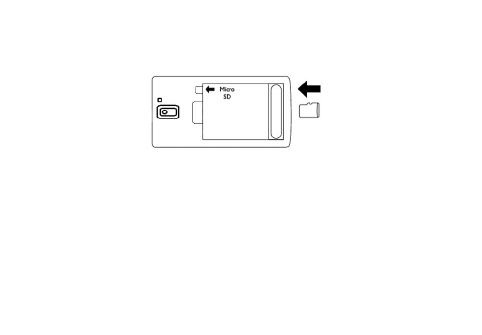

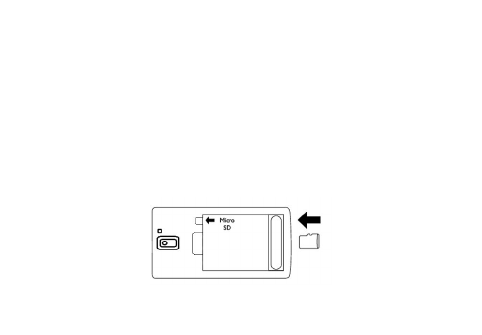

Como instalar una tarjeta de memoria
Para tener un almacenamiento adicional para sus imágenes, vídeos, música y archivos,
puede comprar una tarjeta de memoria Micro SD e instalarla en su dispositivo.
Localice la ranura de la tarjeta de memoria Micro SD e inserte la tarjeta de memoria en
la ranura con los contactos dorados hacia abajo hasta que encaje correctamente.
12
Carga de la batería
Las baterías nuevas se envían parcialmente cargadas. Antes de comenzar a utilizar el
dispositivo, se recomienda hacer una carga completa de la batería. Algunas baterías
tienen mejor rendimiento después de varios ciclos de carga / descarga.
Nota: sólo el adaptador de CA y el cable de sincronización USB proporcionado con el
dispositivo debe ser utilizado para cargar del mismo.
Conecte el cable USB del adaptador de CA al conector de carga de su dispositivo, e
introduzca el adaptador de CA a un tomacorriente para iniciar la carga de la batería.
A medida que la batería se carga mientras el dispositivo está encendido, aparecerá un
icono de carga en la barra de estado del teléfono. Después de que la batería esté
completamente cargada, el icono de la batería que aparece en la barra de estado
mostrará que la batería está completamente cargada.
Advertencia:
• No extraiga la batería del dispositivo mientras esté cargándose con el adaptador para
el automóvil o AC.
• Como medida de seguridad, la batería dejará de cargarse antes de que se
sobrecaliente.
13
4. Funciones básicas del teléfono
1. Cambiar el estilo del menú
principal:
(1) En la pantalla de inicio por
defecto, deslice el dedo hacia
la izquierda y la derecha
a lo largo de la pantalla para
mostrar las diferentes
pantallas de inicio.
(2) En la pantalla de inicio, toque
el icono en la parte inferior
central de la pantalla (icono
del menú principal) para
entrar en la pantalla del menú
principal, deslice el dedo
hacia la izquierda y la derecha
a lo largo de la pantalla para
mostrar todas las aplicaciones.
14
2. Notificaciones

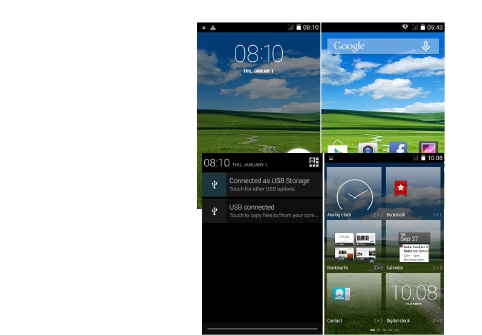

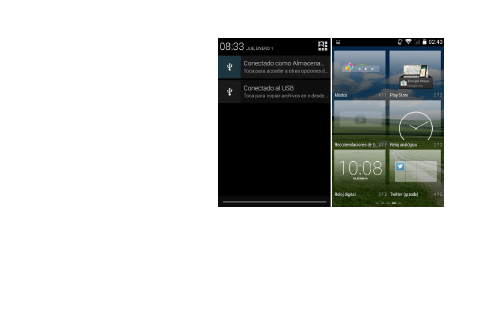

(1) Cuando vea una notificación en
la barra de estado, toque la barra y
deslice el dedo hacia abajo para
abrir la lista de notificaciones,
estas se muestran en la ventana
deslizante.
Notificaciones en curso reportan
actividades como el reenvío de
llamadas, estado de la llamada
actual, canción que suena, etc.
Las notificaciones informan de la
llegada de nuevos mensajes,
eventos de calendario y alarmas.
Puede borrar la lista de
notificaciones seleccionándolas (Sin levantar el dedo de la notificación) y deslizándolas
hacia la derecha o hacia la izquierda. Para abrir la notificación de mensaje, recordatorio
o de otro tipo, puede tocar los objetos. Para cerrar la ventana de notificaciones, deslice
el dedo hacia arriba en la pantalla.
15

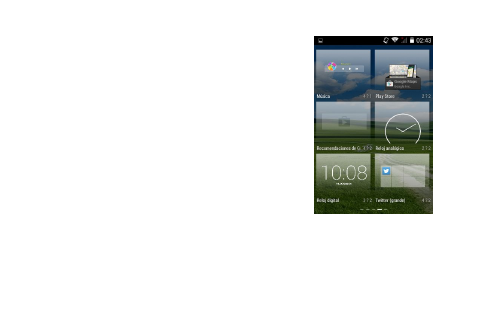

(2) Crear accesos directos y widgets de la pantalla
principal:
Desde la pantalla principal, toque y mantenga pulsada
la pantalla principal, o haga clic en la tecla MENU y
seleccione “widgets”. Ingrese a la pantalla del menú
principal y deslice su dedo para mostrar los Widgets,
seleccione un acceso directo a algunos de los datos ya
guardados (como una lista de reproducción), una
aplicación, un reloj hacia la pantalla de inicio.
(3) Mover objetos en la pantalla de inicio
• Para mover un icono u otro elemento de la pantalla
de inicio, debe primero tocar y mantener presionado
para entrar en el modo de movimiento. El objeto se
ampliará cuando esté listo para ser trasladado.
• Sin levantar el dedo (Si no desactivará el modo de movimiento), arrastre el objeto a la
nueva posición. Para mover un elemento a una sección de la pantalla de inicio o a la
vista, mueva al borde de la pantalla y manténgalo en esa posición durante un momento.
La vista de la pantalla cambiará; colocar el objeto y suelte.
16

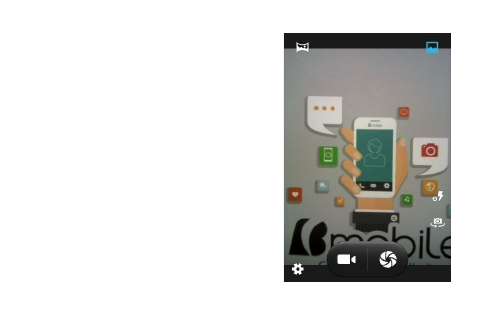

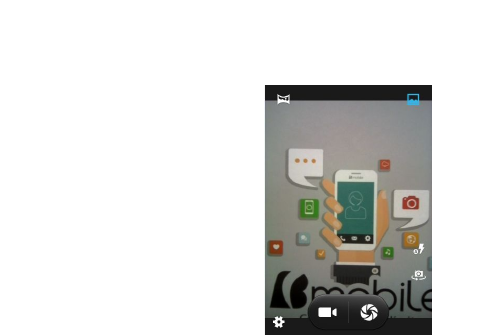

3. Cámara
Utilice la opción de cámara para capturar
imágenes o videos y poderlos ver en su teléfono,
las imágenes y videos se almacenarán en la
tarjeta de memoria externa Micro SD (si así se
configura y esta instalada una Micro SD en el
teléfono). Antes de poder utilizar la cámara o
videocámara para capturar imágenes o videos.
17

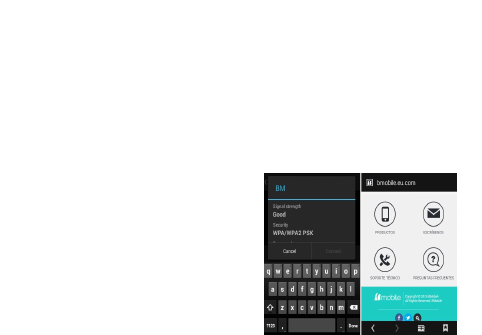

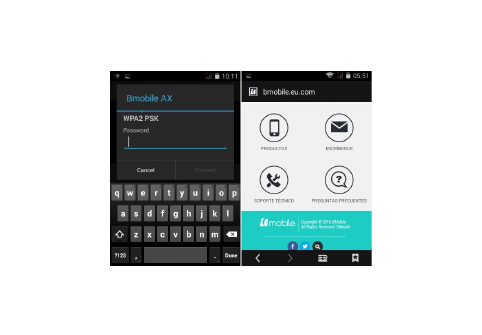

4. Red GPRS / WCDMA - WIFI
Las capacidades de red del dispositivo le permiten acceder a Internet o a una red
corporativa a través de WIFI, GPRS, EDGE, WCDMA
También puede agregar y configurar una conexión VPN o proxy.
Para utilizar Wi-Fi en su dispositivo, debe tener acceso a un punto de acceso
inalámbrico.
Nota: La disponibilidad y el alcance de la señal Wi-Fi de su dispositivo dependerá de la
distancia de una señal inalámbrica, la infraestructura y otros objetos a través de la cual
pasa la señal inalámbrica.
Cuando el teléfono está en modo WCDMA normal o en cobertura de red HSPA, se
puede utilizar la función de video llamadas, siempre y cuando el receptor tenga la
misma cobertura y soporte el servicio.
Para utilizar el navegador tiene que estar conectado a una red.
Al abrir el Anclaje de red y zona WI-FI del teléfono, se puede tomar como un punto de
acceso inalámbrico, y otros teléfonos o computadora pueden conectarse por WI-FI a
Internet, a través de la conexión de datos del teléfono móvil.
Paso 1: Abrir los ajustes, presione en la opción de ‘más…’, luego la opción de ‘Anclaje
a red y zona WI-FI’.
Paso 2: Habilite la opción ‘Zona con cobertura inalámbrica’, y seleccione la opción
‘Configurar zona Wi-Fi’, y puede establecer una contraseña para el Anclaje de red.
18
Paso 3: Abra las conexiones de WI-FI en otros teléfonos o computadoras portátiles,
busque con la configuración de WI-FI de su teléfono un punto de acceso inalámbrico,
luego introduzca la contraseña, y proceda a conectarse a la red.
19
5. Almacenamiento masivo
Este teléfono puede ser utilizado como unidad de almacenamiento masivo. Este modo
se puede habilitar cuando el teléfono está conectado a la PC por medio de un cable de
datos. En la barra de estado en la parte superior de la pantalla podrá encontrar la
notificación para activarlo. Toque la barra y deslice el dedo hacia abajo para abrir la lista
de notificaciones se muestran en la ventana deslizante. [Conexión por USB] Seleccione
la opcion de su preferencia. El almacenamiento masivo se activará automáticamente al
conectar el terminal a su computadora.
20
6. Música
En la aplicación de música pre-instalada se
muestran las canciones que están almacenadas
y/o grabadas en la tarjeta SD y se pueden
reproducir en esta misma aplicación.
7. Bluetooth
El teléfono es compatible con las funciones de
Bluetooth, puede establecer una conexión
inalámbrica entre el teléfono y otros dispositivos
compatibles, y transmitir datos, puede establecer
una conexión inalámbrica entre dispositivos con el
teléfono a una distancia de varios metros.
Hay que tener en cuenta que la conexión
Bluetooth puede ser interferida por obstáculos,
como paredes, puertas u otros dispositivos
electrónicos.
1. Entre en el menú de configuración, toque
Bluetooth para abrir la función, la pantalla de
espera mostrará el icono de Bluetooth en la barra de estado.
2. Establezca como “visible” el Bluetooth, para que otros dispositivos puedan
21
encontrarlo.
3. Antes de utilizar el teléfono como un dispositivo Bluetooth, es necesario “emparejar”
el teléfono con otros dispositivos de destino. De la siguiente manera:
-Asegúrese de que su teléfono se ha habilitado para Bluetooth.
-Toque en "Buscar dispositivos", para buscar los dispositivos Bluetooth dentro del
alcance del teléfono, este comenzará a escanear.
-Toque el dispositivo que desea emparejar, para confirmar la contraseña y así poder
completar el emparejamiento
Puede utilizar Bluetooth para compartir las imágenes, vídeos o archivos de música con
familiares y amigos
8. Radio FM
El teléfono cuenta con una Radio FM. Para utilizar esta función tiene que pulsar sobre
el icono de Radio FM en el menú principal para abrir la misma. Es importante y
necesario tener conectado los auriculares en el teléfono al momento de utilizar la Radio
FM, ya que los mismos hacen la función de antena.
Luego de eso puede proceder a realizar una búsqueda automática para encontrar las
estaciones disponibles o puede introducir una estación de radio de forma manual.
22
9. Calculadora
Use esta opción para realizar cálculos básicos como sumas, restas, divisiones y
multiplicaciones, también puede realizar otros tipos de cálculos deslizando el dedo
hacia el lado derecho sobre el teclado numérico de la calculadora, para encontrar otras
opciones de cálculo.
23
5. Especificaciones técnicas
Peso
110 g
Dimensiones:
117.8 x 62.9 x 11.9 mm
Bandas:
GSM900MHz / DCS1800MHz / GSM850MHz /
PCS1900MHz / WCDMA850MHz / WCDMA1900MHz
Tipo de batería
Li-ion
Capacidad de la batería
1300 mAh
Tiempo en conversación
2 h
Tiempo en espera
150 h
(No se requiere previo aviso por separado para los cambios de capacidad).
Nota: Las condiciones de funcionamiento reales dependen del entorno local de
red, la tarjeta SIM y el comportamiento del usuario.
Advertencia: Cualquier consecuencia causada por mal uso, abuso, o no
seguir todas y cada una de las sugerencias e instrucciones anteriormente
descritas será responsabilidad del usuario, no deben considerar al productor de
ninguna manera responsable por cualquier problema.
24
Nota importante: El fabricante se reserva el derecho de cambiar o actualizar las
especificaciones o versiones de software sin previo aviso. Algunas funciones
pueden no estar disponibles y dependerán del país donde se adquiera el
dispositivo.
25
6. Aviso importante sobre el FCC
15.19 Requerimientos de etiquetado
Este dispositivo cumple con la parte 15 de las normas de la FCC. La operación está su
jeta a la condición de que este dispositivo no cause interferencia perjudicial.
15.21 Información para el usuario
Cualquier cambio o modificación no aprobada expresamente por la entidad
certificadora puede anular la autoridad del usuario a usar el equipo.
15.105 Información para el usuario
Nota: Este equipo ha sido probado y cumple con los límites para un dispositivo digital
de Clase B, según la Parte 15 de la normativa FCC. Estos límites están diseñados para
proporcionar una protección razonable contra las interferencias perjudiciales en una
instalación residencial. Este equipo genera, utiliza y puede irradiar energía de
radiofrecuencia si no se instala y utiliza de acuerdo con las instrucciones, puede causar
interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay
garantía de que no se produzcan interferencias en una instalación en particular. Si este
equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual
puede determinarse apagándolo y encendiéndolo, se recomienda al usuario que intente
corregir la interferencia mediante una o más de las siguientes medidas:
- Reorientar o reubicar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a un tomacorriente en un circuito diferente de aquel al que está
26
conectado el receptor.
-Consulte a su distribuidor o a un técnico de radio / televisión para obtener ayuda.
Información de Tasa de Absorción específica (SAR)
Este dispositivo cumple con los requisitos del gobierno para exposición a las ondas de
radio. Las directrices están basadas en estándares que fueron desarrollados por
organizaciones científicas independientes a través de la evaluación y el estudio
periódico de las pruebas. Los estándares incluyen un margen sustancial de seguridad
diseñado para asegurar la seguridad de cualquier persona independientemente de su
edad. La declaración de FCC para exposición al RF indica que el límite para EEUU
(FCC) es 1.6 W/Kg promedio por cada gramo de tejido. Este dispositivo fue probado
bajo condiciones normales de uso con la parte trasera del mismo a 1.0 cm del cuerpo.
Para mantener la validez con FCC y la exposición a RF, use accesorios que mantengan
una separación de 1.0 cm entre el cuerpo y la parte trasera del equipo. El uso de clips
para cinchos, detenedores y accesorios similares no deben contener partes metálicas
en su ensamblaje. El uso de accesorios que no cumplan con lo mencionado
anteriormente pueden no cumplir con las normas FCC y deben ser evitados.
Uso en el cuerpo
Este dispositivo fue probado para usos típicos en el cuerpo. Para cumplir con los
requerimientos de exposición a RF, una separación mínima de 1.0 cm debe ser
mantenida entre el cuerpo del usuario y el dispositivo, incluyendo la antena. El uso de
27
clips para cinchos, detenedores y accesorios similares no deben contener partes
metálicas en su ensamblaje. El uso de accesorios que no cumplan con lo mencionado
anteriormente pueden no cumplir con las normas FCC y deben ser evitados. Use
únicamente la antena de fábrica o en su defecto cualquier antena aprobada.
FCC ID Electrónico
Para revisar el FCC ID electrónico haga lo siguiente:
Paso 1: Ingrese al menú
Paso 2: Ajustes y busque el campo Sistema
Paso 3: Seleccione el campo FCC ID y vera el siguiente texto:
FCC ID: ZSW-30-022
Este dispositivo cumple con la parte 15 de las normas FCC. La operación está sujeta a
las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencias
perjudiciales. (2) Este dispositivo debe aceptar cualquier interferencia recibida,
incluyendo interferencias que puedan causar un funcionamiento no deseado.
28
29
7. Garantia limitada Bmobile
Bmobile, provee esta Garantía Limitada para su teléfono celular junto con sus
accesorios. (En adelante denominado “Producto”).
Si su Producto requiere servicio de garantía, por favor entréguelo al Distribuidor a quien
se lo haya comprado; o visite www.bmobile.eu.com para mayor información.
NUESTRA GARANTÍA
Sujeto a las condiciones de esta Garantía Limitada, Bmobile otorga una garantía
comercial por un período de doce meses desde la fecha de entrega del producto al
operador o por un periodo de un (1) año contado a partir de la fecha de adquisición del
Producto por parte del usuario, por los defectos del mismo. Los accesorios, cuentan
con una Garantía comercial de seis (6) meses, contados a partir de la fecha de compra
por parte del usuario. La garantía incluye mano de obra y los gastos de transportación
son cubiertos únicamente desde el establecimiento de compra. Para adquirir partes,
componentes, consumibles y accesorios avocarse al taller de servicio autorizado, para
más información visita nuestra página web www.bmobile.eu.com
QUE HAREMOS
Si, durante el período de garantía, este producto falla en operar bajo uso y servicio
normal, debido a defectos de diseño, materiales o mano de obra, los distribuidores y
Centros de Servicio autorizados por Bmobile, en el país / región donde el Producto fue
adquirido, repararán o reemplazarán el mismo, a su criterio, sin que ello de derecho a
30
reclamación alguna, de acuerdo con los términos y condiciones estipulados en
adelante.
Bmobile y sus Centros de Servicio, se reservan el derecho de recargar un costo a la
reparación si el Producto recibido se encontrara fuera de las condiciones de garantía
que se presentan a continuación.
Por favor, tenga en cuenta que sus configuraciones personales o descargas, podrían
perderse cuando el producto es reparado o reemplazado.
CONDICIONES
Garantía proporcionada por Bmobile, no cubre:
1. Daños debido al uso normal del producto, incluyendo carcasas, teclado, lentes,
pantallas y otros componentes;
2. Cuando el producto se hubiese utilizado en condiciones distintas a las normales.
3. Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso
que se le acompaña.
4. Cuando el producto hubiese sido alterado o reparado por personas no autorizadas
por el fabricante nacional, importador o comercializador responsable respectivo.
5. Los daños causados por el mal uso se entiende como, pero no limitada a, dirección
confundida, arañazos, caídas, accidentes, derrames y / o alimentos, la exposición a la
humedad o condiciones climáticas extremas, la corrosión y la oxidación en el producto
o sus componentes.
31
6. Productos cuyo número de serie ilegible, raspadas, dañados, borrados y / o
eliminados.
7. Alteraciones, modificaciones y / o reparaciones realizadas por terceros que no estén
acreditadas oficialmente por Bmobile como distribuidor.
8. Los productos que no tienen partes y / o componentes originales de la marca
Bmobile.
9. Los productos y componentes que hayan sido dañados por abuso, o han sido
dañados por el mal uso de piezas y componentes no originales Bmobile.
10. Desfiguración o daño al producto causado por el envío de productos no autorizados,
causada por virus de acceso a sitios de Internet, entre otros.
VALIDEZ DE GARANTIA
1. Para hacer efectiva la garantía no deben exigirse mayores requisitos que la
presentación del producto, acompañado de la póliza correspondiente, debidamente
sellada por el establecimiento que lo vendió, o la factura, o recibo o comprobante, en el
que consten los datos específicos del producto objeto de la compraventa. Bmobile se
reserva el derecho de rechazar los servicios de garantía si no cumplen estos requisitos
básicos.
2. Si Bmobile repara o reemplaza el Producto, el Producto reparado o reemplazado
será garantizado por el tiempo restante al de la garantía original o por noventa (90) días
desde la fecha de reparación o reemplazo, el que fuera más largo. La reparación o el
reemplazo pueden involucrar la utilización de unidades reacondicionadas equivalentes
32
al Producto original. Las partes o componentes reemplazados, pasarán a ser propiedad
de Bmobile.
3. Esta garantía no cubre ninguna falla del Producto ocasionada por el desuso o
cualquier otro tipo de uso diferente a aquel indicado por las instrucciones de uso y
mantenimiento del Producto de Bmobile (Manual de Usuario). Esta garantía tampoco
cubre cualquier falla
ATENCION
Bmobile recomienda encarecidamente que, antes de la actualización del software o el
mantenimiento del producto, se haga una copia de seguridad de los datos, enlaces y
otros contenidos que se ha enviado a través de descarga y se almacena en la memoria,
ya que se pueden perder durante el procedimiento o reparación de la actualización. En
caso de sustitución, se recomienda el mismo procedimiento. Bmobile no será
responsable en ningún caso por pérdida, daño y / o corrupción de datos sobre producto
entregado para su reparación, actualización de software o un reemplazo.
33
CERTIFICADO DE GARANTIA
No. ESN / IMEI: ____________________________________________________________
MODELO: _________________________________________________________________
CONSUMIDOR:
NOMBRE: _________________________________________________________________
DIRECCIÓN : ______________________________________________________________
CIUDAD: __________________________________ ESTADO: ______________________
CÓDIGO POSTAL: __________________________ TELÉFONO: ____________________
FECHA DE COMPRA: _______________________________________________________
DISTRIBUIDOR:
NOMBRE: __________________________________________________________________
N º DE FACTURA: __________________________ DATOS DE EDICIÓN: _____________
CIUDAD: __________________________________ ESTADO: _______________________
34
Table of Contents
1. Foreword ................................................................................. 34
2. Getting to know your phone.......................................................37
3. Starting up your device ...............................................................39
4. Introduce the basic phone functions..........................................42
5. Technical Specifications ............................................................50
6. FCC Cautions…………. ............................................................51
35
1. FOREWORD
Safety
In order to ensure the phone is used safely and correctly, please read the precautions below
carefully before use.
1.1 General precaution
•Your phone is only suitable for the battery and charger approved by our company or else it may
cause the battery to leak, overheat, explode or even catch fire.
•Do not knock, vibrate or throw the phone heavily to avoid malfunction, fire, overheating,
explosion or fire.
•If there are abnormal phenomena, like temperature rising, color change or distortion during the
usage, charging or storage of the battery, please stop using it and replace it with a new battery.
•It may burn the skin if liquid in the battery leaks onto skin or clothes. If this happens please
flush with plenty of clean water immediately and go to a hospital at once.
•Please keep the battery away from fire to avoid fire and explosion if the battery leaks or emits
an strange smell.
•Do not place expose the battery to moisture or it may cause overheating, fumes and corrosion.
•Do not use or place the battery under direct sunlight, or in hot places, it may cause leakage and
overheating, thus reducing performance and shortening the lifespan.
•Do not charge the battery for over 24 hours continuously.
•Use careful with the earphone maybe possible excessive sound pressure from earphones and
headphones can cause hearing loss.
1.2 Precaution for the use of charger
•Do not cause short circuit to the charger, or it may cause electric shock, fumes and damage to
36
the charger.
•Do not use the charger if the power wire is broken, or it may cause fire and electric shock.
•Please remove accumulated dust on the power plug.
•Do not put water containers next to the power supply to avoid overheating, fire, electric shock
and malfunction in case they come into contact.
•Do not disassemble or tamper with the charger or it may cause personal injury, electric shock,
fire and the damage of the charger.
•Do not use the charger in places of high humidity, like bathrooms, or it may cause electric shock,
fire and damage of charger.
•Do not touch the charger, power cord or power plug with wet hands or it can cause electric
shock.
•Do not put heavy objects on the power cord or change the power cord or it may cause electric
shock and fire.
•Please unplug the power socket before cleaning and maintenance.
•Please hold the charger to unplug the socket as pulling the power cord may damage the power
wire and cause electric shock and fire.
1.3 Cleaning and maintenance
•As the phone, battery and charger are not waterproof, do not use them in places of high
humidity and avoid them being wet by rain.
•Please clean the battery and charger with a soft dry cloth.
•Never use alcohol, thinner or solutions, like benzene, to wipe the phone.
•Dirty sockets can cause poor contact and power down, and even make recharging unavailable.
So, please clean them periodically.
37
1.4 Common Precaution
Mobile Phone:
•Please use the phone in an environment with temperature between -20℃- 45℃and humidity of
<75%.
•Please use the phone far away from regular telephones, TV sets, radio sets and office
automation equipment, to avoid affecting the normal use of these equipment and mobile phone.
Battery:
•Store the battery in cool and ventilated place without direct sunlight.
•The battery has a limited lifespan. The usage of battery will be shortened progressively due to
frequent charging. Once the battery is out of use, it means that its lifespan has ended, and you
will need to replace it with an approved new battery.
•Do not dispose of old batteries as household waste. Give them to specified disposal places and
follow any stipulated instructions for disposal.
CAUTION: RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT TYPE.
DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS.
Charger:
•Do not charge under following conditions:
-- Places with direct sunlight
38
-- Places with ambient temperature less than 0℃or over 40℃, wet or dusty places with strong
vibrations (it may cause malfunction)
-- Places near electrical appliances (it may affect the image and sound) like TV set, radio, etc.
-- Adapter shall be installed near the equipment and shall be easily accessible. The plug
considered as disconnect device of adapter
2. GETTING TO KNOW YOUR PHONE
39
1. USB/Charger Connector
40
2. Receiver
3. Headphone Connector (Jack3.5)
4. LCD Display
5. Settings/Home/Back Buttons
6. Front Camera
7. Power On/Power Off Button
8. Volume Buttons
9. LED Flash
10. Back Camera
11. Loudspeaker
12. Microphone
The number of icons in the main desk or the main menu will be according the quantity of
applications installed on your device.
3. STARTING UP YOUR DEVICE
41
•Make sure your device is turned off.
•Firmly hold the device with the front panel facing down.
•Slide your finger into the groove at the top of the phone and gently pull open the back cover.
To install the SIM card
•Remove the battery if it is installed.
•Locate the SIM card slot, and then insert the SIM card with as shown in the diagram.
•Slide the SIM card completely into the slot.
To install a memory card
To have additional storage for your images, videos, music and files, you can purchase a memory
42
card and install it in your device.
Locate the memory card slot as indicated in the image.
Insert the memory card into the slot with its gold contacts facing down until it clicks into place.
To install the battery
1. Align the battery’s exposed copper contacts with the battery connectors at the bottom part of
the battery compartment.
2. Insert the contacts side of the battery first and then gently push the battery into place. Replace
the back cover.
Charging the Battery
New batteries are shipped partially charged. Before you start using your device, it is
recommended that you install and charge the battery. Some batteries perform best after several
full charge/discharge cycles.
Note: Only the AC adapter and USB sync cable provided with your device must be used to
charge the device.
43
Connect the USB connector of the AC adapter to the sync connector on your device, and then
plug in the AC adapter to an electrical outlet to start charging the battery.
As the battery is being charged while the device is on, a charging icon appears in the title bar
in the Home screen. After the battery has been fully charged, a full battery icon appears in the
title bar of the Home screen.
Warning:
• Do not remove the battery from the device while you are charging it using the AC or car adapter.
• As a safety precaution, the battery stops charging before it overheats.
Power on/off
To power off your phone, press & hold POWER. On release, the Phone options menu opens.
Select ‘Power off’ and confirm.
To power on again, press & hold power
4. INTRODUCE THE BASIC PHONE FUNCTIONS
44
4.1. Switch Main Menu style
(1) In default Home screen, slide
your fingertip left and right along
the screen to reveal the more
home screen.
(2) On Home screen, click icon on
the bottom of the screen (Main
menu icon) to enter the main
menu screen, slide your fingertip
left and right along the screen to
reveal the more applications.
4.2. Home screen
(1) Read your notifications
When you see a notification in the
45
status bar, touch the bar and slide your finger down the screen to open the list of notifications
displayed in the sliding window.
Ongoing notifications report activities such as call forwarding ON, current call status, song
playing.
Notifications report the arrival of new messages, calendar events, and alarms. You can clear
notifications list by selecting ‘Clear’ notifications at the top of the notifications window.
To open the message, reminder or other notification, you can touch the items. To close the
notifications window, slide your finger up the
screen.
(2) Create Home screen shortcuts and widgets:
From the Home screen, touch and hold the blank
screen, or click MENU Key and select ‘Wallpaper’.
Enter the main menu screen, slide your fingertip left
to reveal the widget, select a shortcut to some of
your saved information (such as a play list), a
widget (a clock) for your Home screen.
(3) Move objects on the Home screen
•To move an icon or other item on the Home screen,
you must first touch & hold i t to enter move mode.
The object will magnify when it’s ready to be
46
moved.
•Without lifting your finger (or you’ll drop out of move mode), drag the object to the new position.
To move an item to a section of the Home screen not in view, move it to the edge of the screen
and hold it there for a moment. The screen view will shift; position the object and release.
4.3. Camera
All the pictures you can capture or view on your
phone are stored on a memory card, which must
be installed in your phone. Before you can use
the Camera or view pictures in Pictures, make
sure you have a card installed.
47
4.4. GPRS/WIFI network
Your device’s networking capabilities allow you to access the Internet or your corporate network
through WIFI, GPRS, EDGE (if available)
You can also add and set up a VPN or proxy
connection.
To use WIFI on your device, you need access to
a wireless access point
Note: The availability and range of your device’s
WIFI signal depends on the number,
infrastructure, and other objects through which
the signal passes.
When your phone is in of the normal WCDMA or
HSPA network coverage, and the other side
(The receiver’s phone and SIM card) can also be
48
supported the video call function of 3G.
To open the Browser you need to be connected to a network.
When you open the WIFI or GPRS of touch phone, you can take it as a wireless AP, and the
other phone or computer can internet through the WIFI connect with your touch phone. Step 1:
open Setting, then press more, get Tethering &portable hotspot
Step 2: open Wi-Fi hotspot, choose Set up Wi-Fi hotspot, and set a new password
Step 3: open the WIFI on other touch phones or computers, search the WIFI that your phone as
a wireless AP, then input the password, by the way you can net play.
4.5. U-disk storage
This phone supports movable storage, i.e., the U-disk function. When the phone is switched
on, you see the icon in the status bar on the top of the screen when its connected to a PC by a
data line. Touch the bar and slide your finger down the screen to open the list of notifications
displayed in the sliding window. Select [USB connected] and touch [Turn on USB storage] to
confirm, you can use the phone as a U-disk.
49
4.6. Music
Songs that you saved in SD card or phone storage can be played on this app.
50
4.7. Bluetooth
The phone supports Bluetooth functions, you can establish a wireless connection between the
phone with other compatible devices, and data transmission, and you can establish a wireless
connection between devices in the phone with a distance of several meters. Bluetooth
51
connection may be interference by obstacles, such as walls or other electronic device.
Enter the setting menu; Touch the Bluetooth to open the function, idle screen will display
Bluetooth icon in the status bar.
Open the Bluetooth discoverable and other devices can search the phone.
Before using the phone as a Bluetooth device, you need to pair the phone with the target device.
As follows:
-Sure your phone has Bluetooth-enabled.
-Touch "Scan for devices." Bluetooth devices within the range of the phone will start scanning.
-Touch the device you want to pair, to confirm password to complete the pairing
You can use Bluetooth to share the pictures, videos or music files with family and friends
4.8 FM Radio
The device includes a FM Radio application. To use this function, you have to go to the main
menu and select it. Is very important that to ensure the right operation of the FM radio you make
sure the earphones are plugged in the phone.
4.9 Calculator
Use this feature to make basic calculations such as addition, subtraction, multiplication and
division, also you can find more calculation options sliding your finger to the left on the numeric
keypad.
5. TECHNICAL SPECIFICATIONS
Weight
110g
52
Dimentions:
117.8 x 62.9 x 11.9 mm
Bands:
GSM900MHz / DCS1800MHz / GSM850MHz /
PCS1900MHz / WCDMA850MHz /
WCDMA1900MHz
Battery type
Li-ion
Battery capacity
1300 mAh
Talk time
2 h
Stand by time
150h
Battery Time (No prior or separate notice is required for capacity changes)
Note: Actual operating conditions depend on the local network environment, SIM, and user
behavior. Warning: Any consequence caused by misuse, abuse, or not following any and all of
the above-written suggestions and instructions shall not hold the producer in any way
responsible to any degree. Announcement: The manufacturer reserves the right to change or
upgrade specifications or software versions without prior or separate notice. Trademarks
mentioned in this material belong to their respective owners.
Any Changes or modifications not expressly approved by the party responsible
for compliance could void the user's authority to operate the equipment.
6. FCC CAUTIONS
15.19 Labelling requirements
This device complies with part 15 of the FCC Rules. Operation is subject to the condition that this
device does not cause harmful interference
53
15.21 Information to user
Any Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
15.105 Information to the user
Note: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
—Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
—Consult the dealer or an experienced radio/TV technician for help.
Specific Absorption Rate (SAR) information
This mobile phone meets the government's requirements for exposure to radio waves. The
guidelines are based on standards that were developed by independent scientific organizations
through periodic and thorough evaluation of scientific studies. The standards include a
substantial safety margin designed to assure the safety of all persons regardless of age or
health.
54
FCC RF Exposure Information and Statement the SAR limit of USA (FCC) is 1.6 W/kg averaged
over one gram of tissue. This device was tested for typical body-worn operations with the back of
the handset kept 1.0cm from the body. To maintain compliance with FCC RF exposure
requirements, use accessories that maintain a 1.0cm separation distance between the user's
body and the back of the handset. The use of belt clips, holsters and similar accessories should
not contain metallic components in its assembly. The use of accessories that do not satisfy these
requirements may not comply with FCC RF exposure requirements, and should be avoided.
Body-worn Operation
This device was tested for typical body-worn operations. To comply with RF exposure
requirements, a minimum separation distance of 1.0 cm must be maintained between the user’s
body and the handset, including the antenna. Third-party belt-clips, holsters, and similar
accessories used by this device should not contain any metallic components. Body-worn
accessories that do not meet these requirements may not comply with RF exposure
requirements and should be avoided. Use only the supplied or an approved antenna.
Electronic FCC ID
To check the Electronic FCC ID please follow below steps:
Step 1: Go to main menu
Step 2: Go to Settings and look for System
Step 3: Touch FCC ID and it will show you the following text:
55
FCC ID: ZSW-30-022
This device complies with part 15 of the FCC Rules. Operation is subject to the
condition that this device does not cause harmful interference
