eMoMo Technology ICTRLC3 iCtrl X1 User Manual iCtrl X1
eMoMo Technology Co., Ltd iCtrl X1 iCtrl X1
Users Manual
USER MANUAL
iCtrl X1
使用说明书
1
Introduction
iCtrl X1 system is de signed to improve the quality of life of our customers.
If you ha ve any opinions or suggestions about our products, please kindly
log in w ww.iCtrl.hk to send your f eedback. You may refer to the latest
information published on our website.
A v a il a b l e o n t he
Demand for smart device:
a) iOS 8.0 or higher virson
b) Andr iod 4.4 o r h igher virson
Quick Start Guide
Carefully read all instructions before use, so that you can use this product
correctly. Please keep this quick start guide for future reference.
Step 1： Download App
Searching iCtrl X1 in App le store or Goo gle play
or visit www. ictrl.hk.
Product compatibility
iCtrl X1
Step 2: Turn on the Bluetooth
Android device & iOS device:
Enter Settings and turn on Bluetooth.
Step 3: O perating the App
Tap the icon to select devices and operate.
2
The devices recently
connected will be
shown here
The nearby devices
available for connection
will be shown here
Control
Once the device is connected, the app will enter the next screen.
Introduction
Single motor Dual motor Dual motor Triple motor
1
Editable
Memory button.
When the memory position is set, the button background will turn white.
When the device is in the memory position, the button background will turn blue.
3
Disconnect the link.
Open
Head up
Head down
Close
Lumbar up
Home
Lumbar down
Instructions
Memory position
Setting .
Back.
Refresh/Reconnecting.
Memory button.
Button functions
1. When you want to memorize a position, press or button;
2.Select a button to memorize the position;
3.Select an icon and edit a name;
4.Position memorized.
①②③④
Pause.
4

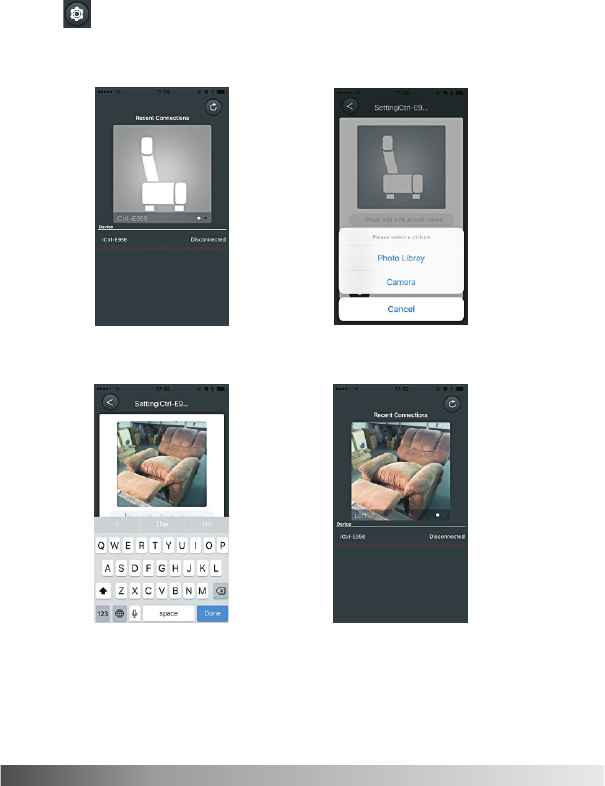

Setting device picture and edit a name
1. Press for setting;
2. Edit and select a picture;
3. Setting completed.
5
FAQ
Ⅰ. Unable to connect the device:
A.If you cannot connect the device after the first installation, please restart
the handheld device.
B.iCtrl X1 disconnects during operation and is unable to reconnect.
1. Check whether the device is connected with other handheld devices.
2. Restart iCtrl software.
3. Restart Bluetooth (Turn off Bluetooth and wait for 10 seconds until restart).
4. Restart the device.
5. Restart the handheld device.
Ⅱ. Memory position errors:
A. If power supply is cut off while the device is operating, there will be an error
in memory positioning.
B.The device works too frequently. When it returns to “memory position”, the
position appears as an error.
Solution: Tap and hold the “Down” button in iCtrl X1 App until movement stops,
and then the error will be resolved.
C. No memory position function is available:
While turning on the “Memory position”, the device will stop running after
working for some time without returning to "Memory position".
Solution: Please check whether “Device control box” and “Actuator / motor”
are properly connected (It is suggested to be done by professionals.).
Ⅲ. Sudden power failure:
When power supply is cut off under proper connection of the handheld terminal
and device, it is necessary to go through the following operation for
reconnecting:
A: Turn off “iCtrl X1” software completely.
B: Select “Phone – Settings – Bluetooth – Off”.
C: Wait 10 seconds, then restart the device and “iCtrl X1” software.
Then it will resume normal operation.
Specifications
Power input 100V~240V
29V 2A
58W
4.0
Power output
Rated power
Bluetooth version
6
A v a il a b l e o n t he
注意事项
在使用之前,请先阅读说明书,以确保您能正确使用此产品。
请保存此说明书以备将来查阅。
为了更好的服务客户,产品的性能和规格有可能发生变更,所以本用户手册的内容可能随之更新,将不做另行
通知。
iCtrl X1

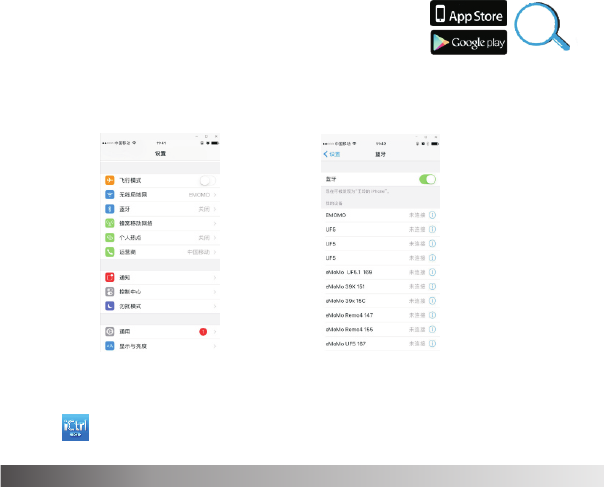

软件的操作：
进入手机设置界面，然后开启蓝牙
打开iCtrl软件
点击图 标 进 入软件， 选择设备
前言：iCtrl X1介绍
iCtrl 系统的设计理念是提高客户的生活品质。让您生活中的细节更加完美。
本产品属于iCtrl的第二代产品。如果对我们的产品有任何意见或者建议还请登陆www.iCtrl.hk进行反馈。
也可以在我们的网站上查询到最新的相关讯息。
产品兼容性：
智能手持终端需求：
a) iOS 8.0 或者更高版本 (此需求为购置该智能设备时的出厂系统要求，之后人为升级的不包括在内。
例如iPhone 4 将 无 法使用本 产品)
b) Andriod 4.4或者更高版本。
软件的获取
苹果用 户 可以登陆applestroe搜索“iCtrl”获取
安卓用户可以通过登陆googleplay搜索“iCtrl”获取。
7
此处显示最近连接的设备
图片以 及 设备备注 名
单推 双推 ： 头+座 三推
1
记忆按 键(共4个按键)，无记忆状态：黑底白字
当按键存储了记忆位置 后 ， 按 键 显 示 为 ：白底黑字
当操作当前按键的位置时，按键显示为：蓝底白字
软件界面
打开软件后会进入以下界面
此处显示最近连接的
设备名称（默认名）
界面介绍
双推： 腰+座
可编辑
8
断开连接
座椅开
头部开
头部关
座椅关
腰部开
复位键
腰部关
设置
返回
刷新
记忆键
①②③④
暂停
按键功能
软件操作
记忆位 置
1.长按记 忆 位置按键 或 者点击设 置 按键
2.选择一个图标
3.编辑备注名（如果有需要）
4.确定保 存
9

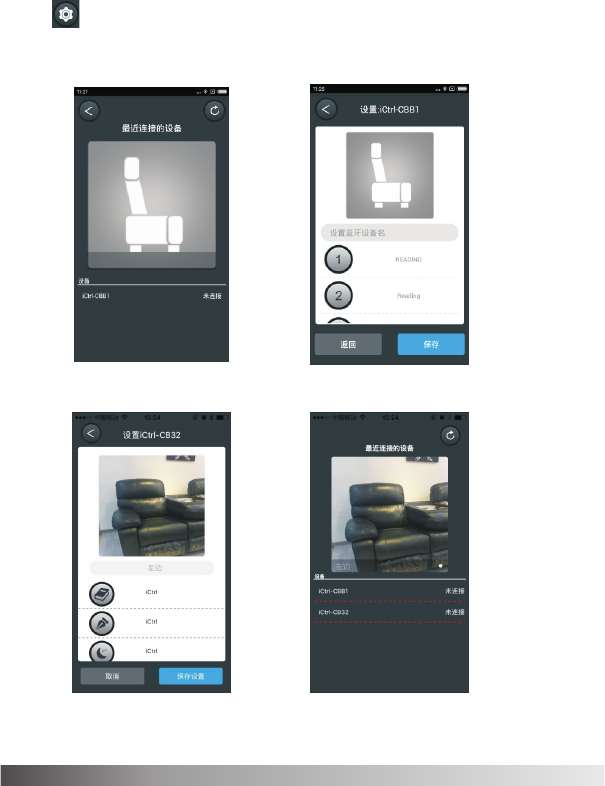

编辑设备图片及备注名
1.点击 按键
2. 选择相机的照片或者拍照
3. 编辑设备 备 注 名 并 完 成 设 置保存
10
一 设备不 能 连接
A 第一次安装后，无法连接设备，请重新启动手持智能终端。
B 使用过程中iCtrl X1连接断开并且无法再次连接。
1.检查设备 是否与其 它 手持智能 终端连接 。
2.重新启动iCtrl X1软 件 。
3.重新启动蓝牙（关闭蓝牙后等待10秒后启动）
4.重新启动设备。
5.重新启动 手持智能 终 端。
二 记忆位置出现错误：
A 当设备正在运作的过程中，终止供电，会出现记忆位置错误。
B 设备工 作 次数太多 。在回到 “ 记忆位置 ”时，位 置 出现误差 。
解决方法：按住iCtrl X1软件中的“复位”按钮，
使设备回复到初始位置，即可以修复上述错误。
C 没有位置记忆功能：
在启动 “ 记忆位置 ”的时候 ， 设备会工 作一段时 间 后停止， 不 能回到 “ 记忆位置 ”
请检测“设备控制盒”和“电动推杆”是否正确连接（建议由专业人员完成）。
三 设备突 然 断电：
在手持终端和设备正常连接的情况下电力供应中断，这时必需通过以下操作才能重新连接：
A: 将“iCtrl X1”软件完全关闭。
B: 选择 “手机—设置—蓝牙—关闭”。
C: 等待10s后，再重启设备和“iCtrl X1”软件。
即可以 恢 复正常工 作。
问题以及故障排除
规格说明
电源输入
电源输出
额定功率
蓝牙版本
100V~240V
29V 2A
58W
4.0+EDR
保修条款
Ø
Ø
Ø
Ø
这个有 限 的保证并 不会限制 您 的合法权 益。
保修期为自购买日期一年内。
您可以 通 过原始发 票（收据 ） 来证明您 的购买日 期 。
产品序列号在说明书第2页 。
Ø
Ø
保修仅限于故障设备的维修。运输费、其它费用、升级和运输以及产品安装中的风险不在保修范围内。
以下情况不适用：
· 因非专业的安装、错误连接或者不正确的包装导致的损失。
· 因任 何 没在说明 书中列出 来 的使用方 式、不小 心 、改装或 者 使用了不 是由eMoMo生产或者允许的部件
而导致 的 损失。
· 因使 用 有瑕疵或 者不合格 的 辅助设备 而导致的 损 失。
· 因意外、雷电、水、火、高温、战争、公众骚乱或者其它不在eMoMo及其经销合作伙伴控制范围内的
事件导 致 损失。
· 序列号被改变、去掉或者不可辨认的产品不在保修范围内。
· 如果由未经授权人员维修或者改变设备造成的损失，也不在保修范围内。
如果需 要 保修，请 仔细阅读 以 下说明：
如需保修请仔细阅读以下说明：您向某经销商购买此产品，则此经销商就是您所有售后服务问题的第
一联系 人 ，他将会 解决您的 所 有和产品 售后有关 的 问题。
您也可以通过以下方式联系我们：
美国地区（北美，中美，南美）：
US-SERVICE@emomotech.com
欧洲地区：
EU-SERVICE@emomotech.com
澳大利 亚 地区：
AUS-SERVICE@emomotech.com
亚洲地区（包括俄罗斯及其它地区）：
ASIA-SERVICE@emomotech.com
Tel：+ 86 755 2 7 6431 1 6 Fax : + 86 755 2 7 6431 15
Ø
11
一么么 科 技有限 公 司
EMOMO TECHNOLOGY CO.,LTD

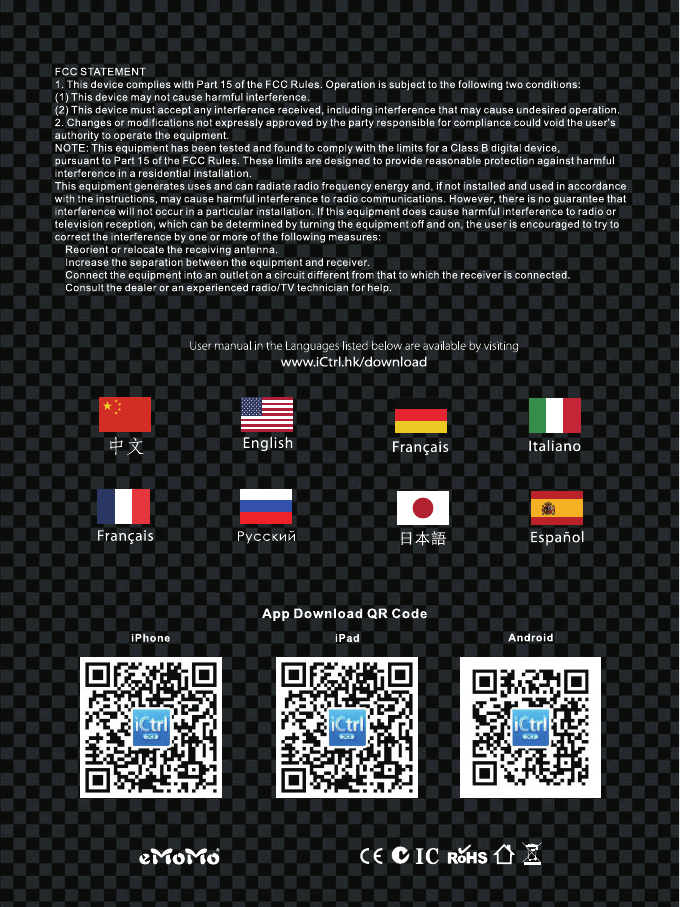

FCC Statement
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to part 15 of the FCC rules. These limits are designed to
provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
-Reorient or relocate the receiving antenna.
-Increase the separation between the equipment and receiver.
-Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
-Consult the dealer or an experienced radio/TV technician for help.
To assure continued compliance, any changes or modifications not expressly
approved by the party.
Responsible for compliance could void the user’s authority to operate this
equipment. (Example- use only shielded interface cables when connecting to
computer or peripheral devices).
This equipment complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that
may cause undesired operation.
RF warning statement:
The device has been evaluated to meet general RF exposure requirement.
The device can be used in portable exposure condition without restriction.
