votre ecobee
Switch+
L'installation de ce produit exige la
manipulation de câblage haute tension.
Chaque étape de ce guide d'installation
doit être suivie scrupuleusement.
Pour éviter les risques d'incendie, des
blessures ou la mort, mettez votre
disjoncteur hors tension et suivez les
consignes de sécurité avant de faire
l'installation.
VOUS ÊTES INCERTAIN DE
SAVOI MANIPULER UN CÂBLAGE
ÉLECTRIQUE? CONSULTEZ UN
ÉLECTRICIEN QUALIFIÉ.
Avertissement
Guides visuels
étape par étape
vous menant à
l'enregistrement
Téléchargez l'appli ecobee pour accéder
aux vidéos, aux schémas et à une visite
guidée de l'enregistrement et des
fonctionnalités intelligentes.
L'activation de votre
Switch+ est aussi
facile que faire 1-2-3
1. Téléchargez l'appli ecobee.
2. Installez votre Switch+.
3. Enregistrez votre ecobee Switch+
afin de déverrouiller Amazon Alexa et
d'autres fonctionnalités intelligentes.
Vous devrez couper le courant
électrique lors de l'installation. Nous
vous recommandons de faire l'installation
en journée.
Installation en journée

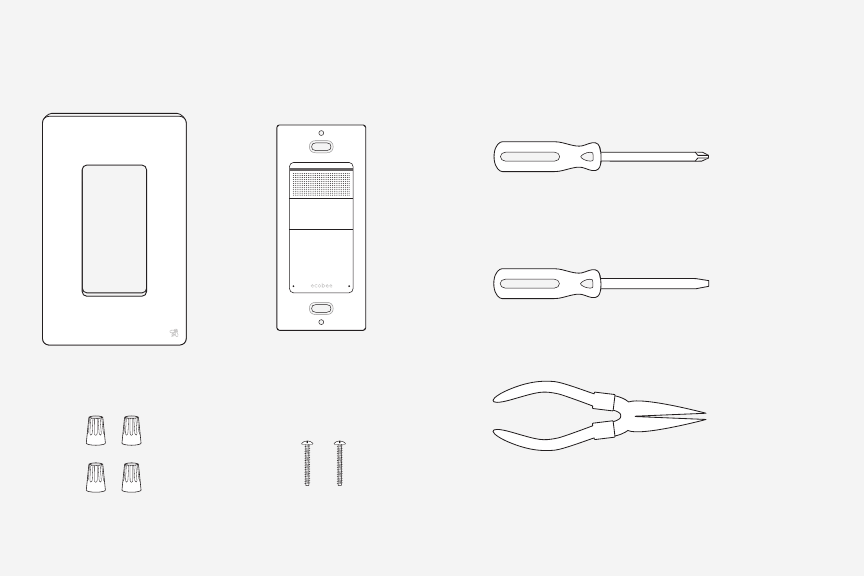

Contenu du boitier :
Plaque murale
ecobee
Switch+
4 capuchons
de connexion
2 vis
d'ancrage
Outils requis :
Tournevis
à tête plate
Tournevis
cruciforme
#2
Pince
(facultatif)
Compatibilité
et spécifications
1

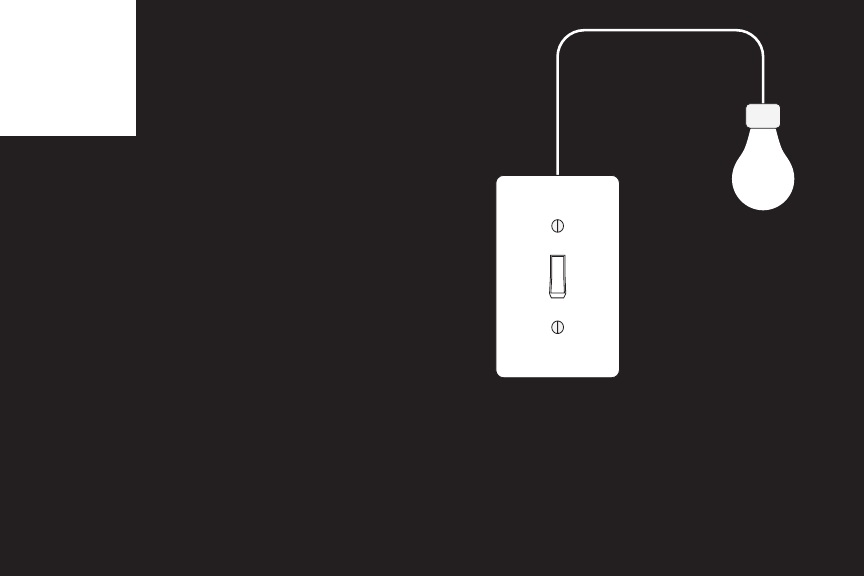

Cette pièce est-elle
contrôlée par un seul
interrupteur?
ecobee Switch+ ne peut être installé que
dans les pièces où l’éclairage est contrôlé
par un seul interrupteur.
Spécifications
120V AC 60Hz
600 W incandescent
150 W I.BAL (DEL et LFC)
Possédez-vous au moins un
fil neutre dans votre matériel?
Les fils neutres sont blancs et sont fournis
de façon individuelle ou par paire. Vous
n'êtes pas certain? Continuez à lire les
instructions.

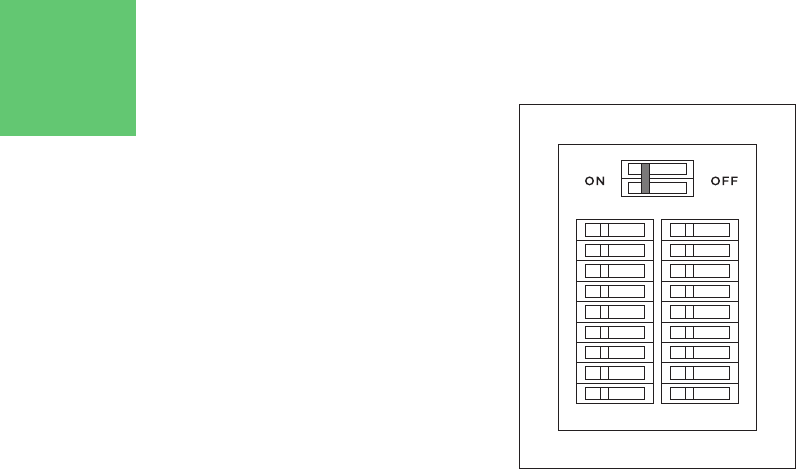

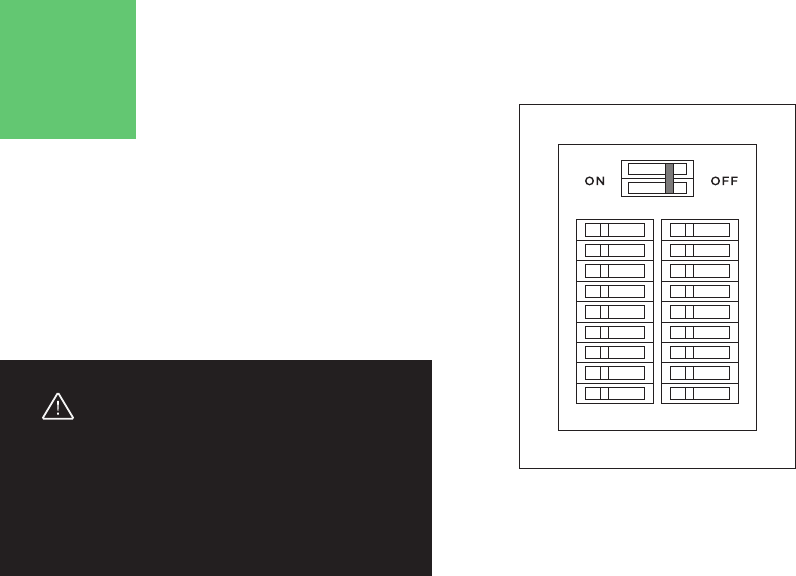

Mettez hors tension le disjoncteur
de l'interrupteur que vous souhaitez
remplacer.
Si les disjoncteurs ne sont pas identifiés,
éteignez l'interrupteur principal.
L’éclairage NE devrait PAS s'allumer.
Assurez-vous que le disjoncteur de
l’éclairage est éteint en basculant
l'interrupteur plusieurs fois.
Avant l'installation
2Mise hors
tension des
disjoncteurs
Si de la peinture sèche se trouve
autour de l'interrupteur, vous aurez
peut-être à forcer pour le retirer.

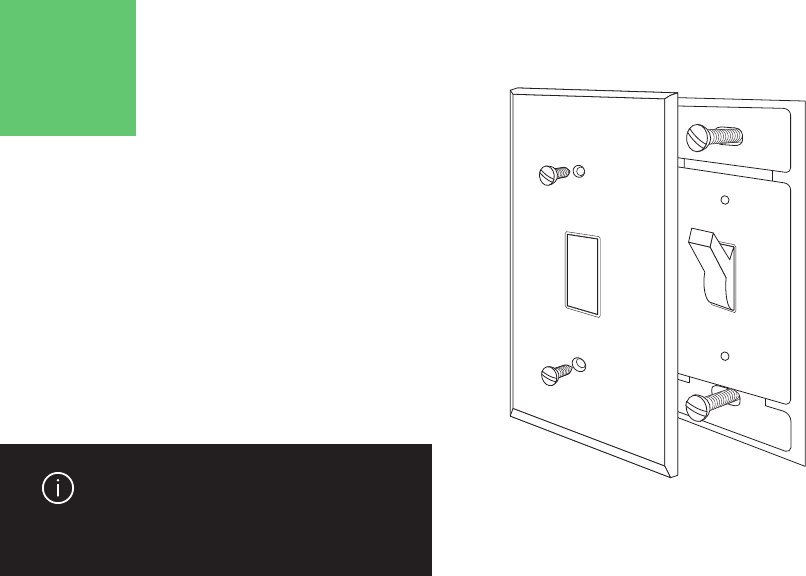

Dévissez la plaque murale et
l'interrupteur.
Débranchez les fils raccordés à votre
interrupteur en tournant les écrous dans
le sens antihoraire. Retirez l'interrupteur.
Retrait de
l'interrupteur
3

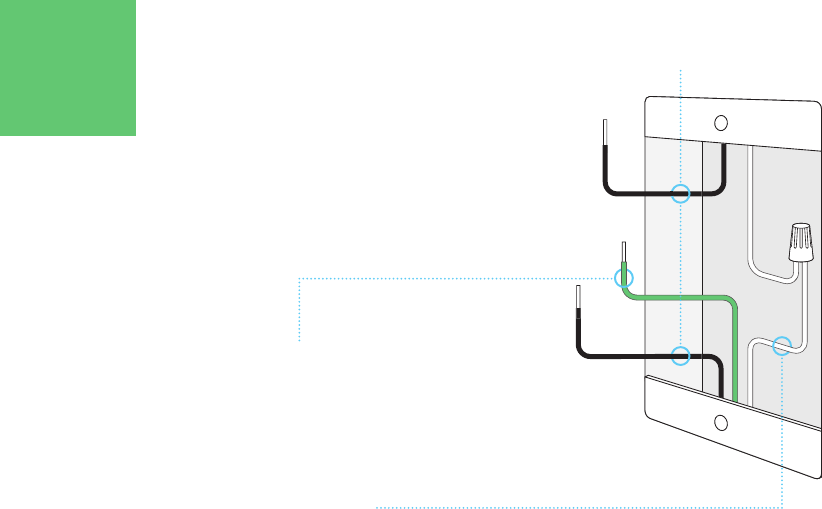

Vous devriez voir 4 types de fils dans le
boitier mural. Voici comment les identifier.
Identification
des fils
4Les fils de ligne et de charge (noir ou rouge)
sont raccordés à l'interrupteur.
Le fil de terre (cuivre exposé ou vert)
sort généralement du boitier mural.
Les fils neutres (blancs)
sont généralement en paire et attachés
ensemble par un capuchon de connexion.
Requis pour l'installation.
5Fil de terre
(noir)
Fils de l'interrupteur
(noir) Fil de terre
(vert)
Fil neutre
(blanc)
Fil de charge
(noir)

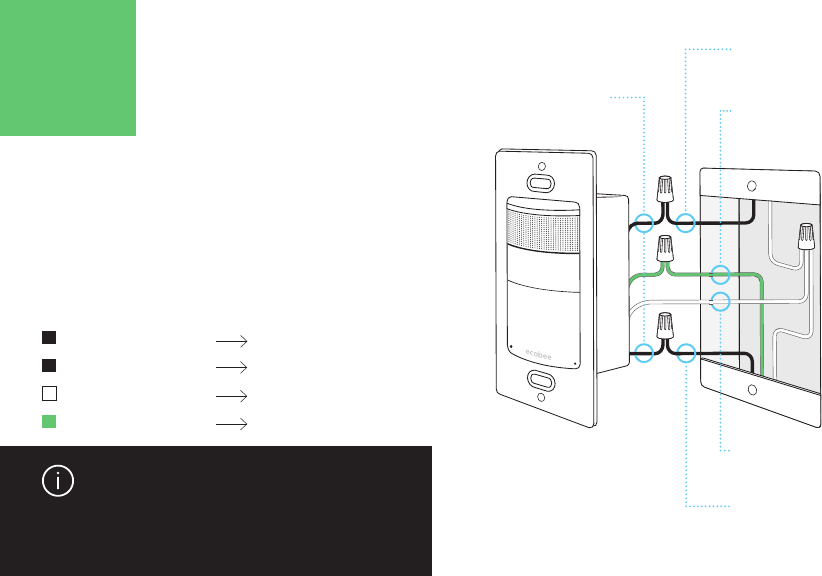

Raccordez le fil neutre de votre Switch+
aux 2 fils neutres de votre boitier mural.
Insérez-les ensemble dans le capuchon de
connexion pour les raccorder. Raccordez
les autres fils tel qu'illustré et protégez-les
avec les capuchons de connexion.
Raccordement
du Switch+
Vous ne savez pas comment utiliser un
capuchon de connexion? Consultez la
page suivante.
Fil de l'interrupteur
Fil de l'interrupteur
Fil neutre
Fil de terre
Fil de ligne
Fil de charge
Paire neutre
Fil de terre ou vis
Si vous avez une pince, utilisez-la pour
torsader délicatement les fils avant
de les insérer dans le capuchon de
connexion. Vous pouvez aussi utiliser
la pince pour tendre des fils courbés.
Si les fils se séparent ou changent de
position dans le capuchon, réalignez les
files et remplacez le capuchon. Tournez le
capuchon dans le sens horaire jusqu'à ce
que les fils soient serrés.

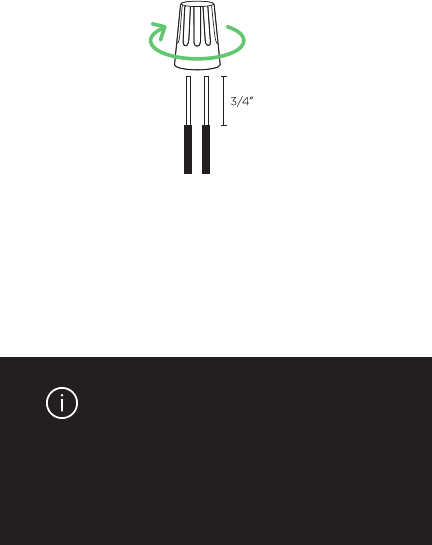

Les capuchons de connexion servent à
raccorder au moins deux fils ensemble.
Raccordement des fils
Tenez les fils à raccorder parallèlement
l'un à l'autre de façon à aligner les deux
extrémités.
En tenant les fils côte à côte parallèlement,
insérez-les dans le capuchon de connexion.
Tournez le capuchon dans le sens horaire
jusqu'à ce que les fils soient serrés. Vérifiez le
raccordement en tirant délicatement les fils.
Capuchons de
connexion 101
Insertion des
capuchons dans
le boitier mural
6

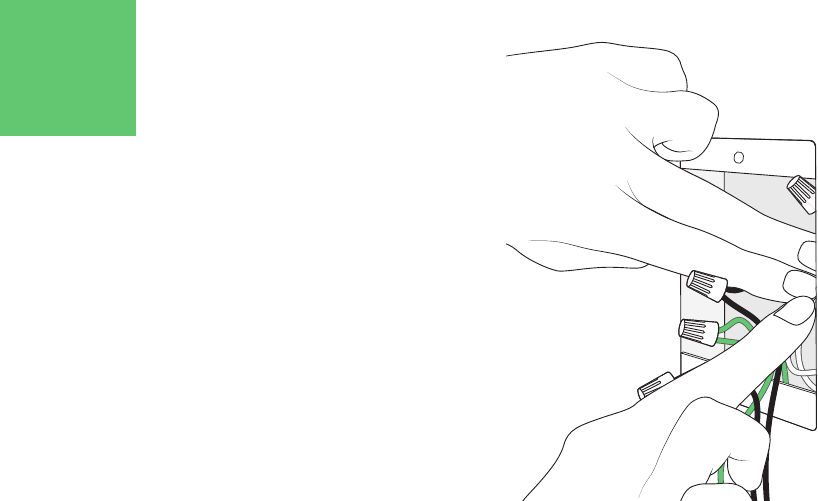

Placez un après l’autre les capuchons
à l’intérieur du boitier, en les disposant
le plus près possible du mur, au fond
du boitier.

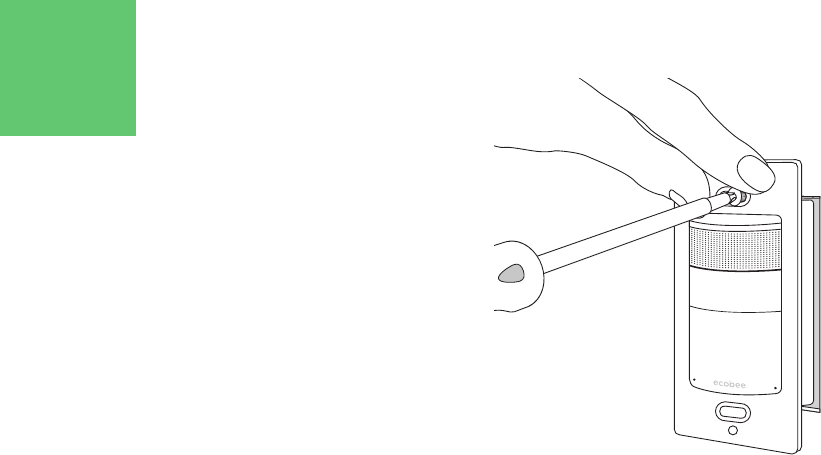

Utilisez les vis d'ancrage fournies pour
fixer votre ecobee Switch+. Assurez-vous
qu'il repose correctement sur le mur.
Installation du
ecobee Switch+
7
Allez au disjoncteur et mettez sous
tension l’interrupteur tout juste remplacé.
8Remise sous
tension
Essai de votre
Switch+
9

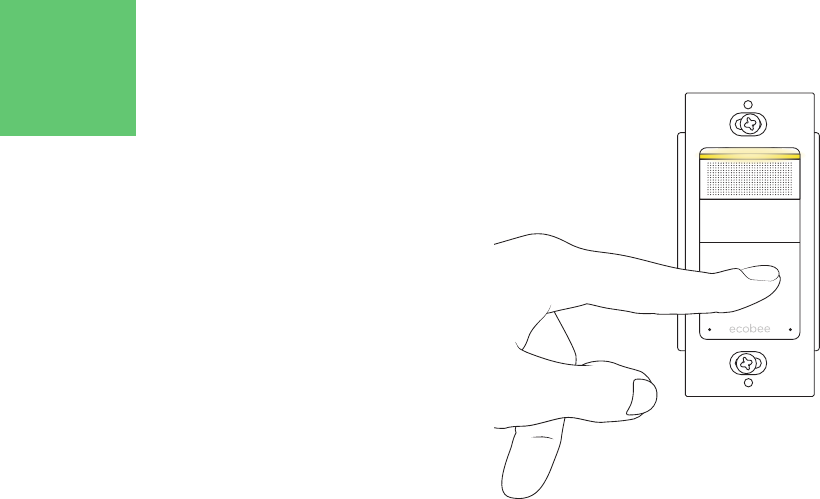

Patientez un moment, le temps que
votre Switch+ se mette en marche.
Essayez-le en l'allumant et l'éteignant à
l'aide du bouton Marche/Arrêt à l'avant
de l'interrupteur Switch+. S'il se met en
marche, fixez la plaque murale.
S'il ne se met pas en marche, mettez
hors tension le disjoncteur de
l'interrupteur et vérifiez de nouveau les
fils raccordés. Puis essayez de nouveau.
Ça ne fonctionne toujours pas? Appelez
le service à la clientèle ecobee au
1-877-932-6233.
Continuez sur l'appli ecobee pour
enregistrer votre appareil, le connecter
au réseau Wifi, et déverrouiller les
fonctionnalités intelligentes.
Pour connecter l'interrupteur à
HomeKit, utilisez l'appli ecobee sur
votre appareil iOS et référez-vous au
code à la fin de ce guide.
Félicitations,
vous avez réussi!

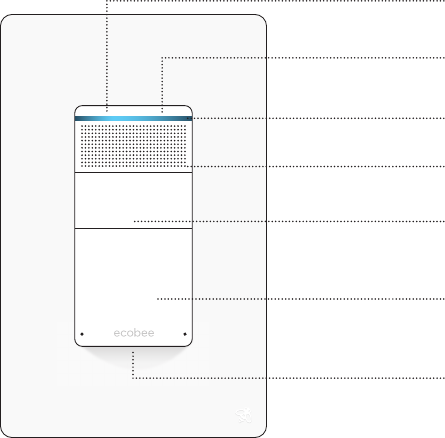

Votre ecobee Switch+
Barre lumineuse
S'illumine lorsqu'Alexa vous répond.
Bouton Marche/Arrêt
Mise en marche/arrêt conventionnelle.
Veilleuse
Éclaire légèrement une pièce sombre.
Bouton microphone désactivé
Active Alexa ou Ne pas déranger.
Bouton Action
Pression pour interrompre Alexa.
Hautparleur
Fait jouer la musique, lit les manchettes, et plus.
Détecteur de présence
Allume l’éclairage lorsque vous entrez dans
une pièce, l'éteint lorsque vous la quittez.
Mains-libres
Les lumières s'allument dès que vous
entrez dans une pièce sombre.
Éclairage extérieur intelligent
L’éclairage s'allume automatiquement au
crépuscule ou quand vous le désirez.
Veilleuse
Activez le paramètre de veilleuse sur
votre appli ecobee pour que Switch+
brille dans le noir.
Demander à Alexa*
Demandez d'allumer ou d'éteindre
l’éclairage, de régler un minuteur, de
lire les manchettes ou la météo, de faire
jouer de la musique ou des balados, et
plus encore.
Éteindre l’éclairage automatiquement
L’éclairage s'éteint lorsque la pièce
est vide.
Voici ce que Switch+
peut faire pour vous
Dépannage
ecobee.com
support@ecobee.com
1-877-932-6233
Nous sommes là
pour vous aider
Pressez le bouton Marche/Arrêt à l'avant
de votre Switch+ pendant 5 secondes.
Grâce au guide vocal*, votre Switch+
parcourt les options suivantes : reset
Wi-Fi, reset HomeKit, restart device, and
reset device to factory settings.
Sélectionnez une option en pressant
de nouveau le bouton Marche/Arrêt,
ou sortez du menu en pressant l'un des
boutons en haut.
*L’assistant vocal Amazon Alexa n’est pas encore offert
dans toutes les langues. Visitez Amazon.com pour la
liste des langues prises en charge.
