ipio IPD-337 Steno Keyboard Folio for iPad Air User Manual

Incipio Technologies, Inc. Steno Keyboard Folio for iPad Air Users Manual

Users Manual

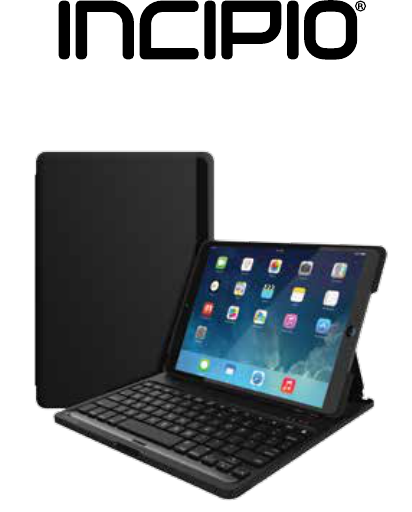

HARD SHELL ULTRA-THIN BLUETOOTH KEYBOARD FOLIO
Setup Guide
WHAT’S IN THE BOX?
_
MAIN FEATURES
_
• Folio with Bluetooth wireless keyboard
• USB to Micro USB charging cable
• User documentation
• Auto standby to save energy.
• Built-in rechargeable battery which can be charged through a
standard Micro-USB interface.
• Light-weight and compact design for ultimate portability.
• Can pair with up to 3 devices.
• Hard-shell dual-sided protection
• Adjustable viewing angles.
• Sliding QWERTY keyboard with optimized key spacing
• Magnetic closure
OVERVIEW:
LED STATUS
Blue (Blinking)
Charge
Error
Red (Blinking)
Red (On)
Blue (On)
Pairing
Low Battery
Charging
System Error
STATUS
INDICATORS
POWER
BUTTON
IPAD HOME
SCREEN
BRIGHTNESS +
BRIGHTNESS - SEARCH VIRTUAL PREVIOUS NEXT TRACK
MUTE VOLUME – VOLUME +
LOCK SCREEN
BROWSING
SWITCH
LANGUAGE
PLAY / PAUSE
BLUETOOTH CONNECT PAIRING
BUTTON
This Bluetooth keyboard can connect to 1 external device at a time and
can store the last 3 paired devices’ information. By default, the keyboard
will search the last paired device. If it can’t find the last paired external
device, it will automatically search and pair with the second external
device, then the third one.
If there is no keyboard operation within 10 minutes or the external device
is away from Bluetooth’s operating distance for more than 10 minutes, the
keyboard will enter into standby mode. You can touch any key to wake the
keyboard. Keyboard will be awake in 2-3 seconds (the external device must
be in the valid connecting distance).
BLUETOOTH OPERATION DESCRIPTION
_
KEY FUNCTIONS
_
To access the functions on the keyboard, press and hold the Function (Fn)
key and combine with the desired hotkeys on keyboard.
CHARGING GUIDE
_
BATTERYCHARGING
• The red LED indicator will blink when battery is low.
• Connect the Micro-USB cable to the keyboard charging interface.
• Connect USB-A to the power adaptor or USB interface of computer or
other power sources.
• The red LED indicator will be lit steady during charging and turn off once
charging is complete.
BLUETOOTH KEYBOARD PAIRING & CONNECTING
_
1. Toggle the power ON, the blue LED indicator will be lit for 3 seconds and
then turn off.
2. Press the CONNECT button, the blue LED indicator will begin to blink, the
keyboard is now ready to connect to the device.
3. Turn on and unlock Pad. Click on the Pad [setting] icon.
4. Tap Bluetooth and make sure it is turned on.
5. Your iPad Air will search for a list of available devices.
6. Under Available Devices, select the Incipio’s iPad Air Bluetooth keyboard
to pair it with your iPad Air device, and then input the paired password as
displayed on iPad Air screen.
7. Once Bluetooth keyboard is connected successfully, the blue LED
indicator will turn off.
TROUBLESHOOTING
_
UNABLETOCONNECT
1. Make sure the power switch is ONposition.
2. Make sure the keyboard is within the operating distance.
3. Make sure the battery is charged.
4. Make sure the iPad Air device’s Bluetooth is enabled.
5. Make sure Bluetooth keyboard has been paired with the iPad Air device.
6. Clear the paired record of external device and close the bluetooth
function, then pair again.
UNABLETOCHARGEKEYBOARD
1. Make sure the USB power cord is connected properly to the keyboard
and the power source.
2. Make sure the power source is working properly.
FCC STATEMENT
_
WARNING: Changes or modifications to this unit not expressly approved by the
party responsible for compliance could void the user’s authority to operate the
equipment.
NOTE: This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, used and can
radiate radio frequency energy and, if not installed and used on accordance with
the instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to a radio or television
reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
• Consult the dealer or an experience radio/TV technician for help.
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may be cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.
Shield cables must be used with this unit to ensure compliance with the
Class B FCC limits.
IIC STATEMENT
_
This device complies with Industry Canada license-exempt RSS standard(s).
Operation is subject to the following 2 conditions: (1) This device may not cause any
interference, and (2) this deice must accept any interference, including interference
that may cause undesired operation of the device.
Under Industry Canada regulations, this radio transmitter may only operate using
an antenna of a type and maximum (or lesser) gain approved for the transmitter by
Industry Canada. To reduce potential radio interference to other users, the antenna
type and its gain should be chosen that the equivalent isotropically radiated power
(e.i.r.p.) is not more than that necessary for successful communication.
• Bluetooth Specification: Version 3.0
•Frequency:2.4-2.480GHz
• Wave Receiving Sensitivity: -78dBm(standard), ultra-low radiation
•Rated Output Power: 4 dBm
• Operating Distance: 10 meters
• Modulation System: GFSK
•OperationVoltage:3.0~4.2V
•OperatingCurrent:<3.0mA
•SleepingCurrent:<40μA
• Standby Time: >90 days
• Charging Time: <3 hours
• Lithium Battery Capacity: high capacity polymer battery 3.7/ 160mA
• Uninterrupted Operating Time: 80 hours
• Operating Time under Normal Usage: 320 hours (2 hrs of uninterrupted
use in a 8-hour work day)
• Key Strength: 80±10g
• Key Life: 5 million strokes
• Operation Temperature: -10 to 55°C
PRODUCT SPECIFICATIONS
_
QUE CONTIENT LA BOÎTE ?
_
PRINCIPALES CARACTÉRISTIQUES
_
• Etui avec clavier sans fil Bluetooth
• Câble de charge USB vers micro-USB
• Documentation utilisateur
• Passage en veille automatique pour économiser de l’énergie.
• Batterie rechargeable intégrée pouvant être chargée par une interface
micro-USB standard
• Design compact et très léger garant d’une portabilité extrême.
• Possibilité d’effectuer un jumelage avec au maximum trois appareils.
• Protection double face à coque dure.
• Angles de vue réglables.
• QWERTY Clavier coulissant avec écart optimisé entre les touches.
• Fermeture magnétique.
VUE D’ENSEMBLE:
LED STATUS
Blue (Blinking)
Charge
Error
Red (Blinking)
Red (On)
Blue (On)
Pairing
Low Battery
Charging
System Error
Bleu (Clignement)
Rouge (Clignement)
Rouge (Sur)
Charge
Bleu (Sur)
Erreur
Appariement
Batterie Faible
Charge
Erreur de Système
INDICATEUR LED BOUTON
D’ALIMENTATION
IPAD ÉCRAN
D’ACCUEIL LA LUMINOSITÉ +
LA LUMINOSITÉ - RECHERCHER CLAVIER VIRTUEL
PISTE
PRÉCÉDENTE PISTE SUIVANTE
SOURDINE VOLUME – VOLUME +
VERROUILLER
L’ÉCRAN
IMAGE PASSANT
EN REVUE CHANGER DE
LANGUE LECTURE /
PAUSE
BOUTON DE COUPLAGE
BLUETOOTH CONNEXION
Ce clavier Bluetooth peut se connecter à un appareil externe à la fois
et enregistrer les informations des trois derniers appareils jumelés.
Par défaut, le clavier cherchera le dernier appareil jumelé. S’il ne
peut pas trouver le dernier appareil externe jumelé, il recherchera
automatiquement l’avant-dernier puis le précédent pour le jumelage.
Le clavier passera automatiquement en veille s’il n’est pas utilisé pendant
dix minutes ou si l’appareil externe se trouve hors de la distance de
fonctionnement du Bluetooth pendant plus de dix minutes. Vous pouvez
appuyer sur n’importe quelle touche pour sortir le clavier de sa veille. Le
clavier sera actif dans 2-3 secondes (l’appareil externe doit se trouver à une
distance de connexion valide).
DESCRIPTION DU FONCTIONNEMENT BLUETOOTH
_
DESCRIPTION DES TOUCHES SPÉCIALES
_
Pour accéder à la fonction multimédia de la tablette IPad Air, appuyez sur
la touche de fonction (Fn) et maintenez-la enfoncée en combinaison avec
les raccourcis clavier multimédia pertinents.
GUIDE DE CHARGE
_
• La diode rouge se mettra à clignoter si la batterie est faible.
• Branchez le câble micro-USB dans l’interface de charge du clavier.
• Branchez l’adaptateur USB-A dans l’adaptateur de l’alimentation ou
l’interface USB de l’ordinateur ou d’autres sources d’alimentation.
• La diode rouge restera allumée pendant la charge et s’éteindra une fois
l’appareil chargé.
CONNEXION / JUMELAGE DU CLAVIER
BLUETOOTH
_
1. Allumez l’interrupteur à bascule. La diode bleue restera allumée
pendant trois secondes puis s’éteindra.
2. Appuyez sur le bouton connexion. La diode bleue commencera à
clignoter pour indiquer que le clavier est prêt à être jumelé à l’appareil.
3. Allumez et déverrouillez votre IPad Air. Faites défiler l’écran jusqu’à
réglages rapides puis sélectionnez sans fil.
4. Sélectionnez Bluetooth
5. Appuyez sur à côté de activer le Bluetooth. Votre IPad Air recherchera
une liste des appareils disponibles.
6. Dans appareils disponibles, sélectionnez clavier Bluetooth Incipio IPad
Air afin de le jumeler avec votre IPad Air puis saisissez le mot de passe
de jumelage tel qu’indiqué à l’écran du IPad Air.
7. La diode bleue s’éteindra une fois le clavier Bluetooth connecté avec
succès.
DÉPANNAGE
_
IMPOSSIBLEDESECONNECTER
1. Veillez à ce que le commutateur d’allumage soit sur ON.
2. Veillez à ce que le clavier soit dans la distance de fonctionnement.
3. Veillez à ce que la batterie soit chargée.
4. Veillez à ce que le Bluetooth du IPad Air soit activé.
5. Veillez à ce que le clavier Bluetooth soit jumelé avec le IPad Air.
6. Videz l’historique de jumelage des appareils externes et fermez la
fonction Bluetooth puis recommencez le jumelage.
IMPOSSIBLEDECHARGERLECLAVIER
1. Veillez à ce que le cordon d’alimentation USB soit correctement raccordé
au clavier et à la source d’alimentation.
2. Veillez à ce que la source d’alimentation fonctionne correctement.
FCC DÉCLARATION
_
AVERTISSEMENT: Les changements ou modifications de cette unité non
expressément approuvés par la partie responsable de la conformité pourraient
annuler l’autorité de l’utilisateur à utiliser l’équipement.
REMARQUE: Cet équipement a été testé et trouvé conforme aux limites pour
un appareil numérique de classe B, conformément à la partie 15 des règles de la
FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les
interférences nuisibles dans une installation résidentielle. Cet équipement génère,
utilise et peut émettre une énergie de radiofréquence et, s’il n’est pas installé et utilisé
sur conformément aux instructions, peut causer des interférences nuisibles aux
communications radio. Cependant, il n’existe aucune garantie que des interférences
ne se produiront pas dans une installation particulière. Si cet équipement provoque
des interférences nuisibles à une réception radio ou télévision, ce qui peut être
déterminé en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer
de corriger l’interférence par une ou plusieurs des mesures suivantes:
• Réorienter ou déplacer l’antenne de réception.
• Augmenter la distance entre l’équipement et le récepteur.
• Connecter l’équipement à une sortie sur un circuit différent de celui sur lequel le
récepteur est branché.
• Consulter le revendeur ou un technicien d’expérience en radio / TV pour de l’aide.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement
est soumis aux deux conditions suivantes: (1) Ce dispositif peut être la cause
d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y
compris les interférences qui peuvent provoquer un fonctionnement indésirable.
Câbles de bouclier doivent être utilisés avec cet appareil pour assurer la conformité
avec les limites de la classe B de la FCC.
IC DÉCLARATION
_
Conformément à la réglementation d’Industrie Canada, le présent émetteur radio
peut fonctionner avec une antenne d’un type et d’un gain maximal (ou inférieur)
approuvé pour l’émetteur par Industrie Canada. Dans le but de réduire les risques
de brouillage radioélectrique à l’intention des autres utilisateurs, il faut choisir le
type d’antenne et son gain de sorte que la puissance isotrope rayonn ée équivalente
(p.i.r.e.) ne dépasse pas l’intensité nécessaire à l’établissement d’une communication
satisfaisante.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux
appareils radio exempts de licence. L’exploitation est autoris é e aux deux conditions
suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de
l’appareil doit accepter tout brouillage radioélectrique subi,
même si le brouillage est susceptible d’en compromettre le fonctionnement.
• Spécificités Bluetooth : Version 3.0
•Fréquence:2,4-2,480GHz
• Sensibilité de réception d’ondes: -78dBm (standard), rayonnements très
faibles
• Puissance de sortie nominale: 4 dBm
• Distance de fonctionnement: 10 mètres
• Système de modulation: GFSK
•Tensiondefonctionnement:3.0~4.2V
•Intensitédefonctionnement:<3mA
•Intensitédeveille:40μA
• Temps en veille: > 90 journées
• Temps de charge: < 3 heures
• Capacité de la batterie au lithium: 3.7/ 160mA
• Temps de fonctionnement sans interruption: 80 heures
• Temps de fonctionnement en utilisation normale: 320 heures (2 heures
d’utilisation ininterrompue dans une journée de travail de 8 heures)
• Force des touches : 80±10g
• Durée de vie des touches : 5 million coups
• Température de fonctionnement : -10 to 55°C
SPÉCIFICITÉS DU PRODUIT
_

Navigation menu
