RENOGY ROVER Series 20A MPPT Solar Charge Controller User Manual

File info: application/pdf · 64 pages · 2.28MB

RNG-210202-RVR203040（EN DE）

PDF Rng-210202-rvr203040en De

Table of Contents. General Information Additional Components Optional Components Identification of Parts Installation Operation LED Indicators Rover Protections System Status Troubleshooting Error...

ROVER SERIES 20A | 30A | 40A

02 Battery Safe ty Use only sealed lead-acid, flooded, gel or lithium batteries which must be deep cycle. Explosive battery gases may be present while charging. Be certain there is enough

Full PDF Document

If the inline viewer fails, it will open the original document in compatibility mode automatically. You can also open the file directly.

Extracted Text

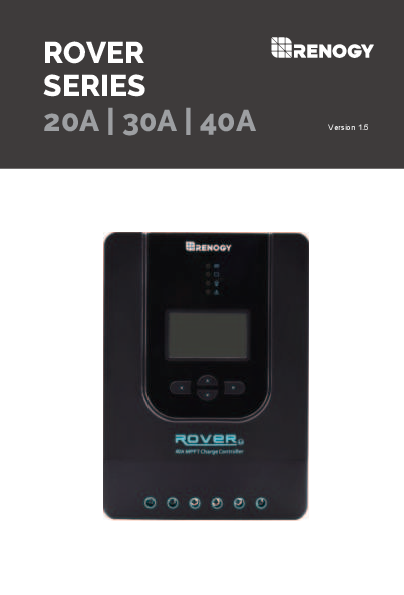

ROVER

SERIES

20A | 30A | 40A

Version 1.5

Important Safety Instructions
Please save these instructions.
This manual contains important safety, installation, and operating instructions for the charge controller. The following symbols are used throughout the manual to indicate potentially dangerous conditions or important safety information.
WARNING Indicates a potentially dangerous condition. Use extreme caution when performing this task
CAUTION Indicates a critical procedure for safe and proper operation of the controller
NOTE Indicates a procedure or function that is important to the safe and proper operation of the controller
General Safety Information Read all of the instructions and cautions in the manual before beginning the installation. There are no serviceable parts for this controller. Do NOT disassemble or attempt to repair the controller. Do NOT allow water to enter the controller. Make sure all connections going into and from the controller are tight.
Charge Controller Safety NEVER connect the solar panel array to the controller without a battery. Battery must be connected first. Ensure input voltage does not exceed 100 VDC to prevent permanent damage. Use the Open Circuit Voltage (Voc) to make sure the voltage does not exceed this value when connecting panels together.
01

Battery Safety
Use only sealed lead-acid, flooded, gel or lithium batteries which must be deep cycle.
Explosive battery gases may be present while charging. Be certain there is enough ventilation to release the gases.
Be careful when working with large lead acid batteries. Wear eye protection and have fresh water available in case there is contact with the battery acid.
Carefully read battery manuals before operation.
Do NOT let the positive (+) and negative (-) terminals of the battery touch each other.
Recycle battery when it is replaced.
Over-charging and excessive gas precipitation may damage the battery plates and activate material shedding on them. Too high of an equalizing charge or too long of one may cause damage. Please carefully review the specific requirements of the battery used in the system.
Equalization is carried out only for non-sealed / vented/ flooded / wet cell lead acid batteries.
Do NOT equalize VRLA type AGM / Gel / Lithium cell batteries UNLESS permitted by battery manufacturer.
Default charging parameters in Li mode are programmed for 12.8V Lithium Iron Phosphate (LFP) Battery only. Before using Rover to charge other types of lithium battery, set the parameters according to the suggestions from battery manufacturer.
Please set the correct battery type the first time you use.

WARNING

Connect battery terminals to the charge controller BEFORE connecting the solar panel(s) to the charge controller. NEVER connect solar panels to charge controller until the battery is connected.

Do NOT connect any inverters or battery charger into the load terminal of the charge controller.
Once equalization is active in the battery charging, it will not exit this stage unless there is adequate charging current from the solar panel. There should be NO load on the batteries when in equalization charging stage.

Table of Contents

General Information

Additional Components

Optional Components

Identification of Parts

Installation

Operation

LED Indicators

Rover Protections

System Status Troubleshooting

Error Codes

Maintenance

Fusing

Technical Specifications

Electrical Parameters

General

Battery Charging Parameters

ROVER: PV Power � Conversion Efficiency Curves

Dimensions

General Information
The Rover Series charge controllers are intelligent controllers suitable for various off-grid solar applications. It protects the battery from being over-charged by the solar modules and over-discharged by the loads. The controller features a smart tracking algorithm that maximizes the energy from the solar PV module(s) and charge the battery. At the same time, the low voltage disconnect function (LVD) will prevent the battery from over discharging.
The Rover's charging process has been optimized for long battery life and improved system performance. The comprehensive self-diagnostics and electronic protection functions can prevent damage from installation mistakes or system faults.
Key Features Automatically detect 12V or 24V DC system voltages Innovative MPPT technology with high tracking efficiency up to 99% and peak conversion efficiency of 98% Deep cycle Sealed, Gel, Flooded and Lithium (12.8V LFP) battery option ready Electronic protection: Overcharging, over-discharging, overload, and short circuit Reverse protection: Any combination of solar module and battery, without causing damage to any component Customizable charging voltages Charges over-discharged lithium batteries RS232 port to communicate with BT-1 Bluetooth module
MPPT Technology The MPPT Charge Controller utilizes Maximum Power Point Tracking technology to extract maximum power from the solar module(s). The tracking algorithm is fully automatic and does not require user adjustment. MPPT technology will track the array'smaximum power point voltage (Vmp) as it varies with weather conditions, ensuring that the maximum power is harvested from the array throughout the course of the day.
Current Boost In many cases, the MPPT charge controller will "boost" up the current in the solar system. The current does not come out of thin air. Instead, the power generated in the solar panels is the same power that is transmitted into the battery bank. Power is the product of Voltage (V) x Amperage (A).
04

Therefore, assuming 100% efficiency:
Power In = Power Out Volts In * Amps In = Volts out * Amps out
Although MPPT controllers are not 100% efficient, they are very close at about 92-95% efficient. Therefore, when the user has a solar system whose Vmp is greater than the battery bank voltage, then that potential difference is proportional to the current boost. The voltage generated at the solar module needs to be stepped down to a rate that could charge the battery in a stable fashion by which the amperage is boosted accordingly to the drop. It is entirely possible to have a solar module generate 8 amps going into the charge controller and likewise have the charge controller send 10 amps to the battery bank. This is the essence of the MPPT charge controllers and their advantage over traditional charge controllers. In traditional charge controllers, that stepped down voltage amount is wasted because the controller algorithm can only dissipate it as heat. The following demonstrates a graphical point regarding the output of MPPT technology.

Current vs. Voltage (12V System)

Typical Battery Voltage Range

Maximum Power Point

Output Power(12V System)

Traditional Controller Operating Range

Maximum Power Point

CURRENT CURRENT

10 15 17 VOLTAGE

Limiting Effectiveness
Temperature is a huge enemy of solar modules. As the environmental temperature increases, the operating voltage (Vmp) is reduced and limits the power generation of the solar module. Despite the effectiveness of MPPT technology, the charging algorithm will possibly not have much to work with and therefore there is an inevitable decrease in performance. In this scenario, it would be preferred to have modules with higher nominal voltage, so that despite the drop in performance of the panel, the battery is still receiving a current boost because of the proportional drop in module voltage.

Four Charging Stages

The Rover MPPT charge controller has a 4-stage battery charging algorithm for a rapid, efficient, and safe battery charging. They include: Bulk Charge, Boost Charge, Float Charge, and Equalization.

Battery Voltage
Equalize Boost

A Bulk Charge

Float Recharge

B Constant charging

C Float Charge

Bulk

Boost

Battery Current

Max Current

Duration Time:2h (Range:10-180min)
Cumulative Time:3h

Time

Time
Bulk Charge: This algorithm is used for day to day charging. It uses 100% of available solar power to recharge the battery and is equivalent to constant current. In this stage the battery voltage has not yet reached constant voltage (Equalize or Boost), the controller operates in constant current mode, delivering its maximum current to the batteries (MPPT Charging) .
Constant Charging: When the battery reaches the constant voltage set point, the controller will start to operate in constant charging mode, where it is no longer MPPT charging. The current will drop gradually. This has two stages, equalize and boost and they are not carried out constantly in a full charge process to avoid too much gas precipitation or overheating of the battery.
Boost Charge: Boost stage maintains a charge for 2 hours by default. The user can adjust the constant time and preset value of boost per their demand.
Float Charge: After the constant voltage stage, the controller will reduce the battery voltage to a float voltage set point. Once the battery is fully charged, there will be no more chemical reactions and all the charge current would turn into heat or gas. Because of this,

The charge controller will reduce the voltage charge to smaller quantity, while lightly charging the battery. The purpose for this is to offset the power consumption while maintaining a full battery storage capacity. In the event that a load drawn from the battery exceeds the charge current, the controller will no longer be able to maintain the battery to a Float set point and the controller will end the float charge stage and refer back to bulk charging.
Equalization: Is carried out every 28 days of the month. It is intentional overcharging of the battery for a controlled period of time. Certain types of batteries benefit from periodic equalizing charge, which can stir the electrolyte, balance battery voltage and complete chemical reaction. Equalizing charge increases the battery voltage, higher than the standard complement voltage, which gasifies the battery electrolyte.

WARNING Once equalization is active in the battery charging, it will not exit this stage unless there is adequate charging current from the solar panel. There should be NO load on the batteries when in equalization charging stage.

WARNING

Over-charging and excessive gas precipitation may damage the battery plates and activate material shedding on them. Too high of equalizing charge or for too long may cause damage. Please carefully review the specific requirements of the battery used in the system.

WARNING Equalization may increase battery voltage to a level damaging to sensitive DC loads. Ensure that all load allowable input voltages are greater than the equalizing charging set point voltage.

Lithium Battery Activation The Rover MPPT charge controller has a reactivation feature to awaken a sleeping lithium battery. The protection circuit of lithium battery will typically turn the battery off and make it unusable if over-discharged. This can happen when storing a lithium battery pack in a discharged state for any length of time as self-discharge would gradually deplete the remaining charge. Without the wake-up feature to reactivate and recharge batteries, these batteries would become unserviceable and the packs would be discarded. The Rover will apply a small charge current to activate the protection circuit and if a correct cell voltage can be reached, it starts a normal charge.
CAUTION
When using the Rover to charge a 24V lithium battery bank, set the system voltage to 24V instead of auto recognition. If auto recognition is accidently selected the Rover will allow you to change it to 24V when the lithium battery activation. In the activation interface press and hold the enter button to trigger the system voltage selector. To change the system voltage, press the Up or Down buttons then long press Enter to save the selected system voltage.

Additional Components
Additional components included in the package: Remote Temperature Sensor: This sensor measures the temperature at the battery and uses this data for very accurate temperature compensation.The sensor is supplied with a 9.8ft cable length that connects to the charge controller.Simply connect the cable and adhere the sensor on top or the side of the battery to record ambient temperature around the battery.
NOTE Do Not use this sensor when charging lithium battery.
Mounting Brackets These brackets can be used to mount the Rover charge controller on any flat surface. The screws to mount the brackets to the charge controller are included, screws to mount charge controller to surface are not included. Mounting Oval:7.66 x 4.70mm (0.30 x 0.18in)
Optional Components
Optional components that require a separate purchase: Renogy BT-1 Bluetooth Module: The BT-1 Bluetooth module is a great addition to any Renogy charge controllers with a RS232 port and is used to pair charge controllers with the Renogy DC Home App. After pairing is done you can monitor your system and change parameters directly from you cell phone or tablet. No more wondering how your system is performing, now you can see performance in real time without the need of checking on the controller's LCD.
Renogy DM-1 4G Data Module: The DM-1 4G Module is capable of connecting to select Renogy charge controllers through an RS232, and is used to pair charge controllers with Renogy 4G monitoring app. This app allows you to conveniently monitor your system and charge syeters parameters remotely from anywhere 4G LTE network service is available.
08

Identification of Parts

1 2 3 4

8 9 10 11 12
Key Parts 1. PV LED Indicator 2. Battery LED Indicator 3. Load LED Indicator 4. System Error LED Indicator 5. LCD Screen 6. Operating Keys 7. Mounting Holes 8. Remote Temperature Sensor Port (optional accessory) 9. PV Terminals 10. Battery Terminals 11. Load Terminals 12. RS-232 Port (optional accessory)
09

Installation
Recommended tools to have before installation: Screwdriver

Multi-Meter

WARNING

Connect battery terminal wires to the charge controller FIRST then connect the solar panel(s) to the charge controller. NEVER connect solar panel to charge controller before the battery.

WARNING Do NOT connect any inverters or battery chargers into the LOAD TERMINAL of the charge controller.

INVERTER
BATTERY CHARGER
HIGH AMP DRAWING DEVICE
CAUTION Do not over tighten the screw terminals. This could potentially break the piece that holds the wire to the charge controller.
CAUTION Refer to the technical specifications for max wire sizes on the controller and for the maximum amperage going through wires. You are now ready to begin connecting your battery to your charge controller.

Battery

3
11

Load (optional)

Solar Panels

Bluetooth Module communication (optional)

Temperature Sensor (optional, not polarity sensitive)

3 Place the sensor close to the battery
NOTE Do NOT place the Temperature Sensor lug inside the battery cell. Mounting Recommendations
WARNING
Never install the controller in a sealed enclosure with flooded batteries. Gas can accumulate and there is a risk of explosion. 1. Choose Mounting Location--place the controller on a vertical surface protected from direct sunlight, high temperatures, and water. Make sure there is good ventilation.
13

2. Check for Clearance--verify that there is sufficient room to run wires, as well as clearance above and below the controller for ventilation. The clearance should be at least 6 inches (150mm). 3. Mark Holes 4. Drill Holes 5. Secure the charge controller.

6 inches (150mm)

warm air

6 inches (150mm)

cool air

Mounting Methods The controller can be mounted using the existing mounting holes or using the included mounting brackets.
14

Using Mounting Hole
Step 1.
Measure the distance between each mounting hole on the Rover. Using that distance drill 4 screws onto desired surface.
Step 2.
Align the Rovers mounting holes with the screws
Step 3.
Verify all screw heads are inside the mounting holes. Release controller and check if mounting feels secure.
15

Using Mounting Brackets
Step 1.
Install the brackets using the provided components
Step 2.
Align the mounting brackets to desired surface and use the appropriate screws to drill into surface (screws not included)
Step 3.
Verify mounting is secure
16

Operation
Rover is very simple to use. Simply connect the batteries, and the controller will automatically determine the battery voltage. The controller comes equipped with an LCD screen and 4 buttons to maneuver though the menus. NOTEPlease set the correct battery type the first time you use.
Startup Interface

Main Display
Main Screen

Solar Panel Voltage

Charging Current

Error Code

Battery Voltage

Battery Capacity

Load Current

Accumulated AH

Load mode

Controller Temperature

Discharged AH

NOTE The Battery Capacity (SOC%) is estimated based on the charging voltage.
17

/ / -
ENTER/

Page Up/ Increase parameter value
Page Down/ Decrease parameter value
Return to the previous menu Enter sub menu/ save parameter value/
turn load on or off in manual mode

Programming Battery Type To enter the battery programming settings hover over the Battery Voltage screen and press down the Enter button .When the battery type starts to flash press the Select button to cycle through the battery types and press Enter to finalize selection .When selecting the Lithium setting the user can change battery voltage from 12V to 24V and select the charging voltage.
Li
12V
SLD
24V
GEL FLD
12V / 24V
USE
19

Programming Parameters

Battery type

System voltage

Equalizing voltage

Boost voltage

Over-discharge voltage

Over-discharge return voltage

Float voltage

To enter the programming interface simply press and hold the right arrow button. After entering this feature press the Enter/Right button to switch between parameters. To change the parameters, press the Up or Down button. To save the parameter press and hold the Enter/Right button.
The charging parameter setting (Equalizing voltage, Boost voltage, Floating charging voltage, over-discharge return voltage, Over-discharge voltage) are only available under the battery "USER" mode. Press and hold the right arrow to enter the programming settings and continue pressing the right arrow button until you see the desired voltage screen.
NOTE
Battery charging parameters can also be programmed using the Renogy DC Home APP. Read the corresponding user manuals for more information.

Programming Load Terminal

1. This screen is displaying the current Load Mode. 2. To enter screen 2 press and hold the Enter button. This screen will allow you to change
the load mode. 3. To change the load mode press the up or down button. 4. Once you have selected the desired load mode press the Enter button to save the setting. 5. To exit the programming setting press the left button.

Load Mode Options Setting

Mode

Automatic(On/Off)

1-14 15

Time control Manual

Description
The load will turn on at night when the solar panel is no longer producing any power after a short time delay. The load will turn off when the panel starts producing power.
When the panel is no longer producing power the load will be ON for 1-14 hours or until the panel starts producing power.
In this mode, the user can turn the Load On/Off by pressing the Enter button at any time.

Used to troubleshoot load terminal (No

Test

Time Delay). When voltage is detected load will be off and when no voltage is

detected load will be on.

24Hr

The load will be on for 24 hours a day.

LCD Indicators
nighttime daytime solar panel charging

battery

discharging

load

parameter value

charging stage system voltage setting serial port bluetooth abnormality

battery type

unit

LED Indicators

�---PV array indicator

Indicating the controller's current charging mode.

�

�---BAT indicator

Indicating the battery's current state.

�

�---LOAD indicator

�

�---ERROR indicator

Indicating the loads' On/ Off state.
Indicating whether the controller is functioning normally.

PV Indicator (1) White Solid

Status The PV system is charging the battery bank

White Slow Flashing

The Controller is undergoing boost stage

White Single Flashing

The Controller is undergoing float stage

White Fast Flashing The Controller is undergoing equalization stage

White Double Flashing The oversized PV system is charging the battery bank at the rated current.

Off BATT Indicator (2)
White Solid

The PV system is not charging the battery bank. PV not detected.
Status
Battery is normal

White Slow Flashing

Battery over-discharged

White Fast Flashing LOAD Indicator (3)
White Solid White Fast Flashing

Battery over-voltage Status
Load is on Load is over-loaded or short-circuited

Off ERROR Indicator (4)
White Solid Off

Load is off Status
System Error. Please check LCD for Error code System is operating normally

Rover Protections

Protection

Behavior

PV Array Short Circuit

When PV shot circuit occurs, the controller will stop charging. Clear it to resume normal operation.

PV Overvoltage

if the PV voltage is larger than maximum input open voltage 100VDC. PV will remain disconnected until the voltage drops below 100VDC.

PV Overcurrent Load Overload Load Short Circuit PV Reverse Polarity

The controller will limit the battery charging current to the maximum battery current rating. Therefore, an over-sized solar array will not operate at peak power.
If the current exceeds the maximum load current rating 1.05 times, the controller will disconnect the load. Overloading must be cleared up by reducing the load and restarting the controller.
Fully protected against the load wiring short-circuit. Once the load short (more than quadruple rate current), the load short protection will start automatically. After 5 automatic load reconnect attempts, the faults must be cleared by restarting the controller.
The controller will not operate if the PV wires are switched. Wire them correctly to resume normal controller operation.

Battery Reverse Polarity

The controller will not operate if the battery wires are switched. Wire them correctly to resume normal controller operation.

Over-Temperature

If the temperature of the controller heat sink exceeds 65�, the controller will automatically start reducing the charging
current. The controller will shut down when the temperature exceeds 85�.

System Status Troubleshooting

PV indicator Off during daylight
BATT Indicator
White Slow Flashing
White Fast Flashing Load Indicator
White Fast Flashing Error Indicator WhiteSolid

Troubleshoot
Ensure that the PV wires are correctly and tightly secured inside the charge controller PV terminals. Use a multi-meter to make sure the poles are correctly connected to the charge controller.
Troubleshoot
Disconnect loads, if any, and let the PV modules charge the battery bank. Use a multi-meter to frequently check on any change in battery voltage to see if condition improves. This should ensure a fast charge. Otherwise, monitor the system and check to see if system improves.
Using a multimeter check the battery voltage and verify it is not exceeding 32 volts.
Troubleshoot
The Load circuit on the controller is being shorted or overloaded. Please ensure the device is properly connected to the controller and make sure it does not exceed 20A (DC).
Troubleshoot
System Error. Please check LCD for Error code

Error Codes

Error Number
E0 E1 E2 E3 E4 E5 E6 E8 E10

Description
No error detected Battery over-discharged
Battery over-voltage Battery under-voltage Load short circuit Load overloaded Controller over-temperature PV input over-current PV over-voltage

Maintenance
WARNING Risk of Electric Shock! Make sure that all power is turned off before touching the terminals on the charge controller.
For best controller performance, it is recommended that these tasks be performed from time to time.
1. Check that controller is mounted in a clean, dry, and ventilated area. 2. Check wiring going into the charge controller and make sure there is no wire damage or wear. 3. Tighten all terminals and inspect any loose, broken, or burnt up connections. 4. Make sure LED readings are consistent. Take necessary corrective action. 5. Check to make sure none of the terminals have any corrosion, insulation damage, high temperature, or any burnt/discoloration marks.

Fusing

Fusing is recommended in PV systems to provide a safety measure for connections going from panel to controller and controller to battery. Remember to always use the recommended wire gauge size based on the PV system and the controller.

NEC Maximum Current for different Copper Wire Sizes

AWG

16 14 12 10 8 6 4

Max. Current

18A 25A 30A 40A 55A 75A 95A 130A 170A

Note: The NEC code requires the overcurrent protection shall not exceed 15A for 14AWG, 20A for 12 AWG, and 30A for 10AWG copper wire.
Fuse from Controller to Battery
Controller to Battery Fuse = Current Rating of Charge Controller Ex. 20A MPPT CC = 20A fuse from Controller to Battery

Fuse from Solar Panel(s) to Controller Ex. 200W; 2 X 100 W panels

**Utilize 1.56 Sizing Factor (SF) NOTE Different safety factors could be used. The purpose is to oversize.

Series:

Parallel

Total Amperage= Isc1 = Isc2 * SF
= 5.75A * 1.56 = 8.97 Fuse = 9A fuse

Total Amperage= (Isc1 + Isc2) * SF
=(5.75A + 5.75A)* 1.56 = 17.94 Fuse = 18A fuse

Technical Specifications

Electrical Parameters
Model Nominal system voltage Rated Battery Current Rated Load Current Max. Battery Voltage Max Solar Input Voltage
Max. Solar Input Power
Self-Consumption
Charge circuit voltage drop Discharge circuit voltage drop Temp. Compensation

RVR-20

RVR-30

RVR-40

12V/24V Auto Recognition

20A

30A

40A

20A

32V 100 VDC

12V @ 260W 12V @ 400W 12V @ 520W

24V @ 520W 24V @ 800W 24V @ 1040W

100mA @ 12V 58mA @ 24V
0.26V
0.15V -3mV/�C/2V (default)

General Model
Dimensions
Mounting Oval
Max Terminal Size
Net Weight
Working Temperature Storage Temperature Rated Load Current Humidity Range Enclosure Altitude Communication Certification

RVR-20

RVR-30/40

210*151*68.2mm 8.27*5.95*2.69in

238*172*77.3mm 9.38*6.78*3.05in

7.66 x 4.70mm 0.30 x 0.18in

10mm2 8 AWG

1.4kg 3.08 lb.

2.0kg 4.41 lb.

-35�C to +45�C -35�C to +75�C 10% to 90% NC
95% (NC) IP32
< 3000m RS232
FCC Part 15 Class B; CE; RoHS; RCM

This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
�Reorient or relocate the receiving antenna. �Increase the separation between the equipment and receiver. �Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. �Consult the dealer or an experienced radio/TV technician for help.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Battery Charging Parameters

Battery
Over-voltage Warning Equalization Voltage
Boost Voltage
Float Voltage
Boost Return Voltage
Under Voltage Warning Under Voltage Recover
Low Voltage Disconnect
Low Voltage Reconnect
Equalization Duration
Boost Duration

GEL 16 V ----14.2 V 13.8 V 13.2 V 12V 12.2 V
11.0V 12.6 V
----2 hours

SEALED 16 V 14.6 V 14.4 V 13.8 V 13.2 V 12V 12.2 V
11.0V 12.6 V 2 hours 2 hours

FLOODED 16 V 14.8V 14.6 V 13.8 V 13.2 V 12V 12.2 V
11.0V 12.6 V 2 hours 2 hours

LI (LFP) USER

16 V ----14.4 V ----13.2 V 12V
12.2 V

9-17 V 9-17 V 9-17 V 9-17 V 9-17 V 9-17 V
9-17 V

11.0V

9-17 V

12.6 V
---------

9-17 V 0-10 Hrs. 1-10 Hrs.

*Battery charging parameters in USER mode can be programmed using the Renogy DC Home App.
**Default charging parameters in LI mode are programmed for 12.8V LFP battery. Before using Rover to charge other types of lithium battery, set the parameters according to the suggestions from battery manufacturer.
***Parameters are multiplied by 2 for 24V systems.

Conversion efficiency

Rover� Conversion Efficiency Curves

Illumination Intensity: 1000W/ m2

Temp 25�

1.12 Volt System Conversion Efficiency

MPPT 12V conversion efficiency (12V battery)

96% 95% 94% 93% 92% 91% 90% 89% 88% 87%

20 Vmp 40 Vmp 60 Vmp
75 Vmp

550 525 500 475 450 425 400 375 350 300 250 200 150 100 50

Output powercW

2. 24 Volt System Conversion Efficiency

87%

MPPT 24V conversion efficiency (24V battery)

96% 94% 92% 90% 88%

40 Vmp 50 Vmp 60 Vmp 75 Vmp

86% 1100 1000 900 800 600 500 300 100 Output powercW

Conversion efficiency

Dimensions

RVR-20

151 150.40

68.20

131 R2.60

210 154.00

13.87 R4.0
117.32 143.63
RVR-30/40
172

R2.25

R4.50

Product dimensions:210*151*68.2mm Maximum Wire Gauge 8 AWG

77.30

147

238 24.30

R2.60 R2.25

R5.00

R4.0

123.46 167.60

Product dimensions:238*172*77.3mm Maximum Wire Gauge 8 AWG
NOTE Dimensions in millimeters (mm)
30

RENOGY.COM
Renogy reserves the right to change the contents of this manual without notice.

2775 E Philadelphia St, Ontario, CA 91761, USA
909-287-7111 www.renogy.com support@renogy.com

15-4 400-6636-695 https://www.renogy.cn support@renogy.cn

https://www.renogy.jp supportjp@renogy.com

https://ca.renogy.com supportca@renogy.com

https://au.renogy.com supportau@renogy.com

https://uk.renogy.com supportuk@renogy.com

https://de.renogy.com supportde@renogy.com

ROVER

SERIES

20A | 30A | 40A

Version 1.5

Wichtige Sicherheitshinweise
Bitte beachten Sie die folgenden Hinweise.
Die folgenden Symbole veranschaulichen die Verwendung des gesamten Handbuchs, um anzuzeigen, dass eine potenziell gef�hrliche Situation in einer Operation oder eine wichtige sichere Prozedur vorhanden sein kann, die ber�cksichtigt werden muss.
WARNUNG Weist auf einen m�glicherweise gef�hrlichen Betrieb hin, der zu Verletzungen f�hren kann.
ACHTUNG Zeigt ein kritisches Verfahren f�r den sicheren und ordnungsgem��en Betrieb des Solarladereglers.
HINWEIS Zeigt die wichtigen Spezifikationen und Verfahren f�r die Verwendung dieses Solarladereglers an.
Allgemeine Sicherheitshinweise Lesen Sie alle Anweisungen und Vorsichtsma�nahmen im Handbuch vor der Installation. Innerhalb des Solarladereglers ist keine Wartung oder Reparatur erforderlich. Zerlegen und warten Sie den Solarladeregler nicht selbst. Verhindern, dass Wasser in das Innere des Solarladereglers eindringt. Stellen Sie sicher,dass alle Leitungsverbindungen dicht sind.
Sicherheitshinweise zum Laderegler Stellen Sie sicher, dass die Batterie vor der Installation korrekt angeschlossen ist. Stellen Sie sicher, dass die Eingangsspannung weniger als 100 V betr�gt, um dauerhafte Sch�den zu vermeiden. Schalten Sie den Leerlauf Spannung (Voc)ein, um sicherzustellen, dass er unter dieser Spannung liegt,wenn er an Solarmodule angeschlossen wird.
31

Sicherheitshinweise der Batterie
Verwenden Sie nur Batterie mit hohen Zyklus: versiegelte Blei-S�ure-, Flut-, Gel- oder Lithium-Batterien.
Zum Zeitpunkt des Ladevorgangs kann das Batterie-Blasgas vorhanden sein, wodurch ausreichend Raum zum Freisetzen des Gases sichergestellt wird. Seien Sie vorsichtig, wenn Sie eine gro�e Kapazit�t von Blei-S�ure-Batterien benutzen. Tragen Sie eine Schutzbrille. Wenn Batteries�ure in die Augen gelangt, sp�len Sie bitte mit sauberem Wasser ab.
Lesen Sie die Anweisungen des Akkus sorgf�ltig durch, bevor Sie fortfahren.
Lassen Sie nicht die positiven (+) und negativen (-) Anschl�sse der Batterie miteinander ber�hren.Recyceln Sie die Batterie, wenn sie ersetzt wird.
Bitte recyceln Sie die Batterie, wenn er ersetzt wird
�berm��ige Ladephase �bersch�ssige Gasf�llung kann die Batterieplatte besch�digen und dazu f�hren, dass das aktive Material abf�llt. Zur hohen oder langen Ausgleichsladung f�hren zu einer Besch�digung der Batterie. Bitte �berpr�fen Sie sorgf�ltig die spezifischen Anforderungen f�r die Batterie im System.
Der Ausgleich wird nur f�r nicht verschlossene / bel�ftete / geflutete / Nasszellen-Blei-S�ure-Batterien durchgef�hrt.
NICHT ausgleichen VRLA-Batterien vom Typ AGM / Gel / Lithiumzellen, WENN NICHT vom Batteriehersteller zugelassen.
Die voreingestellten Ladeparameter im Li-Modus sind nur f�r 12,8 V-Lithium-Eisenphosphat-Akkus (LFP) programmiert. Bevor Sie Rover zum Laden anderer Lithiumbatterietypen verwenden, stellen Sie die Parameter gem�� den Empfehlungen des Batterieherstellers ein
Bitte stellen Sie beim ersten Verwenden den richtigen Batterietyp ein.
WARNUNG Verbinden Sie die Batterieklemmen mit dem Laderegler, BEVOR Sie Solarmodul an den Laderegler anschlie�en. NIEMALS Solarmodule an den Laderegler anschlie�en ohne die Verbindung von der Batterie. Schlie�en Sie nicht Wechselrichter oder Ladeger�te an den Lastanschluss des Ladereglers an Als der Ausgleich beim Aufladen der Batterie aktiv ist, wird er diese Stufe nicht verlassen, es sei denn, ein ausreichender Ladestrom vom Solarpanel ist vorhanden. Die Batterien d�rfen w�hrend des Ausgleichsladezustands KEINE Last haben
32

Gliederung

Informationen

Zusatzkomponenten

Optionale Zubeh�re

Identifizierung der Komponenten

Installation

Betrieb

LED-Anzeige

Rover-Schutz

Systemstatus�berholung

Fehlercodes

Wartung und Reparatur

Sicherung

Technische Parameter

Elektrische Parameter

Allgemein

Batterieladeparameter

ROVER: Leistungskurve der PV-Leistungsumwandlung

Ma�e

Informationen
Die Laderegler der Rover -Serie eignen sich f�r verschiedene netzunabh�ngige Solaranwendungen. Sie sch�tzt die Batterie vor �berladung des Solarmoduls und die �berlastung durch die Lasten. Die Steuerung verwendet einen intelligenten Verfolgungsalgorithmus, um die vom PV-Modul gewonnene Energie zu maximieren und die Batterie aufzuladen. Zur gleichen Zeit, Niederspannung trennt die Funktion (LVD), um �berm��ige Batterieentladung zu verhindern.
Das Ladeprogramm von Rover ist optimiert, um die Batterielaufzeit zu verl�ngern und die Systemleistung zu verbessern.Umfassende Selbstdiagnose und elektronische Schutzfunktionen k�nnen Sch�den an einem Installationsfehler oder Systemausfall verhindern.
Hauptmerkmale Automatische Erkennung von 12V oder 24V DC Systemspannung Innovative MPPT-Technologie mit einer hohen Tracking-Effizienz von bis zu 99% und einem maximalen Effizienz der Wirkungsgrad von bis zu 98% Tieftopfdichtung, Kolloid, reichfl�ssige und Lithium-Eisen-Phosphat-Batterie(12,8V) bereit Elektronischer Schutz: �berladung, �berentladung, �berlastung und Kurzschluss R�ckw�rtsschutz: JEs gibt Schutz in der Verbindung zwischen Solarmodulen und Batterien Die Ladespannung kann eingestellt werden Es kann auf �berentladene Lithium-Eisenphosphat-Batterie geladen werden RS232-Anschluss f�r die Verbindung von BT-1 Bluetooth Modul
MPPT-Technik Der MPPT-Solarladeregler nutzt die Technologie der maximalen Leistungspunktverfolgung, um die maximale Leistung aus dem Solarmodul zu extrahieren, und die Batterie aufzuladen. Der Tracking-Algorithmus ist vollst�ndig automatisch und erfordert keine Benutzeranpassung. MPPT-Technologie verfolgt die Arrays maximale Leistung Punkt Spannung (Vmp), wie es mit den Wetterbedingungen variiert, so dass die im Laufe des Tages wird die maximale Leistung aus dem Array gewonnen.
Stromerh�hung In den meisten F�llen wird der Ladestrom der Solaranlage durch die Technologie der maximalen Leistungspunktverfolgung "verbessert". Der Strom ist nicht aus der Luft gekommen,im Gegenteil, die Leistung von Solarmodule und Batterie Sendeleistung sind gleich erzeugt. Die Leistung ist multiplizierte Wert von Spannung (V) und Strom (A).
34

Nehmen wir daher unter 100% Effizienzbedingungen an:
Eingangsleistung = Ausgangsleistung Eingangsspannung * Eingangsstrom = Ausgangsspannung * Ausgangsstrom
Obwohl der Wirkungsgrad des MPPT-Solarladereglers nicht 100% betr�gt, liegt seine Effizienz dennoch bei 92-95%.Wenn die Solarkomponente eine Spitzenleistungspunktspannung (Vmp) hat, die gr��er als die Batteriespannung ist kann es den Batterieladestrom proportional gr��er als der Ausgangsstrom des Solarmoduls f�hren. Die vom Solarmodul erzeugte Spannung muss auf den vorgesehenen Wert reduziert werden, um das Aufladen der Batterie zu stabilisieren. Dies kann der Fall sein, wenn das Solarpanel einen Strom von 8A an die Steuerung erzeugt aber die Steuerung der Batterie einen Ladestrom von 10A gibt. Dies ist das Grundprinzip des MPPT-Solarladereglers und seine Vorteile gegen�ber herk�mmlichen Solarladereglern. Der Einsatz des traditionellen Solarladereglers f�r die Abnehmende Strommenge kann nur in Form von W�rme erfolgen, so dass die Umwandlungsrate relativ gering ist. Die folgende Abbildung zeigt die Eigenschaften der MPPT-Technologie.

Strom und Spannung (12V-System) Typischer Batteriespannungsbereich
Maximaler Leistungspunkt

Ausgangsleistung (12V-System)

konventioneller SolarladereglerBetriebsbereich

Maximale Leistungspunkt

Strom Strom

10 15 17 Spannung

Effizienzlimit
Temperatur ist der Feind der Solarmodule": Die Temperatur wird sich die Effizienz der Solarmodule auswirken. Trotz der hohen Effizienz der MPPT-Technologie kann der Ladealgorithmus immer noch viele gute Bedingungen fehlt, so dass die Steuerungsleistung unvermeidbar reduziert wird. In diesem Fall ist es vorzuziehen, eine h�here Nennspannungskomponente zu haben, so dass die Batterie trotz der Leistungsverschlechterung der Komponente aufgrund des proportionalen Abfalls der Komponentenspannung immer noch eine Stromverst�rkung empf�ngt.

Vierstufige Ladestufe
Der Solarregler Rover MPPT verf�gt �ber vier schnelle, effiziente und sichere Batterieladeverfahren. Sie umfassen: schnelles Aufladen, Anhebendes Aufladen,Schwebeladung und ausgeglichenes Aufladen in vier Stufen.

Batteriespannung Ausgleichserh�hung

Schnelle Ladung behaltende Ladung

Ladungsr�ckkehrspannung

C Erhaltungsladung

Bulk

Boost

Ladestrom

behaltende zeit:2 St. (Anwendungsbereich:10-180 Min.

Maximaler Strom

Akkumulierte Zeit: 3 St.

Time

Time
Schnelle Ladephase: f�r die t�gliche Aufladung. Der Regler liefert 100% der zur Verf�gung stehenden Solarenergie zur Batterieladung, konstante strom-�quivalent.In dieser Phase hat sich die Batteriespannung eine konstante Spannung (Ausgleichs- oder boost) nicht erreicht wird, arbeitet Steuerung im konstanten Strom-Modus, der maximale Strom f�r die Batterie liefert (MPPT Aufladung).
Behaltende Ladephase: Wenn die Batterie auf den Sollwert der konstanten Spannung aufgeladen wird, wird die Steuerung startet bei einem konstanten Aufladung und ist nicht mehr Ladung MPPT.Zu diesem Zeitpunkt wird der Strom allm�hlich abnehmen, aufgeteilt in zwei Stufen des Ausgleichens und des Hebens, um das �berhitzen der Batterie zu verhindern und die Erzeugung von Gas zu vermeiden, wird sie einen vollst�ndigen Ladevorgang nicht fortsetzen.
Hebephase : U m die Ladephase der allgemeinen Standarddauer von 2 Stunden zu verbessern, kann der Benutzer auch die behaltende Zeit anpassen und den Spannungspunkt des Standardwerts aufwerten. Wenn die Dauer den eingestellten Wert erreicht, wird das System auf die Erhaltungsladung �bertragen.
Erhaltungsladungsphase: Wenn die Batterie-Konstante Strom-Ladephase abgeschlossen ist, schaltet der Solarladeregler in die Erhaltungsladephase.Wenn die Batterie vollst�ndig aufgeladen ist, gibt es keine elektrochemische Reaktion mehr. Zu diesem Zeitpunkt wird der gesamte Ladestrom in W�rme und Niederschlaggas umgewandelt.Zu diesem Zeitpunkt wird die Erhaltungsladungsphase ausgef�hrt, und die Batterie wird sehr schwach mit einer kleineren Spannung und einem kleineren Strom aufgeladen.
36

Der Zweck der Erhaltungsladung besteht darin,die Batterie aufgrund der Selbstentladung zu kompensieren und das System durch den Stromverbrauch eine geringere Last zu erzeugen, w�hrend die Batteriespeicherkraft voll gehalten wird. W�hrend der Erhaltungsladungsphase kann die Last weiterhin Energie von der Batterie aufnehmen.Wenn die Systemlast den Solarladestrom �berschreitet, kann die Steuerung die Batteriespannung nicht mehr im eingestellten Erhaltungsladewert halten.Wenn die Batteriespannung niedriger als die Ladungsr�ckgewinnungseinstellung ist, verl�sst die Steuerung die Erhaltungsladungsphase und kehrt zur Schnellladephase zur�ck.
Gleichgewichtsphasen: 28 Tage automatisch einmal ausgef�hrt, Es kann man aber auch manuell erfolgen.Einige Batterietypen profitieren von regul�rem Ausgleichsladen,k�nnen den Elektrolyten r�hren, die Batteriespannung ausgleichen und die chemische Reaktion abschlie�en.Die ausgeglichene Ladung erh�ht die Batteriespannung damit sieh�her als die Standardkomplement�rspannung und f�hrt zur Elektrolytvergasung der Batterie.
WARNUNG
Wenn die Batterieladung ausgeglichen ist, wird das Ger�t nicht verlassen, es sei denn, das Solarmodul hat gen�gend Ladestrom. W�hrend der ausgeglichenen Ladephase darf die Batterie nicht belastet werden.
�berladung und �berm��ige Gasniederschl�ge k�nnen die Batterieplatten besch�digen und Materialablagerungen bewirken. Eine zu hohe oder zu lange Ausgleichsladung kann zu Sch�den f�hren. Bitte �berpr�fen Sie sorgf�ltig die spezifischen Anforderungen der im System verwendeten Batterie.
Eine ausgeglichene Ladung kann die Batteriespannung auf einen Wert erh�hen,der die empfindliche Gleichstromlast besch�digen k�nnte. Stellen Sie sicher,dass alle im System zulassende Eingangsspannung der Lasten gr��er als die Batterieausgleichsladungseinstellung ist.
Aktivierung der Lithium-Eisenphosphat-Batterie Rover MPPT-Solarregler mit Lithium-Eisenphosphat-Batterie-Aktivierungsfunktion, k�nnen Sie den Schlafzustand der Lithium-Eisenphosphat-Batterie aktivieren.Wenn es �berm��ige entl�dt, Lithium-Eisen-Phosphat-Batterie-Schutzschaltung wird in der Regel die Batterie Entladeschaltung abgeschnitten, so dass es nicht verwendet werden kann.Der Hauptgrund f�r diese Situation ist, dass der Benutzer die Lithium-Eisenphosphat-Batterie zu dem �berentladungsschutzpunkt oder in der N�he des Freigabeschutzpunkts �berbeansprucht. Dann wird die Selbstentladung der Lithiumeisenphosphatbatterie allm�hlich von der verbleibenden Energie zu einem �berentladungsschutz ausgehen.Wenn es keine Aktivierungsfunktion zum Neustart der Batterie gibt, k�nnen diese Batterien m�glicherweise nicht verwendet oder sogar besch�digt werden.Die Rover PG-Batteriesteuerung liefert einen kleinen Strom zum Aktivieren der Batterie Wenn die Batteriespannung den �berentladungs-Wiederherstellungsstandard erreicht.
HINWEIS
Wenn Sie Rover zum Laden einer 24-V-Lithium-Eisenphosphat-Batterie verwenden, stellen Sie die Systemspannung auf 24 V ein, anstatt sie automatisch zu erkennen.Wenn Sie versehentlich Auto Recognition ausgew�hlt haben, k�nnen Sie mit Rover die Systemspannung an der aktiven Schnittstelle auf 24 V �ndern.Die Lithium-Phosphat-Batterie-Aktivierungsfunktion kann normal verwendet werden.Dr�cken Sie in der Aktivierungsschnittstelle lange auf die rechte Seite der "Best�tigen" -Taste, um die oben ausgew�hlten Systemspannungseinstellungen auszul�sen.Um die Systemspannung zu �ndern, dr�cken Sie die Taste "Auf" oder "Ab" und dr�cken Sie die Taste "OK", um die Systemspannung zu speichern. Wenn die Taste "OK" nicht gedr�ckt wird, speichert der Rover automatisch Die ausgew�hlte Systemspannung.
37

Zusatzkomponente
Enthaltende Komponenten Ferntemperatursensor: Dieser Sensor kann die Temperatur der Batterie messen und diese Daten verwenden, um eine sehr genaue Temperaturkompensation zu erhalten. Der Sensor ist mit einem 298,7cm(9,8ft) langen Kabel ausgestattet. Schlie�en Sie das Kabel einfach an und kleben Sie den Sensor oben oder seitlich auf die Batterie, um die Umgebungstemperatur um die Batterie herum aufzuzeichnen.
Hinweis Verwenden Sie den Sensor nicht beim Laden einer Lithium-Eisenphosphat-Batterie.
Halterungen Mit diesen Halterungen kann der Rover-Laderegler auf jeder ebenen Fl�che montiert werden. Die Schrauben zur Befestigung der Halterungen am Laderegler sind im Lieferumfang enthalten. Montage Oval:7,66 x 4,70mm
Optionale Komponente
Optionale Komponente enthalten nicht. Bitte kaufen Sie nach Ihre Bed�rfnisse. Renogy BT-1 Bluetooth Modul: Das BT-1 Bluetooth-Modul ist eine gro�artige Erg�nzung zu allen Renogy-Ladereglern mit RS232-Anschluss und wird zum Koppeln von Ladereglern mit der Renogy DC Home App verwendet. Nach dem Pairing k�nnen Sie Ihr System �berwachen und Parameter direkt von Ihrem Handy oder Tablet aus �ndern. Sie m�ssen sich nicht mehr fragen, wie sich Ihr System verh�lt. Jetzt k�nnen Sie die Leistung in Echtzeit sehen, ohne dass Sie die LCD-Anzeige des Relgers �berpr�fen m�ssen.
Renogy DM-1 4G-Daten-Modul: Das DM-1 4G-Daten-Modul kann mit einem RS232-Solarkabel f�r die Verbindung mit ausgew�hlten Renogy-Ladereglern und f�r die Kopplung mit der Renogy 4G-�berwachungs-App. Mit dieser App k�nnen Sie Ihr System fern �berwachen und Syeter-Parameter einstellen, wo 4G LTE-Netzwerkdienst verf�gbar ist .
38

Identifizierung der Komponenten

1 2 3 4

8 9 10 11 12
Schl�sselw�rter 1. PV LED-Leuchten 2. Batterie-LED Leuchten 3. Last LED Leuchten 4. Systemfehler-LED Leuchten 5. LCD-Anzeige 6. Bedientaste 7. Montagel�cher 8. Ferntemperatursensoranschluss (optional) 9. PV-Klemmen 10. Batterieklemmen 11. Lastanschluss 12. RS-232 Anschluss (optional)
39

Installation
Installation Empfohlene Werkzeuge: Schraubendreher

Multimeter

WARNUNG Schlie�en Sie das Batteriekabel zuerst an den Solarladeregler an und schlie�en Sie dann das Solarpanel an den Solarladeregler an. Schlie�en Sie das Solarpanel
WARNUNG Schlie�en Sie keinen Wechselrichter oder Ladeger�t an die Lastklemme des Solarladereglers an.
Wechselrichter
Ladeger�t Hohe
Stromtraktionsausr�stung
HINWEIS Ziehen Sie die Schraubklemmen nicht zu fest an. Dies kann den Draht des Solarladereglers besch�digen.
HINWEIS Beachten Sie die maximale Leitungsgr��e am Solarladeregler und die maximale Stromst�rke der Leitung anhand der technischen Daten. Sie k�nnen nun beginnen, die Batterie an die Ladesteuerung anzuschlie�en.
40

Batterie

Last (optional)

Solarmodule

Bluetoothe-Modul f�r Kommunikation (optional)

Temperatursensor (optional, nicht polar empfindlich)

3 Bitte legen Sie in der N�he der Batterie
HINWEIS Bitte legen Sie in der N�he der Batterie Montageempfehlung
WARNUNG
Installieren Sie das Steuerger�t nicht in einem abgedichteten Raum mit einer satten Fl�ssigkeitsbatterie.Das Gas kann sich ansammeln und es besteht Explosionsgefahr. 1. W�hlen sie den Installationsort--bitte installieren Sie auf der vertikalen Oberfl�che, um direktes Sonnenlicht, hohe Temperaturen und Wasser zu vermeiden. Und um eine gute Bel�ftung gew�hrzuleisten.
43

2. �berpr�fen Sie den Abstand--bitte best�tigen Sie, ob gen�gend Platz f�r die Installation des Kabel vorhanden ist und der Solarregler oben und unten �ber gen�gend L�ftungsabstand verf�gt. Der Spalt sollten mindestens 150 mm betragen. 3. Markieren Sie das Loch 4. Bohren 5. Befestigen Sie den Solarregler

6 inches (150mm)

Warmluft

6 inches (150mm)

k�hle Luft

Befestigungsarten Der Regler kann mithilfe der vorhandenen Montagebohrungen oder mithilfe der mitgelieferten Montagehalterungen montiert werden
44

Using Mounting Hole
Schritt 1,
Bitte messen Sie den Abstand zwischen den einzelnen Montagel�chern am Rover. Mit diesem Abstand bohren Sie 4 Schrauben auf die gew�nschte Oberfl�che.
Schritt 2,
Richten Sie die Rovers-Befestigungsl�cher an den Schrauben aus.
Schritt 3,
Bitte checken Sie, ob alle Schraubenk�pfe in den Befestigungl�chern gelegt worden ist. Lassen Sie den Regler los und pr�fen Sie, ob sich die Montage sicher anf�hlt.
45

Halterung benutzen
Schritt 1,
Installieren Sie die Halterungen mit den mitgelieferten Komponenten
Schritt 2,
Richten Sie die Montagehalterungen an der gew�nschten Oberfl�che aus und bohren Sie mit den entsprechenden Schrauben in die Oberfl�che. cSchrauben nicht im Lieferumfang enthalten
Schritt 3,
Die �berpr�fung der Montage ist sicher
46

Betrieb
Weil Rover einfach zu verwendet ist, man kann leicht mit der Batterie verbinden. Der Laderegler erkennt automatisch die Batteriespannung. Der Regler verf�gt �ber auch einen LCD-Bildschirm und vier Taste, um die Parameter vom Solarsystem leicht einzustellen. Bitte stellen Sie beim ersten Verwenden den richtigen Batterietyp ein.
Startseite

Hauptseite
Haupt�berwachungsseite Solarmodulspannung

Ladestrom

Batteriespannung

Batterieleistung

Fehlercodehinweise

Laststrom

Ladekapazit�t Ah

Lademodus

Ger�tetemperatur

Entladekapazit�t AH

HINWEIS Die Batteriekapazit�t (SOC%) basiert auf der Ladungsspannungssch�tzung.
47

/ / -
ENTER/

Das Men� scrollt nach oben / Unter den Einstellung-Modus die Parameter ansteigen
Das Men� scrollt nach unten / Unter den Einstellung-Modus die Parameter abnehmen
Zur�ck zum vorherigen Men�
Programmierdichtung Untermen� aufrufen / Parameterwert speichern Schalten Sie die Last im manuellen Modus ein oder aus

Programmieren des Batterietyps Wenn die Batteriespannung auf dem Bildschirm angezeigt wird, dr�cken Sie die Eingabetaste. Wenn der Batterietyp blinkt, dr�cken Sie die Auswahltaste, um den Batterietyp zu w�hlen. Bei Auswahl der Lithium-Einstellung kann der Benutzer die Batteriespannung von 12 V auf 24 V �ndern und die Ladespannung ausw�hlen.
Li
12V
SLD
24V
GEL FLD
12V / 24V
USE
49

Programmierparameter

Batterietyp

Systemspannung

Ausgleichsspannung

Erh�hungsspannung

�berspannung

�berdruck-R�cklauf Erhaltungsspannung

Dr�cken Sie nach der Auswahl der Programmoberfl�che die Eingabetaste ,,Enter", um zwischen den Parametern zu wechseln, die Sie einstellen m�chten.Um die Parameter zu �ndern, dr�cken Sie die Taste Auf / Ab. Um die Parameter zu speichern, halten Sie die Eingabetaste gedr�ckt.
Die Einstellung der Ladeparameter (Ausgleichsspannung, Ladespannung, Floating-Ladespannung, �berentladungsr�ckspannung, �berentladungsspannung) ist nur im Batteriebetrieb "USER" verf�gbar. Halten Sie die rechte Pfeiltaste gedr�ckt, um die Programmiereinstellungen einzugeben, und dr�cken Sie die rechte Pfeiltaste weiter, bis die gew�nschte Spannungsanzeige angezeigt wird.
HINWEIS
Batterieladeparameter k�nnen auch mit der Renogy DC Home APP programmiert werden. Weitere Informationen finden Sie in den entsprechenden Benutzerhandb�chern.

Einstellung von Lastmodus

1, Dieser Bildschirm zeigt den aktuellen Lademodus an 2, Um in Bildschirm 2 zu gelangen, halten Sie die Eingabetaste gedr�ckt, um den Betriebsmodus zu �ndern. 3, Um den Lademodus zu �ndern, schlie�en Sie die Auf- oder Ab-Taste an. 4, Nachdem Sie den gew�nschten Lademodus ausgew�hlt haben, dr�cken Sie die Eingabetaste, um die Einstellungen zu speichern. 5, Um die Programmeinstellungen zu verlassen, gehen Sie zur linken Schalttaste.

Lademodus-Optionen Einstellungen

Modus

Automatisch (ein / aus)

1-14 15

Zeitsteuerung Manueller Modus

Description
Die Last schaltet sich nachts ein, wenn das Solarmodul nach kurzer Zeit keine Leistung mehr erzeugt. Die Last wird ausgeschaltet, wenn das Panel Strom erzeugt.
Wenn die Sonnenkollektoren keinen Strom mehr erzeugen, l�uft die Last innerhalb von 1 bis 14 Stunden oder bis der Solarreis wieder anf�ngt zu arbeiten.
In diesem Modus kann der Benutzer jederzeit Enter dr�cken, um die Ladung auszuschalten.

Es wird zur Fehlerbehebung des Ladeterminals

verwendet (keine Zeitverz�gerung).Wenn die

Testmodus

Spannung erkannt wird, wird die Last

ausgeschaltet und die Last wird eingeschaltet,

wenn keine Spannung erkannt wird.

24 Stunden eingeschalteter Modus

Die Ladung ist 24 Stunden t�glich eingeschaltet.

LCD-Anzeige

Nachtanzeige

Solarpanelanzeige

Tagesanzeige

Ladeanzeige

Batterie

Entladung

Last

Parameter

Ladephasen

Einstellungen Bluetooth-

Systemspannung

Anzeige Anweisungen f�r den seriellen Port Abweichung

Batterietyp Einheitsanzeigebereich

LED-Anzeige

�---PV-Array Indikator

Aktuellen Ladenmodus vom Laderegler ausgeben.

�

�---BAT-Indikator

Aktuelle Situation von Batterie ausgeben.

�

�---LAST-Indikator

Die Situation von On/off ausgeben.

�

�---Fehler-Indikator

Die Situation ausgeben, ob gut funktioniert.

PV-Indikator (1) Wei�es Licht eingeschaltet Wei�es Licht
langsames Blinken
Wei�er Einzelblitz
Wei�er Schnellblitz

Zustand Die PV-Indikator l�dt den Akku auf
Solarladeregler steigert Ladungsstufe
Solarladeregler in der schwimmenden Stufe Der Solarladeregler befindet sich in der Ausgleichsladephase

Wei�es Doppelblitz

Die �berdimensionierte Solaranlage ist f�r Aufladen der Batteriebank mit dem Nennstrom.

Licht aus
Akkuanzeige (2) Wei�es Licht eingeschaltet Wei�es Licht
langsames Blinken
Wei�er Schnellblitz
Akkuanzeige (3) Wei�es Licht eingeschaltet
Wei�er Schnellblitz

Die PV-Indikator l�dt den Akku nicht auf und erkennt PV nicht
Zustand Die Batterie ist normal �berm��ige Batterienentladung
Batterie�berspannung Zustand
elastung beginnt
Last�berlastung oder Kurzschluss

Geschlossen
Fehleranzeige (4) Wei�es Licht eingeschaltet
Geschlossen

Belastung endet
Zustand Systemfehler. Bitte �berpr�fen Sie
den LCD-Fehlercode
System funktioniert gut

Rover Schutz

Schutz Photovoltaik-Array-
Kurzschluss
PV-�berspannung

Verhalten
Wenn die PV kurzgeschlossen ist, h�rt die Steuerung auf zu laden. Fehlerbehebung, um den normalen Betrieb wieder aufzunehmen.
wenn die PV-Spannung gr��er als die maximale Eingangs-�ffnungsspannung 100VDC ist. PV bleibt getrennt, bis die Spannung unter 100VDC f�llt.

PV-�berlauf

Der Solarladeregler begrenzt den Batterieladestrom auf den maximalen Nennstrom der Batterie. Infolgedessen arbeiten �berm��ige Solarmodule nicht mit Spitzenleistung.

Last�berlastung Last Kurzschluss

Wenn der Strom den maximalen Laststrom von 1,05 mal �berschreitet, trennt die Steuerung die Last. �berlast muss aufgel�st werden, indem die Last reduziert und der Solarladeregler neu gestartet wird.
Muss vollst�ndig gesch�tzt werden, um Lastkurzschluss zu vermeiden, sobald der Lastkurzschluss (mehr als viermal die Rate des Stromes), Lastkurzschlussschutz automatisch beginnt. Nach f�nf Wiederanlaufversuchen zur automatischen Last m�ssen Sie die Steuerung beheben, indem Sie die Steuerung neu starten.

PV-R�ckw�rtsgang

Wenn die PV-Leitung umgekehrt wird, funktioniert die Steuerung nicht. Korrigieren Sie die Verdrahtung, um die ordnungsgem��e Funktion des Solarladereglers wiederherzustellen.

Wenn das Batteriekabel umgekehrt ist, l�uft der Solarladeregler Batterie R�ckw�rtsgang nicht. Korrigieren Sie die Verdrahtung, um den normalen Betrieb
des Solarladereglers wiederherzustellen.

�bertemperatur

Wenn die Temperatur des Reglers 65 � C �berschreitet, reduziert der Laderegler automatisch den Ladestrom. Der Regler schaltet sich ab, wenn die Temperatur 85 � C �berschreitet.

Systemstatus�berholung

PV-Anzeige
Arbeiten nicht w�hrend des Tages

Fehlerbehebung
Vergewissern Sie sich, dass die PV-Kabel ordnungsgem�� und am PV-Solarladeregler im Solarladeregler befestigt sind.Verwenden Sie ein Multimeter, um sicherzustellen, dass die positiven und negativen Anschl�sse ordnungsgem�� mit dem Solarladeregler verbunden sind.

Akkuanzeige Wei�er langsamer Blitz
Wei�es Blitzlicht

Fehlerbehebung
Trennen Sie die Last (falls vorhanden) und lassen Sie das PV-Modul den Akku laden.�berpr�fen Sie mit dem Multimeter die �nderung der Batteriespannung, um festzustellen, ob die Bedingung verbessert ist.Dies wird ein schnelles Laden sicherstellen, andernfalls muss das System �berwachen und �berpr�fen, ob es verbessert hat.
Verwenden Sie ein Multimeter, um die Batteriespannung zu pr�fen und zu best�tigen, dass diese 32 Volt nicht �berschreitet.

Belastungsanzeige

Fehlerbehebung

Wei�er Schnellblitz

Der Laststrom am Solarladeregler ist Kurzschluss oder �berlastet.Vergewissern Sie sich, dass das Ger�t ordnungsgem�� an die Steuerung angeschlossen ist.Und seine Stromst�rke darf 20A nicht �berschreiten.

Fehleranzeige Wei� einschalten

Fehlerbehebung Systemfehler. Bitte �berpr�fen Sie am LCD die Fehlercode.

Fehlercodes

Fehlernummer
E0 E1 E2 E3 E4 E5 E6 E8 E10

Beschreibung
Keine Fehler erkannt �berm��ige Batterieentladung
Batterie�berspannung Batteriespannung ist unzureichend
Last Kurzschluss Last�berlastung �bertemperaturregler �berm��iger PV Eingangsstrom PV-�berdruck

Wartung und Reparatur
WARNUNG WARNUNG GEFAHR DES ELEKTRISCHEN SCHLAGS!Vergewissern Sie sich, dass alle Netzteile ausgeschaltet sind, bevor Sie die Anschl�sse an der Ladesteuerung ber�hren.
Um die beste Leistung des Solarladereglers zu erzielen, ist es ratsam, diese Aufgaben von Zeit zu Zeit durchzuf�hren.
1. �berpr�fen Sie, ob der Solarladeregler in einem sauberen, trockenen und bel�fteten Bereich installiert ist. 2 �berpr�fen Sie die Verdrahtung des Solarladereglers, um sicherzustellen, dass keine Kabel besch�digt oder verschlissen sind. 3. Ziehen Sie alle Anschl�sse fest und pr�fen Sie auf lose, besch�digte oder verbrannte Verbindungen. 4. Stellen Sie sicher, dass die LED-Anzeigen �bereinstimmen.Ergreifen Sie die notwendigen Korrekturma�nahmen. 5. Stellen Sie sicher, dass die Anschl�sse frei von Korrosion, Isolationssch�den, hohen Temperaturen oder Verbrennungs- / Verf�rbungsspuren sind.

Sicherung

Sicherungen werden f�r den Einsatz in Photovoltaik- oder Solarsystemen empfohlen, da sie eine wichtige Rolle bei der Verbindung der Solarenergie mit dem Solarladeregler, der Steuerung und der Batterie spielen. Denken Sie daran, nach entsprechender Gr��e der Solaranlage und des Solarladereglers die empfohlene Gr��e zu verwenden.

NEC Spitzenstrom f�r verschiedene Kupferdrahtgr��en

Amerikanischer Drahtanzeiger 16 14 12 10 8 6 4

Spitzenstrom

18A 25A 30A 40A 55A 75A 95A 130A 170A

Erkl�rung: NEC-Code erfordert �berstromschutz sollte 15A 14AWG, 20A 12AWG und 30A 10AWG Kupferdraht nicht �berschreiten.
Von der Steuerung zur Batteriesicherung Solarladeregler zu Batteriesicherung = Nennstrom des Solarladereglers Ex. 20A MPPT CC = 20A Sicherung zwischen Laderegler und Batterie

Vom Solarpanel zur Sicherung des Reglers

Zum Beispiel 200W: 2 � 100 W Sonnenkollektoren

Verwenden Sie 1,56 Gr��enfaktor (SF)

Erkl�rung Hinweis Sie k�nnen verschiedene Sicherheitsfaktoren verwenden. Der Zweck ist zu �berdimensionieren

Reihenschaltung:

Parallelschaltung

Ampere-Gesamtmenge= Isc1 = Isc2 * SF Ampere-Gesamtmenge= (Isc1 + Isc2) * SF

= 5,75A * 1,56 = 8,97 Sicherung = 9A Sicherung

=(5,75A + 5,75A)* 1,56 = 17,94 Sicherung = 18A Sicherung

Technische Parameter

Elektronische Parameter
Model Nennspannung des Systems Bemessungs-Batteriestrom Nennlaststrom Max. Batteriespannung Max. Solar-Eingangsspannung
Max.Solar-Eingangsleistung
Eigenverbrauch
Ladeschaltung Spannungsabfall Entladungskreis Spannungsabfall Temp. Kompensation

RVR-20

RVR-30

RVR-40

12V/24V Auto-Erkennung

20A

30A

40A

20A

32V

100 VDC

12V @ 260W 24V @ 520W

12V @ 400W 24V @ 800W

12V @ 520W 24V @ 1040W

100mA @ 12V 58mA @ 24V
0,26V
0,15V -3mV/�C/2V (default)

Mechanische Parameter Model
Maximale Gr��e
Befestigung oval
Maximale Terminalgr��e
Nettogewicht
Lagertemperatur Lagertemperatur Bemessungslaststrom Luftfeuchtigkeit Schutzgeh�use H�he
Kommunikationsanschluss
Zertifikation

RVR-20

RVR-30/40

210*151*68,2mm 8,27*5,95*2,69in

238*172*77,3mm 9,38*6,78*3,05in

7.66 x 4.70mm 0.30 x 0.18in

10mm2 8 AWG

1.4kg 3,08 lb.

2.0kg 4,41 lb.

-35�C to +45�C -35�C to +75�C 10% to 90% NC
95% (NC) IP32
< 3000m RS232
FCC Teil 15, Klasse B, CE, RoHS, RCM

Dieses Ger�t wurde getestet und erf�llt die Grenzwerte f�r ein digitales Ger�t der Klasse B gem�� Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten einen angemessenen Schutz gegen sch�dliche Interferenzen in einer Wohninstallation. Dieses Ger�t verwendet Radiofrequenzenergie und soll gem�� den Anweisungen installiert werden.Au�erdem gibt es St�rungen der Funkkommunikation. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Interferenzen auftreten. Wenn dieses Ger�t den Radio- oder Fernsehempfang st�rt, was durch das Aus- und Einschalten des Ger�ts festgestellt werden kann, sollte der Benutzer versuchen, die St�rung durch eine oder mehrere der folgenden Ma�nahmen zu beheben:
*Richten Sie die Empfangsantenne neu aus *Erh�hen Sie den Abstand zwischen Ger�t und Empf�nger *Schlie�en Sie das Ger�t an eine Steckdose an, deren Stromkreis sich von dem des Empf�ngers unterscheidet *Wenden Sie sich an den H�ndler oder einen erfahrenen Radio- / Fernsehtechniker
Das Ger�t entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Ger�t darf keine sch�dlichen Interferenzen verursachen, und (2) dieses Ger�t muss alle empfangenen Interferenzen akzeptieren und Interferenzen verursachen, die einen unerw�nschten Betrieb verursachen.

Batterieladeparameter

Battery

GEL

SEALED

FLOODED LFP(Li) USER

�berspannungswarnung
Egalisations-spannung Anhebungs-spannung Erhaltungsspannung R�ckkehrs-spannung
Unterspannungswarnung

16 V
----14,2 V 13,8 V 13.2 V
12 V

16 V
14,6 V 14,4 V 13,8 V 13.2 V 12 V

16 V
14,8V 14,6 V 13,8 V 13,2 V
12 V

16 V
----14.4 V
----13,2 V 12 V

*9-17 V
9-17 V 9-17 V 9-17 V *9-17 V 9-17 V

Unterspannungserholung 12,2V

12,2V

12,2V *9-17 V

Tiefentladeschutz

11,0V

11,0V 9-17 V

Niederspannungs wiederverbindung

12,6 V

Dauer vom Ausgleich -----

Dauer von Anhebung 2 hours

12,6 V 2 hours 2 hours

12,6 V *9-17 V ----- *0-10 Hrs. ----- *1-10 Hrs.

*Mit der Renogy DC Home App kann die Batterieladeparameter im USER-Modus programmiert werden.
**Die voreingestellten Ladeparameter im LI-Modus sind f�r 12,8 V-LFP-Akkus programmiert. Bevor Sie Rover zum Laden anderer Lithiumbatterietypen verwenden, stellen Sie die Parameter gem�� den Empfehlungen des Batterieherstellers ein.
***Parameter werden f�r 24-V-Systeme mit 2 multipliziert

Conversion efficiency

Rover PG� Stromerzeugung-Umwandlungskurve

Lichtintensit�t: 1000W/ m2 1.12 Volt System Conversion Efficiency

Luftfeuchtigkeit25�

MPPT 12V conversion efficiency (12V battery)

96% 95% 94% 93%

20 Vmp 40 Vmp 60 Vmp

92% 91%
90% 89% 88% 87%

75 Vmp

550 525 500 475 450 425 400 375 350 300 250 200 150 100 50

Output powercW

2. 24 Volt System Conversion Efficiency

87%

MPPT 24V conversion efficiency (24V battery)

96% 94% 92% 90% 88%

40 Vmp 50 Vmp 60 Vmp 75 Vmp

86% 1100 1000 900 800 600 500 300 100 Output powercW

Conversion efficiency

RVR-20

151 150,40

Ma�e
68,20

131 R2,60

210 154,00

13,87 R4,0
117,32 143,63
RVR-30/40
172

R2,25

R4,50

Ma�e:210*151*68,2mm Maximale Drahtst�rke 8 AWG

77,30

147

238 24,30

R2,60 R2,25

R5,00

R4,0

123,46 167,60

Ma�e:238*172*77,3mm Maximale Drahtst�rke 8 AWG
HINWEIS Ma�e im Millimeter (mm)

RENOGY.COM
Renogy reserves the right to change the contents of this manual without notice.

2775 E Philadelphia St, Ontario, CA 91761, USA
909-287-7111 www.renogy.com support@renogy.com

15-4 400-6636-695 https://www.renogy.cn support@renogy.cn

https://www.renogy.jp

supportjp@renogy.com

https://ca.renogy.com supportca@renogy.com

https://au.renogy.com supportau@renogy.com

https://uk.renogy.com supportuk@renogy.com

https://de.renogy.com supportde@renogy.com
