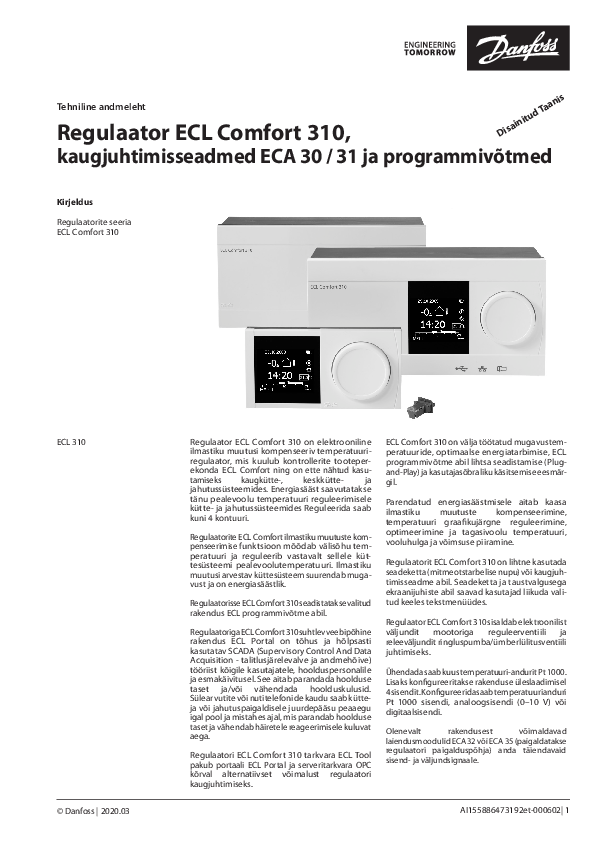

Tehniline andmeleht Regulaator ECL Comfort 310, Disainitud Taanis kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed Kirjeldus Regulaatorite seeria ECL Comfort 310 ECL 310 � Danfoss | 2020.03 Regulaator ECL Comfort 310 on elektrooniline ilmastiku muutusi kompenseeriv temperatuuriregulaator, mis kuulub kontrollerite tooteperekonda ECL Comfort ning on ette n�htud kasutamiseks kaugk�tte-, keskk�tte- ja jahutuss�steemides. Energias��st saavutatakse t�nu pealevoolu temperatuuri reguleerimisele k�tte- ja jahutuss�steemides Reguleerida saab kuni 4 kontuuri. Regulaatorite ECL Comfort ilmastiku muutuste kompenseerimise funktsioon m��dab v�lis�hu temperatuuri ja reguleerib vastavalt sellele k�ttes�steemi pealevoolutemperatuuri. Ilmastiku muutusi arvestav k�ttes�steem suurendab mugavust ja on energias��stlik. Regulaatorisse ECL Comfort 310 seadistatakse valitud rakendus ECL programmiv�tme abil. Regulaatoriga ECL Comfort 310 suhtlev veebip�hine rakendus ECL Portal on t�hus ja h�lpsasti kasutatav SCADA (Supervisory Control And Data Acquisition - talitlusj�relevalve ja andmeh�ive) t��riist k�igile kasutajatele, hoolduspersonalile ja esmak�ivitusel. See aitab parandada hoolduse taset ja/v�i v�hendada hoolduskulusid. S�learvutite v�i nutitelefonide kaudu saab k�tteja v�i jahutuspaigaldisele juurdep��su peaaegu igal pool ja mistahes ajal, mis parandab hoolduse taset ja v�hendab h�iretele reageerimisele kuluvat aega. Regulaatori ECL Comfort 310 tarkvara ECL Tool pakub portaali ECL Portal ja serveritarkvara OPC k�rval alternatiivset v�imalust regulaatori kaugjuhtimiseks. ECL Comfort 310 on v�lja t��tatud mugavustemperatuuride, optimaalse energiatarbimise, ECL programmiv�tme abil lihtsa seadistamise (Plugand-Play) ja kasutajas�braliku k�sitsemise eesm�rgil. Parendatud energias��stmisele aitab kaasa ilmastiku muutuste kompenseerimine, temperatuuri graafikuj�rgne reguleerimine, optimeerimine ja tagasivoolu temperatuuri, vooluhulga ja v�imsuse piiramine. Regulaatorit ECL Comfort 310 on lihtne kasutada seadeketta (mitmeotstarbelise nupu) v�i kaugjuhtimisseadme abil. Seadeketta ja taustvalgusega ekraanijuhiste abil saavad kasutajad liikuda valitud keeles tekstmen��des. Regulaator ECL Comfort 310 sisaldab elektroonilist v�ljundit mootoriga reguleerventiili ja releev�ljundit ringluspumba/�mberl�litusventiili juhtimiseks. �hendada saab kuus temperatuuri-andurit Pt1000. Lisaks konfigureeritakse rakenduse �leslaadimisel 4 sisendit. Konfigureerida saab temperatuurianduri Pt 1000 sisendi, analoogsisendi (0�10 V) v�i digitaalsisendi. Olenevalt rakendusest v�imaldavad laiendusmoodulid ECA 32 v�i ECA 35 (paigaldatakse regulaatori paigaldusp�hja) anda t�iendavaid sisend- ja v�ljundsignaale. AI155886473192et-000602| 1 Tehniline andmeleht Kirjeldus (j�rg) ECL programmiv�ti ja rakendused: Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed Korpus on ette n�htud seinale v�i DIN-latile kinnitamiseks. Saadaval on ka regulaator ECL Comfort 310B (ilma ekraani ja seadekettata). Seda saab kasutada kilpi paigaldamiseks ning see t��tab kaugjuhtimisseadmega ECA 30/31, mille saab asetada kilbi esik�ljele. ECL Comfort 310 v�ib t��tada iseseiseva regulaatorina ning suhtleb kuni kahe kaugjuhtimisseadmega ja laiendusmoodulitega ECA 32 v�i ECA 35, millel on lisasisendid/v�ljundid. ECL Comfort 310 v�ib t��tada andmesidesiini ECL 485 kaudu kuni 2 kaugjuhtimisseadmega, laiendusmoodulitega ECA 32 / 35 ja teiste regulaatoritega ECL Comfort 210 / 296 / 310. Regulaator sisaldab Etherneti liidest. Regulaator sisaldab ka Modbus-liidest SCADA-s�steemidele ja M-bus liidest soojusarvestitele. Kaugjuhtimisseade: Kaugjuhtimisseadmeid ECA 30 ja ECA 31 kasutatakse ruumitemperatuuri reguleerimiseks ja regulaatori ECL Comfort 310 juhtimiseks. Ekraan on taustvalgustusega. Andmesideks ja toitega varustamiseks �hendatakse kaugjuhtimisseadmed regulaatoriga ECL Comfort (andmesidesiiniga ECL 485) kahekordse keerupaariga kaabli abil. Kaugjuhtimisseadmel ECA 30/31 on sisseehitatud ruumitemperatuuriandur. Seadmega saab �hendada v�lise ruumitemperatuurianduri, mida saab kasutada sisseehitatud temperatuurianduri asemel. Kaugjuhtimisseadmel ECA 31 on ka sisseehitatud suhtelise niiskuse andur, mille signaali kasutatakse vastavates rakendustes. Andmesidesiiniga ECL 485 saab �hendada kuni 2 kaugjuhtimisseadet, millest �hega saab j�lgida kuni 10 ECL Comfort regulaatorit (peremees/alluv s�steem). Erinevad ECL programmiv�tmed lihtsustavad regulaatori ECL Comfort 310 eri rakenduste k�itamist. Regulaatorisse ECL Comfort 310 laaditakse soovitud rakendusi ECL programmiv�tme abil, mis sisaldab rakenduste teavet (ekraanil kuvatakse lihtne rakendusskeem), keeli, tehaseseadistusi ja p�sivara. ECL programmiv�tmete seeriat A2xx saab kasutada regulaatorites ECL Comfort 210, ECL Comfort 296 ja ECL Comfort310. Enamikul seeria A2xx programmiv�tmetel on rohkem funktsioone, kui kasutada neid regulaatoris ECL Comfort 310 (nt t�iendavad temperatuuriandurid ja M-bus-side). ECL programmiv�tmete seeriat 3xx saab kasutada ainult regulaatoris ECL Comfort 310. Rakenduse parameetrid salvestatakse regulaatoris ja neid ei m�juta v�imalikud voolukatkestused. Regulaatorite ECL Comfort 210 / 296 / 310 vajalikud ECL programmiv�tmed leiate jaotisest Tellimine. 2 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Programmiv�tmed, �levaade, lisaks alamt��bid Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed V�ti A214 ECL Comfort 210 / 296 A214.1, A214.2, A214.3, A214.4, A214.5, A214.6 A217 A217.1, A217.2, A217.3 A230 A230.1, A230.2, A230.3, A230.4 A231 A231.1, A231.2 A232 A232.1 A237 A237.1, A237.2 A247 A247.1, A247.2, A347.3 A260 A266 A275 A260.1 A266.1, A266.2, A266.9, A266.10 A275.1, A275.2, A275.3 A319 A333 A361 A362 A367 A368 A376 A377 A390 ECL Comfort 310 A214.1, A214.2, A214.3, A214.4, A214.5, A214.6 A314.1, A314.2, A314.3, A314.4, A314.5, A314.6, A314.7, A314.9 A217.1, A217.2, A217.3 A317.1, A317.2 A230.1 *, A230.2 *, A230.3 *, A230.4 * A231.1, A231.2 A331.1, A331.2 A232.1 A332.1, A332.2, A332.3, A332.4 A237.1, A237.2 A337.1, A337.2 A247.1, A247.2, A247.3 A347.1, A347.2, A347.3 A260.1 A266.1 *, A266.2 **, A266.9 *, A266.10 * A275.1, A275.2, A275.3 A375.1, A375.2, A375.3, A375.4, A375.5 A319.1, A319.2 A333.1, A333.2, A333.3 A361.1, A361.2 A362.1 A367.1, A367.2 A368.1, A368.2, A368.3, A368.4, A368.5, A368.6 A376.1, A376.2, A376.3 *, A376.9, A376.10 A377.1, A377.2, A377.3 A390.1, A390.2 *, A390.3, A390.11 *, A390.12 *, A390.13 * * Kui kasutatakse regulaatoriga ECL 310 + ECA 32 / 35, v�imalik lisada 0-10V juhtimisega t�iturmootorit. ** Kui kasutatakse regulaatoriga ECL 310 + ECA 32 / 35 , v�imalik lisada 0-10V juhtimisega t�iturmootor k�ttekontuurile. See on �levaade regulaatorite ECL Comfort hetkel saadaolevatest programmiv�tmetest. K�iki v�tmeid ei m��da teie riigis. V�tke �hendust Danfossi kohaliku m��giesindusega. AI155886473192et-000602 � Danfoss | 2020.03 | 3 Tehniline andmeleht Kasutamise n�ited Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed K�ik mainitud komponendid (S = temperatuuriandur, P = pump, M = mootoriga reguleerventiil jne) on �hendatud regulaatoriga ECL Comfort 210 / 296 / 310. K�iki regulaatori ECL Comfort 210 / 296 rakendusi saab k�itada ka regulaatoris ECL Comfort 310. Lisafunktsioonid ja teabeedastusfunktsioonid on aktiveeritud. A214.1, n�ide a: Jahutusrakendus, ruumitemperatuuril p�hinev �hukanali temperatuuri Danfoss 87H2113.13 S1 ECL 210 / 296 / 310 A1 M2 S5 X3 P2 F1 S3 S4 S8 S8 Danfoss 87H2118.12 A214.2, n�ide a: K�tterakendus, �hukanali temperatuuril p�hinev k�tte temperatuur S1 ECL 210 / 296 / 310 A1 M1 S3 X3 S5 P2 S6 F1 S4 S8 S7 S8 4 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed Danfoss 87H2120.12 A214.3, n�ide a: K�tterakendus, ruumitemperatuuril p�hinev �hukanali temperatuur S1 ECL 210 / 296 / 310 A1 M1 X3 S5 P2 S6 F1 S3 S4 S8 S7 S8 Danfoss 87H2124.12 A214.5, n�ide a: K�tte-/jahutusrakendus,ruumitemperatuuril p�hinev �hukanali temperatuur S1 ECL 210 / 296 / 310 A1 M1 M2 X3 P2 S5 S6 S7 F1 S3 S4 S8 S8 AI155886473192et-000602 � Danfoss | 2020.03 | 5 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A314.1, n�ide a: Ventilatsioonis�steem k�tte, passiivse jahutuse (v�lis�hu) ja konstantse �hukanali temperatuuri juhtimisega. Analoogreguleerimisega passiivjahutuse aste (M2). Danfoss 87H2133.12 S1 ECL 310 S2 + ECA 32 A1 S3 X3 P2 M2 A M1 S5 S6 F1 S4 S8 S7 S8 Danfoss 87H2128.12 A314.1, n�ide b: Ventilatsioonis�steem k�tte, jahutuse ja konstantse �hukanali temperatuuri juhtimisega. Analoogreguleerimisega jahutuse aste (M2). S1 ECL 310 S2 + ECA 32 A1 S3 X3 P2 M1 S5 S6 S7 M2 A F1 S4 S8 S8 6 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A314.2, n�ide b: Ventilatsioonis�steem k�tte, jahutuse ja ruumitemperatuuri juhtimisega. Analoogreguleerimisega jahutuse aste (M2). Danfoss 87H2135.12 S1 ECL 310 S2 A1 + ECA 32 M1 M2 A X3 P2 S5 S6 S7 F1 S3 S4 S8 S8 Danfoss 87H2131.12 A314.3, n�ide a: Ventilatsioonis�steem k�tte ja ruumitemperatuuri juhtimisega. Ventilaatori kiiruse juhitimine. S1 ECL 310 S2 A1 + ECA 32 S10 P2 M1 X3 S5 S6 F1 / V1 S3 S4 S8 S7 S8 AI155886473192et-000602 � Danfoss | 2020.03 | 7 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A217.1, n�ide a: STV paagi laadimise rakendus Danfoss 87H2068.13 A217.1, n�ide b: STV paagi soojendamise rakendus S1 ECL 210 / 296 / 310 A1 S2 S3 M1 S5 P1 A217.2, n�ide a: STV paagi laadimine eelsoojenduskontuuriga. S1 ECL 210 / 296 / 310 A1 S2 S3 P1 M1 S5 S4 B P2 S6 S8 P3 S6 A S8 P3 Danfoss 87H2071.13 8 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A217.3, n�ide a: STV soojendamine A217.3, n�ide c: STV soojendamine vastavalt vajadusele (vooluhulga l�liti). Ringlusega ja ringluseta A230.1, n�ide a: S�ltumatult �hendatud k�ttes�steem. Tuule m�ju kompenseerimine (valikuline) AI155886473192et-000602 � Danfoss | 2020.03 | 9 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A230.2, n�ide a: S�ltumatult �hendatud jahutuss�steem (kaugjahutus) A230.3: S�ltumatult �hendatud k�ttes�steem. K�rge suhtelise �huniiskuse kompenseerimine (m��detud mooduliga ECA 31). Tuule m�ju kompenseerimine. A230.4: S�ltumatult �hendatud k�ttes�steem. Staatiline r�hum��tmine / h�ire. STV ringluse j�lgimine, ja STV ringluse tagasivoolu temperatuurid. 10 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A231.2: S�ltumatult �hendatud k�ttes�steem 2 pumba juhtimise ja s�steemi t�itmise funktsiooniga A331.2, ex. a: Heating system with two-pump control and refill water function. Supply temperature dependent flow temperature control. A232.1, n�ide a: Pealevoolu temperatuuri reguleerimine (p�randak�te/laejahutus) vastavalt v�lis�hu, ruumi- ja kastepunkti temperatuurile. AI155886473192et-000602 � Danfoss | 2020.03 | 11 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A332.1, n�ide a: Pealevoolu temperatuuri reguleerimine (p�randak�te/laejahutus) vastavalt v�lis�hu, ruumi- ja kastepunkti temperatuurile. Valikuline tagasivoolu temperatuuri piiramine. A332.2, n�ide a: K�tte/jahutuse pealevoolu temperatuuride eraldi reguleerimine vastavalt v�lis�hu, ruumi- ja kastepunkti temperatuurile. Valikulised tagasivoolu temperatuuri piirangud. A332.3: K�tte/jahutuse pealevoolu temperatuuride eraldi reguleerimine vastavalt v�lis�hu, ruumi- ja kastepunkti temperatuurile. Valikulised tagasivoolu temperatuuri piirangud. T�pne hetkeline STV ringluse temperatuuri reguleerimine. 12 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A332.4: Pealevoolu temperatuuri reguleerimine (p�randak�te/laejahutus) vastavalt v�lis�hu, ruumi- ja kastepunkti temperatuurile. V�lise k�tte-/jahutuskontuuri reziim. Valikuline tagasivoolu temperatuuri piiramine. Danfoss 87H1496.10 S1 ECL 310 A1 S7 S8 S9 S6 M1 S3 P1 X3 S10 M2 X2 S2 S5 A237.1 / A337.1, n�ide a: S�ltumatult �hendatud k�tte- ja STV s�steem. A237.2 / A337.2, n�ide a: S�ltumatult �hendatud k�tte- ja STV laadimise s�steem. AI155886473192et-000602 � Danfoss | 2020.03 | 13 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A247.1, n�ide a: S�ltumatult �hendatud k�tte- ja STV paagi laadimise s�steem. Paralleelreziim v�i STV eelistus A247.2, n�ide a: S�ltumatult �hendatud k�tte- ja STV paagi laadimise s�steem koos eelsoojenduskontuuriga. Paralleelreziim v�i STV eelistus 14 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A247.3, n�ide a: S�ltumatult �hendatud k�tte- ja t�iustatud STV paagi laadimiss�steem koos eelsoojenduskontuuriga. Paralleelreziim v�i STV eelistus. Danfoss 87H2057.11 A347.1, n�ide a: S�ltumatult �hendatud k�tte- ja STV paagi laadimise s�steem. Paralleelreziim v�i STV eelis S1 ECL 310 S7 A1 S3 P1 M2 S5 M1 S2 S4 B P2 S6 A S8 P3 AI155886473192et-000602 � Danfoss | 2020.03 | 15 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A347.2, n�ide a: S�ltumatult �hendatud k�tte- ja STV paagi laadimise s�steem koos eelsoojenduskontuuriga. Paralleelreziim v�i STV eelistus A260.1, n�ide a: Kaks k�ttes�steemi. 16 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A260.1, n�ide d: Kaks k�ttes�steemi. Kontuur 2 on kontuuri 1 alamkontuur. A266.1, n�ide a: K�ttes�steem ja s�ltuva �hendusega STV s�steem. Paralleelreziim v�i STV eelistus. AI155886473192et-000602 � Danfoss | 2020.03 | 17 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A266.2: K�ttes�steem ja s�ltuvalt �hendatud STV s�steem. Paralleelreziim v�i STV eelistus. STV soojendamine vastavalt n�udlusele (vooluhulga l�liti). A266.9, n�ide a: K�ttes�steem ja s�ltuvalt �hendatud STV s�steem. R�hu j�lgimine/h�ire. Universaalne h�iresisend. Paralleelreziim v�i STV eelistus. 18 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A266.10, n�ide a: K�ttes�steem ja s�ltuvalt �hendatud STV s�steem. R�hu j�lgimine/h�ire. Universaalne h�iresisend. Paralleelreziim v�i STV eelistus. S7 on pulsip�hine vooluhulgam��tur v�i soojusarvesti seotud piirangu jaoks. Danfoss 87H2163.13 A275.1, n�ide a: K�ttes�steem 1-astmelise katlaga. S1 ECL 210 / 296 / 310 A1 S3 S5 B1 P1 * S7 1 AI155886473192et-000602 � Danfoss | 2020.03 | 19 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A275.2, n�ide a: K�ttes�steem 1-astmelise katla ja STV paagiga. Danfoss 87H2165.12 S1 ECL 210 / 296 / 310 A1 S3 S5 B1 P1 * S7 1 S6 2 P3 Danfoss 87H2169.13 A275.3, n�ide a: K�ttes�steem 1-astmelise katla, segamiskontuuri ja STV paagiga. S1 ECL 210 / 296 / 310 M2 S4 P4 S2 S3 S5 B1 P1 * P3 S8 2 S7 1 S6 3 20 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A375.1, n�ide a: K�ttekontuuri kuni 8 katla SISSE/V�LJA l�litamine. Danfoss 87H2182.10 S1 ECL 310 A1 S3 + ECA 32 B1 B8 S5 P1 * S7 A375.2, n�ide a: K�ttekontuuri ja STV kontuuri kuni 8 katla SISSE/V�LJA l�litamine. STV eelistus, valikuline. S1 ECL 310 A1 S3 + ECA 32 Danfoss 87H2188.10 B1 B8 S5 P1 * P3 S7 S6 P4 AI155886473192et-000602 � Danfoss | 2020.03 | 21 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A375.3, n�ide a: S�ltuvalt �hendatud k�ttekontuuri (1), segamiskontuuri (2) ja STV kontuuri (3) kuni 8 katla SISSE/ V�LJA l�litamine. STV eelistus, valikuline Danfoss 87H2189.10 S1 S3 B1 B8 S5 ECL 310 A1 + ECA 32 M2 S4 P4 S2 P1 * S8 S7 S6 P3 Danfoss 87H1544.10 A375.4, n�ide a: K�ttes�steem 1-astmelise katlaga, mis on ON/OFF reguleeritav v�i 0-10 V juhitav. R�hu j�lgimine/ h�ire. S1 ECL 310 A1 + ECA 32 S3 S9 P1 * S5 B1 V1 S7 1 22 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A375.5, n�ide a: K�ttes�steem 1-astmelise katlaga, mis on ON/OFF reguleeritav v�i 0-10 V juhitav. Segamiskontuur teise k�ttekontuuri jaoks. STV paagi soojendamine. R�hu j�lgimine/h�ire. Danfoss 87H1545.10 S1 S3 S9 S5 ECL 310 A1 + ECA 32 M2 S4 P4 S2 P1 * S8 2 S7 1 B1 V1 S6 3 P5 P3 Danfoss 87H2185.11 P�leti juhtimise �levaade: ECL 210 ECL 310 ECA 32 R2 A275.1 1 A275.2 1 A275.3 1 A375.1 A375.2 A375.3 A375.4 A375.5 R2 R3 R4 R5 Triac 5 Triac 6 R7 R8 R9 R10 1 1 1 1 2 3 4 5 6 7 8 1 2 7 8 3 4 5 6 1 2 7 8 3 4 5 6 1 1 R2-R10 = releede numbrid seadmes ECL / ECA 32 A319.1: S�ltumatult �hendatud laadimiss�steem koos kahe temperatuurianduriga paagis. K�ttes�steem on otse�hendatud paagiga. Pumba P3 kiirust juhitakse vastavalt S9 diferentsiaalr�hule. AI155886473192et-000602 � Danfoss | 2020.03 | 23 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A319.2: S�ltumatult �hendatud laadimiss�steem koos kahe temperatuurianduriga paagis. K�ttes�steem on �hendatud paagiga segamisklapi kaudu. Pumba P3 kiirust juhitakse vastavalt S9 diferentsiaalr�hule. A333.1, n�ide a: 1 v�i 2 ringluspumba juhtimisega k�ttes�steem. S�steemi t�itmise funktsioon koos 1 v�i 2 pumba juhtimisega. R�hu m��tmine s�steemis. 24 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A333.2, n�ide a: K�ttes�steem 1 v�i 2 ringluspumba SISSE/V�LJA l�litamise ja kiiruse reguleerimisega. S�steemi t�itmise funktsioon 1 v�i 2 pumba SISSE/V�LJA l�litamise ja kiiruse reguleerimisega. T�itmisvee akumulatsioonipaagi taseme reguleerimine. R�hu m��tmine s�steemis. A333.3, n�ide a: K�ttes�steem 1 v�i 2 ringluspumba SISSE/V�LJA l�litamise ja kiiruse reguleerimisega. Reguleerventiili M1 juhitakse 0�10 V pingega. S�steemi t�itmise funktsioon 1 v�i 2 pumba SISSE/ V�LJA l�litamise ja kiiruse reguleerimisega. T�itmisvee akumulatsioonipaagi taseme reguleerimine. R�hu m��tmine s�steemis. AI155886473192et-000602 � Danfoss | 2020.03 | 25 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A361.2, n�ide a: 2 k�ttes�steemi koos kahe pumba juhtimise ja s�steemi t�itmise funktsiooniga. Kaugk�tte pealevoolu temperatuuri reguleerimisest s�ltuv pealevoolu temperatuur. Danfoss 87H1754.10 A362.1, n�ide a: Soojusvahetite astmeline juhtimine. 2 x HEX-ga s�ltumatult �hendatud s�steem, kus iga komponenti juhib 0-10-voldine mootoriga reguleerventiil (MCV). Igal HEX-kontuuril on oma ringluspump. Astmelise juhtimisega saab hallata kuni kuute soojusvahetit, kasutades lisaregulaatorit ECL 310. S1 V1 S5 ECL 310 + ECA 32 S3 A1 S7 S8 S15 S16 V3 (0 - 10 V) P1 S9 O1 S2 V2 S6 S4 P2 S10 O2 V�imalikud on muud lahendused, nt 3-punktilise juhtimisega t�iturmootorid reguleerventiilide jaoks v�i 0-10-voldise reguleerventiili ja 3-punktilise t�iturmootori kombineerimine. 26 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A367.1, n�ide a: 2 k�ttekontuuriga ja sisemise soojusvahetiga varustatud sekundaarselt �hendatud STV paagiga s�steem. STV eelistus, valikuline. Danfoss 87H2073.11 S1 ECL 310 A1 S4 S9 P5 M2 S2 S7 P1 S3 M1 S5 P2 S6 S8 P3 A367.2, n�ide a: 2 k�ttekontuuriga ja sekundaarselt �hendatud STV paagi laadimisega s�steem. STV eelistus, valikuline. S1 ECL 310 A1 S4 (S7) P5 M2 S2 (S7) Danfoss 87H2078.11 M1 S5 P1 S3 P2 S9 P4 S6 S8 P3 AI155886473192et-000602 � Danfoss | 2020.03 | 27 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A368.2, n�ide a: K�ttes�steem kahe pumba juhtimise ja s�steemi t�itmise funktsiooniga. Kaugk�tte pealevoolu temperatuurist s�ltuv pealevoolu temperatuuri reguleerimine. 1 v�i 2 ringluspumba juhtimisega STV s�steem. A368.4, n�ide a: K�ttes�steem kahe pumba juhtimise ning 1 v�i 2 pumbaga s�steemi t�itmise funktsiooniga. Kaugk�tte pealevoolu temperatuurist s�ltuv pealevoolu temperatuuri reguleerimine. 1 v�i 2 ringluspumba juhtimisega STV s�steem. R�hu m��tmine s�steemides. 28 | � Danfoss | 2020.03 Tootel A368 on kokku kuus alamt��pi erinevustega temperatuuri-/r�hum��tmistes ja t�ite-/ ringluspumba juhtimises. AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A376.1, n�ide a: Kaks k�ttekontuuri ja �ks s�ltuvalt �hendatud STV s�steem. Paralleelreziim v�i STV eelistus. Danfoss 87H2097.11 S1 M2 S5 ECL 310 A1 S3 P2 S2 1 M3 S10 S9 P3 S7 2 S4 M1 S6 3 P1 A376.2, n�ide a: Kaks k�ttekontuuri ja �ks s�ltuvalt �hendatud STV s�steem. Paralleelreziim v�i STV eelistus. STV soojendamine n�udluse korral (vooluhulga l�liti). Danfoss 87H2099.11 S1 ECL 310 A1 S3 P2 M2 S5 M3 S10 S9 P3 (S2) 1 (S2) 2 S7 S4 M1 3 S6 S8 P1 AI155886473192et-000602 � Danfoss | 2020.03 | 29 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A376.3, n�ide a: Kaks k�ttekontuuri ja �ks s�ltuvalt �hendatud STV s�steem. Paralleelreziim v�i STV eelistus. Reguleerventiile M1, M2 ja M3 juhitakse 0�10 V pingega. Danfoss 87H2101.11 S1 M2 A S5 ECL 310 A1 + ECA 32 S3 P2 S2 1 M3 A S10 S9 P3 S7 2 S4 M1 A S6 3 P1 A376.9, n�ide a: Kaks k�ttekontuuri ja �ks s�ltuvalt �hendatud STV s�steem. Paralleelreziim v�i STV eelistus. R�hu m��tmine ja temperatuuri seire s�steemis. A376.10 on nagu A376.9, kuid S11 ja S12 on r�huandurid. 30 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A377.1, n�ide a: Kaks k�ttekontuuri ja �ks STV paagi laadimise s�steem. Paralleelreziim v�i STV eelistus. Danfoss 87H2139.12 S1 ECL 310 A1 S4 P5 M3 S2 M2 S5 S3 P2 S9 M1 S10 P1 S7 B P4 S6 A S8 P3 Danfoss 87H2141.12 A377.2, n�ide a: Kaks k�ttekontuuri ja �ks STV paagi laadimise s�steem. STV soojendamise temperatuuri reguleerimine. Paralleelreziim v�i STV eelistus. S1 S4 M3 S2 ECL 310 A1 P5 P2 M2 S5 M1 S3 S9 P1 S10 B P4 S6 A S8 P3 AI155886473192et-000602 � Danfoss | 2020.03 | 31 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A390.1, n�ide a 3x s�ltumatult �hendatud k�ttekontuuri. A390.2, n�ide a 3x s�ltumatult �hendatud k�ttekontuuri. Reguleerventiilide t�iturmootoreid juhitakse 0�10 V signaalidega. 32 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A390.3, n�ide a 3x s�ltumatult �hendatud jahutuskontuurid. Ruumide jahutus v�ib olla �huk�itlusseadmetep�hine (AHU). A390.11, n�ide a Kolm iseseisvat k�ttekontuuri. K�ttekontuurid on s�ltuvalt �hendatud. STV laadimiskontuur 4 on �hendatud 1. kontuuriga. STV eelistus, valikuline. AI155886473192et-000602 � Danfoss | 2020.03 | 33 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A390.12, n�ide a Kaks s�ltumatult �hendatud k�ttekontuuri. �ks keerukam STV laadimiskontuur. STV eelistus, valikuline. Danfoss 87H2139.12 S1 ECL 310 A1 S4 P5 M3 S2 M2 S5 S3 P2 S9 M1 S10 P1 S7 B P4 S6 A S8 P3 A390.13, n�ide a Kaks s�ltumatult �hendatud k�ttekontuuri ja �ks STV laadimiskontuur. STV laadimiskontuuril on alati eelis. 34 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Tellimine Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed Regulaator, paigaldusp�hjad ja lisavarustus: T��p ECL Comfort 310 ECL Comfort 310 ECL Comfort 310B ECL Comfort 310 paigaldusp�hi Nimetus Kood Universaalne regulaator � 230 V AC Ei sisalda paigaldusp�hja. Sisaldab paigaldusjuhendit (tekstita). 087H3040 Universaalne regulaator � 24 V AC Ei sisalda paigaldusp�hja. Sisaldab paigaldusjuhendit (tekstita). 087H3044 Universaalne regulaator � 230 V AC Ilma ekraani ja seadekettata. Vajalik kaugjuhtimisseadme olemasolu. Ei sisalda paigaldusp�hja. Sisaldab paigaldusjuhendit (tekstita). 087H3050 Paigaldamiseks seinale v�i DIN-latile (35 mm). Regulaatori ECL Comfort 210 087H3230 saab paigaldada ECL Comfort 310 paigaldusp�hja (tulevaseks uuendamiseks). Sisaldab paigaldusjuhendit (tekstita) ja kaablisisseviigu tarvikuid. Kaugjuhtimisseade ja lisavarustus T��p ECA 30 ECA 31 ECA 30 / 31 raamikomplekt esipaneelile paigaldamiseks ECA 32 ECA 35 Nimetus Kood Kaugjuhtimisseade sisseehitatud ruumitemperatuurianduriga ja 087H3200 v�lise ruumitemperatuurianduri Pt 1000 �hendamise v�imalusega. Sisaldab paigaldusp�hja seinapaigalduseks. Sisaldab paigaldusjuhendit (tekstita). Kaugjuhtimisseade sisseehitatud ruumitemperatuurianduri ja niiskusanduriga. V�lise ruumitemperatuurianduri Pt 1000 �hendamise v�imalus. Kasutatakse eraldi rakenduste korral. Sisaldab paigaldusp�hja seinapaigalduseks. Sisaldab paigaldusjuhendit (tekstita). 087H3201 Paigaldamiseks kilbi v�ljal�ikesse. M��tmed 144 � 96 mm, tegelik v�ljal�ige 139 � 93 mm. Sisaldab paigaldusjuhendit (tekstita). 087H3236 Sisemine laiendusmoodul kuue sisendi (Pt 1000/analoog/digitaalne). 3x analoog (0-10 V) v�ljundiga. 4x releev�ljundit. Paigaldamiseks regulaatori ECL 310 paigaldusp�hja. Vt eraldi tehnilist andmelehte 087H3202 Sisemine laiendusmoodul kahe sisendi (Pt 1000/analoog/digitaalne). 3x analoog (0-10 V) v�ljundiga. 4x releev�ljundit. Paigaldamiseks regulaatori ECL 310 paigaldusp�hja. Vt eraldi tehnilist andmelehte. 087H3205 Lisavarustus: T��p ECA 99 Nimetus Transformaator 230 V AC � 24 V AC (35 VA) Kood 087B1156 AI155886473192et-000602 � Danfoss | 2020.03 | 35 Tehniline andmeleht 36 | � Danfoss | 2020.03 Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed ECL programmiv�tmed T��p A214 A217 A230 A231 A232 A237 A247 A260 Rakendusvaldkonna kirjeldus Regulaatori v�ljund signaalid Koodi nr � Ventilatsioonis�steemide temperatuuri reguleerimine (k�te/jahutus). 2 � 3 punkti, 2 � 2 punkti 087H3811 �hukanali / ruumi temperatuuri reguleerimine. Tagasivoolutemperatuuri piirang. Vooluhulga/energia piirang. Tulekahju- ja k�lmumiskaitse ning h�irefunktsioon. � Programmiv�ti A214 sisaldab regulaatoriga ECL Comfort 310 seotud rakendusi, mis suurendavad funktsionaalsust (p��rleva soojusvaheti juhtimine). � Akumulatsioonipaagiga v�i ilma STV (sooja tarbevee) kontuuri temperatuuri 1 � 3 punkti, 3 � 2 punkti 087H3807 t�iustatud reguleerimine. Ringluspumba juhtimine. Tagasivoolutemperatuuri piirang. K�lmumiskaitse ja h�irefunktsioon. � Programmiv�ti A217 sisaldab regulaatoriga ECL Comfort 296 / 310 seotud rakendusi, mis suurendavad funktsionaalsust (M-bus). � (A230.1) K�ttes�steemide pealevoolu temperatuuri reguleerimine vastavalt ilmastiku muutustele vastavalt ilmastiku muutustele. Ringluspumba juhtimine. Ruumitemperatuuri reguleerimise ja tagasivoolu temperatuuri piiramine. Vooluhulga/energia piirang. Tuule m�ju kompenseerimine, k�lmumiskaitse ja h�irefunktsioon. � (A230.2) Jahutuss�steemide pealevoolu temperatuuri reguleerimine. V�lis�hu temperatuuri ja ruumitemperatuuri kompenseerimine. Tagasivoolutemperatuuri piirang. � (A230.3) K�ttekontuuri pealevoolu temperatuuri reguleerimine vastavalt ilmastiku muutustele. Toatemperatuuri reguleerimine. Liiga k�rge suhtelise �huniiskuse kompenseerimine. Tagasivoolu temperatuuri piiramine. Energia/vooluhulga piirang. Tuule kompenseerimine. Pealevoolu temperatuuriga seotud h�irefunktsioon. Temperatuuride j�lgimine omaj�ulise temperatuuriregulaatoriga STV kontuuris. � (A230.4) K�ttekontuuri pealevoolu temperatuuri reguleerimine vastavalt ilmastiku muutustele. Toatemperatuuri reguleerimine. Tagasivoolu temperatuuri piiramine. Energia/vooluhulga piirang. Pealevoolu temperatuuri ja staatilise r�huga seotud h�irefunktsioon. Temperatuuride j�lgimine omaj�ulise temperatuuriregulaatoriga STV kontuuris. � Programmiv�tme A230 kasutamine regulaatoris ECL Comfort 296 / 310 tagab suurema funktsionaalsuse (M-bus). � Programmiv�tme A230 kasutamine regulaatoris ECL Comfort 310, sh ECA 32, 0-10 V reguleerventiili t�iturmootori juhtimiseks. 1 � 3 punkti, 2 � 2 punkti 087H3802 � K�ttes�steemide pealevoolu temperatuuri reguleerimine vastavalt ilmastiku 1 � 3 punkti, 3 � 2 punkti 087H3805 muutustele . Ringluspumba ja s�steemi t�itepumba juhtimine. Tagasivoolu temperatuuri piiramine. K�lmumiskaitse ja h�irefunktsioon. � Programmiv�ti A231 sisaldab regulaatoriga ECL Comfort 310 seotud rakendusi, mis suurendavad funktsionaalsust (2 pumpa s�steemi t�itmiseks ja M-bus). � K�tte- ja jahutuss�steemide pealevoolu temperatuuri reguleerimine 1 � 3 punkti, 3 � 2 punkti 087H3812 vastavalt ilmastikumuutustele. K�tte ja jahutuse automaatne �mberl�litamine. Ringluspumba juhtimine. Kastepunkti (ainult jahutusreziimi korral) ja pinnatemperatuuri kompenseerimine. � Programmiv�ti A232 sisaldab regulaatoriga ECL Comfort 310 seotud rakendusi, mis suurendavad funktsionaalsust (tagasivoolu temperatuuri piiramine ning k�tte- ja jahutuskontuuride eraldi juhtimine). � K�ttes�steemide pealevoolu temperatuuri reguleerimine vastavalt 1 � 3 punkti, 3 � 2 punkti 087H3806 ilmastikumuutustele. Ringluspumba juhtimine. Ruumitemperatuuri reguleerimine ja tagasivoolu temperatuuri piiramine. Vooluhulga/energia piirang. Sekundaarselt �hendatud akumulatsioonipaagi laadimiss�steemi v�i akumulatsioonipaagiga STV kontuuri temperatuuri reguleerimine. Valikuline STV kontuuri ON/OFF reguleerimine koos primaarselt �hendatud akumulatsioonipaagiga. STV ringluspumba juhtimine. K�lmumiskaitse ja h�irefunktsioon. � Programmiv�ti A237 sisaldab regulaatoriga ECL Comfort 296 / 310 seotud rakendusi, mis suurendavad funktsionaalsust (M-bus). � K�ttes�steemide pealevoolu temperatuuri reguleerimine vastavalt 2 � 3 punkti, 3 � 2 punkti 087H3808 ilmastiku muutustele. Ringluspumba juhtimine. Tagasivoolu temperatuuri piiramine. Vooluhulga/energia piirang. Akumulatsioonipaagi laadimiss�steemiga STV kontuuri temperatuuri reguleerimine. STV ringluspumba juhtimine akumulatsioonipaagi v�i soojusvaheti kaudu. K�lmumiskaitse ja h�irefunktsioon. � Programmiv�ti A247 sisaldab regulaatoriga ECL Comfort 310 seotud rakendusi, mis suurendavad funktsionaalsust (ruumitemperatuuri andur ja M-bus). � K�ttes�steemide pealevoolu temperatuuri reguleerimine vastavalt ilmastiku 2 � 3 punkti, 2 � 2 punkti 087H3801 muutustele . Kahe s�ltumatu k�ttekontuuri ringluspumba juhtimine, ruumitemperatuuri reguleerimine ja tagasivoolu temperatuuri piiramine. Voolhulga/energia piirang, k�lmumiskaitse ja h�irefunktsioon. � Programmiv�tme A260 kasutamine regulaatoris ECL Comfort 296 / 310 tagab suurema funktsionaalsuse (M-bus). AI155886473192et-000602 Tehniline andmeleht AI155886473192et-000602 Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed ECL programmiv�tmed (j�rg): T��p A266 A275 A319 A333 A361 A362 A367 A368 A376 Rakendusvaldkonna kirjeldus Regulaatori v�ljund signaalid Kood � K�ttes�steemide pealevoolu temperatuuri reguleerimine vastavalt ilmastiku 2 � 3 punkti, 2 � 2 punkti 087H3800 muutustele . Ringluspumba juhtimine, ruumitemperatuuri reguleerimine ja tagasivoolu temperatuuri piiramine. � STV ringlusega STV kontuuri temperatuuri reguleerimine. Tagasivoolu temperatuuri piiramine, STV eelistus, k�lmumiskaitse ja h�irefunktsioon. STV k�tte valikuline juhtimine vastavalt STV n�udlusele. � Programmiv�tme A266 kasutamine regulaatoris ECL Comfort 310 tagab suurema funktsionaalsuse (M-bus). � Programmiv�tme A266 kasutamine regulaatoris ECL Comfort 310, sh ECA 32, 0-10 V reguleerventiili t�iturmootori juhtimiseks. Erand: A266.2, STV kontuur. � 1-astmelisel katlaga k�ttes�steemide pealevoolu temperatuuri reguleerimine 1 � 3 punkti, 4 � 2 punkti 087H3814 vastavalt ilmastiku muutustele . �ks s�ltuvalt �hendatud k�ttekontuur ja �ks segamiskontuur. Ringluspumpade juhtimine, ruumitemperatuuri reguleerimine ja tagasivoolu temperatuuri piiramine. � Sisemise soojusvahetiga STV akumulatsioonipaagi temperatuuri reguleerimine. K�lmumiskaitse ja h�irefunktsioon. � Programmiv�ti A275 sisaldab regulaatoriga ECL Comfort 310 seotud rakendusi, mis suurendavad funktsionaalsust (mitu katlaastet). � Programmiv�ti A375 (alamt��bid A375.4 ja A375.5) t��tab regulaatoris ECL Comfort 310, sh ECA 32, 0-10 V katlatemperatuuri juhtimiseks. � K�ttekontuuri pealevoolu temperatuuri reguleerimine vastavalt ilmastiku muutustele v�i kombineeritud k�tmine / STV kontuurid, mid p�hinevad t�psustatud puhvritemperatuuri reguleerimisel. Laadimispumba kiirust reguleeritakse 0-10 V v�i PWM-p�hise (Moduleeritud pulsilaius) signaaliga. Puhvri t�hjenemist saab v�ltida sisseehitatud loogikaga. Direrentsiaalr�hku saab hoida kiiruse abil reguleeriva ringluspumbaga (0-10 V v�i PWM). Valikuline libisev tagasivoolu temperatuuri piiramine. Paagi soojendusn�ude jaoks on releev�ljund; soovitud pealevoolutemperatuuri signaali kaugs�tte t�histamine. H�irefunktsioonid on seotud pealevoolu- ja paagi temperatuuridega. 1 v�i 2x 3-punktiline, 4x 087H3847 2-punktiline, 2x 0-10 V PWM � K�ttes�steemi pealevoolu temperatuuri reguleerimine vastavalt ilmastiku muutustele. 1 v�i 2 ringluspumba SISSE/V�LJA l�litamine ja kiiruse juhtimine ning tagasivoolu temperatuuri piiramine. Vooluhulga/ energia piirang. K�lmumiskaitse ja h�irefunktsioon. 1 v�i 2 s�steemi t�itepumba SISSE/V�LJA l�litamine ja kiiruse juhtimine. S�steemi t�itmise juhtimine. R�huvabastusfunktsioon. R�hu ja temperatuuri seire. K�lmumiskaitse ja h�irefunktsioon. 1 � 3 punkti, 7 � 2 punkti* 087H3818 v�i 1 x 0-10 V juhtimine*, 7 � 2 punkti* � 2 k�ttekontuuri pealevoolu temperatuuri reguleerimine vastavalt ilmastiku 2 � 3 punkti, 7 � 2 punkti* 087H3804 muutustele. Kaugk�tte pealevoolu temperatuurist s�ltuv pealevoolu temperatuuri reguleerimine. 2 ringluspumba juhtimine.Tagasivoolu temperatuuri piiramine. Vooluhulga/energia piirang. S�steemi t�itmise funktsioon. K�lmumiskaitse ja h�irefunktsioon. � K�ttekontuuri pealevoolu temperatuuri reguleerimine vastavalt ilmastiku muutustele v�i kombineeritud k�tmine / STV kontuurid, mis p�hinevad kahel soojusvahetil (HEX). Reguleerventiili andmeid on v�etud arvesse ja kasutamata HEX-kontuuris saab voolu peatada. Valikuline libisev tagasivoolu temperatuuri piiramine. Saab seadistada �mberp��ratud j�rjestuses programmeeritud �mberl�lituse (HEX-1 HEX-2 ja HEX-2 - HEX-1). T�histamissisendid HEX-1 ja HEX-2 k�ivitamisel on saadaval. M-Bus-p�hist signaali saab kasutada vooluhulga/energia piiramiseks. Astmeliselt saab juhtida kuni kuute soojusvahetit �he, kahe v�i kolme regulaatoriga ECL Comfort 310, (k�ik on tarnitud koos programmiv�tmega A362). ECL-regulaatorid on omavahel �hendatud ECL 485 Bus-ga. H�irefunktsioonid on seotud pealevoolu ja vooluhulga temperatuuridega. 2x 3-punktiline, 2x 0�10 087H3845 V, 3x 2-punktiline � 2 k�ttekontuuri pealevoolu temperatuuri reguleerimine vastavalt ilmastiku 2 � 3 punkti, 5 � 2 punkti 087H3813 muutustele. Ringluspumba juhtimine. Ruumitemperatuuri reguleerimine ja tagasivoolu temperatuuri piiramine. Vooluhulga/energia piirang. � Sekundaarselt �hendatud akumulatsioonipaagi laadimiss�steemi v�i akumulatsioonipaagiga STV kontuuri temperatuuri reguleerimine. Valikuline STV kontuuri ON/OFF reguleerimine koos primaarselt �hendatud akumulatsioonipaagiga. STV ringluspumba juhtimine. K�lmumiskaitse ja h�irefunktsioon. � K�ttekontuuri pealevoolu temperatuuri reguleerimine vastavalt ilmastiku 2 � 3 punkti, 5 � 2 punkti 087H3803 muutustele. Kaugk�tte pealevoolu temperatuurist s�ltuv pealevoolu temperatuuri reguleerimine. 2 ringluspumba juhtimine. Tagasivoolu temperatuuri piiramine. Vooluhulga/energia piirang. Vooluhulga/energia piirang ja s�steemi t�itmise funktsioon. � STV ringlusega STV kontuuri juhtimine, tagasivoolu temperatuuri piiramine ja STV eelistus. K�lmumiskaitse ja h�irefunktsioon. � 2 k�ttekontuuri pealevoolu temperatuuri reguleerimine vastavalt ilmastiku 3 � 3 punkti, 5 � 2 punkti 087H3810 muutustele. Ringluspumba juhtimine. Ruumitemperatuuri v�i reguleerimine ja tagasivoolutemperatuuri piiramine. Vooluhulga/energia 3 x 0-10 V juhtimine*, piirang. 5 � 2 punkti � STV ringlusega STV kontuuri juhtimine, tagasivoolu temperatuuri piiramine ja STV eelistus. STV k�tte valikuline juhtimine vastavalt STV n�udlusele. K�lmumiskaitse ja h�irefunktsioon. * vajalik on mooduli ECA 32 olemasolu � Danfoss | 2020.03 | 37 Tehniline andmeleht Tellimine: T�iendavad tooted / tarkvara: Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed ECL programmiv�tmed (j�rg): T��p A377 A390 Rakendusvaldkonna kirjeldus Regulaatori v�ljund signaalid Kood � 2 k�ttekontuuri pealevoolu temperatuuri reguleerimine vastavalt ilmastiku 3 � 3 punkti, 5 � 2 punkti 087H3817 muutustele. Ringluspumba juhtimine. Ruumitemperatuuri reguleerimine ja tagasivoolu temperatuuri piiramine. Vooluhulga/energia piirang. � Akumulatsioonipaagiga laadimiss�steemi v�i akumulatsioonipaagiga STV kontuuri temperatuuri reguleerimine. STV ringluspumba juhtimine. Valikuline STV k�ttetemperatuuri reguleerimine. K�lmumiskaitse ja h�irefunktsioon. � Pealevoolu temperatuuri reguleerimine vastavalt ilmastikule kuni kolmes k�ttekontuuris. Ruumitemperatuuri reguleerimine ja libiseva tagasivoolu temperatuuri piiramine. K�ttekontuurid t��tavad paralleelselt iseseisvatena v�i kontuuridena 2 ja 3 p�rast kontuuri 1. Pealevoolu temperatuuri reguleerimine kuni kolmes jahutuskontuuris. Ruumitemperatuuri reguleerimise ja tagastustemperatuuri piiramine. Jahutuskontuurid t��tavad paralleelselt iseseisvatena v�i kontuuridena 2 ja 3 p�rast kontuuri 1. Temperatuuri reguleerimine STV-paagi laadimiskontuuris. STV soojendamise temperatuuri reguleerimine. Tagasivoolutemperatuuri piirang. STV eelistuse v�imalus. Vooluhulga temperatuuridega seotud h�irefunktsioonid. Valikuline mootoriga reguleerventiilide juhtimine analoogsignaaliga (0�.- 10 V), ainult 3x k�ttekontuuri. 3x 3-punktiline, 3x 0�10 V, 5x 2-punktiline 087H3815 Iga eelnimetatud kood sisaldab �he ECL programmiv�tme, �he paigaldusjuhendi ja �he mitmekeelse kasutusjuhendite komplekti. Temperatuuriandurid Pt 1000 (IEC 751B, 1000 / 0 �C): T��p ESMT ESM-10 ESM-11 ESMB-12 ESMC ESMU-100 ESMU-250 ESMU-100 ESMU-250 Nimetus V�lis�hu temperatuuriandur Ruumitemperatuuriandur Pinnatemperatuuri andur Universaalne temperatuuriandur Pinnatemperatuuri andur koos 2 m kaabliga Uputatav temperatuuriandur, 100 mm, vask Uputatav temperatuuriandur, 250 mm, vask Uputatav temperatuuriandur, 100 mm, roostevaba teras Uputatav temperatuuriandur, 250 mm, roostevaba teras Lisavarustus ja tagavaraosad: Anduritasku Anduritasku Anduritasku Anduritasku Uputatav, roostevaba teras 100 mm, ESMU-100, Cu (087B1180) Uputatav, roostevaba teras 250 mm, ESMU-250, Cu (087B1181) Uputatav, roostevaba teras 100 mm, ESMB-12, (087B1184) Uputatav, roostevaba teras 250 mm, ESMB-12, (087B1184) Tootekood 084N1012 087B1164 087B1165 087B1184 087N0011 087B1180 087B1181 087B1182 087B1183 087B1190 087B1191 087B1192 087B1193 Regulaator ECL Comfort ECL 310, 230 V AC ECL 310 B, 230 V AC ECL 310, 24 V AC Paigaldusp�hi ECL 310 jaoks Program- Kaugjuhtimisseade miv�ti A2xx A3xx ECA 30 ECA 31 Temperatuuriandurid T�iturmootorid / ventiilid ESMT (v�lis�hk) ESM-11 (pinna) ESMC (pinna) ESMU (uputatav) ESM-10 (ruum) ESMB-12 (universaalne) vt vastavat kirjandust ECL Portal ECL Tool OPC server Juurdep��s regulaatorile ECL Comfort 310 veebibrauseri kaudu. P�rast konto loomist on regulaatorile ECL Comfort310 v�imalik juurde p��seda ka nutitelefoni kaudu. Vt eraldi tehnilist andmelehte Tarkvara s�learvuti jaoks. �hendage regulaator Allalaadimine Internetist ECL Comfort 210 / 296 / 310 otse s�learvutiga n�iteks parameetriloendite v�i esmak�ivituse aruannete jaoks. Regulaatorile ECL Comfort 310 (Modbus- v�i TCP/ Etherneti-�hendus). Vt eraldi tehnilist andmelehte ja allalaadimine Internetist 38 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Kasutamine Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed A B Graafilisel must-valgel ekraanil (A) kuvatakse k�ik temperatuurid ja olekuteave ning seda kasutatakse ka reguleerimisparameetrite seadistamiseks. Ekraanil on taustvalgustus. Valida saab erinevaid lemmikkuvasid. Navigeerimine, sirvimine ja men��kirje valimine toimub seadeketta abil (mitmeotstarbeline nupp (B)). Kaugjuhtimisseadet ECA 30 / 31 kasutatakse kaugseadistamiseks ja regulaatori ECL Comfort k�sitsi juhtimiseks. Ruumi p�siva temperatuuri hoidmiseks mugavus- v�i s��stureziimil korrigeeritakse pealevoolu temperatuuri siseehitatud temperatuurianduri abil. Kaugjuhtimisseadet ECA 30 / 31 kasutatakse samamoodi nagu seadeketta ja taustvalgustusega regulaatorit ECL Comfort 310. Lemmikkuvade n�ited: AI155886473192et-000602 � Danfoss | 2020.03 | 39 Tehniline andmeleht Funktsioonid Teabeedastus 40 | � Danfoss | 2020.03 Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed �ldfunktsioonid: � Regulaator ECL Comfort 310 sisaldab k�iki kaa- saegsele k�tte- ja sooja tarbevee temperatuuriregulaatorile vajalikke funktsioone. � Regulaatoriga ECL Comfort 210 / 310 peremees/ alluv-s�steemides saab seda kasutada kui peremees- v�i alluvregulaatorit. � Paindlikuks h��lestamiseks sisaldab ECL programmiv�ti rakendustarkvara. Lisaks toimub regulaatori tarkvara uuendamine vajadusel automaatselt. � Lisaks standardfunktsioonidele sisaldab ECL Comfort 310 logi- ja h�irefunktsioone. � Sisemist reaalajakella kasutatakse suve-/talveaja automaatseks vahetamiseks ning n�dala- ja p�hadegraafiku jaoks. � Mootorikaitse, mis tagab stabiilse reguleerimise ja mootoriga reguleerventiili pika t��ea, on saadaval enamike rakenduste puhul. K�tteperioodide vahelisel ajal "treenitakse" mootoriga reguleerventiili blokeerumise v�ltimiseks. � Graafikuj�rgne reguleerimine (mugavus- ja s��stureziim) p�hineb n�dalaprogrammil. P�hadeprogramm v�imaldab valida mugavusja s��stureziimi vahel. � Regulaatorid ECL Comfort 310 saavad impulsse soojusarvestilt v�i vooluhulgam��turilt, et piirata energia- v�i vooluhulka. Regulaatorid v�ivad soojusarvestilt v�i vooluhulgam��turilt saada andmeid ka M-bus-�henduse kaudu. � Paljudes rakendustes on seadistatud analoogsisend (0-10 V) muuhulgas ka r�hu m��tmiseks. Skaala m��ratakse regulaatoris. � M�ned rakendused on seadistatud digitaalsisendi kasutamiseks. Seda funktsiooni saab kasutada v�lise l�liti abil mugavus- v�i s��stureziimi aktiveerimiseks v�i vooluhulga signaalile reageerimiseks. � Iga v�ljundi jaoks (3-punktiline juhtimine) saab seadistada eraldi juhtparameetrid proportsionaalsusala (Xp), integreerimisaja (Tn), mootoriga reguleerventiili t��tamise aja ja neutraaltsooni (Nz). � M�nede rakenduste mootoriga reguleerventiile saab juhtida 0�10 V signaaliga. � Paljudel rakendustel on s�steemi t�itmise funktsiooni ja/v�i 2 pumba juhtimine. � M�ned rakendused juhivad ringluspumpi 0�10 V v�i PWM-signaali abil. K�ttefunktsioonid: � K�ttegraafik (v�lis�hu temperatuuri ja soovitud pealevoolu temperatuuri vaheline seos) seadistatakse 6 koordinaatpunkti v�i kalde v��rtuse abil. Seada saab soovitud pealevoolu vee k�rgeima/madalaima temperatuuri. M�nedel rakenduse alamt��pidel (nt A337, A347, A367, A375 ja A377) saab soovitud pealevoolu temperatuuri seada 0�10 V pingega. � Tagasivoolu temperatuuri saab piirata v�listemperatuuri suhtes v�i m��rata fikseeritud v��rtuse. � K�tte v�ljal�litamise funktsiooni abil saab k�rge v�listemperatuuri korral k�tte v�lja l�litada ja peatada ringluspumba. � Regulaatoris ECL Comfort 310 saab ruumitemperatuuri alusel mugavuse parandamiseks korrigeerida soovitud pealevoolutemperatuuri. � Optimeerimisfunktsioon tagab k�tte soovitud perioodidel (mida madalam v�listemperatuur, seda varem l�litub k�te sisse). � �leminekufunktsioon l�litab k�tte sisse sujuvalt (kaugk�ttepaigaldiste puhul). � Kiire �lesk�tmise funktsioon l�litab k�tte sisse v�imsalt (katlaga paigalduste puhul). � Ringluspumpa juhitakse vastavalt k�ttevajadusele ja k�lmumiskaitsele. K�tteperioodide vahelisel ajal ,,treenitakse" aeg-ajalt ringluspumpa selle blokeerumise v�ltimiseks. � S��stufunktsiooni puhul on kaks v�imalust: �alandatud pealevoolutemperatuur fikseeritud alandusega v�i alandamisega vastavalt v�listemperatuurile (mida madalam v�listemperatuur, seda v�iksem alandus). � k�te on v�lja l�litatud, kuid k�lmumiskaitse on ikka aktiivne. STV funktsioonid: � Automaatse h��lestamise funktsioon reguleerimisparameetrite automaatseks seadistamiseks konstantse STV temperatuuri puhul on integreeritud rakendustesse A217, A266, A368 ja A376. Automaatne h��lestamine on siiski v�imalik ainult ventiilide korral, mida on lubatud kasutada koos automaath��lestusega, nt Danfossi t��bid VB 2 ja VM 2, samuti ventiilid VF ja VFS. � Bakterivastasele funktsioonile saab m��rata graafiku. � K�ttekontuuril saab olla STV eelistus. Regulaatoril ECL Comfort 310 on: �ECL 485 andmesidesiin, mittegalvaaniliselt isoleeritud, peremees-, alluv- ning kaugjuhtimisseadme vaheliseks suletud teabeedastuseks. �RS 485 siin, galvaaniliselt isoleeritud, Modbus�hendusega SCADA-s�steemide jaoks. � M-bus, mittegalvaaniliselt isoleeritud, M-bus�henduse jaoks m��turitega. �USB, t��p B, tarkvara ECL Tool jaoks (arvutitarkvara). �Ethernet, RJ 45, TCP/IP-�henduse jaoks internetiga (ECL portaal) Peremees-/alluvseadmete vahelised �hendused AI155886473192et-000602 Tehniline andmeleht Keeled �ldandmed Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed Men��keele saab valida ligikaudu 22 keele seast. Inglise keel laaditakse alati �les paralleelselt Vt "Keelte loend". valitud keelega. Regulaatori ECL Comfort ja kaugjuhtimisseadme andmed: �mbritseva keskkonna temperatuur Ladustus- ja transporditemperatuur Paigaldamine Paigaldamine �hendused Sisendite arv Temperatuurianduri t��p Digitaalsisend Analoogsisend Impulsi sisend, sageduse vahemik (valitud rakendustele) Kaal Ekraan (ainult ECL Comfort 310 ja ECA 30 / 31) Seadistus (ainult ECL Comfort 310 ja ECA 30 / 31) Seadistus (ECL Comfort 310 B) Andmete logimine Kellaaja ja kuup�eva s�ilimine toitekatkestuse korral v�hemalt Seadete ja andmete varundus Korpuse kaitseaste -m�rgistus vastavalt standarditele Men��keeled ECL Comfort 310 / 310B ECA 30 / 31 0-55 �C �40 kuni 70 �C Kondensatsiooni (kaste) ohu korral ei tohiks seda paigaldada Paigaldada tuleb vertikaalsele seinale ja Paigaldada tuleb vertikaalsele seinale ja keeratuna horisontaalselt v�i DIN-latile keeratuna horisontaalselt v�i paneeli (35 mm) sissel�ikesse Klemmid paigaldusp�hjal Klemmid paigaldusp�hjal Kokku 8: - 6 temperatuuriandurit 4*) andur Pt 1000, digitaalne, analoog v�i impulss Pt 1000 (1000 oomi temperatuuril 0 �C), IEC 751B Temperatuurivahemik: -60 kuni 150 �C Sisemise temperatuurianduri alternatiiv: Pt 1000 (1000 oomi temperatuuril 0 �C), IEC 751B v�imalik on signaalinivoo t�stmine 12 V tasemele Digitaalsisendi aktiveerimine tuleb teha potentsiaalse pingevaba l�liti/ �hendusega. 0-10 V, t�psus 9 bitti - J�lgimiseks: 0,01 - 200 Hz - Piiramiseks: v�hemalt 1 Hz (soovitatav) ning korrap�rased impulsid stabiilse reguleerimise jaoks. 0,46 / 0,42 kg 0,14 kg Graafiline, must-valge, taustavalgusega 128 x 96 punkti Ekraanireziim: Must taust, valge tekst Intuitiivse vajutus- ja keeramisfunktsiooniga seadeketas ECA 30 / 31 14 parameetrit kuni 10 p�eva 72 h - V�lkm�lu V�lkm�lu IP 41 IP 20 EMC (elektromagnetilise �hilduvuse direktiiv) LVD (madalpingedirektiiv) RoHS (ohtlike ainete kasutamise piiramist k�sitlev direktiiv) Men��keele saab valida ligikaudu 22 keele seast. Vt "Keelte loend". *) Konfigureeritakse rakenduse �leslaadimisel. ECL programmiv�ti: Salvestust��p Segmenteerimine Rakendused Lukustusfunktsioon Men��keeled V�lkm�lu 1.osa: rakenduse andmed, pole muudetav 2.osa: tehaseseaded, pole muudetav 3.osa: regulaatori ECL Comfort tarkvara uuendamine, pole muudetav 4.osa: kasutaja seaded, muudetav V�tmed A2xx t��tavad regulaatorites ECL Comfort 210 ja ECL Comfort 310 V�tmed A3xx t��tavad ainult regulaatoris ECL Comfort 310 Kui v�tit pole regulaatorisse ECL Comfort sisestatud, saab k�iki seadeid vaadata, kuid mitte muuta Men��keele saab valida ligikaudu 22 keele seast. Vt "Keelte loend". AI155886473192et-000602 � Danfoss | 2020.03 | 41 Tehniline andmeleht 42 | � Danfoss | 2020.03 Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed Andmesidesiini ECL 485 andmed: Otstarve �hendus Kaabli t��p Kaabli suurim kogupikkus (siinikaabel + andurikaablid) Suurim �hendatud ECL-alluvregulaatorite arv Suurim �hendatud kaugjuhtimisseadmete arv Peremeesseadmelt saadetavad andmed Adresseeritud alluvregulaatorilt saadetavad andmed Kaugjuhtimisseadmelt ECA 30 / 31 saadetavad andmed Modbus-side andmed: Otstarve �hendus Protokoll Kaabli t��p Suurim kaablipikkus �henduse kiirus Jadareziim V�rk �henduse M-Bus andmed: Otstarve �hendus M-Bus peremeesseade vastavalt standardile Kaabli t��p Kaabli suurim pikkus Modulatsioonikiirus Uuendusaeg L��sifunktsioon Toetatavad soojusarvestid Soojusarvestilt edastatavad andmed Soovitused: USB-�henduse andmed: USB CDC (�henduse seadmeklass) Modbus USB kaudu �hendus, kaabli t��p Ainult sise�hendusteks regulaatorite ECL Comfort 210 / 296 / 310 ja ECA 30 / 31 vahel. (Danfossi omandi�igusega siin) Klemmid paigaldusp�hjal Mittegalvaaniliselt isoleeritud Varjestatud kaabel, 2 keerupaari, Minimaalne ristl�ige: 0,22 mm (AWG 24). N�ited LiYCY 2 � 2 � 0.25 mm2 (AWG 24) v�i Etherneti CAT5 Kokku 200 m (koos andurikaablitega) Kordumatu aadressiga seadmed (1-9): 9 Seadmed aadressiga "0": 5 2 Kuup�ev Kellaaeg V�listemperatuur Soovitud ruumitemperatuur STV eelistuse signaal Soovitud pealevoolu temperatuur igalt kontuurilt � tegelik ja soovitud ruumitemperatuur � funktsiooni valiku reziim � (ECA 31) suhteline niiskus SCADA s�steemi jaoks Paigaldusp�hja klemmid 34 ja 35. Modbus-tugisignaal (klemm 36) peab olema �hendatud. Galvaaniliselt isoleeritud (500 V). Modbus RTU Varjestatud kaabel, 2 keerupaari + signaali maandus. Minimaalne ristl�ige: 0,22 mm2 (AWG 24). N�ide: LiYCY 2 � 2 � 0,25 mm2 (AWG 24) 1200 m (s�ltuvalt kaabli t��bist ja paigaldusest). Pooldupleks. 9,6 kbit/s (vaikev��rtus) / 19,2 kbit/s / 38,4 kbit/s 8 andmebitti, paarsus ja 1 stopp-bitt. Vastavalt standardsele juhendile Modbus Serial Line Implementation Guide V1.0. �hendus soojusarvestitega, kuni 5 soojusarvestit Paigaldusp�hja klemmid 37 ja 38. Mittegalvaaniliselt isoleeritud DS / EN 1434-3: 1997 2 x 0,8 mm2 N�ide: JY(St)Y 2 x 0,8 mm2 (mitte keerupaar) 50 m 300 boodi (reguleeritav) 60 s (reguleeritav) V�imaldab rakendusel ECL Portal soojusarvesteid otse lugeda Infocal 6 ja paljud muud margid ja t��bid. Teave muude arvestite kohta on saadaval n�udmisel S�ltuvalt soojusarvestist: � Primaarne pealevoolu temperatuur � Primaarne tagasivoolu temperatuur � Tegelik vooluhulk / akumuleeritud vooluhulk � Tegelik soojus / v�imsus � Akumuleeritud soojusenergia Danfoss soovitab kasutada 230 V AC toitega soojusarvesteid. Kasutatakse hoolduse eesm�rgil (regulaatori ECL tuvastamiseks Windowsis virtuaalse COM-pordina on vajalik Windowsi draiver) Sarnaneb Modbusi jada�hendusele, kuid ajastus on l�dvem Standardne USB-kaabel (USB A -------- USB B) AI155886473192et-000602 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed Ethernet-�henduse (Modbus / TCP) andmed: Otstarve �hendus Protokoll Kaabli t��p Suurim kaablipikkus Automaatne �lekostvuse tuvastus Etherneti vaikeaadress (IP-aadress) Pordi number �henduste arv Turvalisus SCADA s�steemi jaoks RJ45 pesa Modbus / TCP Standardne Etherneti kaabel (CAT 5) Vastavalt Etherneti standardile Lubatud 192.168.1.100 502 (Modbus / TCP port) 1 Tuleb tagada Etherneti infrastruktuuri abil Port A: USB (B-t��pi pesa) Port B: Ethernet (RJ45, pistikupesa) Port C: ECL programmiv�ti Keelte loend V�rdlus regulaatoriga ECL Comfort 210 / 296 Bulgaaria Horvaatia Tsehhi Taani Hollandi Inglise Eesti Soome Prantsuse Saksa Ungari Itaalia L�ti Leedu Poola Rumeenia Vene Serbia Slovakkia Sloveenia Hispaania Rootsi Valitud keel + inglise keel laaditakse rakenduse �leslaadimisel.. M-bus-andmeside Modbus-�hendus Ethernet Sisendid Releev�ljundid T�iturmootori v�ljundid Sisendite/v�ljundite laiendamine Programmiv�tmed Esik�lje m��tmed (L x K, mm) Toitepinge ECL Comfort 310 Jah Jah, galvaaniliselt isoleeritud Jah, RJ45-�hendus, Modbus/TCP. SCADA lahenduste ja rakenduse ECL Portal jaoks ECL Comfort 210 Ei Jah, mittegalvaaniliselt isoleeritud Ei 10 6 3x 3-punktiline Jah, ECA 32, paigaldatakse paigaldusp�hja. � 6 sisendit � 2 impulsisisendit � 3 analoogv�ljundit (0�10 V) � 4 releed alternatiiv, ECA 35: � 2 sisendit � 2 impulsisisendit � 3 analoogv�ljundit (0�10 V) � 4 PWM-v�ljundit � 4 releed A2xx ja A3xx 220 x 110 8 4 2x 3-punktiline Ei A2xx 220 x 110 230 V ja 24 V 230 V ECL Comfort 296 Jah Jah, galvaaniliselt isoleeritud Jah, RJ45-�hendus, Modbus/TCP. SCADA lahenduste ja rakenduse ECL Portal jaoks 8 4 2x 3-punktiline Ei A2xx 144 x 96 230 V AI155886473192et-000602 � Danfoss | 2020.03 | 43 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed Elektri�hendused � 230 V AC Elektri�hendused � 24 V AC Regulaatori ECL Comfort 310 elektrilise �hendusskeemi n�ide Toitepinge Pingevahemik V�imsustarve Releev�ljundite suurim koormus T�iturmootorite s�mistorv�ljundite suurim koormus 230 V AC - 50 Hz 207�244 V AC (IEC 60038) 5 VA 4(2) A � 230 V AC (4 A aktiivkoormuse korral, 2 A induktiivkoormuse korral) 0,2 A � 230 V AC Regulaatori ECL Comfort 310 elektrilise �hendusskeemi n�ide �rge �hendage 230 V AC toitega komponente otse 24 V AC toitega regulaatori k�lge. 230 V AC eraldamiseks 24 V AC-st kasutage abireleesid (K). Toitepinge Pingevahemik V�imsustarve Releev�ljundi suurim koormus T�iturmootorite s�mistorv�ljundite suurim koormus 24 V AC - 50 Hz 21,6�26,4 V AC (IEC 60038) 5 VA 4(2) A � 24 V AC (4 A aktiivkoormuse korral, 2 A induktiivkoormuse korral) 1 A � 24 V AC 44 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht �hendusskeem - sisendid Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed �hendusskeem � kaugjuhtimisseade ECA 30 / 31 Paigaldusp�hi �hendusskeem � regulaator ECL Comfort 310 / 310B ja kaugjuhtimisseade ECA 30 / 31 Toitepinge V�imsustarve V�line ruumitemperatuuri andur Ainult ECA 31 Andmesidesiinilt ECL 485 1 VA Pt 1000 (ESM-10), asendab sisseehitatud temperatuuriandurit Sisaldab niiskusandurit, mida kasutatakse erirakenduste korral M��tmed Regulaatori ECL Comfort 310 paigaldusp�hi (saab kasutada ka regulaatori ECL Comfort 210 korral). AI155886473192et-000602 ECL Comfort 310 � Danfoss | 2020.03 | 45 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed ECL Comfort 310B ECA 30 / 31 ECA 30 / 31 v�ljal�ige kilpi paigaldamiseks ECA 32 Raam (kood 087H3236) paigaldatakse v�ljal�ikesse (139 � 93 mm), raami paigaldatakse kaugjuhtimisseade ECA 30 / 31. 46 | � Danfoss | 2020.03 AI155886473192et-000602 Tehniline andmeleht Hanketekst AI155886473192et-000602 Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed K�tte- ja sooja tarbevee rakenduste elektrooniline regulaator 1a Elektrooniline ilmastiku muutusi kompenseeriv regulaator pealevoolu temperatuuri reguleerimiseks k�tte- ja sooja tarbevee s�steemides. Keeratav- ja vajutatav seadeketas, taustvalgustusega graafiline ekraan ja men��p�hine juhtimine kohalikes keeltes. Regulaator saab juhtida mitut rakendust, mis laetakse sinna tarkvaraliste programmiv�tmete abil. 1b � K�ttegraafiku seadmine 6 koordinaatpunkti v�i kaldega. � Pealevoolu temperatuuri piirangud. � Ruumitemperatuuri kompenseerimine ning mugavus-ja s��stuperioodid vastavalt n�dalagraafikule. � Puhkuseprogramm �Tagasivoolu temperatuuri piiramine fikseeritud v��rtusega (STV) v�i vastavalt v�lis�hu temperatuurile (k�te). � Pumpasid juhitakse vastavalt k�ttevajadusele ja k�lmumiskaitsele. � H�irefunktsioonid ja logipildid k�ikide andurite kohta. � Iga v�ljundi eraldi k�sijuhtimine. � Teabeedastus: M-bus (kuni 5 meetrit), Modbus, Ethernet (nt interneti-�hendus ECL portaaliga), ECL 485 (sisemine andmesiin). � �hendus arvuti kaudu toimuvaks esmak�ivituseks / hooldamiseks � 6 temperatuurianduri (Pt 1000) sisendit. � 4 rakendustega seotud ja konfigureeritud sisendit. � 6 releev�ljundit � 3 paari elektroonilisi v�ljundeid mootoriga reguleerventiili m�ravabaks t��tamiseks. Kaugjuhtimisseade ECA 30 / 31: � Keeratav- ja vajutatav seadeketas, taustvalgustusega graafiline ekraan � Sisseehitatud ruumitemperatuuriandur � Sisseehitatud niiskusandur (ainult ECA 31) Laiendusmoodul ECA 32 sisaldab: � 6 konfigureeritavat lisasisendit � 2 impulsiloendurit � 4 releev�ljundit � 3 analoogv�ljundit Laiendusmoodul ECA 35 sisaldab: � 2 konfigureeritavat lisasisendit � 2 impulsiloendurit � 4 releev�ljundit � 3 analoogv�ljundit � 4 PWM-v�ljundit 1c P�hiandmed: � Toitepinge, 230 V AC, 50 Hz: ECL 310 ja ECL 310 B � Toitepinge, 24 V AC, 50 Hz: ECL 310 � Energiatarve: maks. 5 VA � �mbritseva keskkonna temperatuur: 0�55 �C � Ladustamistemperatuur: -40 kuni 70 �C 2 Toote omadused: � Kaitseklass: IP 41 � Sisaldab DIN-lati adapterit � M��tmed (sh paigaldusp�hi) P*L*K: 220*110*80 mm � Tellimiskood: ECL Comfort 310, 230 V: 087H3040 � Tellimiskood: ECL Comfort 310B, 230 V: 087H3050 � Tellimiskood: ECL Comfort 310, 24 V: 087H3044 � Ordering code no.: Base part for ECL Comfort 310 / 310B: 087H3230 � Tellimiskood: Regulaatori ECL Comfort 310 / 310B paigaldusp�hi: 087H3230 � Tellimiskood: ECA 30: 087H3200 � Tellimiskood: ECA 31: 087H3201 � Tellimiskood: ECA 32: 087H3202 � Tellimiskood: ECA 35: 087H3205 � Tellimiskoodi number programmiv�tme jaoks oleneb eelistatud rakendusest � Danfoss | 2020.03 | 47 Tehniline andmeleht Regulaator ECL Comfort 310, kaugjuhtimisseadmed ECA 30 / 31 ja programmiv�tmed Lisadokumentatsioon regulaatori ECL Comfort 310, moodulite ja lisaseadmete kohta on saadaval saidil http://heating.danfoss.ee/ v�i http://store.danfoss.com/ 48 | � Danfoss | DHS-SMDBT/DK | 2020.03 AI155886473192et-000602
