User Manual for EMBERGLOW models including: TCVFM18NL, Vent-Free Gas Log Heater, TCVFM18NL Vent-Free Gas Log Heater, TCVFT24NL
20020801 www.ee. 5 PRODUCT FEATURES This log set has been tested and approved to ANSI Z21.11.2 standard for Unvented Heaters and can be operated with the flue damper closed.
TCVFM18NL Emberglow Vent Free 30000 BTU Gas Heater.

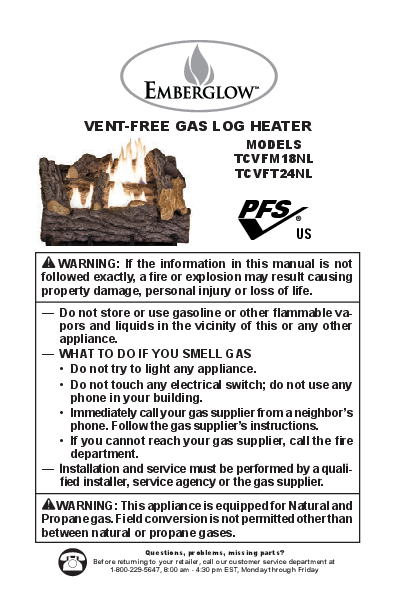

VENT-FREE GAS LOG HEATER MODELS TCVFM18NL TCVFT24NL PFS ® US WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or loss of life. -- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance. -- WHAT TO DO IF YOU SMELL GAS · Do not try to light any appliance. · Do not touch any electrical switch; do not use any phone in your building. · Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions. · If you cannot reach your gas supplier, call the fire department. -- Installation and service must be performed by a qualified installer, service agency or the gas supplier. WARNING: This appliance is equipped for Natural and Propane gas. Field conversion is not permitted other than between natural or propane gases. Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-800-229-5647, 8:00 am - 4:30 pm EST, Monday through Friday TABLE OF CONTENTS Specifications ............................................ 3 Safety ........................................................ 3 Product Features ....................................... 5 Local Codes............................................... 5 Unpacking.................................................. 5 Qualified Installing Agency ........................ 6 Water Vapor: A By-Product Of Unvented Room Heaters ..................... 6 Air For Combustion and Ventilation ........... 6 Installation ................................................. 8 Operation................................................. 20 Inspecting Burners................................... 22 Care And Maintenance ............................ 23 Troubleshooting....................................... 24 Parts ........................................................ 28 Replacement Parts .................................. 30 Warranty .................................................. 32 SAVE THIS BOOK INSTALLER: Leave this manual with the appliance. CONSUMER: Retain this manual for future reference. This is an unvented gas-fired heater. It uses air (oxygen) from the room in which it is installed. Provisions for adequate combustion and ventilation air must be provided. Refer to Air for Combustion and Ventilation section on page 6 of this manual. WARNING: Improper installation, adjustment, alteration, service or maintenance can cause injury or property damage. Refer to this manual for correct installation and operational procedures. For assistance or additional information consult a qualified installer, service agency or the gas supplier. This appliance may be installed in an aftermarket,* permanently located, manufactured (mobile) home, where not prohibited by local codes. This appliance is only for use with propane or natural gas. Field conversion by any other means including the use of a kit is not permitted. * Aftermarket: Completion of sale, not for purpose of resale, from the manufacturer. PATENT INFORMATION This product may be covered by one or more of the following United States patents: 8,915,239 8,851,065 8,764,436 8,757,202 8,757,139 8,752,541 8,568,136 8,545,216 8,517,718 8,516,878 8,506,290 8,465,277 8,317,511 8,297,968 8,281,781 8,241,034 8,235,708 8,152,515 8,011,920 7,967,006 7,967,007 7,654,820 7,730,765 7,677,236 7,607,426 7,434,447 2 www.sureheat.com 200208-01C SPECIFICATIONS MODEL TCVFM18NL TCVFT24NL Ignition Electronic Piezo Electronic Piezo Gas Type Natural Propane/LP Natural Propane/LP Input Rating 30,000 BTU/Hr 30,000 BTU/Hr 32,000 BTU/Hr 32,000 BTU/Hr Manifold Pressure 4" W.C. 9.5" W.C. 4" W.C. 9.5" W.C. Inlet Gas Pressure* (inches of water) Max. 9" W.C. Max. 14" W.C. Max. 9" W.C. Max. 14" W.C. Min. 5" W.C. Min. 11" W.C. Min. 5" W.C. Min. 11" W.C. * For purposes of input adjustment. SAFETY IMPORTANT: Read this owner's manual carefully and completely before trying to assemble, operate, or service this heater. Improper use of this heater can cause serious injury or death from burns, fire, explosion, electrical shock and carbon monoxide poisoning. Failure to follow these instructions will void the warranty. Only a qualified installer, service agent, or local gas supplier may install and service this product. WARNING: Keep the appliance area clear and free from combustible materials, gasoline, and other flammable vapors and liquids. WARNING: This appliance can be used with propane or natural gas. It is shipped from the factory adjusted for use with propane. This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not convertible for use with other gases. DANGER: Carbon monoxide poisoning may lead to death! Carbon Monoxide Poisoning: Early signs of carbon monoxide poisoning resemble the flu, with headaches, dizziness or nausea. If you have these signs, the heater may not be working properly. Get fresh air at once! Have heater serviced. Some people are more affected by carbon monoxide than others. These include pregnant women, people with heart or lung disease or anemia, those under the influence of alcohol and those at high altitudes. Natural And Propane/LP Gas: Natural and Propane/LP gas are odorless. An odor-making agent is added to the gas. The odor helps you detect a gas leak. However, the odor added to the gas can fade. Gas may be present even though no odor exists. WARNING: Do not use a blower insert, heat exchanger insert or any accessory not approved for use with this log set. WARNING: Do not allow fans to blow directly into the heater. Avoid any drafts that alter burner flame pattern including ceiling fans. Altered burner patterns can cause sooting. WARNING: Any change to this heater or its controls can be dangerous. 200208-01C www.sureheat.com 3 SAFETY WARNING: Do not place clothing or other flammable material on or near the appliance. Never place any objects in the heater. WARNING: Due to high temperatures, the appliance should be located out of traffic and away from furniture and draperies. WARNING: Heater becomes very hot when running. Keep children and adults away from hot surfaces to avoid burns or clothing ignition. Heater will remain hot for a time after shutoff. Allow surfaces to cool before touching. WARNING: Carefully supervise young children when they are in the room with the heater. WARNING: Make sure a fireplace screen is in place before running heater. 1. Do not place Propane/LP supply tank(s) inside any structure. Propane/LP supply tank(s) must be placed outdoors. 2. This heater should not be installed in a bedroom or bathroom unless installed as a vented appliance. 3. This heater needs fresh air ventilation to run properly. This heater has an Oxygen Depletion Sensing (ODS) safety shutoff system. The ODS shuts down the heater if not enough fresh air is available. See Air for Combustion and Ventilation, pages 6 and 7. If heater keeps shutting off, see Troubleshooting, page 24. 4. Do not add extra logs or ornaments such as pine cones, vermiculite, or rock wool. Using these added items can cause sooting. Do not add lava rock around base. Rock and debris could fall into the control area of heater. After servicing, always replace screen before operating heater. 5. If fireplace has glass doors, never operate this heater with glass doors closed. If you operate heater with doors closed, heat will build-up inside fireplace and cause glass to burst. If fireplace opening has vents at the bottom, you must open the vents before operating log set. Always operate heater with glass doors fully open. 6. This log heater is designed to be smokeless. If logs ever appear to be smoking, turn off heater and call a qualified service technician. NOTE: During initial operating, slight smoking could occur due to log cur- ing and heater burning off manufacturing residues. 7. To prevent the creation of soot, follow the instructions under Care and Maintenance page 23. 8. Do not run heater: · Where flammable liquids or vapors are used or stored. · Under dusty conditions. 9. Before using furniture polish, wax, carpet cleaner, or similar products, turn heater off. If heated, the vapors from these products may create a white powder residue within burner box or on adjacent walls or furniture. 10. Do not use heater if any part has been under water. Immediately call a qualified service technician to inspect the room heater and to replace any part of the control system and any gas control which has been under water. 11. Turn off and unplug heater and let cool before servicing. Only a qualified service person should service and repair heater. 12. Operating heater above elevations of 4,500 feet could cause pilot outage. 13. Do not use this heater if any log is broken. Do not operate heater if a log is chipped (dime-size or larger). 14. To prevent performance problems, do not use propane/LP fuel tank of less than 100 lbs. capacity. 15. Solid fuels should not be burned in fireplace in which a vent-free log set is installed. Do not use this heater to cook food or burn paper or other objects. 4 www.sureheat.com 200208-01C PRODUCT FEATURES This log set has been tested and approved to ANSI Z21.11.2 standard for Unvented Heaters and can be operated with the flue damper closed. State and local codes in some areas prohibit the use of vent-free heaters. SAFETY PILOT This heater has a pilot with an Oxygen Depletion Sensing (ODS) safety shutoff system. The ODS/pilot shuts off the heater if there is not enough fresh air. PIEZO IGNITION SYSTEM This heater is equipped with an electronic piezo control system. This system requires AAA batteries (provided). THERMOSTAT HEAT CONTROL (TCVFT24NL Only) The control automatically cycles the burner on and off to maintain a desired room temperature. 2 GAS OPTIONS AVAILABLE Your heater is equipped to operate on either Propane/LP or Natural gas. The heater is shipped from the factory ready for connecting to Propane/LP. The heater can easily be changed to Natural gas by having your qualified installer follow the instructions on page 12 and the markings on the heater. LOCAL CODES Install and use heater with care. Follow all local codes. In the absence of local codes, use the latest edition of The National Fuel Gas Code, ANSI Z223.1/NFPA 54*. *Available from: American National Standards Institute, Inc. 1430 Broadway New York, NY 10018 National Fire Protection Association, Inc. 1 Batterymarch Park Quincy, MA 02269-9101 State of Massachusetts: The installation must be made by a licensed plumber or gas fitter in the Commonwealth of Massachusetts. Sellers of unvented propane or natural gas-fired supplemental room heaters shall provide to each purchaser a copy of 527 CMR 30 upon sale of the unit. In the State of Massachusetts the gas cock must be a T-handle type. The State of Massachusetts requires that a flexible appliance connector cannot exceed three feet in length. UNPACKING 1. Remove logs and burner base assembly Burner from carton. NOTE: Do not pick up burner base assembly by burners as this could Pilot damage heater. Always handle base as- sembly by grate. 2. Remove all protective packaging applied to logs and base for shipment. 3. Check all items for any shipping damage. If damaged, promptly inform dealer where you purchased the heater. Ignitor 200208-01C Control Knob Figure 1 - Product Identification www.sureheat.com 5 QUALIFIED INSTALLING AGENCY Only a qualified agency should install and replace gas piping, gas utilization equipment or accessories, and repair and equipment servicing. The term "qualified agency" means any individual, firm, corporation, or company that either in person or through a representative is engaged in and is responsible for: a) Installing, testing, or replacing gas piping or b) Connecting, installing, testing, repairing, or servicing equipment; that is experienced in such work; that is familiar with all precautions required; and that has complied with all the requirement of the authority having jurisdiction. In areas that prohibit the use of vent-free heaters, the log set has been tested and approved to the ANSI Z21.60 standard for Vented Decorative Logs. When used as a vented log set refer to additional instructions on page 11. WATER VAPOR: A BY-PRODUCT OF UNVENTED ROOM HEATERS Water vapor is a by-product of gas combustion. An unvented room heater produces approximately one (1) ounce (30 mL) of water for every 1,000 BTUs (0.3 KWs) of gas input per hour. Unvented room heaters are recommended as supplemental heat (a room) rather than a primary heat source (an entire house). In most supplemental heat applications, the water vapor does not create a problem. In most applications, the water vapor enhances the low humidity atmosphere experienced during cold weather. The following steps will help ensure that water vapor does not become a problem. 1. Be sure the heater is sized properly for the application, including ample combustion air and circulation air. 2. If high humidity is experienced, a dehumidifier may be used to help lower the water vapor content of the air. 3. Do not use an unvented room heater as the primary heat source. AIR FOR COMBUSTION AND VENTILATION WARNING: This heater shall not be installed in a confined space or unusually tight construction unless provisions are provided for adequate combustion and ventilation air. Read the following instructions to insure proper fresh air for this and other fuel-burning appliances in your home. Today's homes are built more energy efficient than ever. New materials, increased insulation and new construction methods help reduce heat loss in homes. Home owners weather strip and caulk around windows and doors to keep the cold air out and the warm air in. During heating months, home owners want their homes as airtight as possible. While it is good to make your home energy efficient, your home needs to breathe. Fresh air must enter your home. All fuel-burning appliances need fresh air for proper combustion and ventilation. Exhaust fans, fireplaces, clothes dryers and fuel burning appliances draw air from the house to operate. You must provide adequate fresh air for these appliances. This will insure proper venting of vented fuel-burning appliances. WARNING: This heater shall not be installed in a room or space unless the required volume of indoor combustion air is provided by the method described in the National Fuel Gas Code, ANSI Z223.1/NFPA 54, the International Fuel Gas Code, or applicable local codes. 6 www.sureheat.com 200208-01C AIR FOR COMBUSTION AND VENTILATION WARNING: If the area in which the heater may be operated does not meet the required volume for indoor combustion air, combustion and ventilation air shall be provided by one of the methods described in the National Fuel Gas Code, ANSI Z223.1/NFPA 54, the International Fuel Gas Code, or applicable local codes. VENTILATION AIR Ventilation Air From Inside Building This fresh air would come from an adjoining unconfined space. When ventilating to an adjoining unconfined space, you must provide two permanent openings: one within 12" of the ceiling and one within 12" of the floor on the wall connecting the two spaces (see options 1 and 2, Figure 2). You can also remove door into adjoining room (see option 3, Figure 2). Ventilation Grills Into Adjoining Room, Option 1 Or Remove Door into Adjoining Follow the National Fuel Gas Code, ANSI Z223.1/NFPA 54, Air for Combustion and Room, Option 3 Ventilation for required size of ventilation grills or ducts. 12" 12" Ventilation Grills Into Adjoining Room, Option 2 Figure 2 - Ventilation Air from Inside Building Ventilation Air From Outdoors Provide extra fresh air by using ventilation grills or ducts. You must provide two permanent openings: one within 12" of the ceiling and one within 12" of the floor. Connect these items directly to the outdoors or spaces open to the outdoors. These spaces include attics and crawl spaces. Follow the National Fuel Gas Code, ANSI Z223.1/NFPA 54, Air for Combustion and Ventilation for required size of ventilation grills or ducts. IMPORTANT: Do not provide openings for inlet or outlet air into attic if attic has a thermostat-controlled power vent. Heated air entering the attic will activate the power vent. Rework worksheet, adding the space of the adjoining unconfined space. The combined spaces must have enough fresh air to supply all appliances in both spaces. Outlet Air Outlet Air Ventilated Attic To Attic Inlet Air Inlet Air To Crawl Space Ventilated Crawl Space Figure 3 - Ventilation Air from Outdoors 200208-01C www.sureheat.com 7 INSTALLATION NOTICE: This heater is intended for use as supplemental heat. Use this heater along with your primary heating system. Do not install this heater as your primary heat source. If you have a central heating system, you may run system's circulating blower while using heater. This will help circulate the heat throughout the house. In the event of a power outage, you can use this heater as your primary heat source. WARNING: A qualified service person must install heater. Follow all local codes. WARNING: Before installing in a solid fuel burning fireplace, the chimney flue and firebox must be cleaned of soot, creosote, ashes and loose paint by a qualified chimney cleaner. Creosote will ignite if highly heated. A dirty chimney flue may create and distribute soot within the house. Inspect chimney flue and firebox for damage. If damaged, repair flue before operating heater. WARNING: Seal any fresh air vents or ash clean-out doors located on floor or wall of fireplace. If not, drafting may cause pilot outage or sooting. Use a heat-resistant sealant. Do not seal chimney flue damper. WARNING: Never install the heater · in a bedroom or bathroom · in a recreational vehicle · where curtains, furniture, cloth- ing, or other flammable objects are less than 36" from the front, 42" from top, or 16" from sides of the heater. · in high traffic areas · in windy or drafty areas CAUTION: This heater creates warm air currents. These currents move heat to wall surfaces next to heater. Installing heater next to vinyl or cloth wall coverings or operating heater where impurities (such as tobacco smoke, aromatic candles, cleaning fluids, oil or kerosene lamps, etc.) in the air exist, may discolor walls or cause odors. NOTICE: State or local codes may only allow operation of this appliance in a vented configuration. Check your state or local codes. WARNING: This appliance is designed for installation in only a solid-fuel burning masonry or UL 127 factory-built fireplace or in a listed ventless firebox enclosure. Exception: DO NOT install this appliance in a factory-built fireplace that includes instructions stating it has not been tested or should not be used with unvented gas logs. 8 www.sureheat.com 200208-01C INSTALLATION IMPORTANT: Vent-free heaters add moisture to the air. Although this is beneficial, installing heater in rooms without enough ventilation air may cause mildew to form too much moisture. See Air for Combustion and Ventilation, pages 6 and 7. Before beginning assembly or operation of the product, make sure all parts are present. Compare parts with package contents list. If any part is missing or damaged, do not attempt to assemble, install or operate the product. Contact customer service for replacement parts. Before installing heater, make sure you have the items listed below: · Hardware package (provided with heater) · Electric drill with 3/16" drill bit · Phillips screwdriver CHECK GAS TYPE Be sure your gas supply is right for your heater. Otherwise, call dealer where you bought the heater for proper type heater. CLEARANCES TO COMBUSTIBLES WARNING: Maintain the minimum clearances. If possible, provide greater clearances from floor, ceiling, and adjoining wall. Measure from outermost point of heater. Minimum Fireplace Clearance To Combustible Materials Side Wall 16", Ceiling 42", Front 36" LOG SIZING REQUIREMENTS Minimum Firebox Size 18" Log Set: Height 20", Depth 13", Front Width 29", Rear Width 23" 24" Log Set: Height 20", Depth 14", Front Width 30", Rear Width 24" Minimum Clearances For Side Combustible Material, Side Wall and Ceiling A. Clearance from the side of the fireplace cabinet to any combustible material and wall should follow diagram in Figure 4. B. Clearance from the top of the fireplace opening to the ceiling must not be less than 42". * *Minimum 16" from Side Wall Figure 4 - Minimum Clearance for Combustible to Wall Minimum Noncombustible Material Clearances If Not Using Mantel Note: If using a mantel, proceed to If Using Mantel, page 11. If not using a mantel, follow the information below. You must have noncombustible material(s) above the fireplace opening. Noncombustible materials (such as slate, marble, tile, etc.) must be at least 1/2" thick. With sheet metal, you must have noncombustible material behind it. Noncombustible material must extend at least 12" up (for all models). See Figure 5 for minimum clearances. Requirements for Safe Installation (A) 12" or more: Noncombustible material OK. (A) Between 8" and 12": Install fireplace hood accessory. (A) Less than 8": Noncombustible material must be extended to at least 8". See Between 8" and 12", above. If you cannot extend material, you must operate heater with flue damper open. Noncombustible Material Distance Figure 5 - Heat Resistant Material (Slate, Marble, Tile, etc.) Above Fireplace 200208-01C www.sureheat.com 9 INSTALLATION NOTICE: Model TCVFM18NL may be used as a vented product. If so, you must always operate log set with chimney flue damper open. If running log set with damper open, noncombustible material above fireplace opening is not needed. Go to Installing Damper Clamp Accessory for Vented Operation, page 11. If Using Mantel You must have noncombustible material(s) above the fireplace opening. Noncombustible materials (such as slate, marble, tile, etc.) must be at least 1/2" thick. With sheet metal, 10" 8" 6" 2 1/2" Mantel Shelf Underside of Mantel Shelf you must have noncombustible material behind it. Noncombustible material must extend at least 8" up. If noncombustible material is less than 12", you must install the fireplace hood accessory. Even if noncombustible material is more than 12", you may need the hood accessory to deflect heat away from your mantel shelf. See Figures 5, 6 and 7, for minimum clearances. MANTEL CLEARANCES In addition to meeting noncombustible material clearances, you must also meet required clearances between fireplace opening and mantel shelf. If you do not meet the clearances listed below, you will need a hood. Determining Minimum Mantel Clearance If you meet minimum clearance between mantel shelf and top of fireplace opening, a hood is not required (see Figure 6). Determining Minimum Mantel Clearance When Using a Hood Minimum Noncombustible Material All minimum distances are in inches (A) 8" 8" 14" 16" 20" 18" Log Set 12" 18" 20" 22" 24" 24" Log Set Minimum Noncombustible Material Height Distances to Underside of Mantel Top of Fireplace Opening If minimum clearances in Figure 6 are not met, you must have a hood. When using a hood there are still certain minimum mantel clearances required. Follow minimum clearances shown in Figure 7, when using hood. NOTICE: Surface temperatures of adjacent walls and mantels Figure 6 - Minimum Mantel Clearances Without Using Hood become hot during operation. Walls and mantels above the firebox may become hot to the touch. If installed properly, Minimum Noncombustible Material Mantel Shelf 12" 10" Underside 8" of Mantel 6" Shelf 2½" 8" 12" 15" 18" 20" Min. these temperatures meet the requirement of the national product standard. Follow all minimum clearances shown in this manual. NOTICE: If your installation does not meet the minimum clear- ances shown, you must do one Top of of the following: Hood Distances to Underside of Fireplace Opening · operate the logs only with the Mantel flue damper open · raise the mantel to an accept- Figure 7 - Minimum Mantel Clearances able height · move the mantel When Using Hood 10 www.sureheat.com 200208-01C INSTALLATION FLOOR CLEARANCES A. If installing appliance on the floor level, you must maintain the minimum distance of 14" to combustibles (see Figure 8). B. If combustible materials are less than 14" to the fireplace, you must install appliance at least 5" above the combustible flooring (see Figure 9). Combustible 14" Material Min. Noncombustible Material Figure 8 - Minimum Fireplace Clearances If Installed at Floor Level Hearth 5" Min. Combustible Material Figure 9 - Minimum Fireplace Clearances Above Combustible Flooring INSTALLING DAMPER CLAMP ACCESSORY FOR VENTED OPERATION (TCVFM18NL ONLY) When used as a vented heater, appliance must be installed only in a solid-fuel burning fireplace with a working flue constructed of noncombustible material. You may use this heater as a vented product. There are three reasons for operating your heater as a vented model: 1. The fireplace does not meet the clearance requirements for vent-free operation. 2. State or local codes do not permit ventfree operation. 3. You prefer vented operation. If reasons number 1 or 2 above apply, you must permanently open chimney flue damper. You must install the damper clamp accessory (not provided). This will insure vented operation (see Figure 10). The damper clamp will keep damper open. Installation instructions are included with clamp accessory. Chimney Height 6' to 15' 15' to 30' Minimum Permanent Flue Opening 39 sq inches 29 sq inches Area of Various Standard Round Flues Diameter Area 5" 20 sq inches 6" 29 sq inches 7" 39 sq inches 8" 51 sq inches Damper Clamp See chart below for the minimum permanent flue opening you must provide. Attach damper clamp so the minimum permanent opening will be maintained at all times. Damper Figure 10 - Attaching Damper to Fireplace 200208-01C www.sureheat.com 11 INSTALLATION GAS SELECTION This appliance is factory preset for propane/LP gas. No changes are required for connecting to propane/LP. Only a qualified installer or service technician can perform gas selection and connecting to gas supply. Blue Propane/ LP Gas Plunger Underneath Dust Cover Insert Gas Fitting for Propane/LP Gas CAUTION: Two gas line installations at the same time are prohibited. CAUTION: To avoid gas leakage for the gas not being used at the inlet of regulator, a qualified installer or service technician must use supplied cap. You will notice a color coded plunger on the inside of the regulator. This is normal. When the inlet connection fitting is inserted and tightened, this plunger will be pushed back by the fitting making all of the adjustments for the gas being supplied. DO NOT REMOVE THE PLUNGER. The regulator will not work. Yellow Natural Gas Plunger Underneath Metal Cap Insert Gas Fitting for Natural Gas Figure 11 - Gas Regulator FOR PROPANE/LP GAS INSTALLATION: BLUE 1. Remove blue dust cover. Blue Dust Cover The inlet regulator is color coded for identification of the correct gas type. Blue is for propane (LP gas) and yellow is for natural gas. DO NOT REMOVE Blue Propane/LP Plunger Install Gas Fitting Here 12 www.sureheat.com 200208-01C INSTALLATION 2. Apply thread sealant to the threads on the connection fitting (supplied by installer). While pushing in, rotate the fitting clockwise until the threads engage the regulator. After the fitting has been hand tightened into the regulator use a wrench to complete tightening of the fitting. Install additional fitting to connect to the house supply. Fitting supplied by installer, may vary. Use only the cap supplied on the regulator. Do not use an off the shelf pipe plug. This can damage the plunger. The supplied regulator cap is designed so it will not engage the unused gas type. 4. Apply thread sealant to the threads on the connection fitting (supplied by installer). While pushing in, rotate the fitting clockwise until the threads engage the regulator. After the fitting has been hand tightened into the regulator use a wrench to complete tightening of the fitting. Install additional fitting to connect to the house supply. FOR NATURAL GAS (NG) INSTALLATION: YELLOW 1. Remove the blue dust cover from the regulator. 2. Remove the metal cap installed over the NG regulator inlet. Metal Cap 3. Install metal cap over LP/Propane regulator inlet. This will keep debris out of regulator. Metal Cap DO NOT REMOVE Yellow Natural Gas Plunger Install Gas Fitting Here DO NOT use an off the shelf 3/8" NPT pipe plug. This will damage the plungers located inside the regulator. DO NOT try to remove the plungers from inside the regulator. The plunger will be pushed back as the fitting is installed. Make sure the type of gas being used is correct. Check to make sure the connection fitting is in the correct inlet on the regulator. Refer to Connecting to Gas Supply, page 15. If you are using natural gas and the pilot will not light, see Troubleshooting, page 24. 200208-01C www.sureheat.com 13 INSTALLATION BATTERY INSTRUCTIONS CAUTION: Do not dispose of batteries in fire, batteries may explode or leak. · Batteries are included. · Remove batteries when depleted. · Be sure to observe proper polarity (+/-) when installing or replacing the batteries. Damage due to improper battery installation may void the warranty on the product. · For long periods of non-operation, remove batteries from all components for safety. Unscrew ignitor cap and install a AAA battery with the + pointing out. Replace cap. AAA Battery Positive UP Figure 12 - Installing Battery in Ignitor INSTALLING HEATER BASE ASSEMBLY WARNING: You must secure this heater to fireplace floor. If not, heater will move when you adjust controls. Moving heater may cause a gas leak. WARNING: If installing in a sunken fireplace, special care is needed. You must raise the fireplace floor to allow access to heater control panel. This will insure adequate air flow and guard against sooting and controls being damaged. Raise fireplace floor with noncombustible material. Make sure material is secure. CAUTION: Do not pick up heater base assembly by burners. This could damage heater. Only handle base assembly by grates. 2. Mark screw locations through holes in mounting brackets (see Figure 13). If installing in a brick-bottom fireplace, mark screw locations in mortar joint of bricks. 3. Remove heater base from fireplace. 4. Drill holes at marked locations using 3/16" drill bit. 5. Apply pipe joint sealant lightly to fitting threads. Connect approved flexible gas hose to gas regulator of heater (see Figure 13). Note: Never apply pipe sealant to flare fitting threads. Hold gas regulator with a wrench when connecting flexible gas hose. 6. Attach base assembly to fireplace floor using two masonry screws provided in hardware package (see Figure 13). 7. Connect to gas supply. See Connecting To Gas Supply, page 15. Masonry Screw IMPORTANT: Make sure the heater burners are level. If heater is not level, heater will not work properly. Installation Items Needed · hardware package (provided with heater) · electric drill with 3/16" masonry drill bit 1. Position heater base assembly in fireplace. Center base assembly left to right and front to back inside fireplace. Figure 13 - Attaching Heater Base to Fireplace Floor 14 www.sureheat.com 200208-01C INSTALLATION CONNECTING TO GAS SUPPLY WARNING: A qualified service technician must connect heater to gas supply. Follow all local codes. WARNING: This appliance requires a 3/8" NPT (National Pipe Thread) inlet connection to the pressure regulator. WARNING: Do not overtighten gas connections. WARNING: For natural gas, Never connect heater to private (non-utility) gas wells. This gas is commonly known as wellhead gas. CAUTION: For propane/LP gas, never connect heater directly to the gas supply. This heater requires an external regulator (not supplied). Install the external regulator between the heater and propane/ LP supply. Gas supplier provides external regulator for natural gas. The installer provides the external regulator for propane/LP gas. CAUTION: Use only new, black iron or steel pipe. Internally tinned copper tubing may be used in certain areas. Check your local codes. Use pipe of 1/2" diameter or greater to allow proper gas volume to heater. If pipe is too small, undue loss of pressure will occur. CAUTION: For natural gas, check your gas line pressure before connecting heater to gas line. Gas line pressure must be no greater than 9.5" WC. If gas line pressure is higher, heater regulator damage could occur. CAUTION: Avoid damage to regulator. Hold gas regulator with wrench when connecting into gas piping and/or fittings. CAUTION: Use pipe joint sealant that is resistant to gas (Propane/LP or Natural Gas). Before installing heater, make sure you have the items listed below: · external regulator for propane/LP unit only (supplied by installer) · piping (check local codes) · sealant (resistant to natural gas and pro- pane/LP gas) · equipment shutoff valve* · test gauge connection* · sediment trap · tee joint · pipe wrench · flexible gas hose (check local codes) * A CSA design-certified equipment shutoff valve with 1/8" NPT tap is an acceptable alternative to test gauge connection. Purchase the optional CSA design certified equipment shutoff valve from your dealer. 200208-01C www.sureheat.com 15 INSTALLATION Typical Inlet Pipe Diameters Use 1/2" black iron pipe or greater. Installation must include an equipment shutoff valve, union, and plugged 1/8" NPT tap. Locate NPT tap within reach for test gauge hook up. NPT tap must be upstream from heater (see Figure 15). IMPORTANT: Install an equipment shutoff valve in an accessible location. The equip- ment shutoff valve is for turning on or shutting off the gas to the appliance. For propane/LP installations, apply pipe joint sealant lightly to male threads. This will prevent excess sealant from going into pipe. Excess sealant in pipe could result in clogged heater valves. The installer must supply an external regulator. The external regulator will reduce incoming gas pressure. You must reduce incoming gas pressure to between 11" WC and 14" WC. If you do not reduce incoming gas pressure, heater regulator damage could occur. Install external regulator with the vent pointing down as shown in Figure 16. Pointing the vent down protects it from freezing rain or sleet. Install sediment trap in supply line as shown in Figure 15. Place sediment trap where it is within reach for cleaning. Place sediment trap where trapped matter is not likely to freeze. A sediment trap traps moisture and contaminants. This keeps them from going into heater controls. If sediment trap is not installed or is installed wrong, heater may not run properly. WARNING: Test all gas piping and connections for leaks after installing or servicing. Correct all leaks at once (see page 17). Fitting Heater Gas Regulator Flexible Gas Hose (if allowed by local codes) Figure 14 - Attaching Flexible Gas Hose to Heater Gas Regulator Ground Joint Union Test Gauge Connection* Tee Joint Reducer Bushing to 1/8" NPT 1/8" NPT Plug Tap Sediment Trap Tee Joint Pipe Nipple Gap 3/8" NPT Pipe Nipple Equipment Shutoff Valve Propane/LP Supply Tank Natural Gas From Gas Meter (5" W.C.** to 9.5" W.C. Pressure) Propane/LP From External Regulator (11" W.C.** to 14" W.C. 3" Minimum Pressure) External Regulator with Vent Pointing Down Figure 15 - Gas Connection Figure 16 - External Regulator * Purchase the optional CSA design-certified equipment with Vent Pointing Down shutoff valve from your dealer. 16 www.sureheat.com 200208-01C INSTALLATION CHECKING GAS CONNECTIONS WARNING: Test all gas piping and connections, internal and external to unit, for leaks after installing or servicing. Correct all leaks at once. 3. Check all joints from gas meter to equipment shutoff valve for natural gas or propane/LP supply to equipment shutoff valve for propane/LP (see Figure 18 or 19). Apply a noncorrosive leak detection fluid to all joints. Bubbles forming show a leak. 4. Correct all leaks at once. WARNING: Never use an open flame to check for a leak. Apply a noncorrosive leak detection fluid to all joints. If bubbles form, there is a leak. Correct all leaks at once. PRESSURE TESTING GAS SUPPLY PIPING SYSTEM Test Pressures In Excess Of 1/2 PSIG (3.5 kPa) 1. Disconnect heater with its appliance main gas valve (control valve) and equipment shutoff valve from gas supply piping sys- tem. Pressures in excess of 1/2 PSIG will damage heater regulator. 2. Cap off open end of gas pipe where equip- ment shutoff valve was connected. 3. Pressurize supply piping system by either opening propane/LP supply tank valve for propane/LP gas or opening main gas valve located on or near gas meter for natural gas or using compressed air. 4. Check all joints of gas supply piping sys- tem. Apply noncorrosive leak detection fluid to all joints. If bubbles form, there may be a leak. 5. Correct all leaks at once. 6. Reconnect heater and equipment shutoff valve to gas supply. Check reconnected fittings for leaks. Test Pressures Equal To or Less Than 1/2 PSIG (3.5 kPa) 1. Close equipment shutoff valve (see Fig- ure 17). 2. Pressurize supply piping system by either opening propane/LP supply tank valve for propane/LP gas or opening main gas valve located on or near gas meter for natural gas or using compressed air. Equipment Shutoff Valve Open PRESSURE TESTING HEATER GAS CONNECTIONS 1. Open equipment shutoff valve (see Figure 17). 2. Open main gas valve located on or near gas meter for natural gas or open propane/LP supply tank valve. 3. Make sure control knob of heater is in the OFF position. 4. Check all joints from equipment shutoff valve to control valve (see Figure 18 or 19). Apply a noncorrosive leak detection fluid to all joints. Bubbles forming show a leak. 5. Correct all leaks at once. 6. Light heater (see Lighting Instructions on page 20). Check all other internal joints for leaks. 7. Turn off heater (see To Turn Off Gas Appliance, page 21). Propane/LP Supply Tank Equipment Shutoff Valve External Regulator Control Valve Location Figure 18 - Checking Gas Joints for Propane/LP Gas Gas Meter Closed Figure 17 - Equipment Shutoff Valve Equipment Shutoff Valve Control Valve Location Figure 19 - Checking Gas Joints for Natural Gas 200208-01C www.sureheat.com 17 INSTALLATION INSTALLING LOGS It is very important to install the logs exactly WARNING: Failure to posi- as instructed. Do not modify logs. Use only tion the parts in accordance logs supplied with heater. with these diagrams or failure Each log is marked with a number. This to use only parts specifically approved with this heater may result in property damage or personal injury. number will help you to identify the logs when installing. After installing logs, add decorative cinders around the grate base, do not place any decorative cinders on logs or burner. MODEL TCVFM18NL Log #1 Log #2 Log #3 Log #4 Log #5 Log #6 Log #7 Figure 20 - Installing TCVFM18NL Log Set 18 www.sureheat.com 200208-01C INSTALLATION MODEL TCVFT24NL Log #1 Log #2 Log #3 Log #4 Log #6 Log #5 Log #7 Figure 21 - Installing TCVFT24NL Log Set 200208-01C www.sureheat.com 19 OPERATION Avoid any drafts that alter burner flame patterns. Do not allow fans to blow directly into the fireplace. Do not place a blower inside the burn area of the firebox. Ceiling fans may create drafts that alter flame patterns. Sooting and improper burning will result. During manufacturing, fabricating and shipping, various components of this appliance are treated with certain oils, films or bonding agents. These chemicals are not harmful but may produce annoying smoke and smells as they are burned off during the initial operation of the appliance, possibly causing headaches or eye or lung irritation. This is a normal and temporary occurrence. The initial break-in operation should last two to three hours with the burner at the highest setting. Provide maximum ventilation by opening windows or doors to allow odors to dissipate. Any odors remaining after this initial break-in will be slight and will disappear with continued use. This appliance must not be used with glass doors in the closed position. This can lead to pilot outages and severe sooting outside the fireplace. Always operate heater with glass doors fully open. FOR YOUR SAFETY READ BEFORE LIGHTING WARNING: If you do not follow these instructions exactly, a fire or explosion may result causing property damage, personal injury or loss of life. A. This appliance has a pilot which must be lighted by hand. When lighting the pilot, follow these instructions exactly. B. BEFORE LIGHTING smell all around the appliance area for gas. Be sure to smell next to the floor because some gas is heavier than air and will settle on the floor. WHAT TO DO IF YOU SMELL GAS · Do not try to light any appliance. · Do not touch any electric switch; do not use any phone in your building. · Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions. · If you cannot reach your gas supplier, call the fire department. C. Use only your hand to push in or turn the gas control knob. Never use tools. If the knob will not push in or turn by hand, don't try to repair it, call a qualified service technician. Force or attempted repair may result in a fire or explosion. D. Do not use this appliance if any part has been under water. Immediately call a qualified service technician to inspect the appliance and to replace any part of the control system and any gas control which has been under water. LIGHTING INSTRUCTIONS WARNING: You must operate this heater with the screen in place. Make sure screen is installed before running heater. NOTICE: During initial operation of new heater, burning logs will give off a paper-burning smell. Orange flame will also be present. Open damper or window to vent smell. This will only last a few hours. 1. STOP! Read the safety information above. 2. Make sure equipment shutoff valve is fully open. 3. Push in control knob slightly and turn clockwise to the OFF position. 4. Wait five (5) minutes to clear out any gas. Then smell for gas around heater and near the floor. If you smell gas, STOP! Follow "B" in the safety information above. If you do not smell gas, go to the next step. 5. Push in control knob slightly and turn coun- terclockwise to the PILOT position. Press in control knob for five (5) seconds. Note: The first time that the heater is oper- ated after connecting the gas supply, the control knob should be pressed for about thirty (30) seconds. This will allow air to bleed from the gas system. If pilot does not stay lit, refer to Troubleshooting, pages 24 though 27. Also contact a qualified service 20 www.sureheat.com 200208-01C OPERATION technician or gas supplier for repairs. Until repairs are made, light pilot with match. · If control knob does not pop up when released, contact a qualified service technician or gas supplier for repairs. 6. With control knob pressed in, push down and release ignitor button. This will light pilot. The pilot is attached to the rear of the burner. If needed, keep pressing ignitor button until pilot lights. Note: If pilot does not stay lit, refer to Troubleshooting, pages 24 though 27. Also contact a qualified service technician or gas supplier for repairs. Until repairs are made, light pilot with match. To light pilot with match, see Manual Lighting Procedure. 7. Keep control knob pressed in for 30 seconds after lighting pilot. After 30 seconds, release control knob. Note: If pilot goes out, repeat steps 7 through 10. This heater has a safety in- terlock system. Wait one (1) minute before lighting pilot again. 8. Turn control knob counterclockwise to the ON position. The main burner should light. Set control knob to the desired heating level. Note: Please wait one minute after shut- ting off heater to allow the control valve to reset before starting again. CAUTION: Do not try to adjust heating levels by using the equipment shutoff valve. WARNING: If input gas type is NG, make sure NG pilot burner ignites. If input gas type is LP, make sure LP pilot burner ignites. Ignitor Button Control Knob Figure 22 - Ignitor Button and Control Knob Locations Natural Gas Ignitor Burner Electrode Thermocouple Propane/LP Gas Burner Pilot Air Inlet Hole (Back of pilot shown for clarity) Pilot Air Inlet Hole Figure 23 - Pilot Assembly TO TURN OFF GAS TO APPLIANCE Shutting Off Heater Turn control knob clockwise OFF position. to the Shutting Off Burner Only (pilot stays lit) Turn control knob clockwise to the PILOT position. THERMOSTATIC CONTROL OPERATION Model TCVFT24NL Log Set Only The thermostatic control used on this model differs from standard thermostats. Standard thermostats simply turn the burner on and off. The thermostat used on this heater senses the room temperature. At times the room may exceed the set temperature. If so, the burner will shut off. The burner will cycle back on when room temperature drops below the set temperature. The control knob can be set to any comfort level. Note: The thermostat sensing bulb measures the temperature depending on housing construction. MANUAL LIGHTING PROCEDURE 1. Follow steps 1 through 7 under Lighting Instructions, page 20. 2. With control knob in PILOT position, strike match, and hold near pilot. Press in control knob; pilot should light. 3. Keep control knob pressed in for 30 seconds after lighting pilot. After 30 seconds, release control knob. 4. Make sure the heater screen is in place before operating heater. 200208-01C www.sureheat.com 21 INSPECTING BURNERS IMPORTANT: Owner's should check pilot flame pattern and burner flame pattern often. Incorrect flame patterns indicate the need for cleaning (see Care and Maintenance, page 23) or service. WARNING: Only a qualified service person should service and repair heater. This includes maintenance requiring replacement or alteration of components. PILOT FLAME PATTERN Figure 24 shows a correct pilot flame pattern. Notice: Do not mistake orange flames with Figure 25 shows an incorrect pilot flame pat- yellow tipping. Dirt or other fine particles enter tern. The incorrect pilot flame is not touching the heater and burn causing brief patches of the thermocouple. This will cause the ther- orange flame. mocouple to cool, which shuts the heater off. If pilot flame pattern is incorrect, as shown in Figure 25 Natural Gas Shown · turn heater off (see To Turn Off Gas to Ap- NG 3-3.5" WC LP 8-11" WC pliance, page 21) · see Troubleshooting pages 24 through 26. WARNING: If yellow tipping occurs, your heater could pro- duce increased levels of carbon monoxide. If the burner flame pattern shows yellow tipping, follow instructions at bottom of this page. Figure 24 - Correct Pilot Flame Pattern (Natural Gas shown) Natural Gas Shown NG 3-3.5" WC LP 8-11" WC Figure 25 - Incorrect Pilot Flame Pattern (Natural Gas shown) BURNER FLAME PATTERN Figure 26 shows a correct burner flame pattern. Figure 27 shows an incorrect burner flame pattern. If burner flame pattern is incorrect then: · turn heater off (see To Turn Off Gas to Appliance, page 21). · see Troubleshooting pages 24 through 26. More Than 8" Above Top of Logs Approx. 3"-6" Above Top of Logs Figure 26 - Correct Burner Flame Pattern Figure 27 - Incorrect Burner Flame Pattern BURNER PRIMARY AIR HOLES Air is drawn into the burner through the holes in the fitting at the entrance to the burner. These holes may become blocked with dust or lint. Periodically inspect these holes for any blockage and clean as necessary. Blocked air holes will create soot. 22 www.sureheat.com 200208-01C CARE AND MAINTENANCE WARNING: Turn off heater and let cool before servicing. CAUTION: You must keep control areas, burner, and circulating air passageways of heater clean. Inspect these areas of heater before each use. Have heater inspected yearly by a qualified service technician. Heater may need more frequent cleaning due to excessive lint from carpeting, bedding material, pet hair, etc. WARNING: Failure to keep the primary air opening(s) of the burner(s) clean may result in sooting and property damage. MAIN BURNER Periodically inspect all burner flame holes with burner flame holes may become blocked by the heater running. All slotted burner flame debris or rust, with no flame present. If so, holes should be open with yellow flame pres- turn off the heater and let it cool, and remove ent. All round burner flame holes should be blockage or replace burner. Blocked burner open with a small blue flame present. Some flame holes will create soot. BURNER INJECTOR HOLDER AND PILOT AIR INLET HOLE We recommend that you clean the unit every 2,500 hours of operation or every three months. We also recommend that you keep the burner tube and pilot assembly clean and free of dust and dirt. To clean these parts we recommend using compressed air no greater than 30 PSl. Your local computer store, hardware store, or home center may carry compressed air in a can. You can use a vacuum cleaner in the blow position. If using compressed air in a can, please follow 3. Blow air through the ports/slots and holes in the burner. Also clean the pilot assembly. 4. Check the injector holder located at the end of the burner tube again. Remove any large particles of dust, dirt, lint, or pet hair with a soft cloth or vacuum cleaner nozzle. 5. Blow air into the primary air holes on the injector holder. 6. In case any large clumps of dust have now been pushed into the burner. Repeat steps 3 and 4. the directions on the can. If you don't follow directions on the can, you could damage the pilot assembly. 1. Shut off the unit, including the pilot. Allow the unit to cool for at least thirty minutes. 2. Inspect burner, pilot and primary air inlet Burner Tube holes on injector for dust and dirt (see Figure 28). Primary Air Inlet Holes Injector Figure 28 - Burner and Injector Holder ODS/PILOT Use a vacuum cleaner, pressurized air, or a Natural Gas small, soft bristled brush to clean. Burner A yellow tip on the pilot flame indicates dust and dirt in the pilot assembly. There is a small Ignitor Electrode Thermocouple Propane/LP Gas Burner pilot air inlet hole about 2" from where the pilot flame comes out of the pilot assembly (see Figure 29). With the unit off, lightly blow air through the air inlet hole. You may blow through a drinking straw if compressed air is not available. LOGS Pilot Air Inlet Hole Figure 29 - Pilot Inlet Air Hole · If you remove logs for cleaning, refer to Install- · Replace log(s) if broken or chipped (dime- ing Logs, page 18, to properly replace logs. size or larger). 200208-01C www.sureheat.com 23 TROUBLESHOOTING WARNING: If you smell gas: · Shut off gas supply. · Do not try to light any appliance. · Do not touch any electrical switch; do not use any phone in your building. · Immediately call your gas supplier from a neighbor's phone. Fol- low the gas supplier's instructions. · If you cannot reach your gas supplier, call the fire department. WARNING: Only a qualified service technician should service and repair heater. Make sure that power is turned off before proceeding. Turn off and let cool before servicing. CAUTION: Never use a wire, needle, or similar object to clean ODS/pilot. This can damage ODS/ pilot unit. IMPORTANT: Operating heater where impurities in air exist may create odors. Cleaning supplies, paint, paint remover, cigarette smoke, cements and glues, new carpet or textiles, etc., create fumes. These fumes may mix with combustion air and create odors. Note: All troubleshooting items are listed in order of operation. Problem Possible Cause Corrective Action Using natural gas and I n l e t p r e s s u r e e x c e e d s Bypass pressure switch. See pilot will not light. 9.5" WC. instructions below. Pressure Switch When using natural gas (NG), there is a pressure switch that acts to turn off the gas flow to the pilot if the inlet pressure exceeds 9.5" WC. This is to prevent the operation of the unit on the wrong gas (propane/LP). If your natural gas supply exceeds 9.5" WC the unit will not operate. Either contact your gas supplier to check and adjust the inlet pressure or a qualified service technician can bypass the pressure switch. Before attempting to bypass the pressure switch, make sure the type of gas being used is correct. Check to make sure the connection fitting is in the correct inlet on the regulator. Refer to Connecting to Gas Supply, page 15. Only a qualified installer should bypass the pressure switch. To bypass the pressure switch locate the set screw on the regulator. Use a small flat bladed screw driver to turn the set screw counterclockwise 2 turns. This will bypass the pressure switch function. NG The entire gas delivery piping including connections inside the heater should be leak tested by the qualified installer. After leak testing the qualified installer should light the appliance. Refer to the correct flame pattern as illustrated on page 22. All flame patterns should be safely inside the product. If for any reason they are not, stop use of the appliance and call for repairs. Pressure Switch Set Screw Figure 30 - Gas Regulator Pressure Switch 24 www.sureheat.com 200208-01C TROUBLESHOOTING Problem When ignitor button is pressed in, there is no spark at ODS/pilot. When ignitor button is pressed in there is a spark at ODS/pilot but no ignition. ODS/pilot lights but flame goes out when control knob is released. Possible Cause 1. Ignitor electrode is positioned wrong. Ignitor electrode is broken. 2. Ignitor electrode is not connected to ignitor cable. 3. Ignitor cable is pinched or wet. 4 Broken ignitor cable. 5. Bad piezo ignitor. 6. Low battery. 1. Gas supply is turned off or equipment shutoff valve is closed. 2. C o n t r o l k n o b n o t f u l l y pressed in while pressing ignitor button. 3. Air in gas lines (new installation or recent gas interruption). 4. ODS / pilot is clogged. 5. Control knob not in PILOT position. 6. Depleted gas supply (propane). 1. Control knob is not fully pressed in. 2. Control knob is not pressed in long enough. 3. Equipment shutoff valve is not fully open. 4. Thermocouple connection is loose at control valve. 5. Pilot flame not touching thermocouple, which allows thermocouple to cool, causing pilot flame to go out. This problem could be caused by one or both of the following: A) Low gas pressure B) Dirty or partially clogged ODS/pilot 6. Thermocouple damaged. 7. Control valve damaged. Corrective Action 1. Replace electrode. 2. Replace ignitor cable. 3. Free ignitor cable if pinched by any metal or tubing. Keep ignitor cable dry. 4. Replace ignitor cable. 5. Replace piezo ignitor. 6. Replace battery. 1. Turn on gas supply or open equipment shutoff valve. 2. Fully press in control knob while pressing ignitor button. 3. Continue holding down control knob. Repeat igniting operation until air is removed. 4. Clean ODS/pilot (see Care and Maintenance, page 23) or replace ODS/pilot assembly. 5. Turn control knob to PILOT position. 6. Contact local propane/LP gas company. 1. Press in control knob fully. 2. After ODS/pilot lights, keep control knob pressed in 30 seconds. 3. Fully open equipment shutoff valve. 4. Hand tighten until snug, and then tighten 1/4 turn more. 5. A) Contact local natural or propane/LP gas company B) Clean ODS/pilot (see Care and Maintenance, page 23) or replace ODS/ pilot assembly 6. Replace thermocouple. 7. Replace control valve. 200208-01C www.sureheat.com 25 TROUBLESHOOTING Problem Possible Cause Corrective Action Burner does not light after ODS/pilot is lit. 1. Burner orifice is clogged. 2. Burner orifice diameter is too small. 3. Inlet gas pressure is too low. 1. Clean burner orifice (see Care and Maintenance, page 23) or replace burner orifice. 2. Replace burner orifice. 3. Contact local gas supplier. Delayed ignition of burner. 1. Manifold pressure is too low. 2. Burner orifice is clogged. 1. Contact local gas supplier. 2. Clean burner (see Care and Maintenance, page 23) or replace burner orifice. Burner backfiring during combustion. 1. Burner orifice is clogged or damaged. 2. Burner is damaged. 3. Gas regulator is damaged. 1. Clean burner orifice (see Care and Maintenance, page 23) or replace burner orifice. 2. Replace burner. 3. Replace gas regulator. Excessive yellow flame during burner combustion (more than 8"). 1. Not enough air. 2. Gas regulator is defective. 3. Inlet gas pressure is too low. 4. Bypass valve open with unit connected to LP gas (see Pressure Switch, page 24). 1. Check burner for dirt and debris. If found, clean burner (see Care and Maintenance, page 23). 2. Replace gas regulator. 3. Contact local gas supplier. 4. Turn unit off. Verify gas con- nection to proper gas type. Close bypass. Never open bypass on LP gas! Gas odor during combustion. 1. Foreign matter between control valve and burner. 2. Gas leak. (See Warning Statement at top of page 24). 1. Contact a qualified service technician to remove foreign matter. 2. Locate and correct all leaks (see Checking Gas Connections, page 17). Slight smoke or odor 1. Residues from manufactur- 1. Problem will stop after a few during initial operation. ing process. hours of operation. Heater produces a whistling noise when burner is lit. 1. Turning control knob to high position when burner is cold. 2. Air in gas line. 3. Air passageways on heater are blocked. 4. Dirty or partially clogged burner orifice. 1. Turn control knob to low position and let warm up for a minute. 2. Operate burner until air is removed from line. Have gas line checked by local gas supplier. 3 Observe minimum installation clearances (Figure 4, page 10). 4 Clean burner (see Care and Maintenance, page 23) or replace burner orifice. 26 www.sureheat.com 200208-01C TROUBLESHOOTING Problem Possible Cause Corrective Action Heater produces a clicking/ticking noise just after burner is lit or shut off. 1. Metal is expanding while heating or contracting while cooling. 1. This is common with most heaters. If noise is excessive, contact qualified service technician. White powder residue forming within burner box or on adjacent walls or furniture. 1. When heated, the vapors from furniture polish, wax, carpet cleaners, etc., turn into white powder residue. 1. Turn heater off when using furniture polish, wax, carpet cleaner or similar products. Heater produces unwanted odors. 1. Heater is burning vapors from paint, hair spray, glues, etc. See IMPORTANT statement, page 24. 2. Gas leak. See Warning Statement at the top of page 24. 3 Low fuel supply. 1. Open a window to ventilate room. Stop using odor causing products while heater is running. 2. Locate and correct all leaks (see Checking Gas Connections, page 17). 3. Refill supply tank (Propane/ LP models). Heater shuts off in use (ODS operates). 1. Not enough fresh air is available. 2. Low line pressure. 3. O D S / p i l o t i s p a r t i a l l y clogged. 1. Open window and/or door for ventilation. 2. Contact local gas supplier. 3. Clean ODS/pilot (see Care and Maintenance, page 23). Gas odor exists even when control knob is in OFF position. 1. Gas leak. See Warning Statement at top of page 24. 2. Control valve is defective. 1. Locate and correct all leaks (see Checking Gas Connections, page 17). 2. Contact customer service. Moisture/condensation 1. Not enough combustion/ 1. Refer to Air for Combus- noticed on windows. ventilation air. tion and Ventilation require- ments, page 6. 200208-01C www.sureheat.com 27 PARTS MODELS TCVFM18NL & TCVFT24NL 4 2 5 1 6 78 14-4 14-6 14-7 14-5 3 12 13 14-4 9 11-1 10-1 14-7 11-2 15 14-6 14-5 14-2 14-1 14-3 14-1 14-2 14-3 TCVFM18NL TCFVT24NL 28 www.sureheat.com 200208-01C PARTS MODELS TCVFM18NL & TCVFT24NL This list contains replaceable parts used in your heater. When ordering parts, follow the instructions listed under Replacement Parts on page 30 of this manual. ITEM TCVFM18NL TCVFT24NL DESCRIPTION QTY 1 ** ** Grate Assembly 1 2 ** ** Burner Assembly 1 3 PIMDN1-01 PIMDN1-01 Ignitor 1 4 18UDC1005-01 24UDC1005-01 Middle Log Bracket 1 5 RVD88-YJ RVD88-YJ "Y" Joint 1 6 QD250T133 QD250T133 Orifice Retainer 1 7 NSNG-005 NSNG-006 NG Orifice 1 8 NSLP-005 NSLP-006 LP Orifice 1 9 ** ** Chassis Base 1 10-1 ------ STL1001 Thermostat Assembly 1 10-2 NV2020-1223B ------ Control Valve 1 11 24UDC1006M-01 24UDC1006T-01 Thermostat Bracket 1 12 RVD88-Y-4/9 RVD88-Y-4/9 Regulator 1 13 ND0310A-400-P ND0310A-400-P ODS Pilot 1 14-1 TC18BL TC24BL Log 1 1 14-2 TC18ML TC24ML Log 2 1 14-3 TC18FL TC24FL Log 3 1 14-4 TC18FTL TC24FTL Log 4 1 14-5 TC18TR TC24TR Log 5 1 14-6 TC18BTL TC24TM Log 6 1 14-7 TC18TM TC24BTR Log 7 1 15 DPL047-01 ------ Valve Knob 1 PARTS AVAILABLE - NOT SHOWN 18UDC1013B-01 18UDC1013B-01 Hardware Packet 1 160960-01 160960-01 Inlet Cover Assembly 1 160960-02 160960-02 Valve Fitting Assembly 1 ML073-04 ML073-04 Ignitor Cable 2 ** Not a field replaceable part. 200208-01C www.sureheat.com 29 REPLACEMENT PARTS Note: Use only original replacement parts. This will protect your warranty coverage for parts replaced under warranty. PARTS UNDER WARRANTY Contact authorized dealers of this product. If they can't supply original replacement parts, call Customer Service toll free at 1-800-229-5647 for referral information. When calling Customer Service or your dealer, have ready: · Your name · Your address · Model and serial number of your heater · How heater was malfunctioning · Type of gas used (Propane/LP or Natural gas/NG) · Purchase date Usually, we will ask you to return the defective part to the factory PARTS NOT UNDER WARRANTY Contact authorized dealers of this product. If they can't supply original replacement part(s) call Customer Service toll free at 1-800-229-5647 for referral information. When calling Customer Service have ready: · Model number of your heater · The replacement part number 30 www.sureheat.com 200208-01C NOTES ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ 200208-01C www.sureheat.com 31 WARRANTY KEEP THIS WARRANTY Model _______________________________ Serial No. ____________________________ Date Purchased _______________________ Keep receipt for warranty verification. IMPORTANT: We urge you to fill out your warranty information above. Complete with the entire serial number which can be found on the rating plate. Retain this manual for future reference. Always specify model and serial numbers when communicating with customer service. We reserve the right to amend these specifications at any time without notice. The only warranty applicable is our standard written warranty. We make no other warranty, expressed or implied. LIMITED WARRANTY SHM International Corp. warrants the components of this appliance to be free from defects in material and workmanship for one (1) year from the date of purchase. SHM International Corp. at its option, will repair or replace this product or any component of the product found to be defective during the warranty period. Replacement will be made with a new manufactured product or component. If the product is no longer available, replacement may be made with a similar product of equal value. This warranty does not include transportation or shipping costs of any kind. This your exclusive warranty. This warranty is valid for the original retail purchaser from the date of initial retail purchase and is not transferable. Keep the original sales receipt. Proof of purchase is required to obtain warranty parts. This warranty does not cover normal wear of parts such as scratches and dents of the components or damage resulting from any of the following: · Negligent use or misuse of the product, including exposing the product to chemicals or cleaning products not approved by SHM International Corp. · Corrosion, rust or discoloring of any kind. · Use or installation contrary to specified instructions and applicable building codes, including heating the product to temperatures above its rated specifications which can cause considerable warping. · Disassembly, including removal of the product from a built-in installation. · Damage resulting from accident, alteration, misuse, abuse, hostile environments, or improper installation. · Repair or alteration. · Acts of God, such as fire, flood hurricanes, and tornadoes. · Gas cylinders, propane tanks or other fuel delivery systems, including connections to a household fuel supply. · Usage other than single-family household use such as commercial or industrial use. · Minor warping or discoloration of parts, which is normal and not a defect under this warranty. DO NOT RETURN THIS PRODUCT TO THE PLACE OF PURCHASE If the appliance does not operate properly, first thoroughly carry out the instructions provided with the unit to ensure that the appliance is installed correctly and check the troubleshooting section in the use and care manual. We recommend you return the warranty registration card so that you can be contacted when any questions of safety arise that could affect you. The return of the warranty registration card is not a condition for warranty coverage. Because of continuing product improvement these specifications are subject to change without notice. If you have other questions or need replacement parts, contact our Customer Service Hotline at (800) 229-5647 or visit our website at www.sureheat.com SHM International Corp., 3140 Moon Station Road, Kennesaw, GA 30144 200208-01 Rev. C 07/17 CALENTADOR SIN VENTILACIÓN DE GAS DE LEÑO MODELOS TCVFM18NL TCVFT24NL PFS ® US ADVERTENCIA: Si la información contenida en este manual no se sigue al pie de la letra, se pueden producir un incendio o una explosión que podrían ocasionar daños a la propiedad, lesiones personales o la pérdida de la vida. -- No guarde ni utilice gasolina u otros vapores y líquidos inflamables cerca de este aparato ni de cualquier otro. -- QUÉ HACER SI PERCIBE OLOR A GAS · No intente encender ningún aparato. · No toque ningún interruptor eléctrico; no use ningún teléfono en el edificio. · Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. Siga las instrucciones del proveedor de gas. · Si no puede localizar al proveedor de gas, llame al departamento de bomberos. -- La instalación y el servicio deben ser realizados por personal calificado, una agencia de servicio o el proveedor de gas. ADVERTENCIA: Este aparato está equipado para funcionar con gas (propano y natural). No se permite convertir más que a gas natural o gas propano. ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al 1-800-229-5647, de lunes a viernes de 8:00 a.m. a 4:30 p.m., hora estándar del Este TABLA DE CONTENIDOS Especificaciones...................................... 35 Seguridad ................................................ 35 Características Del Producto................... 37 Agencia De Instalación Calificada ........... 38 Normas Locales....................................... 38 Desempaque ........................................... 38 Vapor De Agua: Un Producto Derivado de Los Calentadores de Habitación Sin Ventilación ................................... 39 Aire para combustión y ventilación.......... 39 Instalación ............................................... 41 Funcionamiento ....................................... 55 Inspección de los Quemadores ............... 58 Cuidado y mantenimiento........................ 59 Solución de problemas ............................ 60 Piezas de repuesto.................................. 65 Piezas...................................................... 66 Garantía................................................... 68 GUARDE ESTE MANUAL TÉCNICO: Después de instalar el producto, deje el manual con el mismo. CONSUMIDOR : Mantenga este manual al alcance para consultas futuras Éste es un calentador de llama de gas sin ventilación. Utiliza aire (oxígeno) de la habitación en la que está instalado. Se deben tomar las medidas necesarias para garantizar que hay suficiente aire para la combustión y ventilación. Consulte la sección Aire para combustión y ventilación en la página 39 de este manual. ADVERTENCIA: La instalación, ajuste, alteración, servicio o mantenimiento inadecuados pueden pro- vocar lesiones o daños a la propiedad. Consulte este manual para conocer los procedimientos correctos de instalación y de operación. Para obtener asistencia o información adicionales consulte a un técnico calificado, agencia de servicio o al proveedor de gas. Este aparato puede ser instalado en una casa móvil con ubicación permanente y adquirida en el mercado de posventa*, siempre que no esté prohibido por las normas locales. Este dispositivo es sólo para uso con gas propano o gas natural. No se permite la conversión de campo por cualquier otro medio, incluido el uso de un kit. * Mercado de posventa: venta completada por parte del fabricante, sin fines de reventa INFORMACIÓN SOBRE PATENTES Este producto puede estar cubierto por una o más de las siguientes patentes de Estados Unidos: 8,915,239 8,851,065 8,764,436 8,757,202 8,757,139 8,752,541 8,568,136 8,545,216 8,517,718 8,516,878 8,506,290 8,465,277 8,317,511 8,297,968 8,281,781 8,241,034 8,235,708 8,152,515 8,011,920 7,967,006 7,967,007 7,654,820 7,730,765 7,677,236 7,607,426 7,434,447 34 www.sureheat.com 200208-01C ESPECIFICACIONES MODELO TCVFM18NL TCVFT24NL Encendido Piezoeléctrico Piezoeléctrico Tipo de gas Natural Propano/LP Natural Propano/LP Índice de entrada 30,000 BTU/Hr 30,000 BTU/Hr 32,000 BTU/Hr 32,000 BTU/Hr Presión del tubo múltiple 4" de c.a. 9.5" de c.a. 4" de c.a. 9.5" de c.a. Presión de entrada de Máxima 9" gas (pulg. de c.a.)* Mínima 5" Máxima 14" Mínima 11" Máxima 9" Mínima 5" Máxima 14" Mínima 11" * Para propósitos de ajuste de entrada. SEGURIDAD IMPORTANTE: Lea este manual del propietario cuidadosa y completamente antes de intentar ensamblar, operar o dar servicio a este calentador. El uso inadecuado de este calentador puede causar daños a la propiedad, lesiones graves o la muerte por quemaduras, incendio, explosión, electrocución e intoxicación con monóxido de carbono. No seguir estas instrucciones anula la garantía. La instalación y reparación de este producto deben estar a cargo sólo de personal calificado para la instalación, una empresa de servicio o el proveedor de gas local. ADVERTENCIA: Mantenga el área limpia y libre de materiales combustibles, gasolina y otros vapores y líquidos inflamables. ADVERTENCIA: Este dispositivo se puede utilizar con gas propano o gas natural. Se envía desde la fábrica ajustado para su uso con gas propano. Este aparato está diseñado para usarse únicamente con el tipo de gas indicado en la placa de clasificación. Este aparato no se puede convertir para que utilice otro tipo de gas. PELIGRO: ¡La intoxicación con monóxido de carbono puede resultar en la muerte! Intoxicación con monóxido de carbono: los síntomas iniciales de la intoxicación con monóxido de carbono son semejantes a los de la gripe, con dolores de cabeza, mareos y/o náusea. Si usted presenta estos síntomas, es posible que el calentador no esté funcionando correctamente. ¡Respire aire fresco inmediatamente! Haga que le den servicio al calentador. El monóxido de carbono afecta más algunas personas que a otras. Las más afectadas son mujeres embarazadas, personas con enfermedades del corazón, de los pulmones o anemia, aquellas bajo la influencia del alcohol y aquellas a grandes altitudes. Gas natural y gas propano/LP: el gas natural y gas propano/LP son gases inodoros. Al gas propano se le agrega un agente con olor. El olor le ayuda a detectar las fugas de gas. Sin embargo, el olor que se añade al gas puede desvanecerse. Es posible que haya gas presente aunque no haya ningún olor. ADVERTENCIA: No utilice aditamentos de ventilador o de intercambio de calor, ni ningún otro accesorio que no esté aprobado para usarse con este calentador. 200208-01C www.sureheat.com 35 SEGURIDAD ADVERTENCIA: No permiten ventiladores para volar directamente a la calefacción. Evite los borradores que alteran el patrón de llama de quemador incluyendo ventiladores de techo. Quemador alterados patrones pueden causar deposiciones algún sistema especificada. ADVERTENCIA: Cualquier cambio a este calentador o a sus controles puede ser peligroso. ADVERTENCIA: No coloque ropa ni otros materiales inflamables sobre el aparato ni cerca del mismo. Nunca coloque ningún objeto sobre el calentador. ADVERTENCIA: Debido a las altas temperaturas generadas por este aparato, éste se debe colocar fuera de las rutas de paso y alejado de muebles y cortinas. ADVERTENCIA: El juego de leños alcanza temperaturas muy altas cuando el calentador está en funcionamiento. Mantenga a niños y adultos alejados de las superficies calientes para evitar quemaduras o que la ropa se encienda. El calentador permanecerá caliente durante algún tiempo después de que se ha apagado. Permita que la superficie se enfríe antes de tocarla. ADVERTENCIA: Supervise cuidadosamente a los niños pequeños cuando estén en la habitación en la que se encuentra el calentador. ADVERTENCIA: Debe operar el juego de leños con la rejilla colocada en su lugar. 1. No ponga los tanques de suministro de gas propano o gas LP dentro de ninguna estructura. Sitúe los tanques de suministro gas de gas propano/LP en el exterior. 2. Este calentador no debe instalarse en un dormitorio o baño a menos que instale como un dispositivo ventilado. 3. Este calentador necesita ventilación con aire fresco del exterior para funcionar correctamente. Este calentador tiene un sistema de apagado de seguridad con detección de agotamiento de oxígeno (ODS). El ODS apaga el calentador cuando no hay suficiente aire fresco. Consulte Aire para combustión y ventilación en la página 39. Si el calentador continúa apagándose, consulte Solución de problemas, en la página 60. 4. No agregue más leños ni ornamentos, como piñas, vermiculita o lana mineral, pues ellos facilitan la producción de hollín. No agregue roca de lava alrededor de la base. La roca y los desechos pueden caer en el área de control del calentador. Después de realizarle mantenimiento al calentador, siempre coloque la malla antes de usarlo. 5. Si la chimenea tiene puertas de vidrio, nunca use este calentador con las puertas cerradas. Si lo hace, el calor se acumulará dentro de la chimenea y hará que el vidrio estalle. Si la abertura de la chimenea tiene respiraderos en la base, debe abrirlos antes de usar el juego de leños. Siempre use el calentador con las puertas de vidrio completamente abiertas. 6. Este calentador de leños está diseñado para no producir humo. Si pareciera que los leños producen humo, apague el calentador y llame a un técnico calificado. Nota: durante el primer uso, es posible que haya un poco de humo debido al curado de los leños y a la combustión de los residuos de fabricación. 7. Para evitar que se produzca hollín, siga las instrucciones (consulte la sección Cuidado y mantenimiento, página 59). 36 www.sureheat.com 200208-01C SEGURIDAD 8. No haga funcionar el calentador · donde se utilicen o almacenen líquidos o vapores inflamables · en condiciones con mucho polvo 9. Apague el calentador antes de usar pulidores de muebles, ceras, limpiadores de alfombras o productos parecidos. Si se calientan, los vapores que se desprenden de estos productos pueden producir un residuo de polvo blanco dentro de la caja del calentador, o en las paredes y los muebles adyacentes. 10. No use este calentador si alguna de sus partes estuvo sumergida en agua. Llame inmediatamente a un técnico de servicio para que inspeccione el calentador y para que remplace las piezas del sistema de control o los controles de gas que hayan estado sumergidos en agua. 11. Apague y desconecte el calentador, déjelo enfriar antes de cualquier reparación. Sólo un técnico calificado debe realizar el mantenimiento o reparar el calentador. 12. Hacer funcionar el calentador a alturas superiores a 1,371 m (4,500 pies) puede ocasionar que el piloto se apague. 13. No haga funcionar el calentador si alguno de los leños está roto. No haga funcionar el calentador si alguno de los leños está astillado (del tamaño de una moneda de 10 centavos o más grande). 14. Para evitar problemas de rendimiento en los modelos de gas propano/LP, no use tanques de gas propano/LP de menos de 45 kg (100 libras) de capacidad. 15. Los combustibles sólidos no deben quemarse en una chimenea en el que esté instalado el juego de leños de gas sin ventilas. No utilice este calentador para cocinar alimentos o quemar papel u otro tipo de combustible sólido. CARACTERÍSTICAS DEL PRODUCTO Este juego de leños fue probado y aprobado por la norma ANSI Z21.11.2 para los calentadores sin ventilación y se puede usar con el regulador de tiro cerrado. Los normas locales y estatales de algunas áreas prohíben el uso de calentadores de gas sin ventilas. PILOTO DE SEGURIDAD El calentador posee un piloto que cuenta con un sistema de apagado de seguridad por medio de un sensor de agotamiento de oxígeno (ODS). El sensor de agotamiento de oxígeno del piloto apaga el calentador si no hay suficiente cantidad de aire fresco. SISTEMA DE ENCENDIDO PIEZOELÉCTRICO El calentador cuenta con un sistema de control piezoeléctrico. Requiere baterías AAA (incluida). CONTROL DEL CALOR POR TERMOSTATO MODELO (TCVFT24NL Solo) El control apaga y enciende el quemador de forma automática por ciclos para mantener una temperatura ambiente deseada. 2 OPCIONES DE GAS DISPONIBLES El calentador está diseñado para funcionar con gas propano o con gas natural. El calentador es enviado de fábrica listo para conectarse a gas propano. Para cambiarlo fácilmente a gas natural, el instalador calificado debe seguir las instrucciones de la página 46 y las indicaciones que aparecen en el calentador. 200208-01C www.sureheat.com 37 NORMAS LOCALES Instale y use el calentador con cuidado. Siga todas las normas locales. A falta de normas locales, utilice la última edición del Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54*. *Disponible en: American National Standards Institute. Inc. 1430 Broadway New York, NY 10018, EE.UU. National Fire Protection Association, Inc. Batterymarch Park Quincy, MA 02269, EE.UU. Nota: este calentador esta diseñado para operar sin ventilas. Normas locales y esta- tales de algunas áreas prohíben el uso de calentadores de gas sin ventilas. Estado de Massachusetts: La instalación la debe realizar un plomero o un instalador de gas con licencia para ejercer en el estado de Massachusetts. Los vendedores de calentadores complementarios de interiores a base de gas propano o de gas natural y sin ventilación deben proporcionar a cada cliente una copia del 527 CMR 30 al realizar la venta. En el estado de Massachusetts la manija del gas debe ser una manija tipo T. El estado de Massachusetts requiere que el conector flexible no exceda de 3 pies de largo. DESEMPAQUE 1. Quite los leños y la base ensamblada del quemador de la caja. NOTA: no levante la base ensamblada del quemador mediante los quemadores, ya que esto podría dañar el calentador. Siempre maneje la base ensamblada mediante la rejilla. 2. Retire todo el empaque de protección colocado en los leños y el calentador para su envío. 3. Verifique que no se hayan producido daños en ninguno de los artículos durante el transporte. Si el calentador está dañado, informe de inmediato al distribuidor a quien se lo compró. Quemador Piloto Encendido Perilla de control Figura 1 - Identificación del producto AGENCIA DE INSTALACIÓN CALIFICADA La instalación y el remplazo de tuberías de gas, de equipos o de accesorios para la utilización de gas y la reparación y el mantenimiento de los equipos deben estar a cargo sólo de una agencia calificada. El término "agencia calificada" significa cualquier persona, empresa, corporación o compañía que, en persona o por medio de un representante, se dedique a y sea responsable de: a) Instalar, probar o r0emplazar tuberías de gas o b) Conectar, instalar, probar, reparar o realizar mantenimiento de equipos; que tenga experiencia en este tipo de trabajos; que esté al tanto de todas las precauciones necesarias y que cumpla con todas las exigencias de las autoridades que tienen jurisdicción. En áreas que prohibición el uso de calentadores libre de ventilación, se ha probado y aprobado el estándar ANSI Z21.60 para registros decorativos expulsa el conjunto de registro. Cuando se utiliza como un conjunto de registro ventilados consulte instrucciones adicionales en la página 46. 38 www.sureheat.com 200208-01C VAPOR DE AGUA: UN PRODUCTO DERIVADO DE LOS CALENTADORES DE HABITACIÓN SIN VENTILACIÓN El vapor de agua es un producto derivado de la combustión del gas. Un calentador de habitación sin ventilación produce aproximadamente 29,57 ml (1 onza) de agua por cada 1,000 BTU (0,29 kW) de entrada de gas por hora. Los calentadores de habitación sin ventilación son recomendables como calefacción suplementaria (una habitación) más que como fuente principal de calefacción (una casa entera). En la mayoría de las aplicaciones de calefacción suplementaria, el vapor de agua no constituye un problema. En la mayoría de las aplicaciones, el vapor de agua contribuye a la baja humedad de la atmósfera que se experimenta en climas fríos. Los siguientes pasos asegurarán que el vapor de agua no se convierta en un problema: 1. Asegúrese de que el calentador tenga el tamaño adecuado para la aplicación, incluidas la combustión y la circulación adecuadas del aire. 2. Si hay humedad elevada, se puede utilizar un deshumidificador para ayudar a reducir el contenido de vapor de agua del aire. 3. No utilice un calentador de habitación sin ventilación como fuente principal de calefacción. AIRE PARA COMBUSTIÓN Y VENTILACIÓN ADVERTENCIA: Este calentador no se debe instalar en un espacio reducido o excepcio- nalmente hermético a menos que se tomen las precauciones necesarias para la combustión adecuada y ventilación de aire. Lea las instrucciones siguientes para asegurarse de aire fresco para éste y otros aparatos que queman combustible en su hogar. Las casas de hoy se construyen más energía eficiente que nunca. Nuevos materiales, mejor aislamiento y los nuevos métodos de construcción ayudan a reducir la pérdida de calor en los hogares. Los propietarios de viviendas burletes y calafateo alrededor de las ventanas y puertas para mantener el aire frío y el aire caliente adentro Durante la temporada de calor, los dueños de casa quieren que sus casas lo más hermética posible. Mientras que es bueno para hacer su hogar de energía eficiente, su hogar necesita respirar. El aire fresco debe entrar a su casa. Todos los aparatos que queman combustible necesitan aire fresco para la combustión y la ventilación adecuada. Los extractores de aire, chimeneas, secadoras de ropa y aparatos que queman combustible toman aire de la casa durante su funcionamiento. Usted debe proporcionar aire fresco adecuado para estos aparatos. Esto asegurará una adecuada ventilación de los aparatos que queman combustible ventilados. ADVERTENCIA: Este calentador no se debe instalar en una habitación o espacio a menos que el volumen requerido de aire de combustión en interiores es proporcionada por el método descrito en el Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, el Fuel Gas Code Internacional o aplicable códigos locales. ADVERTENCIA: Si la zona en la que la estufa se puede operar no cumple con el volumen requerido de aire de combustión en interiores , combustión y de ventilación serán facilitados por uno de los métodos descritos en el Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, el Fuel Gas Code Internacional o con los códigos locales aplicables. 200208-01C www.sureheat.com 39 AIRE PARA COMBUSTIÓN Y VENTILACIÓN AIRE PARA VENTILACIÓN Aire del interior de la construcción para ventilación Este aire fresco viene de un espacio adyacente no confinado. Cuando se ventila mediante un espacio adyacente no confinado, debe haber dos aberturas permanentes en la pared que está entre los dos espacios: una abertura 30.4 cm (12") del techo y otra 30.4 cm (12") del piso (consulte las opciones 1 y 2, figura 2). También se puede quitar la puerta de la habitación adyacente (consulte la opción 3, figura 2). Consulte el Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, Aire para Combustión y Ventilación para conocer el tamaño requerido de las rejillas o los conductos de ventilación. Rejillas de ventilación hacia un O quite cuarto la puerta adyacente, hacia opción 1 el cuarto adyacente, opción 3 30.48 cm (12") Rejillas de ventilación hacia un cuarto adyacente, opción 2 30.48 cm (12") Figura 2 - Aire del interior de la construcción para ventilación Aire del exterior para ventilación Proporcione aire fresco adicional mediante el uso de rejillas o conductos de ventilación. Debe haber dos aberturas permanentes: una a 30.48 cm (12") del techo y otra a 30.48 cm (12") del suelo. Conecte estos elementos directamente al exterior o a los espacios que estén abiertos al exterior. Estos espacios incluyen áticos y espacios debajo del piso de la casa. Consulte el Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, Aire para combustión y ventilación para conocer el tamaño requerido de las rejillas o los conductos de ventilación. IMPORTANTE: No haga aberturas de entrada o de salida de aire hacia el ático si éste tiene ventilación eléctrica controlada por un termostato. El aire caliente que entre al ático activará la ventilación eléctrica. Salida de aire Salida de aire Ático ventilado Al ático Entrada de aire Entrada de aire Al espacio transitado Espacio transitado ventilado Figura 3 - Aire del exterior para ventilación 40 www.sureheat.com 200208-01C INSTALACIÓN AVISO: Este calentador está diseñado para utilizarse como calefacción adicional. Use este calentador junto con su sistema de calefacción principal. No instale este calentador como fuente de calefacción principal. Si tiene un sistema de calefacción central, puede activar el ventilador de circulación del sistema mientras utiliza el calentador. Esto ayudará a que el calor circule por toda la casa. En caso de una interrupción de la energía eléctrica, puede usar este calentador como su fuente de calefacción principal. ADVERTENCIA: Un técnico calificado debe realizar la instalación. Respete todos las normas locales. ADVERTENCIA: Antes de instalarla en una chimenea para quemar combustible sólido, haga que un limpiador de chimeneas calificado limpie el tiro y la cámara de combustión de la chimenea para retirar hollín, creosota, cenizas y pintura suelta. La creosota se encenderá si se calienta mucho. Un tiro de chimenea sucio podría crear y distribuir hollín dentro de la casa. Inspeccione el tiro y el interior de la chimenea en busca de daños. Si está dañado, repare el tiro antes de hacer funcionar el calentador. ADVERTENCIA: Selle las ventilaciones de aire fresco que pueda haber en el piso o paredes de la chimenea y limpie los depósitos de ceniza de las puertas de la misma. De lo contrario, el aire podría apagar el piloto u ocasionar que el hollín entre al piloto. Utilice sellador resistente al calor. No selle la compuerta del tiro de la chimenea. ADVERTENCIA: Nunca instale el calentador · en un dormitorio o en un baño · en un vehículo recreativo · donde cortinas, muebles, ropa u otros objetos inflamables estén a menos de 0.914 m (36") del frente, 1 m (42") de la parte superior o 0.41 m (16") de los laterales del calentador. Para distancias mínimas de los alrededores consulte figura 4, página 43 · en áreas de mucho tráfico · en áreas con mucho viento o con corrientes fuertes de aire PRECAUCIÓN: Este calentador crea corrientes de aire caliente. Estas corrientes mueven el calor hacia la superficie de las paredes próximas al calentador. La instalación del calentador cerca de paredes con recubrimientos de vinilo o tela, o la operación del calentador en lugares donde existan impurezas en el aire (como humo de tabaco, velas aromáticas, líquidos limpiadores, lámparas de aceite o de queroseno, entre otros), puede manchar las paredes o producir olores. 200208-01C www.sureheat.com 41 INSTALACIÓN PRECAUCIÓN: Los códigos locales o estatales pueden per- ESPACIO LIBRE PARA MATERIALES COMBUSTIBLES mitir el funcionamiento de este artefacto solamente en una con- figuración de ventilación. Revise los códigos locales o estatales. ADVERTENCIA: Mantenga las distancias mínimas. Si es posible, proporcione distancias mayores respecto al suelo, al techo y a las ADVERTENCIA: Este arte- facto está diseñado para ins- talarse sólo en chimeneas de mampostería o de fabricación industrial UL 127 que quemen combustibles sólidos o en un espacio cerrado de la cámara de combustión sin ventilación homologado. Excepción: NO instale este artefacto en una chi- menea de fabricación industrial cuyas instrucciones establecen que no se ha testeado o que no debería ser usado con leños a gas sin ventilación. IMPORTANTE: Los calentadores sin ventilación añaden humedad al aire. Aunque esto es benéfico, la instalación del calentador en habitaciones sin suficiente aire de ventilación puede ocasionar la formación de moho debido al exceso de humedad. Consulte Aire para Combustión y Ventilación en la página 39. Antes de ensamblar u operar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete. No intente ensamblar, instalar ni usar el producto si falta alguna pieza o si éstas están dañadas. Póngase en contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto Antes de instalar el calentador, asegúrese de que tiene los siguientes materiales: · El paquete de partes (se proporciona junto con el calentador) · Taladro eléctrico con broca de 3/16" · Destornillador Phillips paredes adyacentes. Mida desde el punto más alejado del calentador. Distancia de separación mínima entre la chimenea y materiales combustibles Pared lateral 40,64 cm (16"), Techo 106,68 cm (42"), Anterior 91,4 cm (36") REQUERIMIENTOS DEL TAMAÑO DEL LEÑO Tamaño Mínimo De Fogón 45,7 cm (18") Juego de leños: Altura 50,8 cm (20"), Profundidad 33 cm (13"), Ancho parte anterior 73,7 cm (29"), Ancho parte posterior 61 cm (24") 61 cm (24") Juego de leños: Altura 50,8 cm (20"), Profundidad 35,6 cm (14"), Ancho parte anterior 76,2 cm (30"), Ancho parte posterior 61 cm (24") Distancias mínimas de los alrededores para materiales combustibles, paredes y techo A. Las distancias mínimas desde los lados del gabinete de la chimenea hacia cualquier material combustible y paredes deben ser las que se indican en el diagrama de la figura 4. B. Las distancias mínimas a partir de la parte superior de la abertura del calefactor hacia el techo no deben ser menores de 1 m (42"). VERIFIQUE EL TIPO DE GAS Asegúrese de que el suministro de gas es apropiado para el calentador. De lo contrario, llame al distribuidor donde compró el calentador para el calentador de tipo adecuado. *Mínimo 40.64 cm (16") de la pare*d lateral Figura 4 - Distancia mínima del combustible a la pared 42 www.sureheat.com 200208-01C INSTALACIÓN Distancias mínimas para materiales no combustibles Cuando no se utiliza repisa Nota: si utiliza repisa continúe en Cuando se utiliza repisa. Si no utiliza repisa, siga la información en esta página. El material que está arriba de la abertura de la chimenea debe ser no combustible. El material no combustible, (por ejemplo, cantera, mármol, azulejo, etc.), debe ser de por lo menos 1.27 cm (1/2") de ancho. Cuando utilice lámina metálica debe colocar material no combustible detrás de ésta. El material no combustible debe abarcar por lo menos 30.4 cm (12") hacia arriba. Consulte la figura 5, para ver las distancias mínimas. Requisitos para una instalación segura (A) 30.4 cm (12") o más: Se puede utilizar material no combustible. (A) Entre 20.3 cm (8") y 30.4 cm (12"): Instale la cubierto. (A) Menos de 20.3 cm (8"): El material no combustible debe abarcar por lo menos 20.3 cm (8"). Consulte Entre 20.3 cm (8") y 30.4 cm (12"), arriba. Si el material no puede cubrir la distancia debe hacer funcionar el calentador con la compuerta del tiro de la chimenea abierta. Material resistente al calor Distancia el material no combustible Figura 5 - Material resistente al calor (cantera, mármol, azulejo, etc.) arriba de la chimenea AVISO: Modelo TCVFM18NL puede usarse como un produc- to ventilado. Si es así, siempre se debe usar el juego de leños con el regulador de tiro de la chimenea abierto. Si se usa el juego de leños con el regulador de tiro abierto, no se necesita el material no combustible sobre la abertura de la chimenea. Vaya a Instalación del accesorio de abra- zadera del regulador de tiro para el uso de ventilación, página 45. Cuando se utiliza repisa El material que está arriba de la abertura de la chimenea debe ser no combustible. El material no combustible, (por ejemplo, cantera, mármol, azulejo, etc.), debe ser de por lo menos 1.27 cm (1/2") de ancho. Cuando utilice lámina metálica debe colocar material no combustible detrás de ésta. El material no combustible debe abarcar por lo menos 20.3 cm (8") hacia arriba. Si el material no combustible cubre menos de 30.4 cm (12"), entonces debe instalar el accesorio de cubierta de chimenea. Incluso cuando el material no combustible cubra 30.4 cm (12"), posiblemente necesite el accesorio de cubierta para que el calor no llegue a la repisa. Consulte las figuras 5, 6 y 7 para obtener las distancias mínimas. 25.4 cm (10") 20.3 cm (8") 15.2 cm (6") 6.35 cm (2 1/2") Mínimo para material no combustible Repisa Fondo de la repisa Todas las distancias minimas están en centímetros (pulgadas) (A) 20.3 cm 20.3 cm 35.6 cm 40.6 cm 50.8 cm (8") (8") (14") (16") (20") 30.4 cm 45.7 cm 50.8 cm 55.8 cm 61 cm (12") (18") (20") (22") (24") 45.7 cm (18") Juego de leños 61 cm (24") Juego de leños Altura mínima del material no combustible Distancias al fondo de la repisa Parte superior de la abertura de la chimenea Figura 6 - Distancias mínimas para la repisa cuando no se utiliza la cubierta de chimenea 200208-01C www.sureheat.com 43 INSTALACIÓN 30.4 cm (12") 25.4 cm (10") 20.3 cm (8") 15.24 cm (6") 6.35 cm (2 1/2") Mínimo para material no combustible Repisa de chimenea Fondo de la repisa Mínimas 20.3 cm (8") 30.4 cm (12") 38.1 cm (15") 45.7 cm (18") 50.8 cm (20") Cubierta Distancias al fondo de la repisa Parte superior de la abertura de la chimenea Figura 7 - Distancias mínimas a la repisa cuando se utiliza la cubierta de chimenea DISTANCIAS MÍNIMAS PARA LA REPISA Además de las distancias mínimas de materiales no combustibles, también tiene que cumplir con las distancias mínimas requeridas entre la abertura de la chimenea y la repisa. Si no tiene las distancias mínimas que se indican a continuación, entonces necesitará una cubierta de chimenea. Cómo calcular la distancia mínima para la repisa Si cumple con la distancia mínima entre la repisa y la parte superior de abertura de la chimenea, entonces no necesita cubierta para la chimenea (consulte la figura 6, página 44). Cómo calcular la distancia mínima para la repisa cuando se utiliza la cubierta de chimenea Si no cumple con las distancias mínimas que se indican en la figura 6, página 44, debe instalar una cubierta de chimenea. Incluso cuando utiliza la cubierta de chimenea tiene que cumplir con ciertas distancias mínimas. Cuando utilice la cubierta de chimenea conserve las distancias mínimas que se muestran en la figura 7. AVISO: La superficie de las paredes adyacentes y repisas se calientan durante el funcionamiento. Las paredes y la repisa arriba de la chimenea podrían estar calientes al tacto. Si se instala apropiadamente, estas temperaturas cumplen los requerimientos de la norma nacional de productos. Cumpla con las distancias mínimas que se indican en este manual. AVISO: Si la instalación no cumple con las distancias mínimas mostradas, debe realizar alguna de las acciones siguientes: · haga funcionar los leños única- mente con la compuerta del tiro de la chimenea abierta · levante la repisa a una altura aceptable · mover la repisa DISTANCIAS MÍNIMAS AL SUELO A. Cuando instale el calentador a nivel del suelo, debe dejar una distancia mínima de 35.5 cm (14") hacia los materiales combustibles (consulte la figura 8). B. Cuando los materiales combustibles estén a menos de 35.5 cm (14") de distancia al interior de la chimenea, debe instalar el calentador por lo menos a 12.7 cm (5") arriba del suelo combustible (consulte la figura 9). 35.5 cm (14") Mín. Material combustible Material no combustible Figura 8 - Distancias mínimas de la chimenea cuando se instala a nivel del suelo Chimenea Material combustible 12.7 cm (5") mínimo Figura 9 - Distancias mínimas para la chimenea sobre suelo combustible 44 www.sureheat.com 200208-01C INSTALACIÓN INSTALACIÓN DEL ACCESORIO DE ABRAZADERA DEL REGULADOR DE TIRO PARA EL USO DE VENTILACIÓN (TCVFM18NL SOLO) Cuando este artefacto se usa como un calentador con ventilación, se debe instalar sólo en chimeneas que quemen combustibles sólidos con tiraje construido con material no combustible. Este calentador puede usarse como un producto ventilado. Existen tres razones para usar su calentador como un modelo ventilado: Altura de la Abertura del tiraje chimenea mínima y permanente 1,8 m (6') a 4,6 m (15') 251,6 cm2 (39"2) 4,6 m (15') a 9,2 m (30') 187,1 cm2 (29"2) 1. La chimenea no cumple con los requisitos de distancia de separación para el uso sin ventilación. 2. Los códigos locales o estatales no permiten el uso sin ventilación. 3. Prefiere el uso con ventilación. Área de varios respiraderos redondos estándar Diámetro Área 12,7 cm (5") 129 cm2 (20"2) 15,2 cm (6") 187 cm2 (29"2) Si las razones número 1 ó 2 anteriores se apli- 17,8 cm (7") 251,7 cm2 (39"2) can en su caso, debe abrir permanentemente el regulador de tiro de la chimenea. Debe instalar el accesorio de abrazadera del regulador de tiro (no incluido). Esto asegurará el uso con ventilación (consulte la Figura 10). La abrazadera del regulador de tiro mantendrá a 20,3 cm (8") Abrazadera del regulador de tiro 329 cm2 (51"2) éste abierto. Las instrucciones de instalación están incluidas junto con el accesorio del regulador de tiro. Consulte el cuadro a continuación para ver la abertura del tiraje mínima y permanente que debe proporcionar. Sujete la abrazadera del regulador de tiro para que la abertura mínima y permanente se mantenga en todo momento. Regulador de tiro Figura 10 - Fijación el regulador de tiro a la chimenea 200208-01C www.sureheat.com 45 INSTALACIÓN SELECCIÓN DE GAS Este aparato viene ajustado de fábrica para gas propano/ LP. No se requieren cambios para la conexión a propano/ LP. Sólo un instalador o técnico de servicio calificado puede realizar la selección de gas y la conexión al suministro de gas. Azul propano/LP gas tapa émbolo debajo de polvo Insertar gas montaje para Propano/LP gas PRECAUCIÓN: Dos instalaciones de líneas de gas, al mismo tiempo están prohibidos. PRECAUCIÓN: Para evitar la fuga de gas para el gas no se utiliza en la entrada del regulador, un instalador o técnico de servicio calificado debe utilizar el enchufe suministrado. Usted notará un código de colores émbolo en el interior del regulador. Esto es normal. Cuando se inserta el accesorio de conexión de entrada y apretada, este émbolo se echó hacia atrás, mediante la instalación de hacer todos los ajustes para el gas que se suministra. NO QUITE EL ÉMBOLO. El regulador no funcionará. El regulador de entrada es un código de color para la identificación del tipo de gas correcta. El azul es para el propano (gas LP) y el amarillo es para el gas natural. Amarilla gas natural émbolo debajo enchufe del metal Inserte gas montaje de Gas Natural Figura 11 - Regulador de Gas PARA EL PROPANO/LP INSTALACIÓN DE GAS: AZUL 1. Retire la cubierta de polvo azul. Cubierta de polvo azul NO QUITE Azul propano/LP gas émbolo Instale Gas Fitting Aquí 46 www.sureheat.com 200208-01C INSTALACIÓN 2. Aplique sellador de roscas a las roscas en el accesorio de conexión. Mientras presiona, gire hacia la derecha el ajuste hasta que las roscas se acoplan al regulador. Después de la instalación se ha apretado sido parte en el regulador con una llave para completar endurecimiento del accesorio. Instale accesorio adicional para conectar al suministro de la casa. Utilice solamente el tapón suministrado en el regulador. No utilice un fuera el tapón del tubo estante. Esto puede dañar el émbolo. La tapa del regulador suministrado está diseñado de manera que no se acoplará con el tipo de gas utilizado. 4. Aplique sellador de roscas a las roscas en el accesorio de conexión. Mientras presiona, gire hacia la derecha el ajuste hasta que las roscas se acoplan al regulador. Después de la instalación se ha apretado sido parte en el regulador con una llave para completar endurecimiento del accesorio. Instale accesorio adicional para conectar al suministro de la casa. PARA GAS NATURAL (NG) INSTALACIÓN: AMARILLO 1. Retire la cubierta de polvo azul del regulador. 2. Retire la tapa metálica instalada sobre la entrada del regulador NG. Tapa de metal 3. Instale la tapa de metal sobre entrada del regulador LP/propano. Esto evitará que los residuos fuera del regulador. Tapa de metal NO QUITE Amarillo Gas Natural émbolo Instale Gas Fitting Aquí NO use un fuera de la "tapón de tubo NPT de 3/8 estante. Esto dañará los émbolos ubicados dentro del regulador. NO intente retirar los émbolos desde el interior del regulador. El émbolo se empujó hacia atrás como se instala el accesorio. Asegúrese de que el tipo de gas que se utiliza es la correcta. Asegúrese de que el accesorio de conexión se encuentra en la entrada correcta en el regulador. Consulte Conexión a Suministro de Gas, en la página 49. Si está utilizando el gas natural y el piloto no se enciende , consulte Solución de Problemas, en la página 60. 200208-01C www.sureheat.com 47 INSTALACIÓN INSTRUCCIONES PARA LAS BATERÍAS PRECAUCIÓN: No tire las baterías en el fuego. Las baterías pueden explotar o gotear. · Las baterías están incluidas. · Eliminar baterías cuando se agoten. · Asegúrese de observar la polaridad (+/-) cuando instale o remplace las baterías. Daños debido a la instalación incorrecta de las baterías pueden anular la garantía del producto. · Por seguridad, retire las pilas de todos los componentes durante períodos largos de no-operación. Desatornille la tapa del encendedor e instale una batería AAA con el ánodo (+) apuntando hacia afuera. Vuelva a colocar la tapa. BateAríAaA AAABpaottelory posPiotisviotive hacia aUrrPiba Figura 12 - Instalación de la batería en Ignitor INSTALACIÓN DE LA BASE DEL CALENTADOR ADVERTENCIA: Este calentador se debe fijar en el suelo de la chimenea. De lo contrario, éste se moverá cuando usted ajuste la temperatura. Cuando se mueve el calentador se puede producir una fuga de gas. ADVERTENCIA: Cuando se instale en una chimenea hundida se deben tomar precauciones especiales. Tiene que elevar el suelo de la chimenea de modo que tenga acceso al panel de control. Esto garantizará que fluya suficiente aire y protegerá el calentador contra el hollín y evitará que los controles se dañen. Eleve el suelo de la chimenea con material no combustible. Asegúrese que el material esté fijo. PRECAUCIÓN: No levante la base del calentador desde los quemadores. Esto podría dañar el calentador. Sujete la base solamente por los lados. IMPORTANTE: compruebe que los quemadores del calentador estén nivelados. Si el calentador no está nivelado, éste no funcionará correctamente. Elementos necesarios para la instalación · paquete de ferretería (incluido con el calentador) · taladro eléctrico con broca de 3/16" 1. Ubique la base ensamblada del calentador en la chimenea. Centre la base de izquierda a derecha y de adelante hacia atrás dentro de la chimenea. 2. Marque las ubicaciones de los tornillos a través de los orificios de la abrazadera de montaje (consulte la Figura 13, página 49). Si lo instala en una chimenea con la parte inferior de ladrillo, marque las ubicaciones de los tornillos en la unión de mortero de los ladrillos. 3. Retire la base del calentador de la chimenea. 48 www.sureheat.com 200208-01C INSTALACIÓN 4. Taladre orificios en las ubicaciones marcadas con una broca de 3/16". 5. Aplique un poco de sellador para uniones de tuberías a las roscas de ajuste. Conecte una manguera flexible para gas aprobada a un regulador de gas del calentador (consulte la Figura 13). Nota: nunca aplique sellador para uniones de tuberías a las roscas de ajuste. Sostenga el regulador de gas con una llave de la manguera de gas flexible. 6. Fije la base ensamblada al piso de la chimenea mediante dos tornillos para mampostería (en el paquete de aditamentos (consulte la Figura 13). 7. Conectar a la alimentación de gas. Consulte Conexión al suministro de gas. Tornillo para mampostería Figura 13 - Instalación de la base en el suelo de la chimenea CONEXIÓN AL SUMINISTRO DE GAS ADVERTENCIA: Una persona de servicio capacitada debe conectar el calentador al suministro de gas. Siga todas las normas locales. ADVERTENCIA: Este aparato requiere una conexión de entrada tipo NPT (rosca de tubería nacional) de 3/8" al regulador de presión. ADVERTENCIA: No sobre apriete las conexiones de gas. PRECAUCIÓN: Para gas propano/LP, nunca conecte el calentador directamente al suministro de gas propano/LP. Este calentador requiere un regulador externo (no se incluye). Instale el regulador externo entre el calentador y el suministro de gas propano/LP. El proveedor de gas debe suministrar un regulador externo para el gas natural. El técnico capacitado proporciona el regulador externo para el gas propano/LP. ADVERTENCIA: Para gas na- tural, nunca conecte el calenta- dor a pozos de gas privados (que no sean de servicio público). Este gas se conoce comúnmente como gas de pozo. PRECAUCIÓN: Utilice única- mente tubería nueva, de hierro negro o de acero. En algunas áreas se puede utilizar tubería de cobre con interior galvanizado. Consulte los códigos locales. Use tubería de 1/2" de diámetro interior, o mayor, para que el volumen de gas al calentador sea el adecuado. Si la tubería es demasiado angosta, se producirá una pérdida indebida de presión. 200208-01C www.sureheat.com 49 INSTALACIÓN · unión de terminal con conexión a tierra, PRECAUCIÓN: Revise la · trampa de sedimentos, presión de la línea de gas natural antes de conectar el calentador a la línea. La presión de la línea de gas no debe ser superior a 24.1 cm · unión T, · llave para tubería, · manguera flexible para gas (revise los códigos locales) * Una válvula de cierre de equipo con diseño (9.5") de c.a. Si la presión de la línea de gas es superior, podría dañarse el regulador del calentador. certificado por la CSA con rosca tipo NPT de 1/8" es una alternativa aceptable como conexión para el medidor de prueba. La válvula opcional de cierre de equipo con diseño certificado PRECAUCIÓN: Evite dañar el regulador. Sostenga el regulador de gas con una llave cuando lo por la CSA la puede adquirir con su distribuidor. Diámetros usuales de tubería de entrada Utilice tuberías de hierro negro de 1/2" o más grandes. La instalación debe incluir la válvula conecte a la tubería de gas y/o a las conexiones. de cierre del equipo, la unión y el tapón con rosca NPT de 1/8". Sitúe el conector con rosca NPT a su alcance para realizar la conexión ADVERTENCIA: Use sellador para tubería que sea resistente al gas (Propane/LP o Gas Natural). Antes de instalar el calentador, asegúrese de tener los elementos que se indican a continuación. del medidor de prueba. El conector tipo NPT se debe conectar en dirección del suministro desde el calentador (consulte la Figura 15). Regulador Conector de gas del calentador · regulador externo para gas propano/LP (proporcionado por el técnico capacitado que realiza la instalación) Conexión del medidor de prueba* · tubería (consulte los códigos locales), Manguera flexible para gas · sellador (resistente al gas natural y gas (si lo permiten los códigos locales) propano/LP), Figura 14 - Fijación de una manguera · válvula de cierre del equipo*, · conexión para medidor de prueba*, flexible para gas a un regulador de gas del calentador Unión terminal con conexión a tierra Unión T Niple para tubería con rosca de 3/8" tipo NPT Válvula de cierre del Tanque de suministro de propano o gas LP Regulador externo con la ventila apuntando hacia abajo Buje equipo * reductor a 1/8" tipo NPT Gas natural Del medidor de gas (presión de Tapón con 5" a 9.5" de c.a.) rosca de Propano o 1/8" tipo NPT gas LP T Unión Trampa de Tubo de tubería sedimentos Tapón Del regulador externo (presión de Mín. 11" a 14" de c.a.) 7.6 cm (3") Figura 15 - Conexión de gas Figura 16 - Regulador externo con la ventila * Adquiera la válvula opcional de cierre de equipo apuntando hacia abajo (sólo certificada con diseño CSA del distribuidor. propano y gas LP) 50 www.sureheat.com 200208-01C INSTALACIÓN IMPORTANTE: Instale una válvula de cierre del equipo en un lugar que sea accesible. La válvula de cierre del equipo es para abrir o cerrar el suministro de gas al aparato. Aplique una pequeña cantidad de sellador de tubería a las roscas NPT macho. Esto evitará que el exceso de sellador entre a la tubería. El exceso de sellador en la tubería puede ocasionar que las válvulas del calentador se tapen. Para gas propano/LP, el instalador debe proveer un regulador externo. El regulador externo reducirá la presión del gas entrante. Debe reducir la presión del gas entrante de manera que esté entre 11" y 14" de c.a. Si no reduce la presión del gas entrante, se pueden producir daños al regulador del calentador. Instale el regulador externo con la ventila apuntando hacia abajo. Como se muestra en la Figura 16, pagina 50. El apuntar la ventila hacia abajo la protege de la lluvia helada o aguanieve. Instale la trampa de sedimentos en la línea de suministro como se muestra en la Figura 15, pagina 50. Sitúe la trampa de sedimentos de manera que se pueda tener acceso a ella para limpieza. Sitúe la trampa de sedimentos donde sea poco probable que los materiales atrapados en ella se congelen. La trampa de sedimentos atrapa humedad y contaminantes. Esto evita que los sedimentos lleguen a los controles del calentador. Si la trampa de sedimentos no se instala o se instala incorrectamente, el calentador podría no funcionar correctamente. ADVERTENCIA: Pruebe todas las conexiones y tubería de gas, tanto internas como externas, para verificar que no haya fugas después de la instalación o reparación. Repare todas las fugas inmediatamente. REVISIÓN DE LAS CONEXIONES DE GAS ADVERTENCIA: Después de instalar el calentador o de darle servicio, pruebe todas las conexiones y tubos de gas de la unidad, tanto internas como externas, en busca de fugas. Repare todas las fugas inmediatamente. ADVERTENCIA: Nunca use una llama al descubierto para verificar si hay fugas. Aplique líquido no corrosivo para detectar fugas en todas las uniones. La formación de burbujas indicará una fuga. Repare todas las fugas inmediatamente. PRUEBAS DE PRESIÓN DEL SISTEMA DE TUBERÍAS DE SUMINISTRO DE GAS Presiones de prueba que exceden 3.5 kPa (1/2 PSI ) 1. Desconecte el aparato del sistema de tubería de suministro de gas con la válvula principal de gas del aparato (válvula de control) y con válvula de cierre del equipo. Las presiones que excedan 3.5 kPa (1/2 PSI) ocasionarán daños al regulador del calentador. 2. Coloque una tapa en el extremo abierto del tubo de gas donde estaba conectada la válvula de cierre del equipo. 3. Regule la presión del sistema de tubería de suministro ya sea abriendo la válvula del tanque de suministro de gas propano/ LP, en caso que utilice este tipo de gas, o bien, abriendo la válvula principal de gas que se localiza en el medidor de gas natural o cerca de éste, o bien, usando aire comprimido. 4. Revise todas las uniones del sistema de tubería de suministro de gas. Aplique en todas las uniones algún líquido de detección de fugas que no sea corrosivo. La formación de burbujas indicará una fuga. 5. Repare todas las fugas inmediatamente. 6. Vuelva a conectar el calentador y la válvula de cierre del equipo al suministro de gas. Revise las conexiones que se volvieron a conectar en caso de fugas. 200208-01C www.sureheat.com 51 INSTALACIÓN Presiones de prueba iguales o menores a 3.5 kPa (1/2 PSI) 1. Cierre la válvula de cierre del equipo (consulte la Figura 17). 2. Regule la presión del sistema de tubería de suministro ya sea abriendo la válvula del tanque de suministro de gas propano/ LP, en caso que utilice este tipo de gas, o bien, abriendo la válvula principal de gas que se localiza en el medidor de gas natural o cerca de éste, o bien, usando aire comprimido. 3. Revise todas las uniones desde el medidor de gas, tanto para suministro de gas natural o propano/LP, hasta la válvula de cierre del equipo (consulte la Figura 18 o 19). Aplique en todas las uniones algún líquido de detección de fugas que no sea corrosivo. La formación de burbujas indicará una fuga. 4. Repare todas las fugas inmediatamente. COMPROBACIÓN DE LA PRESIÓN DE LAS CONEXIONES DE GAS DEL CALENTADOR 1. Abra la válvula de cierre del equipo (con- sulte la Figura 17). 2. Abra la válvula principal localizada en o cerca del medidor de gas si usa gas natural, o abra la válvula del tanque de suministro de gas propano/LP. 3. Compruebe que las perillas de control del calentador estén en la posición OFF (apagado). Válvula de cierre del equipo Abierta 4. Revise todas las uniones entre la válvula de cierre del equipo y válvula de gas del termostato (consulte la Figura 18 o 19). Aplique en todas las uniones algún líquido de detección de fugas que no sea corrosivo. La formación de burbujas indicará una fuga. 5. Repare todas las fugas inmediatamente. 6. Encienda el calentador (consulte Instrucciones de Encendido, en la página 56). Revise el resto de las uniones internas para ver si hay fugas. 7. Apague el calentador (consulte Cómo cerrar el suministro de gas al aparato, en la página 57). Tanque de suministro de gas Válvula de cierre propano/LP del equipo Regulador externo Lugar de control de la válvula Figure 18 - Suministro de gas Propano/LP Medidor de gas Cerrada Figura 17 - Válvula de cierre del equipo Válvula de cierre Lugar de control del equipo de la válvula Figura 19 - Suministro de gas natural 52 www.sureheat.com 200208-01C INSTALACIÓN INSTALACIÓN DE LOS LEÑOS Es muy importante instalar los leños exacta- ADVERTENCIA: Si no coloca mente como se indica en las instrucciones. las piezas de acuerdo con estos No modifique los leños. Utilice sólo los leños diagramas o no usa piezas aprobadas específicamente para este calentador pueden producirse daños a la propiedad o lesiones personales. suministrados con el calentador. Cada leño tiene un número marcado. Este número lo ayudará a identificar los leños al instalarlos. No agregue ceniza decorativa sobre los leños ni el quemador. MODELO TCVFM18NL Leño #1 Leño #2 Leño #3 Leño #4 Leño #5 Leño #6 Leño #7 Figura 20 - Instalación de juego de leños TCVFM18NL 200208-01C www.sureheat.com 53 INSTALACIÓN MODELO TCVFT24NL Leño #1 Leño #2 Leño #3 Leño #4 Leño #6 Leño #5 Leño #7 Figura 21 - Instalación de juego de leños TCVFT24NL 54 www.sureheat.com 200208-01C FUNCIONAMIENTO Evite los borradores que alteran los patrones de llama de quemador. No permitir que los fans volar directamente a la chimenea. No coloque un ventilador dentro del área de grabación de los fogones. Ventiladores de techo pueden crear borradores que alteran los patrones de la llama. Deposiciones algún sistema especificada y quema inadecuada dará como resultado. Durante la producción, fabricación y envío, diversos componentes de este dispositivo son tratados con ciertos aceites, películas o agentes de enlace. Estos productos químicos no son dañinos pero pueden producir humo molesto y olores como quemaron durante la operación inicial del equipo, posiblemente causando dolores de cabeza o irritación ocular o pulmonar. Se trata de un fenómeno normal y temporal. La operación de allanamiento inicial debe pasados dos o tres horas con la grabadora en la configuración más alta. Proporcionar ventilación máxima abriendo ventanas o puertas para permitir que los olores a disiparse. Cualquier olores restantes después de este rodaje inicial será leve y desaparecerá con continuaron uso. Este dispositivo no debe utilizarse con puertas de vidrio en la posición cerrada. Esto puede provocar interrupciones pilotos y deposiciones actuales algún grave sistema especificada fuera de la chimenea. Siempre operar calefactor con puertas de vidrio completamente abiertas POR SU SEGURIDAD, LEA ESTO ANTES DE ENCENDER EL CALENTADOR ADVERTENCIA: No seguir estas instrucciones al pie de la letra puede resultar en incendio o explosión que produzcan daños a la propiedad, lesiones físicas o la muerte. A. Este aparato tiene un piloto que se debe encender manualmente. Cuando encienda el piloto, siga estas instrucciones al pie de la letra. B. ANTES DE ENCENDERLO compruebe que alrededor del aparato no hay olor a gas. Asegúrese de oler también cerca del suelo, ya que algunos gases son más pesados que el aire y se asientan cerca del suelo. QUÉ HACER SI PERCIBE OLOR A GAS · No intente encender ningún aparato. · No toque ningún interruptor eléctrico; no use ningún teléfono en el edificio. · Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. Siga las instrucciones del proveedor de gas. · Si no puede localizar al proveedor de gas, llame al departamento de bomberos. C. Utilice únicamente la mano para presionar o girar la perilla de control de gas. Nunca utilice herramientas. Si no puede presionar o girar la perilla manualmente, no intente repararla, llame a un técnico de servicio capacitado. Forzarla o tratar de repararla pueden producir un incendio o una explosión. D. No use este aparato si alguna de sus partes estuvo sumergida en agua. Llame inmediatamente a un técnico capacitado de servicio para que inspeccione el aparato y remplace las piezas del sistema de control y los controles de gas que hayan estado sumergidos en agua. 200208-01C www.sureheat.com 55 FUNCIONAMIENTO INSTRUCCIONES DE ENCENDIDO ADVERTENCIA: Debe operar este calentador con la rejilla co- locada en su lugar. Asegúrese de que la rejilla esté instalado antes de hacer funcionar el calentador. AVISO: Durante el funcionamiento inicial de un calentador nuevo, los leños despedirán un olor a papel quemado. También habrá llamas anaranjadas. Abra el regulador del tiro o una ventana para ventilar el olor. Esto durará solamente unas horas. 1. ¡ALTO! Lea la información en la página 55. 2. Asegúrese de que la válvula de cierre del equipo esté completamente abierta. 3. Presione levemente la perilla de control y gírela en dirección de las manecillas del reloj hasta la posición OFF. 4. Espere cinco (5) minutos a que se disipe el gas. Luego acérquese para ver si percibe olor a gas, incluso cerca del suelo. Si percibe olor a gas, ¡DETÉNGASE! Siga el punto "B" en la información de seguridad en la página 55. Si no percibe olor a gas, continúe con el siguiente paso. 5. Presione levemente la perilla de control en sentido contrario al de las manecillas del reloj hasta la posición PILOT (piloto). Presione la perilla de control durante cinco (5) segundos Nota: La perilla de control se debe presionar durante 30 segundos o más la primera vez que se hace funcionar el calentador des- pués de conectarlo al suministro de gas. Esto permitirá que el aire salga del sistema de gas. En caso que el piloto no encienda, consulte la sección Solución de problemas, en la página 60. También, llame a un técnico de servicio calificado o a su proveedor de gas para que realicen las reparaciones necesarias. Hasta que se hagan las repa- raciones, encender el piloto con un fósforo. · Si al soltar la perilla de control ésta no regresa a su posición original, llame a un técnico de servicio calificado o a su proveedor de gas para que realicen las reparaciones necesarias. 6. Presione la perilla de control y, al mismo tiempo, oprima y suelte el botón de encendido. Esto encenderá el piloto. El piloto está instalado en la parte posterior del quemador. El piloto puede ser visto a través de la parrilla En caso necesario, continúe oprimiendo el botón de encendido hasta que el piloto encienda. Nota: Si el piloto no se mantiene encen- dido, consulte la sección Solución de problemas, en la página 60. También contacte un técnico de servicio calificado o proveedor de gas para las reparaciones. Encienda el piloto con un fósforo hasta que se realicen las reparaciones. Para encender el piloto con un fósforo. Con- sulte el Procedimiento para encendido manual, en la página 57. 7. Una vez que haya encendido el piloto mantenga la perilla de control presionada durante 30 segundos. Después de los 30 segundos, suelte la perilla de control. Si la perilla de control no aparecerá cuando se libera, póngase en contacto con un técnico de servicio calificado o proveedor de gas para las reparaciones. Nota: si el piloto se apaga, repita los pasos 7 al 10. Este calentador tiene un sistema de bloqueo de seguridad. Espere un (1) minuto antes de encender el piloto nuevamente. 8. Gire la perilla de control en sentido contrario al de las manecillas del reloj a la posición de encendido. El quemador principal deberá encenderse. Nota: Espere un minuto después de apagar el calentador para permitir que la válvula de control se restablezca antes de encender nuevamente la unidad. Botón del encendedor Perilla de control Figura 22 - Botón de encendido y perilla de control 56 www.sureheat.com 200208-01C FUNCIONAMIENTO PRECAUCIÓN: No intente ajustar los niveles de calefacción por medio de la válvula de cierre del equipo. Quemador de gas natural Electrodo del encendedor Termopar Quemador de Gas Propano/LP ADVERTENCIA: Si el tipo de entrada de gas es NG, asegúrese de que el quemador del piloto NG encienda. Si el tipo de entrada de gas es LP, asegúrese de que el quemador del piloto LP encienda. Orificio de entrada de aire al piloto (Parte posterior del piloto se muestra para mayor claridad) Orificio de entrada de aire al piloto Figura 23 - Conjunto de piloto CÓMO CERRAR EL SUMINISTRO DE GAS AL APARATO Cómo apagar el calentador Gire la perilla de control en dirección de la manecillas del reloj hasta la posición OFF (apagado). Cómo apagar sólo el quemador el piloto (el piloto permanece encendido) Gire la perilla de control en dirección de la manecillas del reloj hasta la posición PILOT (piloto). FUNCIONAMIENTO DEL CONTROL TERMOSTÁTICO Modelo TCVFT24NL sólo El control termostático utilizado en este calentador es diferente al de los termostatos comunes. Los termostatos comunes simplemente encienden y apagan el quemador. El termostato de este calentador mide la temperatura de la habitación. Por momentos, la habitación puede superar la temperatura establecida. Si es así, el quemador se apagará. El quemador se volverá a encender por ciclos cuando la temperatura de la habitación sea menor que la establecida. La perilla de control se puede ajustar en diferentes niveles de comodidad Nota: El bulbo detector termostático mide la temperatura según la construcción de la vivienda. PROCEDIMIENTO PARA ENCENDIDO MANUAL 1. Siga los pasos 1 al 7 de las Instrucciones de encendido, página 56. 2. Con la perilla de control en la posición PILOT, encienda un cerillo, y sosténgalo cerca del piloto. Presione la perilla de control, el piloto debe encenderse. 3. Una vez que haya encendido el piloto mantenga la perilla de control presionada durante 30 segundos. Después de 30 segundos, suelte la perilla de control. 4. Asegúrese de que la rejilla del calentador esté en su lugar antes de operar el calentador. 200208-01C www.sureheat.com 57 INSPECCIÓN DE LOS QUEMADORES IMPORTANTE: El propietario debe revisar frecuentemente los patrones de la llama del piloto y de la llama del quemador. Patrones de llama incorrectos indican la necesidad de limpieza o servicio de mantenimiento (consulte Cuidado y mantenimiento, página 59). ADVERTENCIA: Sólo una persona de servicio capacitada debe repararlo o darle servicio. Esto incluye el mantenimiento requerido, refacciones o alteración de componentes. PATRÓN DE LA LLAMA DEL PILOTO La Figura 24 muestra un patrón correcto de la llama del piloto. La Figura 25 muestra un patrón incorrecto de la llama del piloto. La llama incorrecta del piloto no toca el termopar. Esto ocasionará que el termopar se enfríe. Cuando el termopar se enfríe, el calentador se apagará. AVISO: no confunda las llamas anaranjadas con el color amarillo en las puntas. El polvo y otras partículas pequeñas se introducen al calentador y al quemarse producen breves manchas de llamas anaranjadas. Si el patrón de la llama del piloto es incorrecto, como se muestra en la Figura 25 Natural Gas Shown · apague el calentador (consulte Cómo cerrar el suministro de gas al aparato, en NG 3-3.5" WC LP 8-11" WC la página 57). · consulte Solución de problemas, en la página 60 a 64. Figura 24 - Patrón correcto de la llama ADVERTENCIA: Si se presen- del piloto (gas natural) ta un color amarillo en las pun- tas de las llamas, el calentador puede producir niveles elevados Natural Gas Shown de monóxido de carbono. Si el NG 3-3.5" WC LP 8-11" WC patrón de la flama del quemador muestra un color amarillo en las puntas, siga las instrucciones. Figura 25 - Patrón incorrecto de la llama del piloto (gas natural) PATRÓN DE LA LLAMA DEL QUEMADOR En la Figura 26 se muestra el patrón correcto de la flama del quemador. En la Figura 27 se muestra un patrón incorrecto de la flama del quemador. Si el patrón de la llama del quemador es incorrecto, como se muestra en la Figura 27 · apague el calentador (consulte Cómo cerrar el suministro de gas al aparato, en la página 57). · consulte Solución de problemas, en la página 60 Aprox. 3"-6" por encima de la parte superior de los leños Más de 8" sobre la parte superior el leños op of Logs Figura 26 - Patrón correcto de la llama del quemador Figura 27 - Patrón incorrecto de la llama del quemador ORIFICIOS PRINCIPALES DE AIRE DEL QUEMADOR El aire pasa al quemador a través de los orificios en el conector en la entrada hacia el quemador. Estos orificios se pueden bloquear con polvo o pelusas. Inspeccione periódicamente que estos orificios no estén bloqueados y limpie si es necesario. Si los orificios se bloquean, se producirán hollín. 58 www.sureheat.com 200208-01C CUIDADO Y MANTENIMIENTO ADVERTENCIA: Apague el calentador y deje que se enfríe antes de darle mantenimiento. Sólo una persona de servicio capacitada debe repararlo o darle servicio. PRECAUCIÓN: Debe mantener limpias las áreas de control, el quemador y las vias de circulación de aire del calentador. Inspec- cione estas áreas del calentador antes de cada uso. Haga que una persona de servicio calificada inspeccione el calentador una vez al año. Es posible que el calentador requiera de limpieza más frecuente a causa del exceso de pelusa proveniente de alfombras, de camas, de pelo de mascotas, etc. ADVERTENCIA: No mantener limpias las entradas principales de aire puede facilitar la producción de hollín y producir daños a la propiedad. QUEMADOR PRINCIPAL Inspeccione periódicamente todos los orificios de llamas del quemador con el calentador en funcionamiento. Todos los orificios de ranura del quemador deben estar abiertos y su llama debe ser amarilla. Todos los orificios para las llamas redondos del quemador deben estar abiertos y su llama debe ser pequeña y azul. Algunos orificios del quemador pueden bloquearse con desechos u óxido y no hay llama. Si es así, apague el calentador y déjelo enfriar; luego, elimine el bloqueo o remplace de quemador. Si los orificios del quemador se bloquean, se producirá hollín. SUJETADOR DEL INYECTOR DEL QUEMADOR Y ORIFICIO DE ENTRADA DE AIRE DEL PILOTO Recomendamos limpiar la unidad cada tres meses o después de 2.500 horas de uso. También se recomienda que mantenga el quemador y el piloto limpio y libre de polvo y suciedad. Para limpiar estas piezas, se recomienda que use aire comprimido a una presión no mayor de 30 PSI. Es posible que la tienda local de equipo de cómputo, ferretería o de mejoras al hogar tengan aire comprimido en latas. Puede usar una aspiradora en la posición de aire. Si utiliza aire comprimido en lata, siga las instrucciones que aparecen en la lata. Si no sigue las instrucciones escritas en la lata, puede dañar el ensamble del piloto. 1. Apague la unidad incluyendo el piloto. Deje que la unidad se enfríe durante 30 minutos por lo menos. 2. Inspeccione el quemador, el piloto y los orificios de entrada de aire principales del inyector en busca de polvo y suciedad (consulte Figura 28). 3. Haga pasar aire a través de los orificios o las ranuras y de los orificios del quemador. También limpie el ensamble del piloto. 4. Revise nuevamente el sujetador del inyector que se encuentra en el extremo del tubo del quemador. Retire cualquier partícula grande de polvo, suciedad, pelusa o pelo de mascotas con un paño suave o con la boquilla de una aspiradora. 5. Haga pasar aire por los orificios principales del sujetador del inyector. 6. En caso de que una obstrucción grande o polvo haya sido empujada hacia el interior del quemador repita los pasos 3 y 4. Tubo del quemador Inyector Orificios principales de entrada de aire Figura 28 - Quemador y soporte del inyector 200208-01C www.sureheat.com 59 CUIDADO Y MANTENIMIENTO ODS/PILOTO Utilice una aspiradora, aire comprimido o un cepillo pequeño, de cerdas suaves para limpiarlos. Quemador de gas natural Electrodo del encendedor Termopar Si la llama del piloto tiene la punta amarilla, indica la presencia de polvo y suciedad en el Quemador de Gas Propano/LP ensamble del piloto. Hay un pequeño orificio de entrada de aire al piloto, aproximadamente de 5 cm (2") de diámetro de donde sale la llama del piloto (consulte la Figura 29). Con la unidad apagada, haga pasar aire ligeramente a través del orificio de entrada de aire. Si no cuenta con aire comprimido, puede soplar a través de una pajilla o popote. Orificio de entrada de aire al piloto Orificio de entrada de aire al piloto Figura 29 - Orificio de entrada de aire al piloto LEÑOS · Si retira los leños para limpiarlos, consulte · Remplace el leño(s) si está roto o astillado Instalación de los Leños, página 53, para (roturas de 1.7 cm o más grandes). ver las instrucciones de colocación. SOLUCIÓN DE PROBLEMAS ADVERTENCIA: Si percibe olor a gas · Cierre el suministro de gas. · No intente encender ningún aparato. · No toque ningún interruptor eléctrico; no use ningún teléfono en el edificio. · Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. Siga las instrucciones del proveedor de gas. · Si no puede localizar al proveedor de gas, llame al departamento de bomberos. ADVERTENCIA: Sólo una persona de servicio capacitada debe reparar la calentador y darle servicio. Asegúrese de que el equipo está apagado antes de proceder. Apague y deje que se enfríe antes de darle servicio. PRECAUCIÓN: Nunca utilice un alambre, aguja u objetos parecidos para limpiar el piloto/ODS. Esto puede dañar la unidad de piloto/ODS. IMPORTANTE: Si hace funcionar la chimenea donde existen impurezas en el aire se pueden producir olores. Los productos de limpieza, pintura, solventes de pintura, humo de cigarro, cementos y pegamentos, alfombras o textiles nuevos, etc., producen gases. Estos gases se pueden mezclar con el aire que se utiliza para la combustión y producir olores. Estos olores se disiparán con el tiempo. Nota: Todos los puntos para solución de problemas se listan en orden de funcionamiento. 60 www.sureheat.com 200208-01C SOLUCIÓN DE PROBLEMAS Problema Causa Posible El uso de gas natural y Presión inicial supera los el piloto no se enciende. 9.5" WC. Acción Correctiva Presostato Bypass. Vea las instrucciones de abajo. Interruptor de presión Cuando se usa gas natural (NG), hay un interruptor de presión que actúa para apagar el flujo de gas al piloto si la presión de entrada excede 9.5" WC. Esto es para prevenir la operación de la unidad en el gas de mal (propano/ LP). Si el suministro de gas natural supera los 9.5" WC la unidad no funcionará. O póngase en contacto con su proveedor de gas para comprobar y ajustar la presión de entrada o un técnico de servicio calificado puede pasar por alto el interruptor de presión. Antes de tratar de pasar por alto el interruptor de presión, asegúrese de que el tipo de gas que se utiliza es la correcta. Asegúrese de que el accesorio de conexión se encuentra en la entrada correcta en el regulador. Consulte Conexión a Suministro de gas, en la página 49. Sólo un técnico calificado debe pasar por alto el interruptor de presión. Para anular el interruptor de presión localizar el tornillo de ajuste en el regulador. Utilice un pequeño destornillador de punta plana para girar el tornillo de ajuste en sentido antihorario 2 vueltas. Esto pasará por alto la función de interruptor de presión. NG La tubería de suministro de gas completa, incluidas las conexiones en el interior del calentador debe probar contra fugas por el instalador autorizado. Después de la fuga probar el instalador calificado debe encender el aparato. Consulte el patrón correcto de la llama, como se ilustra en la página 58. Todos los de la llama debe ser de forma segura en el interior del producto. Si por alguna razón no es así, deje de utilizar el aparato y llame para las reparaciones. Interruptor de presión tornillo de fijación Figura 30 - Interruptor de presión del regulador de gas Problema Cuando se presiona el botón del encendedor, no hay chispa en el piloto/ ODS. Causa Posible 1. Electrodo de encendido está mal colocado. Electrodo de encendido está roto. 2. El electrodo del encendedor no está conectado al cable del encendedor. 3. El cable del encendedor está comprimido o mojado. 4 El cable del encendedor está roto. 5. El encendedor piezoeléctrico está defectuoso. 6. Batería baja. Acción Correctiva 1. Remplace el electrodo del encendedor. 2. Remplace el cable del encendedor. 3. Libere el cable del encendedor si algún metal o tubería lo está comprimiendo. Mantenga seco el cable del encendedor. 4. Remplace el cable del encendedor. 5. Remplace el encendedor piezoeléctrico. 6. Remplace la batería. 200208-01C www.sureheat.com 61 SOLUCIÓN DE PROBLEMAS Problema Cuando se presiona el botón del encendedor, hay chispa en el piloto/ ODS pero no se enciende. El piloto/ODS se enciende, pero la llama se extingue cuando la perilla de control se suelta El quemador no se enciende después de que el piloto/ODS se enciende. Causa Posible 1. El suministro de gas está cerrado o la válvula de cierre del equipo está cerrada. 2. La perilla de control no se presionó del todo al pulsar el botón de encendido. 3. Quedó aire en las líneas de gas (nueva instalación o interrupción gas reciente). 4. El piloto/ODS está tapado. 5. La perilla de control no está en la posición PILOTO. 6. Se agotó el suministro de gas (gas propano/LP únicamente). 1. La perilla de control no está presionada completamente. 2. La perilla de control no se presionó durante el tiempo suficiente. 3. La válvula de cierre del equipo no está totalmente abierta. 4. La conexión del termopar está floja en la válvula de control. 5. La llama del piloto no está tocando el termopar, lo que hace que el termopar se enfríe y ocasiona que la llama del piloto se extinga. Este problema puede ser ocasionado por alguna de las siguientes condiciones o por ambas: A) Baja presión del gas B) El piloto/ODS está sucio o parcialmente tapado 6. El termopar está dañado. 7. La válvula de control está dañada. 1. El orificio del quemador está tapado. 2. El diámetro del orificio del quemador es demasiado pequeño. 3. La entrada de la presión de gas es demasiado baja. Acción Correctiva 1. Abra el suministro de gas o la válvula de cierre del equipo. 2. Presione la perilla de control del todo al pulsar el botón de encendido. 3. Mantenga presionada la perilla de control. Repita el encendido hasta que se haya eliminado el aire. 4. Limpie el piloto/ODS (consulte Cuidado y mantenimiento, en la página 59) o cambie el conjunto de piloto/ODS. 5. Gire la perilla de control a la posición PILOTO. 6. Comuníquese con la compañía local de gas propano/LP. 1. Presione la perilla de control completamente. 2. Después de que el piloto/ ODS se encienda, mantenga la perilla de control presionada durante 30 segundos. 3. Abra la válvula de cierre del equipo totalmente. 4. Apriete con la mano hasta que sienta que topa, luego apriete 1/4 de vuelta más. 5. A) Comuníquese con la compañía local de gas natural o de gas propano/LP B) Limpie el piloto/ODS (consulte Cuidado y mantenimiento, en la página 59) o remplace el ensamble del piloto/ODS. 6. Remplace el termopar. 7. Remplace la válvula de con- trol. 1. Limpie el quemador (consulte Cuidado y mantenimiento, en la página 59) o remplace el quemador. 2. Remplace el orificio del quemador. 3. Contacte a su proveedor local de gas. 62 www.sureheat.com 200208-01C SOLUCIÓN DE PROBLEMAS Problema Encendido demorado del quemador. Causa Posible 1. La presión del tubo múltiple es muy baja. 2. El orificio del quemador está tapado. Acción Correctiva 1. Contacte a su proveedor local de gas. 2. Limpie el quemador (consulte Cuidado y mantenimiento, en la página 59) o remplace el orificio del quemador. El quemador presenta llamas de retorno durante la combustión. 1. El orificio del quemador está tapado o dañado. 2. El quemador está dañado. 3. El regulador de gas está defectuoso. 1. Limpie el quemador (consulte Cuidado y mantenimiento, en la página 59) o remplace el orificio del quemador. 2. Remplace el quemador. 3. Remplace el regulador de gas. Llamas amarillas durante la combustión en el quemador. 1. No hay suficiente aire. 2. El regulador de gas está defectuoso. 3. La entrada de la presión de gas es demasiado baja. 1. Revise el quemador en busca de polvo y residuos. Si los hay, limpie el quemador (consulte Cuidado y mantenimiento, en la página 59). 2. Remplace el regulador de gas. 3. Contacte a su proveedor local de gas. Hay olor a gas durante la combustión. 1. Hay material extraño entre la válvula de control y el quemador. 2. Fugas de gas. Consulte la anotación de Advertencia al inicio de la página 60. 1. Comuníquese con un técnico de servicio capacitado para eliminar los materiales extraños. 2. Localice y repare todas las fugas (consulte Revisión de las conexiones de gas, en la página 51). Hay un poco de humo u 1. Residuos del proceso de 1. El problema desaparecerá olor durante el funciona- manufactura y ahumado después de algunas horas miento inicial. del leño. de funcionamiento. El calentador produce un silbido cuando el quemador está encendido. 1. Se giró la perilla de control a la posición HI (Alto) cuando el quemador estaba frío. 2. Hay aire en la tubería de gas. 3. Los pasajes de aire del calentador están bloqueados. 4. El orificio del quemador está sucio o parcialmente obstruido. 1. Gire la perilla de control a la posición LO (bajo) y deje que se caliente durante un minuto. 2. Haga funcionar el quemador hasta que se elimine el aire de la tubería. Pida a la empresa proveedor local de gas que revise la línea de gas. 3 Respete las distancias mínimas de instalación (consulte Figura 4, pagina 48) 4 Limpie el quemador (consulte Cuidado y mantenimiento, en la página 59) o remplace el orificio del quemador. 200208-01C www.sureheat.com 63 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción Correctiva El calentador produce un ruido de chasquidos o golpeteos metálicos justo después de que el quemador se enciende o se apaga. 1. Los metales se dilatan al calentarse y se contraen al enfriarse. 1. Esto es normal en la mayoría de los calentadores. Si el ruido es excesivo, comuníquese con una persona de servicio capacitada. Se forma un residuo de polvo blanco dentro de la caja del quemador o en las paredes o muebles contiguos. 1. Cuando se calientan, los vapores provenientes de los pulidores de muebles, cera, limpiadores de alfombras, etc., pueden convertirse en residuos de polvo blanco. 1. Apague la calentador cuando utilice pulidores de muebles, ceras, limpiadores de alfombras o productos parecidos. El calentador produce olores no deseados. 1. En el calentador se están quemado vapores provenientes de pintura, fijador para el cabello, pegamentos, productos de limpieza, productos químicos, alfombras nuevas, etc. (Consulte la nota IMPORTANTE pagina 60). 2. Fugas de gas. Consulte la anotación de Advertencia al inicio de la página 60. 3 Hay poco suministro de combustible. 1. Abra la ventana para ventilar la habitación. Deje de utilizar los productos que ocasionan el olor mientras el calentador esté funcionando. 2. Localice y repare todas las fugas (consulte Revisión de las conexiones de gas, en la página 51). 3. Surta nuevamente el tanque de suministro (gas propano/ LP únicamente). El calentador se apaga mientras se está usando (el ODS funciona). 1. No hay suficiente aire fresco. 2. Hay poca presión en la tubería. 3. El piloto/ODS está parcialmente tapado. 1. Abra la ventana y/o la puerta para proporcionar ventilación. 2. Contacte a su proveedor local de gas. 3. Limpie el piloto/ODS (consulte Cuidado y mantenimiento, en la página 59). Hay olor a gas incluso cuando la perilla de control está en la posición OFF (apagado). 1. Fugas de gas. Consulte la anotación de Advertencia al inicio de la página 60. 2. La válvula de control está defectuosa. 1.Localice y repare todas las fugas (consulte Revisión de las conexiones de gas, en la página 51). 2. Remplace la válvula de control. Se observa humedad 1. No hay suficiente aire para 1. Consulte los requisitos de o condensación en las combustión o ventilación. Aire para combustión y ven- ventanas tilación, página 39. 64 www.sureheat.com 200208-01C PIEZAS DE REPUESTO Nota: use sólo piezas de repuesto originales. Esto protegerá la cobertura de su garantía para partes remplazadas bajo la garantía. PIEZAS CON GARANTÍA Comuníquese con los distribuidores autorizados de este producto. Si no pueden proporcionarle las piezas originales de repuesto, llame gratis al Departamento de Servicio al Cliente al 1-800-229-5647 para obtener información de referencia. Cuando llame a Servicio al Cliente, tenga preparados: · su nombre, · los números de modelo y de serie de su calentador, · la falla del calentador, · El tipo de gas utilizado (propano/LP o gas natural/NG) · la fecha de compra Por lo general, le pediremos que devuelva la pieza a la fábrica. · su dirección PIEZAS SIN GARANTÍA Comuníquese con los distribuidores autorizados de este producto. Si no pueden suministrarle piezas de repuesto originales, llame gratis al Departamento de Servicio al Cliente al 1-800-229-5647 para obtener información de referencia. Cuando llame a Servicio al Cliente, tenga preparados: · los números de modelo y de serie de su calentador, · el número de la pieza de repuesto. 200208-01C www.sureheat.com 65 PIEZAS MODELOS TCVFM18NL & TCVFT24NL 4 2 5 1 6 78 14-4 14-6 14-7 14-5 3 12 13 14-4 9 11-1 10-1 14-7 11-2 15 14-6 14-5 14-2 14-1 14-3 14-1 14-2 14-3 TCVFM18NL TCFVT24NL 66 www.sureheat.com 200208-01C PIEZAS MODELOS TCVFM18NL & TCVFT24NL Esta lista contiene las piezas remplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones listadas en Piezas de repuesto en la página 65 de este manual. Art. 1 2 3 4 5 6 7 8 9 10-1 10-2 11 12 13 14-1 14-2 14-3 14-4 14-5 14-6 14-7 15 TCVFM18NL ** TCVFT24NL ** Descripción Rejilla de ensamble ** ** Quemador de ensamble PIMDN1-01 PIMDN1-01 Encendedor 18UDC1005-01 24UDC1005-01 Soporte de leño medio RVD88-YJ RVD88-YJ "Y" conjunto QD250T133 QD250T133 Retén orificio NSNG-005 NSNG-006 NG orificio NSLP-005 NSLP-006 LP orificio ** ** Base chasis ------ STL1001 Ensamblaje del termostato NV2020-1223B ------ Válvula de control 24UDC1006M-01 24UDC1006T-01 Soporte del termostato RVD88-Y-4/9 RVD88-Y-4/9 Regulador ND0310A-400-P ND0310A-400-P ODS Piloto TC18BL TC24BL Leño 1 TC18ML TC24ML Leño 2 TC18FL TC24FL Leño 3 TC18FTL TC24FTL Leño 4 TC18TR TC24TR Leño 5 TC18BTL TC24TM Leño 6 TC18TM TC24BTR Leño 7 DPL047-01 ------ Pomo de válvula PIEZAS DISPONIBLES - NO SE MUESTRAN Cant. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 18UDC1013B-01 18UDC1013B-01 Paquete de hardware 1 160960-01 160960-01 Asamblea cubierta de la entrada 1 160960-02 160960-02 Asamblea de montaje de la válvula 1 ML073-04 ML073-04 Cable encendedor 2 ** No es una pieza que se pueda remplazar en el sitio. 200208-01C www.sureheat.com 67 GARANTÍA GUARDE ESTA GARANTÍA Modelo __________________________________ Número de serie __________________________ Fecha de compra _________________________ Conserve su recibo para la verificación de la garantía. IMPORTANTE: Le pedimos que complete la información de su garantía antes mencionada. Completo con todo el número de serie que se puede encontrar en la placa de características. Conserve este manual para futuras consultas. Siempre especificar números de serie y modelo cuando se comunique con servicio al cliente. Nos reservamos el derecho a modificar estas especificaciones en cualquier momento sin previo aviso. La única garantía aplicable es nuestro estándar escrito de garantía. No hacemos ninguna otra garantía, expresa o implícita. GARANTÍA LIMITADA SHM International Corp. garantiza que los componentes de este aparato no presentan defectos en los materiales y la fabricación durante un (1) año a contar de la fecha de compra. SHM International Corp., a su opción, reparará o reemplazará este producto o cualquiera de sus componentes que se encuentren defectuosos durante el período de la garantía. El producto o componente será reemplazado por otro nuevo. Si el producto ya no está disponible, se reemplazará por uno similar del mismo valor. Esta garantía no incluye costos de transporte ni de envío de ningún tipo. Ésta es su garantía exclusiva. Esta garantía es válida para el comprador original a contar de la fecha de compra inicial y no es transferible. Conserve el recibo de venta original. Se requiere un comprobante de la compra para obtener piezas bajo la garantía. Esta garantía no cubre el desgaste normal de piezas, como rasguños y muescas de los componentes o daños ocasionados por cualquiera de los siguientes motivos: · Uso negligente o mal uso del producto, incluida la exposición del producto a sustancias químicas o productos de limpieza no aprobados por SHM International Corp. · Corrosión, oxidación o des coloración de cualquier tipo. · Uso o instalación contrarios a las instrucciones especificadas y a los códigos de construcción vigentes, incluida la práctica de calentar el producto a temperaturas que superan sus especificaciones, lo cual puede ocasionar una torsión considerable. · Desmontaje, incluido el retiro del producto de una instalación incorporada. · Daño causado por accidentes, modificaciones, mal uso, abuso, condiciones adversas o instalación incorrecta. · Reparación o modificación. · Desastres naturales, como incendio, inundación, huracanes y tornados. · Cilindros de gas, tanques de propano u otros sistemas de distribución de combustibles, incluidas las conexiones a un suministro de combustible doméstico. · Uso para fines que no sean calefaccionar una casa familiar, como uso comercial o industrial. · Torsión o descoloración menor de las piezas, lo cual es normal y no constituye un defecto bajo las condiciones de esta garantía. NO DEVUELVA ESTE PRODUCTO AL LUGAR DONDE LO COMPRÓ Si el aparato no funciona correctamente, primero siga detalladamente las instrucciones proporcionadas con la unidad para asegurarse de que el aparato está instalado de manera correcta y consulte la sec- ción de solución de problemas en el manual de uso y mantenimiento. Le recomendamos que envíe de vuelta la tarjeta de registro de garantía para que pueda recibir información sobre cualquier asunto de seguridad que pueda surgir y que pueda afectarle. Enviar de vuelta la tarjeta de registro de garantía no es una condición para obtener cobertura de garantía. Debido a que este producto está mejorando constantemente, estas especificaciones están sujetas a cambios sin previo aviso. Si tiene otras consultas o si necesita piezas de reemplazo, póngase en contacto con nuestra línea directa de Servicio al cliente llamando al teléfono (800) 229-5647 o visite nuestro sitio Web en www.Sure Heat.com SHM International Corp., 3140 Moon Station Road, Kennesaw, GA 30144 200208-01 Rev. C 07/17Adobe InDesign CS6 (Macintosh) 3-Heights™ PDF Optimization Shell 6.3.1.5 (http://www -tools.com)
