Installation Guide for CHAMBERLAIN models including: C2202, Chain Drive Garage Door Opener, C2202 Chain Drive Garage Door Opener
1 set 2021 — Please read this manual and the enclosed safety materials carefully! • Fasten the manual near the garage door after installation.
Model C2202. FOR RESIDENTIAL USE ONLY. PREǫPROGRAMMED REMOTE. CONTROL INCLUDED. To register your garage door opener to receive.
C2202 | Chain Drive Wi-Fi Garage Door Opener | Chamberlain

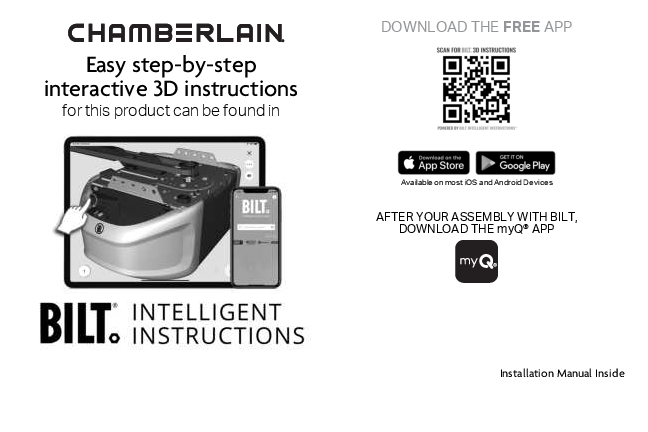

Easy step-by-step interactive 3D instructions
for this product can be found in
DOWNLOAD THE FREE APP
Available on most iOS and Android Devices
AFTER YOUR ASSEMBLY WITH BILT, DOWNLOAD THE myQ® APP
Installation Manual Inside
www.chamberlain.com
Installation Manual
Chain Drive Garage Door Opener Model C2202
FOR RESIDENTIAL USE ONLY
PREPROGRAMMED REMOTE CONTROL INCLUDED
To register your garage door opener to receive updates and offers from Chamberlain, visit chamberlain.registria.com or use the icon below:
1. Take a photo of the camera icon including the points ( ).
2. Send it in by texting the photo to 71403 (US).
· Please read this manual and the enclosed safety materials carefully! · Fasten the manual near the garage door after installation. · The door WILLNOTCLOSE unless the Protector System® is connected and properly aligned. · Periodic checks of the garage door opener are required to ensure safe operation. · The model number label is located on the back panel of your garage door opener. · This garage door opener is compatible with myQ® and Security+ 2.0® accessories. · DO NOT install on a one-piece door if using devices or features providing unattended close.
Unattended devices and features are to be used ONLY with sectional doors.
Contents
Preparation Assembly Installation
Install the Door Control
Install the Protector System®
Connect Power Adjustments myQ® App Control
Connect With Your Smartphone Operation
Using your Garage Door Opener
Using your Door Control
Remote Control and Keyless Entry
HomeLink®
Erase the Memory
To Open the Door Manually Maintenance Troubleshooting Warranty Automatic Garage Door Opener Safety & Maintenance Guide Repair Parts
Rail Assembly Parts
Installation Parts
Garage Door Opener Parts
Safety Symbol and Signal Word Review
5
This garage door opener has been designed and tested to offer safe service provided it is installed, operated,
9
maintained and tested in strict accordance with the instructions and warnings contained in this manual.
14
24
26
Mechanical
30
32
35
Electrical
35
When you see these Safety Symbols and Signal Words on the following pages, they will alert you to the
36
possibility of serious injury or death if you do not comply with the warnings that accompany them. The
36
hazard may come from something mechanical or from electric shock. Read the warnings carefully.
37
38
38 39 39
When you see this Signal Word on the following pages, it will alert you to the possibility of damage to your garage door and/or the garage door opener if you do not comply with the cautionary statements that accompany it. Read them carefully.
40
41
WARNING: This product can expose you to chemicals including lead, which are known to the State of
43
California to cause cancer or birth defects or other reproductive harm. For more information go to
44
www.P65Warnings.ca.gov
46 46
Unattended Operation
46 47
The Timer-to-Close (TTC) feature, the myQ® App, and myQ® Garage Door and Gate Monitor are examples of unattended close and are to be used ONLY with sectional doors. Any device or feature that allows the door to close without being in the line of sight of the door is considered unattended close. The Timer-to-Close (TTC)
feature, the myQ® App, and any other myQ® devices are to be used ONLY with sectional doors.
The images throughout this manual are for reference only and your product may look different.
4
Preparation
Check the Door
To prevent possible SERIOUS INJURY or DEATH: l ALWAYS call a trained door systems technician if garage door binds, sticks, or is out of balance. An unbalanced garage door may NOT reverse when required. l NEVER try to loosen, move or adjust garage door, door springs, cables, pulleys, brackets or their hardware, ALL of which are under EXTREME tension. l Disable ALL locks and remove ALL ropes connected to garage door BEFORE installation and operating garage door opener to avoid entanglement. l DO NOT install on a one-piece door if using devices or features providing unattended close. Unattended devices and features are to be used ONLY with sectional doors.
To prevent damage to garage door and opener: l ALWAYS disable locks BEFORE installing and operating the opener. l ONLY operate garage door opener at 120V, 60 Hz to avoid malfunction and damage.
Before you begin: 1. Disable locks and remove any ropes connected to the garage door. 2. Lift the door halfway up. Release the door. If balanced, it should stay in place, supported entirely by its springs. 3. Raise and lower the door to check for binding or sticking. If your door binds, sticks, or is out of balance, call a trained door systems technician. 4. Check the seal on the bottom of the door. Any gap between the floor and the bottom of the door must not exceed 1/4" (6 mm). Otherwise, the safety reversal system may not work properly. 5. The opener should be installed above the center of the door. If there is a torsion spring or center bearing plate in the way of the header bracket, it may be installed within 4 feet (1.2 m) to the left or right of the door center. See page 15.
Before You Connect with Your Smartphone
Monitor and control your garage door from anywhere using the myQ® App. You will need a router with Wi-Fi® and a smartphone or other mobile device. Make sure your mobile device is connected to your Wi-Fi® network. Hold your mobile device in the place where your garage door opener will be installed and check the Wi-Fi® signal strength.
Check Signal Strength. If you see:
Wi-Fi signal is strong. You're all set! Install your new garage door opener.
Wi-Fi signal is weak. The garage door opener will likely connect to your Wi-Fi network. If not, try one of the options below.
No Wi-Fi signal. Try one of the following: · Move your router closer to the garage door opener to
minimize interference from walls and other objects · Buy a Wi-Fi range extender
Visit support.chamberlaingroup.com for more details.
See myQ® App Control page 35 to connect your garage door opener to your Wi-Fi® network.
Torsion Spring
Extension Spring
5
Preparation
Tools Needed
5/32 3/16 5/16
1/2
1/4
7/16 9/16
Additional Items You May Need:
Survey your garage area to see if you will need any of the following items: l (2) 2X4 Pieces of wood : May be used to fasten the header bracket to the structural supports. Also used to position the garage door opener during installation and for testing the safety reversing sensors. l Support bracket and fastening hardware: Must be used if you have a finished ceiling in your garage. Support Brackets
Hardware x2 (each)
l Extension brackets (Model 041A5281-1) or wood blocks: Depending upon garage construction, extension brackets or wood blocks may be needed to install the safety reversing sensor.
Lag screws x4
Lag screws x12
Extension Brackets 041A5281-1
Wood Blocks
l Fastening hardware: Alternate floor mounting of the safety reversing sensor will require hardware not provided.
l Door reinforcement: Required if you have a lightweight steel, aluminum, fiberglass or glass panel door. l Rail extension kit: Required if your garage door is more than 7 feet (2.13 m) high.
7/16
6
Preparation
Carton Inventory
Save the carton and packing material until the installation and adjustment is complete. Instructions for the accessories will be attached to the accessory and are not included in this manual. The images throughout this manual are for reference only and your product may look different.
1. Header bracket 2. Pulley 3. Door bracket 4. Curved door arm 5. Straight door arm
(Packaged inside front rail section) 6. Trolley 7. Emergency release rope and handle 8. Rail (1 front and 4 center sections) 9. Hanging brackets (2)
(Packaged inside the front rail section) 10. Garage door opener (motor unit) 11. Chain spreader with screws 12. "U" bracket 13. Chain and cable 14. The Protector System®
Safety reversing sensors with 2 conductor white and white/black wire attached: sending sensor (1), receiving sensor (1), and safety sensor brackets (2) 15. Remote control 16. Push button door control 17. White and red/white wire 18. Installation manual and all warning labels
See Hardware page 8.
Go to chamberlain.com for replacement or additional accessories: 3-button remote control model 953EV-P2 Wireless keypad model 940EV-P2
8 x1 2
12
10
11
3
7
8 x4 13
6
1
5
9 x2 16
15
14 x1 14 x1 14
4
17
18
7
Preparation
Hardware
ASSEMBLY
Bolt
Bolt
1/4"-20x1-3/4"
Threaded Shaft
Lock Nut 1/4"-20
Master Link (2)
Nut 3/8"
Lock Washer 3/8"
INSTALLATION Lag Screw 5/16"-9x1-5/8" (4)
Self-Threading Screw 1/4"-14x5/8" (2)
DOOR CONTROL
Drywall Anchors (2)
Clevis Pin 5/16"x1-1/2"
Clevis Pin 5/16"x1"
Hex Bolt 5/16"-18x7/8" (4)
Clevis Pin 5/16"x1-1/4"
Screw 6ABx1-1/2" (2)
Hex Screw 10-24 (2)
Wing Nut (2)
Nut 5/16"-18 (6)
8
Lock Washer 5/16"-18 (5)
Ring Fastener (3)
Insulated Staples (Not Shown)
Assembly
STEP 1 Assemble the Rail and Install the Trolley
To prevent INJURY from pinching, keep hands and fingers away from the joints while assembling the rail.
To avoid installation difficulties, do not run the garage door opener until instructed to do so. The front rail has a cut out "window" at the door end. The rail tab MUST be on top of the rail when assembled.
1. Remove the straight door arm and hanging bracket packaged inside the front rail and set aside for Installation Step 5 and 9. NOTE: To prevent INJURY while unpacking the rail carefully remove the straight door arm stored within the rail section.
2. Align the rail sections on a flat surface as shown and slide the tapered ends into the larger ones. Tabs along the side will lock into place.
3. Place the motor unit on packing material to protect the cover, and rest the back end of the rail on top. For convenience, put a support under the front end of the rail.
4. As a temporary stop, insert a screwdriver into the hole in the second rail section from the motor unit, as shown.
5. Check to be sure there are 4 plastic wear pads inside the inner trolley. If they became loose during shipping, check all packing material. Snap them back into position as shown.
6. Slide the trolley assembly toward the screwdriver as shown. 7. Slide the rail onto the "U" bracket, until it reaches all the stops on the top and sides of the "U" bracket.
Rail Tab On Top
Slide to stops on top and sides of "U" bracket
Screwdriver
"U" Bracket (TO MOTOR UNIT)
Trolley
Front Rail Section (TO DOOR)
9
Wear Pads
Assembly
STEP 2 Fasten the Rail to the Motor Unit
To avoid SERIOUS damage to garage door opener, use ONLY those bolts/fasteners mounted in the top of the opener.
1. Insert a 1/4"-20 x 1-3/4" bolt into the cover protection bolt hole on the back end of the rail as shown. Tighten securely with a 1/4"-20 lock nut. DO NOT overtighten.
2. Remove the bolts from the top of the motor unit. 3. Use the carton to support the front end of the rail. 4. Place the "U" bracket, flat side down onto the motor unit and align the bracket holes with the bolt
holes. 5. Fasten the "U" bracket with the previously removed bolts; DO NOT use any power tools. The use of power
tools may permanently damage the garage door opener. 6. Attach chain spreader to the motor unit with two screws.
HARDWARE
Bolt 1/4"-20x1-3/4"
Lock Nut 1/4"-20
Bolts (Mounted in the garage door opener)
"U" Bracket Bolt
Hex Screws 8-32x7/16
Chain Spreader
Cover Protection Bolt Hole
Lock Nut
10
Assembly
STEP 3 Install the Idler Pulley 1. Lay the chain/cable beside the rail, as shown. Grasp the end of the cable and pass approximately 12" (30 cm) of cable through the window. Allow it to hang until Assembly Step 4. 2. Remove the tape from the idler pulley. The inside center should be pre-greased. If dry, regrease to ensure proper operation. 3. Place the idler pulley into the window as shown. 4. Insert the idler bolt from the top through the rail and pulley. Tighten with a 3/8" lock washer and nut underneath the rail until the lock washer is compressed. 5. Rotate the pulley to be sure it spins freely. 6. Locate the rail tab. The rail tab is near the idler pulley on the front rail section. Use a flat head screwdriver and lift the rail tab until the tab is vertical (90º).
HARDWARE
Bolt
Nut 3/8"
Lock Washer 3/8"
Chain/cable
Rail Tab
Bolt
Lock Washer Nut
Rail Grease Inside Pulley Idler Pulley
11
Assembly
STEP 4 Install the Chain 1. Pull the cable around the idler pulley and toward the trolley. 2. Connect the cable to the retaining slot on the trolley, as shown. (Figure 1) a. Push pins of master link bar through cable link and trolley slot. b. Push master link cap over pins and past pin notches. c. Slide the closed end of the clip-on spring over one of the pins. Push the open end of the clip-on spring onto the other pin. 3. With the trolley against the screwdriver, dispense the remainder of the cable/chain along the rail toward the motor unit around the sprocket and continuing to the trolley assembly. The sprocket teeth must engage the chain. (Figure 2) 4. Check to make sure the chain is not twisted, then connect it to the threaded shaft with the remaining master link. 5. Thread the inner nut and lock washer onto the trolley threaded shaft. 6. Insert the trolley threaded shaft through the hole in the trolley. Be sure the chain is not twisted. (Figure 3) 7. Loosely thread the outer nut onto the trolley threaded shaft. 8. Remove the screwdriver.
Threaded Shaft
c. b.
HARDWARE
Master Link
Sprocket
Figure 2
a.
Figure 1
Figure 3
Inner Nut Lock Washer
Master Link
Threaded Master
Shaft
Link
Outer Nut
12
Assembly
STEP 5 Tighten the Chain 1. Spin the inner nut and lock washer down the trolley threaded shaft, away from the trolley. 2. To tighten the chain, turn the outer nut in the direction shown. 3. When the chain is approximately 1/4" (6 mm) above the base of the rail at it's midpoint, retighten the inner nut to secure the adjustment. Sprocket noise can result if the chain is too loose. When installation is complete, you may notice some chain droop with the door closed. This is normal. If the chain returns to the position shown when the door is open, do not re-adjust the chain. NOTE: During future maintenance, ALWAYS pull the emergency release handle to disconnect the trolley before adjusting the chain.
You have now finished assembling your garage door opener. Please read the following warnings before proceeding to the installation section.
Trolley To Tighten Outer Lock Threaded Outer Nut Nut Washer Shaft
To Tighten Inner Nut
Inner Nut
Chain Base of Rail
1/4" (6 mm) Mid length of Rail
13
Installation
IMPORTANT INSTALLATION INSTRUCTIONS
To reduce the risk of SEVERE INJURY or DEATH:
1. READ AND FOLLOW ALL INSTALLATION WARNINGS AND INSTRUCTIONS.
9. Install wall-mounted garage door control:
2. Install garage door opener ONLY on properly balanced and lubricated garage door. An improperly
l within sight of the garage door.
balanced door may NOT reverse when required and could result in SEVERE INJURY or DEATH.
l out of reach of small children at a minimum height of 5 feet (1.5 m) above floors, landings, steps
3. ALL repairs to cables, spring assemblies and other hardware MUST be made by a trained door
or any other adjacent walking surface.
systems technician BEFORE installing opener.
l away from ALL moving parts of the door.
4. Disable ALL locks and remove ALL ropes connected to garage door BEFORE installing opener to avoid 10. Place entrapment warning label on wall next to garage door control in a prominent location.
entanglement.
11. Place emergency release/safety reverse test label in plain view on inside of garage door.
5. Where possible, install the door opener 7 feet (2.13 m) or more above the floor.
12. Upon completion of installation, test safety reversal system. Door MUST reverse on contact with a 1-
6. Mount the emergency release within reach, but at least 6 feet (1.83 m) above the floor and avoiding
1/2" (3.8 cm) high object (or a 2x4 laid flat) on the floor.
contact with vehicles to avoid accidental release.
13. DO NOT install on a one-piece door if using devices or features providing unattended close.
14. SAVE THESE INSTRUCTIONS. 7. NEVER connect garage door opener to power source until instructed to do so.
8. NEVER wear watches, rings or loose clothing while installing or servicing opener. They could be caught in garage door or opener mechanisms.
Unattended devices and features are to be used ONLY with sectional doors.
14
Installation
STEP 1 Determine the Header Bracket Location
To prevent possible SERIOUS INJURY or DEATH: l Header bracket MUST be RIGIDLY fastened to structural support on header wall or ceiling, otherwise garage door might NOT reverse when required. DO NOT install header bracket over drywall. l Concrete anchors MUST be used if mounting header bracket or 2x4 into masonry. l NEVER try to loosen, move or adjust garage door, springs, cables, pulleys, brackets, or their hardware, ALL of which are under EXTREME tension. l ALWAYS call a trained door systems technician if garage door binds, sticks, or is out of balance. An unbalanced garage door might NOT reverse when required.
Installation procedures vary according to garage door types. Follow the instructions which apply to your door. 1. Close the door and mark the inside vertical centerline of the garage door. 2. Extend the line onto the header wall above the door. You can fasten the header bracket within 4 feet (1.22 m) of the left or right of the door center only if a torsion spring or center bearing plate is in the way; or you can attach it to the ceiling (see page 16) when clearance is minimal. (It may be mounted on the wall upside down if necessary, to gain approximately 1/2" (1 cm). If you need to install the header bracket on a 2x4 (on wall or ceiling), use lag screws (not provided) to securely fasten the 2x4 to structural supports as shown here and on page 16. 3. Open your door to the highest point of travel as shown. Draw an intersecting horizontal line on the header wall 2" (5 cm) above the high point: l 2" (5 cm) above the high point for sectional door and one-piece door with track. l 8" (20 cm) above the high point for one-piece door without track.
This height will provide travel clearance for the top edge of the door. NOTE: If the total number of inches exceeds the height available in your garage, use the maximum height possible, or refer to page 16 for ceiling installation.
15
Header Wall Vertical Centerline of Garage Door
2x4 Structural Supports
OPTIONAL CEILING MOUNT FOR HEADER BRACKET
Unfinished Ceiling
Level (Optional)
Sectional door with curved track
Header Wall 2" (5 cm)
Track
Highest Point of Travel Door
One-piece door without track: jamb hardware
Door
Jamb Hardware
Header Wall 8" (20 cm)
Highest Point of Travel
2x4
One-piece door with horizontal track
Header Wall 2" (5 cm)
Door
Track
Highest Point of Travel
One-piece door without track: pivot hardware
Header Wall 8" (20 cm)
Highest
Door
Point of
Travel
Pivot
Installation
STEP 2 Install the Header Bracket
You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the instructions which will work best for your particular requirements. Do not install the header bracket over drywall. If installing into masonry, use concrete anchors (not provided).
HARDWARE
Lag Screw 5/16"-9x1-5/8"
OPTION A - WALL INSTALLATION
1. Center the bracket on the vertical centerline with the bottom edge of the bracket on the horizontal line as shown (with the arrow pointing toward the ceiling).
2. Mark the vertical set of bracket holes. Drill 3/16" pilot holes and fasten the bracket securely to a structural support with the hardware provided.
OPTION B - CEILING INSTALLATION
1. Extend the vertical centerline onto the ceiling as shown. 2. Center the bracket on the vertical mark, no more than 6" (15 cm) from the wall. Make sure the arrow is
pointing away from the wall. The bracket can be mounted flush against the ceiling when clearance is minimal. 3. Mark the side holes. Drill 3/16" pilot holes and fasten bracket securely to a structural support with the hardware provided.
WALL INSTALLATION
Wall Mounting Holes
2x4 Structural
Support
UP
Horizontal
Line
Optional Mounting Holes
Highest Point of Garage
Door Travel
Header Wall
Header Bracket
CEILING INSTALLATION
Header Bracket
Ceiling Mounting Holes
6" (15 cm) Maximum
Door Spring
UP
Garage Door
Vertical Centerline of Garage Door
Lag Screw Door Spring
Garage Door
Finished Ceiling
Vertical Centerline of Garage Door Lag Screw Header Wall
16
Installation
STEP 3 Attach the Rail to the Header Bracket 1. Position the opener on the garage floor below the header bracket. Use packing material as a protective base. NOTE: If the door spring is in the way, you will need help. Have someone hold the opener securely on a temporary support to allow the rail to clear the spring. 2. Position the rail bracket against the header bracket. 3. Align the bracket holes and join with a clevis pin as shown. 4. Insert a ring fastener to secure.
HARDWARE
Clevis Pin 5/16"x1-1/2"
Ring Fastener
STEP 4 Position the Garage Door Opener
To prevent damage to garage door, rest garage door opener rail on 2x4 placed on top section of door. 1. Remove the packing material and lift the garage door opener onto a ladder. 2. Fully open the door and place a 2x4 (laid flat) under the rail. For one-piece doors without tracks, lay the
2x4 on it's side. NOTE: A 2x4 is ideal for setting the distance between the rail and the door. If the ladder is not tall enough you will need help at this point. If the door hits the trolley when it is raised, pull the trolley release arm down to disconnect the inner and outer trolley. Slide the outer trolley toward the garage door opener. The trolley can remain disconnected until instructed.
Clevis Pin
Ring Fastener
Connected Disconnected
2x4
One-piece door without tracks
2x4
All other door types
17
Installation
STEP 5 Hang the Garage Door Opener
To avoid possible SERIOUS INJURY from a falling garage door opener, fasten it SECURELY to structural supports of the garage. Concrete anchors MUST be used if installing ANY brackets into masonry.
Hanging the garage door opener will vary depending on your garage. Below are three example installations. Your installation may be different. For ALL installations the garage door opener MUST be connected to structural supports. The instructions illustrate one of the examples below.
1. On finished ceilings, use the lag screws to attach a support bracket (not provided) to the structural supports before installing the garage door opener.
2. Make sure the garage door opener is aligned with the header bracket. Measure the distance from each side of the garage door opener to the support bracket.
3. Cut both pieces of the hanging bracket to required lengths. 4. Attach the end of each hanging bracket to the support bracket with appropriate hardware (not
provided). 5. Attach the garage door opener to the hanging brackets with the hex bolts, lock washers, and nuts. 6. Remove the 2x4 and manually close the door. If the door hits the rail, raise the header bracket.
EXAMPLES
HARDWARE
Lag Screw 5/16"-9x1-5/8"
Hex Bolt 5/16"- 18x7/8"
Nut 5/16"-18
Lock Washer 5/16"-18
Finished Ceiling
1
Finished Ceiling
2
Lag Screw
Not Provided Lag Screw
Unfinished Ceiling 3
Not Provided
4
5
6
Lock
Washer
Hex Bolt
Not
Provided
Nut
18
Installation
STEP 6 Install the Light Bulb
To prevent possible OVERHEATING of the end panel or light socket: l Use ONLY A19 light bulbs. l DO NOT use incandescent bulbs larger than 100W. l DO NOT use compact fluorescent light bulbs larger than 26W (100W equivalent). l DO NOT use halogen bulbs. l DO NOT use short neck or specialty light bulbs.
LED bulbs may cause remote control radio interference. Use ONLY LED bulbs recommended here: chamberlain.com/bulb.
1. Pull light lens down. 2. Insert light bulb. 3. Close light lens.
STEP 7 Attach the Emergency Release Rope and Handle
To prevent possible SERIOUS INJURY or DEATH from a falling garage door: l If possible, use emergency release handle to disengage trolley ONLY when garage door is CLOSED. Weak or broken springs or unbalanced door could result in an open door falling rapidly and/or unexpectedly. l NEVER use emergency release handle unless garage doorway is clear of persons and obstructions. l NEVER use handle to pull door open or closed. If rope knot becomes untied, you could fall.
1. Insert one end of the emergency release rope through the handle. Make sure that "NOTICE" is right side up. Secure with an overhand knot at least 1" (2.5 cm) from the end of the rope to prevent slipping.
2. Insert the other end of the emergency release rope through the hole in the trolley release arm. Mount the emergency release within reach, but at least 6 feet (1.83 m) above floor, avoiding contact with vehicles to prevent accidental release and secure with an overhand knot.
NOTE: If it is necessary to cut the emergency release rope, seal the cut end with a match or lighter to prevent unraveling. Ensure the emergency release rope and handle are above the top of all vehicles to avoid entanglement.
19
Installation
STEP 8 Install the Door Bracket
Fiberglass, aluminum or lightweight steel garage doors WILL REQUIRE reinforcement BEFORE installation of door bracket. Contact the garage door manufacturer or installing dealer for opener reinforcement instructions or reinforcement kit. Failure to reinforce the top section as required according to the door manufacturer may void the door warranty.
A horizontal and vertical reinforcement is needed for lightweight garage doors (fiberglass, aluminum, steel, doors with glass panel, etc.) (not provided). A horizontal reinforcement brace should be long enough to be secured to two or three vertical supports. A vertical reinforcement brace should cover the height of the top panel. Contact the garage door manufacturer or installing dealer for opener reinforcement instructions or reinforcement kit. NOTE: Many door reinforcement kits provide for direct attachment of the clevis pin and door arm. In this case you will not need the door bracket; proceed to the next step.
OPTION A - SECTIONAL DOORS
1. Center the door bracket on the previously marked vertical centerline used for the header bracket installation. Note correct UP placement, as stamped inside bracket.
2. Position the top edge of the bracket 2"-4" (5-10 cm) below the top edge of the door, OR directly below any structural support across the top of the door.
3. Mark, drill holes and install as follows, depending on your door's construction. Metal or light weight doors using a vertical angle iron brace in the door panel support and the door bracket:
l Drill 3/16" fastening holes. Secure the door bracket using the two 1/4"-14x5/8" self-threading screws. (Figure 1)
l Alternately, use two 5/16"-18x2" bolts, lock washers and nuts (not provided). (Figure 2) Metal, insulated or light weight factory reinforced doors:
l Drill 3/16" fastening holes. Secure the door bracket using the self-threading screws. (Figure 3) Wood doors:
l Use top and bottom or side to side door bracket holes. Drill 5/16" holes through the door and secure bracket with 5/16"-18x2" carriage bolts, lock washers and nuts (not provided). (Figure 4)
NOTE: The 1/4"-14x5/8" self-threading screws are not intended for use on wood doors.
HARDWARE
Self-Threading Screw 1/4"-14x5/8"
Horizontal Reinforcement Vertical Reinforcement
FIGURE 1
Door Bracket Self-Threading Screw FIGURE 3
Vertical Reinforcement
Vertical Centerline of Garage Door
FIGURE 2
UP
Hardware (not provided)
Vertical Centerline of Garage Door
FIGURE 4
Hardware (not provided)
UP
Vertical Reinforcement Vertical Centerline of Garage Door Door Bracket UP
Inside Edge of Door or Reinforcement Board
UP
Self-Threading Screw
Vertical Centerline of Garage Door
20
Installation
STEP 8 Install the Door Bracket (continued)
OPTION B - ONE-PIECE DOORS
1. Center the door bracket on the top of the door, in line with the header bracket as shown. 2. Mark either the left and right, or the top and bottom holes. Metal Doors: l Drill 3/16" pilot holes and fasten the bracket with the self-threading screws provided. Wood Doors: l Drill 5/16" holes and use 5/16"-18x2" carriage bolts, lock washers and nuts (not provided) or 5/16"x1-
1/2" lag screws (not provided) depending on your installation needs. NOTE: The door bracket may be installed on the top edge of the door if required for your installation. (Refer to the dotted line optional placement drawing.)
Header Wall 2x4 Support
Header Bracket
(Finished Ceiling)
Door Bracket
Optional Placement of Door Bracket
Vertical Centerline of Garage Door
For a door with no exposed framing, or for the optional installation, use lag screws 5/16"x1-1/2" (not provided) to fasten the door bracket.
Metal Door
Door Bracket
Self-Threading Screw Wood Door
Top of Door (Inside Garage)
Door Bracket
Top Edge of Door
Optional Placement
Hardware (not provided)
Top of Door (Inside Garage)
Top Edge of Door
Optional Placement
Hardware (not provided)
21
Installation
STEP 9 Connect the Door Arm to the Trolley
Installation will vary according to the garage door type. Follow the instructions which apply to your door.
OPTION A - SECTIONAL DOORS
IMPORTANT: The groove on the straight door arm MUST face away from the curved door arm. 1. Close the door. Disconnect the trolley by pulling the emergency release handle. 2. Attach the straight door arm to the outer trolley using the clevis pin. Secure with the ring fastener. 3. Attach the curved door arm to the door bracket using the clevis pin. Secure with the ring fastener. 4. Bring arm sections together. Find two pairs of holes that line up and join sections. Select holes as far apart as possible to increase door arm rigidity and attach using the bolts, nuts, and lock washers. 5. Pull the emergency release handle toward the garage door opener until the trolley release arm is horizontal. The trolley will re-engage automatically when the garage door opener is activated.
NOTE: If the holes in the curved door arm and the straight door arm do not align, reverse the straight door arm, select two holes (as far apart as possible) and attach using bolts, nuts, and lock washers. If the straight door arm is hanging down too far, you may cut 6" (15 cm) from the solid end.
Clevis Pin 5/16"x1-1/4" Ring Fastener
HARDWARE
Clevis Pin 5/16"x1" Lock Washer 5/16"-18
Hex Bolt 5/16"-18x7/8" Nut 5/16"-18
Ring Fastener Lock Washer
Nut
Clevis Pin 5/16"x1"
Hex Bolt
Clevis Pin 5/16"x1-1/4"
Cut If Needed
22
Straight Door Arm
(Groove facing out)
Curved Door Arm
Installation
STEP 9 Connect the Door Arm to the Trolley (continued)
OPTION B - ONE-PIECE DOORS
IMPORTANT: The groove on the straight door arm MUST face away from the curved door arm. 1. Close the door. Disconnect the trolley by pulling the emergency release handle. 2. Fasten the straight door arm and the curved door arm together to the longest possible length (with a 2 or 3 hole overlap) using the bolts, nuts, and lock washers. 3. Attach the straight door arm to the door bracket using the clevis pin. Secure with the ring fastener. 4. Attach the curved door arm to the trolley using the clevis pin. Secure with the ring fastener. 5. Pull the emergency release handle toward the garage door opener until the trolley release arm is horizontal.
HARDWARE
Clevis Pin 5/16"x1-1/4" Ring Fastener
Clevis Pin 5/16"x1"
Lock Washer 5/16" -18
Hex Bolt 5/16"-18x7/8" Nut 5/16"-18
23
Straight Door Arm (Groove facing out)
Curved Door Arm
One-Piece Door without Track
Ring Fastener
Ring Fastener Nut
Lock Washer
Clevis Pin 5/16"x1-1/4"
Hex Bolts
One-Piece Door with Track
Ring Fastener
Ring Fastener Nut
Lock Washer
Clevis Pin 5/16"x1-1/4"
Hex Bolts
Clevis Pin 5/16"x1"
Clevis Pin 5/16"x1"
Installation
STEP 10 Install the Door Control
To prevent possible SERIOUS INJURY or DEATH from electrocution: l Be sure power is NOT connected BEFORE installing door control. l Connect door control ONLY to 12 VOLT low voltage wires.
To prevent possible SERIOUS INJURY or DEATH from a closing garage door: l Install door control within sight of garage door, out of reach of small children at a minimum height of 5 feet (1.5 m) above floors, landings, steps or any other adjacent walking surface, and away from ALL moving parts of door. l NEVER permit children to operate or play with door control push buttons or remote control transmitters. l Activate door ONLY when it can be seen clearly, is properly adjusted, and there are no obstructions to door travel. l ALWAYS keep garage door in sight until completely closed. NEVER permit anyone to cross path of closing garage door.
INTRODUCTION
Install the door control within sight of the door at a minimum height of 5 feet (1.5 m) above floors, landings, steps or any other adjacent walking surface, where small children cannot reach, and away from the moving parts of the door. NOTE: Your product may look different than the illustrations.
HARDWARE
1. Strip 1/4" (6 mm) of insulation from one end of the wire and separate the wires. 2. Connect one wire to each of the two screws on the back of the door control. The wires can be connected
to either screw. 3. Mount the door control with the hardware provided.
1
2
3
1/4" (6 mm)
Screw 6ABx1-1/2" (2)
Drywall Anchors (2)
24
Installation
STEP 11 Wire the Door Control to the Garage Door Opener 1. Run the white and red/white wire from the door control to the garage door opener. Attach the wire to the wall and ceiling with the staple (not applicable for gang box or pre-wired installations). Do not pierce the wire with the staple as this may cause a short or an open circuit. 2. Strip 7/16" (11 mm) of insulation from the end of the wire near the garage door opener. 3. Connect the wire to the red and white terminals on the garage door opener. If your garage is pre-wired make sure you use the same wires that are connected to the door control. To insert or release wires from the terminal, push in the tab with screwdriver tip.
STEP 12 Attach the Warning Labels 1. Attach the entrapment warning label on the wall near the door control with tacks or staples. 2. Attach the manual release/safety reverse test label in a visible location on the inside of the garage door.
HARDWARE Insulated Staple (Not Shown)
1
2
7/16" (11 mm)
Staple
3 Wire channel
RED WHITE
25
Installation
STEP 13 Install the Protector System®
Be sure power is NOT connected to the garage door opener BEFORE installing the safety reversing sensor. To prevent SERIOUS INJURY or DEATH from closing garage door:
l Correctly connect and align the safety reversing sensor. This required safety device MUST NOT be disabled.
l Install the safety reversing sensor so beam is NO HIGHER than 6" (15 cm) above garage floor.
IMPORTANT: The safety reversing sensors MUST be connected and aligned correctly before the garage door opener will move in the down direction. The Protector System® includes two safety reversing sensors which use a light beam to prevent the garage door from closing. The sending sensor (amber LED) transmits the beam to the receiving sensor (green LED) when both are powered and aligned. If an obstruction breaks the light beam while the door is closing, the door will stop, and reverse to the full open position, and the garage door opener lights will flash 10 times. When installing the safety reversing sensors, check:
l Sensors are installed INSIDE the garage. l Sensor lenses are facing each other. IMPORTANT: Do not allow direct sunlight to the receiving sensor
(green LED). l Sensor beam is NO HIGHER than 6" (15 cm) above the floor and the light beam is unobstructed.
Hex Screw 10-24 (2)
HARDWARE
Wing Nut (2)
The safety reversing sensors are designed to clip onto the door track with the provided sensor brackets. If the door track will not support the sensor bracket a wall installation is recommended. The sensor beam should be NO HIGHER than 6" (15 cm) above the floor.
DOOR TRACK INSTALLATION
1. Slide the curved arms of the sensor bracket around the edge of the door track. Snap into place so that the sensor bracket is flush against the track.
2. Slide the hex screw through the sensor. 3. Attach the sensor to the bracket with the wing nut. Make sure the lens is not obstructed by the
bracket. Repeat the steps with the other sensor on the opposite door track. Both lenses must face each other.
1
Door track
Garage door
Safety Reversing Sensor Light Beam Protection Area
2 Safety Reversing Sensor
3 Wing nut
6" (15 cm) max.
26
Installation
STEP 13 Install the Protector System (continued)
WALL OPTION
Make sure the brackets on each side are clear of the door track and have the same amount of clearance so the sensors will align correctly. If additional clearance is needed, use extension brackets 041A5281-1 (not provided) or wood blocks.
1. Attach the sensor bracket against the wall with two lag screws (not provided). 2. Slide the hex screw through the sensor. 3. Attach the sensor to the bracket with the wing nut. Make sure the lens is not obstructed by the
bracket. Repeat the steps with the other sensor on the opposite side of the garage door. Both lenses must face each other.
1
Inside garage wall
OPTIONAL
FLOOR OPTION
1. Measure the position of both sensor brackets so they will be the same distance from the wall and unobstructed.
2. Attach the bracket to the floor with concrete anchors (not provided). 3. Slide the hex screw through the sensor. 4. Attach the sensor to the bracket with the wing nut. Make sure the lens is not obstructed by the
bracket. Repeat the steps with the other sensor on the opposite side of the garage door. Both lenses must face each other.
1
Inside
2
garage wall
Not provided
Door track OR
Not provided
2
3
Door track
3
4
Wing Nut
Wingnut
6" (15 cm) max.
6" (15 cm) max.
27
Installation
STEP 14 Wire the Safety Reversing Sensors
If your garage has pre-installed wiring for the safety reversing sensors, see OPTION B - PRE-WIRED INSTALLATION page 29.
OPTION A - INSTALLATION WITH NO PRE-WIRING
1. Run the wire from both sensors to the garage door opener. Attach with staples, but DO NOT puncture
1
the wire.
2. Separate the sensor wires and strip insulation from each end. Twist the two white wires together. Then
twist the two white/black wires together.
3. Using a screwdriver, push in the terminal tabs, and insert the white wires into the white terminal.
Insert the white/black wires into the grey terminal.
3
HARDWARE Insulated Staple (Not Shown)
2 Staple
7/16" (11 mm)
28
Installation
STEP 14 Wire the Safety Reversing Sensors (continued)
OPTION B - PRE-WIRED INSTALLATION
1. Cut the sensor wires, making sure there is enough wire to reach the pre-installed wires from the wall. 2. Separate the sensor wires and strip insulation from each end. Choose two of the pre-installed wires
and strip insulation from each end. Choose the same color pre-installed wires for each sensor. 3. Connect the pre-installed wires to the sensor wires with wire nuts making sure the colors correspond
for each sensor. 4. At the garage door opener, strip the end of the wires previously connected to the sensors. Twist the
like-colored wires together. 5. Using a screwdriver, push in the terminal tabs, and insert the wire color connected to the sensor's
white wire into the white terminal. Insert the other wire color connected to the sensor's white/black wire into the grey terminal.
1
Pre-installed 2
wires
Safety reversing sensor wires
3
Safety reversing sensor wires White White/Black
4
Pre-installed wires
5
Yellow Purple
7/16" (11 mm)
7/16" (11 mm)
Wire nuts (not provided) Pre-installed wires Yellow (for example) Purple (for example) Purple Yellow
29
Installation
STEP 15 Connect Power
To prevent possible SERIOUS INJURY or DEATH from electrocution or fire: l Be sure power is NOT connected to the opener, and disconnect power to circuit BEFORE removing cover to establish permanent wiring connection. l Garage door installation and wiring MUST be in compliance with ALL local electrical and building codes. l NEVER use an extension cord, 2-wire adapter, or change plug in ANY way to make it fit outlet. Be sure the opener is grounded.
To avoid installation difficulties, do not run the opener at this time. To reduce the risk of electric shock, your garage door opener has a grounding type plug with a third grounding pin. This plug will only fit into a grounding type outlet. If the plug doesn't fit into the outlet you have, contact a qualified electrician to install the proper outlet.
THERE ARE TWO OPTIONS FOR CONNECTING POWER:
OPTION A - TYPICAL WIRING
1. Plug in the garage door opener into a grounded outlet. 2. DO NOT run garage door opener at this time.
OPTION B - PERMANENT WIRING
If permanent wiring is required by your local code, refer to the following procedure. To make a permanent connection through the 7/8-inch hole in the top of the motor unit (according to local code):
1. Remove the motor unit cover screws and set the cover aside. 2. Remove the attached 3-prong cord. 3. Connect the black (line) wire to the screw on the brass terminal; the white (neutral) wire to the screw on
the silver terminal; and the ground wire to the green ground screw. The opener must be grounded. 4. Reinstall the cover.
Ground Tab Green Ground Screw
Ground Wire White Wire
Black Wire
30
Installation
STEP 16 Align the Safety Reversing Sensors
IMPORTANT: The safety reversing sensors MUST be connected and aligned correctly before the garage door opener will move in the down direction. When the garage door opener has power, check the safety reversing sensors. If the sensors are aligned and wired correctly, both LEDs will glow steadily.
SAFETY SENSOR TROUBLESHOOTING
If either of the sensor LEDs are off, there is no power to the sensor: 1. Check that you have power to the garage door opener. 2. Check the sensor wire is not shorted or broken. 3. Check that the sensors are wired correctly; white wires to white terminal and white/black wires to grey terminal.
1
2
3
Light Beam Protection Area
RED WHITE WHITE GREY
Sending sensor - amber LED
Receiving sensor - green LED
To align the safety reversing sensors: 1. Loosen the wing nuts. 2. Adjust the sensors up or down until both LEDs glow steady indicating alignment. 3. Tighten the wing nut to secure the sensor.
If the green receiving sensor LED is blinking, the sensors are obstructed or misaligned: 1. Check for obstructions in the sensor light beam. 2. Align the sensors. 3. If the receiving sensor (green LED) faces direct sunlight, switch the receiving sensor with the sending sensor and repeat STEP 12 Install the Protector System® page 26 to assure proper operation.
STEP 17 Ensure the Door Control is Wired Correctly
The LED behind the push button on the door control will blink if installed correctly.
Wing nut 31
Adjustments
Introduction
Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door.
l Incorrect adjustment of garage door travel limits will interfere with proper operation of safety reversal system.
l After ANY adjustments are made, the safety reversal system MUST be tested. Door MUST reverse on contact with 1-1/2" (3.8 cm) high object (or 2x4 laid flat) on floor.
To prevent damage to vehicles, be sure fully open door provides adequate clearance. Your garage door opener is designed with electronic controls to make setup and adjustments easy. The adjustments allow you to program where the door will stop in the open (UP) and close (DOWN) position. The electronic controls sense the amount of force required to open and close the door. The force is adjusted automatically when you program the travel.
ONE-PIECE DOORS ONLY
When setting the UP travel for a one-piece door ensure that the door does not slant backwards when fully open (UP). If the door is slanted backwards this will cause unnecessary bucking and/or jerking when the door is opening or closing.
Correct
Incorrect PROGRAMMING BUTTONS The programming buttons are located on the left side panel of the garage door opener and are used to program the travel. While programming, the UP and DOWN buttons can be used to move the door as needed.
UP Button Adjustment Button DOWN Button
UP (Open)
DOWN (Close)
PROGRAMMING BUTTONS
32
Adjustments
STEP 1 Program the Travel
Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door.
l Incorrect adjustment of garage door travel limits will interfere with proper operation of safety reversal system.
l After ANY adjustments are made, the safety reversal system MUST be tested. Door MUST reverse on contact with 1-1/2" (3.8 cm) high object (or 2x4 laid flat) on floor.
While programming, the UP and DOWN buttons can be used to move the door as needed.
1
1. Press and hold the Adjustment Button until the UP Button begins to flash and/or a beep is heard.
2. Press and hold the UP Button until the door is in the desired UP position.
3. Once the door is in the desired UP position press and release the Adjustment Button. The garage door
opener lights will flash twice and the DOWN Button will begin to flash. IMPORTANT NOTE: For one-
piece door installations refer to page 32.
4. Press and hold the DOWN button until the door is in the desired DOWN position.
5. Once the door is in the desired DOWN position press and release the Adjustment Button. The garage
door opener lights will flash twice and the UP Button will begin to flash. 6. Press and release the UP Button. When the door travels to the programmed UP position, the DOWN
4
Button will begin to flash.
7. Press and release the DOWN Button. The door will travel to the programmed DOWN position.
Programming is complete.
* If the garage door opener lights are flashing 5 times during the steps for Program the Travel, the
programming has timed out. If the garage door opener lights are flashing 10 times during the steps for
Program the Travel, the safety reversing sensors are misaligned or obstructed (refer to page 31). When the
sensors are aligned and unobstructed, cycle the door through a complete up and down cycle using the
remote control or the UP and DOWN buttons. Programming is complete. If you are unable to operate the door
6
up and down, repeat the steps for Programming the Travel.
UP Button Adjustment Button DOWN Button
PROGRAMMING BUTTONS
2
3
5 7
33
Adjustments
STEP 2 Test the Safety Reversal System
STEP 3 Test the Protector System
Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door.
l Safety reversal system MUST be tested every month. l After ANY adjustments are made, the safety reversal system MUST be tested. Door MUST reverse on
contact with 1-1/2" (3.8 cm) high object (or 2x4 laid flat) on the floor.
1. With the door fully open, place a 1-1/2 inch (3.8 cm) board (or a 2x4 laid flat) on the floor, centered under the garage door.
2. Press the remote control or wall-mounted door control to close the door. The door should stop and reverse when it makes contact with the board. The door returns to the previous open position. Opener beeps and lights flash 5 times.
3. If the door reverses, remove the board. The test is complete. If the door stops but does not reverse:
1. Review the installation instructions provided to ensure all steps were followed; 2. Refer to Adjustment Step 1 and and set the down limit closer to the garage floor. NOTE: On a sectional
door, make sure adjustments do not force the door arm beyond a straight up and down position. 3. Repeat the Safety Reversal test. If the test continues to fail, call a trained door systems technician.
1
2
Without a properly installed safety reversing sensor, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door.
1. Open the door. Place the garage door opener carton in the path of the door. 2. Press the remote control push button to close the door. The door will not move more than 1" (2.5 cm),
the garage door opener lights will flash 10 times, the green LED on the receiving sensor will blink. The garage door opener will not close from a remote control if the sensor light beam is misaligned or obstructed. If the garage door opener closes the door when the safety reversing sensor is obstructed (and the sensors are no more than 6" [15 cm] above the floor), call for a trained door systems technician.
1
2
Receiving sensor - green LED
34
myQ® App Control
Connect With Your Smartphone
YOU WILL NEED:
l Wi-Fi® enabled smartphone, tablet or laptop l Broadband Internet connection l Wi-Fi® signal in the garage (2.4 GHz, 802.11b/g/n required), see page 5 l Password for your home network (router's main account, not guest network) l myQ® serial number located on the garage door opener
DOWNLOAD THE myQ® APP TO SET UP AN ACCOUNT AND CONNECT
Open and close your door, get alerts and set schedules from anywhere. Connected smart garage door openers also receive software updates to ensure the opener has the latest operational features. The garage door opener must run through a complete cycle before it will activate Wi-Fi® programming.
1. Download the myQ® App. 2. Set up an account and connect.
If you already have the myQ® App installed: 1. Check that your mobile device has the latest software. 2. Download the latest version of the myQ® App.
For more information on connecting your garage door opener, visit support.chamberlaingroup.com.
NOTES: To erase the Wi-Fi® settings from the opener, see page 39.
Google Play and the Google Play logo are trademarks of Google LLC. App Store and the Apple and App Store logos are trademarks of Apple Inc.
Learn Button
LED
An LED on the garage door opener will indicate Wi-Fi status. See table below.
Wi-Fi Status LED Blue
Blue and Green Green
Definition Off - Wi-Fi® is not turned on. Blinking - Garage door opener is in Wi-Fi® learn mode. Solid - Mobile device connected to the garage door opener. Blinking - Attempting to connect to router. Blinking - Attempting to connect to the Internet server. Solid - Wi-Fi® has been set up and garage door opener is connected to the Internet.
35
Operation
IMPORTANT SAFETY INSTRUCTIONS
To reduce the risk of SEVERE INJURY or DEATH:
1. READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS. 2. ALWAYS keep remote controls out of reach of children. NEVER permit children to operate or play with
garage door control push buttons or remote controls. 3. ONLY activate garage door when it can be seen clearly, it is properly adjusted, and there are no
obstructions to door travel. 4. ALWAYS keep garage door in sight and away from people and objects until completely closed. NO ONE
SHOULD CROSS THE PATH OF THE MOVING DOOR. 5. NO ONE SHOULD GO UNDER A STOPPED, PARTIALLY OPENED DOOR. 6. If possible, use emergency release handle to disengage trolley ONLY when garage door is CLOSED. Use
caution when using this release with the door open. Weak or broken springs or unbalanced door could result in an open door falling rapidly and/or unexpectedly and increasing the risk of SEVERE INJURY or DEATH. 7. NEVER use emergency release handle unless garage doorway is clear of persons and obstructions. 8. NEVER use handle to pull garage door open or closed. If rope knot becomes untied, you could fall.
9. After ANY adjustments are made, the safety reversal system MUST be tested. 10. Safety reversal system MUST be tested every month. Garage door MUST reverse on contact with 1-
1/2" (3.8 cm) high object (or a 2x4 laid flat) on the floor. Failure to adjust the garage door opener properly increases the risk of SEVERE INJURY or DEATH. 11. ALWAYS KEEP GARAGE DOOR PROPERLY BALANCED (see page 5). An improperly balanced door may NOT reverse when required and could result in SEVERE INJURY or DEATH. 12. ALL repairs to cables, spring assemblies and other hardware, ALL of which are under EXTREME tension, MUST be made by a trained door systems technician. 13. ALWAYS disconnect electric power to garage door opener BEFORE making ANY repairs or removing covers. 14. This operator system is equipped with an unattended operation feature. The door could move unexpectedly. NO ONE SHOULD CROSS THE PATH OF THE MOVING DOOR. 15. DO NOT install on a one-piece door if using devices or features providing unattended close.
16. SAVE THESE INSTRUCTIONS. Unattended devices and features are to be used ONLY with sectional doors.
Using your Garage Door Opener
The garage door opener can be activated through a wall-mounted door control, remote control, wireless keyless entry or myQ® App. When the door is closed and the garage door opener is activated the door will open. If the door makes contact with an obstruction while opening, the door will stop, opener beeps and lights flash 5 times. When the door is in any position other than closed and the garage door opener is activated, the door will close. If the garage door makes contact with an obstruction while closing, the door will reverse, opener beeps and lights flash 5 times. If the obstruction interrupts the sensor beam the garage door opener lights will blink 10 times. However, you can close the door if you hold the button on the door control or keyless entry until the door is fully closed. The safety reversing sensors do not affect the opening cycle. The safety reversing sensor must be connected and aligned correctly before the garage door opener will move in the down direction.
The garage door opener lights will turn on when the opener is initially plugged in, the opener is activated, power is restored after interruption, or when safety reversing sensor light beam is obstructed. The garage door opener lights automatically turn off after a set length of time. To adjust the light settings, see Using your Door Control. For energy efficiency the garage door opener will enter sleep mode when the door is fully closed. The sleep mode shuts the garage door opener down until activated. While in sleep mode the opener lights and the safety sensor LEDs will turn off. The garage door opener will not go into the sleep mode until it has completed 5 cycles upon power up.
36
Operation
Using your Door Control
PUSH BUTTON DOOR CONTROL
Push Button
LIGHT Button
SYNCHRONIZE THE DOOR CONTROL: To synchronize the door control to the garage door opener, press the push button until the garage door opener activates (it may take up to 3 presses). PUSH BUTTON: Press the button to open or close the door. LIGHT/LEARN BUTTON: Press the LIGHT button to turn the garage door opener lights on or off. When the lights are turned on they will stay on until the LIGHT button is pressed again, or until the garage door opener is activated. Once the garage door opener is activated the lights will turn off after the specified period of time (the factory setting is 4-1/2 minutes). The LIGHT button will not control the lights when the door is in motion.
37
Operation
Remote Control and Keyless Entry
PRE-PROGRAMMED REMOTE CONTROL INCLUDED, NO NEED TO PROGRAM THE REMOTE.
To add or reprogram a remote control, follow the instructions below. Older Chamberlain remote controls are NOT compatible.
PROGRAM USING THE PUSH BUTTON DOOR CONTROL
1. Press and hold the light button and the push button until the push button LED begins to blink. 2. Remote control: Press the button on the remote control that you wish to operate your garage door.
Keyless entry: Enter a 4-digit personal identification number (PIN) of your choice on the keyless entry keypad. Then press the ENTER button. The garage door opener lights will flash (or two clicks will be heard) when the code has been programmed. Repeat the steps for programming additional remote controls or keyless entry devices. If programming is unsuccessful, follow the steps to program using the garage door opener LEARN button.
1
Push Button
LIGHT Button
2
OR
???? PIN
PROGRAM USING THE GARAGE DOOR OPENER LEARN BUTTON
1. Locate the LEARN Button. 2. Press and immediately release the LEARN button. The LEARN LED will glow steady for 30 seconds.
Within 30 seconds... 3. Remote Control: Press and hold the button on the remote control that you wish to use.
Keyless Entry: Enter a 4-digit personal identification number (PIN) of your choice on the keyless entry keypad. Then press and hold the ENTER button. Release the button when the garage door opener lights blink or two clicks are heard.
1-2
LEARN Button
LEARN LED
3
OR
"click" "click"
PIN
HomeLink®
If your vehicle is equipped with HomeLink®, a Compatibility BridgeTM (not included) may be necessary for certain vehicles. Visit bridge.chamberlain.com to find out if a Bridge is needed.
38
Operation
Erase the Memory
ERASE ALL REMOTE CONTROLS AND KEYLESS ENTRIES
1. Press and hold the LEARN button on garage door opener until the learn LED goes out (approximately 6 seconds). All remote control and keyless entry codes are now erased. Reprogram any accessory you wish to use.
ERASE ALL DEVICES INCLUDING myQ® ENABLED ACCESSORIES
1. Press and hold the LEARN button on garage door opener until the learn LED goes out (approximately 6 seconds).
2. Immediately press and hold the LEARN button again until the learn LED goes out. All codes are now erased. Reprogram any accessory you wish to use.
ERASE THE CONNECTION FROM GARAGE DOOR OPENER TO HOME Wi-Fi® NETWORK
1. Press and hold the black adjustment button on the garage door opener until 3 beeps are heard (Approximately 6 seconds).
LEARN Button
To Open the Door Manually
To prevent possible SERIOUS INJURY or DEATH from a falling garage door: l If possible, use emergency release handle to disengage trolley ONLY when garage door is CLOSED. Weak or broken springs or unbalanced door could result in an open door falling rapidly and/or unexpectedly. l NEVER use emergency release handle unless garage doorway is clear of persons and obstructions. l NEVER use handle to pull door open or closed. If rope knot becomes untied, you could fall.
DISCONNECT THE TROLLEY
1. The door should be fully closed if possible. 2. Pull down on the emergency release handle so the trolley release arm snaps to the vertical position.
The door can now be raised and lowered as often as necessary.
TO RE-CONNECT THE TROLLEY
1. Pull the emergency release handle toward the garage door opener so the trolley release arm snaps to the horizontal position. The trolley will reconnect on the next UP or DOWN operation, either manually or by using the door control or remote control.
39
Maintenance
Maintenance Schedule
EVERY MONTH
l Manually operate door. If it is unbalanced or binding, call a trained door systems technician. l Check to be sure door opens and closes fully. Adjust if necessary, see page 32. l Test the safety reversal system. Adjust if necessary, see page 34.
EVERY YEAR
l Oil door rollers, bearings and hinges. The garage door opener does not require additional lubrication. Do not grease the door tracks.
The Remote Control Battery
To prevent possible SERIOUS INJURY or DEATH: l NEVER allow small children near batteries. l If battery is swallowed, immediately notify doctor.
To reduce risk of fire, explosion or chemical burn: l Replace ONLY with 3V CR2032 coin batteries. l DO NOT recharge, disassemble, heat above 212°F (100°C) or incinerate.
The 3V CR2032 Lithium battery should produce power for up to 3 years. If the battery is low, the remote control's LED will not flash when the button is pressed. To replace battery, pry open the case first in the middle (1), then at each side (2 and 3) with the visor clip. Replace the batteries with only 3V CR2032 coin cell batteries. Insert battery positive side up. Dispose of old batteries properly.
NOTICE: This device complies with part 15 of the FCC rules and Innovation, Science and Economic Development Canada license-exempt RSSs. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. This device must be installed to ensure a minimum 20 cm (8 in.) distance is maintained between users/bystanders and device. This device has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC rules and Industry Canada ICES standard. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
l Reorient or relocate the receiving antenna.
l Increase the separation between the equipment and receiver.
l Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
l Consult the dealer or an experienced radio/TV technician for help.
40
Troubleshooting
Diagnostic Chart
Your garage door opener is programmed with self-diagnostic capabilities. The UP and DOWN arrows on the garage door opener flash the diagnostic codes.
DIAGNOSTIC CODE SYMPTOM
SOLUTION
Flashes
1 1 1 1 1
1 2 3 4
4 4
Flashes
1 2 3 4 5
6 1-5 2 1-4
5 6
The garage door opener will not close and the lights flash. Safety reversing sensors are not installed, connected, or wires may be cut. Inspect sensor wires for a disconnected or cut wire.
The garage door opener will not close and the lights flash.
There is a short or reversed wire for the safety reversing sensors. Inspect safety sensor wire at all staple and connection points, replace wire or correct as needed.
The door control will not function.
The wires for the door control are shorted or the door control is faulty. Inspect door control wires at all staple and connection points, replace wire or correct as needed.
The garage door opener will not close and the lights flash.
Safety reversing sensors are misaligned or were momentarily obstructed. Realign both sensors until both LEDs are glowing steady. Make sure nothing is hanging or mounted on the door that would interrupt the sensor's path while closing.
Door moves 6-8" (15-20 cm) stops or reverses.
Manually open and close the door. Check for binding or obstructions, such as a broken spring or door lock, correct as needed. Check wiring connections at travel module and at the logic board. Replace travel module if necessary.
No movement, only a single click.
Manually open and close the door. Check for binding or obstructions, such as a broken spring or door lock, correct as needed. Replace logic board if necessary.
Opener hums for 1-2 seconds no movement.
Manually open and close the door. Check for binding or obstructions, such as a broken spring or door lock, correct as needed. Replace motor if necessary.
Door coasts after it has come to a complete stop.
Program travel to coasting position or have door balanced by a trained door systems technician.
No movement, or sound.
Replace logic board.
Unable to set the travel or retain position.
Check travel module for proper assembly, replace if necessary.
Door is moving, stops or reverses. Opener beeps and lights Manually open and close the door. Check for binding or obstructions, such as a broken spring or door lock, correct as needed. If the door
flash.
is binding or sticking contact a trained door systems technician. If door is not binding or sticking attempt to reprogram travel, see
Program the Travel page 33.
Opener runs approximately 6-8" (15-20 cm), stops and reverses.
Communication error to travel module. Check travel module connections, replace travel module if necessary.
The garage door opener will not close and the lights flash. Safety reversing sensors are misaligned or were momentarily obstructed. Realign both sensors to ensure both LEDs are steady and not flickering. Make sure nothing is hanging or mounted on the door that would interrupt the sensor's path while closing.
41
Troubleshooting
Additional Troubleshooting
My garage door opener beeps and flashes its lights before door closes: l Garage door opener has been activated through a device or feature such as Timer-to-Close or garage door monitor.
My garage door opener stops, reverses, beeps and flashes its lights: l Check for binding or obstructions anywhere along the track to garage floor.
My remote control will not activate the garage door: l Verify the lock feature is not activated on the door control. l Reprogram the remote control. l If the remote control will still not activate the door check the diagnostic codes to ensure the garage door opener is working properly.
My door will not close and the lights blink on my opener: The safety reversing sensor must be connected and aligned correctly before the garage door opener will move in the down direction.
l Check for binding or obstructions anywhere along the track to garage floor. l The safety reversing sensor must be connected and aligned correctly before the garage door opener
will move in the down direction. o Verify the safety reversing sensors are properly installed, aligned and free of any obstructions. o If the receiving sensor (green LED) faces direct sunlight, switch the receiving sensor with the
sending sensor so the receiving sensor is not in direct sunlight.
Wi-Fi® troubleshooting The garage door opener will NOT enter Wi-Fi® learn mode:
l After the initial installation of the garage door opener, the garage door opener must complete a full cycle (open and closed) before the Wi-Fi® learn mode can be activated.
l If there has been a recent power outage, the garage door opener must complete a full cycle before the Wi-Fi® learn mode can be activated.
See page 35 to activate Wi-Fi LEARN mode. If your black adjustment button is not solid green go to support.chamberlaingroup.com.
My garage door opener light(s) will not turn off when the door is open: The garage door opener is equipped with a feature that turns the light on when the safety reversing sensors have been obstructed or when the motion sensor on the door control detects movement in the garage. These features can be disabled using the door control, see your door control in the Operation section. My vehicle's Homelink® is not programming to my garage door opener: Compatibility Bridge (not included) may be necessary for certain vehicles. Visit bridge.chamberlain.com to find out if a Bridge is needed. My neighbor's remote control opens my garage door: Erase the memory from your garage door opener and reprogram the remote control(s). Safety sensor LED lights are not lit: The opener may be in sleep mode. The sensor LEDs will turn on when the opener is activated. If the sensor LEDs do not glow steadily when the opener is activated, see SAFETY SENSOR TROUBLESHOOTING page 31.
42
Warranty
Contact Information
STOP!
This garage door opener WILL NOT work until the safety reversing sensors are properly installed and aligned.
CHAMBERLAIN® LIMITED WARRANTY
The Chamberlain Group, Inc.® ("Seller") warrants to the first retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defects in materials and/or workmanship for a specific period of time as defined below (the "Warranty Period"). The warranty period commences from the date of purchase.
Parts 1 year
Motor 6 years
WARRANTY PERIOD
Accessories 1 year
support.chaVmisitbuseonrlilnae aitn: group.com
The proper operation of this product is dependent on your compliance with the instructions regarding installation, operation, and maintenance and testing. Failure to comply strictly with those instructions will void this limited warranty in its entirety. If, during the limited warranty period, this product appears to contain a defect covered by this limited warranty, visit chamberlain.com, before dismantling this product. You will be advised of disassembly and shipping. Then send the product or component, pre-paid and insured, as directed to our service center for warranty repair. Please include a brief description of the problem and a dated proof-of-purchase receipt with any product returned for warranty repair. Products returned to Seller for warranty repair, which upon receipt by Seller are confirmed to be defective and covered by this limited warranty, will be repaired or replaced (at Seller's sole option) at no cost to you and returned pre-paid. Defective parts will be repaired or replaced with new or factory-rebuilt parts at Seller's sole option. [You are responsible for any costs incurred in removing and/or reinstalling the product or any component]. ALL IMPLIED WARRANTIES FOR THE PRODUCT, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE APPLICABLE LIMITED WARRANTY PERIOD SET FORTH ABOVE FOR THE RELATED COMPONENT(S), AND NO IMPLIED WARRANTIES WILL EXIST OR APPLY AFTER SUCH PERIOD. Some States and Provinces do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. THIS LIMITED WARRANTY DOES NOT COVER NON-DEFECT DAMAGE, DAMAGE CAUSED BY IMPROPER INSTALLATION, OPERATION OR CARE (INCLUDING, BUT NOT LIMITED TO ABUSE, MISUSE, FAILURE TO PROVIDE REASONABLE AND NECESSARY MAINTENANCE, UNAUTHORIZED REPAIRS OR ANY ALTERATIONS TO THIS PRODUCT), LABOR CHARGES FOR REINSTALLING A REPAIRED OR REPLACED UNIT, REPLACEMENT OF CONSUMABLE ITEMS (E.G., BATTERIES IN REMOTE CONTROL TRANSMITTERS AND LIGHT BULBS), OR UNITS INSTALLED FOR NON-RESIDENTIAL USE. THIS LIMITED WARRANTY DOES NOT COVER ANY PROBLEMS WITH, OR RELATING TO, THE GARAGE DOOR OR GARAGE DOOR HARDWARE, INCLUDING BUT NOT LIMITED TO THE DOOR SPRINGS, DOOR ROLLERS, DOOR ALIGNMENT OR HINGES. THIS LIMITED WARRANTY ALSO DOES NOT COVER ANY PROBLEMS CAUSED BY INTERFERENCE. UNDER NO CIRCUMSTANCES SHALL SELLER BE LIABLE FOR CONSEQUENTIAL, INCIDENTAL OR SPECIAL DAMAGES ARISING IN CONNECTION WITH USE, OR INABILITY TO USE, THIS PRODUCT. IN NO EVENT SHALL SELLER'S LIABILITY FOR BREACH OF WARRANTY, BREACH OF CONTRACT, NEGLIGENCE OR STRICT LIABILITY EXCEED THE COST OF THE PRODUCT COVERED HEREBY. NO PERSON IS AUTHORIZED TO ASSUME FOR US ANY OTHER LIABILITY IN CONNECTION WITH THE SALE OF THIS PRODUCT. Some states and provinces do not allow the exclusion or limitation of consequential, incidental or special damages, so the above limitation or exclusion may not apply to you. This limited warranty gives you specific legal rights, and you may also have other rights, which vary from state to state and province to province.
43
Automatic Garage Door Opener Safety & Maintenance Guide
Garage Door Opener Safety An Automatic Decision
A garage door is the largest moving object in the home. An improperly adjusted garage door and opener can exert deadly force when the door closes which could lead to entrapment of children or adults and subsequent injury or death. Proper installation, operation, maintenance, and testing of the garage door and automatic opener are necessary to provide a safe, trouble-free system. Careless operation or allowing children to play with or use garage door opener controls are also dangerous situations that can lead to tragic results. A few simple precautions can protect your family and friends from potential harm. Please review the safety and maintenance tips in this guide carefully and keep it for reference. Check the operation of your garage door and opener to ensure they function in a safe and trouble-free manner. Be sure to read all Important Safety Information found in your garage door opener's manual as it provides more details and safety considerations than can be supplied with this guide.
Garage Door Openers are Not Toys
Discuss garage door and opener safety with your children. Explain the danger of being trapped under the door. Stay away from a moving door.
The wall-mounted push button should be out of reach of children, at least 5 feet from the nearest standing surface and away from all moving parts. Mount and use the button where you can clearly see the closing garage door.
Keep transmitters and remote controls out of reach of children. Do not let children play with or use transmitters or other remote control devices.
Keep the door in sight until it completely closes when using the wall-mounted push button or transmitter.
44
Routine Maintenance Can Prevent Tragedies
Make monthly inspection and testing of your garage door and opener system a part of your regular routine. Review your owner's manual for both the door and door opener. If you don't have the owner's manuals, contact the manufacturer(s) and request a copy for your specific model(s). Look for the opener model number on the back of the power unit.
WARNING SPRINGS ARE UNDER HIGH TENSION. ONLY QUALIFIED INDIVIDUALS SHOULD ADJUST THEM.
Visually check the door and installation: l Starting with the door in the closed position, use the manual disconnect on the opener to disconnect the door. l Look for signs of wear or damage on hinges, rollers, springs, and door panels. l These parts may require periodic lubrication. Check the owner's manual for suggested maintenance. l If any signs of damage are evident, contact a trained door systems technician for assistance. l Verify the photoeye height is no higher than 6" from the garage floor.
Test the door for proper operation: l Open and close the door manually using handles or suitable gripping points. l The door should move freely and without difficulty. l The door should balance and stay partially open 34 feet above the floor. l If you detect any signs of improper operation, contact a trained door systems technician for assistance.
Test the opener safety features:
l Reconnect the opener to the door using the manual disconnect and open the door.
l Place a 2x4 board flat in the path of the door (1) and try to close it (2). The door should stop when it comes in contact with the
2
2x4 and then reverse direction.
l Block the photoelectric sensor by waving an object in front of the sensor and attempt to close the door. The door should not close unless the wall-mounted push button is manually held during operation.
l If the opener does not perform as described, contact a trained door systems technician for assistance.
1
45
Repair Parts
Rail Assembly Parts
Description
1
Chain and cable
2
Pulley
3
Master link
4
Rail
5
Trolley assembly: clevis pin (1) and ring (1)
6
"U" bracket
Not shown
Wear pads
Hardware bag
2 1
3
Installation Parts
Part Number
Description
041A5807
1
Curved door arm
K144C0056
2
Door bracket with clevis pin and fastener
004A1008
3
Emergency release rope and handle
041A5665
4
Header bracket with clevis pin and fastener
041C5141-1
5
Remote control visor clip
041D0598-1
6
Safety sensor bracket
7
Safety sensor kit: receiving and sending sensors with 2-conductor wire
041A7276
8
Straight door arm
041A7920-1
9
White and red/white wire
10 3V CR2032 lithium battery
11 Hanging brackets
4
Not shown
Installation Manual
5 6
1
4 11
2
3
6 8
5 7
Part Number 041B0035B
041A5047 041A2828 041A5047-2 K029B0137 041-0155-000 041-0136-000 4178B0034B 041B4494-1 K010A0020 012B0776
114-5555-000
9
10
46
Repair Parts
Garage Door Opener Parts
5
3 4
1 2 13
10
11
6
14
7
8
12
9
Description 1 Chain spreader 2 Gear and sprocket 3 End panel with light socket 4 Light socket 5 Light lens 6 Capacitor 7 Capacitor bracket 8 Travel module 9 Cover 10 Logic Board 11 End panel for receiver logic board 12 Motor with travel module 13 Line cord 14 Terminal block
Not shown Wire harness
Part Number 041A5615
041C4220A 041-0037-000
041C0279 041-0144 030B0532-1 K012A0373 041D7742-7 041-0028-000 050ACTWF 041-0025-000 041D7440 041B4245-1 041A3150
041A7946
47
114-5555-000
© 2021, The Chamberlain Group, Inc. All Rights Reserved
Wi-Fi® is a registered trademark of Wi-Fi Alliance HomeLink® is a registered trademark of Gentex Corporation
The Chamberlain Group, Inc. 300 Windsor Drive
Oak Brook, IL 60523
Las instrucciones paso a paso interactivas y sencillas en 3D
para este producto están disponibles en
DESCARGUE GRATIS LA APLICACIÓN
Disponible en la mayoría de los dispositivos iOS y Android
DESPUÉS DE ENSAMBLAR EL PRODUCTO USANDO BILT, DESCARGUE LA APLICACIÓN myQ®
Manual de instalación en el interior
www.chamberlain.com
Manual de instalación
Abrepuertas de garaje con cadena Modelo C2202
SÓLO PARA USO RESIDENCIAL CONTROL REMOTO PREPROGRAMADO INCLUIDO
Para registrar su abrepuertas de garaje de modo de recibir actualizaciones y ofertas de Chamberlain, visite chamberlain.registria.com o use el icono que aparece a continuación: 1. Tome una foto del icono de cámara que incluya los
puntos ( ). 2. Envíela por mensaje de texto al 71403 (EE. UU.).
· ¡Lea con atención este manual y el material de seguridad adjunto! · Deje el manual cerca de la puerta del garaje después de la instalación. · La puerta NO SE CERRARÁ a menos que el Protector System® esté conectado y bien alineado. · Se requieren verificaciones periódicas del abrepuertas de garaje para garantizar el funcionamiento seguro. · La etiqueta con el número de modelo se encuentra en el panel posterior de su abrepuertas de garaje. · Este abrepuertas de garaje es compatible con los accesorios myQ® y Security+ 2.0®. · NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos o funciones
que proporcionen un cierre sin supervisión. Los dispositivos y las funciones sin supervisión deben usarse SOLO con puertas seccionales.
Contenido
Preparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Ensamblaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Instalación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Instalar el control de la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Instalar el Protector System® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Conectar la alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Control de la aplicación myQ®. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Conéctelo con su smartphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Uso del abrepuertas de garaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 Uso del control de la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 Control remoto e ingreso sin llave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 Home Link® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 Borrado de memoria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Apertura manual de la puerta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Resolución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 Guía de seguridad y mantenimiento del abrepuertas de garaje automático . . . . . . .44 Piezas de repuesto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
Piezas para montar el riel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Piezas de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Piezas de su abrepuertas de garaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Análisis de símbolos de seguridad y palabras de señalización
Este abrepuertas de garaje se ha diseñado y probado para ofrecer un servicio seguro siempre que se instale, opere, mantenga y pruebe bajo estricto cumplimiento de las instrucciones y advertencias de este manual.
ADVERTENCIA
Mecánica
ADVERTENCIA
Eléctrica Cuando vea estos símbolos de seguridad y palabras de señalización en las páginas siguientes, le alertarán de la posibilidad de lesiones graves o la muerte si no cumple con las advertencias que los acompañan. El peligro puede provenir de algo mecánico o de descarga eléctrica. Lea las advertencias detenidamente.
PRECAUCIÓN
Cuando vea esta palabra de señalización en las páginas siguientes, le alertará de la posibilidad de daños a la puerta de garaje o al abrepuertas de garaje si no cumple con las declaraciones de precaución que la acompañan. Léalas con atención.
ADVERTENCIA: Con este producto, puede exponerse a sustancias químicas, incluido el plomo, que el Estado de California reconoce como causantes de cáncer o anomalías congénitas u otros daños reproductivos. Para obtener más información, visite www. P65Warnings.ca.gov
Funcionamiento sin supervisión
La función Temporizador para cerrar (TTC), la aplicación myQ® y el monitor de puerta de garaje y compuerta myQ® son ejemplos de cierres sin supervisión y SOLO deben utilizarse con puertas seccionales. Cualquier dispositivo o función que permita que la puerta se cierre sin estar en la línea de visión de la puerta se considera un cierre sin supervisión. La función Temporizador para cerrar (TTC), la aplicación myQ® y cualquier otro dispositivo myQ® SOLO deben usarse con puertas seccionales.
Las imágenes utilizadas en este manual son solo como referencia y su producto puede verse diferente.
4
Preparación
Revisar la puerta
ADVERTENCIA
Para evitar posibles LESIONES GRAVES o la MUERTE: Llame SIEMPRE a un técnico capacitado en sistemas de puerta si la puerta de garaje
se atora, adhiere o no está balanceada. Una puerta de garaje no balanceada podría NO invertirse cuando se necesita. NUNCA intente aflojar, mover o ajustar la puerta de garaje, resortes de puerta, cables, poleas, soportes o su herraje; TODOS están bajo tensión EXTREMA. Deshabilite TODAS las trabas y quite TODAS las sogas conectadas a la puerta ANTES de instalar y operar el abrepuertas de garaje para evitar enredos. . NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos o funciones que proporcionen un cierre sin supervisión. Los dispositivos y las funciones sin supervisión deben usarse SOLO con puertas seccionales.
PRECAUCIÓN
Para evitar daños en la puerta de garaje y el abrepuertas: Deshabilite SIEMPRE las trabas ANTES de instalar y operar el abrepuertas. SOLO use el abrepuertas de garaje a 120 V, 60 Hz para evitar averías y daños.
Antes de empezar:
1. Deshabilite las trabas y retire todas las sogas conectadas a la puerta de garaje. 2. Levante la puerta hasta la mitad. Suéltela. Si está balanceada, debe quedarse en su
lugar, sostenida por completo por los resortes. 3. Levante y baje la puerta para verificar si se adhiere o traba. Si la puerta se atora, adhiere
o no está balanceada, llame a un técnico capacitado en sistemas de puerta. 4. Verifique el sello en la parte inferior de la puerta. Cualquier vacío entre el piso y la parte
inferior de la puerta no debe exceder 1/4" (6 mm). De lo contrario, el sistema de inversión de seguridad podría no funcionar correctamente. 5. El abrepuertas debe instalarse arriba del centro de la puerta. Si hay un resorte de torsión o placa de soporte central en el camino del soporte del cabezal, puede instalarse dentro de los 4 pies (1.2 m) a la izquierda o derecha del centro de la puerta. Consulte la página 13.
Antes de conectarlo con su smartphone
Supervise y controle su puerta de garaje desde cualquier lugar mediante la aplicación myQ®. Necesitará un enrutador con Wi-Fi® y un smartphone u otro dispositivo móvil. Asegúrese de que su dispositivo móvil esté conectado a su red Wi-Fi®. Sostenga el dispositivo móvil en el lugar donde se instalará el abrepuertas de garaje y compruebe que el Wi-Fi® tenga una buena señal.
Compruebe la intensidad de la señal. Si observa lo siguiente:
La señal Wi-Fi es potente. ¡Ya está todo listo! Instale su nuevo abrepuertas de garaje.
La señal Wi-Fi es débil. Es probable que el abrepuertas de garaje se conecte a su red Wi-Fi. De lo contrario, intente una de las opciones siguientes.
No llega la señal de Wi-Fi. Intente una de las opciones siguientes: · Acerque el enrutador al abrepuertas de garaje para minimizar las interferencias de las paredes y otros objetos · Compre un extensor de alcance del Wi-Fi
Visite support.chamberlaingroup.com para obtener más información. Consulte la página 35 del control de la aplicación myQ® para conectar su abrepuertas de garaje a la red Wi-Fi®.
Resorte de torsión
Resorte de extensión
5
Preparación
Herramientas necesarias
5/32 3/16
5/16
1/2
1/4
7/16 9/16
Artículos adicionales que puede necesitar:
Examine el área de su garaje para ver si necesitará alguno de los siguientes elementos: (2) trozos de madera de 2x4: Pueden usarse para sujetar el soporte del cabezal a los soportes estructurales. También se usan para posicionar el abrepuertas de garaje durante la instalación y para probar los sensores de inversión de seguridad. Soporte y herrajes de sujeción: Debe usarse si tiene un techo terminado en su garaje.
Soportes
Herrajes x2 (cada uno)
Soportes de extensión (Modelo 041A5281-1) o bloques de madera: Dependiendo de la construcción del garaje, tal vez sean necesarios soportes de extensión o bloques de madera para instalar el sensor de inversión de seguridad.
Tornillos tirafondos x4
Tornillos tirafondos x12
Soportes de extensión 041A5281-1
Bloques de madera
Herrajes de sujeción: El montaje alternativo en el piso del sensor de inversión de seguridad requerirá herrajes no suministrados.
7/16
Refuerzo de la puerta: Se requiere si tiene una puerta liviana de acero, aluminio, fibra de vidrio o de paneles de vidrio.
Kit de extensión del riel: Se requiere si su puerta de garaje tiene más de 7 pies (2.13 m) de altura.
6
Preparación
Inventario en caja
Guarde la caja y el material de embalaje hasta que la instalación y el ajuste se hayan completado. Las instrucciones para los accesorios estarán incluidas con el accesorio y no se incluyen en este manual. Las imágenes de este manual son de referencia únicamente y su producto podría tener un aspecto diferente.
1. Soporte del cabezal 2. Polea 3. Soporte de la puerta 4. Brazo curvo de la puerta 5. Brazo recto de la puerta
(incluido dentro de la sección del riel delantero) 6. Carro 7. Soga y manija de liberación de emergencia 8. Riel (1 sección delantera y 4 secciones centrales) 9. Soportes colgantes (2) (incluidos dentro de la sección del riel delantero) 10. Abrepuertas de garaje (unidad del motor) 11. Extensor de cadena con tornillos 12. Soporte en "U" 13. Cadena y cable 14. El Protector System® Sensores de inversión de seguridad con 2 cables conductores blanco y blanco/negro conectados: sensor emisor (1), sensor receptor (1) y soportes del sensor de seguridad (2) 15. Control remoto 16. Botón pulsador del control de la puerta 17. Cable blanco y rojo/blanco 18. Manual de instalación y todas las etiquetas de advertencia
Consulte Herrajes en la página 6.
Visite chamberlain.com para conocer accesorios de reemplazo o adicionales: Control remoto de 3 botones modelo 953EV-P2 Teclado numérico inalámbrico modelo 940EV-P2
8 x1 2
12
10
11
3
7
8 x4 13
6
1
5
9 x2 16
15
14 x1 14 x1 14
4
17
18
7
Preparación
Herrajes
ENSAMBLAJE Perno
1/4"-20x1-3/4"
Perno
Eje roscado
INSTALACIÓN Tornillo tirafondos 5/16"-9x1-5/8" (4)
Tornillo autorroscante 1/4"-14x5/8" (2)
CONTROL DE LA PUERTA Anclajes para yeso (2)
Pasador de horquilla 5/16"x1-1/2"
Pasador de horquilla 5/16"x1"
Contratuerca 1/4"-20
Conector maestro (2)
Perno hexagonal 5/16"-18x7/8" (4)
Pasador de horquilla 5/16"x1-1/4"
Tornillo hexagonal 10-24 (2)
Tuerca de mariposa (2)
Tuerca 3/8"
Arandela de seguridad 3/8"
Tuerca 5/16"-18 (6)
Arandela de seguridad 5/16"-18 (5)
Sujetador de anillo (3)
8
Tornillo, 6ABx1-1/2" (2) Grapas aisladas (no se muestran)
Ensamblaje
PASO 1 Ensamblar el riel e instalar el carro
PRECAUCIÓN
Para evitar LESIONES por pinzado, mantenga las manos y los dedos lejos de las articulaciones al ensamblar el riel.
Para evitar dificultades a la hora de la instalación, no ponga el abrepuertas de garaje en funcionamiento hasta que no se le indique hacerlo. El riel delantero tiene una "ventana" recortada en el extremo de la puerta. La pestaña del riel DEBE estar en la parte superior del riel una vez ensamblado.
1. Retire el brazo recto de la puerta y el soporte colgante embalados en el interior del riel delantero, y déjelos a un lado para los pasos 5 y 9 de la instalación. NOTA: Para evitar LESIONES al desembalar el riel, retire con sumo cuidado el brazo recto de la puerta almacenado dentro de la sección del riel.
2. Alinee las secciones del riel sobre una superficie plana tal como se muestra y deslice los extremos cónicos hacia el interior de los más grandes. Las pestañas a lo largo del lateral se trabarán en posición.
3. Coloque la unidad del motor en el material de embalaje para proteger la cubierta, y apoye el extremo posterior del riel sobre la misma. Para mayor conveniencia, coloque un soporte debajo del extremo delantero del riel.
4. Como tope temporal, inserte un destornillador dentro del orificio en la segunda sección del riel desde la unidad del motor, tal como se muestra.
5. Compruebe que haya 4 almohadillas plásticas de desgaste dentro del carro interior. Si se hubieran aflojado durante el transporte, verifique todo el material de embalaje. Vuelva a engancharlas en posición, tal como se muestra.
6. Deslice el conjunto del carro hacia el destornillador, tal como se muestra. 7. Deslice el riel sobre el soporte en "U", hasta que llegue a todos los topes en la parte
superior y en los laterales del soporte en "U".
Pestaña del riel en la parte superior
Deslizar hasta los topes en la parte superior y lateral del soporte en "U"
Destornillador
Soporte en "U" (A LA UNIDAD DEL MOTOR)
CCaarrrroo
Sección del riel delantero (A LA PUERTA) 9
Almohadillas de desgaste
Ensamblaje
PASO 2 Sujetar el riel a la unidad del motor
PRECAUCIÓN
Para evitar daños GRAVES al abrepuertas de garaje, use SOLO aquellos pernos/ sujetadores montados en la parte superior del abrepuertas.
1. Inserte un perno de 1/4"-20 x 1-3/4" en el orificio para perno del protector de la cubierta, en el extremo posterior del riel, tal como se muestra. Apriete firmemente con una contratuerca de 1/4"-20. NO apriete demasiado.
2. Retire los pernos de la parte superior de la unidad del motor. 3. Use la caja para apoyar el extremo delantero del riel. 4. Coloque el soporte en "U", con el lado plano hacia abajo sobre la unidad del motor y
alinee los orificios del soporte con los orificios para perno. 5. Sujete el soporte en "U" con los pernos previamente retirados; NO use ninguna
herramienta eléctrica. El uso de herramientas eléctricas puede causar daños permanentes al abrepuertas de garaje. 6. Conecte el extensor de cadena a la unidad de motor con dos tornillos.
HERRAJES Perno 1/4"20x1-3/4"
Contratuerca 1/4"-20
Pernos (montados en el abrepuertas de garaje)
Perno
Soporte en "U"
Orificio para perno del protector de la cubierta
Tornillos hexagonales 8-32x7/16 Extensor de cadena
Contratuerca
10
Ensamblaje
PASO 3 Instalar la polea intermedia
1. Coloque la cadena y cable junto al riel, como se muestra. Sujete el extremo de la cadena y pase alrededor de 12" (30 cm) de cadena a través de la ventana. Déjela colgar hasta el paso 4 de ensamblaje.
2. Quite la cinta de la polea intermedia. El centro interior debería estar previamente engrasado. Si está seco, vuelva a engrasar para asegurar un correcto funcionamiento.
3. Coloque la polea intermedia en la ventana, tal como se muestra. 4. Inserte el perno intermedio desde la parte superior a través del riel y la polea. Ajuste
con una arandela de seguridad de 3/8" y una tuerca debajo del riel hasta que la arandela de seguridad esté apretada. 5. Rote la polea para asegurarse de que pueda girar libremente. 6. Localice la pestaña del riel. Se encuentra cerca de la polea intermedia en la parte delantera del riel. Use un destornillador de cabeza plana y levante la pestaña del riel hasta que la pestaña quede vertical (90 °).
Perno
HERRAJES Tuerca 3/8" Arandela de seguridad 3/8"
Pestaña del riel Cadena y cable
Perno
Arandela de seguridad Tuerca
Riel Polea engrasada Polea intermedia
11
Ensamblaje
PASO 4 Instalar la cadena
1. Enrolle el cable alrededor de la polea intermedia y hacia el carro. 2. Conecte el cable a la ranura de retención en el carro, tal como se muestra. (Figura 1)
a. Empuje los pasadores de la barra del conector maestro a través del conector del cable y de la ranura del carro. b. Empuje la tapa del conector maestro sobre los pasadores y más allá de las muescas para pasadores. c. Deslice el extremo cerrado del resorte de enganche sobre uno
de las pasadores. Empuje el extremo abierto del resorte de enganche sobre el otro pasador. 3. Con el carro contra el destornillador, alimente el resto del cable y cadena a lo largo del riel hacia la unidad de motor alrededor del piñón y continuando hasta el conjunto del carro. Los dientes del piñón deben engranar la cadena. (Figura 2) 4. Compruebe que la cadena no esté retorciada, y luego conéctela al eje roscado con el conector maestro restante. 5. Enrosque la tuerca interior y la arandela de seguridad en el eje roscado del carro. 6. Inserte el eje roscado del carro a través del orificio del carro. Asegúrese de que la cadena no quede retorcida. (Figura 3) 7. Enrosque de manera floja la tuerca exterior sobre el eje roscado del carro. 8. Retire el destornillador.
Eje roscado
c. b.
HERRAJES
Conector maestro
Piñón
Figura 2
a.
Figura 1
Figura 3
Conector maestro Tuerca interior
Arandela de seguridad
Eje roscado
Conector maestro
Tuerca exterior
12
Ensamblaje
PASO 5 Apretar la cadena
1. Gire la tuerca interior y la arandela de seguridad de modo que descienda por el eje roscado del carro, alejándose del carro.
2. Para apretar la cadena, gire la tuerca exterior en la dirección mostrada. 3. Cuando la cadena quede a aproximadamente 1/4" (6 mm) por arriba de la base del riel,
estará en su punto medio; vuelva a apretar la tuerca interior para fijar el ajuste. PEl piñón puede producir ruido si la cadena queda demasiado floja. Cuando la instalación esté completa, puede observar algo de encorvamiento de la cadena con la puerta cerrada. Esto es normal. Si la cadena regresa a la posición mostrada cuando la puerta está abierta, no vuelva a ajustar la cadena. NOTA: Durante el mantenimiento futuro, SIEMPRE tire de la manija de liberación de emergencia para desconectar el carro antes de ajustar la cadena.
Ahora ha terminado de ensamblar su abrepuertas de garaje. Lea las siguientes advertencias antes de proceder con la sección de instalación.
Para apretar
Arandela
la tuerca Tuerca de
Eje roscado
exterior exterior seguridad del carro
CCCaadhdeaeninnaa Base del riel
Para apretar la tuerca interior Tuerca
interior
11/4/4""((66mmmm)) Longitud media del riel
13
Instalación
INSTRUCCIONES IMPORTANTES DE INSTALACIÓN
ADVERTENCIA
Para reducir el riesgo de LESIÓN GRAVE o MUERTE:
1. LEA Y SIGA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE INSTALACIÓN.
2. Instale el abrepuertas de garaje SOLO sobre una puerta bien balanceada y lubricada. Una puerta mal balanceada podría NO invertirse cuando sea necesario y causar LESIONES GRAVES o la MUERTE.
3. Un técnico capacitado en sistemas de puerta DEBE realizar TODAS las reparaciones a cables, conjuntos de resortes y otros herrajes ANTES de instalar el abrepuertas de garaje.
4. Deshabilite TODAS las trabas y quite TODAS las sogas conectadas a la puerta ANTES de instalar el abrepuertas de garaje para evitar enredos.
5. Donde sea posible, instale el abrepuertas a 7 pies (2.13 m) o más por encima del piso.
6. Monte la liberación de emergencia al alcance pero al menos a 6 pies (1.83 m) por encima del piso y evitando el contacto con vehículos para evitar la liberación accidental.
7. NUNCA conecte el abrepuertas de garaje a la fuente de alimentación hasta que se le instruya hacerlo.
8. NUNCA use relojes, anillos o prendas sueltas cuando instale o dé servicio al abrepuertas. Podrían quedar enganchados en la puerta del garaje o en los mecanismos del abrepuertas.
9. Instale el control de la puerta de garaje montado en la pared:
a la vista de la puerta de garaje.
fuera del alcance de niños pequeños a una altura mínima de 5 pies (1.5 m) sobre pisos, descansos, escalones u otras superficies adyacentes de tránsito.
lejos de TODAS las piezas móviles de la puerta.
10. Coloque la etiqueta de advertencia de atrapamiento en la pared al lado del control de la puerta de garaje en una ubicación visible.
11. Coloque la liberación de emergencia/etiqueta de prueba de inversión de seguridad a simple vista en el interior de la puerta de garaje.
12. Al completar la instalación, pruebe el sistema de inversión de seguridad. La puerta DEBE invertir la marcha al contacto con un objeto de 1-1/2" (3.8 cm) de alto (o de 2x4 colocado plano) en el piso.
13. NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos o funciones que proporcionen un cierre sin supervisión. Los dispositivos y las funciones sin supervisión deben usarse SOLO con puertas seccionales.
14. GUARDE ESTAS INSTRUCCIONES.
14
Instalación
PASO 1 Determine la ubicación del soporte del cabezal
ADVERTENCIA
Para evitar posibles LESIONES GRAVES o la MUERTE: El soporte del cabezal DEBE estar sujetado RÍGIDAMENTE al soporte estructural
en la pared del cabezal o en el techo, puesto que de lo contrario la puerta de garaje poodría NO invertirse cuando esto se requiera. NO instale el soporte del cabezal sobre un panel de yeso. DEBEN usarse anclajes para concreto si se monta el soporte del cabezal o la madera de 2x4 en mampostería. NUNCA intente aflojar, mover o ajustar la puerta de garaje, resortes, cables, poleas, soportes o su herraje; TODOS están bajo tensión EXTREMA. Llame SIEMPRE a un técnico capacitado en sistemas de puerta si la puerta de garaje se atora, adhiere o no está balanceada. Una puerta de garaje no balanceada podría NO invertirse cuando se necesita. Los procedimientos de instalación varían según el tipo de puerta de garaje. Siga las instrucciones que correspondan a su puerta. 1. Cierre la puerta y marque la línea central vertical interior de la puerta de garaje. 2. Extienda la línea hacia la pared del cabezal por arriba de la puerta. Puede fijar el soporte del cabezal a menos de 4 pies (1.22 m) a la izquierda o a la derecha del centro de la puerta solo si hay un resorte de torsión o una placa de soporte central en el camino; o puede fijarlo al techo (consulte la página 16) cuando el espacio libre resulte mínimo. (Se puede montar en la pared boca abajo si es necesario, para ganar aproximadamente 1/2" (1 cm). Si necesita instalar el soporte del cabezal en una madera de 2x4 (en la pared o en el techo), utilice tornillos tirafondos (no suministrados) para fijar de forma segura la madera de 2x4 a los soportes estructurales como se muestra aquí y en la página 16.) 3. Abra la puerta en el punto más alto del recorrido tal como se muestra. Dibuje una línea horizontal de intersección en la pared del cabezal a 2" (5 cm) por arriba del punto alto: 2" (5 cm) por arriba del punto alto para una puerta seccional y una puerta de una pieza con guía. 8" (20 cm) por arriba del punto alto para una puerta de una pieza sin guía. Esta altura proporcionará un espacio libre de recorrido para el borde superior de la puerta. NOTA: Si el número total de pulgadas excede la altura disponible en su garaje, use la altura máxima posible, o consulte la página 16 para la instalación en el techo.
15
Pared del cabezal Línea central vertical de la puerta de garaje 2 x 4 Soportes estructurales
MONTAJE DE TECHO OPCIONAL PARA EL SOPORTE DEL CABEZAL Techo sin terminar
Nivel
(opcional)
2 x 4
Puerta seccional con guía curva
Pared del cabezal 2" (5 cm)
Guía Punto más alto del recorrido Puerta
Puerta de una pieza con guía horizontal Pared del cabezal 2" (5 cm)
Puerta
Guía Punto más alto del recorrido
Puerta de una pieza sin guía: herrajes del marco
Pared del cabezal 8" (20 cm)
Puerta
Punto más alto del recorrido
Herrajes del marco
Puerta de una pieza sin guía: herrajes de pivote
Pared del cabezal 8" (20 cm)
Puerta
Punto más alto del recorrido
Pivote
Instalación
PASO 2 Instalar el soporte del cabezal
Puede conectar el soporte del cabezal a la pared por arriba de la puerta de garaje o al techo. Siga las instrucciones que sean mejores para sus requisitos particulares. No instale el soporte del cabezal sobre un panel de yeso. Si se instala en mampostería, use anclajes para concreto (no se suministran).
HERRAJES
INSTALACIÓN EN LA PARED
Orificios de montaje en pared
Soporte estructural
de 2x4
Tornillo tirafondos 5/16"-9x1-5/8"
SUBIDA
Línea horizontal
OPCIÓN A - INSTALACIÓN EN PARED
1. Centre el soporte en la línea central vertical con el borde inferior del soporte en la línea horizontal tal como se muestra (con la flecha orientada hacia el techo).
2. Marque la serie vertical de orificios para el soporte. Taladre orificios piloto de 3/16" y sujete el soporte firmemente a un soporte estructural con los herrajes provistos.
OPCIÓN B - INSTALACIÓN EN TECHO
1. Extienda la línea central vertical en el techo tal como se muestra. 2. Centre el soporte en la marca vertical, a no más de 6" (15 cm) de la pared. Asegúrese de que
la flecha quede orientada en dirección contraria a la pared. El soporte puede montarse al ras contra el techo cuando el espacio libre es mínimo. 3. Marque los orificios laterales. Taladre orificios piloto de 3/16" y sujete el soporte firmemente a un soporte estructural con los herrajes provistos.
Orificios opcionales de montaje
Punto más alto del recorrido de la
puerta de garaje
INSTALACIÓN EN TECHO
Soporte del cabezal
Orificios de montaje en techo
SUBIDA
6" (15 cm) máximo Resorte de la puerta
Pared del cabezal Soporte del cabezal
Puerta de garaje
Línea central vertical de la puerta de garaje
Tornillo tirafondos Resorte de la puerta Puerta de garaje
Techo terminado
Línea central vertical de la puerta de garaje Tornillo tirafondos Pared del cabezal
16
Instalación
PASO 3 Conecte el riel al soporte del cabezal
1. Posicione el abrepuertas en el piso del garaje debajo del soporte del cabezal. Use el material de embalaje como base protectora. NOTA: Si el resorte de la puerta está en el camino, necesitará ayuda. Pida que alguien sujete el
abrepuertas firmemente sobre un soporte temporal para permitir que el riel despeje el resorte. 2. Posicione el soporte del riel contra el soporte del cabezal. 3. Alinee los orificios del soporte y únalos con un pasador de horquilla, tal como se muestra. 4. Inserte un sujetador de anillo para fijar.
HERRAJES Pasador de horquilla 5/16"x1-1/2"
Sujetador de anillo
PASO 4 Posicionar el abrepuertas de garaje
PRECAUCIÓN
Para evitar daños a la puerta de garaje, apoye el riel del abrepuertas de garaje sobre la madera de 2x4 colocada en la sección superior de la puerta.
1. Retire el material de embalaje y levante el abrepuertas de garaje sobre una escalera. 2. Abra completamente la puerta y coloque una madera de 2x4 (colocada plana) debajo del riel.
Para puertas de una pieza sin guía, coloque la madera de 2x4 de canto. NOTA: Una madera de 2x4 es ideal para establecer la distancia entre el riel y la puerta. Si la escalera no tiene la altura suficiente, necesitará ayuda en este momento. Si la puerta choca con el carro cuando se levanta, tire del brazo de liberación del carro para desconectar el carro interior y exterior. Deslice el carro exterior hacia el abrepuertas de garaje. El carro puede permanecer desconectado hasta que se le indique lo contrario.
Pasador de horquilla
Sujetador de anillo
Conectado Desconectado
2 x 4 Puerta de una pieza sin guía
2 x 4 Todos los otros tipos de puerta
17
Instalación
PASO 5 Colgar el abrepuertas de garaje
ADVERTENCIA
Para evitar posibles LESIONES GRAVES debido a la caída de un abrepuertas de garaje, sujételo FIRMEMENTE a los soportes estructurales del garaje. DEBEN usarse anclajes para concreto si se instala CUALQUIER soporte en mampostería.
La manera de colgar el abrepuertas de garaje dependerá de su garaje. A continuación se muestran tres ejemplos de instalación. Su instalación puede ser diferente. En TODAS las instalaciones, el abrepuertas de garaje DEBE estar conectado a soportes estructurales. Las instrucciones ilustran uno de los ejemplos a continuación.
1. En techos terminados, use tornillos tirafondos para conectar un soporte (no se suministra) a los soportes estructurales antes de instalar el abrepuertas de garaje.
2. Asegúrese de que el abrepuertas de garaje esté alineado con el soporte del cabezal. Mida la distancia desde cada lado del abrepuertas de garaje al soporte.
3. Corte ambas piezas del soporte colgante a las longitudes requeridas. 4. Conecte el extremo de cada soporte colgante al soporte con los herrajes correspondientes (no se
suministran). 5. Conecte el abrepuertas de garaje a los soportes colgantes usando pernos hexagonales, arandelas
de seguridad y tuercas. 6. Retire la madera de 2x4 y cierre la puerta manualmente. Si la puerta choca con el riel, levante el
soporte del cabezal.
EJEMPLOS
HERRAJES Tornillo tirafondos 5/16"9x1-5/8"
Tuerca 5/16"-18
Perno hexagonal de 5/16"-18x7/8"
Arandela de seguridad de 5/16"-18
Techo terminado
1
Techo terminado
2
Tornillo tirafondos
No se suministra Tornillo tirafondos
Techo sin terminar No se suministra 3
4
5 Arandela de
6
seguridad
Perno hexagonal
No se suministra
Tuerca
18
Instalación
PASO 6 Instalar la bombilla
PRECAUCIÓN
Para evitar un SOBRECALENTAMIENTO posible del panel del extremo o del portalámparas: Use SOLO bombillas A19. NO use bombillas incandescentes de más de 100 W. NO use bombillas fluorescentes compactas de más de 26 W (equivalente a 100 W). NO use bombillas halógenas. NO use bombillas de cuello corto o especiales. Las bombillas LED pueden causar radiointerferencia con el control remoto. Use SOLO las bombillas LED recomendadas aquí: chamberlain.com/bulb.
1. Retire el lente de la luz hacia abajo. 2. Inserte la bombilla. 3. Cierre el lente de la luz.
PASO 7 Conecte la soga y manija de liberación de emergencia
ADVERTENCIA
Para evitar posibles LESIONES GRAVES o la MUERTE por la caída de la puerta de garaje: De ser posible, use la manija de liberación de emergencia para soltar la puerta SOLO cuando se CIERRA la puerta de garaje. Los resortes débiles o rotos o una puerta no balanceada podrían causar que la puerta caiga rápido o de forma repentina. NUNCA use la manija de liberación de emergencia a menos que no haya personas ni obstrucciones en la puerta de garaje. NUNCA use la manija para abrir o cerrar la puerta. Si se desata el nudo de la soga, podría caerse.
1. Inserte un extremo de la soga de liberación de emergencia a través de la manija. Asegúrese de que la palabra "NOTICE" (AVISO) esté correctamente orientada para permitir su lectura. Fije con un nudo simple a una distancia de por lo menos 1" (2.5 cm) desde el extremo de la soga para evitar resbalamiento.
2. Inserte el otro extremo de la soga de liberación de emergencia a través del orificio en el brazo de liberación del carro. Monte la liberación de emergencia al alcance pero al menos a 6 pies (1.83 m) por encima del piso, evitando el contacto con vehículos para evitar la liberación accidental, y fije con un nudo simple.
NOTA: De ser necesario cortar la soga de liberación de emergencia, selle el extremo cortado con un fósforo o encendedor para evitar que se desate. Asegúrese de que la soga y manija de liberación de emergencia estén por arriba de todos los vehículos para evitar enredos.
19
Instalación
PASO 8 Instalar el soporte de la puerta
PRECAUCIÓN
Las puertas de garaje de fibra de vidrio, aluminio o de acero liviano REQUERIRÁN refuerzo ANTES de la instalación del soporte de la puerta. Comuníquese con el fabricante de la puerta de garaje o con el distribuidor de instalación para conocer instrucciones sobre refuerzos del abrepuertas o un kit de refuerzo. Si no se refuerza la sección superior según lo requerido de acuerdo con el fabricante de la puerta, se podría anular la garantía de la puerta.
HERRAJES Tornillo autorroscante de 1/4"-14x5/8"
Refuerzo horizontal
Se necesita un refuerzo horizontal y vertical para puertas de garaje livianas (fibra de vidrio, aluminio, acero, puertas con paneles de vidrio, etc.) (no se suministra). Un soporte de refuerzo horizontal debe ser lo suficientemente largo como para ser fijado a dos o tres soportes verticales. Un soporte de refuerzo vertical debe cubrir la altura del panel superior. Comuníquese con el fabricante de la puerta de garaje o con el distribuidor de instalación para conocer instrucciones sobre refuerzos del abrepuertas o un kit de refuerzo.
NOTA: Muchos kits de refuerzo para puertas permiten la conexión directa del pasador de horquilla y el brazo de la puerta. En este caso, no necesitará el soporte de puerta; proceda al paso siguiente.
OPCIÓN A - PUERTAS SECCIONALES
1. Centre el soporte de puerta en la línea central vertical previamente marcada usada para la instalación del soporte del cabezal. Observe la colocación correcta de la posición UP (SUBIDA), tal como aparece impreso dentro del soporte.
2. Posicione el borde superior del soporte de 2"-4" (5-10 cm) debajo del borde superior de la puerta, O BIEN directamente debajo de cualquier soporte estructural a través de la parte superior de la puerta.
3. Marque, taladre orificios e instale tal como sigue, dependiendo de la construcción de su puerta.
Puertas metálicas o livianas que usan un soporte de hierro angular vertical en el soporte del panel de la puerta y en el soporte de la puerta:
Taladre orificios de sujeción de 3/16". Fije el soporte de la puerta usando los dos tornillos autorroscantes de 1/4"-14x5/8". (Figura 1)
Como alternativa, use dos pernos de 5/16"-18x2", arandelas de seguridad y tuercas (no se suministran). (Figura 2)
Puertas metálicas, aisladas o livianas reforzadas en la fábrica:
Taladre orificios de sujeción de 3/16". Fije el soporte de la puerta usando los tornillos autorroscantes. (Figura 3)
Puertas de madera:
Use los orificios para el soporte de la puerta superior e inferior o de lado a lado. Taladre orificios de 5/16" a través de la puerta y fije el soporte con pernos de carrocería de 5/16"-18x2", arandelas de seguridad y tuercas (no se suministran). (Figura 4)
NOTA: Los tornillos autorroscantes de 1/4"-14x5/8" no están previstos para su uso en puertas de
madera.
20
Refuerzo vertical
FIGURA 1
Soporte de la puerta Tornillo autorroscante FIGURA 3
Refuerzo vertical Línea central vertical de la puerta de garaje SUBIDA
Línea central vertical de la puerta de garaje
SUBIDA
Tornillo autorroscante
FIGURA 2
Herrajes (no se suministra) FIGURA 4
Herrajes (no se
suministra)
Refuerzo vertical Línea central vertical de la puerta de garaje Soporte de la puerta SUBIDA
Borde interior de la puerta o placa de refuerzo
SUBIDA
Línea central vertical de la puerta de garaje
Instalación
PASO 8 Instalar el soporte de la puerta (continuación)
OPCIÓN B - PUERTAS DE UNA PIEZA
1. Centre el soporte de la puerta en la parte superior de la puerta, alineado con el soporte del cabezal como se muestra.
2. Marque los agujeros de izquierda y derecha o de arriba y abajo. Puertas de metal:
Taladre agujeros piloto de 3/16" y sujete el soporte con los tornillos autorroscantes suministrados.
Puertas de madera: Taladre agujeros de 5/16" y use pernos de carrocería 5/16"-18x2", arandelas y tuercas (no se suministran) o tornillos tirafondos de 5/16"x1-1/2" (no se suministran) en función de lo que necesite su instalación.
NOTA: El soporte de la puerta puede instalarse en el borde superior de la puerta si lo requiere la instalación. (Consulte el dibujo de colocación opcional con líneas de puntos.)
Pared del cabezal Soporte de 2x4
Soporte del cabezal
(techo terminado)
Soporte de la puerta
Colocación opcional del soporte de la puerta
Línea central vertical de la puerta de garaje
Para una puerta sin estructura expuestas, o para la instalación opcional, use tornillos tirafondos de 5/16"x1-1/2" (no se suministran) para sujetar el soporte de la puerta.
Puerta de metal
Puerta Soporte
Tornillo autorroscante
Parte superior de la puerta (dentro del garaje)
Parte superior de la puerta
Puerta de madera Soporte de la puerta
Colocación opcional
Herraje (no se suministra)
Parte superior de la puerta (dentro del garaje)
Parte superior de la puerta
Colocación opcional
Herraje (no se suministra)
21
Instalación
PASO 9 Conecte el brazo de la puerta al carro
La instalación variará según el tipo de puerta de garaje. Siga las instrucciones que correspondan a su puerta.
OPCIÓN A - PUERTAS SECCIONALES
IMPORTANTE: La ranura en el brazo recto de la puerta DEBE estar orientado en dirección opuesta al brazo curvo de la puerta.
1. Cierre la puerta. Desconecte el carro jalando de la manija de liberación de emergencia. 2. Fije el brazo recto de la puerta al carro exterior con el pasador de horquilla. Fije con el
sujetador de anillo. 3. Fije el brazo curvo de la puerta al soporte de la puerta con el pasador de horquilla. Fije con el
sujetador de anillo. 4. Una las secciones del brazo. Encuentre dos pares de orificios que se alineen y una las
secciones. Seleccione orificios lo más apartados posible para aumentar la rigidez del brazo de la puerta y fíjelos con los pernos, tuercas y arandelas. 5. Jale de la manija de liberación de emergencia hacia el abrepuertas de garaje hasta que el brazo de liberación del carro quede horizontal. El carro se volverá a enganchar automáticamente cuando se active el abrepuertas de garaje. NOTA: Si los orificios en el brazo curvo de la puerta y el brazo recto de la puerta no se alinean, invierta la dirección del brazo recto de la puerta, seleccione dos agujeros (lo más alejados posible) y fíjelo con pernos, tuercas y arandelas. Si el brazo recto de la puerta cuelga muy abajo, puede cortar 6" (15 cm) del extremo sólido.
HERRAJES
Pasador de horquilla 5/16"x1-1/4" Sujetador de anillo
Pasador de horquilla 5/16"x1"
Arandela de seguridad 5/16"-18
Perno hexagonal 5/16"18x7/8" Tuerca 5/16"-18
Sujetador de anillo
Arandela de seguridad Tuerca
Pasador de horquilla 5/16"x1"
Perno hexagonal
Pasador de horquilla 5/16"x1-1/4"
Corte de ser necesario
22
Brazo recto de la puerta (ranura hacia
afuera)
Brazo curvo de la puerta
Instalación
PASO 9 Conecte el brazo de la puerta al carro (continuación)
OPCIÓN B - PUERTAS DE UNA PIEZA
IMPORTANTE: La ranura en el brazo recto de la puerta DEBE estar orientado en dirección opuesta al brazo curvo de la puerta.
1. Cierre la puerta. Desconecte el carro jalando de la manija de liberación de emergencia. 2. Fije el brazo recto de la puerta y el brazo curvo de la puerta en la mayor longitud posible
(con 2 o 3 agujeros superpuestos) con los pernos, tuercas y arandelas. 3. Fije el brazo recto de la puerta al soporte de la puerta con el pasador de horquilla. Fije con el
sujetador de anillo. 4. Fije el brazo curvo de la puerta al carro con el pasador de horquilla. Fije con el sujetador de
anillo. 5. Jale de la manija de liberación de emergencia hacia el abrepuertas de garaje hasta que el brazo
de liberación del carro quede horizontal.
HERRAJES
Pasador de horquilla 5/16"x1-1/4"
Sujetador de anillo
Pasador de horquilla 5/16"x1"
Arandela de seguridad 5/16" -18
Perno hexagonal 5/16"-18x7/8" Tuerca 5/16"-18
23
Brazo recto de la puerta (ranura hacia afuera)
Brazo curvo de la puerta
Puerta de una pieza sin guía
Sujetador de anillo
Sujetador de anillo Tuerca
Arandela de seguridad
Pasador de horquilla 5/16"x1-1/4" Pernos hexagonales
Puerta de una pieza con guía
Sujetador de anillo
Sujetador de anillo Tuerca
Arandela de seguridad
Pasador de horquilla 5/16"x1-1/4"
Pernos hexagonales
Pasador de horquilla 5/16"x1"
Pasador de horquilla 5/16"x1"
Instalación
PASO 10 Instalar el control de la puerta
ADVERTENCIA
Para evitar posibles LESIONES GRAVES o la MUERTE por electrocución: Asegúrese de que la alimentación NO esté conectada ANTES de instalar el control de la puerta. SOLO conecte a cables de baja tensión de 12 VOLTIOS.
Para evitar posibles LESIONES GRAVES o la MUERTE por el cierre de la puerta de garaje: Instale el control de la puerta a la vista de la puerta de garaje, fuera del alcance de niños pequeños a una altura mínima de 5 pies (1.5 m) sobre pisos, descansos, escalones u otras superficies adyacentes de tránsito, y lejos de TODAS las piezas móviles de la puerta. NUNCA permita que los niños operen o jueguen con los botones pulsadores del control de la puerta o los transmisores del control remoto. SOLO active la puerta cuando pueda verse con claridad, esté correctamente ajustada y no haya obstrucciones al recorrido de la puerta. Mantenga SIEMPRE la puerta de garaje a la vista hasta que esté completamente cerrada. NUNCA permita que nadie se ponga en el camino de una puerta que se está cerrando.
INTRODUCCIÓN
Instale el control de la puerta a la vista de la puerta a una altura mínima de 5 pies (1.5 m) sobre pisos, descansos, escalones u otras superficies adyacentes de tránsito, donde los niños pequeños no puedan alcanzarlo, y lejos de TODAS las piezas móviles de la puerta. NOTA: Su producto puede verse diferente al de las ilustraciones.
HERRAJES
1. Pele 1/4" (6 mm) de aislamiento de un extremo del cable y separe los cables. 2. Conecte uno a cada uno de los dos tornillos en la parte trasera del control de la puerta. Los
cables se pueden conectar a cualquiera de los tornillos. 3. Monte el control de la puerta con el herraje incluido.
1
2
3
1/4" (6 mm)
Tornillo, 6ABx1-1/2" (2)
Anclajes para yeso (2)
24
Instalación
PASO 11 Conectar el control de la puerta al abrepuertas de garaje
1. Pase el cable blanco y el rojo/blanco desde el control de la puerta hasta el abrepuertas de garaje. Fije el cable a la pared y al techo con la grapa (no se aplica a las instalaciones con caja de distribución o precolocadas). No perfore el cable con la grapa ya que puede causar un cortocircuito o abrir el circuito.
2. Pele 7/16" (11 mm) de aislamiento del extremo del cable cerca del abrepuertas de garaje. 3. Conecte el cable a los terminales rojo y blanco en el abrepuertas de garaje. Si el garaje está preca-
bleado, asegúrese de usar los mismos cables que están conectados al control de la puerta. Para insertar o liberar cables del terminal, presione la pestaña con la punta del destornillador.
HERRAJES
Grapa aislada (no se muestra)
PASO 12 Colocar las etiquetas de advertencia
1. Coloque la etiqueta de advertencia de atrapamiento en la pared cerca del control de la puerta con pegamento o grapas.
2. Coloque la etiqueta de prueba de liberación manual/inversión de seguridad en un lugar visible en el interior de la puerta de garaje.
1
2
7/16" (11 mm)
Grapa
3 Canal de cable
ROJO BLANCO
25
Instalación
PASO 13 Instalar el Protector System®
ADVERTENCIA
Asegúrese de que la alimentación NO esté conectada al abrepuertas de garaje ANTES de instalar el sensor de inversión de seguridad. Para evitar posibles LESIONES GRAVES o la MUERTE por el cierre de la puerta de garaje:
Conecte y alinee correctamente el sensor de inversión de seguridad. Este dispositivo de seguridad requerido NO SE DEBE desactivar.
Instale el sensor de inversión de seguridad de modo que el haz esté a una altura NO MAYOR a 6" (15 cm) sobre el piso del garaje.
IMPORTANTE: Los sensores de inversión de seguridad DEBEN estar conectados y alineados correctamente antes de que el abrepuertas de garaje se mueva en la dirección de bajada.
El Protector System® incluye dos sensores de inversión de seguridad que utilizan un haz de luz para evitar que la puerta del garaje se cierre. El sensor emisor (LED ámbar) transmite el haz al sensor receptor (LED verde) cuando ambos están alimentados y alineados. Si un obstáculo interrumpe el haz de luz mientras la puerta se está cerrando, esta se detendrá y retrocederá hasta la posición de apertura total, y las luces del abrepuertas de garaje parpadearán 10 veces.
Al instalar los sensores de inversión de seguridad, compruebe lo siguiente: Que los sensores estén instalados DENTRO del garaje. Que las lentes de los sensores estén enfrentadas. IMPORTANTE: No permita que la luz del sol llegue directamente al sensor receptor (LED verde). Que el haz del sensor no esté a más de 6" (15 cm) del suelo y que el haz de luz no esté obstruido.
Tornillo hexagonal 10-24 (2)
HERRAJES Tuerca de mariposa (2)
Los sensores de inversión de seguridad se diseñaron para engancharse en la guía de la puerta con los soportes de sensores suministrados. Si la guía de la puerta no puede sostener el soporte del sensor, se recomienda una instalación en la pared. El haz del sensor no debe estar a más de 6" (15 cm) del suelo.
INSTALACIÓN DE LA GUÍA DE LA PUERTA
1. Deslice los brazos curvos del soporte del sensor alrededor del borde de la guía de la puerta. Colóquelo en su lugar de forma que el soporte del sensor quede a ras de la guía.
2. Deslice el tornillo hexagonal por el sensor. 3. Fije el sensor al soporte con la tuerca de mariposa. Asegúrese de que el soporte no obstruya la
lente. Repita los pasos con el otro sensor de la guía de la puerta opuesta. Ambas lentes deben estar enfrentadas entre sí.
1
Guía de la
puerta
Puerta de garaje
2
3
Tuerca de mariposa
Sensor de inversión de seguridad
Área de protección del haz de luz
Sensor de inversión de seguridad
26
6" (15 cm) máx.
Instalación
PASO 13 Instalar el Protector System (continuación)
OPCIÓN DE PARED
Asegúrese de que los soportes de cada lado estén apartados de las guías de la puerta y tengan la misma distancia de modo que los sensores se alineen correctamente. Si se requiere mayor distancia, use soportes de extensión 041A5281-1 (no se suministran) o bloques de madera.
1. Fije el soporte del sensor contra la pared con dos tornillos tirafondos (no se suministran).
2. Deslice el tornillo hexagonal por el sensor. 3. Fije el sensor al soporte con la tuerca de mariposa. Asegúrese de que el soporte no obstruya la
lente. Repita los pasos con el otro sensor en el lado opuesto de la puerta del garaje. Ambas lentes deben estar enfrentadas entre sí.
1
Dentro de la pared del
OPCIONAL
garaje
Guía de la
puerta
O
No se suministra
2
3
Tuerca de mariposa
OPCIÓN DE PISO
1. Mida la posición de ambos soportes del sensor de modo que queden a la misma distancia de la pared y sin obstrucciones.
2. Conecte el soporte al piso con anclajes para concreto (no se suministran).
3. Deslice el tornillo hexagonal por el sensor.
4. Fije el sensor al soporte con la tuerca de mariposa. Asegúrese de que el soporte no obstruya la lente.
Repita los pasos con el otro sensor en el lado opuesto de la puerta del garaje. Ambas lentes deben estar enfrentadas entre sí.
1
Dentro de la pared del
2
garaje
No se suministra
Guía de la puerta
3
4
Tuerca de mariposa
6" (15 cm) máx.
6" (15 cm) máx.
27
Instalación
PASO 14 Conectar los sensores de inversión de seguridad
Si su garaje tiene un cableado previo para los sensores de inversión de seguridad, consulte la
OPCIÓN B - INSTALACIÓN CON PRECABLEADO en la página 29.
OPCIÓN A - INSTALACIÓN SIN PRECABLEADO
1
1. Pase el cable de ambos sensores hasta el abrepuertas de garaje. Fije con grapas, pero NO
perfore el cable.
2. Separe los cables del sensor y pele el aislamiento de los extremos. Retuerza entre sí los dos
cables blancos. Luego, retuerza entre sí los dos cables blanco/negro.
3. Con un destornillador, empuje las pestañas del terminal e inserte los cables blancos en el
terminal blanco. Inserte los cables blanco/negro en el terminal gris.
3
HERRAJES Grapa aislada (no se muestra)
2 Grapa
7/16" (11 mm)
BLANCO GRIS
28
Instalación
PASO 14 Conectar los sensores de inversión de seguridad (continuación)
OPCIÓN B - INSTALACIÓN CON PRECABLEADO
1. Corte los cables del sensor y asegúrese de que quede suficiente cable para llegar a los cables precolocados de la pared.
2. Separe los cables del sensor y pele el aislamiento de los extremos. Elija dos tipos de cables precolocados y pele el aislamiento de los extremos. Elija el mismo color de cables precolocados para cada sensor.
3. Conecte los cables precolocados a los cables del sensor con tuercas mariposa y asegúrese de que los colores correspondan a cada sensor.
4. En el abrepuertas de garaje pele el extremo de los cables ya conectados a los sensores. Retuerza entre sí los cables del mismo color.
5. Con un destornillador, empuje las pestañas del terminal e inserte el cable de color conectado al cable blanco del sensor en el terminal blanco. Inserte el cable del otro color conectado al cable blanco/negro del sensor en el terminal gris.
1
Cables
2
precolocados
Cables del sensor de inversión de seguridad 3
Cables del sensor de inversión de seguridad Blanco Blanco/Negro
4
Cables precolocados
5
Amarillo
Púrpura 7/16" (11 mm)
7/16" (11 mm)
Conector de torsión (no se suministra) Cables precolocados Amarillo (por ejemplo) Púrpura (por ejemplo) Púrpura Amarillo
BLANCO GRIS
29
Instalación
PASO 15 Conectar la alimentación
ADVERTENCIA
Para evitar posibles LESIONES GRAVES o la MUERTE por electrocución o incendio: Asegúrese de que la alimentación NO esté conectada al abrepuertas, y de desconectar la alimentación al circuito ANTES de quitar la cubierta para establecer una conexión de cableado permanente. La instalación de la puerta del garaje y el cableado DEBEN cumplir con TODOS los códigos de construcción y electricidad locales. NUNCA use una extensión, un adaptador de dos cables ni cable el enchufe de NINGUNA manera para que encaje en el tomacorriente. Asegúrese de que el abrepuertas esté conectado a tierra.
Para evitar dificultades en la instalación, no ponga en funcionamiento el abrepuertas en este momento. Para reducir el riesgo de descarga eléctrica, el abrepuertas de garaje tiene un enchufe con conexión a tierra mediante una tercera clavija. Este enchufe sólo encajará de una manera en un tomacorriente con conexión a tierra. Si el enchufe no encaja en el tomacorriente, llame a un electricista capacitado para instalar uno adecuado.
HAY DOS OPCIONES PARA CONECTAR LA ALIMENTACIÓN:
OPCIÓN A: CABLEADO TÍPICO
1. Enchufe el abrepuertas de garaje en un tomacorriente conectado a tierra. 2. NO ponga en funcionamiento el sistema de apertura de la puerta del garaje en este momento.
OPCIÓN B: CABLEADO PERMANENTE
Si el código eléctrico local requiere un cableado permanente, consulte el siguiente procedimiento. Para hacer una conexión permanente a través del orificio de 7/8 de pulgada en la parte superior de la unidad del motor (de acuerdo con el código local):
1. Quite los tornillos de la cubierta de la unidad del motor y aparte la cubierta. 2. Quite el cable de 3 clavijas colocado. 3. Conecte el cable negro (de línea) al tornillo en el terminal color cobre; el cable blanco (neutro)
al tornillo en el terminal color plata; y el cable de conexión a tierra al tornillo verde de conexión a tierra. El abrepuertas debe estar conectado a tierra. 4. Reinstale la cubierta.
Pestaña de conexión a tierra
Tornillo verde de conexión a tierra Cable de conexión a tierra
Cable negro
Cable blanco
30
Instalación
PASO 16 Alinear los sensores de inversión de seguridad
IMPORTANTE: Los sensores de inversión de seguridad DEBEN estar conectados y alineados correctamente antes de que el abrepuertas de garaje se mueva en la dirección de bajada. Cuando el abrepuertas de garaje reciba alimentación, verifique los sensores de inversión de seguridad. Si los sensores están bien alineados y cableados, ambos LED se encenderán de manera fija.
RESOLUCIÓN DE PROBLEMAS DEL SENSOR DE SEGURIDAD
Si alguno de los LED del sensor está apagado, el sensor no está recibiendo alimentación eléctrica:
1. Verifique que reciba alimentación en el abrepuertas de garaje.
2. Verifique que el cable del sensor no esté en cortocircuito o roto.
3. Verifique que los sensores estén bien conectados; los cables blancos en el terminal blanco y los cables blanco/negro en el terminal gris.
1
2
3
Área de protección del haz de luz
ROJO BLANCO GRIS
Sensor emisor LED ámbar
Sensor receptor LED verde
Para alinear los sensores de inversión de seguridad:
1. Afloje las tuercas de mariposa. 2. Ajuste los sensores hacia arriba o abajo hasta que ambos LED se enciendan de manera fija, lo cual indica que están alineados. 3. Apriete la tuerca de mariposa para fijar el sensor.
Si el LED del sensor receptor verde está parpadeando, los sensores están obstruidos o desalineados:
1. Verifique si hay obstrucciones en el haz de luz del sensor. 2. Alinee los sensores. 3. Si el sensor receptor (LED verde) está orientado hacia la luz solar directa, cambie el sensor
receptor por el sensor emisor y repita el PASO 12 Instalar el Protector System® en la página 24 para asegurar una correcta operación.
PASO 17 Verificar que el control de puerta esté bien conectado
El LED detrás del botón pulsador del control de la puerta parpadeará si está bien instalado.
Tuerca de mariposa 31
Ajustes
Introducción
AADDVVERETRETNECNIACIA
Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecuencia del cierre de la puerta del garaje. Un ajuste incorrecto de los límites de recorrido de la puerta del garaje interferirá con la
operación correcta del sistema de inversión de seguridad. Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión de seguridad.
La puerta DEBE invertir su dirección de movimiento al entrar en contacto con un objeto de 1-1/2" (3.8 cm) de alto (o de 2x4 colocado plano) sobre el piso.
PRECAUCIÓN
Para evitar daños a los vehículos, asegúrese de que la puerta completamente abierta proporcione una holgura adecuada.
El abrepuertas de garaje está diseñado con controles electrónicos para facilitar la configuración y los ajustes. Los ajustes le permiten programar dónde se detendrá una puerta en las posiciones UP (SUBIDA) y DOWN (BAJADA). Los controles electrónicos detectan la cantidad de fuerza requerida para abrir y cerrar la puerta. La fuerza se ajusta automáticamente cuando programa el recorrido.
PUERTAS DE UNA PIEZA
Cuando establece el recorrido de subida de una puerta de una pieza, asegúrese de que la puerta no se incline hacia atrás cuando esté totalmente abierta (SUBIDA). Si la puerta se inclina hacia atrás, se generará un forcejeo y/o tironeo innecesarios cuando la puerta se abra o cierre.
Correcto
Incorrecto
BOTONES DE PROGRAMACIÓN
Los botones de programación se encuentran en el lado izquierdo del panel del abrepuertas de garaje y se utilizan para programar el recorrido. Mientras programa, los botones UP (SUBIDA) y DOWN (BAJADA) se pueden usar para mover la puerta según sea necesario.
Botón UP (SUBIDA)
Botón de ajuste Botón DOWN (BAJADA)
BOTONES DE PROGRAMACIÓN
UP (SUBIDA) (Apertura)
DOWN (BAJADA) (Cierre)
32
Ajustes
PASO 1 Programar el recorrido
ADVERTENCIA
Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los
niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecuencia del cierre de
la puerta del garaje.
Un ajuste incorrecto de los límites de recorrido de la puerta del garaje interferirá con la
operación correcta del sistema de inversión de seguridad.
Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión de seguridad.
La puerta DEBE invertir su dirección de movimiento al entrar en contacto con un objeto de 1-1/2" (3.8 cm) de alto (o de 2x4 colocado plano) sobre el piso.
1
Mientras programa, los botones UP (SUBIDA) y DOWN (BAJADA) se pueden usar para mover la
puerta según sea necesario.
1. Mantenga presionado el botón de ajuste hasta que el botón UP (SUBIDA) comience a
parpadear y/o se escuche un pitido.
2. Mantenga presionado el botón UP (SUBIDA) hasta que la puerta alcance la posición UP
(SUBIDA) deseada.
3. Una vez que la puerta esté en la posición UP (SUBIDA) deseada, presione y suelte el botón
4
de ajuste. Las luces del abrepuertas de garaje parpadearán dos veces y el botón DOWN
(BAJADA) comenzará a parpadear. NOTA IMPORTANTE: Para instalaciones con puertas de
una pieza consulte la página 30.
4. Mantenga presionado el botón DOWN (BAJADA) hasta que la puerta alcance la posición
DOWN (BAJADA) deseada.
5. Una vez que la puerta esté en la posición DOWN (BAJADA) deseada, presione y suelte el
botón de ajuste. Las luces del abrepuertas de garaje parpadearán dos veces y el botón UP
(SUBIDA) comenzará a parpadear.
6
6. Presione y suelte el botón UP (SUBIDA). Cuando la puerta vaya hasta la posición UP
(SUBIDA), el botón DOWN (BAJADA) comenzará a parpadear.
7. Presione y suelte el botón DOWN (BAJADA). La puerta irá hasta la posición DOWN (BAJADA)
programada. La programación está terminada.
* Si las luces del abrepuertas de garaje parpadean 5 veces durante los pasos de Programar el
recorrido, se quedó sin tiempo para programar. Si las luces del abrepuertas de garaje parpadean
10 veces durante los pasos de Programar el recorrido, los sensores de inversión de seguridad
están desalineados u obstruidos (consulte la página 29). Cuando los sensores estén alineados y
sin obstrucciones, haga que la puerta complete un ciclo de subir y bajar con el control remoto o los
botones UP (SUBIDA) y DOWN (BAJADA). La programación está terminada. Si no puede subir y
bajar la puerta, repita los pasos en Programar el recorrido.
33
Botón UP (SUBIDA) Botón de ajuste Botón DOWN (BAJADA) BOTONES DE PROGRAMACIÓN
2
3
5 7
Ajustes
PASO 2 Probar el sistema de inversión de seguridad
ADVERTENCIA
Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecuencia del cierre de la puerta del garaje. El sistema de inversión de seguridad DEBE comprobarse cada mes. Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión de seguri-
dad. La puerta DEBE invertir su dirección de movimiento al entrar en contacto con un objeto de 1-1/2" (3.8 cm) de alto (o de 2x4 colocado plano) sobre el piso.
1. Con la puerta completamente abierta, coloque una tabla de 1-1/2 pulg. (3.8 cm) (o una de 2x4 colocada plana) sobre el piso, centrada debajo de la puerta del garaje.
2. Presione el control remoto o el control de la puerta montado en la pared para cerrar la puerta. La puerta debería detenerse e invertir la dirección de movimiento cuando entre en contacto con la tabla. La puerta regresa a la anterior posición de apertura. El abrepuertas emite un pitido y las luces parpadean 5 veces.
3. Si se invierte el sentido de movimiento de la puerta, retire la tabla. La prueba está completa. Si la puerta se detiene pero no invierte su sentido de movimiento: 1. Revise las instrucciones de instalación provistas para asegurarse de que se hayan seguido
todos los pasos. 2. Consulte el paso 1 de Ajuste y establezca el límite inferior más cerca al piso del garaje. NOTA:
En una puerta seccional, asegúrese de que los ajustes no fuercen el brazo de la puerta más
allá de la posición en que está recto subida y bajada. 3. Repita la prueba de inversión de seguridad. Si la prueba sigue fallando, llame a un técnico capacitado en sistemas de puertas.
1
2
PASO 3 Instalar el Protector System®
ADVERTENCIA
Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecuencia del cierre de la puerta del garaje.
1. Abrir la puerta. Coloque la caja del abrepuertas de garaje en el camino de la puerta. 2. Presione el botón pulsador de control remoto para cerrar la puerta. La puerta no se moverá más
de 1" (2.5 cm), las luces del abrepuertas de garaje parpadeará 10 veces, el LED verde en el sensor receptor parpadeará. El abrepuertas de garaje no se cerrará desde el control remoto si el haz de luz del sensor está desalineado u obstruido. Si el abrepuertas de garaje cierra la puerta cuando el sensor de inversión de seguridad está obstruido (y los sensores no están a más de 6" [15 cm] sobre el piso), llame a un técnico capacitado en sistemas de puertas.
1
2
Sensor receptor LED verde
34
Control de la aplicación myQ®
Conéctelo con su smartphone
NECESITARÁ LO SIGUIENTE: Wi-Fi® habilitado en un smartphone, una tablet o una laptop Conexión a Internet de banda ancha Señal Wi-Fi® en el garaje ( se requiere 2.4 GHz, 802.11b/g/n). Consulte la página 5 Contraseña para su internet doméstica (la cuenta principal del enrutador, no la red de invitados) Número de serie de myQ® ubicado en el abrepuertas de garaje
DESCARGUE LA APLICACIÓN myQ® PARA CREAR UNA CUENTA Y CONECTARSE Abra y cierre su puerta, reciba alertas y establezca horarios desde cualquier lugar. Al estar conectados, los abrepuertas de garaje inteligentes también reciben actualizaciones de software para garantizar que cuenten con las funciones operativas más recientes. El abrepuertas de garaje debe funcionar durante un ciclo completo para poder activar la programación Wi-Fi®.
1. Descargue la aplicación myQ®. 2. Cree una cuenta y conéctese.
Botón LEARN (APRENDER)
LED
Una luz LED en el abrepuertas de garaje indicará el estado del Wi-Fi. Consulte la tabla siguiente.
Si ya tiene la aplicación myQ®instalada: 1. Compruebe que su dispositivo móvil disponga del software más reciente. 2. Descargue la versión más reciente de la aplicación myQ®.
Para obtener más información sobre la conexión de su abrepuertas de garaje, visite support.chamberlaingroup.com. NOTAS: Para borrar los ajustes de Wi-Fi® del abrepuertas, consulte la página 39. Google Play y el logotipo de Google Play son marcas comerciales de Google LLC. App Store y los logotipos de Apple y App Store son marcas comerciales de Apple Inc.
Estado del Wi-Fi LED Azul
Azul y Verde Verde
Definición
Apagado: el Wi-Fi® no está encendido. Parpadeante: el abrepuertas de garaje está en el modo learn (aprender) del Wi-Fi®. Sólido: dispositivo móvil conectado al abrepuertas de garaje.
Parpadeante : intentando conectarse al enrutador.
Parpadeante : intentando conectarse al servidor de Internet. Sólido : se ha configurado el Wi-Fi® y el abrepuertas de garaje está conectado a Internet.
35
Funcionamiento
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA
Para reducir el riesgo de LESIÓN GRAVE o MUERTE:
1. LEA Y SIGA TODAS LAS ADVERTENCIAS E INSTRUCCIONES.
2. Mantenga SIEMPRE los controles remotos fuera del alcance de los niños. NUNCA permita que los niños operen o jueguen con los botones pulsadores del control de la puerta de garaje o los controles remotos.
3. SOLO active la puerta de garaje cuando pueda verse con claridad, esté correctamente ajustada y no haya obstrucciones al recorrido de la puerta.
4. Mantenga SIEMPRE la puerta de garaje en vista y lejos de personas y objetos hasta que esté completamente cerrada. NADIE DEBE CRUZAR EL CAMINO DE LA PUERTA EN MOVIMIENTO.
5. NADIE DEBE PASAR POR DEBAJO DE UNA PUERTA DETENIDA, PARCIALMENTE ABIERTA.
6. De ser posible, use la manija de liberación de emergencia para soltar la puerta SOLO cuando se CIERRA la puerta de garaje. Tenga cuidado al utilizar esta liberación con la puerta abierta. Los resortes débiles o rotos o una puerta no balanceada podrían causar que la puerta caiga rápido o de forma repentina y aumentar el riesgo de LESIÓN GRAVE o MUERTE.
7. NUNCA use la manija de liberación de emergencia a menos que no haya personas ni obstrucciones en la puerta de garaje.
8. NUNCA use la manija para abrir o cerrar la puerta del garaje. Si se desata el nudo de la soga, podría caerse.
9. Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión de seguridad.
10. El sistema de inversión de seguridad DEBE comprobarse cada mes. La puerta DEBE invertir la marcha al contacto con un objeto de 1-1/2" (3.8 cm) de alto (o 2x4 colocado plano) en el piso. Si no se ajusta correctamente el abrepuertas de garaje, aumenta el riesgo de ocasionar LESIONES GRAVES o MUERTE.
11. SIEMPRE MANTENGA LA PUERTA BIEN BALANCEADA (ver la página 3). Una puerta mal balanceada podría NO invertirse cuando sea necesario y causar LESIONES GRAVES o la MUERTE.
12. Un técnico capacitado en sistemas de puertas DEBE realizar TODAS las reparaciones a cables, conjuntos de resortes y otros herrajes; TODOS están bajo tensión EXTREMA.
13. SIEMPRE desconecte la alimentación eléctrica del abrepuertas de garaje ANTES de hacer CUALQUIER reparación o de quitar cubiertas.
14. Este sistema del operador viene equipado con una característica de funcionamiento sin supervisión. La puerta podría moverse de forma inesperada. NADIE DEBE PASAR POR EL RECORRIDO DE UNA PUERTA EN MOVIMIENTO.
15. NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos o funciones que proporcionen un cierre sin supervisión. Los dispositivos y las funciones sin supervisión deben usarse SOLO con puertas seccionales.
16. GUARDE ESTAS INSTRUCCIONES.
Uso de su abrepuertas de garaje
El abrepuertas de garaje puede activarse por medio de un control montado en la pared, control remoto, entrada inalámbrica sin llave o aplicación myQ®. Cuando la puerta está cerrada y el abrepuertas de garaje está activado, se abrirá la puerta. Si la puerta entra en contacto con una obstrucción durante la apertura, la puerta se detendrá, el abrepuertas emitirá un pitido y las luces parpadearán 5 veces. Cuando la puerta está en cualquier posición diferente de la posición cerrada y el abrepuertas de garaje está activado, se cerrará la puerta. Si la puerta de garaje entra en contacto con una obstrucción mientras se está cerrando, la puerta invertirá la dirección de movimiento, el abrepuertas emitirá un pitido y las luces parpadearán 5 veces. Si la obstrucción interrumpe el haz del sensor, las luces del abrepuertas de garaje parpadearán 10 veces. Sin embargo, puede cerrar la puerta si mantiene presionado el botón en el control de la puerta o entrada sin llave hasta que la puerta quede completamente cerrada.
Los sensores de inversión de seguridad no afectan el ciclo de apertura. El sensor de inversión de seguridad debe estar conectado y alineado correctamente antes de que el abrepuertas de garaje pueda moverse en la dirección de bajada. Las luces del abrepuertas de garaje se encenderán cuando el abrepuertas esté inicialmente enchufado, se active, se restaure la alimentación después de la interrupción, o cuando el haz de luz del sensor de inversión de seguridad esté obstruido. Las luces del abrepuertas de garaje se apagarán automáticamente después de un tiempo establecido. Para ajustar la configuración de la luz, consulte Uso del control de la puerta. Por eficiencia energética, el abrepuertas de garaje entrará en modo de reposo cuando la puerta esté completamente cerrada. El modo de reposo apaga el abrepuertas de garaje hasta que se lo active. En modo de reposo, las luces del abrepuertas y los LED del sensor de seguridad se apagarán. El abrepuertas de garaje no ingresará en modo de reposo hasta que haya completado 5 ciclos desde el arranque.
36
Funcionamiento
Uso del control de la puerta
BOTÓN PULSADOR DEL CONTROL DE LA PUERTA
Botón pulsador
Botón LIGHT (LUZ)
SINCRONIZAR EL CONTROL DE LA PUERTA: Para sincronizar el control de la puerta con el abrepuertas de garaje, presione el botón pulsador hasta que el abrepuertas de garaje se active (puede requerir presionarlo 3 veces). BOTÓN LIGHT (LUZ): presione este botón para encender o apagar las luces del abrepuertas de garaje. Cuando se encienden las luces, permanecerán encendidas hasta que se vuelva a presionar el botón LIGHT (LUZ), o hasta que se active el abrepuertas de garaje. Una vez activado el abrepuertas de garaje, las luces se apagarán después de un período de tiempo especificado (el ajuste de fábrica es de 4-1/2 minutos). El botón LIGHT (LUZ) no controlará las luces cuando la puerta esté en movimiento.
37
Funcionamiento
Control remoto e ingreso sin llave
CONTROL REMOTO SUMINISTRADO CON PROGRAMACIÓN PREVIA, NO NECESITA PROGRAMARLO.
Para agregar o reprogramar un control remoto, siga las instrucciones a continuación. Los controles remotos Chamberlain más viejos NO son compatibles.
PROGRAMACIÓN MEDIANTE EL BOTÓN PULSADOR DEL CONTROL DE LA PUERTA
1. Mantenga presionados el botón light (luz) y el botón pulsador hasta que el LED del botón pulsador comience a parpadear.
2. Control remoto: presione el botón del control remoto con el que desee operar su puerta de garaje. Entrada sin llave: Introduzca un número de identificación personal (PIN) de 4 dígitos de su elección en el teclado numérico de la entrada sin llave. Luego, presione el botón ENTER (ENTRAR).
Parpadearán las luces del abrepuertas de garaje (o se oirán dos chasquidos) cuando se haya programado el código. Repita los pasos para programar otros controles remotos o dispositivos de entrada sin llave. Si no logra la programación, siga los pasos para programar utilizando el botón LEARN (APRENDER) del abrepuertas de garaje.
1
Botón pulsador
Botón LIGHT (LUZ)
PROGRAMAR EL USO DEL BOTÓN LEARN (APRENDER) DEL ABREPUERTAS DE GARAJE
1. Encuentre el botón LEARN (APRENDER). 2. Presione y suelte de inmediato el botón LEARN (APRENDER). El LED de aprender se encenderá
fijo por 30 segundos. Dentro de 30 segundos... 3. Control remoto: Mantenga presionado el botón en el control remoto que desee utilizar. Entrada
sin llave: Ingrese un número de identificación personal (PIN) de 4 dígitos de su elección en el teclado numérico del ingreso sin llave. Luego, mantenga presionado el botón ENTER (ENTRAR). Libere el botón cuando las luces del abrepuertas de garaje parpadeen o escuche dos clic.
1-2
3
O
PIN
Botón LEARN (APRENDER) LED de aprender
"clic" "clic"
2 O
HomeLink®
Si su vehículo está equipado con HomeLink®, puede necesitar un Compatibility BridgeTM (no se suministra) en algunos vehículos. Visite bridge.chamberlain.com para descubrir si necesita un Bridge.
????
PIN
38
Funcionamiento
Borrado de memoria
BORRE TODOS LOS CONTROLES REMOTOS Y ENTRADAS SIN LLAVE
1. Mantenga presionado el botón LEARN (APRENDER) en el abrepuertas de garaje hasta que se apague el LED de aprender (aproximadamente 6 segundos). Todos los códigos del control remoto y de entrada sin llave ahora están borrados. Vuelva a programar cualquier accesorio compatible que desee utilizar.
BORRE TODOS LOS DISPOSITIVOS, INCLUIDOS LOS ACCESORIOS COMPATIBLES CON myQ®
1. Mantenga presionado el botón LEARN (APRENDER) en el abrepuertas de garaje hasta que se apague el LED de aprender (aproximadamente 6 segundos).
2. Inmediatamente mantenga presionado el botón LEARN (APRENDER) nuevamente hasta que se apague el LED de aprender. Todos los códigos ahora están borrados. Vuelva a programar cualquier accesorio compatible que desee utilizar.
Botón LEARN (APRENDER)
Abrir la puerta manualmente
ADVERTENCIA
Para evitar posibles LESIONES GRAVES o la MUERTE por la caída de la puerta de garaje: De ser posible, use la manija de liberación de emergencia para soltar la puerta SOLO
cuando se CIERRA la puerta de garaje. Los resortes débiles o rotos o una puerta no balanceada podrían causar que la puerta caiga rápido o de forma repentina. NUNCA use la manija de liberación de emergencia a menos que no haya personas ni obstrucciones en la puerta de garaje. NUNCA use la manija para abrir o cerrar la puerta. Si se desata el nudo de la soga, podría caerse.
DESCONECTAR EL CARRO
1. La puerta debe estar completamente cerrada de ser posible. 2. Jale de la manija de liberación de emergencia para que el brazo de liberación del carro pase a la
posición vertical. Ahora puede levantar y bajar la puerta tan seguido como sea necesario.
VOLVER A CONECTAR EL CARRO
1. Jale de la manija de liberación de emergencia hacia el abrepuertas de garaje para que el brazo de liberación del carro pase a la posición horizontal. El carro se reconectará con la siguiente operación de UP (SUBIDA) o DOWN (BAJADA), sea manualmente o mediante el uso del control de la puerta o el control remoto.
39
Mantenimiento
Programa de mantenimiento
MENSUAL
Opere la puerta manualmente. Si no está balanceada o está atascada, llame a un técnico capacitado en sistemas de puertas.
Verifique que la puerta se abra y cierre completamente. Ajústela si es necesario, ver la página 30. Pruebe el sistema de inversión de seguridad. Ajústela si es necesario, ver la página 32.
ANUAL
Engrase los rodillos, los cojinetes y las bisagras de las puertas. El abrepuertas de garaje no requiere lubricación adicional. No engrase las guías de la puerta.
La batería del control remoto
ADVERTENCIA
Para evitar posibles LESIONES GRAVES o la MUERTE: NUNCA permita que las baterías estén al alcance de los niños pequeños. Si alguien ingiere una batería, llame inmediatamente al médico. Para reducir el riesgo de incendio, explosión o quemaduras químicas: Reemplazar ÚNICAMENTE con baterías de botón CR2032 de 3 V. NO recargar, desmontar, calentar por encima de 212 °F (100 °C) ni incinerar.
La batería de litio CR2032 de 3 V debería durar hasta 3 años. Si la batería está baja, el LED del control remoto no parpadeará cuando se presione el botón. Para reemplazar la batería, haga palanca en el medio primero para abrir la caja (1), luego en cada lado (2 y 3) con la presilla de la visera. Reemplace las baterías con baterías de botón CR2032 de 3 V solamente. Inserte la batería con el lado positivo hacia arriba. Deseche las baterías viejas de manera adecuada.
AVISO: Este dispositivo cumple con la parte 15 de las reglas de la FCC y de equipos RSS extentos de licencia de Innovation, Science and Economic Development Canada. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar toda interferencia recibida, incluso la que puede causar un funcionamiento indeseado.
Los cambios o las modificaciones a esta unidad que no sean aprobados en forma expresa por la parte responsable del cumplimiento pueden invalidar el permiso del usuario para operar el equipo.
Este dispositivo debe instalarse para asegurarse de mantener una distancia mínima de 20 cm (8 pulg.) entre los usuarios/transeúntes y el dispositivo.
Este dispositivo se ha probado, y se ha hallado que cumple con los límites de un dispositivo digital de clase B, de acuerdo con la parte 15 de las reglas de la FCC y de la norma ICES de Industry Canada. Estos límites están diseñados para brindar una protección razonable contra la interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las radiocomunicaciones. Sin embargo, no existe garantía de que no ocurra interferencia en una instalación en particular. Si este equipo efectivamente causa interferencia dañina a la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que trate de corregir la interferencia realizando uno o varios de los siguientes pasos:
Cambiar de dirección o de lugar la antena receptora.
Aumentar la separación entre el equipo y el receptor.
Conectar el equipo en un tomacorriente en un circuito diferente de donde esté conectado el receptor.
Consultar al vendedor o a un técnico de radio/TV con experiencia para que lo ayude.
40
Resolución de problemas
Tabla de diagnóstico
Su abrepuertas de garaje está programado con funciones de autodiagnóstico. Las flechas UP (SUBIDA) y DOWN (BAJADA) en el abrepuertas de garaje parpadearán los códigos de diagnóstico.
DIAGNÓSTICO CÓDIGO SÍNTOMA
SOLUCIÓN
Destellos Destellos
1
1
El abrepuertas de garaje no se cerrará y las luces parpadearán.
Los sensores de inversión de seguridad no están instalados, conectados o los cables podrían estar cortados. Inspeccione los cables del sensor en busca de un cable desconectado o cortado.
1
El abrepuertas de garaje no se cerrará y las luces parpadearán.
Hay un cable en cortocircuito o invertido en los sensores de inversión de seguridad. Inspeccione el cable del sensor de seguridad en todos los puntos de conexión y grapas, reemplace el cable o corrija según sea necesario.
1
El control de la puerta no funcionará.
Los cables del control de la puerta están en cortocircuito o el control de la puerta está averiado. Inspeccione los cables del control de la puerta en todos los puntos de conexión y grapas, reemplace el cable o corrija según sea necesario.
Los sensores de inversión de seguridad no están alineados o tuvieron una obstrucción momentánea. Vuelva a alinear ambos
1
El abrepuertas de garaje no se cerrará y las luces parpadearán. sensores hasta que ambos LED estén encendidos fijos. Asegúrese de que nada cuelgue ni esté montado sobre la puerta que pueda
interrumpir el camino de los sensores mientras se cierra.
Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como un resorte roto o una traba de la puerta, y
1
5 La puerta se mueve 6-8" (15-20 cm) y se detiene o retrocede. corrija según corresponda. Verifique las conexiones de cableado en el módulo de desplazamiento y en la tarjeta lógica. Reemplace
el módulo de desplazamiento de ser necesario.
No hay movimiento, solo se oye un clic.
Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como un resorte roto o una traba de la puerta, y corrija según corresponda. Reemplace la tarjeta lógica de ser necesario.
El abrepuertas emite un ruido por 1-2 segundos y no se mueve.
Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como un resorte roto o una traba de la puerta, y corrija según corresponda. Reemplace el motor de ser necesario.
1
6 La puerta rueda después de detenerse por completo.
Programe el recorrido hasta la posición en la que rueda o haga que un técnico capacitado en sistemas de puertas la balancee.
2
1-5 No hay movimiento ni sonido.
Reemplace la tarjeta lógica.
3
2 No se pudo establecer el recorrido o retener la posición.
Verifique que el módulo de desplazamiento esté bien ensamblado y reemplácelo de ser necesario.
4
1-4
La puerta se mueve, se detiene o retrocede. El abrepuertas emite un pitido y las luces parpadean.
Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como un resorte roto o una traba de la puerta, y corrija según corresponda. Si la puerta se atasca o adhiere, llame a un técnico capacitado en sistemas de puertas. Si la puerta no se atasca ni adhiere, intente reprogramar el recorrido; consulte Programar el recorrido en la página 31.
4
5 La puerta se mueve 6-8" (15-20 cm) y se detiene o retrocede.
Error de comunicación en el módulo de desplazamiento. Verifique que las conexiones del módulo de desplazamiento y reemplácelo de ser necesario.
Los sensores de inversión de seguridad no están alineados o tuvieron una obstrucción momentánea. Vuelva a alinear ambos
4
6 El abrepuertas de garaje no se cierra y las luces parpadearán. sensores hasta que ambos LED estén encendidos fijos y no parpadeando. Asegúrese de que nada cuelgue ni esté montado sobre
la puerta que pueda interrumpir el camino de los sensores mientras se cierra.
41
Resolución de problemas
Resolución de problemas adicional
El abrepuertas de garaje emite un sonido y luces intermitentes antes de que se cierre la puerta:
El abrepuertas de garaje se ha activado a través de un dispositivo o una función como el temporizador para cerrar o el monitor de la puerta del garaje.
El abrepuertas de garaje se detiene, retrocede, emite un pitido y parpadea las luces: Compruebe que no haya atascos u obstrucciones en el recorrido del piso del garaje.
Mi control remoto no activa la puerta del garaje: Verifique que la función de bloqueo no esté activada en el control de la puerta. Vuelva a programar el control remoto. Si el control remoto aún no activa la puerta, verifique los códigos de diagnóstico para asegurarse de que el abrepuertas de garaje esté funcionando correctamente.
Mi puerta no se cierra y las luces parpadean en el abrepuertas: El sensor de inversión de seguridad debe estar conectado y alineado correctamente antes de que el abrepuertas de garaje pueda moverse en la dirección de bajada.
Verifique atascos u obstrucciones en el recorrido del piso del garaje. El sensor de inversión de seguridad debe estar conectado y alineado correctamente
antes de que el abrepuertas de garaje pueda moverse en la dirección de bajada. o Verifique que los sensores de inversión de seguridad estén correctamente instala-
dos, alineados y sin obstrucciones. o Si el sensor receptor (LED verde) está orientado hacia la luz solar directa,
intercambie el sensor receptor con el emisor para que el sensor receptor no esté bajo la luz solar directa.
Resolución de problemas de Wi-Fi® El abrepuertas de garaje NO entra en el modo learn (aprender) del Wi-Fi®:
Después de la instalación inicial del abrepuertas de garaje, este deberá completar un ciclo entero (abrirse y cerrarse) antes de que se pueda activar el modo learn (aprender) del Wi-Fi®.
Si ha habido un corte de luz reciente, el abrepuertas de garaje deberá completar un ciclo entero antes de que se pueda activar el modo learn (aprender) del Wi-Fi®.
Consulte la página 35 para activar el modo LEARN (APRENDER) del Wi-Fi. Si el botón negro de ajuste no es de color verde sólido, visite support.chamberlaingroup.com.
Las luces del abrepuertas de garaje no se apagarán cuando la puerta está abierta: El abrepuertas de garaje está equipado con una función que enciende la luz cuando los sensores de inversión de seguridad están obstruidos o cuando el sensor de movimiento en el control de la puerta detecta movimiento en el garaje. Estas funciones se pueden desactivar con el control de la puerta. Consulte sobre el control de su puerta en la sección Funcionamiento.
El Homelink® de mi vehículo no se programa con mi abrepuertas de garaje: Compatibility Bridge (no se suministra) puede ser necesario en algunos vehículos. Visite bridge. chamberlain.com para descubrir si necesita un Bridge.
El control remoto de mi vecino abre mi puerta de garaje: Borre la memoria de su abrepuertas de garaje y reprograme el control remoto.
Las luces LED del sensor de seguridad no están encendidas: Es posible que el abrepuertas esté en modo de reposo. Los LED del sensor se encenderán cuando se active el abrepuertas. Si los LED del sensor no se iluminan de manera fija cuando se activa el abrepuertas, consulte RESOLUCIÓN DE PROBLEMAS DEL SENSOR DE SEGURIDAD en la página 31.
42
Garantía
Información de contacto ¡ALTO!
Este abrepuertas de garaje NO FUNCIONARÁ hasta que los sensores de inversión de seguridad estén bien instalados y alineados.
Visítenos en línea en:
support.chamberlaingroup.com
GARANTÍA LIMITADA DE CHAMBERLAIN®
Chamberlain Group, Inc.® ("Vendedor") garantiza al primer comprador minorista de este producto, para la residencia en la que este producto se instale originalmente, que estará libre de defectos en los materiales o mano de obra durante un período específico de tiempo, según se define a continuación (el "Período de garantía"). El período de garantía comienza a partir de la fecha de compra.
Piezas 1 año
Motor 6 años
PERÍODO DE GARANTÍA
Accesorios 1 año
El funcionamiento correcto de este producto depende del cumplimiento de las instrucciones relativas a la instalación, el funcionamiento, el mantenimiento y las pruebas. No cumplir estrictamente con esas instrucciones anulará en su totalidad a esta garantía limitada. Si, durante el período de garantía limitada, este producto parece tener un defecto que esté cubierto por esta garantía limitada, visite chamberlain.com, antes de desmontar este producto. Se le aconsejará acerca del desensamblaje y envío. Luego envíe el producto o componente, con envío prepagado y asegurado como se le instruya, a nuestro centro de servicio para la reparación bajo garantía. Incluya una breve descripción del problema y un recibo de prueba de compra fechado con cualquier producto devuelto para su reparación bajo la garantía. Los productos devueltos al Vendedor para su reparación bajo la garantía, una vez que los reciba el Vendedor y se confirmen como defectuosos y cubiertos por esta garantía limitada, serán reparados o reemplazados (a elección exclusiva del Vendedor) sin costo para usted y devueltos con el envío prepagado. Las piezas defectuosas serán reparadas o reemplazadas por piezas nuevas o reconstruidas en fábrica a discreción del Vendedor. [Usted es responsable de los costos incurridos al desinstalar y/o reinstalar el producto o cualquier componente].
TODAS LAS GARANTÍAS IMPLÍCITAS PARA EL PRODUCTO, INCLUIDAS, PERO SIN LIMITARSE A, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, TIENEN UNA DURACIÓN QUE SE LIMITA AL PERÍODO DE GARANTÍA LIMITADA APLICABLE ESTABLECIDO ANTERIORMENTE PARA LOS COMPONENTES RELACIONADOS, Y NO EXISTIRÁ NI SE APLICARÁ NINGUNA GARANTÍA IMPLÍCITA DESPUÉS DE DICHO PERÍODO. Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, por lo que es posible que la limitación anterior no sea aplicable en su caso. ESTA GARANTÍA LIMITADA NO CUBRE LOS DAÑOS QUE NO SE DEBAN A DEFECTOS, LOS DAÑOS DEBIDOS UNA INSTALACIÓN, FUNCIONAMIENTO O CUIDADO INADECUADOS (INCLUIDOS, PERO SIN LIMITARSE A, EL ABUSO, MAL USO, FALTA DEL MANTENIMIENTO RAZONABLE Y NECESARIO, LAS REPARACIONES NO AUTORIZADAS O CUALQUIER ALTERACIÓN DE ESTE PRODUCTO), LOS CARGOS POR REINSTALAR UNA UNIDAD REPARADA O REEMPLAZADA, EL REEMPLAZO DE ARTÍCULOS CONSUMIBLES (POR EJEMPLO, LAS BATERÍAS EN LOS TRANSMISORES DEL CONTROL REMOTO Y LAS BOMBILLAS), O LAS UNIDADES INSTALADAS PARA USO NO RESIDENCIAL. ESTA GARANTÍA LIMITADA NO CUBRE NINGÚN PROBLEMA CON, O RELACIONADO CON, LA PUERTA DEL GARAJE O EL HERRAJE DE LA PUERTA DEL GARAJE, INCLUIDOS, PERO SIN LIMITARSE A, LOS RESORTES DE LA PUERTA, LOS RODILLOS DE LA PUERTA, LA ALINEACIÓN DE LA PUERTA O LAS BISAGRAS. ESTA GARANTÍA LIMITADA TAMPOCO CUBRE NINGÚN PROBLEMA CAUSADO POR LAS INTERFERENCIAS. BAJO NINGUNA CIRCUNSTANCIA, EL VENDEDOR SERÁ RESPONSABLE DE DAÑOS CONSECUENTES, INCIDENTALES O ESPECIALES QUE SURJAN EN RELACIÓN CON EL USO O LA INCAPACIDAD DE USO DE ESTE PRODUCTO. EN NINGÚN CASO LA RESPONSABILIDAD DEL VENDEDOR POR EL INCUMPLIMIENTO DE LA GARANTÍA, EL INCUMPLIMIENTO DEL CONTRATO, LA NEGLIGENCIA O RESPONSABILIDAD ESTRICTA EXCEDERÁ EL COSTO DEL PRODUCTO CUBIERTO POR EL PRESENTE. NINGUNA PERSONA ESTÁ AUTORIZADA A ASUMIR POR NOSOTROS NINGUNA OTRA RESPONSABILIDAD EN RELACIÓN CON LA VENTA DE ESTE PRODUCTO.
Algunos estados y provincias no permiten la exclusión o limitación de daños emergentes, incidentales o especiales, por lo que es posible que la limitación o exclusión anterior no sea aplicable en su caso. Esta garantía limitada le otorga derechos legales específicos, y también puede tener otros derechos que varían de estado a estado y de provincia a provincia.
43
Guía de seguridad y mantenimiento del abrepuertas de garaje automático
Seguridad del abrepuertas de garaje: una solución automática
Una puerta de garaje es el objeto móvil más grande de la casa. Una puerta de garaje y un abrepuertas mal ajustado pueden ejercer una fuerza letal cuando la puerta se cierra, lo que podría provocar que niños o adultos queden atrapados y que se produzcan lesiones o la muerte. La instalación, operación, mantenimiento y prueba adecuados de la puerta del garaje y el abrepuertas automático son necesarios para proporcionar un sistema seguro y sin problemas. La operación descuidada o permitir que los niños jueguen o usen los controles del abrepuertas de garaje son situaciones peligrosas también que pueden conducir a resultados trágicos. Algunas precauciones simples pueden proteger a su familia y amigos de posibles daños. Lea atentamente los consejos de seguridad y mantenimiento de esta guía y consérvela como referencia. Verifique el funcionamiento de la puerta y abrepuertas de su garaje para asegurarse de que funcionen de manera segura y sin problemas. Asegúrese de leer toda la Información importante de seguridad que se encuentra en el manual del abrepuertas de garaje, ya que este proporciona más detalles y consideraciones de seguridad que los que se pueden proporcionar con esta guía.
Los abrepuertas de garaje no son juguetes
Hable con sus hijos sobre la seguridad de la puerta del garaje y del abrepuertas. Explique el peligro de quedar atrapado debajo de la puerta.
Manténgase alejado de una puerta en movimiento.
El botón pulsador montado en la pared debe estar fuera del alcance de los niños, al menos a 5 pies de la superficie de apoyo más cercana y lejos de todas las partes móviles. Monte y use el botón donde pueda ver claramente la puerta del garaje al cerrarse.
Mantenga los transmisores y controles remotos fuera del alcance de los niños. No permita que los niños jueguen o utilicen los transmisores u otros dispositivos de control remoto.
Mantenga la puerta a la vista hasta que se cierre por completo cuando utilice el botón pulsador o transmisor montado en la pared.
44
El mantenimiento de rutina puede prevenir tragedias
Haga que la inspección y prueba mensual de la puerta de su garaje y el sistema de apertura sean parte de su rutina habitual. Revise el manual del propietario tanto para la puerta como para el abrepuertas. Si no tiene los manuales del propietario, comuníquese con el (los) fabricante(s) y solicite una copia para su(s) modelo(s) específico(s). Busque el número de modelo del abrepuertas en la parte posterior de la unidad de alimentación.
ADVERTENCIA: LOS RESORTES ESTÁN SOMETIDOS A ALTA TENSIÓN. SOLO PERSONAS CALIFICADAS DEBEN AJUSTARLOS.
Verifique visualmente la puerta y la instalación: Comenzando con la puerta en la posición cerrada, use la desconexión manual en el abrepuertas para de-
sconectar la puerta. Busque signos de desgaste o daños en las bisagras, rodillos, resortes y paneles de puertas. Estas piezas pueden requerir lubricación periódica. Consulte el manual del propietario para obtener
información sobre el mantenimiento sugerido. Si hay signos evidentes de daño, comuníquese con un técnico capacitado en sistemas de puertas para obten-
er ayuda. Verifique que la altura de la fotocélula no sea superior a 6" desde el piso del garaje.
Pruebe que la puerta funciona correctamente: Abra y cierre la puerta manualmente utilizando manijas o puntos de agarre adecuados. La puerta debe moverse libremente y sin dificultad. La puerta debe permanecer en equilibrio y parcialmente abierta a 3 o 4 pies sobre el piso. Si detecta algún signo de funcionamiento incorrecto, comuníquese con un técnico capacitado en sistemas de
puertas para obtener ayuda.
Pruebe las características de seguridad del abrepuertas:
Vuelva a conectar el abrepuertas a la puerta usando la desconexión manual y abra la puerta.
Coloque una tabla de 2x4 plana en el camino de la puerta (1) e intente cerrarla (2). La puerta debe detenerse cuando entre en contacto con la tabla de 2x4 y luego invertir la dirección de movimiento.
Bloquee el sensor fotoeléctrico moviendo un objeto frente al sensor e intente cerrar la puerta. La puerta no
2
debe cerrarse a menos que el botón pulsador montado en la pared se mantenga presionado manualmente
durante el funcionamiento.
Si el abrepuertas no funciona como se describe, comuníquese con un técnico capacitado en sistemas de puertas para obtener ayuda.
1
45
Piezas de repuesto
Piezas para montar el riel
Descripción
1
Cadena y cable
2
Polea
3
Conexión maestra
4
Riel
5
Conjunto del carro: pasador de horquilla (1) y aro (1)
6
Soporte en "U"
No se muestra
Almohadillas de desgaste
Bolsa de herrajes
2 1
3
Piezas de instalación
Número de pieza 041A5807
K144C0056 004A1008 041A5665
041C5141-1 041D0598-1
041A7276 041A7920-1
4
Descripción
Número de pieza
1
Brazo curvo de la puerta
041B0035B
2
Soporte de la puerta con pasador de horquilla y sujetador
041A5047
3
Soga y manija de liberación de emergencia
041A2828
4
Soporte del cabezal con pasador de horquilla y sujetador
041A5047-2
5
Presilla del visor del control remoto
K029B0137
6
Soporte del sensor de seguridad
041-0155-000
7
Kit del sensor de seguridad: sensores receptores y emisores con cable de 2 conductores
041-0136-000
8
Brazo recto de la puerta
4178B0034B
9
Cable blanco y rojo/blanco
041B4494-1
10 Batería de litio CR2032 de 3 V
K010A0020
11 Soportes colgantes
012B0776
No se muestra
Manual de instalación
114-5550-000
2 1
9 3
5 6
4 11
6 8 10
5 7
46
Piezas de repuesto
Piezas del abrepuertas de garaje
5
4
3
1 2 13
10
11
6
14
7
8
12
9
Descripción
1
Extensor de cadena
2
Engranaje y piñón
3
Panel del extremo con portalámparas
4
Portalámparas
5
Lente de luz
6
Condensador
7
Soporte del condensador
8
Módulo de desplazamiento
9
Cubierta
10 Tarjeta lógica
11
Panel del extremo de la tarjeta lógica del receptor
12 Motor con módulo de desplazamiento
13 Cable de alimentación
14 Bloque del terminal
No se muestra
Arnés del cable
Número de pieza 041A5615
041C4220A 041-0037-000
041C0279 041-0144
030B0532-1 K012A0373 041D7742-7 041-0028-000 050ACTWF
041-0025-000
041D7440 041B4245-1
041A3150
041A7946
47
114-5555-000
© 2021, The Chamberlain Group, Inc. Todos los derechos reservados
Wi-Fi® es una marca comercial registrada de Wi-Fi Alliance HomeLink® es una marca comercial registrada de Gentex Corporation
The Chamberlain Group, Inc. 300 Windsor Drive
Oak Brook, IL 60523
Adobe Acrobat Pro DC (32-bit) 21.5.20060
