ACE&EASTMAN Mf 7700 Series Instructions User Manual

2016-10-11

User Manual: ACE&EASTMAN Mf-7700 Series Instructions

Open the PDF directly: View PDF .
Page Count: 56

INSTRUCTION MANUAL BETRIEBSANLEITUNG

MANUEL D’UTILISATION MANUAL DE INSTRUCCIONES

MANUALE D’ISTRUZIONI

No.02

13370101

MF-7700

NOTE : Read safety instructions carefully and understand them before using.

Retain this Instruction Manual for future reference.

HINWEIS : Lesen Sie die Sicherheitsanweisungen aufmerksam durch, um sich mit ihnen vertraut zu machen,

bevor Sie diese Maschine in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für

spätere Bezugnahme auf.

NOTE : Avant d’utiliser la machine, lire attentivement toutes les consignes de sécurité.

Conserver ce manuel pour pouvior le consulter en cas de besoin.

NOTA : Antes de comenzar a usar esta máquina lea con detención hasta comprender todas las

instrucciones de sequridad. Conserve este Manual de instrucciones a mano para futuras

consultas.

NOTA : Leggere attentamente e compredere tutte le istruzioni per la sicurezza prima di inziare l’ uso di

questa macchina. Conservare questo Manuale d’Instruzioni per pronto riferimento.

CONTENTS

1. SPECIFICATIONS ........................................................................................................ 1

2. CONFIGURATION OF THE MACHINE COMPONENTS ............................................. 5

3. INSTALLATION ............................................................................................................ 8

1. Installing the machine head onto the table................................................................................ 8

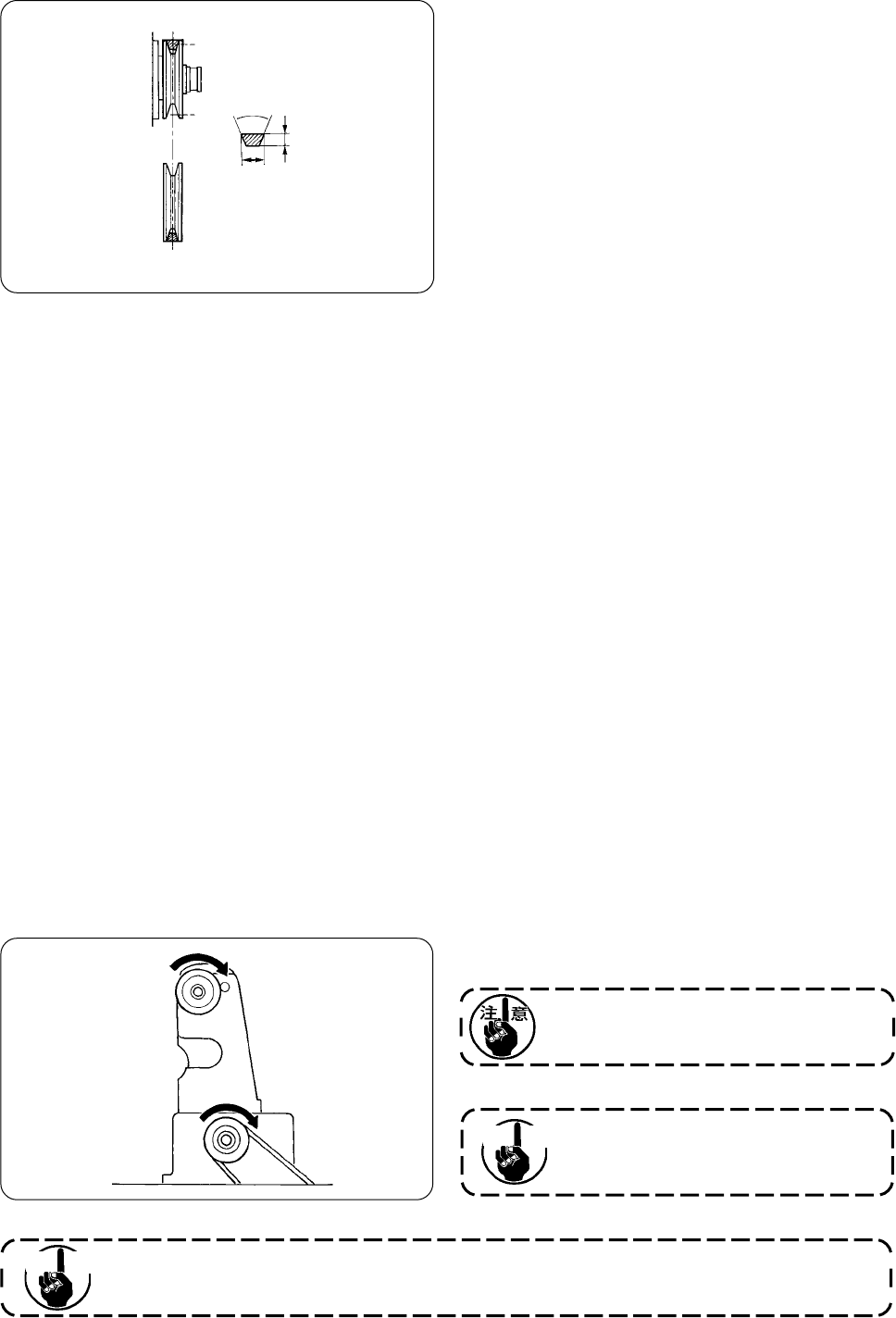

2. Selecting the motor pulley and the belt ................................................................................... 11

3. Installing the motor .................................................................................................................... 14

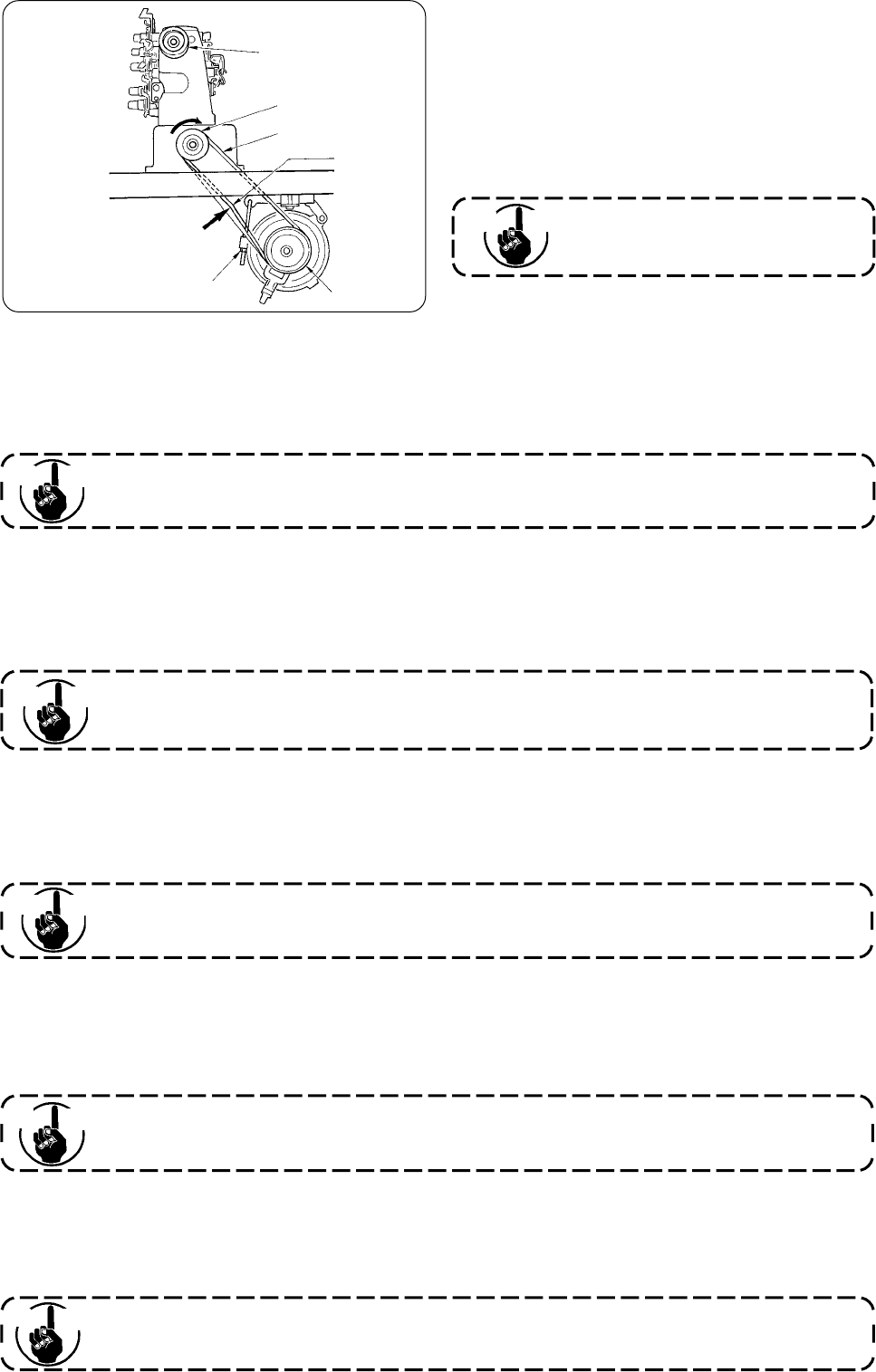

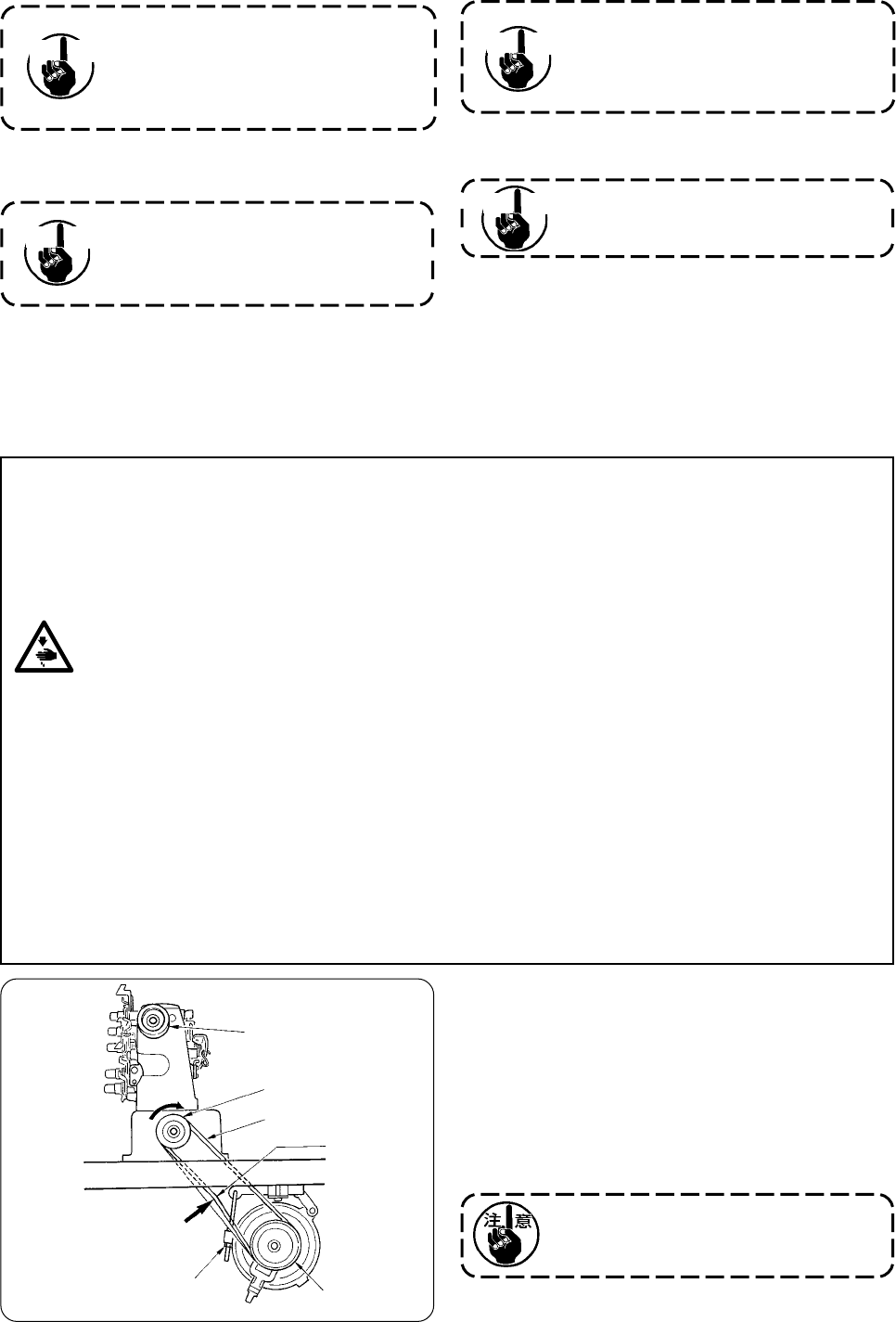

4. Setting the belt ........................................................................................................................... 15

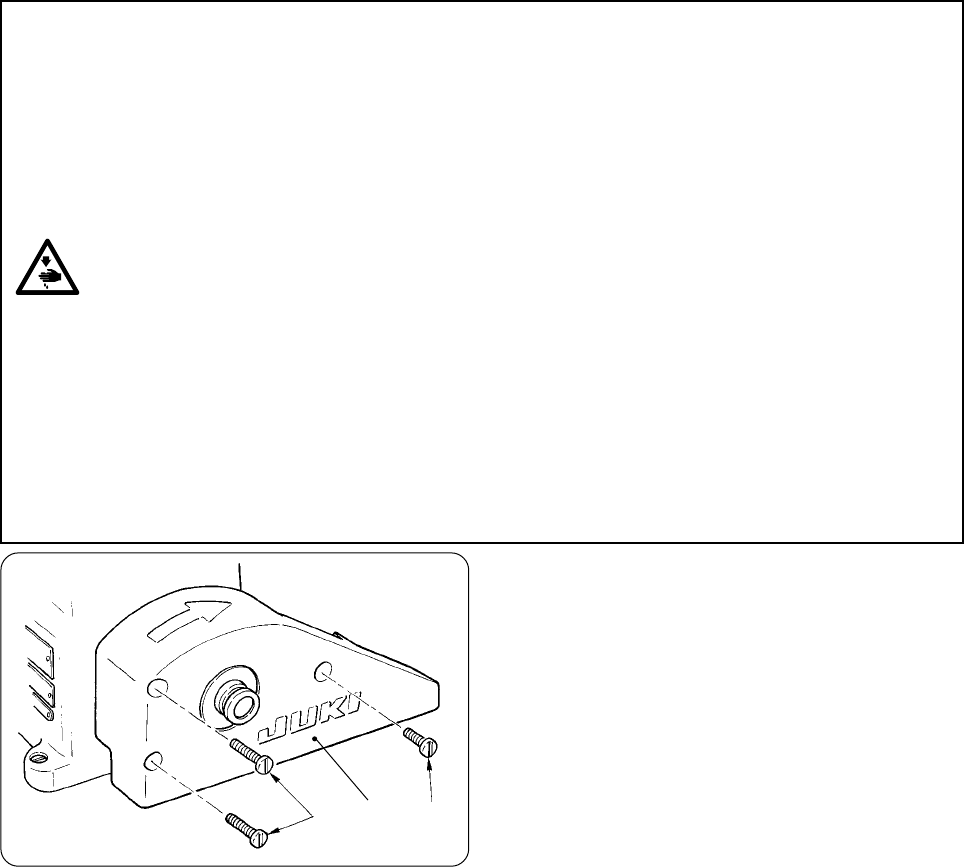

5. Installing the belt cover ............................................................................................................. 17

6. IInstalling the chain .................................................................................................................... 18

7. Installing the thread guide......................................................................................................... 18

4. LUBRICATION AND OILING...................................................................................... 19

1. Lubricating oil............................................................................................................................. 19

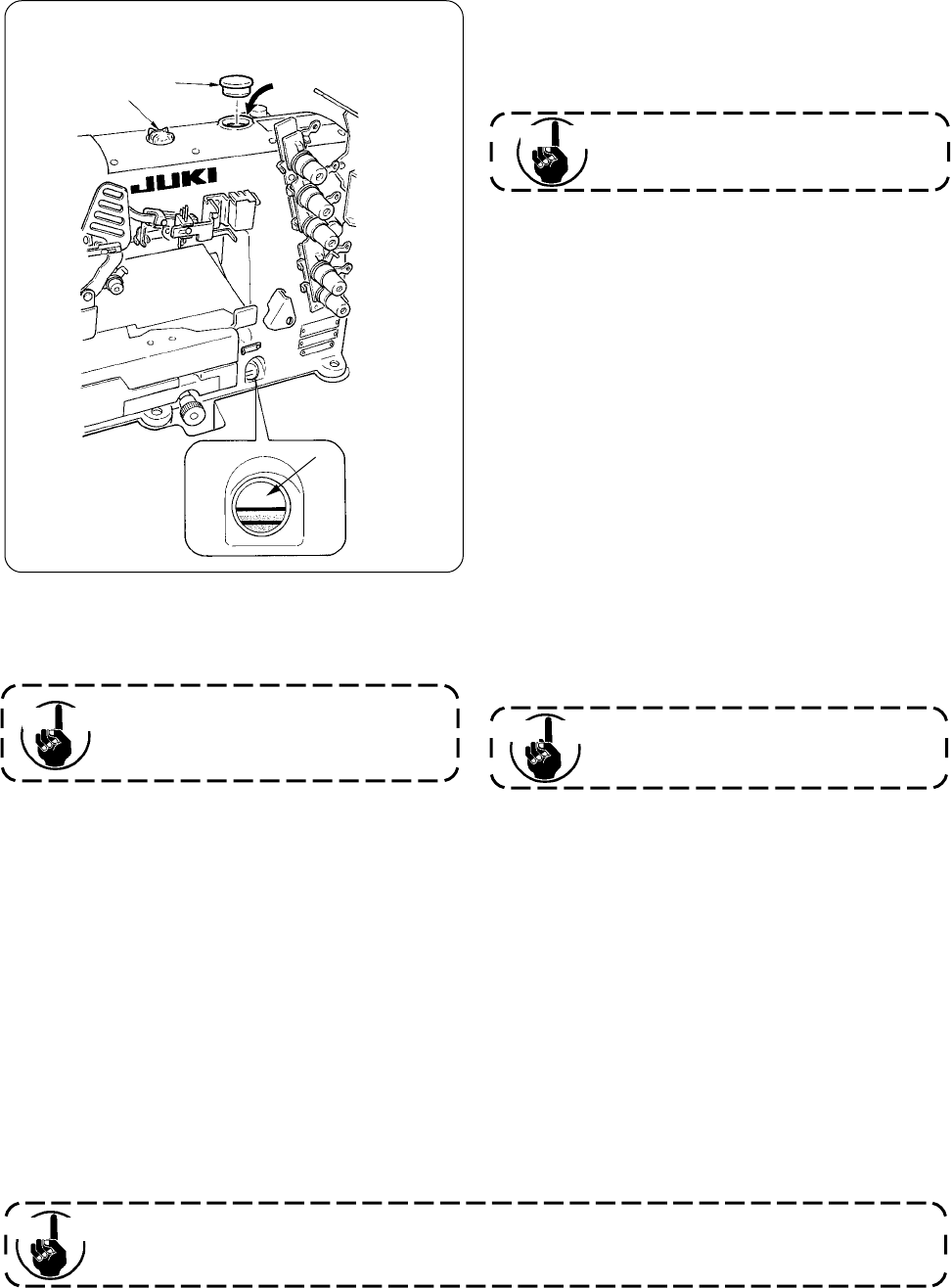

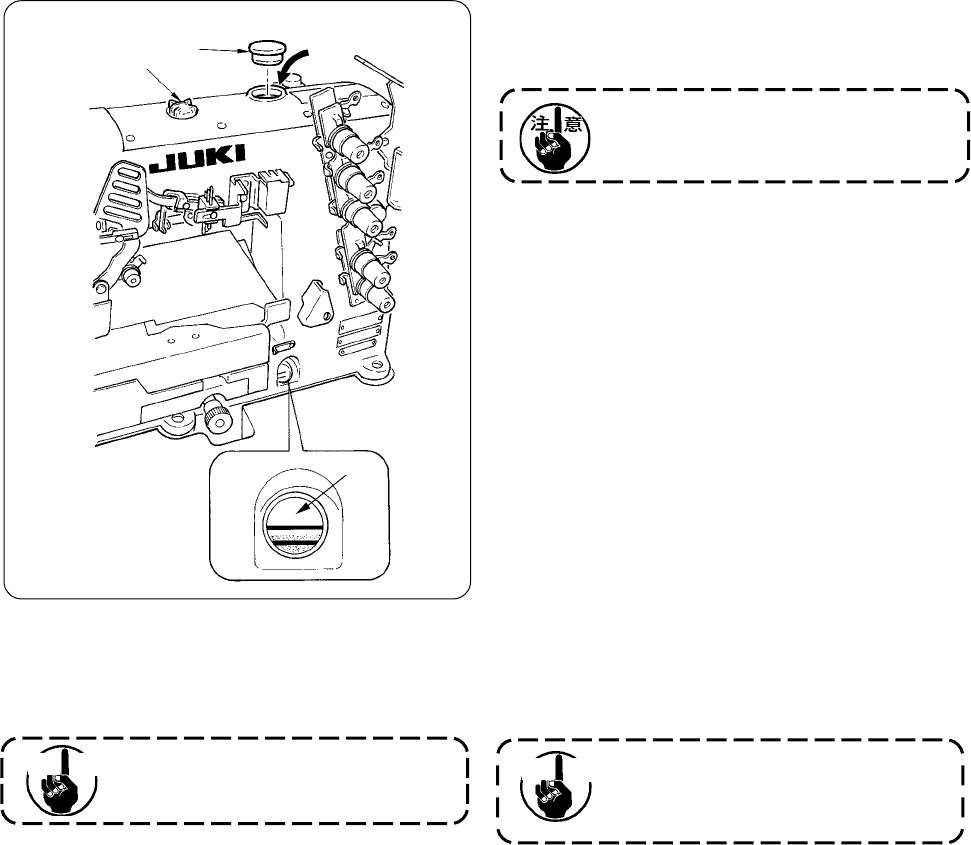

2. Oiling ........................................................................................................................................... 21

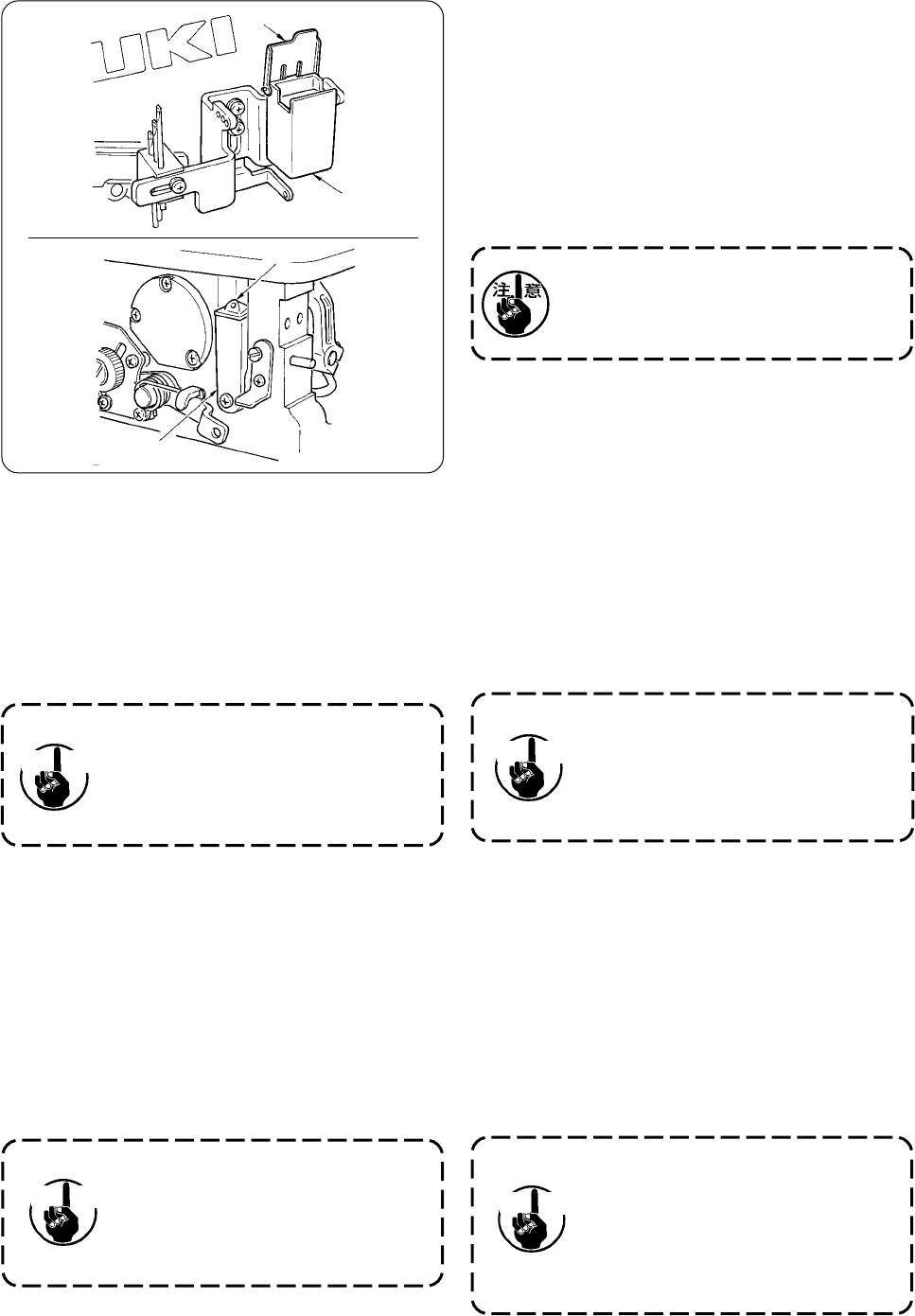

3. Sillcon oil lubrication unit ......................................................................................................... 22

5. OPERATION ............................................................................................................... 23

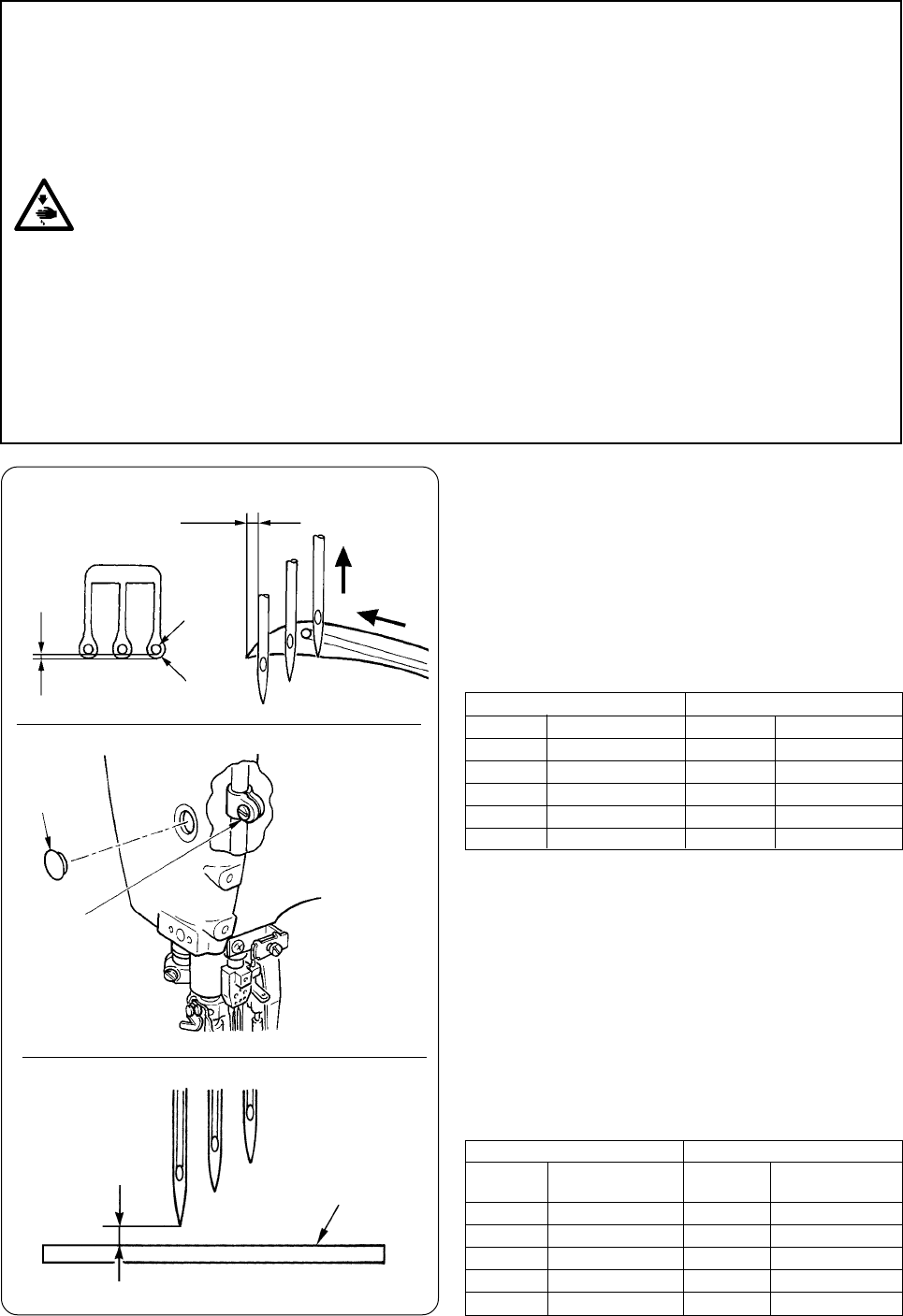

1. Needle.......................................................................................................................................... 23

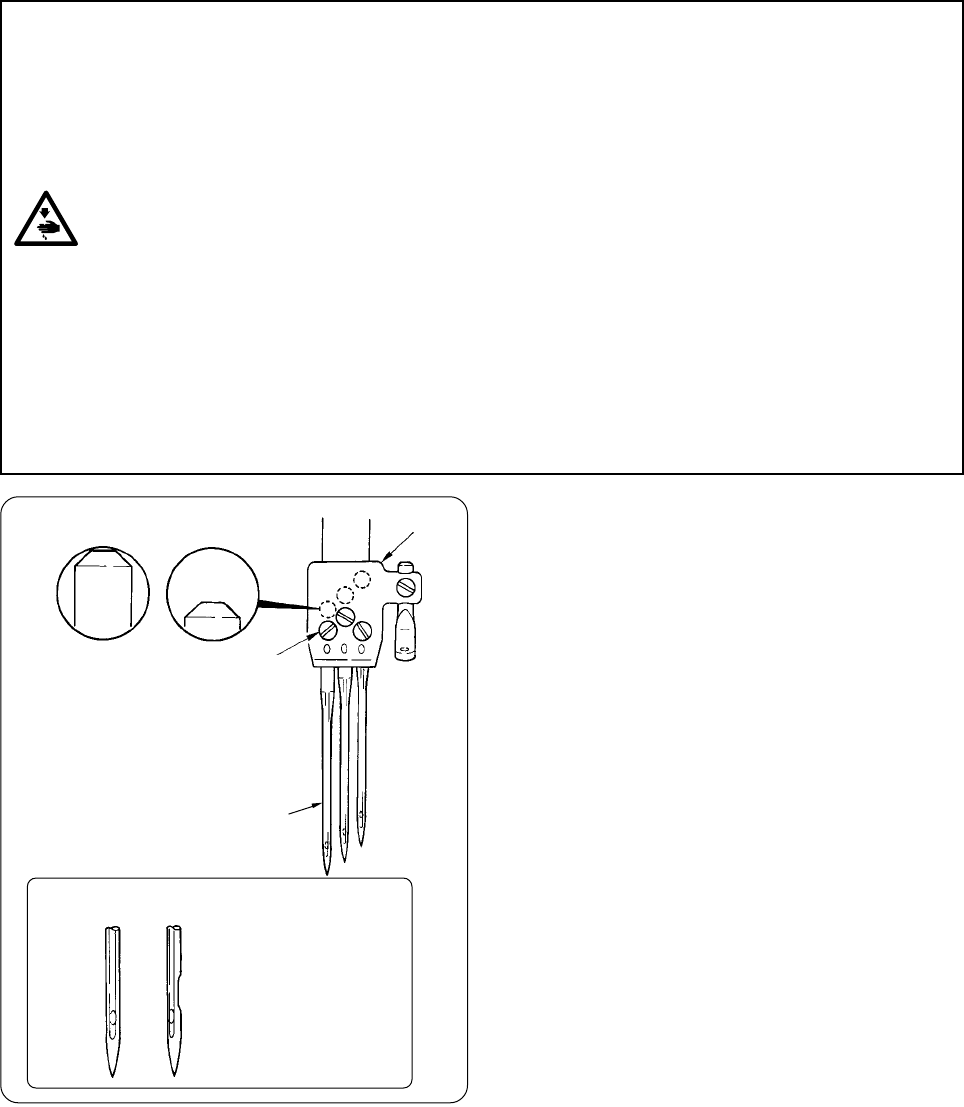

2. Attaching the needle .................................................................................................................. 24

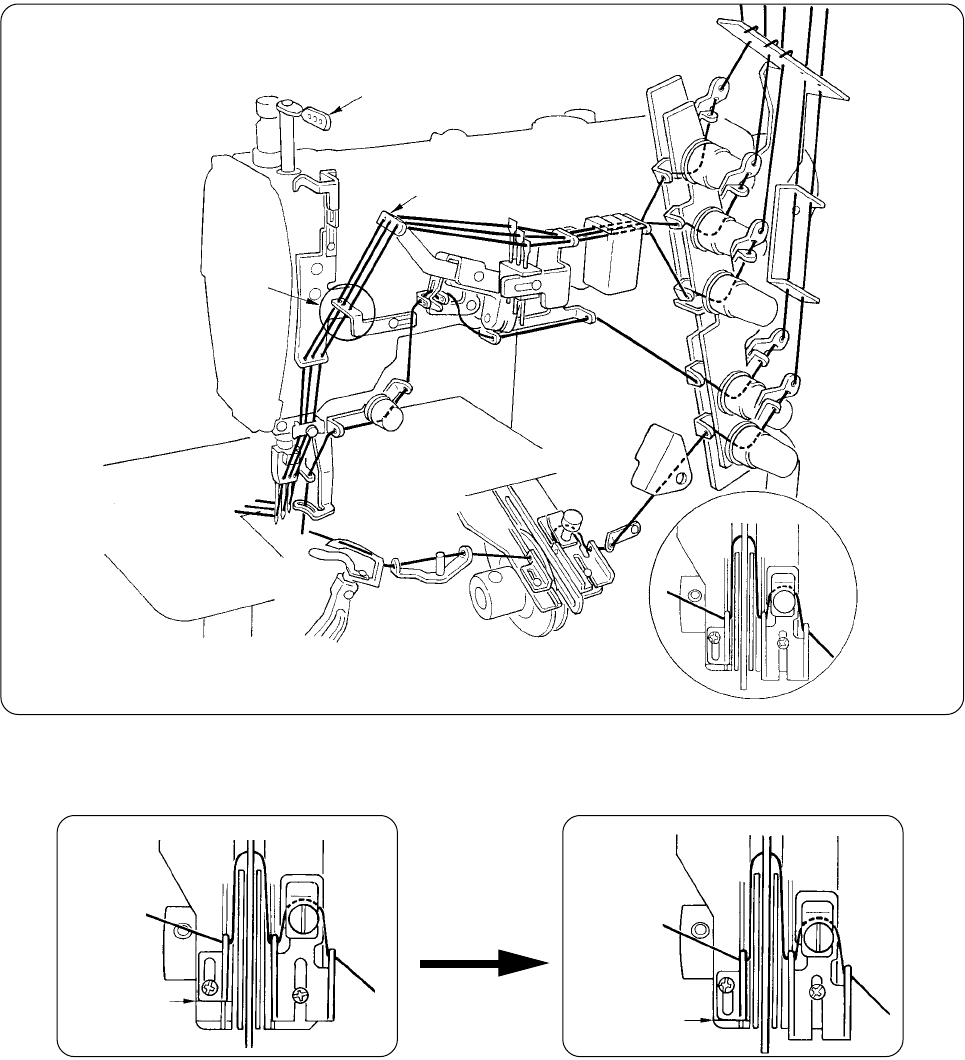

3. Threading the machine head..................................................................................................... 25

(1)Standard threading ....................................................................................................................... 26

(2)Threading for soft seams ............................................................................................................. 29

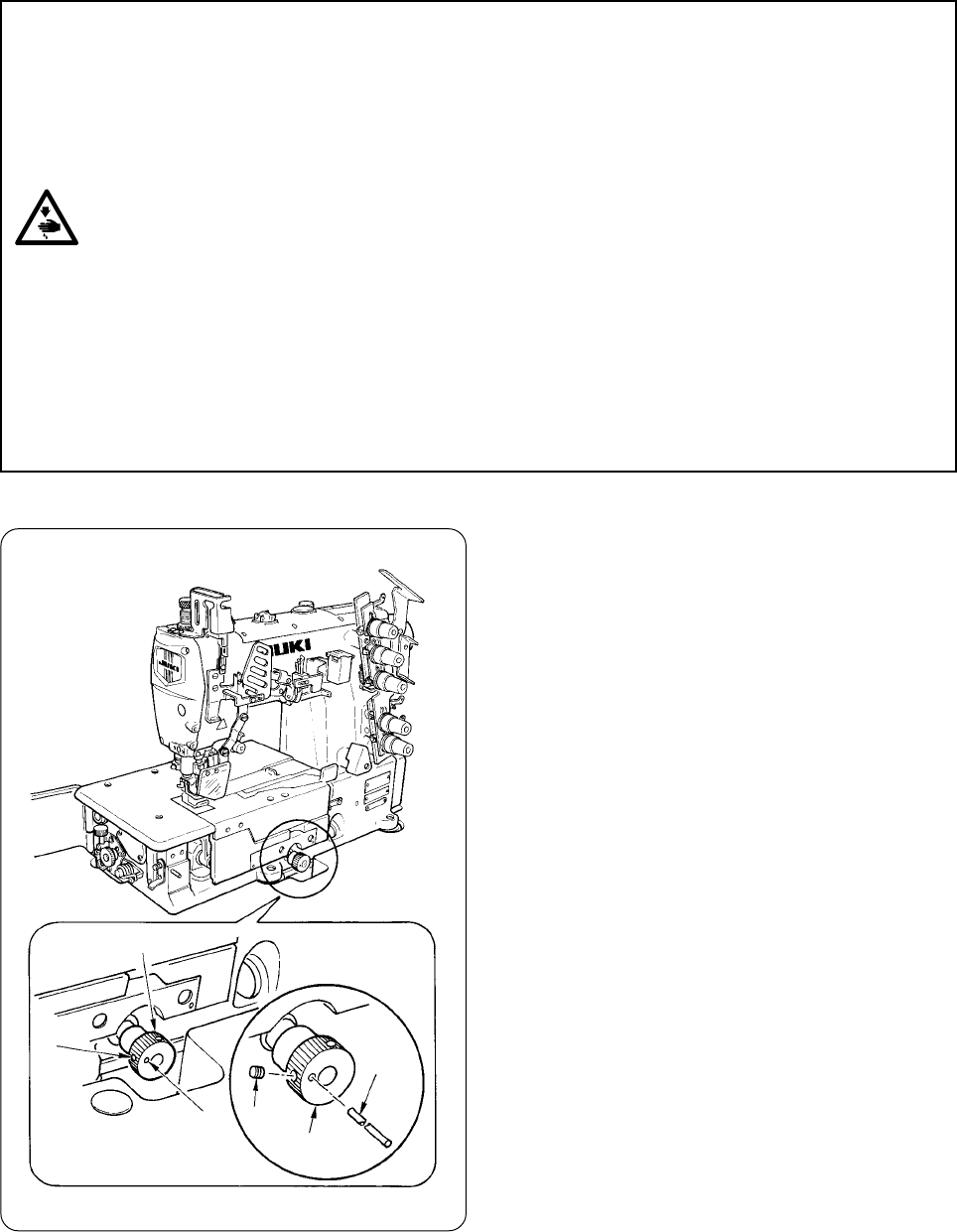

4. Adjusting the stitch length ........................................................................................................ 32

5. Adjusting the differential feed ratio.......................................................................................... 34

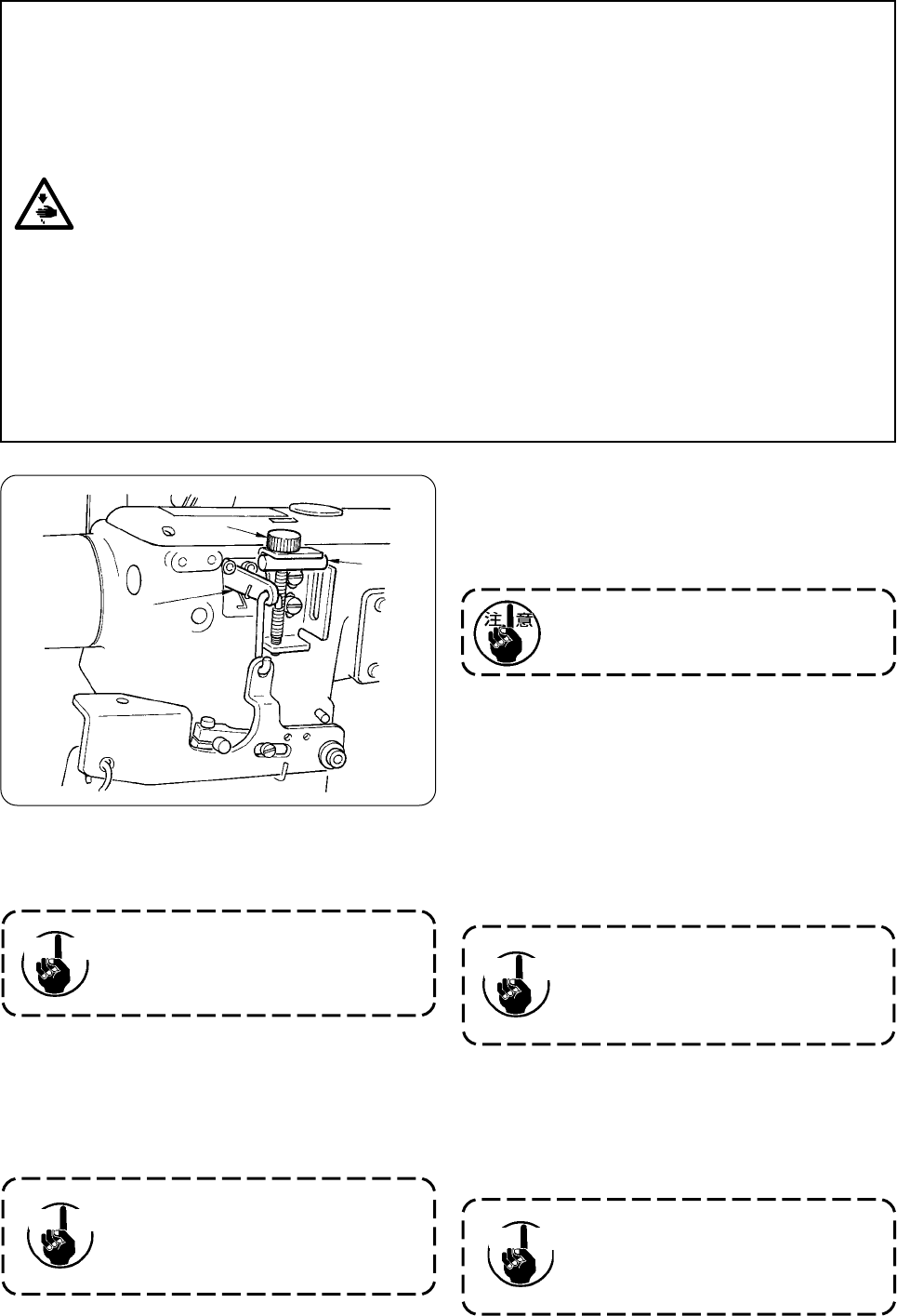

6. Adjusting the presser foot pressure ........................................................................................ 35

7. Adjusting the thread tension......................................................................................................... 36

6. ADJUSTING THE SEWING MACHINE ...................................................................... 37

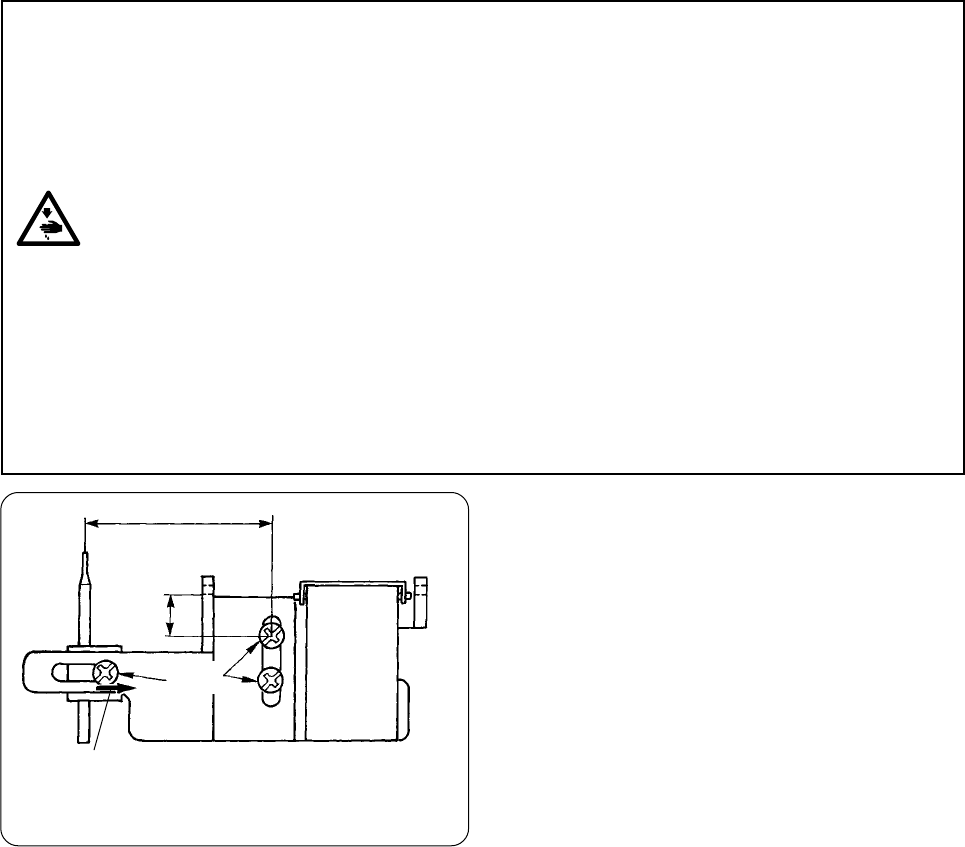

1. Adjusting the silicon container thread guide .......................................................................... 37

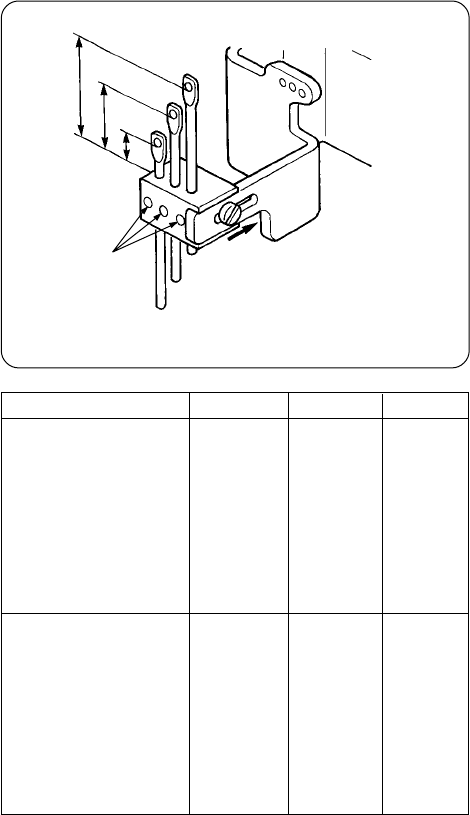

2. Adjusting the needle bar thread take-up thread receiver ....................................................... 39

3. Adjusting the rocking thread take-up....................................................................................... 40

4. Adjusting the rocking thread take-up thread receiver ............................................................ 41

5. Adjusting the spreader thread guide........................................................................................ 42

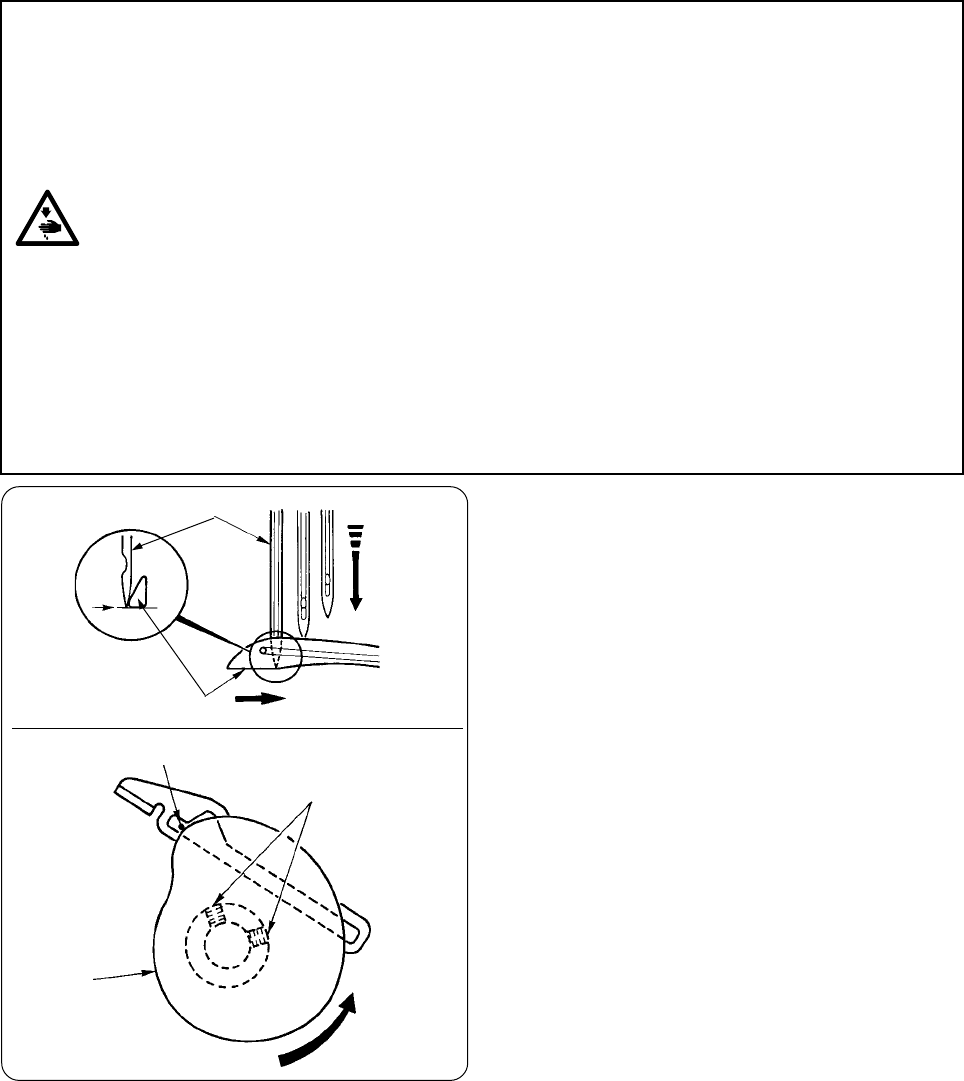

6. Adjusting the looper thread cam ..............................................................................................43

7. Adjusting the looper thread cam thread guide........................................................................ 44

8. Adjusting the looper thread winding prevention plate ........................................................... 45

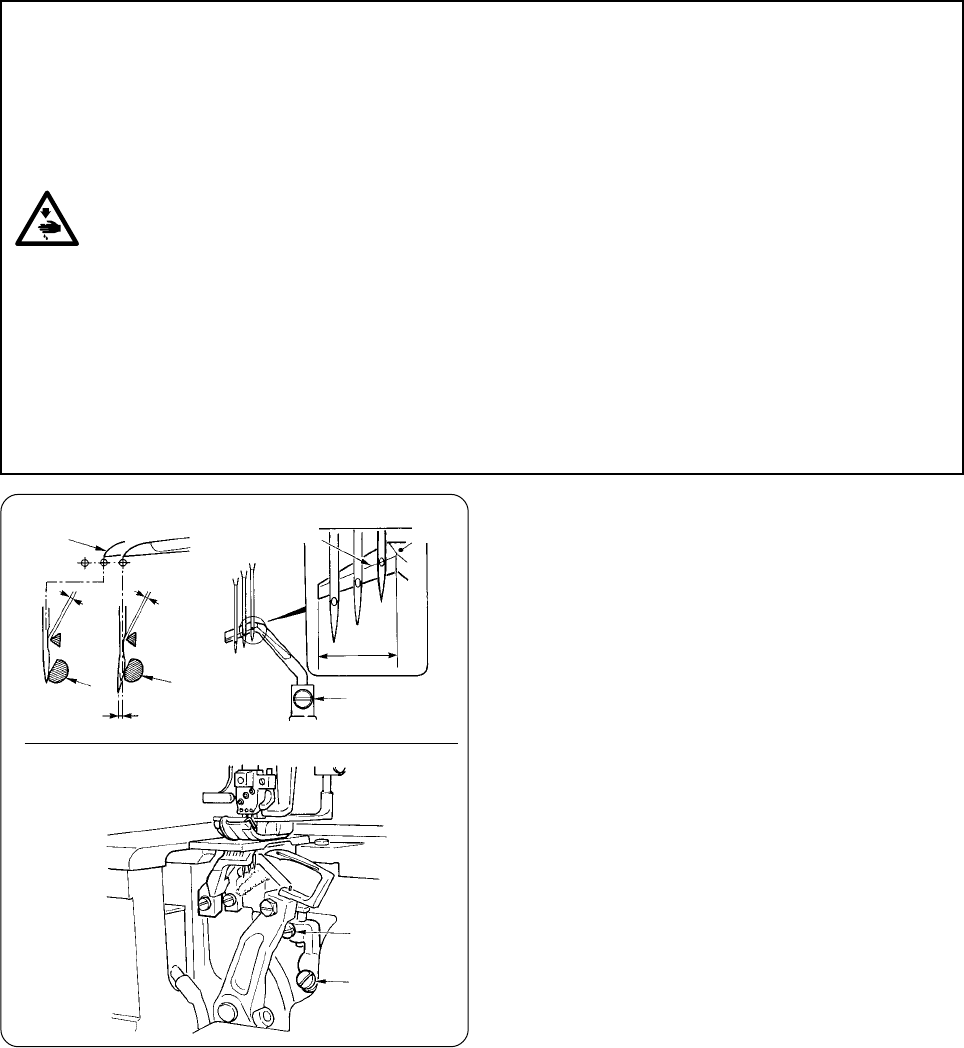

9. Adjusting the looper .................................................................................................................. 46

10. Adjusting the height of the needle ......................................................................................... 48

11. Adjusting the rear needle guard .............................................................................................50

12. Relation between the rocking thread take-up timing and the needle thread loop ............. 52

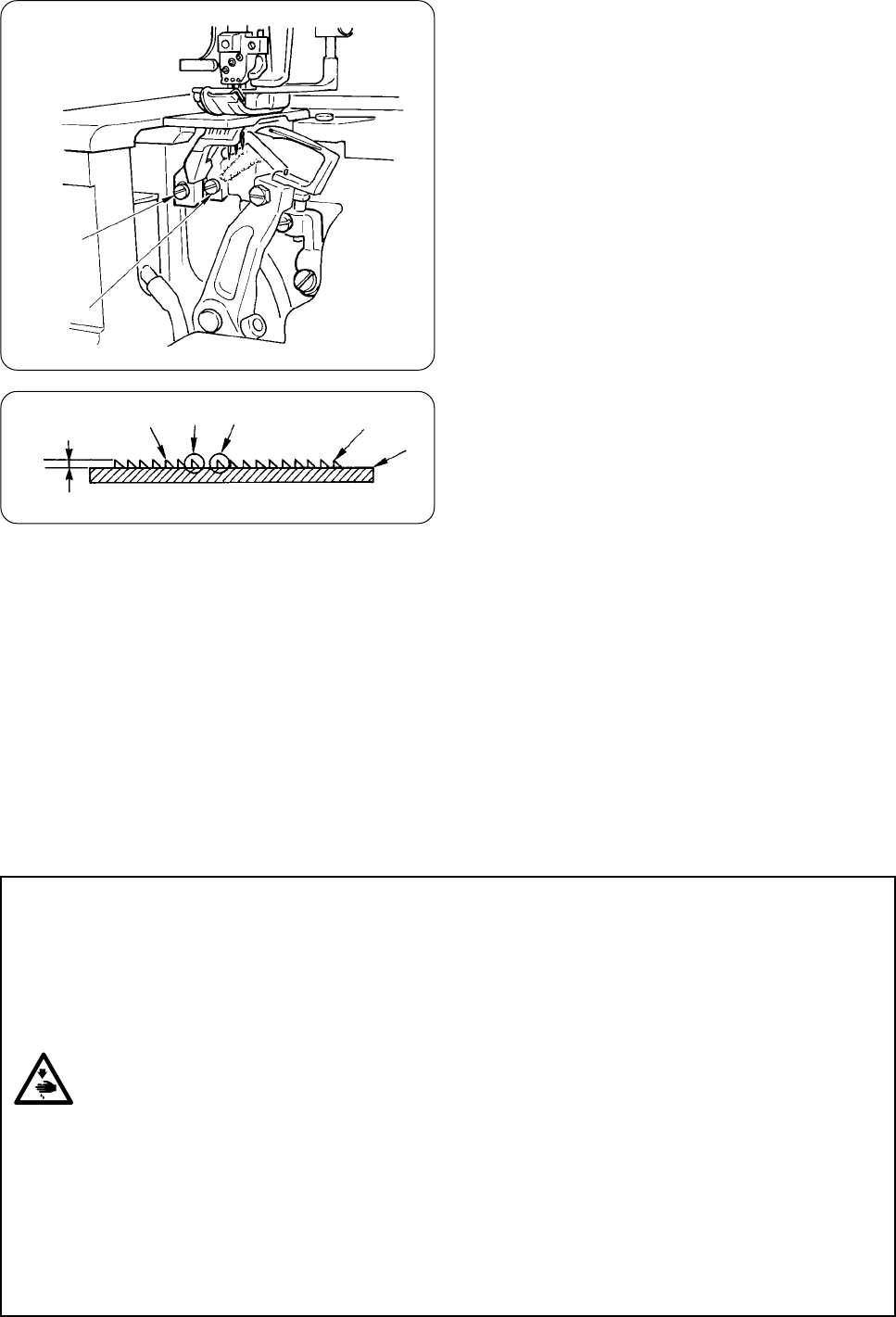

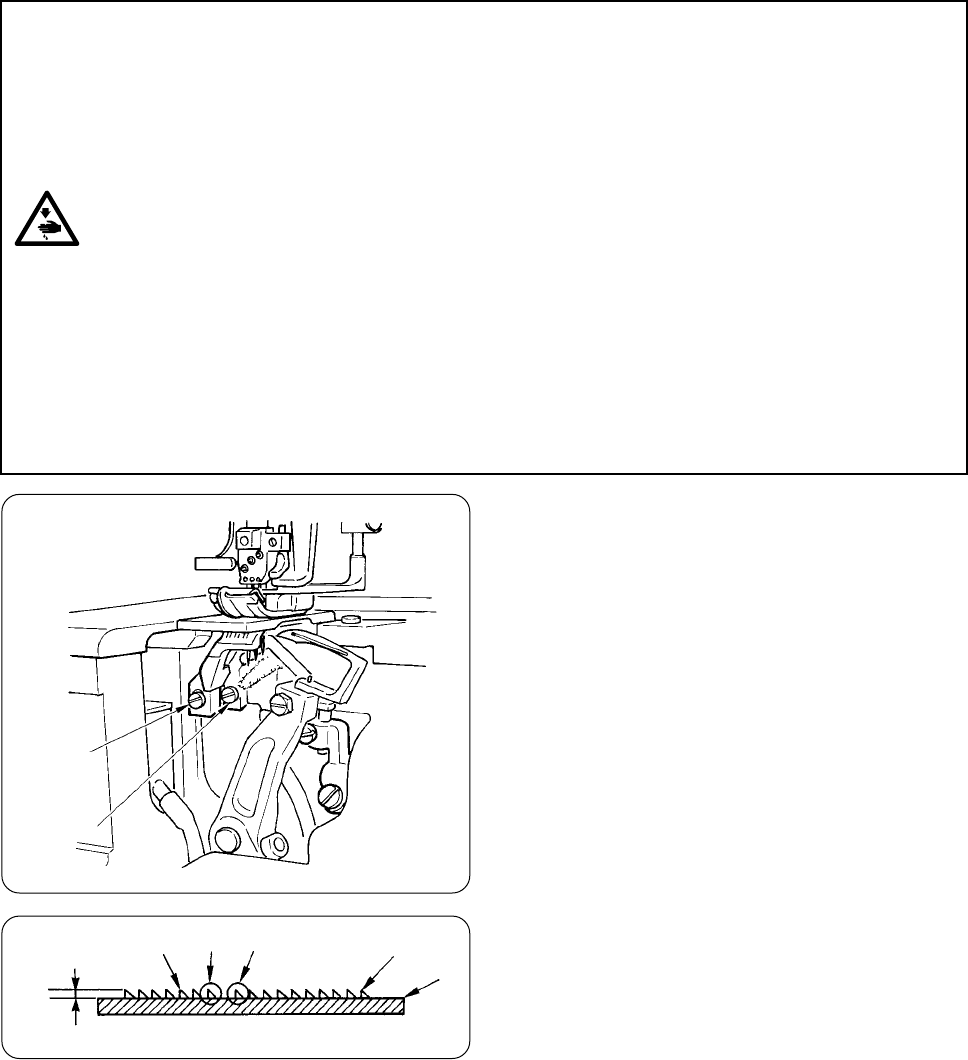

13. Adjusting the height of the feed dog ...................................................................................... 55

14. Installing position of the spreader.......................................................................................... 56

15. Adjusting the spreader thread guide and the needle clamp thread guide ......................... 58

16. Adjusting the front needle guard ............................................................................................61

17. Adjusting the presser foot lift ................................................................................................. 62

18. Adjusting the micro-lifter......................................................................................................... 63

7. MAINTENANCE .......................................................................................................... 64

1. Cleaning the sewing machine ................................................................................................... 64

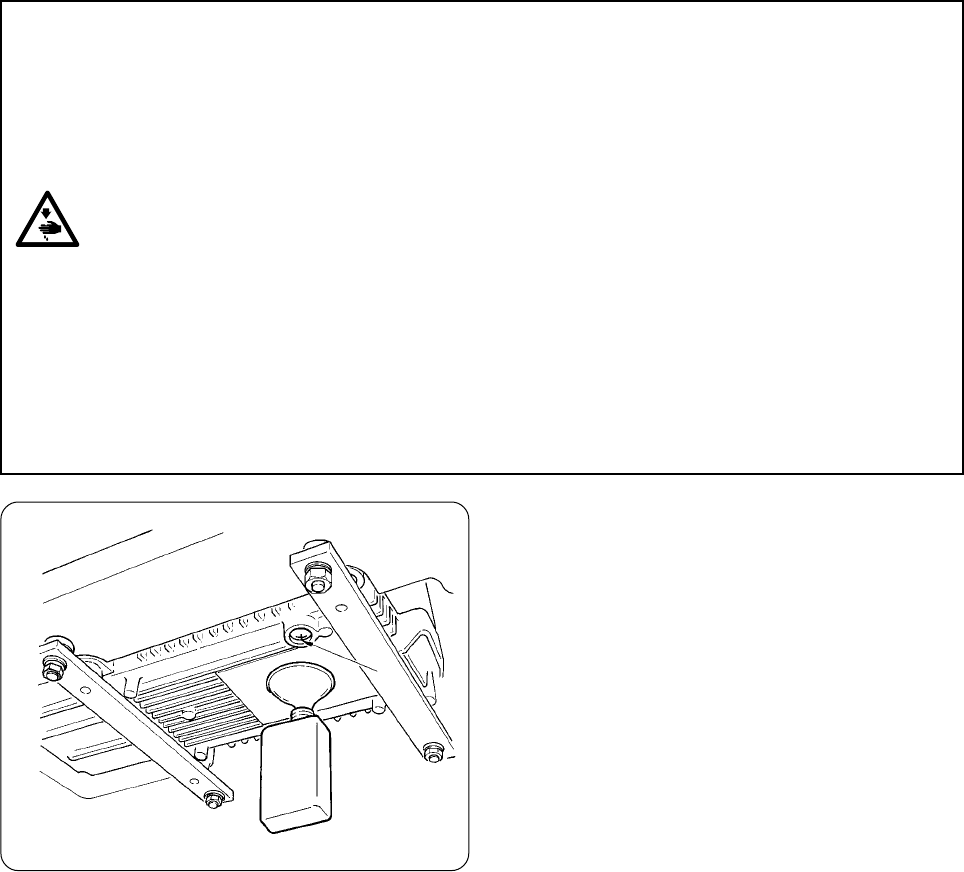

2. Replacing the lubricating oil ..................................................................................................... 65

3. Inspecing and replacing the oil filter ........................................................................................ 66

– 1 –

1. 仕様

機種名称高速フラットベット飾り縫いミシン

型式 MF-7700 シリーズ

縫い目形式 ISO 規格 406、407、602、605

用途例ニット、メリヤス製品へのヘム縫い、カバーリング縫い

最高縫い速度最高毎分 6500 針（間欠運転時）

針幅 3 本針 --------- 4.8mm、5.6mm、6.4mm

2本針--------- 3.2mm、4.0mm

差動送り比 1：0.7 ∼ 1：2（縫い目長さ 2.5mm 以下）

微量差動送り調節機構装備（マイクロアジャスト）

縫い目長さ 1.2mm ∼ 3.6mm（調整により 4.4mm まで可）

使用針

UY128GAS ＃ 9S ∼＃ 14S（標準＃ 10S）

針棒ストローク 31mm

外観寸法高さ：451 × 左右：515 × 前後：265

質量 46kg

押え上昇量 6mm（針幅 5.6mm 上飾りなし）、5mm（上飾り付き）

微量押え上げ機構装備

送り調節方法主送り -------------- ダイヤル式縫目ピッチ調節方式

差動送り ----------- レバー調節方式（マイクロアジャスト機構装備）

ルーパー機構球面ロッド駆動方式

潤滑方法ギアポンプによる強制潤滑給油方式

潤滑油 JUKI MACHINE OIL 18

貯油量オイルゲージ下線 600cc ∼ 上線 900cc

据付け方法半沈式

Model name High-speed, flat-bed coverstitch machine

Mode l MF-7700 series

Stitch typeI ISO standard 406, 407, 602, and 605

Example of application Hemming and covering for knits and general knitted fabrics

Max. sewing speed Max. 6,500 rpm (at the time of intermittent operation)

Needle gauge 3-needle ... 4.8 mm, 5.6 mm, and 6.4 mm

2-needle ... 3.2 mm and 4.0 mm

Differential feed ratio 1 : 0.7 to 1 : 2 (stitch length : less than 2.5 mm)

Micro-differential feed adjustment mechanism is provided. (Micro-adjustment)

Stitch length 1.2 mm to 3.6 mm (can be adjusted up to 4.4 mm)

Needle UY128GAS #9S to #14S (standard #10S)

Needle bar stroke 31mm

Dimensions (Height) 451 x (Width) 515 x (Length) 265

Weight 46kg

Lift of presser foot 6 mm (needle gauge : 5.6 mm without top covering), and 5 mm (with top covering)

Micro-lifter mechanism is provided.

Feed adjustment method Main feed ... dial type stitch pitch adjustment method

Differential feed ... lever adjustment method (micro-adjustment mechanism is provided.)

Looper mechanism Spherical rod drive method

Lubricating system Forced lubrication method by gear pump

Lubricating oil JUKI MACHINE OIL 18

Oil reservoir capacity Oil gauge lower line : 600 cc to upper line : 900 cc

Installation Semi-submerged type

Noise Workplace-related noise at sewing speed

n= 5000 min-1 : LPA ≦78 dB (A)

Noise measurement according to DIN 45635-48-A-1.

1. SPECIFICATIONS

– 5 –

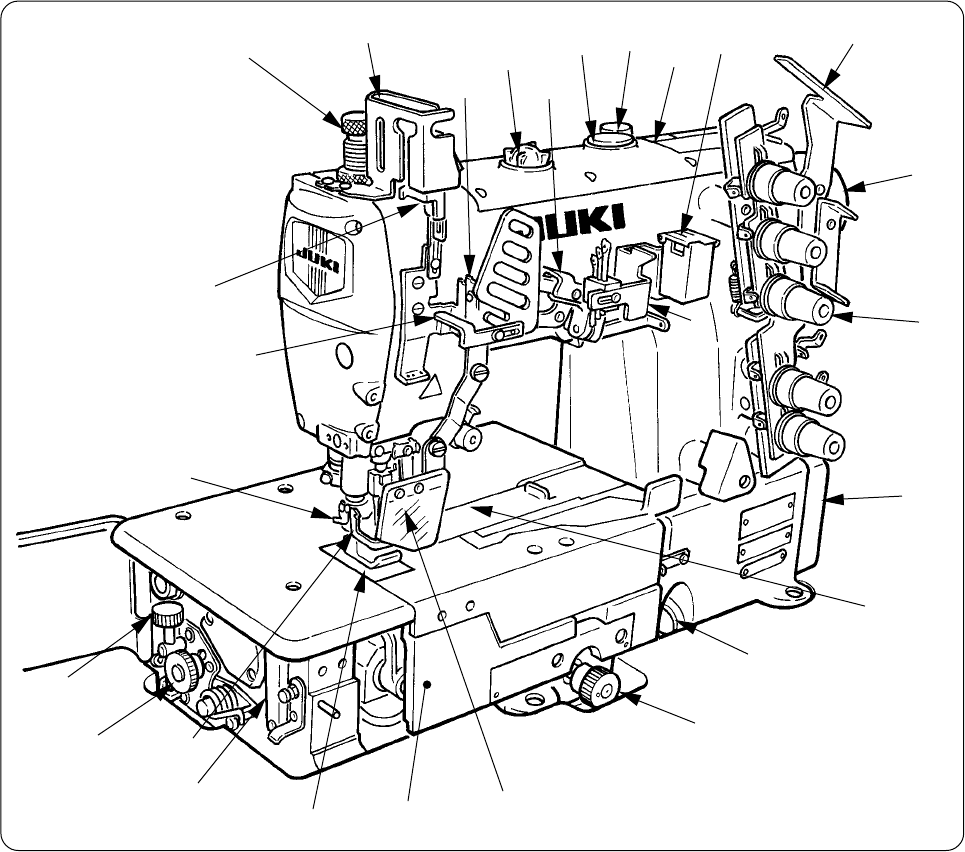

2. 各部の名称 /CONFIGURATION OF THE MACHINE COMPONENTS

KONFIGURATION DER MASCHINENTEILE

CONFIGURATION DES PIECES DE LA MACHINE

CONFIGURACION DE LOS COMPONENTES DE LA MAQUINA DE COSER

CONFIGURAZIONE DEI COMPONENTI DELLA MACCHINA / 各部分的名稱

1押え調節ねじ !0 糸調子つまみ !9 糸切り刃

2針棒天びんカバー !1 オイルゲージ @0 揺動天びん糸受け

3オイル循環確認窓 !2 送り調節つまみ @1 揺動天びん

4給油口キャップ !3 目保護カバー @2 前カバー

5微量押え上げ !4 針板 @3 スライドカバー

6「OIL」表示 !5 針先エスレン装置 @4 針棒天びん糸受け

7針糸エスレン装置 !6 差動ロックナット @5 揺動天びん糸案内

8第一糸案内 !7 マイクロアジャストつまみ @6 エスレンタンク糸案内

9上プーリ !8 指ガード @7 ベルトカバー

1Presser spring regulator !0 Thread tension nut !9 Thread trimming knife

2Needle bar thread take-up cover !1 Oil gauge @0 Rocking thread take-up receiver

3Oil circulation identification window !2 Feed regulating knob @1 Rocking thread take-up

4Oil hole cap !3 Eye guard cover @2 Front cover

5Micro-lifter !4 Throat plate @3 Slide cover

6"Oil" indication !5 Needle tip silicon oil lubricating unit @4 Needle bar thread take-up thread

7Needle thread silicon !6 Differential lock nut receiver

oil lubricating unit !7 Micro-adjustment knob @5

Rocking thread take-up thread guide

8Thread guide No. 1 !8 Finger guard @6 Silicon container thread guide

9Upper pulley @7 Belt cover

345678

@0 @1

– 8 –

3. 据え付け方 / INSTALLATION / INSTALACION / INSTALLAZIONE

安裝方法

1. ミシン頭部のテーブルへの据え付け / Installing the machine head onto the table

Installieren des Maschinenkopfes auf der Tischplatte

Installation de la tête de la machine sur la table

Modo de instalar el cabezal de la máquina de coser en la mesa

Installazione della testa della macchina sul tavolo / 縫紉機機頭往機台上的安裝

注意 :

すべての作業が終了するまで、モータの電源プラグはコンセントに差し込まないでください。

機械に巻き込まれて、けがをするおそれがあります。

WARNING :

Do not insert the power plug of the motor into the receptacle until all works have been completed. There is

a danger of injury by being caught in the machine.

WARNUNG :

Schließen Sie den Netzstecker des Motors erst an die Steckdose an, nachdem alle Arbeiten abgeschlossen

sind. Es besteht sonst die Gefahr, von der Maschine erfasst zu werden.

AVERTISSEMENT :

Ne pas brancher la fiche d’alimentation du moteur tant que l’installation n’est pas complètement terminée.

On pourrait être blessé par la machine.

¡AVISO!

No inserte el enchufe de la corriente eléctrica del motor en el receptáculo hasta que se haya completado

todo el trabajo. Existe el peligro de lesión al ser atrapado en la máquina de coser.

AVVERTIMENTO :

Non collegare la spina del motore alla presa di corrente finché tutti i lavori siano stati completati. C’è il

pericolo di ferimenti causati da intrappolamento nella macchina.

注意 :

所有的作業完了之前，請不要把馬達的電源插頭插到電源插座上。以防止被卷入機器里，造成負傷的危險。

注意 :

ミシンは 46kg 以上の質量があります。開梱、運搬、据え付けは、必ず 2 人以上で行ってください。

WARNING :

The weight of the sewing machine is more than 46 kg. Be sure to perform the work with two persons or

more in case of unpacking, transportation or installation.

WARNUNG :

Die Nähmaschine wiegt mehr als 46 kg. Heben Sie die Nähmaschine beim Auspacken, Transportieren oder

Installieren mit zwei oder mehr Personen.

AVERTISSEMENT :

La machine pèse plus de 46 kg. Pour la déballer, la transporter ou l’installer, il faut être au moins deux.

¡AVISO!

La máquina de coser pesa más de 46 kg. Asegúrese de ejecutar el trabajo entre dos personas o más en al

hacer el desembalaje o al transportar o instalar la máquina.

AVVERTIMENTO :

Il peso della macchina per cucire è più di 46 kg. Non mancare di eseguire il lavoro con due persone o più

in caso di sballatura, trasporto o installazione della stessa.

注意 :

本縫紉機的質量有 46kg 。因此，開箱、搬運、安裝時，請務必 2 人以上來操作。

– 9 –

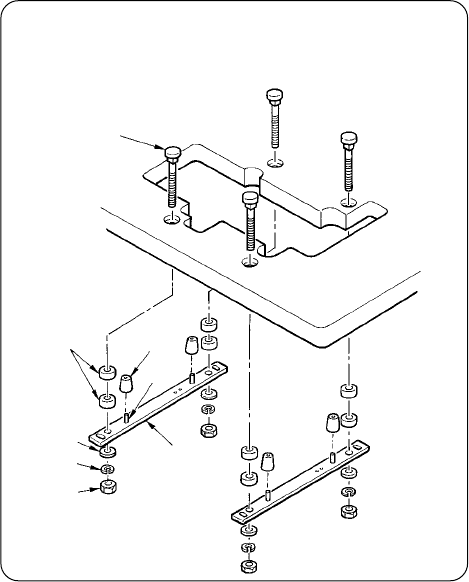

図のように受け板とゴム座を取り付けて、ミシンを正し

く据え付けてください。

1ボルト 5ナット

2スペーサ 6受け板

3座金 7スプリングピン

4スプリング座金 8ゴム座

Attach the supporting board and the rubber seats as shown

in the illustration and properly install the sewing machine.

1 Bolt

2 Spacer

3 Washer

4 Spring washer

5 Nut

6 Supporting board

7 Spring pin

8 Rubber cushion

Das Tragbrett und die Gummisitze montieren, wie in der Abbildung gezeigt, und die Nähmaschine korrekt installieren.

1 Schraube 5 Mutter

2 Zwischenlage 6 Tragbrett

3 Unterlegscheibe 7 Federstift

4 Federscheibe 8 Gummidämpfer

Fixer la planche de support et les sièges en caoutchouc comme sur l’illustration et installer correctement la machine.

1 Boulon 5 Ecrou

2 Entretoise 6 Planche de support

3 Rondelle 7 Goupille élastique

4 Rondelle Grower 8 Coussinet élastique

Coloque la tabla de soporte y los asientos de goma, tal como se muestran en la ilustración, e instale la máquina de

coser correctamente.

1 Perno 5 Tuerca

2 Espaciador 6 Tabla de soporte

3 Arandela 7 Pasador de resorte

4 Arandela de resorte 8 Amortiguador de goma

Attaccare il pannello di supporto ed i tamponi di gomma come mostrato nell'illustrazione e installare la macchina per

cucire correttamente.

1 Bullone 5 Dado

2 Distanziale 6 Pannello di supporto

3 Rondella 7 Perno a molla

4 Rondella elestica 8 Cuscino di gomma

如圖所示，安裝底板和橡膠座，然後正確地放置縫紉機。

1螺栓 5螺母

2底座 6底板

3墊片 7彈簧銷

4彈簧座 8橡膠座

半沈式 / Semi-submerged type / Halbversenkter Typ

Type semi-encastrée / Tipo semisumergido

Tipo semi-sommerso / 半落地式

– 10 –

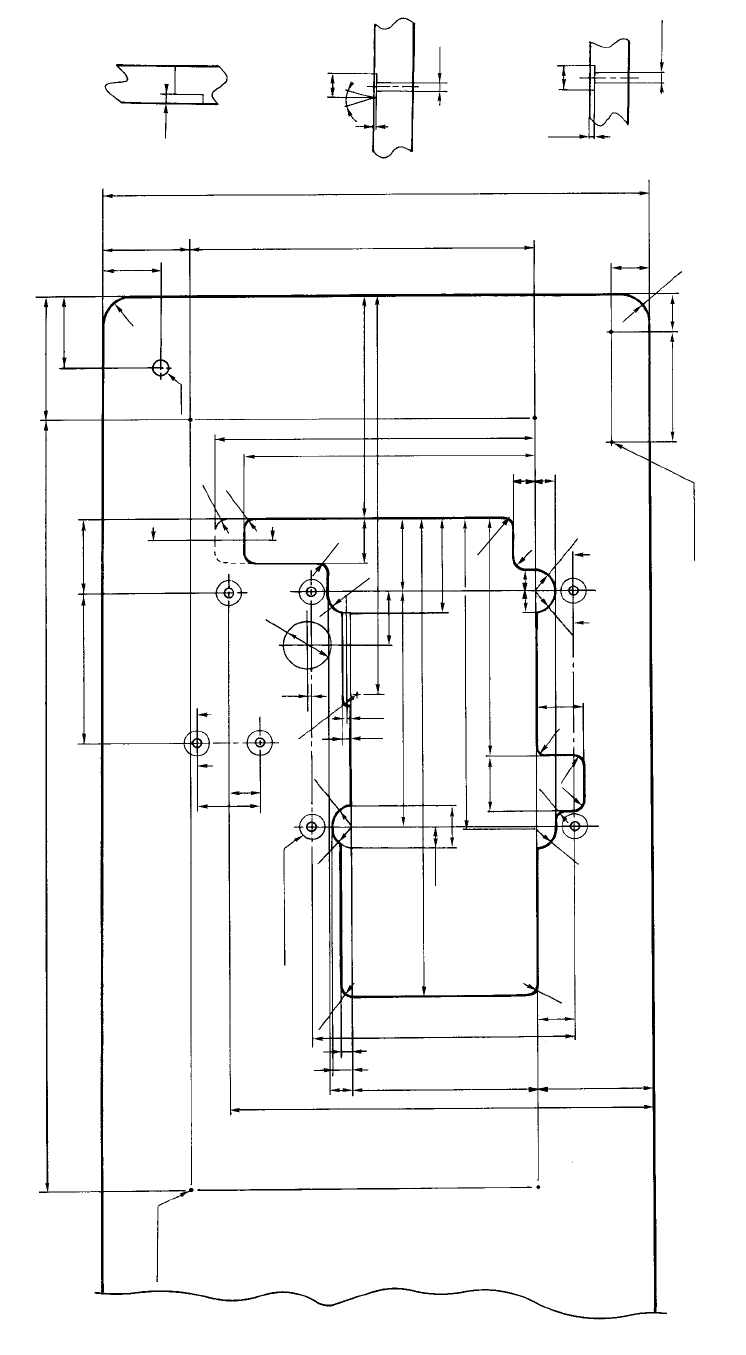

テーブル図面（半沈式） / DRAWING OF TABLE (SEMI-SUBMERGED TYPE)

MASSZEICHNUNG DES TISCHES (HALBVERSENKTER TYP) / SCHEMA DE LA TABLE (TYPE SEMI-ENCASTREE)

DIBUJO DE LA MESA (TIPO SEMISUMERGIDO) / DISEGNO DEL TAVOLO (TIPO SEMI-SOMMERSO)

機台圖紙（半落地式）

A4 - ø 3.4 裏面深さ 20（セット時穴開けのこと）

B4 - 10.5 穴 26 深ざぐり深さ 3.5

C2 - ø 3.4 裏面深さ 10（セット時穴開けのこと）

DY-Y（3ヶ所） E Z-Z（4ヶ所）

F17 きり

A 4- ø 3.4 on the bottom surface, depth 20

(Drill a hole at the time of set-up.)

B 4-10.5 hole, depth 26, spot facing depth 3.5

C 2- ø 3.4 on the bottom surface, depth 10

(Drill a hole at the time of set-up.)

DY-Y (3-places) E Z-Z (4-places)

F Drilled hole 17

A 4- ø 3,4 auf der Unterseite, Tiefe 20

(Ein Loch bei der Installation bohren.)

B 4-10,5 Loch, Tiefe 26, Plansenkung Tiefe 3,5

C 2- ø 3,4 auf der Unterseite, Tiefe 10

(Ein Loch bei der Installation bohren.)

D Y - Y (3 Stellen) E Z - Z (4 Stellen)

F Bohrung 17

A4 orifices de ø3,4 sur la face inférieure,

profondeur 20 (Percer un orifice lors de l’installation.)

B4 orifices de 10,5, profondeur 26,

profondeur de lamage 3.5

C2 orifices de ø3,4 sur la face inférieure,

profondeur 10 (Percer un orifice lors de l’installation.)

DY - Y (3 points) E Z - Z (4 points)

FOrifice percé de 17

A 4 – ø3,4 en la superficie inferior, profundidad 20

(Taladre el agujero en el momento de la instalación.)

B 4 – agujeros de 10,5,

profundidad 26, profundidad de refrentado 3,5

C 2 – ø3,4 en la superficie inferior, profundidad 10

(Taladre el agujero en el momento de la instalación.)

DY – Y (3 lugares) E Z – Z (4 lugares)

FAgujero perforado 17

A 4-ø3,4 sulla superficie inferiore, profondità 20

(Trapanare un foro al momento della messa a punto.)

B4-foro 10,5, profondità 26,

profondità superficie d'appoggio 3,5

C 2-ø3,4 sulla superficie inferiore, profondità 10

(Trapanare un foro al momento della messa a punto.)

D Y-Y (3 posti) E Z-Z (4 posti)

FForo trapanato 17

A 4- φ 3.4 背面深度 20（安裝時應鑽孔）

B4-10.5 孔 26 開孔深度 3.5

C2- φ 3.4 背面深度 10（安裝時應鑽孔）

DY-Y（３處）　　E Z-Z（４處）

F17 鑽挖

130

810

159 ± 1 77.5 ± 1

R30

248 ± 1 76.5

46 233.5 ± 1

506.5

326.5

57 251.5

23 23

115 40

ø 26

ø 8.5

(ø 26)

(ø 10.5)

30˚

(3.5)

X-X

360

570

(90)

66 ± 1

R10

R21

ø48

439

192

120 ± 1 23

R10

R21

R10

R21

R10

R21

R10

R30

272 ± 1

R10

(2)

180.5

R10

– 11 –

2. モータプーリ・ベルトの選び方 / Selecting the motor pulley and the belt

Wahl der Motorriemenscheibe und des Keilriemens

Choix de la poulie de moteur et de la courroie

Modo de seleccionar la polea y la correa del motor

Selezione delle pulegge motore e cinghie / 馬達皮帶輪、皮帶的選定方法

※ 表は、3 相 2 極 400 ワット(1/2HP)

のクラッチモータを使用した場合の数

値です。

※市販のプーリは、外径が 5mm 単位に

なっていますので、計算値に近い市販

プーリを指定しています。

モータプーリとベルト

50Hz 60Hz

プーリ外径

ベルトサイズ

プーリ外径

ベルトサイズ

4,500 ø 100 M-35 ø 85 M-35

4,800 ø 105 M-36 ø 90 M-35

5,000 ø 115 M-36 ø 95 M-35

5,500 ø 125 M-37 ø 105 M-36

5,800 ø 130 M-37 ø 110 M-36

6,000 ø 135 M-37 ø 115 M-37

6,200 ø 140 M-38 ø 120 M-38

6,500 ø 150 M-39 ø 125 M-38

ミシンの

回転数（rpm）

本製品に適合したモータプーリを使用して

ください。

適合したモータプーリを使用しないと、ミ

シンの最高回転を超え、ミシンが故障する

原因になります。

新しいミシンを使用するときは、最初の

200時間（約1ヵ月）は 4,500rpm以下で

使用してください。耐久性から見て、良い結

果が得られます。

*The table shows the numbers when a 3-phase 2-pole 400

W clutch motor (1 / 2 HP) is used.

*The commercially-available motor pulley near to the counted

value is designated since the outside diameter of the

commercially-available motor pulley counts by 5 mm.

Use a motor pulley which is adaptable to this

sewing machine. The sewing speed exceeds

the max. sewing speed of this sewing

machine and machine trouble will be caused

unless a motor pulley which is adaptable to

this sewing machine is used.

When you use a new sewing machine, use

the machine at a speed of 4,500 rpm or less

for the first 200 hours (approximately one

month). A good result can be obtained in

terms of the durability.

Cau tion

参考

Reference

Motor pulley and belt

参考

50Hz 60Hz

Pulley size Belt size Pulley size Belt size

4,500 ø 100 M-35 ø 85 M-35

4,800 ø 105 M-36 ø 90 M-35

5,000 ø 115 M-36 ø 95 M-35

5,500 ø 125 M-37 ø 105 M-36

5,800 ø 130 M-37 ø 110 M-36

6,000 ø 135 M-37 ø 115 M-37

6,200 ø 140 M-38 ø 120 M-38

6,500 ø 150 M-39 ø 125 M-38

Sewing

speed (rpm)

– 14 –

3. モータの取り付け / Installing the motor / Installieren des Motors

Installation du moteur / Modo de instalar el motor / Installazione del motore

馬達的安裝

モータプーリ

Motor pulley

Motorriemenscheibe

Poulie de moteur

Polea de motor

Puleggia motore

馬達皮帶輪

40˚

5.5 mm

10 mm

M型Vベルト / M type V belt

Keilriemen des Typs M

Courroie trapézoïdale du type M

Correa V tipo M / Cinghia a “V” tipo M

M型V形皮帶

請使用 3 相 2 極 400 瓦特（1/2HP）的離合馬達，並使用 M

型V形皮帶。

1）踩了踏板之後，馬達皮帶輪向左靠緊。此狀態時，請

調整馬達讓馬達皮帶輪和下皮帶輪的中心對齊。

※ 馬達皮帶輪的安裝方法，請參照馬達使用說明書。

モータは3相2極400ワット(1/2HP)のクラッチモー

タを、ベルトは M 型 V ベルトを使用してください。

1）ペダルを踏み込むとモータプーリは左に寄ります。

その状態のとき、モータプーリと下プーリの中心が

一致するようにモータを取り付けてください。

※モータプーリの取り付け方は、モータの取扱説明書

を参照してください。

Use a clutch motor of 3-phase, 2-pole, 400 W (1/2HP).

Use the M type V belt.

1) The motor pulley shifts to the left-hand side when

depressing the pedal. At this time, install the motor so

that the centers of motor pulley and lower pulley align

with each other.

* For the installing procedure of the motor pulley, refer to

the Instruction Manual for motor.

下プーリ

Lower pulley

Untere

Riemenscheibe

Poulie inférieure

Polea inferior

Puleggia inferiore

下皮帶輪

Verwenden Sie einen 2-poligen Dreiphasen-Kupplungsmotor

von 400 W (1/2 PS).

Verwenden Sie einen Keilriemen des Typs M.

1) Die Motorriemenscheibe wird nach links verschoben,

wenn das Pedal niedergedrückt wird. In diesem Zustand

ist der Motor so zu installieren, dass die

Motorriemenscheibe und die untere Riemenscheibe auf

einer Linie liegen.

* Angaben zum Installationsverfahren der

Motorriemenscheibe entnehmen Sie bitte der

Betriebsanleitung des Motors.

Utiliser un moteur à embrayage triphasé bipolaire de 400 W(1/2

HP). Utiliser une courroie trapézoïdale de type M.

1) Lorsqu’on appuie sur la pédale, la poulie du moteur se

déplace vers la gauche. Installer alors le moteur de façon

que les axes de la poulie du moteur et de la poulie

inférieure soient alignés l’un sur l’autre.

* Pour la procédure d’installation de la poulie du moteur,

consulter le manuel d’utilisation du moteur.

Use un motor de embrague trifásico, 2 polos, 400 W (1/2

HP).Use correa en V tipo M.

1) La polea del motor se desvía hacia el lado izquierdo

cuando se presiona el pedal. En este caso, instale el

motor de modo que los centros de la polea del motor y

de la polea inferior queden alineados entre sí.

* Para el procedimiento de instalación de la polea del

motor, consulte el Manual de Instrucciones para el motor.

Usare un motore a frizione trifase, 2 poli, 400W (1/2 HP).

Usare la cinghia a V tipo M.

1) La puleggia del motore si sposta verso il lato sinistro

quando il pedale viene premuto. Allora, installare il

motore in modo che i centri della puleggia del motore e

della puleggia inferiore siano allineati l'uno all'altro.

* Per la procedura di installazione della puleggia del

motore, consultare il Manuale d'Istruzioni per il motore.

2) Install the motor so that the pulley rotates clockwise.

If the machine pulley rotates in the

reverse direction, nomal lubrication

cannot be performed. As a result,

machine trouble will be caused.

Cau tion

2) Installieren Sie den Motor so, dass sich die Maschinenriemenscheibe entgegen dem Uhrzeigersinn dreht.

Falls sich die Maschinenriemenscheibe in entgegengesetzter Richtung dreht, erfolgt keine normale

Schmierung. Dies hat Maschinenstörungen zur Folge.

Vor sicht

2）プーリが時計回りに回転するように、モータを取り

付けてください。

ミシンプーリが逆回転すると、正常な給油が

行えず故障の原因となります。

– 15 –

2) Instale el motor de modo que la polea de la máquina

gire hacia la izquierda.

Si la polea de la máquina gira en

dirección inversa, no se puede ejecutar

la lubricación normal. Como resultado,

se producirán problemas en la máquina.

Aten ción

2) Installare il motore in modo che la puleggia macchina

giri in senso antiorario.

Se la puleggia macchina gira nel senso

inverso, la lubricazione regolare non può

essere effettuata. Di conseguenza,

saranno causati guasti alla macchina.

Atten zione

2）安裝馬達時，請讓縫紉機皮帶輪向逆時針方向轉動。

縫紉機皮帶輪反轉的話，就不能正常加油，造

成縫紉機故障。

注意

Installer le moteur de telle sorte que la poulie de la machine

tourne dans le sens inverse des aiguilles d’une montre.

Si la poulie de la machine tourne en sens

inverse, la lubrification normale du

dispositif ne peut être exécutée et ceci

risque de provoquer des dérangements

affectant la machine.

Atten tion

4. ベルトの掛け方 / Setting the belt / Anbringen des Keilriemens

Mise en place de la courroie / Modo de fijar la correa

Posizionamento della cinghia / 皮帶的掛法

1）ベルト 1を下プ−リ 2に掛けてください。

2）上プーリ 3を回しながら、ベルトの片方をモータ

プーリ 4に掛けてください。

3）ベルトの中央部を約 10N（1.02kgf）の力で押し

たとき、たわみ量が 15 ∼ 20mm になるようにベ

ルトを張ってください。

4）ベルトを張り終わったら、ロックナット 5で確実

に固定してください。

ミシンを運転してベルトの振れが大きい場合

は、ベルトの張りを再度見直してください。

注意 :

ベルトの掛け替えをするときは、必ずモータの電源を切り、モータの回転停止を確認してから行ってください。ベルトに手や

衣服を巻き込まれて、けがをする恐れがあります。

WARNING :

When replacing the belt, be sure to turn OFF the power to the motor and ascertain that the motor has totally

stopped rotating before starting the work. There is a danger of injury since hands or clothes may be caught

in the belt.

WARNUNG :

Schalten Sie zum Auswechseln des Keilriemens die Stromversorgung des Motors aus und vergewissern

Sie sich, dass der Motor vollkommen stillsteht, bevor Sie mit der Arbeit beginnen. Anderenfalls besteht

Verletzungsgefahr, da Hände oder Kleidungsstücke vom Keilriemen erfasst werden können.

AVERTISSEMENT :

Avant de remplacer la courroie, mettre le moteur hors tension et s’assurer qu’il est à l’arrêt complet. On

risquerait autrement de se blesser en se prenant la main ou les vêtements dans la courroie.

¡AVISO!

Cuando reemplace la correa, desconecte sin falta la corriente eléctrica del motor y cerciórese de que el

motor se para totalmente antes de iniciar el trabajo, porque se corre el peligro de lesiones debido a que las

manos o los vestidos pueden quedar atrapados en la correa.

AVVERTIMENTO :

Quando si sostituisce la cinghia, non mancare di spegnere il motore e assicurarsi che il motore abbia

completamente cessato di ruotare prima di eseguire il lavoro. C’è il pericolo di ferimenti poiché mani o

lembi di vestiario potrebbero essere intrappolati nella cinghia.

注意 :

更換皮帶時，請一定關掉馬達的電源，確認馬達停止轉動之後再進行更換作業。否則，有發生手、衣服卷進縫紉機，

發生負傷的事故的危險。

15 ∼ 20mm

– 16 –

1) Fit belt 1 to lower pulley 2.

2) Turning upper pulley 3, set the other side of the belt to

motor pulley 4.

3) Adjust the belt tension so that the belt sags 15 to 20 mm

when the center of the belt is pressed with an approximate

10N (1.02 kgf) load.

4) Securely fix the belt with lock nut 5 when the belt has

been set.

1) Den Keilriemen 1 an der unteren Riemenscheibe 2 anbringen.

2) Bringen Sie die andere Seite des Keilriemens an der Motorriemenscheibe 4 an, während Sie die obere

Riemenscheibe 3 drehen.

3) Die Riemenspannung so einstellen, dass der Keilriemen 15 bis 20 mm nachgibt, wenn die Mitte des Keilriemens mit

einer Kraft von etwa 10N (1,02 kg) eingedrückt wird.

4) Nach der Einstellung der Riemenspannung die Sicherungsmutter 5 fest anziehen.

Falls die Riemendurchbiegung während des Betriebs der Nähmaschine zu groß ist, überprüfen Sie die

Riemenspannung erneut.

1) Placer la courroie 1 sur la poulie inférieure 2.

2) Tourner la poulie supérieure 3 et placer l’autre côté de la courroie sur la poulie du moteur 4.

3) Régler la tension de la courroie de façon que celle-ci présente une flèche (mouvement vers le bas) de 15 à 20 mm

lorsqu’on exerce une poussée d’environ 10 N (1,02 kgf) au centre de la courroie.

4) Une fois la courroie en place, la fixer solidement avec le contre-écrou 5.

Si la flèche de la courroie est excessive lorsque la machine fonctionne, vérifier à nouveau la tension de

la courroie.

1) Fije la correa 1 a la polea inferior 2.

2) Girando la polea superior 3, fije el otro lado de la correa a la polea 4 del motor.

3) Ajuste la tensión de la correa de modo que la correa ceda de 15 a 20 mm cuando el centro de la correa se presiona

con una carga de aproximadamente 10N (1,02 kgf).

4) Fije con seguridad la correa con la contratuerca 5 una vez que se ha colocado la correa.

Si la flexión de la correa es excesiva cuando la máquina está funcionando, vuelva a comprobar la

tensión de la correa.

1) Inserire la cinghia 1 alla puleggia inferiore 2.

2) Girando la puleggia superiore 3, mettere l'altro lato della cinghia alla puleggia del motore 4.

3) Regolare la tensione della cinghia in modo che la cinghia si incurvi di 15 a 20 mm quando il centro della cinghia

viene premuto con un carico di circa 10N (1,02 kgf).

4) Fissare saldamente la cinghia con il controdado 5 quando la cinghia è stata posizionata.

Se la deformazione della cinghia è eccessiva quando la macchina per cucire è in funzione, controllare

nuovamente la tensione della cinghia.

1）請把皮帶 1褂到下皮帶輪 2上。

2）一邊轉動上皮帶輪 3，一邊把皮帶的一頭褂到馬達皮帶輪 4上。

3）用約 10N（1.02kgf）的力量按壓皮帶的中央部後，鬆弛量應為 15 ∼ 20mm ，請按此標準進行調整。

4）調整好皮帶張力之後，請用固定螺母 5確實地擰緊固定。

運轉縫紉機皮帶擺動過大時，請重新調整皮帶張力。

Atten tion

Aten ción

Atten zione

注意

15 - 20 mm

Cau tion If the deflection of the belt is excessive

when the sewing machine is operated,

check again the belt tension.

Vor sicht

– 17 –

5. ベルトカバーの取り付け / Installing the belt cover

Installieren der Riemenabdeckung / Installation du couvercle de courroie

Modo de instalar la cubierta de la correa / Installazione del copricinghia

皮帶罩的安裝

ベルトカバー 3は図のように取り付けてください。

1ねじ首下長さ 12mm（付属品）

2ねじ首下長さ 8mm （付属品）

※シンクロナイザーをご使用の場合は、上側のねじ1

の替わりにシンクロナイザー固定棒（付属品）をご

使用ください。

Install belt cover 3 as shown in the illustration.

1Screw 12 mm length (supplied as accessories)

2Screw 8 mm length(supplied as accessories)

*When the synchronizer is used, use synchronizer fixing

rod (supplied as accessories) instead of screw 1 located

on the upper side.

注意 :

ベルトカバーは必ず取り付けてください。取り付けないと、手や衣服を巻き込まれてけがをしたり、縫製物が巻き込まれて破

損する恐れがあります。

WARNING :

Be sure to install the belt cover. If it is not installed, there is a danger of injury since hands or clothes may

be caught in the machine or a danger of damage of the machine since sewing products may be caught in the

machine.

WARNUNG :

Die Riemenabdeckung muss unbedingt installiert werden. Wird sie nicht installiert, besteht Verletzungsgefahr

durch Hängenbleiben von Händen oder Kleidungsstücken in der Maschine, oder die Gefahr einer

Beschädigung der Maschine durch Hängenbleiben von Nähprodukten in der Maschine.

AVERTISSEMENT :

Toujours installer le couvercle de courroie. Si on ne l’installe pas, on risque de se prendre les mains ou les

vêtements dans la machine et de se blesser. Des articles de couture peuvent également se prendre dans la

machine et causer des dommages.

¡AVISO!

Instale sin falta la cubierta de la correa. Si no la instala, existe el peligro de lesión dado que es fácil que las

manos o vestidos queden cazados en la máquina o que se dañe la máquina dado que el producto de cosido

puede ser atrapado por la máquina.

AVVERTIMENTO :

Non mancare di installare il copricinghia. Se il copricinghia non è installato, c’è il pericolo di ferimenti

poiché mani o lembi di vestiario potrebbero essere intrappolati nella macchina o c’è il pericolo di danni alla

macchina poiché i prodotti di cucitura potrebbero essere intrappolati nella macchina.

注意 :

請一定安裝皮帶罩。如果沒有安裝，就有把手、衣服卷入機器內，或把縫製物卷入機器內的危險。

Die Riemenabdeckung 3 gemäß der Abbildung installieren.

1 Schraube von 12 mm (mitgeliefert)

2 Schraube von 8 mm (mitgeliefert)

* Wenn der Positionsgeber verwendet wird, ist die

Positionsgeber-Montagestange (mitgeliefert) anstelle der

Schraube 1 am obere Teil zu verwenden.

Instale la cubierta 3 de la correa tal como se muestra en la

ilustración.

1Tornillo de 12 mm de longitud

(que se suministra como accesorio).

2Tornillo de 8 mm de longitud

(que se suministra como accesorio).

* Cuando se utiliza el sincronizador, utilice la varilla de fijación

(que se suministra como accesorio) del sincronizador en lugar

del tornillo 1 ubicado en la parte superior.

Poser le couvre-courroie 3 comme sur l’illustration.

1 Vis de 12 mm de long (fournie comme accessoire)

2 Vis de 8 mm de long (fournie comme accessoire)

* Lorsqu’on utilise un synchroniseur, utiliser la tige de

fixation de synchroniseur (fournie comme accessoire)

au lieu de la vis 1 située sur le côté supérieure.

Installare il copricinghia 3 come mostrato nell'illustrazione.

1 Vite 12 mm in lunghezza (fornita come accessori)

2 Vite 8 mm in lunghezza (fornita come accessori)

* Quando si usa il sincronizzatore, utilizzare l'asta di

fissaggio del sincronizzatore. (fornita come accessori)

invece della vite 1 posta sul lato superiore.

請如圖所示安裝皮帶防護罩 3。

1螺絲頭下長度　12mm（選購品）

2螺絲頭下長度　8mm（選購品）

※ 使用信號指示燈時，請使用信號指示燈固定桿（附屬

品）來代替上側的螺絲 1。

– 18 –

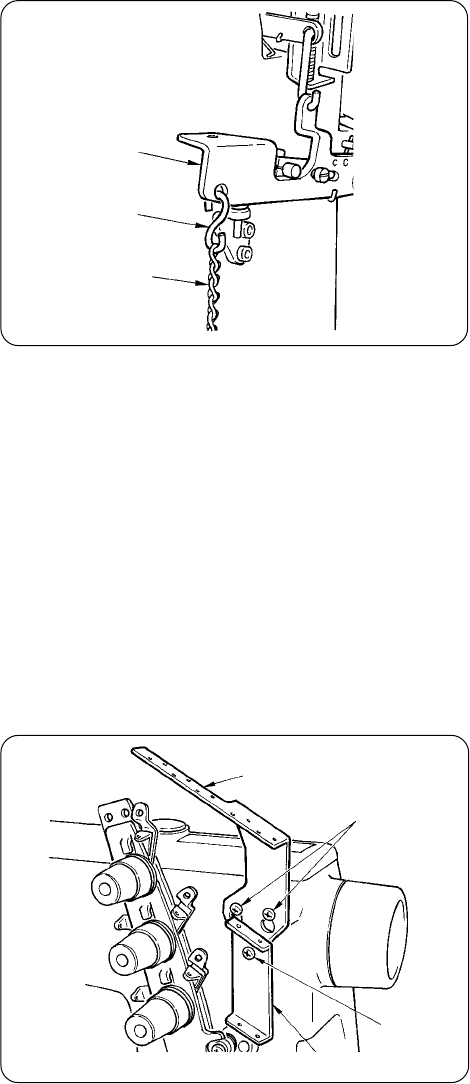

1）鎖 1のフック 2を、押え上げレバー 3に掛けてく

ださい。

2）鎖 1の反対側のフックをペダルに掛けてください。

1) Hang hook 2 of chain 1 to presser bar lifting lever 3.

2) Hook the other side of the chain 1 to the pedal.

1)Den Haken

der Kette

an den

Stoffdrückerstangenhebel

hängen.

2) Das andere Ende der Kette

am Pedal befestigen.

1) Accrocher le crochet

de la chaîne

au levier de

relevage de barre de presseur

2) Accrocher l’autre extrémité de la chaîne 1 à la pédale.

1) Enganche el gancho 2 de la cadena

a la palanca

elevadora del la barra prensatela.

2) Enganche el otro lado de la cadena

al pedal.

1) Appendere il gancio 2 della catena

alla leva di sollevamento della barra del pressore 3.

2) Appendere l'altro lato della catena

al pedale.

1）請把鏈條

的鉤 2褂到壓腳提昇撥桿

上。

2）請把鏈條

另一側的鉤褂到踏板上。

6. 鎖の取り付け / Installing the chain / Installieren der Kette/ Installation de la chaîne

Modo de instalar la cadena / Installazione della catena / 鏈條的安裝

7. 糸案内の取り付け / Installing the thread guide / Installieren der Fadenführung

Pose du guide-fil / Instalación de guíahilos / Installazione del guidafilo

導線器的安裝

1) 付属の第一糸案内 1をねじ 2でアームに取り付け

てください。

2) 糸案内3を第一糸案内1にねじ 4で取り付けてく

ださい。

1) Install thread guide No. 1 1 supplied as accessories on

the machine arm with screws 2.

2) Install thread guide 3 on thread guide No. 1 1 with screw

1) Die mitgelieferte Fadenführung Nr. 1 1 mit den

Schrauben 2 am Maschinenarm befestigen.

2) Die Fadenführung 3 mit der Schraube 4 an der

Fadenführung Nr. 1 1 befestigen.

1) Poser le guide-fil nº 1 1 (fourni comme accessoire) sur le bras de la machine avec les vis 2.

2) Poser le guide-fil 3 sur le guide-fil nº 1 1 avec la vis 4.

1) Instale, utilizando los tornillos 2, el guíahilos No. 1 1 (que se suministra como accesorio) en el brazo de la máquina.

2) Instale, utilizando el tornillo 4, el guíahilos 3 en el guíahilos No. 1 1.

1) Installare il guidafilo No. 1 1 fornito come accessori sul braccio della macchina con le viti 2.

2) Installare il guidafilo 3 sul guidafilo No. 1 1 con la vite 4.

1）把附屬的第 1 導線器 1用螺絲 2安裝到機臂上。

2）把導線器 3用螺絲 4安裝到第 1 導線器 1。

– 19 –

4. 給油・注油について / LUBRICATION AND OILING /

SCHMIERUNG UND ÖLUNG / LUBRIFICATION ET HUILAGE

LUBRICACIÓN Y MODO DE APLICAR EL ACEITE

RIFORNIMENTO DELL’OLIO E LUBRIFICAZIONE / 關於加油、注油

1. 潤滑油について / Lubricating oil / Schmieröl / Huile lubrifiante / Aceite lubricante

Olio lubrificante / 關於機油

給油 / Lubrication

Schmierung

Lubricating oil has been taken out at the time of delivery. Be

sure to supply lubricating oil before using the sewing machine

for the first time.

• Oil used : JUKI MACHINE OIL 18

Do not use oil addition agent since

deterioration of lubricating oil or

machine trouble will be caused.

Remove oil hole cap 2 on which “OIL” is indicated and fill

the oil reservoir with lubricating oil up to the level between

the upper and lower engraved marker lines.

1) Check oil gauge 1 and make sure that lubricating oil

level is between the upper and lower two lines. When

lubricating oil level lowers below the lower line, supply

lubricating oil.

2) Make sure that lubricating oil comes out from the nozzle

of oil circulation identification window 3 when rotating the

sewing machine. When lubricating oil does not come out,

perform “Inspecting and replacing the oil filter”. (See page

74.)

Cau tion

< ミシンを初めて使用するとき＞

出荷時、潤滑油は抜いてあります。ミシンを初めて使用

する前には、必ず潤滑油を給油してください。

¡ 使用オイル：JUKI MACHINE OIL 18

オイルの添加剤は、潤滑油の劣化やミシン故

障の原因となりますので、使用しないでくだ

さい。

給油は、「OIL」と指示されている給油口キャップ 2を

取り外して、オイルゲージ1の上下の刻線の間まで入れ

てください。

< ミシンを使用する前の点検＞

1）オイルゲージ1を点検し、上下2本の線の間に潤滑

油があるか確認してください。潤滑油が線より下に

あるときは、潤滑油を補給してください。

2）ミシンを回したとき、オイル循環確認窓3のノズル

から潤滑油が出ることを確認してください。潤滑油

が出ないときは、「オイルフィルタの点検・交換」

（74 ページ参照）を行ってください。

Das Schmieröl ist vor der Auslieferung abgelassen worden.

Füllen Sie unbedingt Schmieröl ein, bevor Sie die

Nähmaschine zum ersten Mal in Betrieb nehmen.

• Verwendetes Öl : JUKI MACHINE OIL 18

Verwenden Sie keine Ölzusätze, weil

dadurch eine Verschlechterung des

Schmieröls oder Maschinenstörungen

verursacht werden.

Den Öleinfülldeckel 2 mit der Aufschrift "OIL" entfernen, und

den Ölbehälter bis zu einem Stand zwischen der oberen und

unteren eingravierten Markierungslinie mit Schmieröl füllen.

<Überprüfen vor Benutzung der Nähmaschine>

)Den Ölstandanzeiger 1 überprüfen und sicherstellen, dass

sich der Schmierölstand zwischen der oberen und unteren

Linie befindet. Wenn der Schmierölstand unter die untere

Linie abfällt, ist Schmieröl nachzufüllen.

2) Vergewissern Sie sich, dass Schmieröl aus der Düse

des Ölumlauf-Prüffensters 3 herauskommt, wenn die

Nähmaschine in Betrieb ist. Falls kein Schmieröl

herauskommt, führen Sie den Vorgang unter "Überprüfen

und Auswechseln des Ölfilters" durch. (Siehe Seite 74.)

Vor sicht

– 20 –

〈初次使用縫紉機時〉

出貨時，機油均被排放。因此初次使用縫紉機之前，請一定加入機油。

．使用機油：JUKIMACHINEOIL18

機油添加劑會造成機油的劣化或造成縫紉機的故障，因此請不要使用。

加油時，請卸下標有「OIL」的加油口蓋子 2，把機油加到油尺 1的上下刻線之間。

〈使用縫紉機前的檢查〉

1）檢查油尺 1，請確認油量是否在上下 2 根刻線之間。如果油量比下線還低時，請補加機油。

2）轉動縫紉機，從機油椒環確認窗3確認是否機油從噴嘴噴出來。如果沒有機油噴出時，請進行「機油過濾器的檢

查和更換」（參照 74 頁）。

注意

La machine est livrée sans huile lubrifiante à l’intérieur. Mettre

impérativement de l’huile lubrifiante avant la première

utilisation de la machine.

• Huile préconisée : JUKI MACHINE OIL 18

Ne pas utiliser d’additif d’huile car ceci

dégraderait l’huile et causerait des

dommages à la machine.

Retirer le bouchon d’orifice d’huile 2 portant la mention “OIL”

et remplir le réservoir d’huile avec de l’huile lubrifiante jusqu’à

un niveau compris entre les traits de repère supérieur et

inférieur.

<Vérification avant l’utilisation de la machine>

1) Vérifier la jauge d’huile 1 et s’assurer que le niveau

d’huile lubrifiante se trouve entre les traits supérieur et

inférieur. Lorsque le niveau d’huile descend sous le trait

inférieur, faire l’appoint d’huile lubrifiante.

2) S’assurer que l’huile lubrifiante sort par la buse du hublot

de contrôle de circulation d’huile 3 lorsque la machine

tourne. Si l’huile lubrifiante ne sort pas, effectuer le

“Contrôle et remplacement du filtre à huile”. (Voir page 74.)

Atten tion

El aceite lubricante se ha extraído al tiempo de la entrega.

Cerciórese de suministrar aceite lubricante antes de usar

por primera vez la máquina de coser.

• Aceite a usar: JUKI MACHINE OIL 18

No use ningún agente adicional al aceite

porque se corre el peligro de deteriorar el

aceite lubricante causando problemas en la

máquina de coser.

Retire la tapa 2 del agujero de aceite que lleva la marca “OIL”

(aceite) y llene el depósito con aceite lubricante hasta el nivel

entre las líneas demarcadoras grabadas superior e inferior.

1) Revise el manómetro de aceite 1 y asegúrese de que

el nivel del aceite lubricante se encuentre entre las líneas

superior e inferior. Cuando el nivel del aceite lubricante

se encuentre por debajo de la línea inferior, rellene aceite

lubricante.

2) Asegúrese de que el aceite lubricante fluya de la boquilla

de la mirilla de verificación de circulación de aceite 3cuando

se gira la máquina de coser. En caso de que no fluya el

aceite lubricante, ejecute el procedimiento de “Inspección

y reemplazo del filtro de aceite”. (Vea la página 74.)

Aten ción

<Quando la macchina per cucire viene messa in funzione

per la prima volta>

L’olio lubrificante è stato tolto al momento della consegna.

Non mancare di rifornire l’olio lubrificante prima di mettere

in funzione la macchina per cucire per la prima volta.

• Olio usato : JUKI MACHINE OIL 18

Non usare addittivo per olio poiché

saranno causati deterioramento dell’olio

lubrificante o guasti alla macchina.

Rimuovere il tappo del foro dell'olio 2 sul quale "OIL" è

indicato e riempire serbatoio dell'olio con olio lubrificante fino

al livello tra le linee di riferimento superiore e inferiore.

<Controllo da effettuare prima di usare la macchina per

cucire>

1) Controllare l'indicatore di livello dell'olio 1 e assicurarsi

che il livello dell'olio lubrificante sia tra le due linee

superiore e inferiore. Quando il livello dell'olio lubrificante

scende al di sotto della linea inferiore, rabboccare con

olio lubrificante.

2) Assicurarsi che olio lubrificante esca fuori dall'ugello

dell'indicatore visivo della circolazione dell'olio 3 quando

la macchina per cucire viene fatta girare. Quando olio

lubrificante non esce fuori, effettuare "Ispezione e

sostituzione del filtro dell'olio". (Vedere la pagina 74.)

Atten zione

Lubrification

Lubricatión

Rifornimento dell’ olio

加油

– 21 –

初めて使用するときや長期間使用されなかったときは、

必ず針棒 4に潤滑油を 2 ∼ 3 滴注油してください。

潤滑油は JUKI MACHINE OIL 18 をご使用ください。

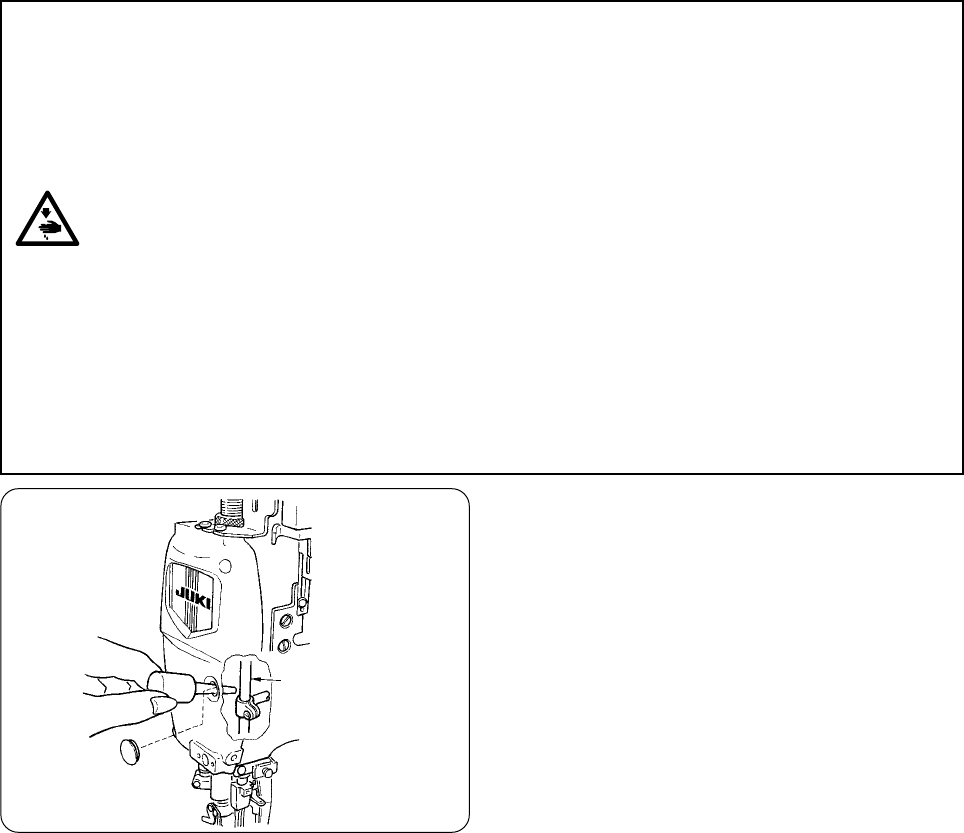

When you operate the sewing machine for the first time or

after an extended period of disuse, be sure to apply 2 to 3

drops of lubricating oil to needle bar 4.

For the lubricating oil, use JUKI MACHINE OIL 18.

Wenn Sie die Nähmaschine zum ersten Mal oder nach

längerer Nichtbenutzung in Betrieb nehmen, geben Sie

unbedingt 2 bis 3 Tropfen Schmieröl auf die Nadelstange

Verwenden Sie als Schmieröl JUKI MACHINE OIL 18.

Avant d’utiliser la machine pour la première fois ou après une longue interruption de service, mettre 2 ou 3 gouttes

d’huile lubrifiante sur la barre à aiguille 4.

Comme huile lubrifiante, utiliser de la JUKI MACHINE OIL 18.

Cuando utilice la máquina por primera vez o después de un período prolongado de desuso, asegúrese de aplicar de 2

a 3 gotas de aceite lubricante a la barra de agujas 4.

Utilice el ACEITE DE MÁQUINA JUKI 18 como aceite lubricante.

Quando la macchina per cucire viene attivata per la prima volta dopo l'installazione o dopo un lungo periodo di inattività,

aver cura di applicare 2 o 3 gocce di olio lubrificante alla barra ago 4.

Per l'olio lubrificante, usare JUKI MACHINE OIL 18.

初次使用時或較長時間沒有使用縫紉機時，請一定向針桿 4滴2∼3滴機油。

請一定使用 JUKIMACHINEOIL18 機油。

2. 注油について / Oiling / Ölen / Huilage / Mode de aplicar el aceite / Lubrificazione /

關於加油

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

– 22 –

本製品は、エスレン装置が標準装備されています。高速

縫製および化繊糸、化繊生地を使用する場合は、糸切れ、

目飛び防止のため、エスレン装置を使用してください。

使用する油は、シリコンオイル(ジメチルシリコン)です。

エスレンタンク 1のふた 2を開き、針糸、針先、エス

レン装置にシリコンオイルが入っているか確認してくだ

さい。不足しているときは、シリコンオイル(ジメチルシ

リコン)を補給してください。

シリコンオイルがエスレン装置以外の部

品に付着したときは、必ず拭き取ってく

ださい。付着したままにしておくと、ミシ

ンの故障の原因になります。

3. エスレン装置について / Silicon oil lubricating unit / Silikonöl-Schmiereinheit

Dispositif de lubrification à huile de silicone

Unidad para lubricación con aceite de silicona

Unità di lubrificazione ad olio di silicone / 線冷卻裝置

Cau tion Vor sicht

Diese Nähmaschine ist serienmäßig mit einer Silikonöl-

Schmiereinheit ausgestattet. Wenn Sie mit hoher

Geschwindigkeit nähen oder Synthetikgarn oder

Synthetikstoff verwenden, ist die Verwendung der Silikonöl-

Schmiereinheit zu empfehlen, um Fadenbruch oder

Stichauslassen zu verhüten. Für diese Einheit wird Silikonöl

(Dimethylsilikon) verwendet.

Die Deckel 2 der Silikonölbehälter 1 öffnen und prüfen, ob

Silikonöl für den Nadelfaden und die Nadelspitze in den

Behältern vorhanden ist.

Falls der Ölstand unzureichend ist, füllen Sie Öl

(Dimethylsilikon) nach.

Wenn Silikonöl an anderen Teilen außer

der Silikonöl-Schmiereinheit haftet,

wischen Sie es ab. Falls die Teile, an

denen Silikonöl haftet, nicht

abgewischt werden, kann es zu

Nähmaschinenstörungen kommen.

Cette machine est équipée en standard d’un dispositif de

lubrification à huile de silicone.

Utiliser le dispositif de lubrification à huile de silicone pour

empêcher une cassure du fil ou un saut de points lors d’une

couture à grande vitesse ou avec du fil ou du tissu

synthétique.

Huile de silicone utilisée (silicone diméthyl).

Ouvrir le couvercle 2 du conteneur de silicone 1 et s’assurer

que l’huile silicone atteint le fil d’aiguille, la pointe de l’aiguille

et l’unité de lubrification à huile silicone. Si l’huile silicone

est insuffisante en ces points, en remettre (silicone diméthyl)

S’il y a de l’huile de silicone sur des

pièces autres que le dispositif de

lubrification à huile de silicone, les

essuyer. Ne pas laisser d’huile de

silicone sur ces pièces car ceci pourrait

causer une anomalie de la machine.

Atten tion

Esta máquina de coser viene provista, como estándar, con

la unidad lubricante con aceite de silicona.

En el caso de coser a alta velocidad, o de usar hilos químicos

o materiales químicos, use la unidad lubricante con aceite

de silicona para evitar rotura de hilo o salto de puntada. El

aceite a usar es el aceite de silicona (silicona dimetílica).

Abra la cubierta 2 del contenedor de silicona 1 y cerciórese

de que el aceite de silicona entra en el hilo de la aguja, en la

punta de la aguja y en la unidad lubricante de aceite de

silicona. En caso de que el aceite de silicona sea insuficiente

ahí, rellene (silicona dimetílica).

Cuando el aceite de silicona se adhiere a

componentes que no sean la unidad

lubricante de aceite de silicona, hay que

limpiarlos sin falta. Si estos componentes

a los que se ha adherido aceite de silicona

se mantienen sin limpiarlos quitando bien

el aceite, aparecerán problemas en la

máquina de coser.

Aten ción

This sewing machine is provided with the silicon oil lubricating

unit as standard.In case of sewing at a high speed, or using

chemical thread or chemical fabric, use the silicon oil

lubricating unit to prevent thread breakage or stitch skipping.

Oil used is silicon oil (dimethyl silicon).

Open cover 2 of silicon container 1 and make sure that

silicon oil enters needle thread, needle tip and silicon oil

lubricating unit. If silicon oil is insufficient there, supply it

(dimethyl silicon).

When silicon oil adhered to the components

other than the silicon oil lubricating unit, be

sure to wipe it out. If the components to which

silicon oil adhered are kept without wiping

out the oil, sewing machine trouble will be

caused.

– 23 –

Questa macchina per cucire è dotata di unità di lubrificazione

ad olio di silicone come standard.

In caso della cucitura ad alta velocità, o quando si usa il filo

sintetico o tessuto sintetico, usare l’unità di lubrificazione ad

olio di silicone per prevenire rottura del filo o salti di punto.

L’olio usato è olio di silicone (silicone dimetilico)

Aprire il coperchio 2 del contenitore del silicone 1 e assicurarsi

che esista olio di silicone nell'unità di lubrificazione ad olio di silicone

per filo dell'ago e punta dell'ago. Se olio di silicone è insufficiente,

rifornirli di olio di silicone (silicone dimetilico).

Quando olio di silicone è aderito ai

componenti tranne l’unità di

lubrificazione ad olio di silicone, non

mancare di pulirlo. Se i componenti ai

quali olio di silicone è aderito sono

lasciati senza pulire l’olio, saranno

causati guasti alla macchina per

cucire.

Atten zione

本產品標準裝備有線冷卻裝置。高速縫製以及使用化纖

線、化纖布料時，為防止斷線、跳線，請使用線冷卻裝

置。

使用的油是珪油（二甲基珪）。

打開冷卻槽1的蓋子 2，確認裡面是否有機線、針頭、

硅膠油。如果油不夠時，請補加硅膠油（二甲基硅）。

珪油如果沾附到線冷卻裝置以外的零件上，

請一定擦乾淨。如果不擦乾淨，就會使縫紉

機發生故障。

5. ミシンの使い方 / OPERATION / BETRIEB / UTILISATION

OPERACION / FUNZIONAMENTO / 縫紉機的使用方法

1. 針について / Needle / Nadel / Aiguille / Aguja / Ago / 關於縫紉機針

本製品で使用する針は、UY128GAS です。針の番手は縫製

条件に合わせて適切な針を選定してください。

日本番手 9 10 11 12 14

ドイツ番手 65 70 75 80 90

The needle used for this sewing machine is UY128GAS.

For the needle No., select a proper needle in accordance with the

sewing conditions.

Japan No. 9 10 11 12 14

German No. 65 70 75 80 90

Die für diese Nähmaschine verwendete Nadel ist UY128GAS.

Wählen Sie je nach den Nähbedingungen eine Nadel mit geeigneter

Feinheitsnummer.

Japanische Nr. 9 10 11 12 14

Deutsche Nr. 65 70 75 80 90

L’aiguille utilisée pour cette machine est une UY128GAS.

Comme numéro d’aiguille, sélectionner une aiguille adaptée aux

conditions de couture.

N° japonais 9 10 11 12 14

Nº allemand 65 70 75 80 90

La aguja que se utiliza en esta máquina de coser es UY128GAS..

En cuanto al No. de la aguja, seleccione la aguja apropiada de

acuerdo con las condiciones de cosido.

No. de Japón 9 10 11 12 14

No. de Alemania

65 70 75 80 90

L'ago usato per questa macchina per cucire è UY128GAS.

Per il No. di ago, selezionare un ago corretto a seconda delle

condizioni di cucitura.

No. giapponese 9 10 11 12 14

No. tedesco 65 70 75 80 90

本產品使用的縫紉機針是 UY128GAS 。

機針的針號應根據縫製條件來適當地選擇。

日本針號 910111214

德國針號 65 70 75 80 90

注意

– 24 –

2. 針の取り付け方 / Attaching the needle / Anbringen der Nadel / Pose de l’aiguille

Modo de colocar la aguja / Posizionamento dell’ago / 機針的安裝方法

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

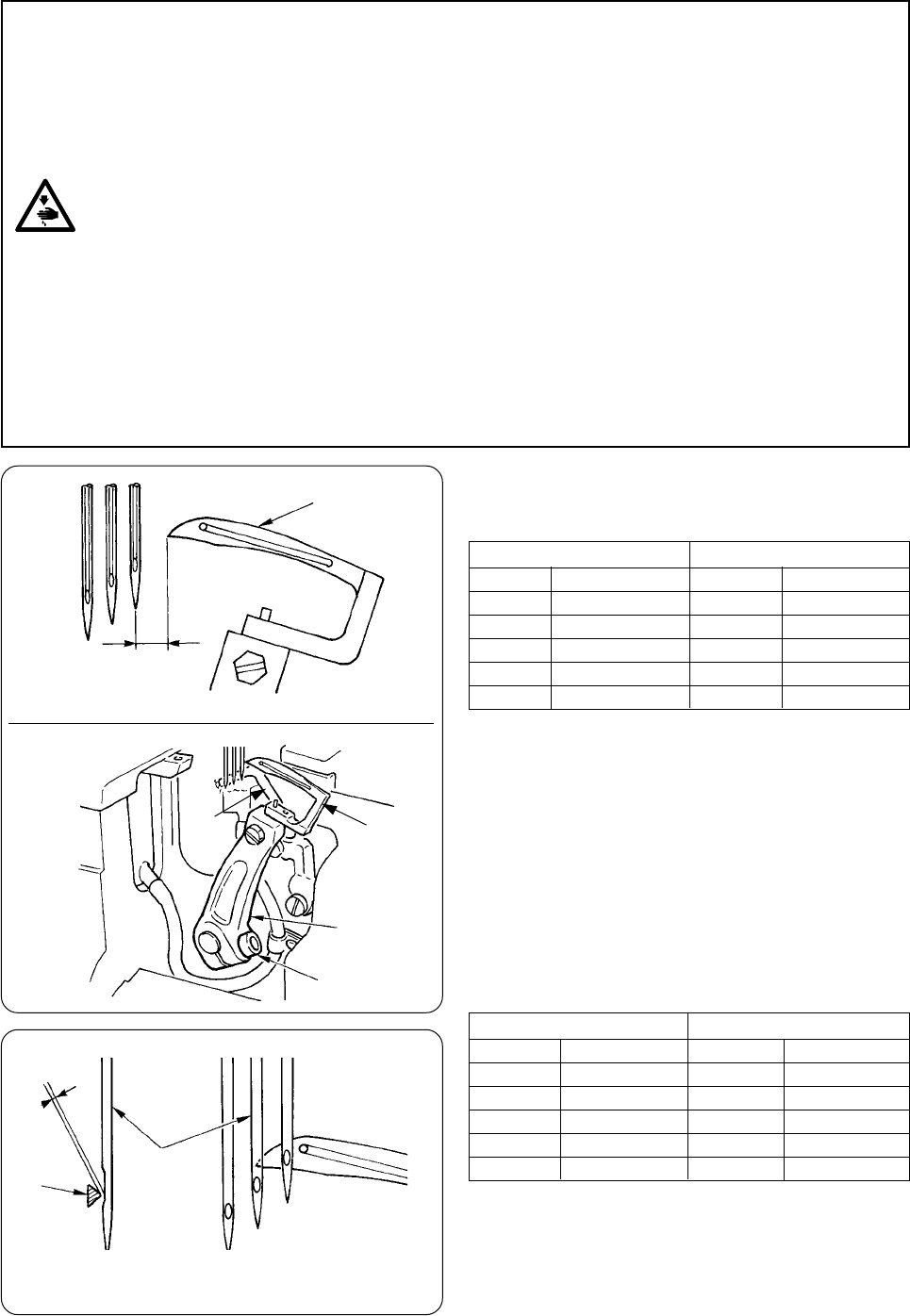

1）ドライバーで針1の止めねじ2をゆるめてください。

2）新しい針を、えぐりが奥向きになるように、針留め

3の穴の奥まで差し込んでください。

3）針の止めねじ 2を締め付けてください。

1) Loosen setscrew 2 of needle 1 with a screwdriver.

2) Hold the new needle with indented part facing to the rear

and insert it into the hole in needle clamp 3 until the end

of hole is reached.

3) Securely tighten setscrew 2 of the needle.

1) Die Klemmschraube 2 der Nadel 1 mit einem

Schraubendreher lösen.

2) Die neue Nadel so halten, dass ihre Hohlkehle nach

hinten zeigt, und dann bis zum Anschlag in die Bohrung

der Nadelklemme 3 einführen.

3) Die Klemmschraube 2 der Nadel fest anziehen.

1) Desserrer la vis de fixation 2 de l’aiguille 1 avec un

tournevis.

2) Tenir la nouvelle aiguille avec sa saignée tournée vers l’arrière

et l’introduire à fond dans l’orifice du pince-aiguille 3.

3) Serrer à fond la vis de fixation 2 de l’aiguille.

1) Afloje el tornillo 2 de la aguja 1 con un destornillador.

2) Sostenga la nueva aguja con su parte indentada mirando hacia atrás e insértela en el agujero del sujetador 3 de la

aguja, hasta que llegue al fin del agujero.

3) Apriete bien el tornillo 2 de la aguja.

1) Allentare la vite di fissaggio 2 dell’ago 1 con un cacciavite.

2) Tenere l'ago nuovo con la parte incava volta verso il dietro e inserirlo nel foro nel morsetto dell'ago 3 finché il fondo

del foro venga raggiunto.

3) Stringere saldamente la vite di fissaggio 2 dell’ago.

1）用螺絲刀擰鬆機針 1的固定螺絲 2。

2）把新縫紉機針的凹部朝向裡側，然後紳紳地插進針座 3的孔裡。

3）然後請擰緊機針固定螺絲 2。

[

エグリ部分

Scarf

Hohlkehle

Creux

Partes indentadas

Parti intaccate

凹槽

良

GOOD

否

良

GOOD

否

– 25 –

注意 :

不意の起動による人身の損傷を防ぐため電源を切り、モータの回転が止まったことを確認してから行ってください。

糸の通し方を間違うと目飛び、糸切れ、針折れ、調子ムラなどの原因になりますのでご注意ください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest. If threading is wrong, stitch

skipping, thread breakage, needle breakage or irregular stitches will be caused. So, be careful.

WARNUNG :

Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die

Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor

Sie mit dieser Arbeit beginnen. Falsches Einfädeln kann Stichauslassen, Fadenbruch, Nadelbruch oder

unregelmäßige Stiche zur Folge haben. Lassen Sie daher Sorgfalt walten.

AVERTISSEMENT :

Pour ne pas risquer des blessures dues à une brusque mise en marche de la machine, toujours mettre la

machine hors tension et s’assurer que le moteur est complètement arrêté avant de commencer l’opération

ci-dessous. Un enfilage incorrect peut se traduire par des sauts de points, une cassure du fil, une cassure

de l’aiguille ou des points irréguliers. Faire attention.

¡AVISO!

Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente

eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente

parado.Si el enhebrado es incorrecto, puede causar salto de puntada, rotura del hilo, rotura de la aguja o

puntadas irregulares. Por lo tanto, asegúrese de hacerlo correctamente.

AVVERTIMENTO :

Al fine di evitare ferimenti causati dall’avvio improvviso della macchina, spegnere la macchina ed assicurarsi

in anticipo che il motore abbia completamente cessato di ruotare. Se l'infilatura è sbagliata, salti di punto,

rottura del filo, rottura dell'ago o punti irregolari saranno causati. Perciò, fare attenzione.

注意 :

為了防止突然的起動造成人身事故，請關掉電源，確認馬達確實停止後再進行操作。

穿線方法不正確，會造成跳針、斷線、斷針、張力不好等故障。

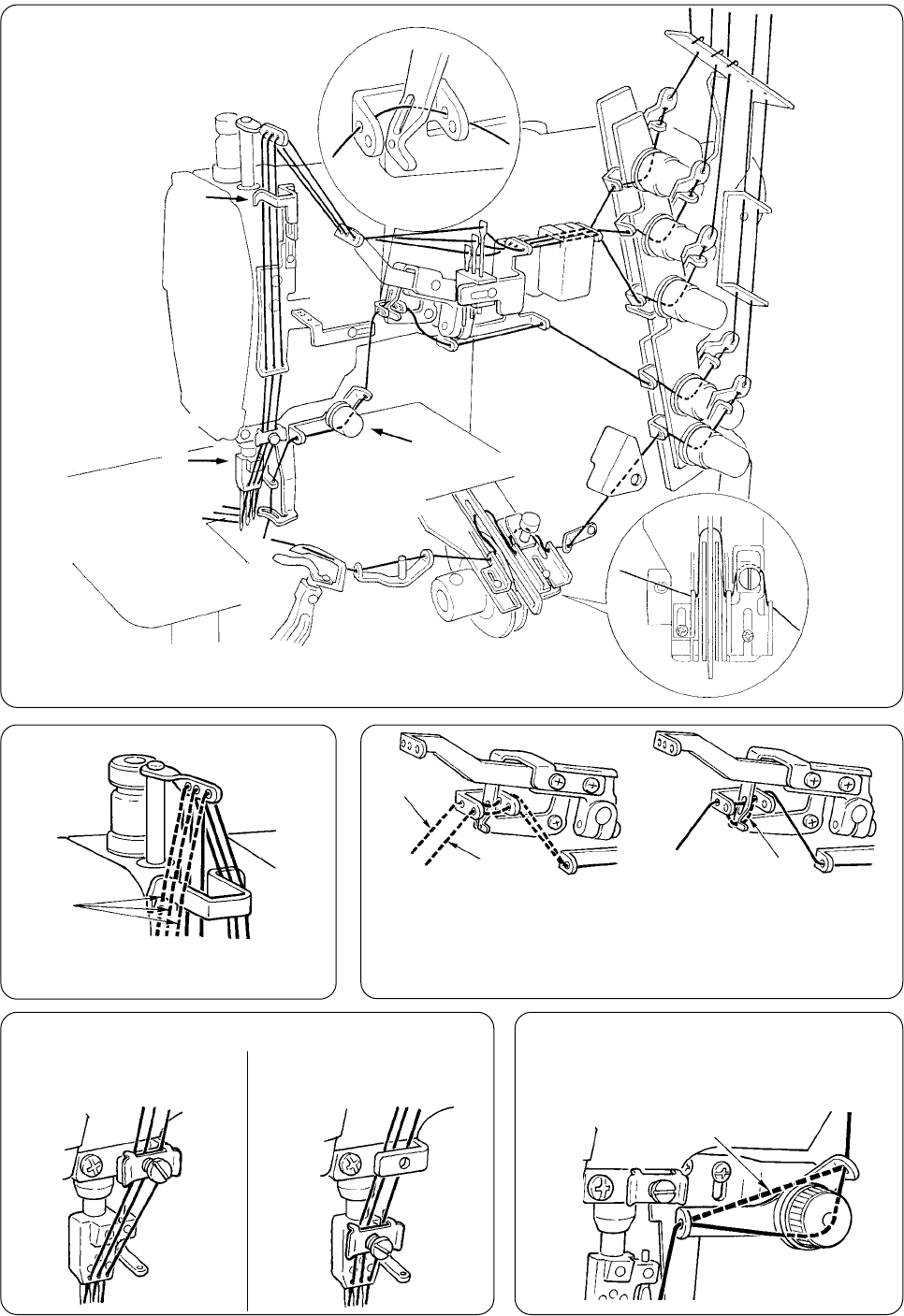

3. 糸の通し方 / Threading the machine head / EinfädeIn des Maschinenkopfes

Enfilage de la tête de la machine / Modo de enhebrar el cabezal de la máquina de coser

Infilatura del filo nella testa della macchina / 穿線方法

– 26 –

伸びの大きい糸を使用する場合

When using more stretchable

thread

飾り糸がゆるみすぎる場合＝ B

Bに通してもゆるみすぎる場合＝ C

When covering thread is excessively

loosened = B

When covering thread is excessively

loosened even after passing B = C

飾り糸が締まりすぎる場合＝ D

When covering thread is excessively

tense = D

伸びの大きい糸を使用する場合、破線 A

Broken lines A when stretcher thread is used

伸びの小さい糸を使用する場合

When using less stretchable

thread

伸びの大きい糸を使用する場合、破線 E

Broken line E when using more stretchable thread

(1)標準的な糸の通し方 / Standard threading

図の要領で、糸を通してください。

Thread the machine head according to the following threading illustrations.

– 29 –

(2)軟らかい縫い目の糸の通し方 / Threading for soft seams

軟らかい縫い目を必要とする場合は、針糸の糸通しを替え、下糸カム糸案内の位置をスライドさせてください。

When soft seams are required, change the threading of needle thread and slide the position of looper thread cam eyelet.

A. 針糸の糸通し / Threading of needle thread

針棒天びん 1には針糸を通しません。揺動天びん 2から揺動天びん糸案内 3に糸を通します。

その他は「標準的な糸の通し方」と同じです。

Do not pass needle thread through needle bar thread take-up 1. Pass the thread from rocking thread take-up 2 to

rocking thread take-up thread guide

3. Other points are same as those of “Standard threading”.

標準的な縫い目の場合 / In case of standard seams 軟らかい縫い目の場合 / In case of soft seams

1. 左の糸案内の下端を手前側の刻線に合わせる。

2. 右の糸案内の穴位置を左に合わせる。

1. Adjust the bottom end of left-hand thread guide to

the engraved marker line on the front side

2. Adjust the position of the hole in the right-hand thread

guide to that of the hole in the left-hand thread guide.

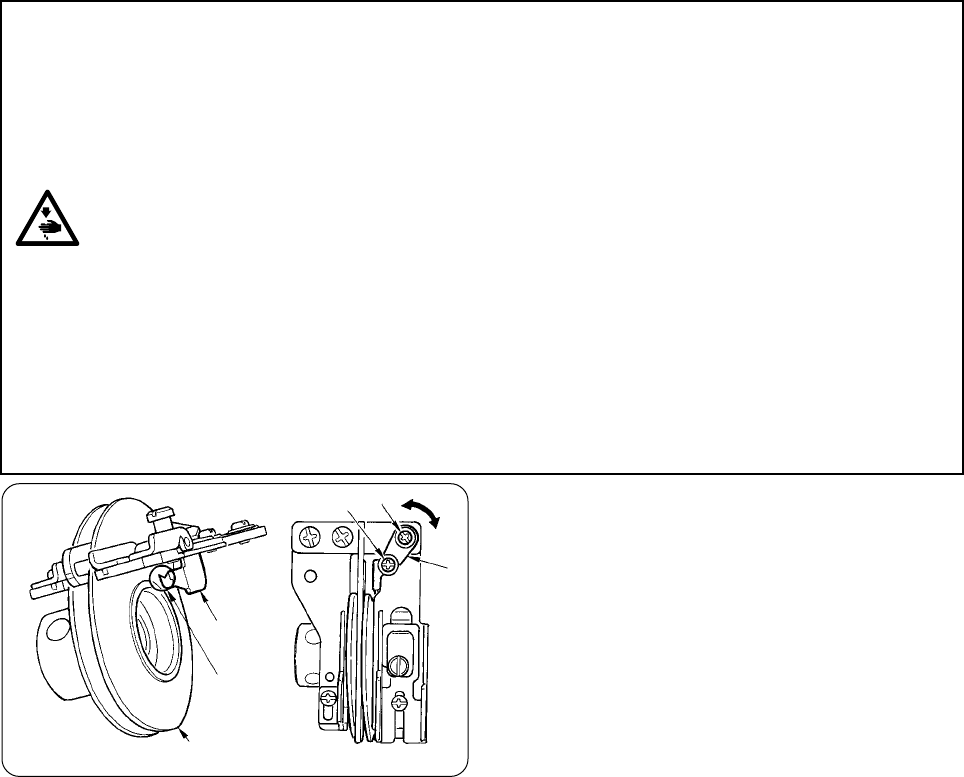

B. 下糸カム糸案内調整値

Adjustment value of the looper thread cam eyelet

刻線

Engraved

marker line

刻線

Engraved

marker line

– 32 –

4. 縫い目長さの調節 / Adjusting the stitch length / Einstellen der Stichlänge

Réglage de la longueur des points / Modo de ajustar la longitud de puntada

Regolazione della lunghezza del punto / 縫跡長度的調節

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

縫い目長さは、1.2mmから 3.6mm まで無段階に調節

できます。

※実際の縫い上がりの縫い目長さは、生地の種類と厚

さによって異なります。

[ 縫い目長さの変え方 ]

送り調節つまみ 1を右に回すと縫い目は大きくなりま

す。左に回すと縫い目は小さくなります。

・縫い目長さを 3.6mm 以上にする場合

ねじ 2をゆるめ、送り調節つまみ1を右に回し縫い目

長さを調節します。

最後にピン 3を奥に当たるまで押し込み、ねじ2で固

定します。

送り歯同士、または送り歯と針板が接触しない範囲で使

用してください。

The stitch length can be infinitely adjusted from 1.2 mm to

3.6 mm.

* The actually sewn stitch length varies in accordance with

kind and thickness of the materials.

[How to change the stitch length]

Turn clockwise feed regulating knob 1 to increase the stitch

length.

Turn it counterclockwise to decrease the stitch length.

• When making the stitch length 3.6 mm or more

Loosen screw 2 and turn clockwise feed regulating knob

1 to regulate the stitch length.

Push pin 3 until it goes to the end, and fix it with screw 2.

Use the machine within the range where feed dogs or feed

dog and throat plate do not come in contact with each other.

– 33 –

Die Stichlänge kann zwischen 1,2 mm und 3,6 mm stufenlos eingestellt werden.

* Die tatsächliche Stichlänge hängt von der Art und Dicke des Materials ab.

[Ändern der Stichlänge]

Den Transportregulierknopf 1 im Uhrzeigersinn drehen, um die Stichlänge zu vergrößern.

Den Knopf entgegen dem Uhrzeigersinn drehen, um die Stichlänge zu verkleinern.

• Wenn die Stichlänge auf 3,6 mm oder mehr eingestellt wird

Die Schraube 2 lösen, und den Transportregulierknopf 1 im Uhrzeigersinn drehen, um die Stichlänge zu regulieren.

Zum Schluss den Stift 3 bis zum Anschlag hineindrücken und mit der Schraube 2 sichern.

Verwenden Sie die Maschine innerhalb des Bereichs, in dem die Transporteure bzw. Transporteur und Stichplatte nicht

miteinander in Berührung kommen.

La longueur des points peut être réglée en continu entre 1,2 et 3,6 mm.

* La longueur des points réellement exécutés varie selon le type et l’épaisseur du tissu.

[Comment changer la longueur des points]

Pour augmenter la longueur des points, tourner le bouton de réglage d’entraînement 1 dans le sens des aiguilles d’une

montre.

Pour diminuer la longueur des points, le tourner dans le sens inverse des aiguilles d’une montre.

• Pour obtenir une longueur des points de 3,6 mm ou plus

Desserrer la vis 2 et tourner le bouton de réglage d’entraînement 1 dans le sens des aiguilles d’une montre pour régler

la longueur des points.

Pousser ensuite l’axe 3 jusqu’au fond et le fixer avec la vis 2.

Utiliser la machine de telle façon que les griffes d’entraînement ou la griffe d’entraînement et la plaque à aiguille ne

viennent pas en contact entre elles.

La longitud de puntada se puede ajustar indefinidamente desde 1,2 a 3,6 mm.

* La longitud de puntada del cosido actual varía en conformidad con la clase y grosor del material.

[Cómo modificar la longitud de puntada]

Gire la perilla reguladora de transporte 1 en el sentido de las manecillas del reloj, para aumentar la longitud de

puntada.

Gírela en el sentido opuesto a las manecillas del reloj, para disminuir la longitud de puntada.

• Cuando se desee una longitud de puntada de 3,6 mm o mayor

Afloje el tornillo 2 y gire la perilla reguladora de transporte 1 en el sentido de las manecillas del reloj para ajustar la

longitud de puntada.

Por último, empuje el pasador 3 hasta el extremo y fíjelo con el tornillo 2.

Use la máquina dentro de la gama donde los dentados de transporte o el dentado de transporte y la placa de agujas no

se toquen entre sí.

縫跡長度可以在 1.2mm 到 3.6mm 的範圍任意地調整。

※ 實際縫製後的縫跡長度，隨布料的種類和厚度，而有所不同。

﹝改變縫蹟長度的方法﹞

向右轉動送布調節旋鈕 1，縫蹟變大。向左轉動，則縫蹟變小。

把縫蹟長度設定到 3.6mm 以上時

擰鬆螺絲 2，向右轉動送布調節旋鈕 1，調節縫蹟長度。

最後，把銷子 3插到深處，再用螺絲 2擰緊固定。

請在送布牙與送布牙，送布牙與針板不相接觸的範圍進行使用。

La lunghezza del punto può essere regolata in modo continuo da 1,2 mm a 3,6 mm.

* La lunghezza del punto realmente cucito varia a seconda del tipo e spessore di materiali.

[Come cambiare la lunghezza del punto]

Girare in senso orario la manopola di regolazione del trasporto 1 per aumentare la lunghezza del punto.

Girarla in senso antiorario per diminuire la lunghezza del punto.

• Quando si regola la lunghezza del punto a 3,6 mm o più

Allentare la vite 2 e girare in senso orario la manopola di regolazione del trasporto 1 per regolare la lunghezza del

punto.

Infine, spingere il perno 3 finché esso vada al fondo, e fissarlo con la vite 2.

Usare la macchina entro il campo in cui le griffe di trasporto o la griffa di trasporto e la placca ago non vengono a

contatto l'una con l'altra.

– 34 –

Loosen differential lock nut 1 and move lever 2 up for

gathering and down for stretching.

The differential feed ratio becomes 1 : 1 at the position where

the pointer of lever 2 is on the long scale. Note that two

scales on the upper side show 1 : 1.4 and 1 : 2 respectively,

and one on the lower side 1 : 0.7.

Fine adjustment of the differential feed ratio can be

performed with micro-adjustment knob 3.

There is a case where feed dogs or feed

dog and throat plate come in contact with

each other by the aforementioned

adjustment according to the relation

between the stitch length and the

differential feed ratio. So, be very careful.

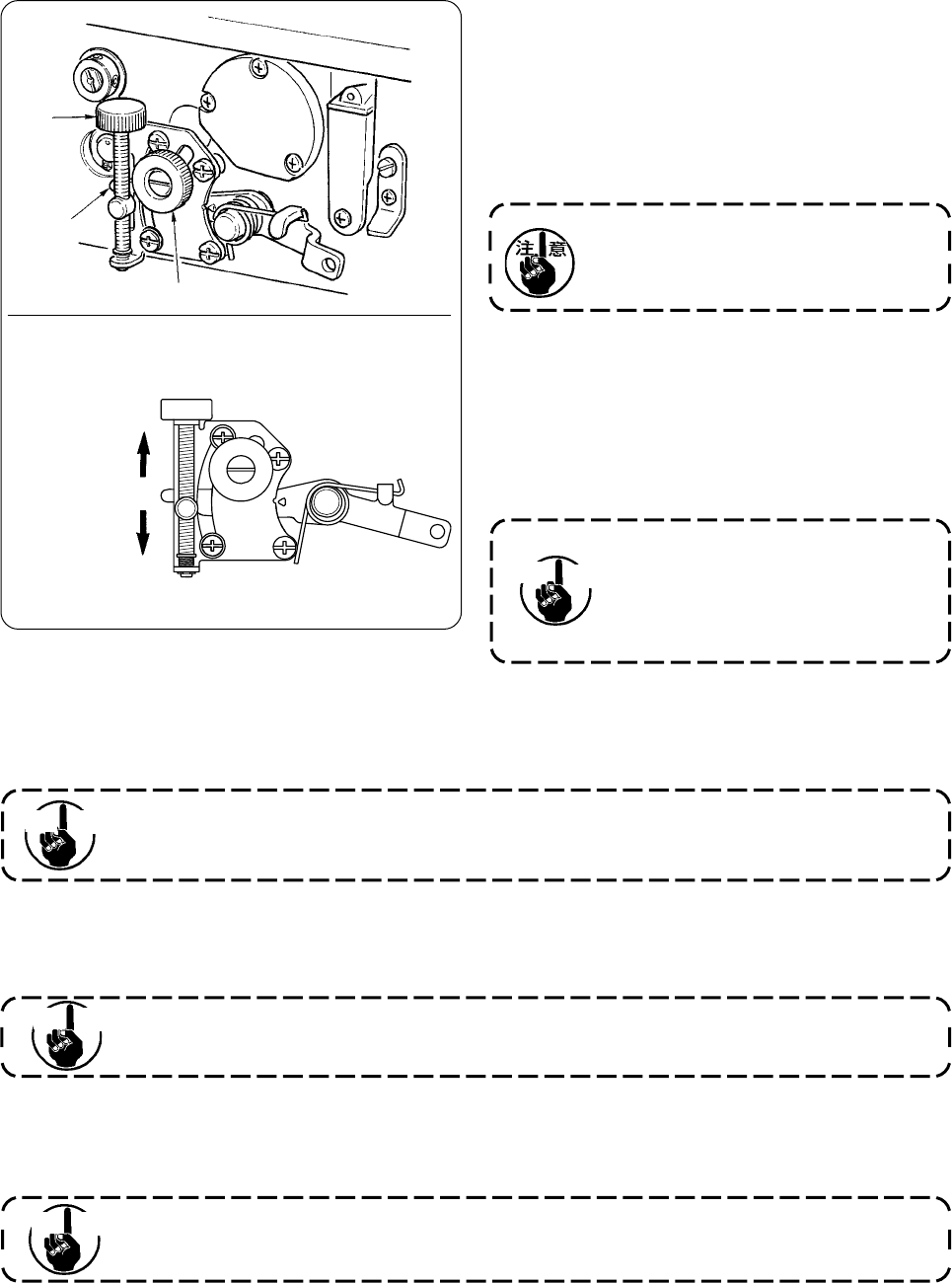

5. 差動比の調節 / Adjusting the differential feed ratio

Einstellen des Differentialtransportverhältnisses / Réglage du rapport d’entraînement différentiel

Ajuste de la relación de transporte diferencial / Regolazione del rapporto di trasporto differenziale

差動比的調節

差動ロックナット1をゆるめ、レバー2を上げると、縫

い上がった生地は縮みます。

レバー 2を下げると、縫い上がった生地は伸びます。

レバー 2の指針が長い目盛りの位置で、差動比は 1：1

となります。上側の 2 つの目盛りはそれぞれ 1：1.4、

1：2 、下側の1つは1：0.7となるようになっています。

マイクロアジャストつまみ 3で、差動比の微量調節が

できます。

縫い目長さと差動比の関係で、調整によって

は、送り歯同士または送り歯と針板が接触し

て破損する場合がありますので十分注意して

ください。

縮む / Gathering

Kräuseln

Fronçage

Fruncido

Arricciatura / 縮短

Cau tion

伸びる / Stretching

Strecken / Etirage

Estiraje / 伸長

Die Differential-Sicherungsmutter 1 lösen, und den Hebel 2 für Kräuseln nach oben, und für Strecken nach unten schieben.

Das Differentialtransportverhältnis beträgt 1:1 an der Position, an der sich der Zeiger des Hebels 2 auf der langen Skala

befindet. Beachten Sie, dass die beiden oberen Skalen 1:1,4 bzw. 1:2 anzeigen, während die untere Skala 1:0,7 anzeigt.

Mit dem Feineinstellknopf 3 kann eine Feineinstellung des Differentialtransportverhältnisses durchgeführt werden.

.Je nach der Beziehung zwischen der Stichlänge und dem Differentialtransportverhältnis kann es

vorkommen, dass bei der obigen Einstellung die Transporteure oder ein Transporteur und die

Stichplatte miteinander in Berührung kommen. Lassen Sie daher größte Sorgfalt walten.

Vor sicht

Desserrer le contre-écrou de différentiel 1 et déplacer le levier 2 vers le haut pour le fronçage et vers le bas pour l’étirage.

Le rapport d’entraînement différentiel est de 1 : 1 lorsque l’index du levier 2 se trouve sur la longue échelle. Noter que les

deux échelles supérieures indiquent respectivement 1 : 1,4 et 1 : 2 et que l’échelle inférieure indique 1 : 0,7.

On peut régler finement le rapport d’entraînement différentiel avec le bouton de micro-réglage 3.

Dans certains cas, les griffes d’entraînement peuvent venir en contact entre elles ou une griffe

d’entraînement peut venir en contact avec la plaque à aiguille après le réglage ci-dessus, ceci dépendant

de la relation entre la longueur des points et le rapport d’entraînement différentiel. Faire très attention.

Atten tion

Afloje la contratuerca del diferencial 1 y mueva la palanca 2 hacia arriba para encoger y bájela para estirar.

La relación de transporte diferencial deviene 1:1 en la posición donde el indicador de la palanca 2 está en la escala larga.

Tenga en cuenta que las dos escalas en el lado superior muestran 1 : 1,4 y 1 : 2 respectivamente, y la del lado inferior 1 : 0,7.

El ajuste fino de la relación de transporte diferencial puede realizarse mediante la perilla de microajuste 3.

Puede darse el caso en que los dientes de transporte o el dentado de transporte y la placa de agujas entren

en contacto debido al ajuste anteriormente mencionado, dependiendo de la correspondencia entre la longitud

de puntada y la relación de transporte diferencial. Por lo tanto, tenga mucho cuidado.

Aten ción

– 35 –

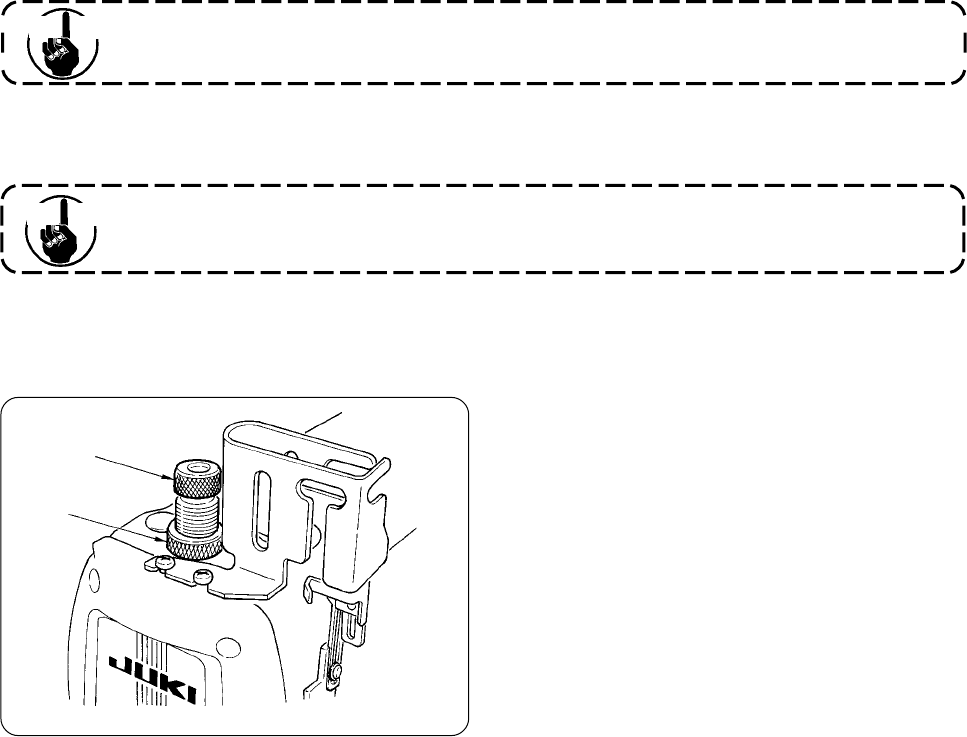

押え圧力は、縫い目が安定する範囲で、できるだけ弱く

してください。

圧力の調節は、押え調節ねじ 1のロックナット 2をゆ

るめて、押え調節ねじ1を回します。調節後は、ロック

ナット 2を締めてください。

右に回すと、押える力が強くなります。

左に回すと、押える力が弱くなります。

Decrease the presser foot pressure as low as possible to

such an extent that stitches are stabilized.

To adjust the pressure, loosen lock nut 2 of presser spring

regulator 1 and turn presser spring regulator 1. After the

adjustment, tighten lock nut 2.

Turning it clockwise to increase the pressure.

Turning it counterclockwise to decrease the pressure.

Verringern Sie den Nähfußdruck so weit wie möglich, ohne dass sich die Stabilität der Stiche verschlechtert.

Zum Einstellen des Drucks die Sicherungsmutter 2 des Nähfußfederreglers 1 lösen, und den Nähfußfederregler 1

drehen. Nach der Einstellung die Sicherungsmutter 2 wieder festziehen.

Durch Drehen im Uhrzeigersinn wird der Federdruck erhöht.

Durch Drehen entgegen dem Uhrzeigersinn wird der Federdruck verringert.

Diminuer la pression du pied presseur au minimum dans la mesure où les points restent stables.

Pour régler la pression, desserrer le contre-écrou 2 du régulateur de ressort de presseur 1 et tourner le régulateur de

ressort de presseur 1. Après le réglage, resserrer le contre-écrou 2.

Pour augmenter la pression, tourner dans le sens des aiguilles d’une montre.

Pour diminuer la pression, tourner dans le sens inverse des aiguilles d’une montre.

Disminuya la presión del pie prensatelas lo más posible, hasta el punto en que se estabilicen las puntadas.

Para ajustar la presión, afloje la contratuerca 2 del regulador 1 del resorte del prensatelas y gire el regulador 1 del

resorte del prensatelas. Después del ajuste apriete la contratuerca 2.

Si es girado en el sentido de las manecillas del reloj, aumentará la magnitud de la presión.

Si es girado en el sentido opuesto a las manecillas del reloj, disminuirá la magnitud de la presión.

Diminuire la pressione del piedino premistoffa il più possibile purché i punti siano stabilizzati.

Per regolare la pressione, allentare il controdado 2 del regolatore della molla del pressore 1 e girare il regolatore della

molla del pressore 1.

Al termine della regolazione, stringere il controdado 2.

Girarlo in senso orario per aumentare la forza della pressione.

Girarlo in senso antiorario per diminuire la forza della pressione.

請把壓腳壓力在縫蹟穩定的範圍內儘量調弱。

調節壓力時，擰鬆壓腳調節螺絲 1的鎖定螺母 2，轉動壓腳調節螺絲 1。調節後，請擰緊鎖定螺母 2。

向右轉動之後，壓力變強。

向左轉動之後，壓力變弱。

6. 押え圧力の調節 / Adjusting the presser foot pressure / Einstellen des Nähfußdrucks

Réglage de la pression du pied presseur / Ajuste de la presión del pie prensatelas

Regolazione della pressione del piedino premistoffa / 壓腳壓力的調節

Allentare il controdado differenziale 1 e muovere su la leva 2 per arricciatura e giù per tenditura.

Il rapporto di trasporto differenziale diventa 1 : 1 alla posizione in cui l'indice della leva 2 è sulla scala lunga. Si tenga

presente che due scale sul lato superiore mostra 1 : 1,4 e 1 : 2 rispettivamente, e una sul lato inferiore 1 : 0,7.

La regolazione fine del rapporto di trasporto differenziale può essere effettuata con la manopola di micro-regolazione 3.

Ci sono dei casi in cui le griffe di trasporto o la griffa di trasporto e la placca ago vengono a contatto

l'una con l'altra con la regolazione sopraccitata a seconda delle relazioni tra la lunghezza del punto e il

rapporto di trasporto differenziale. Perciò, fare molta attenzione.

Atten zione

擰鬆差動鎖定螺母 1，抬起撥桿 2之後，縫製後的布料縮緊。放下撥桿 2之後，縫製後的布料伸長。

撥桿 2的指針在長的刻度位置，差動比為 1：1 。上側的 2 個刻度分別為 1：1.4 、 1：2 ，下側的 1 個為 1：0.7 。

用微調旋鈕 3可以微量調節差動比。

調整縫蹟長度和差動比的關係時，送布牙和送布牙相碰，或送布牙輿針板相碰，有可能造成零部件損壞，

請充分注意。

注意

– 36 –

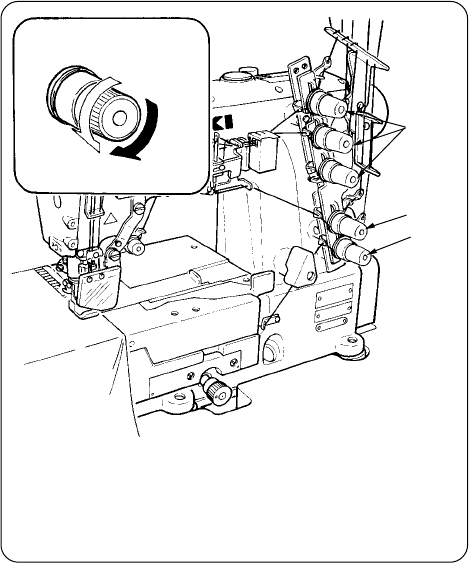

7. 糸調子の調節 / Adjusting the thread tension / Einstellen der Fadenspannung

Réglage de la tension du fil / Ajuste de tensión de hilos

Regolazione della tensione del filo / 線張力的調節

糸調子の調節は

1 針糸調子つまみ

2 上飾り糸調子つまみ

3 ルーパ糸調子つまみ

で調節してください。

右に回すと、糸の締まりは強くなります。

左に回すと、糸の締まりは弱くなります。

Adjust the thread tension with the following thread tension

nuts.

1 Needle thread tension nut

2 Top covering thread tension nut

3 Looper thread tension nut

Turn clockwise to increase the thread tension.

Turn counterclockwise to decrease the thread tension.

Stellen Sie die Fadenspannung mit den folgenden

Fadenspannungsmuttern ein.

1 Nadelfadenspannungsmutter

2 Oberdeckfaden-Spannungsmutter

3 Greiferfadenspannungsmutter

Durch Drehen der Muttern im Uhrzeigersinn wird die

Fadenspannung erhöht.

Durch Drehen der Muttern entgegen dem Uhrzeigersinn wird

die Fadenspannung verringert.

Régler la tension du fil avec les écrous de tension du fil suivants.

1 Ecrou de tension du fil d’aiguille

2 Ecrou de tension du fil de recouvrement supérieur

3 Ecrou de tension du fil de boucleur

Pour augmenter la tension du fil, tourner les écrous dans le sens des aiguilles d’une montre.

Pour diminuer la tension du fil, tourner les écrous dans le sens inverse des aiguilles d’une montre.

B = ゆるむ / Decrease / Verringern / Diminution

Disminución / Diminuzione / 擰緊

A = 締まる / Increase / Erhöhen / Augmentation

Aumento / Aumento / 縮短

Ajuste la tensión de los hilos mediante las siguientes tuercas tensoras de hilos.

1 Tuerca tensora del hilo de la aguja

2 Tuerca tensora del hilo de recubrimiento superior

3 Tuerca tensora del hilo del enlazador

Si son giradas en el sentido de las manecillas del reloj, aumentará la tensión del hilo.

Si son giradas en el sentido opuesto a las manecillas del reloj, disminuirá la tensión del hilo.

Regolare la tensione del filo con i seguenti dadi di tensione del filo.

1 Dado di tensione del filo dell'ago

2 Dado di tensione del filo di copertura superiore

3 Dado di tensione del filo del crochet

Girarli in senso orario per aumentare la tensione del filo.

Girarli in senso antiorario per diminuire la tensione del filo.

調節線張力時請用以下零件進行調節。

1 線張力器旋鈕

2 上裝飾線張力器旋鈕

3 彎針線張力器旋鈕

向右轉動之後，緊線力變強。

向左轉動之後，緊線力變弱。

– 37 –

6. ミシンの調整

/ ADJUSTING THE SEWING MACHINE

EINSTELLEN DER NÄHMASCHINE / REGLAGE DE LA MACHINE

REGOLAZIONE DELLA MACCHINA PER CUCIRE / 縫紉機的調整

1）止めねじ1をゆるめ、上側の止めねじ中心から糸穴

の下端まで9mmになるように調整し、ねじ1で固

定します。

2) 止めねじ 2をゆるめ、ねじ 1の中心から針糸案内

棒中心まで最右位置（43mm）に調節し、ねじ 2

で固定します。

1) Loosen setscrews 1 and adjust so that the distance from

the center of the setscrew on the upper side to the bottom

end of the thread hole is 9 mm. Then tighten setscrews

1 to fix the thread guide.

2) Loosen setscrew 2 and adjust the position from the

center of screws 1 to the center of needle thread guide

rod to the extreme right position (43 mm). Then tighten

screw 2 to fix the thread guide rod.

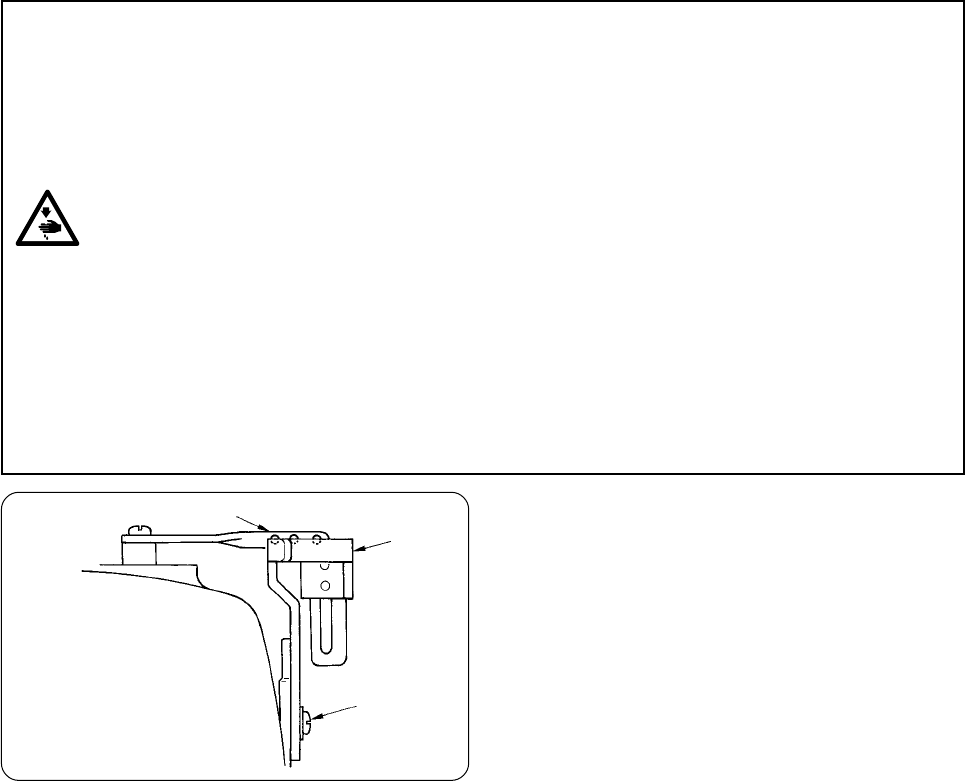

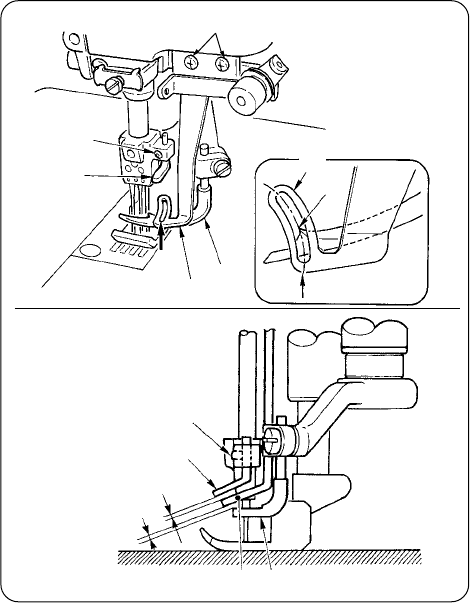

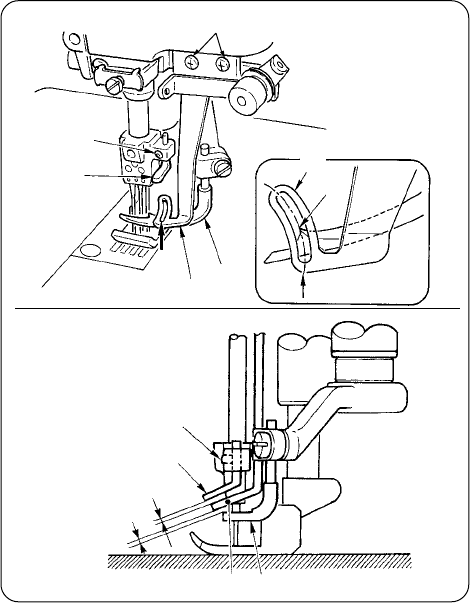

1. エスレンタンク糸案内の調整 / Adjusting the silicon container thread guide

Einstellen der Silikonölbehälter-Fadenführung

Réglage du guide-fil de conteneur de silicone

Ajuste del guíahilos del recipiente de silicona

Regolazione del guidafilo del contenitore del silicone / 冷卻器導線器的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

最右位置 / Extreme right position

Äußerste rechte Position

Extrémité droite / Posición extrema derecha

Posizione più a destra

(43 mm)

9 mm

1) Die Befestigungsschrauben 1 lösen, und die Einstellung so vornehmen, dass der Abstand von der Mitte der

Befestigungsschraube auf der Oberseite bis zur Mitte des Fadenlochs 9 mm beträgt. Dann die Befestigungsschrauben

1 zur Befestigung der Fadenführung anziehen.

2) Die Befestigungsschraube 2 lösen, und den Abstand (43 mm) von der Mitte der Schrauben 1 bis zur Mitte der

Nadelfadenführungsstange an der äußersten rechten Position einstellen. Dann die Schraube 2 zur Befestigung

der Fadenführungsstange anziehen.

1) Desserrer les vis de fixation 1 et régler de façon que la distance entre l’axe de la vis de fixation sur le côté supérieur

et le centre de l’orifice de fil soit de 9 mm. Resserrer ensuite les vis de fixation 1 pour fixer le guide-fil.

2) Desserrer la vis de fixation 2 et régler la position de l’axe des vis 1 à l’axe de la tige du guide-fil d’aiguille sur

l’extrémité droite (43 mm). Resserrer ensuite la vis 2 pour fixer la tige de guide-fil.

– 38 –

3) 止めねじ 3をゆるめ、それぞれの針糸案内棒高さ

が図の寸法になるように調整し、止めねじ3で固定

します。

3) Loosen setscrews 3 and adjust so that the heights of

the respective needle thread guide rods are the

dimensions as shown in the illustration. Then tighten

screws 3 to fix the thread guide rods.

3) Die Befestigungsschrauben 3 lösen, und die Einstellung

so vornehmen, dass die Höhe der jeweiligen

Nadelfadenführungsstange dem in der Abbildung

angegebenen Maß entspricht. Dann die Schrauben 3

zur Befestigung der Fadenführungsstangen anziehen.

3) Desserrer les vis de fixation 3 et régler de façon que les

hauteurs des tiges de guide-fil d’aiguille respectives soient

les cotes indiquées sur l’illustration. Resserrer ensuite

les vis 3 pour fixer les tiges de guide-fil.

3) Afloje los tornillos de fijación 3 y haga el ajuste de

manera que las alturas de las respectivas varillas de

guíahilos de las agujas correspondan a las dimensiones

indicadas en la ilustración. Luego, apriete el tornillo 3

para fijar la varilla del guíahilos.

3) Allentare le viti di fissaggio 3 e regolare in modo che le

altezze delle rispettive aste guidafilo dell'ago siano di

dimensioni mostrate nell'illustrazione. Stringere quindi la

vite 3 per fissare le aste guidafilo.

3）擰鬆固定螺絲 3，把各導線桿高度調整為圖示的尺

寸，然後擰緊固定螺絲 3。

1) Afloje los tornillos de fijación 1 y haga el ajuste de manera que la distancia desde el centro del tornillo de fijación del

lado superior hasta el centro del agujero del hilo sea de 9 mm. Luego, apriete los tornillos de fijación 1 para fijar el

guíahilos.

2) Afloje el tornillo 2 y ajuste la posición desde el centro del tornillo 1 al centro de la varilla de la guía de aguja a la

posición extrema del lado derecho (43 mm). Luego apriete el tornillo 2 para fijar la varilla de la guía del hilo.

1) Allentare le viti di fissaggio 1 e regolare in modo che la distanza dal centro della vite di fissaggio sul lato superiore

al centro del foro del filo sia di 9 mm. Stringere quindi le viti di fissaggio 1 per fissare il guidafilo.

2) Allentare la vite di fissaggio 2 e regolare la posizione dal centro delle viti 1 al centro dell’asta guidafilo dell’ago alla

posizione più a destra (43 mm). Stringere quindi la vite 2 per fissare l’asta guidafilo.

1）擰鬆固定螺絲 1，把上側固定螺絲中心到線孔中心的距離調整為 9mm ，然後擰緊固定螺絲 1。

2）擰鬆固定螺絲2，把螺絲1的中心到機線導線桿中心的距離調節到最右位置（43mm），然後用螺絲2固定。

最右位置 / Extreme right position

Äußerste rechte Position

Extrémité droite

Posición extrema derecha

Posizione più a destra

ABC

標準的な縫い目

Standard seams

Standardnähte

Coutures standard 25mm 28mm 31mm

Costuras estándar

Costure standard

標準縫蹟

軟らかい縫い目

Soft seams

Weiche Nähte

Coutures douces 15mm 13mm 11mm

Costuras suaves

Costure dolci

柔軟縫蹟

– 39 –

止めねじ 1をゆるめ、針棒最下点時、針棒天びん 3の

糸穴下端から中心と針棒天びん受け 2上端が合うよう

に調整しねじ 1で固定します。

Loosen setscrew 1 and adjust so that the bottom end to

the center of the thread hole of needle bar thread take-up

3 aligns with the top end of needle bar thread take-up thread

receiver 2 when the needle bar is in its lowest position.

Then tighten screw 1 to fix the needle bar thread take-up

thread receiver.

2. 針棒天びん糸受けの調整 / Adjusting the needle bar thread take-up thread receiver

Einstellen des Nadelstangenfadenhebel-Fadenaufnehmers

Réglage du réceptacle de fil de releveur de fil de la barre à aiguille

Ajuste del receptor de hilo del tomahilos de la barra de agujas

Regolazione del ricevifilo del tirafilo della barra ago / 針桿挑線器線座的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

Die Befestigungsschraube 1 lösen, und die Einstellung so vornehmen, dass die Unterkante in der Mitte des Fadenlochs

im Nadelstangen-Fadenhebel 3 auf die Oberkante des Nadelstangenfadenhebel-Fadenaufnehmers 2 ausgerichtet

ist, wenn sich die Nadelstange in der Tiefstellung befindet. Dann die Schraube 1 anziehen, um den

Nadelstangenfadenhebel-Fadenaufnehmer zu befestigen.

Desserrer la vis de fixation 1 et régler de façon que le bas du centre de l’orifice de fil du releveur de fil de la barre à

aiguille 3 soit en regard du haut du réceptacle de fil du releveur de fil de la barre à aiguille 2 lorsque la barre à aiguille

se trouve sur sa position la plus basse. Resserrer ensuite la vis 1 pour fixer le réceptacle de fil du releveur de fil de la

barre à aiguille.

Afloje el tornillo de fijación 1 y haga el ajuste de manera que el extremo inferior del centro del agujero del hilo del

tomahilos 3 de la barra de agujas quede alineado con el extremo superior del receptor de hilo 2 del tomahilos de la

barra de agujas cuando la barra de agujas se encuentra en su posición más baja. Luego, apriete el tornillo 1 para fijar

el receptor de hilo del tomahilos de la barra de agujas.

Allentare le viti di fissaggio 1 e regolare in modo che la zona compresa tra l'estremità inferiore e il centro del foro del filo

del tirafilo della barra ago 3 sia allineata all'estremità superiore del ricevifilo del tirafilo della barra ago 2 quando la

barra ago è nella sua posizione più bassa. Stringere quindi la vite 1 per fissare il ricevifilo del tirafilo della barra ago.

擰松固定螺絲1，讓針桿到最下點，把針桿挑線桿3的線孔下端到中心的距離和到針桿挑線桿線座2上端調整成

一樣，然後擰緊固定螺絲 1。

– 40 –

3. 揺動天びんの調整 / Adjusting the rocking thread take-up /

Einstellen des Pendelfadenhebels / Réglage du releveur de fil oscillant

Ajuste del tomahilos oscilante / Regolazione del tirafilo oscillante / 擺動挑線桿的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

標準的な縫い目 / Standard seams

Standardnähte / Coutures standard 90mm

Costuras estándar / Costure standard

標準縫蹟

軟らかい縫い目 / Soft seams

Weiche Nähte / Coutures douces 98mm

Costuras suaves / Costure dolci

柔軟縫蹟

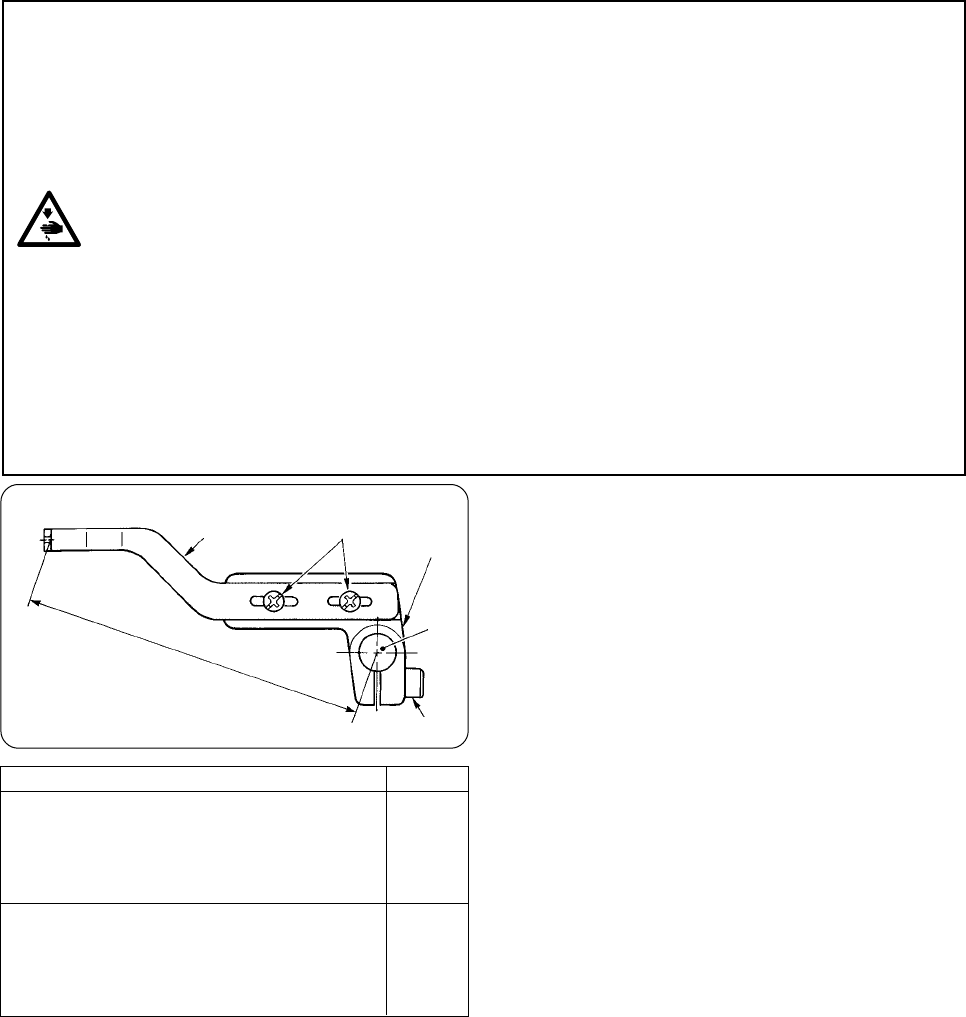

1）止めねじ 1をゆるめ、揺動天びん 2を左右に動か

し、図のように糸穴から揺動天びん軸3の中心まで

A寸法になるように調整し、ねじ 1を固定します。

2）揺動天びん最下点時、揺動天びん土台4が水平にな

るよう調整し、ねじ 5で固定します。

1) Loosen setscrews 1, move rocking thread take-up 2 to

the right or left and adjust so that the distance from the

thread hole to the center of rocking thread take-up shaft

3 is dimension A as shown in the illustration. Retighten

screws 1 to fix the rocking thread take-up.

2) Adjust so that rocking thread take-up base 4 is level

when the rocking thread take-up is in its lowest position.

Retighten screw 5 to fix the rocking thread take-up base.

1) Die Befestigungsschrauben 1 lösen, und den

Pendelfadenhebel 2 durch Verschieben nach rechts oder

links so einstellen, dass der Abstand vom Fadenloch bis

zur Mitte der Pendelfadenhebelwelle 3 das in der

Abbildung gezeigte Maß A hat. Dann die Schrauben 1zur

Befestigung des Pendelfadenhebels wieder anziehen.

2) Die Einstellung so vornehmen, dass die

Pendelfadenhebelbasis 4 waagerecht ist, wenn sich der

Pendelfadenhebel in der Tiefstellung befindet.

Dann die Schrauben 5 zur Befestigung der

Pendelfadenhebelbasis wieder anziehen.

1) Desserrer les vis de fixation 1, déplacer le releveur de fil oscillant 2 vers la droite ou la gauche et régler de façon

que la distance entre l’orifice de fil et l’axe du releveur de fil oscillant 3 corresponde à la cote A indiquée sur

l’illustration. Resserrer les vis 1 pour fixer le releveur de fil oscillant.

2) Régler de sorte que le socle du releveur de fil oscillant 4 soit à l’horizontale lorsque le releveur de fil oscillant se

trouve sur sa position la plus basse. Resserrer la vis 5 pour fixer le socle du releveur de fil oscillant.

1) Afloje los tornillos de fijación 1, mueva el tomahilos oscilante 2 a la derecha o izquierda y haga el ajuste de tal

manera que la distancia entre el agujero del hilo y el centro del eje 3 del tomahilos oscilante corresponda a la

dimensión A que se indica en la ilustración. Reapriete los tornillos 1 para fijar el tomahilos oscilante.

2) Haga el ajuste de tal manera que la base 4 del tomahilos oscilante esté al ras cuando el tomahilos oscilante se

encuentre en su posición más baja. Reapriete el tornillo 5 para fijar la base del tomahilos oscilante.

1) Allentare le viti di fissaggio 1, spostare il tirafilo oscillante 2 verso destra o sinistra e regolare in modo che la

distanza dal centro del foro del filo al centro dell’albero del tirafilo oscillante 3 sia la dimensione A mostrata

nell’illustrazione. Stringere di nuovo le viti 1 per fissare il tirafilo oscillante.

2) Regolare in modo che la base del tirafilo oscillante 4 sia orizzontale quando il tirafilo oscillante è nella sua posizione

più bassa.Stringere di nuovo la vite 5 per fissare la base del tirafilo oscillante.

– 41 –

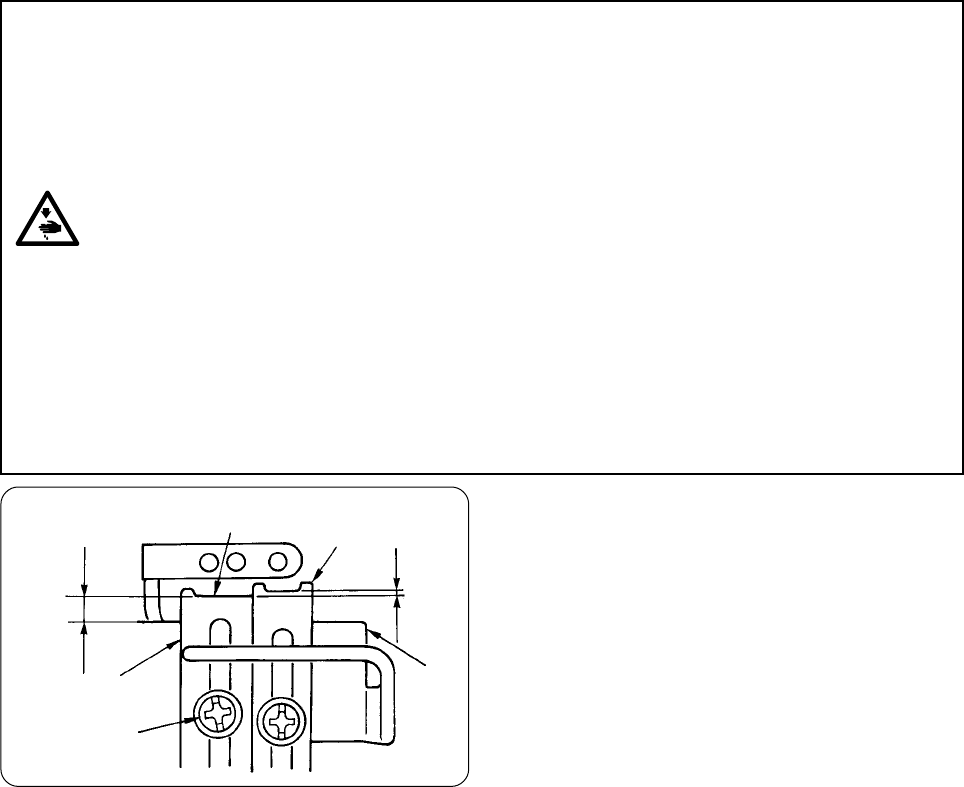

4. 揺動天びん糸受けの調整 / Adjusting the rocking thread take-up thread receiver

Einstellen des Pendelfadenhebel-Fadenaufnehmers

Réglage du réceptacle de fil du releveur de fil oscillant

Ajuste del receptor de hilo del tomahilos oscilante

Regolazione del ricevifilo del tirafilo oscillante / 擺動挑線桿線座的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

揺動天びん糸受け 2の上面 A が天びんカバー 3の上面

より4mm の位置に、右針用針糸受け4は5mm（本体

より1mm高い位置）の位置になるように調整しねじ1

で固定します。

Adjust so that top surface A of rocking thread take-up

receiver 2 is in the position of 4 mm from the top end of

thread take-up cover 3 and needle thread receiver for right

needle 4 is in the position of 5 mm (position which is higher

by 1 mm than the main unit), and fix them with screws 1.

Die Einstellung so vornehmen, dass die Oberseite A des Pendelfadenhebel-Fadenaufnehmers 2 4 mm Abstand von

der Oberseite der Fadenhebelabdeckung 3, und der Nadelfadenaufnehmer für die rechte Nadel 4 5 mm Abstand hat

(Position um 1 mm höher als die Haupteinheit), und dann die Teile mit den Schrauben 1 befestigen.

Régler de façon que la surface supérieure A du réceptacle du releveur de fil oscillant 2 se trouve à 4 mm de l’extrémité

supérieure du couvercle de releveur de fil 3 et que le réceptacle de fil d’aiguille droite 4 se trouve à 5 mm (position plus

haute de 1 mm à l’unité principale), puis les fixer avec les vis 1.

Haga el ajuste de modo que la superficie A superior del receptor 2 del tirahilo oscilante esté en la posición de 4 mm

desde el extremo superior de la cubierta 3 del tirahilo y el receptor de hilo de aguja para la aguja 4 derecha esté en la

posición a 5 mm (posición que está 1 mm más alta que la unidad principal), y fíjelas con los tornillos 1.

Regolare in modo che la superficie superiore A del ricevente del tirafilo oscillante 2 sia nella posizione distante 4 mm

dall’estremità del coperchio del tirafilo 3 e il ricevente del filo dell’ago per l’ago destro 4 sia nella posizione distante 5

mm (posizione che è 1 mm più alta dell’unità principale), e fissarli con le viti 1.

請把擺動挑線桿線座 2的上面 A 調整到距離挑線桿護罩 3上面 4mm 的位置，把右針用機線座 4調整到距離 5mm

(比主體高 1mm 的位置)的位置，然後用螺絲 1固定。

4 ± 0.3mm

1 ± 0.3mm

1）擰鬆固定螺絲 1，左右移動擺動挑線桿 2，如圖所示把從線孔到擺動挑線桿軸 3的中心調整為 A 尺寸，然

後固定螺絲 1。

2）擺動挑線桿在最下點時，把擺動挑線桿座 4調整為水平，然後用螺絲 5進行固定。

– 42 –

5. スプレッダ糸案内の調整 / Adjusting the spreader thread guide

Einstellen der Spreizerfadenführung / Réglage du guide-fil de l’étendeur

Ajuste del guíahilos de la estiradora / Regolazione del guidafilo dello stendifilo

分布導線器的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

スプレッダ天びん 1が最上点時、スプレッダ糸案内 2の

糸案内糸道(奥)3の上端がスプレッダ天びん1の長穴下面

と一致するように調整し、ねじ 4で固定します。

Adjust so that the top end of thread guide thread path (rear)

3 of spreader thread guide 2 aligns with the bottom surface

of slot of spreader thread take-up 1 when spreader thread

take-up 1 is in its highest position. Then tighten screw 4

to fix the spreader thread guide.

Die Einstellung so vornehmen, dass die Oberkante des

Fadenführungs-Fadengangs (hinten) 3 der

Spreizerfadenführung 2 auf die Unterkante des Schlitzes

im Spreizerfadenhebel 1 ausgerichtet ist, wenn sich der

Spreizerfadenhebel 1 in der Hochstellung befindet.

Dann die Schraube 4 zur Befestigung der

Spreizerfadenführung anziehen.

Régler de façon que l’extrémité supérieure du trajet de fil du guide-fil (arrière) 3 du guide-fil de l’étendeur 2 vienne en

regard du bas de la fente du releveur de fil de l’étendeur 1 lorsque celui-ci se trouve sur sa position la plus haute.

Resserrer ensuite la vis 4 pour fixer le guide-fil de l’étendeur.

Haga el ajuste de manera que el extremo superior de la trayectoria (trasera) del hilo 3 del guíahilos 2 de la estiradora

se alinee con la superficie inferior de la ranura del tomahilos 1 de la estiradora cuando el tomahilos 1 de la estiradora

se encuentre en su posición más alta. Luego, apriete el tornillo 4 para fijar el guíahilos de la estiradora.

Regolare in modo che l'estremità superiore del percorso del filo del guidafilo (posteriore) 3 del guidafilo dello stendifilo

2 sia allineata alla superficie inferiore della fenditura del tirafilo dello stendifilo 1 quando il tirafilo dello stendifilo 1 è

nella sua posizione più alta.

Stringere quindi la vite 4 per fissare il guidafilo dello stendifilo.

分布挑線桿 1在最高點時，把分布導線器 2的導線線道（裡側）3的上端調整成輿分布挑線桿 1的長孔下面一

致，然後擰緊固定螺絲 4。

– 43 –

6. 下糸カムの調整 / Adjusting the looper thread cam

Einstellen des Greiferfadennockens / Réglage de la came de fil du boucleur

Ajuste de la leva del hilo del enlazador / Regolazione della camma del filo del crochet

底線凸輪的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

針が下降し、左針 3の先端がルーパ 4の下面と一致し

たとき、下糸カム2のいちばん高い所から糸が外れるよ

うに調整し、止めねじ 1で固定します。

Adjust so that thread comes off from the highest place of

looper thread cam 2 when needles come down and the top

end of left needle 3 aligns with the bottom surface of looper

4. Then tighten screws 1 to fix the looper thread cam.

Die Einstellung so vornehmen, dass sich der Faden von

der höchsten Stelle des Greiferfadennockens 2 löst, wenn

sich die Nadeln senken und die Oberkante der linken Nadel

3 auf die Unterkante des Greifers 4 ausgerichtet ist. Dann

die Schrauben 1 zur Befestigung des Greiferfadennockens

anziehen.

Régler de façon que le fil sorte du point supérieur de la

came de fil de boucleur 2 lorsque l’aiguille s’abaisse et

que le haut de l’aiguille gauche 3 vient en regard du bas du

boucleur 4. Resserrer ensuite les vis 1 pour fixer la came

de fil de boucleur.

Haga el ajuste de manera que el hilo se suelte desde el

punto más alto de la leva 2 del hilo del enlazador cuando

las agujas desciendan y el extremo superior de la aguja

izquierda 3 se alinee con la superficie inferior del enlazador

4. Luego, apriete el tornillo 1 para fijar la leva del hilo del

enlazador.

Regolare in modo che il filo si stacchi dal posto più alto della camma del filo del crochet 2 quando gli aghi si abbassano

e l'estremità dell'ago sinistro 3 è allineata alla superficie inferiore del crochet 4. Stringere quindi le viti 1 per fissare la

camma del filo del crochet.

機針下降，在左針3的尖端輿彎針4下面一致時進行調整，讓機線從底線凸輪2最高處脫離，然後擰緊固定螺絲

1。

糸 / Thread / Faden / Fil / Hilo / Filo / 線

– 44 –

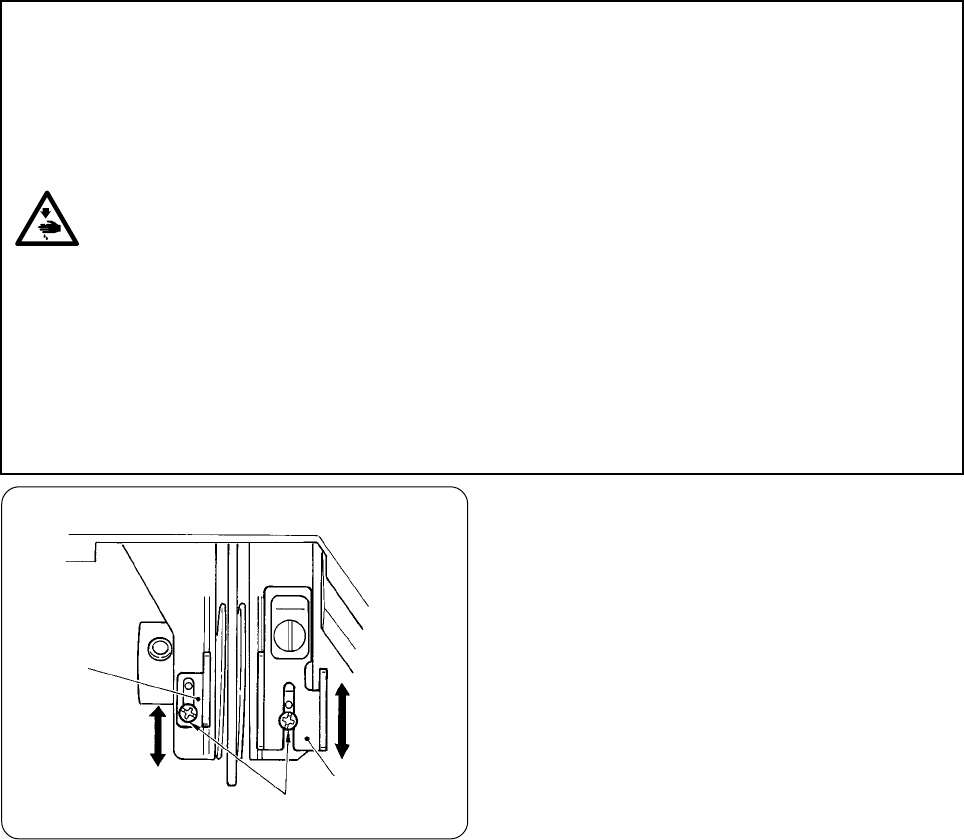

7. 下糸カム糸案内の調整 / Adjusting the looper thread cam eyelet

Einstellen der Greiferfadennockenöse / Réglage de l’oeillet de came de fil du boucleur

Modo de ajustar el ojete de la leva del hilo del enlazador

Regolazione dell'occhiello della camma del filo del crochet

底線凸輪導線器的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

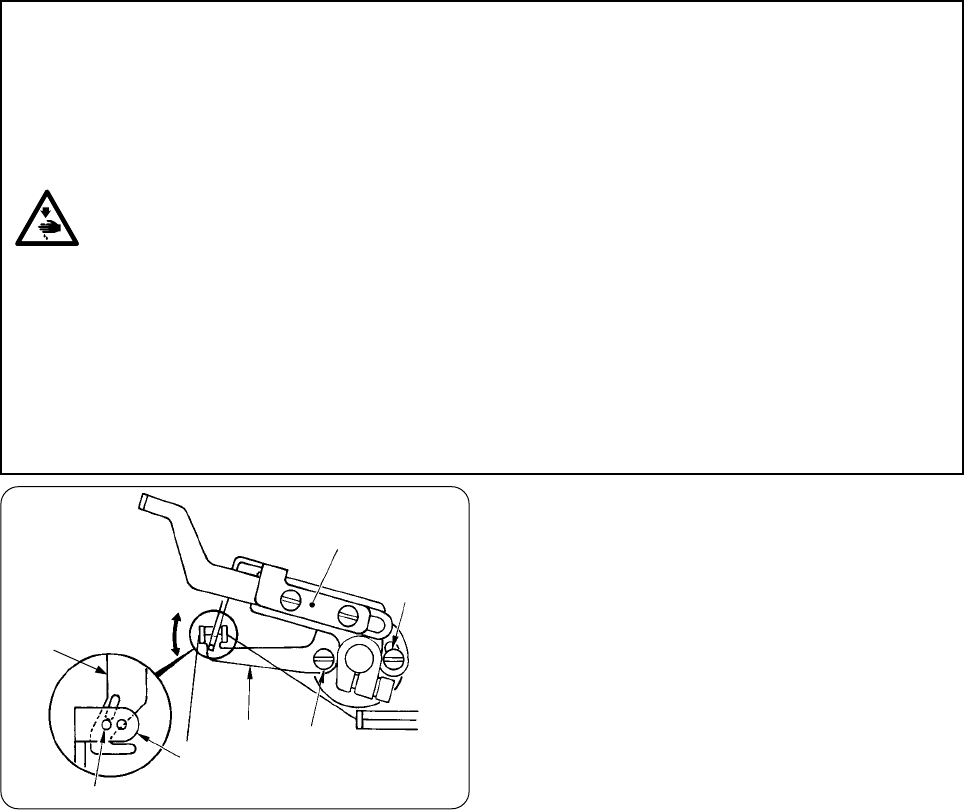

2本針等で糸引き量を少なくしたい場合は、ねじ3をゆ

るめ、糸案内 1、2を上方へ動かし、ねじ 3で固定し

てください。

A =

少ない

B =

多い

When the thread drawing amount is desired to be decreased

in case of 2-needle machine or the like, loosen screws 3,

move upward thread guides 1 and 2 and tighten screws

3 to fix them.

A = Decrease B = Increase

Wenn der Fadenzugbetrag im Falle einer 2-Nadel-Maschine

oder dergleichen verringert werden soll, die Schrauben 3

lösen, die Fadenführungen 1 und 2 nach oben bewegen,

und die Schrauben 3 zur Befestigung wieder anziehen.

A = Verringern B = Erhöhen

Pour diminuer la longueur de fil tirée dans le cas d’une machine 2 aiguilles ou similaire, desserrer les vis 3, déplacer les

guide-fils 1 et 2 vers le haut, puis serrer les vis 3 pour les fixer.

A = Diminution B = Augmentation

Cuando se desee disminuir la cantidad del hilo que se extrae en el caso de la máquina de 2 agujas o similar, afloje los

tornillos 3, mueva hacia arriba los guíahilos 1 y 2, y apriete los tornillos 3 para fijarlos.

A = Disminución B = Aumento

Quando si desidera diminuire la quantità di trazione del filo in caso della macchina con 2 aghi o qualcosa di simile,

allentare le viti 3, spostare verso l'alto i guidafilo 1 e 2 e stringere le viti 3 per fissarli.

A = Diminuzione B = Aumento

想讓 2 根機針的拉線量變少時，請擰鬆螺絲 3，向上方移動導線器 1、2，然後擰緊固定螺絲 3。

A=少 B=多

– 45 –

8. 下糸巻き付き防止板の調整 / Adjusting the looper thread winding prevention plate

Einstellen der Greiferfaden-Aufwickelverhütungsplatte

Ajuste de la placa de prevención de enrollamiento del hilo del enlazador

Réglage de la plaque anti-enroulement de fil de boucleur

Regolazione della piastra di prevenzione dell'avvolgimento del filo del crochet

帶繞底線的防止板的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

下糸巻き付き防止板1のA部先端と下糸カム4の端面

のすき間を0∼0.3mm 程度に調整し（下糸巻き付き防

止板 1は止めねじ 2の部分が長穴となっており、3を

中心に回転するように動きます）、止めねじ 2、3で固

定します。

Adjust the clearance between the top end of section A of

looper thread winding prevention plate 1 and the edge of

looper thread cam 4 to approximately 0 to 0.3 mm (looper

thread winding prevention plate 1 has a slot at the section

of setscrew 2 and moves as if it rotates making setscrew

3 as the center), and tighten setscrews 2 and 3 to fix the

looper thread winding prevention plate.

Den Abstand zwischen dem oberen Ende des Abschnitts A der Greiferfaden-Aufwickelverhütungsplatte 1 und der

Kante des Greiferfadennockens 4 auf etwa 0 bis 0,3 mm einstellen (die Greiferfaden-Aufwickelverhütungsplatte 1

besitzt einen Schlitz im Abschnitt der Befestigungsschraube 2 und bewegt sich kreisförmig um die Befestigungsschraube

3), und die Befestigungsschrauben 2 und 3 zur Sicherung der Greiferfaden-Aufwickelverhütungsplatte anziehen.

Régler le jeu entre le haut de la partie A de la plaque anti-enroulement de fil de boucleur 1 et le bord de la came de fil

de boucleur 4 pour qu’il soit compris entre 0 et 0,3 mm environ (la plaque anti-enroulement de fil de boucleur 1

comporte une fente sur la partie de la vis de fixation 2 et effectue un mouvement circulaire avec pour centre la vis de

fixation 3), puis serrer les vis de fixation 2 et 3 pour fixer la plaque anti-enroulement de fil de boucleur.

Ajuste a aproximadamente de 0 a 0,3 mm la separación entre el extremo superior de la sección A de la placa de

prevención de enrollamiento 1 del hilo del enlazador y el borde de la leva 4 del hilo del enlazador (la placa de

prevención de enrollamiento 1 del hilo del enlazador tiene una ranura en la sección del tornillo de fijación 2 y se

mueve como si girara teniendo el tornillo de fijación 3 como su centro), y apriete los tornillos de fijación 2 y 3 para fijar

la placa de prevención de enrollamiento del hilo del enlazador.

Regolare la distanza tra l'estremità della sezione A della piastra di prevenzione dell'avvolgimento del filo del crochet 1

e il bordo della camma del filo del crochet 4 ad un valore da 0 a 0,3 mm circa (la piastra di prevenzione dell'avvolgimento

del filo del crochet 1 ha una fenditura alla sezione di vite di fissaggio 2 e si muove come se essa girasse intorno alla

vite di fissaggio 3 come il centro), e stringere le viti di fissaggio 2 e 3 per fissare la piastra di prevenzione

dell'avvolgimento del filo del crochet.

把帶繞底線的防止板 1的A部前端和底線凸輪 4的端面的間隙調整為 0 ∼ 0.3mm 左右（帶繞底線的防止板 1的

固定螺絲 2的部分為長孔，以 3為中心轉動），然後擰緊固定螺絲 2、3。

– 46 –

9. ルーパの合わせ方 / Adjusting the looper / Einstellen des Greifers

Réglage du boucleur / Ajuste del enlazador / Regolazione del crochet /

彎針的調整方法

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

[ 左右位置 ]

ルーパ1と右針中心とのすき間A（ルーパ返り量）と針

幅との関係は表のようになります。

表に合わせて、締めねじ 2をゆるめ、ルーパ支持腕 3

を左右に調整してください。

[ 前後位置 ]

ルーパ先端が最右点より中針中心にきた時、ルーパ剣先

5と中針 4のすき間が 0 ∼ 0.05mm になるように調

整してください。

調整後、締めねじ 2で固定します。

※後針受け6が効いていない時ルーパ剣先と右針が接

触しますので注意してください。

[Lateral position]

The relation between clearance A between looper 1 and the center

of right-hand needle and the needle gauge is as shown in the table.

2本針 3本針

針幅返り量A 針幅返り量A

3.2 4.9

4.0 4.5

4.8 4.1 4.8 4.1

5.6 3.7 5.6 3.7

6.4 3.3 6.4 3.3

[Longitudinal position]

Adjust so that the clearance between blade point 5 of the looper

and medium needle 4 is 0 to 0.05 mm when the top end of the

looper comes from the extreme right position to the center of the

medium needle. After the adjustment, tighten clamp screw 2 to

fix the looper.

*The blade point of the looper comes in contact with the right-hand

needle when rear needle guard 6 does not work. So, be careful.

2-needle 3-needle

Needle gauge

Return amount A

Needle gauge

Return amount A

3.2 4.9

4.0 4.5

4.8 4.1 4.8 4.1

5.6 3.7 5.6 3.7

6.4 3.3 6.4 3.3

Loosen clamp screw 2 and laterally adjust looper holder 3

in accordance with the table.

0 - 0.05 mm

Unit : mm

単位：mm

– 48 –

10. 針高さの調整 / Adjusting the height of the needle / Einstellen der Nadelhöhe

Réglage de la hauteur de l’aiguille / Ajuste de la altura de agujas

Regolazione dell'altezza dell'ago / 機針高度的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

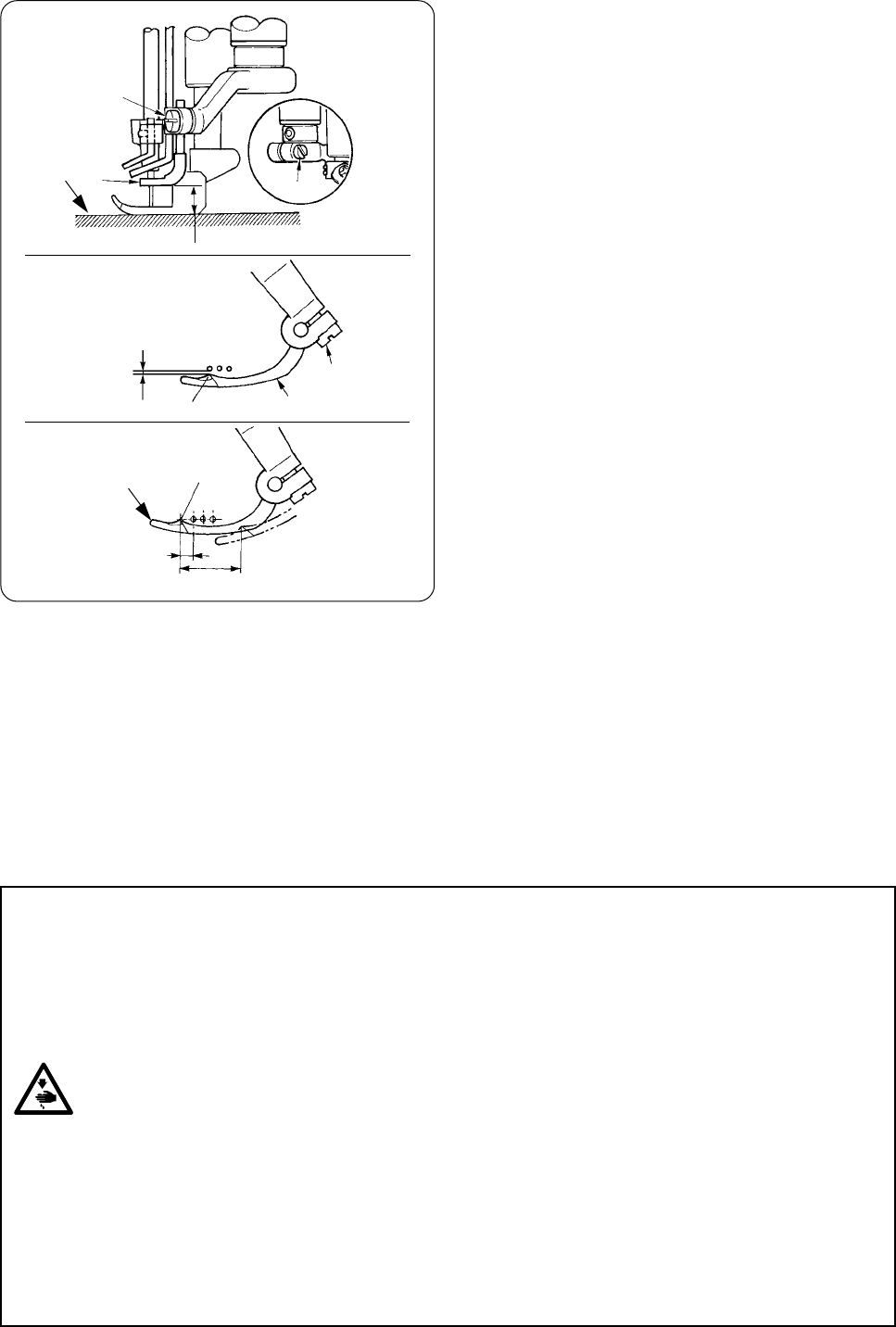

1）針 1と針板の針穴 2とのすき間 A は、均等に合わ

せてください。

2) ルーパが最右点より左へ移動し、左針の左端からルー

パ先端 B が約 1mm 突き出た時、左針の針穴上端と

ルーパ下端部が一致するように針棒高さを調整し、面

板のゴムキャップ4を外して針棒抱き止めねじ3で

締め付けます。

参考：針が最上点の時、針板上面Aから左針先端までの

高さ Cは表のようになります。

2本針 3本針

針幅左針高さC 針幅左針高さC

3.2 9.7

4.0 9.3

4.8 8.8 4.8 8.8

5.6 8.5 5.6 8.5

6.4 8.0 6.4 8.0

1) Equally adjust clearance A between needles 1 and

needle holes 2 in the throat plate.

2) Adjust the height of the needle bar so that the top end of the

needle hole of left-hand needle aligns with the bottom end

section of the looper when the looper travels to the extreme

right end and top end B of the looper protrudes by approximately

1 mm from the left end of the left-hand needle, remove the

rubber cap 4 in the face plate, and tighten needle bar

bracket setscrew 3 to fix the needle bar.

Reference : Height from the top surface of the throat plate

A to

the top end of left-hand needle, C when the

needle

is in the higher dead point is as shown in

the table.

2-needle 3-needle

Needle

Height of

Needle

Height of

gauge

left-hand needle, C

gauge

left-hand needle, C

3.2 9.7

4.0 9.3

4.8 8.8 4.8 8.8

5.6 8.5 5.6 8.5

6.4 8.0 6.4 8.0

Unit : mm

単位：mm

– 50 –

針が最下点時、後針受け 1の左右位置は B の範囲で針

を受けるよう調節します。

1）針棒最下点時、右針の針穴の中に後針受け1の稜線

Aが入るように止めねじ 2で高さを調整します。

2) ルーパ先端3が最右点より右針中心まできた時、右

針とルーパ先端3のすき間は0∼0.05mmになる

よう、後針受け1を軽く接触させます。軽く接触さ

せます。

また、中針中心までルーパ先端3がきた時、中針と

ルーパ先端3のすき間が0∼0.05mmを保つよう

後針受け 1を軽く接触させます。

調節は止めねじ 2、4により行います。

Adjust the lateral position of rear needle guard 1 so that it

receives the needle within the range of B when the needle

is in its lowest position.

1) Adjust the height with setscrew 2 so that edge line A of

rear needle guard 1 enters in the needle hole of right-

hand needle when the needle bar is in its lowest position.

2) Make rear needle guard 1 slightly come in contact with

the right-hand needle so that the clearance between right-

hand needle and top end 3 of the looper is 0 to 0.05 mm

when top end 3 of the looper comes from the extreme right end to the center of right-hand needle.

In addition, make rear needle guard 1 slightly come in contact with the medium needle so that the clearance

between the medium needle and top end 3 of the looper keeps 0 to 0.05 mm when top end 3 of the looper comes

to the center of medium needle.

Perform the adjustment with setscrews 2 and 4.

Die Querposition des hinteren Nadelschutzes 1 so einstellen, dass er die Nadel innerhalb des Bereichs B empfängt,

wenn sich die Nadel in ihrer Tiefstellung befindet.

1) Die Höhe mit der Befestigungsschraube 2 so einstellen, dass die Randlinie A des hinteren Nadelschutzes 1 in das

Stichloch der rechten Nadel eintritt, wenn sich die Nadelstange in ihrer Tiefstellung befindet.

2) Den hinteren Nadelschutz 1 leicht mit der rechten Nadel in Berührung bringen, so dass der Abstand zwischen der

rechten Nadel und der Oberkante 3 des Greifers 0 bis 0,05 mm beträgt, wenn die Oberkante 3 des Greifers vom

rechten Anschlag zur Mitte der rechten Nadel kommt.

Außerdem den hinteren Nadelschutz 1 leicht mit der mittleren Nadel in Berührung bringen, so dass der Abstand

zwischen der mittleren Nadel und der Oberkante 3 des Greifers 0 bis 0,05 mm beträgt, wenn die Oberkante 3des

Greifers zur Mitte der mittleren Nadel kommt.

Die Einstellung mit den Befestigungsschrauben 2 und 4 durchführen.

11.後針受けの調整 / Adjusting the rear needle guard / Einstellen des hinteren Nadelschutzes

Réglage du garde-aiguille arrière / Ajuste del guarda-agujas trasero

Regolazione della protezione ago posteriore / 後針座的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

0 -

0.05 mm

0 -

0.05 mm

0.1 - 0.2 mm

112

– 52 –

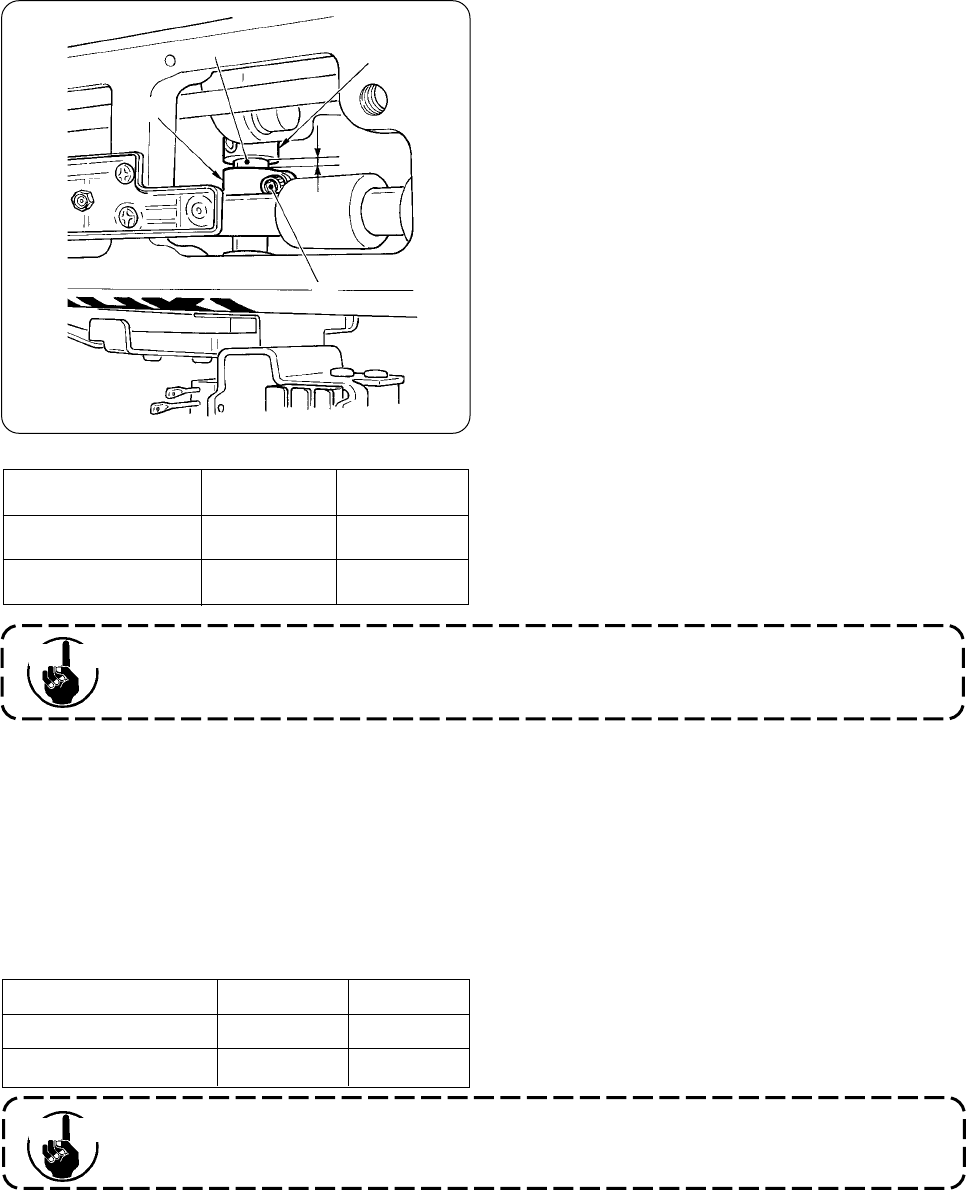

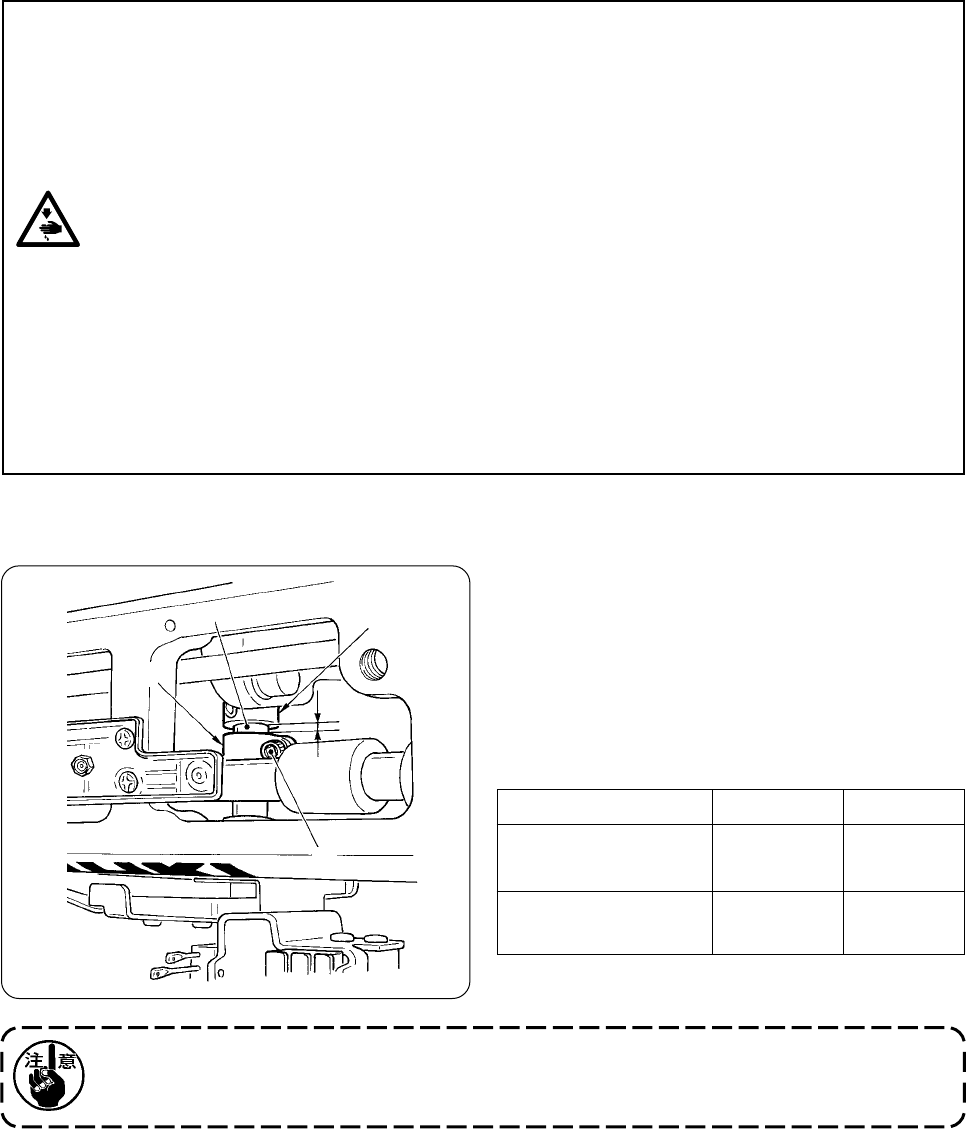

12. 揺動天びんのタイミングと針糸ループの関係

Relation between the rocking thread take-up timing and the needle thread loop

Beziehung zwischen dem Timing des Pendelfadenhebels und der-

Nadelfadenschleife

Relation entre la phase du releveur de fil oscillant et la boucle de fil d’aiguille

Relación entre la sincronización del tomahilos oscilante y el lazo del hilo de la aguja

Relazione tra il tempismo del tirafilo oscillante e il cappio del filo dell'ago

擺動挑線桿的同步和線環的關係

「標準的な糸の通し方」で説明してある伸びやすい糸や伸びにくい糸を使用する場合に、針糸ループが、大きす

ぎたり小さすぎたりなどで、目飛び、糸切れが発生する場合は、揺動天びんの針糸繰り出しのタイミングを変更

し針糸ループの大きさを調整してください。

1. ねじ1をゆるめた時、揺動天びんが自重で回転しますのでご注意ください。もし回転した場合は「揺動

天びん調整」の項を参照ください。

2. 縫い不良が発生する原因となりますので、上記以外はタイミングを変えないでください。

1）ねじ 1をゆるめます。

2）2を手前、もしくは奥に動かしてください。動かす

方向と針糸ループの大きさの関係は表の通りです。

3）調整後ねじ 1を完全に締めます。

※工場出荷時の調整値はクランク 2とスラストカ

ラー 3のすき間は4mm です。（揺動天びん軸 4の

刻線とクランク 2の端面が一致。）

¡針糸ループの大きさ

注）糸の通し方により、調整する方向が逆になりますの

で注意してください。

クランク 2の位置手前に動かす奥に動かす

小さくなる大きくなる

大きくなる小さくなる

標準的な

縫い目の通し方の場合

軟らかい

縫い目の通し方の場合

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

4 mm

In case stitch skipping or thread breakage occurs due to excessive large or small needle thread loop even when performing

threading in case of using stretchable threads or less stretchable threads described in "Standard threading", change the

needle thread drawing timing of the rocking thread take-up and adjust the size of needle thread loop.

1) Loosen screw 1.

2) Move 2 forward or backward. The relation between the moving direction and the size of needle thread loop is as shown

in the table below.

– 53 –

3) After the adjustment, securely tighten screw 1.

* Clearance between crank 2 and thrust collar 3 has been factory-adjusted to 4 mm at the time of delivery. (Engraved

marker line on rocking thread take-up shaft 4 aligns with the edge of crank 2.)

Position of crank 2

Move forward

Move backward

Loop becomes Loop becomes

smaller. larger.

Loop becomes Loop becomes

larger. smaller.

In case of threading for

standard seams

In case of threading for

soft seams

Note : The adjusting direction becomes reverse by way of

threading. So, be careful.

1. When screw 1 is loosened, the rocking thread take-up rotates due to the light weight. So, be careful.

If it rotates, refer to the item “Adjusting the rocking thread take-up”.

2. Do not change the timing other than the aforementioned one since the sewing trouble will be caused.

Cau tion

Wenn bei Verwendung der unter "Standard-Einfädelung" beschriebenen dehnbaren oder weniger dehnbaren Fäden

Stichauslassen oder Fadenbruch wegen einer zu großen oder zu kleinen Nadelfadenschleife auftritt, ändern Sie den

Nadelfaden-Ausziehzeitpunkt des Pendelfadenhebels, und stellen Sie die Größe der Nadelfadenschleife ein.

1) Die Schraube 1 lösen.

2) Das Teil 2 nach vorn oder hinten schieben. Die Beziehung zwischen der Bewegungsrichtung und der Größe der

Nadelfadenschleife ist aus der nachstehenden Tabelle ersichtlich.

3) Nach der Einstellung die Schraube 1 wieder festziehen.

* Der Abstand zwischen der Kurbel 2 und der Druckhülse 3 wurde werksseitig vor dem Versand auf 4 mm eingestellt.

(Die in die Pendelfadenhebelwelle 4 eingravierte Markierungslinie ist auf die Kante der Kurbel 2 ausgerichtet.)

¡ Größe der Nadelfadenschleife

Hinweis: Die Einstellrichtung kann durch die Einfädelung

umgekehrt werden. Lassen Sie daher Sorgfalt walten.

1. Wenn die Schraube 1 gelöst wird, dreht sich der Pendelfadenhebel aufgrund des geringen Gewichts.

Lassen Sie daher Sorgfalt walten. Falls er sich dreht, lesen Sie den Abschnitt "Einstellen des

Pendelfadenhebels" durch.

2. Verändern Sie außer dem oben genannten Timing keine anderen Einstellungen, weil es sonst zu

Nähstörungen kommt.

Position der Kurbel 2

Schleife wird Schleife wird

kleiner. größer.

Schleife wird Schleife wird

größer. kleiner.

Im Falle der Einfädelung

für Standardnähte

Nach vorne

schieben. Nach hinten

schieben.

Im Falle der Einfädelung

für weiche Nähte

¡Size of needle thread loop

Vor sicht

Si des sauts de points ou une cassure de fil se produisent car la boucle de fil d’aiguille est trop grande ou trop petite

même lors de l’enfilage lorsqu’on utilise des fils extensibles ou peu extensibles décrits sous “Enfilage standard”, changer

la phase de tirage du fil d’aiguille du releveur de fil oscillant pour régler la taille de la boucle de fil d’aiguille.

1) Desserrer la vis 1.

2) Déplacer 2 en avant ou en arrière. La relation entre la direction de déplacement et la taille de la boucle de fil

d’aiguille est telle qu’indiquée dans le tableau ci-dessous.

3) Après le réglage, resserrer les vis 1 à fond.

* Le jeu entre la manivelle 2 et l’entretoise de butée 3 a été réglé en usine à 4 mm. (Le trait de repère de l’arbre du

releveur de fil oscillant 4 vient en regard du bord de la manivelle 2.)

¡ Taille de la boucle de fil d’aiguille

Note : La direction de réglage est inversée selon l’enfilage.

Faire attention.

Position de la manivelle 2

La boucle devient La boucle devient

plus petite. plus grande.

La boucle devient La boucle devient

plus grande. plus petite.

Cas de l’enfilage pour

des coutures standard

Cas de l’enfilage pour

des coutures douces

Déplacer en

avant.

Déplacer en

arrière.

1. Lorsqu’on desserre la vis 1, le releveur de fil oscillant tourne en raison de sa légèreté. Faire attention.

S’il tourne, voir “Réglage du releveur de fil oscillant”.

2. Ne pas changer la phase autrement que de la manière indiquée ci-dessus car il en résulterait des

problèmes de couture.

Atten tion

– 54 –

Nel caso che salti di punto o rottura del filo si verifichino a

causa del cappio eccessivamente grande o piccolo del filo

dell'ago anche quando si effettua l'infilatura in caso di usare

fili elastici o fili meno elastici descritti in "Infilatura standard",

cambiare il tempismo di trazione del filo dell'ago del tirafilo

oscillante e regolare la misura del cappio del filo dell'ago.

1) Allentare la vite 1.

2) Spostare 2 in avanti o indietro. La relazione tra il senso

dispostamento e la misura del cappio del filo dell'ago è

come mostrata nella tabella sottostante.

3) Al termine della regolazione, stringere sicuramente la

vite 1.

* La distanza tra la manovella 2 e il collare di spinta 3 è

stata regolata in fabbrica a 4 mm al momento della

consegna. (La linea di riferimento incisa sull'albero del

tirafilo oscillante 4 è allineata al bordo della manovella

2.)

Posizione della manovella

Il cappio diventa

più piccolo. più grande.

Il cappio diventa

più grande. più piccolo.

In caso dell'infilatura per

costure standard

In caso dell'infilatura per

costure dolci

Spostare in

avanti.

Spostare

indietro.

1. Quando la vite 1 viene allentata, il tirafilo oscillante gira a causa del peso leggero. Perciò, fare

attenzione. Se esso gira, consultare l'articolo "Regolazione del tirafilo oscillante".

2. Non cambiare il tempismo tranne quello sopraccitato poiché il problema di cucitura sarà causato.

Atten zione

使用在「標準的穿線方法」中說明的容易伸縮或不容易伸縮的線時，由於線環過大或過小等原因發生跳針、斷線

時，請變更擺動挑線桿的挑線同步時間，調整線環的大小。

1）擰鬆螺絲 1。

2）請把 2移動到前側或裡側。移動方向和線環的大小關係如下表所示。

3）調整後，請擰緊固定螺絲 1。

※ 工廠出貨時的夾子 2和推力環 3的間隙調整值為 4mm 。（擺動挑線桿軸 4的刻線和夾子 2的端面對齊。）

¡ 線環的大小

注）穿線方法不同，調整方向相反，務請注意。

1. 擰鬆了螺絲1後，擺動挑線桿會因自重發生轉動。如果轉動了，請參照「擺動挑線桿的調整」的有關內

容進行調整。

2. 上述情況以外請不要變更同步關係，否則會發生縫製不良。

注意

夾子 2的位置向前側移動向裡側移動

變小變大

變大變小

標準縫蹟的穿線方法時

柔軟縫蹟的穿線方法時

Nota : Il senso di regolazione diventa inverso a seconda del

modo di infilatura. Perciò, fare attenzione.

4 mm

¡Misura del cappio del filo dell'ago

– 55 –

送り歯が最上点に来た時、針板 1の上面と主送り歯 2

の後端の高さを1mmに合わせ、止めねじ3で固定しま

す。

差動送り歯 4の高さは、主送り歯 2の前端 5と差動送

り歯4の後端6の高さを合わせ止めねじ 7を固定しま

す。

送り歯が最上点の時、針板1と送り歯は水平になること

が標準です。

Adjust the height from the top surface of throat plate 1 to

the rear end of main feed dog 2 to 1 mm when the feed

dog comes to its highest position and tighten setscrew 3 to

fix the feed dog.

For the height of differential feed dog 4, adjust the height

of front end 5 of main feed dog 2 to that of rear end 6 of

differential feed dog 4, and tighten setscrew 7 to fix the

differential feed dog.

It is the standard that throat plate 1 is flush with the feed

dog when the feed dog is in its highest position.

Die Höhe von der Oberseite der Stichplatte 1 bis zur

Hinterkante des Haupttransporteurs 2 auf 1 mm einstellen,

wenn der Transporteur seine Hochstellung erreicht, und

dann die Befestigungsschraube 3 zur Sicherung des

Transporteurs anziehen.

Was die Höhe des Differentialtransporteurs 4 betrifft, so stellen Sie die Höhe der Vorderkante 5 des Haupttransporteurs

2 auf die der Hinterkante 6 des Differentialtransporteurs 4 ein, und ziehen Sie die Befestigungsschraube 7 zur

Sicherung des Differentialtransporteurs an.

Die Standardeinstellung ist gegeben, wenn die Stichplatte 1 bei Hochstellung des Transporteurs mit dem Transporteur

bündig ist.

Régler la hauteur entre la face supérieure de la plaque à aiguille 1 et l’arrière de la griffe d’entraînement principale 2

à 1 mm lorsque la griffe d’entraînement est remontée au maximum, puis resserrer la vis de fixation 3 pour fixer la griffe

d’entraînement.

Pour la hauteur de la griffe d’entraînement différentiel 4, régler la hauteur de l’extrémité avant 5 de la griffe d’entraînement

principale 2 sur celle de l’extrémité arrière 6 de la griffe d’entraînement différentiel 4, puis resserrer la vis de fixation

7 pour fixer la griffe d’entraînement différentiel.

Avec le réglage standard, la plaque à aiguille 1 est en affleurement de la griffe d’entraînement lorsqu’elle se trouve sur

la position la plus haute.

13. 送り歯高さの調整 / Adjusting the height of the feed dog

Einstellen der Höhe des Transporteurs / Réglage de la hauteur de la griffe d’entraînement

Ajuste de la altura del dentado de transporte /

Regolazione dell'altezza della griffa di trasporto / 送布牙高度的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

1mm

– 56 –

14. スプレッダの取り付け位置 / Installing position of the spreader

Einbauposition des Spreizers / Position d’installation de l’étendeur

Posición de instalación de la estiradora / Posizione di montaggio dello stendifilo

分布器的安裝位置

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

Ajuste a 1 mm la altura desde la superficie superior de la

placa de agujas 1 hasta el extremo trasero del dentado de

transporte principal 2 cuando el dentado de transporte se

encuentra en su posición más alta, y apriete el tornillo de

fijación 3 para fijar el dentado de transporte.

Para la altura del dentado de transporte diferencial 4, ajuste

la altura del extremo frontal 5 del dentado de transporte

principal 2 a la del extremo trasero 6 del dentado de

transporte diferencial 4, y apriete el tornillo de fijación 7

para fijar el dentado de transporte diferencial.

Es norma estándar que la placa de agujas 1 esté a ras con

el dentado de transporte cuando el dentado de transporte

está en su posición más alta.

Regolare l'altezza dalla superficie superiore della placca ago

1 all'estremità posteriore della griffa di trasporto principale

2 a 1 mm quando la griffa di trasporto viene alla sua

posizione più alta e stringere la vite di fissaggio 3 per fissare

la griffa di trasporto.

Per l'altezza della griffa di trasporto differenziale 4, regolare

l'altezza dell'estremità anteriore 5 della griffa di trasporto

principale 2 a quella dell'estremità posteriore 6 della griffa

di trasporto differenziale 4, e stringere la vite di fissaggio

7 per fissare la griffa di trasporto differenziale.

È lo standard che la placca ago 1 sia a livello della griffa di

trasporto quando la griffa di trasporto è nella sua posizione

più alta.

送布牙來到最高點後，把針板 1的上面和主送布牙 2後端的高度調整為 1mm ，然後擰緊固定螺絲 3。移動主送

布牙 2的前端 5和差動送布牙 4的後端 6的高度來調整差動送布牙 4的高度，然後擰緊固定螺絲 7。

標準是送布牙在最高點時，針板 1和送布牙呈水平。

1mm

– 57 –

0.1 - 0.3 mm

4.5 - 5.5 mm 16 - 18 mm

8.3 - 8.7 mm

[ 高さ調整 ]

スプレッダ 1の高さは針板 2の上面からスプレッダ

下面まで 8.3 mm ∼ 8.7 mm です。

締めねじ 3で調整し、固定します。

[ 前後位置調整 ]

スプレッダ 1が最左点より右へ進み A部が左針手前

にきた時、左針とのすき間を0.1 ∼0.3mm になるよ

う調整し、締めねじ 3で固定します。

[ 左右位置調整 ]

スプレッダ1が最左位置の時、左針中心からスプレッ

ダ1のB部位置まで 4.5 ∼ 5.5mm になるように調

整して、締めねじ 4で固定します。

[Adjusting the height]

The height of spreader 1 is 8.3 to 8.7 mm from the top surface

of throat plate 2 to the bottom surface of spreader.

Adjust the height with clamp screw 3 and fix the spreader 1.

[Adjusting the longitudinal position]

Adjust so that the clearance between the spreader 1 and left-

hand needle is 0.1 to 0.3 mm when spreader 1 travels from the

extreme left position to the right and section A comes to the front

of left-hand needle. Then fix the spreader 1 with clamp screw 3.

[Adjusting the lateral position]

Adjust so that the distance from the center of left-hand needle

to section B of the spreader 1 is 4.5 to 5.5 mm when the

spreader 1 is in the extreme left position. Then fix the

spreader 1 with clamp screw 4.

[Einstellen der Höhe]

Die Höhe des Spreizers 1 beträgt 8,3 bis 8,7 mm von der

Oberseite der Stichplatte 2 bis zur Unterseite des Spreizers 1.

Die Höhe mit der Klemmschraube 3 einstellen, und den

Spreizer 1 befestigen.

[Einstellen der Längsposition]

Die Einstellung so vornehmen, dass der Abstand zwischen

dem Spreizer 1 und der linken Nadel 0,1 bis 0,3 mm beträgt,

wenn sich der Spreizer 1 vom rechten Anschlag nach links

bewegt und Abschnitt A vor der linken Nadel zu liegen kommt.

Dann den Spreizer 1 mit der Klemmschraube 3 sichern.

[Einstellen der Querposition]

Die Einstellung so vornehmen, dass der Abstand von der

Mitte der linken Nadel bis zum Abschnitt B des Spreizers

1 4,5 bis 5,5 mm beträgt, wenn sich der Spreizer 1 am

linken Anschlag befindet. Dann den Spreizer 1 mit der

Klemmschraube 4 sichern.

[Réglage de la hauteur]

La hauteur de l’étendeur 1 entre la face supérieure de la

plaque à aiguille 2 et la face inférieure de l’étendeur 1 doit

être comprise entre 8,3 et 8,7 mm.

Régler la hauteur de la vis de réglage 3 et fixer l’étendeur 1.

[Réglage de la position longitudinale]

Régler de façon que le jeu entre l’étendeur 1 et l’aiguille

gauche soit compris entre 0,1 et 0,3 mm lorsque l’étendeur

1 se déplace de l’extrémité droite vers la gauche et que la

partie A vient devant l’aiguille gauche. Fixer ensuite

l’étendeur 1 avec la vis de serrage 3.

[Réglage de la position transversale]

Régler de façon que la distance entre l’axe de l’aiguille gauche

et la partie B de l’étendeur 1 soit compris entre 4,5 et 5,5

mm lorsque l’étendeur 1 se trouve à l’extrémité gauche.

Fixer ensuite l’étendeur 1 avec la vis de serrage 4.

[Ajuste de la altura]

La altura del separador 1 es de 8,3 a 8,7 mm desde la

superficie superior de la placa de agujas 2 a la superficie

inferior del separador 1.

Ajuste la altura con el tornillo sujetador 3 y file el separador 1.

[Ajuste de la posición longitudinal]

Haga el ajuste de manera que la separación entre el

separador 1 y la aguja del lado izquierdo sea de 0,1 a 0,3

mm cuando el separador 1 se desplaza de la posición

extrema derecha a la izquierda y la sección A se desplaza

hacia el frente de la aguja del lado izquierdo. Luego, fije el

separador 1 con el tornillo sujetador 3.

[Ajuste de la posición lateral]

Haga el ajuste de manera que la distancia desde el centro

de la aguja del lado izquierdo hasta la sección B de el

separador 1 sea de 4,5 a 5,5 mm cuando el separador 1

se encuentra en su posición extrema izquierda. Luego, fije

el separador 1 con el tornillo sujetador 4.

[Regolazione dell'altezza]

L'altezza dello stendifilo 1 è da 8,3 a 8,7 mm dalla superficie

superiore della placca ago 2 alla superficie inferiore dello

stendifilo 1.

Regolare l'altezza con la vite di presa 3 e fissare lo stendifilo 1.

[Regolazione della posizione longitudinale]

Regolare in modo che la distanza tra lo stendifilo 1 e l'ago

sinistro sia da 0,1 a 0,3 mm quando lo stendifilo 1 si sposta

dalla posizione più a destra verso sinistra e la sezione A

viene davanti all'ago sinistro. Fissare quindi lo stendifilo 1

con la vite di presa 3.

[Regolazione della posizione laterale]

Regolare in modo che la distanza dal centro dell'ago sinistro

alla sezione B dello stendifilo 1 sia da 4,5 a 5,5 mm quando

lo stendifilo 1 è nella posizione più a sinistra. Fissare quindi

lo stendifilo 1 con la vite di presa 4.

– 58 –

15. スプレッダ糸案内、針留糸案内の調整

Adjusting the spreader thread guide and the needle clamp thread guide

Einstellen der Spreizerfadenführung und der Nadelklemmen-Fadenführung

Réglage du guide-fil de l’étendeur et du guide-fil du pince-aiguille

Ajuste del guíahilos de la estiradora y el guíahilos del portaagujas

Regolazione del guidafilo dello stendifilo e guidafilo del morsetto dell'ago

分布導線器、針夾導線器的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

0.1 - 0.3 mm

4.5 - 5.5 mm 16 - 18 mm

8.3 - 8.7 mm

﹝高度調整﹞

分布器1的高度是針板2的上面到分布器下面的距離

8.3mm ∼ 8.7mm 。暫時擰緊固定螺絲 3，調整後正式

擰緊。

﹝前後位置的調整﹞

分布器1從最右點向左移動，A部來到前側後，把輿

左針的間隙調整為 0.1 ∼ 0.3mm ，然後擰緊固定螺絲

3。

﹝左右位置的調整﹞

分布器 1在最左的位置時，把從左針中心到分布器

1B部位置的距離調整為4.5∼5.5mm，然後擰緊固定

螺絲 4。

– 59 –

[ スプレッダ糸案内 ]

スプレッダ糸案内2とスプレッダ1とのすき間が0.4∼

1.0 mmになるように調整し、止めねじ3で固定します。

※スプレッダ 1が最右点の時、糸案内 2の長溝 A の

中心にスプレッダ 1の剣先 B が一致するよう調整

してください。また、スプレッダ糸案内は針留に干

渉しない程度に近づけてください。

[ 針留糸案内 ]

針が最下点の時、針留糸案内4の糸穴中心とスプレッダ

糸案内 2の長溝 A の中心 C が合うように調整してくだ

さい。

※この時、針留糸案内 4とスプレッダ糸案内 2のす

き間が 0.8 ∼ 1.2 mm になるように調整し、止め

ねじ 5で固定します。

[Spreader thread guide]

Adjust so that the clearance between spreader thread guide 2

and spreader 1 is 0.4 to 1.0 mm. Then fix the spreader thread

guide with setscrews 3.

* Adjust so that the center of slot A of thread guide 2 aligns

with blade point B of spreader when spreader 1 is in the

extreme right position. In addition, allow the spreader thread

guide to come near the needle clamp to such an extent

that the spreader thread guide does not interfere with the

needle clamp.

[Needle clamp thread guide]

Adjust so that the center of thread hole of needle clamp thread guide 4 aligns with center C of slot A when the needle

is in the lowest position.

* At this time, adjust so that the clearance between needle clamp thread guide 4 and spreader thread guide 2 is 0.8

to 1.2 mm. Then fix the needle clamp thread guide with setscrew 5.

[Spreizerfadenführung]

Die Einstellung so vornehmen, dass der Abstand zwischen der Spreizerfadenführung 2 und dem Spreizer 1 0,4 bis

1,0 mm beträgt. Dann die Spreizerfadenführung mit den Befestigungsschrauben 3 sichern.

* Die Einstellung so vornehmen, dass die Mitte des Schlitzes A der Fadenführung 2 auf die Blattspitze B des Spreizers

ausgerichtet ist, wenn sich der Spreizer 1 am rechten Anschlag befindet. Lassen Sie außerdem die

Spreizerfadenführung möglichst nahe an die Nadelklemme herankommen, ohne dass sie die Nadelklemme berührt.

[Nadelklemmen-Fadenführung]

Die Einstellung so vornehmen, dass die Mitte des Fadenlochs der Nadelklemmen-Fadenführung 4 auf die Mitte C des

Schlitzes A ausgerichtet ist, wenn sich die Nadel in der Tiefstellung befindet.

* Dabei die Einstellung so vornehmen, dass der Abstand zwischen der Nadelklemmen-Fadenführung 4 und der

Spreizerfadenführung 2 0,8 bis 1,2 mm beträgt. Dann die Nadelklemmen-Fadenführung mit der

Befestigungsschraube 5 sichern.

[Guide-fil de l’étendeur]

Régler de façon que le jeu entre le guide-fil de l’étendeur 2 et l’étendeur 1 soit compris entre 0,4 et 1,0 mm. Fixer

ensuite le guide-fil de l’étendeur avec les vis de fixation 3.

* Régler de façon que le centre de la fente A du guide-fil 2 vienne en regard de la pointe de la lame B de l’étendeur

lorsque l’étendeur 1 se trouve à l’extrémité droite. Permettre au guide-fil de l’étendeur de s’approcher du pince-

aiguille sans toutefois qu’il ne vienne en collision avec le pince-aiguille.

[Guide-fil du pince-aiguille]

Régler de façon que le centre de l’orifice de fil du guide-fil du pince-aiguille 4 vienne en regard du centre C de la fente

A lorsque l’aiguille se trouve sur la position la plus basse.

* Effectuer alors un réglage de façon que le jeu entre le guide-fil du pince-aiguille 4 et le guide-fil de l’étendeur 2 soit

compris entre 0,8 et 1,2 mm. Fixer ensuite le guide-fil du pince-aiguille avec la vis de fixation 5.

0.8 - 1.2 mm

0.4 - 1.0 mm

– 60 –

[Guidafilo dello stendifilo]

Regolare in modo che la distanza tra guidafilo dello stendifilo 2 e lo stendifilo 1 sia da 0,4 a 1,0 mm. Fissare quindi il

guidafilo dello stendifilo con le viti di fissaggio 3.

* Regolare in modo che il centro della fenditura A del guidafilo 2 sia allineato alla punta della lama B dello stendifilo

quando lo stendifilo 1 è nella posizione più a destra. Inoltre, avvicinare il guidafilo dello stendifilo al morsetto

dell’ago a tal punto che il guidafilo dello stendifilo non intralci il morsetto dell’ago.

[Guidafilo del morsetto dell'ago]

Regolare in modo che il centro del foro del filo del guidafilo del morsetto dell'ago 4 sia allineato al centro C della

fenditura A quando l'ago è nella posizione più bassa.

* Allora, regolare in modo che la distanza tra il guidafilo del morsetto dell'ago 4 e il guidafilo dello stendifilo 2 sia da

0,8 a 1,2 mm. Fissare quindi il guidafilo del morsetto dell'ago con la vite di fissaggio 5.

﹝分布導線器﹞

把分布導線器 2和分布器 1的間隙調整為 0.4 ∼ 1.0mm ，然後用固定螺絲 3進行固定。

※ 分布器 1在最右點時，請把分布器 1的尖部 B 調整到輿導線器 2的長槽 A 的中心一致。另外，分線導向器

應不與針座相碰儘量靠近。

﹝針夾導線器﹞

機針在最下點時，請把針夾導線器 4的線孔中心和分布導線器 2的長槽 A 的中心 C 調整成一致。

※此時，請把針夾導線器 2和分線導線器 2的間隙調整為 0.8 ∼ 1.2mm ，然後用固定螺絲 5進行固定。

[Guíahilos de la estiradora]

Haga el ajuste de manera que la separación entre el

guíahilos 2 de el separador y el separador 1 sea de 0,4 a

1,0 mm. Luego, fije el guíahilos de la estiradora con los

tornillos de fijación 3.

* Haga el ajuste de manera que el centro de la ranura A

del guíahilos 2 se alinee con la punta B de la hoja de el

separador cuando el separador 1 se encuentra en su

posición extrema derecha. Además, deje que la guía

del separador del separador se ponga en contacto con

el sujetador de aguja pero de modo que la guía del hilo

del separador no interfiera con el sujetador de la aguja.

[Guíahilos del portaagujas]

Haga el ajuste de manera que el centro del agujero del hilo

del guíahilos 4 del portaagujas se alinee con el centro C de

la ranura A cuando la aguja se encuentra en su posición

más baja.

* En este momento, haga el ajuste de manera que la

separación entre el guíahilos 4 del portaagujas y el

guíahilos 2 de el separador sea de 0,8 a 1,2 mm. Luego,

fije el guíahilos del portaagujas con el tornillo de fijación

0.8 - 1.2 mm

0.4 - 1.0 mm

– 61 –

16. 前針受けの調整 / Adjusting the front needle guard

Einstellen des vorderen Nadelschutzes / Réglage du garde-aiguille avant

Ajuste del guardaagujas frontal / Regolazione della protezione ago anteriore /

前針座的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

ルーパ 1が最右点より左へ動いて各針の裏側を通過す

る時、針と前針受け 2のすき間が 0.1 ∼ 0.3mm にな

るよう調整し止めねじ 3で固定します。

※前針受け2は糸の種類や太さに合わせて、針糸がス

ムーズに通過する範囲で、できるだけ針に近付けて

ください。

Adjust so that the clearance between the needles and front

needle guard 2 is 0.1 to 0.3 mm when looper 1 travels

from the extreme right position to the left and passes the

rear side of the respective needles. Then fix the front needle

guard with setscrew 3.

* Allow front needle guard 2 to come to the needle as

near as possible within the range where needle thread

smoothly passes in accordance with the kind or thickness

of thread.

Die Einstellung so vornehmen, dass der Abstand zwischen den Nadeln und dem vorderen Nadelschutz 2 0,1 bis 0,3 mm

beträgt, wenn sich der Greifer 1 vom rechten Anschlag nach links bewegt und die Rückseite der entsprechenden Nadel

passiert. Dann den vorderen Nadelschutz mit der Befestigungsschraube 3 sichern.

* Lassen Sie den vorderen Nadelschutz 2 so nah wie möglich an die Nadel herankommen, solange der Nadelfaden

entsprechend der Art und Dicke des Fadens reibungslos hindurchgeht.

Régler de façon que le jeu entre les aiguilles et le garde-aiguille avant 2 soit compris entre 0,1 et 0,3 mm lorsque le

boucleur 1 se déplace de l’extrémité droite vers la gauche et passe derrière les aiguilles respectives. Fixer ensuite le

garde-aiguille avant avec la vis de fixation 3.

* Laisser le garde-aiguille avant 2 venir aussi près que possible de l’aiguille en veillant toutefois à ce que le fil d’aiguille

passe régulièrement compte tenu de son type ou de sa grosseur.

Haga el ajuste de manera que la separación entre las agujas y el guardaagujas frontal 2 sea de 0,1 a 0,3 mm cuando el

enlazador 1 se desplaza de su posición extrema derecha a la izquierda y pasa por el lado trasero de las respectivas

agujas. Luego, fije el guardaagujas frontal con el tornillo de fijación 3.

* Haga que el guardaagujas frontal 2 se acerque a la aguja lo más posible dentro del margen en que el hilo de la aguja

pasa suavemente según el tipo o espesor del hilo.

Regolare in modo che la distanza tra gli aghi e la protezione ago anteriore 2 sia da 0,1 a 0,3 mm quando il crochet 1 si

sposta dalla posizione più a destra verso sinistra e passa dietro i rispettivi aghi. Fissare quindi la protezione ago anteriore

con la vite di fissaggio 3.

* Avvicinare la protezione ago anteriore 2 all'ago il più possibile purché il filo dell'ago passi in modo liscio secondo il tipo

o lo spessore del filo.

彎針 1從最右點向左移動，通過各針的裡側時，把機針和前針座 2的間隙調整為 0.1∼0.3mm，然後用固定螺絲 3固定。

※請根據機線的種類和粗細，在機線能通過的範圍，儘量讓前針座 2靠近機針。

0.1 – 0.3 mm

– 62 –

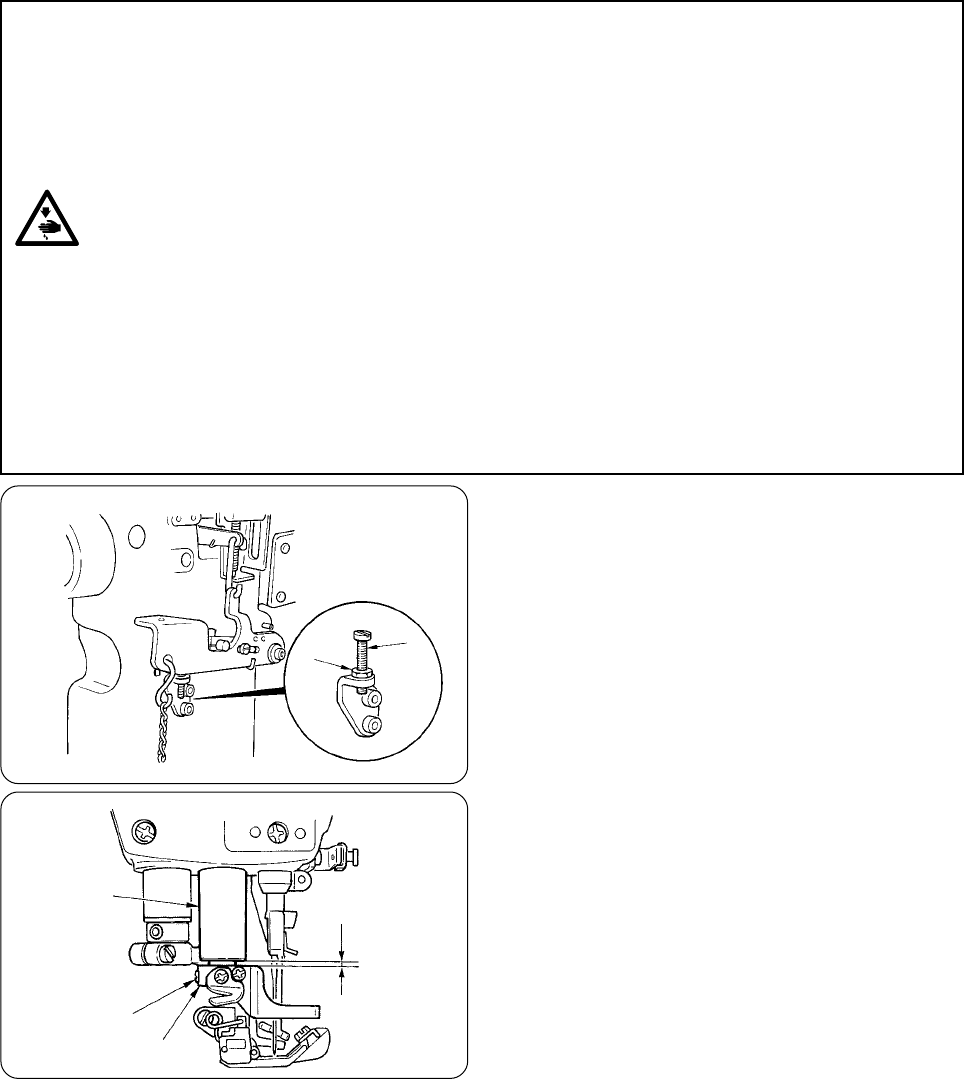

1）押えの高さ調整は、押えと他の部品との接触なくね

じ1の高さを調整し、ナット 2で固定します。

2）押えを上げた時、スラストカラー3と押え棒メタル

4のすき間が 0.1 mm になるようにスラストカ

ラー位置を調整し止めねじ 5で固定します。

1) To adjust the height of the presser foot, adjust the height of

screw 1 so that the presser foot does not come in contact

with other components and fix the presser foot with nut 2.

2) Adjust the position of the thrust collar so that the clearance

between thrust collar 3 and presser bar bushing 4 is

0.1 mm when the presser foot is lifted. Then fix the thrust

collar with setscrew 5.

1) Um die Höhe des Nähfußes einzustellen, muss die Höhe

der Schraube 1 so eingestellt werden, dass der Nähfuß

nicht mit anderen Teilen in Berührung kommt. Dann den

Nähfuß mit der Mutter 2 sichern.

2) Die Position der Druckhülse so einstellen, dass der

Abstand zwischen der Druckhülse 3 und der

Nähfußstangenbuchse 4 0,1 mm beträgt, wenn der

Nähfuß angehoben wird. Dann die Druckhülse mit der

Befestigungsschraube 5 sichern.

1) Pour régler la hauteur du pied presseur, régler la hauteur

de la vis 1 de façon que le pied presseur ne vienne pas

en contact avec d’autres pièces, puis fixer le pied presseur

avec l’écrou 2.

2) Régler la position de l’entretoise de butée 3 de façon que le jeu qu’elle forme avec la bague de barre de presseur

4 soit de 0,1 mm lorsque le pied presseur est relevé. Fixer ensuite l’entretoise de butée avec la vis de fixation 5.

1) Para ajustar la altura del pie prensatelas, ajuste la altura del tornillo 1 de manera que el pie prensatelas no entre en

contacto con otros componentes, y fije el pie prensatelas con la tuerca 2.

2) Ajuste la posición del collarín de empuje de manera que la separación entre el collarín de empuje 3 y el buje 4de

la barra prensadora sea de 0,1 mm cuando se eleva el pie prensatelas. Luego, fije el collarín de empuje con el

tornillo de fijación 5.

1) Per regolare l'altezza del piedino premistoffa, regolare l'altezza della vite 1 in modo che il piedino premistoffa non

venga a contatto con altri componenti e fissare il piedino premistoffa con il dado 2.

2) Regolare la posizione del collare di spinta in modo che la distanza tra il collare di spinta 3 e la bussola della barra del

pressore 4 sia di 0,1 mm quando il piedino premistoffa è sollevato. Fissare quindi il collare di spinta con la vite di fissaggio 5.

1）調整壓腳高度時，請調整螺絲 1的高度，不讓壓腳和其他零件相接觸，然後用螺母 2進行固定。

2）提昇了壓腳後，請調整套環位置，讓套環

和壓腳桿金屬件

的間隙為0.1mm，然後用固定螺絲

進行固定。

17. 押え上がり量の調整 / Adjusting the presser foot lift / Einstellen des Nähfußhubs

Réglage de la hauteur de relevage du pied presseur / Ajuste de la elevación del pie prensatelas

Regolazione dell'alzata del piedino premistoffa

壓腳提昇量的調整

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

0.1 mm

– 63 –

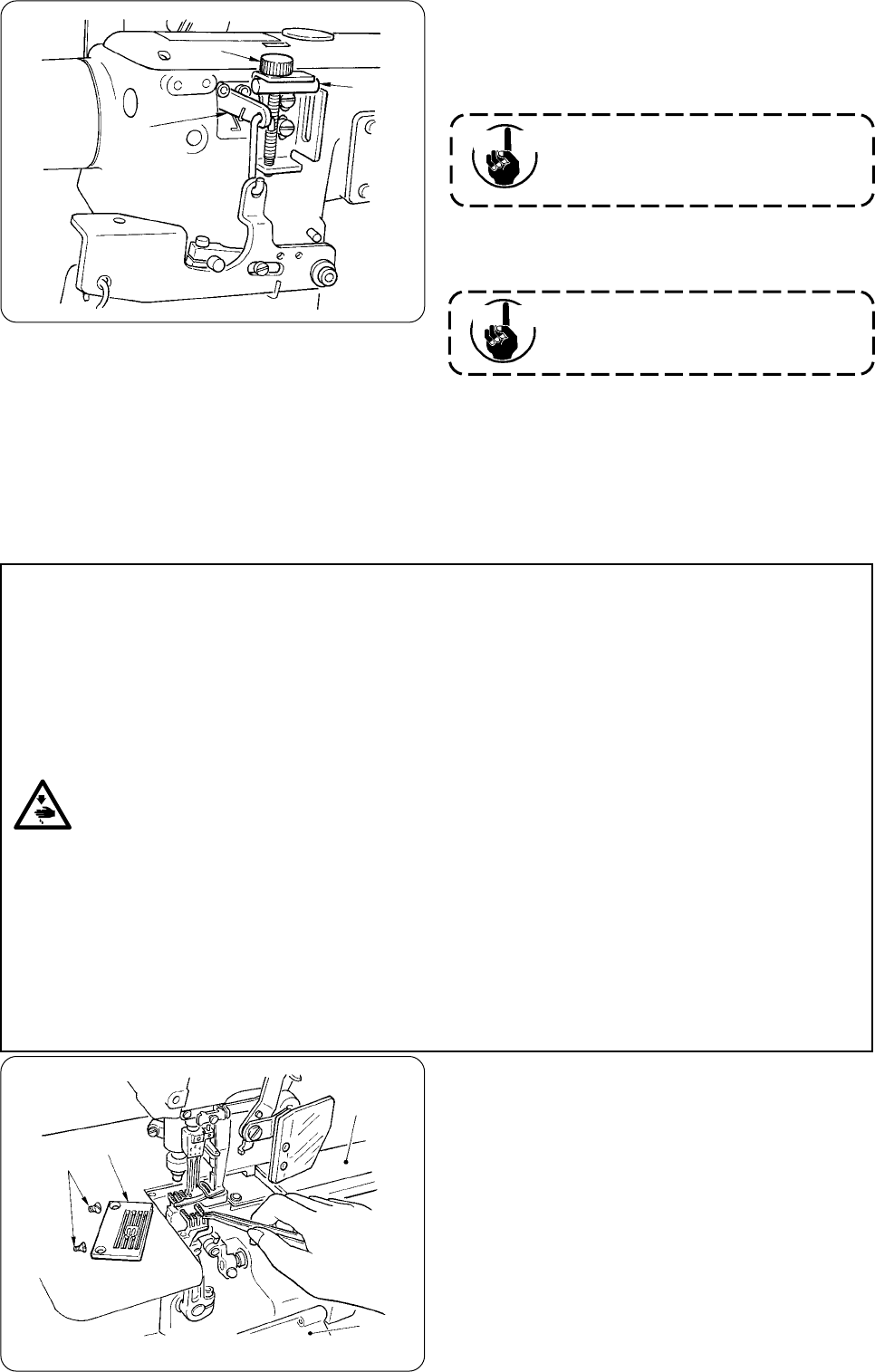

微量押え上げつまみ1を左に回すと微量押え上げストッ

パー 2が下がり、押え上げレバー 3と接触し、押えが

上がります。

縫製条件により高さを調節してください。

微量押え上げを使用しない場合は微量押え上

げつまみ 1を右に回して微量押え上げス

トッパー 2を最上点で固定してください。

18. 微量押え上げの調節 / Adjusting the micro-lifter / Einstellen des Mikrolifters

Réglage du micro-releveur / Ajuste del microelevador

Regolazione del micro-alzapiedino / 微量壓腳提昇的調節

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

Cau tion

Wenn der Mikrolifterknopf 1 entgegen dem Uhrzeigersinn

gedreht wird, wird der Mikrolifteranschlag 2 abgesenkt, so

dass er mit dem Nähfußhubhebel 3 in Berührung kommt.

Dann hebt sich der Nähfuß.

Stellen Sie die Höhe entsprechend den Nähbedingungen ein.

Wenn der Mikrolifter nicht benutzt wird,

ist der Mikrolifterknopf 1 im

Uhrzeigersinn zu drehen und der

Mikrolifteranschlag 2 in der

Hochstellung zu sichern.

Vor sicht

Lorsqu’on tourne le bouton du micro-releveur 1 dans le sens

inverse des aiguilles d’une montre, la butée du micro-releveur

2 s’abaisse et vient en contact avec le levier de relevage

de presseur 3. Le pied presseur remonte alors.

Régler la hauteur en fonction des conditions de couture.

Atten tion

Lorsque le micro-releveur n’est pas

utilisé, tourner le bouton du micro-

releveur 1 dans le sens des aiguilles

d’une montre et fixer la butée du micro-

releveur 2 sur sa position la plus haute.

Cuando se gira la perilla 1 del microelevador en el sentido

opuesto a las manecillas del reloj, el retén 2 del

microelevador desciende y entra en contacto con la palanca

de elevación 3 del prensatelas. Luego, se eleva el pie

prensatelas.

Ajuste la altura de acuerdo con las condiciones de cosido.

Cuando no se utiliza el microelevador,

gire la perilla 1 del microelevador en el

sentido de las manecillas del reloj y fije

el retén 2 del microelevador en su

posición más alta.

Aten ción

When micro-lifter knob 1 is turned counterclockwise, micro-

lifter stopper 2 lowers and comes in contact with presser

lifting lever 3. Then the presser foot goes up.

Adjust the height in accordance with the sewing conditions.

When the micro-lifter is not used, turn

clockwise micro-lifter knob 1 and fix

micro-lifter stopper 2 at the highest

position.

– 64 –

7. 保守 / MAINTENANCE / WARTUNG / MAINTENANCE / MANTENIMIENTO

MANUTENZIONE / 維修保養

1. ミシンの清掃 / Cleaning the sewing machine / Reinigen der Nähmaschine

Nettoyage de la machine / Limpieza de la máquina de coser

Pulizia della macchina per cucire / 縫紉機的清掃

前カバー1とスライドカバー2を開け、ねじ 3を外し

て針板4を外し、針板の溝と送り歯の溝及び周辺を掃除

してください。

掃除した後、針板4を止めねじ3で固定してください。

Open front cover 1 and slide cover 2, loosen screws 3,

remove throat plate 4, and clean the grooves in the throat

plate, those in the feed dogs, and the peripheries.

After cleaning, fix throat plate 4 with setscrews 3.

Die Frontabdeckung 1 und die Schiebeabdeckung 2

öffnen, die Schraube 3 herausdrehen, und die Stichplatte

4 entfernen. Dann die Rillen in der Stichplatte und in den

Transporteuren sowie die umliegenden Teile reinigen.

Nach der Reinigung die Stichplatte 4 mit den

Befestigungsschrauben 3 sichern.

注意 :

掃除をするときは、必ずモータの電源を切り、モータの回転停止を確認してから行ってください。

ミシンに手や衣服を巻き込まれて、けがをする恐れがあります。

WARNING :

When cleaning, be sure to turn OFF the power and ascertain that the motor has totally stopped rotating

before starting the work. There is a danger of injury since hands or clothes may be caught in the machine.

WARNUNG :

Schalten Sie zum Reinigen der Nähmaschine die Stromversorgung aus und vergewissern Sie sich, dass

der Motor vollkommen stillsteht, bevor Sie mit der Arbeit beginnen. Anderenfalls besteht Verletzungsgefahr,

da Hände oder Kleidungsstücke von der Maschine erfasst werden können.

AVERTISSEMENT :

Avant de nettoyer la machine, la mettre hors tension et s’assurer que le moteur est à l’arrêt complet. On

risquerait autrement de se blesser en se prenant les mains et les vêtements dans la machine.

¡AVISO!

Cuando haga la limpieza de la máquina, cerciórese de que la corriente eléctrica está desconectada y

asegúrese que el motor está completamente parado antes de comenzar el trabajo. Existe el peligro de

lesionarse porque es fácil de que las anos o vestidos queden atrapados por la máquina de coser.

AVVERTIMENTO :

Quando si effettua la pulizia della macchina per cucire, non mancare di spegnere la macchina e assicurarsi

che il motore abbia completamente cessato di ruotare prima di eseguire il lavoro. C’è il pericolo di ferimenti

poiché mani o lembi di vestiario potrebbero essere intrappolati nella macchina.

注意 :

需要清掃時，請一定關掉馬達的電源，確認了馬達停止轉動之後再進行作業。以免發生把手指、衣服卷進機器造成

負傷的危險。

Quando la manopola del micro-alzapiedino 1 viene girata

in senso antiorario, il fermo del micro-alzapiedino 2 si

abbassa e viene a contatto con la leva di sollevamento del

pressore 3. Il piedino premistoffa quindi si solleva.

Regolare l'altezza a seconda delle condizioni di cucitura.

Quando il micro-alzapiedino non è usato,

girare in senso orario la manopola del micro-

alzapiedino 1 e fissare il fermo del micro-

alzapiedino 2 alla posizione più alta.

Atten zione

向左轉動微量壓腳提昇旋鈕1之後，微量壓腳提昇止動器

2下降，接觸壓腳提昇撥桿 3，壓腳上昇。

請根據縫製條件調整高度。

不使用微量壓腳提昇功能時，請向右轉動微

量壓腳提昇旋鈕1，把微量壓腳提昇止動器

2固定到最高點。

注意

– 65 –

Ouvrir le couvercle avant 1 et le couvercle coulissant 2, ôter la vis 3 et retirer la plaque à aiguille 4. Nettoyer les

gorges de la plaque à aiguille, des griffes d’entraînement ainsi que les parties périphériques.

Après le nettoyage, fixer la plaque à aiguille 4 avec les vis de fixation 3.

Abra la cubierta 1 y deslice la cubierta 2, saque el tornillo 3 y desmonte la placa de agujas4. Seguidamente limpie

las ranuras en la placa de agujas, y las de los dentados de transporte, y las periferias.

Terminada la limpieza, fije la placa de agujas 4 con los tornillos 3.

Aprire il coperchio frontale 1 e il coperchio scorrevole 2, rimuovere la vite 3 e rimuovere la placca ago 4. Pulire

quindi le scanalature nella placca ago, quelle nelle griffe di trasporto, e le periferie.

Al termine della pulizia, fissare la placca ago 4 con le viti di fissaggio 3.

請打開前護罩 1和滑蓋 2，卸下螺絲 3，再卸下針板 4，清掃針板的槽和送布牙的槽以及周圍。

清掃之後，用固定螺絲 3固定針板 4。

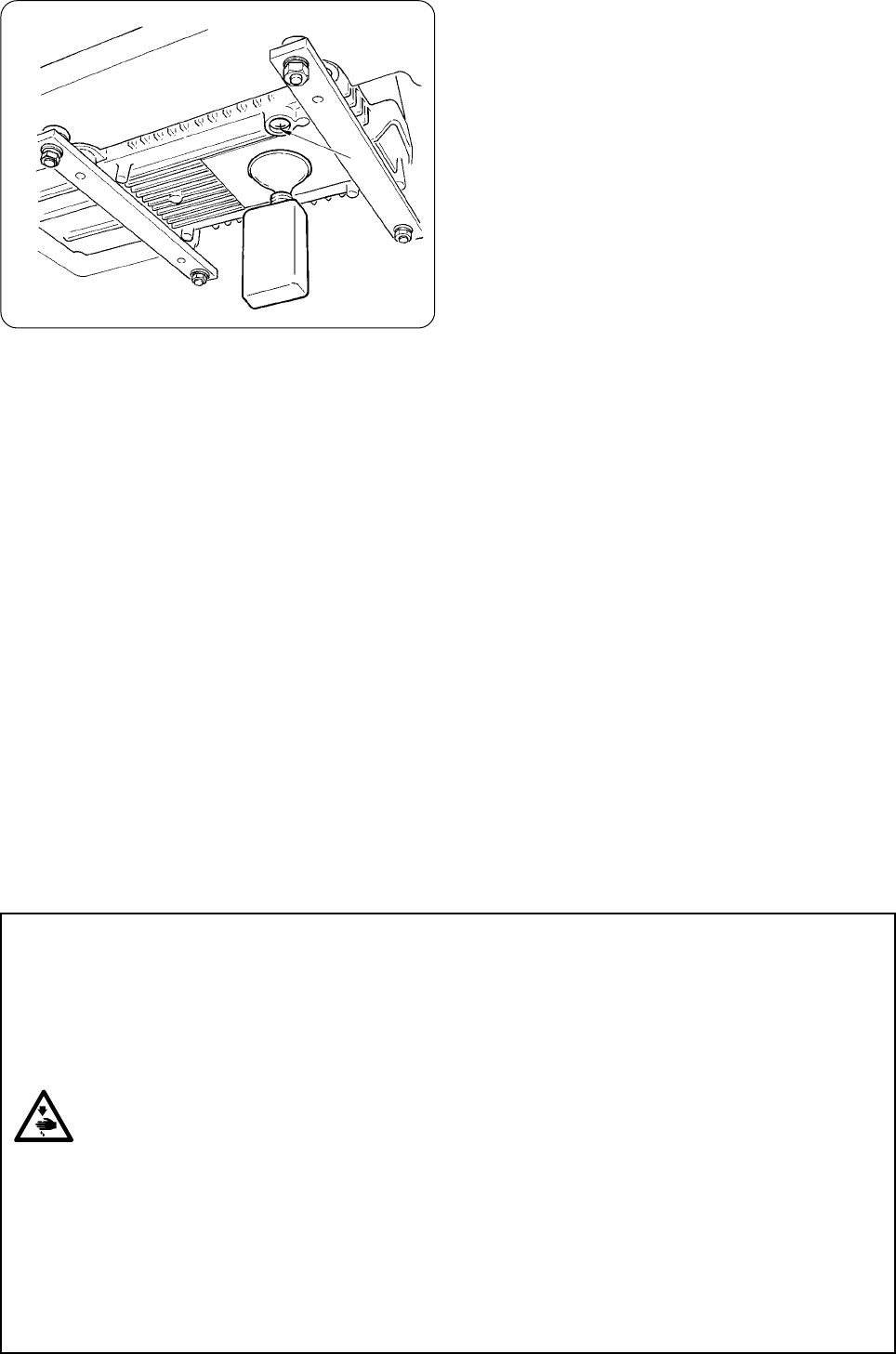

2. 潤滑油の交換 / Replacing the lubricating oil / Schmierölwechsel

Renouvellement de l’huile lubrifiante / Modo de reemplazar el aceite lubricante

Sostituzione dell’olio lubrificante / 縫紉機油的更換

新しいミシンの場合は、約 1 カ月使用した後に潤滑油

(JUKI MACHINE OIL 18) を交換してください。

その後は、6ヵ月ごとに潤滑油を交換してください。

1）排油ねじ 1の下に潤滑油を受ける容器をセットし

てください。

2）排油ねじ1を取り外してください。潤滑油が排出さ

れます。

3）排出後は油を拭き取り、排油ねじ1を取り付けてく

ださい。

In case of the new sewing machine, replace the lubricating

oil (JUKI MACHINE OIL 18) with new one after using it for

approximately one month. Then replace the lubricating oil

every six months.

1) Set a container to receive the lubricating oil under drain

screw 1.

2) Remove drain screw 1. The lubrication oil is drained.

3) After the drain, wipe out the oil and attach the drain screw

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

– 66 –

3. オイルフィルタの点検・交換 / Inspecing and replacing the oil filter

Überprüfen und Auswechseln des Ölfilters / Contrôle et remplacement du filtre à huile

Inspección y reemplazo del filtro de aceite

Ispezione e sostituzione del filtro dell’olio / 濾油器的檢查、更換

注意 :

ミシンの不意の起動による人身の損傷を防ぐため、電源を切り、モータの回転が止まったことを確認してから行なってください。

WARNING :

To protect against possible personal injury due to abrupt start of the machine, be sure to start the following

work after turning the power off and ascertaining that the motor is at rest.

WARNUNG :

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die

folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß

der Motor vollkommen stillsteht.

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la

mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.

¡AVISO!

Para protegerse contra posibles lesiones personales debido a un arranque brusco de la máquina de coser,

cerciórese de comenzar el siguiente trabajo después de desconectar la corriente y de estar seguro que el

motor está completamente parado.

AVVERTIMENTO :

Per evitare possibili ferimenti causati dall’avvio improvviso della macchina per cucire, prima di effettuare

le seguenti operazioni spegnere l’interruttore dell’alimentazione ed assicurarsi che il motore abbia

completamente cessato di ruotare.

注意 :

為了防止突然啟動造成人身事故，請關掉電源，確認馬達確實停止轉動後再進行。

Im Falle einer neuen Nähmaschine ist das Schmieröl (JUKI

MACHINE OIL 18) nach etwa einem Monat durch frisches

Öl zu ersetzen. Danach sollte das Schmieröl alle sechs

Monate gewechselt werden.

1) Einen Auffangbehälter für das Schmieröl unter die

Ablassschraube 1 stellen.

2) Die Ablassschraube 1 entfernen.

Das Schmieröl läuft aus.

3) Wischen Sie Ölreste nach dem Ablassen ab, und drehen

Sie die Ablassschraube 1 wieder ein.

En el caso de una máquina de coser nueva, reemplace el

aceite lubricante (ACEITE DE MÁQUINA JUKI 18) con uno

nuevo después de haber utilizado la máquina durante un mes

aproximadamente. Luego, reemplace el aceite lubricante cada

seis meses.

1) Coloque un recipiente debajo del tapón de drenaje

1para contener el aceite lubricante que se drene.

2) Retire el tapón de drenaje 1. Se drena el aceite

lubricante.

3) Después del drenaje, limpie el aceite y coloque el tapón

de drenaje 1.

In caso della macchina per cucire nuova, sostituire l'olio

lubrificante (JUKI MACHINE OIL 18) con quello nuovo dopo

averla usata per un mese circa. Successivamente,

provvedere a sostituire l'olio lubrificante ogni sei mesi.

1) Mettere un recipiente per ricevere l'olio lubrificante sotto

la vite di scolo 1.

2) Rimuovere la vite di scolo 1. L'olio lubrificante viene scaricato.

3) Dopo lo scarico, pulire l'olio e attaccare la vite di scolo 1.

新縫紉機時，約使用 1 個月之後，請更換機油（JUKI

MACHINEOIL18）。

以後，請每 6 個月更換 1 次機油。

1）請把接油容器安裝到排油螺絲 1的下面。

2）請卸下排油螺絲 1。讓機油排放出來。

3）排放後，擦乾淨機油，然後安裝上排油螺絲 1。

Lorsque la machine est neuve, renouveler l’huile lubrifiante

(JUKI MACHINE OIL 18) après le premier mois d’utilisation

environ. Renouveler ensuite l’huile lubrifiante tous les six mois.

1) Placer un récipient sous la vis de vidange 1 pour

recueillir l’huile lubrifiante.

2) Retirer la vis de vidange 1. L’huile lubrifiante s’écoule.

3) Après la vidange , essuyer l’huile et remettre la vis de

vidange 1 en place.

– 67 –

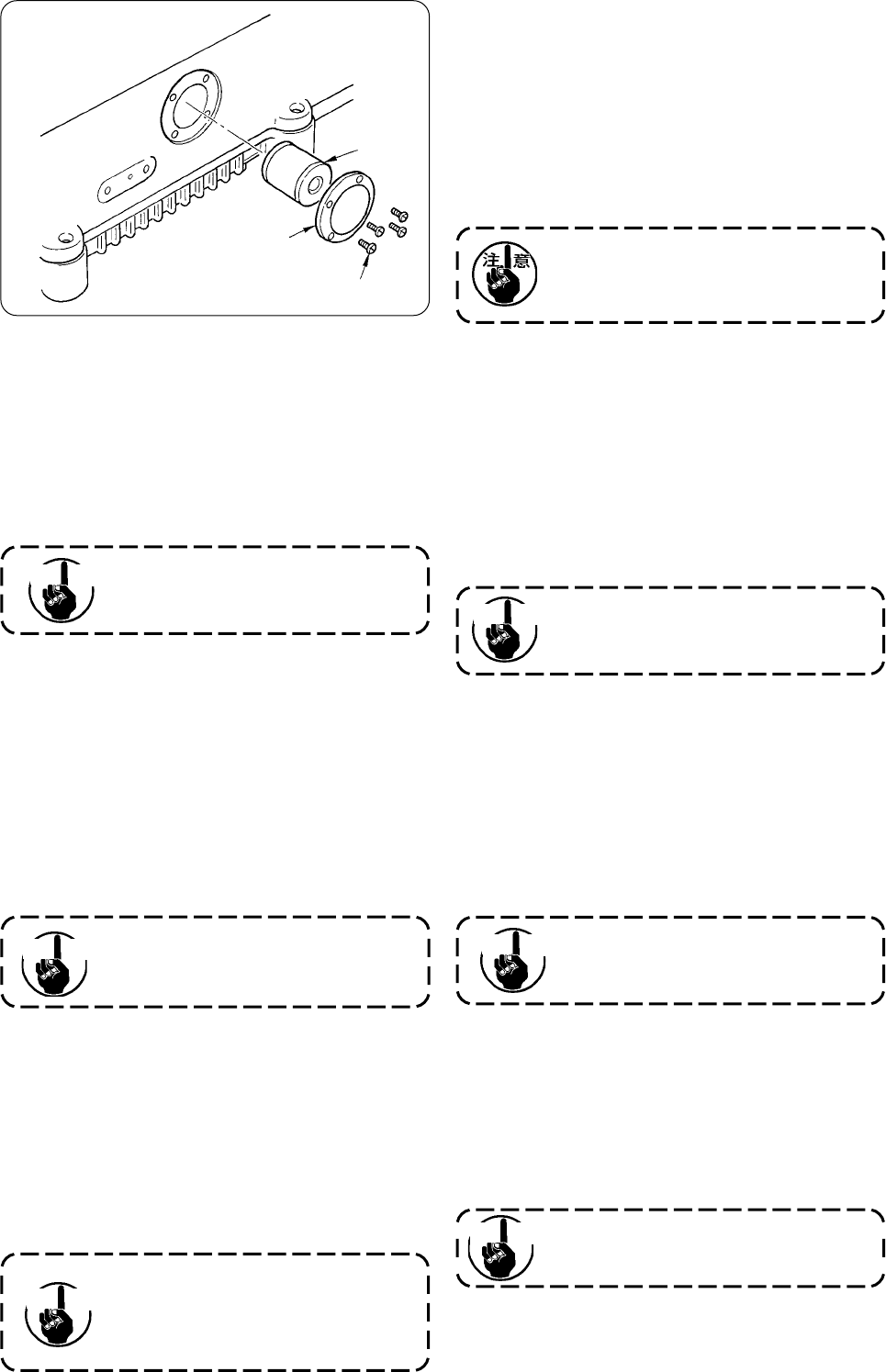

オイルフィルタ1にゴミが詰まると、正常な給油ができ

ません。6ヶ月ごとに点検してください。

1）オイルフィルタキャップ2を取り外し、オイルフィ

ルタ 1を抜き出して点検してください。

2）オイルフィルタ 1がゴミで目詰まりしているとき

は、新しいオイルフィルタと交換してください。

3）交換後、フィルタキャップ 2をねじ 3で固定して

ください。

オイルフィルタキャップを外すときは、フィ

ルタに溜まっている潤滑油が漏れますので注

意してください。

Normal lubrication cannot be performed if dust collects in oil

filter 1. Inspect it every 6 months.

1) Remove oil filter cap 2, and draw out oil filter 1 to

inspect it.

2) When oil filter 1 is clogged with dust, replace it with a

new one.

3) After the replacement, fix the filter cap 2 with screws

When removing the oil filter cap,

lubricating oil collected in the filter will

leak out. So, be careful.

Cau tion

Eine normale Schmierung ist nicht möglich, wenn sich Staub

im Ölfilter 1 ansammelt. Der Ölfilter ist alle 6 Monate zu

überprüfen.

1) Den Ölfilterdeckel 2 entfernen, und den Ölfilter 1 zur

Überprüfung herausziehen.

2) Wenn der Ölfilter 1 mit Staub verstopft ist, muss er durch

einen neuen ersetzt werden.

3) Nach dem Auswechseln den Filterdeckel 2 mit den

Schrauben 3 befestigen.

Beim Entfernen des Ölfilterdeckels läuft im

Filter befindliches Öl aus. Gehen Sie daher

sorgfältig vor.

Vor sicht

La lubrification ne s’effectue pas normalement si de la

poussière s’accumule dans le filtre à huile 1. Contrôler tous

les 6 mois.

1) Retirer le chapeau de filtre à huile 2 et sortir le filtre à

huile 1 pour le contrôler.

2) Si le filtre à huile 1 est colmaté d’impuretés, le remplacer

par un neuf.

3) Après le remplacement, fixer le chapeau de filtre 2 avec

les vis 3.

Lors du retrait du bouchon de filtre à huile,

l’huile lubrifiante du filtre s’échappe. Y

prendre garde.

Atten tion

La lubricación no puede llevarse a cabo normalmente si hay

polvo acumulado en el filtro de aceite 1. Inspeccione el

filtro cada 6 meses.

1) Retire la tapa 2del filtro de aceite y extraiga el filtro de

aceite 1 para inspeccionarlo.

2) Cuando el filtro de aceite 1 está atascado de polvo,

reemplace el filtro con uno nuevo.

3) Después del reemplazo, fije la tapa 2 del filtro con los

tornillos 3.

Cuando quite la tapa del filtro, el aceite

lubricante acumulado en el filtro saldrá

aceite. Ponga cuidado.

Aten ción

La lubrificazione regolare non può essere effettuata se la

polvere si accumula nel filtro dell'olio 1. Ispezionarlo ogni 6

mesi.

1) Rimuovere il coperchio del filtro dell'olio 2, ed estrarre

il filtro dell'olio 1 per ispezionarlo.

2) Quando il filtro dell'olio 1 è intasato della polvere,

sostituirlo con quello nuovo.

3) Al termine della sostituzione, fissare il coperchio del

filtro dell'olio 2 con le viti 3.

Quando si rimuove il tappo del filtro

dell’olio, l’olio lubrificante accumulatosi

nel filtro fuoriesce. Perciò, fare

attenzione.

Atten zione

機油過濾器 1如果積滿了髒污就不能正常地供油。因

此，請每 6 個月檢查 1 次。

1）卸下機油過濾器蓋子 2，拔出機油過濾器 1，進行

檢查。

2）如果過濾器 1積滿了髒污，請更換成新的過濾器。

3）更換後，用螺絲 3固定過濾器蓋子 2。

卸下濾油器蓋後，請注意積存在濾油器上的

機油有可能漏出來。

注意

Please do not hesitate to contact our distributors or agents in your area for further information when necessary.

The description covered in this instruction manual is subject to change for improvement of the

commodity without notice.

Bitte wenden Sie sich an unsere Händler oder Vertreter in Ihrer Nähe, wenn Sie weitere Informationen benötigen.

Änderungen der in dieser Betriebsanleitung enthaltenen Beschreibungen, die der Verbesserung des

Produktes dienen, bleiben vorbehalten.

Pour plus d’information, n’hésitez pas à consulter nos distributeurs ou agents dans votre région.

Les spécifications données dans le présent Manuel d’utilisation sont sujettes à modification sans préavis.

Sírvase ponerse en contacto con nuestros distribuidores o agentes en su área siempre que necesite alguna

información más detallada.

La descripción que se de en este manual de instrucciones está sujeta a cambio sin previo aviso por

razones de mejora de la mercancía.

Per ulteriore informazione, si prega di non esitare a mettersi in contatto con nostri distributori o agenti vostra area

quando necessario.

Le descrizioni contenute in questo manuale d’ istruzioni sono soggette a modifiche senza alcun preavviso.

06 · 06 Printed in China

MARKETING & SALES H.Q.

8-2-1, KOKURYO-CHO,

CHOFU-SHI, TOKYO 182-8655, JAPAN

PHONE : (81)3-3480-2357 • 2358

FAX : (81)3-3430-4909 • 4914

•

•Alle Rechte weltweit vorbehalten.

•Reservados todos derechos en el mundo

entero.

•Tutti i diritti sono riservati in tutto il mondo.

•

ACE&EASTMAN Mf 7700 Series Instructions User Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
