AKG Acoustics US Wireless headphone transmitter BDA K206
User manual
3

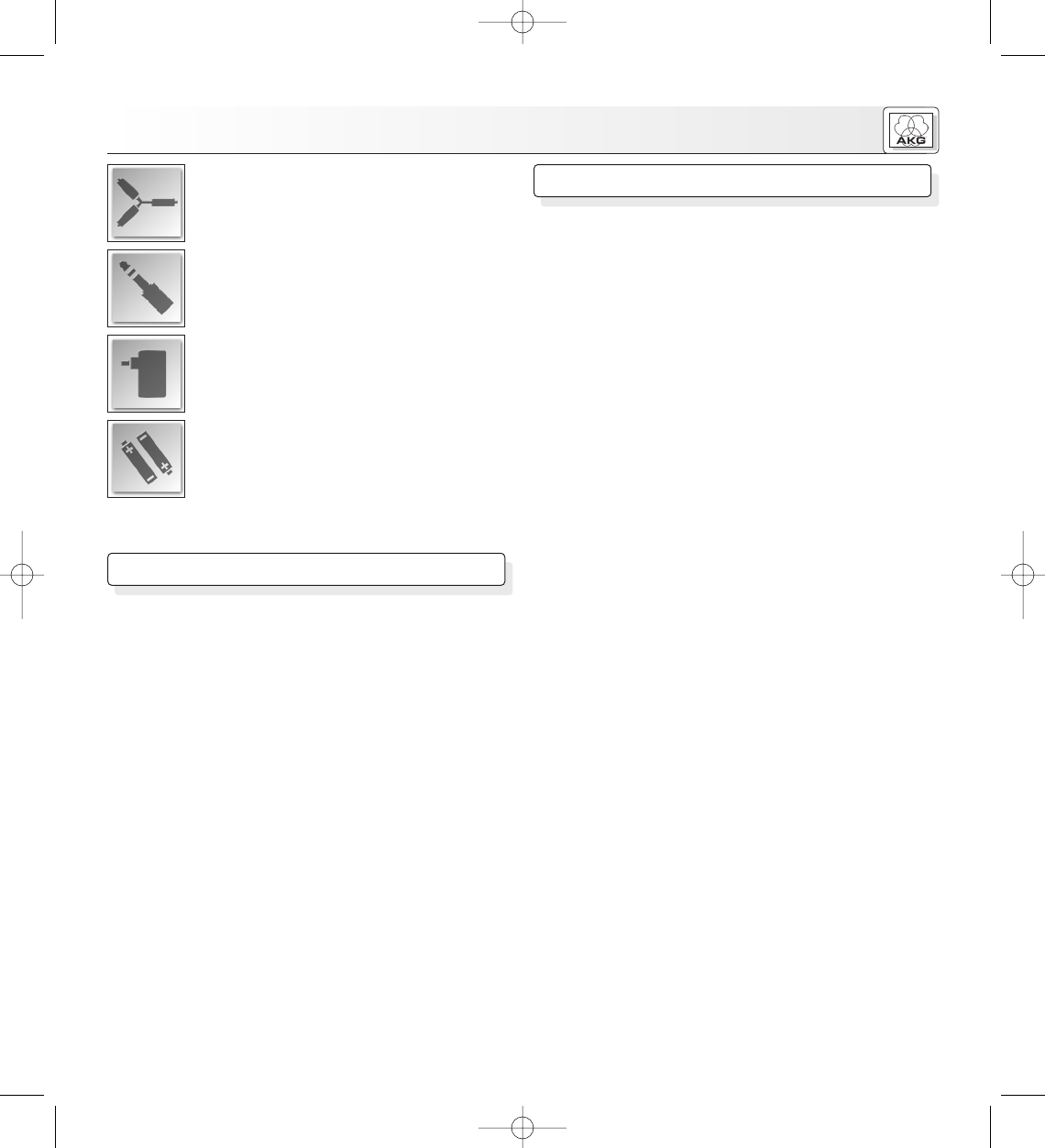

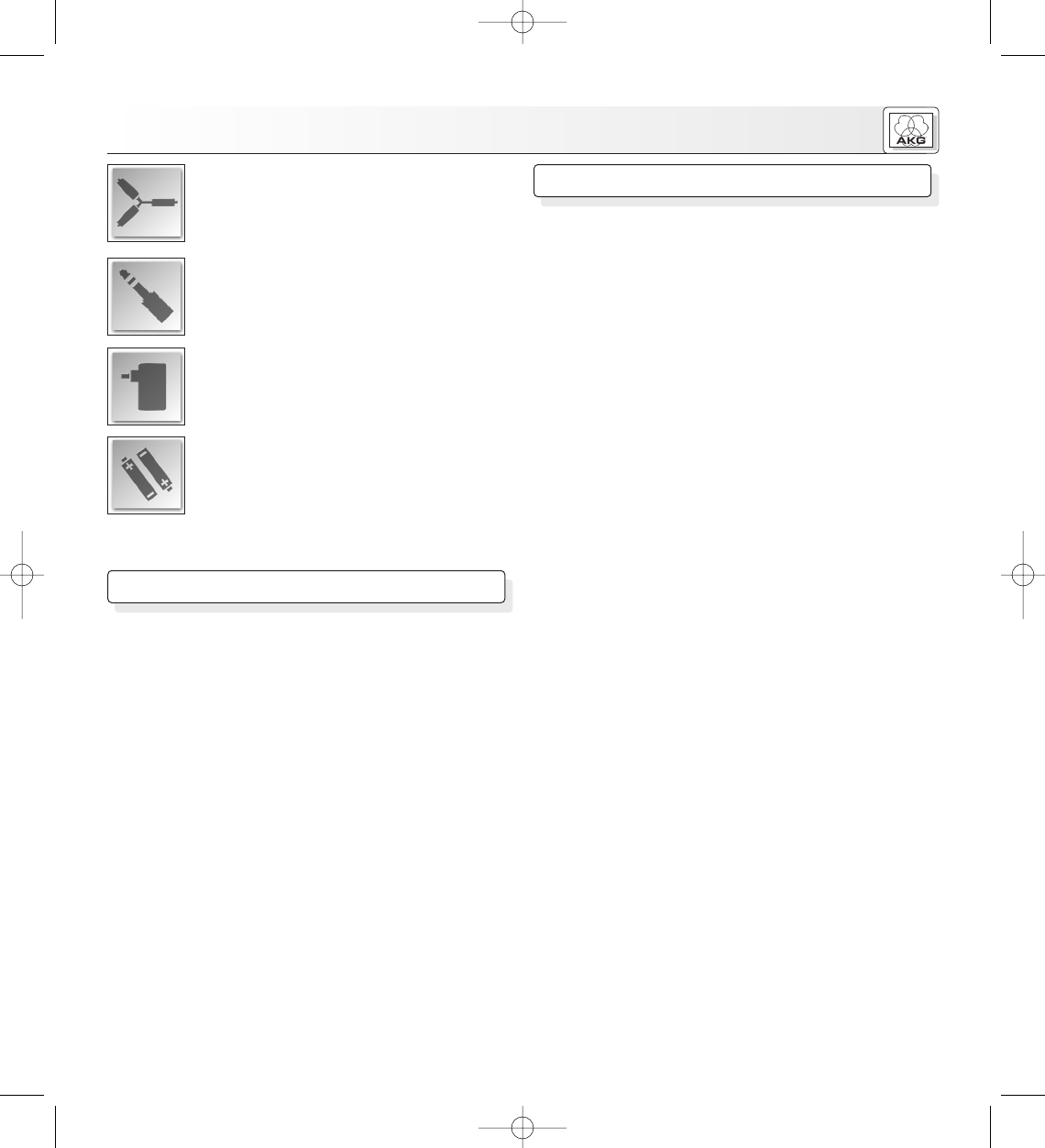

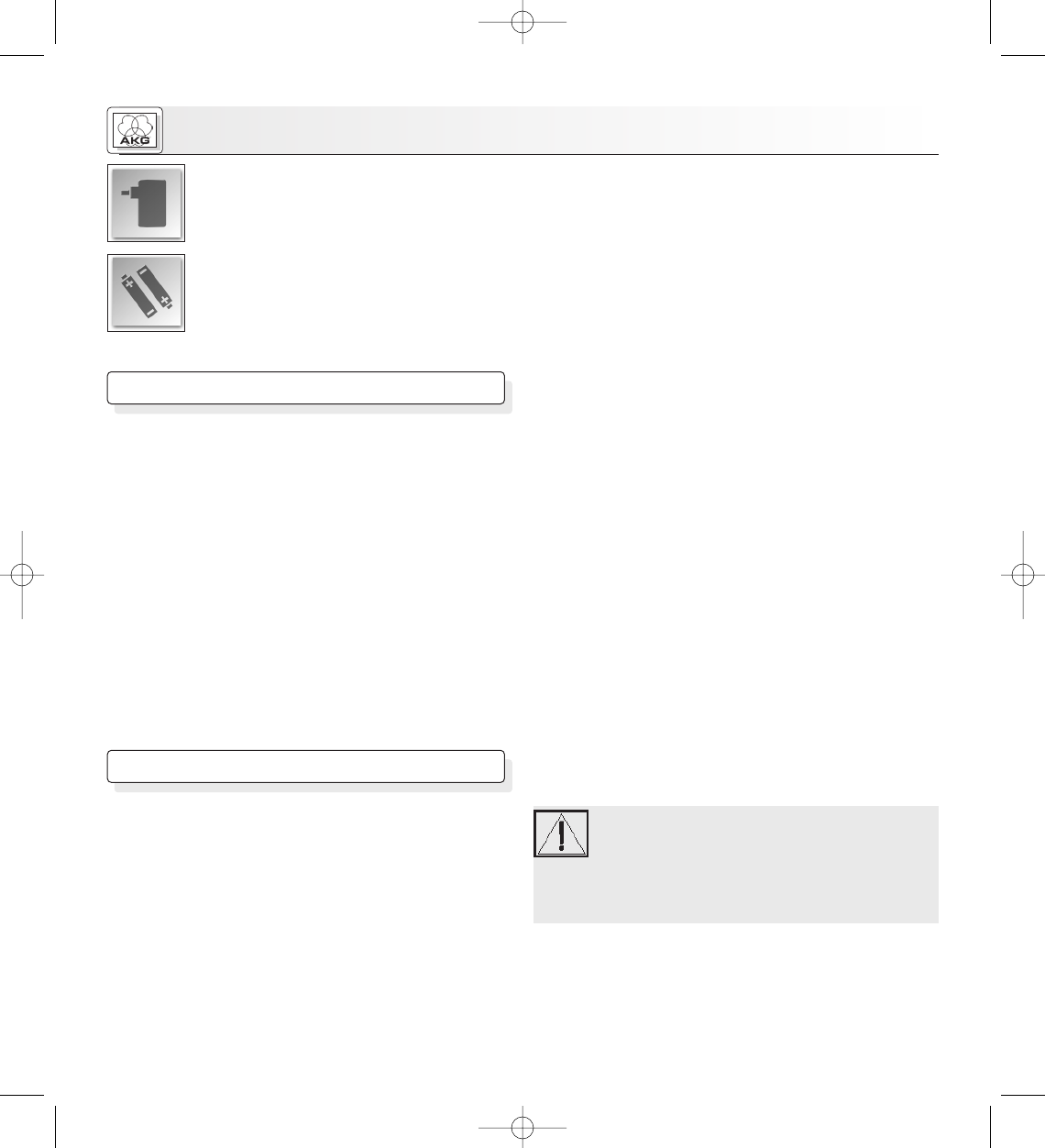

Verbindungskabel von 3,5-mm Stereoklinke auf
2 x Cinch zum Anschluss des Senders an Ihre
Audio-, Video- oder TV-Anlage, PC oder
Notebook
Stereo-Zwischenstecker 3,5/6,3 mm
Netzadapter zur Stromversorgung des Senders
(12 V DC, 200 mA)
2 Stk. NiMH-Akkus 1,2 V, Größe AAA, 550 mAh
zur Stromversorgung des Kopfhörers
Falls etwas fehlt, wenden Sie sich bitte umgehend an Ihren
AKG-Händler.
5.1 Kopfhörer (Fig. 1)
1. POWER: Ein/Aus-Taste
2. Kontroll-LED: zeigt durch Leuchten an, dass der
Kopfhörer eingeschaltet ist.
3. Ladebuchse
4. Batteriefach (unter abnehmbarem Ohrpolster)
5. AUTOTUNING-Taste und LED: aktiviert die automati-
sche Abstimmfunktion
6. VOLUME: Lautstärkeregler
5.2 Sender (Fig. 2)
7. AUDIO IN: Audio-Eingänge
8. DC 12 V: Anschlussbuchse für Netzadapter
9. FREQ: Frequenzwahlschalter
10. Ladekontakte
11. POWER ON: diese grüne LED zeigt durch Leuchten an,
dass der Sender in Betrieb ist.
12. CHARGE: diese rote LED zeigt durch Leuchten an, dass
die Akkus im Kopfhörer geladen werden.
6.1 Anschließen des Senders an das Netz
1. Schließen Sie das Kabel des mitgelieferten Netzadapters
an die DC 12 V-Buchse (8) an der Rückseite des Senders
an (s. Fig. 3).
2. Überprüfen Sie, ob die am Netzadapter angegebene
Spannung mit der Netzspannung in Ihrem Versorgungs-
gebiet übereinstimmt. Wenn dies der Fall ist, schließen Sie
den Netzadapter an eine Netzsteckdose an (s. Fig. 4). Der
Sender ist damit automatisch betriebsbereit.
Beachten Sie, dass sich der Sender erst dann einschaltet,
wenn ein Audiosignal an einer der AUDIO IN-Buchsen
anliegt.
6.2 Anschließen des Senders an die Audio- oder
Videoanlage
Sie können den Sender entweder an einen Kopfhörerausgang
(3,5-mm- oder 6,3-mm-Klinkenbuchse) oder einen LINE OUT-
bzw. REC OUT-Ausgang anschließen.
6.2.1 Anschließen an einen Kopfhörerausgang
1. Bevor Sie den Sender mit Ihrer Anlage verbinden, schal-
ten Sie Ihre Anlage aus.
2. Schließen Sie den roten Cinch-Stecker (rechter Kanal) des
mitgelieferten Verbindungskabels an die rote AUDIO IN R-
Buchse (7) und den weißen Cinch-Stecker (linker Kanal)
an die weiße AUDIO IN L-Buchse (7) an der Sender-
rückseite an (s. Fig. 5).
3. Stecken Sie den Stereoklinkenstecker des Verbindungs-
kabels (s. Fig. 6) an den Kopfhörerausgang Ihrer Anlage an.
4. Wenn Ihr Gerät eine 6,3-mm-Klinkenbuchse als Kopf-
hörerausgang besitzt, stecken Sie den mitgelieferten
Zwischenstecker an das Verbindungskabel an. Schließen
Sie dann den Zwischenstecker an den Kopfhörerausgang
an.
6.2.2 Anschließen an einen LINE OUT/REC OUT-
Ausgang
1. Bevor Sie den Sender mit Ihrer Anlage verbinden, schal-
ten Sie Ihre Anlage aus.
2. Schließen Sie den roten Cinch-Stecker (rechter Kanal) des
mitgelieferten Verbindungskabels an die rote LINE OUT R-
bzw. REC OUT R-Buchse und den weißen Cinch-Stecker
(linker Kanal) an die weiße LINE OUT L- bzw. REC OUT L-
Buchse an Ihrer Anlage an (s. Fig. 7).
3. Stecken Sie den Stereoklinkenstecker des Verbindungs-
kabels an die Stereobuchse (7) an der Rückseite des
Senders an (s. Fig. 8).
K 206 AFC
5 Bedienelemente
6 Inbetriebnahme
BDA_K206 11.02.2004 5:58 Uhr Seite 3
4
6.3 Aufladen der Akkus
Um die Lebensdauer der Akkus nicht zu beeinträchtigen, wer-
den sie im Werk in ungeladenem Zustand in die Verpackung
gelegt. Sie müssen daher die Akkus vor der ersten Inbe-
triebnahme aufladen.
Wichtig!
Falls Sie den Kopfhörer mit nicht-wiederauflad-
baren Batterien betreiben (s. Kapitel 6.4), versu-
chen Sie niemals, diese mit der Ladefunktion aufzuladen.
Dies würde zu schweren Schäden an Ihrem Kopfhörer-
system führen.
Entsorgen Sie leere Batterien entsprechend den jeweils
geltenden Entsorgungsvorschriften.
1. Nehmen Sie die Ohrpolster beider Hörsysteme ab
(s. Fig. 9).
2. Legen Sie die Akkus wie in Fig. 10 gezeigt in das jeweili-
ge Batteriefach (4) ein. Achten Sie dabei auf die richtige
Polarität!
3. Stecken Sie die Ohrpolster wieder auf die Hörsysteme
auf.
4. Stellen Sie den Kopfhörer so auf den Sender, dass die
Ladekontakte (10) am Sender in die Ladebuchse (3) an der
Unterseite des rechten Hörsystems eingreifen (s. Fig. 11).
Die CHARGE-LED (12) am Sender leuchtet auf und zeigt
damit an, dass die Akkus im Kopfhörer aufgeladen wer-
den.
Nach ca. 24 Stunden sind die Akkus voll aufgeladen (die
CHARGE-LED (12) leuchtet weiter). Sie können den
Kopfhörer unbegrenzt am Sender stehen lassen, ohne die
Akkus zu überladen.
Wichtig!
Um die Kapazität der Akkus möglichst lange zu erhalten,
entladen Sie die Akkus etwa einmal im Monat vollständig:
1. Lassen Sie dazu den Kopfhörer eingeschaltet so lange
neben dem Sender liegen, bis die Kontroll-LED (2)
erlischt.
2. Laden Sie die Akkus wieder auf.
6.4 Akkus austauschen
Mit der Zeit nimmt die Kapazität jedes Akkus ab. Wenn die
Betriebsdauer des Kopfhörers mit den mitgelieferten Akkus
nicht mehr Ihren Bedürfnissen entspricht, tauschen Sie beide
Akkus gegen neue Akkus des selben Typs (Größe AAA, 1,2 V,
550 mAh) oder normale 1,5 V-Alkali-Batterien Größe AAA aus.
1. Nehmen Sie die Ohrpolster beider Hörsysteme ab (s. Fig. 9).
2. Nehmen Sie die verbrauchten Akkus bzw. Batterien her-
aus.
3. Legen Sie die neuen Akkus bzw. Batterien wie in Fig. 10
gezeigt in das Batteriefach (4) ein. Achten Sie dabei auf
die richtige Polarität!
4. Stecken Sie die Ohrpolster wieder auf die Hörsysteme
auf.
6.5 Inbetriebnahme der Anlage
1. Nehmen Sie den Kopfhörer vom Sender ab.
2. Schalten Sie die Audio-, Video- oder TV-Anlage bzw. den
PC oder Notebook, an dem der Sender angeschlossen
ist, ein.
Wenn ein Audiosignal am Eingang des Senders anliegt,
leuchtet die POWER ON-LED (11) am Sender konstant.
Hinweis: Wenn ca. 3 Minuten lang kein Signal am Eingang
des Senders eintrifft, schaltet sich der Sender automa-
tisch ab und die POWER ON-LED (11) erlischt.
3. Stellen Sie den FREQ-Wahlschalter (9) am Sender auf die
mittlere Position ein.
4. Schalten Sie den Kopfhörer mit der POWER-Taste (1) ein.
Die Kontroll-LED (2) leuchtet auf.
5. Drücken Sie die AUTOTUNING-Taste (5) am Kopfhörer.
Die rote AUTOTUNING-LED leuchtet auf.
Die Autotuning-Funktion stimmt die Empfangsfrequenz
automatisch auf die am Sender eingestellte
Trägerfrequenz ab. Nach kurzer Zeit hören Sie das Signal
klar und störungsfrei im Kopfhörer.
Ist dies nicht der Fall, stellen Sie mit dem FREQ-
Wahlschalter (9) am Sender eine andere Trägerfrequenz
ein und drücken Sie erneut die AUTOTUNING-Taste (5).
Mit dem FREQ-Wahlschalter (9) können Sie eine von drei
verschiedenen Trägerfrequenzen einstellen.
6. Stellen Sie mit dem VOLUME-Regler (6) am Kopfhörer die
gewünschte Lautstärke ein.
6.6 Funktionsweise der LEDs POWER ON und CHARGE
AUS
LEUCHTET
AUS
Sender ist an Netz
und Audioanlage
angeschlossen
und empfängt
Signal. Kopfhörer
nicht am Sender,
Ladefunktion inak-
tiv.
Sender an Netz
angeschlossen.
Kopfhörer am
Sender,
Ladefunktion aktiv.
Sender empfängt
seit einigen
Minuten kein
LEUCHTET
AUS
AUS
CHARGE POWER ON Status
K 206 AFC
BDA_K206 11.02.2004 5:58 Uhr Seite 4
5
1. Beim Umschalten an Ihrer HiFi-Anlage oder beim
Anschließen des Senders an die Anlage können
Knackgeräusche auftreten, die bei hoher Lautstärke Ihr
Gehör beeinträchtigen können. Drehen Sie daher den
VOLUME-Regler am Kopfhörer immer auf Minimum,
bevor Sie zwischen verschiedenen Tonquellen (Radio,
Plattenspieler, CD-Player usw.) umschalten oder den
Sender anschließen.
2. Das Hören mit Kopfhörern bei sehr hohen Lautstärken, vor
allem über längere Zeit, kann Gehörschäden verursachen.
3. Ihr K 206 AFC ist ein hochfrequenztechnisches Gerät, das
den strengen europäischen Vorschriften entspricht. Aus
physikalischen Gründen, die nichts mit der Qualität des
Produktes zu tun haben, kann jedoch der Empfang durch
Geräte, die eine sehr hohe Störstrahlung abgeben, beein-
flusst werden.
Für störungsfreien Hörgenuss betreiben Sie daher Ihren
K 206 AFC nicht direkt neben Funkgeräten, Mobil-
telefonen oder direkt über der Bildröhre von TV-Geräten
oder Computer-Monitoren (siehe Fig. 12). Das mitgeliefer-
te Verbindungskabel für den Sender ist lang genug, um
einen entsprechenden Abstand einhalten zu können.
Störungen beim Betrieb des K 206 AFC, die durch ande-
re Teilnehmer des selben Frequenzbandes hervorgerufen
werden, liegen nicht im Einflussbereich von AKG.
K 206 AFC
(AUS) Signal, Kopfhörer
nicht am Sender,
Ladefunktion inak-
tiv, ODER
Sender nicht an
das Netz ange-
schlossen.
(AUS)
CHARGE POWER ON Status
7 Wichtige Hinweise
8 Fehlerbehebung
Kein Ton
POWER ON- und
CHARGE-LED leuchtet nicht.
Wiedergabe in Mono
1. Netzadapter an Sender bzw.
Netzsteckdose anschließen.
2. Sender an Audio/Video-, TV-Gerät,
PC oder Notebook anschließen.
3. Gerät bzw. Anlage einschalten,
damit ein Audiosignal an den
Sender gelangt.
4. Lautstärke auf gewünschten Pegel
einstellen.
5. Akkus aufladen.
6. Kopfhörer einschalten.
7. Lautstärke auf gewünschten Pegel
einstellen.
1. Sender an Stromnetz anschließen.
2. Lage der Akkus im Kopfhörer über-
prüfen.
3. Kopfhörer richtig auf dem Sender
positionieren.
1. Gerät auf Stereobetrieb umschalten.
1. Netzadapter ist nicht an Sender
bzw. Netzsteckdose angeschlossen.
2. Sender ist nicht an Audio-/Video-,
TV-Gerät, PC oder Notebook ange-
schlossen.
3. Angeschlossenes Audio-/Video-,
TV-Gerät, PC oder Notebook arbei-
tet nicht.
4. Lautstärkeregler des Audio-/Video-
oder TV-Gerätes steht auf Null.
5. Akkus sind leer.
6. Kopfhörer ist ausgeschaltet.
7. Lautstärkeregler am Kopfhörer steht
auf Null.
1. Sender ist nicht an das Stromnetz
angeschlossen.
2. Akkus sind nicht richtig im
Kopfhörer eingelegt.
3. Kopfhörer liegt nicht richtig auf dem
Sender auf.
1. Angeschlossenes Audio-/Video-,
TV-Gerät, PC oder Notebook ist auf
mono geschaltet.
Fehler Mögliche Ursache Abhilfe
BDA_K206 11.02.2004 5:58 Uhr Seite 5
6
(Wiedergabe in Mono)
Starkes Rauschen
Verzerrter Ton
2. Kabelverbindung zwischen Sender
und Gerät überprüfen.
1. AUTOTUNING-Taste am Kopfhörer
drücken oder mit dem FREQ-
Wahlschalter am Sender den Kanal
wechseln und AUTOTUNING-Taste
am Kopfhörer drücken.
2. Lautstärkeregler am angeschlosse-
nen Gerät weiter aufdrehen.
3. Angeschlossenes Gerät überprüfen.
4. Akkus aufladen.
5. Sender an einer anderen Stelle
positionieren (siehe Fig. 11).
1. Lautstärkeregler am angeschlosse-
nen Gerät weiter zurückdrehen.
2. Mit dem FREQ-Wahlschalter am
Sender den Kanal wechseln und
AUTOTUNING-Taste am Kopfhörer
drücken.
3. Akkus aufladen.
2. Sender ist nicht richtig an Audio/
Video-, TV-Gerät, PC oder
Notebook angeschlossen.
1. Sende- und Empfangsfrequenz
stimmen nicht überein.
2. Audio-Eingangspegel am Sender ist
zu niedrig
3. Eingangssignal ist verrauscht.
4. Akkus sind leer.
5. Senderposition.
1. Audio-Eingangspegel am Sender ist
zu hoch.
2. Sender und Kopfhörer nicht genau
aufeinander eingestellt.
3. Akkus sind leer.
Fehler Mögliche Ursache Abhilfe
9 Technische Daten
K 206 AFC
Systemdaten
Modulationsart: FM
Trägerfrequenzband: 864 MHz (LPD-Band)
oder 916 MHz
Schaltbare Trägerfrequenzen: FREQ 1: 863.5/915.5 MHz
FREQ 2: 864.0/916.0 MHz
FREQ 3: 864.5/916.5 MHz
Sender T 206 AFC
Stromversorgung: 12 V DC, 200 mA
Abstrahlwinkel: ca. 360°
Max. Sendeleistung: 10 mW ERP (Equivalent
Radiated Power)
Max. Reichweite (Freifeld*): 864 MHz: ca. 100 m*
916 MHz: ca. 30 m*
Gewicht: ca. 280 g
Kopfhörer K 206 AFC
Klirrfaktor: <1%
Bauweise: halboffener dynamischer
Kopfhörer
Stromversorgung: 3 V DC (2 Stk. NiMH-Akkus
1,2 V Größe AAA, 550 mAh
mitgeliefert)
Betriebsdauer: ca. 15 Stunden
(mit NiMH-Akkus)
Frequenzgang: 18 Hz - 20.000 Hz
Max. Schalldruckpegel: 105 dB SPL
Gewicht (inkl. Akkus): ca. 280 g
* unter idealen Übertragungsbedingungen

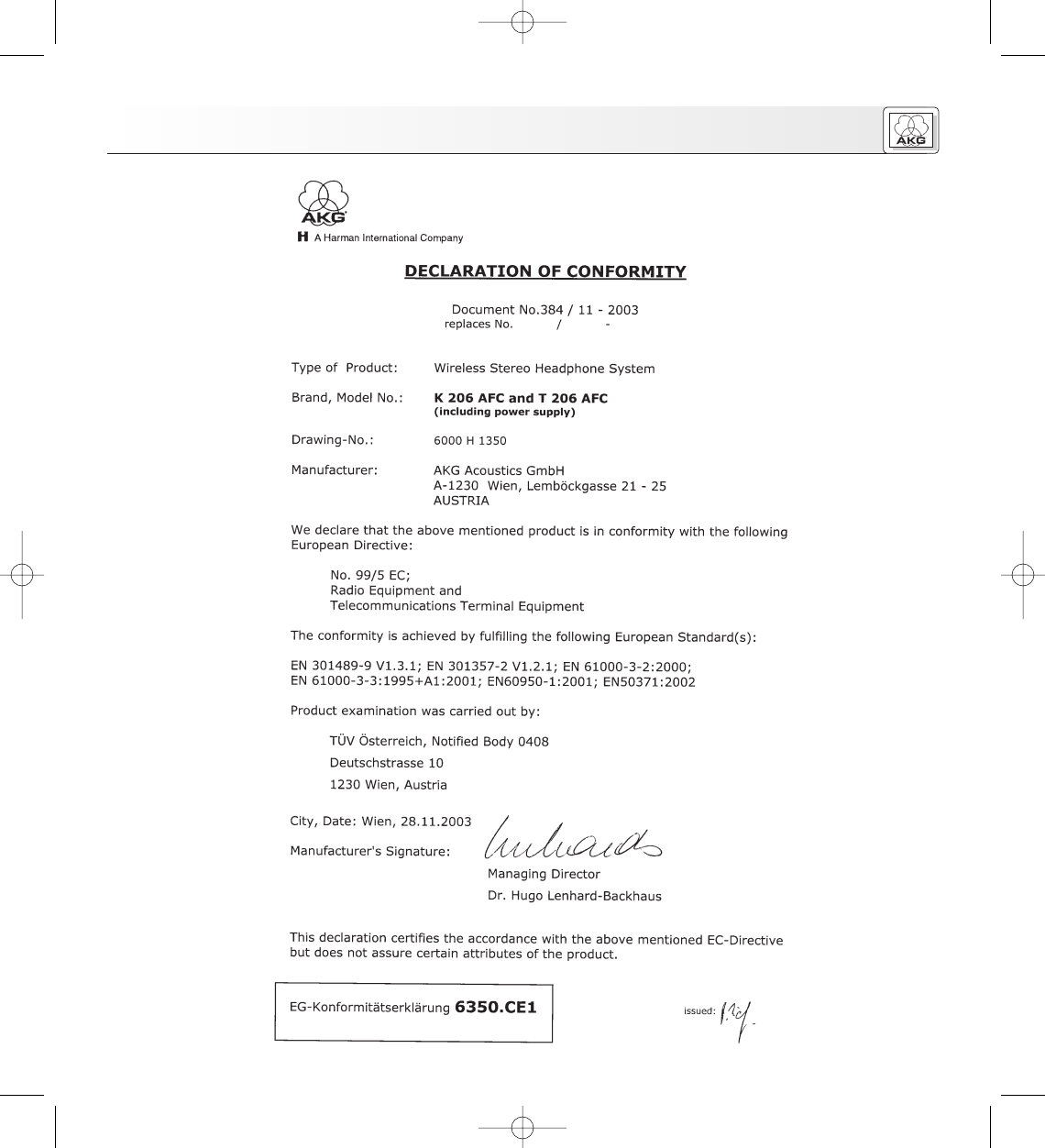

Dieses Produkt (Ausführung für 864 MHz) entspricht den in
der Konformitätserklärung angeführten Normen.
BDA_K206 11.02.2004 5:58 Uhr Seite 6
7
Dear customer:
Thank you for purchasing an AKG product.
The K 206 AFC wireless headphone system is based on
advanced UHF transmission technology.
In order to make optimum use of the benefits of your K 206
AFC, please take a few minutes to read the instructions
below carefully before operating the equipment.
Please keep the manual for future reference.
The K 206 AFC headphone system
•uses state-of-the-art UHF radio transmission technology;
•features an "Autotuning" function that automatically tunes
the headphones to the transmitter frequency for optimum
reception;
•connects to any audio, video, TV set, PC, or notebook
computer with a headphones, line, or recording output;
•provides perfect sound reproduction, full mobility, and
signal transmission through walls and ceilings over a dis-
tance of up to 100 feet/30 m (864 MHz: 330 feet/100 m)
under ideal transmision conditions (free field).
To share your listening enjoyment with other persons, you can
operate your transmitter with several headphones simultane-
ously. K 206 AFC headphones are available separately.
3.1 Safety
1. Operate the headphones with two AAA size 1.2 V re-
chargeable (supplied) or 1.5 V dry batteries only.
2. Never try to charge dry batteries using the transmitter’s
charging feature.
3. Before charging the headphones batteries, always make
sure that the batteries in the headphones are recharge-
able types.
4. Dispose of spent dry or rechargeable batteries conform-
ing to local waste disposal rules. Never throw batteries
into fire.
5. Operate the transmitter with the supplied 12 VDC, 200 mA
AC adapter only. Check that the AC voltage stated on the
AC adapter is the same as that available in your country.
Using the transmitter with a different AC adapter voids the
warranty.
6. Always switch the headphones OFF after use.
7. Never try to open the headphone or transmitter case.
Refer servicing to qualified service personnel only.
8. Never place the equipment near heat sources such as
radiators or electric heaters or expose it to direct sunlight,
excessive dust, humidity, rain, temperatures below freez-
ing, or impacts.
9. Never use alcohol, petroleum-based cleaners, or paint
thinners to clean the headphones or transmitter.
10. Use the equipment for the applications described in this
manual only. AKG cannot accept any liability for damages
resulting from improper handling or misuse.
K 206 AFC
FCC Statement (applies to 916 MHz version only)
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accor-
dance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the inter-
ference by one or more of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
•Consult the dealer or an experienced radio/TV technician for help.
Shielded cables and I/O cords must be used for this equipment to comply with the relevant FCC regulations.
Changes or modifications not expressly approved in writing by AKG Acoustics may void the user’s authority to operate this
equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept any interference received, including interference that may
cause undesired operation.
1 Introduction
2 Description
3 Safety and Environment
BDA_K206 11.02.2004 5:58 Uhr Seite 7
8
11. Also refer to section 7 Important Notes.
3.2 Environment
1. The AC adapter will draw a small amount of current even
when the transmitter is switched off. To save energy, dis-
connect the AC adapter from the power outlet if you will
leave the equipment unused for a long period of time.
2. When scrapping the equipment, separate the case, circuit
boards, and cables, and dispose of all components in
accordance with local waste disposal rules.
3. The packaging of the equipment is recyclabe. To dispose
of the packaging, make sure to use a collection/recycling
system provided for that purpose and observe local legis-
lation relating to waste disposal and recycling.
Your headphone system package contains the following com-
ponents:
K 206 AFC headphones for 864 MHz
(item no. 6000 H 1351) or
for 916 MHz
(item no. 6000 H 1361)
T 206 AFC transmitter
Connecting cable with stereo mini jack plug
and L/R RCA plugs for connecting the transmit-
ter to your audio source
Stereo mini jack to 1/4" adapter jack
AC adapter for powering the transmitter (12 V
DC, 200 mA)
Two 1.2 V AAA size NiMH, 550 mAh recharge-
able batteries for powering the headphones
If any of the above items should be missing from the package,
contact your AKG dealer immediately.
5.1 Headphones (Fig. 1)
1. POWER: switches power to the headphones ON and OFF.
2. Status LED: illuminates to indicate power to the head-
phones is ON.
3. Charging socket
4. Battery compartment (beneath the detachable ear pad)
5. AUTOTUNING switch and LED: activates the automatic
tuning function
6. VOLUME control
5.2 Transmitter (Fig. 2)
7. AUDIO IN: audio input jacks
8. DC 12 V: DC input jack for AC adapter
9. FREQ: frequency selector
10. Charging contacts
11. POWER ON: this green LED is lit to indicate power to the
transmitter is on.
12. CHARGE: this red LED is lit to indicate the batteries inside
the headphones are being charged.
6.1 Connecting the Transmitter to AC Power
1. Connect the cable on the supplied AC adapter to the DC 12 V
jack (8) on the transmitter rear panel as shown in fig. 3.
2. Check that the AC voltage stated on the AC adapter is the
same as that available in your country. If it is, connect the
AC adapter to a convenient AC outlet (see fig. 4). The
transmitter will automatically be ready to operate.
Note that the transmitter will switch on as soon as it de-
tects an audio signal at one of the AUDIO IN jacks.
6.2 Connecting the Transmitter to Your Audio Source
You may connect the transmitter to a headphone output (mini
jack or 1/4" jack), LINE, or REC outputs.
6.2.1 Connecting to a Headphones Output
1. Before connecting the transmitter to your audio source,
switch the audio source OFF.
2. Referring to fig. 5, plug the red RCA connector (right
channel) on the supplied connecting cable into the red
AUDIO IN R socket (7) and the white RCA connector (left
channel) into the white AUDIO IN L socket (7) on the trans-
mitter rear panel.
K 206 AFC
4 Unpacking
5 Controls
6 Setting Up
BDA_K206 11.02.2004 5:58 Uhr Seite 8
9
3. Connect the stereo mini jack plug on the connecting cable
to the headphones output of your audio source (fig. 6).
4. If the headphones output on your equipment is a 1/4"
jack, plug the supplied mini jack to 1/4" adapter jack onto
the connecting cable. Connect the adapter jack to the
headphones output.
6.2.2 Connecting to a LINE or REC Output
1. Before connecting the transmitter to your audio source,
switch the audio source OFF.
2. Referring to fig. 7, plug the red RCA connector (right
channel) on the supplied connecting cable into the red
LINE OUT R or REC OUT R socket and the white RCA
connector (left channel) into the white LINE OUT L or REC
OUT L socket on your audio source.
3. Connect the stereo mini jack plug on the connecting cable
to the stereo jack (7) on the transmitter rear panel (see fig. 8).
6.3 Charging the Batteries
In order to ensure the longest possible service life for the
rechargeable batteries, we deliver them uncharged. Therefore,
you will need to charge the supplied batteries before first
operating your headphones system.
Important!
If you operate the headphones on dry batteries
(see section 6.4), never try to charge the batteries
using the transmitter’s charging feature. This would cause
serious damage to your headphone system.
Dispose of dead batteries conforming to local waste dis-
posal rules.
1. Remove the ear pad from each earphone as shown in fig. 9.
2. Referring to fig. 10, insert a battery into each battery
compartment (4). Make sure to align the batteries with the
polarity marks inside the battery compartments.
3. Replace the ear pads on the earphones.
4. Referring to fig. 11, place the headphones on the trans-
mitter such that the charging contacts (3) on the bottom
of the right-hand earphone will engage the charging con-
tacts (10) on the transmitter.
The CHARGE LED (12) on the transmitter will be lit to indi-
cate that the batteries in the headphones are being
charged.
The batteries will be fully charged after approximately 24
hours. (The CHARGE LED (12) will remain lit.) You may
leave the headphones on the transmitter for as long as
you like without risking to overcharge the batteries.
Important!
To maintain full battery capacity for as long as possible,
discharge the batteries completely about once a month:
1. Switch the headphones on and leave them outside the
transmitter until the status LED (2) extinguishes.
2. Recharge the batteries as described above.
6.4 Replacing Batteries
The capacity of any rechargeable battery will decrease over
time. If you feel that you need to recharge the supplied bat-
teries more often than would be convenient, replace both bat-
teries with new AAA size, 1.2 V, 550 mAh rechargeable or
1.5 V alkaline dry batteries.
1. Remove the ear pad from each earphone as shown in fig. 9.
2. Remove the dead batteries.
3. Referring to fig. 10, insert one new battery into each bat-
tery compartment (4). Make sure to align the batteries with
the polarity marks inside the battery compartments.
4. Replace the ear pads on the earphones.
6.5 Setting Up the System
1. Remove the headphones from the transmitter.
2. Switch ON the audio source to which the transmitter is
connected.
If audio signal is present at the transmitter input, the
POWER ON LED (11) on the transmitter will be lit con-
stantly.
Note: If no signal arrives at the transmitter input for approx.
3 minutes, the transmitter will automatically switch off and
the POWER ON LED (11) will extinguish.
3. Set the FREQ selector (9) on the transmitter to its center
position.
4. Use the POWER switch (1) to switch the headphones on,
so that the status LED (2) will be lit.
5. Press the AUTOTUNING switch (5) on the headphones.
The red AUTOTUNING LED will be lit.
The Autotuning function will automatically tune the recep-
tion frequency to the carrier frequency set on the trans-
mitter. After a few seconds, you should hear the signal in
the headphones clearly and free of interference.
If your first try fails, set the FREQ selector (9) on the trans-
mitter to a different position and press AUTOTUNING (5)
again.
FREQ (9) lets you select one of three different carrier fre-
quencies.
6. Set the VOLUME control (6) on the headphones to the
desired volume level.
K 206 AFC
BDA_K206 11.02.2004 5:58 Uhr Seite 9
10
6.6 POWER ON/CHARGE LED Indications
1. Operating switches on or connecting the transmitter to
your audio source may cause clicks which at high volume
settings may affect your hearing. Therefore, be sure to set
the VOLUME control on the headphones to minimum
before switching between different sources (tuner,
turntable, CD player, etc.) or connecting the transmitter.
2. Listening over headphones at high volume levels, particu-
larly over extended periods of time, may damage your
hearing.
3. Your K 206 AFC is a radio frequency device that conforms
to the strict European standards. For physical reasons
that have nothing to do with the quality of the product,
extremely strong interference sources may affect recep-
tion.
In order to maintain interference-free listening pleasure,
do not operate your K 206 AFC in the close vicinity of
radio equipment, cellular telephones, or directly above TV
or computer monitor picture tubes (see fig. 12). The sup-
plied connecting cable is long enough to allow the trans-
mitter to be placed at a safe distance from interference
sources.
Interference caused by other users of the same frequency
band is beyond AKG’s control.
System Performance
Modulation: FM
Carrier frequency band: 864 MHz (LPD band) or
916 MHz
Selectable carrier frequencies: FREQ 1: 863.5/915.5 MHz
FREQ 2: 864.0/916.0 MHz
FREQ 3: 864.5/916.5 MHz
T 206 AFC Transmitter
Power supply: 12 VDC, 200 mA
Radiation angle: approx. 360°
Max. radiated power: 10 mW ERP (Equivalent
Radiated Power)
Max. range (free field*): 916 MHz: approx. 100 ft.
(30 m)
864 MHz: approx. 330 ft.
(100 m)
Weight: approx. 10 oz. (280 g)
K 206 AFC Headphones
Distortion: <1%
Type: semi-open dynamic
headphones
Power supply: 3 VDC (2 x 1.2 V, 550 mAh
AAA size NiMH recharge-
able batteries supplied)
Battery life: approx. 15 hours (NiMH
rechargeable batteries)
Frequency range: 18 Hz to 20,000 Hz
Max. SPL: 105 dB SPL
Weight (inc. of batteries): approx. 10 oz. (280 g)
* under ideal transmission conditions
This equipment in its 864 MHz version conforms to the stan-
dards listed in the Declaration of Conformity.
K 206 AFC
OFF
LIT
OFF
Transmitter is con-
nected to AC
power and audio
source and
receives signal.
Headphones are
not on the trans-
mitter, charging
function is off.
Transmitter is con-
nected to AC
power.
Headphones are
on the transmitter,
charging function
is on.
Transmitter has
detected no signal
for several min-
utes, headphones
are not on the
transmitter, charg-
ing function is off,
OR transmitter is
not connected to
AC power.
LIT
OFF
OFF
CHARGE POWER ON Status
7 Important Notes
8 Specifications
BDA_K206 11.02.2004 5:58 Uhr Seite 10
11
K 206 AFC
9 Troubleshooting
No sound.
POWER ON and CHARGE LEDs are
not lit.
Mono sound on headphones.
Loud noise.
Distorted sound.
1. Connect AC adapter to transmitter
and/or AC outlet.
2. Connect transmitter to audio
source.
3. Switch audio source on to feed sig-
nal to transmitter input.
4. Set audio source volume to desired
level.
5. Charge batteries.
6. Switch headphones on.
7. Set VOLUME control to desired
level.
1. Connect transmitter to AC power.
2. Check orientation of batteries in
headphones.
3. Place headphones on transmitter
correctly.
1. Switch audio source to stereo
mode.
2. Check cable connection between
transmitter and audio source.
1. Press AUTOTUNING switch on
headphones or use FREQ selector
to select different carrier frequency
and press AUTOTUNING on head-
phones.
2. Increase audio source volume.
3. Check audio source.
4. Charge batteries.
5. Relocate transmitter (refer to fig. 11).
1. Decrease audio source volume.
2. Use FREQ selector on transmitter to
select different carrier frequency
and press AUTOTUNING switch on
headphones.
3. Charge batteries.
1. AC adapter is not connected to
transmitter and/or AC outlet.
2. Transmitter is not connected to
audio source.
3. Connected audio source is
switched off.
4. Volume control on audio source is
at zero.
5. Batteries are low.
6. Headphones are switched off.
7. VOLUME control on headphones is
at zero.
1. Transmitter is not connected to AC
power.
2. Batteries are not correctly aligned
with polarity marks.
3. Headphones are incorrectly posi-
tioned on transmitter.
1. Connected audio source operates in
mono mode.
2. Transmitter is not correctly connect-
ed to audio source.
1. Transmitter and receiving frequen-
cies are not identical.
2. Audio level at transmitter input is
too low.
3. Input signal is noisy.
4. Batteries are dead.
5. Transmitter position.
1. Audio level at transmitter input is
too high.
2. Transmitter and headphones carrier
frequencies do not match.
3. Batteries are dead.
Problem Possible Cause Remedy
BDA_K206 11.02.2004 5:58 Uhr Seite 11
12
Nous vous remercions d’avoir choisi un produit AKG.
Le système casque sans fil K 206 AFC fait appel à une tech-
nique de transmission UHF ultra-moderne.
Pour profiter au maximum des avantages que vous offre le
K 206 AFC, lisez très attentivement ce mode d’emploi
avant la mise en service de votre casque.
Conservez soigneusement le mode d’emploi pour pouvoir le
consulter lorsque vous vous posez des questions.
Ce système casque
•repose sur les plus récentes avancées de la techniques
de transmission radio dans la bande UHF;
•dispose d’une fonction "Autotuning" permettant un régla-
ge automatique optimal du casque sur la fréquence émet-
trice;
•peut être connecté sur tout appareil audio, vidéo, télévi-
sion, PC ou micro-ordinateur portable ayant une sortie
casque ou AUDIO LINE;
•vous offre un plaisir d’écoute absolu en vous laissant une
parfaite liberté de mouvement dans un rayon de 100 m
(916 MHz: 30 m) dans des conditions de transmission
idéales (champ libre); le signal traverse les murs et les pla-
fonds.
Vous pourrez partager avec d’autres personnes le plaisir
d’écoute exceptionnel offert par ce système casque en utili-
sant plusieurs casques sur un même émetteur. Le casque K
206 AFC peut être fourni séparément en tant qu’accessoire!
3.1 Sécurité
1. Pour l’alimentation du casque, utilisez exclusivement 2
accus de 1,2 V (fournis avec le système) ou 2 piles de 1,5
V dimension AAA.
2. N’essayez jamais d’utiliser la fonction de charge pour
charger des piles non rechargeables.
3. Avant de démarrer la charge, assurez-vous qu’il y a bien
des piles rechargeables (accus) dans le casque.
4. Conformez-vous aux instructions de mise au rebut des
piles épuisées ou des accus détériorés. Ne les mettez
jamais au feu.
5. Utilisez toujours l’émetteur avec l’adaptateur secteur four-
ni avec le système (12 V c.c., 200 mA). Vérifiez si la ten-
sion indiquée sur l’adaptateur est bien identique à celle du
secteur sur lequel il doit fonctionner. L’utilisation de
l’émetteur avec un autre bloc secteur entraîne la perte de
la garantie.
6. Après utilisation, mettez toujours le casque sur arrêt.
7. N’essayez jamais d’ouvrir le boîtier du casque ou de
l’émetteur. Les interventions sur ces appareils ne peuvent
être effectuées que par des techniciens qualifiés.
8. Ne laissez jamais le casque ou l’émetteur à proximité
d’une source de chaleur (radiateur ou autre appareil de
chauffage) ni dans un lieu où ils risquent d’être exposés
directement au soleil, à une atmosphère poussiéreuse, à
l’humidité, à la pluie, aux températures au-dessous de
0°C ou aux secousses.
9. N’utilisez jamais ni alcool, ni essence ou diluant pour
peinture pour nettoyer le casque ou l’émetteur.
10. N’utilisez jamais l'appareil pour une application autre que
celles indiquées dans le mode d’emploi. AKG décline
toute responsabilité concernant les dégâts qui résulte-
raient d’une manipulation inappropriée ou d’une utilisation
non conforme.
11. Observez strictement les instructions du chapitre 7
‘Remarques importantes’.
3.2 Ecologie
1. L’adaptateur secteur consomme toujours un peu de cou-
rant même lorsque l’appareil est hors tension. Pour éco-
nomiser le courant, pensez donc à débrancher l’adapta-
teur secteur lorsque l’appareil restera un certain temps
sans être utilisé.
2. Si vous mettez l'appareil à la ferraille, enlevez les piles ou
les accus, séparez le boîtier, l'électronique et les câbles et
éliminez les différents éléments conformément aux règle-
ments en vigueur.
3. L'emballage est recyclable. Déposez l'emballage dans un
récipient de collecte prévu à cet effet.
Votre système casque se compose des éléments suivants:
Casque K 206 AFC pour 864 MHz
(No. de réference: 6000 H 1351) ou
pour 916 MHz
(No. de réference: 6000 H 1361)
Emetteur T 206 AFC
K 206 AFC
1 Introduction
2 Description
3 Sécurité et écologie
4 Fournitures d'origine
BDA_K206 11.02.2004 5:58 Uhr Seite 12
13
Câble de liaison de jack stéréo de 3,5 mm sur
2 cinchs pour raccorder l’émetteur à votre équi-
pement audio, vidéo, télévision, PC ou micro-
ordinateur portable.
Connecteur stéréo intermédiaire 3,5/6,35 mm
Adaptateur secteur pour l’alimentation de
l’émetteur (12 V c.c., 200 mA)
2 accus de 1,2 V, dimension AAA: NiMH,
550 mAh pour l’alimentation du casque.
Si ces fournitures ne sont pas complètes, veuillez le signaler
immédiatement à votre fournisseur AKG.
5.1 Casque (Fig. 1)
1. POWER : touche marche-arrêt
2. LED témoin : s’allume quand le casque est sous tension.
3. Embase de charge
4. Compartiment des piles (sous le coussinet amovible)
5. Touche et LED AUTOTUNING : active le réglage de fré-
quence automatique
6. VOLUME : réglage du volume
5.2 Emetteur (Fig. 2)
7. AUDIO IN : entrées audio
8. DC 12 V : prise pour adaptateur secteur
9. FREQ : Sélecteur de fréquence
10. Contacts de charge
11. POWER ON : cette LED verte s’allume quand l'émetteur
est sous tension.
12. CHARGE : cette LED rouge s’allume quand les accus
dans le casque sont en cours d'être chargés.
6.1 Raccordement de l’émetteur au secteur
1. Branchez le câble de l’adaptateur secteur fourni avec le
système sur la prise DC 12 V (8) au dos de l’émetteur (voir
Fig. 3).
2. Vérifiez si la tension indiquée sur l’adaptateur est bien
identique à celle du secteur sur lequel il doit fonctionner.
Si c’est le cas, branchez l’adaptateur sur une prise sec-
teur (voir Fig. 4). L’émetteur est alors automatiquement en
état de marche.
Notez que l’émetteur ne se met en service qu’au moment
où un signal audio arrive à une des prises AUDIO IN.
6.2 Raccordement de l’émetteur à la chaîne audio ou
vidéo
Vous pouvez connecter l’émetteur T 305 AFC soit sur une sor-
tie casque (prise jack de 3,5 mm ou 6,35 mm) soit sur une sor-
tie LINE OUT ou REC OUT.
6.2.1 Raccordement sur une sortie casque
1. Eteignez votre chaîne avant de connecter l’émetteur.
2. Enfoncez le connecteur cinch rouge (canal droit) du câble
de liaison fourni avec le système dans la prise AUDIO IN
R rouge (7) et le connecteur cinch blanc (canal gauche)
dans la prise AUDIO IN L blanche (7) au dos de l’émetteur
(voir Fig. 5).
3. Mettez le connecteur jack stéréo du câble de liaison (voir
Fig. 6) sur la sortie casque de votre chaîne.
4. Si votre sortie casque est une prise jack de 6,35 mm,
insérez le connecteur intermédiaire sur le câble et enfon-
cez le connecteur intermédiaire dans la prise de sortie
casque.
6.2.2 Raccordement sur une sortie
LINE OUT/REC OUT
1. Eteignez votre chaîne avant de connecter l’émetteur.
2. Enfoncez le connecteur cinch rouge (canal droit) du câble
de liaison fourni avec le système dans la prise rouge LINE
OUT R ou REC OUT R et le connecteur cinch blanc (canal
gauche) dans la prise blanche LINE OUT L ou REC OUT L
de votre chaîne (voir Fig. 7).
3. Enfoncez le connecteur jack stéréo du câble de raccorde-
ment dans la prise stéréo (7) au dos de l’émetteur (voir
Fig. 8).
6.3 Comment charger les accus sur le casque
Les accus n’ont pas été chargés à l’usine, avant de les placer
dans l'emballage du système de casque, afin de ne pas rédui-
re leur durée de vie. Vous devrez donc commencer par char-
ger les accus avant de mettre votre casque pour la première
fois en service.
K 206 AFC
5 Eléments de commande
6 Mise en service
BDA_K206 11.02.2004 5:58 Uhr Seite 13
14
Important!
Si vous utilisez le casque avec des piles non
rechargeables (voir point 6.4) n’essayez jamais
de les recharger en utilisant la fonction de charge. Ceci
risquerait d’endommager gravement votre système
casque. Pour la mise au rebut des piles épuisées, confor-
mez-vous aux prescriptions en vigueur.
1. Enlevez le coussinet de chaque oreillette (voir Fig. 9).
2. Mettez les accus dans les compartiments des piles (4)
comme indiqué à la Fig. 10 en veillant à ne pas inverser la
polarité.
3. Remettez les coussinets sur les oreillettes.
4. Placez le casque sur l’émetteur de manière à ce que l'em-
base de charge (3) sur la face inférieure de l’oreillette droi-
te repose sur les contacts de charge (10) de l’émetteur
(voir Fig. 11).
La LED CHARGE (12) de l’émetteur s’allume indiquant
que la charge des accus est en cours.
Il faut environ 24 heures pour charger les accus à fond (la
LED CHARGE (12) reste allumée même lorsque la charge
est terminée). Vous pouvez laisser le casque sur l’émet-
teur pendant une durée indéterminée sans risque de sur-
charge.
Important!
Pour prolonger au maximum la durée de vie des accus,
déchargez-les complètement environ une fois par mois.
1. A cet effet, laissez le casque sous tension en dehors de
l’émetteur jusqu’à ce que la LED témoin (2) s’éteigne.
2. Rechargez ensuite les accus.
6.4 Remplacement des accus
Avec le temps, la capacité des accus diminue. Lorsque vous
constaterez que le casque équipé des accus d’origine n’a
plus une autonomie suffisante, vous pourrez remplacer les
deux accus par des accus neufs du même type (dimension
AAA, 1,2 V, 550 mAh) ou par des piles alcalines normales de
1,5 V, dimension AAA.
1. Enlevez le coussinet de chaque oreillette (voir Fig. 9).
2. Enlevez les accus ou les piles usés.
3. Mettez les accus ou les piles neufs dans le compartiment
des piles (4) comme indiqué à la Fig. 10 en veillant à ne
pas inverser la polarité.
4. Remettez les coussinets sur les oreillettes.
6.5 Mise en service de la chaîne
1. Détachez le casque de l’émetteur.
2. Mettez sous tension l’équipement audio, vidéo ou T.V. ou
le PC ou micro-ordinateur portable auquel est connecté
l’émetteur.
Si un signal audio arrive à l’entrée de l’émetteur, la LED
POWER ON (11) de l’émetteur s’allume.
Remarque : Si aucun signal n’arrive à l’entrée de l’émetteur
dans l’espace de 3 minutes environ, l’émetteur est auto-
matiquement coupé et la LED POWER ON (11) s’éteint.
3. Mettez le bouton de réglage FREQ (9) de l’émetteur sur la
position médiane.
4. Mettez le casque sous tension à l’aide de l’interrupteur
POWER (1). La LED témoin (2) s’allume.
5. Appuyez sur la touche AUTOTUNING (5) du casque. La
LED rouge AUTOTUNING s'allume.
La fonction Autotuning règle automatiquement la fréquen-
ce réceptrice sur la porteuse sur laquelle est réglé l’émet-
teur. Très rapidement vous recevez au casque un signal
clair et exempt de parasites.
Si ce n’est pas le cas, sélectionnez une autre porteuse sur
l’émetteur à l’aide du bouton FREQ (9) et appuyez de nou-
veau sur la touche AUTOTUNING (5).
Vous pouvez vous mettre sur une des trois fréquences
disponibles à l’aide du sélecteur FREQ (9).
6. Réglez le volume à l’aide de la commande VOLUME (6) du
casque pour l’audition souhaitée.
6.6 Fonctionnement des LEDs POWER ON et CHARGE
K 206 AFC
ETEINTE
ALLUMEE
ETEINTE
L'émetteur est rac-
cordé au secteur et
à la chaîne audio et
reçoit un signal. Le
casque n’est pas
sur l’émetteur, la
fonction de charge
est inactive.
L'émetteur est rac-
cordé au secteur.
Le casque est sur
l’émetteur et la
fonction de charge
est en cours.
L'émetteur n’a pas
reçu de signal
depuis plusieurs
minutes, le casque
n’est pas sur
l’émetteur et la
fonction de charge
est inactive; OU
l'émetteur n’est
pas branché sur le
secteur.
ALLUMEE
ETEINTE
ETEINTE
CHARGE POWER ON Fonction
BDA_K206 11.02.2004 5:58 Uhr Seite 14
15
1. Lors d’une commutation entre les appareils de votre chaî-
ne HiFi ou au moment où vous connectez l’émetteur sur
l’équipement il peut se produire des craquements ris-
quant, sous un fort volume, de provoquer des troubles de
l’audition. Mettez donc toujours la commande de VOLU-
ME du casque sur minimum avant de passer d’une sour-
ce sonore (radio, tourne-disques, lecteur CD, etc.) à une
autre ou de connecter l’émetteur.
2. L’écoute au casque avec le volume réglé très fort peut
être à la longue à l’origine de troubles de l’audition.
3. Votre K 206 AFC qui utilise la technique hautes fré-
quences est conforme à la réglementation européenne
très stricte en la matière. Néanmoins, pour les raisons
relevant de la physique et qui sont sans rapport avec la
qualité du produit, il peut arriver que la réception soit per-
turbée par des appareils émettant un fort rayonnement
parasite.
Pour un plaisir d’écoute maximum on évitera donc d’utili-
ser le K 206 AFC à proximité d’un appareil de radiocom-
munication, d’un téléphone portable ou directement au-
dessus des tubes d’appareils de télévision ou d’écrans
d’ordinateur (voir Fig. 12). Le câble de liaison à l’émetteur
fourni est assez long pour permettre d’observer une dis-
tance suffisante.
Les perturbations dans l’utilisation du K 206 AFC provo-
quées par d’autres usagers de la même bande de frê-
quence ne relèvent pas de la responsabilité d’AKG.
Système
Modulation: F.M.
Bande de fréquence porteuse: 864 MHz (bande LPD) ou
916 MHz
Fréquences porteuses FREQ 1: 863.5/915.5 MHz
pouvant être sélectionnées: FREQ 2: 864.0/916.0 MHz
FREQ 3: 864.5/916.5 MHz
Emetteur T 206 AFC
Alimentation: 12 V c.c., 200 mA
Angle de rayonnement : env. 360°
Puissance de sortie maxi: 10 mW ERP (Equivalent
Radiated Power)
Portée maxi. (champ libre*): 864 MHz: env. 100 m
916 MHz: env. 30 m
Poids: env. 280 g
Casque K 206 AFC
Distorsion: <1%
Type: casque dynamique semi-
ouvert
Alimentation: 3 V c.c. (2 accus NiMH de
1,2 V, 550 mAh, dimension
AAA fournis d’origine)
Autonomie: 15 heures env.
(avec accus NiMH)
Bande passante: 18 Hz - 20.000 Hz
Niveau de pression sonore maxi.: 105 dB SPL
Poids (accus compris): env. 280 g
* dans des conditions de transmission idéales
Ce produit (version 864 MHz) est conforme aux normes citées
dans la Déclaration de conformité.
K 206 AFC
7 Remarques importantes 8 Caractéristiques techniques
BDA_K206 11.02.2004 5:58 Uhr Seite 15
16
K 206 AFC
9 Anomalies de fonctionnement et remèdes
Pas de son
La LED POWER ON et CHARGE ne
s’allument pas
Restitution en mono
Bruit de fond fort
Son déformé
1. Connecter l’adaptateur secteur sur
l’émetteur ou le brancher sur le sec-
teur.
2. Raccorder l’émetteur à la souce
audio.
3. Mettre l’appareil ou la chaîne sous
tension pour que l’émetteur reçoive
un signal audio.
4. Régler le volume souhaité.
5. Recharger les accus.
6. Mettre le casque sous tension.
7. Régler le volume souhaité.
1. Brancher l’émetteur sur le secteur.
2. Vérifier la position des accus dans
le casque.
3. Positionner le casque correctement
sur l’émetteur.
1. Mettre l’appareil utilisé sur stéréo.
2. Vérifier la liaison entre l’émetteur et
l’appareil utilisé.
1. Appuyer sur la touche AUTO-
TUNING du casque ou changer de
canal à l’aide du bouton FREQ de
l’émetteur et appuyer sur la touche
AUTOTUNING du casque.
2. Augmenter le volume sur l’appareil
utilisé.
3. Vérifier l’appareil utilisé.
4. Recharger les accus.
5. Positionner l’émetteur dans un autre
endroit (voir Fig. 11)
1. Réduire le volume sur l’appareil
utilisé.
2. Changer de canal en agissant sur la
commande FREQ de l’émetteur et
appuyer sur la touche AUTO-
TUNING du casque.
3. Recharger les accus.
1. L’adaptateur secteur n’est pas
connecté sur l’émetteur ou n’est
pas branché sur le secteur.
2. L’émetteur n’est pas raccordé à la
source audio.
3. L’équipement audio/vidéo ou T.V.
raccordé n’est pas sous tension.
4. La commande de volume de l’équi-
pement audio/vidéo ou T.V. est sur
zéro.
5. Les accus sont épuisés.
6. Le casque n’est pas sous tension.
7. La commande de volume du
casque est sur zéro.
1. L’émetteur n’est pas branché sur le
secteur.
2. Les accus ne sont pas placés cor-
rectement dans le casque.
3. Le casque n’est pas mis correcte-
ment sur l’émetteur.
1. La source audio est sur mono.
2. L’émetteur n’est pas relié correcte-
ment à la source audio.
1. Les fréquences émettrice et récep-
trice ne concordent pas.
2. Le niveau d’entrée audio de l’émet-
teur est trop bas.
3. Le signal d’entrée est perturbé.
4. Les accus sont épuisés.
5. Position de l’émetteur.
1. Le niveau d’entrée audio de l’émet-
teur est trop élevé.
2. Emetteur et casque ne sont pas
réglés correctement l’un par rapport
à l’autre.
3. Les accus sont épuisés.
Anomalie Cause possible Remède
BDA_K206 11.02.2004 5:58 Uhr Seite 16
17
Egregio cliente!
Grazie di aver scelto un prodotto AKG.
Il sistema cuffia senza filo K 206 AFC funziona con la più
moderna tecnica di trasmissione UHF.
Per potervi godere in pieno i vantaggi del K 206 AFC, legge-
te per favore attentamente le presenti istruzioni per l’uso
prima di mettere in esercizio l’impianto.
Conservate le istruzioni per l’uso per poterle consultare in
caso di necessità.
Questo sistema cuffia
•si basa sullo stato più recente della tecnica di radiotra-
smissione nel settore UHF;
•è dotato di una funzione "Autotuning" per sintonizzare la
cuffia in modo automatico ed ottimale sulla frequenza del
trasmettitore;
•può venir gestito con tutti gli apparecchi audio, video e tv,
PC o notebook dotati di uscita cuffia o uscita AUDIO
LINE;
•vi offre perfetto godimento acustico e completa libertà di
movimento, con una portata fino a 100 m (916 MHz: 30 m)
a condizioni ideali di trasmissione (campo libero); il segna-
le viene trasmesso anche attraverso pareti e soffitti.
Per poter condividere il piacere acustico offerto dal vostro
sistema cuffia con altre persone, potete impiegare più cuffie
con un unico trasmettitore. Le cuffie K 206 AFC sono dispo-
nibili anche separatamente come accessorio!
3.1 Sicurezza
1. Fate funzionare la cuffia solo con due accumulatori da
1,2 V (in dotazione) oppure con due batterie da 1,5 V della
dimensione AAA.
2. Non cercate mai di caricare batterie non caricabili con la
funzione di carica.
3. Assicuratevi, prima di ogni carica, che nella cuffia si trovi-
no batterie (accumulatori) ricaricabili.
4. Smaltite batterie vuote o accumulatori guasti in base alle
rispettive norme vigenti. Non gettateli mai nel fuoco.
5. Fate funzionare il trasmettitore solo con l’adattatore di
rete in dotazione (12 V c.c., 200 mA). Controllate se la ten-
sione indicata sull’adattatore di rete è conforme a quella
della vostra zona. Se impiegate il trasmettitore con un
altro alimentatore, la garanzia si estingue.
6. Spegnete sempre la cuffia dopo l‘uso.
7. Non cercate di aprire la scatola della cuffia o del trasmet-
titore. Fate effettuare i lavori service solo da tecnici quali-
ficati.
8. Non lasciate mai gli apparecchi nelle vicinanze di fonti di
calore, come p.e. radiatori o stufe elettriche, o in luoghi
dove sono esposti alla luce solare diretta, a polvere, umi-
dità, pioggia, temperature sotto 0°C o a scosse
meccaniche.
9. Non pulite mai la cuffia o il trasmettitore con alcool, ben-
zina o diluenti.
10. Usate l'apparecchio solo per gli impieghi descritti nelle
presenti istruzioni per l’uso. La AKG non assume nessuna
responsabilità per danni causati da manipolazione non
effettuata a regola d’arte o da uso non corretto.
11. Tenete presente anche il capitolo 7 "Avvertenze importanti".
3.2 Ambiente
1. L’alimentatore a spina assorbe una piccola quantità di
corrente anche quando l’apparecchio è spento. Per
risparmiare energia sfilate quindi l’alimentatore a spina
dalla presa se non lo usate per più tempo.
2. Se rottamate l’apparecchio, togliete le batterie risp. gli
accumulatori, separate scatola, elettronica e cavi e smal-
tite tutti i componenti conformemente alle norme di smal-
timento vigenti per essi.
3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un
apposito sistema di raccolta.
Il vostro sistema cuffia consiste dei seguenti componenti:
Cuffia K 206 AFC per 864 MHz
(Numero d'ordine 6000 H 1351) o
per 916 MHz
(Numero d'ordine 6000 H 1361)
Trasmettitore T 206 AFC
Cavo di collegamento dalla spina jack stereo
3,5 mm a 2 x cinch, per collegare il trasmettito-
re al vostro impianto audio, video e tv, PC o
notebook .
K 206 AFC
1 Introduzione
2 Breve descrizione
3 Sicurezza ed ambiente
4 Dotazione
BDA_K206 11.02.2004 5:58 Uhr Seite 17
18
Connettore adattatore 3,5/6,3 mm
Adattatore di rete per l’alimentazione del tras-
mettitore (12 V c.c., 200 mA)
2 accumulatori da 1,2 V, dimensione AAA:
NiMH, 550 mAh, per l’alimentazione della cuffia
(inseriti nell'imballaggio)
Se manca un elemento in dotazione, rivolgetevi subito al
vostro rivenditore AKG.
5.1 Cuffia (fig. 1)
1. POWER: tasto on/off
2. LED di controllo: si accende quando la cuffia è inserita.
3. Presa di carica
4. Comparto batterie (sotto il cuscinetto sfilabile)
5. Tasto e LED AUTOTUNING: attiva la funzione automati-
ca di sintonizzazione
6. VOLUME: regolatore volume
5.2 Trasmettitore (fig. 2)
7. AUDIO IN: ingressi audio
8. DC 12 V: presa di collegamento per l’adattatore di rete
9. FREQ: rotella di regolazione frequenze
10. Contatti di carica
11. POWER ON: questo LED di controllo verde si accende
quando il trasmettitore è inserito.
12. CHARGE: questo LED rosso si accende mentre gli accu-
mulatori nella cuffia vengono caricati.
6.1 Collegamento del trasmettitore alla rete
1. Collegate il cavo dell’adattatore di rete in dotazione alla
presa DC 12 V (8) disposta sul retro del trasmettitore (vedi
fig. 3).
2. Controllate se la tensione indicata sull’adattatore di rete è
conforme a quella della vostra zona. Se questo è il caso,
collegate l’adattatore a una presa di corrente (vedi fig. 4).
Il trasmettitore è automaticamente pronto all’esercizio.
Tenete presente che il trasmettitore si accende solo quan-
do è applicato un segnale audio a una delle prese AUDIO
IN.
6.2 Collegamento del trasmettitore all’impianto audio
o video
Potete collegare il trasmettitore T 306 AFC o all’uscita cuffia
(presa jack da 3,5 mm o da 6,3 mm) o all’uscita LINE OUT
rispettivamente REC OUT.
6.2.1 Collegamento all'uscita cuffia
1. Prima di collegare il trasmettitore al vostro impianto, spe-
gnete l’impianto.
2. Collegate il connettore cinch rosso (canale destro) del
cavo di collegamento in dotazione alla presa rossa AUDIO
IN R (7) e il connettore cinch bianco (canale sinistro) alla
presa bianca AUDIO IN L (7); le due prese sono disposte
sul retro del trasmettitore (vedi fig. 5).
3. Inserite il connettore stereo jack del cavo di collegamento
(vedi fig. 6) nell’uscita cuffia del vostro impianto.
4. Se l’uscita cuffia del vostro apparecchio è una presa jack
da 6,3 mm, inserite il connettore adattatore in dotazione
nel cavo di collegamento. Collegate poi il connettore
adattatore all’uscita cuffia.
6.2.2 Collegamento all’uscita LINE OUT/REC OUT
1. Prima di collegare il trasmettitore al vostro impianto, spe-
gnete l’impianto.
2. Collegate il connettore cinch rosso (canale destro) del cavo
di collegamento in dotazione alla presa rossa LINE OUT R
rispettivamente REC OUT R, e il connettore cinch bianco
(canale sinistro) alla presa bianca LINE OUT L rispettiva-
mente REC OUT L del vostro impianto (vedi fig. 7).
3. Inserite il connettore stereo jack del cavo di collegamento
nella presa stereo (7) disposta sul retro del trasmettitore
(vedi fig. 8).
6.3 Carica degli accumulatori nella cuffia
Per non pregiudicare la durata di vita degli accumulatori, essi
vengono inseriti in fabbrica nell'imballaggio in stato scarico.
Prima di mettere in esercizio il sistema, dovete quindi carica-
re gli accumulatori.
Importante!
Se impiegate la vostra cuffia con batterie non
ricaricabili (vedi capitolo 6.4), non cercate mai di
ricaricarle con la funzione di carica perché ciò comporte-
rebbe danni gravi al vostro sistema cuffia. Smaltite le bat-
terie vuote secondo le rispettive norme vigenti in materia.
1. Togliete il cuscinetto auricolare di ambedue sistemi d’a-
scolto (vedi fig. 9).
K 206 AFC
5 Elementi di comando
6 Messa in esercizio
BDA_K206 11.02.2004 5:58 Uhr Seite 18
19
2. Inserite gli accumulatori nei comparti batterie (4) come
indicato nella fig. 10. Fate attenzione alla giusta polarità!
3. Riponete i cuscinetti auricolari sui sistemi d'ascolto.
4. Posizionate la cuffia sul trasmettitore in modo che la presa
di carica (3) disposta sul lato inferiore del sistema d'a-
scolto destro poggia sui contatti di carica (10) del tra-
smettitore (v. fig. 11).
Il LED CHARGE (12) sul trasmettitore si accende indican-
do così che gli accumulatori nella cuffia vengono caricati.
Dopo circa 24 ore, gli accumulatori sono caricati (il LED
CHARGE (12) continua ad accendersi). Potete lasciare la
cuffia permanentemente sul trasmettitore senza che gli
accumulatori si sovraccarichino.
Importante!
Per mantenere la capacità degli accumulatori il
più a lungo possibile, scaricateli completamente
una volta al mese.
1. A tale scopo, togliete la cuffia dal trasmettitore e lasciate-
la accesa fin quando il LED di controllo (2) si spegne.
2. Ricaricate gli accumulatori.
6.4 Sostituzione accumulatori
Col passare del tempo, la capacità di ogni accumulatore dimi-
nuisce. Se la durata d’esercizio della cuffia con gli accumula-
tori in dotazione non corrisponde più alle vostre esigenze,
sostituite ambedue accumulatori con nuovi accumulatori dello
stesso tipo (dimensione AAA, 1,2 V, 550 mAh) oppure con nor-
mali batterie da 1,5 V Alkali, dimensione AAA.
1. Togliete il cuscinetto auricolare di ambedue sistemi d’a-
scolto (vedi fig. 9).
2. Togliete gli accumulatori o le batterie consumate.
3. Inserite gli accumulatori o le batterie nuove nei comparti
batterie (4) come indicato nella fig. 10. Fate attenzione alla
giusta polarità!
4. Riponete i cuscinetti auricolari sui sistemi d’ascolto.
6.5 Messa in esercizio dell’impianto
1. Togliete la cuffia dal trasmettitore.
2. Accendete l’impianto audio, video o tv, PC o notebook, al
quale è collegato il trasmettitore. Se è applicato un segna-
le audio all’ingresso del trasmettitore, il LED POWER ON
(11) sul trasmettitore si accende.
Nota: Se per 3 minuti circa non arriva un segnale all’ingresso
del trasmettitore, questo si spegne automaticamente e il
LED POWER ON (11) si spegne.
3. Portate il regolatore FREQ (9) disposto sul trasmettitore in
posizione di mezzo.
4. Accendete la cuffia con l’interruttore POWER (1). Il LED di
controllo (2) si accende.
5. Premete il tasto AUTOTUNING (5) sulla cuffia. Il LED
AUTOTUNING rosso si accende.
La funzione di Autotuning sintonizza la frequenza di rice-
zione in modo automatico sulla frequenza portante rego-
lata sul trasmettitore. Dopo breve tempo sentite il segna-
le limpido e senza disturbi nella cuffia.
Se questo non è il caso, scegliete un’altra frequenza por-
tante, con l’aiuto del regolatore FREQ (9) disposto sul tra-
smettitore e premete di nuovo il tasto AUTOTUNING (5).
Con il selettore FREQ (9) potete regolare una delle tre dif-
ferenti frequenze portanti.
6. Scegliete il volume desiderato servendovi del regolatore
VOLUME (6) disposto sulla cuffia.
6.6 Funzionamento dei LED POWER ON e CHARGE
K 206 AFC
SPENTO
ACCESO
SPENTO
Il trasmettitore è
collegato alla rete
e all’impianto
audio e riceve un
segnale. La cuffia
non si trova sul
trasmettitore, la
funzione di carica
è inattiva.
Il trasmettitore è
collegato alla rete.
La cuffia si trova
sul trasmettitore,
la funzione di cari-
ca è attiva.
Il trasmettitore non
riceve un segnale
da alcuni minuti, la
cuffia non si trova
sul trasmettitore,
la funzione di cari-
ca è inattiva; o
il trasmettitore non
è collegato alla
rete.
ACCESO
SPENTO
SPENTO
CHARGE POWER ON
Modo d'operazione
BDA_K206 11.02.2004 5:58 Uhr Seite 19
20
1. Quando regolate il vostro impianto hi-fi o quando collega-
te il trasmettitore all’impianto, si possono verificare dei
colpi acustici che, a volume alto, possono danneggiare
l‘udito. Portate quindi il regolatore volume sempre al mini-
mo prima di scegliere le diverse fonti audio (radio, giradi-
schi, lettore cd ecc.) o prima di collegare il trasmettitore.
2. L’ascolto con cuffia a volume estremamente alto, soprat-
tutto per periodi prolungati, può provocare danni all’udito.
3. Il vostro K 206 AFC è un apparecchio dalla tecnica a fre-
quenze alte che soddisfa le severe norme europee. Per
ragioni fisiche che non hanno niente a che fare con la qua-
lità del prodotto, la ricezione può venir pregiudicata da
apparecchi che emanano una forte radiazione perturbatri-
ce.
Per un godimento acustico senza disturbo non fate fun-
zionare il vostro K 206 AFC nelle immediate vicinanze di
apparecchi radio, cellulari o direttamente al di sopra di
schermi televisivi o monitor di computer (vedi fig. 11). Il
cavo di collegamento in dotazione è abbastanza lungo
per poter mantenere una distanza sufficiente.
Disturbi nell’impiego del K 206 AFC causati da altri utenti
della stessa gamma di frequenze esulano dalla sfera d’in-
flusso della AKG.
Dati del sistema
Tipo di modulazione: FM
Gamma delle frequenze portanti: 864 MHz (gamma LPD) o
916 MHz
Frequenze portanti regolabili: FREQ 1: 863.5/915.5 MHz
FREQ 2: 864.0/916.0 MHz
FREQ 3: 864.5/916.5 MHz
Trasmettitore T 206 AFC
Alimentazione: 12 V c.c., 200 mA
Raggio di radiazione: 360° circa
Capacità di trasmissione 10 mW ERP
massima: (Equivalent Radiated
Power)
Portata massima (campo libero*): 864 MHz: 100 m circa
916 MHz: 30 m circa
Peso: 280 g circa
Cuffia K 206 AFC
Distorsione armonica: <1%
Tipo: cuffia dinamica semiaperta
Alimentazione: 3 V c.c. (2 accumulatori
NiMH da 1,2 V, 550 mAh
tipo AAA, in dotazione)
Durata d’esercizio: 15 ore circa
(con accumulatori NiMH)
Risposta in frequenza: 18 - 20.000 Hz
Livello massimo di
pressione acustica: 105 dB SPL
Peso (accumulatori compresi): 280 g circa
* a condizioni ideali di trasmissione
Questo prodotto (versione 864 MHz) corrisponde alle norme
elencate nella dichiarazione di conformità.
K 206 AFC
7 Avertenze importanti 8 Dati tecnici
BDA_K206 11.02.2004 5:58 Uhr Seite 20
21
K 206 AFC
9 Errori e rimedi
Non c’è segnale
I LED POWER ON e CHARGE non si
accendono
Riproduzione in mono
Fruscìo forte
Suono distorto
1. Collegare l’adattatore di rete al trasmet-
titore oppure alla presa di corrente.
2. Collegare il trasmettitore all’apparecchio
audio/video, tv, PC o notebook.
3. Accendere l’apparecchio o l’impianto
per far arrivare al trasmettitore un
segnale audio.
4. Regolare il volume sul livello richiesto.
5. Caricare gli accumulatori.
6. Accendere la cuffia.
7. Regolare il volume sul livello desiderato.
1. Collegare il trasmettitore alla rete.
2. Controllare la posizione degli accumula-
tori nella cuffia.
3. Posizionare la cuffia in modo corretto
sul trasmettitore.
1. Portare l’apparecchio in posizione ste-
reo.
2. Controllare il collegamento a cavo fra
trasmettitore e apparecchio.
1. Premere il tasto AUTOTUNING sulla
cuffia o ambiare il canale con il regola-
tore FREQ disposto sul trasmettitore e
premere il tasto AUTOTUNING sulla
cuffia.
2. Portare a volume più alto il regolatore
del volume sull’apparecchio collegato.
3. Controllare l’apparecchio collegato.
4. Caricare gli accumulatori.
5. Posizionare il trasmttitore in un’altro
luogo (fig. 11).
1. Portare a volume più basso il regolatore
di volume dell’apparecchio collegato.
2. Cambiare canale con l‘aiuto del regola-
tore FREQ ADJUST disposto sul tra-
smettitore e premere il tasto AUTOTU-
NING sulla cuffia.
3. Caricare gli accumulatori.
1. L‘adattatore di rete non è collegato al
trasmettitore o alla presa di corrente.
2. Il trasmettitore non è collegato all’appa-
recchio audio/video, tv, PC o notebook.
3. L’apparecchio audio/video o tv collega-
to non funziona.
4. Il regolatore volume dell’apparecchio
audio/video, tv, PC o notebook è in
posizione zero.
5. Gli accumulatori sono scarichi.
6. La cuffia è spenta.
7. Il regolatore volume disposto sulla cuffia
è in posizione zero.
1. Il trasmettitore non è collegato alla rete.
2. Gli accumulatori non sono inseriti cor-
rettamente nella cuffia.
3. La cuffia non è posizionata correttamen-
te sul trasmettitore.
1L’apparecchio audio/video, tv, PC o
notebook collegato è in posizione
mono.
2. Il trasmettitore non è collegato corretta-
mente all’apparecchio audio/video, tv,
PC o notebook.
1. Frequenza di trasmissione e di ricezione
non coincidono.
2. Il livello d’ingresso audio sul trasmettito-
re è troppo basso.
3. Il segnale d’ingresso è disturbato da fruscìo.
4. Gli accumulatori sono scarichi.
5. Posizione del trasmettitore.
1. Il livello audio d’ingresso del trasmettito-
re è troppo alto.
2. Trasmettitore e cuffia non sono sintoniz-
zati perfettamente tra di loro.
3. Gli accumulatori sono scarichi.
Errore Causa possibile Rimedio
BDA_K206 11.02.2004 5:58 Uhr Seite 21
22
Estimada/o cliente:
Muchas gracias por haber elegido un producto AKG.
Los auriculares inalámbricos K 206 AFC funcionan con la téc-
nica de transmisión UHF más moderna.
Para poder disfrutar de todas las ventajas de estos auricula-
res, lea por favor estas instrucciones de empleo con aten-
ción antes de usarlos por primera vez.
Guarde las instrucciones de empleo en un lugar seguro de
modo que pueda consultarlas si se le presenta alguna duda.
Este sistema de auriculares:
•se basa en la técnica de radiotransmisión UHF en su ver-
sión más actualizada;
•dispone de una función de "Autotuning" para una perfec-
ta sintonización automática del auricular con la frecuencia
de transmisión;
•puede hacerse funcionar en cualquier aparato de audio,
video y TV, PC o Notebook que tenga salida de auricular
o AUDIO LINE;
•ofrece perfecta acústica y absoluta libertad de movimien-
to a una distancia de hasta 100 metros (916 MHz: 30 m)
en condiciones ideales de transmisión (campo libre)
recepcionando las señales de transmisión también a tra-
vés de paredes y techos.
Con el transmisor se pueden usar varios auriculares y com-
partir así con otras personas este excepcional "placer acústi-
co". Los auriculares K 206 AFC pueden adquirirse por sepa-
rado como accesorio.
3.1 Seguridad
1. Use para los auriculares sólo dos acumuladores de 1,2 V
(suministrados con el sistema) o dos pilas comunes de
1,5 V tamaño AAA.
2. No utilice la función de carga para tratar de cargar pilas
no recargables.
3. Antes de comenzar el procedimiento de carga, asegúrese
de que las pilas en los auriculares son recargables.
4. No arroje al fuego las pilas descargadas ni los acumula-
dores estropeados. Depóngalas cumpliendo con las dis-
posiciones de eliminación de basuras vigentes.
5. Utilice el transmisor sólo con el adaptador de CA
(Corriente Alterna) suministrado junto con el mismo (12 V
DC, 200 mA). Verifique que la tensión de corriente eléctri-
ca del lugar sea la misma que la indicada en el adaptador
de CA. Si utiliza el transmisor con otro adaptador de CA
caduca la garantía.
6. Apague los auriculares después de cada uso.
7. No intente abrir la carcasa de los auriculares o del trans-
misor. Los trabajos de servicio deben ser realizados úni-
camente por técnicos autorizados.
8. No deje los auriculares o el transmisor cerca de fuentes
de calor (por ej. radiadores) ni en lugares en los que estén
expuestos a la luz directa del sol, acumulación de polvo,
humedad, lluvia, temperaturas bajo 0°C o sacudidas.
9. No limpie los auriculares o el transmisor con alcohol, ben-
cina o diluyente para pinturas.
10. El aparato debe ser utilizado sólo para los fines descrip-
tos en estas instrucciones de uso. AKG no se responsa-
biliza por daños debidos a un uso inadecuado o indebido.
11. Tenga en cuenta también las indicaciones importantes del
capítulo 7.
3.2 Medio ambiente
1. El alimentador de red sigue recibiendo un poco de
corriente aun estando apagado el aparato. Para ahorrar
energía, desenchufe el alimentador de red si no va a utili-
zar el aparato durante largo tiempo.
2. Para desguazar el aparato hay que sacar las pilas o los
acumuladores, separar la caja, la electrónica y el cable y
proceder a la eliminación de todos los componentes aten-
diendo a las correspondientes disposiciones de elimina-
ción de residuos vigentes.
3. El embalaje es reciclable. Elimine el embalaje en un siste-
ma de recogida previsto para ello.
El sistema de auriculares consta de los siguientes componen-
tes:
Auriculares K 206 AFC para 864 MHz
(nr. de pedido 6000 H 1351) o
para 916 MHz
(nr. de pedido 6000 H 1361)
Transmisor T 206 AFC
K 206 AFC
1 Introducción
2 Descripción
3 Seguridad y medio ambiente
4 Volumen de suministros
BDA_K206 11.02.2004 5:58 Uhr Seite 22
23
Cable de conexión con un jack estéreo de 3,5
mm para conectar al transmisor y dos conecto-
res cinch para conectar al equipo de audio,
video y TV, PC o Notebook.
Jack adaptador estéreo 3,5/6,3 mm
Adaptador de CA para alimentación eléctrica
del transmisor (12 V DC, 200 mA)
Dos acumuladores NiMH de 1,2 V, tamaño
AAA, 550 mAh para alimentación de los auricu-
lares
Si faltara algún componente del suministro, póngase por favor
de inmediato en contacto con su distribuidor AKG.
5.1 Auriculares (fig. 1)
1. POWER: tecla con/des
2. LED de control: se ilumina cuando está encendido el
auricular.
3. Casquillo de carga
4. Compartimientos para pilas (debajo de la almohadilla
desmontable)
5. Tecla y LED AUTOTUNING: activa la función automática
de sintonización
6. VOLUME: control de volumen
5.2 Transmisor (fig. 2)
7. AUDIO IN: entradas de audio
8. DC 12 V: conector hembra para el adaptador de CA
9. FREQ: conmutador selector de frecuencias
10. Contactos de carga
11. POWER ON: LED que emite luz para indicar que el trans-
misor está encendido.
12. CHARGE: LED que emite luz para indicar que los acumu-
ladores en los auriculares se están cargando.
6.1 Conexión del transmisor a la red
1. Conecte el cable del adaptador de CA suministrado al
conector hembra DC 12 V (8) de la parte posterior del
transmisor (ver fig. 3).
2. Verifique que la tensión de corriente eléctrica del lugar sea
la misma que la indicada en el adaptador de CA. De ser
así, enchufe el adaptador de CA a la red (ver fig. 4) y el
transmisor estará listo para funcionar.
Tenga en cuenta que el transmisor se activará recién
cuando haya una señal de audio en uno de los conecto-
res hembra AUDIO IN.
6.2 Conexión del transmisor al equipo de audio o
vídeo
El transmisor puede conectarse a una salida para auriculares
(jack estéreo 3,5 mm ó 6,3 mm) o a salidas LINE OUT o REC
OUT.
6.2.1 Conexión a salida para auriculares
1. Antes de conectar el transmisor al equipo, apague el
equipo.
2. Enchufe el conector de clavija cinch rojo (canal derecho)
del cable de conexión suministrado al conector hembra
rojo AUDIO IN R (7) y el conector de clavija cinch blanco
(canal izquierdo) al conector hembra blanco AUDIO IN L
(7) de la parte posterior del transmisor (ver fig. 5).
3. Enchufe el jack estéreo del cable de conexión (ver fig. 6)
a la salida para auriculares del equipo.
4. Si el equipo tiene como salida para auriculares un conec-
tor hembra de 6,3 mm, utilice el jack adaptador estéreo
3,5/6,3 mm para enchufar el jack estéreo del cable de
conexión a la salida para auriculares del equipo.
6.2.2 Conexión a salidas LINE OUT o REC OUT
1. Antes de conectar el transmisor al equipo, apague el
equipo.
2. Enchufe el conector de clavija cinch rojo (canal derecho)
del cable de conexión suministrado al conector hembra
rojo LINE OUT R o REC OUT R y el conector de clavija
cinch blanco (canal izquierdo) al conector hembra blanco
LINE OUT L o REC OUT L del equipo (ver fig. 7).
3. Enchufe el jack estéreo del cable de conexión al conector
hembra estéreo (7) de la parte posterior del transmisor
(ver fig. 8).
6.3 Cargar los acumuladores de los auriculares
Para no menoscabar la vida útil de los acumuladores, en la
fábrica estos se colocan descargados en el embalaje del sis-
tema. Por lo tanto, antes de la primera puesta en servicio
tiene que cargar los acumuladores.
K 206 AFC
5 Controles
6 Puesta en funcionamiento
BDA_K206 11.02.2004 5:58 Uhr Seite 23
24
¡Importante!
Si utiliza los auriculares con pilas no recargables
(véase cpítulo 6.4), no intente recargarlas con la
función de carga. Esto produciría daños graves en su sis-
tema de auriculares. Deponga las pilas cumpliendo con
las disposiciones de eliminación de basuras vigentes.
1. Desmonte la almohadilla de cada auricular (ver fig. 9).
2. Coloque los nuevos acumuladores o pilas en los compar-
timientos de pilas (4), tal como se indica en la Fig. 10
observando que la polaridad sea la correcta.
3. Coloque las almohadillas otra vez sobre los auriculares.
4. Coloque el auricular sobre el transmisor de forma tal que
el casquillo de carga (3) del lado inferior del sistema auri-
cular derecho está sobre los ocontactos de carga (10) del
transmisor (véase Fig. 11).
El LED CHARGE (12) del transmisor emite luz para indicar
que se están cargando los acumuladores de los auricula-
res.
Los acumuladores se cargan por completo en unas
24 horas (el LED CHARGE (12) del transmisor continúa
emitiendo luz). Se pueden dejar los auriculares todo el
tiempo que se desee en posición de carga. No existe peli-
gro de sobrecargar los acumuladores.
¡Importante!
Para preservar el mayor tiempo posible la capacidad de
carga de los acumuladores, descárguelos por completo
una vez al mes:
1. Deje los auriculares encendidos separados del transmisor
hasta que el LED de control (2) se apague.
2. Recargue los acumuladores.
6.4 Recambio de los acumuladores
Con el tiempo va disminuyendo la capacidad de todo acumu-
lador. Cuando la duración de servicio del auricular con los
acumuladores suministrados ya no corresponda a sus nece-
sidades, cambie ambos acumuladores por unos nuevos del
mismo tipo (tamaño AAA, 1,2 V, 550 mAh) o por pilas alcalinas
normales de 1,5 V, tamaño AAA.
1. Desmonte la almohadilla de cada auricular (ver fig. 9).
2. Saque los acumuladores o las pilas desgastados
3. Coloque los nuevos acumuladores o pilas en los compar-
timientos de pilas (4), tal como se indica en la Fig. 10
observando que la polaridad sea la correcta.
4. Coloque las almohadillas otra vez sobre los auriculares.
6.5 Puesta en funcionamiento del equipo
1. Coja los auriculares del transmisor.
2. Encienda la fuente de audio al que está conectado el
transmisor.
Si hay una señal de audio en la entrada del transmisor, el
LED POWER ON (11) del transmisor emite luz.
Nota: Si la entrada del transmisor no recibe señal durante
unos 3 minutos, el transmisor se apaga automáticamente
y el LED POWER ON (11) deja de emitir luz.
3. Coloque el conmutador selector de frecuencias FREQ (9)
del transmisor en la posición mediana.
4. Encienda los auriculares con el interruptor POWER (1). El
LED de control (2) emite luz.
5. Pulse el interruptor AUTOTUNING (5) del auricular. El LED
AUTOTUNING emite luz.
La función Autotuning sintoniza automáticamente la fre-
cuencia de recepción con la frecuencia portadora ajusta-
da en el transmisor. Después de un corto tiempo se escu-
cha la señal en forma clara y sin perturbaciones en el auri-
cular.
Si esto no llegara a suceder, ajuste otra frecuencia porta-
dora en el transmisor mediante el conmutador FREQ (9) y
pulse nuevamente el interruptor AUTOTUNING (5).
Con el conmutador FREQ (9) puede ajustar una de entre
tres diferentes frecuencias portadoras.
6. Regule el volumen del auricular con el control VOLUME (6).
6.6 Indicaciones de los LEDs POWER ON y CHARGE
K 206 AFC
NO EMITE LUZ
EMITE LUZ
NO EMITE LUZ
El transmisor está
conectado a la red
y al equipo de
audio y recibe una
señal. Los auricu-
lares no están en
la posición de
carga; la función
de carga está
desactivada.
El transmisor está
conectado a la
red. Los auricula-
res están en la
posición de carga;
la función de
carga está activa-
da.
El transmisor no
recibe señal desde
hace unos minu-
tos. Los auricula-
res no están en la
posición de carga;
EMITE LUZ
NO EMITE LUZ
NO EMITE LUZ
CHARGE POWER ON
Modo de operación
BDA_K206 11.02.2004 5:58 Uhr Seite 24
25
1. Al conmutar entre los distintos componentes del equipo
HiFi o conectar el transmisor al equipo HiFi pueden pro-
ducirse chasquidos. Esos ruidos son perjudiciales para
los oídos cuando el volumen está alto. Por tal motivo, se
debe bajar el volumen de los auriculares a mínimo antes
de conectar el transmisor o conmutar entre las distintas
fuentes de audio (radio, tocadiscos, reproductor de dis-
cos compactos, etc.).
2. Escuchar con los auriculares con un volumen muy alto,
sobre todo durante mucho tiempo, puede dañar los
oídos.
3. Aunque el sistema K 206 AFC es un aparato de alta fre-
cuencia que cumple con las estrictas normas europeas,
por causas físicas no relacionadas con la calidad del pro-
ducto, fuentes de interferencia muy potentes pueden
influir la recepción.
Por ello, para poder disfrutar de una audición sin interfe-
rencias, no debe usarse el sistema K 206 AFC cerca de
equipos de radio, teléfonos portátiles o directamente arri-
ba de tubos de imagen de televisores o monitores de
ordenadores (véase fig. 12). El cable de conexión del
transmisor incluido en el suministro es bastante largo
como para mantener la distancia necesaria con esos
equipos.
Está fuera del alcance de la empresa AKG evitar interfe-
rencias producidas por otros usuarios de la misma banda
de frecuencia.
K 206 AFC
(NO EMITE LUZ)
la función de
carga está desac-
tivada; o
el transmisor no
está conectado a
la red.
(NO EMITE LUZ)
CHARGE POWER ON
Modo de operación
7 Indicaciones importantes
8 Solución de fallas
No hay sonido
Los LEDs POWER ON y CHARGE no
emiten luz
1. Conectar el adaptador de CA al
transmisor o a la red.
2. Conectar el transmisor al equipo de
audio, video y TV, PC o Notebook.
3. Encender el equipo para que el
transmisor reciba la señal de audio.
4. Subir el volumen del equipo hasta
alcanzar el nivel deseado.
5. Cargar los acumuladores.
6. Prender los auriculares.
7. Subir el volumen de los auriculares
hasta alcanzar el nivel deseado.
1. Conectar el transmisor a la red.
2. Verificar la posición de los acumula-
dores en los auriculares.
3. Colocar bien los auriculares en la
posición de carga sobre el transmi-
sor.
1. El adaptador de CA no está conec-
tado al transmisor o a la red.
2. El transmisor no está conectado al
equipo de audio, video y TV, PC o
Notebook.
3. El equipo de audio, video y TV, PC
o Notebook conectado al transmi-
sor está apagado.
4. El control de volumen del equipo de
audio, vídeo o televisor está en
cero.
5. Los acumuladores están descarga-
das.
6. Los auriculares están apagados.
7. El control de volumen de los auricu-
lares está en cero
1. El transmisor no está conectado a
la red.
2. No se colocaron bien los acumula-
dores en los auriculares.
3. Los auriculares no están bien pues-
tos en la posición de carga sobre el
transmisor.
Falla Posible causa Solución
BDA_K206 11.02.2004 5:58 Uhr Seite 25
26
Datos del sistema
Tipo de modulación: FM
Banda de frecuenciaportadora: 864 MHz (banda LPD) ó
916 MHz
Frecuencias portadoras FREQ 1: 863.5/915.5 MHz
conmutables: FREQ 2: 864.0/916.0 MHz
FREQ 3: 864.5/916.5 MHz
Transmisor T 206 AFC
Alimentación de corriente: 12 V DC, 200 mA
Ángulo de transmisión: aprox. 360°
Potencia de emisión máxima: 10 mW ERP (Equivalent
Radiated Power)
Máx. alcance (campo libre*): 864 MHz: apróx. 100 m
916 MHz: apróx. 30 m
Peso: apróx. 280 g
Auriculares K 206 AFC
Factor de distorsión: <1%
Tipo de construcción: auricular dinámico semia
bierto
Alimentación de corriente: 3 V DC (2 acumuladores
NiMH 1,2 V, 550 mAh tama
ño AAA incluidos en el
suministro)
Tiempo de operación: apróx. 15 horas (con los
acumuladores NiMH)
Campo de frecuencia audio: 18 Hz - 20.000 Hz
Nivel sonoro máx.: 105 dB SPL
Peso (con acumuladores): apróx. 280 g
* en condiciones ideales de transmisión
Este aparato (versión 864 MHz) corresponde a las normas
citadas en la declaración de conformidad.
K 206 AFC
Transmisión en mono
Ruidos fuertes
Sonido distorsionado
1. Conmutar el equipo a estéreo.
2. Verificar la conexión entre el trans-
misor y el equipo.
1. Pulsar el interruptor AUTOTUNING
del auricular o cambiar de canal
con el regulador FREQ del transmi-
sor y pulsar el interruptor AUTOTU-
NING del auricular.
2. Elevar el volumen del equipo conec-
tado al transmisor.
3. Verificar el equipo conectado al
transmisor.
4. Cargar los acumuladores.
5. Posicionar el transmisor en un otro
lugar (fig. 11).
1. Bajar el volumen del equipo conec-
tado al transmisor.
2. Cambiar de canal con el regulador
FREQ del transmisor y pulsar el
interruptor AUTOTUNING del auri-
cular.
3. Recargar los acumuladores.
1. El equipo de audio, video y TV, PC
o Notebook conectado al transmi-
sor está en mono.
2. El transmisor no está bien conecta-
do al equipo de audio, video y TV,
PC o Notebook.
1. La frecuencia de transmisión y la de
recepción no concuerdan.
2. El nivel de audio en la entrada del
transmisor está muy bajo.
3. La señal de entrada tiene ruidos.
4. Los acumuladores están descarga-
das.
5. Posición del transmisor.
1. El nivel de audio en la entrada del
transmisor está muy alto.
2. No coincide la frecuencia de trans-
misión del transmisor con la fre-
cuencia de recepción de los auricu-
lares.
3. Los acumuladores están descarga-
dos.
Falla Posible causa Solución
9 Características técnicas
BDA_K206 11.02.2004 5:58 Uhr Seite 26
27
Geachte klant,
Bedankt dat u heeft gekozen voor een product van AKG. De
draadloze hoofdtelefoon K 206 AFC werkt met behulp van de
modernste UHF-techniek.
Om optimaal gebruik te kunnen maken van de K 206, moet u
eerst de gebruikershandleiding goed doorlezen voordat u
het apparaat in gebruik neemt.
Berg de handleiding goed op zodat u deze ook achteraf altijd
kunt gebruiken als u nog vragen heeft.
Dit hoofdtelefoonsysteem
•Gebruikt de modernste techniek op het gebied van draad-
loze audio overdracht binnen de UHF-band;
•Beschikt over "autotuning" om de hoofdtelefoon automa-
tisch optimaal op de juiste frequentie af te stemmen;
•Kan worden toegepast voor elk audio- en video- appa-
raat, TV, PC of notebook met een aansluiting voor een
hoofdtelefoon of een AUDIO-LINE uitgang;
•Zorgt voor volmaakt luistergenot en volledige bewegings-
vrijheid binnen een straal van maximaal 100 meter
(916 MHz: 30 m) (onder ideale omstandigheden - open
lucht), terwijl het signaal ook door, muren en plafonds
gaat.
U kunt het volmaakte luistergenot ook met anderen delen,
doordat u met één zender meerdere hoofdtelefoons kunt
bedienen. U kunt K 206 AFC hoofdtelefoons ook los kopen.
3.1 Beveiliging
1. Gebruik de hoofdtelefoon alleen met twee 1,2 V accu’s
(meegeleverd ) of met twee 1,5 V AAA-batterijen.
2. Probeer nooit om niet-herlaadbare batterijen op te laden.
3. Controleer voor het opladen of de hoofdtelefoon herlaad-
bare batterijen bevat.
4. Ruim lege batterijen of kapotte accu’s op volgens de
daarvoor geldende regels. Gooi ze nooit in vuur.
5. Gebruik de zender uitsluitend samen met de meegelever-
de voedingsadaptor!
6. Schakel het apparaat na gebruik uit.
7. Probeer niet om hoofdtelefoon of zender te openen. Het
apparaat mag alleen door geautoriseerd personeel wor-
den geopend, onderhouden en gerepareerd.
8. Stel het apparaat niet op in de buurt van warmtebronnen
zoals een radiator, verwarmingsbuizen, versterkers, enzo-
voorts, en stel het niet bloot aan direct zonlicht, inwerking
van stof en vocht, regen, trillingen of schokken.
9. Reinig het apparaat nooit met alcohol, benzine of oplos-
middelen.
10. Gebruik het apparaat alleen voor de toepassingen die in
deze handleiding zijn beschreven. AKG is niet verant-
woordelijk voor schade als gevolg van onjuist gebruik of
misbruik.
11. Lees ook hoofdstuk 7 Belangrijke tips.
3.2 Milieu
1. Het netgedeelte betrekt ook enige stroom van het lichtnet
als het apparaat is uitgeschakeld. Trek daarom om ener-
gie te besparen de stekker uit het stopcontact als u het
apparaat gedurende langere tijd niet gebruikt.
2. Als u het apparaat wilt weggooien, moet u eerst voeding,
kast en interieur van elkaar scheiden en deze volgens de
daarvoor geldende voorschriften laten vernietigen.
3. De verpakking is recyclebaar. Werp de verpakking in een
daarvoor aangewezen bak.
Het systeem bestaat uit de volgende onderdelen:
Hoofdtelefoon K 206 AFC voor 864 MHz
(bestelnummer 6000 H 1351) of
voor 916 MHz
(bestelnummer 6000 H 1361)
Zender T 206 AFC
Aansluitkabel van 3,5 mm stereoaansluiting
naar 2 x Cinch om de zender op uw audio- of
video-apparaat, TV, PC of notebook aan te slui-
ten.
Stereo-adapter 3,5/6,3 mm
K 206 AFC
1 Inleiding
2 Korte beschrijving
3 Beveiliging en milieu
4 Meegeleverde onderdelen
BDA_K206 11.02.2004 5:58 Uhr Seite 27
28
Netvoeding voor de zender (12 V DC, 200 mA)
2 stuks NiMH-accu’s 1,2 V AAA voor hoofdte-
lefoon
Neem contact op met uw winkelier als er iets ontbreekt.
5.1 Hoofdtelefoon (fig. 1)
1. POWER: aan/uitschakelaar
2. Controle-LED: geeft aan of de hoofdtelefoon is inge-
schakeld
3. Laadaansluiting
4. Accuvak (onder afneembare oorkussens)
5. Knop en LED AUTOTUNING: schakelt de functie auto-
matisch afstemmen in
6. VOLUME: volumeregelaar
5.2 Zender (fig. 2)
7. AUDIO IN: ingang voor audio
8. DC 12 V: aansluiting voor netvoedingsadapter
9. FREQ: keuzeschakelaar voor frequentie
10. Laadcontacten
11. POWER ON: als de groene LED brandt, is het apparaat in
bedrijf.
12. CHARGE: als de rode LED brandt, worden de accu’s in de
hoofdtelefoon geladen.
6.1 De zender op het lichtnet aansluiten
1. Sluit de kabel van de meegeleverde lichtnetadapter aan
op de DC 12 V-aansluiting (8) op de achterkant van de
zender (zie fig. 3).
2. Controleer of de spanning waarop de adapter is ingesteld,
overeenkomt met de afgegeven netspanning. Als dat het
geval is, kunt u de adapter op het lichtnet aansluiten (zie
fig. 4). De zender is dan direct klaar voor gebruik.
Houd er rekening mee dat de zender pas actief wordt als
er een geluidssignaal wordt afgegeven op een van de
AUDIO IN-aansluitingen.
6.2 De zender met de audio- of videoapparatuur
verbinden
U kunt de zender verbinden met de aansluiting van de hoofd-
telefoon (3,5 mm of 6,3 mm aansluiting) of op een LINE OUT-
of REC OUT-uitgang.
6.2.1 Verbinden met de aansluiting voor een
hoofdtelefoon
1. Schakel de installatie uit voordat u de zender daarmee
verbindt.
2. Verbind de rode Cinch-steker (rechterkanaal) van de mee-
geleverde aansluitkabel met de rode AUDIO IN R-aanslui-
ting (7) en de witte Cinch-steker (linkerkanaal) met de
witte AUDIO IN L-aansluiting (7) op de achterkant van de
zender (zie fig. 5).
3. Steek de stereosteker van de aansluitkabel (zie fig. 6) in
de uitgang voor de hoofdtelefoon van de installatie.
4. Als uw apparaat beschikt over een 6,3 mm aansluiting
voor de hoofdtelefoon, kunt u deze met de meegeleverde
verloopsteker met de aansluitkabel verbinden. Verbind
vervolgens de verloopsteker met de uitgang voor de
hoofdtelefoon.
6.2.2 Verbinden met een LINE OUT/REC OUT-uitgang
1. Schakel de installatie uit voordat u de zender daarmee
verbindt.
2. Verbind de rode Cinch-steker (rechterkanaal) van de mee-
geleverde aansluitkabel met de rode LINE OUT of REC
OUT R-aansluiting en de witte Cinch-steker (linkerkanaal)
met de witte LINE OUT of REC OUT L-aansluiting op de
achterkant van de zender (zie fig. 7).
3. Steek de stereosteker van de aansluitkabel in de stereo-
aansluiting (7) achterop de zender (zie fig. 8).
6.3 Batterijen laden
Om de levensduur van de accu’s niet nadelig te beïnvloeden,
zijn ze in de fabriek ongeladen verpakt. U moet de accu’s dus
eerst laden voor u ze in gebruik neemt.
Belangrijk!
Als u de hoofdtelefoon gebruikt met niet-herlaad-
bare batterijen (zie hoofdstuk 6.4) moet u nooit
proberen ze met de lader op te laden. Dat kan de hoofd-
telefoon zwaar beschadigen.
Werp lege batterijen weg volgens de daartoe geldende
regels.
1. Verwijder beide oorkussens (zie fig. 9).
2. Plaats de accu’s op de manier als is afgebeeld in fig. 10 in
de accuruimte (4). Let op de juiste polariteit.
3. Plaats de oorkussens terug.
4. Plaats de hoofdtelefoon zo op de zender dat de laadcon-
tacten (10) van de zender zijn verbonden met de laadaan-
K 206 AFC
5 Bedieningselementen
6 In gebruik nemen
BDA_K206 11.02.2004 5:58 Uhr Seite 28
29
sluiting (3) onderop het rechter luistergedeelte (zie fig. 11).
De CHARGE LED (12) op de zender gaat branden om aan
te geven dat de accu’s van de hoofdtelefoon worden gela-
den.
Na ongeveer 24 uur zijn de beide batterijen geladen (de
CHARGE LED (12) brandt weer). U kunt de hoofdtelefoon
zo lang als u wilt op de zender laten staan zonder dat u
het gevaar loopt dat u de accu’s overbelast.
Belangrijk!
Om de capaciteit van de accu’s zo lang mogelijk te behou-
den, moet u de accu’s elke maand een keer volledig ont-
laden:
1. Laat de hoofdtelefoon net zo lang ingeschakeld naast de
zender liggen tot het controle-LED (2) dooft.
2. Laad de accu’s weer op.
6.4 Accu’s vervangen
Na verloop van tijd neemt de capaciteit van de accu’s af. Als
de bedrijfsduur van de hoofdtelefoon met de meegeleverde
accu’s niet meer voldoet, moet u beide accu’s vervangen door
nieuwe accu’s van hetzelfde type (AAA, 1,2 V, 550 mAh) of
normale 1,5 V AAA-alkalinebatterijen.
1. Verwijder beide oorkussens (zie fig. 9).
2. Haal de gebruikte accu’s of batterijen uit de vakken.
3. Steek de nieuwe accu’s of batterijen zoals afgebeeld in
fig. 10 in de vakken (4). Let op de juiste polariteit.
4. Plaats de oorkussens terug.
6.5 Inschakelen
1. Ontkoppel de hoofdtelefoon van de zender.
2. Schakel de TV, audio- of videoinstallatie of de PC of note-
book in waarmee de zender is verbonden.
Als er een geluidssignaal binnenkomt via de ingang van
de zender, brandt de POWER ON-LED (11) op de zender
voortdurend.
Tip: Als er gedurende ongeveer 3 minuten geen signaal bin-
nenkomt, schakelt de zender zichzelf automatisch uit en
dooft de POWER ON-LED (11).
3. Zet de keuzeschakelaar FREQ (9) op de zender in de mid-
delste positie.
4. Gebruik de POWER-knop (5) op de hoofdtelefoon om
deze in te schakelen. De controle-LED gaat branden.
5. Druk op de knop AUTOTUNING (5) op de hoofdtelefoon.
De rode AUTOTUNING-LED gaat branden.
Met de functie AUTOTUNING stelt u de ontvangstfre-
quentie automatisch in op de draagfrequentie van de zen-
der. Na korte tijd hoort u het signaal helder en zonder sto-
ringen door de hoofdtelefoon.
Als dat niet gebeurt, kiest u met de schakelaar FREQ (9)
op de zender een andere draagfrequentie en drukt u nog-
maals op de knop AUTOTUNING (5).
Met de keuzeschakelaar FREQ (9) kunt u drie verschillen-
de draaggolffrequenties instellen.
6. Stel het gewenste volume op de hoofdtelefoon met de
volumeknop (6) in.
6.6 Functies van de LEDs POWER ON en CHARGE
K 206 AFC
LED UIT
LED AAN
LED UIT
Zender is verbon-
den met lichtnet
en geluidsinstalla-
tie en ontvangt
een signaal.
Hoofdtelefoon is
niet met zender
verbonden.
Laadfunctie is niet
actief.
Zender met licht-
net verbonden.
Hoofdtelefoon met
zender verbonden,
laadfunctie actief.
Zender ontvangt
sinds een paar
minuten geen sig-
naal; hoofdtele-
foon is niet met
zender verbonden,
laadfunctie is niet
actief OF zender is
niet met lichtnet
verbonden.
LED AAN
LED UIT
LED UIT
CHARGE POWER ON Status
BDA_K206 11.02.2004 5:58 Uhr Seite 29
30
1. Bij het inschakelen van de HiFi-installatie of bij het aan-
sluiten van de zender op de installatie kunnen stoorgelui-
den optreden die uw gehoor kunnen beschadigen als ze
te luid zijn. Draai daarom de volumeregelaar van de
hoofdtelefoon altijd op de laagste stand voordat u een
andere geluidsbron kiest of op de zender aansluit (zoals
een radio, grammofoon of cd-speler).
2. Uw gehoor kan beschadigt worden als u bij een te hoog
volume luistert, zeker als dat lang duurt.
3. De K 206 AFC is een hoogfrequent apparaat dat voldoet
aan de strengste Europese normen. Door fysieke omstan-
digheden, die niets te maken hebben met de kwaliteit van
het product, kan de ontvangst worden gestoord door
apparaten die een hoge storende straling verspreiden.
Gebruik uw K 206 AFC daarom niet vlak naast zenders,
mobiele telefoons of vlakbij de beeldbuis van een TV of
een computermonitor (zie fig. 12). De meegeleverde ver-
bindingskabel voor de zender is lang genoeg om vol-
doende afstand te kunnen scheppen.
AKG heeft geen invloed op storingen bij het gebruik van
de K 206 AFC die worden veroorzaakt door andere
gebruikers van dezelfde frequentieband.
Systeem
Modulatietype: FM
Frequentieband: 864 MHz (LPD-band) of
916 MHz.
Te selecteren frequenties: FREQ 1: 863,5/915,5 MHz
FREQ 2: 864,0/916,0 MHz
FREQ 3: 864,5/916,5 MHz
Zender T 206 AFC
Voeding: 12 V DC, 200 mA
Zendhoek: ongeveer 360°
Maximaal zendvermogen: 10 mW ERP (Equivalent
Radiated Power)
Maximaal bereik (openlucht*): 864 MHz: ca. 100 M
916 MHz: ca. 30 M
Gewicht: ca. 280 g
Hoofdtelefoon K 206 AFC
Elektrische vervormingsfactor: <1%
Type: Halfopen dynamische
hoofdtelefoon
Voeding: 3 V DC (2 st. NiMH-accu’s
1,2 V AAA; 550 mAh mee-
geleverd)
Bedrijfsduur: ca. 15 uur
(met NiMH-accu's)
Audiobereik: 18 tot 20.000 Hz
Maximale geluidsdruk: ca. 105 dB SPL
Gewicht (inc. accu’s): ca. 280 g
* onder ideale omstandigheden
Dit apparaat (in de 864 MHz uitvoering) voldoet aan de
normen volgens de conformiteitsverklaring
K 206 AFC
7 Belangrijke tips 8 Technische gegevens
BDA_K206 11.02.2004 5:58 Uhr Seite 30
31
K 206 AFC
Geen geluid
POWER ON- en CHARGE-LEDs bran-
den niet
Weergave in mono
Sterke ruis
Vervormd geluid
1. Netvoeding verbinden met zender
of lichtnet.
2. Zender verbinden met audio/video-
apparaat, TV, PC of notebook.
3. Apparaat inschakelen, zodat audio-
signaal bij zender aankomt.
4. Volume op gewenste niveau instel-
len.
5. Accu’s laden.
6. Hoofdtelefoon inschakelen.
7. Volumeregelaar op gewenste niveau
instellen.
1. Zender met lichtnet verbinden.
2. Stand van de accu’s controleren.
3. Hoofdtelefoon op de juiste manier
op de zender plaatsen.
1. Apparaat omschakelen naar stereo.
2. Verbinding tussen apparaat en zen-
der controleren.
1. Knop AUTOTUNING op de hoofdte-
lefoon indrukken of met de knop
FREQ op de zender een andere fre-
quentie kiezen en op de hoofdtele-
foon op de knop AUTOTUNING
drukken.
2. Volumeregelaar op aangesloten
apparaat omhoog draaien.
3. Aangesloten apparaat controleren.
4. Accu’s laden.
5. Zender ergens anders plaatsen (zie
fig. 11).
1. Volumeregelaar van aangesloten
apparaat omlaag draaien.
2. Op de zender met de knop FREQ
een ander kanaal kiezen en op de
knop AUTOTUNING van de hoofd-
telefoon drukken.
3. Accu’s laden.
1. Netvoeding niet verbonden met
zender of lichtnet.
2. Zender niet verbonden met
audio/videoapparaat, TV, PC of
notebook.
3. Aangesloten audio/videoapparaat,
TV, PC of notebook werkt niet.
4. Volumeregelaar van audio/videoappa-
raat, TV, PC of notebook staat op nul.
5. Accu’s zijn leeg.
6. Hoofdtelefoon is uitgeschakeld.
7. Volumeregelaar van hoofdtelefoon
staat op nul.
1. Zender is niet met lichtnet verbonden.
2. Accu’s zijn niet op de juiste manier
geplaatst.
3. Hoofdtelefoon is niet in de juiste
stand op de zender geplaatst.
1. Het op de zender aangesloten
audio/videoapparaat, TV, PC of
notebook is mono geschakeld.
2. Zender is niet op de juiste manier
verbonden met audio/videoappa-
raat, TV, PC of notebook.
1. Zend- en ontvangstfrequentie zijn
niet dezelfde.
2. Het ingangssignaal op de zender is
te laag.
3. Het ingangssignaal bevat ruis.
4. Accu’s zijn leeg.
5. Positie van de zender.
1. Ingangssignaal bij zender is te
hoog.
2. Zender en hoofdtelefoon zijn niet
goed op elkaar afgestemd.
3. Accu’s zijn leeg.
Fout Mogelijke oorzaak Oplossing
9 Problemen oplossen
BDA_K206 11.02.2004 5:58 Uhr Seite 31
32
K 206 AFC
Hiermit erklärt AKG Acoustics GmbH, dass das Produkt K 206 AFC + T 206 AFC die wesentlichen Anforderungen und sonsti-
gen einschlägigen Bestimmungen der Richtlinie 1999/5/EG erfüllt.
AKG Acoustics GmbH hereby declares that the product K 206 AFC + T 206 AFC complies with the essential requirements and
other relevant provisions of Directive 1999/5/EC.
AKG Acoustics GmbH déclare que le produit K 206 AFC + T 206 AFC satisfait aux exigences essentielles et autres dispositions
y relatives de la Directive 1999/5/CE.
Con la presente AKG Acoustics GmbH dichiara che il prodotto K 206 AFC + T 206 AFC è conforme alle richieste essenziali e
alle altre disposizioni pertinenti della Direttiva 1999/5/CE.
AKG Acoustics GmbH declara que el producto K 206 AFC + T 206 AFC cumple los requisitos esenciales y otras disposiciones
aplicables de la Directiva 1999/5/CE.
A AKG Acoustics GmbH declara que o produto K 206 AFC + T 206 AFC cumpre os requisitos essenciais e as outras dispo-
sições relevantes da Directiva 1999/5/CE.
• •••••••• AKG Acoustics GmbH •••••••• µ• •• π•••••, •••• •• π•••ï K206 AFC + T 206 AFC ••••π•••••••••• ••••
•••••••• •π••••••••• ••• •••π••• ••••••••• •••••••••• ••••••••••• 1999/5
AKG Acoustics GmbH verklaart hiermee dat het product K 206 AFC + T 206 aan de essentiële eisen en overige desbetreffen-
de bepalingen van de richtlijn 1999/5/EG voldoet.
AKG Acoustics GmbH erklærer herved at produktet K 206 AFC + T 206 overholde de væsentlige krav samt andre relevante
bestemmelser fra Direktiv 1999/5/EF.
Härmed förklarar AKG Acoustics GmbH att produkten K 206 AFC + T 206 uppfyller de väsentliga krav och andra relevanta
bestämmelser som framgår av Direktiv 1999/5/EC.
AKG Acoustics GmbH vakuuttaa, että tuotteemme K 206 AFC + T 206 täyttää tarvittavat 1999/5/EC direktiivin mukaiset vaati-
mukset.
AKG Acoustics erklerer med dette, at produktet K 206 AFC + T 206 oppfyller de vesentlige krav og andre relevante bestem-
melser som fremgår av Direktiv 1999/5/EF.
AKG Acoustics GmbH staðfestir hér meðaðsamkvæmt skilgreiningu 1999/5/E, uppfyllir eftirfarandi vara K 206 AFC + T 206
an skilyrði sem krafist er, auk annara ákvæða sem viðeiga aðhverju sinni.
Zur Verwendung in / For use in / Pour l’usage en / Per l’uso in / Para el uso en / Para o uso em / •••••µ•π•••••µ•• •••• / Voor
het gebruik in / Må anvendes i / Får användas i / Käyttöön seuraavissa maissa / Må anvendes i / Til natkunar i
AT, BE, CH, DE, DK, FI, FR, GB, GR, IE, IS, IT, LI, LU, NO, NL, PT, SE
Η εταίρεια δηλώνει µε το παρόν, ότι το παροïόν
ανταποκρίνεται οτις βασικές
οδηγίας 1999/5 ΕΟΚ.
Ξρησιµοποιησιµος στης
απαιτήσεις και λοιπές σχετικές διατάξεις της
BDA_K206 11.02.2004 5:58 Uhr Seite 32
K 206 AFC
33
BDA_K206 11.02.2004 5:58 Uhr Seite 33
34
Notizen • Notes • Notes • Note • Notas • Notities
BDA_K206 11.02.2004 5:58 Uhr Seite 34
