AKG Acoustics HT450 Wireless Microphone User Manual WMS 450 f r Druck korr
AKG Acoustics GmbH Wireless Microphone WMS 450 f r Druck korr
User Manual
WMS 450wireless microphone system
BEDIENUNGSANLEITUNG (V 1.10) S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER MANUAL (V 1.10) p. 18
Please read the manual before using the equipment!
MODE D’EMPLOI (V 1.10) p. 34
Veuillez lire cette notice avant d’utiliser le système!
INSTRUZIONI PER L’USO (V 1.10) p. 50
Prima di utilizzare l’apparecchio, leggere il manuale!
MODO DE EMPLEO (V 1.10) p. 66
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO (V 1.10) p. 82
Favor leia este manual antes de usar o equipamento!
ii AKG WMS 450 V 1.10
WMS 450 SR 450
11
a

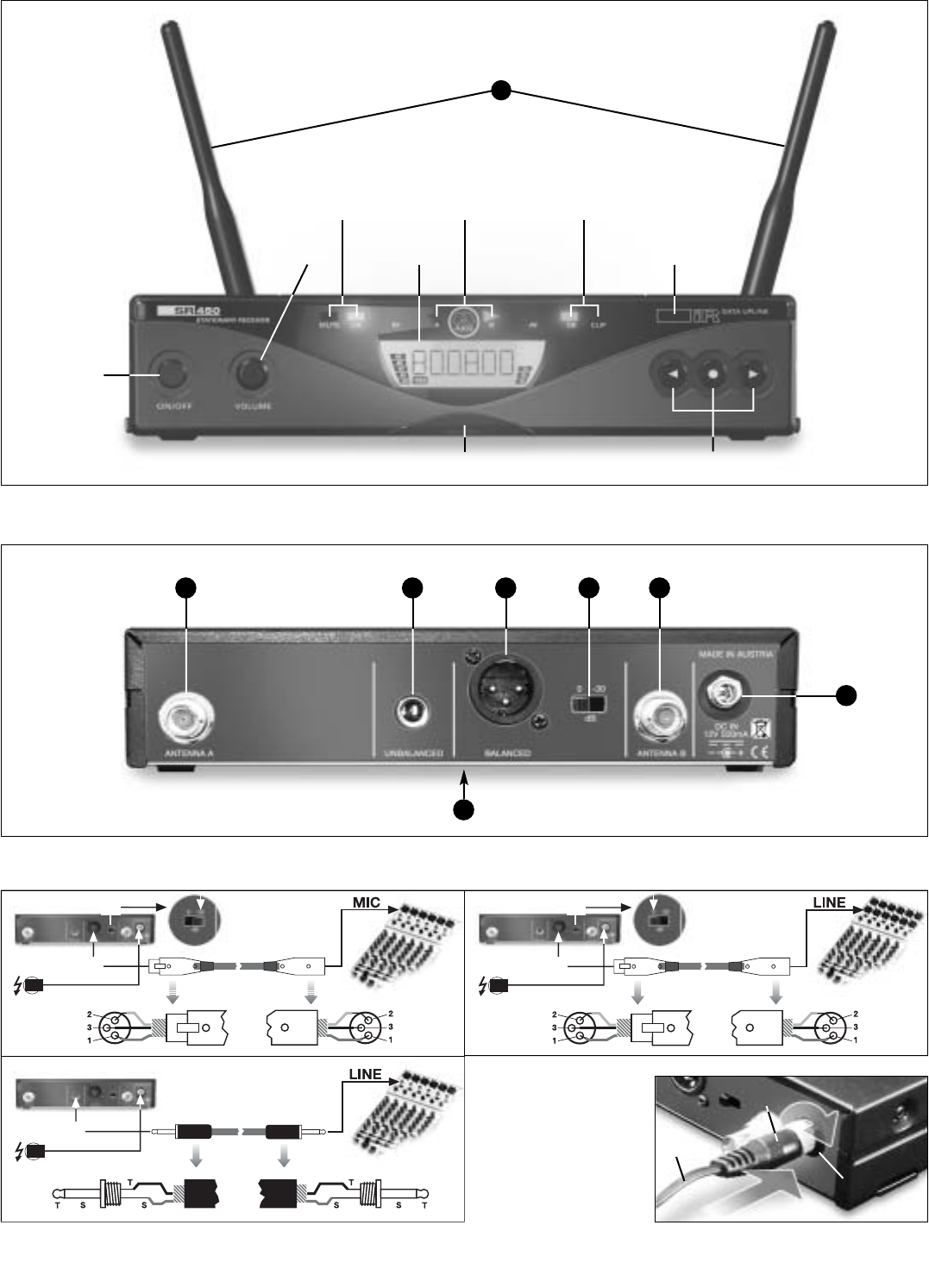

Fig. 1
Fig. 2
1311 11
10
1412
15
Fig. 8
Fig. 9
iii
AKG WMS 450 V 1.10
23

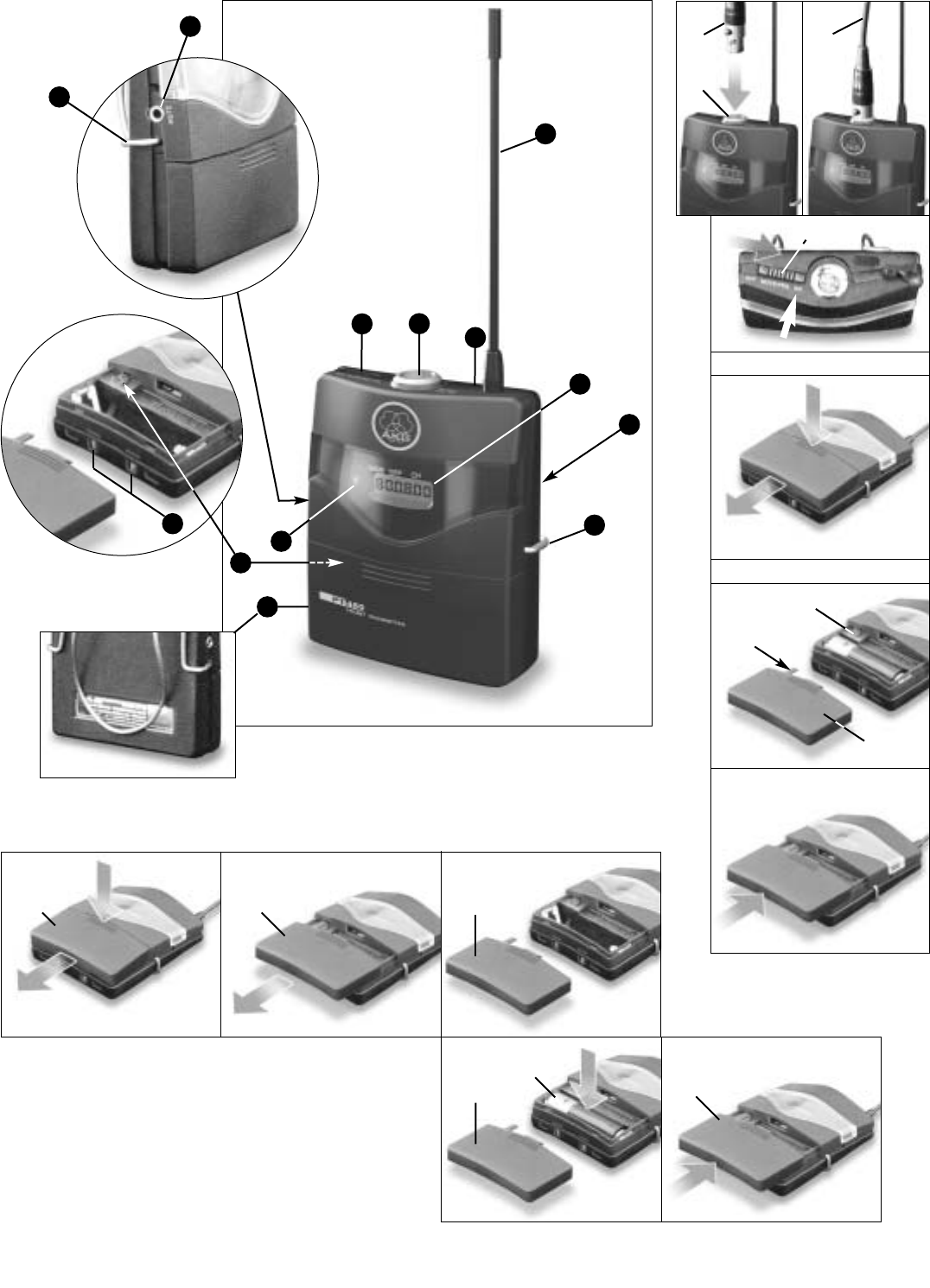

WMS 450 PT 450
Fig. 4 Fig. 12
Fig. 5 / PT 450
30
29
29
25
27
22 20
31
26
19 17
18
1a 1b 1c
1a
4
3
2
5
6
7
1b
28
iv AKG WMS 450 V 1.10

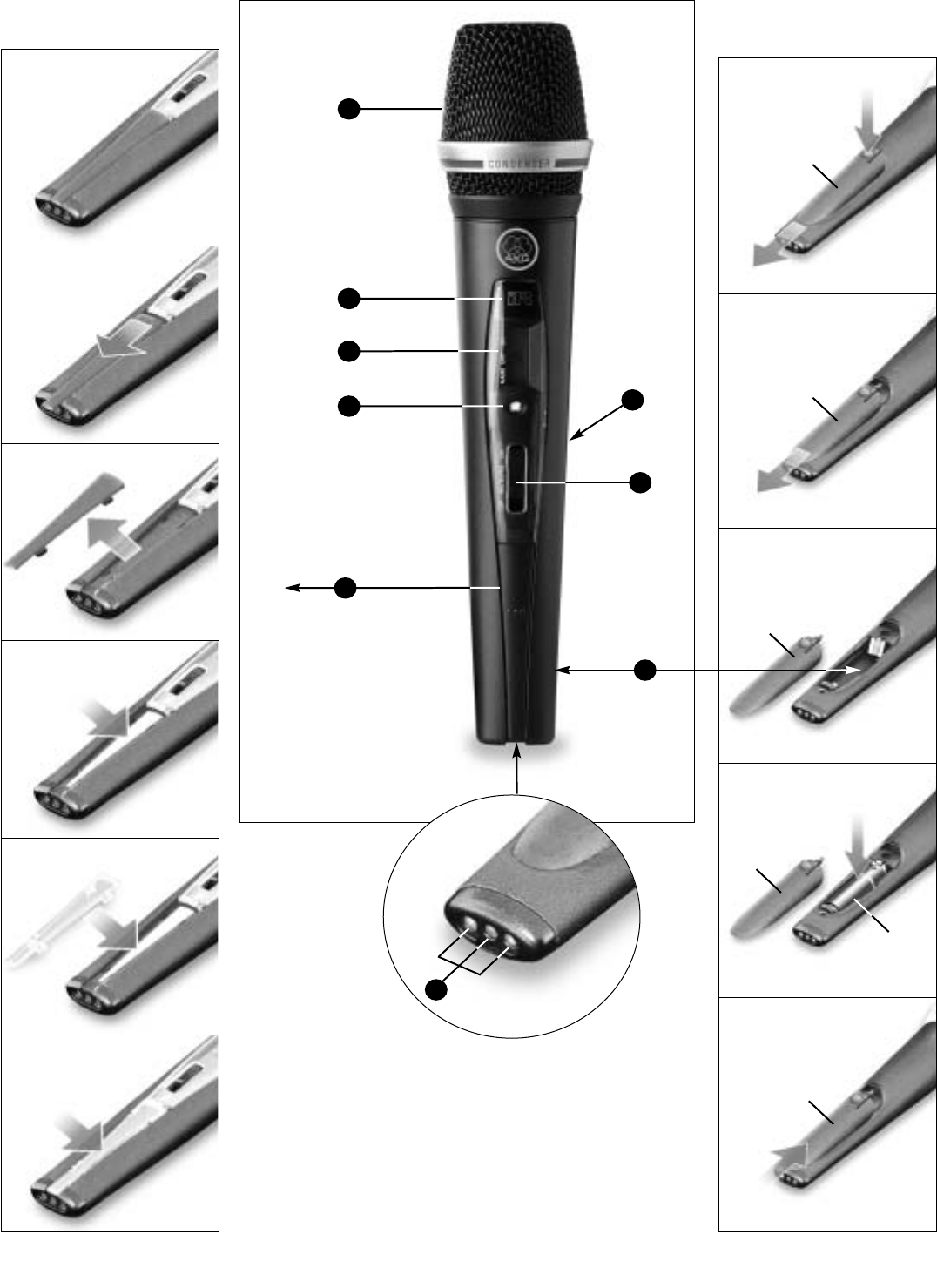

WMS 450 HT 450
Fig. 3
Fig. 5 / HT 450
1
2
3
4
5
6
1a
1b
1c
2
3
16
17
18
20
24
19
23
22
21
v
AKG WMS 450 V 1.10
A
Fig. 7
BC
Fig. 6
AC
B
D
D
vi AKG WMS 450 V 1.10
Fig. 13
Fig. 16
Fig. 15Fig.14
Fig. 10 Fig. 11
1a 1b
Fig. 17
1a 1b
Ë10 cm Ë10 cm
vii
AKG WMS 450 V 1.10
2
Wichtiger Hinweis!
Die interne Firmware des Systems
WMS 450 wird ständig verbessert,
um Kundenanforderungen optimal
gerecht zu werden.
Sollte Ihr System bereits mit
einer höheren Firmware als der
in dieser Bedienungsanleitung
beschriebenen ausgestattet
sein, können manche Funk-
tionen von der Beschreibung
abweichen. Die aktuelle
Firmware-Version des Empfängers
können Sie im Untermenü INFO
abrufen (siehe Kapitel 4.1.3), die in
der Bedienungsanleitung beschrie-
bene Firmware-Version ist auf der
Titelseite und auf jeder Seite unten
neben der Produktbezeichnung
angegeben.
Wir empfehlen, vor dem Weiter-
lesen zu überprüfen, ob diese bei-
den Angaben übereinstimmen.
Wenn dies nicht der Fall ist, finden
Sie die jeweils neuesten Änderun-
gen im Internet unter www.akg.com
1.1 Sicherheit
Fig. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Sicherheit und Umwelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Umwelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 Beschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Optionales Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.5 Empfänger SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.6 Handsender HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.7 Taschensender PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.1 Batterie in den Sender einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.2 Empfänger positionieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.3 Rackmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.3.1 Ein Empfänger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.3.2 Zwei Empfänger nebeneinander . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.4 Empfänger an ein Mischpult anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.5 Empfänger an das Netz anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.6 Empfänger einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.7 LOCK-Modus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.8 Empfänger einstellen (SETUP-Modus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.8.1 Frequenzgruppe einstellen (Auto Group Setup). . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.8.2 Frequenz einstellen (Preset-Menü). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.8.3 Frequenz einstellen (MHz-Menü) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.8.4 Empfängernamen ändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.9 Sender einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.9.1 Frequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.9.2 Eingangsempfindlichkeit des Handsenders. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.9.3
Taschensender: Mikrofon/Instrument anschließen und Empfindlichkeit einstellen . . . . . .
10
3.10 Vor dem Soundcheck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.10.1 Rehearsal-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.10.2 Squelch einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.11 Mehrkanalanlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.11.1 Frequenzen für Mehrkanalanlagen einstellen (Auto Channel Setup) . . . . . . . . . 12
4 Bedienungshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1 Empfänger SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1.1 Umschalten zwischen Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1.2 Menüs wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1.3 Sonderfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.2 Handsender HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.2.1 Mikrofon stummschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.2.2 Mikrofontechnik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.2.3 PB 1000 und PPC 1000 (HT 450/C). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.3 Taschensender PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.3.1 Mikrofon stummschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.3.2 ON-MUTE-OFF/PRG-Schalter sperren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.3.3 Mikrofontechnik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5 Reinigung... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6 Fehlerbehebung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
1. Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen Gegenstände durch
die Lüftungsschlitze in das Gerät fallen.
2. Das Gerät darf nur in trockenen Räumen eingesetzt werden.
3. Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im
Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausge-
tauscht werden können.
4. Prüfen Sie vor Inbetriebnahme des Gerätes, ob die auf dem mitgelieferten Netzgerät angegebene
Betriebsspannung der Netzspannung am Einsatzort entspricht.
5. Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät mit einer Ausgangsspannung
von 12 V DC. Andere Stromarten und Spannungen könnten das Gerät ernsthaft beschädigen!
6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das
Geräteinnere gelangen sollte. Ziehen Sie in diesem Fall sofort das Netzkabel des Netzgeräts aus der
Steckdose und lassen Sie das Gerät von unserem Kundendienst überprüfen.
7. Ziehen Sie das Netzkabel des Netzgeräts bei längerer Nichtverwendung aus der Steckdose. Bitte
beachten Sie, dass bei angestecktem Netzgerät das Gerät nicht vollständig vom Netz getrennt wird,
wenn Sie es ausschalten.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren,
Verstärkern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und
Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
Inhaltsverzeichnis
AKG WMS 450 V 1.10
1 Sicherheit und Umwelt
3
1.2 Umwelt
2.1 Einleitung

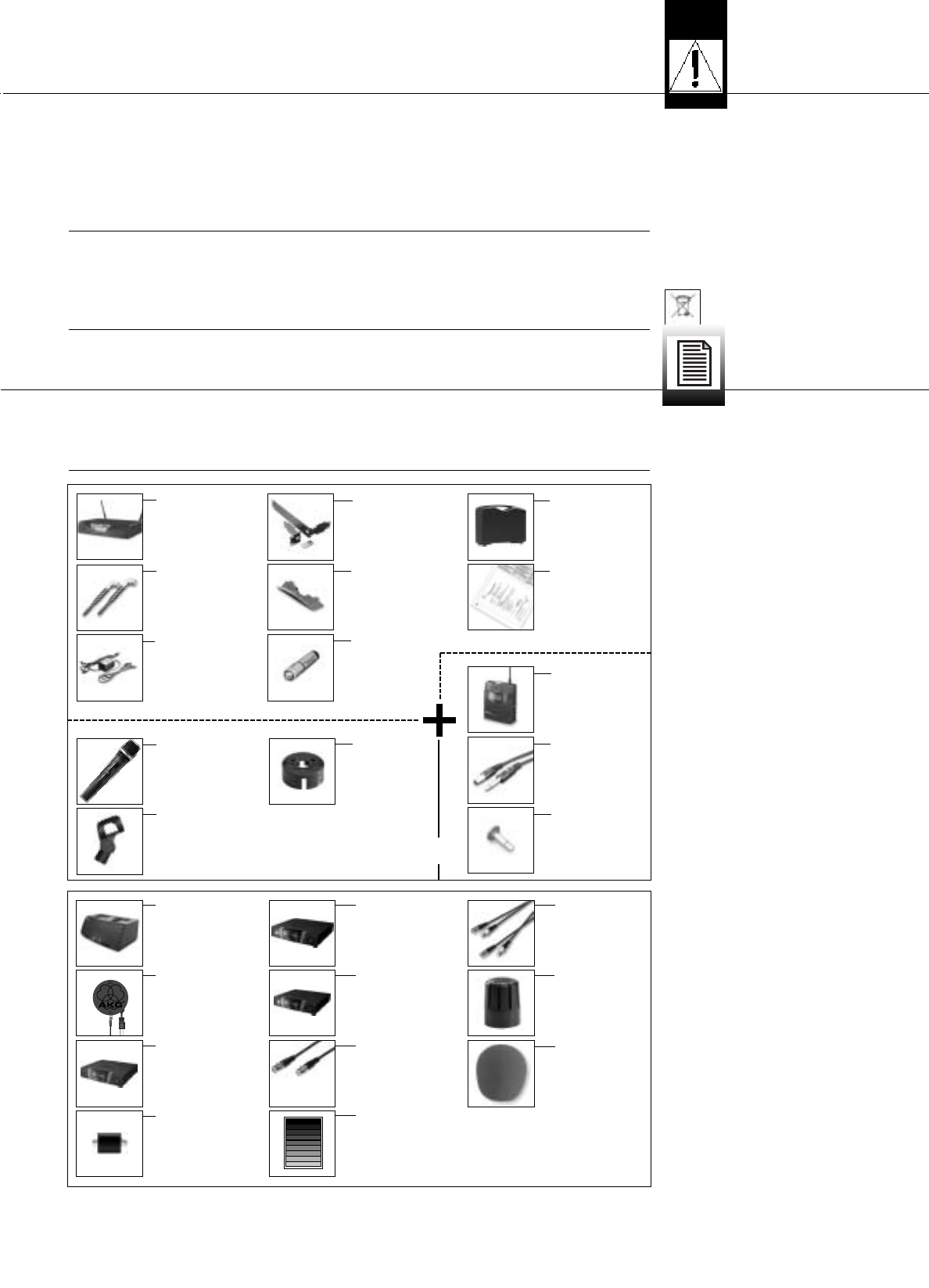

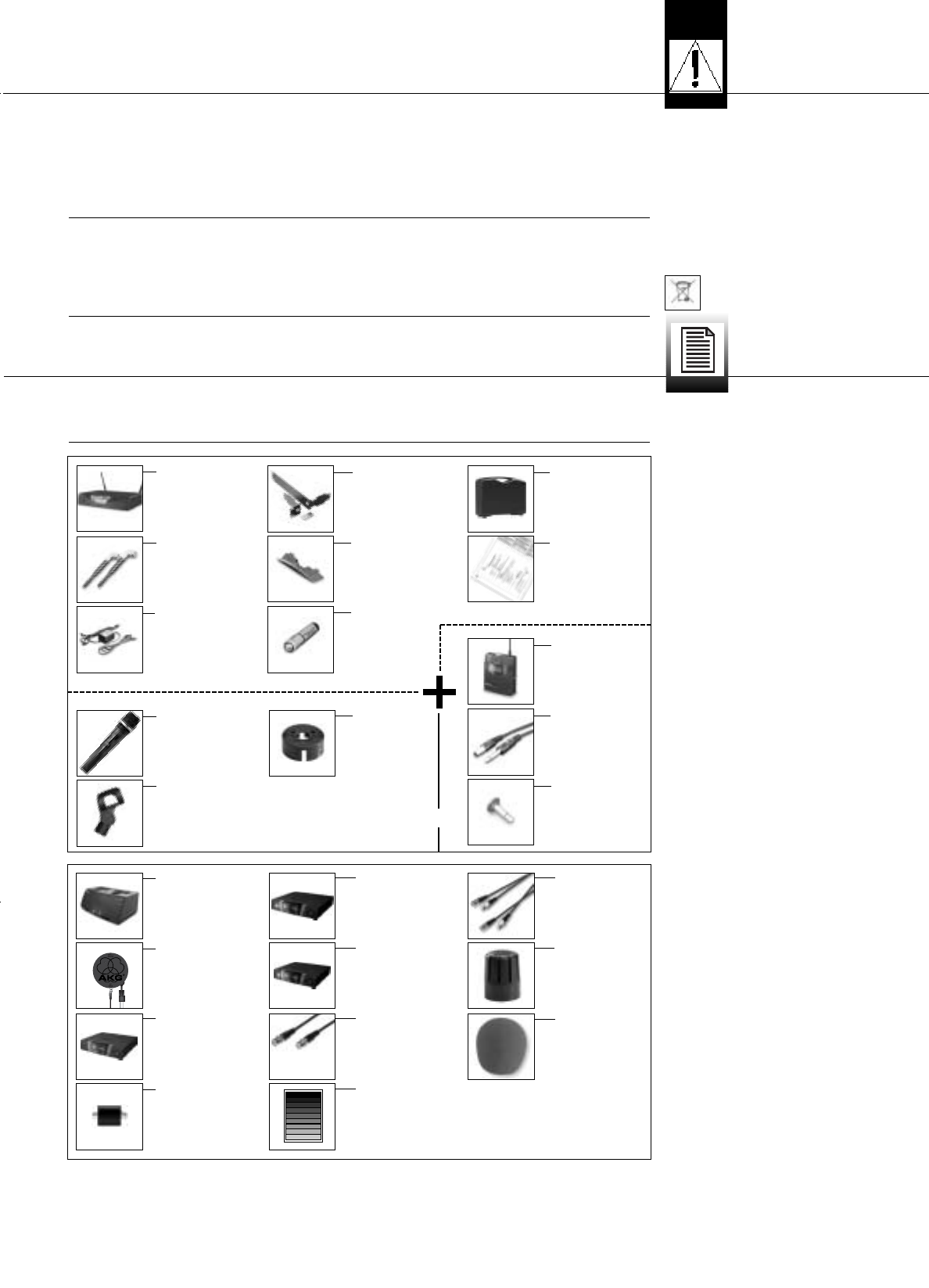

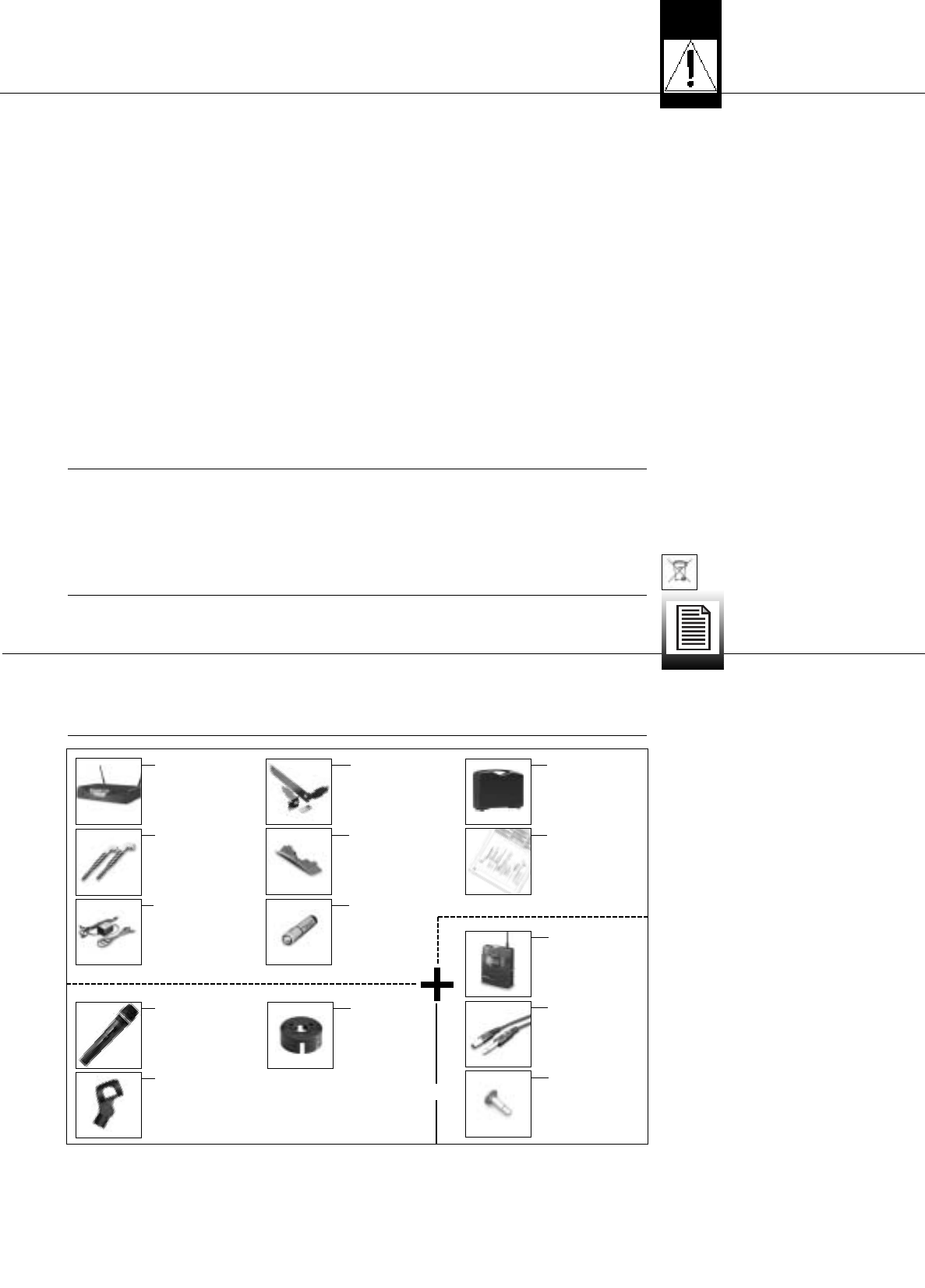

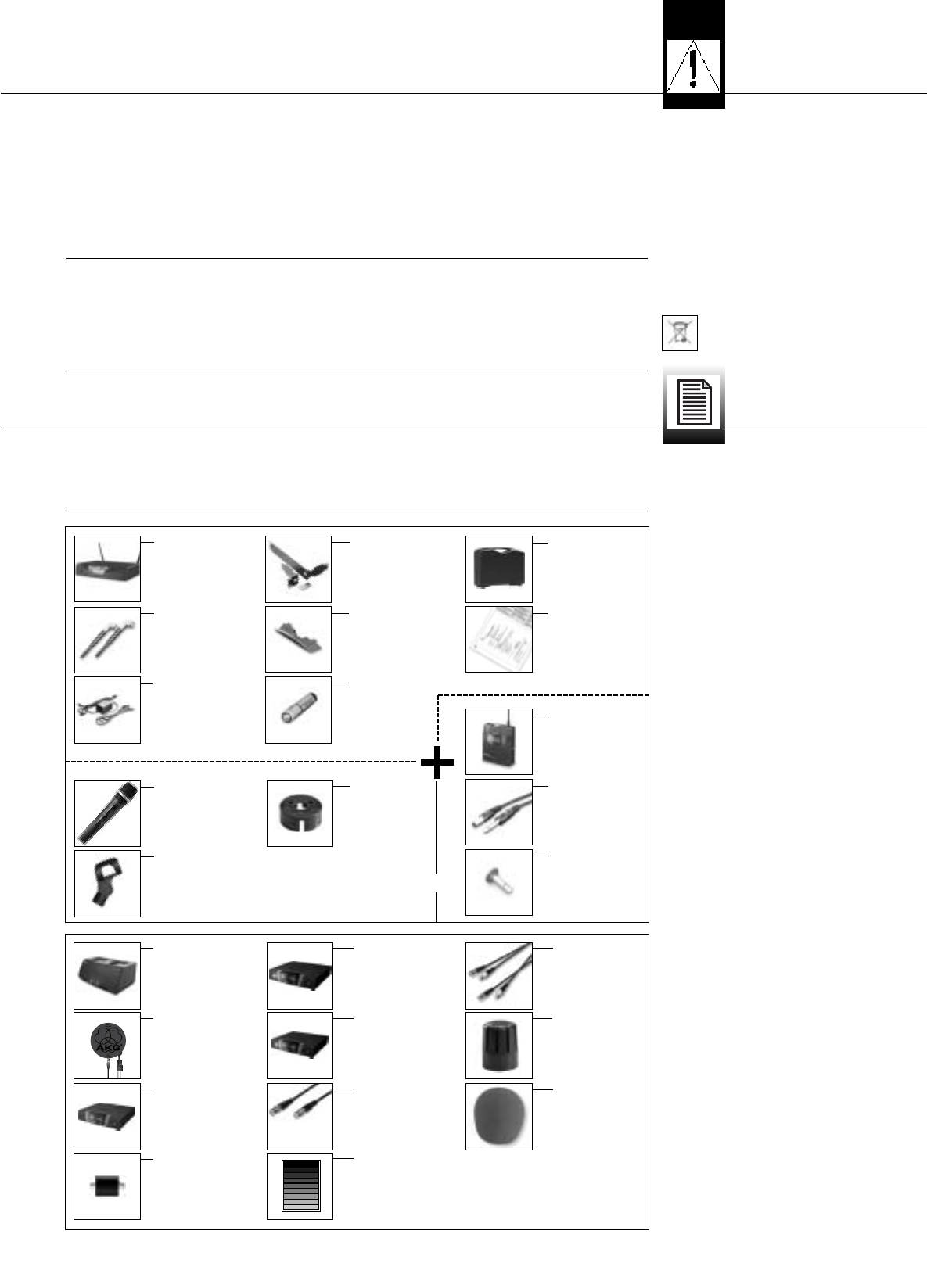

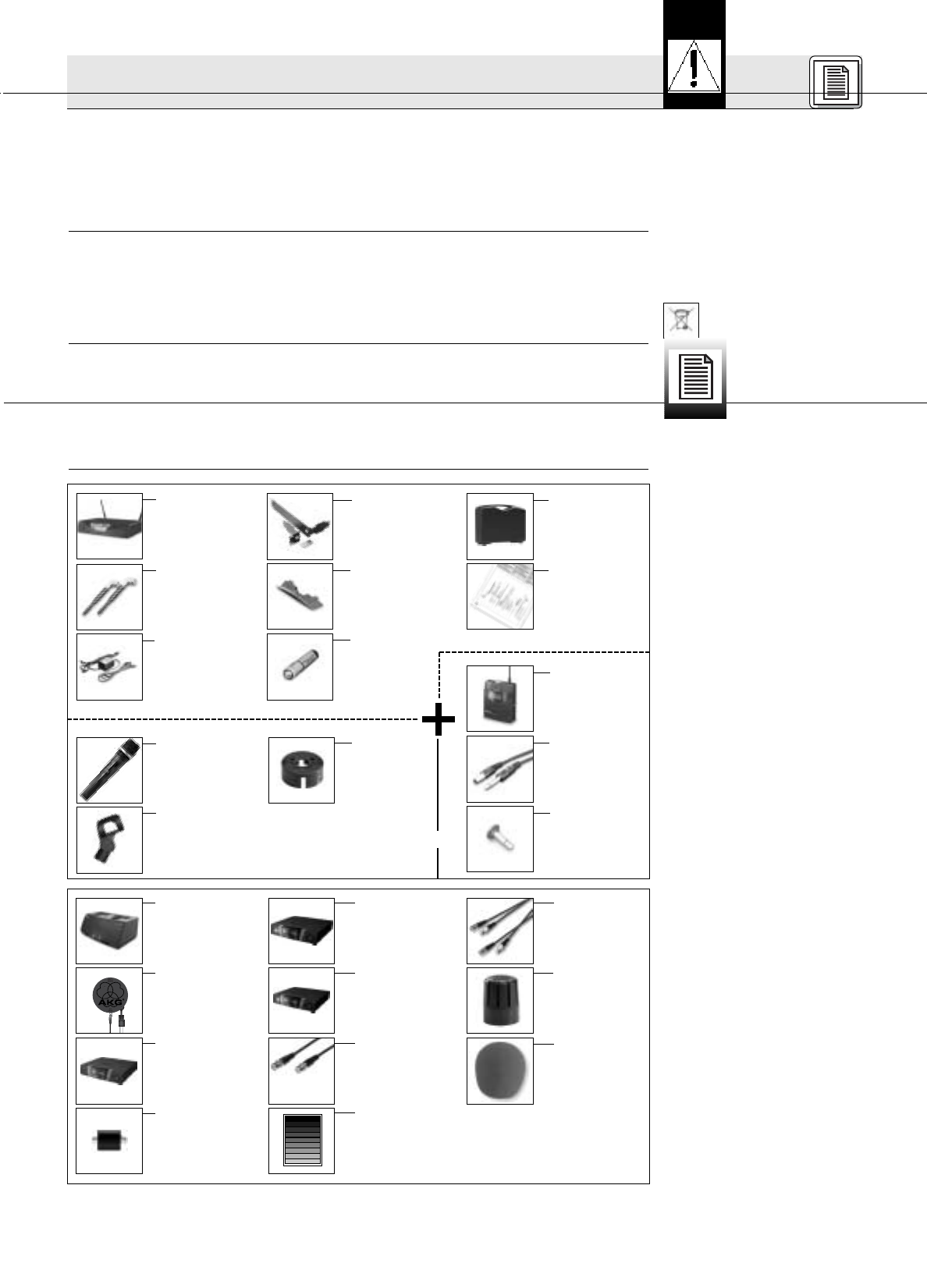

2.2 Lieferumfang
Kontrollieren Sie bitte, ob die Ver-
packung alle angeführten Kompo-
nenten enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren
AKG-Händler.
2.3 Optionales Zubehör
9. Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sämtliche Leitungen, speziell die der
Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder
Kabelkanälen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.
10.Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das
Netzkabel des Netzgeräts vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheu-
ernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack
sowie die Kunststoffteile beschädigen könnten.
11.Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschriebenen Anwendungen. Für
Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine
Haftung übernehmen.
1. Das Netzgerät nimmt auch bei ausgeschaltetem Gerät einen geringen Strom auf. Um Energie zu spa-
ren, ziehen Sie daher das Netzkabel des Netzgeräts von der Netzsteckdose ab, wenn Sie das Gerät
längere Zeit nicht benützen.
2. Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle
Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
3. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen
Sammelsystem.
Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die
Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die
Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel
Spaß und Erfolg!
• 1 Handsender
HT 450
(s. Aufkleber
auf der Ver-
packung )
• 1 Stativ-
anschluss
SA 64
• 1 Presence
Boost
Adapter
PB 1000 (nur
HT 450/C; im
Mikrofonkopf
montiert)
ODER
• 1 Empfänger
SR 450
•2 UHF-
Antennen
•1Netzadapter
für Empfänger
(s. Aufkleber
auf der Ver-
packung )
• 1 19"-
Montageset
Rack Mount
Kit
•ID-Set
•1Batterie
Größe AA für
Sender
• Transportkoffer
CH 400
•“Manual
Supplement“
• 1 Taschen-
sender PT 450
• 1 Instru-
mentenkabel
MKG/L
•1 Blindstecker
• Ladestation
CU 400
• Abgesetzte
Antennen SRA 1
(Bild), SRA 2 B,
RA 4000 B
• Antennensplitter
PS 4000
• Antennenver-
stärker
AB 4000
• Kopfhörer-
verstärker
HPA 4000
• Zentrale Strom-
versorgung
PSU 4000
• Antennenkabel
MK PS
•Farbcode-Set
•Front-
montage-Set
für mitgelieferte
Antennen
• Polar Pattern
Converter
PPC 1000 für
HT 450/C
• Windschutz
W 880 für
HT 450
•Externer
MUTE-
Schalter
für PT 450
(ohne Abb.)
AKG WMS 450 V 1.10
1 Sicherheit und Umwelt
2 Beschreibung
4
2.4 WMS 450
2.5 Empfänger SR 450
• Bedienelemente
Vorderseite
Siehe Fig. 1 auf Seite ii.
Rückseite
Siehe Fig. 2 auf Seite ii.
Audio-Ausgänge
Siehe Fig. 2 auf Seite ii.
Das drahtlose Mikrofonsystem WMS 450 besteht aus dem stationären Diversity-Empfänger SR 450, den
Handsendern HT 450/C mit Mikrofonkopf C 5 und HT 450/D mit Mikrofonkopf D 5 sowie dem
Taschensender PT 450. Empfänger und Sender arbeiten in einer Schaltbandbreite von max. 30 MHz (pro
Frequenzset) im UHF-Trägerfrequenzbereich von 650 MHz bis 865 MHz. Innerhalb dieser Schalt-
bandbreite können Sie die Empfangsfrequenz aus den vorprogrammierten Frequenzgruppen und Sub-
kanälen Ihres Empfängers auswählen oder direkt in 25-kHz-Schritten einstellen. Sowohl der Hand- als
auch der Taschensender wird via Infrarot auf die am Empfänger gewählten Parameter eingestellt.
Der Empfänger verfügt über zwei Betriebsarten:
Im LOCK-Modus sind alle Einstellfunktionen elektronisch gesperrt, um ein unbeabsichtigtes Verstellen
von Parametern während des Empfangsbetriebs zu verhindern. Am LC-Display erscheint das Symbol
"LOCK".
Im SETUP-Modus können Sie sämtliche Parameter des Empfängers verändern und speichern. Das
Symbol "LOCK" erlischt. Die eingestellte Frequenz wird via Infrarot an den Hand- oder Taschensender
übertragen. Weiters können Sie am Empfänger auch den Audio-Eingangspegel des Handsenders ein-
stellen, der ebenfalls via Infrarot an den Sender übertragen wird.
Sie können den Empfänger entweder freistehend aufstellen oder mit dem mitgelieferten 19"-Montageset
in ein 19"-Rack einbauen.
Die transparente Abdeckung des Displays ist durch eine Schutzfolie gegen Zerkratzen geschützt. Sie
können die Schutzfolie jederzeit abziehen.
1 POWER: Ein/Ausschalter

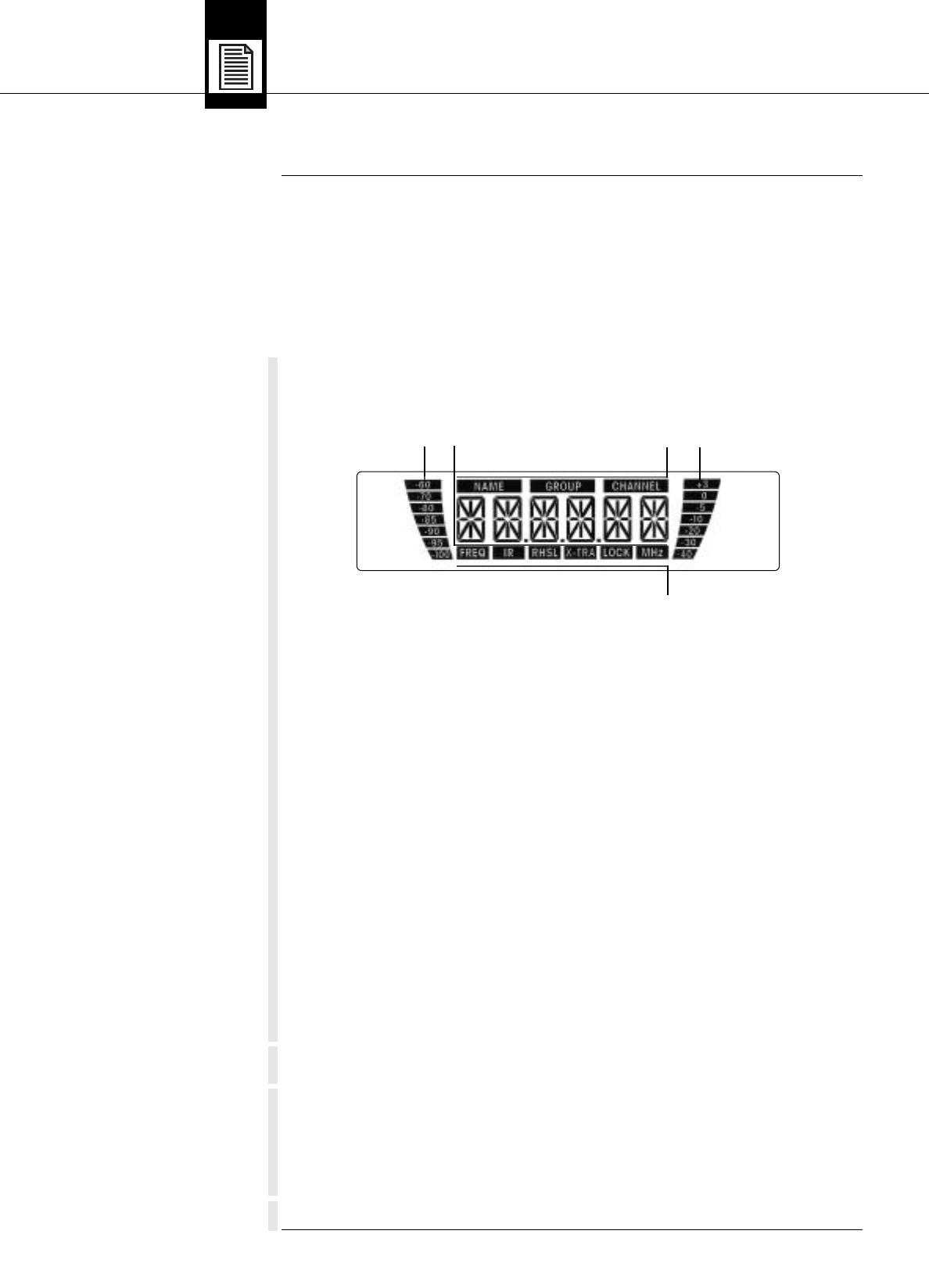

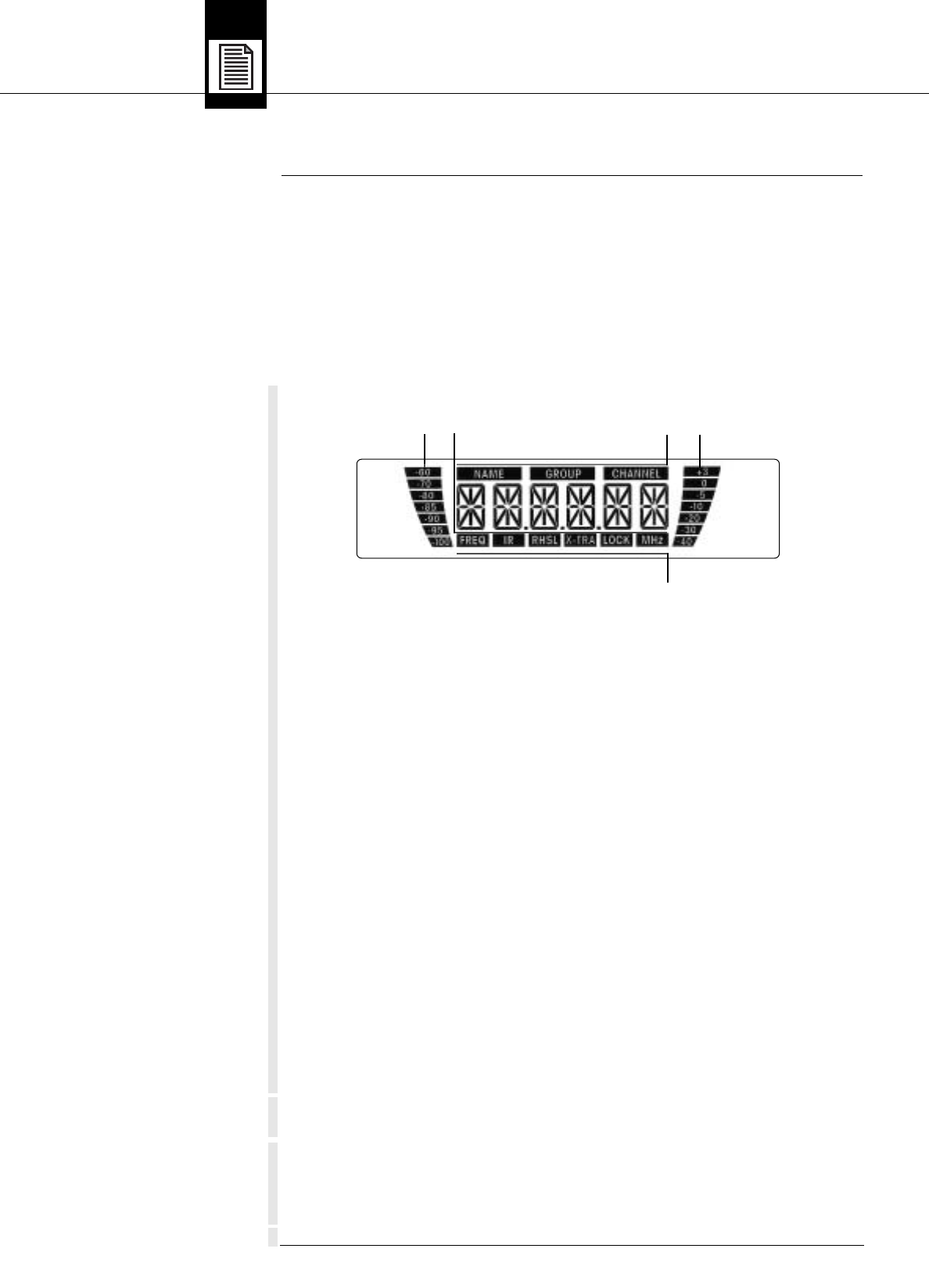

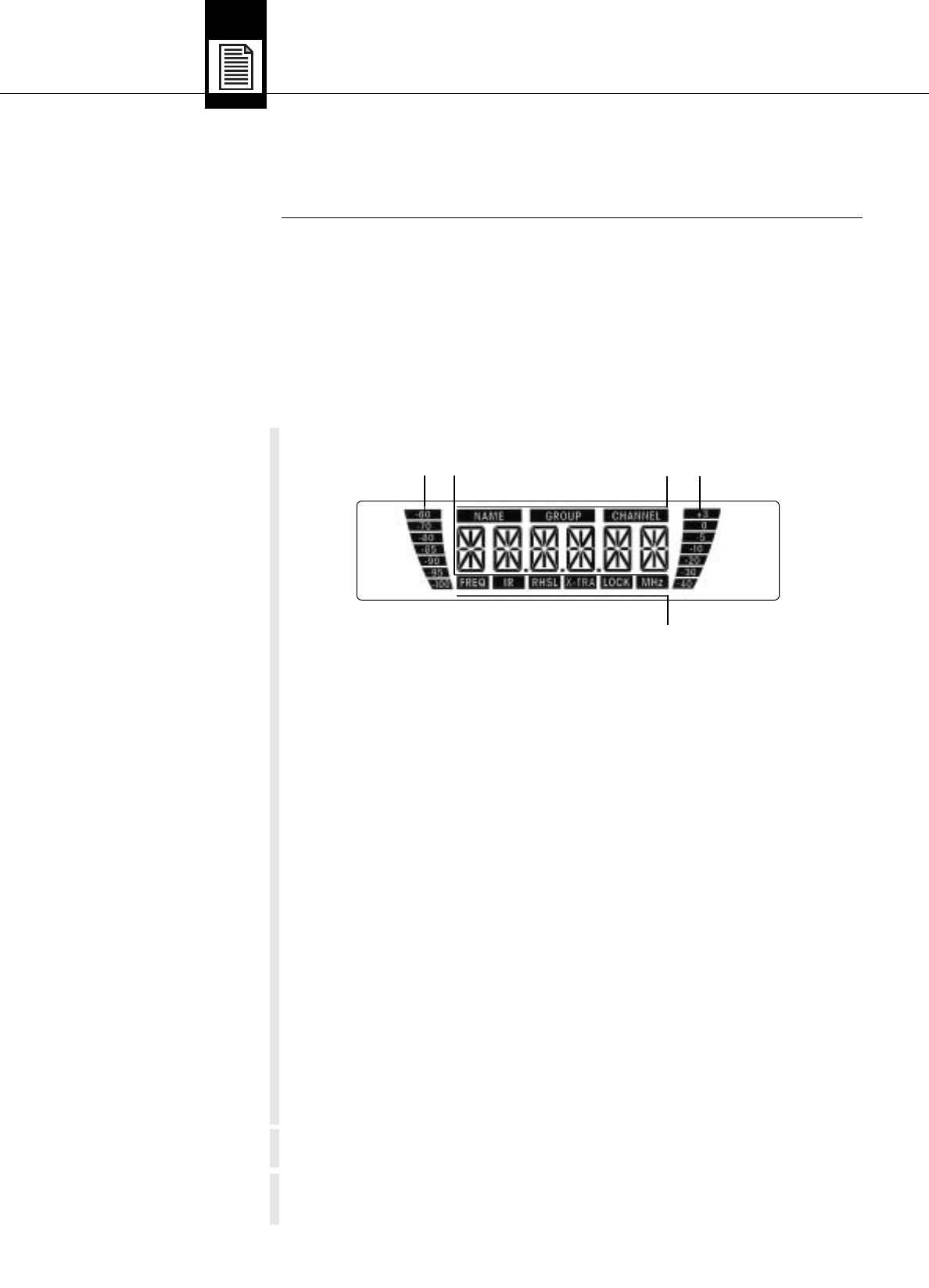

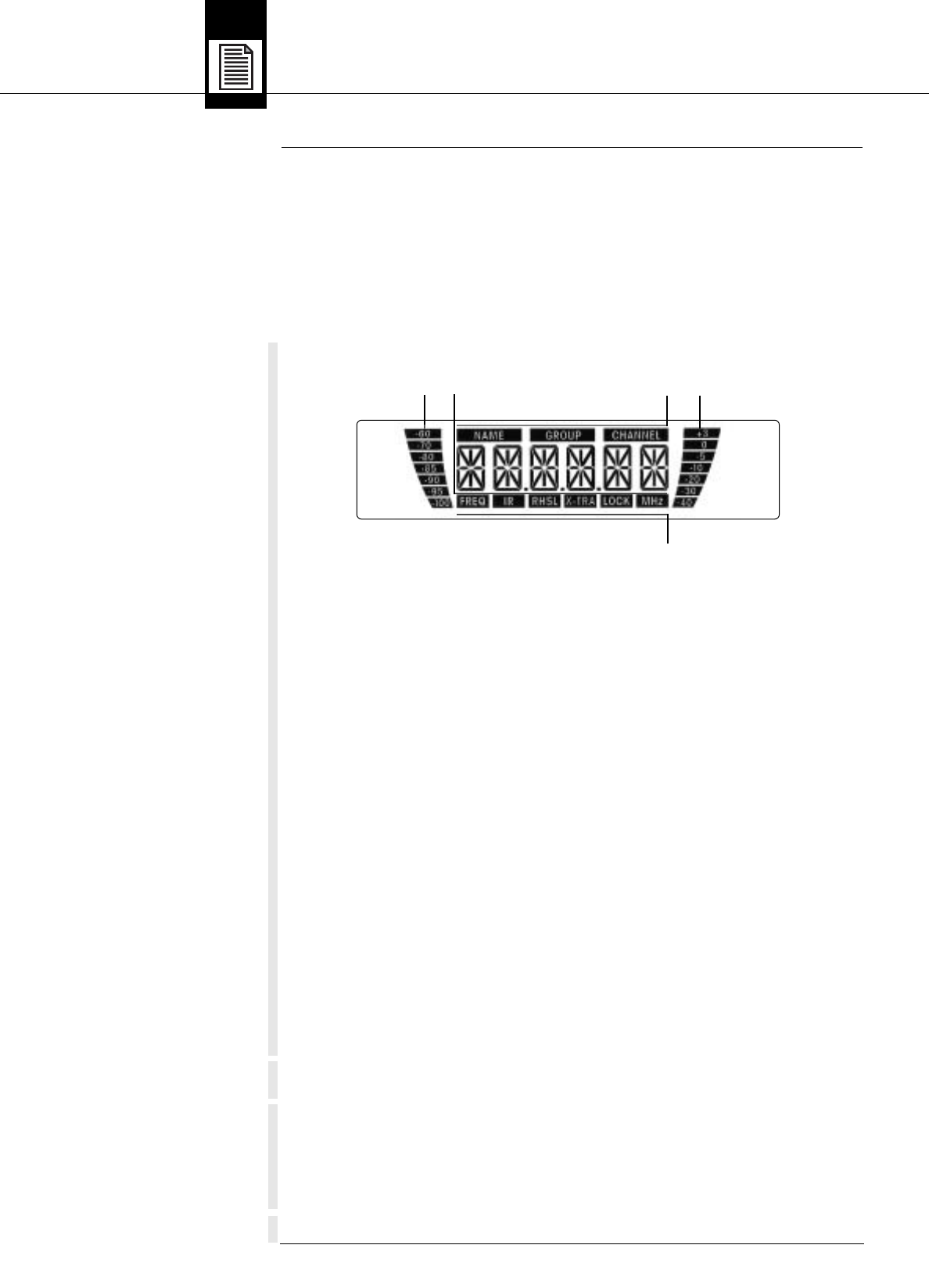

2 LC-Display: Der Empfänger ist mit einem LC-Display mit Hintergrundbeleuchtung ausgestattet.
Das Display zeigt sämtliche Parameter des Empfängers an:
aHF-Balken zur Anzeige der Feldstärke des Empfangssignals
bAlphanumerische Anzeige des momentan eingestellten Wertes
cPreset-/Empfängername, Frequenzgruppe, Subkanal
dAudio-Balken zur Anzeige des empfangenen Audiopegels
eEinzustellender Parameter, Betriebsart
Wenn eine oder mehrere Warnfunktionen aktiviert sind (siehe Kapitel 4.3.2), leuchtet das Display rot,
wenn ein kritischer Betriebszustand eingetreten ist. Solange sich alle Parameter im erlaubten Bereich
befinden, leuchtet das Display grün.
3W§X:Diese drei Tasten stellen die verschiedenen Parameter des Empfängers ein.
• Im LOCK-Modus:
Woder Xkurz drücken: zwischen Frequenzanzeige, Presetanzeige und Anzeige des Empfänger-
namens umschalten.
§lang drücken: Empfänger zwischen LOCK- und SETUP-Modus umschalten.
• Nur im SETUP-Modus:
§kurz drücken: einzustellenden Parameter aufrufen oder eingestellten Wert bestätigen
Wkurz drücken: Menüpunkt auswählen oder einzustellenden Wert verringern
Xkurz drücken: Menüpunkt auswählen oder einzustellenden Wert vergrößern
4 ID: Wenn Sie den Empfänger in einer Mehrkanalanlage betreiben, können Sie die schwarze
Plastikscheibe durch eine andersfarbige Scheibe aus dem optionalen Farbcode-Set ersetzen. Damit
können Sie die einzelnen Kanäle farblich kennzeichnen.
5 RF-LEDs: Wenn der Empfänger ein HF-Signal empfängt, leuchtet die grüne OK-LED, wenn kein HF-
Signal empfangen wird, die rote MUTE-LED.
6 Diversity-LEDs A und B: Diese beiden LEDs zeigen durch Leuchten an, welche Antenne gerade aktiv
ist.
7 AF-LEDs: Diese LEDs zeigen den empfangenen Audiopegel an.
OK (grün): -40 bis +3 dB
CLIP (rot): >3 dB (Übersteuerung)
8 Infrarot-Sendediode: Überträgt die am Empfänger eingestellte Frequenz an den Hand- oder
Taschensender sowie den am Empfänger eingestellten Audio-Eingangspegel an den Handsender.
Die Infrarot-Sendediode hat einen sehr engen Abstrahlwinkel (ca. 10°) und eine Reichweite von max.
20 cm, um zu vermeiden, dass mehr als ein Sender auf die selbe Frequenz abgestimmt wird.
9 Ausgangspegelregler: Mit diesem versenkbaren Drehregler können Sie den Pegel des symmetri-
schen Audioausgangs stufenlos um 0 bis 30 dB abschwächen.
10 DC IN: Verschraubbare Versorgungsbuchse zum Anschluss des mitgelieferten Netzgeräts.
11 ANTENNA A/B: BNC-Buchsen zum Anschluss der beiden mitgelieferten UHF-Antennen (11a) oder
optionaler abgesetzter Antennen.
12 BALANCED: Symmetrischer Audioausgang an 3-poliger XLR-Buchse: Diesen Ausgang können Sie
z.B. mit einem Mikrofoneingang eines Mischpults verbinden.
13 UNBALANCED: Asymmetrischer Audioausgang an 6,3-mm-Mono-Klinkenbuchse. Hier können Sie
z.B. einen Gitarrenverstärker anschließen.
a c d
e
b
AKG WMS 450 V 1.10
2 Beschreibung
5
Unterseite
2.6 Handsender HT 450
Siehe Fig. 3 auf Seite iv.
2.7 Taschensender PT 450
Siehe Fig. 4 auf Seite iii.
Wichtig!
3.1 Batterie/Akku in den
Sender einlegen
Siehe Fig. 5 auf Seite iii und iv.
Hinweis:
14 Ausgangspegel-Umschalter: Schiebeschalter zum Anpassen des Ausgangspegels der BALANCED-
Buchse an die Eingangsempfindlichkeit des angeschlossenen Geräts. Der Umschalter hat zwei
Stellungen: 0 und -30 dB. Der Ausgangspegelregler (8) erlaubt eine zusätzliche Abschwächung des
Ausgangspegel auf bis zu -60 dB. Der Pegel des UNBALANCED-Ausgangs ist nicht einstellbar.
15 Typenschild mit dem zur Verfügung stehenden Trägerfrequenzbereich und den Zulassungs-
informationen.
16 Mikrofonkopf: Der Handsender besitzt einen fix montierten Mikrofonkopf D 5 oder C 5 (s.
Verpackung).
17 Infrarot-Empfangsdiode: Empfängt das Infrarot-Signal des Empfängers SR 450 zur automatischen
Einstellung der Trägerfrequenz und des Audio-Eingangspegels des Senders.
18 LC-Display: Zeigt die eingestellte Frequenz in MHz oder als Preset, den momentanen Betriebszustand,
die Empfindlichkeit (Gain) des Senders, Fehlermeldungen sowie die Batteriekapazität in Stunden an
(bei Batteriebetrieb in 1-Std.-Schritten, bei Akkubetrieb in 2-Std.-Schritten ab "7 h").
19 ON-MUTE/PRG-OFF: Schiebeschalter mit drei Positionen:
ON: Das Ausgangssignal des Mikrofonkopfs wird an den Sender geleitet, der Sender überträgt das
Audiosignal an den Empfänger (Normalbetrieb). Die Kontroll-LED (20) leuchtet grün.
MUTE/PRG: Das Audiosignal ist stummgeschaltet. Die Kontroll-LED (20) leuchtet rot. Da die
Spannungsversorgung und die HF-Trägerfrequenz eingeschaltet bleiben, werden im Empfänger
keine Störgeräusche hörbar, wenn das Audiosignal stummgeschaltet ist.
Wenn Sie den Schalter von "OFF" auf "MUTE/PRG" stellen, befindet sich der Sender im Programmier-
modus. Die Kontroll-LED (20) erlischt.
Um das Audiosignal wieder einzuschalten, schieben Sie den Schalter in Stellung "ON". Die Kontroll-
LED (20) leuchtet grün.
OFF: Die Spannungsversorgung des Senders ist abgeschaltet.
20 Kontroll-LED: Diese zweifarbige LED zeigt folgende Betriebszustände an:
Grün: Die Batteriekapazität beträgt mehr als eine Stunde, der Sender arbeitet im Normalbetrieb.
Rot: Die verbleibende Batteriekapazität ist geringer als eine Stunde und/oder das Audiosignal ist
stummgeschaltet.
Rot blinkend: Fehlermeldung am Display.
Aus: Die Spannungsversorgung des Senders ist abgeschaltet oder der Sender befindet sich im
Programmiermodus.
21 Batteriefach zur Aufnahme der mitgelieferten 1,5 V-Batterie Größe AA oder eines handelsüblichen
1,2 V-Akkus, ]2100 mAh, Größe AA.
22 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglichen Ihnen, einen Akku mit Hilfe des
optionalen Ladegeräts CU 400 aufzuladen, ohne den Akku aus dem Batteriefach herausnehmen zu müssen.
23 Frequenzaufkleber: Am Schaft des Handsenders ist eine Haftetikette mit dem zur Verfügung ste-
henden Trägerfrequenzbereich und den Zulassungsinformationen angebracht.
24 Farbcode: Wenn Sie den Handsender in einer Mehrkanalanlage betreiben, können Sie die schwarze
Abdeckung abnehmen, einen der mitgelieferten Papierstreifen beschriften und einlegen und die mit-
gelieferte transparente Abdeckung einsetzen. Damit können Sie die einzelnen Kanäle kennzeichnen.
17 - 20, 22, 24: Siehe Kapitel 2.5 Handsender HT 450.
25 Antenne: Fix montierte, flexible Antenne.
26 Audioeingang: 3-polige Mini-XLR-Buchse mit Kontakten für Mikrofon- und Linepegel. Durch die
Steckerbeschaltung der empfohlenen AKG-Mikrofone (nicht mitgeliefert) bzw. des mitgelieferten
Instrumentenkabels MKG L werden automatisch die richtigen Kontakte belegt.
An den Audioeingang des PT 450 können Sie AKG-Mikrofone mit Mini-XLR-Stecker anschließen.
Mittels des Instrumentenkabels MKG L können Sie eine E-Gitarre, einen E-Bass oder ein Umhänge-
keyboard anschließen.
Weitere Details entnehmen Sie bitten den entsprechenden AKG-Broschüren.
27 Frequenzaufkleber: An der Rückseite des Taschensenders ist eine Haftetikette mit dem zur
Verfügung stehenden Trägerfrequenzbereich und den Zulassungsinformationen angebracht.
28 Batteriefach zur Aufnahme der mitgelieferten 1,5 V-Batterie Größe AA oder eines handelsüblichen
1,2 V-NiMH-Akkus, ]2100 mAh, Größe AA. Durch das Sichtfenster können Sie jederzeit kontrollieren,
ob sich eine Batterie oder ein Akku im Batteriefach befindet. Sie können aber auch einen weißen
Beschriftungsstreifen (mitgeliefert) oder eine Farbcodestreifen (optional) in das Sichtfenster einlegen.
29 Gürtelspange zum Befestigen des Taschensenders am Gürtel.
30 MUTE-Buchse: Anschluss für den optionalen externen Mute-Schalter und den mitgelieferten
Blindstecker zum Blockieren des ON-MUTE/PRG-OFF-Schalters zum Vermeiden von Bedienfehlern.
31 Empfindlichkeitsregler: Mit desem Drehregler im Batteriefach können Sie die Eingangsempfindlich-
keit des Taschensenders an das angeschlossene Mikrofon oder Instrument anpassen.
Bevor Sie Ihr WMS 450 in Betrieb nehmen, kontrollieren Sie, ob Sender und Empfänger auf die
selbe Frequenz eingestellt sind. Siehe dazu Kapitel 3.8, 3.9 und 3.11.
1. Öffnen Sie den Batteriefachdeckel (1).
2. Legen Sie die mitgelieferte Batterie (2) entsprechend den Symbolen im Batteriefach in das Batterie-
fach ein.
Wenn Sie die Batterie falsch einlegen, wird der Sender nicht mit Strom versorgt.
3. Schließen Sie den Batteriefachdeckel (1).
Anstelle der mitgelieferten Batterien können Sie auch einen handelsüblichen 1,2 V-NiMH-Akku,
]2100 mAh, Größe AA einsetzen.
AKG WMS 450 V 1.10
2 Beschreibung
3 Inbetriebnahme
6
3.2 Empfänger positionieren
Hinweis:
3.3 Rackmontage
3.3.1 Ein Empfänger
Siehe Fig. 6 auf Seite v.
3.3.2 Zwei Empfänger
nebeneinander
Siehe Fig. 7 auf Seite v.
Hinweis:
3.4 Empfänger an ein
Mischpult anschließen
Siehe Fig. 8 auf Seite ii.
3.5 Empfänger an das Netz
anschließen
Siehe Fig. 9 auf Seite ii.
3.6 Empfänger einschalten
Hinweis:
Siehe Fig. 1 auf Seite ii.

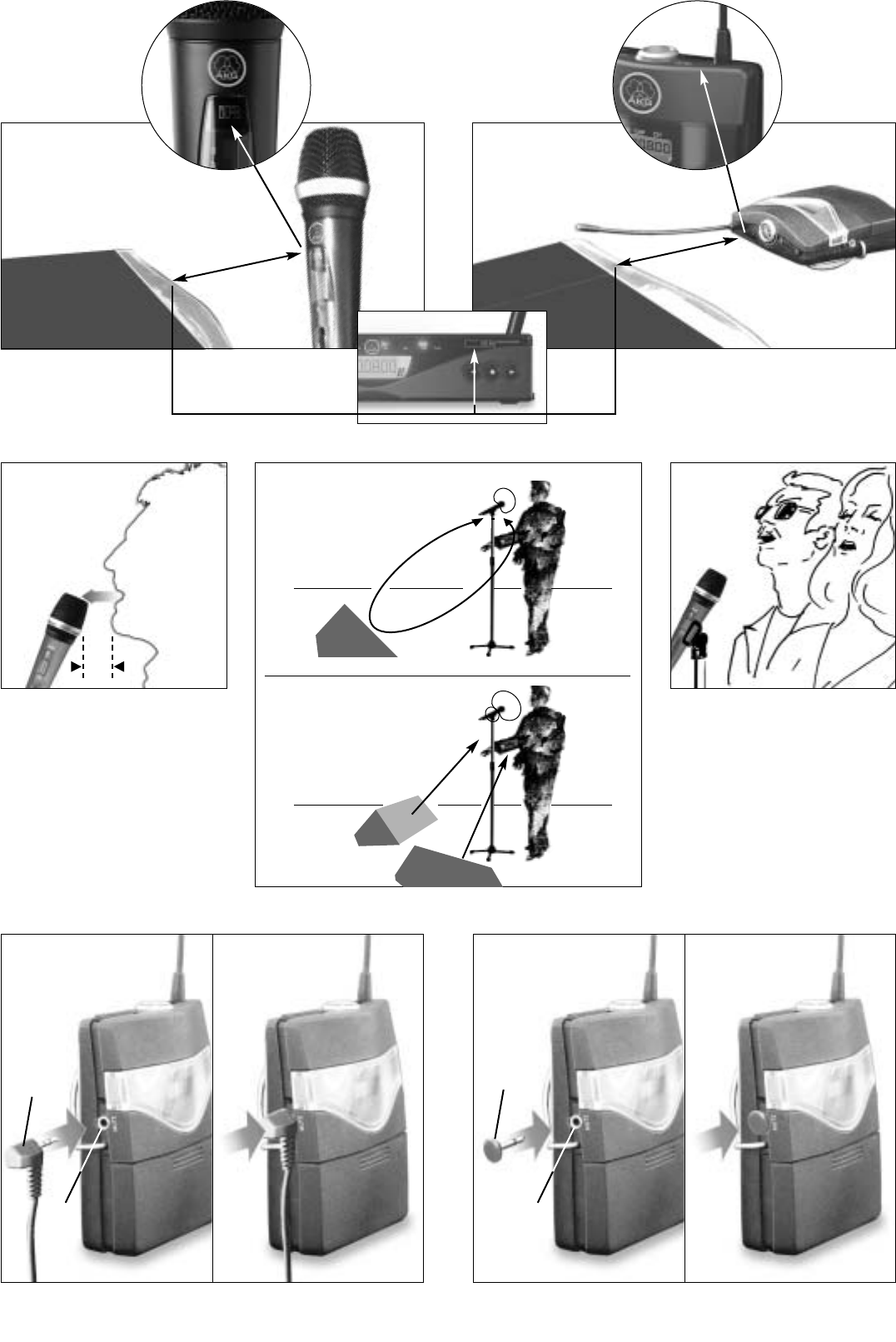

Reflexionen des Sendersignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch
menschliche Körper können das direkte Sendersignal schwächen bzw. auslöschen.
Stellen Sie den Empfänger bzw. die abgesetzten Antennen daher wie folgt auf:
1. Positionieren Sie den Empfänger/die Antennen immer in der Nähe des Aktionsbereiches (Bühne), ach-
ten Sie jedoch auf einen Mindestabstand zwischen Sender und Empfänger/Antennen von 3 m bis
optimal 5 m.
2. Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Empfänger/
Antennen.
3. Positionieren Sie den Empfänger/die Antennen in einem Abstand von mehr als 1,5 m von großen
metallenen Gegenstände, Wänden, Bühnengerüsten, Decken, u.ä.
Sie können den Empfänger entweder freistehend aufstellen oder mit Hilfe des mitgelieferten Montage-
sets Rack Mount Kit in einem 19"-Rack montieren.
Wenn Sie einen oder mehrere Empfänger in ein 19"-Rack einbauen, montieren Sie entweder die mitge-
lieferten Antennen an der Frontplatte (dazu benötigen Sie das optionale Frontmontage-Set) oder ver-
wenden Sie abgesetzte Antennen. Nur so können Sie optimale Empfangsqualität sicherstellen.
1. Schrauben Sie die vier Gummifüße (1) von der Unterseite des Empfängers ab.
2. Schrauben Sie die beiden Befestigungsschrauben (2) von jeder der beiden Seitenwände ab.
3. Befestigen Sie mit den Schrauben (2) den kurzen Montagewinkel (3) an der einen Seitenwand und den
langen Montagewinkel (4) aus dem mitgelieferten 19"-Montageset an der anderen Seitenwand.
4. Befestigen Sie den Empfänger im Rack.
1. Schrauben Sie die vier Gummifüße (1) von der Unterseite beider Empfänger ab und nehmen Sie die
Schrauben (5) aus den Gummifüßen (1) heraus.
2. Schrauben Sie die beiden Befestigungsschrauben (2) von der rechten Seitenwand des einen
Empfängers und von der linken Seitenwand des anderen Empfängers ab.
3. Ziehen Sie die Plastikabdeckungen (3) von jenen Seitenwänden ab, von denen Sie die Befestigungs-
schrauben (2) nicht abgeschraubt haben.
4. Schieben Sie einen Verbindungsteil (4) durch je einen freien Schlitz in der Seitenwand des ersten
Empfängers, so dass das Befestigungsloch im Verbindungsteil mit dem Gewindeloch in der Unterseite
des Empfängers fluchtet.
5. Fixieren Sie die Verbindungsteile (4) mit den Schrauben (5) (aus den Gummifüßen) am ersten
Empfänger.
6. Verbinden Sie die beiden Empfänger, indem Sie die Verbindungsteile (4) am ersten Empfänger durch
die freien Schlitze in der Seitenwand des zweiten Empfängers schieben, bis das Befestigungsloch in
allen Verbindungsteilen (4) mit dem entsprechenden Gewindeloch in der Unterseite des zweiten
Empfängers fluchtet.
7. Fixieren Sie die Verbindungsteile (4) mit den Schrauben (5) aus den Gummifüßen (1) am zweiten
Empfänger.
8. Schrauben Sie mit je zwei der Schrauben (2) aus den Seitenwänden je einen kurzen Montagewinkel (6)
an die äussere Seitenwand jedes Empfängers.
9. Befestigen Sie die Empfänger im Rack.
Bewahren Sie die restlichen Schrauben (5) für spätere Verwendung gut auf.
Verbinden Sie den Audioausgang mit dem gewünschten Eingang:
- BALANCED-Buchse (1) - XLR-Kabel - Mikrofoneingang: Ausgangspegel-Schalter (2) in Stellung "-30 dB".
- BALANCED-Buchse (1) - XLR-Kabel - Line-Eingang: Ausgangspegel-Schalter (2) in Stellung "0 dB".
- UNBALANCED-Buchse (3) - Klinkenkabel - asymmetrischer Mikrofon- oder Line-Eingang an Klinkenbuchse.
1. Kontrollieren Sie, ob die am mitgelieferten Netzgerät angegebene Netzspannung mit der
Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Netzgeräts an einer anderen
Netzspannung kann zu irreparablen Schäden am Gerät führen.
2. Stecken Sie das Versorgungskabel (1) des mitgelieferten Netzgeräts an die DC IN-Buchse (2) an der
Rückseite des Empfängers an und schrauben sie den Stecker (3) fest.
3. Stecken Sie das Netzkabel des Netzgeräts an eine Netzsteckdose an.

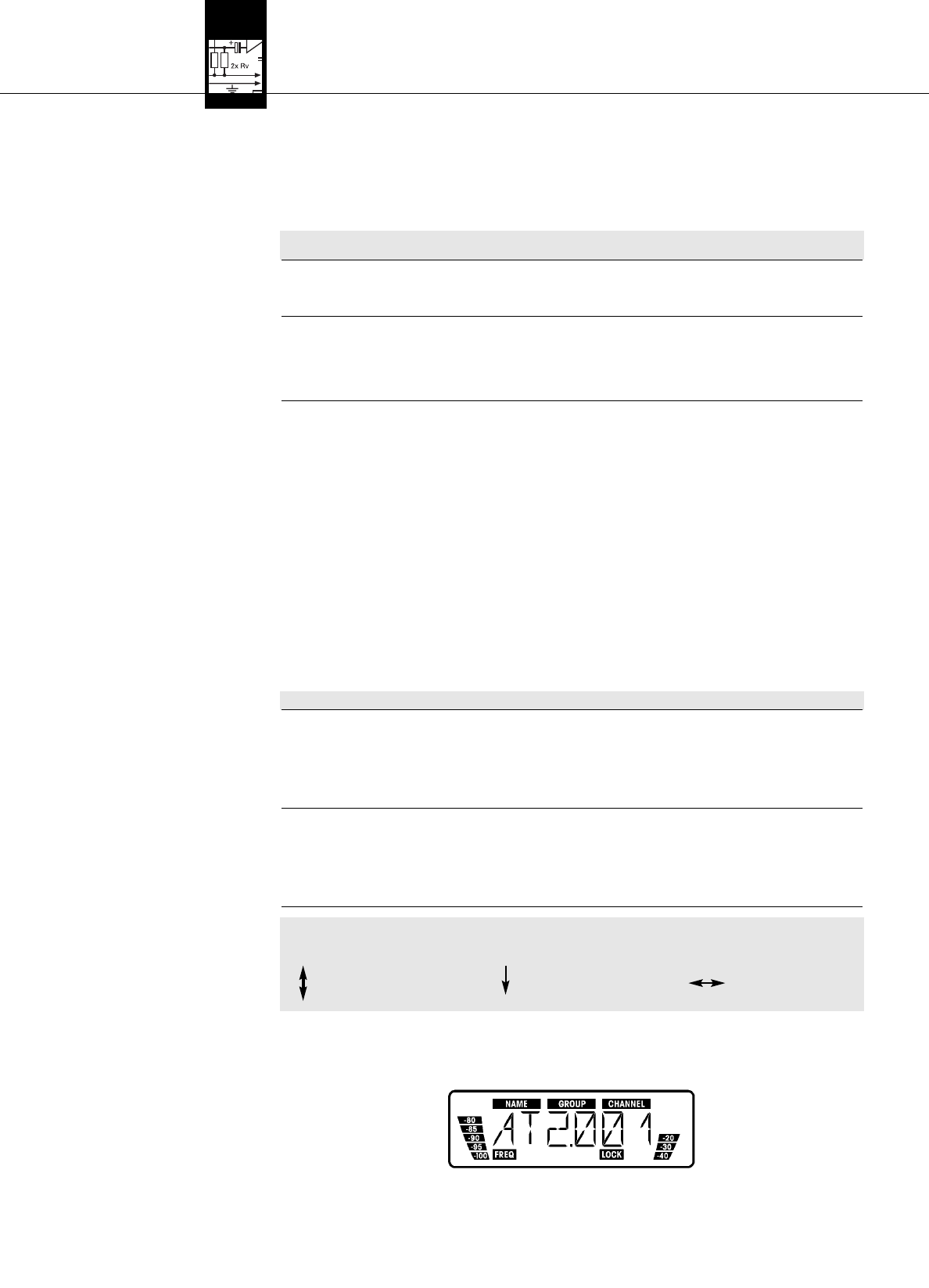

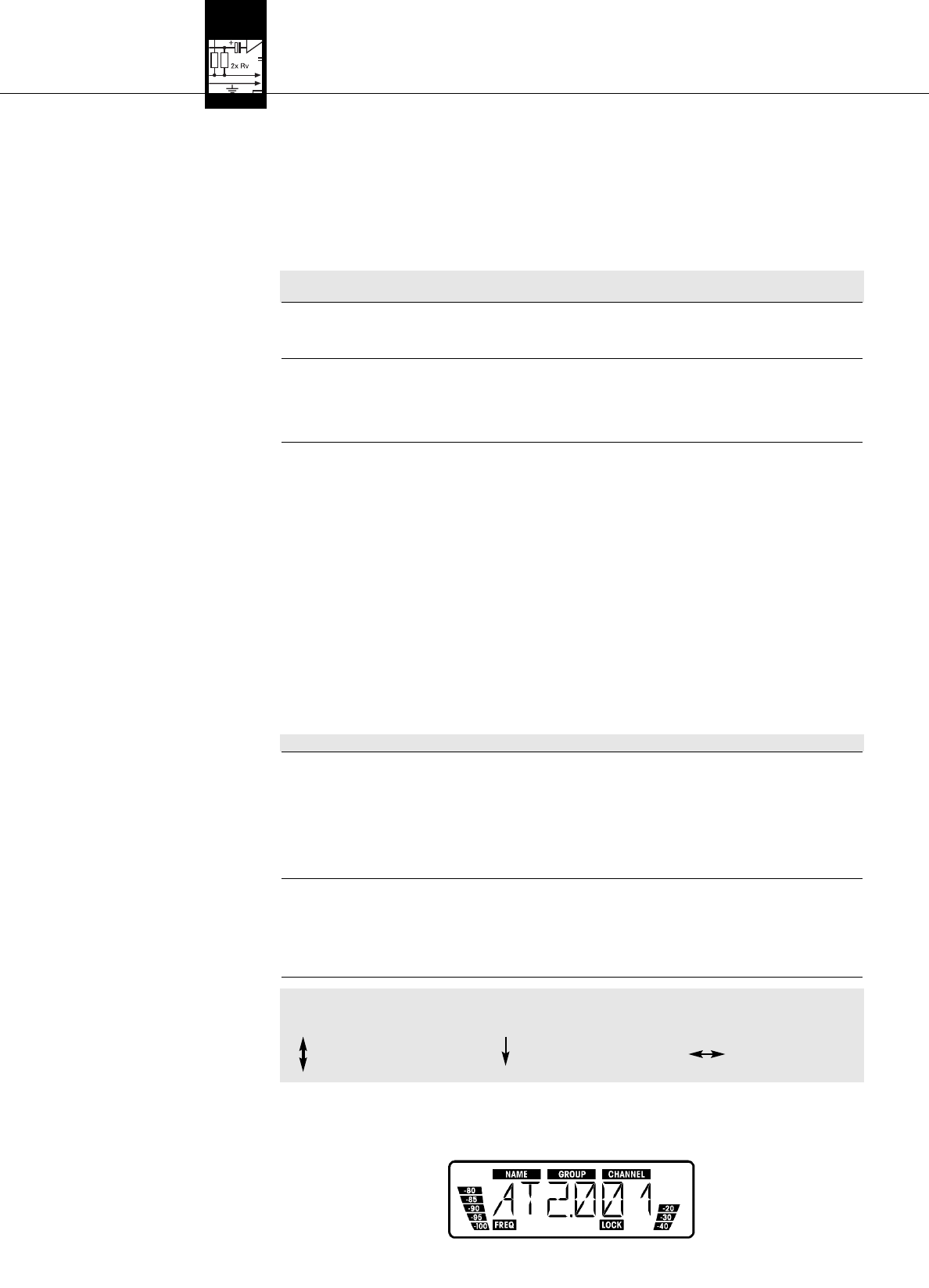

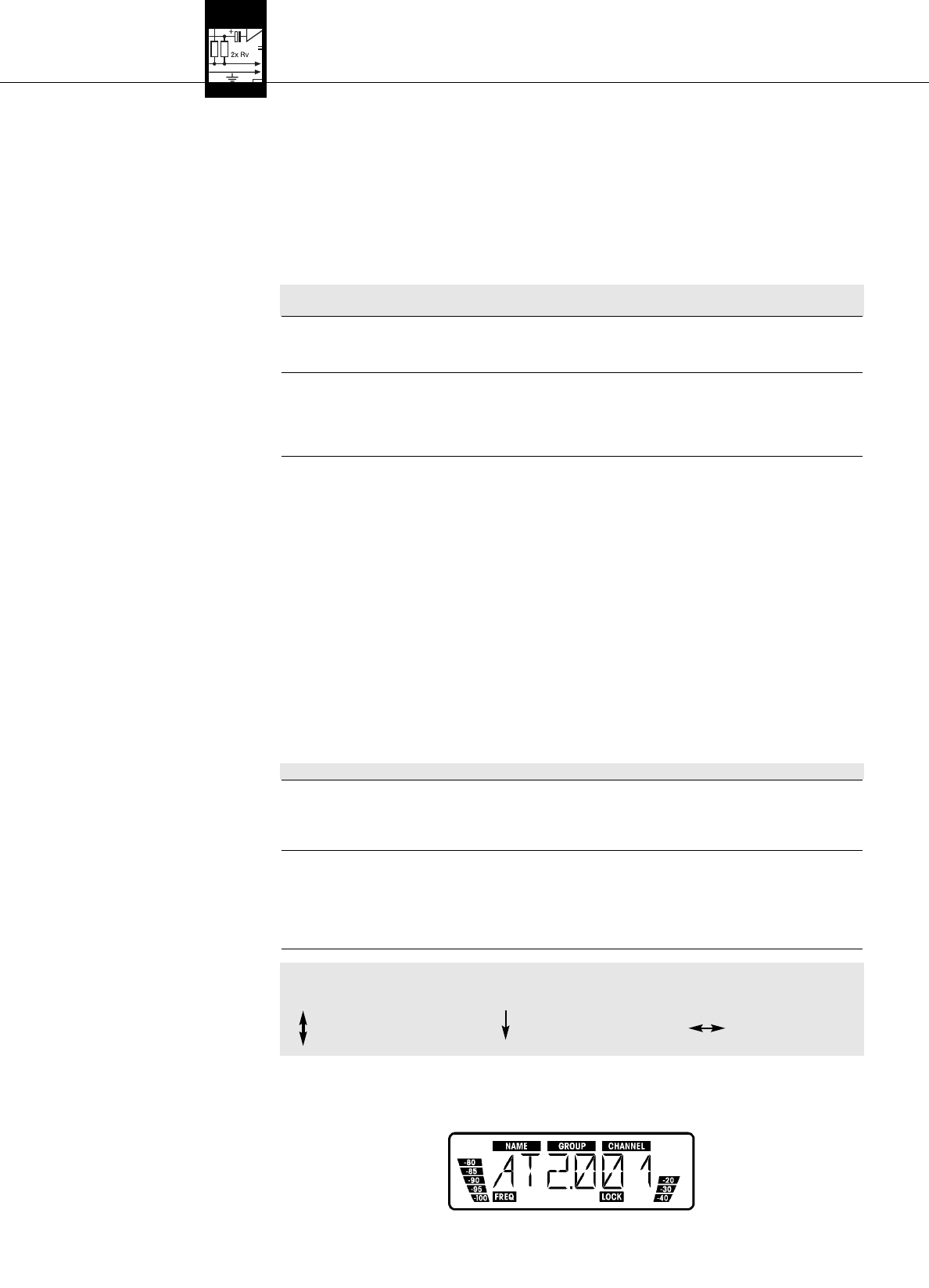

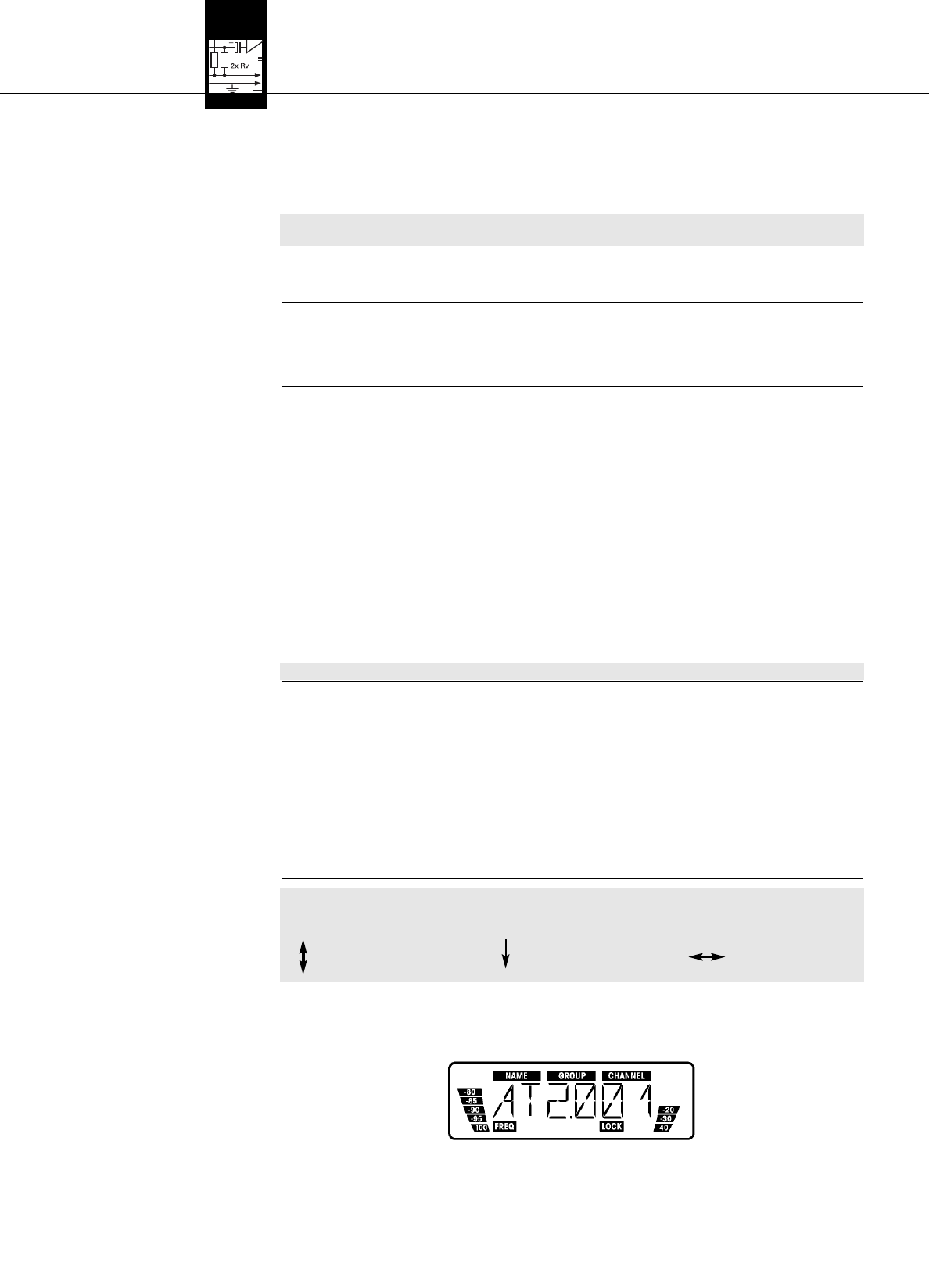

In den Display-Abbildungen in den folgenden Kapiteln sind blinkende Anzeigen durch die Zeichen ">"
und "<" gekennzeichnet. Die Zeichen in Anführungszeichen sind Beispiele für mögliche Einstellungen.
Die in den Bedienungsdiagrammen verwendeten Symbole haben folgende Bedeutung:
1. Schalten Sie den Empfänger ein, indem Sie die POWER-Taste an der Frontplatte drücken.
Am Display erscheint die eingestellte Frequenz sowie das Symbol "LOCK", der Empfänger befindet
sich im LOCK-Modus.
§lang drücken §kurz drücken Woder Xkurz drücken
AKG WMS 450 V 1.10
3 Inbetriebnahme
7

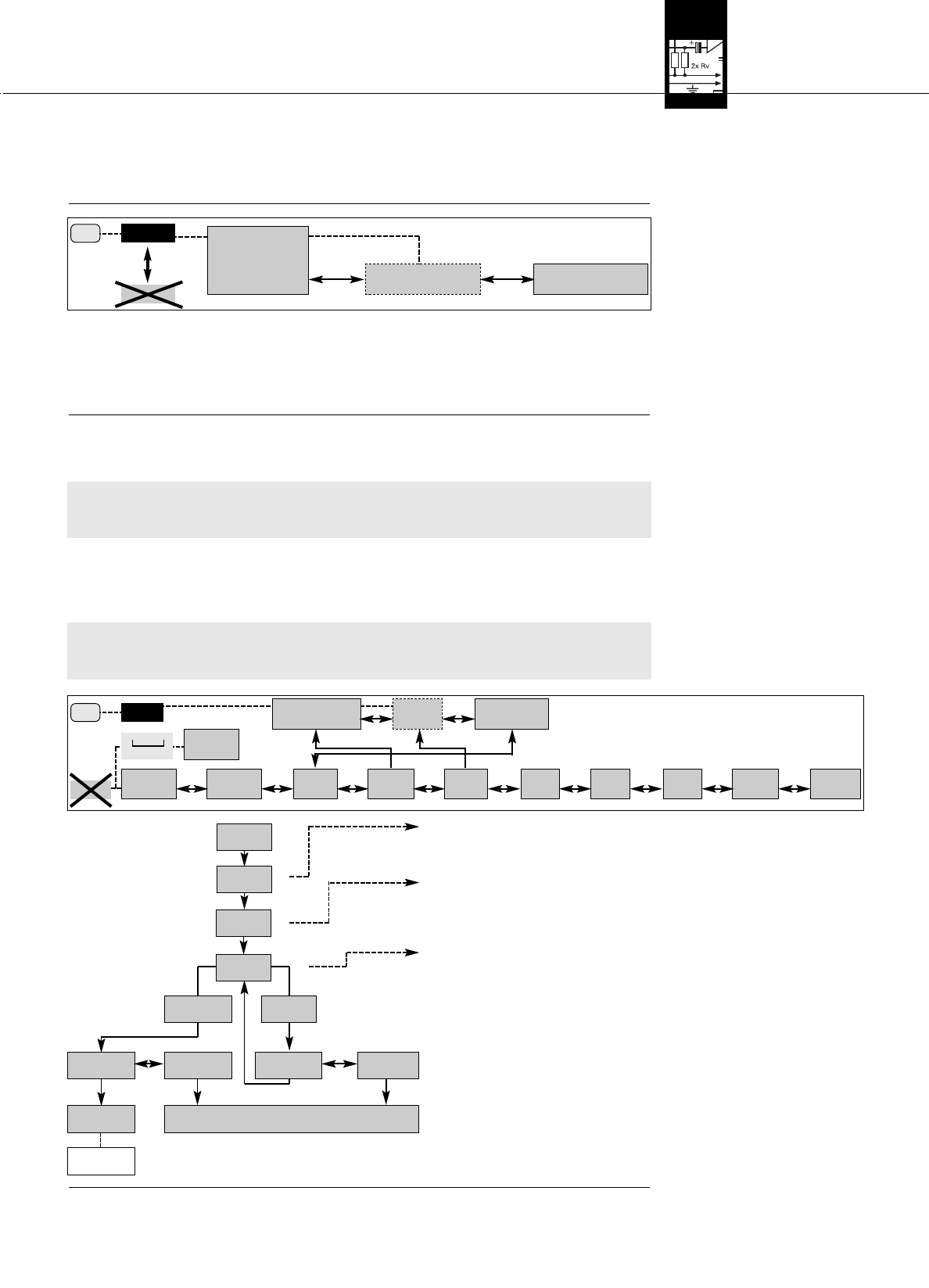

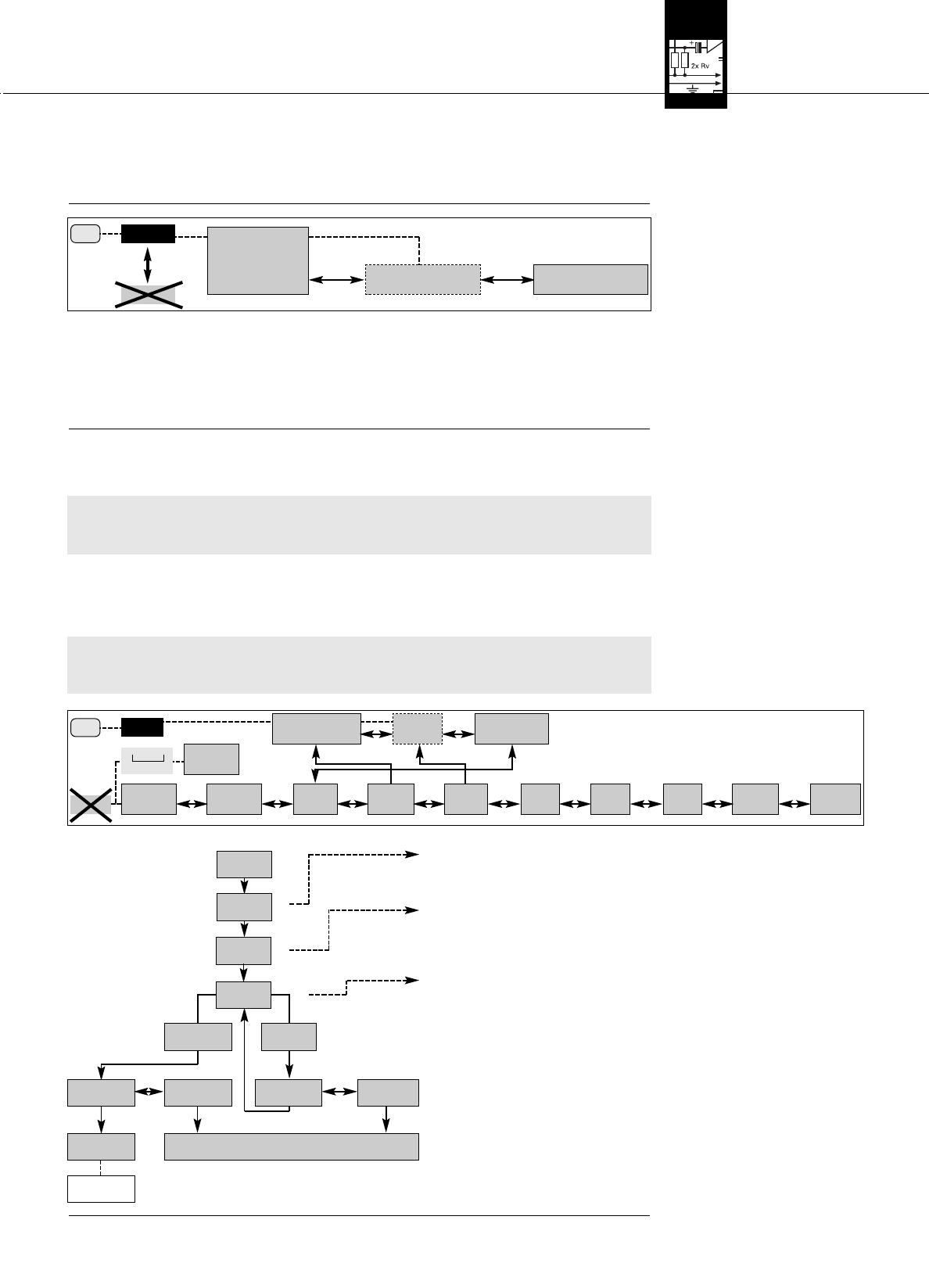

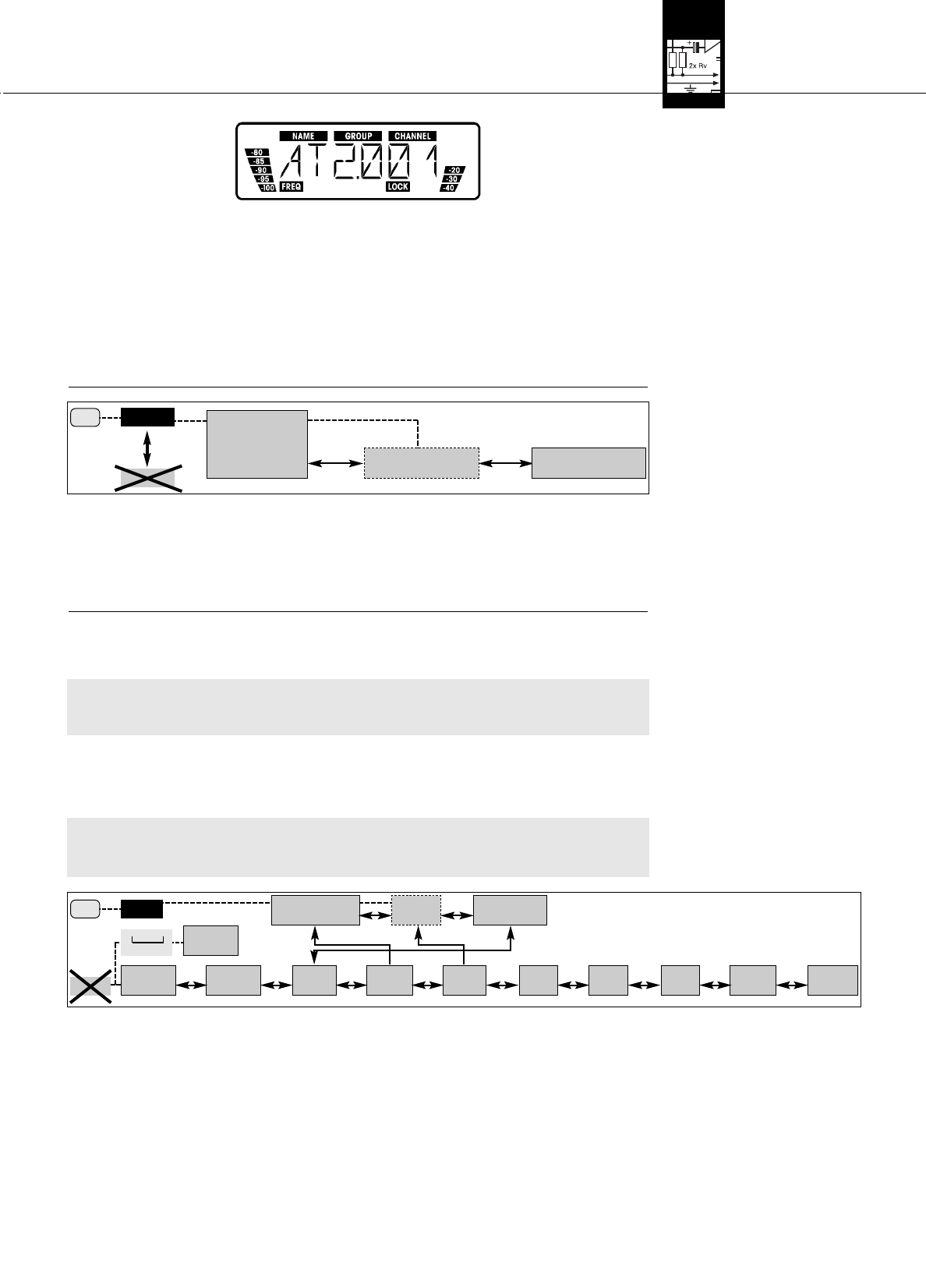

3.7 LOCK-Modus

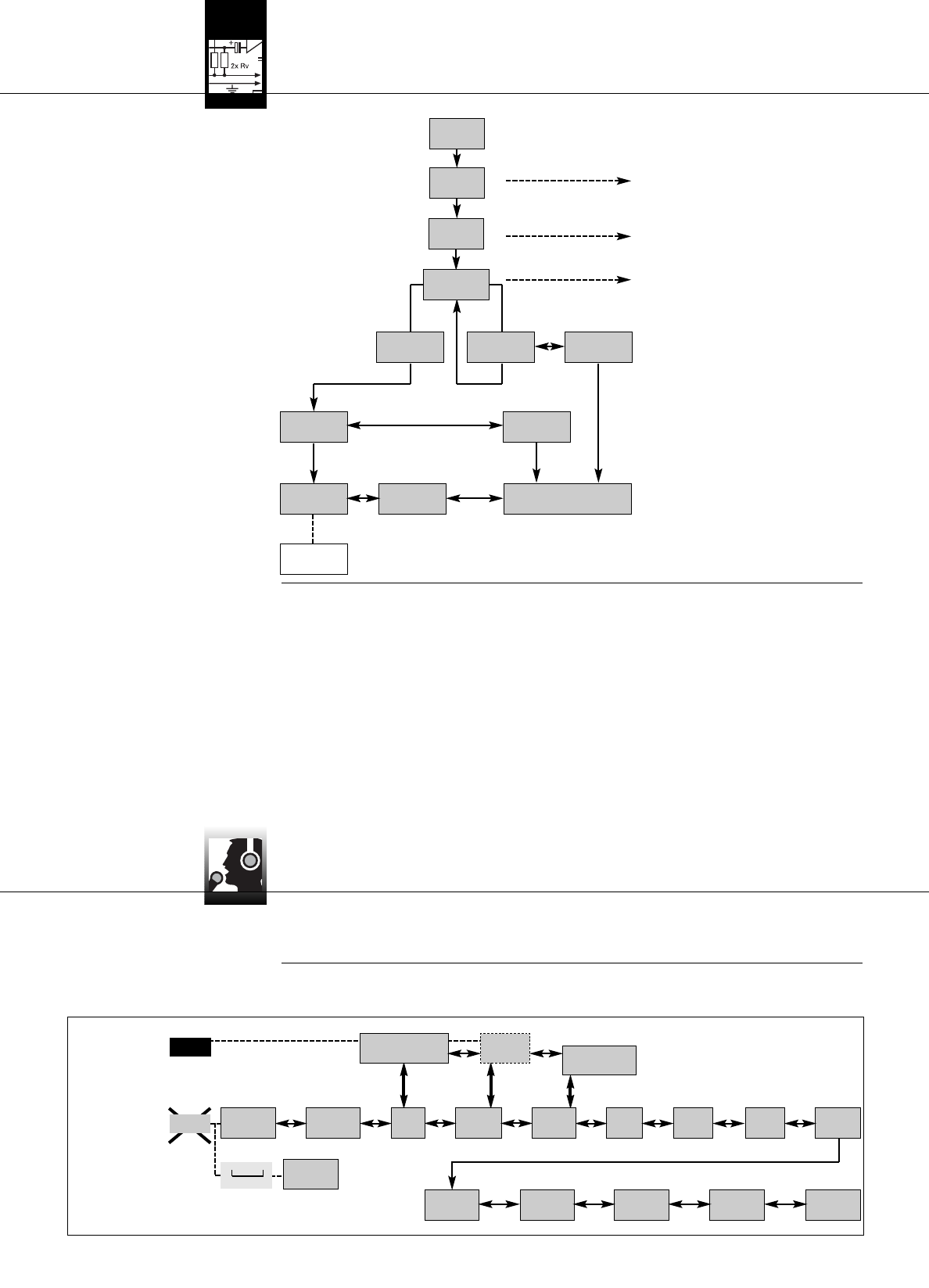

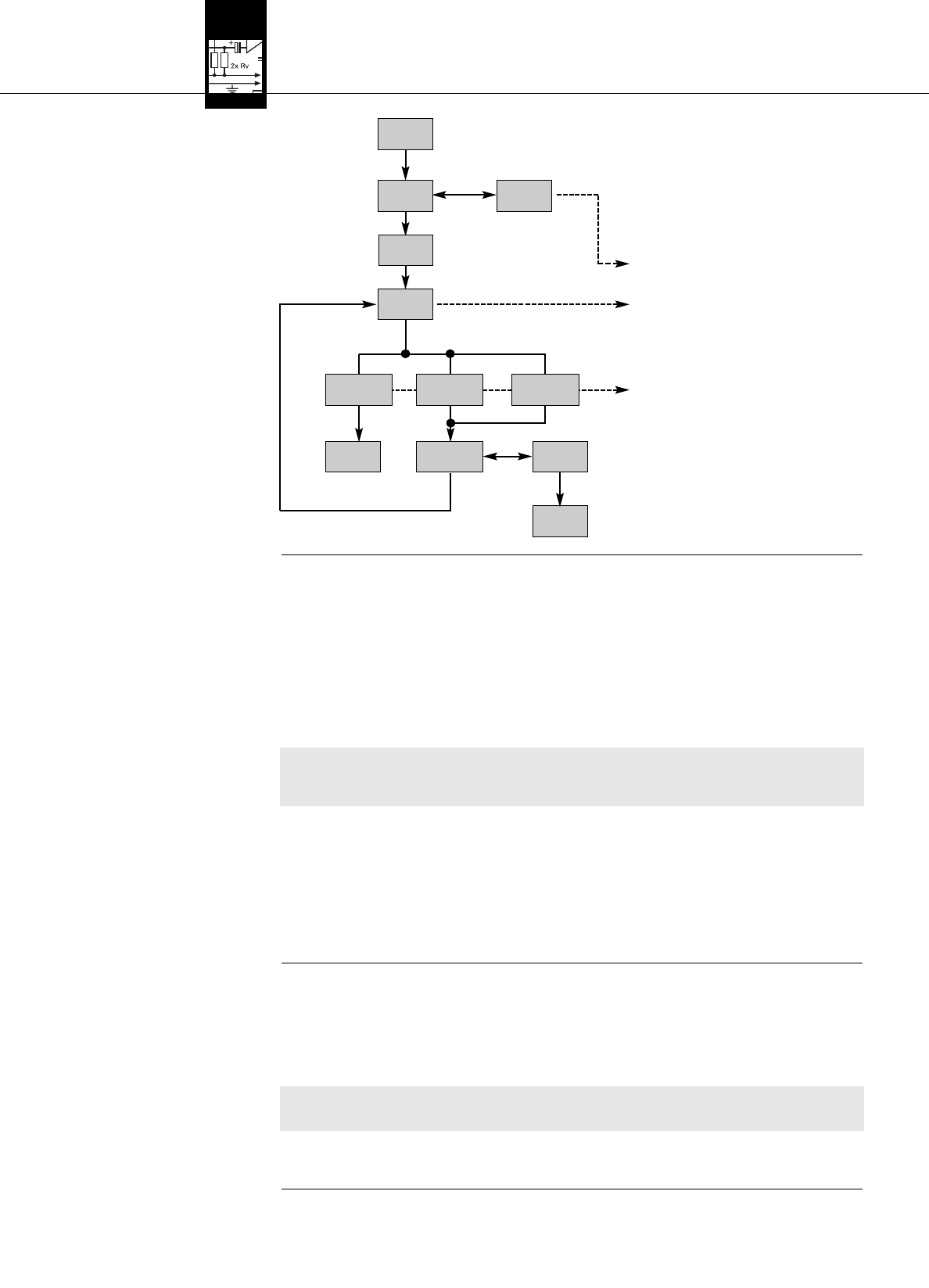

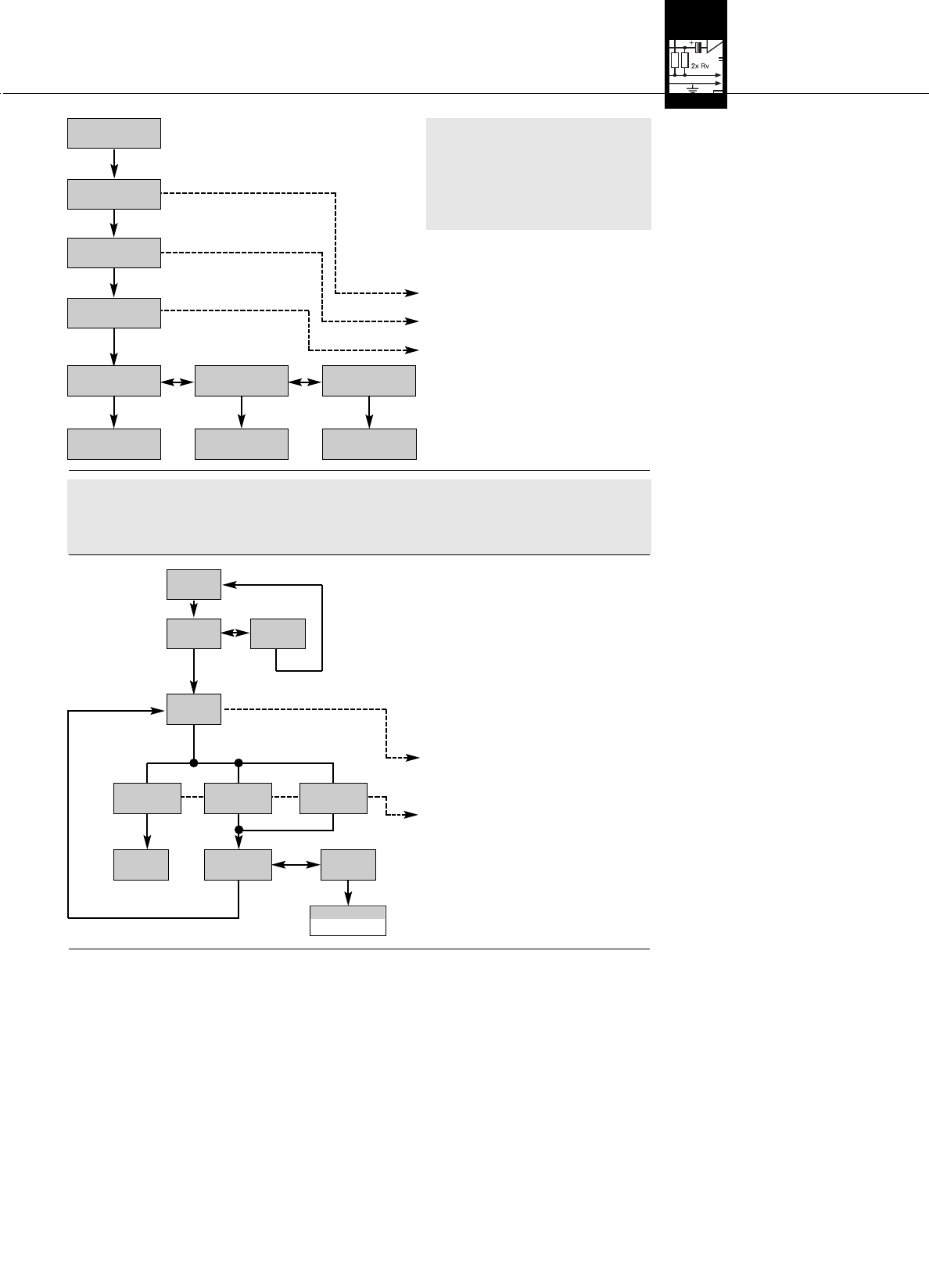

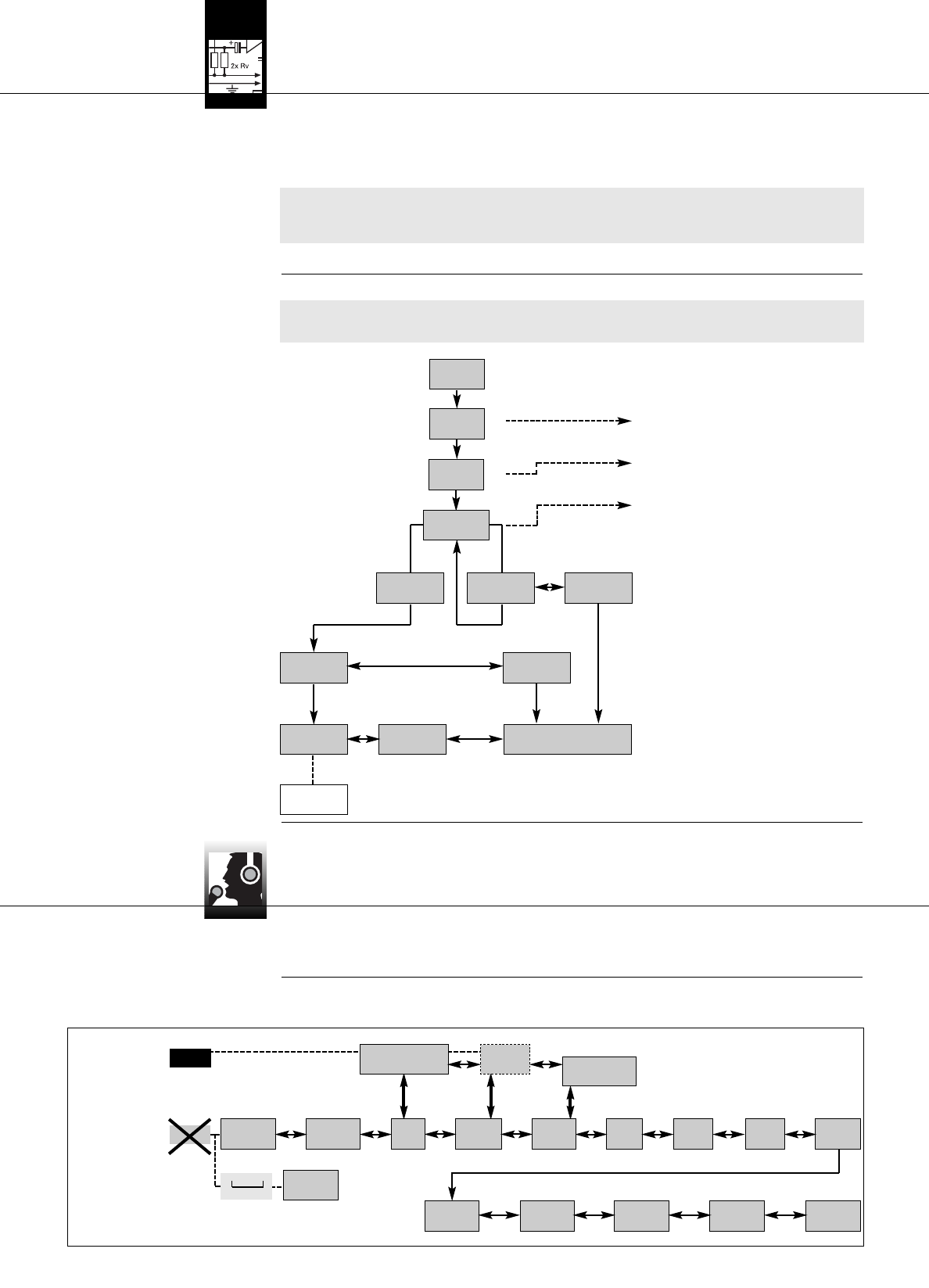

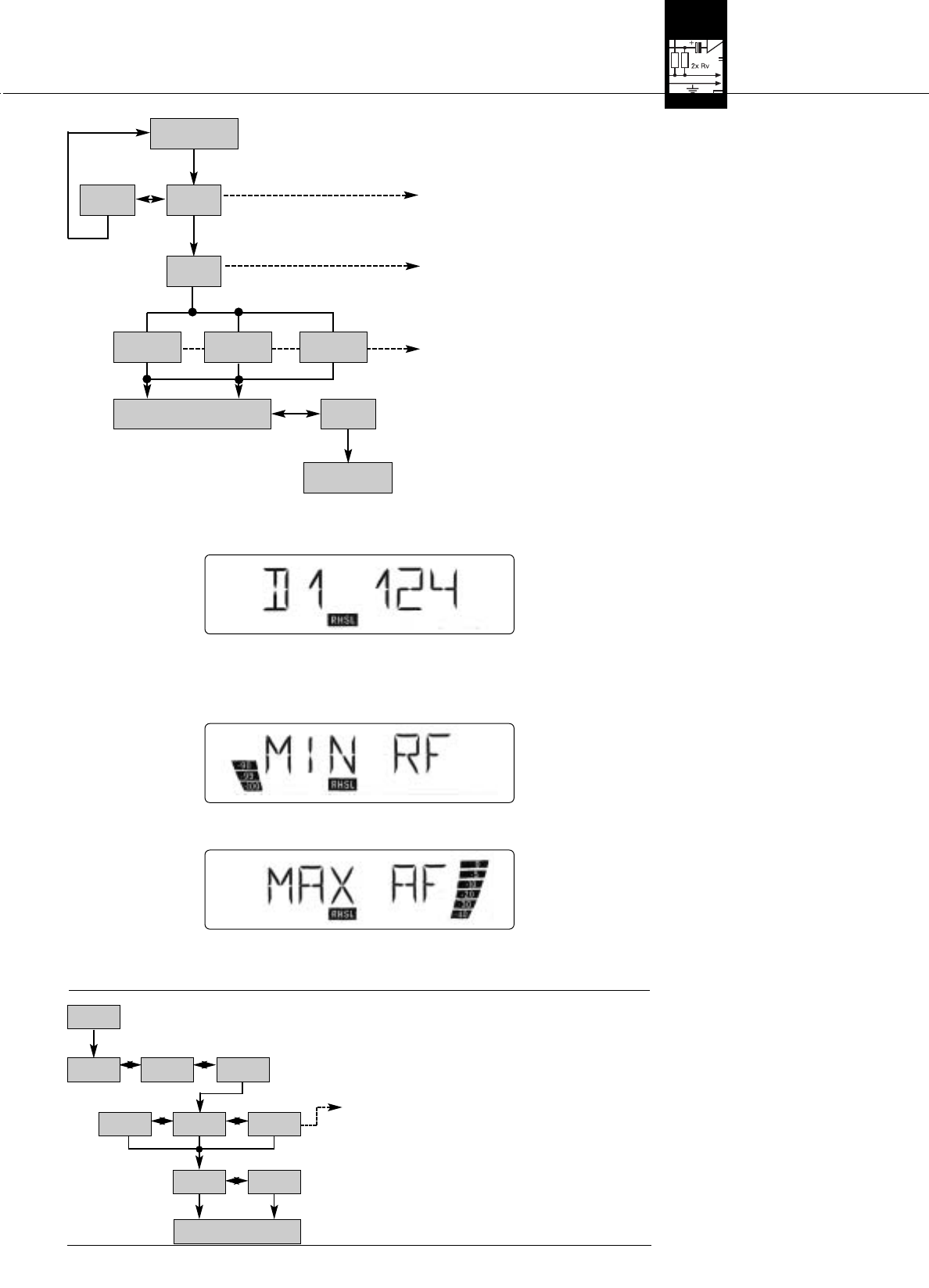

Diagramm 1: LOCK-Modus
(Werkseinstellung), umschalten
zwischen LOCK- und SETUP-
Modus

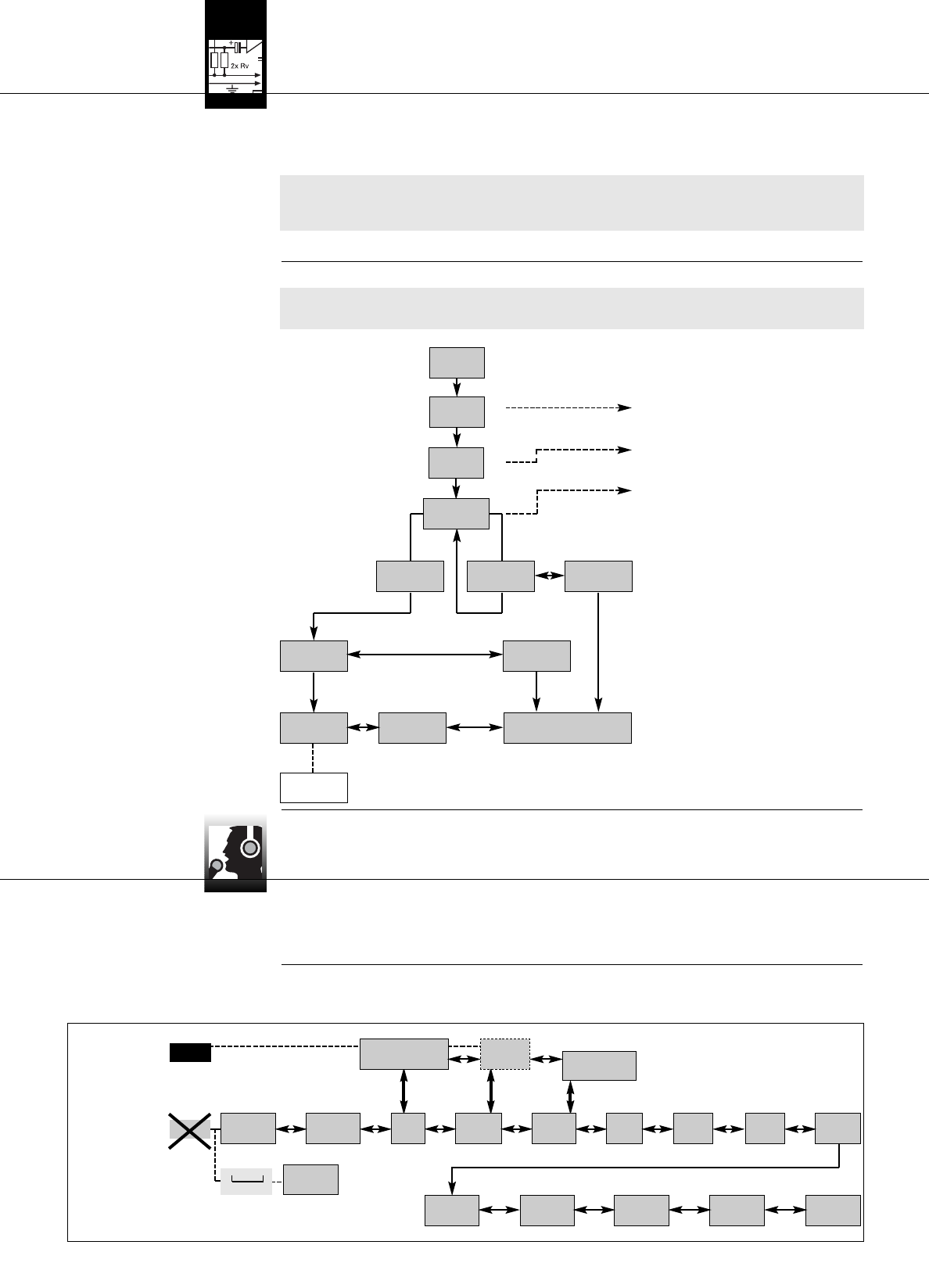

3.8 Empfänger einstellen
(SETUP-Modus)
*Hinweis:
3.8.1 Frequenzgruppe
einstellen (Auto Group Setup)
Wenn der Sender nicht eingeschaltet ist oder der Empfänger aus anderen Gründen (z.B. Abschattungen) kein
HF-Signal empfängt, leuchtet die rote RF MUTE-LED auf und wird der Audio-Ausgang stumm geschaltet.
Wenn ein HF-Signal empfangen wird, leuchtet die grüne RF OK-LED, zeigt der HF-Balken die Feld-
stärke des Empfangssignals an der aktiven Antenne an und die Diversity-LEDs zeigen an, welche
Antenne gerade aktiv ist.
Der Audio-Balken zeigt den Audiopegel des empfangenen Signals an. Bei Übersteuerungen leuchtet
die rote AF CLIP-LED auf.
2. Nach ca. 5 Sekunden erscheint am Display das zuletzt (vor dem Ausschalten) eingestellte Anzeigemenü.
Wenn Sie dem SR 450 einen Namen zugewiesen haben (siehe Kapitel 3.8.4), zeigt das Display nach dem
Einschalten ca. 2 Sekunden lang die eingestellte Frequenz und danach automatisch den zugewiesenen
Namen an.
Im LOCK-Modus wird das Signal des Senders empfangen, der Empfänger ist jedoch elektronisch
gesperrt, so dass Sie keine Einstellungen vornehmen können. Sie können jedoch die verschiedenen
Anzeigemenüs nacheinander abrufen. Am Display steht das Symbol "LOCK".
• Frequenz: Trägerfrequenz in MHz
• Name: Momentan eingestellter Name des Empfängers (erscheint nur, wenn Sie dem Empfänger einen
Namen gegeben haben)
• Preset: Trägerfrequenz als Subkanal einer Frequenzgruppe
Im SETUP-Modus ist die elektronische Sperre aufgehoben. Sie können sämtliche Parameter einstellen.
Das Symbol "LOCK" ist gelöscht.
Folgende Einstellmenüs stehen zur Verfügung:
- Auto Group Setup
- Auto Channel Setup zum Einstellen der Empfangsfrequenz*
- Preset
- Frequenz in MHz
- Empfängername
- Eingangsempfindlichkeit des Handsenders HT 450 (TX Gain)
- Infrarot-Datenübertragung (IR)
- Rehearsal (RHSL)
- Extra (X-TRA)
Bei einer Anlage mit nur einem Kanal stellen Sie die Frequenz am besten mit der Funktion Auto Group
Setup (Kapitel 3.8.1) ein.
Bei Mehrkanalanlagen stellen Sie die Frequenzen mit den Funktionen Auto Group Setup and Auto
Channel Setup (Kapitel 3.8.2) ein.
Wählen Sie mit Wun d Xdie Anzahl der
benötigten Kanäle zwischen ”1” für eine
Einkanalanlage und max. ”12” für eine
12-Kanal-Anlage.
Wählen Sie mit Wun d Xdas ge-
wünschte Preset (Name = Ländercode).
Es werden nur jene Presets angezeigt,
die die gewählte Anzahl Kanäle bereit-
stellen.
Der Empfänger sucht automatisch eine
Gruppe mit der gewählten Anzahl freier
Frequenzen im gewählten Preset und
stellt die erste freie Frequenz ein.
Wird keine freie Frequenz gefunden,
erscheint am Display wieder der vorige
Presetname.
>RETRY<: nochmals versuchen
SAVE >Y<: speichern
SAVE >N<: nicht speichern
Freie Frequenzen sind jene, bei denen
der Empfänger entweder kein HF-Signal
oder ein HF-Signal mit einem Pegel
unter dem momentan eingestellten Schwell-
wert feststellt.
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
ON
Frequenz
"750.000 MHz"
LOCK
LOCK
>NAME<
>SCAN<
Preset
"AT 3.0 02"
Name
(wenn gespeichert)
ON Preset
"AT 3.0 02"
Frequenz
"750.000 MHz"
(Name)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 sec.

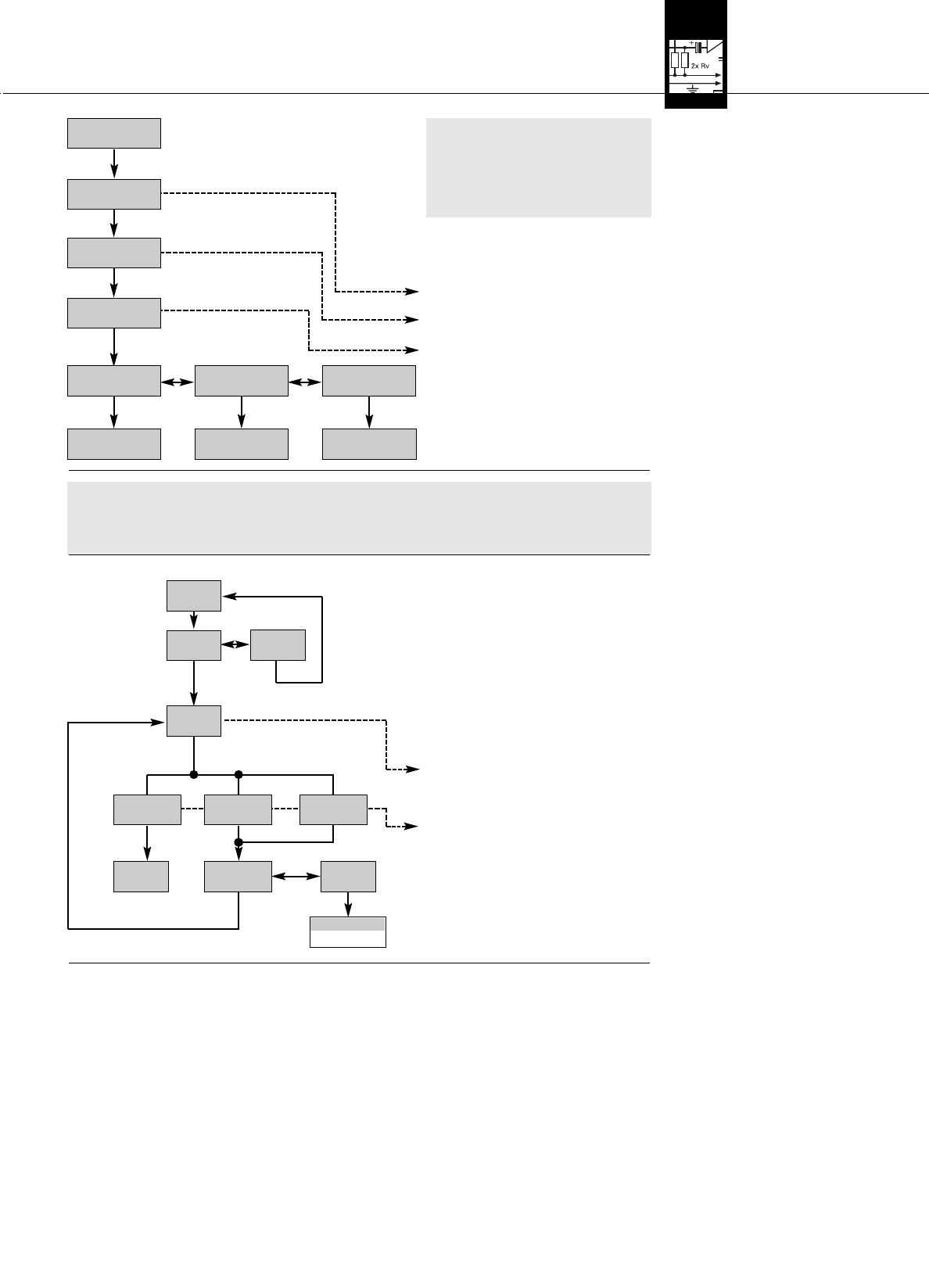

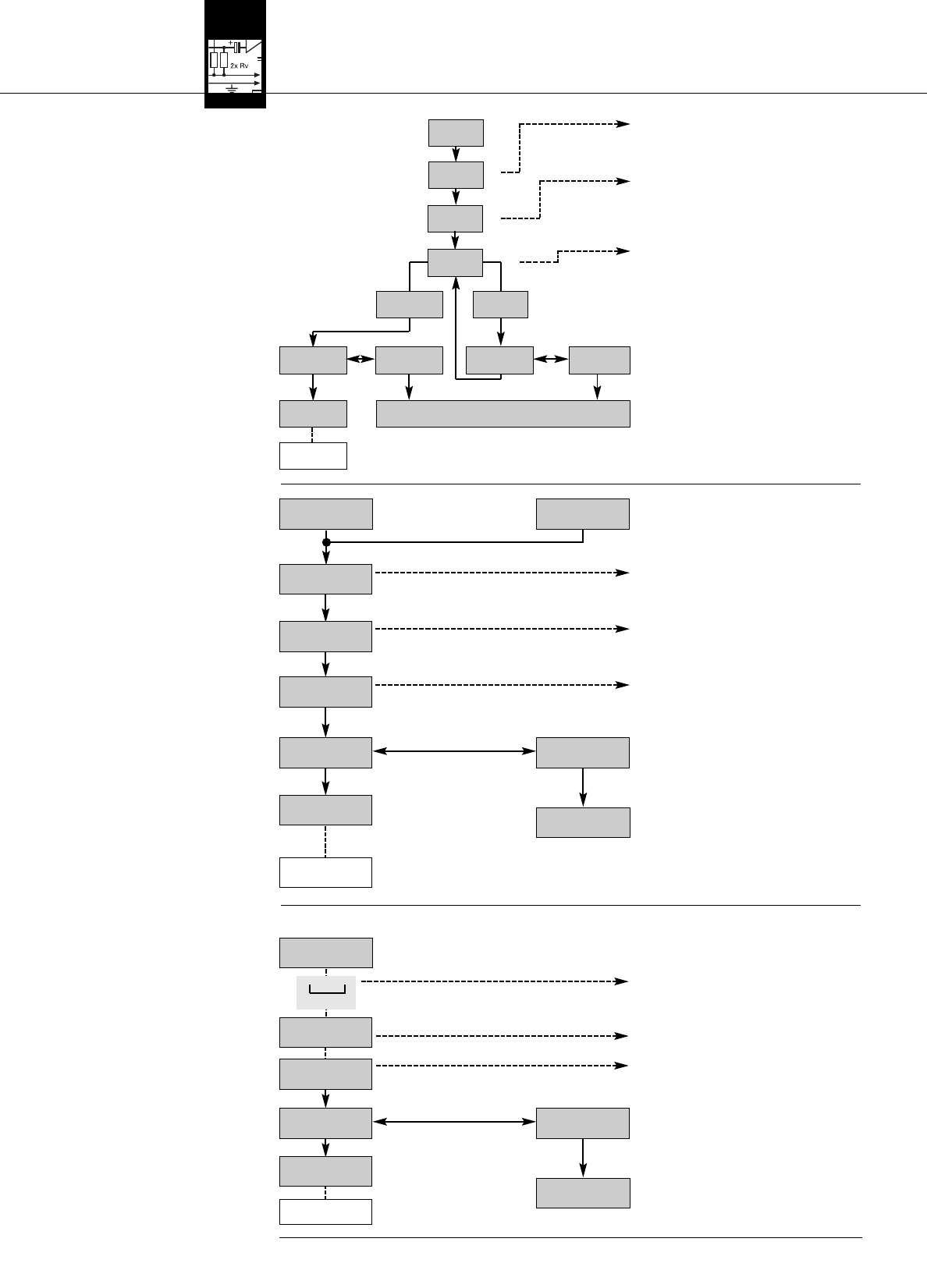

Diagramm 2: Einstellmenüs
abrufen
AKG WMS 450 V 1.10
3 Inbetriebnahme
8

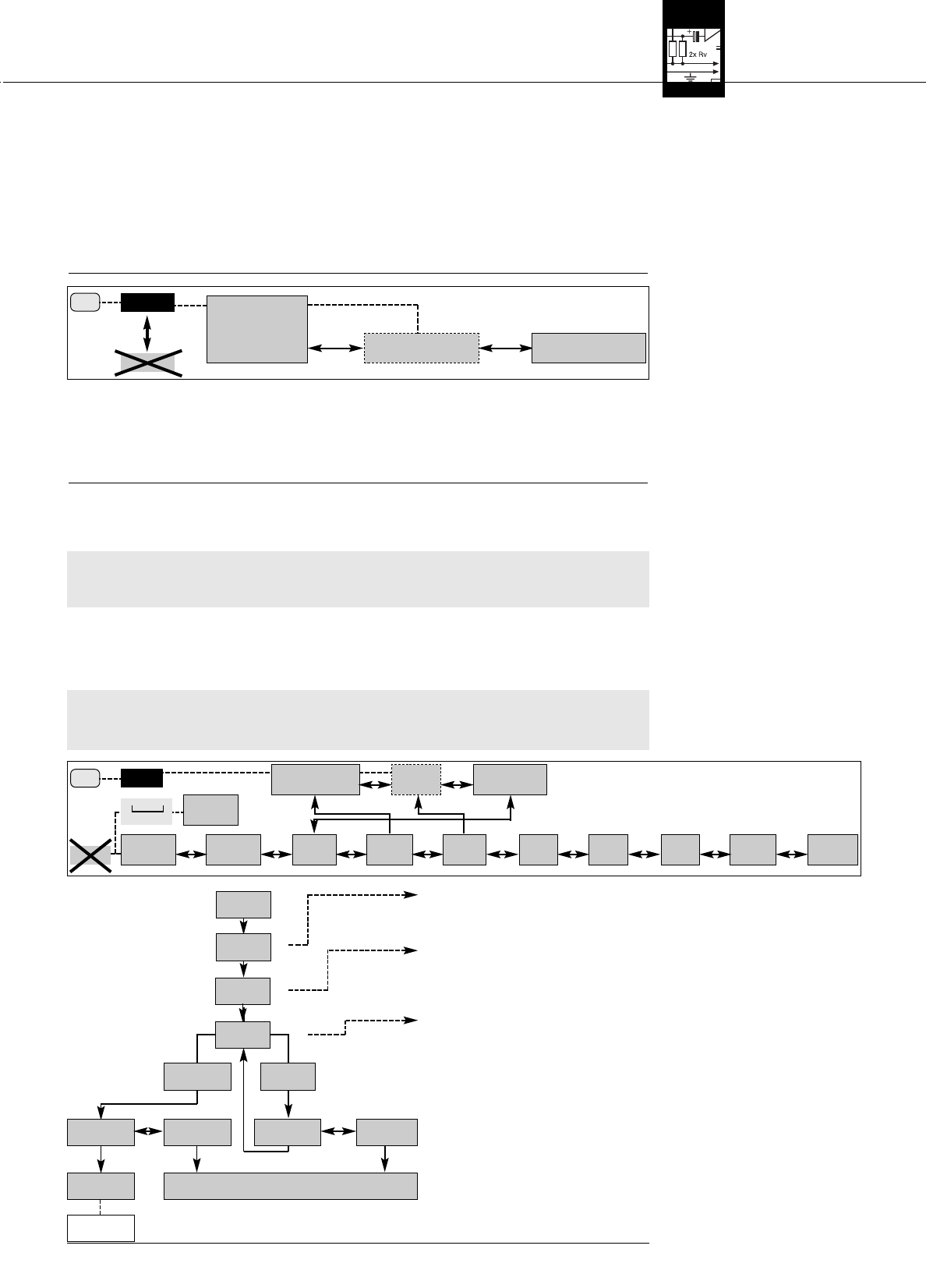

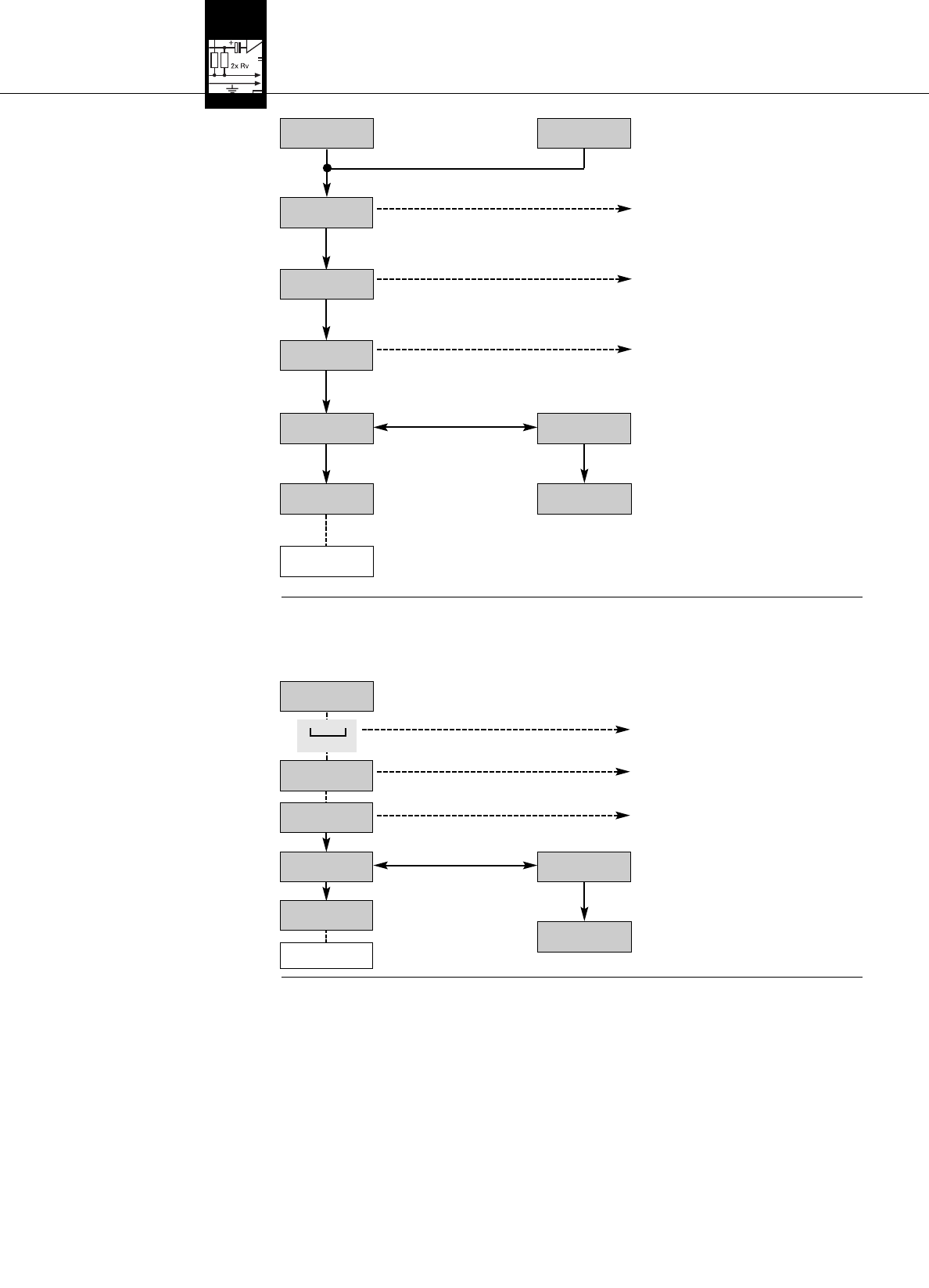

Diagramm 3: Automatische Suche
nach einer störungsfreien
Frequenzgruppe
3.8.2 Frequenz einstellen
(Preset-Menü)
SAVE >Y<: speichern
SAVE >N<: nicht speichern
Diagramm 4: Manuelle
Frequenzeinstellung
3.8.3 Frequenz einstellen
(MHz-Menü)
Diagramm 4a: Frequenz direkt
einstellen.
Wählen Sie mit Wun d Xdas gewünsch-
te Preset.
Wählen Sie mit Wun d Xdie gewünsch-
te Frequenzgruppe.
Wählen Sie mit Wun d Xdie gewünsch-
te Frequenz als Subkanal der gewählten
Frequenzgruppe.
Der Empfänger SR 450 bietet Ihnen die Möglichkeit, die Frequenz auch direkt in 25-kHz-Schritten einzu-
stellen.
In das MHz-Menü gelangen Sie, indem Sie im Setup-Modus beide Pfeiltasten gleichzeitig 3 Sekunden
lang gedrückt halten.
Halten Sie beide Pfeiltasten gleichzeitig
3 Sekunden lang gedrückt.
Drücken Sie X, um die Frequenz um
jeweils 25 kHz zu erhöhen oder W, um
die Frequenz um jeweils 25 kHz zu
reduzieren.
SAVE >Y<: speichern
SAVE >N<: nicht speichern
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
"750.000"
FREQ MHz
"750.000"
FREQ MHz
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Inbetriebnahme
9
3.8.4 Empfängernamen ändern
Hinweis:

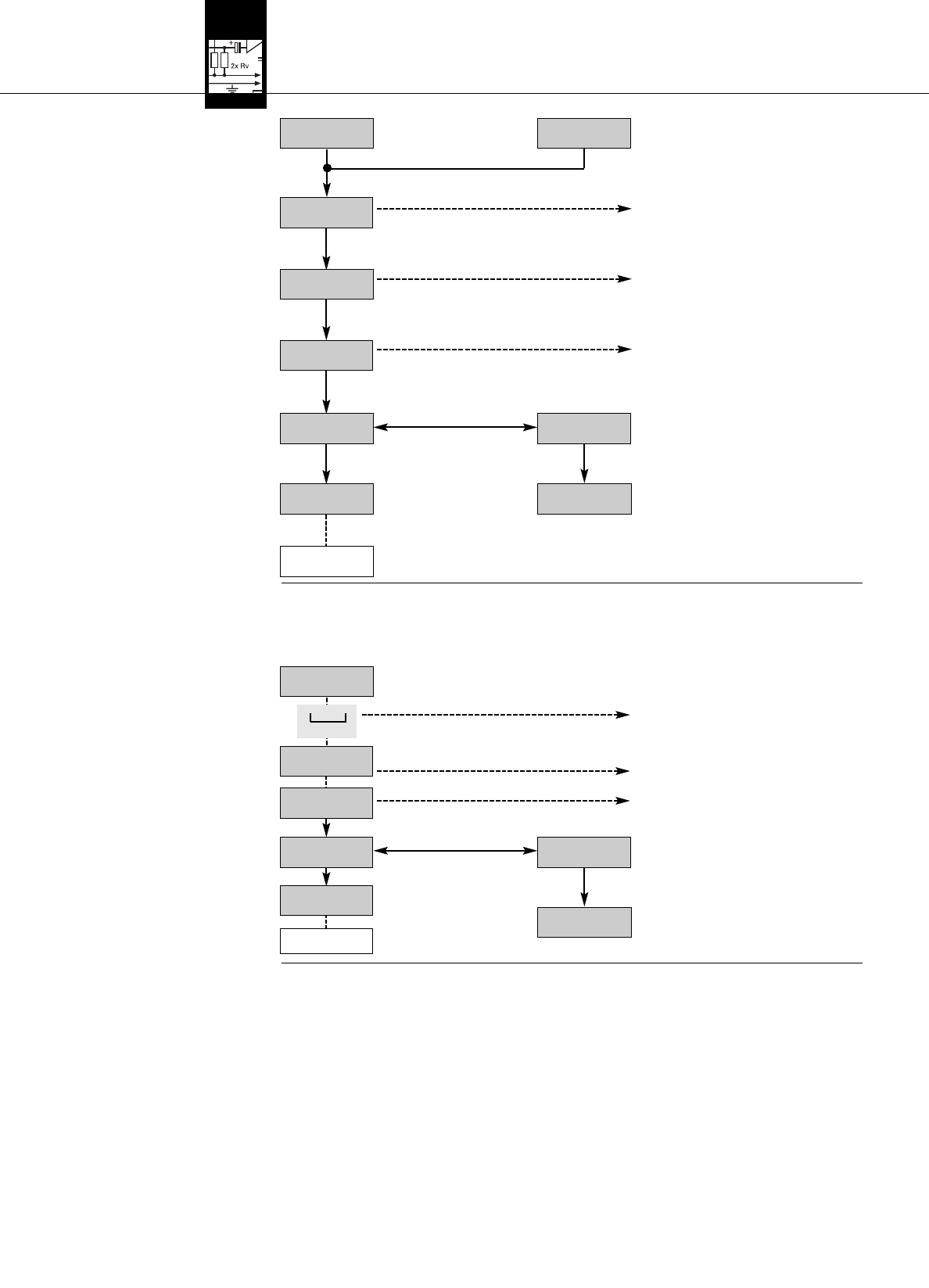

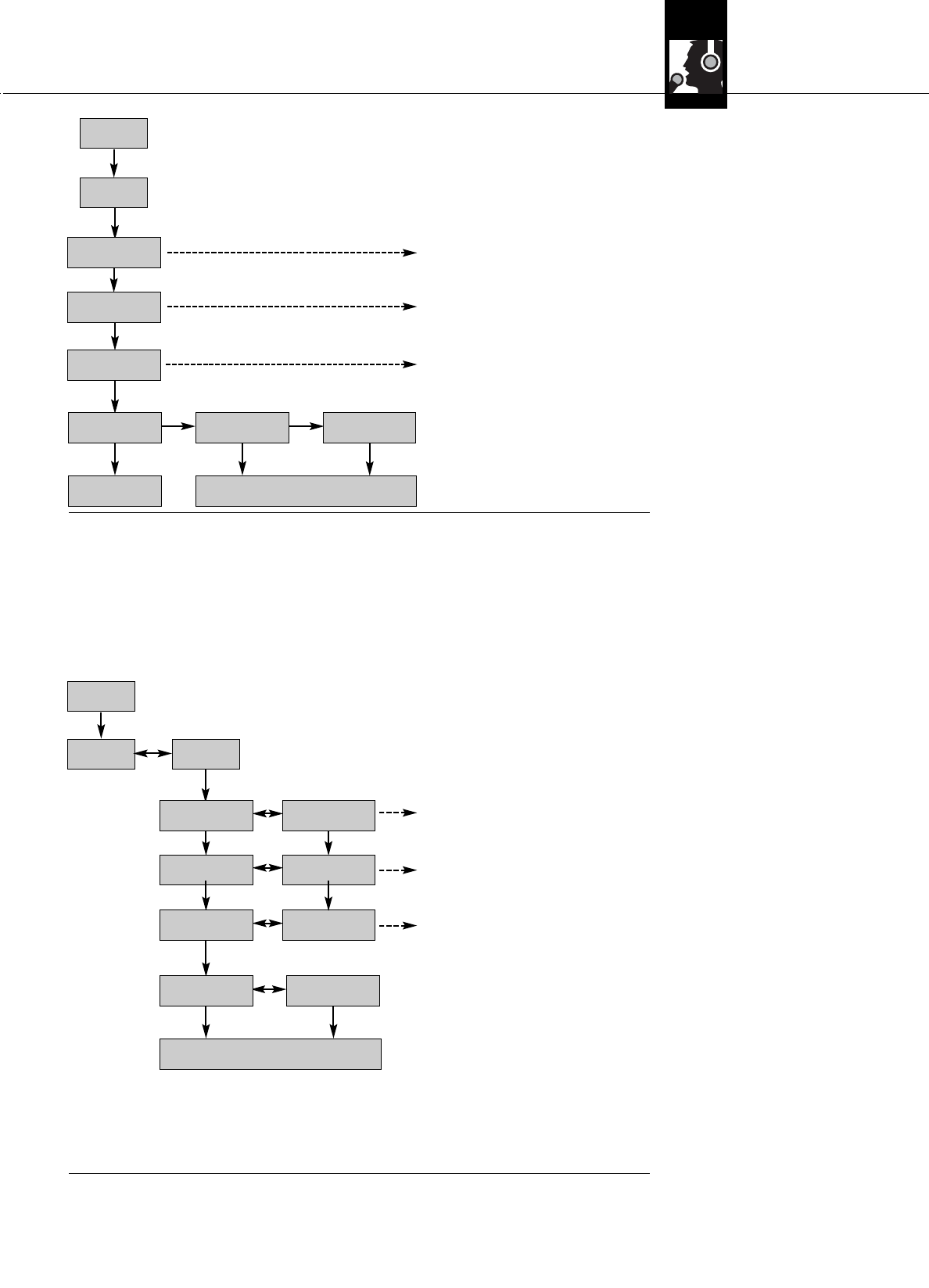

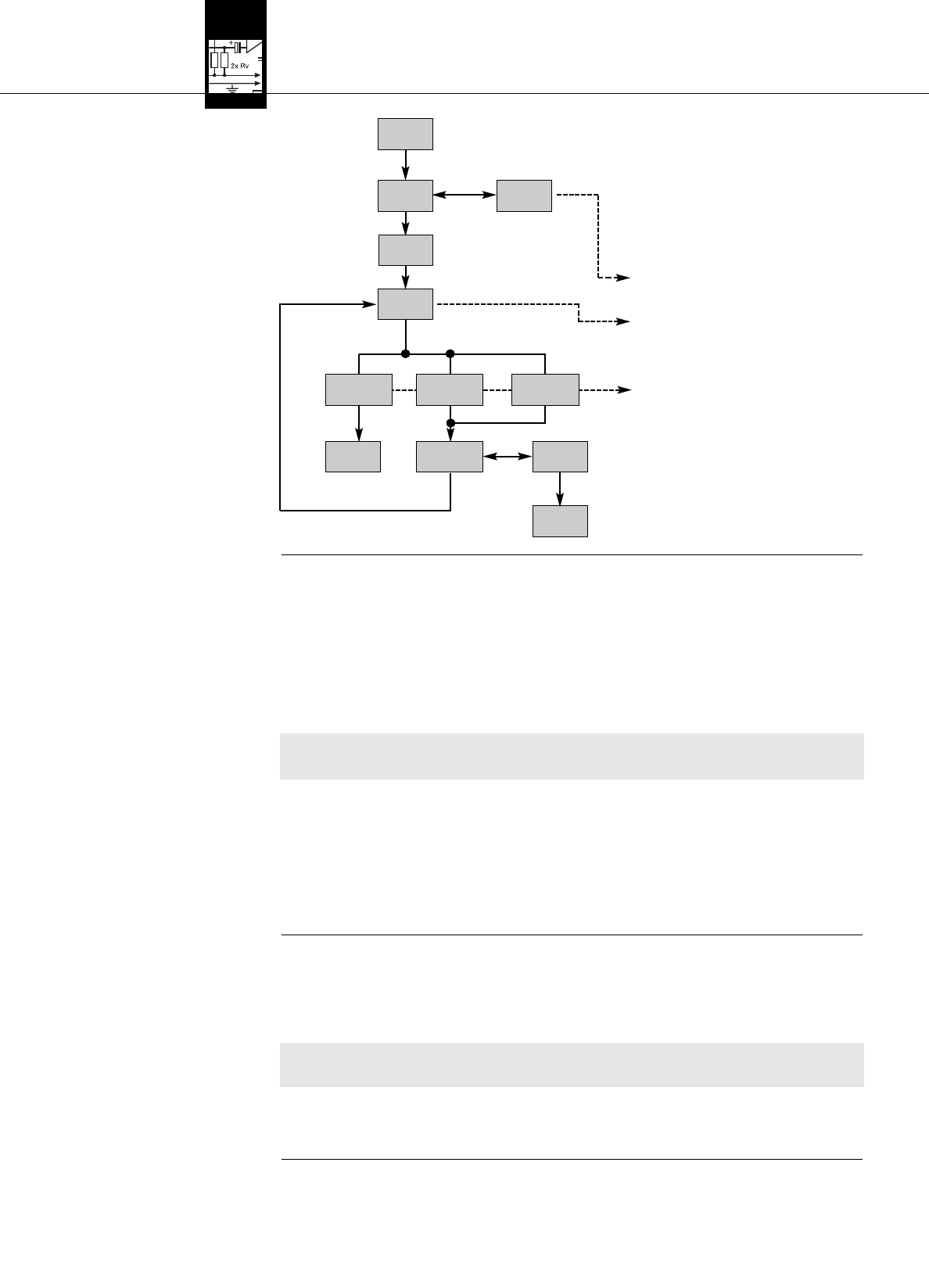

Diagramm 5: Empfängernamen
ändern
3.9 Sender einstellen
Hinweis:
3.9.1 Frequenz
Siehe Fig. 3 auf Seite iv und Fig. 4
auf Seite iii.
Siehe Fig. 10 (Handsender) und
11 (Taschensender) auf Seite vi.
Diagramm 6: Trägerfrequenz des
Senders einstellen
In diesem Menü können Sie den be-
stehenden Namen des Empfängers
ändern. Wenn Sie den Empfänger noch
nicht benannt oder den Namen gelöscht
haben, wird dieses Menü nicht ange-
zeigt. Sie können jedoch im Menü
EXTRA einen neuen Namen eingeben
(siehe Kapitel 4.1.3).
Der Name des Empfängers darf aus
maximal 6 Buchstaben und Ziffern in
beliebiger Kombination bestehen.
Wählen Sie mit Wund Xdas erste
Zeichen.
Wählen Sie mit Wund Xdas zweite
Zeichen usw. ...
... bis zum sechsten Zeichen.
SAVE >Y<: speichern
SAVE >N<: nicht speichern
>DELETE<: löschen
Kapitel 3.9.1 gilt sowohl für den Handsender HT 450 als auch für den Taschensender PT 450. Den Audio-
Eingangspegel des Handsenders können Sie nur am Empfänger im Menü "TX GAIN" einstellen. Der
gewählte Wert wird via Infrarot an den Sender übertragen.
Den Audio-Eingangspegel des Taschensenders können Sie nur mit dem Eingangspegelregler am
Taschensender direkt einstellen.
Um den Sender auf die Frequenz des
Empfängers zu programmieren:
1. Schalten Sie den Empfänger ein.
2. Stellen Sie den ON-MUTE/PRG-OFF-
Schalter (19) des Senders auf "OFF".
Die Kontroll-LED (20) erlischt.
3. Stellen Sie den ON-MUTE/PRG-
OFF-Schalter (19) auf "MUTE/PRG".
Das Display zeigt abwechselnd die
momentan eingestellte Frequenz und
"Prg IR" an. Die Kontroll-LED (20)
bleibt dunkel.
4. Siehe Diagramm 6.
5. Halten Sie die Infrarot-Empfangs-
diode (1) des Senders in einem Ab-
stand von max. 10 cm vor die Infrarot-
Sendediode (2) des Empfängers.
IR OK: Der Sender ist auf die selbe
Frequenz wie der Empfänger einge-
stellt.
IR ERR: Die Datenübertragung ist
fehlgeschlagen
(keine Kommunikation)
.
TXBAND: Das Frequenzband des
Senders und Empfängers ist nicht
identisch oder die Sendeleistung ist
zu hoch/gering.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
AKG WMS 450 V 1.10
3 Inbetriebnahme
10
3.9.2 Eingangsempfindlichkeit
des Handsenders
Siehe Fig. 10 auf Seite vi.

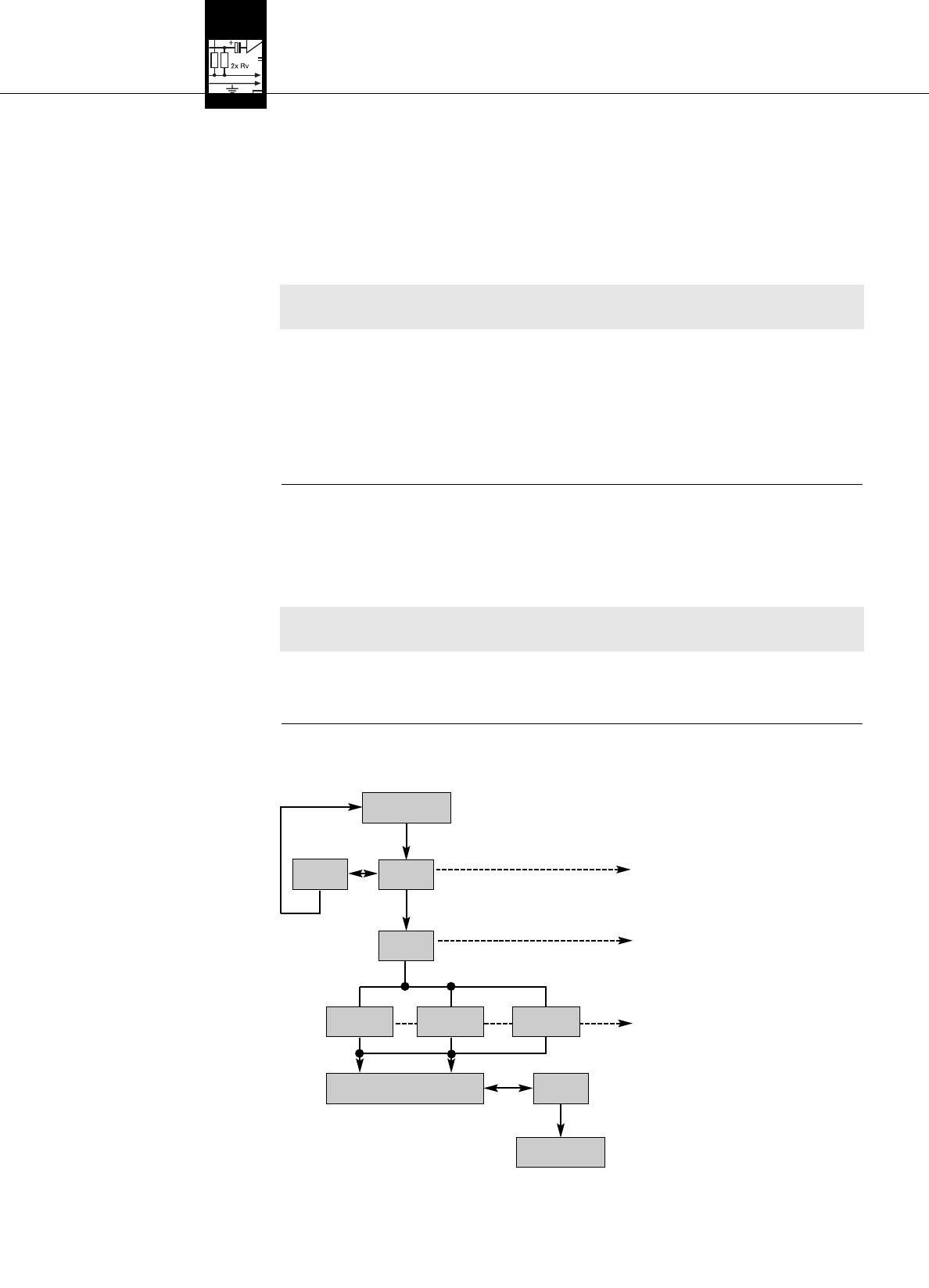

Diagramm 7:
Eingangsempfindlichkeit des
Handsenders einstellen
3.9.3 Taschensender:
Mikrofon/Instrument an-
schließen und Empfindlichkeit
einstellen
Wichtig!
Siehe Fig. 12 auf Seite iii.
3.10 Vor dem Soundcheck
Wichtig!
Siehe Fig. 1 auf Seite ii.
3.10.1 Rehearsal-Funktion
1. Schalten Sie den Empfänger ein.
2. Stellen Sie den ON-MUTE/PRG-
OFF-Schalter (19) des Senders auf
"OFF". Die Kontroll-LED (20) erlischt.
3. Stellen Sie den ON-MUTE/PRG-
OFF-Schalter (19) auf "MUTE/PRG".
Das Display zeigt abwechselnd die
momentan eingestellte Frequenz und
"Prg IR" an. Die Kontroll-LED (20)
bleibt dunkel.
4. Siehe Diagramm 7.
5. Wählen Sie "HI" für Handsender mit
dynamischem Mikrofonkopf D 5 und
"LO" für Handsender mit Konden-
sator-Mikrofonkopf C 5.
6. Halten Sie die Infrarot-Empfangs-
diode (1) des Senders in einem Ab-
stand von max. 10 cm vor die Infrarot-
Sendediode (2) des Empfängers.
IR OK: Der Sender ist auf die ge-
wählte Empfindlichkeitsstufe einge-
stellt.
IR ERR: Die Datenübertragung ist
fehlgeschlagen
(keine Kommunikation)
.
TXBAND: Das Frequenzband des
Senders und Empfängers ist nicht
identisch oder die Sendeleistung ist
zu hoch/gering.
Der Taschensender PT 450 ist für die Verwendung mit den "L”-Mikrofonen der MicroMic-Serie von AKG
ausgelegt. Wenn Sie andere Mikrofone von AKG oder auch von anderen Herstellern an den PT 450 an-
schließen möchten, beachten Sie bitte, dass Sie eventuell den Stecker Ihres Mikrofons umlöten oder
durch einen 3-poligen Mini-XLR-Stecker ersetzen müssen.
Kontaktbelegung des Audioeingangs:
Kontakt 1: Abschirmung
Kontakt 2: Tonader (inphase)
Kontakt 3: Tonader
An Kontakt 3 steht eine positive Versorgungsspannung von 6 Volt für Kondensatormikrofone zur
Verfügung.
Wir bitten Sie um Verständnis dafür, dass AKG eine einwandfreie Funktion des Taschensenders
PT 450 mit Fremdfabrikaten nicht garantieren kann, und eventuelle Schäden infolge des Betriebs
mit Fremdfabrikaten von der Garantieleistung ausgeschlossen sind.
1. Stecken Sie den Mini-XLR-Stecker (1) am Kabel Ihres Mikrofons bzw. am Gitarrenkabel MKG L (2) an die
Audio-Eingangsbuchse (3) des Taschensenders an.
2. Stellen Sie den ON-MUTE/PRG-OFF-Schalter (4) auf "ON".
3. Schalten Sie den Empfänger ein.
4. Öffnen Sie das Batteriefach des Taschensenders.
5. Sprechen/singen Sie in das Mikrofon oder spielen Sie auf dem Instrument (möglichst laut).
6. Stellen Sie mit dem integrierten Schraubenzieher (6) am Batteriefachdeckel (5) den Empfindlichkeits-
regler (7) so ein, dass der Audioteil des Empfängers optimal ausgesteuert wird (grüne AF OK-LED
leuchtet, Audio-Balken zeigt max. 0 dB an).
7. Schließen Sie das Batteriefach.
1. Aktivieren Sie die "Rehearsal"-Funktion des Empfängers (siehe Kapitel 3.10.1).
2. Schreiten Sie den Bereich ab, in dem Sie den Sender einsetzen werden. Achten Sie dabei auf Stellen,
wo die Feldstärke absinkt und daher der Empfang kurzzeitig gestört wird ("Dropouts").
Solche Dropouts können Sie beheben, indem Sie den Empfänger oder die Antennen anders positio-
nieren. Hat dies keinen Erfolg, vermeiden Sie diese kritischen Stellen.
3. Falls Störgeräusche auftreten, stellen Sie den Squelch-Pegel so ein, dass die Störgeräusche aufhören
(siehe Kapitel 3.10.2).
Stellen Sie den Squelch-Pegel nie höher ein als unbedingt nötig. Je höher der Squelch-Pegel
(-80 dB = Max., -100 dB = Min.!), umso geringer wird die Empfindlichkeit des Empfängers und
damit die Reichweite zwischen Sender und Empfänger.
4. Wenn am Empfänger der HF-Balken erlischt und die rote RF MUTE-LED (5) aufleuchtet, bedeutet dies,
dass kein Signal empfangen wird oder der Squelch aktiv ist.
Schalten Sie den Sender ein, gehen Sie näher zum Empfänger bzw. stellen Sie den Squelch-Pegel so
ein, dass die grüne RF OK-LED (5) aufleuchtet und der HF-Balken wieder einen Pegel anzeigt.
Die Rehearsal-Funktion stellt maximal 6 Dropouts fest und zeichnet den Zeitpunkt des Dropouts, die mini-
male Feldstärke an den beiden Antennen sowie den maximalen Audiopegel auf. Die Ergebnisse können Sie
nach Beendigung der Aufzeichnung abfragen.
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Inbetriebnahme
11

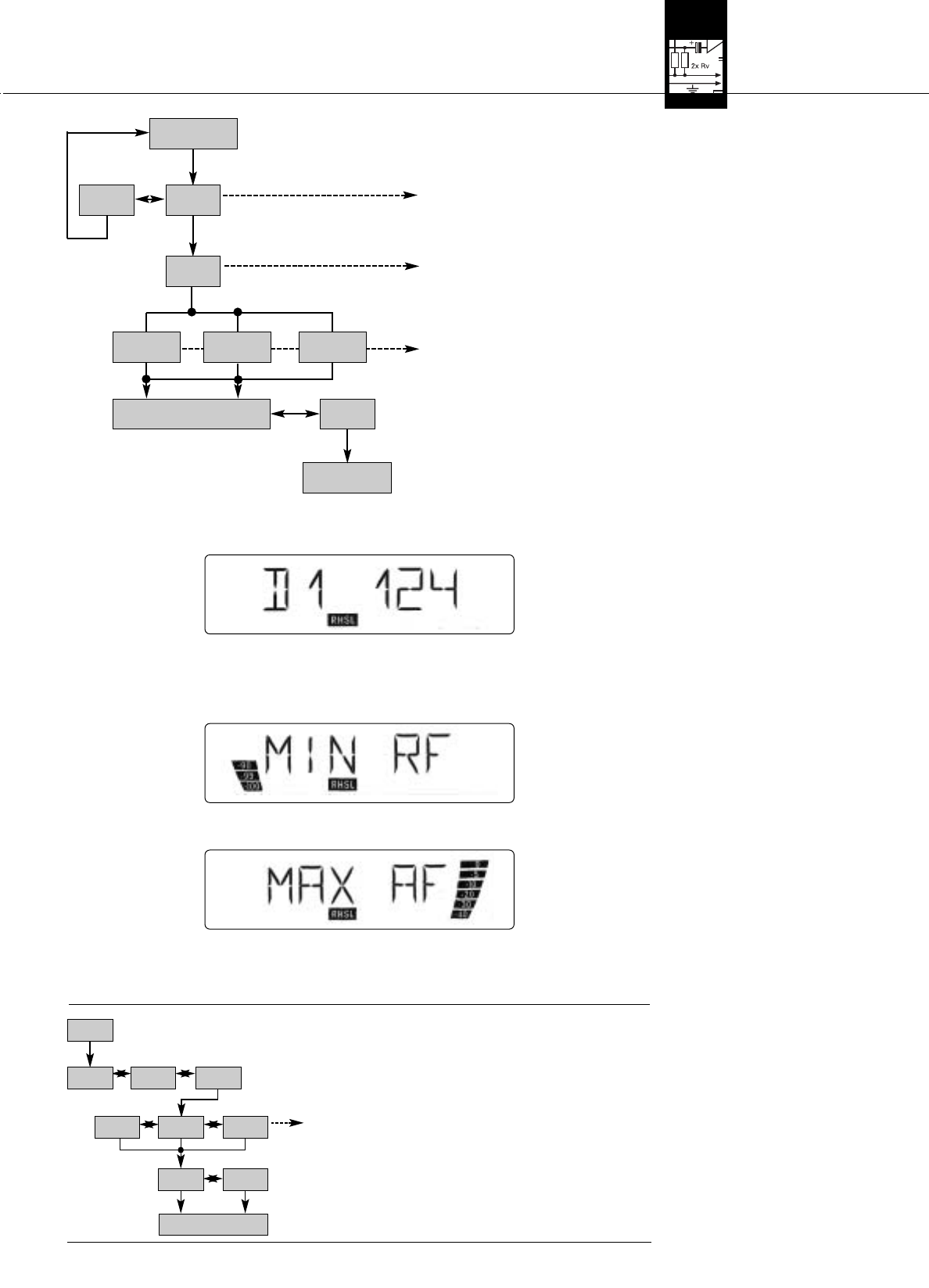

Diagramm 8: Rehearsal-Funktion
3.10.2 Squelch einstellen
Diagramm 9: Squelchpegel
einstellen.
Schreiten Sie den Bereich ab, in dem
Sie den Sender einsetzen werden.
Bis zu 6 Dropouts werden aufgezeich-
net.
Sie können die Aufzeichnung jederzeit
abbrechen, indem Sie §kurz drücken.
D1: Aufzeichnung beendet, Dropout Nr.
1 wird angezeigt.
MIN RF: Aufzeichnung beendet, kein
Dropout gefunden. Das Display zeigt
den minimalen gemessene HF-Pegel
an.
OVFL: Die Aufzeichnung wurde automa-
tisch beendet, weil die Zeit (16 Minuten)
abgelaufen oder die Ergebnisliste voll ist.
• Zum Abfragen der übrigen Ergebnisse drücken Sie kurz Woder X. Dropouts werden wie folgt ange-
zeigt (Beispiel 1):
Beispiel 1: Dropout Nr. 1 nach 124 Sekunden.
• Die ersten Speicherplätze sind für Dropouts reserviert, die letzten 2 für den geringsten gemessenen
HF-Pegel und den höchsten gemessenen Audiopegel (Beispiel 2 und 3).
Beispiel 2: Minimaler HF-Pegel -90 dB.
Beispiel 3: Maximaler Audiopegel 0 dB.
• Auf den letzten (bzw. vor dem ersten) Eintrag der Ergebnisliste folgt die Option "EXIT".
Das Display zeigt die zuletzt gespeicherte Einstellung,
z.B. "-90 dB".
Mit Wund Xkönnen Sie folgende Squelch-
Einstellungen wählen: -80, -85, -90, -92, -94, -96, -98,
-100 dB.
Stellen Sie den Squelch-Pegel nie höher ein als
unbedingt nötig. Je höher der Squelch-Pegel
(-80 dB = Max., -100 dB = Min.!), umso geringer wird
die Empfindlichkeit des Empfängers und damit die
Reichweite zwischen Sender und Empfänger.
REHEAR
RHSL
REHEAR
RHSL
Ergebnisliste
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA< SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Inbetriebnahme
12
3.11 Mehrkanalanlagen
Hinweis:
3.11.1 Frequenzen für
Mehrkanalanlagen einstellen
(Auto Channel Setup)
>RETRY<: nochmals versuchen
SAVE >Y<: speichern
SAVE >N<: nicht speichern
Diagramm 10: Automatische
Suche nach störungsfreien
Frequenzen für Mehrkanalanlagen
4.1 Empfänger SR 450
4.1.1 Umschalten zwischen
Betriebsarten
4.1.2 Menüs wählen
1. Achten Sie darauf, jeden Sendekanal (Sender + Empfänger) auf eine eigene Frequenz einzustellen.
2. Um möglichst rasch und einfach intermodulationsfreie Frequenzen zu finden, empfehlen wir, die
Frequenzen im Auto Channel-Menü innerhalb desselben Presets und derselben Frequenzgruppe aus-
zuwählen.
Ist der Empfang auf einer der Frequenzen gestört, suchen Sie mittels Auto Channel Setup (siehe
Kapitel 3.11.1) den nächsten freien Subkanal der gewählten Frequenzgruppe. Sollten Sie keinen frei-
en Subkanal finden, wählen Sie mittels Auto Group Setup eine andere Frequenzgruppe im selben
Preset und stellen Sie für jeden Kanal die Frequenz neu ein.
3. Betreiben Sie nie mehr als einen Sendekanal gleichzeitig am selben Ort auf derselben Frequenz. Dies
würde aus physikalischen Gründen zu starken Störgeräuschen führen.
1. Stellen Sie am Empfänger für Kanal 1 die Frequenz mittels Auto Group Setup ein (siehe Kapitel 3.8.1).
2. Schalten Sie alle am Veranstaltungsort vorhandenen Funkmikrofone außer jenem für Kanal 1,
Monitorsender usw. (auch von anderen Herstellern!) EIN. Dies ist notwendig, damit der Empfänger
Frequenzen finden kann, die auch während der Veranstaltung frei von gegenseitigen Störungen sind.
3. Stellen Sie mit der Funktion Auto
Channel Setup die Frequenz (CHAN-
NEL) ein:
4. Wählen Sie mit Wun d Xden Namen
des gewünschten Presets.
5. Wählen Sie mit Wun d Xdie ge-
wünschte Frequenzgruppe.
6. Der Empfänger sucht automatisch
die nächste freie Frequenz.
Sobald eine störungsfreie Frequenz
gefunden ist, wird diese als Subkanal
des gewählten Presets angezeigt.
Freie Frequenzen sind jene, bei
denen der Empfänger entweder kein
HF-Signal oder ein HF-Signal mit
einem Pegel unter dem momentan
eingestellten Schwellwert feststellt.
7. Siehe Kapitel 3.9.1: Programmieren
Sie den Sender, den Sie Kanal 1 zu-
geordnet haben, und lassen Sie den
Sender eingeschaltet.
8. Wiederholen Sie Schritt 1 bis 7 für
jeden der übrigen Kanäle Ihrer An-
lage. Wählen Sie für jeden Kanal
dasselbe Preset (= Land) wie für
Kanal 1!
Um zwischen dem LOCK-Modus und dem SETUP-Modus hin und her zu schalten, halten Sie die §-Taste
ca. 1,5 Sekunden lang gedrückt.
Im LOCK-Modus erscheint am Display das Symbol "LOCK". Im SETUP-Modus wird das Symbol "LOCK"
nicht angezeigt.
Um zwischen den einzelnen Anzeige- und Einstellmenüs hin und her zu schalten, drücken Sie die Taste
Woder X.Zum MHz-Menü gelangen Sie, indem Sie Wund X3 Sekunden lang gleichzeitig
gedrückt halten.

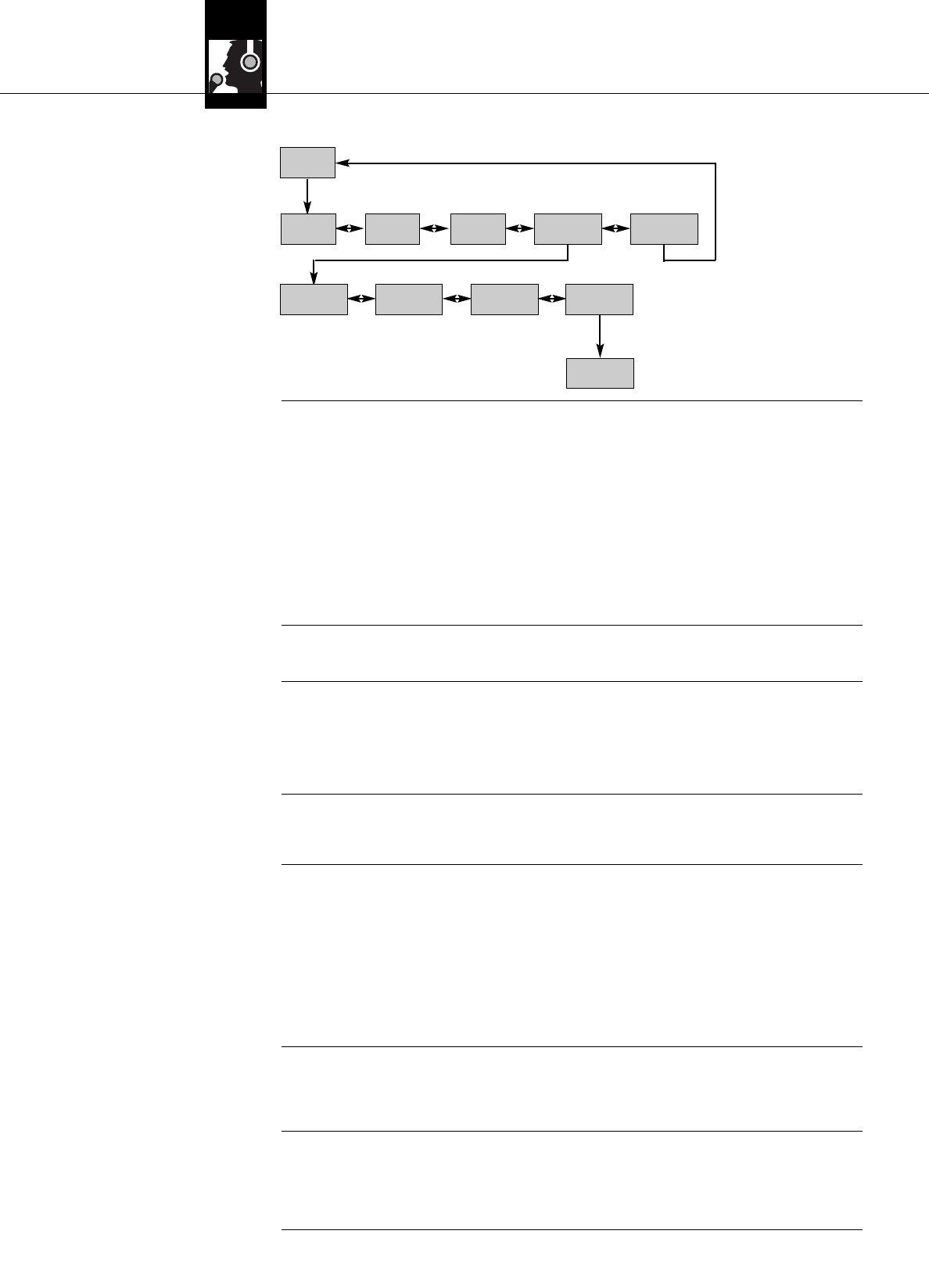

Diagramm 11: Menüs wählen
AUTO
GROUP AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
LOCK
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
LOCK-Modus:
SETUP-Modus:
Preset
"AT 3.0 02"
Frequenz
"750.000 MHz"
(Name)
(NAME)
PresetMHz
LOCK
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Inbetriebnahme
4 Betriebshinweise
13
4.1.3 Sonderfunktionen
• NAME
Diagramm 12: Neuen
Empfängernamen eingeben
• STATUS
Diagramm 13: Warnanzeigen
Im Untermenü "NAME" können Sie dem
Empfänger einen Namen geben, wenn
vorher noch kein Name gespeichert war.
Wählen Sie mit Wund Xdas erste
Zeichen.
Wählen Sie mit Wund Xdas zweite
Zeichen usw. ...
... bis zum sechsten Zeichen.
SAVE >Y<: speichern
SAVE >N<: nicht speichern
>DELETE<: löschen
Im Untermenü "STATUS" können Sie eine optische Warnfunktion aktivieren, die wahlweise bestimmte kri-
tische Betriebszustände anzeigt. Wenn einer dieser Betriebszustände eintritt, wechselt Hintergrund-
beleuchung des Displays am Empfänger von grün auf rot und erscheint am Display eine Statusanzeige,
die Sie über den jeweiligen Betriebszustand informiert. Die Statusanzeigen sind wie folgt nach Priorität
gereiht:
1. "LOW.BAT": geringe Kapazität der Senderbatterie
2. "AFCLIP": Audio-Übersteuerung
3. "RF LOW": Stummschaltung des Empfängers wegen geringer Feldstärke des Empfangssignals
- "BAT": Die Batterie/der Akku im
Sender wird in ca. 60 Minuten
erschöpft sein. In diesem Fall erscheint
am Display die Meldung "LOW.BAT".
- "AF": Das vom Sender kommende
Audiosignal ist übersteuert. Am
Display erscheint die Meldung "AF
CLIP".
- "RF": Die Feldstärke des Empfangs-
signals ist so gering, dass der
Empfänger automatisch stumm ge-
schaltet wird, um störendes Rauschen
zu vermeiden. Am Display erscheint
die Meldung "RF LOW".
SAVE >Y<: speichern
SAVE >N<: nicht speichern
Die gewählten Warnfunktionen sind im LOCK-Modus und im SETUP-Modus aktiv. Im SETUP-Modus
werden die Warnfunktionen jedoch automatisch deaktiviert, während Sie eine Einstellung vornehmen.
Sie können die jeweilige Statusanzeige löschen, indem Sie kurz die §-Taste drücken. Danach erscheint
entweder die nächste Statusanzeige oder, wenn keine weiteren kritischen Betriebszustände erkannt wur-
den, wieder die normale Anzeige, die Hintergrundbeleuchtung wechselt auf grün.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Betriebshinweise
14
• INFO
Diagramm 14: Informationen über
den Empfänger abrufen.
4.2 Handsender HT 450
4.2.1 Mikrofon stummschalten
Siehe Fig. 3 auf Seite iv.
4.2.2 Mikrofontechnik
• Besprechungsabstand
und Naheffekt
Siehe Fig. 13 auf Seite vi.
• Schalleinfallswinkel
Siehe Fig. 13 auf Seite vi.
• Rückkopplung
Siehe Fig. 14 auf Seite vi.
• Begleitchor
Siehe Fig. 15 auf Seite vi.
Im Untermenü INFO können Sie verschiedene Informationen über Ihren Empfänger abrufen.
"V 1.1": Firmware-Version
"B 4--.50": Frequenzband
"PV 1.0": Preset-Version
1. Stellen Sie den ON-MUTE/PRG-OFF-Schalter (19) auf "MUTE/PRG" (Mittelstellung).
• Wenn Sie von "OFF" auf "MUTE/PRG" geschaltet haben:
Der Audio- und HF-Teil des Senders sind abgeschaltet, die Kontroll-LED (20) bleibt dunkel. Der
Infrarotempfänger des Senders ist eingeschaltet. Der Sender befindet sich im Programmiermodus
zum Einstellen der Frequenz und der Eingangsempfindlichkeit.
Das Display zeigt an:
Frequenz in MHz - Frequenz als Preset - "Prg IR" , danach wechselt die Anzeige zwischen dem
momentan eingestellten Preset und "Prg IR".
• Wenn Sie von "ON" auf "MUTE/PRG" geschaltet haben:
Das Mikrofon ist stummgeschaltet, die Kontroll-LED (20) wechselt von grün auf rot. Der
Infrarotempfänger des Senders ist abgeschaltet. Da die Trägerfrequenz weiter gesendet wird, ent-
stehen im Empfänger keine Störgeräusche.
Das Display zeigt abwechselnd an: Frequenz als Preset - verbleibende Batteriekapazität in Stunden.
2. Um das Mikrofon einzuschalten, stellen Sie den ON-MUTE/PRG-OFF-Schalter (19) auf "ON".
Die Kontroll-LED (20) wechselt auf grün. Das Display zeigt die verbleibende Batteriekapazität in
Stunden an.
Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den Klang Ihrer Stimme, wie er durch die
Beschallungsanlage wiedergegeben wird, zu gestalten.
Beachten Sie bitte die folgenden Hinweise, um Ihren Handsender HT 450 optimal einsetzen zu können.
Grundsätzlich wird Ihre stimme umso voller und weicher wiedergegeben, je kürzer der Abstand zwischen
den Lippen und dem Mikrofon ist, während bei größerer Mikrofondistanz ein halligeres, entfernteres
Klangbild zustande kommt, da die Akustik des Raumes stärker zur Geltung kommt.
Sie können daher Ihre Stimme aggressiv, neutral oder einschmeichelnd klingen lassen, indem Sie den
Mikrofonabstand verändern.
Der Naheffekt tritt im unmittelbaren Nahbereich der Schallquelle (weniger als 5 cm) auf und bewirkt eine
starke Betonung der Tiefen. Er verleiht Ihrer Stimme einen voluminöseren, intimen, bassbetonten Klang.
Singen Sie seitlich auf das Mikrofon oder über den Mikrofonkopf hinweg. So erhalten Sie einen ausge-
wogenen, naturgetreuen Klang.
Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Atemgeräusche mitübertragen,
sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnatürlich hervorgehoben.
Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Lautsprechern abgegebenen
Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechern zugeleitet wird. Ab einer
bestimmten Lautstärke (der Rückkopplungsgrenze) läuft dieses Signal gewissermaßen im Kreis, die
Anlage heult und pfeift und kann nur durch Zurückdrehen des Lautstärkereglers wieder unter Kontrolle
gebracht werden.
Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am
vorderen Bühnenrand) aufstellen.
Wenn Sie Monitorlautsprecher verwenden, lassen Sie Ihr Mikrofon nie direkt auf die Monitore zeigen.
Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), besonders im
unteren Frequenzbereich, ausgelöst werden, also indirekt durch den Naheffekt. In diesem Fall brauchen
Sie oft nur den Mikrofonabstand zu vergrößern, um die Rückkopplung zum Abreissen zu bringen.
1. Lassen Sie nie mehr als zwei Personen in ein gemeinsames Mikrofon singen.
2. Achten Sie darauf, dass der Schalleinfallswinkel nie größer als 35° ist.
Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden VokalistInnen aus
einem größeren Winkel als 35° auf das Mikrofon singen, müssten Sie den Pegelregler des
Mikrofonkanals so weit aufziehen, dass die Rückkopplungsgefahr zu groß würde.
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Betriebshinweise
15

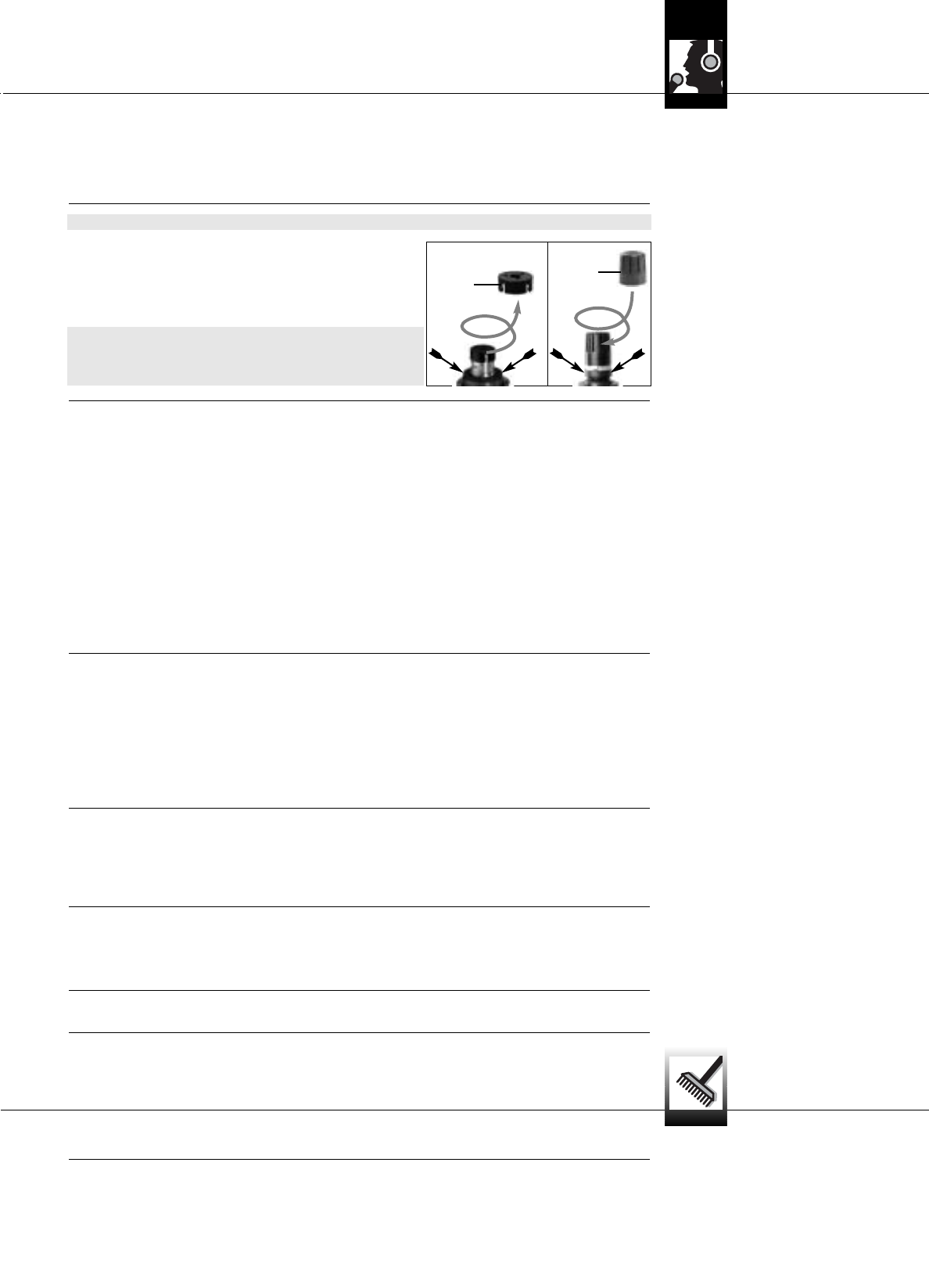

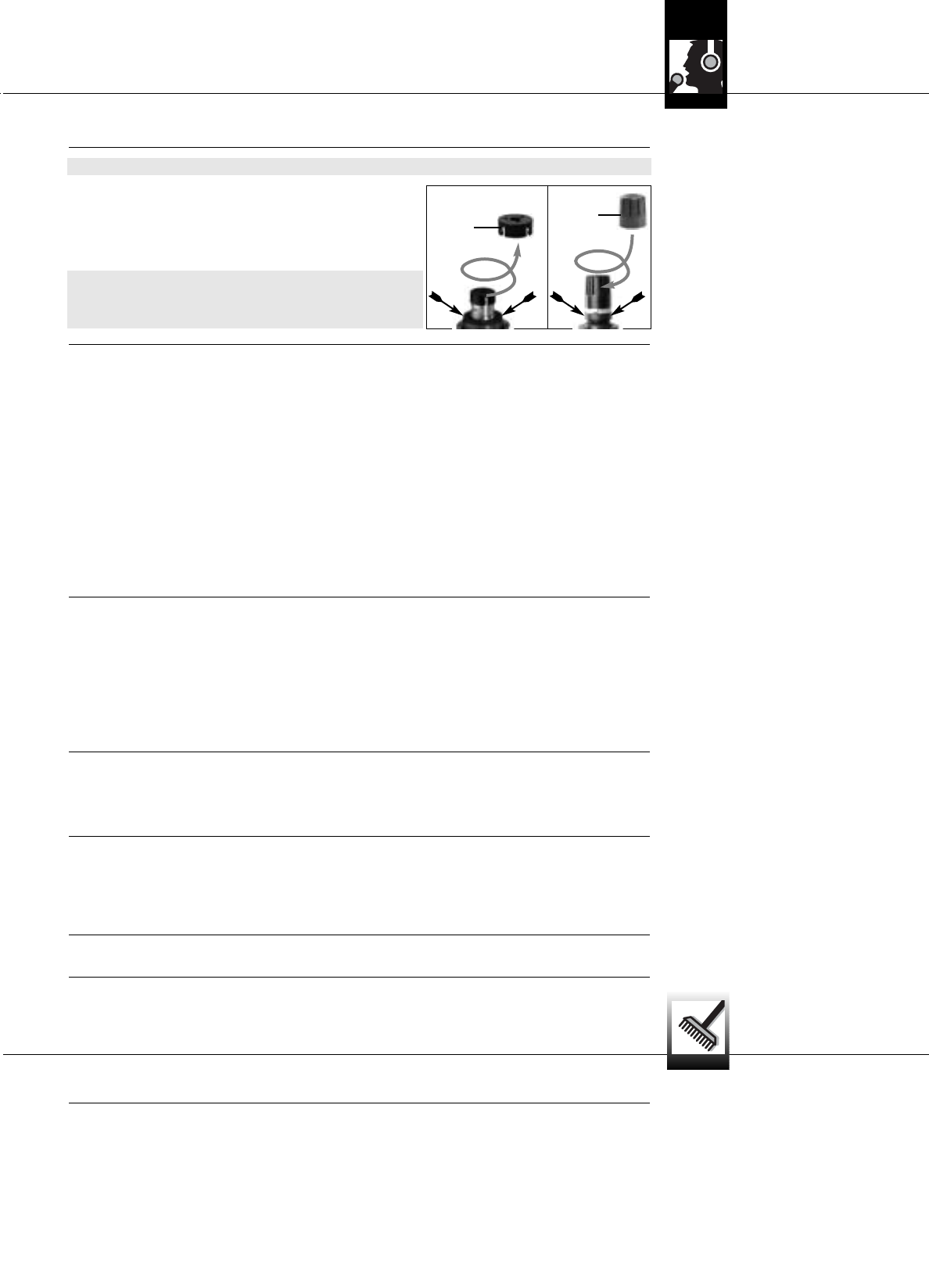

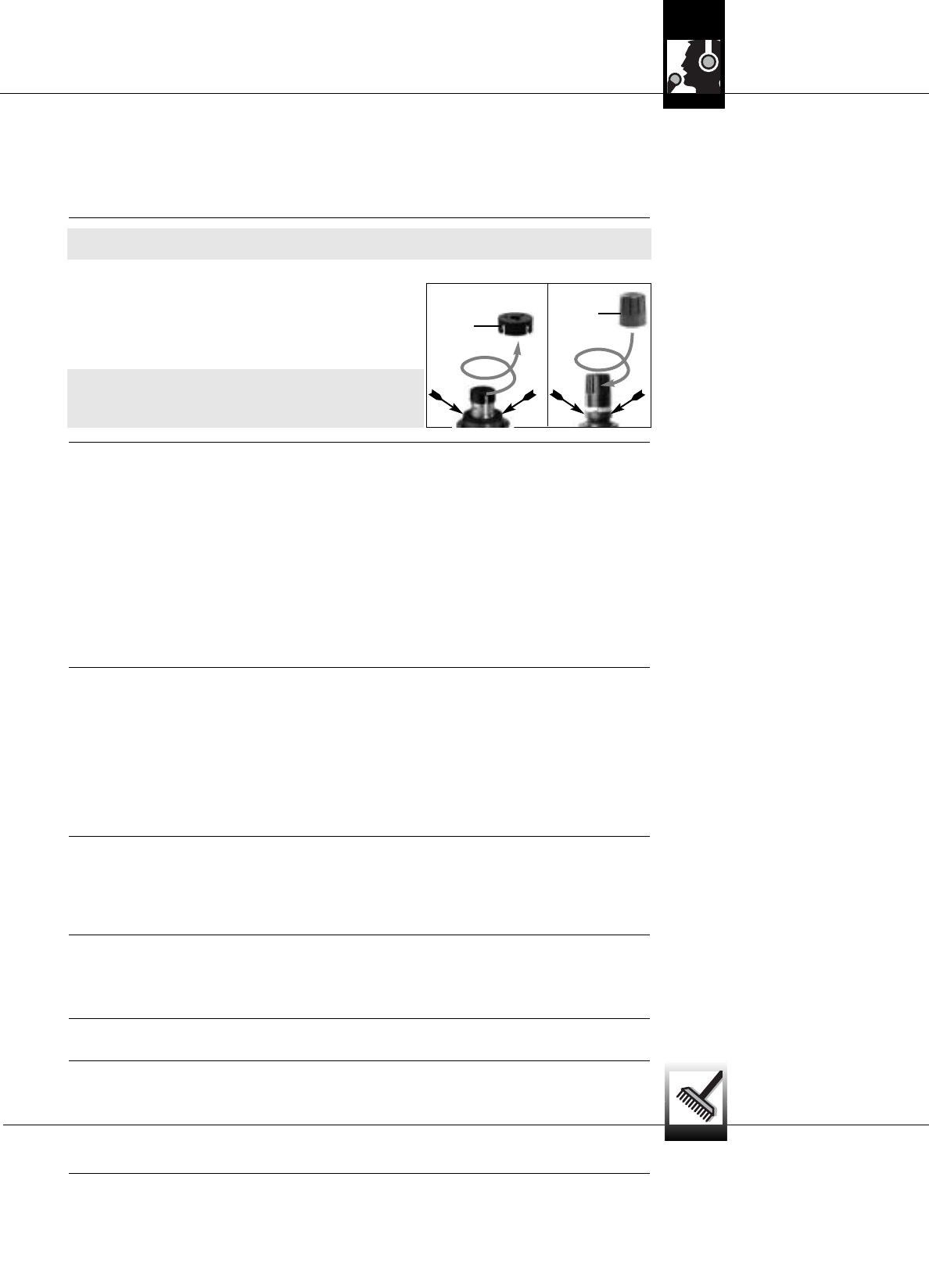

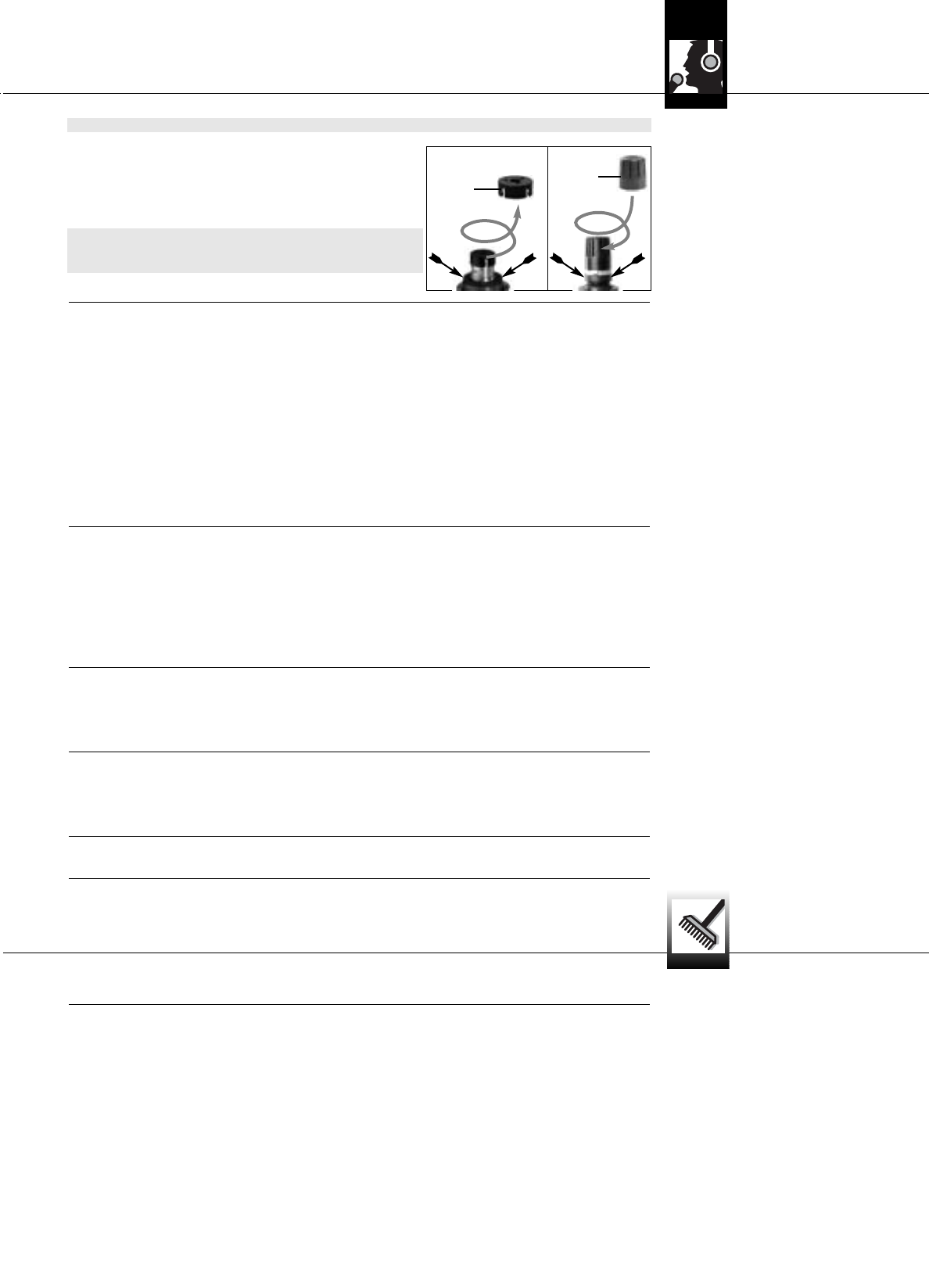

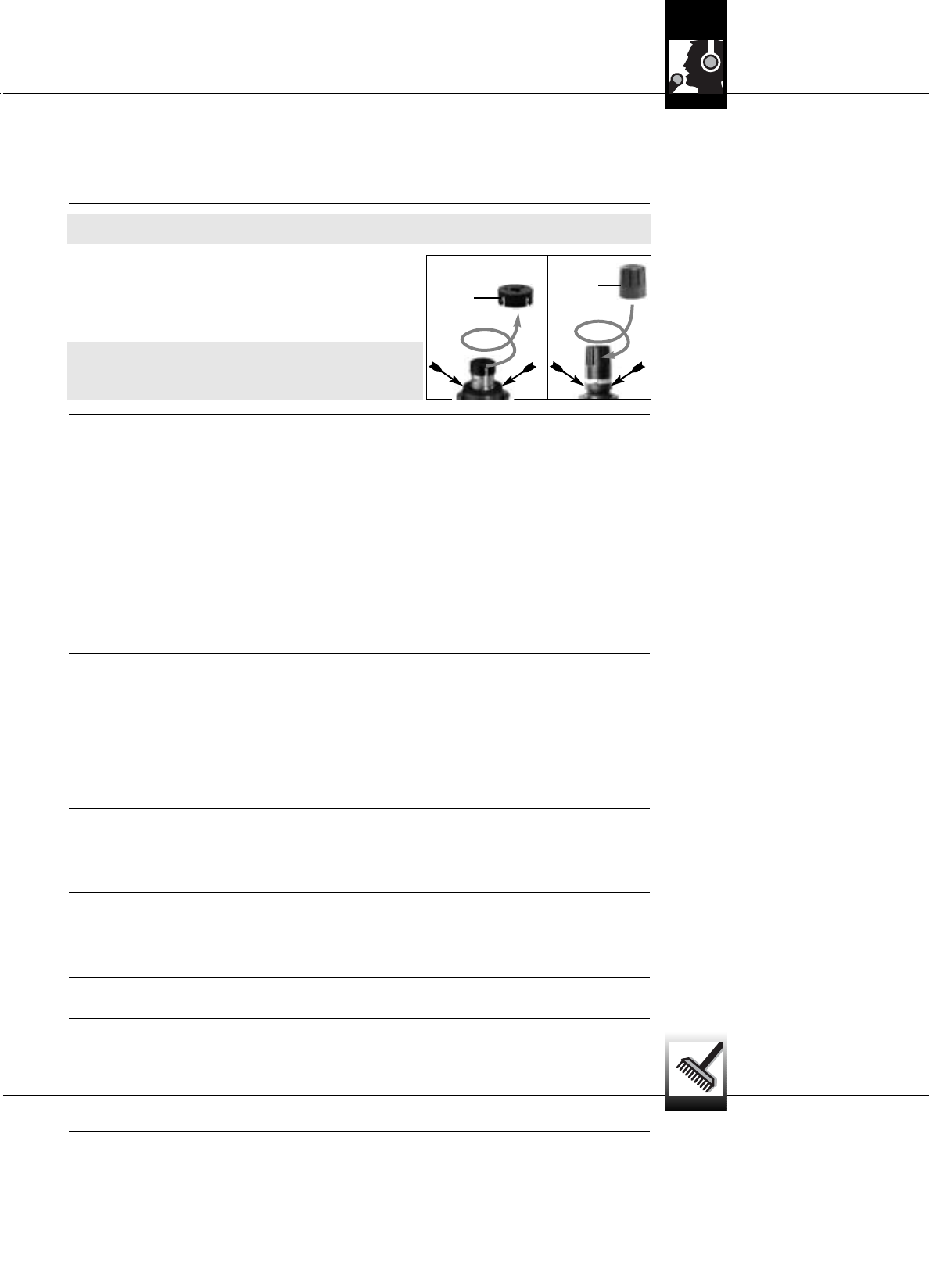

4.2.3 PB 1000 und PPC 1000
(HT 450/C)
• PB 1000 und PPC 1000
abnehmen/montieren
a) PB 1000 abnehmen
b) PPC 1000 montieren
4.3 Taschensender PT 450
4.3.1 Mikrofon stummschalten
Siehe Fig. 4 auf Seite iii.
• Optionaler externer
Mute-Schalter
Siehe Fig. 16 auf Seite vi.
4.3.2 ON-MUTE-OFF-Schalter
sperren
Siehe Fig. 17 auf Seite vi.
4.3.3 Mikrofontechnik
• Lavaliermikrofone
C 417 L, CK 55 L
• Headset-Mikrofone
C 520 L, C 555 L
Der Presence Boost Adapter PB 1000 (im Handsender HT 450/C montiert) optimiert die Sprach-
verständlichkeit durch eine Anhebung der Empfindlichkeit um etwa 5 dB zwischen 5 kHz und 9 kHz.
Der Polar Pattern Converter PPC 1000 (optionales Zubehör für HT 450/C) wandelt die nierenförmige
Richtcharakteristik des Mikrofons in eine hypernierenförmige um. Das Mikrofon wird dadurch für seitlich
einfallenden Schall unempfindlicher, was speziell auf der Bühne dann von Vorteil ist, wenn Sie
Monitorlautsprecher verwenden.
Hinweis: Um den PPC 1000 montieren zu können, müssen Sie zuerst den Presence Boost Adapter
PB 1000 abnehmen.
1. Schrauben Sie die Gitterkappe ab.
2. Ziehen Sie den PB 1000/PPC 1000 mit einer leichten Dreh-
bewegung von der Mikrofonkapsel ab (a).
3. Setzen Sie den PPC 1000/PB 1000 mit einer leichten
Drehbewegung bis zum Anschlag auf die Mikrofonkapsel auf
(b).
Wichtig: Sichern Sie beim Aufstecken und Abnehmen des
PPC1000/PB 1000 die Mikrofonkapsel in der elastischen
Gummilagerung (Pfeile) mit der Hand, um die Kapsel
nicht versehentlich aus der Lagerung zu reißen.
1. Stellen Sie den ON-MUTE/PRG-OFF-Schalter (19) auf "MUTE/PRG" (Mittelstellung).
• wenn Sie von "OFF" auf "MUTE/PRG" geschaltet haben:
Der Audio- und HF-Teil des Senders sind abgeschaltet, die Kontroll-LED (20) bleibt dunkel. Der
Infrarotempfänger des Senders ist eingeschaltet. Der Sender befindet sich im Programmiermodus
zum einstellen der Frequenz.
Das Display zeigt an:
Frequenz in MHz - Frequenz als Preset - "Prg IR" , danach wechselt die Anzeige zwischen dem
momentan eingestellten Preset und "Prg IR".
• wenn Sie von "ON" auf "MUTE/PRG" geschaltet haben:
Das Mikrofon ist stummgeschaltet, die Kontroll-LED (20) wechselt von grün auf rot. Der
Infrarotempfänger des Senders ist abgeschaltet. Da die Trägerfrequenz weiter gesendet wird, ent-
stehen im Empfänger keine Störgeräusche.
2. Um das Mikrofon einzuschalten, stellen Sie den ON-MUTE/PRG-OFF-Schalter (19) auf "ON".
Die Kontroll-LED (20) wechselt von rot auf grün. Das Display zeigt die verbleibende Batteriekapazität
in Stunden an.
Der optionale externe Mute-Schalter ermöglicht es, den Sender auch dann stummzuschalten, wenn die
Bedienelemente nicht oder nur schwer zugänglich sind.
1. Stecken Sie das Kabel (1) des externen Mute-Schalters an die REMOTE MUTE-Buchse (2) des
Senders an.
2. Stecken Sie den externen Mute-Schalter in eine Jacken- oder Hemdtasche oder klemmen Sie den
Schalter mittels des Gürtelclips am Gürtel an.
3. Um das Mikrofon stummzuschalten, drücken Sie den Knopf des externen Mute-Schalters. Der Knopf
rastet ein. Die Kontroll-LED wechselt auf rot.
4. Um das Mikrofon wieder einzuschalten, drücken Sie nochmals den Knopf des externen Mute-
Schalters . Die Kontroll-LED wechselt auf grün.
1. Stecken Sie den mitgelieferten Blindstecker (3) an die REMOTE MUTE-Buchse (2) am Taschensender
an.
Der ON-MUTE/PRG-OFF-Schalter des Taschensenders ist elektronisch gesperrt. Sie können das
Mikrofon nicht mehr unabsichtlich stummschalten.
2. Um den ON-MUTE/PRG-OFF-Schalter wieder zu aktivieren, ziehen Sie den Blindstecker (3) von der
REMOTE MUTE-Buchse (2) ab.
1. Befestigen Sie das Mikrofon am Ansteckclip H 40/1 oder an der Anstecknadel H 41/1 wie in der
Bedienungsanleitung des Mikofons beschrieben.
2. Klemmen Sie das Mikrofon so nahe beim Mund wie möglich an der Kleidung an.
Die Rückkopplungsgefahr ist umso geringer, je näher das Mikrofon beim Mund sitzt!
3. Achten Sie darauf, das Mikrofon auf den Mund auszurichten.
Anwendungshinweise für diese beiden Headset-Mikrofone von AKG finden Sie in der Bedienungsanlei-
tung des jeweiligen Mikrofons.
Zum Reinigen der Oberflächen des Empfängers und der Sender verwenden Sie am besten ein mit Wasser
befeuchtetes weiches Tuch.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Betriebshinweise
5 Reinigung
16
Kein Ton.
Rauschen, Krachen, unerwünschte
Signale.
Verzerrungen.
Kurzzeitiger Tonausfall ("Dropouts") an
manchen Stellen des Aktionsbereichs.
Fehlermeldungen
ERR.>SYS<
ERR.>PRE<
TXBand
ERR.>USR<
ERR.>RF<
Err.>IR<
1. Netzadapter ist nicht an Empfänger bzw.
Netzsteckdose angeschlossen.
2. Empfänger ist ausgeschaltet.
3. Empfänger ist nicht an Mischpult oder
Verstärker angeschlossen.
4. Mikrofon bzw. Instrument ist nicht am
Taschensender angeschlossen.
5. Sender auf andere Frequenz eingestellt als
Empfänger.
6. Sender ausgeschaltet oder MUTE-Schalter
steht auf "MUTE".
7. Batterien falsch im Sender eingelegt.
8. Senderbatterien oder -akku leer.
9. Sender ist zu weit vom Empfänger entfernt
oder SQUELCH-Pegel zu hoch eingestellt.
10.Hindernisse zwischen Sender und Empfänger.
11.Keine Sichtverbindung zwischen Sender
und Empfänger.
12.Empfänger zu nahe bei metallischen
Gegenständen.
13.Preset-Version von Sender und Empfänger
stimmt nicht überein.
1. Antennenposition.
2. Störungen durch andere Drahtlosanlagen,
Fernsehen, Radio, Funkgeräte oder schad-
hafte Elektrogeräte oder -installation.
1. GAIN am Sender zu hoch oder zu niedrig
eingestellt.
2. Störungen durch andere Drahtlosanlagen,
Fernsehen, Radio, Funkgeräte oder schad-
hafte Elektrogeräte oder -installation.
• Antennenposition.
Fehler
• Es können keine Frequenzeinstellungen
verändert werden.
• Fehler im gewählten Preset.
1. Frequenzband des Senders ist nicht iden-
tisch mit Frequenzband des Empfängers.
2. Sendeleistung zu hoch/gering.
• Letze Einstellung kann nicht geladen
werden.
• PLL-Fehler. (Empfänger kann sich nicht auf
eingestellte Frequenz synchronisieren.)
• Infrarot-Übertragung fehlgeschlagen.
1. Netzadapter an Empfänger und Netz
anstecken.
2. Empfänger einschalten.
3. Empfängerausgang mit Mischpult- oder
Verstärkereingang verbinden.
4. Mikrofon bzw. Instrument mit Audio-
eingang des Taschensenders verbinden.
5. Sender auf gleiche Frequenz wie
Empfänger einstellen.
6. Sender einschalten oder MUTE-Schalter
auf "ON" stellen.
7. Batterien entsprechend Polaritäts-
kennzeichnung (+/-) im Batteriefach neu
einlegen.
8. Neue Batterien in den Sender einlegen
bzw. Akku laden.
9. Näher zum Empfänger gehen oder
SQUELCH-Pegel verringern.
10.Hindernisse entfernen.
11.Stellen, von denen aus der Empfänger
nicht sichtbar ist, vermeiden.
12.Störende Gegenstände entfernen oder
Empfänger weiter weg aufstellen.
13.Preset-Version von Sender und Empfänger
überprüfen.
1. Empfänger/Antennen an einer anderen
Stelle aufstellen.
2. Störende bzw. schadhafte Geräte aus-
schalten oder Sender und Empfänger auf
andere Frequenz einstellen;
Elektroinstallation überprüfen lassen.
1. GAIN soweit verringern oder erhöhen, dass
Verzerrungen verschwinden.
2. Störende bzw. schadhafte Geräte aus-
schalten oder Sender und Empfänger auf
andere Frequenz einstellen;
Elektroinstallation überprüfen lassen.
• Empfänger/Antennen an einer anderen
Stelle aufstellen. Falls Dropouts bestehen
bleiben, kritische Stellen markieren und
vermeiden.
Behebung
1. Empfänger ausschalten und nach ca. 10
Sekunden wieder einschalten.
2. Ist der Fehler dadurch nicht behoben, wen-
den Sie sich an Ihre AKG-Servicestelle.
1. Bisher eingestelltes Preset weiterverwen-
den.
2. Fehlerfreies Preset wählen.
3. Tritt der Fehler häufig auf, wenden Sie sich
an Ihre AKG-Servicestelle.
1. Sender mit Frequenzband des Empfängers
verwenden.
2. Sender mit geringerer/höherer
Sendeleistung verwenden.
1. Frequenz und Squelch-Pegel neu
einstellen.
2. Tritt der Fehler häufig auf, wenden Sie sich
an Ihre AKG-Servicestelle.
1. Andere Frequenz einstellen.
2. Tritt der Fehler wieder auf, wenden Sie sich
an Ihre AKG-Servicestelle.
• Infrarot-Sensor des Senders aus ca. 5 cm
Entfernung direkt zu Infrarot-Sendediode
des Empfänger halten.
Fehler Mögliche Ursache Behebung
Nur EmpfängerSender und Empfänger
AKG WMS 450 V 1.10
6 Fehlerbehebung
17
SR 450
Trägerfrequenzbereich 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 und 863-865 MHz
Modulationsart FM
Audioübertragungsbereich 35 – 20.000 Hz
Klirrfaktor typ. <0,3 %
Signal/Rauschabstand 120 dB (A)
Audio-Ausgänge XLR symmetrisch und 6,3 mm Klinke asymmetrisch,
XLR-Pegel schaltbar zwischen -30 und 0 dBm
Abmessungen 200 x 190 x 44 mm
Gewicht 972 g
HT 450
Trägerfrequenzbereich 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 und 863-865 MHz
Modulationsart FM
Audioübertragungsbereich 35 – 20.000 Hz
Klirrfaktor typ. <0,7 % bei Nennhub/1 kHz
Signal/Rauschabstand 120 dB (A)
Sendeleistung max. 50 mW (ERP)
Betriebsdauer typ. 6 Std. mit 1,5 V-Batterie Größe AA oder
typ. 8 Std. mit 1,2 V-NiMH-Akku, 2100 mAh, Größe AA
Abmessungen 229 x ø max. 52,5 mm
Nettogewicht 220 g
PT 450
Trägerfrequenzbereich 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 und 863-865 MHz
Modulationsart FM
Audioübertragungsbereich 35 – 20.000 Hz
Klirrfaktor typ. <0,7 % bei Nennhub/1 kHz
Signal/Rauschabstand 120 dB (A)
Sendeleistung max. 50 mW (ERP)
Betriebsdauer typ. 6 Std. mit 1,5 V-Batterie Größe AA oder typ. 8 Std. mit 1,2 V-NiMH-Akku, 2100 mAh,
Größe AA
Abmessungen 60 x 73,5 x 30 mm
Nettogewicht 90 g
Dieses Produkt entspricht den in der Konformitätserklärung angeführten Normen. Sie können die Konformitätserklärung auf
http://www.akg.com oder per E-Mail an sales@akg.com anfordern.
>- h<
>ChArGE<
(nur im Akkubetrieb)
1. Sender kann eingelegte/n Batterie/Akku
nicht als solche/n erkennen.
2. Sender wurde während des Ladevorgangs
im Ladegerät eingeschaltet.
• Neu eingelegter Akku ist nicht voll geladen.
1. Akku/Batterie aus Sender entfernen und
nach etwa 5 Sekunden wieder einlegen.
2. Sender aus Ladegerät herausnehmen, aus-
schalten und Ladevorgang erneut starten.
(Siehe auch Bedienungsanleitung der
Ladestation CU 400).
1. Sender in Ladestation CU 400 aufladen.
2. Akku aus Sender entfernen und neue
Batterie oder voll geladenen Akku einlegen.
Fehlermeldungen Mögliche Ursache Behebung
Nur Sender
AKG WMS 450 V 1.10
6 Fehlerbehebung
7 Technische Daten
18
Important Note!
AKG continually improves the
internal firmware of the WMS 450
system in order to meet changing
customer needs in the best possi-
ble way.
Should your system use a higher
firmware version than the one
described in this User Manual,
some functions may differ from
the related instructions. To
check the firmware version imple-
mented in your receiver select the
INFO screen (refer to section
4.1.3). The firmware version
described in this User Manual is
stated on the cover and on the
bottom of each page, next to the
product name.
Before you read on, we recom-
mend comparing the receiver firm-
ware version against the version
stated in the Manual. If the two
versions are not identical, please
visit www.akg.com to find out
about the latest changes.
Figs. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Safety and Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.1 Safety .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.2 Environment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2 Description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.2 Unpacking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.3 Optional Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.5 SR 450 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.6 HT 450 Handheld Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
2.7 PT 450 Bodypack Transmitter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3 Setting Up.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.1 Inserting the Transmitter Battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.2 Positioning the Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.3 Rack Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.3.1 Single Receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.3.2 Two Receivers Side by Side. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.4 Connecting the Receiver to a Mixer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.5 Connecting the Receiver to Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.6 Powering Up the Receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.7 LOCK Mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.8 Setting Up the Receiver (SETUP Mode) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.8.1 Setting the Frequency Group (Auto Group Setup). . . . . . . . . . . . . . . . . . . . . . . . 24
3.8.2 Selecting Frequencies from the Preset Screen . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.8.3 Setting Frequencies from the MHz Screen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.8.4 Editing the Receiver Name. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.9 Setting Up the Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.9.1 Frequency. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.9.2 Handheld Transmitter Input Gain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.9.3
Bodypack Transmitter: Connecting a Microphone/Instrument and Setting Input Gain
. . . 26
3.10 Before the Soundcheck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.10.1 Finding Dead Spots . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.10.2 Setting the Squelch Threshold. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3.11 Multichannel Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3.11.1 Setting Frequencies for Multichannel Systems (Auto Channel Setup) . . . . . . . 27
4 Operating Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1 SR 450 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1.1 Selecting Modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1.2 Selecting Screens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1.3 Extra Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4.2 HT 450 Handheld Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.2.1 Muting the Microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.2.2 Microphone Technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.2.3 PB 1000 and PPC 1000 (HT 450/C). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.3 PT 450 Bodypack Transmitter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4.3.1 Muting the Microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4.3.2 Locking the ON-MUTE/PRG-OFF Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4.3.3 Microphone Technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
5 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
6 Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
7 Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
FCC Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Parts 74
and 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to
try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Shielded cables and I/O cords must be used for this equipment to comply with the relevant FCC regulations.
Changes or modifications not expressly approved in writing by AKG Acoustics may void the user’s authority to oper-
ate this equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this device must accept any interference received, including inter-
ference that may cause undesired operation.
AKG WMS 450 V 1.10
Table of Contents
19
1.1 Safety
1.2 Environment
2.1 Introduction
2.2 Unpacking
Check that the packaging contains
all of the components listed
above. Should anything be miss-
ing, please contact your AKG
dealer.
1. Do not spill any liquids on the equipment and do not drop any objects through the ventilation slots in
the equipment.
2. The equipment may be used in dry rooms only.
3. The equipment may be opened, serviced, and repaired by authorized personnel only. The equipment
contains no user-serviceable parts.
4. Before connecting the equipment to power, check that the AC mains voltage stated on the supplied
power supply is identical to the AC mains voltage available where you will use the equipment.
5. Operate the equipment with the included power supply with an output voltage of 12 VDC only. Using
adapters with an AC output and/or a different output voltage may cause serious damage to the unit.
6. If any solid object or liquid penetrates into the equipment, shut down the sound system immediately.
Disconnect the power supply from the power outlet immediately and have the equipment checked by
AKG service personnel.
7. If you will not use the equipment for a long period of time, disconnect the power supply from the
power outlet. Please note that the equipment will not be fully isolated from power when you set the
power switch to OFF.
8. Do not place the equipment near heat sources such as radiators, heating ducts, or amplifiers, etc. and
do not expose it to direct sunlight, excessive dust, moisture, rain, mechanical vibrations, or shock.
9. To avoid hum or interference, route all audio lines, particularly those connected to the microphone
inputs, away from power lines of any type. If you use cable ducts, be sure to use separate ducts for
the audio lines.
10.Clean the equipment with a moistened (not wet) cloth only. Be sure to disconnect the power supply
from the power outlet before cleaning the equipment! Never use caustic or scouring cleaners or clean-
ing agents containing alcohol or solvents since these may damage the enamel and plastic parts.
11.Use the equipment for the applications described in this manual only. AKG cannot accept any liabili-
ty for damages resulting from improper handling or misuse.
1. The power supply will draw a small amount of current even when the equipment is switched off. To
save energy, disconnect the power supply from the power outlet if you will leave the equipment
unused for a long period of time.
2. When scrapping the equipment, separate the case, circuit boards, and cables, and dispose of all com-
ponents in accordance with local waste disposal rules.
3. The packaging of the equipment is recyclabe. To dispose of the packaging, make sure to use a col-
lection/recycling system provided for that purpose and observe local legislation relating to waste dis-
posal and recycling.
Thank you for purchasing an AKG product. This Manual contains important instructions for setting up and
operating your equipment. Please take a few minutes to read the instructions below carefully before
operating the equipment. Please keep the Manual for future reference. Have fun and impress your audi-
ence!
•1 HT 450 hand-
held transmitter
(see sticker on
packaging)
•1 SA 64 stand
adapter
•1 PB 1000
Presence
Boost Adapter
(HT 450/C
only; installed
in microphone)
OR
•1 SR 450
receiver
•2 UHF
antennas
•1 power
supply for the
receiver (see
sticker on
packaging)
• 1 19"
Rack Mount
Kit
•ID Set
• 1 AA size
battery for
the trans
mitter
•CH 400 carry-
ing case
•“Manual
Supplement“
•1 PT 450 body-
pack trans-
mitter
•1 MKG L
instrument
cable
•1 terminal
connector
AKG WMS 450 V 1.10
1 Safety and environment
2 Description
20
2.3 Optional Accessories
2.4 WMS 450
2.5 SR 450 Receiver
• Controls
Front Panel
Refer to fig. 1 on page ii.
The WMS 450 wireless microphone system comprises the SR 450 stationary diversity receiver,
handheld transmitters HT 450/C with C 5 microphone element and HT 450/D with D 5 microphone ele-
ment, and the PT 450 bodypack transmitter. The receiver and transmitters operate in a 30 MHz subband
of each frequency set within the 650 MHz to 865 MHz UHF band. You can select the receiving frequen-
cy from the preprogrammed frequency groups and subchannels of your receiver or set it directly in 25
MHz-increments. Both the handheld and the bodypack transmitter are set to the parameters selected on
the receiver via infrared transmission.
The receiver provides two operating modes:
In LOCK mode, all setup functions are electronically locked to prevent parameters from being readjust-
ed unintentionally during a performance or lecture. The "LOCK" label on the display indicates the receiv-
er is in LOCK mode.
SETUP mode allows you to adjust and save all receiver parameters. In SETUP mode, the "LOCK" label
disappears. An infrared transmission link tunes the handheld or bodypack transmitter to the same fre-
quency as the one you selected on the receiver. You can also set the handheld transmitter audio input
gain on the receiver and transmit the setting to the transmitter via infrared.
You can use the receiver as a standalone unit or install it in a 19" rack using the supplied Rack Mount
Kit.
The display is protected from scratching by a transparent foil. You can peel the foil off at any time.
1 POWER: Switches power to the unit on or off.
2 LCD display: The receiver provides a backlit LCD display.
The display indicates all receiver parameters:
aRF bargraph indicating the field strength of the received signal
bAlphanumeric display of the current setting
cPreset/Receiver Name, Frequency Group, Subchannel (shown in Preset and NAME screens only)
dAudio bargraph indicating the received audio level
eParameter to be adjusted, mode
If one or more warning functions are activated (see section 4.1.3), the display will be backlit in red
when a critical condition occurs. As long as all parameters are within their normal ranges, the display
is backlit in green.
3W§X: These three keys set the various parameters of the receiver.
• In LOCK mode:
Short push on Wor X: scrolls through the Frequency, Preset, and receiver Name screens.
Long push on §: toggles between LOCK and SETUP modes.
• In SETUP mode only:
Short push on §: Calls up a parameter for adjustment or confirms a selected value.
Short push on X: selects a menu item or increases a parameter value.
Short push on W: selects a menu item or decreases a parameter value.
4 ID: If you use the receiver within a multichannel system, you can color-code each channel. Remove
the transparent ID cap, replace the black plastic tab with a different-color tab from the optional Color
Coding Kit, and replace the transparent cap.
a c d
e
b
•CU 400
charger
•SRA 1 (shown),
SRA 2 B,
RA 4000 B
remote
antennas
•PS 4000
antenna splitter
•AB 4000
antenna
booster
•HPA 4000
headphone
amplifier
•PSU 4000
central power
supply
•MK PS anten-
na cable
•Color Coding
Kit
•Front panel
mounting kit
for supplied
antennas
•PPC 1000
Polar Pattern
converter for
HT 450/C
•W 880 wind-
screen for
HT 450
•Remote MUTE
switch
for PT 450 (not
shown)
AKG WMS 450 V 1.10
2 Description
21
Rear Panel
Refer to fig. 2 on page ii.
Audio Outputs
Refer to fig. 2 on page ii.
Bottom Panel
2.6 HT 450 Handheld
Transmitter
Refer to fig. 3 on page iv.
2.7 PT 450 Bodypack
Transmitter
Refer to fig. 4 on page iii.
5 RF LEDs: The green OK LED is lit to indicate the receiver is receiving RF signal, the red MUTE LED
indicates that no signal is being received.
6 A and B diversity LEDs: These two LEDs are lit to indicate which of the two antennas is currently
active.
7 AF LEDs: Indicate the received audio level:
OK (green): -40 dB to +3 dB
CLIP (red): >3 dB (overload)
8 Infrared emitter: Transmits frequency data from the receiver to the handheld or bodypack transmit-
ter. It also transmits the audio gain setting selected on the receiver to the handheld transmitter.
The infrared emitter has a very narrow radiation angle (approx. 10°) and a maximum range of 8 inch-
es (20 cm) to make sure only one transmitter will be tuned to the same frequency.
9 Output level control: This retractable rotary control attenuates the level of the balanced audio output
continuously by 0 to 30 dB.
10 DC IN: Locking DC input for connecting the included power supply.
11 ANTENNA A/B: BNC sockets for connecting the two supplied UHF antennas (11a) or optional remote
antennas.
12 BALANCED: Balanced 3-pin XLR audio output for connecting to, e.g., a microphone input on a mix-
ing console.
13 UNBALANCED: Unbalanced 1/4" TS audio output jack for connecting to, e.g., a guitar amplifier.
14 Output level switch: Slide switch for matching the BALANCED output level to the input gain of the
equipment connected to the receiver. The switch has two positions, 0 and -30 dB. The UNBALANCED
output level is not adjustable.
15 Receiver type plate indicating available carrier frequency ranges and approval information.
16 Microphone element: The handheld transmitter uses a permanently attached D 5 or C 5 microphone
element (see packaging).
17 Infrared sensor: Receives the infrared signal emitted by the SR 450 receiver for automatically setting
the transmitter's carrier frequency and audio input gain.
18 LCD display: Indicates the selected frequency in MHz or as a Preset subchannel, current mode,
transmitter audio gain setting, error messages, as well as the available battery capacity in 1-hour
increments for dry and 2-hour increments for rechargeable batteries counting down from "7 h".
19 ON-MUTE/PRG-OFF: This slide switch provides three positions:
ON: The microphone output signal is fed to the transmitter for transmission to the receiver (normal
mode). The status LED (20) is lit green.
MUTE/PRG: The audio signal is muted. The status LED (20) is lit red. Since power and the RF sec-
tion remain ON, no unwanted noise will become audible from the sound system when you mute
the audio signal.
Sliding the switch from "OFF" to "MUTE/PRG" places the transmitter in programming mode. The
status LED (20) will extinguish.
To switch the audio signal back on, slide the switch to "ON". The status LED (20) will change to
green.
OFF: Power to the transmitter is off. The status LED (20) is dark.
20 Status LED: This bicolor LED indicates the following conditions:
Green: The battery will last for more than one hour, the transmitter is in normal mode.
Red: The battery will be dead in less than one hour and/or the the audio signal is muted.
Flashing red: Error message in the display.
OFF: Power to the transmitter is off or the transmitter is in programming mode.
21 Battery compartment for the supplied AA size 1.5 V dry battery or a commercial 1.2 V, ]2100 mAh
NiMH AA size rechargeable battery.
22 Charging contacts: The recessed charging contacts allow you to charge a rechargeable battery on
the optional CU 400 charger without having to remove the battery from the transmitter.
23 Frequency sticker: Sticker attached to the transmitter shaft, indicating the available carrier frequen-
cy range and approval data.
24 Color code for channel identification: If you use the transmitter within a multichannel system, you
can remove the black cover, letter and insert one of the supplied paper strips, and replace the cover
with the supplied clear-plastic cover.
17 - 20, 22, 24: Refer to section 2.5 Handheld Transmitter
25 Antenna: Permanently connected, flexible antenna.
26 Audio input: 3-pin mini XLR connector with both mic and line level pins that automatically match the con-
nector pinout of the recommended AKG microphones (optional) or supplied MKG L instrument cable.
You can connect AKG microphones with a mini LXLR connector to the audio input of the PT 450:
The MKG L instrument cable lets you connect an electric guitar, electric bass, or remote keyboard to
the bodypack transmitter.
For further details, refer to the respective AKG brochures.
27 Frequency sticker: Sticker attached to the transmitter shaft, indicating the available carrier frequen-
cy range and approval data.
28 Battery compartment for the supplied AA size 1.5 V dry battery or a commercial 1.2 V, ]2100 mAh
NiMH AA size rechargeable battery. The viewing window lets you check if there is a dry or recharge-
able battery inside the battery compartment. You can also insert a white lettering strip (supplied) or a
color code strip (optional) into the viewing window.
29 Belt clip for fixing the transmitter to your belt.
30 MUTE jack: This jack allows you to connect either the optional Remote Mute switch or the supplied
terminal connector for locking the ON-MUTE/PRG-OFF switch to prevent operating errors.
31 Gain control: This rotary control inside the battery compartment allows you to match the bodypack
transmitter input gain to the microphone or instrument you connected to the transmitter.
AKG WMS 450 V 1.10
2 Description
22
Important!
3.1 Inserting the
Transmitter Battery
Refer to fig. 5 on pages iii and iv.
Note:
3.2 Positioning the Receiver
Note:
3.3 Rack Mounting
3.3.1 Single Receiver
Refer to fig. 6 on page v.
3.3.2 Two Receivers
Side by Side
Refer to fig. 7 on page v.
Note:
3.4 Connecting the Receiver
to a Mixer
Refer to fig. 8 on page ii.
3.5 Connecting the Receiver
to Power
Refer to fig. 9 on page ii.
3.6 Powering Up the Receiver
Note:
Refer to fig. 1 on page ii.
Prior to setting up your WMS 450, check that the transmitter and receiver are tuned to the same
frequency, referring to sections 3.8 and 3.9.
1. Open the battery compartment cover (1).
2. Insert the supplied battery (2) into the battery compartment, aligning the battery with the polarity sym-
bols.
If you insert the battery the wrong way, the transmitter will not be powered.
3. Close the battery compartment cover (1).
Alternatively to the supplied dry battery, you may use a commercial 1.2 V AA size, ]2100 mAh
rechargeable battery.
Reflections off metal parts, walls, ceilings, etc. or the shadow effects of musicians and other people may
weaken or cancel the direct transmitter signal.
For best results, place the receiver or remote antennas as follows:
1. Place the receiver/antennas near the performance area (stage). Make sure, though, that the transmit-
ter will never get any closer to the receiver than 10 ft (3 m). Optimum separation is 16 ft. (5 m).
2. Check that you can see the receiver from where you will be using the transmitter.
3. Place the receiver at least 5 ft. (1.5 m) away from any big metal objects, walls, scaffolding, ceilings,
etc.
You can either use the receiver freestanding or mount it in a 19" rack using the supplied Rack Mount
Kit.
If you install one or ore receivers into a 19" rack, either mount the supplied antennas on the receiver front
panel(s) or use remote antennas. This is the only way to ensure optimum reception quality.
1. Unscrew the four rubber feet (1) from the receiver bottom panel.
2. Unscrew the two fixing screws (2) from each side panel.
3. Use the fixing screws (2) to screw the short bracket 3 to one side panel and the long bracket (4) to the
other side panel. The brackets are contained in the supplied rack mounting kit.
4. Install the receiver in your rack.
1. Unscrew the four rubber feet (1) from each receiver's bottom panel and remove the screws (5) from
the rubber feet (1).
2. Unscrew the two fixing screws (2) from the right-hand side panel of one receiver and from the left-
hand side panel of the other receiver.
3. Remove the plastic covers 3 from the side panels with the fixing screws (2) still on.
4. Insert one connecting strip (4) into each free slot in the side panel of the first receiver, making sure to
align the hole in each connecting strip 4 with the appropriate threaded hole in the receiver bottom
panel.
5. Fix the connecting strips (4) on the first receiver using the screws (5) you removed from the rubber
feet.
6. To join the two receivers, slide the connecting strips (4) on the first receiver through the free slots in
the side panel of the second receiver. Make sure to align the hole in each connecting strip (4) with the
appropriate threaded hole in the bottom panel of the second receiver.
7. Fix the connecting strips (4) on the second receiver using the screws (5) you removed from the rub-
ber feet (1).
8. Screw a short bracket (6) to the outer side panel of each receiver using for each bracket two of the
screws (2) you removed from the receiver side panels.
9. Install the receivers in your rack.
Be sure to keep the remaining screws (5) for later use.
Connect the audio output to the desired input:
- BALANCED socket (1) - XLR cable - microphone input: set output level switch (2) to "-30 dB".
- BALANCED socket (1) - XLR cable - line input: set output level switch (2) to "0 dB".
- UNBALANCED jack (3) - 1/4" jack cable - unbalanced 1/4" microphone or line input jack.
1. Check that the AC mains voltage stated on the included power supply is identical to the AC
mains voltage available where you will use your system. Using the power supply with a differ-
ent AC voltage may cause damage to the unit.
2. Plug the feeder cable (1) on the included power supply into the DC IN socket (2) on the receiver rear
panel and screw down the DC connector (3).
3. Plug the power cable on the power supply into a convenient power outlet.
In the display illustrations in the following sections, flashing characters are identified by angle symbols
">" and "<". Characters between quotation marks are examples of possible settings.
The following symbols are used in Diagrams 1-14:
1. Press the front panel POWER switch to switch power to the receiver ON.
Pressing POWER automatically places the receiver in Lock mode, and the display will indicate the cur-
rently active frequency and the "LOCK" label as shown in the screenshot on the next page.
press and hold §press §briefly press Wor Xbriefly
AKG WMS 450 V 1.10
3 Setting Up
23
3.7 LOCK Mode
Diagram 1: LOCK mode (factory
setting), toggling between LOCK
and SETUP modes.
3.8 Setting Up the Receiver
(SETUP Mode)
*Note:
If power to the transmitter is OFF or the RF level at the antennas is zero for some other reason (e.g.,
shadow effects), the red RF MUTE LED will be lit and the audio output will be muted.
If the antennas receive RF signal, the green RF OK LED will be lit, the RF bargraph will indicate the
field strength of the signal received by the active antenna, and the Diversity LEDs will indicate which
antenna is currently active.
The Audio bargraph indicates the audio level of the received signal. The red AF CLIP LED will flash to
indicate audio signal clipping.
2. After approximately 5 seconds, the display will change to the last active status screen before power-
ing down.
If you have assigned a NAME to the SR 450 receiver (see section 3.8.5), powering the receiver up will
cause the display to indicate the current frequency setting for 2 seconds and then change to the
assigned name.
In LOCK mode, the receiver receives the transmitter signal. The receiver is electronically locked so you
cannot make any adjustments. You may, however, call up the various status screens one after the other.
The "LOCK" label is shown on the display.
•Frequency: Carrier frequency in MHz.
•Name: Current receiver name (comes up only if you have previously named the receiver)
•Preset: Carrier frequency shown as Subchannel number within a Frequency Group
In SETUP mode, the electronic lock is disabled so you can adjust all receiver parameters. The "LOCK"
label is not shown.
The following setup screens are available:
- Auto Group Setup
- Auto Channel Setup for selecting the receiving frequency*
- Preset
- Frequency in MHz
- Receiver name
- HT 450 handheld transmitter input gain (TX Gain)
- Infrared data transmission (IR)
- Rehearsal (RHSL)
- Extra (X-TRA)
If your system has only a single channel, we recommend using the Auto Group Setup screen (section
3.8.1) to set the frequency.
To set frequencies for a multichannel system, use the Auto Group Setup and Auto Channel Setup screens
(section 3.8.2).
ON
Frequency
"750.000 MHz"
LOCK
LOCK
Preset
"AT 3.0 02"
Name
(if in memory)
ON Preset
"AT 3.0 02"
Frequency
"750.000 MHz"
(Name)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 secs.
Diagram 2: Selecting setup
screens
AKG WMS 450 V 1.10
3 Setting Up
24
3.8.1 Selecting Frequency
Groups (Auto Group Setup)
Diagram 3: Automatic search for a
clean (interference-free) Frequency
Group.
3.8.2 Selecting Frequencies
from the Preset Screen
Diagram 4: Selecting frequencies
manually.
3.8.3 Setting Frequencies from
the MHz Screen
Diagram 4a: Setting frequencies
directly.
Use Wand Xto select the number of
required channels between "1" (mini-
mum) for a single-channel system and
"12" (maximum) for a 12-channel system.
Use Wand Xto select the desired
Preset. The Preset name is identical to
its country ID code. Selectable Presets
include only those supporting the
selected number of channels.
The receiver will automatically find a
Group with the selected number of
clean frequencies within the selected
Preset and tune to the first clean fre-
quency.
If the receiver finds no clean frequency,
the display will revert to the previous
Preset name.
>RETRY<: start a new search.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
Clean frequencies are frequencies
where the receiver finds no RF signal or
an RF signal whose level is lower than
the current threshold setting.
Use Wand Xto select the desired
Preset.
Use Wand Xto select the desired
Frequency Group.
Use Wand Xto select the desired fre-
quency as a Subchannel of the selected
Frequency Group.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
The MHz screen allows you to set the frequency directly in 25 kHz increments.
To call up the MHz screen, press and
hold the two arrow keys simultaneously
for three seconds.
Press Xto increase the frequency by
25 kHz or Wto decrease the frequency
by 25 kHz.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
>NAME<
>SCAN<
"750.000"
FREQ MHz
"750.000"
FREQ MHz
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Setting Up
25
3.8.4 Editing the Receiver
Name
Note:
Diagram 5: Editing the receiver
name.
3.9 Setting Up the Transmitter
Note:
3.9.1 Frequency
Refer to figs. 3 (page iv) and 4
(page iii).
Refer to figs. 10 (handheld trans-
mitter) and 11 (bodypack transmit-
ter) on page vi.
Diagram 6: Setting the transmitter
carrier frequency.
3.9.2 Handheld Transmitter
Input Gain
Refer to fig. 10 on page vi.
Diagram 7: Setting the audio input
gain on the handheld transmitter.
This screen lets you edit the current
name of the receiver. If you have stored
no name for the receiver yet or deleted
its previous name, this screen will not
be available. The EXTRA screen, how-
ever, allows you to save a new name at
any time (refer to section 4.1.3).
The receiver name may be any combi-
nation of up to six letters and/or num-
bers.
Use Wand Xto select the first charac-
ter.
Use Wand Xto select the second char-
acter, etc….
… to the sixth character.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
>DELETE<: delete all names.
Section 3.9.1 applies to both the HT 450 handheld transmitter and the PT 450 bodypack transmitter. To set
the audio input gain on the HT 450, use the TX Gain screen on the receiver and the infrared connection.
To set the audio input gain on the PT 450, use the gain control in the transmitter battery compartment.
To program the transmitter for the same
frequency you selected on the receiver:
1. Switch power to the receiver on.
2. Set the ON-MUTE/PRG-OFF switch
(19) on the transmitter to "OFF". The
status LED (20) will extinguish.
3. Set the ON-MUTE/PRG-OFF switch
(19) to "MUTE/PRG". The display will
alternately indicate the currently
selected frequency and "Prg IR". The
status LED (20) remains dark.
4. Refer to Diagram 6.
5. Point the infrared sensor (1) on the
transmitter at the infrared emitter (2)
on the receiver from a distance of
4 inches (10 cm) max.
IR OK: The transmitter has been tuned
to the same frequency as the receiver.
IR ERR: The data transmission has
failed (no communication).
TXBAND: The frequency bands of the
transmitter and receiver are not identical
or the transmitter RF output is too
high/low.
1. Switch power to the receiver on.
2. Set the ON-MUTE/PRG-OFF switch
(19) on the transmitter to "OFF". The
status LED (20) will extinguish.
3. Set the ON-MUTE/PRG-OFF switch
(19) to "MUTE/PRG". The display will
alternately indicate the currently
selected frequency and "Prg IR". The
status LED (20) remains dark.
4. Refer to Diagram 7.
5. Select "HI" for an HT 450/D or "LO"
for an HT 450/C.
6. Point the infrared sensor (1) on the
transmitter at the infrared emitter (2)
on the receiver from a distance of
4 inches (10 cm) max.
IR OK: The transmitter has been
adjusted to the selected gain setting.
IR ERR: The data transmission has
failed (no communication).
TXBAND: The frequency bands of
the transmitter and receiver are not
identical or the transmitter RF output
is too high/low.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<
>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Setting Up
26
3.9.3 Bodypack Transmitter:
Connecting a
Microphone/Instrument and
Setting Input Gain
Important!
Refer to fig. 12 on page iii.
3.10 Before the Soundcheck
Important!
Refer to fig. 1 on page ii.
3.10.1 Finding Dead Spots
Diagram 8: Using the Rehearsal
function to find dead spots
(dropouts).
The PT 450 bodypack transmitter has been designed primarily for use with "L" type MicroMic Series
microphones from AKG (see section 2.7). If you wish to connect other microphones from AKG or other
manufacturers to the PT 450, please note that you may have to rewire the existing connector of your
microphone or replace it with a 3-pin mini XLR connector.
Audio input pinout:
Pin 1: shield
Pin 2: audio (inphase)
Pin 3: audio
A positive supply voltage of 6 volts for condenser microphones is available on pin 3.
Please note that AKG cannot guarantee that the PT 450 bodypack transmitter will work perfectly
with products from other manufacturers and any damage that may result from such use is not cov-
ered by the AKG warranty scheme.
1. Plug the mini XLR connector (1) on the cable of your microphone or on the MKG L instrument cable
(2) into the audio input connector (3) on the bodypack transmitter.
2. Set the ON-MUTE/PRG-OFF switch (4) to "ON".
3. Switch power to the receiver on.
4. Open the battery compartment on the bodypack transmitter.
5. Speak or sing into the microphone or play a few bars on your instrument (the louder the better).
6. Use the integrated screwdriver (6) on the battery compartment cover (5) to set the gain control (7) to
the point where the signal will optimally drive the receiver's audio section (green AF OK LED lit, Audio
bargraph indicating 0 dB on peaks).
7. Close the battery compartment.
1. Activate the Rehearsal function on the receiver referring to section 3.10.1 below.
2. Move the transmitter around the area where you will use the system to check the area for "dead
spots", i.e., places where the field strength seems to drop and reception deteriorates.
If you find any dead spots, try to eliminate them by repositioning the receiver or the antennas. If this
does not help, avoid the dead spots.
3. If the received signal is noisy, set the squelch threshold to a level where the noise will stop. (Refer to
section 3.10.2.)
Never set the squelch threshold any higher than absolutely necessary. The higher the squelch
threshold (-80 dB = max., -100 dB = min.), the lower the sensitivity of the receiver and thus the
usable range between transmitter and receiver.
4. The RF bargraph on the receiver extinguishing and the red RF MUTE LED (5) coming on mean that no
signal is being received or the squelch is active.
Switch the transmitter ON, move closer to the receiver, or set the squelch threshold to the point that
the green RF OK LED (5) will illuminate and the RF bargraph reappear.
The Rehearsal function detects a maximum of six dropouts and records the time each dropout occurred,
the minimum field strength at each antenna, and the maximum audio level. You can view the list of results
after the recording has stopped.
Move the transmitter around the area
where you will use the system.
Up to six dropouts are recorded.
You can stop the recording at any time
by pressing o briefly.
D1: The recording has been completed,
the display indicates dropout no. 1.
MIN RF: The recording has been com-
pleted, no dropout has been detected.
The display indicates the minimum RF
level measured.
OVFL: The recording has been stopped
automatically because six dropouts
have been detected already or because
the available time (16 minutes) has
elapsed.
REHEAR
RHSL
REHEAR
RHSL
List of results
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
AKG WMS 450 V 1.10
3 Setting Up
27
3.10.2 Setting the
Squelch Threshold
Diagram 9: Setting the
squelch threshold.
3.11 Multichannel Systems
Note:
3.11.1 Selecting Frequencies
for Multichannel Systems
(Auto Channel Setup)
• To retrieve the other results press Wor Xbriefly. Dropouts are indicated like this (Example 1):
Example 1: Dropout no. 1 occurred after 124 seconds.
• The first storage locations are assigned to dropouts, the last two for the lowest RF level and highest
audio level measured (Examples 2 and 3).
Example 2: Minimum RF level: -90 dB
Example 3: Maximum audio level: 0 dB
• The last item in the result list is followed (the first item preceded) by the "EXIT" option.
The display indicates the setting cur-
rently in memory, e.g., "-90 dB". Use W
and Xto select one of the following set-
tings: -80, -85, -90, -92, -94, -96, -98,
-100 dB.
Never set the squelch threshold any
higher than absolutely necessary.
The higher the squelch threshold
(-80 dB = max., -100 dB = min.), the
lower the sensitivity of the receiver
and thus the usable range between
transmitter and receiver.
1. Be sure to assign a separate carrier frequency to each wireless channel (transmitter and receiver).
2. To find intermodulation-free carrier frequencies quickly and easily, we recommend using Auto Preset
to select all required carrier frequencies from the same Frequency Group within the same Preset.
If reception on the selected carrier frequency is poor, use Auto Channel Setup (refer to section 3.9.2)
to find the next clean Subchannel within the selected Frequency Group. Should you find no clean
Subchannel, use Auto Group Setup to select a different Frequency Group within the same Preset and
select a new frequency for each WMS 450 channel (refer to sections 3.9.1 and 3.9.2).
3. Do not operate two or more wireless channels on the same frequency at the same time and location.
This would cause unwanted noise due to radio interference.
1. Select the frequency of the receiver for channel 1 using the Auto Group Setup screen (refer to section
3.8.1 above).
2. Switch ON all radio microphones except the one for channel 1, personal monitor transmitters, etc.
(including even those made by other manufacturers) to be used at the venue! This is the only way to
make sure the receiver will find frequencies that will be free of any mutual interference during the per-
formance.
3. Use the Auto Channel Setup screen to find the optimum frequency (CHANNEL) for the receiver (see
next page).
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA< SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Setting Up
28
>RETRY<: start a new search.
SAVE: >Y< save your setting.
SAVE >N< reject your setting.
Diagram 10: Automatic search for
clean frequencies for a
multichannel system.
4.1 SR 450 Receiver
4.1.1 Selecting Modes
4.1.2 Selecting Screens
4. Use Wand Xto select the name of
the desired Preset.
5. Use Wand Xto select the desired
Frequency Group.
6. The receiver will automatically find
the next clean frequency.
As soon as the receiver has found a
clean frequency, the Subchannel
number assigned to this frequency
will be displayed.
Clean frequencies are frequencies
where the receiver finds no RF signal
or an RF signal whose level is lower
than the current threshold setting.
7. Refer to section 3.9.1: Program the
transmitter you assigned to channel 1
and leave power to the transmitter
ON.
8. Repeat steps 1 through 7 above for
all other channels of your system.
Be
sure to set each channel to the
same preset (country) as channel 1!
To toggle between LOCK and SETUP modes, press and hold the §key for about 1.5 seconds.
When the receiver is in LOCK mode, the "LOCK" label is shown on the display. In SETUP mode, the
"LOCK" label is not shown.
Use Wand Xto select the desired status or setup screens. To call up the MHz screen, press and hold
Wand Xsimultaneously for three seconds.
Diagramm 11: Selecting screens.
AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
LOCK Mode:
SETUP Mode:
Preset
"AT 3.0 02"
Frequency
"750.000 MHz"
(Name)
(NAME)
PresetMHz
LOCK
LOCK AUTO
GROUP
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Setting Up
4 Operating Notes
29
4.1.3 Extra Functions
• NAME
Diagram 12: Entering a new
receiver name.
• STATUS
Diagram 13: Warning messages.
If you have not stored a receiver name
yet, you can use the "NAME" screen to
assign a new name to your receiver.
Use Wand Xto select the first charac-
ter.
Use Wand Xto select the second char-
acter, etc….
… to the sixth character.
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
>DELETE<: delete all names.
The "STATUS" screen lets you activate a visual warning that alerts you to selectable critical system con-
ditions. If one of the selected conditions occurs, the display backlighting will change from green to red
and a warning message will appear on the display that describes the current condition. The warning mes-
sages appear in the order of priority:
1. "LOW.BAT": Transmitter battery capacity is low.
2. "AFCLIP": Audio overload.
3. "RF.LOW": Received signal field strength is so low that the receiver audio output has been muted.
- "BAT": The battery inside the trans-
mitter will be dead in about 60 minutes.
The related message on the display is
"LOW.BAT".
- "AF": The received audio signal drives
the receiver into clipping. The related
message on the display is "AFCLIP".
- "RF": The field strength of the
received RF signal is so low that the
receiver audio output is muted to pre-
vent unwanted noise. The related mes-
sage on the display is "RF LOW".
SAVE >Y<: save your setting.
SAVE >N<: reject your setting.
All selected warning functions are active in both LOCK and SETUP modes. In SETUP mode, however,
the warning functions will be automatically deactivated every time you make an adjustment.
To delete the warning message from the display, press the §key briefly. This will bring up the next warn-
ing message or, if no other critical system conditions were detected, the normal screen. The display
backlighting will revert to green.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Operating Notes
30
• INFO
Diagram 14: Calling up information
about the receiver.
4.2 HT 450 Handheld
Transmitter
4.2.1 Muting the Microphone
Refer to fig. 3 on page iv.
4.2.2 Microphone Technique
• Working Distance and
Proximity Effect
Refer to fig. 13 on page vi.
• Angle of Incidence
Refer to fig. 13 on page vi.
• Feedback
Refer to fig. 14 on page vi.
• Backing Choir
Refer to fig. 15 on page vi.
4.2.3 PB 1000 and PPC 1000
(HT 450/C only)
The INFO screen lets you call up information about your receiver.
"V1.1": firmware version
"B 4--.50": frequency band
"PV 1.0": Preset version
1. Set the ON-MUTE/PRG-OFF switch (19) to "MUTE/PRG" (center position).
• If you switched from "OFF" to "MUTE/PRG":
The transmitter audio and RF sections are OFF and the status LED (20) is dark. The infrared receiv-
er section is ON. The transmitter is in setup mode and you can program the carrier frequency and
input gain.
The display indicates the frequency in MHz - frequency in Preset form - "Prg IR" and changes to
alternating between the currently selected Preset and "Prg IR".
• If you switched from "ON" to "MUTE/PRG":
The microphone is muted and the status LED (20) will change from green to red. The infrared
receiver section is OFF. Since the RF section continues transmitting the carrier frequency, no
unwanted noises will become audible form the sound system.
The display alternates between the currently selected Preset and the remaining battery capacity in
hours.
2. To switch the microphone back on, set the ON-MUTE/PRG-OFF switch (19) to "ON".
The status LED (20) will change to green. The display will indicate the remaining battery capacity in
hours.
A handheld vocal microphone provides many ways of shaping the sound of your voice as it is heard over
the sound system.
The following sections contain useful hints on how to use your HT 450 handheld transmitter for best
results.
Basically, your voice will sound the bigger and mellower, the closer you hold the microphone to your lips.
Moving away from the microphone will produce a more reverberant, more distant sound, as the micro-
phone will pick more of the room’s reverberation.
You can use this effect to make your voice sound aggressive, neutral, insinuating, etc. simply by chang-
ing your working distance.
Proximity effect is a more or less dramatic boost of low frequencies that occurs when you sing into the
microphone from less than 2 inches. It gives more "body" to your voice and an intimate, bass-heavy
sound.
Sing to one side of the microphone or above and across the microphone’s top. This provides a well-bal-
anced, natural sound.
If you sing directly into the microphone, it will not only pick up excessive breath noise but also overem-
phasize "sss", "sh", "tch", "p", and "t" sounds.
Feedback is the result of part of the sound projected by a speaker being picked up by a microphone, fed
to the amplifier, and projected again by the speaker. Above a specific volume or "system gain" setting
called the feedback threshold, the signal starts being regenerated indefinitely, making the sound system
howl and the sound engineer desperately dive for the master fader to reduce the volume and stop the
howling.
To increase usable gain before feedback, place the main ("FOH") speakers in front of the microphones
(along the front edge of the stage).
If you use monitor speakers, be sure never to point any microphone directly at the monitors.
Feedback may also be triggered by resonances depending on the acoustics of the room or hall. With res-
onances at low frequencies, proximity effect may cause feedback. In this case, it is often enough to move
away from the microphone a little to stop the feedback.
1. Never let more than two persons share a microphone.
2. Ask your backing vocalists never to sing more than 35 degrees off the microphone axis.
The microphone is very insensitive to off-axis sounds. If the two vocalists were to sing into the micro-
phone from a wider angle than 35 degrees, you may end up bringing up the fader of the microphone
channel far enough to create a feedback problem.
The PB 1000 Presence Boost Adapter (installed in the HT 450/C handheld transmitter) boosts the sen-
sitivity of the microphone element by approx. 5 dB between 5 kHz and 9 kHz for optimum intelligibility of
speech.
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Operating Notes
31
• Removing the PB 1000 and
Installing the PPC 1000
a) Removing the PB 1000
b) Installing the PPC 1000
4.3 PT 450 Bodypack
Transmitter
4.3.1 Muting the Microphone
Refer to fig. 4 on page iii.
• Optional Remote Mute
Switch
Refer to fig. 16 on page vi.
4.3.2 Locking the
ON-MUTE/PRG-OFF Switch
Refer to fig. 17 on page vi.
4.3.3 Microphone Technique
• C 417 L, CK 55 L Lavalier
Microphones
• C 520 L, C 555 L Head-worn
Microphones
The PPC 1000 Polar Pattern Converter (optional accessory for the HT 450/C) will change the micro-
phone's pickup pattern from cardioid to hypercardioid. This makes the microphone even less sensitive
to sounds arriving from the sides, resulting in higher gain before feedback when you use monitor speak-
ers on stage.
Note: To install the PPC 1000, you need to remove the PB 1000 Presence Boost Adapter first.
1. Unscrew the wire-mesh cap.
2. Pull the PB 1000 off the microphone capsule, slowly rotating
the PB 1000 as you pull (a).
3. Slip the PPC 1000 on the microphone capsule to the stop,
slowly rotating the PPC 1000 as you push it home (b).
Important: When installing or removing the PPC 1000/PB 1000,
make sure to grip the capsule and rubber shock mount
(arrows) firmly with your thumb and forefinger to prevent
the capsule being severed from the shock mount.
1. Set the ON-MUTE/PRG-OFF switch (19) to "MUTE/PRG" (center position).
•If you switched from "OFF" to "MUTE/PRG":
The transmitter audio and RF sections are OFF and the status LED (20) is dark. The infrared receiv-
er section is ON. The transmitter is in setup mode and you can program the carrier frequency.
The display indicates the frequency in MHz - frequency in Preset form - "Prg IR" and changes to
alternating between the currently selected Preset and "Prg IR".
•If you switched from "ON" to "MUTE/PRG":
The microphone is muted and the status LED (20) will change from green to red. The infrared
receiver section is OFF. Since the RF section continues transmitting the carrier frequency, no
unwanted noises will become audible form the sound system.
The display alternates between the currently selected Preset and the remaining battery capacity in
hours.
2. To switch the microphone back on, set the ON-MUTE/PRG-OFF switch (19) to "ON".
The status LED (20) will change to green. The display will indicate the remaining battery capacity in
hours.
The optional Remote Mute Switch allows you to mute the transmitter if it is mounted in a position where
it is difficult or impossible to use the "on-board" MUTE switch.
1. Plug the cable (1) on the Remote Mute Switch into the REMOTE MUTE jack (2) on the transmitter.
2. Put the Remote Mute Switch in a jacket or shirt pocket or use the belt clip to clamp the Remote Mute
Switch on the belt.
3. To mute the microphone, press the button on the Remote Mute Switch. The button will lock and the
status LED will change to red.
4. To switch the microphone back on, press the button again. The status LED will change to green.
1. Plug the supplied terminal connector (3) into the REMOTE MUTE jack (2) on the bodypack transmit-
ter.
The ON-MUTE/PRG-OFF switch on the bodypack transmitter is electronically locked. You can not
mute the microphone unintentionally.
2. To unlock the ON-MUTE/PRG-OFF switch, disconnect the terminal connector (3) from the REMOTE
MUTE jack (2).
1. Fix the microphone to the H 40/1 lavalier clip or H 41/1 tiepin referring to the microphone’s instruction
manual.
2. Clamp the microphone on your clothing as close as possible to your mouth.
Remember that gain-before-feedback will be the higher the smaller the distance between the micro-
phone and the mouth!
3. Make sure to aim the microphone at your mouth.
Refer to the user’s manual of the respective microphone for instructions on how to use head-worn micro-
phones.
To clean the transmitter and receiver surfaces, use a soft cloth moistened with water.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Operating Notes
5 Cleaning
32
Problem
No sound.
Noise, crackling, unwanted signals.
Distortion.
Momentary loss of sound ("dropouts") at
some points within performance area.
Error Messages
ERR.>SYS<
ERR.>PRE<
TXBand
ERR.>USR<
ERR.>RF<
Err.>IR<
>-h<
>ChArGE<
(rechargeable battery only)
Possible Cause
1. AC adapter is not connected to receiver
and/or power outlet.
2. Receiver is OFF.
3. Receiver is not connected to mixer or
amplifier.
4. Microphone or instrument is not connected
to bodypack transmitter.
5. Transmitter is tuned to different frequency
than receiver.
6. Transmitter is "OFF" or transmitter MUTE
switch at "MUTE".
7. Transmitter batteries are not inserted
properly.
8. Transmitter batteries/battery pack dead.
9. Transmitter is too far away from receiver or
squelch threshold setting is too high.
10.Obstructions between transmitter and
receiver.
11.Receiver is invisible from transmitter location.
12.Receiver too close to metal objects.
13.Transmitter and receiver Preset versions
are not identical.
1. Antenna location.
2. Interference from other wireless systems,
TV, radio, CB radios, or defective electrical
appliances or installations.
1. GAIN control on transmitter is set too high
or too low.
2. Interference from other wireless systems,
TV, radio, CB radios, or defective electrical
appliances or installations.
• Antenna location.
Problem
• Frequency settings cannot be changed.
• Error in selected Preset.
1. Transmitter frequency band is not identical
with receiver frequency band.
2. RF output too high/low.
• Last setting cannot be loaded.
• PLL error. (Receiver cannot lock on to
selected frequency.)
• Infrared transmisison failed.
1. Transmitter cannot identify battery as dry
or rechargeable type.
2. Transmitter was switched on during charg-
ing.
• Battery is not fully charged.
Remedy
1. Connect AC adapter to receiver and/or
power outlet.
2. Push POWER switch to switch receiver ON.
3. Connect receiver output to mixer or ampli-
fier input.
4. Connect microphone or instrument to
audio input on bodypack.
5. Tune transmitter and receiver to the same
frequency.
6. Switch transmitter "ON" or set MUTE
switch to ”ON” position.
7. Insert batteries conforming to "+" and "-"
marks.
8. Replace batteries/charge battery pack.
9. Move closer to receiver or choose lower
squelch threshold setting.
10.Remove obstructions.
11.Avoid spots where you cannot see receiver.
12.Remove offending objects or move receiv-
er away.
13.Check Preset versions on transmitter and
receiver.
1. Relocate receiver or antennas.
2. Switch off interference sources or defective
appliances or tune transmitter and receiver
to a different frequency; have electrical
installation checked.
1. Decrease or increase GAIN setting just
enough to stop the distortion.
2. Switch off interference sources or defective
appliances or tune transmitter and receiver
to a different frequency; have electrical
installation checked.
• Relocate receiver or antennas. If dead
spots persist, mark and avoid them.
Remedy
1. Switch power to receiver OFF and back
ON after about 10 seconds.
2. If problem persists, contact your AKG
Service Center.
1. Continue with previous Preset.
2. Select error-free Preset.
3. If problem occurs frequently, contact your
AKG Service Center.
1. Use transmitter with the same frequency
band as the receiver.
2. Use transmitter with lower/higher Rf out-
put.
1. Set frequency and squelch threshold again.
2. If problem occurs frequently, contact your
AKG Service Center.
1. Set different frequency.
2. If problem persists, contact your AKG
Service Center.
• Point transmitter infrared sensor directly at
receiver infrared emitter from a distance of
approx. 2 inches (5 cm).
1. Remove battery and reinsert after approx.
five seconds.
2. Remove transmitter from charger, switch off,
and restart charging (cf. CU 400 manual)
1. Charge transmitter using CU 400 charger.
2. Replace transmitter battery with new dry or
fully charged rechargeable battery.
Receiver only
Receiver and transmitterTransmitter only
AKG WMS 450 V 1.10
6 Troubleshooting
33
SR 450
RF carrier frequency ranges: 650 to 680, 680 to 710, 720 to 750, 760 to 790, 790 to 820, 835 to 862 and 863 to 865 MHz
Modulation: FM
Audio bandwidth: 35 to 20,000 Hz
THD at 1 kHz: <0.3%
Signal-to-noise: 120 dB(A)
Audio outputs: balanced XLR and unbalanced TS 1/4" jack, balanced level switchable to -30 or 0 dBm
Dimensions: 200 x 44 x 190 mm (7.8 x 1.7 x 7.4 in.)
Weight: 972 g (2.2 lbs.)
HT 450
Carrier frequency ranges: 650 – 680, 680 – 710, 720 – 750, 760 – 790, 790 – 820, 835 to 862 and 863 to 865 MHz
Modulation: FM
Audio bandwidth: 35 to 20,000 Hz
THD: <0.7% typical at rated deviation/1 kHz
S/N Ratio (A-weighted) 120 dB(A)
RF output: 50 mW max. (ERP)
Battery life: 1.5 V AA size dry battery: 6 hours; 1.2 V NiMH, 2100 mAh AA size rechargeable battery: 8 hrs.
Size: 229 x 52.5 mm max. dia. (9 x 2 in.)
Net Weight: 220 g (7.8 oz.)
PT 450
Carrier frequency ranges: 650 – 680, 680 – 710, 720 – 750, 760 – 790, 790 – 820, 835 to 862 and 863 to 865 MHz
Modulation: FM
Audio bandwidth: 35 to 20,000 Hz
THD: <0.7% typical at rated deviation/1 kHz
S/N ratio (A-weighted) 120 dB(A) typical
RF output: 50 mW max. (ERP)
Battery life: 1.5 V AA size dry battery: 6 hours; 1.2 V NiMH, 2100 mAh AA size rechargeable battery: 8 hrs.
Size: 60 x 73,5 x 30 mm (2.4 x 2.9 x 1.2 in.)
Net weight: 90 g (3.2 oz.)
This equipment conforms to the standards listed in the Declaration of Conformity. To order a free copy of the Declaration of Conformity, visit
http://www.akg.com or contact sales@akg.com.
AKG WMS 450 V 1.10
7 Specifications
34
Remarque importante !
Le progiciel interne du système
WMS 450 est amélioré en perma-
nence pour répondre de façon op-
timale aux besoins du client.
Si votre système est déjà doté
d’une version de progiciel plus
récente que celle décrite dans le
présent mode d’emploi, il se
peut que certaines fonctions dif-
fèrent de la description donnée
ici. Pour connaître la version
actuellement utilisée par le récep-
teur, allez au sous-menu INFO
(voir point 4.1.3) ; la version du
logiciel décrite dans la notice
d’emploi est indiquée sur la page
de titre et au bas de chaque page
à côté de la désignation du pro-
duit.
Avant de continuer à lire, vérifier si
les deux indications concordent.
Si ce n’est pas le cas, vous trou-
verez les dernières modifications
sur Internet en tapant www.akg.com
1.1 Sécurité
Fig. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Sécurité et environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
1.1 Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
1.2 Environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2 Description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2.2 Fournitures d’origine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2.3 Accessoires optionnels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2.5 Récepteur SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2.6 Émetteur à main HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.7 Émetteur de poche PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3 Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.1 Mise en place de la pile dans l’émetteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.2 Positionnement du récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.3 Montage dans un rack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.3.1 Un récepteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.3.2 Deux récepteurs juxtaposés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.4 Raccordement du récepteur à une console de mixage . . . . . . . . . . . . . . . . . . . . . . . . 38
3.5 Raccordement du récepteur au secteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.6 Mise sous tension du récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.7 Mode LOCK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.8 Réglage du récepteur (Mode SETUP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.8.1 Réglage de la fréquence pour un canal unique (Auto Group Setup). . . . . . . . . . 39
3.8.2 Réglage de la fréquence (menu Preset). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3.8.3 Réglage de la fréquence (menu MHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3.8.4 Modification du nom du récepteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.9 Réglage de l’émetteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.9.1 Fréquence. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.9.2 Sensibilité d’entrée de l’émetteur à main. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3.9.3 Émetteur de poche : raccordement d’un microphone ou d’un instrument et réglage de la sensibilité
42
3.10 Avant le soundcheck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3.10.1 Fonction de Répétition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3.10.2 Réglage du squelch (atténuation des bruits de fond) . . . . . . . . . . . . . . . . . . . . 43
3.11 Systèmes multi-canaux. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
3.11.1
Réglage des fréquences pour les systèmes multi-canaux (Auto Channel Setup) . . . . .
44
4 Conseils d’utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.1 Récepteur SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.1.1 Sélection d’un mode de fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.1.2 Choix d’un menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.1.3 Fonctions avancées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
4.2 Émetteur à main HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4.2.1 Mise hors circuit du microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4.2.2 Utilisation du microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4.2.3 PB 1000 et PPC 1000 (HT 450/C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4.3 Émetteur de poche PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4.3.1 Mise hors circuit du microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4.3.2 Blocage du commutateur ON-MUTE/PRG -OFF. . . . . . . . . . . . . . . . . . . . . . . . . 47
4.3.3 Utilisation du microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
5 Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
6 Recherche des pannes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
7 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
1. Faites attention de ne pas renverser de liquide sur l’appareil et à ce que rien ne tombe à l’intérieur par
les fentes d’aération.
2. Cet appareil ne doit en aucun cas être utilisé dans un local humide.
3. Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trou-
ve à l’intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
4. Avant de mettre l’appareil en service, vérifiez si la tension de service indiquée sur le bloc secteur four-
ni correspond bien à la tension secteur sur le lieu d’utilisation.
5. N’utilisez jamais l’appareil avec une alimentation autre que le bloc secteur pour courant alternatif et
tension sortie de 12 V c.c. fourni avec l’appareil. Tout autre type de courant ou de tension risqueraient
de provoquer de sérieux dégâts sur l’appareil !
6. S’il arrivait qu’un objet quelconque ou du liquide pénètre à l’intérieur de l’appareil, mettez immédia-
tement la chaîne hors service. Débranchez aussitôt le bloc secteur et faites réviser l’appareil par notre
service après-vente.
7. Lorsque vous avez l’intention de rester quelque temps sans utiliser l’appareil, débranchez le bloc sec-
teur. Tant que l’adaptateur est branché sur la prise secteur, l’appareil n’est pas entièrement coupé du
secteur lorsque vous le mettez hors tension.
8. Ne placez jamais l’appareil à proximité d’une source de chaleur (radiateur, tuyaux de chauffage, ampli-
ficateurs, etc.) ni à un endroit où il risque d’être exposé directement au soleil, à une atmosphère pous-
siéreuse, à l’humidité, à la pluie, aux vibrations ou aux secousses.
9. Pour éviter les parasites et les interférences, posez tous les fils, en particulier ceux des entrées micro,
séparément des câbles de puissance et des lignes de secteur. En cas de pose dans un puits ou une
conduite pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
AKG WMS 450 V 1.10
Table des matières
1 Sécurité et environnement
35
1.2 Environnement
2.1 Introduction
2.2 Fournitures d’origine
Vérifiez que l’emballage contient
bien tous les composants énumé-
rés ci-dessus. Si un élément
venait à manquer, veuillez contac-
ter votre revendeur agréé AKG.
2.3 Accessoires optionnels
10.Pour nettoyer l’appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N’oubliez
surtout pas de débrancher auparavant le bloc secteur ! N’utilisez jamais de produits de nettoyage
mordants ou abrasifs, non plus que des produits contenant de l’alcool ou un solvant qui risqueraient
d’abîmer la laque et les éléments en plastique.
11.N’utilisez jamais l'appareil pour une application autre que celles indiquées dans le mode d’emploi.
AKG décline toute responsabilité concernant les dégâts qui résulteraient d’une manipulation inappro-
priée ou d’une utilisation non conforme.
1. Le bloc secteur consomme toujours un peu de courant même lorsque l’appareil est hors tension. Pour
économiser le courant, pensez donc à débrancher le bloc secteur lorsque l’appareil restera un certain
temps sans être utilisé.
2. Si vous mettez l’appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l’électronique
et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.
3. L'emballage est recyclable. Déposez l'emballage dans un récipient de collecte prévu à cet effet.
Nous vous remercions d’avoir choisi un produit AKG. Lisez très attentivement ce mode d’emploi avant
la mise en service de l’appareil. Conservez soigneusement le mode d’emploi pour pouvoir le consulter
lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.
• Émetteur à
main
HT 450 (voir
mention sur
l’emballage)
• 1 pince micro
SA 64
• 1 Presence
Boost
Adapter
PB 1000
(HT 450/C
seulement ;
monté dans la
tête de micro)
OU
• 1 Récepteur
SR 450
•2 Antennes
UHF
•1 Adaptateur
secteur pour le
récepteur (voir
mention sur
l’emballage)
• 1 Kit de
montage
Rack Mount
Kit pour rack
de 19"
• Set d’identifi-
cation
• 1 pile format
AA pour
l’émetteur
•Mallette de
transport
CH 400
• « Manual
Supplement »
• 1 Émetteur de
poche PT 450
• 1 Câble pour
instrument
MKG L
•1 Boîtier ter-
minal
• Chargeur
CU 400
• Antennes à dis-
tance SRA 1
(illustration),
SRA 2B, RA
4000 B
• T d’antenne
PS 4000
• Amplificateur
d’antenne
AB 4000
• Amplificateur
de casque
d’écoute
HPA 4000
• Bloc secteur
central
PSU 4000
• Câble d’anten-
ne MK PS
•Jeu de codes
couleur
•Kit pour le
montage sur
la face avant
des antennes
fournies
• Polar Pattern
Converter
PPC 1000 pour
HT 450/C
• Bonnette anti-
vent en
mousse
W 880 pour le
HT 450
•Interrupteur
MUTE externe
pour le PT 450
(non représen-
té)
AKG WMS 450 V 1.10
1 Sécurité et environnement
2 Description
36
2.4 WMS 450
2.5 Récepteur SR 450
• Commandes
Panneau avant
Voir la fig. 1 de la page ii.
Panneau arrière
Voir la fig. 2 de la page ii.
Sorties audio
Voir la fig. 2 de la page ii.
Le système de microphone sans fil WMS 450 se compose du récepteur stationnaire Diversity SR 450,
des émetteurs à main HT 450/C équipé d’une tête de microphone ou C 5 ou HT 450/D avec tête de
microphone D 5 et de l’émetteur de poche PT 450. Récepteur et émetteur opèrent dans une sous-bande
de fréquence inférieure à 30 MHz (par set de fréquences). Dans cette sous-bande, vous pouvez sélec-
tionner les gammes de fréquences et les sous-canaux préréglés de votre récepteur ou effectuer le régla-
ge directement par incrémentations de 25 kHz. L’émetteur à main, tout comme l’émetteur de poche, se
règle à l’aide d’un faisceau infrarouge sur les paramètres sélectionnés pour l’émetteur.
Le récepteur permet deux modes de fonctionnement :
En mode LOCK, toutes les fonctions de réglages sont électroniquement verrouillées pour empêcher que
des paramètres ne soient modifiés involontairement pendant la réception. Le message « LOCK » appa-
raît alors à l'affichage.
Le mode SETUP vous permet de modifier et de sauvegarder tous les paramètres du récepteur. Le mes-
sage « LOCK » disparaît à l’affichage. La fréquence sélectionnée est transmise à l’émetteur à main, tout
comme à l’émetteur de poche, par un faisceau infrarouge. Vous pouvez aussi régler sur le récepteur le
niveau du signal d’entrée de l’émetteur à main, qui sera également transmis par le faisceau infrarouge.
Le récepteur peut être positionné seul ou monté dans un rack de 19" grâce au kit de montage contenu
dans l’emballage.
L’écran à cristaux liquides est protégé contre les éraflures par un film transparent que vous pouvez à tout
moment enlever.
1 POWER : Mise sous tension ou hors tension
2 Affichage à cristaux liquides : Le récepteur est équipé d’un affichage contre-éclairé à cristaux
liquides.
Celui-ci indique tous les paramètres sélectionnés sur le récepteur :
aAffichage par bargraphe HF de l’intensité de champ du signal d’entrée
bAffichage alphanumérique du réglage momentanément sélectionné
cNom du preset ou du récepteur, gamme de fréquences, sous-canal
dAffichage par bargraphe audio du niveau acoustique capté
eParamètres réglables, mode de fonctionnement
Lorsqu’une ou plusieurs fonctions d’alarme sont activées (section 4.3.2), l’affichage s’éclaire en
rouge dès qu’un seuil critique est atteint. Tant que tous les paramètres se trouvent dans la norme
autorisée, l’affichage est éclairé en vert.
3W§X:Ces trois touches permettent de régler les différents paramètres du récepteur.
•En mode LOCK :
une courte pression sur Wou Xpermet de choisir entre l’affichage de la fréquence, celui du pre-
set et celui du nom du récepteur.
une pression prolongée sur §permet de faire passer le récepteur du mode LOCK au mode SETUP.
•En mode SETUP seulement :
une courte pression sur §permet d’appeler les paramètres à régler ou de valider la valeur choisie.
une courte pression sur Wpermet de choisir un point du menu ou de décrémenter la valeur à régler.
une courte pression sur Xpermet de choisir un point du menu ou d’incrémenter la valeur à régler.
4 Codes couleur : Si vous utilisez le récepteur sur une installation multi-canaux, vous pouvez rempla-
cer la plaquette de plastique noir par une plaquette de plastique d’une autre couleur contenue dans
le jeu de codes couleur fourni. Ceci vous permet de repérer les différents canaux à l’aide de couleurs.
5 Témoins LED RF : lorsque le récepteur capte un signal HF, le témoin LED RF OK vert s’allume.
Lorsqu’aucun signal HF n’est capté, c’est le témoin LED RF MUTE rouge qui s’allume.
6 Témoins LED de diversité A et B : ces deux témoins LED indiquent en s’allumant quelle antenne est
momentanément en service.
7 Témoins LED AF : il indiquent le niveau du signal audio capté.
OK (vert) : -40 à +3 dB
CLIP (rouge) : >3 dB (saturation)
8 Diode infrarouge émettrice : transmet à l’émetteur à main comme à l’émetteur de poche la fré-
quence sélectionnée sur le récepteur, de même qu’elle transmet à l’émetteur à main le niveau d’en-
trée audio du récepteur.
La diode émettrice infrarouge a un angle de balayage très réduit (env. 10°) et une portée maximale de
20 cm, afin d’éviter que plus d’un émetteur ne soit accordé sur la même fréquence.
9 Contrôle du niveau de sortie : cette molette rétractable permet d’abaisser progressivement le niveau
de la sortie audio symétrique de 0 à 30 dB.
10 DC IN : Prise verrouillable destinée à recevoir l’adaptateur secteur fourni.
11 ANTENNA A/B: 2 prises BNC pour accueillir les antennes UHF fournies (11a) ou les antennes à dis-
tance optionnelles.
12 BALANCED : Sortie audio symétrique avec prise XLR qui peut être par exemple reliée à une entrée
de microphone sur une console de mixage.
13 UNBALANCED : Prise jack 6,35 mm asymétrique pour un branchement éventuel sur un amplificateur
de guitare.
a c d
e
b
AKG WMS 450 V 1.10
2 Description
37
Panneau inférieur
2.6 Émetteur à main HT 450
Voir la fig. 3 de la page iv.
2.7 Émetteur de poche PT 450
Voir la fig. 4 de la page iii.
Important :
3.1 Mise en place d’une pile
ou d’un accu dans l’émetteur
Voir la fig. 5 de la page iii et iv.
Remarque :
14 Commutateur de niveau de sortie : Commutateur permettant d’adapter le niveau de la sortie
BALANCED à la sensibilité de l'appareil qui y est branché. Le commutateur dispose de deux positions :
0 et -30 dB. Le bouton de contrôle du niveau de sortie permet en outre d’abaisser le niveau de sortie
jusqu’à -60 dB. Le niveau de la sortie UNBALANCED n’est pas réglable.
15 Plaque signalétique donnant les informations relatives à la plage de fréquences porteuses dispo-
nibles ainsi qu’à l’homologation de l’appareil.
16 Tête de microphone : l’émetteur à main dispose d’une tête de microphone fixe du type D 5 ou C 5 (voir
mention sur l’emballage).
17 Diode infrarouge réceptrice : capte le signal infrarouge du récepteur SR 450 et ajuste automatique-
ment sur l’émetteur la fréquence porteuse et le niveau d’entrée audio sélectionnés.
18 Affichage à cristaux liquides : affiche la fréquence choisie en MHz ou en preset, l’état de fonctionne-
ment momentané, la sensibilité (gain) de l’émetteur, les messages d’erreur et la capacité de la batterie en
heures (pour les piles, incrémentations de 1 h, pour les accus incrémentations de 2 h à partir de "7 h").
19 ON-MUTE/PRG-OFF : commutateur à trois positions :
ON : le signal de sortie de la tête du microphone est transmis à l’émetteur. Ce dernier transmet le
signal audio au récepteur (fonctionnement normal). Le témoin LED (20) s’allume en vert.
MUTE/PRG : le signal audio est mis hors circuit (MUTE). Le témoin LED (20) s’allume en rouge.
L’émetteur restant sous tension et la section HF restant active, le récepteur ne fait entendre aucun
bruit parasite lorsque le signal audio est mis hors circuit.
Lorsque vous déplacez le commutateur de « OFF » vers « MUTE/PRG », l’émetteur se trouve en
mode de programmation. Le témoin LED (20) s’éteint.
Pour revenir au signal audio, placez le commutateur sur « ON ». Le témoin LED (20) s’allume en
vert.
OFF : l’alimentation du récepteur est désactivée.
20 Témoin LED de contrôle : ce témoin LED bicolore indique les modes de fonctionnement suivants :
Vert : la capacité de la pile est supérieure à une heure, le mode de fonctionnement de l’émetteur est
normal.
Rouge: la capacité restante de la pile est inférieure à une heure et/ou le signal audio est sur muet.
Rouge clignotant : message d’erreur sur l’écran.
Éteint : l’alimentation du récepteur est désactivée, ou l’émetteur est en mode de programmation.
21 Compartiment destiné à recevoir une pile de 1,5 V de type AA ou un accu de 1,2 V et de
]2100 mAh, disponible dans le commerce.
22 Pôles de charge : les pôles de charge, disposés dans un renfoncement, permettent de charger un
accu au moyen du chargeur optionnel CU 400, sans devoir pour cela retirer l’accu du compartiment
de la pile.
23 Étiquette des fréquences : sur la poignée de l’émetteur à main est collée une étiquette qui indique
la gamme de porteuses disponible et donne les informations relatives aux fréquences autorisées.
24 Code couleurs : si vous utilisez l’émetteur à main sur une installation multi-canaux, vous pouvez enle-
ver la protection noire et insérer à cet endroit une des bandes de papier fournies avec l’appareil, por-
tant l’inscription de votre choix. Ceci vous permet de repérer les différents canaux.
17 - 20, 22, 24 : voir à la section 2.5 l’émetteur à main HT 450.
25 Antenne : antenne flexible fixe.
26 Entrée audio : prise tripôlaire mini XLR avec contacts pour niveaux micro et ligne. La configuration
de la prise des micros AKG recommandés (optionnels) ou du câble pour instrument MKG L assure
automatiquement le raccordement aux bornes voulues.
L’entrée audio du PT 450 vous permet de brancher les microphones AKG à fiches mini XLR.
Vous pouvez également brancher une guitare électrique, une basse électrique ou un clavier portatif à
l’aide du câble pour instrument MKG L d’AKG.
Pour plus de détails, veuillez consulter les brochures AKG correspondantes.
27 Étiquette des fréquences : Une étiquette sur le dos de l’émetteur de poche indique la gamme de
porteuses disponible et donne les informations relatives aux fréquences autorisées.
28 Compartiment destiné à recevoir une pile de 1,5 V de type AA ou un accu de 1,2 V et ]2100 mAh
au format AA. Une fenêtre de contrôle permet de vérifier que la pile ou l’accu se trouve bien dans le
compartiment. Vous pouvez également insérer à cet endroit une bande de papier blanc, fournie avec
l’appareil, ou une bande correspondant à un code de couleur (en option).
29 Agrafe de ceinture : pour fixer l’émetteur de poche à la ceinture
30 Prise MUTE : permet de brancher le commutateur externe (en option) de mise hors service et le boî-
tier terminal fourni, destiné à bloquer le commutateur ON-MUTE/PRG-OFF pour éviter toute erreur de
manipulation.
31 Bouton de réglage de la sensibilité : ce bouton situé dans le compartiment pile permet d’adapter la
sensibilité de l’émetteur de poche au signal émis par le microphone ou l’instrument qui y est relié.
Avant de mettre votre WMS 450 en service, vérifiez que l’émetteur et le récepteur sont bien sur la
même fréquence. Consultez à ce sujet les sections 3.8 et 3.9.
1. Ouvrez le couvercle du compartiment de la pile (1).
2. Placez la pile fournie (2) dans le compartiment en tenant compte des symboles de polarité indiqués.
Si vous placez la pile à l’envers, l’émetteur ne sera pas alimenté en courant.
3. Fermez le couvercle du compartiment de la pile (1).
A la place de la pile fournie, vous pouvez utiliser un accu de 1,2 V et de ]2100 mAh, au format AA,
disponible dans le commerce.
AKG WMS 450 V 1.10
2 Description
3 Mise en service
38
3.2 Positionnement du
récepteur
Remarque :
3.3 Montage dans un rack
3.3.1 Un récepteur
Voir la fig. 6 de la page v.
3.3.2 Deux récepteurs
juxtaposés
Voir la fig. 7 de la page v.
Remarque:
3.4 Raccordement du
récepteur à une console
de mixage
Voir la fig. 8 de la page ii.
3.5 Branchement du récepteur
sur le secteur
Voir la fig. 9 de la page ii.
3.6 Mise sous tension de
l’émetteur
Remarque :
Voir la fig. 1 de la page ii.
Des réflexions du signal sur des objets en métal, les murs et les plafonds, ou des effets d’ombre causés
par des musiciens ou d’autres personnes peuvent affaiblir ou effacer le signal direct provenant de l’émet-
teur. Pour de meilleurs résultats, placez le récepteur ou les antennes à distance comme suit :
1. Placez le récepteur ou les antennes près du lieu d’exécution (par exemple la scène). Assurez-vous
bien d’un éloignement minimum de 3 m entre l’émetteur et le récepteur ou les antennes, la distance
optimale étant de 5 m.
2. Vérifiez que l’émetteur est bien visible de l’endroit où se trouvent le récepteur ou les antennes.
3. Placez le récepteur ou les antennes à 1,5 m au moins de tout objet métallique volumineux, des murs,
des échafaudages, des plafonds, etc.
Vous pouvez positionner le récepteur de façon indépendante ou le monter dans un rack de 19“ en uti-
lisant le kit de montage Rack Mount Kit fourni.
Si vous désirez installer un ou plusieurs récepteurs dans un rack de 19", montez les antennes fournies
sur la face avant (il vous faudra alors utiliser le kit de montage optionnel) ou utilisez des antennes à dis-
tance. Ce n’est qu’ainsi que vous aurez la garantie d’une réception optimale.
1. Dévissez les quatre pieds de caoutchouc (1) se trouvant à la base du récepteur.
2. Dévissez les deux vis de fixation (2) se trouvant sur chacune des deux parois latérales.
3. Avec les vis de fixation (2), vissez sur l’une des faces latérales la cornière de montage courte (3), sur l’autre
face latérale la cornière de montage longue (4) ; ces cornières font partie du kit de montage fourni.
4. Fixez le récepteur dans le rack.
1. Dévissez les quatre pieds de caoutchouc (1) se trouvant à la base des récepteurs et sortez les vis (5)
des pieds de caoutchouc (1).
2. Dévissez les deux vis de fixation (2) de la face latérale droite d’un récepteur et les deux vis de fixation
(2) de la face latérale gauche de l’autre récepteur.
3. Enlevez les panneaux de plastique (3) des faces latérales dont vous n’avez pas dévissé les vis de fixa-
tion (2).
4. Introduisez un élément raccord (4) dans chacune des fentes libres de la paroi latérale du premier
récepteur en veillant à ce que le trou de fixation de l’élément raccord coïncide avec le trou taraudé de
la base du récepteur.
5. Fixez les éléments raccord (4) au premier récepteur à l’aide des vis (5) (qui se trouvaient dans les pieds
de caoutchouc).
6. Réunissez les deux récepteurs en introduisant chacun des éléments raccord (4) du premier récepteur
dans une fente libre de la paroi latérale du second récepteur, de manière à ce que le trou de fixation
de tous les éléments raccord (4) coïncide avec le trou taraudé de la base du récepteur.
7. Fixez les éléments raccord (4) au second récepteur à l’aide des vis (5) qui se trouvaient dans les pieds
de caoutchouc (1).
8. Fixez une cornière de montage courte 6 sur la face latérale externe de chaque récepteur en utilisant
pour chacune deux vis (2) dévissées des faces latérales.
9. Fixez les récepteurs dans le rack.
Conservez les vis (5) restantes pour le cas où vous en auriez besoin plus tard.
Reliez la sortie audio à l’entrée désirée :
- Sortie BALANCED (1)- Câble XLR - Entrée micro : placez le commutateur de niveau de sortie (2) sur
« -30 dB ».
- Sortie BALANCED (1) - Câble XLR - Entrée ligne : placez le commutateur de niveau de sortie (2 sur
« 0 dB ».
- Sortie UNBALANCED (3) - câble jack 6,35 mm - Entrée micro asymétrique ou entrée ligne par la prise
jack.
1. Vérifiez que la tension indiquée sur l’adaptateur fourni est identique à la tension du réseau du
lieu d’utilisation de votre système. L’utilisation de l’adaptateur sous une tension différente peut
gravement endommager l’appareil.
2. Branchez le câble d’alimentation (1) de l’adaptateur fourni à la prise DC IN (2) située sur le panneau
arrière du récepteur et vissez le connecteur (3).
3. Branchez l’adaptateur à une prise de courant.
Dans les illustrations d'affichage des sections suivantes, les caractères clignotants sont identifiés par les
symboles « > » et « < », toutes les valeurs représentées entre guillemets étant des exemples de réglages
possibles.
1. Pour mettre le récepteur sous tension, appuyez sur l’interrupteur « POWER » situé sur la face avant.
L'affichage indiquera en MHz la fréquence actuellement active et le message « LOCK » apparaîtra. Le
récepteur se trouve automatiquement en mode LOCK.
§pression prolongée §courte pression Wou Xcourte pression
AKG WMS 450 V 1.10
3 Mise en service
39
3.7 Mode LOCK
Diagramme 1: Mode LOCK (régla-
ge usine), passage du mode
LOCK au mode SETUP et inverse-
ment
3.8 Réglage du récepteur
(Mode SETUP)
* Remarque :
3.8.1 Sélection d’une gamme
de fréquences
(Auto Group Setup)
Diagramme 3 : recherche automa-
tique d’une gamme de fréquences
exempte d’interférences
Si l'émetteur n’est pas sous tension ou que, pour une autre raison (effets d'ombre, par exemple), le
récepteur ne capte aucun signal HF, le témoin LED RF MUTE rouge s’allume et la sortie audio est mise
hors service.
Si un signal HF est capté, le témoin LED RF OK vert s’allume, le bargraphe HF indique l’intensité de
champ du signal capté par l’antenne et les témoins LED de diversité indiquent quelle antenne est
momentanément en service.
Le bargraphe audio indique le niveau acoustique du signal capté. En cas de saturation, la LED rouge
AF CLIP s’allume.
2. Après approximativement 5 secondes, le menu actif lors de la dernière mise hors tension apparaît à
l'affichage. Si vous avez attribué un nom au SR 450 (voir point 3.8.5), l’affichage indique aussitôt après
la mise sous tension la fréquence choisie ; au bout de 2 secondes environ, il revient automatiquement
au nom de l’émetteur.
En mode LOCK, le récepteur reçoit le signal de l'émetteur. Le récepteur est néanmoins électroniquement
verrouillé, de sorte que vous ne pouvez procéder à aucun réglage. Vous pouvez cependant faire appa-
raître l’un après l'autre les différents menus. Le message « LOCK » apparaît à l'affichage.
•Fréquence : Fréquence porteuse en MHz
•Nom : Nom momentanément choisi pour le récepteur (uniquement si vous avez précédemment alloué
un nom au récepteur)
•Preset : Fréquence porteuse en tant que sous-canal d’une gamme de fréquences
En mode SETUP, le verrouillage électronique est désactivé. Vous pouvez donc modifier tous les para-
mètres. Le message « LOCK » disparaît à l’affichage. Les menus suivants sont disponibles :
- Auto Group Setup
- Auto Channel Setup pour régler la fréquence de réception*
- Preset
- Fréquence en MHz
- Nom du récepteur
- Sensibilité d’entrée de l’émetteur à main HT 450 (TX Gain)
- Transfert des données par faisceau infrarouge (IR)
- Répétition (RHSL)
- Extras (X-TRA)
Si votre système dispose d’un seul canal, vous obtiendrez les meilleurs résultats en réglant la fré-
quence à l’aide de la fonction Auto Group Setup (section 3.8.1).
Pour les systèmes multi-canaux, réglez les fréquences à l’aide des fonctions Auto Group Setup et
Auto Channel Setup (section 3.8.2).
Choisissez au moyen de Wou Xle
nombre de canaux nécessaires, de « 1 »,
pour une configuration à un seul canal,
à « 12 » au maximum, pour un système
à 12 canaux.
Choisissez au moyen de Wou Xle pre-
set désiré (le nom du preset correspond
au code ID national). Seuls les presets
permettant d’obtenir le nombre de
canaux sélectionné sont affichés.
Le récepteur recherche automatique-
ment dans le preset choisi une gamme
affichant le nombre désiré de fré-
quences disponibles et s’accorde sur la
première de ces fréquences.
Si le récepteur ne trouve aucune fré-
quence disponible, le nom du preset
précédant réapparaît à l’affichage.
>RETRY< : essayer à nouveau
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
Les fréquences disponibles sont des
fréquences où le récepteur ne trouve
soit aucun signal HF, soit un signal HF
dont le niveau est inférieur au réglage
choisi du seuil d’atténuation des bruits
de fond.
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
>NAME<
>SCAN<
ON
Fréquence
"750.000 MHz"
LOCK
LOCK
Preset
"AT 3.0 02"
Nom
(si mémorisé)
ON Preset
"AT 3.0 02"
Fréquence
"750.000 MHz"
(Nom)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 sec.
Diagramme 2 : assignation des
menus de réglage
AKG WMS 450 V 1.10
3 Mise en service
40
3.8.2 Réglage de la fréquence
(menu Preset)
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
Diagramme 4 : réglage manuel de
la fréquence
3.8.3 Réglage de la fréquence
(Menu MHz)
Diagramme 4a : Réglage direct de
la fréquence
Choisissez au moyen de Wou Xle pre-
set désiré.
Choisissez au moyen de Wou Xla
gamme de fréquences désirée.
Choisissez au moyen de Wou Xla fré-
quence désirée en tant que sous-canal
de la gamme de fréquences sélection-
née.
Le récepteur SR 450 offre également la possibilité de régler la fréquence directement par incrémentations
ou décrémentations de 25 kHz.
Vous accèderez au menu MHz en mode Setup en maintenant simultanément les deux touches à flèche
enfoncées pendant 3 secondes.
Maintenez simultanément les deux
touches à flèche enfoncées pendant 3
secondes.
Appuyez sur Xpour incrémenter la fré-
quence de 25 kHz ou sur Wpour décré-
menter la fréquence de 25 kHz.
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
"750.000"
FREQ MHz
Preset
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Mise en service
41
3.8.4 Modification du
nom du récepteur
Note :
Diagramme 5 : modification du
nom attribué au récepteur
3.9 Réglage de l’émetteur
Remarque :
3.9.1 Fréquence
Voir la fig. 3 de la page iv. et
la fig. 4 de la page iii.
Voir fig. 10 (émetteur à main)
et 11 (émetteur de poche) de la
page vi.
Diagramme 6 : réglage de la fré-
quence porteuse de l’émetteur
Ce menu vous permet d’éditer le nom
actuel du récepteur. Si vous n’avez pas
encore donné de nom au récepteur ou
si vous avez supprimé son nom précé-
dent, ce menu ne sera pas disponible.
Le menu EXTRA, cependant, vous per-
met de sauvegarder un nouveau nom à
tout moment (référez-vous à la section
4.1.3).
Le nom du récepteur peut être n’impor-
te quelle combinaison de 6 chiffres ou
lettres au maximum.
Choisissez au moyen de Wou Xle pre-
mier caractère.
Choisissez au moyen de Wou Xle
deuxième caractère, etc...
... jusqu’au sixième caractère.
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
>DELETE< : effacer
La section 3.9.1 s’applique aussi bien à l’émetteur à main HT 450 qu’à l’émetteur de poche PT 450. Le
niveau d’entrée audio de l’émetteur à main ne peut être réglé que sur le récepteur, dans le menu
« TX GAIN ». Le niveau choisi est transmis à l’émetteur par faisceau infrarouge.
Le niveau du signal d’entrée de l’émetteur de poche peut être réglé seulement sur celui-ci, au moyen du
bouton de réglage du niveau d’entrée.
Afin de programmer l’émetteur pour la
fréquence sélectionnée sur le récepteur :
1. Mettez le récepteur sous tension.
2. Placez le commutateur
ON-
MUTE/PRG-OFF
(19) de l’émetteur
sur « OFF ». Le témoin LED (20) s’éteint.
3. Placez le commutateur
ON-MUTE/
PRG-OFF
(19) sur « MUTE/PRG ». À
l’affichage apparaissent en alternance
la fréquence momentanément sélec-
tionnée et le symbole « Prg IR ». Le
témoin LED de contrôle (20) reste éteint.
4. Voir le diagramme 6.
5. Maintenez la diode infrarouge récep-
trice de l’émetteur (1) à une distance
maximale de 10 cm de la diode infra-
rouge émettrice du récepteur (2).
IR OK : l’émetteur est accordé sur la
même fréquence que le récepteur.
IR ERR : la transmission de données
n’a pas fonctionné (pas de communi-
cation).
TXBAND : la gamme de fréquences de
l’émetteur et du récepteur n’est pas la
même, ou bien le niveau de la trans-
mission est trop élevé ou trop bas.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3/4
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
AKG WMS 450 V 1.10
3 Mise en service
3.9.2 Sensibilité d’entrée de
l’émetteur à main
Voir la fig. 10 de la page vi.
Diagramme 7 : réglage de la
sensibilité d’entrée
de l’émetteur à main
3.9.3 Émetteur de poche :
branchement d’un microphone
ou d’un instrument et réglage
de la sensibilité
Important !
Voir la fig. 12 de la page iii.
3.10 Avant le soundcheck
Important !
Voir la fig. 1 de la page ii.
3.10.1 Fonction de Répétition
1. Mettez le récepteur sous tension,
2. Placez le commutateur
ON-
MUTE/PRG-OFF
(19) de l’émetteur
sur « OFF ». Le témoin LED (20) s’éteint.
3. Placez le commutateur
ON-MUTE/
PRG-OFF
(19) sur « MUTE/PRG ». À
l’affichage apparaissent en alternance
la fréquence momentanément sélec-
tionnée et le symbole « Prg IR ». Le
témoin LED de contrôle (20) reste éteint.
4. Voir le diagramme 8.
5.
Sélectionnez « HI » dans le cas d’un é-
metteur à main HT 450/D et « LO » pour un
émetteur à main HZ 450/C.
6. Maintenez la diode infrarouge récep-
trice de l’émetteur (1) à une distance
maximale de 10 cm de la diode infra-
rouge émettrice du récepteur (2).
IR OK : l’émetteur est réglé sur la
sensibilité sélectionnée.
IR ERR : la transmission de données
n’a pas fonctionné (pas de communi-
cation).
TXBAND : la gamme de fréquences
de l’émetteur et du récepteur n’est
pas la même, ou bien le niveau de la
transmission est trop élevé ou trop
bas.
L’émetteur de poche PT 450 est conçu pour être utilisé avec les microphones type "L" de la série
MicroMic de chez AKG (voir chapitre 2.7). Si vous souhaitez raccorder au PT 450 d’autres microphones
AKG ou en provenance d’autres marques, il vous faudra éventuellement modifier la configuration de la
fiche ou la remplacer par une fiche XLR tripôlaire miniature.
Broches de l’entrée audio
Broche 1 : blindage
Broche 2 : point chaud
Broche 3 : point froid
La broche 3 fournit une tension d’alimentation positive de 6 V pour les microphones à condensateur.
Nous attirons votre attention sur le fait qu’AKG ne peut garantir un fonctionnement parfait de
l’émetteur de poche PT 450 avec des microphones ou câbles d’autres marques et que d’éventuels
dégâts provoqués par l’utilisation avec des microphones d’autres marques ne sont pas couverts
par la garantie.
1. Connectez la fiche XLR miniature (1) du câble de votre microphone ou du câble de guitare MKG L (2)
sur la prise d’entrée (3) de l’émetteur de poche.
2. Placez le commutateur ON-MUTE/PRG-OFF (4) de l’émetteur sur «ON».
3. Mettez le récepteur sous tension.
4. Ouvrez le compartiment de la pile de l’émetteur de poche.
5. Parlez ou chantez dans le microphone, ou jouez de votre instrument (au volume maximum).
6. À l’aide du tournevis (6) intégré au couvercle du compartiment de la pile (5), réglez le bouton de sen-
sibilité (7) de façon à obtenir un niveau optimal du signal sur la partie audio du récepteur (la LED verte
AF OK s’allume, le bargraphe Audio indique au maximum 0 dB).
7. Refermez le compartiment de la pile.
1. Activez la fonction de répétition (Rehearsal) du récepteur, comme exposé ci-dessous à la section 3.10.1.
2. Déplacez l'émetteur dans le secteur où vous vous proposez de l’utiliser. Repérez les endroits où l’in-
tensité du champ semble chuter et où la réception se détériore (dropouts).
Vous pouvez éliminer les dropouts en modifiant la position du récepteur ou des antennes. Si cette
opération n'apporte pas d’amélioration, évitez les endroits critiques.
3. Si des bruits indésirables se font entendre, placez le seuil de squelch à un niveau où le bruit s'arrête-
ra (référez-vous à la section 3.10.2).
Ne placez jamais le seuil de squelch à un niveau plus élevé qu'absolument nécessaire. Plus le
seuil de squelch est élevé (-80 dB = maximum, -100 dB = minimum), plus la sensibilité du récep-
teur et par conséquent aussi la portée efficace entre l'émetteur et le récepteur sont faibles.
4. Si le bargraphe HF du récepteur s'éteint et que le témoin LED RF MUTE rouge (5) s’allume, c’est le
signe qu'aucun signal n'est capté ou que le squelch est activé.
Mettez l'émetteur sous tension, rapprochez-vous du récepteur ou réglez le seuil de squelch de façon
à ce que le témoin LED RF OK vert (5) s’allume et que le bargraphe HF indique à nouveau un signal.
La fonction de répétition détecte un maximum de six décrochements (dropouts) et enregistre le moment
où chacun d’eux s'est produit, ainsi que l’intensité de champ minimum de chaque antenne et le niveau
audio maximum. Vous pouvez consulter les résultats à la fin de l'enregistrement.
42
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Mise en service
Diagramme 8 : Fonction de
répétition
3.10.2 Réglage du squelch
(atténuation des
bruits de fond)
Diagramme 9 : réglage du seuil
d’atténuation.
Déplacez l'émetteur dans le secteur où
vous vous proposez de l’utiliser.
Jusqu’à 6 dropouts peuvent être enre-
gistrés.
Vous pouvez à tout moment inter-
rompre l’enregistrement par une courte
pression sur §.
D1 : L’enregistrement est terminé. Le
dropout N° 1 est affiché.
MIN RF : L’enregistrement est terminé.
Aucun dropout n’a été constaté. L’écran
affiche le niveau HF minimum mesuré.
OVFL : L’enregistrement a été automa-
tiquement interrompu : le temps imparti
(16 minutes) est atteint, ou la liste des
résultats est complète.
• Pour consulter les autres résultats, appuyez brièvement sur Wou X. Les dropouts sont affichés
comme suit (exemple 1) :
Exemple 1 : dropout N° 1 après 124 secondes.
• Les premières mémoires sont réservées aux dropouts, les deux dernières aux mesures du niveau HF
minimum et du niveau audio maximum (exemples 2 et 3).
Exemple 2 : niveau HF minimum de -90 dB.
Exemple 3 : niveau audio maximum de 0 dB.
• Après le dernier item de la liste des résultats (ou avant le premier), l’option « EXIT » apparaît.
L’écran affiche le dernier réglage mémorisé, comme par
exemple « -90 dB ». Les commandes Wet Xvous permet-
tent de choisir parmi les seuils suivants : -80, -85, -90, -92, -
94, -96, -98, -100 dB.
Ne placez jamais le seuil de squelch à un niveau plus
élevé qu'absolument nécessaire. Plus le seuil de squel-
ch est élevé (-80 dB = maximum, -100 dB = minimum),
plus la sensibilité du récepteur et par conséquent aussi
la portée entre l'émetteur et le récepteur sont faibles.
43
REHEAR
RHSL
REHEAR
RHSL
Liste des résultats
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA< SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Mise en service
44
3.11 Systèmes multi-canaux
Remarque :
3.11.1 Réglage des
fréquences pour les systèmes
multi-canaux
(Auto Channel Setup)
>RETRY< : essayer à nouveau
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
Diagramme 10 : recherche auto-
matique de fréquences exemptes
d’interférences pour les systèmes
multi-canaux
4.1 Récepteur SR 450
4.1.1 Sélection d’un mode de
fonctionnement
4.1.2 Choix d’un menu
1. Soyez sûr d’assigner une fréquence porteuse distincte à chaque canal (émetteur et récepteur).
2. Pour trouver rapidement et facilement des fréquences porteuses sans intermodulation, nous recom-
mandons d’utiliser le menu Auto Channel afin de sélectionner dans le même preset toutes les fré-
quences porteuses de la même gamme de fréquence.
Si la réception, sur l’une des fréquences, est altérée par des interférences, cherchez au moyen d’Auto
Channel Setup (voir la section 3.9.2) le sous-canal disponible le plus proche dans la gamme de fré-
quences choisie. Si vous ne trouvez aucun sous-canal disponible, sélectionnez au moyen d’Auto
Group Setup une autre gamme de fréquences dans le même preset et réglez à nouveau la fréquence
de chacun des canaux (voir les sections 3.9.1 et 3.9.2).
3. N’activez jamais deux canaux ou plus sur la même fréquence en même temps et au même endroit.
Ceci causerait des bruits indésirables du fait de l’interférence radio.
1.
Réglez la fréquence du récepteur pour canal no.1 en employant Auto Group Setup (voir la section 3.8.1).
2. Sur le lieu d’exécution, mettez sous tension tous les systèmes de micros sans fil sauf celui du
canal no. 1, d’émetteurs de retour de scène (y compris ceux qui proviennent d’autres constructeurs).
Ceci est indispensable pour que le récepteur, pendant l’exécution, reconnaisse les fréquences non
susceptibles de provoquer des interférences.
3. Réglez la fréquence (CHANNEL) au
moyen de la fonction Auto Channel
Setup :
4. Choisissez au moyen de Wou Xle
preset désiré.
5. Choisissez au moyen de Wou Xla
gamme de fréquences désirée.
6. Le récepteur recherche automatique-
ment la fréquence disponible la plus
proche.
Dès que le récepteur trouvera une
fréquence disponible, celle-ci sera
affichée comme étant un sous-canal
du preset sélectionné.
Les fréquences disponibles sont des
fréquences où le récepteur ne trouve
soit aucun signal HF, soit un signal
HF dont le niveau est inférieur au
réglage choisi du seuil d’atténuation
des bruits de fond.
7. Référez-vous au chapitre 3.6.1:
Programmez l'émetteur que vous
avez attribué au canal no. 1 et laissez
l'émetteur sous tension.
8. Répétez le même processus (1 à 7)
pour chacun des autres canaux de
votre systéme multi-canaux.
Choisissez pour chaque canal le
même preset (= pays) que pour le
canal no. 1.
Pour alterner entre le mode LOCK et le mode SETUP, maintenez la touche §appuyée pendant environ
1,5 seconde.
Dans le mode LOCK, le message « LOCK » apparaît à l’affichage. Dans le mode SETUP, le message «
LOCK » n’apparaît pas.
Utilisez les touches Wet Xpour sélectionner les différents menus d’affichage ou de réglage. Pour accé-
der au menu MHz, maintenez simultanément les touches Wet Xenfoncées pendant 3 secondes.
Diagramme 11: Choix d’un menu
AUTO
GROUP AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
LOCK
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
Mode LOCK :
Mode SETUP :
Preset
"AT 3.0 02"
Fréquence
"750.000 MHz"
(Nom)
(NAME)
PresetMHz
LOCK
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Mise en service
4 Conseils d’utilisation
45
4.1.3 Fonctions avancées
• NOM
Diagramme 12 : modification du
nom attribué au récepteur
• STATUT
Diagramme 13 : messages d'alerte
Le sous-menu « NAME » vous permet
d’attribuer un nom au récepteur, dans la
mesure où aucun nom n’a encore été
mémorisé.
Choisissez au moyen de Wou Xle pre-
mier caractère.
Choisissez au moyen de Wou Xle
deuxième caractère, etc...
... jusqu’au sixième caractère.
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
>DELETE< : effacer
Le sous-menu « STATUS » vous permet d’activer une fonction d’alarme optique qui vous avertit de
défaillances possibles du système. Si une de ces défaillances se produit, l'éclairage de l’écran du récep-
teur passe du vert au rouge et un message d'alerte décrivant le statut du système apparaît à l'affichage.
Les messages d'alerte apparaissent dans l’ordre de priorité suivant :
1. « LOW.BAT » : capacité insuffisante de la batterie de l'émetteur
2. « AFCLIP » : saturation audio
3. « RF LOW » : le signal reçu est trop faible : la sortie audio du récepteur est désactivée.
- « BAT » : la pile ou l’accu de l'émetteur
sera épuisé(e) dans environ 60
minutes. Le message « LOW.BATT »
apparaît alors à l’affichage.
- « AF » : le signal audio provenant de
l’émetteur est saturé. Le message
« AFCLIP » apparaît à l’affichage.
- « RF » : l’intensité du signal reçu est si
basse que la sortie audio du récepteur
est automatiquement désactivée pour
empêcher un souffle indésirable. Le
message « RF LOW » apparaît à l’affi-
chage.
SAVE >Y< : sauvegarder
SAVE >N< : ne pas sauvegarder
Les fonctions d'alerte sélectionnées sont en principe actives dans le mode LOCK comme dans le mode
SETUP. Elles sont néanmoins désactivées automatiquement dans le mode SETUP pendant que vous
procédez à des réglages.
Pour supprimer un message d'alerte de l'affichage, appuyez brièvement sur la touche §. Le message
d'alerte suivant apparaît, ou bien, si aucune autre défaillance du système n'est détectée, l'affichage nor-
mal réapparaît et l'éclairage de l’écran repasse au vert.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Conseils d’utilisation
46
• INFO
Diagramme 14 : Affichage d’infor-
mations concernant le récepteur.
4.2 Émetteur à main HT 450
4.2.1 Mise hors circuit du
microphone
Voir la fig. 3 de la page iv.
4.2.2 Utilisation du
microphone
• Ecart du micro et effet de
proximité
Voir la fig. 13 de la page vi.
• Angle d’incidence
Voir la fig. 13 de la page vi.
• Réaction acoustique
Voir la fig. 14 de la page vi.
• Chanteurs
d’accompagnement
Voir la fig. 15 de la page vi.
Le sous-menu INFO vous permet de faire apparaître différentes informations relatives à votre récepteur.
« V 1.1 » : Version du système d’exploi-
tation
« B 4--.50 » : Gamme de fréquences
« PV 1.0 » : Version du preset
1. Placez le commutateur ON-MUTE/PRG-OFF (19) sur « MUTE/PRG » (position intermédiaire).
•Si vous avez commuté de « OFF » à « MUTE/PRG » :
La partie audio et la partie HF de l’émetteur sont désactivées, le témoin LED de contrôle (20) reste
éteint. Le récepteur infrarouge de l’émetteur est allumé. L’émetteur se trouve en mode de pro-
grammation, permettant le réglage de la fréquence et de la sensibilité d’entrée.
L’écran affiche la fréquence en MHz, la fréquence sous la forme d’un preset et le message « Prg
IR », puis l’affichage alterne entre le preset momentanément sélectionné et le message « Prg IR ».
•Si vous avez commuté de «ON» à « MUTE/PRG » :
Le microphone est désactivé, le témoin LED de contrôle (20) passe du vert au rouge. Le récepteur
infrarouge de l’émetteur est éteint. La fréquence porteuse continuant d’émettre, le récepteur n’est
pas sujet à des bruits parasites.
L’écran affiche en alternance la fréquence sous la forme d’un preset et, en heures, la capacité res-
tante de la pile.
2. Pour allumer le microphone, placez le commutateur ON-MUTE/PRG-OFF (19) sur « ON ».
Le témoin LED de contrôle (20) passe au vert et l’écran affiche en heures la capacité restante de la
pile.
Un microphone pour le chant offre de nombreuses possibilités d’influer sur la façon dont le son de votre
voix sera restitué par l’installation de sonorisation.
Voici quelques consignes qui vous permettront d’obtenir un résultat optimal avec votre émetteur à main
HT 450.
Plus l’écart entre le micro et la bouche est petit et plus la sonorité de la voix est pleine et moëlleuse. Vous
obtiendrez une sonorité plus froide et plus "reverbérante" en vous éloignant, au fur et à mesure que
l’acoustique de la salle se met en valeur.
La voix peut encore prendre un ton plus agressif, neutre ou sous entendu, etc. … selon la musique d’ac-
compagnement simplement en changeant l’écart par rapport à la bouche.
L’effet de proximité apparait lorsque la source est très proche (moins de 5 cm). Des basses fréquences
sont renforcées, ce qui donne à la voix plus de corps et plus de chaleur.
Pour obtenir un son naturel, bien équilibré, nous vous conseillons de ne jamais chanter directement dans
le microphone afin d’éviter le souffle et les sifflantes.
Il est mieux de chanter dans le microphone en le tenant de côté ou en se plaçant au dessus de la tête
du micro.
L’effet Larsen prend naissance quand une partie du son émis par les haut-parleurs est captée par le
microphone, est amplifiée, puis est projetée à nouveau par les haut-parleurs. La réaction acoustique se
développe à partir d’un certain niveau (seuil d’accrochage) qui correspond à une sorte de bouclage du
circuit. Le système se met alors à siffler. Pour l’interrompre, il faut réduire le volume.
En plaçant les haut-parleurs de chant devant les microphones, donc sur le bord latéral de la scène on
obtient la meilleure protection contre l’effet de Larsen.
Lorsque vous utilisez des retours de scène, ne dirigez jamais votre micro directement sur les retours ou
les haut-parleurs de la sono.
Certains phénomènes de résonance (tels qu’ils sont déterminés par l’acoustique d’une salle) peuvent
également provoquer un Larsen, et cela surtout dans la partie inférieure du spectre sonore; c’ést donc –
indirectement – l’effet de proximité qui en est responsable. Dans ce cas il suffit souvent d’augmenter la
distance du microphone pour faire disparaître le Larsen.
1. Ne laissez jamais plus de deux personnes chanter dans un seul microphone.
2. Faites attention que l’angle d’incidence n’excéde pas 35°.
Le microphone est extrêmement peu sensible aux sons arrivant sur le côté. Si la voix des deux chan-
teurs arrivait sur le micro sous un angle supérieur à 35°, ils seraient obligés d’augmenter le niveau du
canal micro jusqu’à un point où le risque de larsen serait excessif.
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Conseils d’utilisation
47
4.2.3 PB 1000 et PPC 1000
(HT 450/C)
• Déposer / monter le PB 1000
et le PPC 1000
a) Dépose du PB 1000
b) Montage du PPC 1000
4.3 Émetteur de poche PT 450
4.3.1 Mise hors circuit du
microphone
Voir la fig. 4 de la page iii.
4.3.1 Commutateur Mute
externe (optionnel)
Voir la fig. 16 de la page vi.
4.3.2 Blocage du commutateur
ON-MUTE-OFF/PRG
Voir la fig. 17 de la page vi.
4.3.3 Technique du micro
• Microphones Lavalière
C 417 L, CK 55 L
• Micros serre-tête
C 520 L, C 555 L
Le Presence Boost Adapter PB 1000 (monté dans l'émetteur à main HT 450/C) optimise l’intelligibilité
de la parole en augmentant la sensibilité de 5 dB environ entre 5 kHz et 9 kHz.
Le Polar Pattern Converter PPC 1000 (accessoire optionnel pour HT 450/C) transforme la caractéris-
tique cardioïde du micro en hypercardioïde. Ceci permet de réduire la sensibilité du micro aux sons arri-
vant sur les côtés, un avantage incontestable sur la scène en particulier lorsqu’on utilise des retours.
Remarque : Vous ne pouvez monter le PPC 1000 qu’après avoir déposé le Presence Boost Adapter
PB 1000.
1. Dévissez le chapeau à grille.
2. Détachez le PB 1000 / PPC 1000 de la capsule du micro,
avec un léger mouvement de rotation (a).
3. Enfoncez le PPC 1000 / PB 1000 jusqu’en butée sur la cap-
sule, avec un léger mouvement de rotation (b).
Important : Pendant le montage ou la dépose du PPC 1000 /
PB 1000, maintenez de la main la capsule du micro dans
sa suspension élastique (flèches) afin d’éviter son déboî-
tement.
1. Placez le commutateur ON-MUTE/PRG-OFF (19) sur « MUTE/PRG » (position intermédiaire).
•Si vous avez commuté de « OFF » à « MUTE/PRG » :
La partie audio et la partie HF de l’émetteur sont désactivées, le témoin LED de contrôle (20) reste
éteint. Le récepteur infrarouge de l’émetteur est allumé. L’émetteur se trouve en mode de pro-
grammation, permettant le réglage de la fréquence et de la sensibilité d’entrée.
L’écran affiche la fréquence en MHz, la fréquence sous la forme d’un preset et le message « Prg
IR », puis l’affichage alterne entre le preset momentanément sélectionné et le message « Prg IR ».
•Si vous avez commuté de «ON» à « MUTE/PRG » :
Le microphone est désactivé, le témoin LED de contrôle (20) passe du vert au rouge. Le récepteur
infrarouge de l’émetteur est éteint. La fréquence porteuse continuant d’émettre, le récepteur n’est
pas sujet à des bruits parasites.
L’écran affiche en alternance la fréquence sous la forme d’un preset et, en heures, la capacité res-
tante de la pile.
2. Pour allumer le microphone, placez le commutateur ON-MUTE/PRG-OFF (19) sur « ON ».
Le témoin LED de contrôle (20) passe au vert et l’écran affiche en heures la capacité restante de la
pile.
Le commutateur Mute externe, optionnel, permet de mettre l’émetteur sur muet lorsque les éléments de
commandes ne sont pas ou ne sont que difficilement accessibles.
1. Connectez le câble (1) du commutateur Mute externe sur l’embase REMOTE MUTE (2) de l’émetteur.
2. Mettez le commutateur Mute externe dans une poche de votre veste ou de votre chemise ou fixez-le
à votre ceinture à l’aide du clip.
3. Pour mettre le micro sur muet, appuyez sur le bouton du commutateur Mute externe. Le boutons’en-
clenche. La LED témoin passe au rouge.
4. Pour remettre le micro en service, appuyez de nouveau sur le bouton du commutateur Mute externe.
La LED témoin passe au vert.
1. Connectez le boîtier terminal (3) fourni à la prise REMOTE MUTE (2) de l’émetteur de poche.
Le commutateur ON-MUTE/PRG-OFF de l’émetteur de poche est électroniquement bloqué. Il est
désormais impossible de mettre le microphone hors circuit par inadvertance.
2. Pour réactiver le commutateur ON-MUTE/PRG-OFF, il suffit de déconnecter le boîtier terminal (3) de
la prise REMOTE MUTE (2).
1. Fixez le microphone au clip H 40/1 ou à l’épingle H 41/1 comme indiqué dans le mode d’emploi du
microphone.
2. Agrafez le micro aux vêtements, aussi près de la bouche que possible.
Il y aura d’autant moins de risque de larsen que le micro sera plus près des lèvres.
3. Veillez à ce que le micro soit bien orienté vers la bouche de l’utilisateur.
Vous trouverez les instructions d’utilisation de ces deux microphones AKG dans leurs modes d’emploi
respectifs.
Nettoyez les surfaces de l’émetteur et des émetteurs avec un chiffon souple humecté d’eau.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Conseils d’utilisation
5 Nettoyage
48
Défaut
Pas de son.
Bruit, craquements, signaux indésirables.
Distorsions.
Brefs décrochages en certains
points du rayon d’action.
Messages d’erreurs
Err.>SYS<
Err.>PrE<
TXBand
Err.>USr<
Err.>RF<
Err.>IR<
Cause possible
1. Le bloc secteur n’est pas raccordé au
récepteur ou à la prise secteur.
2. Le récepteur n’est pas sous tension.
3. Le récepteur n’est pas raccordé à la table
de mixage ou à l’amplificateur.
4. Le microphone ou l’instrument n’est par
raccordé à l’émetteur de poche.
5. Émetteur aligné sur une autre fréquence
que le récepteur.
6. Émetteur hors tension ou commutateur
MUTE en position « MUTE ».
7. Les piles ne sont pas mises correctement
dans l’émetteur.
8. Piles ou accu de l’émetteur épuisés.
9. Émetteur trop éloigné du récepteur, ou
seuil de SQUELCH trop élevé.
10.Obstacles entre l’émetteur et le récepteur.
11.Pas de contact visuel entre émetteur et
récepteur.
12.Il y a des objets métalliques à proximité du
récepteur.
13.La versions de preset de l’émetteur et du
récepteur ne sont pas accordées.
1. Position de l’antenne
2. Perturbations dues à d’autres installations
sans fil, une télévision, une radio, des
appareils de radiocommunication ou enco-
re des appareils ou installations électriques
défectueux.
1. Réglage de GAIN sur l’émetteur trop haut
ou trop bas.
2. Perturbations dues à d’autres installations
sans fil, une télévision, une radio, des
appareils de radiocommunication ou enco-
re des appareils ou installations électriques
défectueux.
• Position des antennes.
Panne
• Les réglages de fréquences ne peuvent
être modifiés.
• Erreur de PLL. (Le récepteur ne peut pas
s’accorder à la fréquence sélectionnée.)
1. La bande de fréquences de l’émetteur
n’est pas identique à celle du récepteur.
2. La puissance d’émission est trop
élevée/trop faible.
• La dernière configuration sauvegardée ne
peut être chargée.
• Le preset sélectionné est défectueux.
• La transmission infrarouge n’a pas fonc-
tionné.
Remède
1. Raccorder le bloc secteur au récepteur et
à la prise secteur.
2. Mettre le récepteur sous tension.
3. Raccorder la sortie du récepteur à l’entrée
de la table de mixage ou de l’amplificateur.
4. Raccorder le microphone ou l’instrument à
l’entrée audio de l’émetteur de poche.
5. Aligner l’émetteur sur la fréquence du
récepteur.
6. Mettre l’émetteur sous tension ou désacti-
ver MUTE.
7. Mettre les piles dans le compartiment
conformément aux repères de polarité (+/-).
8. Remplacer les batteries de l’émetteur ou
charger l’accu.
9. Rapprocher émetteur et récepteur ou dimi-
nuer le seuil de SQUELCH.
10.Supprimer les obstacles.
11.Eviter les endroits d’où le récepteur n’est
pas visible.
12.Supprimer les objets gênants ou en éloi-
gner le récepteur.
13.Vérifier les versions de preset de l’émetteur
et du récepteur.
1. Changer le récepteur de place.
2. Mettre les appareils gênants ou défectueux
hors tension ou régler l’émetteur et le
récepteur sur une porteuse différente ; faire
vérifier les équipements électriques.
1. Monter ou baisser le réglage de GAIN sur
l’émetteur pour supprimer les distorsions.
2. Mettre les appareils gênants ou défectueux
hors tension ou régler l’émetteur et le
récepteur sur une porteuse différente ; faire
vérifier les équipements électriques.
• Changer le récepteur/les antennes de
place. Si les décrochages persistent, mar-
quer les endroits critiques et les éviter.
Remède
1. Éteindre l'émetteur et le rallumer après
environ 10 secondes.
2. En cas d'échec, adressez-vous à votre
spécialiste AKG.
1. Utilisez le preset précédemment
sélectionné.
2. Sélectionnez un preset intact.
3. Si cela se produit régulièrement, adressez-
vous à votre spécialiste AKG.
1. Utiliser un émetteur dont la bande de fré-
quences est identique à celle du récepteur.
2. Utiliser un émetteur ayant une puissance
d’émission plus faible/plus élevée.
1. Réglez à nouveau la fréquence et le seuil
de squelch.
2. Si cela se produit régulièrement, adressez-
vous à votre spécialiste AKG.
1. Utilisez une autre fréquence.
2. Si cela se produit régulièrement, adressez-
vous à votre spécialiste AKG.
• Maintenir le capteur d’infrarouge de l’émet-
teur orienté directement sur la diode infra-
rouge émettrice sur le récepteur à une dis-
tance de 5 cm environ.
Récepteur seulementEmetteur et récepteur
AKG WMS 450 V 1.10
6 Défauts et remèdes
49
SR 450
Plages de fréquences porteuses 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 et 863-865 MHz
Modulation FM
Bande passante audio 35 – 20.000 Hz
Taux de distorsion harmonique <0,3 %
Rapport signal/bruit 120 dB (A)
Sorties audio XLR symétrique et jack asymétrique 6,3 mm
Niveau de sortie XLR commutable entre -30 et 0 dBm
Dimensions 200 x 190 x 44 mm
Poids 972 g
HT 450
Plages de fréquences porteuses 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 et 863-865 MHz
Modulation FM
Bande passante audio 35 – 20.000 Hz
Taux de distorsion harmonique <0,7% à déviation nominale/1 kHz
Rapport signal/bruit 120 dB (A)
Puissance HF 50 mW maxi (ERP)
Autonomie 6 h avec une pile 1,5 V de type AA, 8 h avec un accu NiMH 1,2 V / 2100 mAh au format AA
Dimensions 229 x maxi 52,5 mm Ø
Poids net 220 g
PT 450
Plages de fréquences porteuses 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 et 863-865 MHz
Modulation FM
Bande passante audio 35 – 20.000 Hz
Taux de distorsion harmonique <0,7% à déviation nominale/1 kHz
Rapport signal/bruit 120 dB (A)
Puissance HF 50 mW maxi (ERP)
Autonomie 6 h avec une pile 1,5 V de type AA, 8 h avec un accu NiMH 1,2 V / 2100 mAh au format AA
Dimensions 60 x 73,5 x 30 mm
Poids net 90 g
Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site
http://www.akg.com ou en adressant un e-mail à sales@akg.com.
>- h<
>ChArGE<
(si fonctionnant sur accu)
1. L’émetteur ne reconnaît pas en tant que
tels la pile ou l’accu mis en place.
2. L’émetteur a été mis sous tension pendant
le processus de charge.
• L’accu qu’on vient de mettre en place
n’était pas chargé à fond.
1. Sortir l’accu/la pile de l’émetteur et les
remettre en place au bout de 5 secondes
environ.
2. Sortir l’émetteur du chargeur, le mettre
hors tension et répéter le processus de
charge. (Se reporter à la notice d’emploi du
chargeur CU 400).
1. Charger l’émetteur sur le chargeur CU 400.
2. Sortir l’accu de l’émetteur et le remplacer
par une pile neuve ou un accu chargé à
fond.
Messages d’erreurs Panne Remède
Emetteur seulement
AKG WMS 450 V 1.10
6 Défauts et remèdes
7 Caractéristiques techniques
50
Avvertenza importante!
La firmware interna del sistema
WMS 450 viene continuamente
migliorata per soddisfare in modo
ottimale le esigenze dei clienti.
Se il vostro sistema è già dotato
di una versione firmware supe-
riore a quella descritta nelle pre-
senti istruzioni per l’uso, alcune
funzioni possono differire dalla
descrizione fornita nelle istru-
zioni. La versione attuale della
firmware del ricevitore può essere
verificata nel sub-menù INFO (vedi
capitolo 4.1.3), la versione firmwa-
re descritta nelle istruzioni per
l’uso è indicata sul frontespizio
nonché in calce ad ogni pagina,
accanto al nome del prodotto.
Prima di continuare la lettura, vi
raccomandiamo verificare se que-
ste due indicazioni sono corrette.
Se questo non fosse il caso, pote-
te trovare le modifiche più recenti
in internet al sito www.akg.com
1.1 Sicurezza
Figg. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Sicurezza ed ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
1.1 Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
1.2 Ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2 Descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.1 Introduzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.2 In dotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.3 Accessori opzionali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.5 Ricevitore SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2.6 Trasmettitore a mano HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
2.7 Trasmettitore da tasca PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3 Messa in esercizio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3.1 Come inserire la batteria nel trasmettitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3.2 Come posizionare il ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
3.3 Come montare in un rack. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.3.1 Un ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.3.2 Due ricevitori uno accanto all’altro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.4 Come collegare il ricevitore ad un mixer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.5 Come collegare il ricevitore alla rete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.6 Come inserire il ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3.7 Modo LOCK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
3.8 Come regolare il ricevitore (modo SETUP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
3.8.1 Come regolare il gruppo di frequenze (Auto Group Setup) . . . . . . . . . . . . . . . . . 55
3.8.2 Come regolare la frequenza (menù preset) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
3.8.3 Come regolare la frequenza (menù MHz). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
3.8.4 Come modificare il nome del ricevitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
3.9 Come regolare il trasmettitore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
3.9.1 Frequenza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
3.9.2 Sensibilità d’ingresso del trasmettitore a mano. . . . . . . . . . . . . . . . . . . . . . . . . . 58
3.9.3 Trasmettitore da tasca:
come collegare il microfono/lo strumento e come regolare la sensibilità. . . . . . . . . . . 58
3.10 Prima del soundcheck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
3.10.1 Funzione Rehearsal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
3.10.2 Come regolare lo squelch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3.11 Impianti pluricanale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
3.11.1 Come regolare le frequenze per impianti pluricanale (Auto Channel Setup). . . 60
4 Istruzioni per l’uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1 Ricevitore SR 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1.1 Come cambiare tra i modi d’esercizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1.2 Come scegliere i menù. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1.3 Funzioni speciali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
4.2 Trasmettitore a mano HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
4.2.1 Come silenziare il microfono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
4.2.2 Tecnica microfonica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
4.2.3 PB 1000 e PPC 1000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
4.3 Trasmettitore da tasca PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
4.3.1 Come silenziare il microfono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
4.3.2 Come bloccare l’interruttore ON-MUTE-OFF/PRG . . . . . . . . . . . . . . . . . . . . . . . 63
4.3.3 Tecnica microfonica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
5 Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
6 Errori e rimedi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
7 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
1. Non versate liquidi sull’apparecchio e non fate cadere oggetti nell’apparecchio attraverso le fessure
di ventilazione.
2. L’apparecchio deve venir impiegato solo in vani asciutti.
3. L’apparecchio deve venir aperto, mantenuto e riparato solo da personale specializzato autorizzato.
All’interno della scatola non vi sono componenti che possano venir mantenuti, riparati o sostituiti da
non professionals.
4. Prima di mettere in esercizio l’apparecchio controllate se la tensione d’esercizio indicata sull’alimen-
tatore di rete in dotazione corrisponde alla tensione di rete del luogo d’impiego.
5. Fate funzionare l’apparecchio esclusivamente con l’alimentatore a corrente alternata in dotazione, con
una tensione d’uscita di 12 V c.c. Altri tipi di corrente e di tensione possono danneggiare seriamente
l’apparecchio!
6. Interrompete subito il funzionamento dell’impianto quando un corpo solido o liquidi entrano nell’ap-
parecchio. Sfilate in questo caso subito il cavo dell’alimentatore di rete dalla presa di rete e fate con-
trollare l’apparecchio dal nostro reparto service clienti.
7. Quando non usate l’apparecchio per più tempo, sfilate il cavo dell’alimentatore di rete dalla presa di
rete. Tenete presente che quando l’alimentatore di rete è inserito nella presa l’apparecchio – anche
quando è spento - non è completamente staccato dalla rete.
8. Non posizionate l’apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscalda-
mento o amplificatori ecc., e non esponetelo direttamente al sole, alla polvere e all’umidità, alla piog-
gia, a vibrazioni o a colpi.
9. Per evitare disturbi, posate tutte le linee, specialmente quelle degli ingressi microfonici, separate dalle
linee a corrente forte e linee di rete. In caso di posa in pozzi o canali per cavi fate attenzione a posa-
re le linee di trasmissione in un canale separato.
AKG WMS 450 V 1.10
Indice
1 Sicurezza ed ambiente
51
1.2 Ambiente
2.1 Introduzione
2.2 In dotazione
Controllate se la confezione con-
tiene tutte le parti sopra indicate.
Se manca qualcosa, rivolgetevi
per favore al vostro rivenditore
AKG.
2.3 Accessori opzionali
2.4 WMS 450
10.Pulite l’apparecchio solo con un panno umido, ma non bagnato. Dovete assolutamente sfilare prima
l’alimentatore di rete dalla presa di rete! Non usate in nessun caso detergenti acidi o abrasivi o deter-
genti contententi alcool o solventi perché potrebbero danneggiare la vernice e i componenti in mate-
ria sintetica.
11.Usate l’apparecchio solo per gli impieghi descritti nelle presenti istruzioni per l’uso. La AKG non assu-
me nessuna responsabilità per danni causati da manipolazione non effettuata a regola d’arte o da uso
non corretto.
1. L’alimentatore di rete assorbe una piccola quantità di corrente anche quando l’apparecchio è spento.
Per risparmiare energia sfilate quindi l’alimentatore di rete dalla presa di rete se non lo usate per più
tempo.
2. Se rottamate l’apparecchio, togliete le batterie risp. gli accumulatori, separate scatola, elettronica e
cavi e smaltite tutti i componenti conformemente alle norme di smaltimento vigenti per essi.
3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un apposito sistema di raccolta.
Vi ringraziamo di aver scelto un prodotto dell‘AKG. Leggete per favore attentamente le istruzioni per
l’uso prima di usare l’apparecchio e conservate le istruzioni per l’uso per poterle consultare in caso di
necessità. Vi auguriamo buon divertimento e molto successo!
Il sistema microfonico senza filo WMS 450 è composto di un ricevitore stazionario diversity SR 450, dei tra-
smettitori a mano HT 450/C con testa microfonica C 5 e HT 450/D con testa microfonica D 5 e del tra-
smettitore da tasca PT 450. Il ricevitore ed il trasmettitore lavorano in un campo di al massimo 30 MHz
(per set di frequenze) nella gamma delle frequenze portanti UHF da 650 MHz a 865 MHz. Entro questo
campo potete scegliere la frequenza di ricezione tra i gruppi di frequenza preprogrammati e tra i subca-
• 1 trasmettitore
a mano HT 450
(vedi imballaggio
)
• 1 collegamento
per supporto
SA 64
• 1 Presence
Boost
Adapter
PB 1000
(solo
HT 450/C; mon-
tato nella testa
microfonica)
OPPURE
• 1 ricevitore
SR 450
•2 antenne UHF
•
1adattatore di
rete per il ricevi-
tore (vedi imbal-
laggio
)
• 1 set di mon-
taggio da 19"
Rack Mount
Kit
•Set ID
•1 batteria
dimensione
AA per il
trasmettitore
• Valigetta di tra-
sporto
CH 400
•“Manual
Supplement“
• 1 trasmettitore
a tasca PT 450
• 1 cavo per
strumenti
MKG L
•1 connettore
finto
• Stazione di
carica CU 400
• Antenne stac-
cate SRA 1
(illustrazione),
SRA 2 B, RA
4000 B
• Splitter d’an-
tenna PS 4000
• Amplificatore
d’antenna
AB 4000
• Amplificatore
per cuffie
HPA 4000
• Alimentazione
centrale
PSU 4000
• Cavo d’anten-
na MK PS
•Set codici a
colore
•Set per mon-
taggio frontale
delle antenne
in dotazione
• Polar Pattern
Converter
PPC 1000 per
HT 450/C
•
Antisoffio W 880
per HT 450
• Interruttore
esterno MUTE
per PT 450
(senza illustra-
zione)
AKG WMS 450 V 1.10
1 Sicurezza ed ambiente
2 Descrizione
52
2.5 Ricevitore SR 450
• Elementi di comando
Lato anteriore
Vedi fig. 1 a pagina ii.
Lato posteriore
Vedi fig. 2 a pagina ii.
Uscite audio
Vedi fig. 2 a pagina ii.
Lato inferiore
nali del vostro ricevitore o regolarla direttamente in intervalli da 25 kHz. Sia il trasmettitore a mano che
quello da tasca vengono regolati, via raggi infrarossi, sui parametri prescelti sul ricevitore.
Il ricevitore dispone di due modi d’esercizio:
Nel modo LOCK, tutte le funzioni di regolazione sono bloccate elettronicamente per evitare che i para-
metri vengano cambiati inavvertitamente durante la ricezione. Sul display a cristalli liquidi viene visualiz-
zato il simbolo "LOCK".
Nel modo SETUP potete cambiare e memorizzare tutti i parametri del ricevitore. Il simbolo "LOCK" si
spegne. La frequenza preregolata viene trasmessa, via raggi infrarossi, al trasmettitore a mano o da
tasca. Inoltre potete regolare sul ricevitore anche il livello d’ingresso audio del trasmettitore a mano che
viene pure inoltrato al trasmettitore via raggi infrarossi.
Potete posizionare il ricevitore o senza rack o montarlo, con l’aiuto del set di montaggio da 19", in un
rack da 19".
La copertura trasparente del display è protetta da graffiature mediante un foglio. Potete sfilare il foglio di
protezione in qualsiasi momento.
1 POWER: interruttore on/off
2 Display LC: il ricevitore è dotato di un display a cristalli liquidi, con sfondo illuminato.
Sul display vengono visualizzi tutti i parametri del ricevitore:
aBarra RF per visualizzare l’intensità di campo del segnale ricevuto
bIndicazione alfanumerica del valore momentaneamente preregolato
cNome del preset/del ricevitore, gruppo di frequenze, subcanale
dBarra audio per indicare il livello audio ricevuto
eParametro da preregolare, modo d’esercizio
Se sono attivate una o più funzioni d’avvertimento (vedi capitolo 4.3.2), il display si accende di rosso
quando si verifica uno stato d’esercizio critico. Fin quando tutti i parametri si trovano nel campo per-
messo, il display si accende di verde.
3WX:questi tre tasti regolano i diversi parametri del ricevitore.
•Nel modo LOCK:
Premere brevemente WoX: potete cambiare tra indicazione della frequenza, indicazione del pre-
set e indicazione del nome del ricevitore.
Premere a lungo : potete cambiare il ricevitore tra modo LOCK e modo SETUP.
•Solo nel modo SETUP:
Premere brevemente : potete richiamare i parametri da preregolare oppure confermare il valore
prescelto
Premere brevemente W: potete scegliere un punto del menù o ridurre il valore da preregolare
Premere brevemente X: potete scegliere un punto del menù o ingrandire il valore da preregolare.
4 ID: Se gestite il ricevitore in un impianto pluricanale, potete sostituire il disco nero in materia sintetica
con un disco di colore diverso contenuto nel set codice a colori opzionale. Così potete contrasse-
gnare i singoli canali a colore.
5 LEDs RF: Se il ricevitore riceve un segnale RF, il LED OK verde lampeggia, se non viene ricevuto nes-
sun segnale RF, il LED MUTE rosso lampeggia.
6 LEDs diversity A e B: Questi due LEDs indicano, lampeggiando, quale delle antenne è attualmente
attiva.
7 LED AF: Questi LED indicano il livello audio ricevuto.
OK (verde): da -40 fino a +3 dB
CLIP (rosso): >3 dB (sovraccarico)
8 Diodo infrarosso di trasmissione: trasmette le frequenze preregolate sul ricevitore al trasmettitore a
mano o al trasmettitore da tasca nonché il livello audio preregolato sul ricevitore al trasmettitore a mano.
Il diodo infrarosso di trasmissione ha un angolo di irradiazione molto stretto (circa 10°) ed una porta-
ta di al massimo 20 cm, per evitare che più di un trasmettitore venga regolato sulla stessa frequenza.
9 Regolatore del livello d’uscita: con questo regolatore rotativo a scomparsa potete attenuare il livel-
lo dell’uscita audio bilanciata senza soluzione di continuità da 0 fino a 30 dB.
10 DC IN: Presa di alimentazione avvitabile per collegare l’alimentatore di rete in dotazione.
11 ANTENNA A/B: Prese BNC per collegare le due antenne UHF in dotazione (11a) o le antenne stac-
cate opzionali.
12 BALANCED: uscita audio bilanciata alla presa XLR a tre poli: potete collegare questa uscita p.e. all’in-
gresso microfonico di un mixer.
13 UNBALANCED: uscita audio sbilanciata a una presa jack mono da 6,3 mm. A questa presa potete
collegare p.e. un amplificatore per chitarra.
14 Regolatore livello d’uscita: interruttore scorrevole per adeguare il livello d’uscita della presa BALANCED
alla sensibilità d’ingresso dell’apparecchio collegato. Il regolatore ha due posizioni: 0 e -30 dB. Il rego-
latore del livello d’uscita (8) permette di attenuare il livello d’uscita ulteriormente, fino a -60 dB. Il livel-
lo dell’uscita UNBALANCED non è regolabile.
15 Targhetta del modello con la gamma delle frequenze portanti disponibili e le informazioni sull’omo-
logazione.
a c d
e
b
AKG WMS 450 V 1.10
2 Descrizione
53
2.6 Trasmettitore a mano
HT 450
Vedi fig. 3 a pagina iv.
2.7 Trasmettitore da tasca
PT 450
Vedi fig. 4 a pagina iii.
Importante!
3.1 Come inserire la
batteria/l’accumulatore nel
trasmettitore
Vedi fig. 5 a pagina iii e iv.
Avvertenza:
3.2 Come posizionare il
ricevitore
16 Testa microfonica: il trasmettitore a mano è dotato di una testa microfonica montata in modo fisso
D 5 o C 5 (v. imballaggio).
17 Diodo infrarosso di ricezione: riceve il segnale infrarosso del ricevitore SR 450 per regolare auto-
maticamente la frequenza portante ed il livello audio d’ingresso del trasmettitore.
18 Display LC: Visualizza la frequenza preregolata, in MHz o come preset, lo stato d’esercizio attuale, la
sensibilità (Gain) del trasmettitore, indicazioni di errori e la capacità della batteria espressa in ore (in
intervalli da 1 ora, o la capacitá dell’accumulatore in intervalli da 2 ore, a partire da "7 h").
19 ON-MUTE/PRG-OFF: interruttore scorrevole con tre posizioni:
ON: il segnale d’uscita della testa microfonica viene inoltrato al trasmettitore, il trasmettitore trasmet-
te il segnale audio al ricevitore (esercizio normale). Il LED di controllo (20) è acceso di verde.
MUTE/PRG: il segnale audio è silenziato. Il LED di controllo (20) è acceso di rosso. Poiché la tensio-
ne d’alimentazione e la frequenza portante RF rimangono inserite, nel ricevitore non si sentono
rumori disturbanti quando il segnale audio è silenziato.
Se portate l’interruttore dalla posizione "OFF" in posizione "MUTE/PRG", il trasmettitore è nel modo
di programmazione. Il LED di controllo (20) si spegne.
Per reinserire il segnale audio, spostate l’interruttore in posizione "ON". Il LED di controllo (20) si
accende di verde.
OFF: La tensione di alimentazione del trasmettitore è disinserita
20 LED di controllo: questo LED a due colori indica i seguenti stati d’esercizio:
Verde: la capacità della batteria è superiore ad un’ora, il trasmettitore lavora nel modo d’esercizio normale.
Rosso: la capacità rimanente della batteria è inferiore ad un’ora e/o il segnale audio è silenziato.
Rosso lampeggiante: indicazione di errore sul display.
Off: L’alimentazione di tensione del trasmettitore è disinserita o il trasmettitore si trova nel modo di
programmazione.
21 Scomparto batteria per accogliere la batteria da 1,5 V, dimensione AA in dotazione o un accumula-
tore di tipo commerciale da 1,2 V, ]2100 mAh, dimensione AA.
22 Contatti di carica: i contatti di carica a scomparsa vi permettono di caricare un accumulatore con
l’aiuto della stazione di carica opzionale CU 400 senza dover togliere l’accumulatore dallo scompar-
to batteria.
23 Etichetta adesiva con indicazione delle frequenze: sul gambo del trasmettitore a mano è disposta
un’etichetta adesiva recante l’indicazione della gamma delle frequenze portanti disponibili e le infor-
mazioni sull’omologazione.
24 Codice colori: se gestite il trasmettitore a mano in un impianto pluricanale, potete sfilare la copertu-
ra nera, scrivere sulle strisce di carta in dotazione, inserirle e coprirle con la copertura trasparente in
dotazione. In questo modo potete contrassegnare i singoli canali.
17 - 20, 22, 24: Vedi capitolo 2.5 trasmettitore a mano HT 450.
25 Antenna: antenna flessibile, montata in modo fisso.
26 Ingresso audio: presa mini-XLR a tre poli con contatti per livello microfonico e livello line. Grazie al
cablaggio dei connettori dei microfoni AKG raccomandati (opzionali) o del cavo per strumenti MKG L
in dotazione vengono occupati automaticamente i contatti giusti.
All’ingresso audio del PT 450 potete collegare microfoni AKG dotati di un connettore mini XLR.
Con l’aiuto del cavo per strumenti MKG L potete collegare una chitarra elettrica, un basso elettrico o
un keyboard a tracolla.
Ulteriori dettagli sono contenuti nei rispettivi opuscoli AKG.
27 Etichetta adesiva con indicazione delle frequenze: sul lato posteriore del trasmettitore da tasca è
disposta un’etichetta adesiva recante la gamma delle frequenze disponibili e le informazioni sull’o-
mologazione.
28 Scomparto batteria per accogliere la batteria in dotazione da 1,5 V, dimensione AA o un accumula-
tore di tipo commerciale da 1,2 V-NiMH, ]2100 mAh, dimensione AA. Attraverso il finestrino potete
controllare in qualsiasi momento se c’è una batteria o un accumulatore nello scomparto. Potete inse-
rire nel finestrino anche una striscia bianca (in dotazione) di etichettatura o una striscia con codice a
colore (opzionale).
29 Clip da cintura per fissare il trasmettitore sulla cintura.
30 Presa MUTE: collegamento per l’interruttore mute opzionale esterno e il connettore finto in dotazio-
ne per bloccare l’interruttore ON-MUTE/PRG-OFF per evitare errori durante l’esercizio.
31 Regolatore della sensibilità: con questo regolatore rotativo disposto nello scomparto batteria potete
adeguare la sensibilità d’ingresso del trasmettitore da tasca al microfono o allo strumento collegati.
Prima di mettere in esercizio il vostro WMS 450, controllate se il trasmettitore e il ricevitore sono
regolati sulla stessa frequenza. Vedi al riguardo i capitoli 3.8 e 3.9.
1. Aprite il coperchio dello scomparto batteria (1).
2. Inserite la batteria in dotazione (2) nello scomparto batteria seguendo i simboli disposti nello scomparto.
Se inserite la batteria in modo sbagliato, il trasmettitore non viene alimentato con corrente.
3. Chiudete il coperchio dello scomparto batteria (1).
Invece delle batterie in dotazione potete inserire anche un accumulatore di tipo commerciale da 1,2 V,
NiMH, ]2100 mAh, dimensione AA.
Riflessioni del segnale del trasmettitore su parti metalliche, pareti, soffitti ecc. o ombreggiamenti causa-
ti dal corpo umano possono indebolire o cancellare il segnale diretto del trasmettitore.
Posizionate quindi il ricevitore o le antenne staccate come segue:
AKG WMS 450 V 1.10
2 Descrizione
3 Messa in esercizio
54
Avvertenza:
3.3 Montaggio in un rack
3.3.1 Come montare
un ricevitore
Vedi fig. 6 a pagina v.
3.3.2 Come montare due
ricevitori uno accanto all’altro
Vedi fig. 7 a pagina v.
Avvertenza:
3.4 Come collegare il
ricevitore ad un mixer
Vedi fig. 8 a pagina ii.
3.5 Come collegare il
ricevitore alla rete
Vedi fig. 9 a pagina ii.
3.6 Come inserire il ricevitore
Avvertenza:
Vedi fig. 1 a pagina ii.
1. Posizionate il ricevitore / le antenne sempre vicino al campo d’azione (palco) facendo però attenzio-
ne a mantenere una distanza minima tra trasmettitore e ricevitore / antenne di 3 m fino a 5 m (distan-
za ottimale).
2. Presupposto per la ricezione ottimale è il collegamento a vista tra ricevitore e trasmettitore / antenne.
3. Posizionate il ricevitore / le antenne ad una distanza superiore a 1,5 m da grandi oggetti metallici,
pareti, impalcature sulla scena, soffitti e simili.
Potete montare il ricevitore isolato oppure montarlo in un rack da 19" servendovi del set di montag-
gio Rack Mount Kit in dotazione.
Se volete montare uno o più ricevitori in un rack da 19", montate o le antenne in dotazione sul pannello
frontale (vi occorre il set di montaggio frontale opzionale) o usate le antenne staccate. Solo così potrete
garantire una qualità di ricezione ottimale.
1. Svitate i quattro piedini in gomma (1) dal lato inferiore del ricevitore.
2. Svitate le due viti di fissaggio (2) da ognuna delle pareti laterali.
3. Con le viti (2), avvitate l’angolo di montaggio corto (3) su una parete laterale e l’angolo di montaggio
lungo (4) sull’altra parete laterale, scegliendoli dal set di montaggio 19" in dotazione.
4. Fissate il ricevitore nel rack.
1. Svitate i quattro piedini in gomma (1) dal lato inferiore dei ricevitori e togliete le viti (5) dai piedini in
gomma (1).
2. Svitate le due viti di fissaggio (2) dalla parete laterale destra del primo ricevitore e dalla parete latera-
le sinistra del secondo ricevitore.
3. Sfilate le coperture in plastica (3) da quelle pareti laterali dalle quali non avete svitato le viti di fissag-
gio (2).
4. Inserite un elemento di collegamento (4) attraverso rispettivamente una fessura libera nella parete late-
rale del primo ricevitore in modo che il foro di fissaggio di ambedue gli elementi di collegamento (4)
sia allineato al foro di filettatura nella parte inferiore del ricevitore.
5. Fissate gli elementi di collegamento (4) con le viti (5) (dei piedini in gomma) sul primo ricevitore.
6. Collegate i due ricevitori inserendo gli elementi di collegamento (4) del primo ricevitore attraverso le
fessure libere nella parete laterale del secondo ricevitore fin quando il foro di fissaggio degli elementi
di collegamento (4) sia allineato con il corrispondente foro di filettatura nella parte inferiore del secon-
do ricevitore.
7. Fissate gli elementi di collegamento (4) con le viti (5) dei piedini in gomma (1) sul secondo ricevitore.
8. Avvitate, con rispettivamente due delle viti (2) delle pareti laterali, rispettivamente un angolo di mon-
taggio corto 6 sulla parete laterale esterna di ogni ricevitore.
9. Fissate i ricevitori nel rack.
Conservate le restanti viti (5) per poterle utilizzare più tardi.
Collegate l’uscita audio all’ingresso prescelto:
- Presa BALANCED (1) – Cavo XLR – Ingresso microfonico: Interruttore livello d’uscita (3) in posizione
"-30 dB".
- Presa BALANCED (1) – Cavo XLR – Ingresso Line: Interruttore livello d’uscita (3) in posizione "0 dB"".
- Presa UNBALANCED (2) – cavo jack – ingresso microfonico sbilanciato o ingresso Line a presa jack.
1. Controllate se la tensione di rete indicata sull’alimentatore di rete in dotazione è identica a quel-
la del luogo d’impiego. Gestire l’adattatore di rete con un’altra tensione di rete può causare
danni irreparabili all‘apparecchio.
2. Inserite il cavo di alimentazione (1) dell’adattatore di rete in dotazione nella presa DC IN (2) disposta
sul retro del ricevitore e avvitate il connettore (3).
3. Inserite il cavo di rete dell’alimentatore in una presa di rete.
Nelle raffigurazioni del display contenute nei capitoli seguenti, le indicazioni lampeggianti sono indicate
con i segni ">" e "<". I segni tra virgolette sono esempi di possibili regolazioni.
I simboli usati nei diagrammi di comando hanno i seguenti significati:
1. Inserite il ricevitore premendo il tasto POWER disposto sul pannello frontale.
Sul display viene visualizzata la frequenza preregolata ed il simbolo "LOCK"; il ricevitore si trova nel
modo LOCK.
Se il trasmettitore non è inserito o se, per altre ragioni (ombreggiamenti), il ricevitore non riceve un
segnale RF, il LED rosso RF MUTE lampeggia e l’uscita audio viene silenziata.
Se viene ricevuto un segnale RF, il LED verde RF OK lampeggia, la barra RF indica l’intensità di campo
del segnale ricevuto dall’antenna attiva e i LEDs diversity indicano quale antenna è attualmente atti-
va.
premere §a lungo premere §brevemente Premere brevemente
WoX
AKG WMS 450 V 1.10
3 Messa in esercizio
55
3.7 Modo LOCK
Diagramma 1: Modo LOCK (prere-
golato in fabbrica), come scegliere
tra modo LOCK e SETUP
3.8 Come regolare il ricevitore
(modo SETUP)
*Avvertenza:
3.8.1 Come regolare il gruppo
delle frequenze
(Auto Group Setup)
Diagramma 3: Ricerca automatica
di un gruppo di frequenze esente
da disturbi
La barra audio indica il livello audio del segnale ricevuto. In caso di sovraccarichi si accende il LED
AF CLIP rosso.
2. Dopo circa 5 secondi appare sul display il menù delle indicazioni preregolato ultimamente (prima del
disinserimento). Se avete assegnato al SR 450 un nome (vedi capitolo 3.8.5), il display visualizza,
dopo l’inserimento, per circa 2 secondi, la frequenza prescelta e poi automaticamente il nome asse-
gnato.
Nel modo LOCK viene ricevuto il segnale del trasmettitore, il ricevitore però è bloccato elettronicamente
in modo che non potete effettuare delle regolazioni. Potete comunque richiamare i menù delle indicazio-
ni uno dopo l’altro. Sul display viene visualizzato il simbolo "LOCK".
•Frequenza: frequenza portante in MHz
•Nome: nome attualmente preregolato del ricevitore (viene visualizzato solo se avete dato un nome al
ricevitore)
•Preset: frequenza portante come subcanale di un gruppo di frequenze
Nel modo SETUP, il blocco elettronico è eliminato. Potete regolare tutti i parametri. Il simbolo "LOCK" è
cancellato.
Sono a disposizione i seguenti menù di regolazione:
- Auto Group Setup
- Auto Channel Setup per regolare la frequenza di ricezione*
- Preset
- Frequenza in MHz
- Nome del ricevitore
- Sensibilità d’ingresso del trasmettitore a mano HT 450 (TX Gain)
- Trasmissione dati a raggi infrarossi (IR)
- Rehearsal (RHSL)
- Extra (X-TRA)
Nel caso di un impianto con un solo canale regolate la frequenza meglio con la funzione Auto Group
Setup (capitolo 3.8.1).
Nel caso di impianti pluricanale regolate le frequenze con le funzioni Auto Group Setup e Auto
Channel Setup (capitolo 3.8.2).
Scegliete con WeXil numero di canali
desiderati tra "1" per un impianto mono-
canale e al massimo "12" per un
impianto da 12 canali.
Scegliete il preset desiderato con WeX
(nome = codice paese). Vengono visua-
lizzati solo quei preset che mettono a
disposizione il numero prescelto di
canali.
Il ricevitore cerca automaticamente nel
preset prescelto un gruppo dal numero
prescelto di frequenze libere e regola la
prima frequenza libera.
Se non trova una frequenza libera, sul
display viene visualizzato di nuovo il
nome del preset precedente.
>RETRY<: riprovare
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
Le frequenze libere sono quelle frequen-
ze dove il ricevitore non individua nes-
sun segnale RF o individua un segnale
RF con un livello inferiore al valore
soglia momentaneamente preregolato.
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
>NAME<
>SCAN<
ON
Frequenza
"750.000 MHz"
LOCK
LOCK
Preset
"AT 3.0 02"
Nome
(se memorizzato)
ON Preset
"AT 3.0 02"
Frequenza
"750.000 MHz"
(Nome)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 sec.
Diagramma 2: Come richiamare i
menù di regolazione
AKG WMS 450 V 1.10
3 Messa in esercizio
56
3.8.2 Come regolare la
frequenza (menù preset)
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
Diagramma 4: Regolazione
manuale della frequenza
3.8.3 Come regolare la
frequenza (menù MHz)
Diagramma 4a: Come regolare la
frequenza direttamente.
Scegliete il preset desiderato con We
X.
Scegliete il gruppo delle frequenze desi-
derato con WeX.
Scegliete la frequenza desiderata con W
eX, come subcanale del gruppo delle
frequenze prescelto.
Il ricevitore SR 450 vi dà la possibilità di regolare la frequenza anche direttamente in intervalli da 25 kHz.
Arrivate nel menù MHz tenendo premuti, nel modo setup, ambedue i tasti a freccia contemporaneamen-
te per 3 secondi.
Tenete premuti ambedue i tasti a freccia contemporaneamente per 3 secondi.
Premete Xper aumentare la frequenza
di rispettivamente 25 kHz oppure Wper
ridurre la frequenza di rispettivamente
25 kHz.
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
"750.000"
FREQ MHz
Preset
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Messa in esercizio
57
3.8.4 Come cambiare il nome
del ricevitore
Avvertenza:
Diagramma 5: Come cambiare il
nome del ricevitore
3.9 Come regolare
il trasmettitore
Avvertenza:
3.9.1 Frequenza
Vedi figg. 3 (pagina iv)
e 4 (pagina iii).
Vedi figg. 10 (trasmettitore a
mano) e 11 (trasmettitore da tasca)
a pagina vi.
Diagramma 6: Come regolare la
frequenza portante del
trasmettitore
In questo menù potete cambiare il nome
assegnato al ricevitore. Se non avete
ancora assegnato un nome al ricevitore
o se avete cancellato il nome, questo
menù non viene visualizzato. Potete
comunque digitare, nel menù EXTRA,
un nuovo nome (vedi capitolo 4.1.3).
Il nome del ricevitore può essere com-
posto di al massimo 6 lettere e cifre in
qualsiasi combinazione.
Scegliete il primo segno con WeX.
Scegliete il secondo segno con WeXe
così via ...
... fino al sesto segno.
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
>DELETE<: cancellare
Il capitolo 3.9.1 vale sia per il trasmettitore a mano HT 450 che per il trasmettitore da tasca PT 450. Il
livello audio d’ingresso del trasmettitore a mano potrà essere regolato solo sul ricevitore, nel menù "TX
GAIN". Il valore prescelto sarà inoltrato al trasmettitore via raggi infrarossi.
Il livello audio d’ingresso del trasmettitore da tasca può essere regolato solo con il regolatore di livello
d’ingresso disposto sul trasmettitore da tasca.
Per programmare il trasmettitore sulla
frequenza preregolata sul ricevitore:
1. Inserite il ricevitore.
2. Portate l’interruttore ON-MUTE/
PRG-OFF (19) del trasmettitore in
posizione "OFF". Il LED di controllo
(20) si spegne.
3. Portate l’interruttore ON-MUTE/
PRG-OFF (19) in posizione "MUTE/
PRG". Sul display vengono visualiz-
zati alternativamente la frequenza
momentaneamente preregolata e
"Prg IR". Il LED di controllo (20) rima-
ne scuro.
4. Vedi diagramma 6.
5. Posizionate il diodo IR (1) del tra-
smettitore ad una distanza di al mas-
simo 10 cm davanti al diodo IR (2) del
ricevitore.
IR OK: Il trasmettitore è regolato
sulla stessa frequenza del ricevitore.
IR ERR: La trasmissione dei dati è
fallita (nessuna comunicazione).
TXBAND: La gamma delle frequenze
del trasmettitore e quella del ricevitore
non è identica oppure la potenza di tra-
smissione è troppo alta/troppo bassa.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3/
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
AKG WMS 450 V 1.10
3 Messa in esercizio
58
3.9.2 Sensibilità d’ingresso del
trasmettitore a mano
Vedi fig. 10 a pagina vi.
Diagramma 7: Come regolare la
sensibilità d’ingresso del
trasmettitore a mano
3.9.3 Trasmettitore da tasca:
Come collegare un
microfono/strumento
e come regolare la sensibilità
Importante!
Vedi fig. 12 a pagina iii.
3.10 Prima del soundcheck
Importante!
Vedi fig. 1 a pagina ii.
3.10.1 Funzione Rehearsal
1. Inserite il ricevitore.
2. Portate l’interruttore ON-MUTE/
PRG-OFF (19) del trasmettitore in
posizione "OFF". Il LED di controllo
(20) si spegne.
3. Portate l’interruttore ON-MUTE/
PRG-OFF (19) in posizione "MUTE/
PRG". Sul display vengono visualizzati
alternativamente la frequenza momen-
taneamente preregolata e "Prg IR". Il
LED di controllo (20) rimane scuro.
4. Vedi diagramma 7.
5. Scegliete "HI" per i trasmettitori a
mano con testa microfonica dinamica
D 880 e "LO" per i trasmettitori a
mano con testa microfonica a con-
densatore C 900.
6. Posizionate il diodo IR (1) del tra-
smettitore ad una distanza di al mas-
simo 10 cm davanti al diodo IR (2) del
ricevitore.
IR OK: Il trasmettitore è regolato sulla
sensibilità scelta.
IR ERR: La trasmissione dei dati è
fallita (nessuna comunicazione).
TXBAND: La gamma delle frequenze
del trasmettitore e quella del ricevito-
re non è identica oppure la potenza di
trasmissione è troppo alta/troppo
bassa.
Il trasmettitore da tasca PT 450 è concepito per essere usato con i microfoni "L" della serie MicroMic
dell’AKG (vedi capitolo 2.7). Se volete collegare al PT 450 altri microfoni della AKG o microfoni di altri pro-
duttori, tenete presente che eventualmente dovete cambiare la connessione a saldatura del connettore
del vostro microfono o sostituire il connettore con un connettore mini XLR a tre poli.
Cablaggio dell'ingresso audio:
Contatto 1: schermatura
Contatto 2: filo audio (inphase)
Contatto 3: filo audio
Al contatto 3 è a disposizione una tensione d’alimentazione positiva di 6 Volt per microfoni a condensa-
tore.
Vi preghiamo di comprendere che la AKG non può garantire il funzionamento ineccepibile del tra-
smettitore da tasca PT 450 se viene gestito con prodotti di terzi e che eventuali danni causati da
tale gestione sono esclusi dalle prestazioni di garanzia.
1. Inserite il connettore mini XLR (1) disposto sul cavo del vostro microfono rispettivamente sul cavo per
strumenti MKG L (2) nella presa d’ingresso audio (3) del trasmettitore da tasca.
2. Portate l’interruttore ON-MUTE/PRG-OFF (4) in posizione "ON".
3. Inserite il ricevitore.
4. Aprite lo scomparto batteria del trasmettitore da tasca.
5. Parlate/cantate nel microfono o suonate lo strumento (il più forte possibile).
6. Con il cacciavite integrato in dotazione (6) sul coperchio dello scomparto batteria (5) portate il rego-
latore della sensibilità (7) in modo tale che la parte audio del ricevitore sia regolata in modo ottimale
(il LED AF OK verde è acceso, la barra audio indica al massimo 0 dB).
7. Chiudete lo scomparto batteria.
1. Attivate la funzione "Rehearsal" del ricevitore (vedi capitolo 3.10.1).
2. Controllate la zona in cui volete impiegare il trasmettitore. Fate attenzione a quei punti dove l’intensità
di campo si riduce e la ricezione viene pertanto brevemente disturbata ("dropouts").
Potete eliminare questi dropouts posizionando il ricevitore o le antenne in un altro punto. Se questo
non dà il risultato desiderato, evitate questi punti critici.
3. Se si verificano rumori disturbanti, regolate il livello squelch in modo che i rumori cessino (vedi capi-
tolo 3.10.2).
Non regolate il livello squelch mai più alto di quanto sia assolutamente necessario. Più alto è il
livello squelch (-80 dB = massimo, -100 dB = minimo!), più bassa diventa la sensibilità del rice-
vitore e quindi la portata tra trasmettitore e ricevitore.
4. Se la barra RF sul ricevitore si spegne e il LED RF MUTE rosso (5) si accende, significa che non viene
ricevuto un segnale o che lo squelch è attivo.
Inserite il trasmettitore, avvicinatevi al ricevitore oppure regolate il livello squelch in modo che il LED
RF OK verde (5) si accenda e la barra RF indichi di nuovo un livello.
La funzione Rehearsal individua al massimo 6 dropouts e registra il momento in cui si verificano i dro-
pouts, l’intensità di campo minima sulle due antenne nonché il livello audio massimo. Potete interrogare
i risultati a registrazione terminata.
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Messa in esercizio
59
Diagramma 8: Funzione Rehearsal
3.10.2 Come regolare
lo squelch
Diagramma 9: Come regolare il
livello squelch
Controllate la zona in cui volete impie-
gare il trasmettitore.
Vengono registrati fino a 6 dropouts.
Potete interrompere la registrazione in
qualsiasi momento premendo breve-
mente il tasto §.
D1: La registrazione è terminata, viene
visualizzato il dropout n. 1.
MIN RF: La registrazione è terminata,
nessun dropout è stato trovato. Il
display visualizza il livello RF minimo
registrato.
OVFL: La registrazione è stata termina-
ta automaticamente perché il tempo
(16 minuti) è scaduto o perché la lista
dei risultati è piena.
• Per interrogare gli altri risultati, premete brevemente Woppure X. I dropouts vengono visualizzati
come segue (esempio 1):
Esempio 1: Dropout n. 1 dopo 124 secondi.
• I primi posti di memoria sono riservati per dropouts, gli ultimi 2 per il livello RF minimo misurato e il
livello audio massimo misurato (esempio 2 e 3).
Esempio 2: Livello RF minimo -90 dB.
Esempio 3: Livello audio massimo 0 dB.
• Dopo l’ultima registrazione (rispettivamente prima della prima registrazione) della lista dei risultati
segue l’opzione "EXIT".
Sul display viene visualizzata l’ultima registrazione memorizza-
ta, p.e. "-90 dB".
Con WeXpotete scegliere le seguenti regolazioni squelch:
-80, -85, -90, -92, -94, -96, -98, -100 dB.
Non regolate il livello squelch mai più alto di quanto sia
assolutamente necessario. Più alto è il livello squelch
(-80 dB = massimo, -100 dB = minimo!), più bassa diven-
ta la sensibilità del ricevitore e quindi la portata tra tra-
smettitore e ricevitore.
REHEAR
RHSL
REHEAR
RHSL
Lista dei risultati
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA<
SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Messa in esercizio
60
3.11 Impianti pluri-canale
Avvertenza:
3.11.1 Come regolare le
frequenze per impianti
pluricanali
(Auto Channel Setup)
>RETRY<: riprovare
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
Diagramma 10: Ricerca automati-
ca di frequenze esenti da disturbi
per impianti pluricanali
4.1 Ricevitore SR 450
4.1.1 Come cambiare tra i
modi d’esercizio
4.1.2 Come scegliere i menù
1. Fate attenzione a regolare ogni canale di trasmissione (trasmettitore + ricevitore) su una propria fre-
quenza.
2. Per trovare al più presto e nel modo più semplice frequenze senza intermodulazioni, vi raccomandia-
mo di scegliere le frequenze del menù Auto Channel all’interno dello stesso Preset e dello stesso
gruppo di frequenze.
Se la ricezione su una delle frequenze è disturbata, cercate, con l’aiuto dell’Auto Channel Setup (vedi
capitolo 3.9.2), il prossimo subcanale libero del gruppo di frequenze prescelto. Se non trovate nessun
subcanale libero, scegliete, con l’aiuto dell’Auto Group Setup, un altro gruppo di frequenze nello stes-
so Preset e scegliete per ogni canale una frequenza nuova (vedi capitoli 3.9.1 e 3.9.2).
3. Non gestite mai più di un canale di trasmissione contemporaneamente sullo stesso posto e sulla stes-
sa frequenza. Per ragioni fisiche, ciò comporterebbe forti rumori disturbanti.
1. Regolate la frequenza sul ricevitore per il canale no. 1 con l’Auto Group Setup (vedi capitolo 3.8.1).
2. INSERITE tutti i microfoni radio salvo quello per il canale no. 1, trasmettitori monitor ecc. presen-
ti sul luogo dell'evento (anche di altri produttori!). È necessario perché il ricevitore possa trovare quel-
le frequenze che anche durante l’evento sono libere da disturbi reciproci.
3. Regolate, con la funzione Auto
Channel Setup, la frequenza (CHAN-
NEL):
4. Scegliete il nome del preset deside-
rato con WeX.
5. Scegliete il gruppo di frequenze desi-
derato con WeX.
6. Il ricevitore cerca automaticamente la
prossima frequenza libera.
Appena trovata una frequenza esen-
te da disturbi, questa viene visualiz-
zata come subcanale del preset pre-
scelto.
Le frequenze libere sono quelle fre-
quenze dove il ricevitore non indivi-
dua nessun segnale RF o individua
un segnale RF con un livello inferiore
al valore soglia attualmente prerego-
lato.
7. Vedi capitolo 3.9.1: Programmate il
trasmettitore che avete attribuito al
canale no. 1 e lasciate il trasmettitore
inserito.
8. Ripetete i passi 1 a 7 di cui sopra per
ognuno degli altri canali del suo siste-
ma pluricanali. Scegliete per ognuno
canale lo stesso preset (= paese) del
canale no. 1.
Per cambiare tra il modo LOCK e il modo SETUP, tenete premuto il tasto §per circa 1,5 secondi.
Nel modo LOCK viene visualizzato sul display il simbolo "LOCK". Nel modo SETUP il simbolo "LOCK"
non viene visualizzato.
Per poter cambiare tra i singoli menù di indicazione e di regolazione, premete il tasto Wo il tasto X.
Arrivate nel menù MHz tenendo premuti i tasti WeXcontemporaneamente per 3 secondi.
Diagramma 11: Come scegliere i menù
AUTO
GROUP AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
LOCK
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
Modo LOCK :
Modo SETUP :
Preset
"AT 3.0 02"
Frequenza
"750.000 MHz"
(Nome)
(NAME)
PresetMHz
LOCK
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Messa in esercizio
4 Istruzioni per l’uso
61
4.1.3 Funzioni speciali
• NAME
Diagramma 12: Come immettere
un nuovo nome per il ricevitore
• STATUS
Diagramma 13: Indicazioni di
avvertimento
Nel sotto-menù "NAME" potete dare un
nome al ricevitore se prima non è stato
ancora memorizzato un nome.
Scegliete il primo segno con WeX.
Scegliete il secondo segno con WeXe
così via ...
... fino al sesto segno.
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
>DELETE<: cancellare
Nel sotto-menù "STATUS" potete attivare una funzione di avvertimento ottico che indica, a scelta, deter-
minati stati d’esercizio critici. Se si verifica uno di questi stati d’esercizio, l’illuminazione di sfondo del
display sul ricevitore passa da verde a rosso e sul display viene visualizzata un’indicazione di stato che
vi informa sul rispettivo stato d’esercizio. Le indicazioni di stato sono ordinate secondo priorità come
segue:
1. "LOW.BAT": bassa capacità della batteria del trasmettitore
2. "AFCLIP": sovraccarico audio
3. "RF LOW": silenziamento del ricevitore causato dall’intensità di campo troppo bassa del segnale rice-
vuto
- "BAT": la batteria/l’accumulatore del
trasmettitore sarà scarica/o tra circa 60
minuti. In questo caso sul display viene
visualizzato il messaggio "LOW.BAT".
- "AF": il segnale audio proveniente dal
trasmettitore è sovraccarico. Sul display
viene visualizzato il messaggio
"AFCLIP".
- "RF": l’intensità di campo del segnale
ricevuto è così bassa che il ricevitore
viene automaticamente silenziato per
evitare rumori disturbanti. Sul display
viene visualizzato il messaggio "RF
LOW".
SAVE >Y<: memorizzare
SAVE >N<: non memorizzare
Le funzioni d’avvertimento prescelte sono attive nel modo LOCK e nel modo SETUP. Nel modo SETUP,
le funzioni di avvertimento vengono però automaticamente disattivate mentre state effettuando una rego-
lazione.
Potete spegnere la rispettiva indicazione di stato premendo brevemente il tasto §. In seguito viene visua-
lizzata o la prossima indicazione di stato oppure, se non sono stati riconosciuti altri stati d’esercizio cri-
tici, viene visualizzata di nuovo l’indicazione normale, l’illuminazione dello sfondo passa al verde.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Istruzioni per l’uso
62
• INFO
Diagramma 14: Come richiamare
le informazioni sul ricevitore.
4.2 Trasmettitore a mano
HT 450
4.2.1 Come silenziare
il microfono
Vedi fig. 3 a pagina iv.
4.2.2 Tecnica microfonica
• Distanza microfonica ed
effetto di prossimità
Vedi fig. 13 a pagina vi.
• Angolo di incidenza del
suono
Vedi fig. 13 a pagina vi.
• Reazione
Vedi fig. 14 a pagina vi.
• Coro di
accompagnamento
Vedi fig. 15 a pagina vi.
Nel sotto-menù INFO potete richiamare diverse informazioni sul vostro ricevitore.
"V 1.1": Versione firmware
"B 4--.50": Gamma delle frequenze
"PV 1.0": Versione preset
1. Portate l’interruttore ON-MUTE/PRG-OFF (19) in posizione "MUTE/PRG" (posizione media).
•Se siete passati da "OFF" a "MUTE/PRG":
Le componenti audio e RF del trasmettitore sono disattivate, il LED di controllo (20) rimane scuro.
Il ricevitore a raggi infrarossi del trasmettitore è attivato. Il trasmettitore si trova nel modo di pro-
grammazione, per poter regolare la frequenza e la sensibilità d’ingresso.
Sul display vengono visualizzati:
Frequenza in MHz - Frequenza come preset - "Prg IR", successivamente l’indicazione cambia tra
il preset momentaneamente preregolato e "Prg IR".
•Se siete passati da "ON" a "MUTE/PRG":
Il microfono è silenziato, il LED di controllo (20) passa da verde a rosso. Il ricevitore a raggi infra-
rossi del trasmettitore è disattivato. Poiché la frequenza portante continua ad essere trasmessa,
nel ricevitore non si formano rumori disturbanti.
Sul display vengono visualizzati alternativamente: Frequenza come preset – rimanente capacità
della batteria in ore.
2. Per inserire il microfono, portate l’interruttore ON-MUTE/PRG-OFF (19) in posizione "ON".
Il LED di controllo (20) passa al verde. Sul display viene visualizzata la rimanente capacità della bat-
teria in ore.
Un microfono per canto vi offre diverse possibilità di variare il suono della vostra voce riprodotto dall’im-
pianto di sonorizzazione.
Osservate per favore i seguenti avvertimenti per poter impiegare il vostro trasmettitore a mano HT 450 in
modo ottimale.
Fondamentalmente, la Vostra voce guadagnerà in pienezza e morbidezza in funzione della vicinanza tra
le labbra ed il microfono; ad una maggior distanza dal microfono si produce invece uno spettro acustico
di maggior riverbero e più distante, poiché viene esaltata l’acustica dell’ambiente.
Potrete quindi conferire alla Vostra voce un suono aggressivo, neutro o carezzevole, semplicemente
modificando la distanza dal microfono.
L’effetto di prossimità si produce nella zona di immediata prossimità alla fonte sonora meno di 5 cm) e
provoca una forte esaltazione dei bassi. Può conferire maggiore voluminosità alla voce oppure un suono
intimo, marcato dalle tonalità basse.
Cantate lateralmente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono
equilibrato e naturale.
Se investite il microfono con la voce direttamente da davanti, trasmettereste nel canto anche i rumori
connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc) verrebbero esaltati in maniera innatu-
rale.
La reazione è determinata dal fatto che il suono emesso dall’amplificatore viene in parte ripreso dal
microfono che lo reinvia, amplificato, all’altoparlante. A partire da un determinato volume ("limite di rea-
zione") questo segnale dà luogo, in un certo qual modo, ad un circolo vizioso, per cui il fischio emesso
dall’impianto si intensifica sempre più e può venir arrestato solo diminuendo il volume.
La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire
lateralmente sul margine anteriore del palco. Se usate altoparlanti monitor, non puntate il vostro microfo-
no mai direttamente sui monitor o sugli altoparlanti dell’impianto di sonorizzazione.
La reazione può essere causata anche da risonanze (determinate dall’acustica dell’ambiente), in partico-
lare nella gamma di frequenze bassa, indirettamente quindi dall’effetto di prossimità. In questi casi spes-
so è sufficiente aumentare la distanza dal microfono per interrompere la reazione.
1. Non lasciate mai cantare più di due persone per microfono.
2. Mantenete un angolo di incidenza del suono di massimo 35°.
Il microfono è molto insensibile al suono che entra di lato. Se i due vocalisti cantano verso il microfo-
no da un angolo maggiore di 35°, dovreste regolare il livello del canale microfonico in modo tale che
il pericolo di feedback diventerebbe troppo grande.
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Istruzioni per l’uso
63
4.2.3 PB 1000 e PPC 1000
(HT 450/C)
• Come sfilare/montare il
PB 1000 e il PPC 1000
a) Come sfilare il PB 1000
b) Come montare il PPC 1000
4.3 Trasmettitore da tasca
PT 450
4.3.1 Come silenziare
il microfono
Vedi fig. 4 a pagina iii.
4.3.1 Interruttore Mute
esterno opzionale
Vedi fig. 16 a pagina vi.
4.3.2 Come bloccare l’interrut-
tore ON-MUTE-OFF
Vedi fig. 17 a pagina vi.
4.3.3 Tecnica microfonica
• Microfoni lavalier
C 417 L, CK 55 L
• Microfoni headset C 520 L e
C 555 L
Il Presence Boost Adapter PB 1000 (montato nel trasmettitore a mano HT 450/C) ottimizza l’intelligibi-
lità del parlato grazie all‘enfatizzazione della sensibilità di circa 5 dB, tra 5 kHz e 9 kHz.
Il Polar Pattern Converter PPC 1000 (accessorio opzionale per il HT 450/C) trasforma la caratteristica
cardioide del microfono in una caratteristica ipercardioide. Il microfono diventa così meno sensibile al
suono che arriva dai lati il che è di vantaggio quando sul palco usate altoparlanti monitor.
Nota: Per poter montare il PPC 1000, dovete prima sfilare l’adattatore Presence Boost PB 1000.
1. Svitate la cappa a griglia.
2. Sfilate il PB 1000/PPC 1000 dalla capsula microfonica giran-
dolo leggermente (a).
3. Infilate il PPC 1000/PB 1000, girandolo leggermente, sulla
capsula microfonica fino all’arresto (b).
Importante: Quando infilate o sfilate il PPC 1000/PB 1000
assicurate la capsula microfonica nella sua sospensione
elastica in gomma (frecce) con la mano per non strap-
pare involutamente la capsula dalla sua sospensione.
1. Portate l’interruttore ON-MUTE/PRG-OFF (19) in posizione "MUTE/PRG" (posizione media).
•Se siete passati da "OFF" a "MUTE/PRG":
Le componenti audio e RF del trasmettitore sono disattivate, il LED di controllo (20) rimane scuro.
Il ricevitore a raggi infrarossi del trasmettitore è attivato. Il trasmettitore si trova nel modo di pro-
grammazione, per poter regolare la frequenza e la sensibilità d’ingresso.
Sul display vengono visualizzati:
Frequenza in MHz - Frequenza come preset - "Prg IR", successivamente l’indicazione cambia tra
il preset momentaneamente preregolato e "Prg IR".
•Se siete passati da "ON" a "MUTE/PRG":
Il microfono è silenziato, il LED di controllo (20) passa da verde a rosso. Il ricevitore a raggi infra-
rossi del trasmettitore è disattivato. Poiché la frequenza portante continua ad essere trasmessa,
nel ricevitore non si formano rumori disturbanti.
Sul display vengono visualizzati alternativamente: Frequenza come preset – rimanente capacità
della batteria in ore.
2. Per inserire il microfono, portate l’interruttore ON-MUTE/PRG-OFF (19) in posizione "ON".
Il LED di controllo (20) passa al verde. Sul display viene visualizzata la rimanente capacità della bat-
teria in ore.
L’opzionale interruttore Mute esterno vi permette di silenziare il trasmettitore anche quando gli elementi
di comando non sono accessibili o solo difficilmente accessibili.
1. Inserite il cavo (1) dell’interruttore Mute esterno nella presa REMOTE MUTE (2) del trasmettitore.
2. Inserite l’interruttore Mute esterno in una tasca della giacca o della camicia oppure fissate l’interrut-
tore sulla cintura servendovi di un clip da cintura.
3. Per silenziare il microfono, premete il pulsante dell’interruttore MUTE esterno. Il pulsante scatta. Il LED
di controllo diventa rosso.
4. Per reinserire il microfono, premete un’altra volta il pulsante dell’interruttore MUTE esterno. Il LED di
controllo diventa verde.
1. Inserite il connettore finto in dotazione (3) nella presa REMOTE MUTE (2) disposta sul trasmettitore da
tasca.
L’interruttore ON-MUTE/PRG-OFF del trasmettitore da tasca è bloccato elettronicamente. Non pote-
te più silenziare il microfono inavvertitamente.
2. Per riattivare l’interruttore ON-MUTE/PRG-OFF, sfilate il connettore finto (3) dalla presa REMOTE
MUTE (2).
1. Fissate il microfono sul clip di fissaggio H 40/1 o sulla spilla di fissaggio H 41/1, come descritto nelle
istruzioni per l’uso del microfono.
2. Fissate il microfono sull’abbigliamento, il più vicino possibile alla bocca.
Il pericolo di feedback è tanto più inferiore quanto più vicino è il microfono alla bocca!
3. Fate attenzione ad orientare il microfono in direzione della bocca dell’utente.
Le istruzioni per l’uso di questi due microfoni headset AKG sono contenute nelle istruzioni per l’uso del
rispettivo microfono.
Tutte le superfici del ricevitore e dei trasmettitori possono venir pulite, di quando in quando, senza pro-
blemi con un panno morbido umidificato di acqua.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Istruzioni per l’uso
5 Pulizia
64
Nessun suono.
Ronzìi, rumori, segnali indesiderati.
Distorsioni.
Brevi dropout in alcune zone
del campo d’azione.
Annunci errori
ERR.>SYS<
ERR.>PRE<
TXBand
ERR.>USR<
ERR.>RF<
ERR.>IR<
1. L’alimentatore di rete non è collegato al
ricevitore o alla presa di rete.
2. Il ricevitore è disinserito.
3. Il ricevitore non è collegato al mixer o
all’amplificatore.
4. Il microfono o lo strumento non è collegato
al trasmettitore da tasca.
5. Trasmettitore regolato su una frequenza
diversa da quella del ricevitore.
6. Trasmettitore disinserito oppure interruttore
MUTE in posizione "MUTE".
7. Le batterie non sono inserite correttamente
nel trasmettitore.
8. Le batterie / l’accumulatore del trasmettito-
re sono/è scariche/o.
9. Il trasmettitore è troppo lontano dal ricevi-
tore o il livello SQUELCH è troppo alto.
10.Ostacoli tra ricevitore e trasmettitore.
11.Nessun collegamento a vista tra trasmetti-
tore e ricevitore.
12.Il ricevitore è troppo vicino ad oggetti
metallici.
13.La versione Preset del trasmettitore e del
ricevitore non coincidono.
1. Posizione dell’antenna
2. Disturbi provocati da altri impianti senza
filo, da tv, radio, apparecchi radiotelefonici
o apparecchi elettrici difettosi o installazio-
ni elettriche difettose.
1. GAIN sul trasmettitore è portato troppo in
alto o troppo in basso.
2. Disturbi provocati da altri impianti senza
filo, da tv, radio, apparecchio radiotelefoni-
ci o apparecchi elettrici difettosi o installa-
zioni elettriche difettose.
• Posizione dell’antenna.
Errori
Non si possono cambiare le regolazioni delle
frequenze.
• Errore nel preset prescelto.
1. La gamma delle frequenze del trasmettitore
non è identica a quella del ricevitore.
2. La potenza di trasmissione è troppo
alta/troppo bassa.
• L’ultima regolazione non può venir caricata.
• Errore PLL. (Il ricevitore non si può sincro-
nizzare sulla frequenza preregolata.)
• Trasmissione infrarossa fallita.
1. Collegare l’alimentatore di rete al ricevitore
e collegarlo alla rete.
2. Attivare il ricevitore col tasto POWER.
3. Collegare l’uscita del ricevitore all’ingresso
del mixer o dell’amplificatore.
4. Collegare il microfono o lo strumento all’in-
gresso audio del trasmettitore da tasca.
5. Regolare il trasmettitore sulla stessa fre-
quenza del ricevitore.
6. Inserire il trasmettitore o portare l’interrut-
tore MUTE in posizione "ON".
7. Reinserire le batterie nel comparto batterie
in corrispondenza dei segni di polarità (+/-).
8. Inserire nuove batterie nel trasmettitore /
ricaricare l’accumulatore.
9. Avvicinarsi di più al ricevitore o ridurre il
livello SQUELCH.
10.Eliminare gli ostacoli.
11.Evitare i punti dai quali non si vede il ricevi-
tore.
12.Eliminare gli oggetti che causano il distur-
bo o posizionare il ricevitore più lontano.
13.Controllare la versione Preset del trasmetti-
tore e del ricevitore.
1. Posizionare il ricevitore in un altro punto.
2. Disattivare apparecchi difettosi o apparec-
chi che provocano disturbi o regolare
un’altra frequenza portante su ricevitore e
trasmettitore; far controllare l’installazione
elettrica.
1. Portare GAIN sul trasmettitore indietro o in
avanti in modo che le distorsioni scom-
paiano.
2. Disattivare gli apparechi difettosi o gli
apparecchi che provocano disturbi o rego-
lare un’altra frequenza portante su ricevito-
re e trasmettitore; far controllare le installa-
zioni elettriche.
• Posizionare il ricevitore in un altro punto.
Se i dropout persistono, marcare i punti
critici ed evitarli.
Rimedi
1. Disinserire il ricevitore e reinserirlo dopo
circa 10 secondi.
2. Se l’errore non è rimediato, rivolgetevi al
vs. punto service AKG.
1. Continuare ad usare il preset finora prere-
golato.
2. Scegliere un preset senza errori.
3. Se l’errore si verifica spesso, rivolgetevi al
vs. punto service AKG.
1. Usare un trasmettitore con la gamma delle
frequenze del ricevitore.
2. Usare un trasmettitore con una potenza di
trasmissione più alta/più bassa.
1. Regolare di nuovo la frequenza e il livello
squelch.
2. Se l’errore si verifica spesso, rivolgetevi al
vs. punto service AKG.
1. Regolare un’altra frequenza.
2. Se l’errore si verifica di nuovo, rivolgetevi al
vs. punto service AKG.
• Il sensore infrarosso del trasmettitore va
puntato da una distanza di circa 5 cm
direttamente sul diodo infrarosso di tra-
smissione del ricevitore.
Difetto Possibile causa Rimedi
Solo ricevitoreTrasmettitore e ricevitore
AKG WMS 450 V 1.10
6 Eliminazione di difetti
65
SR 450
Gamma delle frequenza portanti 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Tipo di modulazione FM
Gamma di frequenze audio 35 – 20.000 Hz
Fattore di distorsione armonica tip. <0,3 %
Rapporto segnale/rumore 120 dB (A)
Uscite audio XLR bilanciata e 6,3 mm jack sbilanciata,
livello XLR regolabile tra -30 e 0 dBm
Dimensioni 200 x 190 x 44 mm
Peso 972 g
HT 450
Gamma delle frequenze portanti 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Tipo di modulazione FM
Gamma di frequenze audio 35 – 20.000 Hz
Fattore di distorsione armonica tip. <0,7 % a deviazione nominale /1 kHz
Rapporto segnale/rumore 120 dB (A)
Potenza di trasmissione mass. 50 mW (ERP)
Durata d’esercizio tip. 6 ore con batteria da 1,5 V dimensione AA o
tip. 8 ore con accumulatore da 1,2 V-NiMH, 2100 mAh, dimensione AA
Dimensioni 229 x ø mass. 52,5 mm
Peso netto 220 g
PT 450
Gamma delle frequenze portanti 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Tipo di modulazione FM
Gamma di frequenze audio 35 – 20.000 Hz
Fattore di distorsione armonica tip. <0,7 % a deviazione nominale /1 kHz
Rapporto segnale/rumore 120 dB (A)
Potenza di trasmissione mass. 50 mW (ERP)
Durata d’esercizio tip. 6 ore con batteria da 1,5 V dimensione AA o
tip. 8 ore con accumulatore da 1,2 V-NiMH, 2100 mAh, dimensione AA
Dimensioni 60 x 73,5 x 30 mm
Peso netto 90 g
Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al sito http://www.akg.com oppure
all'indirizzo email sales@akg.com.
>- h<
>ChArGE<
(solo quando gestito con accumulatori)
1. Il trasmettitore non può riconoscere le bat-
terie/gli accumulatori inseriti.
2. Il trasmettitore è stato attivato mentre era
in corso la carica nell’apparecchio di
carica.
• Il nuovo accumulatore inserito non è com-
pletamente carico.
1. Togliere l’accumulatore/la batteria dal
trasmettitore e reinserirlo/la dopo circa
5 secondi.
2. Togliere il trasmettitore dall’apparecchio di
carica, spegnerlo e ricominciare la carica.
(Vedi anche le istruzioni per l’uso della sta-
zione di carica CU 400.)
1. Caricare il trasmettitore nella stazione di
carica CU 400.
2. Togliere l’accumulatore dal trasmettitore e
inserire una nuova batteria o un accumula-
tore completamente carico.
Annunci errori Errori Rimedi
Solo trasmettitore
AKG WMS 450 V 1.10
6 Eliminazione di difetti
7 Dati tecnici
66
¡Nota importante!
La firmware interna del sistema
WMS 450 se va mejorando conti-
nuamente para poder cumplir en
forma óptima con las exigencias
de los clientes.
Si su sistema está equipado con
una firmware superior a la que
se describe en este Manual de
Instrucciones, algunas funcio-
nes pueden divergir de la des-
cripción. La versión actual del
receptor la puede extraer del sub-
menú INFO (véase el Capítulo
4.1.3) y la versión de la firmware
descrita en el Manual de
Instrucciones está indicada en la
portada y en cada una de las
páginas abajo junto a la denomi-
nación del producto.
Antes de continuar leyendo, reco-
mendamos verficar si estas dos
informaciones son congruentes.
De no ser así, encontrará las
modificaciones más recientes en
internet bajo www.akg.com
1.1 Seguridad
Figs. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Seguridad y medio ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
1.1 Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
1.2 Medio ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2 Descripción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.1 Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.2 Volumen de suministros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.3 Accesorios opcionales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
2.5 Receptor SR 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
2.6 Transmisor manual HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
2.7 Transmisor de bolsillo PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3 Puesta en servicio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3.1 Introducir una pila/un acumulador en el transmisor . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3.2 Posicionar el receptor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3.3 Montaje en bastidor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.3.1 Un receptor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.3.2 Dos receptores contiguos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.4 Conectar el receptor a un pupitre de mezcla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.5 Concectar el receptor a la red. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.6 Poner en marcha el receptor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
3.7 Modo LOCK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
3.8 Regular el receptor (modo SETUP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
3.8.1 Regular el grupo de frecuencias (Auto Group Setup) . . . . . . . . . . . . . . . . . . . . . 71
3.8.2 Regular la frecuencia (menú Preset) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
3.8.3 Ajustar la frecuencia (menú MHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
3.8.4 Cambiar los nombres de los receptores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
3.9 Regular el transmisor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
3.9.1 Frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
3.9.2 Sensibilidad de entrada del transmisor manual. . . . . . . . . . . . . . . . . . . . . . . . . . 74
3.9.3 Transmisor de bolsillo: conectar el micrófono/instrumento y regular la sensibilidad . 74
3.10 Antes del soundcheck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
3.10.1 Función "Rehearsal". . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
3.10.2 Regular el silenciador (squelch) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
3.11 Sistemas multicanales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
3.11.1 Regular las frecuencias para sistemas multicanales (Auto Channel Setup) . . . 76
4 Instrucciones de manejo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
4.1 Receptor SR 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
4.1.1 Conmutación entre modos de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
4.1.2 Selección de menús. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
4.1.3 Funciones especiales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
4.2 Transmisor manual HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
4.2.1 Micrófono en mudo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
4.2.2 Técnica microfónica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
4.2.3 PB 1000 y PPC 1000 (HT 450/C). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
4.3 Transmisor de bolsillo PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
4.3.1 Micrófono en mudo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
4.3.2 Bloquear el interruptor ON-MUTE-OFF/PRG. . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
4.3.3 Técnica microfónica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
5 Limpieza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
6 Reparación de desperfectos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
7 Datos técnicos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
1. No verter líquidos sobre el equipo y no dejar caer objetos a través de las ranuras de ventilación.
2. Utilice el aparato sólo en lugares secos.
3. El personal técnico calificado es el único autorizado para abrir, atender y reparar el aparato. En el inte-
rior de la caja no se encuentra ninguna pieza que pueda ser atendida, reparada o cambiada por un
profano.
4. Antes de utilizar el aparato, verifique que la tensión de servicio corresponda a la tensión de red en el
lugar de utilización.
5. Utilice el aparato solamente con el alimentador de red de tensión alterna con tensión de salida de 12
V CC. ¡Otros tipos de corriente pueden dañar seriamente el aparato!
6. Ponga inmediatamente fuera de servicio el equipo si llegara a penetrar algún objeto sólido o un líqui-
do al interior del aparato. En ese caso tiene que desenchufar inmediatamente el alimentador de red y
el aparato debe ser examinado por nuestro servicio de atención al cliente.
7. Si el aparato no se va a utilizar durante largo tiempo, debe desenchufar el alimentador de red. Por
favor, recuerde que si el alimentador de red permanece enchufado, el aparato no se desconecta com-
pletamente de la red cuando se apaga.
8. No colocar el aparato cerca de fuentes de calor, como p.ej radiadores, tubos de calefacción, amplifi-
cadores, etc. y no exponerlo directamente al sol, a polvo o humedad intensos, a la lluvia, a vibracio-
nes o a golpes.
9. Para evitar perturbaciones o interferencias, todas las líneas de audio, y sobre todo las de las entra-
das de micrófono, deben tenderse separadas de las líneas de alta intensidad y de alimentación. Si el
AKG WMS 450 V 1.10
Indice
1 Seguridad y medio ambiente
67
1.2 Medio ambiente
2.1 Introducción
2.2 Elementos incluidos en el
suministro
Verifique que el embalaje conten-
ga todos los elementos arriba indi-
cados. Si falta algo, por favor con-
tacte con su distribuidor AKG.
2.3 Accesorios recomendados
2.4 WMS 450
tendido se hace en una caja de entrada de cables o en canales para cables, las líneas de audio deben
colocarse en un canal separado.
10.Para limpiar el aparato, utilice únicamente un paño húmedo, pero no mojado. ¡Antes de proceder a la
limpieza desenchufe el alimentador de red! No debe utilizar nunca materiales de limpieza corrosivos
o abrasivos ni aquellos que contengan alcohol o disolventes, puesto que pueden dañar la laca o las
piezas de material sintético.
11.El aparato debe ser utilizado sólo para los fines descriptos en estas instrucciones de uso. AKG no se
responsabiliza por daños debidos a un uso inadecuado o indebido.
1. El alimentador de red sigue recibiendo un poco de corriente aun estando apagado el aparato. Para
ahorrar energía, desenchufe el alimentador de red si no va a utilizar el aparato durante largo tiempo.
2. Para desguazar el aparato hay que sacar las pilas o los acumuladores, separar la caja, la electrónica
y el cable y proceder a la eliminación de todos los componentes atendiendo a las correspondientes
disposiciones de eliminación de residuos vigentes.
3. El embalaje es reciclable. Elimine el embalaje en un sistema de recogida previsto para ello.
Muchas gracias por haberse decidido por un producto de la empresa AKG. Tómese, por favor, unos
momentos para leer el Modo de Empleo antes de usar el aparato. Guarde las instrucciones de empleo
en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda. ¡Que se divierta y que
tenga mucho éxito con su nuevo equipo!
El sistema microfónico inalámbrico WMS 450 está compuesto de un receptor Diversity estacionario
SR 450, los transmisores manuales HT 400/C con cápsula microfónica C 5 y HT 450/D con cápsula
microfónica D 5 y el transmisor de bolsillo PT 450. Receptor y transmisor funcionan en una sub-banda
de máx. 30 MHz (por conjunto de frecuencias) en la gama de frecuencia portadora UHF de 650 MHz
• 1 transmisor a
mano HT 450
(véase el emba-
laje)
• 1 adaptador de
soporte
SA 64
• 1 Presence
Boost
Adapter
PB 1000 (sólo
para HT 450/C;
montado en la
cápsula
microfónica)
O BIEN
• 1 Receptor
SR 450
•2 Antenas UHF
•1 Adaptador
de red para el
receptor (véase
el embalaje)
• 1 Juego de
montaje 19"
Rack Mount
Kit
•Juego ID
•1 Pila tamaño
AA para el
transmisor
• Maletín de
transporte
CH 400
•“Manual
Supplement“
• 1 transmisor de
bolsillo PT 450
• 1 Cable para
instrumentos
MKG L
•1 clavija termi-
nal
• Cargador CU
400
• Antenas remo-
tas SRA 1 (ilus-
trada),
SRA 2 B,
RA 4000 B
• Divisor de
antena
PS 4000
• Amplificador de
antena
AB 4000
• Amplificador de
auriculares
HPA 4000
• Alimentación
central de
energía
PSU 4000
• Cables de
antena MK PS
•Juego de
código de
colores
•Juego para
montaje fron-
tal de las ante-
nas suministra-
das
• Polar Pattern
Converter
PPC 1000 para
HT 450/C
• Pantalla
antiviento
W 880 para el
HT 450
•Interruptor
MUTE externo
para el PT 450
(sin imagen)
AKG WMS 450 V 1.10
1 Seguridad y medio ambiente
2 Descripción2 Descripción
68
2.5 Receptor SR 450
• Controles
Placa frontal
Véase Fig. 1 en la página ii.
Placa posterior
Véase Fig. 2 en la página ii.
Salidas audio
Véase Fig. 2 en la página ii.
Placa inferior
hasta 865 MHz. Dentro de esta sub-banda se puede elegir la frecuencia receptora de entre los grupos
de frecuencias y subcanales preprogramados del receptor o programarla directamente en pasos de 25
kHz. Tanto el transmisor manual como el de bolsillo son ajustados a los parámetros seleccionados para
el receptor por infrarrojo.
El receptor dispone de dos modos de operación:
En el modo LOCK, todas las funciones de regulación están bloqueadas electrónicamente para impedir
una alteración de los parámetros durante la recepción. En el display LC aparece el símbolo "LOCK".
En el modo SETUP se pueden modificar y guardar todos los parámetros del receptor. El símbolo "LOCK"
desaparece. La frecuencia ajustada es transmitida por infrarrojo al transmisor manual o de bolsillo. En el
receptor se puede regular también el nivel de entrada audio del transmisor manual, que también es trans-
mitido por infrarrojo al transmisor.
El receptor se puede instalar como receptor autónomo o se puede montar en un bastidor de 19" con el
juego de montaje 19".
La cubierta transparente del display está protegida contra rayaduras por una lámina protectora, que se
puede retirar en cualquier momento.
1 POWER: interruptor con-des
2 Display LC: el receptor dispone de un display LC con iluminación de fondo.
El display indica todos los parámetros del receptor:
aBarra de RF para indicar la intensidad de campo de la señal de recepción
bIndicación alfanumérica del valor actual ajustado
cPreajuste/nombre del receptor, grupo de frecuencias, subcanal
dBarra audio para indicar el nivel audio recibido
eParámetro, modo de operación ajustable
Cuando están activadas una o más funciones de aviso (véase el Capítulo 4.3.2), el display se ilu-
mina de rojo si se ha producido una condición crítica. Mientras se encuentren en sus gamas nor-
males todos los parámetros, el display se ilumina de verde.
3W§X: estas tres teclas regulan los distintos parámetros del receptor.
• En el modo LOCK:
pulsar brevemente WóX: conmutar entre indicación de frecuencia, indicación de preajuste e indi-
cación del nombre del receptor.
pulsar prolongadamente §: conmutar el receptor entre los modos LOCK y SETUP.
• Sólo en el modo SETUP:
Pulsar brevemente §: extraer el parámetro a ser ajustado o confirmar el valor ajustado.
Pulsar brevemente W: seleccionar un punto del menú o reducir el valor a ser ajustado.
Pulsar brevemente X: seleccionar un punto del menú o aumentar el valor a ser ajustado.
4 ID: si usa el receptor en un sistema multicanales, puede reemplazar el rótulo negro de plástico por
uno de otro color del juego de código de colores opcional. De esta forma puede marcar con colores
los distintos canales.
5 LEDs RF: cuando el receptor recibe una señal RF se ilumina el LED OK verde, cuando no se recibe
ninguna señal RF, se ilumina el LED MUTE rojo.
6 LEDs Diversity A y B: estos dos LEDs indican con su iluminación cuál antena está activada.
7 LEDs AF: estes LEDs indican el nivel audio recibido.
OK (verde): -40 hasta +3dB
CLIP (rojo): >3 dB (sobremodulación)
8 Diodo transmisor infrarrojo: transmite la frecuencia regulada en el receptor al transmisor manual o
de bolsillo, así como también el nivel de entrada audio regulado en el receptor al transmisor manual.
El diodo transmisor infrarrojo tiene un ángulo de emisión muy estrecho (aprox. 10°) y un alcance de
máx. 20 cm para impedir que haya más de un transmisor ajustado a la misma frecuencia.
9 Regulador de nivel de salida: con este control giratorio retráctil se puede atenuar el nivel de la sali-
da audio balanceada sin graduación en 0 hasta 30 dB.
10 DC IN: toma de corriente atornillable para la conexión del alimentador de red suministrado.
11 ANTENNA A/B: tomas BNC para la conexión de las dos antenas URF suministradas (11a) o de ante-
nas espaciadas opcionales.
12 BALANCED: salida audio balanceada en una toma XLR de 3 polos. Esta salida la puede conectar,
por ejemplo, a la salida microfónica de un pupitre de mezcla.
13 UNBALANCED: salida audio no balanceada en un jack mono de 6,3 mm. Aquí puede conectar, por
ejemplo, un amplificador de guitarra.
14 Conmutador de nivel de salida: conmutador corredizo para ajustar el nivel de salida de la toma
BALANCED a la sensibilidad de entrada del aparato conectado. El conmutador tiene dos graduacio-
nes: 0 y -30 dB. El regulador de nivel de salida (8) permite obtener una atenuación adicional del nivel
salida hasta -60 dB. El nivel de la salida UNBALANCED no se puede regular.
15 Placa indicadora de tipo con la gama de frecuencias portadoras y las informaciones de autorización.
a c d
e
b
AKG WMS 450 V 1.10
2 Descripción
69
2.6 Transmisor manual HT 450
Véase Fig. 3 en la página iv.
2.7 Transmisor de bolsillo
PT 450
Véase Fig 4 en la página iii.
¡Importante!
3.1 Introducir una pila/un
acumulador en el transmisor
Véase Fig. 5 en las páginas iii y iv.
Nota:
3.2 Ubicación del receptor
16 Cápsula microfónica: el transmisor manual tiene una cápsula microfónica fija D 5 ó C 5 (véase el
embalaje).
17 Diodo receptor infrarrojo: recibe la señal infrarroja del receptor SR 450 para la regulación automá-
tica de la frecuencia portadora y del nivel de entrada audio del transmisor.
18 Display LC: indica la frecuencia ajustada en MHz o como preajuste, el régimen instantáneo, la sen-
sibilidad (gain) del transmisor, indicaciones de fallos y la capacidad de las pilas en horas (para fun-
cionamiento con pilas en pasos de 1 hora, para funcionamiento con acumuladores en pasos de
2 horas a partir de "7 h").
19 ON-MUTE/PRG-OFF: conmutador corredizo con tres posiciones:
ON: la señal de salida de la cápsula microfónica es transmitida al transmisor y éste transmite la señal
audio al receptor (régimen normal). El LED de control (20) se ilumina de verde.
MUTE/PRG: la señal audio está en mudo. El LED de control (20) se ilumina de rojo. Puesto que el
suminstro de corriente y la frecuencia portadora RF permanecen conectados, no se oyen ruidos
perturbadores en el receptor cuando está en mudo la señal audio.
Si pone el conmutador de "OFF" a "MUTE/PRG", el transmisor está en modo de programación.
El LED de control (20) se apaga.
Para volver a conectar la señal audio, corra el control a la posición "ON". El LED de control (20) se
ilumina de verde.
OFF: el suministro de corriente del transmisor está desconectado.
20 LED de control: este LED bicolor indica los regímenes siguientes:
Verde: la capacidad de la pila es de más de una hora, el transmisor funciona en régimen normal.
Rojo: la capacidad restante de la pila es de menos de una hora, y/o la señal audio está en mudo.
Centelleante de rojo: aviso de error en el display.
Desconexión: el suministro de corriente del transmisor está desconectado o bien el transmisor se
encuentra en modo de programación.
21 Compartimiento de pilas para la pila de 1,5 V tamaño AA suministrada o un acumulador, corriente
en el comercio, de 1,2 V, ]2100 mAh, tamaño AA.
22 Contactos de carga: los contactos de carga retráctiles permiten cargar un acumulador con el apa-
rato de carga CU 400 opcional, sin tener que sacar el acumulador del compartimiento de pilas.
23 Etiqueta adhesiva de frecuencias: en el mango del transmisor manual se encuentra una etiqueta
adhesiva que indica la gama de frecuencias portadoras disponible y las informaciones de autorización.
24 Código de colores: si utiliza el transmisor manual con un sistema multicanales, puede retirar la tapa
negra, rotular una de las tiras de papel suministradas, volver a introducirla y colocar otra vez la tapa
transparente suministrada. De esta forma puede identificar los diferentes canales.
17 - 20, 22, 24: véase el Capítulo 2.5 Transmisor manual HT 450.
25 Antena: antena fija flexible.
26 Entrada audio: toma mini-XLR de 3 polos con contactos para los niveles microfónico y de línea. Con
la asignación de los alfileres de los conectores de los micrófonos AKG recomendados (opcionales) o
del cable para instrumentos MKG L, se ocupan automáticamente los contactos correctos.
En la entrada audio del PT 450 puede conectar micrófonos AKG con conector mini XLR.
Con el cable para instrumentos MKG L suminstrado se puede conectar una guitarra eléctrica, un bajo
eléctrico o un teclado en banderola.
Para mayores detalles, sírvase consultar los correspondientes folletos de AKG.
27 Etiqueta adhesiva de frecuencias: en la placa posterior del transmisor de bolsillo se encuentra una
etiqueta adhesiva que indica la gama de frecuencias portadoras disponible y las informaciones de
autorización.
28 Compartimiento de pilas para la pila de 1,5 V tamaño AA suministrada o un acumulador, corriente
en el comercio, de 1,2 V, NiMH, ]2100 mAh, tamaño AA. A través de la mirilla puede controlar en todo
momento si hay una pila o un acumulador en el compartimiento, aunque también puede colocar en
la mirilla una tira blanca para rotular (suministrada) o una tira de color (opcional).
29 Hebilla de cinturón para sujetar el transmisor de bolsillo en el cinturón.
30 Toma MUTE: conexión para el conmutador MUTE externo opcional y la clavija terminal suministrada
para bloquear el interruptor ON-MUTE/PRG-OFF para evitar fallos de manejo.
31 Regulador de sensibilidad: con este control giratorio en el compartimiento de pilas puede ajustar la
sensibilidad de entrada del transmisor de bolsillo al micrófono o instrumento conectados.
Antes de poner en funcionamiento su WMS 450 controle si el transmisor y el receptor están regu-
lados en la misma frecuencia. Consulte para ello los Capítulos 3.8 y 3.9.
1. Abra la tapa del compartimiento de pilas (1).
2. Introduzca la pila suminstrada (2) siguiendo los correspondientes símbolos en el compartimiento de
pilas.
Si coloca mal la pila, el transmisor no recibe corriente.
3. Cierre la tapa del compartimiento de pilas (1).
En lugar de las pilas suminstradas puede introducir también un acumulador, corriente en el comercio,
de 1,2 V, NiMH, ]2100 mAh, tamaño AA.
La señal directa del transmisor puede ser debilitada o apagada por reflexiones en partes metálicas, pare-
des, techos, etc., o por la presencia de músicos u otras personas.
Por lo tanto, debe colocar el receptor o las antenas remotas de la siguiente manera:
AKG WMS 450 V 1.10
2 Descripción
3 Puesta en servicio
70
Nota:
3.3 Montaje en bastidor
3.3.1 Un receptor
Véase Fig. 6 en la página v.
3.3.2 Dos receptores
contiguos
Véase Fig. 7 en la página v.
Nota:
3.4 Conexión del receptor a un
pupitre de mezclas
Véase Fig. 8 en la página ii.
3.5 Conexión del receptor a la
red de energía eléctrica
Véase Fig. 9 en la página ii.
3.6 Poner en marcha
el receptor
Nota:
Véase Fig. 1 en la página ii.
1. Coloque el receptor/las antenas siempre cerca del área de actuación (escenario), pero asegúrese de
que la distancia entre el receptor/las antenas y el transmisor sea de 3 metros como mínimo o de
5 metros en el mejor de los casos (5 metros es la distancia óptima).
2. El contacto visual entre el transmisor y el receptor/las antenas es el requisito previo para la óptima
recepción.
3. Coloque el receptor/las antenas a más de 1,5 metros de distancia de grandes objetos metálicos,
paredes, estructuras del escenario, techos, etc.
El receptor puede ser usado en forma independiente o ser instalado en un bastidor de 19" utilizando
el juego de montaje Rack Mount Kit suministrado.
Si instala uno o más receptores en un bastidor de 19", puede montar las antenas suministradas en la
placa frontal (para lo cual necesita el juego opcional de montaje para placa frontal) o bien, utilizar ante-
nas espaciadas. Sólo de esta manera puede garantizar una calidad de recepción óptima.
1. Destornille las cuatro patas de goma (1) del lado inferior del receptor.
2. Destornille los dos tornillos de fijación (2) de cada una de las dos paredes laterales.
3. Atornille con los tornillos de fijación (2) la escuadra de montaje corta (3) a una de las paredes latera-
les y la escuadra de montaje larga (4) del set de montaje suministrado a la otra pared lateral.
4. Fije el receptor en el rack.
1. Destornille las cuatro patas de goma (1) del lado inferior de los receptores y saque los tornillos (5) de
las patas de goma (1).
2. Destornille los dos tornillos de fijación (2) de la pared lateral derecha de uno de los receptores y de la
pared lateral izquierda del otro receptor.
3. Saque las tapas de plástico (3) de las paredes laterales de las que no destornilló los tornillos de fija-
ción (2).
4. Pase una pieza de unión (4) a través de cada una de las ranuras libres de la pared lateral del primer
receptor, de modo tal que el agujero de fijación de cada pieza de unión quede alineado con el corres-
pondiente agujero roscado del lado inferior del receptor.
5. Fije las piezas de unión (4) al primer receptor utilizando los tornillos (5) que sacó de las patas de goma.
6. Una ambos receptores pasando las piezas de unión (4) del primer receptor a través de las ranuras
libres de la pared lateral del segundo receptor de modo tal que el agujero de fijación de todas las pie-
zas de unión (4) queden alineados con el correspondiente agujero roscado del lado inferior del segun-
do receptor.
7. Fije las piezas de unión (4) al segundo receptor utilizando los tornillos (5) que sacó de las patas de
goma (1).
8. Atornille una escuadra de montaje corta 6 a la pared lateral exterior de cada uno de los receptores
utilizando para cada escuadra dos de los tornillos (2) que sacó de las paredes laterales.
9. Fije los receptores en el rack.
Guarde los restantes tornillos (5) para utilizarlos en el futuro.
Conecte la salida de audio a la entrada deseada:
- Conector hembra BALANCED (1) – cable XLR – entrada de micrófono: ponga el conmutador de nivel
de salida (2) en la posición "-30 dB".
- Conector hembra BALANCED (1) – cable XLR – entrada Line: ponga el conmutador de nivel de sali-
da (2) en la posición "0 dB".
- Jack UNBALANCED (3) – cable jack – entrada no balanceada de micrófono o Line con jack hembra.
1. Verifique que la tensión de alimentación indicada en el alimentador de red suministrado sea la
misma que la disponible en el lugar en el que se usará el receptor. Si usa el alimentador de red
con una tensión de alimentación diferente, puede causar daños al equipo.
2. Conecte el cable de alimentación (1) del alimentador de red suministrado al conector hembra
DC IN (2) en la parte trasera del receptor y fije el conector macho (3) atornillándolo.
3. Enchufe el cable de red del alimentador de red en un tomacorriente.
En las imágenes de displays en los siguientes capítulos, se representan los indicadores intermitentes con
los símbolos ">" y "<". Los símbolos entre comillas son ejemplos de posibles ajustes.
Los símbolos utilizados en los diagramas de mando tienen los siguientes significados:
1. Ponga en marcha el receptor pulsando la tecla POWER en la placa frontal.
En el display aparece la frecuencia ajustada y el símbolo "LOCK", es decir, el receptor se encuentra
en el modo LOCK.
Si el transmisor no está encendido o si por otros motivos (p.ej. eclipsado) el receptor no recibe una
señal RF, se ilumina el LED RF MUTE rojo y la salida audio pasa a mudo.
Si se recibe una señal RF, se ilumina el LED RF OK verde, la barra RF indica la intensidad de campo
de la señal receptora en la antena activada y los LEDs Diversity indican cuál es la antena activada.
pulsar §prolongada-
mente
pulsar §brevemente pulsar Wo bien Xbre-
vemente
AKG WMS 450 V 1.10
3 Puesta en servicio
71
3.7 Modo LOCK
Diagrama 1: Modo LOCK (ajuste
en fábrica), conmutación entre los
modos LOCK y SETUP
3.8 Regular el receptor
(modo SETUP)
*Nota:
3.8.1 Regular el grupo de
frecuencias
(Auto Group Setup)
Diagrama 3: Búsqueda automática
de un grupo de frecuencias anti-
parasitarias
La barra audio indica el nivel audio de la señal recibida. Con sobremodulación se ilumina el LED AF
CLIP rojo.
2. Después de aprox. 5 segundos aparece en el display el último menú de indicación ajustado (antes de
la desconexión). Si al SR 450 le ha asignado un nombre (véase el Capítulo 3.8.5), el display indica,
después de la puesta en marcha, durante aprox. 2 segundos la frecuencia ajustada y luego, automá-
ticamente, el nombre asignado.
En el modo LOCK se recibe la señal del transmisor, pero el receptor está bloqueado electrónicamente,
de modo que usted no puede modificar los ajustes. Lo que sí puede hacer es extraer uno tras otro los
distintos menús de indicación. En el display aparece el símbolo "LOCK".
•Frecuencia: frecuencia portadora en MHz
•Nombre: nombre actual ajustado del receptor (aparece sólo si al receptor le ha dado un nombre).
•Preset: frecuencia portadora como subcanal de un grupo de frecuencias
En el modo SETUP se anula el bloqueo electrónico. Usted puede ajustar todos los parámetros. El sím-
bolo "LOCK" ha desaparecido.
Existen los siguientes menús de ajuste:
- Auto Group Setup
- Auto Channel Setup para ajustar la frecuencia receptora*
- Preset
- Frecuencia en MHz
- Nombre del receptor
- Sensibilidad de entrada del transmisor manual HT 450 (TX Gain)
- Transmisión de datos por infrarrojo (IR)
- Rehearsal (RHSL) – ensayo
- Extra (X-TRA)
En un sistema con un solo canal, lo mejor es ajustar la frecuencia con la función Auto Group Setup
(Capítulo 3.8.1).
En sistemas multicanales, ajuste las frecuencias con las funciones Auto Group Setup y Auto Channel
Setup (Capítulo 3.8.2).
Seleccione con WyXel número de los
canales necesarios entre "1", para un
sistema de un canal y "12" como máxi-
mo para un sistema multicanales.
Seleccione con WyXel preajuste
deseado (Name = código de países)
Se indican sólo aquellos preajustes que
son puestos a disposición por el núme-
ro elegido de canales.
El receptor busca automáticamente un
grupo con el número seleccionado de
frecuencias libres en el preajuste elegi-
do, ajustando la primera frecuencia
libre.
Si no se encuentra una frecuencia libre
vuelve a aparecer en el display el ante-
rior nombre preajustado.
>RETRY<: repetir
SAVE >Y<: guardar
SAVE <N<: no guardar
Las frecuencias libres son aquellas con
las cuales el receptor no recibe ninguna
señal RF o bien, una señal RF con un
nivel por debajo del valor umbral ajusta-
do.
ON
Frecuencia
"750.000 MHz"
LOCK
LOCK
Preset
"AT 3.0 02"
Nombre
(sólo si guardado)
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
>NAME<
>SCAN<
ON Preset
"AT 3.0 02"
Frecuencia
"750.000 MHz"
(
Nombre
)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 sec.
Diagrama 2: Extraer los menús
de ajuste
AKG WMS 450 V 1.10
3 Puesta en servicio
72
3.8.2 Regular la frecuencia
(menú Preset)
SAVE >Y<: guardar
SAVE <N<: no guardar
Diagrama 4: Ajuste manual
de frecuencias
3.8.3 Ajustar la frecuencia
(menú MHz)
Diagrama 4a: Ajustar la frecuencia
directamente.
Seleccione con WyXel preajuste
deseado.
Seleccione con WyXel grupo de fre-
cuencias deseado.
Seleccione con WyXla frecuencia
deseada como subcanal del grupo de
frecuencias elegido.
El receptor SR 450 le ofrece también la posibilidad de ajustar la frecuencia en pasos de 25 kHz.
Puede entrar en el menú MHz si en el modo Setup mantiene pulsadas simultáneamente las dos teclas
con flechas durante 3 segundos.
Mantenga pulsadas simultáneamente
las dos teclas con flechas durante 3
segundos.
Pulse Xpara aumentar la frecuencia en
25 kHz, o bien pulse Xpara reducir la
frecuencia en 25 kHz.
SAVE >Y<: guardar
SAVE <N<: no guardar
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
"750.000"
FREQ MHz
"750.000"
FREQ MHz
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Puesta en servicio
73
3.8.4 Modificar el nombre
del receptor
Nota:
Diagrama 5: Modificar los nombres
del receptor.
3.9 Regular el transmisor
Nota:
3.9.1 Frecuencia
Véanse Figs. 3 (página iv)
y 4 (página iii).
Véanse Fig. 10 (transmisor
manual) y Fig. 11 (transmisor de
bolsillo) en la página vi.
Diagrama 6: Ajustar la frecuencia
portadora del transmisor
Este menú permite modificar el nombre
actual del receptor. Si no se ha dado un
nombre al receptor o se ha borrado su
nombre, este menú no estará disponi-
ble. En ese caso, puede entrar un nuevo
nombre en el menú EXTRA (ver capítulo
4.1.3).
El nombre del receptor puede ser cual-
quier combinación de un máximo de
seis letras y/o números.
Seleccione con WyXel primer símbo-
lo.
Seleccione con WyXel segundo sím-
bolo, etc. …
… hasta el sexto símbolo.
SAVE >Y<: guardar
SAVE <N<: no guardar
DELETE<: borrar
El Capítulo 3.9.1 se refiere tanto al transmisor manual HT 450 como al transmisor de bolsillo PT 450.
El nivel de entrada audio del transmisor manual lo puede ajustar sólo en el receptor con el menú
"TX GAIN". El valor elegido es transmitido al transmisor por vía infrarroja.
El nivel de entrada audio del transmisor de bolsillo lo puede ajustar sólo con el regulador de nivel de
entrada en el transmisor.
Para programar el transmisor en la fre-
cuencia del receptor:
1. Ponga en marcha el receptor.
2. Ponga el interruptor ON-MUTE/
PRG-OFF (19) del transmisor en
"OFF". El LED de control (20) se
apaga.
3. Ponga el interruptor ON-MUTE/
PRG-OFF (19) del transmisor en
"MUTE/PRG". El display indica en
forma alternada la frecuencia actual y
"Prg IR". El LED de control (20) sigue
oscuro.
4. Véase el Diagrama 6.
5. Mantenga el diodo receptor infrarrojo
(1) del transmisor a una distancia de
máximo 10 cm delante del diodo
transmisor infrarrojo (2) del receptor.
IR OK: el transmisor está ajustado en
la misma frecuencia que el receptor.
IR ERR: la transmisión de datos ha
fracasado (no ha habido comunica-
ción).
TXBAND: la banda de frecuencias
del transmisor no es idéntica a la del
receptor o la potencia de emisión es
demasiado alta/baja.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
AKG WMS 450 V 1.10
3 Puesta en servicio
74
3.9.2 Sensibilidad de entrada
del transmisor manual
Véase Fig. 10 en la página vi.
Diagrama 7: Ajustar la sensibilidad
de entrada del transmisor manual
3.9.3 Transmisor de bolsillo:
conectar el micrófono/instru-
mento y regular la sensibilidad
¡Importante!
Véase Fig. 12 en la página iii.
3.10 Antes del soundcheck
¡Importante!
Véase Fig. 1 en la página ii.
3.10.1 Función "Rehearsal"
1. Ponga en marcha el receptor.
2. Ponga el interruptor ON-MUTE/PRG-
OFF (19) del transmisor en "OFF". El
LED de control (20) se apaga.
3. Ponga el interruptor ON-MUTE/
PRG-OFF (19) en "MUTE/PRG". El
display indica en forma alternada la
frecuencia actual y "Prg IR". El LED
de control (20) sigue oscuro.
4. Véase el Diagrama 7.
5. Seleccione "HI" para el transmisor
manual HT 450/D y "LO" para el
transmisor manual HT 450/C.
6. Mantenga el diodo receptor infrarrojo
(1) del transmisor a una distancia de
máximo 10 cm delante del diodo
transmisor infrarrojo (2) del receptor.
IR OK: el transmisor está ajustado en
la sensibilidad seleccionada.
IR ERR: la transmisión de datos ha
fracasado (no ha habido comunica-
ción).
TXBAND: la banda de frecuencias
del transmisor no es idéntica a la del
receptor o la potencia de emisión es
demasiado alta/baja.
El transmisor de bolsillo PT 450 está dimensionado para ser utilizado con los micrófonos "L" de la serie
MicroMic de AKG (véase el Capítulo 2.7). Si desea conectar al PT 450 otros micrófonos de AKG o de
otros fabricantes, sírvase tener presente que tal vez tenga que realambrar el conector de su micrófono
o reemplazarlo por un conector mini-XLR de 3 polos.
Ocupación de contactos de la entrada audio:
Contacto 1: apantallamiento
Contacto 2: conductor audio (en fase)
Contacto 3: conductor audio
En el contacto 3 se encuentra una tensión de alimentación positiva de 6 voltios para micrófonos de con-
densador.
Rogamos tener presente que AKG no puede garantizar un funcionamiento impecable del transmi-
sor PT 450 con productos de otros fabricantes y que, por lo tanto, los posibles daños causados
por el funcionamiento con esos productos de otros fabricantes quedarán excluidos de la presta-
ción de garantía.
1. Conecte el conector mini-XLR (1), que se encuentra en el cable de su micrófono o en el cable para
instrumento MKG L (2) a la toma de la entrada audio (3) del transmisor de bolsillo.
2. Ponga el interruptor ON-MUTE/PRG-OFF (4) en "ON".
3. Ponga en marcha el receptor.
4. Abra el compartimiento de pilas del transmisor de bolsillo.
5. Hable o cante en el micrófono o toque el instrumento (lo más fuerte posible).
6. Con el destornillador integrado (6) en la tapa de la caja de pilas (5), ajuste el regulador de sensiblidad
(7) de tal forma que la parte audio del transmisor quede modulada en forma óptima (el LED AF OK
verde está ilumindado, la barra audio indica un máx. de 0 dB).
7. Cierre el compartimiento de pilas.
1. Active la función "Rehearsal" del receptor (véase el Capítulo 3.10.1).
2. Recorra el recinto en el que va a utilizar el transmisor. Determine los lugares en que baja la intensidad
de campo, pudiéndose perturbar brevemente la recepción ("dropouts" o caídas de señal).
Estas caídas de señal o dropouts las puede subsanar, posicionando el receptor o las antenas de otra
manera. Si esto no da resultado, evite esos lugares críticos.
3. Si surgen ruidos parásitos, ajuste el nivel del silenciador (squelch) hasta que cesen esos ruidos pará-
sitos (véase el Capítulo 3.10.2).
No ajuste nunca el nivel silenciador más alto de lo necesario. Cuanto más alto esté el nivel
silenciador (-80 dB = máx., -100 dB = mín.), tanto más baja será la sensibilidad del receptor y,
por ende, el alcance entre transmisor y receptor.
4. Si en el receptor se apaga la barra RF y se ilumina el LED RF MUTE (5) rojo, esto significa que no está
recibiendo ninguna señal o que está activado el silenciador.
Ponga en marcha el transmisor, acérquese más al receptor o ajuste el nivel silenciador de tal forma
que se ilumine el LED RF OK (5) verde y que la barra RF vuelva a indicar un nivel.
La función "Rehearsal" puede determinar un máximo de 6 dropouts o caídas de señal, grabando el
momento del dropout, la intensidad de campo mínima en las dos antenas, así como el nivel audio máxi-
mo. Los resultados los puede consultar después de haber concluido la grabación.
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Puesta en servicio
75
Diagrama 8: Función Rehearsal
3.10.2 Regular el silenciador
(squelch)
Diagrama 9: Ajustar el nivel
silenciador
Recorra el recinto en el que va a utilizar
el transmisor.
Se graban hasta 6 dropouts.
Puede interrumpir la grabación en cual-
quier momento, pulsando brevemente
la tecla §.
D1: grabación terminada, se indica el
dropout Nr. 1.
MIN RF: grabación terminada, no se ha
encontrado ningún dropout. El display
indica el mínimo nivel RF medido.
OVFL: la grabación fue concluida auto-
máticamente, porque concluyó el tiem-
po asignado (16 minutos) o porque la
lista de resultados está llena.
• Para consultar los demás resultados, pulse brevemente WóX. Los dropouts se indican como sigue:
(Ejemplo 1):
Ejemplo 1: Dropout Nr. 1 después de 124 segundos.
• Los primeros lugares en la memoria están reservados para dropouts, los últimos 2 para el nivel RF
más bajo medido y el nivel audio más alto medido (ejemplos 2 y 3).
Ejemplo 2: Nivel RF mínimo -90 dB.
Ejemplo 3: Nivel audio máximo 0 dB.
• Después de la última (o bien antes de la primera) presentación de la lista de resultados aparece la
opción "EXIT".
El display muestra la última graduación memoriza-
da, p.ej. "-90 dB".
Pulsando WyXpuede seleccionar las siguientes
graduaciones para el silenciador: -80, -85, -90, -92,
-94, -96, -98, -100 dB.
No ajuste nunca el nivel silenciador más alto de lo
necesario. Cuanto más alto esté el nivel silenciador
(-80 dB = máx., -100 dB = mín.), tanto más baja será
la sensibilidad del receptor y, por ende, el alcance
entre transmisor y receptor.
REHEAR
RHSL
REHEAR
RHSL
Lista de resultados
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA< SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Puesta en servicio
76
3.11 Sistemas multicanal
Nota:
3.11.1 Regular las frecuencias
para sistemas multicanales
(Auto Channel Setup)
>RETRY<: repetir
SAVE >Y<: guardar
SAVE <N<: no guardar
Diagrama 10: Búsqueda automáti-
ca de frecuencias antiparasitarias
para sistemas multicanales
4.1 Receptor SR 450
4.1.1 Conmutación entre
modos de operación
4.1.2 Selección de menús
1. Asegúrese de asignar una frecuencia de transmisión a cada canal de emisión (transmisor + receptor).
2. Para encontrar frecuencias sin ruidos de intermodulación en forma rápida y fácil, recomendamos
seleccionar en el menú Auto Channel frecuencias que estén dentro del mismo Preset y del mismo
grupo de frecuencias.
En caso de perturbaciones de la recepción en una frecuencia, busque con Auto Channel Setup (ver
capítulo 3.9.2) el próximo subcanal libre de interferencias del grupo de frecuencias seleccionado. Si
no encuentra ningún subcanal libre de interferencias, seleccione con Auto Group Setup otro grupo de
frecuencias dentro del mismo Preset y vuelva a seleccionar la frecuencia para cada canal (ver capí-
tulos 3.9.1 y 3.9.2).
3. Por razones físicas, no debe operar más de un canal de emisión en la misma frecuencia al mismo
tiempo y en el mismo lugar. Esto causaría fuertes ruidos.
1. Ajuste en el receptor para el canal no. 1 la frecuencia con Auto Group Setup (véase el Capítulo 3.8.1).
2. Ponga en marcha todos los radiomicrófonos excepto aquello para el canal no. 1,
transmisores de
monitor, etc. (también los de otros fabricantes) en el lugar del evento. Esto es necesario para que el recep-
tor pueda encontrar aquellas frecuencias que también durante el evento estén libres de perturbaciones.
3. Ajuste la frecuencia (CHANNEL) con
la función Auto Channel Setup:
4. Seleccione con WyXel nombre del
preajuste deseado.
5. Seleccione con WyXel grupo de
frecuencias deseado.
6. El receptor busca automáticamente
la siguiente frecuencia libre.
En cuanto se encuentre una frecuen-
cia antiparasitaria, se indica ésta
como subcanal del preajuste elegido.
Las frecuencias libres son aquellas
con las cuales el receptor no recibe
ninguna señal RF o bien, una señal
RF con un nivel inferior al del valor
umbral ajustado.
7. Véase capítulo 3.9.1: Programe el
transmisor que ha atribuido al canal
no. 1 y deje el transmisor conectado.
8. Repita los pasos 1 a 7 para todos los
demás canales de su sistema multi-
canales. Seleccione para cada
canal el mismo preset (= país) que
en canal 1.
Para conmutar entre los modos LOCK y SETUP mantenga pulsada la tecla §durante unos 1,5 segundos.
En el modo LOCK aparece en el display el símbolo "LOCK". En el modo SETUP no aparece el símbolo
"LOCK".
Para conmutar entre los distintos menús de indicación y ajuste, pulse las teclas WóX. Puede llegar al
menú MHz manteniendo pulsados simultáneamente WyXdurante 3 segundos.
Diagrama 11: Selección de menús
AUTO
GROUP AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
LOCK
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
Modo LOCK :
Modo SETUP :
Preset
"AT 3.0 02"
Fréquence
"750.000 MHz"
(Nombre)
(NAME)
PresetMHz
LOCK
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Puesta en servicio
4 Istrucciones de manejo
77
4.1.3 Funciones especiales
• NAME
Diagrama 12: Introducir el nuevo
nombre del receptor
• STATUS
Diagrama 13: Indicaciones de
aviso
En el submenú "NAME" le puede dar un
nombre al receptor si todavía no hay
ningún nombre memorizado.
Seleccione con WyXel primer símbo-
lo.
Seleccione con WyXel segundo sím-
bolo, etc. ...
... hasta el sexto símbolo.
SAVE >Y<: guardar
SAVE >N<: no guardar
>DELETE<: borrar
En el submenú "STATUS" puede activar una función de aviso visual, que indica opcionalmente determi-
nadas condiciones críticas. Cuando se produce una de estas condiciones, la iluminación de fondo del
display del receptor cambia de verde a rojo y aparece una indicación de estado que le informa sobre la
correspondiente condición. Estas indicaciones de etado están ordenadas por prioridad:
1. "LOW.BAT": reducida capacidad de la pila del transmisor
2. "AFCLIP": sobremodulación audio
3. "RF LOW": puesta en mudo del receptor debido a una muy baja intensidad de campo de la señal de
recepción.
- "BAT": la pila del transmisor estará
agotada en aprox. 60 minutos. En ese
caso aparece en el display el aviso
"LOW.BAT".
- "AF": la señal audio proveniente del
transmisor está sobremodulada. En el
display aparece el aviso "AFCLIP".
- "RF": la intensidad de campo de la
señal de recepción es tan baja que el
receptor se pone automáticamente en
mudo para evitar ruidos perturbadores.
En el display aparece el aviso "RF LOW"
SAVE >Y<: guardar
SAVE >N<: no guardar
Las funciones de aviso seleccionadas están activadas en los modos LOCK y SETUP. No obstante, en el
modo SETUP estas funciones de aviso se desactivan automáticamente cuando usted está programan-
do un ajuste.
Puede borrar la correspondiente indicación de estado pulsando brevemente la tecla §. Aparece enton-
ces la próxima indicación de estado o bien, si no se ha reconocido ninguna otra condición crítica, la indi-
cación normal y la iluminación de fondo vuelve a ser verde.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Istrucciones de manejo
78
• INFO
Diagrama 14: Consultar informa-
ciones sobre el receptor.
4.2 Transmisor manual HT 450
4.2.1 Micrófono en mudo
Véase Fig. 3 en la página iv.
4.2.2 Técnica microfónica
• Distancia del micrófono y
efecto de proximidad
Véase Fig. 13 en la página vi.
• Angulo de incidencia del
sonido
Véase Fig. 13 en la página vi.
• Retroalimentación
Véase Fig. 14 en la página vi.
• Coro de acompañamiento
Véase Fig. 15 en la página vi.
4.2.3 PB 1000 y PPC 1000
(HT 450/C)
En el submenú INFO puede consultar varias informaciones sobre su receptor.
"V 1.1": versión de firmware
"B 4--.50": banda de frecuencias
"PV 1.0": versión de preajuste
1. Ponga el interruptor ON-MUTE/PRG-OFF (19) en "MUTE/PRG" (posición intermedia).
• Si ha conmutado de "OFF" a "MUTE/PRG":
La parte audio y RF del transmisor están desconectadas, el LED de control (20) permanece oscu-
ro. El receptor infrarrojo del transmisor está encendido. El transmisor se encuentra en el modo de
programación para ajustar la frecuencia y la sensibilidad de entrada.
El display indica:
La frecuencia en MHz – la frecuencia como preajuste – "Prg IR", luego la indicación conmuta entre
el preajuste actual y "Prg IR".
• Si ha conmutado de "ON" a "MUTE/PRG":
El micrófono está en mudo, el LED de control (20) cambia de verde a rojo. El receptor infrarrojo del
transmisor está apagado. Puesto que la frecuencia portadora continúa siendo transmitida no se
producen ruidos parásitos en el receptor.
El display indica alternativamente: la frecuencia como preajuste – capacidad restante de las pilas
en horas.
2. Para conectar el micrófono, ponga el interruptor ON-MUTE/PRG-OFF (19) en "ON".
El LED de control (20) cambia a verde. El display indica la capacidad restante de las pilas en horas.
Un micrófono de canto ofrece muchas posibilidade de configurar la voz tal como es reproducida por el
equio de sonorización.
Se ruega atenerse a las indicaciones siguientes para poder utilizar el transmisor manual HT 450 en forma
óptima.
Por principio, su voz se reproduce más plena y suave cuanto menor es la distancia entre los labios y el
micrófono, mientras que, a mayores distancias del micrófono, se produce una tonalidad más reverbe-
rante y más lejana, dado que la acústica del local se manifiesta en mayor medida. Puede dar a su vozun
toque agresivo, neutro o insinuante, modificando tan sólo la distancia del micrófono.
El efecto de proximidad se produce en la proximidad inmediata de la fuente de sonido (menos que 5 cm)
y provoca una fuerte acentuación de los bajos. La voz parece más voluminosa o adquiera un tono inti-
mo de bajos acentuados.
Cante lateralmente sobre el micrófono o por encima de la cabeza del micrófono. De este modo, consi-
gue un sonido equilibrado y natural.
Si canta directamente desde delante sobre el micrófono, no sólo se transmiten los ruidos de la respira-
ción, sino que se resaltan también de forma no natural los sonidos oclusivos (p, t) y sibilantes (s, ch).
La retroalimentación se produce si una parte del sonido emitido por el amplificador es captado y ampli-
ficado por el micrófono y devuelto al amplificador. A partir de un determinado volumen acústico ("limite
de acoplamiento"), esta señal se mueve en cierto modo en un círculo, el equipo aúlla y silba y sólo puede
ponerse de nuevo bajo control cerrando el regulador de volumen.
La mayor seguridad contra la retroalimentación se consigue situando las cajas de altavoz delante de los
micrófonos, es decir, en el borde delantero lateral del escenario. Si se utilizan altavoces de monitor, el
micrófono no debe estar orientado nunca directamente hacia los monitores o los altavoces de sonoriza-
ción.
La retroalimentación puede ser provocada también por fenómenos de resonancia (determinados por la
acústica del recinto en cuestión), particularmente en la gama de frecuencias baja; es decir, de forma indi-
recta por el efecto de proximidad. En este caso basta a menudo con aumentar la distancia hacia el
micrófono para cortar la retroalimentación.
1. No deberían cantar nunca más de dos personas en el mismo micrófono.
2. El ángulo de incidencia no debe sobrepasar un máximo de 35°.
El micrófono es muy poco sensible a sonidos que llegan lateralmente. Si dos vocalistas cantaran en
el micrófono a un ángulo superior a 35° se tendría que abrir tanto el regulador de nivel del canal de
micrófono que sería muy grande el peligro de retroalimentación.
El Presence Boost Adapter PB 1000 (montado en el transmisor HT 450/C) optimiza la inteligibilidad de
la voz al aumentar la sensibilidad en aproximadamente 5 dB entre 5 kHz y 9 kHz.
El Polar Pattern Converter PPC 1000 (accesorio opcional para el HT 450/C) convierte la característica
direccional cardioide del micrófono en hipercardoide. Gracias a esto, el micrófono es menos sensible al
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Istrucciones de manejo
79
• Retirar/montar el PB 1000 y
el PPC 1000
a) Retirar el PB 1000
b) Montar el PPC 1000
4.3 Transmisor de bolsillo
PT 450
4.3.1 Micrófono en mudo
Véase Fig. 4 en la página iii.
4.3.1 Conmutador Mute
externo opcional
Véase Fig. 16 en la página vi.
4.3.2 Bloquear el interruptor
ON-MUTE-OFF/PRG
Véase Fig. 17 en la página vi.
4.3.3 Técnica microfónica
• Micrófonos tipo corbata
C 417 L, CK 55 L
• Micrófonos de cabeza
C 520 L y C555 L
sonido que entra por el lado, lo que es una gran ventaja en el escenario cuando se utilizan altavoces de
monitor.
Nota: Para poder montar el PPC 1000 tiene que retirar primero el Presence Boost Adapter PB 1000.
1. Desatornille la rejilla
2. Retire el PB 1000/PPC 1000 con un ligero movimiento gira-
torio de la cápsula microfónica (a).
3. Coloque el PPC 1000/PB 1000 en la cápsula microfónica
con un ligero movimiento giratorio hasta llegar al tope (b).
Importante: Al montar o retirar el PPC 1000/PB 1000, sujete
la cápsula microfónica con la mano en la suspensión de
goma elástica (flechas) para no arrancar la cápsula invo-
luntariamente de la suspensión.
1. Ponga el interruptor ON-MUTE/PRG-OFF (19) en "MUTE/PRG" (posición intermedia).
• Si ha conmutado de "OFF" a "MUTE/PRG":
La parte audio y RF del transmisor están desconectadas, el LED de control (20) permanece oscu-
ro. El receptor infrarrojo del transmisor está encendido. El transmisor se encuentra en el modo de
programación para ajustar la frecuencia y la sensibilidad de entrada.
El display indica:
La frecuencia en MHz – la frecuencia como preajuste – "Prg IR", luego la indicación conmuta entre
el preajuste actual y "Prg IR".
o Si ha conmutado de "ON" a "MUTE/PRG":
El micrófono está en mudo, el LED de control (20) cambia de verde a rojo. El receptor infrarrojo del
transmisor está apagado. Puesto que la frecuencia portadora continúa siendo transmitida no se
producen ruidos parásitos en el receptor.
El display indica alternativamente: la frecuencia como preajuste – capacidad restante de las pilas
en horas.
2. Para conectar el micrófono, ponga el interruptor ON-MUTE/PRG-OFF (19) en "ON".
El LED de control (20) cambia a verde. El display indica la capacidad restante de las pilas en horas.
El conmutador Mute externo opcional facilita también conectar en mudo el transmisor, cuando los ele-
mentos de mando no son accesibles o son accesibles solamente de manera difícil.
1. Coloque el cable (1) del conmutador Mute externo al borne REMOTE MUTE (2) del transmisor.
2. Coloque el conmutador Mute externo en un bolsillo de la chaqueta o de la camisa o fije el conmuta-
dor por medio del clip en el cinturón.
3. Para conectar el micrófono en mudo, presione el botón del conmutador Mute externo. El botón se
engatilla. El LED de control cambia a rojo.
4. Para conectar de nuevo el micrófono, presione de nuevo el botón del conmutador MUTE externo. El
LED de control cambia a verde.
1. Enchufe la clavija terminal (3) suministrada a la toma REMOTE MUTE (2) del transmisor de bolsillo.
El interruptor ON-MUTE/PRG-OFF del transmisor de bolsillo queda bloqueado electrónicamente. El
micrófono ya no se puede poner en mudo involuntariamente.
2. Para activar otra vez el interruptor ON-MUTE/PRG-OFF desenchufe la clavija terminal (3) de la toma
REMOTE MUTE (2).
1. Sujetar el micrófono en la pinza-prendedor H 40/1 o en el prendedor H41/1, tal como se describe en
el Modo de empleo del micrófono.
2. Sujete el micrófono en las prendas de vestir lo más cerca posible de la boca.
La retroalimentación es tanto menos probable cuanto más cerca de la boca esté sujetado el micró-
fono.
5. Oriente el micrófono hacia la boca del usuario.
En los correspondientes Modos de empleo de estos dos micrófonos de cabeza se encuentran las indi-
caciones de uso.
Todas las superficias de los esmisores y del receptor se pueden limpiar fácilmente con un paño hume-
decido con agua.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Istrucciones de manejo
5 Limpieza
80
No hay sonido.
Ruidos, chasquidos, señales indeseables.
Distorsiones.
Breves pérdidas de sonido ("dropouts")
en algunos lugares del campo de acción.
Mensajes de error
ERR.>SYS<
ERR.>PRE<
TXBand
ERR.>USR<
ERR.>RF<
Err.>IR<
1. El alimentador de red no está conectado al
receptor o a la red.
2. El receptor está desconectado.
3. El receptor no está conectado ni a un
pupitre de mezcla ni a un amplificador.
4. Ni el micrófono ni el instrumento están
conectados al transmisor de bolsillo.
5. El transmisor está ajustado en una fre-
cuencia diferente a la del receptor.
6. El transmisor está apagado o el conmuta-
dor MUTE está en "MUTE".
7. Las pilas están mal colocadas en el trans-
misor.
8. Las pilas o el acumulador del transmisor
están descargadas.
9. El transmisor está demasiado lejos del
receptor o el nivel del silenciador de ruido
(squelch) está ajustado demasiado alto.
10.Obstáculos entre transmisor y receptor.
11.No hay contacto visual entre transmisor y
receptor.
12.El receptor está demasiado cerca de obje-
tos metálicos.
13.La versión de Preset del transmisor y del
receptor no son las mismas.
1. Posición de las antenas.
2. Perturbaciones por otros equipos inalám-
bricos, televisión, radio, equipos radioeléc-
tricos, aparatos o instalaciones eléctricos
defectuosos.
1. El regulador GAIN del transmisor está ajus-
tado muy alto o muy bajo.
2. Perturbaciones por otros equipos inalám-
bricos, televisión, radio, equipos radioeléc-
tricos, aparatos o instalaciones eléctricos
defectuosos.
• Posición de las antenas.
Error
• Los ajustes de frecuencias no se pueden
modificar.
• Error en el preajuste seleccionado.
1. La banda de frecuencias del transmisor no
es idéntica a la banda de frecuencias del
receptor.
2. Potencia de emisión muy elevada/reduci-
da.
• El último ajuste no se puede cargar.
• Error PLL. (El receptor no se puede sincro-
nizar en la frecuencia ajustada.)
• La transmisión en infrarrojo ha fracasado.
1. Conectar el alimentador de red al receptor
y la red.
2. Encender el receptor con la tecla POWER.
3. Conectar la salida del receptor con la entra-
da del pupitre de mezcla o del amplificador.
4. Conectar el micrófono o instrumento con
la entrada audio del transmisor de bolsillo.
5. Ponga el transmisor en la misma frecuen-
cia que el receptor.
6. Encienda el transmisor o ponga el conmu-
tador MUTE en la posición "ON".
7. Colocar de nuevo las pilas en su comparti-
miento siguiendo las indicaciones de pola-
ridad (+/-).
8. Coloque nuevas pilas estándar en el trans-
misor o recargue el acumulador.
9. Acérquese al transmisor o reduzca el nivel
del silenciador de ruido (squelch).
10.Retirar los obstáculos.
11.Evitar los lugares desde los cuales no se
puede ver el receptor.
12.Retirar esos objetos o alejar el receptor.
13.Verifique la versión de Preset del transmi-
sor y del receptor.
1. Instalar el receptor/las antenas en otro
lugar.
2. Desconectar aparatos perturbadores o
defectuosos o sintonizar el transmisor y el
receptor a una otra frecuencia portadora;
hacer revisar la instalación eléctrica.
1. Subir o bajar el regulador GAIN del trans-
misor de tal forma que desaparezcan las
distorsiones.
2. Desconectar aparatos perturbadores o
defectuosos o sintonizar el transmisor y el
receptor a una otra frecuencia portadora;
hacer revisar la instalación eléctrica.
• Instalar el receptor/las antenas en otro
lugar. Si siguen existiendo las pérdidas de
sonido, deben marcarse y evitarse los
lugares críticos.
Solución
1. Apagar el receptor y volver a conectarlo
después de unos 10 segundos.
2. Si no se ha podido reparar el desperfecto, sír-
vase dirigirse a su Servicio al cliente de AKG.
1. Seguir utilizando el preajuste fijado.
2. Seleccionar un preajuste sin errores.
3. Si el desperfecto aparece con frecuencia, sír-
vase dirigirse a su Servicio al cliente de AKG.
1. Utilizar el transmisor con la banda de fre-
cuencias del receptor.
2. Utilizar el transmisor con la potencia de
transmisión más baja/alta.
1. Ajustar de nuevo la frecuencia y el nivel
silenciador (squelch).
2. Si el desperfecto aparece con frecuencia, sír-
vase dirigirse a su Servicio al cliente de AKG.
1. Ajustar otra frecuencia.
2. Si el desperfecto vuelve a aparecer, sírvase
dirigirse a su Servicio al cliente de AKG.
• Orientar el sensor infrarrojo del transmisor
directamente sobre el diodo transmisor
infrarrojo del receptor desde una distancia
de aprox. 5 cm.
Error Posible Causa Solución
Receptor
Transmisor y receptor
AKG WMS 450 V 1.10
6 Solución de errores
81
SR 450
Gama de frecuencias portadoras 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 y 863-865 MHz
Tipo de modulación FM
Ancho de banda de audio 35 – 20.000 Hz
Factor de distorsión no lineal típ. <0,3 %
Relación señal a ruido 120 dB (A)
Salidas audio XLR balanceada y jack no balanceado 6,3 mm
nivel XLR conmutable entre -30 und 0 dBm
Dimensiones 200 x 190 x 44 mm
Peso 972 g
HT 450
Gama de frecuencias portadoras 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 y 863-865 MHz
Tipo de modulación FM
Ancho de banda de audio 35 – 20.000 Hz
Factor de distorsión no lineal típ. <0,7 % con desviación nominal /1 kHz
Relación señal a ruido 120 dB (A)
Potencia de emisión máx. 50 mW (ERP)
Horas de servicio típ. 6 hrs con pila de 1,5 V, tamaño AA ó
típ. 8 hrs con acumulador de 1,2 V, NiMH, 2100 mAh, tamaño AA
Dimensiones 229 x ø máx. 52,5 mm
Peso neto 220 g
PT 450
Gama de frecuencias portadoras 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 y 863-865 MHz
Tipo de modulación FM
Gama de transmisión audio 35 – 20.000 Hz
Factor de distorsión no lineal típ. <0,7 % con carrera nominal/1 kHz
Relación señal a ruido 120 dB (A)
Potencia de emisión máx. 50 mW (ERP)
Horas de servicio típ. 6 hrs con pila de 1,5 V, tamaño AA ó
típ. 8 hrs con acumulador de 1,2 V, NiMH, 2100 mAh, tamaño AA
Dimensiones 60 x 73,5 x 30 mm
Peso neto 90 g
Este aparato corresponde a las normas citadas en la declaración de conformidad. Esta última está disponible en el sitio http://www.akg.com
o puede ser solicitada al correo electrónico sales@akg.com.
>- h<
>ChArGE<
(solamente con acumuladores)
1. El transmisor no puede reconocer como
tales la pila/el acumulador que ha sido
introducido.
2. Durante el proceso de carga, el transmisor
ha sido encendido en el cargador.
• El nuevo acumulador introducido no está
completamente cargado.
1. Retirar el acumulador/la pila del transmisor
y volver a introducirlo después de unos 5
segundos.
2. Sacar el transmisor del aparato de carga,
desconectarlo y volver a iniciar el proceso
de carga. (Véase también Manual de
Instrucciones del cargador CU 400).
1. Cargar el transmisor en el cargador
CU 400.
2. Retirar el acumulador del transmisor e
introducir una pila nueva o un acumulador
completamente cargado.
Mensajes de error Error Solución
Transmisor
AKG WMS 450 V 1.10
6 Solución de errores
7 Datos técnicos
82
Aviso importante!
O firmware interno do WMS 450 é
continuamente aperfeiçoado para
melhor corresponder aos desejos
dos clientes.
Se o seu sistema já estiver pro-
vido de um firmware mais atua-
lizado do que descrito neste
manual, algumas funções
poderão divergir das indicadas
neste manual. A versão atual do
firmware pode verificar no sub-
menu INFO (veja capítulo 4.1.3). A
versão do firmware descrito neste
manual encontra-se na página
frontal e no lado inferior de cada
página ao lado da designação do
produto.
Antes de continuar a ler, recomen-
damos verificar se estas duas indi-
cações correspondem uma a
outra. Caso contrário, encontrará
as alterações mais recentes em
www.akg.com
1.1 Segurança
Figs. 1 - 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii - vi
1 Segurança e meio ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
1.1 Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
1.2 Meio ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
2 Apresentação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
2.1 Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
2.2 Conteúdo da embalagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
2.3 Acessórios opcionais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
2.4 WMS 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
2.5 Receptor SR 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
2.6 Emissor de mão HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
2.7 Emissor de bolso PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
3 Operação ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
3.1 Colocar a pilha no emissor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
3.2 Posicionar o receptor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
3.3 Montagem num rack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
3.3.1 Um receptor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
3.3.2 Dois receptores lado a lado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
3.4 Ligar o receptor a uma mesa de mixagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
3.5 Ligar o receptor à rede elétrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
3.6 Ligar o receptor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
3.7 Modo LOCK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
3.8 Ajustar o receptor (modo SETUP). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
3.8.1 Ajustar o grupo de freqüências (Auto Group Setup) . . . . . . . . . . . . . . . . . . . . . . 87
3.8.2 Ajustar a freqüência (menu Preset) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
3.8.3 Ajustar a freqüência (menu MHz). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
3.8.4 Alterar o nome do receptor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
3.9 Ajustar o emissor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
3.9.1 Freqüência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
3.9.2 Sensibilidade de recepção do emissor de mão. . . . . . . . . . . . . . . . . . . . . . . . . . 90
3.9.3 Emissor de bolso: ligar o microfone/instrumento e ajustar a sensibilidade . . . . 90
3.10 Antes do soundcheck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
3.10.1 função Rehearsal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
3.10.2 Ajustar o squelch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
3.11 Sistemas multicanais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
3.11.1 Ajustar as freqüências para sistemas multicanais (Auto Channel Setup) . . . . . 92
4 Avisos para a operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
4.1 Receptor SR 450. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
4.1.1 Comutar entre os diversos modos de operação . . . . . . . . . . . . . . . . . . . . . . . . . 92
4.1.2 Selecionar os menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
4.1.3 Funções especiais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
4.2 Emissor de mão HT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
4.2.1 Colocar o microfone em mudo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
4.2.2 Dicas para o uso do microfone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
4.2.3 PB 1000 e PPC 1000 (HT 450/C). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
4.3 Emissor de bolso PT 450 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
4.3.1 Colocar o microfone em mudo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
4.3.2 Trancar o comutador ON-MUTE/PRG-OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
4.3.3 Técnica de microfones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
5 Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
6 Resolver problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
7 Especificações técnicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
1. Não derrame líquidos sobre o dispositivo e não deixe cair qualquer objeto dentro dos orifícios de ven-
tilação.
2. O aparelho deverá ser operado só em área seca.
3. Cabe exclusivamente aos técnicos autorizados abrir e consertar o aparelho e efetuar trabalhos de
manutenção no mesmo. No interior do aparelho não há componentes em que leigos poderiam efe-
tuar trabalhos de manutenção, ou que poderiam trocar ou reparar.
4. Antes de ligar o aparelho certifique-se que a tensão indicada no alimentador fornecido na embalagem
corresponde à tensão da rede no lugar de aplicação.
5. Utilize o aparelho apenas com o alimentador de tensão alternada fornecido na embalagem com uma
tensão de saída de 12 V c.c.! Outros tipos de corrente assim como tensões diferentes poderão pro-
vocar avarias severas no aparelho!
6. Desligue a instalação imediatamente se tiver entrado líquido ou um objeto sólido dentro do aparelho.
Neste caso tire imediatamente o alimentador da tomada de rede e mande controlar o aparelho pelo
nosso serviço técnico.
7. Quando não utilizar o aparelho durante um período mais prolongado, desconecte o alimentador da
tomada de rede. Repare que o aparelho desligado não está completamente desconectado da rede
quando o alimentador ainda se encontrar na tomada.
8. Não posicione o dispositivo perto de fontes de calor, por exemplo, radiadores, tubos de calefação,
amplificadores, etc., e não exponha o dispositivo à radiação solar, poeira ou umidade, chuva,
vibrações e golpes.
AKG WMS 450 V 1.10
Índice
1 Segurança e meio ambiente
83
2
1.2 Meio ambiente
2.1 Introdução
2.2 Conteúdo da embalagem
Certifique-se de que a embalagem
contém todos os componentes
acima indicados. Caso falte um
dos componentes, dirija-se a uma
concessionária da AKG.
2.3 Acessórios opcionais
2.4 WMS 450
9. Para evitar interferências ou anormalidades é preciso instalar todos os cabos de áudio, particular-
mente os cabos das entradas de microfone, separados de linhas de alta tensão e de rede. Quando
os instalar em condutos de cabo é preciso colocar as linhas de áudio num canal separado.
10.Para limpar o aparelho use um pano úmido mas não molhado. Primeiro tire o alimentador da tomada
de rede! Não utilize detergentes abrasivos ou acres nem líquidos que contenham álcool ou dissol-
ventes, porque estes poderão prejudicar o esmalte e as partes de material sintético.
11.Utilize o aparelho exclusivamente para os fins descritos neste manual. A AKG não se responsabiliza
por danos provocados por uso impróprio ou operação errada.
1. Mesmo se o aparelho estiver desligado, o alimentador consome energia elétrica em quantidades
reduzidas. Para poupar energia, tire o cabo de força do alimentador da tomada de rede se não utili-
zar o aparelho durante um período mais prolongado.
2. Quando pretende desfazer-se do aparelho, remova as pilhas ou os acumuladores, separe a carcaça,
a eletrônica e os cabos e providencie que estes serão eliminados conforme as normas estabelecidas
por lei.
3. A embalagem é reciclável. Elimine a embalagem num sistema de colheita apropriado.
Agradecemos a sua preferência por um produto da AKG. Por favor reserve alguns minutos para ler este
manual antes de acionar este equipamento e guarde as instruções cuidadosamente para sempre
poder consultá-las em caso de aparecerem quaisquer perguntas. Divirta-se e bom trabalho!
O sistema de microfones sem fio WMS 450 consiste num receptor Diversity SR 450, nos emissores de
mão HT 450/C com cabeça de microfone C 5 e HT 450/D com cabeça de micorofone D 5 e no emissor
de bolso PT 450. O emissor e o receptor funcionam numa sub-banda de 30 MHz (por set de freqüên-
• 1 Emissor de
mão HT 450
(veja rótulo na
embalagem)
• 1 Conexão de
tripé SA 64
• 1 Presence
Boost
Adapter
PB 1000 (só
HT 450/C; fixa-
do na cabeça
de microfone)
OU
• 1 Receptor
SR 450
•2 Antenas UHF
•1 Adaptador
de rede para o
receptor
(veja rótulo na
embalagem)
• 1 set de mon-
tagem 19"
Rack Mount
Kit
•Set ID
•1 Pila do
tamanho AA
para o emissor
• Mala de trans-
porte CH 400
•“Manual
Supplement“
• 1 Emissor de
bolso PT 450
• 1 Cabo de
instrumento
MKG L
•1 Conector
terminal
• Estação de
carga CU 400
• Antenas remo-
tas SRA 1 (ilus-
trada),
SRA 2 B,
RA 4000 B
• Splitter de
antenas
PS 4000
• Amplificador de
antena
AB 4000
• Amplificador
para fones de
ouvido
HPA 4000
• Alimentação de
corrente central
PSU 4000
• Cabo de ante-
nas MK PS
•Set de código
de cores
•Set de monta-
gem frontal
para as ante-
nas incluídas
na embalagem
• Polar Pattern
Converter
PPC 1000 para
HT 450/C
• Paravento
W 880 para
HT 450
•Comutador
MUTE externo
para PT 450
(não ilustrado)
AKG WMS 450 V 1.10
1 Segurança e meio ambiente
2 Apresentação
84
2.5 Receptor SR 450
• Elementos de controle
Painel frontal
Veja fig. 1 na página ii.
Lado traseiro
Veja fig. 2 na página ii.
Saídas de áudio
Veja fig. 2 na página ii.
Lado de baixo
cias) na faixa da freqüência portadora UHF de 650 MHz a 865 MHz. Dentro desta sub-banda pode sele-
cionar a freqüência de recepção dos grupos de freqüências pré-selecionados e dos subcanais do recep-
tor ou ajustá-la em etapas de 25 kHz. O emissor de mão assim como o emissor de bolso são ajustados
através de sinais infravermelhos aos parâmetros selecionados no receptor.
O receptor dispõe de dois modos de operação:
No modo LOCK todas as funções de ajuste são eletronicamente trancadas, para evitar uma modificação
involuntária dos parâmetros durante o processo de recepção. No display LC aparece o símbolo "LOCK".
No modo SETUP pode alterar e armazenar todos os parâmetros do receptor. O símbolo "LOCK" apaga-
se. A freqüência ajustada é transferida ao emissor de bolso e de mão através de sinais infravermelhos.
Além disso pode ajustar no receptor o nível de entrada de áudio do emissor de mão que também é trans-
ferido ao emissor através de sinais infravermelhos.
Pode colocar o receptor como unidade independente ou montá-lo com o set de montagem 19" incluído
na embalagem num rack 19".
A tampa transparente do display é protegida de arranhaduras através duma folha de proteção. Pode
sempre retirar a folha de proteção.
1 POWER: chave liga/desliga
2 Display LC: o receptor está provido dum display LC com iluminação de fundo.
O display indica todos os parâmetros do receptor:
agráfico de barras RF para indicar a intensidade de campo
bindicação alfanumérica do valor ajustado atual
cnome do preset/do receptor, grupo de freqüências, subcanal
dgráfico de barras de áudio para indicar o nível de áudio recebido
eparâmetro a ser ajustado, modo de operação
Se uma ou mais funções de aviso estiverem ativadas (veja capítulo 4.3.2), o display brilhará em
cor vermelha se ocorrer um estado crítico de operação. Quando todos os parâmetros se encon-
trarem a níveis permitidos, o display brilhará em cor verde.
3W§X:estas três teclas ajustam os diversos parâmetros do receptor.
•No modo LOCK:
Pressionar brevemente Wou X: alterar entre a indicação de freqüência, de preset e comutar a indi-
cação do nome do receptor.
manter pressionado §por mais tempo: comutar entre o modo LOCK e SETUP.
•Só no modo SETUP:
Pressionar brevemente em §: chamar os parâmetros a serem ajustados ou confirmar o valor ajus-
tado.
Pressionar brevemente W: selecionar o item do menu ou reduzir o valor a ser ajustado.
Pressionar brevemente X: selecionar o item do menu ou aumentar o valor a ser ajustado.
4 ID: se operar o receptor num sistema multicanal, poderá substituir o disco preto de plástico por outro
do set de código de cores opcional. Desta forma pode marcar os diferentes canais com cores.
5 LEDs RF: se o receptor receber um sinal RF, brilhará o LED OK verde, e se não houver um sinal RF,
brilhará o LED MUTEvermelho.
6 LEDs DIVERSITY A e B: estes dois LEDs brilham, indicando qual é a antena que está ativada.
7 LEDs AF: estes LEDs indicam o nível de áudio recebido.
OK (verde): -40 a +3 dB
CLIP (vermelho): >3 dB (sobrecarga)
8 Diodo emissor infravermelho: transmite a freqüência ajustada no receptor para o emissor de bolso
ou de mão, assim como o nível de entrada de áudio ajustado no receptor para o emissor de mão.
O diodo emissor infravermelho possui um ângulo de radiação muito restrito (ca. 10°) e um alcance de
20 cm no máximo para evitar que mais de um emissor seja ajustado à mesma freqüência.
9 Controle do nível de saída: com este controle rotativo embutível pode atenuar de forma contínua o
nível da saída de áudio balanceada em 0 a 30 dB.
10 DC IN: entrada roscada de alimentação para conectar o adaptador de força incluído na embalagem.
11 ANTENNA A/B: conectores BNC para ligar as duas antenas URF (11a) ou antenas separadas opcio-
nais.
12 BALANCED: saída de áudio balanceada XLR de 3 pólos: pode conectar esta saída, por exemplo, a
uma entrada de microfone duma mesa de mixagem.
13 UNBALANCED: saída de áudio não balanceada jack mono de 6,3 mm. Aqui pode ligar, por exemplo,
um amplificador de violão.
14 Interruptor de nível de saída: interruptor deslizante para controlar o nível de saída do conector
BALANCED à sensibilidade de entrada do aparelho conectado. O interruptor possui duas posições:
0 e -30 dB. O controle do nível de saída (8) permite uma atenuação adicional do nível de saída a um
valor de até -60 dB. O nível da saída UNBALANCED não pode ser ajustado.
15 Placa de características indicando a faixa de freqüências portadoras à disposição e as informações
de autorização.
a c d
e
b
AKG WMS 450 V 1.10
2 Apresentação
85
2.6 Emissor de mão HT 450
Veja fig. 3 na página iv.
2.7 Emissor de bolso PT 450
Veja fig. 4 na página iii.
Importante!
3.1 Colocar a pila/o acumula-
dor no emissor
Veja fig. 5 nas páginas iii e iv.
Aviso:
3.2 Posicionar o receptor
16 Cabeça de microfone: o emissor de mão possui uma cabeça de microfone fixa D 5 ou C 5 (veja
embalagem).
17 Diodo de recepção infravermelho: recebe o sinal infravermelho do receptor SR 450 para o ajuste
automático da freqüência portadora e do nível de entrada de áudio do emissor.
18 Display LC: indica a freqüência ajustada em MHz ou como preset, o estado atual de operação, a sen-
sibilidade (Gain) do emissor, mensagens de erro e a capacidade de bateria em horas (com baterias
em etapas de 1 hora, com acumuladores em etapas de 2 horas a partir de "7 h").
19 ON-MUTE/PRG-OFF: interruptor deslizante com três posições:
ON: o sinal de saída da cabeça do microfone é transferido ao emissor, o emissor transmite o sinal de
áudio ao receptor (operação normal). O LED de controle (20) brilha em cor vermelha.
MUTE/PRG: o sinal de áudio está colocado em mudo. O LED de controle (20) brilha em cor vermelha.
Visto que a alimentação de tensão e a freqüência portadora RF permanecem ligadas no emissor,
não se ouve ruídos, quando o sinal de áudio está colocado em mudo.
Se posicionar o interruptor de "OFF" em "MUTE/PRG", o emissor encontrar-se-á no modo de pro-
gramação. O LED de controle (20) apaga-se.
Para ligar o sinal de áudio novamente, deslize o interruptor para a posição de "ON". O LED de con-
trole (20) brilha em cor verde.
OFF: a alimentação de tensão do emissor está desligada.
20 LED de controle: este LED em duas cores indica os seguintes estados de operação:
Verde: a capacidade da pilha é superior a uma hora, o emissor funciona normalmente.
Vermelho: a capacidade restante da pilha é inferior a uma hora e/ou o sinal de áudio está colocado
em mudo.
Piscando em cor vermelha: mensagem de erro no display.
Desligado: a alimentação de tensão do emissor está desligada ou o emissor encontra-se no modo
de programação.
21 Compartimento de pilhas para colocar a pilha de 1,5 V tamanho AA ou um acumulador comum no
comércio de 1,2 V =2100 mAh, tamanho AA.
22 Contatos de carga: os contatos de carga embutidos permitem-lhe carregar um acumulador através
do carregador CU 400 opcional sem precisar de retirar o acumulador do compartimento de pilhas.
23 Etiqueta de freqüência: na haste do microfone encontra-se uma etiqueta adesiva com a faixa de fre-
qüências à disposição e as informações de autorização.
24 Código de cores: Se operar o emissor de mão com um sistema multicanal, poderá retirar a tampa
preta, pôr uma inscrição numa das tiras de papel incluídas na embalagem, inseri-la e recolocar a
tampa depois. Desta forma pode marcar os diversos canais.
17 - 20, 22, 24: veja capítulo 2.5 emissor de mão HT 450.
25 Antena: antena fixa, flexível.
26 Entrada de áudio: entrada mini XLR de 3 pólos provida de contatos para os níveis de microfone e
line. As conexões corretas são estabelecidas automaticamente através da pinagem dos conectores dos
microfones recomendados (não incluídos na embalagem) ou do cabo de instrumento MKG L da AKG.
Pode conectar microfones da AKG providos de conector mini XLR à entrada de áudio do PT 450.
Pode conectar uma guitarra elétrica, um contrabaixo elétrico ou um keyboard remoto através do cabo
de instrumento MKG L incluído na embalagem.
Para os demais detalhes consulte as respectivas brochuras da AKG.
27 Etiqueta de freqüência: no lado de trás do emissor de bolso encontra-se uma etiqueta adesiva com
a faixa de freqüências à disposição e as informações de autorização.
28 Compartimento de pilhas para colocar a pilha de 1,5 V tamanho AA incluída na embalagem ou um
acumulador 1,2 V-NiMH ]2100 mAh, tamanho AA comum no comércio. Através da janela de visão
sempre pode controlar se há uma pilha ou um acumulador no compartimento. Pode, porém, colocar
também uma tira de papel branco para pôr indicações (incluída na embalagem) ou uma tira de códi-
go de cores (opcional).
29 Presilha de cinto para fixar o emissor no cinto.
30 Conector MUTE: conexão para o interruptor externo opcional mute e o conector terminal incluído na
embalagem para bloquear o comutador ON-MUTE/PRG-OFF - serve para evitar erros de operação.
31 Controle de sensibilidade: Com este controle rotativo no compartimento de pilhas pode adaptar a
sensibilidade de entrada do emissor de bolso ao microfone ou ao instrumento conectado.
Antes de iniciar a operação do WMS 450, certifique-se que o emissor e o receptor estão ajusta-
dos à mesma freqüência. Veja capítulo 3.8 e 3.9.
1. Abara a tampa do compartimento de pilhas (1).
2. Coloque a pilha que está incluída na embalagem (2) conforme os símbolos no compartimento de pilhas.
Se colocar a pilha de forma errada, o emissor não será abastecido de corrente elétrica.
3. Feche a tampa do compartimento de pilhas (1).
Em vez da pilha incluída na embalagem poderá utilizar também um acumulador NiMH de 1,2 V,
]2100 mAh comum no comércio.
As reflexões do sinal do emissor em peças de metal, paredes, tetos, etc., assim como os efeitos de som-
bra provocados por pessoas que se encontram na proximidade, poderão enfraquecer ou até eliminar o
sinal do emissor. Posicione o receptor e as antenas separadas da seguinte forma:
1. Posicione o receptor/as antenas sempre na proximidade do lugar de atuação (palco), mas mantenha
uma distância mínima de 3 a 5 m (valor ideal) entre o emissor e o receptor/as antenas.
AKG WMS 450 V 1.10
2 Apresentação
3 Operação
86
Aviso:
3.3 Montagem num rack
3.3.1 Um emissor
Veja fig. 6 na página v.
3.3.2 Dois receptores
lado a lado
Veja fig. 7 na página v.
Aviso:
3.4 Ligar o receptor a uma
mesa de mixagem
Veja fig. 8 na página ii.
3.5 Ligar o receptor à rede
Veja fig. 9 na página ii.
3.6 Ligar o receptor
Aviso:
Veja fig. 1 na página ii.
2. O fator principal para obter a melhor recepção possível, é ter contato de vista entre o emissor e o
receptor/as antenas.
3. Posicione o receptor/as antenas a uma distância de mais de 1.5 m de objetos grandes de metal,
paredes, andaimes, tetos etc.
Pode posicionar o receptor separadamente e/ou montá-lo com o set de montagem Rack Mount Kit
num rack de 19”.
Se montar um ou mais receptores num rack 19", fixe ou as antenas incluídas na embalagem na placa
frontal (para tanto necessita do set de montagem frontal opcional) ou use antenas separadas. Só assim
pode garantir a mais adequada qualidade de recepção.
1. Desenrosque os quatro pés de borracha (1) do lado inferior do receptor.
2. Desenrosque os dois parafusos de fixação (2) de cada uma das duas placas laterais.
3. Fixe com os parafusos (2) o ângulo curto de fixação (3) numa das placas laterais e o ângulo longo de
montagem (4) do set de montagem RMU 450 na outra placa lateral.
4. Fixe o receptor no rack.
1. Desenrosque os quatro pés de borracha (1) do lado inferior dos dois receptores e retire os parafusos
(5) dos pés de borracha (1).
2. Desenrosque os dois parafusos de fixação (2) da placa lateral direita de um receptor e da placa late-
ral esquerda do outro receptor.
3. Retire as tampas de plástico (3) daquelas placas laterais das quais não retirou os parafusos de fixação
(2).
4. Insira uma conexão (4) em cada um dos entalhes livres na placa lateral do primeiro receptor de manei-
ra que a abertura da conexão se alinhe com a abertura roscada no lado inferior do receptor.
5. Fixe as conexões (4) com parafusos (5) (tirados dos pés de borracha) no primeiro receptor.
6. Conecte os dois receptores inserindo as conexões (4) do primeiro receptor nos entalhes livres da
placa lateral do segundo receptor até a abertura em todas as conexões (4) se alinhar com a respec-
tiva abertura roscada no lado inferior do segundo receptor.
7. Fixe as conexões (4) com parafusos (5) retirados dos pés de borracha (1) no segundo receptor.
8. Fixe um ângulo de montagem curto 6 com dois parafusos (2) das placas laterais na placa lateral exter-
na de cada receptor.
9. Fixe o receptor no rack.
Guarde os parafusos restantes (5) para poder usá-los depois.
Conecte a saída de áudio à entrada desejada:
- Entrada BALANCED (1) - cabo XLR - entrada de microfone: controle do nível de saída (2) na posição
"-30 dB".
- Entrada BALANCED (1) - cabo XLR - entrada Line: controle do nível de saída (2) na posição "0 dB".
- Entrada UNBALANCED (3) - cabo jack - entrada desbalanceada de microfone ou Line com conector
jack.
1. Verifique se a voltagem indicada no alimentador incluído na embalagem está de acordo com a
tensão da rede. Se usar o alimentador de rede com uma voltagem diferente, poderá provocar
prejuízos no aparelho.
2. Conecte o cabo c.c. (1) do alimentador de rede incluído na embalagem à entrada DC ONLY (2) no pai-
nel traseiro do receptor e aparafuse o plugue (3) para segurar a conexão.
3. Ligue o cabo de força do alimentador de rede a uma tomada.
Nas figuras do display nos capítulos abaixo as indicações que piscam são indicados pelos carácteres
">" e "<". Os carácteres entre aspas são exemplos para ajustes possíveis.
Os símbolos usados nos diagramas de controle têm o seguinte significado:
1. Ligue o receptor pressionando a tecla POWER na placa frontal.
No display aparece a freqüência ajustada e o símbolo "LOCK", o receptor encontra-se no modo
LOCK.
Se o emissor não estiver ligado ou o receptor não receber um sinal RF por outras razões (por exem-
plo em virtude de efeitos de sombra), o LED RF MUTE vermelho acende-se e a saída de áudio será
colocada em mudo.
Se for recebido um sinal RF, o LED RF OK verde brilhará, a barra RF indicará a intensidade de campo
do sinal recebido na antena ativa e os LEDs Diversity indicarão qual é a antena que está ativada.
A barra de áudio indica o nível de áudio do sinal recebido. Se ocorrer uma sobrecarga, acende-se o
LED CLIP vermelho.
2. Após ca. 5 segundos aparece no display o último menu ajustado (antes de desligar). Se tiver atribuí-
do um nome ao SR 450 (veja capítulo 3.8.5), o display mostrará depois de ter ligado o aparelho a fre-
qüência ajustada por ca. 2 segundos. Depois indicará automaticamente o nome atribuído.
Manter pressionado
por mais tempo a
tecla §
Pressionar breve-
mente a tecla §Pressionar breve-
mente Wou X
AKG WMS 450 V 1.10
3 Operação
87
3.7 Modo LOCK
Diagrama 1: modo LOCK (ajusta-
do na fábrica), comutar entre o
modo LOCK e o modo SETUP
3.8 Ajustar o receptor
(modo SETUP)
*Aviso:
3.8.1 Ajustar o grupo de
freqüências
(Auto Group Setup)
Diagrama 3: procura automática
de um grupo de freqüências livres.
No modo LOCK o sinal do emissor é recebido, mas o receptor está eletronicamente trancado de manei-
ra a não poder efetuar quaisquer ajustes. Pode, no entanto, chamar os diversos menus de indicação. No
display encontra-se o símbolo "LOCK".
•Freqüência: freqüência portadora em MHz
•Nome: nome atualmente ajustado do receptor (aparece só se tiver atribuído um nome ao receptor)
•Preset: freqüência portadora como subcanal dum grupo de freqüências
No modo SETUP a tranca eletrônica está desativada. Pode ajustar todos os parâmetros. O símbolo
"LOCK" está apagado.
Os seguintes menus de ajuste estão disponíveis:
- Auto Group Setup
- Auto Channel Setup para ajustar a freqüência de recepção*
- Preset
- Freqüência em MHz
- Nome do receptor
- Sensibilidade de recepção do emissor de bolso HT 450 (TX Gain)
- Transferência de dados infravermelha (IR)
- Rehearsal (RHSL)
- Extra (X-TRA)
Num sistema de um único canal é melhor ajustar a freqüência com a função Auto Group Setup (capí-
tulo 3.8.1).
Nos sistemas multicanais ajuste as freqüências com as funções Auto Group Setup e Auto Channel
Setup (capítulo 3.8.2).
Com WeXselecione o número dos
canais necessários entre "1" para um
sistema monocanal e "12" no máximo
para um sistema de 12 canais.
Com WeXselecione o preset deseja-
do (”Name” = código de países).
Indicam-se apenas os presets que dis-
ponibilizam o número ajustado de
canais.
O receptor procura automaticamente
um grupo com o número selecionado
de freqüências livres no preset selecio-
nado ajustando a primeira freqüência
livre.
Se não for encontrada nenhuma fre-
qüência livre, no display aparecerá de
novo o nome do preset anterior.
>RETRY<: tentar novamente
SAVE >Y<: armazenar
SAVE >N<: não armazenar
As freqüências livres são aquelas em
que o receptor verifica ou nenhum sinal
RF ou um sinal RF com um nível abaixo
do valor limite atualmente ajustado.
ON
Freqüência
"750.000 MHz"
LOCK
LOCK
Preset
"AT 3.0 02"
Nome
(só se armazenado)
AUTO GROUP
3.9.1
>NAME<
"
>AT<"
>RETRY<
>PRG IR<
IR
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ< >EXIT<
AUTO
GROUP
No CH
>1<
">AT3.001<"
FREQ
>NAME<
"
>AT<"
>NAME<
>SCAN<
ON Preset
"AT 3.0 02"
Freqüência
"750.000 MHz"
(Nome)
TX
Gain
MHz
EXTRA
PRG
IR
AUTO
GROUP AUTO
GROUP
AUTO
CHANNEL
REHEAR
LOCK
LOCK
(NAME)
Preset
MHz
W X
3 sec.
Diagrama 2: chamar os menus de
ajuste
AKG WMS 450 V 1.10
3 Operação
88
3.8.2 Ajustar a freqüência
(menu preset)
SAVE >Y<: armazenar
SAVE >N<: não armazenar
Diagrama 4: ajuste manual
de freqüências
3.8.3 Ajustar a freqüência
(menu MHz)
Diagrama 4a: ajustar a freqüência
diretamente.
Com WeXselecione o preset deseja-
do.
Com WeXselecione o grupo de fre-
qüências desejado.
Com WeXselecione a freqüência
desejada como subcanal do grupo de
freqüências desejado.
O receptor SR 450 proporciona a oportunidade de ajustar a freqüência diretamente em etapas de 25 kHz.
Chega ao menu MHz, mantendo pressionadas simultaneamente ambas as teclas de setas por 3 segun-
dos no modo setup.
Mantenha pressionadas as teclas de
setas por 3 segundos.
Pressione Xpara aumentar a freqüên-
cia em 25 kHz cada vez ou Wpara dimi-
nuir a freqüência em 25 kHz cada vez.
SAVE >Y<: armazenar
SAVE >N<: não armazenar
"AT 3.0 02"
FREQ "750.000"
FREQ MHz
Preset
>PRG IR<
IR
>GROUP<
"
>3.0<"
>CHANNEL<
"
>01<"
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>NAME<
"
>AT<"
3.9.1
"750.000"
FREQ MHz
Preset
">750.025<"
MHz
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
">750.000<"
MHz
3.9.1
W X
3 sec.
>PRG IR<
IR
AKG WMS 450 V 1.10
3 Operação
89
3.8.4 Alterar o nome
do receptor
Aviso:
Diagrama 5: alterar o nome do
receptor
3.9 Ajustar o emissor
Aviso:
3.9.1 Freqüência
Veja figs. 3 (página iv) e
4 (página iii).
Veja figs. 10 (emissor de mão)
e 11 (emissor de bolso)
na página vi).
Diagrama 6: ajustar a freqüência
portadora do emissor
Neste menu pode alterar o nome atual
do receptor. Se ainda não tiver atribuído
um nome ao receptor ou se tiver apa-
gado o nome, será indicado este menu.
Poderá, porém, introduzir um novo
nome no menu EXTRA (veja capítulo
4.1.3.).
O nome do receptor pode consistir em
6 letras no máximo e números em livre
combinação.
Com WeXselecione o primeiro carác-
tere.
Com WeXselecione o segundo carác-
tere etc. ...
... até o sexto caráctere.
SAVE >Y<: armazenar
SAVE >N<: não armazenar
>DELETE<: eliminar
O capítulo 3.9.1 aplica-se ao emissor de mão HT 450 e também ao emissor de bolso PT 450. Pode ajus-
tar o nível de entrada de áudio do emissor de mão só no receptor no menu "TX GAIN". O valor selecio-
nado será transferido por sinais infravermelhos ao emissor.
Pode ajustar o nível de entrada do emissor de bolso apenas com o regulador de nível de entrada no
emissor de bolso.
Para programar o emissor à freqüência
ajustada:
1. Ligue o receptor.
2. Posicione o interruptor ON-MUTE/
PRG-OFF (19) do emissor em "OFF".
O LED de controle (20) apaga-se.
3. Posicione o interruptor ON-MUTE/
PRG-OFF (19) em "MUTE/PRG". O
display mostra alternadamente a fre-
qüência atual ajustada e "Prg IR". O
LED de controle (20) permanece
escuro.
4. Veja diagrama 6.
5. Direcione o diodo de recepção infra-
vermelho (1) do emissor a uma
distância de 10 cm no máximo para o
diodo de emissão infravermelho (2)
do receptor.
IR OK: O emissor está ajustado à
mesma freqüência que o receptor.
IR ERR: a transferência de dados
falhou (não há comunicação).
TXBAND: a banda de freqüências do
emissor e do receptor não é idêntica
ou a potência de emissão está de-
masiadamente alta/baixa.
NAME
"DIANE"
NAME
"DIANE"
NAME
"
J>I<ANE"
NAME
"
>JONI_ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
"
>D<IANE"
NAME
"
JOANIE"
PRG IR
IR
PRG IR/
3.8.1/2/3
IR
IR
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
>PRG IR<
IR
IR OK
IR
>EXIT<
AKG WMS 450 V 1.10
3 Operação
90
3.9.2 Sensibilidade de entrada
do emissor de mão
Veja fig. 10 na página vi.
Diagrama 7: ajustar a sensibilida-
de de entrada do emissor de mão
3.9.3 Emissor de bolso:
conectar o microfone/
o instrumento e ajustar
a sensibilidade
Importante!
Veja fig. 12 na página iii.
3.10 Antes do soundcheck
Importante!
Veja fig. 1 na página ii.
3.10.1 Função Rehearsal
1. Ligue o receptor.
2. Posicione o interruptor ON-MUTE/
PRG-OFF (19) do emissor em "OFF".
O LED de controle (20) apaga-se.
3. Posicione o interruptor ON-MUTE/
PRG-OFF (19) em "MUTE/PRG". O
display mostra alternadamente a fre-
qüência atual ajustada e "Prg IR". O
LED de controle (20) permanece
escuro.
4. Veja diagrama 7.
5. Selecione "HI" para o emissor de
mão HT 450/D e "LO" para o emissor
de mão HT 450/C.
6. Direcione o diodo de recepção infra-
vermelho (1) do emissor a uma
distância de 10 cm no máximo para o
diodo de emissão infravermelho (2)
do receptor.
IR OK: O emissor está ajustado à
etapa de sensibilidade selecionada.
IR ERR: a transferência de dados
falhou (não há comunicação).
TXBAND: a banda de freqüências do
emissor e do receptor não é idêntica
ou a potência de emissão está de-
masiadamente alta/baixa.
O emissor de bolso PT 450 é concebido para o uso com os microfones "L" da série MicroMic da AKG
(veja capítulo 2.7). Se conectar outros microfones da AKG ou de outras produtoras ao PT 450, note que
poderia ser necessário alterar a pinagem, soldando o conector do seu microfone ou substitui-lo por um
conector mini XLR de três pólos.
Pinagem da entrada de áudio:
pino 1: blindagem
pino 2: áudio (inphase)
pino 3: áudio
No pino 3 está disponível uma tensão positiva de alimentação de 6 V para microfones condensadores.
Por favor repare que a AKG não pode assumir quaisquer responsabilidades se usar o PT 450 com
produtos de outros fabricantes, e que eventuais prejuízos devidos ao uso com produtos de outros
fabricantes ficam excluídos da garantia.
1. Ligue o conector mini XLR (1) no cabo do seu microfone ou no cabo de instrumento MKG L (2) à
entrada de áudio (3) do emissor de bolso.
2. Posicione o interruptor ON-MUTE/PRG-OFF (4) em "ON".
3. Ligue o receptor.
4. Abra o compartimento de pilhas do emissor de bolso.
5. Fale ou cante no microfone ou toque no seu instrumento (o mais alto possível).
6. Ajuste o regulador de sensibilidade (7) com a chave de fenda (6) integrada na tampa do comparti-
mento de baterias (5) de maneira que a secção de áudio do receptor seja direcionada da melhor forma
possível (o LED verde AF OK está aceso, a barra de áudio indica 0 dB no máximo).
7. Feche a tampa do compartimento de pilhas.
1. Ative a função "Rehearsal" do receptor (veja capítulo 3.10.1).
2. Desloque o emissor dentro da área onde pretende aplicá-lo. Preste atenção em lugares onde a inten-
sidade do campo diminui, perturbando brevemente a recepção ("dropouts").
Pode evitar estes dropouts, colocando o receptor ou as antenas numa posição diferente. Se esta
medida não funcionar, evite estes lugares críticos.
3. Se ocorrerem ruídos, ajuste o nível squelch de forma a eliminar estes ruídos (veja capítulo 3.10.2).
Nunca ajuste o nível squelch a um valor maior do que necessário. Quanto maior estiver o nível
squelch (-80 dB = máx., -100 dB = mín.), menor ficará a sensibilidade do receptor e, em conse-
qüência, o alcance entre o emissor e o receptor.
4. Quando a barra RF se apaga e o LED RF MUTE (5) vermelho se acende, significa que nenhum sinal
é recebido ou que o squelch está ativo.
Ligue o emissor, aproxime-se do receptor, ou ajuste o nível squelch de maneira que se acenda o LED
RF OK (5) verde e a barra RF indica de novo um nível RF.
A função Rehearsal verifica 6 dropouts no máximo e registra a hora do dropout, a intensidade mínima de
campo nas duas antenas assim como o nível máximo de áudio. Pode chamar os resultados depois de
se terem terminado os registros.
>TXGAIN<
>TXGAIN<
IR
IR
TXG >LO<
>EXIT<>RETRY<
TXBAND
IR
IR ERR
IR
>I>---<
TXG >HI<
>PRG IR<
IR
IR OK
IR
AKG WMS 450 V 1.10
3 Operação
91
Diagrama 9: função Rehearsal
3.10.2 Ajustar o squelch
Diagrama 9: ajustar o
nível do squelch.
Desloque o emissor dentro da área
onde pretende aplicá-lo.
Registram-se até 6 dropouts.
Pode interromper o registro sempre que
quiser, apertando brevemente na tecla
§.
D1: o registro está concluído, o dropout
no. 1 é indicado.
MIN RF: o registro está concluído,
nenhum dropout foi encontrado. O dis-
play indica o nível mínimo RF medido.
OVFL: o registro terminou automatica-
mente porque o prazo (16 minutos)
decorreu ou porque a lista de resulta-
dos está cheia.
• Para consultar os demais resultados pressione brevemente Wou X. Os dropouts são indicados da
seguinte forma (exemplo 1):
Exemplo 1: Dropout no. 1 após 124 segundos.
• As primeiras posições de memória ficam reservadas para dropouts, as últimas 2 para o nível mínimo
medido RF e o maior nível medido de áudio (exemplo 2 e 3).
Exemplo 2: nível mínimo RF -90 dB.
Exemplo 3: nível máximo de áudio 0 dB.
• A opção "EXIT" segue após o último (ou antes do primeiro) registro da lista de resultados
O display mostra o ajuste ultimamente ajustado, por
exemplo "-90 dB".
Pode selecionar os seguintes ajustes do squelch com
WeX: -80, -85, -90, -92, -94, -96, -98, -100 dB.
Nunca ajuste o nível squelch a um valor maior do
que necessário. Quanto maior estiver o nível
squelch (-80 dB = máx., -100 dB = mín.), tanto
menor ficará a sensibilidade do receptor e, em
conseqüência, o alcance entre o emissor e o re-
ceptor.
REHEAR
RHSL
REHEAR
RHSL
Lista de resultados
>EXIT<
RHSL
>EXIT<
"D1 124"
RHSL
OVFL
RHSL
MIN RF
RHSL
>START<
RHSL
RECORD
RHSL
EXTRA
X-TRA
EXTRA
X-TRA
">-80< dB"
X-TRA
">-100< dB"
X-TRA
">-90< dB"
X-TRA
SAVE >Y<
>X-TRA< SAVE >N<
>X-TRA<
>NAME<
X-TRA
>SQL<
X-TRA
>STATUS<
X-TRA
AKG WMS 450 V 1.10
3 Operação
92
3.11 Sistemas multicanais
Aviso:
3.11.1 Ajustar freqüências
para sistemas multicanais
(Auto Channel Setup)
>RETRY<: tentar novamente
SAVE >Y<: armazenar
SAVE >N<: não armazenar
Diagrama 10: procura automática
de um grupo de freqüências livres
para sistemas multicanais
4.1 Receptor SR 450
4.1.1 Comutar entre os
diversos modos de operação
4.1.2 Selecionar os menus
1. Certifique-se de que ajusta cada canal de emissão (emissor + receptor) a uma própria freqüência.
2. Para encontrar freqüências sem intermodulações de maneira rápida e fácil, recomendamos selecio-
nar as freqüências no menu Auto Channel dentro do mesmo preset e do mesmo grupo de freqüên-
cias.
Se a recepção estiver perturbada em uma das freqüências, procure com Auto Channel Setup (veja
capítulo 3.9.2) o próximo subcanal livre do grupo selecionado de freqüências. Se não encontrar nen-
hum subcanal livre, selecione com Auto Group Setup um outro grupo de freqüências no mesmo pre-
set e reajuste a freqüência para cada canal de novo (veja capítulo 3.9.1 e 3.9.2).
3. Nunca use mais de um canal de transmissão ao mesmo tempo no mesmo lugar. Este procedimento
levará a ruídos por razões físicas.
1. No receptor para o canal no. 1 ajuste a freqüência através do Auto Group Setup (veja capítulo 3.8.1).
2. LIGUE todos os microfones sem fio salvo aquele para o canal no. 1, emissores de monitor, etc.
(também de outras produtoras!) no lugar de aplicação. Isto é necessário para que o receptor possa
encontrar aquelas freqüências que mesmo durante o evento são livres de distorções.
3. Sintonize a freqüência (CHANNEL)
com a função Auto Channel Setup:
4. Selecione o nome do preset deseja-
do com WeX.
5. Selecione o grupo de freqüências
desejado com WeX.
6. O receptor procura automaticamente
a próxima freqüência livre.
Quando for encontrada a freqüência
livre de distorções, esta será indica-
da como subcanal do preset selecio-
nado.
As freqüências livres são aquelas em
que o receptor verifica ou nenhum
sinal RF ou um sinal RF com um nível
abaixo do valor limite atualmente aju-
stado.
7. Programe o emissor que atribuiu ao
canal no. 1 e deixe o emissor ligado.
8. Repita os passos 1 a 7 para cada um
dos canais restantes de seu sistema
multicanais. Selecione para cada
canal o mesmo preset (= pais)
como no canal no. 1.
Para alterar entre o modo LOCK e o modo SETUP, mantenha apertada a tecla §por ca. 1,5 segundos.
No modo LOCK aparece no display o símbolo "LOCK". No modo SETUP o símbolo "LOCK" não será
indicado.
Para alterar entre os menus de indicação e de ajuste, pressione a tecla Wou X. Chega ao menu MHz,
mantendo pressionadas simultaneamente WeXpor 3 segundos.
Diagrama 11: selecionar os menus
AUTO
GROUP AUTO
CHANNEL
>EXIT<>INFO<>SQL<
>STATUS<
>NAME<
LOCK
MHz
W X
3 sec.
TX
Gain EXTRA
PRG
IR
REHEAR
Modo LOCK :
Modo SETUP :
Preset
"AT 3.0 02"
Freqüência
"750.000 MHz"
(Nome)
(NAME)
PresetMHz
LOCK
AUTO
CHANNEL
AUTO CHANNEL
SAVE >N<
>FREQ<
SAVE >Y<
>FREQ<
>PRG IR<
IR
3.9.1
>EXIT<
>EXIT<
>RETRY<
">AT3.001<"
FREQ
>GROUP<
"
>3.0<"
>CHANNEL<
>SCAN<
>NAME<
"
>AT<"
AKG WMS 450 V 1.10
3 Operação
4 Instruções para o uso
93
4.1.3 Funções especiais
• NAME
Diagrama 12: introduzir um novo
nome para o receptor
• STATUS
Diagrama 13: indicações de aviso
No submenu "NAME" pode atribuir um
nome ao receptor se não tiver armaze-
nado um nome anteriormente.
Selecione o primeiro caráctere com We
X.
Selecione o segundo caráctere comWe
Xetc. ...
... até o sexto caráctere.
SAVE >Y<: armazenar
SAVE >N<: não armazenar
>DELETE<: eliminar
No submenu "STATUS" pode ativar uma função de avisos visuais que indicam determinados estados crí-
ticos selecionáveis. Se ocorrer um destes estados críticos, a iluminação de fundo do display no recep-
tor muda de verde para vermelho e aparecerá uma indicação do status que lhe informará sobre o esta-
do crítico atual. As indicações de status são ordenadas conforme a prioridade, assim:
1. "LOW.BAT": baixa capacidade de pilha do emissor
2. "AFCLIP": sobrecarga de áudio
3. "RF LOW": o receptor foi colocado em mudo em virtude da baixa intensidade de campo do sinal de
recepção
- "BAT": a pilha/o acumulador no emis-
sor ficará esgotada/o dentro de ca. 60
minutos. Neste caso aparece no display
a indicação "LOW.BAT".
- "AF": O sinal de áudio proveniente do
emissor está sobrecarregado. No dis-
play aparece a mensagem "AFCLIP".
- "RF": a intensidade de campo do sinal
do emissor é tão fraco que o receptor
coloca-se em mudo automaticamente
para evitar ruídos. No display aparece a
mensagem "RF LOW".
SAVE >Y<: armazenar
SAVE >N<: não armazenar
As funções de aviso selecionadas são ativas no modo LOCK e no modo SETUP. No modo SETUP,
porém, as funções de aviso são desativadas automaticamente enquanto efetua um ajuste.
Pode apagar a respectiva indicação de status, pressionando brevemente a tecla §. Depois aparece ou
a próxima indicação de status ou, se não forem encontrados mais estados críticos, a indicação normal.
A iluminação de fundo muda para verde.
EXTRA
X-TRA
>NAME<
X-TRA
NAME
"
B>_<"
NAME
"
>BEN_ _ _<"
SAVE >N<
>X-TRA<
EXTRA
X-TRA
>DELETE<
>X-TRA<
SAVE >Y<
>X-TRA<
NAME
>_<
NAME
"
BEN _ _ _"
EXTRA
X-TRA
>NAME<
X-TRA
>STATUS<
X-TRA
EXTRA
X-TRA
SAVE >N<
>X-TRA<
SAVE >Y<
>X-TRA<
BAT.>OFF<
X-TRA
AF.>OFF<
X-TRA
AF.>ON<
X-TRA
RF>OFF<
X-TRA
RF.>ON<
X-TRA
BAT.>ON<
X-TRA
AKG WMS 450 V 1.10
4 Instruções para o uso
94
• INFO
Diagrama 14: chamar as
informações sobre o receptor.
4.2 Emissor de mão HT 450
4.2.1 Colocar o microfone
em mudo
Veja fig. 3 na página iv.
4.2.2 Dicas para o uso
do microfone
• Distância de captação e efei-
to de proximidade
Veja fig. 13 na página vi.
• Ângulo de incidência
do som
Veja fig. 13 na página vi.
• Realimentação
Veja fig. 14 na página vi.
• Coro acompanhante
Veja fig. 15 na página vi.
4.2.3 PB 1000 e PPC 1000
(HT 450/C)
No submenu INFO pode chamar várias informações sobre o seu receptor.
"V 1.1": versão firmware
"B 4--.50": banda de freqüências
"PV 1.0": versão preset
1. Posicione o comutador ON-MUTE/PRG-OFF (19) em "MUTE/PRG" (posição média).
•Se tiver comutado de "OFF" para "MUTE/PRG":
A parte de áudio e a parte RF do emissor estão desligadas, o LED de controle (20) permanece
escuro. O receptor infravermelho do emissor está ligado. O emissor encontra-se no modo de pro-
gramação para ajustar a freqüência e a sensibilidade de recepção.
O display indica:
A freqüência em MHz - a freqüência como preset - "Prg IR" , depois a indicação muda entre o pre-
set atualmente ajustado e "Prg IR".
•Se tiver comutado de "ON" para "MUTE/PRG":
O microfone está colocado em mudo, o LED de controle (20) muda de verde para vermelho. O
receptor infravermelho do emissor está desligado. Visto que a freqüência portadora continua a ser
transmitida, no emissor não aparecem ruídos.
O display indica alternadamente: a freqüência como preset - a capacidade da pilha em horas.
2. Para ligar o microfone posicione o comutador ON-MUTE/PRG-OFF (19) em "ON".
O LED de controle (20) muda para verde. O display mostra a capacidade restante da pilha em horas.
Um microfone de canto proporciona-lhe muitas possibilidades de modificar o som da sua voz como é
produzido através da instalação de sonorização.
Preste atenção às seguintes instruções para otimizar a aplicação do seu emissor de mão HT 450.
Em geral a sua voz será reproduzida de forma mais branda e mais suave quanto mais curta for a distân-
cia entre os lábios e o microfone, enquanto com uma maior distância do microfone o som será reprodu-
zido de forma mais distante e mais retumbante porque a acústica da sala se manifesta mais forte.
Por isso pode dar à sua voz uma aparência mais agressiva, neutra, ou mais suave, alterando a distância
do microfone.
O efeito de proximidade surge apenas perto da fonte de som (a uma distância de menos de 5 cm) e enfa-
tiza mais os graves. Torna o som da sua voz mais profundo, voluminoso, íntimo e enfatiza os graves.
Cante no microfone duma posição lateral ou acima do microfone. Desta forma obtém um som equilib-
rado e natural.
Se cantar diretamente no microfone serão transmitidos não só os ruídos da respiração, mas também os
sons fechados (t, p), e os sons sibilantes (s, ch, tch) são enfatizados de maneira não natural.
A realimentação surge porque uma parte do som emitido pelos alto-falantes é absorvido pelo microfo-
ne, e o som é transmitido mais intensamente ao microfone. A partir de um certo volume (limite de reali-
mentação) este sinal corre, por assim dizer, num círculo e a instalação de som uiva e apita, e pode ser
controlada só girando o botão do volume para uma posição de volume menor.
A menor possibilidade de realimentação é garantida ao posicionar os alto-falantes PA em frente dos
microfones (na borda da frente do palco).
Se usar alto-falantes de monitoreado nunca direcione o seu microfone para os monitores ou os alto-
falantes PA.
A realimentação poderá ser provocada também por efeitos de ressonância (em conseqüência da
acústica da sala) especialmente na faixa das freqüências baixas, ou seja, indiretamente pelo efeito de
proximidade. Neste caso freqüentemente só precisa de aumentar a distância do microfone para acabar
com a realimentação.
1. Nunca deixe mais de duas pessoas usar o mesmo microfone
2. Dê atenção que o ângulo entre o microfone e cada vocalista nunca fique maior de 35°.
O microfone é muito insensível ao som que entra pelo lado. Se os/as vocalistas cantarem num ângulo
maior de 35º em relação ao microfone, deveria posicionar o regulador do nível do canal do microfo-
ne tão alto que o perigo de realimentação acústica seria demasiadamente grande.
OPresence Boost Adapter PB 1000 (instalado no emissor de mão HT 450/C) otimiza a clareza da fala,
aumentando a sensibilidade em 5 dB na faixa de 5 kHz a 9 kHz.
OPolar Pattern Converter PPC 1000 (acessório opcional para o HT 450/C) transforma a característica
cardióide do microfone em hipercardióide. Desta forma o microfone torna-se menos sensível em relação
ao som que o atinge das partes laterais. Esta característica constitui uma vantagem particular no palco
quando utiliza alto-falantes de monitor.
EXTRA
X-TRA
EXTRA
X-TRA
"V 1.1"
X-TRA
"PV 1.0"
X-TRA
EXIT
X-TRA
>EXIT<
X-TRA
"B 4--.50"
X-TRA
>NAME<
X-TRA
>INFO<
X-TRA
>STATUS<
X-TRA >SQL<
X-TRA
AKG WMS 450 V 1.10
4 Instruções para o uso
95
• Retirar/fixar o PB 1000 e
PPC 1000
a) Retirar o PB 1000
b) Fixar o PPC 1000
4.3 Emissor de bolso PT 450
4.3.1 Colocar o microfone em
mudo
Veja fig. 4 na página iii.
• Controle Mute externo
opcional
Veja fig. 16 na página vi.
4.3.2 Trancar o comutador
ON-MUTE-OFF
Veja fig. 17 na página vi.
4.3.3 Dicas para o uso de
microfones
• Microfones Lavalier
C 417 L, CK 55 L
• Microfones de cabeça
C 520 L, C 555 L
Nota: Para poder fixar o PPC 1000, precisa de retirar o adaptador Presence Boost PB 1000 primeiro.
1. Retire a tampa de grades.
2. Retire o PB 1000/PPC 1000 com um ligeiro movimento cir-
cular da cápsula do microfone (a).
3. Fixe o PPC 1000/PB 1000 na cápsula do microfone com um
ligeiro movimento circular até atingir o ponto final (b).
Importante: ao retirar e fixar o PPC1000/PB 1000 segure a
cápsula do microfone no mancal de borracha (setas)
com a mão, para não arrancar a cápsula do mancal.
1. Posicione o comutador ON-MUTE/PRG-OFF (19) em "MUTE/PRG" (posição média).
•• Se tiver comutado de "OFF" para "MUTE/PRG":
A parte de áudio e a parte RF do emissor estão desligadas, o LED de controle (20) permanece
escuro. O receptor infravermelho do emissor está ligado. O emissor encontra-se no modo de pro-
gramação para ajustar a freqüência e a sensibilidade de recepção.
O display indica:
A freqüência em MHz - a freqüência como preset - "Prg IR" , depois a indicação muda entre o pre-
set atualmente ajustado e "Prg IR".
•Se tiver comutado de "ON" para "MUTE/PRG":
O microfone está colocado em mudo, o LED de controle (20) muda de verde para vermelho. O
receptor infravermelho do emissor está desligado. Visto que a freqüência portadora continua a ser
transmitida, no emissor não aparecem ruídos.
O display indica alternadamente: a freqüência como preset - a capacidade da pilha em horas.
2. Para ligar o microfone posicione o comutador ON-MUTE/PRG-OFF (19) em "ON".
O LED de controle (20) muda para verde. O display mostra a capacidade restante da pilha em horas.
O controle Mute externo opcional possibilita colocar o emissor em mudo, se os elementos de comando
não estão acessíveis facilmente ou se estão inacessíveis.
1. Conecte o cabo (1) do controle Mute externo à entrada REMOTE MUTE (2) do emissor.
2. Coloque o controle Mute externo no bolso da camisa ou da calça ou fixe-o com a presilha no cinto.
3. Para colocar o microfone em mudo, pressione o botão do controle Mute externo. O botão permane-
ce abaixado. O LED de controle muda para vermelho.
4. Para ligar o microfone novamente, aperte o botão do controle Mute externo. O LED de controle muda
para verde.
1. Ligue o conector terminal (3) à entrada REMOTE MUTE (2) no emissor de bolso.
O comutador ON-MUTE/PRG-OFF do emissor de bolso está eletronicamente trancado. Agora não
pode mais colocar o microfone em mudo involuntariamente.
2. Para reativar o comutador ON-MUTE/PRG-OFF retire o conector terminal (3) da entrada REMOTE
MUTE (2).
1. Fixe o microfone no clip H 40/1 ou na agulha H 41/1 como é descrito no manual do microfone.
2. Pince o microfone no vestuário do usuário o mais perto da boca possível.
A resistência à realimentação fica tanto mais alta quanto mais pequena está a distância entre o micro-
fone e a boca!
3. Dê atenção a orientar o microfone para a boca do usuário.
Indicações de uso para estes dois microfones de cabeça da AKG encontra no manual do respectivo
microfone.
Pode limpar as superfícies dos emissores e do receptor facilmente com um pano brando humedecido
de água.
ab
PPC 1000
PB 1000
AKG WMS 450 V 1.10
4 Instruções para o uso
5 Limpeza
96
Problema
Não tem som.
Ruídos, estrondos, sinais não desejados.
Distorções.
Interrupções do som (dropouts) por curto
tempo em alguns lugares do campo de
ação.
Mensagens de falha
ERR.>SYS<
ERR.>PRE<
TXBand
ERR.>USR<
ERR.>RF<
Err.>IR<
Causa possível
1. O alimentador de rede não está ligado ao
receptor ou à tomada.
2. O receptor está desligado.
3. O receptor não está ligado à mesa de
mixagem ou ao amplificador
4. O microfone ou o instrumento não está
ligado ao emissor de bolso.
5. O emissor está ajustado a uma outra fre-
qüência do que o receptor.
6. O emissor está desligado ou o controle
MUTE está em "MUTE".
7. As pilhas foram colocadas de forma errada
no emissor.
8. As pilhas ou o acumulador do emissor
estão (está) esgotadas(o).
9. O emissor está muito afastado do receptor
ou o nível SQUELCH está demasiadamen-
te alto.
10.Obstáculos entre o emissor e o receptor.
11.Não há contato visual entre emissor e o
receptor.
12.O receptor encontra-se muito perto de
objetos de metal.
13.As versões preset do emissor e do recep-
tor não estão de acordo uma com a outra.
1. Posição das antenas
2. Perturbações por outros sistemas sem fio,
televisão, rádio, aparelhos de rádio, ou
aparelhos elétricos
1. O regulador GAIN está ajustado demasia-
damente alto ou demasiadamente baixo.
2. Perturbações por outros sistemas sem fio,
televisão, rádio, aparelhos de rádio, ou
aparelhos elétricos avariados ou pela ins-
talação elétrica avariada.
• Posição das antenas.
Problema
• Não se pode alterar os ajustes de freqüên-
cia.
• Erro no preset selecionado.
1. A banda de freqüência do emissor não é
idêntica à banda de freqüência do recep-
tor.
2. A potência de transmissão está demasia-
damente alta/baixa.
• Não se pode carregar o último ajuste.
• Erro PLL. (O receptor não se pode sintoni-
zar à freqüência ajustada.)
• A transmissão infra-vermelha falhou.
Como resolver o problema
1. Ligar o alimentador ao emissor e à rede.
2. Ligar o receptor com o botão POWER.
3. Ligar a saída do receptor à entrada da
mesa de mixagem ou do amplificador.
4. Ligar o microfone ou o instrumento à
entrada do emissor de bolso.
5. Ajustar o emissor à mesma freqüência do
que o receptor.
6. Ligar o emissor ou colocar o controle
MUTE em "ON".
7. Recolocar as pilhas conforme a polaridade
correta (+/-) no compartimento de pilhas.
8. Colocar novas pilhas no emissor ou carre-
gar o acumulador.
9. Aproximar-se mais do receptor ou diminuir
o nível SQUELCH.
10.Remover os obstáculos.
11.Evitar lugares a partir dos quais não se
pode ver o emissor.
12.Retirar objetos perturbadores ou afastar
mais o receptor.
13.Verificar as versões preset do emissor e do
receptor.
1. Posicionar o emissor num outro lugar.
2. Desligar aparelhos perturbadores ou ava-
riados ou sintonizar o emissor e o receptor
numa outra freqüência portadora; mandar
controlar a instalação elétrica.
1. Reduzir ou aumentar o regulador GAIN até
que desapareçam as distorções.
2. Desligar aparelhos perturbadores ou ava-
riados ou sintonizar o emissor e o receptor
numa outra freqüência portadora; mandar
controlar a instalação elétrica.
• Posicionar o receptor/as antenas num
outro lugar. Caso as interrupções de som
continuem, marcar os lugares críticos e
evitá-los.
Resolver o problema
1. Desligar o receptor e ligar novamente após
ca. 10 segundos.
2. Se o problema não puder ser resolvido
desta forma, dirija-se a um posto de ser-
viço técnico da AKG.
1. Continuar a usar o preset ajustado.
2. Selecionar um preset sem falha.
3. Se o problema ocorrer várias vezes, dirija-
se a um posto de serviço técnico da AKG.
1. Usar um emissor com a banda de freqüên-
cias do receptor.
2. Usar um emissor com uma potência de
transmissão inferior/superior.
1. Ajustar a freqüência e o nível do squelch
novamente.
2. Se o problema ocorrer várias vezes, dirija-
se a um posto de serviço técnico da AKG.
1. Ajustar outra freqüência.
2. Se o problema ocorrer várias vezes, dirija-
se a um posto de serviço técnico da AKG.
• Manter o sensor infravermelho do emissor
a uma distância de ca. 5 cm, apontando
diretamente ao diodo infravermelho do
receptor.
Só receptor
Receptor e emissor
AKG WMS 450 V 1.10
6 Resolução de problemas
97
SR 450
Faixa de freqüência portadora 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Modulação FM
Resposta de freqüência 35 – 20.000 Hz
Distorção não linear typ. <0,3 %
Relação sinal/ruído 120 dB (A)
Saídas de áudio XLR balanceada e 6,3 mm jack não balanceada,
nível XLR regulável entre -30 e 0 dBm
Dimensões 200 x 190 x 44 mm
Peso 972 g
HT 450
Faixa de freqüência portadora 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Modulação FM
Resposta de freqüência 35 – 20.000 Hz
Distorção não linear typ. <0,7 % com desvio nominal/1 kHz
Relação sinal/ruído 120 dB (A)
Potência de emissão max. 50 mW (ERP)
Tempo de operação tip. 6 horas com pilhas 1,5 V, tamanho AA ou
tip. 8 horas com acumulador 1,2 V-NiMH, 2100 mAh, tamanho AA
Dimensões 229 x ø max. 52,5 mm
Peso neto 220 g
PT 450
Faixa de freqüência portadora 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Modulação FM
Resposta de freqüência 35 – 20.000 Hz
Distorção não linear typ. <0,7 % com desvio nominal/1 kHz
Relação sinal/ruído 120 dB (A)
Potência de emissão max. 50 mW (ERP)
Tempo de operação tip. 6 horas com pilhas 1,5 V tamanho AA ou
tip. 8 horas com acumulador 1,2 V NiMH-Akku, 2100 mAh, tamanho AA
Dimensões 60 x 73,5 x 30 mm
Peso neto 90 g
Este produto corresponde às normas citadas na declaração de conformidade, que pode pedir na nossa página da web http://www.akg.com,
ou enviando-nos um email para sales@akg.com.
>- h<
>ChArGE<
(só com acumulador)
1. O emissor não pode reconhecer a bate-
ria/o acumulador colocada/colocado como
tal.
2. O emissor foi ligado durante o processo de
carga no carregador.
• O acumulador colocado não está carrega-
do completamente.
1. Retirar a bateria/o acumulador do emissor
e recolocar depois de ca. 5 segundos.
2. Retirar o emissor do carregador, desligar e
reiniciar o processo de carga. (veja tam-
bém o manual da estação de carga
CU 400).
1. Carregar o emissor na estação de carga
CU 400.
2. Retirar o acumulador do emissor e colocar
uma bateria nova ou um acumulador com-
pletamente carregado.
Mensagens de falha Problema Como resolver o problema
Só emissor
AKG WMS 450 V 1.10
6 Resolução de problemas
7 Especificações
Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten
Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components
Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques
Microfoni · Cuffie HiFi · Microfoni senza filo · Cuffie senza filo · Cuffie-microfono · Componenti acustici
Micrófonos · Auriculares · Micrófonos inalámbricos · Auriculares inalámbricos · Auriculares con micrófono · Componentes acústicos
Microfones · Fones de ouvido · Microfones s/fios · Fones de ouvido s/fios · Microfones de cabeça · Componentes acústicos
AKG Acoustics GmbH
Lemböckgasse 21–25, A-1230 Vienna/AUSTRIA, phone: (+43-1) 86654-0*
e-mail: sales@akg.com
AKG Acoustics, U.S.
8500 Balboa Boulevard, Northridge, CA 91329, U.S.A, phone: (+1 818) 920-3212
e-mail: akgusa@harman.com
For other products and distributors worldwide visit www.akg.com
Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifi-
cations. Ci riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas.
Especificações sujeitas a mudanças sem aviso prévio.
Printed in China. 01/07/9100 U 1216
