Inhaltsverzeichnis
1Sicherheit und Umwelt .............................................................................................. 3
Sicherheit .................................................................................................................... 3
Umwelt ........................................................................................................................ 3
2Beschreibung ............................................................................................................. 4
Einleitung .................................................................................................................... 4
Lieferumfang ............................................................................................................... 4
Optionales Zubehör ...................................................................................................... 4
Empfänger SR420 ........................................................................................................ 5
Handsender HT420 ...................................................................................................... 7
Taschensender PT420 ................................................................................................. 8
3Inbetriebnahme ........................................................................................................ 10
Empfänger positionieren ............................................................................................. 10
Antennen anschließen ................................................................................................ 10
Empfänger an einen symmetrischen Eingang anschließen ............................................ 10
Empfänger an das Netz anschließen ............................................................................ 10
Batterien in den Hand-/Taschensender einlegen und testen .......................................... 11
Frequenz einstellen Empfänger ................................................................................... 11
Frequenz einstellen Hand-/Taschensender ................................................................... 11
Handsender in Betrieb nehmen ................................................................................... 11
Taschensender in Betrieb nehmen .............................................................................. 11
Vor dem Soundcheck ................................................................................................. 12
4Mikrofontechnik ....................................................................................................... 13
Handsender HT420 .................................................................................................... 13
Taschensender PT420 ............................................................................................... 14
5Reinigung ................................................................................................................. 15
Oberflächen ............................................................................................................... 15
Innenwindschutz des Handsenders .............................................................................. 15
6Fehlerbehebung ....................................................................................................... 16
7Technische Daten .................................................................................................... 17
Inhaltsverzeichnis
WMS420 3
Sicherheit und Umwel
t
Schütten Sie keine Flüssigkeiten auf das Gerät.
Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf das Gerät oder das Netzteil.
Das Gerät darf nur in trockenen Räumen eingesetzt werden.
Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert
werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet,
repariert oder ausgetauscht werden können.
Prüfen Sie vor Inbetriebnahme des Geräts, ob die auf dem mitgelieferten Steckernetzteil
angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Steckernetzteil mit einer
Ausgangsspannung von 12 V DC. Andere Stromarten und Spannungen könnten das Gerät
ernsthaft beschädigen!
Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit
in das Geräteinnere gelangen sollte. Ziehen Sie in diesem Fall sofort das Steckernetzteil
aus der Steckdose und lassen Sie das Gerät von unserem Kundendienst überprüfen.
Ziehen Sie das Steckernetzteil bei längerer Nichtverwendung aus der Steckdose. Bitte
beachten Sie, dass bei angestecktem Steckernetzteil das Gerät nicht vollständig vom Netz
getrennt wird, wenn Sie es ausschalten.
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Radiatoren,
Heizungsrohren, Verstärkern, usw. auf und setzen Sie es nicht direkter
Sonneneinstrahlung, starker Staub- und Feuchtigkeitsentwicklung, Regen, Vibrationen oder
Schlägen aus.
Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sämtliche Leitungen,
speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei
Verlegung in Schächten oder Kabelkanälen achten Sie darauf, die Übertragungsleitungen in
einem separaten Kanal unterzubringen.
Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie
unbedingt das Steckernetzteil vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe
oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten,
da diese den Lack sowie Kunststoffteile beschädigen können.
Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschriebenen
Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher
Verwendung kann AKG keine Haftung übernehmen.
Das Steckernetzteil nimmt auch bei ausgeschaltetem Gerät einen geringen Strom auf. Um
Energie zu sparen, ziehen Sie daher das Steckernetzteil von der Netzsteckdose ab, wenn
Sie das Gerät längere Zeit nicht benützen.
Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür
vorgesehenen Sammelsystem.
Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und
entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
1 Sicherheit und Umwelt
Sicherheit
Umwelt
4 WMS420
Beschreibung
Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte lesen Sie die
Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie
die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir
wünschen Ihnen viel Spaß und Erfolg!

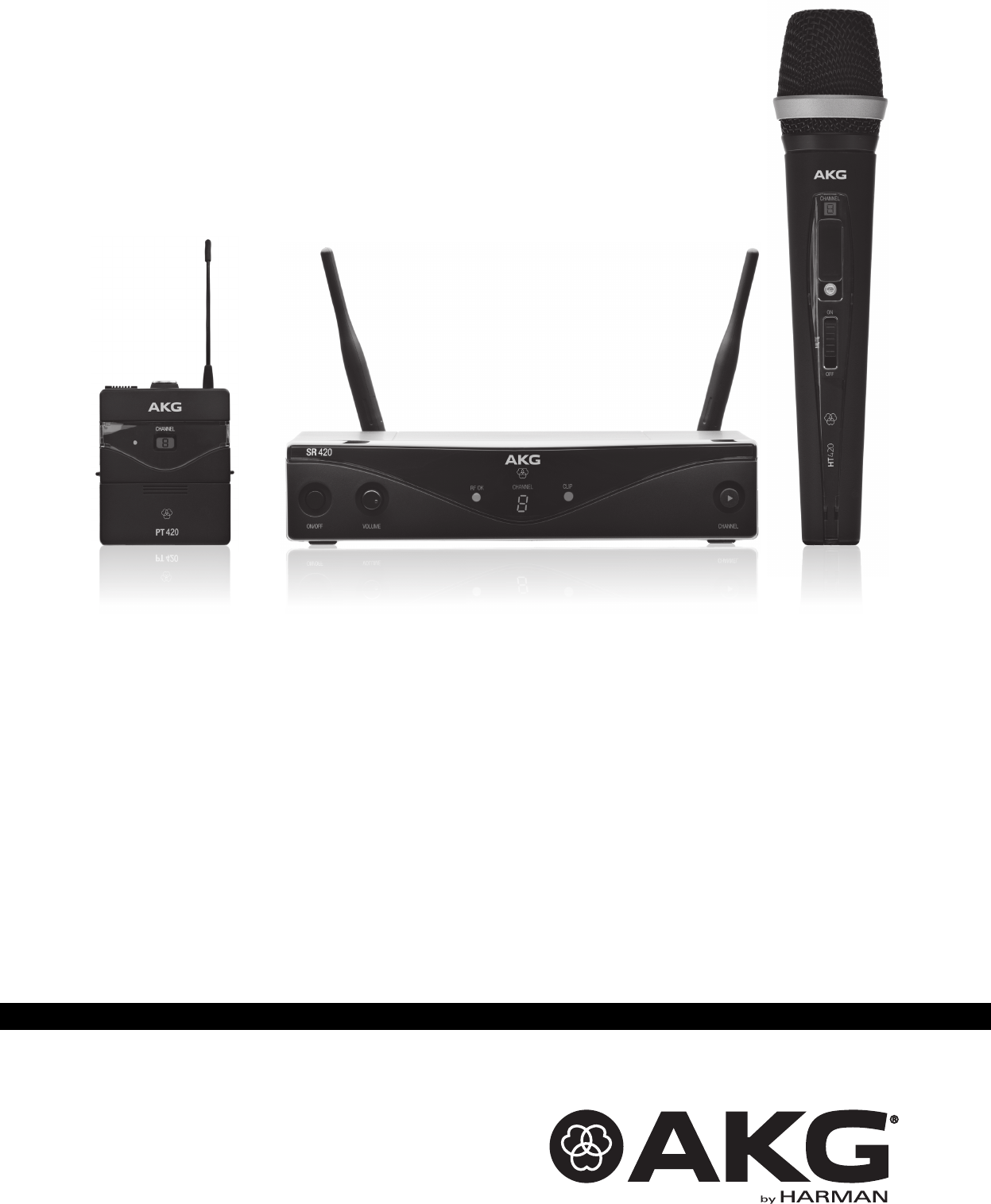

Das WMS420 ist in 4 Sets mit Empfänger SR420 erhältlich:
Vocal Set Presenter Set
1 Handsender HT420
1 Stativadapter
1 Batterie Größe AA
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frequenztabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide
1 Taschensender PT420
1 Batterie Größe AA
1 Lavaliermikrofon C417 L mit Ansteckclip
1 Windschutz W407
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frequenztabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide
Instrumental Set Head-worn Set
1 Taschensender PT420
1 Batterie Größe AA
1 Kabel MKG L
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frequenztabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide
1 Taschensender PT420
1 Batterie Größe AA
1 Headsetmikrofon C555 L
1 Ersatztropfring
1 Windschutz W444
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frequenztabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide
Kontrollieren Sie bitte, ob die Verpackung alle zu Ihrem System gehörenden Komponenten
enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.
Antennensystem
SRA2 W - passive Richtantenne
SRA2 B/W - aktive Richtantenne
RA4000 W - passive Rundumantenne
RA4000 B/W - aktive Rundumantenne
PS4000 W - aktiver Antennensplitter
AB4000 - Antennenbooster
MK PS - Antennenkabel, 65 cm
MKA5 - Antennenkabel, 5 m
MKA20 - Antennenkabel, 20 m
0110E01890 - Antennenkabel für Frontmontage

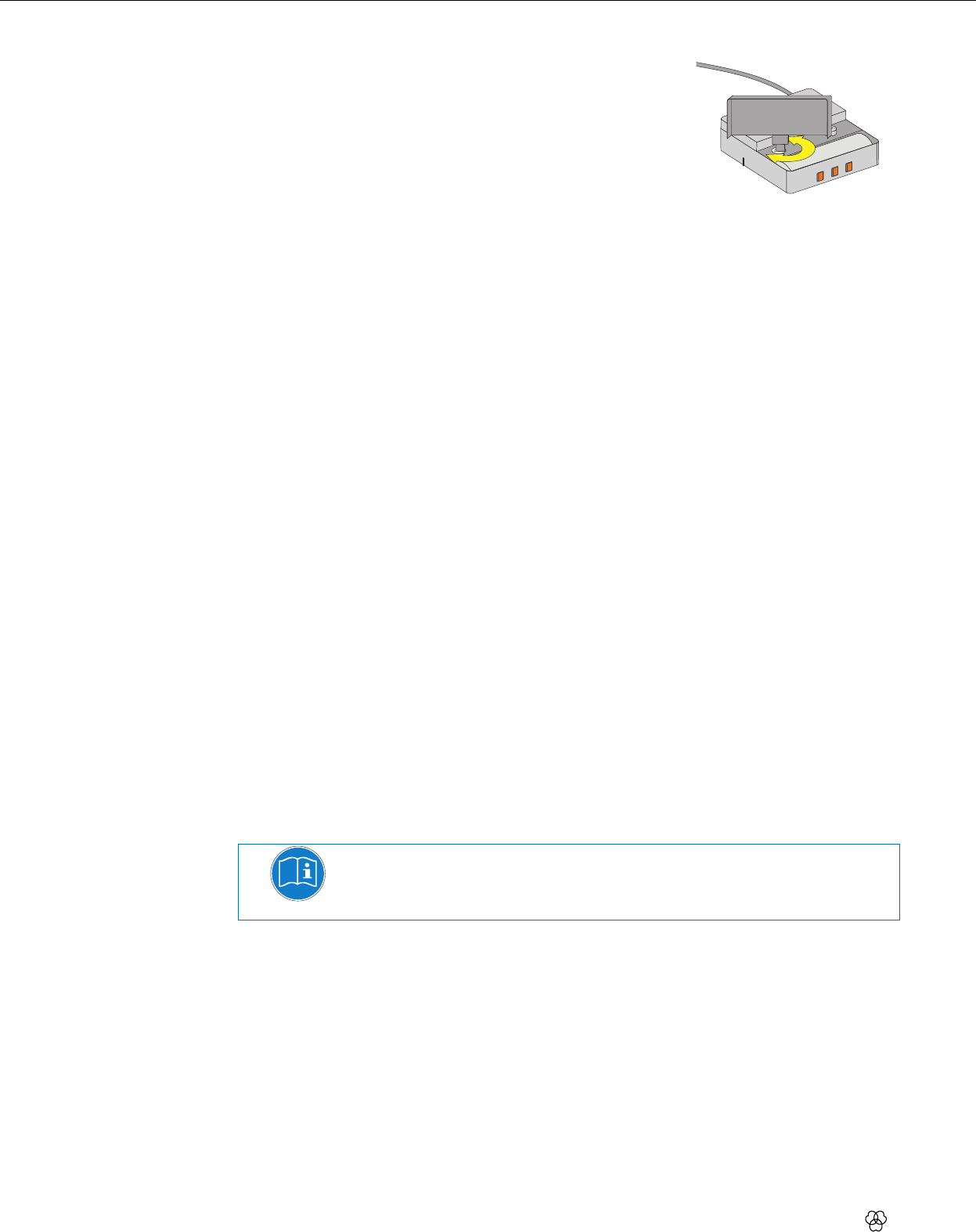

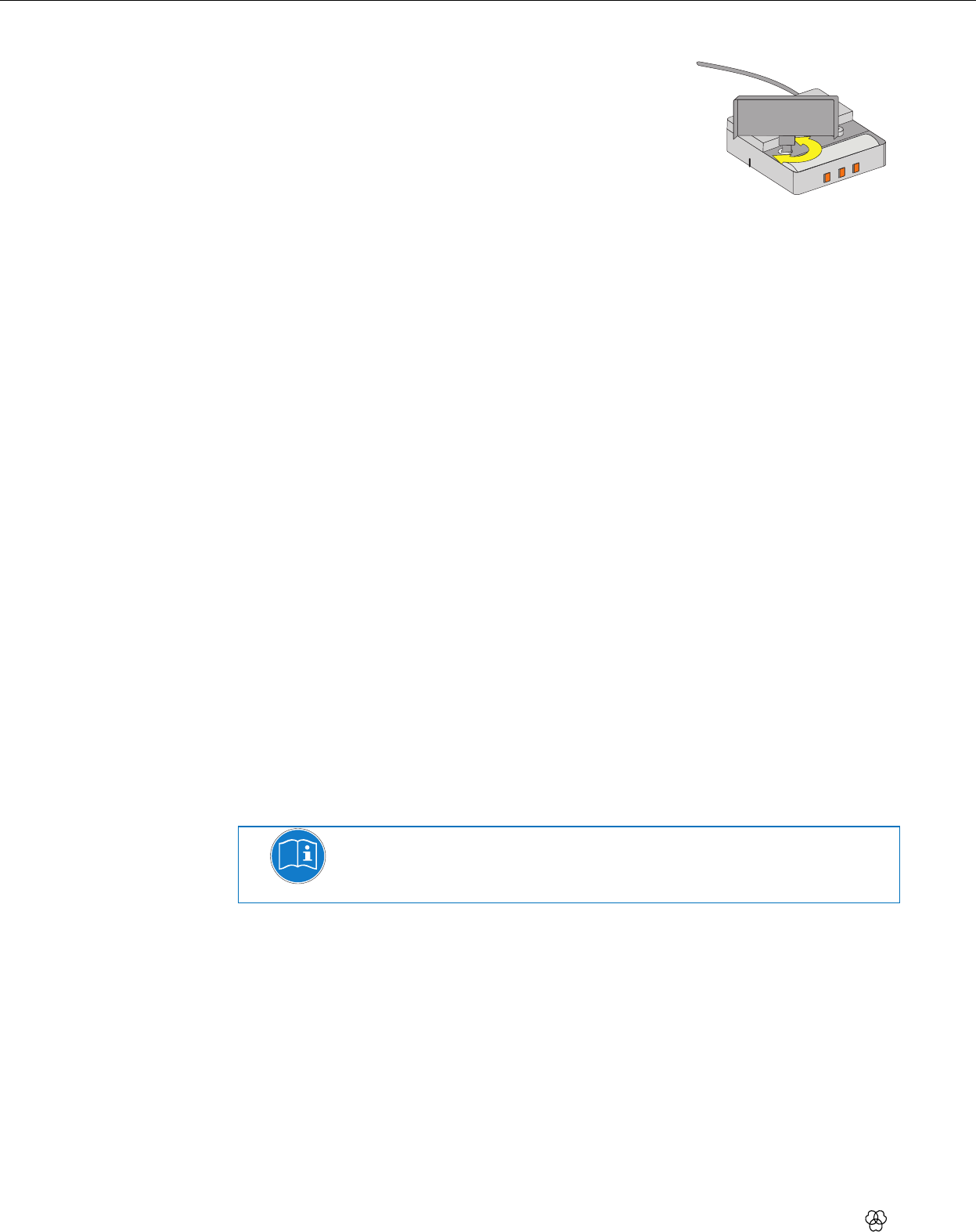

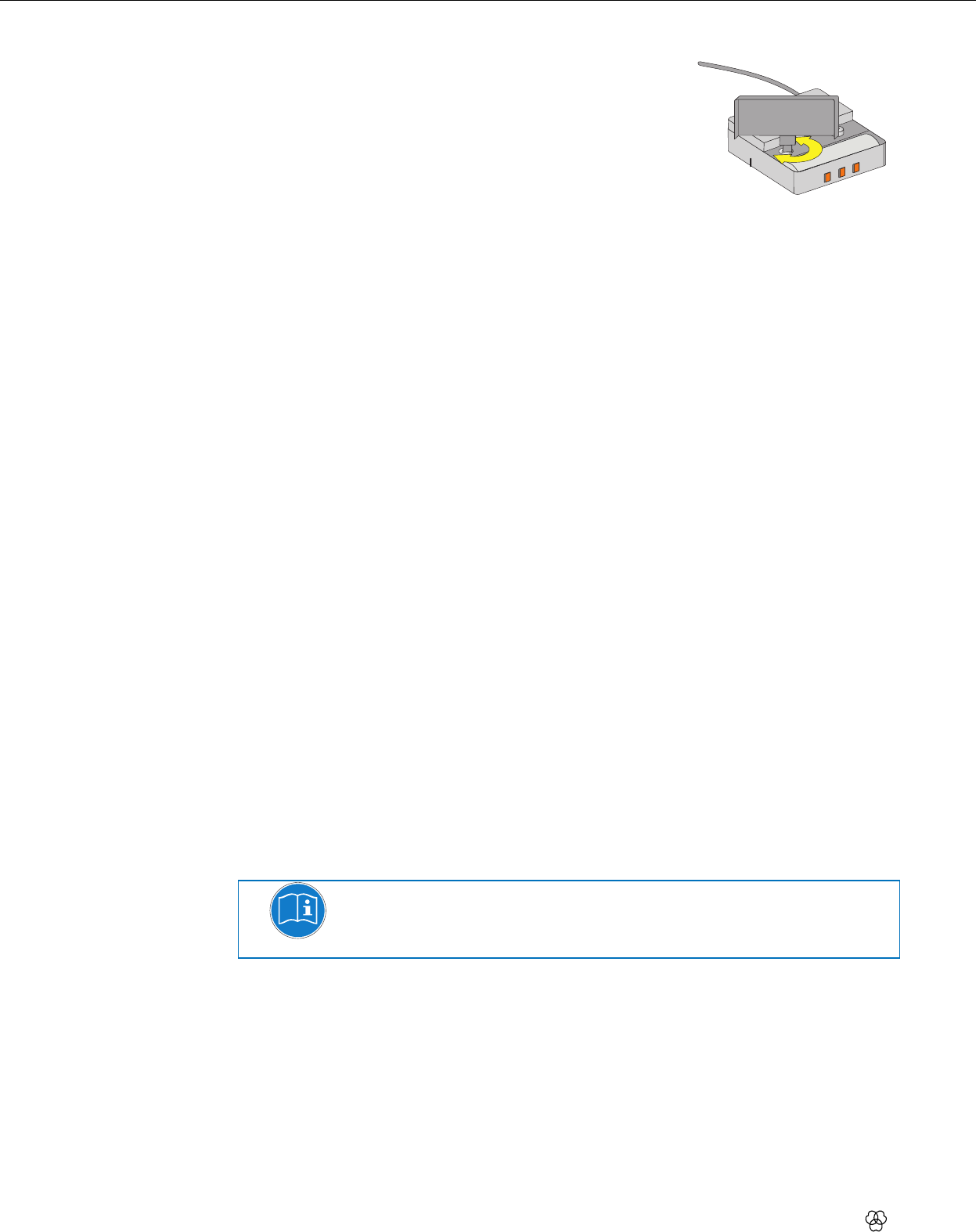

Ladegerät
CU400 - Ladegerät für PT420 und HT420
HINWEIS

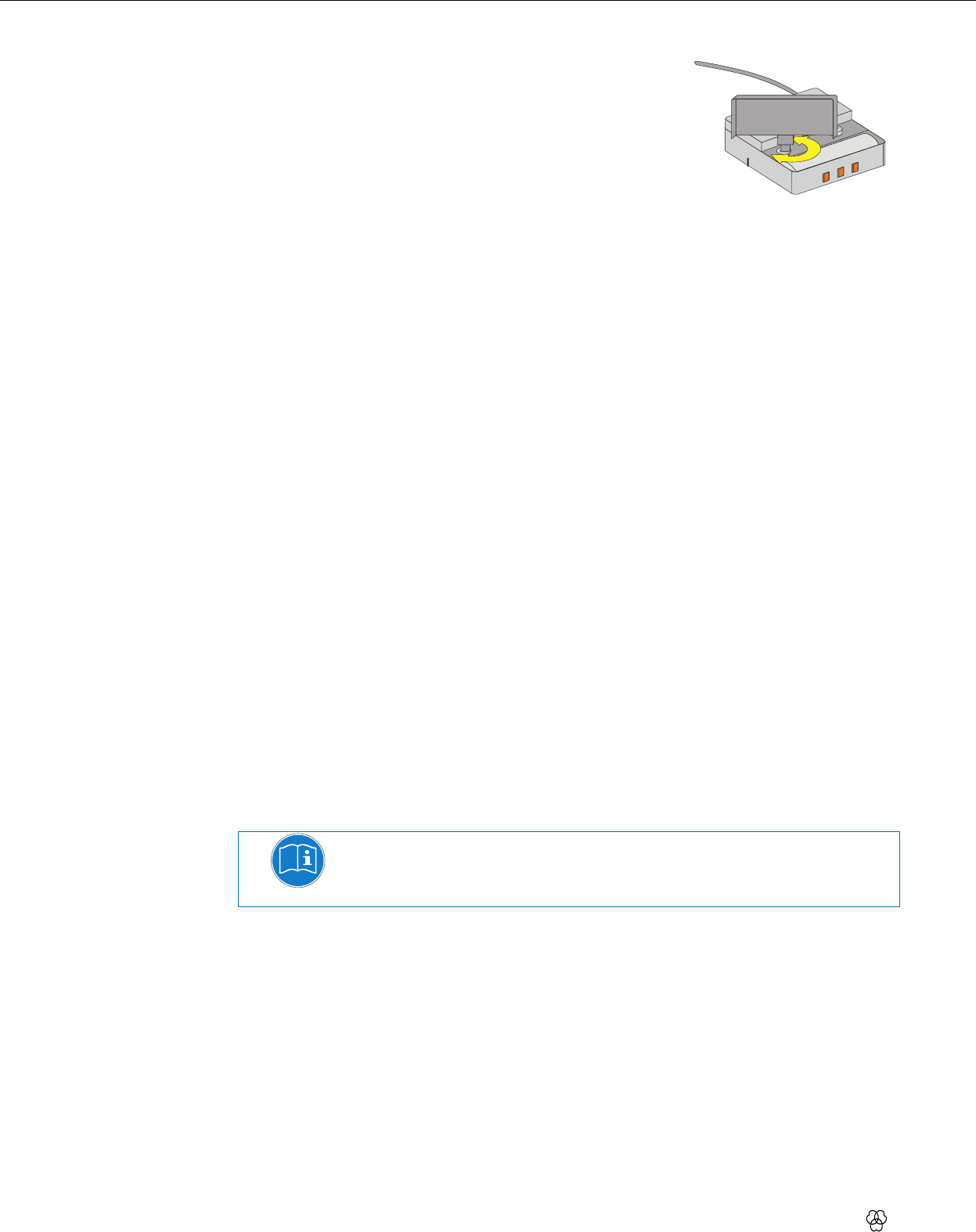

Schalten Sie den Sender vor dem Aufladen aus.
2 Beschreibung
Einleitung
Lieferumfang
Optionales Zubehör
WMS420 5
Beschreibung
Der SR420 ist ein stationärer Empfänger für alle Sender des WMS420 Systems.
Der SR420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-
Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8
verschiedenen Trägerfrequenzen umgeschaltet werden.
Frontplatte

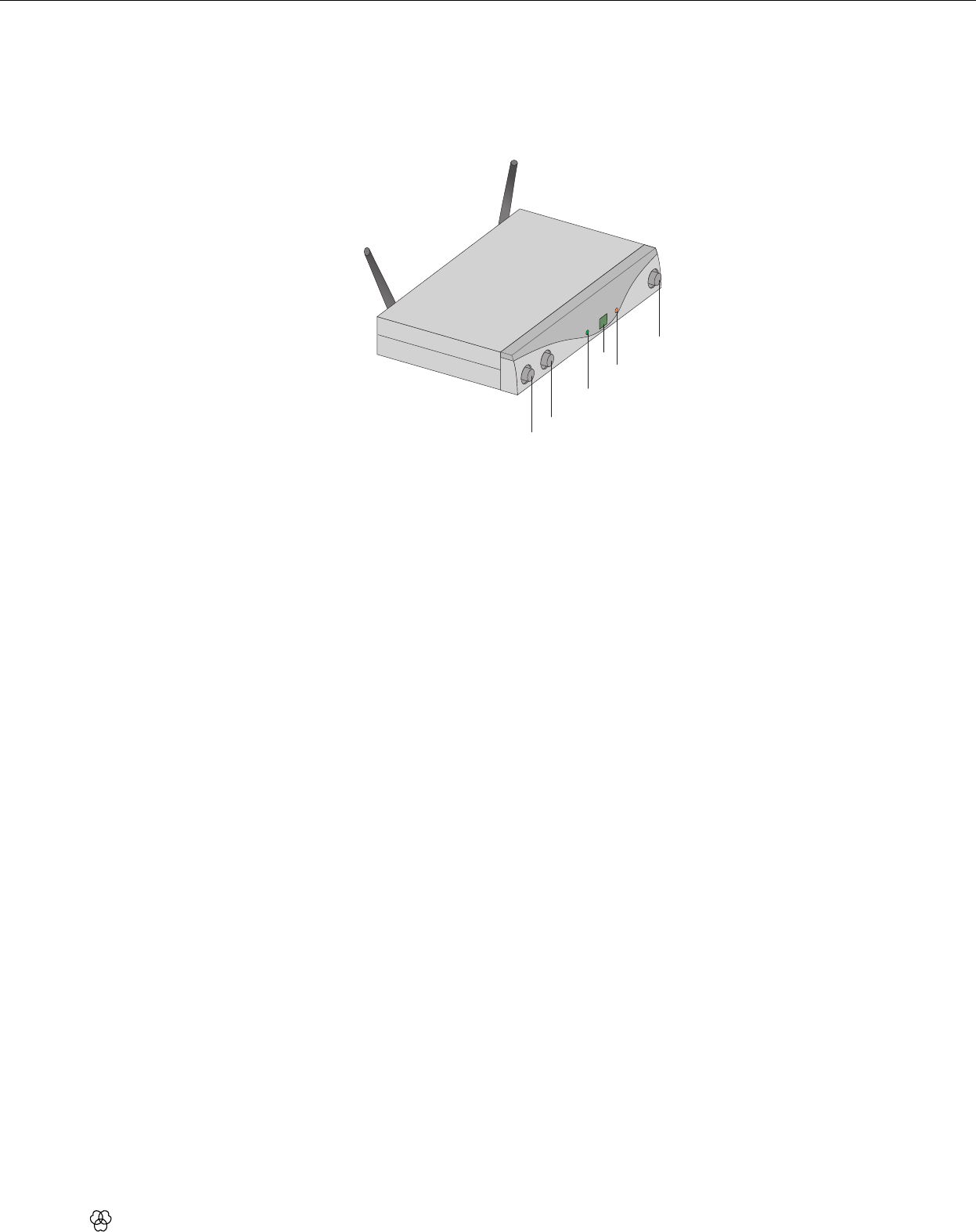

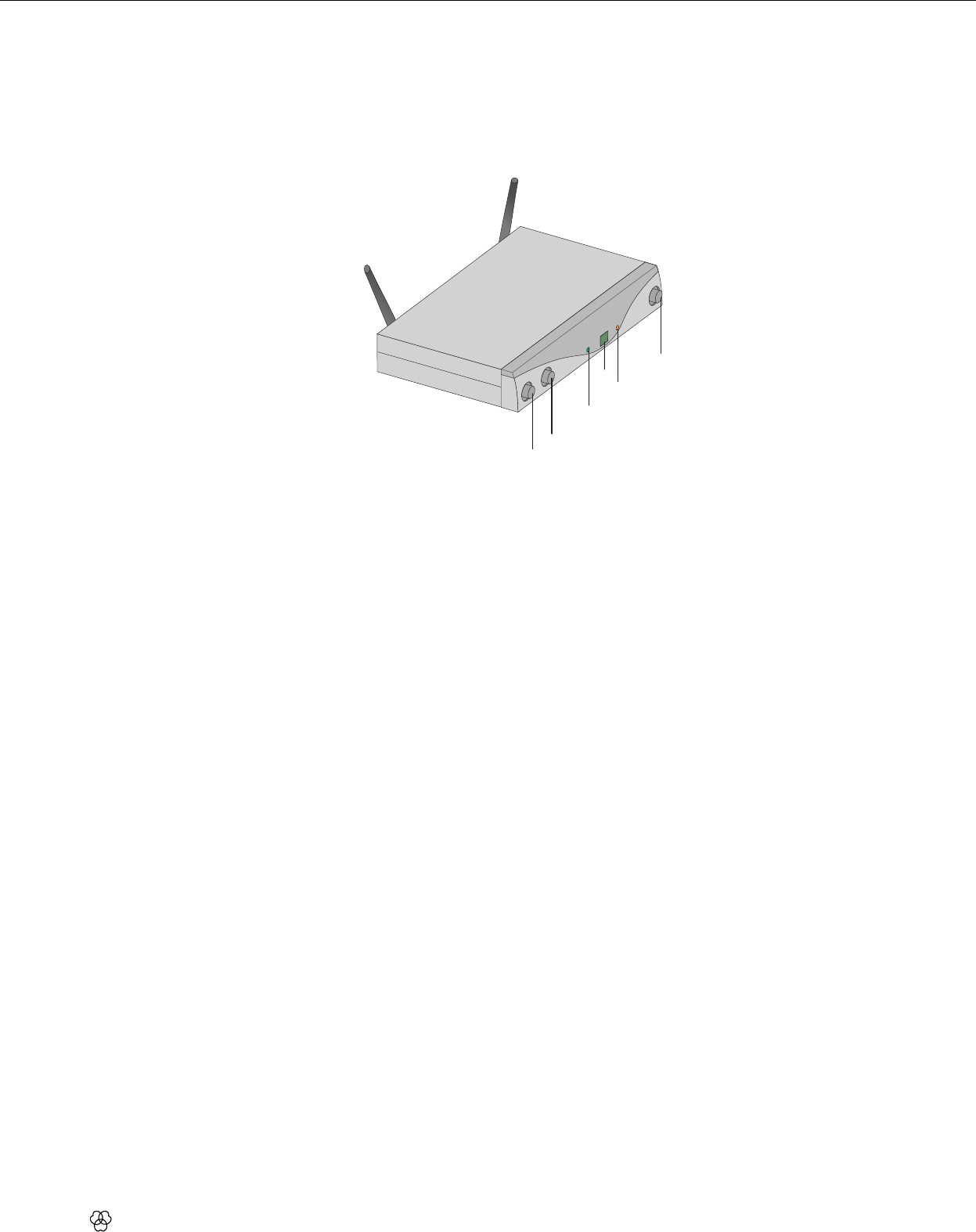

Abbildung 1: Bedienelemente an der Frontplatte des Empfängers SR420
1 ON/OFF: Ein/Aus-Taste.
2 VOLUME: Mit diesem Drehregler können Sie den Pegel des Audioausgangs stufenlos
abschwächen.
3 RF OK: Diese LED leuchtet, wenn ein Signal empfangen wird. Wenn kein Signal empfangen
wird oder der automatische Squelch aktiv ist, erlischt die RF OK-LED und wird der
Audioausgang stumm geschaltet.
4 Display: Zeigt den eingestellten Empfangskanal an.
5 CLIP: Diese LED leuchtet, wenn der Audiopegel zu groß ist.
6 CHANNEL: Mit dieser Taste können Sie den Empfänger auf eine von bis zu 8 verschiedenen
Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Empfängers einstellen.
1
2
3
5
6
4
Empfänger SR420
6 WMS420
Beschreibung
Rückseite

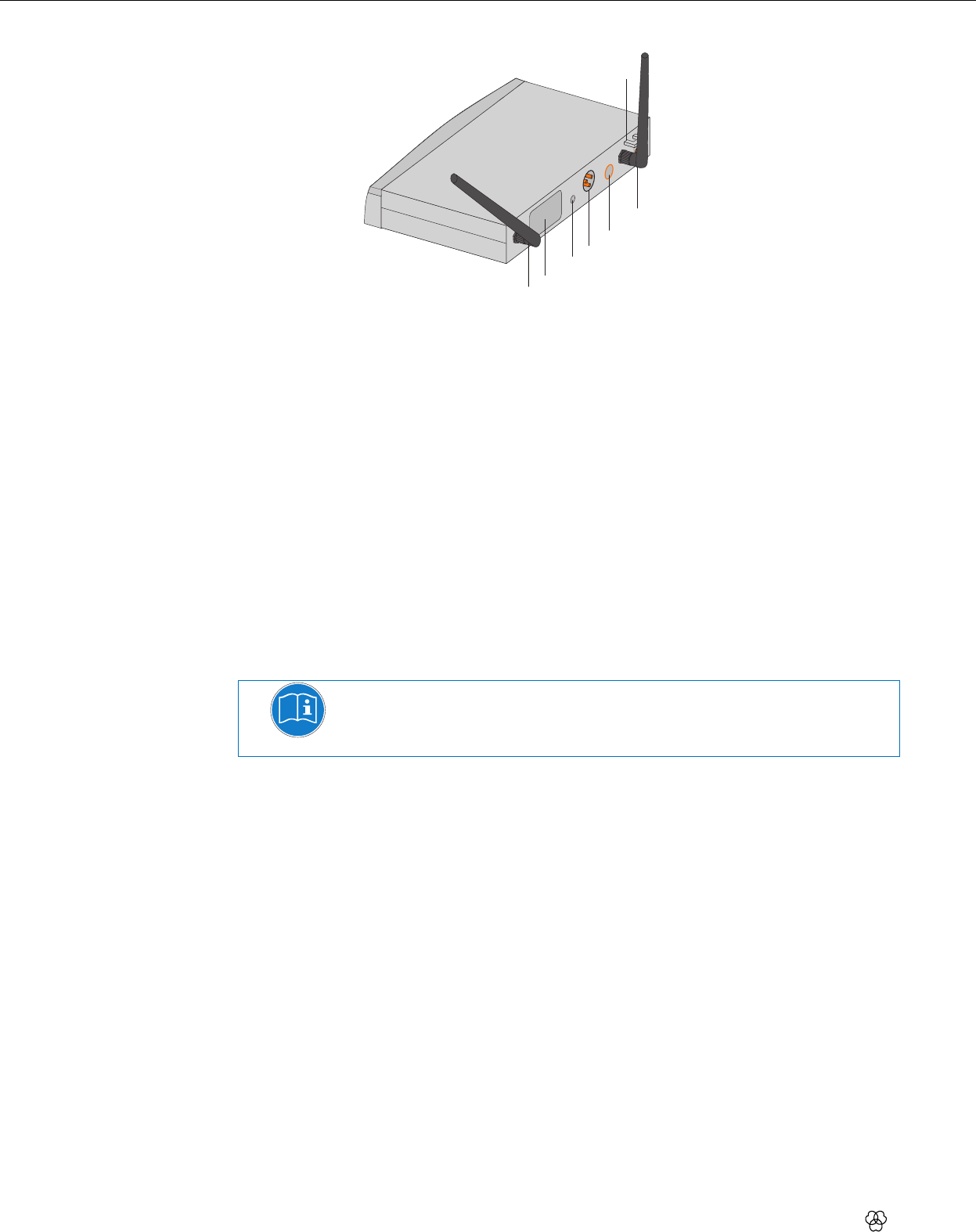

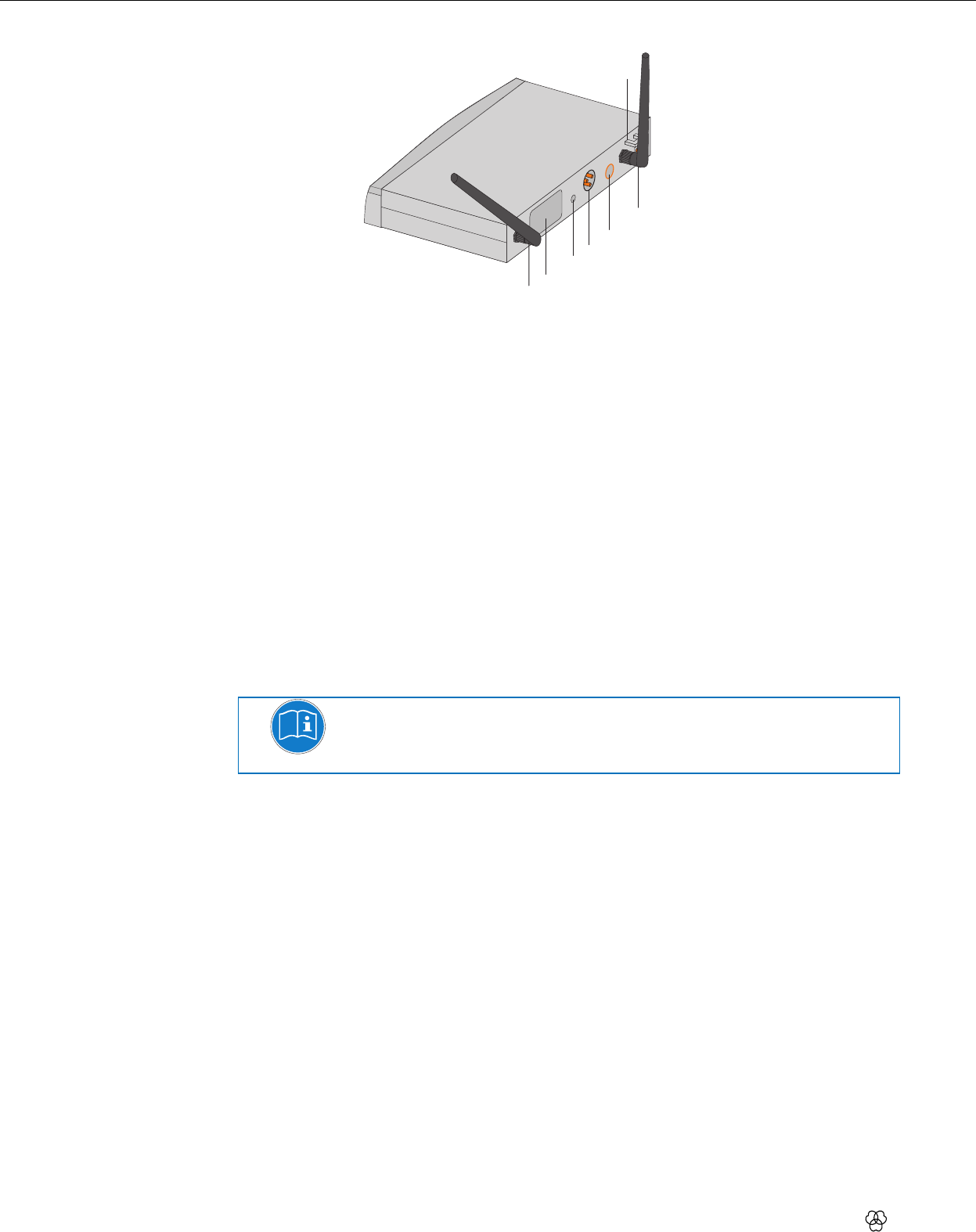

Abbildung 2: Bedienelemente an der Rückseite des Empfängers SR420
1 ANTENNA A/B: BNC-Buchsen zum Anschluss der beiden mitgelieferten UHF-Antennen oder
optionaler abgesetzter Antennen.
2 Trägerfrequenzetikett: An der Rückseite des Empfängers ist eine Haftetikette mit der
Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren
Frequenzen finden Sie in der beigefügten Frequenzübersicht.
3 SQUELCH: Die Rauschsperre ("Squelch") schaltet den Empfänger bei zu schwachem
Empfangssignal ab, sodass die damit verbundenen Störgeräusche bzw. das Eigenrauschen
des Empfängers bei abgeschaltetem Sender nicht hörbar werden. Stellen Sie den SQUELCH-
Regler auf Minimum, bevor Sie den Empfänger zum ersten Mal einschalten.
4 AUDIO OUT/BALANCED: Symmetrischer Audioausgang an 3-poliger XLR-Buchse: Diesen
Ausgang können Sie z.B. mit einem Mikrofoneingang eines Mischpults verbinden.
5 AUDIO OUT/UNBALANCED: Asymmetrischer Audioausgang an 6,3-mm-Mono-
Klinkenbuchse. Hier können Sie z.B. einen Gitarrenverstärker anschließen.
6 Zugentlastung für das Versorgungskabel des mitgelieferten Steckernetzteils.
7 DC IN: Versorgungsbuchse zum Anschluss des mitgelieferten Steckernetzteils.
HINWEIS
Die Speisung des SR420 kann entweder über das externe Netzteil oder durch den
Antennensplitter PS4000 W, über die Antennenkabel, erfolgen. Der Splitter liefert die
Spannungsversorgung für alle an ihm angeschlossenen SR420 Empfänger.
1
2
3
5
6
4
7
WMS420 7
Beschreibung
Der Handsender HT420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-
Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8
verschiedenen Trägerfrequenzen umgeschaltet werden. Der Sender ist mit einer im Gehäuse
integrierten Antenne ausgestattet.
Die Kapsel im Sender ist die patentierte dynamische AKG D5 Kapsel mit supernierenförmiger
Richtcharakteristik. Diese zeichnet sich durch geringe Handgeräuschempfindlichkeit, gute
Rückkopplungsunterdrückung und brillante Übertragungsqualität aus und besitzt ein
eingebautes Wind- und Popfilter zur Unterdrückung von Pop- und Windgeräuschen.

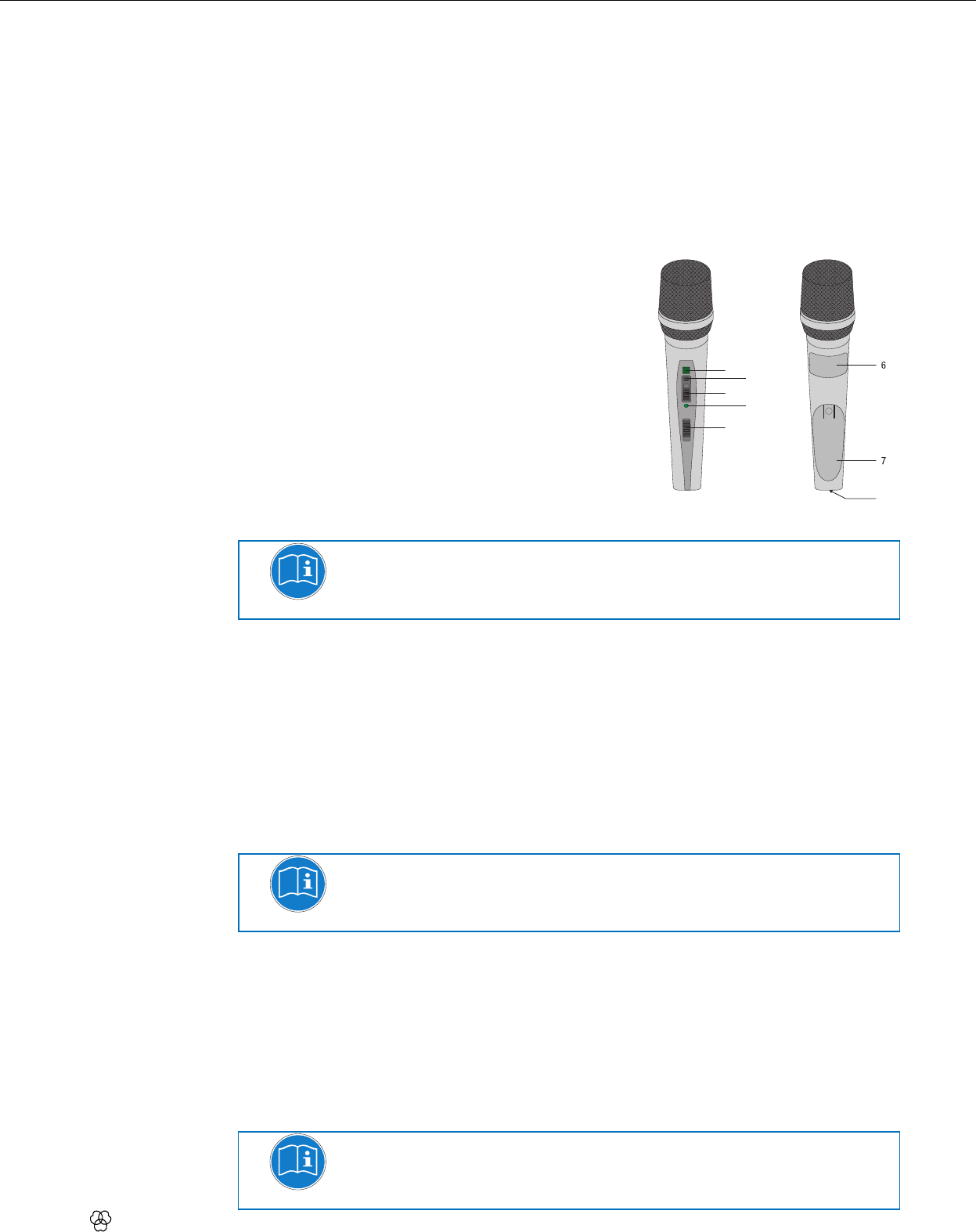

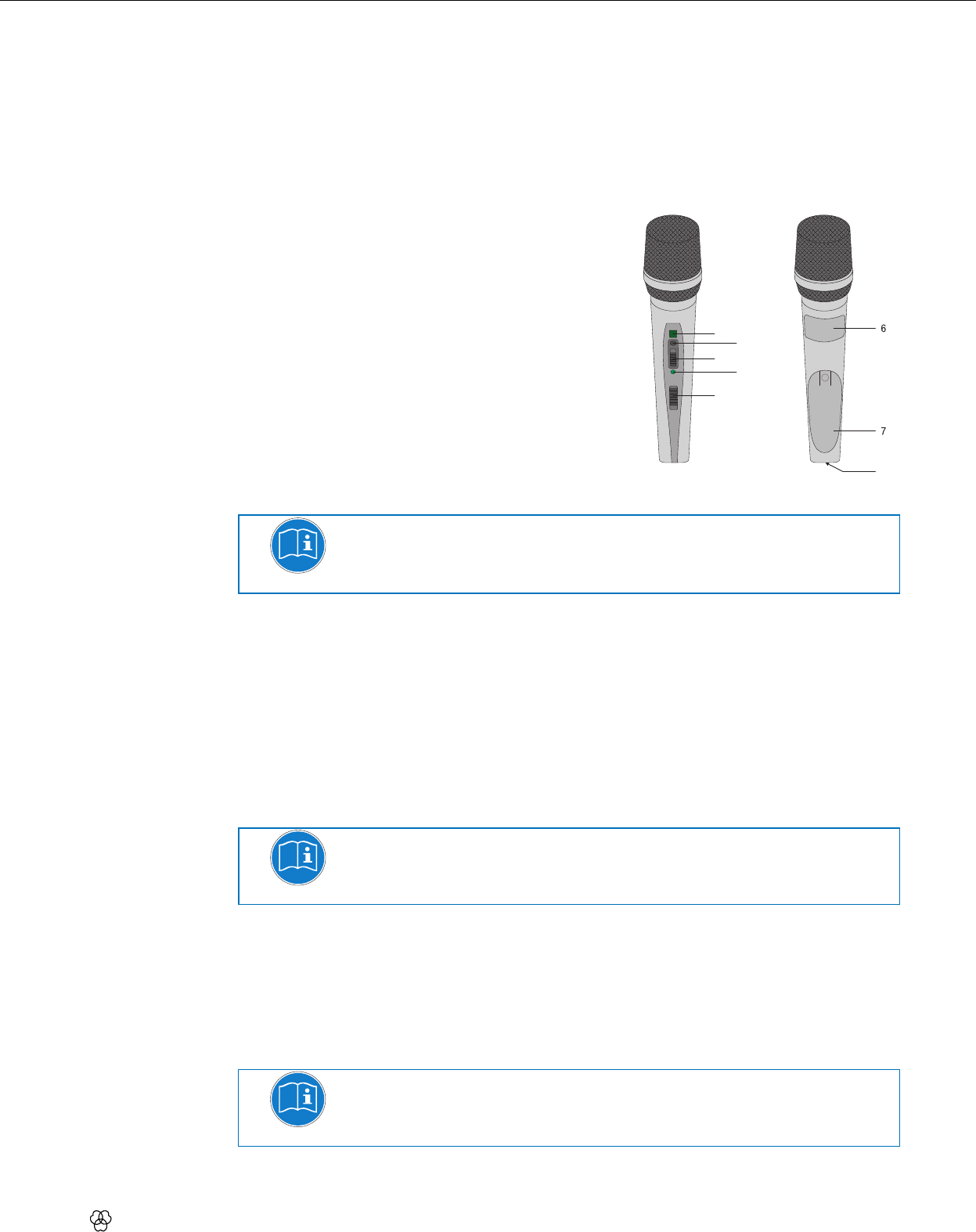

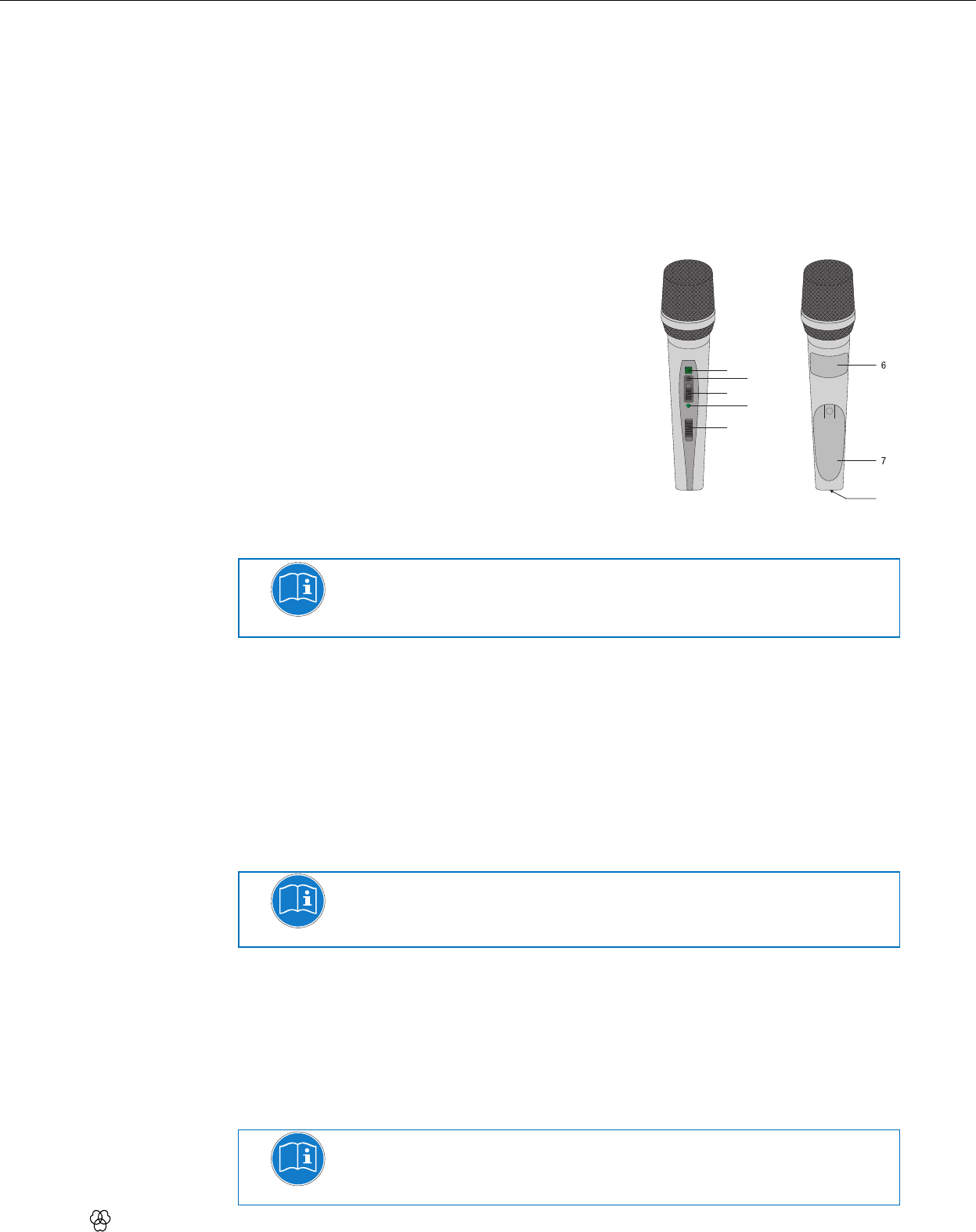

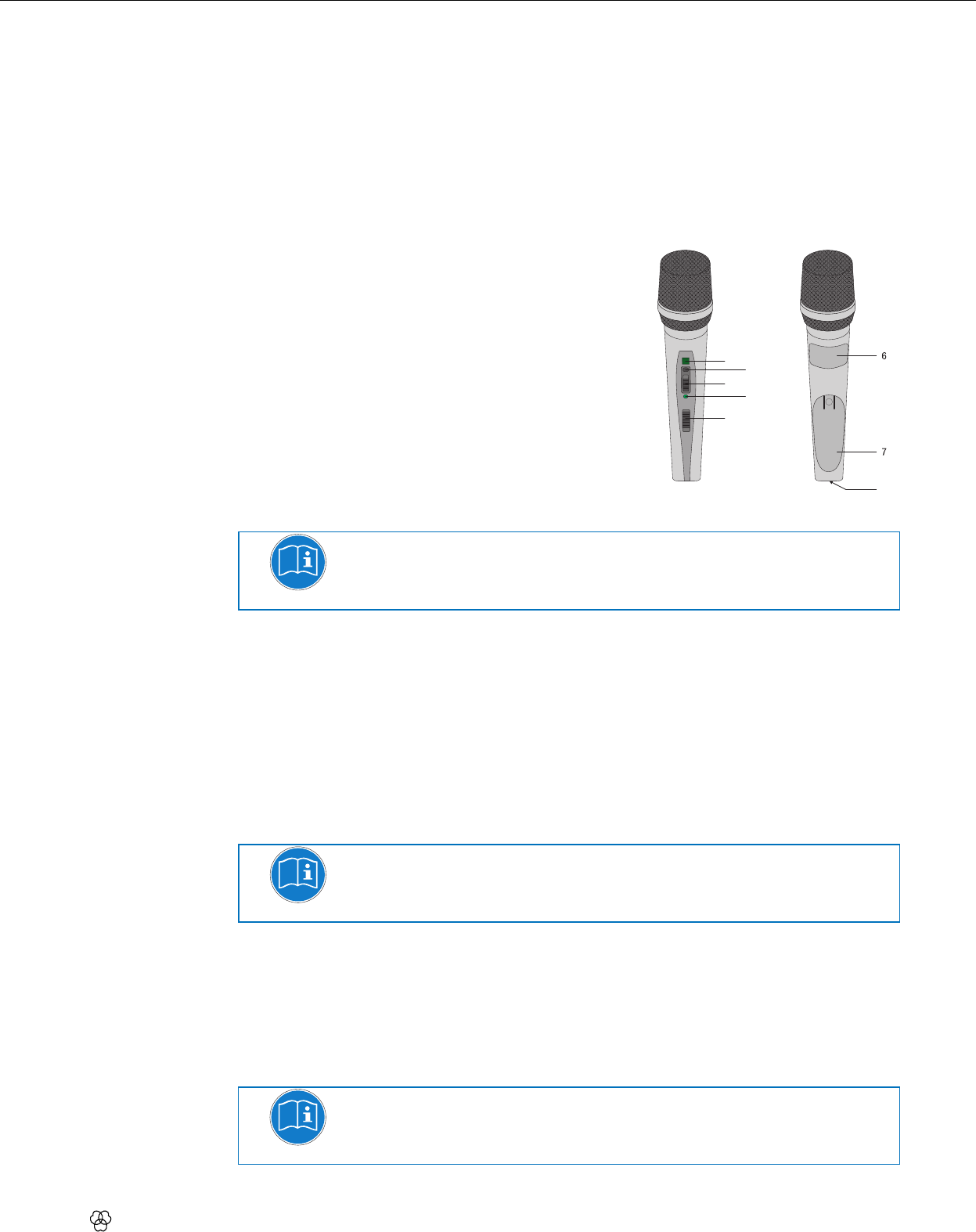

Bedienelemente
1 Display: Zeigt den eingestellten
Sendekanal an.
2 CHANNEL: Mit dieser Taste
können Sie den Sender auf eine von
bis zu 8 verschiedenen
Trägerfrequenzen innerhalb des
Trägerfrequenzbandes des Senders
einstellen.
3 GAIN: Mit diesem Schiebeschalter
können Sie die Audio-
Eingangsempfindlichkeit des Senders
in zwei Stufen einstellen: "HI" = hohe
Eingangsempfindlichkeit, "LOW" =
niedrige Eingangsempfindlichkeit.
HINWEIS
Die CHANNEL-Taste und der GAIN-Schiebeschalter befinden sich unter einer Gummilasche.
Klappen Sie diese nach unten, um die Funktionen zu benutzen.
4 Kontroll-LED: Diese LED zeigt die Betriebsbereitschaft des Senders an.
LED leuchtet grün: Batterie in Ordnung.
LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die
Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald
wie möglich gegen eine neue auszutauschen.
5 Ein/Aus-Schalter: Dieser Schieberegler hat drei Stellungen:
ON: Die Spannungsversorgung für den Sender ist eingeschaltet.
MUTE: Das vom Mikrofonkopf kommende Audiosignal ist stumm geschaltet,
Spannungsversorgung und HF-Trägerfrequenz bleiben jedoch eingeschaltet.
OFF: Die Spannungsversorgung für den Sender ist ausgeschaltet.
HINWEIS
Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpft
ist, auf rot!
6 Trägerfrequenzetikette: Oberhalb des Batteriefachs ist eine Haftetikette mit der
Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren
Frequenzen finden Sie in der beigefügten Frequenzübersicht.
7 Batteriefachdeckel: Siehe Batterien in den Hand-/Taschensender einlegen und testen
(Seite 11)
8 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglichen Ihnen, einen Akku mit
Hilfe des optionalen Ladegeräts CU400 aufzuladen, ohne den Akku aus dem Batteriefach
herausnehmen zu müssen.
HINWEIS
Schalten Sie den Sender vor dem Aufladen aus.

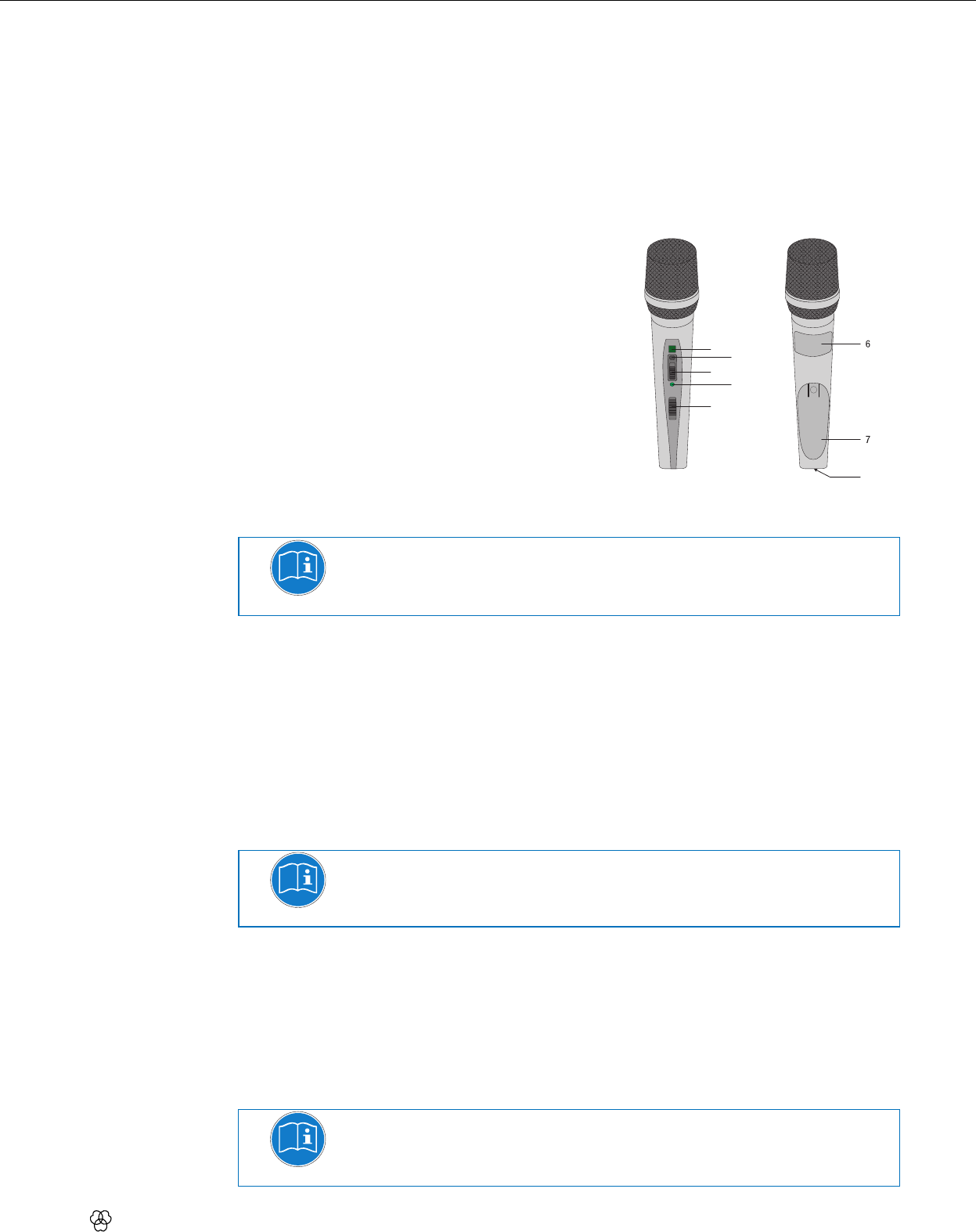

Handsender HT420
Abbildung 3: Bedienelemente des Senders HT420
1
2
3
4
5
8
8 WMS420
Beschreibung
An den Taschensender PT420 können Sie sowohl dynamische Mikrofone anschließen als
auch Kondensatormikrofone, die mit einer Versorgungsspannung von ca. 4 Volt arbeiten.
Selbstverständlich können Sie auch eine E-Gitarre, einen E-Bass oder ein Umhängekeyboard
anschließen.
Der PT420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-
Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8
verschiedenen Trägerfrequenzen umgeschaltet werden.
Bedienelemente
1 Ein/Aus-Schalter: Dieser Schiebeschalter hat drei
Stellungen:
ON: Die Spannungsversorgung für den Sender ist
eingeschaltet.
MUTE: Das vom Mikrofon bzw. Instrument
kommende Audiosignal ist stumm geschaltet,
Spannungsversorgung und HF-Trägerfrequenz
bleiben jedoch eingeschaltet.
OFF: Die Spannungsversorgung für den Sender ist
ausgeschaltet.
2 Audio-Eingangsbuchse: 3-polige Mini-XLR-
Buchse mit Kontakten für Mikrofon- und Linepegel.
Durch die Steckerbeschaltung der empfohlenen AKG-
Mikrofone bzw. des Gitarrenkabels MKG L werden
automatisch die richtigen Kontakte belegt.
3 Antenne: Fix montierte, flexible Antenne.
4 Display: Zeigt den eingestellten Sendekanal an.
5 Kontroll-LED: Diese LED zeigt die
Betriebsbereitschaft des Senders an.
LED leuchtet grün: Batterie in Ordnung.
LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die
Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald
wie möglich gegen eine neue auszutauschen.
HINWEIS
Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpft
ist, auf rot!
6 Batteriefachdeckel mit integriertem Schraubendreher.
7 Sichtfenster: Durch das Sichtfenster können Sie jederzeit kontrollieren, ob sich eine
Batterie oder ein Akku im Batteriefach befindet.
8 Gürtelspange: Zum Befestigen des Taschensenders am Gürtel.
9 Trägerfrequenzetikette: An der Rückseite des Senders ist eine Haftetikette mit der
Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren
Frequenzen finden Sie in der beigefügten Frequenzübersicht.
10 CHANNEL: Mit dieser Taste können Sie den Sender auf eine von bis zu 8 verschiedenen
Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Senders einstellen.
11 GAIN: Mit diesem Regler können Sie die Empfindlichkeit vom Audioeingang an den Pegel
des angeschlossenen Mikrofons bzw. Instruments anpassen.
12 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglichen Ihnen, einen Akku
mit Hilfe des optionalen Ladegeräts CU400 aufzuladen, ohne den Akku aus dem Batteriefach
herausnehmen zu müssen.
HINWEIS
Schalten Sie den Sender vor dem Aufladen aus.

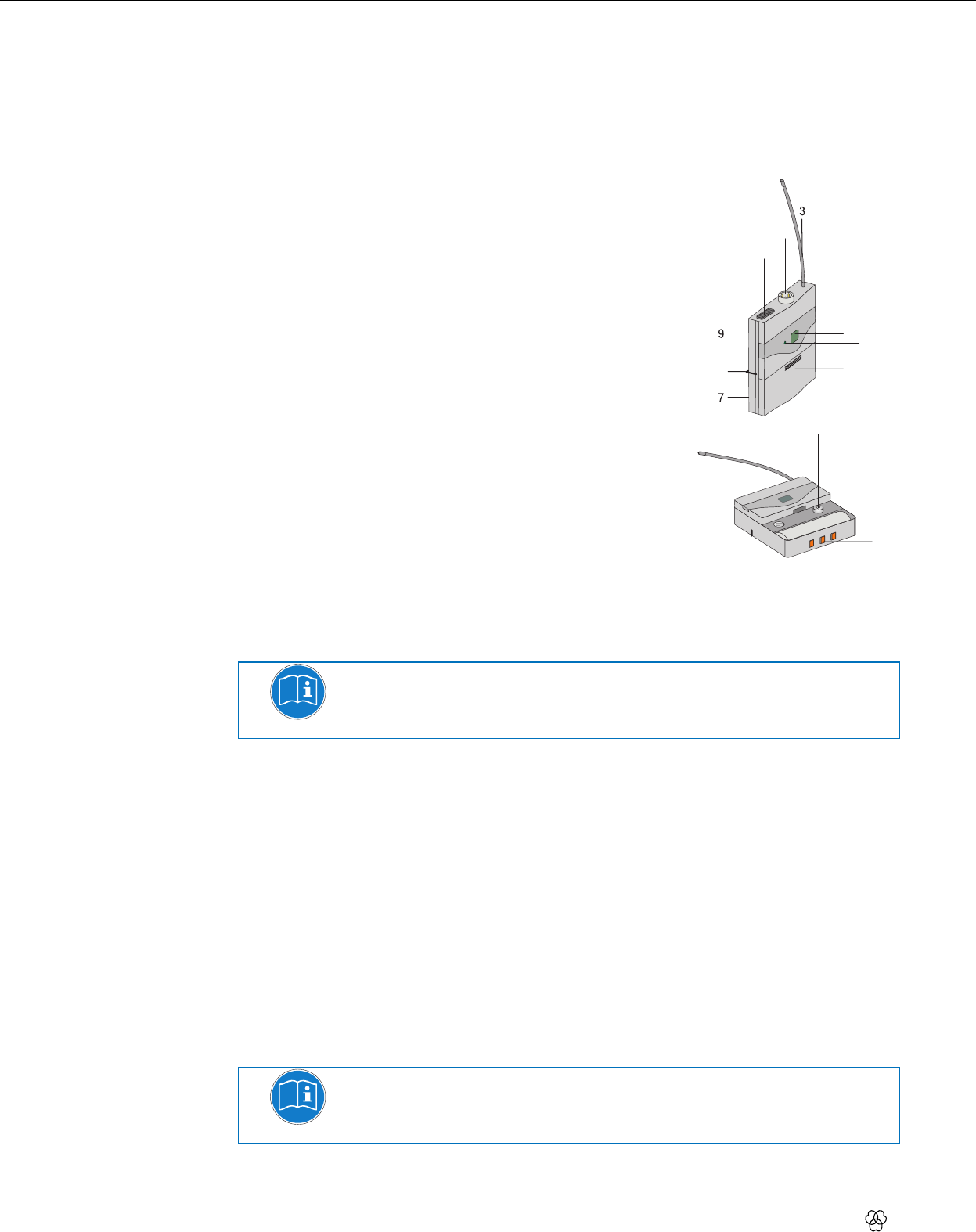

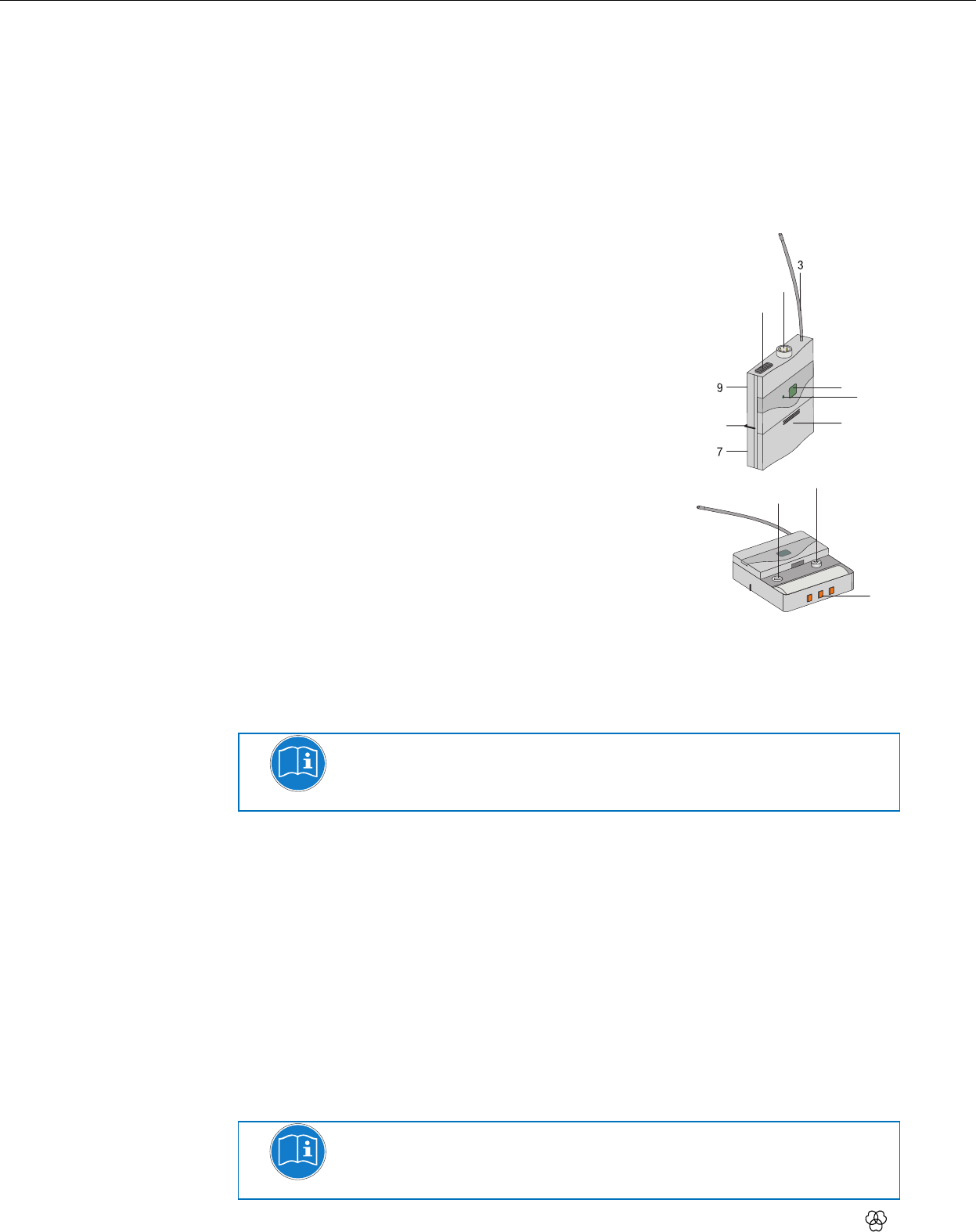

Taschensender PT420

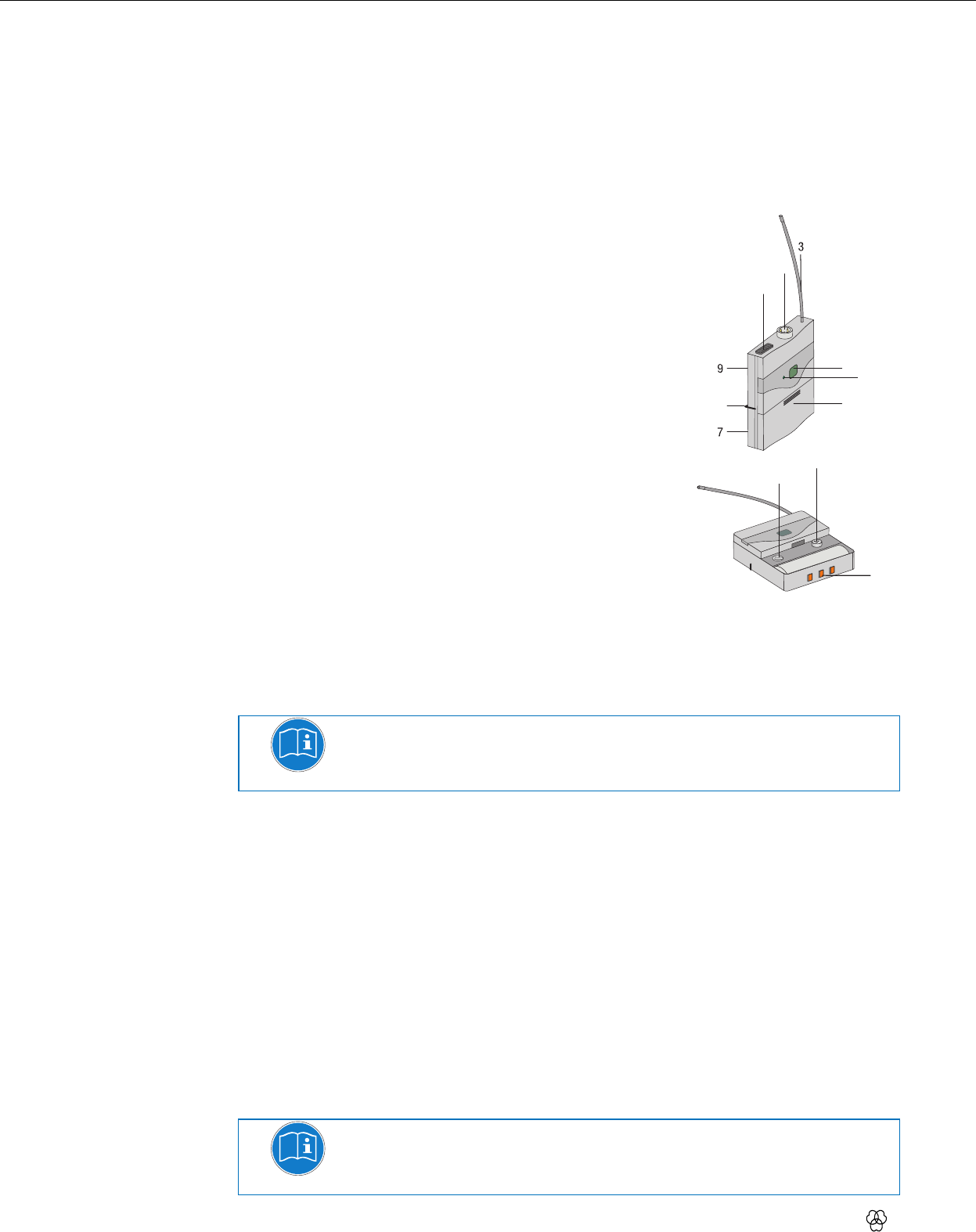

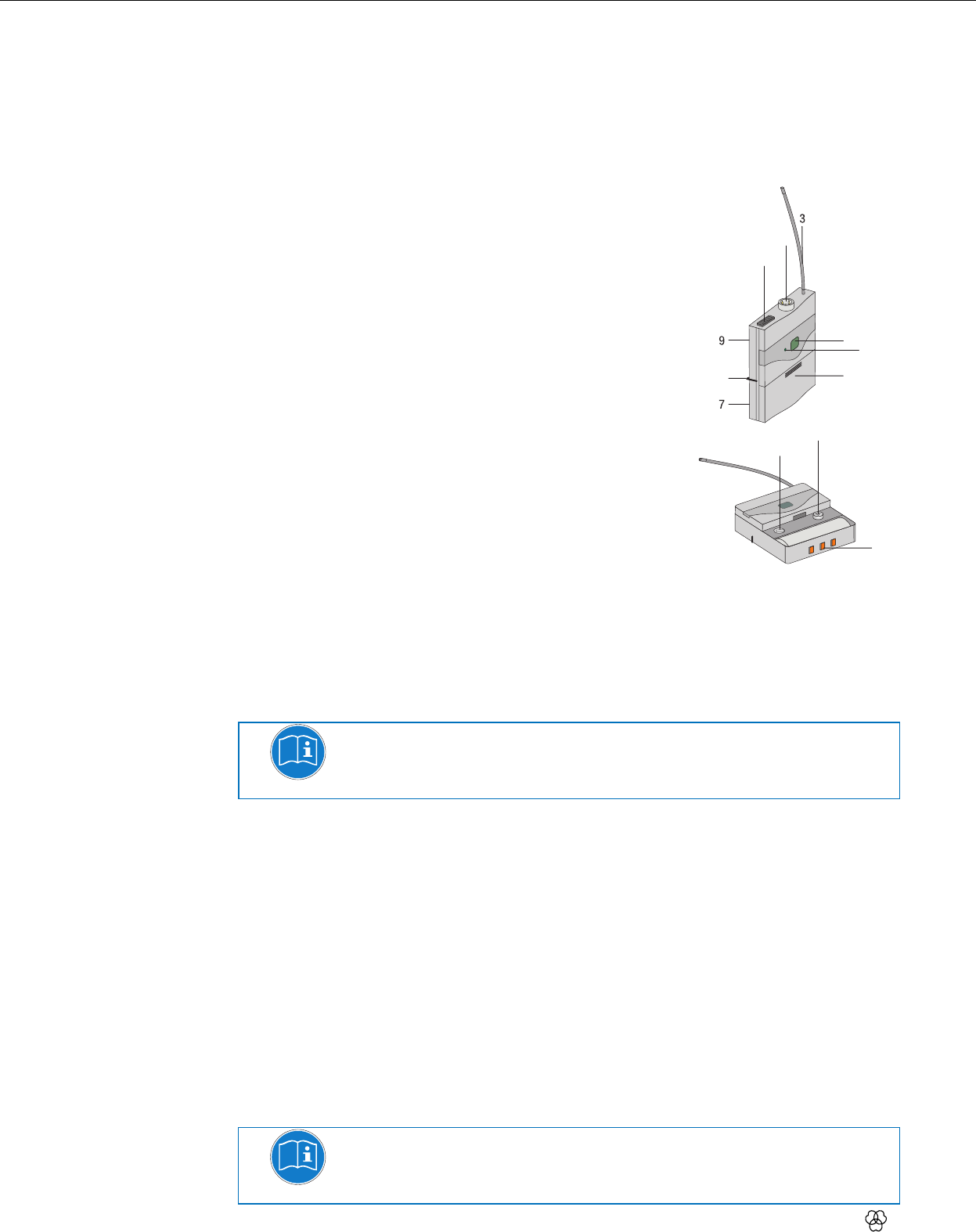

Abbildung 4: Bedienelemente des
Senders PT420
+
-
11
10
12
4
1
2
5
86
WMS420 9
Beschreibung
Mikrofone, Gitarrenkabel
Folgende AKG-Mikrofone können Sie problemlos an die Audio-Eingangsbuchse des PT420
anschließen:
CK77 WR, CK99 L, C417 L, C520 L, C555 L, C544 L, HC577 L
C516 ML, C518 ML, C519 ML, C411 L
Mittels des Gitarrenkabels MKG L von AKG können Sie eine E-Gitarre, einen E-Bass oder
ein Umhängekeyboard anschließen.
Das Gitarrenkabel MKG L ist im Instrumental Set enthalten sowie auch als optionales Zubehör
erhältlich.
10 WMS420
Inbetriebnahme
HINWEIS
Bevor Sie Ihr WMS420 in Betrieb nehmen, stellen Sie Sender und Empfänger auf
dieselbe Frequenz ein. Wenn Sender und Empfänger auf verschiedene Frequenzen
eingestellt sind, ist keine Funkverbindung möglich!
Falls beide Ausgangsbuchsen (BALANCED und UNBALANCED) gleichzeitig verwendet
werden, kann es unter Umständen zu Pegelverlusten und erhöhtem Rauschen kommen.
Stellen Sie den Empfänger freistehend auf.
Reflexionen des Sendesignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen
durch menschliche Körper können das direkte Sendersignal schwächen bzw. auslöschen.
Stellen Sie den Empfänger daher wie folgt auf:
1) Positionieren Sie den Empfänger immer in der Nähe des Aktionsbereichs (Bühne), achten
Sie jedoch auf einen Mindestabstand zwischen Sender und Empfänger von mindestens
3 m bis optimal 5 m.
2) Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und
Empfänger.
3) Positionieren Sie den Empfänger in einem Abstand von mehr als 1,5 m von großen
metallenen Gegenständen, Wänden, Bühnengerüsten, Decken u.ä.
Die mitgelieferten λ/4-Antennen sind einfach und rasch zu montieren und eignen sich für alle
Anwendungen, wo Sichtverbindung zwischen Sender und Empfängerantenne besteht und eine
Drahtlosanlage ohne viel Aufbauarbeit betriebsbereit sein muss.
Abgesetzte Antennen
Wenn an der Empfängerposition keine optimalen Empfangsbedingungen herrschen,
verwenden Sie abgesetzte Antennen.
Verbinden Sie die abgesetzten Antennen mit den BNC-Buchsen an der Rückseite des
Empfängers.
Verwenden Sie dazu RG58- oder RG213-Kabel.
Nähere Informationen über Antennen, Zubehör und Hilfe bei der Frequenzplanung finden
Sie auf unserer Website www.akg.com.
Antennenkabel für Frontmontage
Mit dem BNC-Frontmontagekabel (AKG-Teilenr. 0110E01890) können Sie die λ/4-Antennen
an der Frontplatte montieren.
1) Verbinden Sie mittels eines XLR-Kabels die BALANCED-Buchse an der Rückseite des
Empfängers mit dem gewünschten symmetrischen Mikrofoneingang (XLR-Buchse) am
Mischpult oder Verstärker.
2) Drehen Sie den VOLUME-Regler am Empfänger ganz nach links (Mikrofonpegel).
1) Kontrollieren Sie, ob die am mitgelieferten Steckernetzteil angegebene Netzspannung mit
der Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Steckernetzteils an einer
anderen Netzspannung kann zu irreparablen Schäden am Gerät führen.
2) Stecken Sie das Versorgungskabel des mitgelieferten Steckernetzteils an die DC IN-
Buchse des Empfängers an.
3) Stecken Sie das Steckernetzteil an eine Netzsteckdose an.
4) Schalten Sie den Empfänger ein, indem Sie die ON/OFF-Taste drücken.
3 Inbetriebnahme
Empfänger positionieren
Antennen anschließen
Empfänger an einen symmetrischen
Eingang anschließen
Empfänger an das Netz anschließen
WMS420 11
Inbetriebnahme
1) Drücken Sie den Schnapphaken am Batteriefachdeckel nach unten.
2) Ziehen Sie den Batteriefachdeckel in Pfeilrichtung vom Sender ab.
3) Legen Sie die mitgelieferte Batterie in das Batteriefach ein und achten Sie dabei auf die
richtige Polarität der Batterie.
Wenn Sie die Batterie falsch einlegen, wird der Sender nicht mit Strom versorgt.
4) Schalten Sie den Sender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
Wenn die Batterie in gutem Zustand ist, beginnt die Kontroll-LED grün zu leuchten.
Wenn die Kontroll-LED rot zu leuchten beginnt, ist die Batterie in ca. 1 Std. erschöpft.
Tauschen Sie die Batterie möglichst bald gegen eine frische aus.
Wenn die Kontroll-LED nicht aufleuchtet, ist die Batterie erschöpft. Legen Sie eine neue
Batterie ein.
HINWEIS
Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpft
ist, auf rot!
5) Schließen Sie das Batteriefach, indem Sie den Batteriefachdeckel von unten auf das
Batteriefach aufschieben, bis der Schnapphaken einrastet.
Stellen Sie die Frequenz am Sender und Empfänger auf dieselbe Frequenz ein:
1) Bringen Sie durch Drücken auf CHANNEL den Kanal auf die gewünschte Zahl. Jedes Mal
Drücken springt die Zahl um einen Kanal höher.
2) Bringen Sie während den 3 Sekunden durch Drücken auf CHANNEL den Kanal auf die
gewünschte Zahl. Jedes Mal Drücken springt die Zahl um einen Kanal höher.
1) Schalten Sie das Gerät ein, oder drücken Sie bei bereits eingeschaltetem Gerät auf
CHANNEL. Der eingestellte Kanal (z.B. 1) am Display beginnt für 3 Sekunden zu blinken,
danach ist die Anzeige wieder stabil und der eingestellte Kanal wird aktiviert.
2) Bringen Sie während den 3 Sekunden durch Drücken auf CHANNEL den Kanal auf die
gewünschte Zahl. Jedes Mal Drücken springt die Zahl um einen Kanal höher.
3) Wenn Sie den gewünschten Kanal erreicht haben, blinkt das Display noch ca. 3
Sekunden und aktiviert den neu eingestellten Kanal.
1) Stellen Sie den SQUELCH-Regler am Empfänger auf Minimum und schalten Sie den
Empfänger ein.
2) Schalten Sie den Handsender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
3) Schalten Sie Ihre PA-Anlage bzw. Ihren Verstärker ein.
4) Stellen Sie die Frequenz am Sender und Empfänger auf dieselbe Frequenz ein.
5) Sprechen oder singen Sie in das Mikrofon und beobachten Sie die LEDs am Empfänger:
Wenn die CLIP-LED gar nicht aufleuchtet, ist die Eingangsempfindlichkeit des Senders
zu gering. Stellen Sie GAIN auf "HIGH".
Wenn die CLIP-LED häufig oder ständig leuchtet, ist die Eingangsempfindlichkeit des
Senders zu hoch. Stellen Sie GAIN auf "LOW".
6) Stellen Sie die Lautstärke der PA-Anlage bzw. des Verstärkers wie in deren
Bedienungsanleitung beschrieben oder nach Gehör ein.
Der Taschensender PT420 ist für die Verwendung mit AKG-Mikrofonen ausgelegt.
Wenn Sie Mikrofone von anderen Herstellern an den PT420 anschließen möchten, beachten
Sie bitte, dass Sie eventuell den Stecker Ihres Mikrofons durch einen 3-poligen Mini-XLR-
Stecker ersetzen.
Kontaktbelegung der Audio-Eingangsbuchse:
Kontakt 1: Abschirmung
Kontakt 2: Audio Inphase (+)
Kontakt 3: Versorgungsspannung
An Kontakt 3 steht eine positive Versorgungsspannung von 4 V für Kondensatormikrofone zur
Verfügung.
WARNING
Die einwandfreie
Funktion des Taschensenders PT420 mit Fremdfabrikaten kann nicht
garantiert werden. Eventuelle Schäden infolge des Betriebs mit Fremdfabrikaten sind von der
Garantieleistung ausgeschlossen.
Batterien in den Hand-/Taschensender
einlegen und testen
Frequenz einstellen Empfänger
Frequenz einstellen Hand-
/Taschensender
Handsender in Betrieb nehmen
Taschensender in Betrieb nehmen
12 WMS420
Inbetriebnahme
Mikrofon anschließen
1) Nehmen Sie den Batteriefachdeckel ab.
2) Stecken Sie den Mini-XLR-Stecker am Kabel Ihres
Mikrofons an die Audio-Eingangsbuchse des
Taschensenders an.
3) Schalten Sie den Taschensender ein, indem Sie
den Ein/Aus-Schalter auf "ON" stellen.
4) Stellen Sie den SQUELCH-Regler am Empfänger
auf Minimum und schalten Sie den Empfänger ein.
5) Stellen Sie die Frequenz am Sender und
Empfänger auf dieselbe Frequenz ein.
6) Sprechen oder singen Sie in das Mikrofon.
7) Stellen Sie mit dem im Batteriefachdeckel integrierten Schraubendreher den GAIN-Regler
so ein, dass die CLIP-LED am Empfänger gelegentlich kurz aufleuchtet.
8) Stecken Sie den Batteriefachdeckel wieder auf den Sender auf.
Instrument anschließen
1) Nehmen Sie den Batteriefachdeckel ab.
2) Stecken Sie den Klinkenstecker des Gitarrenkabels MKG L an die Ausgangsbuchse Ihres
Instruments und den Mini-XLR-Stecker des Gitarrenkabels an die Audio-Eingangsbuchse
des Taschensenders an.
3) Schalten Sie den Taschensender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
4) Stellen Sie den SQUELCH-Regler am Empfänger auf Minimum und schalten Sie den
Empfänger ein.
5) Spielen Sie auf Ihrem Instrument.
6) Stellen Sie mit dem im Batteriefachdeckel integrierten Schraubendreher den GAIN-Regler
so ein, dass die CLIP-LED am Empfänger gelegentlich kurz aufleuchtet.
7) Stecken Sie den Batteriefachdeckel wieder auf den Sender auf.
1) Schreiten Sie den Bereich ab, in dem Sie den Sender einsetzen werden. Achten Sie dabei
auf Stellen, wo die Feldstärke absinkt und daher der Empfang kurzzeitig gestört wird
("Dropouts").
Solche Dropouts können Sie beheben, indem Sie den Empfänger anders positionieren.
Hat dies keinen Erfolg, vermeiden Sie diese kritischen Stellen.
2) Wenn am Empfänger die RF OK-LED erlischt, bedeutet dies, dass kein Signal empfangen
wird oder der Squelch aktiv ist.
Schalten Sie den Sender ein, gehen Sie näher zum Empfänger bzw. stellen Sie den
Squelch-Pegel so ein, dass die grüne RF OK-LED aufleuchtet.
3) Falls Störgeräusche auftreten, stellen Sie den Squelch-Pegel so ein, dass die
Störgeräusche aufhören.
HINWEIS
Stellen Sie den Squelch-Pegel nie höher ein als unbedingt nötig. Je höher der Squelch-Pegel,
umso geringer wird die Empfindlichkeit des Empfängers und damit die Reichweite zwischen
Sender und Empfänger.
Abbildung 5: Einstellen des
GAIN-Reglers
Vor dem Soundcheck
+
-
WMS420 13
Mikrofontechni
k
Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den Klang Ihrer Stimme, wie er durch
die Beschallungsanlage wiedergegeben wird, zu gestalten.
Beachten Sie bitte die folgenden Hinweise, um Ihren Handsender HT420 optimal einsetzen zu
können.
Besprechungsabstand und Naheffekt
Grundsätzlich wird Ihre Stimme umso voller und weicher wiedergegeben, je kürzer der
Abstand zwischen den Lippen und dem Mikrofon ist, während bei größerer Mikrofondistanz
ein halligeres, entfernteres Klangbild zustande kommt, da die Akustik des Raumes mehr zur
Geltung kommt.
Sie können daher Ihre Stimme aggressiv, neutral oder sinnlich klingen lassen, indem Sie den
Mikrofonabstand verändern.
Der Naheffekt tritt im unmittelbaren Nahbereich der Schallquelle (weniger als 5 cm) auf und
bewirkt eine starke Betonung der Tiefen. Er verleiht Ihrer Stimme einen voluminösen, intimen,
bassbetonten Klang.
Schalleinfallswinkel
Singen Sie seitlich auf das Mikrofon oder über den Mikrofonkopf hinweg. So erhalten Sie einen
ausgewogenen, naturgetreuen Klang.
Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Windgeräusche
mitübertragen, sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnatürlich
hervorgehoben.
Rückkopplung
Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Lautsprechern
abgegebenen Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechern
zugeleitet wird. Ab einer bestimmten Lautstärke (der Rückkopplungsgrenze) läuft dieses Signal
gewissermaßen im Kreis, die Anlage heult und pfeift und kann nur durch Zurückdrehen des
Lautstärkereglers wieder unter Kontrolle gebracht werden.
Um dieser Gefahr zu begegnen, hat das Mikrofon des Handsenders HT420 eine nierenförmige
Richtcharakteristik.
Das bedeutet, dass es für Schall, der von vorne einfällt (die Stimme) am empfindlichsten ist,
während es auf seitlich einfallenden Schall oder Schall, der von hinten auftrifft (z.B. von
Monitorlautsprechern), kaum anspricht.
Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den
Mikrofonen (am vorderen Bühnenrand) aufstellen.
Wenn Sie Monitorlautsprecher verwenden, lassen Sie Ihr Mikrofon nie direkt auf die Monitore
oder die PA-Lautsprecher zeigen.
Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik),
besonders im unteren Frequenzbereich, ausgelöst werden, also indirekt durch den Naheffekt.
In diesem Fall brauchen Sie oft nur den Mikrofonabstand zu vergrößern, um die Rückkopplung
zum Abreißen zu bringen.
Begleitchor
1) Lassen Sie nie mehr als zwei Personen in ein gemeinsames Mikrofon singen.
2) Achten Sie darauf, dass der Schalleinfallswinkel nie größer als 35° ist.
Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden
VokalistInnen aus einem größeren Winkel als 35° auf das Mikrofon singen, müssten Sie
den Pegelregler des Mikrofonkanals so weit aufziehen, dass die Rückkopplungsgefahr zu
groß würde.
4 Mikrofontechnik
Handsender HT420
14 WMS420
Mikrofontechnik
Lavaliermikrofon C417 L
Befestigen Sie das Mikrofon am mitgelieferten Ansteckclip oder an der optional erhältlichen
Anstecknadel H41/1.
1) Klemmen Sie das Mikrofon so nahe beim Mund der Rednerin/des Redners wie möglich
an der Kleidung an.
HINWEIS
Die Rückkopplungsgefahr ist umso geringer, je näher das Mikrofon beim Mund sitzt!
2) Achten Sie darauf, das Mikrofon auf den Mund auszurichten.
Headset-Mikrofon C555 L
Mikrofon aufsetzen
1) Setzen Sie das Mikrofon auf.
2) Biegen Sie den Schwanenhals so, dass das Mikrofon seitlich vor dem Mundwinkel sitzt.
HINWEIS
Wenn das Mikrofon "poppt" ("p" und "t" werden unnatürlich laut übertragen), platzieren
Sie die Mikrofonkapsel etwas weiter vom Mund weg (nach hinten oder nach unten).
Klingt das Mikrofon "dünn", ohne Druck, positionieren Sie die Kapsel näher am Mund.
Suchen Sie beim Soundcheck die ideale Position.
Windschutz
Falls (z.B. im Freien) starke Windgeräusche oder Popgeräusche auftreten, befestigen Sie den
mitgelieferten Schaumstoff-Windschutz am Mikrofon.
1) Stecken Sie den Windschutz auf die Mikrofonkapsel auf.
2) Ziehen Sie den Windschutz auch über das äußere Ende der Mikrofonkapsel.
Abtropfring
Ein spezieller Abtropfring an der Mikrofonkapsel erschwert das Eindringen von Schweiß und
Schminke in den Kapselbereich.
Dies verhindert, dass die Einsprechschlitze des Mikrofons durch Schweiß oder Schminke
verstopft werden, das zu dumpfem Klang und geringerer Empfindlichkeit des Mikrofons führen
würde. Entfernen Sie daher den Abtropfring niemals vom Mikrofon!
Für den Fall, dass der Abtropfring beschädigt wird oder verloren geht, liegt beim Headset-
Mikrofon C555 L ein Ersatz-Abtropfring bei.
Taschensender PT420
WMS420 15
Reinigung
Reinigen Sie die Oberflächen mit einem weichen mit Wasser befeuchteten Tuch.
1) Schrauben Sie die Gitterkappe des Handsenders gegen den Uhrzeigersinn vom
Handsender ab.
2) Nehmen Sie den Windschutz (Schaumstoffeinlage) aus der Gitterkappe heraus.
3) Waschen Sie den Windschutz in stark verdünnter Seifenlauge.
4) Sobald der Windschutz trocken ist, legen Sie ihn wieder in die Gitterkappe ein und
schrauben Sie die Gitterkappe im Uhrzeigersinn auf den Handsender auf.
5 Reinigung
Oberflächen
Innenwindschutz des Handsenders
16 WMS420
Fehlerbehebung
Fehler Mögliche Ursache Abhilfe
Kein Ton
Steckernetzteil ist nicht an Empfänger bzw.
Netzsteckdose angeschlossen.
Steckernetzteil an Empfänger und Netz
anstecken.
Empfänger ist ausgeschaltet.
Empfänger mittels ON/OFF-Taste einschalten.
Empfänger ist nicht an Mischpult oder
Verstärker angeschlossen.
Empfängerausgang mit Mischpult-
oder
Verstärkereingang verbinden.
VOLUME-Regler am Empfänger steht auf Null.
VOLUME-Regler aufdrehen
Mikrofon bzw. Instrument ist nicht am
Taschensender angeschlossen.
Mikrofon bzw. Instrument mit Audio-
Eingangsbuchse des Taschensenders
verbinden.
Sender hat anderes Frequenzband als
Empfänger oder Frequenz unterschiedlich
eingestellt.
Sender mit gleichem Frequenzband wie
Empfänger verwenden oder Frequenz gleich
einstellen.
Ein/Aus-Schalter des Senders steht auf "OFF"
oder "MUTE".
Ein/Aus-Schalter des Senders auf "ON"
stellen.
Batterien falsch im Sender eingelegt.
Batterien entsprechend der
Polaritätskennzeichnung (+/-) im Batteriefach
neu einlegen.
Senderbatterien sind leer.
Neue Batterien in den Sender einlegen.
Sender ist zu weit vom Empfänger entfernt
oder SQUELCH-Pegel zu hoch eingestellt.
Näher zum Empfänger gehen oder SQUELCH-
Pegel verringern.
Hindernisse zwischen Sender und Empfänger.
Hindernisse entfernen.
Keine Sichtverbindung zwischen Sender und
Empfänger.
Stellen, von denen aus der Empfänger nicht
sichtbar ist, vermeiden.
Empfänger zu nahe bei metallischen
Gegenständen.
Störende Gegenstände entfernen oder
Empfänger weiter entfernt aufstellen.
Rauschen, Krachen, unerwünschte Signale
A
ntennenposition.
Empfänger an einer anderen Stelle aufstellen.
Störungen durch andere Drahtlosanlagen,
Fernsehen, Radio, Funkgeräte oder
schadhafte Elektrogeräte oder -installationen.
Störende bzw. schadhafte Geräte ausschalten
oder WMS420 mit anderer Trägerfrequenz
verwenden; Elektroinstallationen überprüfen
lassen.
Verzerrungen
GAIN-Regler zu hoch oder zu nieder
eingestellt.
GAIN-Regler so weit zurüc
k
-
oder aufdrehen,
dass Verzerrungen verschwinden.
Störungen durch andere Drahtlosanlagen,
Fernsehen, Radio, Funkgeräte oder
schadhafte Elektrogeräte oder -installationen.
Störende bzw. schadhafte Geräte ausschalten
oder WMS420 mit anderer Trägerfrequenz
verwenden; Elektroinstallationen überprüfen
lassen.
A
ntennenposition.
Empfänger an einer anderen Stelle aufstellen.
Falls Dropouts bestehen bleiben, kritische
Stellen markieren und vermeiden.
6 Fehlerbehebung
WMS420 17
Technische Daten
HT420 PT420 SR420
Trägerfrequenz 530,025 - 931,850 MHz*
530,025 -
931,850 MHz*
530,025 - 931,850 MHz*
Schaltbandbreite bis zu 30 MHz* 30 MHz*
30 MHz*
Modulation FM FM
FM
A
udioübertragungsbandbreite 70 - 20.000 Hz 40 -
20.000 Hz
40 - 20.000 Hz
Klirrfaktor bei 1 kHz typ. 0,8% typ. 0,8%
typ. 0,8%
Signal/Rauschabstand typ. 105 dB(A) typ. 105 dB(A)
typ. 105 dB(A)
Sendeleistung 10 mW, 20 mW*
10 mW, 50 mW*
-
Spannungsversorgung 1x 1,5 V Batterie Größe AA
1x 1,5 V Batterie Größe AA
Netzteil 12 V
/
500
mA
(oder durch Antennensplitter)
Betriebsdauer 6 - 8 h** 6 -
8 h**
-
Squelch-Einsatzschwelle - -
-100 bis -70 dBm regelbar
A
udioausgang - -
X
LR symm. und 6,3 mm-Klinke
asymm.: Regelbar von Mikrofon-
bis Linepegel. Ausgangspegel bei
Nennhub: 500 mV eff.
A
bmessungen 235 x 50 x 50 mm
60 x 74 x 30 mm
200 x 150 x 45 mm***
Nettogewich
t
221 g 60 g
373 g
*Abhängig von benutztem Frequenzband
**Abhängig von verwendeter RF Power
***Ohne Antennen
Nur für Frequenzbänder für den Gebrauch in EC:
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können
die Konformitätserklärung auf www.akg.com herunterladen oder per E-Mail von
sales@akg.com anfordern.
7 Technische Daten
18 WMS420
Table of Contents
1Safety and the environment..................................................................................... 19
Safety ........................................................................................................................ 19
Environment .............................................................................................................. 19
2Description ............................................................................................................... 20
Introduction ............................................................................................................... 20
Scope of delivery ........................................................................................................ 20
Optional Accessories .................................................................................................. 20
Receiver SR420 ......................................................................................................... 21
HT420 handheld transmitter ....................................................................................... 23
PT420 pocket transmitter ........................................................................................... 24
3Setting up ................................................................................................................ 26
Positioning the receiver .............................................................................................. 26
Connecting Antennas ................................................................................................. 26
Connecting the receiver to a balanced input ................................................................. 26
Connecting the receiver to power ................................................................................ 26
Inserting and testing batteries in the handheld/pocket transmitters ................................ 27
Setting the frequency on the receiver .......................................................................... 27
Setting the frequency on the handheld/pocket transmitter ............................................. 27
Setting up the handheld transmitter ............................................................................. 27
Setting up the pocket transmitter ................................................................................ 27
Before the soundcheck ............................................................................................... 28
4Microphone technique ............................................................................................. 29
HT420 handheld transmitter ....................................................................................... 29
PT420 pocket transmitter ........................................................................................... 30
5Cleaning ................................................................................................................... 31
Surfaces .................................................................................................................... 31
Internal windshield of handheld transmitter .................................................................. 31
6Troubleshooting ....................................................................................................... 32
7Technical data ......................................................................................................... 33
Only for frequency bands designed for use in the USA:
FCC Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Parts 74
and 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and the receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
Shielded cables and I/O cords must be used for this equipment to comply with the relevant FCC regulations. Changes
or modifications not expressly approved in writing by AKG Acoustics may void the user’s authority to operate this
equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
Table of Contents
WMS420 19
Safety and the environmen
t
Do not spill any liquids on the equipment.
Do not place any containers containing liquid on the device or the power pack.
The equipment must only be used in dry rooms.
The equipment must only be opened, serviced, and repaired by authorised personnel. The
equipment contains no user-serviceable parts.
Before connecting the equipment to power, check that the AC mains voltage stated on the
supplied AC adapter is identical to the AC mains voltage available where you will use the
equipment.
Only operate the equipment with the supplied AC adapter with a 12-VDC output. Using
adapters with a different output voltage or current type may cause serious damage to the
unit.
If any solid object or liquid should get into the equipment, shut down the system
immediately. Disconnect the AC adapter from the power outlet at once and have the
equipment checked by our customer service department.
If the equipment is not going to be used for a long time, disconnect the AC adapter from
the power outlet. Please note that if you turn the equipment off while leaving the AC
adapter plugged in, it is not fully isolated from the power supply.
Do not place the equipment near heat sources such as radiators, heating ducts, amplifiers,
etc. and do not expose it to direct sunlight, excessive dust, moisture, rain, mechanical
vibrations, or shock.
To avoid hum or interference, route all audio lines, particularly those connected to the
microphone inputs, away from power lines of any type. If you use cable ducts, be sure to
use separate ducts for the audio lines.
Clean the equipment with a moistened (not wet) cloth only. Be sure to disconnect the AC
adapter from the power outlet before cleaning the equipment. Never use caustic or
scouring cleaners or cleaning products containing alcohol or solvents since these may
damage the enamel and plastic parts.
Only use the equipment for the applications described in this manual. AKG cannot accept
any liability for damages resulting from improper handling or misuse.
The power supply unit consumes a small amount of electricity even when the unit is
switched off. To save energy, unplug the power supply unit from the socket if you are not
going to be using the unit for some time.
The packaging is recyclable. Dispose of the packaging in an appropriate recycling
collection system.
If you scrap the unit, separate the case, electronics and cables and dispose of all the
components in accordance with the appropriate waste disposal regulations.
1 Safety and the environment
Safety
Environment
20 WMS420
Description
Thank you for your decision to buy an AKG product. Please read the user instructions
carefully before using the unit and keep them in a safe place so that you can refer to them in
the future at any time. We wish you a lot of fun and success!
The WMS420 is available in 4 sets with receiver SR420:
Vocal set Presenter set
1 handheld transmitter HT420
1 tripod adapter
1 battery size AA
1 receiver SR420
1 switch-mode power supply SMPS
2 BNC UHF antennas
1 warranty card
1 frequency table
1 supplement ("Manual Supplement")
1 supplement ("Safety")
1 Quick Start Guide
1 pocket transmitter PT420
1 battery size AA
1 Lavalier microphone C417 L with clip
1 wind screen W407
1 receiver SR420
1 switch-mode power supply SMPS
2 BNC UHF antennas
1 warranty card
1 frequency table
1 supplement ("Manual Supplement")
1 supplement ("Safety")
1 Quick Start Guide
Instrumental set Head-worn set
1 pocket transmitter PT420
1 battery size AA
1 MKG L cable
1 receiver SR420
1 switch-mode power supply SMPS
2 BNC UHF antennas
1 warranty card
1 frequency table
1 supplement ("Manual Supplement")
1 supplement ("Safety")
1 Quick Start Guide
1 pocket transmitter PT420
1 battery size AA
1 headset microphone C555 L
1 replacement lip guard
1 wind screen W444
1 receiver SR420
1 switch-mode power supply SMPS
2 BNC UHF antennas
1 warranty card
1 frequency table
1 supplement ("Manual Supplement")
1 supplement ("Safety")
1 Quick Start Guide
Please ensure that the package contains all of the system components listed above. In the
event that something is missing, please contact your AKG dealer.
Remote Antenna System
SRA2 W – Passive directional antenna
SRA2 B/W – Active directional antenna
RA4000 W – Passive omnidirectional antenna
RA4000 B/W – Active omnidirectional antenna
PS4000 W – Active antenna splitter
AB4000 – Antenna booster
MK PS – Antenna cable, 2 ft./65 cm
MKA5 – Antenna cable, 16 ft./5 m
MKA20 – Antenna cable, 66 ft./20 m
0110E01890 – Front-mount antenna cable
Charger
CU400 charger for PT420 and HT420
NOTE
Turn the transmitter off prior to charging.
2 Description
Introduction
Scope of delivery
Optional Accessories
WMS420 21
Description
The SR420 is a stationary receiver for all channels of the WMS420 system.
The SR420 operates in a switching bandwidth of up to 30 MHz in the UHF carrier frequency
range from 530.025 MHz to 931.850 MHz and can be switched to up to eight different carrier
frequencies.
Front panel
Figure 1: Front panel controls on SR420 receiver
1 ON/OFF: On/off button.
2 VOLUME: This rotary control allows continuous adjustment of the audio output level.
3 RF OK: This LED lights up to indicate that signal is being received. If no signal is received or
the automatic squelch is on, the RF OK LED goes out and the audio output is muted.
4 Display: Shows the selected receiving channel.
5 CLIP: This LED lights up if the audio level is too high.
6 CHANNEL: This button allows you to select one of up to 8 different carrier frequencies
within the receiver's carrier frequency range.
1
2
3
5
6
4
Receiver SR420
22 WMS420
Description
Back side
Figure 2: Rear panel controls on SR420 receiver
1 ANTENNA A/B: BNC jacks for connection of the two supplied UHF antennas or remote
antennas (optional).
2 Carrier frequency label: An adhesive label stating the carrier frequency band is affixed on
the back of the receiver. The enclosed frequency chart provides further information about the
available frequencies.
3 SQUELCH: The squelch function turns the receiver off if the received signal is too weak so
that the associated static noise or inherent noise of the receiver are not audible when the
transmitter is turned off. Set the SQUELCH control to minimum before turning the receiver on
for the first time.
4 AUDIO OUT/BALANCED: Symmetric audio output on 3-pole XLR jack: You can connect the
microphone input of a mixer to this output, for example.
5 AUDIO OUT/UNBALANCED: Asymmetric audio output on 6.3 mm mono jack bush. Here you
can connect a guitar amplifier, for example.
6 Strain relief for the supply cable of the provided AC adaptor.
7 DC IN: Supply socket for connecting the supplied AC adapter.
NOTE
The SR420 can be supplied with electricity via the external power pack or when using the
antenna splitter PS4000 W, via the antenna cables. The splitter provides electricity to all
connected SR420 receivers.
1
2
3
5
6
4
7
WMS420 23
Description
The HT420 handheld transmitter operates within a switching bandwidth of up to 30 MHz in the
530.025 to 931.850 MHz UHF carrier frequency range and offers up to 8 selectable carrier
frequencies. The transmitter uses an antenna integrated within the housing.
The capsule in the transmitter is the patented dynamic AKG D5 capsule with its hypercardioid
directional characteristic. It provides low handling noise sensitivity, high gain before feedback
and brilliant sound quality, as well as a built-in wind and pop filter to reduce wind and breath
noise.
Control elements
1 Display: Shows the set transmission
channel.
2 CHANNEL: With this button, you can
adjust the transmitter to one of up to eight
different carrier frequencies within the
transmitter's carrier frequency band.
3 GAIN: Use this slider to set the audio
input sensitivity of the transmitter in two
steps: "HI" = high input sensitivity,
"LOW" = low input sensitivity.
NOTE
The CHANNEL button and the GAIN slider are located beneath a rubber flap. Fold this down to
use the functions.
4 Control LED: This LED indicates the operational availability of the transmitter.
LED is green: Battery is OK.
LED is red: As soon as the LED changes to red, the remaining battery power allows at
most one more hour of operation. We recommend exchanging the batteries as soon as
possible.
5 On/Off switch: This slider has three positions:
ON: The transmitter's power supply is turned on.
MUTE: The audio signal received from the microphone head is muted. The power supply
and HF carrier frequency remain activated.
OFF: The transmitter's power supply is turned off.
NOTE
If you use a rechargeable battery, the LED will change to red approximately 15 minutes before
the battery goes flat.
6 Carrier frequency label: An adhesive label stating the carrier frequency band is affixed
above the battery compartment. The enclosed frequency chart provides further information
about the available frequencies.
7 Battery compartment cover: See Inserting and testing batteries in the handheld/pocket
transmitters (Page 27)
8 Charging contacts: The recessed charging contacts allow you to charge a battery using the
optional charger CU400 without having to remove the battery from the battery compartment.
NOTE
Turn the transmitter off prior to charging.
HT420 handheld transmitter
Figure 3: Controls on HT420 transmitter
1
2
3
4
5
8
24 WMS420
Description
You can use the PT420 pocket transmitter with both dynamic microphones and condenser
microphones operating on a supply voltage of approx. 4 V. Naturally you may also connect an
electric guitar, electric bass or keytar.
The PT420 operates within a switching bandwidth of up to 30 MHz in the 530.025 to
931.850 MHz UHF carrier frequency range and offers up to 8 selectable carrier frequencies.
Control elements
1 ON/OFF switch: This slider has three
positions:
ON: The transmitter's power supply is turned
on.
MUTE: The audio signal emitted by the
microphone or instrument is muted. The
power supply and HF carrier frequency remain
activated.
OFF: The transmitter's power supply is turned
off.
2 Audio input jack: 3-pole mini XLR jack with
contacts for microphone and line level. The right
contacts are automatically assigned thanks to the
connector assignment of the recommended AKG
microphones or the MKG L guitar cable.
3 Antenna: Integrated flexible antenna.
4 Display: Shows the set transmission channel.
5 Control LED: This LED indicates the
operational availability of the transmitter.
LED is green: Battery is OK.
LED is red: As soon as the LED changes to red, the remaining battery power allows at
most one more hour of operation. We recommend exchanging the batteries as soon as
possible.
NOTE
If you use a rechargeable battery, the LED will change to red approximately 15 minutes before
the battery goes flat.
6 Battery compartment cover with integrated screwdriver.
7 Inspection window: The inspection window allows you at all times to check whether a
battery or a rechargeable battery is inserted in the battery compartment.
8 Belt clip: To attach the pocket transmitter to a belt.
9 Carrier frequency label: An adhesive label stating the carrier frequency band is affixed on
the back of the transmitter. The enclosed frequency chart provides further information about
the available frequencies.
10 CHANNEL: With this button, you can adjust the transmitter to one of up to eight different
carrier frequencies within the transmitter's carrier frequency band.
11 GAIN: This control serves to adapt the sensitivity of the audio input to the level of the
connected microphone or instrument.
12 Charging contacts: The recessed charging contacts allow you to charge a battery using
the optional charger CU400 without having to remove the battery from the battery
compartment.
NOTE
Turn the transmitter off prior to charging.
PT420 pocket transmitter
Figure 4: Controls on PT420 transmitter
+
-
11
10
12
4
1
2
5
86
WMS420 25
Description
Microphones, guitar cables
You can connect the following AKG microphones to the audio input jacks of the PT420:
CK77 WR, CK99 L, C417 L, C520 L, C555 L, C544 L, HC577 L
C516 ML, C518 ML, C519 ML, C411 L
With the MKG L guitar cable available from AKG you can connect an electric guitar, an
electric bass guitar or a keytar.
The MKG L guitar cable is contained in the Instrumental Set and can also be purchased
separately.
26 WMS420
Setting up
NOTE
Before you turn on your WMS420, set the transmitter and the receiver to the same
frequency. If transmitter and receiver are set to different frequencies, radio connection is
not possible!
Using the two output jacks (BALANCED and UNBALANCED) at the same time may lead to
level drops and increased noise.
Set up the receiver as a free-standing unit.
Reflections off metal parts, walls, ceilings, etc. or the shadow effects of musicians and
other people may weaken or cancel the direct transmitter signal.
For best results, set up the receiver as follows:
1) Place the receiver near the performance area (stage). Make sure, though, that the
transmitter will never be any closer to the receiver than 10 ft (3 m). Optimum separation
is 16 ft (5 m).
2) Check that you can see the receiver from where you will be using the transmitter.
3) Place the receiver at least 5 ft. (1.5 m) away from any large metal objects, walls,
scaffolding, ceilings, etc.
The supplied ¼-wave antennas can be mounted quickly and easily and are suitable for
applications where a direct line of sight between the transmitter and the receiver antenna is
available and a wireless microphone system has to be set up within a very short time.
Remote Antennas
If reception is less than ideal at the receiver’s position, use remote antennas:
Connect the remote antennas to the BNC sockets on the receiver rear panel.
Use RG58 or RG213 cable to connect the antennas.
For details on antennas, accessories, and frequency planning support visit our website at
www.akg.com.
Antenna Front-mount Cable
Use the BNC extension cable (AKG part #0110E01890) to mount the ¼-wave antennas on the
front panel
1) Use an XLR cable to connect the BALANCED output on the back of the receiver to a
balanced microphone input (XLR socket) on the mixer or amplifier.
2) Turn the VOLUME control on the receiver fully anticlockwise to set the receiver output to
mic level.
1) Check that the AC mains voltage stated on the included power supply is identical to the
AC mains voltage available where you will use your system. Using the power supply with
a different AC voltage may wreck the unit.
2) Plug the feeder cable of the included power supply into the DC IN socket on the receiver.
3) Plug the AC adapter into a power outlet.
4) Press the ON/OFF switch to switch the receiver on.
3 Setting up
Positioning the receiver
Connecting Antennas
Connecting the receiver to a balanced
input
Connecting the receiver to power
WMS420 27
Setting up
1) Depress the snap hook on the battery compartment cover.
2) Pull the battery compartment cover off the transmitter in the direction shown by the
arrow.
3) Insert the supplied battery into the battery compartment conforming to the polarity marks.
The transmitter will not function if you insert the battery the wrong way round.
4) To turn the transmitter on, set the on/off switch to "ON".
If the battery is in good condition, the status LED will be lit green.
If the status LED is lit red, the battery will be flat within about one hour. Replace the
battery with a new one as soon as possible.
If the status LED is not lit, the battery is flat. Insert a new battery.
NOTE
If you use a rechargeable battery, the LED will change to red approximately 15 minutes before
the battery goes flat.
5) To close the battery compartment, slide the battery compartment cover onto the battery
compartment from below until the snap hook engages.
Set the transmitter and receiver to the same frequency:
1) Set the desired channel number by pressing CHANNEL. With each press of the button,
the channel number increases by one.
2) The set channel is indicated on the display and activated immediately.
1) Switch the receiver on or, if it is already on, press CHANNEL. The selected channel
(e.g. 1) blinks for 3 seconds after which it is displayed without blinking, indicating that
the selected channel is active.
2) During those 3 seconds, press CHANNEL to obtain the required channel number. Each
press of the button increases the channel number by one.
3) Once you have reached the required channel number, the display blinks for a further 3
seconds after which the channel you have just selected becomes active.
1) Set the SQUELCH control on the receiver to minimum and switch the receiver on.
2) To turn the handheld transmitter on, set the on/off switch to "ON".
3) Switch on your PA system or amplifier.
4) Set the transmitter and receiver to the same frequency.
5) Speak or sing into the microphone and watch the LEDs on the receiver:
If the CLIP LED does not light up at all, the input sensitivity of the transmitter is too
low. Set the GAIN to "HIGH".
If the CLIP LED lights up frequently or all the time, the input sensitivity of the
transmitter is too high. Set the GAIN to "LOW".
6) Set the volume of the PA system or amplifier referring to the appropriate instruction
manual or by ear.
The pocket transmitter PT420 is designed for use with AKG microphones.
If you would like to connect microphones from other manufacturers to the PT420, please note
that you may have to replace the connector plug of your microphone with a 3 pole mini XLR
plug.
Contact assignment of the audio input plug:
Contact 1: Shield
Contact 2: Audio inphase (+)
Contact 3: Supply voltage
A positive supply voltage (4 V) is provided on contact 3 for condenser microphones.
ATTENTION
A
KG cannot guarantee that the PT420
pocket
transmitter will work perfectly with products
from other manufacturers and any damage that may result from such use is not covered by the
AKG warranty scheme.
Inserting and testing batteries in the
handheld/pocket transmitters
Setting the frequency on the receiver
Setting the frequency on the
handheld/pocket transmitter
Setting up the handheld transmitter
Setting up the pocket transmitter
28 WMS420
Setting up
Connecting the microphone
1) Remove the battery compartment cover.
2) Connect the mini XLR plug on the cable of
your microphone to the audio input jack of the
pocket transmitter.
3) Turn the pocket transmitter on by setting the
ON/OFF switch to ”ON”.
4) Set the SQUELCH control on the receiver to
minimum and switch on the receiver.
5) Set the frequency on the transmitter and on the receiver to the same frequency.
6) Speak or sing into the microphone.
7) Adjust the GAIN control with the screwdriver integrated in the battery compartment cover
so that the CLIP-LED on the receiver lights up briefly at intervals.
8) Replace the battery compartment cover on the transmitter.
Connecting an instrument
1) Remove the battery compartment cover.
2) Plug the jack plug on the MKG L guitar cable into the output jack of your instrument and
the mini XLR connector on the guitar cable into the audio input socket of the pocket
transmitter.
3) Turn the pocket transmitter on by setting the on/off switch to "ON".
4) Set the SQUELCH control on the receiver to minimum and switch the receiver on.
5) Play your instrument.
6) Use the screwdriver integrated in the battery compartment cover to set the GAIN control
to a position where the CLIP LED on the receiver will flash occasionally.
7) Replace the battery compartment cover on the transmitter.
1) Move the transmitter around the area where you will use the system to check the area for
"dead spots", i.e. places where the field strength seems to drop and reception
deteriorates.
If you find any dead spots, try to eliminate them by repositioning the receiver. If this does
not help, avoid the dead spots.
2) If the RF OK LED on the receiver goes out, this means no signal is being received or the
squelch is active.
Switch the transmitter on, move closer to the receiver or adjust the squelch level to the
point where the green RF OK LED lights up.
3) If interference noise occurs, adjust the squelch level until the interference noise goes
away.
NOTE
Do not set the squelch level higher than necessary. The higher the squelch level, the lower the
sensitivity of the receiver and hence the smaller the range between transmitter and receiver.
Figure 5: Adjusting the GAIN control
Before the soundcheck
+
-
WMS420 29
Microphone technique
A handheld vocal microphone provides many ways of shaping the sound of your voice as it is
heard over the sound system.
The following sections contain useful hints on how to use your HT420 handheld transmitter for
best results.
Working distance and proximity effect
Basically, your voice will sound bigger and mellower, the closer you hold the microphone to
your lips. Moving away from the microphone will produce a more reverberant, more distant
sound as the microphone will pick more of the room’s reverberation.
You can use this effect to make your voice sound aggressive, neutral, sensual, etc. simply by
altering your distance from the microphone.
The proximity effect is a powerful increase in low frequency response that occurs when a
sound source is close to a microphone (less than 2 inches / 5 cm). It gives more "body" to
your voice and an intimate, bass-heavy sound.
Angle of incidence
Sing to one side of the microphone or above and across the top of the microphone. This
provides a well-balanced, natural sound.
If you sing directly into the microphone, it will not only pick up excessive breath noise but also
overemphasise "s", "sh", "tch", "p", and "t" sounds.
Feedback
Feedback occurs when part of the sound projected by the loudspeakers is picked up by a
microphone, amplified and fed back to the speakers. Above a certain volume (the feedback
threshold) this process becomes a vicious circle, making the sound system howl and screech.
The only solution is to turn down the volume.
To reduce the danger of this happening, the microphone of the HT420 has a cardioid pickup
pattern.
This means that the microphone is most sensitive to sounds arriving from in front of it (your
voice), while picking up hardly any sound arriving from the sides or rear (from monitor
speakers for instance).
To maximize gain before feedback, place the PA speakers in front of the microphones (along
the front edge of the stage).
If you use monitor speakers, be sure never to point any microphone directly at the monitors or
at the PA speakers.
Feedback may also be triggered by resonances (due to the room acoustics), particularly in the
low frequency range, and thus indirectly by the proximity effect. In this case, it is often enough
to move away from the microphone a little to stop the feedback.
Backing vocals
1) Never let more than two people share a microphone.
2) Backing vocalists should not sing at more than 35° to the microphone axis.
The microphone is very insensitive to sounds arriving from the side. If the two vocalists
were to try and sing into the microphone at an angle of more than 35° to the microphone
axis, you would have to turn up the level of the microphone channel high enough to cause
a feedback problem.
4 Microphone technique
HT420 handheld transmitter
30 WMS420
Microphone technique
C417 L lavalier microphone
Fix the microphone to the supplied lavalier clip or to the optional H41/1 tiepin.
1) Clip the microphone onto the speaker's clothing, as close as possible to his or her mouth.
NOTE
The closer the microphone is to the speaker's mouth, the less danger there is of feedback.
2) Make sure to aim the microphone towards the user's mouth.
C555 L headset microphone
Putting on the microphone
1) Put the microphone on.
2) Bend the gooseneck so that the microphone sits to one side in front of the corner of your
mouth.
NOTE
If you hear excessive pop noise ("p" and "t" sounds are overemphasised unnaturally),
move the microphone capsule further away from your mouth (back or down).
If the microphone sounds "thin" or flat, move the microphone capsule closer to your
mouth.
Find the optimum position during the soundcheck.
Windshield
If (for instance,on an open-air stage) excessive wind or pop noise becomes audible, attach the
supplied foam windshield to the microphone.
1) Slide the windshield onto the microphone capsule.
2) Pull the windshield over the outer end of the microphone capsule.
Moisture shield
A special moisture shield on the microphone capsule makes it harder for moisture and
makeup to penetrate into the microphone.
This prevents the microphone apertures from being clogged by perspiration or makeup, which
would make the sound dull and reduce the sensitivity of the microphone. Therefore, you
should never remove the moisture shield from the microphone.
The C555 L headset microphone includes a replacement moisture shield in case the first one
gets damaged or lost.
PT420 pocket transmitter
WMS420 31
Cleaning
Use a soft cloth moistened with water to clean the surfaces.
1) Unscrew and remove the wire-mesh cap of the handheld transmitter.
2) Take the windshield (foam insert) out of the wire-mesh cap.
3) Wash the windshield in mild soap suds.
4) As soon as the windshield has dried, replace it in the wire-mesh cap and screw the wire-
mesh cap onto the handheld transmitter.
5 Cleaning
Surfaces
Internal windshield of handheld
transmitter
32 WMS420
Troubleshooting
Problem Possible cause Remedy
No sound
A
C adapter is not connected to receiver
and/or power outlet.
Connect AC adapter to receiver and/or power
outlet.
Receiver is OFF.
Push ON/OFF switch to switch receiver ON.
Receiver is not connected to mixer or
amplifier.
Connect receiver output to mixer or amplifier
input.
VOLUME control on receiver is at zero.
Turn up VOLUME control.
Microphone or instrument is not connected to
pocket transmitter.
Connect microphone or instrument to audio
input on the pocket transmitter.
Transmitter has a different frequency range or
is tuned to a different frequency from the
receiver.
Use a transmitter with the same frequency
range as the receiver or tune both to the
same frequency.
Transmitter on/off switch is at "OFF" or
"MUTE".
Set transmitter on/off switch to "ON".
Transmitter batteries are not inserted
properly.
Insert batteries conforming to "+" and "-"
marks.
Transmitter batteries are flat.
Replace transmitter batteries.
Transmitter is too far away from receiver or
squelch level set too high.
Move closer to receiver or reduce squelch
level.
Obstructions between transmitter and
receiver.
Remove obstructions.
No line of sight between transmitter and
receiver.
A
void spots where you cannot see receiver.
Receiver is too close to metal objects.
Remove interfering objects or move receiver
away from them.
Noise, crackling, unwanted signals
A
ntenna position.
Move receiver to a different location.
Interference from other wireless systems, TV,
radio, walkie-talkies, or defective electrical
appliances or installations.
Switch off interference sources or defective
appliances or use a WMS420 tuned to a
different frequency; have electrical installation
checked.
Distortion
GAIN control is set too high or too low.
Turn GAIN control up or down until distortion
goes away.
Interference from other wireless systems, TV,
radio, walkie-talkies, or defective electrical
appliances or installations.
Switch off interference sources or defective
appliances or use a WMS420 tuned to a
different frequency; have electrical installation
checked.
A
ntenna position.
Move receiver to a different location. If dead
spots persist, mark and avoid them.
6 Troubleshooting
WMS420 33
Technical data
HT420 PT420 SR420
Carrier frequencies 530.025 - 931.850 MHz
530.025 -
931.850 MHz
530.025 - 931.850 MHz
Switching band width up to 30 MHz* 30 MHz*
30 MHz*
Modulation FM FM
FM
A
udio transmission bandwidth 70 - 20,000 Hz 40 -
20,000 Hz
40 - 20,000 Hz
Total harmonic distortion at 1 kHz typ. 0.8% typ. 0.8%
typ. 0.8%
Signal/S/N ratio typ. 105 dB(A) typ. 105 dB(A)
typ. 105 dB(A)
Transmission power 10 mW, 20 mW*
10 mW, 50 mW*
-
Voltage supply 1x 1.5 V battery size AA
1x 1.5 V battery size AA
Power supply unit 12 V / 500 mA
(or via antenna splitter)
Operating time 6 - 8 h** 6 -
8 h**
-
Squelch threshold - -
-100 to -70 dBm, adjustable
A
udio outpu
t
- -
X
LR symmetric and 6.3 mm jack
plug asymmetric: Adjustable from
microphone to line level. Output
level at rated travel: 500 mV eff.
Dimensions 235 x 50 x 50 mm
60 x 74 x 30 mm
200 x 150 x 45 mm***
Net weigh
t
221 g 60 g
373 g
*Depends on the used frequency band
**Depends on RF power used
***Without antennas
Only for frequency bands designed for use in the EC:
This product corresponds to the standards stated in the Declaration of Conformity. You can
download the Declaration of Conformity at www.akg.com or request it by e-mail from
sales@akg.com.
7 Technical data
34 WMS420
Sommaire
1Sécurité et environnement ...................................................................................... 35
Sécurité ..................................................................................................................... 35
Environnement ........................................................................................................... 35
2Description ............................................................................................................... 36
Introduction ............................................................................................................... 36
Fourniture .................................................................................................................. 36
Accessoires en option ................................................................................................ 36
Récepteur SR420 ....................................................................................................... 37
Émetteur portatif HT420 ............................................................................................. 39
Émetteur de poche PT420 .......................................................................................... 40
3Mise en service ........................................................................................................ 42
Positionnement du récepteur ...................................................................................... 42
Connexion des antennes ............................................................................................. 42
Connexion du récepteur à une entrée symétrique ......................................................... 42
Raccordement du récepteur au secteur ....................................................................... 42
Installer et tester les piles dans l'émetteur portatif/de poche ......................................... 43
Réglage de la fréquence récepteur .............................................................................. 43
Réglage de la fréquence émetteur portatif/de poche ..................................................... 43
Mise en service de l'émetteur portatif .......................................................................... 43
Mise en service de l'émetteur de poche ....................................................................... 43
Avant le soundcheck .................................................................................................. 44
4Technique du microphone ....................................................................................... 45
Émetteur portatif HT420 ............................................................................................. 45
Émetteur de poche PT420 .......................................................................................... 46
5Nettoyage................................................................................................................. 47
Surfaces .................................................................................................................... 47
Bonnette anti-vent intérieure de l'émetteur portatif ....................................................... 47
6Élimination des erreurs ............................................................................................ 48
7Caractéristiques techniques .................................................................................... 49
Sommaire
WMS420 35
Sécurité et environnemen
t
Ne pas renverser de liquide sur l’appareil.
Ne placez pas de récipient rempli de liquide sur l'appareil ou le bloc secteur.
L'appareil ne doit être utilisé que dans des locaux secs.
Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique
autorisé. On ne trouve à l’intérieur du boîtier aucun élément pouvant être entretenu, réparé
ou remplacé par un profane.
Avant de mettre l’appareil en service, vérifiez si la tension de service indiquée sur le bloc
d'alimentation livré correspond à la tension secteur sur le lieu d’utilisation.
N'utilisez l'appareil qu'avec le bloc d'alimentation livré et avec une tension de sortie de
12 V DC. Toute autre nature de courant ou de tension risque de provoquer de sérieux
dégâts sur l'appareil !
Interrompez immédiatement le fonctionnement de l'appareil si un objet quelconque ou du
liquide devait pénétrer à l’intérieur de l’appareil. Dans une telle situation, débranchez le
bloc d'alimentation de la prise et faites procéder à une inspection de l'appareil par notre
service après-vente.
Débranchez l'adaptateur secteur de la prise en cas d'inutilisation prolongée de l'appareil.
Notez que, lorsque le bloc d'alimentation est branché sur la prise secteur, l’appareil n’est
pas entièrement coupé du secteur lorsque vous le mettez hors tension.
Ne placez pas l’appareil à proximité d’une source de chaleur (p. ex. radiateurs, tuyaux de
chauffage, amplificateurs, etc.), ni à un endroit où il risque d’être exposé au rayonnement
solaire direct, à une atmosphère poussiéreuse, à l’humidité, à la pluie, aux vibrations ou
aux secousses.
Pour éviter les parasites et les interférences, installez tous les câbles, en particulier ceux
des entrées micro, séparément des câbles de puissance et des câbles d'alimentation
secteur. En cas de pose dans des canaux ou conduites pour câbles, les câbles de
transmission devront toujours être posés dans une conduite séparée.
Pour nettoyer l’appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé.
Débranchez impérativement le bloc d'alimentation auparavant de la prise secteur. N’utilisez
jamais de produits de nettoyage corrosifs ou abrasifs, ni de produits contenant de l'alcool
ou un solvant susceptible d'endommager la laque et les éléments en plastique.
N'utilisez l'appareil que dans le cadre des applications décrites dans la présente notice
d'utilisation. AKG décline toute responsabilité concernant les dégâts résultant d’une
manipulation inappropriée ou d’une utilisation non conforme.
L’adaptateur secteur consomme toujours un peu de courant même lorsque l’appareil est
hors tension. Pour économiser le courant, pensez donc à débrancher l’adaptateur secteur
lorsque l’appareil restera un certain temps sans être utilisé.
L'emballage est recyclable. Déposez celui-ci dans un récipient de collecte prévu à cet
effet.
Si vous mettez l'appareil aux vieilles matières, séparez le boîtier, le système électronique et
les câbles, puis procédez à l'élimination des composants conformément à la législation en
vigueur.
1 Sécurité et environnement
Sécurité
Environnement
36 WMS420
Description
Merci d’avoir choisi un produit AKG. Lisez attentivement et en entier le mode d’emploi
avant d’utiliser l’appareil. Conservez le mode d’emploi en lieu sûr pour toute référence future.
Nous vous souhaitons beaucoup d’amusement et beaucoup de succès !
Le WMS420 est disponible dans 4 sets différents avec récepteur SR420 :
Vocal Set Presenter Set
1 émetteur manuel HT420
1 adaptateur de pied
1 pile format AA
1 récepteur SR420
1 bloc d'alimentation en mode commuté
SMPS
2 antennes BNC UHF
1 carte de garantie
1 tableau de fréquences
1 feuille jointe ("Manual Supplement")
1 feuille jointe ("Sécurité")
1 Quick Start Guide
1 émetteur de poche PT420
1 pile format AA
1 microphone cravate C417 L avec clip de
fixation
1 bonnette anti-vent W407
1 récepteur SR420
1 bloc d'alimentation en mode commuté
SMPS
2 antennes BNC UHF
1 carte de garantie
1 tableau de fréquences
1 feuille jointe ("Manual Supplement")
1 feuille jointe ("Sécurité")
1 Quick Start Guide
Instrumental Set Head-worn Set
1 émetteur de poche PT420
1 pile format AA
1 câble MKG L
1 récepteur SR420
1 bloc d'alimentation en mode commuté
SMPS
2 antennes BNC UHF
1 carte de garantie
1 tableau de fréquences
1 feuille jointe ("Manual Supplement")
1 feuille jointe ("Sécurité")
1 Quick Start Guide
1 émetteur de poche PT420
1 pile format AA
1 casque à microphone C555 L
1 anneau pare-gouttes de rechange
1 bonnette anti-vent W444
1 récepteur SR420
1 bloc d'alimentation en mode commuté
SMPS
2 antennes BNC UHF
1 carte de garantie
1 tableau de fréquences
1 feuille jointe ("Manual Supplement")
1 feuille jointe ("Sécurité")
1 Quick Start Guide
Veuillez vérifier que l’emballage contient bien tous les composants de votre système. En
l'absence d'un composant, contactez votre revendeur AKG.
Accessoires d’antenne
SRA2 W - Antenne directive passive
SRA2 B/W - Antenne directive active
RA4000 W - Antenne omnidirectionnelle passive
RA4000 B/W - Antenne omnidirectionnelle active
PS4000 W - Répartiteur d'antenne actif
AB4000 - Amplificateur d'antenne
MK PS - Câble d'antenne 65 cm
MKA5 - Câble d'antenne 5 m
MKA20 - Câble d'antenne 20 m
0110E01890 - Câble d'antenne à montage par l'avant
Chargeur
Chargeur - CU400 pour PT420 et HT420
REMARQUE
Éteignez l'émetteur avant de le charger.
2 Description
Introduction
Fourniture
Accessoires en option
WMS420 37
Description
Le SR420 est un récepteur stationnaire pour tous les émetteurs du système WMS420.
Le SR420 travaille dans une largeur de bande allant jusqu'à 30 MHz dans une gamme de
fréquences porteuses UHF de 530,025 MHz à 931,850 MHz et peut être commuté sur un
maximum de 8 fréquences porteuses différentes.
Panneau avant
Figure 1: Éléments de commande du panneau avant du récepteur SR420
1 ON/OFF : Touche Marche/Arrêt.
2 VOLUME : Ce régulateur rotatif vous permet de réduire le niveau de la sortie audio en
continu.
3 RF OK : Cette DEL est allumée lors de la réception d'un signal. Si aucun signal n'est reçu ou
bien si le Squelch automatique est activé, la DEL RF OK s'éteint et la sortie audio est
désactivée.
4 Display : Affiche le canal récepteur réglé.
5 CLIP : Cette DEL est allumée lorsque le niveau audio est trop élevé.
6 CHANNEL : Cette touche permet de régler le récepteur sur l'une de 8 fréquences porteuses
différentes dans la gamme de fréquences porteuses du récepteur.
1
2
3
5
6
4
Récepteur SR420
38 WMS420
Description
Verso
Figure 2: Éléments de commande du panneau arrière du récepteur SR420
1 ANTENNA A/B : Prises BNC pour raccorder les deux antennes UHF livrées ou les antennes
en option.
2 Étiquette de fréquence porteuse : Une étiquette portant la désignation de la bande de
fréquence porteuse est apposée au dos du récepteur. Vous trouverez des informations
relatives aux fréquences réglables dans la vue d'ensemble des fréquences jointe.
3 SQUELCH : Le circuit d'assourdissement ("Squelch") éteint le récepteur en cas de signal de
réception trop faible, de manière à ce que les bruits parasites ou le propre bruit du récepteur
ne soient pas audibles une fois l'émetteur éteint. Réglez le contrôle SQUELCH sur minimum
avant d'allumer le récepteur pour la première fois.
4 AUDIO OUT/BALANCED : Sortie audio symétrique sur une prise XLR à 3 pôles : Vous
pouvez par exemple raccorder cette sortie à une entrée microphone d'une table de mixage par
exemple.
5 AUDIO OUT/UNBALANCED : Sortie audio asymétrique sur un jack mono de 6,3 mm. Vous
pouvez par exemple brancher ici un amplificateur de guitare.
6 Soulagement de traction pour le câble d'alimentation du bloc secteur livré.
7 DC IN : Prise d'alimentation pour le raccordement du bloc secteur livré.
REMARQUE
L'alimentation du SR420 est possible soit avec le bloc secteur externe soit avec le système de
répartition d'antenne PS4000 W, via le câble d'antenne. Le système de répartition fournit
l'alimentation en tension pour tous les récepteurs SR420 raccordés.
1
2
3
5
6
4
7
WMS420 39
Description
L'émetteur portatif HT420 fonctionne dans une largeur de bande commutable jusqu'à 30 MHz
dans la gamme de fréquences porteuses UHF de 530,025 MHz à 931,850 MHz. Il peut être
commuté au maximum sur 8 fréquences porteuses différentes. L'émetteur est équipé d'une
antenne intégrée dans son boîtier.
La capsule dont est doté l'émetteur est la capsule dynamique brevetée AKG D5 avec une
caractéristique de directivité supercardioïde. Elle se distingue par une faible sensibilité aux
pops, aux bruits de souffle et de manipulation, une bonne protection contre les effets Larsen
et une reproduction sonore brillante. Elle est en outre équipée d’un filtre anti-vent et anti-pops
incorporé.
Éléments de commande
1 Écran : Affiche le canal
d'émission réglé.
2 CHANNEL : Cette touche vous
permet de régler l'émetteur sur
une des 8 différentes fréquences
porteuses max. dans la plage de
fréquence porteuse de l'émetteur.
3 GAIN : Ce curseur vous permet
de régler la sensibilité de l'entrée
audio de l'émetteur sur deux
niveaux : "HI" = sensibilité
d'entrée élevée, "LOW" =
sensibilité d'entrée basse.
REMARQUE
La touche CHANNEL et le curseur GAIN se trouvent en-dessous d'une languette caoutchouc.
Rabattez-la vers le bas pour pouvoir utiliser les fonctions.
4 LED de contrôle : Cette LED affiche la disponibilité de l'émetteur.
La LED s'allume vert : la pile est en ordre.
La LED s'allume rouge : Dès le moment où la LED passe au rouge, la capacité de la pile
suffit encore pour 1 heure de service maximum. Nous recommandons de remplacer la pile
le plus tôt possible par une nouvelle.
5 Commutateur Marche/Arrêt : Ce curseur a trois positions :
ON : L'alimentation en tension pour l'émetteur est allumée.
MUTE : Le signal audio venant de la tête du microphone est muet, l'alimentation en
tension et la fréquence porteuse HF demeurent cependant allumés.
OFF : L'alimentation en tension pour l'émetteur est éteinte.
REMARQUE
Si vous utilisez un accu rechargeable, la DEL passe au rouge env. 15 minutes avant que l’accu
ne soit complètement épuisé !
6 Étiquette de fréquence porteuse : Une étiquette portant la désignation de la bande de
fréquence porteuse est apposée au-dessus du compartiment à piles. Vous trouverez des
informations relatives aux fréquences réglables dans la vue d'ensemble des fréquences jointe.
7 Couvercle du compartiment à piles : Cf. Installer et tester les piles dans l'émetteur
portatif/de poche (Page 43)
8 Pôles de charge : Les contacts de charge encastrés vous permettent de charger un accu à
l'aide du chargeur optionnel CU400 sans devoir retirer l'accu du compartiment à piles.
REMARQUE
Éteignez l'émetteur avant de le charger.
Émetteur portatif HT420
Figure 3: Éléments de commande de l'émetteur HT420
1
2
3
4
5
8
40 WMS420
Description
Vous pouvez raccorder à l'émetteur de poche PT420 aussi bien des microphones dynamiques
que des microphones électrostatiques qui fonctionnent avec une tension d'alimentation de 4
Volt. Vous pouvez bien sûr également raccorder une guitare électrique, une basse électrique
ou un clavier portable.
Le PT420 fonctionne dans une largeur de bande commutable jusqu'à 30 MHz dans la gamme
de fréquences porteuses UHF de 530,025 MHz à 931,850 MHz. Il peut être commuté au
maximum sur 8 fréquences porteuses différentes.
Éléments de commande
1 Commutateur Marche/Arrêt : Ce curseur a trois
positions :
ON : L'alimentation en tension pour l'émetteur est
allumée.
MUTE : Le signal audio venant du microphone ou
de l'instrument est muet, l'alimentation en tension
et la fréquence porteuse HF demeurent
cependant allumés.
OFF : L'alimentation en tension pour l'émetteur
est éteinte.
2 Fiche d'entrée audio : Fiche d'entrée mini XLR à
3 pôles à contacts pour le niveau du microphone et
de ligne. L'affectation des fiches des microphones
AKG recommandés ou du câble guitare MKG L
entraine une affectation automatiquement correcte
des contacts.
3 Antenne : Antenne montée en fixe et flexible.
4 Écran : Affiche le canal d'émission réglé.
5 LED de contrôle : Cette LED affiche la disponibilité
de l'émetteur.
La LED s'allume vert : la pile est en ordre.
La LED s'allume rouge : dès le moment où la LED passe au rouge, la capacité de la pile
suffit encore pour 1 heure de service maximum. Nous recommandons de remplacer la pile
le plus tôt possible par une nouvelle.
REMARQUE
Si vous utilisez un accu rechargeable, la DEL passe au rouge env. 15 minutes avant que l’accu
ne soit complètement épuisé !
6 Couvercle de compartiment à piles avec un tournevis intégré.
7 Regard : Grâce au regard, vous pouvez contrôler à tout moment si une pile ou un accu se
trouve dans le compartiment à piles.
8 Clip ceinture : Pour fixer l'émetteur de poche à la ceinture.
9 Étiquette de fréquence porteuse : Une étiquette portant la désignation de la bande de
fréquence porteuse est apposée au dos de l'émetteur. Vous trouverez des informations
relatives aux fréquences réglables dans la vue d'ensemble des fréquences jointe.
10 CHANNEL : Cette touche vous permet de régler l'émetteur sur une des 8 différentes
fréquences porteuses dans la plage de fréquence porteuse de l'émetteur.
11 GAIN : Ce contrôle vous permet d'adapter la sensibilité de l'entrée audio au niveau du
microphone ou de l'instrument branché.
12 Pôles de charge : Les contacts de charge encastrés vous permettent de charger un accu
à l'aide du chargeur optionnel CU400 sans devoir retirer l'accu du compartiment à piles.
REMARQUE
Éteignez l'émetteur avant de le charger.
Émetteur de poche PT420
Figure 4: Éléments de commande
de l'émetteur PT420
+
-
11
10
12
4
1
2
5
86
WMS420 41
Description
Microphones, câble guitare
Les microphones AKG suivants peuvent être branchés sans problème au jack d'entrée audio
de l' PT420 :
CK77 WR, CK99 L, C417 L, C520 L, C555 L, C544 L, HC577 L
C516 ML, C518 ML, C519 ML, C411 L
Grâce au câble guitare MKG L d'AKG, vous pouvez raccorder une guitare électrique, une
guitare basse ou un synthétiseur portable.
Le câble pour guitare MKG L est compris dans l'Instrumental Set et est également disponible
comme accessoire optionnel.
42 WMS420
Mise en service
REMARQUE
Avant de mettre votre WMS420 en service, réglez l'émetteur et le récepteur sur la même
fréquence. Si émetteur et récepteur sont réglés sur différentes fréquences, aucune
liaison radio n'est possible !
Si les deux jacks de sortie (BALANCED et UNBALANCED) sont utilisés en même temps,
des pertes de niveau peuvent apparaitre entrainant une amplification du bruit.
Placez l'émetteur seul, sans rien autour.
Les réflexions du signal de l’émetteur sur les surfaces métalliques, les murs, le plafond,
etc. de même que l’écran du corps humain risquent d’affaiblir voire supprimer le signal
direct de l'émetteur.
Respectez les points suivants: pour l'installation du récepteur :
1) Placez toujours le récepteur à proximité du lieu d’action (scène) en respectant toutefois
une distance minimale entre l'émetteur et le récepteur de 3 à 5 m maximum.
2) Le contact visuel entre les points d’installation de l’émetteur et du récepteur est une
condition indispensable pour avoir une réception optimale.
3) Placez le récepteur à plus de 1,5 m des objets métalliques volumineux, des murs, des
décors, du plafond, etc.
Les antennes quart d'onde fournies se montent facilement et rapidement et conviennent aux
cas où une ligne de visée directe existe entre l'émetteur et l'antenne du récepteur et où un
système de microphone doit être employé sans grands travaux d'installation.
Antennes distantes
Utilisez des antennes distantes si la position du récepteur ne permet pas de bénéficier des
meilleures conditions de réception.
Branchez les antennes distantes aux connecteurs BNC à l'arrière du récepteur.
Utilisez des câbles RG58 ou RG213 pour connecter les antennes.
Pour en savoir plus sur les antennes, les accessoires et la planification des fréquences,
visitez notre site Internet à l'adresse www.akg.com.
Câble d'antenne à montage par l'avant
Utilisez le câble d'extension BNC (pièce AKG n° 0110E01890) pour fixer les antennes quart
d'onde sur le panneau avant.
1) À l'aide d'un câble XLR, reliez la prise BALANCED du panneau arrière du récepteur à
l'entrée microphone symétrique souhaitée (prise XLR) sur la table de mixage ou sur
l'amplificateur.
2) Tournez à fond vers la gauche (niveau microphone) le bouton de réglage de VOLUME du
récepteur.
1) Vérifiez que la tension indiquée sur le bloc d’alimentation fourni correspond bien à la
tension du réseau sur le lieu d’utilisation. Une tension autre que celle indiquée sur le bloc
d’alimentation peut causer des dommages irréversibles à l’appareil.
2) Branchez le câble d'alimentation du bloc d'alimentation fourni à la prise DC IN du
récepteur.
3) Branchez le bloc d'alimentation secteur sur une prise secteur.
4) Mettez le récepteur sous tension en appuyant sur la touche ON/OFF.
3 Mise en service
Positionnement du récepteur
Connexion des antennes
Connexion du récepteur à une entrée
symétrique
Raccordement du récepteur au secteur
WMS420 43
Mise en service
1) Poussez vers le bas le fermoir à déclic du couvercle du compartiment de la pile.
2) Faites glisser le couvercle du compartiment de la pile dans le sens de la flèche pour le
sortir de l’émetteur.
3) Introduisez la pile fournie dans le compartiment en respectant la polarité.
Si la pile est introduite à l’envers, l’émetteur ne sera pas alimenté en courant.
4) Mettez l’émetteur sous tension en plaçant l’interrupteur marche/arrêt sur la position
« ON ».
Si la pile est suffisamment chargée, la DEL de contrôle s'allume en vert.
Si la DEL de contrôle s'allume en rouge, cela signifie que la pile sera déchargée dans
env. 1 heure. Remplacer rapidement la pile usagée par une neuve.
Si la DEL de contrôle ne s'allume pas, la pile est déchargée. Installez une nouvelle pile.
REMARQUE
Si vous utilisez un accu rechargeable, la DEL passe au rouge env. 15 minutes avant que l’accu
ne soit complètement épuisé !
5) Fermez le compartiment de la pile en faisant glisser le couvercle, introduit par le bas,
jusqu'au déclic du fermoir.
Réglez la fréquence de l'émetteur et du récepteur sur la même fréquence:
1) En appuyant sur CHANNEL, placez le canal sur le chiffre souhaité. Chaque pression sur le
bouton fait passer le chiffre chaque fois à un canal supérieur.
2) Le canal réglé s'affiche à l'écran et est immédiatement actif.
1) Mettez l'appareil en fonctionnement ou bien appuyez sur CHANNEL si l'appareil est déjà
connecté. Le canal réglé (p. ex. 1) commence à clignoter sur l'écran pour 3 secondes,
ensuite l'affichage demeure fixe et le canal réglé est activé.
2) En appuyant pendant 3 secondes sur CHANNEL, amenez le canal sur le chiffre souhaité.
À chaque pression, le numéro de canal augmente d'une unité.
3) Lorsque vous avez atteint le canal souhaité, l'écran clignote encore pendant 3 secondes
et active le canal nouvellement paramétré.
1) Régler le bouton de réglage SQUELCH du récepteur sur le minimum et connectez
l'émetteur.
2) Mettez l'émetteur portatif sous tension en positionnant l'interrupteur Marche/Arrêt sur
« ON ».
3) Connectez votre installation de sonorisation ou votre amplificateur.
4) Réglez la fréquence de l'émetteur et du récepteur sur la même fréquence.
5) Parlez ou chantez dans le micro et observez les DEL sur le récepteur.
Si la DEL CLIP ne s'allume pas, le réglage de la sensibilité d'entrée de l'émetteur est
trop faible. Placez GAIN sur « HIGH ».
Si la DEL CLIP est fréquemment, ou constamment allumée, le réglage de la sensibilité
d'entrée de l'émetteur est trop élevé. Placez GAIN sur « LOW ».
6) Réglez le volume sonore de la sonorisation ou de l'amplificateur tel qu'indiqué dans la
notice d'utilisation ou à l'oreille.
L'émetteur de poche PT420 est conçu pour être utilisé avec les microphones AKG.
Si vous voulez raccorder des microphones d’autres fabricants à l 'PT420, considérez qu’il sera
probablement nécessaire de remplacer la fiche de votre microphone par une fiche mini XLR 3
pôles.
Configuration des broches de la prise d’entrée audio :
Contact 1: Blindage
Contact 2: Audio Inphase (+)
Contact 3: Tension d’alimentation
Une tension d'alimentation positive de 4 V est disponible pour les microphones
électrostatiques sur le contact 3.
ATTENTION
Il n’est pas possible de garantir
un fonctionnement parfait de l'émetteur de poche PT420
avec
des produits d’autres fabricants. D’éventuels dégâts provoqués par l’utilisation avec des
produits d’autres fabricants ne sont pas couverts par la garantie.
Installer et tester les piles dans l'émetteur
portatif/de poche
Réglage de la fréquence récepteur
Réglage de la fréquence émetteur
portatif/de poche
Mise en service de l'émetteur portatif
Mise en service de l'émetteur de poche
44 WMS420
Mise en service
Raccorder le microphone
1) Retirez le couvercle du compartiment à piles.
2) Insérez la fiche mini XLR du câble de votre
microphone dans une prise d’entrée audio de
l'émetteur de poche.
3) Allumez l'émetteur de poche en plaçant le
commutateur Marche/Arrêt sur "ON".
4) Réglez le contrôle SQUELCH sur minimum sur
le récepteur et allumez le récepteur.
5) Réglez la fréquence sur l'émetteur et le récepteur sur la même fréquence.
6) Parlez ou chantez dans le microphone.
7) À l'aide du tournevis intégré dans le couvercle du compartiment à piles, réglez le curseur
GAIN de manière à ce que le CLIP-LED sur le récepteur s'allume brièvement de temps en
temps.
8) Replacez le couvercle du compartiment à piles sur l'émetteur.
Raccordement d’un instrument de musique
1) Retirez le couvercle du compartiment de la pile.
2) Connectez la fiche jack du câble de guitare MKG L à la prise de sortie de votre
instrument, et la fiche mini XLR du câble de guitare à la prise d’entrée audio de
l’émetteur de poche.
3) Mettez l'émetteur de poche sous tension en positionnant l'interrupteur Marche/Arrêt sur
« ON ».
4) Régler le bouton de réglage SQUELCH du récepteur sur le minimum et connectez
l'émetteur.
5) Jouez de votre instrument.
6) À l’aide du tournevis intégré au couvercle du compartiment de la pile, ajustez le bouton
GAIN jusqu’à ce que la DEL CLIP du récepteur s’allume brièvement.
7) Refermez le couvercle du compartiment de la pile de l’émetteur.
1) Pénétrez avec l'émetteur dans le secteur où vous vous proposez de l’utiliser. Repérez les
endroits où l’intensité du champ semble chuter et où la réception se détériore donc
momentanément (« dropouts »).
Vous pouvez éliminer les dropouts en modifiant la position du récepteur. Si cette
opération n'apporte pas d’amélioration, évitez ces endroits critiques.
2) Si la DEL RF OK du récepteur s'éteint, cela signifie qu'aucun signal n'est capté ou que le
squelch automatique est activé.
Mettez l'émetteur sous tension, rapprochez-vous du récepteur ou réglez le niveau
squelch jusqu'à ce que la DEL RF OK s'allume.
3) En cas d'apparition de bruits parasites, réglez le niveau squelch jusqu'à ce que ces bruits
cessent.
REMARQUE
Ne réglez jamais le niveau squelch plus haut que nécessaire. Plus le niveau squelch est élevé,
plus faible sera la sensibilité du récepteur et ainsi la portée entre l'émetteur et le récepteur.
Figure 5: Réglage du curseur GAIN
Avant le soundcheck
+
-
WMS420 45
Technique du microphone
Un microphone pour le chant offre de nombreuses possibilités d’influer sur la façon dont le
son de votre voix sera restitué par l’installation de sonorisation.
Respectez les consignes suivantes qui vous permettront d’obtenir un résultat optimal avec
votre émetteur à main HT420.
Écart du micro et effet de proximité
Plus l’écart entre le micro et les lèvres est petit, plus la sonorité de la voix sera pleine et
moelleuse. Au contraire, à plus grande distance du microphone, vous obtiendrez une sonorité
plus froide et plus éloignée, car l’acoustique de la salle se met en valeur.
La voix peut encore prendre un ton agressif, neutre ou sensuel, en modifiant la distance par
rapport au microphone.
L’effet de proximité apparaît lorsque la source est très proche (moins de 5 cm) et les basses
fréquences sont renforcées. Votre voix prend plus de corps, plus d'intimité.
Angle d’incidence
Chantez dans le microphone en le tenant de côté ou en vous plaçant au dessus. Vous
obtiendrez ainsi un son naturel, bien équilibré.
Si vous chantez directement dans le microphone, les bruits de souffle, et en même temps les
consonnes explosives (p, t) et sifflantes (s, z) seront excessivement audibles.
Réaction acoustique
La réaction acoustique vient du fait qu'une partie du son émis par les haut-parleurs est captée
par le micro et renvoyée amplifiée aux haut-parleurs. La réaction acoustique se développe à
partir d’un certain niveau (seuil d’accrochage) qui correspond à une sorte de bouclage du
circuit, le système se met alors à siffler et pour l'interrompre, il est nécessaire de réduire le
volume.
Pour minimiser ce risque, le microphone de l’émetteur à main HT420 possède une
caractéristique de type cardioïde.
Cela signifie qu’il est très sensible aux sons venant de l’avant (la voix), peu sensible à ceux
venant des côtés et pratiquement pas à tout ceux qu’il reçoit de l’arrière (p. ex. retours de
scène).
En plaçant les haut-parleurs de chant devant les microphones (sur le bord latéral de la scène)
on obtient la meilleure protection contre l’effet de Larsen.
Lorsque vous utilisez des retours de scène, ne dirigez jamais votre micro directement sur les
retours ou les haut-parleurs de la sono.
Certains phénomènes de résonance (tels qu’ils sont déterminés par l’acoustique d’une salle)
peuvent également provoquer un effet de Larsen, et cela surtout dans la partie inférieure du
spectre sonore ; la cause en est donc, indirectement, l’effet de proximité. Dans ce cas, il suffit
souvent d’augmenter la distance du microphone pour faire disparaître l'effet de Larsen.
Chanteurs d’accompagnement
1) Ne laissez jamais plus de deux personnes chanter sur le même microphone.
2) Veillez à ce que l’angle d’incidence n’excède pas 35°.
Le microphone est extrêmement peu sensible aux sons arrivant sur le côté. Si la voix des
deux chanteurs arrive sur le micro sous un angle supérieur à 35°, il sera nécessaire
d’augmenter le niveau du canal micro jusqu’à un point où le risque d'effet de Larsen
serait excessif.
4 Technique du microphone
Émetteur portatif HT420
46 WMS420
Technique du microphone
Micro-cravate C417 L
Fixez le microphone au clip fourni ou à l’épingle H41/1, disponible en option.
1) Placez le microphone sur le revers du vêtement, aussi près que possible de la bouche du
présentateur ou de la présentatrice.
REMARQUE
Le risque d’effet Larsen est d’autant plus réduit que le microphone est placé plus près de la
bouche.
2) Veillez à bien diriger le microphone vers la bouche.
Microphone de casque C555 L
Installation du microphone.
1) Mettez le microphone en place.
2) Courbez le col-de-cygne pour que le micro soit placé devant la commissure des lèvres.
REMARQUE
Si on entend trop les pops (« p » et « t » trop forts), éloignez le côté sensible du micro un
peu de la bouche (vers l’arrière ou vers le bas).
Si le son est grêle, sans puissance, placez le micro plus près de la bouche.
Cherchez la position idéale pendant le soundcheck.
Bonnette anti-vent
En cas de risques de bruits dus au vent (en plein air), au souffle ou aux pops, fixez la bonnette
anti-vent fournie sur le micro.
1) Placez la bonnette sur la capsule du micro.
2) Tirez la bonnette jusqu’à l’extrémité extérieure de la capsule de microphone.
Bague collectrice
Une bague collectrice spéciale, sur la capsule du micro, s’oppose à la pénétration de sueur ou
de maquillage dans la capsule.
Elle empêche l'obturation des fentes par la sueur ou le maquillage, qui amortirait le son et
réduirait la sensibilité du micro. Ne retirez donc jamais la bague collectrice du micro !
En cas de dommages ou de perte de la bague collectrice, vous disposez d’une bague de
rechange fournie avec le microphone de casque C555 L.
Émetteur de poche PT420
WMS420 47
Nettoyage
Nettoyez les surfaces avec un chiffon doux légèrement humide.
1) Dévissez le capuchon grillagé de l'émetteur portatif en tournant dans le sens antihoraire.
2) Sortez la bonnette anti-vent (insert en mousse) du capuchon grillagé.
3) Lavez la bonnette dans une solution savonneuse très diluée.
4) Dès que la bonnette est sèche, remettez-la en place dans le capuchon grillagé et revissez
le capuchon sur l'émetteur portatif en tournant dans le sens horaire.
5 Nettoyage
Surfaces
Bonnette anti-vent intérieure de
l'émetteur portatif
48 WMS420
Élimination des erreurs
Dysfonctionnement Cause possible Aide
Pas de son
Le bloc d'alimentation n'est pas branché au
récepteur ou à la prise secteur.
Brancher le bloc d'alimentation au récepteur
et au secteur.
Le récepteur est déconnecté.
Connecter le récepteur à l'aide de la touche
ON/OFF.
Le récepteur n'est pas branché à la console
de mixage ou à l'amplificateur.
Relier la sortie récepteur avec l'entrée console
de mixage ou amplificateur.
Le bouton de réglage VOLUME sur le
récepteur est placé sur zéro.
Ouvrir le bouton de réglage VOLUME.
Le microphone ou l'instrument n'est pas
raccordé à l'émetteur de poche.
Connecter le microphone ou l'instrument à la
prise d'entrée audio de l'émetteur de poche.
L'émetteur a une bande de fréquences
différente de celle du récepteur ou bien la
fréquence est paramétrée différemment.
Utiliser l'émetteur sur la même bande de
fréquences que le récepteur ou paramétrer
les mêmes fréquences.
L'interrupteur Marche/Arrêt de l'émetteur est
placé sur « OFF » ou sur « MUTE ».
Placer l'interrupteur Marche/Arrêt de
l'émetteur sur « ON ».
Piles mal mises en place dans l'émetteur.
Mettre les piles en place dans le
compartiment piles en respectant la polarité
(+/-).
Les piles de l'émetteur sont vides.
Mettre en place de nouvelles piles.
L'émetteur est trop loin du récepteur ou le
niveau SQUELCH est trop élevé.
Se rapprocher du récepteur ou réduire le
niveau SQUELCH.
Obstacles entre l'émetteur et le récepteur.
Retirer les obstacles.
A
ucune liaison visuelle entre l'émetteur et le
récepteur.
Éviter les endroits à partir desquels le
récepteur n'est pas visible.
Le récepteur est trop près d'objets
métalliques.
Retirer les objets dérangeants ou éloigner le
récepteur.
Souffle, grésillements, signaux indésirables
Position de l'antenne
Placer le récepteur à un autre endroit.
Dysfonctionnements causés par
d'autres
installations sans fil, téléviseurs, radios,
appareils radio ou installations et appareils
électriques défectueux.
Débrancher les appareils défectueux ou
gênants ou bien utiliser le WMS420 avec
d'autres fréquences porteuses ; faire
procéder à la vérification des installations
électriques.
Distorsions
Le réglage du bouton GAIN est trop élevé ou
trop faible.
Régler le bouton GAIN (plus ou moins) jusqu'à
ce que les distorsions disparaissent.
Dysfonctionnements causés par d'autres
installations sans fil, téléviseurs, radios,
appareils radio ou installations et appareils
électriques défectueux.
Débrancher les appareils défectueux ou
gênants ou bien utiliser le WMS420 avec
d'autres fréquences porteuses ; faire
procéder à la vérification des installations
électriques.
Position de l'antenne
Placer le récepteur à un autre endroit. Si les
pertes momentanées persistent, noter les
endroits critiques et les éviter.
6 Élimination des erreurs
WMS420 49
Caractéristiques techniques
HT420 PT420 SR 420
Fréquence porteuse 530,025 - 931,850 MHz*
530,025 -
931,850 MHz*
530,025 - 931,850 MHz*
Largeur de bande 30 MHz* 30 MHz*
30 MHz*
Modulation FM FM
FM
Largeur de bande de diffusion
audio
70 - 20 000 Hz
40 -
20 000 Hz
40 - 20 000 Hz
Facteur de distorsion à 1 kHz typ. 0,8% typ. 0,8%
typ. 0,8%
Rapport signal/bruit typ. 105 dB(A) typ. 105 dB(A)
typ. 105 dB(A)
Puissance de sortie 10 mW, 20 mW*
10 mW, 50 mW*
-
A
limentation en courant 1x 1,5 pile format AA
1x 1,5 pile format AA
Bloc d’alimentation
12 V / 500 mA (ou à travers le
répartiteur d’antenne)
Durée de service 6 - 8 h** 6 -
8 h**
-
Seuil d'utilisation Squelch - -
-100 à -70 dBm réglable
Sortie audio - -
X
LR sym. et fiche de 6,3 mm
asym. : Réglable du niveau
microphone au niveau de ligne.
Niveau de sortie au multiport
nominal : 500 mV eff.
Dimensions 235 x 50 x 50 mm
60 x 74 x 30 mm
200 x 150 x 45 mm***
Poids net 221 g 60 g
373 g
*En fonction de la bande de fréquence utilisée
**En fonction du RF Power utilisé
***Sans antennes
Conçu uniquement pour les bandes à fréquence, pour une utilisation dans la CE:
Ce produit répond aux normes indiquées sur le certificat de conformité. Vous pouvez
télécharger le certificat de conformité sur www.akg.com ou bien le demander auprès de
sales@akg.com.
7 Caractéristiques techniques
50 WMS420
Indice
1Sicurezza e ambiente .............................................................................................. 51
Sicurezza ................................................................................................................... 51
Ambiente ................................................................................................................... 51
2Descrizione .............................................................................................................. 52
Introduzione ............................................................................................................... 52
Contenuto della fornitura ............................................................................................ 52
Accessori opzionali ..................................................................................................... 52
Ricevitore SR420 ....................................................................................................... 53
Trasmettitore ad impugnatura HT420 .......................................................................... 55
Trasmettitore portatile PT420 ..................................................................................... 56
3Messa in funzione .................................................................................................... 58
Posizionamento del ricevitore ...................................................................................... 58
Collegare le antenne .................................................................................................. 58
Collegamento del ricevitore a un ingresso simmetrico ................................................... 58
Collegamento del ricevitore alla rete ............................................................................ 58
Inserimento delle batterie nel trasmettitore a mano/portatile e prova delle batterie ......... 59
Impostazione della frequenza del ricevitore .................................................................. 59
Impostazione della frequenza del trasmettitore a mano/portatile .................................... 59
Messa in funzione del trasmettitore a mano ................................................................. 59
Messa in funzione del trasmettitore portatile ................................................................ 59
Prima del soundcheck ................................................................................................ 60
4Tecnica microfonica ................................................................................................ 61
Trasmettitore a mano HT420 ...................................................................................... 61
Trasmettitore portatile PT420 ..................................................................................... 62
5Pulizia ...................................................................................................................... 63
Superfici .................................................................................................................... 63
Filtro antipop interno del trasmettitore a mano ............................................................. 63
6Guida alla risoluzione dei problemi .......................................................................... 64
7Dati tecnici ............................................................................................................... 65
Indice
WMS420 51
Sicurezza e ambiente
Non fare entrare liquidi nell'apparecchio.
Non collocare recipienti pieni di liquidi sull'apparecchio o sull'alimentatore.
L'apparecchio deve essere impiegato solo in ambienti asciutti.
L'apertura, la manutenzione e la riparazione dell'apparecchio possono essere eseguite
esclusivamente da un tecnico autorizzato. All'interno dell'apparecchio non sono presenti
componenti la cui manutenzione, riparazione o sostituzione può essere eseguita da
personale non qualificato.
Prima di mettere in funzione l'apparecchio controllare se la tensione d'esercizio indicata
sull'alimentatore a spina in dotazione corrisponde alla tensione di rete del luogo d'impiego.
Utilizzare l'apparecchio esclusivamente con l'alimentatore a spina in dotazione con una
tensione di uscita di 12 v CC. Altri tipi di corrente e altre tensioni potrebbero danneggiare
gravemente l'apparecchio!
Interrompere subito il funzionamento dell'impianto se un oggetto solido o un liquido entra
all'interno dell'apparecchio. In questo caso scollegare subito l'alimentatore a spina dalla
presa e fare controllare l'apparecchio dal nostro servizio assistenza clienti.
Se l'apparecchio non viene usato per un periodo di tempo prolungato, scollegare
l'alimentatore a spina dalla presa. Tenere presente che se l'alimentatore a spina rimane
inserito l'apparecchio non è completamente scollegato dalla rete, anche se è spento.
Non posizionare l'apparecchio vicino a fonti di calore, come ad es. radiatori, tubi di
riscaldamento, amplificatori, ecc. e non esporlo all'irraggiamento solare diretto, a polvere e
umidità eccessive, a pioggia, vibrazioni o colpi.
Per evitare disturbi o interferenze, posare tutte le linee, in particolare quelle degli ingressi
microfonici, separatamente da linee di potenza e linee di rete. In caso di posa in pozzi o
canali per cavi avere cura di sistemare le linee di trasmissione in un canale separato.
Pulire l'apparecchio solo con un panno umido, ma non bagnato. Scollegare prima
l'alimentatore a spina dalla presa! Non utilizzare in nessun caso detergenti acidi o abrasivi
o detergenti contenenti alcool o solventi, in quanto potrebbero danneggiare la vernice e i
componenti in plastica.
Usare l'apparecchio solo per gli impieghi descritti in queste istruzioni per l'uso. AKG non si
assume alcuna responsabilità per danni causati da manipolazioni non conformi o impieghi
inappropriati.
L'alimentatore a spina assorbe piccole quantità di corrente anche quando è spento. Per
risparmiare energia scollegare l'alimentatore a spina dalla presa di rete se l'apparecchio
non viene utilizzato per un periodo prolungato.
L'imballaggio è riciclabile. L'imballaggio deve essere smaltito in un apposito sistema di
raccolta.
In caso di rottamazione dell'apparecchio, separare il contenitore dalle parti elettroniche e
dai cavi e smaltire i diversi componenti nel rispetto delle norme vigenti per lo smaltimento
dei rifiuti.
1 Sicurezza e ambiente
Sicurezza
Ambiente
52 WMS420
Descrizione
Grazie di aver scelto un prodotto AKG. Leggere interamente e con attenzione le istruzioni
per l’uso prima di utilizzare l’apparecchio. Conservare accuratamente le istruzioni per poterle
consultare in qualsiasi momento. Vi auguriamo buon divertimento e molto successo!
Il WMS420 è disponibile in 4 set con ricevitore SR420:
Vocal Set Presenter Set
1 trasmettitore ad impugnatura HT420
1 adattatore per asta
1 batteria AA
1 ricevitore SR420
1 alimentatore a commutazione SMPS
2 antenne BNC UHF
1 tagliando di garanzia
1 tabella delle frequenze
1 allegato ("Manual Supplement")
1 allegato ("Sicurezza")
1 Quick Start Guide
1 trasmettitore tascabile PT420
1 batteria AA
1 microfono Lavalier C417 L con clip
1 filtro antisoffio W407
1 ricevitore SR420
1 alimentatore a commutazione SMPS
2 antenne BNC UHF
1 tagliando di garanzia
1 tabella delle frequenze
1 allegato ("Manual Supplement")
1 allegato ("Sicurezza")
1 Quick Start Guide
Instrumental Set Head-worn Set
1 trasmettitore tascabile PT420
1 batteria AA
1 cavo MKG L
1 ricevitore SR420
1 alimentatore a commutazione SMPS
2 antenne BNC UHF
1 tagliando di garanzia
1 tabella delle frequenze
1 allegato ("Manual Supplement")
1 allegato ("Sicurezza")
1 Quick Start Guide
1 trasmettitore tascabile PT420
1 batteria AA
1 microfono headset C555 L
1 anello scola-liquidi di ricambio
1 filtro antisoffio W444
1 ricevitore SR420
1 alimentatore a commutazione SMPS
2 antenne BNC UHF
1 tagliando di garanzia
1 tabella delle frequenze
1 allegato ("Manual Supplement")
1 allegato ("Sicurezza")
1 Quick Start Guide
Controllare che nell’imballaggio siano contenuti tutti i componenti del sistema. Se manca
qualcosa, rivolgersi al proprio negoziante AKG.
Sistema di antenne
SRA2 W - antenna direzionale passiva
SRA2 B/W - antenna direzionale attiva
RA4000 W - antenna omnidirezionale passiva
RA4000 B/W - antenna omnidirezionale attiva
PS4000 W - splitter d’anbtenna attivo
AB4000 - amplificatore d’antenna
MK PS - cavo d’antenna, 65 cm
MKA5 - cavo d’antenna, 5 m
MKA20 - cavo d’antenna, 20 m
0110E01890 - cavo d’antenna per montaggio frontale
Caricabatteria
CU400 - Caricabatteria per PT420 e HT420
AVVERTENZA
Spegnere il trasmettitore prima della ricarica.
2 Descrizione
Introduzione
Contenuto della fornitura
Accessori opzionali
WMS420 53
Descrizione
Il SR420 è un ricevitore fisso per tutti i trasmettitori del sistema WMS420.
Il SR420 opera su una larghezza di banda fino a 30 MHz in una gamma di frequenze portanti
UHF compresa tra 530,025 MHz e 931,850 MHz e può essere commutato su 8 diverse
frequenze portanti.
Pannello frontale
Figura 1: Elementi di comando sul pannello frontale del ricevitore SR420
1 ON/OFF: Tasto on/off.
2 VOLUME: Con questa manopola di regolazione è possibile attenuare in continuo il livello di
uscita audio.
3 RF OK: Questo LED si illumina alla ricezione di un segnale. Se non si riceve alcun segnale o
se lo squelch automatico è attivo il LED RF OK si spegne e l'uscita audio viene silenziata.
4 Display: Indica il canale di ricezione impostato.
5 CLIP: Questo LED si illumina se il livello dell'audio è troppo alto.
6 CHANNEL: Con questo tasto è possibile impostare il ricevitore su una delle 8 diverse
frequenze portanti all'interno della gamma delle frequenze portanti del ricevitore.
1
2
3
5
6
4
Ricevitore SR420
54 WMS420
Descrizione
Retro
Figura 2: Elementi di comando sul retro del ricevitore SR420
1 ANTENNA A/B: prese BNC per il collegamento delle due antenne UHF fornite o antenne
optional.
2 Etichetta frequenze portanti: sul retro del ricevitore è applicata un'etichetta adesiva con
l'indicazione della gamma delle frequenze portanti. Maggiori informazioni sulle frequenze
impostabili sono reperibili nell'allegata tabella delle frequenze.
3 SQUELCH: Il dispositivo silenziatore ("squelch") spegne il ricevitore in caso di segnale di
ricezione troppo debole, in modo tale che i rumori di disturbo o il rumore di fondo del ricevitore
non siano udibili con il trasmettitore spento. Impostare il regolatore SQUELCH al minimo prima
di accendere il ricevitore per la prima volta.
4 AUDIO OUT/BALANCED: uscita audio simmetrica sulla presa XLR 3 poli: Questa uscita può
ad es. essere collegata all'ingresso microfono di un mixer.
5 AUDIO OUT/UNBALANCED: uscita audio asimmetrica su presa jack mono da 6,3 mm. Qui è
possibile collegare ad es. un amplificatore per chitarra.
6 Scarico della trazione per il cavo di alimentazione dell’alimentatore fornito.
7 DC IN: presa di alimentazione per il collegamento dell'alimentatore fornito.
AVVERTENZA
Il SR420 può essere alimentato tramite l'alimentatore esterno oppure con lo splitter d'antenna
PS4000 W tramite il cavo dell'antenna stessa. Lo splitter fornisce l'alimentazione di tensione
per tutti i ricevitori SR420 ad esso collegati.
1
2
3
5
6
4
7
WMS420 55
Descrizione
Il trasmettitore ad impugnatura HT420 opera su una larghezza di banda fino a 30 MHz in una
gamma di frequenze portanti UHF compresa tra 530,025 MHz e 931,850 MHz e può essere
commutato su 8 diverse frequenze portanti. Il trasmettitore è equipaggiato con un'antenna
integrata nel corpo.
La capsula nel trasmettitore è la capsula dinamica brevettata AKG D5 con direttività
supercardioide. Ciò si traduce in una bassa sensibilità ai rumori provocati dalla mano, una
buona soppressione della retroazione acustica ed una brillante qualità di trasmissione. È
inoltre dotato di un filtro antivento e antipop incorporato per sopprimere crepitii e rumori di
vento.
Elementi di comando
1 Display: indica il canale di
trasmissione impostato.
2 CHANNEL: con questo tasto è
possibile impostare il trasmettitore
su una delle 8 diverse frequenze
portanti all'interno della gamma
delle frequenze portanti del
trasmettitore stesso.
3 GAIN: questo cursore permette di
regolare su due livelli la sensibilità
di ingresso audio del trasmettitore:
“HI” = sensibilità di ingresso
elevata, “LOW” = sensibilità di
ingresso bassa.
AVVERTENZA
Il tasto CHANNEL e il cursore GAIN si trovano sotto un linguetta in gomma. Per utilizzarne le
funzioni, ribaltare la linguetta verso il basso.
4 LED di controllo: questo LED indica che il trasmettitore è pronto per l’uso.
LED acceso in verde: batteria in buono stato.
LED acceso in rosso: a partire dal momento in cui il LED diventa rosso, la capacità
residua delle batterie basta al massimo per un’ora di funzionamento. Raccomandiamo in
tal caso di sostituire la batteria il più presto possibile.
5 Interruttore On/Off: questo cursore ha tre posizioni:
ON: l’alimentazione elettrica del trasmettitore è accesa.
MUTE: il segnale audio in arrivo dal microfono è silenziato, ma l'alimentazione elettrica e la
frequenza portante HF rimangono accese.
OFF: l’alimentazione elettrica del trasmettitore è spenta.
AVVERTENZA
Se si utilizza una batteria ricaricabile, il LED diventa rosso circa 15 minuti prima dello
scaricamento completo della batteria ricaricabile.
6 Etichetta frequenze portanti: sopra il vano batterie è applicata un'etichetta adesiva con
l'indicazione della gamma delle frequenze portanti. Maggiori informazioni sulle frequenze
impostabili sono reperibili nell'allegata tabella delle frequenze.
7 Coperchio del vano batterie: Vedere Inserimento delle batterie nel trasmettitore a
mano/portatile e prova delle batterie (pagina 59)
8 Contatti di carica: I contatti di carica disposti ad incasso consentono di caricare un
accumulatore con l'ausilio del caricabatteria opzionale CU400 senza dover togliere
l'accumulatore dal proprio alloggiamento.
AVVERTENZA
Spegnere il trasmettitore prima della ricarica.
Trasmettitore ad impugnatura HT420
Figura 3: Elementi di comando del trasmettitore
HT420
1
2
3
4
5
8
56 WMS420
Descrizione
Ai trasmettitori portatili PT420 è possibile collegare sia microfoni dinamici sia microfoni a
condensatore che lavorano con una tensione di alimentazione di circa 4 volt. Ovviamente è
possibile collegare anche una chitarra elettrica, un basso elettrico o un keytar.
Il PT420 opera su una larghezza di banda fino a 30 MHz nella gamma delle frequenze portanti
UHF da 530,025 MHz a 931,850 MHz, e può essere commutato su 8 diverse frequenze
portanti.
Elementi di comando
1 Interruttore On/Off: questo cursore ha tre
posizioni:
ON: l’alimentazione elettrica del trasmettitore è
accesa.
MUTE: Il segnale audio in arrivo dal microfono
o dallo strumento è silenziato, ma
l'alimentazione elettrica e la frequenza portante
HF rimangono accese.
OFF: l’alimentazione elettrica del trasmettitore
è spenta.
2 Presa di ingresso audio: presa mini XLR 3 poli
con contatti per livello microfonico e Line. La
configurazione dei connettori dei microfoni AKG
raccomandati o del cavo per chitarra MKG L è tale
che vengono utilizzati automaticamente i contatti
giusti.
3 Antenna: antenna flessibile, montata in modo
fisso.
4 Display: indica il canale di trasmissione
impostato.
5 LED di controllo: questo LED indica che il
trasmettitore è pronto per l’uso.
LED acceso in verde: batteria in buono stato.
LED acceso in rosso: a partire dal momento in cui il LED diventa rosso, la capacità
residua delle batterie basta al massimo per un’ora di funzionamento. Raccomandiamo in
tal caso di sostituire la batteria il più presto possibile.
AVVERTENZA
Se si utilizza una batteria ricaricabile, il LED diventa rosso circa 15 minuti prima dello
scaricamento completo della batteria ricaricabile.
6 Coperchio del vano batterie con cacciavite integrato.
7 Finestra di controllo: attraverso la finestra di controllo è possibile controllare in qualsiasi
momento se nel vano batterie è presente una batteria o un accumulatore.
8 Fermaglio per cintura: per fissare il trasmettitore tascabile alla cintura.
9 Etichetta frequenze portanti: sul retro del trasmettitore è applicata un'etichetta adesiva
con l'indicazione della gamma delle frequenze portanti. Maggiori informazioni sulle frequenze
impostabili sono reperibili nell'allegata tabella delle frequenze.
10 CHANNEL: con questo tasto è possibile impostare il trasmettitore su una delle 8 diverse
frequenze portanti all'interno della gamma delle frequenze portanti del trasmettitore stesso.
11 GAIN: con questo regolatore è possibile adattare la sensibilità dell’ingresso audio al livello
del microfono o dello strumento collegato.
12 Contatti di carica: I contatti di carica disposti ad incasso consentono di caricare un
accumulatore con l'ausilio del caricabatteria opzionale CU400 senza dover togliere
l'accumulatore dal proprio alloggiamento.
AVVERTENZA
Spegnere il trasmettitore prima della ricarica.
Trasmettitore portatile PT420
Figura 4: Elementi di comando del
trasmettitore PT420
+
-
11
10
12
4
1
2
5
86
WMS420 57
Descrizione
Microfoni, cavo per chitarra
I seguenti microfoni AKG possono essere collegati senza problemi alla presa di ingresso audio
del PT420:
CK77 WR, CK99 L, C417 L, C520 L, C555 L, C544 L, HC577 L
C516 ML, C518 ML, C519 ML, C411 L
Con il cavo per chitarra MKG L di AKG è possibile collegare una chitarra o un basso elettrici
oppure una tastiera a tracolla.
Il cavo per chitarra MKG L è compreso nell'Instrumental Set ed è disponibile anche come
accessorio in opzione.
58 WMS420
Messa in funzione
AVVERTENZA
Prima di mettere in funzione il WMS420, impostare trasmettitore e ricevitore sulla stessa
frequenza. Se trasmettitore e ricevitore sono impostati su frequenze diverse non è
possibile alcun collegamento radio!
L'uso simultaneo delle due prese di uscita (BALANCED e UNBALANCED) può provocare
una perdita di livello e un aumento di rumore.
Posizionare il ricevitore isolato.
La riflessione del segnale di trasmissione su oggetti metallici, pareti, soffitti, ecc. o zone
d'ombra provocate dal corpo umano possono indebolire o estinguere il segnale di
emissione.
Posizionare pertanto il ricevitore come come indicato di seguito:
1) Posizionare il ricevitore sempre nelle vicinanze del luogo di impiego (palco), fare
attenzione a mantenere sempre una distanza minima tra trasmettitore e ricevitore da 3
(minima) a 5 m (ottimale).
2) Il presupposto per una ricezione ottimale è il collegamento a vista tra trasmettitore e
ricevitore.
3) Posizionare il ricevitore ad una distanza di oltre 1,5 m da oggetti metallici di grandi
dimensioni, pareti, impalcature, soffitti e simili.
Le antenne λ/4 in dotazione si montano in modo facile e rapido. Esse si adattano bene a
quegli impieghi in cui c’è collegamento visivo fra trasmittente e antenna ricevitore, come nei
casi in cui è richiesta un’installazione senza fili rapida e non troppo complessa.
Antenne separate
Adoperate antenne separate quando nella posizione del ricevitore non vi sono condizioni
ottimali di ricezione.
Collegate le antenne separate con le prese BNC al retro del ricevitore.
A tale scopo utilizzate cavi RG58 oppure RG213.
Per ulteriori informazioni su antenne, accessori e consigli sulla pianificazione delle
frequenze visitate il nostro sito web www.akg.com.
Cavo antenne per montaggio frontale
Il cavo BNC per montaggio frontale (AKG art. n° 0110E01890) consente di montare le antenne
λ/4 sul frontale.
1) Collegare tramite un cavo XLR la presa BALANCED sul retro del ricevitore con l'ingresso
microfonico simmetrico desiderato (presa XLR) sul mixer o sull'amplificatore.
2) Girare la manopola VOLUME sul ricevitore completamente a sinistra (livello microfonico).
1) Controllare se la tensione di rete indicata sull'alimentatore a spina in dotazione
corrisponde alla tensione di rete del luogo di impiego. Il funzionamento dell'alimentatore a
spina con una tensione di rete diversa può causare danni irreparabili all'apparecchio.
2) Inserire il cavo di alimentazione dell'alimentatore a spina in dotazione nella presa DC IN
del ricevitore.
3) Collegare l'alimentatore a spina a una presa di rete.
4) Accendere il ricevitore premendo il tasto ON/OFF.
3 Messa in funzione
Posizionamento del ricevitore
Collegare le antenne
Collegamento del ricevitore a un ingresso
simmetrico
Collegamento del ricevitore alla rete
WMS420 59
Messa in funzione
1) Premere verso il basso il gancetto a scatto sul coperchio dello scomparto batterie.
2) Sfilare il coperchio dello scomparto batterie dal trasmettitore in direzione della freccia.
3) Inserire la batteria in dotazione nello scomparto batterie facendo attenzione alla corretta
polarità della batteria.
Se si inserisce la batteria in modo sbagliato il trasmettitore non riceve corrente.
4) Accendere il trasmettitore portando l'interruttore on/off in posizione "ON".
Se la batteria è in buono stato il LED di controllo si illumina di verde.
Se il LED di controllo si illumina di rosso la batteria si scaricherà dopo circa 1 ora.
Sostituire la batteria quanto prima con una nuova.
Se il LED di controllo non si accende la batteria è scarica. Inserire una nuova batteria.
AVVERTENZA
Se si utilizza una batteria ricaricabile, il LED diventa rosso circa 15 minuti prima dello
scaricamento completo della batteria ricaricabile.
5) Chiudere lo scomparto batterie inserendo il coperchio dello scomparto batterie dal basso
sullo scomparto batterie fino allo scatto del gancetto.
Impostare trasmettitore e ricevitore sulla stessa frequenza:
1) Premendo su CHANNEL portare il canale sul numero desiderato. Ogni volta che si preme,
il numero avanza di un canale.
2) Il canale impostato è visualizzato sul display ed è subito attivo.
1) Accendere l'apparecchio o premere CHANNEL con l'apparecchio già acceso. Il canale
impostato sul display (ad es. 1) inizia a lampeggiare per 3 secondi, in seguito la
visualizzazione è nuovamente stabile e il canale impostato viene attivato.
2) Durante questi 3 secondi portare il canale sul numero desiderato premendo CHANNEL.
Ad ogni pressione il numero avanza di un canale.
3) Quando il canale desiderato è stato raggiunto il display lampeggia ancora per circa 3
secondi e attiva il nuovo canale impostato.
1) Impostare il regolatore SQUELCH sul ricevitore al minimo e accendere il ricevitore.
2) Accendere il trasmettitore a mano portando l'interruttore on/off in posizione "ON".
3) Accendere l'impianto audio o l'amplificatore.
4) Impostare trasmettitore e ricevitore sulla stessa frequenza.
5) Parlare o cantare nel microfono e osservare i LED sul ricevitore:
Se il LED CLIP rimane completamente spento la sensibilità di ingresso del
trasmettitore è troppo bassa. Impostare GAIN su "HIGH".
Se il LED CLIP si illumina spesso o rimane costantemente illuminato la sensibilità di
ingresso del trasmettitore è troppo alta. Impostare GAIN su "LOW".
6) Regolare il volume dell'impianto audio o dell'amplificatore come descritto nelle rispettive
istruzioni per l'uso o in base all'orecchio.
Il trasmettitore tascabile PT420 è studiato per l'uso con i microfoni AKG.
Se si desidera collegare al PT420 i microfoni di altri fabbricanti, occorre prestare attenzione
che eventualmente sarà necessario sostituire il connettore del microfono con un connettore
mini-XLR a 3 poli.
Configurazione dei contatti della presa di ingresso audio:
Contatto 1: schermatura
Contatto 2: audio Inphase (+)
Contatto 3: tensione di alimentazione
Sul contatto 3 è presente una tensione di alimentazione positiva di 4 V per microfoni a
condensatore.
ATTENZIONE
Non è possibile garantire un perfetto funzionamento del trasmettitore tascabile PT420
in
combinazione con prodotti di altri fabbricanti. Sono esclusi dalla copertura della garanzia gli
eventuali danni imputabili all’uso in combinazione con prodotti di altri fabbricanti.
Inserimento delle batterie nel
trasmettitore a mano/portatile e prova
delle batterie
Impostazione della frequenza del
ricevitore
Impostazione della frequenza del
trasmettitore a mano/portatile
Messa in funzione del trasmettitore a
mano
Messa in funzione del trasmettitore
portatile
60 WMS420
Messa in funzione
Collegamento del microfono
1) Togliere il coperchio del vano batterie.
2) Introdurre il connettore mini-XLR sul cavo del
microfono alla presa di ingresso audio del
trasmettitore tascabile.
3) Accendere il trasmettitore tascabile portando
l'interruttore On/Off su "ON".
4) Impostare il regolatore SQUELCH sul ricevitore
al minimo e accendere il ricevitore.
5) Impostare trasmettitore e ricevitore sulla stessa
frequenza.
6) Parlare o cantare nel microfono.
7) Con il cacciavite integrato nel coperchio del vano batterie, posizionare il regolatore GAIN
in modo tale che il clip LED sul ricevitore si accenda brevemente di tanto in tanto.
8) Riapplicare il coperchio del vano batterie del trasmettitore.
Collegamento di uno strumento
1) Rimuovere il coperchio dello scomparto batterie.
2) Inserire il connettore jack del cavo per chitarra MKG L alla presa di uscita dello strumento
e il connettore mini XLR del cavo per chitarra alla presa di ingresso audio del
trasmettitore portatile.
3) Accendere il trasmettitore portatile portando l'interruttore on/off in posizione "ON".
4) Impostare il regolatore SQUELCH sul ricevitore al minimo e accendere il ricevitore.
5) Suonare lo strumento.
6) Impostare il regolatore GAIN con il cacciavite integrato nel coperchio dello scomparto
batterie in modo tale che il LED CLIP sul ricevitore si illumini di tanto in tanto per brevi
periodi.
7) Riposizionare il coperchio dello scomparto batterie sul trasmettitore.
1) Ispezionare la zona di impiego del trasmettitore. Fare attenzione ai punti in cui l'intensità
di campo si riduce e la ricezione viene pertanto brevemente disturbata ("dropout").
Tali dropout possono essere evitati posizionando il ricevitore in un altro punto. Se il
problema persiste evitare questi punti critici.
2) Se il LED RF OK sul ricevitore si spegne, significa che non viene ricevuto nessun segnale
o che lo squelch automatico è attivo.
Accendere il ricevitore, avvicinarsi maggiormente al ricevitore o impostare il livello
squelch in modo tale che il LED RF OK si illumini.
3) In caso di rumori di disturbo impostare il livello squelch in modo tale che tali rumori di
disturbo cessino.
AVVERTENZA
Non impostare mai lo squelch a un livello superio
r
e rispetto al necessario. Quanto maggiore è il
livello squelch, tanto minore sarà la sensibilità del ricevitore e di conseguenza la portata fra
trasmettitore e ricevitore.
Figura 5: Impostazione del regolatore
GAIN
Prima del soundcheck
+
-
WMS420 61
Tecnica microfonica
Un microfono per canto offre diverse possibilità di variare il suono della voce riprodotto
dall'impianto audio.
Rispettare le seguenti indicazioni per poter impiegare il trasmettitore a mano HT420 in modo
ottimale.
Distanza microfonica ed effetto di prossimità
Fondamentalmente la voce risulterà più piena e morbida in base alla vicinanza tra le labbra e il
microfono; mentre a una distanza maggiore dal microfono si produce uno spettro acustico di
maggiore riverbero e più distante, poiché viene messa in risalto l'acustica dell'ambiente.
Pertanto è possibile conferire alla voce un suono aggressivo, neutro o suadente
semplicemente modificando la distanza dal microfono.
L'effetto di prossimità si produce nella zona immediatamente vicina alla fonte sonora (meno di
5 cm) e provoca una forte esaltazione dei bassi. Può conferire alla voce un suono rotondo,
intimo, marcato dalle tonalità basse.
Angolo di incidenza del suono
Cantare lateralmente rispetto al microfono o al di sopra del microfono. In tal modo si ottiene
un suono equilibrato e naturale.
Cantando nel microfono direttamente da davanti, nel canto si trasmettono non soltanto i
rumori connessi alla respirazione, ma anche i suoni occlusivi (p, t) e sibilanti (s, sc), che
vengono messi in risalto in modo innaturale.
Retroazione acustica
La retroazione acustica è determinata dal fatto che una parte del suono emesso dagli
amplificatori viene registrata dal microfono, che la rinvia, amplificata, all'altoparlante. A partire
da un determinato volume (il limite di retroazione acustica) questo segnale crea una sorta di
circolo vizioso, l'impianto emette fischi e questo fenomeno può essere riportato sotto controllo
soltanto abbassando il volume degli amplificatori.
Al fine di prevenire questo rischio, il microfono del trasmettitore a mano HT420 dispone di una
direttività cardioide.
Ciò significa che esso è particolarmente sensibile al suono che arriva al microfono da davanti
(ad es. la voce), mentre quasi non registra il suono che proviene dai lati o da dietro (ad es.
dagli altoparlanti monitor).
L'effetto di retroazione acustica minimo si ottiene posizionando gli altoparlanti del sistema
audio davanti ai microfoni (lateralmente sul margine anteriore del palco).
Se si utilizzano altoparlanti monitor, non puntare mai il microfono direttamente sui monitor o
sugli altoparlanti dell'impianto audio.
La retroazione acustica può essere causata anche da risonanze (determinate dall'acustica
dell'ambiente), in particolare nella gamma di frequenze bassa, quindi indirettamente
dall'effetto di prossimità. In questi casi spesso è sufficiente aumentare la distanza dal
microfono per interrompere l'effetto di retroazione acustica.
Coro di accompagnamento
1) Non fare mai cantare più di 2 persone per microfono.
2) Mantenere un angolo di incidenza del suono massimo di 35°.
Il microfono è in larga misura insensibile al suono che entra di lato. Se i due cantanti
cantano verso il microfono da un angolo maggiore di 35°, sarebbe necessario regolare il
livello del canale microfonico in un ordine di grandezza tale per cui il rischio di retroazione
acustica aumenterebbe eccessivamente.
4 Tecnica microfonica
Trasmettitore a mano HT420
62 WMS420
Tecnica microfonica
Microfono Lavalier C417 L
Fissare il microfono sulla clip di fissaggio in dotazione oppure sulla spilla di fissaggio opzionale
H41/1.
1) Fissare il microfono sull'abito del relatore il più vicino possibile alla bocca.
AVVERTENZA
Minore è la distanza tra il microfono e la bocca e minore è il rischio di retroazione acustica!
2) Fare attenzione ad orientare il microfono sulla bocca.
Microfono headset C555 L
Come indossare il microfono
1) Indossare il microfono.
2) Piegare il collo di cigno in modo tale che il microfono si trovi lateralmente davanti
all'angolo della bocca.
AVVERTENZA
Se si avvertono rumori pop (i suoni "p" e "t" vengono trasmessi in modo innaturale),
girare la capsula microfonica a una distanza leggermente maggiore dalla bocca
(all'indietro o verso il basso).
Se il microfono ha un suono "debole" posizionare la capsula microfonica leggermente più
vicina alla bocca.
Cercare la posizione ottimale durante il soundcheck.
Filtro antisoffio
In presenza di forti rumori causati dal vento o rumori pop (ad es. all'aperto), fissare il filtro
antisoffio in materiale espanso in dotazione sul microfono.
1) Infilare il filtro antisoffio sulla capsula microfonica.
2) Infilare il filtro antisoffio anche sull'estremità esterna della capsula microfonica.
Anello scola-liquidi
Uno speciale anello scola-liquidi montato sulla capsula microfonica impedisce che sudore e
trucco penetrino all'interno della capsula.
In tal modo, le feritoie di ripresa del microfono non possono venire otturate da sudore o trucco,
fatto che potrebbe provocare un suono cupo o una ridotta sensibilità del microfono. Non
rimuovere mai l'anello scola-liquidi dal microfono!
Nel caso in cui l'anello scola-liquidi venga danneggiato o sia stato perso, il microfono headset
C555 L è dotato d'un anello di ricambio.
Trasmettitore portatile PT420
WMS420 63
Pulizia
Pulire le superfici con un panno morbido umidificato con acqua.
1) Svitare la griglia del trasmettitore a mano in senso antiorario.
2) Togliere il filtro antisoffio (inserto in materiale espanso) dalla griglia.
3) Lavare il filtro antisoffio in acqua con sapone molto diluita.
4) Quando il filtro antisoffio è asciutto, reinserirlo nella griglia e avvitare la griglia sul
trasmettitore a mano in senso orario.
5 Pulizia
Superfici
Filtro antipop interno del trasmettitore a
mano
64 WMS420
Guida alla risoluzione dei problemi
Problema Possibile causa Rimedio
Assenza di suono
L'alimentatore a spina non è collegato al
ricevitore o alla presa di rete.
Collegare l'alimentatore a spina al ricevitore e
alla rete.
Il ricevitore è spento.
A
ccendere il ricevitore con il tasto ON/OFF.
Il ricevitore non è collegato al mixer o
all'amplificatore.
Collegare l'uscita del ricevitore al mixer o
all'amplificatore.
La manopola VOLUME sul ricevitore è in
posizione zero.
Girare la manopola VOLUME
Il microfono o lo strumento non è collegato al
trasmettitore portatile.
Collegare il microfono o lo strumento alla
presa di ingresso audio del trasmettitore
portatile.
Il trasmettitore è impostato su una banda di
frequenza diversa o su una frequenza diversa
rispetto al ricevitore.
Utilizzare trasmettitore e ricevitore con la
stessa banda di frequenza o impostarli sulla
stessa frequenza.
L'interruttore on/off del trasmettitore è in
posizione "OFF" o "MUTE.
Portare l'interruttore on/off del trasmettitore in
posizione "ON".
Le batterie non sono inserite correttamente
nel trasmettitore.
Inserire nuovamente le batterie nello
scomparto batterie in corrispondenza dei
segni di polarità (+/-).
Le batterie del trasmettitore
sono esauste.
Inserire nuove batterie nel trasmettitore.
Il trasmettitore è troppo lontano dal ricevitore
o il livello SQUELCH è impostato troppo alto.
A
vvicinarsi al ricevitore o abbassare il livello
SQUELCH.
Ostacoli tra trasmettitore e ricevitore.
Rimuovere gli ostacoli.
A
ssenza di collegamento a vista tra
trasmettitore e ricevitore.
Evitare i punti dai quali non si vede il
ricevitore.
Il ricevitore è troppo vicino a oggetti metallici.
Eliminare gli oggetti che disturbano o
posizionare il ricevitore più lontano.
Ronzii, crepitii, segnali indesiderati
Posizione dell'antenna.
Posizionare il ricevitore in un altro luogo.
Disturbi causati da altri impianti wireless,
segnali televisivi, segnali radio, apparecchi
radio o apparecchi o impianti elettrici difettosi.
Spegnere gli apparecchi di disturbo o difettosi
oppure utilizzare il WMS420 con una
frequenza portante diversa, fare controllare gli
impianti elettrici.
Distorsioni
Il regolatore GAIN è impostato su un livello
troppo alto o troppo basso.
Spostare in avanti o all'indietro il regolatore
GAIN fino a quando le distorsioni scompaiono.
Disturbi causati da altri impianti wireless,
segnali televisivi, segnali radio, apparecchi
radio o apparecchi o impianti elettrici difettosi.
Spegnere gli apparecchi di disturbo o difettosi
oppure utilizzare il WMS420 con una
frequenza portante diversa, fare controllare gli
impianti elettrici.
Posizione dell'antenna.
Posizionare il ricevitore in un altro luogo. Se i
dropout persistono, segnalare i punti critici ed
evitarli.
6 Guida alla risoluzione dei problemi
WMS420 65
Dati tecnici
HT420 PT420 SR420
Frequenza portante 530,025 - 931,850 MHz*
530,025 -
931,850 MHz*
530,025 - 931,850 MHz*
Larghezza di banda fino a 30 MHz* 30 MHz*
30 MHz*
Modulazione FM FM
FM
Larghezza di banda di
trasmissione audio
70 - 20.000 Hz 40 -
20.000 Hz
40 - 20.000 Hz
Fattore di distorsione a 1 kHz tip. 0,8% tip. 0,8%
tip. 0,8%
Rapporto segnale/rumore tip. 105 dB(A) tip. 105 dB(A)
tip. 105 dB(A)
Potenza di trasmissione 10 mW, 20 mW*
10 mW, 50 mW*
-
A
limentazione elettrica 1 batteria AA da 1,5 V
1 batteria AA da 1,5 V
A
limentatore 12 V / 500 mA
(oppure tramite lo splitter
d’antenna)
Durata di funzionamento 6 - 8 h** 6 -
8 h**
-
Soglia d'intervento squelch - -
regolabile da -100 a -70 dBm
Uscita audio - -
X
LR simm. e jack da 6,3 mm
asimm.: regolabile da livello
microfonico a Line. Livello di
uscita con deviazione nominale:
500 mV eff.
Dimensioni 235 x 50 x 50 mm
60 x 74 x 30 mm
200 x 150 x 45 mm***
Peso netto 221 g 60 g
373 g
*A seconda della banda di frequenza utilizzata
**A seconda della potenza RF utilizzata
***Senza antenne
Solo per bande di frequenza designate per l'uso nella CE:
Questo prodotto soddisfa le norme menzionate nella Dichiarazione di conformità. La
Dichiarazione di conformità è scaricabile all’indirizzo www.akg.com o richiedibile via e-mail a
sales@akg.com.
7 Dati tecnici
66 WMS420
Índice
1Seguridad y medio ambiente ................................................................................... 67
Seguridad .................................................................................................................. 67
Medio ambiente ......................................................................................................... 67
2Descripción .............................................................................................................. 68
Introducción ............................................................................................................... 68
Volumen de suministro ............................................................................................... 68
Accesorios opcionales ................................................................................................ 68
Receptor SR420......................................................................................................... 69
Transmisor manual HT420 ......................................................................................... 71
Transmisor de bolsillo PT420 ...................................................................................... 72
3Puesta en funcionamiento ....................................................................................... 74
Colocación del receptor .............................................................................................. 74
Conexión de las antenas ............................................................................................. 74
Conecte el receptor a una entrada simétrica ................................................................ 74
Conecte el receptor a la red ........................................................................................ 74
Colocar y comprobar pilas en el transmisor de bolsillo/manual ...................................... 75
Ajuste de frecuencia en receptor ................................................................................. 75
Ajuste de frecuencia en transmisor manual/portátil ...................................................... 75
Activación del transmisor manual ................................................................................ 75
Activación del transmisor portátil ................................................................................. 75
Antes de la comprobación del sonido .......................................................................... 76
4Técnica de micrófonos ............................................................................................ 77
Transmisor manual HT420 ......................................................................................... 77
Transmisor de bolsillo PT420 ...................................................................................... 78
5Limpieza .................................................................................................................. 79
Superficies ................................................................................................................ 79
Pantalla antiviento interior del transmisor manual ......................................................... 79
6Corrección de errores .............................................................................................. 80
7Características técnicas .......................................................................................... 81
Índice
WMS420 67
Seguridad y medio ambiente
No derrame ningún líquido sobre el aparato.
No coloque ningún recipiente con fluidos sobre el aparato o la fuente de alimentación.
El aparato debe utilizarse sólo en lugares secos.
Sólo el personal especializado autorizado puede abrir, mantener y reparar el aparato. En el
interior de la caja no se encuentra ninguna pieza que pueda ser mantenida, reparada o
recambiada por inexpertos.
Antes de poner en funcionamiento el equipo, verifique que la tensión de red indicada en el
adaptador de red se corresponda con la tensión de red en el lugar de uso.
Utilice el equipo sólo con el adaptador de red suministrado con una tensión de salida de 12
V CC. ¡Todos los demás tipos de corriente y tensiones pueden dañar seriamente el
aparato!
Interrumpa inmediatamente el funcionamiento del equipo si llegara a penetrar en el
aparato algún objeto sólido o un líquido. En este caso, saque inmediatamente del enchufe
de red del adaptador de red y haga examinar el equipo por nuestro servicio de atención al
cliente.
Saque el adaptador de red en caso de no utilizarlo por mucho tiempo. Tenga en cuenta
que, al desconectar el equipo, éste no se desconecta completamente de la red si el
adaptador de red está conectado.
No coloque el aparato cerca de fuentes de calor, como radiadores, tubos de calefacción,
amplificadores, etc., y no lo exponga directamente a la luz solar, a polvo o humedad
intensos, a lluvia, vibraciones o golpes.
Para evitar perturbaciones o interferencias, haga el tendido de todos los cables, y sobre
todo los de las entradas de micrófono, separado de las líneas de alta tensión y de las
líneas de alimentación. Si hace el tendido en cajas o canales de cables, preste atención a
colocar las líneas de transmisión en un canal separado.
Limpie el aparato con un paño húmedo, pero no mojado. Antes de proceder a la limpieza,
desenchufe el adaptador de red. En ningún caso debe utilizar productos de limpieza
corrosivos o abrasivos o aquellos que contengan alcohol o disolventes, ya que pueden
dañar el barniz y las piezas de plástico.
Utilice el aparato únicamente para los fines descritos en estas instrucciones de uso. AKG
no se responsabiliza en caso de daños causados por un uso inadecuado o indebido.
El alimentador de red consume también una cantidad reducida de electricidad si el aparato
está desconectado. Para ahorrar energía, saque el alimentador del enchufe de red si no va
a utilizar el aparato durante un tiempo prolongado.
El embalaje es reciclable. Elimine el embalaje a través de un sistema de recogida previsto
al efecto.
Al proceder al desguace del aparato, separe la caja, la electrónica y los cables y elimine
todos los componentes según las correspondientes disposiciones de eliminación de
residuos.
1 Seguridad y medio ambiente
Seguridad
Medio ambiente
68 WMS420
Descripción
Gracias por haberse decidido por un producto de AKG. Lea atentamente las instrucciones
de uso antes de utilizar el aparato y conserve las instrucciones para poder consultarlas
siempre que sea necesario. ¡Esperamos que lo disfrute!
El WMS420 se puede adquirir en 4 sets con el receptor SR420:
Vocal Set Presenter Set
1 emisor de mano HT420
1 adaptador con soporte
1 pila tamaño AA
1 receptor SR420
1 fuente conmutada SMPS
2 antenas BNC UHF
1 tarjeta de garantía
1 tabla de frecuencias
1 suplemento ("suplemento manual")
1 suplemento ("Seguridad")
1 Quick Start Guide
1 emisor portátil PT420
1 pila tamaño AA
1 micrófono de solapa C417 L con clip de
fijación
1 pantalla antiviento W407
1 receptor SR420
1 fuente conmutada SMPS
2 antenas BNC UHF
1 tarjeta de garantía
1 tabla de frecuencias
1 suplemento ("suplemento manual")
1 suplemento ("Seguridad")
1 Quick Start Guide
Instrumental Set Head-worn Set
1 emisor portátil PT420
1 pila tamaño AA
1 cable MKG L
1 receptor SR420
1 fuente conmutada SMPS
2 antenas BNC UHF
1 tarjeta de garantía
1 tabla de frecuencias
1 suplemento ("suplemento manual")
1 suplemento ("Seguridad")
1 Quick Start Guide
1 emisor portátil PT420
1 pila tamaño AA
1 micrófono con auriculares C555 L
1 anillo de goteo de repuesto
1 pantalla antiviento W444
1 receptor SR420
1 fuente conmutada SMPS
2 antenas BNC UHF
1 tarjeta de garantía
1 tabla de frecuencias
1 suplemento ("suplemento manual")
1 suplemento ("Seguridad")
1 Quick Start Guide
Compruebe que en el embalaje se incluyen todos los componentes pertenecientes a su
sistema. En caso de que falte algo, póngase en contacto con su distribuidor de AKG.
Sistema de antenas
SRA2 W - antena direccional pasiva
SRA2 B/W - antena direccional activa
RA4000 W - antena omnidireccional pasiva
RA4000 B/W - antena omnidireccional activa
PS4000 W - amplificador de antena activo
AB4000 - amplificador de antena
MKPS - cable de antena de 65 cm
MKA5 - cable de antena de 5 m
MKA20 - cable de antena de 20 m
0110E01890 -cable de antena para montaje frontal
Cargador
CU400 - Cargador para PT420 y HT420
NOTA
A
pague el transmisor antes de cargarlo.
2 Descripción
Introducción
Volumen de suministro
Accesorios opcionales
WMS420 69
Descripción
El SR420 es un receptor estacionario para todos los emisores del sistema WMS420.
El SR420 trabaja en un ancho de banda de hasta 30 MHz en el rango de frecuencia portadora
UHF de 530,025 MHz hasta 931,850 MHz y se puede conmutar entre hasta 8 frecuencias
portadoras diferentes.
Panel frontal
Figura 1: Controles en el panel frontal del receptor SR420
1 ON/OFF: Tecla con/des.
2 VOLUME: Con este control giratorio puede atenuar el nivel de la salida de audio en
continuo.
3 RF OK: Este LED se ilumina cuando se recibe una señal. Cuando no se recibe ninguna señal
o está activo el silenciador de ruido de fondo automático (Squelch), se apaga el LED RF OK y
se silencia la salida de audio.
4 Display: Muestra el canal de recepción ajustado.
5 CLIP: Este LED se ilumina cuando el nivel de audio es excesivo.
6 CHANNEL: Con esta tecla puede ajustar el receptor a una de las 8 frecuencias portadoras
diferentes dentro de la banda de frecuencias portadoras del receptor.
1
2
3
5
6
4
Receptor SR420
70 WMS420
Descripción
Reverso
Figura 2: Controles en la parte posterior del receptor SR420
1 ANTENA A/B: Toma BNC para la conexión de las dos antenas UHF suministradas u otras
posibles antenas independientes.
2 Etiqueta de frecuencia portadora: En el reverso del receptor hay una etiqueta adhesiva
que indica el rango de frecuencia portadora. Podrá encontrar información sobre las
frecuencias ajustables en la descripción general de frecuencias que se adjunta.
3 SQUELCH: El silenciamiento de ruido ("Squelch") apaga el receptor si la señal de recepción
es demasiado débil, así los ruidos de interferencia correspondientes o los ruidos propios del
receptor no se oirán cuando el emisor está apagado. Ajuste el regulador SQUELCH al mínimo
antes de encender el receptor por primera vez.
4 AUDIO OUT/BALANCED: Salida de audio simétrica en toma XLR de 3 polos: Puede conectar
esta salida, por ejemplo, con una entrada de micrófono de una mesa de mezclas.
5 AUDIO OUT/UNBALANCED: Salida de audio asimétrica en conector Jack mono de 6,3 mm.
Aquí puede conectar, por ejemplo, un amplificador de guitarra.
6 Descarga de tensión para el cable de alimentación del enchufe para red suministrado.
7 DC IN: Toma de alimentación para la conexión del enchufe para red suministrado.
NOTA
La alimentación del SR420 puede realizarse bien por el bloque de alimentación o a través del
divisor de antena PS4000 W, por el cable de antena. El divisor suministra tensión a todos los
receptores SR420 que van conectados a él.
1
2
3
5
6
4
7
WMS420 71
Descripción
El transmisor manual HT420 funciona con un ancho de banda de hasta 30 MHz en una gama
de frecuencia portadora UHF de entre 530,025 MHz y 931,850 MHz y se puede adaptar a
hasta 8 frecuencias portadoras diferentes. El transmisor está equipado con una antena
integrada en la caja.
En el transmisor se utiliza la cápsula dinámica AKG D5 patentada con característica
direccional supercardioide. Esta destaca por su baja sensibilidad a los ruidos manuales, una
buena supresión de la retroalimentación y una brillante calidad de transmisión y dispone
además de un filtro antiviento y pop incorporado para reducir los ruidos pop y del viento.
Elementos de control
1 Display: Muestra el canal de emisión
configurado.
2 CHANNEL: Con esta tecla puede ajustar
el emisor a una de las 8 frecuencias
portadoras diferentes dentro del rango de
frecuencia portadora del emisor.
3 GAIN: Con este interruptor deslizable
puede ajustar la sensibilidad de entrada
de audio del emisor en dos niveles: "HI" =
alta sensibilidad de entrada, "LOW" = baja
sensibilidad de entrada.
NOTA
La tecla CHANNEL y el interruptor deslizable GAIN se encuentran bajo un lengüeta de goma.
Bájela para poder utilizar las funciones.
4 LED de control: Este LED muestra la disponibilidad de servicio del emisor.
El LED se ilumina en verde: Las pilas funcionan correctamente.
El LED se ilumina en rojo: Desde el momento en que se ilumina en rojo, la capacidad de
la pila será suficiente para un máximo de 1 hora de funcionamiento. Recomendamos
cambiar las pilas por otras nuevas lo antes posible.
5 Interruptor On/Off: Este interruptor deslizable tiene tres posiciones:
ON: La fuente de alimentación para el emisor está encendida.
MUTE: La señal de audio procedente de la cabeza del micrófono está en modo mudo, la
fuente de alimentación y la frecuencia portadora HF se mantienen no obstante encendidas.
OFF: La fuente de alimentación para el emisor está apagada.
NOTA
Si se utiliza un acumulador, el LED cambia a rojo aprox 15 minutos antes de la descarga
completa.
6 Etiqueta de frecuencia portadora: En la parte superior del compartimento de pilas hay
una etiqueta adhesiva que indica el rango de frecuencia portadora. Podrá encontrar
información sobre las frecuencias ajustables en la descripción general de frecuencias que se
adjunta.
7 Tapa del compartimento de la batería: Ver Colocar y comprobar pilas en el transmisor de
bolsillo/manual (Página 75)
8 Contactos de carga: Los contactos de carga encastrados le permiten cargar una pila
recargable con ayuda del cargador opcional CU400 sin tener que sacar la pila recargable del
compartimento de pilas.
NOTA
A
pague el transmisor antes de cargarlo.
Transmisor manual HT420
Figura 3: Controles del transmisor HT420
1
2
3
4
5
8
72 WMS420
Descripción
El transmisor de bolsillo PT420 puede conectarse tanto a micrófonos dinámicos como a
micrófonos de condensador que funcionan con una tensión de alimentación de aprox. 4
voltios. Naturalmente también se pueden conectar una guitarra eléctrica, un bajo eléctrico o
un teclado en bandolera.
El PT420 funciona con un ancho de banda de hasta 30 MHz en una gama de frecuencia
portadora UHF de entre 530,025 MHz y 931,850 MHz y se puede adaptar a hasta 8
frecuencias portadoras diferentes.
Elementos de control
1 Interruptor On/Off: Este interruptor deslizable tiene
tres posiciones:
ON: La fuente de alimentación para el emisor está
encendida.
MUTE: La señal de audio procedente del micrófono
o el instrumento está en modo mudo, la fuente de
alimentación y la frecuencia portadora HF se
mantienen no obstante encendidas.
OFF: La fuente de alimentación para el emisor está
apagada.
2 Tomas de entrada de audio: Toma mini XLR de 3
polos con contactos para nivel de línea y micrófono. A
través de la conexión de enchufe de los micrófonos
AKG recomendados o de los cables de guitarra MKG L,
los contactos adecuados se asignan automáticamente.
3 Antena: Antena flexible de montaje fijo.
4 Display: Muestra el canal de emisión configurado.
5 LED de control: Este LED muestra la disponibilidad
de servicio del emisor.
El LED se ilumina en verde: Las pilas funcionan
correctamente.
El LED se ilumina en rojo: Desde el momento en que se ilumina en rojo, la capacidad de
la pila será suficiente para un máximo de 1 hora de funcionamiento. Recomendamos
cambiar las pilas por otras nuevas lo antes posible.
NOTA
Si se utiliza un acumulador, el LED cambia a rojo aprox 15 minutos antes de la descarga
completa.
6 Compartimento de pilas con destornillador integrado.
7 Ventana: A través de la ventana puede comprobar en todo momento si hay una pila o una
pila recargable en el compartimento de pilas.
8 Clip para el cinturón: Para fijar el emisor portátil al cinturón.
9 Etiqueta de frecuencia portadora: En el reverso del emisor hay una etiqueta adhesiva que
indica el rango de frecuencia portadora. Podrá encontrar información sobre las frecuencias
ajustables en la descripción general de frecuencias que se adjunta.
10 CHANNEL: Con esta tecla puede ajustar el emisor a una de las 8 frecuencias portadoras
diferentes dentro del rango de frecuencia portadora del emisor.
11 GAIN: Con este regulador puede ajustar la sensibilidad de la entrada de audio al nivel del
micrófono o el instrumento conectado.
12 Contactos de carga: Los contactos de carga encastrados le permiten cargar una pila
recargable con ayuda del cargador opcional CU400 sin tener que sacar la pila recargable del
compartimento de pilas.
NOTA
A
pague el transmisor antes de cargarlo.
Transmisor de bolsillo PT420
Figura 4: Controles del
transmisor PT420
+
-
11
10
12
4
1
2
5
86
WMS420 73
Descripción
Micrófono, cable de guitarra
Los siguientes micrófonos AKG se pueden conectar sin problemas a la toma de entrada de
audio del PT420:
CK77 WR, CK99 L, C417 L, C520 L, C555 L, C544 L, HC577 L
C516 ML, C518 ML, C519 ML, C411 L
Mediante el cable de guitarra MKG L de AKG puede conectar una guitarra eléctrica, un
bajo eléctrico o un keytar.
El cable de guitarra MKG L viene incluido en el Instrumental Set así también como accesorio
opcional.
74 WMS420
Puesta en funcionamiento
NOTA
Antes de poner en marcha su WMS420, ajuste la misma frecuencia en el emisor y el
receptor. Si el emisor y el receptor han sido ajustados a frecuencias diferentes, ¡no será
posible una conexión por radio!
Si se utilizan ambas tomas de salida simultáneamente (BALANCED y UNBALANCED)
pueden producirse, bajo ciertas circunstancias, pérdidas de nivel o incremento de ruidos.
Coloque el receptor de forma independiente.
Los reflejos de la señal emitida en piezas metálicas, paredes, techos, etc. o las sombras
de cuerpos humanos, pueden debilitar o eliminar la señal directa del transmisor.
Por lo tanto, coloque el receptor de la siguiente forma:
1) Coloque el receptor siempre cerca del área de acción (escenario), pero dejando una
distancia mínima entre el transmisor y el receptor de 3 m hasta la óptima de 5 m.
2) El requisito para la recepción óptima es el contacto visual entre el transmisor y el
receptor.
3) Coloque el receptor a una distancia de más de 1,5 m de objetos metálicos de gran
tamaño, paredes, andamios del escenario y techos, entre otros.
Las antenas de ¼ de onda suministradas pueden montarse rápida y fácilmente y son aptas
para aplicaciones en las que se dispone de un ángulo visual directo entre el transmisor y la
antena del receptor y donde desee emplearse un sistema de micrófonos inalámbricos sin
necesidad de un arduo trabajo de instalación.
Antenas remotas
Debe utilizar antenas de montaje remoto en el caso de que la posición del receptor no permita
una buena recepción.
Conecte las antenas remotas en los conectores BNC situados en la parte posterior del
receptor.
Utilice cables RG58 ó RG213 para conectar las antenas.
Para más detalles sobre antenas, accesorios y soporte para planificación de frecuencias,
visite nuestra página web www.akg.com.
Cable de montaje frontal para antena
Utilice el cable de extensión BNC (n.º de pieza AKG 0110E01890) para montar las antenas de
¼ de onda en el panel frontal.
1) Conecte con un cable XLR la toma BALANCED en la parte posterior del receptor con la
entrada del micrófono simétrica deseada (toma XLR) en el pupitre de mezcla o
amplificador.
2) Gire el regulador VOLUME en el receptor del todo hacia la izquierda (nivel del micrófono).
1) Controle si la tensión del adaptador de red suministrado coincide con la tensión de red
del lugar de empleo. El funcionamiento del adaptador de red con otra tensión de red
puede dañar el aparato de forma permanente.
2) Enchufe el cable de alimentación del adaptador de red suministrado en la toma IN CC del
receptor.
3) Introduzca el adaptador de red en un enchufe de red.
4) Conecte el receptor pulsando la tecla ON/OFF.
3 Puesta en funcionamiento
Colocación del receptor
Conexión de las antenas
Conecte el receptor a una entrada
simétrica
Conecte el receptor a la red
WMS420 75
Puesta en funcionamiento
1) Presione hacia abajo los ganchos de la tapa del compartimento de pilas.
2) Extraiga la tapa del compartimento de pilas del transmisor en el sentido de la flecha.
3) Coloque la pila suministrada en el compartimento y compruebe la polaridad correcta de
la pila.
Si coloca la pila de forma incorrecta, el transmisor no recibirá corriente.
4) Conecte el transmisor colocando el conector con/des en la posición "ON".
Si la pila está en buen estado, el LED de control se iluminará en verde.
Si el LED de control comienza a iluminarse en rojo, la pila se agotará en aprox. 1 hora.
Cambie la pila lo antes posible por una nueva.
Si el LED de control no se ilumina, la pila estará agotada. Coloque una pila nueva.
NOTA
Si se utiliza un acumulador, el LED cambia a rojo aprox 15 minutos antes de la descarga
completa.
5) Cierre el compartimento deslizando desde abajo la tapa del compartimento hasta que
encaje el gancho.
Ajuste la misma frecuencia para el transmisor y el receptor:
1) Pulsando en CHANNEL ponga el número de canal deseado. Con cada pulsación, el
número subirá a un canal superior.
2) El canal seleccionado aparece en el display y se activa de inmediato.
1) Conecte el dispositivo o ajuste el dispositivo ya encendido en CHANNEL. El canal ajustado
(por ejemplo, 1) comenzará a parpadear en el display durante 3 segundos,
posteriormente el indicador volverá a estabilizarse y se activará el canal ajustado.
2) Almacene el canal en el número deseado pulsando CHANNEL durante 3 segundos. Cada
vez que lo pulse, el canal saltará a un número superior.
3) Cuando haya llegado al canal deseado, parpadeará el diplay durante aprox. 3 segundos y
se activará el nuevo canal ajustado.
1) Ajuste al mínimo el regulador SQUELCH en el receptor y conecte el receptor.
2) Conecte el transmisor manual colocando el conector con/des en la posición"ON".
3) Conecte el equipo de sonorización y el amplificador.
4) Ajuste la misma frecuencia para el transmisor y el receptor.
5) Hable o cante en el micrófono y observe los LED en el receptor:
Si el LED CLIP no se ilumina, la sensibilidad de entrada del transmisor es demasiado
baja. Ajuste GAIN en "HIGH".
Si el LED CLIP se ilumina frecuente o permanentemente, la sensibilidad de entrada del
transmisor es demasiado alta. Ajuste GAIN en "LOW".
6) Ajuste el volumen del equipo de sonorización o del amplificador como se describe en el
manual de instrucciones correspondiente o de oído.
El transmisor portátil PT420 está diseñado para su uso con micrófonos de AKG.
Si desea conectar micrófonos de otros fabricantes al PT420, tenga en cuenta que
posiblemente tendrá que sustituir la clavija de su micrófono por una clavija mini-XLR de 3
pines.
Ocupación de los contactos de la toma de entrada de audio:
Contacto 1: Apantallamiento
Contacto 2: Audio en fase (+)
Contacto 3: Tensión de alimentación
El contacto 3 dispone de una tensión de alimentación positiva de 4 V para micrófonos de
condensador.
ATENCIÓN
No se puede garantizar el funcionamiento perfecto del transmisor portátil PT420
con productos
de otros fabricantes. Los posibles daños ocasionados por el funcionamiento con otros
fabricantes están excluidos de la garantía.
Colocar y comprobar pilas en el transmisor
de bolsillo/manual
Ajuste de frecuencia en receptor
Ajuste de frecuencia en transmisor
manual/portátil
Activación del transmisor manual
Activación del transmisor portátil
76 WMS420
Puesta en funcionamiento
Conectar el micrófono
1) Retire la tapa del compartimento de las pilas.
2) Inserte el conector mini XLR del cable del
micrófono a la toma de entrada de audio del
emisor portátil.
3) Encienda el emisor portátil situando el
interruptor On/Off en "ON".
4) Lleve el regulador SQUELCH en el receptor al
mínimo y encienda el receptor.
5) Ajuste la misma frecuencia en el emisor y el receptor.
6) Hable o cante al micrófono.
7) Con el destornillador integrado en la tapa del compartimento de pilas ajuste el regulador
GAIN de forma que el CLIP-LED en el receptor se ilumine brevemente.
8) Vuelva a colocar la tapa del compartimento de pilas en el emisor.
Conexión de instrumentos
1) Retire la tapa del compartimento de pilas.
2) Coloque los jacks del cable de la guitarra MKG L en las tomas de salida de su
instrumento y el conector Mini-XLR del cable de la guitarra en la toma de salida de audio
del transmisor de bolsillo.
3) Conecte el transmisor de bolsillo colocando el conector con/des en la posición"ON".
4) Ajuste al mínimo el regulador SQUELCH en el receptor y conecte el receptor.
5) Toque el instrumento.
6) Coloque el regulador GAIN con el destornillador integrado en la tapa del compartimento
de pilas de forma que el LED CLIP del receptor se ilumine brevemente.
7) Vuelva a colocar la tapa del compartimento de pilas en el transmisor.
1) Mida el área en la que desea emplear el transmisor. Compruebe los puntos en los que
disminuye la potencia de campo y en los que, por tanto, se producirán interrupciones
breves de la recepción ("dropouts").
Podrá evitar dichos dropouts colocando el receptor en otra posición. Si no lo consigue,
evite estos puntos críticos.
2) Cuando se apague el LED RF OK en el receptor, esto indicará que no se recibe ninguna
señal o que la función Squelch está activa.
Conecte el transmisor, acérquese al receptor y ajuste el regulador Squelch de forma que
se ilumine el LED verde RF OK.
3) En caso de que se produzcan ruidos molestos, ajuste el regulador Squelch hasta que
dejen de oírse.
NOTA
Nunca ajuste el regulador Squelch más alto de lo realmente necesario. Cuanto más alto se
ajuste el regulador Squelch, menor será la sensibilidad del receptor y, por tanto, el alcance
entre el transmisor y el receptor.
Figura 5: Ajuste del regulador GAIN
Antes de la comprobación del sonido
+
-
WMS420 77
Técnica de micrófonos
Un micrófono de voz le ofrece numerosas posibilidades de ajuste para la reproducción del
sonido de su voz en el sistema de sonido.
Tenga en cuenta las siguientes indicaciones para poder emplear correctamente el transmisor
manual HT420.
Distancia al micrófono y efecto de proximidad
En principio, la voz se reproducirá de forma más completa y suave cuanto más cerca estén los
labios del micrófono, mientras que si la distancia al micrófono es mayor el sonido tendrá más
reverberación y será más lejano, ya que sobresaldrá más la acústica de la sala.
Puede hacer que su voz suene agresiva, neutra o sensual modificando la distancia al
micrófono.
El efecto de proximidad se produce en el área más cercana a la fuente de sonido (inferior a 5
cm) y produce una gran acentuación de los graves. Ofrece a su voz un sonido voluminoso,
íntimo y con muchos graves.
Ángulo de incidencia del sonido
Puede cantar lateralmente al micrófono o por encima de la cabeza del micrófono. De esta
forma, logrará un sonido natural y equilibrado.
Si canta directamente delante del micrófono, no sólo se transmitirán los ruidos del viento sino
que también se potenciarán los sonidos oclusivos (p, t) y los sibilantes (s, ch).
Retroalimentación
La retroalimentación se produce cuando una parte del sonido emitido por el altavoz se
reproduce en el micrófono y se devuelve de nuevo al altavoz. A partir de un volumen
determinado (el límite de retroalimentación) esta señal se transmite en cierto modo en círculo,
el dispositivo silba y sólo se puede volver a controlar girando el regulador de volumen.
Para evitar este riesgo, el micrófono del transmisor manual HT420 dispone de una
característica direccional cardioide.
Esto significa que es más sensible a los sonidos que vienen de frente (la voz), mientras que
casi no recibe los sonidos que vienen de lado o de atrás (por ejemplo, de altavoces monitor).
Podrá lograr la inclinación de retroalimentación mínima colocando las cajas de altavoz delante
de los micrófonos (en la parte delantera del borde del escenario).
Si utiliza altavoces monitor, nunca deje que el micrófono apunte directamente a los monitores
o los altavoces de sonorización.
La retroalimentación también se puede producir por fenómenos de resonancia (determinados
por la acústica ambiental), especialmente en gamas de frecuencia bajas, es decir, como
consecuencia indirecta del efecto de proximidad. En este caso, a menudo bastará con
aumentar la distancia del micrófono para evitar la retroalimentación.
Coro de acompañamiento
1) No podrán cantar más de dos personas en el mismo micrófono.
2) Asegúrese de que el ángulo de incidencia de sonido nunca sea superior a 35°.
El micrófono es más sensible a los sonidos que llegan lateralmente. Si dos vocalistas
cantaran con un ángulo superior a 35°, se tendría que abrir el regulador de nivel del
canal del micrófono tanto que el riesgo de retroalimentación sería muy elevado.
4 Técnica de micrófonos
Transmisor manual HT420
78 WMS420
Técnica de micrófonos
Micrófono solapero C417 L
Ajuste el micrófono con el prendedor suministrado o con el alfiler H41/1, opcional.
1) Coloque el micrófono en la ropa del(de la) oradora(a) lo más cerca posible de su boca.
NOTA
El riesgo de retroalimentación será menor cuanto más cerca esté el micrófono de la boca.
2) Asegúrese de dirigir el micrófono hacia la boca.
Micrófono headset C555 L
Colocación del micrófono
1) Coloque el micrófono.
2) Incline el cuello de cisne de forma que el micrófono quede al lado de la comisura de los
labios.
NOTA
Si la "p" y la "t" se potencian demasiado en el micrófono, aleje la cápsula microfónica un
poco de la boca (hacia atrás o hacia abajo).
Si el micrófono suena "flojo", sin fuerza, coloque la cápsula más cerca de la boca.
Busque la mejor posición durante el soundcheck.
Pantalla antiviento
En caso de que (por ejemplo, al aire libre) se reproduzcan ruidos del viento y pop, coloque la
pantalla antiviento de goma espuma suministrada.
1) Coloque la pantalla antiviento sobre la cápsula del micrófono.
2) Recubra también el extremo libre de la cápsula del micrófono con la pantalla antiviento.
Anillo escurridor
El anillo escurridor especial montado sobre la psula del micrófono dificulta la entrada de
sudor y maquillaje en la cápsula.
Esto impide que los orificios del micrófono queden obstruidos por el sudor o el maquillaje y,
por consiguiente, que se produzca una amortiguación del sonido o una reducción de la
sensibilidad del micrófono. Por lo tanto, nunca retire el anillo escurridor del micrófono.
En caso de que éste resulte dañado o se pierda, dispone de una pieza de repuesto en el
micrófono headset C 555 L.
Transmisor de bolsillo PT420
WMS420 79
Limpieza
Limpie las superficies con un paño suave y humedecido con agua.
1) Desatornille la rejilla del transmisor manual en sentido contrario a las agujas del reloj.
2) Extraiga de la rejilla la pantalla antiviento (relleno de goma espuma).
3) Lave la pantalla antiviento en lejía suave.
4) En cuanto se seque, vuelva a colocarla en la rejilla y atorníllela en el sentido de las agujas
del reloj en el transmisor manual.
5 Limpieza
Superficies
Pantalla antiviento interior del transmisor
manual
80 WMS420
Corrección de errores
Error Posible causa Corrección
Sin sonido
El adaptador de red no está conectado en el
receptor o al enchufe de red.
Conectar el adaptador de red al receptor y la
red.
El receptor está desconectado.
Conectar el receptor con la tecla ON/OFF.
El receptor no está conectado ni a un pupitre
de mezcla ni a un amplificador.
Conectar la salida del receptor con la entrada
del pupitre de mezcla o del amplificador.
El regulador VOLUME del receptor está en
cero.
A
brir el regulador VOLUME
Ni el micrófono ni el instrumento están
conectados al transmisor de bolsillo.
Conectar el micrófono o el instrumento con la
entrada de audio del transmisor de bolsillo.
El transmisor tiene una banda de frecuencia
diferente al receptor o la frecuencia ajustada
es diferente.
Utilizar en el transmisor la misma banda de
frecuencia que en el receptor o ajustar la
misma frecuencia.
El conmutador con/des del transmisor está en
"OFF" o "MUTE".
Colocar el conmutador cond/des del
transmisor en "ON".
Las pilas están mal colocadas en el
transmisor.
Volver a colocar las pilas en el compartimento
siguiendo las indicaciones de polaridad.
Las pilas del transmisor están agotadas.
Colocar pilas nuevas en el transmisor.
El transmisor está demasiado lejos del
receptor o el nivel SQUELCH está ajustado
demasiado alto.
A
cercarse al receptor o reducir el nivel de
SQUELCH.
Hay obstáculos entre el transmisor y el
receptor.
Retirar los obstáculos.
No hay contacto visual entre el transmisor y el
receptor.
Evitar los puntos desde los que no se pueda
ver el receptor.
El receptor está demasiado cerca de objetos
metálicos.
Retirar los objetos molestos o instalar el
receptor algo más lejos.
Ruidos, chasquidos o señales no deseadas
Posición de la antena.
Instalar el receptor en otro lugar.
Molestias por otros dispositivos inalámbricos,
televisores, radio, equipos radioeléctricos o
instalaciones o aparatos eléctricos
defectuosos.
Desconectar los aparatos molestos o
defectuosos o utilizar el WMS420 con otra
frecuencia portadora; hacer revisar la
instalación eléctrica.
Distorsiones
El regulador GAIN se ha ajustado demasiado
alto o bajo.
Girar el regulador GAIN hasta que se eliminen
las distorsiones.
Molestias por otros dispositivos inalámbricos,
televisores, radio, equipos radioeléctricos o
instalaciones o aparatos eléctricos
defectuosos.
Desconectar los aparatos molestos o
defectuosos o utilizar el WMS420 con otra
frecuencia portadora; hacer revisar la
instalación eléctrica.
Posición de la antena.
Instalar el receptor en otro lugar. En caso de
que permanezcan los dropouts, marcar y
evitar los puntos críticos.
6 Corrección de errores
WMS420 81
Características técnicas
HT420 PT420 SR420
Frecuencia portadora 530,025 - 931,850 MHz*
530,025 -
931,850 MHz*
530,025 - 931,850 MHz*
A
ncho de banda de hasta 30 MHz* 30 MHz*
30 MHz*
Modulación FM FM
FM
A
ncho de banda de transmisión
de audio
70 - 20.000 Hz
40 -
20.000 Hz
40 - 20.000 Hz
Factor de distorsión a 1 kHz típ. 0,8% típ. 0,8%
típ. 0,8%
Relación señal/ruido típ. 105 dB(A) típ. 105 dB(A)
típ. 105 dB(A)
Potencia de emisión 10 mW, 20 mW*
10 mW, 50 mW*
-
Fuente de alimentación 1x 1,5 V pila tamaño AA
1x 1,5 V pila tamaño AA
Bloque de alimentación
12 V / 500 mA (o a través del
divisor de antena)
Tiempo de servicio 6 - 8 h** 6 -
8 h**
-
Umbral del Squelch - -
-100 hasta -70 dBm regulable
Salida de audio - -
X
LR sim. y conector Jack 6,3 mm
asim.: Regulable desde nivel
micrófono hasta nivel de línea.
Nivel de salida con desviación
nominal: 500 mV rms
Medidas 235 x 50 x 50 mm
60 x 74 x 30 mm
200 x 150 x 45 mm***
Peso neto 221 g 60 g
373 g
*Dependiendo de la banda de frecuencia utilizada
**Dependiendo de la potencia de RF utilizada
***Sin antenas
Sólo para bandas de frecuencia diseñadas para uso en la CE:
Este producto cumple con las normas indicadas en la declaración de conformidad. Puede
descargar la declaración de conformidad en www.akg.com o solicitarla por correo electrónico
a sales@akg.com.
7 Características técnicas
82 WMS420
Índice
1Segurança e ambiente ............................................................................................. 83
Segurança ................................................................................................................. 83
Meio ambiente ........................................................................................................... 83
2Descrição ................................................................................................................. 84
Introdução ................................................................................................................. 84
Volume de fornecimento ............................................................................................. 84
Acessórios opcionais .................................................................................................. 84
Receptor SR420......................................................................................................... 85
Transmissor de mão HT420 ........................................................................................ 87
Transmissor de bolso PT420 ...................................................................................... 88
3Colocação em funcionamento ................................................................................. 90
Posicionar o receptor .................................................................................................. 90
Conectar as antenas .................................................................................................. 90
Ligar o receptor a uma entrada simétrica ..................................................................... 90
Ligar o receptor à corrente ......................................................................................... 90
Instalar as pilhas no transmissor de mão/bolso e testar ................................................ 91
Ajustar frequência do receptor .................................................................................... 91
Ajustar frequência do transmissor de mão/portátil ........................................................ 91
Colocar o transmissor de mão em funcionamento ........................................................ 91
Colocar o transmissor portátil em funcionamento ......................................................... 91
Antes do soundcheck ................................................................................................. 92
4Técnica do microfone .............................................................................................. 93
Transmissor de mão HT420 ........................................................................................ 93
Transmissor de bolso PT420 ...................................................................................... 94
5Limpeza ................................................................................................................... 95
Superfícies ................................................................................................................ 95
Filtro anti-vento interno do transmissor de mão ............................................................ 95
6Resolução de problemas ......................................................................................... 96
7Dados técnicos ........................................................................................................ 97
Índice
WMS420 83
Seguran
ç
a e ambiente
Não derrame líquidos sobre o aparelho.
Não coloque recipientes com líquidos sobre o aparelho ou sobre a fonte de alimentação.
O aparelho deve ser utilizado apenas em locais secos.
A abertura, manutenção e reparação do aparelho só podem ser efectuadas por pessoal
qualificado e autorizado. No interior da caixa não existem quaisquer peças cuja
manutenção, reparação ou substituição possa ser feita por leigos.
Antes de colocar o aparelho em funcionamento, verifique se a tensão de serviço indicada
no adaptador de corrente fornecido corresponde à tensão de rede no local de utilização.
Utilize o aparelho exclusivamente com o adaptador de corrente fornecido, com uma tensão
de saída de 12 V CC. Outros tipos de corrente e tensões podem causar danos graves no
aparelho!
Interrompa imediatamente o funcionamento do sistema em caso de queda de objectos
sólidos ou de líquidos para o interior do aparelho. Neste caso, desligue imediatamente o
adaptador de corrente da tomada e mande verificar o aparelho pelo nosso serviço de
assistência ao cliente.
Quando não utilizar o aparelho durante um longo período de tempo, desligue o adaptador
de corrente da tomada. Tenha em atenção que quando desliga o aparelho, o mesmo não é
totalmente desligado da rede se o adaptador de corrente estiver ligado.
Não coloque o aparelho perto de fontes de calor como, por exemplo, radiadores, tubos de
aquecimento, amplificadores, etc., nem o exponha à luz solar directa, a acumulação
excessiva de poeira e de humidade, à chuva, a vibrações ou a choques.
Para evitar avarias ou interferências, disponha todos os cabos, em especial os cabos das
entradas do microfone, separados de cabos de corrente intensa e de cabos de rede. Se os
cabos forem colocados em calhas ou canais, certifique-se de que coloca as linhas de
transmissão num canal separado.
Limpe o aparelho apenas com um pano húmido, mas sem estar molhado. Primeiro
desligue o adaptador de corrente da tomada! Não utilize utensílios de limpeza afiados ou
abrasivos nem detergentes que contenham álcool ou solventes, uma vez que podem
danificar o revestimento e as peças de plástico.
Utilize o aparelho exclusivamente para as aplicações descritas neste manual de instruções.
A AKG não se responsabiliza por dados resultantes de manuseamento incorrecto ou
utilização indevida.
O adaptador de corrente consome energia em pequenas quantidades, mesmo quando o
aparelho está desligado. Para poupar energia, desligue o adaptador de corrente da tomada
se não for utilizar o aparelho durante um longo período de tempo.
A embalagem é reciclável. Elimine-a num sistema de recolha previsto para o efeito.
Para eliminar o aparelho, separe a caixa, o sistema electrónico e o cabo e elimine todos os
componentes de acordo com as normas de eliminação de resíduos aplicáveis.
1 Segurança e ambiente
Segurança
Meio ambiente
84 WMS420
Descrição
Muito obrigado por ter escolhido um produto da AKG. Leia atentamente o manual de
operação antes de usar o aparelho e guarde o manual de operação em um local seguro para
que possa consultá-lo a qualquer momento. Esperamos que se divirta e que seja bem-
sucedido!
O WMS420 está disponível em 4 séries com receptor SR420:
Vocal Set Presenter Set
1 Emissor manual HT420
1 Adaptador de fixação
1 Pilha AA
1 Receptor SR420
1 Conversor CC/CC SMPS
2 Antenas de UHF com conector BNC
1 Cartão de garantia
1 Tabela de frequências
1 Documentação complementar
("Manual Supplement")
1 Documentação complementar
("Segurança")
1 Quick Start Guide
1 Transmissor de bolso PT420
1 Pilha AA
1 Microfone de lapela C417 L com encaixe
1 Filtro anti-vento W407
1 Receptor SR420
1 Conversor CC/CC SMPS
2 Antenas de UHF com conector BNC
1 Cartão de garantia
1 Tabela de frequências
1 Documentação complementar
("Manual Supplement")
1 Documentação complementar
("Segurança")
1 Quick Start Guide
Instrumental Set Head-worn Set
1 Transmissor de bolso PT420
1 Pilha AA
1 Cabo MKG L
1 Receptor SR420
1 Conversor CC/CC SMPS
2 Antenas de UHF com conector BNC
1 Cartão de garantia
1 Tabela de frequências
1 Documentação complementar
("Manual Supplement")
1 Documentação complementar
("Segurança")
1 Quick Start Guide
1 Transmissor de bolso PT420
1 Pilha AA
1 Microfone com auricular C555 L
1 Anel de protecção de substituição
1 Filtro anti-vento W444
1 Receptor SR420
1 Conversor CC/CC SMPS
2 Antenas de UHF com conector BNC
1 Cartão de garantia
1 Tabela de frequências
1 Documentação complementar
("Manual Supplement")
1 Documentação complementar
("Segurança")
1 Quick Start Guide
Verifique se a embalagem contém todos os componentes pertencentes ao sistema. Caso falte
algum componente, entre em contacto com o seu fornecedor da AKG.
Sistema de antenas
SRA2 W - antena direcional passiva
SRA2 B/W - antena direcional ativa
RA4000 W - antena omnidirecional passiva
RA4000 B/W - antena omnidirecional ativa
PS4000 W - splitter de antenas ativo
AB4000 - amplificador de antena
MK PS - cabo de antena, 65 cm
MKA5 - cabo de antena, 5 m
MKA20 - cabo de antena, 20 m
0110E01890 - cabos de antena para montagem frontal
Carregador
CU400 – Carregador para PT420 e HT420
NOTA
Desligue o transmissor antes de o carregar.
2 Descrição
Introdução
Volume de fornecimento
Acessórios opcionais
WMS420 85
Descri
ç
ão
O SR420 é um receptor estacionário para todos os emissores do sistema WMS420.
O SR420 funciona numa largura de banda de, no máx., 30 MHz, na gama de frequência de
transporte de UHF de 530,025 MHz a 931,850 MHz e pode ser comutada para, no máx., 8
frequências transporte diferentes.
Painel frontal
Figura 1: Dispositivos de controlo no painel frontal do receptor SR420
1 ON/OFF: Botão Ligar/desligar.
2 VOLUME: Com este botão rotativo é possível diminuir gradualmente o nível da saída de
áudio.
3 RF OK: Este LED acende quando é recebido um sinal. Se não for recebido nenhum sinal ou
se o Squelch automático estiver activo, o LED RF OK apaga-se e a saída de áudio é
silenciada.
4 Visor: Mostra o canal de recepção definido.
5 CLIP: Este LED acende quando o nível de áudio é demasiado elevado.
6 CHANNEL: Com este botão pode definir o receptor numa de 8 frequências portadoras
diferentes da banda do receptor.
1
2
3
5
6
4
Receptor SR420
86 WMS420
Descrição
Parte traseira
Figura 2: Dispositivos de controlo na parte traseira do receptor SR420
1 ANTENA A/B: Conectores BNC para ligação das duas antenas UHF fornecidas ou outras
antenas opcionais.
2 Etiqueta da frequência de transporte: Na parte traseira do receptor é aplicada uma
etiqueta adesiva com a designação da gama de frequência de transporte. Para obter
informações sobre as frequências ajustáveis, consulte a vista geral de frequências anexa.
3 SQUELCH: O supressor de ruído ("Squelch") desactiva o receptor em caso de sinal de
recepção muito fraco, de modo que não se ouçam os ruídos parasitas associados ou o ruído
interno do receptor em caso de emissor desligado. Coloque o regulador SQUELCH no mínimo
antes de ligar o receptor pela primeira vez.
4 AUDIO OUT/BALANCED: Saída de áudio simétrica na tomada XLR de 3 pinos: É possível
ligar esta saída, por ex., a uma entrada de microfone de uma mesa de mistura.
5 AUDIO OUT/UNBALANCED: Saída de áudio assimétrica mono-jack de 6,3 mm. Aqui pode
ligar, por ex., um amplificador de guitarra.
6 Alívio de tensão para o cabo de alimentação da fonte de alimentação da tomada fornecida.
7 DC IN: Casquilho de alimentação para ligação da fonte de alimentação da tomada.
NOTA
A
alimenta
ç
ão do SR420 pode ser efectuada através da fonte de alimenta
ç
ão externa ou do
divisor de antenas PS4000 W, através do cabo de antena. O divisor fornece a alimentação de
tensão a todos os receptores SR420 conectados.
1
2
3
5
6
4
7
WMS420 87
Descri
ç
ão
O transmissor de mão HT420 trabalha com uma largura de banda de comutação de até 30
MHz, numa gama de frequências portadoras UHF de 530,025 MHz a 931,850 MHz e pode
ser comutado para até 8 frequências portadoras diferentes. O transmissor está equipado com
uma antena integrada na caixa.
A cápsula no transmissor é a cápsula dinâmica AKG D5 patenteada, com padrão direccional
supercardióide. Caracteriza-se por uma baixa sensibilidade aos ruídos causados pela mão,
uma boa anulação de feedback e uma excelente qualidade de transmissão, e possui um filtro
anti-vento e anti-ruído integrado, para a anulação dos ruídos de rebentamento e do vento.
Elementos de controlo
1 Display: Indica o canal de emissão
ajustado.
2 CHANNEL: Com esta tecla é possível
ajustar o emissor para uma das 8
diferentes frequências de transporte dentro
da gama de frequências de transporte do
emissor.
3 GAIN: Com este interruptor deslizante
pode ajustar a sensibilidade de entrada
áudio do emissor em dois níveis: "HI" =
elevada sensibilidade de entrada, "LOW" =
baixa sensibilidade de entrada.
NOTA
A
tecla CHANNEL e o comutador deslizante GAIN encontram-se sob uma protec
ç
ão de
borracha. Dobre-a para baixo para usar as funções.
4 LED de controlo: Este LED indica a disponibilidade do emissor.
LED acende a verde: Pilha em condições.
LED acende a vermelho: A partir do momento em que o LED se altera para vermelho, a
pilha possui ainda capacidade para, no máximo, uma hora de funcionamento.
Recomendamos substituir a pilha por uma nova assim que possível.
5 Interruptor para ligar/desligar: Este interruptor deslizante tem três posições:
ON: É accionada a alimentação de tensão para o emissor.
MUTE: O sinal de áudio do microfone está desligado, a alimentação de tensão e a
frequência de transporte HF permanecem, porém, ligadas.
OFF: É desactivada a alimentação de tensão para o emissor.
NOTA
Se utilizar uma bateria, a cor do LED muda para vermelho cerca de 15 minutos antes da bateria
ficar sem carga!
6 Etiqueta da frequência de transporte: Por cima do compartimento das pilhas é aplicada
uma etiqueta adesiva com a designação da gama de frequência de transporte. Para obter
informações sobre as frequências ajustáveis, consulte a vista geral de frequências anexa.
7 Tampa do compartimento das pilhas: Consulte Instalar as pilhas no transmissor de
mão/bolso e testar (página 91)
8 Contactos de carregamento: Os contactos de carregamento dispostos na vertical
permitem carregar um acumulador com ajuda do carregador opcional CU400 sem ter de
retirar o acumulador do compartimento das pilhas.
NOTA
Desligue o transmissor antes de o carregar.
Transmissor de mão HT420
Figura 3: Dispositivos de controlo do
transmissor HT420
1
2
3
4
5
8
88 WMS420
Descrição
No transmissor de bolso PT420 pode ligar tanto microfones dinâmicos como microfones de
condensador, que trabalhem com uma tensão de alimentação de aproximadamente 4 volts.
Do mesmo modo, pode ligar também uma guitarra eléctrica, um baixo eléctrico ou um keytar.
O PT420 trabalha com uma largura de banda de comutação de até 30 MHz, numa gama de
frequências portadoras UHF de 530,025 MHZ a 931,850 MHz e pode ser comutado para até
8 frequências portadoras diferentes.
Elementos de controlo
1 Interruptor para ligar/desligar: Este interruptor
deslizante tem três posições:
ON: É accionada a alimentação de tensão para o
emissor.
MUTE: O sinal de áudio do microfone ou do
instrumento está desligado, a alimentação de
tensão e a frequência de transporte HF
permanecem, porém, ligadas.
OFF: É desactivada a alimentação de tensão para o
emissor.
2 Tomada de entrada de áudio: Tomada XLR mini
de 3 pinos com contactos para nível de microfone e
linha. Através da configuração da ficha do microfone
AKG ou do cabo da guitarra MKG L recomendado, os
contactos são correctamente estabelecidos.
3 Antena: Antena flexível com montagem fixa.
4 Display: Indica o canal de emissão ajustado.
5 LED de controlo: Este LED indica a disponibilidade
do emissor.
LED acende a verde: Pilha em condições.
LED acende a vermelho: A partir do momento em que o LED se altera para vermelho, a
pilha possui ainda capacidade para, no máximo, uma hora de funcionamento.
Recomendamos substituir a pilha por uma nova assim que possível.
NOTA
Se utilizar uma bateria, a cor do LED muda para vermelho cerca de 15 minutos antes da bateria
ficar sem carga!
6 Tampa do compartimento das pilhas com chave de fendas integrada.
7 Visor: Através do visor, é possível controlar a qualquer momento se se encontra uma pilha
ou um acumulador no compartimento das pilhas.
8 Suporte para cinto: Para fixação do transmissor de bolso no cinto.
9 Etiqueta da frequência de transporte: Na parte traseira do emissor é aplicada uma
etiqueta adesiva com a designação da gama de frequência de transporte. Para obter
informações sobre as frequências ajustáveis, consulte a vista geral de frequências anexa.
10 CHANNEL: Com esta tecla é possível ajustar o emissor para uma das 8 diferentes
frequências de transporte dentro da gama de frequências de transporte do emissor.
11 GAIN: Com este regulador pode adaptar a sensibilidade da entrada áudio do microfone ou
do instrumento associado.
12 Contactos de carregamento: Os contactos de carregamento dispostos na vertical
permitem carregar um acumulador com ajuda do carregador opcional CU400 sem ter de
retirar o acumulador do compartimento das pilhas.
NOTA
Desligue o transmissor antes de o carregar.
Transmissor de bolso PT420
Figura 4: Dispositivos de controlo
do transmissor PT420
+
-
11
10
12
4
1
2
5
86
WMS420 89
Descri
ç
ão
Microfone, cabo para guitarra
É possível ligar o seguinte microfone AKG facilmente à tomada de entrada áudio do PT420:
CK77 WR, CK99 L, C417 L, C520 L, C555 L, C544 L, HC577 L
C516 ML, C518 ML, C519 ML, C411 L
Com o cabo de guitarra MKG L da AKG, é possível ligar uma guitarra eléctrica, um baixo
eléctrico ou um keytar.
O cabo de guitarra MKG L está disponível no Instrumental Set e também como acessório
opcional.
90 WMS420
Colocação em funcionamento
NOTA
Antes de colocar em funcionamento o WMS420, ajuste o emissor e o receptor na
mesma frequência. Se o emissor e o receptor forem ajustados para diferentes
frequências, não é possível estabelecer uma radiotransmissão!
Se forem usadas simultaneamente as duas tomadas de saída (BALANCED e
UNBALANCED), podem surgir perdas de nível e aumento de ruídos.
Posicione o receptor num local isolado.
As reflexões do sinal transmitido em peças de metal, paredes, tectos, etc., ou os efeitos de
sombra acústica causados pelos corpos, podem enfraquecer ou extinguir o sinal directo do
transmissor.
Por isso, posicione o receptor do seguinte modo:
1) Posicione o receptor sempre na proximidade da área de acção (palco), mantendo uma
distância mínima de 3 m entre o transmissor e o receptor, sendo a distância ideal de 5
m.
2) A condição prévia para uma recepção ideal é a ligação em linha de vista entre o
transmissor e o receptor.
3) Posicione o receptor a mais de 1,5 m de distância de objectos de metal grandes,
paredes, estruturas de palcos, tectos, etc.
As antenas λ/4 incluídas na embalagem podem ser montadas com facilidade e são
adequadas para todas as aplicações em que haja contato de vista entre o emissor e a antena
do recptor, sendo necessário uma instalação sem fio pronto a funcionar sem muito trabalho
de montagem.
Antenas separadas
Use antenas separadas quando não há condições adequadas de recepção na posição do
receptor.
Ligue as antenas separadas com os conectores BNC no lado traseiro do receptor.
Para este fim use cabos RG58 ou RG213.
Na nossa página da web www.akg.com encontrará mais informações sobre antenas,
acessórios e ajuda quanto ao planejamento de frequências.
Cabos de antena para a montagem frontal
Com o cabo BNC para montagem frontal (no. de componente AKG. 0110E01890) pode
conectar as antenas λ/4 na placa frontal.
1) Com um cabo XLR, ligue a tomada BALANCED na parte traseira do receptor à entrada de
microfone simétrica pretendida (tomada XLR) da mesa de mistura ou do amplificador.
2) Rode o regulador de VOLUME do receptor completamente para a esquerda (nível do
microfone).
1) Verifique se a tensão de rede indicada no adaptador de corrente fornecido corresponde à
tensão de rede no local de utilização. A utilização do adaptador de corrente com uma
tensão de rede diferente pode causar danos irreparáveis no aparelho.
2) Ligue o cabo de alimentação do adaptador de corrente fornecido à tomada DC IN do
receptor.
3) Ligue o adaptador de corrente a uma tomada.
4) Ligue o receptor, premindo o botão ON/OFF.
3 Colocação em funcionamento
Posicionar o receptor
Conectar as antenas
Ligar o receptor a uma entrada simétrica
Ligar o receptor à corrente
WMS420 91
Coloca
ç
ão em funcionamento
1) Empurre a patilha da tampa do compartimento da pilha para baixo.
2) Retire a tampa do compartimento da pilha do transmissor no sentido da seta.
3) Coloque a pilha fornecida no respectivo compartimento, observando a polaridade correcta
da pilha.
Se colocar a pilha incorrectamente, o transmissor não recebe corrente.
4) Ligue o transmissor, colocando o botão Ligar/desligar na posição "ON".
Se a pilha estiver em bom estado, o LED de controlo começa por acender a verde.
Se o LED de controlo começar por acender a vermelho, a pilha tem cerca de 1 hora de
duração até ficar sem carga. Logo que possível, substitua a pilha por uma nova.
Se o LED de controlo não acender, é porque a pilha está gasta. Coloque uma pilha nova.
NOTA
Se utilizar uma bateria, a cor do LED muda para vermelho cerca de 15 minutos antes da bateria
ficar sem carga!
5) Feche o compartimento da pilha, fazendo deslizar a tampa de baixo para cima até que a
patilha engate.
Ajuste o transmissor e o receptor com a mesma frequência:
1) Ao pressionar CHANNEL, escolha o número do canal pretendido. Cada vez que
pressionar, aumenta um número do canal.
2) O canal ajustado é apresentado no visor e fica imediatamente activo.
1) Ligue o aparelho ou, com o aparelho já ligado, prima o botão CHANNEL. O canal definido
(por exemplo, 1) começa a piscar no visor durante 3 segundos, de seguida a indicação
estabiliza novamente e o canal definido é activado.
2) Durante os 3 segundos, ajuste o canal com o número pretendido, premindo o botão
CHANNEL. Sempre que premir o botão, o número salta para um canal acima.
3) Uma vez atingido o canal pretendido, o visor pisca ainda durante cerca de 3 segundos e
activa o novo canal definido.
1) Coloque o regulador SQUELCH do receptor no mínimo e ligue o receptor.
2) Ligue o transmissor de mão, colocando o botão Ligar/desligar na posição "ON".
3) Ligue o seu sistema de som ou amplificador.
4) Ajuste o transmissor e o receptor com a mesma frequência.
5) Fale ou cante para o microfone e observe os LED no receptor:
Se o LED CLIP não acender, é porque a sensibilidade da entrada do transmissor é
muito baixa. Coloque o botão GAIN em "HIGH".
Se o LED CLIP acender frequentemente ou permanecer aceso, é porque a
sensibilidade da entrada do transmissor é muito alta. Coloque o botão GAIN em
"LOW".
6) Ajuste o volume do sistema de som ou do amplificador tal como descrito no respectivo
manual de instruções ou por ouvido.
O transmissor portátil PT420 foi concebido para uso de microfones AKG.
Se pretender ligar microfones de outros fabricantes ao PT420, tenha em atenção que poderá
necessitar de substituir a ficha do seu microfone por uma ficha mini-XLR de 3 pinos.
Disposição de contactos da tomada de entrada de áudio:
Contacto 1: Blindagem
Contacto 2: Áudio em fase (+)
Contacto 3: Tensão de alimentação
No contacto 3 está disponível uma tensão de alimentação positiva de 4 V para microfone
condensador.
CUIDADO
Não é possível garantir o perfeito funcionamento do transmissor portátil PT420
com outras
marcas. Eventuais danos resultantes do funcionamento com outras marcas não serão
abrangidos pela garantia.
Instalar as pilhas no transmissor de
mão/bolso e testar
Ajustar frequência do receptor
Ajustar frequência do transmissor de
mão/portátil
Colocar o transmissor de mão em
funcionamento
Colocar o transmissor portátil em
funcionamento
92 WMS420
Colocação em funcionamento
Conectar o microfone
1) Retire a tampa do compartimento das pilhas.
2) Ligue a ficha mini-XLR do cabo do seu
microfone a uma tomada de entrada de áudio
do transmissor de bolso.
3) Ligue o transmissor de bolso e coloque o
interruptor para ligar/desligar na posição
"ON".
4) Coloque o regulador SQUELCH no receptor no
mínimo e ligue o receptor.
5) Ajuste a frequência no emissor e no receptor na mesma frequência.
6) Fale ou cante ao microfone.
7) Ajuste o regulador GAIN com a chave de fendas integrada na tampa do compartimento
das pilhas, de modo que no receptor o LED CLIP acenda de forma breve e ocasional.
8) Insira a tampa do compartimento das pilhas novamente no emissor.
Ligar o instrumento
1) Retire a tampa do compartimento da pilha.
2) Ligue a ficha jack do cabo de guitarra MKG L à tomada de saída do seu instrumento e
ligue a ficha XLR mini do cabo de guitarra à tomada de entrada de áudio do transmissor
de bolso.
3) Ligue o transmissor de bolso, colocando o botão Ligar/desligar na posição "ON".
4) Coloque o regulador SQUELCH do receptor no mínimo e ligue o receptor.
5) Toque o instrumento.
6) Com a chave de fendas integrada na tampa do compartimento da pilha, ajuste o
regulador GAIN de modo a que o LED CLIP no receptor acenda ocasionalmente por
breves momentos.
7) Insira novamente a tampa do compartimento da pilha no transmissor.
1) Percorra a área onde o transmissor será utilizado. Verifique se existem locais onde a
intensidade do campo é reduzida, causando perturbações no receptor ("dropouts").
Os dropouts podem ser resolvidos posicionando o receptor noutro local. Se não resultar,
evite estes locais críticos.
2) Quando o LED RF OK do receptor se apaga, tal significa que não está a ser recebido
nenhum sinal ou que o Squelch está activo.
Ligue o transmissor e aproxime-se do receptor ou ajuste o nível de Squelch de modo a
que o LED RF OK acenda a verde.
3) Caso ocorram ruídos de interferência, ajuste o nível de Squelch de modo a que os ruídos
parem.
NOTA
Nunca ajuste o Squelch para um nível superior ao necessário. Quanto maior for o nível de
Squelch, menor é a sensibilidade do receptor e, por conseguinte, o alcance entre o transmissor
e o receptor.
Figura 5: Ajustar o regulador GAIN
Antes do soundcheck
+
-
WMS420 93
Técnica do microfone
Um microfone vocal oferece várias opções para moldar o tom da voz como se fosse
reproduzida por um sistema de som.
Observe as seguintes indicações para poder utilizar o seu transmissor de mão HT420 de
forma ideal.
Distância do microfone e efeito de proximidade
Basicamente, a voz é reproduzida tanto mais sólida e suave quanto menor for a distância
entre os lábios e o microfone, enquanto que a uma distância maior do microfone a voz adopta
um tom mais ressonante e distante, dado que a acústica da sala ganha maior destaque.
Assim, pode fazer com que a sua voz soe mais agressiva, neutra ou sensual, alterando a
distância do microfone.
O efeito de proximidade ocorre na proximidade imediata da fonte de som (menos de 5 cm) e
provoca uma forte ênfase nos graves. A voz adquire um tom volumoso, íntimo e grave.
Ângulo de incidência do som
Cante para o microfone, posicionando-se de lado ou acima da cabeça do microfone. Desta
forma, consegue um tom equilibrado e natural.
Se cantar directamente à frente do microfone, não só irá transmitir ruídos de vento, como
também irá acentuar as oclusivas (p, t) e as sibilantes (s, x, ch) de modo pouco natural.
Feedback
O feedback ocorre quando parte do som emitido pelos altifalantes é captado e intensificado
pelo microfone, sendo novamente reencaminhado para os altifalantes. A partir de um
determinado volume (o limite do feedback), este sinal é transmitido em círculo, o sistema
emite uivos e assobios e só pode ser novamente controlado reduzindo o volume no respectivo
regulador.
Para lidar com este risco, o microfone do transmissor de mão HT420 tem um padrão
direccional cardióide.
Isto significa que é mais sensível ao som transmitido de frente (a voz), enquanto que quase
não responde a sons transmitidos de lado ou de trás (por exemplo, por altifalantes monitores
de palco).
Para conseguir o máximo de ganho antes do feedback, posicione os altifalantes do sistema de
som à frente dos microfones (no bordo dianteiro do palco).
Se utilizar altifalantes monitores de palco, nunca deixe o microfone virado directamente para
os monitores ou para os altifalantes do sistema de som.
O feedback também pode ocorrer devido a fenómenos de ressonância (resultantes da
acústica da sala), em especial a uma baixa gama de frequências, resultando assim
indirectamente do efeito de proximidade. Neste caso, muitas vezes basta aumentar a
distância do microfone para anular o feedback.
Coro
1) Não permita que mais do que duas pessoas cantem num mesmo microfone.
2) Tenha em atenção que o ângulo de incidência do som não pode ser superior a 35°.
O microfone é muito pouco sensível ao som com incidência lateral. Se dois vocalistas
cantassem para o microfone a um ângulo superior a 35°, teria que aumentar tanto o
nível do canal do microfone que o risco de feedback seria muito grande.
4 Técnica do microfone
Transmissor de mão HT420
94 WMS420
Técnica do microfone
Microfone de lapela C417 L
Prenda o microfone na mola de fixação fornecida ou no alfinete H41/1 disponível como opção.
1) Fixe o microfone na roupa, o mais perto possível da boca do orador.
NOTA
O risco de feedback é menor quanto mais perto o
microfone estiver da boca!
2) Certifique-se de que o microfone fica alinhado com a boca.
Microfone de cabeça C555 L
Colocar o microfone
1) Coloque o microfone.
2) Dobre o pescoço de cisne de modo a que o microfone fique posicionado ao lado e à
frente do canto da boca.
NOTA
Se o microfone produzir sons de "rebentamento" (o "p" e o "t" são emitidos num tom alto
pouco natural), afaste a cápsula do microfone um pouco mais da boca (para trás ou para
baixo).
Se o som do microfone soar "fraco" ou sem pressão, aproxime a cápsula da boca.
Procure a posição ideal durante o soundcheck.
Filtro anti-vento
Caso ocorram fortes ruídos de vento ou de rebentamento (por exemplo, ao ar livre), prenda ao
microfone o filtro anti-vento de esponja fornecido.
1) Enfie o filtro anti-vento na cápsula do microfone.
2) Puxe o filtro anti-vento sobre o bordo exterior da cápsula do microfone.
Barreira anti-humidade
Uma barreira anti-humidade especial na cápsula do microfone dificulta a penetração de suor e
de maquilhagem na zona da cápsula.
Esta barreira impede que as entradas de som do microfone sejam bloqueadas pelo suor ou
pela maquilhagem, o que poderia causar um som abafado e reduzir a sensibilidade do
microfone. Por conseguinte, nunca retire a barreira anti-humidade do microfone!
O microfone de cabeça C555 L vem com uma barreira anti-humidade de substituição para o
caso de perder ou danificar a primeira.
Transmissor de bolso PT420
WMS420 95
Limpeza
Limpe as superfícies com um pano macio humedecido com água.
1) Desenrosque a cobertura de rede do transmissor de mão, rodando-a no sentido contrário
ao dos ponteiros do relógio.
2) Retire o filtro anti-vento (peça de esponja) da cobertura de rede.
3) Lave o filtro anti-vento com água e sabão bastante diluído.
4) Assim que o filtro anti-vento estiver seco, coloque-o novamente na cobertura de rede e
enrosque a cobertura de rede no transmissor de mão, rodando-a no sentido dos
ponteiros do relógio.
5 Limpeza
Superfícies
Filtro anti-vento interno do transmissor
de mão
96 WMS420
Resolução de problemas
Problema Causa possível Resolução
Ausência de som
O adaptador
de rede não está ligado ao
receptor ou à tomada.
Ligue o adaptador de corrente ao receptor e à
rede.
O receptor está desligado.
Ligue o receptor com o botão ON/OFF.
O receptor não está ligado à mesa de mistura
ou ao amplificador.
Ligue a saída do receptor à entrada da mesa
de mistura ou do amplificador.
O regulador de VOLUME do receptor está na
posição zero.
A
umente o volume, rodando o regulador
VOLUME
O microfone ou o instrumento não está ligado
ao transmissor de bolso.
Ligue o microfone ou o instrumento à tomada
de entrada de áudio do transmissor de bolso.
O transmissor tem uma banda de frequências
diferente da do receptor ou foi ajustada uma
frequência diferente.
Utilize a mesma banda de frequências para o
transmissor e para o receptor ou ajuste a
mesma frequência.
O botão Ligar/desligar do transmissor está na
posição "OFF" ou "MUTE".
Coloque o botão Ligar/desligar do transmissor
na posição "ON".
A
pilha está mal colocada no transmissor.
Volte a colocar a pilha de acordo com as
marcas de polaridade do compartimento
(+/-).
A
pilha do transmissor está gasta.
Coloque uma nova pilha no transmissor.
O transmissor está demasiado afastado do
receptor ou o nível de SQUELCH está definido
muito alto.
A
proxime-se do receptor ou diminua o nível
de SQUELCH.
Obstáculos entre o transmissor e o receptor.
Remova os obstáculos.
A
usência de liga
ç
ão em linha de vista entre o
transmissor e o receptor.
Evite locais onde o receptor não seja visível.
O receptor está demasiado perto de objectos
de metal.
Remova os objectos que causam interferência
ou afaste o receptor.
Ruídos, estalidos, sinais indesejados
Posi
ç
ão da antena.
Coloque o receptor noutro local.
Interferências devido a sistemas sem fios,
televisões, rádio, equipamentos remotos ou
electrodomésticos ou instalações com defeito.
Desligue os aparelhos avariados ou com
defeito ou utilize o WMS420 com outra
frequência portadora; mande verificar as
instalações eléctricas.
Distorções
Regulador GAIN ajustado muito alto ou muito
baixo.
A
umente ou diminua o nível do regulador
GAIN até que as distorções desapareçam.
Interferências devido a sistemas sem fios,
televisões, rádio, equipamentos remotos ou
electrodomésticos ou instalações com defeito.
Desligue os aparelhos avariados ou com
defeito ou utilize o WMS420 com outra
frequência portadora; mande verificar as
instalações eléctricas.
Posi
ç
ão da antena.
Coloque o receptor noutro local. Se os
dropouts persistirem, marque e evite os locais
críticos.
6 Resolução de problemas
WMS420 97
Dados técnicos
HT420 PT420 SR420
Frequência de transporte 530,025–931,850 MHz*
530,025
931,850 MHz*
530,025–931,850 MHz*
Largura de banda até 30 MHz* 30 MHz*
30 MHz*
Modula
ç
ão FM FM
FM
Largura de banda de transmissão
de áudio
70–20 000 Hz 40
20 000 Hz
40–20 000 Hz
Distor
ç
ão harmónica a 1 kHz tip. 0,8% tip. 0,8%
tip. 0,8%
Rela
ç
ão sinal/ruído tip. 105 dB(A) tip. 105 dB(A)
tip. 105 dB(A)
Potência de emissão 10 mW, 20 mW*
10 mW, 50 mW*
-
A
limenta
ç
ão de tensão 1x 1,5 V pilha AA
1x 1,5 V pilha AA
Fonte de alimenta
ç
ão
12 V / 500 mA (ou através do
divisor de antenas)
Dura
ç
ão de funcionamento 6 - 8 h** 6 -
8 h**
-
Limite de supressão de ruído - -
-100 a -70 dBm ajustável
Saída de áudio - -
Jack XLR sim. e 6,3 mm assim.:
Ajustável desde o nível de
microfone ao nível da linha. Nível
de saída no curso nominal: 500
mV ef.
Dimensões 235 x 50 x 50 mm
60 x 74 x 30 mm
200 x 150 x 45 mm**
Peso líquido 221 g 60 g
373 g
*Dependente da banda de frequências usada
**Dependente da potência RF usada
***Sem antenas
Apenas para bandas de frequência concebidas para uso na CE:
Este produto corresponde às normas citadas na declaração de conformidade, que pode pedir
na nossa página da Web http://www.akg.com, ou enviando-nos um email para
sales@akg.com.
7 Dados técnicos
98 WMS420
Notizen - Notes - Notes - Note - Notas - Notas
8 Notizen - Notes - Notes - Note - Notas - Notas
WMS420 99
Notizen -
Notes - Notes - Note -
Notas -
Notas
9 Notizen - Notes - Notes - Note - Notas - Notas
Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications. Ci
riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas a
mudanças sem aviso prévio.
01/14/5042768
Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten
Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components
Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques
Microfoni · Cuffie HiFi · Microfoni senza filo · Cuffie senza filo · Cuffie-microfono · Componenti acustici
Micrófonos · Auriculares · Micrófonos inalámbricos · Auriculares inalámbricos · Auriculares con micrófono · Componentes acústicos
Microfones · Fones de ouvido · Microfones s/fios · Fones de ouvido s/fios · Microfones de cabeça · Componentes acústicos
AKG Acoustics GmbH
LAXENBURGER STRASSE 254, A-1230 VIENNA/AUSTRIA, PHONE: +43 1 86654 0
E-MAIL: SALES@AKG.COM
For other products and distributors worldwide visit www.akg.com

Navigation menu
