Acer Android All-In-One Quick Start Guide

Important safety instructions

Please read the following instructions carefully.

1. To clean the Android All-In-One screen:

• Turn off the Android All-In-One and unplug the power cord.

• Spray a non-solvent cleaning solution onto a rag and clean the screen gently.

2. Do not place the Android All-In-One near a window. Exposing the Android All-In-One to rain, moisture or sunlight

can severely damage it.

3. Do not apply pressure to the screen. Excessive pressure may cause permanent damage to the display.

4. Do not remove the cover or attempt to service this unit yourself. An authorized technician should perform servicing

of any nature.

5. Store the Android All-In-One in a room with a temperature of -20° to 60°C (-4° to 140°F). Storing the Android All-

In-One outside this range may result in permanent damage.

6. Immediately unplug your Android All-In-One and call an authorized technician if any of the following circumstances

occur:

• Android All-In-One-to-PC signal cable is frayed or damaged.

• Liquid spills onto the Android All-In-One or the Android All-In-One is exposed to rain.

• The Android All-In-One or case is damaged.

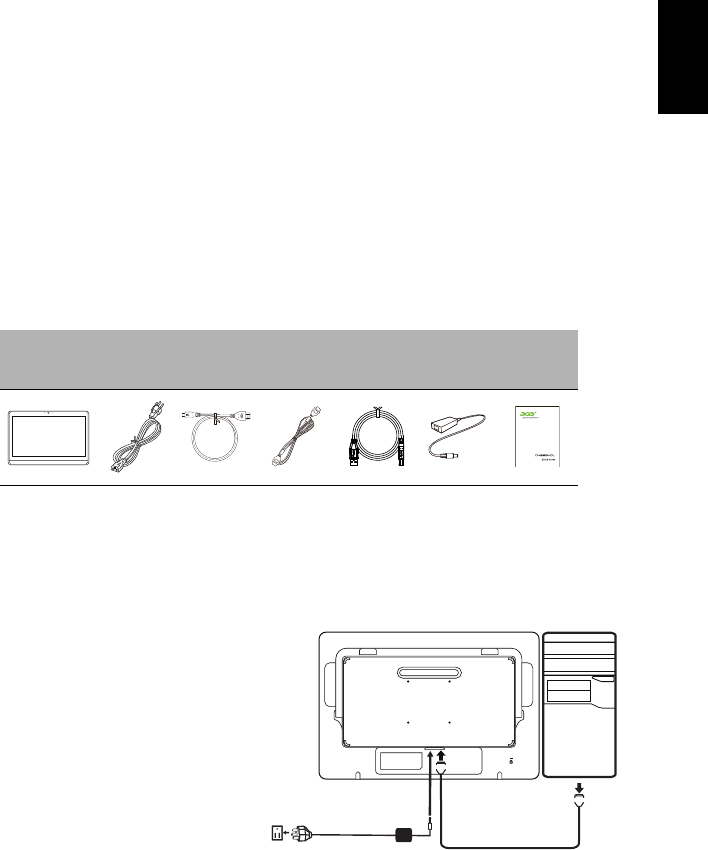

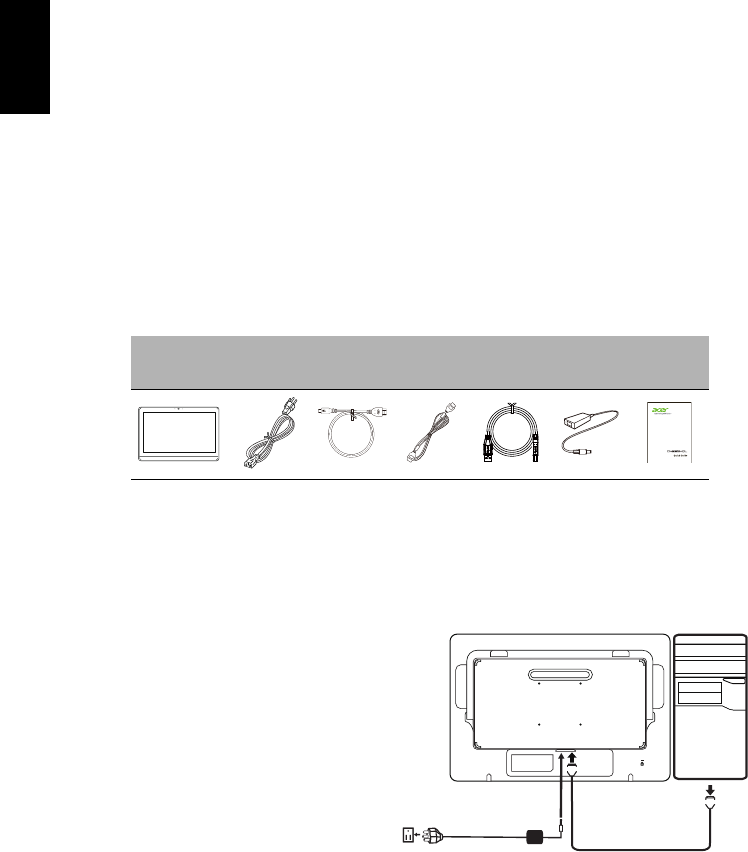

Package contents

Please refer to the User Guide for information about setting up your smart display.

Turning on for the first time

You will asked some questions before you can use your monitor as a smart display. To set up or access a Google account,

connect your smart display to an Ethernet or Wi-Fi access point.

Connecting your monitor to a computer

1. Turn off your computer and unplug your

computer's power cord.

2. Connect the signal cable to the MHL (optional)

and/or HDMI (optional) input socket of the

monitor, and the MHL (optional) and/or HDMI

(optional) output socket of the graphics card on

the computer. Then tighten the thumbscrews on

the signal cable connector.

3. Insert Android All-In-One power cable into the

power port at the back of the Android All-In-

One.

4. Plug the power cords of your computer and your

Android All-In-One into a nearby electrical outlet.

Manufacture: DELTA ELECTRONICS, INC.

Model: ADP-65JH DBA1

Manufacture: LITE-ON ELECTRONICS CO., LTD.

Model: PA-1650-10AM-LF

Smart Display Power cord MHL cable

(optional)

HDMI cable

(optional)

USB cable

(optional) AC Adapter Quick start

guide

HDMI

English

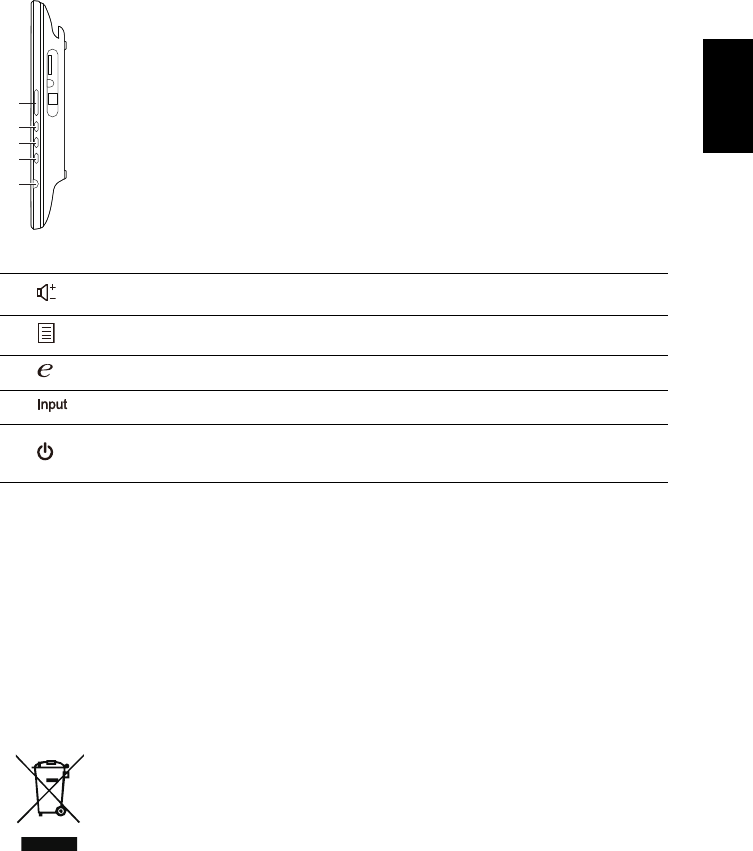

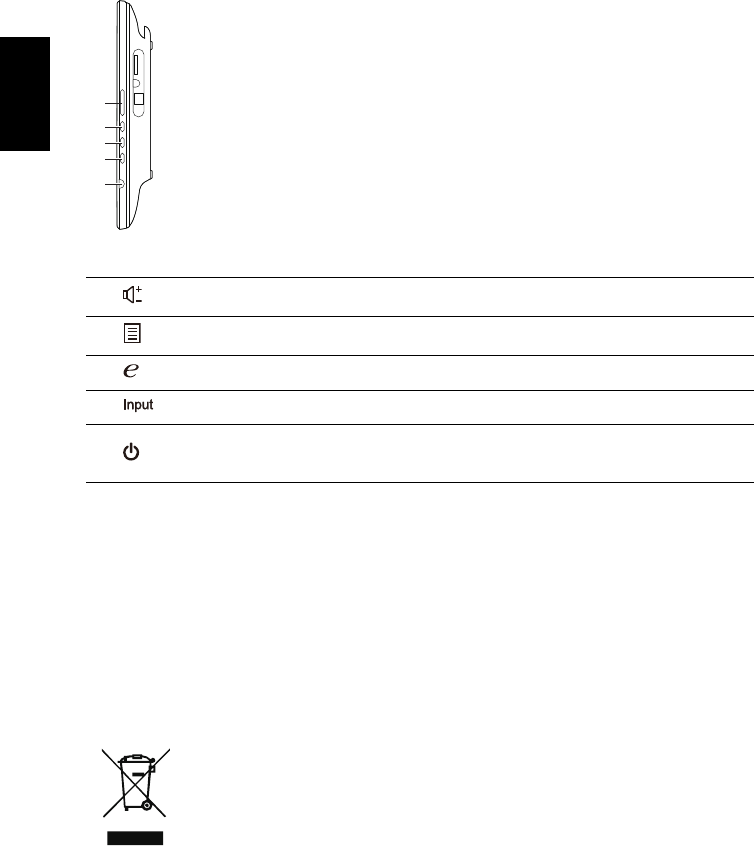

External controls

Regulations and safety notices

Notice: Shielded cables

All connections to other computing devices must be made using shielded cables to maintain compliance with EMC

regulations.

Notice: Peripheral devices

Only peripherals (input/output devices, terminals, printers, etc.) certified to comply with the Class B limits may be attached

to this equipment. Operation with non-certified peripherals is likely to result in interference to radio and TV reception.

Notice: Canadian users

CAN ICES-3(B)/NMB-3(B)

Disposal of waste equipment by user in private household in the European Union

This symbol on the product or on its packaging indicates that this product must not be disposed of

with your other household waste. Instead, it is your responsibility to dispose of your waste equipment

by handing it over to a designated collection point for the recycling of waste electrical and electronic

equipment. The separate collection and recycling of your waste equipment at the time of disposal will

help to conserve natural resources and ensure that it is recycled in a manner that protects human

health and the environment. For more information about where you can drop off your waste

equipment for recycling, please contact your local city office, your household waste disposal service or

the shop where you purchased the product.

1. Volume up key; function key Volume up and down.

2. Function key Press to open the main menu.

3. eColor management key Press to activate the eColor management key.

4. Input switch key Press to switch input source.

5. Power button

Press and hold to turn the Android All-In-One on; press briefly to turn the

screen on/off or enter sleep mode; press and hold to turn the Android All-

In-One off.

English

Federal Communication

Commission Interference Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and (2) this device must accept any interference

received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant

to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful

interference in a residential installation. This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may cause harmful interference to

radio communications. However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is encouraged to try to correct the interference

by one of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

- Consult the dealer or an experienced radio/TV technician for help.

FCC Caution: Any changes or modifications not expressly approved by the party responsible for

compliance could void the user's authority to operate this equipment.

This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter.

Operations in the 5GHz products are restricted to indoor usage only.

Radiation Exposure Statement:

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment.

This equipment should be installed and operated with minimum distance 20cm between the radiator &

your body.

Note: The country code selection is for non-US model only and is not available to all US model. Per FCC

regulation, all WiFi product marketed in US must fixed to US operation channels only.

English

Cofetel notice is: (Mexico COFETEL aviso:)

“La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o

dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier

interferencia, incluyendo la que pueda causar su operación no deseada.”

ANATEL RF STATEMENT

Per Article 6 of Resolution 506, equipment of restricted radiation must carry the following statement in a

visible location

“Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra interferência

prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em

caráter primário.”

English

Industry Canada statement:

This device complies with RSS-210 of the Industry Canada Rules. Operation is subject to the following two

conditions: (1) This device may not cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause undesired operation.

Ce dispositif est conforme à la norme CNR-210 d'Industrie Canada applicable aux appareils radio exempts

de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas

produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un

brouillage susceptible de provoquer un fonctionnement indésirable.

Caution:

(i) the device for operation in the band 5150-5250 MHz is only for indoor use to reduce the potential for

harmful interference to co-channel mobile satellite systems;

(ii) high-power radars are allocated as primary users (i.e. priority users) of the bands 5250-5350 MHz and

5650-5850 MHz and that these radars could cause interference and/or damage to LE-LAN devices.

Avertissement:

(i) les dispositifs fonctionnant dans la bande 5 150-5 250 MHz sont réservés uniquement pour une

utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites

mobiles utilisant les mêmes canaux;

(ii) De plus, les utilisateurs devraient aussi être avisés que les utilisateurs de radars de haute puissance sont

désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) pour les bandes 5 250-5 350 MHz et 5

650-5 850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux dispositifs

LAN-EL.

Radiation Exposure Statement:

This equipment complies with IC radiation exposure limits set forth for an uncontrolled environment. This

equipment should be installed and operated with minimum distance 20 cm between the radiator & your

body.

Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un

environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de

distance entre la source de rayonnement et votre corps.

English

Information for your safety and comfort

Safety instructions

Read these instructions carefully. Keep this document for future reference.

Follow all warnings and instructions marked on the product.

Cleaning your monitor

Please carefully follow these guidelines when cleaning the monitor:

• Always unplug the monitor before cleaning.

• Use a soft cloth to wipe the screen and cabinet front and sides.

Connecting/disconnecting the device

Observe the following guidelines when connecting and disconnecting power from the Android All-In-One:

• Make sure the monitor is attached to its base before connecting the power cord to the AC power outlet.

• Make sure both the Android All-In-One and the computer are turned off before connecting any cable or unplugging

the power cord.

• If the system has multiple sources of power, disconnect power from the system by unplugging all power cords from

the power supplies.

Accessibility

Be sure that the power outlet you plug the power cord into is easily accessible and located as close to the equipment

operator as possible. When you need to disconnect power from the equipment, be sure to unplug the power cord from

the electrical outlet.

Safe listening

To protect your hearing, follow these instructions.

• Gradually increase the volume until you can hear it clearly and comfortably and without distortion.

• After setting the volume level, do not increase it after your ears have adjusted.

• Limit the amount of time listening to music at high volume.

• Avoid turning up the volume to block out noisy surroundings.

• Turn the volume down if you can't hear people speaking near you.

Warnings

• Do not use this product near water.

• Do not place this product on an unstable cart, stand or table. If the product falls, it could be seriously damaged.

• Slots and openings are provided for ventilation to ensure reliable operation of the product and to protect it from

overheating. These openings must not be blocked or covered. The openings should never be blocked by placing the

product on a bed, sofa, rug or other similar surface. This product should never be placed near or over a radiator or

heat register, or in a built-in installation unless proper ventilation is provided.

• Never push objects of any kind into this product through cabinet slots as they may touch dangerous voltage points or

short-out parts that could result in a fire or electric shock. Never spill liquid of any kind onto or into the product.

• To avoid damage of internal components and to prevent battery leakage, do not place the product on a vibrating

surface.

• Never use it under sporting, exercising, or any vibrating environment which will probably cause unexpected short

current or damage internal devices.

English

Using electrical power

• This product should be operated from the type of power indicated on the marking label. If you are not sure of the

type of power available, consult your dealer or local power company.

• Do not allow anything to rest on the power cord. Do not locate this product where people will walk on the cord.

• If an extension cord is used with this product, make sure that the total ampere rating of the equipment plugged into

the extension cord does not exceed the extension cord ampere rating. Also, make sure that the total rating of all

products plugged into the wall outlet does not exceed the fuse rating.

• Do not overload a power outlet, strip or receptacle by plugging in too many devices. The overall system load must

not exceed 80% of the branch circuit rating. If power strips are used, the load should not exceed 80% of the power

strip's input rating.

• This product's power cord is equipped with a three-wire grounded plug. The plug only fits in a grounded power

outlet. Make sure the power outlet is properly grounded before inserting the power cord plug. Do not insert the

plug into a non-grounded power outlet. Contact your electrician for details.

Warning! The grounding pin is a safety feature. Using a power outlet that is not

properly grounded may result in electric shock and/or injury.

Note: The grounding pin also provides good protection from unexpected noise

produced by other nearby electrical devices that may interfere with the performance of

this product.

• Use the product only with the supplied power supply cord set. If you need to replace the power cord set, make sure

that the new power cord meets the following requirements: detachable type, UL listed/CSA certified, type SPT-2,

rated 7 A 125 V minimum, VDE approved or its equivalent, 4.5 meters (15 feet) maximum length.

English

SPECIFICATION

Find manuals and other documents for your Acer product on the official Acer support website.

Operating system AndroidTM 4.1 Jelly Bean

Panel

Size 21.5" W (55 cm)

Pixel pitch 0.248 mm (H) x 0.248 mm (V)

Brightness 250 cd/m2 (Typical)

Contrast 100,000,000:1 (ACM)

Viewable angle 178° (H) 178° (V) (CR > 10)

Response time 8 ms (G to G w/OD)

Display Colors 16.7 M Colors

Panel Type VA

H-Frequency 31 KHz - 83 KHz

V-Frequency 56 - 76 Hz

Power Source 100-240V, 50-60Hz

Dot Clock 170 MHz (Max)

Max. Resolution 1920 x 1080

Plug & Play VESA DDCCI/DDC2B

Power consumption@ 250 cd/m2

(without charger)

ON Mode 30 W (typ.)

Off Mode 0.5 W (typ.)

Input Connector

HDMI (MHL) (only HDMI model)

USB Hub / USB 2.0 x 2 (only USB Hub Model)

SD card reader

Input Video Signal HDMI (MHL) (only HDMI model)

Speakers 2 W x 2

Maximum Screen Size Horizontal: 478 mm

Vertical: 269.6 mm

Environmental Considerations

Operating Temp: 0° to 40°C

Storage Temp: -20° to 60°C

Operating Humidity: 20% to 80%

Dimensions 534.0 (W) x 357.0 (H) x 51.5 (D) mm

Weight (N. W.) 5.5 kg Unit (net)

Mechanism spec Tilt: 10° to +90°

External Controls:

Switch/Buttons Power Button, Volume up (+), Volumn down (-), Menu/Enter

Functions

Brightness

Contrast

Focus

Clock

H. Position/V. Position

Color temperature

OSD timeout

Wide mode (Full/Aspect)

DDC/CI (On/Off)

ACM (On/Off)

Input signal

Language

Reset

Display information

*All specifications are subject to change without notice.

Regulatory Compliance

N214

R33037

Español

Guía de inicio rápido del Android All-In-One de Acer

Instrucciones importantes de seguridad

Lea cuidadosamente las siguientes instrucciones.

1. Para limpiar la pantalla del Android All-In-One:

• Apague el Android All-In-One (Multimedia Todo-en-uno) y desconecte el cable de la fuente de alimentación.

• Rocíe con un spray una solución limpiadora no disolvente sobre un trapo y limpie la pantalla con cuidado.

2. No coloque el Android All-In-One cerca de una ventana. La exposición del Android All-In-One a la lluvia, humedad

o luz solar puede dañarlo seriamente.

3. No aplique presión sobre la pantalla. Una presión excesiva podría dañarla de forma permanente.

4. No retire la carcasa o intente reparar la unidad usted mismo. Un técnico autorizado es el único que puede realizar

dichas tareas de mantenimiento.

5. Almacene el Android All-In-One en una habitación que tenga una temperatura de -20° a 60°C (-4° a 140°F). Si la

temperatura estuviera fuera de este rango podría dañarse seriamente el dispositivo.

6. Desconecte inmediatamente su Android All-In-One y llame a un técnico autorizado si ocurriera cualquiera de las

siguientes circunstancias:

• El cable de señal del Android All-In-One está dañado o deshilachado.

• Se ha derramado líquido sobre el Android All-In-One o se ha expuesto a la lluvia.

• El Android All-In-One o su carcasa se han dañado.

Contenido del paquete

Consulte la Guía del usuario para obtener información sobre la configuración de su pantalla inteligente.

Primer encendido

Se le pedirá cierta información antes de que pueda usar su monitor como pantalla inteligente. Para configurar o acceder a

su cuenta de Google, conecte su pantalla inteligente a un punto de acceso WiFi o Ethernet.

Conexión de su monitor al ordenador

1. Apague su ordenador y desconecte su cable de

fuente de alimentación.

2. Conecte el cable de señal a la conexión de

entrada MHL (opcional) y/o HDMI (opcional) del

monitor. Conéctelo también a la conexión de

salida MHL (opcional) y/ o HDMI (opcional) de la

tarjeta gráfica del ordenador. A continuación, fije

los tornillos del conector del cable de señal.

3. Introduzca el cable de la fuente de alimentación

del Android All-In-One en el puerto de la fuente

de alimentación ubicado en la parte posterior del

dispositivo.

4. Conecte los cables de la fuente de alimentación

de su ordenador y del Android All-In-One en un

enchufe cercano.

Fabricante: DELTA ELECTRONICS, INC.

Modelo: ADP-65JH DBA1

Fabricante: LITE-ON ELECTRONICS CO., LTD.

Modelo: PA-1650-10AM-LF

Pantalla

inteligente

Cable de la

fuente de

alimentación

Cable MHL

(opcional)

Cable HDMI

(opcional)

Cable USB

(opcional)

Adaptador

Guía de inicio

rápido

HDMI

Español

Controles externos

Normativas y avisos de seguridad

Aviso: Cables protegidos

Todas las conexiones con otros dispositivos informativos deben realizarse utilizando cables protegidos para mantener el

cumplimiento con las normativas EMC.

Aviso: Dispositivo periféricos

Solos los periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados para cumplir con los límites de

Clase B pueden conectarse a este equipo. El funcionamiento con periféricos no certificados podría causar interferencias en

la recepción de radio y TV.

Aviso: Usuarios canadienses

CAN ICES-3(B)/NMB-3(B)

Deshecho de equipos y residuos por el usuario en su casa privada en la Unióm Europea

Este símbolo en el producto o en el paquete indica que este producto no debe ser deshechado con

el resto de residuos de su hogar. Por el contrario, es su responsabilidad deshacerse del mismo

entregándolo en un punto de recogida asignado para el reciclaje de equipos electrónicos y eléctricos.

La recogida por separados y el reciclaje de los residuos de equipamientos cuando se deshace uno de

los mismos ayudará a conservar los recursos naturales y asegurar que se recicla de una forma que

proteja el medio ambiente y la salud humana. Si desea obtener más información sobre dónde puede

entregar su equipo para su reciclado, póngase en contacto con la oficina correspondiente de su

ciudad, su servicio de recogida de basura o la tienda donde adquirió el producto.

1. Tecla para subir volumen, tecla

función Subir y bajar volumen.

2. Tecla de función Pulse para abrir el menú principal.

3. Tecla de gestión eColor Pulse para activar la tecla de gestión eColor.

4. Tecla de cambio de entrada Pulse para cambiar la fuente de entrada.

5. Botón de encendido

Pulse sin soltar para activar Android All-In-One; pulse brevemente para

activar/desactivar la pantalla o activar el modo de suspensión; pulse sin

soltar para desactivar Android All-In-One.

Español

Comunicado Federal

Declaración de interfencia de la comisión

Este dispositivo cumple con el artículo 15 de la Normativa FCC. El funcionamiento está sujeto a las dos

siguientes condiciones: (1) Este dispositivo mo causará ninguna interferencia dañina, y (2) este dispositivo

debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un

funcionamiento no deseado.

Este equipo ha sido testado y se ha comprobado que cumple con los límites para ser un dispositivo digital

de Clase B, cumpliendo el Artículo 15 de la Normativa FCC. Estos límites han sido diseñados para ofrecer

una protección razonable contra las interferencias dañinas en una instalación residencial. Este equipo

genera, usa y puede emitir energía de radi frecuencia y, si no se instala y se usa siguiendo las instrucciones,

puede causar interferencias dañinas a las comunicaciones por radio. Sin embargo, no hay garantía de que

no ocurra en un instalación en particular. Si este equipo causara dichas interferencias en la recepción de la

señal de radio o televisión, algo que se puede determinar encendiendo y apagando el equipo, se invita al

usuario a intentar corregirlas tomando alguna de las siguientes medidas:

- Reoriente o reubique la antena receptora.

- Aumente la separación entre el equio y el receptor.

- Conecte el equipo en un enchufe que esté en un circuito diferente al que está conectado el receptor.

- Consulte al distribuidor de ventas o a un técnico experimentado de radio/TV para obtener su ayuda.

Precaución FCC: Cualquier cambio o modificación que no haya sido expresamente aprobado por la parte

responsable de cumplimiento podría invalidar la autoridad del usuario para operar este equipo.

Este transmisor no debe ser colocado o funcionar junto con cualquier otra antena o transmisor.

El funcionamiento de productos de 5GHz está restringido al uso exclusivo en interiores.

Declaración de exposición a la radiación:

Este equipo cumple con los límites de exposición de radiación FCC fijados para un ambiente

descontrolado. Este equipo debe ser instalado y operado con una distancia mínima de 20 cm entre el

radiador y su cuerpo.

Nota: La selección de código de país es solo para el modelo no-EE.UU. y no está disponible en todos los

modelos EE.UU. Para la normativa FCC, todos los productos WiFi marcados en los EE.UU. deben fijarse

solo a los canales de operación de los EE.UU.

Español

Declaración de la industria de Canadá:

Este dispositivo cumple con la RSS-210 de las Normativas de la industria canadiense. El funcionamiento

está sujeto a las dos siguientes condiciones: (1) Este dispositivo no debe causar interferencia dañina, y

(2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo aquella que pudiera causar

una operación no deseada.

Ce dispositif est conforme à la norme CNR-210 d'Industrie Canada applicable aux appareils radio exempts

de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas

produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un

brouillage susceptible de provoquer un fonctionnement indésirable.

Precaución:

(i) El dispositivo que funcione en la banda de los 5150-5250 MHz es solo para uso en interiores con el

objetivo de reducir el potencial de interferencias dañinas a sistemas de satélites móviles de canales;

(ii) Los radares de alta potencia son ubicados como usuarios primarios (por ejemplo, usuarios prioritarios)

de las bandas 5250-5350 MHz y 5650-5850 MHz, por lo que estos radares podrían causar

interferencias y/o dañar los dispositivos LE-LAN.

Avertissement:

(i) Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une

utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites

mobiles utilisant les mêmes canaux;

(ii) De plus, les utilisateurs devraient aussi être avisés que les utilisateurs de radars de haute puissance sont

désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) pour les bandes 5250-5350 MHz et 5650-

5850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux dispositifs

LAN-EL.

Declaración de exposición a la radiación:

Este equipo cumple con los límites de exposición de radiación IC fijados para un ambiente descontrolado.

Este equipo debe ser instalado y operado con una distancia mínima de 20 cm entre el radiador y su

cuerpo.

Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un

environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de

distance entre la source de rayonnement et votre corps.

Español

Información para su seguridad y confort

Instrucciones de seguridad

Lea estas instrucciones cuidadosamente. Guarde este documento para futuras consultas.

Siga todas las advertencias e instrucciones mostradas en el producto.

Limpie su monitor

Siga cuidadosamente estas instrucciones cuando limpie el monitor:

• Desconecte siempre el monitor antes de limpiarlo.

• Utilice un paño suave para limpiar la pantalla y el cabinete frontal y lateral.

Conecte/desconecte el dispositivo

Observe las siguientes instrucciones cuando conecte y desconecte la fuente de alimentación del Android All-In-One:

• Asegúrese de que el monitor esté fijado a su base antes de conectar el cable de la fuente de alimentación al enchufe

de la toma CA.

• Asegúrese de que tanto el Android All-In-One como el ordenador estén apagados antes de conectar cualquier cable

o desconectar el cable de la fuente de alimentación.

• Si el sistema tuviera múltiples fuentes de alimentación, desconéctelas todas desenchufando todos los cables de los

enchufes.

Accesibilidad

Asegúrese de que el enchufe al que ha conectado el cable sea accesible con facilidad y que esté ubicado cerca de equipo.

Cuando necesite desconectar la fuente de alimentación del equipo, asegúrese de desconectar el cable de la fuente de

alimentación del enchufe.

Escucha segura

Para proteger su audicióm, siga estas instrucciones:

• Aumente gradualmente el volumen hasta que lo oiga clara y confortablemente si ninguna distorsión.

• Tras configurar el nivel del volumen, no lo aumente cuando sus oídos se hayan acostumbrado.

• Limite la cantidad de tiempo durante la que escucha música a un alto volumen.

• Evite subir el volumen para bloquar el ruido de su alrededor.

• Baje el volumen si no puede oir a las personas que hablan cerca suya.

Advertencias

• No utilice este producto cerca del agua.

• No coloque este producto sobre un carrito, mesa o soporte inestable. Si se cayera podría ser dañado seriamente.

• Las ranuras y aperturas se utilizan para la ventilación del producto, asegurando un funcionamiento correcto y

evitando su sobrecalentamiento. Dichas aperturas no deben ser bloqueadas o cubiertas, incluso cuando coloque el

producto en una cama, sofá, alfombra o superficie similar. Este producto nunca debe colocarse cerca o enima de un

radiador, rejilla de calefacción o instalación integrada a menos que se ofrezca una ventilación apropiada.

• Nunca presione objetos de cualquier tipo contra este producto a través de las ranuras del mismo, ya que podrían

tocar puntos de voltaje peligrosos o piezas que podrían provocar un incendio o un cortocircuito. Nunca derrame

líquido de ninguna clase sobre el producto.

• Para evitar daño de los componentes internos y evitar fuga de batería, no coloque el producto sobre una superficie

vibrante.

• Nunca lo utilice en un ambiente donde haya vibraciones o se haga ejercicio o deporte, ya que podría causar un

cortocircuito o daño interno en el dispositivo.

Español

Uso de la electricidad

• Este producto debe ser operado con el tipo de electricidad indicada en la etiqueta. Si no está seguro del tipo de

electricidad disponible, póngase en contacto con su distribuidor o con la compañía eléctrica local.

• No permita que nada repose encima del cable de la fuente de alimentación. No coloque este producto donde la

gente puede pisar su cable.

• Si se utiliza un cable de extensión con este producto, asegúrese de que el rango total de amperios del equipo

conectado en el cable de extensión no exceda el del cable de extensión. Además, asegúrese de que el rango total de

todos los productos conectados en el enchufe no exceda el rango del fusible.

• No sobrecargue un enchufe o múltiple enchufando demasiados dispositivos. La carga global del sistema no debe

exceder el 80% del rango del circuito derivado. Si se utilizan múltiples eléctricos, la carga no deberá exceder el 80%

del rango de entrada de dicho múltiple.

• El cable de alimentación de este producto está equipado con un conector de tres cables con toma de tierra. El

conector solo encaja en un enchufe con toma de tierra. Asegúrese de dicho enchufe esté conectado correctamente

a la toma de tierra antes de realizar la conexión. No inserte el conector en un enchufe que no tenga dicha toma.

Pónga en contacto con su electricista para más detalles.

¡Advertencia! La clavija de la toma de tierra es una medida de seguridad. El uso de un

enchufe sin toma de tierra podría causar un cortocircuito y/o daños personales.

Nota: La clavija de la toma de tierra también ofrece protección contra ruido inesperado

producido por otros dispositivos eléctricos cercanos que pueden interferir con el

rendimiento de este producto.

• Use el producto solo con el set de cables de fuente de alimentación suministrado. Si necesitara sustituirlo, asegúrese

de que el cable nuevo cumpla con los siguientes requisitos: tipo desmontable, certificado CSA/listado UL, tipo SPT-2,

clasificado como 7 A 125 V, VDE aprobado o su equivalente, 4,5 metros (15 pies) de longitud máxima.

Español

ESPECIFICACIONES

Encuentre manuales y otros documentos para su producto Acer en la página de soporte oficial de Acer.

Sistema operativo AndroidTM 4.1 Jelly Bean

Panel

Tamaño 21,5" A (55 cm)

Densidad de punto 0,248 mm (H) x 0,248 mm (V)

Brillo 250 cd/m2 (Típico)

Contraste 100.000.000:1 (ACM)

Ángulo visible 178° (H) 178° (V) (CR > 10)

Tiempo de respuesta 8 ms (T a T con OD)

Colores de pantalla 16,7 M. de colores

Tipo de panel VA

Frecuencia H 31 KHz - 83 KHz

Frecuencia V 56 - 76 Hz

Fuente de alimentación 100-240 V, 50-60 Hz

Reloj de punto 170 MHz (Máx)

Resolución máx. 1920 x 1080

Conectar y listo VESA DDCCI/DDC2B

Consumo de electricidad a

@ 250 cd/m2 (sin cargador)

Modo encendido 30 W (tip.)

Modo Desactivado 0,5 W (tip.)

Conector de entrada

HDMI (MHL) (Solo modelo HDMI)

Concentrador USB / USB 2.0×2 (Solo modelo de Concentrador USB)

Lector de tarjeta SD

Señal de vídeo de entrada HDMI (MHL) (Solo modelo HDMI)

Altavoces 2 W x 2

Tamaño máximo de pantalla Horizontal: 478 mm

Vertical: 269,6 mm

Consideraciones ambientales

Temp. de funcionamiento: 0° a 40°C

Temp. de almacenamiento: -20° a 60°C

Humedad de funcionamiento: 20% a 80%

Dimensiones 534,0 (L) x 357,0 (A) x 51,5 (P) mm

Peso (Neto) 5,5 kg. unidad (neto)

Especificaciones del mecanismo Inclinación: 10° a +90°

Controles externos:

Teclas/Botones Botón de encendido, Subir volumen (+), Bajar volumen (-), Menú/Entrar

Funciones

Brillo

Contraste

Enfoque

Reloj

Posición H./Posición V.

Temperatura del color

Tiempo de espera OSD

Modo panorámico

(Completo/Formato)

DDC/CI (Activar/Desactivar)

ACM (Activar/Desactivar)

Señal de entrada

Idioma

Reiniciar

Información de pantalla

*Todas las especificaciones están sujetas a cambio sin previo aviso.

Cumplimiento de normativas

N214

R33037

Français

Acer Android All-In-One Guide de démarrage rapide

Consignes de sécurité importantes

Veuillez lire attentivement les instructions suivantes.

1. Pour nettoyer l’écran Android All-In-One:

• Éteignez Android All-In-One et débranchez le cordon d’alimentation électrique électrique.

• Vaporisez une solution de nettoyage non-solvant sur un chiffon et nettoyez l'écran délicatement.

2. Ne placez pas Android All-In-One près d’une fenêtre. Exposer Android All-In-One à la pluie, à l’humidité ou au soleil

peut gravement l’endommager.

3. Ne pas appliquer de pression sur l’écran. Une pression excessive peut causer des dommages permanents à l’écran.

4. Ne pas retirer le couvercle ou essayer de réparer cet appareil vous-même. Seul un technicien agréé doit effectuer

tout entretien.

5. Stocker Android All-In-One dans une pièce d’une température de -20° à 60°C (-4° à 140°F). Stockage Android All-

In-One en dehors de cette plage peut causer des dommages permanents.

6. Débranchez immédiatement votre Android All-In-One et appeler un technicien autorisé lors de l’une des

circonstances suivantes:

• Câble de signal Android All-In-One -to-OP effiloché ou endommagé.

• En cas de versement de liquides sur Android All-In-One ou si Android All-In-One à été exposé à la pluie.

• Android All-In-One ou boîtier est endommagé.

Contenu de l’emballage

Veuillez vous référer au Guide de l’utilisateur pour obtenir des informations sur la configuration de votre écran

intelligent.

Allumer l’appareil pour la première fois

Vous vous poserez quelques questions avant de pouvoir utiliser votre moniteur en affichage intelligent. Pour configurer ou

accéder à un compte Google, connectez votre affichage intelligent à un réseau Ethernet ou point d’accès Wi-Fi.

Connexion de votre moniteur à un ordinateur

1. Éteignez votre ordinateur et débranchez son

cordon d’alimentation électrique.

2. Branchez le câble de signal à la prise d’entrée

MHL (en option) et/ou HDMI (en option) de

l’écran, et à la prise de sortie MHL (en option) et/

ou HDMI (en option) de la carte graphique sur

l’ordinateur. Puis serrez les vis sur le connecteur

du câble de signal.

3. Insérez le câble d’alimentation électrique Android

All-In-One dans le port d’alimentation électrique

à l’arrière de Android All-In-One.

4. Branchez les cordons d’alimentation électrique de

votre ordinateur et votre Android All-In-One sur

une prise électrique à proximité.

Fabrication: DELTA ELECTRONICS, INC.

Modèle: ADP-65JH DBA1

Fabrication: LITE-ON ELECTRONICS CO., LTD.

Modèle: PA-1650-10AM-LF

Affichage

Intelligent

Cordon

d’alimentation

électrique

Câble MHL

(en option)

Câble HDMI

(en option)

Câble USB

(en option)

Adaptateur

secteur CA

Guide de

démarrage

rapide

HDMI

Français

Contrôles externes

Avis de réglementations et de sécurité

Avis: Câbles blindés

Toutes connexions avec d’autres appareils informatiques doivent être effectuées à l’aide de câbles blindés pour rester

conforme aux règlements EMC.

Avis: Appareils périphériques

Seuls les périphériques (appareils d’entrée/sortie, terminaux, imprimantes, etc.) certifiés conformes aux limites de la classe

B peuvent être connectés à cet équipement. L’utilisation de périphériques non conformes peut entraîner des interférences

dans réception radio et TV.

Avis: Utilisateurs Canadiens

CAN ICES-3(B)/NMB-3(B)

Élimination des déchets d’équipements par utilisateur en résidence privée dans l’Union européenne

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec les

autres déchets ménagers. Au lieu de cela, il est de votre responsabilité de vous débarrasser de vos

déchets d’équipements en les remettant à un point de collecte agréé pour le recyclage d’équipements

électriques et électroniques usagés. La collecte et le recyclage séparés de votre équipement usagé au

moment de son élimination aideront à préserver les ressources naturelles et de s’assurer que ce sera

recyclé d’une manière qui protège la santé humaine et l’environnement. Pour plus d’informations sur

l’endroit où déposer vos équipements usagés pour recyclage, Veuillez contacter votre mairie, votre

service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

1. Touche de volume haut; touche

de fonction Volume + et -.

2. Touche de fonction Pressez pour ouvrir le menu principal.

3. eColor gestion des clés Pressez pour activer la touche de la gestion eColor.

4. Touche de commutation

d’entrée Pressez pour changer de source d’entrée.

5. Bouton d’alimentation

électrique

Appuyez et maintenez pour allumer le Android All-In-One ; appuyez

brièvement pour allumer/éteindre l’écran ou passer en mode veille ;

appuyez et maintenez pour éteindre le Android All-In-One.

Français

Communications Fédérale

Déclaration de la Commission sur les

Interférences

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux

conditions suivantes: (1) Ce dispositif ne doit pas causer d’interférences nuisibles, et (2) cet appareil doit

accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement

indésirable.

Cet équipement a été testé et s’est avéré conforme aux limites pour un appareil numérique de classe B,

conformément à la Partie 15 des règlements de la FCC. Ces limites sont conçues pour fournir une

protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement

génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux

instructions, il peut causer des interférences nuisibles pour les communications radio. Cependant, il n’existe

aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet

équipement provoque des interférences nuisibles aux réceptions radio ou télévision, ce qui peut être

déterminé en l’éteignant et rallumant, l’utilisateur est encouragé à essayer de corriger les interférences par

une des mesures suivantes:

- Réorienter ou déplacer l’antenne de réception.

- Augmentez la distance entre l’équipement et le récepteur.

- Connecter l’équipement à une sortie sur un circuit différent de celui sur lequel est branché le

récepteur.

- Consulter le revendeur ou un technicien radio/TV expérimenté.

Avertissement de la FCC: Les changements ou modifications non expressément approuvés par la partie

responsable de la conformité pourraient annuler l’autorité de l’utilisateur à utiliser cet équipement.

Cet émetteur ne doit pas être co-localisé ou opérer en conjonction avec une autre antenne ou

transmetteur.

Les opérations des produits 5GHz sont limités à une utilisation en intérieur uniquement.

Déclaration sur la radio exposition:

Cet équipement est conforme aux limites d’exposition au rayonnement de la FCC établies pour un

environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimum de

20 cm entre le radiateur et votre corps.

Remarque: La sélection du code du pays est pour le modèle non- États-Unis et n’est pas disponible pour

tous les modèles États-Unis. Par la réglementation FCC, tous les produits WiFi commercialisé aux Etats-

Unis doivent être fixés aux chaînes d’exploitation États-Unis seulement.

Français

Déclaration Industrie Canadienne:

Cet appareil est conforme à la norme RSS-210 des règles d’Industrie du Canada. Son fonctionnement est

soumis aux deux conditions suivantes: (1) Ce dispositif ne doit pas causer d’interférences nuisibles, et (2)

cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un

fonctionnement indésirable.

Ce dispositif est conforme à la norme CNR-210 d'Industrie Canada applicable aux appareils radio exempts

de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas

produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un

brouillage susceptible de provoquer un fonctionnement indésirable.

Attention:

(i) L’appareil pour fonctionner dans la bande 5150-5250 MHz est réservé à une utilisation en intérieur

afin de réduire les risques d’interférence nuisible aux systèmes mobiles par satellite co-canal;

(ii) radars haute puissance sont désignés comme utilisateurs principaux (à savoir les utilisateurs

prioritaires) des bandes 5250-5350 MHz et 5650-5850 MHz et que ces radars pourraient causer des

interférences et/ou endommager les appareils de réseau.

Avertissement:

(i) les dispositifs fonctionnant dans la bande 5 150-5 250 MHz sont réservés uniquement pour une

utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites

mobiles utilisant les mêmes canaux;

(ii) De plus, les utilisateurs devraient aussi être avisés que les utilisateurs de radars de haute puissance sont

désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) pour les bandes 5 250-5 350 MHz et 5

650-5 850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux dispositifs

LAN-EL.

Déclaration d’exposition aux radiations:

Cet équipement est conforme avec les limites d’exposition aux radiations IC définies pour un

environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de

distance entre la source de rayonnement et votre corps.

Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un

environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de

distance entre la source de rayonnement et votre corps.

Français

Informations pour votre sécurité et confort

Consignes de sécurité

Lire attentivement ces instructions. Conservez ce document pour référence future.

Suivez tous les avertissements et instructions indiqués sur le produit.

Nettoyage du moniteur

Veuillez suivre attentivement ces instructions lors du nettoyage du moniteur:

• Toujours débrancher le moniteur avant de le nettoyer.

• Utilisez un chiffon doux pour essuyer l’écran et le boîtier avant et les côtés.

Connexion/déconnexion du périphérique

Respectez les consignes suivantes lorsque vous connectez et déconnectez l’alimentation depuis l’écran Android All-In-

One:

• Assurez-vous que le moniteur est attaché à sa base avant de brancher le cordon d’alimentation de la prise secteur.

• Assurez-vous que l’écran Android All-In-One et l’ordinateur sont éteints avant de brancher tout câble ou de

débrancher le cordon d’alimentation électrique.

• Si le système possède plusieurs sources d’alimentation électrique, coupez l’alimentation du système en débranchant

tous les cordons d’alimentation électrique des prises secteurs.

Accessibilité

Assurez-vous que la prise secteur où vous branchez le cordon d’alimentation électrique est facilement accessible et située

aussi près de l’opérateur du matériel que possible. Lorsque vous devez déconnecter l’alimentation de l’appareil, veillez à

débrancher le cordon d’alimentation électrique de la prise secteur.

Sécurité d’écoute

Pour protéger votre ouïe, respectez ces instructions.

• Augmentez progressivement le volume jusqu’à ce que vous puissiez entendre clairement et confortablement et sans

déformation.

• Après avoir réglé le niveau du volume, ne pas augmenter une fois que vos oreilles se sont adaptées.

• Limitez la durée d’écoute de la musique à un volume élevé.

• Évitez d’augmenter le volume pour masquer le bruit environnant.

• Baissez le volume si vous ne pouvez pas entendre les gens parler autour de vous.

Avertissements

• Ne pas utiliser ce produit près de l’eau.

• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombait, il risque d’être

sérieusement endommagé.

• Les fentes et ouvertures sont prévues pour la ventilation afin d’assurer un fonctionnement fiable du produit et pour

le protéger de la surchauffe. Ces ouvertures ne doivent pas être bloquées ou couvertes. Les ouvertures ne doivent

jamais être obstruées en plaçant le produit sur un lit, un canapé, un tapis ou toute autre surface similaire. Ce produit

ne doit jamais être placé à proximité ou sur un radiateur ou registre de chaleur ou dans une installation encastrée à

moins qu’une ventilation adéquate ne soit prévue.

• Ne poussez jamais d’objets d’aucune sorte dans ce produit à travers les fentes du boîtier car ils pourraient toucher

des points de tension dangereux ou provoquer des courts-circuits qui pourraient entraîner un incendie ou un choc

électrique. Ne jamais renverser de liquide d’aucune sorte sur ou dans le produit.

• Pour éviter d’endommager les composants internes et prévenir la fuite de la batterie, ne pas placer le produit sur une

surface vibrante.

• Ne jamais l’utiliser en faisant du sport, de l’exercice ou dans un environnement vibrant qui pourrait probablement

causer un court circuit inattendus ou endommager des dispositifs internes.

Français

Utilisation de l’énergie électrique

• Ce produit doit être utilisé avec le type d’alimentation électrique indiqué sur l’étiquette. Si vous n’êtes pas sûr du type

d’alimentation électrique disponible, consultez votre revendeur ou la compagnie d’électricité locale.

• Ne laissez rien reposer sur le cordon d’alimentation électrique. Ne pas placer ce produit à un emplacement où les

gens vont marcher sur le cordon.

• Si une rallonge est utilisée avec ce produit, assurez-vous que l’intensité nominale totale des équipements branchés

sur la rallonge ne dépasse pas l’intensité nominale du cordon. Aussi, assurez-vous que l’ampérage de tous les

appareils branchés sur la prise murale ne dépasse pas la valeur du fusible.

• Ne surchargez pas une prise électrique ou une barrette multiprise en branchant trop d’appareils. La charge globale du

système ne doit pas dépasser 80% de la valeur nominale du circuit de dérivation. Si des barrettes multiprise sont

utilisées, la charge ne doit pas dépasser 80% de la capacité en entrée de la barrette multiprise.

• Le cordon d’alimentation électrique de cet appareil est équipé d’une fiche à trois fils. La prise ne peut s’insérer que

dans une prise secteur avec prise de terre. Assurez-vous que la prise secteur est correctement mise à la terre avant

d’insérer la fiche du cordon d’alimentation électrique. Ne pas insérer la fiche dans une prise murale sans terre.

Contactez votre électricien pour des détails.

Attention! La broche de mise à la terre est un élément de sécurité. Utiliser une prise

murale qui n’est pas correctement mise à la terre peut provoquer un choc électrique

et/ou des blessures.

Remarque: La broche de mise à la terre fournit également une bonne protection contre

les bruits imprévus produits par d’autres appareils électriques qui peuvent interférer avec

les performances de ce produit.

• Utilisez uniquement avec l’alimentation du cordon d’alimentation électrique fourni. Si vous devez remplacer le

cordon d’alimentation électrique, assurez-vous que le nouveau cordon d’alimentation électrique est conforme aux

exigences suivantes: type amovible, certifié UL/CSA, type SPT-2, classé 7 A 125 V minimum, approuvé VDE ou

équivalent, 4,5 mètres (15 pieds) de longueur maximale.

Français

CARACTÉRISTIQUES

Retrouvez les manuels et autres documents pour votre produit Acer sur le site officiel de support de Acer.

Système d’exploitation AndroidTM 4.1 Jelly Bean

Panneau

Taille 21,5" Lg. (55 cm)

Nombre de pixels 0,248 mm (H) x 0,248 mm (V)

Luminosité 250 cd/m2 (typique)

Contraste 100.000.000:1 (ACM)

Angle de visualisation 178° (H) 178° (V) (CR > 10)

Temps de réponse 8 ms (G à G w/OD)

Couleurs d’affichage 16,7 millions de couleurs

Type de panneau VA

H-Fréquence 31 KHz - 83 KHz

V-Fréquence 56 à 76 Hz

Source d’alimentation électrique 100-240 V, 50-60 Hz

Point d´horloge 170 MHz (Max)

Max. résolution 1920 x 1080

Brancher & Jouer VESA DDCCI/DDC2B

Consommation électrique

@ 250 cd/m2 (sans chargeur)

Mode Activé 30 W (typ.)

Mode Arrêt 0,5 W (typ.)

Connecteur d’entrée

HDMI (MHL) (Uniquement HDMI Model)

Hub USB / USB 2.0 x 2 (USB Hub Model seulement)

Lecteur de carte SD

Signal vidéo d’entrée HDMI (MHL) (Uniquement HDMI Model)

Haut-parleurs 2 W x 2

Taille maximale de l’écran Horizontale: 478 mm

Vertical: 269,6 mm

Considérations environnementales

Température de fonctionnement: 0° à 40°C

Température de stockage: -20° à 60°C

Humidité de fonctionnement: 20% à 80%

Dimensions 534,0 (W) x 357,0 (H) x 51,5 (P) mm

Poids (N. O.) 5,5 kg Unité (net)

Spec. Mécanisme Inclinaison: 10° à +90°

Contrôles externes:

Interrupteur/Boutons Bouton de mise en marche, Volume +, Volume -, Menu/Entrée

Fonctions

Luminosité

Contraste

Mise au point

Horloge

Position H./Position V.

Température des couleurs

Temporisation OSD

Mode large (Plein/Format)

DDC/CI (Act./Dés.)

ACM (Act./Dés.)

Signal d'entrée

Langue

Réinit

Informations de l'affichage

*Toutes les spécifications sont sujettes à modification sans préavis.

Conformité réglementaire

N214

R33037

Português

Guia de Inicialização Rápida do Acer Android All-In-One

Instruções importantes de segurança

Leia as seguintes instruções cuidadosamente.

1. Para limpar o ecrã do Android All-In-One:

• Desligue o Android All-In-One e desligue o cabo de alimentação da tomada.

• Pulverize um detergente não solvente sobre um pano e limpe o ecrã suavemente.

2. Não coloque o Android All-In-One perto de uma janela. Exposição do Android All-In-One à chuva, humidade ou luz

do sol pode danificá-lo gravemente.

3. Não aplique pressão no ecrã. Pressão excessiva pode causar dano permanente ao monitor.

4. Não remova a tampa ou tente reparar esta unidade por conta própria. Um técnico autorizado deverá ser chamado

para executar serviços de qualquer natureza.

5. Coloque o Android All-In-One em uma sala com temperatura entre -20° a 60°C (-4° a 140°F). Colocação do

Android All-In-One a uma temperatura fora deste limite pode resultar em dano permanente.

6. Desligue imediatamente o seu Android All-In-One e chame um técnico autorizado se ocorrer qualquer uma das

seguintes circunstâncias:

• Cabo de sinal do Android All-In-One -ao-PC está desgastado ou danificado.

• Líquido foi derramado sobre o Android All-In-One ou o Android All-In-One foi exposto à chuva.

• O Android All-In-One ou a caixa está danificado.

Conteúdos do pacote

Consulte o Guia do Utilizador para obter informação sobre a instalação do seu monitor inteligente.

Ligar pela primeira vez

Lhe serão perguntados algumas questões antes de poder utilizar o seu monitor como um ecrã inteligente. Para definir ou

aceder uma conta Google, ligue o seu ecrã inteligente a um ponto de acesso Ethernet ou Wi-Fi.

Ligar o seu monitor a um computador

1. Desligue o seu computador e desligue cabo de

alimentação do seu computador.

2. Ligue o cabo de sinal ao MHL (opcional) e/ou

tomada de entrada HDMI (opcional) do monitor,

e o MHL (opcional) e/ou tomada de saída HDMI

(opcional) da placa gráfica no computador. Em

seguida, aperte os parafusos do conector do

cabo de sinal.

3. Introduza o cabo de alimentação da Android All-

In-One na porta de alimentação atrás da Android

All-In-One.

4. Ligue os cabos de alimentação do seu

computador e a sua Android All-In-One a uma

saída eléctrica próxima.

Fabricante: DELTA ELECTRONICS, INC.

Modelo: ADP-65JH DBA1

Fabricante: LITE-ON ELECTRONICS CO., LTD.

Modelo: PA-1650-10AM-LF

Monitor

Inteligente

Cabo de

alimentação

Cabo MHL

(opcional)

Cabo HDMI

(opcional)

Cabo USB

(opcional)

Adaptador

Guia de

inicialização

rápida

HDMI

Português

Controlos externos

Regulamentos e avisos de segurança

Aviso: Cabos blindados

Todas as ligações com outros dispositivos de computação devem ser feitas utilizando cabos blindados para manter

conformidade com os regulamentos EMC.

Aviso: Dispositivos periféricos

Somente periféricos (dispositivos de entrada/saída, terminais, impressoras, etc.) certificados para cumprir com os limites da

Classe B podem ser ligadas a este equipamento. Operação com periféricos não certificados poderá resultar em

interferência à recepção de rádio e TV.

Aviso: Usuários Canadenses

CAN ICES-3(B)/NMB-3(B)

Eliminação de equipamento e lixo doméstíco pelo utilizador na União Européia

Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado

juntamente com os resíduos domésticos. Ao invés disso, os utilizadores domésticos deverão efectuar

uma reciclagem segura entregando-os em um ponto de coleta designado para reciclagem de resíduos

eléctricos e electronicos. Para impedir danos ao ambiente e à saúde humana causados pela

eliminação incontrolada de resíduos deverá separar este equipamento de outros tipos de resíduos e

reciclá-lo de forma responsável. Para maiores informações sobre os locais de coleta e reciclagem de

resíduo eléctrico ou eletronico, contacte o escritório local da cidade, seu serviço de coleta de resíduo

doméstico ou a loja de onde você comprou o produto.

1. Tecla para aumentar volume;

tecla de função Aumentar e diminuir o volume.

2. Tecla de função Prima para abrir o menu principal.

3. Tecla de gestão eColor Prima para activar a tecla de gestão eColor.

4. Tecla de comutação de entrada Prima para comutar origem de entrada.

5. Interruptor

Prima longamente para ligar o Android All-In-One; prima brevemente

para ligar/desligar o ecrã ou activar o modo de repouso; prima longamente

para desligar o Android All-In-One.

Português

Comunicação Federal

Declaração de Interferência da Comissão

Este dispositivo está em conformidade com a Parte 15 das Normas da FCC. O funcionamento está sujeito

às duas condições que se seguem: (1) este dispositivo não pode causar interferência prejudicial. (2) este

dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam causar um

funcionamento indesejado.

Este dispositivo foi testado e está em conformidade com os limites para um dispositivo digital de Classe B

pertencente à Parte 15 das Normas da FCC. Estes limites foram criados para fornecer uma proteção

razoável contra interferências nocivas em instalações residenciais. Este equipamento gera, utiliza e pode

emitir energia de frequência de rádio, se este equipamento não for instalado e utilizado de acordo com as

instruções do fabricante, poderá provocar interferências em comunicações de rádio. Contudo, não

existem garantias de que não ocorrerão interferências numa determinada instalação. Caso este

equipamento cause interferências nocivas à recepção de rádio e televisão, o que pode ser determinado

ligando e desligando o equipamento, o utilizador é encorajado a corrigir as interferências através de uma

ou várias medidas que se seguem:

- Reoriente ou coloque num outro local a antena de recepção.

- Aumente a separação entre o equipamento e o receptor.

- Ligue o equipamento a uma tomada num circuito diferente do circuito a que o receptor está ligado.

- Consulte o vendedor ou peça ajuda a um técnico de rádio/televisão experiente.

Aviso da FCC: Quaisquer mudanças ou modificações que não sejam expressamente aprovadas pelo

fabricante podem destituir o utilizador da autoridade, que é concedida pela Comissão Federal de

Comunicações, para utilizar este produto.

Este transmissor não deve ser situado juntamente com qualquer outra antena ou transmissor.

Operações nos produtos 5 GHz estão restrictos somente para utilização em casa.

Declaração de Exposição à Radiação:

Este equipamento cumpre com os limites de exposição à radiação FCC estabelecidas para um ambiente

não controlado. Este equipamento deve ser instalado e operado com uma distância mínima de 20 cm

entre o radiador & seu corpo.

Nota: A selecção de código de país é para o modelo que não seja dos EUA e não é disponível para todos

os modelos dos EUA. Conforme as normas da FCC, todo produto WiFi vendido nos EUA deve ter canais

de operação fixados somente nos EUA.

Português

Declaração da Indústria Canadense:

Este dispositivo está em conformidade com RSS-210 das Normas da Indústria Canadense. O

funcionamento está sujeito às duas condições que se seguem: (1) este dispositivo não pode causar

interferência prejudicial. (2) este dispositivo deve aceitar qualquer interferência recebida, incluindo

interferências que possam causar um funcionamento indesejado.

Ce dispositif est conforme à la norme CNR-210 d'Industrie Canada applicable aux appareils radio exempts

de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas

produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un

brouillage susceptible de provoquer un fonctionnement indésirable.

Cuidado:

(i) A faixa de operação 5150-5250 MHz para o dispositivo é utilizada somente dentro de casa para

reduzir o potencial de interferência prejudicial para sistemas de satélite móvel combinados aos canais;

(ii) Radares de alta potência são alocados como utilizadores primários (i.é, utilizadores prioritários) das

faixas 5250-5350 MHz e 5650-5850 MHz e estes radares podem causar interferência e/ ou dano aos

dispositivos LE-LAN.

Avertissement:

(i) Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une

utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites

mobiles utilisant les mêmes canaux;

(ii) De plus, les utilisateurs devraient aussi être avisés que les utilisateurs de radars de haute puissance sont

désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) pour les bandes 5250-5350 MHz et

5650-5850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux dispositifs

LAN-EL.

Declaração de Exposição à Radiação:

Este equipamento cumpre com os limites de exposição à radiação estabelecidos para um ambiente não

controlado. Este equipamento deve ser instalado e operado com uma distância mínima de 20 cm entre o

radiador & seu corpo.

Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un

environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de

distance entre la source de rayonnement et votre corps.

Português

Informação para a sua segurança e conforto

Instruções de segurança

Leia as seguintes instruções cuidadosamente. Guarde este documento para futuras consultas.

Siga todas as advertências e instruções marcadas no produto.

Limpeza do seu monitor

Siga cuidadosamente todas estas diretrizes ao limpar o monitor.

• Desligue sempre o monitor antes da limpeza.

• Utilize um pano macio para limpar o ecrã e a a parte da frente e as laterais da caixa.

Ligar/desligar o dispositivo

Observe as seguintes diretrizes ao ligar e desligar a energia do Android All-In-One:

• Certifique-se de que o monitor está fixado na sua base antes de ligar o cabo de alimentação na tomada eléctrica AC.

• Certifique-se de que ambos o Android All-In-One e o computador estejam desligados antes de ligar qualquer cabo

ou de desligar o cabo de alimentação.

• Se o sistema tem múltiplas fontes de energia, desligue a energia do sistema retirando todos os cabos de alimentação

das tomadas eléctricas.

Acessibilidade

Certifique-se de que a tomada eléctrica em que você ligou o cabo de alimentação é facilmente acessível e está situada o

mais próximo do operador do equipamento quanto possível. Se precisar desligar a energia do equipamento, certifique-se

de desligar o cabo de alimentação da tomada eléctrica.

Escutamento seguro

Para proteger sua audição, siga estas instruções.

• Aumente gradualmente o volume até escutá-lo claramente e confortavelmente e sem distorsão.

• Depois de ajustar o nível do volume, não aumente-o depois de te-lo ajustado aos seus ouvidos.

• Limite o tempo de escutamento de música a alto volume.

• Evite aumentar o volume para bloquear o ruído do ambiente.

• Baixe o volume se não puder ouvir as pessoas falando perto de você.

Advertências

• Não use este produto perto da água.

• Não coloque este produto sobre um carrinho, suporte ou mesa instável. Se o produto cair, ele poderá ficar

seriamente danificado.

• Ranhuras e aberturas são proporcionadas para a ventilação para garantir operação confiável do produto e para

protege-lo do sobreaquecimento. Estas aberturas não devem ser nunca bloqueadas ou tapadas. As aberturas não

devem nunca ser tapadas colocando o produto sobre uma cama, sofá, tapete ou outra superfície similar. Este

produto não deve nunca ser colocado perto ou sobre um radiador ou medidor de calor, ou em uma instalação

incorporada a menos que a ventilação apropriada seja proporcionada.

• Nunca empurre objetos de nenhum tipo para dentro deste produto através das ranhuras porque eles podem tocar

nos pontos de voltagem perigosos ou causar curto circuitos em partes resultando em incêndio ou choque elétrico.

Nunca derrame líquido de nenhum tipo sobre ou dentro do produto.

• Para evitar dano de componentes internos e para prevenir fuga de bateria, não coloque o produto sobre uma

superfície vibrante.

• Nunca utilize-o em esportes, exercícios, ou qualquer ambiente vibrante que possa causar curto circuito inesperados

ou dano aos dispositivos internos.

Português

Utilização de energia eléctrica

• Esrte produto deve ser operado com o tipo de energia indicado na etiqueta de marcação. Se não tiver certeza do

tipo de energia disponível, consulte o seu revendedor ou companhia de energia local.

• Não pouse nada sobre o cabo de alimentação. Não coloque este produto em local onde as pessoas possam pisar no

cabo de alimentação.

• Se um cabo de extensão for utilizado com este produto, certifique-se de que a taxa total de amperes do

equipamento ligado no cabo de extensão não exceda a taxa de amperes do cabo de extensão. Também,

certifique-se de que a taxa total de todos os produtos ligados na tomada de parede não exceda a taxa do fusível.

• Não sobrecarregue a tomada eléctrica, extensão ou receptáculo ligando demasiados dispositivos. A carga do sistema

total não deve exceder 80% da taxa do circuito de extensão. Se extensões eléctricas forem utilizadas, a carga não

deve exceder 80% da taxa de entrada da extensão eléctrica.

• O cabo de alimentação do produto está equipado com uma tomada terra de três pinos. A tomada somente se

encaixa em uma tomada eléctrica terra. Certifique-se de que a tomada eléctrica esteja correctamente ligada a terra

antes de introduzir a ficha do cabo de alimentação. Não introduza a ficha em uma tomada eléctrica que não seja

ligada a terra. Contacte o seu eletricista para obter detalhes.

Advertência! O pino terra é um recurso de segurança. A utilização de uma tomada

eléctrica que esteja correctamente ligada a terra pode resultar em choque eléctrico e/

ou ferida.

Nota: O pino terra também proporciona boa proteção contra ruídos produzidos por

outros dispositivos eléctricos nas proximidades que podem interferir com a performance

deste produto.

• Utilize este produto somente com o jogo de cabo de alimentação fornecido. Se precisar substituir o jogo de cabo de

alimentação, certifique-se de que o novo cabo de alimentação satisfaça os seguintes requisitos: tipo removível, listado

em UL/certificado por CSA, tipo SPT-2, taxa 7A 125V no mínimo, aprovado por VDE ou seu equivalente, 4,5 metros

(15 pés) de comprimento máximo.

Português

ESPECIFICAÇÃO

Encontre manuals e outros documentos para seu produto Acer na website de suporte oficial do Acer.

Sistema operativo AndroidTM 4.1 Jelly Bean

Painel

Tamanho 21,5" L (55 cm)

Distância entre pixeis 0,248 mm (H) x 0,248 mm (V)

Brilho 250 cd/m2 (Típico)

Contraste 100.000.000:1 (ACM)

Ângulo visualizável 178° (H) 178° (V) (CR > 10)

Tempo de resposta 8 ms (G a G c/OD)

Cores de Exibição 16,7 M Cores

Tipo de Painel VA

Frequência H 31 KHz - 83 KHz

Frequência V 56 - 76 Hz

Fonte de Energia 100-240 V, 50-60 Hz

Relógio de Ponto 170 MHz (Máx)

Resolução Máx. 1920 x 1080

Plug & Play VESA DDCCI/DDC2B

Consumo de energia

@ 250 cd/m2 (sem carregador)

Modo Ligado 30 W (típ.)

Modo Desligado 0,5 W (típ.)

Conector de Entrada

HDMI (MHL) (Somente Modelo HDMI)

Concentrador USB / USB 2.0 × 2 (apenas Modelo de Concentrador USB)

Leitor de cartão SD

Sinal do Vídeo de Entrada HDMI (MHL) (Somente Modelo HDMI)

Altifalantes 2 W x 2

Tamanho Máximo do Ecrã Horizontal: 478 mm

Vertical: 269,6 mm

Considerações ambientais

Temp. de Funcionamento: 0° a 40°C

Temp. de Armazenamento: -20° a 60°C

Humidade de Funcionamento: 20% a 80%

Dimensões 534,0 (L) x 357,0 (A) x 51,5 (P) mm

Peso (N. W.) 5,5 quilos Unidade (neto)

Especificações do mecânismo Inclinação: 10° a +90°

Controles Externos:

Comutador/Botões Interruptor, Aumentar volume (+), Diminuir volume (-), Menu/Introduzir

Funções

Luminosidade

Contraste

Focagem

Relógio

Posição H./Posição V.

Temperatura de Cor

Tempo limite do OSD

Modo panorâmico

(inteiro/formato)

DDC/CI (ligado/desligado)

ACM (ligado/desligado)

Sinal de entrada

Idioma

Repor

Informação sobre o ecrã

*Todas as especificações estão sujeitas a mudanças sem prévio aviso.

Conformidade ao Regulamento

N214

R33037

Português

Brasileiro

Guia de Inicialização Rápida do Acer Android All-In-One

Importantes instruções de segurança

Leia as seguintes instruções cuidadosamente.

1. Para limpar a tela do Android All-In-One:

• Desligue o Android All-In-One e desconecte o cabo de alimentação.

• Pulverize uma solução de limpeza não solvente sobre um pano e limpe a tela suavemente.

2. Não coloque o Android All-In-One perto de uma janela. Expondo o Android All-In-One à chuva, umidade ou luz do

sol pode danificá-lo gravemente.

3. Não aplique pressão na tela. Pressão excessiva pode causar dano permanente ao monitor.

4. Não remova a tampa ou tente reparar esta unidade por conta própria. Um técnico autorizado deverá ser chamado

para executar serviços de qualquer natureza.

5. Coloque o Android All-In-One em uma sala com temperatura entre -20° a 60°C (-4° a 140°F). Colocando o

Android All-In-One a uma temperatura fora deste limite pode resultar em dano permanente.

6. Desconecte imediatamente o seu Android All-In-One e chame um técnico autorizado se ocorrer qualquer uma das

seguintes circunstâncias:

• Cabo de sinal do Android All-In-One -ao-PC está desgastado ou danificado.

• Líquido foi esparramado sobre o Android All-In-One ou o Android All-In-One foi exposto à chuva.

• O Android All-In-One ou o gabinete está danificado.

Conteúdos do pacote

Consulte o Guia do Usuário para obter informação sobre a instalação da sua tela inteligente.

Ligando-o pela primeira vez

Algumas questões lhe serão perguntadas antes de poder usar o seu monitor como uma tela inteligente. Para configurar ou

acessar uma conta Google, conecte a sua tela inteligente a um ponto de acesso Ethernet ou Wi-Fi.

Conectando o seu monitor a um computador

1. Desligue o seu computador e desconecte o cabo

de alimentação do seu computador.

2. Conecte o cabo de sinal ao MHL (opcional) e/ou

soquete de entrada HDMI (opcional) do monitor

e o MHL (opcional) e/ou soquete de saída HDMI

(opcional) da placa de vídeo do computador. Em

seguida aperte os parafusos borboletas no

conector do cabo de sinal.

3. Insira o cabo de alimentação da Android All-In-

One na porta de alimentação atrás da Android

All-In-One.

4. Conecte os cabos de alimentação do seu

computador e a sua Android All-In-One a uma

tomada eléctrica próxima.

Fabricante: DELTA ELECTRONICS, INC.

Modelo: ADP-65JH DBA1

Fabricante: LITE-ON ELECTRONICS CO., LTD.

Modelo: PA-1650-10AM-LF

Tela Inteligente Cabo de

alimentação

Cabo MHL

(opcional)

Cabo HDMI

(opcional)

Cabo USB

(opcional)

Adaptador

Guia de

inicialização

rápida

HDMI

Português

Brasileiro

Controles externos

Regulamentos e avisos de segurança

Aviso: Cabos blindados

Todas as conexões com outros disopositivos de computador devem ser feitas usando cabos blindados para manter

conformidade com os regulamentos EMC.

Aviso: Dispositivos periféricos

Somente periféricos (dispositivos de entrada/saída, terminais, impressoras, etc.) certificados para cumprir com os limites da

Classe B podem ser conectadas a este equipamento. Operação com periféricos não certificados poderá resultar em

interferência à recepção de rádio e TV.

Aviso: Usuários Canadenses

CAN ICES-3(B)/NMB-3(B)

Eliminação de equipamento e lixo doméstíco pelo usuário na União Européia

Este símbolo afixado sobre o produto ou na sua embalagem indica que ele não deverá ser eliminado

juntamente com os outros lixos domésticos. Ao invés disso, é sua responsabilidade o de descartar-se

de seu equipamento usado em pontos de coleta designados para a reciclagem de equipamento

elétrico e eletrônico inutilizáveis. A coleta separada e a reciclagem do seu equipamento usado

ajudarão a preservar os recursos naturais e garantir que seja reciclado de modo a proteger a saúde

humana e o meio ambiente. Para obter maiores informações sobre os pontos de coleta de

equipamento inutilizável para reciclagem, contacte o escritório local da cidade, seu serviço de coleta

de lixo doméstico ou a loja de onde você comprou o produto.

1. Tecla para aumentar volume;

tecla de função Aumento e diminuição do volume.

2. Tecla de função Pressione para abrir o menu principal.

3. Tecla de gerenciamento eColor Pressione para ativar a tecla de gerenciamento eColor.

4. Tecla de comutação de entrada Presssione para comutar fonte de entrada.

5. Interruptor

Pressione e segure para ligar o Android All-In-One. Pressione rapidamente

para ligar/desligar a tela ou entrar no modo de suspensão. Pressione e

segure para desligar o Android All-In-One.

Português

Brasileiro

Comunicação Federal

Declaração de Interferência da Comissão

Este dispositivo está em conformidade com a Parte 15 das Normas da FCC. O funcionamento está sujeito

às duas condições que se seguem: (1) este dispositivo não pode causar interferência prejudicial. (2) este

dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam causar um

funcionamento indesejado.

Este dispositivo foi testado e está em conformidade com os limites para um dispositivo digital de Classe B

pertencente à Parte 15 das Normas da FCC. Estes limites foram criados para fornecer uma proteção

razoável contra interferências nocivas em instalações residenciais. Este equipamento gera, usa e pode

emitir energia de frequência de rádio, se este equipamento não for instalado e usado de acordo com as

instruções do fabricante, poderá provocar interferências em comunicações de rádio. Contudo, não

existem garantias de que não ocorrerão interferências numa determinada instalação. Caso este

equipamento cause interferências prejudiciais à recepção de rádio e televisão, o que pode ser determinado

ligando e desligando o equipamento, o usuário deverá corrigir as interferências através de uma ou várias

medidas que se seguem:

- Reoriente ou coloque num outro local a antena de recepção.

- Aumente a separação entre o equipamento e o receptor.

- Conecte o equipamento a uma tomada em um circuito diferente daquele o qual o receptor está

conectado.

- Consulte o vendedor ou peça ajuda a um técnico de rádio/televisão experiente.

Aviso da FCC: Quaisquer mudanças ou modificações que não sejam expressamente aprovadas pela parte

responsável pela conformidade poderá anular a autoridade do usuário de utilizar este produto.

Este transmissor não deve ser situado juntamente com qualquer outra antena ou transmissor.

Operações nos produtos 5 GHz estão restrictos somente para utilização dentro de casa.

Declaração de Exposição à Radiação:

Este equipamento cumpre com os limites de exposição à radiação FCC estabelecidas para um ambiente

não controlado. Este equipamento deve ser instalado e operado com uma distância mínima de 20 cm

entre o radiador & seu corpo.

Nota: A selecção de código de país é para o modelo que não seja dos EUA e não é disponível para todos

os modelos dos EUA. Conforme as normas da FCC, todo produto WiFi vendido nos EUA deve ter canais

de operação fixados somente nos EUA.
