Acer orporated FX1 Thin Client User Manual
Acer Incorporated Thin Client
User manual
Quick Setup Guide
Leitfaden zur Schnelleinrichtung
Guía rápida de instalación
Guide d’installation rapide
Guia de Instalação Rápida
快速安装使用指南
快速安裝使用指南
クイックセットアップガイド
빠른 설치 가이드
![](/img.php?id=1928116&img=bg3.png)
1
Acer Veriton N2010G Thin Client
Quick Setup Guide
![](/img.php?id=1928116&img=bg4.png)
2
Notes, Cautions, and Warnings
NOTE:
Indicates important information that helps you make better
use of your computer.
CAUTION: Indicates that damage to hardware or loss of data
may result if instructions are not followed.
WARNING: Indicates that property damage, personal injury, or
death may result if instructions are not followed.
![](/img.php?id=1928116&img=bg5.png)
3
Acer Veriton N2010G Thin Client
Quick Setup Guide

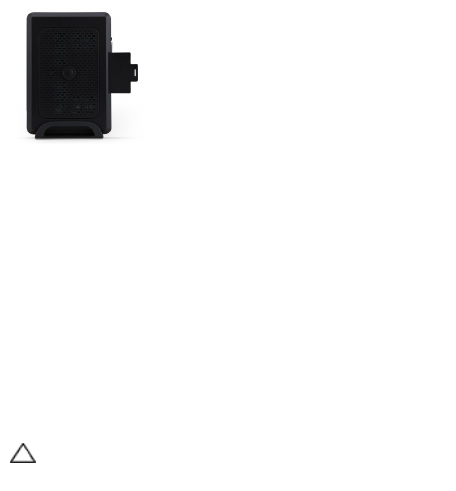

Before Setting Up Your VN2010G
NOTE:
Place the thin client in its vertical orientation for best performance.
Your VN2010G thin client is shipped with the following items:
1
Power cord
2
Adapter
3
Terminal stand
4
Quick Setup Guide
5
DVI-I to VGA converter(optional)
6
Compact VESA holder (optional)
7
Warrranty card
NOTE
:
Inspect all parts for damage. If anything is damaged,please contact your
reseller immediately.
![](/img.php?id=1928116&img=bg6.png)
4
Setup and Features

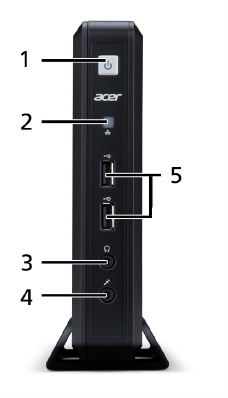

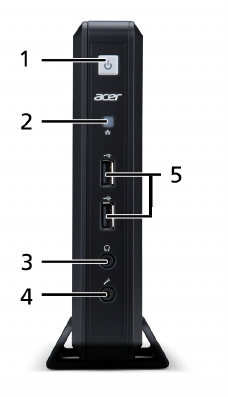

Front View
1 Power Button 2 Network activity indicator LED
3 Audio line-out jack 4 Microphone jack
5 USB 2.0 ports
![](/img.php?id=1928116&img=bg7.png)
5

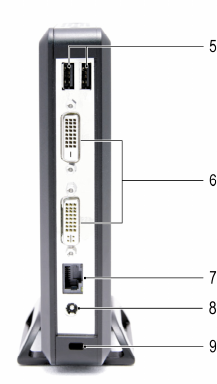

Back View
5 USB 2.0 ports 6 DVI ports
7 Ethernet (RJ-45) port 8 DC-injack
9 Security cable slot
![](/img.php?id=1928116&img=bg8.png)
6
Quick Setup

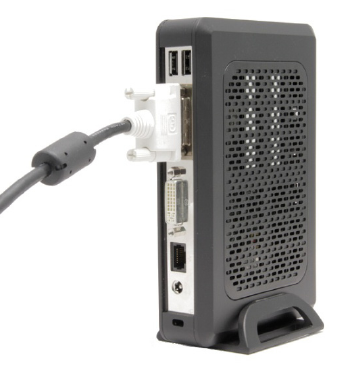

1

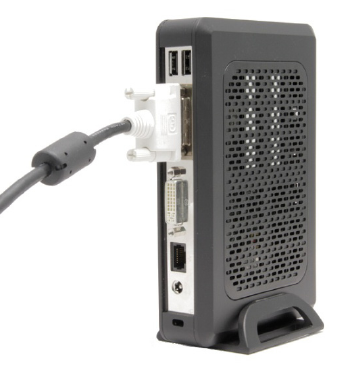

Connect the monitor to one of the DVI ports on the
back of the unit.
![](/img.php?id=1928116&img=bg9.png)
7
2

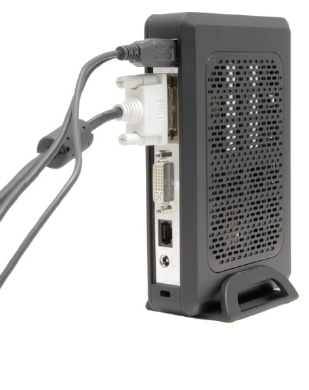

Connect the mouse and keyboard to the USB ports.
![](/img.php?id=1928116&img=bga.png)
8
3

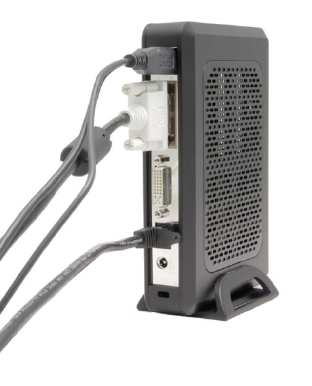

Connect the network cable to the Ethernet port on the
unit and the other end of the cable to your local
network.
![](/img.php?id=1928116&img=bgb.png)
9
4

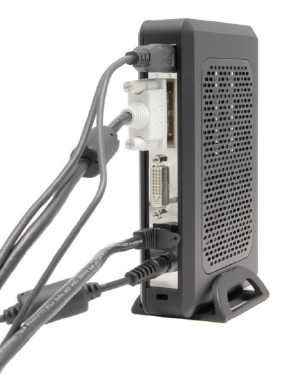

Connect the power supply to the DC-in jack on the back
of the unit.
![](/img.php?id=1928116&img=bgc.png)
10
5
Plug the power cord into a surge-protected AC outlet.
CAUTION: To prevent overheating, and thus voiding your
warranty, do not place anything on or over the thin client.
![](/img.php?id=1928116&img=bgd.png)
11
6
Press the
Power
button to turn on the unit.
Power
WARNING: Make all necessary connections before turning the unit
on. Failure to do so may make the unit appear as if is not
functioning properly. Do not shut the thin client down by
removing the power cord. Loss of power can damage the unit.
WARNING: Excessive volume from earphones and headphones can
cause hearing loss. Adjust the equalizer to increase or decrease
the earphones’ and headphones’ volume levels.
CAUTION: It is important to not interrupt the power to the thin
client while executing a firmware upgrade. Loss of power can
result in a damaged operating system.
![](/img.php?id=1928116&img=bge.png)
12
Specifications
NOTE:
The following specifications are only those required by law to ship
with your thin client. For a complete and current listing of the
specifications for your thin client, please go to www.acer.com.
Environmental
Temperature:
Operating 0°to 35°C (32° to 95° F)
Storage -20° to 60° C (-4° to 140° F)
Relative humidity 20% to 80% non-condensing
Altitude:
Operating -15.2 to 2000 m (-50 to 6561.7 ft)
Storage -15.2 to 10,665 m (-50 to 35,000 ft)
![](/img.php?id=1928116&img=bgf.png)
13
Regulatory Information
The regulatory details of your VN2010Gthin client can be
found on a pull-out tab on the back of the device.
Vender:
Elementech International Co., Ltd
Model number:
AU-799IN
Description:
12V/4A 48W AC Adapter
Or
Vender:
LiteOn Technology Corporation
Model number:
PA-1051-01AC-LF
Description:
12V/4.16A 50W AC Adapter
CAUTION: There is a risk of explosion if the battery is
replaced with an incorrect type. Please dispose of used
batteries according to the instructions.
![](/img.php?id=1928116&img=bg10.png)
14
Power Over Ethernet (POE)
(for selected models)
The POE 802.3at/af installation option allows the VN2010G
to communicate and receive power on the same
10/100/1000Base-T Ethernet cable.
1
Connect the Ethernet cable to the RJ45 port on the
VN2010G.
2
Plug the other end of the Ethernet cable into an
802.3at/af certified host system LAN port, or
802.3at/af port injector.
NOTE:
802.3af host systems can provide power to the VN2010G via POE
if certain peripherals are shut off. If POE is not providing enough power,
connect a power supply.

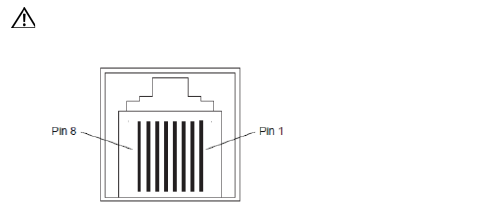

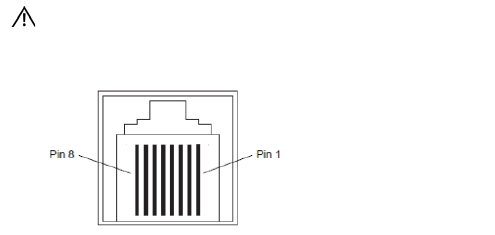

RJ45/Ethernet Connector Pinouts
These are the locations for the Ethernet port. Use care when
handling.
WARNING: POE Ethernet connectors channel high voltage current.
Do not make direct physical contact with the pins.
![](/img.php?id=1928116&img=bg11.png)
15
![](/img.php?id=1928116&img=bg12.png)
16
Getting the latest software and
Echo Management software
Please visit the website page through following
http://www.devonit.com/acer, to get the latest software for
clients and the latest Echo Management software for server.
![](/img.php?id=1928116&img=bg13.png)
1
Acer Veriton N2010G Thin Client
Leitfaden zur Schnelleinrichtung
![](/img.php?id=1928116&img=bg14.png)
2
Hinweise, Vorsichtshinweise und
Warnungen
HINWEIS:
Ein HINWEIS macht auf wichtige Informationen für die
bessere Nutzung Ihres Computers aufmerksam.
VORSICHT: Ein VORSICHTSHINWEIS weist auf eine
potenzielle Beschädigung der Hardware bzw. auf
potenziellen Datenverlust hin, wenn die Anweisungen
nicht befolgt werden.
WARNUNG: Eine WARNUNG weist auf eine potenzielle
Beschädigung von Eigentum, Körperverletzungs- oder
Todesgefahr hin.
![](/img.php?id=1928116&img=bg15.png)
3
Acer Veriton N2010G Thin Client
Leitfaden zur Schnelleinrichtung
Vor der Einrichtung Ihres VN2010G
HINWEIS:
Stellen Sie den Thin-Client für optimale Leistung vertikal
ausgerichtet auf.
Ihr VN2010G -Terminal wird mit den folgenden Artikeln
geliefert:
1
Netzkabel
2
Adapter
3
Terminalständer
4
Leitfaden zur Schnelleinrichtung
5
DVI-I zu VGA Converter (optional)
6
Kompakte VESA-Halterung (optional)
7
Garantiekarte
HINWEIS:
Überprüfen Sie alle Teile auf sichtbare Beschädigungen. Sollte etwas
beschädigt sein, wenden Sie sich bitte umgehend an Ihren Händler.
![](/img.php?id=1928116&img=bg16.png)
4
Einrichtung und Funktionsmerkmale
Vorderansicht
1 Einschalttaste 2 LED-Anzeige für Netzwerkaktivität
3 Audioleitung, Ausgang 4 Mikrofonbuchse
5 USB 2.0-Anschlüsse
![](/img.php?id=1928116&img=bg17.png)
5
Rückansicht
5 USB 2.0-Anschlüsse 6 DVI-Anschlüsse
7 Ethernet (RJ-45)-Anschluss 8 DC-Eingangsbuchse
9 Sicherheitskabelschlitz
![](/img.php?id=1928116&img=bg18.png)
6
Schnelleinrichtung
1
Schließen Sie den Monitor am DVI-Anschlüsse an der
Rückseite des Geräts an.
![](/img.php?id=1928116&img=bg19.png)
7
2
Schließen Sie die Maus und Tastatur an die
USB-Anschlüsse an.
![](/img.php?id=1928116&img=bg1a.png)
8
3
Schließen Sie das Netzwerkkabel an den Ethernet-
Anschluss am Gerät an und verbinden Sie das andere
Ende des Kabels mit dem LAN.
![](/img.php?id=1928116&img=bg1b.png)
9
4
Schließen Sie das Netzteil an die DC-in-Buchse an der
Rückseite des Geräs an.
![](/img.php?id=1928116&img=bg1c.png)
10
5
Stecken Sie das Netzkabel in eine Netzsteckdose mit
Überspannungsschutz.
VORSICHT: Um eine Überhitzung und Ungültigmachung Ihrer
Garantie zu vermeiden, legen Sie nichts auf oder über den
Thin-Client.
![](/img.php?id=1928116&img=bg1d.png)
11
6
Drücken Sie die
Einschalt-
Taste am Gerät um es
einzuschalten.
Einschalten
WARNUNG: Stellen Sie alle notwendigen Verbindungen her, bevor
Sie das Gerät einschalten. Wird dies nicht getan, kann das Gerät den
Anschein haben, nicht richtig zu funktionieren. Fahren Sie den
Thin-Client nicht durch Abziehen des Netzkabels herunter.
Stromverlust kann das Gerät beschädigen.
WARNUNG: Überhöhter Schalldruck von Ohr- und Kopfhörern kann
zu Gehörverlusten führen. Passen Sie den Equalizer an, um die
Lautstärke von Hörkapseln und Kopfhörern einzustellen.
VORSICHT: Es ist wichtig, dass die Stromzufuhr zum Thin-Client
während der Durchführung eines Firmware-Upgrades nicht
unterbrochen wird. Stromverlust kann zur Beschädigung des
Betriebssystems führen.
![](/img.php?id=1928116&img=bg1e.png)
12
Technische Daten
HINWEIS:
Die folgenden technischen Daten umfassen nur die für den
Versand Ihres Thin-Clients gesetzlich vorgeschriebenen. Eine komplette
akuelle Liste mit technischen Daten für Ihren Thin-Client finden Sie unter
www.acer.com
Umgebungsdaten
Temperatur:
In Betrieb 0° bis 35°C
Lagerung -20° bis 60°C
Relative
Luftfeuchtigkeit 20% bis 80% nicht-kondensierend
Höhe:
In Betrieb -15,2 bis 2000 m
Lagerung -15,2 bis 10.665 m
![](/img.php?id=1928116&img=bg1f.png)
13
Vorgeschriebene Angaben
Die behördlichen Hinweise für Ihren VN2010G Thin-Client
finden Sie auf der herausziehbaren Klappe auf der Rückseite
des Geräts.
Hersteller:
Elementech International Co., Ltd
Modellnummer:
AU-799IN
Beschreibung:
12V/4A 48W Netzteil
Oder
Hersteller:
LiteOn Technology Corporation
Modellnummer:
PA-1051-01AC-LF
Beschreibung:
12V/4.16A 50W Netzteil
ACHTUNG: Es besteht Explosionsgefahr, wenn die Batterie
durch eine Batterie falschen Typs ersetzt wird. Entsorgen
Sie Akkus gemäß Anleitung.
![](/img.php?id=1928116&img=bg20.png)
14
Power Over Ethernet (POE)
(für ausgewählte Modelle)
Die Installationsoption POE 802.3at/af ermöglicht, dass der
VN2010G über dasselbe 10/100/1000Base-T Ethernet-
Kabel kommunizieren und Strom erhalten kann.
1
Schließen Sie das Ethernet-Kabel am RJ45-Port auf dem
VN2010G an.
2
Stecken Sie das andere Ende des Ethernet-Kabels in
einen 802.3at/af-zertifizierten Hostsystem-LAN-Port
oder 802.3at/af-Portinjektor ein.
HINWEIS:
802.3af-Hostsysteme liefern via POE Strom an den VN2010G,
wenn bestimmte Periphergeräte ausgeschaltet sind. Wird nicht genügend
Strom über POE geliefert, stellen Sie die Verbindung zu einem Netzteil her.
Pinbelegungen des RJ45/Ethernet-
Anschlusses
Dies sind die Stellen für den Ethernet-Port.Lassen Sie bei der
Handhabung Vorsicht walten.
WARNUNG: POE Ethernet-Anschlüsse leiten
Hochspannungsstrom. Es darf nicht zur direkten Berührung der
Pins kommen.
![](/img.php?id=1928116&img=bg21.png)
15
![](/img.php?id=1928116&img=bg22.png)
16
Holen Sie sich die neueste Software
und die Echo Management Software
Besuchen Sie die Website http://www.devonit.com/acer, um
die neueste Software für Clients und die neueste Echo
Management Software für Server zu erhalten.
![](/img.php?id=1928116&img=bg23.png)
1
Acer Veriton N2010G Thin Client
Guía rápida de instalación
![](/img.php?id=1928116&img=bg24.png)
2
Notas, precauciones y advertencias
NOTA:
Una NOTA indica información importante que le ayuda a
usar mejor su computadora.
PRECAUCIÓN: Una PRECAUCIÓN indica un posible daño al
hardware o pérdida de datos si no se siguen las instrucciones.
ADVERTENCIA: Una ADVERTENCIA indica un posible daño a la
propiedad, lesión personal o muerte.
![](/img.php?id=1928116&img=bg25.png)
3
Guía rápida de instalación de
Acer Veriton N2010G Thin Client
Antes de configurar su VN2010G
NOTA:
Coloque el cliente delgado en orientación vertical para obtener un mejor
desempeño.
Su terminal VN2010G se embarca con los siguientes
elementos:
1
Cable de suministro de energía
2
Adaptador
3
Soporte de terminal
4
Guía rápida de instalación
5
Conversor de DVI-I a VGA (opcional)
6
Soporte VESA compacto (opcional)
7
Tarjeta de garantía
NOTA:
Revise visualmente todas las piezas en busca de daños. Si hay algo
dañado, póngase en contacto inmediatamente con su distribuidor.
![](/img.php?id=1928116&img=bg26.png)
4
Información de instalación y funciones
Vista frontal
1 Botón de encendido 2 LED indicador de actividad de red
3 Salida de audio 4 Conector del micrófono
5 Puertos USB 2.0
![](/img.php?id=1928116&img=bg27.png)
5
Vista posterior
5 Puertos USB 2.0 6 Puertos DVI
7 Puerto Ethernet (RJ-45) 8 Conector de entrada de CC
9 Ranura de cable de seguridad
![](/img.php?id=1928116&img=bg28.png)
6
Configuración rápida
1
Conecte el monitor al Puertos DVI en la parte posterior
de la unidad.
![](/img.php?id=1928116&img=bg29.png)
7
2
Conecte el ratón y el teclado a los puertos USB.
![](/img.php?id=1928116&img=bg2a.png)
8
3
Conecte el cable de red al puerto Ethernet de la unidad
y el otro extremo del cable a su red local.
![](/img.php?id=1928116&img=bg2b.png)
9
4
Conecte la fuente de alimentación al conector de
entrada de CC de la parte posterior de la unidad.
![](/img.php?id=1928116&img=bg2c.png)
10
5
Enchufe el cable de suministro de energía a una salida
de CA con protección contra sobrevoltaje.
PRECAUCIÓN: Para evitar sobrecalentamiento y anulación
de su garantía, no coloque nada encima o sobre el cliente
delgado.
![](/img.php?id=1928116&img=bg2d.png)
11
6
Presione el botón
Power
(Encendido/Apagado) para
encender la unidad.
Energía
PRECAUCIÓN: Realice todas las conexiones necesarias antes de
encender la unidad. De lo contrario, puede parecer que la unidad no
está funcionando correctamente.
No apague el cliente delgado al
desconectar el cable de suministro de energía. La falta de energía
puede dañar la unidad.
ADVERTENCIA: La presión sonora excesiva de los audífonos puede
causar pérdida auditiva. Ajuste el ecualizador para aumentar o
reducir el nivel de volumen de los auriculares.
PRECAUCIÓN: Es importante no interrumpir la corriente hacia el
cliente delgado mientras se realiza una actualización de firmware.
La pérdida de energía puede dañar el sistema operativo.
![](/img.php?id=1928116&img=bg2e.png)
12
Especificaciones
NOTA:
Las siguientes especificaciones son sólo aquellas requeridas por
ley para embarcar su cliente delgado. Para ver un listado completo y
actualizado de las especificaciones del cliente thin, vaya a www.acer.com
Medioambientales
Temperatura:
Operativa 0° a 35°C (32° a 95°F)
Almacenamiento -20° a 60°C (-4° a 140°F)
Humedad relativa De 20 a 80% (sin condensación)
Altitud:
Operativa De -15,2 a 2000 m (de -50 a
6561,7 pies)
Almacenamiento De -15,2 a 10.665 m (de -50 a
35.000 pies)
![](/img.php?id=1928116&img=bg2f.png)
13
Información reglamentaria
Encontrará la información reglamentaria de su cliente thin
VN2010G en una lengüeta extraíble de la parte posterior del
dispositivo.
Proveedor:
Elementech International Co., Ltd
Número de modelo:
AU-799IN
Descripción:
12V/4A 48W Adaptador de CA
O
Proveedor:
LiteOn Technology Corporation
Número de modelo:
PA-1051-01AC-LF
Descripción:
12V/4.16A 50W Adaptador de CA
PRECAUCIÓN: Existe riesgo de explosión si reemplaza la
batería con una de tipo incorrecto. Elimine las baterías o
pilas ya utilizadas de acuerdo con las instrucciones.
![](/img.php?id=1928116&img=bg30.png)
14
Alimentación a través de Ethernet
(POE) (para determinados modelos)
La opción de instalación POE 802.3at/af permite que el
VN2010G se comunique y reciba alimentación a través del
mismo cable Ethernet 10/100/1000Base-T.
1
Conecte el cable Ethernet al puerto RJ45 del VN2010G.
2
Conecte el otro extremo del cable Ethernet en un
puerto del sistema LAN anfitrión certificado para
802.3at/af o en un inyector de puerto 802.3at/af.
NOTA:
los sistemas anfitriones pueden suministrar alimentación al
VN2010G por medio de POE si ciertos dispositivos periféricos están
apagados.Si la POE no suministra suficiente energía, conecte una
fuente de energía.
Asignación de pines del conector
RJ45/Ethernet
Estas son las ubicaciones del puerto Ethernet.Tenga cuidado
al manipularlas.
ADVERTENCIA: los conectores Ethernet POE conducen corriente
de alto voltaje. No haga contacto físico directo con los pines.
![](/img.php?id=1928116&img=bg31.png)
15
![](/img.php?id=1928116&img=bg32.png)
16
Obtener el software más reciente y
el software Echo Management
Visite el sitio web http://www.devonit.com/acer para obtener
el software más reciente para clientes y la última versión del
software Echo Management para servidores.
![](/img.php?id=1928116&img=bg33.png)
1
Acer Veriton N2010G
Guide d’installation rapide
![](/img.php?id=1928116&img=bg34.png)
2
Remarques, précautions et avertissements
REMARQUE :
Une REMARQUE indique une information importante qui
vous aidera à tirer meilleur parti de votre ordinateur.
PRÉCAUTION : Une PRÉCAUTION indique un risque de
dommage matériel ou de perte de données si les
instructions ne sont pas suivies.
AVERTISSEMENT : Un AVERTISSEMENT indique un
risque de dommage matériel, de blessure corporelle ou
de mort.
![](/img.php?id=1928116&img=bg35.png)
3
Acer Veriton N2010G
Guide d’installation rapide
Avant d’installer votre terminal VN2010G
REMARQUE :
Placez le client léger à la verticale pour une performance
optimale.
Le terminal VN2010G est expédié avec les éléments
suivants :
1
Cordon d’alimentation
2
Adaptateur
3
Support pour terminal
4
Guide d’installation rapide
5
Convertisseur DVI-I vers VGA (en option)
6
Support VESA compact (en option)
7
Carte de garantie
REMARQUE :
Inspectez visuellement toutes les pièces pour vérifier si elles ne
sont pas endommagées. Si quoi que ce soit est endommagé, veuillez contacter
immédiatement votre revendeur.
![](/img.php?id=1928116&img=bg36.png)
4
Installation et caractéristiques
Vue de face
1 Bouton d’alimentation 2 Témoin LED/indicateur
d’activité de réseau
3 Sortie audio 4 Prise microphone
5 Ports USB 2.0
![](/img.php?id=1928116&img=bg37.png)
5
Vue arrière
5 Ports USB 2.0 6 Ports DVI
7 Port Ethernet RJ-45 8 Prise d’alimentation
9 Fente de câble de sécurité
![](/img.php?id=1928116&img=bg38.png)
6
Installation rapide
1
Branchez le moniteur au connecteur Ports DVI situé au
dos du terminal.
![](/img.php?id=1928116&img=bg39.png)
7
2
Connectez la souris et le clavier aux ports USB.
![](/img.php?id=1928116&img=bg3a.png)
8
3
Connectez le câble réseau au port Ethernet de l’unité et
l’autre extrémité du câble à votre réseau local.
![](/img.php?id=1928116&img=bg3b.png)
9
4
Connectez l’alimentation à la prise entrée c.c. à l’arrière
de l’unité.
![](/img.php?id=1928116&img=bg3c.png)
10
5
Branchez le cordon d’alimentation sur une prise
courant CA protégée contre les surtensions.
PRÉCAUTION : Pour éviter les surchauffes et, donc, l’annulation
de votre garantie, vous ne devez rien placer près du client léger
ou au-dessus de ce dernier.
![](/img.php?id=1928116&img=bg3d.png)
11
6
Appuyez sur le bouton
Alimentation
pour mettre l’unité
en marche.
Alimentation
AVERTISSEMENT : Effectuez toutes les connexions nécessaires avant
d’allumer l’unité. Sinon l’unité donnera l’impression de ne
fonctionner correctement. N’éteignez pas le client léger en enlevant
le cordon d’alimentation. La perte de puissance peut endommager
l’unité.
AVERTISSEMENT : La pression sonore excessive des écouteurs ou du
casque peut entraîner une perte auditive. Réglez l’égaliseur pour
augmenter ou diminuer les niveaux de volume des écouteurs et du
casque.
PRÉCAUTION : Il est important de ne pas interrompre l’alimentation
du client léger en exécutant une mise à jour du micrologiciel. La
perte d’alimentation peut endommager le système d’exploitation.
![](/img.php?id=1928116&img=bg3e.png)
12
Spécifications
REMARQUE :
Les spécifications suivantes sont seulement celles qui,
selon la loi, doivent accompagner votre client léger. Pour une liste
complète et à jour des spécifications de votre client léger, veuillez aller à
www.acer.com
Environnement
Température :
Fonctionnement 0° – 35°C (32° – 95°F)
Stockage -20° – 60°C (-4° – 140°F)
Humidité relative 20% – 80% sans condensation
Altitude :
Fonctionnement -15,2 – 2000 m (-50 – 6561,7 pi)
Stockage -15,2 – 10.665 m (-50 – 35.000 pi)
![](/img.php?id=1928116&img=bg3f.png)
13
Information réglementaire
Les détails réglementaires de votre client léger VN2010G se
trouve sur une languette coulissante à l’arrière de l’appareil.
Fournisseur :
Elementech International Co., Ltd
Numéro de modèle :
AU-799IN
Description :
12V/4A 48W L’adaptateur secteur
Ou
Fournisseur :
LiteOn Technology Corporation
Numéro de modèle :
PA-1051-01AC-LF
Description :
12V/4.16A 50W L’adaptateur secteur
PRÉCAUTION : Il y a risqué d’explosion si la pile est
remplacée par pile de type non indiqué. Mise au rebut des
batteries usagées conformément aux instructions.
![](/img.php?id=1928116&img=bg40.png)
14
Alimentation électrique par câble
Ethernet (POE) (pour certains
modèles)
L'option d'installation POE 802.3at/af permet au VN2010G
de communiquer et d'être alimenté à partir d'un seul et
même câble Ethernet 10/100/1000Base-T.
1
Raccordez le câble Ethernet au port RJ45 du VN2010G.
2
Raccordez l'autre bout du câble Ethernet dans le port
LAN d'un système hôte certifié 802.3at/af ou à un port
injecteur 802.3at/af
REMARQUE :
les systèmes hôtes 802.3af peuvent fournir
l'alimentation au VN2010G par le POE si certains périphériques ont
été tout d'abord éteints. Si le POE ne fournit pas assez de puissance
pour fournir l'alimentation, branchez un bloc d'alimentation afin
d'alimenter l'appareil.
![](/img.php?id=1928116&img=bg41.png)
15
Configuration des broches du
connecteur Ethernet/RJ45
Celles-ci sont situées dans le port Ehternet. Manipulez avec
précaution.
AVERTISSEMENT : les connecteurs Ethernet POE transportent du
courant haute tension. N'entrez pas en contact physique direct
avec les broches.
![](/img.php?id=1928116&img=bg42.png)
16
![](/img.php?id=1928116&img=bg43.png)
17
Obtenir le dernier logiciel et le
dernier logiciel de Echo
Management
Veuillez visiter la page du site Web suivante :
http://www.devonit.com/acer, pour obtenir le dernier logiciel
pour les clients et le dernier logiciel de Echo Management
pour serveur.
![](/img.php?id=1928116&img=bg45.png)
1
Acer Veriton N2010G
Guia de Instalação Rápida
![](/img.php?id=1928116&img=bg46.png)
2
Observações, Cuidados e Avisos
OBSERVAÇÃO:
Uma OBSERVAÇÃO indica informações importantes
que ajudam no melhor uso do computador.
ATENÇÃO: Uma ATENÇÃO indica um possível dano ao
hardware ou perda de dados se não seguidas as
instruções.
AVISO: Um AVISO indica uma possibilidade de dano de
bens, lesão pessoal ou morte.
![](/img.php?id=1928116&img=bg47.png)
3
Acer Veriton N2010G
Guia Breve de Instalação
Antes de configurar o VN2010G
OBSERVAÇÃO:
Posicione o thin client na vertical para obter um melhor
desempenho.
O terminal VN2010G é enviado com os seguintes itens:
1
Cabo de alimentação
2
Adaptador
3
Suporte do terminal
4
Guia de Instalação Rápida
5
Conversor DVI-I para VGA (opcional)
6
Suporte VESA compacto (opcional)
7
Cartão da garantia
OBSERVAÇÃO:
Inspecione todas as peças visualmente em busca de falhas.
Se algo estiver danificado, contacte o seu revendedor imediatamente.
![](/img.php?id=1928116&img=bg48.png)
4
Informações de configuração e recursos
Visão dianteira
1 Botão liga/desliga 2 LED indicador de atividade
3 Saída de linha de áudio 4 Tomada para microfone
5 Portas USB 2.0
![](/img.php?id=1928116&img=bg49.png)
5
Visão traseira
5 Portas USB 2.0 6 Portas DVI
7 Porta Ethernet (RJ-45) 8 Tomada de entrada CC
9 Slot do cabo de segurança
![](/img.php?id=1928116&img=bg4a.png)
6
Instalação Rápida
1
Conecte o monitor no conector de Portas DVI na parte
traseira da unidade.
![](/img.php?id=1928116&img=bg4b.png)
7
2
Ligue o rato e o teclado às portas USB.
![](/img.php?id=1928116&img=bg4c.png)
8
3
Ligue o cabo de rede à porta Ethernet da unidade e a
outra extremidade do cabo à rede local.
![](/img.php?id=1928116&img=bg4d.png)
9
4
Ligue a fonte de alimentação à entrada DC-in na parte
traseira da unidade.
![](/img.php?id=1928116&img=bg4e.png)
10
5
Conecte o cabo de alimentação em uma tomada de CA
protegida por estabilizador ou filtro de linha.
ATENÇÃO: Para evitar sobreaquecimento, o que anularia a sua
garantia, não coloque nada sobre o thin client.
![](/img.php?id=1928116&img=bg4f.png)
11
6
Pressione o botão de
ligar/desligar
para ligar a unidade.
Botão de
ligar/desligar
AVISO: Efectue todas as ligações necessárias antes de ligar a
unidade. Caso contrário, poderá parecer que a unidade não está
funcionando adequadamente. Não desligue o thin client removendo
o cabo de energia. A perda de energia pode danificar a unidade.
AVISO: O volume excessivo de som dos fones de ouvido pode causar
perda da audição. Ajuste o equalizador para aumentar ou reduzir os
níveis de volume dos auriculares e auscultadores.
ATENÇÃO: É importante não cortar a energia do thin client durante
uma atualização de firmware. A perda de energia pode resultar em
dano ao sistema operacional.
![](/img.php?id=1928116&img=bg50.png)
12
Especificações
OBSERVAÇÃO:
Estas especificações são somente as exigidas
por lei que sejam enviadas com o thin client. Para uma lista completa e
actual das especificações para o seu cliente fino, vá para www.acer.com
Ambiental
Temperatura:
Operação 0° a 35°C
Armazenamento -20° a 60°C
Umidade relativa 20 a 80% sem condensação
Altitude:
Operação -15,2 a 2000 m
Armazenamento -15,2 a 10.665 m
![](/img.php?id=1928116&img=bg51.png)
13
Informações normativas
Os detalhes regulamentares do seu cliente fino VN2010G
podem ser consulados num separador removível na parte
traseira do dispositivo.
Fornecedor:
Elementech International Co., Ltd
Número do modelo:
AU-799IN
Descrição:
12V/4A 48W Adaptador de corrente alternada
Ou
Fornecedor:
LiteOn Technology Corporation
Número do modelo:
PA-1051-01AC-LF
Descrição:
12V/4.16A 50W Adaptador de corrente
alternada
ATENÇÃO: Há risco de explosão se a bateria for
substituída por um tipo incorreto. Elimine as pilhas
usadas de acordo com as instruções.
![](/img.php?id=1928116&img=bg52.png)
14
Power Over Ethernet (POE)
(para modelos seleccionados)
Aopção de instalação POE 802.3at/afpermiteque o
VN2010G se comunique e recebaenergiapormeio do
mesmocabo Ethernet 10/100/1000Base-T.
1
Conecte o cabo Ethernet à porta RJ45 do VN2010G.
2
Conecte a outra extremidade do cabo Ethernet a uma
porta da rede local do sistema host certificado
802.3at/af ou ao injetor da porta 802.3at/af.
NOTA:
os sistemas host 802.3af fornecem energia para o VN2010G
por meio da conexão POE se determinados periféricos estiverem
desligados. Se a conexão POE não estiver fornecendo energia
suficiente, conecte a fonte de alimentação.
Pinos do conector Ethernet/RJ45
Estessãooslocais da porta Ethernet. Cuidadoaomanipular.
AVISO: corrente de alta voltagem do canal de conectores Ethernet
POE. Não toque diretamente nos pinos.
![](/img.php?id=1928116&img=bg53.png)
15
![](/img.php?id=1928116&img=bg54.png)
16
Obter o software mais recente e o
software Echo Management
Visite a página do site através de
http://www.devonit.com/acer para obter o software mais
recente para clientes e o software Echo Management mais
recente para o servidor.
![](/img.php?id=1928116&img=bg55.png)
1
Acer Veriton N2010G 瘦客户机
快速安装使用指南
![](/img.php?id=1928116&img=bg56.png)
2
注、注意和警告
注:
“注”表示可以帮助您更有效地使用您的瘦客户机的重要
信息。
注意:“注意”表示如果不按照说明操作,可能会导
致硬件的损坏或数据丢失。
警告:“警告”表示可能会造成资产损失、人身伤
害,甚至死亡。
![](/img.php?id=1928116&img=bg57.png)
3
Acer Veriton N2010G
瘦客户机
快速安装指南
在安装您的
VN2010G 之前
注:
将瘦客户机垂直放置,以达到最佳效果。
您的
VN2010G
瘦客户机包装中将包括以下物件:
1
电源线
2
适配器
3
终端机支架
4
快速安装使用指南
5 DVI-I 至VGA 转换器(可选)
6 紧凑型 VESA 支架(可选)
7 保修卡
注:
目检所有配件,以确定有否受到损害。如有任何损坏,请立即与您的
经销商联系。
![](/img.php?id=1928116&img=bg58.png)
4
安装使用及性能信息
正面图
1 电源开关 2 网络活动指示灯
3 耳机连接器 4 麦克风插口
5 USB 2.0 端口
![](/img.php?id=1928116&img=bg59.png)
5
背面图
5 USB 2.0 端口 6 DVI 端口
7 以太网络(RJ-45)端口 8 直流电源输入插孔
9 电脑安全锁连接处
![](/img.php?id=1928116&img=bg5a.png)
6
快速安装使用
1
将显示器连接到机器后方的
DVI
端口。
![](/img.php?id=1928116&img=bg5b.png)
7
2 将鼠标和键盘连接到 USB 端口。
![](/img.php?id=1928116&img=bg5c.png)
8
3
将网线连接到设备上的以太网端口,将此线缆的另一端连
接到本地网络。
![](/img.php?id=1928116&img=bg5d.png)
9
4
将电源连接到设备背后的
DC-in
插口。
![](/img.php?id=1928116&img=bg5e.png)
10
5
将电源线连接到有电涌抑制功能的交流电插座。
注意:以预防过热,导致保修无效,请不要将任何物件放置在
瘦客户机的上方或将其遮盖。
![](/img.php?id=1928116&img=bg5f.png)
11
6
按下
电源开关
开启机器。
电源开关
警告:开启设备之前进行所有必要的连接。否则,可能显示出机
器运行错误。请不要以拿开电源线来关闭瘦客户机。断电可能会
损害机器。
警告:耳机声压过高可能会造成听力损失。调整均衡器以调高或
调低耳机的音量。
注意:当瘦客户机进行固件升级时,请小心不要打断电源供应。
断电可能会造成操作系统的损坏。
![](/img.php?id=1928116&img=bg60.png)
12
规格
注:
以下规格仅包括受法律限制,瘦客户机在寄出时必有的规格。
要了解完整和最新的有关瘦客户机的规格,请访问
www.acer.com
。
环境参数
温度:
进行时
0°
至
35°C
(
32°
至
95°F
)
存放时
-20°
至
60°C
(
-4°
至
140°F
)
相对湿度
20%
至
80%
(非凝结)
海拔高度:
进行时
-15.2
至
2000
米(
-50
至
6561.7
英尺)
存放时
-15.2
至
10,665
米(
-50 to 35,000
英尺)
![](/img.php?id=1928116&img=bg61.png)
13
法规信息
VN2010G
瘦客户机的规范详情可在设备背后的拉出标签上
找到。
卖方:
Elementech International Co., Ltd
产品型号:
AU-799IN
说明:
12V/4A 48W AC
适配器
或
卖方:
LiteOn Technology Corporation
产品型号:
PA-1051-01AC-LF
说明:
12V/4.16A 50W AC
适配器
警示:如果电池替换不正确的类型,会有爆炸危险。请依
照规定处理废弃电池。
![](/img.php?id=1928116&img=bg62.png)
14
以太网供电(POE)
(仅限指定型号)
POE 802.3at/af 安装选项允许 VN2010G 在相同的
10/100/1000Base-T 以太网电缆上沟通并接收电力。
1
将以太网电缆连接到
VN2010G
上的
RJ45
端口。
2
将以太网电缆的另一头插入一个许可的
802.3at/af
主
机系统局域网端口或
802.3at/af
受电设备。
注释:
如果将某些外设关闭,
802.3af
主机系统可通过
POE
为
VN2010G
供电。如果
POE
无法提供足够的电力,请连接电源。
RJ45/以太网连接器引出线
这些是以太网端口的地点。使用时请小心。
警告:
POE
以太网连接器输送高压电源。不要直接接触引脚。
![](/img.php?id=1928116&img=bg63.png)
15
![](/img.php?id=1928116&img=bg64.png)
16
获取最新的软件和
Echo Management
软件
请访问网站
http://www.devonit.com/acer
中的页面以获取
最新的客户端软件和最新的服务器端
Echo Management
软件。
![](/img.php?id=1928116&img=bg65.png)
1
Acer Veriton N2010G 精簡電腦
快速安裝使用指南
![](/img.php?id=1928116&img=bg66.png)
2
注、注意事項和警示
注:
「注」表示可以幫助您更有效地使用電腦的重要資訊
注意事項:「注意事項」表示如果不按照說明操作,有可能會
造成損壞硬件或資料遺失。
警示:「警示」表示可能會導致財產損失、人身受傷,甚至
死亡。
![](/img.php?id=1928116&img=bg67.png)
3
Acer Veriton N2010G
精簡電腦
快速安裝使用指南
在安裝您的 VN2010G 之前
注:
將電腦垂直放置,以達到最佳效果。
您的
VN2010G
精簡電腦包裝中將包括以下物件:
1
電源線
2
轉接器
3
終端機支架
4
快速安裝使用指南
5
DVI-I
轉
VGA
轉接器(選購)
6
輕巧
VESA
支架(選購)
7
保證卡
注:
目檢所有零件,以確定有否受到損害。若有任何損壞,請立即連絡您
的經銷商。
![](/img.php?id=1928116&img=bg68.png)
4
安裝使用及性能資訊
前視圖
1 電源開關 2 網路活動指示燈
3 耳機連接器 4 麥克風插孔
5 USB 2.0 連接埠
![](/img.php?id=1928116&img=bg69.png)
5
後視圖
5 USB 2.0 連接埠 6 DVI 連接埠
7 乙太網路(RJ-45)連接埠 8 DC 輸入插孔
9 電腦安全鎖連接處
![](/img.php?id=1928116&img=bg6a.png)
6
快速安裝使用
1
將顯示器連接到後方的
DVI
連接埠。
![](/img.php?id=1928116&img=bg6b.png)
7
2
將滑鼠和鍵盤連接到
USB
連接埠。
![](/img.php?id=1928116&img=bg6c.png)
8
3
將網路線連接到裝置上的乙太網路連接埠,線的另一
端則連接到區域網路。
![](/img.php?id=1928116&img=bg6d.png)
9
4
將電源供應器連接到裝置後方的
DC
輸入插孔。
![](/img.php?id=1928116&img=bg6e.png)
10
5
將電源線插進擁有電源抑制功能的交流電插座。
注意事項:以預防過熱,導致保固無效,
請勿將任何物件放置在電腦的上方或將其遮蓋。
![](/img.php?id=1928116&img=bg6f.png)
11
6
按下
電源開關
開啟機器。
電源開關
警示:所有連線皆備妥後,再開啟裝置。否則,可能會顯示出機
器運作錯誤。請不要以拉開電源線來關閉電腦。斷電可能會損害
機器。
警示:耳機聲壓過高可能會造成聽力損失。調整等化器,以提高
或降低耳機音量。
注意事項:
當電腦正在進行固件升級時,切勿打斷電源供應
。斷
電可能會造成操作系統的損壞。
![](/img.php?id=1928116&img=bg70.png)
12
規格
注:
以下規格僅包括受法律限制,電腦在寄出時必有的規格。
如需精簡型電腦完整和現有的規格清單,請造訪
www.acer.com
。
環境參數
溫度:
作業時
0°
至
35°C
(
32°
至
95°F
)
存放時
-20°
至
60°C
(
-4°
至
140°F
)
相對濕度
20%
至
80%
(非冷凝)
海拔高度:
作業時
-15.2
至
2000
公尺(
-50
至
6561.7
英尺)
存放時
-15.2
至
10,665
公尺(
-50
至
35,000
英尺)
![](/img.php?id=1928116&img=bg71.png)
13
法規資訊
有關
VN2010G
精簡電腦的法規詳細資訊,可在裝置後方
的可撕式標籤上找到。
賣方:
Elementech International Co., Ltd
產品型號:
AU-799IN
說明:
12V/4A 48W AC
變壓器
或
賣方:
LiteOn Technology Corporation
產品型號:
PA-1051-01AC-LF
說明:
12V/4.16A 50W AC
變壓器
警示:如果電池替換不正確的類型,會有爆炸危險。請依
據相關指示處理廢棄電池。
![](/img.php?id=1928116&img=bg72.png)
14
Power Over Ethernet
(
POE
)
(視型號而定)
POE 802.3at/af
安裝選項可讓
VN2010G
利用同一條
10/100/1000Base-T
乙太網路線進行通訊及接收電力。
1
將乙太網路線連接至
VN2010G
上的
RJ45
連接埠。
2
將乙太網路線的另一端插入
802.3at/af
認證主機系統
的
LAN
連接埠,或
802.3at/af
連接埠插座。
註:
若關閉特定週邊設備的電力,則
802.3af
主機系統可以透過
POE
供電給
VN2010G
。如果
POE
無法提供足夠電力,請連接電源
供應器。
RJ45/
乙太網路接頭引腳
這些是用於乙太網路連接埠的位置。請務必小心握拿。
警告:
POE
乙太網路接頭會傳送高電壓電流。請勿直接以身體碰
觸這些引腳。
![](/img.php?id=1928116&img=bg73.png)
15
![](/img.php?id=1928116&img=bg74.png)
16
取得最新的軟體和
Echo Management
軟體
請造訪網頁,網址為:
http://www.devonit.com/acer
,以
取得最新的用戶端軟體和最新的伺服器
Echo Management
軟體。
![](/img.php?id=1928116&img=bg75.png)
1
Acer Veriton N2010G
クイックセットアップガイド
![](/img.php?id=1928116&img=bg76.png)
2
メモ、注意、警告
メモ:
「メモ」は、お使いのコンピュータをよりよくご活用いただくた
めに役立つ重要情報です。
注意: 手順に従わなかった場合にハードウェアの損傷や
データの可能性を示します。
警告: 物理的損害、けが、または死亡の原因となる可能
性があることを示します。
![](/img.php?id=1928116&img=bg77.png)
3
Acer Veriton N2010G
クイックセットアップガイド
VN2010G
をセットアップする前に
メモ:
最適のパフォーマンスを実現するため、シンクライアントは縦にして置い
てください。
VN2010G
端末には以下が同梱されています。
1
電源コード
2
アダプタ
3
端末用スタンド
4
クイックセットアップガイド
5
DVI-I - VGA
コンバーター
(
別売り
)
6
コンパクト
VESA
ホルダー
(
別売り
)
7
保証書
メモ:
すべての部品を点検して損傷がないか確認してください。
破損しているアイテムがある場合は、直ちに販売店へお知らせください。
![](/img.php?id=1928116&img=bg78.png)
4
セットアップと機能情報
正面図
1 電源ボタン 2 ネットワークアクティビティイ
ンジケータライト LED
3 ヘッドホンコネクタ (ALO) 4 マイクロフォン ジャック
5 USB 2.0 ポート
![](/img.php?id=1928116&img=bg79.png)
5
背面図
5 USB 2.0 ポート 6 DVI ポート
7 Ethernet (RJ-45) ポート 8 DC 入力ジャック
9 セキュリティケーブルスロット
![](/img.php?id=1928116&img=bg7a.png)
6
クイックセットアップ
1
モニターをユニット背面の
DVI
ポートに接続します。
![](/img.php?id=1928116&img=bg7b.png)
7
2
マウスとキーボードを
USB
ポートに接続してください。
![](/img.php?id=1928116&img=bg7c.png)
8
3
ネットワーク
ケーブルで、ユニットの
Ethernet
ポートとロ
ーカル
ネットワークに接続します。
![](/img.php?id=1928116&img=bg7d.png)
9
4
ユニットの
DC-in
ジャックに電源を接続します。
![](/img.php?id=1928116&img=bg7e.png)
10
5
電源コードを、サージ保護機能の付いた
AC
コンセントに
差し込みます。
注意: オーバーヒートすると保証が無効となるため、
シンクライアントの上には何も置かないようにしてオ
ーバーヒートを避けてください。
![](/img.php?id=1928116&img=bg7f.png)
11
6
電源
ボタンを押してユニットの電源を入れます
。
電源ボタン
警告:ユニットの電源を入れる前に、すべての必要な接続を行っ
てください。必要な接続がすべてされていないと、ユニットが正
しく機能していないようにみえる場合があります。電源コードを
引き抜いてシンクライアントをシャットダウンすることはおやめ
ください。電源が突然切れるとユニット損傷の原因となる可能性
があります。
警告:イヤフォンやヘッドフォンからの過剰な音圧は難聴の原因
となる可能性があります。イコライザでイヤフォンとヘッドフォ
ンの音量を調整します。
注意:ファームウェアをアップグレード中にシンクライアントの
電源を絶対に切らないでください。途中で電源が切れると、オペ
レーティングシステム損傷の原因となる可能性があります。
![](/img.php?id=1928116&img=bg80.png)
12
仕
様
メモ:
次の仕様は、シンクライアントの出荷に際し、法により提示が義務付
けられている情報のみを記載しています。シンクライアントの現在の仕様
については、
www.acer.com
を参照してください。
環境
温度:
動作時
0
~
35°C
保管時
-20
~
60°C
相対湿度
20
~
80% (
結露しないこと
)
高度:
動作時
-15.2
~
2000 m
保管時
-15.2
~
10,665 m
![](/img.php?id=1928116&img=bg81.png)
13
規制情報
VN2010G
シンクライアントの規定については、デバイス
の背面にあるつまみを引き出していただきますと記載さ
れています。
販売者:
Elementech International Co., Ltd
モデル番号
:
AU-799IN
説明:
12V/4A 48W AC
アダプタ
または
販売者:
LiteOn Technology Corporation
モデル番号
:
PA-1051-01AC-LF
説明:
12V/4.16A 50W AC
アダプタ
警告: 交換バッテリーのタイプが正しくないと、爆発する恐れ
があります。使用済みバッテリーは、指示に従って正しく処理
してください。
![](/img.php?id=1928116&img=bg82.png)
14
POE
(
Power Over Ethernet
)
(特定モデルのみ)
POE 802.3at/af
インストールオプションは、
VN2010G
を
使って
10/100/1000Base-T
イーサネットケーブルで電力
の通信および受信を可能にするものです。
1
イーサネットケーブルを
VN2010G
の
RJ45
ポートに
接続します。
2
イーサネットケーブルのもう一方の端を
802.3at/af
認証ホストシステムの
LAN
ポートか、
802.3at/af
ポ
ートインジェクターに接続します。
メモ:
802.3af
ホストシステムは、特定の周辺機器の電源がオフ
になっていれば、
POE
を通して
VN2010G
に電力を供給できま
す。
POE
の供給する電力が十分でない場合は、電源に接続してく
ださい。
![](/img.php?id=1928116&img=bg83.png)
15
RJ45/
イーサネットコネクタのピン
配列
イーサネットポートの場所を以下に示します。取り扱い
の際は十分注意してください。
警告:
POE
イーサネットコネクターには高電圧の電流が流れて
います。ピンに直接触れないでください。
![](/img.php?id=1928116&img=bg84.png)
16
![](/img.php?id=1928116&img=bg85.png)
17
最新ソフトウェアと
Echo
Management
ソフトの入手方法
クライアント用最新ソフトと、サーバー用最新
Echo
Management
ソフトを入手するには、次のサイトからウ
ェブページを開いてください
:
http://www.devonit.com/acer
。
![](/img.php?id=1928116&img=bg87.png)
1
Acer Veriton VN2010G
빠른 설치 가이드
![](/img.php?id=1928116&img=bg88.png)
2
참고, 주의 및 경고사항
참고:
참고는 컴퓨터를 효과적으로 활용하는 데 도움
이 되는 중요한 정보를 나타냅니다
.
주의: 주의는 지침을 준수하지 않는 경우 데이터 분실
이나 하드웨어에 가능한 손상에 대해 표시하고 있습
니다.
경고: 경고는 가능한 재산상의 손실이나 개인 샹해 또
는 사망을 표시하고 있습니다.
![](/img.php?id=1928116&img=bg89.png)
3
Acer Veriton N2010G
빠른
설치
가이드
VN2010G
를 설치하기 전에
참고:
최상의 성능을 위해 본 장치를 세로 방향으로 놓습니다.
VN2010G
단말기는 아래 품목과 함께 배송됩니다:
1
전원 코드
2
어댑터
3
단말기
스탠드
4
빠른
설치
가이드
5
DVI-I / VGA
변환기
(
선택
품목
)
6
콤팩트
VESA
홀더
(
선택
품목
)
7
보증
카드
참고:
모든 부품의 손상은 육안으로 검사하십시오. 손상이 발견되면 즉시
해당 대리점에 문의하십시오.
![](/img.php?id=1928116&img=bg8a.png)
4
설치 및 기능 정보
앞면
1 전원 버튼 2 네트워크 상태 표시기 LED
3 오디오 라인 아웃 4 마이크 잭
5 USB 2.0 포트
![](/img.php?id=1928116&img=bg8b.png)
5
뒷면
5 USB 2.0 포트 6 DVI 포트
7 이더넷 (RJ-45) 포트 8 DC 입력 잭
9 보안 케이블 슬롯
![](/img.php?id=1928116&img=bg8c.png)
6
빠른 설치
1
모니터는
본
장치
뒷면에
있는
DVI
포트에
연결하십
시오
.
![](/img.php?id=1928116&img=bg8d.png)
7
2
마우스와
키보드를
USB
포트에
연결하십시오
.
![](/img.php?id=1928116&img=bg8e.png)
8
3
네트워크
케이블을
장치의
이더넷
포트에
연결하고
케
이블의
다른쪽
끝을
LAN
에
연결합니다
.
![](/img.php?id=1928116&img=bg8f.png)
9
4
전원
공급선을
장치
뒷면의
DC
입력
잭에
연결합니다
.
![](/img.php?id=1928116&img=bg90.png)
10
5
전원코드는
서지
방지
AC
아울렛에
플러그
합니다
.
주의: 과열로 인해 보증이 무효되는 것을 방지하려면 이 장치위에
아무것도 올려놓거나 덮지 마십시오.
![](/img.php?id=1928116&img=bg91.png)
11
6
장치를
켜려면
전원
버튼을
누르십시오
.
전원
경고: 장치를 켜기 전에 필요한 모든 연결을 완료합니다. 이렇게
하지 않는 경우 마치 장치가 제대로 기능하지 않는 것처럼 보일 수
도 있습니다. 전원 코드를 분리하여 본 장치를 끄지 마십시오. 전
원의 상실로 장치에 손상을 줄 수 있습니다.
경고: 이어폰 및 헤드폰으로부터의 과도 음압은 청력을 상실하게
할 수 있습니다. 이퀄라이저를 조정하여 이어폰 및 헤드폰의 볼륨
수준을 높이거나 낮춥니다.
주의: 펌웨어 업그레드 시에 장치에 전원이 중단되지 않게 하는
것이 중요합니다. 전원의 상실로 작동 시스템을 손상시킬 수 있습
니다.
![](/img.php?id=1928116&img=bg92.png)
12
규격 조건
참고:
다음 규격 조건은 오로지 본 장치 발송 규정에 따른 요건입니
다. 사용 중인 씬 클라이언트에 대한 사양의 현재 전체 목록을 보려면
www.acer.com
을 방문하십시오.
환경
온도
:
작동
0° - 35°C (32° - 95°F)
보관
-20° - 60°C (-4° - 140°F)
상대
습도
20% - 80%
비응축
습도
해발
:
작동
-15.2 - 2000 m (-50 - 6561.7 ft)
보관
-15.2 - 10,665 m (-50 - 35,000 ft)
![](/img.php?id=1928116&img=bg93.png)
13
규제 정보
VN2010G
씬 클라이언트의 규제 세부 사항은 장치 뒷면의
탭에서 찾을 수 있습니다.
벤더
:
Elementech International Co., Ltd
모델 번호:
AU-799IN
설명
:
12V/4A 48W AC
어댑터
또는
벤더
:
LiteOn Technology Corporation
모델 번호:
PA-1051-01AC-LF
설명
:
12V/4.16A 50W AC
어댑터
주의: 배터리가 틀린 유형으로 교체되는 경우 폭발의 위험이 있
습니다. 사용을 마친 배터리는 폐기물 규정에 따라 처리해야 합
니다.
![](/img.php?id=1928116&img=bg94.png)
14
POE (Power Over Ethernet)
(
특정
모델에
해당
)
POE 802.3at/af
설치옵션을사용하면
VN2010G
가동일한
10/100/1000Base-T
이더넷케이블에서통신하고전원을공
급받을수있습니다
.
1
이더넷케이블을
VN2010G
의
RJ45
포트에연결합니다
.
2
이더넷케이블의다른쪽끝을
802.3at/af
인증호스트시
스템
LAN
포트또는
802.3at/af
포트인젝터에꽂습니다
.
참고
:
802.3af
호스트시스템은특정주변장치가종료된경우
POE
를통
해
VN2010G
에전원을제공할수있습니다
. POE
가충분한전원을제공
하지않는경우전원공급장치를연결하십시오
.
RJ45/
이더넷커넥터핀배열
이더넷포트에대한위치입니다
.
취급할때주의하십시오
.
경고
: POE
이더넷커넥터채널고잔입전류
.
핀과물리적으로직접연
결하지마십시오
.
![](/img.php?id=1928116&img=bg95.png)
15
![](/img.php?id=1928116&img=bg96.png)
16
최신
소프트웨어
및
Echo
Management
소프트웨어
얻기
http://www.devonit.com/acer
를
눌러
웹
사이트
페이지를
방문하여
클라이언트용
최신
소프트웨어와
서버용
Echo
Management
소프트웨어를
얻으세요
.
![](/img.php?id=1928116&img=bg97.png)
ENERGY STAR
Acer's ENERGY STAR qualified products save
your money by reducing energy cost and
protecting the environment without
sacrificing features or performance. Acer is
proud to offer our customers products with the ENERGY
STAR mark.
What is ENERGY STAR?
Products that are ENERGY STAR qualified use less energy
and prevent greenhouse gas emissions by meeting strict
energy efficiency guidelines set by the U.S.
Environmental Protection Agency. Acer is committed to
offer products and services worldwide that help
customers save money, conserve energy and improve
the quality of our environment. The more energy we can
save through higher energy efficiency, the more we
reduce greenhouse gases and the risks of climate change.
More information refers to http://www.energystar.gov.
NOTE: The statement above is applicable only to
Acer system with an ENERGY STAR sticker.
Acer ENERGY STAR qualified products:
• Produce less heat and reduce cooling loads, and
warmer climates.
• The display is configured to go into sleep mode after
less than 10 minutes of user inactivity. The computer
is configured to go into sleep mode after less than 30
minutes of user inactivity.
• Wake the computer from sleep mode by pushing
keyboard or moving mouse.
• Computers will save more than 80% energy at "sleep"
mode.
ENERGY STAR and the ENERGY STAR mark are registered
U.S. marks
Acer-Produkte mit dem ENERGY STAR-Zeichen helfen
Ihnen dabei, Geld zu sparen, da sie weniger Energie
verbrauchen und gleichzeitig die Umwelt schonen, ohne
dass Sie dabei Einbußen bei den Features oder bei der
Leistungsfähigkeit machen müssen. Acer ist stolz darauf,
seinen Kunden Produkte mit dem ENERGY STAR-Zeichen
anbieten zu können.
Worum handelt es sich bei ENERGY STAR?
Produkte mit dem ENERGY STAR-Zeichen verbrauchen
weniger Energie und geben keine Treibhausgase aus. Sie
erfüllen die strikten Stromsparkriterien, die von der
amerikanischen Umweltschutzbehörde EPA aufgestellt
wurden. Acer ist darum bemüht, weltweit Produkte und
Dienstleistungen anzubieten, die Kunden dabei helfen,
Geld und Energie zu sparen und einen Beitrag zum
Umweltschutz zu leisten. Je mehr Energie wir mit Hilfe
besserer Energieeffizienz sparen können, desto mehr
wird die Emission von Treibhausgasen verringert und
desto besser wird das Risiko von Klimawechseln
verhindert. Weitere Informationen finden Sie auf der
Webseite http://www.energystar.gov.
Acer-Produkte mit dem ENERGY STAR-Zeichen zeichnen
sich durch folgende Eigenschaften aus:
• Sie produzieren weniger Wärme und reduzieren so den
Kühlaufwand und die Erwärmung des Klimas.
• D as Display ist so konf iguriert, dass nach zehn Minuten an
Inaktivität der Energiesparmodus aktiviert wird. Der
Computer ist so konfiguriert, dass nach 30 Minuten an
Inaktivität der Energiesparmodus aktiviert wird.
• Computer werden durch Tastendruck oder Bewegung
der Maus wieder aus dem Schlaf-Modus aufgeweckt.
• Im Schlaf-Modus sparen Computer mehr als 80% an
Energie.
ENERGY STAR und das ENERGY STAR-Zeichen sind in den
USA eingetragene Marken.
Los productos calificados con la ENERGY STAR de Acer le
permiten ahorrar dinero reduciendo el coste de la
energía y protegiendo el medio ambiente sin afectar a
las funciones o al rendimiento. En Acer estamos
orgullosos de ofrecer a nuestros clientes productos con
la marca ENERGY STAR.
¿Qué es ENERGY STAR?
Los productos calificados con la ENERGY STAR
consumen menos energía y evitan las emisiones de gas
de efecto invernadero cumpliendo unos estrictos
requisitos de uso eficiente de la energía establecidos por
la agencia de protección medioambiental de EE.UU. Acer
se compromete a ofrecer productos y servicios en todo el
mundo que ayuden a los clientes a ahorrar dinero,
conservar la energía y mejorar la calidad nuestro medio
ambiente. Cuanta más energía podamos ahorrar
mediante un uso más eficiente de la energía, más
reduciremos los gases de efecto invernadero y los
riesgos de que cambie el clima. Para más información,
consulte http://www.energystar.gov.
Los productos calificados con la ENERGY STAR de Acer:
• Producen menos calor, y reducen las cargas de
refrigeración y el recalentamiento.
• La pantalla está configurada para entrar en el modo de
suspensión tras 10 minutos de inactividad por parte
del usuario. El ordenador está configurado para entrar
en el modo de suspensión tras 30 minutos de
inactividad por parte del usuario.
• Desactive el modo de suspensión pulsando el teclado
o moviendo el ratón.
• En el modo de "suspensión", los ordenadores
ahorrarán más del 80% de energía.
ENERGY STAR y la marca de ENERGY STAR son marcas
registradas en EE.UU.
Les produits qualifiés ENERGY STAR d'Acer vous font
économiser de l'argent en réduisant les coûts
énergétiques et en protégeant l'environnement, sans
compromettre les fonctionnalités ou les performances.
Acer est fier d'offrir à ses clients des produits pourvus du
label ENERGY STAR.
Qu'est que ENERGY STAR ?
Les produits qualifiés ENERGY STAR utilisent moins
d'énergie et empêchent les émissions de gaz à effet de
serre en respectant des directives strictes sur l’efficacité
énergétique définies par l’agence américaine de
protection de l’environnement. Acer s'engage à proposer
dans le monde entier des produits et services qui aident
les consommateurs à faire des économies, à économiser
l'énergie et à améliorer la qualité de l'environnement.
Plus nous pouvons économiser d'énergie en étant plus
efficaces, plus nous pourrons réduire les gaz à effet de
serre et les risques de changement climatique. Vous
trouverez plus de renseignements sur le site
http://www.energystar.gov.
Les produits qualifiés ENERGY STAR Acer :
• Produisent moins de chaleur et réduisent les charges
de refroidissement, ainsi que les ambiances
surchauffées.
• L’écran est configuré pour passer en mode veille après
moins de 10 minutes d’inactivité. L’ordinateur est
configuré pour passer en mode veille après moins de
30 minutes d’inactivité.
• Sortez l'ordinateur du mode veille en pressant une
touche du clavier ou en déplaçant la souris.
• En mode « veille », les ordinateurs économisent plus
de 80% d'énergie.
ENERGY STAR et le label ENERGY STAR sont des marques
déposées aux États-Unis.
Os produtos Acer com ENERGY STAR poupam-lhe
dinheiro ao reduzir o custo de energia e protegendo o
ambiente sem sacrificar funcionalidades ou desempenho.
A Acer orgulha-se de oferecer aos nossos clients
produtos com a marca ENERGY STAR.
O que é a ENERGY STAR?
Produtos com ENERGY STAR utilizam menos energia e
evitam emissões de gases com efeito estufa ao cumprir
rigorosas orientações de eficiência energética definidas
pela Agência de Protecção Ambiental dos E.U.A. A Acer
dedica-se a oferecer produtos e services pelo mundo
inteiro que ajudem os clientes a poupar dinheiro, energia,
e a melhorar a qualidade do nosso ambiente. Quanto
mais energia pudermos poupar com mais eficiência
energética, mais conseguiremos reduzir a emissão de
gases com efeito estufa e o risco de alterações climáticas.
Para mais informações consulte
http://www.energystar.gov.
Produtos Acer com ENERGY STAR:
• Produzem menos calor e reduzem cargas de
arrefecimento e climas quentes.
• O ecrã está configurado para entrar no modo de
suspensão após menos de 10 minutos de inatividade.
O computador está configurado para entrar no modo
de suspensão após menos de 30 minutos de
inatividade.
• Desperte o computador do modo suspensão premindo
o teclado ou mexend o no rato.
• Os computadores pouparão mais de 80% da energia
no modo “suspensão”.
A ENERGY STAR e a marca ENERGY STAR são marcas
registadas dos E.U.A.
Acer 有“能源之星”认证的产品能够降低能源成本并具
有环保效果而无需牺牲功能或性能,从而为您省钱。
Acer 很自豪能够向客户提供带“能源之星”标志的产品。
什么是“能源之星”?
具备“能源之星”认证的产品符合美国环保署制定的严
格的节能方针,消耗较少的能源并能够防止温室气体的
排放。Acer 承诺在全球提供的产品和服务能够帮助客户
省钱、节能和提高环境质量。我们通过较高的能效而节
约更多的能源,就能更多地降低温室气体的排放和气候
变化的风险。详情请参见网站
http://www.energystar.gov。
Acer 能源之星认证产品:
• 产生较少的热量并降低冷却负荷和减轻气候变暖。
• 显示器配置为用户不使用 10 分钟以内将进入睡眠模
式。电脑配置为用户不使用 30 分钟以内将进入睡眠
模式。
• 按下键盘或移动鼠标可将电脑从睡眠模式中唤醒。
• 在“睡眠”模式下,电脑将节省 80% 以上的能源。
“能源之星”和“能源之星”的标志是经注册的美国
标志。
宏碁的 ENERGY STAR ( 能源之星) 合格產品不止可以降
低能源費用,幫您節省開支,還能兼顧環保與效能。
宏碁很榮幸為客戶提供貼有 ENERGY STAR (能源之星)
標章的產品。
何謂 ENERGY STAR (能源之星)?
通過 ENERGY STAR (能源之星) 規範的產品不只低耗
電,且必須符合由美國環保署 (US Environmental
Protection Agency,EPA) 所訂定的嚴格能源規範,不
能產生對溫室效應有害的氣體。宏碁一向致力於在全
球各地提供能夠協助客戶節省開支、節能省電且改善
環境品質的產品和服務。透過更高的節能效率,我們
就能節省更多能源,也更能減少溫室氣體的排放並降
低氣候變異的風險。如需詳細資訊,請造訪
http://www.energystar.gov。
宏碁的 ENERGY STAR (能源之星) 合格產品具備下列特點:
• 可產生更少的熱氣並減少散熱負荷,同時避免溫室
效應。
• 顯示器已設定為在使用者閒置 10 分鐘內進入睡眠模
式。電腦已設定為在使用者閒置 30 分鐘內進入睡眠
模式。
• 按下鍵盤按鍵或移動滑鼠即可喚醒處於睡眠模式中
的電腦。
「睡眠」模式下的電腦可節省 80% 以上的能源。
ENERGY STAR 和ENERGY STAR 標章是經過註冊的美國
標章。
Acer のENERGY STAR 準拠製品は、消費電力を抑え、
機能性や性能に影響を与えることなく環境を保護し
ます。Acer は自信を持って、ENERGY STAR ロゴが付
いた製品をお届けします。
ENERGY STAR とは?
ENERGY STAR 規格に準拠した製品は、米国環境保護
局が設定した厳格なエネルギー効率に関するガイド
に基づき、消費電力量を抑え、温暖化ガスの発生を
最低限に抑えます。Acer は製品およびサービスを国
際的に提供することで、お客様が費用とエネルギー
を節約しながら、地球環境を向上できるように努力
します。詳しくは、www.energystar.gov または
www.energystar.gov/powermanagement をご参照く
ださい。
Acer のENERGY STAR 準拠製品の特徴:(該当モデル)
• 発熱量が少なく、冷却量が少なくて済むため、地
球の温暖化防止に役立ちます。
• ディスプレイは無作動状態が 10 分以内でスリープ
モードに入るように設定されています。 コンピュ
ータは無作動状態が 30 分以内でスリープモードに
入るように設定されています。
• キーボードのキーを押すか、マウスを動かすと、コ
ンピュータは「スリープ」モードから復帰します。
• コンピュータは「スリープ」モードのとき、80%
以上のエネルギーを節約します。
ENERGY STAR および ENERGY STAR 記号は、米国の登
録記号です。
Acer 의 ENERGY STAR 공인 제품을 사용하면 기능 및 성
능을 유지하면서 환경을 보호하고 에너지 비용을 절감
하여 비용을 절약할 수있습니다. Acer 는 고객에게
ENERGY STAR 표시가 있는 제품을 제공하는 것을 자랑
스럽게 생각합니다.
ENERGY STAR 의 의미?
ENERGY STAR 가 공인된 제품은 미국 환경 보호국에 의
해 제정된 엄격한 에너지 효율 지침을 충족하여 온실가
스 방출을 방지하고 더 적은 에너지를 사용합니다. Acer
는 고객이 비용을 절감하고 에너지를 절약하고 환경을
개선할 수 있는 제품과 서비스를 전 세계에 제공하기 위
해 노력하고 있습니다. 에너지 효율을 높이면 더 많은
에너지를 절약할 수 있으며 온실가스 및 기후 변화의 위
험을 감소시킬 수 있습니다. 자세한 내용은
http://www.energystar.gov 를 참조하십시오.
참고: 위의 선언문은 ENERGY STAR 스티커가 부착
된 Acer 시스템에만 적용됩니다.
Acer ENERGY STAR 공인 제품:
• 더 적은 열이 발생되어 냉방 부하 및 온난화를 줄입니다.
• 사용자가 10 분 동안 아무 작업도 하지 않으면 절전
모드로 전환하도록 디스플레이가 구성되어 있습니다.
사용자가 30 분 동안 아무 작업도 하지 않으면 절전
모드로 전환하도록 컴퓨터가 구성되어 있습니다.
• 키보드를 누르거나 마우스를 움직이면 컴퓨터가 일
반 모드로 돌아옵니다.
• "절전" 모드에서 80% 이상의 에너지를 절약합니다.
ENERGY STAR 및 ENERGY STAR 마크는 미국에서의 등록
상표입니다.
Federal Communications Commission (FCC) Statement
15.21
You are cautioned that changes or modifications not expressly
approved by the part responsible for compliance could void
the user’s authority to operate the equipment.
15.105(b)
This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to part 15 of the
FCC rules. These limits are designed to provide reasonable
protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there is no
guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to
try to correct the interference by one or more of the following
measures:
-Reorient or relocate the receiving antenna.
-Increase the separation between the equipment and receiver.
-Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
-Consult the dealer or an experienced radio/TV technician for
help.
This device complies with Part 15 of the FCC
Rules.Operation is subject to the following two conditions:
1) this device may not cause harmful interference and
![](/img.php?id=1928116&img=bg99.png)
2) this device must accept any interference received, including
interference that may cause undesired operation of the
device.
FCC RF Radiation Exposure Statement:
1. This Transmitter must not be co-located or operating in
conjunction with any other antenna or transmitter.
2. This equipment complies with FCC RF radiation exposure
limits set forth for an uncontrolled environment. This
equipment should be installed and operated with a
minimum distance of 20 centimeters between the
radiator and your body.
FCC 5G Statement:
Canada, Industry Canada (IC)
This Class B digital apparatus complies with Canadian
ICES-003
Cet appareil numérique de classe B est conforme à la
norme NMB-003.
This device complies with Industry Canada licence-exempt
RSS standard(s). Operation is subject to the following two
conditions: (1) this device may not cause interference, and (2)
this device
must accept any interference, including interference that may
cause undesired operation of the
Le présent appareil est conforme aux CNR d'Industrie Canada
applicables auxappareils radio exempts de
licence.L'exploitation est autorisée aux deux conditions
suivantes:
(1) l'appareil ne doit pas produire de brouillage, et
(2) l'utilisateur de l'appareil doit accepter tout brouillage adioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
RF Radiation Exposure Statement:
For body worn operation, this phone has been tested and
meets RF exposure guidelines when used with an accessory
that contains no metal and that positions the handset a
minimum of 1.0 cm from the body. Use of other
accessories may not ensure compliance with RF exposure
guidelines.
Déclaration de l'exposition aux radiations RF:
Pour le fonctionnement du corps, ce téléphone a été testé
et répond aux directives d'exposition RF lorsqu'il est utilisé
avec un accessoire qui ne contient pas de métal et qui
place le combiné d'un minimum de 1,0 cm du corps.
Utilisation d'autres accessoires peut ne pas assurer le
respect des directives d'exposition RF.
Exposure of humans to RF fields (RSS-102)
The computers employ low gain integral antennas that do
not emit RF field in excess of Health Canada limits for the
general population; consult Safety Code 6, obtainable
from Health Canada's Web site at http://www.hc-sc.gc.ca/
The radiated energy from the antennas connected to the
wireless adapters conforms to the IC limit of the RF
exposure requirement regarding IC RSS-102, Issue 4 clause
4.1.
Conformité des appareils de radiocommunication aux
limites d'exposition humaine aux radiofréquences
(CNR-102)
L'ordinateur utilise des antennes intégrales à faible gain
qui n'émettent pas un champ électromagnétique supérieur
aux normes imposées par Santé Canada
pour la population. Consultez le Code de sécurité 6 sur le
site Internet de Santé
Canada à l'adresse suivante : http://www.hc-sc.gc.ca/
L'énergie émise par les antennes reliées aux cartes sans
fil respecte la limite d'exposition aux radiofréquences
telle que définie par Industrie Canada dans la clause 4.1
du document CNR-102, version 4.
Caution: Exposure to Radio Frequency Radiation.
To comply with RSS 102 RF exposure compliance
requirements, a separation distance of at least 20 cm
must be maintained between the antenna of this device
and all persons.
Pour se conformer aux exigences de conformité CNR
102 RF exposition, une distance de séparation d'au
moins 20 cm doit être maintenue entre l'antenne de cet
appareil et toutes les personnes
![](/img.php?id=1928116&img=bg9d.png)
Acer Veriton VN2010G
Quick Setup Guide
*DC.12111.03E*
