RDWL313P2000

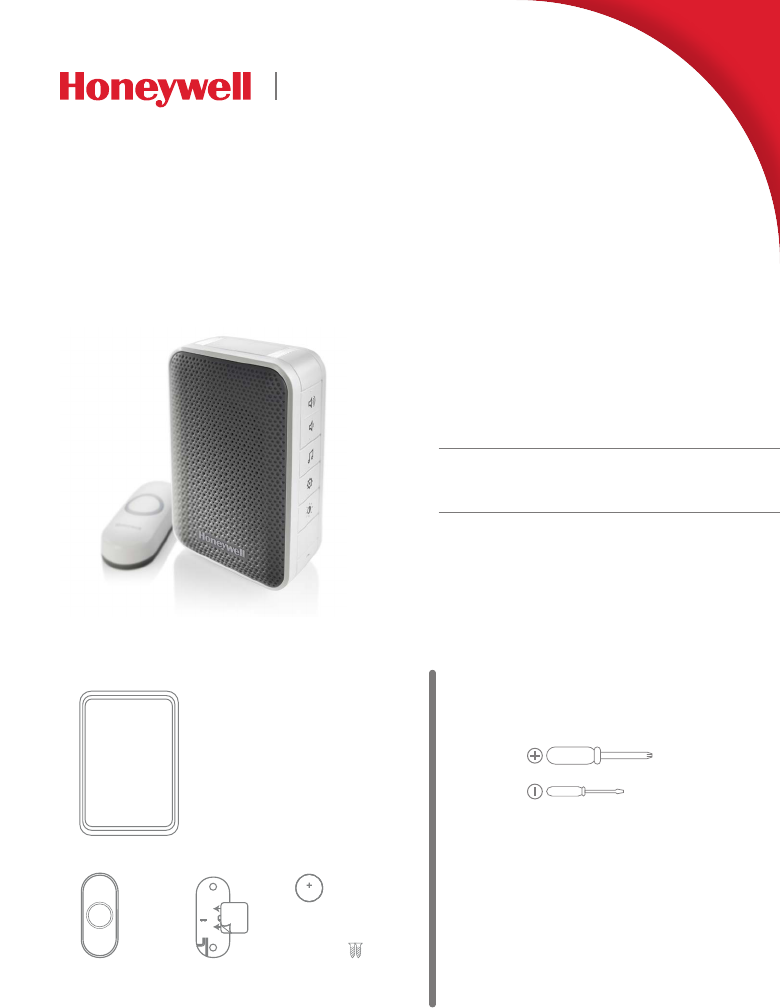

Installation and Operation Guide





Doorbell

Push

Button

Flat Head

Screws

Phillips Screwdriver

Standard Screwdriver

Push Button Mounting

Bracket

and Adhesive Pad

To install you will need

In the box you will find

The push button supplied with this kit is pre-programmed to operate with the doorbell.

If it is not, see “Connect a Push Button” on page 4.

CR2032

Battery



Just follow these simple steps:

1. Install the push button battery and plug in the doorbell.

2. Set up the doorbell and your preferences.

3. Install the push button.

Indoor use only. Do not expose to liquid, vapor, or rain.



1. Choose an outlet location that is not near a heat source,

where the doorbell will be easy to see and hear, and plug

in the doorbell.

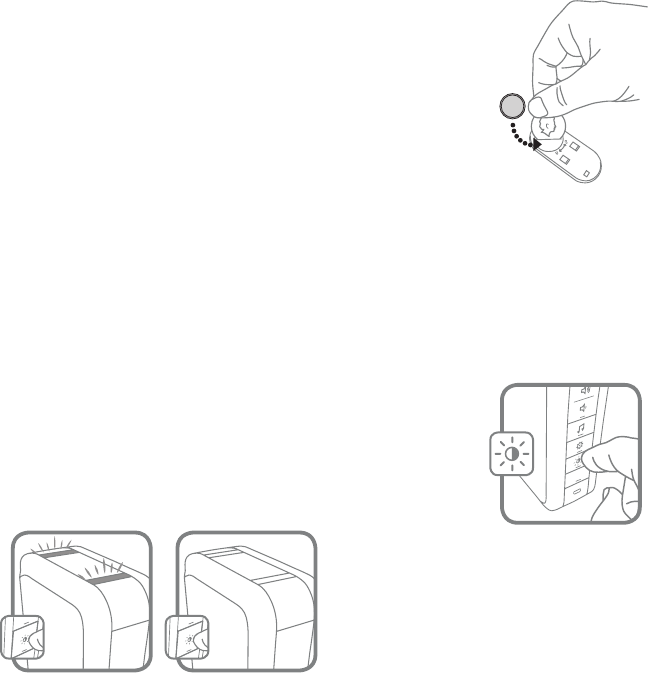

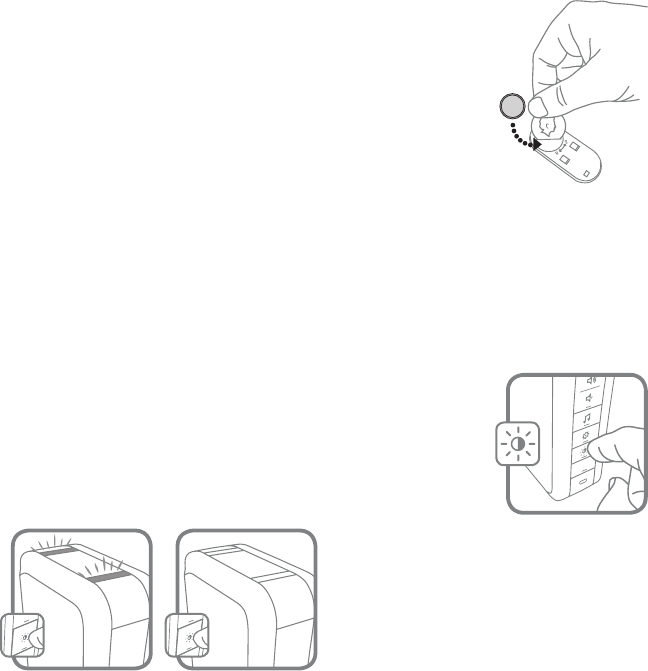

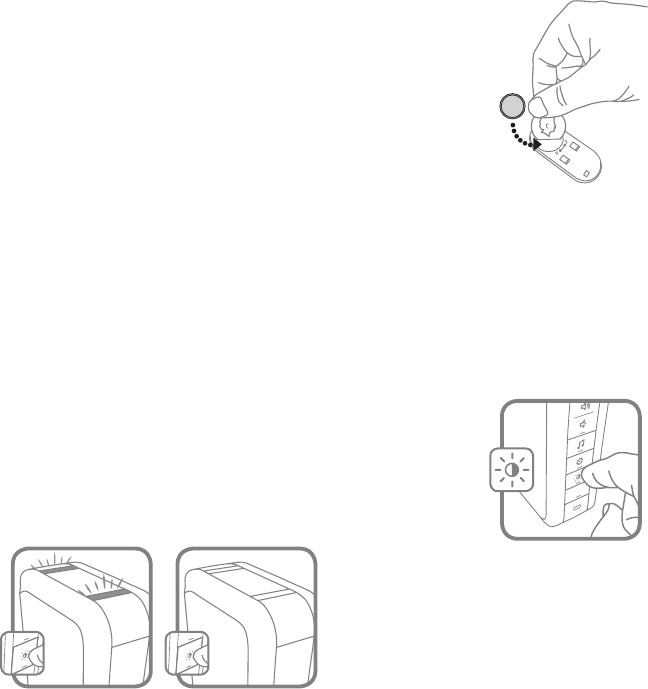

2. Open the push button battery cover and install the

CR2032 battery.



Press the push button to test whether it is paired with the doorbell. The

doorbell will light up and ring. If it does not, see “Connect a Push Button” on

page 4.

Change the Light Setting



when the doorbell rings.

Press the Sunlight button

1 time 2 times

Top lights only No lights.

Change the Tune

Press the Music button to change the

doorbell tune.

Every time you press the Music button,

the tune will change. Stop pressing the

Music button when you hear the tune

you want:

Ding Dong

Westminster

Piano

Fantasy

Soft Alert

Smart Sax



1. Mount the push button

bracket in the desired

location

Use the screws



Use the adhesive backing. If

using the adhesive backing,

clean the surface first.

2. Snap the push button onto

the mounting bracket.

–OR–

Note: If you need to remove the push button, use a small

screwdriver to release the tab.

Adjust the Volume

Press the Volume Up or Volume

Down buttons to adjust the

volume of the Doorbell.



You can connect 4 accessories to your doorbell, including

other push buttons, window or door opening sensors, and

motion sensors.

If you try to connect more accessories than the max

number, the LED on the side blinks red.

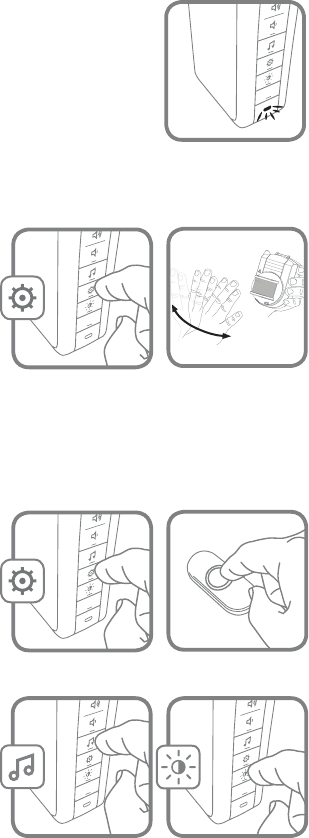

Connect a Motion Sensor

1. Press and hold the Setting button on the doorbell for three seconds.

The LED on the side turns on with an

amber color.

2. Within 20 seconds of pressing the

Setting button, wave or make some

other kind of motion in front of the

motion sensor.

Connect a Push Button

Follow these steps to change the ring and light settings for an existing

doorbell, too.

1. Press and hold the Setting button on

the doorbell for three seconds.

The LED on the side turns on with an

amber color.

2. Press the push button.

3. Within 12 seconds of pressing the

push button, press the Music button

to select the ring for that push

button.

4. Within 12 seconds of pressing the

doorbell, press the Sunlight button

to select light setting for that push

button.

Secret Knock

You can set up a Secret Knock that makes a different ring and light setting for

each push button. The Secret Knock is triggered by pressing the push button

quickly 3 times.

1. Press the push button 3 times quickly.

2. Within 12 seconds of pressing the push button, press the Music button to

select the ring for the Secret Knock

3. Within 12 seconds of pressing the push button, press the Sunlight button

to select a light setting for the Secret Knock.



Your doorbell and push button require no maintenance except to periodically

change the battery.

If using the correct battery, its life should be approximately:

• Up to 2 years for the push button; replace with CR2032 lithium battery

Low Battery Notification

When the push button batteries are low, two beep sounds are heard after the

normal tune.

Reset

This process removes all pairings, including the push button that came with

this doorbell:

1. Unplug the doorbell.

2. Press and hold the Setting button, and plug the doorbell back in at the

same time.

3. The doorbell will beep several times rapidly, and is returned to its factory

default settings.



Doorbell Push Button

Operating Temperature  

Honeywell ActivLink™ 916.8 MHz 916.8 MHz

  

  -

RF Power - <1.2W

 -

 -

  



If Then



1. 

polarity.

2. 

3. .



 



1. 



2. 

3. 





FCC Regulations





interference that may cause undesired operation.





This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part



in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does

cause harmful interference to radio or television reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. This

equipment should be installed and operated with a minimum distance of 20 millimeters between the radiator and

your body.



IC Regulations

CAN ICES-3(B)/ NMB-3(B)





including interference that may cause undesired operation of the device.







This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. This

equipment should be installed and operated with a minimum distance of 20 millimeters between the radiator and

your body.



Automation and Control Solutions

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

yourhome.honeywell.com

® U.S. Registered Trademark.

33-00193EFS—01 M.S. 04-16

Printed in U.S.A.

33-00193EFS-01



1-year limited warranty

Honeywell warrants this product, excluding battery, to be free from defects in workmanship or materials, under



any time during the warranty period the product is determined to be defective due to workmanship or materials,



If the product is defective,





product should be returned to the following address:



replacement product can be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by

Honeywell that the defect was caused by damage which occurred while the product was in the possession of a

consumer.



HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL

OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY

WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the

exclusion or limitation of incidental or consequential damages, so this limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION

OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE ONEYEAR DURATION OF THIS WARRANTY. Some states do

not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.







RDWL313P2000





Résidentiel



Sonnette

Bouton-

poussoir

Vis à tête

plate

Tournevis cruciforme

Tournevis normal

Support de montage de

bouton-poussoir avec

tampon adhésif

Matériel requis pour

l’installation

Vous trouverez dans la boîte

Le bouton-poussoir fourni avec ce nécessaire est préprogrammé pour fonctionner



.

Pile

CR2032





1. 

2. 

3. 

Indoor use only. Do not expose to liquid, vapor, or rain.



1. 





2. 









section .

Modification de la séquence lumineuse





retentit.



1 fois 2 fois

Lumières

supérieures

uniquement

Aucune lumière

Modification de la mélodie







bouton Musique, la mélodie change.





souhaitée.

Ding Dong

Westminster

Piano

Fantaisie

Alerte douce

Smart Sax



1. 



souhaité.











2. 

sur le support de montage.

–OU–



tournevis pour libérer la languette.

Réglage du volume



réglage du volume pour régler le

volume de la sonnerie.









mouvement.





Connexion d’un capteur de mouvement

1. 

réglage de la sonnette pendant trois

secondes. Le voyant DEL latéral



2. Dans les 20 secondes après avoir

appuyé sur le bouton de réglage,



mouvement.

Connexion d’un bouton-poussoir





existante.

1. 

réglage de la sonnette pendant trois

secondes. Le voyant DEL latéral



2. 

3. Dans les 12 secondes après avoir

appuyé sur le bouton-poussoir,



sélectionner la mélodie du bouton-

poussoir.

4. 



poussoir.

Mélodie secrète



éclairage différents pour chaque bouton-poussoir. La mélodie secrète est

déclenchée en appuyant rapidement trois fois sur le bouton-poussoir.

1. 

2. 

sur le bouton Musique pour sélectionner la sonnerie de la mélodie secrète.

3. 



mélodie secrète.



La sonnette et le bouton-poussoir ne nécessitent aucun entretien, excepté le

remplacement périodique de la pile.



• CR2032

au lithium

Alerte de pile faible

Lorsque la pile du bouton-poussoir est faible, deux timbres sonores sont émis

après la mélodie normale.

Réinitialisation

Ce processus supprime tous les jumelages, y compris le bouton-poussoir

fourni avec cette sonnette :

1. 

2. 

sonnette simultanément.

3. 





Sonnette Bouton-poussoir

  

ActivLink™ Honeywell  

  

  -

 -

 -



 -

  





Problème Résolution





1. 



2. 

3. .





normale





1. 





2. 

3. 







Règlement de la FCC





toutes les interférences reçues, y compris celles pouvant causer un fonctionnement non souhaité.







Cet équipement a été testé et est conforme aux limites des dispositifs numériques de Classe B, conformément



les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de







radio et télévision, ce qui peut être déterminé en éteignant le dispositif et en le remettant en marche, il est



• 

• 

• 

• 



Cet équipement devrait être installé et actionné avec une distance minimum de 20 millimètres entre le radiateur et

votre corps.



Réglementation IC

CAN ICES-3(B)/NMB-3(B)









susceptible de compromettre le fonctionnement du dispositif.





conformité de rf.

Cet équipement devrait être installé et actionné avec une distance minimum de 20 millimètres entre le radiateur et

votre corps.



33-00193EFS-01

® Marque de commerce déposée aux É.-U.

33-00193EFS—01 M.S. 01-16

Imprimé aux États-Unis

Solutions de régulation et d’automatisation

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

yourhome.honeywell.com































COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT



PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas





CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR HONEYWELL POUR CE PRODUIT. LA DURÉE





PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par













RDWL313P2000

Instalación y guía del usuario



Hogar



Timbre

Pulsador Tornillos

de cabeza

plana

Destornillador de estrella

Destornillador estándar

Soporte de montaje del

pulsador y almohadilla

adhesiva

Para instalar necesitará

En la caja, encontrará lo siguiente:

El pulsador que se suministra con este kit está preprogramado para funcionar con el

timbre. Si no lo está, consulte “Conexión a un pulsador” en la página 20.

Batería

CR2032



Siga estos pasos sencillos:

1. Coloque la batería del pulsador y enchufe el timbre.

2. Configure el timbre y sus preferencias.

3. Instale el pulsador.

Indoor use only. Do not expose to liquid, vapor, or rain.



1. Elija un lugar en exteriores que no esté cerca de

una fuente de calor, donde se pueda ver y escuchar

fácilmente el timbre y enchúfelo.

2. Retire la tapa de la batería del pulsador y coloque una

batería CR2032.



Presione el pulsador para probar si está asociado con el timbre. El timbre se

iluminará y sonará. Si esto no ocurre, consulte “Conexión a un pulsador” en la

página 20.

Cambio del patrón de luz



cambiar las luces que destellan cuando el timbre suena.



 

Luces superiores

únicamente

Sin iluminación

Cambio de la melodía

Presione el botón de Música para

cambiar la melodía del timbre.



Música, la melodía cambiará. Deje de

presionar el botón de Música cuando

escuche la melodía que desea.

Ding Dong

Westminster

Piano

Fantasía

Alerta suave

Saxofón inteligente



1. Monte el soporte del

pulsador en la ubicación

deseada.

Utilice los tornillos



Utilice el respaldo adhesivo.

Si usa el respaldo adhesivo,

limpie la superficie primero.

2. Coloque a presión el

pulsador en el soporte de

montaje.

–O–

Nota: Si necesita retirar el pulsador, utilice un destornillador

pequeño para liberar la pestaña.

Regulación del volumen

Presione los botones de subir o

bajar el volumen para ajustar el

volumen del timbre.



Puede conectar hasta 4 accesorios a su timbre, incluyendo

otros pulsadores, sensores de ventana o puerta abiertos y

sensores de movimiento.

Si trata de conectar más accesorios que los permitidos, el

LED lateral destella en rojo.

Conexión de un sensor de movimiento

1. Presione y sostenga el botón de configuración en el timbre durante tres

segundos. El LED lateral se activa

con un color ámbar.

2. A los 20 segundos de presionar

el botón de configuración, mueva

la mano o haga algún otro tipo de

movimiento frente al sensor de

movimiento.

Conexión a un pulsador



para un timbre existente también.

1. Presione y sostenga el botón de

configuración en el timbre durante

tres segundos. El LED lateral se

activa con un color ámbar.

2. Presione el pulsador.

3. En el curso de 12 segundos de haber

presionado el pulsador, presione el

botón de Música para seleccionar el

sonido de ese pulsador.

4. En el curso de 12 segundos de haber

presionado el pulsador, presione el





Sonido del toque secreto con los nudillos





los nudillos se activa presionando el pulsador 3 veces rápidamente.

1. Presione el pulsador 3 veces rápidamente.

2. En el curso de 12 segundos de haber presionado el pulsador, presione

el botón de Música para seleccionar el sonido del toque secreto con los

nudillos.

3. En el curso de 12 segundos de haber presionado el pulsador, presione el



del toque secreto con los nudillos.



Su timbre y el pulsador no necesitan mantenimiento salvo el cambio periódico

de la batería.



• hasta 2 años para el pulsador; reemplace con una batería de litio CR2032

Notificación de batería con poca carga

Cuando las baterías del pulsador tienen poca carga, se escuchan dos sonidos

después del tono normal.

Reinicio

Este proceso retira todas las asociaciones, incluyendo la que tenía el pulsador

con este timbre:

1. Desenchufe el timbre.

2. Presione y sostenga el botón de configuración y enchufe el timbre

nuevamente al mismo tiempo.

3. El timbre sonará varias veces rápidamente y regresa a su configuración

predeterminada de fábrica.



Timbre Pulsador

  

 916.8 MHz 916.8 MHz

  

  -

Potencia RF - <1.2W

 -



 -

  



Si Entonces



1. 



2. 



3. .











1. 





2. 

3. 









Regulaciones FCC





aceptar cualquier interferencia que se reciba, incluyendo la interferencia que pudiese causar el funcionamiento no

deseado.





funcionar el equipo.









en la comunicación radial. Sin embargo, no hay garantía de que no habrá interferencia en una instalación

particular. Si este equipo produce una interferencia perjudicial en la recepción televisiva o radial, lo cual puede

determinarse al apagar y encender el equipo, se recomienda que el usuario intente corregir la interferencia

tomando una o más de las siguientes medidas:

• Vuelva a orientar o ubicar la antena receptora.

• Aumente la distancia entre el equipo y el receptor.

• Conecte el equipo a un tomacorriente en un circuito diferente a aquel en el que está conectado el receptor.

• Consulte con su distribuidor o con un técnico experto en radio/televisión para recibir ayuda.

Este transmisor no debe estar ubicado ni funcionando conjuntamente con cualquier otra antena o transmisor.

Este equipo se debe instalar y hacer funcionar con una distancia mínima de 20 milímetros entre el radiador y su

cuerpo.



Regulaciones IC

CAN ICES-3(B)/ NMB-3(B)





dispositivo debe aceptar cualquier interferencia recibida, incluso la que puede producir un funcionamiento no

deseado del dispositivo.







exposición y acatamiento de las normas de RF.

Este transmisor no debe estar ubicado ni funcionando conjuntamente con cualquier otra antena o transmisor.

Este equipo se debe instalar y hacer funcionar con una distancia mínima de 20 milímetros entre el radiador y su

cuerpo.



33-00193EFS-01

® Marca registrada en EE. UU.

33-00193EFS—01 M.S. 01-16

Impreso en EE. UU.

Soluciones de Control y Automatización

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

yourhome.honeywell.com



Garantía limitada de 1 año





por parte del comprador original. Si en cualquier momento, durante el período de vigencia de la garantía, se

determina que el producto está defectuoso debido a la mano de obra o los materiales, Honeywell lo reparará o













Esta garantía no cubre los gastos de remoción ni de reinstalación. Esta garantía no se aplicará si Honeywell

demuestra que el defecto fue causado por daños que se produjeron mientras el producto estuvo en posesión de un

consumidor.



mencionados anteriormente. HONEYWELL NO SERÁ RESPONSABLE POR LA PÉRDIDA O EL DAÑO DE NINGÚN

TIPO, INCLUYENDO LOS DAÑOS ACCIDENTALES O RESULTANTES DERIVADOS DIRECTA O INDIRECTAMENTE

DEL INCUMPLIMIENTO DE LAS GARANTÍAS, EXPRESAS O IMPLÍCITAS, O DE OTRAS FALLAS DE ESTE

PRODUCTO. Algunos estados no permiten la exclusión o limitación de los daños accidentales o resultantes, por lo

que esta limitación podría no aplicarse en su caso.

ESTA GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA QUE HONEYWELL OTORGA SOBRE ESTE PRODUCTO.

LA DURACIÓN DE CUALQUIERA DE LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE

COMERCIABILIDAD E IDONEIDAD PARA UN FIN DETERMINADO, QUEDA, POR EL PRESENTE, LIMITADA A LA

DURACIÓN DE UN AÑO DE ESTA GARANTÍA. Algunos estados no permiten limitaciones en relación a la duración

de una garantía implícita, de manera que la limitación anterior puede no aplicarse en su caso.



de un estado a otro.





Ademco RDWL313P Doorbell receiver User Manual

Honeywell International Inc Doorbell receiver

User Manual

Navigation menu

Namespaces

Views

Navigation
