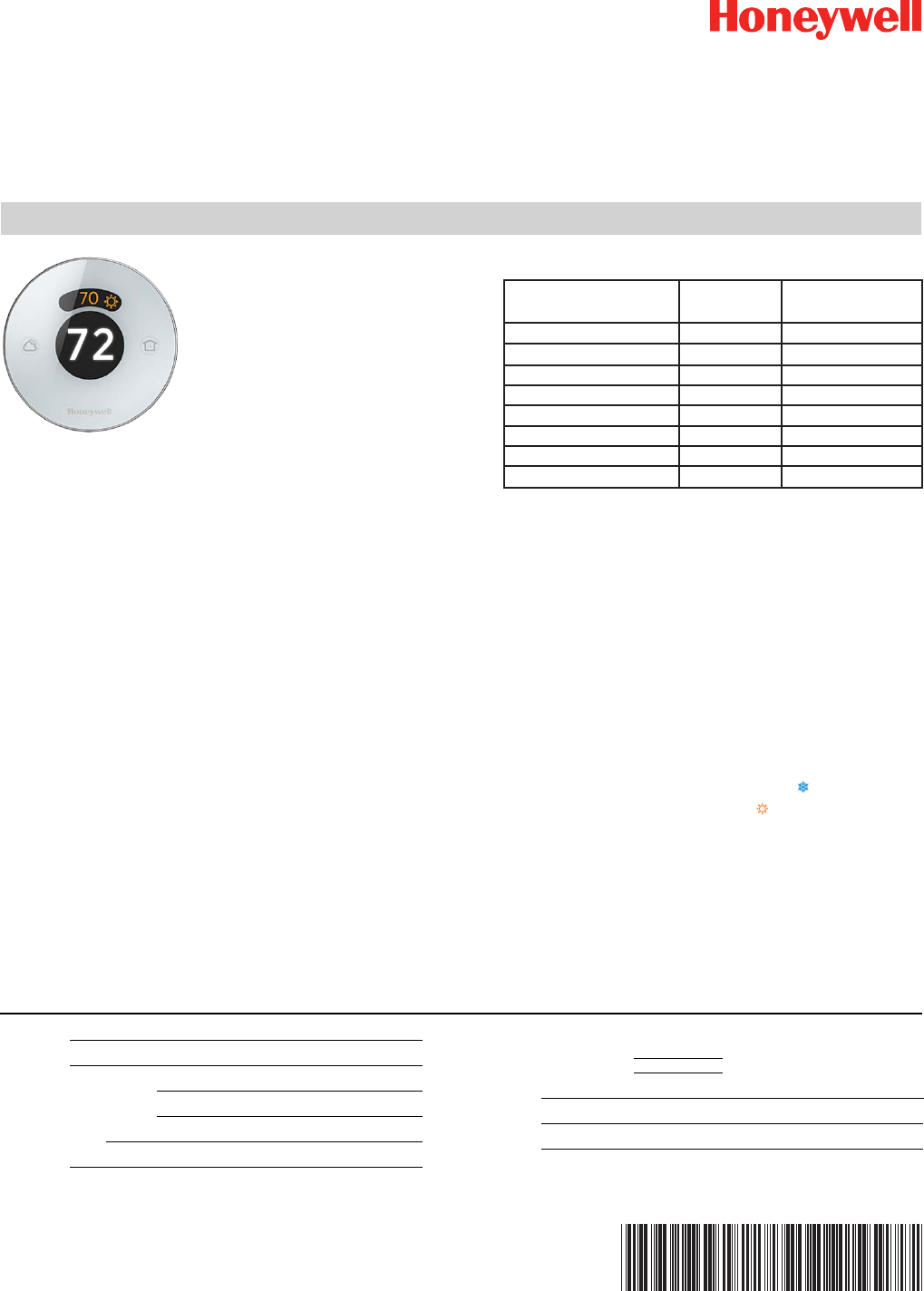

User Manual
Lyric™ Thermostat
Job Name
Engineer
Mechanical Contractor
Contractor’s P.O. No.
Representative
Notes
Model(s) Qty.
TH8732WF5018
TH8732WF5034
Approval
Service
Tag No.
SUBMITTAL SHEET
APPLICATION
The Lyric Thermostat is a Wi-Fi enabled
comfort system designed to be easy to
use as well as maximizes home comfort.
Lyric provides control of single stage
and multi stage conventional and heat
pump heating and cooling systems.
The thermostat controls up to 2 heat / 2
cool conventional systems and up to 3
heat / 2 cool heat pump systems. The
thermostat also controls humidication, dehumidication or ventilation
through the Lyric App.
• Automatically maintains comfort by considering temperature,
humidity and weather
• Control from anywhere by smartphone or tablet
• No complex menus. One-touch buttons save you time
• Smart alerts remind you of lter changes and warn you of extreme
indoor conditions
• Weather information to help plan your day
SPECIFICATIONS
Includes:
Lyric Wi-Fi thermostat
Lyric App for Android or iOS
AAA Lithium battery, wall plate, wall cover and mounting screws
Requirements:
802.11 b/g/n home wireless router
Android or iOS smartphone, tablet or device
Models:
TH8732WF5018
TH8732WF5034
Terminal Designations:
U1B, U1A, C, L, G, K, Y, Y2, W (O/B), W2 (Aux/E), R, Rc
Electrical Ratings:
Terminal Voltage
(50/60 Hz)
Max. Current
Rating
W - O/B (heating) 18 to 30 VAC 1.00A
W2 - Aux/E (heating) 18 to 30 VAC 0.60A
Y (cooling) 18 to 30 VAC 1.00A
Y2 (cooling) 18 to 30 VAC 0.60A
K18 to 30 VAC 1.00A
G (fan) 18 to 30 VAC 0.50A
L (output) 18 to 30 VAC 1.00A
U1B, U1A 18 to 30 VAC 0.10 A
Power Consumption:
Full brightness = 3.0 VA
Wi-Fi Communication: 2.4GHz range
Temperature Setting Range:
Heating: 40 to 90 °F (4.5 to 32 °C)
Cooling: 50 to 99 °F (10 to 37 °C)
Temperature Sensor Accuracy:
± 1.5 °F at 70 °F (0.75 °C at 21.0 °C)
Humidication Setting Range: 10% to 60% RH
Dehumidication Setting Range: 40% to 80% RH
Humidity Display Range: 0% to 99%
Humidity Sensor Accuracy:
± 5% RH from 30% to 50% RH at 75 °F (24 °C)
Cool Indication: Displays the snowake icon in cooling mode.
Heat Indication: Displays the sun icon in heating mode.
Mounting Means:
Thermostat: The thermostat is mounted via a wall plate. The wall
plate is mounted directly on the wall in the living space, using
mounting screws provided. The thermostat is then snapped
directly onto the wall plate.
Trim Ring (Optional): The wall plate is rst attached to the trim
ring. The trim ring and wall plate are then mounted directly
on the wall in the living space, using mounting screws and
anchors provided.
33-00031EFS-01
Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
® U.S. Registered Trademark
© 2014 Honeywell International Inc.
33-00031EFS—01 M.S. 04-14
Printed in United States
Product Part Number Operating Ambient
Temperature Operating
Relative
Humidity
Shipping
Temperature Physical Dimensions in mm
(Height x Width x Depth) Color(s)
Thermostat
TH8732WF5018 32 to 120 °F
(0 to 48.9 °C) 5% to 90%
Non-Condensing
-20 to 120 °F
(-28.9 to 48.9 °C) 96.5 x 96.5 x 22.49 White
TH8732WF5034 32 to 120 °F
(0 to 48.9 °C) 5% to 95%
Non-Condensing
-20 to 120 °F
(-28.9 to 48.9 °C) 96.5 x 96.5 x 22.49 White
REGULATOR INFORMATION
FCC Compliance Statement (Part 15.19) (USA only)
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including
interference that may cause undesired operation.
FCC Warning (Part 15.21) (USA only)
Changes or modications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
FCC Interference Statement (Part 15.105 (b))
(USA only)
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates uses and can radiate
radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one of the
following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for
help.
Thermostats
To comply with FCC and Industry Canada RF exposure limits for
general population/ uncontrolled exposure, the antenna(s) used
for these transmitters must be installed to provide a separation
distance of at least 20 cm from all persons and must not be
co-located or operating in conjunction with any other antenna or
transmitter.
Section 7.1.2 of RSS-GEN
Under Industry Canada regulations, this radio transmitter may
only operate using an antenna of type and maximum (or lesser)
gain approved for the transmitter by Industry Canada. To reduce
potential radio interference to other users, the antenna type and
its gain should be so chosen that the equivalent isotropically
radiated power (e.i.r.p.) is not more than that necessary for
successful communication.
Section 7.1.3 of RSS-GEN
Operation is subject to the following two conditions:
1. This device may not cause interference, and
2. This device must accept any interference, including
interference that may cause undesired operation of the
device.
Thermostat Lyric™
Nom de la tâche
Ingénieur
Entrepreneur en mécanique
N° de bon de travail de l’entrepreneur
Représentant
Remarques
Modèle(s) Quantity.
TH8732WF5018
TH8732WF5034
Approbation
Service
N° d’étiquette
FEUILLE DE SOUMISSION
APPLICATION
Le thermostat Lyric est un système de
confort compatible Wi-Fi conçu pour être
facile à utiliser ainsi que pour augmenter
le confort chez soi. Le thermostat
Lyric permet de réguler les systèmes
de chauffage et de refroidissement
à thermopompe et conventionnels,
à un étage et plusieurs étages. Le
thermostat régule jusqu’à deux systèmes
conventionnels à deux étages de
chauffage et 2 étages de refroidissement, et jusqu’à deux systèmes à
thermopompe à 3 étages de chauffage et 2 étages de refroidissement.
Le thermostat contrôle également l’humidication, la déshumidication
et la ventilation grâce l’application Lyric.
• En tenant compte de la température, de l’humidité et des conditions
climatiques, il assure automatiquement le confort des occupants.
• Peut être commandé à distance au moyen d’un téléphone intelligent
ou d’une tablette.
• Aucun menu complexe. Les boutons à simple toucher vous
permettent de gagner du temps.
• Des alertes intelligentes vous rappellent d’effectuer les
changements de ltre et vous signalent les températures intérieures
extrêmes.
• Informations météo pour vous aider à planier votre journée.
CARACTÉRISTIQUES
Inclus :
Thermostat Wi-Fi Lyric
Application Lyric pour Android ou iOS
Pile au lithium AAA, plaque murale, couvercle mural et vis de montage
Exigences :
Routeur sans l résidentiel 802.11 b/g/n
Téléphone intelligent, tablette ou dispositif Android ou iOS
Modèles :
TH8732WF5018
TH8732WF5034
Désignations des bornes :
U1B, U1A, C, L, G, K, Y, Y2, W (O/B), W2 (Aux/E), R, Rc
Caractéristiques électriques :
Borne Tension
(50/60 Hz)
Courant nominal
max.
W - O/B (chauffage) 18 à 30 V c.a. 1,00 A
W2 - Aux/E (chauffage) 18 à 30 V c.a. 0,60 A
Y (refroidissement) 18 à 30 V c.a. 1,00 A
Y2 (refroidissement) 18 à 30 V c.a. 0,60 A
K18 à 30 V c.a. 1,00 A
G (ventilateur) 18 à 30 V c.a. 0,50 A
L (sortie) 18 à 30 V c.a. 1,00 A
U1B, U1A 18 à 30 V c.a. 0,10 A
Consommation d’énergie :
Pleine luminosité = 3,0 VA
Communication Wi-Fi : Plage 2,4 GHz
Plage de réglage de température :
Chauffage : 4,5 à 32 °C (40 à 90 °F)
Refroidissement : 10 à 37 °C (50 à 99 °F)
Précision du capteur de température :
±0,75 °C à 21,0 °C (±1,5 °F à 70 °F)
Plage de réglage d’humidication : 10 % à 60 % d’HR
Plage de réglage de déshumidication : 40 % à 80 % d’HR
Plage d’afchage d’humidité : 0 % à 99 %
Précision du capteur d’humidité :
Humidité relative ±5 % de 30 à 50% d’humidité relative à 75 °F
(24 °C)
Indicateur de refroidissement : Afche l’icône « ocon de
neige » en mode de refroidissement.
Indication de chauffage : Afche l’icône « soleil » en mode de
chauffage.
Méthode de montage :
Thermostat : Le thermostat est monté via une plaque murale.
La plaque murale est montée directement sur le mur dans
l’espace de séjour, avec les vis de montage fournies. Le
thermostat s’enclenche ensuite directement sur la plaque
murale.
Anneau de garniture (facultatif) : La plaque murale est d’abord
attachée à l’anneau de garniture. L’anneau de garniture et
la plaque murale sont directement montés sur le mur dans
l’espace de séjour, avec les vis de montage et les ancres
fournies.
33-00031EFS-01
Solutions de régulation et d’automatisation
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
® U.S. Registered Trademark
© 2014 Honeywell International Inc.
33-00031EFS—01 M.S. 04-14
Printed in United States
Produit Référence de
pièce Température
ambiante de service Humidité
relative de
service
Température
d’expédition Dimensions en mm
(hauteur x largeur x profondeur) Couleur(s)
Thermostat
TH8732WF5018 0 à 48,9 °C
(32 à 120 °F) 5 % à 90 %
Sans condensation
-28,9 à 48,9 °C
(-20 à 120 °F) 96,5 x 96,5 x 22,49 Blanc
TH8732WF5034 0 à 48,9 °C
(32 à 120 °F) 5 % à 90 %
Sans condensation
-28,9 à 48,9 °C
(-20 à 120 °F) 96,5 x 96,5 x 22,49 Blanc
INFORMATIONS RÉGLEMENTAIRES
Déclaration de conformité FCC (partie 15.19) (États-
Unis uniquement)
Cet appareil est conforme à la partie 15 du règlement de la FCC
Son fonctionnement est soumis aux deux conditions suivantes :
1. Ce dispositif ne doit pas causer d’interférences nuisibles, et
2. Ce dispositif doit accepter toutes les interférences reçues, y compris
celles pouvant causer un fonctionnement non souhaité.
Avertissement FCC (partie 15.21) (États-Unis
uniquement)
Toute modication qui n’est pas autorisée expressément par la partie
responsable de la conformité de l’appareil peut rendre l’utilisateur inapte à faire
fonctionner l’équipement.
Déclaration relative aux interférences de la FCC
(partie 15.105 (b)) (États-Unis uniquement)
Cet équipement a été testé et est conforme aux limites des dispositifs
numériques de Classe B, conformément à la Partie 15 du règlement de la
FCC. Ces limites sont conçues pour fournir une protection raisonnable contre
les interférences nuisibles dans une installation résidentielle. Cet équipement
génère, utilise et peut émettre de l’énergie de radiofréquence, et s’il n’est pas
installé et utilisé conformément aux instructions, peut causer des interférences
nuisibles aux communications radio. Il n’y a toutefois aucune garantie qu’une
interférence ne se produira pas dans une installation particulière. Si cet
équipement cause des interférences nuisibles à la réception radio et télévision,
ce qui peut être déterminé en éteignant le dispositif et en le remettant en
marche, il est recommandé à l’utilisateur de tenter de corriger l’interférence par
l’une des mesures suivantes :
• Réorienter ou déplacer l’antenne réceptrice.
• Augmenter la séparation entre l’équipement et le récepteur.
• Brancher l’équipement dans la prise d’un circuit différent de
celui auquel le récepteur est connecté.
• Consulter le distributeur ou un technicien radio/TV compétent
pour obtenir de l’aide.
Thermostats
Pour être conformes aux limites d’exposition aux radiofréquences
établies par la FCC et Industrie Canada pour le grand public/
l’exposition non contrôlée, la ou les antennes utilisées pour ces
transmetteurs doivent être installées à au moins 20 cm de toutes
les personnes et ne peuvent être situées au même endroit qu’une
autre antenne ou fonctionner conjointement avec une autre
antenne ou un autre transmetteur.
Section 7.1.2 de RSS-GEN
Conformément aux normes d’Industrie Canada, ce transmetteur
radio ne peut fonctionner qu’avec une antenne dont le type
et le gain maximum sont approuvés par Industrie Canada.
Pour réduire les risques d’interférence s radio encourus par
d’autres utilisateurs, le type et le gain de l’antenne doivent
être choisis de façon à ce que la puissance rayonnée isotrope
équivalente (p.i.r.e.) ne soit pas supérieure à celle nécessaire à
l’établissement d’une bonne communication.
Section 7.1.3 de RSS-GEN
Le fonctionnement est soumis aux deux conditions suivantes :
1. Ce dispositif ne doit pas causer d’interférences, et
2. Ce dispositif doit accepter toutes les interférences, y
compris celles pouvant causer un fonctionnement non
souhaité.
