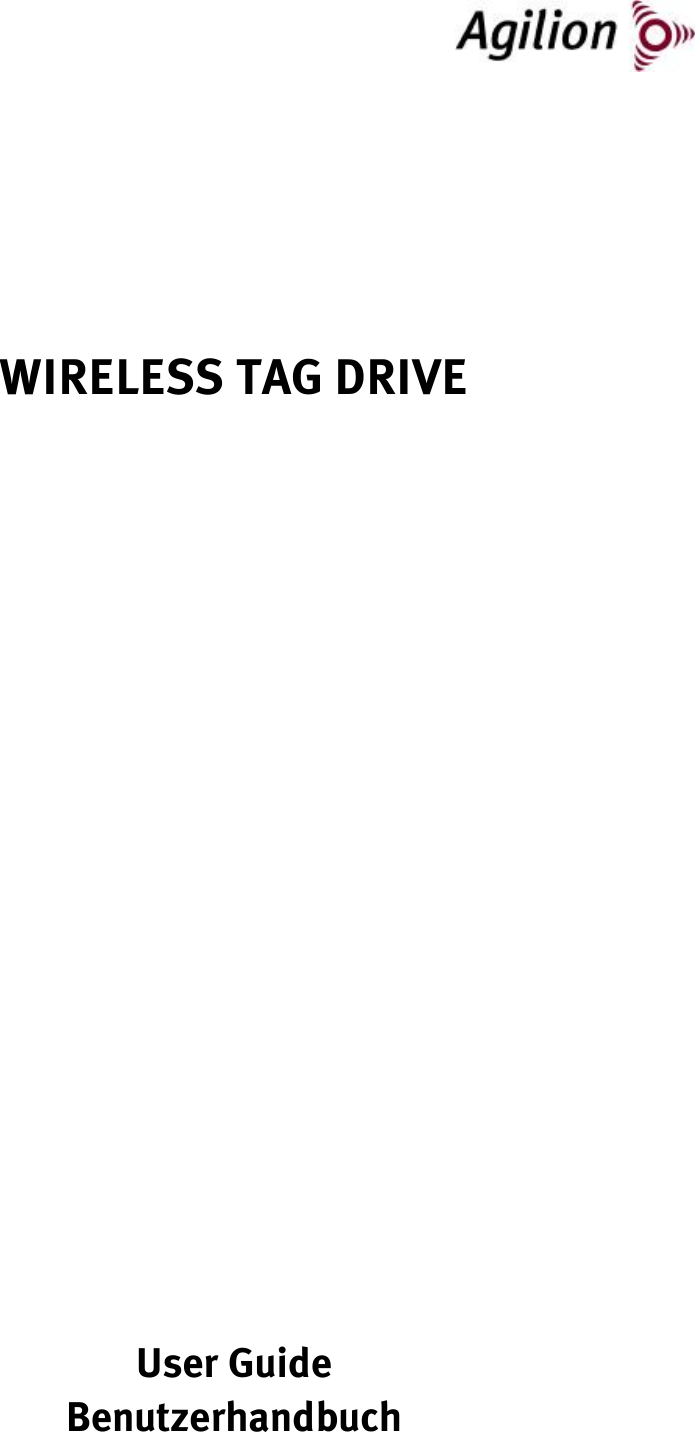

WIRELESS TAG DRIVE User Guide Benutzerhandbuch

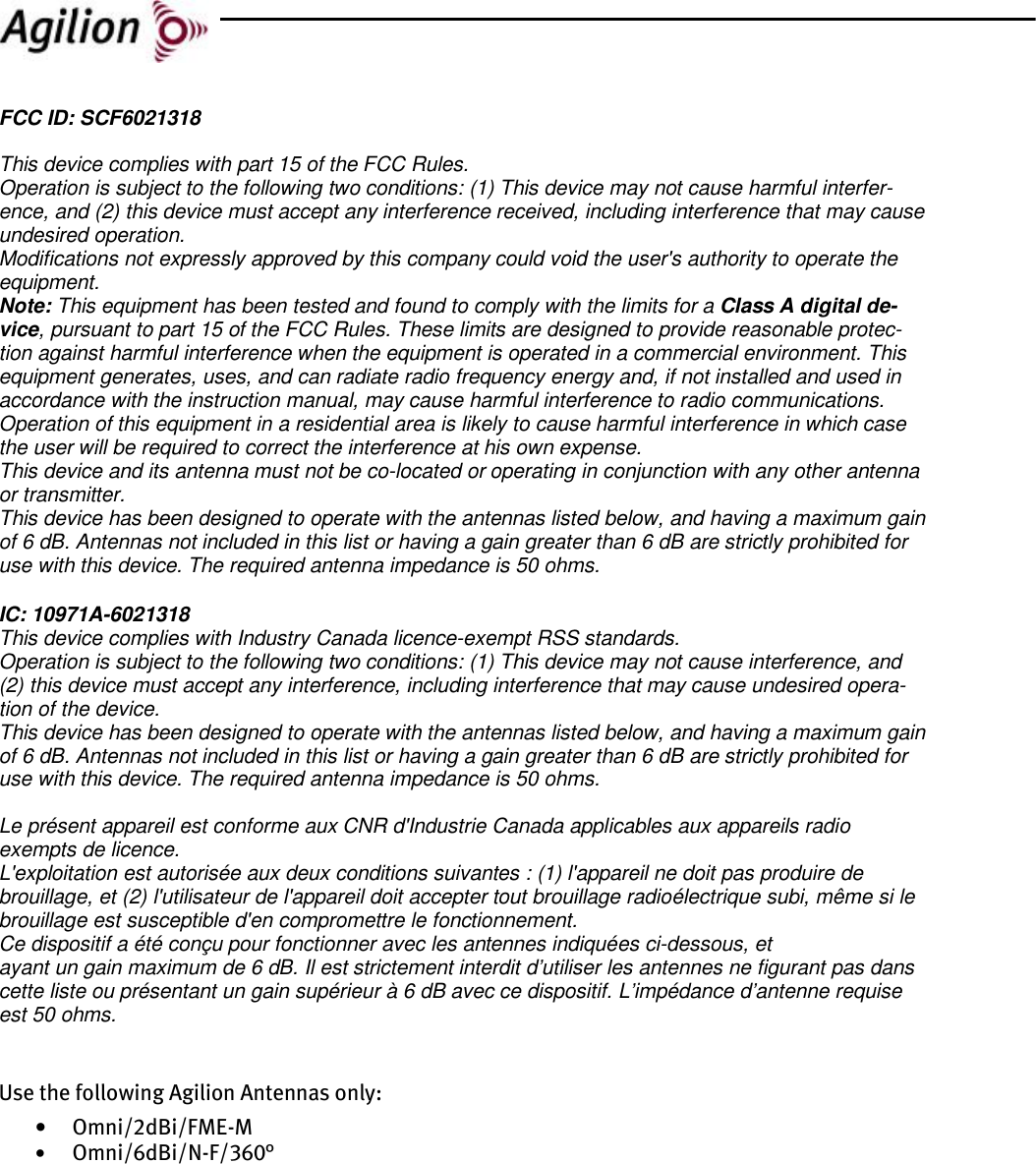

FCC ID: SCF6021318 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interfer-ence, and (2) this device must accept any interference received, including interference that may cause undesired operation. Modifications not expressly approved by this company could void the user's authority to operate the equipment. Note: This equipment has been tested and found to comply with the limits for a Class A digital de-vice, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protec-tion against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense. This device and its antenna must not be co-located or operating in conjunction with any other antenna or transmitter. This device has been designed to operate with the antennas listed below, and having a maximum gain of 6 dB. Antennas not included in this list or having a gain greater than 6 dB are strictly prohibited for use with this device. The required antenna impedance is 50 ohms. IC: 10971A-6021318 This device complies with Industry Canada licence-exempt RSS standards. Operation is subject to the following two conditions: (1) This device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired opera-tion of the device. This device has been designed to operate with the antennas listed below, and having a maximum gain of 6 dB. Antennas not included in this list or having a gain greater than 6 dB are strictly prohibited for use with this device. The required antenna impedance is 50 ohms. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Ce dispositif a été conçu pour fonctionner avec les antennes indiquées ci-dessous, et ayant un gain maximum de 6 dB. Il est strictement interdit d’utiliser les antennes ne figurant pas dans cette liste ou présentant un gain supérieur à 6 dB avec ce dispositif. L’impédance d’antenne requise est 50 ohms. Use the following Agilion Antennas only: • Omni/2dBi/FME-M • Omni/6dBi/N-F/360°
20130314-6021318-UM 1 EN Table of contents English 1 Functionality ................................................................................................................. 2 2 Layout and Connections ............................................................................................... 3 2.1 Connectors and Indicators ........................................................................................ 4 2.2 Pin-Assignment ......................................................................................................... 4 3 Initial operation and Usage ......................................................................................... 5 4 Troubleshooting ........................................................................................................... 6 4.1 General errors ........................................................................................................... 6 5 Technical data............................................................................................................... 7 6 Declaration of Conformity ............................................................................................. 8

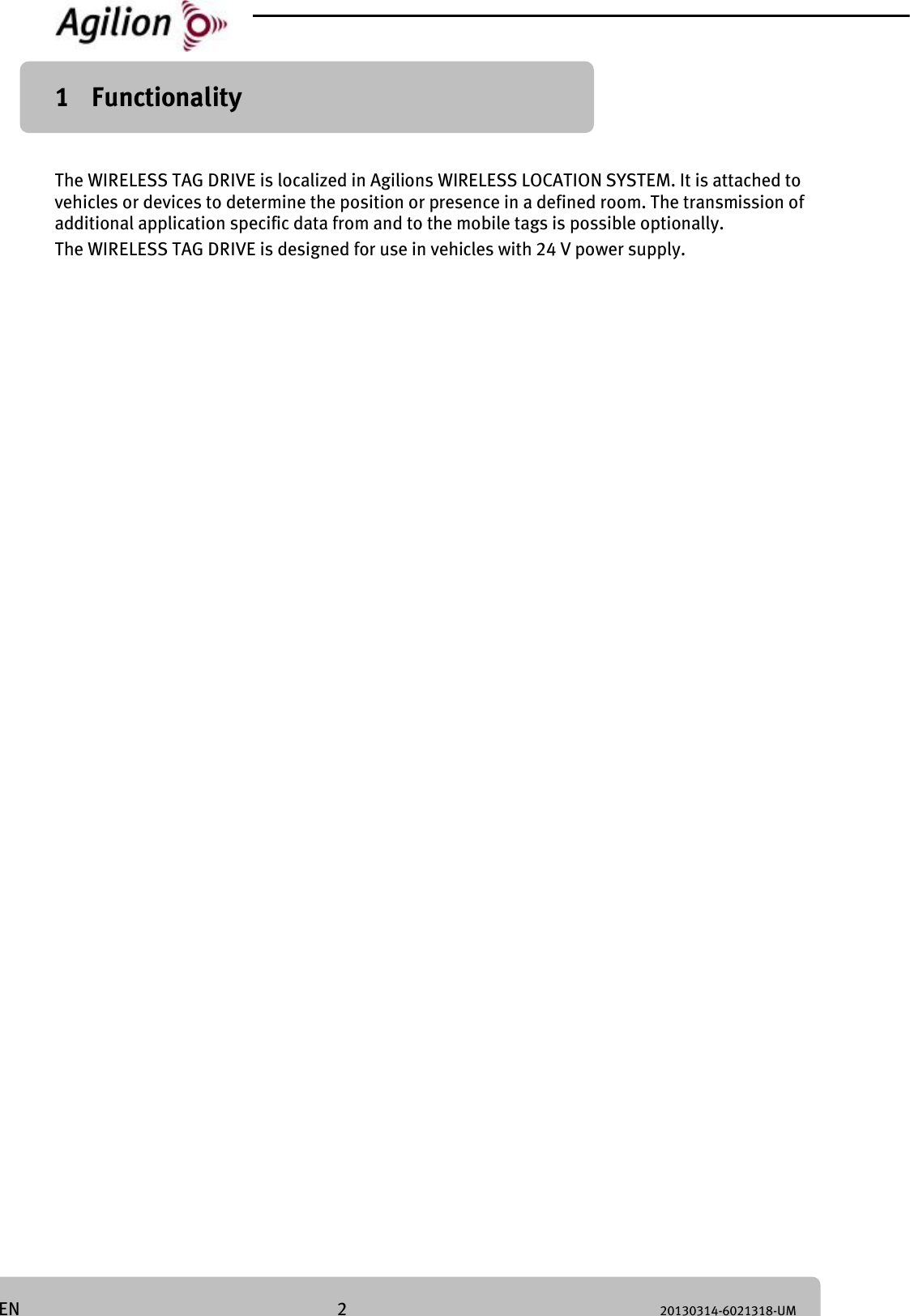

2 20130314-6021318-UM EN 1 Functionality The WIRELESS TAG DRIVE is localized in Agilions WIRELESS LOCATION SYSTEM. It is attached to vehicles or devices to determine the position or presence in a defined room. The transmission of additional application specific data from and to the mobile tags is possible optionally. The WIRELESS TAG DRIVE is designed for use in vehicles with 24 V power supply.

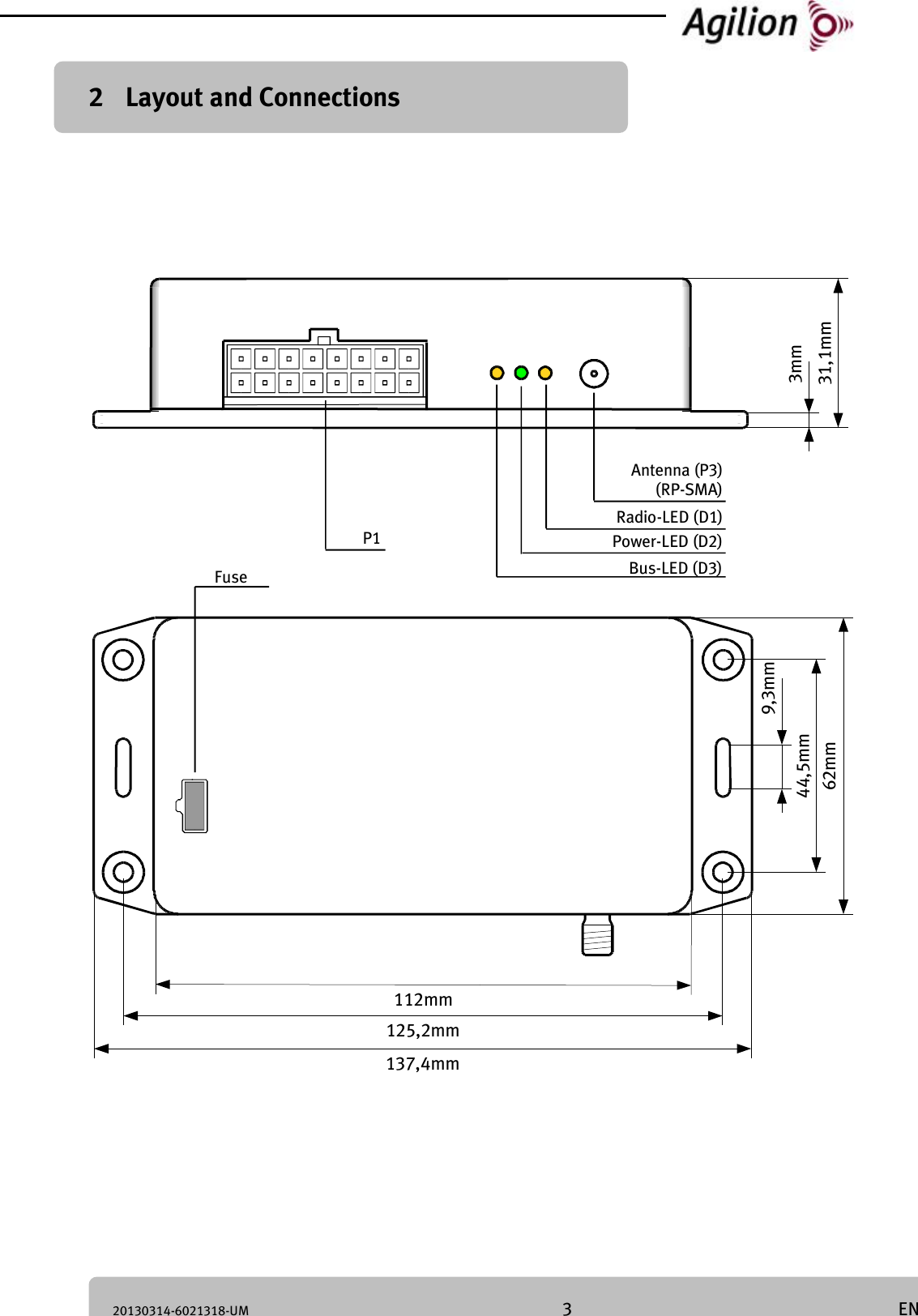

20130314-6021318-UM 3 EN 2 Layout and Connections P1Antenna (P3)(RP-SMA)Radio-LED (D1)Power-LED (D2)137,4mm62mm44,5mm9,3mm112mm125,2mm31,1mm3mmBus-LED (D3)Fuse

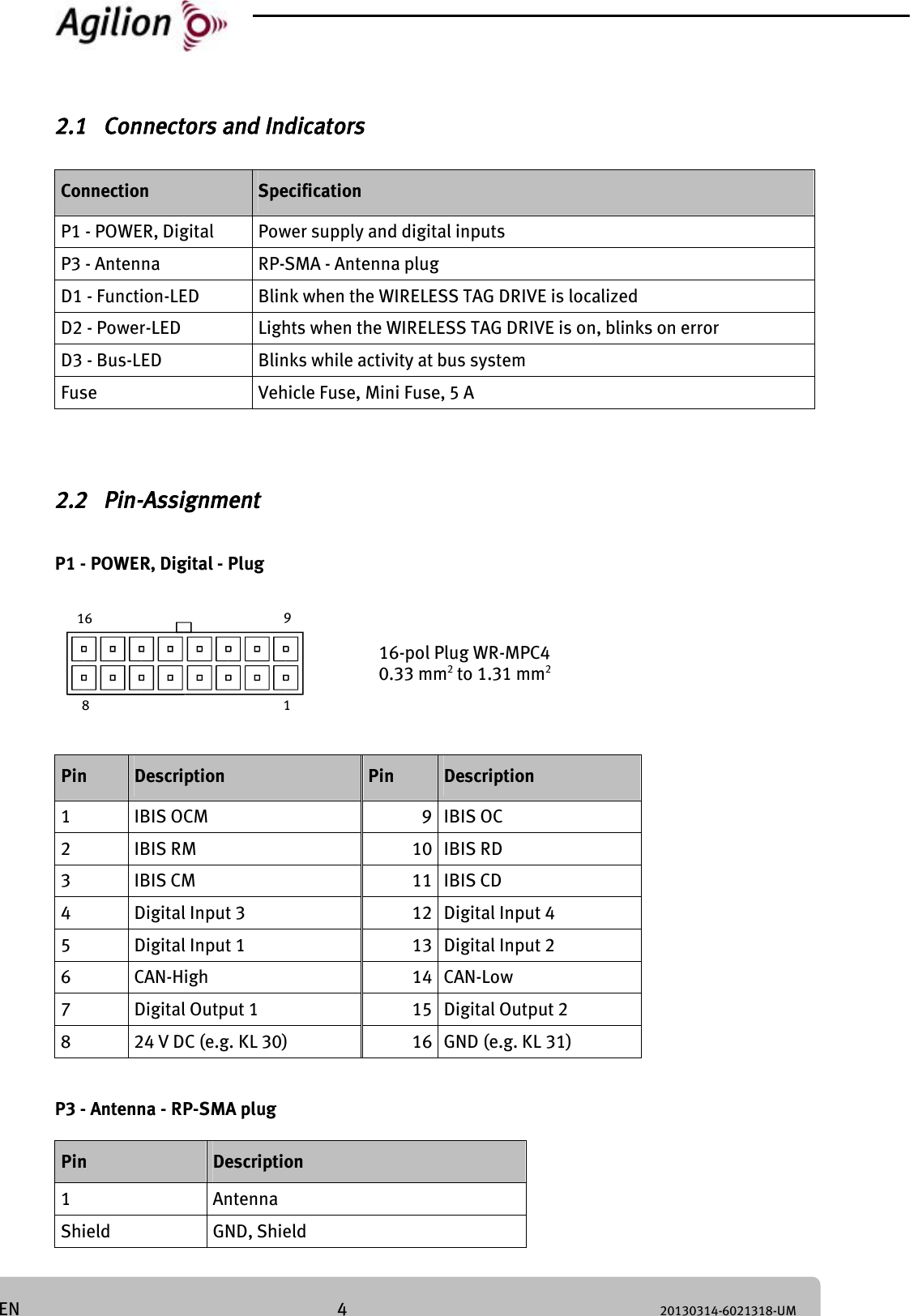

4 20130314-6021318-UM EN 2.1 Connectors and Indicators Connection Specification P1 - POWER, Digital Power supply and digital inputs P3 - Antenna RP-SMA - Antenna plug D1 - Function-LED Blink when the WIRELESS TAG DRIVE is localized D2 - Power-LED Lights when the WIRELESS TAG DRIVE is on, blinks on error D3 - Bus-LED Blinks while activity at bus system Fuse Vehicle Fuse, Mini Fuse, 5 A 2.2 Pin-Assignment P1 - POWER, Digital - Plug 16-pol Plug WR-MPC4 0.33 mm2 to 1.31 mm2 Pin Description Pin Description 1 IBIS OCM 9 IBIS OC 2 IBIS RM 10 IBIS RD 3 IBIS CM 11 IBIS CD 4 Digital Input 3 12 Digital Input 4 5 Digital Input 1 13 Digital Input 2 6 CAN-High 14 CAN-Low 7 Digital Output 1 15 Digital Output 2 8 24 V DC (e.g. KL 30) 16 GND (e.g. KL 31) P3 - Antenna - RP-SMA plug Pin Description 1 Antenna Shield GND, Shield 16 918

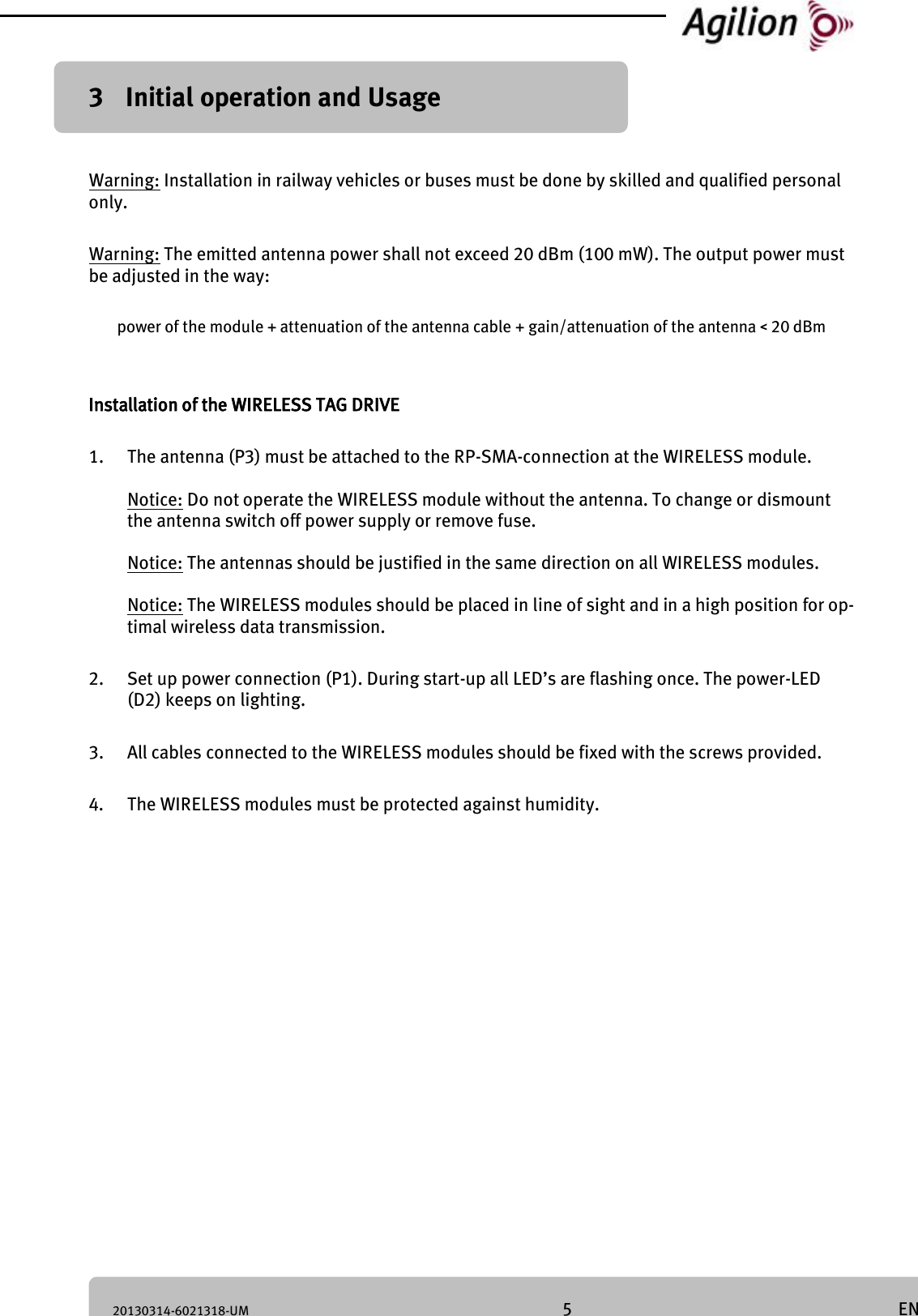

20130314-6021318-UM 5 EN 3 Initial operation and Usage Warning: Installation in railway vehicles or buses must be done by skilled and qualified personal only. Warning: The emitted antenna power shall not exceed 20 dBm (100 mW). The output power must be adjusted in the way: power of the module + attenuation of the antenna cable + gain/attenuation of the antenna < 20 dBm Installation of the WIRELESS TAG DRIVE 1. The antenna (P3) must be attached to the RP-SMA-connection at the WIRELESS module. Notice: Do not operate the WIRELESS module without the antenna. To change or dismount the antenna switch off power supply or remove fuse. Notice: The antennas should be justified in the same direction on all WIRELESS modules. Notice: The WIRELESS modules should be placed in line of sight and in a high position for op-timal wireless data transmission. 2. Set up power connection (P1). During start-up all LED’s are flashing once. The power-LED (D2) keeps on lighting. 3. All cables connected to the WIRELESS modules should be fixed with the screws provided. 4. The WIRELESS modules must be protected against humidity.

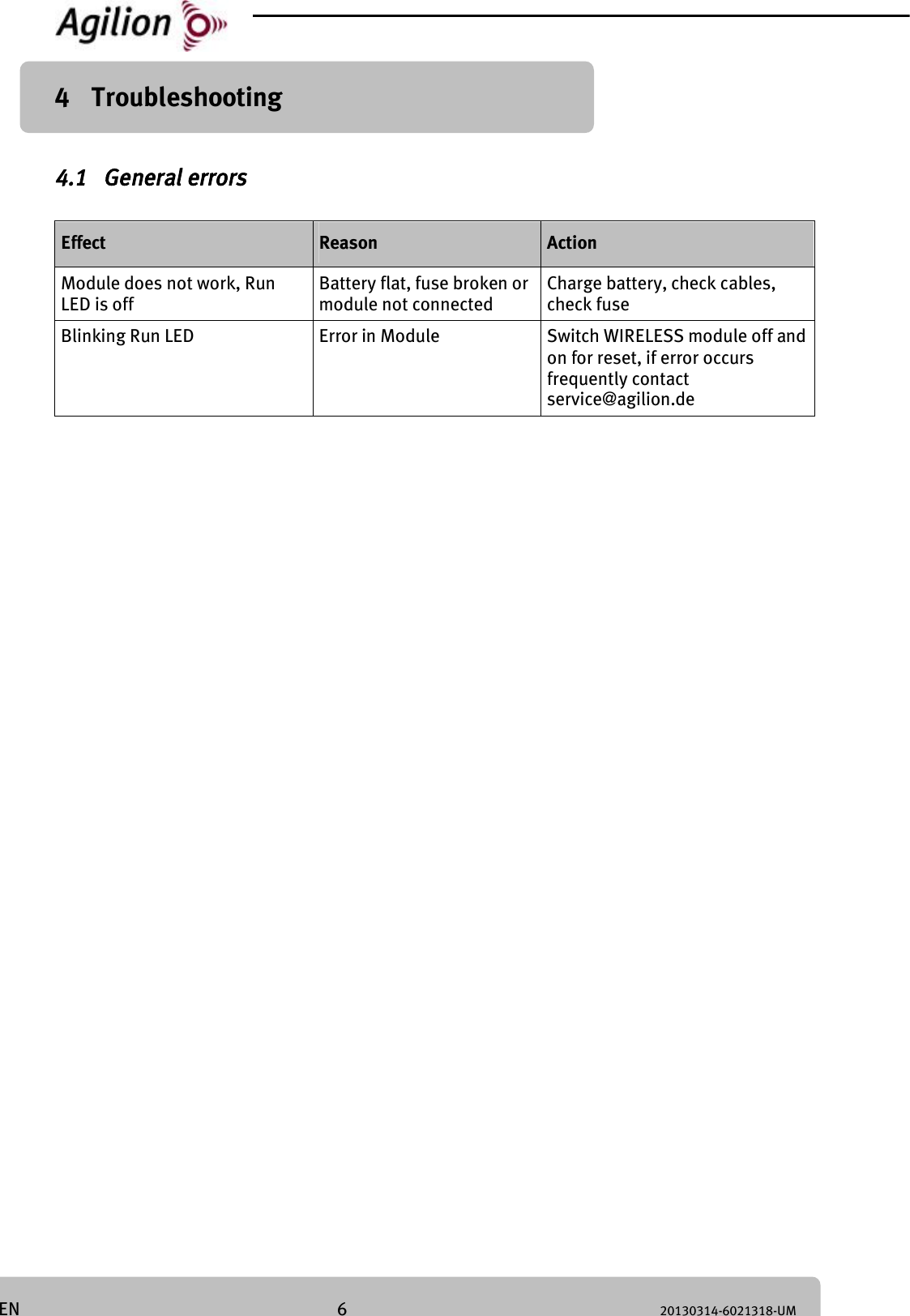

6 20130314-6021318-UM EN 4 Troubleshooting 4.1 General errors Effect Reason Action Module does not work, Run LED is off Battery flat, fuse broken or module not connected Charge battery, check cables, check fuse Blinking Run LED Error in Module Switch WIRELESS module off and on for reset, if error occurs frequently contact service@agilion.de

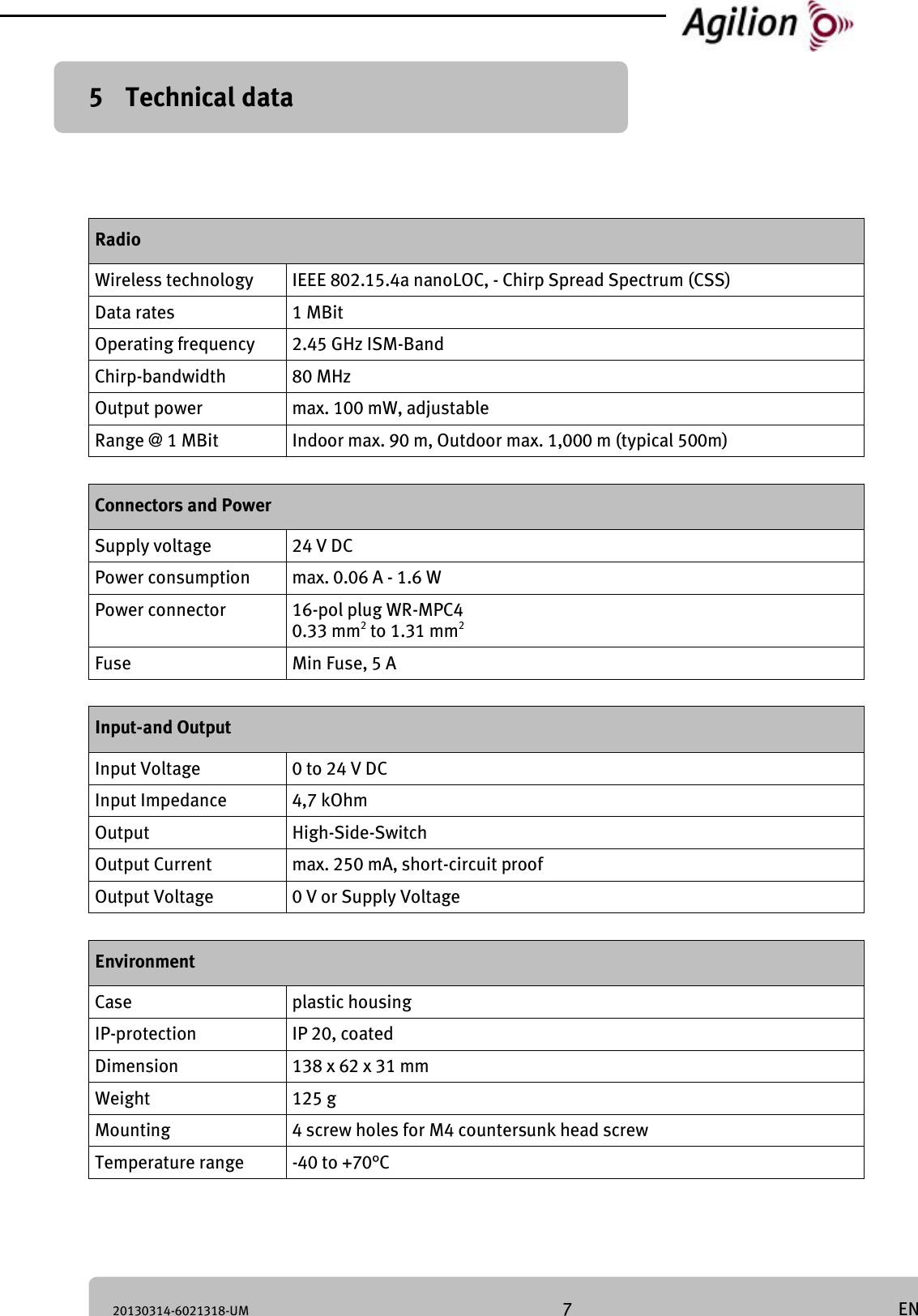

20130314-6021318-UM 7 EN 5 Technical data Radio Wireless technology IEEE 802.15.4a nanoLOC, - Chirp Spread Spectrum (CSS) Data rates 1 MBit Operating frequency 2.45 GHz ISM-Band Chirp-bandwidth 80 MHz Output power max. 100 mW, adjustable Range @ 1 MBit Indoor max. 90 m, Outdoor max. 1,000 m (typical 500m) Connectors and Power Supply voltage 24 V DC Power consumption max. 0.06 A - 1.6 W Power connector 16-pol plug WR-MPC4 0.33 mm2 to 1.31 mm2 Fuse Min Fuse, 5 A Input-and Output Input Voltage 0 to 24 V DC Input Impedance 4,7 kOhm Output High-Side-Switch Output Current max. 250 mA, short-circuit proof Output Voltage 0 V or Supply Voltage Environment Case plastic housing IP-protection IP 20, coated Dimension 138 x 62 x 31 mm Weight 125 g Mounting 4 screw holes for M4 countersunk head screw Temperature range -40 to +70°C

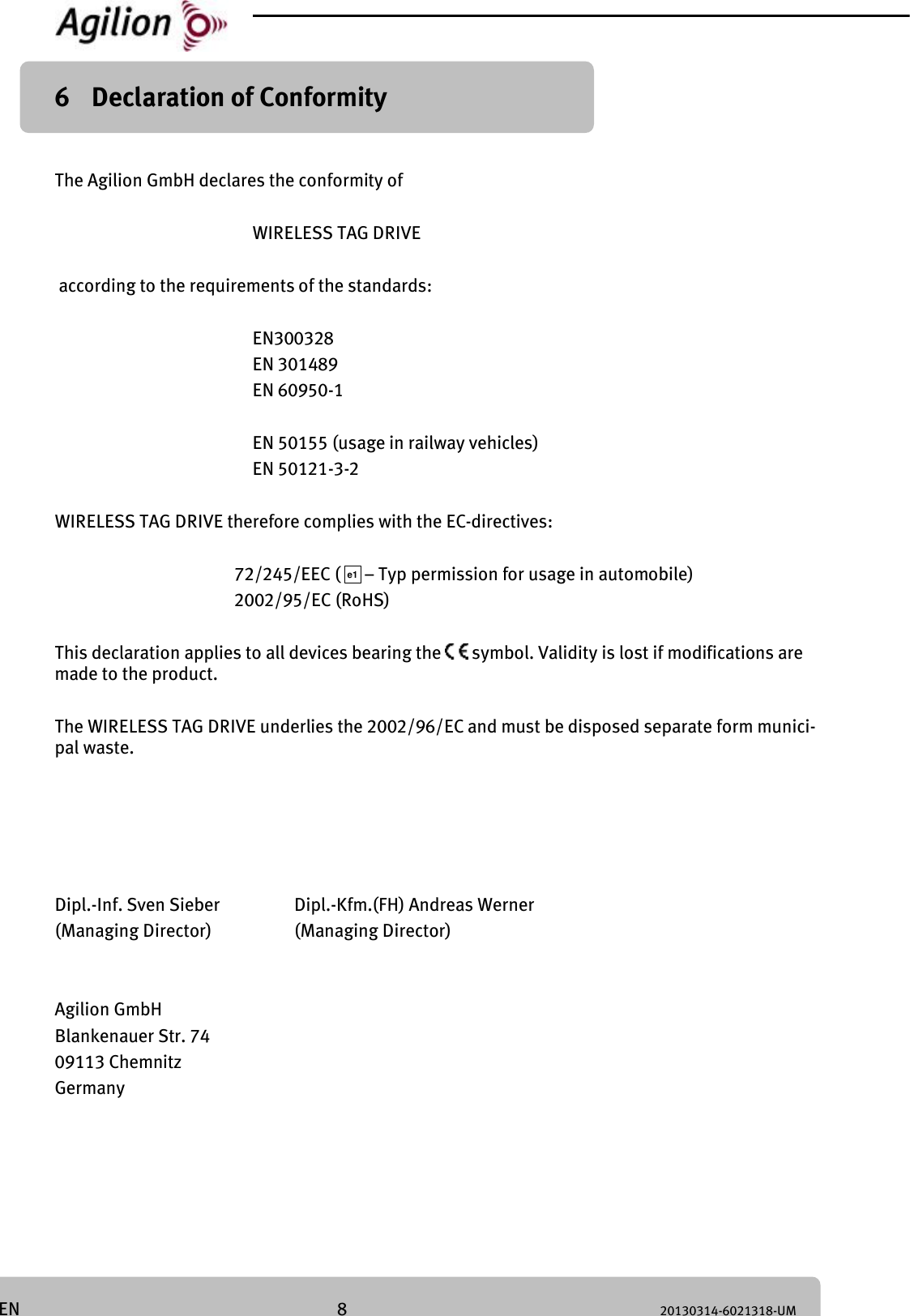

8 20130314-6021318-UM EN 6 Declaration of Conformity The Agilion GmbH declares the conformity of WIRELESS TAG DRIVE according to the requirements of the standards: EN300328 EN 301489 EN 60950-1 EN 50155 (usage in railway vehicles) EN 50121-3-2 WIRELESS TAG DRIVE therefore complies with the EC-directives: 72/245/EEC ( – Typ permission for usage in automobile) 2002/95/EC (RoHS) This declaration applies to all devices bearing the symbol. Validity is lost if modifications are made to the product. The WIRELESS TAG DRIVE underlies the 2002/96/EC and must be disposed separate form munici-pal waste. Dipl.-Inf. Sven Sieber Dipl.-Kfm.(FH) Andreas Werner (Managing Director) (Managing Director) Agilion GmbH Blankenauer Str. 74 09113 Chemnitz Germany e1

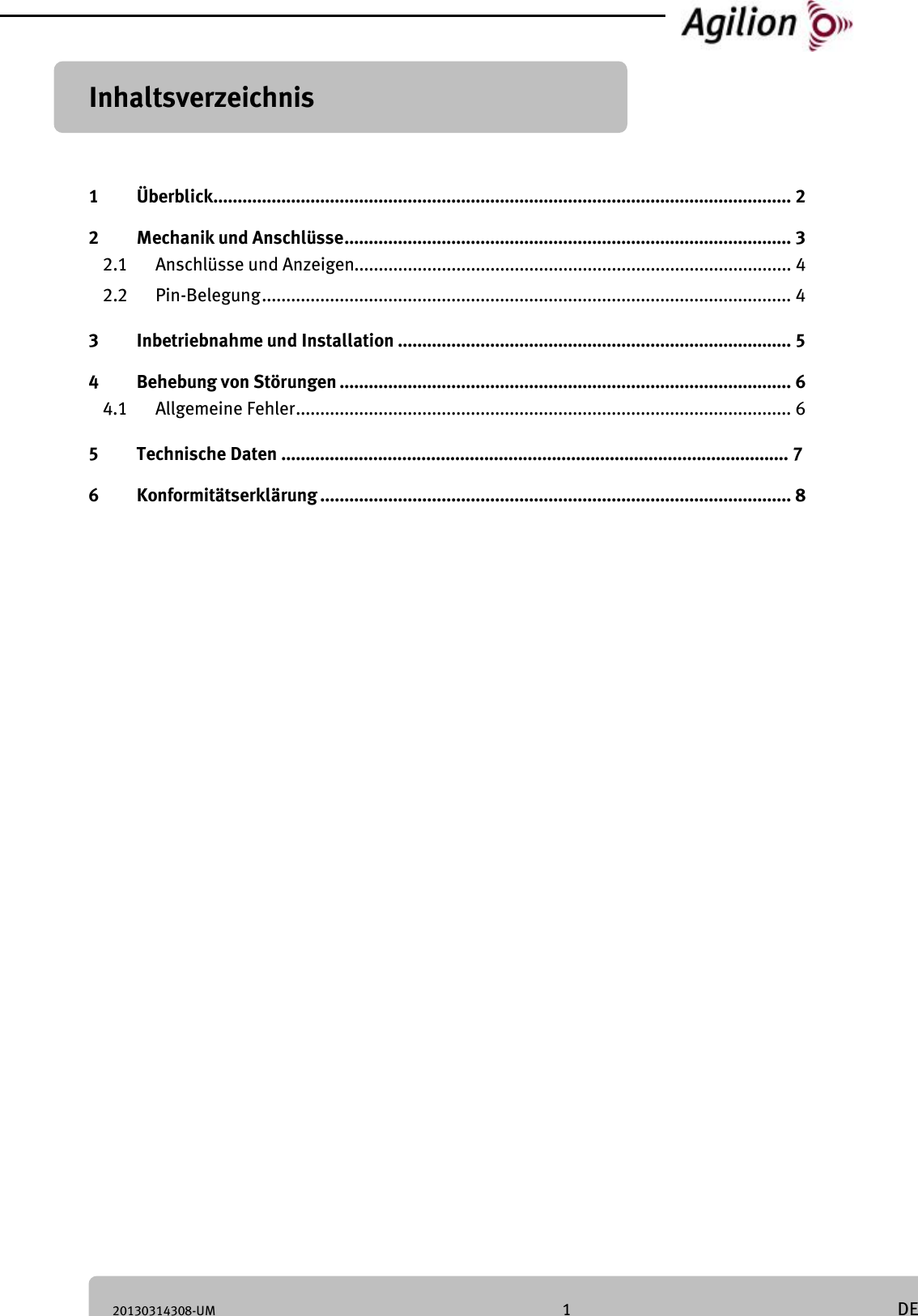

20130314308-UM 1 DE Inhaltsverzeichnis Deutsch 1 Überblick....................................................................................................................... 2 2 Mechanik und Anschlüsse ............................................................................................ 3 2.1 Anschlüsse und Anzeigen.......................................................................................... 4 2.2 Pin-Belegung ............................................................................................................. 4 3 Inbetriebnahme und Installation ................................................................................. 5 4 Behebung von Störungen ............................................................................................. 6 4.1 Allgemeine Fehler...................................................................................................... 6 5 Technische Daten ......................................................................................................... 7 6 Konformitätserklärung ................................................................................................. 8
2 20130314-6021318-UM DE 1 Überblick Das WIRELESS TAG DRIVE wird im WIRELESS LOCATION SYSTEM von Agilion lokalisiert. Es wird in Fahrzeugen bzw. Geräten eingesetzt um deren räumliche Position festzustellen oder die Anwe-senheit in definierten Bereichen zu detektieren. Weiterhin ist eine Übertragung anwenderspezifi-scher Daten von und zu den mobilen Tags möglich. Das WIRELESS TAG DRIVE ist für den Einbau in Fahrzeugen mit 24 V Bordspannung geeignet.

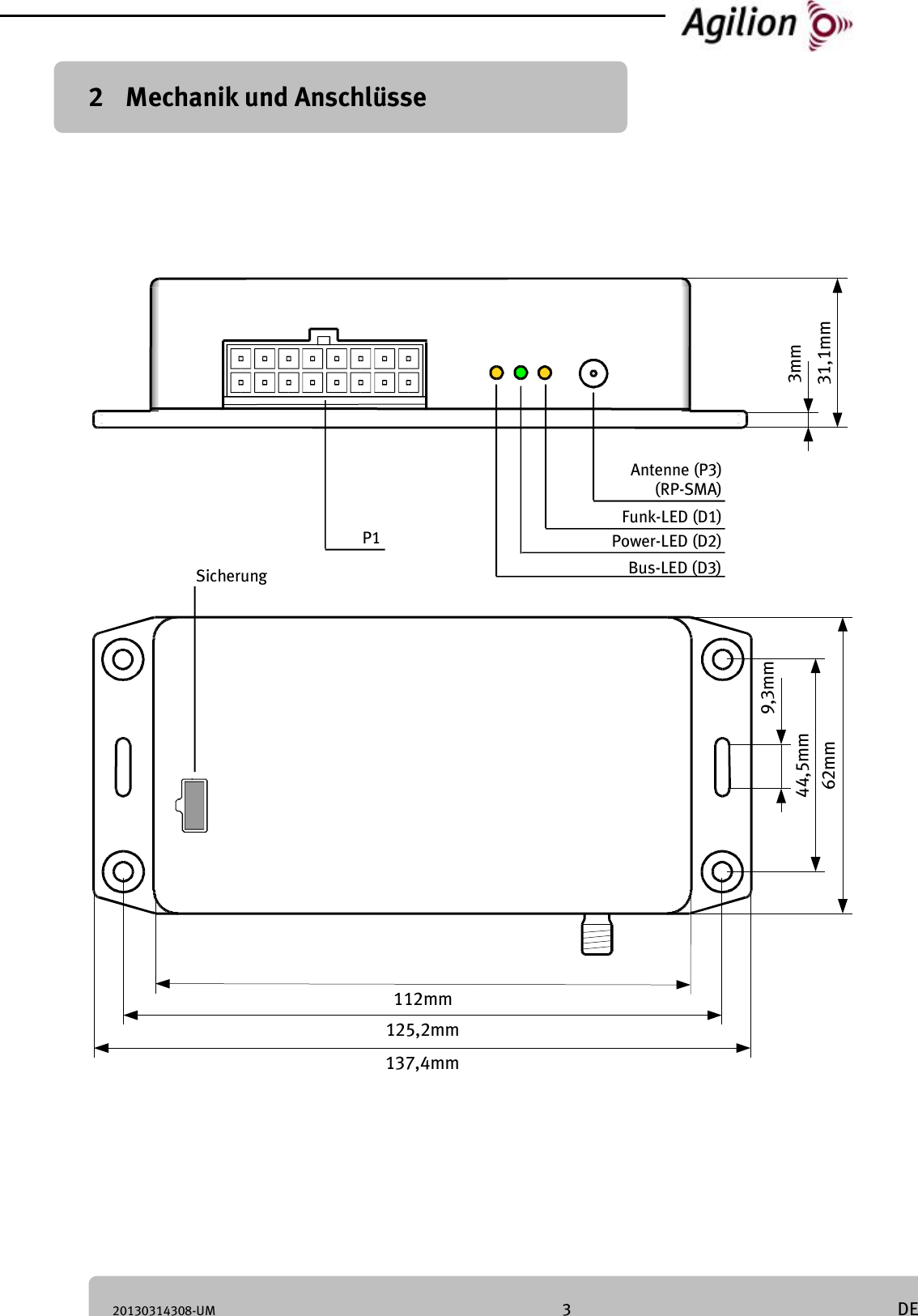

20130314308-UM 3 DE 2 Mechanik und Anschlüsse P1Antenne (P3)(RP-SMA)Funk-LED (D1)Power-LED (D2)137,4mm62mm44,5mm9,3mm112mm125,2mm31,1mm3mmBus-LED (D3)Sicherung
4 20130314-6021318-UM DE 2.1 Anschlüsse und Anzeigen Anschluss / Anzeige Beschreibung P1 - POWER, Digital Stromversorgung und digitale Eingangssignale P3 - Antenne RP-SMA - Antennenanschluss D1 - Funktions-LED LED zur Signalisierung der Aktivität während der Lokalisierung D2 - Power-LED Signalisiert den Betriebszustand D3 – Bus-LED LED zur Signalisierung der Aktivität auf den Bus-Systemen Sicherung Kfz-Sicherung, Mini-Fuse, 5 A 2.2 Pin-Belegung P1 - POWER, Digital - Steckverbinder 16-poliger Steckverbinder Würth WR-MPC4 0,33 mm2 bis 1,31 mm2 Pin Beschreibung Pin Beschreibung 1 IBIS OCM 9 IBIS OC 2 IBIS RM 10 IBIS RD 3 IBIS CM 11 IBIS CD 4 Digitaler Eingang 3 12 Digitaler Eingang 4 5 Digitaler Eingang 1 13 Digitaler Eingang 2 6 CAN-High 14 CAN-Low 7 Digitaler Ausgang 1 15 Digitaler Ausgang 2 8 24 V DC (z.B. KL 30) 16 Masse/GND (z.B. KL 31) P3 - Antenne - RP-SMA Stecker Pin Beschreibung 1 Antenne Shield Schirmung 16 918

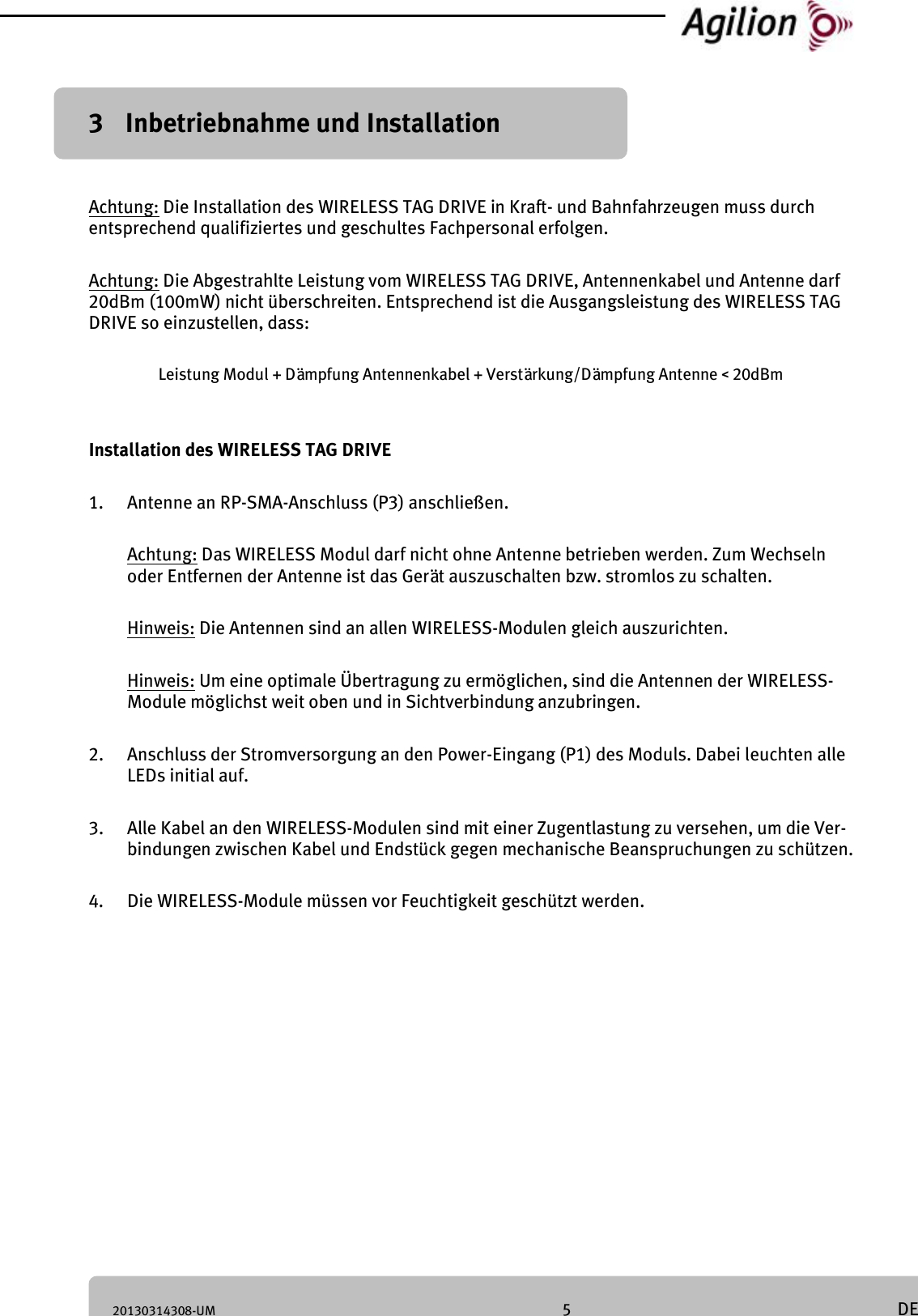

20130314308-UM 5 DE 3 Inbetriebnahme und Installation Achtung: Die Installation des WIRELESS TAG DRIVE in Kraft- und Bahnfahrzeugen muss durch entsprechend qualifiziertes und geschultes Fachpersonal erfolgen. Achtung: Die Abgestrahlte Leistung vom WIRELESS TAG DRIVE, Antennenkabel und Antenne darf 20dBm (100mW) nicht überschreiten. Entsprechend ist die Ausgangsleistung des WIRELESS TAG DRIVE so einzustellen, dass: Leistung Modul + Dämpfung Antennenkabel + Verstärkung/Dämpfung Antenne < 20dBm Installation des WIRELESS TAG DRIVE 1. Antenne an RP-SMA-Anschluss (P3) anschließen. Achtung: Das WIRELESS Modul darf nicht ohne Antenne betrieben werden. Zum Wechseln oder Entfernen der Antenne ist das Gerät auszuschalten bzw. stromlos zu schalten. Hinweis: Die Antennen sind an allen WIRELESS-Modulen gleich auszurichten. Hinweis: Um eine optimale Übertragung zu ermöglichen, sind die Antennen der WIRELESS-Module möglichst weit oben und in Sichtverbindung anzubringen. 2. Anschluss der Stromversorgung an den Power-Eingang (P1) des Moduls. Dabei leuchten alle LEDs initial auf. 3. Alle Kabel an den WIRELESS-Modulen sind mit einer Zugentlastung zu versehen, um die Ver-bindungen zwischen Kabel und Endstück gegen mechanische Beanspruchungen zu schützen. 4. Die WIRELESS-Module müssen vor Feuchtigkeit geschützt werden.

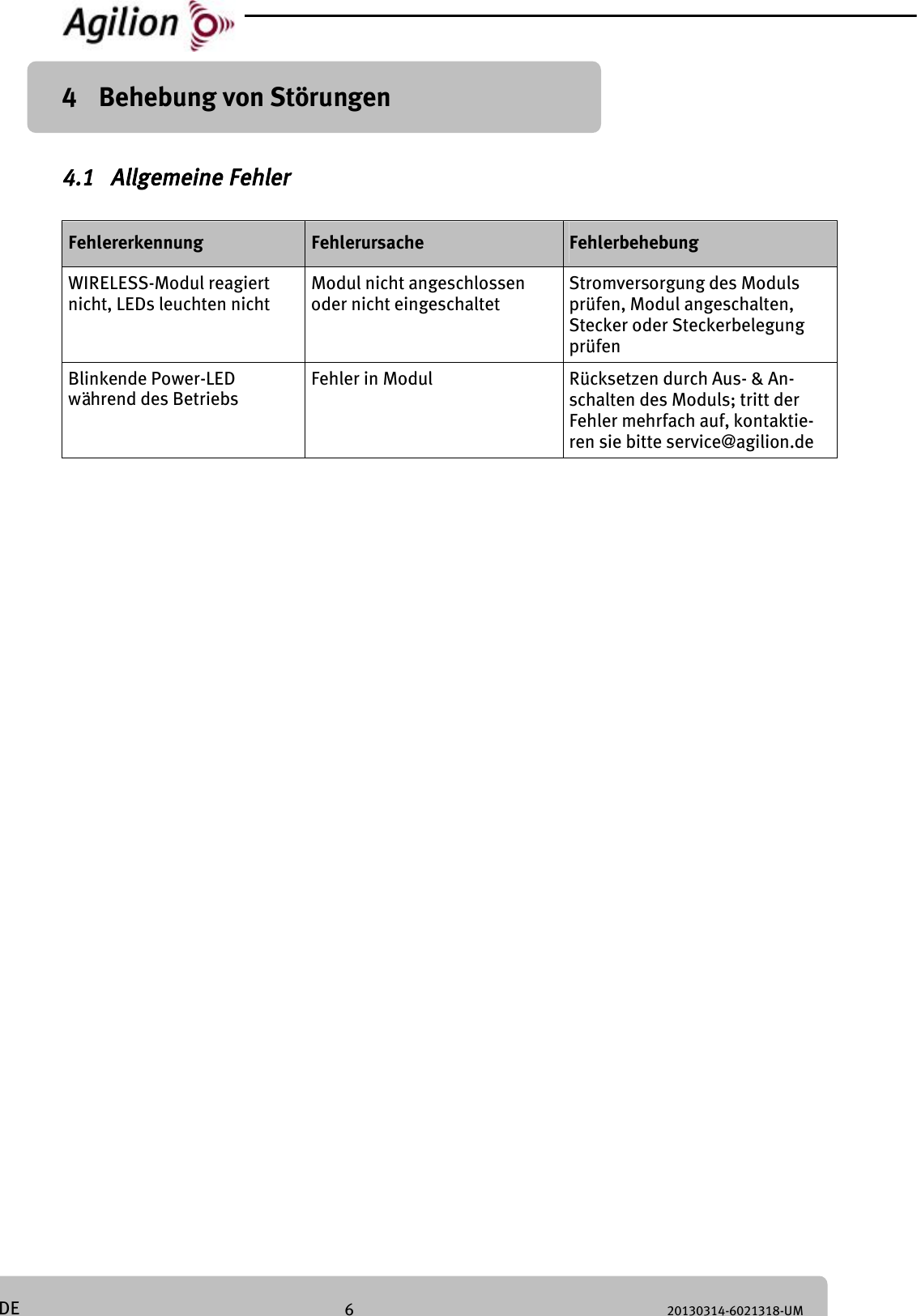

6 20130314-6021318-UM DE 4 Behebung von Störungen 4.1 Allgemeine Fehler Fehlererkennung Fehlerursache Fehlerbehebung WIRELESS-Modul reagiert nicht, LEDs leuchten nicht Modul nicht angeschlossen oder nicht eingeschaltet Stromversorgung des Moduls prüfen, Modul angeschalten, Stecker oder Steckerbelegung prüfen Blinkende Power-LED während des Betriebs Fehler in Modul Rücksetzen durch Aus- & An-schalten des Moduls; tritt der Fehler mehrfach auf, kontaktie-ren sie bitte service@agilion.de

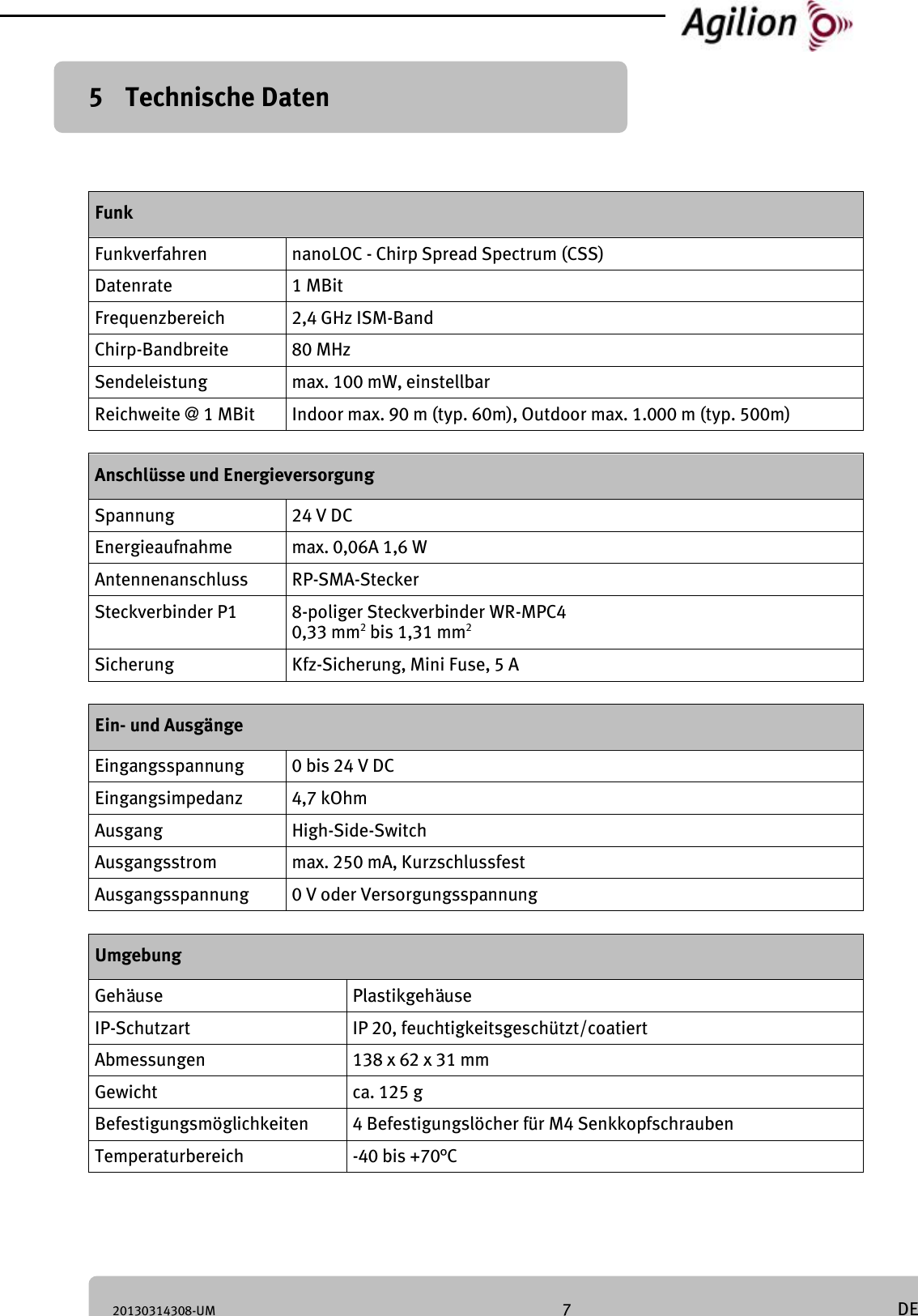

20130314308-UM 7 DE 5 Technische Daten Funk Funkverfahren nanoLOC - Chirp Spread Spectrum (CSS) Datenrate 1 MBit Frequenzbereich 2,4 GHz ISM-Band Chirp-Bandbreite 80 MHz Sendeleistung max. 100 mW, einstellbar Reichweite @ 1 MBit Indoor max. 90 m (typ. 60m), Outdoor max. 1.000 m (typ. 500m) Anschlüsse und Energieversorgung Spannung 24 V DC Energieaufnahme max. 0,06A 1,6 W Antennenanschluss RP-SMA-Stecker Steckverbinder P1 8-poliger Steckverbinder WR-MPC4 0,33 mm2 bis 1,31 mm2 Sicherung Kfz-Sicherung, Mini Fuse, 5 A Ein- und Ausgänge Eingangsspannung 0 bis 24 V DC Eingangsimpedanz 4,7 kOhm Ausgang High-Side-Switch Ausgangsstrom max. 250 mA, Kurzschlussfest Ausgangsspannung 0 V oder Versorgungsspannung Umgebung Gehäuse Plastikgehäuse IP-Schutzart IP 20, feuchtigkeitsgeschützt/coatiert Abmessungen 138 x 62 x 31 mm Gewicht ca. 125 g Befestigungsmöglichkeiten 4 Befestigungslöcher für M4 Senkkopfschrauben Temperaturbereich -40 bis +70°C

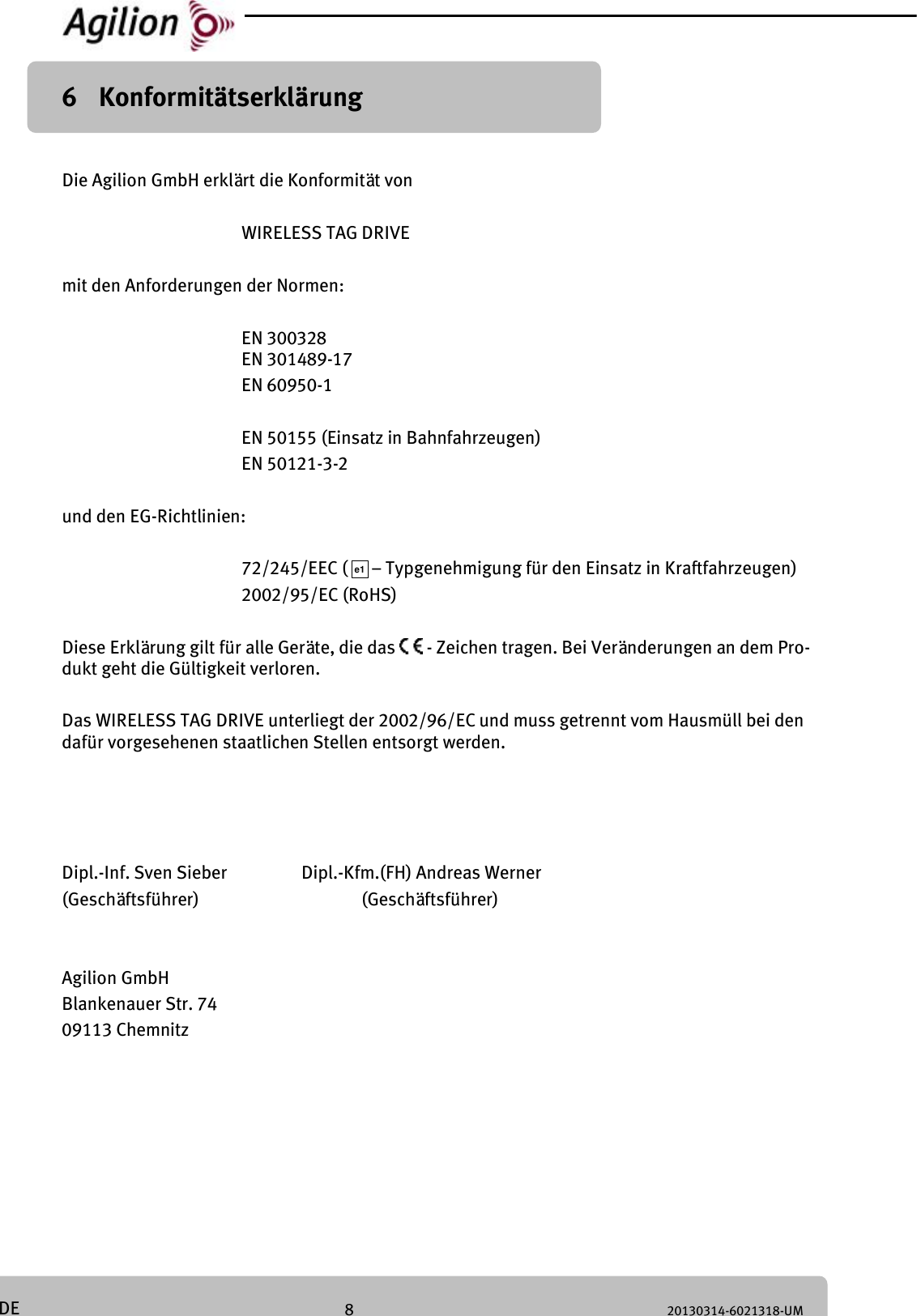

8 20130314-6021318-UM DE 6 Konformitätserklärung Die Agilion GmbH erklärt die Konformität von WIRELESS TAG DRIVE mit den Anforderungen der Normen: EN 300328 EN 301489-17 EN 60950-1 EN 50155 (Einsatz in Bahnfahrzeugen) EN 50121-3-2 und den EG-Richtlinien: 72/245/EEC ( – Typgenehmigung für den Einsatz in Kraftfahrzeugen) 2002/95/EC (RoHS) Diese Erklärung gilt für alle Geräte, die das - Zeichen tragen. Bei Veränderungen an dem Pro-dukt geht die Gültigkeit verloren. Das WIRELESS TAG DRIVE unterliegt der 2002/96/EC und muss getrennt vom Hausmüll bei den dafür vorgesehenen staatlichen Stellen entsorgt werden. Dipl.-Inf. Sven Sieber Dipl.-Kfm.(FH) Andreas Werner (Geschäftsführer) (Geschäftsführer) Agilion GmbH Blankenauer Str. 74 09113 Chemnitz e1
Notes/Notizen:

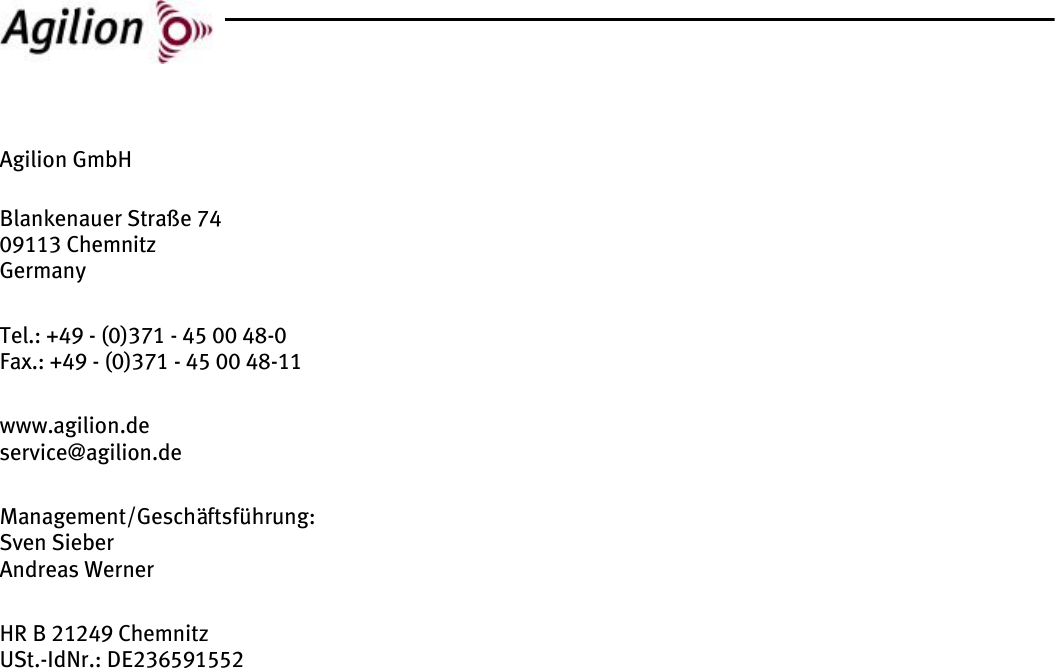

Agilion GmbH Blankenauer Straße 74 09113 Chemnitz Germany Tel.: +49 - (0)371 - 45 00 48-0 Fax.: +49 - (0)371 - 45 00 48-11 www.agilion.de service@agilion.de Management/Geschäftsführung: Sven Sieber Andreas Werner HR B 21249 Chemnitz USt.-IdNr.: DE236591552
