INSTALLATION INSTRUCTIONS
MODEL UT-1
UNIVERSAL TIMER
PROGRAMMABLE DIGITAL TIMER FOR ALL TIMING REQUIREMENTS
SIXTEEN ADJUSTABLE TIME RANGES
FOUR MODES OF OPERATION
RANGE FROM ONE SECOND TO ONE HOUR
TEMPERATURE RANGE -25C TO +70C
S.P.D.T. 12 AMP @ 28 VDC
NOISE IMMUNITY ON ALL INPUTS
MINIDIP SWITCH SELECTS RANGE AND MODE
DELAY ON OPERATE
DELAY ON RELEASE
ONE SHOT MODE
PULSING MODE
EXTREME ACCURACY AND REPEATABILITY
TIME SELECTION TABLE
ALARM CONTROLS CORPORATION
19 BRANDYWINE DRIVE, DEER PARK, NY 11729
800 645-5538
SPECIFICATIONS
VOLTAGE RANGE: 6 TO 18 VDC
CURRENT CONSUMPTION: 37 MA. MAXIMUM
TIME RANGE: 1 SECOND TO 1 HOUR
TEMPERATURE RANGE: -25C TO +70C
CONTACT RATING: 12 AMP. @ 28 VOLTS DC
MOUNTING: DOUBLE SIDED FOAM TAPE
MODE SELECTOR
SWITCHES MODE
PULSING
DELAY ON OPERATE
DELAY ON RELEASE
ONE SHOT
PROCEDURE FOR SETTING DELAY TIME
1. CONVERT THE REQUIRED DELAY TIME TO MINUITES.
2. SELECT RANGE NUMBER IN WHICH DELAY TIME FALLS.
3. POSITION THE TIME SELECTOR SWITCHES TO THE
INDICATED REQUIRED SETTINGS ON THE CHART.
POSITION THE MODE SELECTOR SWITCHES TO THE I I
SETTING.
4. CONNECT THE PROPER INPUT VOLTAGE, 6 TO 18 VDC.
5. START THE TIMER BY APPLYING THE TRIGGER INPUT.
6. THE TIMING LED WILL LIGHT. LED WILL GO OFF WHEN
TIMING HAS BEEN COMPLETED.
7. ADJUST THE TIME ADJUSTMENT POT TO THE DESIRED
TIME IF NECESSARY.
8. REPEAT STEPS 5AND 6.
9. WHEN THE CORRECT TIME HAS BEEN OBTAINED SET
THE MODE SELECTOR SWITCHES TO THE DESIRED
MODE.
RANGE
NUMBER
TIME SELECTOR
SWITCHES
ON = I OFF = O
TIME
RANGE
1 1S - 2M
2 3M - 5M
3 6M - 9M
4 10M - 13M
5 14M - 17M
6 18M - 22M
7 23M - 26M
8 27M - 30M
9 31M - 34M
10 35M - 38M
11 39M - 42M
12 43M - 46M
13 47M - 50M
14 51M - 54M
15 55M - 58M
16 59M - 62M
O O O O
1 2 3 4
O O
5 6
I O
O I
I I
I O O O
O I O O
I I O O
O O I O
I O I O
O I I O
I I I O
O O O I
I O O I
O I O I
I I O I
O O I I
I O I I
O I I I
I I I I
ON = I OFF = O
Alarm Controls
19 Brandywine Drive
Deer Park, New York 11729
(800) 645-5538
www.alarmcontrols.com

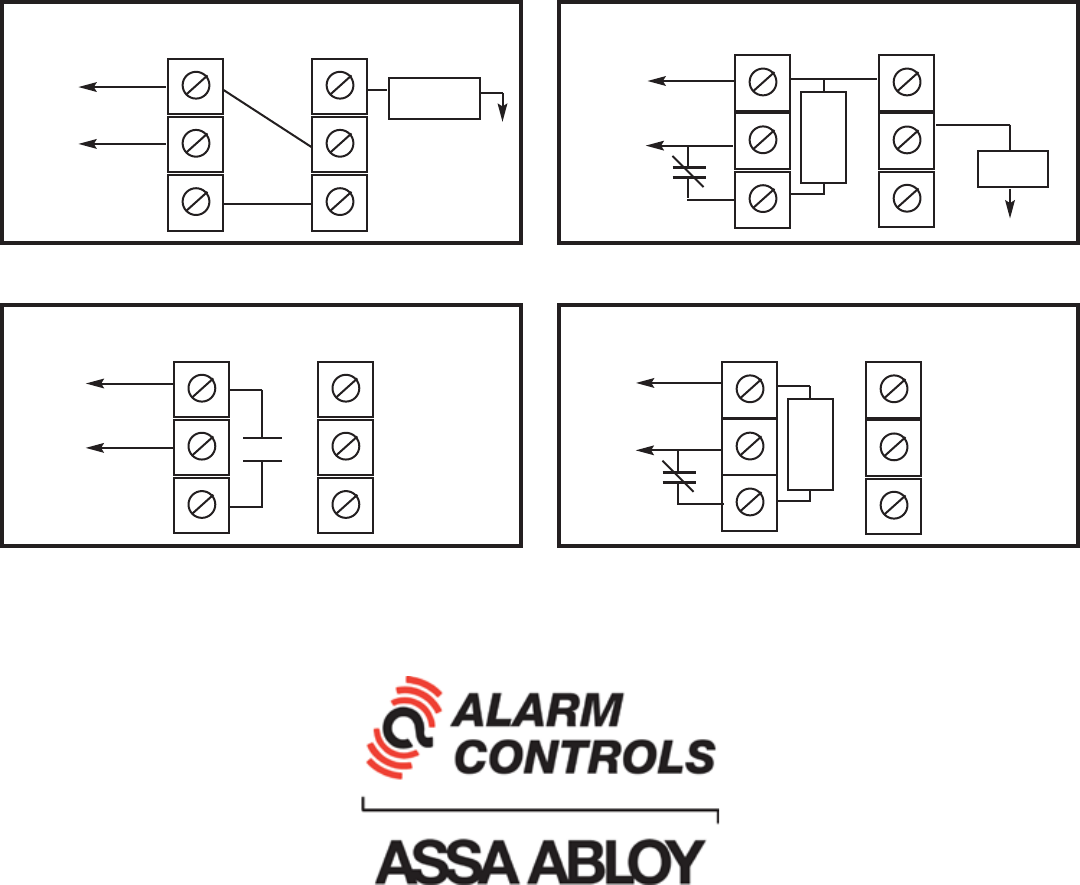

DELAY ON OPERATE DOOR PROP ALARM
N/O
C
N/C
TRIG IN
VOLTAGE
+
-
1K
R
E
S
N/C
DOOR
CONTACT
NEG
BUZZER
ONE SHOT MODE N/C TRIGGER
N/O
C
N/C
TRIG IN
VOLTAGE
+
-
1K
R
E
S
N/C
SW.
UT-1 UNIVERSAL TIMER
ONE SHOT MODE N/O TRIGGER
N/O
C
N/C
TRIG IN
PWR
PWR
GND
GND
VOLTAGE
+
-
N/O
SW.
MODES OF OPERATION
DELAY ON OPERATE
THE DELAY TIME BEGINS WHEN THE TRIGGER VOLTAGE IS APPLIED. AT THE END OF THE DELAY TIME,
CONTACTS TRANSFER AND REMAIN IN THIS POSITION UNTIL TRIGGER VOLTAGE IS REMOVED.
DELAY ON RELEASE
THE CONTACTS TRANSFER IMMEDIATELY WHEN TRIGGER VOLTAGE IS APPLIED. THE DELAY BEGINS WITH
THE REMOVAL OF THE TRIGGER VOLTAGE. IF THE TRIGGER VOLTAGE IS NOT REMOVED, CONTACTS WILL
NOT TRANSFER.
ONE SHOT
A MOMENTARY OR SUSTAINED APPLICATION OF TRIGGER VOLTAGE WILL CAUSE THE CONTACTS TO
TRANSFER AND REMAIN UNTIL THE END OF THE DELAY PERIOD, AT WHITCH TIME CONTACTS WILL RE-
TRANSFER.TRIGGER VOLTAGE DOES NOT HAVE TO BE REMOVED FOR THE CONTACTS TO RE-TRANSFER.
PULSING
CONTACTS WILL TRANSFER AND RE-TRANSFER WITH EQUAL OPERATE AND RELEASE TIME.
ALARM CONTROLS CORPORATION
19 BRANDYWINE DRIVE, DEER PARK, NY 11729
800 645-5538 631 586-4220
EMAIL: INFO@ALARMCONTROLS.COM WWW.ALARMCONTROLS.COM
PULSING MODE
PWR
GND
PWR N/O
C
N/C
TRIG IN
GND
VOLTAGE
+
-N
E
G
LAMP
OR
SOUNDER ++ -
-
