User Manual

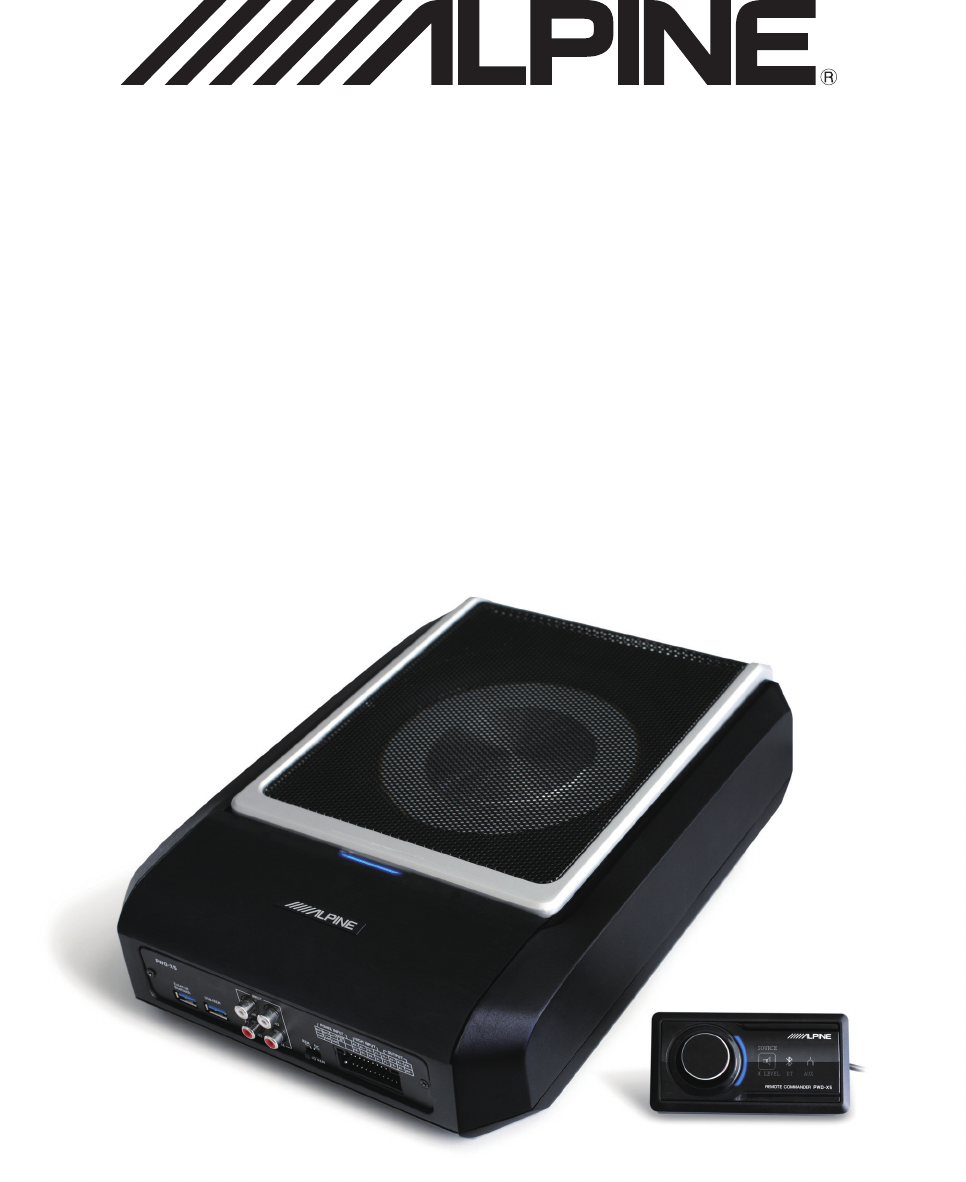

PWD-X5
Advanced 8” Powered Subwoofer with
Built-in 4 Channel DSP Amplier
Owner’s Manual
2
Table of Contents
Operating Instructions
WARNING
WARNING ........................................................ 3
CAUTION ......................................................... 3
PRECAUTIONS ............................................... 3
Getting Started
How To Read This Manual ................................. 4
Function List .................................................... 4
Accessory List .................................................. 4
Mobile Phone App
Mobile Phone App Instructions ........................... 5
Home Screen ................................................... 5
Adjust the Volume ............................................ 5
Switch Input Source ......................................... 5
Preset (Save and Recall) ................................. 5
App Sync ......................................................... 6
Professional User Interface ............................. 6
Change Output Channel .................................. 6
Set Equalizer .................................................. 6
Reset / Restore Equalizer ................................ 7
Output Level, Phase and Mute ........................ 7
Set Crossover (XOver) .................................... 7
Channel Linking .............................................. 7
Time Correction ............................................... 8
Balance/Fader ................................................. 8
Software for PC
Software Instructions .......................................... 9
PC Software System Requirements ................... 9
PC Interface ....................................................... 9
Control Interface .............................................. 9
PC Connection ............................................... 10
Mine, Save, Open .......................................... 10
Call and Store Preset ...................................... 11
Adjust the Master Volume ...............................11
Time Correction ..............................................11
Set Output Channel EQ ..................................11
Wired Controller
Remote Commander Operating Instructions .... 13
Adjusting Volume and Subwoofer Level ........ 13
Switching Sources ......................................... 13
Selecting Preset ............................................. 13
Connection Diagram ..................................... 14, 15
Technical Parameter
Technical Specications ................................... 16
Functional Parameters ..................................... 16
3
Operating Instructions
WARNING
WARNING
This symbol means important instructions.
Failure to heed them can result in serious injury
or death.
HALT USE IMMEDIATELY IF A PROBLEM
APPEARS.
Return it to your authorized Alpine dealer or the nearest
Alpine Service Center for repairing.
DO NOT OPERATE ANY FUNCTION THAT
TAKES YOUR ATTENTION AWAY FROM
SAFELY DRIVING YOUR VEHICLE.
Any function that requires your prolonged attention
should only be performed after coming to a complete
stop. Always stop the vehicle in a safe location before
performing these functions. Failure to do so may result
in an accident.
KEEP THE VOLUME AT A LEVEL WHERE
YOU CAN STILL HEAR OUTSIDE NOISES
WHILE DRIVING.
Excessive volume levels that obscure sounds such as
emergency vehicle sirens or road warning signals (train
crossings, etc.) can be dangerous and may result in
an accident.
LISTENING AT LOUD VOLUME LEVELS IN A CAR
MAY ALSO CAUSE HEARING DAMAGE.
DO NOT DISASSEMBLE OR ALTER.
Doing so may result in an accident, re or electric
shock.
KEEP SMALL OBJECTS SUCH AS BOLTS
AND SCREWS OUT OF THE REACH OF
CHILDREN.
Swallowing them may result in serious injury. If
swallowed, consult a physician immediately.
USE THIS PRODUCT FOR MOBILE 12V
APPLICATIONS.
Use for other than its designed application may result
in re, electric shock or other injury.
CAUTION
This symbol means important instructions.
Failure to heed them can result in injury or
material property damage.
PRECAUTIONS
PRODUCT CLEANING
Use a soft dry cloth for periodic cleaning of the product.
For more severe stains, please dampen the cloth with
water only. Anything else has the chance of dissolving
the paint or damaging the plastic.
TEMPERATURE
Be sure the temperature inside the vehicle is between
+60°C and -20°C before turning your unit on.
MAINTENANCE
If you have problems, do not attempt to repair the unit
yourself. Return it to your Alpine dealer or the nearest
Alpine Service Station for servicing.
INSTALLATION LOCATION
Make sure PWD-X5 will not be installed in a location
subjected to:
●Direct sun and heat
●High humidity and water
●Excessive dust
●Excessive vibrations
CAUTION
Alpine accepts no responsibility for lost data,
etc., even if data, etc. is lost while using this
product.
The BLUETOOTH® word mark and logos are owned by
the BLUETOOTH SIG, Inc. and any use of such marks
by Alpine Electronics, Inc. is under license.
4

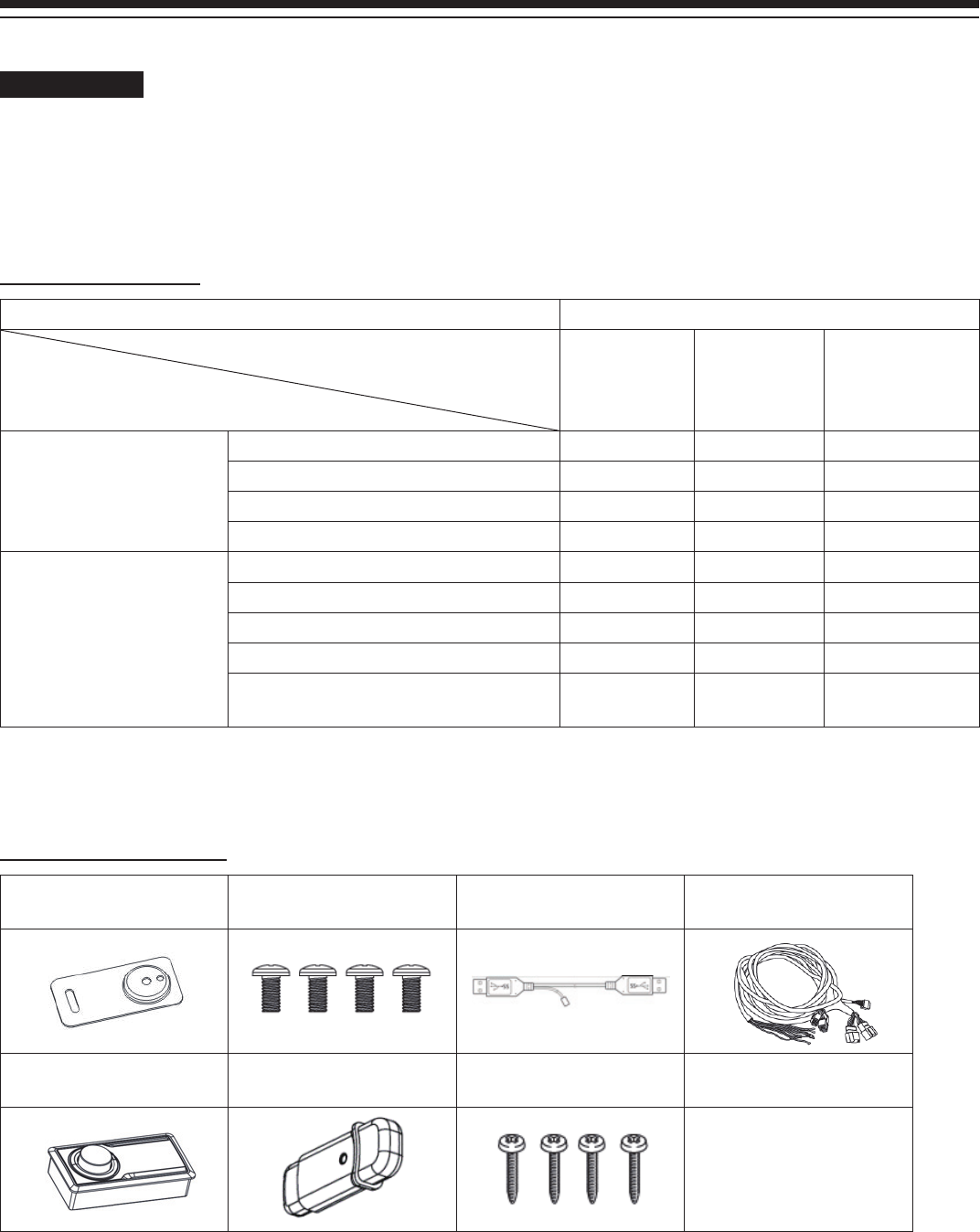

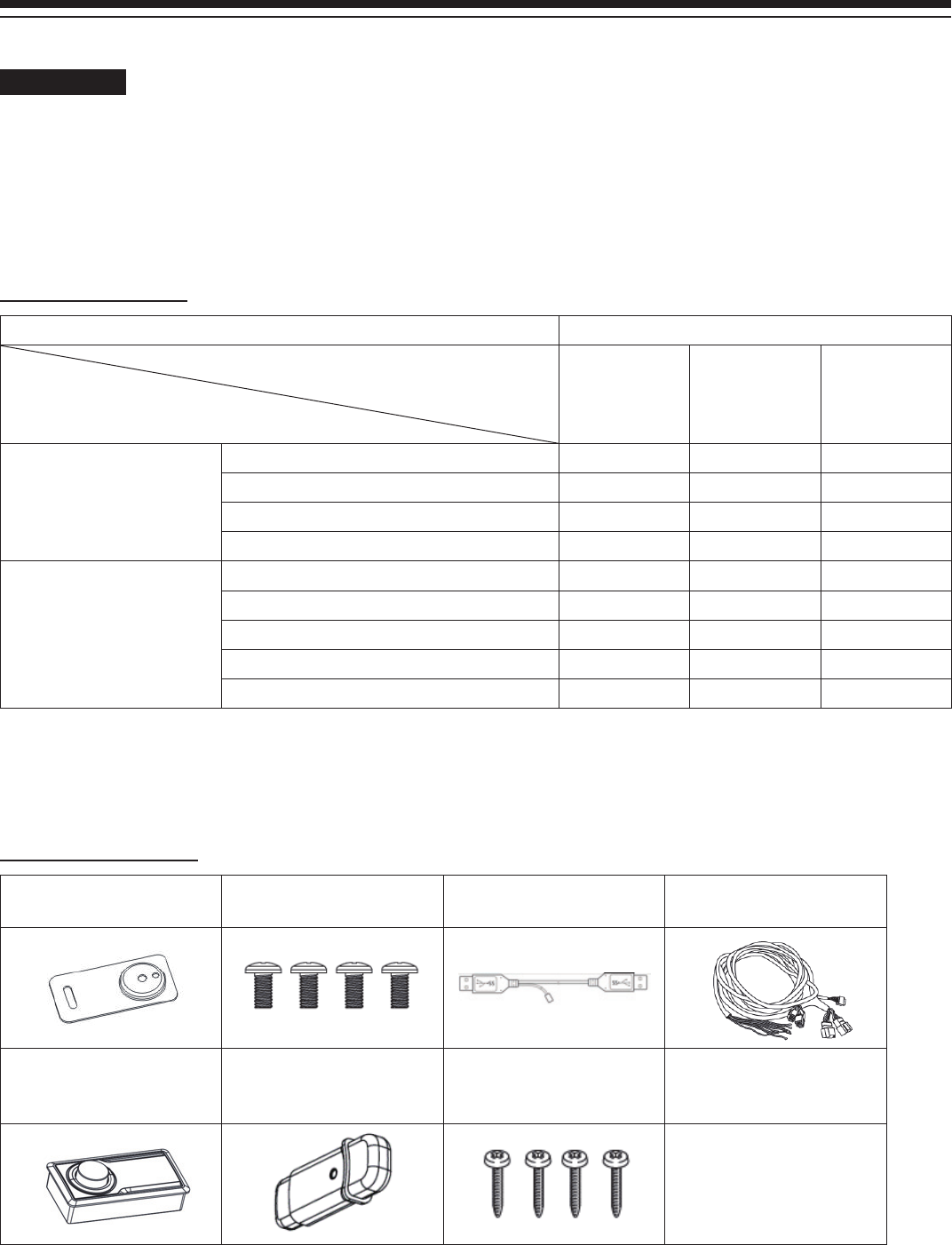

How To Read This Manual
Getting Started
PWD-X5 machine is supplied with the wired controller. Using the wired controller could easily control
PWD-X5 machine, or using the mobile phone app or software to adjust or set the audio effect of PWD-X5
machine. These three control methods are varied and thus they will be described individually in the
following chapters. Functions are listed as follows:
Function List
Item Page
Phone App PC Wired
Controller
Basic Operation
Switch Input Source 5 10 13
Adjust Volume 5 11 13
Presets 5 11 13
Pro Mode 6 - -
Channel Operation
Switch Output Channel 6 11 -
Set Equalizer 6 11 -
Set Crossover 7 11 -
Time Correction 8 11 -
Balance and Fader 8 11 -
Note: Priority: Music Play: Bluetooth>High Level, Low Level;
Data Connections: Mobile Phone App, Software for PC > Wired Controller.

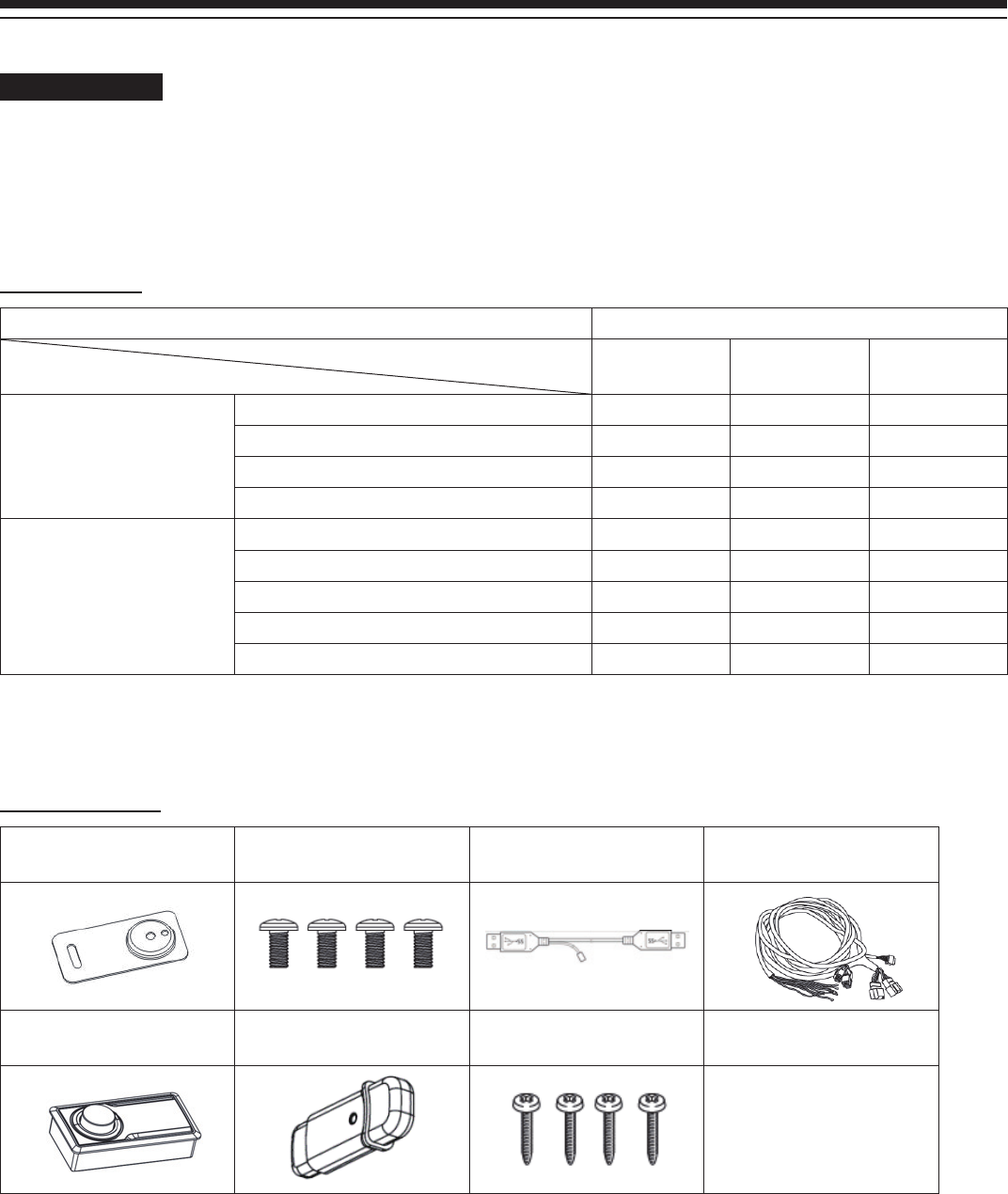

Accessory List
Mounting plate
(4pcs)
Mounting plate
(4pcs)
USB extension cable
(1 pc)
Power Cable
(1 pc)
Remote Commander
(1 pc)
USB Bluetooth
(1 pcs)
Amplier screws
(4pcs)
Mobile Phone App
5

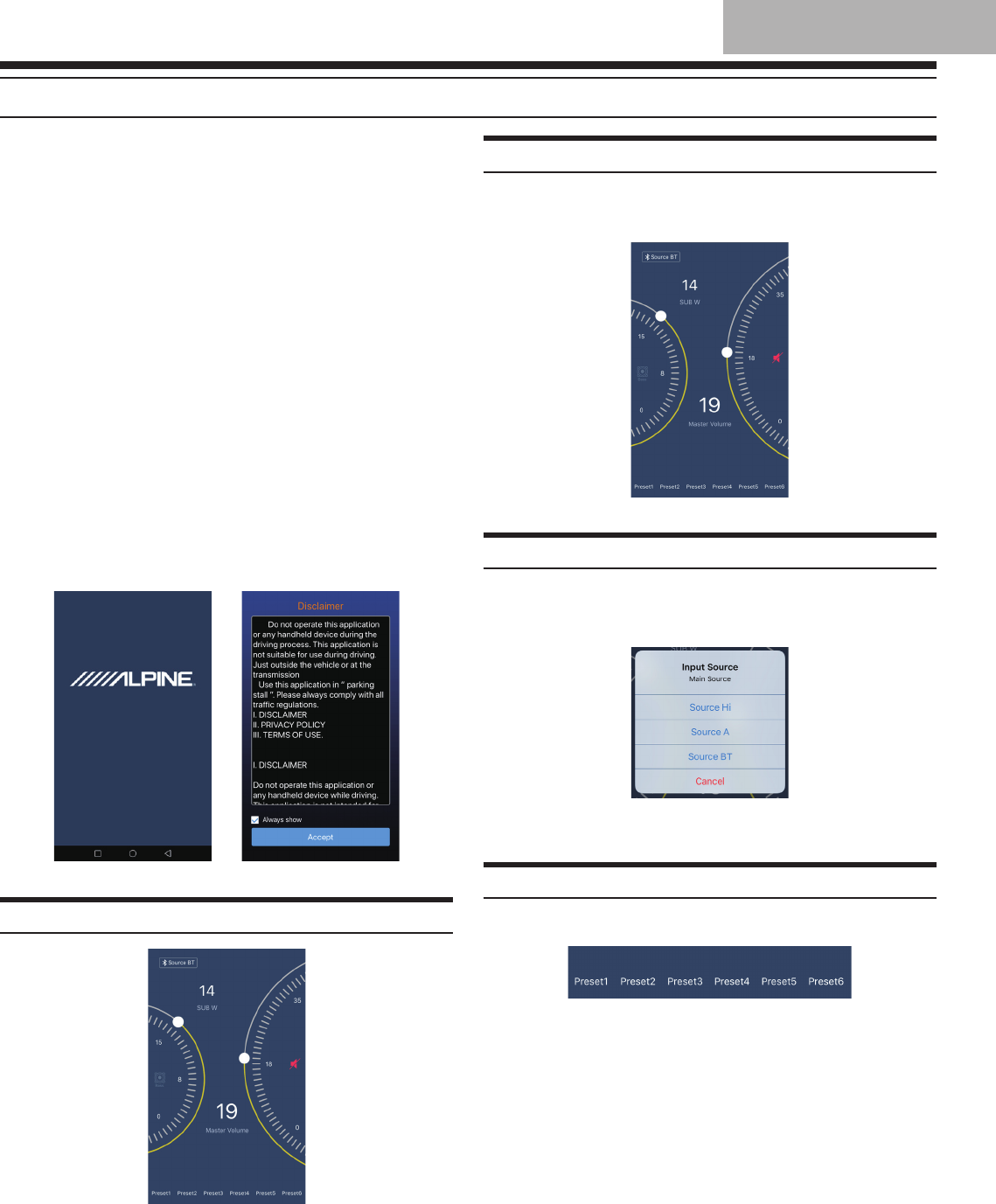

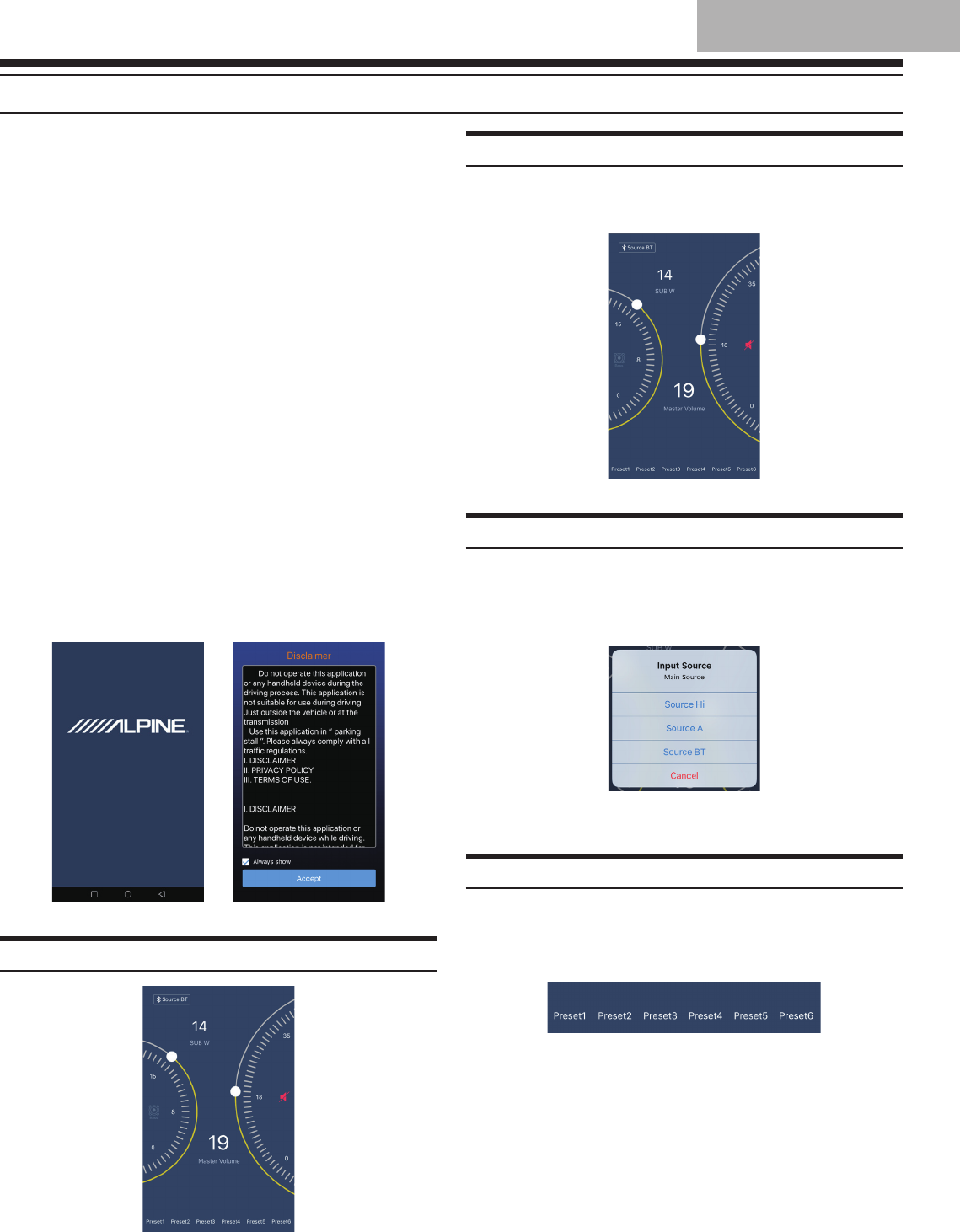

Mobile Phone App Instructions
Android users can search and download the
PWD-X5 app from the Google Play store.
For iPhone users can search and download
PWD-X5 app from iPhone App Store.
1. Connect the USB Bluetooth (pg17).
2. Turn On the PWD-X5 unit.
3. Turn Bluetooth ON on the smartphone.
4. Search for DSP-HD-XXXXX.
5. Select DSP-HD-XXXXX.
6. Launch the Alpine PWD-X5 APP on your
smartphone.
Go to Alpine page →Read the Disclaimer
carefully and click “Accept” to go to the
homepage.

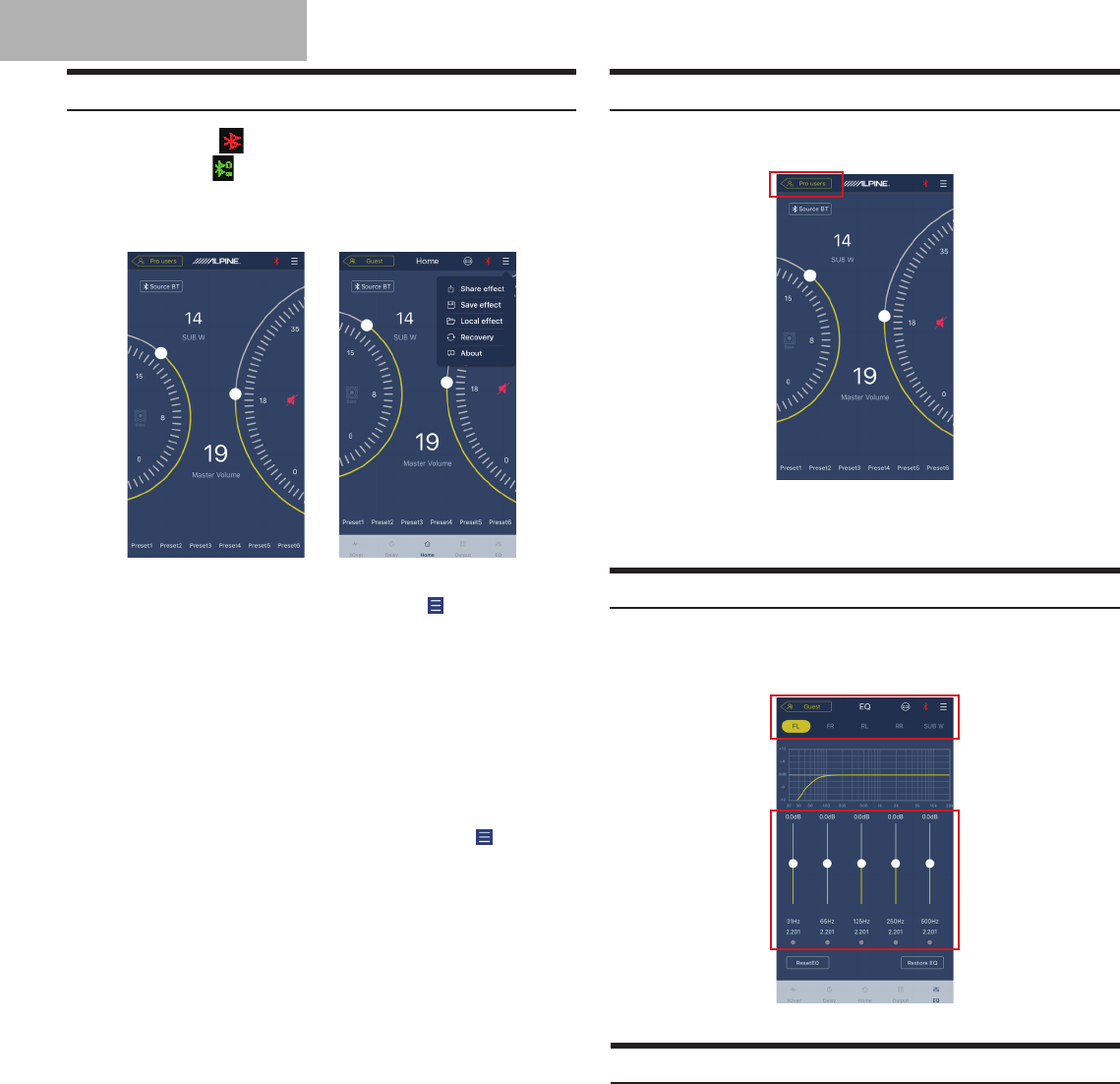

Home Screen
Adjust the Volume
●Master volume, Subwoofer level, source
select, mute button.
Switch Input Source
1. Click the [Bluetooth] source setting to exibly
select the type of input source.
Preset (Save and Recall)
Save to a preset by selecting a preset number.
Hi-Level, Aux, Bluetooth
Mobile Phone App
6

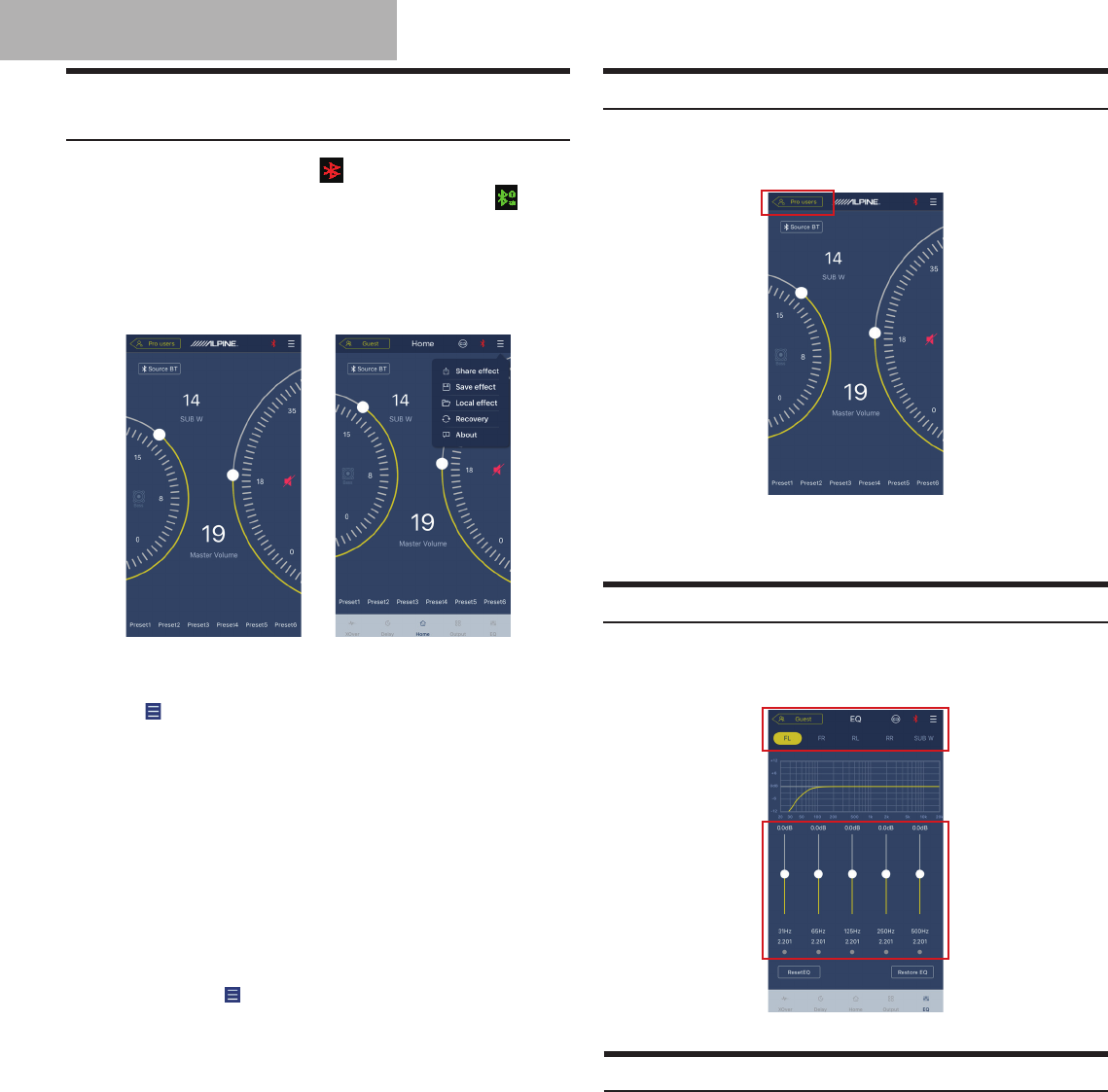

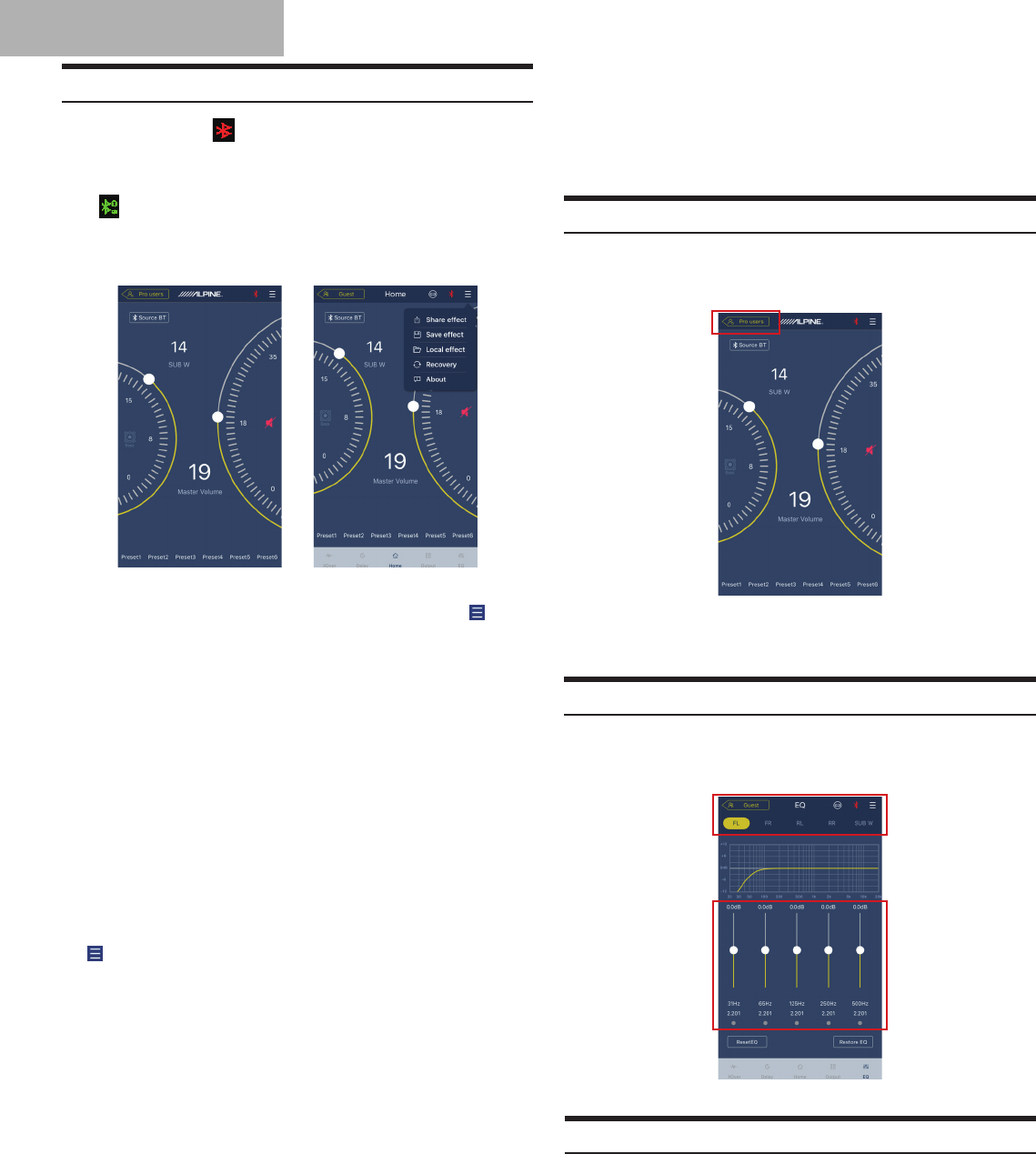

App Sync
1. Select the [ ] to begin pairing to the
PWD-X5. [ ] will show when paired, which
represents that app could control the main
machine to play music and set data.
2. If you are a general user, click [ ] to enter
[Share Sound Effects] [About] or [Exit].
●Share Sound Effects: Share your existing
sound effects with your friends through the
mobile phone app.
●About: View the version of the machine.
●Exit: Close the mobile phone app.
3. If you are a professional user, click [ ] to
enter [Share Sound Effects] [Save Sound
Effects] [Local Sound Effects] [Recovery]
[About] or [Exit].
●Share Sound Effects: Share your existing
sound effects with your friends through the
mobile phone app.
●Save Sound Effects: Save the adjusted EQ to
your mobile phone.
● Local Sound Effects: Open the saved le and
use it in your current device.
●Recovery: Restore to factory settings.
●About: View the version of the machine.
●Exit: Close the mobile phone app.
Professional User Interface
1. Click [Pro users] to change DSP functions.
User Password: 8888
Change Output Channel
1. Select the desired output channel along the
top.
Set Equalizer
1. Press the values to adjust the frequency and
Q-factor. Gain can also be adjusted with the
slider.
Mobile Phone App
7

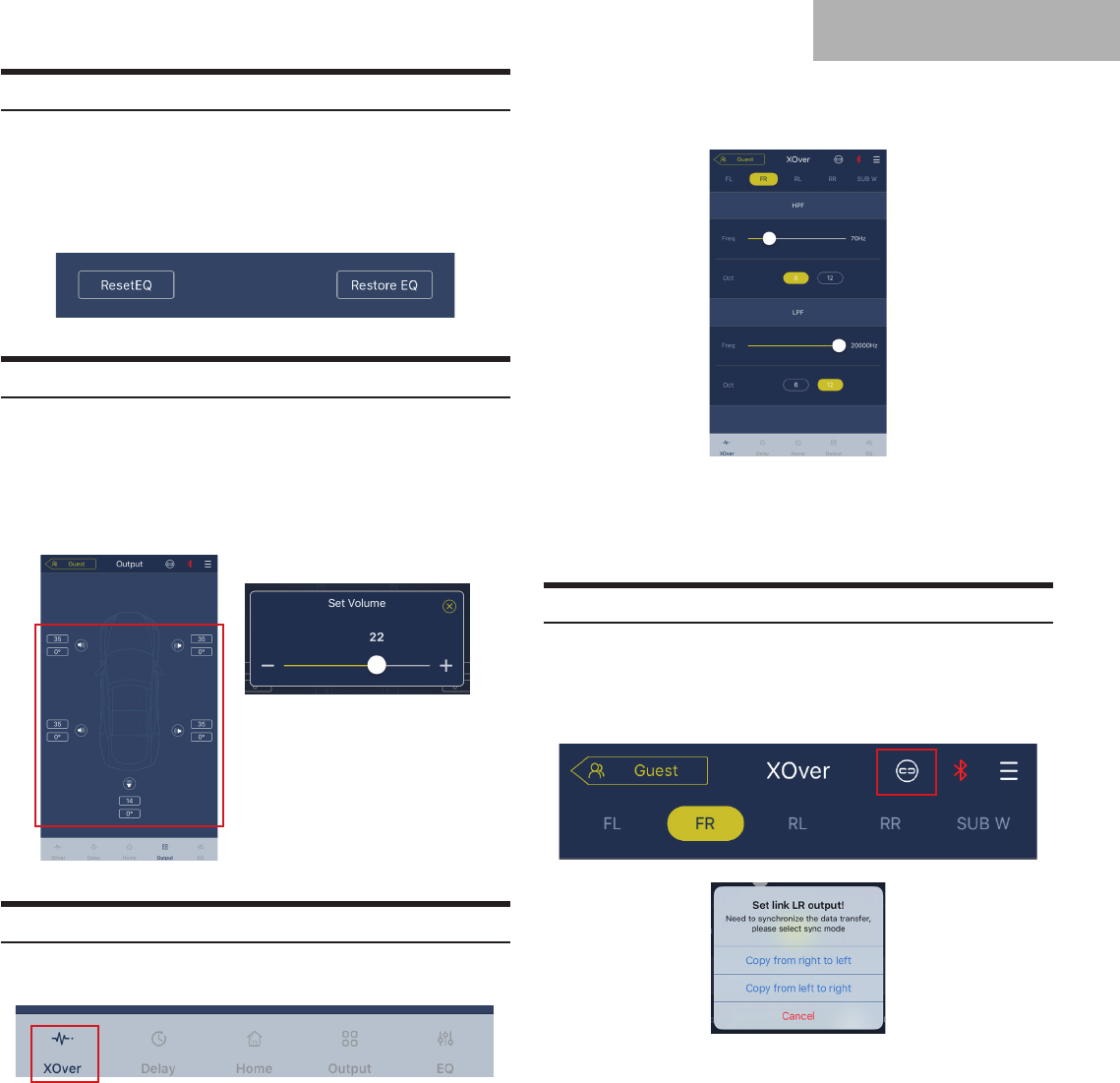

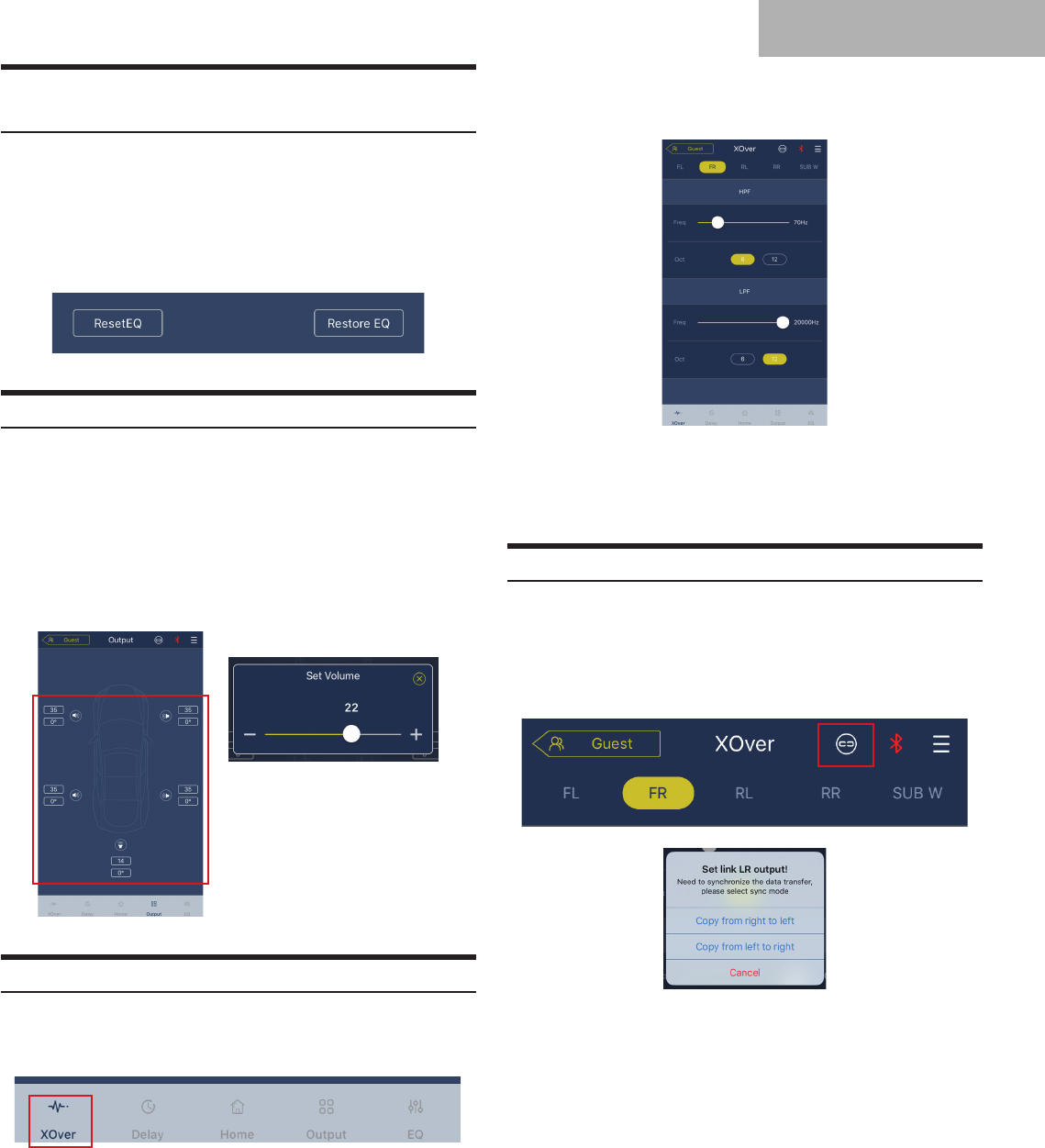

Reset / Restore Equalizer
1. Click [Reset EQ] to reset all EQ parameters to
the default values.
2. Click [Restore EQ] to toggle between EQ on/
off.
Output Level, Phase and Mute
1. Set levels by pressing the channel volume,
then +/- to adjust the output level.
2. Change the phase from 0º to 180º.
3. Press the speaker to MUTE the channel.
Set Crossover (XOver)
1. Select XOver from the settings menu.
2. Use the slider to change the HPF/LPF
crossover frequency.
3. Select a slope (ch1-4 6/12db/oct, ch 5
6/12/18/24 db/oct)
Channel Linking
1. Select the link button to link left and right
channels.
2. Select which channel to copy to/from.
Mobile Phone App
8

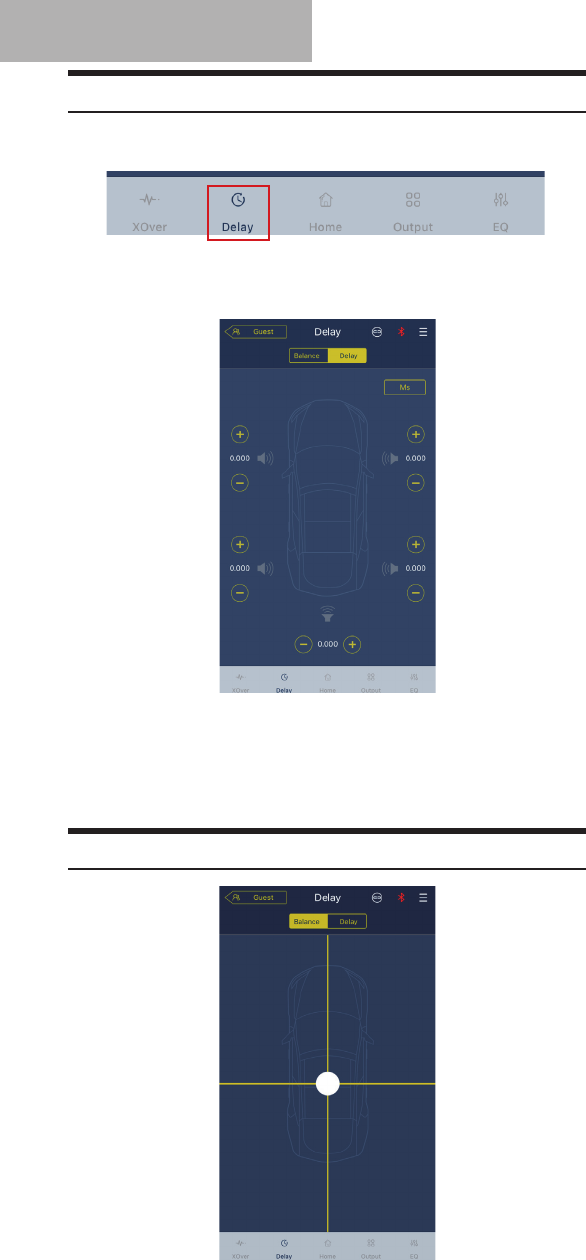

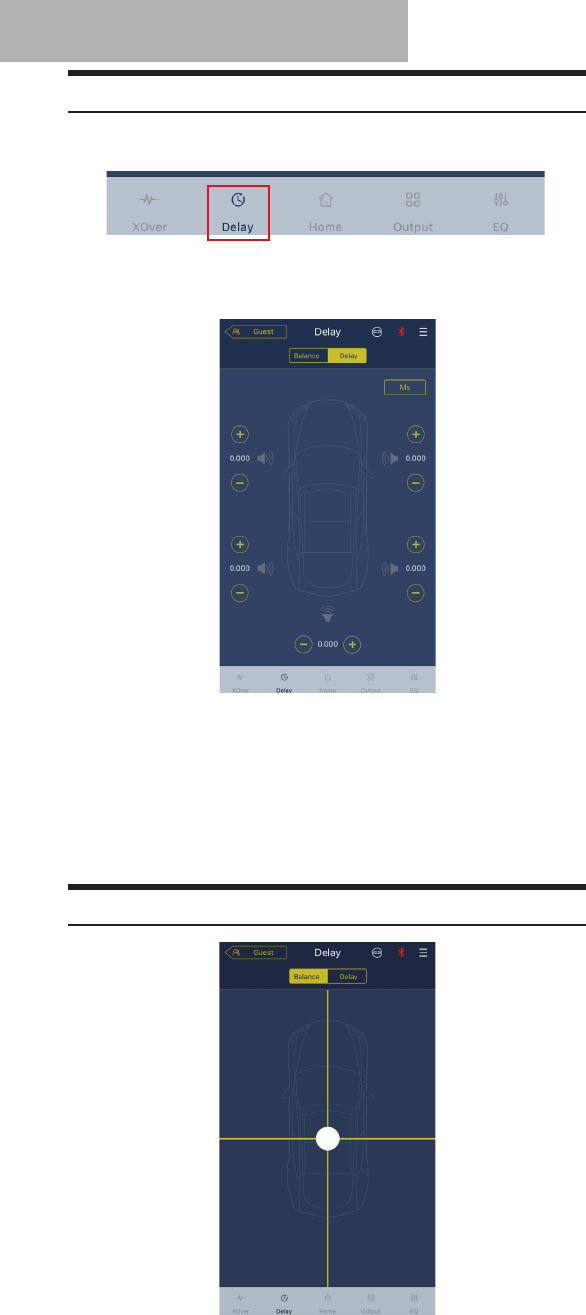

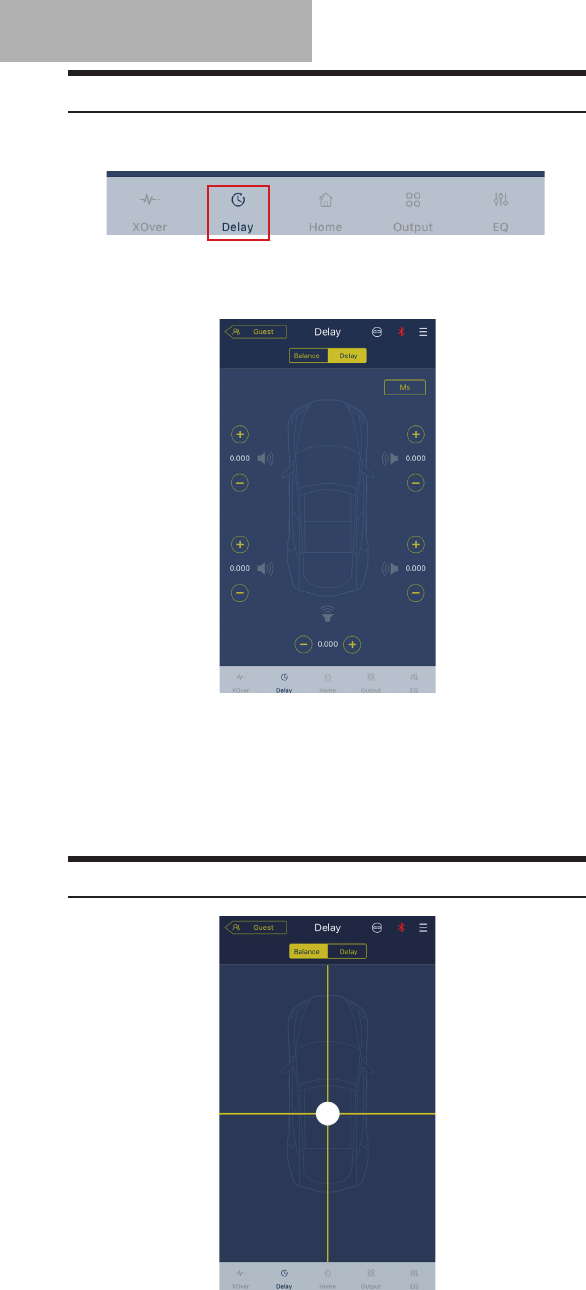

Time Correction
1. Select Delay.
2. Select Delay.
3. Select unit of measure (ms, inch, cm).
4. Use the +/- buttons to change the value.
Balance/Fader
1. Press the dot and slide to change the balance
and fader.
Software for PC
9
Software Instructions
Download PWD-X5 software for PC from Alpine Electronics website. After PWD-X5 software is installed,
tune PWD-X5 machine via the PC.
Note: The functions of app are the same as software. So, please refer to the instructions for
software for mobile devices.
PC Software System Requirements
●Software is run on a Microsoft® Windows® system.
Recommended Speci cations
Operating System: Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10.
CPU: 1.6GHz or higher.
Memory Card: 1GB or higher.
Hard Disk: 512MB or more space.
PC Resolution: 1280*768 or higher.
●Before connecting PWD-X5 main machine to PC, please install PWD-X5 software.

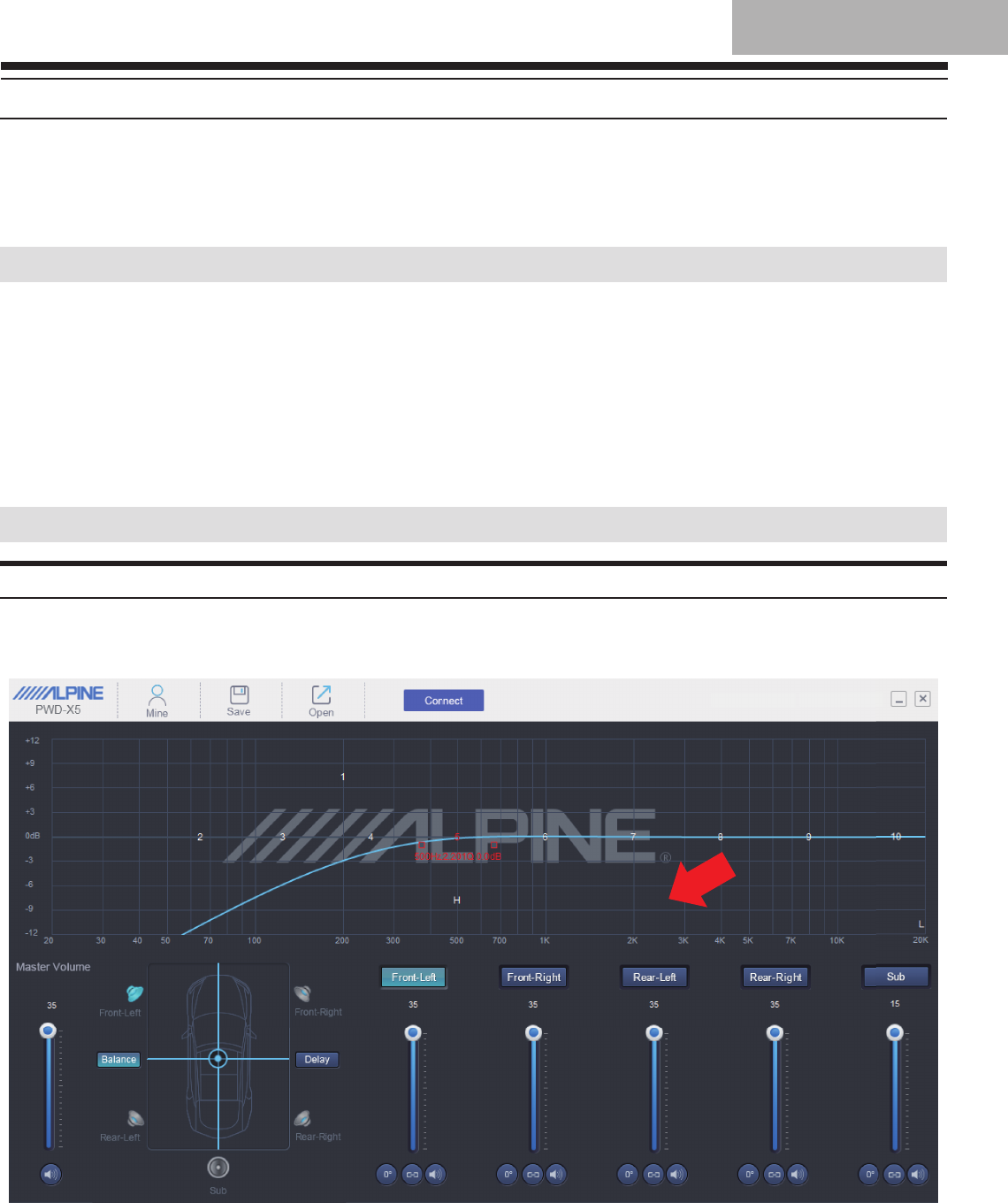

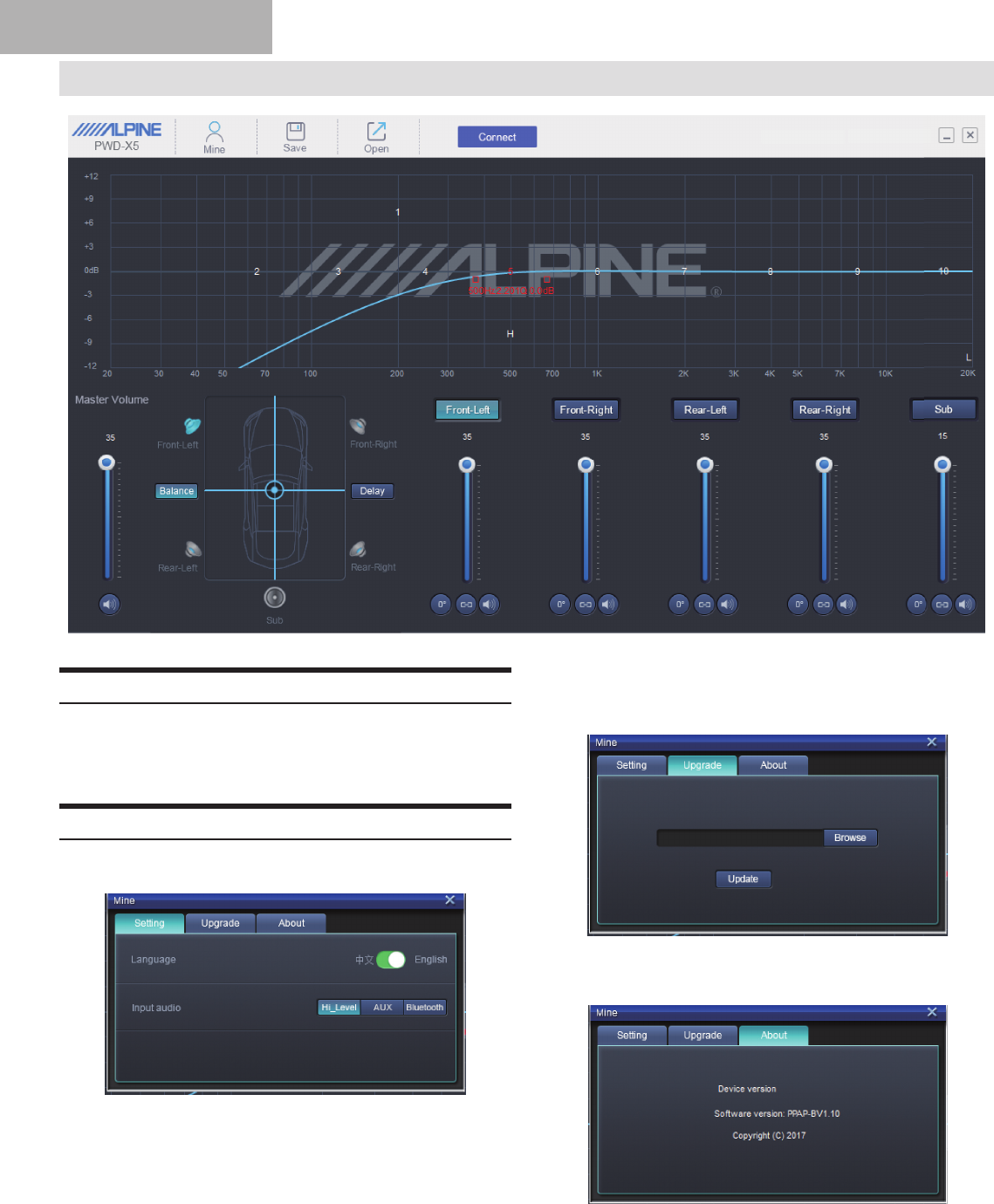

PC Interface
Control Interface
PWD-X5 PC software has two interfaces for controlling master tuning: EQ and crossover.
Click on the EQ curve graph to enter the EQ and crossover interface.
Software for PC
10

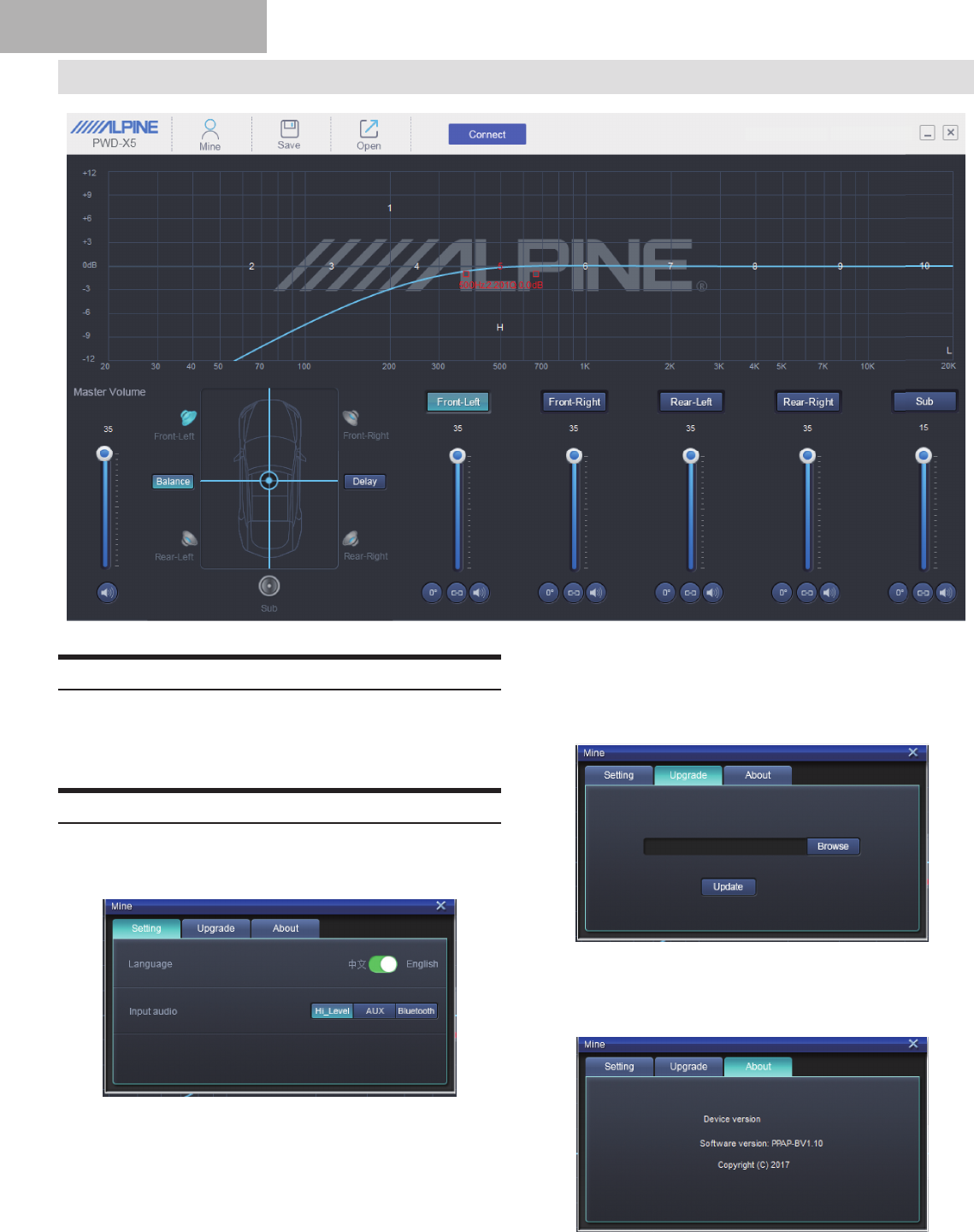

PC Interface
PC Connection
1. Connect the USB and launch program.
2. Press Connect.
Mine, Save, Open
1. Select Mine to show language and input mode.
3. Select [Upgrade] to perform new updates
provided by Alpine Electronics.
4. Click [About] to view the device version.
2. Switch between Chinese and English.
Software for PC
11

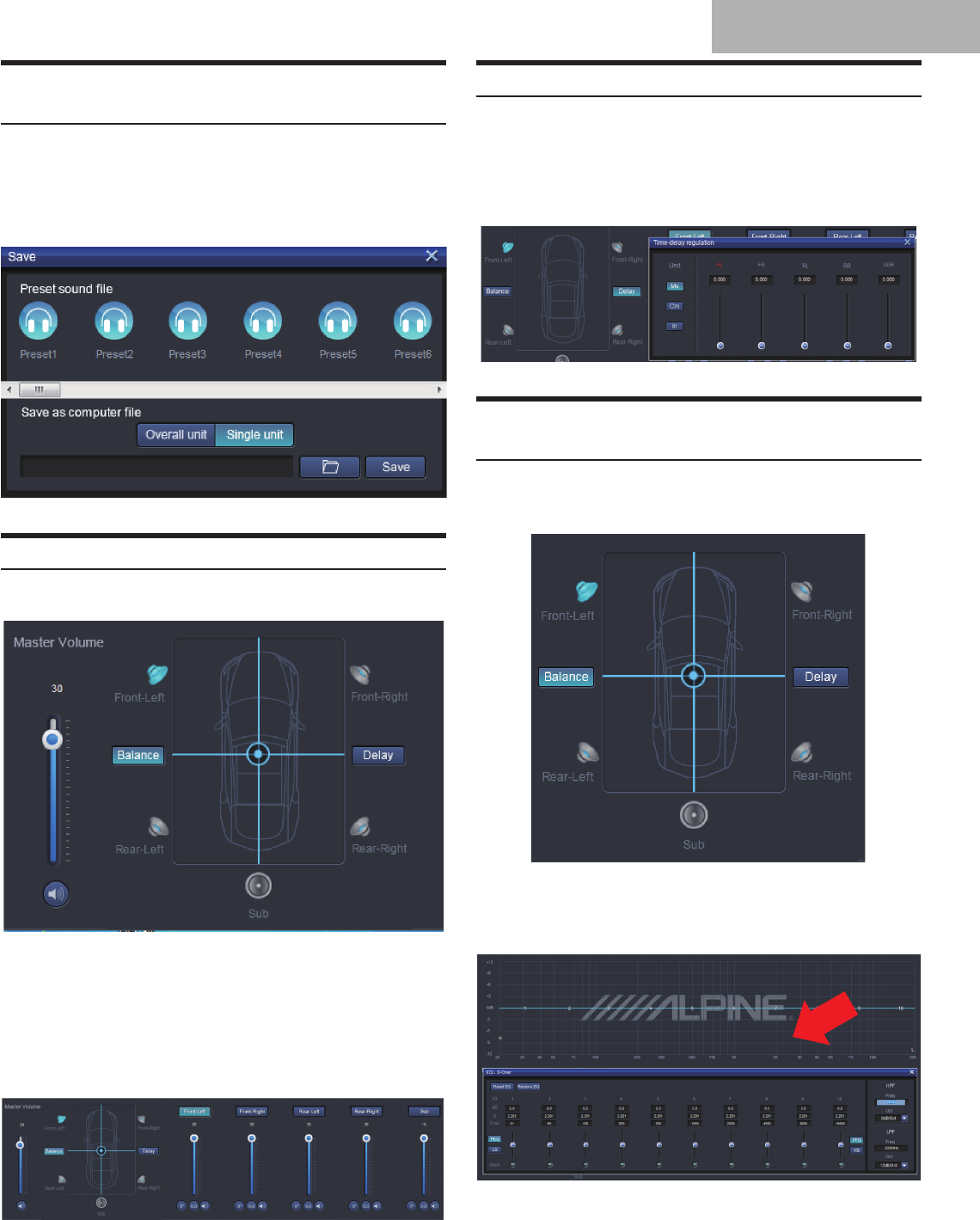

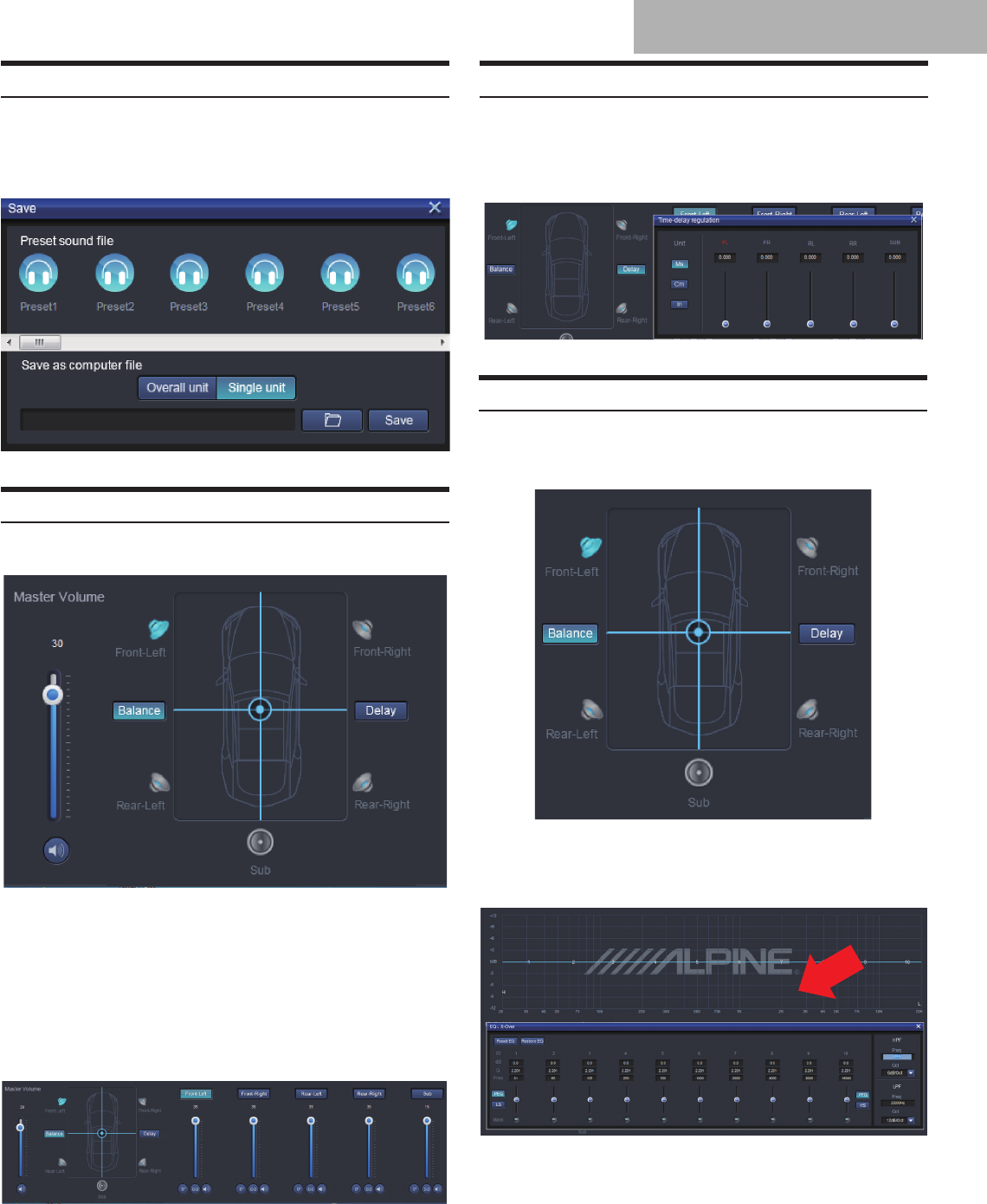

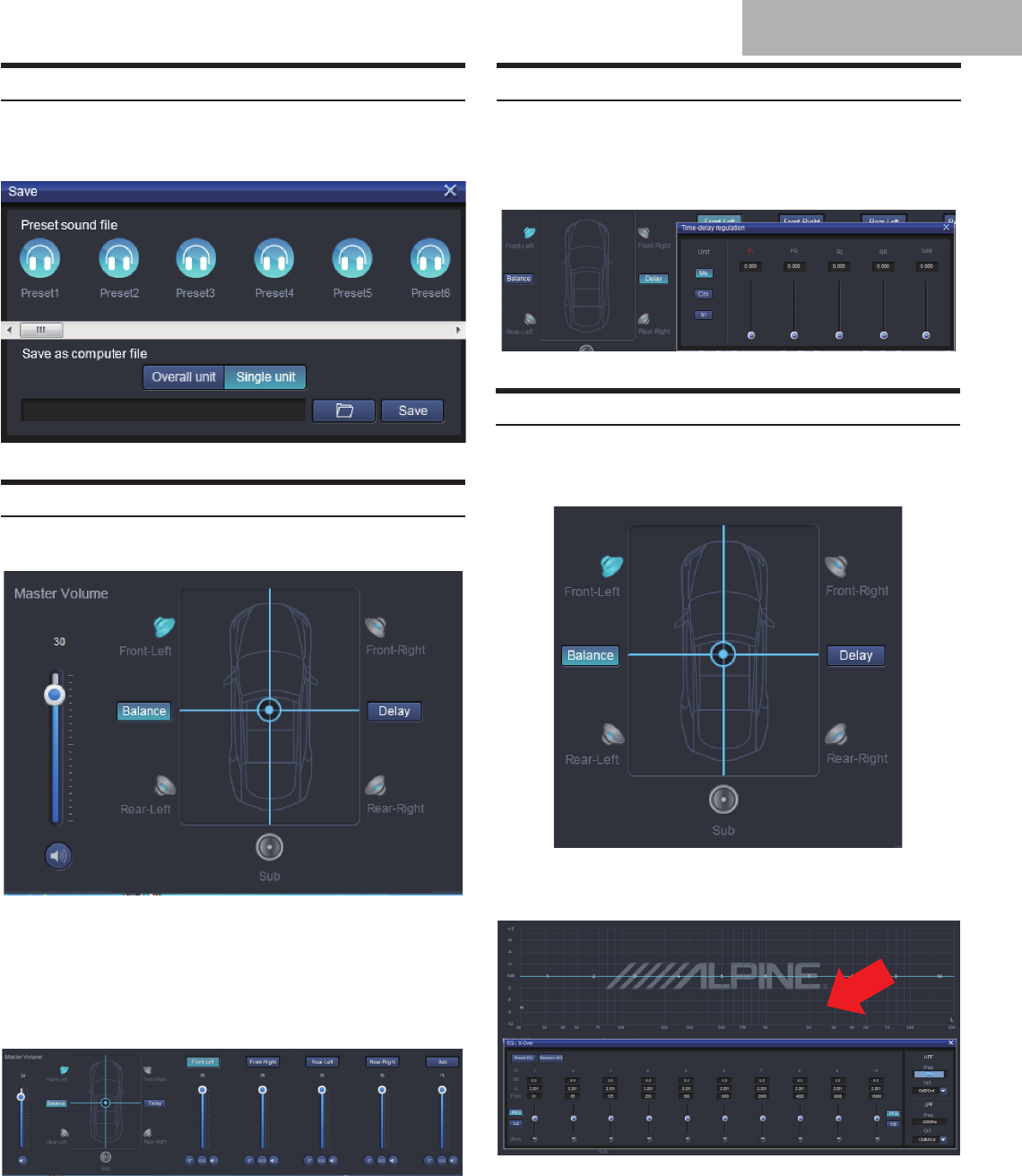

Call and Store Preset
1. Call and store preset sound effect. Click
[Save] to set 15 preset sound effects.
Adjust the Master Volume
1. Adjust the master volume.
2. Select Balance to drag the desired balance
and fader position.
3. Adjust the output level of each channel,
phase or mute channel.
Time Correction
1. Select Delay.
2. A window will popup where you can adjust the
units, and value per channel.

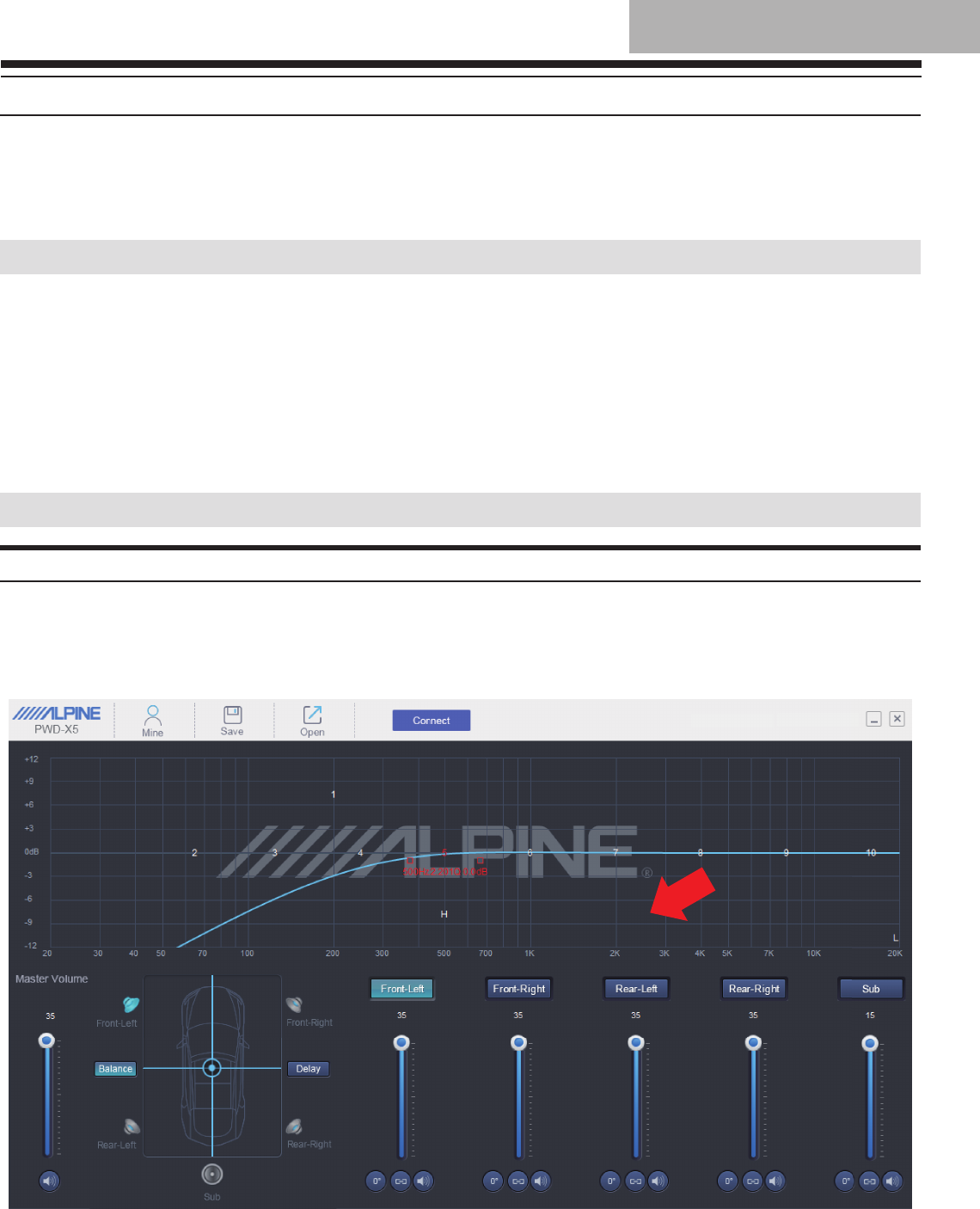

Set Output Channel EQ
1. Select the channel to adjust by clicking on the
speaker.
2. Click on the EQ graph to reveal the EQ menu.
Software for PC
12

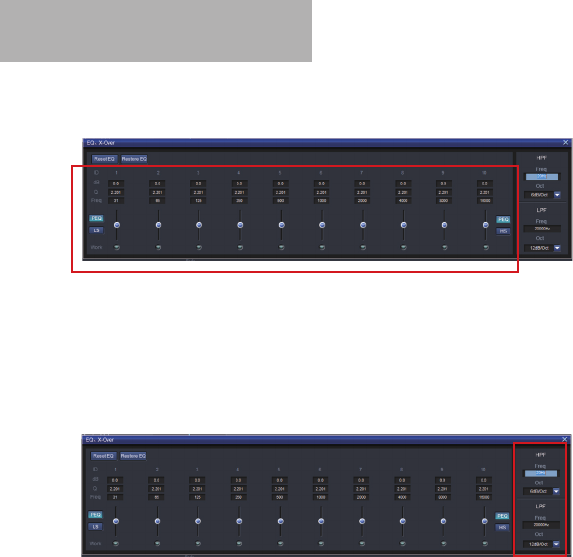

3. Adjust EQ Gain, Frequency, Q factor by
entering the desired values.
4. Adjust HPF/LPF and Slope (ch1-4 6/12db/oct,
ch 5 6/12/18/24 db/oct) for the channel output
signals.
Wired Controller
13
Connect PWD-X5 wired controller to PWD-X5
machine and power on properly.
Note: The controller will not work if PC/BT is
connected

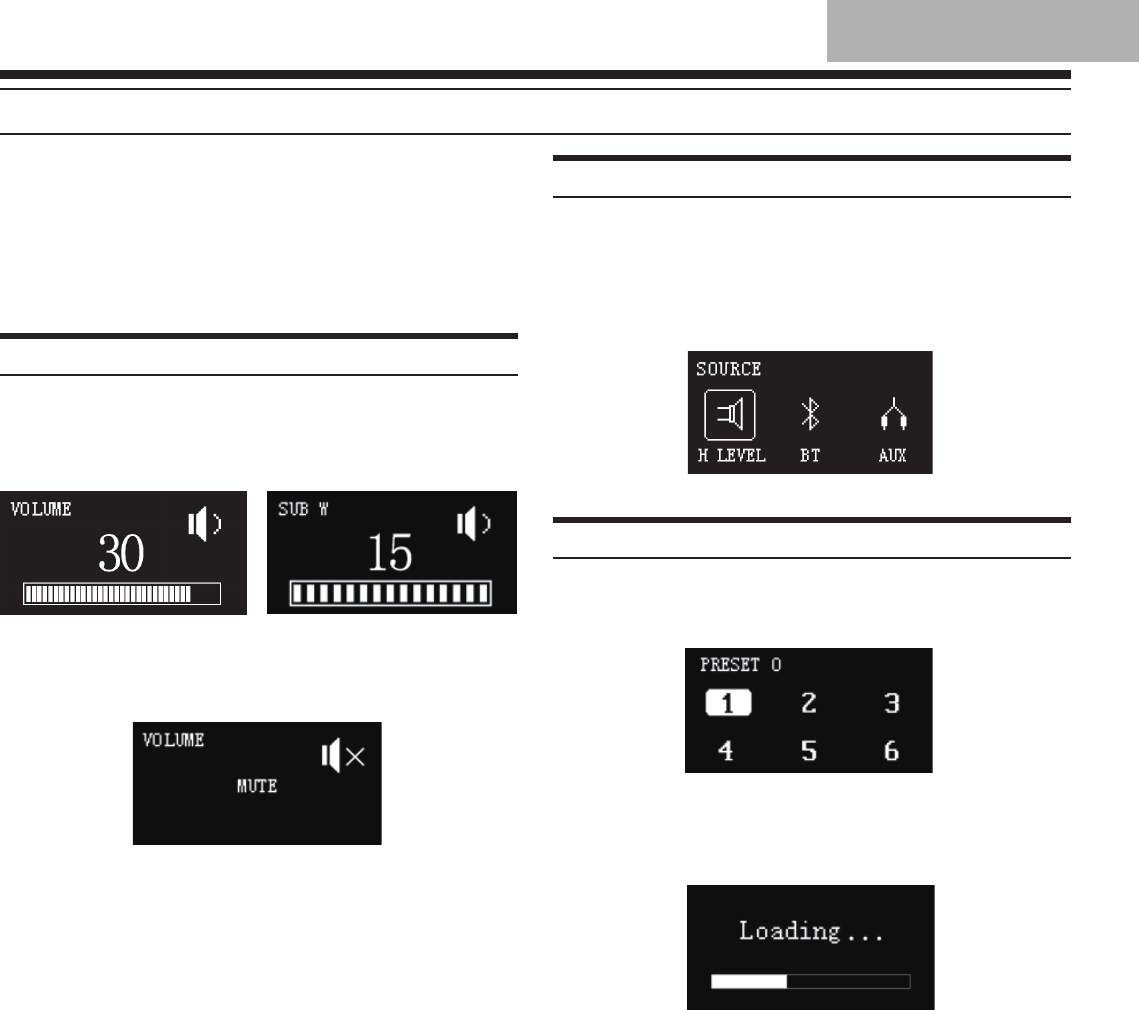

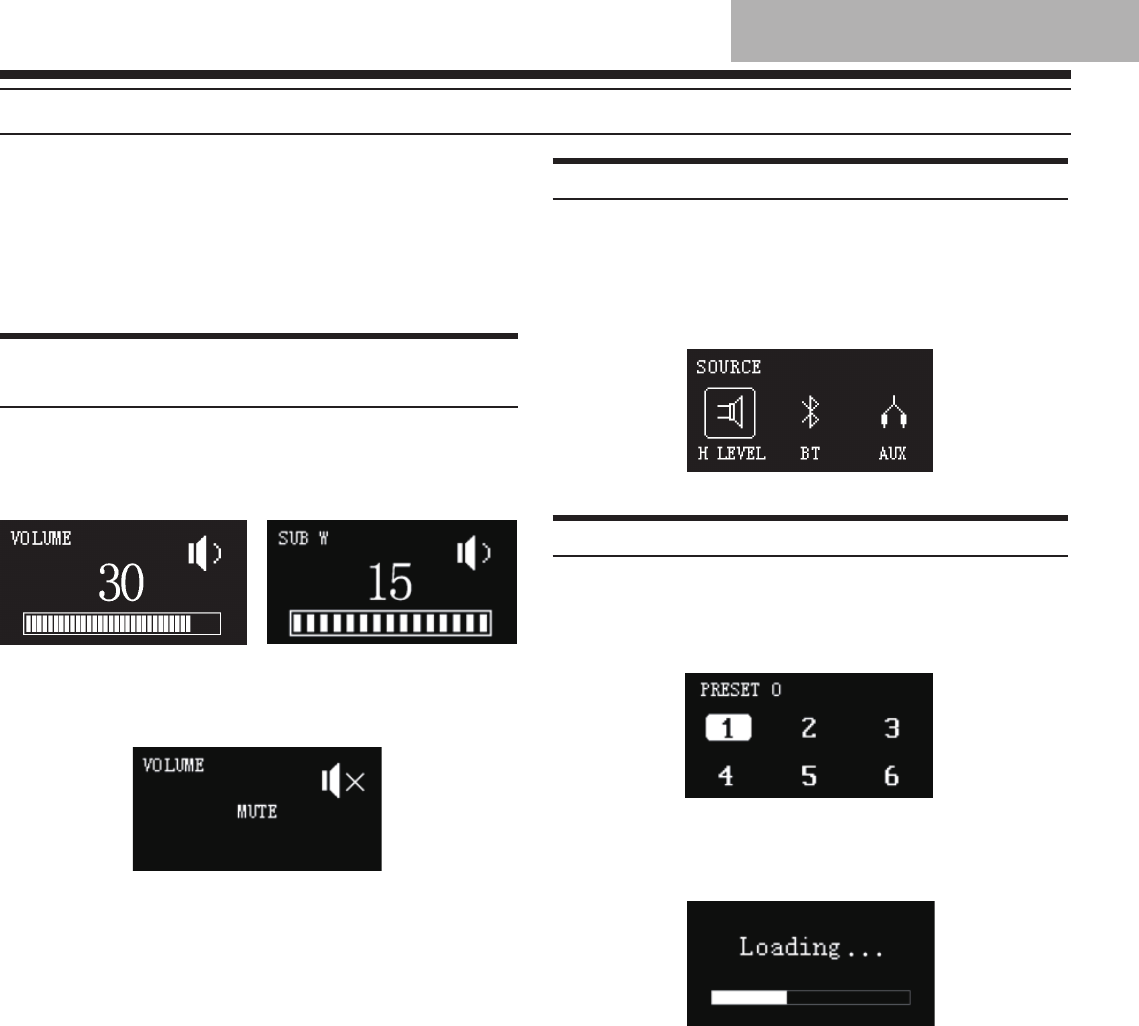

Adjusting Volume and Subwoofer
Level
1. Turn the knob to adjust the master volume,
press the knob once to change subwoofer
level.
Switching Sources
1. Press the knob to change input source active.
2. Turn to select and press once to select.
2. Select the preset and press once to load.
2. Press and hold 2-3s to mute the output.
Selecting Preset
1. Long press the knob (≥5S) to select preset.
Remote Commander Operating Instructions
14
Connection Diagram
Power
Ground
USB Bluetooth
NOTE: ENSURE THE USB ADAPTER DOES NOT PINCH OR INTERFERE WITH ANY FACTORY PARTS
Remote
Commander
15
Connection Diagram Details
1 Main machine USB port connects to the
computer via USB3.0 cord. Start PWD-X5
software to switch sound sources of main
machine and perform such functions as data
storage, calling and EQ. USB port connects
to the wired controller via USB3.0 cord and
perform functions including switching sound
source, data calling and adjusting master
volume via the wired controller.
2 The main machine is equipped with an external
Bluetooth interface to play lossless music via
the external digital Bluetooth and connect to
PWD-X5 app. After the Bluetooth is connected,
the indicator light will be on.
3 AUX input interface connects to in-vehicle CD
or DVD low-level output, switches the machine
sound source to AUX input and plays low-level
signals.
4 REM input switch. When the switch is placed
on the “REM”-end, REM will start the machine.
If the switch is placed on the “DC”- end, the
high-level input signal will start the machine.
5 In-vehicle CD or DVD main machine.
6 High-level input and power input interface
connects to in-vehicle CD or DVD. If the sound
source switches to high-level, the machine will
play high-level signals.
7 The amplifier output of the main machine
connects to the speaker.
8 The machine is connected to the power supply.
Notes:
●Original cables for designated vehicles only.
●High-level REM input (HOST): for these two
high-level input cables of H1+/H3+.
BATT BATT BATT REM
IN RR+ RL+ FR+ FL+ FL+ FR+ RL+ RR+
GND GND GND RR- RL- FR- FL- FL- FR- RL- RR-
POWER INPUT HIGH INPUT OUTPUT
16
Technical Parameter
1. Technical Specications
Max. output power Rated power: 25W*4+165W; peak power: 50W*4+240W
Signal-to-noise ratio ≥80dB
Bass boost -12dB~+12dB
Frequency response 20Hz~20KHz
Input impedance Low-level input: 20KΩ; high-level input: 100Ω
Phase 0°/180°
Method of activation DC high-level /REM input activation
Operating temperature -10~60°C
Storage temperature -40~85°C
Power source DC 14.4V (9V~16V) negative ground
Activate REM input Options of high-level activation (H1+/H3+) and ACC activation for
selection
Net weight 5.35kg (11.8 lbs)
Dimensions 350mm (L) *245mm (W) *80mm (H)
13-13/16” (L) X 9-11/16” (W) X 3-3/16” (H)
2. Functional Parameters
Type of input signals 4 channel high-level, 4 channel stereophonic low-level, Bluetooth
Output position 4 channel amplier output (4Ω 25W*4)
Output signal gain Master volume: 0~35; ultra-low volume: 0~15
Filter slope CH1~CH4 6dB/Oct~12dB/Oct
CH5 6/12/18/24dB/Oct
Q value 0.404~28.85
Delay 0.000~5.4ms/0.000~187cm/0.000~74in
Scenario operation The machine could save 15 presetting music scenarios.
ALPINE ELECTRONICS OF AMERICA, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.
Do not send products to this address. Call the toll free 1-800-421-2284 or visit the website to locate a service center.
PWD-X5
Altavoz auxiliar de graves avanzado de 8” con
amplicador DSP de 4 canales incorporado
Manual del usuario
2
Contenido
Manual de instrucciones
ADVERTENCIA
ADVERTENCIA ................................................ 3
ATENCIÓN ....................................................... 3
PRECAUTIONES ............................................ 3
Introducción
Cómo leer este manual ...................................... 4
Lista de funciones ............................................ 4
Lista de accesorios .......................................... 4
Aplicación para teléfonos
Instrucciones de la aplicación para teléfonos
móviles ............................................................... 5
Pantalla principal ............................................. 5
Ajuste del volumen .......................................... 5
Cambio de la fuente de entrada ...................... 5
Preprogramación (guardar y aplicar) ............... 5
Sincronización con la aplicación ...................... 6
Interfaz de usuario profesional ........................ 6
Cambio del canal de salida .............................. 6
Conguración del ecualizador ......................... 6
Restablecimiento/restauración del
ecualizador ...................................................... 7
Nivel de salida, fase y silencio ......................... 7
Conguración del cruce (XOver) ..................... 7
Vinculación de canales .................................... 7
Corrección de tiempo ....................................... 8
Equilibrio/atenuación ....................................... 8
Software para PC
Instrucciones del software .................................. 9
Requisitos de sistema del software para PC ..... 9
Interfaz de PC .................................................... 9
Interfaz de control ............................................ 9
Conexión de la PC ......................................... 10
Mío, Guardar, Abrir ........................................ 10
Aplicación y almacenamiento de
preprogramaciones .........................................11
Ajuste del volumen maestro ...........................11
Corrección de tiempo ...................................... 11
Conguración del EQ del canal de salida .......11
Controlador con cable
Instrucciones de operación del control
remoto .............................................................. 13
Ajuste del volumen y nivel de graves ............ 13
Cambio de fuentes ......................................... 13
Selección de preprogramación ...................... 13
Diagrama de conexiones .............................. 14, 15
Parámetro técnica
Especicaciones técnicas ................................ 16
Parámetros funcionales ................................... 16
3
Manual de instrucciones
ADVERTENCIA
ADVERTENCIA
Este símbolo indica que las instrucciones son
importantes. De no tenerse en cuenta, se
podrían ocasionar heridas graves o la muerte.
DETENGA EL FUNCIONAMIENTO
INMEDIATAMENTE SI SURGE UN
PROBLEMA.
Devuelva el producto al distribuidor autorizado de
Alpine o al Centro de Servicio Técnico Alpine más
cercano para que lo reparen.
NO UTILICE NINGUNA FUNCIÓN QUE
DISTRAIGA SU ATENCIÓN DE UNA
CONDUCCIÓN SEGURA DEL VEHÍCULO.
Cualquier función que requiera una atención prolongada
debería realizarse después de detener el vehículo
completamente. Detenga siempre el vehículo en un
lugar seguro antes de realizar estas funciones. De lo
contrario, podría ocasionar un accidente.
MANTENGA EL VOLUMEN EN UN NIVEL EN
EL QUE AÚN PUEDA ESCUCHAR RUIDOS
EXTERNOS DURANTE LA CONDUCCIÓN.
Los niveles de volumen excesivos que ocultan sonidos
como sirenas de vehículos de emergencia o señales
de aviso en la carretera (cruces de trenes, etc.) pueden
ser peligrosos y podrían ocasionar un accidente.
LAS AUDICIONES EN EL VEHÍCULO, CON NIVELES
ALTOS DE VOLUMEN, PUEDEN PROVOCAR DAÑOS
EN EL OÍDO.
NO DESARME NI ALTERE LA UNIDAD.
Si lo hiciera, podría ocasionar un accidente, un incendio
o una descarga eléctrica.
MANTENGA LOS OBJETOS PEQUEÑOS,
COMO PERNOS O TORNILLOS, FUERA DEL
ALCANCE DE LOS NIÑOS.
La ingestión de estos objetos puede provocar lesiones
graves. En caso de ingestión, consulte con un médico
inmediatamente.
UTILICE ESTE PRODUCTO CON
APLICACIONES MÓVILES DE 12 V.
Si se emplea para otra aplicación distinta de la prevista,
podría producirse un incendio, una descarga eléctrica
u otras lesiones.
PRECAUTIONES
LIMPIEZA DEL PRODUCTO
Utilice un paño suave y seco para la limpieza periódica
del producto. Para manchas más difíciles, humedezca
el paño sólo con agua. Cualquier otro producto podría
disolver la pintura o dañar el plástico.
TEMPERATURA
Asegúrese de que la temperatura dentro del vehículo
está entre +60ºC y -20°C antes de encender la unidad.
MANTENIMIENTO
Si tiene problemas, no intente reparar la unidad usted
mismo. Regrésela al distribuidor Alpine o al Servicio
Técnico Alpine más cercano para que la reparen.
UBICACIÓN DE LA INSTALACIÓN
Asegúrese de que el equipo PWD-X5 no se instale en
un lugar en el que esté expuesto a:
●luz solar directa o calor;
●niveles altos de humedad y agua;
●polvo excesivo;
●vibraciones excesivas.
ATENCIÓN
Alpine no acepta ninguna responsabilidad por
la pérdida de datos, incluso si la pérdida ocurre
durante la utilización de este producto.
La marca denominativa BLUETOOTH® y sus logotipos
son propiedad de BLUETOOTH SIG, Inc., y cualquier
uso de estas marcas por parte de Alpine Electronics,
Inc. se efectúa bajo licencia.
ATENCIÓN
Este símbolo indica que las instrucciones
son importantes. De no tenerse en cuenta,
se podrían ocasionar heridas graves o daños
materiales.
4
Cómo leer este manual
Introducción
El equipo PWD-X5 se suministra con un controlador con cable. El controlador con cable sirve para
operar fácilmente el equipo PWD-X5, mientras que la aplicación para teléfonos móviles o el software se
utilizan para ajustar o congurar el efecto de sonido del equipo PWD-X5. Estos tres métodos de control
son diferentes y, por lo tanto, se describen por separado en los siguientes capítulos. A continuación,
se enumeran las funciones.
Lista de funciones
Elemento Página
Aplicación
para
teléfono
móvil
PC Controlador
con cable
Funcionamiento básico
Cambio de la fuente de entrada 5 10 13
Ajuste del volumen 5 11 13
Preprogramaciones 5 11 13
Modo Pro 6 - -
Operación de canales
Cambio del canal de salida 6 11 -
Conguración del ecualizador 611 -
Conguración del cruce 711 -
Corrección de tiempo 8 11 -
Equilibrio y atenuación 8 11 -
Nota: Prioridad: Reproducción de música: Bluetooth>alto nivel, bajo nivel;
Conexiones de datos: Aplicación para teléfonos móviles, software para PC > controlador con cable.
Lista de accesorios
Placa de montaje
(4 piezas)
Tornillos de montaje
(4 piezas)
Cable de extensión
USB (1 pieza)
Cable de alimentación
(1 pieza)
Control remoto
(1 pieza)
Bluetooth USB
(1 pieza)
Tornillos para
amplicador
(4 piezas)
Aplicación para teléfonos
5
Instrucciones de la aplicación para teléfonos móviles
Los usuarios con Android pueden buscar y
descargar la aplicación de PWD-X5 de Google
Play.
Los usuarios con iPhone pueden buscar y
descargar la aplicación de PWD-X5 de iOS App
Store.
1. Conecte el Bluetooth USB (pág. 17).
2. Encienda el equipo PWD-X5.
3. Active el Bluetooth en el teléfono inteligente.
4. Busque DSP-HD-XXXXX.
5. Seleccione DSP-HD-XXXXX.
6. Abra la aplicación de PWD-X5 desarrollada
por Alpine en su teléfono inteligente.
Diríjase a la página de Alpine. →Lea con
atención el descargo de responsabilidad
y haga clic en “Accept” para acceder a la
página principal.
Pantalla principal
Ajuste del volumen
●Volumen maestro, nivel de graves, selección
de fuente, botón de silencio.
Cambio de la fuente de entrada
1. Haga clic en la conguración [Bluetooth] para
seleccionar fácilmente el tipo de fuente de
entrada.
Preprogramación (guardar y aplicar)
Permite guardar el efecto de sonido seleccionando
uno de los espacios numerados para
preprogramaciones.
Nivel alto, auxiliar, Bluetooth
Aplicación para teléfonos
6
Sincronización con la aplicación
1. Seleccione [ ] para comenzar la
sincronización con el equipo PWD-X5. Una
vez nalizada la sincronización, aparecerá
[ ], lo que indica que la aplicación puede
controlar el equipo principal para reproducir
música y congurar datos.
2. Si es un usuario general, haga clic en [ ]
para acceder a [Share Sound Effects], [About]
o [Exit].
●Share Sound Effects: Permite compartir
los efectos de sonido existentes con sus
amigos a través de la aplicación para
teléfonos móviles.
●About: Permite visualizar la versión del
equipo.
●Exit: Permite cerrar la aplicación para
teléfonos móviles.
3. Si es un usuario profesional, haga clic en [
] para acceder a [Share Sound Effects],
[Save Sound Effects], [Local Sound Effects],
[Recovery], [About] o [Exit].
●Share Sound Effects: Permite compartir
los efectos de sonido existentes con sus
amigos a través de la aplicación para
teléfonos móviles.
●Save Sound Effects: Permite guardar los
valores personalizados del EQ en su
teléfono móvil.
●Local Sound Effects: Permite abrir el archivo
guardado y utilizarlo en el dispositivo actual.
●Recovery: Permite restaurar las
conguraciones de fábrica.
Interfaz de usuario profesional
1. Haga clic en [Pro users] para cambiar las
funciones DSP.
Contraseña de usuario: 8888
Cambio del canal de salida
1. Seleccione el canal de salida que desea en la
parte superior.
Conguración del ecualizador
1. Presione los valores para ajustar la
frecuencia y el factor Q. También puede
ajustar la ganancia con el control deslizante.
●About: Permite visualizar la versión del
equipo.
●Exit: Permite cerrar la aplicación para
teléfonos móviles.
Aplicación para teléfonos
7
Restablecimiento/restauración del
ecualizador
1. Haga clic en [Reset EQ] para regresar todos
los parámetros del EQ a sus valores por
defecto.
2. Haga clic en [Restore EQ] para activar/
desactivar el EQ.
Nivel de salida, fase y silencio
1. Ajuste los niveles presionando el volumen del
canal.
Luego, presione +/- para ajustar el nivel de
salida.
2. Cambie la fase entre 0º y 180º.
3. Presione el altavoz para SILENCIAR el canal.
Conguración del cruce (XOver)
1. Seleccione XOver en el menú de
conguración.
2. Utilice el control deslizante para cambiar la
frecuencia de cruce HPF/LPF.
3. Seleccione una inclinación (canales del 1 al
4: 6/12 db/oct, canal 5: 6/12/18/24 db/oct)
Vinculación de canales
1. Seleccione el botón de vinculación para
enlazar los canales izquierdo y derecho.
2. Seleccione el canal desde o hacia el que
desea copiar.
Aplicación para teléfonos
8
Corrección de tiempo
1. Seleccione Delay.
2. Seleccione Delay.
3. Seleccione la unidad de medida (m, in, cm).
4. Utilice los botones +/- para cambiar los
valores.
Equilibrio/atenuación
1. Presione el punto y deslícelo para cambiar
los valores de equilibrio y atenuación.
Software para PC
9
Instrucciones del software
Descargue el software de PWD-X5 para PC del sitio web de Alpine Electronics. Una vez instalado el
software de PWD-X5, conecte el equipo PWD-X5 con la PC.
Nota: La aplicación presenta las mismas funciones que el software. Consulte las
instrucciones del software para dispositivos móviles.
Requisitos de sistema del software para PC
●El software se ejecuta en sistemas Microsoft® Windows®.
Especi caciones recomendadas
Sistema operativo: Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10.
CPU: 1,6 GHz o más
Tarjeta de memoria: 1GB o más
Disco duro: 512 MB o más espacio
Resolución de la PC: 1280*768 o superior
●Antes de conectar el equipo principal de PWD-X5 a la PC, instale el software de PWD-X5.
Interfaz de PC
Interfaz de control
El software de PWD-X5 para PC cuenta con dos interfaces para controlar el ajuste maestro: EQ y cruce.
Haga clic en el grá co de curva del EQ para ingresar a las interfaces de EQ y cruce.
Software para PC
10
Interfaz de PC
Conexión de la PC
1. Conecte el USB e inicie el programa.
2. Presione Connect.
Mío, Guardar, Abrir
1. Seleccione Mine para acceder al idioma y al
modo de entrada.
3. Seleccione [Upgrade] para instalar las nuevas
actualizaciones suministradas por Alpine
Electronics.
4. Haga clic en [About] para visualizar la versión
del dispositivo.
2. Puede alternar entre los idiomas chino e
inglés.
Software para PC
11
Aplicación y almacenamiento de
preprogramaciones
1. Aplique y almacene un efecto de sonido
preprogramado. Haga clic en [Save] para
con gurar hasta 15 efectos de sonido
preprogramados.
Ajuste del volumen maestro
1. Ajuste el volumen maestro.
2. Seleccione Balance para arrastrar el
equilibrio y la atenuación a las posiciones
deseadas.
3. Ajuste el nivel de salida o la fase de cada
canal, o silencie el canal.
Corrección de tiempo
1. Seleccione Delay.
2. Se abrirá una ventana en la que puede
ajustar las unidades y el valor para cada
canal.
Con guración del EQ del canal de
salida
1. Seleccione el canal que desea ajustar
haciendo clic en el altavoz.
2. Haga clic en el grá co del EQ para acceder al
menú del EQ.
Software para PC
12
3. Ajuste la ganancia, la frecuencia y el factor Q
del EQ ingresando los valores deseados.
4. Ajuste los valores de HPF/LPF e inclinación
(canales del 1 al 4: 6/12 db/oct, canal 5:
6/12/18/24 db/oct) para las señales de salida
del canal.
Controlador con cable
13
Conecte el controlador con cable del PWD-X5
al equipo PWD-X5 y enciéndalo de manera
adecuada.
Nota: El controlador no funcionará si la PC o
el Bluetooth están conectados.
Ajuste del volumen y nivel de graves
1. Gire la perilla para ajustar el volumen
maestro, y presione la perilla una vez para
cambiar el nivel de graves.
Cambio de fuentes
1. Presione la perilla para cambiar la fuente de
entrada activa.
2. Gírela para seleccionar y presione una vez
para ingresar la selección.
2. Seleccione la preprogramación y presione
una vez para cargarla.
2. Mantenga presionado durante 2 o 3 segundos
para silenciar la salida.
Selección de preprogramación
1. Presione la perilla por más tiempo (≥5 s) para
seleccionar una preprogramación.
Instrucciones de operación del control remoto
14
Diagrama de conexiones
Encendido
Masa
Bluetooth USB
NOTA: Asegúrese de que el adaptador USB no interera con ninguna pieza de fábrica.
Control remoto
15
Detalles del diagrama de conexiones
1 El puerto USB del equipo principal se conecta
al ordenador a través de un cable USB 3.0.
Inicie el software de PWD-X5 para cambiar la
fuente de sonido del equipo principal y realizar
acciones como almacenamiento de datos,
aplicación y ecualización. El puerto USB se
conecta al controlador con cable a través de un
cable USB 3.0. Este permite ejecutar funciones
como cambiar la fuente de sonido, aplicar datos
y ajustar el volumen maestro.
2 El equipo principal cuenta con una interfaz de
Bluetooth para reproducir música sin pérdidas a
través de Bluetooth y conectarse a la aplicación
de PWD-X5. Una vez conectado el Bluetooth,
se encenderá la luz indicadora.
3 La interfaz de entrada AUX se conecta con la
salida de bajo nivel de CD o DVD del vehículo,
cambia el origen de sonido del equipo a AUX
y reproduce las señales de bajo nivel.
4 Interruptor de entrada REM. Cuando el
interruptor se coloca en el extremo “REM”,
“REM” encenderá el equipo. Si el interruptor
se coloca en el extremo “DC”, la señal de alto
nivel encenderá el equipo.
5 Equipo principal de CD o DVD del vehículo.
6 La interfaz de entrada de potencia y de entrada
de alto nivel se conecta con el CD o DVD del
vehículo. Si la fuente de sonido se cambia a
alto nivel, el equipo reproducirá las señales de
alto nivel.
7 La salida del amplicador del equipo principal
se conecta con el altavoz.
8 El equipo se conecta a la fuente de alimentación.
Notas:
●Cables originales solo para vehículos
designados.
●Entrada REM de alto nivel (HOST): para
estos dos cables de entrada de alto nivel de
H1+/H3+.
BATT BATT BATT REM
IN RR+ RL+ FR+ FL+ FL+ FR+ RL+ RR+
GND GND GND RR- RL- FR- FL- FL- FR- RL- RR-
POWER INPUT HIGH INPUT OUTPUT
16
Parámetro técnica
1. Especicaciones técnicas
Potencia máx. de salida Potencia nominal: 25 W*4+165 W; potencia máx.: 50 W*4+240 W
Relación señal-ruido ≥80 dB
Acentuación de graves -12 dB~+12 dB
Frecuencia de respuesta 20 Hz~20 KHz
Impedancia de entrada Entrada de bajo nivel: 20 KΩ; entrada de alto nivel: 100 Ω
Fase 0°/180°
Método de activación Alto nivel de DC/activación de entrada REM
Temperatura de funcionamiento -10°C~60°C
Temperatura de almacenamiento -40°C~85°C
Fuente de alimentación 14,4 V CC (9 V~16 V) con negativo a tierra
Activar entrada REM Opciones de activación de alto nivel (H1+/H3+) y activación de
ACC para seleccionar
Peso neto 5,35 kg (11,8 lbs)
Dimensiones 350 mm (largo) *245 mm (ancho) *80 mm (alto)
13-13/16” (largo) × 9-11/16” (ancho) × 3-3/16” (alto)
2. Parámetros funcionales
Tipo de señales de entrada 4 canales de alto nivel, 4 canales estereofónicos de bajo nivel,
Bluetooth
Posición de salida Salida del amplicador de 4 canales (4 Ω 25 W*4)
Ganancia de señal de salida Volumen maestro: 0~35; volumen mínimo: 0~15
Inclinación del ltro CH1~CH4: 6 dB/Oct~12 dB/Oct
CH5: 6/12/18/24 dB/Oct
Valor Q 0,404~28,85
Retraso 0,000~5,4 ms/0,000~187 cm/0,000~74 in
Operación de escenario El equipo puede guardar 15 escenarios musicales
preprogramados.
ALPINE ELECTRONICS OF AMERICA, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.
Do not send products to this address. Call the toll free 1-800-421-2284 or visit the website to locate a service center.
PWD-X5
Manuel de l’utilisateur du caisson de
graves avancé 8 pouces (20 cm) avec
amplicateur DSP 4 canaux intégré
2
Table des matières
Instructions d’utilisation
AVERTISSEMENT
AVERTISSEMENT ........................................... 3
MISE EN GARDE ............................................ 3
PRÉCAUTIONS ............................................... 3
Mise en route
Comment lire ce manuel .................................... 4
Liste des fonctions ........................................... 4
Liste des accessoires ...................................... 4
Application pour téléphones mobiles
Instructions relatives à l’application
pour téléphones mobiles .................................... 5
Écran d’accueil ................................................ 5
Réglage du volume .......................................... 5
Changer source d’entrée ................................. 5
Préréglage (sauvegarde et rappel) .................. 5
Synchroniser l’appareil avec l’application ........ 6
Interface de l’utilisateur professionnel ............. 6
Changer le canal de sortie ............................... 6
Régler l’égalisateur ......................................... 6
Réinitialiser/restaurer l’égalisateur ................... 7
Niveau de sortie, phase et mise en sourdine ... 7
Régler le ltre du répartiteur (XOver) ............... 7
Liaison des canaux .......................................... 7
Correction du temps ........................................ 8
Balance/équilibreur avant-arrière ..................... 8
Logiciel pour ordinateur
Instructions relatives au logiciel ......................... 9
Congurations système requises ....................... 9
Interface PC ....................................................... 9
Interface de commande ................................... 9
Connexion au PC ........................................... 10
Mine, enregistrer et ouvrir .............................. 10
Activer et enregistrer des préréglages ............11
Régler le volume principal ..............................11
Correction du temps .......................................11
Régler l’égalisateur du canal de sortie ............ 11
Télécommande laire
Instructions d’utilisation de la télécommande ... 13
Régler le volume et le niveau du caisson de
graves ............................................................ 13
Changer de source ........................................ 13
Sélectionner un préréglage ............................ 13
Schéma de raccordement ........................... 14, 15
Paramètre du Technique
Caractéristiques techniques ............................. 16
Paramètres fonctionnels .................................. 16
3
Instructions d’utilisation
AVERTISSEMENT
AVERTISSEMENT
Ce symbole désigne des instructions
importantes. Le non-respect de ces instructions
peut entraîner de graves blessures, voire la
mort.
EN CAS DE PROBLÈME, CESSEZ
IMMÉDIATEMENT D’UTILISER LE PRODUIT.
Retournez-le à votre revendeur Alpine agréé ou au
Centre de réparation Alpine le plus proche pour le
réparer.
N’ACTIVEZ AUCUNE FONCTION
SUSCEPTIBLE DE DÉTOURNER VOTRE
ATTENTION DE LA CONDUITE DU
VÉHICULE.
Les fonctions requérant une attention prolongée ne
doivent être utilisées qu’à l’arrêt complet du véhicule.
Toujours arrêter le véhicule à un endroit sûr avant
d’activer ces fonctions, sous peine de prendre le risque
de provoquer un accident.
GARDEZ LE VOLUME À UN NIVEAU QUI
VOUS PERMET D’ENTENDRE LES BRUITS
EXTÉRIEURS PENDANT LA CONDUITE.
Des niveaux de volume excessifs qui couvrent les sons
tels que les sirènes d’ambulance ou les signaux routiers
(passages à niveau, etc.) peuvent être dangereux et
provoquer un accident.
UN NIVEAU DE VOLUME TROP ÉLEVÉ À L’INTÉRIEUR
DU VÉHICULE PEUT ÉGALEMENT AVOIR DES
EFFETS IRRÉVERSIBLES SUR VOTRE AUDITION.
NE PAS DÉSASSEMBLER NI MODIFIER
L’APPAREIL
Toute manipulation de ce type pourrait provoquer un
accident, un incendie ou un choc électrique.
GARDEZ LES PETITS OBJETS COMME LES
BOULONS ET VIS HORS DE PORTÉE DES
ENFANTS.
L’ingestion de tels objets peut entraîner de graves
blessures. En cas d’ingestion, consultez immédiatement
un médecin.
UTILISEZ CET APPAREIL POUR DES
APPLICATIONS MOBILES DE 12 V.
Toute utilisation autre que l’application désignée
comporte un risque d’incendie, de choc électrique ou
de blessure.
PRÉCAUTIONS
NETTOYAGE DU PRODUIT
Utilisez un chiffon doux et sec pour le nettoyage
périodique du produit. Pour les taches plus tenaces,
veuillez humidier le chiffon avec de l’eau uniquement.
Les autres produits risquent de dissoudre la peinture
oui d’endommager le plastique.
TEMPÉRATURE
Assurez-vous que la température à l’intérieur du
véhicule est comprise entre +60 °C et –20 °C avant
de démarrer l’unité.
ENTRETIEN
Si vous rencontrez des problèmes, ne tentez pas
de réparer l’unité vous-même. Retournez-la à votre
revendeur Alpine ou au centre de Alpine le plus proche
pour la réparer.
EMPLACEMENT DE L’INSTALLATION
Veillez à ne pas installer le PWD-X5 dans un endroit
présentant l’une des caractéristiques suivantes :
●Directement au soleil ou à la chaleur.
●Humidité élevée et présence d’eau.
●Poussière excessive.
●Vibrations excessives.
MISE EN GARDE
Alpine décline toute responsabilité en cas de
perte de données, etc., même si les données
sont perdues pendant l’utilisation de ce produit.
La marque et les logos BLUETOOTHMD appartiennent
à BLUETOOTH SIG, Inc. et l’utilisation de ces marques
par Alpine Electronics, Inc. est autorisée sous licence.
MISE EN GARDE
Ce symbole désigne des instructions
importantes. Le non-respect de ces instructions
peut entraîner des blessures ou des
dommages matériels.
4
Comment lire ce manuel
Mise en route
L’appareil PWD-X5 est fourni avec une télécommande laire. La télécommande laire permet de contrôler
facilement le PWD-X5, mais vous pouvez également utiliser l’application pour appareils mobiles ou le
logiciel pour ajuster ou régler l’effet audio du PWD-X5. Ces trois méthodes de contrôle sont différentes
et seront abordées plus amplement dans les chapitres suivants. Voici la liste des fonctions :
Liste des fonctions
Fonction Page
Application
pour
téléphones
mobiles
PC Télécommande
laire
Commandes de base
Changer source d’entrée 5 10 13
Régler le volume 5 11 13
Préréglages 5 11 13
Mode Pro 6 - -
Commandes du canal
Changer de canal de sortie 6 11 -
Régler l’égalisateur 6 11 -
Régler le ltre du répartiteur 711 -
Correction du temps 8 11 -
Balance et équilibreur avant-
arrière 811 -
Remarque : Priorité : lecture de la musique : Bluetooth > Haut niveau, Bas niveau;
Connexions des données : application pour téléphones mobiles, logiciel pour PC > télécommande laire.
Liste des accessoires
Plaque de montage
(4 pièces)
Vis de montage
(4 pièces)
Câble d’extension USB
(1 pièce)
Câble d’alimentation
(1 pièce)
Télécommande
(1 pièce)
Clé USB Bluetooth
(1 pièce)
Vis pour l’amplicateur
(4 pièces)
Application pour téléphones mobiles
5
Instructions relatives à l’application pour téléphones mobiles
Les utilisateurs Android peuvent rechercher et
télécharger l’application PWD-X5 sur la boutique
Google Play.
Les utilisateurs iPhone peuvent rechercher et
télécharger l’application PWD-X5 sur l’App Store.
1. Branchez la clé USB Bluetooth (page 17).
2. Allumez l’unité PWD-X5.
3. Activez le Bluetooth sur le téléphone
intelligent.
4. Recherchez DSP-HD-XXXXX.
5. Sélectionnez DSP-HD-XXXXX.
6. Lancez l’application PD-X5 d’Alpine sur votre
téléphone intelligent.
Accédez à la page Alpine →Lisez
attentivement l’avertissement et cliquez sur
« Accept » pour accéder à la page d’accueil.
Écran d’accueil
Réglage du volume
●Volume principal, niveau du caisson de
graves, sélection de la source, bouton Mise
en sourdine.
Changer source d’entrée
1. Cliquez sur le paramètre de source
[Bluetooth] pour sélectionner facilement le
type de source d’entrée.
Préréglage (sauvegarde et rappel)
Affectez vos paramètres à un numéro de préréglage
pour les enregistrer.
Niveau élevé., Aux., Bluetooth
Application pour téléphones mobiles
6
Synchroniser l’appareil avec
l’application
1. Sélectionnez l’icône [ ] pour démarrer
le jumelage avec le PWD-X5. L’icône [ ]
s’afche une fois l’opération terminée. Vous
pouvez désormais contrôler l’appareil avec
l’application pour lancer la musique et
congurer les paramètres.
2. Si vous êtes un utilisateur de base, cliquez
sur [ ] pour accéder aux options [Share
Sound Effects], [About] ou [Exit].
●Share Sound Effects : partagez vos
effets sonores avec vos amis à l’aide de
l’application pour téléphones mobiles.
●About : consultez la version de l’appareil.
●Exit : fermez l’application pour téléphones
mobiles.
3. Si vous êtes un utilisateur professionnel,
cliquez sur [ ] pour accéder aux options
[Share Sound Effects], [Save Sound Effects],
[Local Sound Effects], [Recovery], [About] ou
[Exit].
●Share Sound Effects : partagez vos
effets sonores avec vos amis à l’aide de
l’application pour téléphones mobiles.
●Save Sound Effects : enregistrez l’égalisateur
ajusté sur votre téléphone mobile.
● Local Sound Effects : ouvrez le chier
enregistré et utilisez-le sur votre appareil
actuel.
●Recovery : rétablissez les paramètres
d’origine.
●About : consultez la version de l’appareil.
●Exit : fermez l’application pour téléphones
mobiles.
Interface de l’utilisateur professionnel
1. Cliquez sur [Pro users] pour changer les
fonctions DSP.
Mot de passe de l’utilisateur : 8888
Changer le canal de sortie
1. Sélectionnez le canal de sortie de votre choix
en haut.
Régler l’égalisateur
1. Appuyez sur les valeurs pour régler la
fréquence et le facteur Q. Il est également
possible de régler le gain à l’aide du curseur.
Application pour téléphones mobiles
7
Réinitialiser/restaurer l’égalisateur
1. Cliquez sur [Reset EQ] pour réinitialiser tous
les paramètres associés à l’égalisateur aux
valeurs par défaut.
2. Cliquez sur [Restore EQ] pour activer ou
désactiver l’égalisateur.
Niveau de sortie, phase et mise en
sourdine
1. Dénissez les niveaux en appuyant sur le
volume du canal, puis sur +/- pour régler le
niveau de sortie.
2. Déplacez la phase de 0º à 180º.
3. Appuyez sur le haut-parleur pour mettre le
canal en SOURDINE.
Régler le ltre du répartiteur (XOver)
1. Sélectionnez XOver dans le menu des
paramètres.
2. Modiez la fréquence du ltre du répartiteur
HPF/LPF (ltre passe-haut/passe-bas) à
l’aide du curseur.
3. Sélectionnez une pente (ch 1-4 6/12 dB/oct,
ch 5 6/12/18/24 dB/oct).
Liaison des canaux
1. Sélectionnez le bouton représentant un lien
pour relier les canaux gauche et droit.
2. Choisissez de copier du canal gauche vers le
canal droit, ou inversement.
Application pour téléphones mobiles
8
Correction du temps
1. Sélectionnez Delay.
2. Sélectionnez Delay.
3. Sélectionnez l’unité de mesure (ms, pouce,
cm).
4. Utilisez les boutons +/- pour modier les
valeurs.
Balance/équilibreur avant-arrière
1. Appuyez sur le point et déplacez-le pour
modier la balance et l’équilibreur avant-
arrière.
Logiciel pour ordinateur
9
Instructions relatives au logiciel
Téléchargez le logiciel PWD-X5 pour ordinateur sur le site web du fabricant Alpine Electronics. Une
fois le logiciel PWD-X5 installé, réglez l’appareil PWD-X5 sur l’ordinateur.
Remarque: les fonctions de l’application et du logiciel sont identiques. Aussi, merci de vous
reporter aux instructions destinées au logiciel pour les appareils mobiles.
Con gurations système requises
●Le logiciel tourne sous un système Microsoft® Windows®.
Spéci cations recommandées
Système d’exploitation : Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10.
Processeur : 1.6 GHz ou plus.
Carte mémoire : 1 Go ou plus.
Disque dur : 512 Mo ou plus.
Résolution de l’ordinateur : 1 280 × 768 ou plus.
●Avant de connecter l’appareil PWD-X5 à l’ordinateur, veuillez installer le logiciel PWD-X5.
Interface PC
Interface de commande
Le logiciel PWD-X5 propose deux interfaces pour contrôler les réglages principaux : Égalisateur et
ltre du répartiteur.
Cliquez sur le diagramme de courbe EQ (égalisateur) pour accéder aux interfaces égalisateur
et  ltre du répartiteur.
Logiciel pour ordinateur
10
Interface PC
Connexion au PC
1. Branchez la clé USB et lancez le programme.
2. Appuyez sur Connect.
Mine, enregistrer et ouvrir
1. Sélectionnez Mine pour af cher la langue et le
mode d’entrée.
3. Sélectionnez [Upgrade] pour télécharger et
installer les dernières mises à jour fournies par
Alpine Electronics.
4. Cliquez sur [About] pour consulter la version
de l’appareil.
2. Choisissez Chinois ou Anglais.
Logiciel pour ordinateur
11
Activer et enregistrer des préréglages
1. Activez et enregistrez un effet sonore. Cliquez
sur [Save] pour con gurer 15 effets sonores
prédé nis.
Régler le volume principal
1. Réglez le volume principal.
2. Sélectionnez Balance pour ajuster la balance
et l’équilibreur avant-arrière à l’aide du
curseur.
3. Réglez le niveau de sortie de chaque canal,
ajustez la phase ou mettez le canal en
sourdine.
Correction du temps
1. Sélectionnez Delay.
2. Une fenêtre vous invitera ensuite à ajuster les
unités ainsi que la valeur par canal.
Régler l’égalisateur du canal de sortie
1. Sélectionnez le canal à ajuster en cliquant sur
le haut-parleur.
2. Cliquez sur le graphe EQ (égalisateur) pour
af cher le menu EQ.
Logiciel pour ordinateur
12
3. Réglez le Gain de l’égalisateur, la fréquence
ainsi que le facteur Q en saisissant les
valeurs de votre choix.
4. Réglez le HPF/LPF ainsi que la pente (ch1-4
6/12 dB/oct, ch 5 6/12/18/24 dB/oct) pour les
signaux de sortie du canal.
Télécommande laire
13
Branchez la télécommande filaire PWD-X5 à
l’appareil PWD-X5 et allumez-la correctement.
Remarque: La télécommande ne
fonctionnera pas correctement si l’ordinateur
est allumé ou si le Bluetooth est activé.
Régler le volume et le niveau du
caisson de graves
1. Tournez le bouton pour régler le volume
principal, appuyez dessus une fois pour
modier le niveau du caisson de graves.
Changer de source
1. Appuyez sur le bouton pour changer la
source d’entrée active.
2. Sélectionnez celle de votre choix en tournant
le bouton et en appuyant dessus une fois.
2. Sélectionnez le préréglage et chargez-le
d’une simple pression sur le bouton.
2. Maintenez appuyé pendant deux ou trois
secondes pour mettre la sortie en sourdine.
Sélectionner un préréglage
1. Maintenez le bouton enfoncé pendant au
moins cinq secondes pour sélectionner un
préréglage.
Instructions d’utilisation de la télécommande
14
Schéma de raccordement
Alimentation
Prise
Clé USB Bluetooth
REMARQUE: Assurez-vous que l’adaptateur USB ne pince pas et n’interfère pas avec les pièces d’origine.
Télécommande
15
Détails concernant le schéma de raccordement
1 Le port USB de l’appareil est raccordé à
l’ordinateur à l’aide d’un cordon USB 3.0.
Lancez le logiciel PWD-X5 pour basculer entre
les sources sonores de l’appareil et utiliser
différentes fonctions, comme le stockage des
données, les appels et l’égalisateur. Le port
USB est raccordé à la télécommande laire à
l’aide d’un cordon USB 3.0 et permet d’utiliser
différentes fonctions, comme le basculement
de la source sonore, les appels de données
et le réglage du volume principal via la
télécommande laire.
2 L’appareil est doté d’une interface Bluetooth
externe qui lit la musique sans perte de
qualité via le port digital Bluetooth externe
et se connecte à l’application PWD-X5. Une
fois la connexion Bluetooth établie, le témoin
lumineux s’allume.
3 L’interface d’entrée AUX est raccordée à la
sortie de bas niveau CD ou DVD du véhicule,
bascule la source sonore de l’appareil sur
l’entrée AUX et lit les signaux de bas niveau.
4 Commutateur d’entrée REM. Lorsque le
commutateur est placé sur l’extrémité « REM »,
REM allume l’appareil. Si le commutateur est
placé sur l’extrémité « DC », le signal d’entrée
de haut niveau allume l’appareil.
5 Appareil CD ou DVD du véhicule.
6 L’interface d’entrée de haut niveau et d’entrée
d’alimentation se connecte à l’appareil CD ou
DVD du véhicule. Si la source sonore bascule
sur Niveau élevé, l’appareil lira les signaux de
haut niveau.
7 La sortie amplicateur de l’appareil est branchée
au haut-parleur.
8 L’appareil est branché sur la source d’alimentation.
Remarques:
●Câbles d’origine à utiliser uniquement sur les
véhicules désignés.
●Entrée REM de haut niveau (HOST) : pour
ces deux câbles d’entrée de haut niveau de
H1+/H3+.
BATT BATT BATT REM
IN RR+ RL+ FR+ FL+ FL+ FR+ RL+ RR+
GND GND GND RR- RL- FR- FL- FL- FR- RL- RR-
POWER INPUT HIGH INPUT OUTPUT
16
Paramètre du Technique
1. Caractéristiques techniques
Puissance de sortie max. Puissance nominale : 25 W*4+165 W;
puissance de crête : 50 W*4+240 W
Rapport signal sur bruit ≥80 dB
Amplication des basses -12 dB~+12 dB
Réponse de fréquence 20 Hz~20 kHz
Impédance d’entrée Entrée de bas niveau : 20 kΩ ; entrée de haut niveau : 100 Ω
Phase 0°/180°
Méthode d’activation Activation via l’entrée CC de haut niveau/REM
Température de fonctionnement -10~60°C
Température de stockage -40~85°C
Source d’alimentation 14,4 V CC (9 V~16 V) masse négative
Activer l’entrée REM Options d’activation de haut niveau (H1+/H3+) et d’activation ACC
à sélectionner
Poids net 5,35 kg (11,8 lb)
Dimensions 350 mm (L) *245 mm (l) *80 mm (H)
13-13/16" (L) × 9-11/16" (W) × 3-3/16" (H)
2. Paramètres fonctionnels
Type de signaux d’entrée Haut niveau à 4 canaux, bas niveau stéréophonique à 4 canaux,
Bluetooth
Position de sortie Sortie amplicateur à 4 canaux (4 Ω 25 W*4)
Gain du signal de sortie Volume principal : 0~35 ; volume ultra bas : 0~15
Pente du ltre CH1~CH4 6 dB/oct~12 dB/oct
CH5 6/12/18/24 dB/oct
Valeur Q 0,404~28,85
Décalage 0,000~5,4 ms/0,000~187 cm/0,000~74 pouces
Utilisation des scénarios L’appareil peut sauvegarder 15 scénarios de musique prédénis.
ALPINE ELECTRONICS OF AMERICA, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.
Do not send products to this address. Call the toll free 1-800-421-2284 or visit the website to locate a service center.
This device contains licence-exempt transmitter(s)/receiver(s) that comply
with Innovation, Science and Economic Development Canada’s
licence-exempt RSS(s). Operation is subject to the following two conditions:
(1) This device may not cause interference.
(2) This device must accept any interference, including interference that may
cause undesired operation of the device.
L’émetteur/récepteur exempt de licence contenu dans le présent appareil est
conforme aux CNR d’Innovation, Sciences et Développement économique
Canada applicables aux appareils radio exempts de licence. L’exploitation est
autorisée aux deux conditions suivantes :
(1) L' appareil ne doit pas produire de brouillage;
(2) L' appareil doit accepter tout brouillage radioélectrique subi, même si le
brouillage est susceptible d' en compromettre le fonctionnement.

Navigation menu
