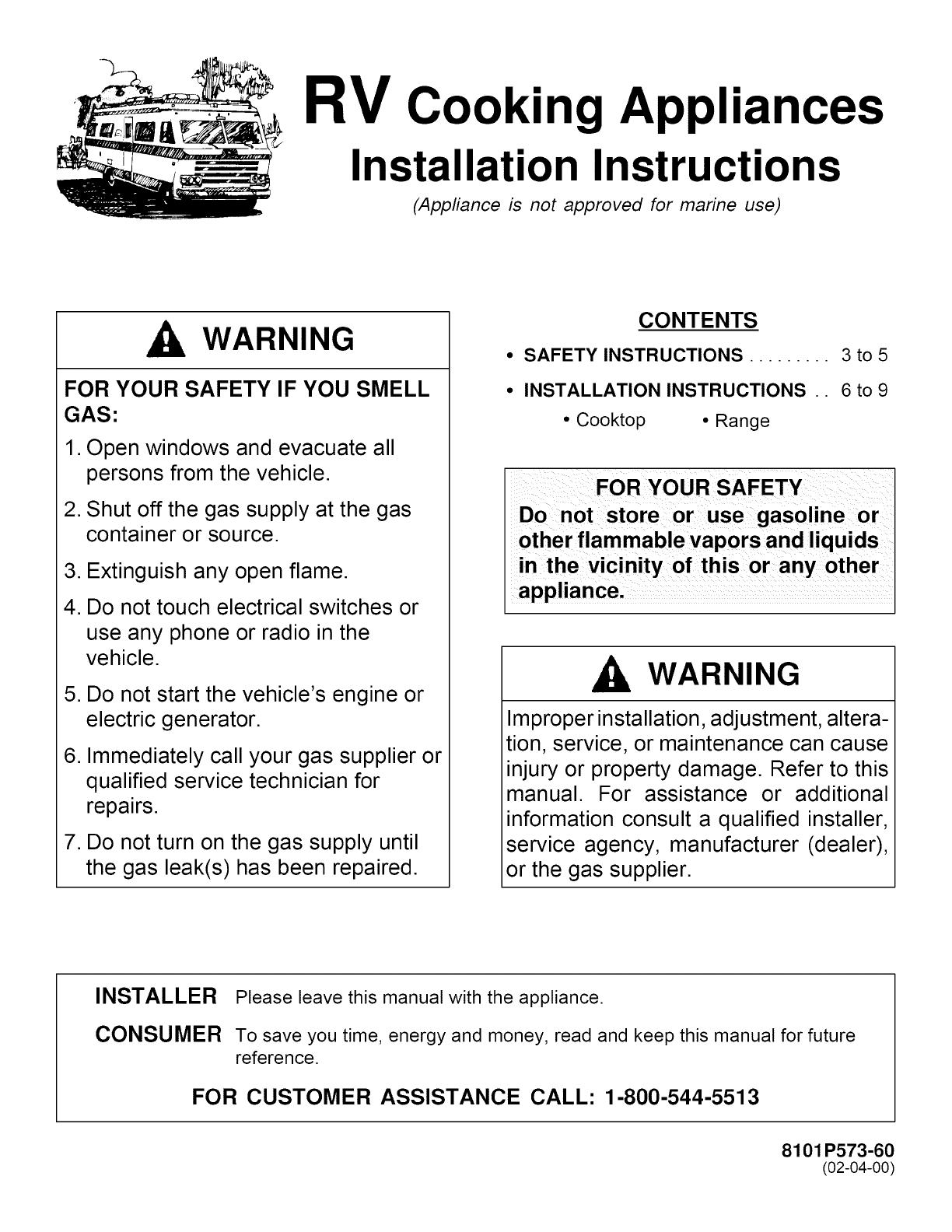

RV Cooking Appliances

Installation Instructions

(Appliance is not approved for marine use)

WARNING

FOR YOUR SAFETY IF YOU SMELL

GAS:

1. Open windows and evacuate all

persons from the vehicle.

2. Shut off the gas supply at the gas

container or source.

3. Extinguish any open flame.

4. Do not touch electrical switches or

use any phone or radio in the

vehicle.

5. Do not start the vehicle's engine or

electric generator.

6. Immediately call your gas supplier or

qualified service technician for

repairs.

7. Do not turn on the gas supply until

the gas leak(s) has been repaired.

CONTENTS

• SAFETY INSTRUCTIONS ......... 3 to 5

• INSTALLATION INSTRUCTIONS .. 6 to 9

•Cooktop • Range

FOR YOUR SAFETY

Do not store or use gasoline or

other flammable vapors and liquids

in the vicinity of this or any other

appliance.

WARNING

Improper installation, adjustment, altera-

tion, service, or maintenance can cause

injury or property damage. Refer to this

manual. For assistance or additional

information consult a qualified installer,

service agency, manufacturer (dealer),

or the gas supplier.

INSTALLER Please leave this manual with the appliance.

CONSUMER To save you time, energy and money, read and keep this manual for future

reference.

FOR CUSTOMER ASSISTANCE CALL: 1-800-544-5513

8101 P573-60

(02-04-00)

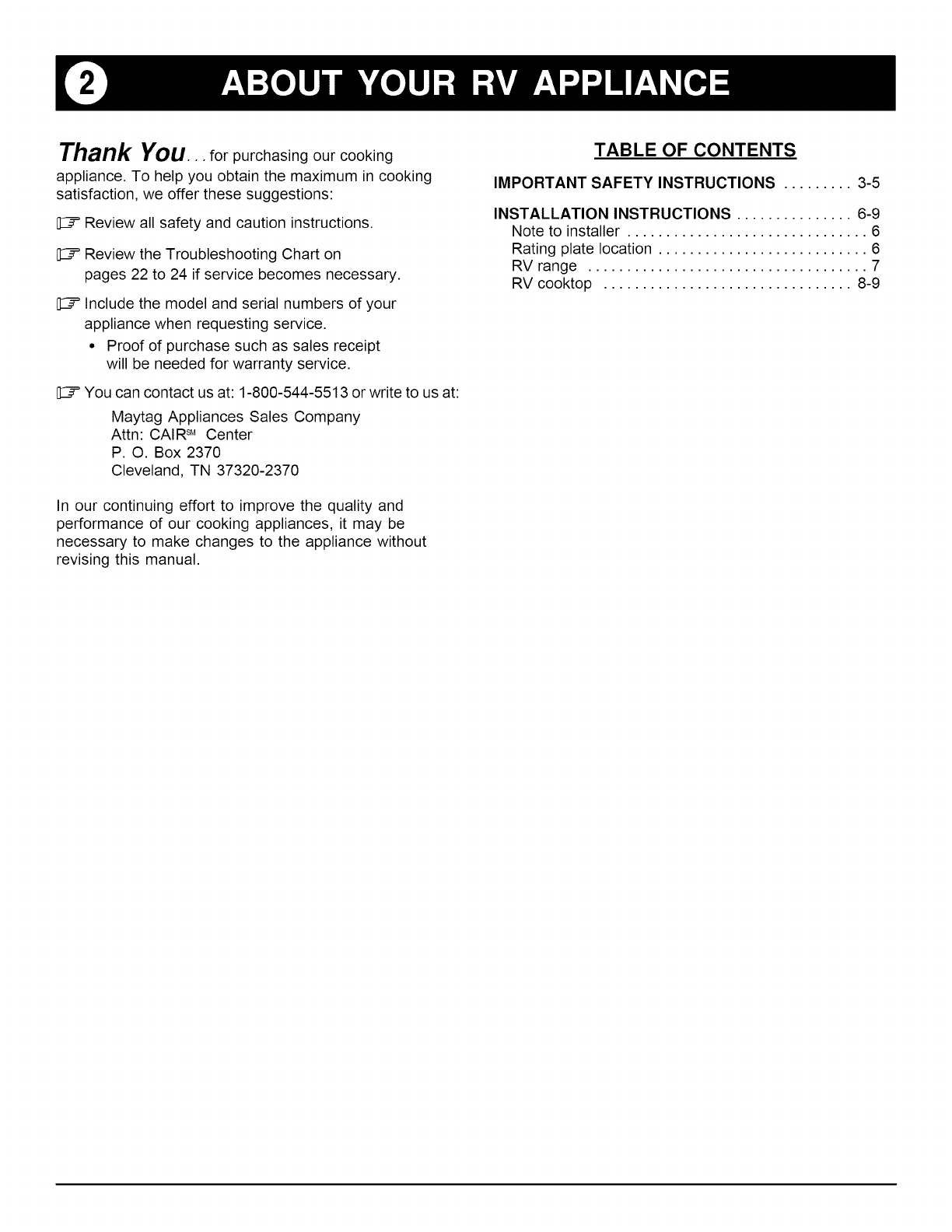

Thank You... for purchasing our cooking

appliance. To help you obtain the maximum in cooking

satisfaction, we offer these suggestions:

Review all safety and caution instructions.

Review the Troubleshooting Chart on

pages 22 to 24 if service becomes necessary.

Include the model and serial numbers of your

appliance when requesting service.

• Proof of purchase such as sales receipt

will be needed for warranty service.

You can contact us at: 1-800-544-5513 or write to us at:

Maytag Appliances Sales Company

Attn: CAIR sMCenter

P. O. Box 2370

Cleveland, TN 37320-2370

In our continuing effort to improve the quality and

performance of our cooking appliances, it may be

necessary to make changes to the appliance without

revising this manual.

TABLE OF CONTENTS

IMPORTANT SAFETY INSTRUCTIONS ......... 3-5

INSTALLATION INSTRUCTIONS ............... 6-9

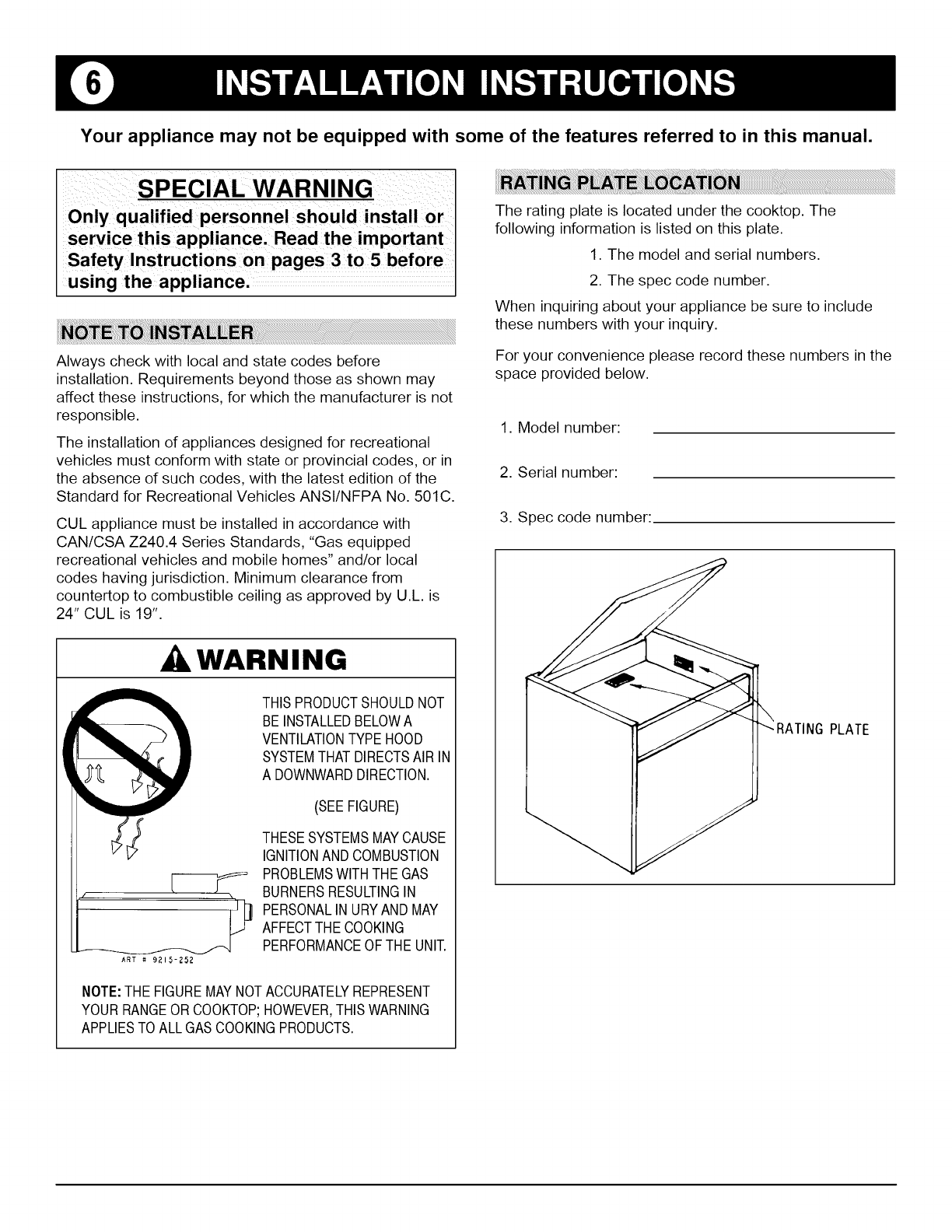

Note to installer ............................... 6

Rating plate location ........................... 8

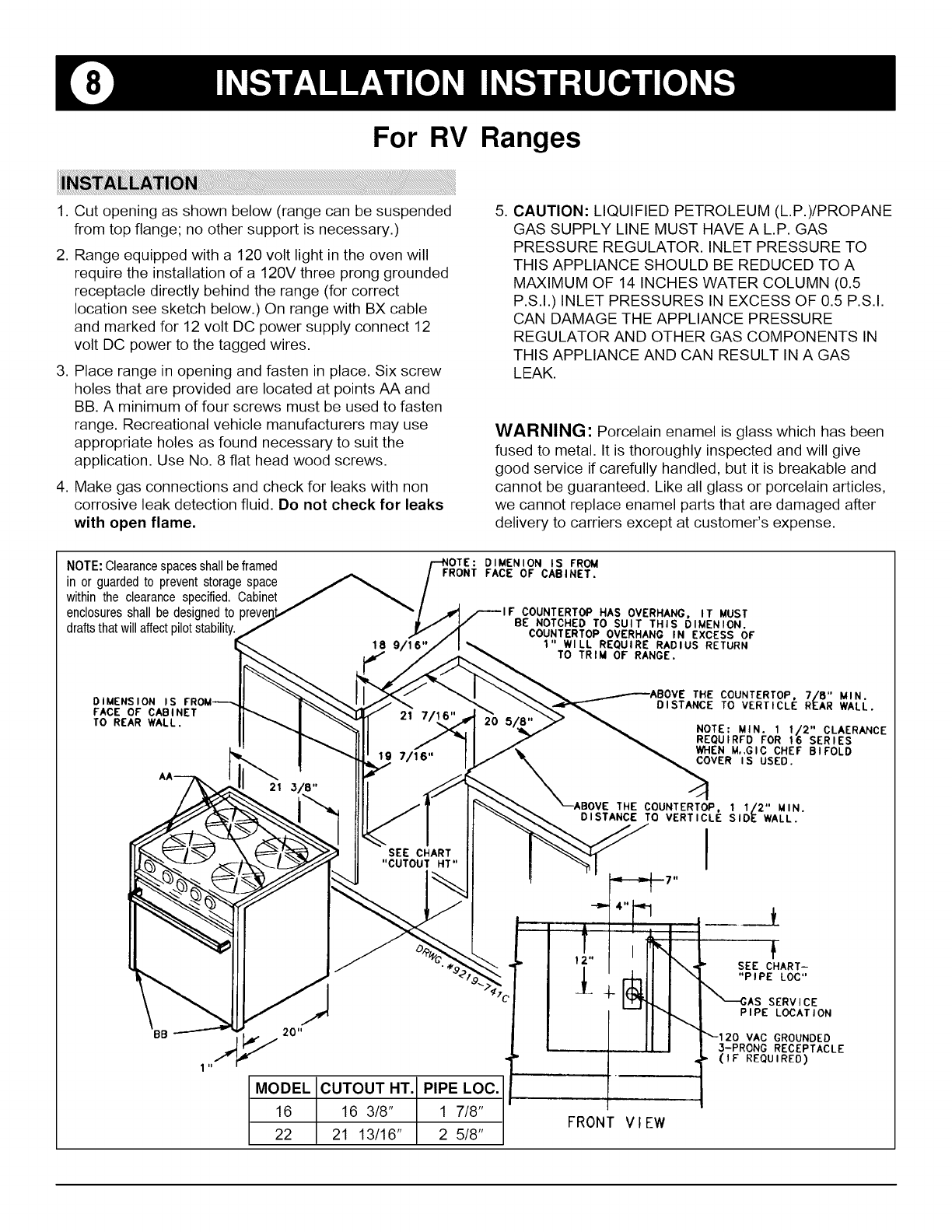

RV range .................................... 7

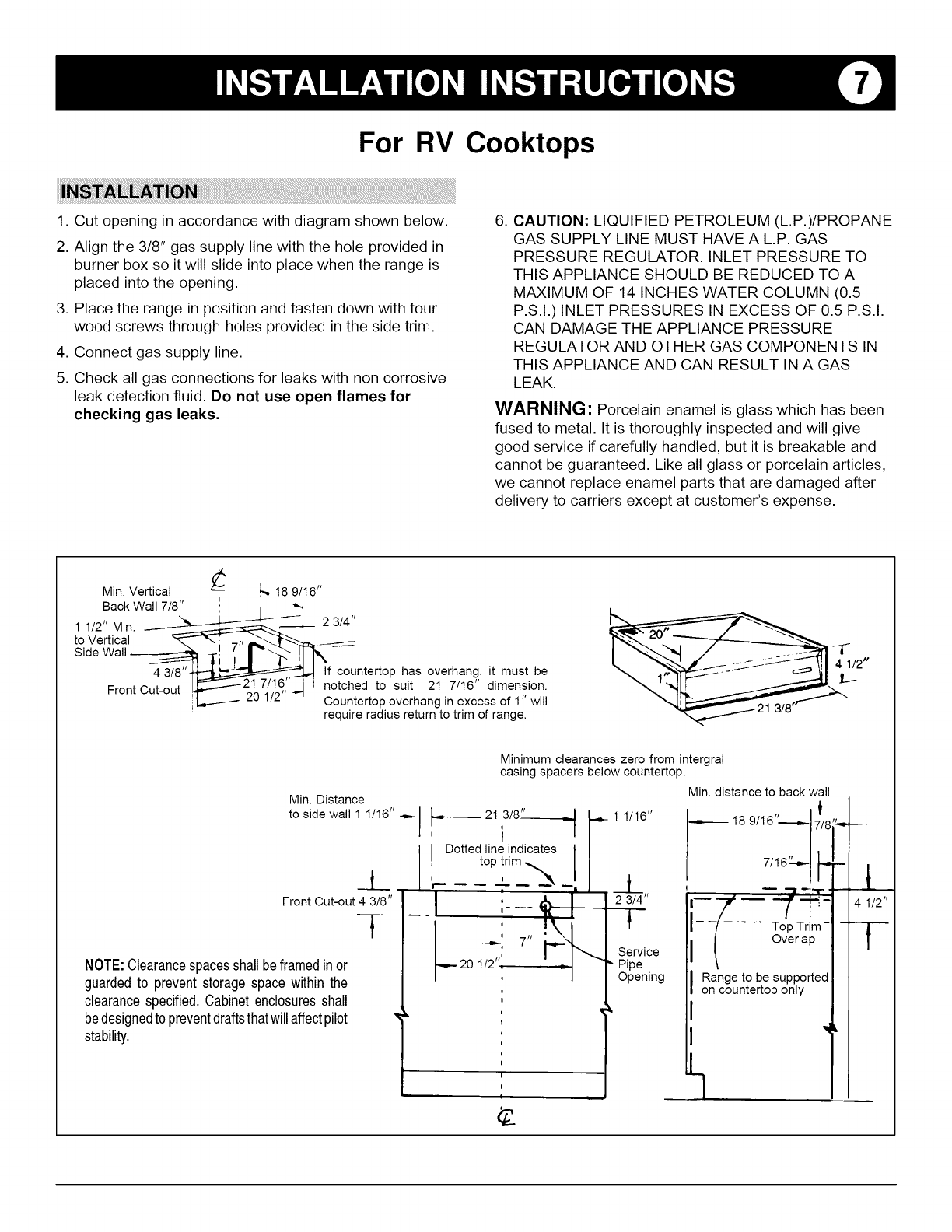

RV cooktop ................................ 8-9

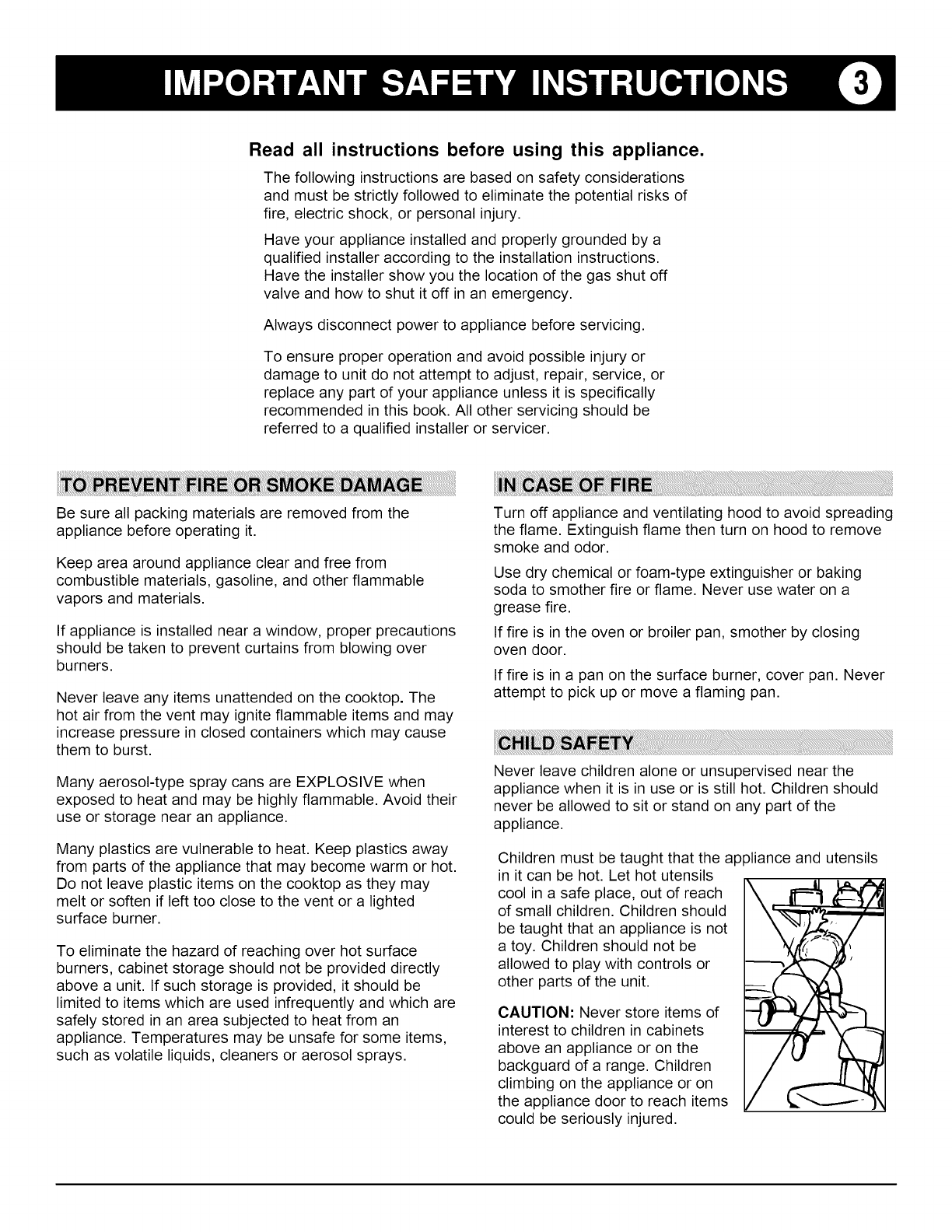

Read all instructions before using this appliance.

The following instructions are based on safety considerations

and must be strictly followed to eliminate the potential risks of

fire, electric shock, or personal injury.

Have your appliance installed and properly grounded by a

qualified installer according to the installation instructions.

Have the installer show you the location of the gas shut off

valve and how to shut it off in an emergency.

Always disconnect power to appliance before servicing.

To ensure proper operation and avoid possible injury or

damage to unit do not attempt to adjust, repair, service, or

replace any part of your appliance unless it is specifically

recommended in this book. All other servicing should be

referred to a qualified installer or servicer.

Be sure all packing materials are removed from the

appliance before operating it.

Keep area around appliance clear and free from

combustible materials, gasoline, and other flammable

vapors and materials.

If appliance is installed near a window, proper precautions

should be taken to prevent curtains from blowing over

burners.

Never leave any items unattended on the cooktop. The

hot air from the vent may ignite flammable items and may

increase pressure in closed containers which may cause

them to burst.

Many aerosol-type spray cans are EXPLOSIVE when

exposed to heat and may be highly flammable. Avoid their

use or storage near an appliance.

Many plastics are vulnerable to heat. Keep plastics away

from parts of the appliance that may become warm or hot.

Do not leave plastic items on the cooktop as they may

melt or soften if left too close to the vent or a lighted

surface burner.

To eliminate the hazard of reaching over hot surface

burners, cabinet storage should not be provided directly

above a unit. If such storage is provided, it should be

limited to items which are used infrequently and which are

safely stored in an area subjected to heat from an

appliance. Temperatures may be unsafe for some items,

such as volatile liquids, cleaners or aerosol sprays.

Turn off appliance and ventilating hood to avoid spreading

the flame. Extinguish flame then turn on hood to remove

smoke and odor.

Use dry chemical or foam-type extinguisher or baking

soda to smother fire or flame. Never use water on a

grease fire.

If fire is in the oven or broiler pan, smother by closing

oven door.

If fire is in a pan on the surface burner, cover pan. Never

attempt to pick up or move a flaming pan.

Never leave children alone or unsupervised near the

appliance when it is in use or is still hot. Children should

never be allowed to sit or stand on any part of the

appliance.

Children must be taught that the appliance and utensils

in it can be hot. Let hot utensils

cool in a safe place, out of reach

of small children. Children should

be taught that an appliance is not

a toy. Children should not be

allowed to play with controls or

other parts of the unit.

CAUTION: Never store items of

interest to children in cabinets

above an appliance or on the

backguard of a range. Children

climbing on the appliance or on

the appliance door to reach items

could be seriously injured.

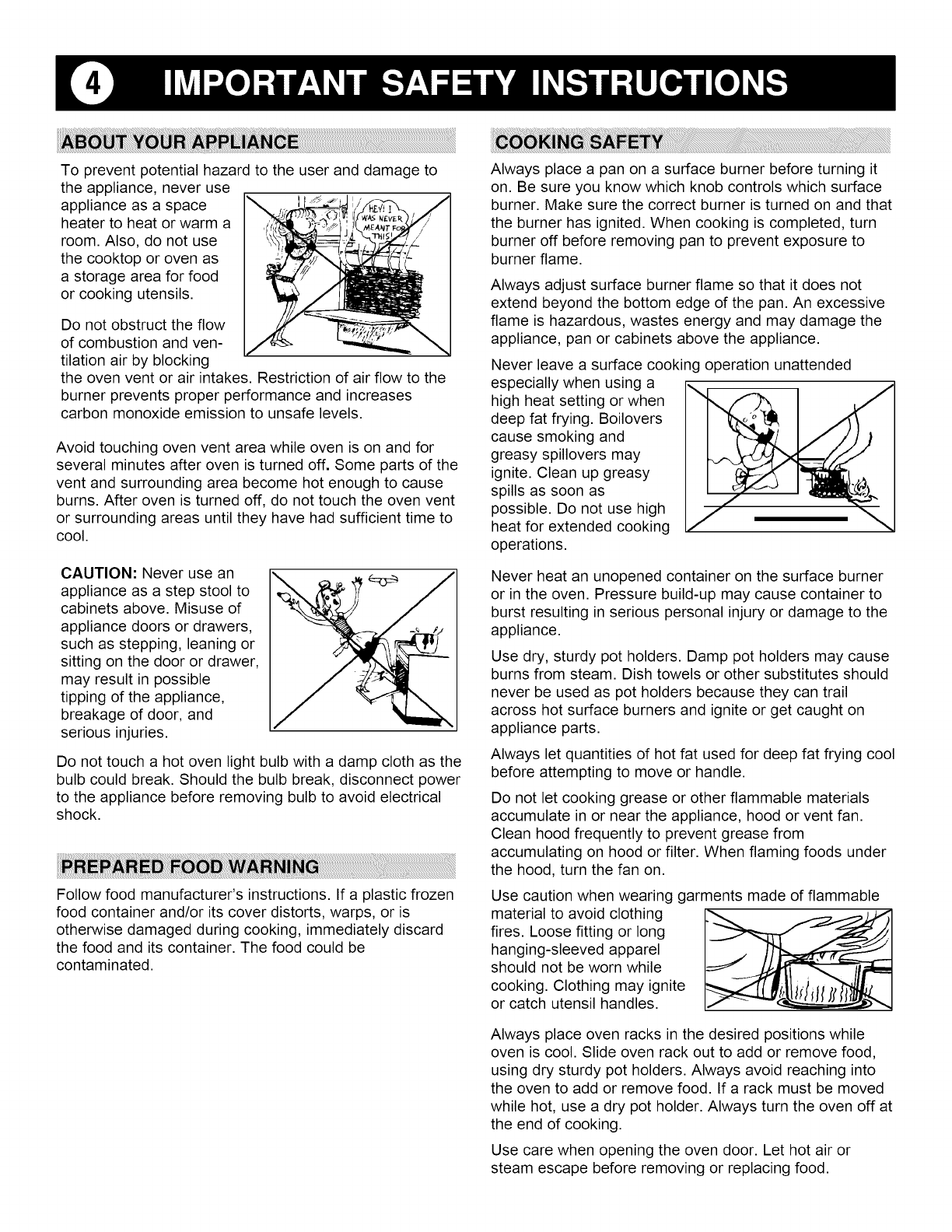

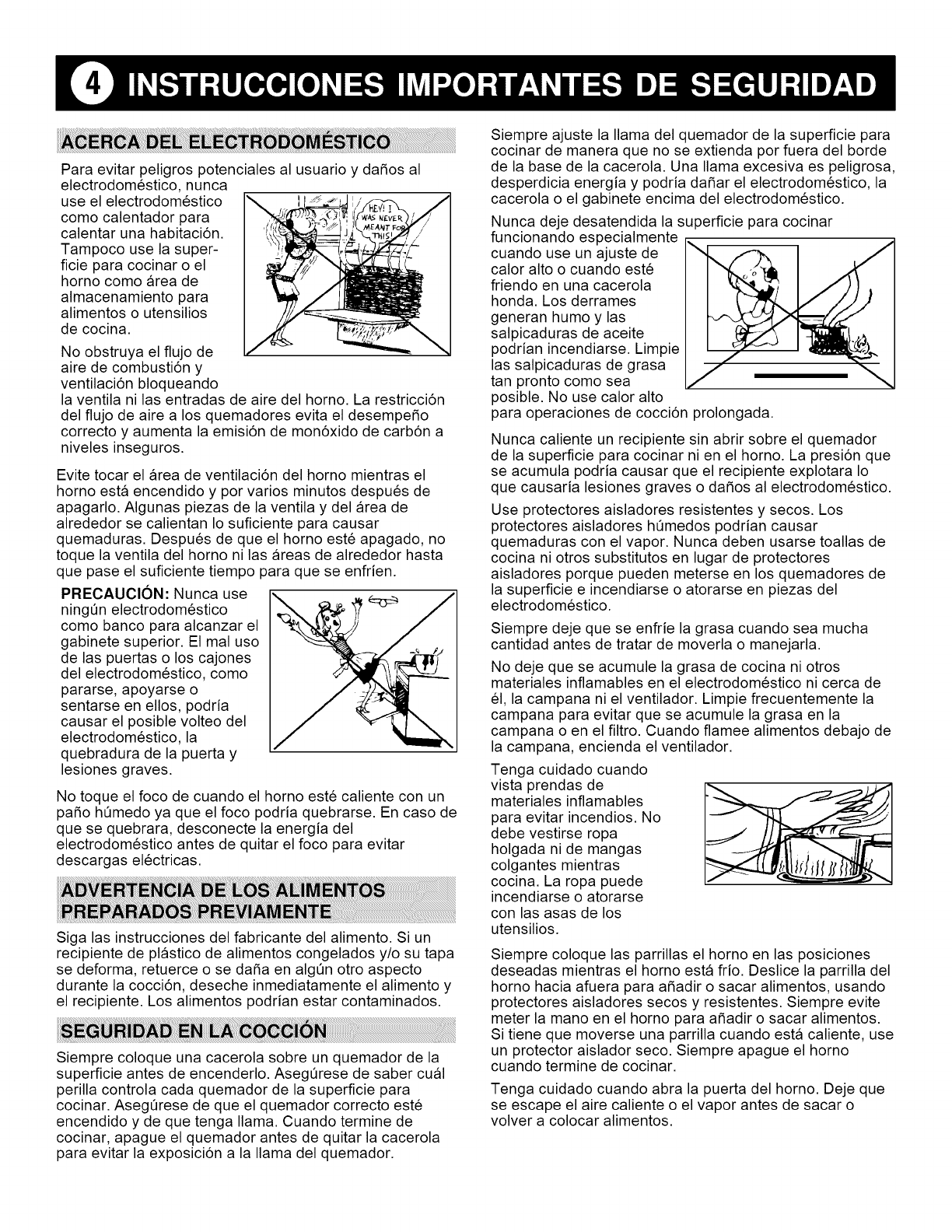

Topreventpotentialhazardto theuseranddamageto

theappliance,neveruse

applianceasaspace

heatertoheatorwarma

room.Also,donotuse

thecooktoporovenas

astorageareaforfood

orcookingutensils.

Donotobstructtheflow

ofcombustionandven-

tilationairbyblocking

f,r

the oven vent or air intakes. Restriction of air flow to the

burner prevents proper performance and increases

carbon monoxide emission to unsafe levels.

Avoid touching oven vent area while oven is on and for

several minutes after oven is turned off. Some parts of the

vent and surrounding area become hot enough to cause

burns. After oven is turned off, do not touch the oven vent

or surrounding areas until they have had sufficient time to

cool.

CAUTION: Never use an

appliance as a step stool to

cabinets above. Misuse of

appliance doors or drawers,

such as stepping, leaning or

sitting on the door or drawer,

may result in possible

tipping of the appliance,

breakage of door, and

serious injuries.

Do not touch a hot oven light bulb with a damp cloth as the

bulb could break. Should the bulb break, disconnect power

to the appliance before removing bulb to avoid electrical

shock.

Follow food manufacturer's instructions. If a plastic frozen

food container and/or its cover distorts, warps, or is

otherwise damaged during cooking, immediately discard

the food and its container. The food could be

contaminated.

Always place a pan on a surface burner before turning it

on. Be sure you know which knob controls which surface

burner. Make sure the correct burner is turned on and that

the burner has ignited. When cooking is completed, turn

burner off before removing pan to prevent exposure to

burner flame.

Always adjust surface burner flame so that it does not

extend beyond the bottom edge of the pan. An excessive

flame is hazardous, wastes energy and may damage the

appliance, pan or cabinets above the appliance.

Never leave a surface cooking operation unattended

especially when using a

high heat setting or when

deep fat frying. Boilovers

cause smoking and

greasy spillovers may

ignite. Clean up greasy

spills as soon as

possible. Do not use high

heat for extended cooking

operations.

Never heat an unopened container on the surface burner

or in the oven. Pressure build-up may cause container to

burst resulting in serious personal injury or damage to the

appliance.

Use dry, sturdy pot holders. Damp pot holders may cause

burns from steam. Dish towels or other substitutes should

never be used as pot holders because they can trail

across hot surface burners and ignite or get caught on

appliance parts.

Always let quantities of hot fat used for deep fat frying cool

before attempting to move or handle.

Do not let cooking grease or other flammable materials

accumulate in or near the appliance, hood or vent fan.

Clean hood frequently to prevent grease from

accumulating on hood or filter. When flaming foods under

the hood, turn the fan on.

Use caution when wearing garments made of flammable

material to avoid clothing

fires. Loose fitting or long

hanging-sleeved apparel

should not be worn while

cooking. Clothing may ignite

or catch utensil handles.

Always place oven racks in the desired positions while

oven is cool. Slide oven rack out to add or remove food,

using dry sturdy pot holders. Always avoid reaching into

the oven to add or remove food. If a rack must be moved

while hot, use a dry pot holder. Always turn the oven off at

the end of cooking.

Use care when opening the oven door. Let hot air or

steam escape before removing or replacing food.

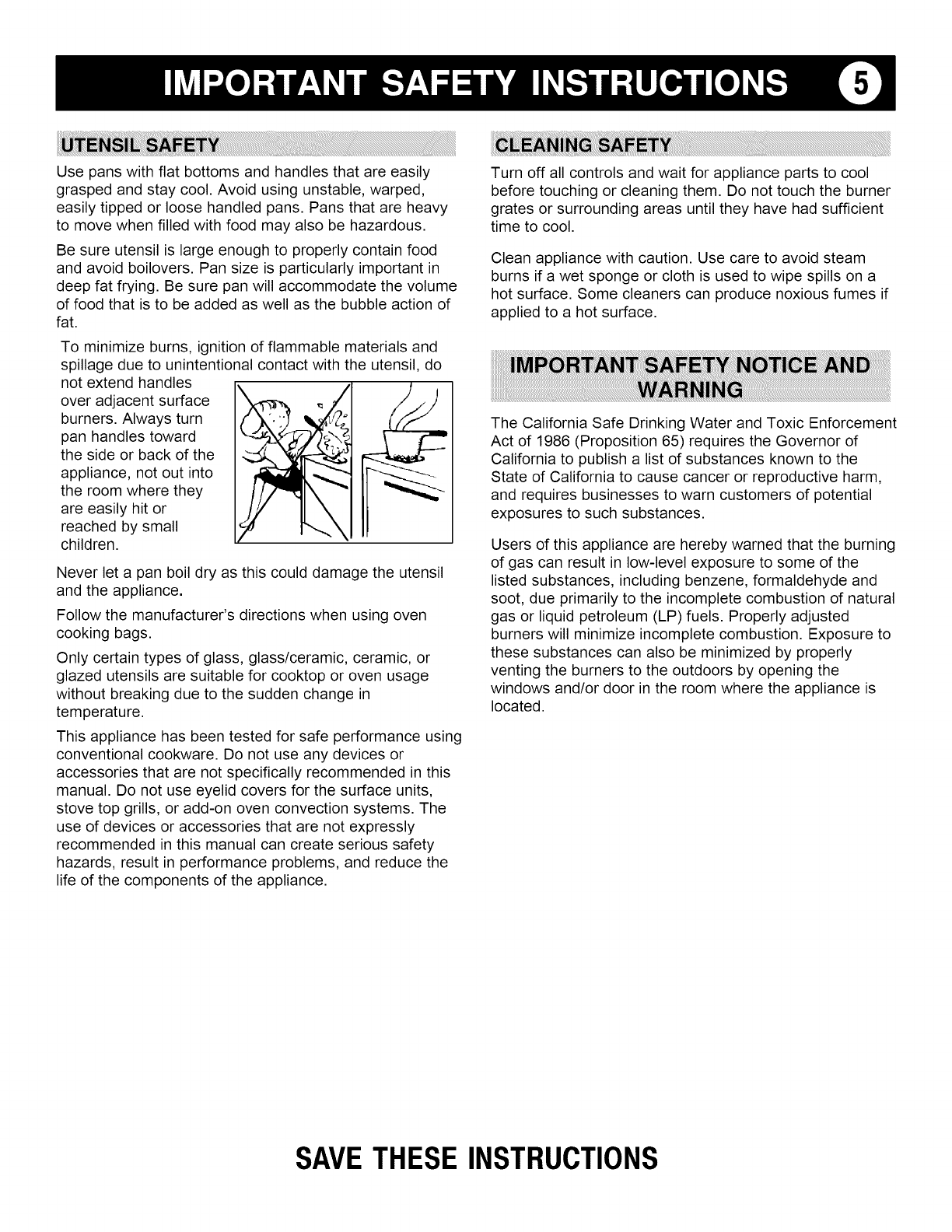

Usepanswithflatbottomsandhandlesthatareeasily

graspedandstaycool.Avoidusingunstable,warped,

easilytippedorloosehandledpans.Pansthatareheavy

to movewhenfilledwithfoodmayalsobehazardous.

Besureutensilislargeenoughto properlycontainfood

andavoidboilovers.Pansizeisparticularlyimportantin

deepfatfrying.Besurepanwillaccommodatethevolume

offoodthatisto beaddedaswellasthebubbleactionof

fat.

Tominimizeburns,ignitionofflammablematerialsand

spillageduetounintentionalcontactwiththeutensil,do

notextendhandles

overadjacentsurface

burners.Alwaysturn

panhandlestoward

thesideorbackof the

appliance,notoutinto

theroomwherethey

areeasilyhitor

reachedbysmall

children.

Neverletapanboildryasthiscoulddamagetheutensil

andtheappliance.

Followthemanufacturer'sdirectionswhenusingoven

cookingbags.

Onlycertaintypesofglass,glass/ceramic,ceramic,or

glazedutensilsaresuitableforcooktoporovenusage

withoutbreakingduetothesuddenchangein

temperature.

Thisappliancehasbeentestedforsafeperformanceusing

conventionalcookware.Donotuseanydevicesor

accessoriesthatarenotspecificallyrecommendedinthis

manual.Donotuseeyelidcoversforthesurfaceunits,

stovetopgrills,oradd-onovenconvectionsystems.The

useofdevicesoraccessoriesthatarenotexpressly

recommendedinthismanualcancreateserioussafety

hazards,resultinperformanceproblems,andreducethe

lifeof thecomponentsoftheappliance.

Turnoffallcontrolsandwaitforappliancepartsto cool

beforetouchingorcleaningthem.Donottouchtheburner

gratesorsurroundingareasuntiltheyhavehadsufficient

timetocool.

Cleanappliancewithcaution.Usecaretoavoidsteam

burnsif awetspongeorclothisusedtowipespillsona

hotsurface.Somecleanerscanproducenoxiousfumesif

appliedtoa hotsurface.

TheCaliforniaSafeDrinkingWaterandToxicEnforcement

Actof 1986(Proposition65)requirestheGovernorof

Californiatopublishalistofsubstancesknownto the

Stateof Californiato causecancerorreproductiveharm,

andrequiresbusinessestowarncustomersofpotential

exposurestosuchsubstances.

Usersofthisapplianceareherebywarnedthattheburning

ofgascanresultinlow-levelexposureto someofthe

listedsubstances,includingbenzene,formaldehydeand

soot,dueprimarilytotheincompletecombustionof natural

gasorliquidpetroleum(LP)fuels.Properlyadjusted

burnerswillminimizeincompletecombustion.Exposureto

thesesubstancescanalsobeminimizedbyproperly

ventingtheburnersto theoutdoorsbyopeningthe

windowsand/ordoorintheroomwheretheapplianceis

located.

SAVETHESEINSTRUCTIONS

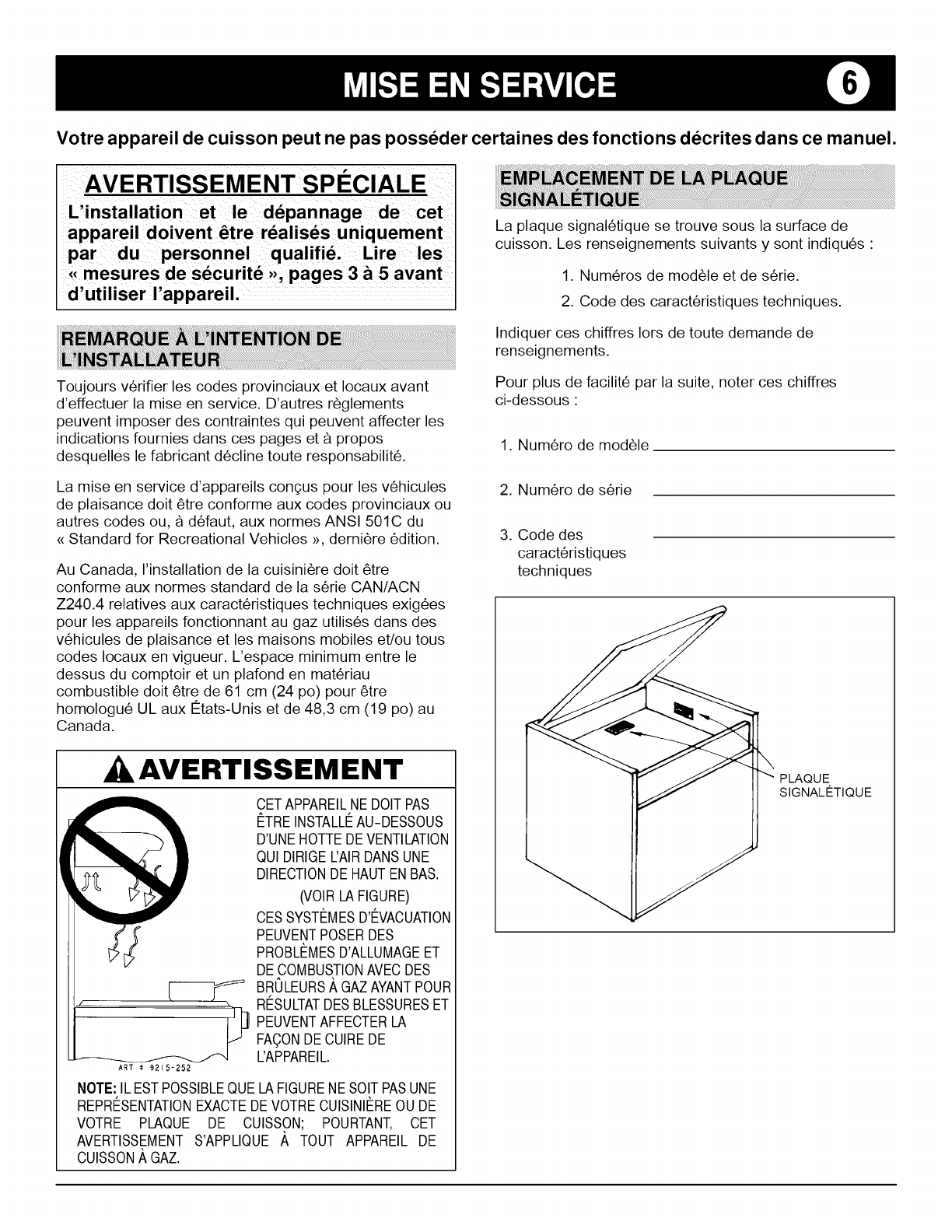

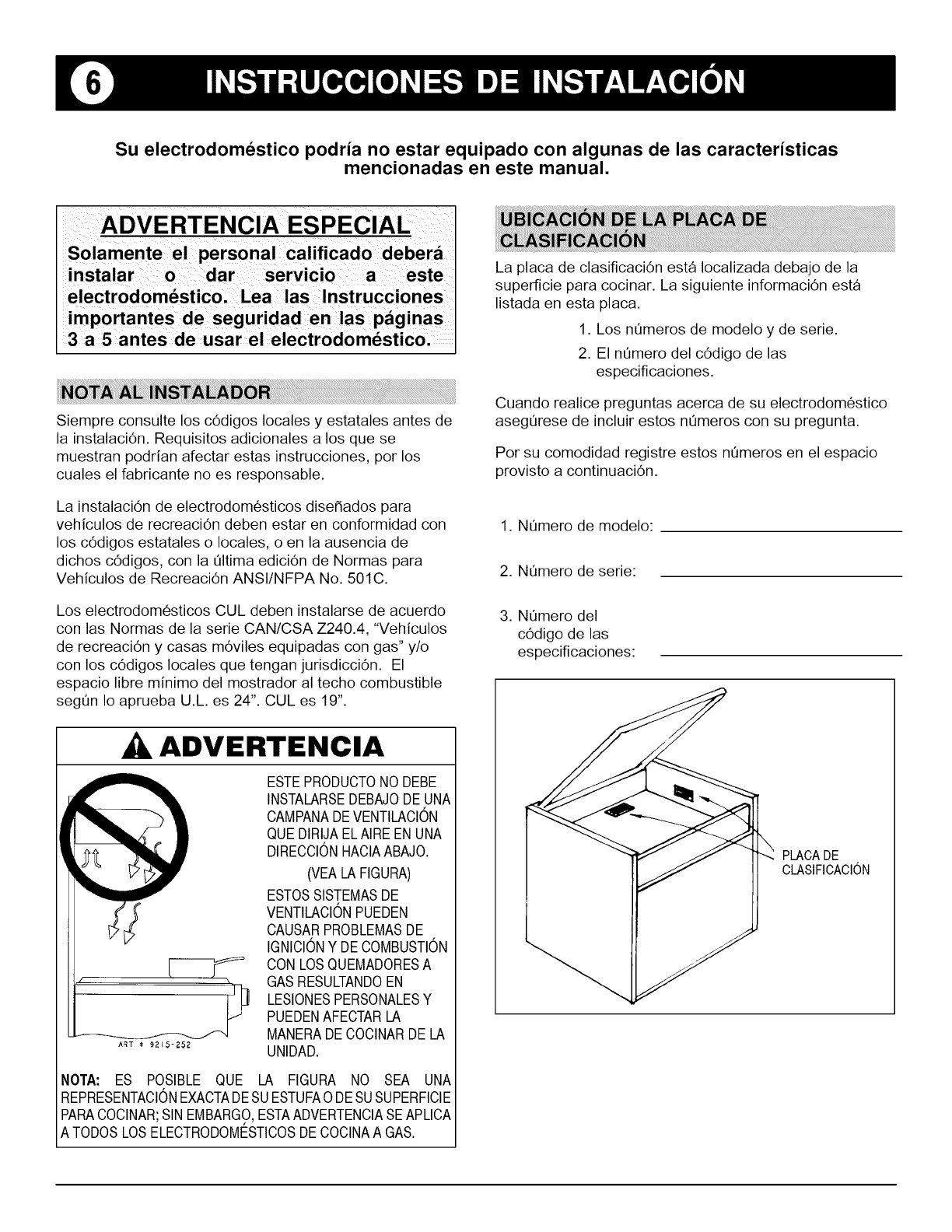

Your appliance may not be equipped with some of the features referred to in this manual.

SPECIAL WARNING

service this appliance, Read the important

Safety Instructions on pages 3 to 5 before

using the appliance,

Always check with local and state codes before

installation. Requirements beyond those as shown may

affect these instructions, for which the manufacturer is not

responsible.

The installation of appliances designed for recreational

vehicles must conform with state or provincial codes, or in

the absence of such codes, with the latest edition of the

Standard for Recreational Vehicles ANSI/NFPA No. 501C.

CUL appliance must be installed in accordance with

CAN/CSA Z240.4 Series Standards, "Gas equipped

recreational vehicles and mobile homes" and/or local

codes having jurisdiction. Minimum clearance from

countertop to combustible ceiling as approved by U.L. is

24" CUL is 19".

WARNING

THISPRODUCTSHOULDNOT

BE INSTALLEDBELOWA

VENTILATIONTYPEHOOD

SYSTEMTHATDIRECTSAIRIN

A DOWNWARDDIRECTION.

(SEEFIGURE)

THESESYSTEMSMAYCAUSE

IGNITIONANDCOMBUSTION

PROBLEMSWITHTHEGAS

BURNERSRESULTINGIN

PERSONALIN URYANDMAY

AFFECTTHECOOKING

PERFORMANCEOFTHE UNIT.

ART # 9215-252

NOTE:THE FIGUREMAYNOTACCURATELYREPRESENT

YOURRANGEOR COOKTOP;HOWEVER,THISWARNING

APPLIESTO ALLGASCOOKINGPRODUCTS.

The rating plate is located under the cooktop. The

following information is listed on this plate.

1. The model and serial numbers.

2. The spec code number.

When inquiring about your appliance be sure to include

these numbers with your inquiry.

For your convenience please record these numbers in the

space provided below.

1. Model number:

2. Serial number:

3. Spec code number:

_'_RATINGPLATE

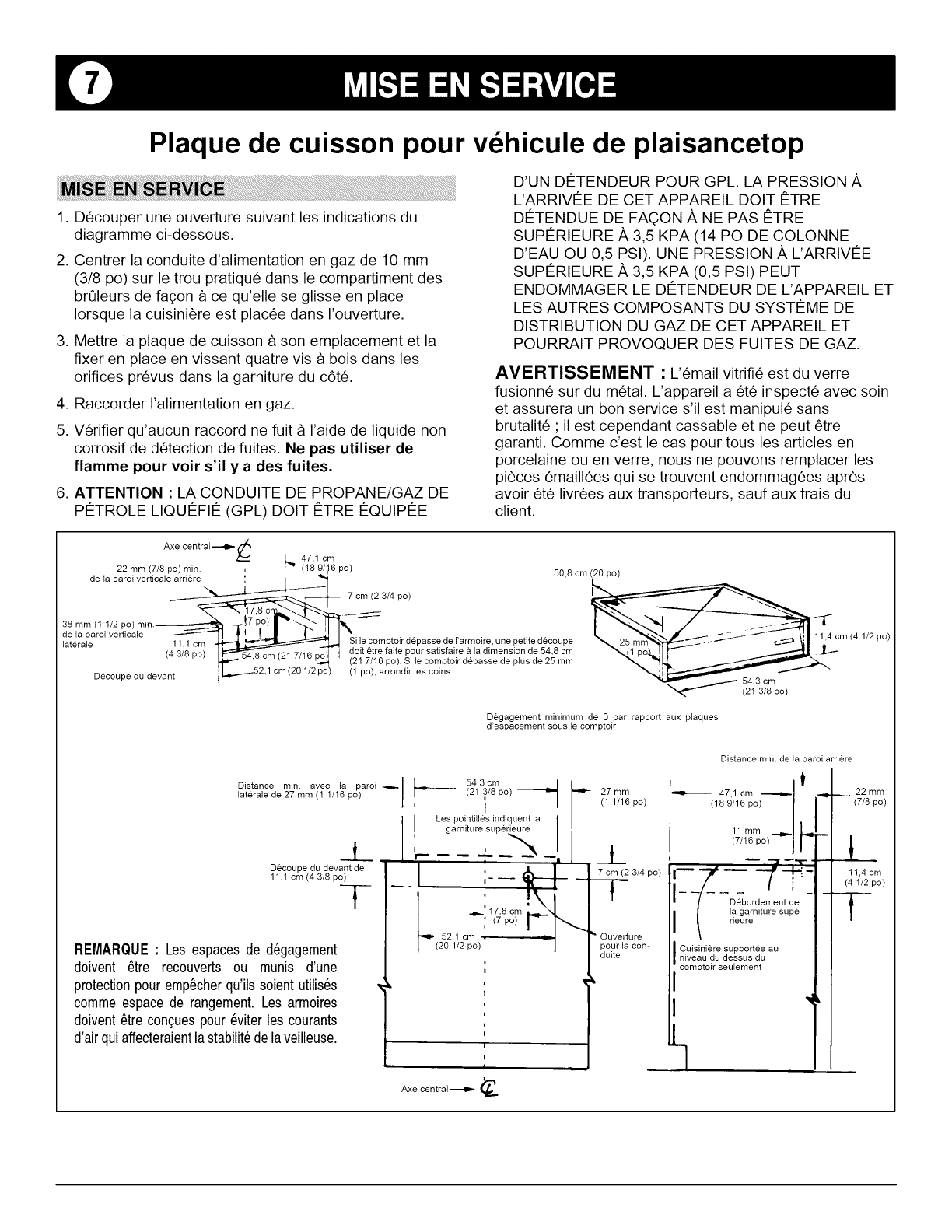

For RV Cooktops

1. Cut opening in accordance with diagram shown below.

2. Align the 3/8" gas supply line with the hole provided in

burner box so it will slide into place when the range is

placed into the opening.

3. Place the range in position and fasten down with four

wood screws through holes provided in the side trim.

4. Connect gas supply line.

5. Check all gas connections for leaks with non corrosive

leak detection fluid. Do not use open flames for

checking gas leaks.

,CAUTION: LIQUIFIED PETROLEUM (L.P.)/PROPANE

GAS SUPPLY LINE MUST HAVE A L.P. GAS

PRESSURE REGULATOR. INLET PRESSURE TO

THIS APPLIANCE SHOULD BE REDUCED TO A

MAXIMUM OF 14 INCHES WATER COLUMN (0.5

P.S.I.) INLET PRESSURES IN EXCESS OF 0.5 P.S.I.

CAN DAMAGE THE APPLIANCE PRESSURE

REGULATOR AND OTHER GAS COMPONENTS IN

THIS APPLIANCE AND CAN RESULT IN A GAS

LEAK.

WARNING: Porcelain enamel is glass which has been

fused to metal. It is thoroughly inspected and will give

good service if carefully handled, but it is breakable and

cannot be guaranteed. Like all glass or porcelain articles,

we cannot replace enamel parts that are damaged after

delivery to carriers except at customer's expense.

€,

Min. Vertical _ _, 18 9/16"

Back Wall 7/8" ! / *"t

1 _2_:di!!° oPsh!_a !i: !h!!_: sd! r_flS_'!n I

require radius return to trim of range.

-1-

4 1/2"

Minimum clearances zero from intergral

casing spacers below countertop.

q- _-al"-I 7 ,r

NOTE:Clearancespacesshallbeframedin or 20 1/2' _, ._

guardedto preventstoragespacewithin the

clearancespecified.Cabinetenclosuresshall

bedesignedto preventdraftsthatwillaffectpilot

stability.

Min. Distance

to side wall 1 1/16" --'-I _ 21 3/8"

Dottedline indicates

.-..L top t,rim ,,__--_

Front Cut-out 4 3/8"

i I

.,,,._1 1/16"

2 !14"

" Pipe

Opening

Min. distance to back wall

-.--- ,tI

18 9/16'----,,.- 17/8

7/16 -1

-7'-- --fm-.

- -[ Top Trim -

Overlap

Range to be supported

on countertop only

¢__

4 1/2"

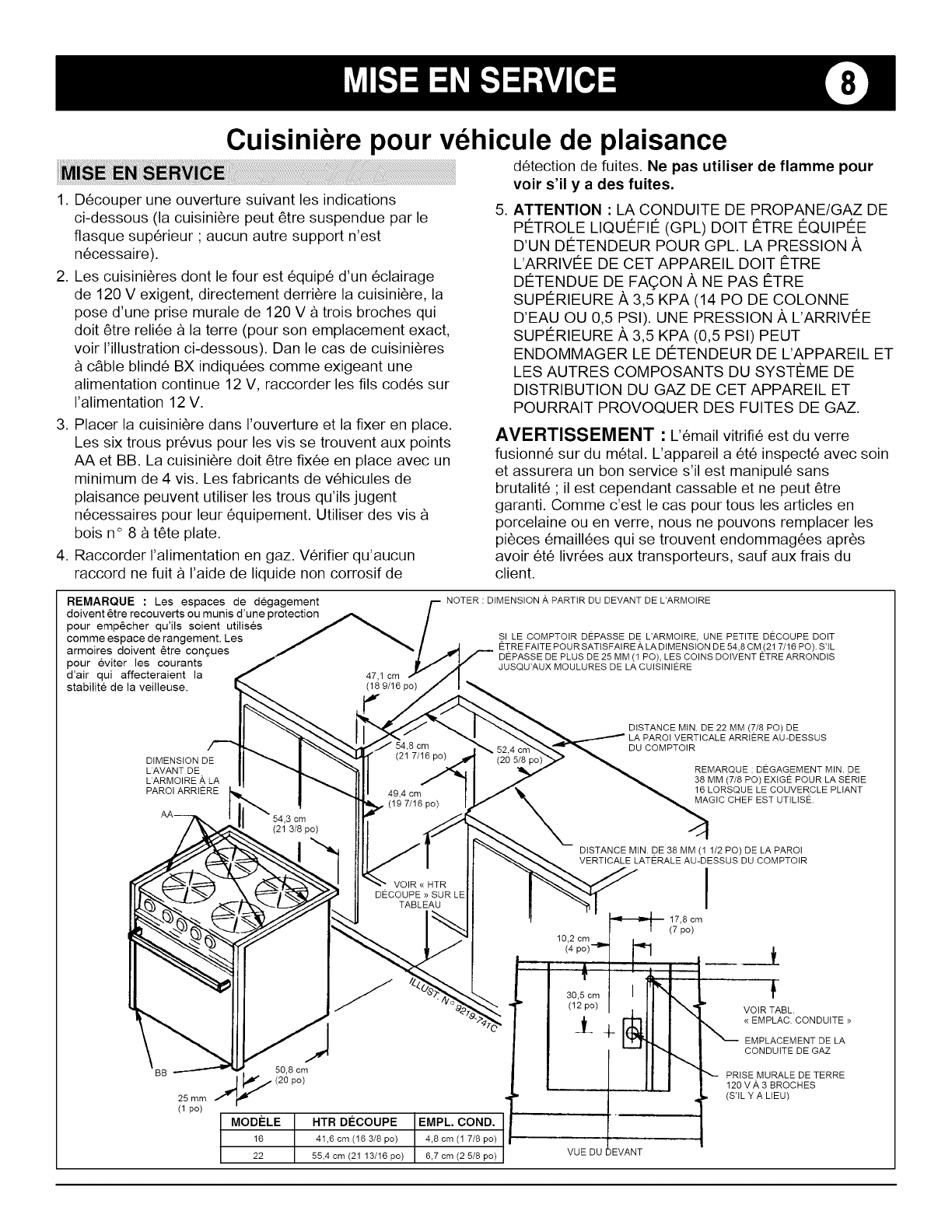

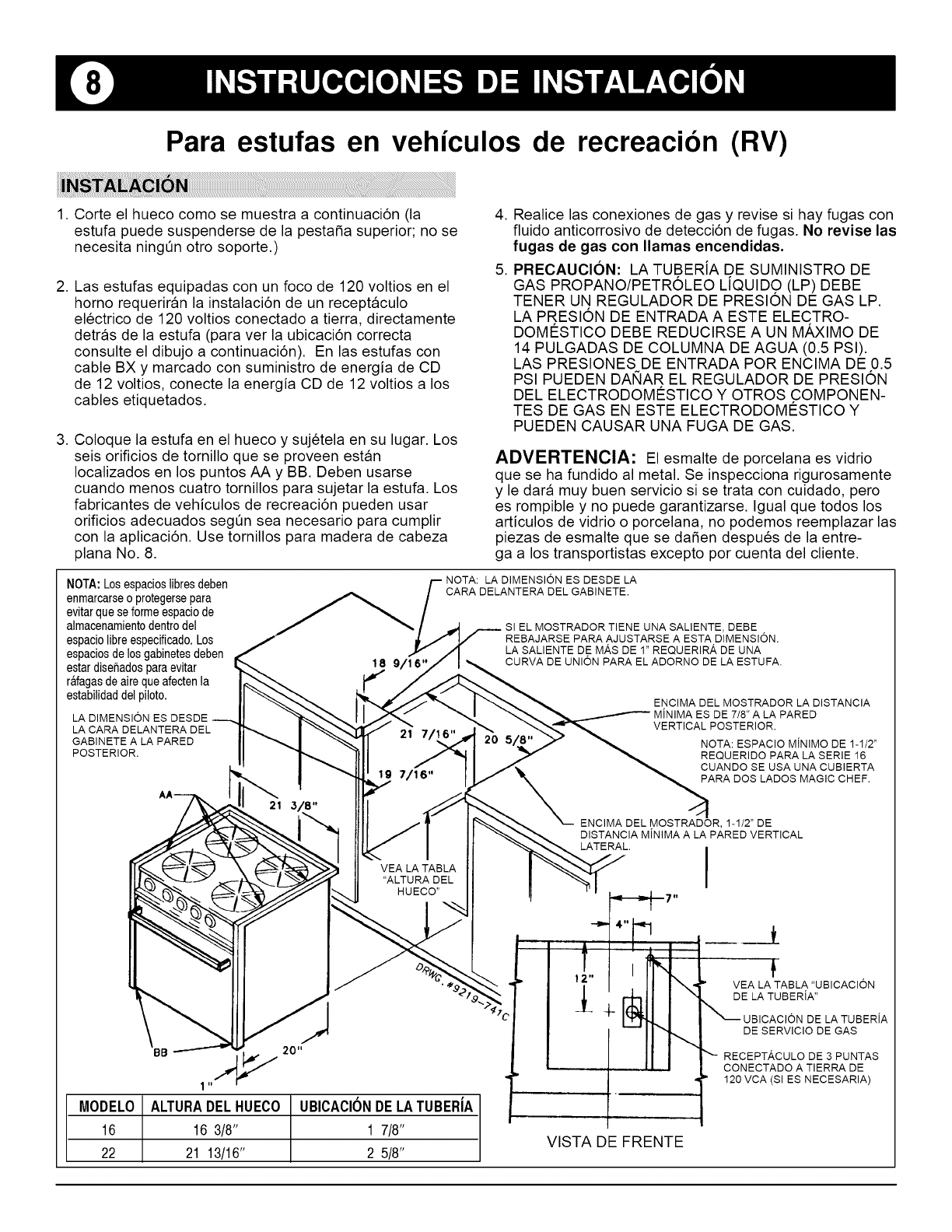

For RV Ranges

1. Cut opening as shown below (range can be suspended

from top flange; no other support is necessary.)

2. Range equipped with a 120 volt light in the oven will

require the installation of a 120V three prong grounded

receptacle directly behind the range (for correct

location see sketch below.) On range with BX cable

and marked for 12 volt DC power supply connect 12

volt DC power to the tagged wires.

3. Place range in opening and fasten in place. Six screw

holes that are provided are located at points AA and

BB. A minimum of four screws must be used to fasten

range. Recreational vehicle manufacturers may use

appropriate holes as found necessary to suit the

application. Use No. 8 flat head wood screws.

4. Make gas connections and check for leaks with non

corrosive leak detection fluid. Do not check for leaks

with open flame.

,CAUTION: LIQUIFIED PETROLEUM (L.P.)/PROPANE

GAS SUPPLY LINE MUST HAVE A L.P. GAS

PRESSURE REGULATOR. INLET PRESSURE TO

THIS APPLIANCE SHOULD BE REDUCED TO A

MAXIMUM OF 14 INCHES WATER COLUMN (0.5

P.S.I.) INLET PRESSURES IN EXCESS OF 0.5 P.S.I.

CAN DAMAGE THE APPLIANCE PRESSURE

REGULATOR AND OTHER GAS COMPONENTS IN

THIS APPLIANCE AND CAN RESULT IN A GAS

LEAK.

WARNING: Porcelain enamel is glass which has been

fused to metal. It is thoroughly inspected and will give

good service if carefully handled, but it is breakable and

cannot be guaranteed. Like all glass or porcelain articles,

we cannot replace enamel parts that are damaged after

delivery to carriers except at customer's expense.

NOTE:Clearancespacesshallbeframed

in or guardedto prevent storage space

within the clearance specified. Cabinet

enclosuresshall be designedto

draftsthatwill affectpilotstability.

DIMENION IS FROM

FRONT FACE OF CABINET.

F COUNTERTOP HAS OVERHANG, IT MUST

BE NOTCHED TO SUIT THIS DIMENION.

COUNTERTOP OVERHANG IN EXCESS OF

1" WILL REQUIRE RADIUS RETURN

TO TRIM OF RANGE.

DIMENSION IS

FACE OF CABINET

TO REAR WALL. 21 7/

7/16-

SEE CHART

"CUTOUT HT"

78"

THE COUNTERTOP, R/ARt MIN.

DISTANCE TO VERTICLE WALL.

NOTE: MIN. 1 1/2" CLAERANCE

REQUIRFD FOR 16 SERIES

WHEN M,,GIC CHEF BIFOLD

COVER IS USED.

ETHE COUNTERTOP, I 1/2" MIN.

DISTANCE TO VERTICLE SIDE WALL.

MODEL CUTOUT HT. PIPE LOC.

MAC GROUNDED

3-PRONG RECEPTACLE

(IF REQUIRED)

16 3/8" 1 7/8" FRONT Vl EW

22 21 13/16" 2 5/8"

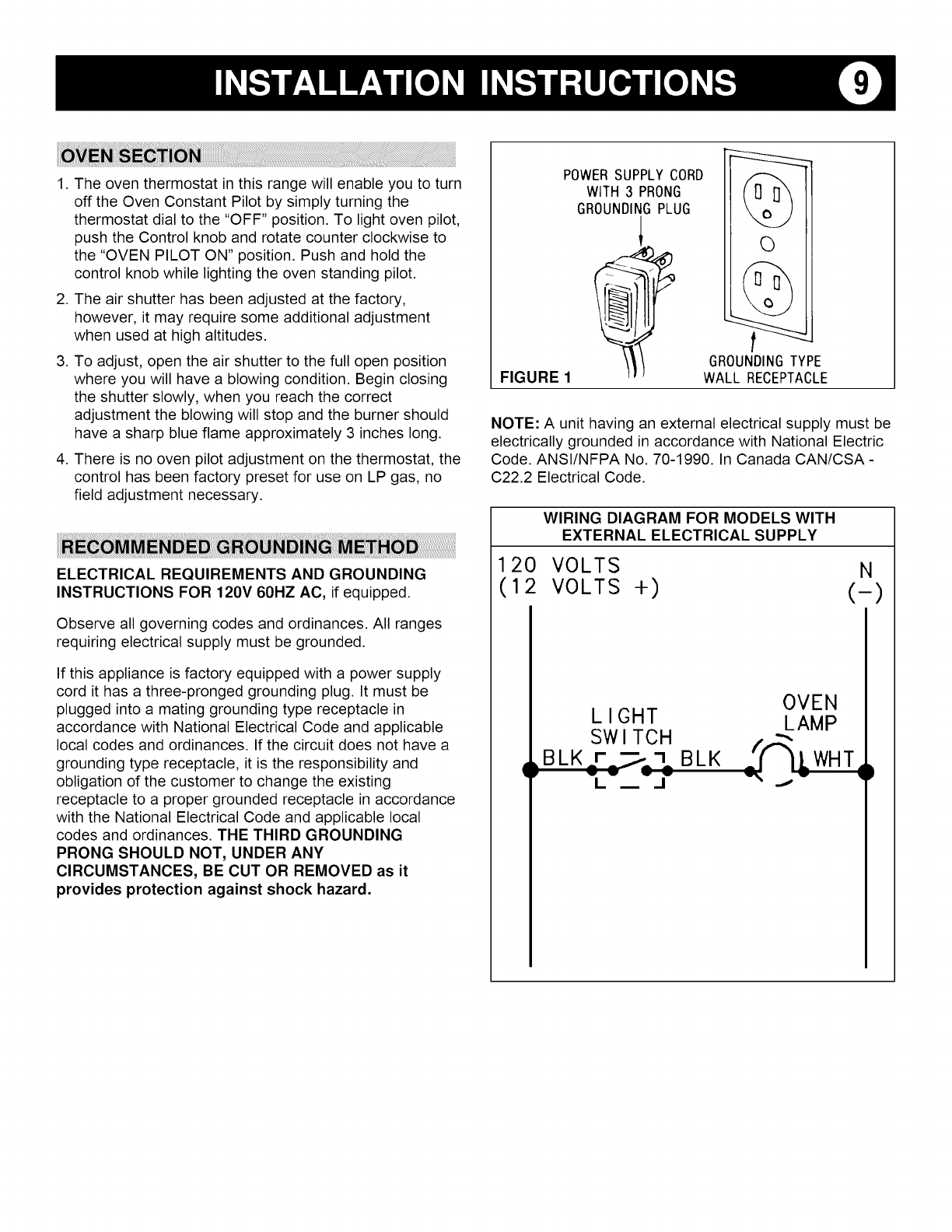

1.Theoventhermostatinthisrangewillenableyoutoturn

offtheOvenConstantPilotbysimplyturningthe

thermostatdialtothe"OFF"position.Tolightovenpilot,

pushtheControlknobandrotatecounterclockwiseto

the"OVENPILOTON"position.Pushandholdthe

controlknobwhilelightingtheovenstandingpilot.

2.Theairshutterhasbeenadjustedatthefactory,

however,it mayrequiresomeadditionaladjustment

whenusedathighaltitudes.

3.Toadjust,opentheairshuttertothefullopenposition

whereyouwillhaveablowingcondition.Beginclosing

theshutterslowly,whenyoureachthecorrect

adjustmenttheblowingwillstopandtheburnershould

haveasharpblueflameapproximately3 incheslong.

4.Thereisnoovenpilotadjustmentonthethermostat,the

controlhasbeenfactorypresetforuseonLPgas,no

fieldadjustmentnecessary.

ELECTRICAL REQUIREMENTS AND GROUNDING

INSTRUCTIONS FOR 120V 60HZ AC, if equipped.

Observe all governing codes and ordinances. All ranges

requiring electrical supply must be grounded.

If this appliance is factory equipped with a power supply

cord it has a three-pronged grounding plug. It must be

plugged into a mating grounding type receptacle in

accordance with National Electrical Code and applicable

local codes and ordinances. If the circuit does not have a

grounding type receptacle, it is the responsibility and

obligation of the customer to change the existing

receptacle to a proper grounded receptacle in accordance

with the National Electrical Code and applicable local

codes and ordinances. THE THIRD GROUNDING

PRONG SHOULD NOT, UNDER ANY

CIRCUMSTANCES, BE CUT OR REMOVED as it

provides protection against shock hazard.

POWER SUPPLY CORD

FIGURE 1

WITH 3 PRONG

GROUNDINGPLUG

GROUNDINGTYPE

WALL RECEPTACLE

NOTE: A unit having an external electrical supply must be

electrically grounded in accordance with National Electric

Code. ANSI/NFPA No. 70-1990. In Canada CAN/CSA -

C22.2 Electrical Code.

WIRING DIAGRAM FOR MODELS WITH

EXTERNAL ELECTRICAL SUPPLY

120 VOLTS N

(12 VOLTS +) (_

LIGHT

SWl TCH

B BLK

L__ J

OVEN

LAMP

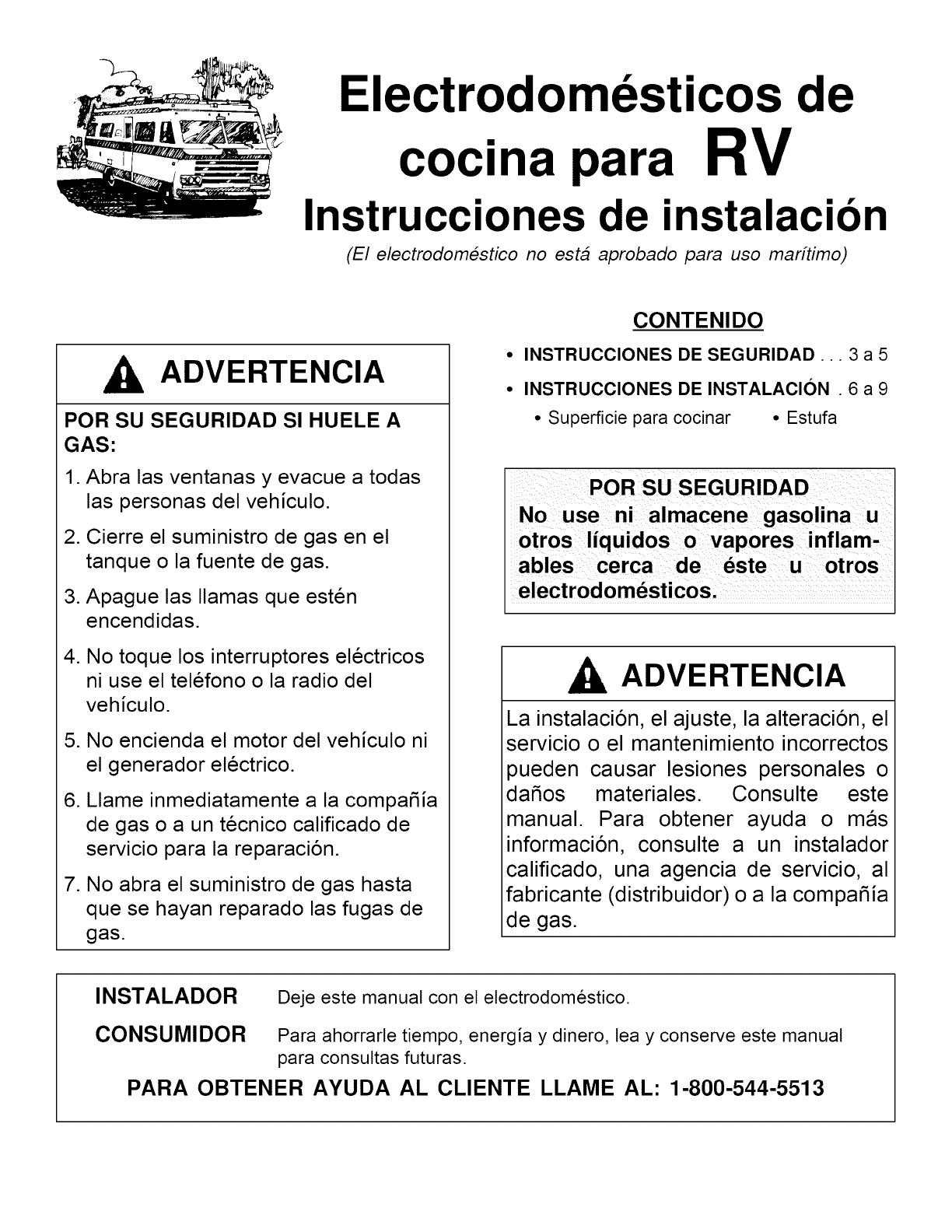

Electrodomesticos de

cocina para RV

Instrucciones de instalacion

(El electrodomestico no esta aprobado para uso maritimo)

ADVERTENCIA

POR SU SEGURIDAD SI HUELE A

GAS:

1. Abra las ventanas y evacue a todas

las personas del vehiculo.

2. Cierre el suministro de gas en el

tanque o la fuente de gas.

3. Apague las llamas que esten

encendidas.

4. No toque los interruptores electricos

ni use el telefono o la radio del

vehiculo.

5. No encienda el motor del vehiculo ni

el generador electrico.

6. Llame inmediatamente a la compa_ia

de gas o a un tecnico calificado de

servicio para la reparaci6n.

7. No abra el suministro de gas hasta

que se hayan reparado las fugas de

gas.

CONTENIDO

•INSTRUCCIONES DE SEGURIDAD ... 3 a5

•INSTRUCCIONES DE INSTALACION . 6 a 9

• Superficie para cocinar • Estufa

POR SU SEGURIDAD

No use ni almacene gasolina u

otros liquidos o vapores inflam-

ables cerca de este u otros

electrodomesticos.

ADVERTENCIA

La instalaci6n, el ajuste, la alteraci6n, el

servicio o el mantenimiento incorrectos

pueden causar lesiones personales o

dafios materiales. Consulte este

manual. Para obtener ayuda o mas

informaci6n, consulte a un instalador

calificado, una agencia de servicio, al

fabricante (distribuidor) o a la compafiia

de gas.

INSTALADOR Deje este manual con el electrodomestico.

CONSUMIDOR Para ahorrarle tiempo, energia y dinero, lea y conserve este manual

para consultas futuras.

PARA OBTENER AYUDA AL CLIENTE LLAME AL: 1-800-544-5513

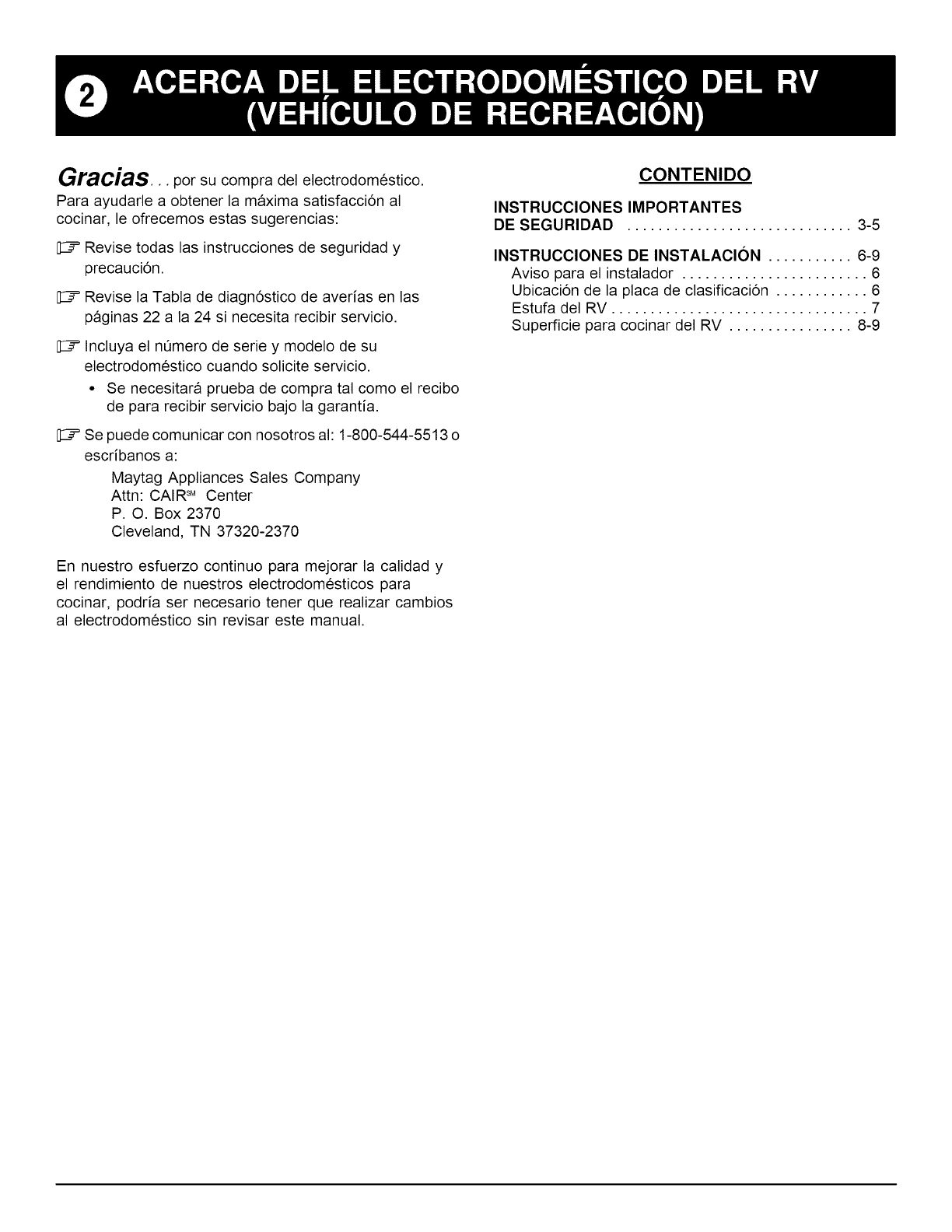

Gracias... por su compra del electrodomestico.

Para ayudarle a obtener la maxima satisfacci6n al

cocinar, le ofrecemos estas sugerencias:

[]_= Revise todas las instrucciones de seguridad y

precauci6n.

Revise la Tabla de diagn6stico de averias en las

paginas 22 a la 24 si necesita recibir servicio.

Incluya el nQmero de serie y modelo de su

electrodomestico cuando solicite servicio.

• Se necesitara prueba de compra tal como el recibo

de para recibir servicio bajo la garantia.

Se puede comunicar con nosotros al: 1-800-544-5513 o

escribanos a:

Maytag Appliances Sales Company

Attn: CAIR sMCenter

P. O. Box 2370

Cleveland, TN 37320-2370

En nuestro esfuerzo continuo para mejorar la calidad y

el rendimiento de nuestros electrodomesticos para

cocinar, podria ser necesario tener que realizar cambios

al electrodomestico sin revisar este manual.

CONTENIDO

INSTRUCCIONES IMPORTANTES

DE SEGURIDAD ............................. 3-5

INSTRUCClONES DE INSTALAClON ........... 6-9

Aviso para el instalador ........................ 6

Ubicaci6n de la placa de clasificaci6n ............ 6

Estufa del RV ................................. 7

Superficie para cocinar del RV ................ 8-9

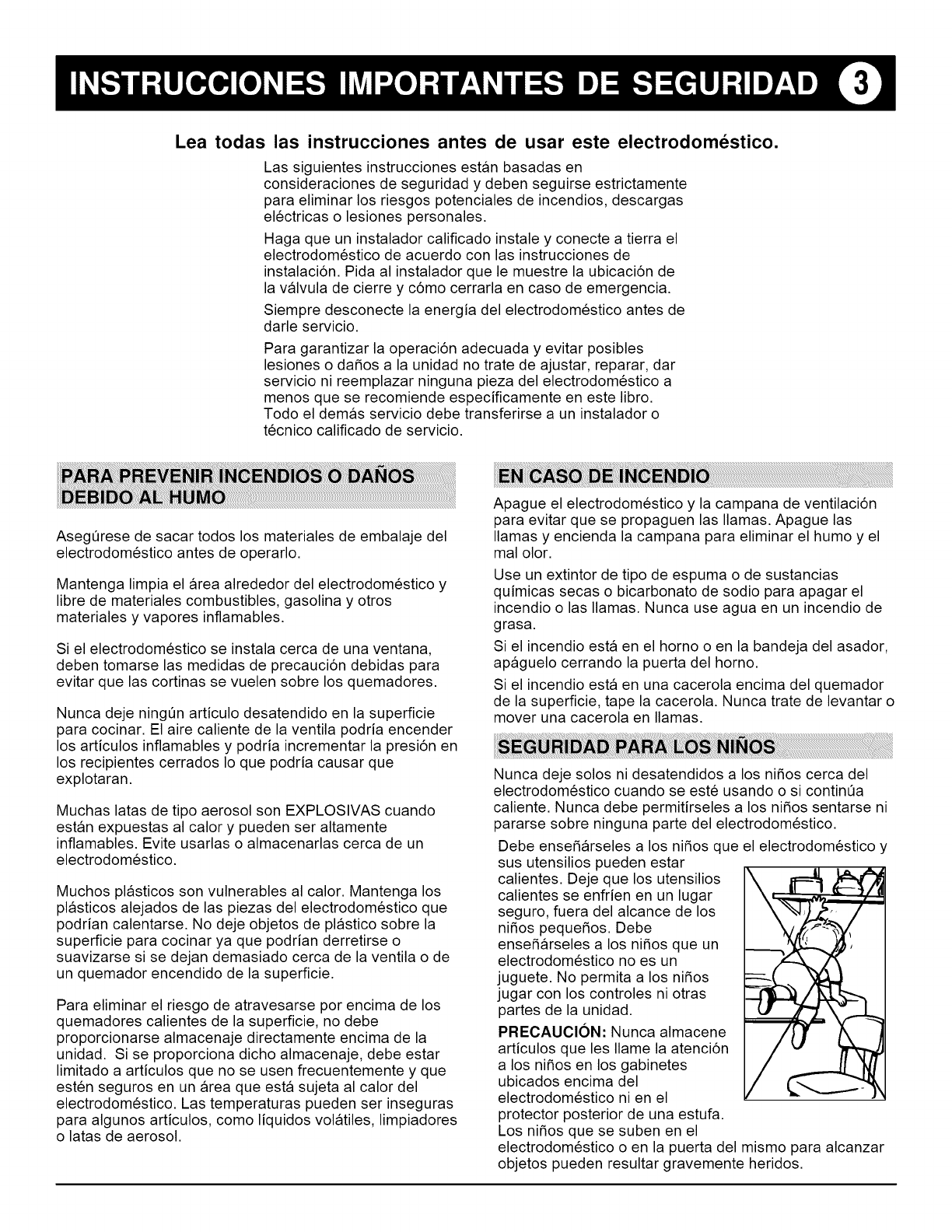

Lea todas las instrucciones antes de usar este electrodomestico.

Las siguientes instrucciones estan basadas en

consideraciones de seguridad y deben seguirse estrictamente

para eliminar los riesgos potenciales de incendios, descargas

el6ctricas o lesiones personales.

Haga que un instalador calificado instale y conecte a tierra el

electrodom6stico de acuerdo con las instrucciones de

instalaci6n. Pida al instalador que le muestre la ubicaci6n de

la valvula de cierre y c6mo cerrarla en caso de emergencia.

Siempre desconecte la energia del electrodom6stico antes de

darle servicio.

Para garantizar la operaci6n adecuada y evitar posibles

lesiones o dafios a la unidad no trate de ajustar, reparar, dar

servicio ni reemplazar ninguna pieza del electrodom6stico a

menos que se recomiende especificamente en este libro.

Todo el demas servicio debe transferirse a un instalador o

t6cnico calificado de servicio.

AsegQrese de sacar todos los materiales de embalaje del

electrodom6stico antes de operarlo.

Mantenga limpia el area alrededor del electrodom6stico y

libre de materiales combustibles, gasolina y otros

materiales y vapores inflamables.

Si el electrodom6stico se instala cerca de una ventana,

deben tomarse las medidas de precauci6n debidas para

evitar que las cortinas se vuelen sobre los quemadores.

Nunca deje ningQn articulo desatendido en la superficie

para cocinar. El aire caliente de la ventila podria encender

los articulos inflamables y podria incrementar la presi6n en

los recipientes cerrados Io que podria causar que

explotaran.

Muchas latas de tipo aerosol son EXPLOSIVAS cuando

estan expuestas al calory pueden ser altamente

inflamables. Evite usarlas o almacenarlas cerca de un

electrodom6stico.

Muchos plasticos son vulnerables al calor. Mantenga los

plasticos alejados de las piezas del electrodom6stico que

podrian calentarse. No deje objetos de plastico sobre la

superficie para cocinar ya que podrian derretirse o

suavizarse si se dejan demasiado cerca de la ventila o de

un quemador encendido de la superficie.

Para eliminar el riesgo de atravesarse por encima de los

quemadores calientes de la superficie, no debe

proporcionarse almacenaje directamente encima de la

unidad. Si se proporciona dicho almacenaje, debe estar

limitado a articulos que no se usen frecuentemente y que

est6n seguros en un area que esta sujeta al calor del

electrodom6stico. Las temperaturas pueden ser inseguras

para algunos articulos, como liquidos volatiles, limpiadores

o latas de aerosol.

Apague el electrodom6stico y la campana de ventilaci6n

para evitar que se propaguen las llamas. Apague las

llamas y encienda la campana para eliminar el humo y el

mal olor.

Use un extintor de tipo de espuma o de sustancias

quimicas secas o bicarbonato de sodio para apagar el

incendio o las llamas. Nunca use agua en un incendio de

grasa.

Si el incendio esta en el horno o en la bandeja del asador,

apaguelo cerrando la puerta del horno.

Si el incendio esta en una cacerola encima del quemador

de la superficie, tape la cacerola. Nunca trate de levantar o

mover una cacerola en llamas.

Nunca deje solos ni desatendidos a los nifios cerca del

electrodom6stico cuando se est6 usando o si continQa

caliente. Nunca debe permitirseles a los nifios sentarse ni

pararse sobre ninguna parte del electrodom6stico.

Debe ensefiarseles a los nifios que el electrodom6stico y

sus utensilios pueden estar

calientes. Deje que los utensilios

calientes se enfrien en un lugar

seguro, fuera del alcance de los

nifios pequefios. Debe

ensefiarseles a los nifios que un

electrodom6stico no es un

juguete. No permita a los nifios

jugar con los controles ni otras

partes de la unidad.

PRECAUCION: Nunca almacene

articulos que les Ilame la atenci6n

a los nifios en los gabinetes

ubicados encima del

electrodom6stico ni en el

protector posterior de una estufa.

Los nifios que se suben en el

electrodom6stico o en la puerta del mismo para alcanzar

objetos pueden resultar gravemente heridos.

Paraevitarpeligrospotencialesalusuarioy dafiosal

electrodom6stico,nunca

useelelectrodom6stico

comocalentadorpara

calentarunahabitaci6n.

Tampocouselasuper-

ficieparacocinaro el

hornocomoareade

almacenamientopara

alimentosoutensilios

decocina.

No obstruya el flujo de

aire de combusti6n y

ventilaci6n bloqueando

f,r

la ventila ni las entradas de aire del homo. La restricci6n

del flujo de aire a los quemadores evita el desempefio

correcto y aumenta la emisi6n de mon6xido de carb6n a

niveles inseguros.

Evite tocar el area de ventilaci6n del homo mientras el

homo esta encendido y por varios minutos despu6s de

apagarlo. Algunas piezas de la ventila y del area de

alrededor se calientan Io suficiente para causar

quemaduras. Despu6s de que el homo est6 apagado, no

toque la ventila del homo ni las areas de alrededor hasta

que pase el suficiente tiempo para que se enfrien.

PRECAUCION: Nunca use

ningQn electrodom6stico

como banco para alcanzar el

gabinete superior, El mal uso

de las puertas o los cajones

del electrodom6stico, como

pararse, apoyarse o

sentarse en ellos, podria

causar el posible volteo del

electrodom6stico, la

quebradura de la puerta y

lesiones graves,

No toque el foco de cuando el homo est6 caliente con un

patio hQmedo ya que el foco podria quebrarse. En caso de

que se quebrara, desconecte la energia del

electrodom6stico antes de quitar el foco para evitar

descargas el6ctricas.

Siga las instrucciones del fabricante del alimento. Si un

recipiente de plastico de alimentos congelados y/o su tapa

se deforma, retuerce o se dafia en algQn otro aspecto

durante la cocci6n, deseche inmediatamente el alimento y

el recipiente. Los alimentos podrian estar contaminados.

Siempre coloque una cacerola sobre un quemador de la

superficie antes de encenderlo. AsegQrese de saber cual

perilla controla cada quemador de la superficie para

cocinar. AsegQrese de que el quemador correcto est6

encendido y de que tenga llama. Cuando termine de

cocinar, apague el quemador antes de quitar la cacerola

para evitar la exposici6n a la llama del quemador.

Siempre ajuste la llama del quemador de la superficie para

cocinar de manera que no se extienda por fuera del borde

de la base de la cacerola. Una llama excesiva es peligrosa,

desperdicia energia y podria dafiar el electrodom6stico, la

cacerola o el gabinete encima del electrodom6stico.

Nunca deje desatendida la superficie para cocinar

funcionando especialmente

cuando use un ajuste de

calor alto o cuando est6

friendo en una cacerola

honda. Los derrames

generan humo y las

salpicaduras de aceite

podrian incendiarse. Limpie

las salpicaduras de grasa

tan pronto como sea

posible. No use calor alto

para operaciones de cocci6n prolongada.

Nunca caliente un recipiente sin abrir sobre el quemador

de la superficie para cocinar ni en el homo. La presi6n que

se acumula podria causar que el recipiente explotara Io

que causaria lesiones graves o dafios al electrodom6stico.

Use protectores aisladores resistentes y secos. Los

protectores aisladores hQmedos podrian causar

quemaduras con el vapor. Nunca deben usarse toallas de

cocina ni otros substitutos en lugar de protectores

aisladores porque pueden meterse en los quemadores de

la superficie e incendiarse o atorarse en piezas del

electrodom6stico.

Siempre deje que se enfrie la grasa cuando sea mucha

cantidad antes de tratar de moverla o manejarla.

No deje que se acumule la grasa de cocina ni otros

materiales inflamables en el electrodom6stico ni cerca de

61,la campana ni el ventilador. Limpie frecuentemente la

campana para evitar que se acumule la grasa en la

campana o en el filtro. Cuando flamee alimentos debajo de

la campana, encienda el ventilador.

Tenga cuidado cuando

vista prendas de

materiales inflamables

para evitar incendios. No

debe vestirse ropa

holgada ni de mangas

colgantes mientras

cocina. La ropa puede

incendiarse o atorarse

con las asas de los

utensilios.

Siempre coloque las parrillas el homo en las posiciones

deseadas mientras el horno esta frio. Deslice la parrilla del

homo hacia afuera para afiadir o sacar alimentos, usando

protectores aisladores secos y resistentes. Siempre evite

meter la mano en el horno para afiadir o sacar alimentos.

Si tiene que moverse una parrilla cuando esta caliente, use

un protector aislador seco. Siempre apague el homo

cuando termine de cocinar.

Tenga cuidado cuando abra la puerta del homo. Deje que

se escape el aire caliente o el vapor antes de sacar o

volver a colocar alimentos.

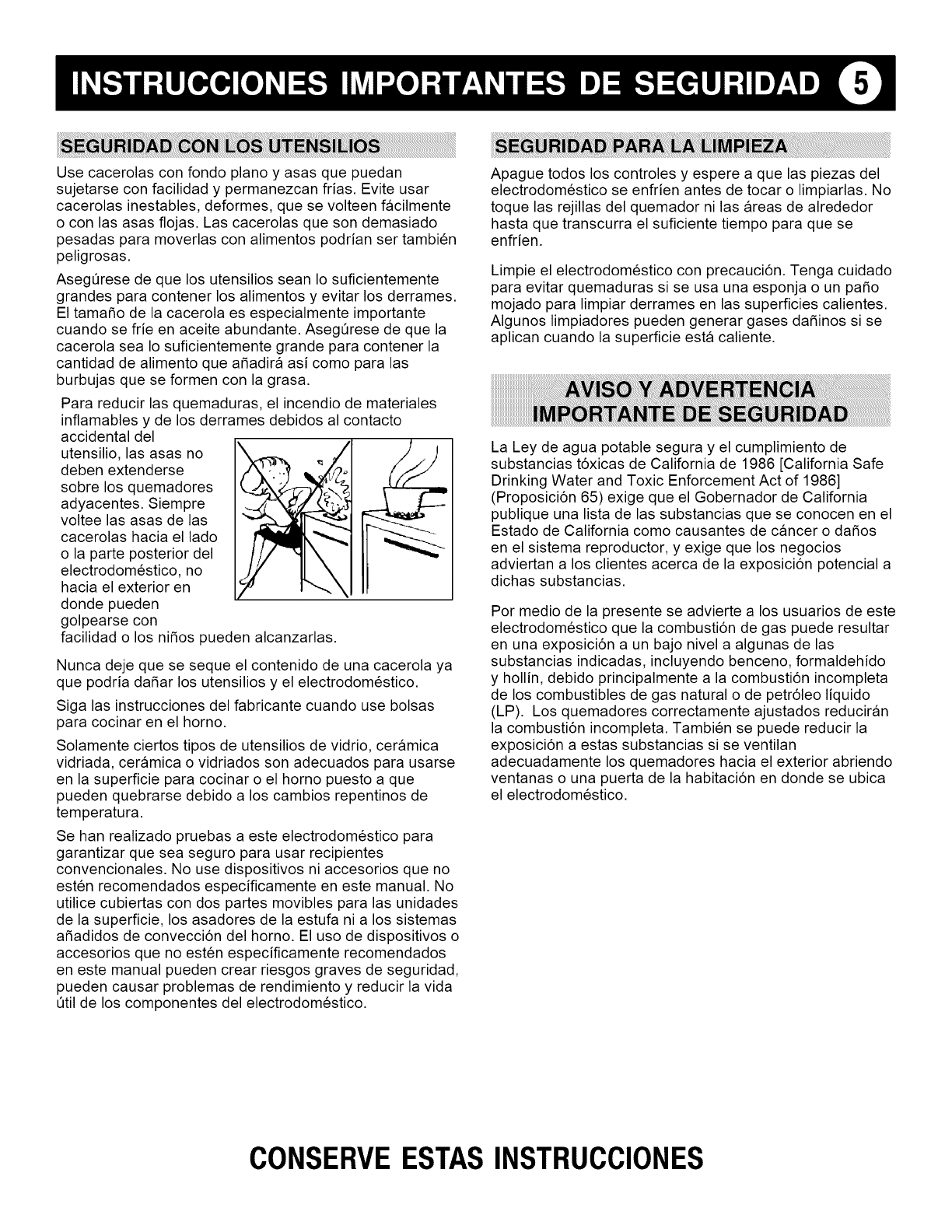

Usecacerolasconfondopianoy asasquepuedan

sujetarseconfacilidady permanezcanfrias.Eviteusar

cacerolasinestables,deformes,quesevolteenfacilmente

oconlasasasflojas.Lascacerolasquesondemasiado

pesadasparamoverlasconalimentospodriansertambi6n

peligrosas.

AsegQresedequelosutensiliosseanIosuficientemente

grandesparacontenerlosalimentosy evitarlosderrames.

Eltamafiodelacacerolaesespecialmenteimportante

cuandosefrieenaceiteabundante.AsegQresedequela

cacerolaseaIosuficientementegrandeparacontenerla

cantidaddealimentoqueafiadiraasicomoparalas

burbujasqueseformenconlagrasa.

Parareducirlasquemaduras,elincendiodemateriales

inflamablesy delosderramesdebidosalcontacto

accidentaldel

utensilio,lasasasno

debenextenderse

sobrelosquemadores

adyacentes.Siempre

volteelasasasdelas

cacerolashaciaellado

olaparteposteriordel

electrodom6stico,no

haciaelexterioren

dondepueden

golpearsecon

facilidadolosnifiospuedenalcanzarlas.

Nuncadejequesesequeelcontenidodeunacacerolaya

quepodriadafiarlosutensiliosy elelectrodom6stico.

Sigalasinstruccionesdelfabricantecuandousebolsas

paracocinarenelhorno.

Solamenteciertostiposdeutensiliosdevidrio,ceramica

vidriada,ceramicaovidriadossonadecuadosparausarse

enlasuperficieparacocinaro elhomopuestoaque

puedenquebrarsedebidoaloscambiosrepentinosde

temperatura.

Sehanrealizadopruebasa esteelectrodom6sticopara

garantizarqueseaseguroparausarrecipientes

convencionales.Nousedispositivosniaccesoriosqueno

est6nrecomendadosespecificamenteenestemanual.No

utilicecubiertascondospartesmoviblesparalasunidades

delasuperficie,losasadoresdelaestufanialossistemas

afiadidosdeconvecci6ndelhorno.Elusodedispositivoso

accesoriosquenoest6nespecificamenterecomendados

enestemanualpuedencrearriesgosgravesdeseguridad,

puedencausarproblemasderendimientoy reducirlavida

Otildeloscomponentesdelelectrodom6stico.

Apaguetodosloscontrolesy espereaquelaspiezasdel

electrodom6sticoseenfrienantesdetocaro limpiarlas.No

toquelasrejillasdelquemadornilasareasdealrededor

hastaquetranscurraelsuficientetiempoparaquese

enfrien.

Limpieelelectrodom6sticoconprecauci6n.Tengacuidado

paraevitarquemadurassiseusaunaesponjaounpatio

mojadoparalimpiarderramesenlassuperficiescalientes.

Algunoslimpiadorespuedengenerargasesdafiinossise

aplicancuandolasuperficieestacaliente.

LaLeydeaguapotableseguray elcumplimientode

substanciast6xicasdeCaliforniade1986[CaliforniaSafe

DrinkingWaterandToxicEnforcementActof 1986]

(Proposici6n65)exigequeelGobernadordeCalifornia

publiqueunalistadelassubstanciasqueseconocenenel

EstadodeCaliforniacomocausantesdecancerodafios

enelsistemareproductor,y exigequelosnegocios

adviertanalosclientesacercadelaexposici6npotenciala

dichassubstancias.

Pormediodelapresenteseadviertealosusuariosdeeste

electrodom6sticoquelacombusti6ndegaspuederesultar

enunaexposici6naunbajonivelaalgunasdelas

substanciasindicadas,incluyendobenceno,formaldehido

y hollin,debidoprincipalmentealacombusti6nincompleta

deloscombustiblesdegasnaturalodepetr61eoliquido

(LP).Losquemadorescorrectamenteajustadosreduciran

lacombusti6nincompleta.Tambi6nsepuedereducirla

exposici6naestassubstanciassiseventilan

adecuadamentelosquemadoreshaciaelexteriorabriendo

ventanasounapuertadelahabitaci6nendondeseubica

elelectrodom6stico.

CONSERVEESTASINSTRUCCIONES

Su electrodomestico podria no estar equipado con algunas de las caracteristicas

mencionadas en este manual.

ADVERTENCIA ESPECIAL

Solamente el personal calificado debera

instalar o dar servicio a este

electrodomestico. Lea las Instrucciones

importantes de seguridad en las paginas

3 a 5 antes de usar el electrodomestico.

Siempre consulte los c6digos locales y estatales antes de

la instalaci6n. Requisitos adicionales a los que se

muestran podrian afectar estas instrucciones, por los

cuales el fabricante no es responsable.

La instalaci6n de electrodom6sticos dise_ados para

vehiculos de recreaci6n deben estar en conformidad con

los c6digos estatales o locales, o en la ausencia de

dichos c6digos, con la Qltima edici6n de Normas para

Vehiculos de Recreaci6n ANSI/NFPA No. 501C.

Los electrodom6sticos CUL deben instalarse de acuerdo

con las Normas de la serie CAN/CSA Z240.4, "Vehiculos

de recreaci6n y casas m6viles equipadas con gas" y/o

con los c6digos locales que tengan jurisdicci6n. El

espacio libre minimo del mostrador al techo combustible

seg[3n Io aprueba U.L. es 24". CUL es 19".

ADVERTENCIA

ART # 9215-252

ESTEPRODUCTONODEBE

INSTALARSEDEBAJODEUNA

CAMPANADEVENTILACION

QUE DIRIJAELAIREEN UNA

DIRECCIONHACIAABAJO.

(VEALAFIGURA)

ESTOSSISTEMASDE

VENTILACIONPUEDEN

CAUSARPROBLEMASDE

IGNICIONY DECOMBUSTION

CONLOSQUEMADORESA

GASRESULTANDOEN

LESIONESPERSONALESY

PUEDENAFECTARLA

MANERADECOCINARDE LA

UNIDAD.

NOTA: ES POSIBLE QUE LA FIGURA NO SEA UNA

REPRESENTACIONEXACTADESUESTUFA0 DESUSUPERFICIE

PARACOCINAR;SINEMBARGO,ESTAADVERTENCIASEAPLICA

A TODOSLOSELECTRODOMt2STICOSDECOCINAA GAS.

La placa de clasificaci6n est_ Iocalizada debajo de la

superficie para cocinar. La siguiente informaci6n est_

listada en esta placa.

1. Los nQmeros de modelo y de serie.

2. El nQmero del c6digo de las

especificaciones.

Cuando realice preguntas acerca de su electrodom6stico

asegQrese de incluir estos nQmeros con su pregunta.

Por su comodidad registre estos nQmeros en el espacio

provisto a continuaci6n.

1. NQmero de modelo:

2. NQmero de serie:

3. NQmero del

c6digo de las

especificaciones:

_ PLACADE

CLASIFICACION

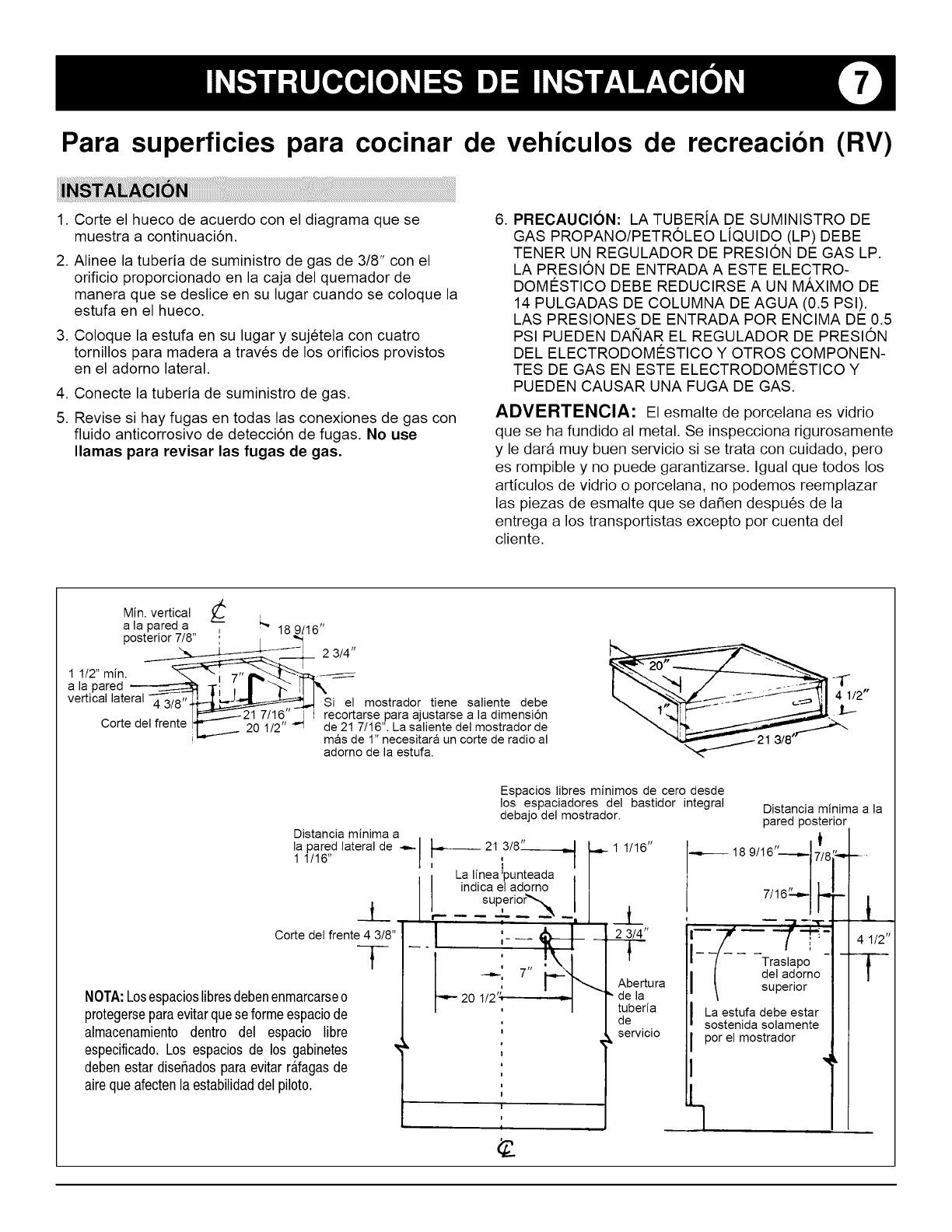

Para superficies para cocinar de vehiculos de recreacion (RV)

1. Corte el hueco de acuerdo con el diagrama que se

muestra a continuaci6n.

2. Alinee la tuberia de suministro de gas de 3/8" con el

orificio proporcionado en la caja del quemador de

manera que se deslice en su lugar cuando se coloque la

estufa en el hueco.

3. Coloque la estufa en su lugar y suj6tela con cuatro

tornillos para madera a trav6s de los orificios provistos

en el adorno lateral.

4. Conecte la tuberia de suministro de gas.

5. Revise si hay fugas en todas las conexiones de gas con

fluido anticorrosivo de detecci6n de fugas. No use

llamas para revisar las fugas de gas.

,PRECAUCION: LA TUBERIA DE SUMINISTRO DE

GAS PROPANO/PETROLEO LIQUIDO (LP) DEBE

TENER UN REGULADOR DE PRESION DE GAS LP.

LA PRESION DE ENTRADA A ESTE ELECTRO-

DOMC:STICO DEBE REDUCIRSE A UN MAXIMO DE

14 PULGADAS DE COLUMNA DE AGUA (0.5 PSI).

LAS PRESIONES DE ENTRADA POR ENCIMA DE 0.5

PSI PUEDEN DAI_AR EL REGULADOR DE PRESION

DEL ELECTRODOMC:STICO Y OTROS COMPONEN-

TES DE GAS EN ESTE ELECTRODOMC:STICO Y

PUEDEN CAUSAR UNA FUGA DE GAS.

ADVERTENClA" El esmalte de porcelana es vidrio

que se ha fundido al metal. Se inspecciona rigurosamente

y le dar_ muy buen servicio si se trata con cuidado, pero

es rompible y no puede garantizarse. Igual que todos los

articulos de vidrio o porcelana, no podemos reemplazar

las piezas de esmalte que se daSen despu6s de la

entrega a los transportistas excepto por cuenta del

cliente.

€,

Min. vertical _,

a la pared a , _' 18 9/16'

posterior 7/8" :*._

2 3/4'

1 1/2"min. _,, -_i 7"11'_'_-'_

alapared _ T! ; I "'t.._ I r_

vertical lateralral------,

43/8T'__ el mostrador tiene saliente debe

_21 7/16" i recortarse para ajustarse a la dimensi6n

Corte del frente _'-- 20 1/2" -."t de 21 7/16". La saliente del mostrador de

J_ mas de 1" necesitara un corte de radio al

adorno de la estufa.

--E

4 1/2"

Distancia minima a

la pared lateral de -4"-I

1 1/16" 1

__L_

Corte del frente 4 3/8"

NOTA:Losespacioslibresdebenenmarcarseo

protegerseparaevitarquese formeespaciode

almacenamiento dentro del espacio libre

especificado.Los espaciosde los gabinetes

debenestardiseSadosparaevitarr&fagasde

airequeafectenla estabilidaddel piloto. ]

Espacios fibres minimos de cero desde

los espaciadores del bastidor integral

debajo del mostrador.

21 3/8"

La linea tpunteada

indica el adorno

:uperior"_

-_.-, 7"

20 1/2", -_

B __

..,,._1 1/16"

Abertura

_-de la

tuberia

servicio

Distancia minima a la

pared posterior

.,--- ,I I

18 9/16'---,,.- 17/8

m '--J _"qr

-7,---/.÷-

I Traslapo

del adorno

superior

La estufa debe estar

sostenida solamente

Ipor el mostrador

4 1/2"

Para estufas en vehiculos de recreacion (RV)

1. Corte el hueco como se muestra a continuaci6n (la

estufa puede suspenderse de la pestafia superior; no se

necesita ningQn otro soporte.)

2. Las estufas equipadas con un foco de 120 voltios en el

horno requeriran la instalaci6n de un receptaculo

el6ctrico de 120 voltios conectado a tierra, directamente

detras de la estufa (para ver la ubicaci6n correcta

consulte el dibujo a continuaci6n). En las estufas con

cable BX y marcado con suministro de energia de CD

de 12 voltios, conecte la energia CD de 12 voltios a los

cables etiquetados.

3. Coloque la estufa en el hueco y suj6tela en su lugar. Los

seis orificios de tornillo que se proveen estan

Iocalizados en los puntos AA y BB. Deben usarse

cuando menos cuatro tornillos para sujetar la estufa. Los

fabricantes de vehiculos de recreaci6n pueden usar

orificios adecuados segQn sea necesario para cumplir

con la aplicaci6n. Use tornillos para madera de cabeza

plana No. 8.

NOTA: Los espacios fibres deben

enmarcarse o protegerse para

evitar que se forme espaciode

almacenamiento dentro del

espacio libre especificado. Los

espacios de los gabinetes deben

estar disefiados paraevitar

r&fagasde aire que afectenla

estabilidad det piloto.

LA DIMENSION ES DESDE

LA CARA DELANTERA DEL

GABINETE A LA PARED

POSTERIOR.

21 7/

7/16"

VEA LA TABLA

"ALTURA DEL

HUECO"

Realice las conexiones de gas y revise si hay fugas con

fiuido anticorrosivo de detecci6n de fugas. No revise las

fugas de gas con llamas encendidas.

PRECAUClON: LA TUBERiA DE SUMINISTRO DE

GAS PROPANO/PETROLEO LiQUIDO (LP) DEBE

TENER UN REGULADOR DE PRESION DE GAS LP.

LA PRESION DE ENTRADA A ESTE ELECTRO-

DOM#STICO DEBE REDUCIRSE A UN MAXIMO DE

14 PULGADAS DE COLUMNA DE AGUA (0.5 PSI).

LAS PRESIONES DE ENTRADA POR ENCIMA DE 0.5

PSI PUEDEN DANAR EL REGULADOR DE PRESION

DEL ELECTRODOM#STICO Y OTROS COMPONEN-

TES DE GAS EN ESTE ELECTRODOM#STICO Y

PUEDEN CAUSAR UNA FUGA DE GAS.

ADVERTENCIA: El esmalte de porcelana es vidrio

que se ha fundido al metal. Se inspecciona rigurosamente

y le dara muy buen servicio si se trata con cuidado, pero

es rompible y no puede garantizarse. Igual que todos los

articulos de vidrio o porcelana, no podemos reemplazar las

piezas de esmalte que se darien despu6s de la entre-

ga a los transportistas excepto por cuenta del cliente.

NOTA: LA DIMENSION ES DESDE LA

CARA DELANTERA DEL GABINETE.

SI EL MOSTRADOR TIENE UNA SALIENTE, DEBE

REBAJARSE PARA AJUSTARSE A ESTA DIMENSION.

LA SALIENTE DE M/kS DE 1" REQUERIRA DE UNA

CURVA DE UNION PARA EL ADORNO DE LA ESTUFA.

ENCIMA DEL MOSTRADOR LA DISTANCIA

VERTICAL POSTERIOR.

NOTA: ESPAClO MiNIMO DE 1-1/2"

REQUERIDO PARA LA SERIE 16

CUANDO SE USA UNA CUBIERTA

PARA DOS LADOS MAGIC CHEF.

ENCIMA DEL MOSTRADOR, 1-1/2" DE

DISTANCIA MINIMA A LA PARED VERTICAL

LATERAL.

ALTURADELHUECO

16 318"

21 13/16"

MODELO UBICAClONDELATUBERiA

16 1 7/8"

22 2 5/8" VISTA DE FRENTE

VEA LA TABLA "UBICACION

DE LA TUBERiA"

DE LA TUBERiA

DE SERVIClO DE GAS

RECEPTACULO DE3 PUNTAS

CONECTADO ATIERRA DE

120VCA(SIES NECESARIA)

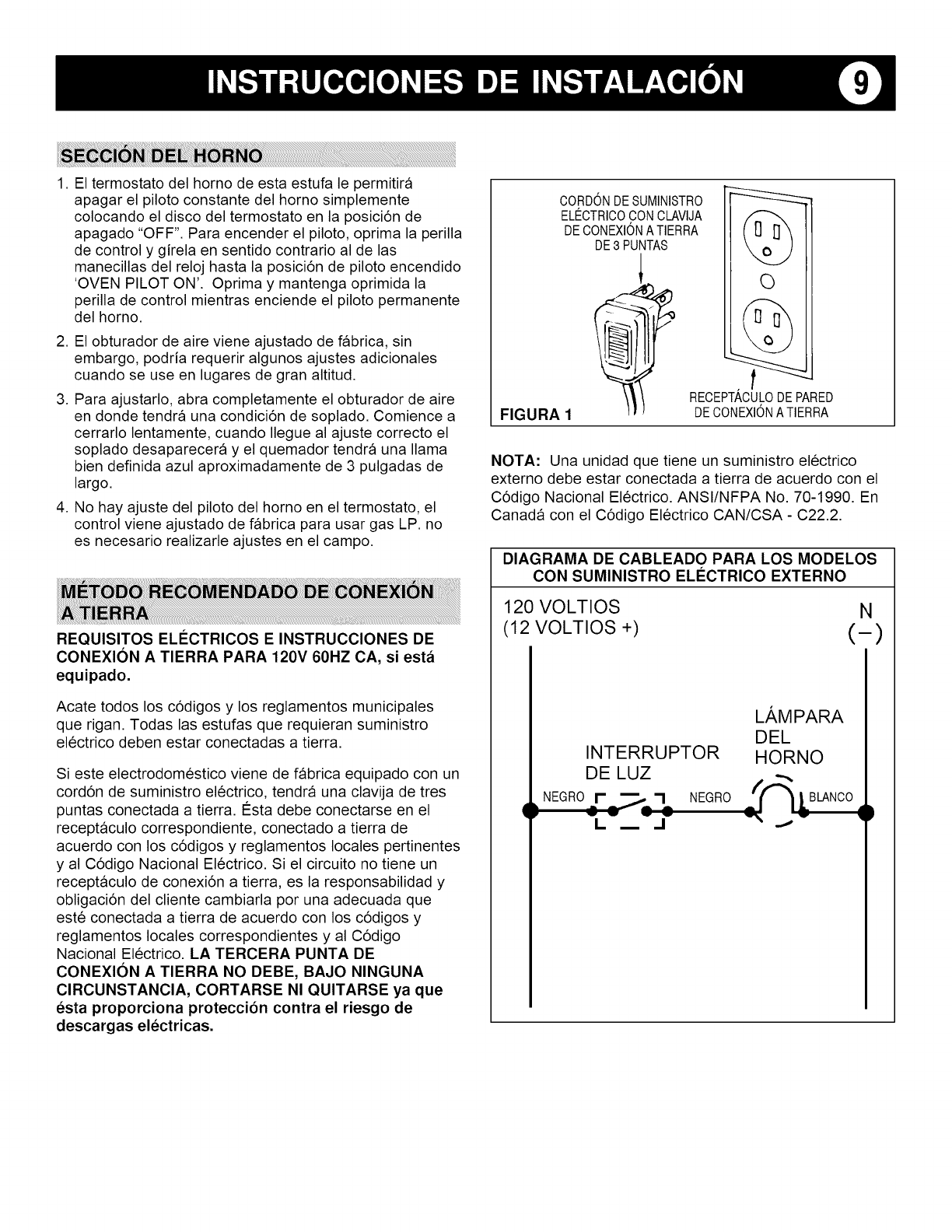

1. El termostato del homo de esta estufa le permitira

apagar el piloto constante del homo simplemente

colocando el disco del termostato en la posici6n de

apagado "OFF". Para encender el piloto, oprima la perilla

de control y girela en sentido contrario al de las

manecillas del reloj hasta la posici6n de piloto encendido

'OVEN PILOT ON'. Oprima y mantenga oprimida la

perilla de control mientras enciende el piloto permanente

del homo.

2. El obturador de aire viene ajustado de fabrica, sin

embargo, podria requerir algunos ajustes adicionales

cuando se use en lugares de gran altitud.

3. Para ajustarlo, abra completamente el obturador de aire

en donde tendra una condici6n de soplado. Comience a

cerrarlo lentamente, cuando Ilegue al ajuste correcto el

soplado desaparecera y el quemador tendra una llama

bien definida azul aproximadamente de 3 pulgadas de

largo.

4. No hay ajuste del piloto del horno en el termostato, el

control viene ajustado de fabrica para usar gas LP. no

es necesario realizarle ajustes en el campo.

REQUISITOS ELECTRICOS E INSTRUCCIONES DE

CONEXION ATIERRA PARA 120V 60HZ CA, si esta

equipado.

Acate todos los c6digos y los reglamentos municipales

que rigan. Todas las estufas que requieran suministro

electrico deben estar conectadas a tierra.

Si este electrodomestico viene de fabrica equipado con un

cord6n de suministro electrico, tendra una clavija de tres

puntas conectada a tierra. I_sta debe conectarse en el

receptaculo correspondiente, conectado a tierra de

acuerdo con los c6digos y reglamentos locales pertinentes

y al C6digo Nacional Electrico. Si el circuito no tiene un

receptaculo de conexi6n a tierra, es la responsabilidad y

obligaci6n del cliente cambiarla por una adecuada que

est6 conectada a tierra de acuerdo con los c6digos y

reglamentos locales correspondientes y al C6digo

Nacional Electrico. LA TERCERA PUNTA DE

CONEXlON A TIERRA NO DEBE, BAJO NINGUNA

ClRCUNSTANClA, CORTARSE NI QUlTARSE ya que

esta proporciona proteccion contra el riesgo de

descargas electricas.

CORDONDESUMINISTRO

EL#CTRICOCONCLAVIJA

FIGURA 1

DECONEXIONATIERRA

DE3PUNTAS

RECEPTACULODEPARED

DECONEXIONATIERRA

NOTA: Una unidad que tiene un suministro electrico

externo debe estar conectada a tierra de acuerdo con el

C6digo Nacional Electrico. ANSI/NFPA No. 70-1990. En

Canada con el C6digo Electrico CAN/CSA - C22.2.

DIAGRAMA DE CABLEADO PARA LOS MODELOS

CON SUMINISTRO ELECTRICO EXTERNO

120 VOLTIOS N

(12 VOLTIOS +) (_

LAMPARA

DEL

INTERRUPTOR HORNO

DE LUZ ._

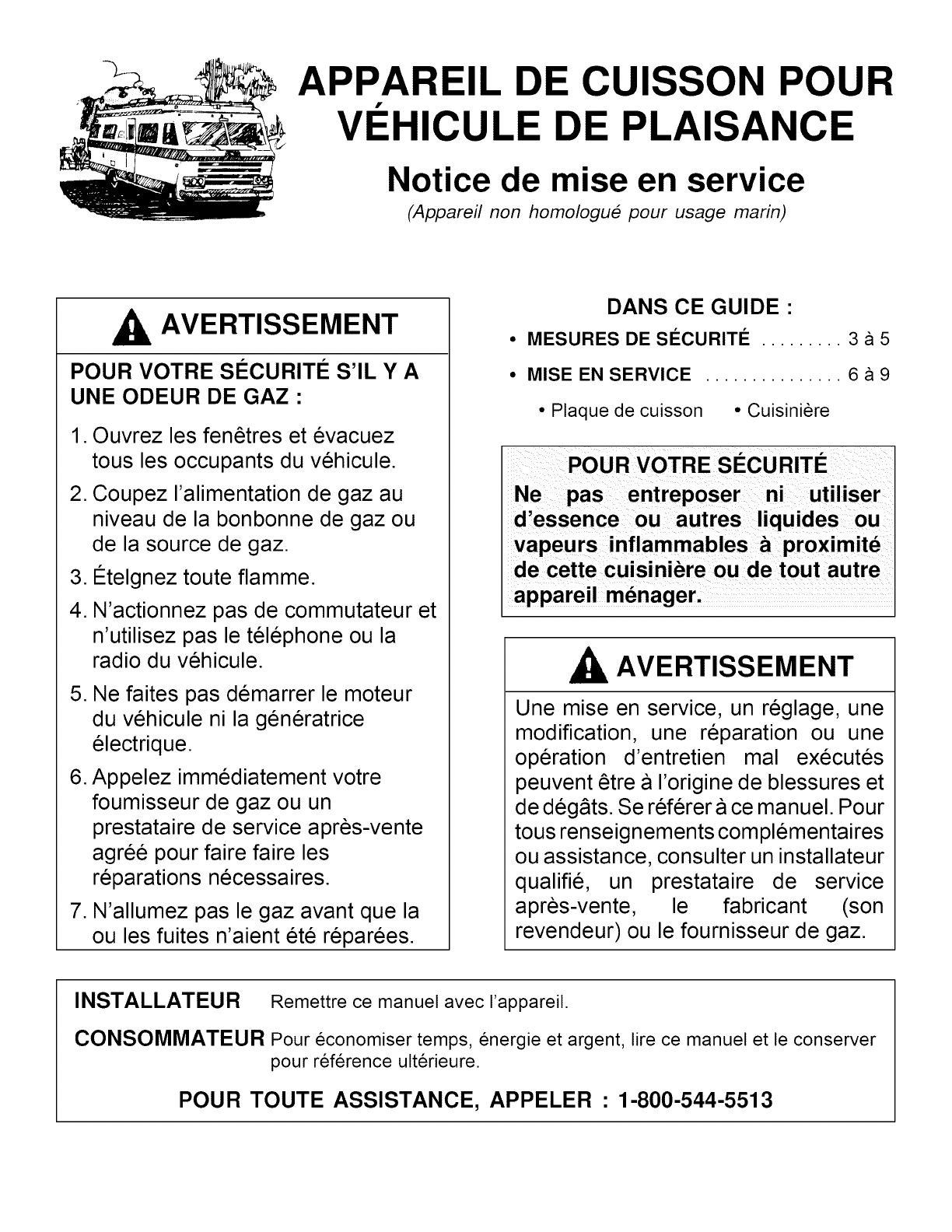

APPAREIL DE CUISSON POUR

VI HlCULE DE PLAISANCE

Notice de mise en service

(Appareil non homologue pour usage marin)

AVERTISSEMENT

POUR VOTRE SI_CURITI_ S'IL Y A

UNE ODEUR DE GAZ :

1. Ouvrez les fenetres et evacuez

tousles occupants du vehicule.

2. Coupez I'alimentation de gaz au

niveau de la bonbonne de gaz ou

de la source de gaz.

3. I_telgnez toute flamme.

4. N'actionnez pas de commutateur et

n'utilisez pas le telephone ou la

radio du vehicule.

5. Ne faites pas demarrer le moteur

du vehicule ni la generatrice

electrique.

6. Appelez immediatement votre

foumisseur de gaz ou un

prestataire de service apres-vente

agree pour faire faire les

reparations necessaires.

7. N'allumez pas le gaz avant que la

ou les fuites n'aient ete reparees.

DANS CE GUIDE :

•MESURES DE SI_CURITI_ ......... 3& 5

•MISE EN SERVICE ............... 6 & 9

•Plaque de cuisson • Cuisiniere

POUR VOTRE SI_CURITI_

Ne pas entreposer ni utiliser

'essence ou autres I!quides ou

apeurs inflammables aproximite

e cette cuisiniere ou de tout autre

AVERTISSEMENT

Une mise en service, un reglage, une

modification, une reparation ou une

operation d'entretien mal executes

peuvent etre a I'origine de blessures et

de d6g&ts. Se referer ace manuel. Pour

tous renseignements complementaires

ou assistance, consulter un installateur

qualifie, un prestataire de service

apres-vente, le fabricant (son

revendeur) ou le fournisseur de gaz.

INSTALLATEUR Remettre ce manuel avec I'appareil.

CONSOMMATEUR Pour economiser temps, energie et argent, lire ce manuel et le conserver

pour reference ulterieure.

POUR TOUTE ASSISTANCE, APPELER : 1-800-544-5513

Merci... d'avoir fait I'achat de notre appareil de

cuisson. Pour vous aider a en tirer le maximum de

satisfaction, nous vous offrons ces suggestions :

Passez en revue toutes les mesures de s6curit6.

#tudiez le tableau de d6pannage des pages 22 et 24

si I'appareil ne fonctionne pas correctement.

Incluez les numeros de modele et de serie de votre

appareil Iorsque celui-ci doit etre repare.

• Une preuve d'achat (par exemple le recepisse de

vente) doit etre fournie pour toute demande de

prestations de garantie.

Vous pouvez nous contacter au 1-800-544-5513

Maytag Appliances Sales Company

Attn: CAIR su Center

P.O. Box 2370

Cleveland, TN 37320-2370,

I_tats-Unis

1-800-544-5513

Nous cherchons constamment a ameliorer la qualite et

les performances de nos appareils de cuisson, et il est

possible que nous ayons modifie cet appareil sans avoir

revise le manuel.

TABLE DES MATII_RES

MESURES DE SECURITE IMPORTANTES ...... 3-5

MISE EN SERVICE ........................... 6-9

,8,I'intention de I'installateur ..................... 6

Emplacement de la plaque signaletique .......... 6

Cuisiniere .................................... 7

Plaque de cuisson ........................... 8-9

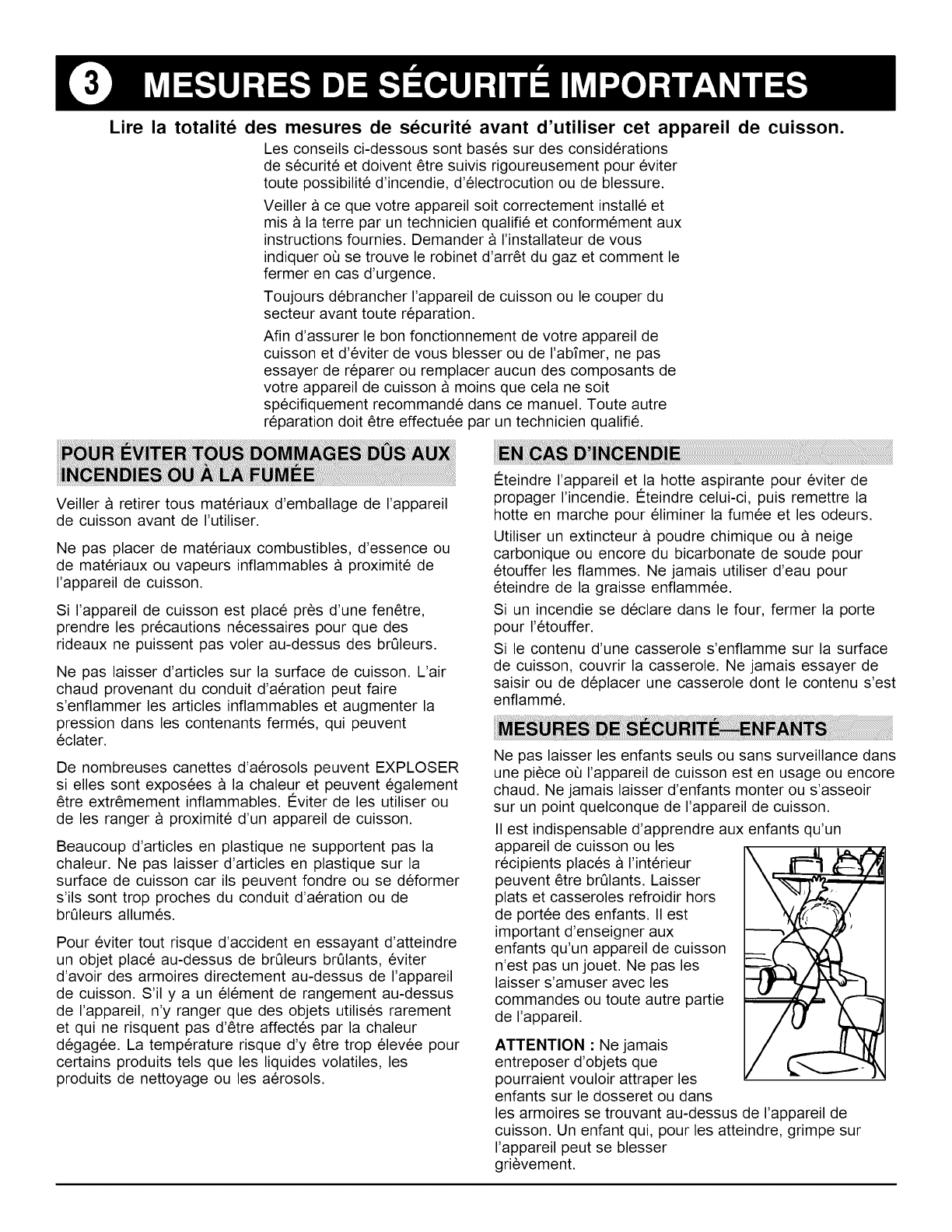

Lire la totalite des mesures de securite avant d'utiliser cet appareil de cuisson.

Les conseils ci-dessous sont bas6s sur des consid6rations

de s6curit6 et doivent etre suivis rigoureusement pour eviter

toute possibilite d'incendie, d'electrocution ou de blessure.

Veiller ace que votre appareil soit correctement installe et

mis a la terre par un technicien qualifie et conformement aux

instructions fournies. Demander a I'installateur de vous

indiquer o_ se trouve le robinet d'arret du gaz et comment le

fermer en cas d'urgence.

Toujours debrancher I'appareil de cuisson ou le couper du

secteur avant toute reparation.

Afin d'assurer le bon fonctionnement de votre appareil de

cuisson et d'eviter de vous blesser ou de I'abfmer, ne pas

essayer de reparer ou remplacer aucun des composants de

votre appareil de cuisson a moins que cela ne soit

specifiquement recommande dans ce manuel. Toute autre

reparation doit etre effectuee par un technicien qualifie.

Veiller a retirer tous materiaux d'emballage de I'appareil

de cuisson avant de I'utiliser.

Ne pas placer de materiaux combustibles, d'essence ou

de materiaux ou vapeurs inflammables a proximite de

I'appareil de cuisson.

Si I'appareil de cuisson est place pres d'une fenetre,

prendre les precautions necessaires pour que des

rideaux ne puissent pas voler au-dessus des brQleurs.

Ne pas laisser d'articles sur la surface de cuisson. L'air

chaud provenant du conduit d'aeration peut faire

s'enflammer les articles inflammables et augmenter la

pression dans les contenants fermes, qui peuvent

eclater.

De nombreuses canettes d'aerosols peuvent EXPLOSER

si elles sont exposees a la chaleur et peuvent egalement

etre extremement inflammables. Pviter de les utiliser ou

de les ranger a proximite d'un appareil de cuisson.

Beaucoup d'articles en plastique ne supportent pas la

chaleur. Ne pas laisser d'articles en plastique sur la

surface de cuisson car ils peuvent fondre ou se deformer

s'ils sont trop proches du conduit d'aeration ou de

brQleurs allumes.

Pour eviter tout risque d'accident en essayant d'atteindre

un objet place au-dessus de brQleurs brQlants, eviter

d'avoir des armoires directement au-dessus de I'appareil

de cuisson. S'il y a un element de rangement au-dessus

de I'appareil, n'y ranger que des objets utilises rarement

et qui ne risquent pas d'etre affectes par la chaleur

degagee. La temperature risque d'y etre trop elevee pour

certains produits tels que les liquides volatiles, les

produits de nettoyage ou les aerosols.

Pteindre I'appareil et la hotte aspirante pour eviter de

propager I'incendie. I_teindre celui-ci, puis remettre la

hotte en marche pour eliminer la fumee et les odeurs.

Utiliser un extincteur a poudre chimique ou a neige

carbonique ou encore du bicarbonate de soude pour

etouffer les flammes. Ne jamais utiliser d'eau pour

eteindre de la graisse enflammee.

Si un incendie se declare dans le four, fermer la porte

pour I'etouffer.

Si le contenu d'une casserole s'enflamme sur la surface

de cuisson, couvrir la casserole. Ne jamais essayer de

saisir ou de deplacer une casserole dont le contenu s'est

enflamme.

Ne pas laisser les enfants seuls ou sans surveillance dans

une piece o_ I'appareil de cuisson est en usage ou encore

chaud. Ne jamais laisser d'enfants monter ou s'asseoir

sur un point quelconque de I'appareil de cuisson.

II est indispensable d'apprendre aux enfants qu'un

appareil de cuisson ou les

recipients places a I'interieur

peuvent etre brQlants. Laisser

plats et casseroles refroidir hors

de portee des enfants. II est

important d'enseigner aux

enfants qu'un appareil de cuisson

n'est pas un jouet. Ne pas les

laisser s'amuser avec les

commandes ou toute autre partie

de I'appareil.

ATTENTION : Ne jamais

entreposer d'objets que

pourraient vouloir attraper les

enfants sur le dosseret ou dans

les armoires se trouvant au-dessus de I'appareil de

cuisson. Un enfant qui, pour les atteindre, grimpe sur

I'appareil peut se blesser

grievement.

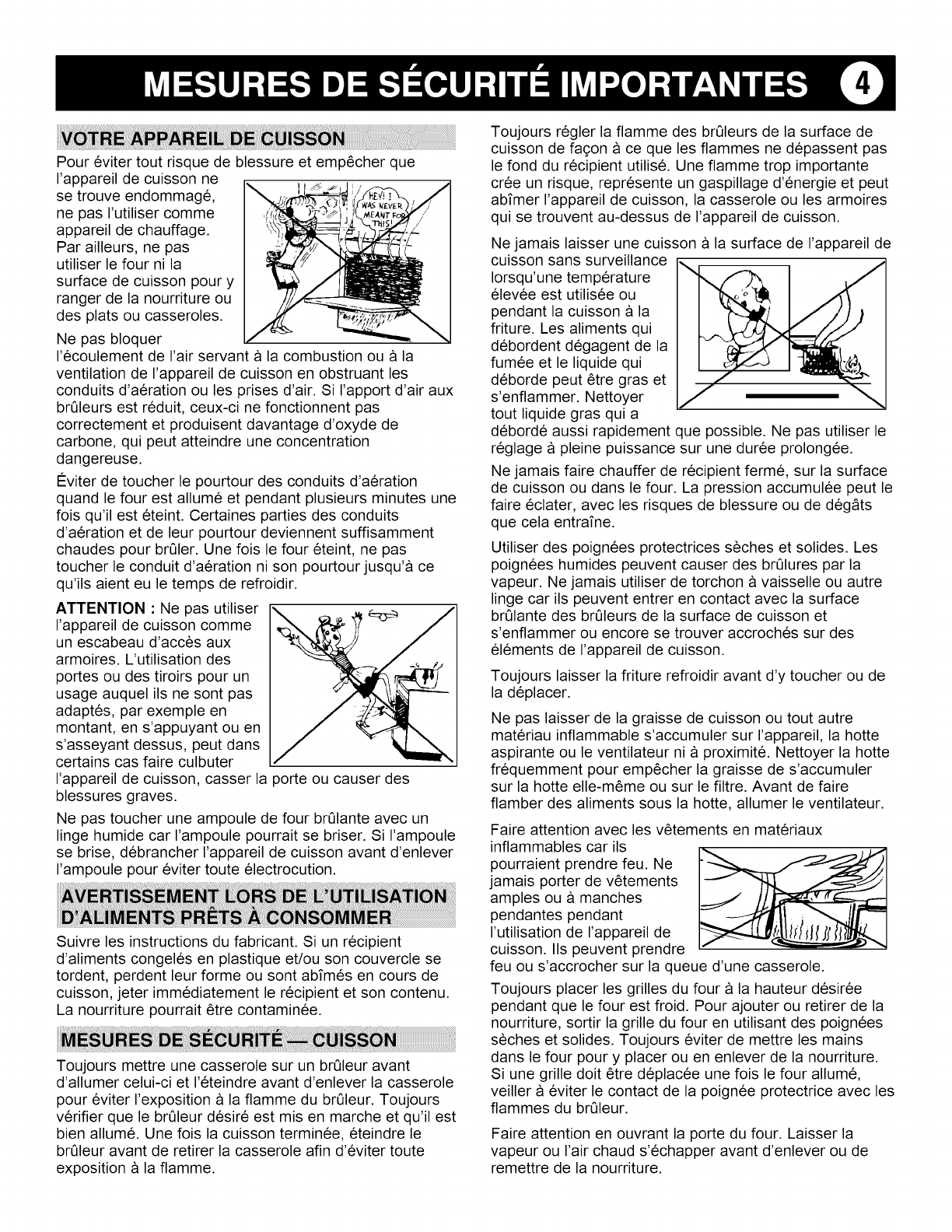

Pour6vitertoutrisquedeblessureetemp6cherque

I'appareildecuissonne

setrouveendommag6,

nepasI'utilisercomme

appareildechauffage.

Parailleurs,nepas

utiliserlefournila

surfacedecuissonpoury

rangerdelanourritureou

desplatsoucasseroles.

Nepasbloquer

f,r

1'6coulement de I'air servant a la combustion ou a la

ventilation de I'appareil de cuisson en obstruant les

conduits d'a6ration ou les prises d'air. Si I'apport d'air aux

br01eurs est r6duit, ceux-ci ne fonctionnent pas

correctement et produisent davantage d'oxyde de

carbone, qui peut atteindre une concentration

dangereuse.

I_viter de toucher le pourtour des conduits d'a6ration

quand le four est allume et pendant plusieurs minutes une

fois qu'il est 6teint. Certaines parties des conduits

d'a6ration et de leur pourtour deviennent suffisamment

chaudes pour br01er. Une fois le four 6teint, ne pas

toucher le conduit d'a6ration ni son pourtour jusqu'a ce

qu'ils aient eu le temps de refroidir.

ATTENTION : Ne pas utiliser

I'appareil de cuisson comme

un escabeau d'accCs aux

armoires. L'utilisation des

portes ou des tiroirs pour un

usage auquel ils ne sont pas

adapt6s, par exemple en

montant, en s'appuyant ou en

s'asseyant dessus, peut dans

certains cas faire culbuter

I'appareil de cuisson, casser la porte ou causer des

blessures graves.

Ne pas toucher une ampoule de four brOlante avec un

linge humide car I'ampoule pourrait se briser. Si I'ampoule

se brise, d6brancher I'appareil de cuisson avant d'enlever

I'ampoule pour 6viter toute 61ectrocution.

Suivre les instructions du fabricant. Si un r6cipient

d'aliments congeles en plastique et/ou son couvercle se

tordent, perdent leur forme ou sont abfmes en cours de

cuisson, jeter immediatement le r6cipient et son contenu.

La nourriture pourrait etre contaminee.

Toujours mettre une casserole sur un brQleur avant

d'allumer celui-ci et I'eteindre avant d'enlever la casserole

pour eviter I'exposition a la flamme du brQleur. Toujours

verifier que le brQleur desire est mis en marche et qu'il est

bien allume. Une fois la cuisson terminee, eteindre le

br01eur avant de retirer la casserole afin d'eviter toute

exposition a la flamme.

Toujours regler la flamme des brQleurs de la surface de

cuisson de fagon ace que les flammes ne depassent pas

le fond du recipient utilise. Une flamme trop importante

cree un risque, represente un gaspillage d'energie et peut

abfmer I'appareil de cuisson, la casserole ou les armoires

qui se trouvent au-dessus de I'appareil de cuisson.

Ne jamais laisser une cuisson a la surface de I'appareil de

cuisson sans surveillance

Iorsqu'une temperature

elevee est utilisee ou

pendant la cuisson a la

friture. Les aliments qui

debordent degagent de la

fumee et le liquide qui

deborde peut etre gras et

s'enflammer. Nettoyer

tout liquide gras qui a

deborde aussi rapidement que possible. Ne pas utiliser le

reglage a pleine puissance sur une duree prolongee.

Ne jamais faire chauffer de recipient ferme, sur la surface

de cuisson ou dans le four. La pression accumulee peut le

faire eclater, avec les risques de blessure ou de deg&ts

que cela entrafne.

Utiliser des poignees protectrices seches et solides. Les

poignees humides peuvent causer des brQlures par la

vapeur. Ne jamais utiliser de torchon a vaisselle ou autre

linge car ils peuvent entrer en contact avec la surface

brQlante des brQleurs de la surface de cuisson et

s'enflammer ou encore se trouver accroches sur des

elements de I'appareil de cuisson.

Toujours laisser la friture refroidir avant d'y toucher ou de

la deplacer.

Ne pas laisser de la graisse de cuisson ou tout autre

materiau inflammable s'accumuler sur I'appareil, la hotte

aspirante ou le ventilateur ni a proximite. Nettoyer la hotte

frequemment pour empecher la graisse de s'accumuler

sur la hotte elle-meme ou sur le filtre. Avant de faire

flamber des aliments sous la hotte, allumer le ventilateur.

Faire attention avec les vetements en materiaux

inflammables car ils

pourraient prendre feu. Ne

jamais porter de vetements

amples ou a manches

pendantes pendant

I'utilisation de I'appareil de

cuisson. IIs peuvent prendre

feu ou s'accrocher sur la queue d'une casserole.

Toujours placer les grilles du four a la hauteur desiree

pendant que le four est froid. Pour ajouter ou retirer de la

nourriture, sortir la grille du four en utilisant des poignees

seches et solides. Toujours eviter de mettre les mains

dans le four pour y placer ou en enlever de la nourriture.

Si une grille doit etre deplacee une fois le four allume,

veiller a eviter le contact de la poignee protectrice avec les

flammes du br01eur.

Faire attention en ouvrant la porte du four. Laisser la

vapeur ou I'air chaud s'echapper avant d'enlever ou de

remettre de la nourriture.

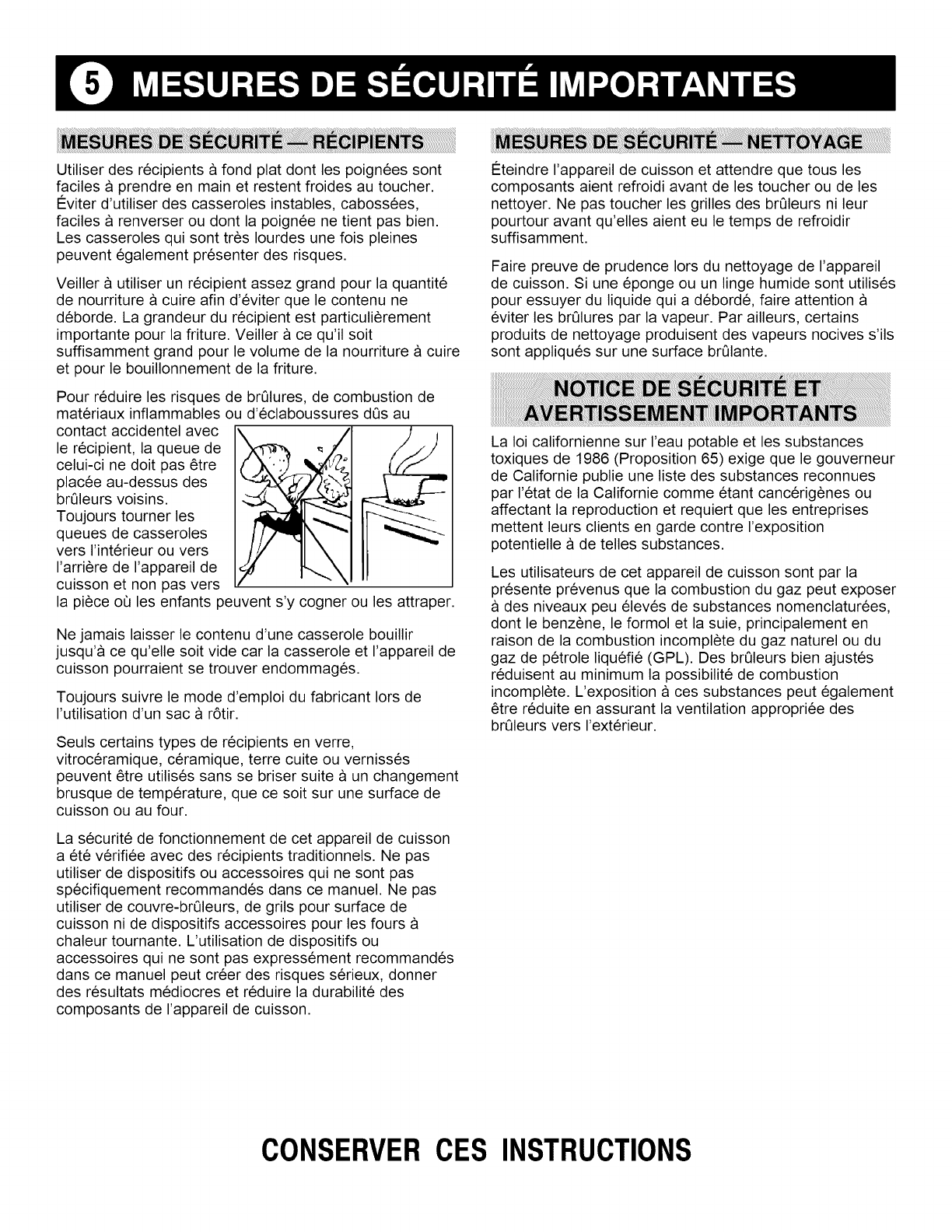

Utiliserdesr6cipientsafondplatdontlespoigneessont

facilesa prendreenmainetrestentfroidesautoucher.

teviter d'utiliser des casseroles instables, caboss6es,

faciles a renverser ou dont la poignee ne tient pas bien.

Les casseroles qui sont tres Iourdes une fois pleines

peuvent 6galement presenter des risques.

Veiller a utiliser un recipient assez grand pour la quantit6

de nourriture a cuire afin d'6viter que le contenu ne

d6borde. La grandeur du recipient est particuli6rement

importante pour la friture. Veiller a ce qu'il soit

suffisamment grand pour le volume de la nourriture a cuire

et pour le bouillonnement de la friture.

Pour r6duire les risques de br01ures, de combustion de

mat6riaux inflammables ou d'6claboussures dos au

contact accidentel avec

le recipient, la queue de

celui-ci ne doit pas 6tre

plac6e au-dessus des

br01eurs voisins.

Toujours tourner les

queues de casseroles

vers I'int6rieur ou vers

I'arri6re de I'appareil de

cuisson et non pas vers

°44

la piece ot_ les enfants peuvent s'y cogner ou les attraper.

Ne jamais laisser le contenu d'une casserole bouillir

jusqu'a ce qu'elle soit vide car la casserole et I'appareil de

cuisson pourraient se trouver endommag6s.

Toujours suivre le mode d'emploi du fabricant Iors de

I'utilisation d'un sac a r6tir.

Seuls certains types de recipients en verre,

vitroc6ramique, c6ramique, terre cuite ou verniss6s

peuvent 6tre utilis6s sans se briser suite a un changement

brusque de temperature, que ce soit sur une surface de

cuisson ou au four.

La s6curit6 de fonctionnement de cet appareil de cuisson

a6t6 v6rifi6e avec des recipients traditionnels. Ne pas

utiliser de dispositifs ou accessoires qui ne sont pas

sp6cifiquement recommand6s dans ce manuel. Ne pas

utiliser de couvre-br01eurs, de grils pour surface de

cuisson ni de dispositifs accessoires pour les fours

chaleur tournante. L'utilisation de dispositifs ou

accessoires qui ne sont pas express6ment recommand6s

dans ce manuel peut cr6er des risques s6rieux, donner

des r6sultats mediocres et r6duire la durabilit6 des

composants de I'appareil de cuisson.

teteindre I'appareil de cuisson et attendre que tousles

composants aient refroidi avant de les toucher ou de les

nettoyer. Ne pas toucher les grilles des br01eurs ni leur

pourtour avant qu'elles aient eu le temps de refroidir

suffisamment.

Faire preuve de prudence Iors du nettoyage de I'appareil

de cuisson. Si une 6ponge ou un linge humide sont utilis6s

pour essuyer du liquide qui a d6bord6, faire attention

6viter les br01ures par la vapeur. Par ailleurs, certains

produits de nettoyage produisent des vapeurs nocives s'ils

sont appliques sur une surface br01ante.

La Ioi californienne sur I'eau potable et les substances

toxiques de 1986 (Proposition 65) exige que le gouverneur

de Californie publie une liste des substances reconnues

par 1'6tat de la Californie comme 6tant canc6rigenes ou

affectant la reproduction et requiert que les entreprises

mettent leurs clients en garde contre I'exposition

potentielle a de telles substances.

Les utilisateurs de cet appareil de cuisson sont par la

pr6sente pr6venus que la combustion du gaz peut exposer

des niveaux peu 61ev6s de substances nomenclatur6es,

dont le benzene, le formol et la suie, principalement en

raison de la combustion incomplete du gaz naturel ou du

gaz de p6trole liquefi6 (GPL). Des br01eurs bien ajust6s

r6duisent au minimum la possibilit6 de combustion

incomplete. L'exposition a ces substances peut 6galement

6tre r6duite en assurant la ventilation appropriee des

br01eurs vers I'ext6rieur.

CONSERVERCES INSTRUCTIONS

Votre appareil de cuisson peut ne pas posseder certaines des fonctions decrites dans ce manuel.

AVERTISSEMENT SPI CIALE

L'installation et le depannage de cet

appareil doivent _tre realises uniquement

par du personnel qualifi& Lire les

<<mesures de securite >>,pages 3 a5 avant

d'utiliser I'appareil.

Toujours v@ifier les codes provinciaux et Iocaux avant

d'effectuer la mise en service. D'autres r_glements

peuvent imposer des contraintes qui peuvent affecter les

indications fournies dans ces pages et _ propos

desquelles le fabricant d6cline toute responsabilit6.

La mise en service d'appareils congus pour les v6hicules

de plaisance doit 6tre conforme aux codes provinciaux ou

autres codes ou, _ d6faut, aux normes ANSI 501C du

<<Standard for Recreational Vehicles >>,derni@e 6dition.

Au Canada, I'installation de la cuisini@e doit 6tre

conforme aux normes standard de la s@ie CAN/ACN

Z240.4 relatives aux caract@istiques techniques exig6es

pour les appareils fonctionnant au gaz utilis6s dans des

v6hicules de plaisance et les maisons mobiles et/ou toMs

codes Iocaux en vigueur. L'espace minimum entre le

dessus du comptoir et un plafond en mat@iau

combustible doit _tre de 61 cm (24 po) pour _tre

homologu6 UL aux I_tats-Unis et de 48,3 cm (19 po) au

Canada.

AVERTISSEMENT

CETAPPAREILNEDOlTPAS

ETREINSTALLEAU-DESSOUS

D'UNEHOTTEDEVENTILATION

QUIDIRIGEL'AIRDAMSUNE

DIRECTIONDE HAUTENBAS.

(VOIRLAFIGURE)

CESSYSTEMESD'I2VACUATION

PEUVENTPOSERDES

PROBLI_MESD'ALLUMAGEET

DECOMBUSTIONAVECDES

BRULEURS,&,GAZAYANTPOUR

RESULTATDESBLESSURESET

PEUVENTAFFECTERLA

FA(_ONDE CUIREDE

L'APPAREIL.

NOTE:IL ESTPOSSIBLEQUELAFIGURENE SOITPASUNE

REPRESENTATIONEXACTEDEVOTRECUISINIEREOU DE

VOTRE PLAQUE DE CUISSON; POURTANT, CET

AVERTISSEMENTS'APPLIQUE ,&,TOUT APPAREIL DE

CUISSON_,GAZ.

La plaque signal6tique se trouve sous la surface de

cuisson. Les renseignements suivants y sont indiqu6s •

1. Num6ros de module et de s@ie.

2. Code des caract@istiques techniques.

Indiquer ces chiffres Iors de toute demande de

renseignements.

Pour plus de facilit6 par la suite, noter ces chiffres

ci-dessous :

1. Num6ro de module

2. Num6ro de s@ie

3. Code des

caract@istiques

techniques

_'_ PLAQUE

SIGNALETIQUE

Plaque de cuisson pour vehicule de plaisancetop

1. D6couper une ouverture suivant les indications du

diagramme ci-dessous.

2. Centrer la conduite d'alimentation en gaz de 10 mm

(3/8 po) sur le trou pratiqu6 dans le compartiment des

brOleurs de fagon _ ce qu'elle se glisse en place

Iorsque la cuisini@e est plac6e dans I'ouverture.

3. Mettre la plaque de cuisson _ son emplacement et la

fixer en place en vissant quatre vis _ bois dans les

orifices pr6vus dans la garniture du c6t6.

4. Raccorder I'alimentation en gaz.

5. V6rifier qu'aucun raccord ne fuit _ I'aide de liquide non

corrosif de d6tection de fuites. Ne pas utiliser de

flamme pour voir s'il y a des fuites.

6. ATTENTION : LA CONDUITE DE PROPANE/GAZ DE

PI£TROLE LIQUI£FII£ (GPL) DOlT FtTRE I£QUIPI£E

D'UN DI_TENDEUR POUR GPL. LA PRESSION #,

L'ARRIVt_E DE CET APPAREIL DOlT FtTRE

DI_TENDUE DE FAOON #, NE PAS FtTRE

SUPt_RIEURE #, 3,5 KPA (14 PO DE COLONNE

D'EAU OU 0,5 PSI). UNE PRESSION #, L'ARRIVt_E

SUPt_RIEURE #, 3,5 KPA (0,5 PSI) PEUT

ENDOMMAGER LE DI_TENDEUR DE L'APPAREIL ET

LES AUTRES COMPOSANTS DU SYSTC:ME DE

DISTRIBUTION DU GAZ DE CET APPAREIL ET

POURRAIT PROVOQUER DES FUITES DE GAZ.

AVERTISSEMENT : L'6mail vitrifl6 est du verre

fusionn6 sur du m6tal. L'appareil a 6t6 inspect6 avec soin

et assurera un bon service s'il est manipul6 sans

brutalit6 ; il est cependant cassable et ne peut _tre

garanti. Comme c'est le cas pour tous les articles en

porcelaine ou en verre, nous ne pouvons remplacer les

pi_ces 6maill6es qui se trouvent endommag6es apr_s

avoir 6t6 livr6es aux transporteurs, sauf aux frais du

client.

central'--a't._.4 _, 47,1 cm

Axe

22 mm (7/8 po) min i (18 9/t6 po) ......

.... "ou u cm _zu po)

de la parol vertlcale arnere _""I

7 cm (2 3/4 po)

38 mm (1 1/2 po) min._ 1- !'7 P,°')'p _'_--:_ _

de ta paroi verticale ------'-'--q II I ! II I _1 I "

laterale 11.1cm _ k..-___'_ Si le comptoir depasse de I'armoire, une petite decoupe

(z_318 po i _(21 7/16 DoT i doit 6tre faite p..... tisfaire a la di ..... ion de 54,8 cm

.... _.v_ _.._e.o_.m_ _J_V._ ' (217/16po).Sitecomptoirdcpassedeplusde25mm

- -_t _52.1cm (201/2 pot il po) arrondirlescoins.

uecoupe ou oevan_ j ' 54,3 cm

(21 3/8 po)

11,4 cm (4 1/2 po)

Degagement minimum de 0 par rapport aux plaques

d'espacement sous le comptoir

Distance min. avec la paroi -,.,...

laterale de 27 mm (1 1/16 po)

_L_

Decoupe du devant de

11,1 cm (4 3/8 po)

REMARQUE: Les espaces de d_gagement

doivent 6tre recouverts ou munis d'une

protectionpour emp_cherqu'ils soientutilis_s

comme espacede rangement.Les armoires

doivent_tre conguespour _viterles courants

d'airquiaffecteraientlastabilit_delaveilleuse.

54,3 cm /

(2178po)

Les pointitles indiquent la I

garniture superieure I

I '

. I---

L '

i17,8 cm

i (7 po)

52,1 cm

1(20 1/2 po)

' 1

I ,

Axe central_ _

27 mm

(1 1/16 po)

7 cm (2 3/4 po)

_"Ouverture

pour la con-

duite

Distance min. de la paroi arriere

47,1 cm

(18 9/16 po)

11 mm

(7/16 po)

Debordement de

la garniture supe-

rieure

Cuisiniere support@e au

niveau du dessus du

comptoir seutement

]

(7/8 po)

11,4 cm

(4 I/2 po)

Cuisiniere pour vehicule de plaisance

1. D6couper une ouverture suivant les indications

ci-dessous (la cuisini@e peut _tre suspendue par le

flasque sup@ieur ; aucun autre support n'est

n6cessaire).

2. Les cuisini@es dont le four est 6quip6 d'un 6clairage

de 120 V exigent, directement derri@e la cuisini@e, la

pose d'une prise murale de 120 V _ trois broches qui

doit _tre reli6e _ la terre (pour son emplacement exact,

voir rillustration ci-dessous). Dan le cas de cuisini@es

cable blind6 BX indiqu6es comme exigeant une

alimentation continue 12 V, raccorder les ills cod6s sur

ralimentation 12 V.

3. Placer la cuisini@e dans I'ouverture et la fixer en place.

Les six trous pr6vus pour les vis se trouvent aux points

AA et BB. La cuisini@e doit _tre fix6e en place avec un

minimum de 4 vis. Les fabricants de v6hicules de

plaisance peuvent utiliser les trous qu'ils jugent

n6cessaires pour leur 6quipement. Utiliser des vis

bois n° 8 _ t_te plate.

4. Raccorder I'alimentation en gaz. V@ifier qu'aucun

raccord ne fuit _ I'aide de liquide non corrosif de

d6tection de fuites. Ne pas utiliser de flamme pour

voir s'il y a des fuites.

ATTENTION • LA CONDUITE DE PROPANE/GAZ DE

PteTROLE LIQUteFIte (GPL) DOlT FtTRE teQUIPteE

D'UN DteTENDEUR POUR GPL. LA PRESSION #,

L'ARRIVteE DE CET APPAREIL DOlT FtTRE

DteTENDUE DE FAQON #, NE PAS FtTRE

SUPteRIEURE #, 3,5 KPA (14 PO DE COLONNE

D'EAU OU 0,5 PSI). UNE PRESSION #, L'ARRIVteE

SUPteRIEURE #, 3,5 KPA (0,5 PSI) PEUT

ENDOMMAGER LE DteTENDEUR DE L'APPAREIL ET

LES AUTRES COMPOSANTS DU SYSTte:ME DE

DISTRIBUTION DU GAZ DE CET APPAREIL ET

POURRAIT PROVOQUER DES FUITES DE GAZ.

AVERTISSEMENT : L'6mail vitrifi6 est du verre

fusionn6 sur du m6tal. L'appareil a 6t6 inspect6 avec soin

et assurera un bon service s'il est manipul6 sans

brutalit6 ; il est cependant cassable et ne peut _tre

garanti. Comme c'est le cas pour tousles articles en

porcelaine ou en verre, nous ne pouvons remplacer les

pi_ces 6maill6es qui se trouvent endommag6es apr_s

avoir 6t6 livr6es aux transporteurs, sauf aux frais du

client.

REMARQUE :Les espaces de degagement

doivent 6tre recouverts ou munis d'une protection

pour emp6cher qu'ils soient utilises

comme espace de rangement. Les

armoires doivent 6tre con£ues

pour eviter les courants

d'air qui affecteraient la

stabilite de la veilleuse. 47,1 cm

(18 9/16 po)

NOTER : DIMENSION A, PARTIR DU DEVANT DE L'ARMOIRE

SI LE COMPTOIR DEPASSE DE L'ARMOIRE, UNE PETITE DECOUPE DOlT

ETRE FAITE POUR SATtSFAIRE A LA DIMENSION DE 54,8 CM^(21 7/16 PO). S'tL

DEPASSE DE PLUS DE 25 MM (1 PO), LES COINS DOWENT ETRE ARRONDIS

JUSQU'AUX MOULURES DE LA CUISINtERE

DIMENSION DE

L'AVANT DE

L'ARMOIRE A, LA

PAROI ARRtERE

54,3 cm

(21 3/8 po)

54,8 cm

(21 7/16 po)

49,4 cm

(19 7/16 po)

VOIR <<HTR

DECOUPE >>SUR LE

TABLEAU

(20 5/8 po',

DISTANCE MtN. DE 22 MM (7,/8 PO) DE

LA PAROI VERTICALE ARRtERE AU-DESSUS

DU COMPTOIR

REMARQUE : DEGAGEMENT MIN. DE

38 MM (7/8 PO) EXtGE POUR LA SERIE

16 LQRSQUE LE COUVERCLE PLIANT

MAGIC CHEF EST UTIUSE.

50,8 cm

pb-'., (2Opo)

25 mm

(1 po) /

MODELE

HTR DECOUPE EMPL. COND.

41,6 cm (16 3/8 po) 4,8 cm (1 7/8 po)

55,4 cm (21 13/16 po) 6,7 cm (2 5/8 po)

DISTANCE MtN. DE 38 MM (1 1/2 PO) DE LA PAROt

VERTICALE LATERALE AU-DESSUS DU COMPTOIR

_'_'_ 17,8 cm

I0,20m J L._ (7po)

(4 po) _'- I r-I ,,L

,' 1 I, , I

?I" ,_. i I

30,5o I rbt. l

12po>I , II I\f VO,RTABL

_, I'1"-I I I I "1_ <(EMPLAC. CONDUtTE >>

- I tLI I --BMPLAOEMENTOELA

- II'b-.. DONDU,TEDE AZ

II I PR,SEMO ALEDETE E

I I1 | 120 VA 3 BROCHES

l.i (S'tL Y A LIEU)

VUE DU }EVANT

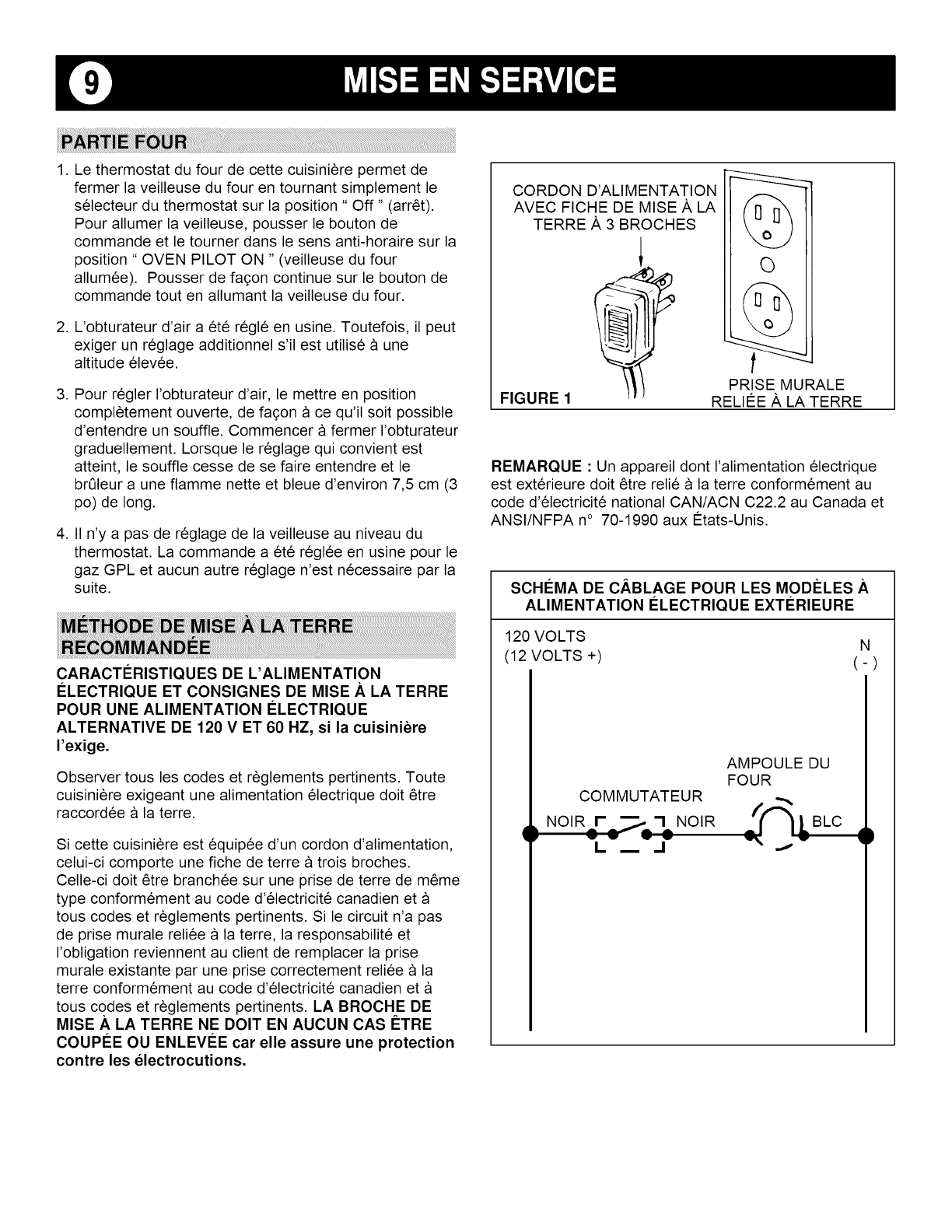

1. Le thermostat du four de cette cuisiniere permet de

fermer la veilleuse du four en tournant simplement le

s61ecteur du thermostat sur la position " Off" (arr6t).

Pour allumer la veilleuse, pousser le bouton de

commande et le tourner dans le sens anti-horaire sur la

position " OVEN PILOT ON " (veilleuse du four

allumee). Pousser de fagon continue sur le bouton de

commande tout en allumant la veilleuse du four.

2. L'obturateur d'air a 6t6 r6gle en usine. Toutefois, il peut

exiger un r6glage additionnel s'il est utilis6 a une

altitude 61ev6e.

3. Pour r6gler I'obturateur d'air, le mettre en position

completement ouverte, de fagon ace qu'il soit possible

d'entendre un souffle. Commencer a fermer I'obturateur

graduellement. Lorsque le r6glage qui convient est

atteint, le souffle cesse de se faire entendre et le

brQleur a une flamme nette et bleue d'environ 7,5 cm (3

po) de long.

4. II n'y a pas de r6glage de la veilleuse au niveau du

thermostat. La commande a et6 r6gl6e en usine pour le

gaz GPL et aucun autre r6glage n'est necessaire par la

suite.

CARACTERISTIQUES DE L'ALIMENTATION

ELECTRIQUE ET CONSIGNES DE MISE A LA TERRE

POUR UNE ALIMENTATION ELECTRIQUE

ALTERNATIVE DE 120 V ET 60 HZ, si la cuisiniere

I'exige.

Observer tousles codes et reglements pertinents. Toute

cuisiniere exigeant une alimentation 61ectrique doit 6tre

raccord6e a la terre.

Si cette cuisiniere est 6quip6e d'un cordon d'alimentation,

celui-ci comporte une fiche de terre a trois broches.

Celle-ci doit etre branchee sur une prise de terre de meme

type conformement au code d'61ectricit6 canadien et

tous codes et reglements pertinents. Si le circuit n'a pas

de prise murale reliee a la terre, la responsabilit6 et

I'obligation reviennent au client de remplacer la prise

murale existante par une prise correctement reliee a la

terre conformement au code d'61ectricit6 canadien et

tous codes et reglements pertinents. LA BROCHE DE

MISE .& LA TERRE NE DOlT EN AUCUN CAS If:TRE

COUPEE OU ENLEVEE car elle assure une protection

contre les electrocutions.

CORDON D'ALIMENTATION

AVEC FICHE DE MISE ]k LA

TERRE ]k 3 BROCHES

FIGURE 1

PRISE MURALE

RELI#E ]k LA TERRE

REMARQUE : Un appareil dont I'alimentation 61ectrique

est ext6rieure doit etre relie & la terre conformement au

code d'61ectricit6 national CAN/ACN C22.2 au Canada et

ANSI/NFPA n° 70-1990 aux #tats-Unis.

SCHEMA DE C.&BLAGE POUR LES MODELES A

ALIMENTATION ELECTRIQUE EXTERIEURE

120 VOLTS N

(12 VOLTS +) ( _

COMMUTATEUR

L_ -I

AMPOULE DU

FOUR

Amana ALY1620BDB00 User Manual 22 GAS RV RANGE SEALED BURNERS Manuals And Guides L1005166

Navigation menu

Versions of this User Manual:

Views

Navigation
