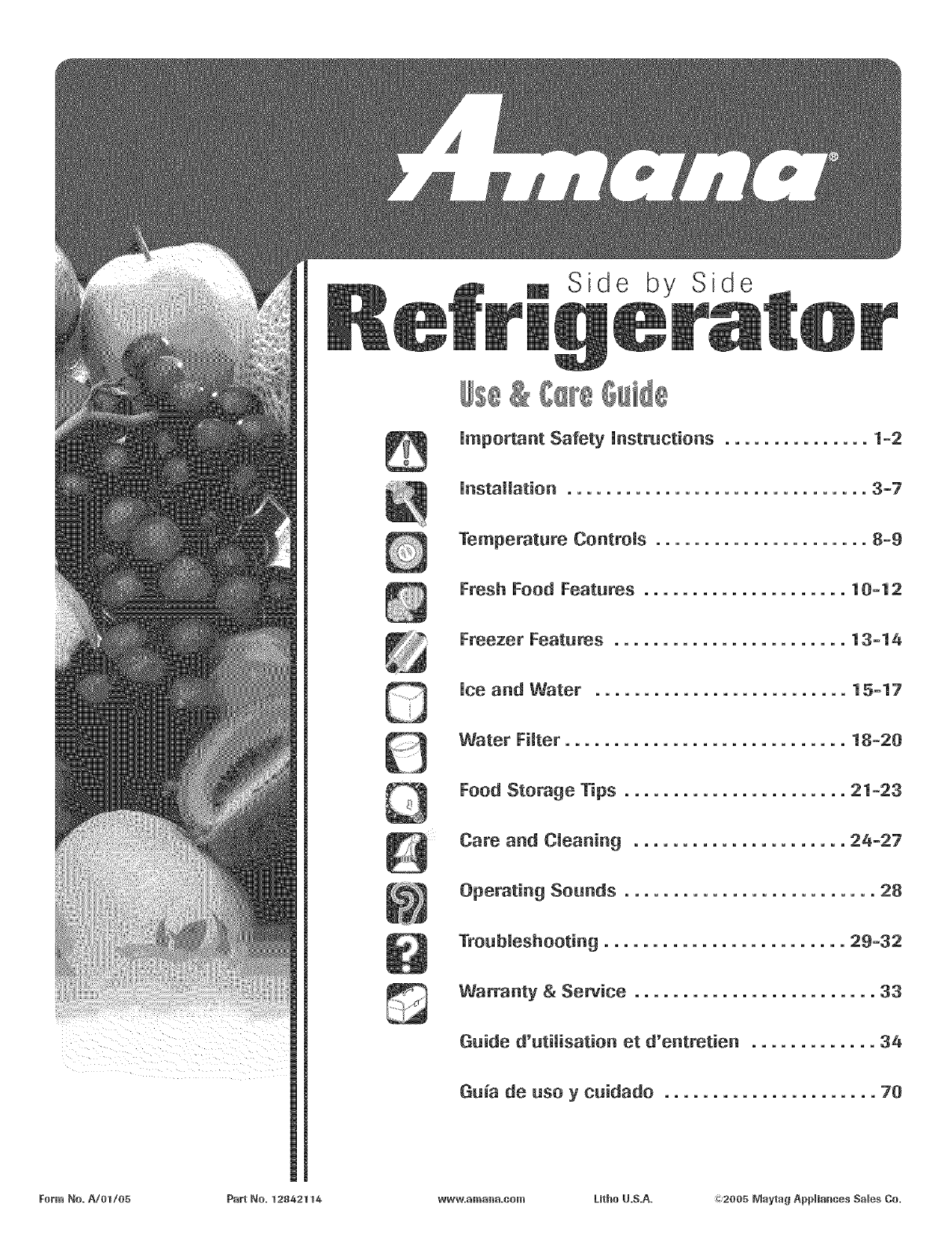

m Side by Side

Form No. A/01/05 Part No. 12842114 w_vw.amal_a.com Utha U.S.A. :¢2005 Maytag Appliances Sales Co.

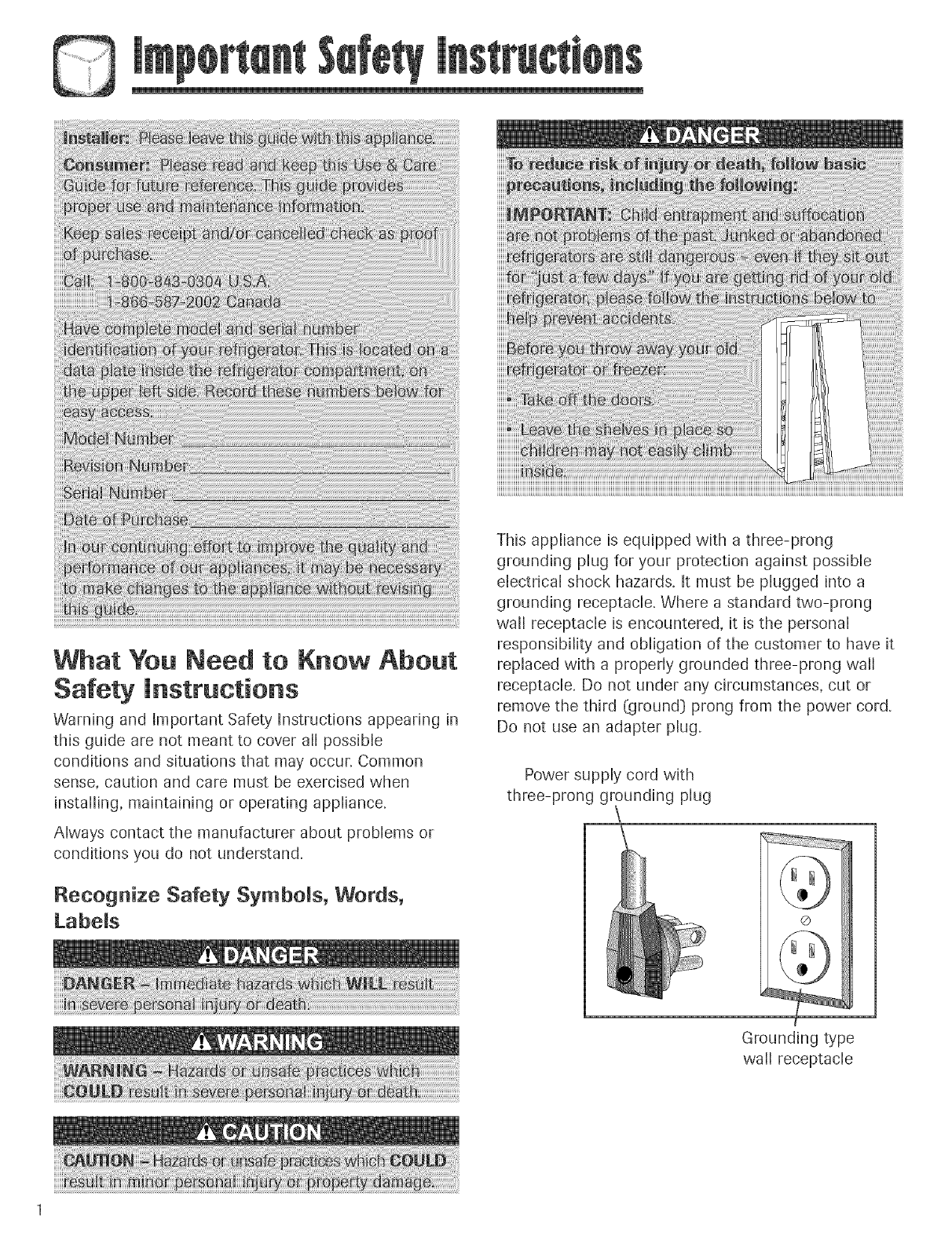

What Nee to }( ow Abo t

Safety str ctio s

Warning and Important Safety Instructions appearing in

this guide are not meant to cover all possible

conditions and situations that may occur. Common

sense, caution and care must be exercised when

installing, maintaining or operating appliance.

Always contact the manufacturer about problems or

conditions you do not understand.

Recognize Safety Symbols, Words,

Labels

This appliance is equipped with a three-prong

grounding plug for your protection against possible

electrical shock hazards. It must be plugged into a

grounding receptacle. Where a standard two-prong

wall receptacle is encountered, it is the personal

responsibility and obligation of the customer to have it

replaced with a properly grounded three-prong wall

receptacle. Do not under any circumstances, cut or

remove the third (ground} prong from the power cord.

Do not use an adapter plug.

Power supply cord with

three-prong grounding plug

Grounding type

wall receptacle

SAVE TH ESE l NSTRUCTIONS

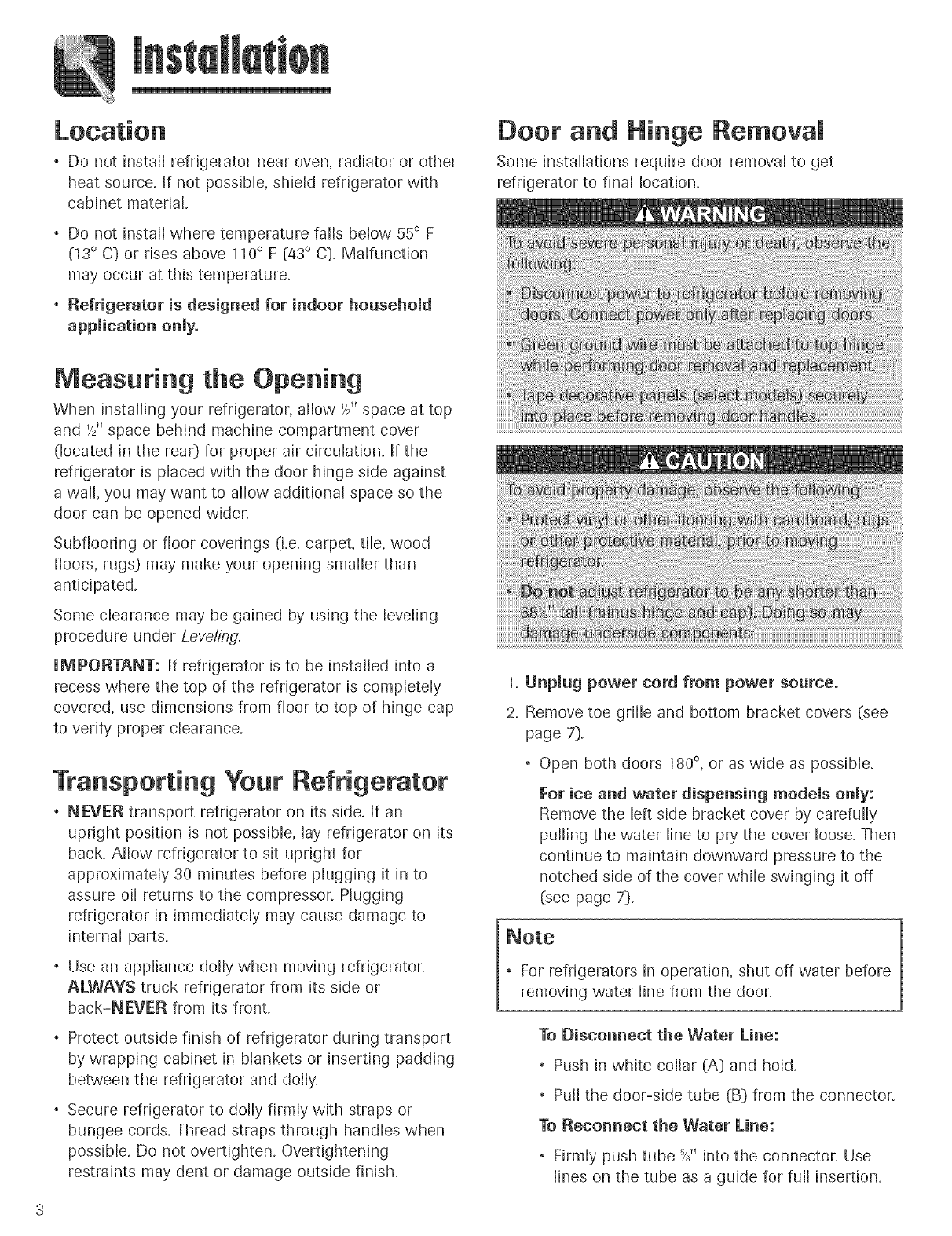

Do not install refrigerator near oven, radiator or other

heat source. Wfnot possible, shield refrigerator with

cabinet material.

Do not install where temperature falls below 55° F

(13° C} or rises above 110° F (43° C}. Malfunction

may occur at this temperature.

Refrigerator is designed for indoor househomd

appmication onmy.

Measuring the Opening

When installing your refrigerator, allow '/_"space at top

and '%' space behind machine compartment cover

(located in the tea0 for proper air circuhtion. If the

refrigerator is placed with the door hinge side against

a wall, you may want to allow additional space so the

door can be opened wider.

Subfiooring or floor coverings (i.e. carpet, tile, wood

floors, rugs} may make your opening smaller than

anticipated.

Some clearance may be gained by using the leveling

procedure under Leveling.

UMPORTANT: If refrigerator is to be installed into a

recess where the top of the refrigerator is completely

covered, use dimensions from floor to top of hinge cap

to verify proper clearance.

Transporting Your Refrigerator

NEVER transport refrigerator on its side. If an

upright position is not possible, lay refrigerator on its

back. Allow refrigerator to sit upright for

approximately 30 minutes before plugging it in to

assure oil returns to the compressor. Phgging

refrigerator in immediately may cause damage to

internal parts.

Use an appliance doily when moving refrigerator.

ALWAYS truck refrigerator from its side or

back-NEVER from its fronL

Protect outside finish of refrigerator during transport

by wrapping cabinet in blankets or inserting padding

between the refrigerator and dolly.

Secure refrigerator to dolly firmly with straps or

bungee cords. Thread straps through handles when

possible. Do not overtighten. Overtightening

restraints may dent or damage outside finish.

Door and Hinge Removam

Some installations require door removal to get

refrigerator to final location.

1. Unplug power cord from power source°

2. Remove toe grille and bottom bracket covers (see

page 7}.

Open both doors 180°, or as wide as possible.

it:or ice and water dispensing models only:

Remove the left side bracket cover by carefully

pulling the water line to pry the cover loose. Then

continue to maintain downward pressure to the

notched side of the cover while swinging it off

(see page 7}.

.For refrigerators in operation, shut off water before

removing water line from the door.

To Disconnect the Water Line:

Push in white collar (A} and hold.

Pull the door-side tube (B} from the connector.

To Reconnect the Water Line:

,Firmly push tube %" into the connector. Use

lines on the tube as a guide for full insertion.

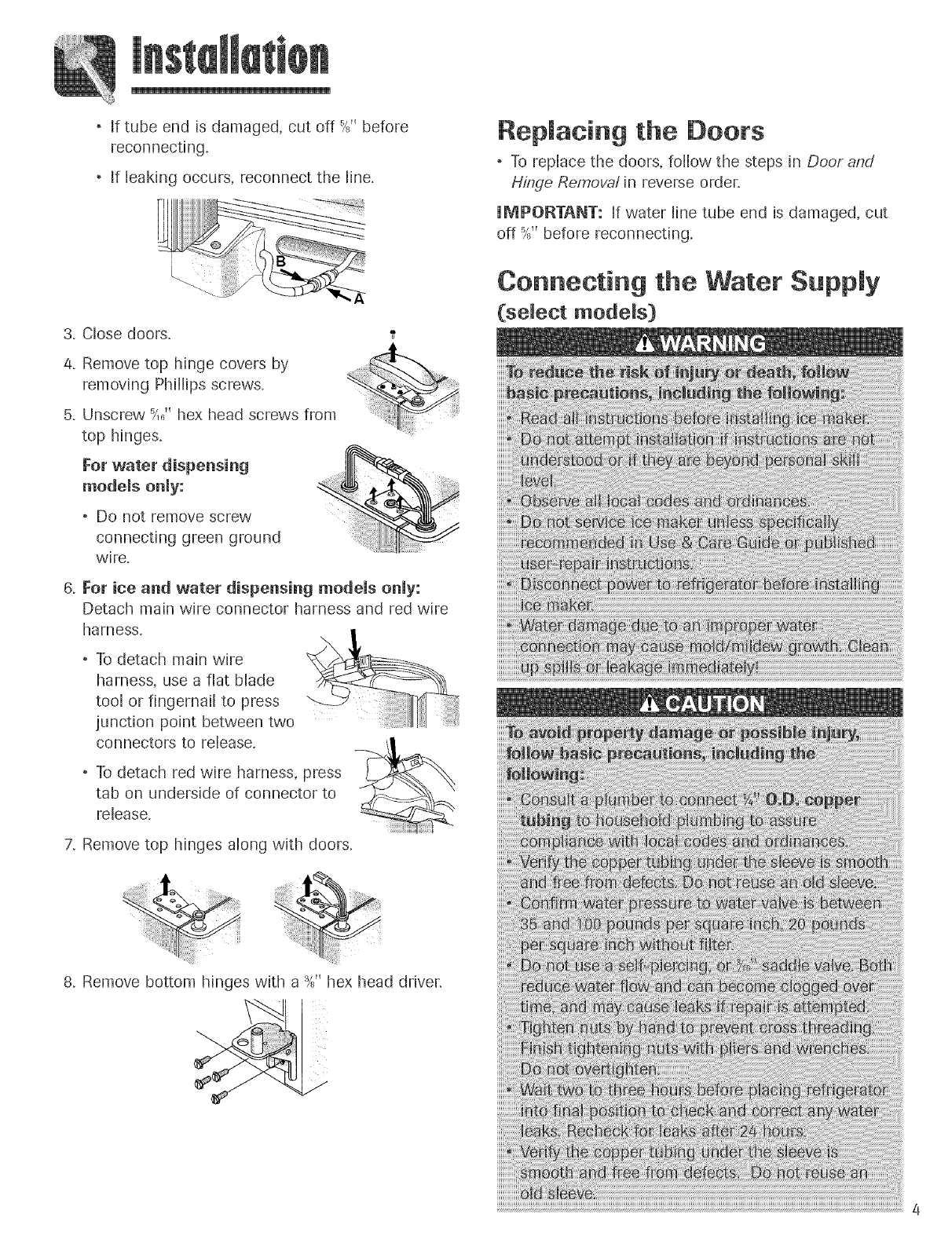

.If tube end is damaged, cut off %" before

reconnecting.

If leaking occurs, reconnect the line.

3, Close doors.

/4, Remove top hinge covers by

removing Phillips screws.

5, Unscrew %_" hex head screws from

top hinges.

For water dispensing

models only:

Do not remove screw

connecting green ground

w ire,

6. For ice and water dispensing models only:

Detach main wire connector harness and red wire

harness.

"To detach main wire

harness, use a fiat blade

tool or fingernail to press

junction point between two .......

connectors to release.

,To detach red wire harness, press

tab on underside of connector to

release.

7. Remove top hinges along with doors.

Repmacing the Doors

To replace the doors, follow the steps in Door and

Hinge Removal in reverse order.

UMPORTANT: If water line tube end is damaged, cut

off 5%,before reconnecting.

Connecting the Water Supply

(select models}

8. Remove bottom hinges with a _" hex head driver.

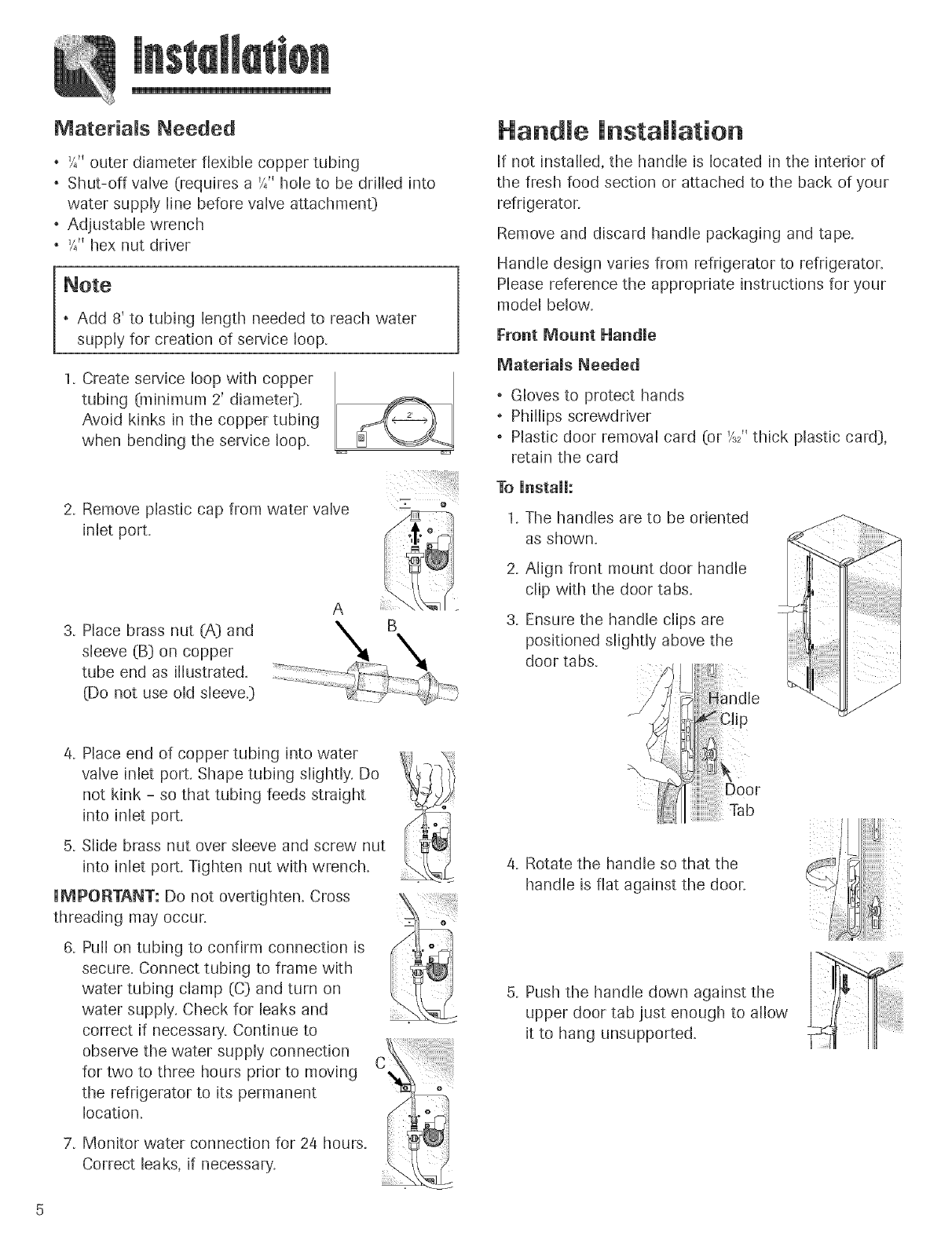

MateriaRs Needed

. ¼" outer diameter flexible copper tubing

. Shut-off valve (requires a '/4" hole to be drilled into

water supply line before valve attachmen0

. Adjustable wrench

. '/_" hex nut driver

. Add 8' to tubing length needed to reach water

supply for creation of service loop.

1. Create service loop with copper

tubing (minimum 2' diamete0.

Avoid kinks in the copper tubing

when bending the service loop.

2. Remove plastic cap from water valve

inlet porL

3_ Place brass nut (A} and

sleeve (B} on copper

tube end as illustrated,

(Do not use old sleeve.}

A

4_ Place end of copper tubing into water

valve inlet port. Shape tubing slightly. Do

not kink - so that tubing feeds straight

into inlet port.

5. Slide brass nut over sleeve and screw nut

into inlet port. Tighten nut with wrench.

UMPORTANT: Do not overtighten. Cross

threading may occur`

.Pull on tubing to confirm connection is

secure. Connect tubing to frame with

water tubing clamp (C} and turn on

water supply. Check for leaks and

correct if necessary. Continue to

observe the water supply connection

for two to three hours prior to moving

the refrigerator to its permanent

location.

7. Monitor water connection for 24 hours.

Correct leaks, if necessary.

Handme installation

If not installed, the handle is located in the interior of

the fresh food section or attached to the back of your

refrigerator,

Remove and discard handle packaging and tape.

Handle design varies from refrigerator to refrigerator.

Please reference the appropriate instructions for your

model below.

Front Mount Handle

Materials Needed

Gloves to protect hands

• Phillips screwdriver

• Plastic door removal card (or %" thick plastic card},

retain the card

To UnstaH:

The handles are to be oriented

as shown.

Align front mount door handle

clip with the door tabs.

Ensure the handle clips are

positioned slightly above the

door tabs.

Door

Tab

4. Rotate the handle so that the

handle is flat against the door.

5. Push the handle down against the

upper door tab just enough to allow

it to hang unsupported.

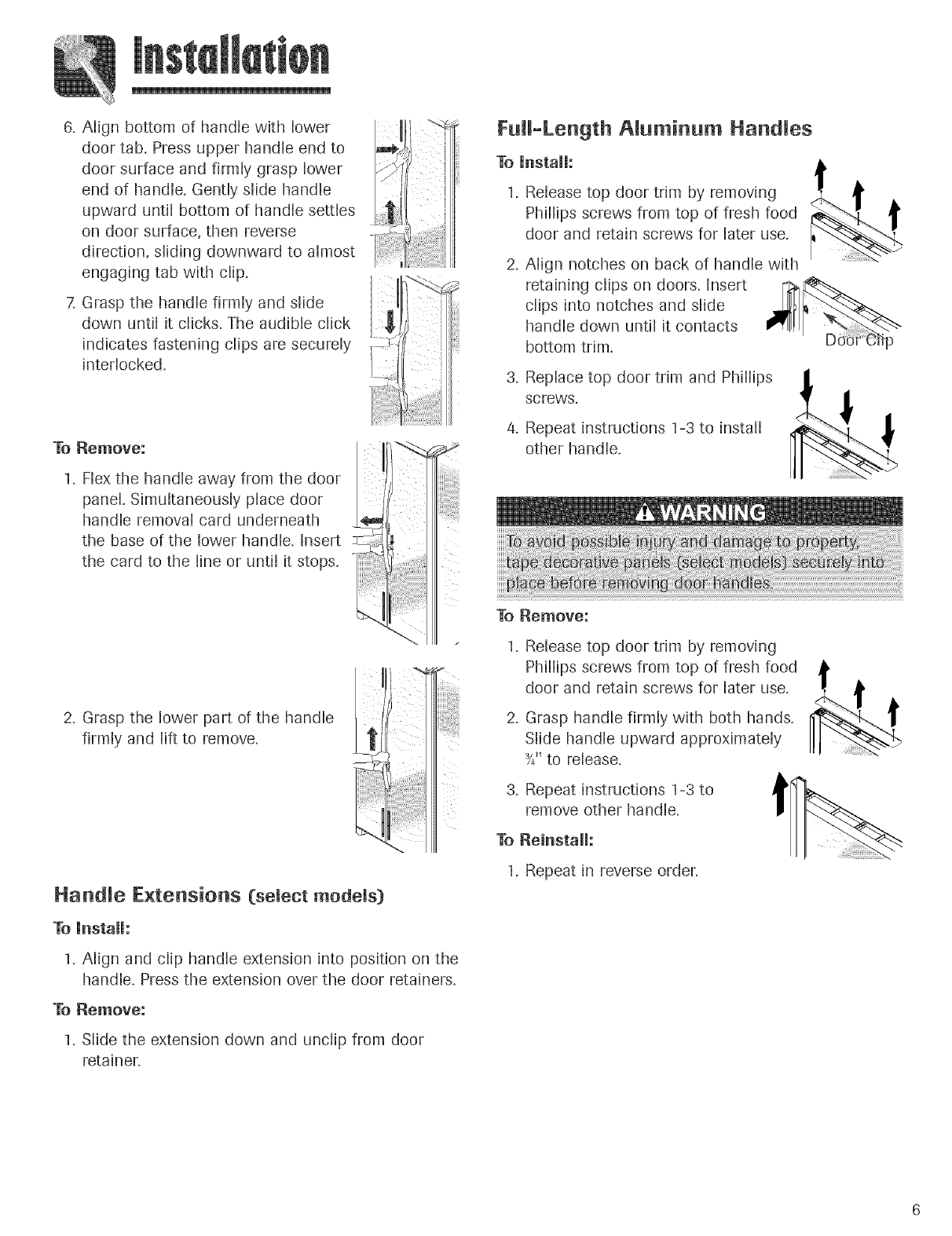

6. Alignbottomof handlewith lower

doortab.Pressupperhandleendto

doorsurfaceandfirmlygrasplower

endof handle.Gentlyslidehandle

upwarduntilbottomof handlesettles

ondoorsurface,thenreverse

direction,slidingdownwardto almost

engagingtabwithclip.

7.Graspthe handlefirmlyandslide

downuntil it clicks.Theaudibleclick

indicatesfasteningclipsaresecurely

interlocked.

To Remove:

1. Flex the handle away from the door

panel. Simultaneously place door

handle removal card underneath

the base of the lower handle. Insert

the card to the line or until it stops.

2. Grasp the lower part of the handle

firmly and lift to remove.

Handle Extensions (select models)

To UnstaH:

1. Align and clip handle extension into position on the

handle. Press the extension over the door retainers.

To Remove:

1. Slide the extension down and unclip from door

retainer.

Full-Length Aluminum Handles

To Install:

1. Release top door trim by removing

Phillips screws from top of fresh food

door and retain screws for later use.

Align notches on back of handle with

retaining clips on doors. Insert

clips into notches and slide

handle down until it contacts

bottom trim.

3, Replace top door trim and Phillips

screws,

4,Repeat instructions 1-3 to install

other handle.

To Remove:

1. Release top door trim by removing

Phillips screws from top of fresh food

door and retain screws for later use.

2. Grasp handle firmly with both hands.

Slide handle upward approximately

-_//'to release.

3.Repeat instructions 1-3 to

remove other handle.

To fleinstaiI:

1. Repeat in reverse order.

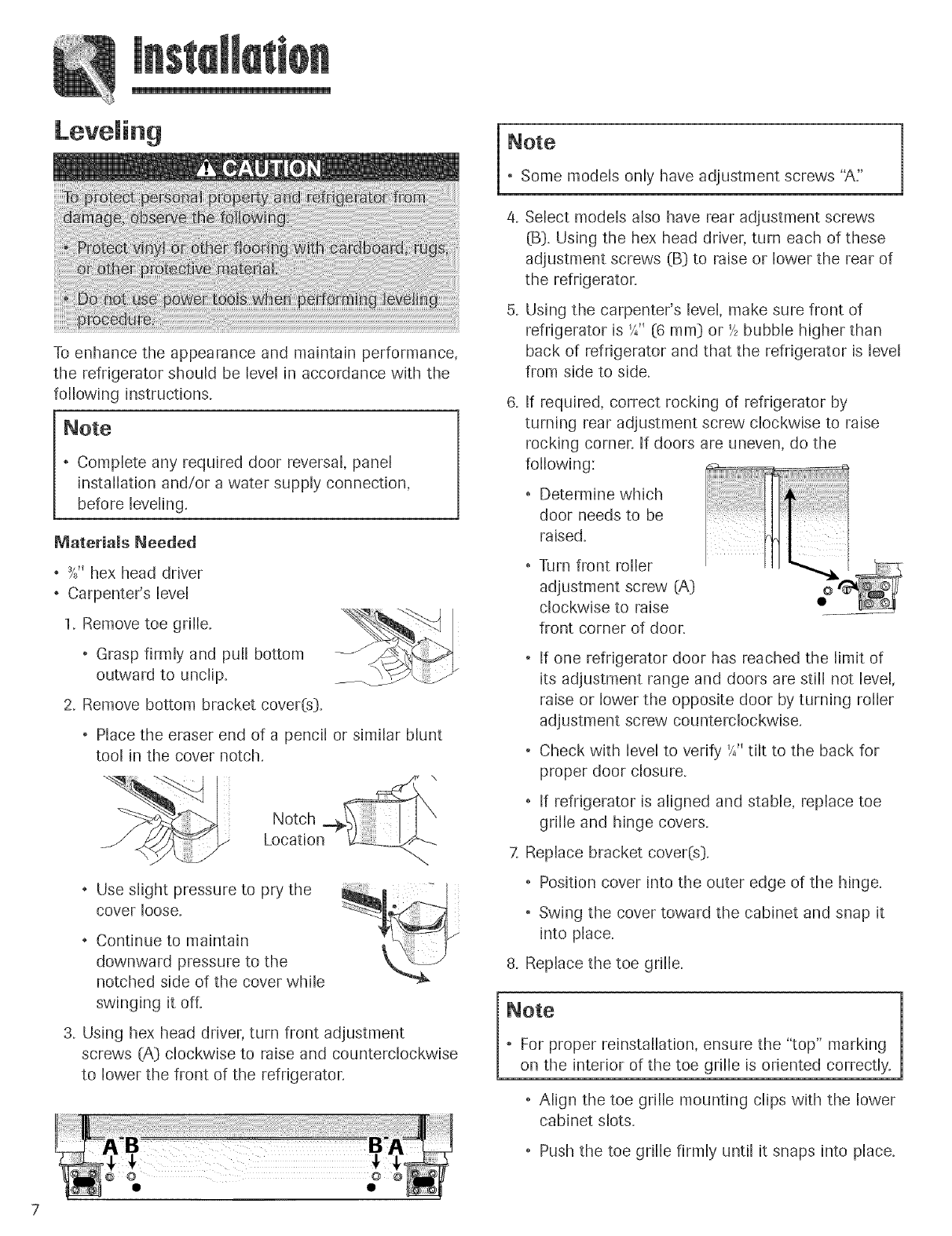

Toenhancetheappearanceandmaintainperformance

the refrigeratorshouldbelevelin accordancewiththe

followinginstructions.

Note

,Complete any required door reversal, panel

installation and/or a water supply connection,

before leveling.

Materials Needed

,_X,"hex head driver

,Carpenter's level

1. Remove toe grille.

,Grasp firmly and pull bottom

outward to unclip.

2. Remove bottom bracket cover(s}.

,Place the eraser end of a pencil or similar blunt

tool in the cover notch.

Notch

Location

, Use slight pressure to pry the

cover loose.

Continue to maintain

downward pressure to the

notched side of the cover while

swinging it off.

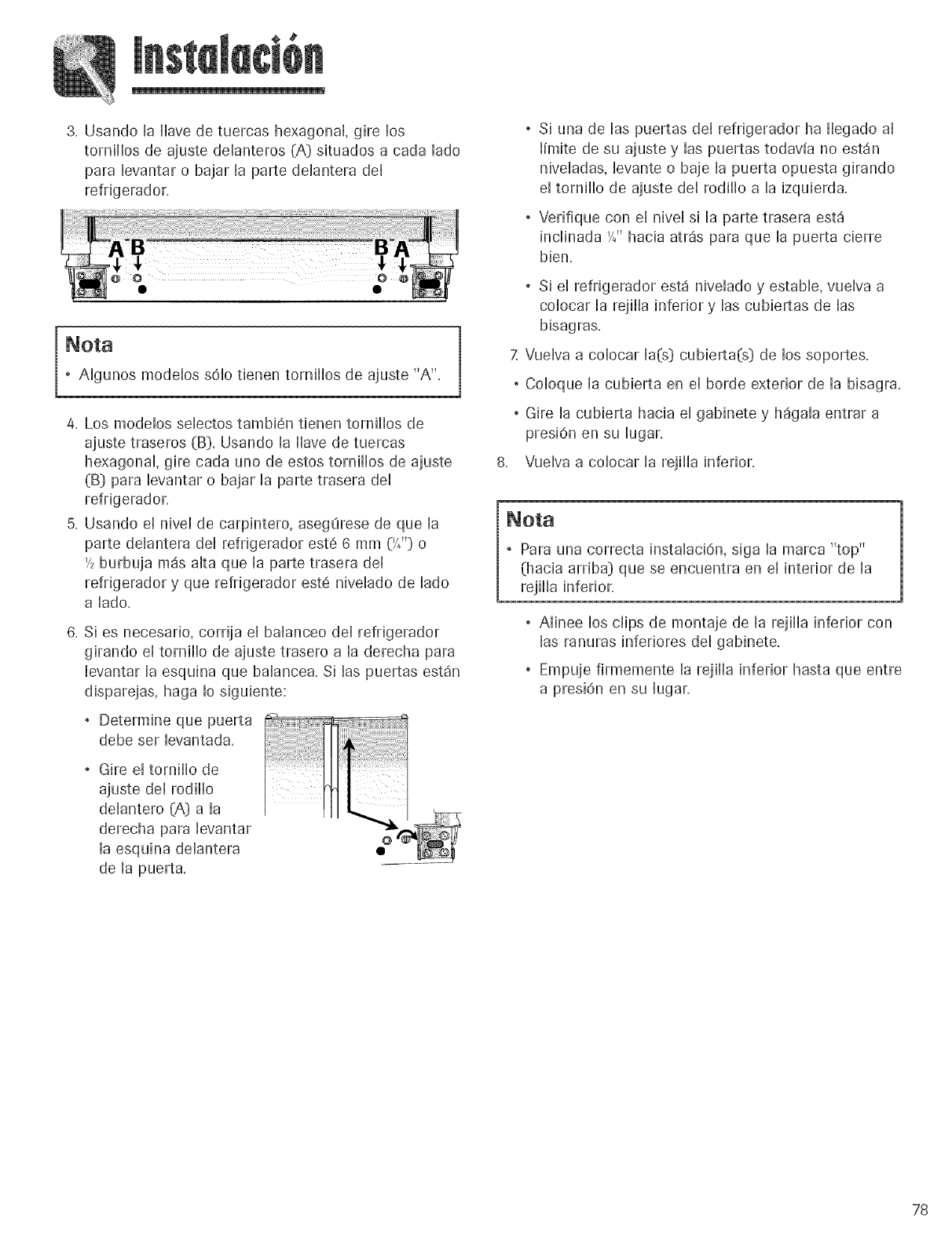

3. Using hex head driver, turn front adjustment

screws (A} clockwise to raise and counterclockwise

to lower the front of the refrigerator.

Some models only have adjustment screws "A_"

Select models also have rear adjustment screws

(B}. Using the hex head driver, turn each of these

adjustment screws (B} to raise or lower the rear of

the refrigerator.

Using the carpenter's level, make sure front of

refrigerator is '/4" (6 ram} or K bubble higher than

back of refrigerator and that the refrigerator is level

from side to side.

If required, correct rocking of refrigerator by

turning rear adjustment screw clockwise to raise

rocking corneE If doors are uneven, do the

following:

Determine which

door needs to be

raised.

Turn front roller

adjustment screw (A}

clockwise to raise

front corner of door.

If one refrigerator door has reached the limit of

its adjustment range and doors are still not level,

raise or lower the opposite door by turning roller

adjustment screw counterclockwise.

Check with level to verify '/9" tilt to the back for

proper door closure.

If refrigerator is aligned and stable, replace toe

grille and hinge covers.

Z Replace bracket cover(s}.

Position cover into the outer edge of the hinge.

Swing the cover toward the cabinet and snap it

into place.

8. Replace the toe grille.

,For proper reinstalhtion, ensure the "top" marking

on the interior of the toe grille is oriented correctly.

.Align the toe grille mounting clips with the lower

cabinet slots.

,Push the toe grille firmly until it snaps into place.

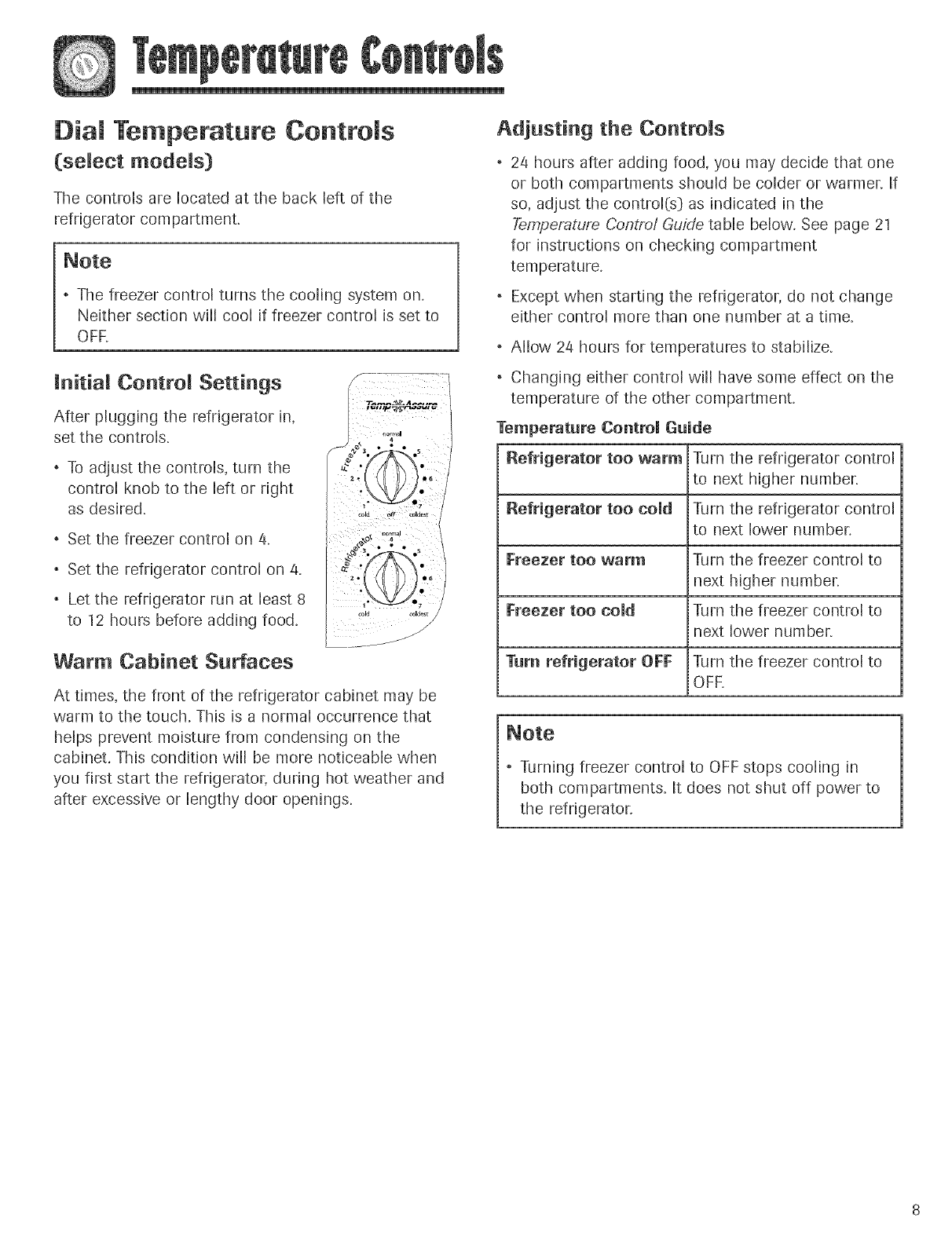

Dial Temperature Controls

(select models)

The controls are located at the back left of the

refrigerator compartment.

*The freezer control turns the cooling system on.

Neither section will cool if freezer control is set to

OFF,

initial Control Settings

After plugging the refrigerator in,

set the controls.

*To adjust the controls, turn the

control knob to the left or right

as desired.

*Set the freezer control on 4.

*Set the refrigerator control on 4.

*Let the refrigerator run at least 8

to 12 hours before adding food.

Warm Cabinet Surfaces

At times, the front of the refrigerator cabinet may be

warm to the touch. This is a normal occurrence that

helps prevent moisture from condensing on the

cabinet. This condition will be more noticeable when

you first start the refrigerator, during hot weather and

after excessive or lengthy door openings.

Adjusting the Controls

24 hours after adding food, you may decide that one

or both compartments should be colder or warmer. If

so, adjust the control(s) as indicated in the

Temperature Control Guide table below. See page 21

for instructions on checking compartment

temperature.

*Except when starting the refrigerator, do not change

either control more than one number at a time.

*Allow 2/4 hours for temperatures to stabilize.

*Changing either control will have some effect on the

temperature of the other compartment.

Temperature Control Guide

Refrigerator too warm Turn the refrigerator control

to next higher numben

Refrigerator too cold Turn the refrigerator control

to next lower number,

Freezer too warm Turn the freezer control to

next higher number,

Freezer too cold Turn the freezer control to

next lower number,

Turn refrigerator OFF Turn the freezer control to

OFF.

* Turning freezer control to OFF stops cooling in

both compartments. It does not shut off power to

the refrigerator`

Touch Temperature Controls

(select models, style varies by model)

The controls are located at the top front of the

refrigerator compartment.

Contro[

_!!iii}ii, Freezed

[initial Centre[ Settings

After phgging tile refrigerator in, set the controls.

,Pressing the 1_i, or pads adjusts the controls to

the desired setting.

,Set the freezer control on/4.

,Set the refrigerator control on/4_

Let the refrigerator run at least 8 to 12 hours before

adding food.

Warm Cabinet Surfaces

At times, the front of the refrigerator cabinet may be

warm to the touch. This is a normal occurrence that

helps prevent moisture from condensing on the

cabineL This condition wiI[ be more noticeable when

you first start the refrigerator, during hot weather and

after excessive or lengthy door openings.

Adjusting the Controls

2/4 hours after adding food, you may decide that one

or both compartments should be colder or warmen If

so, adjust the control(s} as indicated in the

Temperature Control Guide table below. See page 21

for instructions on checking compartment

temperature.

,Except when starting the refrigerator, do not change

either control more than one number at a time.

Allow 2/4 hours for temperatures to stabilize.

Temperature Control Guide

Refrigerator too warm Set the refrigerator control

to next higher number by

Refrigerator too cold

Freezer too warm

Freezer too cold

Turn refrigerator OF[:

Set the refrigerator control

[to next lower number by

Set the freezer contro[ to

[Set the freezer control to

next lower number by

Press the freezer or

[ refrigerator :_ pad until a

dash "-" appears in the

display.

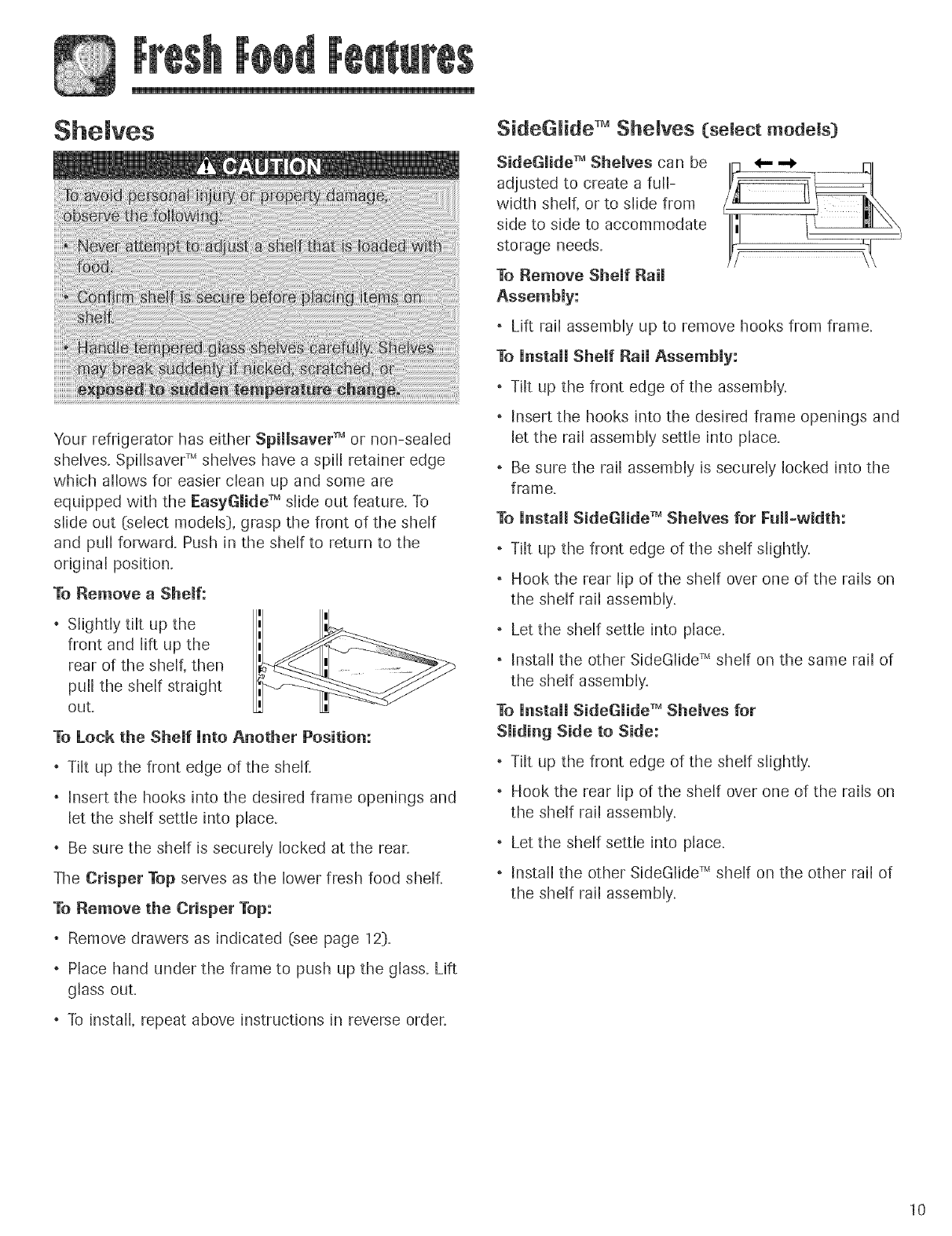

Your refrigerator has either Spillsaver TM or non-sealed

shelves. SpiIDaver TM shelves have a spill retainer edge

which allows for easier clean up and some are

equipped with the EasyGlidd Mslide out feature. To

slide out (select models}, grasp the front of the shelf

and pull forward. Push in the shelf to return to the

original position.

To Remove a Shelf:

.Slightly tilt up the

front and lift up the

rear of the shelf, then

pull the shelf straight

out+

To Lock the Shelf Unto Another Position:

.Tilt up the front edge of the shelf.

,Insert the hooks into the desired frame openings and

let the shelf settle into place.

Be sure the shelf is securely locked at the rear,

The Crisper Top serves as the lower fresh food shelf,

To Remove the Crisper Top:

,Remove drawers as indicated (see page 12).

Place hand under the frame to push up the glass. Lift

glass out.

To install, repeat above instructions in reverse order,

SideG_ide TM She_ves [select models]

SideGlide TM Shelves can be

adjusted to create a full-

width shelf, or to slide from

side to side to accommodate

storage needs.

To Remove Shelf Rail

Assembly:

,Lift rail assembly up to remove hooks from frame.

To Unstall Shelf Rail Assembly:

Tilt up the front edge of the assembly.

Insert the hooks into the desired frame openings and

let the rail assembly settle into place,

Be sure the rail assembly is securely locked into the

frame.

To Unstall SideGlide TM Shelves for Full-width:

Tilt up the front edge of the shelf slightly.

Hook the rear lip of the shelf over one of the rails on

the shelf rail assembly.

Let the shelf settle into place.

Install the other SideGlide TM shelf on the same rail of

the shelf assembly.

To UnstaH SideGlide TM Shelves for

Sliding Side to Side:

, Tilt up the front edge of the shelf slightly.

,Hook the rear lip of the shelf over one of the rails on

the shelf rail assembly.

,Let the shelf settle into place.

,Install the other SideGlide TM shelf on the other rail of

the shelf rail assembly.

10

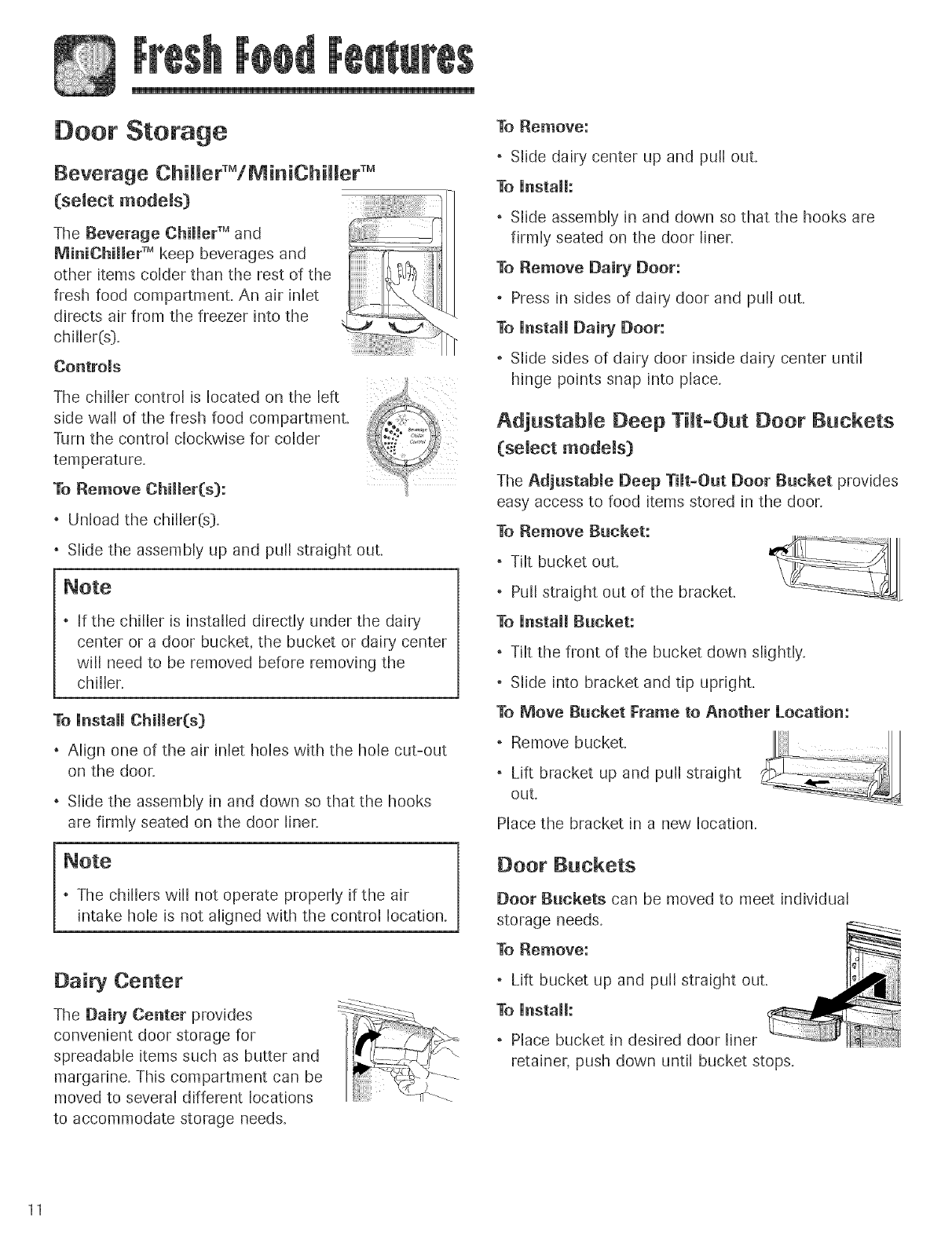

Door Storage

Beverage ChH[erTM/MiniChH[er TM

(select models}

The Beverage Chiller TM and

MiniChilier TM keep beverages and

other items colder than the rest of the

fresh food compartment. An air inlet

directs air from the freezer into the

chilbr(s}_

Controms

The chiller control is located on the left

side wall of the fresh food compartment.

Turn the control clockwbe for colder

tern peratu re.

To Remove Chiller(s}:

,Unload the chilbr(s}.

, Slide the assembly up and pull straight out.

If the chiJJer is [nstalJed directJy under the dairy

center or a door bucket, the bucket or dairy center

wiJJ need to be removed before removing the

chJJJer.

To [nstai[ Chiller{s}

,Align one of the air inlet hobs with the hob cut-out

on the door.

Slide the assembly in and down so that the hooks

are firmly seated on the door liner.

The chillers wiI[ not operate properly if the air

intake hob is not aligned with the control Iocation.

Dairy Center

The Dairy Center provides

convenient door storage for

spreadabb items such as butter and

margarine. This compartment can be

moved to several different locations

to accommodate storage needs.

To Remove:

Slide dairy center up and puI[ out.

To [nstaih

Slide assembly in and down so that the hooks are

firmly seated on the door liner.

To Remove Dairy Door:

, Press in sides of dairy door and pull out.

To [nstaH Dairy Door:

• Slide sides of dairy door inside dairy center until

hinge points snap into place.

Adjustable Deep THt-Out Door Buckets

(select modems}

The Adjustabme Deep Timt-Out Door Bucket provides

easy access to food items stored in the door.

To Remove Bucket:

"Tilt bucket out.

PuI[ straight out of the bracket.

To [nstaH Bucket:

,Tilt the front of the bucket down slightly.

Slide into bracket and tip upright.

To Move Bucket Frame to Another Location:

,Remove bucket.

Lift bracket up and puI[ straight

out.

Place the bracket in a new location.

Door Buckets

Door Bucket.s can be moved to meet individual

storage needs.

To Remove:

, Lift bucket up and pu[[ straight out.

To install:

,Place bucket in desired door liner

retainer, push down until bucket stops.

11

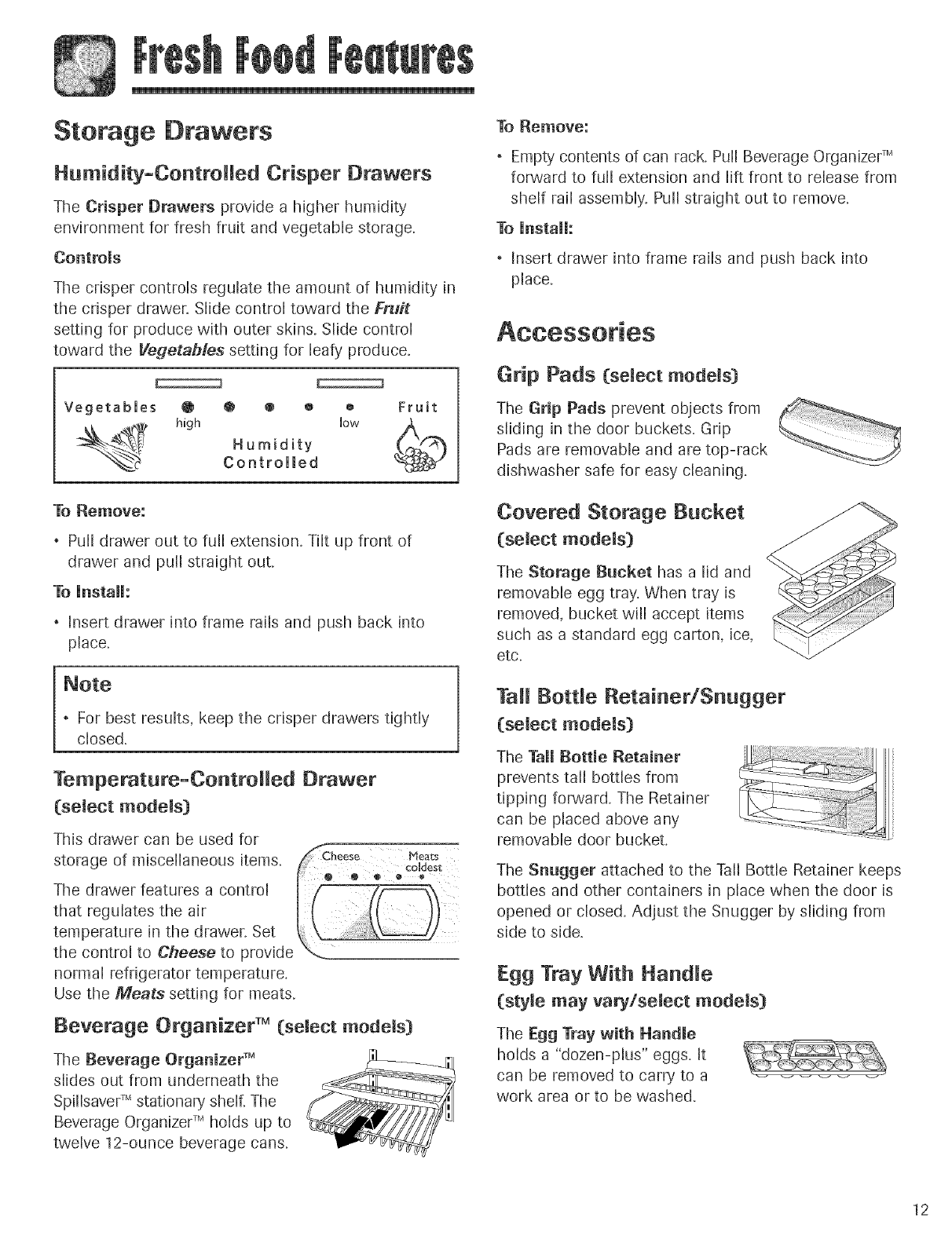

Storage Drawers

Humidity-Controlled Crisper Drawers

The Crisper Drawers provide a higher humidity

environment for fresh fruit and vegetable storage.

Controls

The crisper controls regulate the amount of humidity in

the crisper drawer. Slide control toward the Fruit

setting for produce with outer skins. Slide control

toward the Veffetabfes setting for leafy produce.

Vegetables @ @ • o ® Fruit

_'s_ high low

Humidity

Controlled

To Remove:

, Pull drawer out to full extension. Tilt up front of

drawer and pull straight out.

To UnstaH:

,Insert drawer into frame rails and push back into

place.

, For best results, keep the crisper drawers tightly

closed.

Temperature-Controlled Drawer

(select models])

This drawer can be used for

storage of miscellaneous items.

The drawer features a control

that regulates the air

temperature in the drawer. Set

the control to Cheese to provide

normal refrigerator temperature.

Use the Meats setting for meats.

Beverage Organizer TM (select models])

The Beverage Organizer TM

slides out from underneath the

Spillsaver TM stationary shelt The

Beverage Organizer TM holds up to

twelve 12-ounce beverage cans.

To Remove:

, Empty contents of can rack. Pull Beverage Organizer TM

forward to full extension and lift front to release from

shelf rail assembly. Pull straight out to remove.

To UnstaJl:

,Insert drawer into frame rails and push back into

place.

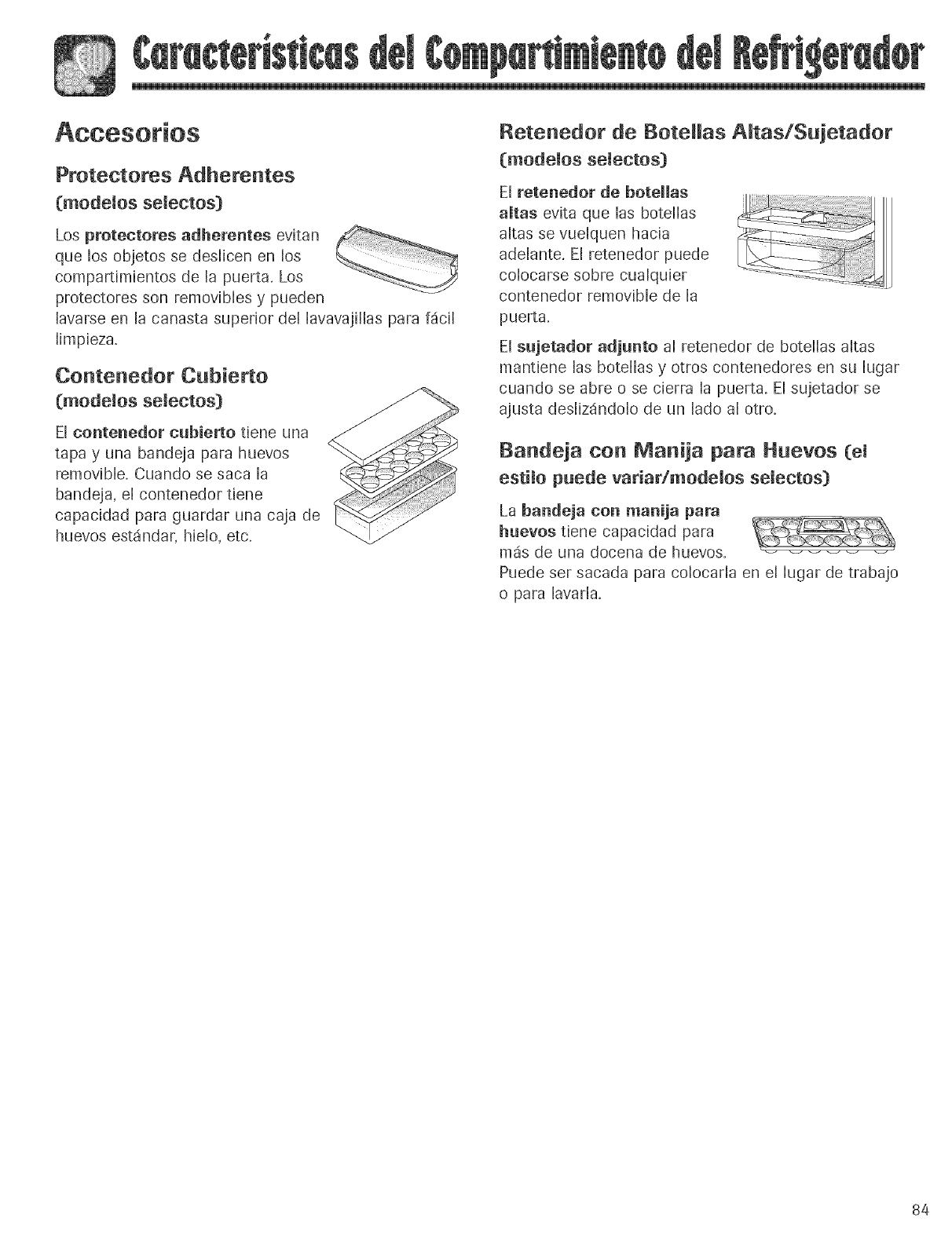

Grip Pads (select models])

The Grip Pads prevent objects from

sliding in the door buckets. Grip

Pads are removable and are top-rack

dishwasher safe for easy cleaning.

Covered Storage Bucket

(select models])

The Storage Bucket has a lid and

removable egg tray. When tray is

removed, bucket will accept items

such as a standard egg carton, ice,

etc.

Tall Bottle Retainer/Snugger

(select models])

The Tall Bottle Retainer

prevents tall bottles from

tipping forward. The Retainer

can be placed above any

removable door bucket.

The Snugger attached to the Tall Bottle Retainer keeps

bottles and other containers in place when the door is

opened or closed. Adjust the Snugger by sliding from

side to side.

Egg Tray With Handle

(style may vary/select models])

The Egg Tray with Handle

holds a "dozen-plus" eggs. It

can be removed to carry to a

work area or to be washed.

12

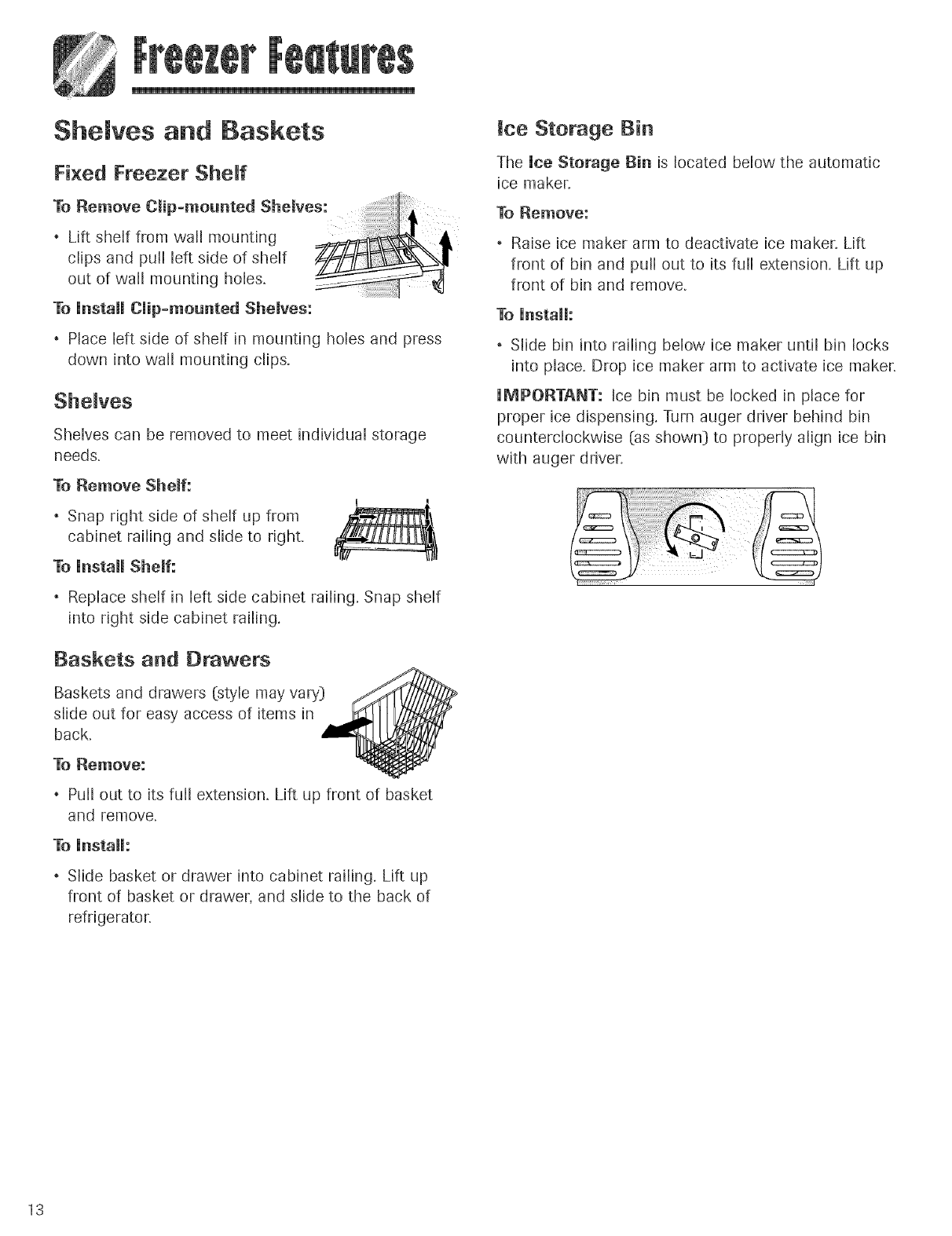

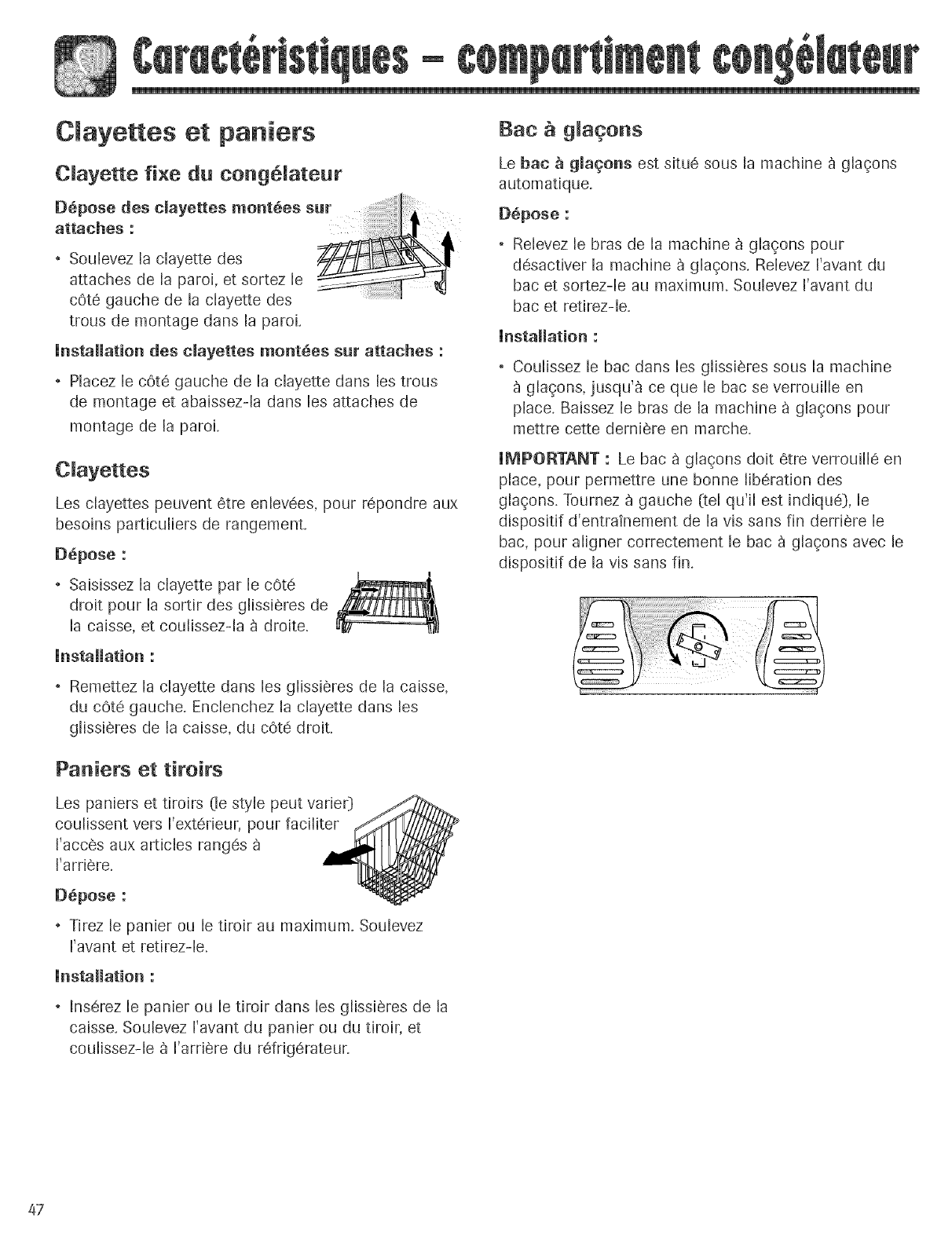

She ves and gaskets

Fixed Freezer Shelf

To Remove Clip-mounted Shelves:

,Lift shelf from wall mounting

clips and pull left side of shelf

out of wall mounting holes.

To Unstall Clip-mounted Shelves:

,Place left side of shelf in mounting holes and press

down into wall mounting clips.

She ves

Shelves can be removed to meet individual storage

needs.

To Remove Shelf:

,Snap right side of shelf up from

cabinet railing and slide to dghL

To UnstaH Shelf:

,Replace shelf in left side cabinet railing. Snap shelf

into right side cabinet railing.

Baskets and Drawers

Baskets and drawers (style may vary}

slide out for easy access of items in

back.

To Remove:

,Pull out to its full extension. Lift up front of basket

and remove.

To Unstal[:

,Slide basket or drawer into cabinet railing. Lift up

front of basket or drawer, and slide to the back of

refrigerator.

ice Storage Bin

The Uce Storage Bin is located below the automatic

ice maker.

To Remove:

,Raise ice maker arm to deactivate ice maker. Lift

front of bin and pull out to its full extension. Lift up

front of bin and remove.

To Unstalh

,Slide bin into railing below ice maker until bin locks

into place. Drop ice maker arm to activate ice maker.

UMPORTANT: Ice bin must be locked in place for

proper ice dispensing. Turn auger driver behind bin

counterclockwise (as shown} to properly align ice bin

with auger driver.

13

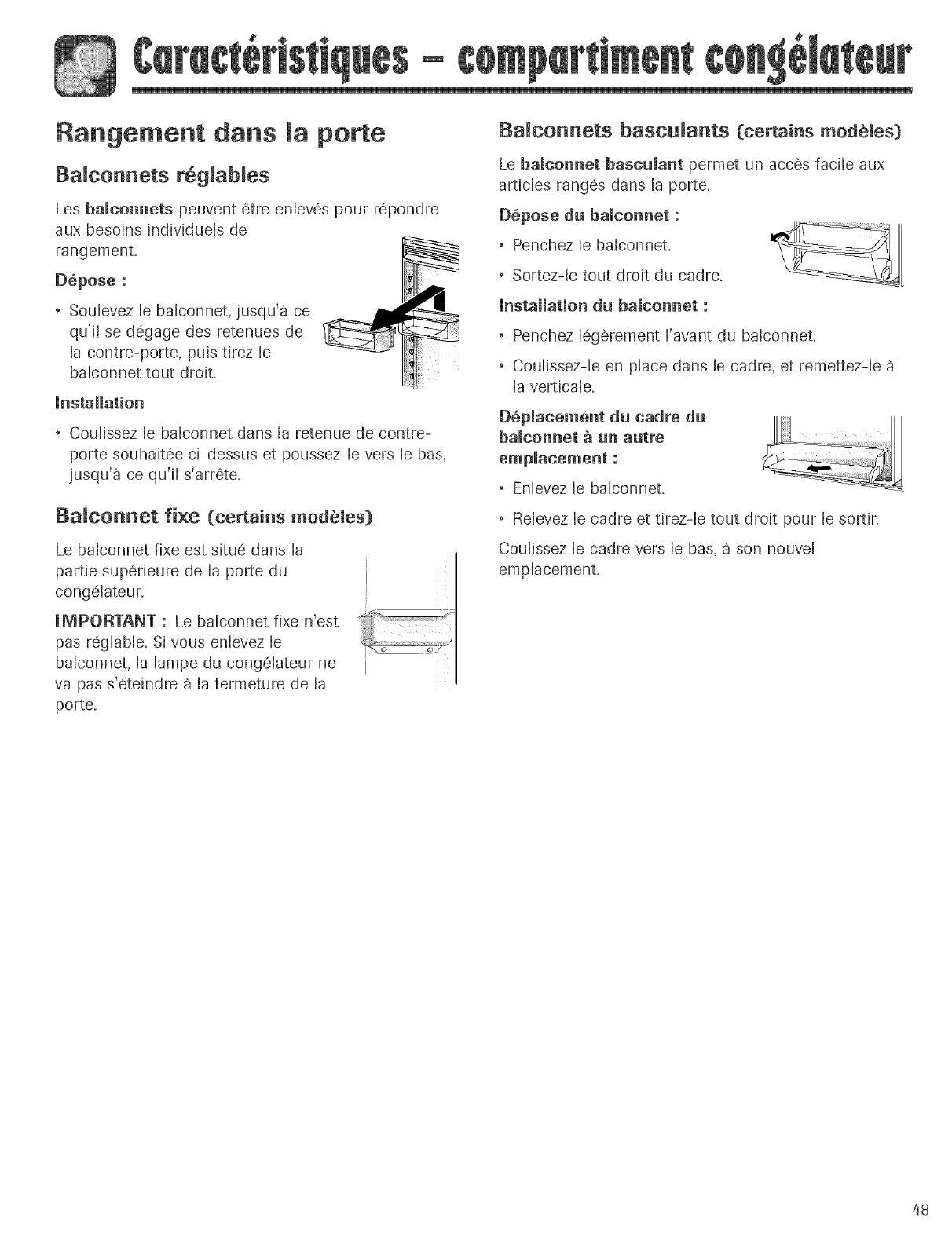

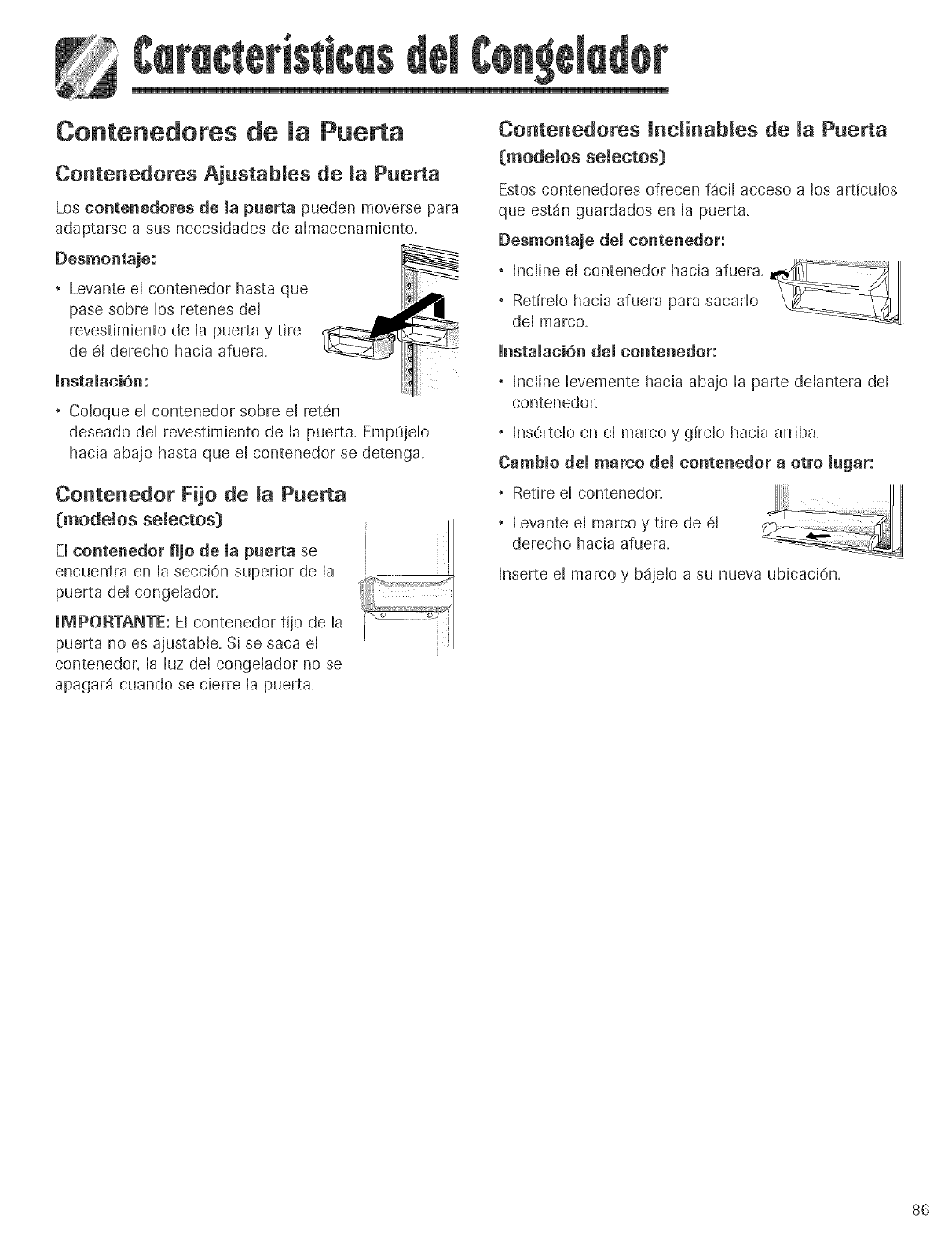

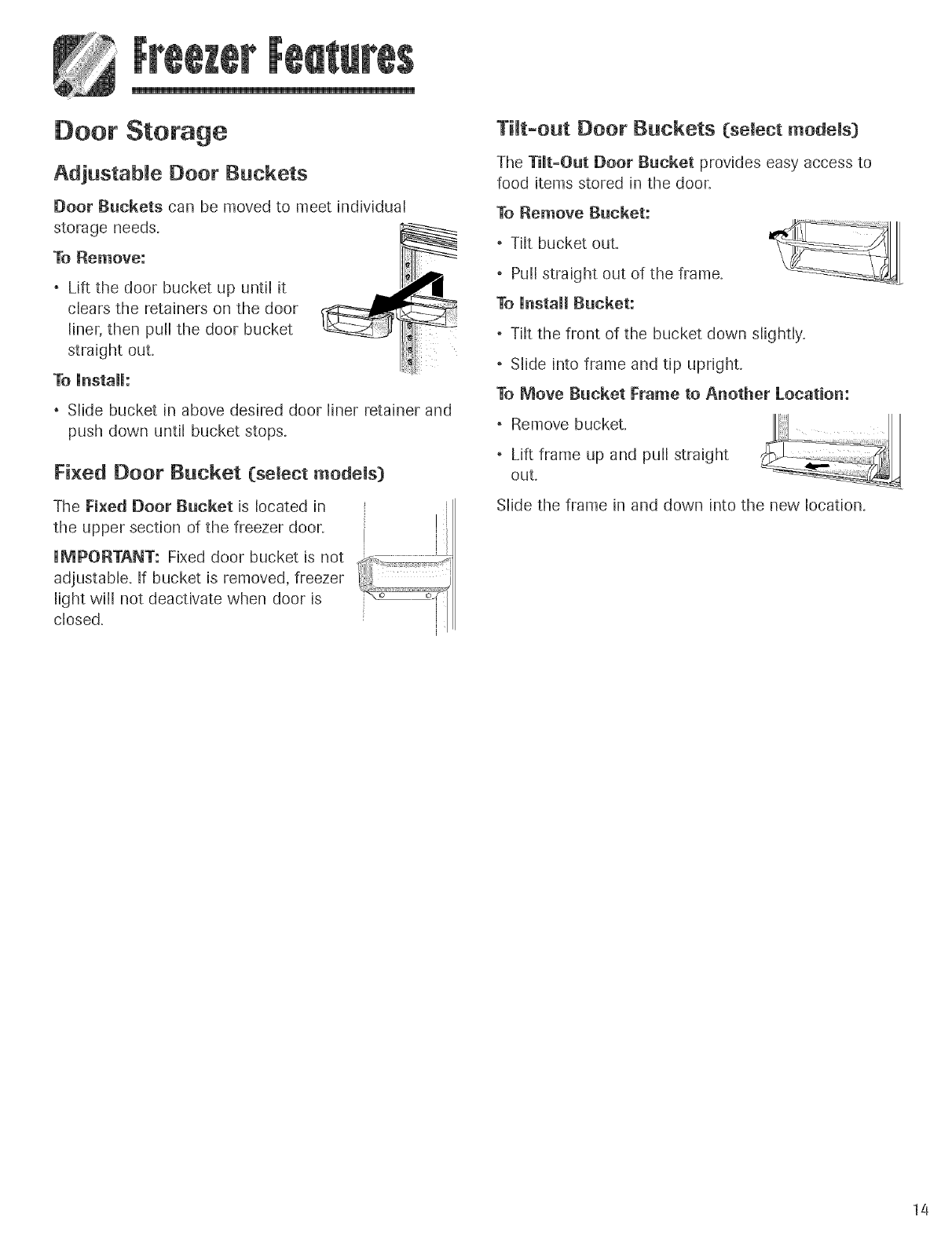

Door Storage

Adjustable Door Buckets

Door Buckets can be moved to meet individual

storage needs.

To Remove:

,Lift the door bucket up until it

chars the retainers on the door

liner, then pull the door bucket

straight out.

To UnstaH:

iiiiiii_

s

Slide bucket in above desired door liner retainer and

push down until bucket stops.

Fixed Door Bucket (semect models}

The Fixed Door Bucket is located in

the upper section of the freezer door.

UlVtPORTANT: Fixed door bucket is not

adjustabb. If bucket is removed, freezer

light will not deactivate when door is

closed.

THt-out Door Buckets (select models}

The Timt-Out Door Bucket provides easy access to

food items stored in the doon

To Remove Bucket:

" Tilt bucket out.

, Pull straight out of the frame.

To UnstaH Bucket:

,Tilt the front of the bucket down slightly.

,Slide into frame and tip upright.

To Move Bucket Frame to Another Location:

,Remove bucket.

Lift frame up and pull straight

out.

Slide the frame in and down into the new location.

14

15

* Energyratingguidesthatarepostedonthe

refrigeratorat thetimeof purchasedo notinclude

optionalicemakerenergyusage.

Somemodelsareautomaticice makerready.The

numberof theappropriateicemakerkit is IC10S.The

kit containsinstallationinstructionsandwater

connectioninstructions.

Othermodelshaveafactoryinstalledicemaker.

Connectthe icemakerto thewatersupplyas

instructedon page5. Properwater flow and a level

refrigerator ate essential for optimal ice maker

performanceo

Operating instructions

*Confirm ice bin is in place and ice maker arm is

down.

*After freezer section reaches

approximately 0° to 2° F (-18 ° to

-17 ° C), ice maker fills with water

and begins operating. You will have

a complete harvest of ice

approximately every three hours.

*Allow approximately 24 hours after installation to

receive first harvest of ice.

*Discard ice created within first 12 hours of operation

to verify system is flushed of impurities.

*Stop ice production by raising ice maker arm until

click is heard.

*ice maker will remain in the OFF position until arm is

pushed down.

*The first one or two batches will probably contain

undersized and irregular cubes because of air in the

supply line.

*When the ice cubes are ejected it is normal for

several cubes to be joined together at the ends. They

can easily be broken apart. The ice maker will

continue to make ice until the supply of ice cubes

raises the sensor arm, shutting the ice maker off.

*Certain sounds may accompany the various cycles of

the ice maker. The motor may have a slight hum, the

cubes will rattle as they fall into an empty storage

pan and the water valve may click or "buzz"

occasionally.

if the ice is not used frequently, the ice cubes will

become cloudy, shrink, stick together and taste stale.

Empty the ice storage bin periodically and wash it in

lukewarm water. Be sure to dry the bin thoroughly

before replacing it.

Beverages and foods should not be placed in the ice

storage bin for quick chilling. These items can block

the sensor arm, causing the ice maker to

malfunction.

*Turn off (arm up) the ice maker when the water

supply is to be shut off for several hours,

To Remove the Uce Bim

*Pull it forward, away from the ice maker. To avoid the

ice maker dumping ice while the bin is removed, turn

the ice maker off by raising the sensor arm.

To Unstall the Uce Bin:

*Reverse the above procedure. Turn the ice maker on

by lowering the sensor arm.

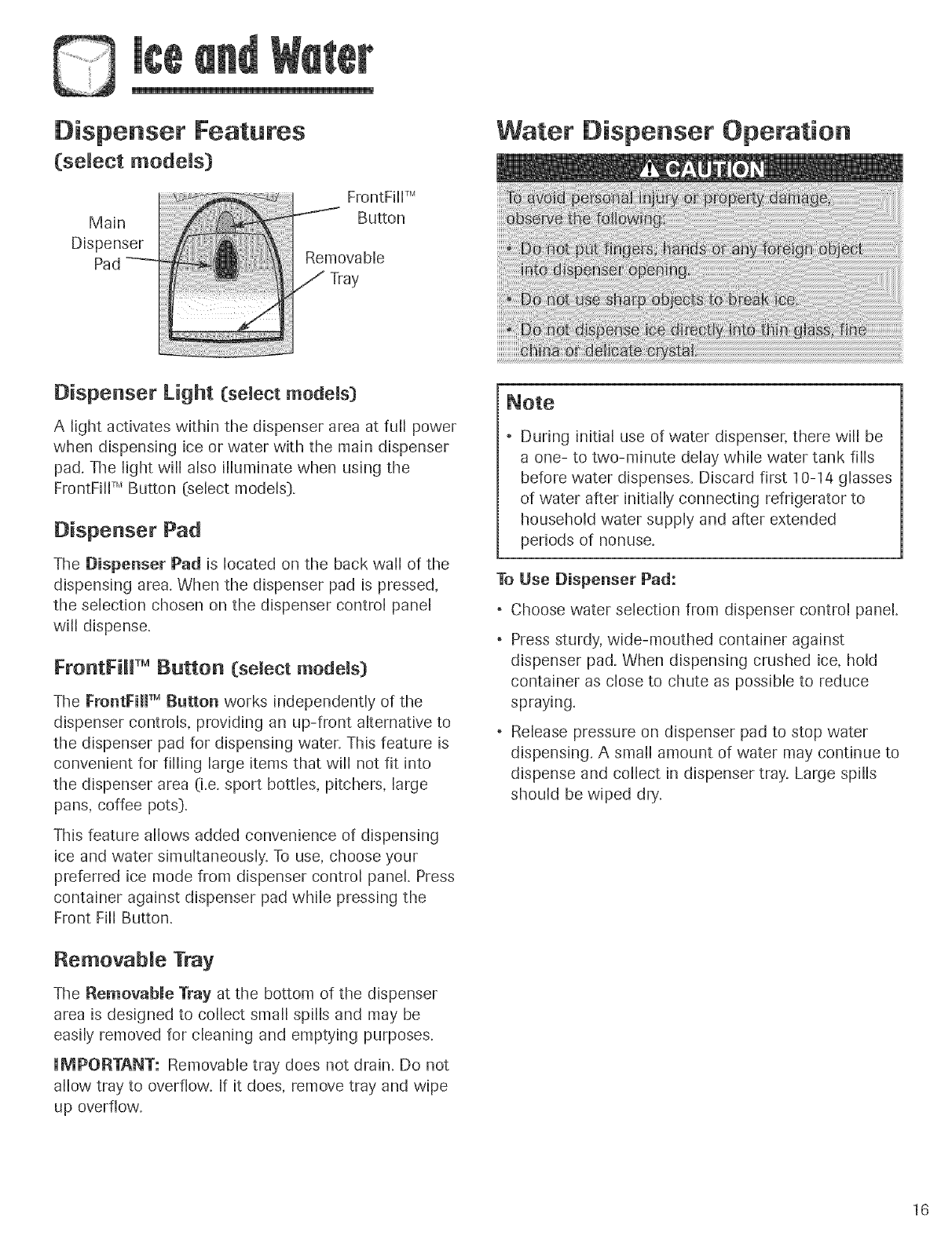

Dispenser Features

(select models)

Main

Dispenser

Pad

FrontFill TM

Button

Removable

Tray

Water Dispenser Operation

Dispenser Light (select models)

A light activates within the dispenser area at full power

when dispensing ice or water with the main dispenser

pad. The light will also illuminate when using the

FrontFill TM Button (select models).

Dispenser Pad

The Dispenser Pad is located on the back wall of the

dispensing area. When the dispenser pad is pressed,

the selection chosen on the dispenser control panel

will dispense.

FrontFilP Button (select models)

The FrontFilP Button works independently of the

dispenser controls, providing an up-front alternative to

the dispenser pad for dispensing watch This feature is

convenient for filling large items that will not fit into

the dispenser area (i.e. sport bottles, pitchers, large

pans, coffee pots).

This feature allows added convenience of dispensing

ice and water simultaneously. To use, choose your

preferred ice mode from dispenser control panel. Press

container against dispenser pad while pressing the

Front Fill Button.

Removable Tray

The Removable "[ray at the bottom of the dispenser

area is designed to collect small spills and may be

easily removed for cleaning and emptying purposes.

IMPORTANT: Removable tray does not drain. Do not

allow tray to overflow. If it does, remove tray and wipe

up overflow.

*During initial use of water dispenser, there will be

a one- to two-minute delay while water tank fills

before water dispenses. Discard first 10-14 glasses

of water after initially connecting refrigerator to

household water supply and after extended

periods of nonuse.

To Use Dispenser Pad:

*Choose water selection from dispenser control panel.

*Press sturdy, wide-mouthed container against

dispenser pad. When dispensing crushed ice, hold

container as close to chute as possible to reduce

spraying.

*Release pressure on dispenser pad to stop water

dispensing. A small amount of water may continue to

dispense and collect in dispenser tray. Large spills

should be wiped dry.

16

17

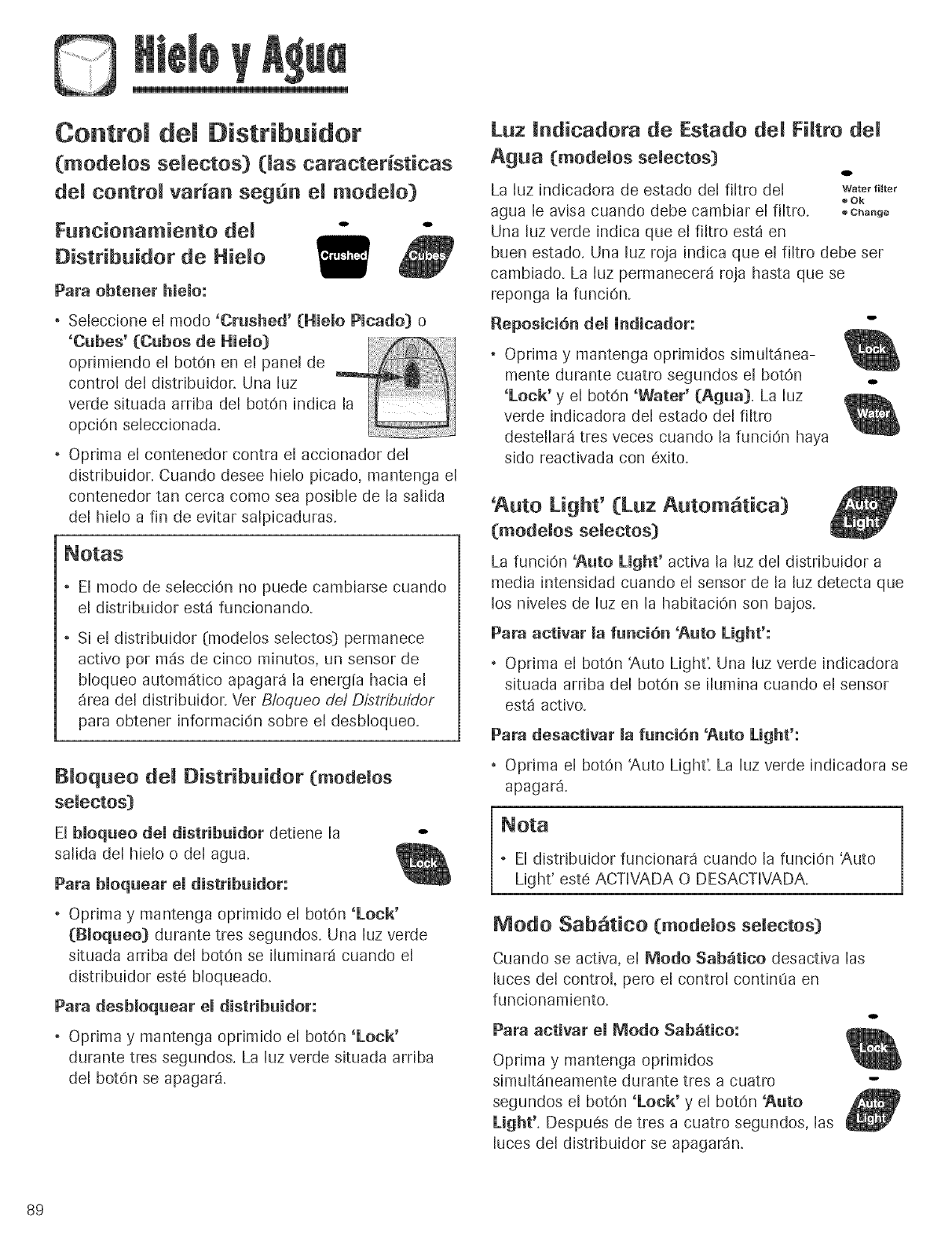

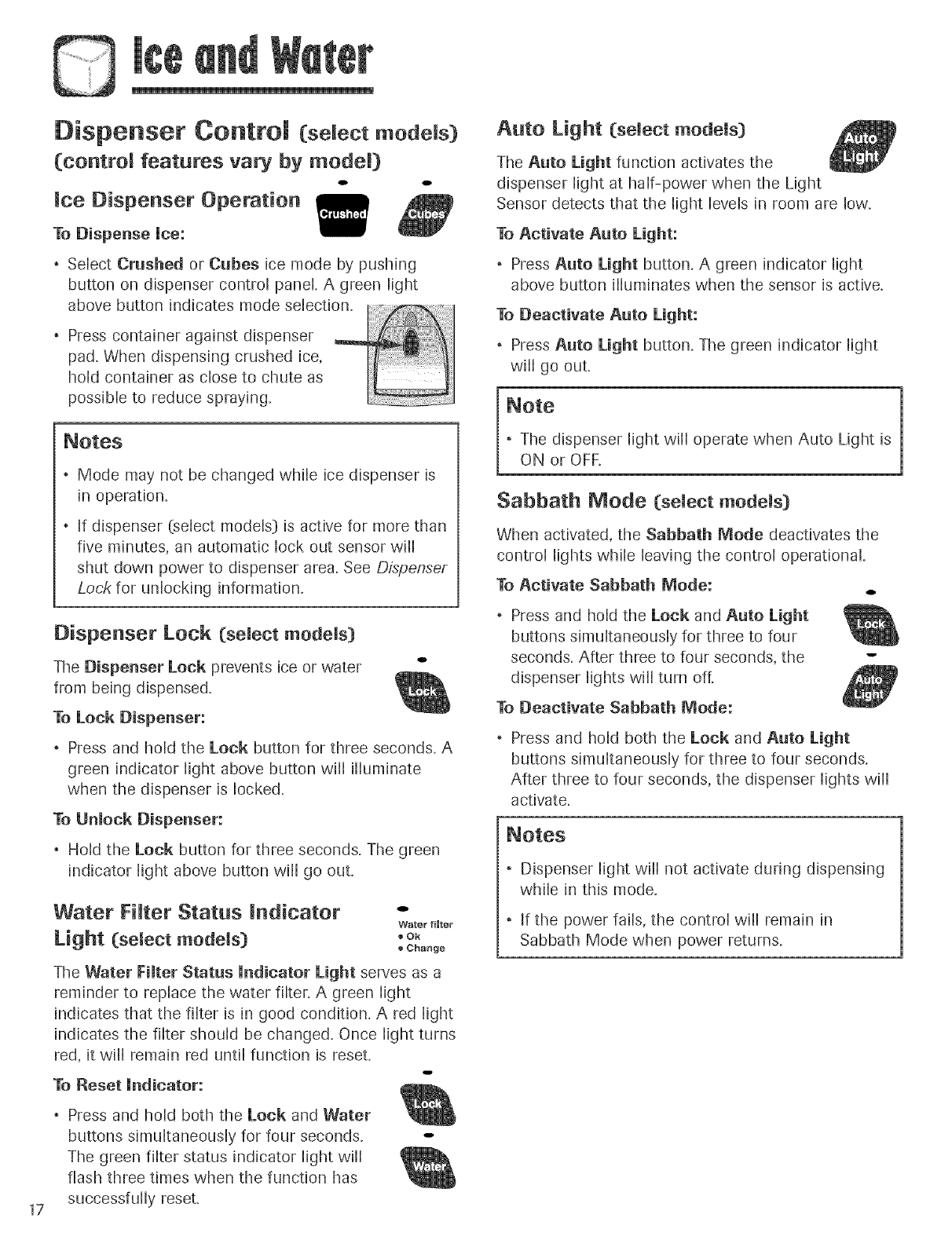

Dispenser Control (select modds)

(control features vary by modei)

O 4W

Ice Dispenser Operation

To Dispense Ice:

. Select Crushed or Cubes ice mode by pushing

button on dispenser control panel. Agreen light

above button indicates mode selection.

Press container against dispenser

pad, When dispensing crushed ice,

hold container as close to chute as

possible to reduce spraying.

.Mode may not be changed while ice dispenser is

in operation.

.If dispenser (select models} is active for more than

five minutes, an automatic lock out sensor will

shut down power to dispenser area. See Dispenser

Lock for unlocking information.

Dispenser Lock (select models)

ID

The Dispenser Lock prevents ice or water

from being dispensed.

To Lock Dispenser:

.Press and hold the Lock button for three seconds. A

green indicator light above button will iihminate

when the dispenser is locked.

To Unmock Dispenser:

.Hold the Lock button for three seconds. The green

indicator light above button wiiI go out.

Water Filter Status Indicator "

Water fimter

Light (select models) .o.

Change

The Water FHter Status bldicator Light serves as a

reminder to replace the water fiiteL A green light

indicates that the filter is in good condition. A red light

indicates the filter should be changed. Once light turns

red, it wiiI remain red until function is reset.

To Reset bldicator:

.Press and hold both the Lock and Water

buttons simultaneously for four seconds.

The green filter status indicator light will

flash three times when the function has

successfully reset.

Auto Light (semect models)

The Auto Light function activates the

dispenser light at half-power when the Light

Sensor detects that the light levels in room are low.

To Activate Auto Light:

.Press Auto Light button. A green indicator light

above button iihminates when the sensor is active.

To Deactivate Auto Light:

.Press Auto Light button. The green indicator light

wiiI go out.

.The dispenser light wiJJ operate when Auto Light is

ON or OFE

Sabbath Mode (select models)

When activated, the Sabbath Mode deactivates the

control lights while leaving the control operational

To Activate Sabbath Mode:

. Press and hold the Lock and Auto Light

buttons simultaneously for three to four

seconds. After three to four seconds, the

dispenser lights wiiI turn oft

To Deactivate Sabbath Mode:

. Press and hold both the Lock and ,guto Light

buttons simultaneously for three to four seconds.

After three to four seconds, the dispenser lights wiiI

activate.

. Dispenser light wiii not activate during dispensing

while in this mode.

.If the power fails, the control will remain in

Sabbath Mode when power returns.

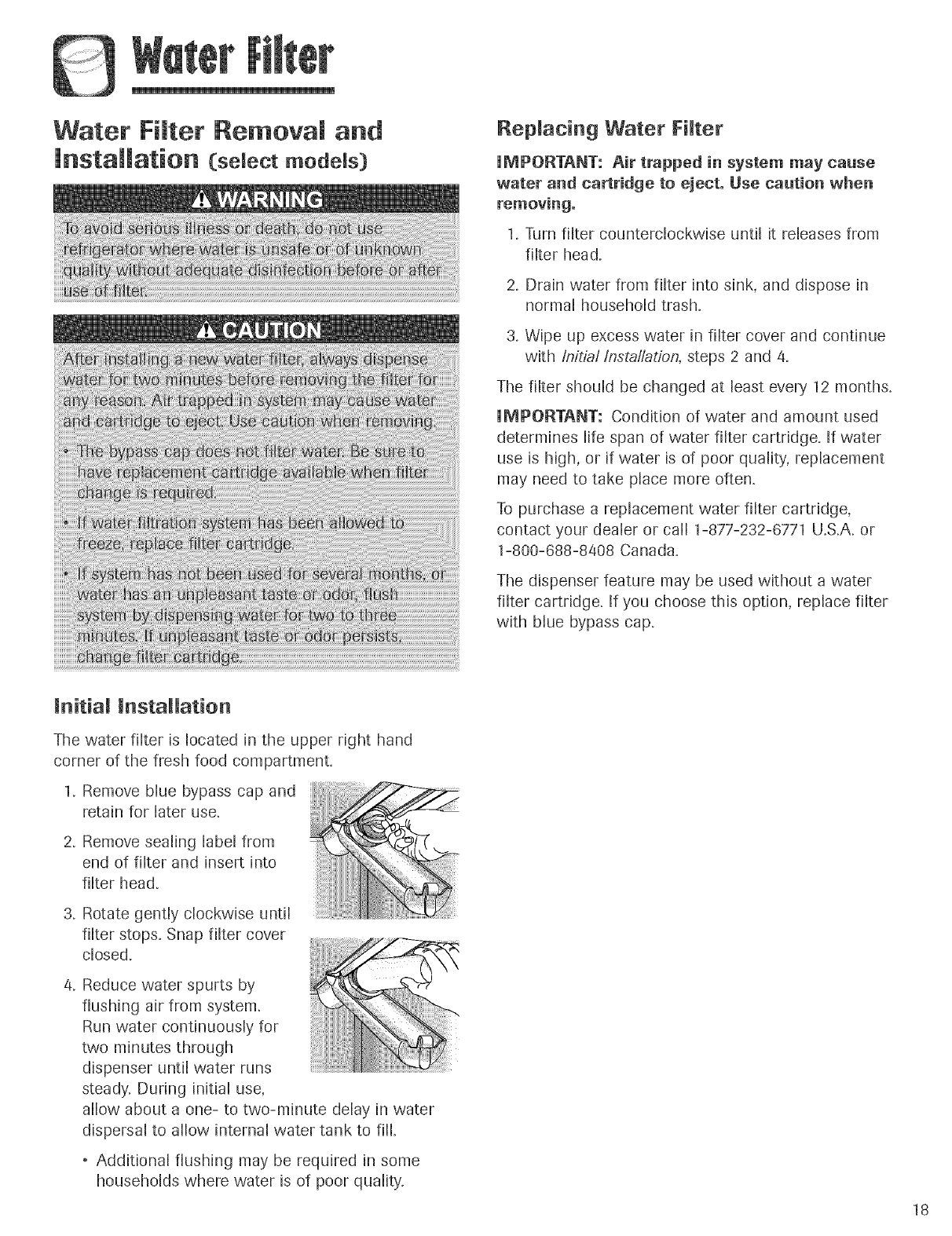

Water Filter Re ova[ and

installation (select models)

Replacing Water FHter

[MPORTANT: Air trapped in system may cause

water and cartridge to eject. Use caution when

1. Turn filter counterclockwise until it releases from

filter head.

2. Drain water from filter into sink, and dispose in

normal household trash.

3. Wipe up excess water in filter cover and continue

with/nitial/nsta!lation, steps 2 and/4.

The filter should be changed at least every 12 month&

[MPORTA@T: Condition of water and amount used

determines life span of water filter cartridge. If water

use is high, or if water is of poor quality, replacement

may need to take place more often.

To purchase a replacement water filter cartridge,

contact your dealer or cai[ 1-877-232-6771 U.S.A. or

1-800-688-8/408 Canada.

The dispenser feature may be used without a water

filter cartridge. If you choose this option, replace filter

with blue bypass cap.

initial installation

The water filter is located in the upper right hand

corner of the fresh food compartment.

1. Remove blue bypass cap and

retain for later use.

2, Remove sealing [abe[ from

end of filter and insert into

filter head.

3. Rotate gently clockwise until

filter stops. Snap filter cover

closed.

/4, Reduce water spurts by

flushing air from system,

Run water continuously for

two minutes through

dispenser until water runs

steady. During initial use,

allow about a one- to two-minute delay in water

dispersal to allow internal water tank to fill.

. Additional flushing may be required in some

households where water is of poor quality.

18

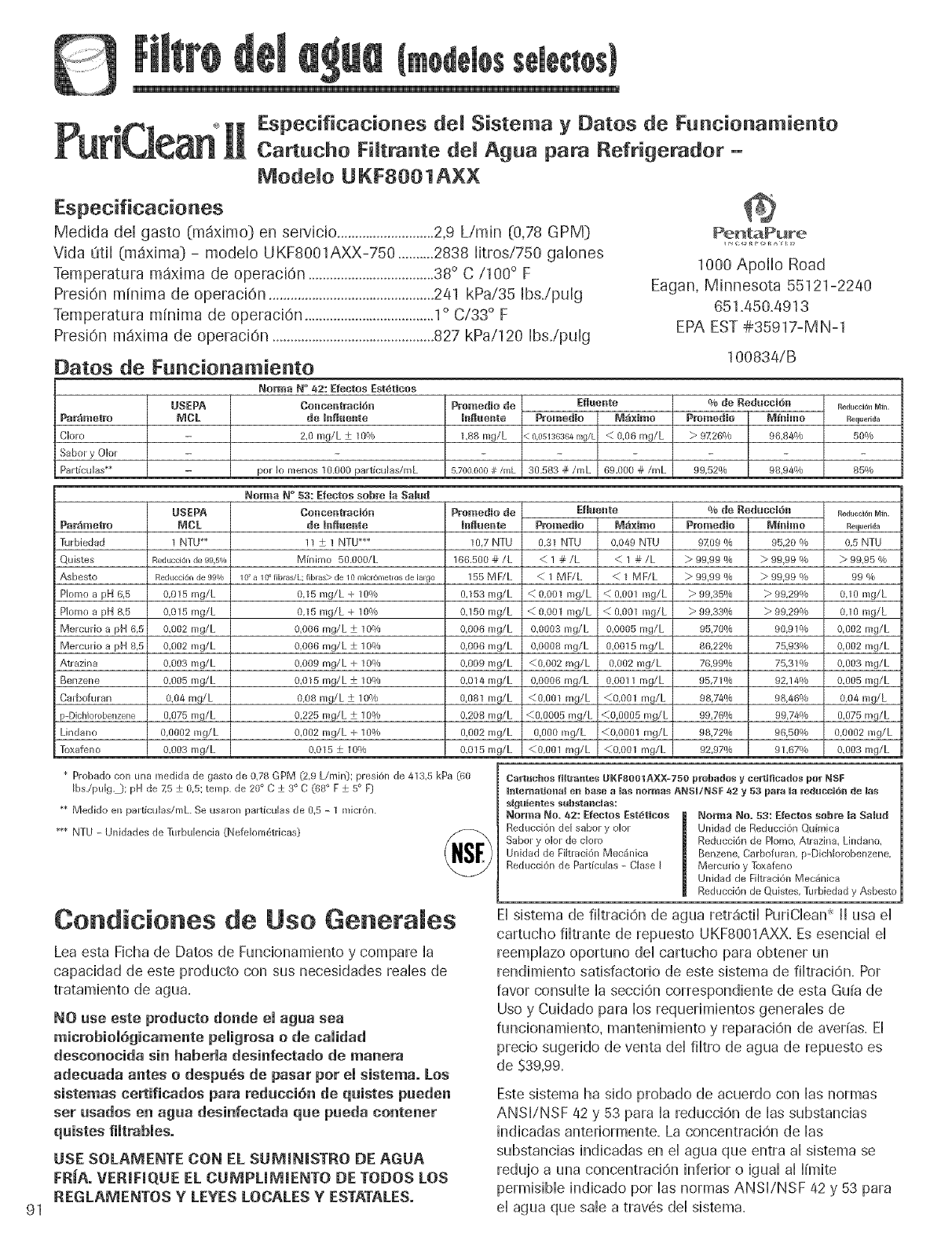

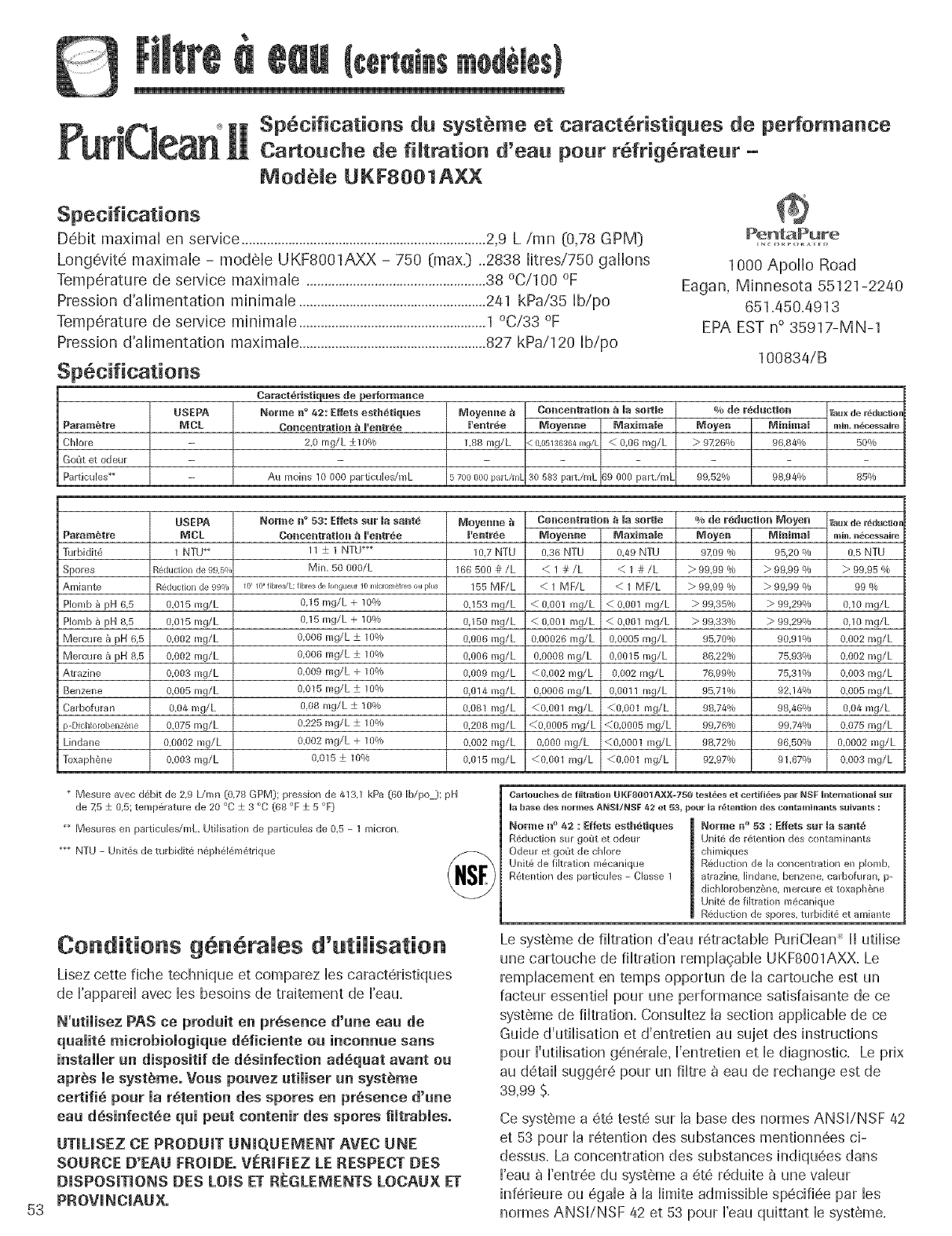

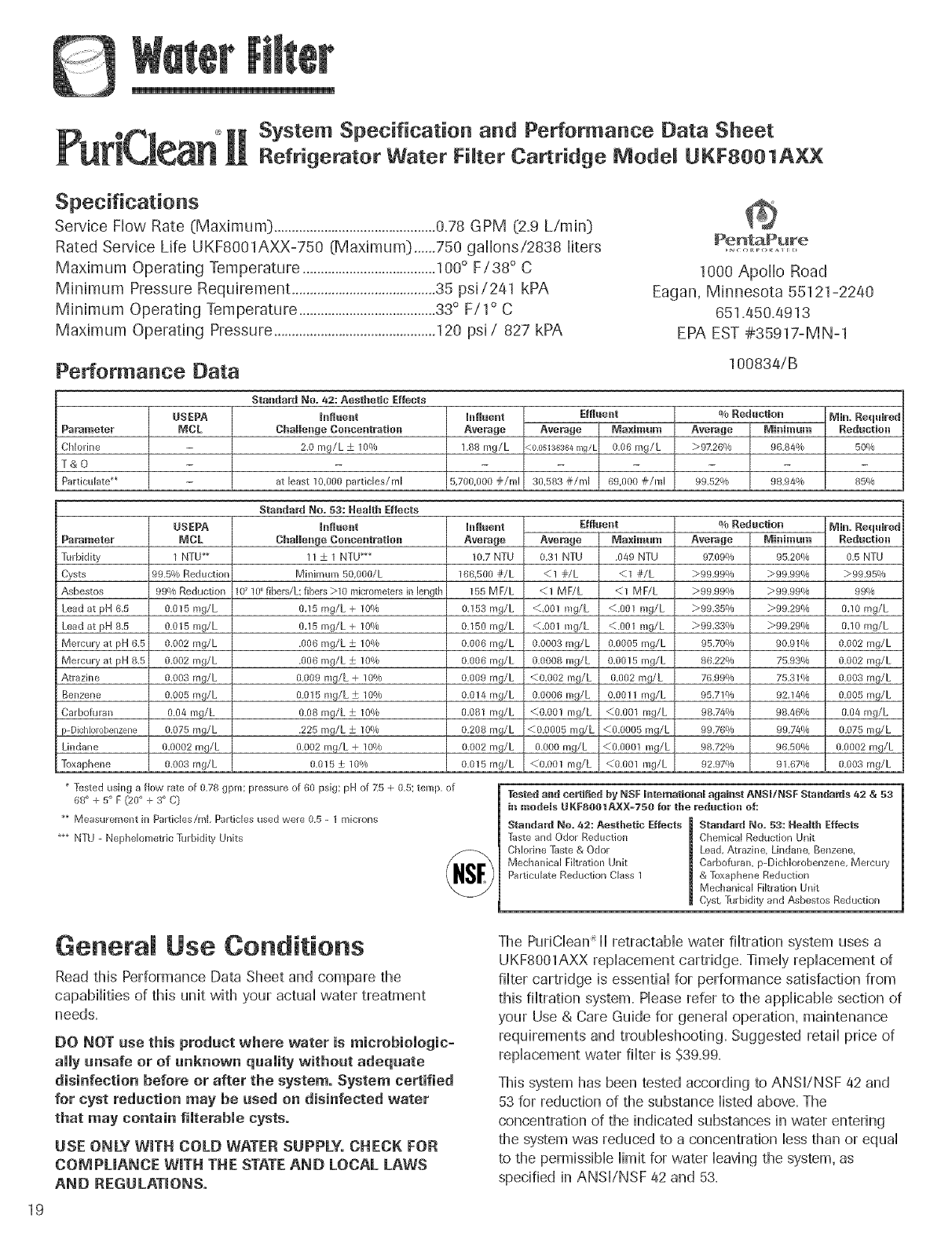

System Specification and Performance Data Sheet

Refrigerator Water FHter Cartridge Modd UKF8001AXX

Specifications

Service Flow Rate [Maximum] .............................................0.78 GPM [2.9 L/mini

Rated Service Life UKF8001AXX-750 [Maximum] ......750 gallons/2838 liters

Maximum Operating Temperature .....................................100° F/38 ° C

Minimum Pressure Requirement ........................................35 psi/241 kPA

Minimum Operating Temperature ......................................33° F/1 ° C

Maximum Operating Pressure .............................................120 psi/ 827 kPA

PentaPure

1000 Apollo Road

Eagan, Minnesota 55121-2240

651.450.4913

EPA EST #35917-MN-1

Performance Data

Pararaeter

Chlorine

T&O

Particulate**

100834/B

USEPA

MCL

Standard No. 42: Aesthetic Effects

mnfluem_t h_fluent

Challenge Concentration Average

2,0 mg/L + 10% 188 mg/L

at least 10,000 particles/ml 5,700,000 #/ml

Effluent

Average Ma×imura

<005136968 rng/L 008 mg/L

80,583 #/rnJ 69,000 @/mJ

e/o Reduction

Average I£1inimura

> 9Z2d_ 9684%

99,52% 98.94%

Min. Required

Reductien

5O%

85_

_aranleter

TurbNity

Cysts

Asbestos

Lead at pH 85

Lead at pH 85

Mercury at pH 65

Mercury at pH 85

A_razine

Benzene

Carbofural_

p_Dichklrobenzene

Lindane

Toxaphene

USEPA

_/IOL

1 NTU**

995% Reduction

99% Reduction

0.015 mg/L

0.015 mg/L

0_002mg/L

0_002mg/L

0_003mg/L

0_005mg/L

0.04 mg/L

0_075mg/L

0,0002 mg/L

0,003 mg/L

Standard No. 53: Healtb Effects

Influent

Challenge Concentration

11+1 NTU***

Minimum 50,000/L

10_10_fibers/L: fibers >10 micrometem in length

0J5 mg/L + 10%

OJ5 mg/L + lO_J

008 mg/L _+!00_

008 mg/L _+100_

0009 mg/L + 10%

00!5 rag/L_+ 10%

008 mg/L _+10o_

225 mg/L _+10_J

0002 mg/b + 10%

0015 _+10%

Influent

Average

107 NTU

166,500 #/L

155 MF/L

0J53 mg/L

0150 mg/L

0006 mg/L

0006 mg/b

0009 mg/L

00!4 mg/L

0_081 mg/L

0208 mg/L

0.002 mg/L

0015 mg/L

Effluent

Average Maximura

03! NTU 049 NTU

<! #/L <1 #/L

<1 MF/L <1 MF/L

<,001 mg/L <001 mg/L

<,001 mg/L <001 nlglL

0_0003 mg/L 00005 mg/L

00008 mg/L &00!5 mg/L

<&002 mg/L 0.002 mg/L

00006 mg/L 0,00!1 mg/L

<0<001 mg/L <0001 mg/L

<0_0005 mg/L <0,0005 mg/L

0.OO0mg/L <0 0001 mg/L

<0_001 mg/L <0001 mg/L

o/o Redaction

Average [v[inimara

9209_ 9520o/_

>99 99% >99.9go/_

>99.99% >99,99o/_

> 99_85@J >9929@8

_99,33(V_ _99.29%

95.70_ 90,9 V_

8&22ai_ 7593_

7G.g9aA_ 75_31%

95 7Y_ 9214%

98_74_ 98.46_

99.7G_ 99.74_V_

98.72% 9650a20

92.97% 91.67%

Min. Required

Red_¢,tien

0.5 NTU

>99_95_

99o/g

0J0 mg/L

0J0 mg/L

0002 mg/L

0002 mg/b

0.003 mg/L

0005 mg/L

0.04 mg/L

0.075 mg/L

00002 mg/L

0003 mg/L

* Tested using a flow rate of 0.78 gpm; pressure of 60 psig; pH of 25

68 ° + 5 ° F {20 ° + 8 ° C}

** Measurement in Particies/ml Particles used were 05 - 1 microns

*** NTU - Nepheiometdc -R_rbidby Units

+ 05: temp of Tested and eerqfied by NSF h_temationa[ agah_st ANS[/NSF Standards 42 & 53

in models UKF8ee_AXX=750 for the reduction Of:

Standard No. 42: Aesthetic Effects Standard No. 53: Health Effects

Taste and Odor Reduction Chemica_ Reduction Unit

Chlorine %ste & Odor Lead Atrazine, Lindane, Benzene,

Mechanical Filtration Unit Carbofuran p-Dich!orobenzene, Merculy

Particulate Reduction Class 1 & Toxapbene Reduction

Mecbanica_ Fikration Unit

Cyst, Turbidity and Asbestos Reduction

19

Ge era[ Use Conditions

Read this Performance Data Sheet and compare the

capabilities of this unit with your actual water treatment

needs.

DO NOT ase this prodact where water is microbioiogic°

ally unsafe or of unknown quality withoat adeqaate

disinfection before or after the system° System certified

for cyst redaction may be ased on disinfected water

that may contain filterable cysts.

USE ONLY WITH COLD WATER SUPPLY. CHECK FOR

COIVlPUANCE WITH THE STATEAND LOCAL LAWS

AND REGULATIONS.

The PuriCiean_[1retractable water filtration system uses a

UKF8001AXX replacement cartridge. Timely replacement of

filter cartridge is essential for performance satisfaction from

this filtration system. Please refer to the applicable section of

your Use & Care Guide for general operation, maintenance

requirements and troubleshooting. Suggested retail price of

replacement water filter is $39.99.

This system has been tested according to ANS[/NSF 42 and

53 for reduction of the substance listed above. The

concentration of the indicated substances in water entering

the system was reduced to a concentration less than or qual

to the permissible limit for water leaving the system, as

specified in ANS[iNSF 42 and 53.

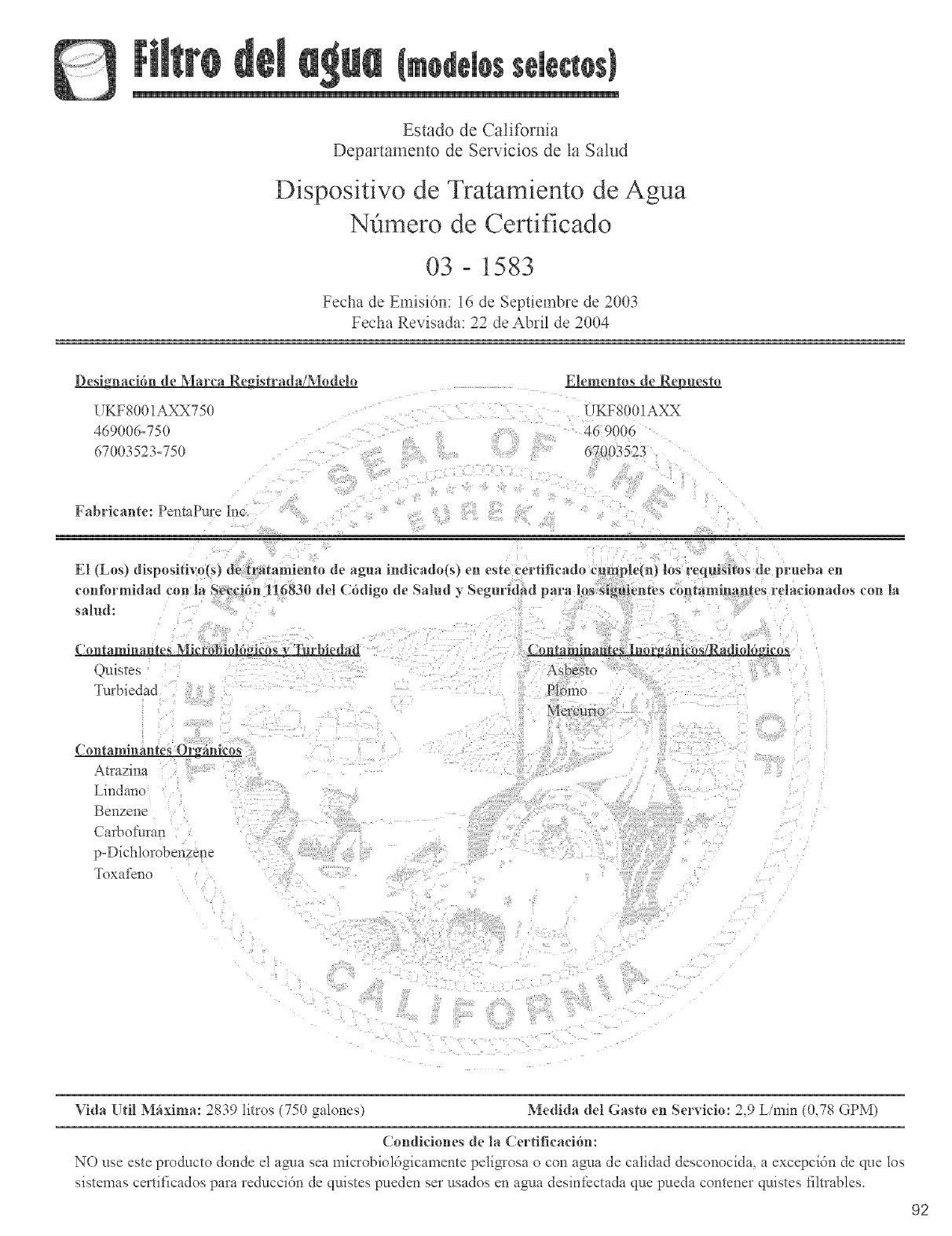

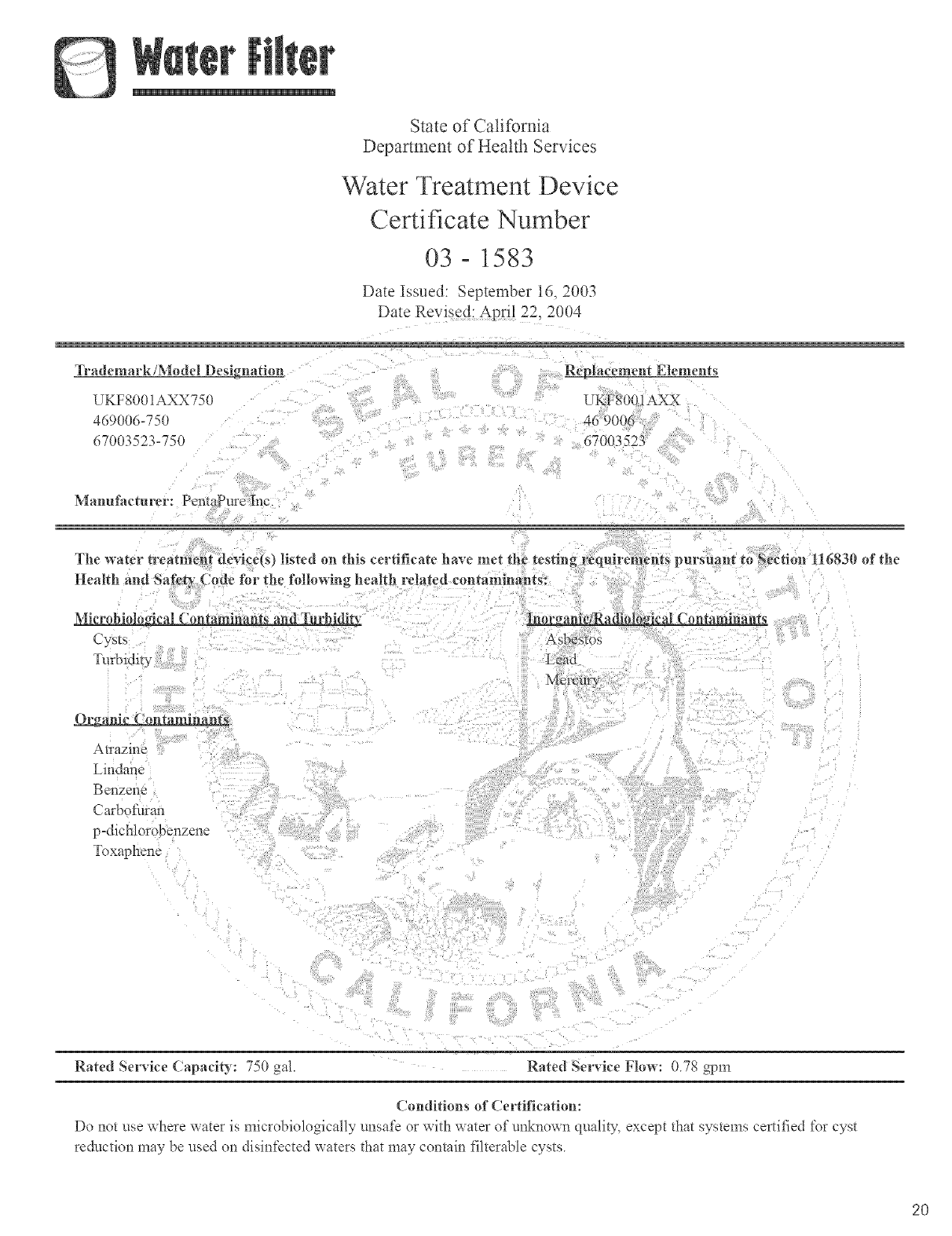

State of California

Department of Health Services

Water Treatment Device

Certificate Number

03- 1583

Date Issued: September 16, 2003

Date Revised_ April 22, 2004

Trademark/Model Designation

UKFS001AXX750

469006=750

67003523-750

Replacement Elements

Manufacturer: PentaPure Inc.

The water treamlent device(s) listed on this certificate have met the testing requirements pursuant to Sectmn 116830 of th_

Health and Safe_ Code Nr the f_!lowing health related contaminants:

,",55ccoNd__t_m_d_

Furbidky

_c_ry

_'!31:eaui_Gu_

Atrazme

kindane

Benzene

Carbo_\_ran

p-&chlorobenzene

Foxaphene

Rated Service CapaciD: 750 gal Rated Service Flow: 0.78 gpm

( onditions of ( ertification:

Do not use ahere water is microbiologically nnsafe or _ith water of unknoan qnali_, except that systems cel_ified %r cyst

reduction may be nsed on disinfected _xaters that may contain filterable cysts.

2O

21

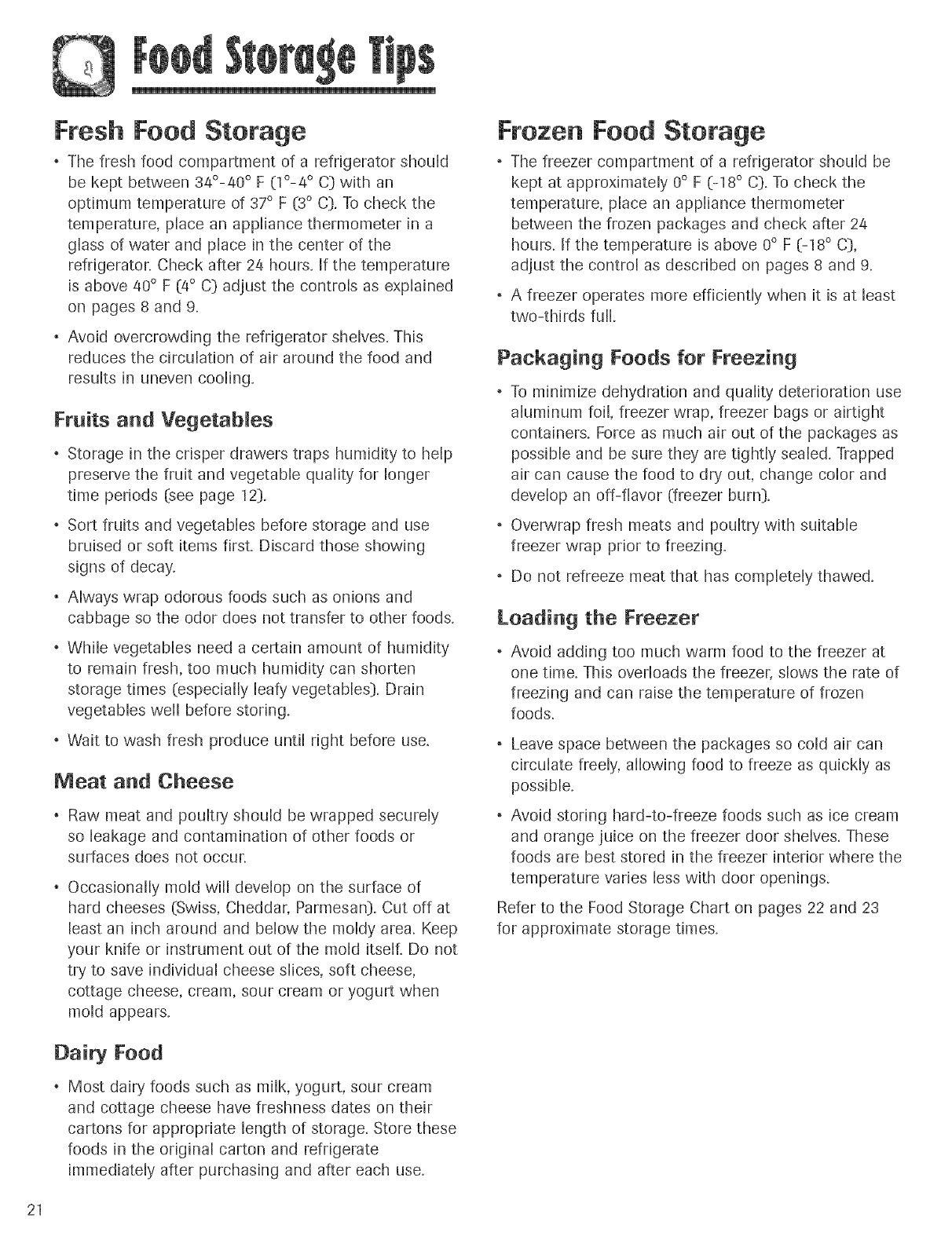

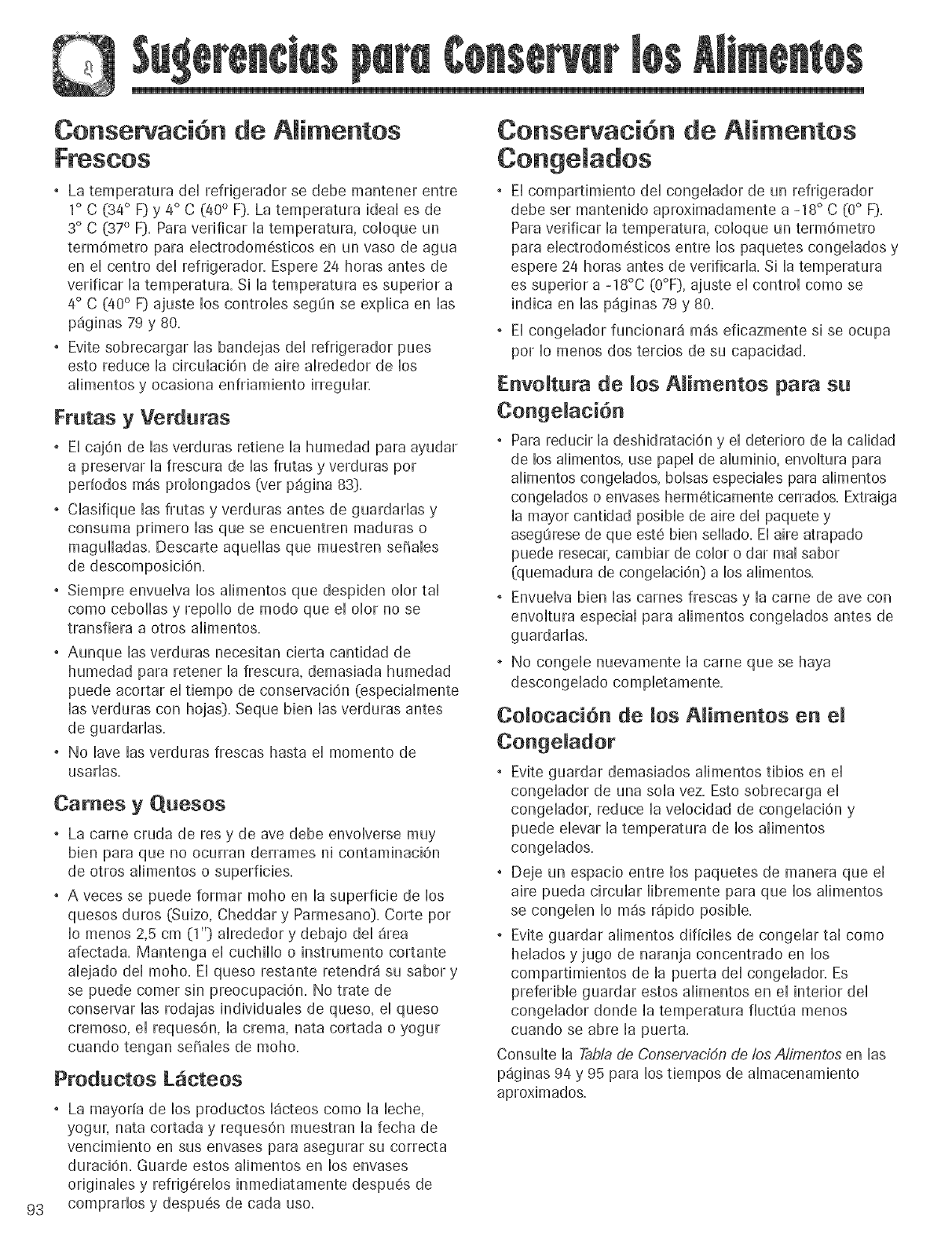

Fresh Food Storage

, The fresh food compartment of a refrigerator should

be kept between 34°-40 ° F (1°-/4° C] with an

optimum temperature of 37° F (3° C}. To check the

temperature, place an appliance thermometer in a

glass of water and place in the center of the

refrigerator. Check after 2/4 hours. If the temperature

is above/40 ° F (4° C} adjust the controls as explained

on pages 8 and 9.

, Avoid overcrowding the refrigerator shelves. This

reduces the circulation of air around the food and

results in uneven cooling.

Fruits and Vegetables

, Storage in the crisper drawers traps humidity to help

preserve the fruit and vegetable quality for longer

time periods (see page 12}.

, Sort fruits and vegetables before storage and use

bruised or soft items first. Discard those showing

signs of decay.

, Always wrap odorous foods such as onions and

cabbage so the odor does not transfer to other foods.

, While vegetables need a certain amount of humidity

to remain fresh, too much humidity can shorten

storage times (especially leafy vegetables]. Drain

vegetables well before storing.

, Wait to wash fresh produce until right before use.

Meat and Cheese

, Raw meat and poultry should be wrapped securely

so leakage and contamination of other foods or

surfaces does not occur.

, Occasionally mold wJJl develop on the surface of

hard cheeses (Swiss, Cheddar, Parmesan}. Cut off at

least an inch around and below the moldy area. Keep

your knife or instrument out of the mold itselL Do not

try to save individual cheese slices, soft cheese,

cottage cheese, cream, sour cream or yogurt when

mold appears.

Dairy Food

, Most dairy foods such as milk, yogurt, sour cream

and cottage cheese have freshness dates on their

cartons for appropriate length of storage. Store these

foods in the original carton and refrigerate

immediately after purchasing and after each use.

Frozen Food Storage

, The freezer compartment of a refrigerator should be

kept at approximately 0° F (-18 ° C]. To check the

temperature, place an appliance thermometer

between the frozen packages and check after 2/4

hours. If the temperature is above 0° F (-18 ° C],

adjust the control as described on pages 8 and 9.

, A freezer operates more efficiently when it is at least

two-thirds full

Packaging Foods for Freezing

To minimize dehydration and quality deterioration use

aluminum foil freezer wrap, freezer bags or airtight

containers. Force as much air out of the packages as

possible and be sure they are tightly sealed. Trapped

air can cause the food to dry out, change color and

develop an off-flavor (freezer burn}.

, Overwrap fresh meats and poultry with suitable

freezer wrap prior to freezing.

, Do not refreeze meat that has completely thawed.

Loading the Freezer

Avoid adding too much warm food to the freezer at

one time. This overloads the freezer, slows the rate of

freezing and can raise the temperature of frozen

foods.

, Leave space between the packages so cold air can

circulate freely, allowing food to freeze as quickly as

possible.

Avoid storing hard-to-freeze foods such as ice cream

and orange juice on the freezer door shelves. These

foods are best stored in the freezer interior where the

temperature varies less with door openings.

Refer to the Food Storage Chart on pages 22 and 23

for approximate storage times.

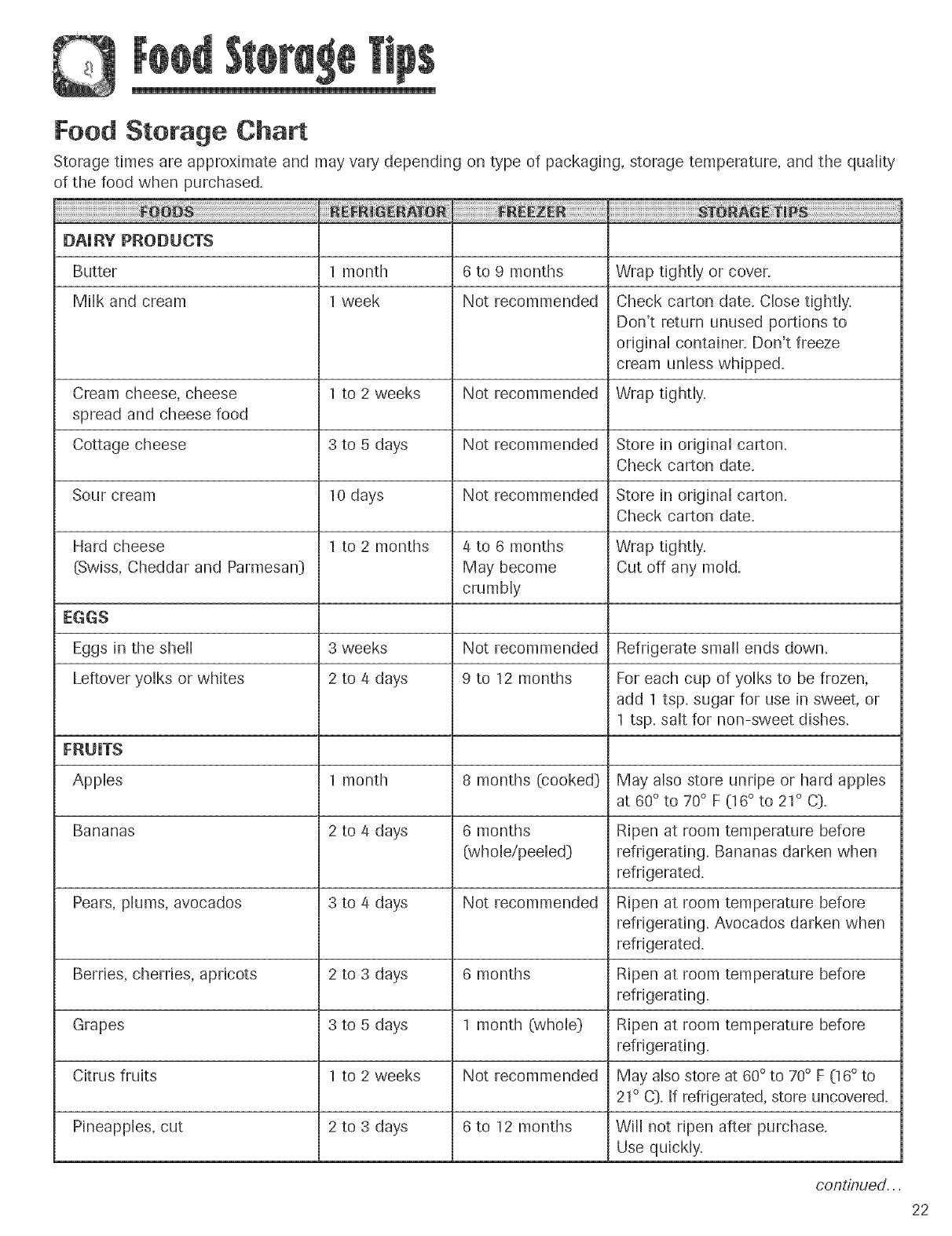

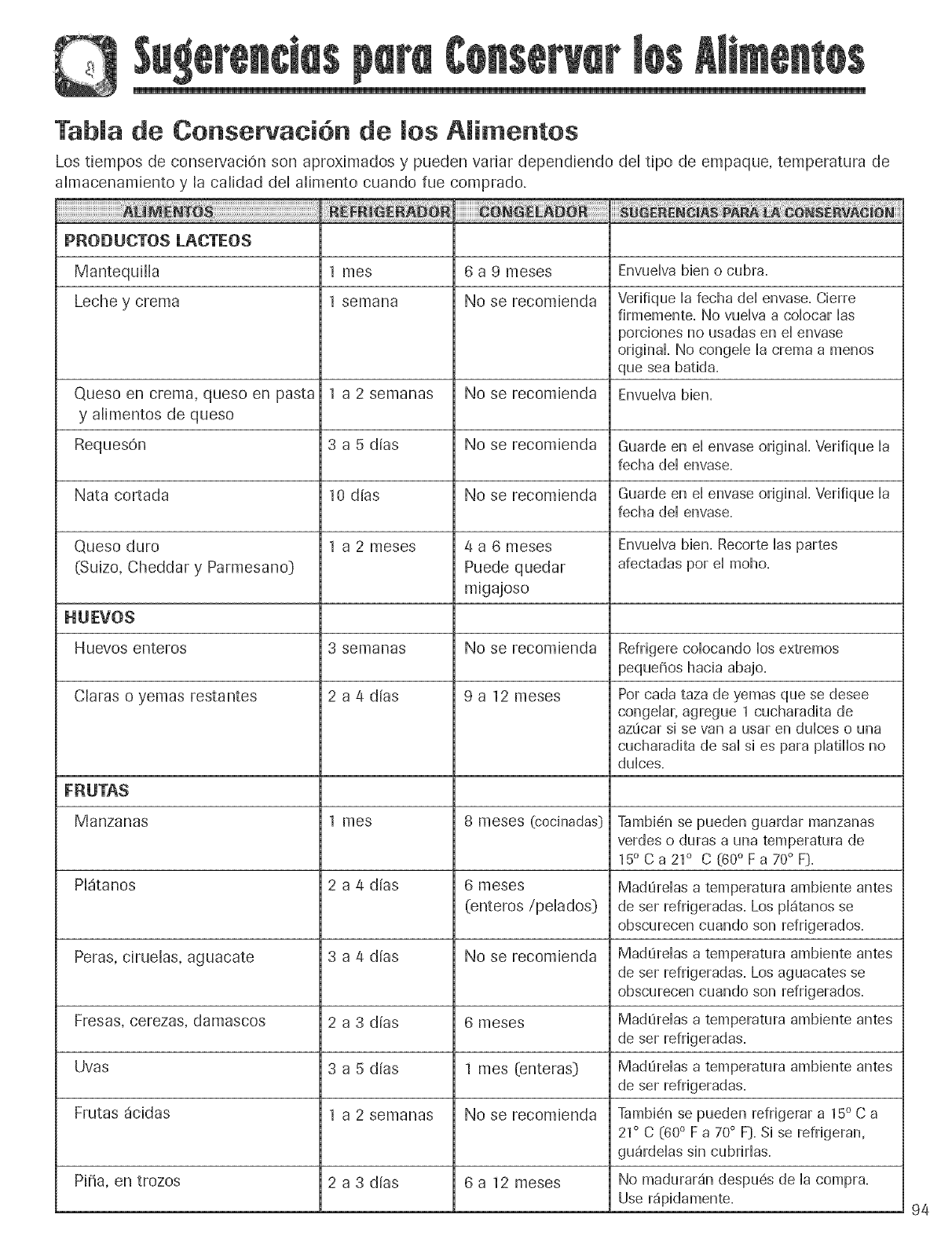

Food Storage Chart

Storage times are approximate and may vary depending on type of packaging, storage temperature, and the quality

of the food when purchased.

DAU RY PRODUCTS

Butter 1 month 6 to 9 months Wrap tightly or cover.

Milk and cream 1 week Not recommended Check carton date. Close tightly.

Don't return unused portions to

original container. Don't freeze

cream unless whipped.

Cream cheese, cheese 1 to 2 weeks Not recommended Wrap tightly.

spread and cheese food

Cottage cheese 3 to 5 days Not recommended Store in original carton.

Check carton date.

Sour cream 10 days Not recommended Store in original carton.

Check carton date.

Hard cheese 1 to 2 months 4 to 6 months Wrap tightly.

(Swiss, Cheddar and Parmesan} May become Cut off any mold.

crumbly

EGGS

Eggs in the shell 3 weeks Not recommended Refrigerate small ends down.

Leftover yolks or whites 2 to 4 days 9 to 12 months For each cup of yolks to be frozen,

add 1 tsp. sugar for use in sweet, or

1 tsp. salt for non-sweet dishes.

FRUUTS

,Apples 1 month 8 months (cooked} May also store unripe or hard apples

at 60° to 70° F (16° to 21° C}.

Bananas 2 to 4 days 6 months Ripen at room temperature before

(whole/peeled} refrigerating. Bananas darken when

refrigerated.

Pears, plums, avocados 3 to 4 days Not recommended Ripen at room temperature before

refrigerating. Avocados darken when

refrigerated.

Berries, cherries, apricots 2 to 3 days 6 months Ripen at room temperature before

refrigerating.

Grapes 3 to 5 days 1 month (whole} Ripen at room temperature before

refrigerating.

Citrus fruits 1 to 2 weeks Not recommended May also store at 60° to 70° F (16° to

21° C}. If refrigerated, store uncovered.

Pineapples, cut 2 to 3 days 6 to 12 months Will not ripen after purchase.

Use quickly.

continued...

22

23

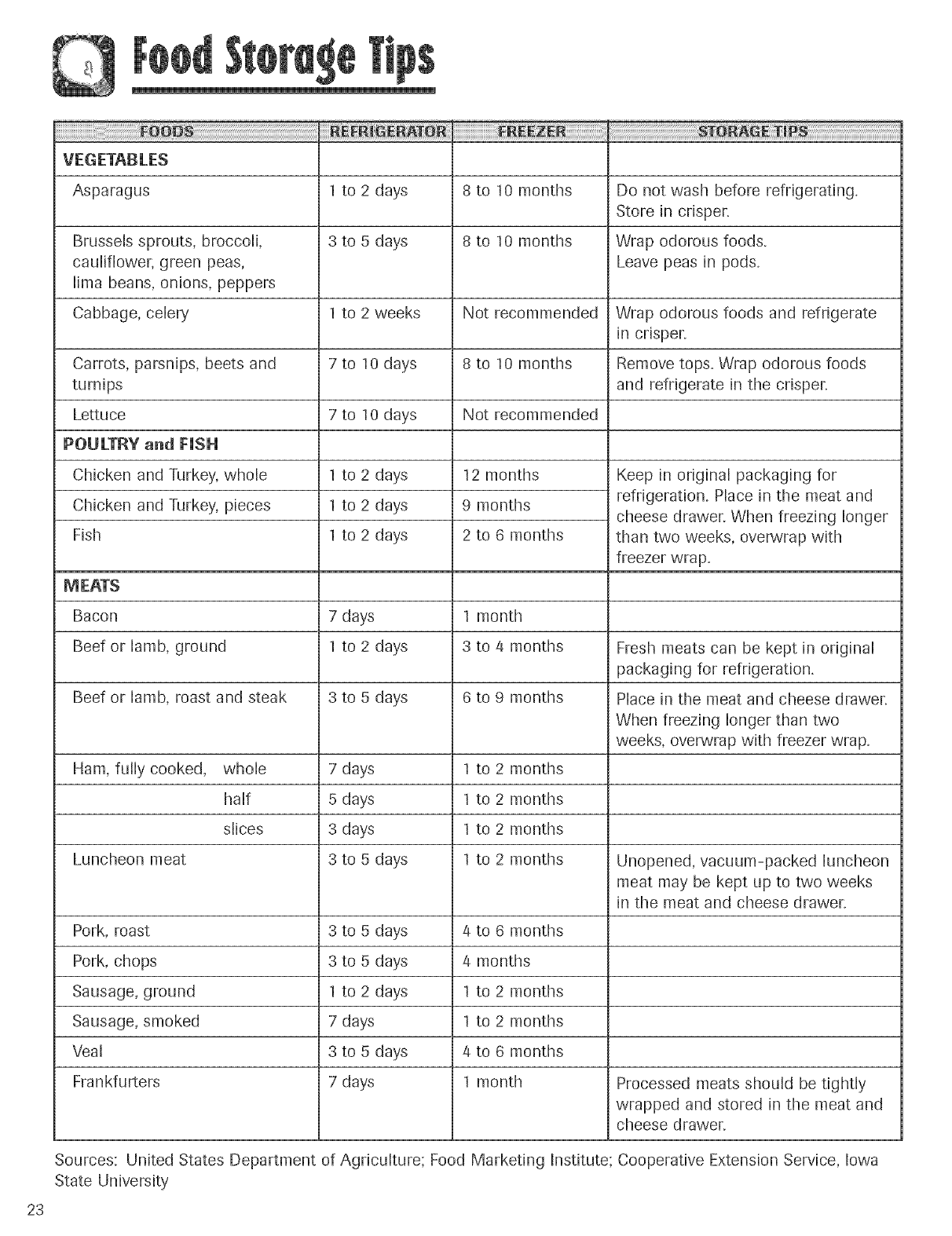

VEGETABLES

Asparagus

Brussels sprouts, broccoli,

cauliflower, green peas,

lima beans, onions, peppers

Cabbage, cele_

Carrots, parsnips, beets and

turnips

Lettuce

POULTRY and rUSH

Chicken and Turkey, whole

Chicken and Turkey, pieces

Fish

MEATS

Bacon

Beef or lamb, ground

Beef or lamb, roast and steak

Ham, fully cooked,

Luncheon meat

Pork, roast

Pork, chops

Sausage, ground

Sausage, smoked

Veal

Fra nkfu rters

whole

half

slices

1 to 2 days

3 to 5 days

1 to 2 weeks

7 to 10 days

7 to 10 days

1 to 2 days

1 to 2 days

I to 2 days

7 days

1 to 2 days

3 to 5 days

7 days

5 days

3 days

3 to 5 days

3 to 5 days

3 to 5 days

1 to 2 days

7 days

3 to 5 days

7 days

8 to 10 months

8 to 10 months

Not recommended

8 to 10 months

Not recommended

12 months

9 months

2 to 6 months

1 month

3 to 4 months

6 to 9 months

1 to 2 months

1 to 2 months

1 to 2 months

1 to 2 months

4 to 6 months

4 months

1 to 2 months

1 to 2 months

4 to 6 months

1 month

Do not wash before refrigerating.

Store in crisper.

Wrap odorous foods.

Leave peas in pods.

Wrap odorous foods and refrigerate

in crisper.

Remove tops. Wrap odorous foods

and refrigerate in the crisper.

Keep in original packaging for

refrigeration. Place in the meat and

cheese drawer. When freezing longer

than two weeks, overvvrap with

freezer wrap.

Fresh meats can be kept in original

packaging for refrigeration.

Place in the meat and cheese draweE

When freezing longer than two

weeks, overwrap with freezer wrap.

Unopened, vacuum-packed luncheon

meat may be kept up to two weeks

in the meat and cheese drawee

Processed meats should be tightly

wrapped and stored in the meat and

cheese drawee

Sources: United States Department of Agriculture; Food Marketing Institute; Cooperative Extension Service, Iowa

State University

Refrigerator Cleaning Chart

Textured Doors

and Exterior

Cabinet Unterior

Stainless Steel Doors and

Exterior Cselect models)

UM PORTANT:

Damage to stainless steel

finish due to improper use

of cleaning products or

non-recommended products

is not covered under this

product3 warrant._

Door Gaskets

Condenser Coil

Remove base grille to access=

Condenser l_:anOutlet Grille

See back of refrigerator

Accessories

&'helves, buckets,

drawers, etc.

Abrasive or harsh cleaners

Ammonia

Chlorine bleach

Concentrated detergents

or solvents

Metal or plastic-textured

scouring pads

Abrasive or harsh cleaners

Ammonia

Chlorine bleach

Concentrated detergents

or solvents

Metal or plastic-textured

scouring pads

Vinegar-based products

Citrus-based cleaners

Abrasive or harsh cleaners

Metal or plastic-textured

scouring pads

A dishwasher

Use 4 tablespoons of baking soda dissolved in

I quart (1 liter) warm soapy water.

Rinse surfaces with clean warm water and dry

immediately to avoid water spots.

Use warm, soapy water and a soft, clean cloth

or sponge.

Rinse surfaces with clean warm water and dry

immediately to avoid water spots.

To polish and help prevent fingerprints, follow

with Stainless Steel Magic Spray (part no.

20000008}. _

Use warm, soapy water and a soft, clean cloth

or sponge.

Use a vacuum cleaner hose nozzle.

Use a vacuum cleaner hose nozzle with brush

attachmenL

Follow removal and installation instructions

from appropriate feature section.

Allow accessories to adjust to room

temperature°

Dilute mild detergent and use a soft clean cloth

or sponge for cleaning.

Use a plastic bristle brush to get into crevices.

Rinse surfaces with clean warm water.

Dry glass and clear items immediately to avoid

spots.

To order, call 1-877-232-6771 U.S.A. or 1-800-688-8408 Canada.

24

Removing Odors From

1. Remove all food and turn the refrigerator OFR

2. Disconnect power to the refrigerator.

3. Clean the walls, floor, ceiling of cabinet interior,

drawers, shelves and gaskets according to the

instructions (see page 2/4}.

4. Dilute mild detergent and brush solution into

crevices using a plastic bristle brush. Let stand for

five minutes. Rinse surfaces with warm water` Dry

surfaces with a soft, clean cloth.

5. Wash and dry all bottles, containers and jars.

Discard spoiled or expired items.

6. Wrap or store odor-causing foods in tightly sealed

containers to prevent reoccurring odors.

7. Reconnect power to refrigerator and return food to

refrigerator`

8. Allow the refrigerator to cool.

9. After 24 hours, check if odor has been eliminated.

Ufodor is stiJJ present:

1. Remove drawers and place on top shelf of

refrigerator,

2. Pack refrigerator and freezer sections - including

doors - with crumpled sheets of black and white

newspaper,

3. Place charcoal briquettes randomly on crumpled

newspaper in both freezer and refrigerator

compartments.

4. Close doors and let stand 24 to 48 hours.

Energy Saving Tips

. Avoid overcrowding refrigerator shelves. This reduces

air circulation around food and causes refrigerator to

run longer,

Avoid adding too much warm food to refrigerator at

one time. This overloads compartments and slows

rate of cooling.

,Do not use aluminum foil, wax paper, or paper

toweling as shelf liners. This decreases air flow and

causes refrigerator to run less efficiently.

,A freezer that is two-thirds fuji runs most efficiently.

Locate refrigerator in coolest part of room. Avoid

areas of direct sunlight, or near heating ducts,

registers or other heat producing appliances. If this is

not possible, isolate exterior by using a section of

cabinet or an added layer of insulation.

,Clean door gaskets every three months according to

cleaning instructions. This will assure that door seals

properly and refrigerator runs efficiently.

Take time to organize items in refrigerator to reduce

time that door is open.

, Be sure your doors are closing securely by leveling

refrigerator as instructed in your installation

instructions.

. Clean condenser coils as indicated in the cleaning

instructions every three months. This will increase

energy efficiency and cooling performance.

25

Replacing Light Bulbs

Upper Fresh Food Section

The upper fresh food light bulbs are located behind the

front panel. Reach behind the panel to remove the

bulbs.

Lower Fresh Food Section

1. Push up on bottom tabs on light

cover. Rotate cover up and release

tabs.

2. Remove light buD.

3. Replace bulb with appliance bud

#e greater tha# 4# watts.

4. Insert top tabs of light cover into

liner slots and snap bottom tabs

into liner slots.

Upper Freezer Section

1. Remove ice bin by lifting

front of bin and pulling

out.

Remove light shield by

pressing the upper right side of the shield and

rotating downward.

Remove light buD. Replace with appliance bud ne

greater than z_o watts°

Rotate the shield upward press in slightly and snap

into place.

Replace ice bin by sliding in until bin locks into

place.

Lower Freezer Section

1. Pinch both sides of light cover to remove.

2. Remove light buD. Replace with appliance bud ne

greater than 40 14fattso

3. Pinch both sides of the light cover to snap into

place.

Ice and Water Dispenser

Ught Bulb

Location

1. Locate light bud inside top edge of dispenser

frame. Unscrew to remove.

2. Replace light bud with a 7-watt, 120 volt bulb°

26

27

Preparing for Vacation

For short vacations or absences (three months or

mess[}:

1. Remove all perishables.

2. If no one will be checking in on the refrigerator

during your absence, remove all frozen items also.

3. If your refrigerator has an automatic ice maker:

Shut off the water supply to the ice maker at

least one day ahead of time.

After the last load of ice drops, raise the wire

shut off arm to the OFF position.

Empty the ice bin.

4. If the room temperature will drop below 55° F

(13° C}, follow the instructions for longer absences.

For long vacations, absences (more than three

months[} OR if the room temperature will drop below

55 ° F (Is ° C[}:

1. Remove food.

2. If your refrigerator has an automatic ice maker:

Shut off the water supply to the ice maker at

least one day ahead of time.

After the last load of ice drops, raise the wire

shut off arm to the OFF position.

Empty the ice bin.

3. If your refrigerator has a dispenser system with

water filter, remove the water filter cartridge and

install the filter bypass. Dispose of the used

cartridge.

/4. Turn the freezer control to OFR

.

6.

Unplug the refrigerator.

Thoroughly clean the interior of both compartments

with a baking soda solution and a clean soft cloth

(four tablespoons of baking soda in one quart of

warm water.}.

7. Dry thoroughly.

8. Leave the doors open to prevent the formation of

mold and mildew.

Upon Your Return:

After a Short Vacation or Absence:

For models with automatic ice makers or dispensers:

Reconnect the water supply and turn on supply valve

(see page 5}.

Monitor water connection for 2/4 hours and correct

leaks if necessary.

Run 10-15 glasses of water from the dispenser to

flush out the system.

Restart the ice maker.

Discard at least the first three ice harvests.

After a Long Vacation or Absence:

If your refrigerator has an automatic ice maker,

reconnect the water supply and turn on supply valve

(see page 5}.

Plug the refrigerator back in and reset controls (see

pages 8 and 9}.

Monitor water connection for 2/4 hours and correct

leaks, if necessary.

For dispenser models, run water through the dispenser

for at bast three minutes with the filter bypass in

place, then install water filter (see page 18}.

After installing the water filter, run water through the

dispenser continuously for at least two minutes, or

until water runs steady. Initially you may notice a

one to two minute delay in water dispersal as the

internal tanks fills.

Restart the ice maker.

Discard ice produced within the first 12 hours (at

least the first three harvests}.

Preparing to Move

Follow the above instructions for long

vacations/absences, through step 7.

Secure all loose items such as shelves and drawers

by taping them securely in place to prevent damage.

Tape the doors shut.

Use an appliance dolly when moving the refrigerator.

Always truck the refrigerator from its side or back-

never from its front.

Be sure the refrigerator stays in an upright position

during moving.

Improvements in refrigeration design may produce sounds in your new refrigerator that are different or were not

present in an older model. These improvements were made to create a refrigerator that is better at preserving food,

is more energy efficient, and is quieter overall. Because new units run quieter, sounds may be detected that were

present in older units, but were masked by higher sound levels. Many of these sounds are normal. Please note that

the surfaces adjacent to a refrigerator, such as hard walls, floors and cabinetry may make these sounds seem even

louder. The following are some of the normal sounds that may be noticed in a new refrigerator.

Freezer control (A) clicks when starting or . Normal operation

stopping compressor.

Defrost timer or electric damper control (select . Normal operation

models} (B} sounds like an electric dock and

snaps in and out of defrost cycle.

Air rushing _ Condenser fan (D} makes this noise while _ Normal operation

or whirring operating.

Freezer fan (C} makes this noise while . Normal operation

operating.

Freezer fan (C} slows to a stop as the freezer . Normal operation

door is opened.

Gurgling or _ Evaporator (E} and heat exchanger (F} _ Normal operation

boiling sound refrigerant make this noise when flowing.

Ice cubes from ice maker drop into ice bucket (G}. . Normal operation

Dispenser ice chute (H} closing. . Normal operation

Vibrating _ Compressor (U} makes a pulsating sound while _ Normal operation

noise running.

Refrigerator is not level. _ See Leveling (see page 7_.

Buzzing _ Ice maker water valve (J} hookup buzzes when _ Normal operation

ice maker fills with water.

Ice maker (K} is in the 'on' position without . Normal operation

water connection.

.Ice auger (L) hums as auger agitates ice during .Stop sound by raising ice maker arm

dispensing, to OFF position. See Automatic Ice

Maker, page 15 for details.

Compressor (U) can make a high pitched hum . Normal operation

wh,.e operating.

.Solenoid valve (M) operating ice chute door. .Normal operation

28

Freezercontroland Refrigeratorisindefrostmode. Normaioperation.

lightsareon,bat Wait40minutestoseeif refrigeratorrestarts.

compressoris not

Controi setdngs are too How. See page 12 to adjust controb.

controlled drawers Freezer controb are set too How. See pages 8 and 9 to adjust controb.

are too warm Drawer is improperiy positioned. See page 12 to verify drawer positioning.

Refrigerator does Refrigerator is not piugged in. Piug in refrigerator.

not operate Did control in freezer is set to OFF See pages 8 and 9 to adjust controb.

(sebct modds}.

Touch temperature controb are set to "-" See pages 8 and 9 to adjust controb.

(sebct modeb:.

Fuse is Mown, or circuit breaker needs RepDce any Mown fuses.

to be reset. Check circuit breaker and reset, if necessary.

Power outage has occurred. Call local power company listing to report outage.

Refrigerator is malfunctioning. Unplug refrigerator and transfer food to another

won't operate refrigerator. If another refrigerator is not available,

place dry ice in freezer section to preserve food.

Warranty does not cover food loss.

Contact service for assistance.

Food temperatare Condenser coils are dirty. Clean according to the chart on page 24.

is too cold Refrigerator or freezer controls are set See pages 8 and 9 to adjust controls.

too high.

Door is not closing properly.

Food temperatare

is too warm

Refrigerator has

an odor

Controls need to be adjusted.

Condenser coils are dirty.

Rear air grille is blocked.

Door has been opened frequently, or has

been opened for long periods of time.

Food has recently been added.

Odor producing foods should be covered

or wrapped.

The interior needs cleaning.

Refrigerator is not level. See page 7 for details on how

to level your refrigerator.

Check gaskets for proper seal. Clean, if necessary,

according to the chart on page 24.

Check for internal obstructions that are keeping door

from closing properly (Le. improperly closed drawers,

ice buckets, oversized or improperly stored containers,

etc.}

See pages 8 and 9 to adjust controls.

Clean according to the chart on page 24.

Check the positioning of food items in refrigerator to

make sure griiie is not blocked. Rear air griiies are

located under crisper drawers.

Reduce time door is open. Organize food items

efficiently to assure door is open for as short a time as

possible.

Allow time for recently added food to reach

refrigerator or freezer temperature.

Clean according to instructions on page 25.

continued...

29

Doorgasketsarenotseaiingproperly. Cbanaccordingtothechartonpage24,

formonoutside Humiditylevelsarehigh. Normalduringtimesofhighhumidity.

Controisrequireadjustment. Seepages8and9toadjustcontrois.

Waterdropletsform Humidity[eveisarehighordoorhas Reducetimedoorisopen.Organizefooditems

oninsideof beenbeenopenedfrequentiy efficientiytoassuredoorisopenforasshortatimeas

possiMe.

Doorgasketsarenotseaiingproperly. Cbanaccordingtothechartonpage24.

Refrigeratororice Normaioperation. Seepage28.

makermakes

unfamiliarsounds

orseemstooloud

Contents of drawer, or positioning of Reposition food items and containers to avoid

contrommeddrawer items in the surrounding compartment interference with the drawers.

and/or crisper could be obstructing drawer.

drawer do not Drawer is not in proper position.

close freely Refrigerator is not level.

Drawer channels are dirt},,.

Refrigerator runs

too frequently Doors have been opened frequently or

for long periods of time.

See page 12 for proper drawer placement.

See page 7 for details on how to level your

refrigerator.

Clean drawer channels with warm, soapy water.

Rinse and dry thoroughly.

Apply a thin layer of petrobum jelly to drawer

channels.

Reduce time door is open.

Organize food items efficiently to assure door is open

for as short a time as possible.

Allow interior environment to adjust for period the

door has been opened.

Humidity or temperature in surrounding Normal operation.

area is high.

Food has recently been added.

Refrigerator is exposed to heat by

environment or by appliances nearby.

Condenser coils are dirty'.

Controls need to be adjusted.

Door is not closing properly.

Door gaskets are not sealing properly.

Allow time for recently added food to reach

refrigerator or freezer temperature.

Evaluate your refrigerator's environment. Refrigerator

may need to be moved to run more efficiently

Clean according to the chart on page 24.

See pages 8 and 9 to adjust controls.

Refrigerator is not level, see page 7 Levei/7_g.

Check for internal obstructions that are keeping door

from closing properly (Le. improperly closed drawers,

ice buckets, oversized or improperly stored containers,

etc.}

Cleaning according to the chart on page 24.

3O

Ice and Water

No indicator lights Freezer door is not dosed. Verify that freezer door is dosed. Power is removed

are lit on dispenser from the control when freezer door is opened.

control Refrigerator is not plugged in= Plug in refrigerator.

Fuse is blown, or circuit breaker needs to Replace any blown fuses.

be reset. Check circuit breakers for any tripped circuits.

Power outage has occurred. Ca[[ local power company listing to report outage.

Refrigerator is in Sabbath Mode. See Sabbath Mode page 1Z

raceor water are Freezer door is not dosed. Verify that freezer door is dosed. Power is removed

net dispensed from the control when freezer door is opened.

when pads are Controls are in lock mode (select mode[s[. See Dispenser Lock page 171

pressed Water tank is filling. At initial use, there is an approximate one- to two-

minute delay in dispensing while the internal water

tank is filling.

Ice maker has just been installed or a Wait 24 hours for ice production to begin or for ice

large amount of ice has been used. maker to restock after emptied.

Water filter is dogged or needs to be Change water filter (see page 18].

changed.

ice maker is not Ice maker has just been installed or a Wait 24 hours for ice production to begin or for ice

producing enough large amount of ice has been used. maker to restock after emptied.

ice or ice is Water pressure is too low. Low water pressure can cause valve to leak.

malformed Water pressure must be between 35 to 100 pounds

per square inch to function properly. A minimum

pressure of 35 pounds per square inch is

recommended for refrigerators with water filters.

Water filter is dogged or needs to be Change water filter (see page 18].

changed.

lee maker is not Ice maker arm is up. Confirm ice maker arm is down. See Automatic Ice

producing ice Maker page 15.

Household water supply is not reaching See Connectiag the Water Supply pages 4 and 5.

water valve.

Copper tubing has kinks. Turn off water supply and remove kinks.

If kinks cannot be removed, replace tubing.

Water pressure is too low. Water pressure must be between 35 to 100 pounds

per square inch to function properly.

A minimum pressure of 35 pounds per square inch is

recommended for refrigerators with water filters.

Check freezer temperature. See Temperature Control2 pages 8 and 9 to adjust

controls. Freezer must be between 0° to 2° F (-18° to

-17° C} to produce ice.

Ice bin is not installed properly. See Ice Storage Bin page 13.

Improper water valve was installed. See Connecting the Water Supply pages 4 and 5.

Self-piercing and -Yd'saddle valves cause low water

pressure and may dog the line over time. The

manufacturer is not responsible for property damage

due to improper installation or water connection.

Water filter Water filter needs to be replaced. If filter is not available, replace with bypass filter.

See Water Filter page 18.

red Filter indicator sensor needs to be reset. See Filter Status Indicator Lig,htpage 1Z

continued...

31

Joeformsin inlet Water pressure is How. Water pressure must be between 35 to 1O0pounds per

tube to ice maker square inch to function properly.

A minimum pressure of 35 pounds per square inch is

recommended for refrigerators with water fiHters.

SaddHevaHvenot open compHetdy. Open saddHevaHvecompHetdy.

Freezer temperature is too high. See 7_emperatureControls pages 8 and 9. Freezer

temperature shouM be between 0° to 2° F (-18° to -17° C).

Refrigerator is PHastictubing was used to compHete The manufacturer recommends using copper tubing for

leaking water water connection, installation. PHasticis HessduraMe and can cause

Heakage.The manufacturer is not responsibme for

property damage dae to improper installation or

water connection.

Improper water valve was installed. See Connecting the Water Supply pages 4 and 5. Self-

piercing and _;" saddle valves cause low water pressure

and may clog the line over time. The manafactarer is

not responsible for property damage dae to

improper installation or water connection.

Water flow is Water pressure is low= Water pressure must be between 35 to 1O0pounds per

slower than normal square inch to function properly. A minimum pressure

of 35 pounds per square inch is recommended for

refrigerators with water filters.

Saddle valve not open completely. Open saddle valve completely.

Improper water valve was installed. See Connecting the Water Supp/y pages 4 and 5. Self-

piercing and S_"saddle valves cause low water pressure

and may clog the line over time. The manafactarer is

not responsible for property damage due to

improper installation or water connection.

Copper tubing has kinks. Turn off water supply and remove kinks.

If kinks cannot be removed, replace tubing.

Water filter is clogged or needs to be Change water filter (see page 18).

changed.

Water valve not opened completely. Open water valve completely and check for leaks.

The minimum flow at dispenser is approximately

10 fluid ounces in nine seconds with a new filter in

place or approximately 10 fluid ounces in five seconds

without a filter.

Dispenser water Allow approximately 12 hours for water in holding tank

is not cold to chill.

Refrigerator has been recently installed.

Water supply in holding tank has been

depleted.

Water has settled into water lines

outside holding tank and has warmed to

room temperature.

Air or air bubbles in water.

Discard first glass of water and refill.

This is normal when first using the dispenser and will

cioady disappear with use.

Particles in water Carbon dust from water filter cartridge. Initial water ejected through cartridge may contain

and/or ice cabes harmless carbon dust flushed from cartridge.

Particles are safe for consumption.

Will disappear after the first few uses.

Concentrations of minerals in water will Particles are not harmful and naturally occur in water

form particles when water becomes supplies.

frozen and melts.

32

What is Not Covered By These

1. Conditions and damages resuHtingfrom any of the

following:

a. Improper installation, ddivery, or maintenance.

b. Any repair+modification+ alteration+ or adjustment not

authorized by the manufacturer or an authorized

servicer.

c. Misuse, abuse, accidents, or unreasonaMe use.

d. Incorrect dectdc current, voHtage,or suppHy.

e. Improper setting of any control

2. Warranties are void if the odginaHsedaHnumbers have

been removed+altered or cannot be readiHydetermined.

3. Light buHbs.

4. Products purchased for commerciaH or industdaHuse.

5. The cost of service or service call to:

a. Correct installation errors.

b. Instruct the user on the proper use of the product.

c. Transport the appliance to the servicer.

8. Consequential or incidental damages sustained by any

person as a result of any breach of these warranties.

Some states do not allow the exclusion or limitation of

consequential or incidental damages, so the above

exclusion may not apply.

If You Need Service

Call the dealer from whom your appliance was purchased

or call May'tag Services sM,Amana Customer Assistance at

1-800-843-0304 U.S.A. or 1-866-587-2002 Canada, to

locate an authorized servicer.

, Be sure to retain proof of purchase to verify warranty

status. Refer to Warranty for further information on owner's

responsibilities for warranty service.

If the dealer or service company cannot resolve the

problem, write to Maytag ServicesSM+Attn: CAIR _Center,

P.O.Box 2370, Cleveland, TN 37320-2370 or call

1-800-843-0304 U.S.A. or 1-866-587-2002 Canada.

U.S. customers using TTY for deaf, hearing impaired or

speech impaired, call 1-800-688-2080.

, Use & Care Guides, service manuals and parts information

are available from Maytag ServicessM,Amana Customer

Assistance.

33

, When writing or calling about a service problem, please

include the following information:

a. Your name, address and telephone number;

b. Model number and serial number;

c. Name and address of your dealer or servicer;

d. A clear description of the problem you are having;

e. Proof of purchase (sales receipt:).

compartiments juxtapos6s

et

instructions de s6curit6 importantes ...... 35-36

Ce que vous devez savoir sur

instructions de s .cutit6

Les instructions de securite Jmportantes et les

avertissements paraJssant dans ce guide ne sont pas

destines _ couvrir toutes les situations et conditions

6ventuelles quJ peuvent se presenter. II faut faire preuve

de bon sens et de prudence Iors de Vinstalhtion, de

Ventretien ou de VutilJsation de cet appareil.

Prenez toujours contact avec Je fabricant, au sujet de

problemes ou conditions que vous ne comprenez pas.

Reconnaissez Jes 6t+quettes, phrases

ou symboJes sur Ja secur+t6

Cet appareil est dote d'une fiche de branchement _ 3

broches (pour liaison _ Jaterre), ce qui assure une

protection adequate contre les risques de chocs

electriques. On doit brancher I'appareil uniquement sur

une prise de courant reliee _ la terre. Si la prise de

courant disponible ne comporte que deux alveoles,

c'est au cJient qu'incombent la responsabilite et

Vobligation personnelle de la faire remplacer par une

prise de courant _ 3 aJveoles convenablement reJiee

la terre. On ne doit jamais, queJJes que soient les

circonstances, couper ou arracher la troisieme broche

(liaison _ Jaterre[} de la fiche de branchemenL II ne

faut jamais utiliser une fiche d'adaptation.

Cordon d'alimentation avec fiche de

branchement _ trois broches

Prise de courant murale

reliee _ la terre

35

CONSERVE;' CES INSTRUCTIONS

36

37

Empmacement d'instaHation

,N'installez pas le rdrigOrateur pres d'un four, radiateur

ou d'une autre source de chaleur. Si cela n'est pas

possible, protOgezqe avec du materiau de I'armoire.

.Ne I'installez pas dans un endroit oQ la temperature

descend en dessous de 13 °C (55 °F), ou monte au-

dessus de 95 °C (110 °F). A cette temperature, il

pourrait real fonctionner.

.Le r_frig_rateur est pr_vu seumement pour une

appmication domestique, _ m'int_rieuro

Mesure de Vouverture

Lots de I'installation de votre appareil, prevoyez un

espace de 1,2 cm (Y_pod en haut, et de 1,2 cm ('/_po)

derriere le couvercle du compartiment machine (situe

I'arriere) pour assurer une bonne circulation de I'air. Si

le refrigerateur est place avec le cOte charniere contre

un tour, vous pouvez prevoir un espace supplementaire,

de fagon _ ouvrir la porte plus largement.

Les revetements de sol (tapis, carreaux, bois) peuvent

diminuer les dimensions de I'ouverture.

Un degagement supplementaire peut etre obtenu en

ayant recours _ la methode presentee dans la section

Aplomb du r4frl_q4rateur.

UMPORTANT : Si le refrigerateur doit etre installe

dans une enceinte oQ sa pattie superieure se trouverait

completement recouverte, mesurez la distance entre le

plancher et le haut du couvre-chamiere pour verifier le

bon degagement.

Transport du r .ftig .tateut

.NE transportez JAMAUS le refrigerateur sur le cote.

S'il n'est pas possible de le mettre a la verticale,

posez-le sur I'arriere. Laissez le rdrigerateur _ la

verticale pendant environ 30 minutes avant de le

brancher pour etre sQr que I'huile revienne au

compresseur. Le branchement immediat du

rdrigerateur pourrait endommager les pieces internes.

.Servez-vous d'un chariot ou diable pour deplacer le

rdrigerateur. Transportez TOWOURS le rdrigerateur

par un cote ou par I'arriere et JAMAUS par I'avant.

Protegez le fini exterieur du rdrigerateur lots du transport

en enveloppant la caisse de couvertures ou en ajoutant

du rembourrage entre le rdrigerateur et le diable.

,Assujettissez fermement le refrigerateur au diable

I'aide de sangles ou de cordons elastiques. Faites

passer les sangles par les poignees, si possible. Ne

serrez pas trop. Un serrage excessif pourrait

endommager I'exterieur du fini.

[}Opose des portes et des

Dans certaines installations, il est necessaire d'enlever

les portes pour transporter le rdrigerateur a son

emplacement ddinitif.

1, D_branchez le cordon d'alimentatiom

2. Retirez la grille inferieure et les caches inferieurs

(page 41).

.Ouvrez les deux portes _ 180°, ou aussi

largement que possible.

Pout ruesmod_mes _ disttibuteut d'eau et de

gma_ons seumement : Retirez le cache gauche,

en tirant doucement la canalisation d'eau, pour

liberer le cache. Puis continuez a appliquer une

pression vers le bas, sur le cote avec encoche du

cache, tout en effectuant un mouvement de

torsion (page 41).

Rema_'que

. Pour bs r6frig6rateurs en cours de

foncdonnement, coupez I'eau avant de redrer la

canalbadon d'eau de la porte.

Pour d_brancher la canalisation d'eau :

,Repoussez la bague de coubur blanche 0€} et

retenezqa,

Tirez, du connecteur, le tube cot6 porte (B},

Pour rebrancher la canaiisation d'eau :

Poussez fermement le tube de %po dans le

connecteun Udlbez bs Iignes sur le tube

comme guides, pour une insertion totab.

Si I'extr6mit6 tube est endommag6e, coupez ce

dernbr de 1,6 cm (% po} avant le

rebranchemenL

,En cas de fuite, refaites Je raccordemenL

7, Redrez bs

charni_res

superbures, ainsi

que lea porte&

8. Retirez [es charni6res

inf6rieures, _ I'aide d'un tourne-

6crou hex. de 3/_po.

i{i!

Remise en place des portes

.Pour remettre en place bs portes, suivez les etapes

donnees dans D6pose des portes et des charnieres,

dans I'ordre inverse.

UMPORTANT: Si I'extr6mit6 du tube d'eau est

endommag6e, enlevez 1,6 cm (% po} avant de b

raccorden

Raccordement de m'a imentation

en eau (certains mod les)

3, Fermez bs portes,

4, Redrez bs caches superieurs, en

enlevant les vis Phillips,

5, D6vissez bs vis _ t6te hexagonab

de %_po des charni6res

superieures,

Pour rues mod_mes

distributeur d'eau

seumement :

,N'enbvez pas la vis

raccordant le fil de terre vert.

6,Pour les mod_les _ distributeur d'eau et de

gla£ons seulement :D6branchez le faisceau de

connexion principal et le faisceau _ fil rouge.

.Pour d6brancher le faisceau principal, servez-

vous d'un outil _ lame

plate ou d'un ongb, pour

appuyer au point de

jonction entre les deux \.._

connecteurs, et les liberer.

,Pour d6brancher le faisceau _ fil

rouge, appuyez sur le taquet en

dessous du connecteur, pour b

lib6rer,

38

39

Materiel n6cessaire

Tubeencuivreflexiblede'4po dediametreexteMeur.

Robinetd'arret(necessiteuntroude6,4mm['4po]

percerdansletuyaud'alimentationeneauavant

defixerle robinet}.

Cle_ molette.

, Tourne-@rouhex.de ¼po.

F{emarque

Ajoutez 2,50 m (8 P0 a la Iongueur de tube necessaire

pour atteindre [alimentation en eau afin d'obtenir une

Iongueur suffbante en cas de reparation.

I,Creez une boucle (diametre

minimum de 60 cmt2 pJ} avec le

tube en cuivre, Evitez

d'entortJller le tube en cuivre en

I'enroulant,

2.Redrez b capuchon en plasdque de

I'oMfice d'arrivee du robinet d'eau.

Placez la virob (A et I'ecrou en

laiton (B} sur I'extremit@ du tube

en cuivre, comme il est illustre.

Rappem : Ne reutilisez pas une

ancienne virob.

P[acez ['extremite du tube en cuivre dans

['or[rice d'arrivee du robinet d'eau. Fa_onnez

[egerement [e tube - sans ['entortiI[er -

pour qu'il penetre dans I'orifice d'arrivee.

5.CouIissez ['ecrou en [aiton par-dessus [a

viroIe et vissez ['ecrou dans ['orifice

d'arrivee. Serrez ['ecrou _ la cle.

IMPORTANT : Ne serrez pas trop. I[ y risque

s[non de fausser [e f[[etage.

Tirez sur le tube pour confirmer que le

raccordement est bien fait. Raccordez le

tube au ch_issis _ I'aide d'un collier (C}

et ouvrez I'eau. Verifiez I'absence de fuite

et corrigez la situation, le cas echeant.

Continuez a observer le raccordement

en eau pendant deux a trois heures

avant de deplacer le refrigerateur 8 son

emplacement permanent.

7. Surveillez le raccordement de I'eau pendant 24

heures. Corrigez les fuites, le cas echeant.

installation de mapoign e

Si la poignee n'est pas installee, elb se trouve

I'interieur du compartiment de refrigeration, ou

I'arriere du rdrigerateur.

Retirez I'emballage et b ruban adhesif de la poignee,

et jetez-les.

Le modeb de poignee vane d'un refrigerateur _ un

autre. Veuilbz vous reporter aux instructions

correspondant _ votre modeb.

Poign_e en facade

Materiel necessaite

Gants de protection

• Tournevis Phillips

• Plaquette en plastique pour depose de poignee (ou

plaquette en plastique epais de 0,8 mm/'/._2po},

conservez la plaquette.

Installation :

1. Les poignees doivent etre orient(_es comme il est

indique.

2. Atgnez rattache de poignee

montage en fagade avec bs

pitons de porte.

3. Assurez-

vous que bs

attaches

sont piac_es

16g_rement

au-dessus

des pitons

de porte.

'iton de

)orte

4. FaRes tourner [a poign6e pour

qu'elle soR _ plat contre [a porte.

5. Poussez la poign6e vers le bas,

contre le piton de porte sup6rbur,

juste assez pour qu'elle reste

suspendue sans support.

6. Atgnez le dessous de [a poign6e

avec [e piton [nf6rieun Appuyez [e

haut de [a poign6e sur la surface de

la porte, et saisissez fermement le

bas de la poign6e. FaRes coulbser

doucement la poign6e vers le haut,

jusqu'_ ce que le dessous de [a

poign6e se trouve sur la surface de la

porte, pub [nversez le sens et fares

couIsser la poign6e vers le bas, pour

presque engager le piton avec

rattache.

Z Saislssez fermement la poign6e et

coutssezqa vers le bas, jusqu'_ ce

qu'ele s'enclenche. Un d6cllc audible

indlque que bs attaches sont blen

verroutI6es.

D6pose :

1. Tirez [a poign6e du panneau de [a

porte. En m6me temps, piacez [a

piaquette pour depose de poign6e

sous la base, au bas de [a poignee.

Introduisez [a piaquette jusqu'au

rep_re, ou jusqu'_ ce qu'elle

s'a rr6te.

2. Saisissez fermement le bas de la

poign6e et souIevez [a poign6e pour

renIever.

IiiI

ii ! i i i iiiiiiiii!ii! !i! ii!i

i,i!

,,_ u;_!i!;i!i!i!i!i!i!i!i{iii!iii{_

Ralonges de poign6e (certains modeies}

lnstalation :

1. Aiignez [a raiionge de poignee et encienchez-ia en

place, sur la poign6e. Appuyez sur la railonge, pour

rinstaler par-dessus les retenues de porte.

[}_pose :

1. FaRes coutsser la ralonge vers b bas, et s@arez-

la de la retenue de porte.

Poign6es en aluminium pleine Iongueur

lnstalation :

Enlevez [a garniture sup6rieure de porte, en retlrant

bs vis Phillips par b dessus de la

porte du compartiment des aliments

frais, et conservez [es vis pour bs

r_utlliser plus tar&

2. Alignez [es encoches a rarri6re de la

poignee, avec [es attaches de retenue

sur [a porte. IntroduJsez [es r_.

attaches dans bs encoches, et

fares coutsser la poign6e vers

b bas, jusqu'_ ce qu'ele entre

en contact avec [a garniture [nferieure. retenue

3. Remettez en place [a garniture #I

superieure de porte et les vis Phillips.

4. R6p6tez les instructions 1 a 3 pour

installer rautre poign6e.

D6pose :

1. Enlevez la garniture superieure de

porte, en retJrant les vJs Phillips par le

dessus de [a porte du compartiment

des aliments frais, et conservez [es vis

pour [es r6utiliser plus tard.

2. Saisissez fermement [a poign6e

des deux mains. FaRes coulisser

[a poign6e vers [e haut, d'environ

1,9 cm (% po}, pour [a d6gager.

3. R6p@tez [es instructions 1 a 3

pour enlever I'autre poign6e.

R_instaJJatJon :

-/ 1. R@6tez ces operations dans ['ordre inverse. 40

41

Aplomb du r frig6rateur

Pour opdmber I'esthetique et la performance du

refrigerateur, il faut le placer d'aplomb.

Remarque

. Terminez, au besoin, Finversion des pores,

Finstallation des panneaux et/ou le raccordement

Falimentadon en eau, avant la raise d'aplomb.

Mat6riel n6cessaire

,Tourne-ecrou hex. de Y_po

Niveau _ bulb

I.Redrez lagrilleinferbure.

Sabbsezqa fermement et

tirezqapour FenbveL

2. Redrez b(s} cache(s}inferieur(s}.

Hacez I'extremitegomme d'un crayon ou outil

semblable non pointu,dans Vencoche du cache.

Emplacement

de i'encoche

Appuyez legerement pour

soulever le cache.

Continuez _ maintenir une

pression vers le bas, du cOte de

Fencoche, tout en faisant

pivoter b cache pour VenleveL

3. A Faide d'un tourne-ecrou hex., tournez les vis de

reglage avant (A}, de chaque cote, pour rebver ou

baisser I'avant du rdrigerateur.

Remarque 1

CeRains modebs n'ont que des vis de reghge <<A >>.

/4. CeRains modeles ont aussJ des vis de reglage

arriere (B}. AI'aide du tourne-ecrou hex, tournez

chacune de ces vis de reglage (B} pour relever ou

baisser Farriere du refrigerateur.

5. A I'aide du niveau _ bulb, assurez-vous que I'avant

du refrigerateur est releve de 6 mm (h po} ou d"/_

bulb par rapport _ I'arriere du refrigerateur et que

le refrigerateur est bien 8 niveau lateralement.

6. Si cela est necessaire, corrigez le balancement du

refrigerateur en tournant _ droite la vis de reglage

arriere, pour relever le coin instable. Si bs pores

sont inegales, procedez ainsi :

Determinez quelle porte

doit etre relevee.

Tournez la vis de reglage

avant (A} _ droite, pour

relever le coin avant de la

poRe.

Si une porte du

refrigerateur a atteint la Iimite de sa gamme de

reglage, et que les pores ne sont toujours pas

de niveau, relevez ou baissez I'autre porte en

tournant la vis de reglage _ gauche.

Verifiez, _ I'aide d'un niveau, I'inclinaison de 0,6

cm ('/4po} vers I'arriere, pour assurer une bonne

fermeture des poRe&

Si le refrigerateur est aligne et stable, remettez

en place la grille inferieure et les couvre-

charnieres

7. Remettez en place b(s} cache(s}.

Hacez le cache dans le bord exterieur de la

charniere.

Faites pivoter le cache vers la caisse, et

encbnchez-le en place.

8. Remettez en place b(s} cache(s}.

Remarque

.Pour que la reinstallation se fasse bien, suivez b

repere <<top >>a I'interieur de la grille inferieure.

Alignez les attaches de montage de la grille

inferieure avec les fentes _ la partie inferieure de

la caisse.

Poussez fermement la grille inferieure en place,

jusqu'8 ce qu'elle s'enclenche.

Cow.andes rotatives

(certa[ns modbIes}

Les commandes sont situees en haut, sur le devant

des compartiments de refrigeration et de congelation.

Remarque

,La commande du congelateur met en marche le

systeme de refroidissement. Aucun des

compartiments ne se refroidira si la commande du

congelateur est _ FARR[£T

Reglage initial

Apres avoir branche b reffigerateur, regbz les

commandes.

,Pour regler bs commandes,

tournez le bouton de

commande a gauche ou

droite selon le besoin.

,Reglez la commande du

congehteur sur 4,

,Regbz la commande du

refr[gerateur sur 4,

,Laissez le refMgerateur

fonctionner pendant au moins 8

12 heures avant d'y phcer

des aliments.

Surfaces de la caisse chaudes

Occasionnelbment, la face avant de la caisse du

refrigerateur peut etre chaude au toucher. II s'agit d'un

effet normal qui empeche la condensation d'humidite

sur la caisse. Ceci se remarque particulierement Iors

de la raise en marche initiab du refrigerateur, par

temps chaud ou apr6s une periode prolongee ou

excessive d'ouverture des portes.

Ajustage des commandes

24 heures apres Fadd[don d'aliments, ilest poss[bb

de decider s'il convient d'ajuster la temperature dans

Fun ou I'autre ou les deux compartiments. Dans ce

cas, modifiez la position du ou des boutons de

commande, selon les indications du tableau Guide

d'ajustage des temperatures, cPdessous. Voyez _ la

page 55, les instructions sur la verification de la

temperature des compartiment&

,Saul Iors de la mise en marche initiale du

refrigerateur, ne changez pas la commande de plus

d'une unite _ la fois.

Laissez les temperatures se stabJliser pendant 24

heures.

,Une modification du reglage de Fun ou I'autre des

boutons de commande entra_ne une modification de

la temperature dans Fautre compartimenL

Guide d'ajustage des temperatures

Tournez la commande du

r_frig_ration refrigerateur vers le ch[ffre

trop chaud superieur.

Tournez la commande du

r_frig_ration trop refrigerateur vers le chiffre

froid inferieu r.

Compartiment de Tournez la commande du

cong_iation congelateur vers le chiffre

trop chaud superieur.

Tournez la commande du

cong_iation trop congelateur vers le chiffre

froid [nf_rieu r.

ARRET du Tournez la commande du

congelateur sur OFF

Remarque

,S[ la commande du congelateur est sur OFF

(ARR[£T}, le refroidissement cesse dans les deux

compartiments. L'alimentation du refrigerateur

n'est cependant pas interrompue.

42

Commandes touche

(certains mod_es/Res camct6ristiques

varieut seHou _e module)

Les commandes sont situees en haut, sur le devant du

compartiment de refrigeration.

Commandes

Reglage initial

Apres avoir branche le refrigerateur, reglez les

commandes.

,Appuyez sur ou pour ajuster les

commandes au reglage desire.

,Reglez la commande du congelateur sur 4.

,Reglez la commande du refrigerateur sur 4.

,Laissez le refrigerateur fonctionner pendant au moins

8 a 12 heures avant d'y placer des aliments.

Surfaces de _a caisse chaudes

Occasionnellement, la face avant de la caisse du

refrigerateur peut etre chaude au toucher. II s'agit d'un

effet normal qui empeche la condensation d'humidite

sur la caisse. Ceci se remarque particulierement lots

de la raise en marche initiale du refrigerateur, par

temps chaud ou apres une periode prolongee ou

excessive d'ouverture des portes.

Ajustage des commandes

24 heures apres raddition d'aliments, il est possible

de decider s'fl convient d'ajuster la temperature dans

run ou rautre ou les deux compartiments. Dans ce

cas, ajustez la ou les commandes, selon les

indications du tableau Guide d'ajustage des

temperatures, ci-dessous. Voyez _ la page 55, les

instructions sur la verification de la temperature des

compartiments.

Sauf lots de la raise en marche initiale du

refrigerateur, ne changez pas la commande de plus

d'une unite _ la fois.

Laissez les temperatures se stabiliser pendant 24

heures.

Guide d'ajustage des temperatures

Compartiment de

r_frig_ration trop

chaud

Compartiment de

r_frig_ration trop froid

Compartiment de

cong61ation trop

chaud

Compattiment de

cong_lation trop froid

ARR_T du

Reglez la commande du

refrigerateur vers le chiffre

superieur, en appuyant sur

la touche _.

Reglez la commande du

refrigerateur vers le chiffre

inferieur, en appuyant sur

la touche _.

Reglez la commande du

congelateur vers le chiffre

superieur, en appuyant sur

la touche

Reglez la commande du

congelateur vers le chiffre

inferieur, en appuyant sur

la touche

Appuyez sur la touche du

refrigerateur ou du

congelateur _ jusqu'8 ce

que (-} paraisse

rafficheur.

43

l

Votre r6frig6rateur comporte des etag6res SpiHsaver Mc

ou des _tag_res non scell_es. Les 6tag_res

Spillsaver Mcont un rebord de retenue qui facilite le

nettoyage. Certaines sont aussi equipees de la

caracteristique EasyGmide Me.Pour faire coulisser

I'etagere (certains modeles), prenezqa par I'avant et

tirezqa. Poussezqa pour la remettre _ sa position

d'origine.

POUr en_ever une

_tag&re :

Relevez 16gerement

I'avant et soulevez

I'arri6re de I'etagere,

puis tirez 1'6tag6re tout droit pour la sortir.

Pour verrouiHer m'_tag_re _ une autre pmace :

Relevez le bord avant de I'etag6re.

Introduisez [es crochets dans [es ouvertures d6sir6es

du cadre et laissez I'etag6re se mettre en place.

Assurez-vous que I'etag6re est bien verrouilIQe

I'arri_re

L'etagere au_dessus du bac sert d'etagere inferieure

pour les aliments frais.

D6pose de i'6tag_re au_dessus du bac :

Retirez les bacs et les tiroirs comme il est indiqu6

aux pages 46.

Placez la main sous le cadre pour sortir le verre.

Soulevez le verre.

Soulevez le cadre des glissi6res du refrigerateur.

Pour installer I'etagere au-dessus du bac, r6petez les

instructions ci-dessus, dans I'ordre inverse.

Etag_res SideGlide Mc{terrains modules)

Les etag6res SideGmide Mc _, -_,

peuvent 6tre ajust6es pour

donner une 6tagere pleine

largeur ou pour coulisser

d'un cote b I'autre, selon les

besoins de rangement.

D_pose d'un ensembme de gmissi_res pour rues

_tag_res :

Soulevez I'ensemble de glissi6res pour enlever les

crochets du cadre.

Unstallation de I'ensemble de glissi_res pour les

_tag#res :

,Soulevez le bord avant de I'ensemble.

Introduisez les crochets dans les ouvertures

souhaitees du cadre, et laissez I'ensemble de

glissi6res se mettre en place.

Assurez-vous que I'ensemble de glissi6res est

correctement verrouill6 dans le cadre.

_staHatio_ des _tag_res Si_eG_i_e _c e_ p_ei_e

largeur :

,Relevez I_g6rement le bord avant de I'etag_re.

Accrochez la Ievre arriere de I'etagere par-dessus

I'une des glissi6res de I'ensemble de glissi6res.

Laissez I'etag6re se mettre en place.

Installez I'autre 6tag6re SideGlide Mcsur la m6me

glissiere de I'ensemble.

_staHatio_ des _tag_res SideG_ide _c c_te _ c_te :

,Relevez I_gerement le bord avant de I'_tagere.

,Accrochez la levre arri_re de I'etagere par-dessus

I'une des glissieres de I'ensemble de glissieres.

,Laissez I'etagere se mettre en place.

,Installez I'autre etag6re SideGlide Mcsur I'autre

glissiere de I'ensemble de glissieres.

44

l

Rangement darts la contte=porte

Rafraichisseur de boissons Beverage

ChiRier Mc/mini

rafra_chisseur de boissons

MiniChiHer Mc

(certains modules)

Le Beverage Chiller Mcet le

MiniChiller Mcconservent les

boissons et autres articles, a une

temperature inferieure _ celle du

du compartiment des aliments frais.

reste

Une entree d'air envoie I'air du

congelateur dans le(sl) rafra_chisseur(s)_ _!!

Commandes

La commande du rafra_chisseur est

situee sur la paroi gauche du compartiment des

aliments frais. Toumez la commande a droite pour une

temperature inferieure.

[}_pose de (des) rafraichisseer(s[} :

,Dechargez le(s) rafra_chisseur(s].

Faites coulisser I'ensemble vers le haut et tirez-le

tout droit pour Henlever.

Rematque

Si le rafra_chisseur est installe directement sous le

centre laitier ou un balconnet, il sera nOcessaire

d'enlever le balconnet ou le centre laitier, avant de

pouvoir enlever le rafratchisseur.

Unstallation de (des} rafraichisseer(s) :

Alignez I'un des trous d'arrivee d'air avec le trou

decoupe sur la porte.

Faites coulisser I'ensemble vers le bas, pour que les

crochets soient fermement installes sur la doublure

de porte.

Remarque

,Les rafrafchisseurs ne fonctionnent pas

correctement si le trou d'arrivee d'air n'est pas

aligne avec I'emphcement de la commande.

Centre laitiet

Le centre laitier permet de ranger

des articles _ tartiner tels que le

beurre et la margarine. II peut etre

deplace _ differents endroits scion

les besoins. Pour utiliser le centre

laitier, relevez le couverde.

D6pose :

, Coulissez le centre laitier vers le haut et sortez-le.

Unstallation :

• Coulissez I'ensemble vers le bas, pour que les

crochets soient fermement installes sur la doubhre

de porte.

Depose de la porte de centre laitier :

,Appuyez sur les cotes du centre laitier et enlevez la

porte.

UnstaHation de la porte de centre laitier :

Faites coulisser les cotes de la porte a I'interieur du

centre laitier, jusqu'_ ce que les articulations

s'enclenchent en place.

BaRconnets rOglables profonds,

basculants (terrains modeles)

Le bamconnet r_glable profond, bascelant, permet

d'acceder facilement aux articles ranges dans la porte.

D_pose de balconnet :

,Penchez le balconnet.

,Tirezqe du support.

Unstallation de balconnet :

, Inclinez legerement I'avant du

balconnet.

, Coulissez le balconnet dans le support et redressez-le.

[}Opmacement de cadre de bamconnet _ en aetre

emplacement :

,Enlevez le balconnet.

,Relevez le support et tirez-le tout

droit pour le sortin

Placez le support _ un autre

endroit.

Balconnets

Les bamconnets peuvent etre deplaces pour repondre

aux besoins particuliers de rangement.

D6pose :

Soulevez le balconnet et sortez-le.

45

l

11! !

UnstaJJatJon :

PJacez le balconnet _ rendroit desire,

dans la retenue de la doublure de

porte, poussez le balconnet en

place vers le bas, jusqu'_ ce qu'il

s'arrete.

Tiroirs de rangement

Baes _ Regumes _ huraidit_ eontrSIee

Les bacs _ 16gumes procurent un environnement

humidit6 plus elev6e pour les legumes et les fruits frais.

Commandes

Ces commandes permettent de contr61er le niveau

hygrometrique dans le bac. Coulissez la commande

vers le reglage fruit (fruits) pour les produits _ peau.

Coulissez la commande vers le reglage vegetable

(l#gumes) pour les legumes _ feuilles.

Vegetables • @ @ • e Fruit

h_gh low

Humidity

Controlled

Depose :

Tirez le bac au maximum. Relevez ravant du bac et

tirez le bac tout droit.

Unstaiiation :

,Jntroduisez le bac dans les glissieres du cadre et

poussez-Je en pJace.

Remarque

,Pour de meilleurs resultats, les bacs a legumes

doivent etre bien refines.

Tiroir _ temperature regJabJe

(terrains modeles)

Ce tiroir peut etre utilise pour le

rangement d'articles divers.

Ce tiroir comporte une commande

qui regle [a temperature de ['air _ ['[nter[eur. Reglez [a

commande sur Cheese (fromages} pour obtenir une

temperaturenorma[e de refr[gerateur. Choisissez [e

reg[age Meats (viandes} pour [es viandes.

Organisateur de boissons Beverage

Organizer Mc(certains modeles}

L'organisateur de boissons Beverage Organizer Mc

coulisse en dessous de retagere SpilJsaver Me.II contient

jusqu'a douze canettes de 325 mL (12 oz}.

Depose :

Videz le contenu de rorganisateur.

Tirez rorganJsateur au maximum,

et relevez ravant pour le liberer de

rensemble de glissieres. Tirez-le

tout droit pour renlever.

UnstaJJation :

Introduisez rorganisateur dans les glissieres du

cadre et poussez-le en place.

Garnitures adherentes (certains mod_les}

Les garnitures adherentes empechent

les objets de glisser dans les

balconnets. Elles sont amovibles et sont

facilement lavaNes en hve-vaisselle, sur le

panier superieur.

Bae de rangement avee couverde

(terrains modeles}

Le bac de rangement comporte un

couvercle et un oeufrier amovible.

Lorsque rceufrier est enleve, le bac peut

recevoir des articles, comme une bo_te

d'ceufs standard, des gla_ons, etc.

Dispositif de retenue pour grandes

bouteiHes /serre-bouteiHes

(terrains modeles}

Le dispositif de retenue pour

grandes bouteiHes empeche les

bouteilles de grand format de se

renverser. Le dispositif peut etre

place au-dessus de tout balconnet

amovible.

Le serre_bouteiHes, fixe au dispositif de retenue cF

dessus, maintient les bouteilles et autres contenants en

place, Iorsque la porte eat ouverte ou fermee. Ajustez le

serre-bouteilles en le coulissant d'un cote a rautre.

Oeufrier avec poign_e

(le style peat varier /terrains mode_es)

L'eeefrier avec poig_ee

permet de ranger douze oeufs

et plus. II peut etre enleve pour

etre transporte sur un plan de

travail ou pour etre lave. 46

l

Clayettes et paniers

CJayette fi×e du cong6iateur

D_pose des cJayettes mont_es sur

attaches :

Soulevez [a clayette des

attaches de la paro[, et sortez le

cOte gauche de la clayette des

trous de montage dans [a paroi.

[nstaJJation des cJayettes mont_es sur attaches :

Placez le c6t6 gauche de [a clayette darts les trous

de montage et abaissezda dans [es attaches de

montage de [a paroL

Clayettes

Les dayettes peuvent etre enlevees, pour repondre aux

besoJns partJculiers de rangement.

D6pose :

SaJsJssez[a clayette par [e c0t6

droit pour [a sortir des glissieres de

la caisse, et couIissez-Ia 8 droite.

[nstaJJation :

Remettez la clayette dans [es glissleres de [a caisse,

du c6t6 gauche. Enclenchez la clayette dans [es

glissieres de [a caisse, du c6t6 droiL

Bac _ gJagons

Le bac _ glagons est situ6 sous la machine _ gIa_ons

automatique.

D_pose :

,Relevez le bras de la machine a gla_ons pour

d6sactiver la machine _ gla_ons. Relevez ['avant du

bac et sortez-Ie au maximum. SouIevez ['avant du

bac et retirez-Ie.

UnstaHation :

CouJJssez Je bac dans les glJssl@res sous la machine

glagons, jusqu'_ ce que Je bac se verrouJlle en

place. BaJssez Je bras de Ja machine _ glagons pour

mettre cette dernJ@re en marche.

IMPORTANT : Le bac _ glagons doit 6tre verrouiil6 en

place, pour permettre une bonne liberation des

glagons. Tournez _ gauche (tel qu'il est indiqu6), le

dispositJf d'entra_nement de la vis sans fin derriere [e

bac, pour aligner correctement le bac a glagons avec le

dispositif de la vis sans fin.

Paniers et tiroirs

Les paniers et tlrolrs (le style peut varle0

couJJssent vers ['ext(_rJeur, pour facJlJter

Facc_s aux articles ranges

FarrJ@re.

D_pose :

Tlrez [e partier ou le tlroir au maximum. SouJevez

I'avant et retirez-le.

[nstaJJation :

Ins6rez [e panier ou [e tiro[r dans [es gliss[eres de [a

caisse. Sou[evez ['avant du pan[er ou du t[ro[r, et

cou[[ssez-[e _ ['arr[6re du r6fr[g6rateur.

47

l

Rangement darts la porte

Ba[connets r6g[ab[es

Les baiconnets peuvent 6tre enJeves pour r6pondre

aux besoins JndJvJdueJsde

rangement.

D6pose :

Souievez [e balconnet, jusqu'_ ce

qu'[[ se d6gage des retenues de

[a contre-porte, puis tirez le

baiconnet tout droit.

[nstaiiation

Couiissez le baiconnet dans la retenue de contre-

porte souhait6e ci-dessus et poussezqe vers [e bas,

jusqu'_ ce qu'il s'arr6te.

Ba[connet fi×e (cettains modeies)

Le baiconnet fixe est situe dans [a

partie superieure de [a porte du

congeiateur.

IMPORTANT : Le baiconnet fixe n'est

pas r6giabie. S[ vous enIevez le

balconnet, [a lampe du congelateur ne

va pas s'_teindre _ la fermeture de la

porte.

Ba[connets bascu[ants (certains modeies)

Le balconnet basculant permet un acces facile aux

articles ranges dans ]a porte.

D_pose du bamconnet :

• Penchez [e balconnet.

, Sortez-Ie tout droit du cadre.

[nstaJJation du baJconnet :

,Penchez [egerement ravant du balconnet.

,Coulissez-Ie en place dans le cadre, et remettez-Ie

la verticale.

[}_pmacement du cadre du

bamconnet _un autre

emplacement :

,En[evez [e ba[connet.

Relevez [e cadre et tirez-Ie tout droit pour le sortir.

CouIissez [e cadre vers le bas, _ son nouvel

emplacement.

48

49

Machine 91a ons auto atique

(terrains modules)

Rema_'que

*Les guides de chssificadon d'6nergb indiqu6s sur Ue

rdrig6rateur au moment de Vachat ne comprennent

pas Vutflbation d'une machine _ ghgons en option.

Ceulains mod@bs sont pr6ts pour une installation de

machine _ ghgons automatique. Le num6ro du

n@essaire appropri6 de machine _ ghgons est IC11B. II

comprend les instructions d'instalhtion et de

raccordement de Veau.

D'autres modSbs ont une machine _ ghgons install6e

Vusine. Raccordez la machine _ glaqons _ la canalisation

d'eau comme fl est indiqu_ _ la page 41. Line bonne

circulation d'eau et _a raise _ niveau du r6fHg6rateur

sont essentieJ_es _ des performances optimales de

_a machine _ gla_onso

Instructions de fonctionnement

o Assurez-vous que le bac _ gh_ons est en place et que

le bras de d6tection est en bas.

Une fob que le compartiment cong6hteur atteint une

temp6rature d'environ -18 °C (0 °F), la

machine _ ghgons se remplit d'eau et

se met en marche. II est possible de

recueflB - un lot compbt de ghgons

environ toutes bs trois heures.

Attendez 24 heures environ apr6s

I'installation pour recueillir le premier lot de gla£sons.

o Jetez lea glagons obtenus lea 12 premi6res heures de

fonctionnement pour vous assureF que le syst6me ne

comporte pas d'impuret6&

° AF6tez la production de glaqons en relevant le bras

jusqu'_ ce qu'un d6clic se fasse entendre.

° La machine _ gla_;ons reste _ Varr6t tant que le bras

n'est pas pouss6 vers le bas.

o Le premier ou les deux premiers iota seront

probablement constitu6s de gla_;ons de petite taille et

irr6gulieus, du fait de la pr6sence d'air dab la

canalisation.

* Lots de 1'6jection des glagons, il est normal que

plusieuus gla£sonssoient coll6s ensemble aux

extr6mit6s. II eat facile de lea s@arer. La machine

gla£sonscontinuera _ produire des gla£sons]usqu'_ ce

que I'accumulation de glagons relive le bras de

d6tection, ce qui arr6te la machine _ glagons.

° Certains sons peuvent accompagner lea divelses

phases de la production de gla£sons : 16get

bourdonnement du moteur, chute de gla£sonsdab le

bac _ gla£sonsvide et d6clic de 1'61ectrovanne ou, de

temps _ autre, bourdonnemenL

Si la consommation de glaqons est faible, les glagons

accumul6s vont prendre un aspect trouble, se

contracter, coller ensemble et prendre un goQt. Videz

p6riodiquement le bac pour le laver _ Veau ti6de. Veillez

bien le s6cher avant de le r6installer.

o Ne placez dans le bac _ glagons aucun aliment ou

liquide pour un refi_oidissement rapide. Ces articles

entraveraient lea mouvements du bras de d6tection, ce

qui entrainerait un mauvais fonctionnement de la

machine _ gla£sons.

° Lorsque I'arriv6e d'eau doit 6tre interrompue pendant

plusieuls heures, arr6tez la machine _ gla_;ons en

relevant le bras de d6tection.

D_pose du bac h glagons :

o Tirez le bach gla_ons vers I'avant puis enlevezde de la

machine h gla_ons. Pour emp6cher que la machine

gla_;ons ne produise des gla_;ons alols que le bac eat

enlev6, arr6tez la machine h gla£sonsen relevant le bras

de d6tection.

Installation du bac _ gla£ons :

oInvelsez la m6thode cPdessus. Remettez en marche la

machine _ gla_;ons en baissant le bras de d6tection.

Caract ristiques du distributeur

(certains mod_les)

Touche du

distfibuteur

Bouton

FrontFill Mc

Plateau

Fonctionnement du

distributeur d'eau

Lampe du distributeur (certains mod_les}

Une lampe s'allume dans la cavit6 du distributeur,

pleine puissance, Iors de la distribution de ghce ou

d'eau, avec la touche du distfibuteur. La lampe

s'allume aussi avec le bouton FrontFill M°(certains

modeles).

Touche du distributeur

La touche du distributeur est situee sur la paroi

arriere de la cavit6 du distributeun Lorsque vous

appuierez sur cette touche du distributeur, vous

obtiendrez la selection choisie sur le tableau de

commande du distributeur.

BOutOn FrontFH_ Mc (certains modeles)

Le bouton FrontFiII Mcagit [ndependamment des

commandes du distributeur. II permet aussi de puiser

de I'eau, sans utiliser la touche du distributeur. Cette

caracteristique est pratique pour le remplissage de

grands contenants qui ne tiendraient pas dans la

cavit6 (bouteilles de sport, pichets, grands recipients,

cafetieres).

Cette caracteristique permet aussi de puiser

simultanement de I'eau et des glagons. Pour I'utiliser,

choisissez votre mode prefere, _ partir du tableau du

distributeur. Appuyez le contenant contre la touche du

distributeur, tout en appuyant sur le bouton FrontFilL

Plateau amovible

Le plateau amovible, _ la pattie inferieure de la cavit6

du distributeur, est con_u pour recueillir les produits

renverses en petites quantites. II peut etre enleve

facilement pour etre nettoy6 et vide.

UMPORTANT : Le plateau amovible ne comporte pas

d'@vacuation. Ne le laissez passe remplir d'eau. Si c'etait

le cas, retirez le plateau et essuyez le surplus d'eau.

Remarque

, Lots de la premiere utilJsation du distfibuteur

d'eau, il faudra attendre une _ deux minutes que

le reservoir d'eau se remplisse, avant de pouvoir

puiser de I'eau. Jetez les 10 _ 14 premiers verres

d'eau, apres avoir raccorde le refrigerateur

Valimentation en eau de la maison, et apres une

periode prolongee de non-utilisation.

Utilisation de la touche du distributeur :

, Choisissez la selection d'eau ou de glace sur le

tableau de commande du distributeur.

Appuyez un contenant solide, _ large ouverture,

contre la touche du distributeur. Lots de la recolte de

glace pilee, retenez le contenant aussi pres que

possible de la goulotte, pour reduire les

eclaboussures.

Rel_chez la pression sur la touche du distributeur,

pour arreter 1'ecoulement de I'eau. Une petite

quantit6 d'eau pourra continuer _ s'ecoulen Elle se

recueillera dans le plateau. Dans le cas de grandes

quantites renversees, essuyez-les.

5O

51

Co ande du distributeur

(certains rnod_mes_) ({es caract6ristiques

de la commande varient seHon les

modules)

Fonctionnement du distributeur de

gla_ons " "

Pour ohtenir fie BagBace :

,Choisissez Crushed (gBace pimee) ou

Cubes (gma_ons) en appuyant sur le

bouton du tableau de commande.

Un voyant lumineux vert au-dessus du

bouton indique la selection.

Appuyez le contenant contre la touche du distMbuteun

Lors de la distribution de glace pilee, tenez le

contenant aussi pros que possible de la goulotte, pour

reduire los eclaboussures.

Remarques

,IIn'est pas possible de changer de mode Iorsque

le distributeur de gla_;ons est en cours de

fonctionnement.

,S[ Je distMbuteur (certains modeJes} est actif

pendant plus de cinq minutes, un capteur de

verrouillage automatique coupera I'electricite du

distributeun Voyez Verroui!lage du distributeur pour

obtenir phs d'informations sur le deverrouillage.

Verrouillage du distributeur

(certains mod_les)

Le verrouiJJage du distributeur vous

empeche de pouvoir vous servJr de glace ou d'eau.

VerrouiHage flu distributeur :

,Appuyez sur le bouton Lock (verrouiHageD et

maintenezqe ainsi pendant trois secondes. Un voyant

vert, au-dessus du bouton, s'alhme Iorsque le

distributeur est verrouill&

Pour d_verrouiHer Bedistributeur :

,Tenez le bouton Lock pendant trois secondes. Le

voyant vert, au-dessus du bouton, s'eteint.

Voyant de statut du fHtre

(_certains modeles)

o

Water filter

• Ok

Change

Le voyant de statut du flltre sert de rappel pour

changer le filtre _ eau. Un voyant vert [ndique que le

filtre est en bon etat. Un voyant rouge

indique qu'il doit etre change. Une fois que le

voyant devient rouge, il reste rouge jusqu'a ce

que la fonction soit remise en marche.

ReinitiaBisation du voyant :

I

,Appuyez simultanement sur les boutons

Lock et Water (eau) pendant quatre secondes. Le

voyant vert clignote trois fois Iorsque la fonction a

ete remise en marche avec succes.

Edairage automatique Ccertains mod_lesl)

La fonction d'eciairage automatique allume la lampe

du distributeur _ mi-puissance Iorsque le

capteur de lumiere decele que les niveaux

hmineux de la piece sont faibles.

Pour activer I'_clairage automatique :

,Appuyez sur le bouton Auto Light (eciairage

automatique}. Un voyant vert, au-dessus du bouton,

s'allume Iorsque le capteur est actiL

Pour d_sactiver I'_ciairage automatique :

,Appuyez sur le bouton Auto Light. Le voyant vert

s'eteint.

Remarque

. La lampe du distributeur fonctionnera, que

Feclairage automatique soit ALLUMt_ ou CTEINT.

Mode sabbat (certains mod_les)

Une fois active, le mode sabbat desactive les voyants,

tout en hissant la commando operationnelle.

Pour activer Bemode sabbat :

,Appuyez simultanement, pendant trois

quatre secondes, sur les boutons Lock et

Auto Light. Apres trois _ quatre secondes,

les voyants du distributeur s'eteignenL

o

Pour d_sactiver Be mode sabbat :

,Appuyez simultanement, pendant trois _ quatre

secondes, sur los boutons Lock et Auto LighL

Apres trois _ quatre secondes, los voyants du

distributeur sont actives.

Remarques

.La hmpe du distributeur ne sera pas activee lots

de la distribution en mode sabbat.

,Apres une panne de courant, la commando reste

en mode sabbat, Iorsque le courant est retabli.

D pose et installation 4.

|nstaHation initiale

Le filtre _ eau est situ6 au coin droit

superieur du compartiment de

refrigeration.

1.0tez et conservez le bouchon

bleu d'obturation.

2. Enlevez retiquette de protection

rextremite du filtre; inserez le

filtre dans la base de connexion.

3. Faites-le tourner doucement dans le sens horaire,

jusqu'_ la position de butee, et embo_tez les deux

parties du corps de filtre pour la fermeture.

Expulsez fair du circuit pour que reau puisse

couler librement : laissez reau couler sans

interruption pendant deux minutes par le

distributeur, jusqu'a ce que le debit soit stable. Lots

de rutilisation initiale, prevoyez une periode

d'attente de une _ deux minutes pour que reau

puisse remplir le reservoir interne de rappareil.

.Une purge additionnelle peut etre necessaire si

la qualite de reau est mediocre.

Remplacement du filtre eau

UMPORTANT : ['air r_siduel du syst_me peut

provoquer I'_jection d'eau et de la cartouche.

Proc_dez prudemment pour la d_pose,

1. Faites tourner le filtre darts le sens antihoraire,

jusqu'_ ce qu'il se separe de la base.

2. Laissez reau residuelle du filtre s'ecouler dans

revier; jetez le filtre _ la poubelle.

3. Enlevez rexces d'eau dans le corps du filtre et

procedez en suivant les etapes 2 et 4 de la section

/nsta!!ation inida!e

On devrait changer le filtre/la cartouche de filtration au

moins tousles 12 mois.

UMPORTANT : La Iongevite de la cartouche de

filtration depend de la qualite de reau _ flitter et de la

quantite d'eau puisee. Si on puise une quantite d'eau

importante ou si la qualite de reau est mediocre, il

sera necessaire de remplacer la cartouche de filtration

plus frequemment.

Pour acheter une cartouche de filtration de rechange,

prenez contact avec votre detaillant ou composez le

1-877-232-6771 aux E.-U. ou le 1-800-688-8/408 au

Canada.

Vous pouvez utiliser le distributeur d'eau sans y

installer une cartouche de filtration. Dans ce cas,

remplacez le filtre par le bouchon bleu d'obturation de

la base du filtre.

52

Sp6cifications du systbme et caract6ristiques de performance

Ca[touche de filtration d'eau pour r6frig rateur -

Modble UKFS001AY

Specifications

D6bK maximal en service ....................................................................2,9 L/ran (0,78 GPRi0

Longevit6 maximab - modeb UKF8001AXX - 750 (max.] ..2838 Ntres/750 gallons

Temp6rature de service maximab ..................................................38 °C/100 °F

Pression d'aNmentation minimab ....................................................281 kPa!35 D/po

Temp6rature de service minimab ....................................................1 °C/33 °F

Pression d'aNmentation maximab ....................................................827 kPa!120 D/po

Specifications

PenlaPure

1000 Apollo Road

Eagan, Minnesota 55121-22/40

651A50A913

EPA EST n° 35917-MN-1

100834/B

USEPA

Par'am_tte MCL

Ch!ore

GoOt et odeur

Palticl_les**

Caraet4ristiques de pe#ormaml[ee

Norme ml[° 42: Effets esth4tiques

Coneenttatieml[ 7t rentt6e

2,0 mg/L +10%

Taux de r_llllcl[iol

50%

[vleyeml[ll[e a Cel]eentratien _ la se_tie

rentt4e [vleyenll[e Maximale

1,98 mg/L < o>05_3e:t64mg/L < 9,08 mg/L

5 700 000 psrt./n/l

%de r4duetien

Meyell[ [vlill[hnal

> 97,26% 98,84%

9952% 98,94%

Au moins 10 0OO particules/mL J30 583 palt,/mL 89 000 parL/m[ 85%

53

_al_a ffll_!tte

Turbidk6

Spores

Amiante

Plomb _ pH 85

Plomb a pH 85

Mercure _ pH 6,5

Mercule _ pH 8,5

Atrazine

Benzene

Carbofuran

)-Dk',hlolobenz@_e

Lindane

Toxaph@_e

USEPA

MCL

1 NTU*+

Reductionde 99,5Q_

Reducfi(inde 99o,L

0015 mg/L

0015 mg/L

0/)02 mg/L

0002 mg/L

0003 mg/L

0,005 mg/L

004 mg/L

9,075 mg/L

0,9902 mg/L

0,803 mg/L

Norme n ° 53: Effets sur la sant4

Coneenttatiell[ _ rentt_e

11 ± 1 NTU***

Min, 50 O08/L

if), 1o_fibEes/L:fibEesde Ior!gueul 10n/iclon!_tles ou plus

0+15 mg/L + 10%

015 mg/L +10%

&088 mg/L + 10%

&088 mg/L + 10%

&O09 mg/L + 10%

&015 mg/L + 10%

098 mg/L + 10%

0225 mg/L ± 10%

0002 mg/L + 10%

0,015 + lOrJ/_

Meyenne

I*ell[tt6e

10,7 NTU

168 500 #/L

155 MF/L

0,153 mg/L

0A50 mg/L

&006 mg/L

&006 mg/L

&009 mg/L

0,014 mg/L

0081 mg/L

0,208 mg/L

0002 mg/L

0,015 rag/L

Ce_l[ce_l[tratio_l[_ la settle

f_leyen_l[e f_la×imale

0,36 NTU 0,49 NTU

<I#/L <I#/L

< 1 MF/L < 1 MF/L

<0,001 mg/L <0,001 mg/L

< 0,001 mg/L < 0,001 mg/L

000026 mg/L 0,0005 mg/L

0,0009 mg/L 0,0015 mg/L

<0,002 mg/L 0002 mg/L

00008 mg/L 0,0011 mg/L

<0001 mg/L <0001 mg/L

<0,0005 mg/L <00005 mg/L

OO00 mg/L <00001 mg/L

<0001 mg/L <0001 mg/L

%de r_l_ctien _,leyen

Meye_l[ [Vlhl[imal

9Z09 % 95,20 %

99,99 % > 9999 %

> 99,99 % > 9999 %

> 9935% > 9929%

> 99 330_ > 99 29tV_

95,70% 90,91 rJ?_

88+22% 75 99_

76,99o_ 7S310kJ

95+7 lO/o 9214%

98740/o 98,46c_

99,76% 99 74c7_

9872o/o 98,50%

9Z970/0 91,870?_

Ta_x de r6ducl[iOl

nlin. ii_oessaire

0,5 NTU

9995 %

99 rJ/_d

010 mg/L

010 mg/L

0992 mg/L

0902 mg/L

0993 mg/L

0,995 mg/L

0,04 mg/L

0075 mg/L

00002 mg/L

0,803 mg/L

* Mesure avec d6bit de 2,9 L/ran @78 GPM}; pression de 413,1 kPa (80 Ib/po }; pH

de 7a + oa; temp6rature de 20 °C + 3 "C {88 °F ± 5 °F}

** Mesu[es en particu[es/mh Utilisation de particules de 05 - 1 micron

*** NTU - Unit@ de turbidit_ n_ph_l@_trique

Coa itioas !t4a4rales d'atilisatioa

Lisez oette fiche technique et oomparez les oaract6ristiques

de I>appareilavec les besoins de traitement de I>eau,

N'_tilisez PAS ce prod_it en pr4sence d'_ne ea_ de

q_amit4 mierobiologiqae d_ficiente o_ inconn_e sans

installer _n dispositif de d4sinfection ad4qaat avant o_

apr_s le syst_me. Voas po_vez atiliser _n systeme

certifi4 po_r la r_tention des spores en presence d'_ne

eaa d_sinfect_e q_i pe_t contenir des spores filtrahles.

UTIMSEZ CE PRODUIT UNIO.UE_ENT AVEC UNE

SOURCE D'EAU FROIDE. VER_NEZ LE RESPECT DES

DISPOSITIONS DES LOIS ET REGLEMENTS LOCAU× ET

PROVINCIAU×.

(}arl[euches de filtration IJKFSOO1AXX-750 l[est_es el[ certifi_es par NSF Inl[emal[ional sur

la base des i_ormes ANSI!@SI c 42 eli 53, pour la r_tel_tion des Col_talnh_ants suival_tS :

Nerme n° 42 : Efets esth_tiq_es Nerme il[° 53 : Effets SUN la sant_

R_duction sur goQt et odeur Unit_ de r_tention des contaminants

Odeur et goQt tie chlore chimiques

Unit8 de filtration m_canique RSduction de la concentration en plomb,

R6tention des parficules - Classe 1 atrazine< Ilndane, benzene, carbofuran, p-

dish!orobenz_ne melcure et toxaph_ne

Unlt_ de filtration m_canique

R_duction de spo_es, turbidit_ et amiante

Le syst6me de filtration d'eau r6tractable PuriClean II utilise

une cartouche de filtration remplaQable UKF8001AXX. Le

rempDcement en temps opportun de la cartouche est un

facteur essentiei pour une performance satisfaisante de ce

syst6me de filtration. Consultez la section applicable de ce

Guide d'utilisation et d'entretien au sujet des instructions

pour I'utilisation g6n_rab, Ventretien et le diagnostic. Le prix

au d_tail sugg6r_ pour un filtre beau de rechange est de

39,99 $,

Ce syst6me a 6t6 test6 sur la base des normes ANSI/NSF 42

et 53 pour la r6tention des substances mentionn6es ci-

dessus. La concentration des substances indiqu6es dans

I'eau a I'entr6e du syst6me a 6t6 r6duite _ une valeur

inf6rieure ou 6gale bla limite admissible sp6cifi6e par los

hermes ANSI/NSF 42 et 53 pour I'eau quittant le syst6me.

i_tat de Califbrnie

Services de santd

Apparei! de traitement de !'eau

Certificat numdro

03 - 1583

Date d'dmission " 16 septembre 2003

Date mis g_jour : April 22, 2004

Marque/modUle

UKF8001AXX750

469006-750

67003523-750

Cartouche de rechan_,_e

UKFS001AXX

Fabricant ; PentaPure Inc.

L'appareil de traitement d'eau me_tionn_ darts ce certificat

Health alld Safety ('ode, iI l'_gard des eantaminants noci_is suiv_

Sports

Fttrbiditd

des tests prdvus par la section 116830 du

Arrazinu

Lindane

Benzen_

CarboNran

p-Dichlorobenzbne

Toxaph_nu

( apacit_ nominale en service : 2839 L (750 gal.) D_bit _mminal en selwice: 2,9 k/ran (0,78 GPM)

( onditiol_s de la certification :

N'utilisez pas ce produit en prdsence d'une eau de qtmlit6 microbiologique d6ficiente ou incomme, sans installer un systbme

cel_rifidpore la rdtention des spores, en prdsence d'une eau d&inf_ct6e qui petit contenir des spores fihr_ibles.

54

55

Conservation de produits frais

,On devrait maintenir la temperature dans le

compartiment refrigerateur entre 1 °C et 4 °C (3/4 °F

et/40 °F) (la valeur optimale est 3 °C [37 °F]}. Pour

contrOler la temperature, phcez un thermometre pour

appareils menagers dens un verre d'eau, au centre du

compartiment refrigerateur_ Notez rindication du

thermometre apres 24 heures. Si la temperature est

superieure a 4 °C (/40 °F}, ajustez les commandes,

selon les instructions des pages 42 et 43.

Evitez de placer trop de produits sur les clayettes et

etageres du rdrigerateur. Ceci entrave la circulation

de fair autour des aliments et entratne un

refroidissement non uniforme.

Fruits et egumes

L'humidite des produits conserves dens les bacs

legumes est retenue, ce qui permet de maximiser la

qualite et la duree de conservation des fruits et

legumes (page 46).

,Effectuez un tri des fruits et legumes event de les

placer dens le rdrigerateur; veillez _ consommer

d'abord les articles amollis ou qui ont subi des chocs.

Jetez les articles manifestant un debut de degradation.

,Veillez _ toujours envelopper les aliments tres

odorants - oignons, choux, etc. - afin que rodeur ne

soit pas transferee _ d'autres aliments.

,Tandis qu'une certaine dose d'humidit6 est

necessaire _ la conservation de la fra_cheur des

legumes, un exces d'humidite peut reduire la duree

de conservation (particulierement pour les legumes

feuillus). Veillez _ bien egoutter les legumes event de

les placer dens le refrigerateur.

Ne lavez les produits frais que juste event de les

utilisen

Viandes et fromages

On devrait parfaitement envelopper la viande ou

volaille non cuite pour qu'il ne puisse y avoir aucune

contamination d'autres aliments ou des surfaces du

rdrigerateur.

,Occasionnellement une moisissure peut se

developper ala surface de certains fromages durs

(gruyere, cheddar, parmesan}. Coupez dens le

fromage, jusqu'_ 2,5 cm (1 pouce) autour et au-

dessous de la zone moisie. Veillez _ ce que couteau

ou autre instrument ne touche pas la zone moisie.

Ne tentez pas, apres rapparition de moisissure, de

recuperer tranches de fromage individuelles, fromage

mou, fromage cottage, creme, creme sure ou yaourt.

Produits aitiers

,Une date de peremption indiquant la limite de

conservation apparent generalement sur remballage

de [a plupart des produ[ts [aitiers comme [ait, yaourt,

creme sure et fromage cottage. On doit veiller

conserver ces aliments dens [eur emballage d'origine

et _ [es refr[gerer immediatement apres ['achat et

apres cheque prelevement.

Conservation des a iments

,La temperature dans le compartiment congelateur

d'un refrigerateur doit etre maintenue b environ

-18 °C (0 °F). Pour contrOler la temperature, placez

un thermometre pour appareils menagers entre les

paquets d'aliments surgeles. Notez rindication du

thermometre apres 24 heures. Si la temperature est

superieure b -18 °C (0 °F), ajustez le bouton de

commande, selon les instructions des pages 42 et 43.

Le fonctionnement du congelateur est plus efficace

Iorsqu'il est rempli aux deux tiers ou plus.

Preparation des aRiments pour Ra

eonge ation

,Pour minimiser la deshydratation et la deterioration

qualitative, utilisez feuille d'aluminium, emballage

pour congelation, et sachets ou contenants etanches

pour congelateur. Expulsez autant d'air que possible

de remballage, veillez _ ce que cheque paquet soit

parfaitement ferm& L'air retenu peut provoquer

rassechement des aliments, un changement de

couleur ou le developpement d'une saveur non

naturelle (brOhres de congelation}.

Avant de les congeler, enveloppez les paquets de

viande fra_che et de volaille avec un produit adequat

d'emballage pour congehtion.

Ne congelez pas de nouveau une piece de viande

completement decongelee.

Chargement du congelateur

Evitez de placer trop d'aliments tiedes dens le

congelateur en une seule fois. Ceci soumet le

congelateur _ une surcharge, ce qui ralentit le

refroidissement et peut provoquer une augmentation

de la temperature des aliments dej_ congeles.

Laissez un espace entre les paquets pour que fair

froid puisse circuler librement, ce qui entra_nera une

congelation plus rapide.

Evitez de placer sur les balconnets du congelateur des

produits _ congehtion difficile comme creme glacee

ou jus d'orange; il est preferable de placer ces

produits _ rinterieur du congelateur o8 la temperature

varie moins lots de rouverture des portes.

Reportez-vous au tabieau de conservation des aliments

aux pages 56 et 57 pour conna_tre les durees

approximatives de conservation.

Tableau de conservation des aliments

La dur6e de conservation est approximative et peut varlet selon le type d'emballage, la temp6rature de conservation

et la qualit6 du produit Iors de son achat.

PROOUUTS LAUTUERS

Beurre 1 mob 6 5 9 mob Empaquetez bbn ou couvrez.

Lait et cr6me 1 semaine Non recommand6 V6rifiez Hadate sur i'embaHage. Fermez

bbn. Ne remettez pas Hapartb non

utiiis6e dans le contenant d'origine. Ne

congebz pas la cr6me 5 moins qu'db ne

soit fouett6e.

Fromage 5 la cr6me, tartinade de 1 5 2 semaines Non recommand6 Envdoppez bien.

fromage et produits au fromage

Fromage cottage 3 5 5 jours Non recommand6 Conservez dans le contenant d'origine.

V6rifiez la date sur le cartonnage.

Cr_me sure 10jours Non recommand6 Conservez dans le contenant d'origine.

V6rifiez la date sur le cartonnage.

Fromage dur 1 5 2 mob 4 5 6 mob Envdoppez bien.

(gruy6re, cheddar et parmesan:} Peut s'6mietter D6coupez toute partie moisie.

UFS

Oeufs en coquilb 3 semaines Non recommand6 R6frig6rez, pointe vers le bas.

Jaunes ou blancs 2 5 4 jours 9 5 12 mois Pour chaque tasse de jaunes d'eeuf,

ajoutez 1 c. _ th6 de sucre pour bs

pStisseries ou 1 c. 5 th6 de sd pour bs

mets non sucr6s.

FRU iTS

Potatoes 1 mois 8 mois (cuites:} Egabment, conservationde pommes 5 chair

ferme ou non m_Jresa 15-21°C (60-70 °F}.

Bananes 2 8 4 jours 6 mob Faites m_Jrira la temperature ambiante

(enti_resipd6es:} avant de mettre au rdrig6rateur. Les

bananes noircissent Iorsqu'dbs sont

mises au rdrig6rateur.

Poires, prunes, avocats 3 5 4 jours Non recommand6 Faites mqrir bla temperature ambiante

avant de mettre au rdrig6rateur. Les

avocats noircissent Iorsqu'ils sont mis au

rdrig6rateur.

Baies, cerises, abricots 2 5 3 jours 6 mois Faites mSrir a la temp6rature ambiante

avant de mettre au r6frig6rateuL

Raisin 3 5 5 jours 1 mois (entie0 Faites mSrir _ la temp6rature ambiante

avant de mettre au r6frig6rateuL

Agrumes 1 5 2 semaines Non recommand6 Se conservent aussi a 15-21 °C (60-

70 °F}. Au r6frig6rateur, conservez sans

les recouvriL

Ananas, d6coup6 2 8 3 jours 6 5 12 mois Ne mSrit pas apr6s I'achaL Utiiisez

rapidemenL

56

L_:GU_ES

Asperges 1 _ 2 jours 8 _ 10 mois Ne lavez pas avant de r6frig_rer. Rangez

dans le bac 8 16gumes.

Choux de Bruxelles, brocoli, 3 8 5 jours 8 8 10 mois Enveloppez les aliments d6gageant une

chou-fieur, petits pois, haricots odeur. Laissez les petits pois en gousse.

de Lima, oignons, poivrons

Chou, c61eri 1 8 2 semaines Non recommand6 Enveloppez les aliments d6gageant une

odeur et r6frig6rezqes dab le bac

16gumes.

Carottes, panais, betteraves 7 8 10 jours 8 8 10 mois Enlevez les feuilles. Enveloppez les

et navets aliments d6gageant une odeur et

r6frig6rez-les dab le bac 8 16gumes.

7 a 10 jours Non recommand6

Laitue

VOLA_LLES ET PO_SSONS

Poubt et dinde, entiers

Poubt et dinde, morceaux

Poisson

1 a 2 jours

1 8 2 jours

1 8 2 jours

12 mois

9 mois

2 8 6 mois

Conservez dans I'emballage d'origine

pour la r6frig6ration. Rangez dans le bac

viande et fromage. Si la congdation

est de plus de deux semaines,

r6enveloppez avec un emballage pour

congdation.

V_ANDES

Bacon 7 jours 1 mois

Boeuf ou agneau, hach6 1 8 2 jours 3 8 4 mois Les viandes fra_'ches peuvent 6tre

conserv6es dans bur emballage

d'origine pour la r6frig6ration.

Boeuf ou agneau, rOti et steak 3 8 5 jours 6 8 9 mois Placez dans le bac _ viande et fromage.

Si la cong61ation est de plus de deux

semaines, r6enveloppez avec un

emballage pour cong61ation.

Jambon, enti6rement cult, entier, 7 jours 1 8 2 mois

moiti6, 5 jours 1 a 2 mois

en tranches 3 jours 1 a 2 mois

Viandes froides 3 8 5 jours 1 8 2 mois La charcuterie non ouverte, emball@e

sous vide, peut 6tre conserv6e jusqu'_

deux semaines dab le bac 8 viande et

fromage.

R6ti de porc 3 8 5 jours 4 a 6 mois

COtelettes de porc 3 8 5 jours 4 mois

Saucisses 8 base de viande hach6e 1 8 2 jours 1 8 2 mois

Saucisses fum6es 7 jours 1 8 2 mois

Veau 3 8 5 jours 4 8 6 mois

Saucisses de Francfort 7 jours 1 mois Enveloppez bien les viandes

transform6es et rangezqes dans le bac

viande et fromage.

Sources " Department of Agriculture des Etats-Unis; Food Marketing Institute; Cooperative Extension Service,

Universit6 d'6tat de Howa

57

Tableau de nettoyage du t frig rateut

E×t_rieur et portes

te×tur_es

Int_rieur de la caisse

E×t_rieur et portes en acier

ino×ydabie (certains mod_les)

mM PORTANT:

Les dommages du hni en acier

inoxydable dus _une utiiisation

incorrecte des produits de

nettoyage ou de produits non

recommandOs ne sent pas

couverts par la garantie de ce

product.

Joints de porte

Serpentins de eendenseur

Ret,_ez ia grille inf_rieure pour

acceder aux serpentins.

Grille de sortie du veutilateur

de ceudeuseur

Voyez arriOre du refri.qOrateur.

Aeeesseires

C/ayette& 6tageres, bacs,

baiconnets, tiroirs, etc

Nettoyants abrasifs ou

6nergiques

Ammoniaque

Javellisant

Solvants ou d6tergents

concentr6s

Tampons de r6curage en

m6tal ou plastique

Nettoyants abrasifs ou

6nergiques

Ammoniaque

Javellisant

Solvants ou d6tergents

concentr6s

Tampons de r6curage en

m6tal ou plastique

Produits _ base de vinaigre

Nettoyants a base

d'agrumes

Nettoyants abrasifs ou

6nergiques

Tampons de r6curage en

m6tal ou plastique

Lave-vaisselle

Utilisez 4 cuill6res a soupe de bicarbonate de

sodium par litre (1 pinte_}d'eau ti6de savonneuse.

Rincez les surfaces 8 I'eau ti6de et propre et s6chez

imm6diatement pour 6viter les marques dues 8 I'eau.

Utilisez une 6ponge ou un linge propre et souple

avec de Feau ti6de et savonneuse.

Rincez les surfaces _ I'eau ti6de et propre et s6chez

imm6diatement pour 6viter les marques dues a I'eau.

Pour polir et enlever les marques de doigts, faites

suivre par une vaporisation de Magic Spray pour

acier inoxydable [pi6ce n° 20000008"}.

Utilisez une 6ponge ou un linge propre et souple

avec de I'eau ti6de et savonneuse.

Utilisez une buse d'aspirateur.

Utilisez une buse d'aspirateur avec brosse.

Suivez les instructions de d6pose et d'instaiiation

dans la section appropri6e.

Laissez les articles s'ajuster _ la temperature

ambiante.

Diluez du d6tergent doux et utilisez une 6ponge ou

un linge souple et propre pour le nettoyage.

Utilisez une brosse _ filaments plastiques pour aller

dans les interstices

Rincez les surfaces _ I'eau tiede et propre.

S6chez imm6diatement les articles transparents et

en verre pour 6viter toutes marques.

Pour commander directement, composez le 1-877-232-6771 aux E.-U. ou 1-800-688-8408 au Canada. 58

D6sodorisation du Conseims pour ' conomie.

.

3_

.

.

.

Enlevez toute la nourdture et ARRETEZ le

refdgerateur.

Debranchez le rddgerateur.

Nettoyez les patois, la pattie infedeure et le

plafond de I'intedeur de la caisse, et les bacs,

tiroirs, clayettes, etageres et joints, conformement

aux instructions donnees _ la page 55.

Dfluez du detergent doux et passez [a solution

dans les interstices a I'aide d'une brosse

filaments plastiques. Laissez agir pendant 5

minutes. Rincez les surfaces _ I'eau tiede. Sechez

les surfaces a I'aide d'un linge propre et doux.

Lavez et sechez tous les flacons, recipients et

bocaux. Jetez les articles dont la date de

peremption est expiree ou qui se sont g_ites.

Enveloppez les aliments generateurs d'odeur ou

mettez-les dans des contenants bien fermes pour

eviter que les odeurs ne reapparaissenL

Rebranchez le refrigerateur et remettez la

nourriture _ I'interieur.

8. Laissez le refrigerateur refroidin

9_ Apres 24 heures, verifiez si les odeurs ont ete

eliminees_

Si les odeurs sont toujours pr_sentes :

1_ Retirez les bacs et tiroirs et phcez-les sur I'etagere

superieure du rdrigerateur.

.

.

.

Remplissez les sections refrigerateur et congelateur

y compris les contre-portes, de feuilles froissees de

journaux en noir et blanc.

Placez des briquettes de charbon de bois au

hasard sur le journal froisse dans les deux

corn partiments.

Fermez les portes et laissez agir pendant 24 a 48

heures.

Evitez de surcharger les etageres du refrigerateur.

Ceci reduit la circulation de I'air autour des aliments

et fait fonctionner le refrigerateur plus Iongtemps.

Evitez d'ajouter trop de nourriture tiede dans le

refrigerateur en meme temps. Ceci surcharge les

compartiments et diminue la vitesse de

refroidissement.

N'utiJisez pas de papJer aluminium, papJer cite ou

papier essuie-tout pour recouvrir les clayettes et

etageres_ Ceci diminue Ja circulation de I'air et

entrave le fonctionnement efficace du refrigerateur.

Un congelateur qui est aux deux tiers plein

fonctionne plus efficacement.

Installez le refrigerateur _ I'endroit le plus frais de la

piece. Evitez les zones en contact avec la lumiere

directe du soleil ou pres des bouches de chaleur,

conduits de chauffage ou appareils generateurs de

chaleur. Si ceci n'est pas possible, isolez I'exterieur

en utilisant une section de I'armoire ou une couche

supplementaire d'isolant.

Nettoyez les joints de porte tousles trois mois selon

les instructions de nettoyage. Ceci assure une bonne

fermeture des portes et une efficacite de

fonctionnement du refrigerateun

Prenez le temps d'organiser le rangement des

articles dans le refrigerateur pour reduire le temps

d'ouverture des portes.

Assurez-vous que les portes sont bien fermees en

mettant [e refr[gerateur d'ap[omb, se[on [es

instructions d'insta[[ation.

Nettoyez, tousles trois mois, les serpentins du

condenseur, comme il est indique dans les

instructions de nettoyage. Ceci augmente I'efficacit6

energetique et les performances de refroidissemenL

59

Remplacement des ampoules 2.

3_

Section superieure du compartiment

des aliments frais

Les ampoubs de la section superieure du

compartiment des aliments frais sont situees derriere

b panneau avanL Passez derriere b panneau pour

enbver bs ampoubs.

Section inferieure du

compartiment des aliments

frais

1. Repoussez vers le haut bs

[anguettes [nferbures du cabochon.

Faites tourner b cabochon vers [e

haut et [[berez bs [anguettes.

/ .....................

2. Redrez I'ampoule.

3. Remplacez I'ampoule avec une

ampoule pour appareiis menagers

de puissance non superieure _ 40 watts.

4. Inserez les languettes superieures du cabochon

dans [es fentes de [a doublure, et enclenchez bs

languettes inferieures dans bs fentes de la

doubhre.

Section supOrieure du compartiment

congO[ateur

1. Ret[rez [e bac _ gla(_ons, en relevant ['avant du bac

pour le sortir.

Redrez [e cabochon, en appuyant sur [e cote droit

superieur du cabochon,

et en [e faisant tourner

vers le bas.

4_

5_

Ret[rez ['ampoule.

Remp[acez-[a avec une

ampoule pour appare[[s menagers de puissance

non superieure _ 40 watts.

Faites tourner le cabochon vers le haut, appuyez

legerement et encbnchez-Ie en place.

Remettez en place [e bac a gh_ons, en [e fabant

couIisser jusqu'_ ce qu'il se verrouiIIe en place.

Section infOrieure du compartiment

congOlateur

1. Pincez bs deux cotes du cabochon pour ['enbver.

2. Retirez I'ampouie. Remphcez-Ia avec une ampoule

pour appareib menagers de puissance non

superieure _ 40 watts.

3. Pincez bs deux cotes du cabochon pour

['encbncher en place.

Distributeur d'eaa et de g[agons

Emplacement

de ['ampoule

1. Reperez ['ampoule _ I'[nter[eur du bord super[eur

du cadre du d[str[buteur. Dev[ssez-[a pour ['en[ever.

2. Remp[acez ['ampoule avec une ampoule de

7 watts, 120 volts.

6O

Pr6paration pour des congas

Pour de courts cong6s ou absences (trois mois ou

moins) :

1. Enbvez toutes bs denr6es p6dssabbs.

2. Si personne ne vient v6rifier le rdrig6rateur de temps

en temps, pendant votre absence, retirez aussi tous

les aliments congel6s.

3. Si votre r6fiig6rateur a une machine _ glagons

automatique :

°Coupez I'alimentation en eau de la machine

glagons, au moins un jour avant votre d6part.

, Apr6s la derni6re r@olte de glagons, relevez le blas

de d6tection _ la position ARRET.

°Videz le bac _ glagons.

4. Si la temp6rature ambiante descend en dessous de

12 °C (55 °F}, suivez les instructions cPdessous, pour

de Iongues absences.

Darts le cas d'absences de Iongue dur6e (p_us de

trois mois), OU si la temperature ambiante risque de

descendre en dessous de 12 °C (55 °F} :

1. Retirez les aliments.

2. Si votre r6flig@-ateur compolte une machine

gla_ons automatique :

°Coupez I'alimentation en eau de la machine

gla_;ons, au moins un jour avant votre d6part.

, Apr6s la derni6re r@olte de glagons, relevez le bras

de d6tection _ la position ARRET.

°Videz le bac _ glagons.

3. Si votre r6frig@_ateur compmle un syst6me de

distribution avec filtre _ eau, retirez la cartouche de

filtration et installez la d6rivation du filtre. Jetez la

cartouche usag6e.

4. Tournez la commande du cong61ateur sur OFF (arr6t}.

5. D6branchez le r6frig6rateur.

6. Nettoyez parfaitement rint@ieur des deux

compalliments, _ I'aide d'une solution de bicarbonate

de sodium et d'un linge propre et souple (quatre

cuiller6es _ soupe de bicarbonate dans 1 litre/1 pinte

d'eau ti6de}.

7 S6chez bien I'int6deur.

8. Laissez les portes ouvertes pour emp6cher la

formation de moisissure et de mildiou.

Avotre retour :

Apr_s de courts cong6s ou absences :

Pour les modules 6quip6s de distributeur ou de machine

glagons automatique :

°Rebranchez I'alimentation en eau et ouwez le robinet

d'eau (page 38 et 39].

° Suweillez, pendant 24 heures, le raccordement _ I'eau

et assurez-vous qu'il n'y a pas de fuites. R6parezqes au

besoin.

° FaKes couler 10 _ 15 verres d'eau du distnbuteur, pour

bien dncer le syst6me.

° Remettez la machine _ gla_ons en marche.

° Jetez au moins les trois premiers lots de glagons.

Apr_s une _ongue absence :

° Si votre cong61ateur comporte une machine b glagons

automatique, rebranchez ralimentation en eau et ouwez

le robinet d'eau (page 39].

• Rebranchez le r6frig6rateur et r6glez _ nouveau les

commandes (pages 42 et 43}.

°Suls,eillez, pendant 24 heures, le raccordement _ I'eau

et assurez-vous qu'il n'y a pas de fuites. R6parezqes au

besoin.

Pour les mod61es avec distributeur, faites couler I'eau par

le distnbuteur pendant au moins trois minutes, avec la

d6rivation du filtre en place, puis installez le filtre _ eau

(page 52}.

°Apr6s I'installation du filtre _ eau, fakes couler I'eau en

continu par le distdbuteur pendant au moins deux

minutes, ou jusqu'_ ce que reau s'6coule de fa_;on

r6guli6re. Au d6but, vous pourrez remarquer un retard

d'une _ deux minutes dans la distribution de I'eau, alors

que le r6sel_,oir se remplit.

°Remettez la machine _ glagons en marche.

°Jetez les glagons produits les douze premi6res heures

(au moins les trois premiers lots}.

Preparation pour un

d6m nagement ."

° Suivez les instructions ci-dessus, donn6es pour de

Iongues absences, jusqu'_ 1'6tape

°Pub, immobilisez tousles articles mobiles, comme les

clayettes, les 6tag6res et les tiroirs, par du ruban

adh6sif fix6 en place pour @iter tout dommage.

°Fermez les portes par du ruban adh6sif

°D@lacez le rdrig6rateur _ I'aide d'un chariot ou diable=

D6placez le r6flig6rateur toujours par son cOt6 ou sa

partie arri6re, et jamais par I'avant=

° Assurez-vous que le r6fiig@ateur reste _ la verticale

Iors de son d6placement.

61

Desam61iorationsdanslaconceptiondusyst6meder6frig6rationpeuventproduiredesbruitsdanslenouveau

r6frig6rateurquisontdiff6rentsouquin'6taientpaspr6sentsdansunancienmod61e.Cesam61iorationsont6t6r6alis6es

pourproduireunr6frig6rateurmeilleurpourlapr6seus,ationdesaliments,plusefficaceen6nergieetplussilencieux.

Parcequecesnouveauxr6frig6rateuusfonctionnentdefagonplussilencieuse,tond6tectedessonsqui6taientpr6sents

danslesanciensr6frig6rateuus,maisqui6taientmasqu6spardesniveauxdebruitplus61ev6s.Nombredecesbruits

sontnormaux.IIfautnoterquelessurfacesadjacentes_ unr6frig6rateur,commelestours,lessobet lesarmoires,

peuventamplifiercesbruits.Voicilesbruitsnormauxqui peuvent6treremarqu6sdansunr6frig6rateurneuf.

Cliquetis

Grand

mouvement d_air

Bruit d'6bullition

ou de _largouillis

Bruit sourd

Bruit de vibration

Bourdonnement

_onronnemen

La commande du cong61ateur (A) 6met un clic

Iorsque le compresseur s'aiT6t ou se met en marche.

• La minuterie du d6giweur [B} 6met le son d'une

horloge 61ectrique et s'enclenche et se d6senclenche

du cycle de d6giwage.

• Le ventilateur du condensateur [[}} 6mettent ce bruit

pendant le fonctionnement.

, Le ventilateur du cong61ateur [C} 6mettent ce bruit

pendant le fonctionnement.

• Le ventilateur du cong61ateur [C} lentement mettre

fin _ comme la porte est ouvert.

, Le r6frig6rant de r6vaporateur (E} et de 1'6changeur

de chaleur [F} 6met ce bruit iolsqu'ii s'6coule.

, Les glagons tombent de la machine _ glace dans le

seau _ gla_ons (G}.

° La chute du distributeur de glace [H} se ferme.

° Le compresseur [|} 6met un bruit de pulsation

pendant le fonctionnement.

° Le r6frig6rateur n'est pas de niveau.

Le raccord du robinet de la machine _ glace [J) 6met

un bourdonnement Iorsque la machine _ glace se

remplit d'eau.

La machine _ glace [K] est _ la position <<on>>sans le

raccord d'eau.

Le furet [L} (celtains mod61es} 6met un murmure

Iorsqu'il agite la glace durant la distribution.

• Fonctionnement normal

° Fonctionnement normal

• Fonctionnement normal

• Fonctionnement normal

• Fonctionnement normal

° Fonctionnement normal

° Fonctionnement normal

° Fonctionnement normal

° Fonctionnement normal

° Voir les d6tails sur la raise d'aplomb

du r6frig6rateur _ la page 41.

° Fonctionnement normal

° Fonctionnement normal

®

° • AuT6tezle bruit en relevant le bras

d6tecteur _ la position d'arr6t. Voyez

page 49. __

° Le compresseur [|} 6met un murmure pendant le • Fonctionnement J

•La soupape du sol6noide IN) fat fonctionner la porte •Fonctionnement

de la chute, normal

62

Voyantsetco_r_mandeLerdfig6rateurestenmoded6givrage. Fonctionnementnormal

du cong_lateur sent Attendez 40 minutes pour voir si Her6ffig6rateur se

allum_s, mais le remet en marche.

00 _][llp n:_sseu _ ne

for_ctior_nepas

La temperature du Les commandes sent r6gi6es 8 une Voyez page 46 comment ajuster ]es commandes.

syst_me viandes temp6rature trop basse.

freids/16gumes est Les commandes du cong61ateur sent Voyez pages 42 et 43 comment ajuster les

trop 61ev_e r6gl6es 8 une temp6rature trop basse, commandes.

Le tiroir est real plac6. Voyez page 46 pour v6rifier la position du tiroir.

Le r_frig6rateur ne Cordon d'alimentation non branch6. Branchez le r6frig6rateur.

fenetionne 9as La commande du cong61ateur est 8 la Voyez pages 42 et 43 comment ajuster les commandes.

position d'arret.

Les touches de commande de temp6rature Voyez pages 42 et 43 comment ajuster les commandes.

sent r6gl6es sur <<- >_(certains modeles}.

Fusible grill6 ou disjoncteur d6clench6. Remplacez tout fusible grill6.

Wrifiez le coupe-circuit et r6enclenchez-le au besoin.

Panne de couranL Appelez la compagnie d'61ectricit6 locale pour signaler

la panne.

Le r6frig6rateur ne

fonctionne tou]ours

pas

Le rdrig6rateur pr6sente un ddaut de

fonctionnemenL

Temp6rature des

amiments semble

trop _lev_e

Les serpentins du condenseur sent

amiments tro9 basse encrass6s.

Les commandes du rdrig6rateur ou du Voyez pages 42 et 43 comment ajuster les

cong61ateur sent r6gl6es 8 un chiffre trop commandes.

61ev6.

Les portes ne se ferment pas

correctemenL

D6branchez ie rdrig6rateur et transf6rez ies aliments

dans un autre appareiL Si aucun r6frig6rateur n'est

disponible, placez de la glace s6che dab le

compartiment cong61ateur pour conserver la nourriture.

La garantie ne couvre pas les pertes de nourriture.

Prenez contact avec le service apr6s-vente.

Nettoyez selon le tableau de la page 58.

Le rdrig6rateur n'est pas d'aplomb. Voyez en page 41,

les d6tails sur la mise d'aplomb du r6frig6rateur.

Wrifiez les joints. Nettoyez, au besoin, selon le tableau

de la page 58.

V6rifiez qu'il n'y a pas d'obstruction interne qui emp6che

la porte de se fermer correctement (par exemple tiroirs

mal repouss6s, bacs _ glagons, contenants ou aliments

mal rang6s ou trop encombrants, etc.}.

Les commandes ont besoin d'6tre Voyez pages 42 et 43 comment ajuster les

ajust6es, commandes.

Les serpentins du condenseur sent Nettoyez selon le tableau de la page 58.

encrass6s.

La grille arri6re est obstru6e. V6rifiez la disposition des articles dans le r6frig6rateur

pour vous assurer que la grille n'est pas obstru6e. Les

grilles arri6re sent situ6es sous les bacs 8 16gumes.

Les portes sent trop souvent ouvertes ou Ecourtez les p6riodes pendant lesquelles les portes

sent rest6es ouvertes pendant de Iongues sent ouvertes. Organisez les aliments de mani6re

dur6es, laisser les portes ouvertes le moins Iongtemps possible.

Des aliments viennent d'6tre ajout6s. Attendez un certain temps pour que la temp6rature

des aliments qui viennent d'6tre ajout6s atteigne celle

du r6frig6rateur ou du cong61ateur.

63

Ler_frig_rateura

une o_eur

Les aliments g6n@ateurs d'odeurs

doivent 6tre couverts ou envebpp6s.

L1nt6deur a besoin d'6tre nettoy6.

V@ifiez que bs joints ferment bbn.

Niveaux d'humidit6 6bv6s.

Les commandes ont besoin d'6tm

ajust6es.

Niveaux d'humidit6 dbvds ou portes

ouvertes fr6quemment.

Nettoyez sebn bs instructions de Hapage 59,

Gouttes d'eaa Nettoyez salon HetaMeau de Hapage 58.

form_es _ i'e×t_rieu_ Ceci est normal en p6riodes d'humidit6 61ev6e=

du r_frig_rateur Voyez pages 42 et 43 comment ajuster les commandes.

Geuttes d'eau Ecourtez les p6riodes pendant lesquelles les portes sent

ferm_es _ i'int_rieur ouvertes. Organisez les aliments de mani6re _ laisser

du r6frig6rateur ies portes ouvertes le moins Iongtemps possible.

Wrifier si les joints d'6tanch6it6 sent Nettoyez, au besoin, salon le tableau de la page 58.

herm6tiques.

Le r_frigdrateur ou Fonctionnement normal. Voyez page 62.

la machine _ gla_ens

produit des bruits

bizarres eu sembie

trop bruyant

Le bac _ Le contenu d'un bac ou bs articles dans Replacez bs aliments et bs contenants pour 6viter

tempdrature le compartiment abntour peuvent g6ner qu'ib ne g_nent bs tiroirs=

centrSi_e/eu ies le bac.

bacs _ i_gumes ne Le bac n'est pas b son ben emplacement.

ferment pas

iibrement. Le r6frig6rateur n'est pas d'aplomb.

Les glissi6ms du bac sent sales

Les portes sent trop souvent ouvertes ou

sent rest6es ouvertes pendant de

Iongues dur6es.

Humidit6 ou chabur 61ev6esdans

Fespace environnant.

De la nourriture a r6cemment 6t6

ajout6e.

Le rdrig6rateur est expos6 _ la chabur

par Fenvironnement ou par les appareils

proches.

Les serpentins du condenseur sent

encrass6s.

Les commandes ont besoin d'6tre

ajust6es.

Les portes ne se ferment pas

correctement.

Voyez pages 46 comment bien installer les bacs.

Voyez page 41 les d6tails sur la mise d'aplomb du

r6frig6rateur.

Nettoyez les glissi6res avec de I'eau savonneuse ti6de.

Rincez et s6chez bien.

Appliquez une mince couche de vaseline sur les

glissi6res du bac.

Ecourtez les p6riodes pendant lesquelles les portes sent

ouvertes. Organisez les aliments de mani6re _ laisser

les portes ouvertes le moins Iongtemps possible.

Laissez la temp6rature 8 I'int6rieur du r6frig6rateur

s'ajuster apr6s une p6riode pendant laquelle les portes

6talent ouvertes,

Fonctionnement normal

Le r_frig_rateur

Laissez le temps _ la nourriture d'atteindre la

temp6rature du rdrig6rateur ou du cong61ateur.

Evaluez I'environnement du r6frig6rateur. Le

r6frig6rateur peut avoir b 6tre d6plac6 pour fonctionner

plus efficacemenL

Nettoyez, au besoin, scion le tableau de la page 58.

Voyez pages 42 et 43 comment ajuster les commandes.

Le r6frig6rateur n'est pas d'aplomb. VoyezAplomb page 41.

V6rifiez qufl n'y a pas d'obstruction interne qui emp6che

les portes de se fermer correctement ,(par exemple tiroirs

mal repouss6s, bacs 8 gla_ons, contenants ou aliments

mal rang6s ou trop encombrants, etc.}.

V6rifier si les joints d'6tanch6it6 sent Nettoyez, au besoin, scion le tableau de la page 58.

herm6tiques. 64

65

i

Glace et eau

Aucun voyant

lUll_lineu× n_est

aiium_ sur le

panneau de

commande du

distributeur

La porte du congdateur n'est pas ferm6e= V6rifier si Haporte du congdateur est ferm6e= Les

commandes ne fonctionnent pHusHorsqueHaporte du

cong6Hateur est ouverte,

Brancher H'appareiL

RempHaceztout fusiMe grill6=V6rifiez Hecoupe-circuit

et r6endenchezqe au besoin=

Le rdrig6rateur n'est pas branche=

Fusible grille ou disjoncteur declenche=

Panne de couranL Appelez la compagnie d'dectricite locale pour signaler

la panne=

Le rdrigerateur est en Mode sabbat= Voir Mode sabbatpage 51=

Ni l'eau ni la glaee La porte du congdateur n'est pas fermee= Verifier si la porte du congdateur est fermee= Les

ne sent distribu_s commandes ne fonctionnent plus Iorsque la porte du

lorsque les touches congelateur est ouverte.

son enfene_es Les commandes sont en mode verrouillage Voir Verrouilbge du ch_tributeur page 51=

_certains modeles:)=

Le reservoir d'eau se remplit= Lors de la premiere utilisation, il y a un delai d'environ

45 seconds avant la distribution pendant que le

reservoir interne d'eau se remplit=

La machine 8 glace vient tout juste d'etre Attendre 24 heures pour que la machine 8 glace se

installe ou une grand quantite de glace remplisse apres avoir ete videe=

vient d'etre utilisee,

Le filtre _ eau est obstrue ou doit 8tre change. Changer le figre _ eau, (Voir page 52:),

La machine _ glaee La machine 8 gla_ vient tout juste d'etre Attendre 24 heures pour que la machine 8 glace se

ne produit pas instafle ou une grand quantite de glace remplisse apres avoir ete videe.

asse× de gia_ons o_ vient d'etre utilisee.

La pression d'eau est trop faible. Une presion d'eau trop faible peut causer une fuite

forme bizarre d'eau. La pression d'eau doit se situer entre 35 et 1O0

Ib/po_pour assureer le bon fonctionnemenL Une

pression minimum de 35 Ib/po_est recommandee pour

les appareils avec figres d'eau,

Le filtre _ eau est obstrue ou doit etre Changer le figre 8 eau, LVoirpage 52:),

change,

La machine _ glace Le levier de la machine _ glace n'est pas

ne produit pas de en bonne position,

giaee L'ailmentaton domestique en eau ne rejoint

pas les robinets.

Le tuyau en cuivre est tordu.

La pression d'eau est trop faible.

Verifier la temperature du congdateur.

Le bac _ glace n'est pas installe correctement.

Un robinet d'eau inadequat a ete installe.

Verifier que le levier de la machine _ glace est tire vers

le bas. Voir Machine _gla_ons automadque page 49.

Voir Raccordement de I'alTmentationen eau pages 38

et 39.

Fermer Feau et eliminer les plis. Si les plis ne peuvent

etre elimines, remplacer le tuyau.

La pression d'eau doit se situer entre 35 et 1O0Ib/po_

pour assurer le bon fonctionnement. Une pression

minimum de 35 Ib/po_est recommandee pour les

appareils avec figres d'eau.

Voir la rubrique des commande dans le manuel du

proprietaire pour apprendre comment regler les

commands. La temperature du congelateur doit se situer

entre -18 et -17 °C COet 2 °F) pour produire de la glace.

Voir Bac _glagons page 4_

Voir Raccordement de I'ai/mentation en eau pages 38

et 39. Verifier la procedure de raccordement d'eau dans

les consignes d'installation. Lessoupapes autopergantes

ou de _,0po peuventdiminuer la pression d'eau et obstruer

le tuyau apres un certain temps. Le fabricants n'est pas

responsabie des d6g_ts mat6rieis caus6s par une

_ise en service oa un reaccorde_ent d'eau incorrect.

Le vayant de

signalisation de

filter de l'eau

est rouge

Oe la glace se

forme darts le tube

d'arriv_e _ la

machine _ gla;ans

Le filter de ['eau doit 6tre remp[ac6. Si [e filter n'est pas disponib[e, remp[acez par [e filter

de d6viation. Voir Filtre _ eau page 52.

Le fonction exige le rajustement. Voir Voyant dyestatut du filtre page 51.

La presson d'eau est trap faible. La pression de I'eau doit 6tre situ6e entre 35 et 1O0

livres/po2. Une pression minimale de 35 Ibipo2 est

recommand6e pour les rdrig6rateurs avec filtres

eau.

Le robinet a brides n'est pas Ouvmz le robinet _ brides, au maximum,

compl6tement ouvert,

La temp6rature du congdateur est trap Voir Commandes de tempdrature pages 42 and 43. La

61ev6e. temperature du congdateur doit se situer entre -18 et

-17 °C (0 et 2 °F) pour produire de la glace.

Fuites d'eau Tube plastique utilis6 pour le

raccordement d'eau.

Un mauvais robinet a 6t_ install6.

La circulation de La pression de I'eau est faible.

l'eau est plus lente

que normamement

Le robinet a brides n'est pas

compl6tement ouvert.

Un robinet d'eau inad6quat a 6t6 install6.

Le tuyau en cuivre est tordu.

Le filtre _ eau est obstru(i ou doit 8tre

chang(i.

Un robinet d'eau n'est pas compl6tement

ouvert.

Le fabricant recommande ['utihsation d'un tube en

cuivre pour I'installation. Les tubes en plastique sont

mains durables et peuvent 6ventuellement fuir. Le

fabricant n'est pas responsable des dommages

materiels d_coulant d'une mauvaise installation ou

de mauvais raecordements de eanalisatian d'eau.

Veir Raccordement de I'afiknentadon en eau pages 38

et 39. Varifier la proc6dure de raccordement d'eau dans

les consignes d'instalhtion. Les soupapes autoper_antes

ou de _,0po peuvent diminuer la pression d'eau et obstruer

le tuyau apr@s un certain temps, ie fabricants n'est pas

msponsabie des d_g_ts materiels caas_s par une

raise en service ou un _eaocorde_ent d'eaa incor_ecto

La pression de Feau doit 6tre situ6e entre 35 et 1O0

livres/po2. Une pression minimale de 35 Ibipo2 est

recommand6e pour les rdrig6rateurs avec filtres _ eau.

Ouvrez le robinet 8 brides, au maximum.

Voir Raccordement de I'ali?nentation en eau pages 38

et 39. Varifier la procadure de raocordement d'eau dans

les consignes d'instalhtion. Les soupapes autopergantes

ou de _0po peuvent diminuer la pression d'eau et obstruer

le tuyau apres un certain temps= Le fabricants n'est pas

_esponsable des d_g_ts _at_riels causes par une

raise en service ou un _eao_ordement d'ea_ incorrect.

Fermer I'eau et dliminer les plis. Si les plis ne peuvent

6tre 61imin6s, remplacer le tuyau.

Changer le figre 8 eau. (Voir page 52].

Ouvrez [e robinet d'eau, au maximum et ch6que pour

les fuites. Le circulation minimum au distributeur est

approximativement 10 onces liquides dans de neuf

seconde avec un nouveau filtre 8 sa place ou

approximativement 10 onces liquides darts de cinq

seconde sans un filtre.

66

L'eauquicouiedu

distributeur n'est

pas froide

Laisser environ 12 heures _ H'eaudu r6servoir pour

refroidir,

Le r6frig6rateur a 6t6 r6cemment

instaHH6,

IHne reste pHusd'eau dans Her6servoir,

L'eau reste coinc6e dans Hestuyaux

H'ext6rieurdu r6servoir et se r6chauffe

Hatemp6rature ambiante,

IHy a de H'airou des buHHesd'air dans

]'eau,

De Hapoussi6re de carbone se d6gage

de Hacartouche du fiHtre8 eau,

Jeter le premier verre d'eau et le remplir,

L'eau semble Ceci est normaHHorsqueHedistributeur est utiHis6pour

brumeuseo Hapremiere fois et disparah'tavec H'usage.

Jl y a des particules La premiere quantit6 d'eau sorant de Hacartouche

darts i'eau etiou ia peut contenir de Hapoussi6re de carbone 6vacu6e de

giaeeo Hacartouche, Les particuHesne sont pas dangereuses

consommer, EHHesdisparah'tront apr6s queiques

utiHisations,

Les concentrations de min6raux darts Les particuHes ne sont pas dangereuses et se

]'eau se forment ]orsque ]'eau g6Heet retrouvent natureHHementdarts ]'eau,

fond,

67

68

Ne sont pas couverts par ces

garanties

1. Les dommages ou d6rangements dus _ :

a= Mise en service, Iivraison ou entretien effectues incorrectement.

b=Toute r6paration, modification, alt6ration et tout r6glage non

autoris6s par Ie fabricant ou par un prestataire de service

apres-vente agree.

c= Accidents, mauvaise utilisation ou usage abusif ou

deraisonnabte.

d=Alimentation electrique (tension, intensitd) incorrecte=

e= Reglage incorrect d'une commande.

2. Les garanties ne peuvent _tre honorees si Ies numeros de serie

d'origine ont ate enleves, modifies ou ne sont :)as facilement

Iisibles=

3. Ampoules

4. Appareils achetes aux fins d'usage commercial ou industriel=

5. Les frais de visite d'un prestataire de service ou de service

apres-vente encourus pour Ies raisons suivantes :

a= Correction d'erreurs de raise en service.

b= Initiation de I'utilisateur _ I'emploi de I'appareiI=

c. Transport de I'appareiI aux Iocaux du prestataire de service.

6. Dommages secondaires ou indirects subis par toute personne

suite au non-respect des garanties. Certains etats ou provinces

ne permettent pas I'exclusion ou Ia limitation des dommages

secondaires ou indirects; par consequent, Ies limitations ou

exclusions ci-dessus peuvent ne pas s'appliquer _ votre cas.

Si vous avez besein de service

-Contactez le detailIant oCIvous avez achete I'appareiI ou

contactez Ie service _ Ia clientele d'Amana, Maytag Services sM,au

1-800-843-0304 aux E.-U., ou au 1-866-587-2002 au Canada

pour connakre I'adresse d'un reparateur agree.

oConservez la preuve de I'achat pour verifier le statut de Ia

garantie. Reportez-vous _ Ia Garantie pour obtenir plus

d'informations sur Ies responsabilites du proprietaire quant au

service en vertu de Ia garantie.

oSi Ie detailIant ou I'etablissement de service apres-vente ne peut

resoudre Ie probleme, ecrivez _ Maytag Services sM,Attn: CAIR _

Center, P.O. Box 2370, Cleveland, TN 37320-2370, ou composez Ie

1-800-843-0304 au× tt,-U, ou 1-866-587=2002 au Canada.

oLes guides de I'utilisateur, Ies manuels de service et Ies

references sur les pieces sont disponibles aupres du service _ la

clientele d'Amana, Maytag Services sM=

oLots de tout contact en raison d'un probieme particulier,

veuillez fournir I'information suivante :

a. Vos nora, adresse et numero de telephone;

b. Numero de modele et numero de serie de I'appareil;

c. Nora et adresse du detailIant ou du reparateur;

d. Description claire du probleme observe;

e. Preuve d'achat (facture de vente:).

Refngerador de Dos Puertas

m

_s®y

Jnstrucciones Jmportantes sobre Seguridad 71-72

lnfor aci6n sobre las

lnsttucciones de Segutidad

Las advertencJas e instruccJones importantes sobre

seguridad que aparecen en este manual no estdn

destJnadas a cubrir todas las posJbles cJrcunstancJas y

situaciones que puedan ocurrJr. Se debe ejercer sentido

comQn, precaucJOn y cuJdado cuando Jnstale, efectOe

mantenimiento o cuando use este electrodomestJco.

Siempre pOngase en contacto con su dJstribuJdor,

agente de servicio o fabrJcante si surgen problemas o

situaciones que usted no comprenda.

Recenozca Jes SimbeJos, Advertencias

yEtiquetas de Seguridad

Este electrodomOstico est4 equipado con un enchufe

de tres clavijas con puesta a tierra para su protecciOn

contra el posible peligro de choques elOctricos. Se debe

enchufar en un tomacorriente puesto a tierra. SI sOlo se

dispone de un tomacorriente estandar para enchufe de

dos clavijas, el cliente tiene la responsabilidad y

obligaciOn de reemplazarlo pot un tomacorriente de

tres alvOolos debidamente puesto a tierra. Pot ning8n

motivo corte o retire la tercera clavija (puesta a tierra}

del cordon elOctrico. No use un tapOn adaptador.

CordOn elOctrico con enchufe de

tres cJavijas con puesta a tierra

71

Tomacorriente mural deJ

tJpo con puesta a tJerra

CONSERVE ESTAS INSTRUCCIONES

72

73

• NoinstabeIrefrigeradorcercadeIhomo,radiadoruotra

fuentedecaior,Siestonoesposibb,protejaeI

refrigeradorconmaterialdelosarmarios,

, NoinstabeIrefrigeradorenunlugarderidelatemperatura

puedabajara menosde130C{55° F_osubaamdsde

950C(110° F},ContabstemperaturaspuedeocurrirmaI

fundonambnto,

•El refrigerader ha side dise_ade selamente para use

dem_stico en el interior,

Medici6n de la Cavidad

Cuando instab su refrigerador, haga todas Bs mediciones

con cuidado, Se debe @jar un espado de 1,25 cm C/,'} en la

parte superior y P/' detr_s de la cubbrta deI compartimbnto

mec_nico (situado en la parte trasera} para contribuir a la

drcuiad6n adecuada del aire, Si el refrigerador es colocado

con el halo de la bisagra de la puerta contra una pared, debe

@jar espacio adicional para que la puerta se pueda abrir

mas,

Los revestimientos del subsuelo o del piso (es decir,

alfombras, bddosas, pisos de madera, tapetes} pueden

disminuir el tamdio de la cavidad,

Se puede obtener mas espacio libre usando el procedimiento

de niveBciOn descrito en la secciOnNivefado,

INIPORTANTE: Si e[ refrigerador va a ser instaiado en una

cavidad en que la parte superior del mismo quedard

completamente cubierta, use las dimensiones desde el piso

hasta la parte superior de la tapa de la bisagra para verificar

el espacio libre apropiado,

Transporte del Refrigerador

, NUNCA transporte el refrigerador de costado, Si no es

posibb transportarlo en posici6n vertical, h_galo

descansar en la parte trasera, Deje el refrigerador en

posici6n vertical durante aproximadamente 30 minutes

antes de enchufarlo a fin de asegurar de que el aceite

vuelva al compresor, Si el refrigerador se enchufa

inmediatamente, se puede causar daSo alas piezas

intemas,

• Siempre use una carretflh de mane cuando mueva el

refrigerador, SIEMPRE coloque la carretilB de mane per

el costado o per la parte trasera del refrigerador - NUNCA

per el frente,

, Proteja el acabado exterior del refrigerador durante el

transporte envolviendo el gabinete en frazadas o

colocando material acobhado entre el refrigerador y la

carretflla,

°Asegure el refrigerador firmemente en la carretflh de

mane con flejes o cuerdas elasticas, Paso los flejes a traves

de hs manijas cuando sea posibb, No apriete demasiado

los materiabs de sujeci6n pues pueden hendir o da_ar el

acabado exterior,

Desmontaje de las Puertas y de las

Bisagras

En algunos cases es necesario retirar Ins puertas del

refrigerador para colocarlo en su Bgar definitive,

Desenchufe el eerd6n el_etrice de la fuente de

alimentaci6n,

Retire la rejilla inferior y las cubiertas del soporte inferior

(ver p_gina 77},

• Abra ambas puerta 1800o tanto como sea posible,

Para los medeles con distribuei6n de hiele y agua

selamente: Retire la cubierta del soporte izquierdo

tirando con cuidado de la tuberia del agua para soltar

la cubierta, Luego continue ejerciendo presi6n hacia

abajo en el lade muescado de la cubierta a la vez que

la gira para sacarla (ver p_gina 77},

Para los refrigeradores que est4n en uso, cierre eI

suminbtro deI agua antes de retirar la tuberia deI agua

de la puerta.

Desconexi6n de ia Tuberia dei Agua:

• Oprima y mantenga oprimido eI collar bBnco (A].

. Separe deI conector la tuberia deI Bdo de la puerta {B}.

Reconexi6n de ia Tuberia dei Agua:

• Inserte firmemente -%"de ]a tuberia en e] conector.

Use las lineas de la tuberia como guia para la inserd6n

totd.

• Si est4 ddiado eI extremo de la tuberia, corte %"

antes de voiver a conectarB.

. Si hay escape, vueiva a conectar Uatuberia.

7 Retire ]as bmagras superiores junto con ]as puertas,

Retire las bisagras inferiores con un destornillador de %"

de cabeza hexagonal

Reinstalaei6n de Jas Puertas

Para reinstalar las puertas, siga los pasos de la secci6n

Desmontaie de/as Puertasy de/as Bisagras en orden inverso.

JMPORTANTE: Si est4 da_iado el extremo de la tuberia del

agua, corte -%"antes de volver a conectarla.

,

4.

Cierre las puertas.

Retire las tapas de las bisagras

superiores sacando los tornillos

Phillips.

Destornille los tornillos de cabeza

hexagonal de -_//' de las bisagras

superiores.

Para los modelos con distribuci6n

de agua solamente:

• No retire el tornillo que conecta el

cable verde de puesta a tierra.

Para los modelos con distribuci6n de hielo y agua

solamente: Separe el conector del cableado preformado

principal dei conector dei cabieado preformado rojo,

• Para separar ei cabieado

preformado principal, use una

herramienta de punta plana o

la usa para insertarla en el

punto de uni6n de ambos

conectores y separarios,

Para separar ei cabieado preformado

rojo, oprima ia iengL_etasituada en ei

lado inferior del conector para

desenganchario.

Cone×i6n del Suministto de

Agua (modeios seiectos}

74

Materiales Necesarios

•Tuberia de cobre fiexibb de '/4"de di_metro exterior

.Wivuia de cierre (requbre que se taiadre un agujero de '4"

en la tuberia de suministro deI agua antes de instaBr la

v_ivuia}

.Liave ajustabb

.Liave de tuercas hexagonal de '4"

,Agregue 8' aI largo necesario de la tuberia para Ibgar aI

suminbtro deI agua a fin de crear un bucie de servbio.

1. Haga eI bude de seMdo (por Io

menos de 2 pies de di_metro} con

la tuberia de cobre. Eviteque la

tuberia quede torcida cuando la

enroib para formar el bude.

2, Retire la tapa de plastico del orificio de

admisi6n de la v_ilvuh del agua.

,

,

Coloque la tuerca de lat6n A

(A} y ei manguito (B} en ei B

extremo de la tuberia de

cobre como se ruuestra en

la ilustraci6n. Recuerde:

No use un manguito

antiguo.

Coloque el extremo de la tuberia de cobre en el orificio

de admisi6n de la v_lvula del agua. Dele una leve forma

a la tuberia. Evite torcerla - a fin de que llegue

directamente al orificio de admisi6n.

5. Coloque la tuerca de lat6n en el manguito y

atornillela en el orificio de admisiGn. Apriete la

tuerca con una llave.

IMPORTANTE: No apriete demasiado. Se pueden

dafiar las roscas.

,Tire de la tuberia para comprobar que la

conexi6n estd firme. Conecte la tuberia al

marco con la abrazadera de la tuberia del

agua (C} y abra ei suministro dei agua.

Verifique si hay escapes y rep_reios, si es

necesario. Continue observando la conexi6n

del suministro del agua durante dos atres

horas antes de mover el refrigerador a su

lugar definitivo.

Supervise la conexi6n del agua durante 24

horas, Repare los escapes, si es necesario,

lnstalaci6n de las Manijas

Si no est_ instalada, la manija se encuentra en el interior o

en ia parte trasera de su refrigerador.

Retire y descarte la cinta y el material de empaque de la

manija.

Ei disefio de ia manija varia de un refrigerador a otro. Use ias

instrucciones correspondientes a su modelo que se indican a

continuaci6n.

Manija de Montaje Delantero

Materiales Necesarios

•Guantes para protecci6n de las manos

•Destornillador Phillips

•Tarieta de pi_stico para retirar ia manija de ia puerta (o

tarjeta de pl_istico de %" de groso0; conserve la tarjeta

75

Instalaci6n:

1, Las manijas deben quedar en la direction que se

rnuestra,

Aiinee ei clip de ia manija de

montaje delantero con las lengQetas

de la puerta.

AsegOrese de que los clips de ia

manija se coioquen iigeramente

arriba de las lengQetas de la puerta,

Oeta de

puerta

Gire ia manija de modo que quede

plana contra la puerta,

Empuje ia manija hacia abajo contra ia

lengOeta superior de la puerta justo Io

suficiente como para que cuelgue sin set

apoyada.

Aiinee ia parte inferior de ia manija con ia

lengOeta inferior de la puerta. Oprima el

extremo superior de ia manija contra ia

superficie de ia puerta y sujete

firmemente el extremo inferior de la

manija. Desiice con cuidado ia manija

hacia arriba hasta que la parte inferior se

asiente en la superficie de la puerta;

luego invierta la direcciOn, deslizando

hacia abajo hasta que casi enganche ei

clip de la puerta.

Sujete firmemente ia manija y desiiceia

hacia abajo hasta que escuche un

chasquido. Este chasquido audible indica

que los clips retenedores est_n

firmemente enclavados.

ii

Desmontaje:

Flexione la base de la manija para

abjada del panel de la puerta. AI

mismo tiempo, deslice la tarjeta de

desmontaje de la manija de la

puerta debajo de la base de la

manija inferior. Inserte la tarjeta

hasta la linea indbadora o hasta

que se detenga.

2. Sujete firmemente la parte inferior

de la manija y bvdntela para

sacada.

E×tensiones de RaManija

(modemos selectos)

UnstamaciOn:

1. Alinee y enganche la extension de la manija en su

hgar. Oprima la extension sobre los retenes de la

puerta.

[}esmontaje:

1. Deslice la extension hacia abajo y deseng_ncheh

del reten de la puerta.

Manijas de ARuminio de Largo

Completo

UnstamaciOn:

Retire la moldura superior de la

puerta sacando los tornillos Phillips

de la parte superior de la puerta del

refrigerador y conserve los

tornillos para uso posterior.

2_

3_

Alinee las muescas situadas en

la parte trasera de la manija con

los clips de sujeci0n de las puertas.

Inserte los clips en las muescas y

deslice la manija hacia abajo hasta

que toque la moldura inferior.

Vuelva a colocar la moldura

superior y los tornillos Phillips.

Clip de la

uerta

4. Repita las instrucciones del 1 al 3 para instalar la

otra manija.

76

Desmontaje:

1. RetireUamoMurasuperiorde Uapuerta

sacandobs tornHbsPhHHpsdeUa

partesuperiordeUapuertadeU

refiigeradory consewelostornillos

parausoposterior.

2. Sostenga firmemente la manija

con ambas manos. Deslice la

manija hacia aniba

aproximadamente _4"para soltarla.

3. Repita las instrucciones del 1 al 3

para retirar la otra manija.

Reinstalaci6n:

1. Repita las instrucciones en orden inverso.

Para mejorar el aspecto y mantener el buen rendimiento,

el refiigerador debe estar nivelado de acuerdo con las

siguientes instrucciones.

o Lleve a cabo la inversion de la puerta, la instalaci6n

de paneles y/o la conexi6n del suministro de agua

antes de nivelar el refiigerador.

Matetiales Necesatios

o Llave de tuercas hexagonal de _/8"

o Nivel de carpintero

1. Retire la rejilla inferior.

o Suj6tela firmemente y tire de

ella hacia afuera para

2. Retire la(s) cubierta(s} del soporte inferior.

o Coloque el extremo con el borrador de un I_ipiz o

una herramienta similar no afilada en la muesca de

la cubierta.

• Suelte la tapa usando una leve

presiOn.

o ContinSe ejerciendo una leve

presi6n hacia aba]o en el lado

muescado de la cubierta a la vez

que la gira para soltarla.

77

3. Usandolallavedetuercashexagonal,girelos

tornillosdeajustedelanteros(A}situadosa cadalado

paralevantaro bajarlapautedelanteradel

:°1

AIgunos modelos sOlo tienen tornillos de ajuste "A".

4. Los modelos selectos tambi6n tienen tornillos de

ajuste traseros (B}. Usando la llave de tuercas

hexagonal, gire cada uno de estos tornillos de ajuste

(B} para levantar o bajar la parte trasera del

Si una de las puertas del refligerador ha llegado al

Ifmite de su ajuste y las puertas todavia no est4n

niveladas, levante o baje la puerta opuesta girando

el tornillo de ajuste del rodillo a la izquierda.

Verifique con el nivel si la parte trasera est4

inclinada h" hacia atr4s para que la puerta cieiTe

bien.

° Si el refligerador est,1 nivelado y estable, vuelva a

colocar la rejilla inferior y las cubie.tas de las

bisagras.

X Vuelva a colocar la(s} cubieila(s} de los soportes.

° Coloque la cubierta en el borde exterior de la bisagra.

° Gire la cubie.la hacia el gabinete y h4gala entrar a

presi6n en su lugar.

Vuelva a colocar la rejilla inferior.

5. Usando el nivel de carpintero, aseg[irese de que la

parte delantera del refrigerador est6 6 mm (¼"} o

_ burbuja m_is alta que la parte trasera del

refligerador y que refligerador est6 nivelado de lado

a lado.

6. Si es necesario, conija el balanceo del refrigerador

girando el tornillo de ajuste trasero a la derecha para

levantar la esquina que balancea. Si las puertas est_in

disparejas, haga Io siguiente:

° Determine que puerta

debe set levantada.

° Gire el tornillo de

ajuste del rodillo

delantero (A} a la

derecha para levantar

la esquina delantera

de la puerta.

° Para una coFecta instalaci6n, siga la marca "top"

(hacia arriba} que se encuentra en el interior de la

rejilla inferior.

°Alinee los clips de montaje de la rejilla inferior con

las ranuras inferiores del gabinete.

° Empuje firmemente ia rejiiia inferior hasta que entre

a presiOn en su lugar.

78

Conttoles Rotativos de la

(modeios seiectos)

Los controles est4n ubJcados en la parte deJantera

superior del compartimiento del refrigerador y del

congeiador.

, EJ control del congeiador es el que activa el

sistema de enfriamiento. Ninguno de los

compartimientos enfMar4 si el control del

congeiador estd en la posici6n "OFF" (Apagado].

Ajustes Jniciales de los ControJes

Despu_s de enchufar eJ

refMgerador, ajuste los controles.

Para ajustar los controJes, gJre

la peMJJaa la izquierda o a la

derecha seg8n se desee.

InicJalmente coloque el control

del congelador en el nOmero 4.

Inicialmente coloque el control

del refrigerador en el n8mero 4.

Deje funcionar el refrigerador

pot Io menos de 8 a 12 horas

antes de colocar los alimentos.

cold _ff _old_t

y

.......... J

Superficies Tibias dem Gabinete

A veces, la parte delantera del gabinete del

refrigerador puede sentirse caliente aJtacto. Esta es

una situaciOn normal que ayuda a prevenir la

condensaciOn de Ja humedad en el gabinete. Esta

situaci6n es mas notoria cuando el refrigerador se

pone en marcha pot primera vez, durante tiempo

caluroso y despues de abrir la puerta de manera

excesiva o prolongada.

Ajuste de los Conttoles

Si despu6s de 24 horas de coJocar los aJimentos

observa que uno o ambos compartimJentos debeMan

estar m4s frios o m4s tibios, ajuste el (los}

control(es} segOn se indica en la tabla Gufa de

Control de la Temperatura incluida a continuaciOn. Vet

en la p4gina 93 las instrucciones para verificar la

temperatura de los compartimientos.

Exceptuando cuando el refrigerador se pone en

funcionamiento pot primera vez, no cambie ninguno

de los controles m4s de un n8mero a la vez.

Espere 24 horas para que la temperatura se

estabilice antes de reajustar.

CualquJer cambJo en uno de los controles afectar4 la

temperatura del otto compartimiento.

Gu_a de Control de la Temperatura

Refrigerador Gire eJ control deJ

demasiado tibio refrigerador aJ siguiente

nOmero m4s alto.

Refrigerador Gire el control del

demasiado frio refrigerador al sJguiente

nOmero mas bajo.

Congeiador Gire eJ control deJ

demasiado tibio congeJador aJ sJguiente

nOmero m4s alto.

CongeJador Gire eJ control deJ

demasiado frio congeJador aJ sJguiente

nOmero m4s bajo.

Para APAGAR eI Glre el control deJ

refrigerador congeJador a Ja posJcJOn

'OFF' (Apagado].

, AI gJrar el control del congelador a Ja posJciOn

"OFF" se detiene el enfriamiento en ambos

compartJmientos. Sin embargo, no se corta la

electricidad al refrigeradon

79

Contromes de la Temperatura

Sensibles al Tacto

(mode_os se_ectos/Ras caractedsticas

vatiaa segfia el modelo}

Los controles estdn ubicados en la parte delantera

superior del compartimiento del refrigerador,

Control

....i::i!b F..... Refrigerator

Ajustes laiciales de Ros Coatroles

Despu6s de enchufar el refrigerador, ajuste los

controles,

,AI oprimir la tecla or los controbs se

programan en el ajuste deseado,

Inbialmente coloque el control del congelador en el

n8mero 4,

Inicialmente coloque el control del refrigerador en el

nOmero 4,

Deje funcionar el refrigerador por Io menos de 8 a 12

horas antes de colocar los alimentos,

Superficies Tibias de_ Gabinete

A veces, la parte delantera del gabinete del

refrigerador puede sentirse caliente al tacto, Esta es

una situaciOn normal que ayuda a prevenir la

condensaciOn de la humedad en el gabinete, Esta

situaciOn es m_s notoria cuando el refrigerador se

pone en marcha pot primera vez, durante tiempo

caluroso y despues de abrir la puerta de manera

excesiva o prolongada,

Ajuste de los Conttoles

Si despues de 24 horas de colocar los alimentos

observa que uno o ambos compartimientos deberian

estar m_s frios o mas tibios, ajuste el gos}

control(es[ segOn se indica en la tabla Gufa de

Control de la Temperatura siguiente, Vet en la pdgina

93 las instrucciones para verificar la temperatura de

los compartimientos,

,Exceptuando cuando el refrigerador se pone en

funcionamiento por primera vez, no cambie ninguno

de los controles rods de un n8mero a la vez,

,Espere 24 horas para que la temperatura se

estabilice antes de reajustar,

Gu_a de Control de la

Refrigerador

demasiado tibio

Refrigerador

demasiado frio

Gongelador

demasiado tibio

Gongelador

demasiado frio

Como APAGAR el

refrigerador

Temperatura

Ajuste el control del

refrigerador un grado rods fr[o

oprimiendo a tec a

Ajuste el control del

refrigerador un grado m_s

tibio oprimiendo la tecla

Ajuste eI control deI

congelador un grado mas frio

oprimiendo a tec a

Ajuste el control del

congelador un grado rods

tibio oprimiendo la tecla _,

Oprima la tecla _en el

refrigerador o congehdor

hasta que (-} aparezca en el

indicador.

8O

81

Surefrigeradorestaequipadoconbandejas

SpillsaverMRo bandejasnoselladas.Lasbandejas

SpillsaverMRtienenun borderetenedorde derrames

quefacilitala Iimpiezay otrasest_nequipadasconla

caracterfsticaEasyGlide MR,Para deslizar la bandeja

hacia afuera (modelos selectosD, sujete la parte

delantera de la bandeja y tire hacia adelante. Optima la

bandeja para volveda a la posici6n original.

Desmontaje de una Bandeja:

,Incline levemente hacia

arriba la parte delantera y

levante la parte trasera de

la bandeja; hego tire de

la bandeja derecho hacia

afuera para sacarla.

Cambio de Lugar de una Bandeja:

Incline hacia arriba el borde dehntero de la bandeja.

,Inserte los ganchos en las aberturas deseadas del

marco y deje que la bandeja se asiente en su hgar.

,AsegSrese de que la bandeja est6 bien asegurada en

la parte trasera.

La cubierta deJ caj6n de Jas verduras se utiJiza

como la bandeja inferior del refrigerador.

Desmontaje de Ja cubierta deJ caj6n de Jas

verduras:

,Retire los cajones como se indica en la p_gina 83.

Coloque la mano debajo del marco para empujar el

vidrio hacia arriba. Levante el vidrio para sacarlo.

Levante el marco de los rieles del revestimiento del

refrigerador.

Para instalar, repita las instrucciones anteriores en

orden inverso.

SideGJide M" Bandejas (modelos seiectos)

Las bandejas 'SJideGJide 'M"

pueden ajustarse para crear

una bandeja de todo el

ancho o para deslizadas de

un lado al otto para facilitar

el almacenamiento de los

productos.

Desmontaje deJ conjunto deJ rieJ de Ja bandeja:

,Levante el conjunto del riel para retirar los ganchos

del marco.

Unstamaci6n del conjunto del riel de la bandeja:

,Incline hacia arriba el borde dehntero del conjunto.

,Inserte los ganchos en las aberturas deseadas del

marco y deje que el conjunto del riel descienda a su

hgar.

,AsegSrese de que el conjunto del riel est(_

firmemente bloqueado en el marco.

UnstaJaci6n de Jas Bandejas 'SJideGiide 'MRpara

treat una bandeja de todo el ancho:

,Incline hacia arriba levemente el borde delantero de

la bandeja.

,Enganche el reborde trasero de la bandeja en uno de

los rieles del conjunto de rieles de la bandeja.

,Deje que la bandeja se acomode en su hgar.

Instale la otra Bandeja 'SlideGlide 'MRen el mismo riel

del conjunto de la bandeja.

Unstalaci6n de las Bandejas 'SlideGlide 'M"para

que se desJicen de un Jado aJ otto:

,Incline hacia arriba levemente el borde delantero de

la bandeja.

,Enganche el reborde trasero de la bandeja en uno de

los rieles del conjunto de rieles de la bandeja.

,Deje que la bandeja se acomode en su hgar.

,Instale la otra Bandeja 'SlideGlide 'MRen el otto riel del

conjunto de la bandeja.

Al acena iento en la Puerta

Enfriador de Bebidas 'Beverage

ChiHer'M"/'MiniChiller 'M"

(mode!os selectos)

Los enffiadores de bebidas Beverage

Chiller M"y 'MiniChiiler 'M"mantienen

hs bebidas y otros articulos rods frios

queen el resto del reffigerador. Una

admisiOn de aire permite que pase

aire del congelador a los enffiadores

de bebidas,

Controles

El control del enffiador de bebidas se

encuentra en la pared izquierda del

compartimiento del reffigerador. El

control ajusta la cantidad de aire frfo

que entra al enfriador de bebidas

Beverage ChfllerML Gire el control a la

derecha para temperatura rods frfa.

Desmontaje del {[de los) enftiadot(es):

,Retire el contenido del (de Iosl) enfr[ador(esD.

Deslice el conjunto hacia arfiba y tire de 61derecho

hacia afuera.

Si el enffiador estd [nstalado directamente debajo

del centro de productos Idcteos o de un

compartimiento de la puerta, el centro de

productos Idcteos o el compartimiento deberdn set

retirados antes de retirar el enfriador.

Unstalaci6n del (de los[} enfriador(es):

Alinee uno de los agujeros de entrada del aire con el

agujero recortado en la puerta,

Deslice el conjunto hacia adentro y hacia abajo de

modo que los ganchos queden firmemente

asentados en el revestimiento de la puerta.

Los enfriadores no funcionaran en forma debida si

el agujero de admisiOn del aire no estd alineado

con la ubicaciOn del control.

Centre de Productos L_cteos

El centro de productos Idcteos

ofrece almacenamiento conveniente

para tales articulos como la

mantequflla y la margarina. Este

compartimiento puede moverse a

lugares diferentes para acomodar

las necesidades de conservaci0n de alimentos. Para usar

el centro de productos Idcteos. levante la tapa.

Desmontaje:

, Deslice el centro de productos I_cteos hacia arriba y

tire de 61para sacado.

Unstalaci6n:

• Deslice el conjunto hacia adentro y hacia abajo de

modo que los ganchos queden firmemente asentados

en el revestimiento de la puerta.

Desmontaje de la puerta del centro de productos

J_cteos:

Optima los costados de la puerta del centro de

productos 14cteos y tire de ella hacia afuera.

lnstalaci6n de la puerta del centro de productos

I_cteos:

Deslice los costados de la puerta del centro de

productos Idcteos hacia el interior del centro hasta que

las puntas de las bisagras entren a presi6n en su hgar

Contenedores de la puerta ajustables,

inclinables y ptofundos (mode!os selectos)

Estos contenedores ofrecen fdcfl acceso a los articulos

que estdn guardados en la puerta.

Desmontaje del contenedor:

,Incline el contenedor hacia afuera.

Ret[relo hacia afuera para sacado del soporte.

Unstalaci6n del contenedot:

,Incline levemente hacia abajo la

parte delantera del contenedor_

Engdnchelo en el soporte y girelo hacia arriba.

Cambio del marco del contenedor a otto lugar:

,Retire el contenedor.

,Levante el soporte y tire de el derecho hacia afuera.

Coloque el soporte en un nuevo

lugar.

82

Contenedores de _a Puerta

Los contenedores de la puerta pueden moverse para

adaptarse a sus necesidades de almacenamiento.

Desmontaje:

,Levante el contenedor y tire de 61 derecho hacia

afuera.

Unstaiaci6n:

Coloque el contenedor en el ret6n

deseado del revestimiento de la

puerta, empOjelo hacia abajo

hasta que se detenga.

Cajones de _as Verduras con Contro_ de

Humedad

Los cajenes de las verduras ofrecen un ambiente de

mayor humedad para la conservaciOn de frutas y

verduras frescas.

Controles

Los contromes del caj6n de las verduras regulan la

cantidad de humedad en el cajOn. Deslice el control

hacia el ajuste 'Fruit' (fruta) para productos con

c_scaras. Deslice el control hacia el ajuste

'Vegetables' (verduras) para verduras con hojas.

Vegetabmes O @ O o ®

_ high mowHumidity

Controlled

Fruit

Desmontaje:

,Abra el cajOn en toda su extensi6n. Levante la parte

dehntera del cajOn y tire de 61 derecho hacia afuera.

Unstamaei6n :

,Inserte el cajOn en los rieles del marco y empuje

hacia atras a su hgar.

, Para obtener mejores resultados, mantenga los

cajones de las verduras herm6ticamente cerrados.

Caj6n con Control de la Temperatura

(modelos selectos)

_h_es_ Me_s

Este caj6n puede usarse para coldest

guardar articulos diversos.

El cajOn tiene un control que

regula la temperatura del aire en

el cajOn. Coloque el control en

"Cheese' (QueseJ para proveer temperatura de

refrigeraci6n normal. Use el ajuste "Meats" para carnes.

Beverage Organizer MR(Organizador de

Bebidas) (modelos selectosZj

El organizador de bebidas

'Beverage Organizer 'M" se

desliza hacia afuera desde

debajo de la bandeja

'Spillsaver'ML En el organizador

de bebidas se pueden guardar

hasta 12 latas de bebidas de 12 onzas.

[}esmontaje:

Vacie el contenido de la bandeja para latas. Tire hacia

adelante el organizador de bebidas 'Beverage

Organizer 'MRtanto como sea posible y levante la parte

delantera para sacado del conjunto del riel de la

bandeja. Tire de 61 hacia afuera para sacado.

Unstaiaci6n:

Inserte el cajOn en los rieJes deJ marco y empuje

hacia atr4s a su hgar.

83

Protectores Adherentes

(modelos selectos)

Los protectores adhetentes evitan

que los objetos se deslicen en los

compartimientos de la puerta. Los

protectores son removibles y pueden

hvarse en la canasta superior del hvavajillas para fdcil

limpieza.

Contenedor Cubietto

(modelos selectos)

El contenedor cubierto tiene una

tapa y una bandeja para huevos

removible. Cuando se saca la

bandeja, el contenedor tiene

capacBdad para guardar una caja de

huevos est_ndar, hielo, etc.

Retenedor de BoteHas A_tas/Sujetadot

(modeios selectosD

El retenedor de boteHas

altas evita que las botellas

altas se vuelquen hacia

adelante. El retenedor puede

colocarse sobre cualquier

contenedor removible de la

puerta.

El sejetador adjunto al retenedor de botelhs altas

mantiene las botellas y otros contenedores en su hgar

cuando se abre o se cierra la puerta. El sujetador se

ajusta desliz_ndolo de un lado al otto.

Bandeja con Manija para Huevos (el

estimopuede variar/modeios selectos)

La bandeja con manija para

heevos tiene capacidad para

m_s de una docena de huevos.

Puede set sacada para colocada en el hgar de trabajo

o para hvada.

84

Parrillas yCanastas

Parriiia Fija del Conge[ador

Desmontaje de las parrillas con

clips:

Levante [a parfiiia de los clips de

montaje en [a pared y tire el

costado izquierdo de [a parriiia

para sacaflo de los agujeros de montaje en [a pared.

[nstalaci6n de las parrillas con clips:

Co[oque e[ costado izquierdo de [a parri[[a en los

agujeros de montaje y optima hacia abajo los clips

de montaje en [a pared.

Parr[Has

Las parr[[[as pueden ser retiradas para acomodadas a

sus necesidades de aimacenamiento.

Desmontaje de la parriiia:

Levante e[ [ado derecho de [a

parr[[[a para sacar[a de[ fie[ de[

gab[nete y desffce[a a [a derecha.

[nsta[aci6n de [a parriila:

. Vuelva a colocar [a parrilla en e[ fie[ [zqu[erdo de[

gab[nete. Haga entrar a pres[On [a parr[[[a en e[ fie[

de[ [ado derecho de[ gab[nete.

Dep6sito de[ Hie[o:

El dep6sito del hieio se encuentra debajo de [a

m4qu[na autom4tJca de hacer h[e[o.

Desmontaje:

Levante [a maneci[[a de [a m_quina de hacer h[e[o

para desactivar la mdquina. Levante [a parte

delantera del depOsito y deslice[o hacia afuera tanto

como sea poslble. Levante [a parte delantera del

dep6sito y retlrelo.

[nstaiaci6n:

Inserte el depOsito en el fie[ s[tuado debajo de [a

m_quina de hacer hie[o hasta que se enganche en

su [ugar. Baje [a manecilla para activar [a m_quina de

hacer hie[o.

[MPORTANTE: El depOs[to de[ h[e[o debe estar

bloqueado en su [ugar para una buena d[str[buc[On de[

hie[o. Gire a [a [zquierda el [mpulsor de[ tornil[o sin fin

situado detr_s de[ depOsito (como se muestra} para

alinear correctamente el depOsito de[ hie[o con el

[mpulsor de[ tornil[o sin f[n.

Canastas y Cajones

Las canastas y cajones (el est[[o puede

varia0 se des[izan hacia afuera para

tenet f_c[[ acceso a los art[cu[os en

la parte de atr_s.

[}esmontaje:

,Des[ice [a canasta hacia afuera en toda su extension.

Levante [a parte de[antera de [a canasta y ret[re[a.

[nstaJaci6n:

,Inserte [a canasta o cajOn en e[ fie[ de[ gabinete.

Levante [a parte de[antera de [a canasta o de[ cajOn

y des[ice hacia [a parte trasera de[ conge[ador_

85

Contenedores de ia Puerta

Contenedores Ajustab_es de _a Puerta

Los contenedores de la puerta pueden moverse para

adaptarse a sus necesidades de almacenamiento.

Desmontaje:

Levante el contenedor hasta que

pase sobre los retenes del

revestimiento de la puerta y tire

de 61derecho hacia afuera.

Unstamaci6n:

Coloque el contenedor sobre el ret6n

deseado del revestimiento de la puerta. EmpLijelo

hacia abajo hasta que el contenedor se detenga.

Contenedor Fijo de _a Puerta

(modelos selectos)

El contenedor fijo de la puerta se

encuentra en la secci0n superior de la

puerta del congehdor.

IMPORTANTE: El contenedor fijo de la

puerta no es ajustable. Si se saca el

contenedor, la luz del congelador no se

apagar_ cuando se cierre la puerta.

Contenedores lnc_inab_es de _a Puerta

(mode!os selectos)

Estos contenedores ofrecen f_cil acceso a los art[culos

que est_n guardados en la puerta.

Desmontaje dem contenedor:

, Incline el contenedor hacia afuera.

, Ret[relo hacia afuera para sacado

del marco.

Unstamaci(_n dem contenedor:

, Incline levemente hacia abajo la parte dehntera del

contenedor.

, Ins6rtelo en el marco y g[relo hacia arriba.

Cambio dem marco dem contenedor a otto mugar:

, Retire el contenedon

, Levante el marco y tire de 61

derecho hacia afuera.

Inserte el marco y b_jelo a su nueva ubicaciOn.

86

87

aoer

Las guias de consumo de energia que se adhbren

en el reffigerador al momento de la compra no

incluyen el uso de energia de la mdquina de hacer

hblo opcionaL

Algunos modelos selectos fabrban hielo

autom_ticamente. El n_imero del kit apropiado de la

m_quina de hacer hielo es WCIOS.El kit contiene las

instrucciones de [nstalaciOn y las [nstrucciones para la

conexiOn del agua.

Otros modelos tienen una m_iquina de haeer hielo

instalada en la fdbrba. Conecte la mdquina de hacer

hblo al suministro de agua segOn se explica en la

pdgina 75. Para un tendimiento 6ptimo de la

mdquina de hacer hielo es necesatio que haya flujo

apropiado del agua yque el refrigerador est_

nivemadoo

nstrucciones de Funcionamiento

. Cerci6rese de que el depOsito del

hielo est6 en su lugar y que la

manecilla de la m_iquina est(_

dir[gida hacia abajo.

. Despues de que el compartimiento

del congelador alcanza

aproximadamente 0° F (-18 ° C}, la

maquina de fabricar hielo se Ilena con agua y

comienza a funcionar. Usted obtendra un Iote de

hielo aproximadamente cada tres horas.

Espere aproximadamente 24 horas despu_s de la

[nstalaci6n para reclblr el primer Iote de hielo.

Descarte el hielo creado durante las primeras 12

horas de operaci6n a fin de asegurarse de que el

sistema no tenga impurezas.

Detenga la producci6n de hielo levantando la

manecilla de la maquina hasta que se escuche un

chasquido.

La m_iquina de hacer hielo permanecer_ en la

posici6n 'off' (apagada} hasta que la manecilla no

sea bajada.

. Los primeros dos Iotes probablemente contendr_n

cubos muy pequdios o de forma irregular debido al aire

que puede haber en la tubefia de suministro de agua.

. Cuando los cubos de hielo son expulsados es normal

que varios cubos salgan unidos. Se podrdn separar

f4cilmente. La m4qulna de hacer hJelo contJnuar4

haciendo hielo hasta que la cantidad de cubos de hielo

producida levante el brazo sensor y apague la m4quina.

Se pueden dr dertos ruidos cuando se est4 fabricando

el hJelo. El motor puede hacer un bye zumbJdo, los

cubos sonardn al caer en la bandeja vada y la Ilave del

agua puede emitir un chasquido o "zumbido" de vez en

cuando.

Si el hielo no se usa con frecuencia, los cubos se

tornaran opacos, disminuirdn de tama_o, se pegar_n y

adquirirdn real sabor. Vacie ei depOsito de hielo

periOdicamente y limpielo con agua tibia. Aseg8rese de

secar bien el depOsito antes de volver a colocarlo en su

lugar.

No se deben colocar bebidas ni alimentos en el

depOsito del hielo para enfriados rdpidamente. Estos

art[culos pueden bloquear el brazo sensor, afectando

el funcionamiento de la maquina de hacer hielo.

Cuando el suministro de agua vaya a ser

interrumpido pot varias horas, apague la mdquina de

hacer hielo levantando la manecilla.

[}esmontaje del [}ep6sito del Hielo:

. Para sacar el depOsito del hielo, tire de 61hacia

adelante, alejdndolo de la maquina de hacer hblo.

Para evitar que la mdquina produzca cubos cuando

el recipiente haya sido quitado, apague la mdquina

bvantando el brazo senson

Unstalaci6n del Dep6sito del Hielo:

.Invierta el procedimiento anterion Ponga en marcha

la m_quina de hacer hielo bajando el brazo senson

Caracteristicas del

Distribuidor (mode os selectos)

BotOn

Accionador

Principal del

Distribuidor

'FrontFiIF MR

a

Removible

Luz del Distribuidor (modeios selectos)

Se enciende una luz a plena potencia dentro del

distribuidor cuando se est_ distribuyendo hielo o agua

con el accionador del distribuidor principal. La luz

tambi6n se ihminar_ cuando use el botOn 'FrontFiIF MR

(modelos selectos}.

Accionador deR Distribuidor

El accionador del distribuidor se encuentra en la

pared trasera del _rea de distribuci6n de agua y hielo.

Seleccione una opci6n en el panel de control del

distribuidor y oprima el accionador para que el

distribuidor comience a funcionar.

Bot6n 'FrontFiH 'M" (mode!os selectos)

El Bot6n 'FrontFiH 'M" funciona en forma independiente

de los controles del distribuidor, ofreciendo una

pr_ctica alternativa para el accionador para la

distribuci0n de agua. Esta caracteristica es

conveniente para Ilenar contenedores grandes que no

calcen en el _rea del distribuidor (es decir, botellas

usadas pot deportistas, jarros, ollas grandes,

cafeteras}.

Esta caracteristica permite ademas la conveniencia de

distribuir agua y hielo simultdneamente. Para usar,

seleccione su modo preferido de hielo en el panel de

control del distribuidor. Oprima el contenedor contra el

accionador del distribuidor a la vez que oprime el

botO n 'Fro ntFill'MR

Bandeja RemovibRe

La bandeja removible en la parte inferior del _rea del

distribuidor ha sido dise_ada para recolectar derrames

peque_os, Puede set retirada con facilidad para

limpiarla y vaciarla,

UMPORTANTE: La bandeja removible no tiene

desagOe, No deje que la bandeja se rebalse, Si se

rebalsa, ret[rela y vac[eh,

Funcionamiento

Distribuidor de Agua

.Durante el uso inicial del distribuidor de agua se

produce un retraso de uno a dos minutos antes de

que salga agua pues el depOsito se est_ Ilenando.

No use los primeros 10 a 14 vasos de agua

despu6s de haber conectado por primera vez el

refrigerador al suministro de agua del hogar o

despu6s de periodos prolongados sin uso.

Uso del Accionador del Distribuidor:

Seleccione el agua en el panel de control del

distribuidor.

,Optima un contenedor resistente de boca ancha

contra el accionador. Cuando desee hielo picado,

mantenga el contenedor tan cerca como sea posible

de la salida del hielo a fin de evitar salpicaduras.

,Alivie la presiOn contra el accionador para detener la

salida del agua. Puede que continOe saliendo un

poco de agua, la cual se juntar_i en la bandeja del

distribuidor. Se deben limpiar los derrames grandes.

88

©

Control del Distribuidor

(modeJos seJectos) (Jas caracteristicas

del control varian seg n el modelo)

Funcionamiento deJ

Distribuidor de Hido

o o

Para obtener hieJo:

SeleccJone el modo 'Crushed' (Hieio Picado) o

'Cubes' (Cubos de Hieio)

oprJmJendo eJ botOn en eJ paneJ de

controJ deJ dJstribuJdor_ Una Juz

verde sJtuada arriba deJ botOn indica la

opci6n seJeccJonada.

Oprima el contenedor contra el accJonador deJ

distribuidor. Cuando desee hJeJo pJcado, mantenga el

contenedor tan cerca como sea posJbJe de la saJida

deJ hieJo a fin de evitar saJpicaduras.

,El modo de seJeccJOn no puede cambJarse cuando

eJ distribuidor est4 funcJonando.

,Si el distribuidor (modeJos seJectos} permanece

activo pot m4s de cJnco mJnutos, un sensor de

bJoqueo autom4tJco apagar4 Ja energia hacJa el

4tea del dJstrJbuidor_ Vet B!oqueo de/Distribuidor

para obtener informacJ6n sobre el desbloqueo.

BJoqueo deJ Disttibuidor (modeios

seiectos)

El bioqueo del distribuidor detJene la

saJJda deJ hieJo o deJ agua.

Para bloquear el distribuidor:

,Optima y mantenga oprimido eJ bot0n 'Lock'

(BJoqueo] durante tres segundos, Una Juz verde

sJtuada arrJba del botOn se Jluminar4 cuando el

distribuidor est6 bloqueado.

Para desbJoquear eJ distribuidor:

,Optima y mantenga oprimido eJ botOn 'Lock'

durante tres segundos. La hz verde sJtuada arriba

del botOn se apagar4.

Luz Jndicadora de Estado deJ FHtro deJ

Agua (modelos selectos)

La hz indicadora de estado del fiJtro del

agua le avJsa cuando debe cambiar el filtro.

Una hz verde indica que el filtro est4 en

buen estado. Una luz roja indica que el filtro debe set

cambiado. La hz permanecer4 roja hasta que se

reponga la funciOn.

Reposici6n deJ Undicador:

o

Water filter

®Ok

Change

,Optima y mantenga oprimidos simult4nea-

monte durante cuatro segundos eJ bot0n

'Lock' y el bot0n 'Water' (Agua[). La hz

verde indicadora del estado del filtro

destelJar4 tres veces cuando la funciOn haya

sido reactivada con exito.

o

'Auto Light' (Luz Autom_tica)

(modelos selectos)

La funcJ0n 'Auto Light' actJva Ja JuzdeJ dJstribuJdor a

media intensidad cuando el sensor de la luz detecta que

los niveles de hz en la habitaciOn son bajos.

Para activar Ja funci6n 'Auto Light':

,Oprima el botOn 'Auto Light" Una luz verde lndicadora

situada arriba del botOn se ihmina cuando el sensor

est4 actJvo.

Para desactivar Ja funci6n 'Auto Light':

, Oprima el botOn 'Auto Light" La hz verde indicadora se

apagar4.

,El dJstribuJdor funcionar4 cuando la funcJOn 'Auto

Light' est@ ACTIVADA O DESACTIVADA.

Modo Sab_tico (modeJos selectos)

Cuando se activa, el Modo Sab4tico desactiva las

luces del control, pero el controJ continua en

funcJonamiento.

9D

Para activar el Modo Sab4tico:

Oprima y mantenga oprlmJdos

sJmuJt4neamente durante tres a cuatro

segundos el botOn 'Lock' y el bot0n 'Auto

Light'. Despu6s de tres a cuatro segundos, las

luces del distribuidor se apagar4n.

89

Q

Para desactivar emModo $abStico:

Oprima y mantenga oprimidos simult_neamente

durante tres a cuatro segundos el botOn 'Eock' y el

bot6n 'Auto Light'. Despues de tres a cuatro

segundos, hs hces del distribuidor se encender_n.

La luz del distribuidor no se activar_ cuando se

est6 sacando agua en este modo.

. S[ hay una fa[[a de energia, e[ control permanecerd

en Modo Sabdtico hasta que se restab[ezca [a

energia.

lnstalaci6n yDesmontaje 4.Reduzca las salpicaduras de agua purgando el aire

del sistema. Deje correr el agua continuamente

durante dos minutos a trav6s del distribuidor hasta

que el agua salga uniformemente. Durante el uso

inicial, es necesario esperar de 1 a 2 minutos para

que comience a salir agua pues el depOsito del

agua interno debe tenet tiempo de Ilenarse.

Se puede requerir limpieza adicional en los

hogares en que el agua es de mah calidad.

lnstalaci6n lniciaR

El filtro del agua estd ubicado en la

esquina superior derecha del

compartimiento del refrigeradon

1. Retire la tapa de derivaciOn azul

y conservela para uso posterion

2. Retire la etiqueta de sellado del

extremo del filtro e ins6rtelo en

la cabeza del filtro.

3. Gire suavemente a la derecha

hasta que el filtro se detenga.

Cierre la cubierta del filtro.

Reemplazo del Filtro del agua

UMPORTANTE: El aire que permanece atrapado

en el sistema puede causar eyecci6n de agua y

dem cartucho. Siempre deje samir agua durante dos

minutos antes de retirar el fHtro pot cuamquier

raz6no Tenga euidado euando retire el eartucho°

1. Gire el filtro a la izquierda hasta que se

desenganche de la cabeza.

2. Desag0e el agua del filtro en el fregadero y

desc_rtelo en la basura normal del hogan

3. Limpie el exceso de agua acumulada en la

cubierta del filtro y continue con la /nstalacidn

/nicia!, pasos 2 y 4.

El filtro del agua debe camblarse por Io menos cada 12

meses.

IMPORTANTE: La calidad del agua y la cantidad

usada determinan la duraci6n de la vida 8til del

cartucho filtrante. Si consume mucha agua o si el agua

es de mala calidad, puede que sea necesario

reemplazar el filtro m_s a menudo.

Para comprar un cartucho filtrante de repuesto,

pOngase en contacto con su distribuidor o Ilame al

1-877-232-6771 en EEUU. o al 1-800-688-8808 en

Canad_.

El distribuidor puede ser usado sin el cartucho filtrante

del agua. Si usted decide esta opci6n, reemplace el filtro

con la tapa de derivaci6n azuL 9O

91

Especifbadones dell Sistema y Dates de Fundonamiento

Cartucho FiRrante dem Agua para Refrigerador -

lVlodelo IJ KF800 IAXX

Especificacienes

Medida del gasto (m4ximo] en servicio ...........................2,9 L/rain (0,78 GPM]

Vida t_tfl (maxima} - modelo UKF8001AXX-750 ..........2838 Ntros/750 galones

Temperatura maxima de operaciOn ...................................38° C/10¢ F

PresiOn minima de operaciOn ..............................................241 kPa/35 IbsJpulg

Temperatura minima de operaciOn ....................................1° C/33 ° F

PredOn m4xima de operadOn .............................................827 kPa/120 IbsJpulg

Dates de Funcbnamiente

Norma N ° 4£ Efectos Est4t[ces

USEPA Commeatmd6n

Par+4metro [viOL de Ii_flael_te

Cloro 2,0 mg/L + 10%

Saber y OIo!

Pmticulas** pm Io menos 10000 pmticuhs/mL

Promedio de

Im#maem_te

L88 mg/L

5700000 # ImL

Eflaem_te

Promedio Ma×imo

c0,05136364 mg/[ < 0,06 mg/L

30.583 #/mL 69.000 7#/mL

PentaPure

1000 Apollo Road

Eagan, Minnesota 55121-2240

651.450.4913

EPA EST #35917-MN-1

100834/B

% de Redacd6m_

Premedio Minimo

> 9726% 96840/0

99,52o/0 98,94o/0

Re(kmci6n !_ill.

Requerkh

50%

85%

_a I_llletl+O

-R_rbiedad

Quistes

Asbesto

Plomo a pH 8,5

Plomo a pH 8,5

Mercmio a pH &5

Mercuric a pH 8,5

Atrazina

Benzene

Carbofuran

>Dichlolubenzene

Lindam

Tox_lfeno

USEFA

MCL

1 NTU**

Reducd6nde 99,5o_t

Reducci6nde gg0/u

00!5 mg/L

0015 mg/L

0,002 mglL

0,002 mg/L

0,003 rng/L

0,005 mg/L

004 mg/L

0,075 mg/L

0,0002 mg/L

0,003 mg/L

Norma N° 53: Efectos sobre h SaNd

Commm_trad6n

de Im#lam_te

11 ± 1 NTU***

Mfnimo 50 009/L

107a 10efib aWL; fibres> de 10 mic_Ometmsde lingo

035 mg/L + 10%

0,15 mg/L + 10%

0906 mg/L + 10%

0906 mg/L + 10c_J

0909 mg/L + 10%

0015 mg/L + 10c_J

0,08 mg/L +10cy_

0,225 mg/L + 10%

0+002 mg/L + 10%

0,015 ± lOC_,J

Promedb de

Im#lum_te

10] NTU

160,500 #/L

155 MF/L

0,153 mg/L

0150 mg/L

0906 mg/L

0006 mg/L

0909 mg/L

oo14 mglL

0,081 mg/L

0,208 mg/L

0,002 mg/L

0,015 mg/L

EfNel_te

Pfomedio M4xlmo

031 NTU 0049 NTU

<!#/L <I#/L

< 1 MF/L < 1 MF/L

< 0001 mg/L < 0,001 mg/L

<7 0D01 mg/L <7 0,001 mg/L

0,0003 mg/L 0D005 mg/L

0D008 mg/L 0,0915 mg/L

<0,992 mg/L 0D02 mg/L

09000 mg/L 0,0011 mg/L

<0,001 mg/L <0,901 mg/L

<70,0905 mg/L <70,0005 mg/L

0,000 mg/L <709001 mg/L

<70,001 mg/L <70,901 mg/L ,

%de Redacci61_

Promedio [_llnimo

97,09 % 9520 %

99+99 % > 99,99 %

> 99,99 % > 99,99 %

> 99,35{Y_ > 99 290D

>99,33% >99290/o

95,70_V_ 90,91%

86,22% 75+93%

76 99_ 75,31oD

95<71rJkJ 92<140D

98,74% 98,48oD

9976% 9974o/o

98,72_Y_ 96,50%

92,97% 91,67%

Reducci6nMin.

Reqlmfilh

0,5 NTU

>9995 %

99%

030 mg/L

0,10 mg/L

0002 mg/L

0002 mg/L

0003 mg/L

0005 mg/L

0,04 mg/L

0,075 mg/L

0,0002 mg/L

0,003 mg/L

* Probado coil una medida de gasto de 078 GPM [2,9 L/min]; presi6n de 4135 kPa

Bs,/pulgO; pH de 7,5 + 0,5: temp de 20° C + 3° C {08° F ± 5° F}

** Medido en particulas/mL Se usaron particulas de 05 - 1 micr6n

*_* NTU - Unidades de Turbu[encia {Nefelom@bas}

Oo dicio es de Use Ge#era[es

Lea esta Ficha de Datos de Funcionamiento y compare la

capacidad de este producto con sus necesidades reales de

tratamiento de agua.

NO use este producto deride el agua sea

microbiom6gicamente peligrosa o de calidad

desconocida sin haberia desi_fectado de manera

adec_ada a_tes o desD_s de pasar per el sistema. Los

sistemas certificados para red_cci6n de quistes Deden

ser usados en ag_a desinfectada q_e p_eda contener

q_istes filtraNes.

USE SOLAMENTE CON EL SIJMINISTRO DE AGUA

FRIAo VERIFIQUE EL CIJMPUMIENTO DE TODOS LOS

REGLAMENTOS Y LEYES LOCALES Y ESTATALES.

(60 Cat, aches filtranles UKF8001AXL75e prelmdes 7 certifioados per NSF

I_terl_alio_al en base alas non_a_ ANSl/NSF 42 y 53 pare la _edacci6_ de las

siftt_ientes sabslmmias:

Norma No. 42: Efectos Est6ticos

Reducci6n de[ saber y clot

Saber y olor de cloro

Unidad de Fikraci@ Mec_nica

Reducci6n de Partfcuhs - Clase I

Norma No. 5S: Efeclos sobre la Salad

Unidad de Reducd6n Quimica

Reducci@ de Plomo, Atrazina Lindano,

Benzene Carbofaran, p-Dichbrobenzene,

Mercuric y Toxafeno

Unidad de Flltracl6n Mec_nica

Reducci6n de Quistes+ Turbiedad y Asbesto

El sistema de filtraciOn de agua retr4ctil PuriClean II usa el

cartucho filtrante de repuesto UKF8001AXX. Es esencial el

reemplazo oportuno del cartucho para obtener un

rendimiento satisfactorio de este sistenm de filtraciOn. Por

favor consulte la secciOn correspondiente de esta Gufa de

Uso y Cuidado para los requerimientos generales de

funcionamiento, mantenimiento y reparaciOn de averfas. El

precio sugerido de venta del fiitro de agua de repuesto es

de 539,99.

Este sistema ha sido probado de acuerdo con las normas

ANSI/NSF 42 y 53 para la reducciOn de las substancias

indicadas anteriormente. La concentraciOn de las

substancias indicadas en el agua que entra al sistema se

redujo a una concentraciOn inferior o igual al Ifmite

permisible indicado pot las normas ANSI/NSF 42 y 53 para

el agua que sale a trav6s del sistema.

Estado de California

Departamento de Servicios de la Salud

Dispositivo de Tratamiento de Agua

Ntimero de Certificado

03 - 1583

Fecha de Emisidn: I6 de Septiembre de 2003

Fecha Revisada: 22 de Abril de 2004

Desi_nacidn de MarcaRe_istrada/Moddo

UKFS001AXX750

469006=750

67003523-750

Elementos de R_)uesto

UKFS001AXX

45 9006

67003523

Fabricante: PentaPure Inc.

E1 (Los) dispositivo_,s) de _ratamiento de agua indicado{s) en este certificado cumple(n) los requisitos de prueba en

conNrmidad con la Seccidn 116830 dd Cddigo de Salud y Seguridad para los siguientes c_ntaminantes reiacionados con la

salud:

Quistes

Turbiedad

Mercurio

Contaminantes Or_finico_

Atrazina

Lindano

Benzene

Carboftuan

p=Dichlorobenzene

Toxafcno

Vida UtB M_ixima: 2839 litros (750 galones) Medida dd Gasto en Servicio: 2,9 L/rain (0,78 GPM)

(ondiciones de la ( ertificaeidn:

NO use este producto don& el a_m sea microbioldgicamente peligrosa o con again de calidad desconocida, a excepcidn de que los

sistemas certificados para rednccidn de qnistes pueden ser nsados en agua desin_}ctada qne pueda contener qnistes fihrables.

92

Consewaci6n de A imentos Conservaci6n de A imentos

93

La temperatura deUrefiigerador se debe mantener entre

1° C (34° FJy 4° C (40° F}. La temperatura ideaUes de

3° C (37° Q. Para verificar Uatemperatura, cobque un

termOmetro para eUectrodom6sdcos en un vaso de agua

en eUcentro deUrefiigerador. Espere 2/4 horas antes de

verificar Uatemperatura. Si la temperatura es superior a

/4°C (40° FJajuste los controbs segLin se explica en hs

p_ginas 79 y 80.

Evite sobrecargar bs bandejas del refiigerador pues

esto reduce la circuhci6n de aire ah_ededor de los

alimentos y ocasiona enfiiamiento irreguhr.

Frutas y Verduras

°El caj6n de hs verduras retiene la humedad para ayudar

a preseu_,arla frescura de hs frutas y verduras pot

pedodos m_s prolongados @er p_gina 83}.

°Cbsifique las frutas y verduras antes de guardadas y

consuma primero hs que se encuentren maduras o

magulladas. Descarte aquelhs que muestren seSabs

de descomposiciOn.

• Siempre envuelva los alimentos que despiden olor tal

como cebolhs y repollo de modo que el olor no se

transfiera a otros alimentos.

• Aunque hs verduras necesitan cierta cantidad de

humedad para retener la frescura, demasiada humedad

puede acortar el tiempo de conservaciOn (especialmente

hs verduras con hojas}. Seque bien hs verduras antes

de guardarhs.

°No lave hs verduras frescas hasta el momento de

usarhs.

Cames y O.uesos

° La came cruda de res y de ave debe envolverse muy

bien para que no ocun-an derrames ni contaminaci6n

de otros alimentos o superficies.

• A veces se puede format moho en la superficie de los

quesos duros (Suizo, Cheddar y Parmesano}. Corte pot

Io menos 2,5 cm (1"} alrededor y debajo del _irea

afectada. Mantenga el cuchillo o instrumento cortante

alejado del moho. El queso restante retendr_ su sabot y

se puede comer sin preocupaci6n. No trate de

conservar las rodajas individuales de queso, el queso

cremoso, el reques6n, la crema, nata cortada o yogur

cuando tengan seSales de moho.

Productos L cteos

La mayoda de los productos 14cteos como la bche,

yogur, nata cortada y requesOn muestran la fecha de

vencimiento en sus envases para asegurar su coFecta

duraciOn. Guarde estos alimentos en los envases

originabs y refrig6relos inmediatamente despuQs de

comprarlos y despuQs de cada uso.

• El compartimiento del congelador de un refiigerador

debe set mantenido aproximadamente a -18° C (0° F}.

Para verificar la temperatura, coloque un term6metro

para electrodom6sticos entre los paquetes congelados y

espere 2/4 horas antes de verificarla. Si la temperatura

es superior a q8°C (0°F}, ajuste el control como se

indica en las p_iginas 79 y 80.

° El congelador funcionar_ m_s eficazmente si se ocupa

per Io menos dos tercios de su capacidad.

Envoltura de los Amimentos para su

Congelaci6n

• Para reducir la deshidrataciOn y el deterioro de la calidad

de los alimentos, use papel de aluminio, envoltura para

alimentos congehdos, boBas especiabs para alimentos

congelados o envases herm6ticamente cerrados= Extraiga

la mayor cantidad posibb de aire del paquete y

asegLirese de que est6 bien sellado. El aire atrapado

puede resecar, cambiar de color o dar real saber

(quemadura de congelaci6n) a los alimentos.

° Envuelva bien las carnes frescas y la came de ave con

envoltura especial para alimentos congelados antes de

° No congele nuevamente la came que se haya

descongelado completamente.

Co ocaci6n de A imentos en

Conge ador

• Evite guardar demasiados alimentos tibios en el

congehdor de una sob vez. Esto sobrecarga el

congelador, reduce la velocidad de congehciOn y

puede ebvar la temperatura de los alimentos

congehdos.

• Deje un espacio entre los paquetes de manera que el

aire pueda circuhr libremente para que los alimentos

se congebn Io m_s r_ipido posibb.

° Evite guardar alimentos dificibs de congehr tal como

helados y jugo de naranja concentrado en los

compartimientos de la puerta del congehdor. Es

preferibb guardar estos alimentos en el interior del

congehdor donde la temperatura fiuctLia menos

cuando se abre la puerta.

Consulte la Tabla de Conservaci6n de los Alimentos en hs

p_iginas 9/4y 95 para los tiempos de almacenamiento

aproximados.

Tabla de Conservaci6n de los Alimentos

Los tiempos de conservaciOn son aproximados y pueden variar dependiendo dei tipo de empaque, temperatura de

aimacenamiento y la caiidad dei aiimento cuando fue comprado.

PRODUCTOS LACTEOS

Mantequilla 1 rues 6 a 9 meses Envudva bien o cubra.

Leche y crema 1 semana No se recomienda Verifique la fecha del envase. Cierre

firmemente. No vuelva a colocar las

porciones no usadas en el envase

original No congele la crema a menos

que sea batida.

Queso en crema, queso en pasta 1 a 2 semanas No se recomienda Envueiva bien.

y alimentos de queso

RequesOn 3 a 5 dias No se recomienda Guarde en el envase original Verifique la

fecha del envase.

Nata cortada 10 dias No se recomienda Guarde en ei envase original Verifique ia

fecha del envase.

Queso duro 1 a 2 meses /4 a 6 meses Envuelva bien. Recorte las partes

(Suizo, Cheddar y Parmesano} Puede quedar afectadas pot el moho.

migajoso

HUEVOS

Huevos enteros 3 semanas No se recomienda Refrigere colocando los extremos

pequehos hacia abajo.

Claras o yemas restantes 2 a/4 dias 9 a 12 meses Pot cada taza de yemas que se desee

congelar, agregue 1 cucharadita de

az/_car si se van a usar en dulces o una

cucharadita de sal si es para platillos no

dulces.

FRUTAS

Manzanas 1 rues 8 meses (cocinadas_} Tambi_n se pueden guardar manzanas

verdes o duras a una temperatura de

15°Ca210 C(60 °Fa70 °F}.

Pl_tanos 2 a/4 d[as 6 meses Mad[_relas a temperatura ambiente antes

(enteros/pehdos) de ser refrigeradas. Los piatanos se

obscurecen cuando son refrigerados.

Peras, cirueias, aguacate 3 a 4d[as No se recomienda [\4ad[_relasa temperatura ambiente antes

de ser refrigeradas. Los aguacates se

obscurecen cuando son refrigerados.

Fresas, cerezas, damascos 2 a 3 d[as 6 meses MadQrelas a temperatura ambiente antes

de ser refrigeradas.

Uvas 3 a 5 d[as 1 rues (enteras) Mad[_relas a temperatura ambiente antes

de ser refrigeradas.

Frutas _cidas 1 a 2 semanas No se recomienda Tambi6n se pueden refrigerar a 150C a

21° C (60° F a 70° F}. Si se refrigeran,

gu_rdelas sin cubrirlas.

PiCa, en trozos 2 a 3 d[as 6 a 12 meses No maduraran despu6s de ia compra.

Use r_pidamente. 94

95

VERDURAS

Esp_rragos 1a 2 dfas 8 a 10meses NoHaveantesderefrigerar=GuardeeneH

cajOndeHasverduras.

RepollitosdeBruselas,brOcoli, 3 a 5 dfas 8 a 10meses EnvueHvaHosaHimentosqueproducen

colifior,ch[charos,frijoles, oHor.DejeHosch[charosenHasvainas.

cebollas,pimientos

Repollo,apio 1a 2semanas Nose recomienda EnvueHvaHosaHimentosqueproducenoHor

y refdgereeneHcajOndeHasverduras.

7 a 10dias 8 a 10meses RetireHostaHHosverdes.EnvueHvaHos

aHimentosqueproducenoHory refrigere

eneHcaj6ndeHasverduras.

7 a 10dias Nose recomienda

12meses

9 meses

Pescado 2 a6 meses

Zanahorias, pastJnaca, betarraga

y nabos

Lechuga

AVES y PESCADO

Polio y pavo, entero

Polio y pavo, presas

I a 2 dias

I a 2 dias

I a 2 dias

Mantenga en eHenvase originaH para

refrigeraci6n. CoHoqueen eH

compartimiento de Hacame y queso.

Cuando congeHepor m4s de dos

semanas, envueHvanuevamente con

envoHtura para congeHador.

CARNES

Tocino 7 dias 1 rues

Res o cordero, molida 1 a 2 dias 3 a/4 meses Las carnes frescas pueden ser

guardadas en el envase original para su

refrigeraci6n.

Res o ternera, asada y bJstec 3 a 5 dias 6 a 9 meses Coi6queias en ei compartimiento de Ha

came y queso. Cuando congeie por m4s

de dos semanas, enwJeiva nuevamente

con envoitura para congeiador.

Jam6n, compietamente cocido, enterc 7 dJas 1 a 2 meses

mitad 5 dias 1 a 2 meses

rebanadas 3 dias 1 a 2 meses

Fiambres 3 a 5 dJas 1 a 2 meses Los fiambres sin abrir envasados al vacio

pueden ser guardados durante dos

semanas en el compartimiento de Ha

came y queso.

Cerdo, asado 3 a 5 dias 4 a 6 meses

Cerdo, chuletas 3 a 5 dias 4 meses

Salchichas, molidas 1 a 2 dias 1 a 2 meses

Salchichas, ahumadas 7 dias 1 a 2 meses

Temera 3 a 5 dias 4 a 6 meses

Salchichas 7 dias 1 rues Las carnes procesadas deben ser bien

envueitas y guardadas en el

compartimiento de Hacame y queso.

Fuentes: Ministerio de Agricultura de los Estados Unidos; Instituto de Mercadotecnia de Alimentos; Servicio de

ExtensiOn Cooperativa, Universidad Estatal de Iowa

i

Tab a de Limpieza del Refrigerador

_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_

Puertas Te×turadas

y E×terior

Unterior del Gabinete

Puertas de Acem Uno×idable

yExterior (modeios seiectos}

UM PO RTANTE:

La garant/a de este pmducto no

cubre dafio al acabado de acero

inoxMable causado per use

incorrecto de productos de

ii/npieza o de productos no

recomelTdados.

Juntas de las Puettas

Bobina del Co_de_sador

Retire la ,%qlta inferior pare tener acceso.

RejiHa de la Sa_ida del

Ventilador del Co_de_sador

Yea/a parte trasera de/refrigerador

_coesotios

Bandejas, cornpardmiento&

cajone& etc.

Limpiadores abrasivos o

_isperos

Amoniaco

Blanqueador de cloro

Detergentes o solventes

cor/centrados

Esponjas de restregar de

metal o pl_stico texturado

Limpiadores abrasivos o

_isperos

Amoniaco

Bianqueador de cioro

Solventes o detergentes

concentrados

Esponjas de restregar de

metal o pl_stico texturado

Productos a base de vinagre

Limpiadores a base de

productos citricos

Limpiadores abrasivos o

_speros

Esponjas de restregar de

metal o pl_stico texturado

Un lavavajillas

4 cucharadas de bicarbonato disuelto en 1 cuarto

de gal6n (1 litro) de agua tibia con jab6n.

Enjuague las superficies con agua tibia limpia y

seque inmediatamente para evitar las manchas.

Agua tibia con jabOn y un patio suave limpio o

una esponja.

Enjuague las superficies con agua tibia limpia y

seque inmediatamente para evitar las manchas.

Para pulir y evitar marcas de los dedos, use el

producto 'Stainless Steel Magic Spray' (Pieza No.

20000008").

Agua tibia con jabOn y un patio suave limpio o

una esponja.

La boquilla de una manguera de aspiradora.

La boquilla de una manguera de aspiradora con

escobilla.

Siga las instrucciones de desmontaje e instalaciOn

indicadas en la secci6n correspondiente a cada

accesorio.

Espere hasta q_e _os art_c_os se aj_ste_ a _a

temperat_ra ambie_te.

Diluya detergente suave y use un patio limpio y

suave o una esponja para limpiados.

Una escobilh con cerdas de pl_istico para limpiar

hs hendiduras.

Enjuague hs superficies con agua tibia limpia.

Seque inmediatamente los art[culos de vidrio y los

transparentes para evitar hs manchas.

Para hacer pedidos, Hame al 1-877-232-6771 en EE.UU. o al 1-800-688-8/408 en Canada. 96

Emiminaci6n de. los Olores del Sugerencias para Ahorro de

.

2_

3_

Retire todo los aiimentos y apague el refngerador.

Desenchufe el refngerador.

Limpie [as paredes, el piso, el techo de[ interior de[

gabinete, los cajones, [as bandejas y [as juntas de

acuerdo con [as [nstrucciones [ndbadas en [a

p_gina 98.

Diluya detergente suave y escoNlle los [nterstbios

con [a sohci0n usando una escobilla de cerdas de

pl_stbo. Deje reposar durante 5 minutos. Enjuague

[as superficies con agua tibia. Seque [as superficies

con un paffo [impio y suave.

Lave y seque todas [as botelIas, envases y frascos.

Descarte los alimentos affejos o deteriorados.

Envuelva o guarde los alimentos que causan o[ores

en envases hermOticos para evitar que los o[ores

vuelvan a ocurr[r.

7 Enchufe el refrigerador y vuelva a co[ocar los

al[mentos en el refr[gerador.

8. Espere a que el refr[gerador se enfr[e.

9. Despues de 2/4 horas, ver[fique s[ se han el[m[nado

los o[ores.

Si el olor ann persiste:

Retire los cajones y colOquelos en [a bandeja

superior de[ refrigerador.

Llene el compartimiento de[ refrigerador y de[

congelador - incluyendo [as puertas - con hojas

de periOdicos en blanco y negro arrugadas.

Co[oque br[quetas de carbon dispersas en los

periOdicos arrugados en e[ compartim[ento de[

refrigerador y del congelador.

Cierre [as puertas y deje reposar durante 24-48

horas.

Evite co[ocar demasiados articulos en [as bandejas

de[ refrigerador. Esto reduce [a circu[aciOn de[ aire

alrededor de los alimentos y el refrigerador realizard

cic[os de funcionamiento mais frecuentes.

EvJte colocar demasiados al[mentos tJbJos en el

refrigerador de una sola vez. Esto sobrecarga los

compartimientos y d[sm[nuye [a velocidad de

enfr[am[ento.

No use pape[ de alumin[o, pape[ encerado o toallas

de pape[ para forrar [as bandejas. Esto disminuye [a

circulaci0n de[ aire y el refrigerador funcionard

menos eficientemente.

Un congelador [[eno hasta dos tercios de su

capacidad funcionar_ rods eficientemente.

Ubique e[ refrigerador en [a parte mas fresca de [a

hab[taciOn. Ev[te [as _reas que rec[ben [uz directa de[

sol o cerca de tubeffas o rejillas de calefacciOn u

otros electrodomOsticos que producen calor. Si esto

no es posible, aisle el exterior usando una secciOn de

los armarios o una capa adiciona[ de aislamiento.

L[mpie [as juntas de [a puerta cada tres meses de

acuerdo con [as [nstrucciones de [[mpieza. Esto

asegurar_ que [a puerta cierre hermOticamente y que

e[ refrigerador funcione con mayor eficiencia.

Organice los articu[os en e[ refrigerador de modo

que se reduzca e[ tiempo que [a puerta esta abierta.

AsegOrese de que las puertas se cierran

hermeticamente nive[ando e[ refrigerador como se

indic0 en [as [nstrucciones de [nsta[aciOn.

Limpie las bobinas del condensador cada tres meses

como se [ndica en [as [nstrucciones de [[mpieza. Esto

contribuir_ al ahorro de energia y a un mejor

enfriamiento.

97

i

Reempmazo de los Focos

Secci6n Superior de[ Compa_imiento

del Refrigerador

Los focos de [a secclOn superior de[ refngerador se

encuentran detrds de[ panel delantero. Alcance con [a

mano detras de[ panel para retlrar los foco&

Secci6n inferior de[ Compartimiento

de[ Refrigerador

1. Empuje hacia arr[ba [as [engOetas

de [a panta[[a de [a [uz. G[re [a

panta[[a hacia arriba y sue[te [as

[engOetas.

2. Retire e[ foco.

3. Reemp[_ce[o con un foco para

e[ectrodom6st[cos de no m#s de

40 watts.

4. Inserte [as [engOetas superiores de ,/_; ,.

revestimiento de[ refngerador e

Jnserte a presJOn Jas JengOetas .............

JnferJores en las ranuras del

revestJm Jento.

Secci6n Superior de[ Compartimiento

de[ Congeiador

1. Levante [a parte

delantera del dep6slto y

retfre[o.

.

.

Retire [a pantaiia de [a

[uz oprlmiendo e[ lado derecho de [a pantaiia y

gir_ndoia hacia abajo.

Retire e[ foco. Reempi_ce[o con un foco para

eiectrodom6sticos de no m#s de 40 watt&

.

.

Gire [a pantaiia hacla arr[ba, optima [evemente

hacia adentro y h_gaia entrar a presi6n en su

[ugar.

Reinstale el depOsito de[ h[e[o desl[z_ndolo hacia

adentro hasta que se bloquee en su [ugar.

Secci6n inferior de[ Compartimiento

de[ Conge[ador

1. Apr[ete ambos [ados de [a pantaJ[a para retirar[&

2. Retire e[ foco. Reemp[_ce[o con un foco para

e[ectrodomest[cos de ne robs de 40 watt&

3. Aprlete ambos lados de la panta[[a para que entre

a pres[6n en su [ugar.

Distribuidor de Hide yAgua

UbicaciOn

de[ Foco

1. Ubique el foco dentro de[ borde superior de[ marco

de[ distribuidor. Destornfl[e[o para sacar[o.

2. Reemp[dce[o con un foco de 7 watts, 120 voitio&

98

|

Preparaci6n para las vacaciones

P;at8 vsosoiones 0 ;_usenoiss COHSS (Ires meses 0

menos}:

1. Rethe todos ios productos perecederos.

2. Si nadb va a controlar ei refiigerador durante su

ausenda, rethe tambi6n todos ios productos

congelados.

3. Si su refiigerador tiene una m_quina autom_itica de

hacer hielo:

° CieuTeei suministro de agua hacia Ham_iquina de

hacer hielo pot io menos un d[a antes de partir.

° Despu6s de que caiga ei Qitimo iote de hielo,

ievante Hamanecilla de alambre y colOquela en Ha

posiciOn 'OFF'.

° Vac[e ei dep6sito dell hielo.

4. Si Hatemperatura ambiente descender;i a menos de

12° C (55° F}, siga Hasinstrucciones para ausencias

m_is iargas.

Para ausencias o vacaciones _argas, (m_s de tres

meses} 0 si _a temperatara ambiente descender_ a

metros de 12° C (55 ° F}:

1. Retire ei alimento.

2. Si su refligerador tiene una m_iquina autom_tica de

hacer hielo:

° Cierre el suministro de agua hacia la m_quina de

hacer hielo per Io menos un dia antes de partir.

° Despu6s de que caiga el 81time Iote de hielo,

levante la manecilla de alambre y colOquela en la

posiciOn 'OFF'.

° Vacie el dep6sito del hielo.

3. Si su refiigerador tiene un sistema distribuidor con

filtre del agua, retire el cartuche filtrante e instale la

derivaciOn del filtro. Descarte el cartucho usado.

4. Gire el control del cengelador a la posici6n 'OFF'.

5. Desenchufe el refiigerador.

6. Limpie completamente el interior de ambos

cempaulimientos con una soluci6n de bicarbonate y

un patio suave limpie (cuatre cucharadas de

bicarbonate en un litro/cuarto de galOn de agua tibia}.

7 Seque bien ambes cempartimientes.

8. Deje las puertas abiertas a fin de evitar la fermaci6n

de moho y mildiS.

A SU regreso:

Despu6s de una vacaci6n o ausencia corta:

Para los modelos con m_quinas autom_ticas de hacer

hielo o distribuidores:

° Conecte nuevamente el suministro del agua y abra la

v_lvula de suministre del agua (vet p_gina 75}.

° Vigile la cenexi6n del agua durante 2/4 heras y cerrija

los escapes si es necesarie.

° Deje salir 10-15 vases de agua del distribuider para

lavar el sistema.

° Vuelva a activar la m_iquina de hacer hiele.

° Descalle per Io menos los tres primeres Iotes de hiele.

Despu6s de una vacaci6n o ausencia _arga:

, Si su refiigerador tiene una m_iquina autom_tica de

hacer hielo, vueiva a conectar ei suministro dell agua y

abra HaHave dell suministro dell agua (vet p_igina 75}.

, Enchufe nuevamente ei refiigerador y reajuste ios

controles (vet p_igina 79 y 80}.

, Vigile HaconexiOn dell agua durante 2/4 horas y corrija

ios escapes si es necesario.

Para ios modelos con distribuidor, deje cotter agua a

trav6s dell distribuidor pot io menos durante tres minutos

con HaderivaciOn dell fiitro en su iugar, despu6s instale ei

filtro del agua (vet p_igina 90}.

° Despu6s de instalar el filtro del agua, deje cotter agua

a trav6s del distribuider centinuamente durante per le

menes des minutes e hasta que el agua salga de

manera continua. Inicialmente usted ebservar_ que hay

une o des minutes de retrase en que salga el agua

hasta que el dep6site interne se llena.

° Active la m_quina de hacer hiele.

° Descalte el hiele preducide dentre de las primeras 12

horas (per Io menos los tres primeres Iotes}

Preparaci6n para una

, Siga las instruccienes anteriores para

vacaciones/ausencias largas, hasta el paso 7

, Asegure todos ios articulos sueitos, tall como bandeias y

cajones en sus iugares con cinta adhesiva a fin de

evitar que se darien.

• Coloque cinta adhesiva en Haspuertas ceuTadas.

, Use una carretilla de mano cuando mueva ei

refiigerador. Siempre coloque HacauTetilla de mano pot

ei costado o pot Haparte trasera dell refiigerador, nunca

pot ei frente.

• AsegQrese de que ei refiigerador se mantenga en

posiciOn verticai durante Hamudanza.

99

LasmejoraseneHdiseffodeHarefrigerationpuedenprodudrsonidosensunuevorefrigeradorquesondiferentesoqueno

existianeneHmodebm_santiguo.EstasmejorasfueronhechasparacrearunrefrigeradorqueconservebsaNmentosdemanera

m_isefidente,queahorreenergiay queengeneralseam_ssHendoso.Debidoaquebs nuevosrefrigeradoresfuncionanm_s

sHendosamente,ahoraesposibbdetectarsonidosqueestabanpresentesenbs refrigeradoresm_santiguosperoquepasaban

inadverddosdebidoabsnivebsderuidomSsaltos.Muchosdeestossonidossonnormabs.PorfavortomenotadequeHas

superficiesadyacentesaunrefrigerador,talescomolasparedes,lospisosy laestanteriapuedenavecesaumentarelnivdde

estossonidos.A continuaciOnseindicanalgunosdelossonidosnormabsquepuedensernotadosenunrefrigeradornuevo.

Chasquido ° Elcontroldelcongelador(A) haceunchasquido ° Funcionamientonormal

cuandoseponeenmarchaosedetieneel compresor.

° ElcronOmetrodedescongelaciOno elcontroldel ° Funcionamientonormal

amortiguadorel6ctrico(enalgunosmodelos}(B)

suenacomounrelojel6ctricoy ocasionalmentehace

unciicogolpeteo.

Agolpamienteo ° Elventiladordelcongelador(0) y elventiladordel ° Funcionamientonormal

runruneodeaire condensador{D) hacenestesonidocuandofuncionan.

° Elventiladordelcongelador(O}aflojaa unaparada ° Funcionamientonormal

comolapuertadecongeladorseabre.

_Borgoteoo ° Elrefrigerantedelevaporador(E)y delintercambiador° Funcionamientonormal

hervor decalor(F) haceesteruidocuandocircula.

Ruidosordo ° Loscubosdelam4quinadehacerhieloalcaerenel ° Funcionamientonormal

depOsitodelhielo0B).

• Elfin detirodehielo{H) dedistribuidor. ° Funcionamientonormal

Vibraci6n °El compresor {J} hace este sonido intermitente cuando °Funcionamiento normal

est_ funcionando.

° El refligerador no est_ nivelado. °Ver la p_igina 77 para obtener detalles

sobre como hive/at el refrigerador.

Zumbido ° ° Funcionamiento normal

Murmu[[o ° ° Funcionamiento normal

La conexiOn de la v_iivula del agua {J} de la m_quina

de hacer hielo hace este sonido cuando la m_iquina se

est_ llenando con agua.

La m_quina de hacer hielo {K) est_ 'activada' sin tener

el agua conectada.

La sonda del hielo {L} produce un murmullo conforme

la sonda se agita al surtir los hielos.

, EI compresor [|] puede producir un murmuilo alto

cuando est_ funcionando.

° La v_ilvula del selenoide {M} cuando opera el tiro de

hielo de la puerta.

Se detiene el sonido si se levanta el

brazo de la m_quina de hielos a la

posiciOn 'off' de apagado. Vea la

secciOn Mbquina Autombtica de Hacer

Hie!o Ver p_gina 8Z _--__

Funcionamiento

normal

,Funcionamiento

normal

100

Elcontroly las l_ces El refrigerador est_ en modo de Funcionamiento normal.

del co_gelador descongdaciOn. Espere 40 minutos para ver si el refrigerador reanuda

est_ e_ce_didas el funcionamiento.

pero el ce_presor

no f_neiona

La te_perat_ra del Los ajustes del control dd refrigerador Ver p_gina 83 para ajustar los controbs.

sistema de son demasiado bajos.

emb_tidos y fr_tas y Los controbs dd congdador est_n Ver p_ginas 79 u 80 para ajustar los controbs.

verd_ras est_ colocados muy bajos.

demasiado tibie El cajOn no est_ bien colocado, Vet p_gina 83 para verificar la colocaciOn del cajOn,

Ei refrigerador _o El refrigerador no est_ enchufado, Enchufe el refrigerador,

f_neiona El control dd congdador no est,1activado. Ver pdginas 79 u 80 para ajustar los controbs.

Las tedas de control de temperatura Ver p_ginas 79 u 80 para ajustar los controbs.

est_n en la posiciOn (-} (moddos

sebctos}.

Fusible fundido o se necesita reponer el Reemplace los fusibbs fundidos.

disyuntor. Verifique el disyuntor y repOngalo, si es necesario.

Ha ocurrido una faNa de corriente. Llame a su compaSfa de ebctricidad para informarbs

de la faNade corriente.

FI refrigerador a_n El refrigerador tiene alg_n probbma de Desenchufe el refrigerador y cambie todos los

no f_neiena funcionamiento, alimentos a otro refrigerador. Si no dispone de otro,

coloque hide seco en el congelador para preservar los

alimentos. La garantfa no cubre p6rdida de alimentos.

Haga una llamada de servicio.

La temperat_ra de Las bobinas del condensador est_n Limpie de acuerdo con la tabla en la p_gina 96.

los alimentes es sudas.

demasiado frfa El control dd refrigerador y dd Ver p_ginas 79 u 80 para ajustar los controbs.

congdador est_n en un ajuste muy alto.

El aNmento est_ demasiado cerca de la Cambie de lugar el aNmento.

admisiOn de aire superior izquierda.

La puerta no cierra bien.

La temperat_ra de

los alimentos es

demasiado tibia

Los controbs necesitan ser ajustados.

Las bobinas dd condensador est_n sucias.

La rejiNa dd aire trasera est_ bloqueada.

La puerta se ha abierto con frecuencia o

se ha dejado abierta por perfodos

prolongados.

Se han colocado alimentos

recientemente.

EI refrigerador no est_ nivelado. Ver p_gina 77 para

obtener los detalles sobre como nivelar el refrigerador.

Revise la junta de la puerta para ver si cierra

herm6ticamente. Limpie si es necesario, de acuerdo

con la tabla en la pSgina 96.

Verifique si hay obstrucciones internas que impidan

que ia puerta se cierre bien {es decir, cajones mai

cerrados, dep6sitos del hielo, contenedores o

alimentos demasiado grandes o real colocados, etc.}

Ver p_ginas 79 u 80 para ajustar los controles.

Limpie de acuerdo con la tabla en la p_gina 96.

Verifique la posiciOn de los alimentos en el

refrigerador para asegurarse de que la rejilla no est6

bloqueada. Las rejiiias del aire traseras se encuentran

debajo de los cajones de ias verduras.

Reduzca el tiempo que la puerta est_ abierta. Organice

bien los alimentos para asegurar de que la puerta se

abra por tiempos tan cortos como sea posible.

Espere hasta que el alimento que se ha colocado

recientemente alcance la temperatura del refrigerador

o dei congeiador.

101

Eirefrigerador

tieneunomor Limpbdeacuerdocon[ataMaen[ap4gina96.Losaiimentosqueproducenobrdebenser

cubbrtosoenvudtos.

EHinteriordd refrigeradornecesitaiimpbza.

ReviseHasempaquesparaversiseHanbien.

Losnivebsdehumedadsonaltos.

Loscontrobsdebenserajustados.

Losnivebsdehumedadsonaltoso Ha

puertasehaabbrtocondemasiada

frecuenda.

ReviseHasempaquesparaversiseHanbien.

Seformangotas Limpbdeacuerdocon[ataMaen[ap4gina8Z

deaguaenel

exteriordel Sonnormabsdurante6pocasdeaitahumedad.

Verp_ginas79u 80paraajustarioscontraries.

Seformangotas Reduzcaeltiempoquelapuertaest_abierta.Organice

deagaaenel bienlosalimentosparaasegurardequelapuertaseabra

interior del per tiempos tan cortes coma sea posible.

Limpie de acuerdo con la tabla en la p_gina 96.

El refrigerador ola Funcionamiento normal Ver p_gina 99.

m_qaina de hater

hielo bacon ruidos

extra_os o

demasiado altos

Los eajones del El contenido del cajOn o la posiciOn de los Cambie de lugar los dimentos y contenedores para evitar

sistema de articulos en el compartimiento vecino interferencia con los cajones.

embutidos y frutas pueden estar obstruyendo el cajOn.

El cajOn est_ mal colocado.

eierran bien

El refrigerador no est_ nivelado.

Las canabtas de los cajones est_n sucias.

La puerta se ha abierto con frecuencia o se

ha dejado abierta por periodos

prolongados.

La humedad o cdor en el _rea vecina

es alta.

Se ban colocado alimentos recientemente. Espere hasta que el alimento que se ha colocado

recientemente abance la temperatura dd refrigerador o

dd congdador.

El refrigerador est_ expuesto al crier Evah_eel medio ambiente de su refrigerador.

debido al medio ambiente o a otros Posibbmente sea necesario cambiarlo de lugar para

ebctrodom6sticos a su alrededor, mejorar su rendimiento.

Las bobinas dd condensador est_n sucias. Limpie si es necesario, de acuerdo con la tabla en la

p_gina 96.

Los controbs necesitan ser ajustados. Ver p_iginas 79 u 80 para ajustar los controbs.

La puerta no cierra bien. El refrigerador no est_ nivebdo. Ver pagina 77 Nivebdo.

Ver las p_gina 83 para la instdaciOn correcta dd cajOn.

Ver p_igina 77 para los detalbs sobre coma nivdar el

refrigerador.

Limpie las canabtas con agua tibia y jabOn. Enjuague y

seque bien.

Aplique una capa ddgada de vasdina en las canabtas

de los cajones.

Reduzca el tiempo que la puerta est_ abierta.

Organice bien los dimentos para asegurar de que la

puerta se abra per tiempos tan cortes come sea posibb.

Espere a que el ambiente interior se ajuste per el periodo

de tiempo que la puerta estuvo abierta.

Funcionamiento normal

El refrigerador

funciona con

demasiada

freeuencia

Verifique si hay obstrucciones internas que impidan que

ia puerta se cierre bien @s decir, cajones mai cerrados,

depOsitos del hielo, contenedores o alimentos demasiado

grandes, etc.}

Revise los empaques para vet si sellan bien. Limpie de acuerdo con la tabla en la p_gina 95.

102

HieJo y Agua

La puerta de[ congeiador no est4 cerrada. Verifique que [a puerta de[ congeiador est6 cerrada.No hay feces

indicaderes

encendides on el

control dei surtider E[ refrigerador no est4 enchufado.

Est4 fundido un fusibie, o e[ cortadrcuito

necesita reajustarse.

Ha ocurrido una faiia de energia.

E[ refrigerador est4 en Mode Sab_itico.

Ne sale ni agaa ni La puerta de[ congeiador no est4 cerrada.

hiele de[ surtider

caande so eprimen

las almehadillas Loscontroies est4n en mode de bioqueo

(modeHosseHectos}.

Se est4 [[enando e[ tanque de agua.

La m4quina de hbHosse ha instaiado

recbntemente o se ha usado

recientemente una gran cantidad de hieios.

E[ fiitro de agua est4 obstruido o necesita

cambiarse.

La m4qaina de hiele La m4quina de hieios se ha instaiado

no est4 predaciende recientemente o se ha usado

saficientes hieles e recientemente una gran cantidad de hieios.

_stes est4n defermes La presiOn de[ agua est4 muy baja.

El filtro de agua est4 obstruido o necesita

cambiarse.

La m4qaina de EI braze de Ham4quina est6 hacia arriba.

hieies no est4

predaciende hieie

E[ suministro de agua dom6stica no est4

[[egando a Hav4ivuia de[ agua.

La tubena de cobre o pi4stico est4

torcida.

La presiOn de[ agua est4 muy baja.

Revise Hatemperatura de[ congeiador.

Cent°

La energia se interrumpe del control cuando la puerta

dei congeiador se abre.

Enchufe el refrigerador.

Reemplace los fusibles fundidos. Revise si el

cortacircuito est4 botado.

Llame a la compa_ia local de energia para informar

acerca de ia faiia.

Yea la secciOn Mode Sabbtico p4gina 89.

Verifique que la puerta del congeiador est6 cerrada.

La energia se interrumpe del control cuando la puerta

del congeiador se abre.

Vea la secciOn Bloqueo de/Distribuidor p4gina 89.

En el use inicial, hay un retraso aproximado de 45

segundos para surtirios mientras se liena el tanque de

agua interne.

Espere 24 betas para que comience la producciOn de

hide o para que la maquina de hides vueiva a surtirse

despu6s de usarios todos.

Cambie el fiitro de agua {Vet p4gina 90}.

Espere 24 betas para que comience la producciOn de

hide o para que la m4quina de hides vueiva a surtirse

despu6s de usarios todos.

La presiOn baja del agua puede causar que la v4Hvuia

gotee. La presiOn del agua debe estar entre 35 a 100

libras per puigada cuadrada para que funcione

correctamente. Una presiOn minima de 35 libras per

puigada cuadrada se recomienda para las unidades

con fiitros de agua.

Cambie el fiitro de agua {Vet p4gina 90}.

Confirme que el braze de la m4quina de hieios est6

hacia abajo. Vea la secciOn Mbquina Autombtica de

!@cer Nielo p4gina 8Z

Vea la secciOn Conexi4n de/Suministro de Agua

p4gina 74 u 75.

Cierre el suministro de agua y deshaga las torceduras.

Si no puede hacerio, reempiace la tuberia.

La presiOn del agua debe estar entre 35 a 1O0libras

per puigada cuadrada para que funcione

correctamente. Una presiOn minima de 35 libras per

puigada cuadrada se recomienda para las unidades

con fiitros de agua.

Vea HasecciOn Controles de la Temperatura p4ginas 79

u 80 para obtener ayuda acerca de come ajustar los

controies. EI congeiador debe estar entre 0° a 2°F (-18

a -17°C} para producir hielo.

103

i i ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii i!

La mOquina de El recipiente del hido no est_ instalado

hielos no est4 correctamente.

produciendo hieio Se instal6 la valvula de agua incorrect&

La mazde indicador El filtro dd agua necesita ser substituido.

dei fiitro dei agua

es roja El indicador dd filtro necesita ser

reajustado.

Se forma hielo en la La presiOn dd agua est_ muy baja.

t_berfa de entrada a

ia mOq_ina de hieio

La v_lvula de asiento no est_

completamente abierta.

La temperatura dd congdador est_ muy

a[ta.

El refrigerador tiene Se usOtuberia pl_stica para completar la

escape de ag_a conexiOn.

Se instdO una valvula dd agua

incorrect&

Emflujo demag_a es La presiOn del agua est_ muy baja.

lOS lento q_e mo

normal

La vaMJla de asiento no est_

completamente abierta.

Se instdO una valvula dd agua

incorrect&

La tuberia de cobre o pl4stico est4

torcida.

El filtro de agua est4 obstruido o

necesita cambiarse.

La v_lvula de agua no est_

completamente abierta.

Vea la secciOn DepOsito del Hielo pdgina 85.

Vea la secciOn ConexiOnde/Suministro de Agua

p_ginas 74 u 75. Las valvulas autoperforantes o de siNh

de _U' causan una presiOn baja de agua y podrian

obstmir la Ihea con el tiempo. Fabricantes no es

responsabie per los da_os materiales debidos a ia

instalaciSn incorrecta de la cone×i_n de agaa.

Si el filtro no est_ disponible, substituya per el filtro de

puente. Vea la secciOn Filtro delAgua pagina 90.

Vea la secciOn Luz tndicadora de Estado de/ Filtro de/

Agua p_gina 89.

La presiOn del agua debe estar entre 35 a 100 Nbraspar

pulgada cuadrada para que funcione correctamente.

Una presiOn mhima de 35 Nbrasper pulgada cuadrada

se recomienda para las unidades con filtros de agua.

Abra la v_lvula de asiento completamente.

Vea la secciOn Controles de/a Temperatu'rap_ginas 79 u

80 para obtener ayuda acerca de come ajustar los

controles. El congelador debe estar entre 0° a 2°F (-18

a -17°C] para producir hido.

El fabricante recomienda el uso de tuberia de cobre

para la instalaciOn. La tuberia de pl_stico es menos

durable y puede causar escapes. El fabricante no se

responsabiiiza per dafios materiaies debido a ia

instaiaciSn ocone×iSn dei ag_a incorrecta.

Vea la secciOn Conexidnde/Suministro ryeAgua

p_ginas 74u 75. Lasvalvulas autoperferantes y las vSIvulas

de asiento de F_;"causan baja presiOndd agua y pueden

obstmir la tuber[a con el pasar del tiempo. Elfabrieante

no se responsabiliza per OaSes materiales debido ama

instaiaci_n ocone×i_n dei agaa incorrecta.

La presiOn dd agua debe estar entre 35 a 100 Nbrasper

pulgada cuadrada para que funcione correctamente.

Una presiOn minima de 35 Nbrasper pulgada cuadrada

se recomienda para las unidades con filtros de agua.

Abra la v_lvula de asiento completamente.

Vea la secciOn Conexidnde/Suministro de Agua

p_ginas 74u 75. Lasvalvulas autoperferantes y bs vSIvulas

de asiento de -_,0"causan baja presiOndd agua y pueden

obstruir la tuber[a con el pasar del tiempo. Elfabricante

no se responsabimiza per dahos materiaies debido a ia

instamaci6noconexi6n demagua incorrecta.

Cierre el suministro de agua y deshaga las torceduras.

Si no puede hacerlo, reemplace la tuber[a.

Cambie el filtro de agua G!er p_gina 90:).

Abra la valvula de agua completamente. El fiujo minima

en distribidor es aproximadamente 10 onzas Nquidas en

nueve segundos con un filtro nuevo en el lugar o

aproximadamente 10 onzas Nquidas en cinco segundos

sin un filtro. 104

Seinstal0recientementeelrefrigerador. Dejequepasenaproximadamente12horasparaqueel

aguaeneltanquedealmacenamientoseenfr[e,

Elsuministrodelaguaeneltanquede

almacenamientoseacab0.

ElaguasequedOenlastuberiasdeagua DesecheelprimervasodeaguayvuOlvaloa llenar.

afueradeltanquedealmacenamientoy

sehacalentadoatemperaturaambiente.

Emaguaparece turbia Aire o burbujas de aire en ei agua. Esto es normal cuando se usa pot primera vez ei

surtidor, y desaparecer_ con el uso.

Hay part_c_las en el Polvo de carbon del cartucho del fiitro de El agua que fiuye inicialmente a travOs del cartucho

ag_a o en los hieios agua. podda contener el polvo inocuo de carbon que libera el

cartucho. Las particulas son seguras para consumo y

desaparecer_n despuOs de unos cuantos usos.

ConcentraciOn de minerales en el agua Las particulas no son daOinas y ocurren naturalmente

furmar_in particulas cuando el agua se en los suministros de agua.

congela y se derrite.

105

106

Lo que No Cubren Estas

1=Situaciones y daF_osresultantes de cualquiera de Jas

slgulentes eventualidades:

a. Jnstalaci6n, entrega o mantenimiento inapropiados.

b. CuaJquier reparaci6n, modificacJ6n, alteraci6n o ajuste no

autorizados por el fabdcante o por un centro de servlcio

autorlzado.

c. MaI uso, abuso, accidentes o uso irrazonable.

d. Corriente eI6ctrica, voltaje o suministro incorrectos.

e. Programaci6n incorrecta de cualquiera de Ios controles.

2. Las garant[as quedan hulas si Ios nOmeros de serie originales

ban sido retirados, alterados o no son f4cilmente legibles.

3= Focos=

4. Productos comprados para uso comerciaI o indt_strlaJ.

5. El costo deI servicio o Ilamada de servlcio para

a. CorregJr errores de instalaci6n.

b. Unstruir aI usuario sobre eI uso correcto deI artefacto.

c. Transporte deI artefacto aI establecimiento de servicio.

6. Los daF_osconsecuentes o incidentales sufridos pot

cualquier persona como resultado del incumplimiento de

estas garant[as. En algunos estados no se permite Ia

exclusi6n o Iimitaci6n de daF_osconsecuentes o incidentaJes,

por Io tanto Ia Iimitaci6n o exclusi6n anterior puede no

apllcarse en su caso.

Si Necesita Servicio

o Llame al distribuidor donde compr6 su electrodom6stico o

Jiame a Maytag Services sM,Amana Customer Assistance aI

1-800-843-0304 en EE.UU. o aI 1-866-587-2002 en Canada

para ubicar a un tScnico autorizado.

o AsegOrese de conservar eI comprobante de compra para

verificar eI estado de Ia garant[a. Consulte Ia secci6n sobre la

Garant[a para mayor informaci6n sobre Ias responsabilidades

deI propietario para servicio bajo Ia garant[a.

o Si eI distribuidor o Ia compaF_[a de servicio no pueden resoJver

et problema, escriba a Maytag Services sM,Attn: CAIR Center,

P.O.Box 2370, Cleveland, TN 37320-2370 o Ilame aI

1=800=883=0304 en [[oUUo o aJ 1=866=587=2002 en

Canada.

-Las gu[as de uso y cuidado, manuales de servicio e

informaci6n sobre Ios repuestos pueden soJicltarse a Maytag

Services s_v_,Amana Customer Assistance.

o Cuando Ilame o escriba acerca de un probtema de servicio,

pot favor incluya Ia siguiente informaci6n.

a. Su hombre, direcci6n y n0mero de teldono;

b. NOmero de modeto y nOmero de serie;

c. Nombre y direcci6n de st_ distribuidor o t6cnico de

servicio;

d. Una descripci6n clara deJ problema que est4

experimentando;

e. Comprobante de compra (recibo de venta).

Form No= A/01/05 Pa_t No= 12842114 www=amam_a=com Lithe U=S=A=
