Power Mac G5

Käyttöopas

Sisältää Power Mac G5 -tietokonetta

koskevia käyttöönotto-, laajennus- ja

vianetsintätietoja

K3218Q87.book Page 1 Wednesday, March 23, 2005 1:49 PM



Apple Computer, Inc.

© 2005 Apple Computer, Inc. Kaikki oikeudet pidätetään.

Tämä käyttöopas on tekijänoikeuslakien suojaama eikä

sitä saa osittainkaan kopioida ilman Applen antamaa

kirjallista lupaa.

Apple-logo on Apple Computer Incorporatedin

Yhdysvalloissa ja muissa maissa rekisteröity

tavaramerkki. Näppäimistön Apple-logon (Optio-Vaihto-

K) käyttö kaupallisiin tarkoituksiin ilman Applen

etukäteen antamaa kirjallista lupaa voidaan tulkita

tavaramerkkirikkomukseksi sekä lainvastaiseksi

epäreiluksi kilpailuksi.

Tämän käyttöoppaan sisältämien tietojen oikeellisuus

on pyritty varmistamaan kaikin tavoin. Apple ei vastaa

paino- tai lyöntivirheistä.

Apple

1 Infinite Loop

Cupertino, CA 95014-2084

408-996-1010

www.apple.com

Apple, Apple-logo, AirPort, Apple Store, AppleShare,

AppleTalk, DVD Studio Pro, Final Cut Pro, FireWire, iCal,

iChat, iLife, iMovie, iPod, iTunes, Mac, Mac OS, Macintosh

ja Power Mac ovat Apple Computer Incorporatedin

Yhdysvalloissa ja muissa maissa rekisteröityjä

tavaramerkkejä.

AirPort Express, Finder, FireWire-logo, iDVD, Safari,

SuperDrive ja Tiger ovat Apple Computer Incorporatedin

tavaramerkkejä.

AppleCare on Apple Computer Incorporatedin

Yhdysvalloissa ja muissa maissa rekisteröity

palvelumerkki.

.Mac on Apple Computer Incorporatedin palvelumerkki.

ENERGY STAR on Yhdysvalloissa rekisteröity

tavaramerkki.

PowerPC ja PowerPC:n logo ovat International Business

Machines Corporationin tavaramerkkejä, joita käytetään

lisenssillä.

Bluetooth-sana ja -logot ovat Bluetooth SIG

Incorporatedin omaisuutta, ja Apple Computer

Incorporated käyttää niitä lisenssinvaraisesti.

GeForce on NVIDIA Corporationin tavaramerkki.

Tämä tuote sisältää Kalifornian yliopiston (Berkeley) ja

sen tukijoiden kehittämiä ohjelmia.

Kaikki muut tässä mainitut yritysten ja tuotteiden nimet

ovat asianomaisten yritysten tavaramerkkejä. Muiden

valmistajien tuotteiden mainitseminen on tapahtunut

yksinomaan tiedonvälitystarkoituksessa eikä merkitse

tukea tai suositusta. Apple ei vastaa näiden tuotteiden

toiminnasta tai käytöstä.

Julkaistu samanaikaisesti Yhdysvalloissa ja Kanadassa.

K3218Q87.book Page 2 Wednesday, March 23, 2005 1:49 PM

3

1

Sisällysluettelo

Luku 1 5 Käyttöönotto

5

Tietokoneen ja näytön sijoittaminen

6

Alkutoimet

10

Näytön säätäminen

10

Ongelmia?

11

Mitä seuraavaksi?

12

Mitä on tehtävä, kun tietokoneen käyttö lopetetaan

14

Opi tuntemaan tietokoneesi

16

Portit ja liittimet – Tietokoneen käyttömahdollisuuksien laajentaminen

18

Power Mac G5:n sisällä – Tietokoneen sisäiset laajennusmahdollisuudet

Luku 2 21 Tietokoneen käyttö

22

Apple Keyboard -näppäimistön käyttö

23

Apple Mouse -hiiren käyttö

23

Näyttöjen, televisioiden ja videolaitteiden kytkeminen

26

USB:n käyttö

28

FireWiren käyttö

30

Äänilaitteiden käyttö

31

Optisen aseman käyttö

34

Ethernet-verkkoon liittyminen

36

Modeemin käyttö

36

Langattoman AirPort-verkon käyttö

38

Langattoman Bluetooth-teknologian käyttö

40

Energian säästäminen laittamalla tietokone nukkumaan

41

Tiedon siirtäminen kahden Macintosh-tietokoneen välillä

Luku 3 43 Asennustoimet tietokoneen sisällä

44

Tietokoneen avaaminen

49

Muistin asentaminen

56

Sisäisten tallennuslaitteiden asentaminen

64

PCI-laajennuskortin asentaminen ja AGP-kortin vaihtaminen

68

AirPort Extreme -kortin asentaminen

69

Pariston vaihtaminen

K3218Q87.book Page 3 Wednesday, March 23, 2005 1:49 PM

4

Sisällysluettelo

Luku 4 71 Vianetsintä

73

Ohjelmisto-ongelmia

74

Ongelmia näytön kanssa

75

Apple Hardware Test -ohjelman käyttö

76

Tietokoneen mukana tulleen ohjelmiston uudelleenasennus

77

Ethernet-suorituskyvyn parantaminen

77

Tuotteen sarjanumeron sijainti

Liite A 79 Tekniset tiedot

Liite B 85 Turvallisuus, huolto ja ergonomia

85

Tärkeitä turvallisuustietoja

87

Yleisiä huolto-ohjeita

88

Tärkeitä ergonomiaan ja terveyteen liittyviä tietoja

Liite C 91 Internet-yhteyden muodostaminen

93

Tarvittavien tietojen kokoaminen

94

Tietojen syöttäminen

94

Puhelinlinjan kautta otettava yhteys

97

DSL-, kaapelimodeemi- ja LAN-internet-yhteydet

102

Langaton AirPort-yhteys

104

Yhteyden vianetsintä

107

Communications Regulation Information

K3218Q87.book Page 4 Wednesday, March 23, 2005 1:49 PM

1

5

1

Käyttöönotto

Onnittelut uuden tehokkaan Power Mac G5 -tietokoneen

hankinnasta. Tämä kappale sisältää ohjeita tietokoneen ja

näytön käyttöönotosta.

Power Mac G5 sisältää uusinta tekniikkaa kuten edistyksellisen 64-bittisen prosessorin,

huippunopean muistin, huikean grafiikan takaavan AGP 8X Pro -näytönohjaimen ja

Serial ATA -tallennustilan eloksoidusta alumiiniseoksesta valmistetussa kotelossa, joka

mahdollistaa helpon pääsyn kotelon sisällä oleviin osiin.

Tietokoneen ja näytön sijoittaminen

Nosta tietokonetta sen kummastakin kahvasta käyttäen oikeaa nostotekniikkaa. Jos

näyttö on painava, käytä myös sen asettelussa oikeaa nostotekniikkaa. Aseta tietokone

ja näyttö niin, että:

Â

ne ovat tukevalla ja tasaisella alustalla

Â

virtajohdon liittimet eivät painu seinää tai muuta kohdetta vasten

Â

ilman virtaamista näytön tai tietokoneen edessä, takana tai alla ei ole estetty

Â

tietokoneen edessä on riittävästi tilaa optisen aseman avaamiselle

Ainoa tapa sulkea virta kokonaan tietokoneesta ja näytöstä on se, että niiden virtajoh-

dot irrotetaan virtalähteestä. Varmista, että tietokoneen ja näytön virtajohdot ovat hel-

posti saatavilla, jotta tietokone tai näyttö voidaan tarvittaessa nopeasti irrottaa.

Varoitus:

Apple suosittelee, että Power Mac G5:tä käytetään pystyasennossa ja niin,

että sivupaneeli on paikallaan. Tietokone ei toimi kunnolla, jos se on kyljellään tai jos

sen sivupaneeli on poistettu.

K3218Q87.book Page 5 Wednesday, March 23, 2005 1:49 PM

6 Luku 1

Käyttöönotto

Alkutoimet

Power Mac G5 on suunniteltu siten, että voit ottaa sen nopeasti käyttöön ja alkaa käyt-

tää sitä välittömästi.

1

Poista suojakalvo tietokoneen ulkopuolelta ja sivupaneelin sisäpuolelta. Ohjeita sivupa-

neelin avaamiseen on kohdassa ”Tietokoneen avaaminen” sivulla 44.

2

Kytke virtajohto tukevasti tietokoneen takana syvennyksessä olevaan virtaliitäntään ja

kytke johdon toinen pää maadoitettuun pistorasiaan tai jatkojohtoon.

Virtapistoke

Virtajohdon liitäntä

K3218Q87.book Page 6 Wednesday, March 23, 2005 1:49 PM

Luku 1

Käyttöönotto

7

3

Kytke näytön kaapelit ohessa olevan kuvan mukaisesti. Näytöstä riippuen kytkettäviä

kaapeleita saattaa olla yksi tai useampia. Lisätietoja on näytön mukana tulleissa ohjeis-

sa.

Voit kytkeä kaksi näyttöä tietokoneen näytönohjaimeen.

Jos näytönohjaimessa on kaksi DVI-porttia, voit kytkeä Apple Display Connector (ADC)

-liittimellä tai VGA-liittimellä varustetun näytön tai videolaitteen käyttäen yhtä seuraa-

vista näyttösovittimista:

Â

Kun haluat kytkeä VGA-näytön, voit käyttää DVI–VGA-sovitinta (tulee tietokoneen

mukana) kytkeäksesi näytön DVI-porttiin.

Â

Kun haluat kytkeä tietokoneeseen ADC-näytön, käytä DVI–ADC-sovitinta (ei sisälly

toimitukseen) kytkeäksesi näytön DVI-porttiin.

Â

Kun haluat kytkeä television, videonauhurin tai muun videolaitteen, käytä DVI–Video-

sovitinta (ei sisälly toimitukseen) kytkeäksesi laitteen DVI-porttiin (lisätietoja kohdas-

sa ”Television, videonauhurin tai muun videolaitteen kytkeminen” sivulla 25).

Lisätietoja näytön liittämisestä on luvussa 2, ”Tietokoneen käyttö”.

USB-portti

FireWire 400 -portti

Näyttökaapeli

Näyttöportit

DVI-näyttöportit

K3218Q87.book Page 7 Wednesday, March 23, 2005 1:49 PM

8 Luku 1

Käyttöönotto

4

Kun haluat muodostaa yhteyden internetiin tai verkkoon, kytke tietokone DSL- tai kaa-

pelimodeemiin tai ethernet-verkkoon. Jos sinulla on modeemi, kytke se analogiseen

puhelinlinjaan.

Modeemiportti

Ethernet-portti

K3218Q87.book Page 8 Wednesday, March 23, 2005 1:49 PM

Luku 1

Käyttöönotto

9

5

Kytke näppäimistökaapeli yhteen tietokoneen tai näytön USB-porteista (d

). Kiinnitä hii-

ren kaapeli näppäimistössä olevaan USB-porttiin.

Huomaa:

Jos näppäimistökaapeli ei ole tarpeeksi pitkä ulottuakseen tietokoneen USB-

porttiin, voit käyttää tietokoneen mukana tullutta näppäimistön jatkokaapelia.

6

Käynnistä tietokone painamalla etupaneelissa olevaa käynnistyspainiketta (®

). Joissa-

kin Applen näytöissä on virtapainike, josta myös tietokone voidaan käynnistää. Mikäli

tietokoneen näyttö on käynnistettävä erikseen, kytke virta näyttöön painamalla sen vir-

tapainiketta.

Langattoman näppäimistön ja hiiren käyttö

Jos hankit Power Mac G5:n mukana Apple Wireless Keyboard -näppäimistön ja Apple

Wireless Mouse -hiiren, kytke tietokoneen mukana tullut Bluetooth-antenni Bluetooth-

antenniporttiin (◊

), joka on Power Mac G5:n takana. Aseta näppäimistö ja hiiri toimi-

maan tietokoneen kanssa noudattamalla niiden mukana tulleita ohjeita.

Näppäimistö Hiiri

Sivupaneelin sisällä saattaa olla

läpinäkyvää muovia (sen tarkoituksena

on suojata sivupaneelia kuljetuksen ajan).

Avaa sivupaneeli ja poista muovi.

Liitä hiiri toiseen

näppäimistön takana

olevista USB-porteista.

Apple Ke

y

board -

j

atkokaapeli

K3218Q87.book Page 9 Wednesday, March 23, 2005 1:49 PM

10 Luku 1

Käyttöönotto

Näytön säätäminen

Kun haluat säätää näytön asetuksia, valitse Omenavalikko (

) > Järjestelmäasetukset ja

osoita Näytöt.

Näytön vianetsinnästä kerrotaan kohdassa ”Ongelmia näytön kanssa” sivulla 74. Näy-

tön hoitamisesta kerrotaan kohdassa ”Näytön hoitotoimet” sivulla 88. Lisätietoja näy-

tön käyttämisestä on Mac-ohjeissa.

Ongelmia?

Mikäli näytöllä ei näy mitään tai arvelet, että tietokone ei käynnistynyt asianmukaisesti,

tarkista seuraavat asiat:

Â

Onko tietokone kytketty sähköverkkoon? Mikäli tietokone on kytketty jatkojohtoon,

onko sen mahdollinen virtakytkin päällä?

Â

Onko virtajohto liitetty kunnolla tietokoneeseen?

Â

Ovatko näppäimistön ja näytön kaapelit kunnolla kiinni?

Â

Onko näyttö päällä? Ovatko näytön kirkkaus- ja kontrastisäätimet oikeassa asennos-

sa? Jos näytössä on kirkkaus- ja kontrastisäätimet, säädä niitä.

Â

Käynnistä tietokone uudestaan. Paina tietokoneen käynnistyspainiketta noin 5 sekun-

tia, kunnes tietokone sammuu. Käynnistä kone painamalla painiketta uudestaan.

Â

Jos näytöllä vilkkuu kysymysmerkki tai tilavalo vilkkuu sarjassa tietokonetta

käynnistettäessä, tutustu luvussa 4, ”Vianetsintä” sivulla 71 annettuihin tietoihin.

K3218Q87.book Page 10 Wednesday, March 23, 2005 1:49 PM

Luku 1

Käyttöönotto

11

Mitä seuraavaksi?

Olet tehnyt kaiken tarvittavan Power Mac G5:n käyttöönottoa varten. Käyttöön-

ottoapuri käynnistyy, kun avaat tietokoneen ensimmäisen kerran. Käyttöönottoapuri

auttaa sinua internet- ja sähköpostitietojen syöttämisessä ja internet-yhteyden

määrittelyssä. Jos sinulla on ennestään Mac, Käyttöönottoapuri voi myös auttaa sinua

tiedostojen, ohjelmien ja muiden tietojen siirrossa vanhasta Macista uuteen

Power Mac G5:een.

Tietojen siirtäminen Power Mac G5:een

Käyttöönottoapurin avulla voit siirtää automaattisesti tietoja toisesta Macista uuteen

Power Mac G5 -tietokoneeseesi. Varmista ennen tietojen siirtämistä, että seuraavat asi-

at ovat kunnossa:

Â

Toisessa Macissa on sisäänrakennettu FireWire-liitäntä, ja se tukee FireWire-levytilaa.

Â

Toisessa Macissa on Mac OS X v10.1 tai uudempi.

Â

Sinulla on FireWire-kaapeli, jolla voit yhdistää kaksi tietokonetta toisiinsa.

Käyttöönottoapuri opastaa sinua tietojen siirtämisessä – sinun tarvitsee vain seurata

näytöllä näkyviä ohjeita. Tietojen siirtäminen Power Mac G5:een ei vaikuta toisessa

Macissa oleviin alkuperäisiin tietoihin. Voit siirtää:

Âkäyttäjätunnuksia (mukaan lukien asetukset ja sähköposti)

Âverkkoasetukset, jotta uusi tietokoneesi toimii automaattisesti samoilla verkkoasetuk-

silla kuin toinen Macisi

ÂOhjelmat-kansio, jotta kaikki toisessa Macissa käytetyt ohjelmat ovat nyt uudessa

Power Mac G5:ssä (sinun on ehkä asennettava uudelleen osa siirtämistäsi ohjelmista)

ÂKovalevylle tallennetut tiedostot ja kansiot

Jos et käytä Käyttöönottoapuria tietojen siirtämiseen, kun käynnistät Power Mac G5:n

ensimmäisen kerran, voit siirtää tiedot myöhemmin Siirtymisapurin avulla. Avaa Ohjel-

mat-kansio, avaa Lisäohjelmat ja kaksoisosoita Siirtymisapuri-symbolia.

Huomaa: Jos siirrät tietoja myöhemmin Siirtymisapurin avulla, varmista, että File Vault

on kytketty pois päältä vanhemmassa tietokoneessa. Voit kytkeä File Vaultin pois pääl-

tä valitsemalla Omenavalikko () > Järjestelmäasetukset, osoittamalla Turvallisuus ja

noudattamalla näytöllä näkyviä ohjeita.

K3218Q87.book Page 11 Wednesday, March 23, 2005 1:49 PM

12 Luku 1 Käyttöönotto

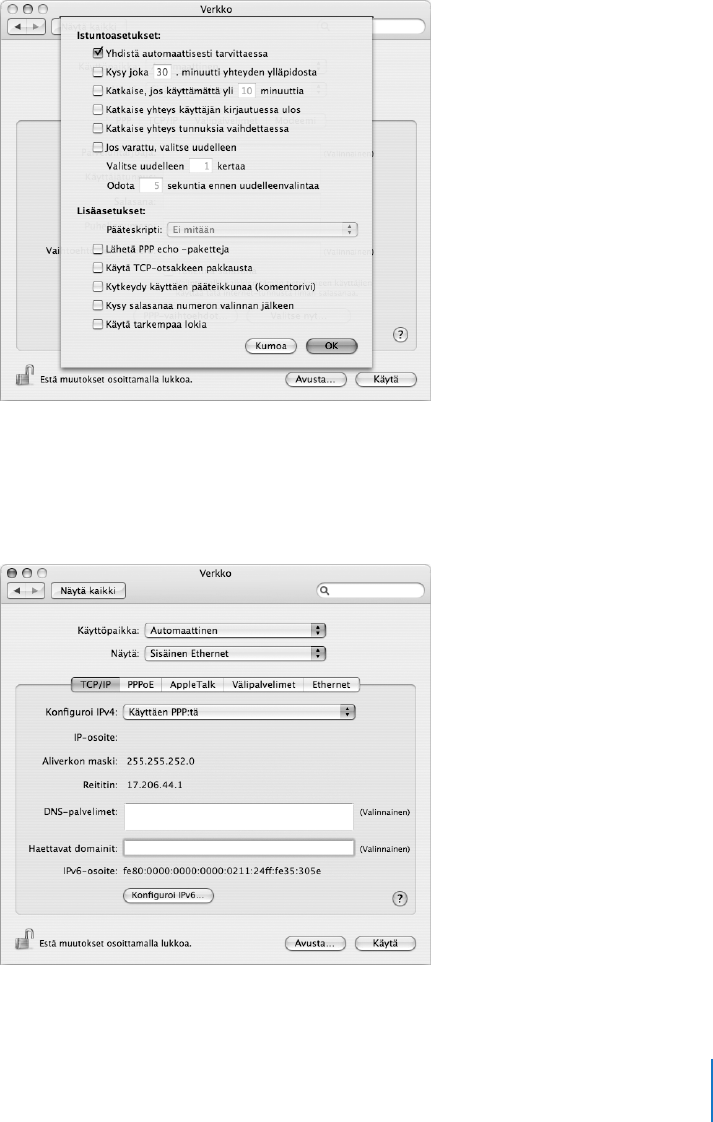

Power Mac G5:n asettaminen internet-yhteyttä varten

Jos et ole siirtänyt käyttäjätunnus- ja verkkoasetustietoja, käyttöönottoapuri opastaa si-

nua internet-yhteyden määrittelyssä. Kotikäyttäjien osalta internet-yhteys edellyttää in-

ternet-palveluntarjoajalta hankittavaa liittymää. Sopimus saattaa olla maksullinen. Jos

sinulla on internet-liittymä, tietoja syötettävistä tiedoista annetaan liitteessä C, ”Inter-

net-yhteyden muodostaminen” sivulla 91.

Mitä on tehtävä, kun tietokoneen käyttö lopetetaan

Kun et enää halua käyttää Power Mac G5:tä, voit laittaa tietokoneen nukkumaan tai

sammuttaa sen.

Power Mac G5:n laittaminen nukkumaan

Jos Power Mac G5 on käyttämättä vain lyhyen ajan, laita tietokone nukkumaan. Kun tie-

tokone on nukkumassa, näyttö on pimeä. Nukkumassa oleva tietokone voidaan herät-

tää nopeasti ilman, että sen käynnistymistä täytyy odotella.

Tietokone voidaan laittaa nopeasti nukkumaan kahdella eri tavalla:

ÂValitse Omenavalikko () > Mene nukkumaan.

ÂPaina Power Mac G5:n etupaneelissa olevaa käynnistyspainiketta.

ÂValitse Omenavalikko () > Järjestelmäasetukset, osoita Energiansäästäjä ja aseta

nukkumisajastus.

Kun haluat herättää tietokoneen nukkumasta, tee jokin seuraavista toimenpi-

teistä:

ÂPaina jotain näppäimistön näppäintä.

ÂPaina hiiren painiketta.

Lisätietoja tietokoneen nukkumisesta annetaan kohdassa ”Energian säästäminen laitta-

malla tietokone nukkumaan” sivulla 40.

K3218Q87.book Page 12 Wednesday, March 23, 2005 1:49 PM

Luku 1 Käyttöönotto 13

Power Mac G5:n sammuttaminen

Jos Power Mac G5:tä ei käytetä pariin päivään, se kannattaa sammuttaa.

Tietokoneen sammuttaminen:

mValitse Omenavalikko () > Sammuta.

Varoitus: Älä sammuta tietokonetta kytkemällä jatkojohdon kytkintä pois päältä tai ir-

rottamalla tietokoneen virtajohtoa (paitsi jos tietokoneen sammuttaminen ei onnistu

millään muulla tavoin). Tiedostot tai käyttöjärjestelmä saattavat vahingoittua, mikäli

tietokonetta ei sammuteta asianmukaisesti.

Varoitus: Sammuta Power Mac G5, ennen kuin siirtelet sitä. Tietokoneen siirtäminen

kovalevyn pyöriessä voi vahingoittaa kovalevyä ja johtaa tiedostojen katoamiseen tai

siihen, ettei tietokonetta voida käynnistää kovalevyltä.

K3218Q87.book Page 13 Wednesday, March 23, 2005 1:49 PM

14 Luku 1 Käyttöönotto

Opi tuntemaan tietokoneesi

Optinen asema

Kuulokeliitäntäf

®Käynnistyspainike

Tilavalo

USB 2.0 -portti

FireWire 400 -portti

K3218Q87.book Page 14 Wednesday, March 23, 2005 1:49 PM

Luku 1 Käyttöönotto 15

Optinen levyasema

Tietokoneessasi on DVD-ROM/CD-RW Combo -asema tai DVD+R DL/DVD±RW/CD-RW SuperDrive

-asema. Molemmat levyasemat voivat lukea CD-ROM-levyjä, valokuva-CD-levyjä, tavallisia CD-ääni-

levyjä ja muunlaista mediaa. Combo-asema voi myös lukea DVD-levyjä ja DVD-elokuvia ja kirjoittaa

musiikki-, dokumentti- ja muita digitaalisia tiedostoja CD-R- ja CD-RW-levyille. SuperDrive-levyasema

voi lisäksi lukea ja kirjoittaa DVD±R-, DVD±RW- ja DVD+R Double Layer (DL) -levyjä.

Avaa optinen asema painamalla Apple Keyboard -näppäimistön levynpoistonäppäintä (C).

Tilavalo

Valkoinen valo ilmoittaa, että tietokone on päällä, kun taas sykkivä valo ilmoittaa, että tietokone on

nukkumassa.

®Käynnistyspainike

Paina tätä painiketta, kun haluat käynnistää Power Mac G5:n, laittaa sen nukkumaan tai herättää sen

lepotilasta. Kun haluat käynnistää tietokoneen uudestaan, pidä painiketta painettuna noin 5 sekun-

nin ajan (kunnes tietokone sammuu) ja käynnistä sitten tietokone painamalla painiketta uudestaan.

Joitakin Applen näyttöjä käytettäessä tietokone voidaan käynnistää tai laittaa nukkumaan näytön vir-

tapainiketta painamalla.

HFireWire 400 -portti

Kytke Macintoshiin FireWire-laitteita kuten iPod, digitaalivideokamera ja kovalevy. FireWire takaa huip-

punopean tiedonsiirron niille kaikille. FireWire 400 -portti tukee 100, 200 ja 400 Mbps tiedonsiirtono-

peuksia.

fKuulokeliitäntä

Kytke kuulokkeet Macintoshin kuulokeliitäntään. Kun pistoke liitetään kuulokeliitäntään, sisäinen kaiu-

tin mykistyy.

dUSB 2.0 -portti

Macintoshiin voidaan liittää USB-laitteita, kuten näppäimistöjä, hiiriä, kirjoittimia, skannereita, kaiutti-

mia, USB-mikrofoneja ja USB-keskittimiä. Myös näytössäsi saattaa olla USB-portteja.

K3218Q87.book Page 15 Wednesday, March 23, 2005 1:49 PM

16 Luku 1 Käyttöönotto

Portit ja liittimet – Tietokoneen käyttömahdollisuuksien laajentaminen

Salpa PCI-laajennuspaikkojen

suojalevyt

DVI-näyttöportti

AirPort-antennin portti

Bluetooth-antennin portti

Sisäisen modeemin portti

(joissain malleissa)

Optinen digitaalisen

äänen ulostuloportti

Optinen digitaalisen

äänen sisäänmenoportti

Virtajohdon liitäntä

DVI-näyttöportti

USB 2.0 -portit (2)

FireWire 400 -portti

W

-

√

G

FireWire 800 -portti Ethernet-portti

Äänen linja ulos -portti

Äänen linja sisään -portti

K3218Q87.book Page 16 Wednesday, March 23, 2005 1:49 PM

Luku 1 Käyttöönotto 17

¥Salpa

Salpaa nostamalla avataan sivupaneeli ja päästään käsiksi Power Mac G5:n sisällä oleviin osiin. Voit

suojata sisäiset osat kiinnittämällä salpaan turvalukon.

£DVI-näyttöportti

Kytke tähän porttiin Digital Visual Interface (DVI) -liitäntää käyttävät näytöt. Voit liittää VGA-liitintä

käyttävät näytöt tietokoneen mukana tulleella DVI–VGA-sovittimella.

ZAirPort Extreme -antennin portti

Kytke tähän porttiin AirPort Extreme -antenni, jos Macintoshiin on asennettu valinnainen

AirPort Extreme -kortti.

◊Bluetooth-antennin portti

Kytke tietokoneen mukana tullut pieni lieriömäinen Bluetooth®-antenni, jos Power Mac G5 -tietoko-

neeseesi on asennettu valinnainen Bluetooth-moduuli.

dUSB 2.0 -portit

Macintoshiin voidaan liittää USB-laitteita, kuten näppäimistöjä, hiiriä, kirjoittimia, skannereita, kaiutti-

mia, USB-mikrofoneja ja USB-keskittimiä. Apple Keyboard -näppäimistössä ja näytössä saattaa myös

olla USB-portteja.

HFireWire 400 ja 800 -portit

FireWire 400 -portti tukee 100, 200 ja 400 Mbps tiedonsiirtonopeuksia. FireWire 800 -portti tukee 100,

200, 400 ja 800 Mbps tiedonsiirtonopeuksia.

Virtajohdon liitäntä

Kytke tietokoneen virtajohto.

PCI-laajennuspaikkojen (3) suojalevyt

Laajenna Macintosh-tietokonetta asentamalla korkeintaan kolme Peripheral Component Interconnect

(PCI) -korttia paikkoihin 2, 3 ja 4.

Optinen digitaalisen äänen ulostuloportti

Liitä Macintosh viritinvahvistimeen tai muuhun digitaaliseen äänilaitteeseen.

Optinen digitaalisen äänen sisäänmenoportti

Liitä Macintosh digitaalisiin äänilaitteisiin kuten CD-soittimeen tai minidisc-soittimeen.

-Analoginen äänen linja ulos -portti

Liitä Macintoshiin omalla virtalähteellä toimivia MP3-, CD- tai muita äänilaitteita.

,Analoginen äänen linja sisään -portti

Liitä Macintoshiisi omalla virtalähteellä toimivia mikrofoneja tai muita äänilaitteita.

G10/100/1000-parikaapelin ethernet-portti

Liittämällä Macintoshin nopeaan ethernet-verkkoon pääset internetiin tai voit käyttää verkossa olevia

laitteita, kuten kirjoittimia tai palvelimia, ja jakaa tietoa verkossa.

WSisäisen modeemin portti

Liitä tavalliseen puhelinlinjaan, jos Macintoshissa on sisäinen 56K V.92-modeemi.

K3218Q87.book Page 17 Wednesday, March 23, 2005 1:49 PM

18 Luku 1 Käyttöönotto

Power Mac G5:n sisällä – Tietokoneen sisäiset laajennusmahdollisuudet

Alempi kovalevypaikka

Ylempi kovalevypaikkaOptinen asema

Paikka 1: AGP 8X Pro -paikka

(näytönohjain asennettuna)

DDR SDRAM -paikat

(4 tai 8 paikkaa,

mallista riippuen)

Paikat 2–4: PCI- tai

PCI-X-paikat

(riippuu mallista)

Paristo

AirPort Extreme

-kortin liitäntä

K3218Q87.book Page 18 Wednesday, March 23, 2005 1:49 PM

Luku 1 Käyttöönotto 19

Optinen levyasema

Tietokoneessa on valmiina DVD-ROM/CD-RW Combo -asema tai DVD+R DL/DVD±RW/CD-RW

SuperDrive -asema. Tarkempia tietoja optisesta asemasta annetaan kappaleessa ”Optisen aseman

käyttö” sivulla 31.

Paristo

Tietokoneessasi on paristo, joka tarvitsee vaihtaa vain harvoin. Jos tietokone ei käynnisty kunnolla tai

järjestelmän päiväys ja aika ovat jatkuvasti väärässä, paristo on ehkä vaihdettava. Lisätietoja annetaan

kohdassa ”Pariston vaihtaminen” sivulla 69.

AirPort Extreme -kortin liitin

Kytke koneeseen AirPort Extreme -kortti, jolla voit ottaa langattoman yhteyden verkkoon. Lisätietoja

annetaan kohdassa ”AirPort Extreme -kortin asentaminen” sivulla 68.

DDR SDRAM -paikat

Mallista riippuen tietokoneessa on 4 tai 8 DDR SDRAM -paikkaa. Voit lisätä muistia asettamalla DDR

SDRAM DIMM -moduuleja pareittain muistipaikkoihin. Lisätietoja annetaan kohdassa ”Muistin asenta-

minen” sivulla 49.

Kovalevypaikat

Tietokoneessa on yksi kovalevy asennettuna ylempään kovalevypaikkaan. Alempaan kovalevypaik-

kaan voidaan tarvittaessa asentaa toinen kovalevy. Tietokoneeseen voidaan liittää enintään kaksi

Serial ATA -kovalevyä. Lisätietoja annetaan kohdassa ”Sisäisten tallennuslaitteiden asentaminen”

sivulla 56.

PCI- tai PCI-X-paikat

Tietokoneessa on mallista riippuen kolme PCI- tai PCI-X-laajennuspaikkaa. Tietokonetta voidaan laa-

jentaa asentamalla PCI-kortteja paikkoihin 2 - 4. Lisätietoja annetaan kohdassa ”PCI-laajennuskortin

asentaminen ja AGP-kortin vaihtaminen” sivulla 64.

AGP 8X Pro -paikka

Liitä näyttö AGP 8X Pro -paikassa olevaan korttiin, joka tarjoaa kiihdytetyn grafiikkaprosessoinnin.

Lisätietoja annetaan kohdassa ”Näyttöjen, televisioiden ja videolaitteiden kytkeminen” sivulla 23 tai

kohdassa ”PCI-laajennuskortin asentaminen ja AGP-kortin vaihtaminen” sivulla 64.

K3218Q87.book Page 19 Wednesday, March 23, 2005 1:49 PM

20 Luku 1 Käyttöönotto

Lisätietoja

Jos kaipaat lisätietoja, tutustu seuraaviin kohtiin:

Toiminto... Lisätietoja...

Tietokoneen sammuttaminen tai

asettaminen nukkumaan

”Mitä on tehtävä, kun tietokoneen käyttö lopetetaan” sivulla 12.

Tietyn Power Mac G5:n laitteis-

to-ominaisuuden käyttö

luvussa 2, ”Tietokoneen käyttö” sivulla 21.

Lisälevyjen, muistin ja korttien

asentaminen tai pariston vaihto

luvussa 3, ”Asennustoimet tietokoneen sisällä” sivulla 43.

Tietokoneen vianetsintä, jos on-

gelmia ilmenee

luvussa 4, ”Vianetsintä” sivulla 71.

Mac OS 9:n asentaminen tieto-

koneelle Mac OS 9 -ohjelmien

käyttöä varten

”Mac OS 9:n asentaminen” sivulla 77.

Tietokoneen yhdistäminen inter-

netiin

liitteessä C, ”Internet-yhteyden muodostaminen” sivulla 91.

K3218Q87.book Page 20 Wednesday, March 23, 2005 1:49 PM

2

21

2Tietokoneen käyttö

Tässä luvussa tutustutaan tarkemmin Power Mac G5

-tietokoneen tärkeisiin ominaisuuksiin, kuten näppäi-

mistöön, hiireen, FireWireen, USB:hen, ääneen, langatto-

maan Bluetooth-tekniikkaan ja verkkoon.

Luvussa on tietoa seuraavista asioista:

”Apple Keyboard -näppäimistön käyttö” sivulla 22

”Apple Mouse -hiiren käyttö” sivulla 23

”Näyttöjen, televisioiden ja videolaitteiden kytkeminen” sivulla 23

”USB:n käyttö” sivulla 26

”FireWiren käyttö” sivulla 28

”Äänilaitteiden käyttö” sivulla 30

”Optisen aseman käyttö” sivulla 31

”Modeemin käyttö” sivulla 36

”Ethernet-verkkoon liittyminen” sivulla 34

”Langattoman AirPort-verkon käyttö” sivulla 36

”Langattoman Bluetooth-teknologian käyttö” sivulla 38

”Tiedon siirtäminen kahden Macintosh-tietokoneen välillä” sivulla 41

K3218Q87.book Page 21 Wednesday, March 23, 2005 1:49 PM

22 Luku 2 Tietokoneen käyttö

Apple Keyboard -näppäimistön käyttö

Apple Keyboard -näppäimistö sisältää toimintonäppäimet, jotka on esiasetettu tavalli-

sia toimintoja varten. Poista levyt optisesta asemasta painamalla levynpoistonäppäintä

(C). Säädä äänenvoimakkuutta painamalla äänenvoimakkuuden lisäämis- tai vähentä-

misnäppäintä tai laita ääni päälle tai pois päältä mykistysnäppäimen avulla. Säädä

Apple-näytön kirkkautta kirkkauden lisäämis- ja vähentämisnäppäimillä.

Huomaa: Jos käytössä on muu kuin Apple-näppäimistö, poista optinen levy asemasta

painamalla F12-näppäintä.

Apple Keyboard -näppäimistössä on kaksi Universal Serial Bus (USB) 1.1 -porttia. Näppäi-

mistön takana oleviin USB-portteihin voidaan liittää hiiri tai muita USB-laitteita.

Jos hankit Power Mac G5:n mukana Apple Wireless Keyboard -näppäimistön, kytke tie-

tokoneen mukana tullut Bluetooth-antenni tietokoneen takana olevaan Bluetooth-

antenniporttiin. Näppäimistön mukana tulleista ohjeista saat lisätietoja.

Lisätietoja näppäimistöstä

Lisätietoja näppäimistöstä on Mac-ohjeissa. Valitse Ohjeet > Mac-ohjeet ja etsi hakusa-

nalla ”näppäimistö”.

Toimintonäppäimet

Äänenvoimakkuuden vähentäminen

Äänenvoimakkuuden lisääminen

-

Kirkkauden vähentäminen

Kirkkauden lisääminen

Mykistys

—

Levynpoistonäppäin

Näppäimistökaapeli

USB-portit

K3218Q87.book Page 22 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 23

Apple Mouse -hiiren käyttö

Apple Mouse -hiiri käyttää optista seurantaa. Kun haluat kohdistaa osoittimen hiiren

avulla, siirrä hiirtä millä tahansa tarkoitukseen sopivalla pinnalla, kuten työpöydällä tai

hiirimatolla. (Joillain tasaisilla, lasisilla pinnoilla ohjaus saattaa olla huonompaa.) Koh-

detta osoitetaan painamalla hiiren runkoa alaspäin, kunnes se tuntuu napsahtavan.

Kohdetta kaksoisosoitetaan painamalla hiiren runkoa nopeasti kaksi kertaa peräkkäin.

Huomaa: Jos hankit Power Mac G5:n mukana Apple Wireless Mouse -hiiren, kytke tie-

tokoneen mukana tullut Bluetooth-antenni tietokoneen takana olevaan Bluetooth-

antenniporttiin. Hiiren mukana tulleista ohjeista saat lisätietoja.

Lisätietoja hiirestä

Lisätietoja hiirestä on Mac-ohjeissa. Valitse Ohjeet > Mac-ohjeet ja kirjoita hakusanaksi

”hiiri”.

Näyttöjen, televisioiden ja videolaitteiden kytkeminen

Näytönohjaimeen voidaan kytkeä kaksi näyttöä ja käyttää niitä samanaikaisesti. Kun toi-

nen näyttö on kytketty, voit joko näyttää saman kuvan molemmilla näytöillä (näytön

kahdennus) tai käyttää toista näyttöä Mac OS X:n työpöydän koon laajentamiseen (laa-

jennettu työpöytätila). Kumpaankin liitettävän näyttöön tarvitaan erillinen kaapeli.

Usean näytön käyttö:

1Laita näytöt pois päältä ja sammuta tietokone.

2Kytke kummankin näytön videokaapeli näytönohjaimen porttiin.

3Laita näytöt päälle ja käynnistä tietokone.

Kun haluat säätää näyttöjä, valitse Omenavalikko () > Järjestelmäasetukset ja osoita

Näytöt. Tietokone käynnistyy oletusarvoisesti laajennetussa työpöytätilassa. Kun haluat

työskennellä näytön kahdennus -tilassa, valitse Omenavalikko () > Järjes-

telmäasetukset, osoita Näytöt ja valitse Peilaus.

Jos tila loppuu ja haluat pitää hiirtä

painettuna nostaessasi sitä, paina ensin

hiiren painiketta ja purista sitten hiirtä

kummaltakin sivulta peukalolla ja

sormilla samalla, kun nostat sitä.

K3218Q87.book Page 23 Wednesday, March 23, 2005 1:49 PM

24 Luku 2 Tietokoneen käyttö

Näytönohjaimien porttien käyttö

Power Mac G5:ssä käytetyissä näytönohjaimissa on jokaisessa yksilölliset, eri ominai-

suuksin varustetut portit. Järjestelmän kuvauksen avulla voit tarkistaa, mikä näytön-

ohjain Power Mac G5:een on asennettu.

Avaa Järjestelmän kuvaus seuraavasti:

1Valitse Omenavalikko () > Tietoja tästä Macista.

2Osoita Lisätietoja.

3Valitse Grafiikka/näytöt.

Määrittele alla olevien taulukoiden avulla näytönohjaimesi porttien tyyppi.

Voit kytkeä videolaitteen DVI–Video-sovitinta käyttäen portteihin, joissa on TV-ulostulo-

valmius. Lisätietoja annetaan kohdassa ”Television, videonauhurin tai muun videolait-

teen kytkeminen” sivulla 25.

Näytönohjain Portti 2 Portti 1

ATI Radeon 9600 single-link DVI single-link DVI

TV-ulostulo

ATI Radeon 9650 dual-link DVI single-link DVI

TV-ulostulo

NVIDIA GeForce 6800 Ultra DDL dual-link DVI

TV-ulostulo

dual-link DVI

TV-ulostulo

ATI Radeon X850 XT dual-link DVI

TV-ulostulo

ADC

DVI-näyttöportit

ADC-näyttöporttiDVI-näyttöportti

K3218Q87.book Page 24 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 25

Television, videonauhurin tai muun videolaitteen kytkeminen

Power Mac G5 voidaan liittää televisioon, videonauhuriin, projektoriin tai muuhun ul-

koiseen videolaitteeseen DVI–Video-sovitinta käyttäen. DVI–Video-sovitin voidaan

hankkia Apple-jälleenmyyjältä tai verkon kautta Apple Storesta osoitteesta

www.apple.com/store.

Videolaitteen liittäminen:

1Sulje videolaite ja sammuta tietokone.

2Liitä DVI–Video-sovittimen DVI-pää Power Mac G5:n näytönohjaimen TV-ulostuloa tu-

kevaan DVI-porttiin (katso taulukko sivulla 24).

3Liitä sovittimen toinen pää television, videoiden tai projektorin komposiitti (RCA)

-videoporttiin tai S-videoporttiin.

4Käynnistä videolaite ja sitten tietokone.

Kun haluat säätää kuvaa, valitse Omenavalikko () > Järjestelmäasetukset ja osoita

Näytöt.

Lisätietoja näytöistä

Lisätietoja näytön liittämisestä on luvussa 1, ”Käyttöönotto”.

Lisätietoja ulkoisen näytön käyttämisestä ja määrittelemisestä on Mac-ohjeissa. Valitse

Ohjeet > Mac-ohjeet ja kirjoita hakusanaksi ”näyttö”.

DVI-näyttöportti

S-videon ulostuloportti

DVI–Video-sovitin

Komposiittivideon

ulostuloportti

K3218Q87.book Page 25 Wednesday, March 23, 2005 1:49 PM

26 Luku 2 Tietokoneen käyttö

USB:n käyttö

Power Mac G5:ssä on kolme USB 2.0 -porttia: yksi etupaneelissa ja kaksi takapaneelissa.

Apple Keyboard -näppäimistössä on myös kaksi USB 1.1 -porttia. USB-portteihin voi-

daan liittää monentyyppisiä ulkoisia laitteita, kuten kirjoittimia, skannereita, digitaalika-

meroita, mikrofoneja, peliohjaimia, sauvaohjaimia, näppäimistöjä, hiiriä ja tallennuslait-

teita. Laitteiden liittäminen USB:n avulla on helppoa. Voit yleensä liittää tai irrottaa USB-

laitteen vaikka tietokone olisi päällä. Laite on valmis käytettäväksi heti, kun se on liitet-

ty. Tietokonetta ei tarvitse käynnistää uudelleen.

USB-laitteiden käyttö

Apple on jo valmiiksi asentanut koneeseen monia USB-laitteiden käyttämiä ohjelmia.

Useimmissa tapauksissa laitteen mukana tullutta ohjelmistoa ei siis tarvitse asentaa.

Kun liität USB-laitteen eikä Power Mac G5 löydä oikeaa ohjelmaa, voit joko asentaa lait-

teen mukana tulleen ohjelman tai ottaa yhteyttä laitteen valmistajaan oikean ohjelman

löytämiseksi, hakemiseksi ja asentamiseksi.

USB 2.0 -portit

K3218Q87.book Page 26 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 27

Useiden USB-laitteiden liittäminen

Jos haluat liittää enemmän kuin kolme USB-laitetta, voit hankkia USB-keskittimen. USB-

keskitin kytketään tietokoneessa olevaan vapaaseen porttiin ja siinä on lisää USB-port-

teja (useimmiten neljä tai seitsemän).

Huomaa: Joidenkin USB-laitteiden käyttöön tarvitaan omalla virtalähteellä toimiva

USB-keskitin.

Lisätietoja USB:stä

Lisätietoja USB:stä on Mac-ohjeissa. Valitse Ohjeet-valikosta Mac-ohjeet ja kirjoita

hakusanaksi ”USB”. Lisätietoa löytyy myös Applen USB-sivuilta osoitteessa

www.apple.com/usb.

Saatavilla olevista USB-laitteista löytyy tietoa Macintosh Products Guide -tuoteoppaas-

ta osoitteessa www.apple.com/guide.

USB-keskitin

K3218Q87.book Page 27 Wednesday, March 23, 2005 1:49 PM

28 Luku 2 Tietokoneen käyttö

FireWiren käyttö

FireWire on suurinopeuksinen tiedonsiirtojärjestelmä, jonka avulla voidaan helposti kyt-

keä ja irrottaa ulkoisia laitteita – kuten iPod, digitaalimusiikkisoittimia, digitaalivideoka-

meroita, kirjoittimia, skannereita ja kovalevyasemia. Voit liittää ja irrottaa FireWire-lait-

teita ilman, että sinun tarvitsee käynnistää tietokonetta uudestaan. Tässä tietokoneessa

on kolme ulkoista FireWire-porttia.

ÂKaksi FireWire 400 -porttia (yksi etu- ja yksi takapaneelissa) jotka tukevat jopa 400

Mbps tiedonsiirtoa.

ÂYksi huippunopea FireWire 800 -portti tietokoneen takapaneelissa; tämä portti tukee

jopa 800 Mbps tiedonsiirtoa.

Power Mac G5:n FireWire 800 -portti siirtää tietoa 800 Mbps FireWire-laitteista entistä

nopeammin. Portissa on 9-nastainen liitin, ja se on yhteensopiva myös alkuperäisten

FireWire-laitteiden kanssa, joissa on 6- tai 4-nastainen liitin.

Kun käytössä on sopiva kaapeli, 9-nastainen liitin toimii saumattomasti yhteen kaikkien

FireWire-laitteiden kanssa. Saatavilla on kaapeleita, joiden kautta 9-nastainen portti voi-

daan liittää 4-nastaisiin, 6-nastaisiin ja 9-nastaisiin laitteisiin.

FireWire 400 -portit

FireWire 800 -portti

FireWire 400

(6-nastainen)

FireWire 400

(4-nastainen)

FireWire 800

(9-nastainen)

K3218Q87.book Page 28 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 29

FireWire-laitteiden käyttö

FireWiren avulla voidaan:

Âliittää FireWire-liitäntäinen digitaalinen videokamera ja kaapata tai siirtää korkealaa-

tuista videokuvaa suoraan tietokoneeseen tai tietokoneesta muuhun laitteeseen ja

muokata sitten videota iMoviella tai muulla videoeditointiohjelmalla.

Âliittää ulkoinen FireWire-kovalevy ja käyttää sitä varmuuskopiointiin tai tiedostojen

siirtoon. Tietokoneen työpöydälle tulee näkyviin FireWire-symboli, kun olet liittänyt

kovalevyn Power Mac G5:een. Jotkut FireWire-levyt saavat virtansa FireWire-kaapelin

kautta, jolloin ulkoista virtalähdettä ei tarvita.

ÂJos sinulla on tietokoneen kanssa sellaisia ongelmia, jotka estävät tietokoneen

käynnistyksen tai tiedostojen siirron, voit liittää Power Mac G5:n toiseen tietokonee-

seen FireWiren avulla. Tällöin Power Mac G5 näkyy toisessa tietokoneessa ulkoisena

kovalevynä (ominaisuutta kutsutaan FireWire-levytilaksi). Lisätietoja on ”FireWire-levy-

tila” -kappaleessa.

Kun FireWire-laitetta halutaan käyttää tietokoneen kanssa, laite liitetään tietokonee-

seen ja asennetaan laitteen mukana tullut ohjelma. Tietokone havaitsee automaattises-

ti siihen liitettävän uuden laitteen.

Kun haluat käynnistää tietokoneen FireWire-kovalevyltä, jolla on Mac OS X, valitse

Omenavalikko () > Järjestelmäasetukset, osoita Käynnistys ja valitse FireWire-kovale-

vy.

Jos FireWire-kovalevy ei ole näkyvissä tai sitä ei voida valita, tiedustele FireWire-kovale-

vyn valmistajalta päivitettyjä ohjaimia.

FireWire-kovalevy otetaan turvallisesti pois käytöstä vetämällä sen symboli roskakoriin

ennen FireWire-kaapelin irrottamista.

FireWire-levytila

Jos haluat siirtää tiedostoja Power Mac G5:n ja toisen FireWire-valmiudella varustetun

tietokoneen välillä tai jos ilmenee ongelma, joka estää tietokonetta käynnistymästä,

voit FireWire-levytilan avulla liittää Power Mac G5:n toiseen tietokoneeseen.

Huomaa: Power Mac G5 pystyy toimimaan FireWire-levytilassa, jos toisessa tietoko-

neessa on käytössä jokin Mac OS X- tai Mac OS 9 -käyttöjärjestelmäversio ja jos toiseen

tietokoneeseen on asennettu FireWire-versio 2.3.3 tai uudempi. Käytä asennetun

FireWire-version tarkistamiseen Järjestelmän kuvaus -ohjelmaa (Ohjelmat/Lisäohjelmat-

kansiossa). Jos toisessa tietokoneessa on vanhempi versio, hae päivitys Applen huolto-

ja tukisivuilta osoitteesta www.apple.com/fi/support.

FireWire-levytilan käyttöönotto Power Mac G5:ssä:

1Sammuta Power Mac G5.

2Käytä FireWire-kaapelia, jossa on 6- tai 9-nastainen liitin kummassakin päässä, ja kytke

tietokone toiseen FireWire-tietokoneeseen.

K3218Q87.book Page 29 Wednesday, March 23, 2005 1:49 PM

30 Luku 2 Tietokoneen käyttö

3Käynnistä Power Mac G5 ja paina heti T-näppäin alas.

Power Mac G5:n näytöllä näkyy FireWire-levytilan ilmaisin, ja Power Mac G5:n sisäisen

kovalevyn symboli näkyy toisen tietokoneen työpöydällä.

4Vedä Power Mac G5:n kovalevysymboli toisen tietokoneen roskakoriin, kun olet lopetta-

nut tiedostojen siirron.

5Sammuta Power Mac G5 painamalla käynnistyspainiketta.

6Irrota FireWire-kaapeli.

Lisätietoja FireWiresta

Lisätietoja FireWiresta on Applen FireWire-sivuilla osoitteessa www.apple.com/firewire.

Voit etsiä tietoja myös Mac-ohjeista. Valitse Ohjeet-valikosta Mac-ohjeet ja kirjoita haku-

sanaksi ”FireWire”. Saatavilla olevista FireWire-laitteista löytyy tietoa Macintosh Products

Guide -tuoteoppaasta osoitteessa www.apple.com/guide.

Äänilaitteiden käyttö

Power Mac G5 -tietokoneessa on kattavat ääniominaisuudet, mukaan lukien kuulokelii-

täntä etupaneelissa ja takana optinen digitaalinen äänen ulostulo, optinen digitaalinen

äänen sisäänmeno, analoginen äänen linjatasoinen ulostulo ja analoginen äänen linja-

tasoinen sisäänmeno.

Optiset digitaalisen äänen portit

Voit syöttää ja miksata musiikkia kytkemällä Digital Audio Tape (DAT) -nauhureita tai

CD-soittimia optiseen digitaalisen äänen linjatasoiseen sisäänmenoporttiin käyttäen di-

gitaalista optista kaapelia tai Toslink-kaapelia.

Voit myös liittää ääni- tai AV-viritinvahvistimen optiseen digitaalisen äänen ulostulo-

porttiin ja luoda Power Mac G5 -perustaisen kotiteatterijärjestelmän.

Optinen

digitaalisen

äänen sisään-

menoportti

Optinen

digitaalisen

äänen

ulostuloportti Optinen digitaalikaapeli

Optinen digitaalikaapeli

AV-viritinvahvistin Kaiuttimiin tai

muuhun toisto-

laitteeseen

CD-soitin tai muu digitaalilähde

K3218Q87.book Page 30 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 31

Kuulokeliitäntä

Voit kytkeä kuulokkeet tietokoneen kuulokeliitäntään. Kun liitin liitetään tähän liitän-

tään, sisäinen kaiutin mykistyy.

Tärkeää: Älä kytke kuulokeliitäntään linja ulos -laitteita. Käytä sen sijaan takapaneelin

analogista linja ulos -porttia.

Analogiset ääniportit

Voit kytkeä ulkoisia mikrofoneja tai muita äänilaitteita tietokoneen takana oleviin analo-

gisiin miniliitäntöihin, linjatasoista sisäänmenoa tai ulostuloa varten.

Valitse käytettävä äänen sisäänmeno- tai ulostulolaite Järjestelmäasetusten Äänet-

osion avulla.

Optisen aseman käyttö

Voit asentaa tai käyttää CD- ja DVD-levyillä olevia ohjelmia käyttäen optista asemaa.

CD-levyjä voidaan käyttää multimedian toistamiseen ja CD-äänilevyiltä voidaan kuun-

nella musiikkia. Lisäksi musiikkia, dokumentteja ja muita digitaalisia tiedostoja voidaan

kirjoittaa CD-R- ja CD-RW-levyille. Voit myös toistaa DVD-elokuvia ja käyttää useimpia

DVD-levyjä.

Jos tietokoneessasi on SuperDrive-asema, voit polttaa myös omia elokuviasi ja tehdä

niistä video-DVD-levyjä, joita voidaan toistaa useimmissa tavallisissa DVD-soittimissa.

Voit myös tallentaa dokumentit tai muut digitaalitiedostot tyhjille DVD-R-, DVD-RW-,

DVD+R-, DVD+RW- ja DVD+R Double Layer -levyille (DL) Finderin tai iDVD:n avulla.

DVD+R DL -levylle voidaan tallentaa lähes kaksinkertainen määrä tietoa (8,54 Gt).

Huomaa: Jos sinulla on vanhempia, levykkeillä olevia ohjelmia, tiedustele ohjelman

valmistajalta, onko ohjelmasta olemassa CD-versiota, tai hanki Power Mac G5:een ulkoi-

nen USB-levykeasema Applen jälleenmyyjältä tai Apple Store -verkkokaupasta osoit-

teesta www.apple.com/store.

Levyn laittaminen asemaan

Ohjelmien käyttäminen tai asentaminen CD- tai DVD-levyltä:

1Tietokoneen ollessa päällä avaa levyasema painamalla Apple Keyboard -näppäimistön

levynpoistonäppäintä (C).

2Aseta levy kelkkaan etikettipuoli ylöspäin ja varmista, että levy on tasaisesti syvennyk-

sessä.

3Sulje kelkka painamalla levynpoistonäppäintä (C) uudestaan tai työntämällä kelkkaa va-

rovasti.

Kun levyn symboli tulee näytölle, levy on valmis käytettäväksi.

K3218Q87.book Page 31 Wednesday, March 23, 2005 1:49 PM

32 Luku 2 Tietokoneen käyttö

Levyn poistaminen asemasta

Voit poistaa levyn vetämällä sen symbolin roskakoriin tai painamalla Apple Keyboard

-näppäimistön levynpoistonäppäintä (C). Levy voidaan poistaa myös pitämällä hiirtä

painettuna samalla, kun tietokone käynnistetään uudestaan.

Tietojen kirjoittaminen CD-levylle

Optisella asemalla voit tallentaa haluamasi kappaleet, ohjelmat ja tiedostot CD-R- ja

CD-RW-levyille. Voit myös luoda musiikki-CD-levyjä, joita voidaan toistaa tavallisilla ste-

reolaitteilla. Lisäksi voit tallentaa tallennuskelpoiselle CD-levylle datatiedostoja, kuten

ohjelmia, dokumentteja tai muita digitaalitiedostoja.

CD-R-levylle (CD-Recordable) voidaan tallentaa tietoa vain kerran. Vaikka tallennettua

tietoa ei voidakaan muokata, käytettävästä ohjelmasta riippuen levylle voidaan ehkä li-

sätä tiedostoja, kunnes se on täysi. Lisätietoja CD-R-levyille tallentamisesta on ohjel-

man mukana tulleessa dokumentaatiossa. CD-äänilevyjen tallentamiseen suositellaan

käytettäväksi CD-R-levyjä, koska useimmat CD-soittimet eivät osaa lukea CD-RW-levyjä.

CD-RW-levylle tietoja voidaan tallentaa useaan kertaan. Jotkut mediatiedostojen CD-

tallennukseen tarkoitetut ohjelmat voivat kuitenkin tallentaa tietoja levylle vain kerran.

Musiikin tallentaminen CD-R-levylle iTunes-kirjastosta:

1Avaa iTunes (osoittamalla sen symbolia Dockissa).

2Valitse soittolistat, jotka haluat tallentaa levylle.

3Laita tyhjä CD-R-levy asemaan.

4Osoita iTunes-ikkunan Polta CD -painiketta.

Datan tallentaminen CD-R-levylle Finderista käsin:

1Laita tyhjä CD-R-levy asemaan.

2Syötä avautuvassa valintataulussa levyn nimi ja valitse haluttu muoto. Työpöydälle il-

mestyy CD-levyn symboli.

3Kaksoisosoita CD-symbolia ja vedä tiedostot ja kansiot sen päälle.

4Valitse Arkisto-valikosta Polta, tai valitse levy ja vedä se Dockissa olevan Polta-symbolin

päälle.

Tietoja iTunesin käytöstä musiikkitiedostojen tallentamiseen CD:lle on iTunes-ohjeissa.

Avaa iTunes (Ohjelmat-kansiossa) ja valitse Ohjeet > iTunes ja Music Store -ohjeet.

K3218Q87.book Page 32 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 33

Tietojen kirjoittaminen DVD-levylle

Jos käytössäsi on SuperDrive-asema, voit tallentaa omia digitaalielokuvia tyhjille

DVD-R-, DVD-RW-, DVD+R-, DVD+RW- tai DVD+R DL -levyille. Voit tallentaa myös

muunlaista digitaalista tietoa (voit esimerkiksi tehdä tiedostoistasi varmuuskopioita

DVD-levyille).

Tietojen tallentaminen tyhjälle DVD-levylle:

1Sijoita levyasemaan uusi tyhjä DVD-R-, DVD-RW-, DVD+R-, DVD+RW- tai DVD+R DL -le-

vy.

2Syötä avautuvassa valintataulussa levyn nimi ja valitse haluttu muoto. Työpöydälle il-

mestyy DVD-levyn symboli.

3Kaksoisosoita DVD-symbolia ja vedä tiedostot ja kansiot sen päälle.

4Valitse Arkisto-valikosta Polta, tai valitse levy ja vedä se Dockissa olevan Polta-symbolin

päälle.

iDVD:n tai DVD Studio Pron kaltaisten ohjelmien avulla voit luoda oman DVD-projekti-

si, polttaa sen tyhjälle DVD-levylle ja toistaa sitä useimmissa tavallisissa DVD-soittimissa.

Lisätietoja iDVD:stä saat avaamalla iDVD:n (Ohjelmat-kansiossa) ja valitsemalla Ohjeet >

iDVD-ohjeet.

K3218Q87.book Page 33 Wednesday, March 23, 2005 1:49 PM

34 Luku 2 Tietokoneen käyttö

Ethernet-verkkoon liittyminen

Tietokoneessasi on sisäinen 10/100/1000 Mbps parikaapeli-ethernet-verkkoliitäntä, jon-

ka avulla voit liittää tietokoneen verkkoon tai kaapeli- tai DSL-modeemiin.

Kun kone liitetään verkkoon, sillä voidaan ottaa yhteys toisiin koneisiin. Voit ehkä myös

tallentaa ja hakea tietoa, käyttää verkkokirjoittimia tai ottaa yhteyden internetiin. Ether-

netin avulla voidaan myös jakaa tiedostoja kahden tietokoneen välillä tai tehdä pieni

verkko.

Jos kytkeydyt olemassa olevaan verkkoon, pyydä tietoja verkosta ja tarvittavista verkko-

ohjelmista verkon ylläpitäjältä, joka valvoo verkon toimintaa. Ota yhteys verkon

ylläpitäjään ennen verkkoon kytkeytymistä.

Noudata näitä ohjeita valitessasi verkkokaapelia:

Ethernet-parikaapeliverkkoon kytkeytyminen

Tällä koneella voidaan kytkeytyä suoraan 10/100/1000 Ethernet-parikaapeliverkkoon.

Huomaa: Tietokone voidaan myös liittää ohutta koaksiaalikaapelia käyttävään

ethernet-verkkoon. Tähän tarvitaan (jonkin muun valmistajan) RJ-45-ohutkoaksiaali-

sovitin. Tarkempia tietoja ethernet-mediasovittimista saat Apple-jälleenmyyjältä.

Macintoshin liittäminen keskitettyyn 10/100/1000 kierretyn parikaapelin ether-

net-verkkoon:

1Kytke RJ-45-parikaapelin toinen pää Macintoshin ethernet-porttiin.

Parikaapeli-ethernetin tyyppi Kierretyn parikaapelin tyyppi

10 Mbps Category (Cat) 3, 5 tai 6

100/1000 Mbps Cat 5 tai 6

K3218Q87.book Page 34 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 35

2Kytke johdon toinen pää RJ-45-pistorasiaan, ulkoiseen ethernet-keskittimeen tai kytki-

meen, joka on yhteydessä ethernet-parikaapeliverkkoon.

Tietokoneen käynnistämisen jälkeen ohjelma on määriteltävä verkkoyhteyden mukai-

seksi. Lisätietoja saa verkon ylläpitäjältä. Ohjeita verkko-ohjelmien määrittelyyn on

myös Mac-ohjeissa (valitse Ohjeet > Mac-ohjeet).

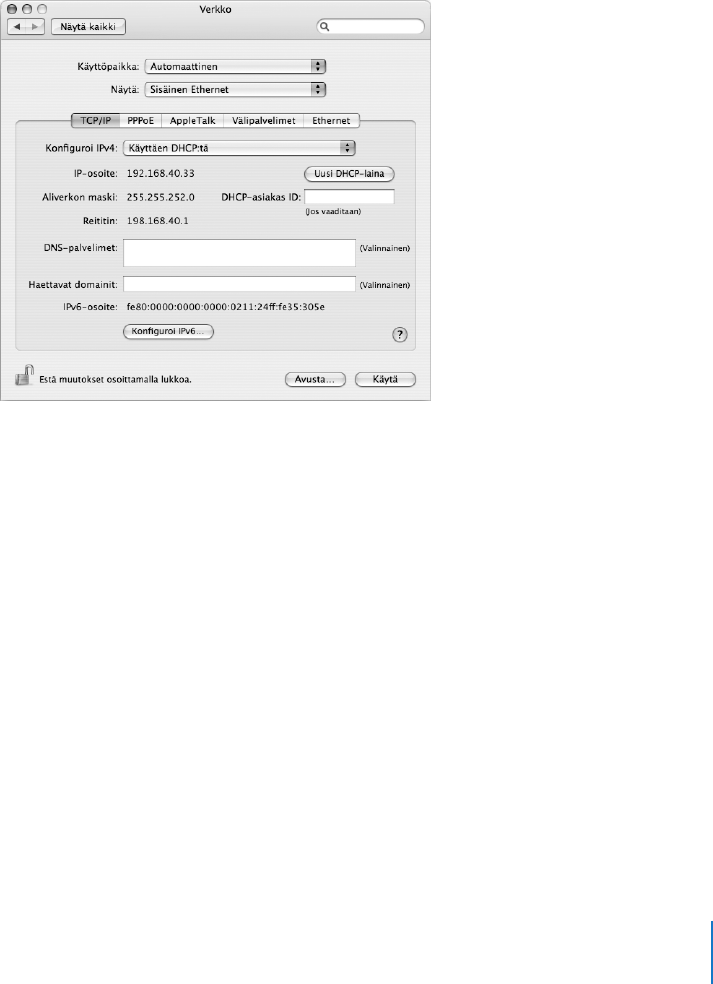

Verkkoasetusten määrittely:

1Valitse Omenavalikko () > Järjestelmäasetukset ja osoita Verkko.

2Valitse Näytä-ponnahdusvalikosta Sisäinen Ethernet.

3Osoita TCP/IP ja syötä verkkotiedot.

Oletusarvoinen määrittelytapa on Käyttäen DHCP:tä.

4Osoita Käytä.

Lisätietoa ethernetin käytöstä

Lisätietoja (mm. tietoja ethernet-verkon käyttöönotosta tai tiedostojen siirtämisestä

ethernetin avulla) on Mac-ohjeissa. Valitse Ohjeet-valikosta Mac-ohjeet ja hae sanalla

”ethernet” tai ”verkko”.

Lisätietoja Power Mac G5:n käyttämisestä verkossa saat vierailemalla Applen huolto- ja

tukisivuilla osoitteessa www.apple.com/fi/support.

Power Mac G5:een saatavilla olevista verkkotuotteista löytyy tietoa Macintosh Products

Guide -tuoteoppaasta osoitteessa www.apple.com/guide.

RJ-45-seinärasia

Ethernet-

parikaapeli

Ethernet-keskitin

tai -kytkin

Ethernet-portti

(parikaapeli-

ethernet)

K3218Q87.book Page 35 Wednesday, March 23, 2005 1:49 PM

36 Luku 2 Tietokoneen käyttö

Modeemin käyttö

Jos Power Mac G5 -tietokoneessasi on mukana Applen sisäinen 56K modeemi, kytke

modeemijohdon tai RJ-11-kaapelin toinen pää tietokoneen takana olevaan modeemi-

porttiin ja toinen pää tavalliseen RJ-11-puhelinpistorasiaan.

Sisäinen modeemi on liitettävä analogiseen puhelinlinjaan, jollainen on useimmissa ko-

deissa. Modeemi ei toimi digitaalisen puhelinlinjan kanssa, ja digitaalinen linja saattaa

vahingoittaa modeemia.

Huomaa: Jos et tilannut modeemia Power Mac G5:n mukana, voit tilata sellaisen asen-

nuksen Apple-huollosta. Sisäinen modeemi ei ole käyttäjän asennettavissa.

Langattoman AirPort-verkon käyttö

AirPort on helppo ja edullinen tapa muodostaa langaton internet-yhteys mistä tahansa

kotona, töissä tai luokkahuoneessa. Perinteisten johtojen sijaan AirPort käyttää langa-

tonta paikallisverkkotekniikkaa (WLAN) luomaan langattoman yhteyden useiden tieto-

koneiden välille. Langattomassa verkossa voidaan luoda yhteys internetiin, siirtää tie-

dostoja, pelata pelejä ja paljon muuta.

Power Mac G5:ssä on AirPort-valmius. Lisäksi tarvitset vain AirPort Extreme -kortin. Lisä-

tietoja on kohdassa ”AirPort Extreme -kortin asentaminen” sivulla 68. Asenna AirPort

Extreme -kortti tietokoneen sisällä olevaan korttipaikkaan, liitä se suoraan sisäänraken-

netun antennin päähän ja asenna AirPort-antenni. Ohjeita AirPort Extreme -kortin käyt-

töön löydät kortin mukana tulleesta Tietoja AirPort Extreme -kortista -oppaasta.

Langattomat verkkoyhteydet

Jos asennat AirPort Extreme -kortin, voit:

Âliittää tietokone langattomaan verkkoon

Âyhdistää tietokoneen kautta verkkoon muita langattomalla verkkokortilla varustettu-

ja tietokoneita

Âluoda langaton yhteys ja jakaa tietoja toisen AirPort-kortilla, langattomalla 802.11b-

kortilla tai langattomalla 802.11g-kortilla varustetun tietokoneen kanssa

Modeemiportti

Modeemiporttisymboli

Varoitus: Irrota modeemi puhelinpistokkeesta ukonilmalla, jotta mahdollinen ylijänni-

te ei vahingoita sitä.

K3218Q87.book Page 36 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 37

Lisätietoja verkon langattomasta käytöstä saat verkon ylläpitäjältä.

Jos tietokoneessasi on asennettuna AirPort Extreme -kortti tai jos asennat AirPort

Extreme -kortin, sinun tulisi kytkeä myös tietokoneen mukana tullut AirPort-antenni tie-

tokoneen takana olevaan AirPort-antenniporttiin (Z). Lisätietoja on kohdassa ”AirPort

Extreme -kortin asentaminen” sivulla 68.

Miten AirPortin langaton internet-yhteys toimii

AirPortia käytettäessä muodostetaan langaton yhteys laitteeseen, joka tunnetaan tuki-

asemana. Sillä on fyysinen yhteys internetiin. AirPort-tekniikka toimii kuten langaton

puhelin. Langattoman puhelimen luuri muodostaa langattoman yhteyden tukiase-

maan, joka on liitetty puhelinlinjaan. Samalla tavalla tietokone muodostaa langatto-

man yhteyden tukiasemaan, joka on liitetty puhelinlinjaan tai ethernet-verkkoon.

Huomaa: AirPort Extreme -kortti tukee kaikkia AirPort-tukiasemamalleja.

Tärkeää: Erilaiset tietokoneen lähellä olevat kohteet voivat aiheuttaa häiriöitä. Ohjeita

häiriöiden välttämisestä saat AirPort Extreme -kortin, AirPort Expressin tai AirPort

Extreme -tukiaseman mukana tulleista ohjeista. Lisätietoja saat vierailemalla Applen

huolto- ja tukisivuilla osoitteessa www.apple.com/fi/support.

AirPort Extreme -tukiasema

Puhelin- tai ethernet-yhteys

K3218Q87.book Page 37 Wednesday, March 23, 2005 1:49 PM

38 Luku 2 Tietokoneen käyttö

Lisätietoja AirPortista

Kun haluat hankkia AirPort Extreme -kortin, AirPort Expressin tai AirPort Extreme -tuki-

aseman, ota yhteyttä Apple-jälleenmyyjään tai vieraile verkon Apple Storessa osoittees-

sa www.apple.com/store.

Lisätietoja AirPortista saat hakemalla Mac-ohjeista hakusanalla ”AirPort”. Lisätietoa löy-

tyy myös Applen AirPort-sivuilta osoitteessa www.apple.com/airport.

Langattoman Bluetooth-teknologian käyttö

Power Mac G5 voi muodostaa yhteyden ja siirtää tietoja laitteisiin, joissa käytetään lan-

gatonta Bluetooth®-teknologiaa. Näitä ovat esimerkiksi Applen langaton näppäimistö ja

hiiri, matkapuhelimet, kämmenmikrot ja kirjoittimet. Bluetooth-teknologia poistaa tar-

peen laitteet toisiinsa yhdistäville kaapeleille.

Jos tietokoneessasi on sisäinen Bluetooth-moduuli, muista kytkeä tietokoneen mukana

tullut Bluetooth-antenni tietokoneen takana olevaan Bluetooth-antenniporttiin (◊).

Pieni lieriömäinen Bluetooth-antenni mahdollistaa tiedon vastaanottamisen Bluetooth-

laitteilta.

Langaton Bluetooth-teknologia poistaa tarpeen perinteisille, laitteet toisiinsa yhdistävil-

le kaapeleille. Bluetooth-valmiudella varustetut laitteet voidaan yhdistää toisiinsa lan-

gattomasti jopa 10 metrin säteellä.

Liitä Bluetooth-antenni

Bluetooth-antennin porttiin.

K3218Q87.book Page 38 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 39

Langattoman Bluetooth-tekniikan avulla voit:

Âkäyttää Power Mac G5:tä kommunikoidaksesi Bluetooth-valmiudella varustetun mat-

kapuhelimen kanssa. Puhelimesi voi toimia modeemina ja muodostaa yhteyden lan-

gattoman palvelun tarjoajaan, jopa 56 kbit/s nopeudella. Voit siis muodostaa inter-

net-yhteyden matkapuhelimen avulla.

Âsiirrellä tiedostoja Bluetooth-valmiudella varustettujen tietokoneiden ja laitteiden vä-

lillä (myös Macista PC:hen). Apple suosittelee langattoman AirPort Extreme -verkon

käyttöä vähänkin suurempien tiedostojen siirtoon.

Âsynkronoida tietoja tietokoneen ja Bluetooth-valmiudella varustetun kämmenmikron

välillä. iSyncin avulla voit suorittaa hot-sync-toiminnon ilman kaapeleita tai lähettää

oman käyntikorttisi tai kalenterisi tapahtumat suoraan kollegasi kämmenmikroon.

Âkäyttää langatonta Bluetooth-näppäimistöä tai -hiirtä.

Âtulostaa Bluetooth-kirjoittimelle.

Âkäyttää Bluetooth-kuulokkeita.

Bluetooth-laitteen käyttöönotto

Ennen kuin voit muodostaa internet-yhteyden tai jakaa yhteystietoja matkapuhelimen

avulla, jakaa tiedostoja muiden laitteiden kanssa tai käyttää Bluetooth-näppäimistöä tai

-hiirtä, sinun on määriteltävä laite toimimaan tietokoneen kanssa. Kun olet määritellyt

laitteen, siitä on muodostettu ”pari” tietokoneen kanssa ja voit nähdä sen Bluetooth-

asetusten Laitteet-osassa. Sinun on muodostettava laitteesta pari tietokoneen kanssa

vain kerran, ja pari säilyy, kunnes poistat sen.

Bluetooth-laitteen käyttöönotto:

1Valitse valikkorivin Bluetooth-tilavalikosta (◊) ”Asenna Bluetooth-laite”.

2Noudata näytöllä näkyviä ohjeita laitetyypin osalta.

Tärkeää: Jos Bluetooth-tilavalikko ei ole valikkorivillä, avaa Järjestelmäasetukset ja osoi-

ta Bluetooth. Osoita Asetukset ja valitse sitten ”Näytä Bluetooth-tila valikkorivillä”.

Kun haluat poistaa tietyn laitteen kanssa muodostetun parin:

1Avaa Järjestelmäasetukset ja osoita Bluetooth.

2Osoita Laitteet.

3Valitse laite luettelosta ja osoita Poista parin muodostus.

K3218Q87.book Page 39 Wednesday, March 23, 2005 1:49 PM

40 Luku 2 Tietokoneen käyttö

Bluetooth-tiedostojaon käyttöönotto

Voit säätää, miten tietokone käsittelee Bluetooth-laitteiden välillä siirrettäviä tiedostoja.

Voit valita, hyväksytkö vai hylkäätkö tietokoneeseesi lähetetyt tiedostot, mitä kansiota

käytät muista laitteista hyväksymiäsi tiedostoja varten, mitä kansiota muut laitteet voi-

vat selata ja mitä ohjelmia käytät hyväksymiesi tiedostojen kanssa.

Bluetooth-tiedostonjaon asettaminen:

1Avaa Järjestelmäasetukset ja osoita Bluetooth.

2Osoita Jako.

3Valitse Bluetooth-tiedostonjaolle Päällä-valintaneliö ja säädä asetukset ponnahdusvali-

koiden avulla.

Tiedoston lähettäminen Bluetooth-laitteeseen

Tietokoneesi voi lähettää tiedostoja toiseen Bluetooth-laitteeseen, joka on tietokoneen

kantomatkan sisäpuolella. Jos laitteen ja tietokoneen välillä ei ole muodostettu paria,

sinun täytyy ehkä autentikoida laite ennen tiedoston lähettämistä. Jos parinmuodostus

on jo tehty, autentikointia ei ehkä tarvita.

Tiedoston lähettäminen Bluetooth-laitteeseen:

1Valitse valikkorivin Bluetooth-tilavalikosta Lähetä tiedosto.

2Valitse lähetettävä tiedosto ja osoita Lähetä.

3Valitse laite laiteluettelosta ja osoita sitten Lähetä.

Jos laitetta ei näy laiteluettelossa, osoita Etsi. Kun laite on löytynyt, voit lisätä sen Suosi-

kit-luetteloon.

Lisätietoja langattomasta Bluetooth-tekniikasta

Jos tietokoneessa on sisäinen Bluetooth-moduuli, voit saada ohjeita avaamalla Blue-

tooth-tiedostonjako-ohjelman (sijaitsee Ohjelmat-kansion Lisäohjelmat-kansiossa) ja

valitsemalla Ohjeet > Bluetooth-ohjeet. Lisätietoja löytyy myös Applen web-sivuilta

osoitteesta www.apple.com/fi/bluetooth.

Huomaa: Jos et ole tilannut Bluetooth-moduulia Power Mac G5:n mukana, voit tilata

sellaisen asennuksen Apple-huollosta. Bluetooth-moduulit eivät ole käyttäjän asennet-

tavissa.

Voit myös hankkia ulkoisen Bluetooth-USB-sovittimen Apple-jälleenmyyjältä tai verkon

Apple Storesta osoitteesta www.apple.com/store.

Energian säästäminen laittamalla tietokone nukkumaan

Power Mac G5 -tietokoneet on asetettu menemään nukkumaan niiden oltua tietyn ai-

kaa käyttämättöminä. Lepotila eli nukkuminen on tila, jossa tietokone käyttää hyvin vä-

hän energiaa. Tietokone voidaan laittaa nukkumaan myös aina haluttaessa.

K3218Q87.book Page 40 Wednesday, March 23, 2005 1:49 PM

Luku 2 Tietokoneen käyttö 41

Huomaa: Power Mac G5 -tietokoneet on asetettu menemään automaattisesti nukku-

maan 15 minuutin käyttämättömyyden jälkeen. Voit kuitenkin muuttaa automaattisia

nukkumisasetuksia Järjestelmäasetuksissa.

Kun tietokone herää, ohjelmat, dokumentit ja tietokoneen asetukset ovat samassa tilas-

sa kuin tietokoneen mennessä nukkumaan. Energiaa säästyy vielä enemmän, kun sam-

mutat tietokoneen aina, kun se ei ole käytössä.

Tietokone voidaan laittaa nukkumaan seuraavilla tavoilla:

Âpainamalla tietokoneen etupaneelin käynnistyspainiketta.

ÂValitse Omenavalikko () > Mene nukkumaan.

ÂValitse Omenavalikko () > Järjestelmäasetukset, osoita Energiansäästäjä ja aseta

nukkumisajastus.

Tietokoneen ollessa nukkumassa etupaneelin käynnistyspainikkeen valo sykkii.

Kun haluat herättää tietokoneen, paina tietokoneen etupaneelissa olevaa

käynnistyspainiketta tai jotain näppäimistön näppäimistä. Joissain Applen näytöissä tie-

tokone voidaan herättää tai laittaa nukkumaan näytön virtapainiketta painamalla.

Kaikki PCI-kortit tai AGP-kortit eivät ole tämän tietokoneen energiankäyttöstandardien

mukaisia. Jos tietokoneeseen asennetaan tällainen kortti, tietokone menee edelleen

nukkumaan, mutta energiansäästöä ei voida maksimoida.

Lisätietoja energiansäästöasetuksista saat Mac-ohjeista.

Tiedon siirtäminen kahden Macintosh-tietokoneen välillä

Jos kaksi Macintosh-tietokonetta eivät ole ethernet-, AirPort- tai Bluetooth-yhteydessä

toisiinsa, voit siirtää tietoja niiden välillä kytkemällä ne toisiinsa vakiomallisella Cat 5

ethernet-kaapelilla (siis luomalla pienen, kahden tietokoneen välisen verkon). Tällaisia

kaapeleita voi hankkia Apple-jälleenmyyjiltä. Kaapeli liitetään kummankin koneen et-

hernet-porttiin ja tiedostojako laitetaan päälle molemmissa tietokoneissa. Ethernet-ase-

tukset voidaan myös määritellä kahden tietokoneen välillä siten, että muodostuu pieni

verkko.

Laita tiedostojako päälle molemmissa tietokoneissa:

1Valitse Omenavalikko () > Järjestelmäasetukset.

2Avaa Jako ja osoita sitten Aloita.

Tee sitten seuraavat asetukset toiselle tietokoneista:

1Valitse Siirry > Yhdistä palvelimeen.

2Osoita Paikallisverkko.

3Valitse tietokone, johon haluat ottaa yhteyden.

K3218Q87.book Page 41 Wednesday, March 23, 2005 1:49 PM

42 Luku 2 Tietokoneen käyttö

Lisätietoja ethernetin määrittelystä saat hakemalla Mac-ohjeista hakusanalla ”ethernet”.

Jos käytösssäsi on langaton AirPort- tai Bluetooth-verkko, voit myös siirtää tietoja kah-

den Macintosh-tietokoneen välillä. Lisätietoja langattomista AirPort- tai Bluetooth-

verkoista saat hakemalla Mac-ohjeista hakusanalla ”AirPort” tai ”Bluetooth”.

Kaksi Macintosh-tietokonetta voidaan liittää toisiinsa myös FireWire-kaapelin kautta.

Tiedostoja voidaan siirtää koneesta toiseen käyttämällä FireWire-levytilaa. Lisätietoja

annetaan kohdassa ”FireWire-levytila” sivulla 29.

Voit asettaa tietokoneen muodostamaan yhteyden muihin tietokoneisiin FireWiren

kautta käyttäen IP:tä. Lisätietoja saat hakemalla Mac-ohjeista hakusanalla ”IP over

FireWire”.

Jos sinulla on internet-yhteys, voit siirtää tiedostoja internetin kautta .Mac iDiskille, jos-

ta sinä tai joku muu Mac-käyttäjä voi hakea tiedostoja.

K3218Q87.book Page 42 Wednesday, March 23, 2005 1:49 PM

3

43

3Asennustoimet tietokoneen sisäl-

lä

Power Mac G5 -tietokonetta voidaan muokata ja laajen-

taa käyttäjän tarpeiden mukaan.

Tässä luvussa keskitytään tietokoneen sisällä tapahtuviin asennustoimiin ja annetaan

ohjeita seuraaviin toimenpiteisiin:

”Tietokoneen avaaminen” sivulla 44

”Muistin asentaminen” sivulla 49

”Sisäisten tallennuslaitteiden asentaminen” sivulla 56

”PCI-laajennuskortin asentaminen ja AGP-kortin vaihtaminen” sivulla 64

”AirPort Extreme -kortin asentaminen” sivulla 68

”Pariston vaihtaminen” sivulla 69

Varoitus: Apple suosittelee, että muistin, PCI-laajennuskorttien ja sisäisten tallennus-

laitteiden asentamiseen käytetään Apple-huoltoa. Applen valtuuttaman huollon ja

Applen yhteystiedot löytyvät tietokoneen mukana tulleista huolto- ja tukioppaista.

Näiden osien asentaminen itse saattaa vaurioittaa tietokonetta tavalla, jota takuu ei

kata. Lisätietoja näistä ja muista takuukysymyksistä saat Apple-huollosta tai

-jälleenmyyjältä

K3218Q87.book Page 43 Wednesday, March 23, 2005 1:49 PM

44 Luku 3 Asennustoimet tietokoneen sisällä

Tietokoneen avaaminen

1Ennen kuin avaat tietokoneen kotelon, sammuta tietokone valitsemalla Omenavalikko

() > Sammuta.

2Odota viidestä kymmeneen minuuttia, jotta tietokoneen sisällä olevat osat jäähtyvät.

3Pura kehossasi mahdollisesti oleva staattinen sähkövaraus koskettamalla metallista PCI-

suojaa tietokoneen takaosassa.

Tärkeää: Pura aina sähkövaraus ennen kuin kosket mitään osaa tietokoneen sisällä tai

asennat osia. Vältä huoneessa liikuskelua kesken laajennuskortin, muistin tai sisäisen

tallennuslaitteen asennusta tietokoneen kotelon ollessa auki. Näin vähennetään staatti-

sen sähkön kerääntymisen vaaraa.

·Varoitus: Sammuta aina Power Mac G5 ennen sen kotelon avaamista, jotta välttyisit

sisäisten osien tai asennettavien osien vahingoittumiselta. Älä avaa tietokoneen kote-

loa tai yritä asentaa siihen osia tietokoneen ollessa päällä.

ªVaroitus: Tietokoneen sammuttamisen jälkeen sen sisällä olevat komponentit saatta-

vat olla hyvinkin kuumia. Anna tietokoneen jäähtyä ennen työskentelyä koneen sisäl-

lä.

Kosketa PCI-portin

suojalevyn metallista

osaa.

K3218Q87.book Page 44 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 45

4Irrota tietokoneesta kaikki kaapelit ja virtajohto.

5Pidä kiinni tietokoneen sivupaneelista ja nosta tietokoneen takapaneelissa olevaa sal-

paa.

·Varoitus: Irrota aina Power Mac G5:n virtajohto, jotta tietokoneen sisällä olevat osat

tai uudet asennettavat osat eivät vahingoittuisi. Älä yritä asentaa tietokoneeseen mi-

tään sen ollessa liitettynä pistorasiaan.

Pidä kiinni tietokoneen

sivupaneelista ja nosta salpaa

.

K3218Q87.book Page 45 Wednesday, March 23, 2005 1:49 PM

46 Luku 3 Asennustoimet tietokoneen sisällä

6Poista sivupaneeli.

Tärkeää: Pidä hyvin kiinni sivupaneelista poistaessasi sen.

Vedä sivupaneelin yläosaa poispäin tietokoneesta,

nosta paneelia sitten ylöspäin ja poista se tietokoneesta.

K3218Q87.book Page 46 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 47

7Poista ilmanohjain ja laske se puhtaalle, pehmeälle liinalle.

Tärkeää: Muista aina asettaa ilmanohjain paikalleen, kun olet lopettanut työskentelyn

tietokoneen sisällä. Tietokone ei toimi kunnolla ilman ilmanohjainta.

Vedä ilmanohjainta

sormipidikkeen avulla

poispäin tietokoneesta

ja nosta se sitten ylös

ja irti tietokoneesta.

K3218Q87.book Page 47 Wednesday, March 23, 2005 1:49 PM

48 Luku 3 Asennustoimet tietokoneen sisällä

8Vedä etutuuletinkehikkoa kahvasta poistaaksesi sen tietokoneesta. Laske se alas.

Huomaa: Jos olet asentamassa kovalevyjä tai PCI- tai AGP-kortteja tai vaihtamassa pa-

ristoa, etutuuletinkehikkoa ei tarvitse poistaa.

Vedä tuuletin-

kehikko kokonaan

pois tietokoneesta

.

K3218Q87.book Page 48 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 49

Muistin asentaminen

Mallista riippuen Power Mac G5 -tietokoneessa on neljä tai kahdeksan DIMM-muistimo-

duulipaikkaa DDR SDRAM -muistia varten. Tietokoneessa on vähintään 512 Mt RAM-

muistia, joka on asennettu kahden 256 Mt DIMM-moduulin muodossa kahteen DIMM-

paikkaan. Voit asentaa lisäpareja DIMM-muistia avoimiin DIMM-paikkoihin, jotka ovat

tietokoneen emolevyllä.

DIMM-moduulit on asennettava samankokoisina pareina, ja niiden on täytettävä seu-

raavat ehdot:

Â400 MHz PC 3200 DIMM

Â184-nastainen moduuli

ÂMuistipiirien enimmäismäärä DDR SDRAM -levyllä: 16

ÂPariteetiton

ÂEi virheenkorjausta

ÂPuskuroimaton (rekisteröityä tai puskuroitua DDR SDRAM -muistia ei voida käyttää)

Tärkeää: Vanhempien Macintosh-tietokoneiden muisti ei ehkä ole yhteensopivaa tä-

män Power Mac G5:n kanssa.

Huomaa: Kun ostat DDR SDRAM -muistia Macintosh-tietokoneeseen, varmista, että

muistin myyjä noudattaa JEDEC (Joint Electron Device Engineering Council) -määräyk-

siä. Tarkista muistin myyjältä, että DDR SDRAM tukee oikeita ajastusmalleja ja että Serial

Presence Detect (SPD) -ominaisuus on ohjelmoitu oikein JEDEC-standardin mukaisesti.

Kun haluat tarkistaa DDR SDRAM DIMM -muistien yhteensopivuuden, tutustu Macin-

tosh Products Guideen, joka on Applen sivuilla osoitteessa www.apple.com/guide.

Applen muistia voit ostaa Apple Store -verkkokaupasta osoitteesta store.apple.com.

K3218Q87.book Page 49 Wednesday, March 23, 2005 1:49 PM

50 Luku 3 Asennustoimet tietokoneen sisällä

Muistin asentaminen:

1Avaa tietokone, poista sivupaneeli, ilmanohjain ja tuuletinkehikko noudattamalla

sivulla 44 alkavia ohjeita.

2Etsi tietokoneen DIMM-paikat.

Tärkeää: Asenna DIMM-moduulit aina samankokoisina pareina ja oheisessa esimerkissä

osoitetulla tavalla.

Riippumatta siitä, miten monta SDRAM-

paikkaa tietokoneessa on, SDRAM DIMMit

on asennettava pareittain, yksi DIMM

ryhmää kohden. Näissä kahdessa paikassa on jo DIMMit.

Asenna lisä-DIMMit

ensin näihin

kahteen paikkaan

Jos paikat ovat vapaina ja haluat asentaa

lisämuistia, asenna lisä-DIMMit samaan tapaan:

pareittain, yksi ryhmää kohden, keskeltä ulospäin.

Ryhmä 1

Ryhmä 2

K3218Q87.book Page 50 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 51

3Avaa DIMM-paikkojen vapautusvivut painamalla niitä sivulle.

4Ota yhdellä kädellä tukea tietokoneen takaosasta, aseta ensimmäinen DIMM-moduuli

muistipaikkaan ja paina DIMM-moduulin kumpaakin päätä alaspäin, kunnes ulokkeet

ovat pystysuorassa ja vapautusvivut napsahtavat paikoilleen.

Tärkeää: Älä kosketa DIMM-moduulin kontaktipintoja. Pidä DIMM-moduulia kiinni vain

sen reunoista.

5Aseta toinen DIMM-moduuli vastapäiseen paikkaan ja paina vapautusvipuja, kunnes ne

napsahtavat paikoilleen.

DDR SDRAM DIMM

(DIMM-moduulin muoto ja osat saattavat vaihdella)

DDR SDRAM DIMM -moduuli sopii paikkaan

vain yhdellä tavalla. Sovita DIMM-moduulin kolo

paikan kohouman kohdalle. Kun vapautusvivut ovat

avoinna (kuten kuvassa), työnnä DIMM-moduulia,

kunnes se napsahtaa paikalleen. Vapautusvivut

sulkeutuvat automaattisesti.

Liittimet Kolo DDR SDRAM -paikka

Vapautusvivut

(avataan työntämällä ulospäin

kuten kuvassa)

Varmista, että DIMM-moduulit ovat oikein paikoillaan

asettamalla kätesi tietokoneen taakse ja pitämällä

tietokonetta paikallaan, jotta se ei pääse liikkumaan.

Paina sitten toisella kädellä kukin DIMM-moduuli tukevasti

omaan paikkaansa.

T

ietokoneessa on mallista riippuen

4 tai 8 DDR SDRAM -paikkaa.

Kohouma (sisäpuolella)

K3218Q87.book Page 51 Wednesday, March 23, 2005 1:49 PM

52 Luku 3 Asennustoimet tietokoneen sisällä

6Sijoita etutuuletinkehikko paikoilleen työntämällä sitä lujasti kahvasta takaisin tietoko-

neen sisälle, kunnes se menee paikoilleen.

Tärkeää: Varmista, että tuuletinkehikko kytkeytyy liittimeen – muuten tietokone ei toi-

mi kunnolla. Vedä tuuletinkehikkoa kevyesti tarkistaaksesi, että se on kunnolla paikoil-

laan. Jos kehikko ei tunnu liikkuvan paikoiltaan, se on kiinni liittimessä.

Liu'uta tuuletinkehikon muovinen kisko

tietokoneen sisällä olevan metallilevyn aukkoon

Tuuletinkehikon on kiinnityttävä tähän

liittimeen.

K3218Q87.book Page 52 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 53

7Aseta ilmanohjain takaisin paikoilleen.

Tärkeää: Muista aina asentaa ilmanohjain takaisin paikoilleen. Tietokone ei toimi kun-

nolla, jos ilmanohjainta ei ole asennettu paikoilleen.

Liu'uta ilmanohjaimen kolme liuskaa tietokoneessa

oleviin aukkoihin ja työnnä ilmanohjain kiinni.

K3218Q87.book Page 53 Wednesday, March 23, 2005 1:49 PM

54 Luku 3 Asennustoimet tietokoneen sisällä

8Nosta sivupaneeli paikoilleen.

Tärkeää: Laita aina sivupaneeli paikalleen ennen tietokoneen käynnistämistä. Tietoko-

ne ei toimi kunnolla, jos sivupaneeli ei ole paikallaan.

Aseta sivupaneeli paikalleen ja

työnnä se sitten kiinni.

K3218Q87.book Page 54 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 55

9Sulje ja varmista sivupaneeli työntämällä salpa alas.

Tärkeää: Kun asetat sivupaneelin takaisin paikoilleen, pidä siitä hyvin kiinni, jotta se py-

syy paikoillaan, kun työnnät salvan alas.

Työnnä sivupaneelia tietokonetta

vasten ja työnnä samalla salpaa

alaspäin, kunnes se on tiukasti

kiinni.

Jos haluat lukita sivupaneelin tai

turvata tietokoneen, vedä lukko-

liuska ulos ennen salvan sulkemista.

Näin saat aikaiseksi metallilenkin, johon

voidaan kiinnittää lukko tai kaapeli.

K3218Q87.book Page 55 Wednesday, March 23, 2005 1:49 PM

56 Luku 3 Asennustoimet tietokoneen sisällä

Sisäisten tallennuslaitteiden asentaminen

Tässä Macintoshissa on kolme sisäistä asemapaikkaa: yksi optinen asemapaikka ja kak-

si kovalevypaikkaa. Useimmissa kokoonpanoissa on yksi kovalevy ylemmässä kovalevy-

paikassa ja optinen asema etuosassa sijaitsevassa optisen aseman paikassa.

Voit lisätä Serial ATA -kovalevyn tyhjään kovalevypaikkaan. Levyillä on oltava seuraa-

vat ominaisuudet:

ÂTyyppi: Serial ATA

ÂLeveys: 102 mm

ÂSyvyys: 147 mm

ÂKorkeus: 25,4 mm

Tärkeää: Käytä ATA-asemien ja optisten asemien asentamiseen Macintoshin mukana

tulleita alkuperäisiä Applen kaapeleita.

Lisätietoja vaatimuksista ja tuetuista laitteista saat Apple-jälleenmyyjältä ja Applen tuki-

sivuilta osoitteesta www.apple.com/support.

K3218Q87.book Page 56 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 57

Serial ATA -kovalevyjen asentaminen

Tämän Macintoshin kovalevypaikkaan mahtuu yksi ylimääräinen 1 tuuman korkuinen

Serial ATA -kovalevy eli koneessa voi olla yhteensä kaksi kovalevyä. Tähän tietokonee-

seen on asennettu valmiiksi yksi Serial ATA -kovalevy, joka sijaitsee yleensä ylemmässä

kovalevypaikassa. Alempaan kovalevypaikkaan voidaan asentaa toinen Serial ATA

-kovalevy.

1Avaa tietokone ja poista sivupaneeli noudattamalla sivulla 44 alkavia ohjeita.

2Ruuvaa kovalevypaikan vasemmalta puolelta irti neljä ohjausruuvia ja ruuvaa ne kiinni

kovalevyn sivuilla oleviin kiinnityskohtiin yllä olevassa kuvassa esitetyllä tavalla.

Tärkeää: Jos kovalevyn alaosassa oleva piirilevy on näkyvissä, pidä kovalevyä kiinni sen

sivuista. Varo koskemasta piirilevyyn asennuksen aikana, sillä se saattaa vahingoittaa

kovalevyä.

Asenna neljä ohjausruuvia kovalevyn

neljään kiinnityskohtaan. Jos valinnanvaraa

on, käytä kovalevyn reunoissa olevia

kiinnityskohtia.

Kovalevyssä on oltava tällaiset

litteät liittimet virtajohdon

j

a datakaapelin liittämistä varten.

Joissakin kovalevyissä saattaa olla myös

tällaiset nastatyyppiset liittimet, mutta

niihin ei liitetä kaapeleita.

Neljää ohjausruuvia

säilytetään kovalevyjen vieressä

olevassa muovisuojuksessa.

K3218Q87.book Page 57 Wednesday, March 23, 2005 1:49 PM

58 Luku 3 Asennustoimet tietokoneen sisällä

3Kun haluat asentaa lisäkovalevyn, liu’uta levy alempaan levypaikkaan, kohdista neljä

ohjausruuvia pohjan uraan ja työnnä asemaa varovasti, kunnes se loksahtaa kohdal-

leen.

4Kun haluat vaihtaa ylimmässä paikassa olevan levyn, vedä vanha levy levypaikasta ja

pudota sitä hiukan alaspäin, jotta levypaikka vapautuu. Liu'uta uusi levy yläpaikkaan

niin, että levyn etummaiset ohjausruuvit osuvat keskikiskoon. Sijoita takimmaiset oh-

jausruuvit yläkiskoon, kun levy liukuu paikkaan. Työnnä levyä varovasti levypaikkaan,

kunnes se napsahtaa paikalleen.

Huomaa: Jos alemmassa levypaikassa on kovalevy, poista se ennen kuin vaihdat yläpai-

kan levyn.

Sovita ohjausruuvit alemman kovalevypaikan alemmille kiskoille

ja työnnä kovalevyä, kunnes se loksahtaa paikalleen.

Ohjausruuvit

Asenna uusi kovalevy ylempään kovalevypaikkaan

asettamalla etummaiset ohjausruuvit keskimmäiselle kiskolle

ja työntämällä levy sisään. Kun kovalevy siirtyy ylös paikalleen,

aseta taimmaiset ohjausruuvit ylimmäiselle kiskolle. Liu'uta levy

kohdalleen ja lukitse se ylimmäisellä asemaliuskalla.

Ohjausruuvit

Liitä virtajohto ja pienempi datakaapeli kovalev

yy

n.

K3218Q87.book Page 58 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 59

5Lukitse levy paikoilleen vetämällä asianmukaista asemaliuskaa.

6Kytke virtajohto ja Serial ATA -datakaapeli levyyn.

7Laita sivupaneeli takaisin paikalleen seuraten sivulla 54 alkavia ohjeita.

Lukitse kovalevy paikalleen kiertämällä

asemaliuska lukittuun asentoon (vaakasuoraan).

Liitä virtajohto ja datakaapeli kovalevyyn.

K3218Q87.book Page 59 Wednesday, March 23, 2005 1:49 PM

60 Luku 3 Asennustoimet tietokoneen sisällä

Optisen aseman vaihtaminen

Tietokoneessasi on optinen asema, joko SuperDrive-asema tai Combo-asema. Vaihda

optisen aseman paikassa oleva optinen asema näitä ohjeita seuraamalla.

Tärkeää: Tiedustele aseman valmistajalta tai tarkista valmistajan web-sivuilta, onko ase-

ma asetettu kaapelivalintatilaan (cable select). Aseta asema kaapelivalintatilaan ennen

asennusta, jollei se ole jo valmiiksi kaapelivalintatilassa.

1Avaa tietokone ja poista sivupaneeli noudattamalla sivulla 44 alkavia ohjeita.

2Irrota optisen aseman lattakaapeli emolevystä.

3Vapauta asema työntämällä optisen aseman vapautusvivut ulos.

Irrota tämä kaapeli emolevystä, jos haluat poistaa

optisen aseman tietokoneesta.

Avaa optisen aseman kaksi vapautusvipua.

K3218Q87.book Page 60 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 61

4Vedä asema varovasti hieman ulos asemapaikasta.

5Irrota lattakaapeli vanhan aseman takaosasta ja vedä kaapeli varovasti optisen asema-

paikan takana olevassa peltilevyssä olevan aukon läpi.

6Työnnä kaksi tai kolme sormea optisen asemapaikan takana olevan aukon läpi ja työn-

nä asemaa hieman ulos, jotta voit poistaa sen tietokoneesta.

7Irrota virtajohto asemasta.

8Irrota neljä optisen aseman ohjausruuvia vanhan aseman alta ja kiinnitä ne uuden ase-

man alle.

9Poista aseman edessä oleva metallisuoja ja aseta se uuden aseman eteen.

Irrota optisen aseman

metallisuoja.

Irrota neljä optisen aseman

ohjausruuvia aseman alta.

Irrota virtajohto

optisen aseman takaa.

Irrota asema asemapaikasta työntämällä

pari sormea lattakaapelin aukosta ja

työntämällä asema ulos.

Poista lattakaapeli optisen aseman takaa.

Liu'uta lattakaapelin toinen pää tietokoneen

sisällä olevan metallilevyn aukon läpi.

K3218Q87.book Page 61 Wednesday, March 23, 2005 1:49 PM

62 Luku 3 Asennustoimet tietokoneen sisällä

10 Poista lattakaapeli varovasti vanhan aseman yläosasta ja siirrä se uuteen asemaan.

Tärkeää: Lattakaapelin alapuolella oleva uudelleen käytettävä teippi kiinnittää kaapelin

asemaan. Kun irrotat kaapelin vanhasta asemasta, pidä huoli, että teippi pysyy kiinni

kaapelissa.

11 Liitä lattakaapelin liitin ja virtajohto uuden aseman taakse.

12 Työnnä uusi asema osittain asemapaikkaan, taivuta lattakaapelin vapaata päätä ja vedä

se sitten alas optisen asemapaikan takana olevan peltilevyn aukon läpi.

Asenna suojalevy

optisen aseman eteen.

Asenna neljä ohjausruuvia

aseman alle.

Liitä virtajohto optisen

aseman taakse.

Liitä lattakaapeli optisen aseman taakse.

Liu'uta lattakaapelin toinen pää tietokoneen

sisällä olevan metallilevyn aukon läpi.

K3218Q87.book Page 62 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 63

13 Liu'uta asema kokonaan asemapaikkaan kohdistaen optisen aseman ohjausruuvit auk-

koihin ja työnnä sitten asema varovasti paikoilleen.

14 Optisen aseman vapautusvipujen pitäisi sulkeutua, kun asema asennetaan paikoilleen

oikein. Jos ne eivät sulkeudu, työnnä niitä varovasti.

15 Liitä optisen aseman lattakaapeli sen emolevyssä olevaan liittimeen.

16 Laita sivupaneeli takaisin paikalleen seuraten sivulla 54 alkavia ohjeita.

Työnnä optinen asema tietokoneeseen siten,

että aseman pohjassa olevat ohjausruuvit

asettuvat tietokoneen sisällä olevaan neljään

kiinnityskohtaan. Kun asema on oikein

paikallaan, sulje aseman vapautusvivut.

Liitä tämä kaapeli takaisin

emolevyn liittimeen.

K3218Q87.book Page 63 Wednesday, March 23, 2005 1:49 PM

64 Luku 3 Asennustoimet tietokoneen sisällä

PCI-laajennuskortin asentaminen ja AGP-kortin vaihtami-

nen

Power Mac G5:n ominaisuuksia voidaan laajentaa asentamalla kortteja laajennuspaik-

koihin. Tässä Power Mac G5:ssä on neljä laajennuskortin paikkaa, joista kolmeen voi-

daan asentaa Peripheral Component Interconnect (PCI) -kortti ja yhteen Advanced

Graphics Port (AGP) -kortti.

AGP-korttien ja PCI-korttien liittimet ovat erilaiset, joten PCI-korttia ei voida asentaa

AGP-paikkaan.

Tietoja AGP-korteista

Muistipaikkaan 1 asennettu AGP-kortti sisältää grafiikkaprosessorin (GPU) ja tietoko-

neen näyttöportit. Paikka 1 on suunniteltu erityisesti AGP-korteille. Tähän 533 mega-

hertsin (MHz) paikkaan voidaan laittaa 1,5 voltin (V) AGP-kortti (katso kuva sivulla 67).

Voit vaihtaa tietokoneen mukana tulleen kortin AGP 8X- tai AGP 8X Pro -korttiin. Uu-

dessa AGP-kortissa on oltava Mac OS X:n kanssa yhteensopiva ohjainohjelmisto.

PCI-laajennuskortit

Tässä Macintoshissa on kolme laajennuspaikkaa, paikat 2, 3 ja 4, joihin sopivat korkein-

taan 12 tuuman pituiset laajennuskortit. Power Mac G5:n mallista riippuen voit asentaa

joko PCI- tai PCI-X-kortteja.

Kaikkien neljän laajennuspaikan (kolme PCI-laajennuskorttia ja yksi AGP-kortti) koko-

naisvirrankulutus ei saisi nousta yli 90 watin (W).

Tuettu korttityyppi Paikka Kortin nopeus

PCI1paikat 2, 3 ja 4 64 bittiä, 33 MHz

PCI-X paikat 2 ja 3 64 bittiä, 100 MHz

PCI-X paikka 4 64 bittiä, 133 MHz

1PCI-paikkoihin sopivat eri jännitettä (5,0 V, 12 V tai 3,3 V) käyttävät kortit, mutta korteissa on oltava 3,3 V signaali,

32-bittinen tai 64-bittinen datalevys ja 33 MHz taajuus. 66 MHz kortti voidaan laittaa 33 MHz PCI-paikkaan, jos kort-

ti pystyy toimimaan alemmalla 33 MHz taajuudella.

Varoitus: Älä käytä 33 MHz PCI-paikoissa sellaisia PCI-kortteja, jotka toimivat vain 66

MHz taajuudella. Laitteisto voi tällöin vahingoittua. Jos sinulla on 66 MHz PCI-kortti,

varmista kortin valmistajalta, toimiiko kortti myös 33 MHz taajuudella.

K3218Q87.book Page 64 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 65

Tietokoneen ID-tarrasta, joka löytyy tietokoneen sivupaneelin alaosasta ilmanohjaimen

alta, saat selville, onko tietokoneessasi PCI- vai PCI-X-paikat. Laajennuskorttien tyyppi

voidaan selvittää myös tietokoneen DIMM-paikkojen avulla. Neljällä DIMM-paikalla va-

rustetuissa tietokoneissa on 33 MHz PCI-paikat ja kahdeksalla DIMM-paikalla varuste-

tuissa tietokoneissa puolestaan 100 ja 133 MHz PCI-X-paikat.

Tietokoneen ID-tarra

kertoo, mikä kokoonpano

on kyseessä. Tarrassa

on koodeja. Se muistuttaa

tässä kuvattua tarraa. Jos

tietokoneessa on PCI-X-

paikat, tieto näkyy tässä.

Jos et näe merkintää

”PCI-X”, tietokoneessa on

PCI-paikat.

K3218Q87.book Page 65 Wednesday, March 23, 2005 1:49 PM

66 Luku 3 Asennustoimet tietokoneen sisällä

Kortin asentaminen

AGP-kortti voidaan asentaa ainoastaan paikkaan 1. AGP-paikkaan sopivat sekä tavalliset

AGP-kortit että AGP Pro -kortit. Asenna joko PCI- tai PCI-X-kortit paikkoihin, jotka on

merkitty tunnuksilla PCI 2, 3 ja 4. Lisätietoja saat sivulla 64 olevasta taulukosta.

1Avaa tietokone ja poista sivupaneeli ja ilmanohjain sivulla 44 annettujen ohjeiden mu-

kaisesti.

2Irrota portin suojalevyn ruuvi, poista suojalevy ja siirrä se syrjään.

Huomaa: Jos haluat estää PCI-portin suojalevyn ruuvia tippumasta kotelon sisälle, kan-

nattaa käyttää magneettista ruuvimeisseliä, joita saa useimmista sähköalan liikkeistä.

Varo pitämästä magneettista ruuvimeisseliä kovalevyjen ja optisen aseman läheisyy-

dessä.

3Tartu asennettavaan korttiin sen reunoista ja ota se suojapussistaan. Älä kosketa kortin

kullattuja reunaliittimiä tai mitään kortilla olevia komponentteja.

·Varoitus: Sammuta aina Power Mac G5 ja irrota sen virtajohto, jotta tietokoneen sisäl-

lä olevat osat tai uudet asennettavat osat eivät vahingoittuisi. Anna tietokoneen jääh-

tyä viidestä kymmeneen minuuttia. Älä yritä asentaa koneeseen mitään sen ollessa lii-

tettynä pistorasiaan.

Portin suojalevy

Irrota suojalevyä

paikallaan

pitävä ruuvi.

Jos sinun on poistettava

AGP-paikassa oleva kortti,

vapauta kortti nostamalla

tätä liuskaa.

K3218Q87.book Page 66 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 67

4Sovita kortin liitin laajennuspaikkaan ja paina, kunnes liitin on kokonaan kiinni laajen-

nuspaikassa.

Jos olet asentamassa 12 tuuman korttia, varmista, että kortti on kiinni asianmukaisessa

ohjauskiskossa.

Paina korttia varovaisesti mutta päättäväisesti kunnes liitin on kunnolla paikallaan.

ÂÄlä heiluta korttia sivusuunnassa, vaan paina se suoraan paikoilleen.

ÂÄlä yritä saada korttia paikoilleen väkisin. Mikäli kortti ei mene suosiolla paikalleen,

vedä se pois. Tarkista ettei liitin tai paikka ole vahingoittunut tai ettei välissä ole jota-

kin estettä ja yritä asettaa kortti uudestaan paikoilleen.

ÂVedä korttia kevyesti tarkistaaksesi, että se on kunnolla paikoillaan. Mikäli tunnet vas-

tusta ja kullatut liitinpinnat ovat miltei näkymättömissä, kortti on paikoillaan.

5Aseta PCI-paikan suojalevyn ruuvi paikalleen ja kiristä se niin, että kortti pysyy paikal-

laan.

Porttiaukko

PCI-paikka

Kiinnitä kortti paikalleen

ruuvaamalla ruuvi

takaisin.

Jos asennettava PCI-

kortti on täysimittainen

(12 tuumaa), varmista,

että se sopii johonkin

näistä kiskoista.

Varoitus: Jos poistat kortin tietokoneesta asentamatta uutta tilalle, muista asentaa

tyhjän paikan päälle suojalevy. Suojalevy estää ylimääräisten esineiden joutumisen

tietokoneen sisälle. Suojaamaton paikka saattaa vaikuttaa tietokoneen sisäisiä osia

viilentävään ilmankiertoon ja vahingoittaa konetta.

K3218Q87.book Page 67 Wednesday, March 23, 2005 1:49 PM

68 Luku 3 Asennustoimet tietokoneen sisällä

6Aseta ilmanohjain ja sivupaneeli paikoilleen seuraten sivulla 53 alkavia ohjeita.

AirPort Extreme -kortin asentaminen

AirPort on helppo ja edullinen tapa muodostaa langaton internet-yhteys mistä tahansa

kotona, töissä tai luokkahuoneessa. Voit asentaa AirPort Extreme -kortin Power Mac G5

-tietokoneeseen.

Tärkeää: Sinun on asennettava AirPort Extreme -kortti. Vanhemmat AirPort-kortit eivät

toimi Power Mac G5:ssä.

1Avaa tietokone seuraamalla sivulla 44 annettuja ohjeita.

2Aseta AirPort Extreme -kortti Apple-logo ylöspäin, laita kortti korttipaikkaan ja paina se

tukevasti kiinni liittimeen.

3Aseta koaksiaaliantennijohto AirPort Extreme -kortin päässä olevaan porttiin.

T

yönnä AirPort Extreme

-kortti korttipaikkaan

Apple-logo ylöspäin.

Paina kortti lujasti

kiinni liittimeen.

Liitä antennijohto

AirPort Extreme -kortin

päässä olevaan aukkoon.

AirPort Extreme -korttipaikka

sijaitsee peltilevyn alla.

AirPort Extreme -kortin

antennijohto on peltilevyn

alla pidikkeellä kiinnitettynä.

Irrota johto pidikkeestä,

ennen kuin liität sen korttiin.

K3218Q87.book Page 68 Wednesday, March 23, 2005 1:49 PM

Luku 3 Asennustoimet tietokoneen sisällä 69

4Aseta etutuuletinkehikko, ilmanohjain ja sivupaneeli takaisin paikoilleen noudattamalla

sivulla 52 alkavia ohjeita.

5Liitä AirPort Extreme -antenni takapaneelissa olevaan AirPort-antenniporttiin (Z). Voit

säätää vastaanottoa pyörittämällä antennia.

Pariston vaihtaminen

Tietokoneesi emolevyllä on 3,6 V litiumparisto. Paristo on syytä vaihtaa esimerkiksi sil-

loin, kun tietokoneen käynnistymisessä on toistuvia ongelmia tai sen päiväys- ja aika-

asetukset muuttuvat sattumanvaraisesti. Uuden pariston voit hankkia Apple-

jälleenmyyjältä.

Tärkeää: Pariston sisältämät kemikaalit saattavat olla vahingollisia ympäristölle. Nouda-

ta ympäristöviranomaisten antamia ohjeita käytettyjen paristojen käsittelyssä.

Varoitus: FCC-säännösten mukaan käyttäjä tai muu lähellä oleva henkilö ei saa olla al-

le 1 cm päässä AirPort Extreme -antennista lähetyksen aikana. AirPort Extreme -an-

tenni ei saa olla samassa paikassa muun lähettimen tai antennin kanssa, lukuun otta-

matta Applen Bluetooth-antennin mallia A1067.

Asenna AirPort-antenni

AirPort-antennin porttiin.

Antennia voidaan kääntää

täydet 360 astetta.

K3218Q87.book Page 69 Wednesday, March 23, 2005 1:49 PM

70 Luku 3 Asennustoimet tietokoneen sisällä

Pariston asettaminen takaisin paikoilleen:

1Avaa tietokone seuraamalla sivulla 44 annettuja ohjeita.

2Jos PCI-kortti on asennettu pariston viereen, poista kortti.

3Irrota paristo pidikkeestään. Huomioi, miten päin sen negatiivinen ja positiivinen napa

ovat. (Pariston pidikkeessä tai sen vieressä on plus-merkki.)

Jos et muuten saat paristoa irrotettua, levitä paristoa kiinni pitäviä liuskoja. Levitä niitä

varovasti, jotta ne eivät katkea.

4Aseta uusi paristo pidikkeeseen. Varmista, että pariston positiivinen pää on pidikkeen

merkintöjen mukaisesti.

5Aseta ilmanohjain ja sivupaneeli paikoilleen seuraten sivulla 53 alkavia ohjeita.

Poista paristo vetämällä

se pois pidikkeestä.

Sinun on ehkä levitettävä

näitä kahta liuskaa, jotta

paristo irtoaisi.

·Varoitus: Pariston asentaminen väärinpäin saattaa aiheuttaa räjähdyksen. Varmista,

että pariston positiivinen ja negatiivinen napa ovat oikeinpäin pidikkeessä. Käytä ai-

noastaan samanlaista tai alkuperäisen valmistajan suosittelemaa korvaavaa paristo-

tyyppiä.

K3218Q87.book Page 70 Wednesday, March 23, 2005 1:49 PM

4

71

4Vianetsintä

Jos tietokoneella työskenneltäessä on ongelmia, seuraa-

via toimintatapoja voidaan kokeilla välittömästi.

Tietokone ei vastaa tai osoitin ei liiku.

Tarkista ensin, että hiiri ja näppäimistö ovat kiinni tietokoneessa.

ÂIrrota ja liitä sitten liittimet uudelleen ja varmista, että ne ovat tukevasti paikoillaan.

Yritä sitten kumota tietokoneen nykyinen toiminto.

ÂPaina Komento- (x) ja Q-näppäimiä samanaikaisesti keskeyttääksesi nykyisen ohjel-

man.

ÂPaina Komento (x) ja piste-näppäimiä samanaikaisesti. Jos näytölle aukeaa valinta-

taulu, osoita Kumoa.

ÂValitse Mac OS X:ssä Omenavalikko () > Pakota lopettamaan ja valitse ohjelma, jon-

ka haluat lopettaa. Käynnistä tietokone uudestaan valitsemalla Omenavalikko () >

Käynnistä uudestaan, jotta voisit olla varma, että ongelma on poistunut kokonaan.

Voit pakottaa ohjelman lopettamaan myös painamalla Esc-, Optio- ja Komento-

näppäimiä (x) samanaikaisesti.

ÂPidä Classicissa Esc-, Optio- ja Komento-näppäimiä (x) painettuina samanaikaisesti,

kun haluat pakottaa ohjelman lopettamaan.

ÂJos se ei auta, pidä tietokoneen etuosan käynnistyspainiketta painettuna 5 sekun-

tia. Kun tietokone sammuu, käynnistä se painamalla painiketta uudelleen.

ÂJos mikään muu ei auta, sammuta tietokone irrottamalla virtajohto. Kytke sitten vir-

tajohto takaisin paikoilleen ja käynnistä tietokone etupaneelin käynnistyspainik-

keella.

ÂJos ongelma toistuu tiettyä ohjelmaa käytettäessä, tarkista ohjelman valmistajalta,

onko ohjelma varmasti yhteensopiva tietokoneesi kanssa.

ÂJos ongelma toistuu usein, valitse Ohjeet > Mac-ohjeet.

ÂMac OS X:ssä kannattaa etsiä hakusanalla ”ongelmien ratkaiseminen”.

ÂKatso Classicissa osiota, jossa kerrotaan ongelmien ratkaisusta ja ehkäisemisestä.

Saattaa myös olla tarpeen tarkistaa, ettei järjestelmässä ole laajennuskonflikteja.

K3218Q87.book Page 71 Wednesday, March 23, 2005 1:49 PM

72 Luku 4 Vianetsintä

Tietokone ei sammu tai käynnisty.

ÂVarmista, että virtajohto on kytketty toimivaan virtalähteeseen. Virtajohdon liittimen

on oltava kunnolla kiinni tietokoneen virtaliitännässä, jotta kone toimisi ongelmitta.

ÂJos tietokone ei edelleenkään käynnisty, yritä PRAM-muistin nollaamista. Käynnistä

tietokone ja pidä välittömästi Komento- (x), Optio-, P- ja R-näppäimiä painettuina,

kunnes kuulet käynnistysäänen toisen kerran. Vapauta näppäimet.

Aseta kovalevy tietokoneen käynnistyslevyksi toimimalla seuraavasti:

1Valitse Omenavalikko () > Järjestelmäasetukset

2Osoita Käynnistys

3Valitse kovalevy

PRAM palautetaan oletusarvoon ja kelloasetukset on ehkä tehtävä uudelleen.

ÂJos tietokone ei käynnisty PRAM-muistin nollaamisen jälkeen, käynnistä se uudes-

taan pitäen Optio-näppäintä painettuna, jotta voit valita käynnistyksessä käytettävän

järjestelmän.

ÂJos tämä ei auta, käynnistä tietokone uudestaan Vaihto-näppäin painettuna.

Tilavalo vilkkuu eikä tietokone käynnisty.

ÂJos äskettäin on asennettu lisää muistia, PCI-laajennuskortti tai muu sisäinen osa, var-

mista, että se on asennettu oikein ja että se on tietokoneen kanssa yhteensopiva. Ko-

keile, käynnistyykö tietokone, jos asennettu osa poistetaan.

ÂJos tilavalo vilkkuu yhä, yritä selvittää ongelma katsomalla miten se vilkkuu:

Â2 välähdystä: RAM-muistia ei ole asennettu

Â3 välähdystä: yhteensopimaton RAM-muisti asennettu

Â4 välähdystä: ei kelvollisia DIMM-moduuleja

Â5 tai 6 välähdystä: ota yhteys valtuutettuun Apple-huoltoon

Levyn poistaminen ei onnistu.

Jokin levyllä oleva tiedosto saattaa olla käytössä. Lopeta avoinna olevat ohjelmat ja yri-

tä uudelleen.

Jos tämä ei auta, valitse Omenavalikko () > Käynnistä uudestaan ja pidä painettuna

joko hiiren painiketta tai Apple Keyboard -näppäimistön levynpoistonäppäintä (C).

Jos levy ei vieläkään tule ulos:

1Sammuta tietokone.

2Paina levykelkan etuosan peittävää etupaneelia kevyesti alaspäin ja etsi levykelkan alla

oleva pieni reikä.

3Laita suoristetun paperiliittimen kärki varovasti reikään.

4Paina paperiliitintä kunnes kelkka aukeaa.

5Vedä kelkka esiin, poista levy ja työnnä kelkka kiinni.

K3218Q87.book Page 72 Wednesday, March 23, 2005 1:49 PM

Luku 4 Vianetsintä 73

Ohjelmisto-ongelmia

Tärkeää: Kun haluat käyttää Mac OS 9 -ohjelmia tietokoneellasi, sinun on asennettava

Mac OS 9 (lisätietoja kohdassa ”Mac OS 9:n asentaminen” sivulla 77). Classic-ympäristö

käynnistetään avaamalla Mac OS 9 -ohjelma tai kaksoisosoittamalla Mac OS 9 -ohjel-

maa vaativaa dokumenttia. Classic toimii taustalla, ja sen avulla voidaan käyttää Mac

OS 9:n ominaisuuksia ja ohjelmia.

Ongelmat tietyn ohjelman kanssa.

ÂKäytä Ohjelmiston päivitystä varmistaaksesi, että käytössäsi ovat uusimmat ohjaimet,

viankorjaukset ja muut päivitykset.

ÂMuiden valmistajien ohjelmiin liittyvien ongelmien yhteydessä kannattaa ottaa yh-

teyttä kyseiseen valmistajaan.

Ongelmia tietokoneen tai Mac OS X:n käytössä.

ÂOhjeita ja vianetsintävinkkejä löytyy Mac OS -ohjeista (Ohjevalikossa).

ÂUusinta vianetsintätietoa ja ohjelmistopäivityksiä löytyy Applen tukisivuilta

osoitteesta: www.apple.com/support.

Langattomaan AirPort-verkkoon liittyvät ongelmat.

ÂVarmista, että olet määritellyt ohjelman oikein AirPort Extreme -kortin, AirPort Expres-

sin tai AirPort-tukiaseman mukana tulleita ohjeita noudattaen.

ÂVarmista, että tietokone tai verkko, johon yritetään ottaa yhteys, on toiminnassa ja et-

tä siihen voidaan ottaa langaton yhteys.

ÂVarmista, että tietokone on enintään antennin kantomatkan päässä toisesta tietoko-

neesta tai verkon tukiasemasta. Lähellä olevat sähkölaitteet tai metallirakenteet voi-

vat häiritä langatonta tietoliikennettä ja lyhentää kantomatkaa. Signaalin laatu saat-

taa parantua, jos tietokone sijoitetaan toiseen paikkaan tai sitä käännetään.

ÂTarkista AirPort-signaalin voimakkuus. Valikkorivin AirPort-tilasymbolissa on korkein-

taan neljä palkkia.

ÂLisätietoja saat langattoman laitteen mukana tulleista ohjeista tai hakemalla Mac-

ohjeista sanalla ”AirPort”.

K3218Q87.book Page 73 Wednesday, March 23, 2005 1:49 PM

74 Luku 4 Vianetsintä

Ongelmia näytön kanssa

Näytöllä ei ole kuvaa.

ÂVarmista, että näyttö ja tietokone ovat päällä.

ÂVarmista, että kaapelit on kytketty kunnolla tietokoneeseen ja näyttöön.

ÂVarmista, että tietokone ei ole nukkumassa. Koeta herättää tietokone painamalla

käynnistyspainiketta tai mitä tahansa näppäintä.

ÂVarmista, että näytön kirkkaus ja kontrasti on asetettu asianmukaisesti. Joissain

näytöissä on kirkkaus- ja kontrastisäätimet etureunassa tai sen alla.

ÂNollaa PRAM käynnistämällä tietokone uudestaan pitäen Komento- (x), Optio-, P- ja

R-näppäimiä painettuina, kunnes kuulet käynnistysäänen toisen kerran. Käynnistä tie-

tokone tämän jälkeen sen mukana tulleelta ohjelmistonasennuslevyltä.

Näytön kuva on himmeä tai välkkyy.

ÂSäädä kirkkaus- ja kontrastiasetuksia. Joissain näytöissä on kirkkaus- ja kontrastisääti-

met etureunassa tai sen alla. Näytön himmeydestä riippuen voit ehkä säätää kirkkaut-

ta tai kontrastia Järjestelmäasetusten Näytöt-osion avulla.

ÂKalibroi näyttö valitsemalla Omenavalikko () > Järjestelmäasetukset. Osoita Näytöt,

valitse Väri ja osoita Kalibroi.

ÂLähistöllä oleva virtajohto, loistelamppu tai sähkölaite (esimerkiksi radio, mikroaalto-

uuni tai toinen tietokone) saattaa aiheuttaa välkkymistä. Siirrä lähellä olevia

sähkölaitteita tai tietokonetta ja näyttöä.

Näytöllä ei ole värejä, tai ne eivät näytä hyviltä.

ÂVarmista, että näyttö on kiinnitetty kunnolla tietokoneeseen.

ÂKalibroi näyttö edellä annettujen ohjeiden mukaisesti. Lisätietoja väristä ja näytöstä

saat Mac-ohjeista.

ÂAvaa Järjestelmäasetusten Näytöt-osio ja varmista, että näyttösi on asetettu toista-

maan värejä. Lisätietoja väristä ja näytöstä saat katsomalla Mac-ohjeista.

Kun näytön tarkkuutta muutetaan, työpöydällä olevat symbolit siirtyvät.

Näytön tarkkuuden vaihtaminen vaikuttaa tiedon näyttämiseen näytöllä.

Käyttöjärjestelmä saattaa siirtää symboleita toisiin paikkoihin sen jälkeen, kun näytön

tarkkuutta on vaihdettu.

Varoitus: Jos sinulla on Apple-näytön kanssa sellainen ongelma, johon ei löydy rat-

kaisua tästä oppaasta, ota yhteyttä valtuutettuun Apple-huoltoon. Mikäli yrität korja-

ta näyttöä itse, näytön rajoitettu takuu ei korvaa näytölle mahdollisesti aiheutuvaa va-

hinkoa. Lisätietoja näistä ja muista takuukysymyksistä saat Apple-huollosta tai

-jälleenmyyjältä.

K3218Q87.book Page 74 Wednesday, March 23, 2005 1:49 PM

Luku 4 Vianetsintä 75

Näyttö jähmettyy.

ÂPakota jumiutunut ohjelma lopettamaan. Valitse Omenavalikko () > Pakota lopetta-

maan ja valitse ohjelma.

ÂJos tästä ei ole apua, pakota tietokone käynnistymään uudelleen painamalla tietoko-

neen etupaneelin käynnistyspainiketta noin 5 sekunnin ajan.

Näytön etuosassa oleva valo vilkkuu.

Joissain Applen litteissä näytöissä virtavalo vilkkuu nopeasti sarjassa, kun on havaittu

virhe.

ÂJos valo vilkkuu nopeasti kolmen sarjoissa, näyttö on havainnut väärässä videomuo-

dossa olevan signaalin. Tarkista, että näyttö on yhteensopiva näytönohjaimen kans-

sa, ja että oikea näyttöohjelma on asennettuna (jos näytön mukana tuli asennusoh-

jelma).

ÂJos valo vilkkuu kahden lyhyen ja yhden pitkän sarjassa, näyttö on havainnut ongel-

man taustavalon kanssa. Ota yhteyttä Apple-jälleenmyyjään tai -huoltoon.

Apple Hardware Test -ohjelman käyttö

Apple Hardware Test -ohjelman avulla voit tarkistaa, johtuuko ongelma tietokoneen

laitteistosta.

Apple Hardware Testiä käytetään seuraavasti:

1Irrota tietokoneesta kaikki ulkoiset laitteet paitsi näppäimistö ja hiiri.

Jos tietokoneeseen on liitetty verkkokaapeli, irrota sekin.

2Laita tietokoneen mukana tullut Mac OS X:n asennuslevy 1 asemaan.

3Käynnistä tietokone uudestaan pitäen samalla Optio-näppäintä painettuna.

Näkyviin tulee luettelo saatavilla olevista käynnistystaltioista.

4Osoita Apple Hardware Test ja osoita sitten oikealle osoittavaa nuolta.

5Kun Apple Hardware Testin päänäyttö tulee näkyville (noin 45 sekunnin kuluttua), seu-

raa näytöllä näkyviä ohjeita.

6Laita virhekoodi muistiin, ennen kuin alat etsiä sopivaa tukipalvelua.

Jos Apple Hardware Test havaitsee ongelman, se näyttää virhekoodin. Jos Apple Hard-

ware Test ei havaitse laitteisto-ongelmaa, ongelma saattaa liittyä ohjelmiin.

Lisätietoja Apple Hardware Testistä saat Apple Hardware Testin Lue tämä -tiedostosta,

joka on Mac OS X:n ensimmäisellä asennus-CD:llä.

K3218Q87.book Page 75 Wednesday, March 23, 2005 1:49 PM

76 Luku 4 Vianetsintä

Tietokoneen mukana tulleen ohjelmiston uudelleenasen-

nus

Käytä tietokoneen mukana tulleita ohjelmiston asennuslevyjä Mac OS X:n ja tietoko-

neen mukana tulleiden ohjelmien uudelleenasentamiseen ja Mac OS 9:n asentamiseen.

Tärkeää: Apple suosittelee kovalevyllä olevien tietojen varmuuskopiointia ennen ohjel-

mistojen palauttamista. Apple ei vastaa menetetyistä tiedostoista.

Mac OS X:n asentaminen

Asenna Mac OS X seuraavasti:

1Jos mahdollista, ota varmuuskopio tärkeistä tiedostoistasi.

2Laita tietokoneen mukana tullut Mac OS X:n asennuslevy 1 asemaan.

3Kaksoisosoita ”Install Mac OS X and Bundled Software”.

4Seuraa näytöllä näkyviä ohjeita.

5Valitse asennuksen kohdelevy ja jatka noudattaen näytöllä näkyviä ohjeita.

Tietokone saattaa käynnistyä uudestaan ja pyytää sinua laittamaan seuraavan

Mac OS X:n asennuslevyn asemaan.

Tärkeää: ”Tyhjennä ja asenna” -valinta tyhjentää kohdelevyn, joten sinun kannattaa ot-

taa varmuuskopiot tärkeistä tiedostoista ennen Mac OS X:n ja muiden ohjelmien asen-

nusta.

Ohjelmien asentaminen

Kun haluat asentaa tietokoneen mukana tulleet ohjelmat, noudata alla olevia ohjeita.

Tietokoneessa on oltava Mac OS X asennettuna.

1Jos mahdollista, ota varmuuskopio tärkeistä tiedostoistasi.

2Laita tietokoneen mukana tullut Mac OS X:n asennuslevy 1 asemaan.

3Kaksoisosoita ”Bundled Software”.

4Seuraa näytöllä näkyviä ohjeita.

5Valitse asennuksen kohdelevy ja jatka noudattaen näytöllä näkyviä ohjeita.

Kun haluat asentaa iCalin, iChatin, iSyncin, iTunesin ja Safarin, noudata edellisen koh-

dan ”Mac OS X:n asentaminen” ohjeita.

K3218Q87.book Page 76 Wednesday, March 23, 2005 1:49 PM

Luku 4 Vianetsintä 77

Mac OS 9:n asentaminen

Tietokoneeseesi ei ole asennettu Mac OS 9:ää. Kun haluat käyttää tietokoneellasi

Mac OS 9 -ohjelmia, sinun on asennettava Mac OS 9 käyttäen toista Mac OS X:n asen-

nus-CD -levyä.

Asenna Mac OS 9 seuraavasti:

1Jos mahdollista, ota varmuuskopio tärkeistä tiedostoistasi.

2Laita tietokoneen mukana tullut Mac OS X:n asennuslevy 2 asemaan.

3Kaksoisosoita asennussymbolia.

4Seuraa näytöllä näkyviä ohjeita.

5Valitse asennuksen kohdelevy ja jatka noudattaen näytöllä näkyviä ohjeita.

Ethernet-suorituskyvyn parantaminen

Tietokoneen suorituskyky on paras mahdollinen, kun ethernet-portti, johon se on kyt-

ketty, on asetettu automaattisesti neuvottelevaksi. Varmista verkon ylläpitäjältä, että tä-

mä asetus on päällä.

Tärkeää: Jos sinulla on vaikeuksia verkkoyhteyden saamisessa, varmista, että verkkokyt-

kin on asetettu automaattisesti neuvottelevaksi (mikäli mahdollista). Jos kytkimen port-

ti ei ole automaattisesti neuvotteleva, tietokone tunnistaa oikean nopeuden, mutta

duplex-tilaksi oletetaan half-duplex. Jos linkin toisessa päässä olevan kytkimen portti

on asetettu full-duplex-tilaan, verkossa voi esiintyä runsaasti myöhästyneitä kehyksiä.

Jos kytkintä ei voida asettaa automaattisesti neuvottelevaksi, aseta kytkimen portti half-

duplex-tilaan. Lisätietoja on ethernet-kytkimen mukana tulleissa ohjeissa.

Huomaa: Jos tietokone liitetään suoraan ylläpidettävään ethernet-kytkimeen, verkon

ylläpitäjän on estettävä AppleTalk-osoitteiden kysely kyseisen portin osalta. Muutoin

tietokone saattaa ottaa käyttöön toisen samassa verkossa olevan tietokoneen Apple-

Talk-osoitteen ja kummankin koneen verkkoyhteys saattaa kärsiä.

Tuotteen sarjanumeron sijainti

Järjestelmän kuvaus kertoo tietokoneen sarjanumeron. Avaa Järjestelmän kuvaus

(Ohjelmat/Lisäohjelmat-kansiossa) ja osoita Järjestelmän kuvaus -välilehteä.

Power Mac G5:n sarjanumero on myös sivupaneelin sisäpuolella olevassa tarrassa,

suoraan ilmanohjaimen alapuolella.

K3218Q87.book Page 77 Wednesday, March 23, 2005 1:49 PM

K3218Q87.book Page 78 Wednesday, March 23, 2005 1:49 PM

79

A

Liite

ATekniset tiedot

Prosessori- ja muistitiedot

Prosessori

ÂPowerPC-prosessori ja 512 kilotavua (Kt) prosessorin sisäistä L2-välimuistia prosesso-

ria kohden

RAM-muisti

ÂDouble-Data-Rate (DDR) synchronous dynamic random-access memory (SDRAM)

-muisti

ÂKaikki DDR SDRAM -muisti on irrotettavien DIMM-moduulien (dual inline memory

module) muodossa

ÂDIMM-moduulit asennetaan samankokoisina pareina

ÂNeljä tai kahdeksan DIMM-paikkaa 400 MHz PC 3200 DDR SDRAM -muistia varten

(määrä riippuu tietokoneen mallista)

256 Mt DIMM-moduuleissa on oltava 128 tai 256 megabitin (Mbit) tekniikka,

512 Mt DIMM-moduuleissa 256 Mbit tekniikka ja 1 Gt DIMM-moduuleissa

512 Mbit tekniikka.

Â2,5 volttia (V), puskuroimaton

Â184-nastainen

ÂEi virheenkorjausta

ÂPariteetiton

Ohjelmat/Lisäohjelmat-kansiossa oleva Järjestelmän kuvaus -ohjelma sisältää tietoja tie-

tokoneesta (esim. muistin määrän).

Näytönohjain:

ÂAGP 8X Pro -näytönohjain kahdella DVI-liittimellä (Digital Visual Interface). AGP 3.0-

tai AGP Pro -yhteensopiva.

Videonäyttötilat

Kun haluat tutustua näytön teknisiin tietoihin:

ÂApple-näytöt: Tuotetiedot löytyvät osoitteesta www.apple.com/fi/displays.

ÂMuut kuin Applen näytöt: Katso sivulta www.apple.com/guide.

K3218Q87.book Page 79 Wednesday, March 23, 2005 1:49 PM

80 Liite A Tekniset tiedot

Combo-aseman (DVD-ROM/CD-RW) tiedot

ÂTuetut levynhalkaisijat: 12 cm ja 8 cm

Tuetut muodot

ÂCD-ROM

ÂCD-Audio

ÂCD-R

ÂCD-RW

ÂCD-I

ÂCD-I Bridge

ÂCD Extended

ÂCD Mixed Mode

ÂPhoto CD

ÂVideo CD

ÂEnhanced CD

ÂDVD-Video

ÂDVD-ROM

ÂDVD-R (vain luku)

SuperDrive-aseman (DVD-R/CD-RW) tekniset tiedot

ÂTuetut levynhalkaisijat: 12 cm ja 8 cm

Tuetut muodot

ÂCD-ROM

ÂCD-Audio

ÂCD-R

ÂCD-RW

ÂCD-I

ÂCD-I Bridge

ÂCD Extended

ÂCD Mixed Mode

ÂPhoto CD

ÂVideo CD

ÂEnhanced CD

ÂDVD-Video

ÂDVD±R

ÂDVD±RW

ÂDVD+R DL

K3218Q87.book Page 80 Wednesday, March 23, 2005 1:49 PM

Liite A Tekniset tiedot 81

USB-tiedot

ÂTuki Universal Serial Bus (USB) 2.0:lle ja 1.1:lle

ÂViisi ulkoista USB Type A -porttia

ÂYksi USB 2.0 -portti edessä

Âkaksi USB 2.0 -porttia takana

ÂKaksi USB 1.1 -porttia Apple Keyboard -näppäimistössä

ÂJokaisella takaportilla on erillinen 480 Mbps USB-kanavansa

Â500 milliampeeria (mA) 5 V jännitteellä käytettävissä kutakin USB 2.0 -porttia

kohden, kokonaismäärä 1,5 ampeeria

FireWire-tiedot

 FireWire 400- ja FireWire 800 -tuki

ÂKolme ulkoista FireWire-porttia

ÂYksi FireWire 400 -portti edessä

ÂYksi FireWire 400- ja yksi FireWire 800 -portti takana

ÂTiedonsiirtonopeus:

ÂFireWire 400: 100, 200 ja 400 Mbps

ÂFireWire 800: 100, 200, 400 ja 800 Mbps

Teho

ÂLähtöjännite: Noin 13 - 25 V

ÂLähtöteho: enintään 15 W

Ethernet-tiedot

ÂIEEE 802.3 -yhteensopiva

ÂKaapelin maksimipituus: 100 metriä (m)

ÂSiirtoprotokollat: Open Transport, AppleShare, AppleTalk, NetWare for Macintosh,

TCP/IP

ÂLiitin: RJ-45 10Base-T:lle, 100Base-TX:lle ja 1000Base-T:lle

ÂMedia, 10Base-T: Cat 3 tai korkeampi UTP käyttäen 2 paria 100 m asti

ÂMedia, 100Base-TX: Cat 5 UTP käyttäen 2 paria 100 m asti

ÂMedia, 1000Base-T: Cat 5 ja 6 UTP käyttäen 4 paria 100 m asti

ÂKanavanopeudet: IEEE Auto Negotiation 10Base-T:lle, 100Base-TX:lle ja 1000Base-T:lle

Modeemitiedot

ÂTietoliikennestandardi: K56Flex ja V.92

ÂNopeus: 53 kilobittiä sekunnissa (Kbps)

ÂFaksistandardi: ITU V.17

K3218Q87.book Page 81 Wednesday, March 23, 2005 1:49 PM

82 Liite A Tekniset tiedot

Bluetooth-tiedot (lisävaruste)

ÂLangaton tiedonsiirto: jopa 3 Mbps

ÂKantavuusalue: Jopa 10 metriä (ympäristöolosuhteista riippuen)

ÂTaajuusalue: 2,4 gigahertsiä (GHz)

AirPort Extreme -kortin tiedot (lisävaruste)

ÂLangaton tiedonsiirto: jopa 54 Mbps

ÂKantavuusalue: jopa 45 metriä (ympäristöolosuhteista riippuen)

ÂTaajuusalue: 2,4 gigahertsiä (GHz)

ÂRadiosignaalin lähtöteho: 15 dBm (nimellinen)

Yhteensopivuus

Â802.11 Direct Sequence Spread Spectrum (DSSS) 1 ja 2 Mbps -standardi

Â802.11b 11 Mbps standardi

Â802.11g 54 Mbps standardi

Optisen digitaalisen äänen tiedot

ÂMuoto: Sony/Phillips Digital Interface (S/PDIF) -protokolla (IEC60958-3)

ÂLiitäntätyyppi: Optinen Toslink (IEC60874-17)

ÂBittisyvyys: 16 tai 24 bittiä

Optinen digitaalisen äänen ulostulo

Perustuu tyypilliseen tilanteeseen (1 kHz toisto, -1dBFS 24-bittinen siniaalto, ulostulon

näytteenottotaajuus 44,1 kHz), jollei toisin mainita.

ÂUlostulon näytteenottotaajuus: 32 kHz, 44,1 kHz tai 48 kHz

ÂSignaali/kohina-suhde: Suurempi kuin 130 dB

ÂKokonaisharmoninen särö + kohina: alle -130 dB (0,00001 prosenttia)

Optinen digitaalisen äänen sisäänmeno

Perustuu tyypilliseen tilanteeseen (1 kHz toisto, -1dBFS 24-bittinen siniaalto), jollei toi-

sin mainita.

ÂFsi–input-näytteenottotaajuus (ulkoinen kellotaajuus): 32 kHz, 44,1 kHz tai 48 kHz

ÂFsi–input-näytteenottotaajuus (sisäinen kellotaajuus): 16 kHz - 96 kHz

ÂSignaali/kohina-suhde (ulkoinen kellotaajuus): Suurempi kuin 130 dB

ÂSignaali/kohina-taso (sisäinen kellotaajuus, 16 kHz < Fsi < 96 kHz): Alle -112 dB

ÂKokonaisharmoninen särö + kohina (ulkoinen kellotaajuus): alle -130 dB (0,00001 pro-

senttia)

ÂKokonaisharmoninen särö + kohina (sisäinen kellotaajuus, 16 kHz < Fsi < 96 kHz): alle

-112 dB (0,0003 prosenttia)

K3218Q87.book Page 82 Wednesday, March 23, 2005 1:49 PM

Liite A Tekniset tiedot 83

Analogisen äänen tiedot

ÂNäytteenottotaajuus: 32 kHz, 44,1 kHz tai 48 kHz

ÂLiitäntätyyppi: 1/8” mini

ÂBittisyvyys: 16 tai 24 bittiä

ÂTaajuusvaste: 20 Hz – -20 kHz, +0,5 dB/ -3 dB

Äänen ulostulo kuulokeliitännän kautta

ÂLähtöjännite: 1,4 volttia (rms) (Vrms) (+4 dBµ)

ÂLähtöimpedanssi: 24 ohmia

ÂLähtöteho: 20 milliwattia (mW)

ÂSignaali/kohina-suhde: yli 90 dB

ÂHarmoninen kokonaissärö: alle -80 dB (0,01 prosenttia)

ÂKanavaerottelu: yli 65 dB

Analogisen äänen linja sisään

ÂSisäänmenojännite korkeintaan: 2 Vrms (+8 dBµ)

ÂSisäänmenoimpedanssi: yli 47 kilo-ohmia

ÂSignaali/kohina-suhde: yli 90 dB

ÂHarmoninen kokonaissärö: alle -85 dB (0,006 prosenttia)

ÂKanavaerottelu: yli 75 dB

Analogisen äänen linja ulos

ÂLähtöjännite: 1,4 Vrms (+4 dBµ)

ÂLähtöimpedanssi: 24 ohmia

ÂSignaali/kohina-suhde: yli 90 dB

ÂHarmoninen kokonaissärö: alle -80 dB (0,01 prosenttia)

ÂKanavaerottelu: yli 65 dB

Virtalähde

Vaihtovirtasyöttö:

ÂJännitealue: 100 - 240 V vaihtovirta (AC)

ÂVirta: 7,5 ampeeria (A) tai 9,5 ampeeria (A)

ÂTaajuus: 50–60 Hz

Tasavirtanäytön ulostulo

ÂRiippuu näytönohjaimesta

K3218Q87.book Page 83 Wednesday, March 23, 2005 1:49 PM

84 Liite A Tekniset tiedot

Tehovaatimukset liitettäville laitteille

Laajennuskortit

ÂAGP- ja PCI-korttien yhdistetty enimmäisvirrankulutus on 90 W.

USB-laitteet

ÂJokaiselle tietokoneen sisäiselle USB-portille on varattu 500 mA.

FireWire-laitteet

ÂTietokone pystyy toimittamaan FireWire-porteille maksimissaan 15 W.

Järjestelmän kello ja paristo

ÂCMOS-piirikytkentä ja pitkäikäinen litiumparisto. Tietokoneen paristo voidaan vaih-

taa (katso ”Pariston vaihtaminen” sivulla 69) Applen jälleenmyyjältä hankittuun uu-

teen paristoon.

Mitat ja käyttöympäristö

Mitat

ÂPaino: 17,84 kg

Paino vaihtelee kokoonpanon mukaan. Yllä mainittu paino viittaa peruskokoonpa-

noon. Paino saattaa olla suurempi, jos tietokoneeseen on asennettu lisälaitteita.

ÂKorkeus: 511 mm

ÂLeveys: 206 mm

ÂSyvyys: 475 mm

Käyttöympäristö

ÂKäyttölämpötila: 10° - 35° C

ÂVarastointilämpötila: –40° - 47° C

ÂSuhteellinen kosteus: 5 % - 95 % (ei-kondensoiva)

ÂKorkeus: 0 - 3048 m

K3218Q87.book Page 84 Wednesday, March 23, 2005 1:49 PM

85

B

Liite

BTurvallisuus, huolto ja ergonomia

Tässä liitteessä on tärkeää tietoa turvallisuudesta, huol-

losta sekä ergonomia-asioista, jotka on hyvä ottaa huo-

mioon tietokonetta ja näyttöä käytettäessä.

Tärkeitä turvallisuustietoja

Ainoa tapa katkaista virta kokonaan tietokoneesta on irrottaa virtajohto pistorasiasta.

Näytön virta katkaistaan kokonaan irrottamalla näytön virtajohto tietokoneesta tai pis-

torasiasta. Varmista, että ainakin toinen pää laitteen virtajohdoista on helposti saatavil-

la, jotta virta voidaan tarvittaessa helposti katkaista tietokoneesta ja näytöstä.

Oman ja laitteen turvallisuuden vuoksi on aina huolehdittava seuraavista varo-

toimenpiteistä.

Irrota virtajohto tietokoneesta tai näytöstä (vedä pistokkeesta, älä johdosta) ja irrota pu-

helinkaapeli, mikäli:

Âvirtajohto rispaantuu tai vahingoittuu muuten

Âtietokoneen päälle kaatuu nestettä

Âtietokone tai näyttö ovat olleet sateessa tai muuten erittäin kosteassa paikassa

Âtietokone tai näyttö on pudonnut tai kotelo on muuten vahingoittunut

Âepäilet tietokoneen tai näytön tarvitsevan huoltoa tai korjausta

Âhaluat puhdistaa tietokoneen tai näytön

Âhavaitset jäähdytysnesteen vuotavan tietokoneessa tai tietokoneesta (nestejäähdy-

tyksellä toimivat Power Mac G5 -mallit)

K3218Q87.book Page 85 Wednesday, March 23, 2005 1:49 PM

86 Liite B Turvallisuus, huolto ja ergonomia

ÂJos aiot varastoida tietokoneen pidemmäksi aikaa, poista paristo.

Nestejäähdytys

Joissakin Power Mac G5 -malleissa käytetään nestejäähdytysjärjestelmää tietokoneen

lämpötilan hallintaan. Nestejäähdytysjärjestelmä on sinetöity, ja sen avaaminen on syy-

tä jättää Applen valtuuttaman huollon (AASP) tehtäväksi.

·Varoitus: Jotta tietokone tai näyttö ei vahingoittuisi, on seurattava näitä ohjeita:

ÂPidä tietokone poissa kosteista paikoista.

ÂÄlä aseta mitään tietokoneen tai näytön päälle.

ÂPidä tietokoneen ja näytön ilmankiertoaukot vapaina.

ÂÄlä koskaan poista näytön koteloa tai avaa tietokoneen koteloa koneen ollessa

päällä. Saatat altistua voimakkaalle jännitteelle.

ÂIrrota modeemi puhelinpistokkeesta ukonilmalla, jotta mahdollinen ylijännite ei va-

hingoita sitä.

Tässä Macintosh-tietokoneessa on maadoitettu pistoke. Tämä on turvatoiminto. Älä

vaihda koneeseen maadoittamattomaan pistorasiaan sopivaa pistoketta. Pyydä am-

mattitaitoista sähköliikettä asentamaan maadoitettu pistorasia. Älä väheksy maadoi-

tuksen merkitystä!

Nosta ja siirrä tietokonetta ja näyttöä varovasti. Käytä nostamiseen jalkoja, älä selkää.

Kanna näyttöä aina näyttöruutu itseesi päin. Älä kanna näyttöä sen jalustasta.

Sähkölaitteet voivat väärinkäytettyinä olla vaarallisia. Lasten käyttäessä tätä tuotetta

sen on tapahduttava aikuisten valvonnassa. Älä päästä lapsia käsiksi sähkölaitteiden

sisäosiin äläkä anna lasten käsitellä kaapeleita.

·Varoitus: Älä yritä avata tai huoltaa nestejäähdytysjärjestelmää itse. Nestejäähdytys-

järjestelmän avaaminen voi vahingoittaa laitteistoa, eikä tällaista vahinkoa välttä-

mättä korvata tietokoneen rajoitetun takuun puitteissa.

K3218Q87.book Page 86 Wednesday, March 23, 2005 1:49 PM

Liite B Turvallisuus, huolto ja ergonomia 87

Kun haluat tilata huollon tai esittää siihen liittyviä kysymyksiä, ota yhteyttä Applen val-

tuuttamaan huoltoon tai Appleen. Tuki- ja huoltotiedot on annettu tietokoneen muka-

na tulleissa ohjeissa.

Apple ja ympäristö

Apple tekee parhaansa, jotta sen toiminnan ja tuotteiden haitalliset ympäristövaikutuk-

set olisivat mahdollisimman vähäiset.

Lisätietoja

Vieraile osoitteessa www.apple.com/environment/summary.html.

Yleisiä huolto-ohjeita

Jos puhtaalla liinalla pyyhkiminen ei riitä tietokoneen tai näytön puhdistamiseen, toimi

seuraavasti:

1Sammuta tietokone ja näyttö.

2Irrota tietokoneen virtajohto pistorasiasta. Jos näyttö on erikseen kytketty pistorasiaan,

irrota myös sen johto.

3Irrota näyttökaapeli tietokoneesta.

4Puhdista näyttöruutu pehmeällä, nukkaamattomalla paperilla tai kankaalla, joka on kos-

tutettu mietoon saippuaveteen.

5Pyyhi tietokoneen tai näytön kuoret varovasti puhtaalla, kostealla liinalla.

·Varoitus: Käytä aina tietokonetta pystyasennossa. Sellaisessa epätodennäköisessä ti-

lanteessa, että jäähdytysneste vuotaa tietokoneen sisällä tai sieltä ulos, irrota tietoko-

ne sähkövirrasta äläkä käynnistä sitä uudestaan. Kun haluat tietoja tietokoneen huol-

losta, ota yhteyttä Applen valtuuttamaan huoltoon tai Appleen.

Kun olet irrottanut tietokoneen pistorasiasta, voit puhdistaa jäähdytysnesteen imuky-

kyisellä kankaalla. Vältä suoraa ihokosketusta tai haihtuvan nesteen sisäänhengittä-

mistä. Jäähdytysneste saattaa aiheuttaa lievää ihoärsytystä. Jos jäähdytysnestettä jou-

tuu iholle, pese iho hyvin saippualla ja vedellä. Jos nestettä joutuu silmiin, huuhdo ne

huolellisesti vedellä. Hävitä puhdistuksessa käyttämäsi välineet paikallisten ympäristö-

lakien, -säännösten ja -ohjeiden mukaisesti.

Jäähdytysnesteen nieleminen saattaa olla vaarallista. Material Safety Data Sheet

(MSDS) -turvallisuustiedotteet ovat saatavilla osoitteessa www.apple.com/environ-

ment/resources/msds.html.

·Varoitus: Älä ruiskuta nestettä suoraan näyttöruudulle. Neste saattaa valua näytön si-

sään ja aiheuttaa sähköiskun.

K3218Q87.book Page 87 Wednesday, March 23, 2005 1:49 PM

88 Liite B Turvallisuus, huolto ja ergonomia

Tärkeää: Älä käytä aerosolisuihkeita, liuottimia tai hankausaineita, sillä ne saattavat va-

hingoittaa koneen pintaa.

Optisen aseman suojaaminen

Pidä optinen asema toimintakunnossa seuraavien ohjeiden avulla:

ÂLaita tietokone sellaiseen paikkaan, että aseman kelkka ei osu mihinkään auetessaan.

ÂSulje asema, kun se ei ole käytössä.

ÂÄlä laita mitään avoinna olevan kelkan päälle.

ÂÄlä kosketa optisen aseman linssiä sormin. Älä pyyhi linssiä paperipyyhkeellä tai

muulla hankaavalla liinalla. Jos sinun on pyyhittävä linssi, hanki puhdistusaine valtuu-

tetusta Apple-huollosta.

ÂPidä tietokone poissa kaikkien kosteudenlähteiden lähettyviltä.

Näytön hoitotoimet

Näyttö pidetään hyvässä kunnossa seuraavasti:

ÂÄlä paina sormeasi näytön ruudulle.

ÂÄlä kirjoita ruudulle tai osoita ruutua millään terävällä esineellä.

ÂJos tietokonetta tai näyttöä ei käytetä koko päivänä tai pidempään aikaan, sammuta

tietokone ja näyttö tai käytä Energiansäästäjää.

ÂSammuta näyttö, vähennä sen kirkkautta tai käytä näytönsäästäjää, joka himmentää

tai vaihtaa näytöllä näkyvää kuvaa tietokoneen ollessa käyttämättömänä pidemmän

aikaa.

Tärkeitä ergonomiaan ja terveyteen liittyviä tietoja

Seuraavassa esitettyjen ohjeiden avulla voidaan vähentää heijastuksia ja säätää työtilan

kalusteet käyttäjälle sopiviksi.

ÂParas työtuoli on säädettävä ja miellyttävän tukeva. Säädä tuolin korkeus siten, että

reitesi ovat hieman alaviistoon ja jalkaterät lepäävät lattialla.

Tuolin selkänojan pitäisi tukea alaselkää (ristiselkää). Säädä selkänoja itsellesi sopivak-

si tuolin valmistajan ohjeiden mukaan.

ÂTietokoneen näppäimistöä käytettäessä olkapäiden tulisi olla rentoina. Olkavarren ja

kyynärvarren tulisi olla suorassa kulmassa ja ranteen ja käden samassa linjassa.

Tuolia on ehkä nostettava, jotta kyynärvarret ja kädet olisivat oikeassa kulmassa

näppäimistöön nähden. Jos jalkaterät eivät tällöin lepää lattialla, käytä korkeudel-

taan ja kallistukseltaan säädettävää jalkatukea. Jalkatukea ei ehkä tarvita, jos työta-

soa voidaan laskea. Eräs vaihtoehto on käyttää näppäimistötasoa, joka on muuta työ-

tasoa alempana.

ÂSijoita hiiri näppäimistön korkeudelle. Jätä riittävästi tilaa hiiren liikuttelua varten.

K3218Q87.book Page 88 Wednesday, March 23, 2005 1:49 PM

Liite B Turvallisuus, huolto ja ergonomia 89

ÂAseta näyttö niin, että näytön yläreuna on näppäimistön edessä istuessasi hiukan sil-

miesi tason alapuolella. Näytön paras katseluetäisyys on yksilöllinen, tosin useimpien

käyttäjien mielestä paras etäisyys on 45 - 70 cm.

ÂAseta näyttö niin, että lampuista ja ikkunasta tulevat valot heijastuvat siihen mahdol-

lisimman vähän. Käytä kallistettavaa näytönjalustaa, jos se on mahdollista. Jalustan

avulla voit asettaa näytön parhaaseen mahdolliseen katselukulmaan ja vähentää tai

eliminoida valonheijasteet niistä valonlähteistä, joiden paikkaa et voi vaihtaa.

Lisätietoa terveydestä, turvallisuudesta ja huollosta on Applen ergonomiasivuilla osoit-

teessa www.apple.com/about/ergonomics.

Reidet hieman viistossa

Rennot hartiat

Näyttö sijoitettuna siten, että

heijastuksia on mahdollisimman

vähän

Kyynärvarret ja kädet

suorassa linjassa

Kyynärvarret tasossa

tai hieman viistossa

Alaselkä tuettuna

Jalat lepäävät lattialla tai

jalkatuen päällä

Näytön yläreuna silmien tasalla tai

hieman niiden alapuolella (näytön

korkeutta on ehkä säädettävä

nostamalla tai laskemalla

työtasoa)

Tyhjää tilaa työtason alla

45–70 cm

K3218Q87.book Page 89 Wednesday, March 23, 2005 1:49 PM

K3218Q87.book Page 90 Wednesday, March 23, 2005 1:49 PM

91

C

Liite

CInternet-yhteyden muodostami-

nen

Tietokoneesi avulla voit liikkua World Wide Webissä,

lähettää sähköpostia ystäville ja sukulaisille ja chatata

reaaliajassa internetin kautta. Muodosta internet-yhteys

seuraavien tarkkojen ohjeiden avulla.

Kun ensimmäisen kerran käynnistät Mac OS X:n, käyttöönottoapuri auttaa sinua inter-

net-yhteyden määrittelyssä.

Jos et käyttänyt käyttöönottoapuria internet-yhteyden määrittelyssä, voit käyttää sitä

nyt. Avaa Järjestelmäasetukset ja osoita Verkko. Avaa verkon käyttöönottoapuri osoitta-

malla Avusta-painiketta. Jos et halua käyttää Verkon käyttöönottoapuria, voit tehdä ase-

tukset itse tässä liitteessä annettujen ohjeiden avulla.

On olemassa neljänlaisia internet-yhteyksiä:

ÂPuhelinlinjan kautta otettava yhteys: Tietokone on liitetty pistorasiaan puhelinjoh-

dolla (malleissa, joissa on modeemi).

ÂNopea DSL- tai kaapelimodeemiyhteys: Tietokone on liitetty erityiseen, internet-

palveluntarjoajalta saatuun modeemiin käyttäen ethernet-kaapelia.

ÂLangaton AirPort Extreme -yhteys: Tietokoneesi on kytketty langattomasti interne-

tiin AirPort Extreme- tai AirPort Express -tukiaseman avulla.

ÂPaikallisverkkoyhteys (LAN): Tietokone on liitetty paikallisverkkoon käyttäen ether-

net-kaapelia. Tällainen yhteys on yleinen työpaikoilla.

Ennen internet-yhteyden muodostamista:

1Tee sopimus internet-palveluntarjoajan kanssa. Löydät internet-palveluntarjoajan puhe-

linluettelosta. Katso kohdasta ”internet-yhteys”, ”internet-palvelu” tai ”verkko”.

Huomaa: Jos haluat käyttää America Onlinea, ohita käyttöönottoapurin Internet-osuus.

Tarvitset AOL:n asennusohjelman. Avaa AOL:n asennusohjelma ja ota AOL käyttöön

seuraamalla näytöllä näkyviä ohjeita.

2Pyydä tarvitsemasi yhteystiedot palveluntarjoajalta tai verkon ylläpitäjältä. Joissakin ta-

pauksissa voit ehkä käyttää toisen samassa paikassa olevan, jo valmiiksi internetiin kyt-

ketyn tietokoneen asetuksia.

K3218Q87.book Page 91 Wednesday, March 23, 2005 1:49 PM

92 Liite C Internet-yhteyden muodostaminen

Asetusten tarkistaminen Mac OS X -tietokoneelta:

ÂAvaa Järjestelmäasetusten Verkko-osio.

ÂValitse yhteystapa Näytä-ponnahdusvalikosta.

ÂKopioi haluamasi määrittelyt.

Asetusten tarkistaminen Mac OS 9 -tietokoneelta:

ÂAvaa TCP/IP-säädin.

ÂValitse yhteystapa Kytkentä-ponnahdusvalikosta.

ÂValitse määrittelytapa Määrittelytapa-ponnahdusvalikosta.

ÂKopioi IP-osoite, aliverkon maski ja reitittimen osoite vastaavista kentistä.

Asetusten tarkistaminen Windows PC:stä:

Yhteystiedot ovat Windows-tietokoneella kahdessa paikassa.

ÂKun haluat löytää IP-osoitteen ja aliverkon maskin, avaa ”Verkko- ja Internet-yhtey-

det” -kohta.

ÂKun haluat löytää tietoja käyttäjätunnuksista, avaa Käyttäjätilit-kohta.

Voit kirjoittaa tiedot ensin seuraaville sivuille ja lisätä ne myöhemmin käyttöön-

ottoapurin vastaaviin kenttiin.

3Jos käytössäsi on puhelinlinjan kautta toimiva tavallinen modeemi, liitä puhelinjohto

(tulee useimpien Macintosh-tietokoneiden mukana) tietokoneen modeemiporttiin ja

puhelinpistorasiaan. Jos käytössäsi on DSL- tai kaapelimodeemi, seuraa modeemin mu-

kana tulleita ohjeita modeemin asennuksessa.

4Käynnistä tietokone ja määritä internet-yhteys syöttämällä Käyttöönottoapurin tiedot.

Huomaa: Jos kuitenkin jo käynnistit tietokoneen etkä käyttänyt Käyttöönottoapuria in-

ternet-yhteyden määrittelemiseen, valitse Omenavalikko () > Järjestelmäasetukset ja

osoita Verkko. Osoita sitten ”Avusta”. Käyttöönottoapuri avautuu.

K3218Q87.book Page 92 Wednesday, March 23, 2005 1:49 PM

Liite C Internet-yhteyden muodostaminen 93

Tarvittavien tietojen kokoaminen

Voit kirjoittaa internet-palveluntarjoajalta, verkon ylläpitäjältä tai muulta tietokoneelta

saamasi tiedot näille sivuille ja syöttää ne sitten myöhemmin Verkon käyttöön-

ottoapuriin.

Puhelinlinjan kautta otettavaa yhteyttä varten tarvitaan seuraavat tiedot:

ÂPalveluntarjoajan nimi

ÂKäyttäjätunnus

ÂSalasana

ÂInternet-palveluntarjoajan numero

ÂVaihtoehtoinen puhelinnumero

ÂNumero ulkolinjan valitsemista varten

DSL-, kaapelimodeemi-, LAN- tai langatonta AirPort Extreme -yhteyttä varten

tarvitaan seuraavat tiedot:

mValitse ensin yhteystapa (kysy tarvittaessa tarkempia tietoja järjestelmän ylläpitäjältä tai

internet-palveluntarjoajalta):

ÂKäsin

ÂKäyttäen DHCP:tä kiinteällä osoitteella

ÂKäyttäen DHCP:tä

ÂKäyttäen BootP:tä

ÂPPP

Jos et tiedä, mitä tapaa käyttää, ”Käyttäen DHCP:tä” -vaihtoehdon valinta voi olla hyvä

idea, koska tällöin verkko tarjoaa sinulle useimmat vaaditut tiedot automaattisesti.

Jos valitsit ”Käsin” tai ”Käyttäen DHCP:tä kiinteällä osoitteella”, tarvitset seuraavat tiedot:

ÂIP-osoite

ÂAliverkon maski

ÂReitittimen osoite

Huomaa: Jos valitsit ”Käyttäen DHCP:tä kiinteällä osoitteella”, et tarvitse aliverkon

maskia tai reitittimen osoitetta.

Jos valitsit ”Käyttäen DHCP:tä”, kokoa seuraavat valinnaiset tiedot (kysy internet-palve-

luntarjoajalta tarvitaanko niitä):

ÂDHCP-asiakas ID

ÂDNS-palvelimet

K3218Q87.book Page 93 Wednesday, March 23, 2005 1:49 PM

94 Liite C Internet-yhteyden muodostaminen

Jos valitsit ”PPP” (PPPoE-yhteyksiä varten), tarvitset seuraavat tiedot:

ÂPalveluntarjoaja

ÂKäyttäjätunnus

ÂSalasana

ÂPPPoE-palvelunimi

Alla olevat tiedot ovat valinnaisia. Kysy internet-palveluntarjoajalta tai järjestelmän yllä-

pitäjältä tarvitaanko niitä.

ÂDNS-palvelimet

ÂDomain-nimi

ÂVälipalvelin

Tietojen syöttäminen

Kun olet saanut määrittelytiedot internet-palveluntarjoajalta tai verkon ylläpitäjältä,

avaa verkon käyttöönottoapuri osoittamalla Verkko-asetuksien Avusta-painiketta tai

syötä tiedot käsin.

Syötä tiedot käsin seuraamalla valitsemaasi yhteystapaan liittyviä vaiheita.

ÂPuhelinmodeemi ja Point-to-Point Protocol (PPP) -yhteys (lisätietoja sivulla 94)

ÂKaapelimodeemi, DSL- tai LAN-yhteys (sivulla 98) käyttäen näitä asetuksia:

ÂKäsin

ÂDHCP

ÂPPPoE

ÂLangaton AirPort Extreme -yhteys (lisätietoja sivulla 102)

Puhelinlinjan kautta otettava yhteys

Puhelinmodeemi on yleisin tapa internet-yhteyden muodostamiseen. Modeemisi ottaa

yhteyden internet-palveluntarjoajaan Point-to-Point Protocol (PPP) -menetelmän avulla.

Varmista, että modeemi on kytketty puhelinlinjaan ja että sinulla on internet-palvelun-

tarjoajalta saamasi tiedot lähettyvillä.

Kun haluat asettaa Verkko-asetukset sisäisen modeemin porttia varten:

1Valitse valikkoriviltä Omenavalikko () > Järjestelmäasetukset.

2Osoita Verkko.

K3218Q87.book Page 94 Wednesday, March 23, 2005 1:49 PM

Liite C Internet-yhteyden muodostaminen 95

3Valitse Näytä-ponnahdusvalikosta Verkkoporttien määrittelyt ja merkitse Sisäinen mo-

deemi -kohdan vieressä oleva Päällä-valintaneliö.

4Tee sisäisestä modeemista ensisijainen verkkokytkentä siirtämällä se ensimmäiseksi

Porttimäärittelyt-luettelossa.

5Valitse Näytä-ponnahdusvalikosta Sisäinen modeemi ja osoita PPP.

6Syötä palveluntarjoajan tiedot ja osoita Käytä.

K3218Q87.book Page 95 Wednesday, March 23, 2005 1:49 PM

96 Liite C Internet-yhteyden muodostaminen

Internet-määrittelyjen testaus:

1Avaa Ohjelmat-kansiossa oleva Internet-yhteys-ohjelma.

2Osoita tarvittaessa Sisäinen modeemi -symbolia.

3Kirjoita valittava puhelinnumero, käyttäjätunnus ja tarvittaessa salasana.

4Osoita Yhdistä.

Internet-yhteys soittaa palveluntarjoajan numeroon ja muodostaa yhteyden.

Kun haluat yhteyden muodostuvan automaattisesti käynnistäessäsi internet-

ohjelman, kuten web-selaimen tai sähköpostiohjelman:

1Osoita PPP-vaihtoehdot (Verkko-asetusten PPP-välilehdellä).

2Valitse ”Yhdistä automaattisesti tarvittaessa” -valintaneliö.

3Osoita OK ja Käytä.

K3218Q87.book Page 96 Wednesday, March 23, 2005 1:49 PM

Liite C Internet-yhteyden muodostaminen 97

DSL-, kaapelimodeemi- ja LAN-internet-yhteydet

Jos muodostat internet-yhteyden käyttäen DSL- tai kaapelimodeemia tai ethernet LAN

-yhteyttä, kysy internet-palveluntarjoajalta tai verkon ylläpitäjältä, miten internet-yhte-

ys on muodostettava:

ÂKäsin: Kun määrittely tehdään käsin, internet-palveluntarjoaja tai verkon ylläpitäjä

antaa pysyvän IP-osoitteen ja muut tiedot, jotka syötetään Verkko-asetuksiin.

ÂDynamic Host Configuration Protocol (DHCP) -yhteyttä käyttäen: Jos yhteys

määritellään DHCP:tä käyttäen, tarvittavat tiedot saadaan automaattisesti DHCP-pal-

velimelta.

ÂPoint-to-Point Protocol over Ethernet (PPPoE) -yhteyttä käyttäen: Jos käytetään

DSL-modeemia ja internet-yhteyden solmimiseen vaaditaan käyttäjätunnus ja salasa-

na, sinun on ehkä määriteltävä verkko käyttämään PPPoE:tä.

Varmista, että sinulla on internet-palveluntarjoajalta saadut tiedot, kun määrittelet ver-

kon.

Verkko-asetusten määrittely sisäänrakennettua ethernet-porttia varten:

1Valitse valikkoriviltä Omenavalikko () > Järjestelmäasetukset.

2Osoita Verkko.

3Valitse Näytä-ponnahdusvalikosta Verkkoporttien määrittelyt.

4Merkitse Sisäinen Ethernet -kohdan vieressä oleva Päällä-valintaneliö.

5Tee sisäisestä ethernetistä ensisijainen verkkokytkentä siirtämällä se ensimmäiseksi

Porttimäärittelyt-luettelossa.

K3218Q87.book Page 97 Wednesday, March 23, 2005 1:49 PM

98 Liite C Internet-yhteyden muodostaminen

Seuraa sitten internet-palveluntarjoajan tai verkon ylläpitäjän ohjeita verkon

määrittelemiseen käsin käyttäen DHCP:tä tai PPPoE:tä.

Käsin määrittely

Pidä staattinen IP-osoite, reitittimen osoite ja palveluntarjoajalta saatu aliverkon maski

valmiina.

Määrittelyjen tekeminen käsin:

1Valitse Verkko-asetusten Näytä-ponnahdusvalikosta Sisäinen Ethernet.

2Osoita tarvittaessa TCP/IP.

3Valitse Konfiguroi IPv4 -ponnahdusvalikosta Käsin.

4Kirjoita muut tiedot vastaaviin kenttiin.

5Osoita Käytä.

Kun verkko on määritelty, yhteys on valmis. Avaa selain (tai joku muu TCP/IP-ohjelma) ja

testaa internet-yhteys.

K3218Q87.book Page 98 Wednesday, March 23, 2005 1:49 PM

Liite C Internet-yhteyden muodostaminen 99

DHCP-määrittely

Kun olet tehnyt DHCP-määrittelyt, DHCP-palvelin antaa automaattisesti tarvittavat verk-

kotiedot.

DHCP-määrittelyn tekeminen:

1Valitse Verkko-asetusten Näytä-ponnahdusvalikosta Sisäinen Ethernet.

2Osoita tarvittaessa TCP/IP.

3Valitse Konfiguroi IPv4 -ponnahdusvalikosta Käyttäen DHCP:tä.

4Osoita Käytä.

Avaa selain (tai joku muu TCP/IP-ohjelma) ja testaa internet-yhteys.

Huomaa: Sinun ei tarvitse välittää DHCP-asiakas ID- ja Haettavat domainit -kentistä,

jollei internet-palveluntarjoajasi nimenomaan neuvo sinua täyttämään niitä.

K3218Q87.book Page 99 Wednesday, March 23, 2005 1:49 PM

100 Liite C Internet-yhteyden muodostaminen

PPPoE-määrittely

Jotkut DSL-perustaiset internet-palveluntarjoajat käyttävät Point-to-Point Protocol over

Ethernet (PPPoE) -yhteyttä. Jos käytetään DSL-modeemia ja internet-yhteyden solmimi-

seen vaaditaan käyttäjätunnus ja salasana, tiedustele internet-palveluntarjoajaltasi, on-

ko yhteys solmittava käyttäen PPPoE:tä.

PPPoE-määrittely:

Pidä käyttäjätunnus, salasana ja tarvittaessa internet-palveluntarjoajalta saatu DNS-pal-

velimen osoite ulottuvillasi, kun määrittelet verkkoa.

1Valitse Verkko-asetusten Näytä-ponnahdusvalikosta Sisäinen Ethernet.

2Osoita PPPoE ja valitse ”Yhdistä käyttäen PPPoE:tä”.

3Kirjoita tiedot vastaaviin kenttiin. Jos haluat kaikkien tietokoneen käyttäjien käyttävän

samaa yhteydenottotapaa, valitse ”Tallenna salasana”.

K3218Q87.book Page 100 Wednesday, March 23, 2005 1:49 PM

Liite C Internet-yhteyden muodostaminen 101

Huomaa: Kun haluat muodostaa yhteyden automaattisesti käynnistäessäsi TCP/IP-

ohjelman, esimerkiksi web-selaimen tai sähköpostiohjelman, osoita PPPoE-valinnat, va-

litse sitten ”Yhdistä automaattisesti tarvittaessa” ja osoita OK.

4Osoita TCP/IP ja valitse Konfiguroi IPv4 -ponnahdusvalikosta PPP:tä käyttäen tai Käsin

(internet-palveluntarjoajan antamien ohjeiden mukaisesti). Jos palveluntarjoajalta on

saatu staattinen IP-osoite, valitse Käsin ja kirjoita osoite IP-osoite-kenttään.

5Kirjoita nimipalvelimien (DNS) osoitteet asianmukaiseen kenttään.

6Osoita Käytä.

K3218Q87.book Page 101 Wednesday, March 23, 2005 1:49 PM

102 Liite C Internet-yhteyden muodostaminen

Kun olet konfiguroinut verkon, internet-yhteys on valmis. Avaa selain tai joku muu

TCP/IP-ohjelma ja testaa internet-yhteys.

Tärkeää: Jos et valinnut automaattista yhteydenottoa, sinun on avattava Internet-yhte-

ys-ohjelma, valittava oikea määrittely ja osoitettava Yhdistä. Tarkempia tietoja saat valit-

semalla näytön yläreunan valikkoriviltä Ohjeet > Internet-yhteys-ohjeet.

Langaton AirPort-yhteys

Jos Power Mac G5 -tietokoneessasi on AirPort Extreme -kortti, voit määritellä AirPort-

verkon ja internet-yhteyden käyttäen AirPortin käyttöönottoapuria, joka sijaitsee Ohjel-

mat-kansion Lisäohjelmat-kansiossa. Apurin avulla voit määritellä AirPort-tukiaseman ja

asettaa tietokoneen käyttämään AirPortia. Lisätietoja AirPort-tukiasemasta saat AirPort-

tukiaseman käyttöönotto-oppaasta, joka tuli tukiaseman mukana.

Jos AirPort-tukiasema on jo määritelty, AirPort Extreme -kortti on yleensä suoraan val-

mis ottamaan siihen yhteyden.

Kun haluat tarkistaa, onko sinulla pääsy AirPort-verkkoon:

mOsoita valikkorivin AirPort-tilasymbolia ja valitse jokin AirPort-verkoista.

Jos luettelossa ei näy AirPort-verkkoa, voit tarkistaa ja muuttaa asetuksia AirPortin

käyttöönottoapurin tai Järjestelmäasetusten Verkko-osion avulla.

K3218Q87.book Page 102 Wednesday, March 23, 2005 1:49 PM

Liite C Internet-yhteyden muodostaminen 103

AirPort-yhteyden asettaminen käsin

Kerää seuraavat tiedot järjestelmän ylläpitäjältä, jos aiot asettaa yhteyden käsin.

Jos määrittelet yhteyden käyttäen DHCP:tä, tietokone saa suurimman osan tiedoista

verkosta automaattisesti, joten tiedustele järjestelmän ylläpitäjältä, mitä tietoja tarvi-

taan.

ÂNimipalvelimien (DNS) osoitteet, mikäli tarpeellisia

ÂIP-osoitteen määrittely joko käyttäen DHCP:tä tai käsin

ÂIP-osoite

ÂReitittimen osoite

ÂAliverkon maski

ÂSalasana tarvittaessa

Varmista seuraavaksi, että AirPortin yhteysvalinnat ovat aktiivisia Järjestelmäasetuksissa.

Verkkoasetuksien asettaminen AirPort-yhteyttä varten:

1Valitse valikkoriviltä Omenavalikko () > Järjestelmäasetukset.

2Osoita Verkko.

3Valitse Näytä-ponnahdusvalikosta Verkkoporttien määrittelyt.

4Merkitse AirPort-kohdan vieressä oleva Päällä-valintaneliö.

Seuraa sitten internet-palveluntarjoajan tai verkon ylläpitäjän ohjeita verkon

määrittelemiseen käsin tai käyttäen DHCP:tä. Jos määrittelet verkon itse, saattaa olla

helpompaa määritellä verkko käyttämään DHCP:tä, koska palvelin jakaa IP-osoitteet au-

tomaattisesti.

K3218Q87.book Page 103 Wednesday, March 23, 2005 1:49 PM

104 Liite C Internet-yhteyden muodostaminen

5Valitse Näytä-ponnahdusvalikosta AirPort.

6Osoita tarvittaessa TCP/IP.

7Valitse Konfiguroi IPv4 -ponnahdusvalikosta joko Käsin tai Käyttäen DHCP:tä.

ÂJos valitsit Käsin, kirjoita muut tiedot vastaaviin kenttiin.

ÂJos valitsit Käyttäen DHCP:tä, sinun ei tarvitse kirjoittaa mitään muita tietoja, jollei jär-

jestelmän ylläpitäjä ole neuvonut sinua tekemään niin.

8Osoita AirPort ja valitse asetukset, joilla liitytään AirPort Extreme -verkkoon tietoko-

neen uudelleenkäynnistyksen tai lepotilasta heräämisen jälkeen.

9Osoita Käytä.

Kun olet määritellyt AirPort-asetukset, olet valmis muodostamaan yhteyden.

AirPort-yhteyden testaaminen:

mOsoita valikkorivin AirPort-tilasymbolia ja valitse Käynnistä AirPort.

Kaikkien kantavuusalueen sisällä olevien AirPort Extreme -verkkojen pitäisi näkyä valik-

korivillä.

Yhteyden vianetsintä

Kaapelimodeemi-, DSL- ja LAN-internet-yhteydet

Jos internetiin kytkeytyminen ei onnistu AirPortia, sisäistä ethernetiä tai sisäistä modee-

mia käyttäen, voit käyttää Verkkodiagnostiikkaa yhteysongelmien selvittämiseen. Osoi-

ta Järjestelmäasetusten Verkko-osassa Avusta, osoita Diagnostiikka ja seuraa näytöllä

näkyviä ohjeita.

K3218Q87.book Page 104 Wednesday, March 23, 2005 1:49 PM

Liite C Internet-yhteyden muodostaminen 105

Jos ongelmien ratkaiseminen Verkkodiagnostiikan avulla ei onnistu, ongelma saattaa

johtua internet-palveluntarjoajasta, johon yrität ottaa yhteyttä, ulkoisesta laitteesta, jon-

ka avulla yrität ottaa yhteyden internet-palveluntarjoajaan tai palvelimesta, jolle yrität

päästä. Voit myös kokeilla seuraavia ohjeita:

Tarkista kaapelit ja virtalähteet

Varmista, että kaikki modeemikaapelit ovat tiukasti paikoillaan, mukaan lukien modee-

min virtajohto, modeemin tietokoneeseen yhdistävä kaapeli ja modeemin pistorasiaan

liittävä kaapeli. Tarkista kaikki ethernet-keskittimiin ja -reitittimiin kytketyt kaapelit ja

virtalähteet.

Kytke modeemi päälle ja pois ja nollaa modeemilaitteisto

Kytke DSL- tai kaapelimodeemi pois päältä muutamaksi minuutiksi ja kytke se sitten ta-

kaisin päälle. Jotkin internet-palveluntarjoajat suosittelevat modeemin virtajohdon ir-

rottamista. Jos modeemissasi on nollauspainike, voit painaa sitä ennen tai jälkeen vir-

ran kytkemisen päälle ja pois.

PPPoE-yhteydet

Jos yhteyden ottaminen internet-palveluntarjoajaan PPPoE:tä käyttäen ei onnistu, tar-

kista ensin johdot ja virtalähteet, kytke sitten virta pois ja takaisin päälle ja nollaa mo-

deemilaitteisto.

Tarkista Järjestelmäasetusten asetukset:

1Valitse Omenavalikko () > Järjestelmäasetukset.

2Osoita Verkko.

3Valitse Näytä-ponnahdusvalikosta Verkkoporttien määrittelyt.

4Vedä Sisäinen Ethernet porttimäärittelyluettelon alkuun.

5Valitse Näytä-ponnahdusvalikosta Sisäinen Ethernet.

6Osoita PPPoE.

7Valitse ”Yhdistä käyttäen PPPoE:ta”.

8Tarkista, että olet kirjoittanut internet-palveluntarjoajalta saamasi tiedot oikein Käyttä-

jätunnus-kenttään.

9Jos valitsit salasanan tallentamisen, kirjoita salasanasi uudestaan voidaksesi olla varma,

että se on oikein.

10 Osoita TCP/IP. Varmista, että olet syöttänyt palveluntarjoajalta saamasi tiedot oikein.

11 Osoita Käytä.

K3218Q87.book Page 105 Wednesday, March 23, 2005 1:49 PM

106 Liite C Internet-yhteyden muodostaminen

Verkkoyhteydet

Jos internet-yhteys jaetaan kahden tai useamman tietokoneen kesken, varmista, että

verkkoasetukset on tehty sopivalla tavalla. Sinun on tiedettävä, tarjoaako internet-pal-

veluntarjoaja yhden vai useampia IP-osoitteita (yhden jokaiselle koneelle).

Jos käytössä on vain yksi IP-osoite, sinulla on oltava yhteyden jakamiseen kykenevä

NAT-reititin (network address translation). Lisätietoja käyttöönotosta saat reitittimen

mukana tulleesta dokumentaatiosta tai verkon ylläpitäjältä. AirPort Extreme -tukiase-

maa voidaan käyttää yhden IP-osoitteen jakamiseen monen tietokoneen kesken. Lisä-

tietoja AirPort Extreme -tukiasemasta saat näytöllä näkyvistä ohjeista tai Applen

AirPort-sivuilta osoitteesta www.apple.com/airport.

Jos ongelma ei ratkea näiden vianetsintäohjeiden avulla, ota yhteyttä internet-palve-

luntarjoajaasi.

K3218Q87.book Page 106 Wednesday, March 23, 2005 1:49 PM

107

Communications Regulation Information

FCC Compliance Statement

This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against

harmful interference in a residential installation.

This equipment generates, uses, and can radiate

radio frequency energy and, if not installed and used

in accordance with the instructions, may cause

harmful interference to radio communications.

However, there is no guarantee that interference will

not occur in a particular installation. If this

equipment does cause harmful interference to radio

or television reception, which can be determined by

turning the equipment off and on, the user is

encouraged to try to correct the interference by one

or more of the following measures:

ÂReorient or relocate the receiving antenna.

ÂIncrease the separation between the equipment

and receiver.

ÂConnect the equipment into an outlet on a circuit

different from that to which the receiver is

connected.

ÂConsult the dealer or an experienced radio/TV

technician for help.

If necessary, consult an Apple Authorized Service

Provider or Apple. See the service and support

information that came with your Apple product. Or,

consult an experienced radio/television technician

for additional suggestions.

Important: Changes or modifications to this product

not authorized by Apple Computer, Inc., could void

the EMC compliance and negate your authority to

operate the product.

This product has demonstrated EMC compliance

under conditions that included the use of compliant

peripheral devices and shielded cables between

system components. On tärkeää, että käytät

yhteensopivia oheislaitteita ja suojattuja kaapeleita

(ethernet-verkkokaapelit mukaan lukien)

järjestelmän osien välillä, jotta mahdolliset radioista,

televisiovastaanottimista ja muista sähkölaitteista

tulevat häiriöt vähenisivät.

Responsible party (contact for FCC matters only):

Apple Computer, Inc. Product Compliance,

1 Infinite Loop M/S 26-A,

Cupertino, CA 95014-2084,

408-974-2000.

Bluetooth Information

FCC Bluetooth Wireless Compliance

The antenna used with this transmitter must not be

colocated or operated in conjunction with any other

antenna or transmitter subject to the conditions of

the FCC Grant.

Bluetooth Industry Canada Statement

This Class B device meets all requirements of the

Canadian interference-causing equipment

regulations.

Cet appareil numérique de la Class B respecte toutes

les exigences du Règlement sur le matériel brouilleur

du Canada.

Bluetooth ja Eurooppa –

EU-yhteensopivuusilmoitus

Tämä langaton laite noudattaa määrityksiä EN 300

328, EN 301-489 ja EN 60950 R&TTE-direktiivin

säännöksiä seuraten.

Industry Canada Statement

This Class B device meets all requirements of the

Canadian interference-causing equipment

regulations.

Cet appareil numérique de la Class B respecte toutes

les exigences du Règlement sur le matériel brouilleur

du Canada.

VCCI Class B Statement

Eurooppa – EU-direktiivien mukaisuus

Tuote noudattaa eurooppalaisia direktiivejä 72/23/

EEC, 89/336/EEC ja 99/5/EC.

Laser Information

Do not attempt to disassemble the cabinet

containing the laser. The laser beam used in this

product is harmful to the eyes. The use of optical

instruments, such as magnifying lenses, with this

product increases the potential hazard to your eyes.

For your safety, have this equipment serviced only

by an Apple-authorized service provider.

Warning: Making adjustments or performing

procedures other than those specified in your

equipment’s manual may result in hazardous

radiation exposure.

K3218Q87.book Page 107 Wednesday, March 23, 2005 1:49 PM

108

Because of the optical disc drive in your computer,

your computer is a Class 1 laser product. The Class 1

label, located in a user-accessible area, indicates that

the drive meets minimum safety requirements. A

service warning label is located in a service-

accessible area. The labels on your product may

differ slightly from the ones shown here.

Exposure to Radio Frequency Energy

The radiated output power of the optional AirPort

Extreme Card is far below the FCC radio frequency

exposure limits. Nevertheless, it is advised to use the

wireless equipment in such a manner that the

potential for human contact during normal

operation is minimized.

Hiiri- ja näppäimistötietoa

Applen optinen hiiri on Class 1 LED -tuote. Tämä

tuote noudattaa eurooppalaisia direktiivejä 72/23/

EEC ja 89/336/EEC.

It also complies with the Canadian ICES-003 Class B

Specification.

Varoitus erityisen riskialttiista toiminnasta

Tätä tietokonejärjestelmää ei ole suunniteltu

käytettäväksi ydinenergia-alan toiminnan, lento- ja

tietoliikennejärjestelmien, lennonjohtolaitteiden tai

muiden sellaisten järjestelmien yhteydessä, joissa

tietokonejärjestelmässä ilmennyt toimintahäiriö

saattaa aiheuttaa kuoleman, henkilövahingon tai

vakavan ympäristöhaitan vaaran.

ENERGY STAR® Compliance

As an ENERGY STAR® partner, Apple has determined

that standard configurations of this product meet

the ENERGY STAR® guidelines for energy efficiency.

The ENERGY STAR® program is a partnership with

office product equipment manufacturers to promote

energy-efficiency. Reducing energy consumption of

office products saves money and reduces pollution

by eliminating wasted energy.

Tuotteen hävittämiseen ja kierrätykseen

liittyvää tietoa

Tämän tuotteen taustalamppu sisältää elohopeaa. Se

on hävitettävä paikallisten määräysten mukaisesti.

Tietoja Applen kierrätysohjelmasta saat vierailemalla

osoitteessa www.apple.com/environment/

summary.html

Pariston hävittäminen

Paristoa hävitettäessä on noudatettava paikallisia

ympäristömääräyksiä.

Nederlands:Gebruikte batterijen kunnen worden

ingeleverd bij de chemokar of in een speciale

batterijcontainer voor klein chemisch afval (kca)

worden gedeponeerd.

Deutschland: Das Gerät enthält Batterien. Diese

gehören nicht in den Hausmüll. Sie können

verbrauchte Batterien beim Handel oder bei den

Kommunen unentgeltlich abgeben. Um

Kurzschlüsse zu vermeiden, kleben Sie die Pole der

Batterien vorsorglich mit einem Klebestreifen ab.

Taiwan:

Tietoja puhelimesta ja Applen 56K

modeemista

Ilmoitus puhelinyhtiölle

Jotkin puhelinyhtiöt vaativat asiakkaitaan

ilmoittamaan paikalliselle toimistolleen, kun

puhelinyhtiön linjaan liitetään modeemi.

Information You Need in the United States

The internal modem complies with Part 68 of the

FCC rules. On the back of this equipment is a label

that contains, among other information, the FCC

registration number and ringer equivalence number

(REN). If requested, provide this information to your

telephone company.

ÂRinger equivalence number (REN): 0.1B (part

numbers M9455 and M9457) and 0.6B (part

number M9454). The REN is useful for determining

the quantity of devices you may connect to your

telephone lines and still have all those devices ring

when your telephone number is called. In most,

but not all areas, the sum of the RENs of all devices

connected to one line should not exceed five (5.0).

To be certain of the number of devices you may

connect to your line, as determined by the REN,

you should contact your local telephone company

to determine the maximum REN for your calling

area.

ÂTelephone jack type: USOC, RJ-11 An FCC-compliant

telephone cord and modular plug are provided

with this equipment. This equipment is designed

to be connected to the telephone network or

premises wiring using a compatible modular jack

that complies with Part 68 rules. See the

installation instructions for details.

Telephone Line Problems

If your telephone doesn’t work, there may be a

problem with your telephone line. Disconnect the

modem to see if the problem goes away. If it doesn’t,

Class 1 label Service warning label

K3218Q87.book Page 108 Wednesday, March 23, 2005 1:49 PM

109

report the problem either to your local telephone

company or to your company’s telecommunications

department.

If disconnecting the modem eliminates the problem,

the modem itself may need service. See the service

and support information that came with your Apple

product for instructions on how to contact Apple or

an Apple Authorized Service Provider for assistance.

If you do not disconnect your modem when it is

adversely affecting the telephone line, the telephone

company has the right to disconnect your service

temporarily until you correct the problem. The

telephone company will notify you as soon as

possible. Also, you will be informed of your right to

file a complaint with the FCC.

The telephone company may make changes in its

facilities, equipment, operations, or procedures that

could affect the operation of your equipment. If this

happens, the telephone company will provide

advance notice in order for you to make the

necessary modifications to maintain uninterrupted

service.

The internal modem will not work with party lines,

cannot be connected to a coin-operated telephone,

and may not work with a private branch exchange

(PBX).

Telephone Consumer Protection Act

The Telephone Consumer Protection Act of 1991

makes it unlawful for any person to use a computer

or other electronic device to send any message via a

telephone fax machine unless such message clearly

contains, in a margin at the top or bottom of each

transmitted page or on the first page of the

transmission, the date and time it was sent and an

identification of the business, other entity, or

individual sending the message and the telephone

number of the sending machine of such business,

entity, or individual.

Information You Need in Canada

The Industry Canada (IC) label identifies certified

equipment. This certification means that the

equipment meets certain telecommunications

network protective, operational, and safety

requirements. The Department does not guarantee

the equipment will operate to a user’s satisfaction.

Before installing this equipment, make sure that you

are permitted to connect to the facilities of the local

telecommunications company. Be sure you use an

acceptable method of connection to install the

equipment. In some cases, you may extend the

company’s internal wiring for single-line individual

service by means of a certified telephone extension

cord. Be aware, however, that compliance with these

conditions may not prevent degradation of service

in some situations.

Repairs to certified equipment should be made by

an authorized Canadian maintenance facility

designated by the supplier. Any equipment

malfunctions or repairs or alterations that you make

to this equipment may cause the

telecommunications company to request that you

disconnect the equipment.

In Canada, contact Apple at: 7495 Birchmount Road,

Markham, Ontario, L3R 5G2, 800-263-3394

Users should not attempt to make such connections

themselves, but should contact the appropriate

electric inspection authority or electrician.

ÂLoad number: 0.1 (part numbers M9455 and

M9457) and 0.2 (part number M9454). The load

number (LN) assigned to each terminal device

denotes the percentage of the total load to be

connected to the telephone loop that is used by

the device, to prevent overloading. The

termination of a loop may consist of any

combination of devices, subject only to the

requirement that the sum of the load numbers of

all devices does not exceed 100.

ÂTelephone jack type: CA-11

Informations Destinées aux Utilisateurs Canadiens

L’étiquette d’Industrie Canada identifie un matériel

homologué. Cette étiquette certifie que le matériel

est conforme à certaines normes de protection,

d’exploitation et de sécurité des réseaux de

télécommunications. Le Ministère n’assure toutefois

pas que le matériel fonctionnera à la satisfaction de

l’utilisateur.

Avant d’installer ce matériel, l’utilisateur doit

s’assurer qu’il est permis de la raccorder au réseau de

l’enterprise locale de télécommunication. Le matériel

doit également être installé en suivant une méthode

acceptée de raccordement. Dans certains cas, le

câblage appartenant à l’enterprise utilisé pour un

service individuel à ligne unique peut être prolongé

au moyen d’un dispositif homologué de

raccordement (cordon prolongateur téléphonique).

L’abonné ne doit pas oublier qu’il est possible que la

conformité aux conditions énoncées ci-dessus

n’empêche pas la dégradation du service dans

Warning: Users should ensure for their own

protection that the electrical ground connections

of the power utility, telephone lines, and internal

metallic water pipe system, if present, are

connected together. This precaution may be

particularly important in rural areas.

K3218Q87.book Page 109 Wednesday, March 23, 2005 1:49 PM

110

certaines situations. De fait, les enterprises de

télécommunication ne permettent pas que l’on

raccorde un matériel aux prises d’abonnés, sauf dans

les cas précis prévus par les terifs particuliers de ces

enterprises.

Les réparations de matériel homologué doivent être

effectuées par un centre d’entretien canadien

autorisé désigné par la fournisseur. La compagnie de

télécommunications peut demander à l’utilisateur de

débrancher un appareil suite à des réparations ou à

des modifications effectuées par l’utilisateur ou en

raison d’un mauvais fonctionnement.

Veuillez contacter Apple pour des informations

supplémentaires:

Apple Canada, Inc.

7495 Birchmount Road

Markham, Ontario

Canada L3R 5G2

Service à la clientèle d’Apple Canada : 800-263-3394

L’utilisateur ne doit pas tenter de faire ces

raccordements lui-même; il doit avoir recours à une

service d’inspection des installations électriques ou à

un électricien, selon le cas.

ÂNuméro de charge : 0.2 L’indice de charge (IC)

assigné à chaque dispositif terminal indique, pour

éviter toute surcharge, le pourcentage de la

charge totale qui sera raccordée à un circuit

téléphonique bouclé utilisé par ce dispositif. La

terminaison du circuit bouclé peut être constituée

de n’importe quelle combinaison de dispositifs

pourvu que la somme des indices de charge de

l’ensemble des dispositifs ne dépasse pas 100.

ÂType de prise téléphonique : CA-11

Information You Need in the United Kingdom

This terminal equipment is intended for direct

connection to the analogue Public Switched

Telecommunications Network and is approved for

use within the United Kingdom with the following

features:

ÂModem facility

ÂAutocalling facility

ÂAutoanswer facility

ÂDTMF signaling

Operation in the absence of proceed indication or

upon detection of proceed indication

This product is in conformity with relevant

regulatory standards following the provisions of

European Council Directives 73/23/EEC (Low Voltage

Directive) and 89/336/EEC amended by 92/31/EEC

(EMC Directive).

Informationen fur Deutschland

Diese Modem-Karte ist als Endeinrichtung

vorgesehen und muss an ein TAE mit F-Kodierung

angeschlossen werden. Diese Endeinrichtung ist in

Konformität gemäss Niederspannungsrichtlinie 73 /

23 / EWG sowie EMC-Richtlinien 89 / 336 / EWG und

92 / 31 / EWG.

Informations pour la France

Ce matériel est conforme aux normes applicables de

sécurité éléctrique d’après la directive 73 / 23 / CEE

et aux normes applicables de comptabilité

éléctromagnétique d’après la directive 89 / 336 /

CEE, modifié par la directive 92 / 31 / CEE.

Information You Need in Australia

All telecommunications devices are required to be

labelled as complying to the Australian

telecommunications standards, ensuring the health

and safety of the operator and the integrity of the

Australian telecommunications network. To provide

compliance with the Australian Communications

Authority’s technical standards, please ensure that

the following AT commands are maintained:

ÂATB0 (ITU/CCITT operation)

ÂAT&G0 (no guard tone)

ÂAT&P1 (33/66 pulse dial make/break ratio)

ÂATS0 = 0 or ATS0 = 1 (no answer or answer greater

than one ring)

ÂATS6 = 95 (DTMF period between 70–255 ms)

ÂATS11 = 95 (DTMF period between 70–255 ms)

For calls that are automatically generated, a total of

three call attempts are allowed to a telephone

number, with a minimum period between calls of 2

seconds. If the call does not connect after three

attempts, 30 minutes must expire before automatic

redialing may be initiated. Failure to set the modem

(and any associated communications software) to

the above settings may result in the modem being

non-compliant with Australian telecommunications

standards. Under these circumstances a user could

be subject to significant penalties under the

Telecommunications Act 1997.

This modem must be properly secured in order for

you to use it. Telecommunications network voltages

exist inside the computer and the

telecommunications line connection must be

removed before opening the computer.

Avertissement : Pour sa propre protection,

l’utilisateur doit s’assurer que tout les fils de mise à

la terre du secteur, des lignes téléphoniques et les

canalisations d’eau métalliques, s’il y en a, soient

raccordés ensemble. Cette précaution est

particulièrement importante dans les régions

rurales.

K3218Q87.book Page 110 Wednesday, March 23, 2005 1:49 PM

111

Information You Need in New Zealand

This modem is fully approved to operate on the New

Zealand telecommunications network under

Telepermit number PTC 211/04/002 (part numbers

M9455 and M9457) and PTC 211/01/062 (part

number M9454). All telecommunications devices are

required to hold a Telepermit and be labelled

accordingly with the approved Telepermit number to

comply with the New Zealand telecommunications

standards, ensuring the health and safety of the

operator and the integrity of the New Zealand

telecommunications network. To ensure compliance,

all calls that are automatically generated should not

make more than 10 call attempts to the same

number within any 30 minute period with a

minimum period between calls of 30 seconds.

Failure to adhere to these standards may result in

the modem being non-compliant with New Zealand

Telecom standards. Under these circumstances a

user could be subject to significant penalties.

Important: The grant of a Telepermit for any item of

terminal equipment indicates that only Telecom has

accepted that the item complies with minimum

conditions for connection to its network. It indicates

no endorsement of the product by Telecom, nor

does it provide any sort of warranty. Above all, it

provides no assurance that any item will work

correctly in all respects with another item of

Telepermitted equipment of a different make or

model, nor does it imply that any product is

compatible with all of Telecom’s network services.

K3218Q87.book Page 111 Wednesday, March 23, 2005 1:49 PM

K3218Q87.book Page 112 Wednesday, March 23, 2005 1:49 PM
