Strada Regina Km 3,5 • I 62018 Potenza Picena (MC) Italy • Tel. +39.0733.870.870 • Fax +39.0733.870.880

http://www.audison.com

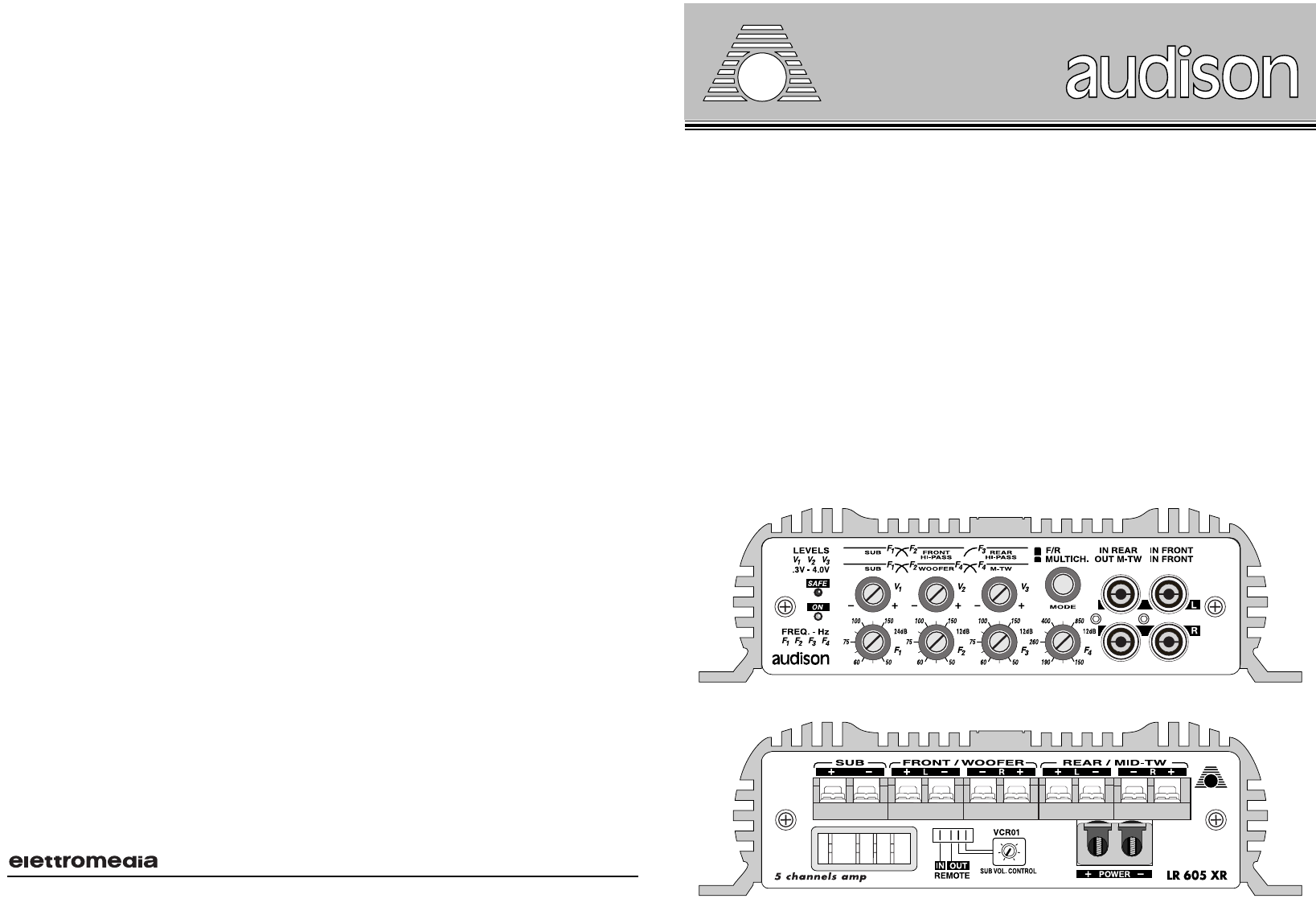

PRINTED IN ITALY - Code 10125400

MANUALE D’USO BEDIENUNGSANLEITUNG

OWNER’S MANUAL MODE D’EMPLOI

Amplificatore di potenza per auto Auto Hi Fi Endstufen

Car power amplifier Amplificateur de puissance pour l’automobile

LR 605 XR

Power measures taken according to audison standard 1995 edition.

- 12 VDC and 13.8 VDC

- 1 KHz or crossover cut-off frequency

- 0.3 % THD

- Tolerance: +10 %; -5 %

- Continuous power given by RMS Voltage measured on resistive load

- The nominal power of the amplifier is measured upon a battery voltage of

12 Volts with a 4 Ohms load and with all channels in function.

ENGLISH

FEATURES

LR 605 XR. It is a five channel amplifier with high musical performances. The outstanding features of its

sophisticated circuitry are : “FRONT END” stages realized by two complementary differential stages,

final stages made of transistors in Darlington connection, final transistors with in current capacity of 15

A and MOSFET PWM power supply with high energy reserve.

This device has four 50 W RMS on 4 Ohms channels and a 200 W RMS on 4 Ohms and 290 W RMS

on 2 Ohms channel, specific for SUBWOOFER. Channels are driven by a sophisticated crossover which

can be configurated at two or three ways through Mode switch; in both configurations, one way, which

has a 24dB slope, is dedicated to the SUBWOOFER, which is also supplied with FADER CONSTANT

BASS function (Subwoofer constant level when Front/Rear level is varied through Fader control).

The crossover has four independent adjustments for cut-off frequencies, three adjustments for output

levels, two preamplified output/input connectors.

Mode: Switch on F/R (Front/Rear).

It allows the realisation of a HI FI, FRONT REAR system. The FRONT section is driven by the IN

FRONT input, which handles a Lo Pass filter (50 Hz - 150 Hz) for SUBWOOFER, and a Hi Pass filter

(50 Hz - 150 Hz); each filter is supplied with a frequency and level control. The REAR section is driven

by IN REAR input, which handles a Hi Pass filter (50 Hz - 150 Hz), equal to the one of the FRONT

section, with its own frequency and level control.

Mode: Switch on MULTICH. (Multichannel).

It allows the realisation of a HI FI, two way FRONT + SUB system. The only input which can be used is

IN FRONT.

It handles a Lo Pass filter (50 Hz - 150 Hz) for SUBWOOFER, a Band Pass filter for WOOFERS

(50 Hz - 150 Hz / 150 Hz - 850 Hz) and a Hi Pass filter for MID-TW (150 Hz - 850 Hz).

The crossover frequencies between SUBWOOFER and WOOFER are handled by two independent

frequency adjusters. Cut-off frequency between WOOFER and MID-TW is controlled by a single adjuster.

Each of the three power outputs is adjusted through its own level control. The Hi Pass section of MID-

TW filter (150 Hz - 850 Hz) is repeated on the proper OUT M-TW preamplified output, and it does not

have a volume adjuster. Output level is 0dB.

Sub remote volume control.

LR 605 XR is designed in order to be used with an accessory kit for the SUB volume remote control.

This accessory is VCR01K and it is supplied separately by audison. VCR01K consist of three parts:

1) Volume control (VCR01);

2) Module to put into LR 605 XR (VCA);

3) Connecting cables between VCR01 and the proper pins on the LR 605 XR power outputs panel.

PRECAUTIONS

In order for this device to function properly it’s important that it is installed in a spot where temperature

doesn’t fall below 0°C (32°F) or rise above 55°C (131°F).

It must be installed in a dry and well ventilated spot.

Power supply voltage is 12 VCC with negative to ground.

Make sure that the caracteristics of the vehicle

electrical system are compatible with this device.

For safe driving we advise to listen to music at a volume level that won’t drown external traffic sounds.

INSTALLATION

For mounting use 4 self-threading screws and protective plastic rings provided. For a very good result

we suggest to use audison cable products to complete your installation. These include: power cables,

signal cables, speaker wires, RCA connectors and all accessories needed to complete the wiring.

WARNINGS

INPUTS: If the radio-cassette player doesn’t share the output GND with the chassis, the braided shield

of the shielded cable must be connected to the radio-cassette player chassis.

OUTPUTS: Never connect -R and -L outputs to ground or to each other. If a crossover filter is used, be

sure its two channels don’t have a common ground.

REGULATIONS:

If you hear saturation phenomena at moderate volume levels, it means that a distorted

signal is coming from the radio-cassette player. Turn radio-cassette player volume down until there’s no

longer any distortion

.Then adjust the amplifier calibration levels until you hear slight saturation

phenomena.

219

MID-TWEETER REAR

MULTICH.

PRE-OUT

WOOFERSUB MONO MID-TWEETER

LR 52 / LR 72 LR 605 XR

F/R

HI PASS FRONTSUB MONO HI PASS REAR

REAR

PRE-OUT

FRONT

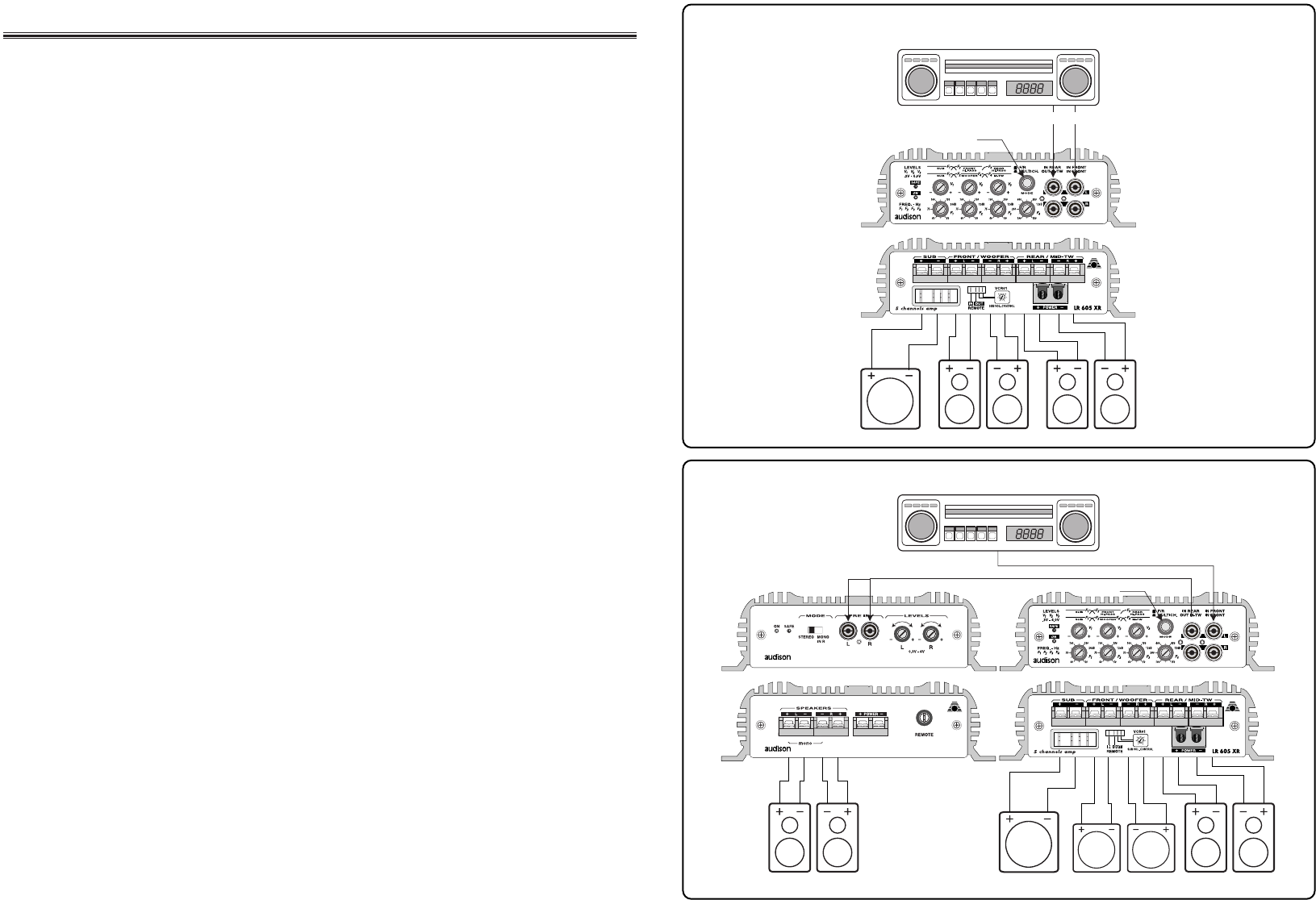

TWO WAY FRONT + SUB SYSTEM AND HI-PASS REAR

FRONT / REAR SYSTEM AND SUBWOOFER

A

B

3

ITALIANO

CARATTERISTICHE

LR 605 XR. È un amplificatore a cinque canali dalle elevate caratteristiche musicali. I tratti fondamentali

della sofisticata circuitazione sono: stadi “FRONT END” realizzati con due stadi differenziali complementari,

stadi finali costituiti da transistors in connessione Darlington, transistors finali con capacità in corrente pari

a 15 A ed alimentatore PWM a MOSFETS dall’elevata riserva di energia.

L’apparecchio dispone di quattro canali da 50 W RMS su 4 Ohm ed un canale specifico per il SUBWOOFER

da 200 W RMS su 4 Ohm e 290 W RMS su 2 Ohm. I canali sono asserviti da un sofisticato crossover

configurabile a due vie o a tre vie mediante il pulsante Mode; in entrambe le configurazioni una via, con

pendenza di taglio di 24 dB, è dedicata al SUBWOOFER il quale dispone anche della funzione

FADER

CONSTANT BASS

(livello costante del Subwoofer al variare del livello Front/Rear mediante il controllo

Fader). Il crossover dispone di quattro regolazioni indipendenti per le frequenze di taglio, tre regolazioni per

i livelli di uscita, due connettori di ingresso/uscita preamplificata.

Mode: Selettore posizionato su F/R (Front/Rear).

Consente di realizzare un impianto HI-FI di tipo FRONT/REAR. La sezione FRONT è pilotata dall’ingresso

IN FRONT che gestisce un filtro Lo pass (50Hz - 150Hz) per SUBWOOFER e un filtro Hi pass (50Hz -

150Hz), ciascuno dei quali dispone di un controllo di frequenza e di livello. La sezione REAR è pilotata

dall’ingresso IN REAR che gestisce un filtro Hi pass (50Hz - 150Hz) identico a quello della sezione FRONT,

con un proprio controllo di frequenza e di livello.

Mode: Selettore posizionato su MULTICH. (Multichannel).

Consente di realizzare un impianto HI-FI di tipo solo FRONT a due vie + SUB. Singolo ingresso utilizzabile

IN FRONT che gestisce un filtro Lo pass (50Hz - 150Hz) per SUBWOOFER, un filtro Band pass per

WOOFERS (50Hz - 150Hz /150Hz - 850Hz) e un filtro Hi pass per MID-TW (150Hz - 850 Hz).

Le frequenze di crossover tra SUBWOOFER e WOOFER sono gestite da due regolatori di frequenza

indipendenti; la frequenza di taglio tra WOOFER e MID-TW è controllata da un singolo regolatore. Ciascuna

delle tre uscite di potenza è regolata da un proprio controllo di livello. La sezione Hi pass del filtro MID-TW

(150Hz - 850Hz) è replicata sull’apposita uscita preamplificata OUT M-TW e non dispone di regolatore di

volume; il livello di uscita è pari a 0 dB.

Sub remote volume control.

LR 605 XR è predisposto per l’applicazione di un kit accessorio per il controllo esterno del volume del SUB.

Questo accessorio si chiama VCR01K ed è fornito separatamente dalla audison. Il VCR01K si compone

di tre parti:

1) Controllore di volume (VCR01);

2) Modulo da inserire all’interno dello LR 605 XR (VCA);

3)

Cavi di collegamento tra il VCR01 e gli appositi pins posti sul pannello uscite di potenza dello LR 605 XR.

PRECAUZIONI

Per un buon funzionamento dell’apparecchio è importante accertarsi che la temperatura nel luogo dove

esso è installato sia compresa tra 0°C e 55°C.

Il luogo prescelto per l’installazione deve essere ben ventilato ed asciutto.

La tensione di alimentazione è di 12 VCC con negativo a massa. Accertarsi che le caratteristiche

dell’impianto elettrico del veicolo siano adatte per questo apparecchio.

Per una maggiore sicurezza di guida si consiglia l’ascolto ad un livello tale da non coprire i suoni provenienti

dall'esterno dell’auto.

INSTALLAZIONE

Il fissaggio si effettua mediante il serraggio nelle apposite sedi delle 4 viti e relativi distanziali in dotazione.

Per un’ottima riuscita dell’impianto si consiglia di usare i prodotti della linea audison cable che

comprendono: cavi di alimentazione, di segnale, per altoparlanti, connettori RCA e tutti gli accessori per il

completamento del cablaggio.

AVVERTENZE

INGRESSI: Nell’eventualità che il radioriproduttore non avesse in comune la massa di uscita con il telaio si

dovrà collegare la calza del cavo schermato con il telaio del radioriproduttore.

USCITE: Non collegare in alcun caso tra loro oppure a massa le uscite -R e -L. Nel caso si utilizzi un filtro

crossover accertarsi che esso non abbia la massa in comune tra i canali.

REGOLAZIONI: Nel caso si udissero fenomeni di saturazione a livelli di volume non elevato, significa che

il segnale esce distorto dal radioriproduttore. Portare il controllo di volume del radioriproduttore verso un

livello più basso fino alla scomparsa della distorsione.

Regolare successivamente i livelli di taratura dell’amplificatore fino ad udire lievi fenomeni di saturazione.

18

-Connect VCR01 to LR 605 XR amplifier. Polarity

of YELLOW/WHITE cables is not important.

-Collegare il VCR01 all’amplificatore LR 605 XR.

La polarità dei cavi GIALLO/BIANCO non è

importante.

-Connecter le VCR01 à l’amplificateur LR 605 XR.

La polarité des câbles JAUNE/BLANC n’est pas

importante.

-Verbinden Sie den VCR01 mit dem Verstärker

LR 605 XR. Die Polarität des GELB/WEIßEN

Kabels ist nicht wichtig.

FRONT REAR

1- Take off the power outputs panel A(2 screws).

- Smontare il pannello uscite di potenza A(2 viti).

- Démonter le panneau des sorties de puissance A(2 vis).

-Entfernen Sie das Panel bei den Lautsprecherausgängen (2 Schrauben).

2- Take off the bottom B(8 screws).

- Smontare il fondo B(8 viti).

-Démonter le fond B(8 vis).

-Entfernen Sie den Boden B(8 Schrauben).

1-Put VCA module into connector C.

-Inserire il modulo VCA nel connettore C.

-Insérer le module VCA dans le connecteur C.

-Stecken Sie das VCA-Modul in Steckverbindung C.

2-Put the switch Son VCR.

-Posizionare il deviatore Ssu VCR.

-Placer le déviateur Ssur VCR.

-Stellen Sie den Schalter Sauf VCR.

Important: In case you take VCA module off, put Son BP.

Importante: In caso di rimozione del modulo VCA

riposizionare Ssu BP.

Important: En cas de retrait du module VCA, replacer S

sur BP

.

Wichtig: Sollten Sie das VCA-Modul einmal entfernen,

stellen Sie Sauf BP.

-Fix VCR01 volume control in a suitable position for its use by the car

driver (2 screws).

-Fissare il controllore di volume VCR01 nella posizione idonea per la

monopolazione da parte del conducente (2 viti).

-Fixer le bouton de réglage du volume VCR01 dans une position adaptée

à sa manipulation de la part du conducteur (2 vis).

-Montieren Sie den Lautstärkeregler VCR01 an einem für den Fahrer

problemlos zugänglichen Ort. (2 Schrauben).

VCA

C

S

BP

VCR

A

B

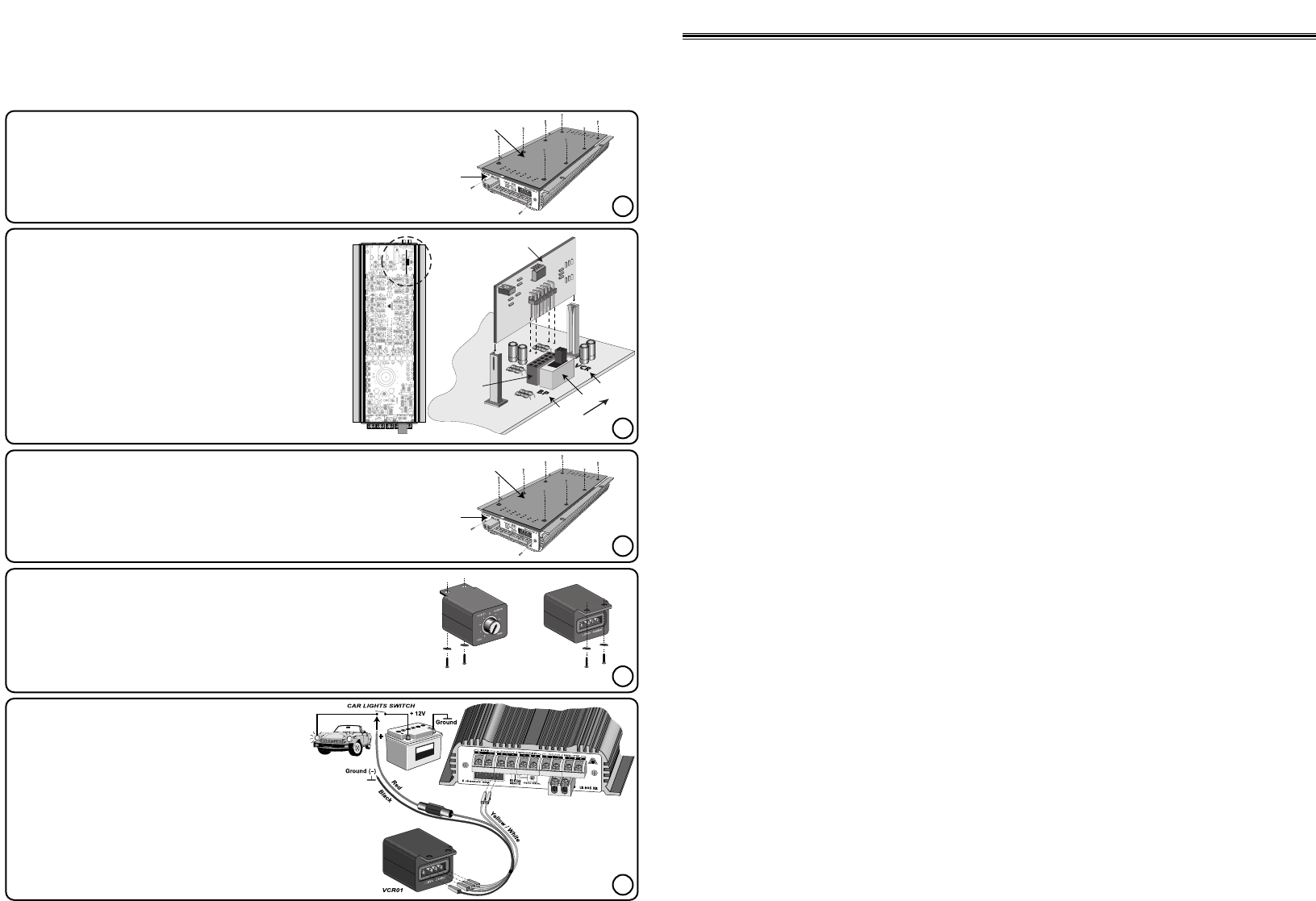

Sub remote volume control kit (Optional)

VCR01K: VCR01 + VCA Module

Connection according to instructions from 1 to 5.

Procedere al collegamento seguendo i passi da 1 a 5.

Procéder au montage en suivant les phases de 1 à 5.

Anschluß gemäß der Anleitung von Bild 1 bis 5.

1

2

3

4

5

1- Mount the bottom Bagain (8 screws).

- Rimontare il fondo B(8 viti).

-Remonter le fond B(8 vis).

-Schrauben Sie den Boden Bwieder fest. (8 Schrauben).

2- Mount the power outputs panel Aagain (2 screws).

- Rimontare il pannello uscite di potenza A(2 viti).

-Remonter le panneau des sorties de puissance A(2 vis).

-Schrauben Sie das Panel bei den Lautsprecherausgängen wieder fest. (2 Schrauben).

4

FRANÇAIS

CARACTÉRISTIQUES

LR 605 XR. C’est un amplificateur à cinq voies aux performances musicales élevées. Les éléments

fondamentaux de ce circuit d’exception sont: stades “FRONT END” réalisés avec deux stades différentiels

complémentaires, stades finals constitués de transistors en connexion Darlington, transistors finals avec une

capacité en courant équivalente à 15 A et une alimentation PWM à MOSFETS à grande réserve d’énergie.

L’appareil dispose de quatre voies de 50 W RMS sur 4 Ohm et d’une voie spéciale pour le SUBWOOFER

de 200 W RMS sur 4 Ohm et 290 W RMS sur 2 Ohm. Les voies sont soumises à un filtre actif exceptionnel

réglabe sur deux ou trois voies par le bouton Mode; dans l’une ou l’autre disposition, une voie, qui a une

pente de coupe de 24 dB, est consacrée au SUBWOOFER, qui dispose même de la fonction FADER

CONSTANT BASS (niveau constant du Subwoofer lorsque le niveau Front/Rear est varié par le réglage

Fader). Le filtre actif dispose de quatre réglages indépendants pour les fréquences de coupe, trois réglages

pour les niveaux de sortie, deux connecteurs d’entrée/sortie préamplifiée.

Mode: Bouton de commande positionné sur F/R (Front/Rear) (Avant/Arrière).

Il permet de réaliser une installation HI-FI du type FRONT-REAR. La section FRONT est commandée par

l’entrée IN FRONT qui gère un filtre Lo pass (50Hz - 150Hz) pour SUBWOOFER et un filtre Hi pass (50Hz

- 150Hz), disposant chacun d’un contrôle de fréquence et de niveau. La section REAR est commandée par

l’entrée IN REAR qui gère un filtre Hi pass (50Hz - 150Hz) identique à celui de la section FRONT, avec son

propre contrôle de fréquence et de niveau.

Mode: bouton de commande positionné sur MULTICH. (Multichannel).

Il permet de réaliser une installation HI-FI de type uniquement FRONT à deux voies + SUB. Entrée simple

utilisable IN FRONT qui gére un filtre Lo pass (50Hz - 150Hz) pour SUBWOOFER, un filtre Band pass pour

WOOFERS (50Hz - 150Hz /150Hz - 850Hz) et un filtre Hi pass pour MID-TW (150Hz - 850 Hz).

Les fréquences de coupe entre SUBWOOFER et WOOFER sont gérées par boutons de réglage de

fréquence indépendants; la fréquence de coupe entre WOOFER et MID-TW est controllée par un simple

bouton de réglage. Chacune des trois sorties de puissance est réglée par un propre contrôle de niveau. La

section Hi-pass du filtre MID-TW (150Hz - 850Hz) est reproduite sur la sortie adéquate préamplifiée OUT

M-TW et ne dispose pas de bouton de réglage du volume; le niveau de sortie est équivalent à 0 dB.

Sub remote volume control.

LR 605 XR est conçu pour l’éventuel ajout d’un kit accessoire pour le contrôle externe du volume du SUB.

Cet accessoire, appelé VCR 01 K, est fourni séparément par audison. Le VCR01K se compose de trois

parties:

1) Contrôleur de volume (VCR01);

2) Module à insérer à l’intérieur du LR 605 XR (VCA);

3) Câbles de liaison entre le VCR01 et les agrafes prévues à cet effet sur le panneau des sorties de

puissance du LR 605 XR.

PRÉCAUTIONS

Pour un bon fonctionnement de l’appareil, s’assurer que la température de l’endroit où il est installé soit

comprise entre 0°C et 55°C.

L’endroit choisi pour l’installation doit être bien aéré et sec.

La tension d’alimentation est de 12 VCC avec négatif à la masse. S’assurer que les caractéristiques de

l’installation électrique du véhicule soient adaptées à cet appareil.

Pour une conduite sans risque, choisir un niveau d’écoute ne couvrant pas le bruit du trafic environnant.

INSTALLATION

Pour le montage, utiliser les vis et rondelles fournies à cet effet. Pour un résultat optimum de l’installation, il

est recommandé d’utiliser les produits de la ligne audison cable qui comprend: câbles d’alimentation,

câbles signal, câbles pour haut-parleurs, connecteurs RCA et tous les accessoires complétant le

branchement.

ATTENTION

ENTRÉES: Si la masse de sortie de l’autoradio n’est pas la même que celle du châssis, relier la gaine du

câble isolant au châssis de l’autoradio.

SORTIES: Ne jamais connecter entre elles ou sur la masse les sorties -R et -L. Avant d’utiliser un filtre actif,

s’assurer qu’il n’ait pas de masse commune aux voies.

RÉGLAGES: Si des phénomènes de saturation apparaissent à un niveau de volume modéré, cela signifie

que le signal sort distordu de l’autoradio. En ce cas, abaisser le volume de l’autoradio jusqu’à ce que le

phénomène disparaisse. Ensuite, régler les niveaux de l’amplificateur jusqu’à n’entendre que de légers

phénoménes de saturation.

17

FRONT

Linke und rechte Lautsprecher-

klemmen für vordere Kanäle. Sie

werden von einem Hochpaß, der

durch F2im Bereich zwischen 50

Hz und 150 Hz (12 dB/Okt)

einstellbar ist, gefiltert.

Das gelieferte Signal ist

stereophon (Brückenbetrieb nicht

möglich).

REAR

Linke und rechte

Lautsprecherklemmen für

hintere Kanäle. Sie wer-

den von einem Hochpaß,

der durch F3im Bereich

zwischen 50 Hz und 150

Hz (12 dB/Okt) einstell-

bar ist, gefiltert. Das

gelieferte Signal ist ste-

reophon (Brückenbetrieb

nicht möglich).

F/R

Front/Rear

In dieser Konfi-

guration erlaubt

der Verstärker

die Realisierung

einer Hochpaß-

FRONT +

Hochpaß-REAR

+ SUB-Anlage.

SUB

Lautsprecherklemmen

für SUB-Kanäle. Sie

werden von einem

Tiefpaß, der durch

F1im Bereich zwi-

schen 50 Hz und

150 Hz (24 dB/Okt)

einstellbar ist, gefil-

tert. Das gelieferte

Signal ist monaural

(Mix L + R).

MULTICH.

Multichannel

In dieser

Konfi-

guration

erlaubt

der Verstärker

die Realisierung

einer Zweiweg-

FRONT + SUB-

Anlage

.

SUB

Lautsprecherklemmen

für SUB-Kanäle. Sie

werden von einem

Hochpaß, der durch

F1im Bereich zwi-

schen 50 Hz und

150 Hz (24 dB/Okt)

einstellbar ist, gefil-

tert. Das gelieferte

Signal ist monaural

(Mix L + R).

WOOFER

Linke und rechte Lautsprecher-

klemmen für Wooferkanäle. Sie

werden von einem Hochpaß, der

durch F2im Bereich zwischen 50

Hz und 150 Hz (12 dB/Okt)

einstellbar ist, sowie einem

Tiefpaß, der durch F4von 150 Hz

bis 850 Hz (12 dB/Okt) einstellbar

ist, gefiltert. Das gelieferte Signal

ist stereophon (Brückenbetrieb

nicht möglich).

MID-TW

Linke und rechte

Lautsprecherklemmen für

MID-TW-Kanäle. Sie wer-

den von einem Hochpaß,

der durch F4im Bereich

zwischen 150 Hz und

850 Hz (12 dB/Okt) ein-

stellbar ist, gefiltert. Das

gelieferte Signal ist ste-

reophon (Brückenbetrieb

nicht möglich).

POWER

Eingangsklemmen für die

Stromversorgung des

Verstärkers. Verbinden

Sie positive und negative

Kabel entsprechend der

Kennzeichnungen. Die

angelegte Spannung

muß zwischen 11 und 15

VDC betragen.

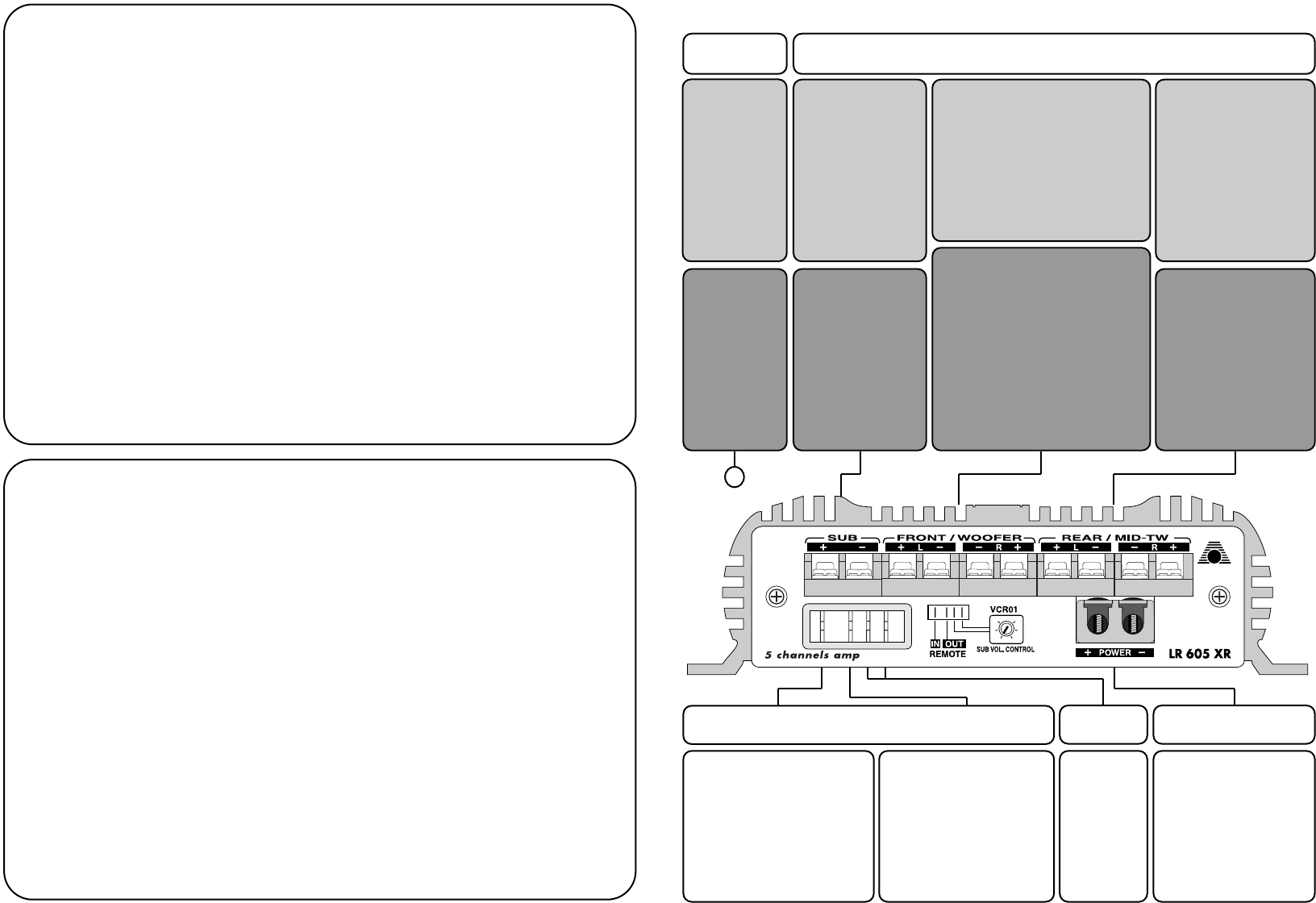

ANSCHLUßKONFIGURATION

LAUTSPRECHERKLEMMEN

IN

Ferneinschaltleitung, die vom

Autoradio (oder einer anderen

Quelle, die mit einem

Fernschalteingang für

Verstärker ausgerüstet ist)

kommt. Angelegte Spannung

muß zwischen 7 und 15 VDC

betragen.

FERNEINSCHALT-ANSCHLUSS

STROMVERSORGUNG

VCR01

Anschluß-

klemmen für

die Subwoofer

-

pegel-Fern-

bedienung

VCR01

(optional).

SUB VOL.

CONTROL

OUT

Ausgang für den Anschluß

weiterer Verstärker der

Anlage. Er muß zum simulta-

nan Einschalten der kom-

pletten Anlage mit dem

Ferneinschalt-Anschluß der

jeweiligen Verstärker verbun-

den werden. Die Spannung

entspricht der am Eingang.

MODUS

(Konfiguration

des Verstärkers)

1

DEUTSCH

EIGENSCHAFTEN

Der LR 605 XR ist ein Fünfkanal-Endverstärker mit hohen musikalischen Qualitäten. Die hervorragenden

Eigenschaften seiner fortschrittlichen Schaltkreise sind: „FRONT END“-Stufen, die mittels zweier

komplementärer Differenzstufen aufgebaut sind; Endstufen, die aus Transistoren in Darlington-Schaltung

bestehen; Endtransistoren mit einer Stromfähigkeit von 15 A; ein MOSFET-Schaltnetzteil mit hoher

Energiereserve.

Dieses Gerät hat vier Kanäle mit je 50 W RMS an 4 Ohm und einen Kanal mit 200 W RMS an 4 Ohm sowie

290 W RMS an 2 Ohm, der für SUBWOOFER bestimmt ist. Die Kanäle werden von einer hochwertigen

Frequenzweiche mit Signalen versorgt. Sie kann durch den MODE-Schalter entweder als Zweiweg-Weiche

plus SUB oder als Dreiweg-Weiche konfiguriert werden. In beiden Konfigurationen ist einer der Wege, der

eine Flankensteilheit von 24 dB aufweist, für den SUBWOOFER reserviert und mit einer “FADER CONSTANT

BASS”-Funktion ausgerüstet. (Subwoofer behält konstanten Pegel, wenn das Front/Rear-Verhältnis den

Fader variiert wird.) Die Frequenzweiche hat vier unabhängige Einstellregler für die Trennfrequenzen, drei

Regler für den Ausgangspegel und zwei vorverstärkte EAusgangs/Eingangs-Buchsen.

Modus: Schalter auf F/R (Front(Vorn)/Rear(Hinten))

Dieser Modus erlaubt, eine HiFi-FRONT/REAR-Anlage aufzubauen. Die FRONT-Sektion wird von den IN

FRONT-Eingängen versorgt, die ein Tiefpaßfilter (50Hz-150Hz) für den SUBWOOFER und ein Hochpaßfilter

(50Hz-150Hz) beinhalten; jedes Filter hat einen Pegel- und Frequenzregler. Die REAR-Sektion wird von den

IN REAR-Eingängen versorgt und beinhaltet ein Hochpaßfilter (50Hz-150Hz) gleich dem der FRONT-Sektion

mit seinen eigenen Frequenz- und Pegel-Reglern.

Modus: Schalter auf MULTICH. (Multichannel)

Dieser Modus erlaubt, eine HiFi-Zweiwege-Anlage mit FRONT + SUB aufzubauen. Dazu kann ausschließlich

der IN FRONT-Eingang benutzt werden. Er beinhaltet ein Tiefpaßfilter (50Hz-150Hz/150Hz-850Hz) für

SUBWOOFER, ein Bandpaßfilter (150Hz-850Hz) für WOOFER und ein Hochpaßfilter (150Hz-850Hz) für

MID-TW. Die Übergangsfrequenzen zwischen SUBWOOFER und WOOFER können durch zwei getrennte

Frequenzregler eingestellt werden. Die Übergangsfrequenz zwischen WOOFER und MID-TW wird mit einem

einzigen Regler eingestellt. Die Hochpaßsektion des MID-TW -Filters (150Hz-850Hz) wird ebenfalls auf den

richtigen vorverstärkten Ausgang des M-TW -Zweiges geleitet; dieser hat keinen eigenen Pegelregler. Der

Ausgangspegel entspricht 0 dB.

Fernbedienung für Subwoofer-Pegel.

Der LR 605 XR ist für die Nachrüstung mit einer Fernbedienung für den SUBWOOFER-Pegel vorbereitet.

Dieses Zubehör mit der Bezeichnung VCR01K kann von audison separat bezogen werden. Das VCR01K

besteht aus drei Teilen:

1) Lautstärkeregler (VCR01);

2) Einsteckmodul für LR 605 XR (VCA);

3) Verbindungskabel zwischen VCR01 und den richtigen Anschlüssen auf dem Lautstpercheranschluß-

Panel des LR 605 XR.

VORSICHTSMASSNAHMEN

Damit dieses Gerät ordnungsgemäß funktionieren kann, ist es wichtig, es an einem Platz zu installieren, an

dem die Temperaturen nicht unter 0° C fallen oder über 55° C steigen.

Das Gerät muß an einem trockenen und gut belüfteten Platz installiert werden.

Die Versorgungsspannung beträgt 12 V Gelichspannung mit Minus an Masse. Stellen Sie sicher, daß die

Charakteristika des elektrischen Systems Ihres Fahrzeuges mit dem Gerät kompatibel sind.

Aus Gründen der Fahrsicherheit empfehlen wir, daß Sie mit einer Lautstärke Musik hören, die externen

Verkehrsgeräusche nicht übertönt.

INSTALLATION

Benutzen Sie für die Befestigung die vier beigelegten selbstschneidenden Schrauben und Plastik-

Schutzringe. Für beste Klangergebnisse empfehlen wir die Verwendung der Produkte von audison cable, um

die Installation abzuschließen. Diese umfassen: Stromkabel, Signalkabel, Lautsprecherkabel Cinchstecker-

und Buchsen und alles Zubehör, das Sie benötigen, um eine Verkabelung durchzuführen.

WARNUNGEN

EINGÄNGE: Wenn bei dem verwendeten Autoradio die Signalmasse nicht auf das Chassis gelegt ist, muß

die Abschirmungen der Cinchkabel mit dem Chassis des Radios verbunden werden.

AUSGÄNGE: Verbinden Sie niemals die Minuspole der Lautsprecherausgänge mit der Karosserie oder der

Masse. Wenn eine passive Frequenzweiche benutzt wird, stellen Sie sicher, daß die beiden Kanäle der

Weiche keine gemeinsame Masse aufweisen.

EINSTELLUNGEN: Wenn Sie Übersteuerungsanzeichen auch bei kleinen Lautstärken hören, heißt das, daß

schon vom Autoradio ein verzerrtes Signal kommt. Regeln Sie die Lautstärke am Autoradio herunter, bis keine

Verzerrungen mehr zu hören sind. Dann stellen Sie die Pegelregler des Verstärkers so ein, daß Sie gerade

eben Übersteuerungsanzeichen hören können.

5

16

MULTICH.

Multichannel

In dieser

Stellung

erlaubt der

Verstärker die

Realisierung

einer

Zweiweg-

FRONT +

SUB-Anlage

.

F4

Tiefpaß-

Übergangsfre

quenz des

WOOFER-

Kanals und

Hochpaß für

die MID-TW-

Kanäle.

(

150Hz-850Hz

12dB/Okt.)

F1

Tiefpaß-

Übergangs-

frequenz

des SUB-

Kanals

.

(

50Hz-150Hz

24dB/Okt.

)

F2

Hochpaß-

Übergangs-

frequenz des

WOOFER-

Kanals.

(

50Hz-150Hz

12dB/Okt.)

F3

Nicht

aktiv.

OUT MID-TW

Vorverstärkter

Hochpaß-

Ausgang des

MID-TW-Filters

für einen

weiteren

Verstärker.

Signalpegel:

0 dB.

F/R

Front/Rear

In dieser

Stellung

erlaubt der

Verstärker die

Realisierung

einer Hochpaß-

FRONT +

Hochpaß-

REAR + SUB-

Anlage.

F4

Nicht

aktiv.

F1

Tiefpaß-

Übergangs-

frequenz

des SUB-

Kanals.

(

50Hz-150Hz

24dB/Okt.

)

IN REAR

Eingang zur

Ansteuerung

der REAR-

Kanäle.

F2

Hochpaß-

Übergangs-

frequenz

des FRONT-

Kanals.

(

50Hz-150Hz

12 dB/Okt.)

F3

Hochpaß-

Übergangs-

frequenze

der REAR-

Kanäle.

(

50Hz-150Hz

12dB/Okt.)

IN FRONT

Gemeinsamer

Eingang zur

Ansteuerung

der SUB- und

FRONT-

Hochpaß-

Kanäle.

IN FRONT

Gemeinsamer

Eingang zur

Ansteuerung

der SUB-,

WOOFER- und

MID-TW-

Kanäle.

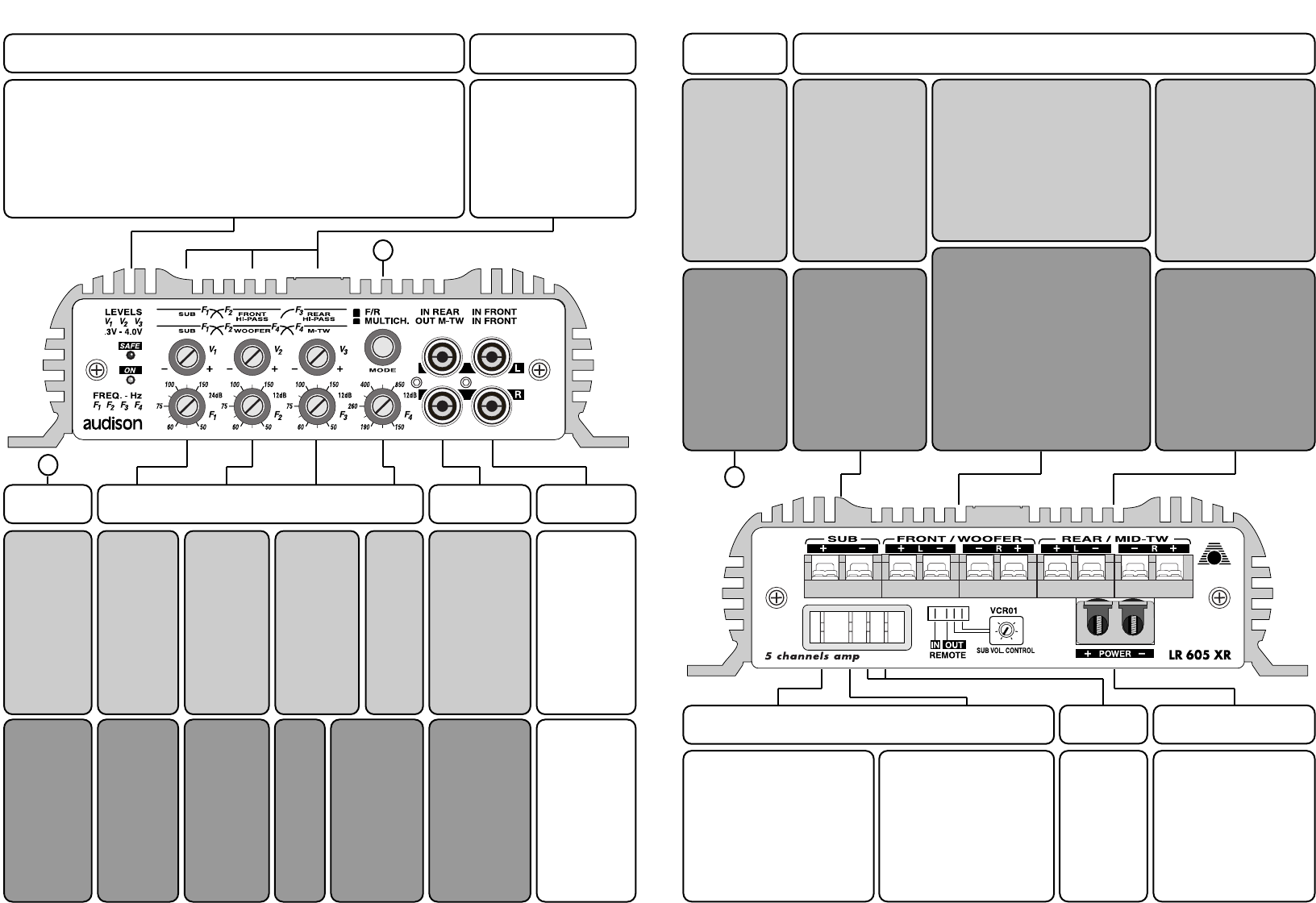

REGLER UND FUNKTIONEN

ON

Leuchtet, wenn der Verstärker eingeschaltet ist.

SAFE

Wenn diese LED leuchtet, hat eine der Schutzschaltungen angesprochen:

nämlich im Fall von Überhitzung (Temperatur höher als 80°C) oder Anomalien

am Ausgang (Vorhandensein von Gleichspannung, Kurzschluß oder

gefährlich niedriger Impedanz). Wenn die Schutzschaltungen eingreifen,

schaltet der Verstärker stumm. Schalten Sie das Gerät dann ab. Nachdem der

Fehler behoben wurde, schalten Sie den Verstärker wieder ein.

ANZEIGE - LEDS

V1- V2- V3

Pegelregler für SUB,

FRONT/WOOFER und

REAR/MID-TW-Kanäle.

(Kanäle variieren je nach

Stellung des MODE-

Schalters).

PEGELREGLER

FREQUENZREGLER

MODUS

AUXILIARY-

AUSGANG/EINGANG

GEMEINSAME

R EINGANG

1

1

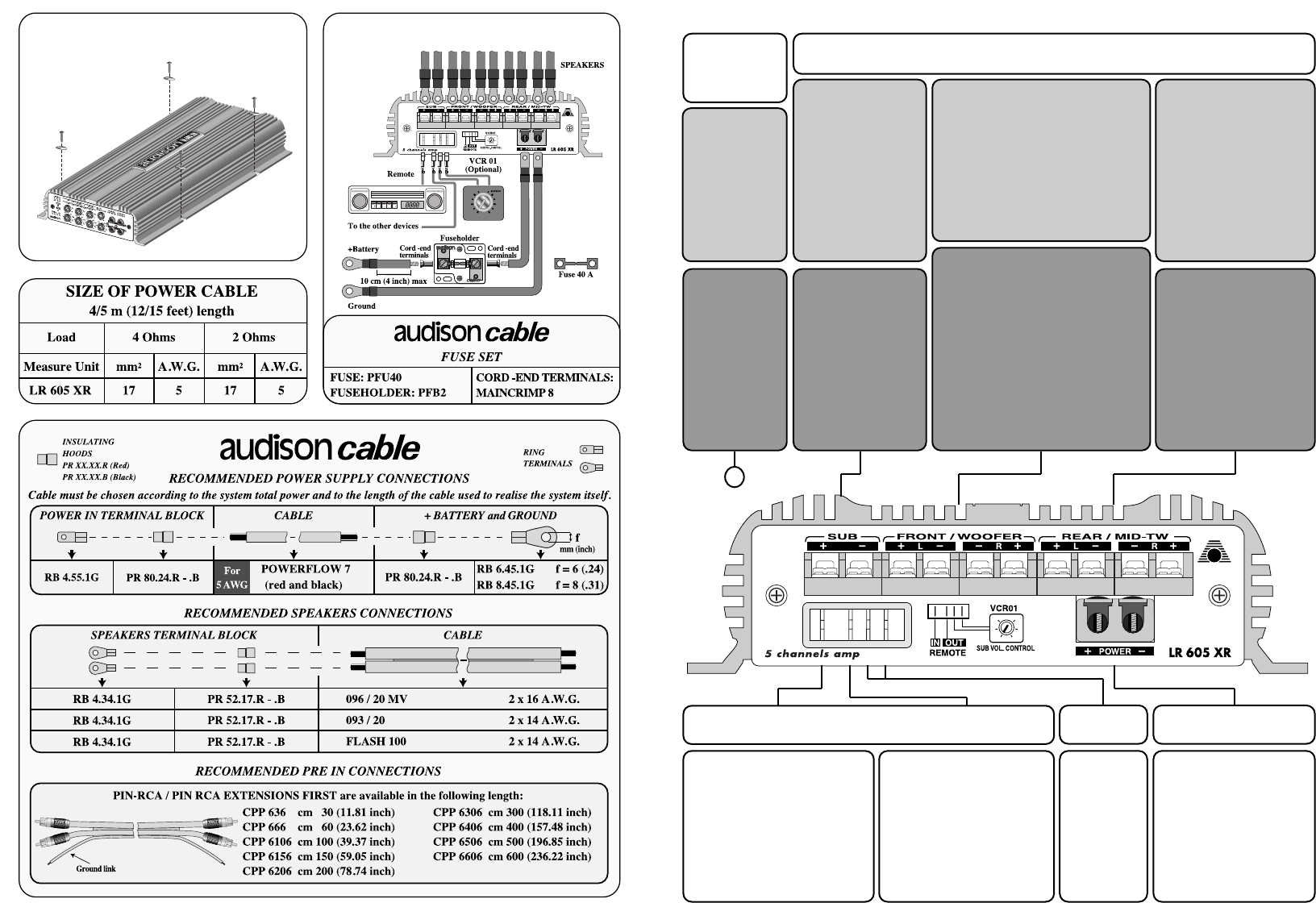

UNIT FIXING SERVICE CONNECTIONS

A

40

VCR 01

min max

0

Level

615

FRONT

Sorties de puissance Left et Right

pour les voies FRONT. Elles sont

filtrées Hi pass, en une gamme de

fréquences comprises entre 50Hz

et 150Hz (12dB/Ott.), réglable par

F2. Le signal disponible est de type

STÉRÉO. (Disposition en pont non

prévue).

REAR

Sorties de puissance Left

et Right pour les voies

REAR. Elles sont filtrées

Hi pass, en une gamme

de fréquences comprises

entre 50Hz et 150Hz

(12dB/Ott.), réglable par

F3. Le signal disponible

est de type STÉRÉO.

(Disposition en pont non

prévue).

INPUT REAR

Dans cette posi-

tion, l’amplifica-

teur permet de

réaliser un

système Hi Pass

FRONT + Hi

Pass REAR +

SUB.

SUB

Sortie de puissance

des voies SUB. Elle

est filtrée Lo pass, en

une gamme de fré-

quences comprises

entre 50Hz et 150Hz

(24dB/Ott.), réglable

par F1. Le signal

disponible est de type

MONO, (Mix L + R).

OUTPUT

MID-TW

Dans cette

position,

l’amplificateur

permet de

réaliser un

système

FRONT à deux

voies + SUB.

SUB

Sortie de puissance

des voies SUB. Elle

est filtrée Lo pass, en

une gamme de

fréquences comprises

entre 50Hz et 150Hz

(24dB/Ott.), réglable

par F1. Le signal

disponible est de type

MONO, (Mix L + R).

WOOFER

Sorties de puissance Left et Right

pour les voies WOOFER. Elles

sont filtrées Hi pass, en une

gamme de fréquences comprises

entre 50Hz et 150Hz (12dB/Ott.),

réglable par F2et Lo pass, en une

gamme de fréquences comprises

entre 150Hz et 850Hz (12dB/Ott.),

réglable par F4. Le signal

disponible est de type STÉRÉO.

(Disposition en pont non prévue).

MID-TW

Sorties de puissance Left et

Right pour les voies MID-

TW. Elles sont filtrées Hi

pass, en une gamme de

fréquences comprises entre

150Hz et 850Hz (12dB/Ott.)

,

réglable par F4. Le signal

disponible est de type

STÉRÉO. (Disposition en

pont non prévue).

POWER

Borne d’entrée pour l’ali-

mentation de l’amplifica-

teur. Relier le positif et le

négatif de la batterie

selon les polarités indi-

quées. Le voltage appli-

qué doit être compris

entre 11 et 15 VDC.

DISPOSITION DES BORNES DE CONNECTION

BORNES DE SORTIE

IN

Bouton de commande de mise

en action pour l’amplificateur,

provenant de l’autoradio (ou de

toute autre source dotée de

sortie pour la commande remo-

e pour les amplificateurs).

Le voltage appliqué doit être

compris entre 7 et 15 VDC.

REMOTE BORNES

D’ALIMENTATION

VCR01

Terminaux de

connection

pour le dispo-

sitif de con-

trôle du volu-

me à distance

VCR01

(en option).

SUB VOL.

CONTROL

OUT

Sortie pour les amplifica-

eurs du système de repro-

duction. A relier au REMO-

TE IN de l’amplificateur suc-

cessif pour permettre l’allu-

mage simultané de toute l’in-

stallation. Voltage disponible

semblable au REMOTE IN.

MODE

(Disposition de

l’amplificateur)

1

1/3 SW

MODE

MULTICH. F/R

50Hz - 150Hz

REAR

150Hz - 850Hz

WOOFER/MID-TW

50Hz - 150Hz

FRONT/WOOFER

50Hz - 150Hz

SUB

MONO

FADER

CONSTANT

BASS

RL RR FRFL

SUB

LEVELS

0.3 - 4 V

EXTERNAL

SUB REMOTE

VOLUME

CONTROL

VCA

MODULE

IN

OUT

FRONT/WOOFER

LEVELS

0.3 - 4 V

REAR/MID-TW

LEVELS

0.3 - 4 V

1/3 SW

MODE

LO

LO

HI

HIHI

MIX

VCR BP

SUB AMPLIFIER

FRONT/WOOFER

AMPLIFIERS

REAR/MID-TW

AMPLIFIERS

24 dB/Oct.

12 dB/Oct.

12 dB/Oct. 12 dB/Oct.

MULTICH. F/R

1/3 SW

MODE

MULTICH. F/R

VCR

With VCA

BP

Without VCA

7

BLOCK DIAGRAM

14

MULTICH.

Multichannel

Dans cette

position,

l’amplificateu

r permet de

réaliser un

système

FRONT à

deux voies +

SUB.

F4

Fréquence de

coupe Lo pass

des voies

WOOFER, et

Hi-pass des

voies MID-TW.

(

150Hz-850Hz

12dB/Ott.)

F1

Fréquence

de coupe

Lo

pass de la

voie SUB.

(

50Hz-150Hz

24dB/Ott.)

F2

Fréquence

de coupe Hi

pass des

voies

WOOFER.

(

50Hz-150Hz

12dB/Ott.)

F3

Bouton

de

comm

ande

non

activé.

OUT MID-TW

Sortie

préamplifiéeHi-

pass du filtre

MID-TW

destinée à un

amplificateur

supplémentaire

. Niveau de

signal 0 dB.

F/R

Front/Rear

Dans cette

position,

l’amplificateur

permet de

réaliser un

système Hi

Pass FRONT

+ Hi Pass

REAR + SUB.

F4

Bouton

de

comma

nde non

activé.

F1

Fréquence

de coupe Lo

pass de la

voie SUB.

(

50Hz-150Hz

24dB/Ott.

)

IN REAR

Entrée utilisée

pour

commander les

voies REAR.

F2

Fréquence

de coupe Hi

pass des

voies

FRONT.

(

50Hz-150Hz

12 dB/Ott.)

F3

Fréquence

de coupe Hi

pass des

voies REAR.

(

50Hz-150Hz

12dB/Ott.)

IN FRONT

Entrée générale

pour

commander les

voies SUB et

FRONT Hi

Pass.

IN FRONT

Entrée

générale pour

commander

les voies SUB,

WOOFER et

MID-TW.

BOUTONS DE COMMANDE ET FONCTIONS

ON

Il indique la mise en fonction de l’amplificateur.

SAFE

Il indique l’intervention des protections: température excessive (max 80°C

)

ou anomalies de sortie (présence de courant continu, court-circuit ou

impédance de charge trop basse). L’intervention des protections stoppe le

fonctionnement de l’appareil. Éteindre l’amplificateur, éliminer la cause de

la panne puis rallumer l’appareil.

SIGNAUX LUMINEUX

V1- V2- V3

Réglages de niveau pour

les voies SUB, FRONT /

WOOFER et REAR/MID-

TW (les voies varient

selon la position du

bouton de commande

MODE).

CONTRÔLES

DE NIVEAU

CONTROLES DE FRÉQUENCE

MODE

ENTRÉE/SORTIE

AUXILIAIRE

ENTRÉE

GÉNÉRALE

1

1

8

ITALIANO

DATI TECNICI

ALIMENTAZIONE 11 ÷15 VDC

ASSORBIMENTO A VUOTO 1,8 A

ASSORBIMENTO MAX (Pot. Nominale) 60 A

MAX DYNAMIC POWER (5 ch x 4 Ohm) 60 W x 4 + 250 W

POTENZA NOMINALE CONT. (Toll. +10%; -5 %)

5 ch x 4 Ohm; 0,3 % THD; 12 VDC

40 W x 4 (RMS) + 150 W (RMS)

POTENZA OUT CONTINUA (5 ch x 4 Ohm; 13,8 VDC)

50 W x 4 (RMS) + 200 W (RMS)

POTENZA OUT CONTINUA (4 ch x 4 Ohm; 1 ch x 2 Ohm; 13,8 VDC)

50 W x 4 (RMS) + 290 W (RMS)

DISTORSIONE THD (1 KHz; 90 % Pot. Nominale) 0,05 %

BANDA PASSANTE (-3 dB; Pot. Nominale) 4 Hz ÷70 KHz

FREQUENZA DI CROSSOVER

LO-PASS SUBWOOFER 50 Hz ÷150 Hz

HI-PASS FRONT 50 Hz ÷150 Hz

LO/HI-PASS FRONT 150 Hz ÷850 Hz

HI-PASS REAR 50 Hz ÷150 Hz

PENDENZA FILTRI

12 dB/Ott. (24 dB/Ott. Subwoofer)

FATTORE DI SMORZAMENTO (4 Ohm) 100

TEMPO DI SALITA 2,5 µS

RAPPORTO SEGNALE RUMORE (1 VRMS Input) 103 dBA

SENSIBILITÀ D’INGRESSO 0,3 V ÷4 VRMS

IMPEDENZA D’INGRESSO 15 KOhm

IMPEDENZA DI CARICO 8 - 4 - 2 Ohm

REMOTE IN - OUT 7 ÷15 VDC

DIMENSIONI (BxAxL) 175 x 50 x 475 mm

ENGLISH

TECHNICAL DATA

POWER SUPPLY 11 ÷15 VDC

IDLING CURRENT 1.8 A

MAX COMSUMPTION (Nominal Pwr) 60 A

MAX DYNAMIC POWER (5 ch x 4 Ohms) 60 W x 4 + 250 W

CONT. NOMINAL POWER (Tol. +10%; -5 %) VDC

5 ch x 4 Ohms; 0.3 % THD; 12 VDC

40 W x 4 (RMS) + 150 W (RMS)

CONT. OUT POWER (5 ch x 4 Ohms; 13.8 VDC)

50 W x 4 (RMS) + 200 W (RMS)

CONT. OUT POWER

(4 ch x 4 Ohms; 1 ch x 2 Ohms; 13.8 VDC) 50 W x 4 (RMS) + 290 W (RMS)

DISTORTION THD (1 KHz; 90 % Nominal Pwr) 0.05 %

BANDWIDTH (-3 dB; Nominal Pwr) 4 Hz ÷70 KHz

CROSSOVER FREQUENCY

LO-PASS SUBWOOFER 50 Hz ÷150 Hz

HI-PASS FRONT 50 Hz ÷150 Hz

LO/HI-PASS FRONT 150 Hz ÷850 Hz

HI-PASS REAR 50 Hz ÷150 Hz

FILTERS SLOPE

12 dB/Oct. (24 dB/Oct. Subwoofer)

DAMPING FACTOR (4 Ohms) 100

RISE TIME 2.5 µS

SIGNAL / NOISE RATIO (1 VRMS input) 103 dBA

INPUT SENSITIVITY 0.3 V ÷4 VRMS

INPUT IMPEDANCE 15 KOhms

LOAD IMPEDANCE 8 - 4 - 2 Ohms

REMOTE IN - OUT 7 ÷15 VDC

DIMENSIONS (BxHxL) 175 x 50 x 475 mm (6.88 x 1.96 x 18.70 inch)

13

FRONT

Uscite di potenza Left e Right per i

canali FRONT. Sono filtrate passa

alto, in una gamma di frequenze

comprese tra 50Hz e 150Hz

(12dB/Ott.), regolabile tramite F2.

Il segnale disponibile è di tipo

STEREO.(Configurazione a ponte

non prevista).

REAR

Uscite di potenza Left e

Right per i canali REAR.

Sono filtrate passa alto, in

una gamma di frequenze

comprese tra 50Hz e

150Hz (12 dB/Ott.), rego-

labile tramite F3. Il segna-

le disponibile è di tipo

STEREO. (Configurazione

a ponte non prevista).

F/R

Front/Rear

In questa

configurazione

l’amplificatore

consente di

realizzare un

sistema

Hi Pass

FRONT +Hi

Pass REAR +

SUB.

SUB

Uscita di potenza dei

canali SUB. É filtrata

passa basso, in una

gamma di frequenze

comprese tra 50Hz e

150Hz (24dB/Ott.),

regolabile tramite F1.

Il segnale disponibile

è di tipo MONO.

(Mix L + R)

MULTICH.

Multichannel

In questa

configurazione

l’amplificatore

consente di

realizzare un

sistema FRONT

a due vie +

SUB.

SUB

Uscita di potenza dei

canali SUB. É filtrata

passa basso, in una

gamma di frequenze

comprese tra 50Hz e

150Hz (24dB/Ott.),

regolabile tramite F1.

Il segnale disponibile

è di tipo MONO. (Mix

L + R)

WOOFER

Uscite di potenza Left e Right per i

canali WOOFER. Sono filtrate passa

alto, in una gamma di frequenze

compresa tra 50Hz e 150Hz

(12dB/Ott.), regolabile tramite F2e

passa basso, in una gamma di

frequenze compresa tra 150Hz e

850Hz (12dB/Ott.), regolabile

tramite F4. Il segnale disponibile è di

tipo STEREO. (Configurazione a

ponte non prevista).

MID-TW

Uscite di potenza Left e

Right per i canali MID-TW.

Sono filtrate passa alto, in

una gamma di frequenze

compresa tra 150Hz e

850Hz (12 dB/Ott.), rego-

labile tramite F4. Il segna-

le disponibile è di tipo

STEREO. (Configurazione

a ponte non prevista).

POWER

Morsetti di ingresso per

l’alimentazione dell’amplifi-

catore. Collegare il positivo

ed il negativo di batteria

secondo le polarità

indicate. La tensione

applicata deve essere

compresa tra 11 e 15 VDC.

CONFIGURAZIONE DEI MORSETTI DI COLLEGAMENTO

MORSETTI DI USCITA

IN

Comando di accensione per

l’amplificatore proveniente

dall’autoradio (

o qualsiasi tipo

di sorgente provvista di appo-

sita uscita per il comando di

remote per gli amplificatori

).La

tensione applicata deve esse-

re compresa tra 7 e 15 VDC.

REMOTE MORSETTI DI

ALIMENTAZIONE

VCR01

Terminali di

collegamento

per il disposi-

tivo di con-

trollo di volu-

me a distan-

za VCR01

(opzionale).

SUB VOL.

CONTROL

OUT

Uscita per gli altri amplifica-

tori dell’impianto di riprodu-

zione. Va collegata al REMO-

TE IN dell’amplificatore suc-

cessivo per consentire l’ac-

censione simultanea di tutto

l’impianto. Tensione disponi-

bile pari al REMOTE IN.

MODE

1

DEUTSCH

TECHNISCHE DATEN

SPANNUNGSVERSORGUNG 11 ÷15 VDC

RUHESTROM 1,8 A

MAXIMALSTROM (Nennleistung) 60 A

MAX. DYNAMISCHE LEISTUNG (5 Kanäle, je 4 Ohm) 4 x 60 W + 250 W

DAUER-NENNLEISTUNG (Toleranz +10%, -5%)

5 Kanäle, je 4 Ohm, 0,3% Klirrfaktor, 12 VDC 4 x 40 WRMS + 150 WRMS

DAUER-NENNLEISTUNG (5 Kanäle, je 4 Ohm, 13,8 VDC) 4 x 50 WRMS + 200 WRMS

DAUER-NENNLEISTUNG

(4 Kanäle, je 4Ohm, 1 Kanal 2Ohm, 13,8 VDC)

4 x 50 WRMS + 290 WRMS

VERZERRUNGEN THD (1 kHz, 90% Nennleistung) 0,05

BANDBREITE (-3 dB, Nennleistung) 4 Hz ÷70 kHz

ÜBERNAHMEFREQUENZEN

TIEFPASS SUBWOOFER 50 Hz ÷150 Hz

HOCHPASS FRONT 50 Hz ÷150 Hz

TIEF/HOCHPASS FRONT 150 Hz ÷850 Hz

HOCHPASS REAR 50 Hz ÷150 Hz

FLANKENSTEILHEIT FILTER

12 dB/Okt (24 dB/Okt. Subwoofer)

DÄMPFUNGSFAKTOR 100

ANSTIEGSZEIT 2,5 µS

SIGNAL/RAUSCHABSTAND (Eingangsspannung 1VRMS) 103 dBA

EINGANGSEMPFINDLICHKEIT 0,3 V ÷4 VRMS

EINGANGSIMPEDANZ 15 kOhm

LASTIMPEDANZ 8 - 4 - 2 Ohm

FERNBEDIENUNGS-EIN/AUSGANG 7 ÷15 VDC

ABMESSUNGEN (BxHxT) 175 x 50 x 475 mm

9

FRANÇAIS

DONNÉES TECHNIQUES

ALIMENTATION 11 ÷15 VDC

CONSOMMATION MIN. 1,8 A

CONSOMMATION MAX. (Puissance Nominale) 60 A

MAX DYNAMIC POWER (5 ch x 4 Ohm) 60 W x 4 + 250 W

PUISSANCE NOMINALE CONTINUE (Toll. +10%; -5 %)

5 ch x 4 Ohm; 0,3 % DHT; 12 VDC

40 W x 4 (RMS) + 150 W (RMS)

PUISSANCE SORTIE CONT. (5 ch x 4 Ohm; 13,8 VDC)

50 W x 4 (RMS) + 200 W (RMS)

PUISSANCE SORTIE CONT.

(4 ch x 4 Ohm; 1 ch x 2 Ohm; 13,8 VDC)

50 W x 4 (RMS) + 290 W (RMS)

DISTORSION HARM. TOTALE (1 KHz; 90 % Puiss. Nom.) 0,05 %

BANDE PASSANTE (-3 dB; Puiss. Nom.) 4 Hz ÷70 KHz

FREQUENCE DE COUPURE

LO-PASS SUBWOOFER 50 Hz ÷150 Hz

HI-PASS FRONT 50 Hz ÷150 Hz

LO/HI-PASS FRONT 150 Hz ÷850 Hz

HI-PASS REAR 50 Hz ÷150 Hz

PENTE DE COUPURE DES FILTRES

12 dB/Ott. (24 dB/Ott. Subwoofer)

COÉFFICIENT D’AMORTISSEMENT (4 Ohm) 100

TEMPS DE MONTÉE 2,5 µS

RAPPORT SIGNAL / BRUIT (1 VRMS Input) 103 dBA

SENSIBILITÉ D’ENTRÉE 0,3 V ÷4 VRMS

IMPÉDANCE D’ENTRÉE 15 KOhm

IMPÉDANCE DE CHARGE 8 - 4 - 2 Ohm

REMOTE IN - OUT 7 ÷15 VDC

DIMENSIONS (BxHxL) 175 x 50 x 475 mm

12

MULTICH.

Multichannel

In questa

configurazion

e

l’amplificatore

consente di

realizzare un

sistema

FRONT a due

vie + SUB.

F4

Frequenza di

taglio Lo pass

dei canali

WOOFER, ed

Hi-pass dei

canali MID-

TW.

(150Hz-850Hz

12dB/Ott.

)

F1

Frequenza

di taglio Lo

pass del

canale

SUB.

(

50Hz-150Hz

24dB/Ott.

)

F2

Frequenza di

taglio Hi

pass dei

canali

WOOFER.

(

50Hz-150Hz

12dB/Ott.)

F3

Regola-

tore non

attivo.

OUT MID-TW

Uscita

preamplificata

Hi pass del filtro

MID-TW

destinata ad un

amplificatore

supplementare.

Livello del

segnale 0 dB.

F/R

Front/Rear

In questa

configurazio-

ne l’amplifica-

tore consente

di realizzare

un sistema Hi

Pass FRONT

+Hi Pass

REAR + SUB.

F4

Regolatore

non attivo.

F1

Frequenza

di taglio Lo

pass del

canale

SUB.

(50Hz-150Hz

24dB/Ott.

)

IN REAR

Ingresso

utilizzato per

pilotare i canali

REAR.

F2

Frequenza

di taglio Hi

pass dei

canali

FRONT.

(50Hz-150Hz

12dB/Ott.

)

F3

Frequenza

di taglio Hi

pass dei

canali

REAR.

(50Hz-150Hz

12B/Ott.

)

IN FRONT

Ingresso

generale per

pilotare i canali

SUB e FRONT

Hi pass.

IN FRONT

Ingresso

generale

per

pilotare i canali

SUB,

WOOFER e

MID-TW.

COMANDI E FUNZIONI

ON

Indica l’accensione dell’amplificatore.

SAFE

Indica l’intervento delle protezioni: temperatura eccessiva (80°C max)

o anomalie di uscita (presenza di corrente continua, cortocircuito o

impedenza del carico pericolosamente bassa). L’intervento delle

protezioni rende inoperativo l’amplificatore. Spegnere l’amplificatore,

rimuovere la causa dell’anomalia e quindi riaccendere l’apparecchio.

SEGNALAZIONI LUMINOSE

V1- V2- V3

Regolazioni di livello per

i canali SUB, FRONT /

WOOFER e REAR/MID-

TW (

i canali variano a

seconda della

configurazione del

selettore MODE

).

CONTROLLI DI

LIVELLO

CONTROLLI DI FREQUENZA

MODE

INGRESSO

USCITA AUSIL.

INGRESSO

GENERALE

1

1

10

MULTICH.

Multichannel

In this

configuration

, the

amplifier

allows the

realisation of

a two-way

FRONT +

SUB system.

F4

Lo pass cut-

off frequency

for WOOFER

channels, and

Hi-pass for

MID-TW

channels.

(

150Hz-850Hz

12dB/Oct.)

F1

Lo pass cut-

off frequency

of SUB

channel

.

(

50Hz-150Hz

24dB/Oct.

)

F2

Hi pass cut-

off

frequency

of WOOFER

channels.

(

50Hz-150Hz

12dB/Oct.)

F3

Not

active.

OUT MID-TW

Hi-pass

preamplified

output of MID-

TW filter for a

supplementary

amplifier.

Signal level:

0 dB.

F/R

Front/Rear

In this

configuration,

the amplifier

allows the

realisation of

a Hi Pass

FRONT + Hi

Pass REAR +

SUB system.

F4

Not

active.

F1

Lo pass cut-

off frequency

of SUB

channel.

(

50Hz-150Hz

24dB/Oct.)

IN REAR

Input used to

drive REAR

channels.

F2

Hi pass cut-

off

frequency

of FRONT

channels.

(

50Hz-150Hz

12 dB/Oct.)

F3

Hi pass cut-

off

frequency

of REAR

channels.

(

50Hz-150Hz

12dB/Oct.)

IN FRONT

General input

to drive SUB

and FRONT Hi

Pass channels.

IN FRONT

General input to

drive SUB,

WOOFER and

MID-TW

channels.

CONTROLS AND FUNCTIONS

ON

Lit when the amplifier is on.

SAFE

When lit, it indicates the intervention of protection circuits: in case of

overheating (temperature exceeding 80°C/176°F) or output anomalies (pre-

ence of continuous current, short circuit or dangerously low load impedan-

ce). When protection circuits intervene, the amplifier shuts down. Turn the

amplifier off. When the problem is corrected, turn the amplifier back on.

INDICATOR LIGHTS

V1- V2- V3

Level adjustments for

SUB, FRONT/WOOFER

and REAR/MID-TW

channels (channels vary

according to the MODE

switch configuration).

LEVEL

CONTROLS

FREQUENCY CONTROLS

MODE

AUXILIARY

OUTPUT/INPUT

GENERAL

INPUT

1

1

11

FRONT

Left and Right power outputs for

FRONT channels. They are Hi

Pass filtered, in a range of

frequencies between 50Hz and

150Hz (12dB/Oct.), adjustable

through F2. The available signal is

STEREO. (Bridge configuration is

not possible).

REAR

Left and Right power

outputs for REAR chan-

nels. They are Hi Pass

filtered, in a range of fre-

quencies between 50Hz

and 150Hz (12dB/Oct.),

adjustable through F3.

The available signal is

STEREO. (Bridge confi-

guration is not possible).

F/R

Front/Rear

In this

configuration,

the amplifier

allows the

realisation of a

Hi

Pass FRONT

+ Hi Pass REAR

+ SUB system.

SUB

Power output for

SUB channels. It is

Lo Pass filtered, in a

range of frequencies

between 50Hz and

150Hz (24dB/Oct.),

adjustable through

F1. The available

signal is MONO.

(Mix L + R).

MULTICH.

Multichannel

In this

configuration,

the amplifier

allow

s the

realisation of a

two-way FRONT

+ SUB system.

SUB

Power output for

SUB channels. It is

Lo Pass filtered, in a

range of frequencies

between 50Hz and

150Hz (24dB/Oct.),

adjustable through

F1. The available

signal is MONO.

(Mix L + R).

WOOFER

Left and Right power outputs for

WOOFER channels. They are Hi

Pass filtered, in a range of fre-

quencies between 50Hz and

150Hz (12dB/Oct.), adjustable

through F2,and Lo Pass filtered, in

a range of frequencies between

150Hz and 850Hz (12dB/Oct.),

adjustable through F4. The availa-

ble signal is STEREO. (Bridge

configuration is not possible).

MID-TW

Left and Right power out-

puts for MID-TW chan-

nels. They are Hi Pass fil-

tered, in a range of fre-

quencies between 150Hz

and 850Hz (12dB/Oct.),

adjustable through F4.

The available signal is

STEREO. (Bridge confi-

guration is not possible).

POWER

Input clamps for the

amplifier power supply.

Connect the battery

positive and negative

according to indicated

polarities.

Applied voltage must be

between 11 and 15 VDC.

CONFIGURATION OF CONNECTING CLAMPS

OUTPUT CLAMPS

IN

Turn on control for the

amplifier coming from radio-

cassette player (or from any

sources provided with remote

control for amplifiers).

Applied voltage must be

between 7 and 15 VDC.

REMOTE POWER SUPPLY

CLAMPS

VCR01

Connection

clamps for

the remote

volume

control,

VCR01

(optional).

SUB VOL.

CONTROL

OUT

Output leading to other

amplifiers of the sound

system. It has to be

connected to the REMOTE

IN of the following amplifier

to allow the simultaneous

turning on of the whole

system. Available voltage

equal to REMOTE IN.

MODE

1
