(Check out behringer.com for Full Manual)

Quick Start Guide

MULTICOM PRO-XL MDX4600

Reference-Class 4-Channel Expander/Gate/Compressor/Peak Limiter

with Dynamic Enhancer and Low Contour Filter

COMPOSER PRO-XL MDX2600

Reference-Class 2-Channel Expander/Gate/Compressor/Peak Limiter

with Integrated De-Esser, Dynamic Enhancer and Tube Simulation

AUTOCOM PRO-XL MDX1600

Reference-Class 2-Channel Expander/Gate/Compressor/Peak Limiter

with Integrated Dynamic Enhancer, De-Esser and Low Contour Filter

2MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide 3

Important Safety

Instructions

LEGAL DISCLAIMER

LIMITED WARRANTY

Instrucciones de

seguridad

NEGACIÓN LEGAL

GARANTÍA LIMITADA

Terminals marked with this symbol carry

electrical current of su cient magnitude

to constitute risk of electric shock.

Use only high-quality professional speaker cables with

¼" TS or twist-locking plugs pre-installed. Allother

installation or modi cation should be performed only

by quali edpersonnel.

This symbol, wherever it appears,

alertsyou to the presence of uninsulated

dangerous voltage inside the

enclosure-voltage that may be su cient to constitute a

risk ofshock.

This symbol, wherever it appears,

alertsyou to important operating and

maintenance instructions in the

accompanying literature. Please read the manual.

Caution

To reduce the risk of electric shock, donot

remove the top cover (or the rear section).

No user serviceable parts inside. Refer servicing to

quali ed personnel.

Caution

To reduce the risk of  re or electric shock,

do not expose this appliance to rain and

moisture. The apparatus shall not be exposed to dripping

or splashing liquids and no objects  lled with liquids,

suchas vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by quali ed service personnel only.

Toreduce the risk of electric shock do not perform any

servicing other than that contained in the operation

instructions. Repairs have to be performed by quali ed

servicepersonnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as

radiators, heat registers, stoves, or other apparatus

(including ampli ers) that produce heat.

9. Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two blades

with one wider than the other. A grounding-type plug

has two blades and a third grounding prong. The wide

blade or the third prong are provided for your safety. Ifthe

provided plug does not  t into your outlet, consult an

electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or

pinched particularly at plugs, convenience receptacles,

and the point where they exit from the apparatus.

11. Use only attachments/accessories speci ed by

themanufacturer.

12. Use only with the

cart, stand, tripod, bracket,

or table speci ed by the

manufacturer, orsold with

the apparatus. When a cart

is used, use caution when

moving the cart/apparatus

combination to avoid

injury from tip-over.

13. Unplug this apparatus during lightning storms or

when unused for long periods of time.

14. Refer all servicing to quali ed service personnel.

Servicing is required when the apparatus has been

damaged in any way, such as power supply cord or plug

is damaged, liquid has been spilled or objects have fallen

into the apparatus, the apparatus has been exposed

to rain or moisture, does not operate normally, or has

beendropped.

15. The apparatus shall be connected to a MAINS socket

outlet with a protective earthing connection.

16. Where the MAINS plug or an appliance coupler is

used as the disconnect device, the disconnect device shall

remain readily operable.

TECHNICAL SPECIFICATIONS AND APPEARANCES

ARE SUBJECT TO CHANGE WITHOUT NOTICE AND

ACCURACY IS NOT GUARANTEED. BEHRINGER,

KLARKTEKNIK, MIDAS, BUGERA, AND TURBOSOUND

ARE PART OF THE MUSIC GROUP MUSICGROUP.COM.

ALL TRADEMARKS ARE THE PROPERTY OF THEIR

RESPECTIVE OWNERS. MUSICGROUP ACCEPTS NO

LIABILITY FOR ANY LOSS WHICH MAY BE SUFFERED

BY ANY PERSON WHO RELIES EITHER WHOLLY OR

IN PART UPON ANY DESCRIPTION, PHOTOGRAPH

OR STATEMENT CONTAINED HEREIN. COLORS AND

SPECIFICATIONS MAY VARY FROM ACTUAL PRODUCT.

MUSIC GROUP PRODUCTS ARE SOLD THROUGH

AUTHORIZED FULLFILLERS AND RESELLERS ONLY.

FULLFILLERSAND RESELLERS ARE NOT AGENTS OF

MUSICGROUP AND HAVE ABSOLUTELY NO AUTHORITY

TO BIND MUSICGROUP BY ANY EXPRESS OR IMPLIED

UNDERTAKING OR REPRESENTATION. THIS MANUAL

IS COPYRIGHTED. NO PART OF THIS MANUAL MAY

BE REPRODUCED OR TRANSMITTED IN ANY FORM

OR BY ANY MEANS, ELECTRONIC OR MECHANICAL,

INCLUDING PHOTOCOPYING AND RECORDING OF ANY

KIND, FOR ANY PURPOSE, WITHOUT THE EXPRESS

WRITTEN PERMISSION OF MUSICGROUPIPLTD.

ALL RIGHTS RESERVED.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

For the applicable warranty terms and conditions

and additional information regarding MUSIC Group’s

Limited Warranty, please see complete details online at

www.music-group.com/warranty.

Las terminales marcadas con este símbolo

transportan corriente eléctrica de

magnitud su ciente como para constituir

un riesgo de descarga eléctrica. Utilice solo cables de

altavoz profesionales y de alta calidad con conectores

TS de 6,3 mm o de bayoneta pre jados. Cualquier otra

instalación o modi cación debe ser realizada únicamente

por un técnico cuali cado.

Este símbolo, siempre que aparece,

leadvierte de la presencia de voltaje

peligroso sin aislar dentro de la caja;

estevoltaje puede ser su ciente para constituir un riesgo

dedescarga.

Este símbolo, siempre que aparece,

leadvierte sobre instrucciones operativas

y de mantenimiento que aparecen en la

documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga

eléctrica, no quite la tapa (o la parte

posterior). No hay piezas en el interior del equipo que

puedan ser reparadas por el usuario. Si es necesario,

póngase en contacto con personal cuali cado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este

aparato a la lluvia, humedad o alguna otra fuente que

pueda salpicar o derramar algún líquido sobre el aparato.

Nocoloque ningún tipo de recipiente para líquidos sobre

el aparato.

Atención

Las instrucciones de servicio deben

llevarlas a cabo exclusivamente personal

cuali cado. Para evitar el riesgo de una descarga eléctrica,

no realice reparaciones que no se encuentren descritas

en el manual de operaciones. Lasreparaciones deben ser

realizadas exclusivamente por personalcuali cado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el

equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor

tales como radiadores, acumuladores de calor, estufas u

otros aparatos (incluyendo ampli cadores) que puedan

producir calor.

9. No elimine o deshabilite nunca la conexión a tierra

del aparato o del cable de alimentación de corriente.

Unenchufe polarizado tiene dos polos, uno de los cuales

tiene un contacto más ancho que el otro. Una clavija con

puesta a tierra dispone de tres contactos: dos polos y la

puesta a tierra. El contacto ancho y el tercer contacto,

respectivamente, son los que garantizan una mayor

seguridad. Si el enchufe suministrado con el equipo no

concuerda con la toma de corriente, consulte con un

electricista para cambiar la toma de corriente obsoleta.

10. Coloque el cable de suministro de energía de manera

que no pueda ser pisado y que esté protegido de objetos

a lados. Asegúrese de que el cable de suministro de

energía esté protegido, especialmente en la zona de la

clavija y en el punto donde sale del aparato.

11. Use únicamente los dispositivos o accesorios

especi cados por el fabricante.

12. Use únicamente la

carretilla, plataforma,

trípode, soporte o mesa

especi cados por el

fabricante o suministrados

junto con el equipo.

Altransportar el equipo,

tenga cuidado para evitar

daños y caídas al tropezar con algún obstáculo.

13. Desenchufe el equipo durante tormentas o si no va a

utilizarlo durante un periodo largo.

14. Confíe las reparaciones únicamente a servicios

técnicos cuali cados. La unidad requiere mantenimiento

siempre que haya sufrido algún daño, si el cable de

suministro de energía o el enchufe presentaran daños,

sehubiera derramado un líquido o hubieran caído objetos

dentro del equipo, si el aparato hubiera estado expuesto

a la humedad o la lluvia, si ha dejado de funcionar de

manera normal o si ha sufrido algún golpe o caída.

15. Al conectar la unidad a la toma de corriente eléctrica

asegúrese de que la conexión disponga de una unión

atierra.

16. Si el enchufe o conector de red sirve como único

medio de desconexión, éste debe ser accesiblefácilmente.

LAS ESPECIFICACIONES TÉCNICAS Y LA APARIENCIA

EXTERIOR ESTÁN SUJETAS A CAMBIOS SIN

PREVIO AVISO Y NO PODEMOS GARANTIZAR LA

TOTAL EXACTITUD DE TODO LO QUE APARECE

AQUÍ. BEHRINGER, KLARK TEKNIK, MIDAS,

BUGERA, Y TURBOSOUND SON PARTE DEL GRUPO

MUSICGROUP MUSICGROUP.COM. TODAS LAS

MARCAS REGISTRADAS SON PROPIEDAD DE SUS

RESPECTIVOS DUEÑOS. MUSICGROUP NO ACEPTA

NINGÚN TIPO DE RESPONSABILIDAD POR POSIBLES

DAÑOS Y PERJUICIOS SUFRIDOS POR CUALQUIER

PERSONA QUE SE HAYA BASADO COMPLETAMENTE

O EN PARTE EN LAS DESCRIPCIONES, FOTOGRAFÍAS

O EXPLICACIONES QUE APARECEN EN ESTE

DOCUMENTO. LOS COLORES Y ESPECIFICACIONES

TÉCNICAS PUEDEN VARIAR LIGERAMENTE DE UN

PRODUCTO A OTRO. LOSPRODUCTOS MUSICGROUP

SON COMERCIALIZADOS ÚNICAMENTE A TRAVÉS DE

DISTRIBUIDORES OFICIALES. LOS DISTRIBUIDORES

Y MAYORISTAS NO SON AGENTES DE MUSICGROUP,

POR LO QUE NO ESTÁN AUTORIZADOS A CONCEDER

NINGÚN TIPO DE CONTRATO O GARANTÍA QUE

OBLIGUE A MUSICGROUP DE FORMA EXPRESA O

IMPLÍCITA. ESTE MANUAL ESTÁ PROTEGIDO POR LAS

LEYES DEL COPYRIGHT. ESTE MANUAL NO PUEDE

SER REPRODUCIDO O TRANSMITIDO, NI COMPLETO

NI EN PARTE, PORNINGÚN TIPO DE MEDIO, TANTO SI

ES ELECTRÓNICO COMO MECÁNICO, INCLUYENDOEL

FOTOCOPIADO O REGISTRO DE CUALQUIER TIPO Y PARA

CUALQUIER FIN, SIN LA AUTORIZACIÓN EXPRESA Y POR

ESCRITO DE MUSICGROUPIPLTD.

RESERVADOS TODOS LOS DERECHOS.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Si quiere conocer los detalles y condiciones aplicables

de la garantía así como información adicional sobre la

Garantía limitada de MUSIC group, consulte online toda la

información en la web www.music-group.com/warranty.

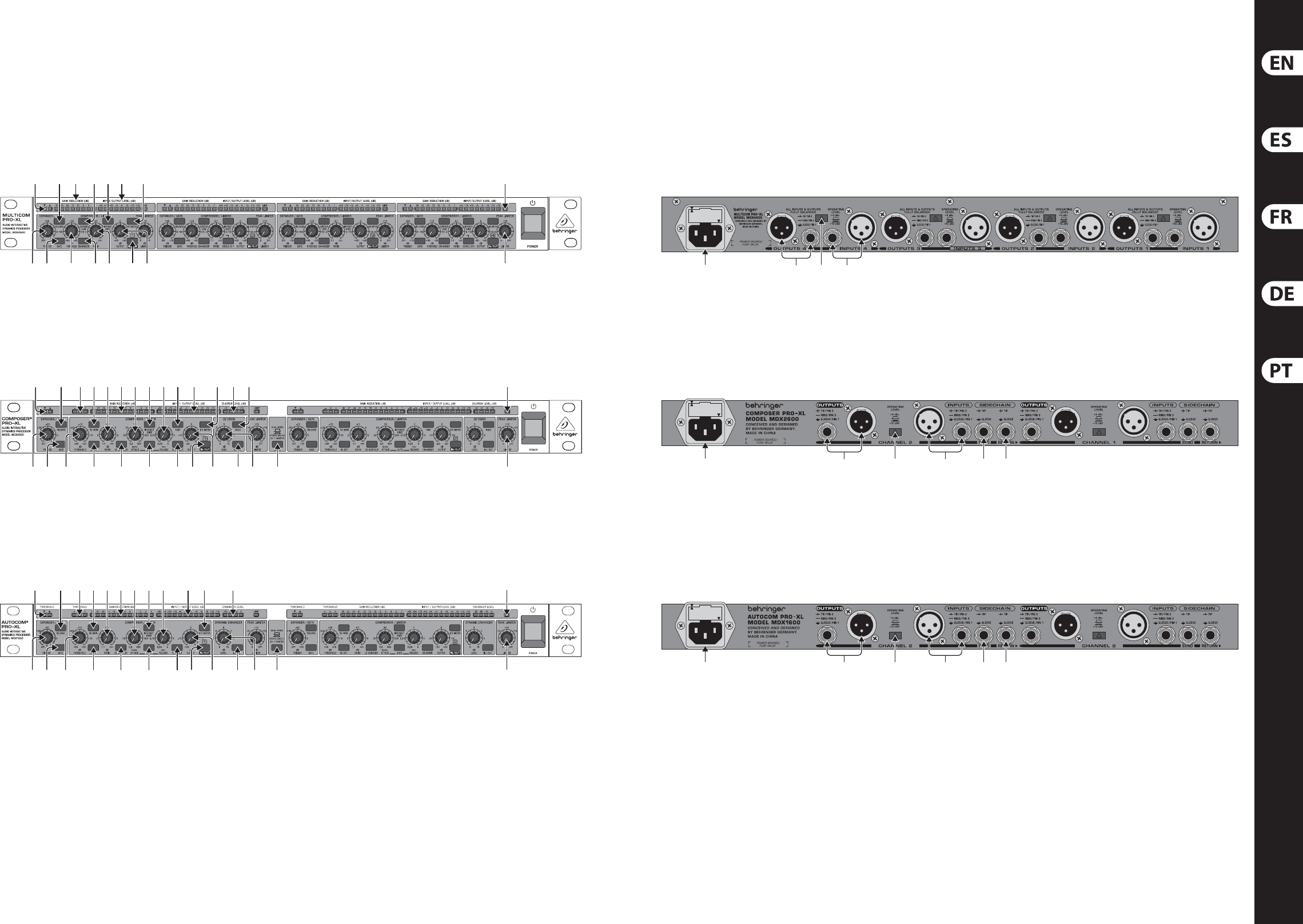

4MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide 5

Consignes de sécurité DÉNI LÉGAL

GARANTIE LIMITÉE

Wichtige

Sicherhteitshinweise

HAFTUNGSAUSSCHLUSS

BESCHRÄNKTE GARANTIE

Les points repérés par ce symbole portent

une tension électrique su sante pour

constituer un risque d’électrocution.

Utilisez uniquement des câbles d’enceintes professionnels

de haute qualité avec  ches Jack mono 6,35 mm ou  ches

à verrouillages déjà installées. Touteautre installation ou

modi cation doit être e ectuée uniquement par un

personnel quali é.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

Attention

Ce symbol signale les consignes

d’utilisation et d’entre ! Tien importantes

dans la documentation fournie. Lisez les consignes de

sécurité du manuel d’utilisation de l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni

démonter le panneau arrière. L’intérieur de l’appareil

ne possède aucun élément réparable par l’utilisateur.

Laissertoute réparation à un professionnel quali é.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la

pluie, à la moisissure, aux gouttes ou aux éclaboussures.

Ne posez pas de récipient contenant un liquide sur

l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel quali é.

Pouréviter tout risque de choc électrique, n’e ectuez

aucune réparation sur l’appareil qui ne soit décrite par le

manuel d’utilisation. Les éventuelles réparations doivent

être e ectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chi on sec.

7. Veillez à ne pas empêcher la bonne ventilation

de l’appareil via ses ouïes de ventilation. Respectezles

consignes du fabricant concernant l’installation

del’appareil.

8. Ne placez pas l’appareil à proximité d’une source

de chaleur telle qu’un chau age, une cuisinière ou tout

appareil dégageant de la chaleur (y compris un ampli

depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires

ou des prises terre. Les prises bipolaires possèdent deux

contacts de largeur di érente. Leplus large est le contact

de sécurité. Les prises terre possèdent deux contacts plus

une mise à la terre servant de sécurité. Si la prise du bloc

d’alimentation ou du cordon d’ali-mentation fourni ne

correspond pas à celles de votre installation électrique,

faites appel à un électricien pour e ectuer le changement

de prise.

10. Installez le cordon d’alimentation de telle façon

que personne ne puisse marcher dessus et qu’il soit

protégé d’arêtes coupantes. Assurez-vous que le cordon

d’alimentation est sufsamment protégé, notamment au

niveau de sa prise électrique et de l’endroit où il est relié à

l’appareil; cela est également valable pour une éventuelle

rallonge électrique.

11. Utilisez exclusivement des accessoires et des

appareils supplémentaires recommandés par lefabricant.

12. Utilisez

exclusivement des

chariots, des diables,

desprésentoirs, despieds

et des surfaces de

travail recommandés

par le fabricant ou

livrés avec le produit.

Déplacezprécautionneusement tout chariot ou diable

chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas

d’orage ou si l’appareil reste inutilisé pendant une longue

période de temps.

14. Les travaux d’entretien de l’appareil doivent

être e ectués uniquement par du personnel qualié.

Aucunentretien n’est nécessaire sauf si l’appareil est

endommagé de quelque façon que ce soit (dommagessur

le cordon d’alimentation ou la prise par exemple), siun

liquide ou un objet a pénétré à l’intérieur du châssis, si

l’appareil a été exposé à la pluie ou à l’humidité, s’il ne

fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur

dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise

IEC de tout appareil dénué de

bouton marche/arrêt doit rester

accessible enpermanence.

CARACTÉRISTIQUES TECHNIQUES ET APPARENCE

SUJETTES À MODIFICATIONS SANS PRÉAVIS.

PRÉCISION NON GARANTIE. BEHRINGER, KLARK

TEKNIK, MIDAS, BUGERA, ET TURBOSOUND FONT

PARTIE DU MUSIC GROUP MUSICGROUP.COM.

TOUTES LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ

DE LEURS PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ

MUSICGROUP N’ACCEPTE AUCUNE RESPONSABILITÉ

DANS LES ÉVENTUELS DOMMAGES OU PERTES SUBIS

PAR UN TIERS EN SE BASANT EN ENTIER OU EN

PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES OU

DÉCLARATIONS CONTENUES DANS CE DOCUMENT.

LESCOULEURS ET CARACTÉRISTIQUES PEUVENT

VARIER LÉGÈREMENT DE CELLES DU PRODUIT.

LESPRODUITS MUSICGROUP NE SONT VENDUS

QUE PAR LE BIAIS DE REVENDEURS AGRÉÉS.

LESDISTRIBUTEURS ET LES REVENDEURS NE SONT

PAS AGENTS DE MUSICGROUP ET N’ONT ABSOLUMENT

AUCUNE AUTORITÉ POUR ENGAGER OU REPRÉSENTER

LA SOCIÉTÉ MUSICGROUP DE FAÇON IMPLICITE,

EXPLICITE OU INDIRECTE. CE MODE D’EMPLOI EST

PROTÉGÉ PAR DROITS D’AUTEURS. IL EST INTERDIT

DE TRANSMETTRE OU DE COPIER CE MODE D’EMPLOI

SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN

QUE CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE,

CEQUI COMPREND LES MOYENS DE PHOTOCOPIE ET

D’ENREGISTREMENT DE QUELLE FAÇON QUE CE SOIT,

QUEL QUE SOIT LE BUT, SANS LA PERMISSION ÉCRITE

EXPRESSE DE MUSICGROUPIPLTD.

TOUS DROITS RÉSERVÉS.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, Iles Vierges Britanniques

Pour connaître les termes et conditions de

garantie applicables, ainsi que les informations

supplémentaires et détaillées sur la Garantie

Limitée de MUSIC Group, consultez le site Internet

www.music-group.com/warranty.

Vorsicht

Die mit dem Symbol markierten

Anschlüsse führen so viel Spannung,

dassdie Gefahr eines Stromschlags besteht.

Verwenden Sie nur hochwertige, professionelle

Lautsprecherkabel mit vorinstallierten 6,35 mm

MONO-Klinkensteckern oder Lautsprecherstecker

mit Drehverriegelung. Alle anderen Installationen

oder Modi kationen sollten nur von quali ziertem

Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag

auszuschließen, darf die Geräteabdeckung

bzw. Geräterückwand nicht abgenommen werden.

ImInnern des Geräts be nden sich keine vom Benutzer

reparierbaren Teile. Reparaturarbeiten dürfen nur von

quali ziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw.

Stromschlag auszuschließen, darf dieses

Gerät weder Regen oder Feuchtigkeit ausgesetzt werden

noch sollten Spritzwasser oder tropfende Flüssigkeiten

in das Gerät gelangen können. Stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen,

aufdasGerät.

Achtung

Die Service-Hinweise sind nur durch

quali ziertes Personal zu befolgen.

Umeine Gefährdung durch Stromschlag zu vermeiden,

führen Sie bitte keinerlei Reparaturen an dem Gerät

durch, die nicht in der Bedienungsanleitung beschrieben

sind. Reparaturen sind nur von quali ziertem

Fachpersonaldurchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten

Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von

Wärmequellen auf. Solche Wärmequellen sind z. B.

Heizkörper, Herde oder andere Wärme erzeugende Geräte

(auch Verstärker).

9. Entfernen Sie in keinem Fall die

Sicherheitsvorrichtung von Zweipol- oder geerdeten

Steckern. Ein Zweipolstecker hat zwei unterschiedlich

breite Steckkontakte. Ein geerdeter Stecker hat zwei

Steckkontakte und einen dritten Erdungskontakt.

Derbreitere Steckkontakt oder der zusätzliche

Erdungskontakt dient Ihrer Sicherheit. Falls das

mitgelieferte Steckerformat nicht zu Ihrer Steckdose

passt, wenden Sie sich bitte an einen Elektriker, damit die

Steckdose entsprechend ausgetauscht wird.

10. Verlegen Sie das Netzkabel so, dass es vor

Tritten und scharfen Kanten geschützt ist und nicht

beschädigt werden kann. Achten Sie bitte insbesondere

im Bereich der Stecker, Verlängerungskabel und an

der Stelle, an der das Netzkabel das Gerät verlässt,

aufausreichendenSchutz.

11. Das Gerät muss jederzeit mit intaktem Schutzleiter

an das Stromnetz angeschlossen sein.

12. Sollte der Hauptnetzstecker oder eine

Gerätesteckdose die Funktionseinheit zum Abschalten

sein, muss diese immer zugänglich sein.

13. Verwenden Sie nur Zusatzgeräte/Zubehörteile,

dielaut Hersteller geeignet sind.

14. Verwenden

Sie nur Wagen,

Standvorrichtungen,

Stative, Halter oder Tische,

die vom Hersteller benannt

oder im Lieferumfang

des Geräts enthalten

sind. Falls Sie einen

Wagen benutzen, seien Sie vorsichtig beim Bewegen

der Wagen- Gerätkombination, umVerletzungen durch

Stolpern zuvermeiden.

15. Ziehen Sie den Netzstecker bei Gewitter oder wenn

Sie das Gerät längere Zeit nicht benutzen.

16. Lassen Sie alle Wartungsarbeiten nur von

quali ziertem Service-Personal ausführen. EineWartung

ist notwendig, wenn das Gerät in irgendeiner Weise

beschädigt wurde (z. B. Beschädigung des Netzkabels oder

Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere

gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt

wurde, das Gerät nicht ordnungsgemäß funktioniert oder

auf den Boden gefallen ist.

17. Korrekte Entsorgung

dieses Produkts: Dieses Symbol

weist darauf hin, das Produkt

entsprechend der WEEE

Direktive (2002/96/EC) und der

jeweiligen nationalen Gesetze

nicht zusammen mit Ihren

Haushaltsabfällen zu entsorgen. DiesesProdukt sollte

bei einer autorisierten Sammelstelle für Recycling

elektrischer und elektronischer Geräte (EEE) abgegeben

werden. Wegen bedenklicher Substanzen, diegenerell

mit elektrischen und elektronischen Geräten in

Verbindung stehen, könnte eine unsachgemäße

Behandlung dieser Abfallart eine negative Auswirkung

auf Umwelt und Gesundheit haben. Gleichzeitig

gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses

Produkts die e ektive Nutzung natürlicher Ressourcen.

Fürweitere Informationen zur Entsorgung Ihrer Geräte

bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum

zuständigen städtischen Büro, Entsorgungsamt oder zu

Ihrem Haushaltsabfallentsorgerauf.

TECHNISCHE DATEN UND ERSCHEINUNGSBILD

KÖNNEN UNANGEKÜNDIGT GEÄNDERT WERDEN.

IRRTÜMER BLEIBEN VORBEHALTEN. BEHRINGER,

KLARK TEKNIK, MIDAS, BUGERA UND TURBOSOUND

SIND TEIL DER MUSIC GROUP MUSICGROUP.COM.

ALLEWARENZEICHEN SIND DAS EIGENTUM IHRER

JEWEILIGEN BESITZER. MUSICGROUP ÜBERNIMMT

KEINE HAFTUNG FÜR VERLUSTE, DIE PERSONEN

ENTSTEHEN, DIE SICH GANZ ODER TEILWEISE AUF

HIER ENTHALTENE BESCHREIBUNGEN, FOTOS ODER

AUSSAGEN VERLASSEN. ABGEBILDETE FARBEN UND

SPEZIFIKATIONEN KÖNNEN GERINGFÜGIG VOM

PRODUKT ABWEICHEN. MUSICGROUP PRODUKTE

WERDEN NUR ÜBER AUTORISIERTE FACHHÄNDLER

VERKAUFT. DIE VERTRIEBSPARTNER UND HÄNDLER

SIND KEINE VERTRETER VON MUSICGROUP UND

SIND NICHT BERECHTIGT, MUSICGROUP DURCH

AUSDRÜCKLICHE ODER STILLSCHWEIGENDE

HANDLUNGEN ODER REPRÄSENTANZEN ZU

VERPFLICHTEN. DIESE BEDIENUNGSANLEITUNG IST

URHEBERRECHTLICH GESCHÜTZT. KEIN TEIL DIESES

HANDBUCHS DARF IN IRGENDEINER FORM ODER

MIT IRGENDWELCHEN MITTELN ELEKTRONISCH

ODER MECHANISCH, INKLUSIVE FOTOKOPIE ODER

AUFNAHME, ZU IRGENDEINEM ZWECK OHNE

DIE SCHRIFTLICHE ZUSTIMMUNG DER FIRMA

MUSICGROUPIPLTD. VERVIELFÄLTIGT ODER

ÜBERTRAGEN WERDEN.

ALLE RECHTE VORBEHALTEN.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Die geltenden Garantiebedingungen und zusätzliche

Informationen bezüglich der von MUSIC Group

gewährten beschränkten Garantie  nden Sie online unter

www. music-group.com/warranty.

6MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide 7

Instruções de Segurança

Importantes

LEGAL RENUNCIANTE

GARANTIA LIMITADA

Aviso!

Terminais marcados com o símbolo

carregam corrente elétrica de magnitude

su ciente para constituir um risco de choque elétrico.

Use apenas cabos de alto-falantes de alta qualidade

com plugues TS de ¼" ou plugues com trava de torção

pré-instalados. Todas as outras instalações e modi cações

devem ser efetuadas por pessoasquali cadas.

Este símbolo, onde quer que o encontre,

alerta-o para a leitura das instruções de

manuseamento que acompanham o

equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir o risco de choque

eléctrico, não remover a cobertura

(ouasecção de trás). Não existem peças substituíveis por

parte do utilizador no seu interior. Para esse efeito recorrer

a um técnico quali cado.

Atenção

Para reduzir o risco de incêndios ou

choques eléctricos o aparelho não deve ser

exposto à chuva nem à humidade. Além disso, não deve

ser sujeito a salpicos, nem devem ser colocados em cima

do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser

utilizadas, em exclusivo, por técnicos de

assistência quali cados. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação, salvo se possuir as

quali -cações necessárias. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação. Só o deverá fazer se

possuir as quali cações necessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de

acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor tais

como radiadores, bocas de ar quente, fogões de sala

ou outros aparelhos (incluindo ampli cadores) que

produzam calor.

9. Não anule o objectivo de segurança das  chas

polarizadas ou do tipo de ligação à terra. Uma  cha

polarizada dispõe de duas palhetas sendo uma mais larga

do que a outra. Uma  cha do tipo ligação à terra dispõe

de duas palhetas e um terceiro dente de ligação à terra.

A palheta larga ou o terceiro dente são fornecidos para

sua segurança. Se a  cha fornecida não encaixar na sua

tomada, consulte um electricista para a substituição da

tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou

apertos, especialmente nas  chas, extensões, e no local

de saída da unidade. Certi que-se de que o cabo eléctrico

está protegido. Veri que particularmente nas  chas, nos

receptáculos e no ponto em que o cabo sai doaparelho.

11. O aparelho tem de estar sempre conectado à rede

eléctrica com o condutor de protecção intacto.

12. Se utilizar uma  cha de rede principal ou uma

tomada de aparelhos para desligar a unidade de

funcionamento, esta deve estar sempre acessível.

13. Utilize apenas ligações/acessórios especi cados

pelofabricante.

14. Utilize apenas com

o carrinho, estrutura,

tripé, suporte, ou mesa

especi cados pelo

fabricante ou vendidos

com o dispositivo.

Quandoutilizar um

carrinho, tenha cuidado ao

mover o conjunto carrinho/dispositivo para evitar danos

provocados pela terpidação.

15. Desligue este dispositivo durante as trovoadas

ou quando não for utilizado durante longos períodos

detempo.

16. Qualquer tipo de reparação deve ser sempre

efectuado por pessoal quali cado. É necessária uma

reparação sempre que a unidade tiver sido de alguma

forma dani cada, como por exemplo: no caso do cabo

de alimentação ou  cha se encontrarem dani cados;

naeventualidade de líquido ter sido derramado ou

objectos terem caído para dentro do dispositivo; no caso

da unidade ter estado exposta à chuva ou à humidade;

seesta não funcionar normalmente, ou se tiver caído.

17. Correcta eliminação deste

produto: este símbolo indica que

o produto não deve ser eliminado

juntamente com os resíduos

domésticos, segundo a Directiva

REEE (2002/96/CE) e a legislação

nacional. Este produto deverá

ser levado para um centro de recolha licenciado para a

reciclagem de resíduos de equipamentos eléctricos e

electrónicos (EEE). O tratamento incorrecto deste tipo

de resíduos pode ter um eventual impacto negativo

no ambiente e na saúde humana devido a substâncias

potencialmente perigosas que estão geralmente

associadas aos EEE. Ao mesmo tempo, a sua colaboração

para a eliminação correcta deste produto irá contribuir

para a utilização e ciente dos recursos naturais. Paramais

informação acerca dos locais onde poderá deixar o seu

equipamento usado para reciclagem, é favor contactar

os serviços municipais locais, a entidade de gestão de

resíduos ou os serviços de recolha de resíduosdomésticos.

ESPECIFICAÇÕES TÉCNICAS E APARÊNCIA ESTÃO

SUJEITAS A MUDANÇAS SEM AVISO PRÉVIO E NÃO HÁ

GARANTIA DE PRECISÃO . BEHRINGER, KLARKTEKNIK,

MIDAS, BUGERA, ETURBOSOUND FAZEM PARTE

DO MUSIC GROUP MUSICGROUP.COM. TODAS AS

MARCAS REGISTADAS SÃO PROPRIEDADE DOS SEUS

RESPECTIVOS PROPRIETÁRIOS. MUSICGROUP NÃO SE

RESPONSABILIZA POR QUALQUER PERDA QUE POSSA

TER SIDO SOFRIDA POR QUALQUER PESSOA QUE

ACREDITA TANTO COMPLETA QUANTO PARCIALMENTE

EM QUALQUER DESCRIÇÃO, FOTO OU AFIRMAÇÃO

AQUI CONTIDA. CORES E ESPECIFICAÇÕES PODEM

VARIAR UM POUCO DO PRODUTO. OSPRODUTOS

DA MUSICGROUP SÃO VENDIDOS ATRAVÉS

DE DISTRIBUIDORES AUTORIZADOS APENAS.

DISTRIBUIDORES E REVENDEDORES NÃO SÃO

AGENTES DA MUSICGROUP E NÃO TÊM AUTORIDADE

ALGUMA PARA OBRIGAR A MUSICGROUP A

QUALQUER TAREFA OU REPRESENTAÇÃO EXPRESSA

OU IMPLÍCITA. ESTEMANUAL TEM DIREITOS

AUTORAIS. PARTEALGUMA DESTE MANUAL PODE

SER REPRODUZIDA OU TRANSMITIDA DE QUALQUER

FORMA OU MEIO, ELETRÔNICO OU MECÂNICO,

INCLUINDO FOTOCÓPIA E GRAVAÇÃO DE QUALQUER

TIPO, PARA QUALQUER INTENÇÃO, SEM A PERMISSÃO

ESCRITA EXPRESSA DE MUSICGROUPIPLTD.

TODOS DIREITOS RESERVADOS.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, Ilhas Virgens Britânicas

Para obter os termos de garantia aplicáveis e condições e

informações adicionais a respeito da garantia limitada do

MUSIC group, favor veri car detalhes na íntegra através

do website www.music-group.com/warranty.

8 9MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide

MULTICOM PRO-XL MDX4600/PRO-XL MDX2600/AUTOCO

M PRO-XL MDX1600 Controls

(6) (21) (29)(2)(5) (22) (18)(10)

(3) (12) (20)(4) (11) (19) (30)(14)

(2)(5)

(3) (4) (20) (27)(7) (11)(9) (19) (26) (30)(14)(10) (13) (16)(17)

(6) (1)

(18) (25)

(8) (12) (15) (22) (28) (29)

(21)

(2)(5) (6) (18) (22)

(3) (4) (9)(10) (13) (16)(14) (20)(7) (11) (19) (23)

(1)(8) (12) (15) (25) (24)

(30)

(29)

(21)

(31) (33)(32) (34)

(31) (33) (34)(32) (35) (36)

(31) (33) (35) (36)(34)(32)

10 11MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide

MULTICOM PRO-XL MDX4600/PRO-XL MDX2600/AUTOCO

M PRO-XL MDX1600 Controls

(EN) Step 2: Controls (1) Pressing the COUPLE switch links the

channels. In couple mode, dynamics are

controlled by using channel 1 switches and

controls, whereby the control signal is derived

from the energy of both side chain channels

(true stereo processing).

(2) Use the TRIGGER control in the expander/

gate section to determine the threshold below

which expansion sets in, so that signals below

threshold are reduced in gain. The setting

range is from OFF to +10 dB.

(3) If a signal below the adjusted value is applied,

the red LED (expansion on) lights up. If the

signal gain is above the adjusted value,

thegreen LED lights up.

(4) In order to adapt the expander/gate optimally

to the program material, use the RELEASE

switch to select a short or long release time.

Percussive material with little or no reverb at

all is usually processed with a short release

time (switch not pressed). The long release

time is the best choice for slowly decaying or

heavily reverberated signals (switch pressed).

(5) The GATE switch allows you to toggle

between the expander (switch not pressed)

and the gate function (switch pressed).

Usethe gate function to mute signals below

threshold (e.g. noise).

(6) Use the THRESHOLD control to adjust the

compressor threshold from -40 to +20 dB.

(7) These three LEDs (AUTOCOM PRO-XL and

COMPOSERPRO-XL only) indicate whether the

input signal is above or below the adjusted

compressor threshold. The yellow LED in the

middle refers to the IKA “soft knee” range

(ifIKA is on).

(8) Activating the SC EXT switch interrupts

the link between the signal input and the

compressor control section. At the same time,

an external control signal can be fed in via the

rear panel SC RETURN jack, taking over control

of the input signal dynamics reduction.

(9) The SC MON switch links the sidechain input

signal to the audio output, thereby muting the

audio input signal. For example, thisallows

you to pre-monitor the sidechain signal in

combination with an equalizer or other device

inserted into the sidechain channel.

(10) The RATIO control determines the ratio of

input vs. output level with regard to all signals

exceeding threshold by more than 10dB.

Although the compression starts earlier,

the IKA characteristic ensures the smooth,

inaudible onset of the gain reduction, whichis

why the ratio value will be reached only with

10 dB or more above threshold. It can be

set continuously from 1:1 (no compression)

to ∞:1 (limiter).

(11) The 12-digit GAIN REDUCTION display

(MDX4600: 8-digit) informs you about the

current gain reduction applied (1 to 30 dB).

(12) The LO CONTOUR switch activates a high-pass

lter in the side-chain path and thus avoids

the “pumping” eect caused by high-energy

bass frequencies and their inuence on the

compression process.

(13) Use the ATTACK control to determine when

the compression sets in once the signal

has exceeded threshold (MDX1600 and

MDX2600only).

(14) Press the INTERACTIVE KNEE switch to change

from “hard knee” to IKA characteristic:

Inputsignals exceeding threshold by up to

10 dB will be processed with a “soft knee”

characteristic. Above 10 dB the control

characteristic changes from “soft knee” to a

more conventional “hardknee” compression.

(15) The AUTO function, which is activated

with the AUTO switch, disables the

ATTACK and RELEASE controls and derives

these time values automatically from the

programmaterial.

(16) The RELEASE control (MDX1600 and MDX2600

only) sets the time when the original 1:1 gain

is reached, after the signal has dropped below

threshold again.

(17) Use the TUBE switch (MDX2600 only) to

enhance the output signal with the warm and

transparent tonal character typically produced

by electronic tubes.

(18) The OUTPUT control allows you to raise

or lower the output signal by max. 20 dB,

so as to make up for a gain loss caused by

the compressor or limiter action. Raise the

gain by roughly the same amount that

it has been reduced by the compressor.

TheGAIN REDUCTION display (11) reads the

valueadjusted.

(19) The 12-digit INPUT/OUTPUT LEVEL

display (MDX4600: 8-digit) reads both

the level of the incoming audio signal

and the level at the dynamics processor

output. The range is from -30 to +18 dB

(MDX4600: -24 to +18 dB).

(20) The IN/OUT METER switch selects

whether the gain LEDs read the input

signal (switchpressed) or the output signal

(switchnot pressed).

(21) The IN/OUT switch activates the

corresponding channel. It provides a

so-called “hard bypass”, i.e. if it is OUT or

the unit is not connected to the mains,

the input jack will be linked directly to the

output jack (COMPOSER PRO-XL MDX2600

only). Usually,this switch is used for direct

A/B comparison between unprocessed and

compressed/limited signals.

(22) LEVEL control (MDX1600). The AUTOCOM

PRO-XL features an adjustable enhancer,

onwhich you can set the amount of treble

boost with the LEVEL control.

ENHANCER switch (MDX2600 and MDX4600).

Activates the dynamic enhancer.

(23) ENHANCER LEVEL. The LED chain reads the

current treble boost within a range from

-30to 0 dB (MDX1600 only).

(24) IN/OUT switch (MDX1600). Use this switch

to activate the enhancer circuit, e.g. to

assess the eect the enhancer has on the

audiosignal.

(25) LEVEL control (MDX2600). Instead of an

adjustable enhancer, the COMPOSER PRO-XL

has a controllable de-esser, which helps you

eliminate hiss noise contained in the audio

signal. The LEVEL control determines the

amount of frequencysuppression.

DE-ESSER switch (MDX1600). The AUTOCOM

PRO-XL also has a de-esser. At the touch of

a button you can enhance the audio signal

considerably, especially when processing

vocal recordings. Switch (25) can be found in

the compressor section.

(26) DE-ESSER LEVEL (MDX2600). The LED chain

reads the current attenuation within a range

from +3 to +12 dB.

(27) MALE switch. This switch adapts the

de-esser to the male (switch pressed)

orfemale registers (not pressed).

(28) IN/OUT switch. Switches the de-esser on

and o.

(29) The peak limiter limits the signal to an

adjustable level. When the LIMITER control

is turned fully to the right, the limiter is

switched o. Owing to its extremely fast

“zero” attack, this circuit is capable of

limiting signal peaks without any overshoot.

If the signal is limited for more than 20 ms,

the overall gain is reduced for about 1 s to

avoid strong and thus audible limiter eects.

(30) The LIMIT LED lights up as soon as the limiter

is on.

(31) FUSE HOLDER/VOLTAGE SELECTOR.

MAINS CONNECTION.

(32) OUTPUTS. These are the audio outputs

of your dynamics processor. The two

matching ¼" TRS and XLR connectors are

wired in parallel and balanced. Of course,

unbalancedcables can be connected here

as well.

(33) OPERATING LEVEL switch. This switch can

be used to adapt the COMPOSER PRO-XL,

AUTOCOM PRO-XL or MULTICOM PRO-XL

to various operating levels, i.e. to toggle

between home recording level (-10 dBV) and

studio level (+4dBu). The level meters will

be referenced automatically to the nominal

level adjusted, so that the compressor works

in its optimum operating range.

(34) INPUTS. These are the audio inputs. They are

also on balanced ¼" TRS and XLR connectors.

(35) SIDECHAIN SEND. This is the unbalanced

sidechain output, which allows you to

route the audio signal to other devices for

externalprocessing.

(36) SIDECHAIN RETURN. The sidechain input

allows you to use an external signal or the

processed (e.g. with an equalizer) audio

signal routed from the SIDECHAIN SEND

jack to control your COMPOSER PRO-XL or

AUTOCOM PRO-XL.

Check Out behringer.com for Full Manual

12 13MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide

MULTICOM PRO-XL MDX4600/PRO-XL MDX2600/AUTOCO

M PRO-XL MDX1600 Controles

(ES) Paso 2: Controles (1) Con el conmutador COUPLE presionado los

canales están acoplados. Los elementos

de control del canal 1 toman el mando,

con lo cual la señal de control se desvía de

la energía de ambos canales de la cadena

lateral (suma estéreo real). Activando el

conmutador COUPLE se desactivarán todos

los conmutadores y reguladores del canal

2 a excepción de los conmutadores IN/OUT,

SCEXT, SC MON, LO CONTOUR e I/O-METER y

del regulador OUTPUT. En el modelo MDX4600

el canal 3 controlará correspondientemente el

canal 4 en modo acoplado.

(2) Con el regulador TRIGGER de la sección

expansor / puerta de ruido determina usted

el nivel de umbral por debajo del cual tiene

lugar la expansión, es decir, las señales por

debajo de este nivel de umbral se amortiguan.

El margen de ajuste se encuentra entre OFF

y+10 dB.

(3) Si una señal se encuentra por debajo del valor

ajustado se ilumina el LED rojo (expansiónen

funcionamiento). Si el nivel de la señal se

encuentra por encima del valor ajustado,

elLED verde se ilumina.

(4) Para adaptar óptimamente el expansor /

puerta de ruido al material de programa

puede seleccionarse con ayuda del

conmutador RELEASE entre un tiempo de

retorno corto o largo. El material sonoro de

percusión con poca porción de hall o sin la

misma se edita generalmente con un tiempo

de retorno breve (conmutador no presionado),

mientras que para señales de lenta

evanescencia o con una fuerte porción de hall

se selecciona preferentemente un tiempo de

retorno largo (conmutador presionado).

(5) Con el conmutador GATE selecciona usted

entre la función expansor (conmutador no

presionado) y la función puerta de ruido

(conmutador presionado). Con la función

puerta de ruido puede usted suprimir señales

que se encuentren por debajo del valor de

ajuste (p. Ej., ruidos).

(6) Con el regulador THRESHOLD ajusta usted

el punto de aplicación del compresor en un

campo de -40 hasta +20 dB.

(7) Tres diodos de luz (sólo en el AUTOCOM

PRO-XL y el COMPOSER PRO-XL) indican si la

señal de entrada se encuentra por encima o

por debajo del punto de aplicación ajustado

del compresor. El LED central amarillo señala

el campo IKA “soft knee” (con característica de

regulación IKA activada).

(8) Si el conmutador SC EXT se encuentra

activado, se interrumpe la conexión entre la

entrada de la señal y la unidad de regulación

para la compresión. Simultáneamente puede

alimentarse ahora a través de la toma de

retorno SC RETURN una señal de control externa.

Lalimitación dinámica está ahora sujeta a esta

señal de control. De este modo puede usted,

por ejemplo, asignarle al punto esencial de la

función de regulación un campo de frecuencia

determinado alimentando un ecualizador a

través de las tomas SC SEND y SC RETURN. Enel

Capítulo 3 “EJEMPLOS PARA APLICACIONES

DE LA CADENA LATERAL” encontrará mayor

información en relación a este modo de empleo

especial. Únicamente el AUTOCOM PRO-XL y

COMPOSER PRO-XL poseen esta función.

(9) Con el conmutador SC MON se crea una

conexión entre la señal de entrada de

la cadena lateral y la salida de audio,

conmutándose simultáneamente a mudo la

señal de entrada de audio. Este dispositivo

permite la escucha preliminar el la señal de

la cadena lateral, por ejemplo, en conjunto

con un ecualizador alimentado o con otro

aparato alimentado en el canal de la cadena

lateral. Lafunción SC MONITOR facilita así,

por ejemplo, la determinación del ltro del

ecualizador para la señal de control.

(10) El regulador RATIO determina el

comportamiento del nivel de entrada al nivel

de salida para todas las señales que superen

el punto del nivel de umbral en más de 10dB.

La compresión se inicia ya antes, pero la

característica IKA cuida de una aplicación

suave e inaudible de la reducción del nivel.

Por lo tanto, el valor ratio se alcanza primero

a partir de 10 dB por encima del ajuste.

Éstepuede ajustarse sin etapas en el campo

de 1:1 (ninguna compresión) hasta ∞ :1

(función limitador).

(11) El indicador GAIN REDUCTION de 12 dígitos

(en el MDX4600: de 8 dígitos) proporciona

información acerca de la reducción de nivel

actual a través del proceso de compresión e

indica ésta en un campo de 1 hasta 30 dB.

(12) El conmutador LO CONTOUR activa un ltro

de paso alto en la vía de la cadena lateral y

elimina el “bombeo” que se ocasiona en el

comportamiento de regulación del compresor

debido a la inuencia de las frecuencias bajas

ricas en energía.

(13) Con el regulador ATTACK determina usted

cuándo tiene lugar la compresión una vez

se ha superado el punto del nivel de umbral

(sóloMDX1600 y MDX2600). El campo

comprende 0,3 hasta 300 milisegundos.

(14) Presionando el conmutador INTERACTIVE

KNEE puede usted conmutar de la

característica “hard knee” a la característica

IKA: si las señales de entrada superan el punto

del nivel de umbral ajustado en hasta 10 dB

entonces serán editadas con la característica

“soft knee”. Por encima del campo de los

10dB la característica de regulación pasa a

ser la compresión “hardknee” convencional.

Lacaracterística IKA ofrece una compresión

de programa discreta y musical, y por lo

tanto debe seleccionarse a menos que se

desee intencionadamente un efecto de

compresiónaudible.

(15) Activando la función AUTO mediante

el conmutador AUTO se desactivan los

reguladores ATTACK y RELEASE, y los

tiempos de ataque y relajación se desvían

automáticamente del material de programa.

Esta función hace posible una compresión

elevada y al mismo tiempo musical para

señales con niveles de fuerte variación o de

material de programa complejo.

(16) El regulador RELEASE (sólo MDX1600 y

MDX2600) determina cuándo se alcanza

la amplicación original de 1:1 (tiempo de

retorno), una vez el nivel de la señal haya

caído nuevamente por debajo del valor

del nivel de umbral ajustado. El campo

comprende 0,05 hasta 5 segundos.

(17) Con el conmutador TUBE (sólo MDX2600)

le conere usted a la señal de salida el

típico carácter de sonido transparente

y cálido, como el que se crea a partir de

válvulaselectrónicas.

(18) El regulador OUTPUT hace posible el

aumento o bien la disminución de la señal

de salida en un máximo de 20 dB. De este

modo la pérdida de nivel puede igualarse

a través del proceso de compresión o de

limitación. Eleveel nivel aproximadamente

la misma cantidad que se ve disminuido

como consecuencia de la compresión.

Puede realizar la lectura de este valor en el

indicador GAIN REDUCTION (11).

(19) El indicador INPUT/OUTPUT LEVEL de

12dígitos (en el MDX4600: de 8 dígitos)

leinforma tanto acerca del nivel de la señal

de audio entrante como del nivel en la salida

del procesador de dinámica. El indicador

comprende el campo de -30 hasta +18 dB.

(20) Con el conmutador IN/OUT METER selecciona

usted si los LEDs de nivel indican la señal de

entrada (conmutadorpresionado) o la señal de

salida (conmutador no presionado).

(21) Con el conmutador IN/OUT se pone en

funcionamiento el canal correspondiente.

Elconmutador presenta la así llamada

función “hard bypass”, es decir, en la

posición no presionada del conmutador

(OUT) o cuando el aparato se encuentra

separado de la red, latoma de entrada se

encuentra directamente conectada con la

toma de salida (únicamenteen la MDX2600).

Elconmutador se emplea generalmente para

hacer posible una comparación A/B, esdecir,

unacomparación de escucha entre la señal sin

editar y la señal comprimida o bienlimitada.

(22) Regulador LEVEL (MDX1600). El AUTOCOM

PRO-XL dispone de un potenciador ajustable

con el que puede usted regular el grado

de elevación de agudos con ayuda del

reguladorLEVEL.

Conmutador ENHANCER (MDX2600 y

MDX4600). Éste activa el potenciadordinámico.

(23) ENHANCER LEVEL. La cadena de LED indica

la elevación de agudos actual en un campo

de -30 hasta 0 dB (sólo MDX1600).

(24) Conmutador IN/OUT (MDX1600). Coneste

conmutador puede usted activar la

conmutación del potenciador para,

porejemplo, poder escuchar en comparación

directa el efecto sobre la señal de audio.

(25) Regulador LEVEL (MDX2600). En lugar de un

potenciador regulable, el COMPOSER PRO-XL

posee un deesser regulable con cuya ayuda

puede usted suprimir los sonidos sibilantes

en la señal de audio. El regulador LEVEL le

proporciona el control sobre la medida de la

supresión de la frecuencia.

Conmutador DE-ESSER (MDX1600).

ElAUTOCOM PRO-XL posee igualmente un

deesser. Simplemente presionando un botón

puede usted mejorar determinantemente la

señal de audio especialmente en la edición

de grabaciones de canto. El conmutador (25)

se encuentra en la sección del compresor.

(26) DE-ESSER LEVEL (MDX2600). La cadena de

LED indica la amortiguación actual en un

campo de +3 hasta +12 dB.

(27) Conmutador MALE. Este conmutador

adapta el deesser a la voz de varones

(conmutadorpresionado) o de mujeres

(conmutador sin presionar).

(28) Conmutador IN/OUT. Con este conmutador

puede usted activar o apagar el deesser.

(29) El limitador de crestas (peak limiter) limita

la señal a un nivel ajustable. Siel regulador

LIMITER se encuentra completamente girado

a la derecha, entonces el limitador está

apagado. Graciasa su tiempo de respuesta

extremadamente rápido (ataque“cero”),

ellimitador es capaz de limitar crestas de la

señal sin sobremodulación. Si la señal se limita

durante un período de más de 20 ms, entonces

el nivel total se disminuirá durante un período

de aproximadamente 1 segundo para evitar

así efectos fuertes y, por lo tanto,audibles.

(30) Empleando la función Limiter se ilumina el

LED LIMIT.

(31) PORTAFUSIBLES / SELECCIÓN DE TENSIÓN.

TENSIÓN DE RED.

(32) SALIDAS. Estas son las salidas de audio

de su procesador de dinámica. Las tomas

hembras de 6,3 mm y las tomas XLR

correspondientes a cada una se encuentran

cableadas paralelamente y son balanceadas.

Por supuesto, también puede usted conectar

cables no balanceados.

(33) Conmutador OPERATING LEVEL. Con este

conmutador puede adaptar de forma óptima

el COMPOSER PRO-XL, el AUTOCOM PRO-XL

o el MULTICOM PRO-XL a diferentes niveles

de trabajo, es decir, seleccionar entre el nivel

de grabación casera (-10 dBV) y el nivel de

estudio (+4 dBu). Mediante esta adaptación

se cambiarán de forma automática los

indicadores de nivel a cada uno de los niveles

nominales correspondientes y el compresor

funcionará en un campo de trabajo óptimo.

(34) ENTRADAS. Estas son las señales de audio.

Están ejecutadas igualmente en forma de

tomas hembras de 6,3 mm y tomas XLR.

(35) ENVÍO DE LA CADENA LATERAL. Esta es la

salida de la cadena lateral no balanceada.

Através de esta vía secundaria puede

llevarse a cabo la salida de la señal de audio

para la edición externa.

(36) RETORNO DE LA CADENA LATERAL.

Laentrada de la cadena lateral es la conexión

apropiada cuando usted desee emplear una

señal externa o la señal de audio editada - p.

Ej., con un ecualizador - y conducida a la

toma de ENVÍO DE LA CADENA RETORNO

para controlar el COMPOSER PRO-XL o el

AUTOCOMPRO-XL.

Si quiere acceder al manual de instrucciones

completo, vaya a la página web behringer.com

14 15MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide

MULTICOM PRO-XL MDX4600/PRO-XL MDX2600/AUTOCO

M PRO-XL MDX1600 Réglages

(FR) Etape 2 : Réglages (1) Lorsque la touche COUPLE est enfoncée,

lesdeux canaux sont appairés.

Lescommandes du canal 1 contrôlent alors le

couple de canaux et le signal de commande

résulte de l’énergie des deux chaînes latérales

(sommestéréo réelle). Lorsque la touche

COUPLE est enfoncée, toutes les commandes

du canal 2 sont hors service hormis les touches

IN/OUT, SCEXT, SC MON, LOCONTOUR, TUBE,

DE-ESSER, MALE, ENHANCER et I/O-METER et

les potentiomètres OUTPUT, DE-ESSER LEVEL

et ENHANCER LEVEL. Sur le MDX4600, le canal

3 en mode couple commande asservit le

canal4.

(2) Le potentiomètre TRIGGER de la section

expanseur/gate détermine le niveau seuil

sous lequel la section commence son travail.

Lessignaux dont le niveau est inférieur à cette

valeur seuil sont aaiblis. La plage de réglage

s’étend de OFF à +10 dB.

(3) Lorsqu’un signal est sous la valeur seuil,

laLED rouge s’allume. Lorsque le niveau du

signal est supérieur à la valeur seuil, la LED

vertes’allume.

(4) Pour adapter de façon optimale l’expanseur/

gate au signal, la touche RELEASE permet

de choisir un temps de rétablissement

rapide ou lent. Sur les signaux percussifs

comportant peu ou pas de reverb, on choisit

en général un temps de rétablissement

court (touche relâchée). Pour les signaux

possédant des notes tenues ou beaucoup de

reverb, on choisit généralement un temps de

rétablissement long (touche enfoncée).

(5) La touche GATE permet de choisir

entre un traitement de type expanseur

(toucherelâchée) ou gate (touche enfoncée).

Lafonction gate coupe de façon abrupte les

signaux dès qu’ils passent sous la valeur seuil.

(6) On règle le seuil à partir duquel le

compresseur entre en fonction avec le

potentiomètre THRESHOLD dont la plage de

réglage s’étend de -40 à +20 dB.

(7) Les trois LED (AUTOCOM PRO-XL et

COMPOSERPRO-XL uniquement) indiquent

si le niveau du signal est au-dessus ou

au-dessous du seuil. La LED jaune centrale

représente la zone de traitement IKA-Soft

Knee (ne s’allume que lorsque le circuit IKA

est actif).

(8) Lorsque la touche SC EXT est enfoncée,

larelation entre l’entrée audio et les

commandes du compresseur est interrompue

et on peut relier un signal de commande aux

connecteurs SC RETURN. Le traitement de

la dynamique du signal aux entrées audio

est alors assujetti au signal de commande.

Ainsi, on peut par exemple limiter le travail

du compresseur à une certaine plage de

fréquences en câblant un égaliseur aux

sorties SC SEND et aux entrées SC RETURN.

Pourplus de détails concernant cette

application particulière, consultez le chapitre

3. EXEMPLESconcernant LA CHAÎNE LATeRALE.

On retrouve cette fonction sur les AUTOCOM

PRO-XL et COMPOSERPRO-XL.

(9) La touche SC MON établit une liaison entre

le signal à l’entrée de la chaîne latérale

(SideChain) et la sortie audio tout en coupant

le signal de l’entrée audio. Cela permet

d’écouter le signal de la chaîne latérale traité

par exemple par un égaliseur câblé dans le

Side Chain. La fonction SC MONITOR permet

donc de faciliter le réglage du processeur

câblé dans la chaîne latérale.

(10) Le potentiomètre RATIO dénit le rapport

entre le niveau du signal entrant et celui du

signal en sortie dès que le signal dépasse

le seuil de plus de 10 dB. La compression

commence plus tôt, le circuit IKA assurant

une compression souple et inaudible.

C’estpourquoi la valeur du ratio n’est

atteinte qu’à partir de 10 dB au-dessus du

seuil. On détermine le ratio entre 1:1 (pas de

compression) et oo :1 (limiteur).

(11) L’acheur à LED 12 segments GAIN

REDUCTION (8 segments sur le MDX4600)

indique la réduction de niveau opérée par la

compression entre 1 et 30 dB.

(12) La touche LO CONTOUR active le ltre

passe-haut de la chaîne latérale et empêche

« le pompage » engendré par le compresseur

du fait de l’énergie concentrée dans les basses

fréquences du signal.

(13) Le potentiomètre ATTACK dénit le temps

de réaction du compresseur une fois le seuil

dépassé (MDX1600 et MDX2600 uniquement).

La plage de réglage s’étend de 0,3 à

300millisecondes.

(14) Lorsque la touche INTERACTIVE KNEE

est enfoncée, la caractéristique de la

compression passe de « Hard Knee » à IKA.

Dans ce cas, lorsque le niveau du signal

entrant dépasse la valeur seuil de moins de

10 dB, la compression appliquée est de type

« Soft Knee ». Lorsque le signal dépasse le

seuil de plus de 10 dB, la caractéristique de la

compression est alors de type « Hard Knee ».

La fonction IKA délivre une compression

discrète et musicale. C’est pourquoi on

l’utilise dans la plupart des applications.

(15) On active la fonction AUTO via la touche

AUTO. Les potentiomètres ATTACK et

RELEASE sont alors mis hors circuit et les

temps d’attaque et de relâchement sont

réglés automatiquement selon le type de

signal traité. Cette fonction permet une

compression dense et musicale notamment

sur les signaux complexes ou présentant

d’importantes variations de niveau.

(16) Le potentiomètre RELEASE (MDX1600

et MDX2600 uniquement) détermine le

temps de relâchement, c’est à dire le temps

nécessaire au compresseur pour revenir à

la réduction de niveau neutre 1:1 une fois

que le niveau du signal est repassé sous le

seuil. On règle le relâchement entre 0,05 et

5 secondes.

(17) La touche TUBE (MDX2600 uniquement)

permet d’adjoindre au signal la chaleur et la

transparence propres aux circuits à lampes.

(18) Le potentiomètre OUTPUT permet

d’augmenter ou de réduire le niveau

du signal en sortie jusqu’à 20 dB.

Cettecommande permet donc de

compenser la baisse de niveau résultant

de la compression. Nous vous conseillons

d’augmenter le niveau dans la même

proportion que la perte de niveau issue de

la compression en vous aidant de l’acheur

GAIN REDUCTION (11).

(19) L’acheur à LED 12 segments INPUT/

OUTPUT LEVEL (8 segments sur le MDX4600)

indique aussi bien le niveau du signal entrant

dans le processeur que celui du signal sortant

de l’appareil. L’achage couvre la plage -30 à

+18 dB (-24 à +18 dB sur le MDX4600).

(20) La touche IN/OUT METER permet d’aecter

l’acheur INPUT/OUTPUT LEVEL au signal

entrant dans l’appareil (enfoncée) ou en

sortant (relâchée).

(21) La touche IN/OUT permet de mettre le

canal en fonction. Il s’agit d’une fonction

Hard Bypass, autrement dit, lorsque la

touche est relâchée (OUT) ou lorsque

l’appareil n’est pas sous tension, l’entréedu

canal est reliée directement à sa sortie

(MDX2600uniquement). En général,

onutilise cette touche pour comparer le

signal traité avec le signal original.

(22) La section enhancer de l’AUTOCOM PRO-XL

possède un potentiomètre LEVEL qui permet

de contrôler l’ajout de hautes fréquences.

La touche ENHANCER (MDX2600 et MDX4600)

met la section enhancer dynamique en service.

(23) L’acheur à LED ENHANCER LEVEL indique

l’augmentation des hautes fréquences entre

-30 et 0 dB (MDX1600 uniquement).

(24) La touche IN/OUT (MDX1600) met la section

enhancer dynamique en service et sert aussi

à comparer le signal traité au signal non

traité par l’enhancer.

(25) Au lieu d’un enhancer réglable, leCOMPOSER

PRO-XL possède un déesseur réglable

via le potentiomètre LEVEL qui permet

de supprimer les sibilantes du signal.

Lepotentiomètre LEVEL détermine

l’importance de la correction en fréquences.

L’AUTOCOM PRO-XL possède lui aussi un

déesseur. Une simple pression sur la touche

DE-ESSER permet d’améliorer les prises

voix. Le commutateur (25) est situé dans la

sectioncompresseur.

(26) L’acheur à LED DE-ESSER LEVEL

(MDX2600) indique la réduction des aigus

entre +3 et +12 dB.

(27) Le commutateur MALE adapte l’action

du déesseur au traitement des voix

masculines (touche enfoncée) ou féminines

(toucherelâchée).

(28) La touche IN/OUT met le déessseur en ou

hors service.

(29) Le limiteur de crêtes (Peak Limiter) limite

le signal à un niveau maximal réglable.

Lorsque le potentiomètre LIMITER est en

butée droite, le limiteur est inactif. Du fait

de son temps de réaction extrêmement

court (« Zero-Attack »), le limiteur est

en mesure de limiter les crêtes sans le

moindre dépassement du seuil. Lorsquele

signal est limité pendant plus de 20ms,

le niveau du signal est réduit pendant

environ une seconde pour éviter tout eet

secondaireaudible.

(30) La LED LIMIT ache le travail du limiteur

decrêtes.

(31) PORTE-FUSIBLE/SELECTEUR DE TENSION.

LIAISON AU SECTEUR.

(32) Les sorties audio OUTPUTS de votre

processeur sont des embases jack et XLR

symétriques reliées en parallèle. Biensûr,

ces connecteurs acceptent aussi les

liaisonsasymétriques.

(33) La touche OPERATING LEVEL permet

d’adapter le niveau nominal des COMPOSER

PRO-XL, AUTOCOM PRO-XL et MULTICOM

PRO-XL de façon optimale aux niveaux

semi-professionnel de -10 dBV et

professionnel de +4dBu. Les acheurs de

niveau suivent automatiquement le choix

du niveau nominal pour pouvoir adapter le

compresseur à diérents environnements.

(34) Comme pour les sorties, les entrées

audio INPUTS sont doublées sur jack et

XLRsymétriques.

(35) La sortie asymétrique de la chaîne latérale

est SIDECHAIN SEND. Elle permet de

conduire le signal audio vers l’extérieur pour

des traitements supplémentaires.

(36) L’entrée de la chaîne latérale SIDECHAIN

RETURN (COMPOSER PRO-XL et AUTOCOM

PRO-XL) est destinée à accueillir un signal de

commande externe ou le signal revenant du

processeur câblé dans la chaîne latérale et

alimenté par la sortie SIDECHAIN SEND.

Consultez le site behringer.com pour

télécharger le mode d’emploi complet

16 17MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide

MULTICOM PRO-XL MDX4600/PRO-XL MDX2600/AUTOCO

M PRO-XL MDX1600 Regler

(DE) Schritt 2: Regler (1) Bei gedrücktem COUPLE-Schalter sind

die Kanäle gekoppelt. Die Steuerung

übernehmen die Kontrollelemente von Kanal

1, wobei das Steuersignal aus der Energie

beider Sidechain-Kanäle abgeleitet wird

(True Stereo-Summierung). Bei Aktivieren

des COUPLE-Schalters werden daher mit

Ausnahme der IN/OUT-, SCEXT-, SCMON-,

LOCONTOUR-, TUBE-, DE-ESSER-, MALE-,

ENHANCER- und I/O-METER-Schalter sowie

des OUTPUT-, DE-ESSER LEVEL- und ENHANCER

LEVEL-Reglers alle Schalter und Regler von

Kanal 2 außer Betrieb gesetzt. Bei dem Modell

MDX4600 steuert im gekoppelten Modus

Kanal 3 dementsprechend Kanal 4.

(2) Mit dem TRIGGER-Regler der Expander/Gate-

Sektion bestimmen Sie die Pegelschwelle

unterhalb derer die Ex pan sion einsetzt, d.

h. Signale unterhalb dieser Pegel schwelle

werden abgedämpft. Der Einstellbereich liegt

zwischen OFF und +10 dB.

(3) Liegt ein Signal unterhalb des eingestellten

Werts, so leuchtet die rote LED (Expansion in

Betrieb). Liegt der Signalpegel oberhalb des

eingestellten Werts, leuchtet die grüne LED.

(4) Um das Expander/Gate dem

Programmmaterial optimal an zupassen,

kann mit dem RELEASE-Schalter zwischen

einer kurzen oder einer langen Rücklaufzeit

gewählt werden. Perkussives Klangmaterial

mit wenig bzw. ohne Hallanteil wird in der

Regel mit einer kurzen Rücklaufzeit bearbeitet

(Schalter nicht gedrückt), wohingegen für

lang sam ab klingende oder stark verhallte

Signale vorzugsweise die lange Rücklaufzeit

gewählt wird (Schalter gedrückt).

(5) Mit dem GATE-Schalter wählen Sie zwischen

der Expander-Funktion (Schalternicht gedrückt)

und der Gate-Funktion (Schaltergedrückt).

Mit der Gate-Funktion können Sie Signale,

die unterhalb des Einstellwerts liegen

(z. B. Rauschen), unterdrücken.

(6) Mit dem THRESHOLD-Regler stellen Sie den

Einsatzpunkt des Kompressors im Bereich von

-40 bis +20 dB ein.

(7) Die drei Leuchtdioden (nur bei AUTOCOM

PRO-XL und COMPOSERPRO-XL) zeigen an,

ob das Eingangssignal unter oder über dem

eingestellten Einsatzpunkt des Kompressors

liegt. Die mittlere, gelbe LED kennzeichnet

den IKA-„Soft Knee“-Bereich (leuchtet nur bei

aktivierter IKA-Regelcharakteristik).

(8) Ist der SC EXT-Schalter aktiviert, wird die

Verbindung zwischen dem Signaleingang

und der Reglereinheit für die Kompression

unterbrochen. Gleichzeitig kann nun über

die rückwärtige SC RETURN-Buchse ein

externes Steuersignal eingespeist werden.

Die Dynamikbegrenzung des Eingangssignals

unterliegt nun diesem Steuersignal. Auf diese

Weise können Sie z. B. den Schwerpunkt

für die Regelfunktion einem bestimmten

Frequenzbereich zuordnen, indem Sie über

die SC SEND- und SC RETURN-Buchsen einen

Equalizer einschleifen. Nähere Informationen

zu dieser speziellen Anwendungsweise

nden Sie in Kap. 3 „beispiele für Sidechain-

AnWENDUNGEN“. Diese Funktion besitzen

ebenfalls nur AUTOCOM PRO-XL und

COMPOSERPRO-XL.

(9) Mit dem SC MON-Schalter wird eine

Verbindung zwischen dem Side Chain-

Eingangssignal und dem Audioausgang

hergestellt, wobei gleichzeitig das

Audioeingangssignal stummgeschaltet wird.

Diese Vorrichtung erlaubt das Vorhören

des Side Chain-Signals, z. B. in Verbindung

mit einem eingeschleiften Equalizer oder

einem anderen in den Side Chain-Kanal

eingeschleiften Gerät. Die SC MONITOR-

Funktion erleichtert so z. B. die Abstimmung

der Equalizer-Filter für das Steuersignal.

(10) Der RATIO-Regler bestimmt das Verhältnis

von Eingangs- zu Ausgangspegel für alle

Signale, die den Threshold-Punkt um mehr

als 10 dB überschreiten. Die Kompression

beginnt bereits früher, die IKA-Charakteristik

sorgt aber für das weiche, unhörbare

Einsetzen der Pegelreduktion. Deshalb ist

der Ratio-Wert erst ab 10 dB oberhalb der

Einstellung erreicht. Er kann stufenlos im

Bereich von 1:1 (keine Kompression) bis ∞ :1

(Limiter-Funktion) eingestellt werden.

(11) Die 12-stellige GAIN REDUCTION-Anzeige

(bei MDX4600: 8-stellig) gibt Aufschluss

über die aktuelle Pegelminderung durch

den Kompressionsvorgang und zeigt diese in

einem Bereich von 1 bis 30 dB an.

(12) Der LO CONTOUR-Schalter aktiviert ein

Hochpasslter im Side Chain-Weg und

verhindert das „Pumpen“, das durch den

Einuss der energiereichen, tiefen Frequenzen

auf das Regelverhalten des Kompressors

verursacht wird.

(13) Mit dem ATTACK-Regler bestimmen Sie,

wann die Kompression nach Überschreiten

des Threshold-Punkts einsetzt (nur MDX1600

und MDX2600). Der Bereich umfasst 0,3 bis

300 Millisekunden.

(14) Durch Drücken des INTERACTIVE

KNEE-Schalters können Sie von der

„Hard Knee“- auf die IKA-Charakteristik

umschalten: Übersteigen die Ein gangssignale

den eingestellten Threshold-Punkt um bis

zu 10 dB, werden sie mit der „Soft Knee“-

Charakteristik bearbeitet. Oberhalb des

10dB-Bereichs geht die Regelcharakteristik

in die konventionelle „Hard Knee“-

Kompression über. Die IKA-Charakteristik

bietet eine sehr unauällige, musikalische

Programm verdichtung und sollte daher

gewählt werden, wenn nicht bewusst ein

hörbarer Kompressionseekt gewünscht ist.

(15) Durch Aktivieren der AUTO-Funktion mittels

AUTO-Schalter werden die ATTACK- und

RELEASE-Regler außer Betrieb gesetzt und

die Attack- und Release-Zeiten automatisch

aus dem Programmmaterial abgeleitet.

Diese Funktion ermöglicht eine große und

zugleich musikalische Verdichtung für

Signale mit stark variierenden Pegeln oder

von komplexem Programm material.

(16) Der RELEASE-Regler (nur MDX1600

und MDX2600) bestimmt, wann die

ursprüngliche Verstärkung von 1:1 erreicht

ist (Rücklaufzeit), nachdem der Signalpegel

wieder unter den eingestellten Threshold-

Wert gefallen ist. Der Bereich umfasst

0,05bis 5 Sekunden.

(17) Mit dem TUBE-Schalter (nur MDX2600)

verleihen Sie ihrem Ausgangssignal den

typischen transparenten und warmen

Klangcharakter, wie er von Elektronenröhren

erzeugt wird.

(18) Der OUTPUT-Regler ermöglicht das Anheben

bzw. Absenken des Ausgangssignals

um max. 20 dB. Damit lässt sich ein

Pegelverlust durch den Kompressions- bzw.

Limitierungsvorgang ausgleichen. Heben Sie

den Pegel um etwa den gleichen Betrag an,

wie er durch die Kompression vermindert

wird. Den Wert können Sie an der GAIN

REDUCTION-Anzeige (11) ablesen.

(19) Die 12-stellige INPUT/OUTPUT LEVEL-

Anzeige (MDX4600: 8-stellig) informiert Sie

sowohl über den Pegel des ankommenden

Audiosignals als auch über den Pegel am

Ausgang des Dynamik prozessors. DieAnzeige

umfasst den Bereich von -30 bis +18dB

(MDX4600: -24 bis +18 dB).

(20) Mit dem IN/OUT METER-Schalter wählen

Sie, ob die Pegel-LEDs das Eingangssignal

(Schalter gedrückt) oder das Ausgangssignal

(Schalter nicht gedrückt) anzeigen.

(21) Mit dem IN/OUT-Schalter wird der

entsprechende Kanal in Betrieb genommen.

Der Schalter stellt eine sogenannte

„HardBypass“-Funktion dar, d. h. in der

nicht gedrückten Schalterstellung (OUT)

oder wenn das Gerät vom Netz getrennt

ist, wird die Eingangsbuchse direkt mit der

Ausgangsbuchse verbunden (nurMDX2600).

Der Schalter wird in der Regel benutzt,

umeinen direkten A/B-Vergleich, d.h.

einen Hörvergleich zwischen dem

unbearbeiteten und dem komprimierten

bzw. limitiertenSignal zu ermöglichen.

(22) LEVEL-Regler (MDX1600). Der AUTOCOM

PRO-XL verfügt über einen einstellbaren

Enhancer, bei dem Sie mittels LEVEL-

Regler den Grad der Höhenanhebung

regulierenkönnen.

ENHANCER-Schalter (MDX2600 und MDX4600).

Er aktiviert den Dynamic Enhancer.

(23) ENHANCER LEVEL. Die LED-Kette zeigt die

aktuelle Höhenanhebung im Bereich von

-30bis 0 dB an (nur MDX1600).

(24) IN/OUT-Schalter (MDX1600). Mit diesem

Schalter können Sie die Enhancer-Schaltung

aktivieren, z. B. um den Eekt auf das

Audiosignal im direkten Vergleich hören

zukönnen.

(25) LEVEL-Regler (MDX2600). Anstelle

des regelbaren Enhancers besitzt der

COMPOSER PRO-XL einen regelbaren

De-Esser, mitdessen Hilfe Sie Zischlaute im

Audiosignal ausblenden können. Der LEVEL-

Regler gibt Ihnen die Kontrolle über das Maß

der Frequenzunterdrückung.

DE-ESSER-Schalter (MDX1600). Der AUTOCOM

PRO-XL besitzt ebenfalls einen De-Esser.

Miteinem einfachen Knopfdruck können Sie

das Audiosignal speziell bei der Bearbeitung

von Gesangs aufnahmen entscheidend

verbessern. Der Schalter (25) bendet sich in

der Kompressor sektion.

(26) DE-ESSER LEVEL (MDX2600). Die LED-Kette

zeigt die aktuelle Bedämpfung im Bereich

von +3 bis +12 dB an.

(27) MALE-Schalter. Dieser Schalter passt

den De-Esser an die Stimmlage von

Männern (Schalter gedrückt) oder Frauen

(Schalterungedrückt) an.

(28) IN/OUT-Schalter. Mit diesem Schalter können

Sie den De-Esser aktivieren oderausschalten.

(29) Der Peak Limiter (Spitzenwertbegrenzer)

begrenzt das Signal auf einen einstellbaren

Pegel. Ist der LIMITER-Regler ganz

nach rechts gedreht, ist der Limiter

ausgeschaltet. Aufgrund seiner extrem

schnellen Ansprechzeit („Zero“-Attack)

istder Limiter in der Lage, Signalspitzen

ohne Überschwingen zu begrenzen. Wirddas

Signal über eine Zeitdauer von länger als

20ms limitiert, sowird der Gesamtpegel

für die Dauer von ca. 1 Sekunde abgesenkt,

um starke und damit hörbare Eekte

zuvermeiden.

(30) Mit Einsetzen der Limiter-Funktion leuchtet

die LIMIT-LED auf.

(31) SICHERUNGSHALTER/SPANNUNGSWAHL.

NETZANSCHLUSS.

(32) OUTPUTS. Dies sind die Audioausgänge

Ihres Dynamik prozessors. Die jeweils

zusammengehörenden 6,3 mm Klinken- und

XLR-Buchsen sind parallel verdrahtet und

sym metrisch beschaltet. Selbstverständlich

können Sie auch unsym metrisch beschaltete

Kabel anschließen.

(33) OPERATING LEVEL-Schalter. Mit diesem

Schalter können Sie den COMPOSER PRO-XL,

den AUTOCOM PRO-XL oder den MULTICOM

PRO-XL optimal an verschiedene Arbeitspegel

anpassen, d.h. zwischen dem Home recording-

Pegel (-10 dBV) und dem Studiopegel (+4dBu)

wählen. Durch diese Anpassung werden die

Pegel anzeigen automatisch auf den jeweiligen

Nominalpegel umgestellt und der Kompressor

im optimalen Arbeitsbereichbetrieben.

(34) INPUTS. Dies sind die Audioeingänge.

Siesind ebenfalls als sym metrische 6,3 mm

Klinken- und XLR-Buchsen ausgeführt.

(35) SIDECHAIN SEND. Dies ist der

unsymmetrische Sidechain-Ausgang.

Durch diesen Nebenweg kann das

Audiosignal zur externen Bearbeitung

herausgeführtwerden.

(36) SIDECHAIN RETURN. Der Sidechain-Eingang

ist der richtige Anschluss, wenn Sie ein

externes Signal oder das – z. B. mit einem

Equalizer – bearbeitete, an der SIDECHAIN

SEND-Buchse herausgeführte Audiosignal zur

Steuerung des COMPOSER PRO-XL oder des

AUTOCOM PRO-XL verwenden wollen.

Das komplette Handbuch finden Sie unter

behringer.com

18 19MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide

MULTICOM PRO-XL MDX4600/PRO-XL MDX2600/AUTOCO

M PRO-XL MDX1600 Controles

(PT) Passo 2: Controles (1) Com o interruptor COUPLE premido os

canais encontram-se acoplados. O comando

é efectuado pelos elementos de controlo

do canal 1, sendo que o sinal de comando é

derivado a partir da energia dos dois canais

Sidechain (soma de estéreo real). Aoactivar

o interruptor COUPLE são assim, com

execpção dos interruptores IN/OUT, SCEXT,

SC MON, LOCONTOUR, TUBE, DE-ESSER,

MALE, ENHANCER e I/O-METER bem como

os reguladores OUTPUT, DE-ESSER LEVEL

e ENHANCER LEVEL desactivados todos os

interruptores e reguladores do canal 2.

Nomodelo MDX4600 o canal 3 comanda da

mesma forma o canal 4 no modo acoplado.

(2) Com o regulador TRIGGER da secção

expansor/porta determina-se o valor limite

do nível abaixo do qual a expansão deve

actuar, i. e. os sinais abaixo desse valor limite

do nível são atenuados. A gama de regulação

encontra-se entre OFF e +10 dB.

(3) No caso de se vericar um sinal abaixo do

valor regulado acende o LED vermelho

(expansão em funcionamento). Se o nível do

sinal de situar acima do valor regulado acende

o LED verde.

(4) Para adaptar de forma ideal o expansor/porta

ao material de programação, pode seleccionar

com o interruptor RELEASE um tempo de

marcha atrás lento ou rápido. O material de

som de percussão com pouca ou nenhuma

quantidade de som trabalha geralmente

no modo rápido (interruptor não premido),

enquanto que para sinais lentamente

atenuados ou fortemente suprimidos se

selecciona preferencialmente o modo lento

(interruptor premido).

(5) Com o interruptor GATE pode seleccionar entre

a função de expansor (interruptornão premido)

e a função de porta (interruptorpremido).

Coma função de porta pode suprimir sinais

que se encontram abaixo do valor regulado

(p.ex. ruídos).

(6) Com o regulador THRESHOLD regula-se o

ponto de actuação do compressor numa gama

de -40 a +20 dB.

(7) Os três díodos luminosos (só nos modelos

AUTOCOM PRO-XL e COMPOSERPRO-XL)

indicam se o sinal de entrada se encontra

abaixo ou acima do ponto de actuação

regulado do compressor. O LED do meio

amarelo indica a gama IKA-“Soft Knee”

(no caso da característica de regulação

IKAactivada).

(8) Se o interruptor SC EXT estiver activado

é interrompida a ligação entre a entrada

do sinal e a unidade de regulação para o

compressor. Simultaneamente pode agora

ser alimentado um sinal de comando

externo através da tomada SC RETURN de

retorno. Alimitação da dinâmica do sinal de

entrada está agora submetida a este sinal de

comando. Desta forma pode, p. ex., atribuira

função de regulação a uma determinada

gama de frequências, intercalando um

equalizador através das tomadas SC SEND

e SC RETURN. Para mais informações

sobre esta aplicação especial consulte o

capítulo 3. “EXEMPLOSPARA APLICAÇÕES

Sidechain”. Esta função também só está

disponível nos modelos AUTOCOM PRO-XL e

COMPOSERPRO-XL.

(9) Com o interruptor SC MON é estabelecida uma

ligação entre o sinal de entrada Side Chain

e a saída de áudio, sendo simultaneamente

suprimido o sinal de entrada de áudio.

Estedispositivo permite a audição prévia do

sinal Side Chain, p. ex. em ligação com um

equalizador intercalado ou qualquer outro

aparelho intercalado no canal Side Chain.

A função SC MONITOR facilita assim, p. ex.,

amodulação do ltro do equalizador para o

sinal de comando.

(10) O regulador RATIO determina a relação

do nível de entrada com o nível de saída

para todos os sinais que ultrapassarem

o ponto Threshold em mais de 10 dB.

Acompressão começa mais cedo, mas a

característica IKA assegura a actuação

suave e inaudível da redução do nível. É por

isso que o valor Ratio só é atingido a partir

dos 10 dB acima da regulação. Elepoderá

ser regulado progressivamente numa

relação 1:1 (semcompressão) até ∞ :1

(função de limitação).

(11) A indicação GAIN REDUCTION de 12 posições

(no MDX4600: 8 posições) dá informação

sobre a actual redução do nível pelo processo

de compressão e indica a mesma na gama

entre 1 a 30 dB.

(12) O interruptor LO CONTOUR faz actuar um

ltro passa- alto no percurso Side Chain e

evita o “bombear” causado pela inuência das

frequências baixas e cheias de energia sobre o

comportamento de regulação do compressor.

(13) Com o regulador ATTACK pode determinar

a actuação da compressão depois

de ultrapassado o ponto Threshold

(só no MDX1600 e MDX2600). A gama situa-se

entre 0,3 e 300 milisegundos.

(14) Premindo o interruptor INTERACTIVE

KNEE pode comutar da característica

“Hard Knee” para a característica IKA: seos

sinais de entrada ultrapassarem o ponto

Threshold regulado em até 10 dB, estes serão

processados com a característica “Soft Knee”.

Acima da gama de 10 dB a característica

de regulação passa para a compressão

“HardKnee” convencional. A característica

IKA oferece uma compressão do programa

musical muito discreta e deverá assim

optar-se por ela quando não se pretende um

efeito de compressão audível.

(15) Ao activar a função AUTO através do

interruptor AUTO são desligados o

reguladores ATTACK e RELEASE e os tempos

de ataque e de desprendimento são

automaticamente desviados do material

de programação. Esta função permite uma

compressão grande e ao mesmo tempo

musical para sinais com um nível que

varia fortemente ou para a compressão de

material de programação complexo.

(16) O regulador RELEASE (só no MDX1600 e

MDX2600) determina quando é atingida a

ampliação inicial de 1:1 (tempo de retorno),

depois de o nível do sinal ter descido

novamente abaixo do valor Threshold

regulado. A gama situa-se entre 0,05 e

5segundos.

(17) Com o selector TUBE (só no MDX2600)

pode conferir ao seu sinal de saída a típica

característica sonora e quente que é

produzida pelas válvulas electrónicas.

(18) O regulador OUTPUT possibilita o aumento

ou a redução do sinal de saída por no

máx. 20 dB, o que permite compensar a

perda de nível provocada pelo processo de

compressão ou de limitação. Aumenteo

nível aproximadamente pelo valor que

foi reduzido através da compressão.

Poderáfazer a leitura do valor na indicação

GAIN REDUCTION (11).

(19) A indicação INPUT/OUTPUT LEVEL de

12posições (no MDX4600: 8 posições) dá

informação tanto sobre o nível do sinal de

áudio que está a chegar, como sobre o nível

existente na saída do processador dinâmico.

A indicação abrange a gama de -30 a +18 dB

(no MDX4600: -24 a +18 dB).

(20) Com o interruptor IN/OUT METER pode

seleccionar se pretende visualizar nos LEDs de

nível o sinal de entrada (interruptor premido)

ou o sinal de saída (interruptor não premido).

(21) Com o interruptor IN/OUT coloca-se

em funcionamento o respectivo canal.

Esteinterruptor representa a chamada

função “Hard Bypass”, ou seja, quando o

interruptor não está premido (OUT) ou se o

aparelho está separado da rede eléctrica,

atomada de entrada é ligada directamente

à tomada de saída (apenas no MDX2600).

Esteinterruptor é normalmente utilizado

para possibilitar uma comparação A/B

directa, i.e., uma comparação auditiva entre

o sinal não processado e o sinal comprimido

ou limitado.

(22) Regulador LEVEL (MDX1600). O AUTOCOM

PRO-XL dispõe de um amplicador regulável,

com o qual pode regular o grau da ampliação

dos agudos através do regulador LEVEL.

Interruptor ENHANCER (MDX2600 e MDX4600).

Este interruptor activa o amplicador dinâmico.

(23) ENHANCER LEVEL. A cadeia de LEDs indica a

ampliação de agudos actual numa gama de

-30 a 0 dB (só no MDX1600).

(24) Interruptor IN/OUT (MDX1600). Com este

interruptor pode activar o circuito de

amplicação, p. ex. para poder ouvir em

comparação directa o efeito sobre o sinal

deáudio.

(25) Regulador LEVEL (MDX2600). Em vez do

amplicador regulável, o COMPOSER PRO-XL

dispõe de um De-Esser regulável, com ajuda

do qual pode eliminar sons sibilantes no

sinal de áudio. O regulador LEVEL dá-lhe

o controlo sobre a medida da supressão

dafrequência.

O interruptor DE-ESSER (MDX1600).

OAUTOCOM PRO-XL também dispõe de

um De-Esser. Basta premir um botão para

melhorar de forma considerável o sinal de

áudio, especialmente no caso do tratamento

de gravações de voz. O interruptor (25)

encontra-se na secção do compressor.

(26) DE-ESSER LEVEL (MDX2600). A cadeia de

LEDs indica a atenuação actual numa gama

de +3 a +12 dB.

(27) Interruptor MALE. Este interruptor adapta

o De-Esser ao registo de voz masculina

(interruptor premido) ou ao registo de voz

feminina (interruptor não premido).

(28) Interruptor IN/OUT. Com este interruptor

pode activar ou desactivar o De-Esser.

(29) O Peak Limiter (limitador de valores de

pico) limita o sinal para um nível regulável.

Se o regulador LIMITER estiver rodado

totalmente para a direita o limitador está

desligado. Devido ao seu tempo de actuação

extremamente curto (“Zero”-Attack)

olimitador está na posição de limitar picos

de sinal sem qualquer sobreoscilação. Se o

sinal for limitado por um período de tempo

superior a 20ms, o nível global é reduzido

por ca. 1 segundo, para evitar efeitos fortes

e, consequentemente, audíveis.

(30) O LED LIMIT acende quando a função de

limitação actuar.

(31) SUPORTE DO FUSÍVEL/SELECTOR DE

SELECÇÂO DA TENSÃO.

LIGAÇÃO Á REDE.

(32) OUTPUTS. Estas são as saídas áudio do

seu processador dinâmico. As tomadas

cinch e XLR de 6,3 mm correspondentes

encontram-se cabladas de forma paralela e

são simétricas. Naturalmente que também é

possível ligar às mesmas cabos assimétricos.

(33) Interruptor OPERATING LEVEL. Com este

interruptor pode adaptar o COMPOSER

PRO-XL, o AUTOCOM PRO-XL ou o MULTICOM

PRO-XL de forma ideal aos vários níveis de

trabalho, ou seja, pode optar entre o nível

Home recording (-10 dBV) e o nível de estúdio

(+4dBu). Esta adaptação permite que

os indicadores de nível sejam comutados

automaticamente para o respectivo nível

nominal e o compressor opera nas zonas de

trabalho ideais.

(34) INPUTS. Estas são as entradas áudio.

Asentradas foram incorporadas como

tomadas “jack” de 6,3 mm e tomadas

XLRsimétricas.

(35) SIDECHAIN SEND. Esta é a saída Sidechain

assimétrica. Através desta via lateral

é possível colher o sinal áudio para

processamento externo.

(36) SIDECHAIN RETURN. Esta é a entrada

Sidechain correcta para o caso de querer

utilizar um sinal externo ou o sinal de áudio

processado, p. ex. pelo equalizador e colhido

na tomada SIDECHAIN SEND para o

comando do COMPOSER PRO-XL ou do

AUTOCOMPRO-XL.

Verifique o site behringer.com para obter o

manual completo “Full Manual”

20 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide 21

Specications Especicaciones técnicas

Audio Inputs

Type XLR and ¼" TRS connectors, HF-shielded, servo-balanced

Impedance

+4 dBu 90 kΩ bal., 45 kΩ unbal. @ 1 kHz

-10 dBV 180 kΩ bal., 90 kΩ unbal. @ 1 kHz

Operating level +4 dBu/-10 dBV (switchable)

Max. input level +22 dBu balanced and unbalanced

CMRR typ. 40 dB, >60 dB @ 1 kHz

Audio Outputs

Type XLR and ¼" TRS connectors Electronically controlled

servo-balanced output stage

Impedance 95 Ω bal., 50 Ω unbal. @ 1 kHz

Max. output level +21 dBu, +20 dBm balanced and unbalanced

Sidechain Inputs

Type ¼" TS connector, unbalanced, HF-shielded, DC-decoupled

Impedance 45 kΩ

Max. input level +24 dBu

Sidechain Outputs

Type ¼" TS connector, unbalanced, HF-shielded, DC-decoupled

Impedance 50 Ω

Max. output level +21 dBu

System Specications

Bandwidth 20 Hz to 20 kHz, +0/-0.5 dB

Frequency range 0.35 Hz to 200 kHz, +0/-3 dB

S/N ratio 115 dB, unweighted, 22 Hz - 22 kHz

THD 0.008% typ. @ +4 dBu, 1 kHz, gain 1

0.07% typ. @ +20 dBu, 1 kHz, gain 1

IMD 0.01% typ. SMPTE

Crosstalk -110 dB @ 1 kHz

Expander/Gate Section

Type IRC (Interactive Ratio Control) expander

Threshold variable (OFF to +10 dB)

Ratio variable (1:1 to 1:8)

Attack <1 msec/50 dB, program-dependent

Release variable

SLOW: 100 msec/1 dB, FAST: 100 msec/100 dB

Compressor Section

Type IKA (Interactive Knee Adaptation) compressor

Threshold variable (-40 to +20 dB)

Ratio variable (1:1 to ∞:1)

Attack/release variable (manual or automatic)

Auto characteristic wave adaptive compressor

Manual attack time variable (0.3 msec/20 dB to 300 msec/20 dB)

Manual release time variable (0.05 sec/20 dB to 5 sec/20 dB)

Auto attack time typ. 15 msec for 10 dB, 5 msec for 20 dB, 3 msec for 30 dB

Auto release time program-dependent, typ. 125 dB/sec

Output variable (-20 to +20 dB)

Peak Limiter Section

Type IGC (Interactive Gain Control) peak limiter

Level variable (0 dB to OFF (+21 dBu))

Ratio ∞:1

Level 1 limiter type clipper

Attack “zero”

Release “zero”

Level 2 limiter type program limiter

Attack program-dependent, typ. <5 msec

Release program-dependent, typ. 20 dB/sec

De-Esser Section

Type VAD (Voice-Adaptive De-esser)

MDX2600

Filter frequencies 8.6 kHz (female), 7.5 kHz (male)

Filter bandwidth program-dependent

Level reduction variable, max. 15 dB

MDX1600

Filter frequency 5-8 kHz

Filter bandwidth program-dependent

Level reduction max. 15 dB

Dynamic Enhancer Section

Type IDE (Interactive Dynamic Enhancer)

MDX4600

Filter frequency 2.5 kHz (lower cut-o frequency)

Characteristic high-pass lter (6 dB/oct.)

Boost max. 28 dB @ 7.5 kHz

MDX2600

Filter frequency 2.5 kHz (lower cut-o frequency)

Characteristic high-pass lter (6 dB/oct.)

Boost max. 28 dB @ 7.5 kHz

MDX1600

Filter frequency 2.5 kHz (lower cut-o frequency)

Characteristic high-pass lter (6 dB/oct.)

Boost variable, max. 40 dB @ 7.5 kHz

Power Supply

Mains Voltage

USA/Canada 120 V~, 60 Hz

U.K./Australia 240 V~, 50 Hz

Europe 230 V~, 50 Hz

General export model 100 -120 V~, 200 -240 V~, 50 - 60 Hz

Power Consumption

MDX4600 max. 18 W

MDX1600/MDX2600 max. 15 W

Fuse

MDX4600 100 -120 V~: T 630 mA H

200 -240 V~: T 315 mA H

MDX1600/MDX2600 100 -120 V~: T 250 mA H

200 -240 V~: T 125 mA H

Mains connection standard IEC receptacle

Dimensions/Weight

Dimensions approx. 1 ¾ x 19 x 8 ½"

approx. 44.5 x 483 x 217 mm

MDX4600

Weight approx. 5.3 lbs / 2.4 kg

Shipping weight approx. 7.87 lbs / 3.57 kg

MDX2600

Weight approx. 4.96 lbs / 2.25 kg

Shipping weight approx. 6.94 lbs / 3.15 kg

MDX1600

Weight approx. 5.26 lbs / 2.39 kg

Shipping weight approx. 7.42 lbs / 3.37 kg

Entradas de Audio

Tipo Conector XLR y conector hembra de 6,3 mm con supresión

de perturbaciones de alta frecuencia, servo balanceado

Impedancia

+4 dBu 90 kΩ balanceada, 45 kΩ no balanceada @ 1 kHz

-10 dBV 180 kΩ balanceada, 90 kΩ no balanceada @ 1 kHz

Nivel de trabajo +4 dBu/-10 dBV (conmutable)

Nivel de entrada máx. +22 dBu balanceado y no balanceado

CMRR típico 40 dB, >60 dB @ 1 kHz

Salidas de Audio

Tipo Conector XLR y conector hembra de 6,3 mm Nivel de etapa

nal servo balanceado de control electrónico

Impedancia 95 Ω balanceada, 50 Ω no balanceada @ 1 kHz

Nivel de salida máx. +21 dBu, +20 dBm balanceado y no balanceado

Entrada de la Cadena Lateral

Tipo Conector hembra de 6,3 mm, no balanceado, con supresión

de perturbaciones de alta frecuencia, desacoplado CC

Impedancia 45 kΩ

Nivel de entrada máx. +24 dBu

Salida de la Cadena Lateral

Tipo Conector hembra de 6,3 mm, no balanceado, con supresión

de perturbaciones de alta frecuencia, desacoplado CC

Impedancia 50 Ω

Nivel de salida máx. +21 dBu

Datos del Sistema

Ancho de banda 20 Hz hasta 20 kHz, +0/-0,5 dB

Respuesta de frecuencia 0,35 Hz hasta 200 kHz, +0/-3 dB

Relación señal / ruido 115 dB, no ponderado, 22 Hz hasta 22 kHz

THD 0,008% tip. @ +4 dBu, 1 kHz, Amplicación 1

0,07% typ. @ +20 dBu, 1 kHz, Amplicación 1

IMD 0,01% tip. SMPTE

Superposición de voz -110 dB @ 1 kHz

Sección Expansor / Puerta de Ruido

Tipo Expansor IRC (Interactive Ratio Control)

Nivel de umbral variable (OFF hasta +10 dB)

Ratio variable (1:1 hasta 1:8)

Ataque <1 ms / 50 dB, dependiente de programa

Relajación variable (SLOW: 100 ms / 1 dB , FAST: 100 ms / 100 dB)

Sección del Compresor

Tipo Compresor IKA (Interactive Knee Adaptation)

Nivel umbral variable (-40 hasta +20 dB)

Ratio variable (1:1 hasta ∞:1)

Ataque / Relajación variable (manual o automática)

Característica auto Wave Adaptive Compressor

Tiempo de ataque variable (0,3 ms / 20 dB hasta 300 ms / 20 dB)

Tiempo de relajación variable (0,05 s / 20 dB hasta 5 ms / 20 dB)

Tiempo de ataque

automático typ. 15 ms / 10 dB, 5 ms / 20 dB, 3 ms / 30 dB

Tiempo de relajación

automático dependiente de programa, típ. 125 dB / s

Salida variable (-20 hasta +20 dB)

Sección del Limitador de Crestas

Tipo Limitador de crestas IGC (Interactive Gain Control)

Nivel variable (0 dB hasta OFF (+21 dBu))

Ratio ∞:1

Etapa 1 Limitador tipo “clipper”

Ataque “cero”

Relajación “cero”

Etapa 2 Limitador tipo Limitador de programa

Ataque dependiente de programa, típ. < 5 ms

Relajación dependiente de programa, típ. 20 dB/s

Sección Deesser

Tipo VAD (Voice-Adaptive De-esser)

MDX2600

Frecuencias de ltro 8,6 kHz (mujer), 7,5 kHz (varón)

Bienes de ltro dependiente de programa

Disminución variable, máx. 15 dB

MDX1600

Frecuencias de ltro 5-8 kHz

Bienes de ltro dependiente de programa

Disminución máx. 15 dB

Dynamic Enhancer-Sektion

Tipo Potenciador IDE (Interactive Dynamic)

MDX4600

Frecuencia de ltro 2,5 kHz (lower cut-o frequency)

Característica Filtro de paso alto (6 dB/oct.)

Boost máx. 28 dB @ 7,5 kHz

MDX2600

Filter frequency 2,5 kHz (lower cut-o frequency)

Characteristic Filtro de paso alto (6 dB/oct.)

Boost máx. 28 dB @ 7,5 kHz

MDX1600

Filter frequency 2,5 kHz (lower cut-o frequency)

Characteristic Filtro de paso alto (6 dB/oct.)

Boost variable, máx. 40 dB @ 7,5 kHz

Suministro de Corriente

Tensión de Red

EE.UU. / Canadá 120 V~, 60 Hz

R.U./ Australia 240 V~, 50 Hz

Europa 230 V~, 50 Hz

Modelo general 100 -120 V~, 200 -240 V~, 50 - 60 Hz

Potencia de Consumo

MDX4600 máx. 18 W

MDX1600/MDX2600 máx. 15 W

Fusibles

MDX4600 100 -120 V~: T 630 mA H

200 -240 V~: T 315 mA H

MDX1600/MDX2600 100 -120 V~: T 250 mA H

200 -240 V~: T 125 mA H

Conexión a red Conexión con cable conector de tres espigas estándar

Dimensiones / Peso

Dimensiones approx. 1 ¾ x 19 x 8 ½"

approx. 44,5 x 483 x 217 mm

MDX4600

Peso aprox. 2,4 kg

Peso de transporte aprox. 3,57 kg

MDX2600

Peso aprox. 2,25 kg

Peso de transporte aprox. 3,15 kg

MDX1600

Peso aprox. 2,39 kg

Peso de transporte aprox. 3,37 kg

22 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide 23

Caractéristiques techniques Technische Daten

Entrees Audio

Type XLR et jack 6,3 mm, protection HF, servo-symétrie

Impédance

+4 dBu 90 kΩ sym., 45 kΩ asym. @ 1 kHz

-10 dBV 180 KΩ sym., 90 kΩ asym. @ 1 kHz

Niveau nominal +4 dBu/-10 dBV sélectionnable

Niveau d’entrée max. +22 dBu symétrique et asymétrique

CMRR Typique 40 dB, >60 dB @ 1 kHz

Sorties Audio

Type XLR et jack 6,3 mm Etage de sortie servo-symétrique

contrôlé électroniquement

Impédance 95 Ω symétrique, 50 Ω asymétrique @ 1 kHz

Niveau de sortie max. +21 dBu, +20 dBm symétrique et asymétrique

Entree Chaîne Laterale

Type Jack 6,3 mm asymétrique, protection HF, découplé DC

Impédance 45 kΩ

Niveau d’entrée max. +24 dBu

Sortie Chaîne Laterale

Type Jack 6,3 mm asymétrique, protection HF, découplé DC

Impédance 50 Ω

Niveau de sortie max. +21 dBu

Caracteristiques du Systeme

Largeur de bande De 20 Hz à 20 kHz, +0/-0,5 dB

Bande passante De 0,35 Hz à 200 kHz, +0/-3 dB

S/N Ratio 115 dBu, non pondéré, de 22 Hz à 22 kHz

THD 0,008% typ. @ +4 dBu, 1 kHz, Amplication 1

0,07% typ. @ +20 dBu, 1 kHz, Amplication 1

IMD 0,01% typ. SMPTE

Diaphonie -110 dB @ 1 kHz

Section Expanseur/Gate

Type Expanseur IRC (Interactive Ratio Control)

Seuil Variable (de OFF à +10 dB)

Ratio Variable (1:1 bis 1:8)

Attaque <1 msec / 50 dB, selon signal

Rétablissement Variable (SLOW: 100 msec / 1 dB , FAST: 100 msec / 100 dB)

Section Compresseur

Type Compresseur IKA (Interactive Knee Adaptation)

Seuil Variable (de -40 à +20 dB)

Ratio Variable (de 1:1 à ∞:1)

Attaque/relâchement Variable (manuel ou automatique)

Caractéristique Auto Wave Adaptive Compressor

Attaque manuelle Variable (de 0,3 msec / 20 dB à 300 msec / 20 dB)

Relâchement manuel Variable (de 0,5 sec / 20 dB à 5 sec / 20 dB)

Attaque auto Typ. 15 msec pour 10 dB, 5 msec pour 20 dB,

3 msec pour 30 dB

Relâchement auto Selon signal, typ. 125 dB/sec

Sortie Variable (de -20 à +20 dB)

Section Limiteur de Crêtes

Type Limiteur de crêtes IGC (Interactive Gain Control)

Niveau Variable (de 0 dB à OFF (+21 dBu))

Ratio ∞:1

Etage 1 limiteur type Clipper

Attaque « zéro »

Relâchement « zéro »

Etage 2 limiteur type Limiteur programme

Attaque Selon signal, typ. < 5 msec

Relâchement Selon signal, typ. 20 dB/sec

Section Deesseur

Type VAD (Voice-Adaptive)-De-Esser

MDX2600

Fréquences ltre 8,6 kHz (female), 7,5 kHz (male)

Pente ltre Selon signal

Réduction niveau Variable, 15 dB max.

MDX1600

Fréquences ltre 5-8 kHz

Pente ltre Selon signal

Réduction niveau 15 dB max.

Section Enhancer Dynamique

Type IDE (Interactive Dynamic)-Enhancer

MDX4600

Fréquence ltre 2,5 kHz (fréquence de coupure inférieure)

Caractéristique Filtre passe-haut (6 dB/oct.)

Augmentation niveau max. 28 dB @ 7,5 kHz

MDX2600

Fréquence ltre 2,5 kHz (fréquence de coupure inférieure)

Caractéristique Filtre passe-haut (6 dB/oct.)

Augmentation niveau max. 28 dB @ 7,5 kHz

MDX1600

Fréquence ltre 2,5 kHz (fréquence de coupure inférieure)

Caractéristique Filtre passe-haut (6 dB/oct.)

Augmentation niveau Variable, max. 40 dB @ 7,5 kHz

Alimentation Electrique

Tension Secteur

USA/Canada 120 V~, 60 Hz

U.K./Australie 240 V~, 50 Hz

Europe 230 V~, 50 Hz

Modèle général export. 100 -120 V~, 200 -240 V~, 50 - 60 Hz

Consommation :

MDX4600 max. 18 W

MDX1600/MDX2600 max. 15 W

Fusible

MDX4600 100 -120 V~: T 630 mA H

200 -240 V~: T 315 mA H

MDX1600/MDX2600 100 -120 V~: T 250 mA H

200 -240 V~: T 125 mA H

Connexion Embase IEC standard

Dimensions/Poids

Dimensions Env. 1 ¾ x 19 x 8 ½"

Env. 44,5 x 483 x 217 mm

MDX4600

Poids Env. 2,4 kg

Poids au transport Env. 3,57 kg

MDX2600

Poids Env. 2,25 kg

Poids au transport Env. 3,15 kg

MDX1600

Poids Env. 2,39 kg

Poids au transport Env. 3,37 kg

Audioeingänge

Typ XLR- und 6,3 mm Klinkenanschluss, HF-entstört,

servo-symmetriert

Impedanz

+4 dBu 90 kΩ sym., 45 kΩ unsym. @ 1 kHz

-10 dBV 180 kΩ sym., 90 kΩ unsym. @ 1 kHz

Arbeitspegel +4 dBu/-10 dBV umschaltbar

Max. Eingangspegel +22 dBu symmetrisch und unsymmetrisch

CMRR typisch 40 dB, >60 dB @ 1 kHz

Audioausgänge

Typ XLR- und 6,3 mm Klinkenanschluss Elektronisch

gesteuerte servo-symmetrierte Ausgangsendstufe

Impedanz 95 Ω symmetrisch, 50 Ω unsymmetrisch @ 1 kHz

Max. Ausgangspegel +21 dBu, +20 dBm symmetrisch und unsymmetrisch

Sidechain-Eingang

Typ 6,3 mm Klinkenanschluss, unsymmetrisch, HF-entstört,

DC-entkoppelt

Impedanz 45 kΩ

Max. Eingangspegel +24 dBu

Sidechain-Ausgang

Typ 6,3 mm Klinkenanschluss, unsymmetrisch, HF-entstört,

DC-entkoppelt

Impedanz 50 Ω

Max. Ausgangspegel +21 dBu

Systemdaten

Bandbreite 20 Hz bis 20 kHz, +0/-0,5 dB

Frequenzgang 0,35 Hz bis 200 kHz, +0/-3 dB

S/N Ratio 115 dB, ungewichtet, 22 Hz bis 22 kHz

THD 0,008% typ. @ +4 dBu, 1 kHz, Verstärkung 1

0,07% typ. @ +20 dBu, 1 kHz, Verstärkung 1

IMD 0,01% typ. SMPTE

Übersprechen -110 dB @ 1 kHz

Expander/Gate-Sektion

Typ IRC (Interactive Ratio Control)-Expander

Threshold variabel (OFF bis +10 dB)

Ratio variabel (1:1 bis 1:8)

Attack <1 msec / 50 dB, programmabhängig

Release variabel (SLOW: 100 msec / 1 dB , FAST: 100 msec / 100 dB)

Kompressorsektion

Typ IKA (Interactive Knee Adaptation)-Kompressor

Threshold variabel (-40 bis +20 dB)

Ratio variabel (1:1 bis ∞:1)

Attack/Release variabel (manuell oder automatisch)

Auto Charakteristik Wave Adaptive Compressor

Manuelle Attack-Zeit variabel (0,3 msec / 20 dB bis 300 msec / 0 dB)

Manuelle Release-Zeit variabel (0,05 sec / 20 dB bis 5 s / 20 dB)

Auto Attack-Zeit typ. 15 msec für 10 dB, 5 msec für 20 dB, 3 msec für 30 dB

Auto Release-Zeit programmabhängig, typ. 125 dB/sec

Output variabel (-20 bis +20 dB)

Peak Limiter-Sektion

Typ IGC (Interactive Gain Control)-Peak Limiter

Level variabel (0 dB bis OFF (+21 dBu))

Ratio ∞:1

Stufe 1 Limiter Typ Clipper

Attack „Zero“

Release „Zero“

Stufe 2 Limiter Typ Programm-Limiter

Attack programmabhängig, typ. < 5 msec

Release programmabhängig, typ. 20 dB/s

De-Esser-Sektion

Typ VAD (Voice-Adaptive)-De-Esser

MDX2600

Filterfrequenzen 8,6 kHz (female), 7,5 kHz (male)

Filtergüte programmabhängig

Absenkung variabel, max. 15 dB

MDX1600

Filterfrequenz 5-8 kHz

Filtergüte programmabhängig

Absenkung max. 15 dB

Dynamic Enhancer-Sektion

Typ IDE (Interactive Dynamic)-Enhancer

MDX4600

Filterfrequenz 2,5 kHz, untere Grenzfrequenz

Charakteristik Hochpasslter (6 dB/Okt.)

Anhebung variabel, max. 28 dB @ 7,5 kHz

MDX2600

Filterfrequenz 2,5 kHz, untere Grenzfrequenz

Charakteristik Hochpasslter (6 dB/Okt.)

Anhebung max. 28 dB @ 7,5 kHz

MDX1600

Filterfrequenz 2,5 kHz, untere Grenzfrequenz

Charakteristik Hochpasslter (6 dB/Okt.)

Anhebung variabel, max. 40 dB @ 7,5 kHz

Stromversorgung

Netzspannung

USA/Canada 120 V~, 60 Hz

U.K./Australia 240 V~, 50 Hz

Europe 230 V~, 50 Hz

Generelles Export Mod. 100 -120 V~, 200 -240 V~, 50 - 60 Hz

Leistungsaufnahme

MDX4600 max. 18 W

MDX1600/MDX2600 max. 15 W

Sicherung

MDX4600 100 -120 V~: T 630 mA H

200 -240 V~: T 315 mA H

MDX1600/MDX2600 100 -120 V~: T 250 mA H

200 -240 V~: T 125 mA H

Netzanschluss Standard-Kaltgeräteanschluss

Abmessungen/Gewicht

Abmessungen ca. 1 ¾ x 19 x 8 ½"

ca. 44.5 x 483 x 217 mm

MDX4600

Gewicht ca. 2,4 kg

Transportgewicht ca. 3,57 kg

MDX2600

Weight ca. 2,25 kg

Shipping weight ca. 3,15 kg

MDX1600

Weight ca. 2,39 kg

Shipping weight ca. 3,37 kg

24 MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Quick Start Guide 25

Other important information

1. Register online. Please register your new

MUSIC Group equipment right after you purchase it by

visiting behringer. com. Registering your purchase using

our simple online form helps us to process your repair

claims more quickly and eciently. Also, read the terms

and conditions of our warranty, ifapplicable.

2. Malfunction. Should your MUSICGroup

Authorized Reseller not be located in your vicinity, you

may contact the MUSIC Group Authorized Fulller for

your country listed under “Support” at behringer. com.

Shouldyour country not be listed, please check if your

problem can be dealt with by our “OnlineSupport” which

may also be found under “Support” at behringer. com.

Alternatively, please submit an online warranty claim at

behringer. com BEFORE returning theproduct.

3. Power Connections. Before plugging the

unit into a power socket, please make sure you are using

the correct mains voltage for your particular model.

Faultyfuses must be replaced with fuses of the same

typeand rating without exception.

1. Registro online. Le recomendamos que

registre su nuevo aparato MUSIC Group justo después de

su compra accediendo a la página web behringer. com.

Elregistro de su compra a través de nuestro sencillo

sistema online nos ayudará a resolver cualquier

incidencia que se presente a la mayor brevedad posible.

Además,aproveche para leer los términos y condiciones de

nuestra garantía, si es aplicable en sucaso.

2. Averías. En el caso de que no exista un distribuidor

MUSIC Group en las inmediaciones, puede ponerse en

contacto con el distribuidor MUSIC Group de su país,

queencontrará dentro del apartado “Support” de nuestra

página web behringer. com. En caso de que su país no

aparezca en ese listado, acceda a la sección “Online Support”

(quetambiénencontrará dentro del apartado “Support” de

nuestra páginaweb) y compruebe si su problema aparece

descrito y solucionado allí. De forma alternativa, envíenos a

través de la página web una solicitud online de soporte en

periodo de garantía ANTES de devolvernos el aparato.

3. Conexiones de corriente. Antes de enchufar

este aparato a una salida de corriente, asegúrese de que dicha

salida sea del voltaje adecuado para su modelo concreto.

En caso de que deba sustituir un fusible quemado, deberá

hacerlo por otro de idénticas especicaciones, sinexcepción.

1. Enregistrez-vous en ligne. Prenez le

temps d’enregistrer votre produit MUSIC Group aussi vite

que possible sur le site Internet behringer. com. Le fait

d’enregistrer le produit en ligne nous permet de gérer

les réparations plus rapidement et plus ecacement.

Prenezégalement le temps de lire les termes et conditions

de notre garantie.

2. Dysfonctionnement. Si vous n’avez pas de

revendeur MUSIC Group près de chez vous, contactez le

distributeur MUSIC Group de votre pays: consultez la liste

des distributeurs de votre pays dans la page “Support” de

notre site Internet behringer. com. Si votre pays n’est pas

dans la liste, essayez de résoudre votre problème avec

notre “aideen ligne” que vous trouverez également dans

la section “Support” du site behringer. com. Vous pouvez

également nous faire parvenir directement votre demande

de réparation sous garantie par Internet sur le site

behringer. com AVANT de nous renvoyer le produit.

3. Raccordement au secteur. Avant de relier

cet équipement au secteur, assurez-vous que la tension

secteur de votre région soit compatible avec l’appareil.

Veillez à remplacer les fusibles uniquement par des

modèles exactement de même taille et de même valeur

électrique — sans aucune exception.

1. Online registrieren. Bitte registrieren Sie Ihr

neues MUSIC Group-Gerät direkt nach dem Kauf auf der

Website behringer. com. Wenn Sie Ihren Kauf mit unserem

einfachen online Formular registrieren, können wir Ihre

Reparaturansprüche schneller und ezienter bearbeiten.

Lesen Sie bitte auch unsere Garantiebedingungen,

fallszutreend.

2. Funktionsfehler. Sollte sich kein MUSICGroup

Händler in Ihrer Nähe benden, können Sie den

MUSICGroup Vertrieb Ihres Landes kontaktieren,

derauf behringer. com unter „Support“ aufgeführt ist.

Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte,

ob Ihr Problem von unserem „Online Support“ gelöst

werden kann, den Sie ebenfalls auf behringer. com unter

„Support“ nden. Alternativ reichen Sie bitte Ihren

Garantieanspruch online auf behringer. com ein, BEVOR Sie

das Produktzurücksenden.

3. Stromanschluss. Bevor Sie das Gerät an

eine Netzsteckdose anschließen, prüfen Sie bitte, obSie

die korrekte Netzspannung für Ihr spezielles Modell

verwenden. Fehlerhafte Sicherungen müssen ausnahmslos

durch Sicherungen des gleichen Typs und Nennwerts

ersetztwerden.

1. Registre-se online. Por favor, registre seu

novo equipamento MUSIC Group logo após a compra

visitando o site behringer. com Registrar sua compra

usando nosso simples formulário online nos ajuda a

processar seus pedidos de reparos com maior rapidez e

eciência. Além disso, leia nossos termos e condições de

garantia, caso seja necessário.

2. Funcionamento Defeituoso.

Casoseufornecedor MUSIC Group não esteja localizado

nas proximidades, você pode contatar um distribuidor

MUSIC Group para o seu país listado abaixo de “Suporte”

embehringer. com. Se seu país não estiver na lista,

favorchecar se seu problema pode ser resolvido com o

nosso “Suporte Online” que também pode ser achado

abaixo de “Suporte”em behringer. com. Alternativamente,

favor enviar uma solicitação de garantia online em

behringer. com ANTES da devolução do produto.

3. Ligações. Antes de ligar a unidade à tomada,

assegure-se de que está a utilizar a voltagem correcta para

o modelo em questão. Os fusíveis com defeito terão de

ser substituídos, sem qualquer excepção, por fusíveis do

mesmo tipo e corrente nominal.

Important information

Aspectos importantes

Informations importantes

Weitere wichtige

Informationen

Outras Informações

Importantes

Dados técnicos

Entradas de Áudio

Tipo Ligação XLR e jack de 6,3 mm, anti-parasitário AF,

servo-simétrico

Impedância

+4 dBu 90 kOhm simétrica, 45 kOhm assimétrica @ 1 kHz

-10 dBV 180 kOhm simétrica, 90 kOhm assimétrica @ 1 kHz

Nível de trabalho +4 dBu/-10 dBV comutável

Nível de entrada máx. +22 dBu simétrico e assimétrico

CMRR 40 dB, >60 dB @ 1 kHz típ.

Saídas de Áudio

Tipo Ligação XLR e jack de 6,3 mm, Estágio nal de saída

servo-simétrico controlado electronicamente

Impedância 95 Ohm simétrica, 50 Ohm assimétrica @ 1 kHz

Nível de saída máx. +21 dBu, +20 dBm simétrico e assimétrico

Entrada Sidechain

Tipo ligação jack de 6,3 mm, assimétrico, anti-parasitário AF,

CC desacoplada

Impedância 45 kΩ

Nível de entrada máx. +24 dBu

Saída Sidechain

Tipo ligação jack de 6,3 mm, assimétrico, anti-parasitário AF,

CC desacoplada

Impedância 50 Ω

Nível de saída máx. +21 dBu

Dados de Sistema

Largura de banda 20 Hz a 20 kHz, +0/-0,5 dB

Resposta de frequência 0,35 Hz a 200 kHz, +0/-3 dB

Relação sinal/ruído 115 dB, não ponderado, 22 Hz a 22 kHz

THD 0,008% típ. @ +4 dBu, 1 kHz, amplicação 1

0,07% típ. @ +20 dBu, 1 kHz, amplicação 1

IMD 0,01% típ. SMPTE

Diafonia -110 dB @ 1 kHz

Secção Expansor/Porta

Tipo Expandor IRC (Interactive Ratio Control)

Threshold variável (OFF a +10 dB)

Ratio variável (1:1 a 1:8)

Ataque <1 ms / 50 dB, dependente do programa

Release variável (SLOW: 100 ms / 1 dB, FAST: 100 ms / 100 dB)

Compressor Section

Tipo Compressor IKA (Interactive Knee Adaptation)

Threshold variável (-40 a +20 dB)

Ratio variável (1:1 a ∞:1)

Attack/Release variável (manual ou automático)

Auto Charakteristik Wave Adaptive Compressor

Tempo de ataque manual variável (0,3 ms / 20 dB a 300 ms / 20 dB)

Tempo de Release manual variável (0,05 s / 20 dB a 5 ms / 20 dB)

Tempo de ataque

automático típ. 15 ms para 10 dB, 5 ms para 20 dB, 3 ms para 30 dB

Tempo de Release

automático dependente do programa, típ. 125 dB / seg

Output variável (-20 a +20 dB)

Secção do Peak Limiter

Tipo Peak Limiter IGC (Interactive Gain Control)

Nível variável (0 dB a OFF (+21 dBu))

Ratio ∞:1

Nível 1Tipo de limitador Clipper

Attack “Zero”

Release “Zero”

Nível 2 Tipo de limitador Limitador de programa

Ataque dependente do programa, típ. < 5 ms

Release dependente do programa, típ. 20 dB/s

Secção De-Esser

Tipo VAD (Voice-Adaptive De-Esser)

MDX2600

Frequências do ltro 8,6 kHz (femêa), 7,5 kHz (macho)

Qualidade do ltro dependente do programa

Atenuação variável, máx. 15 dB

MDX1600

Frequência do ltro 5-8 kHz

Qualidade do ltro dependente do programa

Atenuação máx. 15 dB

Secção do Amplicador Dinâmico

Tipo IDE (Interactive Dynamic Enhancer)

(amplicador dinâmico interactivo)

MDX4600

Frequência do ltro 2,5 kHz (lower cut-o frequency)

Característica ltro passa-alto (6 dB/oct.)

Acentuação máx. 28 dB @ 7,5 kHz

MDX2600

Frequência do ltro 2,5 kHz (lower cut-o frequency)

Característica ltro passa-alto (6 dB/oct.)

Acentuação máx. 28 dB @ 7,5 kHz

MDX1600

Frequência do ltro 2,5 kHz (lower cut-o frequency)

Característica ltro passa-alto (6 dB/oct.)

Acentuação variável, máx. 40 dB @ 7,5 kHz

Alimentação Eléctrica

Tensão de Rede

EUA/Canadá 120 V~, 60 Hz

R.U./Austrália 240 V~, 50 Hz

Europa 230 V~, 50 Hz

Modelo geral

deexportação 100 -120 V~, 200 -240 V~, 50 - 60 Hz

Consumo de Energia

MDX4600 máx. 18 W

MDX1600/MDX2600 máx. 15 W

Fusível

MDX4600 100 -120 V~: T 630 mA H

200 -240 V~: T 315 mA H

MDX1600/MDX2600 100 -120 V~: T 250 mA H

200 -240 V~: T 125 mA H

Ligação à rede Ligação normal de aparelhos frios

Dimensões/Peso

Dimensões aprox. 1 ¾ x 19 x 8 ½"

aprox. 44,5 x 483 x 217 mm

MDX4600

Peso aprox. 2,4 kg

Peso de transporte aprox. 3,57 kg

MDX2600

Peso aprox. 2,25 kg

Peso de transporte aprox. 3,15 kg

MDX1600

Peso aprox. 2,39 kg

Peso de transporte aprox. 3,37 kg
