Beyerdynamic TG1000H Wireless Microphone and handheld transmitter User Manual TG1000 QuickStartGuide DE EN FR

Beyerdynamic Wireless Microphone and handheld transmitter TG1000 QuickStartGuide DE EN FR

Contents

QuickStartGuide.pdf

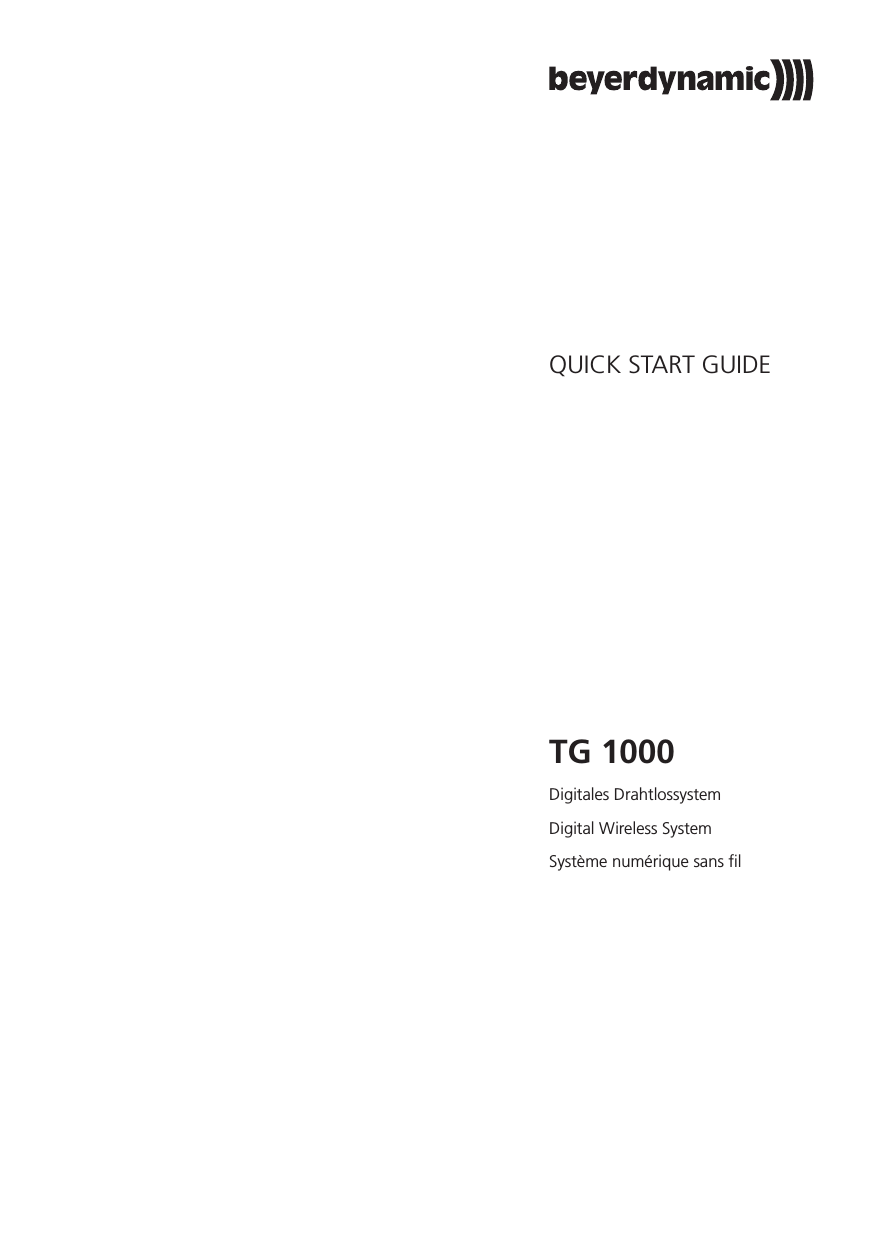

QUICK START GUIDETG 1000Digitales DrahtlossystemDigital Wireless SystemSystème numérique sans fil

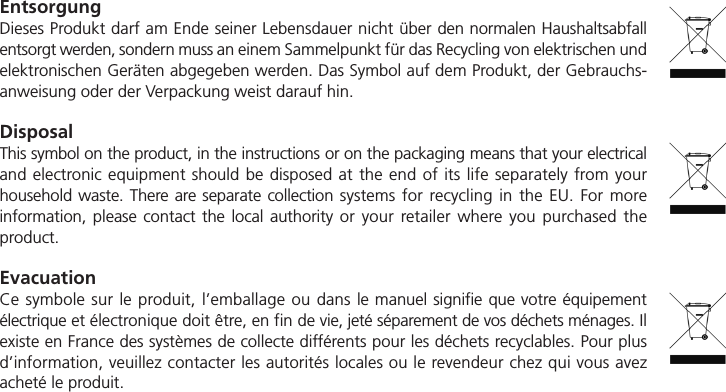

EntsorgungDieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfallentsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen undelektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchs-anweisung oder der Verpackung weist darauf hin.DisposalThis symbol on the product, in the instructions or on the packaging means that your electricaland electronic equipment should be disposed at the end of its life separately from your household waste. There are separate collection systems for recycling in the EU. For more information, please contact the local authority or your retailer where you purchased the product.EvacuationCe symbole sur le produit, l’emballage ou dans le manuel signifie que votre équipement électrique et électronique doit être, en fin de vie, jeté séparement de vos déchets ménages. Ilexiste en France des systèmes de collecte différents pour les déchets recyclables. Pour plusd’information, veuillez contacter les autorités locales ou le revendeur chez qui vous avezacheté le produit.

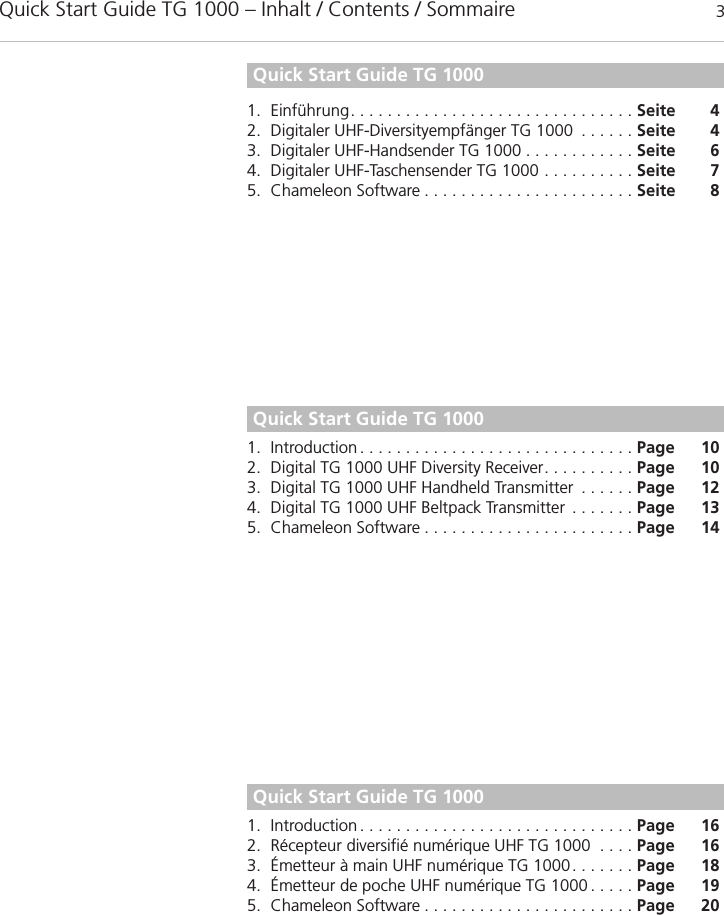

Quick Start Guide TG 1000 – Inhalt / Contents / Sommaire 3Quick Start Guide TG 1000deutsch1. Einführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 42. Digitaler UHF-Diversityempfänger TG 1000 . . . . . . Seite 43. Digitaler UHF-Handsender TG 1000 . . . . . . . . . . . . Seite 64. Digitaler UHF-Taschensender TG 1000 . . . . . . . . . . Seite 75. Chameleon Software . . . . . . . . . . . . . . . . . . . . . . . Seite 8Quick Start Guide TG 1000Quick Start Guide TG 1000englishfrançais1. Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 102. Digital TG 1000 UHF Diversity Receiver. . . . . . . . . . Page 103. Digital TG 1000 UHF Handheld Transmitter . . . . . . Page 124. Digital TG 1000 UHF Beltpack Transmitter . . . . . . . Page 135. Chameleon Software . . . . . . . . . . . . . . . . . . . . . . . Page 141. Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 162. Récepteur diversifié numérique UHF TG 1000 . . . . Page 163. Émetteur à main UHF numérique TG 1000. . . . . . . Page 184. Émetteur de poche UHF numérique TG 1000 . . . . . Page 195. Chameleon Software . . . . . . . . . . . . . . . . . . . . . . . Page 20

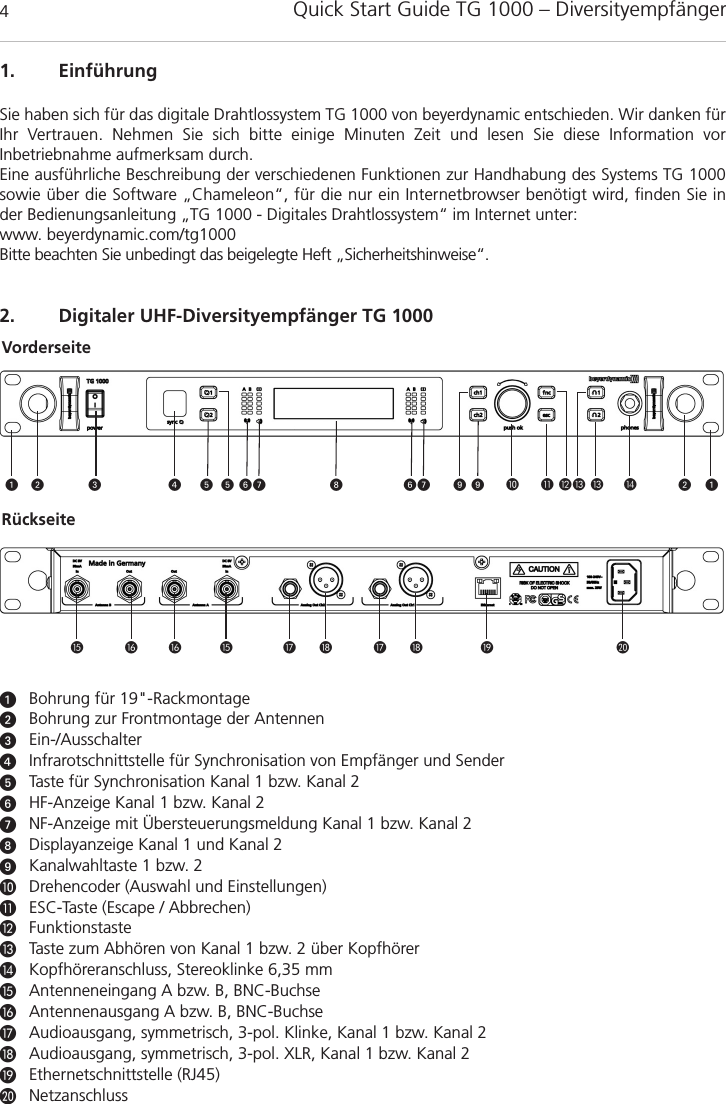

1. EinführungSie haben sich für das digitale Drahtlossystem TG 1000 von beyerdynamic entschieden. Wir danken fürIhr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Information vor Inbetriebnahme aufmerksam durch.Eine ausführliche Beschreibung der verschiedenen Funktionen zur Handhabung des Systems TG 1000 sowie über die Software „Chameleon“, für die nur ein Internetbrowser benötigt wird, finden Sie in der Bedienungsanleitung „TG 1000 - Digitales Drahtlossystem“ im Internet unter:www. beyerdynamic.com/tg1000Bitte beachten Sie unbedingt das beigelegte Heft „Sicherheitshinweise“.2. Digitaler UHF-Diversityempfänger TG 1000Bohrung für 19"-Rackmontage Bohrung zur Frontmontage der AntennenEin-/Ausschalter Infrarotschnittstelle für Synchronisation von Empfänger und SenderTaste für Synchronisation Kanal 1 bzw. Kanal 2HF-Anzeige Kanal 1 bzw. Kanal 2NF-Anzeige mit Übersteuerungsmeldung Kanal 1 bzw. Kanal 2 Displayanzeige Kanal 1 und Kanal 2Kanalwahltaste 1 bzw. 2Drehencoder (Auswahl und Einstellungen) ESC-Taste (Escape / Abbrechen)FunktionstasteTaste zum Abhören von Kanal 1 bzw. 2 über KopfhörerKopfhöreranschluss, Stereoklinke 6,35 mmAntenneneingang A bzw. B, BNC-BuchseAntennenausgang A bzw. B, BNC-BuchseAudioausgang, symmetrisch, 3-pol. Klinke, Kanal 1 bzw. Kanal 2 Audioausgang, symmetrisch, 3-pol. XLR, Kanal 1 bzw. Kanal 2Ethernetschnittstelle (RJ45)NetzanschlussQuick Start Guide TG 1000 – Diversityempfänger4VorderseiteRückseite                

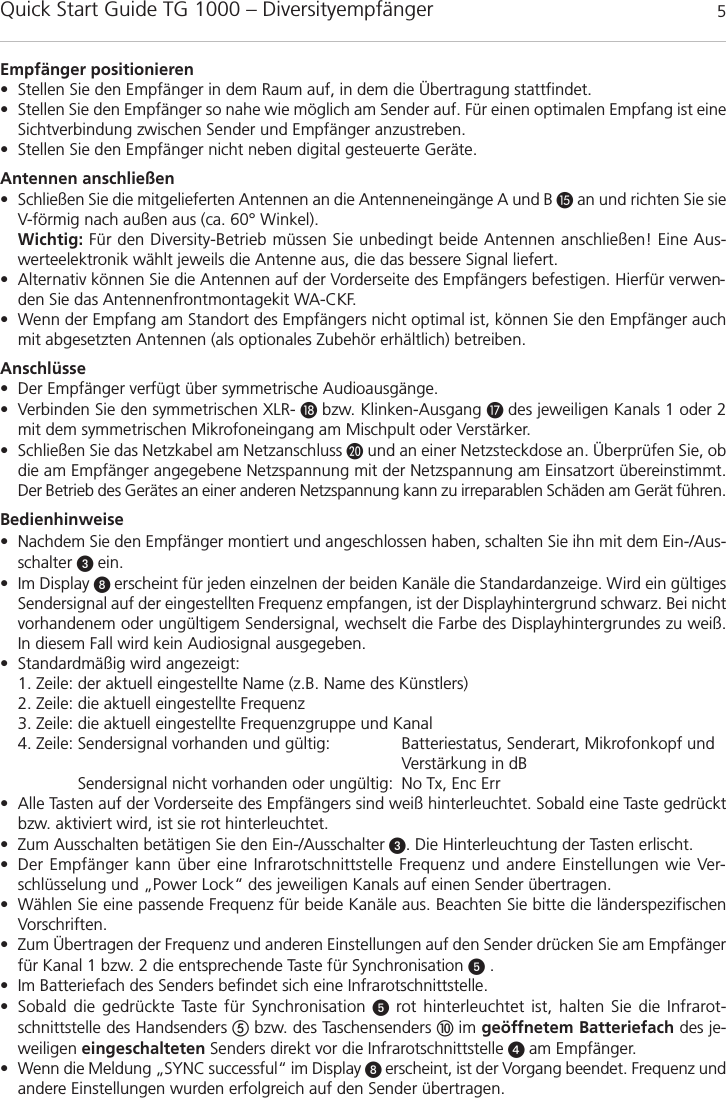

Quick Start Guide TG 1000 – Diversityempfänger 5deutschdeutschEmpfänger positionieren• Stellen Sie den Empfänger in dem Raum auf, in dem die Übertragung stattfindet. • Stellen Sie den Empfänger so nahe wie möglich am Sender auf. Für einen optimalen Empfang ist eineSichtverbindung zwischen Sender und Empfänger anzustreben.• Stellen Sie den Empfänger nicht neben digital gesteuerte Geräte.Antennen anschließen• Schließen Sie die mitgelieferten Antennen an die Antenneneingänge A und B an und richten Sie sieV-förmig nach außen aus (ca. 60° Winkel).Wichtig: Für den Diversity-Betrieb müssen Sie unbedingt beide Antennen anschließen! Eine Aus-werteelektronik wählt jeweils die Antenne aus, die das bessere Signal liefert.• Alternativ können Sie die Antennen auf der Vorderseite des Empfängers befestigen. Hierfür verwen-den Sie das Antennenfrontmontagekit WA-CKF. • Wenn der Empfang am Standort des Empfängers nicht optimal ist, können Sie den Empfänger auchmit abgesetzten Antennen (als optionales Zubehör erhältlich) betreiben.Anschlüsse• Der Empfänger verfügt über symmetrische Audioausgänge.• Verbinden Sie den symmetrischen XLR- bzw. Klinken-Ausgang  des jeweiligen Kanals 1 oder 2mit dem symmetrischen Mikrofoneingang am Mischpult oder Verstärker.• Schließen Sie das Netzkabel am Netzanschluss und an einer Netzsteckdose an. Überprüfen Sie, obdie am Empfänger angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt.Der Betrieb des Gerätes an einer anderen Netzspannung kann zu irreparablen Schäden am Gerät führen.Bedienhinweise• Nachdem Sie den Empfänger montiert und angeschlossen haben, schalten Sie ihn mit dem Ein-/Aus-schalter  ein.• Im Display  erscheint für jeden einzelnen der beiden Kanäle die Standardanzeige. Wird ein gültigesSendersignal auf der eingestellten Frequenz empfangen, ist der Displayhintergrund schwarz. Bei nichtvorhandenem oder ungültigem Sendersignal, wechselt die Farbe des Displayhintergrundes zu weiß.In diesem Fall wird kein Audiosignal ausgegeben.• Standardmäßig wird angezeigt:1. Zeile: der aktuell eingestellte Name (z.B. Name des Künstlers)2. Zeile: die aktuell eingestellte Frequenz3. Zeile: die aktuell eingestellte Frequenzgruppe und Kanal4. Zeile: Sendersignal vorhanden und gültig: Batteriestatus, Senderart, Mikrofonkopf und Verstärkung in dBSendersignal nicht vorhanden oder ungültig: No Tx, Enc Err• Alle Tasten auf der Vorderseite des Empfängers sind weiß hinterleuchtet. Sobald eine Taste gedrücktbzw. aktiviert wird, ist sie rot hinterleuchtet.• Zum Ausschalten betätigen Sie den Ein-/Ausschalter . Die Hinterleuchtung der Tasten erlischt.• Der Empfänger kann über eine Infrarotschnittstelle Frequenz und andere Einstellungen wie Ver-schlüsselung und „Power Lock“ des jeweiligen Kanals auf einen Sender übertragen.• Wählen Sie eine passende Frequenz für beide Kanäle aus. Beachten Sie bitte die länderspezifischenVorschriften.• Zum Übertragen der Frequenz und anderen Einstellungen auf den Sender drücken Sie am Empfängerfür Kanal 1 bzw. 2 die entsprechende Taste für Synchronisation .• Im Batteriefach des Senders befindet sich eine Infrarotschnittstelle.• Sobald die gedrückte Taste für Synchronisation rot hinterleuchtet ist, halten Sie die Infrarot-schnittstelle des Handsenders bzw. des Taschensenders im geöffnetem Batteriefach des je-weiligen eingeschalteten Senders direkt vor die Infrarotschnittstelle  am Empfänger.• Wenn die Meldung „SYNC successful“ im Display  erscheint, ist der Vorgang beendet. Frequenz undandere Einstellungen wurden erfolgreich auf den Sender übertragen.

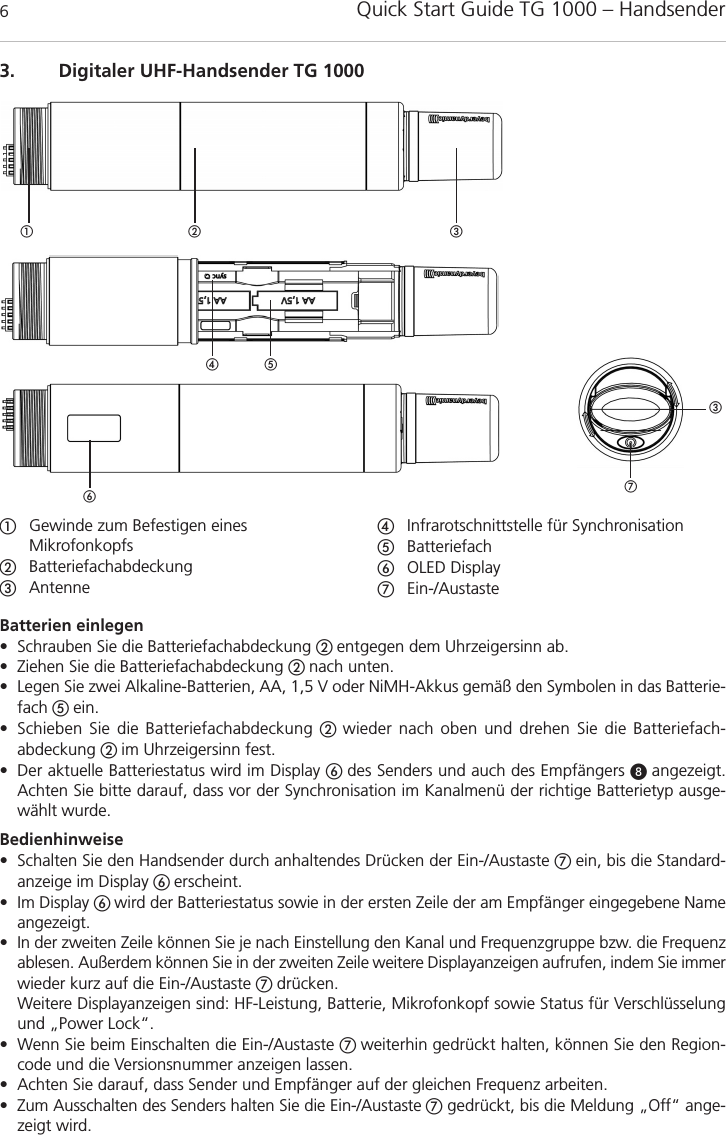

Quick Start Guide TG 1000 – Handsender63. Digitaler UHF-Handsender TG 1000Gewinde zum Befestigen eines MikrofonkopfsBatteriefachabdeckungAntenneInfrarotschnittstelle für Synchronisation BatteriefachOLED DisplayEin-/AustasteBatterien einlegen• Schrauben Sie die Batteriefachabdeckung  entgegen dem Uhrzeigersinn ab.• Ziehen Sie die Batteriefachabdeckung  nach unten.• Legen Sie zwei Alkaline-Batterien, AA, 1,5 V oder NiMH-Akkus gemäß den Symbolen in das Batterie-fach ein.• Schieben Sie die Batteriefachabdeckung  wieder nach oben und drehen Sie die Batteriefach-abdeckung  im Uhrzeigersinn fest.• Der aktuelle Batteriestatus wird im Display  des Senders und auch des Empfängers  angezeigt. Achten Sie bitte darauf, dass vor der Synchronisation im Kanalmenü der richtige Batterietyp ausge-wählt wurde.Bedienhinweise• Schalten Sie den Handsender durch anhaltendes Drücken der Ein-/Austaste ein, bis die Standard-anzeige im Display  erscheint.• Im Display wird der Batteriestatus sowie in der ersten Zeile der am Empfänger eingegebene Nameangezeigt. • In der zweiten Zeile können Sie je nach Einstellung den Kanal und Frequenzgruppe bzw. die Frequenzablesen. Außerdem können Sie in der zweiten Zeile weitere Displayanzeigen aufrufen, indem Sie immerwieder kurz auf die Ein-/Austaste drücken.Weitere Displayanzeigen sind: HF-Leistung, Batterie, Mikrofonkopf sowie Status für Verschlüsselungund „Power Lock“.• Wenn Sie beim Einschalten die Ein-/Austaste  weiterhin gedrückt halten, können Sie den Region-code und die Versionsnummer anzeigen lassen.• Achten Sie darauf, dass Sender und Empfänger auf der gleichen Frequenz arbeiten.• Zum Ausschalten des Senders halten Sie die Ein-/Austaste gedrückt, bis die Meldung „Off“ ange-zeigt wird.  

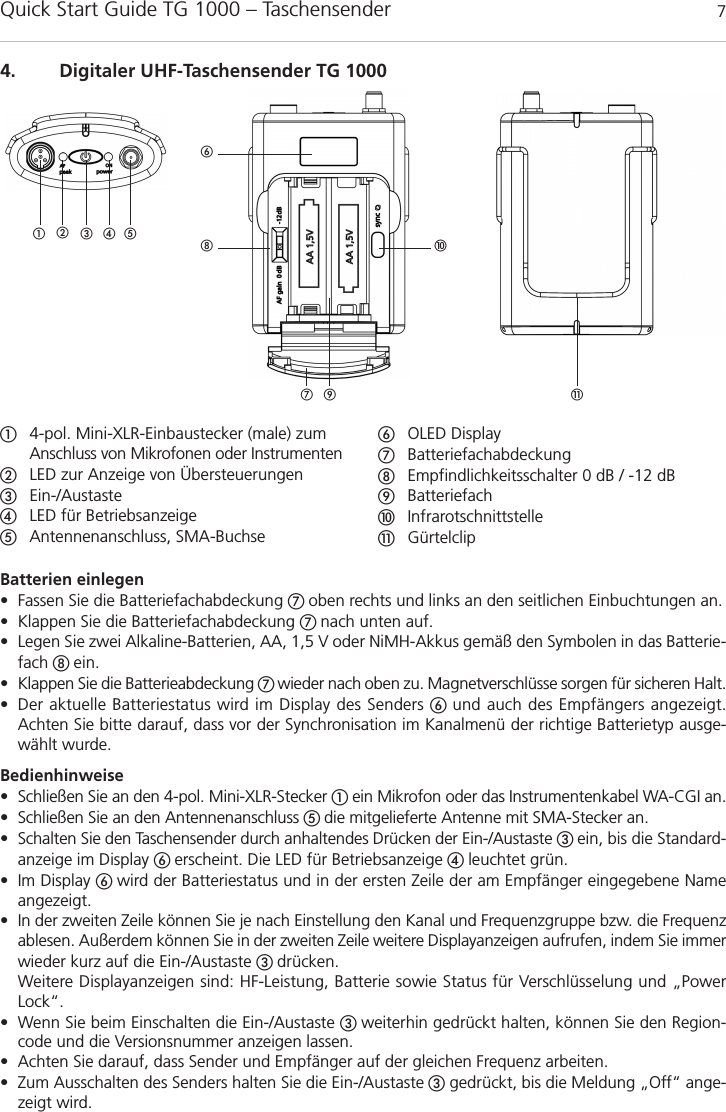

Quick Start Guide TG 1000 – Taschensender 7Batterien einlegen • Fassen Sie die Batteriefachabdeckung  oben rechts und links an den seitlichen Einbuchtungen an.• Klappen Sie die Batteriefachabdeckung  nach unten auf.• Legen Sie zwei Alkaline-Batterien, AA, 1,5 V oder NiMH-Akkus gemäß den Symbolen in das Batterie-fach  ein.• Klappen Sie die Batterieabdeckung  wieder nach oben zu. Magnetverschlüsse sorgen für sicheren Halt.• Der aktuelle Batteriestatus wird im Display des Senders  und auch des Empfängers angezeigt. Achten Sie bitte darauf, dass vor der Synchronisation im Kanalmenü der richtige Batterietyp ausge-wählt wurde.Bedienhinweise• Schließen Sie an den 4-pol. Mini-XLR-Stecker ein Mikrofon oder das Instrumentenkabel WA-CGI an.• Schließen Sie an den Antennenanschluss  die mitgelieferte Antenne mit SMA-Stecker an.• Schalten Sie den Taschensender durch anhaltendes Drücken der Ein-/Austaste ein, bis die Standard-anzeige im Display  erscheint. Die LED für Betriebsanzeige  leuchtet grün.• Im Display  wird der Batteriestatus und in der ersten Zeile der am Empfänger eingegebene Nameangezeigt. • In der zweiten Zeile können Sie je nach Einstellung den Kanal und Frequenzgruppe bzw. die Frequenzablesen. Außerdem können Sie in der zweiten Zeile weitere Displayanzeigen aufrufen, indem Sie immerwieder kurz auf die Ein-/Austaste  drücken.Weitere Displayanzeigen sind: HF-Leistung, Batterie sowie Status für Verschlüsselung und „PowerLock“.• Wenn Sie beim Einschalten die Ein-/Austaste  weiterhin gedrückt halten, können Sie den Region-code und die Versionsnummer anzeigen lassen.• Achten Sie darauf, dass Sender und Empfänger auf der gleichen Frequenz arbeiten.• Zum Ausschalten des Senders halten Sie die Ein-/Austaste gedrückt, bis die Meldung „Off“ ange-zeigt wird.deutsch4. Digitaler UHF-Taschensender TG 1000!  4-pol. Mini-XLR-Einbaustecker (male) zumAnschluss von Mikrofonen oder InstrumentenLED zur Anzeige von ÜbersteuerungenEin-/Austaste LED für Betriebsanzeige Antennenanschluss, SMA-BuchseOLED DisplayBatteriefachabdeckungEmpfindlichkeitsschalter 0 dB / -12 dBBatteriefachInfrarotschnittstelle!Gürtelclip

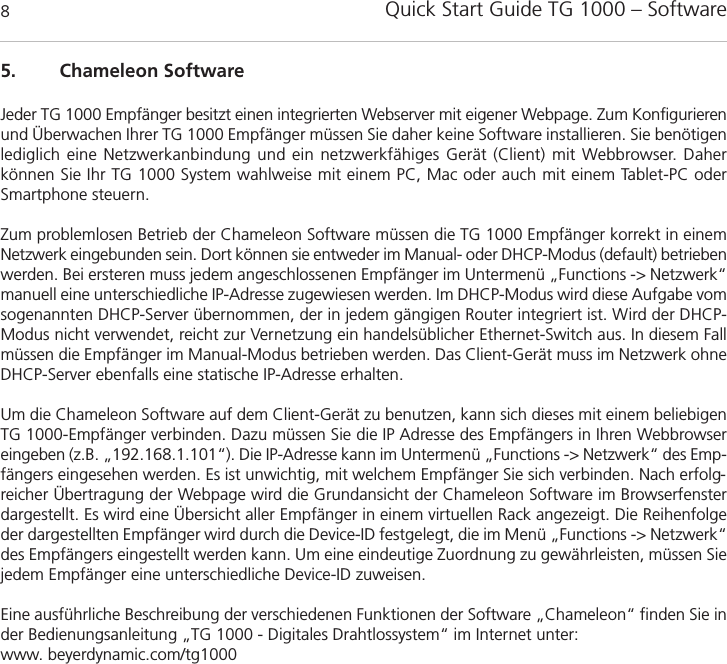

Quick Start Guide TG 1000 – Software85. Chameleon SoftwareJeder TG 1000 Empfänger besitzt einen integrierten Webserver mit eigener Webpage. Zum Konfigurierenund Überwachen Ihrer TG 1000 Empfänger müssen Sie daher keine Software installieren. Sie benötigenlediglich eine Netzwerkanbindung und ein netzwerkfähiges Gerät (Client) mit Webbrowser. Daher können Sie Ihr TG 1000 System wahlweise mit einem PC, Mac oder auch mit einem Tablet-PC oderSmartphone steuern.Zum problemlosen Betrieb der Chameleon Software müssen die TG 1000 Empfänger korrekt in einemNetzwerk eingebunden sein. Dort können sie entweder im Manual- oder DHCP-Modus (default) betriebenwerden. Bei ersteren muss jedem angeschlossenen Empfänger im Untermenü „Functions -> Netzwerk“manuell eine unterschiedliche IP-Adresse zugewiesen werden. Im DHCP-Modus wird diese Aufgabe vomsogenannten DHCP-Server übernommen, der in jedem gängigen Router integriert ist. Wird der DHCP-Modus nicht verwendet, reicht zur Vernetzung ein handelsüblicher Ethernet-Switch aus. In diesem Fallmüssen die Empfänger im Manual-Modus betrieben werden. Das Client-Gerät muss im Netzwerk ohneDHCP-Server ebenfalls eine statische IP-Adresse erhalten.Um die Chameleon Software auf dem Client-Gerät zu benutzen, kann sich dieses mit einem beliebigenTG 1000-Empfänger verbinden. Dazu müssen Sie die IP Adresse des Empfängers in Ihren Webbrowsereingeben (z.B. „192.168.1.101“). Die IP-Adresse kann im Untermenü „Functions -> Netzwerk“ des Emp-fängers eingesehen werden. Es ist unwichtig, mit welchem Empfänger Sie sich verbinden. Nach erfolg-reicher Übertragung der Webpage wird die Grundansicht der Chameleon Software im Browserfensterdargestellt. Es wird eine Übersicht aller Empfänger in einem virtuellen Rack angezeigt. Die Reihenfolgeder dargestellten Empfänger wird durch die Device-ID festgelegt, die im Menü „Functions -> Netzwerk“des Empfängers eingestellt werden kann. Um eine eindeutige Zuordnung zu gewährleisten, müssen Siejedem Empfänger eine unterschiedliche Device-ID zuweisen.Eine ausführliche Beschreibung der verschiedenen Funktionen der Software „Chameleon“ finden Sie in der Bedienungsanleitung „TG 1000 - Digitales Drahtlossystem“ im Internet unter:www. beyerdynamic.com/tg1000
Quick Start Guide TG 1000 – Notizen 9deutsch

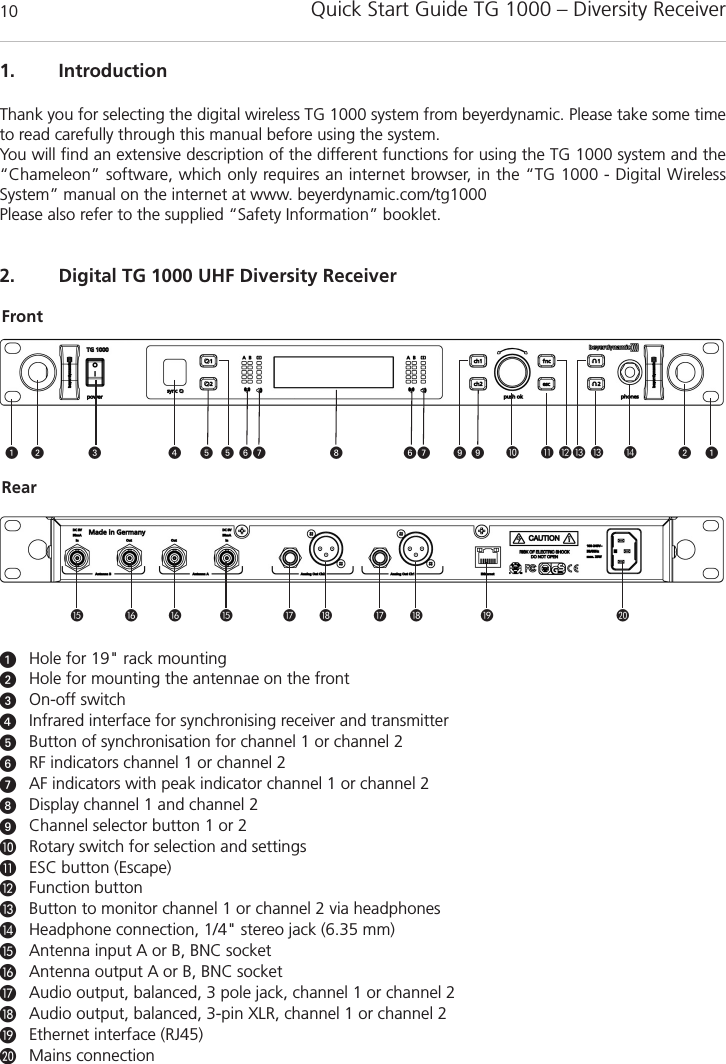

Quick Start Guide TG 1000 – Diversity Receiver101. IntroductionThank you for selecting the digital wireless TG 1000 system from beyerdynamic. Please take some timeto read carefully through this manual before using the system.You will find an extensive description of the different functions for using the TG 1000 system and the“Chameleon” software, which only requires an internet browser, in the “TG 1000 - Digital Wireless System” manual on the internet at www. beyerdynamic.com/tg1000Please also refer to the supplied “Safety Information” booklet. 2. Digital TG 1000 UHF Diversity ReceiverHole for 19" rack mounting Hole for mounting the antennae on the front On-off switch Infrared interface for synchronising receiver and transmitterButton of synchronisation for channel 1 or channel 2RF indicators channel 1 or channel 2AF indicators with peak indicator channel 1 or channel 2 Display channel 1 and channel 2Channel selector button 1 or 2Rotary switch for selection and settings ESC button (Escape)Function buttonButton to monitor channel 1 or channel 2 via headphonesHeadphone connection, 1/4" stereo jack (6.35 mm)Antenna input A or B, BNC socketAntenna output A or B, BNC socketAudio output, balanced, 3 pole jack, channel 1 or channel 2 Audio output, balanced, 3-pin XLR, channel 1 or channel 2Ethernet interface (RJ45)Mains connectionFrontRear                

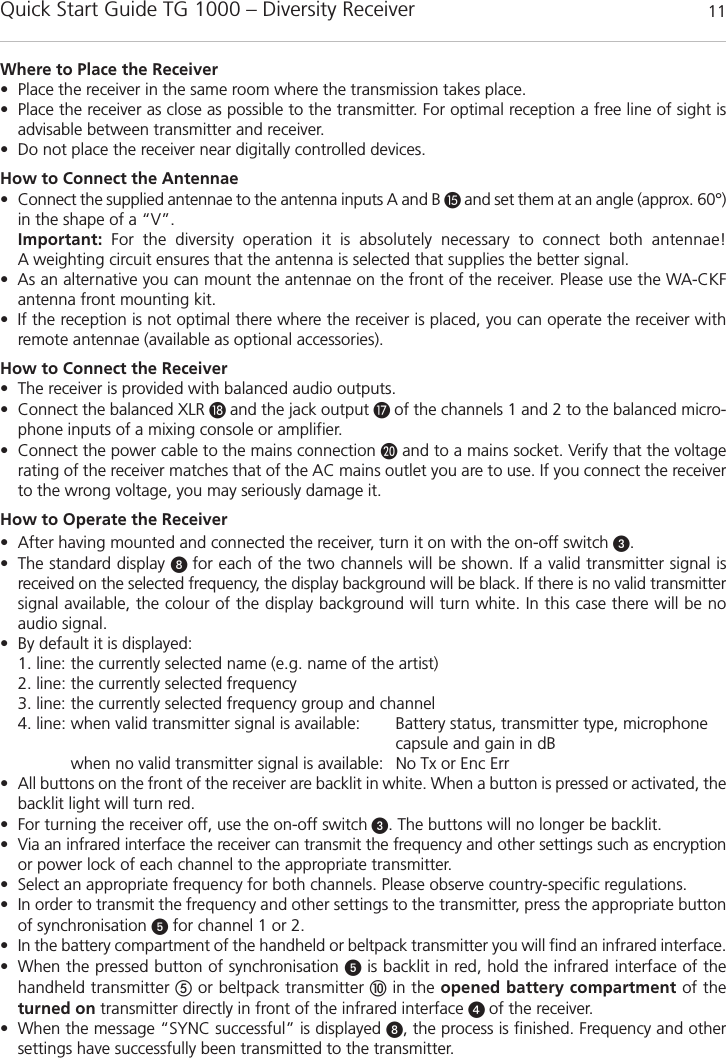

Quick Start Guide TG 1000 – Diversity Receiver 11englishWhere to Place the Receiver• Place the receiver in the same room where the transmission takes place.• Place the receiver as close as possible to the transmitter. For optimal reception a free line of sight is advisable between transmitter and receiver. • Do not place the receiver near digitally controlled devices.How to Connect the Antennae• Connect the supplied antennae to the antenna inputs A and B and set them at an angle (approx. 60°)in the shape of a “V”.Important: For the diversity operation it is absolutely necessary to connect both antennae! A weighting circuit ensures that the antenna is selected that supplies the better signal. • As an alternative you can mount the antennae on the front of the receiver. Please use the WA-CKFantenna front mounting kit. • If the reception is not optimal there where the receiver is placed, you can operate the receiver withremote antennae (available as optional accessories). How to Connect the Receiver• The receiver is provided with balanced audio outputs.• Connect the balanced XLR and the jack output  of the channels 1 and 2 to the balanced micro-phone inputs of a mixing console or amplifier.• Connect the power cable to the mains connection and to a mains socket. Verify that the voltagerating of the receiver matches that of the AC mains outlet you are to use. If you connect the receiverto the wrong voltage, you may seriously damage it. How to Operate the Receiver• After having mounted and connected the receiver, turn it on with the on-off switch .• The standard display  for each of the two channels will be shown. If a valid transmitter signal is received on the selected frequency, the display background will be black. If there is no valid transmittersignal available, the colour of the display background will turn white. In this case there will be noaudio signal. • By default it is displayed:1. line: the currently selected name (e.g. name of the artist)2. line: the currently selected frequency3. line: the currently selected frequency group and channel4. line: when valid transmitter signal is available: Battery status, transmitter type, microphonecapsule and gain in dBwhen no valid transmitter signal is available: No Tx or Enc Err• All buttons on the front of the receiver are backlit in white. When a button is pressed or activated, thebacklit light will turn red. • For turning the receiver off, use the on-off switch . The buttons will no longer be backlit.• Via an infrared interface the receiver can transmit the frequency and other settings such as encryptionor power lock of each channel to the appropriate transmitter. • Select an appropriate frequency for both channels. Please observe country-specific regulations. • In order to transmit the frequency and other settings to the transmitter, press the appropriate buttonof synchronisation for channel 1 or 2.• In the battery compartment of the handheld or beltpack transmitter you will find an infrared interface. • When the pressed button of synchronisation is backlit in red, hold the infrared interface of thehandheld transmitter or beltpack transmitter in the opened battery compartment of the turned on transmitter directly in front of the infrared interface  of the receiver.• When the message “SYNC successful” is displayed , the process is finished. Frequency and othersettings have successfully been transmitted to the transmitter.

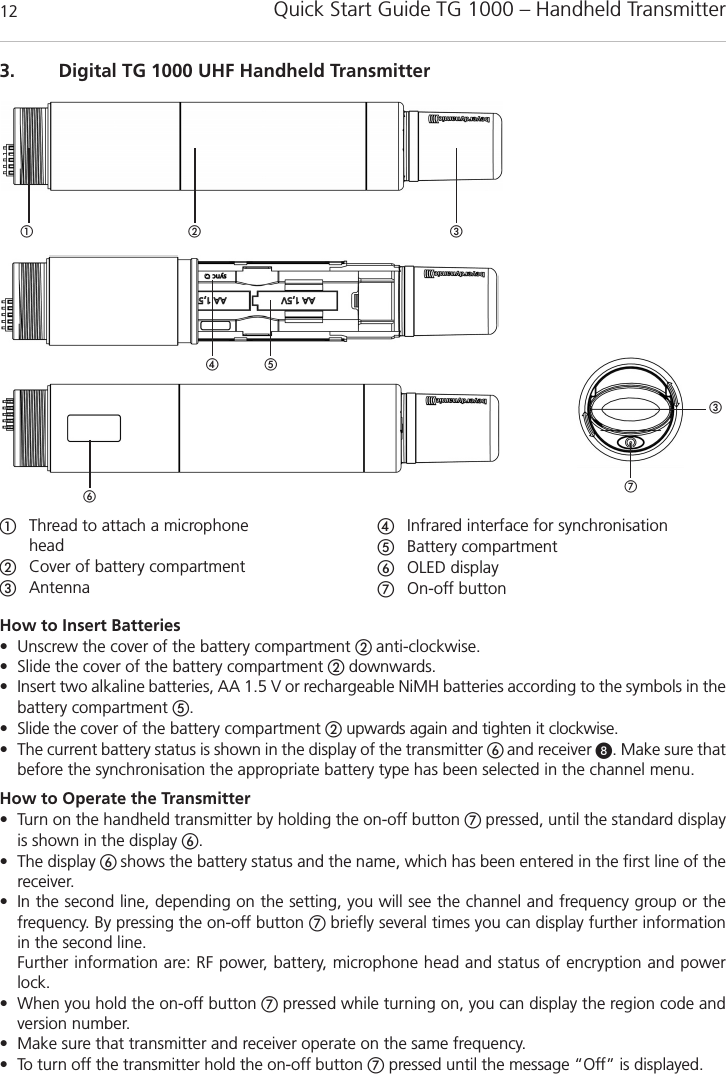

Quick Start Guide TG 1000 – Handheld Transmitter123. Digital TG 1000 UHF Handheld TransmitterThread to attach a microphone headCover of battery compartmentAntennaInfrared interface for synchronisation Battery compartmentOLED displayOn-off buttonHow to Insert Batteries• Unscrew the cover of the battery compartment  anti-clockwise.• Slide the cover of the battery compartment  downwards.• Insert two alkaline batteries, AA 1.5 V or rechargeable NiMH batteries according to the symbols in thebattery compartment .• Slide the cover of the battery compartment upwards again and tighten it clockwise. • The current battery status is shown in the display of the transmitter  and receiver . Make sure thatbefore the synchronisation the appropriate battery type has been selected in the channel menu.How to Operate the Transmitter• Turn on the handheld transmitter by holding the on-off button pressed, until the standard displayis shown in the display .• The display shows the battery status and the name, which has been entered in the first line of thereceiver. • In the second line, depending on the setting, you will see the channel and frequency group or the frequency. By pressing the on-off button briefly several times you can display further informationin the second line. Further information are: RF power, battery, microphone head and status of encryption and powerlock. • When you hold the on-off button pressed while turning on, you can display the region code andversion number. • Make sure that transmitter and receiver operate on the same frequency.• To turn off the transmitter hold the on-off button pressed until the message “Off” is displayed.  

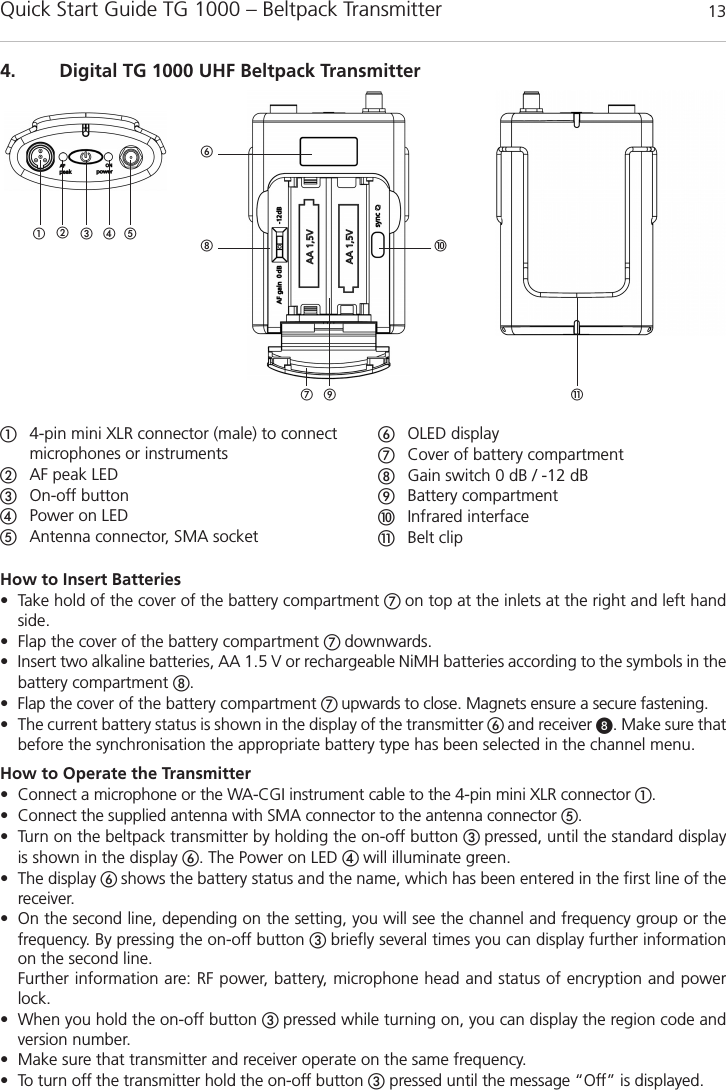

Quick Start Guide TG 1000 – Beltpack Transmitter 13englishHow to Insert Batteries • Take hold of the cover of the battery compartment  on top at the inlets at the right and left handside.• Flap the cover of the battery compartment  downwards.• Insert two alkaline batteries, AA 1.5 V or rechargeable NiMH batteries according to the symbols in thebattery compartment .• Flap the cover of the battery compartment  upwards to close. Magnets ensure a secure fastening.• The current battery status is shown in the display of the transmitter  and receiver . Make sure thatbefore the synchronisation the appropriate battery type has been selected in the channel menu.How to Operate the Transmitter• Connect a microphone or the WA-CGI instrument cable to the 4-pin mini XLR connector .• Connect the supplied antenna with SMA connector to the antenna connector .• Turn on the beltpack transmitter by holding the on-off button pressed, until the standard displayis shown in the display . The Power on LED  will illuminate green.• The display shows the battery status and the name, which has been entered in the first line of thereceiver. • On the second line, depending on the setting, you will see the channel and frequency group or the frequency. By pressing the on-off button  briefly several times you can display further informationon the second line. Further information are: RF power, battery, microphone head and status of encryption and powerlock. • When you hold the on-off button  pressed while turning on, you can display the region code andversion number. • Make sure that transmitter and receiver operate on the same frequency.• To turn off the transmitter hold the on-off button pressed until the message “Off” is displayed.4. Digital TG 1000 UHF Beltpack Transmitter!  4-pin mini XLR connector (male) to connect microphones or instruments AF peak LEDOn-off button Power on LED Antenna connector, SMA socketOLED displayCover of battery compartmentGain switch 0 dB / -12 dBBattery compartmentInfrared interface!Belt clip

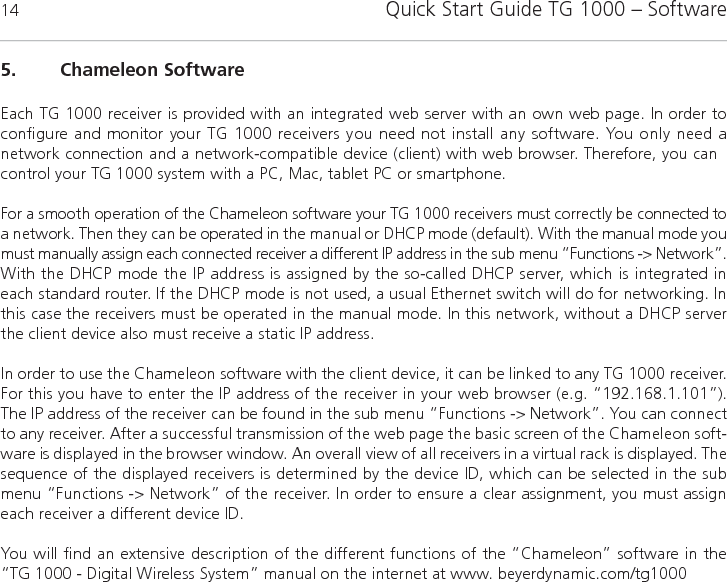

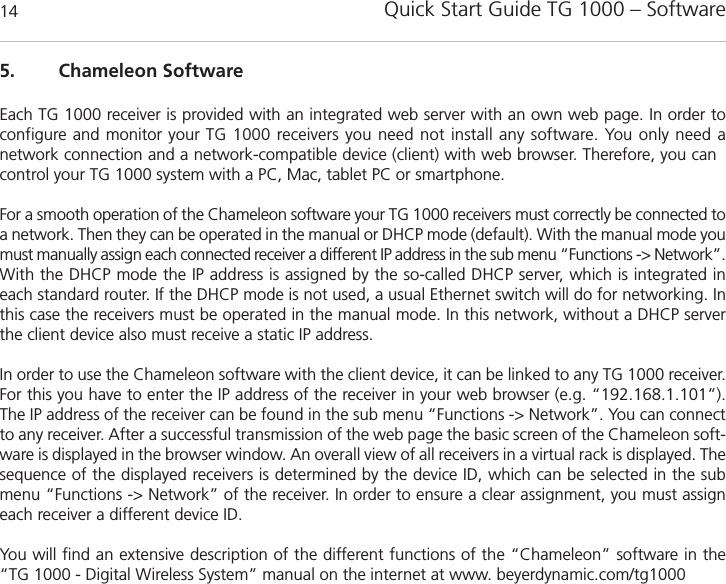

Quick Start Guide TG 1000 – Software145. Chameleon SoftwareEach TG 1000 receiver is provided with an integrated web server with an own web page. In order to configure and monitor your TG 1000 receivers you need not install any software. You only need a network connection and a network-compatible device (client) with web browser. Therefore, you cancontrol your TG 1000 system with a PC, Mac, tablet PC or smartphone. For a smooth operation of the Chameleon software your TG 1000 receivers must correctly be connected toa network. Then they can be operated in the manual or DHCP mode (default). With the manual mode youmust manually assign each connected receiver a different IP address in the sub menu “Functions -> Network”.With the DHCP mode the IP address is assigned by the so-called DHCP server, which is integrated ineach standard router. If the DHCP mode is not used, a usual Ethernet switch will do for networking. Inthis case the receivers must be operated in the manual mode. In this network, without a DHCP serverthe client device also must receive a static IP address. In order to use the Chameleon software with the client device, it can be linked to any TG 1000 receiver.For this you have to enter the IP address of the receiver in your web browser (e.g. “192.168.1.101”).The IP address of the receiver can be found in the sub menu “Functions -> Network”. You can connectto any receiver. After a successful transmission of the web page the basic screen of the Chameleon soft-ware is displayed in the browser window. An overall view of all receivers in a virtual rack is displayed. Thesequence of the displayed receivers is determined by the device ID, which can be selected in the submenu “Functions -> Network” of the receiver. In order to ensure a clear assignment, you must assigneach receiver a different device ID.You will find an extensive description of the different functions of the “Chameleon” software in the “TG 1000 - Digital Wireless System” manual on the internet at www. beyerdynamic.com/tg1000
Quick Start Guide TG 1000 – Notes 15english

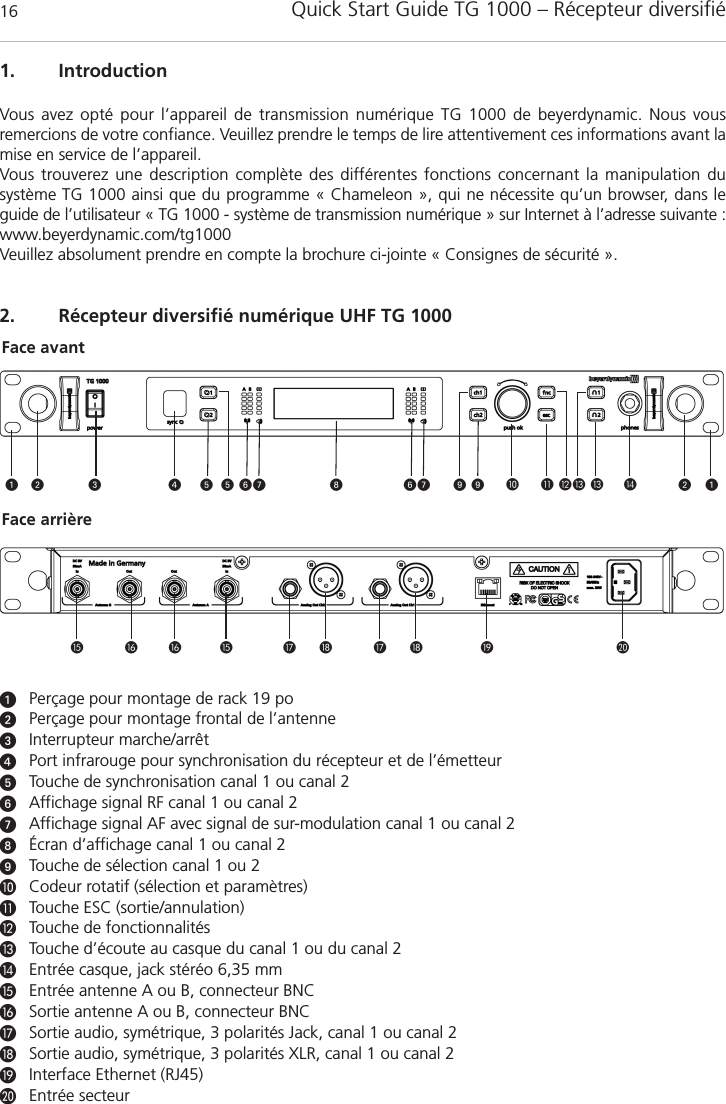

Quick Start Guide TG 1000 – Récepteur diversifié161. IntroductionVous avez opté pour l’appareil de transmission numérique TG 1000 de beyerdynamic. Nous vous remercions de votre confiance. Veuillez prendre le temps de lire attentivement ces informations avant lamise en service de l’appareil.Vous trouverez une description complète des différentes fonctions concernant la manipulation du système TG 1000 ainsi que du programme « Chameleon », qui ne nécessite qu’un browser, dans leguide de l’utilisateur « TG 1000 - système de transmission numérique » sur Internet à l’adresse suivante :www.beyerdynamic.com/tg1000Veuillez absolument prendre en compte la brochure ci-jointe « Consignes de sécurité ».2. Récepteur diversifié numérique UHF TG 1000Perçage pour montage de rack 19 po Perçage pour montage frontal de l’antenneInterrupteur marche/arrêt Port infrarouge pour synchronisation du récepteur et de l’émetteurTouche de synchronisation canal 1 ou canal 2Affichage signal RF canal 1 ou canal 2Affichage signal AF avec signal de sur-modulation canal 1 ou canal 2 Écran d’affichage canal 1 ou canal 2Touche de sélection canal 1 ou 2Codeur rotatif (sélection et paramètres) Touche ESC (sortie/annulation)Touche de fonctionnalitésTouche d’écoute au casque du canal 1 ou du canal 2Entrée casque, jack stéréo 6,35 mmEntrée antenne A ou B, connecteur BNCSortie antenne A ou B, connecteur BNCSortie audio, symétrique, 3 polarités Jack, canal 1 ou canal 2 Sortie audio, symétrique, 3 polarités XLR, canal 1 ou canal 2Interface Ethernet (RJ45)Entrée secteurFace avantFace arrière                

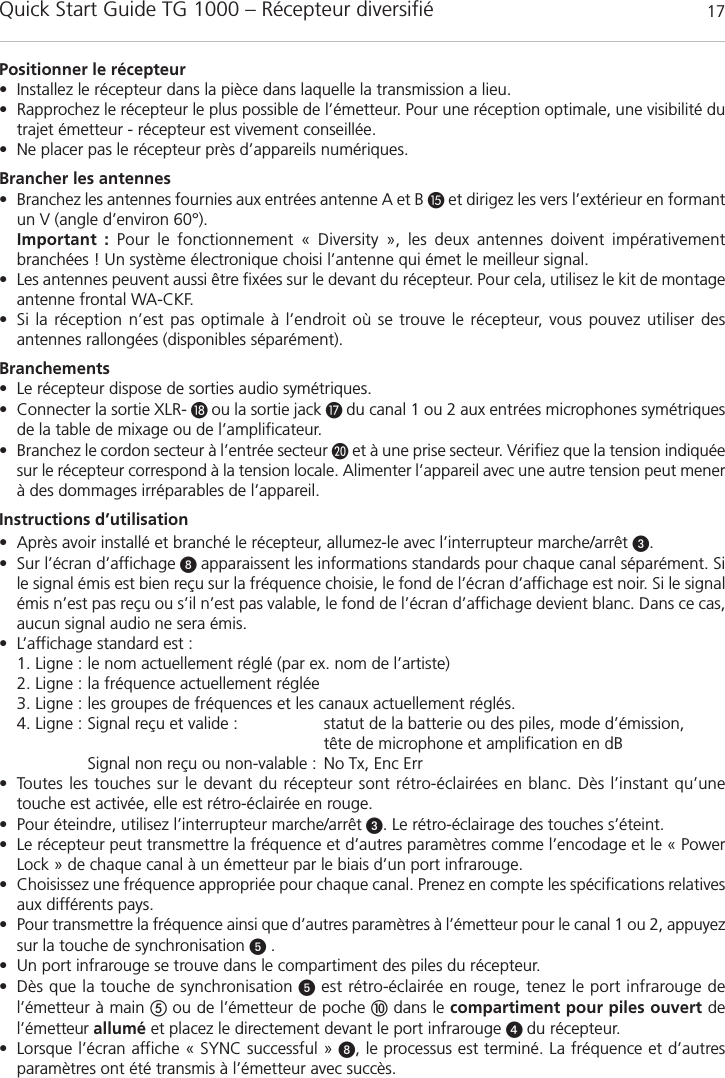

Quick Start Guide TG 1000 – Récepteur diversifié 17françaisPositionner le récepteur• Installez le récepteur dans la pièce dans laquelle la transmission a lieu. • Rapprochez le récepteur le plus possible de l’émetteur. Pour une réception optimale, une visibilité dutrajet émetteur - récepteur est vivement conseillée.• Ne placer pas le récepteur près d’appareils numériques.Brancher les antennes • Branchez les antennes fournies aux entrées antenne A et B et dirigez les vers l’extérieur en formantun V (angle d’environ 60°).Important : Pour le fonctionnement « Diversity », les deux antennes doivent impérativement branchées ! Un système électronique choisi l’antenne qui émet le meilleur signal.• Les antennes peuvent aussi être fixées sur le devant du récepteur. Pour cela, utilisez le kit de montageantenne frontal WA-CKF. • Si la réception n’est pas optimale à l’endroit où se trouve le récepteur, vous pouvez utiliser des antennes rallongées (disponibles séparément).Branchements• Le récepteur dispose de sorties audio symétriques.• Connecter la sortie XLR- ou la sortie jack  du canal 1 ou 2 aux entrées microphones symétriquesde la table de mixage ou de l’amplificateur.• Branchez le cordon secteur à l’entrée secteur et à une prise secteur. Vérifiez que la tension indiquéesur le récepteur correspond à la tension locale. Alimenter l’appareil avec une autre tension peut menerà des dommages irréparables de l’appareil.Instructions d’utilisation• Après avoir installé et branché le récepteur, allumez-le avec l’interrupteur marche/arrêt .• Sur l’écran d’affichage  apparaissent les informations standards pour chaque canal séparément. Sile signal émis est bien reçu sur la fréquence choisie, le fond de l’écran d’affichage est noir. Si le signalémis n’est pas reçu ou s’il n’est pas valable, le fond de l’écran d’affichage devient blanc. Dans ce cas,aucun signal audio ne sera émis.• L’affichage standard est :1. Ligne : le nom actuellement réglé (par ex. nom de l’artiste)2. Ligne : la fréquence actuellement réglée3. Ligne : les groupes de fréquences et les canaux actuellement réglés.4. Ligne : Signal reçu et valide : statut de la batterie ou des piles, mode d’émission, tête de microphone et amplification en dBSignal non reçu ou non-valable : No Tx, Enc Err• Toutes les touches sur le devant du récepteur sont rétro-éclairées en blanc. Dès l’instant qu’une touche est activée, elle est rétro-éclairée en rouge.• Pour éteindre, utilisez l’interrupteur marche/arrêt . Le rétro-éclairage des touches s’éteint.• Le récepteur peut transmettre la fréquence et d’autres paramètres comme l’encodage et le « PowerLock » de chaque canal à un émetteur par le biais d’un port infrarouge.• Choisissez une fréquence appropriée pour chaque canal. Prenez en compte les spécifications relativesaux différents pays.• Pour transmettre la fréquence ainsi que d’autres paramètres à l’émetteur pour le canal 1 ou 2, appuyezsur la touche de synchronisation .• Un port infrarouge se trouve dans le compartiment des piles du récepteur.• Dès que la touche de synchronisation est rétro-éclairée en rouge, tenez le port infrarouge de l’émetteur à main ou de l’émetteur de poche dans le compartiment pour piles ouvert del’émetteur allumé et placez le directement devant le port infrarouge  du récepteur.• Lorsque l’écran affiche « SYNC successful » , le processus est terminé. La fréquence et d’autres paramètres ont été transmis à l’émetteur avec succès.
Quick Start Guide TG 1000 – Émetteur à main183. Émetteur à main UHF numérique TG 1000Filetage pour fixation d’une tête de microphone.Cache du compartiment pour pilesAntennePort infrarouge pour synchronisation Compartiment pour pilesÉcran d’affichage OLEDTouche marche/arrêtPlacer les piles• Dévisser le cache du compartiment pour piles  dans le sens inverse des aiguilles d’une montre.• Tirez le cache du compartiment pour piles  vers le bas.• Insérez deux piles alcalines AA 1,5V ou des batteries NiMH correspondantes aux symboles se situantdans le compartiment pour piles .• Repoussez le cache du compartiment pour piles vers le haut et tournez le cache du compartimentpour piles  dans le sens des aiguilles d’une montre.• Le statut actuel des piles est affiché sur l’écran  de l’émetteur et du récepteur . Veillez bien à ceque le type de piles ou de batterie sélectionné dans le menu canal soit correcte avant la synchronisation.Instructions d’utilisation• Allumer l’émetteur à main en restant appuyé sur la touche marche/arrêt jusqu’a ce que l’affichagestandard apparaisse sur l’écran .• Le statut des piles ou des batteries ainsi que le nom donné au récepteur sont affichés sur l’écran àla première ligne.• Selon les réglages, vous pouvez lire le canal et les groupes de fréquences ou la fréquence à la deuxièmeligne. Par ailleurs vous avez accès à d’autres affichages à la deuxième ligne en appuyant plusieurs foisrapidement sur la touche marche/arrêt .Autres informations affichées : Performance HF, batterie ou piles, tête de microphone et statut del’encodage et « Power Lock ».• En restant appuyé sur la touche marche/arrêt  lors de la mise en marche, vous pouvez voir s’afficherle code région et le numéro de version.• Assurez-vous que l’émetteur et le récepteur sont sur la même fréquence.• Pour éteindre l’émetteur, appuyez sur la touche marche/arrêt jusqu’à ce que « Off » soit affiché.  

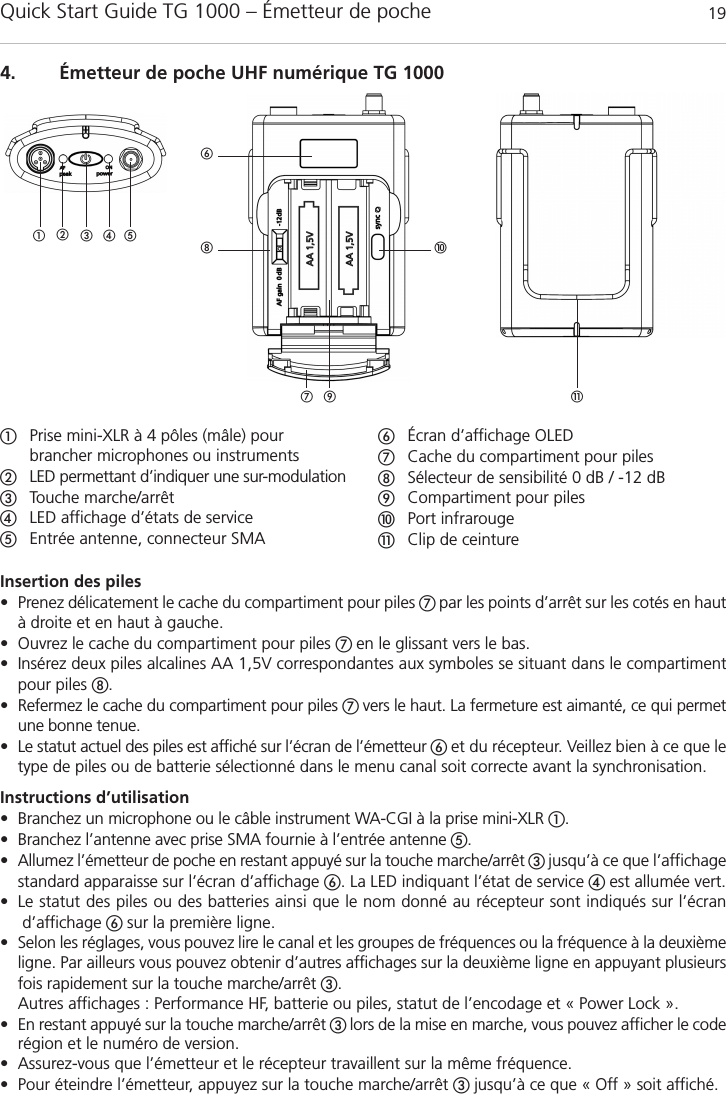

Quick Start Guide TG 1000 – Émetteur de poche 19françaisInsertion des piles • Prenez délicatement le cache du compartiment pour piles  par les points d’arrêt sur les cotés en hautà droite et en haut à gauche.• Ouvrez le cache du compartiment pour piles  en le glissant vers le bas.• Insérez deux piles alcalines AA 1,5V correspondantes aux symboles se situant dans le compartimentpour piles .• Refermez le cache du compartiment pour piles  vers le haut. La fermeture est aimanté, ce qui permetune bonne tenue.• Le statut actuel des piles est affiché sur l’écran de l’émetteur  et du récepteur. Veillez bien à ce que letype de piles ou de batterie sélectionné dans le menu canal soit correcte avant la synchronisation.Instructions d’utilisation• Branchez un microphone ou le câble instrument WA-CGI à la prise mini-XLR .• Branchez l’antenne avec prise SMA fournie à l’entrée antenne .• Allumez l’émetteur de poche en restant appuyé sur la touche marche/arrêt jusqu’à ce que l’affichagestandard apparaisse sur l’écran d’affichage . La LED indiquant l’état de service  est allumée vert.• Le statut des piles ou des batteries ainsi que le nom donné au récepteur sont indiqués sur l’écrand’affichage  sur la première ligne. • Selon les réglages, vous pouvez lire le canal et les groupes de fréquences ou la fréquence à la deuxièmeligne. Par ailleurs vous pouvez obtenir d’autres affichages sur la deuxième ligne en appuyant plusieursfois rapidement sur la touche marche/arrêt .Autres affichages : Performance HF, batterie ou piles, statut de l’encodage et « Power Lock ».• En restant appuyé sur la touche marche/arrêt  lors de la mise en marche, vous pouvez afficher le coderégion et le numéro de version.• Assurez-vous que l’émetteur et le récepteur travaillent sur la même fréquence.• Pour éteindre l’émetteur, appuyez sur la touche marche/arrêt jusqu’à ce que « Off » soit affiché.4. Émetteur de poche UHF numérique TG 1000!  Prise mini-XLR à 4 pôles (mâle) pourbrancher microphones ou instrumentsLED permettant d’indiquer une sur-modulationTouche marche/arrêt LED affichage d’états de service Entrée antenne, connecteur SMAÉcran d’affichage OLEDCache du compartiment pour pilesSélecteur de sensibilité 0 dB / -12 dBCompartiment pour pilesPort infrarouge!Clip de ceinture

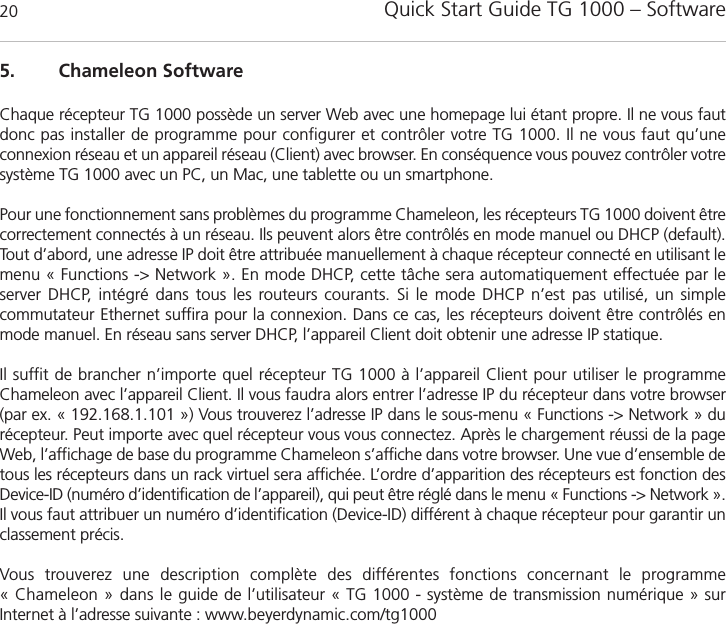

Quick Start Guide TG 1000 – Software205. Chameleon SoftwareChaque récepteur TG 1000 possède un server Web avec une homepage lui étant propre. Il ne vous fautdonc pas installer de programme pour configurer et contrôler votre TG 1000. Il ne vous faut qu’une connexion réseau et un appareil réseau (Client) avec browser. En conséquence vous pouvez contrôler votresystème TG 1000 avec un PC, un Mac, une tablette ou un smartphone.Pour une fonctionnement sans problèmes du programme Chameleon, les récepteurs TG 1000 doivent êtrecorrectement connectés à un réseau. Ils peuvent alors être contrôlés en mode manuel ou DHCP (default).Tout d’abord, une adresse IP doit être attribuée manuellement à chaque récepteur connecté en utilisant lemenu « Functions -> Network ». En mode DHCP, cette tâche sera automatiquement effectuée par le server DHCP, intégré dans tous les routeurs courants. Si le mode DHCP n’est pas utilisé, un simple commutateur Ethernet suffira pour la connexion. Dans ce cas, les récepteurs doivent être contrôlés enmode manuel. En réseau sans server DHCP, l’appareil Client doit obtenir une adresse IP statique.Il suffit de brancher n’importe quel récepteur TG 1000 à l’appareil Client pour utiliser le programme Chameleon avec l’appareil Client. Il vous faudra alors entrer l’adresse IP du récepteur dans votre browser(par ex. « 192.168.1.101 ») Vous trouverez l’adresse IP dans le sous-menu « Functions -> Network » du récepteur. Peut importe avec quel récepteur vous vous connectez. Après le chargement réussi de la pageWeb, l’affichage de base du programme Chameleon s’affiche dans votre browser. Une vue d’ensemble detous les récepteurs dans un rack virtuel sera affichée. L’ordre d’apparition des récepteurs est fonction desDevice-ID (numéro d’identification de l’appareil), qui peut être réglé dans le menu « Functions -> Network ».Il vous faut attribuer un numéro d’identification (Device-ID) différent à chaque récepteur pour garantir un classement précis.Vous trouverez une description complète des différentes fonctions concernant le programme « Chameleon » dans le guide de l’utilisateur « TG 1000 - système de transmission numérique » sur Internet à l’adresse suivante : www.beyerdynamic.com/tg1000
Quick Start Guide TG 1000 – Notes 21français

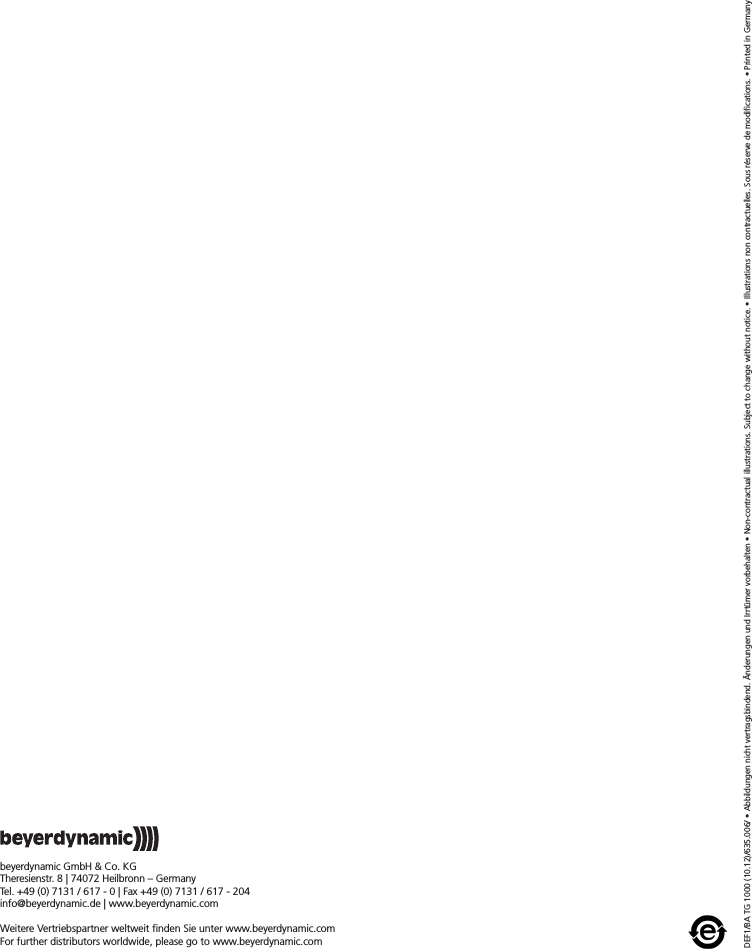

DEF1/BA TG 1000 (10.12)/635.006/ • Abbildungen nicht vertragsbindend. Änderungen und Irrtümer vorbehalten • Non-contractual illustrations. Subject to change without notice. • Illustrations non contractuelles. Sous réserve de modifications. • Printed in Germanybeyerdynamic GmbH & Co. KGTheresienstr. 8 | 74072 Heilbronn – GermanyTel. +49 (0) 7131 / 617 - 0 | Fax +49 (0) 7131 / 617 - 204info@beyerdynamic.de | www.beyerdynamic.comWeitere Vertriebspartner weltweit finden Sie unter www.beyerdynamic.comFor further distributors worldwide, please go to www.beyerdynamic.com
