Instruction manual

KQD 1360X

Refrigerator

ררקמ

Please read this manual first!

Dear Customer,

We hope that your product, which has been produced in modern plants and

checked under the most meticulous quality control procedures, will provide you an

effective service.

For this, we recommend you to carefully read the entire manual of your product

before using it and keep it at hand for future references.

This manual

• Will help you use your appliance in a fast and safe way.

• Read the manual before installing and operating your product.

• Follow the instructions, especially those for safety.

• Keep the manual in an easily accessible place as you may need it later.

• Besides, read also the other documents provided with your product.

Please note that this manual may be valid for other models as well.

Symbols and their descriptions

This instruction manual contains the following symbols:

C Important information or useful usage tips.

A Warning against dangerous conditions for life and property.

B Warning against electric voltage.

This product bears the selective sorting symbol for waste electrical and

electronic equipment (WEEE).

This means that this product must be handled pursuant to European Directive

2002/96/EC in order to be recycled or dismantled to minimise its impact on

the environment. For further information, please contact your local or regional

authorities.

Electronic products not included in the selective sorting process are potentially

dangerous for the environment and human heatlh due to the presence of

hazardous substances.

Recycling

1 The refrigerator 4

2 Important Safety

Warnings 5

Intended use ..................................... 5

General safety ................................... 5

Child safety ........................................ 7

HCA Warning .................................... 7

Things to be done for .......................7

energy saving .................................... 7

3 Installation 8

Points to be considered when re-

transporting your refrigerator ............. 8

Before operating your refrigerator ......8

Electric connection ............................8

Disposing of the packaging ............... 9

Disposing of your old refrigerator ....... 9

Placing and Installation ...................... 9

Floor balance adjustment ................10

Adjusting the gap between the upper

door ................................................10

Installing Water Filter ....................... 12

Connection of the Water Pipe to the

Refrigerator .....................................12

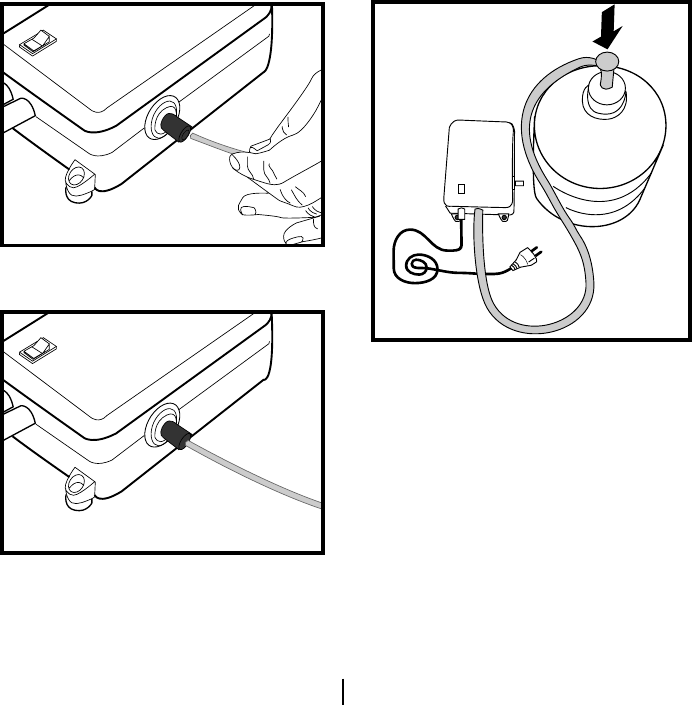

Connection of Water Hose to the

Jug .................................................13

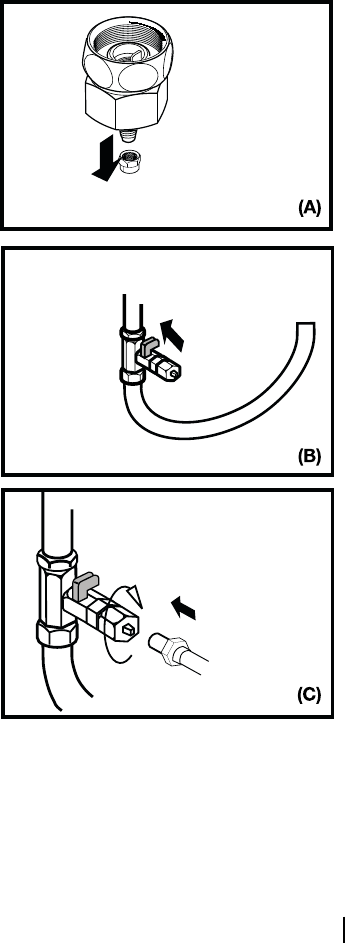

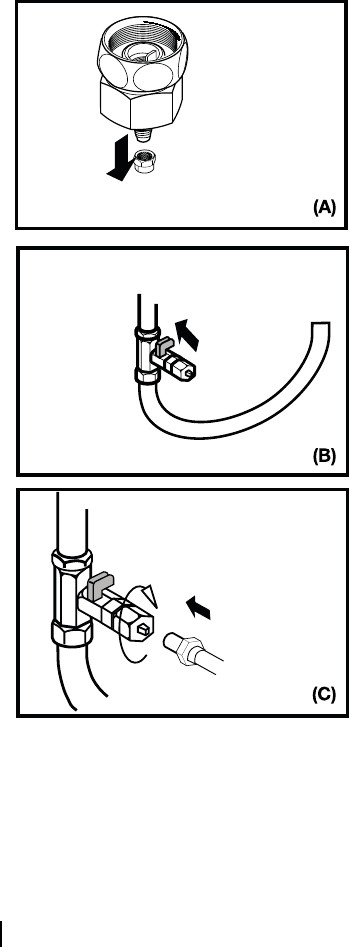

Connection of the Water Pipe to the

Cold Water Mains Line .................... 14

Prior to first use of Water Dispenser .16

CONTENTS

4 Preparation 17

5 Using your refrigerator 18

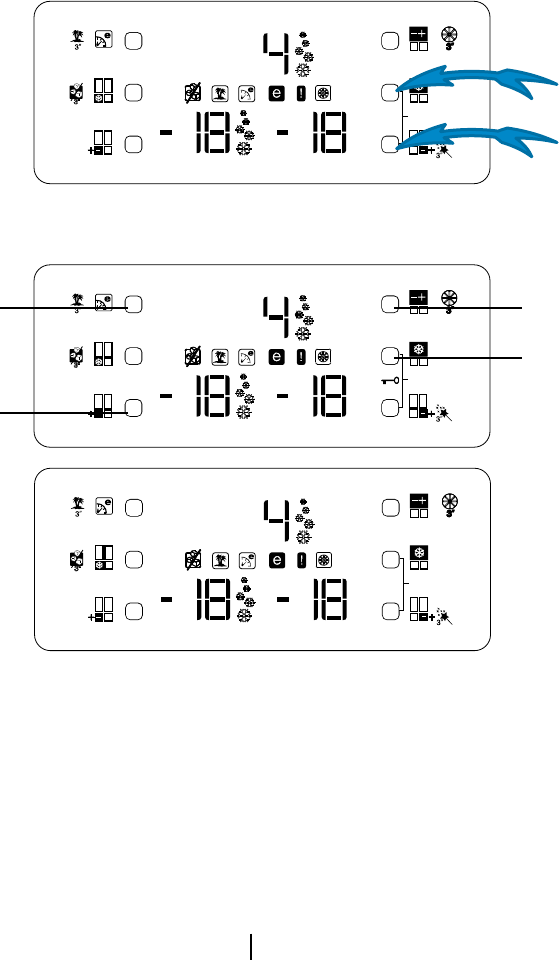

Indicator Panel ................................. 18

Door Open Alarm: ..........................21

Things to do to have the filter usage

time calculated automatically ...........22

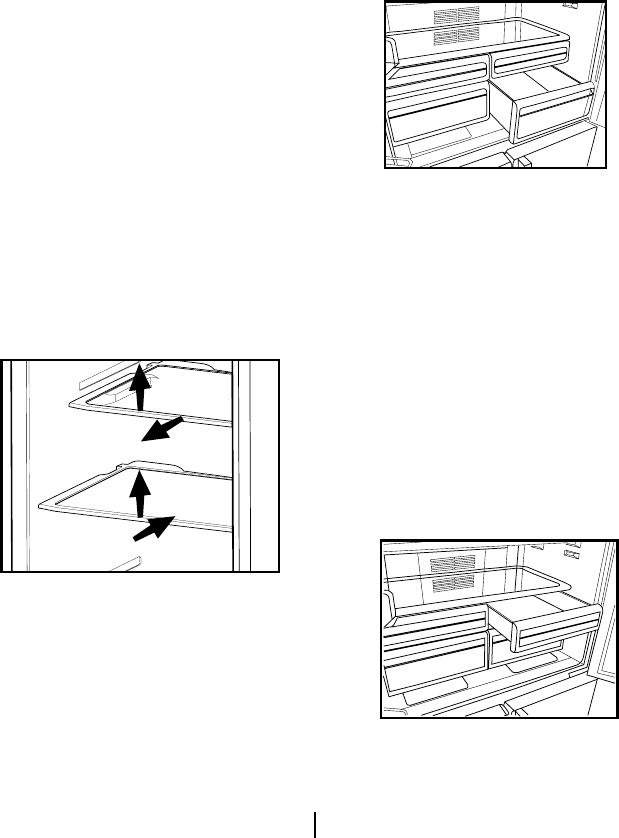

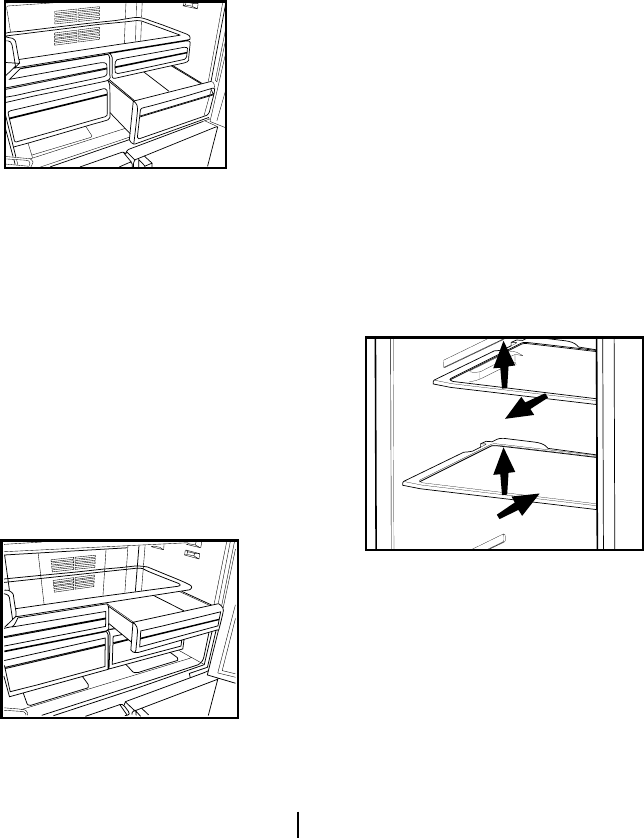

Sliding Body Shelves ....................... 23

Egg tray ........................................... 23

Crisper ............................................ 23

Chiller compartment ........................ 23

Movable Middle Section ................. 24

Flexi Zone Storage Compartment .. 24

Blue light .........................................24

Sliding Body Shelves With Rear

Hangers ..........................................25

Butter & Cheese Section ................. 25

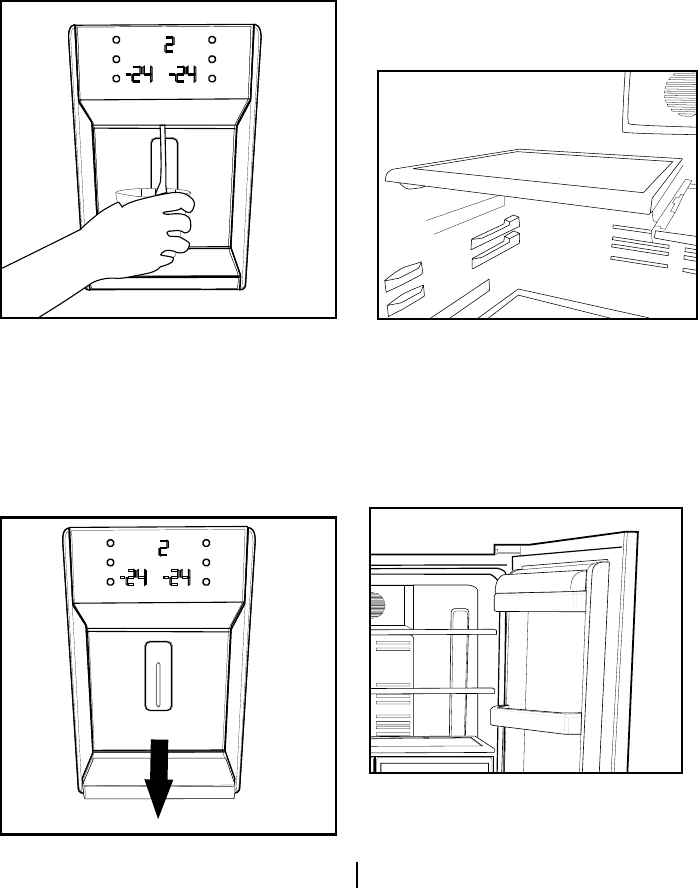

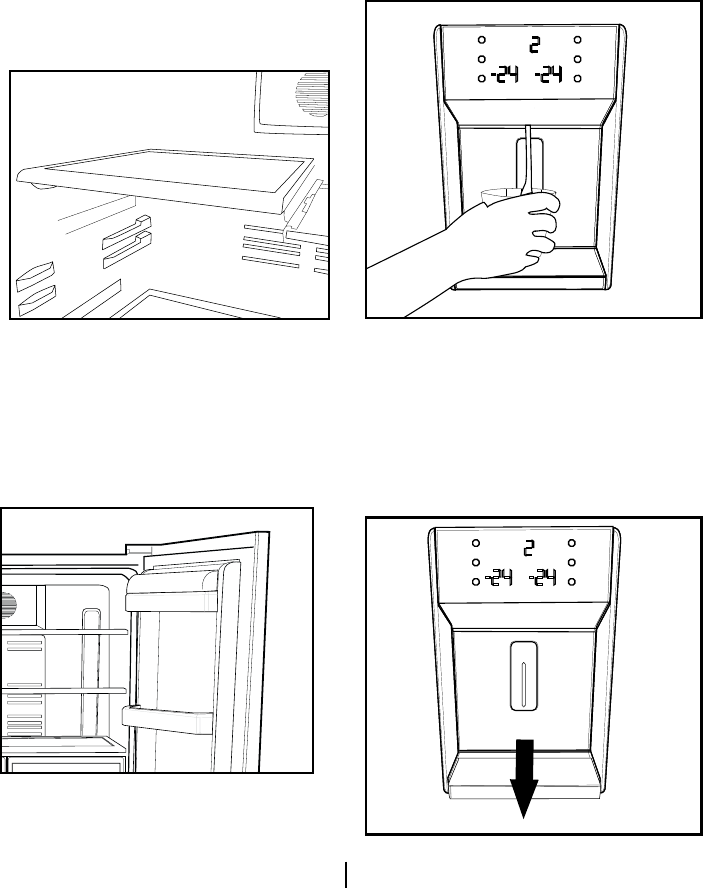

Using the water spring ..................... 25

Spillage Tray .................................... 25

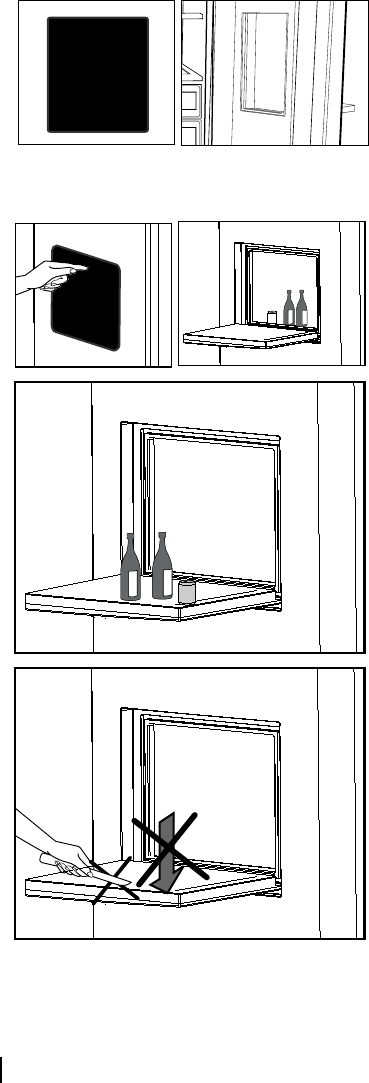

Minibar ............................................ 26

6 Cleaning and care 27

Protection of plastic surfaces .......... 27

7 Recommended solutions

for the problems 28

18 19

1 The refrigerator

1- Fridge compartment door shelves

2- Fridge compartment glass shelves

3- Diffuser cover

4- Illumination lens

5- Movable middle section

6- Chiller compartment

7- Crisper

8- Icematic

9- Frozen food storage compartments

10- Minibar

11- Bottle holder

12- Bottle shelf

13- Food storage compartment shelves

14- Food storage compartments

15- Water Filter

16- Butter & Cheese shelf

17- Fridge compartment

18- Freezer compartment

19- Flexi Zone

C Figures that take place in this instruction manual are schematic and may not

correspond exactly with your product. If the subject parts are not included in the

product you have purchased, then it is valid for other models.

2 Important Safety Warnings

• Please review the following information.

If these are not followed, personal

injury or material damage may occur.

Otherwise, all warranty and reliability

commitments will become invalid.

The usage life of the unit you purchased

is 10 years. This is the period for keeping

the spare parts required for the unit to

operate as described.

Intended use

• This product is designed for domestic

use.

• It should not be used outdoors. It is not

appropriate to use it outdoor even if the

place is covered with a roof.

General safety

When you want to dispose/scrap the

product, we recommend you to consult

the authorized service in order to learn

the required information and authorized

bodies.

• Consult your authorized service for all

your questions and problems related to

the refrigerator. Do not intervene or let

someone intervene to the refrigerator

without notifying the authorised

services.

• Do not eat cone ice cream and ice

cubes immediately after you take them

out of the freezer compartment! (This

may cause frostbite in your mouth.)

• Do not put bottled and canned liquid

beverages in the freezer compartment.

Otherwise, these may burst.

• Do not touch frozen food by hand; they

may stick to your hand.

• Vapor and vaporized cleaning materials

should never be used in cleaning

and defrosting processes of your

refrigerator. In such cases, the vapor

might get in contact with the electrical

parts and cause short circuit or electric

shock.

• Never use the parts on your refrigerator

such as the door and drawer as a

means of support or step. You may

cause the product to tip over or parts of

it get damaged.

• Do not use electrical devices inside the

refrigerator.

• Do not damage the cooling circuit,

where the refrigerant is circulating, with

drilling or cutting tools. The refrigerant

that might blow out when the gas

channels of the evaporator, pipe

extensions or surface coatings are

punctured may cause skin irritations

and eye injuries.

• Do not cover or block the ventilation

holes on your refrigerator with any

material.

• Repairs of the electrical products must

only be made by qualified persons.

Repairs performed by incompetent

persons may create a risk for the user.

• In case of any failure or during a

maintenance or repair work, disconnect

your refrigerator’s mains supply by

either turning off the relevant fuse or

unplugging your appliance.

• Do not pull by the cable when pulling

off the plug.

• Place the beverage with higher proofs

tightly closed and vertically.

• Flammable items or products that

contain flammable gases (e.g. spray) as

well as the explosive materials should

never be kept in the product.

• Do not use mechanical devices

or other means to accelerate the

defrosting process, others than those

recommended by the manufacturer.

• This appliance is not intended for use

by persons (including children) with

reduced physical, sensory or mental

capabilities, or lack of experience

and knowledge, unless they have

been given supervision or instruction

concerning use of the appliance by a

person responsible for their safety.

• Do not operate a damaged refrigerator.

Consult your service if you have any

doubts.

• Electrical safety of your refrigerator shall

be guaranteed only if the earth system

in your house complies with standards.

• Exposing the product to rain, snow, sun

and wind is dangerous with respect to

electrical safety.

• If there is any problem with the power

cable or the plug, they must be

replaced by the authorised service in

order to avoid any accidents.

• Never plug the refrigerator into the wall

outlet during installation. Otherwise, risk

of death or serious injury may arise.

• Intended use of the product is to

preserve foods; it should never be used

for other purposes.

• Rating plate containing product's

technical specifications is in the inner

left part of the product.

• Connecting the product to electric

energy saving systems is risky as it may

cause damage on the product.

• If your product is equipped with blue

light, the light should not be looked into

by optical appliances.

• In products with mechanical control

(thermostat), wait for 5 min. to re-plug

the product if it is unplugged.

• This operation manual should be

handed in to the new owner of the

product when it is given to others.

• Power cable and plug should not be

damaged when moving the refrigerator.

To avoid risk of fire, the cable should

not be kinked or put under heavy

things. Do not touch the plug with wet

hands when plugging the product.

• The product should not be plugged if

the receptacle is loose.

• Water should not be sprayed directly on

inner or outer parts of the product for

safety purposes.

• Flammable pressurized sprays should

not be sprayed near the product to

avoid risk of fire or explosion.

• Containers with liquid inside should

not be placed on top of the product.

Spilling water on an electrical

component may cause electric shocks

or risk of fire.

• Foods more than the capacity of the

product should not be kept in the

product. It may fall when the door is

opened and cause injury or damage.

Similar problems may occur in case of

putting things on the product.

• Products that need a precise

temperature control (vaccines, heat-

sensitive medicine, scientific materials,

etc.) should not be kept in the

refrigerator.

• Refrigerator should be disconnected if it

is not going to be used for a long time.

Any problem in the cable insulation may

cause fire.

• Dirt and dusts on tip of the electric plug

must be cleaned, otherwise, they may

cause risk of fire.

• The product may move when level

adjustment feet of the product do not

stand on the floor well.

• If your product has a door handle, the

product must not be pulled by the

handle, because the handle may be

forced out.

• Care should be paid as there is risk of

squeezing hands or feet between the

movable parts inside the product.

Child safety

• If the door has a lock, the key should

be kept away from reach of children.

• Children should be supervised to

ensure that they do not play with the

appliance

HCA Warning

If your product is equipped with a

cooling system that contains R600a:

• This gas is flammable. Therefore, pay

attention to not damaging the cooling

system and piping during usage and

transportation. In the event of damage,

keep your product away from potential

fire sources that can cause the product

catch a fire and ventilate the room in

which the unit is placed.

Ignore the warning if your product is

equipped with a cooling system that

contains R134a.

You can see the gas used in production

of your product on the rating plate that is

located on the left inner part of it.

Never dispose the product in fire.

Things to be done for

energy saving

• Do not leave the doors of your

refrigerator open for a long time.

• Do not put hot food or drinks in your

refrigerator.

• Do not overload your refrigerator so

that the air circulation inside of it is not

prevented.

• Do not install your refrigerator under

direct sunlight or near heat emitting

appliances such as ovens, dishwashers

or radiators.

• Pay attention to keep your food in

closed containers.

• Maximum amount of food can be put in

your refrigerator's freezer compartment

when the freezer compartment shelf or

drawer is removed. Declared energy

consumption value of your refrigerator

was determined when the freezer

compartment shelf or drawer was

removed and under maximum amount

of food load. There is no risk in using a

shelf or drawer according to the shapes

and sizes of the foods to be frozen.

3 Installation

C Please remember that the manufacturer

shall not be held liable if the information

given in the instruction manual is not

observed.

Points to be considered

when re-transporting your

refrigerator

1. Your refrigerator must be emptied and

cleaned prior to any transportation.

2. Shelves, accessories, crisper and etc.

in your refrigerator must be fastened

securely by adhesive tape against any

jolt before repackaging.

3. Packaging must be tied with thick

tapes and strong ropes and the rules of

transportation printed on the package

must be followed.

C Always remember...

Every recycled material is an

indispensable source for the nature and

for our national resources.

If you wish to contribute to recycling the

packaging materials, you can get further

information from the environmental

bodies or local authorities.

Before operating your

refrigerator

Before starting to use your refrigerator

check the following:

1. Is the interior of the refrigerator dry and

can the air circulate freely in the rear of

it?

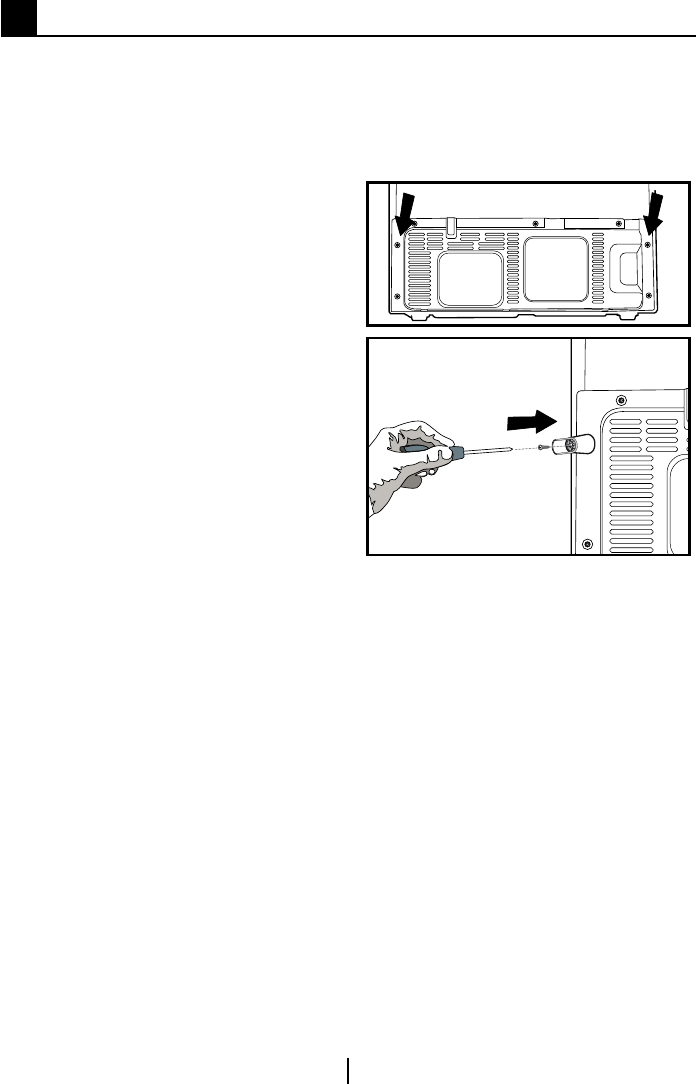

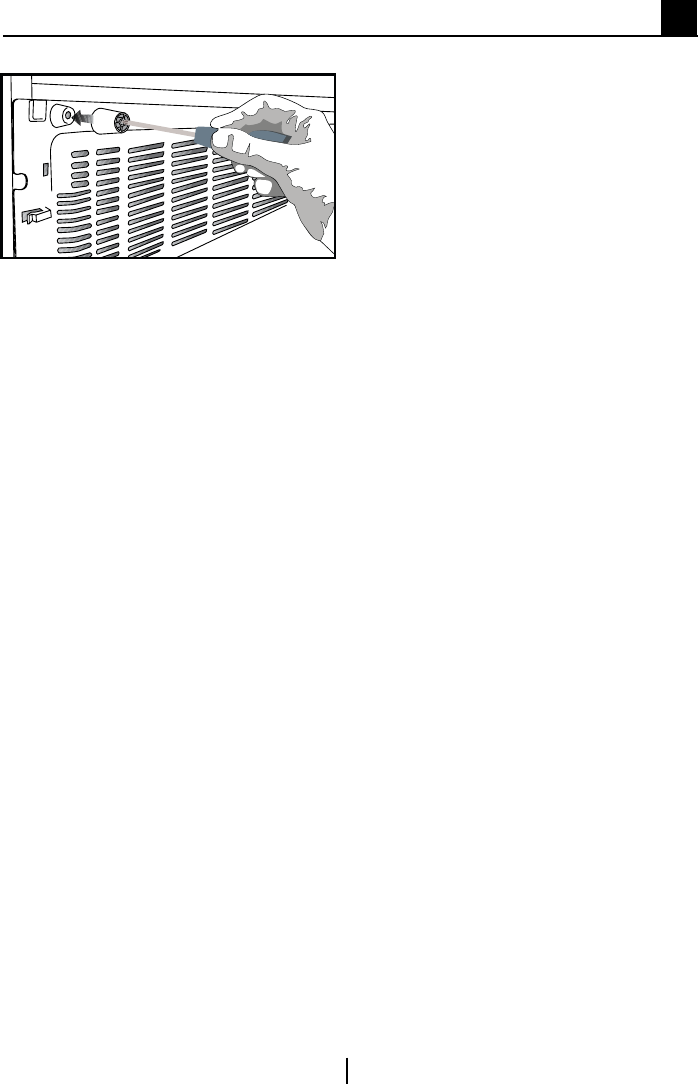

2. Insert the 2 plastic wedges onto the

rear ventilation cover as illustrated in

the following figure. To do this, remove

the screws on the product and use the

screws given in the same pouch.

Plastic wedges will provide the required

distance between your refrigerator

and the wall in order to allow the air

circulation.

3. Clean the interior of the refrigerator as

recommended in the “Maintenance and

cleaning” section.

4. Plug the refrigerator into the wall outlet.

When the door is open the respective

interior light will come on.

5. You will hear a noise as the compressor

starts up. The liquid and gases sealed

within the refrigeration system may

also give rise to noise, even if the

compressor is not running and this is

quite normal.

6. Front edges of the refrigerator may

feel warm. This is normal. These areas

are designed to be warm to avoid

condensation.

Electric connection

Connect your refrigerator to a grounded

socket which is being protected by a

fuse with the appropriate capacity.

Important:

B The connection must be in compliance

with national regulations.

B The power cable plug must be easily

accessible after installation.

B Voltage and allowable fuse protection

are specified in the “Technical

Specifications” section.

BThe specified voltage must be equal to

your mains voltage.

B Extension cables and multiway plugs

must not be used for connection.

B A damaged power cable must be

replaced by a qualified electrician.

B The appliance must not be operated

before it is repaired! There is danger of

electric shock!

Disposing of the packaging

A The packing materials may be

dangerous for children. Keep the

packing materials out of the reach

of children or dispose them of by

classifying them in accordance

with the waste instructions. Do not

dispose them of along with the normal

household waste.

The packing of your refrigerator is

produced from recyclable materials.

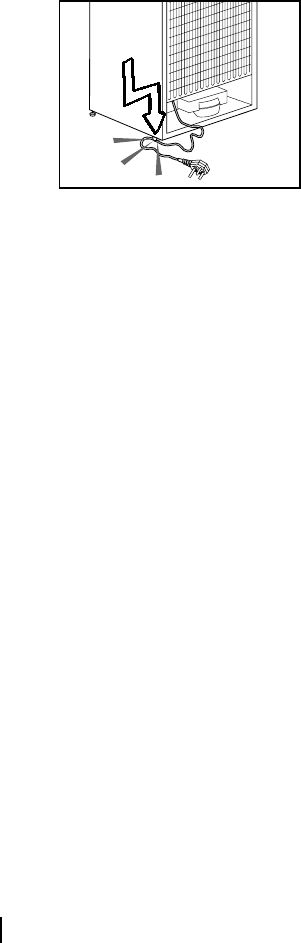

Disposing of your old

refrigerator

Dispose of your old machine without

giving any harm to the environment.

A You may consult your authorized dealer

or waste collection center of your

municipality about the disposal of your

refrigerator.

A Before disposing of your refrigerator,

cut out the electric plug and, if there

are any locks on the door, make them

inoperable in order to protect children

against any danger.

Placing and Installation

B Caution: Never plug the refrigerator

into the wall outlet during installation.

Otherwise, risk of death or serious injury

may arise.

A If the entrance door of the room

where the refrigerator will be installed is

not wide enough for the refrigerator to

pass through, than call the authorised

service to have them remove the doors

of your refrigerator and pass it sideways

through the door.

1. Install your refrigerator to a place that

allows ease of use.

2. Keep your refrigerator away from

heat sources, humid places and direct

sunlight.

3. There must be appropriate air

ventilation around your refrigerator in

order to achieve an efficient operation.

If the refrigerator is to be placed in a

recess in the wall, there must be at least

5 cm distance with the ceiling and at

least 5 cm with the wall.

If the floor is covered with a carpet, your

product must be elevated 2.5 cm from

the floor.

4. Place your refrigerator on an even

floor surface to prevent jolts.

5. Do not keep your refrigerator in

ambient temperatures under 10°C.

Floor balance adjustment

AIf your refrigerator is unbalanced;

B First unplug the product. The product

must be unplugged when making the

balance adjustment. There is the risk of

electric shock.

1 2 3

1- Ventilation cover is removed by

unscrewing its screws as illustrated in

the figure before the procedure. You

can balance your refrigerator by turning

the front legs of it as illustrated in the

figure. The corner where the leg exists is

lowered when you turn in the direction of

black arrow and raised when you turn in

the opposite direction. Taking help from

someone to slightly lift the refrigerator will

facilitate this process.

2. After the balance issue is remedied,

install back the ventilation cover and

fasten the screws.

3. Remove the screws fastening the

lower ventilation cover using a Philips

screwdriver.

Adjusting the gap between

the upper door

C You can adjust the gap between the

fridge compartment doors as illustrated

in the figures.

Door shelves should be empty when

adjusting the door height.

C Using a screwdriver, remove the

screw of upper hinge cover of the door

you want to adjust.

C Adjust the door appropriately as you

desire by loosing the screws.

C Fix the door you have adjusted by

tightening the screws without changing

the position of the door.

C Replace the hinge cover and fix with

the screw.

Installing Water Filter

(in some models)

Two different water sources may

be connected to the refrigerator for

water supply: the mains cold water

supply and water in a jug.

Installation Requirements

A pump should be used for jug water

usage.

Check that the parts stated below are

supplied with your appliance.

1. Union for connection of the water

pipe to the rear of the appliance. (If it

does not fit, provide it from the nearest

authorized service.)

2. 2 pieces of pipe clips (In case required

to secure the water pipe)

Note: Since the following parts are not

required in use with a jug, they may not

be found in the product you purchased.

3. 5-meter long water pipe (1/4 inch in

diameter)

4. Cold mains water valve with mesh filter

(Tap Adapter)

5. Water Filter or externally connectable

filter to be fitted to the bracket inside

the fridge compartment.

Place where the external filter is going to

be fitted should be determined first.

(Applies to the filter being used outside

the refrigerator.) Then, determine the

distance between the filter and the

refrigerator and required hose lengths

from the filter to the refrigerator water

inlet.

Water filter must be hold upright as shown

in the figure. It is important to properly

attach the filter to water inlet and water

outlet points.

After attaching the filter, do not use first 3-4

glasses of water.

Connection of the Water

Pipe to the Refrigerator

1. After installing the union onto the

water pipe, insert the water pipe to

the refrigerator inlet valve by pressing

downwards firmly.

2. Fix union as seen in the opposite

figure, by squeezing by hand on the

refrigerator inlet valve.

(a- Water Pipe, b-Union, c-Valve)

C Note 1: You should not need to

tighten the union with a tool to achieve

water tight assembly. In case of a leak

use a spanner or a pair of pliers to

tighten the union.

Connection of Water Hose to

the Jug

(in some models)

To connect water to the refrigerator from

a jug, a pump is needed. Follow the

instructions below after connecting one

end of the water pipe coming out of the

pump to the refrigerator as described on

the previous page.

1. Finish the connection by pushing the

other end of the water pipe into the

water pipe inlet of the pump as shown

in the figure.

2. Put and fix the pump hose into the jug

as shown in the figure.

3. After completing the connection, plug in

and run the pump.

To provide an efficient operation of the

pump, wait for 2-3 minutes after

starting the pump.

C You may refer to the user manual

of the pump while making the water

connection.

C There is no need to use water filter in

case a jug is used.

C Pump must be used when jug will be

used.

Connection of the Water

Pipe to the Cold Water Mains

Line

(in some models)

If you want to use your refrigerator by

connecting it to the cold water mains

line,

you will have to connect a standard 1/2"

valve connection fitting to the cold water

supply in your house. In case this valve is

not present or in case you are not sure,

consult a qualified plumber.

1. Separate the union from the tap

adaptor. (Figure A)

2. Install the tap adaptor to 1/2” valve

fitting as shown in the figure. (Figure B)

3. After inserting the water pipe to the

union, install it to the tap adaptor and

insert to the tap as shown in the figure.

(Figure C)

4. Tighten the union manually. In case of a

leak use a spanner or a pair of pliers to

tighten the union.

A Caution: Secure the water pipe

to suitable points by means of the

pipe clips supplied to avoid any

damage or displacement or accidental

disconnection.

A Caution: After turning on the water

valve, make sure that there is no leakage

at both connection points of the water

pipe. In case of a leak, turn off the valve

immediately and tighten all joints again

using a spanner or a pair of pliers.

A Caution: Make sure that standard

1/2" valve fitting fed by cold mains water

supply is available and is turned off fully.

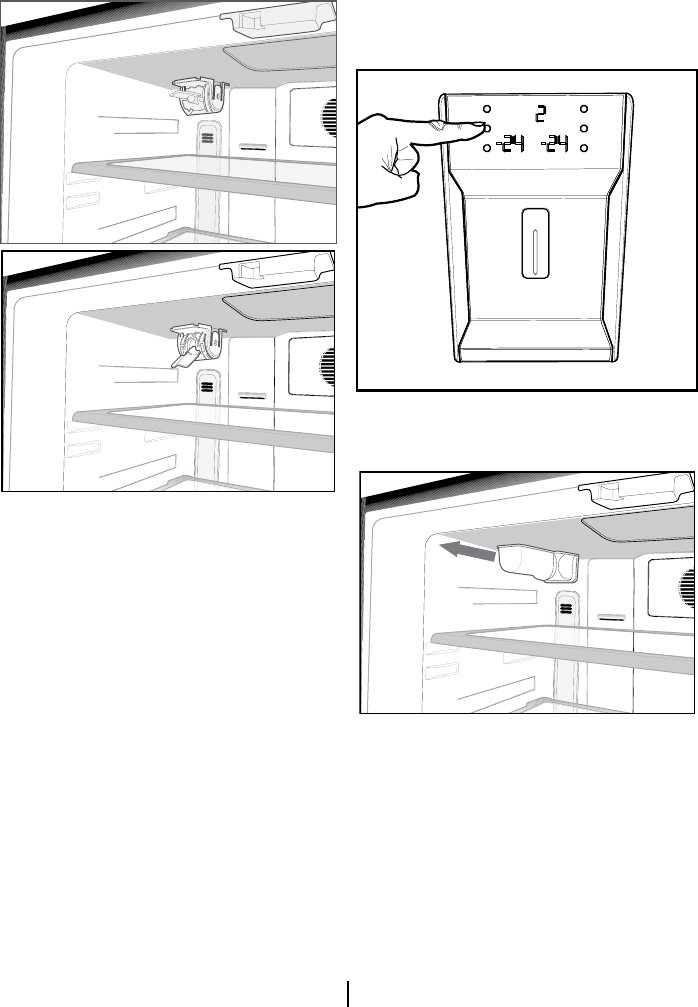

To fit the water filter follow the

instructions below referring to figures

supplied:

1. Press ice cancel button on the display.

2. Remove the filter cover in the fridge

compartment by pulling it forward.

3. Take out the water filter by-pass cover

by rotating it downwards.

A Caution: Make sure that the “Ice off”

mode is active before taking out the by-

pass cover.

Note: It is normal that a few drops of

water drip after the cover has been taken

out.

4. Remove the lid on top of the water filter

to place it as shown in the figure and

turn upwards to lock it.

5. Press ice cancel button on the display

again to exit from this mode.

Water filter should be replaced every 6

months.

If you want to have the filter change time

calculated automatically and receive a

warning at the end of usage time, please

read "Calculating the Filter Usage Time

Automatically" section.

The water filter must be removed as

shown in the figure when it is going to

be replaced or when it will no longer

be used and by-pass cover must be

attached. It must be made sure that Ice

Off mode is active before taking it out.

A Caution: Water filter cleans some

foreign particles in the water. It does not

purify water from microorganisms.

A Caution: Ice Off button must always

be pressed during replacement of the

water filter or installing the by-pass

cover.

Prior to first use of Water

Dispenser

C Water mains pressure must not be

below 1 bar.

C Water mains pressure must not be

above 8 bars.

C Pumps must be used in case the

supply water pressure drops below 1 bar

or if a jug is going to be used.

C Water system of the refrigerator must

be connected to the cold water line. It

must not be connected to hot water line.

C No water may be obtained in the

initial operation of the refrigerator. This

is caused by the air in the system. To

discharge air from the system, press

Dispenser latch for periods of 1 minute

until water comes from the Dispenser.

Water flow may be irregular in the

beginning. Irregular water flow will be

normalized after the air in the system is

discharged.

C At the initial startup of the refrigerator

approx.12 hours must pass before cold

water can be obtained.

C Water mains pressure must be

between 1-8 bars for the operation of

Ice/Water Dispenser smoothly. For this,

check that 1 glass of water (100 cc) can

be filled in 10 seconds.

C The first 10 glasses of water should

not be consumed.

C Approximately the first 30 cubes

of ice to be obtained from the Ice

Dispenser must not be used.

C Always use the water filter when a jug

is not being used.

4 Preparation

C Your refrigerator should be installed at

least 30 cm away from heat sources

such as hobs, ovens, central heater

and stoves and at least 5 cm away

from electrical ovens and should not be

located under direct sunlight.

C The ambient temperature of the room

where you install your refrigerator

should at least be 10°C. Operating your

refrigerator under cooler conditions

than this is not recommended with

regard to its efficiency.

C Please make sure that the interior of

your refrigerator is cleaned thoroughly.

C If two refrigerators are to be installed

side by side, there should be at least 2

cm distance between them.

C When you operate your refrigerator

for the first time, please observe the

following instructions during the initial

six hours.

- The door should not be opened

frequently.

- It must be operated empty without

any food in it.

- Do not unplug your refrigerator. If

a power failure occurs out of your

control, please see the warnings in

the “Recommended solutions for the

problems” section.

C Original packaging and foam

materials should be kept for future

transportations or moving.

1 7 11 12 15 4

18 20 19

10 9 14 138

5 Using your refrigerator

Indicator Panel

This touch-control indicator panel allows you to set the temperature without opening

the door of your refrigerator. Just touch the relevant button with your finger to set the

temperature.

1. Eco Extra/Vacation Button

2. Fast Freeze Button

3. Freezer Compartment Temperature

Setting Button

4. Fridge Compartment Temperature

Setting Button

5. Quick Cool Button

6. Flexi Zone Compartment Temperature

Setting Button

7. Vacation Function Indicator

8. Eco Extra Function Indicator

9. Quick Freeze Function Indicator

10. Freezer Compartment Temperature

Indicator

11. Fridge Compartment Temperature

Indicator

12. Quick Cool Function Indicator

13. Flexi Zone Storage Compartment

Temperature Indicator

14. Economy Mode Indicator

15. Error Status Indicator

16. Key Lock Indicator

17. Ice Cancel Button

18. Ice Off indicator

19. Cancel Filter Change Warning Button

20. Filter Change Warning Indicator

1. Eco Extra/Vacation Button

Press this button briefly to activate the

Eco Extra function. Press and hold this

button for 3 sec. to activate the Vacation

function. Press this button again to

deactivate the selected function.

2. Fast Freeze Button

Press this button briefly to activate the

Fast Freeze function. Press this button

again to deactivate the selected function.

3. Freezer Compartment

Temperature Setting Button

Press this button to set the temperature

of the freezer compartment to -18, -20,

-22, -24, -18... respectively. Press this

button to set the desired temperature for

the Freezer Compartment.

4. Fridge Compartment Temperature

Setting Button

Press this button to set the temperature

of the fridge compartment to 8, 6, 4, 2,

8... respectively. Press this button to set

the desired temperature for the Fridge

Compartment.

5. Quick Cool Button

Press this button briefly to activate the

Quick Cool function. Press this button

again to deactivate the selected function.

6. Flexi Zone Compartment

Temperature Setting Button

You can set the Flexi Zone Compartment

either as a Freezer or a Cooler.

Press and hold this button for a long

time (3 sec) to set the Flexi Zone

Compartment as a Freezer or a Cooler.

This compartment is set as a Freezer

Compartment at factory.

If the Flexi Zone Compartment is set as a

Freezer, then the temperature of the Flexi

Zone Compartment will change as -18,

-20, -22, -24, -18... respectively each

time you press this button. If the Flexi

Zone Compartment is set as a Fridge,

then the temperature of the Flexi Zone

Compartment will change as 10, 8, 6,

4, 2, 0, -6, ... respectively each time you

press this button.

7. Vacation Function Indicator

Indicates that the vacation function

is active. If this function is active,

"- -" appears on the indicator of the

fridge compartment and no cooling is

performed in the fridge compartment.

Other compartments will be cooled in

accordance with the temperature set for

them.

Press the relevant button again to

deactivate this function.

8. Eco Extra Function Indicator

It indicates that the Eco-Extra function

is active. If this function is active, your

refrigerator will automatically detect

the least usage periods and energy-

efficient cooling will be performed during

those times. Economy indicator will be

active while energy-efficient cooling is

performed.

Press the relevant button again to

deactivate this function.

9. Quick Freeze Function Indicator

It indicates that the Fast Freeze function

is active. Use this function when

you place fresh food into the freezer

compartment or when you need ice.

When this function is active, your

refrigerator will run for a certain period of

time.

Press the relevant button again to

deactivate this function.

10. Freezer Compartment

Temperature Indicator

It indicates the temperature set for

Freezer Compartment.

11. Fridge Compartment

Temperature Indicator

Indicates the temperature set for Fridge

Compartment.

12. Quick Cool Function Indicator

Indicates that the Quick Cool function is

active. Use this function when you place

fresh food into the fridge compartment

or when you need to cool your food

quickly. When this function is active, your

refrigerator will run for 2 hours without

stopping.

Press the relevant button again to

deactivate this function.

13. Flexi Zone Storage Compartment

Temperature Indicator

It indicates the temperature set for Flexi

Zone compartment.

14. Economy Mode Indicator

Indicates that the refrigerator is running

in energy-efficient mode. Freezer

Compartment temperature

This indicator will be active if the function

is set to -18 or the energy efficient

cooling is being performed due to Eco-

Extra function.

15. Error Status Indicator

If your refrigerator does not cool

adequately or if there is a sensor failure,

this indicator will be activated. When this

indicator is active, Freezer Compartment

Temperature indicator will display "E"

and Fridge Compartment Temperature

Indicator will display numbers such

as "1,2,3…". These numbers on the

indicator provides information about the

error to the service personnel.

16. Key Lock Indicator

Use this function if you do not want your

refrigerator temperature setting changed.

Press Quick Cool Button and Flexi Zone

Compartment Temperature Setting

Button simultaneously for a long time (3

sec) to activate this feature.

Press the relevant buttons again to

deactivate this function.

17. Ice Cancel Button

To stop ice formation, ice cancel button

is pressed for 3 seconds. When ice

cancel is selected, no water will be sent

to the ice box. Despite this, some ice

may be leftover in the ice box which

may be taken from there. To restart ice

formation, ice cancel button has to be

pressed for 3 seconds.

18. Ice Cancel Indicator

If you do not want to get ice from

the refrigerator, you need to use this

function. You may use this function by

pressing the ice cancel button for 3

seconds.

19. Cancel Filter Change Warning

Button

Filter of your refrigerator must be

replaced every 6 months. Your

refrigerator calculates this time

automatically and the filter change

waning indicator illuminates when the

filter usage time has elapsed. Press

Cancel filter change warning button for

3 seconds to allow the refrigerator to

calculate the new filter time automatically

after changing the filter.

20. Cancel Filter Change Warning

Indicator

When the filter usage time has elapsed,

filter change warning indicator starts to

illuminate.

Door Open Alarm:

In case of leaving any of the

Fridge Compartment or Flexi Zone

Compartment doors open minimum for

1 minute, audible Door Open Alarm will

be activated and heard. Just press any

button on the indicator or close the open

door to silence the alarm.

1 4

Things to do to have the filter usage time calculated

automatically

(For products connected to the mains water line and equipped with filter)

1- After plugging the refrigerator in, press A and B buttons together to activate the

key lock.

2- Then press Eco-Extra (1), Fridge Compartment Temperature Setting (4), Quick

Cool (5) and Freezer Compartment Temperature Setting (3) buttons respectively.

If button configuration is pressed in the correct order, key lock symbol will go off,

buzzer will be activated shortly, and Filter change warning indicator illuminates. Press

cancel filter change warning button (Item 19 in display descriptions) after changing

the filter to have the filter usage time calculated automatically.

C If the filter usage time is being calculated automatically, filter change warning

indicator will illuminate in a few seconds after the product is plugged in.

C Automatic filter usage time calculation is not active ex factory. It must be

activated in products equipped with a filter.

C Repeat the same procedure in products whose automatic filter usage

time calculation is activated in order to deactivate the filter usage time

calculation.

Egg tray

You can install the egg holder to the

desired door or body shelf.

Never store the egg holder in the freezer

compartment

Sliding Body Shelves

Sliding body shelves can be pulled

by slightly lifting up from the front and

moved back and forth. They come to a

stop point when pulled towards front to

allow you reach the foods placed at the

back of the shelf; when it is pulled after

slightly lifted upwards at the second stop

point, the body shelf will be released.

The shelf should be hold tightly from the

bottom as well in order to prevent it from

tipping over. The body shelf is placed on

the rails at the sides of the refrigerator

body by bringing it to one lower or one

upper level.

The body shelf should be pushed

backwards to seat it completely.

Crisper

Crisper of your refrigerator is designed

specially to keep your vegetables

freshly without loosing their humidity.

For this purpose, cool air circulation

occurs around the crisper in general.

Remove the door shelves that align

with the crisper before removing the

crispers. You can remove the crispers

as illustrated in the figure.

Chiller compartment

Chiller compartments enable the foods

to be frozen become ready for freezing.

You can also use these compartments to

store your food at a temperature a few

degrees below the fridge compartment.

You can increase the inner volume of

your refrigerator by removing any of

the chiller compartments. To do this,

pull the compartment towards yourself;

the compartment will lean against the

stopper and stop. This compartment will

be released when you lift it about 1 cm

and pull it towards yourself.

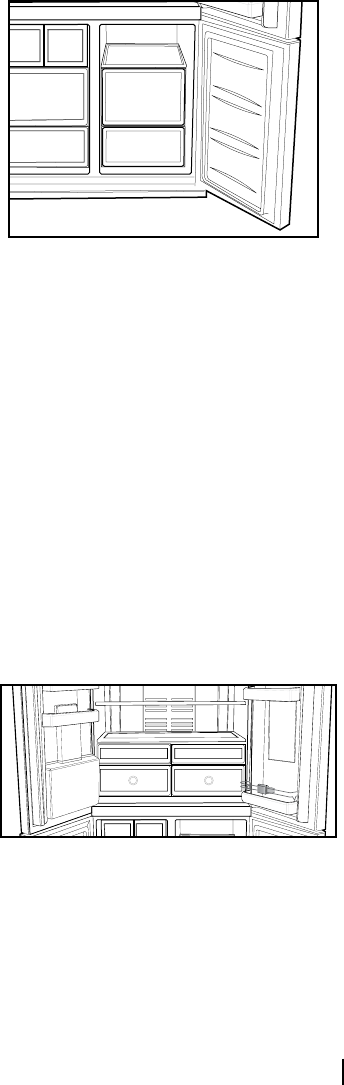

Movable Middle Section

Movable middle section is intended

to prevent the cold air inside your

refrigerator from escaping outside.

1- Sealing is provided when the gaskets

on the door presses on the surface of

the movable middle section while the

fridge compartment doors are closed.

2- Another reason that your refrigerator

is equipped with a movable middle

section is that it increases the net volume

of the fridge compartment. Standard

middle sections occupy some non-

usable volume in the refrigerator.

3- Movable middle section is closed

when the left door of the fridge

compartment is closed.

4- It must not be opened manually. It

moves under the guidance of the plastic

part on the body while the door is

closed.

Flexi Zone Storage

Compartment

The Flexi Zone Storage Compartment

of your refrigerator may be used in

any desired mode by adjusting it to

fridge (2/4/6/8 °C) or freezer (-18/-

20/-22/-24) temperatures. You can

keep the compartment in the desired

temperature with the Flexi Zone Storage

Compartment Temperature Setting

Button. The temperature of the Flexi

Zone Storage Compartment may be

set to 0 and 10 degrees in addition to

the fridge compartment temperatures

and to -6 degrees in addition to the

freezer compartment temperatures. 0

degree is used to store the deli products

longer, and -6 degrees is used to keep

the meats up to 2 weeks in an easily

cuttable condition.

C The feature of switching to a Fridge

or Freezer compartment is provided by

a cooling element located in the closed

section (Compressor Compartment)

behind the refrigerator. During operation

of this element, sounds similar to the

sound of seconds heard from an analog

clock may be heard. This is normal and

is not fault cause.

Blue light

Foodstuff stored in the crispers that are

enlightened with a blue light continue

their photosynthesis by means of the

wavelength effect of blue light and thus,

preserve their freshness and increase

their vitamin content.

Sliding Body Shelves With

Rear Hangers

Sliding body shelves with rear hangers

can be moved back and forth. Height

of these shelves can be adjusted by

removing and then installing them to

upper or lower positions. Raise the shelf

up slightly and pull towards yourself to

remove it.

Butter & Cheese Section

You can store food such as butter,

cheese, and margarine in this section

which has a lid.

Using the water spring

Warnings

It is normal for the first few glasses of water

taken from the dispenser to be warm.

In cases where the water dispenser has not

been used frequently, sufficient amount of

water must be drained from the dispenser

to get fresh water.

Spillage Tray

Water drops that drip during use,

accumulates in the spillage tray. You can

remove spillage tray by pulling it to yourself

or pressing on its edge (depending on the

model). You can remove the water with a

sponge or a soft cloth.

Minibar

Minibar door provides you extra comfort

when using your refrigerator. The door

shelf in the refrigerator can be accessed

without opening the refrigerator door;

thanks to this feature, you can easily pick

from the refrigerator the foods and drinks

which you frequently consume. Since

you do not have to open the refrigerator

door frequently, you will have decreased

the power consumption of refrigerator.

To open the minibar door, press by your

hand on the minibar and pull back to

open.

When the door of minibar is open, you

may use the inner face of the door as a

table on which you may put your bottles

and glasses for a short time as shown in

the figure.

A Caution: Never do things that may

put pressure on the door such as

sitting on, climbing up or hanging to the

table and do not place heavy objects

on it. This may cause damage on the

refrigerator or personal injuries.

A Caution: Never perform cutting on

the Minibar door and be careful that the

door is not damaged by pointed objects.

6 Cleaning and care

A Never use gasoline, benzene or similar

substances for cleaning purposes.

B We recommend that you unplug the

appliance before cleaning.

C Never use any sharp abrasive

instrument, soap, household cleaner,

detergent and wax polish for cleaning.

C Use lukewarm water to clean the

cabinet of your refrigerator and wipe it

dry.

C Use a damp cloth wrung out in a

solution of one teaspoon of bicarbonate

of soda to one pint of water to clean

the interior and wipe it dry.

B Make sure that no water enters the

lamp housing and other electrical items.

B If your refrigerator is not going to be

used for a long period of time, unplug

the power cable, remove all food, clean

it and leave the door ajar.

C Check door seals regularly to ensure

they are clean and free from food

particles.

A To remove door racks, remove all the

contents and then simply push the

door rack upwards from the base.

Protection of plastic

surfaces

C Do not put the liquid oils or oil-cooked

meals in your refrigerator in unsealed

containers as they damage the plastic

surfaces of your refrigerator. In case of

spilling or smearing oil on the plastic

surfaces, clean and rinse the relevant

part of the surface at once with warm

water.

Please review this list before calling the service. It might save you time and money.

This list includes frequent complaints that are not arising from defective workmanship

or material usage. Some of the features described here may not exist in your

product.

7 Recommended solutions for the problems

The refrigerator does not operate.

• Is the refrigerator properly plugged in? Insert the plug to the wall socket.

• Is the fuse of the socket which your refrigerator is connected to or the main fuse

blown out? Check the fuse.

Condensation on the side wall of the fridge compartment (MULTIZONE, COOL

CONTROL and FLEXI ZONE).

• Very cold ambient conditions. Frequent opening and closing of the door. Highly

humid ambient conditions. Storage of food containing liquid in open containers.

Leaving the door ajar. Switching the thermostat to a colder degree.

• Decreasing the time the door left open or using it less frequently.

• Covering the food stored in open containers with a suitable material.

• Wipe the condensation using a dry cloth and check if it persists.

Compressor is not running

• Protective thermic of the compressor will blow out during sudden power failures or

plug-out plug-ins as the refrigerant pressure in the cooling system of the refrigerator

has not been balanced yet. Your refrigerator will start running approximately after 6

minutes. Please call the service if the refrigerator does not startup at the end of this

period.

• The fridge is in defrost cycle. This is normal for a full-automatically defrosting

refrigerator. Defrosting cycle occurs periodically.

• Your refrigerator is not plugged into the socket. Make sure that the plug is properly fit

into the socket.

• Are the temperature adjustments correctly made?

• Power might be cut off.

The fridge is running frequently or for a long time.

• Your new product may be wider than the previous one. This is quite normal. Large

refrigerators operate for a longer period of time.

• The ambient room temperature may be high. This is quite normal.

• The refrigerator might have been plugged in recently or might have been loaded

with food. Cooling down of the refrigerator completely may last for a couple of hours

longer.

• Large amounts of hot food might have been put in the refrigerator recently. Hot

food causes longer running of the refrigerator until they reach the safe storage

temperature.

• Doors might have been opened frequently or left ajar for a long time. The warm air

that has entered into the refrigerator causes the refrigerator to run for longer periods.

Open the doors less frequently.

• Freezer or fridge compartment door might have been left ajar. Check if the doors are

tightly closed.

• The refrigerator is adjusted to a very low temperature. Adjust the refrigerator

temperature to a warmer degree and wait until the temperature is achieved.

• Door seal of the fridge or freezer may be soiled, worn out, broken or not properly

seated. Clean or replace the seal. Damaged/broken seal causes the refrigerator to

run for a longer period of time in order to maintain the current temperature.

Freezer temperature is very low while the fridge temperature is sufficient.

• The freezer temperature is adjusted to a very low temperature. Adjust the freezer

temperature to a warmer degree and check.

Fridge temperature is very low while the freezer temperature is sufficient.

• The fridge temperature might have been adjusted to a very low temperature. Adjust

the fridge temperature to a warmer degree and check.

Food kept in the fridge compartment drawers are freezing.

• The fridge temperature might have been adjusted to a very low temperature. Adjust

the fridge temperature to a warmer degree and check.

Temperature in the fridge or freezer is very high.

• The fridge temperature might have been adjusted to a very high degree. Fridge

adjustment has an effect on the temperature of the freezer. Change the temperature

of the fridge or freezer until the fridge or freezer temperature reaches to a sufficient

level.

• Doors might have been opened frequently or left ajar for a long time; open them less

frequently.

• Door might have been left ajar; close the door completely.

• Large amount of hot food might have been put in the refrigerator recently. Wait until

the fridge or freezer reaches the desired temperature.

• The refrigerator might have been plugged in recently. Cooling down of the refrigerator

completely takes time.

The operation noise increases when the refrigerator is running.

• The operating performance of the refrigerator may change due to the changes in the

ambient temperature. It is normal and not a fault.

Vibrations or noise.

• The floor is not even or it is weak. The refrigerator rocks when moved slowly. Make

sure that the floor is strong enough to carry the refrigerator, and level.

• The noise may be caused by the items put onto the refrigerator. Items on top of the

refrigerator should be removed.

There are noises coming from the refrigerator like liquid spilling or spraying.

• Liquid and gas flows happen in accordance with the operating principles of your

refrigerator. It is normal and not a fault.

There is a noise like wind blowing.

• Fans are used in order to cool the refrigerator. It is normal and not a fault.

Condensation on the inner walls of refrigerator.

• Hot and humid weather increases icing and condensation. It is normal and not a

fault.

• Doors might have been left ajar; make sure that the doors are closed fully.

• Doors might have been opened frequently or left ajar for a long time; open them less

frequently.

Humidity occurs on the outside of the refrigerator or between the doors.

• There might be humidity in the air; this is quite normal in humid weather. When the

humidity is less, condensation will disappear.

Bad odor inside the refrigerator.

• Inside of the refrigerator must be cleaned. Clean the inside of the refrigerator with a

sponge, lukewarm water or carbonated water.

• Some containers or package materials might cause the smell. Use a different

container or different brand packaging material.

The door is not closing.

• Food packages may prevent the door's closing. Replace the packages that are

obstructing the door.

• The refrigerator is not completely upright on the floor and rocking when slightly

moved. Adjust the elevation screws.

• The floor is not level or strong. Make sure that the floor is level and capable to carry

the refrigerator.

Crispers are stuck.

• The food might be touching the ceiling of the drawer. Rearrange food in the drawer.

!הליחת ,הז ךירדמ ארק

,רקי חוקל

םירימחמה תוכיאה תרקב ילהונ תרגסמב קדבנו םיינרדומ םילעפמב רצויש ,הז רצומש םיווקמ ונא

.תוליעיב ךתוא שמשי ,רתויב

ותוא רומשלו וב שמתשתש ינפל רצומה לש ךירדמה לכ תא בר ןויעב אורקל ץלמומ ,ךכ םשל

.ךרוצה תעל די גשיהב

הז ךירדמ

.חוטבו ריהמ ןפואב רישכמב שמתשהל ךל רוזעי •

.ותלעפהו רצומה תנקתה ינפל ךירדמה תא ארק •

.תוחיטבה תוארוהל דחוימב ,תוארוהל םאתהב לעפ •

.רתוי רחואמ ול קקדזתש ןכתיי ,שיגנ םוקמב ךירדמה תא קזחה •

.רצומל םיפרוצמה םירחאה םיכמסמה תא םג ארק ,ךכמ הרתי •

.םירחא םימגד יבגל םג ףקת תויהל יושע הז ךירדמ ,בל םיש

םהירואיתו םילמסה

:םיאבה םילמסה תא ליכמ הז תוארוה ךירדמ

.תוליעי שומיש תוצע וא בושח עדימ

.שוכרל הנכס וא םייח תנכס םיווהמה םיבצמ ינפמ הרהזא A

.ילמשח חתמ ינפמ הרהזא B

3HE

4 ררקמה 1

5 תובושח תוחיטב תורהזא 2

5 ....................................דעוימה שומישה

5 ...................................... תיללכ תוחיטב

7 .......................................םידלי תוחיטב

7 ......................HCA תצמוח ינפמ הרהזא

7 ....................... ךרוצל עצבל שיש תולועפ

7 .................................... היגרנאב ןוכסיח

8 הנקתה 3

תלבוה ינפל ןובשחב תחקל שיש תודוקנ

8 ......................................שדחמ ררקמה

8 ..............................ררקמה תלעפה ינפל

8 .......................................למשחל רוביח

9 ........................ הפשאל הזיראה תכלשה

9 ..................הפשאל ןשיה ררקמה תכלשה

9 ......................................הנקתהו הבצה

10 ....................... הפצרל סחיב בוציי ןונווכ

10 .......... תונוילעה תותלדה ןיב חוורה ןונווכ

12 ............................... םימה ןנסמ ןקתה

12 ..................... ררקמל םימה רוניצ רוביח

13 ....................... לכמל םימה רוניצ רוביח

14 ... םירקה םימה תרנצל םימה רוניצ רוביח

16 ........םימה ןקתמב ןושארה שומישה ינפל

םיניינע ןכות

17 הנכה 4

18 ררקמב שומישה ןפוא 5

18 ....................................... םינווחמ חול

21 .......................... :החותפ תלד תארתה

ןנסמב שומישה ןמזש ידכ עצבל שיש תולועפ

22 .................................תיטמוטוא בשוחי

23 .........................................םיציב שגמ

23 ........................ ררקמה ףוג יפדמ תזזה

23 ...................................... תוקרי תריגמ

23 ........................תולעמ ספאב רוריק את

24 ................................. דיינ יעצמא קלח

24 ......................... יתילכת-בר ןוסחא את

24 ........................................... לוחכ רוא

םילתמ תרזעב ררקמה ףוג יפדמ תזזה

25 .............................................םיירוחא

25 ........................... הניבגלו האמחל ףדמ

25 ............................םימה ןקתמב שומיש

25 ................................. םימ תשילג שגמ

26 ..............................................רב ינימ

27 לופיטו יוקינ 6

27 .................... קיטסלפ יחטשמ לע הנגה

28 תויעבל םיצלמומ תונורתפ 7

18 19

ררקמה 1

רוריקה את תלד יפדמ -1

רוריקה את לש תיכוכזה יפדמ -2

רזפמה הסכמ -3

תימינפה הרואתה תשדע -4

דיינ יעצמא קלח -5

תולעמ ספאב רוריק את -6

תוקרי תריגמ -7

חרק תויבוק ןקתמ -8

אופק ןוזמל ןוסחא יאת -9

רב ינימ -10

םיקובקב ןוסחאל ןקתמ -11

םיקובקבל ףדמ -12

ןוזמ ןוסחא את יפדמ -13

ןוזמ ןוסחא יאת -14

םימ ןנסמ -15

הניבגלו האמחל ףדמ -16

רוריקה את -17

האפקהה את -18

יתילכת-בר רוזא -19

רצומל קוידב ומיאתי אלש ןכתייו םייללכ םירויא םה הז תוארוה ךירדמב םיעיפומה םירויאה C

םימגדל םיפקת יאדווב םה ,תשכרש רצומב םילולכ םניא ךירדמב םיגצומה םיקלחה םא .ךתושרבש

.םירחא

5HE

תובושח תוחיטב תורהזא 2

םאתהב לעפת אל םא .אבה עדימב ןייע •

.ירמוח קזנ וא ינפוג קזנ םרגייש ןכתיי ,תוארוהל

תובייחתהה ,תוארוהל םאתהב לעפת אל םא

.הפקת היהת אל תונימאלו תוירחאל

אוה תשכרש הדיחיה לש שומישה ייח ךרוא

יקלח תלועפל שרדנה ןמזה קרפ והז .םינש 10

.ראותמכ הדיחיה לש ףוליחה

דעוימה שומישה

.יתיב שומישל דעונ הז רצומ •

םיאתמ הז ןיא .תיבל ץוחמ וב שמתשהל ןיא •

םוקמה םא םג ,ץוחב ררקמב שמתשהל

.הרוקמ

תיללכ תוחיטב

ותוא ךילשהל וא רצומהמ רטפיהל ךנוצרב םא

השרומ תוריש גיצנב ץעוויהל ץלמומ ,תלוספל

םימרוגה םהימו שורד עדימ הזיא תעדל ידכ

.םישרומה

לכ יבגל השרומה תורישה גיצנב ץעוויה •

ןיא .ררקמל תורושקה תויעבהו תולאשה

תלועפ עצבל רחא והשימל רשפאל וא עצבל

תוריש גיצנל עידוהל ילבמ ררקמב תוברעתה

.השרומ

רחאל דיימ חרק תויבוקו הדילג לוכאל ןיא •

רצוויהל תולולע( !האפקהה אתמ םתאצוה

.)תויווכ ךיפב

וא הקשמ יקובקב האפקהה אתל סינכהל ןיא •

.ץצופתהל םילולע םה .הקשמ תויחפ

לולע אוה ;אופק ןוזמב ךידיב תעגל ןיא •

.ןהילא קבדיהל

םע יוקינ ירמוחב וא םידאב שמתשהל ןיא •

.ררקמה לש הרשפההו יוקינה יכילהתב םידא

םיקלחה םע עגמב אובל םילולע םידאה

.תולמשחתהל וא רצקל םורגלו םיילמשחה

,ררקמה לש םינוש םיקלחב שמתשהל ןיא * •

וא הכימת יעצמאכ ,הריגמהו תלדה ומכ

רצומה תוכפהתהל םורגל לולע התא .הגרדמכ

.ונממ םיקלחל קזנ בסהל וא

ךותב םיילמשח םירישכמב שמתשהל ןיא •

.ררקמה

תועצמאב רוריקה תכרעמל קזנ םורגל ןיא •

ירמוח תמירז תעב ךותיח וא חודיק ירישכמ

רשאכ ףולדל לולעש ,רוריקה רמוח .רוריקה

ךיראמב ,דייאמה לש זגה תורוניצב רקנ רצונ

יוריגל םורגל לולע ,יופיצה יחטשמב וא רוניצה

.םייניעב העיגפלו רועב

יחתפ תא והשלכ רמוחב םוסחל וא תוסכל ןיא •

.ררקמבש רורוואה

קרו ךא ועצבי םיילמשחה םירצומל םינוקית •

םיעצבתמה םינוקית .םיכמסומ עוצקמ ישנא

דימעהל םילולע םיכמסומ יתלב םישנא ידי לע

.הנכסב שמתשמה תא

ךלהמב וא למשחב הלקת לש הרקמב •

ררקמה תא קתנ ,םינוקית וא הקוזחת תולועפ

לע וא םיאתמה ךיתנה יוביכ ידי לע למשחהמ

.למשחה עקשמ ררקמה לבכ תאצוה ידי

ותוא ךושמל ןיא עקשהמ עקתה תאצוה תעב •

.לבכהמ

הרוצב הזל הז םידומצ תואקשמה תא חנה •

.רתוי ההובג תומיטא תמרל גאדו תיכנא

םיקילד םירצומ וא םיטירפ ררקמב קיזחהל ןיא •

םג ומכ )םיסיסרת ומכ( םיקילד םיזג םיליכמה

.ץפנ ירמוח

םיעצמאב וא םיינכמ םינקתהב שמתשהל ןיא •

תצאהל ןרציה ידי לע םיצלמומ םניאש םירחא

.הרשפהה ךילהת

וא םישנא ידי לע שומישל דעונ אל הז רישכמ •

תויוקל ילעב וא הדורי תיזיפ תלוכי ילעב םידלי

עדי וא ןויסינ ירסח וא תוילכש וא תויתשיח

רישכמב םישמתשמ םה ןכ םא אלא ,םימלוה

םדא לש ותארוה יפל וא ותחגשה תחת

.םתוחיטבל יארחאה

,קפס ךל שי םא .םוגפ ררקמ ליעפהל ןיא •

.תורישה גיצנב ץעוויה

היהת ךתושרבש ררקמב למשחה תוחיטב •

ךתיבב הקראהה תכרעמ םא קר תחטבומ

.םישורדה םינקתב דומעת

חורו שמש ,גלש ,םשגל רצומה תפישח •

.למשחב תוחיטבל עגונה לכב תנכוסמ

,עקתב וא למשחה לבכב היעב תמייק םא •

עונמל ידכ םפילחהל השרומ תוריש גיצנ לע

.תולקת

ךלהמב למשחה עקשל ררקמה תא רבחל ןיא •

איהו םייח תנכס תמייק וז הלועפב .הנקתהה

.השק העיצפל םורגל הלולע

;ןוזמ רמשל אוה רצומה לש ידועייה שומישה •

.תורחא תורטמל וב שמתשהל ןיא

םיטרפמה תא הליכמה םינותנה תיוות •

ילאמשה וקלחב תאצמנ רצומה לש םיינכטה

.ימינפה

למשח תוכרעמל רצומה תא רבחל ןכוסמ •

םורגל תולולע ןהש ןוויכמ ,היגרנאב ןוכסיחל

.רצומל קזנ

טיבהל שי ,הלוחכ הרונ ררקמב תנקתומ םא •

.םייטפוא םירישכמ תועצמאב הב

,)טטסומרת( תינכמ הרקב ילעב םיררקמב •

עקתה תא בוש רבחתש ינפל תוקד 5 ןתמה

.רבוחמ היה אל אוה םא ,למשחה עקשל

שדחה םילעבל הז הלעפה ךירדמ רוסמל שי •

.רחא והשימל רצומה תרבעה תעב רצומה לש

תעב עקתלו למשחה לבכל קזנ םורגל ןיא •

תעינמל .םוקמל םוקממ ררקמה תרבעה

וא לבכה לותיפל םורגל ןיא ,הפירש תנכס

תעגל ןיא .םידבכ םיצפחל תחתמ וחינהל

רישכמה קותינ תעב תובוטר םיידיב עקתב

.למשחהמ

לוביקה תיב םא למשחל רצומה תא רבחל ןיא •

.ףפור ולש

םיינוציחה םיקלחה לע תורישי םימ זיתהל ןיא •

.תויתוחיטב תוביסמ רצומה לש םיימינפה וא

םיקילד םיסיסרת רצומה תברקב זיתהל ןיא •

וא הפירש תנכס עונמל ידכ ,ץחלב םילעפומה

.תוצצופתה

.םילזונ םיליכמה םילכמ רצומה לעמ חינהל ןיא •

םורגל לולע ילמשח ביכר לע םימ תכיפש

.הפירש תנכס תווהל וא תולמשחתהל

רבעמ איהש תומכב ןוזמ ררקמב ןסחאל ןיא •

תחיתפ תעב לופיל לולע אוה .ולש תלוביקל

תומוד תויעב .קזנ וא העיצפ םורגלו תלדה

לעמ םיצפח תחנה תעב שחרתהל תולולע

.ררקמה

םהל תשרדנ רשא םירצומ ררקמב קיזחהל ןיא •

,ןוסיח יביכרת( תקיודמ הרוטרפמט תרקב

)'וכו ,םייעדמ םירמוח ,םוחל תושיגר תופורת

7HE

הנווכ ןיא םא למשחהמ ררקמה תא קתנל שי •

דודיבב היעב לכ .ןמז ךרואל וב שמתשהל

.הפירשל םורגל הלולע םילבכה

,למשחה עקת הצקמ קבאו ךולכל תוקנל שי •

.הפירש עונמל ידכ

ןניא ןוזיאה ןונווכ תוילגר םא זוזל לולע ררקמה •

.הפצרה לע בטיה תובצינ

תא ךושמל ןיא ,תלדה לש תידי שי ררקמל םא •

קתנתהל הלולע איהש ןוויכמ ,תידיהמ ררקמה

.המוקממ

ךותל םיילגרו םיידי סינכהל אלש דיפקהל שי •

ןיב ספתיהל תולוכי ןהש ןוויכמ ,ררקמה

.ולש םידיינה םיקלחה

םידלי תוחיטב

תא קיחרהל שי , תלדה לע לוענמ שי םא •

.םידלי לש םדי גשיהמ חתפמה

םניא םהש אדוול ידכ םידלי לע חיגשהל שי •

.רישכמב םיקחשמ

HCA תצמוח ינפמ הרהזא

הליכמה רוריק תכרעמ ררקמב תנקתומ םא

:R600a

םורגל אלש דפקה ןכל .םיקילד הלא םיזג •

ךלהמב רוריקה תרנצלו רוריקה תכרעמל קזנ

תמירג לש הרקמב .הלבוההו שומישה

שא תורוקממ רצומה תא קיחרהל שי ,קזנ

.ותוחקלתהל איבהל םילולעש ,םיילאיצנטופ

בצומ ובש רדחה תא ררוואל שי ,ןכ ומכ

.ררקמה

הליכמה רוריק תכרעמ ררקמב תנקתומ םא

.הרהזאהמ םלעתה ,R134a

רצומה רוצייל שמשמה זגה תא תוארל לכות

ימינפה וקלחב תאצמנה םינותנה תיוותב ךלש

.לאמשמ

.שאל רצומה תא ךילשהל ןיא

ךרוצל עצבל שיש תולועפ

היגרנאב ןוכסיח

ןמזל תוחותפ ררקמה תותלד תא ריאשהל ןיא •

.ךשוממ

.םימח תואקשמ וא ןוזמ ררקמל סינכהל ןיא •

ידכ הדימה לע רתי ררקמה תא סימעהל ןיא •

.וכותב ריוואה תמירזב עירפהל אל

שמשל ףושח אוהשכ ררקמה תא ביצהל ןיא •

,םוח םיטלופה םירישכמ תברקב וא הרישי

.םירוטאידר וא םילכ יחידמ ,םירונת ומכ

.םירוגס םילכימב ןוזמה תא ןסחאל דפקה •

איפקמה את לש יברמ יולימל עיגהל ןתינ •

תא וא ףדמה תא םיריסמ םא ררקמה לש

תרהצומה היגרנאה תכירצ ךרע .ולש הריגמה

הריגמה וא ףדמה רשאכ עבקנ ררקמה לש

תומכ ליכמ אוהשכו ורסוה האפקהה את לש

םישמתשמ םא הנכס לכ ןיא .ןוזמ לש תיברמ

םילדגלו תורוצל םאתהב הריגמב וא ףדמב

.איפקהל שיש ןוזמה לש

הנקתה 3

אל םא יהשלכ תוירחאב אשיי אל ןרציהש רוכז C

.הז ךירדמב תועיפומה תוארוהל תייצת

ינפל ןובשחב תחקל שיש תודוקנ

שדחמ ררקמה תלבוה

.הלבוהה ינפל ררקמה תא תוקנלו ןקורל שי .1

תא ררקמב םמוקמל קדהל שי ,הזיראה ינפל .2

תוקריה תריגמ ,םיוולנה םירזבאה ,םיפדמה

םילוטלט תעינמל הקבדה טרס תועצמאב 'וכו

.םירתוימ

םיטרס תועצמאב הזיראה תא קדהל שי .3

הלבוהה יללכל תייצלו םיקזח םילבחו םיבע

.הזיראה לע םיספדומה

...דימת רוכז C

עבטל ץוחנה רוקמ אוה רזחוממ רמוח לכ

.םיימואלה םיבאשמלו

,הזיראה ירמוח רוזחימל םורתל ךנוצרב םא

הביבסה תוכיא ימרוגמ ףסונ עדימ לבקל לכות

.תימוקמה תושרהמ וא

ררקמה תלעפה ינפל

תא קודב ,ררקמב שמתשהל ליחתתש ינפל

:תואבה תודוקנה

עונל לוכי ריוואהו שבי ררקמה םינפ םאה .1

?ירוחאה וקלחב תוישפוחב

רורוואה הסכמל קיטסלפה יזירט 2 תא סנכה .2

,ךכ םשל .אבה רויאב םגדומש יפכ ,ירוחאה

םיגרבב שמתשהו רצומהמ םיגרבה תא רסה

.קיתרנ ותואב וקפוסש

ןיב שורדה קחרמה תא וקפסי קיטסלפ יזירט

.ריווא תמירז רשפאל ידכ ריקה ןיבל ררקמה

תוצלמהה יפל ררקמה םינפ תא הקנ .3

."יוקינו הקוזחת" קרפב תועיפומה

רשאכ .למשחה עקש לא ררקמה תא רבח .4

תימינפה הרונה תקלדנ תחתפנ תלדה

.המיאתמה

.לועפל ליחתמ סחדמהשכ שער עמשנ .5

רוריקה תכרעמב םימוטאה םיזגהו םילזונה

סחדמה םא םג שער עימשהל םה םג םייושע

.הליגר העפות יהוז ;לעופ וניא

ויהי ררקמה לש םיימדקה תווצקהש ןכתיי .6

הלא םירוזא .הליגר העפות יהוז .עגמל םימח

.תובעתה עונמל ידכ םימח תויהל ודעונ

למשחל רוביח

ךיתנ ידי לע ןגומה קראומ עקשל ררקמה תא רבח

.תמלוה תלוביק לעב

:בושח

תונקתל םאתהב עצבתהל רוביחה לע

.תויצראה

תולקב שיגנ תויהל למשחה לבכ עקת לע

.הנקתהה רחאל

ררקמה לע הנגהל רתומה ךיתנהו חתמה

."םיינכט םיטרפמ" ףיעסב םיניוצמ

9HE

.למשחה חתמל הווש תויהל ןיוצמה חתמה לעB

םיעקש יברבו םיכיראמ םילבכב שמתשהל ןיא B

.רוביח םשל

יאלמשח ידי לע ףלחוי םוגפ למשח לבכ

.ךמסומ

תמייק !ןקותיש ינפל רישכמב שמתשהל ןיא

!תולמשחתה תנכס

הפשאל הזיראה תכלשה

.םידליל םינכוסמ תויהל םילולע הזיראה ירמוח A

גשיהמ קחרה הזיראה ירמוח תא רומש

םגוויס ידי לע םתוא ךלשה וא םידלי לש םדי

ךילשהל ןיא .תלוספ רבדב תוארוהל םאתהב

.הליגר תיתיב תלוספ םע דחיב םתוא

.םירזחמתמ םירמוחמ היושע ררקמה תזירא

הפשאל ןשיה ררקמה תכלשה

קזנ םורגל ילבמ ךלש ןשיה ררקמה תא ךלשה

.הביבסל והשלכ

תונפל וא ךלש השרומה ןכוסב ץעוויהל לכות

תכלשה יבגל הייריעב הפשא ףוסיאל זכרמל

.הפשאל ךלש ררקמה

תא אצוה ,הפשאל ררקמה תכלשה ינפל

תוליענ תומייק םא ;למשחה עקשמ עקתה

םידלי לע ןגהל ידכ ןתוא לרטנ ,תלדב ןהשלכ

.יהשלכ הנכס ינפמ

הנקתהו הבצה

עקשל ררקמה תא רבחל ןיא :תוריהז B

תמייק וז הלועפב .הנקתהה ךלהמב למשחה

.השק העיצפל םורגל הלולע איהו םייח תנכס

תנקתהל דעוימה רדחל הסינכה תלד םא A

רבעמל תקפסמ הדימב הבחר הניא ררקמה

ידכ השרומה תורישה גיצנל הנפ ,ררקמה

ררקמה תא ריבעהלו ררקמה תותלד תא ריסהל

תלדה ךרד דצהמ

.שומישל חונ םוקמב ררקמה תא בצה .1

תומוקמ ,םוח תורוקממ ררקמה תא קחרה .2

.הרישי שמשל םיפושחה תומוקמו םימח

ביבס תקפסמ ריווא תמירז תויהל תבייח .3

םא .תוליעיב לעפי ררקמהש ידכ ררקמה

רומשל שי ,ריקב החמוגב בצומ וניא ררקמה

מ"ס 5-ו הרקתהמ תוחפל מ"ס 5 לש קחרמ לע

.ריקהמ תוחפל

תויהל ררקמה לע ,חיטש סורפ הפצרה לע םא

.מ"ס 2.5-ב הפצרהמ הבגומ

ידכ ןזואמ הפצר חטשמ לע ררקמה תא בצה .4

.םיעוזעז עונמל

ובש רדחב ררקמה תא ביצהל ןיא .5

.סויזלצ תולעמ 10-מ הכומנ הרוטרפמטה

הפצרל סחיב בוציי ןונווכ

;בצוימ וניא ררקמה םאA

שי .למשחהמ רצומה תא קתנ ,תישאר B

.בוצייה ןונווכ תעב למשחהמ רצומה תא קתנל

!תולמשחתה תנכס תמייק

1 2 3

ידי לע ררוואמה הסכמ תא ריסהל שי 1-

עוציב ינפל רויאב םגדומש יפכ םיגרבה רורחש

תוילגרה בוביס ידי לע ותוא בצייל ןתינ .הלועפה

הבש הניפה .רויאב םגדומש יפכ ולש תוימדקה

התוא םיבבוסמ רשאכ תכמנומ תילגרה תאצמנ

םיבבוסמ רשאכ תהבגומו רוחשה ץחה ןוויכב

והשיממ שקב ,ךכ םשל .ךופהה ןוויכב התוא

.ררקמה תא טעמ םירהל ךל רוזעיש

הסכמ תא רזחה ,ןוזיאה גשוהש רחאל .2

.םיגרבה תא קדהו ומוקמל ררוואמה

קלחה תא םיקדהמה םיגרבה תא רסה .3

גרבמ תרזעב ררוואמה הסכמ לש ןותחתה

.ספיליפ

תונוילעה תותלדה ןיב חוורה ןונווכ

רוריקה את תותלד ןיב חוורה תא ןנווכל ןתינ C

.םירויאב םגדומש יפכ

תויהל תלדה יפדמ לע ,תלדה הבוג ןונווכ תעב

.םיקיר

הסכמ לש גרובה תא גרבמ תרזעב רסה C

.ןנווכל ךנוצרבש תלדה לש ןוילעה ריצה

11 HE

ידי לע ךנוצרכ הנוכנ הרוצב תלדה תא ןנווכ C

.םיגרבה לש לק רורחש

ידי לע תננווכש תלדה תא עבק C

.תלדה םוקימ תא תונשל ילב םיגרבה קודיה

ותוא עבקו ומוקמל ריצה הסכמ תא רזחה C

.גרובה תרזעב

םימה ןנסמ ןקתה

)םימגדהמ קלחב(

םינוש םימ תורוקמ ינש ררקמל רבחל ןתינ

םירקה םימה תרנצמ םימ :םימ תקפסאל

.לכממ םימו

הנקתה תושירד

םימב םישמתשמ םא הבאשמב שמתשהל שי

.לכממ

םע דחיב וקפוסי ןלהל םיניוצמה םיקלחהש אדו

.רישכמה

לש ירוחאה וקלחל םימה רוניצ רוביחל רבחמ .1

דקוממ ותוא גשה ,םיאתמ וניא םא( .רישכמה

םוקמל רתויב בורקה השרומה תורישה

).ךירוגמ

ושרדיי םא( תורוניצ יקדה לש םיקלח 2 .2

)םימה רוניצ קודיהל

םישורד םניא םיאבה םיקלחהש רחאמ :הרעה

ואצמיי אל םהש ןכתיי ,לכמ םע שומישל

.תשכרש רצומה תזיראב

)'ץניא ¼ רטוק( םירטמ 5 ךרואב םימ רוניצ .3

ישארה םימה רוניצ לש םירקה םימה םותסש .4

)זרב םאתמ(

,ינוציח ןפואב רבחל ןתינש ןנסמ וא םימ ןנסמ .5

את ךותב קודיהה יספת לע ןיקתהל שיש

.ררקמה

ינוציחה ןנסמה םקומי ןכיה הליחת עובקל שי

ץוחמ שמשמה ןנסמה לע לח( .ןיקתהל שיש

ןיב קחרמה תא עבק ,ןכמ רחאל ).ררקמל

חתמנה רוניצה ךרוא תאו ררקמה ןיבל ןנסמה

.ררקמל םימה תסינכ לא ןנסמהמ

יפכ ,תיכנא הרוצב ביצהל שי םימה ןנסמ תא

תא הנוכנ הרוצב רבחל בושח .רויאב םגדומש

תאיצי תדוקנלו םימה תסינכ תדוקנל ןנסמה

.םימה

תוסוכ 3-4-ב שמתשהל ןיא ,ןנסמה רוביח רחאל

.תונושארה םימה

ררקמל םימה רוניצ רוביח

,םימה רוניצ לע רבחמה תנקתה רחאל .1

ררקמה תסינכ םותסשל םימה רוניצ תא סנכה

.הטמ יפלכ הקזח הציחלב

לוממש רויאב םגדומש יפכ רבחמה תא עבק .2

.ררקמה תסינכ םותסש לע דיב הציחלב

)םותסש -ג ,רבחמ -ב ,םימ רוניצ -א(

רבחמה תא קדהל ךרוצ ןיא :1 הרעה C

המיטא הבכרה לבקל ידכ והשלכ ילכ תועצמאב

חתפמב שמתשה ,הליזנ תשחרתמ םא .םימל

.רבחמה תא קדהל ידכ תבצ וא םיגרב

13 HE

לכמל םימה רוניצ רוביח

)םימגדהמ קלחב(

.הבאשמ השורד ,לכממ ררקמל םימ רוביחל

רוביח רחאל ןלהלש תוארוהל םאתהב לעפ

לא הבאשמהמ אצויה םימה רוניצ לש דחא הצק

.םדוקה דומעב ראותמכ ,ררקמה

ינשה הצקה תפיחד ידי לע רוביחה תא םלשה .1

לש םימה רוניצ תסינכ לא םימה רוניצ לש

.רויאב םגדומש יפכ ,הבאשמה

,לכמה לא ותוא עבקו הבאשמה רוניצ תא חנה .2

.רויאב םגדומש יפכ

הבאשמה תא רבח ,רוביחה תמלשה םע .3

.התוא לעפהו למשחל

תוקד 2-3 ןתמה ,הבאשמה לש הליעי הלועפל

.הבאשמה תלעפה רחאל

ךירדמב ןייעל לכות ,םימה רוביח תעב C

.הבאשמה לש שמתשמל

השענ םא םימ ןנסמב שמתשהל ךרוצ ןיא

.לכמב שומיש

שומיש השעיי םא הבאשמב שמתשהל שי

.לכמב

םימה תרנצל םימה רוניצ רוביח

םירקה

)םימגדהמ קלחב(

ידי לע ךלש ררקמב שמתשהל ךנוצרב םא

,םירקה םימה תרנצל ורוביח

םירקה םימה זרב לא רבחל ךילע היהי

רוביח םאתמ ךתיבב םימה תקפסא תכרעמבש

הזכ םותסש םא .ליגר 'ץניא יצח םותסש םע

םע ץעוויה ,ויבגל חוטב ךניא םא וא םייק וניא

.ךמסומ ברברש

)א רויא( .זרבה םאתממ רבחמה תא דרפה .1

םותסש םע םאתמל זרבה םאתמ תא ןקתה .2

)ב רויא( .רויאב םגדומש יפכ ,'ץניא יצח

ותוא ןקתה ,רבחמל םימה רוניצ תסנכה רחאל .3

םגדומש יפכ זרבל ותוא סנכהו זרבה םאתמל

)ג רויא( .רויאב

,הליזנ תשחרתמ םא .תינדי רבחמה תא קדה .4

קדהל ידכ תבצ וא םיגרב חתפמב שמתשה

.רבחמה תא

תודוקנל םימה רוניצ תא קדה :תוריהז A

םיפרוצמה תורוניצ יקדהמ תועצמאב תומיאתמ

וא םוקמהמ הזוזת וא קזנ עונמל ידכ ,זראמל

.יופצ יתלב קותינ

,םימה םותסש תחיתפ רחאל :תוריהז A

לש רוביחה תודוקנ יתשב הליזנ ןיאש אדו

תא דיימ רוגס ,הליזנ לש הרקמב .םימה רוניצ

תרזעב םירוביחה תא בוש קדהו םותסשה

.תבצ וא םיגרב חתפמ

'ץניא 1/2 םותסש םאתמש אדו :תוריהז A

םייק םירקה םימה תרנצ ידי לע ןזומה ליגר

.ןיטולחל רוגסו

15 HE

םאתהב לעפ םימה ןנסמ תא ןיקתהל ידכ

ואבוהש םירויאל תוסחייתמה ןלהלש תוארוהל

:ליעל

.הגוצתבש חרק תריצי לוטיב ןצחל לע ץחל .1

ידי לע רוריקה אתב ןנסמה הסכמ תא רסה .2

.המידק ותכישמ

ידי לע םימה ןנסמ ףקוע הסכמ תא אצוה .3

.הטמ יפלכ ובוביס

ינפל ליעפ "חרק אלל" בצמש אדו :תוריהז A

.ןנסמה ףקוע הסכמ תאצוה

םימ תופיט המכ הסכמה תאצוה רחאל :הרעה

.הצוחה ףטפטל תולוכי

חנהו םימה ןנסמ שארבש הסכמה תא רסה .4

יפלכ ותוא בבוסו ,רויאב םגדומש יפכ ותוא

.ותוא לוענל ידכ הלעמ

חרקה תריצי לוטיב ןצחל לע בוש ץחל .5

.הז בצממ תאצל ידכ הגוצתבש

.םישדוח 6 לכ םימה ןנסמ תא ףילחהל שי

בשוחי ןנסמה תפלחה ןמזש ךנוצרב םא

ןמז םות םע הארתה לבקתשו תיטמוטוא

לש יטמוטוא בושיח" קרפה תא ארק ,שומישה

."ןנסמב שומישה ןמז

רויאב םגדומש יפכ םימה ןנסמ תא ריסהל שי

אצוי אוה רשאכ וא ותוא ףילחהל םידמוע רשאכ

.ןנסמ ףקוע הסכמ וילא רבחלו שומיש ללכמ

'חרק אלל' בצמש אדוול שי ןנסמה תאצוה ינפל

.ליעפ

המכ הקנמ םימה ןנסמ :תוריהז A

וניא אוה .םימב םיאצמנש םירזה םיקיקלחהמ

.םימזינגרואורקימ ינפמ םימה תא רהטמ

חרק אלל ןצחלה לע ץוחלל שי :תוריהז A

וא םימה ןנסמ תפלחה ךילהת לכ ךרואל

.ןנסמה ףקוע הסכמ תנקתה

םימה ןקתמב ןושארה שומישה ינפל

דריי ישארה רוניצב םימה ץחלש רוסא C

.דחא רבל תחתמ

הובג היהי ישארה רוניצב םימה ץחלש רוסא C

.םירב 8-מ

ץחל ובש הרקמל תובאשמב שמתשהל שי C

םא ,דחא רבל תחתמ דריי ישארה רוניצב םימה

.לכמב שמתשהל הנווכ שי

תויהל תבייח ררקמה לש םימה תכרעמ C

התוא רבחל ןיא .םירקה םימה רוניצל תרבוחמ

.םימחה םימה רוניצל

ועיפוי אל ררקמה לש הנושארה הלעפהב C

ידכ .תכרעמב אצמנה ריוואה לשב .םימ

ןקתמה חירב לע ץחל תכרעמהמ ריווא ררחשל

םימ ועיגיש דע תחא הקד לש ןמז יקרפ ךשמל

הרידס יתלב םימ תמירז ןכתית .ןקתמהמ

רדתסת הרידס יתלב םימ תמירז .הלחתהב

.תכרעמהמ ריוואה רורחש רחאל

ןיתמהל שי ררקמה לש הנושארה הלעפהב C

.םירק םימ תעפוהל דע תועש 12-כ

ןיב תויהל בייח ישארה רוניצב םימה ץחל C

לעפי םימ/חרקה ןקתמש ידכ םירב 8-ל דחא רב

סוכ אלמל ןתינש אדו ,ךכ םשל .הקלח הרוצב

.תוינש 10-ב )ל"מ 100( תחא םימ

.תונושארה םימה תוסוכ 10 תא תותשל ןיא C

חרקה תויבוק 30-ב שמתשהל ןיא C

.חרקה ןקתממ ועיגיש תונושארה

ךניא םא םימה ןנסמב דימת שמתשה C

.לכמב שמתשמ

17 HE

הנכה 4

תוחפל לש קחרמב ררקמה תא ןיקתהל שי C

,םירונת ,םייריכ ומכ ,םוח רוקממ מ"ס 30

םירונתמ מ"ס 5 תוחפל לשו יזכרמ םומיח

ףושח אוהשכ וביצהל ןיא ,ןכ ומכ .םיילמשח

.הרישי שמשל

תבייח ררקמה ןקתוי ובש רדחה תרוטרפמט

ץלמומ אל .סויזלצ תולעמ 10 תוחפל תויהל

הכומנ הרוטרפמטב ררקמה תא ליעפהל

.עגפיהל הלולע ותלועפ תוליעי ןכש ,רתוי

.תוידוסיב הקונ ררקמה םינפש אדו

שי ,הז דצל הז םיררקמ ינש םיניקתמ םא C

.םהיניב מ"ס 2 תוחפל לש קחרמ לע דיפקהל

שי ,הנושארה םעפב ררקמה תלעפה תעב

תועשה שש ךלהמב תואבה תוארוהל תייצל

.תונושארה

.תובורק םיתעל תלדה תא חותפל ןיא -

.וכותב ןוזמ לכ אלל קיר לועפל בייח ררקמה -

העריא םא .למשחהמ ררקמה תא קתנל ןיא -

ארק ,ךתטילשב הניאש למשחב הלקת

םיצלמומ תונורתפ" ףיעסב תורהזאה תא

."תויעבל

רמוח תאו תירוקמה הזיראה תא רומשל שי

וא הלבוה לש הרקמב ידיתע שומישל דופירה

.הריד רבעמ

1 7 11 12 15 4

18 20 19

10 9 14 138

ררקמב שומישה ןפוא 5

םינווחמ חול

.ררקמה תלד תא חותפל ילבמ הרוטרפמטה תא עובקל רשפאמ עגמ ינצחל םע הז םינווחמ חול

.הרוטרפמטה תא עובקל ידכ יטנוולרה ןצחלב עבצאב עג קר

Vacation/)ףסונ ןוכסיח( Eco Extra ןצחל .1

)השפוח(

הריהמ האפקה ןצחל .2

האפקהה אתב הרוטרפמטה תרדגה ןצחל .3

רוריקה אתב הרוטרפמטה תרדגה ןצחל .4

ריהמ רוריק ןצחל .5

יתילכת-ברה אתב הרוטרפמטה תרדגה ןצחל .6

השפוחה תייצקנופ ןווחמ .7

ףסונה ןוכסיחה תייצקנופ ןווחמ .8

הריהמה האפקהה תייצקנופ ןווחמ .9

האפקהה את תרוטרפמט ןווחמ .10

רוריקה את תרוטרפמט ןווחמ .11

ריהמה רוריקה תייצקנופ ןווחמ .12

יתילכת-ברה ןוסחאה את תרוטרפמט ןווחמ .13

ןוכסיח בצמ ןווחמ .14

האיגש בצמ ןווחמ .15

םישקמ תליענ ןווחמ .16

חרק תריצי לוטיב ןצחל .17

חרק אלל ןווחמ .18

ןנסמ תפלחהל הארתה לוטיב ןצחל .19

ןנסמ תפלחהל הארתה ןווחמ .20

19 HE

/)ףסונ ןוכסיח( Eco Extra ןצחל .1

)השפוח( Vacation

תא ליעפהל ידכ תוריהמב הז ןצחל לע ץחל

הז ןצחל לע ץחל .ףסונה ןוכסיחה תייצקנופ

ליעפהל ידכ תוינש 3 ךשמב ץוחל ותוא קזחהו

בוש הז ןצחל לע ץחל .השפוחה תייצקנופ תא

.הרחבנש היצקנופה תלעפה תא לטבל ידכ

הריהמ האפקה ןצחל .2

תא ליעפהל ידכ תוריהמב הז ןצחל לע ץחל

הז ןצחל לע ץחל .הריהמה האפקהה תייצקנופ

.הרחבנש היצקנופה תלעפה תא לטבל ידכ בוש

האפקהה אתב הרוטרפמטה תרדגה ןצחל .3

תרוטרפמט תא רידגהל ידכ הז ןצחל לע ץחל

...-18 ,24-ו -22 ,-20 ,--18ל האפקהה את

תא עובקל ידכ הז ןצחל לע ץחל .המאתהב

.האפקהה אתב היוצרה הרוטרפמטה

רוריקה אתב הרוטרפמטה תרדגה ןצחל .4

תרוטרפמט תא רידגהל ידכ הז ןצחל לע ץחל

.המאתהב ...8 ,2ו 4 ,6 ,8-ל רוריקה את

הרוטרפמטה תא עובקל ידכ הז ןצחל לע ץחל

.רוריקה אתב היוצרה

ריהמ רוריק ןצחל .5

תא ליעפהל ידכ תוריהמב הז ןצחל לע ץחל

בוש הז ןצחל לע ץחל .ריהמה רוריקה תייצקנופ

.הרחבנש היצקנופה תלעפה תא לטבל ידכ

-ברה אתב הרוטרפמטה תרדגה ןצחל .6

יתילכת

איפקמכ יתילכת-ברה אתה תא רידגהל לכות

ץוחל ותוא קזחהו הז ןצחל לע ץחל .ררקמכ וא

רידגהל ידכ )תוינש 3( ךשוממ ןמז קרפ ךשמב

את .ררקמכ וא איפקמכ יתילכת-ברה אתה תא

.האפקה אתכ ןרציה ידי לע רדגוה הז

יזא ,איפקמכ רדגומ יתילכת-ברה אתה םא

,--18ל ףלחות יתילכת-ברה אתה תרוטרפמט

םעפ לכב המאתהב ...-18 ,-24 ,-22 ,-20

יתילכת-ברה אתה םא .ןצחלה לע ץחול התאש

-ברה אתה תרוטרפמט יזא ,ררקמכ רדגומ

...6- ,0 ,2 ,4 ,6 ,8 ,10-ל ףלחות יתילכת

.ןצחלה לע ץחול התאש םעפ לכב המאתהב

השפוחה תייצקנופ ןווחמ .7

היצקנופ םא .הליעפ השפוחה תייצקנופש ןייצמ

את ןווחמב עיפוי "- -" בותיכה ,הליעפ וז

םיאתה .רוריקה אתב רוריק עצובי אלו רוריקה

העבקנש הרוטרפמטל םאתהב וררוקי םירחאה

.םרובע

תא לטבל ידכ בוש יטנוולרה ןצחלה לע ץחל

.תאזה היצקנופה

ףסונה ןוכסיחה תייצקנופ ןווחמ .8

םא .הליעפ ףסונה ןוכסיחה תייצקנופש ןייצמ

תא תיטמוטוא רתאי ררקמה ,הליעפ וז היצקנופ

ררקמב ירעזמ שומיש השענ ובש ןמזה יקרפ

תכירצב ליעי רוריק עצובי ןמז יקרפ םתואבו

עוציב תעב ליעפ היהי ןוכסיח ןווחמ .למשחה

.למשח תכירצב ליעי רוריק

תא לטבל ידכ בוש יטנוולרה ןצחלה לע ץחל

.תאזה היצקנופה

הריהמה האפקהה תייצקנופ ןווחמ .9

.הליעפ הריהמה האפקהה תייצקנופש ןייצמ

ירט ןוזמ תחנה תעב וז היצקנופב שמתשה

.חרק ךירצ התא רשאכ וא האפקהה אתב

ךשמב לעפי ררקמה ,הליעפ וז היצקנופ רשאכ

.םיוסמ ןמז קרפ

תא לטבל ידכ בוש יטנוולרה ןצחלה לע ץחל

.תאזה היצקנופה

האפקהה את תרוטרפמט ןווחמ .10

אתל העבקנש הרוטרפמטה תא ןייצמ אוה

.האפקהה

רוריקה את תרוטרפמט ןווחמ .11

.רוריקה אתל העבקנש הרוטרפמטה תא ןייצמ

ריהמה רוריקה תייצקנופ ןווחמ .12

.הליעפ ריהמה רוריקה תייצקנופש ןייצמ

ירט ןוזמ תחנה תעב וז היצקנופב שמתשה

תא ררקל ךירצ התא רשאכ וא רוריקה אתב

וז היצקנופ רשאכ .תוריהמב ךלש לכואה

אלל תועש 2 ךשמב לעפי ררקמה ,הליעפ

.הקספה

תא לטבל ידכ בוש יטנוולרה ןצחלה לע ץחל

.תאזה היצקנופה

-ברה ןוסחאה את תרוטרפמט ןווחמ .13

יתילכת

-ברה אתל העבקנש הרוטרפמטה תא ןייצמ

.יתילכת

ןוכסיח בצמ ןווחמ .14

תכירצב תוליעי לש בצמב לעופ ררקמהש ןייצמ

האפקהה את תרוטרפמט .למשחה

העבקנ היצקנופה םא ליעפ היהי הז ןווחמ

תכירצ תניחבמ ליעי רוריק עצובמש וא 18--ל

.ףסונה ןוכסיחה תייצקנופ תוכזב למשחה

האיגש בצמ ןווחמ .15

וא תקפסמ הדימב ררקמ וניא ררקמה םא

רשאכ .לעפוי הז ןווחמ ,ןשייחב הלקת תמייק

את תרוטרפמט ןווחמב ,ליעפ הז ןווחמ

תרוטרפמט ןווחמבו "E" תואה גצות האפקהה

."…1,2,3" ומכ םירפסמ וגצוי רוריקה את

לע עדימ םיקפסמ ןווחמב הלא םירפסמ

.תורישה ישנאל האיגשה

םישקמ תליענ ןווחמ .16

תרדגהש הצור ךניא םא וז היצקנופב שמתשה

תינמז וב ץחל .הנושת ררקמה תרוטרפמט

תרדגה ןצחל לעו ריהמה רוריקה ןצחל לע

ךשמב יתילכת-ברה אתה לש הרוטרפמטה

הנוכת ליעפהל ידכ )תוינש 3( ךשוממ ןמז קרפ

.וז

לטבל ידכ בוש םייטנוולרה םינצחלה לע ץחל

.תאזה היצקנופה תא

חרק תריצי לוטיב ןצחל .17

לע ץוחלל שי ,חרקה תריצי ךילהת תריצעל

.תוינש 3 ךשמב חרקה תריצי לוטיב ןצחל

ורבעוי אל ,חרק תריצי לוטיבב םירחוב רשאכ

ראשייש ןכתיי ,תאז תורמל .חרקה תביתל םימ

ואיצוהל ןתינ רשא ,חרקה תביתב חרק טעמ

,שדחמ חרקה תריצי ךילהת תלעפהל .םשמ

ךשמב חרקה תריצי לוטיב ןצחל לע ץוחלל שי

.תוינש 3

21 HE

חרק תריצי לוטיב ןווחמ .18

ךילע ,ררקמהמ חרק לבקל הצור ךניא םא

שמתשהל לכות .וז היצקנופב שמתשהל

תריצי לוטיב ןצחל לע הציחלב וז היצקנופב

.תוינש 3 ךשמב חרקה

ןנסמ תפלחהל הארתה לוטיב ןצחל .19

6-ב םעפ ףילחהל שי ררקמב ןנסמה תא

תיטמוטוא הז ןמז קרפ בשחמ ררקמה .םישדוח

םע ריאי ןנסמה תפלחהל הארתהה ןווחמו

ןצחלה לע ץחל .ןנסמב שומישה ןמז ףולח

תוינש 3 ךשמב ןנסמ תפלחהל הארתהה לוטיב

ןמז תא תיטמוטוא בשחל ררקמל רשפאל ידכ

.ןנסמה תפלחה רחאל שדחה ןנסמה

ןנסמ תפלחהל הארתה לוטיב ןווחמ .20

הארתהה ןווחמ ,ןנסמב שומישה ןמז ףולח םע

.ריאהל ליחתמ ןנסמ תפלחהל

:החותפ תלד תארתה

יתילכת-ברה אתה תלד וא רוריקה את תלד םא

,תוחפל תחא הקד ךשמב תוחותפ תוראשנ

ץחל .החותפ תלד תארתה לילצ עמשייו לעפוי

תלדה תא רוגס וא ןווחמב והשלכ ןצחל לע

.הארתהה לילצ תא קיתשהל ידכ החותפה

1 4

תיטמוטוא בשוחי ןנסמב שומישה ןמזש ידכ עצבל שיש תולועפ

)ןנסמב םידיוצמו ישארה םימה רוניצל םירבוחמה םירצומל(

תליענ תא ליעפהל ידכ 'בו 'א םינצחלה לע תינמז וב ץחל ,למשחל ררקמה רוביח רחאל 1-

.םישקמה

רוריק ,)4( רוריקה אתב הרוטרפמטה תרדגה ,)1( ףסונ ןוכסיח םינצחלה לע ץחל ,ןכמ רחאל 2-

.המאתהב )3( האפקהה את לש הרוטרפמטה תרדגהו )5( ריהמ

ןווחמו רצק ןמז ךות לעפוי םוזמזה ,הבכי םישקמה תליענ למס ,ןוכנה רדסב וצחליי םינצחלה םא

ירואיתב 19 טירפ( ןנסמ תפלחהל הארתהה לוטיב ןצחלה לע ץחל .ריאי ןנסמ תפלחל הארתהה

.שדחה ןנסמב שומישה ןמז לש יטמוטוא בושיח רשפאל ידכ ,ןנסמה תפלחה רחאל )הגוצתה

תוינש רפסמ ריאי ןנסמ תפלחהל הארתהה ןווחמ ,תיטמוטוא בשוחמ ןנסמב שומישה ןמז םא C

.למשחל רצומה רוביח רחאל

שי .לעפמהמ ררקמה תאיצי םע ליעפ וניא ןנסמב שומישה ןמז לש יטמוטוא בושיח C

.ןנסמב םידיוצמה םיררקמב וליעפהל

,לעפומ ןנסמב שומישה ןמז לש יטמוטואה בושיחה םהבש םירצומב תולועפ ןתוא לע רוזח C

.ןנסמב שומישה ןמז בושיח תלעפה תא לטבל ידכ

23 HE

םיציב שגמ

תלדב םיציב ןוסחאל ןקתמה תא ןיקתהל ןתינ

.ררקמה ףוגב יוצרה ףדמב היוצרה

אתב םיציב ןוסחאל ןקתמה תא ןיקתהל ןיא

.האפקהה

ררקמה ףוג יפדמ תזזה

ידי לע ךושמל ןתינ ררקמה ףוג יפדמ תא

המידק םזיזהלו המידקמ טעמ םתמרה

רשאכ הריצע תדוקנל םיעיגמ םה .הרוחאו

עיגהל ךל רשפאל ידכ המידק םתוא םיכשומ

רשאכ ;ףדמה לש ירוחאה וקלחב חנומה ןוזמל

תדוקנב הלק המרה רחאל ףדמה תא םיכשומ

אציי ררקמה ףוג ףדמ ,היינשה הריצעה

.ומוקממ

ידכ ותיתחתמ םג בטיה ףדמה תא קיזחהל שי

בצוי ררקמה ףוג ףדמ .ותוכפהתה תא עונמל

ותכמנה ידי לע ררקמה ףוג ידצבש תוקעמה לע

.תחא המרב ותהבגה וא

וקלח יפלכ ררקמה ףוג ףדמ תא ףוחדל שי

ומוקמב עבקתיש ידכ ררקמה לש ירוחאה

.ןיטולחל

תוקרי תריגמ

דחוימ ןפואב הדעונ ררקמב תוקריה תריגמ

תא ודבאיש ילבמ םיירט תוקריה לע רומשל

תשחרתמ יללכ ןפואב ,ךכ םשל .םהבש תוחלה

ינפל .תוקריה תריגמ ביבס רק ריווא תמירז

תלדה יפדמ תא רסה ,תוקריה תוריגמ תרסה

ריסהל ןתינ .תוקריה תוריגמ יפל םירשוימה

.רויאב םגדומש יפכ תוקריה תוריגמ תא

תולעמ ספאב רוריק את

ןוזמל םירשפאמ תולעמ ספאב רוריקה יאת

לכות .האפקהל ןכומ תויהל האפקהל דעוימה

ןוזמה ןוסחאל הלא םיאתב שמתשהל םג

תחתמ תולעמ רפסמ לש הרוטרפמטב ךלש

.רוריקה את לש הרוטרפמטל

ררקמה לש ימינפה חפנה תא לידגהל לכות

.תולעמ ספאב רוריקה יאת תרסה ידי לע ךלש

ןעשיי אתה ;ךרבעל אתה תא ךושמ ,ךכ םשל

םירת םא ררחושי הז את .רוצעיו הפוגמה לע

ותוא ךושמתו דחא מ"סכ לש הבוגל ותוא

.ךרבעל

דיינ יעצמא קלח

תחירב תא עונמל דעונ דיינה יעצמאה קלחה

.הצוחה ררקמה ךותמ רקה ריוואה

םיצחול תלדה ימטוא רשאכ םוטיא חטבומ -1

ןמזב דיינה יעצמאה קלחה לש חטשמה לע

.תורוגס רוריקה את תותלדש

קלחב דיוצמ ררקמהש ךכל תפסונ הביס -2

.רוריקה את חפנ תלדגה איה דיינ יעצמא

חפנ ררקמב םיספות םיליגר םייעצמא םיקלח

.לוצינל ןתינ אלש

תלדה םא רוגס דיינה יעצמאה קלחה -3

.הרוגס רוריקה את לש תילאמשה

תעונת יפל ענ אוה .תינדי ותוא חותפל ןיא -4

תלדהש ןמזב ררקמה ףוגבש יטסלפה קלחה

.הרוגס

יתילכת-בר ןוסחא את

ןתינ ררקמבש יתילכת-ברה ןוסחאה אתב

ונונווכ ידי לע יוצר בצמ לכב שמתשהל

איפקמ וא )C° 2/4/6/8( ררקמ תורוטרפמטל

אתה תא רומשל לכות .)-24/-22/-20/-18(

תרדגה ןצחל תועצמאב היוצרה הרוטרפמטב

.יתילכת-ברה ןוסחאה את לש הרוטרפמטה

-ברה ןוסחאה אתב הרוטרפמטה תא

ףסונב תולעמ 10-לו 0-ל עובקל ןתינ יתילכת

תולעמ 6--לו רוריקה את לש תורוטרפמטל

תולעמ 0 .האפקהה את תורוטרפמטל ףסונב

ךשוממ ןמז קרפל םינדעמ ןוסחאל תושמשמ

רשב יגוס תרימשל תושמשמ תולעמ 6--ו ,רתוי

םתוא ךותחל ןתינש םיאנתב םייעובש דע םינוש

.תולקב

אתל וא רוריקה אתל רבעמה תנוכת C

רוריקה ףוג תועצמאב תחטבומ האפקהה

ירוחאמש )סחדמה את( רוגסה קלחב םקוממה

עומשל ןתינ ,הז ףוג תלעפה ךלהמב .ררקמה

ןועשב עמשנה תוינשה לילצל םימודה םילילצ

.הלקתב רבודמ אלו הליגר העפות יהוז .יגולנא

לוחכ רוא

תוקריה תריגמב םינסחואמה ןוזמ יכרצמ

ךילהת תא םיכישממ לוחכ רואב תראומה

לש לגה ךרוא תעפשהב םהלש הזתניסוטופה

תוירט לע םירמוש םה ותועצמאבו לוחכה עבצה

.םהלש םינימטיווה תלוכת תא םילידגמו

25 HE

תרזעב ררקמה ףוג יפדמ תזזה

םיירוחא םילתמ

המידק זיזהל ןתינ ררקמה ףוג יפדמ תא

תא ןנווכל ןתינ .םיירוחא םילתמ תרזעב הרוחאו

םתבכרהו םתרסה ידי לע הלאה םיפדמה הבוג

הבגה .רתוי םיכומנ וא םיהובג תומוקמב בוש

ידכ ךרבעל ותוא ךושמו טעמ ףדמה תא

.וריסהל

הניבגלו האמחל ףדמ

הבוהצ הניבג ,האמח ומכ ןוזמ ןסחאל ןתינ

.הסכמ ול שיש הז ףדמב הנירגרמו

םימה ןקתמב שומיש

תורהזא

םימ תשילג שגמ

רב ינימ

תעב תפסונ תוחונ החיטבמ רב ינימה תלד

תלדה ףדמ לא עיגהל ןתינ .ררקמב שומישה

תוכזב ;ררקמה תלד תא חותפל ילבמ ררקמב

תא ררקמהמ תולקב איצוהל לכות וז הנוכת

תורידתב ךרוצ התאש תואקשמהו ןוזמה

תלד תא חותפל בייח ךניאש רחאמ .ההובג

לש למשחה תכירצ ,ההובג תורידתב ררקמה

.דרת ררקמה

ינימה לע ךדיב ץחל ,רב ינימה תלד תחיתפל

.ותוא חותפל ידכ הרזח ותוא ךושמו רב

שמתשהל לכות ,החותפ רב ינימה תלד רשאכ

לכות ובש ןחלושכ תלדה לש ימינפה חטשמב

רצק ןמז קרפל תוסוכהו םיקובקבה תא חינהל

.רויאב םגדומש יפכ

ליעפהל לולעש רבד תושעל ןיא :תוריהז A

,הילע ספטל ,הילע תבשל ומכ ,תלדה לע ץחל

םיצפח הילע חינהל ןיאו ןחלושה לע תולתיהל

.ינפוג קזנ וא ררקמל קזנ םורגל אל ידכ ,םידבכ

תלד לע םיכותיח עצבל ןיא :תוריהז A

תלדל קזנ םורגל אלש רהזיהל שיו רב ינימה

.םידח םיצפח תועצמאב

27 HE

לופיטו יוקינ 6

םירמוחב וא ןזנבב ,ןיזנבב שמתשהל ןיא A

.יוקינ תורטמל םימוד

ינפל למשחהמ ררקמה תא קתנל ץלמומ

.יוקינה

ירמוחב וא םידח םירישכמב שמתשהל ןיא

ירישכתב ,ןובסב ,תוטירשל םימרוגה יוקינ

ירמוחבו םינוש יוקינ ירמוחב ,תיבל יוקינ

.הוועש םע הקרבה

ינוציחה קלחה יוקינל םירשופ םימב שמתשה

.ותוא בגנו ררקמה לש

הלבטנש ,הטוחסו החל תילטמב שמתשה

תחא תיפכ לש סחיב הייתשל הדוס תסימתב

תא תוקנל ידכ ,םימ רטיל יצחכל הדוס לש

.ובגנלו רישכמה לש ימינפה קלחה

הרונה תבשותל םימ םירדוח אלש אדו

.םירחא םיילמשח םיטירפלו

הפוקתל רישכמב שמתשהל הנווכ ןיא םא

,ןוזמה לכ תא ונממ רסה ,ותוא הבכ ,הכורא

.תצקמב החותפ תלדה תא ראשהו ותוא הקנ

אדוול ידכ תלדה ימטא תא תועיבקב קודב

.ןוזמ יקיקלח םהילא וקבדנ אלשו םייקנ םהש

ףוחדו ותלוכת תא ןקור ,תלדהמ שגמ תרסהל

.וסיסבמ הלעמ יפלכ תלדה שגמ תא

קיטסלפ יחטשמ לע הנגה

תוחורא וא ילזונ ןמש ררקמב חינהל ןיא C

ןוויכמ ,םימוטא יתלב םילכימב ןמשב ולשובש

קיטסלפה יחטשמל קזנ םורגל םילולע םהש

יחטשמ לע ןמש חרמנ וא ךפשנ םא .ררקמבש

קלחה תא דיימ ףוטשו הקנ ,קיטסלפה

.םימח םימב חטשמה לש םיאתמה

תללוכ וז המישר .ףסכו ןמז ךל ךוסחל היושע איה .תוריש גיצנל ארקתש ינפל וז המישר ןנש

המכש ןכתיי .םירמוחב יוקל שומישמ וא ררקמה רוצייב םימגפמ תועבונ ןניאש תוצופנ תונולת

.ךלש רצומב תומייק ויהי אל ןאכ תוראותמה תונוכתהמ

תויעבל םיצלמומ תונורתפ 7

.לעופ וניא ררקמה

.למשחה עקשל עקתה תא סנכה ?יוארכ למשחל רבוחמ ררקמה םאה •

.ךיתנה תא קודב ?ופרשנ ישארה ךיתנה וא ררקמה רבוחמ וילאש עקשה לש ךיתנה םאה •

.)שימג רוזאו רוק תרקב ,יתילכת-בר רוזא( רוריקה את לש תידצה ןפודב תובעתה

ןוסחא .רדחה תביבסב ההובג תוחל .תלדה לש תופוכת תוריגסו תוחיתפ .דואמ םירק הביבס יאנת •

הרק הגרדל טטסומרתה ןוויכ .תצקמב החותפ תלדה תראשה .םיחותפ םילכמב םילזונ ליכמה ןוזמ

.רתוי

.רתוי תוקוחר םיתעל תלדב שומיש וא החותפ ראשית תלדה ובש ןמזה רוציק •

.םיאתמ רמוחב םיחותפה םילכמב ןסחואמה ןוזמה יוסיכ •

.תכשמנ העפותה קודבו החל תילטמ תרזעב הבעתמה תוחלה תא בגנ •

לעופ וניא סחדמה

םיאיצומ רשאכ וא למשחב תוימואתפ תולקת ךלהמב הבכת סחדמה לש תימרתה הנגהה תכרעמ •

רוריקה תכרעמב רוריקה ירמוח ץחלש רחאמ ,ומוקמל הרזח ותוא םיסינכמו למשחה עקש תא

ליחתמ וניא ררקמה םא .תוקד 6-כ רובעכ לועפל ליחתי ררקמה .ןזאתהל וקיפסה אל ררקמה לש

.תוריש גיצנל ארק ,הז ןמז קרפ םות םע לועפל

.האלמ תיטמוטוא הרשפה תלוכי לעב ררקמב הליגר איה וז העפות .הרשפה בצמב אצמנ ררקמה •

.םעפל םעפמ שחרתמ הרשפהה בצמ

.עקשל יוארכ סנכוה עקתהש אדו .למשחל רבוחמ וניא ררקמה •

?הנוכנ הרוצב הרוטרפמטה ינונווכ ועצבתה םאה •

.למשח תקספה שיש ןכתיי •

29 HE

.ךשוממ ןמז קרפל וא תופוכת םיתעל לעופ ררקמה

םילעופ םילודג םיררקמ .הליגר העפות יהוז .םדוקה ררקמהמ רתוי בחר שדחה ררקמהש ןכתיי •

.רתוי הכורא הפוקת ךשמב

.הליגר העפות יהוז .ההובג תויהל הלולע רדחה תרוטרפמט •

ךשמיהל יושע ןיטולחל ררקמה רוריק .ןוזמ וב סמעוהש וא למשחל הנורחאל רבוח ררקמהש ןכתיי •

.םייתעשכ

תלועפ תוכראתהל םרוג םח ןוזמ .םח ןוזמ לש תולודג תויומכ ררקמב הנורחאל וחנוהש ןכתיי •

.החוטבה ןוסחאה תרוטרפמטל עיגמ אוהש דע ררקמה

םחה ריוואה .בר ןמז ךשמ טעמ תוחותפ וראשנש וא תופוכת םיתעל תוחתפנ תותלדהש ןכתיי •

תוקוחר םיתעל תותלדה תא חתפ .רתוי םיכשוממ ןמז יקרפ לועפל ררקמל םרוג ררקמל סנכנש

.רתוי

תורוגס תותלדה םא קודב .טעמ תוחותפ וראשנ רוריקה את תלד וא האפקהה את תלדש ןכתיי •

.תיטמרה

ןתמהו רתוי ההובג הגרדל ררקמה תרוטרפמט תא ןנווכ .דואמ הכומנ רוק תגרדל ןנווכמ ררקמה •

.היוצרה הרוטרפמטה גשותש דע

ףלחה וא הקנ .ומוקממ זזש וא עורק ,קוחש ,ךלכולמ איפקמה תלד וא ררקמה תלד םטאש ןכתיי •

הרוטרפמטה לע רומשל ידכ רתוי ךשוממ ןמז לועפל ררקמל םרוג רובש/םוגפ םטא .םטאה תא

.תיחכונה

.תקפסמ ררקמה תרוטרפמט וליאו דואמ הכומנ איפקמה תרוטרפמט

המרל איפקמה תרוטרפמט תא ןנווכ .דואמ הכומנ רוק תגרדל תננווכמ איפקמה תרוטרפמט •

.קודבו רתוי ההובג

.תקפסמ איפקמה תרוטרפמט וליאו דואמ הכומנ ררקמה תרוטרפמט

המרל ררקמה תרוטרפמט תא ןנווכ .דואמ הכומנ רוק תגרדל תננווכמ ררקמה תרוטרפמטש ןכתיי •

.קודבו רתוי ההובג

.אפוק רוריקה את תוריגמב ןסוחאמה ןוזמה

המרל ררקמה תרוטרפמט תא ןנווכ .דואמ הכומנ רוק תגרדל תננווכמ ררקמה תרוטרפמטש ןכתיי •

.קודבו רתוי ההובג

.דואמ ההובג איפקמב וא ררקמב הרוטרפמטה

לע עיפשמ ררקמה ןונווכ .דואמ ההובג רוק תגרדל תננווכמ ררקמה תרוטרפמטש ןכתיי •

.תקפסמ הגרדל עיגת איהש דע איפקמה וא ררקמה תרוטרפמט תא הנש .איפקמה תרוטרפמט

ןתוא חתפת לא .בר ןמז ךשמ טעמ תוחותפ וראשנש וא תופוכת םיתעל תוחתפנ תותלדהש ןכתיי •

.תובורק םיתעל

.ןיטולחל התוא רוגס ;טעמ החותפ הראשנ תלדהש ןכתיי •

ועיגי איפקמה וא ררקהמש דע ןתמה .םח ןוזמ לש הלודג תומכ ררקמב הנורחאל החנוהש ןכתיי •

.היוצרה הרוטרפמטל

.ןמז ךרואל ךשמנ ןיטולחל ררקמה רוריק .למשחל הנורחאל רבוח ררקמהש ןכתיי •

.לעופ ררקמה רשאכ רבגומ ררקמה תלועפ שער

העפות יהוז .הביבסה תרוטרפמטב םייונישה בקע תונתשהל םייושע ררקמה תלעפה יעוציב •

.הלקת ןאכ ןיא ;הליגר

שער וא טטר

הפצרהש אדו .טאל ותוא םיזיזמ רשאכ ענענתמ ררקמה .השלח איהש וא הרשי הניא הפצרה •

.הרשי איהש אדו ,ןכ ומכ ;ררקמה לקשמ תא תאשל תלגוסמה תקפסמ הדימב הקזח

גג לע םיחנומה םיצפח ריסהל שי .ררקמה לע םיחנומה םיטירפב אוה שערה רוקמש ןכתיי •

.ררקמה

.םתזתה וא םילזונ תכיפשל םימודה ,ררקמה ךותמ םיעיגמה ,םישער םיעמשנ

ןאכ ןיא ;הליגר העפות יהוז .ררקמה לש הלעפהה תונורקעל םאתהב תשחרתמ זגו םילזונ תמירז •

.הלקת

.חור בשמל המודה שער עמשנ

.הלקת ןאכ ןיא ;הליגר העפות יהוז .ררקתהל ררקמל רשפאל ידכ םיררוואמב םישמתשמ •

.ררקמה לש תוימינפה תונפדב תובעתה

.הלקת ןאכ ןיא ;הליגר העפות יהוז .תובעתהה תאו חרקה תורבטצה תא ריבגמ חלו םח ריווא גזמ •

.ןיטולחל תורוגס תותלדהש אדו ;טעמ תוחותפ וראשנ תותלדהש ןכתיי •

ןתוא חתפת לא .בר ןמז ךשמ טעמ תוחותפ וראשנש וא תופוכת םיתעל תוחתפנ תותלדהש ןכתיי •

.תובורק םיתעל

.תותלדה ןיב וא ררקמה לש ינוציחה וקלחב תרבטצמ תוחל

תובעתהה תדרוי תוחלה רשאכ .חל ריווא גזמב הליגר יד העפות יהוז ;ריוואב תוחל תמייקש ןכתיי •

.תמלענ

.ררקמב ער חיר

.הדוס ימ וא םירשופ םימ ,תיגופסב ררקמה םינפ תא הקנ .םינפבמ ררקמה תא תוקנל שי •

הזירא ירמוחב וא רחא לכמב שמתשה .חירל םימרוג הזיראה ירמוחמ וא םילכמהמ קלחש ןכתיי •

.רחא ןרצי לש

.תרגסנ הניא תלדה

תא רוגסל תועירפמש תוזיראה לש ןמוקמ תא הנש .תלדה תריגס תא עונמל תולולע ןוזמה תוזירא •

.תלדה

.טעמ ותוא םיזיזמש םעפ לכב ענענתמ אוהו ירמגל תיכנא הרוצב הפצרה לע בצינ וניא ררקמה •

.ההבגהה יגרוב תא ןנווכ

.ררקמה לקשמ תא תאשל תלגוסמו הרשי הפצרהש אדו .הקזח וא הרשי הניא הפצרה •

.תועקתנ תוקריל תוריגמה

.הריגמב ןוזמה תא שדחמ ןגרא .הריגמה תרקתב עגונ ןוזמהש ןכתיי •

48 8945 0000/AA

EN-HE

Blomberg KQD 1360X User Manual To The Aaad0ddc 2f60 4f26 85a4 Bf6677f42f77

Navigation menu

Versions of this User Manual:

Views

Navigation
