Installation Instructions

ISC-PDL1-W18G

ISC-PDL1-W18H

www.boschsecuritysystems.com

Preliminary F01U009767Cr1 1

P/N: ISC-PDL1-W18G

ISC-PDL1-W18H

P/N: F01U011303

- 2 - 2 - 1

P/N: F01U010585

£4.5 kg (10 lb)

EN60721,EN50131-2 Security Grade 2

2,1 m - 3 m

(7 ft - 10 ft)

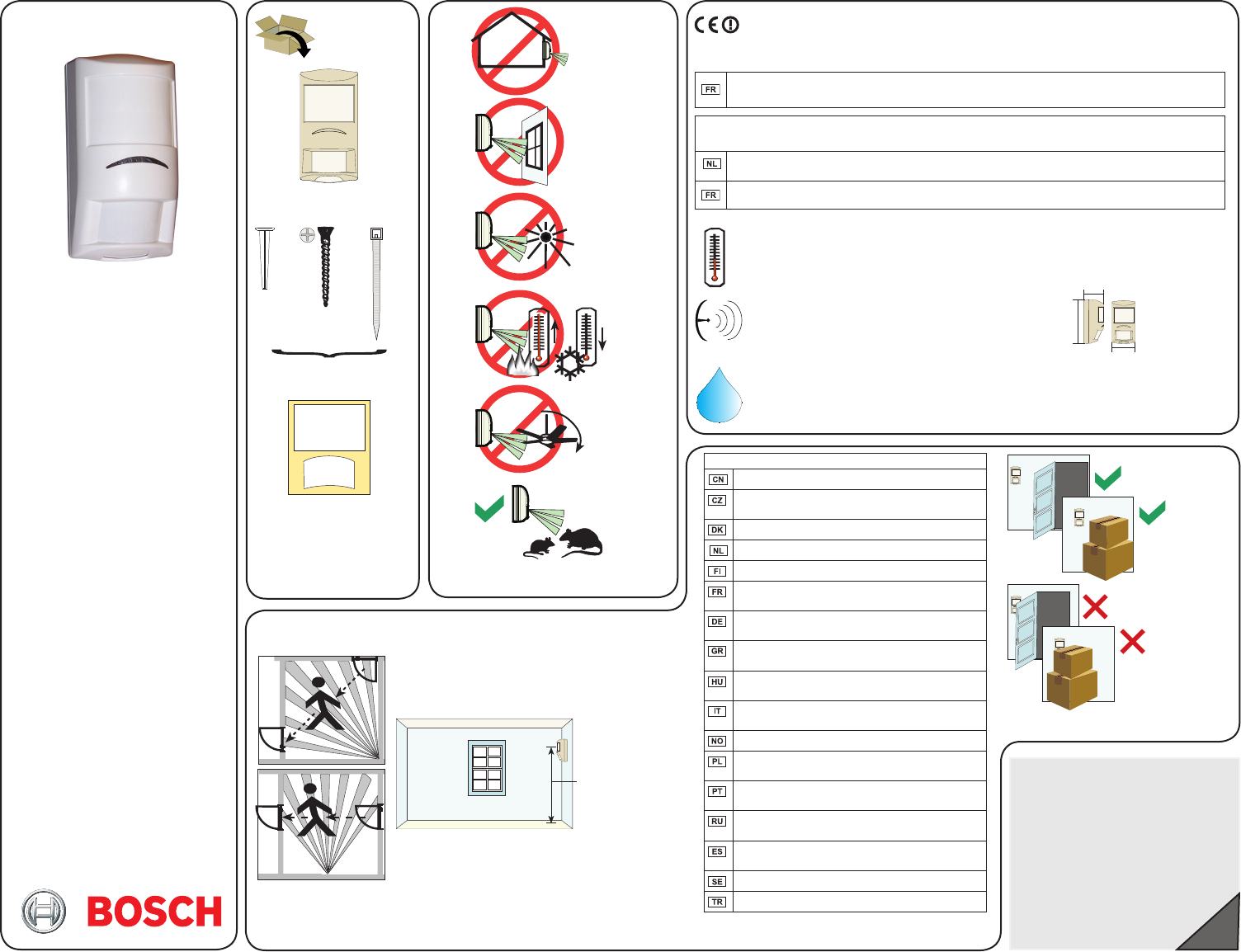

Placement if Antimask feature is enabled

བᵰਃ⫼њ䰆䙂㬑ࡳ㛑ˈ߭䖯㸠ᬒ㕂

Umístění, pokud je funkce Antimasking ak-

tivována

Placering når Antimask-funktionen er aktiveret

Plaatsing bij ingeschakelde antimask functie

Sijoitus, jos suojaustoiminto on käytössä

Emplacement si la fonction anti-masque est

activée

Montageplatz bei Aktivierung der Antimask-

Funktion

Τοποθέτηση αν η δυνατότητα βοηθητικής

κάλυψης είναι ενεργοποιημένη

Elhelyezés, ha az Antimaszk-funkció be van

kapcsolva

Posizionamento con funzione

antimascheramento attivata

Plassering hvis antimaskefunksjonen er aktivert

Rozmieszczenie w przypadku, gdy funkcja

Antimask jest włączona

Posição de montagem se a função

Antimáscara estiver activada

Расположение в случае, если включена

функция антимаски

Posición si está habilitada la función

Antimáscara

Placering om Antimask-funktion är aktiverad

Antimask özelliği devredeyse, konulur

SELV

Connect all wiring to a safety extra-low voltage (SELV) circuit only.

Sluit alle bedrading uitsluitend aan op een circuit met een extra lage veiligheidsspanning.

Prenez soin de connecter tous les câbles à un circuit à très basse tension de sécurité (SELV).

136 mm

(5.25 in.)

69 mm

(2.75 in.)

58 mm

(2.25 in.)

-29°C - +55°C (-20°F - +130°F)

EN 50130-5 Environmental Class II

IP41/IK02 (EN60529, EN50102)

< 95%

mWave

ISC-PDL1-W18G: 10.525 GHz

ISC-PDL1-W18H: 10.588 GHz

FCC - Caution: Changes or modiﬁ cations not expressly approved by the party responsible for

compliance could void the user’s authority to operate the equipment.

Preliminary F01U009767Cr1

1 2

ON DIP

12345

B328

B338

0.2 mm2 - 1 mm2

26 AWG - 16 AWG

B335

Preliminary F01U009767Cr1

- + AL AL T T WT S/U

9 - 15 VDC £ 125 mA, 25 VDC, 3 W

£13 mA

<25 mA

TR TR

ON DIP

12345

ON DIP

12345

ON DIP

12345

ON DIP

12345

6 7

- + AL AL SP T T SP WTS/U

12 V

0 V

- + AL AL SP T T SP WTS/U

0 V

12 V

ON DIP

12345

ON DIP

12345

Spare terminals

໛⫼ッᄤ

Rezervní svorky

Reserveklemmer

Reserve aansluitklemmen

Varapäätteet

Bornes libres

Freie Klemmen

Εφεδρικοί ακροδέκτες

Tartalék csatlakozók

Morsetti liberi

reserve terminaler

Zapasowe końcówki

Terminais de reserva

Резервные клеммы

Terminales libres

Extra plint

Yedek Terminaller

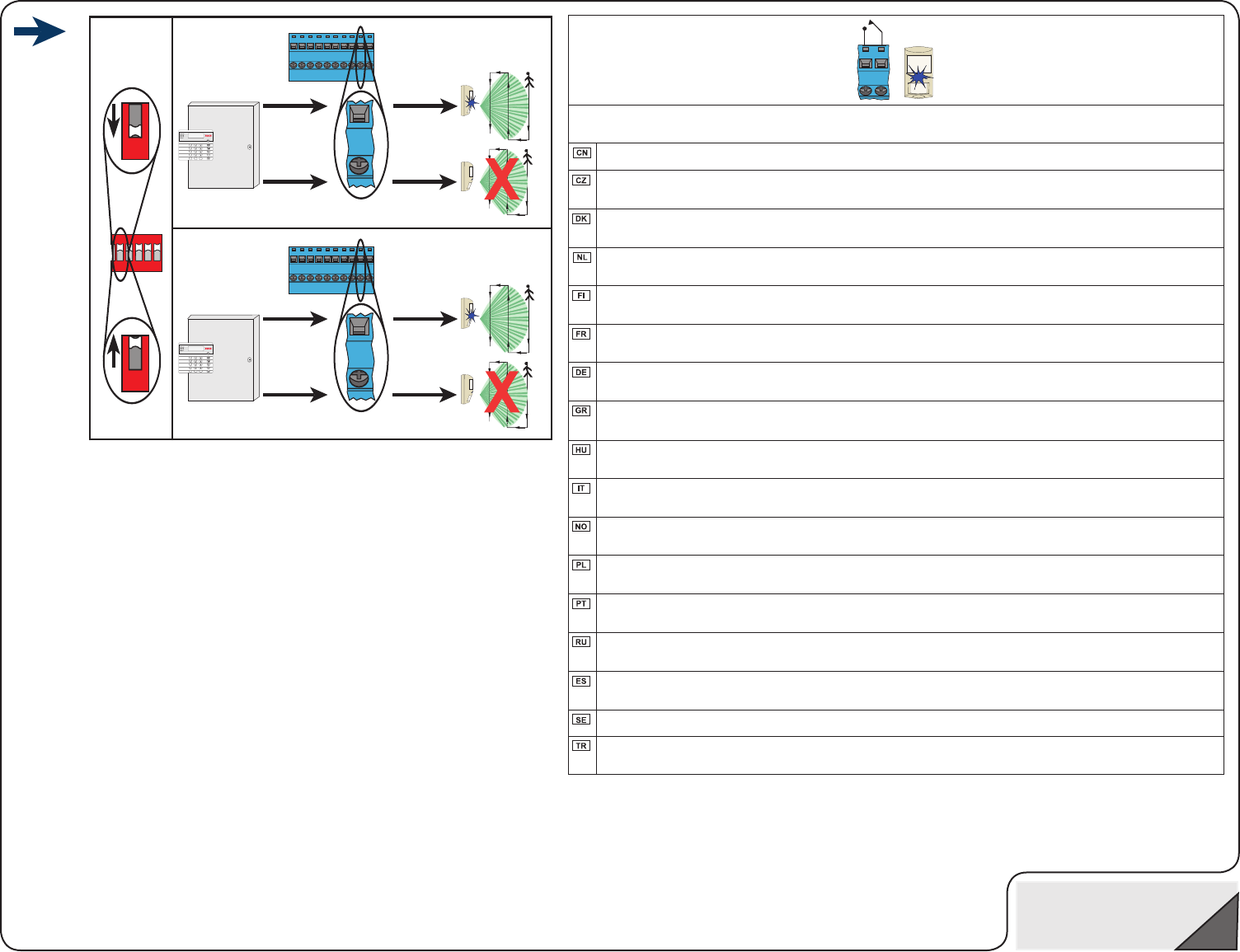

Remote Walk Test (WT)

䖰⿟ℹ⌟(WT)

Test chůzí na dálku (WT)

Fjernstyret gangtest (WT)

Looptest op afstand (WT)

Etäläpikulkutesti (WT)

Test de marche à distance (TM)

Ferngehtest (WT)

Απομακρυσμένος διαδοχικός

έλεγχος (WT)

Távoli sétateszt (WT)

Test delle zone remoto (WT)

Ekstern gangstest

Zdalny obchód testowy (OT)

Teste de passagem (WT)

Дистанционный пошаговый

тест (WT)

Prueba de paseo remota (WT)

Gångtest (WT)

Uzaktan Gezinim Testi (WT)

Preliminary F01U009767Cr1

ON DIP

12345

S/U

- + AL AL SP T T SP WTS/U

12 V

0 V

S/U

- + AL AL SP T T SP WTS/U

0 V

12 V

++2=

4 s

Store alarm Show stored alarm

ᄬټ䄺᡹ ᰒ⼎ټᄬ䄺᡹

Uložit událost Zobrazit uloženou událost

Gem alarm Vis gemt alarm

Alarm opslaan Opgeslagen alarm tonen

Tallenna hälytys Näytä tallennettu hälytys

Mémoriser l’alarme Afﬁ cher l’alarme mémorisée

Alarm speichern Gespeicherten Alarm anzeigen

Αποθήκευση συναγερμού Εμφάνιση αποθηκευμένου συναγερμού

Riasztás tárolása Tárolt riasztás megjelenítése

Memorizza allarme Mostra allarme memorizzato

Lagre alarm Vis lagret alarm

Zapisany alarm Wyświetlanie zapisanego alarmu

Memória de alarme Memória de alarme

Сохранить сигнал тревоги Показать сохраненный сигнал тревоги

Memorizar alarma Mostrar alarma memorizada

Lagra larm Visa lagrat larm

Alarmı Kaydet Kayıtlı Alarmı Göster

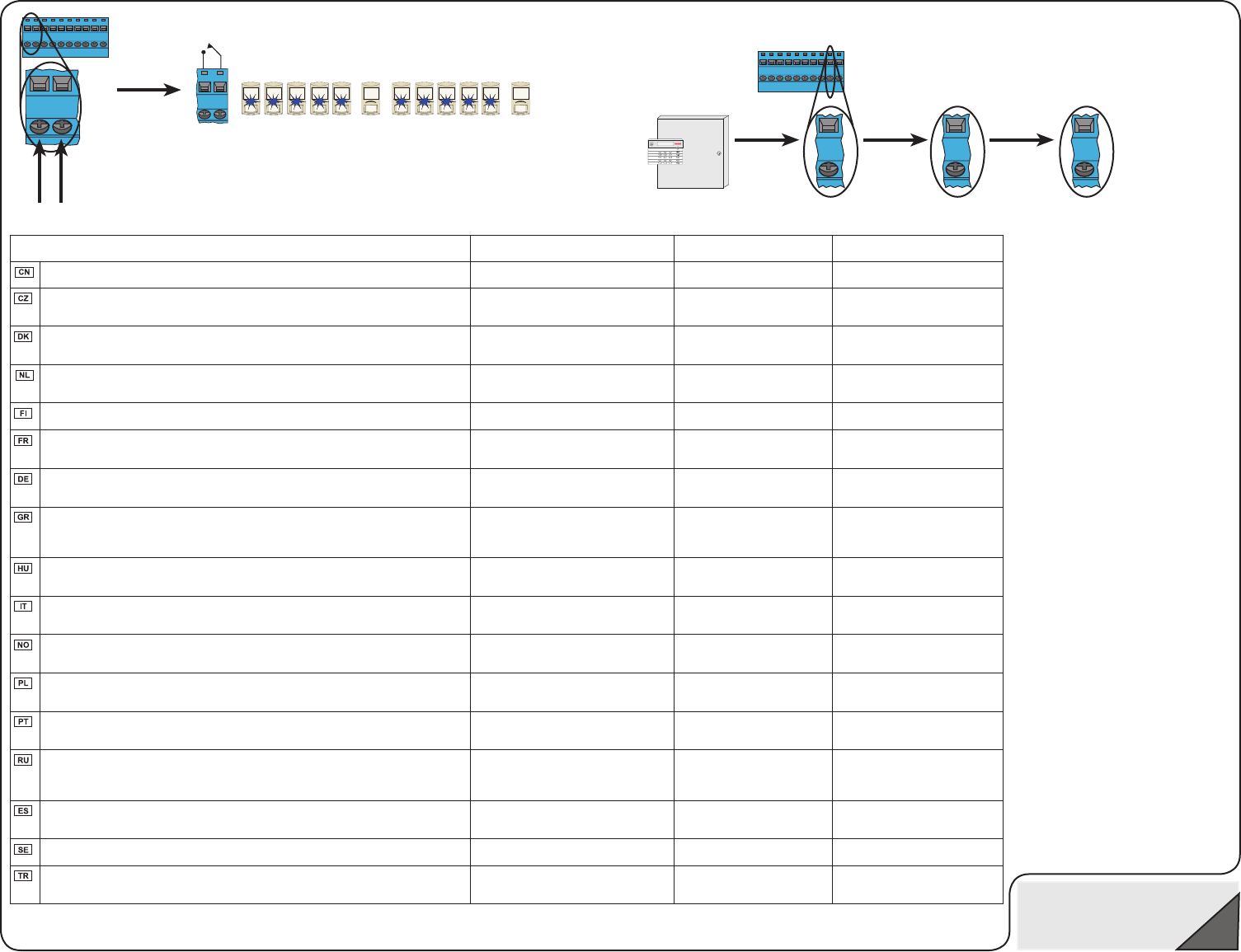

Alarm Memory (S/U)

䄺᡹䆄ᖚ (S/U)

Paměť událostí (S/U)

Alarmhukommelse (S/U)

Alarmgeheugen (S/U)

Hälytysmuisti (S/U)

Mémoire d’alarme (S/U)

Alarmspeicher (S/U)

Μνήμη συναγερμού (S/U)

Riasztási memória (S/U)

Memoria allarme (S/U)

Alarmminne (S/U)

Pamięć alarmu (S/U)

Memória do alarme (S/U)

Память сигналов тревоги (S/U)

Memoria de alarma (S/U)

Larmminne (S/U)

Alarm Hafızası (S/U)

Preliminary F01U009767Cr1

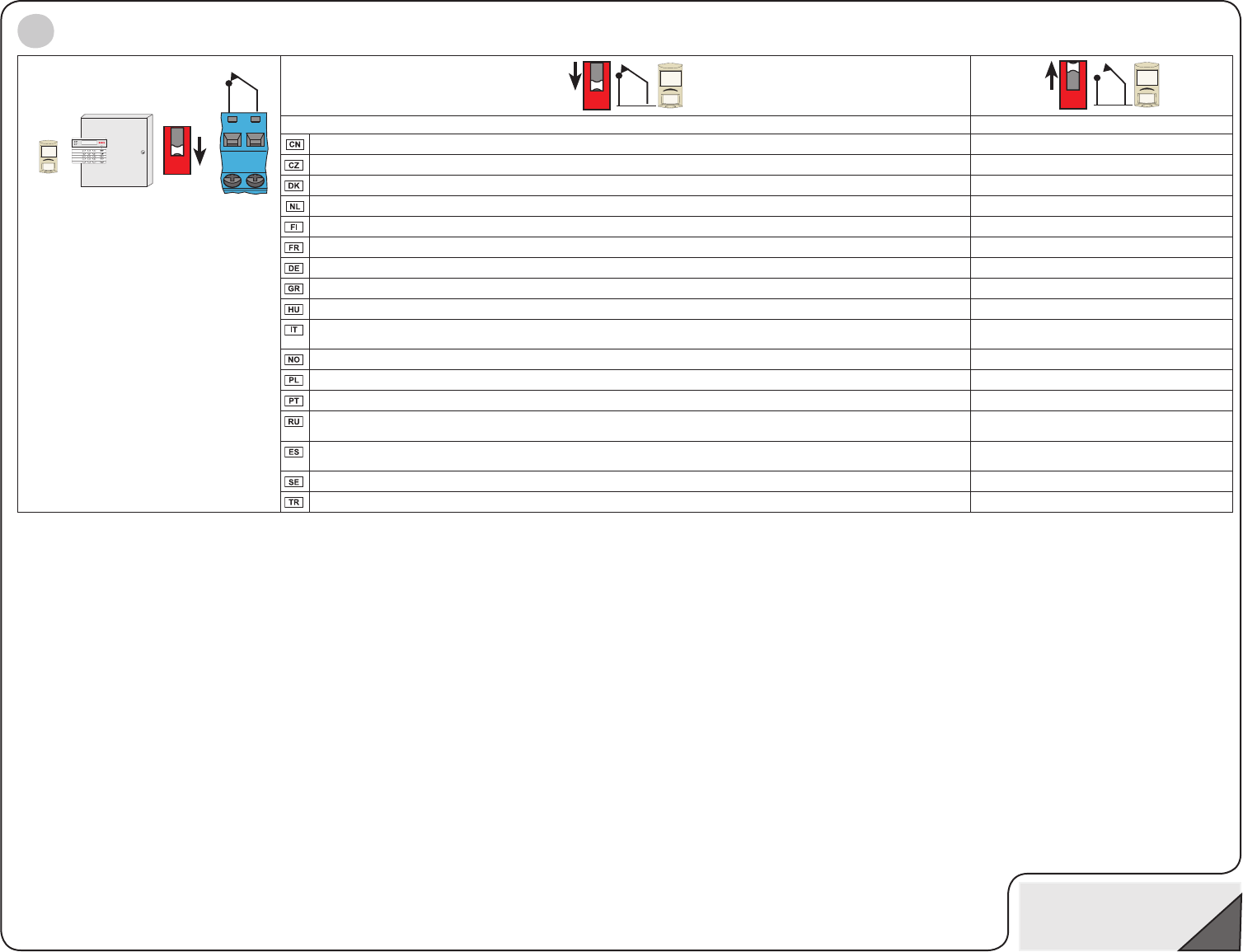

<6.5 V

AL AL

Supply Voltage: Normally-closed alarm relay, use for low supply voltage supervision Normally-open alarm relay

⬉⑤⬉य़˖ᐌ䯁䄺᡹㒻⬉఼ˈ⫼ѢԢ⬉य़⬉⑤ⲥ⌟ ᐌᓔ䄺᡹㒻⬉఼

Napájecí napětí: V klidu uzavřené kontakty relé, použijte k monitorování nízkého napájecího napětí V klidu otevřené kontakty relé

Spænding: NC alarmrelæ, bruges til overvågning af lavt spændingsniveau NC alarmrelæ

Voedingsspanning: Verbreekcontact alarmrelais, gebruik voor supervisie van te lage voedingsspanning Maakcontact alarmrelais

Käyttöjännite: Tavallisesti suljettu (NC) hälytysrele, käytä alhaisen käyttöjännitteen valvontaa tavallisesti avoin hälytysrele (NO)

Tension d’alimentation : Relais d’alarme Normalement Fermé, utiliser pour superviser une tension d’alimentation basse Relais d’alarme Normalement Ouvert

Versorgungsspannung: Zur Überwachung der Spannung im Bereich 6,5V – 8V Alarmrelais mit Arbeitskontakt

Tάση ισχύος: Ρελέ συναγερμού κανονικά κλειστό, χρησιμοποιείται για επίβλεψη τάσης χαμηλής ισχύος Ρελέ συναγερμού κανονικά ανοιχτό

Tápfeszültség: Alaphelyzetben zárt riasztási relé, alacsony táp-feszültségnél aktív Alaphelyzetben nyitott riasztási relé

Tensione di alimentazione: Relè di allarme normalmente chiuso, da utilizzare per supervisionare la bassa tensione di

alimentazione Relè di allarme normalmente aperto

Matespenning: Vanligvis lukket alarmrelé, brukes til overvåkning av lav matespenning Vanligvis åpent alarmrelé

Zasilanie: Normalnie zamknięty przekaźnik alarmu, stosować do kontroli niskiego napięcia zasilania Normalnie otwarty przekaźnik alarmu

Tensão de alimentação: Relé de alarme normalmente fechado, utilizar para supervisão de tensão de alimentação baixa Relé de alarme normalmente aberto

Напряжение питания: Нормально замкнутое сигнальное реле, используется для контроля низкого напряжения

питания Нормально разомкнутое сигнальное реле

Tensión de alimentación: Relé de alarma normalmente cerrado, se utiliza para la supervisión de nivel bajo de voltaje de

limentación relé de alarma normalmente abierto

Matningsspänning: Normalt slutet larmrelä (NC), används för övervakning av låg matningsspänning Normalt öppet larmrelä (NO)

Güç Kaynağı Voltajı: Normalde kapalı alarm rölesi, düşük kaynak voltajı kontrolü için kullanın Normalde açık alarm rölesi

Preliminary F01U009767Cr1

3 m

0 m

10 ft

0 ft

0 m 5 m 10 m 15 m 18 m

0 m

2.1 m

0 ft

7 ft

0 m

5 m

10 m

0 ft

16 ft

33 ft

0 ft 16 ft 33 ft 50 ft 60 ft

13 m 43 ft

5 m

13 m

10 m

33 ft

16 ft

43 ft

87°87°

87°

0 m

5 m

5 m 16 ft

16 ft

0 ft 25 ft

0 ft

87°87°

87°

0 m 7.5 m

0 m

2.1 m

0 m

3 m

0 ft

10 ft

7 ft

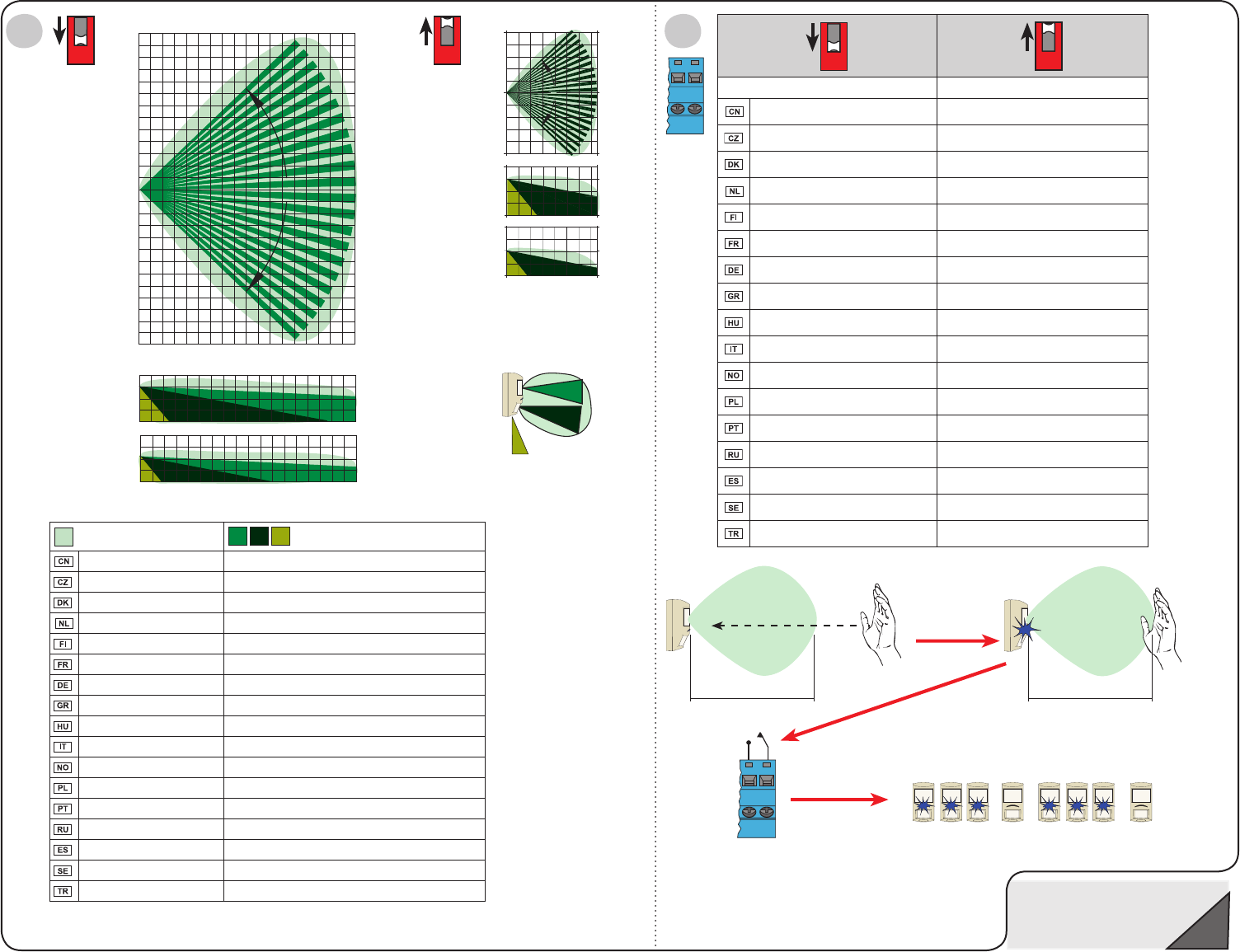

Microwave Passive infrared (PIR)

ᖂ⊶ 㹿ࡼ㑶໪᥶༈ (PIR)

Mikrovlnná detekce Pasivní infračervený systém (PIR)

Mikrobølge Passiv infrarød (PIR)

Radar Passieve infrarood (PIR)

Mikroaalto Passiivinen infrapuna (PIR)

Hyperfréquence Infrarouge passif (IRP)

Mikrowellenbereich Passive Infrarotmelder (PIR)

Μικροκύματα Παθητικές υπέρυθρες (PIR)

Mikrohullám Passzív infravörös (PIR)

Microonde Sensori a infrarossi passivi (PIR)

Mikrobølge Passiv infrarød (PIR)

Mikrofale Pasywny czujnik podczerwieni (PIR)

Microondas Infravermelhos passivos (PIR)

Микроволнов Пассивное инфракрасное устройство (PIR)

Microondas Infrarrojos pasivos (PIR)

Mikrovåg Passiv infraröd (PIR)

Mikro Dalga Pasif Kızılötesi (PIR)

TR TR

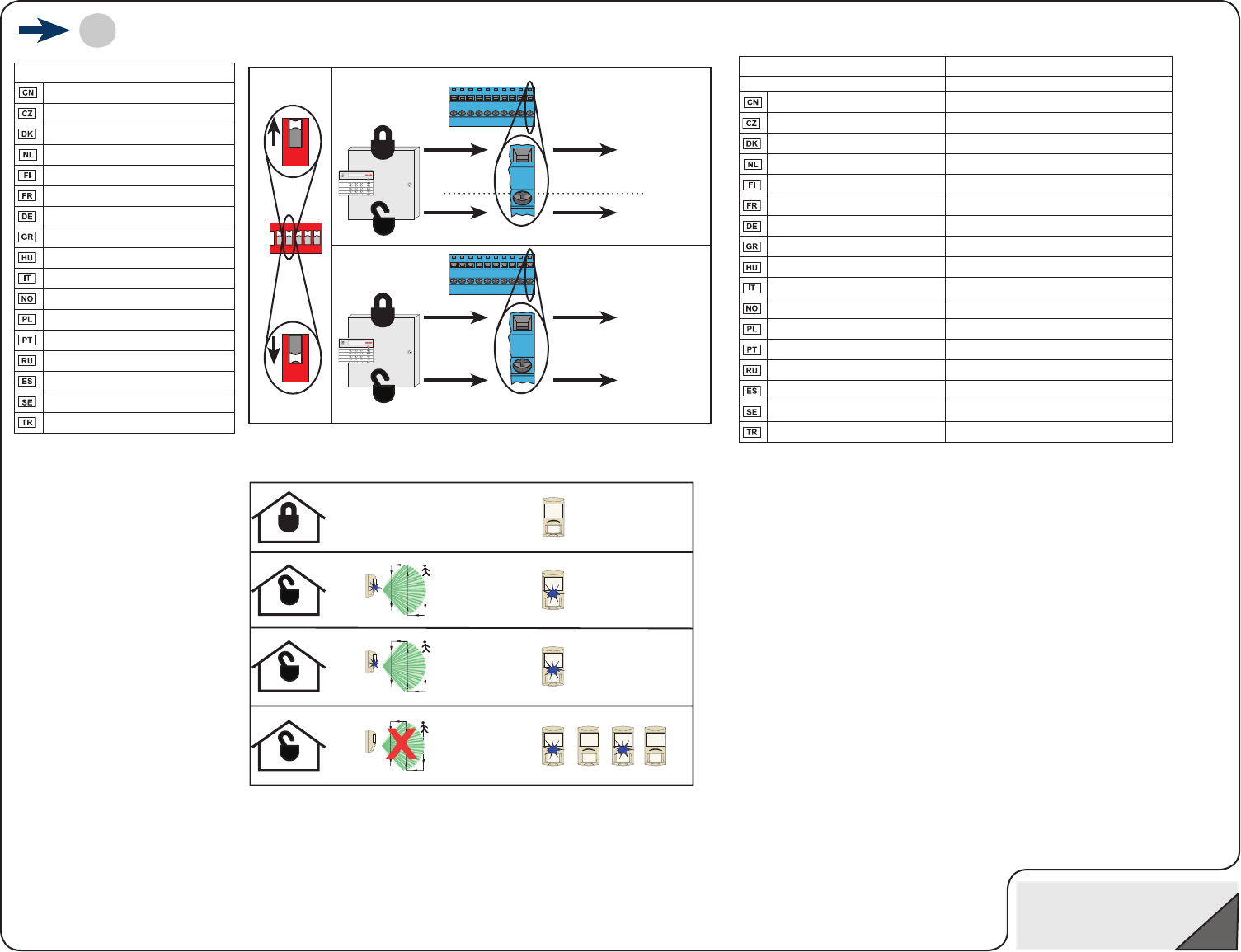

Antimask off Antimask on

䰆䙂ᣵ݇ 䰆䙂ᣵᓔ

Antimasking deaktivován Antimasking aktivován

Antimask fra Antimask til

Antimask uit Antimask aan

Maskaus suojaus pois Maskaus suojaus päällä

Anti-masque inactif Anti-masque actif

Abdecküberwachung Aus Abdecküberwachung Ein

Προστασία εξουδετέρωσης off Προστασία εξουδετέρωσης on

Antimaszk kikapcsolva Antimaszk bekapcsolva

Antimascheramento disattivato Antimascheramento attivato

Antimaske av Antimaske på

Antimasking wyłączony Antimasking włączony

Anti máscara desligada Anti máscara ligada

Антимаска выкл. Антимаска вкл.

Antimáscara desconectada Antimáscara conectada

Antimask av Antimask på

Antimaske kapalı Antimaske açık

TR TR

@30 cm (1 ft)

Preliminary F01U009767Cr1

Walk test

ℹ⌟

Test chůzí

Gangtest

Looptest

Läpikulkutesti

Test de marche

Gehtest

Διαδοχική δοκιμή

Sétateszt

Test delle zone

Gangstest

Obchód testowy

Teste de passagem

Пошаговый тест зон

Prueba de paseo

Gångtest

Gezinim testi

ON DIP

12345

³ 2 min

Optional features

ৃ䗝ࡳ㛑

Volitelné funkce

Valgfri funktioner

Optionele toepassingen

Lisätoiminnot

Fonctions optionnelles

Optionale Funktionen

Προαιρετγικές δυνατότητες

Választható funkciók

Funzioni opzionali

Alternative funksjoner

Elementy opcjonalne

Funções opcionais

Дополнительные

возможности

Funciones opcionales

Övriga egenskaper

İsteğe bağlı özellikler

Preliminary F01U009767Cr1

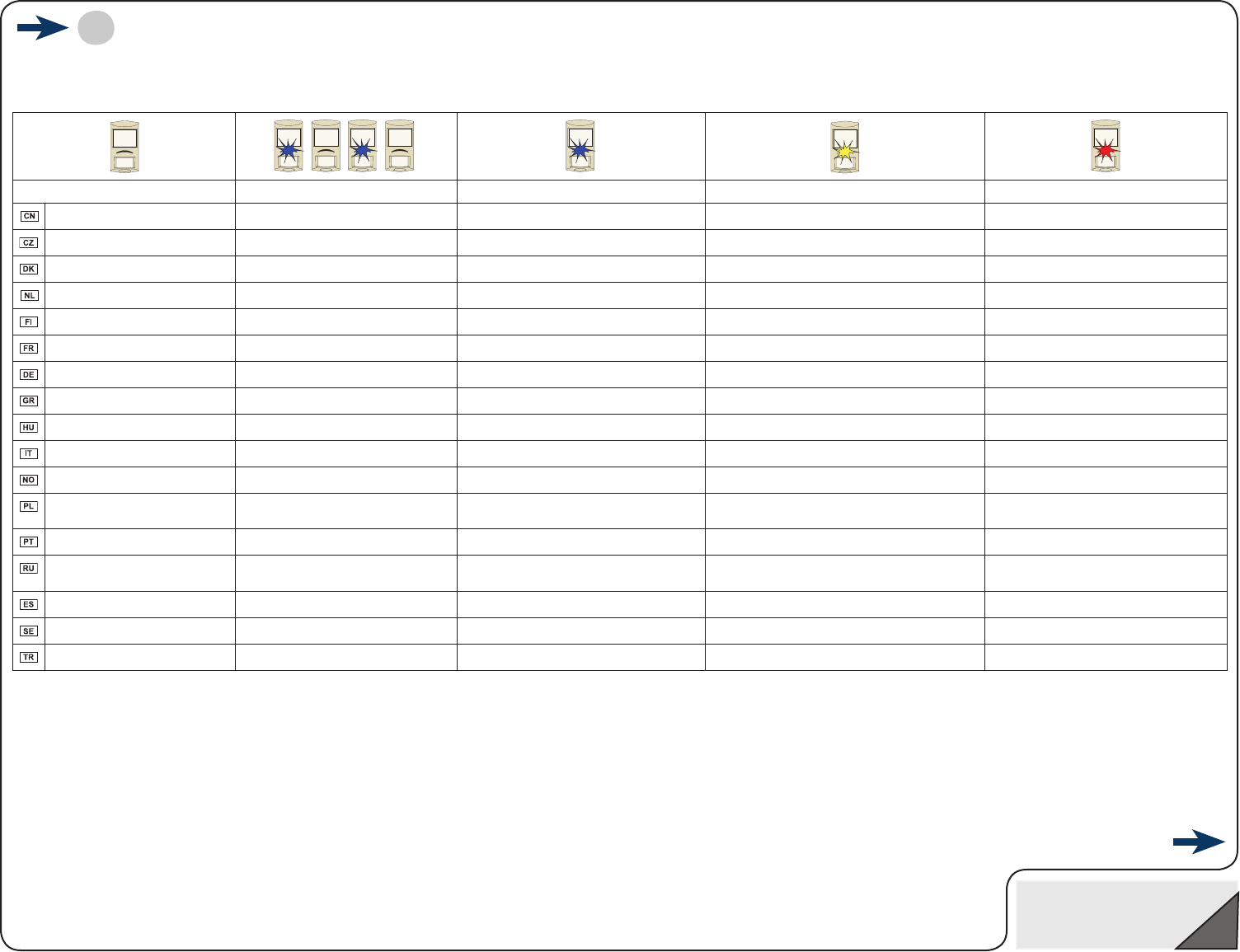

No activity Blue ﬂ ash: Warming up Blue: Dual alarm Yellow: Microwave alarm Red: PIR alarm

≵᳝⌏ࡼ 㪱♃䮾⚕˖乘⛁ 㪱㡆˖ঠ䄺᡹ 咘㡆˖ᖂ⊶䄺᡹ 㑶㡆˖3,5䄺᡹

Bez aktivity Modré blikání: Zahřívání Modrá: Poplach dvou typů Žlutá: Poplach mikrovlnného detektoru Červená: Poplach PIR detektoru

Ingen aktivitet Blå blink: Varmer op Blå: Dual alarm Gul: Mikrobølgealarm Rød: PIR-alarm

Geen activiteit Blauw knipperen: Bezig met opwarmen Blauw: Tweevoudig alarm Geel: Radar-alarm Rood: PIR-alarm

Ei toimintaa Sininen vilkkuva valo: laite lämpenee Sininen: kaksoishälytys Keltainen: mikroaaltohälytys Punainen: PIR-hälytys

Aucune activité Voyant bleu clignotant : Stabilisation Bleu : Double alarme Jaune : Alarme hyperfréquence Rouge : Alarme IRP

Keine Aktivität Blaues Blinklicht: Aufwärmen Blau: zweifach Alarm Gelb: Mikrowellenalarm Rot: PIR-Alarm

Καμία δραστηριότητα Μπλε αναβοσβήσιμο: Προθέρμανση Μπλε: Διπλός συναγερμός Κίτρινο: Συναγερμός μικροκυμάτων Κόκκινο: Συναγερμός PIR

Nincs mozgás Kéken villog: Feléledés Kék: Dupla riasztás Sárga: Mikrohullámú riasztás Vörös: PIR riasztás

Nessuna attività Luce lampeggiante blu: Autoregolazione Blu: Allarme doppio Giallo: Allarme microonde Rosso: Allarme PIR

Ingen aktivitet Blått blink: Varmer opp Blå: Mikrobølge og PIR alarm Gul: Mikrobølgealarm Rød: PIR-alarm

Brak aktywności Niebieska dioda miga: nagrzewanie Świeci się niebieska dioda: alarm podwójny Świeci się żółta dioda: alarm czujki mikrofalowej Świeci się czerwona dioda: alarm czujki

podczerwieni

Sem actividade Piscar do led azul: Aquecimento Azul: Alarme duplo Amarelo: Alarme de microondas Vermelho: Alarme PIR

Отсутствие активности Индикатор мигает синим: Разогрев Синий: Сигнал тревоги с обоих каналов

обнаружения Желтый: Сигнал тревоги с микроволнового

датчика Красный: Сигнал тревоги PIR

Sin actividad Parpadeo azul: calentamiento Azul: alarma dual Amarillo: alarma de microondas Rojo: alarma de infrarrojos pasivos

Ingen aktivitet Blå blink: Uppvärmning Blå: Larm (både MW och PIR) Gul: Mikrovågslarm Röd: PIR-larm

Aktivitesiz Mavi ﬂ aş: Isınıyor Mavi: Çiftli alarm Sarı: Mikro dalga alarmı Yeşil: PIR alarmı

Preliminary F01U009767Cr1

ON DIP

12345

mWave

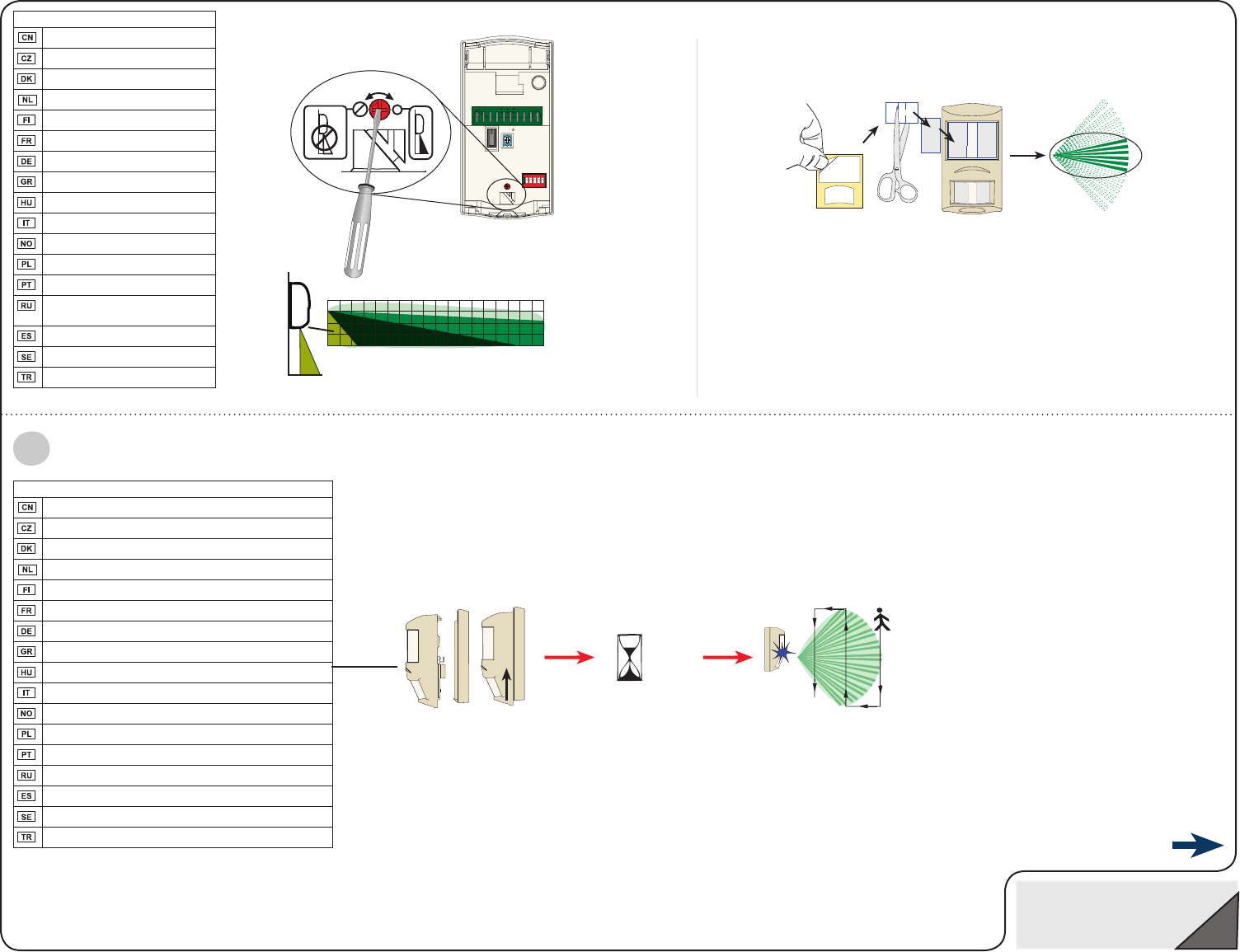

If necessary, adjust microwave range slightly until required coverage is met.

བ᳝ᖙ㽕ˈ䇋⿡⿡䇗ᭈᖂ⊶㣗ೈՓ݊䖒ࠄ᠔䳔㽚Ⲫ㣗ೈǄ

V případě potřeby zvyšujte postupně mikrovlnný rozsah, dokud není zajištěno požadované pokrytí.

Om nødvendigt justeres mikrobølgeområdet let, indtil den ønskede dækning er nået.

Pas indien nodig het radarbereik enigszins aan tot aan het vereiste bereik.

Säätää tarvittaessa mikroaaltoaluetta hieman, kunnes haluttu valvonta-alue saavutetaan.

Au besoin, ajuster légèrement la portée hyperfréquence jusqu’à atteindre le résultat souhaité.

Vergrößern Sie bei Bedarf den Mikrowellenbereich geringfügig, bis der erforderliche Überwachungsbereich eingestellt ist.

Αν χρειάζεται, ρυθμίστε ελαφρώς την εμβέλεια των μικροκυμάτων μέχρι να επιτευχθεί η απαιτούμενη κάλυψη.

Szükség esetén a kívánt fedettség eléréséig enyhén növelje a beállított mikrohullám-tartományt.

Se necessario, regolare leggermente il range delle microonde ﬁ no a raggiungere la copertura richiesta.

Hvis det er nødvendig juster mikrobølge område til deknings område er riktig.

W razie konieczności dostosować zasięg mikrofal, aż do uzyskania odpowiedniego pokrycia.

Se necessário, regule ligeiramente o alcance de microondas até que a cobertura necessária esteja disponível.

При необходимости немного отрегулируйте микроволновый датчик для достижения требуемого охвата.

Si es necesario, ajuste ligeramente el alcance de microondas hasta alcanzar la cobertura necesaria.

Vid behov kan mikrovågornas räckvidd justeras en aning tills önskad täckning uppnås.

Gerekliyse istenilen kapsamaya ulaşılana kadar mikro dalga menzil ayarını yavaş yavaş artırın.

TR TR

Self-tests every 7 h. Self-test and remote self-test failure: 4 blue ﬂ ashes

↣ᇣᯊ䖯㸠ϔ⃵㞾ẔǄ㞾Ẕ੠䖰⿟㞾Ẕ༅䋹˖Ͼ㪱♃䮾⚕

Autotesty každých 7 h. Selhání normálního a dálkového autotestu: 4 modré záblesky

Selvtest hver 7. time. Fejl i selvtest og fjernstyret selvtest: 4 blå blink

Voert om de zeven uur een zelftest uit. Mislukte zelftest en mislukte zelftest op afstand: 4 keer blauw knipperen

Itse testaus 7 tunnin välein. Itse testauksen ja kauko-ohjatun itse testauksen epäonnistuminen: 4 sinistä välähdystä

Auto-test toutes les 7 heures. Echec de l’auto-test et de l’auto-test à distance: 4 clignotements bleus

Selbsttests alle 7 Stunden. Fehlermeldung bei Selbsttest und Fernselbsttest: 4-mal blaues Blinken

Αυτό-έλεγχοι κάθε 7 ώρες. Αποτυχία αυτό-ελέγχου και απομακρυσμένου αυτό-ελέγχου: 4 μπλε αναβοσβησίματα.

7 óránként önellenőrzés. Önellenőrzési és távoli önellenőrzési hiba: 4 kék villanás

Test automatico ogni 7 ore. Errore del test automatico e del test automatico remoto: 4 luci lampeggianti blu

Selvtester hver 7. time. Selvtest og fjernselvtest mislyktes: 4 blå blink.

Autotest co 7 godzin. Negatywny wynik autotestu i zdalnego autotestu: 4 mignięcia niebieskiej diody

Efectua um auto-teste de 7 em 7 horas. Falha do auto-teste e do auto-teste à distância: O led azul pisca 4 vezes

Самоконтроль каждые 7 ч. Неисправность при самоконтроле и дистанционном самоконтроле: Индикатор мигает синим 4 раза

Autotests cada 7 horas. Fallo del autotest y fallo de autotest remoto: 4 parpadeos azules

Självtestar var sjunde timme. Misslyckad självtest och fjärrsjälvtest: 4 blå blink

Her 7 saatte bir otomatik kontrol vardır. Otomatik test ve uzaktan otomatik test yapılamadığında: 4 mavi ﬂ aş

Preliminary F01U009767Cr1

AL AL

Remote Self-Test: Selt-test automatically occurs when walk test changes from disabled to enabled (change in

terminal voltage).

Important! A passing self-test responds with an alarm signal.

䖰⿟㞾Ẕ˖ᔧℹ⌟Ң⽕⫼বЎਃ⫼˄㒜ッ⬉य़ᬍব˅ᯊˈӮ㞾ࡼᠻ㸠㞾ẔǄ䞡㽕ֵᙃʽ

䗮䖛㞾ẔᯊӮҹ䄺᡹ֵোಲᑨǄ

Dálkový autotest: Autotest se provádí automaticky, pokud je status testu chůzí změněn z deaktivovaného na aktivovaný

(změna v napětí na svorkách).

Pozor! Úspěšné absolvování autotestu hlásí systém poplachovým signálem.

Fjernstyret selvtest: Selvtest forekommer automatisk, når gangtest ændres fra deaktiveret til aktiveret

(ændring i klemmespænding).

Vigtigt! En igangværende selvtest reagerer med et alarmsignal.

Zelftest op afstand: Zelftest begint automatisch wanneer de looptest van uitgeschakeld overgaat op

ingeschakeld (verandering van spanning op aansluitklem).

Belangrijk! Na een geslaagde zelftest wordt met een alarmsignaal gereageerd.

Kauko-ohjattu itse testaus: Itse testaus tapahtuu automaattisesti, kun läpikulkutestin tila vaihtuu pois

päältä -tilasta päälle -tilaan (muutos päätteen jännitteessä).

Tärkeää! Itse testauksen läpäisyyn vastataan hälytyssignaalilla.

Auto-Test à distance : L’auto-test est automatiquement activé losque le test de marche passe de inactif à actif

(Variation de tension sur la borne).

Important ! Lorsque l’auto-test réussit, un signal d’alarme est généré.

Fernselbsttest: Der Selbsttest wird automatisch durchgeführt, wenn der Gehtest eingeschaltet wird (Änderung der

Klemmenspannung).

Wichtiger Hinweis! Ein bestandener Eigentest reagiert mit einem Alarmsignal.

Απομακρυσμένος αυτό-έλεγχος: Ο αυτό-έλεγχος εκτελείται αυτόματα όταν ο διαδοχικός έλεγχος αλλάζει από

απενεργοποιημένος σε ενεργοποιημένος (αλλαγή στην τάση των ακροδεκτών).

Σημαντικό! Ο επιτυχημένος αυτό-έλεγχος ενεργοποιεί ένα σήμα συναγερμού.

Távoli önellenőrzés: Az önellenőrzés automatikusan végrehajtódik, amikor a sétateszt letiltott állapotról

engedélyezettre vált (a csatlakozón a feszültség megváltozik).

Fontos! A sikeres önellenőrzésre riasztási jelzéssel válaszol.

Test automatico remoto: Il test automatico diventa attivo quando il test delle zone passa dallo stato disabilitato allo

stato abilitato (cambio di voltaggio nel terminale).

Importante. Quando il test automatico ha esito positivo, viene prodotto un segnale di allarme.

Fjernselvtest: Selvtest forekommer automatisk når gangstesten endres fra deaktivert til aktivert (endring i

terminalspenning).

Viktig! En vellykket selvtest gir et alarmsignal.

Zdalny autotest: Autotest jest uruchamiany automatycznie po włączeniu obchodu testowego (zmiana napięcia

końcówki).

Uwaga! Zakończenie autotestu jest sygnalizowane sygnałem alarmowym.

Auto-teste à distância: O auto-teste é realizado automaticamente quando o teste de passagem passa de

desactivado para activado (alteração na tensão do terminal).

Importante! Um auto-teste bem sucedido é indicado com um sinal de alarme.

Удаленный самоконтроль: Процедура самоконтроля происходит автоматически, если активируется

пошаговый тест (изменение напряжения на клемме).

Важно! Проходящий самоконтроль сопровождается сигналом тревоги.

Autotest remoto: El autotest se produce automáticamente cuando la prueba de paseo pasa de desactivada a activada

(cambio en el voltaje de terminal).

¡Importante! Un autotest satisfactorio responde con una señal de alarma.

Fjärrsjälvtest: Självtest utförs automatiskt när gångtest aktiveras (ändring av terminalspänning).

Viktigt! Godkänd självtest ger larmsignal.

Uzaktan Otomatik Test: Gezinim testi devre dışı konumundan devrede konumuna geçtiğinde otomatik test kendiliğinden

başlar (terminal voltajında değişiklik).

Önemli! Otomatik test başarılı olursa bir alarm sesi duyulur.

- + AL AL SP T T SP WTS/U

12 V

0 V

- + AL AL SP T T SP WTS/U

0 V

12 V

ON DIP

12345

Preliminary F01U009767Cr1

- + AL AL SP T T SP WTS/U

0 V

£ 2 sec 12 V

0 V

Trouble Memory: Pulse WT input to recall last trouble condition from memory. Pulse WT input again to

clear memory. When memory is recalled, it automatically clears after 12 h. Antimask: 3 blue ﬂ ashes Self-test: 4 blue ﬂ ashes Low input power: 5 blue ﬂ ashes

ᬙ䱰䆄ᖚ˖㛝ކℹ⌟䕧ܹẔ㋶䆄ᖚЁⱘ᳔ৢϔ⃵ᬙ䱰ᚙމǄ㛝ކℹ⌟ݡ⃵䕧ܹᯊ⏙䰸䆄ᖚǄ䆄ᖚ

㹿䇗⫼ৢˈӮ೼Ͼᇣᯊৢ㞾ࡼ⏙䰸Ǆ

䰆䙂ᣵ˖Ͼ㪱♃䮾⚕ 㞾Ẕ˖Ͼ㪱♃䮾⚕ Ԣ䕧ܹ⬉य़˖Ͼ㪱♃䮾⚕

Paměť poruch: Změnou (impulzem) proudu odeslanou na vstup detektoru testu chůzí vyvoláte

z paměti poslední poruchu. Dalším impulzem paměť vymažete. Paměť se

automaticky vymaže za 12 h po vyvolání.

Antimasking: 3 modré záblesky Autotest: 4 modré záblesky Nízký příkon: 5 modrých záblesků

Fejlhukommelse: Påtryk WT-indgangen en impuls for at fremkalde den seneste fejltilstand fra

hukommelsen. Påtryk WT-indgangen endnu en impuls for at slette

hukommelsen. Når hukommelsen er kaldt frem, slettes den automatisk efter 12 timer.

Antimask: 3 blå blink Selvtest: 4 blå blink Lavt spændingsniveau: 5 blå blink

Geheugenprobleem: Pulseer WT-input om de laatste probleemsituatie uit het geheugen op te

halen. Pulseer WT-input opnieuw om het geheugen te wissen. Wanneer het

geheugen is uitgelezen, wordt het na 12 uur automatisch gewist.

Antimask: 3 keer blauw knipperen Zelftest: 4 keer blauw

knipperen Lage input-stroomvoorziening:

5 keer blauw knipperen

Häiriömuisti: Saa WT:n tuomaan viimeisen häiriötilan muistista. Saa WT:n tyhjentämään

muistin. Kun muistista palautetaan, se tyhjennetään automaattisesti 12 tunnin kuluttua. Suojaus: 3 sinistä välähdystä Itsetesti: 4 sinistä välähdystä Alhainen tuloteho: 5 sinistä

välähdystä

Mémoire de défaut : Envoyer une impulsion de tension sur WT pour rappeler le dernier défaut

mémorisé. Envoyer une impulsion de tension, à nouveau, pour effacer la

mémoire. Lorsque la mémoire est rappelée, elle s’efface automatiquement au bout de 12 h.

Anti-masque : 3 clignotements bleus Auto-Test : 4 clignotements

bleus Tension d’alimentation basse :

5 clignotements bleus

Störungsspeicher: Durch einen Impuls für den Gehtest wird die letzte Störung aus dem

Speicher abgerufen. Der zweite Impuls löscht den Speicher Der Speicher wird

automatisch nach 12 Stunden gelöscht, nachdem er abgerufen wurde.

Abdecküberwachung: 3-mal blaues

Blinken Selbsttest: 4-mal blaues Blinken Niedrige Eingangsspannung:

5-mal blaues Blinken

Μνήμη προβλημάτων: Στείλτε παλμό στην είσοδο WT για να ανακαλέσετε την τελευταία

προβληματική κατάσταση από τη μνήμη. Στείλτε πάλι παλμό στην είσοδο WT για να

καθαρίσετε τη μνήμη. Μετά την ανάκληση, η μνήμη θα καθαριστεί αυτόματα μετά από 12

ώρες.

Προστασία εξουδετέρωσης (Antimask):

3 μπλε αναβοσβησίματα Αυτο-έλεγχος: 4 μπλε

αναβοσβησίματα Χαμηλή ισχύς εισόδου: 5 μπλε

αναβοσβησίματα

Hiba-memória: Az utolsó hiba állapot memóriából való előhívására nyomja meg a sétateszt

gombját. A memória törléséhez nyomja meg ismét a távoli sétateszt gombját. A memória tartalma

megtekintés után 12 órával automatikusan törlődik.

Antimask: 3 kék villanás Önellenőrzés: 4 kék villanás Alacsony bemeneti feszültség:

5 kék villanás

Memoria guasti: Inviare un impulso sull’ingresso WT per richiamare l’ultimo stato di guasto

dalla memoria. Inviare un secondo impulso per cancellare la memoria. Quando viene richiamata,

la memoria viene automaticamente cancellata dopo 12 ore.

Antimascheramento: 3 luci

lampeggianti blu Test automatico: 4 luci

lampeggianti blu Alimentazione insufﬁ ciente:

5 luci lampeggianti blu

Problemminne: Puls gangstestinngangen for å gjenkalle siste problemtilstand fra minnet. Puls

gangstestinngangen igjen for å slette minnet. Når minnet er gjenkalt, slettes det automatisk etter

12 timer.

Antimaske: 3 blå blink Selv test: 4 blå blink Lav inngangsspenning: 5 blå blink

Pamięć usterek: Wysłać impuls WT (obchód testowy), aby odczytać z pamięci ostatni problem.

Ponownie wysłać impuls WT, aby opróżnić pamięć. Po odczytaniu pamięć

zostanie opróżniona po 12 godzinach.

Antimasking: 3 mignięcia niebieskiej diody Autotest: 4 mignięcia

niebieskiej diody Niskie napięcie wejściowe:

5 mignięć niebieskiej diody

Memória de avarias: Prima a entrada de WT para aceder à última condição de problema em

memória. Volte a premir a entrada de WT para limpar a memória.Quando se acede à memória,

esta é limpa automaticamente após 12 horas.

Anti máscara: O led azul pisca 3 vezes Auto-teste: O led azul pisca 4

vezes Alimentação reduzida: O led azul

pisca 5 vezes

Память неисправностей: Импульс (переключение напряжения) на входе WT вызывает

последнее тревожное состояние из памяти. Второй импульс на входе WT вызывает

очистку памяти Когда память была просмотрена, она автоматически очищается через

12 ч.

Антимаска: Индикатор мигает синим

3 раза Самоконтроль: Индикатор

мигает синим 4 раза Низкий уровень напряжения

питания на входе:

Индикатор мигает синим 5 раз

Memoria de problemas: Un pulso en la entrada WT recuperará la última situación de problema

de la memoria. Un nuevo pulso en la entrada WT borrará la memoria. Al

recordar desde la memoria, ésta se borra automáticamente después de 12 h.

Antimáscara: 3 parpadeos azules Autotest: 4 parpadeos azules Nivel bajo de alimentación:

5 parpadeos azules

Felminne: Pulsera WT-ingång för att återkalla senaste feltillstånd från minnet. Pulsera WT-in-

gång igen för att radera minnet. När minnet återkallas, raderas det automatiskt efter 12 timmar. Antimask: 3 blå blink Självtest: 4 blå blink Låg matningsspänning: 5 blå blink

Sorun Hafızası: Hafızadaki en son sorun durumunu bulabilmek için Gezinim Testi girdisine

basın. Hafızayı temizlemek için tekrar Gezinim Testi girdisine basın. Hafıza bulunduğunda 12

saat sonra kendi kendini temizleyecektir.

Antimaske: 3 mavi ﬂ aş Otomatik kontrol: 4 mavi ﬂ aş Düşük giriş gücü: 5 mavi ﬂ aş

- + AL AL SP T T SP WTS/U

6.5 V - 8 V

TR TR

Preliminary F01U009767Cr1

Bosch Security Systems ISC-PDL1-W18G PIR/Microwave Intrusion Detector User Manual manual

Bosch Security Systems, Inc. PIR/Microwave Intrusion Detector manual

manual

Navigation menu

Namespaces

Views

Navigation
