USERS MANUAL

48674H

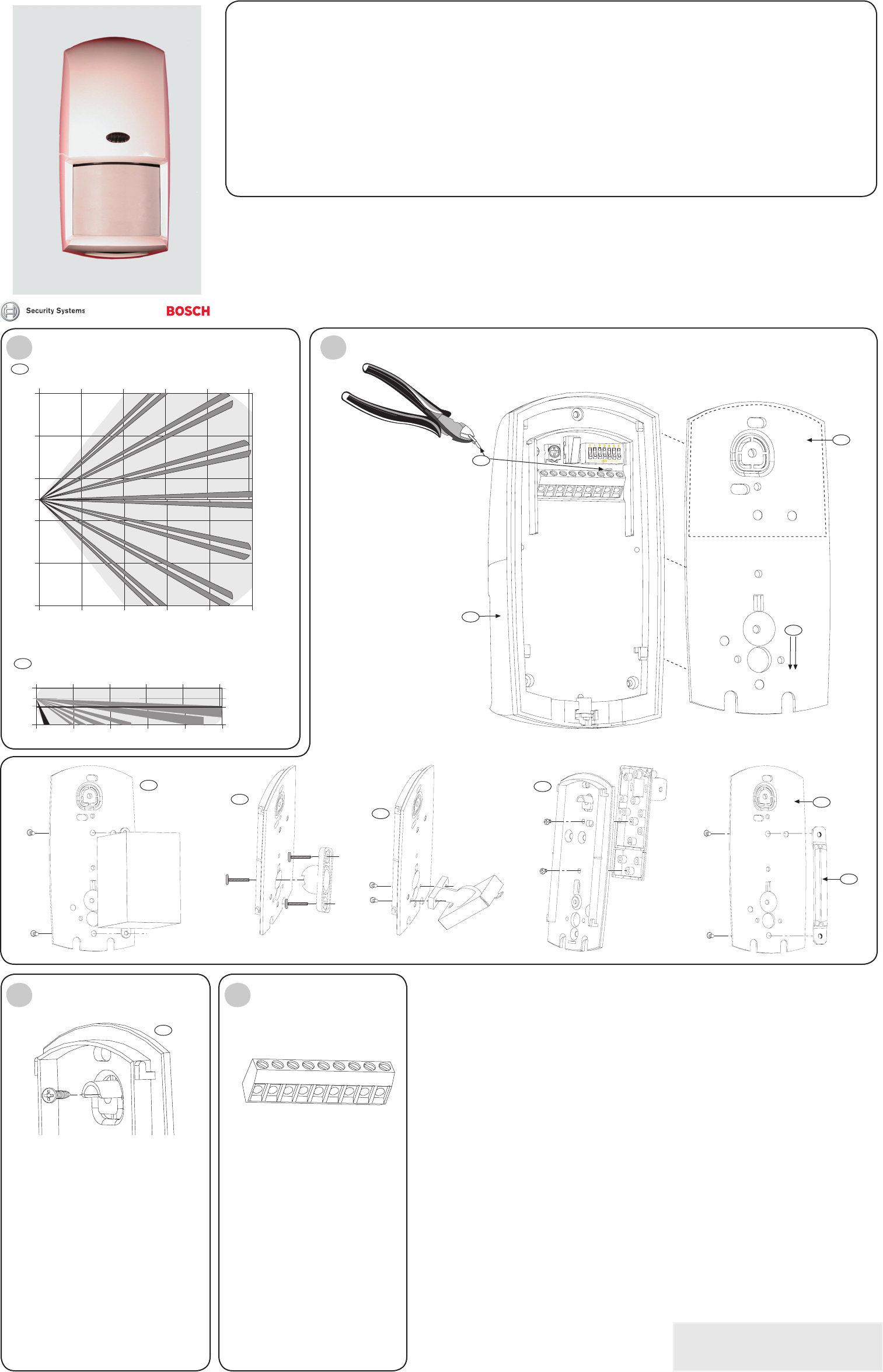

Page 1 of 10

3 4

OD850 Outdoor Passive Infrared Detector/Microwave Intrusion Detector Installation Instructions ........................ Page 3

OD850 Gebruiksaanwijzing voor de installatie van de passieve infrarooddetector voor buitengebruik/microgolf

inbraakdetector ......................................................................................................................................................Pagina 4

Notice d’installation du détecteur à infrarouge passif/détecteur d’intrusion à hyperfréquence OD850 Extérieur .... Page 5

OD850 AUSSENMELDER Passiver Infrarotmelder/Mikrowelleneinbruchsmelder Installationsanleitungen .............. Seite 6

Istruzioni di installazione del rilevatore a infrarossi passivi e del rilevatore a microonde antintrusione per esterni

OD850 ...................................................................................................................................................................Pagina 7

Instruções de instalação do detector contra intrusos por Microondas/Infravermelhos passivos

OD850 Exterior ......................................................................................................................................................Página 8

Instrucciones de instalación del detector de intrusión por infrarrojos pasivos/microondas para

exterior OD850 ............................................................................................................................ Página 9

2'᠋໪㹿ࡼ㑶໪㒓᥶⌟఼ᖂ⊶ܹ։᥶⌟఼ᅝ㺙䇈ᯢ .......................................................................................㄀义

OD850 Outdoor

25 ft

0 m 3 m 6 m 9 m 12 m 15 m

15 ft

5 ft

0 ft

0 ft 10 ft 20 ft 30 ft 40 ft 50 ft

1.5 m

4.5 m

7.5 m

0 m 3 m 6 m 9 m 12 m 15 m

0 ft 10 ft 20 ft 30 ft 40 ft 50 ft.

2.13 m

1.5 m

0 m

0 ft

5 ft

7 ft.

10 ft

3-1

3-2

4-1

4-2

4-9

4-10

4-3

4-4

4-5

4-6

4-8

4-7

5-1

NC CNC C

TTNO

123456789

Bosch Security Systems

130 Perinton Parkway

Fairport, NY 14450-9199

www.boschsecuritysystems.com

48674H

Page 2 of 10

910

7-1 7-2

9-1

9-2

10-1

10-2

Bosch Security Systems

130 Perinton Parkway

Fairport, NY 14450-9199

www.boschsecuritysystems.com

TriTech® is a registered trademark of Bosch

Security Systems in the United States.

48674H

Page 3 of 10

8 9

OD850 Outdoor

TriTech

® Detector

Speciﬁ cations

Dimensions: 6.5 in. x 3.25 in. x 2.25 in.

(16.5 cm x 8.25 cm x 5.7 cm)

Input Power: 10 VDC to 15 VDC @ 22 mA

standby. Maximum current 62 mA.

Use only a Listed limited-power

source.

Standby

Power: No internal standby battery.

Standby power must be provided

by a Listed limited-power source.

For UL Certiﬁ cated installations,

4 h (88 mAh) standby power must

be provided by the control panel or

by a Listed burglary power source.

Alarm

Relays: Form “A” normally closed (NC),

supervised alarm contact opens

on alarm. Form “C” unsupervised,

timed relay contact transfers on

alarm and follows an installer

programmable timer.

Contact

Ratings: 3 W, 125 mA maximum, 25 VDC

maximum for DC resistive loads;

and protected by a 4.7 Ω, 1/2 W

resistor in the common “C” leg of

the relay.

Note: Do not use with capacitive

or inductive loads.

Temperature

Range: The temperature range is -31°F

to +140°F (-35°C to +60°C) for

all installations including UL

Certiﬁ cated installations.

Microwave

Frequency: OD850-F1: 10.525 GHz (UL

Listed)

OD850-F2: 10.588 GHz

Coverage: 50 ft by 50 ft (15 m by 15 m)

Tamper: NC (with cover on). Contacts

rated 125 mA maximum, 25 VDC

maximum. Connect tamper circuit

to a 24-hour protection circuit.

IP Rating: 54

Options: B335 Low Proﬁ le Swivel Mount

Bracket (supplied), B328 Swivel

Mount Bracket, B338 Ceiling

Mount Bracket, Pole Mount

Bracket (supplied).

Note: Misaligning the detector in

these brackets can reduce the

detector’s range and increase the

dead zone area.

Compliance: This device complies with Part

15 of the FCC Rules and with

RSS-210 of Industry and Science

Canada. Operation is subject to

two conditions:

1. This device cannot cause

harmful interference.

2. This device must accept

any interference, including

interference that might cause

undesired operation.

Changes or modiﬁ cations not

expressly approved by Bosch

Security Systems can void the

user’s authority to operate the

equipment.

Installation Considerations

Never install the detector where the PIR or microwave

is in constant alarm (LED on). The LED is off when

properly installed.

Point away from trafﬁ c.

Avoid installing where hanging signs, trees or other

objects that the wind can move are within the coverage

pattern or where wildlife might move within the

coverage pattern.

The mounting surface must be solid and vibration-free.

UL Listing Requirements

The unit shall only be installed outdoors for primary

protection in high security installations where unwanted

alarms would be tolerated. Otherwise, the outdoor

device should be used for supplementary protection

only, and be connected to a trouble zone or to a zone

that is not programmed for off-premises transmission.

Warning!

- Apply power only after all connections are made

and inspected. Do not coil excess wiring inside

detector.

- Do not connect any terminal to any power supply

providing more than 25 VDC.

SELV

Some countries require the relay to be connected to a

Safety Extra-Low Voltage (SELV) circuit only.

Coverage Patterns

Microwave coverage

PIR coverage

Look-down zone

Note: When choosing the appropriate mounting height

for your application (particularly, when the terrain is not

level) the upper ﬁ nger is the strongest and responds

more quickly to an intruder’s presence. Every ﬁ nger

shown in the top view (3-1) has the same side view

(3-2) conﬁ guration.

Mounting

1. Select a mounting location. Mount the sensor where an intruder is most likely to cross the coverage pattern.

2. Mount the detector 7 ft to 9 ft (2.1 m to 2.7 m) above the ground. Recommended: 7 ft (2.1 m)

Note: Mounting height recommendations are based on level surfaces. If the terrain is not level, adjust the

mounting height and detector angle to provide the best coverage.

3. Slide the mounting plate down (4-1) until you hear a click, and remove it from the cover.

4. Mount the mounting plate using one of these options:

Note: Do not remove the waterproof label from the mounting plate (4-2). Push the mounting screws or wiring

knockouts through the label as needed.

- Surface mount using a single-gang electrical box.

1. Install a single-gang electrical box at the detector location.

2. Attach the mounting plate (4-3) to the single-gang box with the appropriate screws.

- Surface mount without an electrical box.

1. Select an appropriate location.

2. Using the mounting plate (4-1) as a template, mark the location of the mounting screws and the wire run.

3. Attach the mounting plate (4-1) to the wall with the appropriate screws.

- Surface Mount using the supplied B335 Bracket or an optional bracket. Use the bracket’s instructions to

attach the bracket to the appropriate mounting surface.

- Attach the B335 Bracket to the mounting plate. (4-4).

- Attach the B328 Bracket to the mounting plate. (4-5).

- Attach the B338 Bracket to the mounting plate. (4-6).

- Pole Mount using the supplied bracket.

Note: Do not mount to fence posts that might sway in the wind.

- Attach the bracket (4-7) to the mounting plate (4-8) using the appropriate screws and mounting

holes.

- Two hose clamps (not supplied) large enough to ﬁ t around the pole are recommended for fastening

the detector mounting plate to the pole.

Tamper Options

The unit has a built-in cover tamper that signals when

the detector unit (4-9) separates from the

mounting plate (4-1). The unit can also be installed so

the tamper signals if the entire unit is pulled away from

the surface on which it is mounted.

Note: The wall and cover tamper option are only

available when the unit is surface mounted. The cover

tamper is available with all mounting options.

Determine whether the tamper switch is to be used as

a cover tamper or a wall and cover tamper:

- Wall and cover tamper: Use the appropriate

screw to fasten the mounting plate tamper section

(5-1) to the wall.

- Cover tamper: Do not attach the mounting plate

tamper section (5-1) to the wall.

Terminal Label Function

1 (-) Input power: Use at least a

22 AWG (0.8 mm) wire pair

between the unit and the

power source.

2 (+)

3 NC Alarm relay

5 T Tamper

7 NC Timed alarm relay contacts

8 C

9NO

Wiring

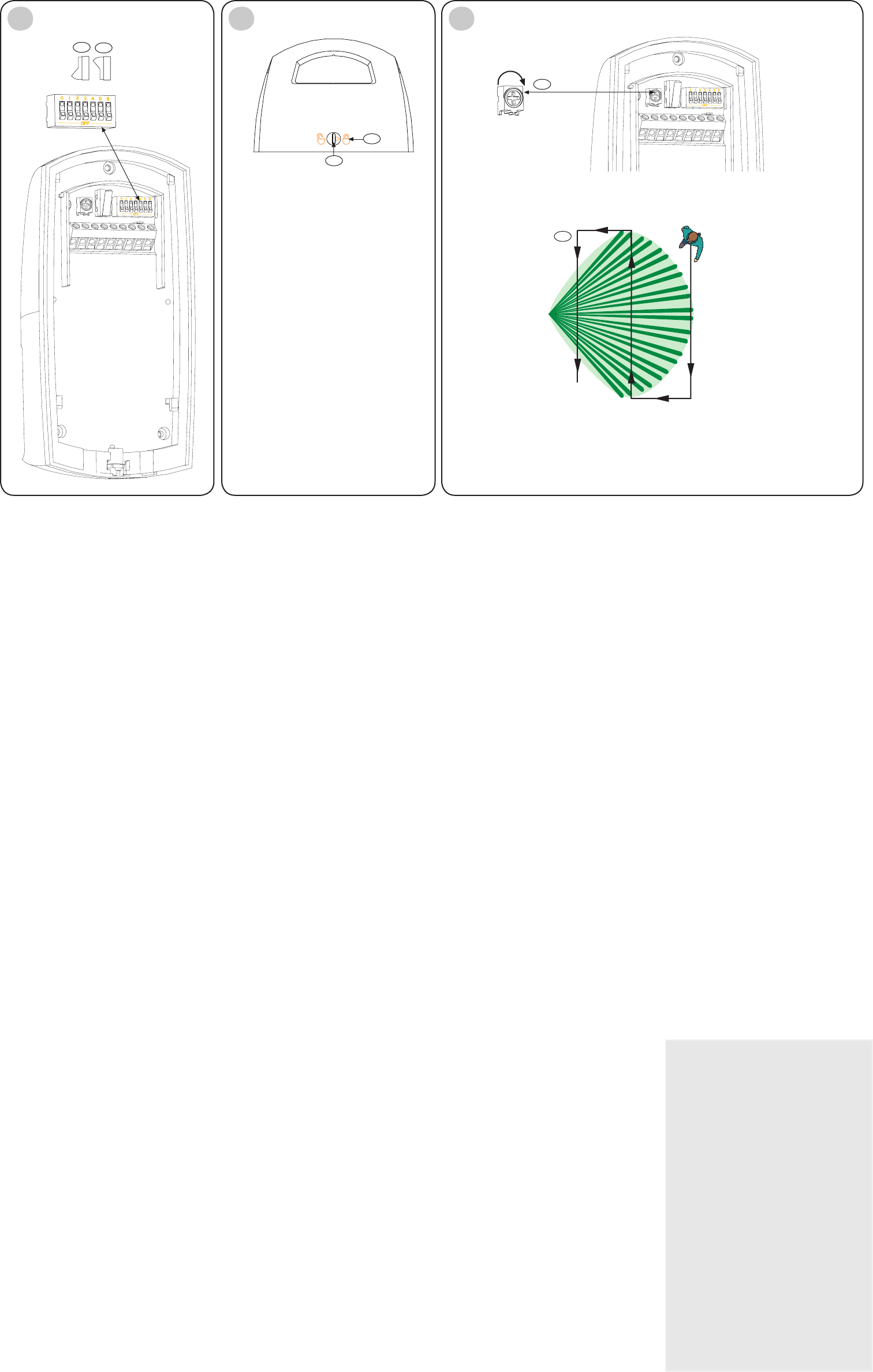

DIP Switch Conﬁ guration

(7-1) On

(7-2) Off

Switch Feature Description Switch Position

0 LED

Disable Determines if the LED lights during

alarm situations.

Default factory setting: ON

ON: LED enabled

OFF: LED disabled

1 PIR

Sensitivity Standard: Minimizes false alarms.

Tolerates environmental extremes

Intermediate: Use where an intruder

might cover only a small portion of the

protected area.

Tolerates normal environments.

Note: The detector is shipped in

Standard Mode.

ON: Standard

OFF: Intermediate

2 and 3 Timed

Relay

Outputs

Form “C,” unsupervised, timed relay

contact that transfers 1 sec after an

alarm. It follows a user-selectable

timer. The time expires at the time set

after the last alarm. It resets on each

new alarm.

SW2 SW3 Relay Activation Time

OFF OFF 2 sec

ON OFF 1 min

OFF ON 5 min

ON ON 10 min

4 AND/OR

Mode Determines if the detector alarms

in the AND mode (when both

technologies simultaneously sense an

alarm condition) or in the OR mode

(when either the PIR or Microwave

technology senses an alarm state).

Note: The OR mode is not

recommended for most installations.

The OR mode provides faster

detection in some conditions. It

can also increase the likelihood of

nuisance alarms because the detector

activates the alarm relay based on

input from a single technology.

ON: AND Mode (recommended)

OFF: OR Mode, you must also cut the

jumper (4-10).

5 Day/Night

Mode Note: If the LEDs are enabled (SW0),

then LED indications continue. ON: With the control unit armed and this

switch ON, the unit does not trigger an

alarm during daylight.

OFF: With the control unit armed and this

switch OFF, the unit can trigger an alarm

day or night.

6 Not used

LED Display

LED Indicator Condition

Green Steady PIR alarm

Flashing Microwave alarm

Red Steady Dual alarm (both technologies)

Flashing Power-up

Attaching Detector to Mounting

Plate

1. When all wiring is connected to the detector but not

to the power supply and all the settings are made,

slide the detector unit (4-9) onto the mounting plate

(4-1) and down until it is ﬁ rmly seated. Avoid

pinching the wires.

2. With a small ﬂ at head screwdriver, turn the locking

cam (9-1) 180o to lock (9-2) the detector unit to the

mounting plate. Avoid excessive force.

Walk Test

Note: Ensure the detector is fastened to the mounting plate and all wiring is connected and powered before

beginning the Walk Test.

Note: Ensure the LED Disable (SW0) is on (refer to Section 7 DIP Switch Conﬁ guration).

Note: To avoid false alarms, set the microwave range (10-1) to its minimum setting before starting the Walk Test.

Microwave coverage

PIR coverage

1. Wait at least 2 minutes after power up to start the

Walk Test.

The LED ﬂ ashes red until the detector stabilizes and

no movement is detected for 2 seconds.

2. Watch the LED as you walk towards the edge of the

pattern (10-2). The LED lights at the outside edge of

the coverage range.

3. Repeat Step 3 from different directions until you

adequately verify the coverage pattern.

The green LED lights, identifying the PIR pattern

edge.

The green LED ﬂ ashes, identifying the microwave

pattern edge.

4. Repeat Step 3 from the opposite side.

5. If the required range is not achieved, increase the

microwave adjustment (10-1) by turning it clockwise

slightly.

6. Repeat the walk test and adjustments until you

reach the farthest edge of coverage needed.

Opmerking: Zorg ervoor dat de detector op de bevestigingsplaat wordt vastgezet en dat alle bedrading is

aangesloten en voorzien van stroom alvorens met de looptest te beginnen.

Opmerking: Zorg ervoor dat de LED-deactivatie (SW0)

aan staat (raadpleeg hoofdstuk 7: DIP-schakelwerking).

Opmerking: Zet, voordat u de looptest start, het

microgolfbereik (10-1) in op de minimuminstelling om

vals alarm te voorkomen.

Microgolfbereik

PIR-bereik

1. Wacht na inschakeling tenminste 2 minuten

voordat u met de looptest begint. De rode LED

knippert totdat de detector gestabiliseerd is en

wanneer gedurende 2 seconden geen beweging

waargenomen is.

2. Kijk naar de LED wanneer u naar de rand van het

gezichtsveld loopt (10-2). De LED aan de buitenkant

van het gezichtsveld licht op.

3. Herhaal stap 3 vanuit diverse richtingen totdat u het

gezichtsveld voldoende getest heeft.

De groene LED, die de rand van het PIR-

gezichtsveld identiﬁ ceert, licht op.

Het groene LED knippert, waarmee het microgolf

grensbereik is bepaald.

4. Herhaal stap 3 vanaf de andere kant.

5. Als het benodigde bereik niet wordt gehaald,

vergroot dan de microgolﬁ nstelling (10-1) door het

enigszins met de klok mee te draaien.

6. Herhaal de looptest en aanpassingen totdat u de

verste grens van de vereiste instelling bereikt hebt.

Bosch Security Systems

130 Perinton Parkway

Fairport, NY 14450-9199

www.boschsecuritysystems.com

48674H

Pagina 4 von 10

OD850

Gebruiksaanwijzing voor de installatie

van de passieve infrarooddetector

voor buitengebruik/microgolf

inbraakdetector

Technische beschrijving

Afmetingen: 16,5 cm x 8,25 cm x

5,7 cm

Ingangsvermogen: 10 VDC t/m 15 VDC

op 22mA stand-by.

Maximale stroom 62

mA. Maak alleen gebruik

van een Listed limited

vermogensbron.

Stand-by vermogen: Geen interne stand-by

batterij.

Alarm relais: Form “A” Normaal

gesloten (NG),

gecontroleerd

alarmcontact opent

tijdens alarm. Form “C”

ongecontroleerd, getimed

relaiscontact gaat over

bij alarm en houdt een

programmeerbare timer

aan.

Contact

classiﬁ caties: 3 W, 125mA maximaal,

25VDC maximaal voor

DC resistente ladingen;

en beschermd door een

4,7 Ω, ½ W weerstand in

de normale “C” poot van

het relais.

Opmerking: Niet

gebruiken met capacitieve

of inductieve ladingen.

Temperatuursgebied: Het temperatuursgebied

voor alle installaties is

-35°C to +60°C.

Microgolf-frequentie: OD850-F1: 10.525 GHz

OD850-F2: 10.588 GHz

Bereik: 15 m x 15 m

Knoei-optie: NG (met geplaatste kap).

Contacten berekend op

125 mA maximaal, 25

VDC maximaal. Verbindt

knoeischakelaarcircuit

met een 24-uurs

beschermingscircuit.

IP-classiﬁ catie: 54

Opties: B335 discrete draaibare

bevestigingsarm

(meegeleverd),

B328 draaibare

bevestigingsarm, B338

plafondarm, staafarm

(meegeleverd).

Opmerking: Wanneer de

detector op deze armen

niet goed wordt uitgelijnd,

dan kan het bereik van

de detector verkleind

en de grootte van het

onwaarneembare gebied

vergroot worden.

Installeer de detector niet waar de PIR of microgolf in

constant alarm verkeert (LED aan). De LED staat uit bij

correcte installatie.

Niet richten op verkeer.

Niet installeren waar hangende informatieborden,

bomen of andere objecten door de wind binnen het

gezichtsveld bewogen kunnen worden, of waar dieren in

het wild binnen het gezichtsveld kunnen betreden.

Bevestig de detector op een stevige en trilvrije

ondergrond.

Waarschuwing!

- Sluit elektriciteit alleen aan wanneer alle

aansluitingen zijn gemaakt en geïnspecteerd.

Overvloedige bedrading niet in de detector oprollen.

- Sluit geen enkele terminal aan op een

vermogensbron die meer dan 25 VDC levert.

SELV

In sommige landen dient het relais alleen aangesloten

te worden op een Safety Extra-Low Voltage (SELV)

circuit.

Aandachtspunten voor

installatie

Microgolfbereik

PIR-bereik

Benedenzichtgebied

Opmerking: Bij het bepalen van de geschikte

bevestigingshoogte voor uw systeem (vooral wanneer

het terrein niet effen is) is het bovenste onderdeel het

sterkst en reageert het sneller op de aanwezigheid van

een indringer. Ieder onderdeel dat in het bovenaanzicht

(3-1) is afgebeeld heeft dezelfde zijaanzicht (3-2)

conﬁ guratie.

Gezichtsvelden

1. Selecteer een bevestigingsplek. Bevestig de sensor waar een indringer het meest waarschijnlijk het

gezichtsveld zou kunnen doorkruisen.

2. Bevestig de detector 2,10 tot 2,70 meter boven de vloer. Aanbevolen: 2,1 m

Opmerking: Aanbevolen bevestigingshoogten zijn gebaseerd op effen oppervlakten. Stel de bevestigingshoogte

en detectorhoek af om het beste bereik te verkrijgen wanneer het terrein niet vlak is.

3. Schuif de bevestigingsplaat naar beneden (4-1) totdat u een klik hoort en verwijder het van de kap.

4. Bevestig de bevestigingsplaat volgens één van de volgende opties:

Opmerking: Het waterprooﬂ abel niet van de bevestigingsplaat verwijderen (4-2). Duw de bevestigingsschroeven

door het label heen indien nodig.

- Bevestiging met een enkele elektrische doos.

1. Installeer een enkele elektrische doos op de plaats van de detector.

2. Bevestig de bevestigingsplaat (4-3) met de geschikte schroeven op de enkele elektrische doos.

- Bevestiging zonder een elektrische doos.

1. Selecteer een geschikte bevestigingsplaats.

2. Gebruik de bevestigingsplaat (4-1) als mal om de plaats van de bevestigingsschroeven en de

bedradingen te markeren.

3. Bevestig de bevestigingsplaat (4-1) aan de muur met de geschikte schroeven.

- Bevestigen met behulp van de meegeleverde B335-arm of een optionele arm. Gebruik de instructies van de

arm om de bevestigingsarm op het juiste bevestigingsoppervlak te bevestigen.

- Bevestig de B335-arm op de bevestigingsplaat. (4-4).

- Bevestig de B328-arm op de bevestigingsplaat. (4-5).

- Bevestig de B338-arm op de bevestigingsplaat. (4-6).

- Bevestig op de staaf met behulp van de meegeleverde arm.

Opmerking: Niet op hekpalen plaatsen die in de wind kunnen bewegen.

- Bevestig de arm (4-7) op de bevestigingsplaat (4-8) met behulp van de daarvoor bestemde schroeven

en bevestigingsgaten.

- Twee slangklemmen (niet meegeleverd) die groot genoeg zijn en rond de staaf passen worden

aanbevolen om de bevestigingsplaat van de detector op de staaf te bevestigen.

Bevestiging

De unit heeft een ingebouwde knoeidekking die een

signaal afgeeft wanneer de detector unit (4-9) van

de bevestigingsplaat (4-1) wordt gescheiden. De unit

kan ook zo geïnstalleerd worden dat de knoei-optie

een signaal afgeeft wanneer de gehele unit van het

oppervlak waarop deze is bevestigd wordt getrokken.

Opmerking: De knoei-opties die van toepassing zijn

op de muur en de kap zijn alleen beschikbaar wanneer

de unit op een oppervlak is bevestigd. De knoei-optie

die van toepassing is op de kap is beschikbaar met alle

bevestigingsmogelijkheden.

Bepaal of de knoeischakelaar ingeschakeld moet

worden voor de knoei-optie voor de kap, of voor de

muur en de kap.

- Knoei-opties voor de muur en de kap: Gebruik

de daarvoor bestemde schroef om de

bevestigingsplaat van de knoei-sectie (5-1) tegen

de muur te bevestigen.

- Knoei-optie voor de kap: Bevestig de

bevestigingsplaat van de knoei-sectie (5-1) niet

tegen de muur.

Knoei-opties

Terminal Label Functie

1 (-) Ingangsvermogen: Gebruik

tenminste een 22 AWG (0,8

mm) aderpaar tussen de unit

en de energiebron.

2 (+)

3 NG Alarmrelais

5 T Knoei-optie

7 NG Getimede

alarmrelaiscontacten

8 G

9NO

Bedrading

(7-1) Aan

(7-2) Uit

Schakelaar Functie Omschrijving Schakelaarpositie

0 LED

gedeactiveerd Bepaalt of de LED oplicht tijdens

alarmsituaties.

Standaard fabrieksinstelling AAN

AAN: LED geactiveerd

UIT: LED gedeactiveerd

1 PIR

gevoeligheid Standaard: Minimaliseert valse

alarmen. Tolereert omgevingsextremen.

Medium: Te gebruiken waar een

indringer zich over slechts een klein deel

van het bewaakte gebied zou kunnen

verplaatsten.

Tolereert normale omstandigheden.

Opmerking: De detector wordt in de

standaardmodus aangeleverd.

AAN: Standaard

UIT: Medium

2 en 3 Getimede

relais-outputs Form “C” ongecontroleerd, getimed

relais contact dat 1 seconde na het

alarm overgaat. Het maakt gebruik

van een timer die door de gebruiker

geselecteerd kan worden. De tijd loopt

af op de tijd die na het laatste alarm is

ingesteld. Na ieder nieuw alarm vervalt

de ingestelde tijd.

SW2 SW3 Relais

activatietijd

UIT UIT 2 sec

AAN UIT 1 min

UIT AAN 5 min

AAN AAN 10 min

4 EN/OF

modus Bepaalt of de detector alarm

geeft in de EN-modus (wanneer

beide technologieën tegelijk een

alarmsituatie waarnemen) of in de

OF-modus (wanneer de PIR of de

microgolftechnologie een alarmsituatie

waarneemt).

Opmerking: De OF-modus wordt voor

het merendeel van de installaties niet

aanbevolen. De OF-modus verschaft in

sommige omstandigheden een snellere

detectie. Het kan de kans op loos

alarm vergroten omdat de detector het

alarmrelais activeert op basis van de

input van één technologie.

AAN: EN-modus

(aanbevolen)

UIT: OF-modus, u moet ook

de geleidingsbrug (4-10)

scheiden.

5 Dag/

nachtmodus Opmerking: Indien de LED’s

geactiveerd zijn (SW0), zullen de LED-

indicaties voortduren.

AAN: Wanneer de controle-

unit is geactiveerd en deze

schakelaar staat AAN, dan zal

de unit gedurende daglicht

geen alarm geven.

UIT: Wanneer de controle-

unit is geactiveerd en deze

schakelaar staat UIT, dan kan

de unit gedurende de dag en

de nacht alarm geven.

6 Niet gebruikt

DIP-schakelconﬁ guratie

LED-indicator Conditie

Groen Constant PIR-alarm

Knipperend Microgolf-alarm

Rood Constant Tweevoudig alarm

(beide technologieën)

Knipperend Opstarten

LED-display

1. Wanneer alle bedrading op de detector is

aangesloten, maar niet op de voedingsbron, en alle

instellingen zijn voltooid, schuif dan de detectorunit

(4-9) op de bevestigingsplaat (4-1) en naar beneden

totdat hij stevig op zijn plaats zit. Zorg dat de

bedrading niet beklemd zit.

2. Draai het sluitmechanisme (9-1) met een

platkopschroevendraaier 180o om de detector op de

bevestigingsplaat vast te zetten (9-2). Gebruik geen

overdadige kracht.

Het bevestigen van de detector

aan de bevestigingsplaat

Looptest

Bosch Security Systems

130 Perinton Parkway

Fairport, NY 14450-9199

www.boschsecuritysystems.com

48674H

Page 5 sur 10

Caractéristiques techniques

Dimensions : 16,5 cm x 8,25 cm x 5,7 cm

(6,5 po. x 3,25 po. x 2,25 po.)

Alimentation : De 10 Vcc à 15 Vcc à 22mA

en veille. Consommation

maximum de 62 mA.

Alimentation de

secours : Pas de batterie de secours

interne.

Relais d’alarme : Form « A » Contact d’alarme

contrôlé normalement

fermé (NF) s’ouvre en cas

d’alarme. Form « C » non

contrôlée, contact de relais

temporisé est transféré en cas

d’alarme et suit une minuterie

programmable à l’installation.

Capacité des

contacts : 3 W, 125 mA maximum,

25 Vcc maximum pour

charges résistives en courant

continu et protégées par une

résistance de 4,7 Ω et ½ W

sur le commun « C » du relais.

Remarque : Ne pas utiliser

avec des charges capacitives

ou inductives.

Température : Les températures admises

vont de -35°C à +60°C (-31°F

à +140°F) pour toutes les

installations.

Hyperfréquence : OD850-F1: 10.525 GHz

OD850-F2: 10.588 GHz

Portée : 15 m par 15 m (50 pi par

50 pi)

Autoprotection : Normalement fermé (avec

capot en place). Contacts

calibrés à 125 mA maximum,

25 Vcc maximum. Connecter

le circuit d’autoprotection

à un circuit de protection

fonctionnant 24h/24.

IP Rating : 54

Options : Support sur pivot plat B335

(fourni), support sur pivot

B328, support sur rotule pour

installation au plafond B338,

support pour installation sur

poteau (fourni).

Remarque : Un défaut

d’alignement du détecteur

sur ces supports peut réduire

le champ de détection et

augmenter la zone d’angle

mort.

Conformité : Ce dispositif est conforme à la

section 15 du règlement de la

FCC et aux directives de RSS-

210 de « Industry and Science

Canada ». Le fonctionnement

est soumis à deux conditions :

1. Ce dispositif n’entraîne pas

d’interférence préjudiciable.

2. Ce dispositif accepte tout

type d’interférence, y

compris les interférences

susceptibles d’entraîner un

dysfonctionnement.

Toute modiﬁ cation que Bosch

Security Systems n’aurait pas

expressément approuvée

peut annuler la capacité

de l’utilisateur à utiliser le

dispositif.

Ne jamais installer le détecteur à un endroit où l’IRP ou

hyperfréquence est constamment activé (voyant LED

allumé). Si le détecteur est correctement installé, le

voyant LED est éteint.

Ne pas diriger vers des zones de mouvement.

Eviter d’installer à un endroit où des panneaux

suspendus, des arbres ou d’autres objets sont

susceptibles d’être agités par le vent dans le champ de

détection et où des animaux peuvent se déplacer dans

le champ de détection.

La surface de montage doit être solide et exempte de

vibrations.

Attention !

- Ne mettre l’appareil sous tension qu’une fois tous

les branchements effectués et vériﬁ és. Ne pas

accumuler l’excès de ﬁ l à l’intérieur du détecteur.

- Ne brancher aucune borne à une source

d’alimentation fournissant plus de 25 Vcc.

SELV

Dans certains pays, le relais doit être connecté à

un circuit de très basse tension de sécurité (SELV)

uniquement.

Conseils relatifs à l’installation

Portée hyperfréquence

Portée IRP

Zone de détection vers le bas

Remarque : Lorsque vous choisissez la hauteur de

montage appropriée pour votre utilisation (en particulier

lorsque le terrain n’est pas plat), le doigt supérieur est

le plus fort et réagit plus rapidement à une intrusion.

Chaque doigt illustré sur la vue de dessus (3-1) a la

même conﬁ guration sur la vue de côté (3-2).

Diagrammes illustrant le

champ de détection

1. Choisissez l’emplacement où vous installerez le détecteur. Installez-le à un endroit où le champ de détection

sera presque inévitablement traversé en cas d’intrusion.

2. Installez le détecteur à au moins 2,1 m du sol (maximum 2,7 m). Hauteur recommandée : 2,1 m (7 pi)

Remarque : Les recommandations de hauteur se basent sur des surfaces planes. Si le terrain n’est pas plat,

ajustez la hauteur de montage et l’angle du détecteur pour assurer la meilleure couverture.

3. Faites glisser la plaque de montage vers le bas (4-1) jusqu’à ce que vous entendiez un clic et retirez-la du

capot.

4. Fixez la plaque de montage en procédant de l’une des manières suivantes :

Remarque : Ne retirez pas l’étiquette indiquant l’étanchéité à l’eau de la plaque de montage (4-2). Faites passer

les vis de montage ou les oriﬁ ces pré-découpés à travers l’étiquette si besoin est.

- Montage sur surface plane à l’aide d’un coffret électrique à un seul interrupteur.

1. Installez un coffret électrique à un seul interrupteur à l’emplacement du détecteur.

2. Fixez la plaque de montage (4-3) au coffret à un seul interrupteur à l’aide des vis adéquates.

- Montage sur surface plane sans coffret électrique.

1. Choisissez un emplacement de montage.

2. En vous guidant avec la plaque de montage (4-1), marquez l’emplacement des vis de montage et du

passage des ﬁ ls.

3. Fixez la plaque de montage (4-1) au mur à l’aide des vis adéquates.

- Montage sur surface plane à l’aide du support B335 fourni ou d’un support en option. Utilisez les instructions

fournies avec le support pour ﬁ xer ce dernier à la surface de montage adéquate.

- Fixez le support B335 à la plaque de montage. (4-4).

- Fixez le support B328 à la plaque de montage. (4-5).

- Fixez le support B338 à la plaque de montage. (4-6).

- Fixez au poteau en utilisant le support fourni.

Remarque : Ne montez pas l’appareil sur un piquet de clôture qui risque de se balancer avec le vent.

- Fixez le support (4-7) à la plaque de montage (4-8) à l’aide des vis et des trous de montage

appropriés.

- Il est recommandé d’utiliser deux colliers de serrage pour tuyaux (non fournis) assez grands pour être

placés sur le poteau pour y ﬁ xer fermement la plaque de montage du détecteur.

Installation

Options d’autoprotection

L’appareil comporte un capot autoprotection intégré

qui donne une alerte si le détecteur (4-9) est séparé de

la plaque de montage (4-1). L’appareil peut aussi être

installé de sorte que l’autoprotection signale le retrait de

toute l’unité de la surface sur laquelle elle est installée.

Remarque : L’option d’autoprotection mur et capot n’est

disponible que si l’unité est installée sur une surface

plane. L’autoprotection capot est disponible dans toutes

les options de montage.

Déterminez si l’interrupteur de sécurité doit être utilisé

pour une autoprotection capot ou une autoprotection

mur et capot :

- Autoprotection mur et capot : Utilisez la vis

adéquate pour ﬁ xer la partie autoprotection de la

plaque de montage (5-1) au mur.

- Autoprotection capot : Ne ﬁ xez pas la partie

autoprotection de la plaque de montage (5-1) au

mur.

Câblage

Borne Indication Fonction

1 (-) IAlimentation : Utilisez au

moins une paire de ﬁ ls de

22 AWG (0,8 mm) entre

l’appareil et la source

d’alimentation.

2(+)

3 NF Relais d’alarme

5 T Autoprotection

7 NF Contacts de relais d’alarme

temporisés

8 C

9NO

(7-1) On

(7-2) Off

Conﬁ guration des commutateurs DIP

Commutateur Fonction Description Position de l’interrupteur

0 Désactivation

des voyants

LED

Détermine si les voyants LED s’allument

en cas d’alarme.Paramètre d’usine par

défaut : ON

ON : Voyant LED activé

OFF : Voyant LED désactivé

1 Sensibilité

IRP Standard : Minimise les fausses

alarmes et tolère les environnements

extrêmes

Intermédiaire : Utilisé lorsque l’intrusion

ne couvre qu’une petite partie de la zone

protégée.

Tolère les environnements normaux.

Remarque : Le détecteur est livré en

mode standard.

ON : Standard

OFF : Intermédiaire

2 et 3 Sorties

du relais

temporisé

Form « C », contact de relais temporisé

non contrôlé qui est transféré 1 sec

après une alarme. Suit une minuterie

sélectionnée par l’utilisateur. La durée

expire au moment déﬁ ni après la

dernière alarme. Réinitialisation après

chaque nouvelle alarme.

SW2 SW3 Durée

d’activation

du relais

OFF OFF 2 sec

ON OFF 1 min

OFF ON 5 min

ON ON 10 min

4 Mode

AND/OR Détermine si le détecteur signale une

alarme en mode AND (lorsque les deux

technologies détectent simultanément

une perturbation) ou en mode OR

(lorsqu’une des deux technologies,

IRP ou hyperfréquence, détecte une

perturbation).

Remarque : Le mode OR n’est pas

recommandé pour la plupart des

installations. Le mode OR offre une

détection plus rapide dans certaines

conditions. Il peut aussi accroître les

occurrences d’alarmes de nuisance car

le détecteur active le relais d’alarme sur

la base d’une seule des technologies.

ON : Mode AND

(recommandé)

OFF : Mode OR, vous devez

aussi fermer le cavalier (4-10)

5 Mode

Jour/Nuit Remarque : Si les voyants LED sont

activés (SW0), ils continuent à indiquer

les divers états.

ON : Lorsque l’unité de

commande est armée et ce

commutateur est en position

ON, l’unité ne déclenche pas

d’alarme lorsqu’il fait jour.

OFF : Lorsque l’unité de

commande est armée et ce

commutateur est en position

OFF, l’unité déclenche des

alarmes le jour comme la nuit.

6 Non utilisé

Ecran LED

Indicateur LED Etat

Vert Continu Alarme IRP

Clignotement Alarme hyperfréquence

Rouge Continu Alarme double

(les deux technologies)

Clignotement Alimentation initiale

1. Lorsque tous les ﬁ ls sont branchés au détecteur

(mais pas au bloc d’alimentation) et que tous les

réglages sont effectués, faites glisser le détecteur

(4-9) dans la plaque de montage (4-1) jusqu’à ce

qu’elle y soit bien placée. Evitez de coincer les ﬁ ls.

2. A l’aide d’un tournevis à tête plate, tournez la came

de verrouillage (9-1) de 180o pour verrouiller (9-2) le

détecteur sur la plaque de montage. Ne forcez pas

trop.

Fixation du détecteur sur la

plaque de montage

Remarque : Assurez-vous que le détecteur est ﬁ xé à la

plaque de montage et que tous les ﬁ ls sont branchés et

alimentés avant de commencer le test de marche.

Remarque : Vériﬁ ez que le commutateur de

désactivation des voyants LED (SW0) est ouvert

(consultez la Section 7, Conﬁ guration des

commutateurs DIP).

Remarque : Aﬁ n d’éviter les fausses alarmes, réglez

la portée hyperfréquence (10-1) au minimum avant

d’effectuer le test de marche.

Portée hyperfréquence

Portée IRP

1. Pour commencer le test de marche, patientez au

moins deux minutes après la mise sous tension.

Le voyant LED clignote en rouge, puis le détecteur

se stabilise quand aucun mouvement n’est détecté

durant 2 secondes.

Test de marche

2. Approchez-vous de la limite du champ de détection

tout en observant le voyant LED (10-2). Le voyant

LED s’allume sur le bord extérieur du champ de

détection.

3. Recommencez l’étape 3 en procédant dans

différentes directions jusqu’à ce que vous ayez bien

vériﬁ é le champ de détection.

Le voyant LED vert s’allume, identiﬁ ant le bord du

champ IRP.

Le voyant LED vert clignote, identiﬁ ant le bord du

champ d’hyperfréquence.

4. Répétez l’étape 3 en commençant de l’autre côté.

5. Si la portée requise n’est pas obtenue, augmentez

le réglage de l’hyperfréquence (10-1) en tournant

légèrement dans le sens des aiguilles d’une montre.

6. Recommencez le test de marche et ajustez les

réglages jusqu’à ce que vous obteniez la portée

maximale nécessaire.

Notice d’installation

du détecteur à infrarouge passif/détecteur

d’intrusion à hyperfréquence

OD850 Extérieur

Bosch Security Systems

130 Perinton Parkway

Fairport, NY 14450-9199

www.boschsecuritysystems.com

48674H

Seite 6 von 10

OD850 AUSSENMELDER

Passiver Infrarotmelder/Mikrowelleneinbr

uchsmelder

Installationsanleitungen

Technische Daten

Abmessungen: 16,5 cm x 8,25 cm x

5,7 cm

Eingangsleistung: V DC bis 15 V

DC bei max. 22

mA (Ruhestrom).

Höchststrom 62

mA. Es darf nur eine

zugelassene begrenzte

Stromquelle verwendet

werden.

Notstrom: Keine interne

Notstrombatterie.

Alarmrelais: Form A-Öffner,

überwachter

Alarmkontakt

öffnet bei Alarm.

Unüberwachter Form

C-Zeitrelaiskontakt

überträgt bei Alarm

und ist von einem

vom Installateur

programmierbaren

Zeitschalter abhängig.

Kontakt-

Nennleistungen: 3 W, 125 mA, 25 V DC

(max.) für ohmsche

Belastungen, Schutz

mittels 4,7 Ω, 1/2

W-Widerstand an

gemeinsamer „C“-

Leitung des Relais.

Hinweis: Nicht mit

kapazitiven oder

induktiven Lasten

verwenden.

Temperaturbereich: Der Temperaturbereich

für alle zugelassenen

Installationen beträgt

-35°C bis +60°C.

Mikrowellenfrequenz: OD850-F1: 10.525 GHz

OD850-F2: 10.588 GHz

Überwachungsbereich: 15 m x 15 m

Sabotageschutz: Öffner (bei

geschlossener

Abdeckung). Kontakt-

Nennleistung bei

max. 125 mA, 25 V

DC. Schließen Sie

den Sabotageschutz-

Stromkreis an

eine ständig aktive

Schutzschaltung an.

Gehäuse-schutz

(IP-Code): 54

Optionen: Schwenkbare

B335-Halterung

in Flachbauweise

(im Lieferumfang

enthalten),

schwenkbare B328-

Halterung, B338-

Deckenhalterung,

Masthalterung

(im Lieferumfang

enthalten).Hinweis: Eine

falsche Ausrichtung

des Melders in diesen

Halterungen kann

zur Reduzierung der

Reichweite des Melders

und zur Vergrößerung

des unbewachten

Bereichs führen.

Der Melder darf unter keinen Umständen installiert

werden, wenn sich das PIR- oder Mikrowellensystem

ständig im Alarmzustand beﬁ ndet (LED eingeschaltet).

Bei ordnungsgemäßer Installation ist die LED

ausgeschaltet.

Nicht auf Verkehrsbereiche richten.

Nicht an Stellen installieren, an denen sich Hängeschilder,

Bäume oder andere Objekte, die sich im Wind bewegen

können, im Überwachungsbereich beﬁ nden oder an

denen Wildtiere den Überwachungsbereich durchqueren

können.

Die Montageoberﬂ äche muss fest und vibrationsfrei sein.

Achtung!

- Strom erst anlegen, wenn alle Anschlüsse

vorgenommen und überprüft wurden. Drähte nicht im

Melder aufwickeln.

- Keine Klemme darf an eine Stromquelle mit über 25

V DC angeschlossen werden.

SELV

In einigen Ländern darf das Relais nur an einen SELV-

Stromkreis (Sicherheits-Kleinspannungs-Stromkreis)

angeschlossen werden.

Hinweise für die Installation

Mikrowellenüberwachung

PIR-Überwachung

Unterkriechschutzzone

Hinweis: Bei der Auswahl der richtigen Montagehöhe für

Ihre Anwendung (insbesondere auf unebenem Gelände)

ist der obere Zeiger am stärksten und reagiert schneller

auf einen Eindringling. Jeder Zeiger in der Draufsicht

(3-1) hat die gleiche Seitenansicht-Konﬁ guration (3-2).

Überwachungsbereiche

1. Wählen Sie einen Montageort. Installieren Sie den Sensor an einer Stelle, an der eine eindringende Person

höchstwahrscheinlich den Überwachungsbereich durchqueren würde.

2. Montieren Sie den Melder 2,1 m bis 2,7 m über dem Boden. Empfohlene Montagehöhe: 2,1 m

Hinweis: Empfehlungen für die Montagehöhe gelten für ebene Grundﬂ ächen. Bei unebenem Gelände müssen

Montagehöhe und Melderwinkel so verstellt werden, dass ein optimaler Überwachungsbereich gewährleistet ist.

3. Verschieben Sie die Montageplatte (4-1) nach unten, bis es klickt und nehmen Sie sie von der Abdeckung

ab.

4. Die folgenden Montageoptionen stehen für den Montageplatte zur Verfügung:

Hinweis: Nehmen Sie nicht das Schild mit dem Hinaus auf die Wasserundurchlässigkeit von der Montageplatte

(4-2) ab. Schieben Sie bei Bedarf die Montageschrauben oder vorbereiteten Drahtöffnungen durch das Schild.

- Oberﬂ ächenmontage mit einer elektrischen Einfachdose.

1. Installieren Sie eine elektrische Einfachdose am Melderstandort.

2. Bringen Sie die Montageplatte (4-3) mit den entsprechenden Schrauben an die Einfachdose an.

- Oberﬂ ächenmontage ohne Elektrodose.

1. Wählen Sie eine geeignet Stelle.

2. Benutzen Sie die Montageplatte (4-1) als Schablone und markieren Sie die Lage der Montageschrauben

und den Drahtverlauf.

3. Bringen Sie die Montageplatte (4-1) mit den entsprechenden Schrauben an der Wand an.

- Oberﬂ ächenmontage mit der mitgelieferten B335-Halterung oder einer optionalen Halterung. Bringen Sie die

Halterung gemäß den Anleitungen für die Halterung an einer entsprechenden Montageoberﬂ äche an.

- Montieren Sie die B335-Halterung an die Montageplatte. (4-4).

- Montieren Sie die B328-Halterung an die Montageplatte. (4-5).

- Montieren Sie die B338-Halterung an die Montageplatte. (4-6).

- Mastbefestigung mit mitgelieferter Halterung.

Hinweis: Nicht an Zaunpfähle montieren, die im Wind schwanken können.

- Befestigen Sie die Halterung (4-7) mit den entsprechenden Schrauben und Montagelöchern an der

Montageplatte (4-8).

- Verwenden Sie zwei Schlauchklemmen (nicht im Lieferumfang enthalten), die um den Mast passen,

um die Meldermontageplatte am Mast zu befestigen.

Montage

Das Gerät hat einen eingebauten Deckelsabotageschutz,

der signalisiert, wenn die Meldereinheit (4-9) von der

Montageplatte (4-1) abgenommen wird. Das Gerät kann

auch so installiert werden, dass der Sabotageschutz

ein Signal gibt, wenn das gesamte Gerät von der

Montageoberﬂ äche gezogen wird.

Hinweis: Die Optionen Wand- und Deckelmontageschutz

stehen nur zur Verfügung, wenn das Gerät auf einer

Oberﬂ äche montiert ist. Der Deckelmontageschutz steht

für alle Montageoptionen zur Verfügung.

Stellen Sie fest, ob der Sabotageschutzschalter

als Deckelsabotageschutz bzw. als Wand- und

Deckelsabotageschutz zu verwenden ist:

- Wand- und Deckelsabotageschutz: Befestigen

Sie den Sabotageschutzabschnitt (5-1) der

Montageplatte mit der entsprechenden Schraube an

der Wand.

- Deckelsabotageschutz: Befestigen Sie den

Sabotageschutzabschnitt (5-1) der Montageplatte

nicht an der Wand.

Sabotageschutzoptionen

Verdrahtung

Klemme Etikett Funktion

1 (-) Eingangsleistung: Wenigstens

ein 0,8 mm dickes Drahtpaar

zwischen dem Gerät und der

Stromquelle verwenden.

2 (+)

3 NC Alarmrelais

5 T Sabotageschutz

7 NC Alramrelaiskontakte mit

Zeitschalter

8 C

9NO

(7-1) On

(7-2) Off

Schalter Funktion Beschreibung Schalterposition

0LED aus Legt fest, ob die LED-Leuchten unter

Alarmbedingungen auﬂ euchten.

Vorgabeeinstellung ab Werk: ON (EIN)

ON (EIN): LED ein

OFF (AUS): LED aus

1 PIR-

Empﬁ ndlichkeit Standard: Möglichst wenige Fehlalarme.

Umgebungsextreme werden toleriert.

Mittlere Einstellung: Verwenden, wenn

ein Eindringling unter Umständen nur einen

kleinen Teil des Überwachungsbereichs

abdeckt.

Normale Umgebungen werden toleriert.

Hinweis: Der Melder wird im Standardmodus

versandt.

ON (EIN): Standard

OFF (AUS): Mittlere Einstellung

2 und 3 Relaisausgang

mit Zeitschalter Form “C,” unsupervised, timed relay contact

that transfers 1 sec after an alarm. It follows a

user-selectable timer. The time expires at the

time set after the last alarm. It resets on each

new alarm.

SW2 SW3 Relaisaktivi-

rungszeit

AUS

(OFF) AUS

(OFF) 2 Sek

EIN

(ON) AUS

(OFF) 1 Min

AUS

(OFF) EIN

(ON) 5 Min

EIN

(ON) EIN

(ON) 10 Min

4 AND/OR-

Modus

(UND/ODER)

Legt fest, ob der Melder Alarme im AND-

Modus (beide Überwachungsuntersysteme

erfassen gleichzeitig einen Alarmzustand)

oder im OR-Modus (entweder das PIR- oder

das Mikrowellenuntersystem erfassen einen

Alarmzustand) meldet.

Hinweis: Der OR-Modus wird für die meisten

Installationen nicht empfohlen. Unter einigen

Umständen bietet der OR-Modus eine

schnellere Erkennung. Außerdem erhöht sich

die Wahrscheinlichkeit für Fehlalarme, weil die

Aktivierung des Alarmrelais auf der Eingabe

eines Untersystems beruht.

ON (EIN): AND-Modus

(empfohlen)

OFF (AUS): OR-Modus, Sie

müssen auch die Drahtbrücke (4-

10) durchtrennen.

5 Day/Night-

Modus

(Tag/Nacht)

Hinweis: Wenn

LED-Anzeigen bleiben eingeschaltet, wenn die

LEDs aktiviert sind (SW0).

ON (EIN): Mit dem

scharfgeschalteten Kontrollgerät

und diesem Schalter in ON-

Stellung (EIN), wird bei Tageslicht

kein Alarm ausgelöst.

OFF (AUS): Mit dem

scharfgeschalteten Kontrollgerät

und diesem Schalter in OFF-

Stellung (AUS), kann Tag und

Nacht ein Alarm ausgelöst

werden.

6 Nicht

verwendet

DIP-Schalter-Konﬁ guration

8LED-Anzeige

LED-Indikator Bedingung

Grün Ständig PIR-Alarm

Blinken Mikrowellenalarm

Rot Ständig Doppelalarm (beide

Methoden)

Blinken Starten

1. Wenn alle Drähte am Melder angeschlossen und

nicht am Netzteil angeschlossen sind und alle

Einstellungen vorgenommen wurden, schieben Sie

die Meldereinheit (4-9) auf die Montageplatte (4-1)

nach unten, bis sie fest sitzt. Die Drähte dürfen dabei

nicht eingeklemmt werden.

2. Mit einem kleinen Senkkopf-Schraubendreher wird

die Sperrnocke (9-1) um 180° gedreht, um die

Meldereinheit mit der Montageplatte zu verriegeln

(9-2). Wenden Sie dabei keine übermäßige Kraft an.

Montage des Melders an

Montageplatte

Hinweis: Stellen Sie sicher, dass der Melder an der

Montageplatte befestigt ist, alle Drähte angeschlossen

sind, und das Gerät eingeschaltet ist, bevor Sie mit dem

Gehtest beginnen.

Hinweis: Stellen Sie sicher, dass LED Aus (SW0) auf ein

steht (siehe Abschnitt 7 DIP-Schalter-Konﬁ guration).

Hinweis: Setzen Sie vor Beginn des Gehtests den

Mikrowellenbereich (10-1) auf seine niedrigste

Einstellung, um Fehlalarme zu vermeiden.

Mikrowellenüberwachung

PIR-Überwachung

1. Warten Sie mindestens 2 Minuten nach dem

Einschalten, bevor Sie mit dem Gehtest beginnen.

Die LED blinkt rot, bis sich der Melder stabilisiert hat

und zwei Sekunden keine Bewegung erfasst hat.

2. Beobachten Sie die LED, während Sie an die

äußerste Grenze des Überwachungsbereichs gehen

(10-2). Die LED leuchtet an der Außengrenze des

Überwachungsbereichs auf.

Gehtest

3. Wiederholen Sie Schritt 3 aus verschiedenen

Richtungen, bis Sie den Überwachungsbereich

ausreichend überprüft haben.

Die grüne LED leuchtet auf und zeigt die Grenze

des PIR-Überwachungsbereichs an.

Die grüne LED blinkt und zeigt die Grenze des

Mikrowellen-Überwachungsbereichs an.

4. Wiederholen Sie Schritt 3 von der

gegenüberliegenden Seite aus.

5. Falls der erforderliche Bereich nicht erreicht wird,

erhöhen Sie die Mikrowelleneinstellung (10-1)

durch leichtes Drehen nach links.

6. Wiederholen Sie den Gehtest und die

Einstellungen, bis Sie die äußerste Grenze des

erforderlichen Überwachungsbereichs erreicht

haben.

Bosch Security Systems

130 Perinton Parkway

Fairport, NY 14450-9199

www.boschsecuritysystems.com

48674H

Pagina 7 di 10

Istruzioni di installazione del rilevatore a

infrarossi

passivi e del rilevatore a microonde

antintrusione per esterni

OD850

Speciﬁ che tecniche

Dimensioni: 16,5 cm x 8,25 cm x 5,7 cm

Alimentazione: Da 10 Vcc a 15 Vcc @ 22 mA

a riposo.

Alimentazione

di riserva: Nessuna batteria di riserva

interna.

Relè di allarme: Contatto di allarme Form “A”

normalmente chiuso (NC)

supervisionato che si apre in

condizione di allarme. Contatto

a relè temporizzato Form “C”

non supervisionato che passa

alla condizione di allarme e

segue un timer programmabile

dall’installatore.

Valore

nominale dei

contatti:

3 W, 125 mA massimo, 25 Vcc

massimo per carichi resistivi cc;

protetto da una resistenza da 4,7

Ω, ½ W sul comune del relè.

Nota: non utilizzare con carichi

capacitivi o induttivi.

Range di

temperatura: Il range della temperatura è

compreso tra -35°C e +60°C per

tutte le installazioni.

Frequenza

microonde: OD850-F1: 10.525 GHz

OD850-F2: 10.588 GHz

Copertura: 15 m x 15 m

Tamper: NC (con coperchio nella sua

sede). Contatti da 125 mA

massimo, 25 Vcc massimo.

Collegare il circuito di tamper a

una zona 24 ore in centrale.

IP Rating: 54

Opzioni: Staffa per snodo a basso

proﬁ lo B335 (in dotazione),

staffa per snodo B328, staffa

per montaggio a sofﬁ tto B338,

staffa per montaggio a palo (in

dotazione).

Nota: l’allineamento non corretto

del rilevatore in queste staffe può

ridurre il range del rilevatore e

aumentare la “zona morta”.

Non installare il rilevatore dove il sensore PIR o a

microonde è in costante allarme (LED ON). Quando

l’installazione è corretta, il LED è spento (OFF).

Tenere lontano dal trafﬁ co.

Non installare in luoghi in cui insegne pensili, alberi

o altri oggetti che il vento può spostare si trovano

all’interno dell’area di copertura oppure dove elementi

dell’ambiente circostante possono introdursi nell’area di

copertura.

La superﬁ cie di montaggio deve essere solida e

antivibrazioni.

Avvertenza!

- Attivare l’alimentazione solo dopo aver effettuato e

controllato tutti i collegamenti. Non avvolgere cavi di

lunghezza eccessiva nel rilevatore.

- Non collegare i morsetti ad alimentatori che

forniscono più di 25 Vcc.

SELV

In alcuni paesi è possibile collegare il relè

esclusivamente a un circuito SELV (bassissima tensione

di sicurezza).

Informazioni sull’installazione

Copertura del sensore a microonde

Copertura del sensore PIR

Area antistrisciamento

Nota: nella scelta dell’altezza di montaggio appropriata

per l’applicazione (soprattutto quando il terreno non è

piano), l’indicatore superiore è il più potente e risponde

più rapidamente alla presenza di un intruso. Tutti gli

indicatori mostrati nella vista dall’alto (3-1) hanno la

stessa conﬁ gurazione nella vista laterale (3-2).

Area di copertura

1. Scegliere un’ubicazione per il montaggio. Installare il rilevatore in un luogo in cui sia probabile che l’intruso ne

attraversi l’area di copertura.

2. Posizionare il rilevatore a un’altezza compresa tra 2,1 m e 2,7 m dal suolo. Altezza consigliata: 2,1 m

Nota: l’altezza di montaggio consigliata si basa su superﬁ ci piane. Se il terreno non è piano, regolare l’altezza di

montaggio e l’angolo del rilevatore in modo da ottenere la copertura migliore.

3. Far scorrere la piastra di montaggio ﬁ no a sentire un clic, quindi rimuoverla dal coperchio.

4. Montare la piastra di montaggio utilizzando una delle opzioni seguito riportate:

Nota: non rimuovere l’etichetta impermeabile dalla piastra di montaggio (4-2). Spingere le viti di montaggio o i fori

pretranciati del cablaggio attraverso l’etichetta, come necessario.

- montaggio su superﬁ cie utilizzando un’unica scatola di connessione elettrica.

1. Installare la scatola di connessione elettrica in corrispondenza dell’ubicazione del rilevatore.

2. Collegare la piastra di montaggio (4-3) alla scatola di connessione con le viti appropriate.

- montaggio su superﬁ cie senza la scatola elettrica.

1. Scegliere l’ubicazione appropriata.

2. Utilizzando la piastra di montaggio (4-1) come schema, segnare la posizione delle viti di montaggio e del

percorso dei cavi.

3. Collegare la piastra di montaggio (4-1) alla parete con le viti appropriate.

- montaggio su superﬁ cie utilizzando la staffa B335 in dotazione oppure una staffa opzionale. Per collegare la

staffa alla superﬁ cie di montaggio appropriata, fare riferimento alle istruzioni relative alla staffa.

- collegare la staffa B335 alla piastra di montaggio. (4-4).

- collegare la staffa B328 alla piastra di montaggio. (4-5).

- collegare la staffa B338 alla piastra di montaggio. (4-6).

- montaggio su palo utilizzando la staffa in dotazione.

Nota: non montare su travi che possono oscillare al vento.

- collegare la staffa (4-7) alla piastra di montaggio (4-8) utilizzando le viti appropriate e i fori di

montaggio.

- si consiglia di utilizzare due fascette stringitubo (non in dotazione) abbastanza larghe da avvolgere il

palo per ﬁ ssare saldamente la piastra di montaggio del rilevatore al palo.

Montaggio

L’unità dispone di un tamper a coperchio incorporato

che emette un segnale quando l’unità del rilevatore

(4-9) si stacca dalla piastra di montaggio (4-1). L’unità

può anche essere installata in modo che il tamper

emetta un segnale quando l’intera unità si stacca dalla

superﬁ cie sulla quale è stata montata.

Nota: l’opzione del tamper a parete e a coperchio

è disponibile solo quando l’unità è montata sulla

superﬁ cie. Il tamper a coperchio è disponibile con tutte

le opzioni di montaggio.

Stabilire se l’interruttore tamper deve essere utilizzato

come tamper a coperchio o come tamper a parete e a

coperchio:

- tamper a parete e a coperchio: utilizzare la vite

appropriata per ﬁ ssare saldamente la sezione del

tamper della piastra di montaggio (5-1) alla parete.

- tamper a coperchio: non collegare la sezione del

tamper della piastra di montaggio (5-1) alla parete.

Opzioni del tamper

(7-1) ON

(7-2) OFF

Conﬁ gurazione dei DIP switch

Cablaggio

Morsetto Etichetta Funzione

1 (-) Alimentazione: utilizzare

una coppia di cavi di

almeno 22 AWG (0,8 mm)

tra l’unità e l’alimentatore.

2 (+)

3 NC Relè di allarme

5 T Tamper

7 NC Contatti di relè di allarme

temporizzati

8 C

9NO

Switch Funzione Descrizione Posizione dello switch

0 Disabilitazione

LED Determina se il LED si illumina durante le situazioni di

allarme.

Impostazione predeﬁ nita: ON

ON: LED abilitato

OFF: LED disabilitato

1 Sensibilità

PIR Standard: riduce i falsi allarmi. Tollera condizioni

ambientali estreme.

Intermedia: da utilizzare quando un intruso potrebbe

coprire solo una piccola parte dell’area protetta.

Tollera condizioni ambientali normali.

Nota: il rilevatore viene fornito in modalità Standard.

ON: Standard

OFF: Intermedia

2 e 3 Uscite relè

temporizzato Contatto a relè temporizzato Form “C” non

supervisionato che passa a una diversa condizione 1

secondo dopo l’allarme. Segue un timer selezionabile

dall’utente. Il tempo scade alla data e ora impostate

dopo l’ultimo allarme. Si ripristina a ogni nuovo allarme.

SW2 SW3 Tempo

attivazione

relè

OFF OFF 2 sec

ON OFF 1 min

OFF ON 5 min

ON ON 10 min

4 Modalità

AND/OR Determina se il rilevatore riporta situazioni di allarme

nella modalità AND (quando entrambe le tecnologie

rilevano contemporaneamente una condizione di

allarme) o nella modalità OR (quando solo una delle

due tecnologie, PIR o a microonde, rileva uno stato di

allarme).

Nota: la modalità OR non è consigliata per gran parte

delle installazioni. In alcune condizioni, tale modalità

garantisce un più rapido rilevamento. Può, tuttavia,

aumentare le probabilità di allarmi inutili in quanto

il rilevatore attiva il relè di allarme in base a input

provenienti da una sola tecnologia.

ON: modalità AND

(consigliata)

OFF: modalità OR, è

necessario eliminare anche il

ponticello (4-10).

5 Modalità

Day/Night Nota: se i LED sono abilitati (SW0), le indicazioni

mediante LED continuano a funzionare. ON: se l’unità di controllo

è attiva e questo switch è

impostato su ON, l’unità non

attiva un allarme durante il

giorno.

OFF: se l’unità di controllo

è attiva e questo switch è

impostato su OFF, l’unità può

attivare un allarme durante il

giorno o durante la notte.

6 Non utilizzato

8Visualizzazione dei LED

Indicatore LED Condizione

Verde Fisso Allarme PIR

Lampeggiante Allarme microonde

Rosso Fisso Allarme doppio

(entrambe le tecnologie)

Lampeggiante Alimentazione attiva

1. Quando tutti i cavi sono collegati al rilevatore

ma l’alimentazione non è stata ancora attivata

e dopo aver eseguito tutte le impostazioni, far

scorrere l’unità del rilevatore (4-9) lungo la piastra

di montaggio ﬁ no a ﬁ ssarla saldamente nella sua

posizione. Fare attenzione a non schiacciare i cavi.

2. Con un piccolo cacciavite a testa piatta, girare la

camma di bloccaggio (9-1) di 180o per bloccare

(9-2) l’unità del rilevatore alla piastra di montaggio.

Non forzare eccessivamente.

Collegamento del rilevatore

alla piastra di montaggio 10

Nota: prima di iniziare il Walk Test, assicurarsi che il rilevatore sia saldamente ﬁ ssato alla piastra di montaggio, che

tutti i cavi siano collegati e che l’alimentazione sia attiva.

Nota: assicurarsi che lo switch per la disabilitazione dei LED (SW0) sia impostato su ON (fare riferimento alla

sezione 7 Conﬁ gurazione dei DIP switch).

Nota: per evitare falsi allarmi, prima di cominciare il Walk Test impostare il range delle microonde (10-1) sul

minimo.

Copertura del sensore a microonde

Copertura del sensore PIR

1. Dopo l’accensione, attendere almeno 2 minuti prima

di cominciare il Walk Test. Il LED rosso lampeggia

ﬁ no a quando il rilevatore non si stabilizza e non

vengono rilevati movimenti per 2 secondi.

2. Osservare il LED mentre ci si dirige verso l’estremità

dell’area di copertura (10-2). Il LED si illumina

una volta giunti all’estremità esterna dell’area di

copertura.

3. Ripetere il passo 3 partendo da direzioni diverse

ﬁ no a controllare adeguatamente tutta l’area di

copertura.

Il LED verde si illumina indicando il limite dell’area di

copertura del sensore PIR.

Il LED verde lampeggia indicando il limite dell’area

di copertura del sensore a microonde.

4. Ripetere il passo 3 dal lato opposto.

5. Se non si raggiunge il range desiderato, aumentare

la regolazione delle microonde (10-1) girando

leggermente l’apposita manopola in senso orario.

6. Ripetere il Walk Test e le regolazioni ﬁ no al

raggiungimento dell’area di copertura desiderata.

Walk Test

Nota: certiﬁ que-se de que o detector está apertado à placa de montagem e que toda a cablagem está ligada e

sob tensão antes de iniciar o Teste de passagem.

Nota: certiﬁ que-se de que a Desactivação do LED (SW0) está ligada (consulte a secção 7 da Conﬁ guração dos

interruptores DIP).

Nota: para evitar falsos alarmes, regule o alcance do dispositivo de microondas (10-1) para o mínimo antes de

iniciar o teste de passagem.

Cobertura por microondas

Cobertura por PIR

1. Aguarde pelo menos 2 minutos após ligar para

iniciar o teste de passagem. O LED pisca a

vermelho até que o detector estabilize e não seja

detectado movimento durante 2 segundos.

2. Observe o LED à medida que caminha para a

extremidade mais afastada da zona (10-2). O LED

acende-se na extremidade exterior da zona de

cobertura.

3. Repita o Passo 3 a partir de diferentes direcções

até que veriﬁ que de forma adequada a zona de

cobertura.

Acende-se o LED verde, identiﬁ cando a

extremidade da zona do PIR.

O LED verde pisca, identiﬁ cando a extremidade da

zona de detecção de microondas.

4. Repita o Passo 3 a partir do lado oposto.

5. Se o alcance necessário não for obtido, aumente

a regulação do dispositivo de microondas (10-1)

rodando-o ligeiramente no sentido dos ponteiros do

relógio.

6. Repita o teste de passagem e as regulações até

que alcance a zona mais afastada da cobertura

pretendida.

Bosch Security Systems

130 Perinton Parkway

Fairport, NY 14450-9199

www.boschsecuritysystems.com

48674H

Página 8 de 10

Instruções de instalação do detector

contra intrusos

por Microondas/Infravermelhos passivos

OD850 Exterior

Especiﬁ cações

Dimensões:16,5 cm x 8,25 cm x 5,7 cm

(6,5” x 3,25” x 2,25”)

Alimentação:10 VCC a 15 VCC @ 22mA em

espera. Corrente máxima 62 mA.

Alimentação

de reserva: Sem bateria interna de reserva.

Relés do

alarme: Form “A”, normalmente fechado

(NF), o contacto de alarme

supervisionado abre-se com a

activação do alarme. Form “C”

não supervisionado, o contacto

de relé temporizado muda de

estado com a activação do

alarme e age de acordo com um

temporizador programável pelo

instalador.

Classiﬁ cações

dos contactos: 3W, 125mA no máximo, 25

VCC no máximo para cargas

CC resistivas; e protegidos por

uma resistência de 4,7 Ω, 1/2

W no perno “C” comum do relé.

Nota: não utilizar com cargas

capacitivas ou indutivas.

Intervalo de

temperatura: O intervalo de temperatura é de

-35°C a +60°C para todas as

instalações.

Frequência de

microondas: OD850-F1: 10.525 GHz

OD850-F2: 10.588 GHz

Cobertura: 15 m por 15 m (50 pés por 50

pés)

Tamper: NF (com tampa). Contactos com

capacidade nominal de 125 mA,

25 VCC no máximo. Ligue o

circuito tamper a um circuito de

protecção de 24 horas.

IP Rating: 54

Opções: Suporte de montagem com perno

de baixo perﬁ l B335 (fornecido),

Suporte de montagem de perno

B328, Suporte de montagem

no tecto B338, Suporte de

montagem em poste (fornecido).

Nota: o desalinhamento do

detector nestes suportes pode

reduzir o alcance do detector

e aumentar a zona de ângulo

morto.

Nunca instale o detector onde o dispositivo PIR ou

de microondas esteja em alarme constante (LED

aceso). O LED está apagado quando o sistema estiver

correctamente instalado.

Não aponte para o trânsito.

Evite instalar onde existem sinais pendurados, árvores

ou outros objectos que possam ser movidos pelo vento

e que estão dentro da zona de cobertura ou onde se

possam movimentar animais selvagens dentro da zona

de cobertura.

A superfície de montagem deve ser sólida e sem

vibrações.

Aviso!

- Ligar a tensão apenas após terem sido efectuadas

e inspeccionadas todas as ligações. Não empurrar

ﬁ o excessivo para dentro do detector.

- Não ligar qualquer terminal a fontes de alimentação

que proporcionem mais de 25 VCC.

SELV

Alguns países exigem que o relé seja ligado apenas

a um circuito SELV (Tensão extrema inferior de

segurança).

Notas de instalação

Cobertura por microondas

Cobertura por PIR

Zona vista de cima

Nota: quando escolher a altura de montagem adequada

para sua aplicação (especialmente quando o terreno

não é plano) o dedo superior é o mais forte e responde

mais rapidamente à presença de um intruso. Cada

dedo indicado na vista superior (3-1) possui a mesma

conﬁ guração de vista lateral (3-2).

Zonas de cobertura

1. Seleccione um local de montagem. Monte o sensor onde é mais provável que um intruso passe na zona de

cobertura.

2. Monte o detector a uma altura entre 2,1 m e 2,7 m.(7 pés a 9 pés). Recomendado: 2,1 m (7 pés)

Nota: as recomendações de altura de montagem são baseadas em superfícies niveladas. Se o terreno não for

nivelado, ajuste a altura de montagem e o ângulo do detector para proporcionar a melhor cobertura.

3. Faça deslizar a placa de montagem para baixo (4-1) até que ouça um clique e remova-a da tampa.

4. Monte a placa de montagem de acordo com uma destas opções:

Nota: não retire a etiqueta à prova de água da placa de montagem (4-2). Empurre os parafusos de montagem ou

orifícios de recorte através da etiqueta, conforme o necessário.

- Montagem numa superfície utilizando uma caixa eléctrica de elemento único.

1. Instale uma caixa eléctrica de elemento único na localização do detector.

2. Fixe a placa de montagem (4-3) a uma caixa de elemento único com os parafusos adequados.

- Montagem numa superfície sem uma caixa eléctrica.

1. Seleccione um local adequado.

2. Utilizando a placa de montagem (4-1) como um modelo, marque a localização dos parafusos de

montagem e o percurso do ﬁ o.

3. Fixe a placa de montagem (4-1) à parede com os parafusos adequados.

- Montagem numa superfície utilizando o Suporte B335 fornecido ou um suporte opcional. Utilize as instruções

do suporte para ﬁ xar o suporte à superfície de montagem adequada.

- Fixe o suporte B335 à placa de montagem. (4-4).

- Fixe o suporte B328 à placa de montagem. (4-5).

- Fixe o suporte B338 à placa de montagem. (4-6).

- Montagem em poste utilizando o suporte fornecido.

Nota: Não monte em postes de vedações que possam oscilar com o vento.

- Fixe o suporte (4-7) à placa de montagem (4-8) utilizando os parafusos e orifícios de montagem

adequados.

- Duas braçadeiras de mangueira (não fornecidas), suﬁ cientemente grandes para contornar o poste, são

recomendadas para apertar a placa de montagem do detector ao poste.

Montagem

A unidade possui um tamper de tampa integrado

que indica quando a unidade do detector (4-9) é

separada da placa de montagem (4-1). A unidade pode

igualmente ser instalada de forma a que o tamper

indique se toda a unidade for retirada da superfície em

que está montada.

Nota: o tamper de parede e de tampa apenas estão

disponíveis quando é efectuada uma montagem numa

superfície. O tamper de tampa está disponível com

todas as opções de montagem.

Determine se o interruptor do tamper deve ser utilizado

como um tamper de tampa ou um tamper de tampa e

de parede:

- Tamper de parede e de tampa: utilize o parafuso

adequado para apertar a secção do tamper da

placa de montagem (5-1) à parede.

- Tamper de tampa: não aperte a secção do tamper

da placa de montagem (5-1) à parede.

Opções do Tamper

6Cablagem

Terminal Símbolo Função

1 (-) Alimentação: Utilize pelo

menos um par de ﬁ os

22 AWG (0,8 mm) entre

a unidade e a fonte de

alimentação.

2 (+)

3 NF Relé do alarme

5 T Tamper

7 NF Contactos de relé do

alarme temporizados

8 C

9NO

(7-1) On (Ligado)

(7-2) Off (Desligado)

Interruptor Função Descrição Posição do interruptor

0 Desactivação

do LED Determina se o LED se acende durante as

situações de alarme.Predeﬁ nição de fábrica: ON ON: LED activado

OFF: LED desactivado

1 Sensibilidade

PIR Normal: minimiza os falsos alarmes. Tolera as

condições ambientais extremas

Intermédia: utilizar onde um intruso poderia cobrir

apenas uma pequena porção da área protegida.

Tolera ambientes normais.

Nota: o detector é fornecido em modo normal.

ON: normal

OFF: intermédia

2 e 3 Saídas

do relé

temporizado

Form “C” não supervisionado, o contacto de

relé temporizado muda de estado 1 seg. após

a activação do alarme. Age de acordo com um

temporizador seleccionável pelo utilizador. O

tempo expira após o período deﬁ nido após o

último alarme. Reinicia-se após cada novo alarme.

SW2 SW3 Período de

activação

do relé

OFF OFF 2 seg

ON OFF 1 min

OFF ON 5 min

ON ON 10 min

4 Modo

AND/OR Determina se um detector indica situações

de alarme no modo AND (quando ambas as

tecnologias detectam simultaneamente uma

condição de alarme) ou no modo OR (quando as

tecnologias PIR ou de microondas detectam um

estado de alarme).

Nota: o modo OR não é recomendado para

a maior parte das instalações. O modo OR

proporciona uma detecção mais rápida em

algumas condições. Pode igualmente aumentar a

probabilidade de alarmes falsos, uma vez que o

detector activa o relé do alarme com base numa

única tecnologia.

ON: modo AND (recomendado)

OFF: modo OR, deve

igualmente cortar o comutador

(4-10).

5 Modo

day/night Nota: se os LEDs estiverem activados (SW0), as

indicações dos LEDs são mantidas. ON: com a unidade de controlo

armada e este interruptor em

ON, a unidade não activa um

alarme durante o dia.

OFF: com a unidade de

controlo armada e este

interruptor em OFF, a unidade

pode activar um alarme

durante o dia ou a noite.

6 Não utilizado

Conﬁ guração dos interruptores DIP

8Visualização dos LEDs

Indicador do LED Condição

Verde Fixo Alarme PIR

A piscar Alarme de microondas

Vermelho Fixo Alarme duplo

(ambas as tecnologias)

A piscar A iniciar

1. Quando toda a cablagem estiver ligada ao detector

mas não à fonte de alimentação e todas as

deﬁ nições tiverem sido efectuadas, faça deslizar

a unidade do detector (4-9) para a placa de

montagem (4-1) e para baixo até que ﬁ que bem

assente. Evite trilhar os ﬁ os.

2. Com uma pequena chave de parafusos de cabeça

chata, rode a haste de ﬁ xação (9-1) 180o para

bloquear (9-2) a unidade do detector na placa de

montagem. Evite utilizar força excessiva.

9Fixar o detector à placa de

montagem 10 Teste de passagem

Bosch Security Systems

130 Perinton Parkway

Fairport, NY 14450-9199

www.boschsecuritysystems.com

48674H

Página 9 de 10

Instrucciones de instalación

del detector de intrusión

por infrarrojos pasivos/microondas

para exterior

OD850

Especiﬁ caciones

Dimensiones: 16,51 cm x 8,25 cm x 5,7 cm

(6,5 pulg. x 3,25 pulg. x 2,25

pulg.)

Alimentación: 10 Vcc a 15 Vcc @ 22mA en

reposo. Corriente máxima 62

mA.

Alimentación en

reposo: No incorpora batería interna en

reposo.

Relés de alarma: Form “A”: ﬂ otante

normalmente cerrado (NC),

el contacto de alarma

supervisado se abre ante

una alarma. Contacto de relé

con temporizador form “C”

que transﬁ ere la alarma y

se rige por un temporizador

programable por el instalador.

Clasiﬁ cación de

los contactos: 3 W, 125 mA de máximo, 25

Vcc de máximo para cargas

resistivas de CC; y protegidos

por una resistencia de 4,7 Ù,

1/2 W en el terminal común “C”

del relé.

Nota: No utilizar con cargas

capacitivas o inductivas.

Rango de

temperatura: El rango de temperatura es de

-35ºC a +60ºC

(-31ºF a +140ºF) para todas las

instalaciones.

Frecuencia

microondas: OD850-F1: 10.525 GHz

OD850-F2: 10.588 GHz

Cobertura: 15 m por 15 m (50 pies por 50

pies)

Bucle de

antisabotaje: NC (cubierto). Contactos

especiﬁ cados a 125 mA de

máximo, 25 Vcc de máximo.

Conecte el circuito de bucle de

antisabotaje a un circuito de

protección 24 horas.

IP Rating: 54

Opciones: Soporte de bajo perﬁ l de

montaje en pared B335

(provisto), soporte de montaje

en pared B328, soporte de

montaje de techo B338, soporte

de montaje sobre postes

(provisto).

Nota: Si se desalinea el

detector en estos soportes,

se puede reducir el rango del

detector y aumentar la zona de

ángulo muerto.

Nunca instale el detector en lugares en los que los

infrarrojos pasivos o las microondas estén en alarma

constante (LED encendido). El LED se apaga cuando el

detector está correctamente instalado.

No oriente el dispositivo hacia el tráﬁ co.

Evite su instalación en lugares en los que las señales

colgantes, los árboles y demás objetos que pueda

mover el viento estén dentro del patrón de cobertura o

en los que la fauna pueda cruzar el patrón de cobertura.

La superﬁ cie de montaje debe ser sólida y no tener

vibraciones.

¡Advertencia!

- No conecte la alimentación hasta que se hayan

realizado e inspeccionado todas las conexiones. No

enrosque el cable sobrante dentro del detector.

- No conecte los terminales a fuentes de

alimentación de más de 25 Vcc.

SELV

En algunos países, los relés deben conectarse

únicamente a circuitos de seguridad para voltajes muy

bajos (SELV).

Consejos de instalación

Cobertura de microondas

Cobertura de infrarrojos pasivos

Zona inferior

Nota: Al elegir la altura de montaje apropiada para su

aplicación (especialmente si el terreno no está nivelado)

debe tener en cuenta que el haz superior es el más

fuerte y responde más rápidamente ante la presencia

de un intruso. Cada uno de los haces que se muestran

en la vista superior (3-1) tiene la misma conﬁ guración

en la vista lateral (3-2).

Patrones de cobertura

1. Seleccione una ubicación para el montaje. Coloque el sensor donde sea más probable que un intruso cruce el

patrón de cobertura.

2. Sitúe el detector de 2,1 m a 2,7 m (7 pies a 9 pies) del suelo. Recomendado: 2,1 m (7 pies)

Nota: Las recomendaciones de altura de montaje están basadas en superﬁ cies niveladas. Si el terreno no está

nivelado, ajuste la altura de montaje y el ángulo del detector para ofrecer la mejor cobertura.

3. Deslice la placa de montaje hacia abajo (4-1) hasta que oiga un clic y retírela de la tapa.

4. Monte la placa de montaje siguiendo una de estas opciones:

Nota: No retire la etiqueta resistente al agua de la placa de montaje (4-2). Rompa las aberturas ciegas para los

tornillos de montaje o para cable a través de la etiqueta.

- Montaje en superﬁ cie utilizando una caja eléctrica única.

1. Instale una caja eléctrica única en la ubicación del detector.

2. Acople la placa de montaje (4-3) a la caja eléctrica única con los tornillos adecuados.

- Montaje en superﬁ cie sin caja eléctrica.

1. Seleccione la ubicación adecuada.

2. Utilizando la placa de montaje (4-1) como plantilla, marque la ubicación de los tornillos de montaje y del

tendido de cables.

3. Acople la placa de montaje (4-1) a la pared con los tornillos adecuados.

- Montaje en superﬁ cie utilizando el soporte B335 provisto o un soporte opcional. Siga las instrucciones del

soporte para acoplarlo a la superﬁ cie de montaje adecuada.

- Acople el soporte B335 a la placa de montaje. (4-4).

- Acople el soporte B328 a la placa de montaje. (4-5).

- Acople el soporte B338 a la placa de montaje. (4-6).

- Montaje en poste utilizando el soporte provisto.

Nota: No realice el montaje sobre postes de vallas que puedan balancearse con el viento.

- Acople el soporte (4-7) a la placa de montaje (4-8) utilizando los tornillos y los oriﬁ cios de montaje

adecuados.

- Para sujetar la placa de montaje del detector al poste, se recomienda el uso de dos abrazaderas de

Montaje

La unidad incorpora un bucle de antisabotaje de tapa

que emite una señal cuando la unidad del detector

(4-9) se separa de la placa de montaje (4-1). La unidad

también puede instalarse de modo que el bucle de

antisabotaje emita una señal si se retira toda la unidad

de la superﬁ cie sobre la que está montada.

Nota: Las opciones de bucle de antisabotaje de pared y

de tapa están disponibles únicamente si la unidad está

montada sobre una superﬁ cie. El bucle de antisabotaje

de tapa está disponible en todas las opciones de

montaje.

Decida si el interruptor de bucle de antisabotaje va a

utilizarse como bucle de antisabotaje de tapa o como

bucle de antisabotaje de pared y de tapa.

- Bucle de antisabotaje de pared y de tapa: Utilice

el tornillo adecuado para sujetar la sección de

bucle de antisabotaje de la placa de montaje (5-1)

a la pared.

- Bucle de antisabotaje de tapa: No ﬁ je la sección

de bucle de antisabotaje de la placa de montaje

(5-1) a la pared.

Opciones de bucle de

antisabotaje

6Conexión

Terminal Etiqueta Función

1 (-) Alimentación: Utilice un

par de cables de por lo

menos 22 AWG (0,8 mm)

entre la unidad y la fuente

de alimentación.

2 (+)

3 NC Relé de alarma

5 T Bucle de antisabotaje

7 NC Contactos de relé de

alarma con temporizador

8 C

9NO

(7-1) Ecendido

(7-2) Apagado

Interruptor Característica Descripción Posición del interruptor

0 LED

desactivado Determina si el LED se ilumina durante

las situaciones de alarma.

Ajuste predeterminado de fábrica:

ENCENDIDO

Encendido: LED activado

Apagado: LED desactivado

1 Sensibilidad

de infrarrojos

pasivos

Estándar: Reduce la posibilidad de

falsas alarmas. Tolera condiciones

ambientales extremas

Intermedio: Utilícelo en lugares en los

que un intruso cubra solamente una

pequeña parte del área protegida.

Tolera condiciones ambientales

normales.

Nota: El detector se sirve en modo

estándar.

Encendido: Estándar

Apagado: Intermedio

2 y 3 Relés de

salida con

temporizador

Contacto de relé con temporizador

form “C”, no supervisado, que se

activa un segundo después de una

alarma. Se rige por un temporizador

seleccionado por el usuario. El tiempo

se agota según el ajuste efectuado

tras la última alarma. El tiempo se

restablece en cada nueva alarma.

SW2 SW3 Tiempo

activación

del relé

Apagado Apagado 2 seg

Encendido Apagado 1 min

Apagado Encendido 5 min

Encendido Encendido 10 min

4 Modo

AND/OR (Y/O) Determina si el detector informa de

situaciones de alarma en el modo AND

(cuando ambas tecnologías detectan

una condición de alarma al mismo

tiempo) o en el modo OR (cuando el

estado de alarma es detectado por los

infrarrojos pasivos o por la tecnología

de microondas).

Nota: El modo OR no se recomienda

en la mayoría de las instalaciones. El

modo OR proporciona una detección

más rápida en algunas condiciones.

No obstante, también puede

incrementar la posibilidad de alarmas

molestas debido a que el detector

activa el relé de alarma basándose

en la información recibida de una sola

tecnología.

Encendido: Modo AND (recomendado)

Apagado: Modo OR; también debe

cortarse el interruptor (4-10).

5 Modo

Day/Night

(Día/Noche)

Nota: Si los LEDs están habilitados

(SW0), las indicaciones de los LED

continuarán.

Encendido: Con la unidad de control

armada y el interruptor en posición de

Encendido, la unidad no activa una

alarma durante el día.

Apagado: Con la unidad de control

armada y el interruptor en posición

Apagado, la unidad puede activar una

alarma durante el día o la noche.

6 Sin utilizar

Conﬁ guración del interruptor DIP

Visualización de los LED

Indicador LED Condición

Verde Fijo Alarma de infrarrojos

pasivos

Parpadeante Alarma de microondas

Rojo Fijo Alarma dual (ambas

tecnologías)

Parpadeante Encendido

1. Cuando todos los cables estén conectados al

detector pero no a la fuente de alimentación y se

hayan realizado todos lo ajustes, deslice la unidad

del detector (4-9) dentro de la placa de montaje

(4-1) y hacia abajo hasta que encaje perfectamente.

Evite pillar los cables.

2. Utilice un destornillador pequeño de cabeza plana

para girar la leva de bloqueo (9-1) 180º para

bloquear (9-2) la unidad del detector en la placa de

montaje. No aplique demasiada fuerza.

Cómo acoplar el detector a la

placa de montaje

Nota: Asegúrese de que el detector está fuertemente sujeto a la placa de montaje y que todos los cables están

conectados y enchufados antes de comenzar la prueba de paseo.

Nota: Asegúrese de que el desactivador de LEDs (SW0) está en la posición de encendido (consulte la Sección 7

Conﬁ guración del interruptor DIP).

Nota: Para evitar alarmas falsas, ajuste el rango de microondas (10-1) al mínimo antes de comenzar la prueba de

paseo.

Cobertura de microondas

Cobertura de infrarrojos pasivos

1. Espere al menos 2 minutos después del encendido para comenzar la prueba de paseo. El LED parpadea en rojo

hasta que el detector se estabiliza y no se detecta movimiento durante 2 segundos.

2. Observe el LED mientras camina hacia el extremo del patrón (10-2). El LED se enciende en el extremo exterior

del rango de cobertura.

3. Repita el paso 3 desde distintas direcciones hasta veriﬁ car el patrón de cobertura.

El LED verde se ilumina identiﬁ cando el extremo del patrón de infrarrojos pasivos.

El LED verde parpadea identiﬁ cando el extremo del patrón de microondas.

4. Repita el paso 3 desde el lado opuesto.

5. Si no consigue el rango necesario, aumente el ajuste de microondas (10-1) girándolo ligeramente en el sentido

de las agujas del reloj.

6. Repita la prueba de paseo y los ajustes hasta alcanzar el extremo más lejano de la cobertura necesaria.

Prueba de paseo

Bosch Security Systems

130 Perinton Parkway

Fairport, NY 14450-9199

www.boschsecuritysystems.com

48674H

㄀ 10义݅10 义

2'

᠋໪㹿ࡼ㑶໪㒓᥶⌟఼ᖂ

⊶ܹ։᥶⌟఼ᅝ㺙䇈ᯢ

ሎᇌ˖ LQ[LQ[LQ

FP[FP[FP

䕧ܹࡳ⥛˖ 9'&㟇9'&ǃP$໛⫼⬉

⑤Ǆ᳔໻⬉⌕P$Ǆ

໛⫼⬉⑤˖ ᮴ݙ㺙໛⫼⬉∴Ǆ

䄺᡹㒻⬉఼˖ )RUPĀ$ā 䗮ᐌ݇䯁˄1&˅ǃফ

ⲥ⌟䄺᡹᥹⚍೼থߎ䄺᡹ᯊᠧᓔǄ

)RUPĀ&āϡফⲥ⌟ᅮᯊ㒻⬉఼᥹

⚍೼থߎ䄺᡹ᯊ䕀ᤶˈᑊ䱣ᅝ㺙㗙

ৃ㓪⿟ᅮᯊ఼ব࣪Ǆ

᥹⚍乱ᅮؐ˖ :ǃP$᳔໻⬉⌕ǃ9'&᳔

໻⬉य़˄Ⳉ⌕⬉䰏䋳㥋˅˗ফ㒻⬉

఼݅⫼Ā&āᓩ㒓Ёⱘ¡ǃ

:⬉䰏఼ֱᡸǄ

໛⊼˖䇋࣓೼⬉ᆍᗻ៪⬉ᛳᗻ䋳

㥋ϞՓ⫼Ǆ

⏽ᑺ㣗ೈ˖ ᠔᳝ᅝ㺙˄ࣙᣀ8/䅸䆕ⱘᅝ㺙˅ⱘ

⏽ᑺ㣗ೈЎe)㟇e)

˄e&㟇e&˅Ǆ

ᖂ⊶乥⥛˖ 2')*+]

2')*+]

㽚Ⲫ㣗ೈ˖ IW[IW˄P[P˅

ࡼᗕӴᛳ˖ 1&˄ⲪᵓⲪϞ˅Ǆ᥹⚍᳔催乱ᅮؐ

ЎP$ǃ9'&ǄᇚࡼᗕӴᛳ⬉

䏃ϢѠकಯᇣᯊֱᡸ⬉䏃䖲᥹Ǆ

,3乱ᅮؐ˖ 

䗝䌁䚼ӊ˖ %䱤㬑ᓣᮟ䕀ᬃᶊ˄䱣䰘˅ǃ

%ᮟ䕀ᬃᶊǃ%乊ᓣᬃᶊǃ᷅

ᓣᬃᶊ˄䱣䰘˅Ǆ

໛⊼˖᳾೼ℸ㉏ᬃᶊЁᇚ᥶⌟఼

ℷ⹂ᅮԡৃ㛑㓽ᇣ᥶⌟఼ⱘ᥶⌟㣗

ೈˈᠽ໻Ⳇ⚍䴶⿃Ǆ

㾘Ḑ

ᅝ㺙⊼ᛣџ乍

ߛ࣓೼3,5៪ᖂ⊶㒣ᐌ໘Ѣ䄺᡹⢊ᗕ˄/('ᠧᓔ˅ⱘԡ㕂ᅝ

㺙᥶⌟఼Ǆ䗖ᔧᅝ㺙ৢˈ/('݇䯁Ǆ

䇋࣓ᳱ৥᳝䔺䕚㒣䖛ⱘᮍ৥Ǆ

䙓ܡ೼㛑໳㹿亢਍ࡼⱘ ᣖᷛᖫǃᷥ᳼៪݊Ҫ⠽ԧԡѢ㽚

Ⲫऎඳݙⱘԡ㕂៪䞢⫳ࡼ⠽ৃ㛑䖯ܹⱘ㽚Ⲫऎඳݙᅝ㺙Ǆ

Ḍᅲᅝ㺙㸼䴶〇೎ϨϡӮᤃࡼǄ

䄺ਞʽ

 ҙ䰤೼᠔᳝䖲᥹ഛᅠ៤ᑊẔᶹৢݡ᥹䗮⬉⑤Ǆ䇋࣓ᇚ

໮ԭⱘ⬉㒓ो䍋ᬒ㕂೼᥶⌟఼ЁǄ

 䇋࣓ᇚӏԩ㒜ッϢӏԩ䍙䖛9'&ⱘ⬉⑤䖲᥹Ǆ

6(/9

᳝ѯ೑ᆊ㽕∖㒻⬉఼ᖙ乏ϢᅝܼᵕԢ⬉य़˄6(/9˅⬉䏃

䖲᥹Ǆ

㽚Ⲫऎඳ

ᖂ⊶㽚Ⲫ㣗ೈ

3,5㽚Ⲫ㣗ೈ

׃㾚᥶⌟ऎ

໛⊼˖䗝ᢽ䗖ᔧⱘᅝ㺙催ᑺᯊ˄⡍߿ᰃ೼ഄ࢓ϡᑇഺ

ᯊ˅ˈᑨᔧњ㾷Ϟᮍᣛ䩜᳔᳝ᬜˈৃᇍܹ։㗙ⱘߎ⦄԰ߎ

᳈ᖿⱘডᑨǄ乊㾚೒Ёᰒ⼎ⱘ↣Ͼᣛ䩜˄˅ഛ᳝Ⳍৠ

ⱘջ㾚೒˄˅䜡㕂Ǆ

ᅝ㺙

 䗝ᢽϔϾᅝ㺙ԡ㕂Ǆ೼ܹ։㗙᳔ৃ㛑こ䖛㽚Ⲫऎඳⱘԡ㕂ᅝ㺙Ӵᛳ఼Ǆ

 ᇚ᥶⌟఼ᅝ㺙೼催ߎഄ䴶㣅ሎ˄㉇㟇㉇˅ⱘԡ㕂Ǆᓎ䆂ᅝ㺙催ᑺ˖㣅ሎ˄㉇˅

໛⊼˖ᅝ㺙催ᑺᓎ䆂㋏෎Ѣᑇഺⱘ㸼䴶Ǆབᵰഄ࢓ϡᑇˈ䇗ᭈᅝ㺙催ᑺ੠᥶⌟఼㾦ᑺˈҹ֓ᦤկ᳔Շ㽚Ⲫ㣗ೈǄ

ᇚᅝ㺙Ⲭ৥ϟ⒥ࡼ˄˅ˈⳈ㟇਀ࠄ୔౧ϔໄˈᇚᅝ㺙ⲬҢⲪᵓϞপϟǄ

Փ⫼ϟ߫ϔ⾡ᮍ⊩㺙Ϟᅝ㺙Ⲭ˖

໛⊼˖䇋࣓ᧁϟᅝ㺙ⲬϞⱘ䰆∈ᷛㅒ˄˅Ǆᖙ㽕ᯊৃ೼ᅝ㺙㶎䩝៪乘ࠊこᄨԡ㕂こ䗣ᷛㅒǄ

 Փ⫼ऩ༫᥹㒓Ⲧ԰ᑇ䴶ᅝ㺙Ǆ

 ೼᥶⌟఼ԡ㕂ᅝ㺙ऩ༫᥹㒓ⲦǄ

 ⫼䗖ᔧⱘ㶎䩝ᇚᅝ㺙Ⲭ˄˅㺙೼ऩ༫᥹㒓ⲦϞǄ

 ᮴᥹㒓Ⲧᑇ䴶ᅝ㺙Ǆ

 䗝ᢽϔϾ䗖ᔧⱘԡ㕂Ǆ

 ᇚᅝ㺙Ⲭ⫼԰῵ᵓ˄˅ˈᷛߎᅝ㺙㶎䩝੠㒓䏃ⱘԡ㕂Ǆ

 ⫼䗖ᔧⱘ㶎䩝ᇚᅝ㺙Ⲭ˄˅㺙೼๭ϞǄ

 Փ⫼䱣䰘ⱘ%ᬃᶊ៪կ䗝⫼ᬃᶊ䖯㸠ᑇ䴶ᅝ㺙Ǆ䙉ᕾᬃᶊᅝ㺙䇈ᯢᇚᬃᶊ㺙೼䗖ᔧⱘᅝ㺙ᑇ䴶ϞǄ

 ᇚ%ᬃᶊ㺙೼ᅝ㺙ⲬϞǄ

 ᇚ%ᬃᶊ㺙೼ᅝ㺙ⲬϞǄ

 ᇚ%ᬃᶊ㺙೼ᅝ㺙ⲬϞǄ

 Փ⫼䱣䰘ⱘᬃᶊ䖯㸠᷅ᓣᅝ㺙Ǆ

໛⊼˖䇋࣓㺙೼ৃ㛑䱣亢ᰗࡼⱘᷙᷣ᷅ϞǄ

 ⫼䗖ᔧⱘ㶎䩝੠ᅝ㺙ᄨᇚᬃᶊ˄˅㺙೼ᅝ㺙Ⲭ˄˅ϞǄ

 ᓎ䆂Փ⫼ϸϾሎᇌ䎇ҹ༫೼ゟ᷅Ϟⱘ䕃ㅵ།˄᳾䱣䰘˅ᇚ᥶⌟఼ᅝ㺙Ⲭ೎ᅮ೼ゟ᷅ϞǄ

ࡼᗕӴᛳᅝ㺙䗝乍

䆹㺙㕂᳝ϔϾݙ㺙ⲪᵓࡼᗕӴᛳᓔ݇ˈᔧ᥶⌟఼㺙㕂

˅Ϣᅝ㺙Ⲭ˄˅ߚᓔᯊˈ䆹ࡼᗕӴᛳᓔ݇Ӯথߎ

ֵোǄ೼ᅝ㺙䆹㺙㕂ᯊ䖬ৃҹᇚ㺙㕂䆒Ў೼ᭈϾ㺙㕂㹿Ҏ

Ңᅝ㺙ᑇ䴶ϞᢝϟᯊࡼᗕӴᛳᓔ݇ӮথߎֵোǄ

໛⊼˖া᳝೼㺙㕂ᅝ㺙೼ᑇ䴶ᯊˈᠡ㛑Փ⫼ຕᓣ੠Ⲫᵓ

ࡼᗕӴᛳ䗝⫼ᓔ݇ǄⲪᵓࡼᗕӴᛳᓔ݇ৃᦤկ৘⾡ᅝ㺙

䗝乍Ǆ

⹂ᅮᰃᇚࡼᗕӴᛳᓔ݇⫼԰ⲪᵓࡼᗕӴᛳᓔ݇䖬ᰃ⫼԰ຕ

ᓣ੠ⲪᵓࡼᗕӴᛳᓔ݇˖

 ຕᓣ੠ⲪᵓࡼᗕӴᛳᓔ݇˖⫼䗖ᔧⱘ㶎䩝ᇚᅝ㺙Ⲭ

ࡼᗕӴᛳᓔ݇䚼ԡ˄˅೎ᅮ೼๭ϞǄ

 ⲪᵓࡼᗕӴᛳᓔ݇˖䇋࣓ᇚᅝ㺙ⲬࡼᗕӴᛳᓔ݇䚼

ԡ˄˅೎ᅮ೼๭ϞǄ

Ꮧ㒓

㒜ッ ᷛㅒ ࡳ㛑

1 (-) 䕧ܹࡳ⥛˖೼㺙㕂੠⬉⑤П

䯈㟇ᇥՓ⫼ϔᇍ$:*˄

PP˅⬉㒓Ǆ

2 (+)

3 NC 䄺᡹㒻⬉఼

ࡼᗕӴᛳ

7NC

ᅮᯊ䄺᡹㒻⬉఼᥹⚍

8 C

9NO

',3ᓔ݇䜡㕂

˄˅ᠧᓔ

˄˅݇䯁

ᓔ݇ ࡳ㛑䇈ᯢ ᓔ݇ԡ㕂

 /('⽕⫼ ⹂ᅮ೼থߎ䄺᡹ⱘ䖛⿟Ё/('ᰃ৺҂䍋Ǆ

Ꮉॖ咬䅸䆒ᅮؐ˖ᠧᓔ

ᠧᓔ˖/('ਃ⫼

݇䯁˖/('⽕⫼

 3,5ᬣᛳᑺ ᷛޚ˖᳔໻䰤ᑺޣᇥ䫭䇃䄺᡹Ǆ㗤ফᵕッ⦃๗⢊މǄ

Ё㑻˖೼ܹ։㗙ৃ㛑ҙ䖯ܹᕜᇣϔ䚼ߚফֱᡸऎඳⱘԡ㕂Փ⫼Ǆ

㗤ফℷᐌ⦃๗⢊މǄ

໛⊼˖ᦤկⱘ᥶⌟఼䆒ᅮЎᷛޚ῵ᓣǄ

ᠧᓔ˖ᷛޚ

݇䯁˖Ё㑻

੠ ᅮᯊ㒻⬉఼

䕧ߎ

)RUPĀ&āϡফⲥ⌟ᅮᯊ㒻⬉఼᥹⚍ˈ䆹᥹⚍೼থߎ䄺᡹ৢϔ⾦

䩳Ӵ䕧ֵোǄձ✻⫼᠋䗝ᢽᅮᯊ఼᪡԰Ǆ೼᳔ৢϔ⃵䄺᡹ৢ䆒ᅮ

ⱘᯊ䯈䍙ᯊǄ↣⃵থߎᮄ䄺᡹ᯊ䞡䆒Ǆ

6: 6: 㒻⬉఼

▔⌏ᯊ

䯈

݇䯁 ݇䯁 ⾦

ᠧᓔ ݇䯁 ߚ䩳

݇䯁 ᠧᓔ ߚ䩳

ᠧᓔ ᠧᓔ ߚ䩳

 Ā੠៪ā

$1'25

῵ᓣ

⹂ᅮ᥶⌟఼䄺᡹ᰃ⫼Ā੠ā˄$1'˅῵ᓣ

˄ϸ乍ᡔᴃৠᯊᛳ⌟ࠄ䄺᡹⢊ᗕ˅䖬ᰃ⫼Ā៪ā

˄25˅῵ᓣ

˄3,5៪ᖂ⊶ᡔᴃऩ⣀ᛳ⌟ࠄ䄺᡹⢊ᗕ˅Ǆ

໛⊼˖ᓎ䆂೼໻䚼ߚᅝ㺙Ёϡ㽕Փ⫼Ā៪ā

˄25˅῵ᓣǄ೼ᶤѯᚙމϟˈĀ៪ā˄25˅῵ᓣⱘ᥶⌟䗳ᑺ䕗

ᖿǄ䆹῵ᓣѺৃ㛑Ӯ๲ࡴ䫭䇃䄺᡹ⱘৃ㛑ᗻˈ಴Ў᥶⌟఼ḍ᥂ऩ

乍ᡔᴃⱘ䕧ܹ▔⌏䄺᡹Ǆ

ᠧᓔ˖Ā੠ā˄$1'˅῵

ᓣ˄ᓎ䆂Փ⫼˅

݇䯁˖Ā៪ā˄25˅

῵ᓣˈᙼᖙ乏ৠᯊߛᮁ

䎼᥹㒓

˄˅Ǆ

 Ā᮹䯈໰

䯈ā

'D\QLJKW

῵ᓣ

໛⊼˖བᵰ/('㹿ਃ⫼

˄6:˅ˈ/('ᣛ⼎ࡳ㛑Ӯ㒻㓁Ꮉ԰Ǆ

ᠧᓔ˖ᔧ᥻ࠊ㺙㕂໘Ѣ

ᕙথ⢊ᗕϨᴀᓔ݇Āᠧ

ᓔāᯊˈ㺙㕂೼ⱑ໽ϡӮ

㾺থ䄺᡹Ǆ

݇䯁˖ᔧ᥻ࠊ㺙㕂໘Ѣ

ᕙথ⢊ᗕϨᴀᓔ݇Ā݇

䯁āᯊˈ㺙㕂೼ⱑ໽៪໰

䯈Ӯ㾺থ䄺᡹Ǆ

 ᳾Փ⫼

/('ᰒ⼎

/('ᣛ⼎఼ ⢊މ

㓓㡆 ᣕ㓁 3,5䄺᡹

䮾⚕ ᖂ⊶䄺᡹

㑶㡆 ᣕ㓁 ঠ䄺᡹˄ϸ乍ᡔᴃ˅

䮾⚕ ⬉⑤ਃࡼ

ᇚ᥶⌟఼㺙೼ᅝ㺙ⲬϞ

ᔧ᠔᳝ⱘ㒓䏃ഛϢ᥶⌟఼䖲᥹Ԛ᳾Ϣ

⬉⑤᥹䗮ᑊϨ᠔᳝ⱘ䆒ᅮؐഛཹᔧ䆒

ᅮৢˈᇚ᥶⌟఼㺙㕂˄˅⒥㟇ᅝ

㺙Ⲭ˄˅ϞˈՓПϟ䰡ህԡˈⳈ

㟇ᬒ〇Ǆ䙓ܡ།Ӹ⬉㒓Ǆ

⫼ϔᡞᇣᑇ༈㶎ϱߔᇚ䫕ᅮߌ䕂

˅ᮟ䕀Rˈᇚ᥶⌟఼㺙㕂䫕

ᅮ೼˄˅ᅝ㺙ⲬϞǄ䙓ܡ䖛ᑺ⫼

࡯Ǆ

䍄ࡼ⌟䆩

໛⊼˖ᓔྟ䍄ࡼ⌟䆩ПࠡˈḌᅲ᥶⌟఼Ꮖ೎ᅮ೼ᅝ㺙Ⲭ

Ϟˈ᠔᳝ⱘ㒓䏃ഛᏆ䖲᥹ᑊ᥹䗮⬉⑤Ǆ

໛⊼˖Ḍᅲ/('⽕⫼˄6:˅ᓔਃ˄䇋খ䯙㄀ϗ㡖˖',3ᓔ

݇䜡㕂˅Ǆ

໛⊼˖Ўњ䙓ܡ䫭䇃䄺᡹ˈ೼ᓔྟ䍄ࡼ⌟䆩Пࠡᇚᖂ⊶ᢼ

Ⲭ˄˅䆒ᅮ೼᳔ᇣؐǄ

ᖂ⊶㽚Ⲫ㣗ೈ

3,5㽚Ⲫ㣗ೈ

 ⬉⑤ᓔਃৢˈ㟇ᇥㄝ׭ߚ䩳ˈݡᓔྟ䍄ࡼ⌟䆩Ǆ/('♃

Ӯ䮾⚕㑶㡆ˈⳈ㟇᥶⌟఼⢊މ〇ᅮˈϨ೼⾦䩳ݙ᳾᥶

⌟ࠄӏԩ⌏ࡼǄ

 ᔧᙼℹ㸠㟇㽚Ⲫऎඳ䖍㓬ᯊˈ㾖ᆳ/('ⱘ⢊މ

˅Ǆ/('೼㽚Ⲫ㣗ೈ໪ջ҂䍋Ǆ

 Ңϡৠⱘᮍ৥䞡໡ℹ偸ˈⳈ㟇䗖ᔧḌᅲ㽚ⲪऎඳǄ

㓓㡆ⱘ/('Ӯ҂䍋ˈ䆚߿3,5㽚Ⲫऎඳ䖍㓬Ǆ

㓓㡆ⱘ/('Ӯ䮾⚕ˈ䆚߿ᖂ⊶㽚Ⲫऎඳ䖍㓬Ǆ

 ҢⳌডⱘϔջ䞡໡ℹ偸Ǆ

 བᵰ᳾䖒ࠄ㽕∖ⱘ㣗ೈˈᇚᖂ⊶䇗㡖఼ᣝ乎ᯊ䩜ᮍ৥

⬹ᖂ䕀ࡼˈᦤ催ᖂ⊶䇗㡖఼ⱘ᭄ؐ˄˅Ǆ

 䞡໡䍄ࡼ⌟䆩ᑊ԰ߎ䇗ᭈˈⳈ㟇䖒ࠄ᠔䳔ⱘ᳔䖰㽚Ⲫ

ऎඳ䖍㓬Ǆ

Bosch Security Systems OD850-F1 Outdoor Infrared Microwave Intrusion Detector User Manual 48674H OD850 ML Installation Instructions indd

Bosch Security Systems Inc Outdoor Infrared Microwave Intrusion Detector 48674H OD850 ML Installation Instructions indd

USERS MANUAL

Navigation menu

Namespaces

Views

Navigation
