1

fJ

FJ_

1613

0601613 0..

1614

0 601 614 0..

1613EVS

06016137..

1614EVS

0 601 614 7..

0BOSCH

Before use - Read this instruction manual.

Lisez attentivement la pr_sente notice avant remploi.

Lea estas instrucciones de manejo antes de la utilizaci6n del aparato.

8

9

2

3

4

5

6

7

15

_10

11

12

13

14

26

18

10

16

17

19

20

IProduct - Plunge

Data Router

Model number 1613

Identification number 0 601 613 0..

Router bit capacity 1-5/8" dia. max.

Collet capacity 1/4", 3/8", & 1/2" shanks

1613EVS.

0601 613 7.

1-5/8" dia. max.

1/4", 3/8", & 1/2" shanks

Model number 1614 1614EVS.

Identification number 0 601 614 0.. 0 601 614 7.

Router bit capacity 1-5/8" dia. max. 1-5/8" dia. max.

Collet capacity 1/4" shank 1/4" shank

I

NOTE: This tool is designed for use with alternating current (AC) only.)

[Accessory Listing ]

1613 & 1613EVS

t/4" Collet chuck*

3/8" Collet chuck

1/2" Collet chuck*

15/16" Co!let wrench*

Deluxe router guide

Vacuum attachment

Vacuum hose

Hose/vacuum adaptor

Carrying case

1614 & 1614EVS

I/4" Collet chuck*

3/4" Collet wrench*

Deluxe router guide

Vacuum attachment

Vacuum hose

Hose/vacuum adaptor

Carrying case

(* -- standard equipment)

Router Components ]

1. Fine adjust knob 14. Chip deflector

2. Variable speeddial (1613EVS & t614EVS) 15. Subbase

3. Depth indicator rod 16. Plunge lock/release lever

4. Depth indicator 17. Index marker

5. Depth indicator lock/release knob 18. Trigger switch

6. Templet guide lock/release lever 19. Vacuum attachment

7. Revolving depth turret 20. Vacuum hose

8. "Lock-ON" button 21. Retaining ring

9. Router guide adustment knob 22. Collet

10. Deluxe router guide 23. Collet nut

11. Spindle lock 24. Templet guide

12. Guide plate 25. Collet chuck assembly

13. Guide plate 26. Router bit

27. Template pattern

(NOTE: Router components not illustrated on page 2 are illustrated elsewhere in this manual)

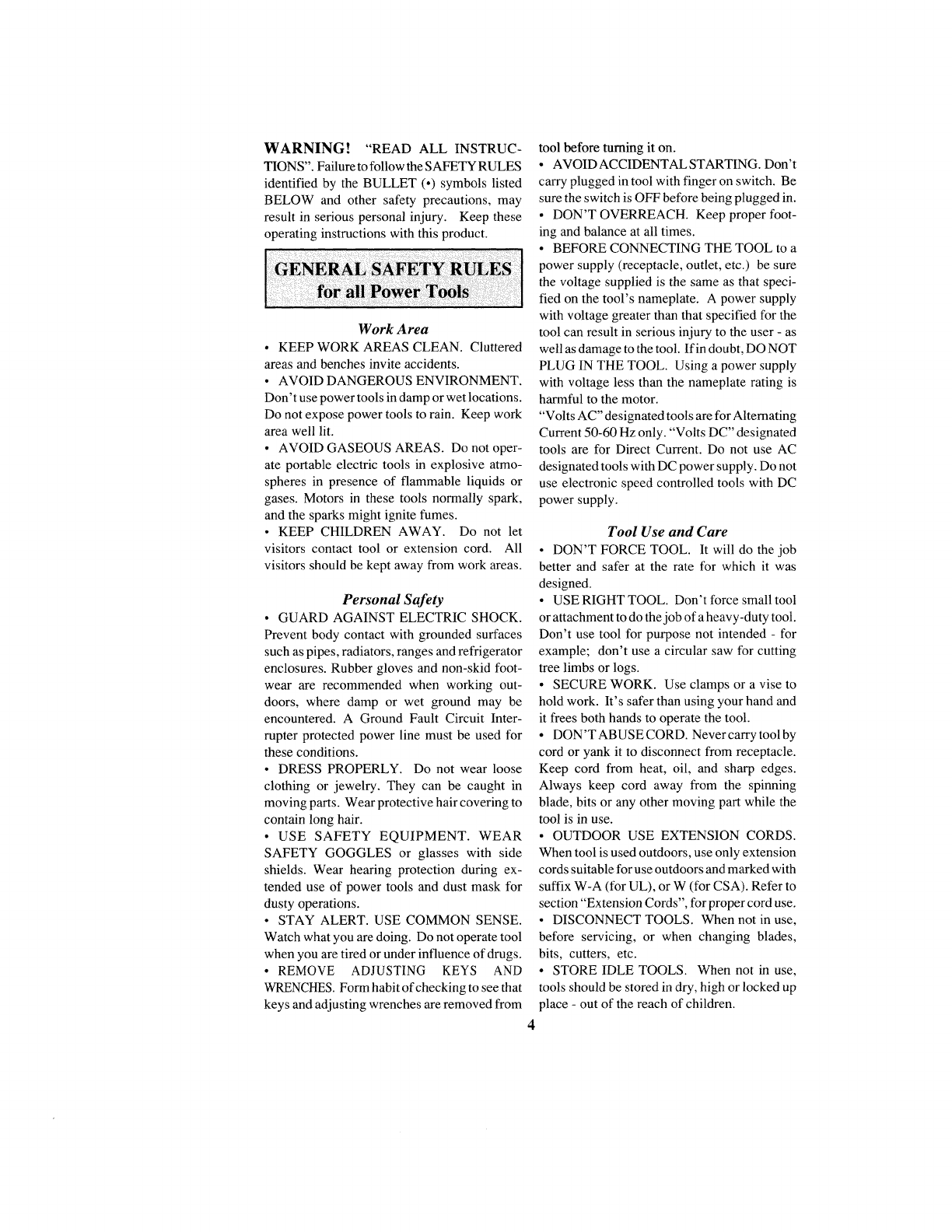

WARNING! "READALLINSTRUC-

TIONS'.FailuretofollowtheSAFETYRULES

identifiedbytheBULLET(.)symbolslisted

BELOWandothersafetyprecautions,may

resultinseriouspersonalinjury.Keepthese

operatinginstructionswiththisproduct.

Work Area

• KEEP WORK AREAS CLEAN. Cluttered

areas and benches invite accidents.

•AVOID DANGEROUS ENVIRONMENT.

Don't use power tools in damp or wet locations.

Do not expose power tools to rain. Keep work

area well lit.

o AVOID GASEOUS AREAS. Do not oper-

ate portable electric tools in explosive atmo-

spheres in presence of flammable liquids or

gases. Motors in these tools normally spark,

and the sparks might ignite fumes.

• KEEP CHILDREN AWAY. Do not let

visitors contact tool or extension cord. All

visitors should be kept away from work areas.

Personal Safety

•GUARD AGAINST ELECTRIC SHOCK.

Prevent body contact with grounded surfaces

such as pipes, radiators, ranges and refrigerator

enclosures. Rubber gloves and non-skid foot-

wear are recommended when working out-

doors, where damp or wet ground may be

encountered. A Ground Fault Circuit Inter-

rupter protected power line must be used for

these conditions.

• DRESS PROPERLY. Do not wear loose

clothing or jewelry. They can be caught in

moving parts. Wear protective hair covering to

contain long hair.

• USE SAFETY EQUIPMENT. WEAR

SAFETY GOGGLES or glasses with side

shields. Wear hearing protection during ex-

tended use of power tools and dust mask for

dusty operations.

• STAY ALERT. USE COMMON SENSE.

Watch what you are doing. Do not operate tool

when you are tired or under influence of drugs.

• REMOVE ADJUSTING KEYS AND

WRENCHES. Form habit of checking to see that

keys and adjusting wrenches are removed from

tool before turning it on.

• AVOID ACCIDENTAL STARTING. Don't

carry plugged in tool with finger on switch. Be

sure the switch is OFF before being plugged in.

• DON'T OVERREACH. Keep proper foot-

ing and balance at all times.

• BEFORE CONNECTING THE TOOL to a

power supply (receptacle, outlet, etc.) be sure

the voltage supplied is the same as that speci-

fied on the tool's nameplate. A power supply

with voltage greater than that specified for the

tool can result in serious injury to the user - as

well as damage to the tool. If in doubt, DO NOT

PLUG IN THE TOOL. Using a power supply

with voltage less than the nameplate rating is

harmful to the motor.

"Volts AC" designated tools are for Alternating

Current 50-60 Hz only. "Volts DC" designated

tools are for Direct Current. Do not use AC

designated tools with DC power supply. Do not

use electronic speed controlled tools with DC

power supply.

Tool Use and Care

• DON'T FORCE TOOL. It will do the job

better and safer at the rate for which it was

designed.

• USE RIGHT TOOL. Don't force small tool

or attachment to do the job of a heavy-duty toot.

Don't use tool for purpose not intended - for

example; don't use a circular saw for cutting

tree limbs or logs.

•SECURE WORK. Use clamps or a vise to

hold work. It's safer than using your hand and

it frees both hands to operate the tool.

° DON'TABUSECORD. Nevercarrytoolby

cord or yank it to disconnect from receptacle.

Keep cord from heat, oil, and sharp edges.

Always keep cord away from the spinning

blade, bits or any other moving part while the

tool is in use.

• OUTDOOR USE EXTENSION CORDS.

When tool is used outdoors, use only extension

cords suitable for use outdoors and marked with

suffix W-A (for UL), or W (for CSA). Refer to

section "Extension Cords", for proper cord use.

• DISCONNECT TOOLS. When not in use,

betbre servicing, or when changing blades,

bits, cutters, etc.

• STORE IDLE TOOLS. When not in use,

tools should be stored in dry, high or locked up

place - out of the reach of children.

• DONOTALTERORMISUSETOOL.

Thesetoolsareprecisionbuilt.Anyalterations

ormodificationsnotspecifiedismisuseand

mayresultinadangerouscondition.

• THEUSEOFANYACCESSORIESnot

specifiedinthismanualmaycreateahazard.

• MAINTAINTOOLSWITHCARE.Keep

toolssharpandcleanforbetterandsaferperfor-

mance.Followinstructionsforlubricatingand

changingaccessories.Inspecttoolcordsperi-

odicallyandif damaged,haverepairedbyau-

thorizedservicefacility.Inspectextension

cordsperiodicallyandreplaceifdamaged.Keep

handlesdry,cleanandfreefromoilandgrease.

• CHECKDAMAGEDPARTS.Beforefur-

theruseofthetool,aguardorotherpartthatis

damagedshouldbecarefullycheckedtodeter-

minethatitwilloperateproperlyandperform

itsintendedfunction.Checkforalignmentof

movingparts,bindingofmovingparts,break-

ageofparts,mounting,andanyothercondi-

tionsthatmayaffectitsoperation.Aguardor

otherpartthatisdamagedshouldbepromptly

andproperlyrepairedorreplaced.Havedefec-

tiveswitchesreplaced.Donotusetoolifswitch

doesnotturnitonoroff.

• ALLREPAIRS,ELECTRICALORME-

CHANICAL,shouldbeattemptedonlyby

trainedrepairmen.ContactthenearestBosch

FactoryServiceCenter,orBoschAuthorized

ServiceCenterorothercompetentrepaircen-

ter.UseonlyBoschreplacementparts,any

othermaycreateahazard.

• If routerbitisprotrudingthroughthebase,

neverlaytherouterdownunti!themotorhas

cometoacompletestandstill.

• Neverholdtheworkpieceinonehandand

therouterinotherwheninuse.Alwaysclamp

thematerialandholdtheroutersecurelywith

bothhands.

• Neverusebitsthathaveacuttingdiameter

greaterthantheopeninginthebase.

• Afterchangingthebitsormakinganyadjust-

ments,makesurethecolletnutandanyother

adjustmentdevicesaresecurelytightenedbe-

foreusingtherouter.

• Thedirectionoffeedingtherouterintothe

materialisveryimportantanditrelatestothe

directionofbitrotation.Whenviewingthe

routerfromthetop,thebitrotatesclockwise.

Whentherouterislocatedbetweenyourbody

andthematerial,thefeeddirectionmustbeto

theright,lfthematerialislocatedbetweenyour

bodyandtherouter,thenthefeeddirection

mustbetotheleft.Feedingtherouterinthe

wrongdirectioncausesthecuttingedgeofthe

bittoclimboutoftheworkandpulltherouter

inthedirectionof thisfeed.

• DoubleInsulation[] isa designconcept

usedinelectricpowertoolswhicheliminates

theneedforthethreewiregroundedpowercord

andgroundedpowersupplysystem.It isa

recognizedand approvedsystemby

Underwriter'sLaboratories,CSAandFederal

OSHAauthorities.

• Neverstarttherouterwhenthebitisengaged

inthematerial.Thebit'scuttingedgemaygrab

thematerialcausingtheroutertogetoutof

control.Alwaysholdtherouterwithtwohands

duringstart-up.Thereactiontorqueofthe

motorcancausetheroutertotwist.

• Alwaysmakesuretheworkpieceisfreefrom

nailsandotherforeignobjectswhichcancause

thebitandroutertojumpanddamagethebit.

• Alwayswearsafetygoggles.Ifrouterhasa

removablechipdeflector,keepitinplacewhen

routing.

• Nevertouchtherouterbitorothermoving

partduringuse.Afterusetherouterbitistoo

hottobetouchedbybarehands.

IMPORTANT:Servicingof a toolwith

doubleinsulationrequirescareandknowledge

ofthesystemandshouldbeperformedonlyby

aqualifiedservicetechnician.WHENSER-

VICEISREQUIREDUSEONLYIDENTI-

CALREPLACEMENTPARTS.

POLARIZEDPLUGS:Ifyourtoolisequipped

withapolarizedplug(onebladeiswiderthan

theother),thisplugwillfitinapolarizedoutlet

onlyoneway.Iftheplugdoesnotfitfullyinthe

outlet,reversetheplug.Ifit stilldoesnotfit,

contactaqualifiedelectricianto installthe

properoutlet.Toreducetheriskof electric

shockdonotchangethepluginanyway.

5

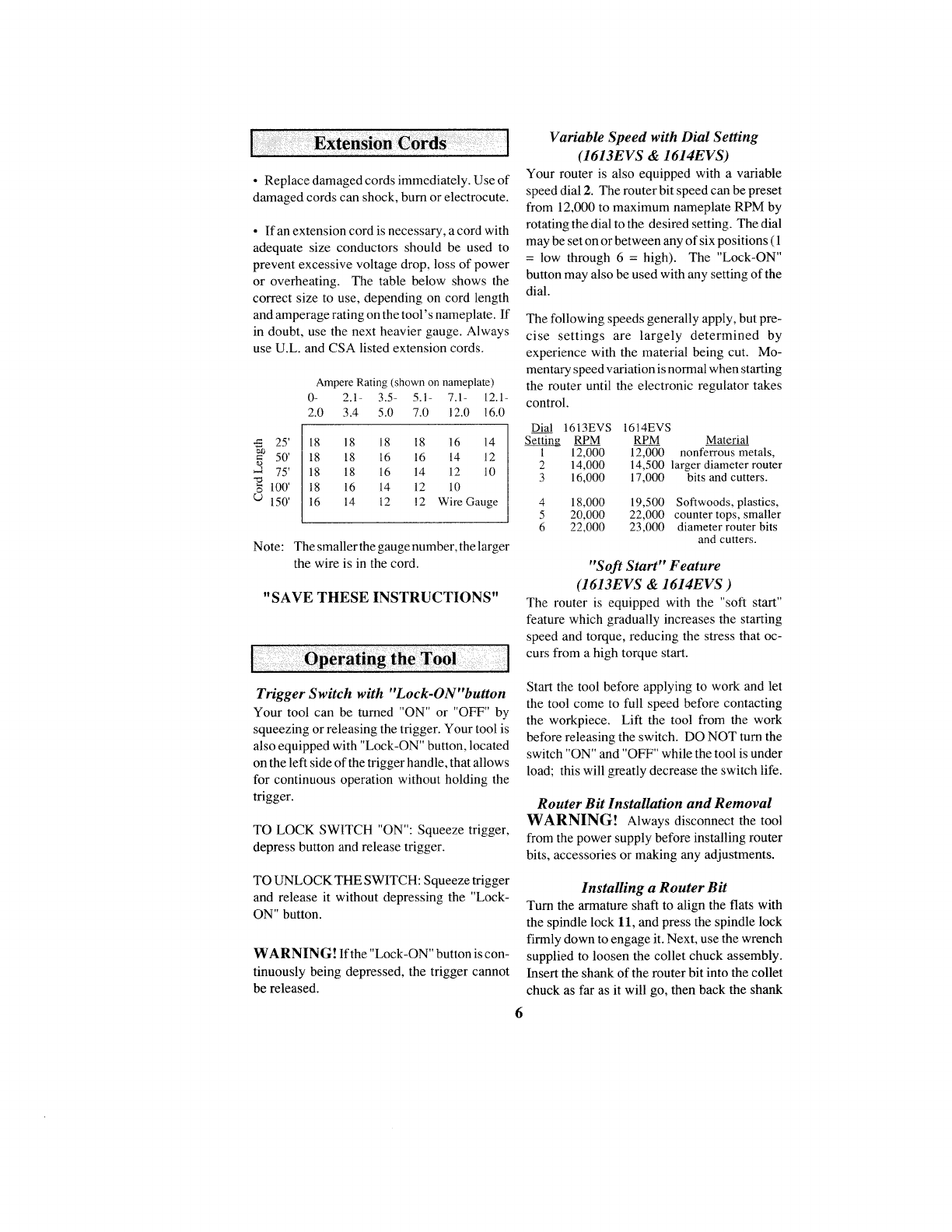

• Replace damaged cords immediately. Use of

damaged cords can shock, burn or electrocute.

• If an extension cord is necessary, a cord with

adequate size conductors should be used to

prevent excessive voltage drop, loss of power

or overheating. The table below shows the

correct size to use, depending on cord length

and amperage rating on the tool's nameplate. If

in doubt, use the next heavier gauge. Always

use U.L. and CSA listed extension cords.

Ampere Rating (shown on nameplate)

0- 2.1- 3.5- 5.t- 7.1- 12.1-

2.0 3.4 5.0 7.0 12.0 16.0

25'

50'

-_ 75'

100'

L) 150'

18 18 18 18 16 14

18 18 16 16 14 12

18 18 16 14 12 10

18 16 14 12 10

16 14 12 12 Wire Gauge

Note: The smaller the gauge number, the larger

the wire is in the cord.

"SAVE THESE INSTRUCTIONS"

Variable Speed with Dial Setting

(1613EVS &1614EVS)

Your router is also equipped with a variable

speed dial 2. The router bit speed can be preset

from 12,000 to maximum nameplate RPM by

rotating the dial to the desired setting. The dial

may be set on or between any of six positions (1

=low through 6=high). The "Lock-ON"

button may also be used with any setting of the

dial.

The following speeds generally apply, but pre-

cise settings are largely determined by

experience with the material being cut. Mo-

mentary speed variation is normal when starting

the router until the electronic regulator takes

control.

Dial 1613EVS 1614EVS

RPM RPM Material

1 12,000 12,000 nonferrous metals,

2 14,000 14,500 larger diameter router

3 16,000 17,000 bits and cutters.

4

5

6

18,000 19,500 Softwoods, plastics,

20,000 22,000 counter tops, smaller

22,000 23,000 diameter router bits

and cutters.

"Soft Start" Feature

(1613EVS & 1614EVS )

The router is equipped with the "soft start"

feature which gradually increases the starting

speed and torque, reducing the stress that oc-

curs from a high torque start.

Trigger Switch with "Lock-ON"button

Your tool can be turned "ON" or "OFF" by

squeezing or releasing the trigger. Your tool is

also equipped with "Lock-ON" button, located

on the left side of the trigger handle, that allows

for continuous operation without holding the

trigger.

TO LOCK SWITCH "ON": Squeeze trigger,

depress button and release trigger.

TO UNLOCK THE SWITCH: Squeeze trigger

and release it without depressing the "Lock-

ON" button.

WARNING! If the "Lock-ON" button is con-

tinuously being depressed, the trigger cannot

be released.

Start the tool before applying to work and let

the tool come to full speed before contacting

the workpiece. Lift the tool from the work

before releasing the switch. DO NOT turn the

switch "ON" and "OFF" while the tool is under

load; this will greatly decrease the switch life.

Router Bit Installation and Removal

WARNING! Always disconnect the tool

from the power supply before installing router

bits, accessories or making any adjustments.

Installing a Router Bit

Turn the armature shaft to align the flats with

the spindle lock 11, and press the spindle lock

firmly down to engage it. Next, use the wrench

supplied to loosen the collet chuck assembly.

Insert the shank of the router bit into the collet

chuck as far as it will go, then back the shank

outuntilthecuttersareapproximately1/8"to

1/4"awayfromthecolletchuckface.Withthe

routerbitinsertedandthespindlelockfully

engaged,tightenthecolletchuckassembly

firmlyinaclockwisedirection,(viewedfrom

undertherouter),withthewrenchsupplied.To

avoiddamagingthecolletchuck,nevertighten

thecolletchuckunlessarouterbitofproper

shanksizeisinsertedintothecollet.

Toensurepropergrippingoftherouterbitand

minimizerun-out,theshankoftherouterbit

shouldalwaysbeinsertedatleast5/8".

CAUTION!Topreventdamagetotool.Do

nottightencolletwithoutabit.NOTE:Thebit

shankandchuckshouldbecleanandfreeof

dust,wood,residueandgreasebeforeassem-

bling.

CAUTION!Donotuserouterbitsgreater

than1-5/8"indiameterastheywillnotfit

throughthebasecasting.

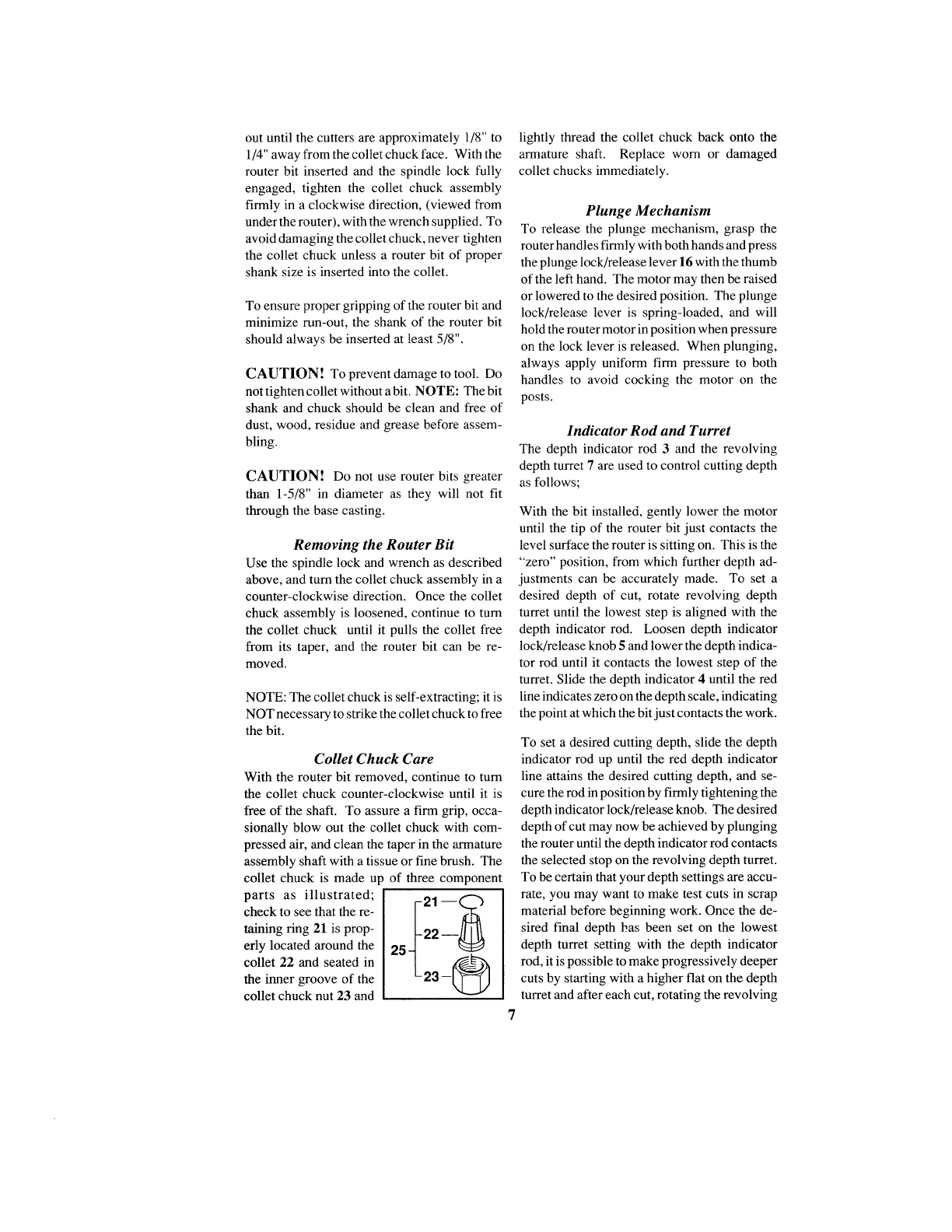

Removing the Router Bit

Use the spindle lock and wrench as described

above, and turn the collet chuck assembly in a

counter-clockwise direction. Once the collet

chuck assembly is !oosened, continue to turn

the collet chuck until it pulls the collet free

from its taper, and the router bit can be re-

moved.

NOTE: The collet chuck is self-extracting; it is

NOT necessary to strike the collet chuck to free

the bit.

Collet Chuck Care

With the router bit removed, continue to turn

the collet chuck counter-clockwise until it is

free of the shaft. To assure a firm grip, occa-

sionally blow out the collet chuck with com-

pressed air, and clean the taper in the armature

assembly shaft with a tissue or fine brush. The

collet chuck is made up of three component

parts as illustrated;

check to see that the re-

taining ring 21 is prop-

erly located around the

collet 22 and seated in

the inner groove of the

collet chuck nut 23 and

lightly thread the collet chuck back onto the

armature shaft. Replace worn or damaged

collet chucks immediately.

Plunge Mechanism

To release the plunge mechanism, grasp the

router handles firmly with both hands and press

the plunge lock/release lever 16 with the thumb

of the left hand. The motor may then be raised

or lowered to the desired position. The plunge

lock/release lever is spring-loaded, and will

hold the router motor in position when pressure

on the lock lever is released. When plunging,

always apply uniform firm pressure to both

handles to avoid cocking the motor on the

posts.

Indicator Rod and Turret

The depth indicator rod 3 and the revolving

depth turret 7 are used to control cutting depth

as follows;

With the bit installed, gently lower the motor

until the tip of the router bit just contacts the

level surface the router is sitting on. This is the

"zero" position, from which further depth ad-

justments can be accurately made. To set a

desired depth of cut, rotate revolving depth

turret until the lowest step is aligned with the

depth indicator rod. Loosen depth indicator

lock/release knob 5and lower the depth indica-

tor rod until it contacts the lowest step of the

turret. Slide the depth indicator 4 until the red

line indicates zero on the depth scale, indicating

the point at which the bit just contacts the work.

To set a desired cutting depth, slide the depth

indicator rod up until the red depth indicator

line attains the desired cutting depth, and se-

cure the rod in position by firmly tightening the

depth indicator lock/release knob. The desired

depth of cut may now be achieved by plunging

the router until the depth indicator rod contacts

the selected stop on the revolving depth turret.

To be certain that your depth settings are accu-

rate, you may want to make test cuts in scrap

material before beginning work. Once the de-

sired final depth has been set on the lowest

depth turret setting with the depth indicator

rod, it is possible to make progressively deeper

cuts by starting with a higher flat on the depth

turret and after each cut, rotating the revolving

depthturrettoprogressivelylowerstopsas

desired,untilthefinaldepth(loweststepor

flat)isreached.

Fine adjustment

The router is equipped with a true micrometer-

type fine adjustment mechanism, which can be

used in any plunge position and provides pre-

cise adjustment of the router bit position for

unmatched accuracy. When the tool is plunged

to the approximate position desired, this device

may be adjusted to precisely set the final cutter

position.

To use the fine adjustment, turn the fine adjust

knob 1clockwise to lower the router bit or

counter-c!ockwise to raise it, as indicated by

the an-ow molded into the top of the knob. To

allow precise settings, the indicator ring is

graduated in English and Metric increments,

and each line is equal to 1/10 mm or .004". The

indicator ring may be reset to zero without

moving the fine-adjust knob, to allow the user

to begin the adjustment from any reference

point desired.

The fine adjustment mechanism has a total

adjustment range of 5/8", which is indicated by

the two lines printed on back of the housing.

Whenever the fine adjustment is used, be cer-

tain that the index marker 17 is positioned

between these two lines to ensure that there will

be enough travel in the desired direction after

the router is plunged into position. Note that

when the router is plunged to maximum depth

or is fully retracted to the top of the posts, the

fine adjustment mechanism will not move the

motor further down or up, as the full extension

of the travel has been reached at these points.

Similarly, the fine adjustment cannot lower the

bit when the depth indicator rod is tightened

against the depth turret.

Direction of Feed

The router rotates in a clockwise direction, as

viewed from the top of the router. The correct

relationship between direction of router bit or

cutter rotation and router feed is shown below.

It is very important to move the router in the

proper direction or router bit chatter and rough

cutting will be the resu!t. As an example, to

rout a decorative edge on the front of a table top,

you would move the router from left to right to

perform the operation, or counter-clockwise

around the workpiece. If you were cutting an

opening in the center of a panel, you would feed

the router in a clockwise direction, so that the

edge of the opening would be cut against the

rotation of the router bit as described, and have

a smooth finish. Whenever you are cutting

completely around a workpiece, it is advisable

to cut across the grain first, so any corner

tearout may be smoothed by cutting with the

grain on the second pass.

DIRECTION

OF FEED

Rate of Feed

When routing or doing related work in wood

and plastics, the best finishes will result if the

depth of cut and feed rate are regulated to keep

the motor operating at high speed. Feed the

router at a moderate rate. Soft materials require

a faster feed rate than hard materials.

The router may stall if improperly used or

overloaded. Reduce the feed rate to prevent

possible damage to the tool. Always be sure the

collet nut is tightened securely before use.

Always use router bits with the shortest cutting

length necessary to produce the desired cut.

This will minimize router bit run-out and chat-

ter.

Templet Guides

The routeris equipped with anexclusive quick-

change templet guide mechanism, which firmly

grips the guides with a spring-loaded ring built

into the base. To in-

sert or change the

templet guide 24, re-

tract the templet

guide lock]release

lever 6. Align any

two of the four cut-

away tabs on the

templet guide to the

two cast-in bosses in

the templet guide re-

cess of the base.

6

26 --_

Insert the templet guide and release the lock

lever to grip the templet guide in place.

Templet guides are used with a number of

special accessories, such as hinge templets and

dovetail fixtures which are listed in your

BOSCH catalog. In addition, special templets

are easily prepared for cutting repeated pat-

terns, special designs, inlays, and other

applications. A templet pattern may be made of

plywood, hardboard, metal or even plastic, and

the design can be cut with a router, jigsaw, or

other suitable cutting tool. Remember that the

pattern will have to be made to compensate for

the distance between the router bit and the

templet guide 24, as the final workpiece will

differ in size from the templet pattern 27 by that

amount, due to the cutter position.

23

Deluxe Router Guide

For routing operations such as grooving or

dadoing, it is often necessary to guide the tool

in a line parallel to a straight edge. One method

of obtaining a straight cut is to securely clamp

aboard or other straightedge to the work sur-

face, and guide the edge of the router sub-base

along this path. It is best to keep the router in one

position as it is moved along the guide, as this

will produce the straightest cut.

The Bosch deluxe router guide is an accessory

that will guide the router parallel to a straight

edge or around a curved surface. The deluxe

router guide is supplied with two rods and a

series of wing nuts and screws to fasten the

guide and adjust its position relative to the bit.

With the guide installed and adjusted, the router

should be fed normally, keeping the guide in

contact with the edge of the workpiece at all

times. The deluxe router guide may also be

positioned under the router base for operations

where a limited amount of bit exposure is de-

sired.

The Bosch deluxe router guide includes a

fine-adjustment mechanism for extra precision,

and removable face plates for guiding the router

along straight or curved surfaces. For proper

operation, please refer to the instructions which

are included with this accessory.

Chip Extraction

Your router may be fitted with optional chip

extraction accessories, which are available from

your Bosch dealer. Chip extraction is most

effective on grooving, dadoing, and other flat-

surface operations where flying chips can be

controlled. It is less effective on edge forming

or when template guides are used as the vacuum

efficiency is greatly diminished in such cir-

cumstances.

WARNING! Use of any accessory not speci-

fied in this manual or the BOSCH catalog for

use with this tool may create a hazard.

WARNING! Preventive maintenance per-

formed by unauthorized personnel may result

in misplacing of internal wires and components

which could cause serious hazard. We recom-

mend that all tool service be performed at a

Bosch Factory Service Center.

Tool Lubrication

Your Bosch tool has been properly lubricated

and is ready for use. We recommend, that tools

with gears be regreased with aspecial gear

lubricant every time the brushes are changed.

Carbon Brushes

The brushes and commutator in your Bosch

tool have been engineered for many hours of

dependable service. To maintain peak effi-

ciency of the motor, we recommend that every

two to six months the brushes be examined.

Only genuine Bosch replacement brushes spe-

cially designed for your tool should be used.

Bearings

After about 300-400 hours of operation, or at

every second brush change, the bearings should

be replaced at aBosch Factory Service Center.

Bearings which become noisy (due to heavy

load or very abrasive material cutting) should

be replaced at once to avoid overheating and

motor failure.

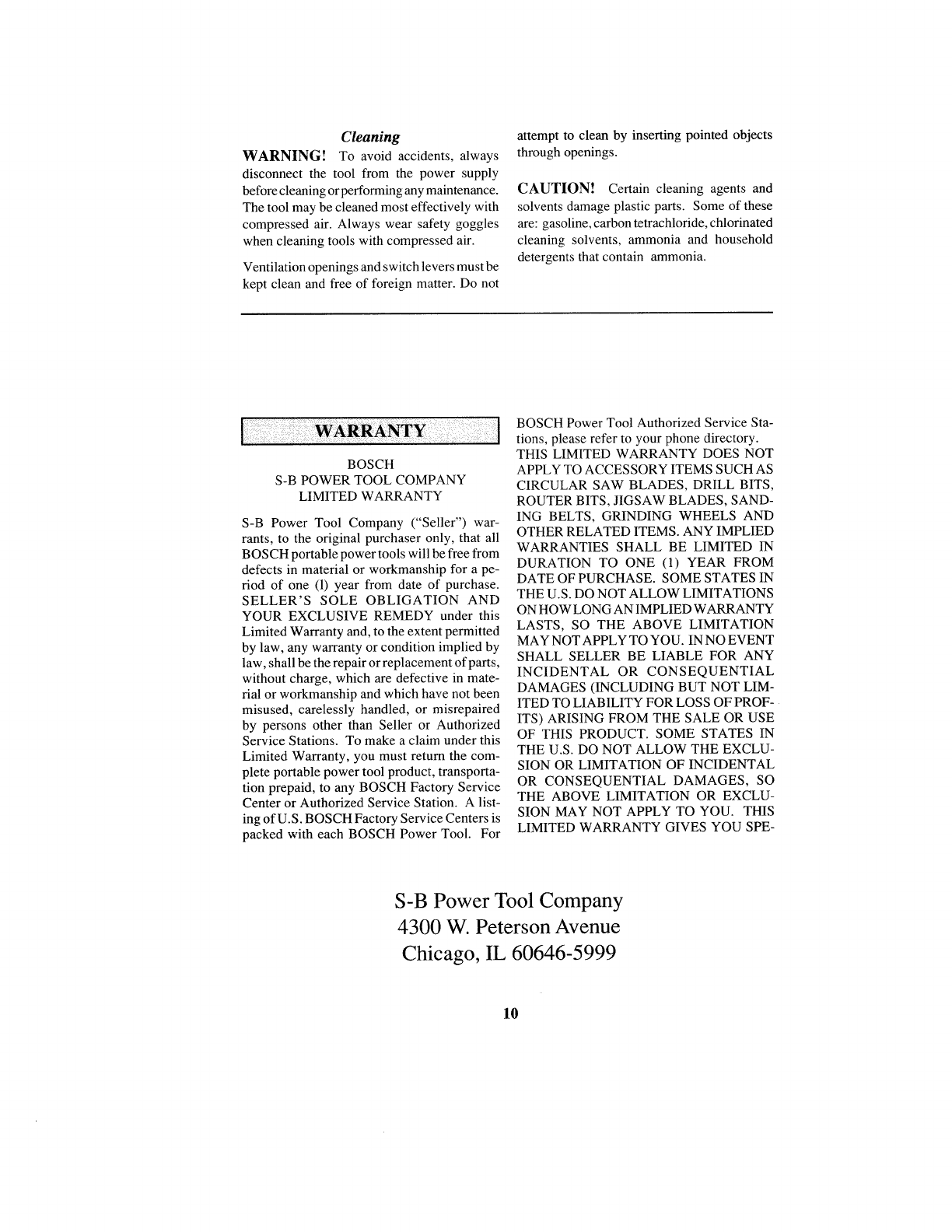

Cleaning

WARNING! To avoid accidents, always

disconnect the tool from the power supply

before cleaning or performing any maintenance.

The tool may be cleaned most effectively with

compressed air. Always wear safety goggles

when cleaning tools with compressed air.

Ventilation openings and switch levers must be

kept clean and free of foreign matter. Do not

attempt to clean by inserting pointed objects

through openings.

CAUTION! Certain cleaning agents and

solvents damage plastic parts. Some of these

are: gasoline, carbon tetrachloride, chlorinated

cleaning solvents, ammonia and household

detergents that contain ammonia.

BOSCH

S-B POWER TOOL COMPANY

LIMITED WARRANTY

S-B Power Tool Company ("Seller") war-

rants, to the original purchaser only, that all

BOSCH portable power tools will be free from

defects in material or workmanship for a pe-

riod of one (1) year from date of purchase.

SELLER'S SOLE OBLIGATION AND

YOUR EXCLUSIVE REMEDY under this

Limited Warranty and, to the extent permitted

by law, any warranty or condition implied by

law, shall be the repair or replacement of parts,

without charge, which are defective in mate-

rial or workmanship and which have not been

misused, carelessly handled, or misrepaired

by persons other than Seller or Authorized

Service Stations. To make a claim under this

Limited Warranty, you must return the com-

plete portable power tool product, transporta-

tion prepaid, to any BOSCH Factory Service

Center or Authorized Service Station. A list-

ing of U.S. BOSCH Factory Service Centers is

packed with each BOSCH Power Tool. For

BOSCH Power Tool Authorized Service Sta-

tions, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT

APPLY TO ACCESSORY ITEMS SUCH AS

CIRCULAR SAW BLADES, DRILL BITS,

ROUTER BITS, JIGSAW BLADES, SAND-

ING BELTS, GRINDING WHEELS AND

OTHER RELATED ITEMS. ANY IMPLIED

WARRANTIES SHALL BE LIMITED IN

DURATION TO ONE (1) YEAR FROM

DATE OF PURCHASE. SOME STATES IN

THE U.S. DO NOT ALLOW LIMITATIONS

ON HOW LONG AN IMPLIED WARRANTY

LASTS, SO THE ABOVE LIMITATION

MAY NOT APPLY TO YOU. IN NO EVENT

SHALL SELLER BE LIABLE FOR ANY

INCIDENTAL OR CONSEQUENTIAL

DAMAGES (INCLUDING BUT NOT LIM-

ITED TO LIABILITY FOR LOSS OF PROF-

ITS) ARISING FROM THE SALE OR USE

OF THIS PRODUCT. SOME STATES IN

THE U.S. DO NOT ALLOW THE EXCLU-

SION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES, SO

THE ABOVE LIMITATION OR EXCLU-

SION MAY NOT APPLY TO YOU. THIS

LIMITED WARRANTY GIVES YOU SPE-

S-B Power Tool Company

4300 W. Peterson Avenue

Chicago, IL 60646-5999

10

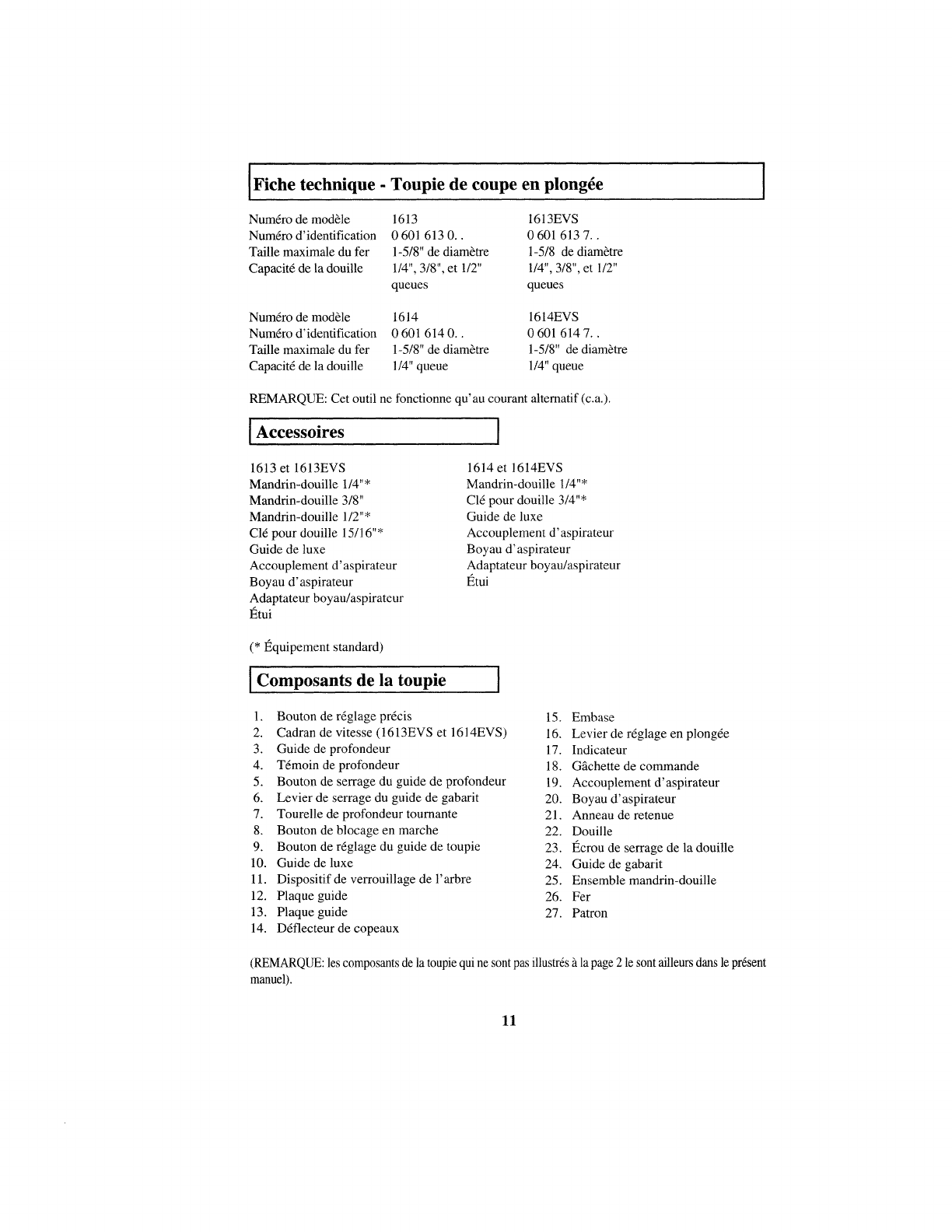

Fiche technique - Toupie de coupe en plong_e

Num6ro de module 1613 1613EVS

Num6ro d'identification 0 601 613 0.. 0 601 613 7,.

Taille maximale du fer 1-5/8" de diam_tre 1-5/8 de diam_tre

Capacit_ de la douille 1/4", 3/8", et 1/2" 1/4", 3/8", et 1/2"

queues queues

Num6ro de module 1614 1614EVS

Num6ro d'identification 0 601 614 0.. 0 601 614 7..

Taille maximale du fer 1-5/8" de diam_tre 1-5/8" de diam_tre

Capacit6 de la douille 1/4" queue 1/4" queue

REMARQUE: Cet outil ne fonctionne qu'au courant alternatif (c.a.).

IAccessoires ]

1613 et 1613EVS

Mandrin-douille 1/4"*

Mandrin-douille 3/8"

Mandrin-douille 1/2"*

Cld pour douille 15/16"*

Guide de luxe

Accouplement d'aspirateur

Boyau d'aspirateur

Adaptateur boyau/aspirateur

t_tui

1614 et 1614EVS

Mandrin-douille 1/4"*

C16 pour douille 3/4"*

Guide de luxe

Accouplement d' aspirateur

Boyau d'aspirateur

Adaptateur boyau/aspirateur

I_tui

(* l_quipement standard)

IComposants de la toupie l

1. Bouton de rdglage pr6cis 15. Embase

2. Cadran de vitesse (!613EVS et 16!4EVS) 16. Levier de r6glage en plong6e

3. Guide de profondeur 17. Indicateur

4. Tdmoin de protondeur 18. Gfichette de commande

5. Bouton de serrage du guide de profondeur 19. Accouplement d'aspirateur

6. Levier de serrage du guide de gabarit 20. Boyau d'aspirateur

7. Tourelle de profondeur tournante 21. Anneau de retenue

8. Bouton de blocage en marche 22. Douille

9. Bouton de r4glage du guide de toupie 23. l_crou de serrage de la douille

10. Guide de luxe 24. Guide de gabarit

11. Dispositif de verrouillage de l'arbre 25. Ensemble mandrin-douille

12. Plaque guide 26. Fer

13. Plaque guide 27. Patron

14. D6flecteurdecopeaux

(REMARQUE: les composants de la toupie qui ne sont pas illustrds h la page 2 le sont ailleurs dans le pr4sent

manuel).

11

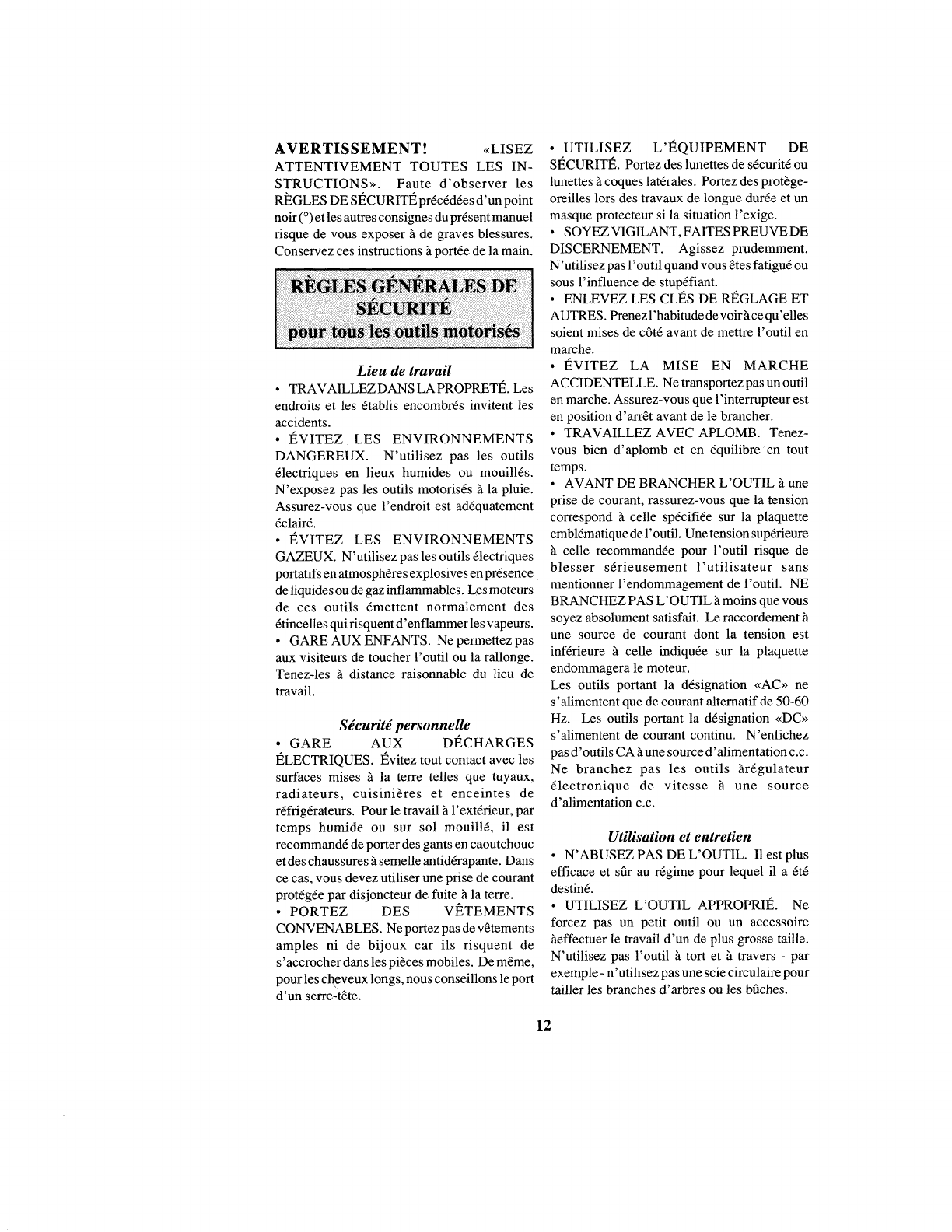

AVERTISSEMENT! <<LISEZ

ATTENTIVEMENT TOUTES LES IN-

STRUCTIONS>>. Faute d'observer les

RI_GLES DE St_CURITt_ pr6c6d6es d'un point

noir (°) et les autres consignes du pr6sent manuel

risque de vous exposer _ de graves blessures.

Conservez ces instructions _ port6e de la main.

Lieu de travail

• TRAVAILLEZDANSLAPROPRETt_. Les

endroits et les 6tablis encombr6s invitent les

accidents.

• I_VITEZ LES ENVIRONNEMENTS

DANGEREUX. N'utilisez pas les outils

61ectriques en lieux humides ou mouill6s.

N'exposez pas les outils motoris6s _ la pluie.

Assurez-vous que l'endroit est adfquatement

6clair6.

• I_VITEZ LES ENVIRONNEMENTS

GAZEUX. N'utilisez pas les outils 61ectriques

portatifs en atmosphbres explosives en pr6sence

de liquides ou de gaz inflammables. Les moteurs

de ces outils 6mettent normalement des

6tincelles qui risquent d'enflammer les vapeurs.

• GARE AUX ENFANTS. Ne permettez pas

aux visiteurs de toucher l'outil ou la rallonge.

Tenez-les h distance raisonnable du lieu de

travail.

S_curitd personnelle

• GARE AUX DIS.CHARGES

I_LECTRIQUES. ]_vitez tout contact avec les

surfaces mises _ la terre telles que tuyaux,

radiateurs, cuisini_res et enceintes de

r6frig6rateurs. Pour le travail _ l'ext6rieur, par

temps humide ou sur sol mouill6, il est

recommand6 de porter des gants en caoutchouc

et des chaussures h semelle antid6rapante. Darts

ce cas, vous devez utiliser une prise de courant

prot6g6e par disjoncteur de fuite _ la terre.

• PORTEZ DES VI_TEMENTS

CONVENABLES. Ne portez pas de v&ements

amples ni de bijoux car ils risquent de

s'accrocher dans les pi_ces mobiles. De m_me,

pour les cheveux longs, nous conseillons le port

d'un serre-t&e.

• UTILISEZ L'I_QUIPEMENT DE

St_CURITI_. Portez des lunettes de s6curit6 ou

lunettes _tcoques lat6rales. Portez des protbge-

oreilles lors des travaux de longue dur6e et un

masque protecteur si la situation l'exige.

• SOYEZ VIGILANT, FAITES PREUVE DE

DISCERNEMENT. Agissez prudemment.

N'utilisez pas l'outil quand vous _tes fatigu6 ou

sous l'influence de stup6fiant.

• ENLEVEZ LES CLIPS DE R!_GLAGE ET

AUTRES. Prenez l'habitude de voir _tce qu'elles

soient raises de c6t6 avant de mettre l'outil en

marche.

• I_VITEZ LA MISE EN MARCHE

ACCIDENTELLE. Ne transportez pas un outil

en marche. Assurez-vous que l'interrupteur est

en position d'arr& avant de le brancher.

• TRAVAILLEZ AVEC APLOMB. Tenez-

vous bien d'aplomb et en 6quilibre en tout

temps.

• AVANT DE BRANCHER L'OUTIL _tune

prise de courant, rassurez-vous que la tension

correspond _tcetle sp6cifi6e sur la plaquette

embl6matique de l'outil. Une tension sup6rieure

celle recommand6e pour l'outil risque de

blesser s6rieusement l'utilisateur sans

mentionner l'endommagement de l'outil. NE

BRANCHEZ PAS L'OUTIL hmoins que vous

soyez absolument satisfait. Le raccordement _t

une source de courant dont la tension est

inf6rieure _t celle indiqu6e sur la plaquette

endommagera le moteur.

Les outils portant la d6signation <<AC>>ne

s'alimentent que de courant alternatif de 50-60

Hz. Les outils portant la d6signation <<DC>>

s'alimentent de courant continu. N'enfichez

pas d'outils CA _tune source d'alimentation c.c.

Ne branchez pas les outils _tr6gulateur

61ectronique de vitesse h une source

d'alimentation c.c.

Utilisation et entretien

•N'ABUSEZ PAS DE L'OUTIL. I1 est plus

efficace et stir au r6gime pour lequel il a 6t6

destin6.

• UTILISEZ L'OUTIL APPROPRII_. Ne

forcez pas un petit outil ou un accessoire

_teffectuer le travail d'un de plus grosse taille.

N'utilisez pas l'outil _ tort eta travers - par

exemple- n'utilisez pas une scie circulaire pour

tailler les branches d'arbres ou les bfiches.

12

• FIXEZ LE MATERIAU EN PLACE.

Utilisez des serre-joints ou un Otau. C'est

beaucoup plus stir et vous pouvez manier l'outil

des deux mains.

• N'ABUSEZ PAS DU CORDON. Ne

transportez jamais l'outil par le cordon et ne

tirez jamais sur ce dernier pour le d_brancher.

Prot_gez le cordon de la chaleur, de l'huile et

des bords tranchants. Gardez toujours le cor-

don 'abonne distance de la lame, des accessoires

ou autres pieces mobiles de l'outil en marche.

• CORDONS DE RALLONGE POUR

EXTI_RIEUR. Quand vous utilisez l'outil

l'ext_rieur, n'employez que des rallonges

destinies _ tel usage et portant les suffixes

d'homologation, soit W-A (pour les UL) soit W

(pour !'ACNOR). Voir le tableau _Dimensions

des rallonges recommand_es,,.

• Dt_BRANCHEZ LES OUTILS. Quand ils

ne servent pas; avant l'entretien; avant de

changer les lames, les mEches, les couteaux,

etc.

• RANGEZ LES OUTILS NE SERVANT

PAS. Suivant leur usage, les outils devraient

_tre rang6s dans un endroit sec, 61ev6 ou sous

c16 - hors de la port6e des enfants.

• NE MODIFIEZ NI ABUSEZ DE L'OUTIL.

Ces outils sont extr_mement pr6cis. Tout

changement ou modification non recommand6

constitue un m6susage risquant d'avoir de graves

r6percussions.

• L'USAGE D'ACCESSOIRES AUTRES que

ceux recommand6s dans le pr6sent manuel peut

atre dangereux.

• TRAITEZ LES OUTILS AVEC SOIN.

Maintenez-les bien propres et bien a point pour

qu'ils fonctionnent en douceur. Observez les

directives concernant le graissage et le

changement des accessoires. Examinez

p_riodiquement l'_tat des cordons de l'outil et,

au besoin, confiez-en la r_paration _ un poste

d'entretien agree. Examinez p_riodiquement

l'_tat des cordons de rallonge et remplacez-les

au besoin. Maintenez les poign_es sEches,

propres, sans souillure d'huile et de graisse.

• RECHERCHEZ LES PII_CES

ENDOMMAGI_ES. Avant d'utiliser l'outil,

examinez soigneusement l'_tat des pieces te!les

que le protecteur pour vous assurer qu'elles

fonctionnent correctement. V_rifiez

1' alignement et la libert_ de fonctionnement des

pieces mobiles, l'_tat et le montage des pieces

et toutes autres conditions susceptibles d'affecter

d_favorablement le fonctionnement. I1 faut

r_parer ou remplacer toute piece ou tout

protecteur dont !'_tat laisse h d_sirer. Faites

remplacer tout interrupteur d_fectueux.

N'utilisez pas un outil dont l'interrupteur ne

fonctionne pas correctement.

• TOUTES LES Rt_PARATIONS

I_LECTRIQUES OU Mt_CANIQUES,

devraient _tre ex_cut_es par des techniciens

compdtents. Confiez-les au centre de service-

usine le plus proche, gun autre centre de service

aprEs-vente Bosch agrd_ ou, encore, 5 un poste

d'entretien renomm_. Pour vous dviter des

ennuis, exigez toujours les pieces de rechange

Bosch.

[ Rbgles de s6curit6 concernant [

les toupies

• Ne mettezjamais la toupie en marche alors

que le fer est enfoui dans le mat_riau. Le

tranchant du fer peut gripper dans le mat_riau

rendant latoupie incontr61able. Tenez toujours

la toupie g deux mains au moment de la mettre

en marche. Le couple du moteur de la toupie

peut donner un contrecoup.

• Assurez-vous toujours qu'aucun c!ou et

autres obstacles semblables ne soient enfouis

dans la piece, car ils peuvent faire sauter la

toupie et le fer et ab_mer ce dernier.

• Portez toujours des lunettes de s_curit_. Si

la toupie est _quipde d'un sac _ copeaux

amovible, assurez-vous qu'il est en place.

• !_vitez de toucher au fer ou autre piece

mobile de la toupie pendant l'usage. M_me

awes l'usage, le fer prend assez de temps _ se

refroidir.

• Ne posezjamais la toupie de c6t6 tant que le

moteur ne soit totalement au repos, si le fer fait

saillie par rapport _ la base.

• Ne tenezjamais le mat6riau d'une main et la

toupie en marche de l'autre. I1 importe de bien

assujettir le matdriau et de tenir fermement la

toupie _ deux mains.

• N'utilisez jamais des fers dont le diamEtre

de coupe est supdrieur _ celui de l'ouverture

pratiqu_e dans la base.

• AprEs le remplacement des fers ou un rdglage

quelconque, assurez-vous que l'6crou de la

douille et les autres dispositifs d'assemblage

soient fermement serr_s avant de mettre la

13

toupie en marche.

• Le sens de d6placement de la toupie dans le

mat6riau est trbs important et il se rapporte au

sens de rotation du fer. En regardant du dessus

de la toupie, le fer toume dans le sens des

aiguilles d'une montre. Lorsque la toupie se

trouve entre l'utilisateur et le mat6riau, le sens

de d6placement doit 8tre vers la droite. Par

contre, si le mat6riau se trouve entre l'utilisateur

et la toupie, le sens de d6placement doit _tre

vers la gauche. Le ddplacement dans le mauvais

sens forcera le tranchant du fer _ grimper hors

du mat6riau entrai'nant la toupie dans le mSme

sens.

• La double isolation [] de utilis6e dans les

outils 61ectriques pour 61iminer le besoin de

cordon d'alimentation trois ills, dont la prise de

terre, et de dispositif d'alimentation h prise de

terre. Elle est homologu6e par l'Underwriter's

Laboratories, I'ACNOR et I'OSHA.

IMPORTANT: L'entretien d'un outil

double isolation exige la connaissance du

systbme et la comp6tence d'un technicien

qualifi6. EN CAS D'ENTRETIEN,

N'UTILISEZ QUE DES PIt_CES DE

RECHANGE IDENTIQUES.

FICHES POLARISt_ES. Si votre outil est

6quip6 d'une fiche polaris6e (une lame plus

large que l'autre) elle ne s'enfiche que d'une

maniEre dans une prise polarisde. Si la fiche

n'entre pas hfond dans la prise, toumez-la d'un

demi-tour. Si elle refuse encore d'entrer,

demandez _ un 61ectricien qualifi6 d'installer

une prise appropri6e. Afin de rdduire le risque

longueur et de l'intensit6 indiqu6e sur la

plaquette embldmatique de l'outil. En cas de

doute, optez pour le prochain calibre inf6rieur.

Utilisez toujours des rallonges homologudes

par I'U.L. et I'ACNOR.

lntensit6 nominale(figurantsur la plaquette embl6matique)

0- 2.1- 3.5- 5.1- 7.1- 12.1-

2.0 3.4 5.0 7.0 12.0 16.0

g

g 25'

5o'

-g 75'

100'

_15o'

©

,...a

18 18 18 18 16 14

18 t8 16 16 14 12

i8 18 t6 14 12 10

18 16 14 12 10

16 14 t2 12 calibre du fil

REMARQUE: Plus le calibre est petit, plus le

fil est gros.

<<CONSERVEZ CES INSTRUCTIONS>>

I M°de diempl°i [

Gttchette de commande et bouton de

blocage en marche

Votre outil peut 8tre mis en marche ou au repos

_t l'enfoncement ou au relfichement de la

g_chette. I1est aussi 6quip6, au c6t6 gauche de

la poign_e sur laquelle est situ_e la gfichette,

d'un bouton de blocage en marche qui maintient

l'interrupteur sous tension sans avoir _tappuyer

sur la g_chette de commande.

BLOCAGE DE L'INTERRUPTEUR EN

MARCHE: appuyez sur la ggtchette, enfoncez

le bouton et relfichez la g_chette.

Dt_BLOCAGE DE L'INTERRUPTEUR:

appuyez sur la g_tchette et rel0,chez-la sans

toucher au bouton de blocage en marche.

• Remplacez imm6diatement toute rallonge

endommagde. L'utilisation de rallonges

endommag6es risque de provoquer un choc

61ectrique, des brfilures ou l'61ectrocution.

• En cas de besoin d'une rallonge, utilisez un

cordon de calibre satisfaisant pour 6viter toute

chute de tension, perte de courant ou surchauffe.

Le tableau ci-dessous indique le calibre des

rallonges recommanddes en fonction de leur

AVERTISSEMENT! Le relgchement de

la g'achette est impossible si le bouton de

blocage en marche est maintenu enfonc6.

Variateur de vitesse gtcadran

(1613EVS et 1614EVS)

Votre toupie est aussi dot6e d'un variateur de

vitesse acadran 2. Au moyen du cadran, vous

pouvez pr_r_gler la vitesse du fer depuis 12

000 trimn jusqu'au r6gime maximal sp6cifi6

sur la plaquette de l'outil. Le cadran peut 8tre

14

r_gl_ sur ou entre n'importe lequel des six

r_gimes (depuis 1 = le plus bas jusqu'h 6 = le

plus _lev_). Le bouton de blocage en marche

peut _tre utilis_ sur tousles r_glages du cadran.

En gdndral, les r_gimes suivants sont

recommandds, mais l'exp_rience avec le

mat_riau utilisd peut dicter des rOglages

diff_rents. La variation momentan_e du rdgime

est normale g la mise en marche de la toupie

jusqu'hce que le r_gulateur_lectroniqueprenne

charge.

1613EVS 1614EVS Matdriau

du cadran tr_L_ _ Bois durs, plastiques

1 12,000 12,000 mous, m_taux non-

2 14,000 14,500 ferreux, fers et

3 t 6,000 17,000 couteaux de toupie

de plus grand diambtre

4

5

6

18,000 19,500 Bois mous, plastiques,

20,000 22,000 comptoirs, fers et

22,000 23,000 couteaux de toupie

de plus petit diambtre

D_marrage en douceur

(1613EVS et 1614EVS)

Latoupie est dot6e d'un dispositifde d6marrage

en douceur qui assure l'augmentation graduelle

de la vitesse et du couple, r6duisant ainsi la

tension qui accompagne le lancement _couple

_levd.

Mettez l'outil en marche et attendez qu'il

atteigne la vitesse maximale avant de le poser

sur la piece. De m_me, soulevez-le avant d'en

relficher l'interrupteur. Pour prolonger la dur@

de !'interrupteur, _vitez de le mettre sous ten-

sion et hors tension pendant que l'outil est

l'oeuvre.

Pose et ddpose des fers

AVERTISSEMENT! D_branchez toujours

l'outil de la source d'alimentation avant de

changer les fers, les accessoires ou d'effectuer

des r_glages.

Pose d'un fer

Tournez l'arbre pour aligner les plats avec le

dispositif de verrouillage 11, puis abaissez

fermement ce dernier pour l'enclencher.

Ensuite, au moyen de la cld foumie, desserrez

l'ensemble mandrin-douille, lntroduisez la

tige du fer "_fond dans la douille du mandrin,

puis retirez la tige jusqu'_ ce que les tranchants

soient environ entre 1/8" et 1/4" de la face de

l'6crou de la douille. Une lois le fer en place

et le dispositif de verrouillage de l'arbre

solidement engagd, serrez fermement

l'ensemble mandrin-douille dans le sens des

aiguilles d'une montre (vu du dessous de la

toupie) avec la c16 fournie. Pour 6viter le

risque d'endommagement, ne serrez jamais le

mandrin sans qu'un fer h tige de taille

convenable y soit ins6r&

Pour assurer le serrage appropri_ du fer et

minimiser le risque d'excentricitd, la queue du

fer devrait Otre enfonc_e aussi loin que pos-

sible dans la douille, au moins 5/8".

MISE EN GARDE! Pour _viter

d'endommager l'outil, ne serrez jamais le

mandrin en l'absence d'un fer. REMARQUE:

La queue du fer et le mandrin devraient _tre

propres et exempts de poussibre, de salet_, de

r_sidu et de graisse avant l'assemblage.

MISE EN GARDE! N'utilisez pas des fers

de diambtre sup_rieur _ 1-5/8" car ils ne

passeraient pas dans l'ouverture de la base.

Ddpose du fer

Au moyen du dispositif de verrouillage de

l'arbre et de la cl6 mentionn6e pr6c6demment,

tournez l'ensemble mandrin-douille dans le

sens contraire de celui des aiguilles d'une

montre. Quand l'ensemble mandrin-douille

est desserr6, continuez de le tourner jusqu'h ce

que la douille se d6loge du c6ne et que vous

puissiez retirer le fer.

REMARQUE : L'extraction de l'ensemble

mandrin-douille s'accomplit sans effort; il n'est

PAS n6cessaire de flapper le mandrin pour

d6loger le fer.

Soin de l'ensemble mandrin-douille

Quand le fer est enlevd, continuez de tourner

l'ensemble mandrin-douille dans le sens

contraire de celui des aiguilles d'une montre

jusqu'_ ce qu'il se

d_tache de l'arbre. Pour

assurer un serrage

addquat, nettoyez

occasionnellement

l'ensemble _ l'air

comprimd et nettoyez

al

25__22--_

15

le c6ne de l'arbre avec un chiffon ou une

brosse douce. Comme le montre l'illustration,

l'ensemble mandrin-douille est constitu6 de

trois 616merits. Assurez-vous que l'anneau de

retenue 21 est bien en place autour de la douille

22, h fond dans la rainure int6rieure de l'6crou

de serrage 23 de la douille, puis vissez

16g_rement l'ensemble mandrin-douille sur

l'arbre. Remplacez les ensembles mandrin-

douille us6s ou endommag6s imm6diatement.

M_canisme de plong_e

Pour desserrer le m6canisme de plong6e,

saisissez fermement les poign6es de la toupie

des deux mains et, avec le pouce de la main

gauche, appuyez sur le levier de r6glage en

plong6e 16. Le moteur peut _tre alors r6g16_la

hauteur d6sir6e, t_tant donn6 qu'il est _ ressort,

le levier maintiendra le moteur en place au

rel_tchement. Lors de la coupe en plong6e,

appuyez toujours ferrnement _tforce 6gale sur

les deux poign6es pour 6viter d'incliner le

moteur sur les poteaux.

Guide de profondeur et tourelle

Le guide de profondeur 3et la tourelle tournante

7servent _t r6gler la profondeur de coupe

comme suit:

Le fer en place, abaissez d61icatement le moteur

jusqu'_ ce que la pointe du fer affleure h peine

la surface sur laquelte la toupie repose. C'est

en effet le <<pointmort>>_tpartir duquel il est

possible d'effectuer d'autres r6glages avec

pr6cision. Pour obtenir la profondeur de coupe

d6sir6e, tournez la tourelle de profondeur

jusqu'?_ ce que le plus bas gradin soit vis-a-vis

le guide de profondeur. Desserrez le bouton de

serrage du guide 5 et baissez le guide jusqu'h

ce qu'il touche au plus bas gradin de la tourelle.

Glissez le t6moin de profondeur 4 jusqu'h ce

que la ligne rouge soit h z6ro sur l'6chelle

gradu6e, indiquant effectivement le point

auquel le fer effleure ?_peine la surface du

mat6riau.

Pour obtenir la profondeur de coupe d6sir6e,

remontez le guide de profondeur jusqu'_ ce

que la ligne rouge du t6moin atteigne le rep_re

de la profondeur de coupe voulue, puis

verrouillez le guide en place en serrant

fermement son bouton de serrage. I1 est alors

possible d'obtenir la profondeur de coupe

d6sir6e en plongeant la toupie jusqu'_t ce que le

guide de profondeur appuie sur le gradin choisi

de la tourelle tournante. Pour vous rassurer

que vos r6glages sont exacts, vous auriez int_r_t

_tfaire l'essai dans des retailles au pr6alable.

Une fois que la coupe finale a 6t6 r6gl6e _tla

profondeur d6sir6e, guide de profondeur

reposant sur te gradin inf6rieur de la tourelle,

il est possible d'ex6cuter des coupes

progressivement plus profondes en

commenqant par un gradin plus 61ev6 et, apr_s

chaque coupe, en tournant graduellement la

tourelle vers des gradins inf6rieurs jusqu'_ ce

vous atteigniez la profondeur de coupe d6sir6e

(le plus bas gradin).

R_glage precis

La toupie est 6quip6e d'un dispositif de r6glage

pr6cis, type microm_tre, qui peut &re utilis6

dans n'importe laquelle situation et qui assure

le r6glage de pr6cision sans pareille du fer de

la toupie. Quand l'outil est plong6 "_la position

pros, ce dispositif peut _tre ajust6 de mani_re

r6gler pr6cis6ment la position absolue du

couteau.

Pourr6aliser le r6glage pr6cis, toumez le bouton

de r6glage prdcis 1 dans le sens des aiguilles

d'une montre pour baisser le fer ou dans le sens

oppos6 pour le lever, comme l'indique la flEche

moul6e sur le dessus du bouton. Pour assurer

des r6glages pr6cis, l'anneau indicateur est

gradu6 en versions standard et m6trique, chaque

ligne repr6sentant un r6glage de 1/10 mm ou

.004". L'anneau indicateur peut &re remis _t

z6ro pour permettre al'utilisateur de com-

mencer au point de r6f6rence qui l'int6resse

sans d6placer le bouton de r6glage pr6cis.

Le dispositif de r6glage pr6cis a une envergure

totale de 5/8", laquelle est d6sign6e par deux

lignes imprim6es au dos du carter. Quand

vous utilisez le r6glage pr6cis, assurez-vous

que l'indicateur 17 est situ6 entre ces deux

lignes, de sorte qu'il reste suffisamment

d'espace dans le sens d6sir6 aprEs la plong6e

de la toupie. Quand la toupie est plong6e _ la

profondeur maximale ou qu'elle est totalement

r6tract6e au haut des poteaux, notez que le

dispositif de r6glage pr6cis ne d6placera pas le

moteur davantage vers le bas ou vers le haut,

16

6tant donn6 que ces points repr6sentent les

limites de la course. ParallNement, le r6glage

pr6cis ne peut pas baisser le fer quand le guide

de profondeur est serr6 contre la toure!le.

serr6 avant l'usage. Pour minimiser

l'excentricit6 ou le broutage du fer, utilisez

toujours des fers dont la longueur exig6e pour

effectuer la coupe d6sir6e est la plus courte.

D@lacement de la toupie

Vue du dessus, la toupie tourne dans le sens

des aiguilles d'une montre. La correcte rela-

tion entre le sens de rotation du fer ou du

couteau et celui du d6placement de la toupie

est la suivante. I1 importe de diriger la toupie

dans le sens appropri6, car autrement le fer

broute et produit une coupe plut6t grossiEre.

Par exemple, pour ex6cuter une coupe

d6corative dans le bord avant d'un dessus de

table, vous d6placeriez la toupie de gauche

droite ou dans le sens contraire de celui des

aiguilles d'une montre autour de la piece. Pour

tailler une ouverture dans le centre d'un

panneau, vous d6placeriez la toupie dans le

sens des aiguilles d'une montre, de sorte que le

bord de l'ouverture soit taill_ contre la rotation

du fer, tel qu'il est d_crit, et pr_sente un fini

doux. Dans le cas de coupe tout le tour d'une

piece, il est preferable de couper contre les

fibres d'abord, de sorte que le d_chirement des

coins puisse _tre adouci en repassant dans le

sens des fibres ensuite.

1 'i:i:i:i..@.i:i:i:i:t

_(_ COUTEAU SENS DE

DEPLACEMENT

Vitesse de d@lacement

Vous obtiendrez de meilleurs r6sultats dans le

bois ou les plastiques, si la profondeur de

coupe et la vitesse de d6placement que vous

choisissez favorisent le fonctionnement

r6gime 61ev_ du moteur. Travaillez _ vitesse

mod6r6e. Les mat_riaux mous exigent une

vitesse plus rapide que les mat6riaux durs.

Le m_susage ou la surcharge peut caler le

moteur. Ralentissez pour 6viter tout

endommagement de l'outil. Assurez-vous

toujours que l'_crou de la douille est fermement

Guides de gabarit

La toupie est _quip_e d'un unique m_canisme

de changement

rapide des guides qui,

au moyen d'une

bague _ressort

int6gr6e _la base, les

maintient fermement

en place. Pour

ins6rer ou changer le

guide de gabarit 24,

r6tractez le levier de

serrage 6. Alignez

deux des quatre

6i r

24 -----_

23 __L_

26 --_

entailles du guide de gabarit aux deux bossages

coul6s de l'_videment pratiqu_ dans la base.

Mettez le guide de gabarit en place et rel_chez

le levier de serrage.

Les guides de gabarit sont utilis_s de concert

avec une foule d'accessoires sp6ciaux tels que

les gabarits _t mortaiser et montages queue

d'aronde (voir le catalogue BOSCH). De plus,

il est facile de fabriquer des gabarits sp6ciaux

pour la coupe r_p_titive de patrons, dessins,

modEles et autres. On peut fabriquer un patron

_t partir d'une piece de contreplaqu_,

d'agglom_r_s, de m_tal ou m_me de plastique;

le dessin peut _tre d_coup6 _ !'aide d'une

toupie, scie sauteuse ou autre outil convenable.

Les patrons 27 doivent prendre en consideration

la distance entre le fer et le guide de gabarit 24,

_tant donn_ que la dimension finale diff_rera

d'autant, en raison de la position du fer.

23 cL21

26 24

27

Guide de luxe

Pour les travaux h la toupie tels que le rainurage,

on doit souvent guider l'outil dans un plan

17

parall_le _tune r_gle. Une faqon d'ex6cuter une

coupe droite est d'assujettir h la surface du

mat6riau, au moyen de serres, une planche ou

autre rbgle et de diriger le bord de l'embase de

la toupie le long de ce guide de coupe. Pour de

meilleurs r6sultats, il est recommand6 de

maintenir la toupie dans la mOme position

alors que vous la d6placez le long du guide.

Le guide de luxe Bosch est un accessoire qui

permet de maintenir la toupie parallEle h une

surface rectiligne ou curviligne. Le guide de

luxe est accompagn6 de deux tiges et d'un

nombre d'6crous _ ailettes et de vis de fixation

et de r6glage. Le guide en place et bien rOg!6,

d6placez la toupie normalement en le

maintenant en contact avec le bord de la piece

en tout temps. De m_me, le guide de luxe peut

_tre fix6 au-dessous de la base de la toupie

lorsque vous ne d6sirez exposer le fer que

parliellement.

Le guide de luxe Bosch comprend un

m6canisme de r6glage prOcis et des plateaux

amovibles pour guider la toupie le long des

surfaces rectilignes ou curvilignes. Le mode

d'emploi est inclus avec l'accessoire.

Extraction des copeaux

Vous pouvez 6quiper votre toupie d'accessoires

d'extraction de copeaux facultatifs vendus chez

votre concessionnaire Bosch. Le rainurage et

les autres travaux de surfaces planes, alors que

la projection des copeaux est facilement sous

contr61e, produisent les meilleurs r_sultats.

Cependant, le travail des bordures ou l'usage

de guides de gabarit ne sont pas aussi favorables,

6tant donn6 que la succion est consid6rablement

r6duite dans tels cas.

AVERTISSEMENT!L'emploi

d'accessoires autres que ceux recommand6s

dans le pr6sent manuel ou dans le catalogue

BOSCH peut &re dangereux.

AVERTISSEMENT! L'entretien pr6ventif

prodigu6 par des personnes non autoris6es peut

_tre dangereux. I1 est recommand6 de confier

l'entretien et la r6paration de l'outil '_un centre

de service-usine Bosch.

Graissage de l'outil

Votre outi! Bosch a 6t_ convenablement graiss_

et est pr_t h utiliser. I1est recommand6 que les

outils h engrenages soient regraiss6s avec une

graisse sp6ciale h l'occasion de tout

remplacement de balais.

Balais de charbon

Les balais et le collecteur de votre outil Bosch

ont 6t6 con_us pour donner plusieurs heures de

fonctionnement sans al6as. Pour maintenir le

moteur en pleine forme, nous recommandons

d'examiner les balais tousles deux h six mois.

Vous ne devriez exiger que les balais de rechange

d'origine Bosch qui conviennent sp_cialement

h votre outil.

Roulements

AWEs environ 300 h. 400 heures d'utilisation,

ou h tousles deux remplacements des balais, il

faudrait confier le remplacement des roulements

un centre de service-usine Bosch. Les

roulements qui sont devenus bruyants ('_la suite

d'usage dans des mat6riaux trEs abrasifs ou de

durs efforts) devraient _tre remplac6s h l'instant

pour 6viter la surchauffe et la d6faillance du

moteur.

Nettoyage

AVERTISSEMENT! Pour 6viter le risque

d'accidents, d6branchez toujours l'outil de la

prise de courant avant de proc6der au nettoyage

ou _t l'entretien. Vous pouvez trEs bien le

nettoyer "_Fair comprim6. Dans ce cas, portez

toujours des lunettes de s_curit6.

Gardez les prises d'air et les interrupteurs propres

et libres de salet6s. N'essayez pas de les nettoyer

en introduisant des objets pointus dans leurs

ouvertures.

MISE EN GARDE! Certains produits de

nettoyage et dissolvants dont la gazoline, le

t6trachlorure de carbone, les nettoyeurs chlor6s,

l'ammoniaque et les d6tergents m6nagers

contenant de l'ammoniaque peuvent aNmer les

pieces en plastique.

18

GARANTIE LIMITI_E

BOSCH

S-B POWER TOOL COMPANY

S-B Power Tool Company (<<Vendeur>>) garantit

5.l'acheteur originel d'outils dlectriques portatifs

Bosch (et uniquement _ celui-ci) que lesdits

outils sont et resteront exempts de vices matdriels

et de fabrication pendant un (1) an 5.compter de la

dale d'achat. LA SEULE OBLIGATION DU

VENDEUR ET LE SEUL RECOURS DE

L'ACHETEUR sous la pr_senIe garantie l imitde,

et en autant que la loi le permette sous toute

garantie ou condition implicite qui en dOcoulerait,

sera l'obligation de remplacer ou rdparer

gratuitement les pibces ddfectueuses

matdriellement ou comme fabrication, pourvu

que lesdites d_fectuosit_s ne soient pas

attribuables 5. un usage abusif ou 5. quelque

rdparation bricolde par quelqu'un d'autre que le

vendeur ou le personnel d'une station-service

agr_de. En cas de rdclamation sous la pr_sente

garantie limitde, l'acheteur est tenu de renvoyer

l'outil _lectrique portatif complet en port pay_ 5_

un centre de service-usine Bosch ou une station-

service agr_e. Une liste des centres de service-

usine amdricains accompagne chaque outil

_lectrique Bosch. Veuillez consulter votre

annuaire tdldphonique pour les adresses.

LA PRt_SENTE GARANTIE NE S'APPLIQUE

PAS AUX ACCESSOIRES TELS QUE LAMES

DE SCIES CIRCULAIRES, MECHES DE

PERCEUSES, FERS DE TOUPIES, LAMES

DE SCIES SAUTEUSES, COURROIES DE

PON_AGE, MEULES ET AUTRES AR-

TICLES DU GENRE.

TOUTE GARANTIE IMPLIC1TE SERA

LIMITIng COMME DURI_E A UN (1) AN ._

COMPTER DE LA DATE D'ACHAT.

CERTAINS I_TATS AMI_RICAINS

N'ADME'II"ANT PAS LE PRINCIPE DE LA

LIMITATION DE LA DURt_E DES

GARANT1ES IMPL1CITES,ILESTPOSSIBLE

QUE LES LIMITATIONS CI-DESSUS NE

S'APPLIQUENT PAS A VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT

t_TRE TENU POUR RESPONSABLE DES IN-

CIDENTS OU DOMMAGES INDIRECTS

(INCLUANT, MAIS NE SE LIMITANT PAS

AUX PERTES DE PROFITS) CONSI_CUTIFS

__LA VENTE OU L 'US AGE DE CE PRODU IT.

CERTAINS t_TATS AMt_RICAINS

N'ADMETI'ANT PAS LE PRINCIPE DE LA

LIMITATION NI L'EXCLUSION DES

DOMMAGES INDIRECTS ET

CONSF_QUENTIELS, IL EST POSSIBLE QUE

LES LIMITATIONS OU EXCLUSIONS CI-

DESSUS NE S'APPLIQUENT PAS A VOTRE

CAS.

LA PRt_SENTE GARANT1E VOUS ACCORDE

DES DROITS BIEN Dt_TERMINES, Y

COMPRIS POSSIBLEMENT CERTAINS

DROITS VARIABLES DANS LES

DIFFI_RENTS t_TATS.

S-B Power Tool Company

4300 W. Peterson Avenue

Chicago, IL 60646-5999

19

Datos del Fresadora de descenso vertical

producto

Modelo nfimero 1613 1613EVS

Nfimero de identificaci6n 0 601 613 0.. 0 601 613 7..

Capacidad para brocas de fresadora 1-5/8" de difim, max. 1-5/8" de dizlm, m_ix.

Capacidad del portaherramienta 1/4", 3/8", y 1/2" cuerpos 1/4", 3/8", y 1/2" cuerpos

1

Modelo nfimero

Nfimero de identificaci6n

Capacidad para brocas de fresadora

Capacidad del portaherramienta

1614 1614EVS

0 601 614 0.. 0 601 614 7..

1-5/8" de didm. mfix. 1-5/8" de di_im, m_ix.

1/4" cuerpo 1/4" cuerpo

NOTA: Esta herramienta est_idisefiada para uso con corriente alterna (AC) finicamente. )

Lista de accesorios ]

1613 y 1613EVS

Mandril portaherramienta de 1/4"*

Mandril portaherramienta de 3/8"

Mandril portaherramienta de 1/2"*

Llave de portaherramienta de 15/16" *

Gufa de lujo para fresadoras

Accesorio de aspiraci6n

Manguera de aspiraci6n

Adaptador de manguera/aspiraci6n

Estuche de transporte

1614 y 1614EVS

Mandril portaherramienta de 1/4"*

Llave de portaherramienta de 3/4"*

Gufa de lujo para fresadoras

Accesorio de aspiraci6n

Manguera de aspiraci6n

Adaptador de manguera/aspiraci6n

Estuche de transporte

(* =equipo est_ndar)

IComponentes de la fresadora "1

1. Bot6n giratorio de ajuste fino 14. Deflector de virutas

2. Dial de velocidad variable (1613EVS y 1614EVS) 15. Subbase

3. Varilla del indicador de profundidad 16. Palanca de fijaci6n/liberaci6n

4. Indicador de profundidad del descenso vertical

5. Pomo de fijaci6n/liberaci6n del 17. Marcador indice

indicador de profundidad 18. Interruptor gatillo

6. Palanca de fijaci6n/liberaci6n 19. Accesorio de aspiraci6n

de la gufa de plantilla 20. Manguera de aspiraci6n

7. Torreta giratoria de profundidad 21. Anilla de retenci6n

8. Bot6n de "Fijaci6n en ON" 22. Portaherramienta

9. Bot6n giratorio de ajuste 23. Tuerca del portaherramienta

de la gufa de fresadora 24. Gufa de plantilla

10. Gufa de lujo para fresadoras 25. Ensamblaje del mandril

11. Cierre del husillo portaherramienta

12. Placa gufa 26. Broca de fresadora

13. Placa gufa 27. Patr6n de plantilla

(NOTA: los componentes de la fresadora que no esffm ilustrados en la p_igina 2 est_inilustrados

en otra parte de este manual)

20

!ADVERTENCIA! "LEA TODAS LAS

INSTRUCCIONES". El incumplimiento de

las NORMAS DE SEGURIDAD identificadas

por el sfmbolo del PUNTO NEGRO (°) que se

indican y otras precauciones de seguridad puede

dar lugar a lesiones personales graves. Con-

serve estas instrucciones de funcionamiento

con este producto.

Area de trabajo

•MANTENGA LIMPIAS LAS AREAS DE

TRABAJO. Las Areas y mesas desordenadas

invitan a que se produzcan accidentes.

•EVITE LOS ENTORNOS PELIGROSOS.

No utilice herramientas mecfinicas en lugares

hdmedos omojados. No exponga las

herramientas mec_nicas a la lluvia. Mantenga

el Area de trabajo bien iluminada.

• EVITE LAS AREAS CON PRESENCIA

DE GASES. No utilice herramientas el_ctricas

portfitiles en atm6sferas explosivas en presencia

de lfquidos o gases inflamables. Los motores

de estas herramientas normalmente producen

chispas y las chispas pueden dar lugar a la

ignici6n de vapores.

• MANTENGA ALEJADOS A LOS NINOS.

No permita que los visitantes toquen las

herramientas o el cord6n de extensi6n. Todos

los visitantes deben mantenerse alejados del

Area de trabajo.

Seguridad personal

•PROTEJASE CONTRA LAS SACUDIDAS

ELECTRICAS. Evite el contacto del cuerpo

con las superficies conectadas a tierra tales

como tuberfas, radiadores o cocinas y

refrigeradores. Se recomiendan guantes de

caucho y calzado antideslizante cuando se

trabajaalaintemperie, donde se puede encontrar

terreno hfimedo o mojado. En estas condiciones

se debe utilizar una lfnea de energfa protegida

con un Interruptor de circuito para fallos a

tierra.

•VISTASE ADECUADAMENTE. No se

ponga ropa suelta ni joyas. Pueden quedar

atrapadasen las piezas m6viles. Use cubiertas

protectoras parael pelo a fin de sujetar el pelo

largo.

•UTILICE EQUIPO DE SEGURIDAD. USE

GAFAS DE SEGURIDAD o lentes con

protectores laterales. Utilice protecci6n en los

ofdos cuando use las herramientas mecfinicas

mucho rato y una mfiscara contra el polvo para

operaciones que generan polvo.

• MANTENGASE ALERTA. USE EL

SENTIDO COMUN. Ffjese en lo que est_

haciendo. No utilice la herramienta cuando estfi

cansado o bajo la influencia de medicamentos.

• QUITE LAS LLAVES DE AJUSTE Y LAS

LLAVES DE TUERCA. Forme el hfibito de

asegurarse de que las llaves de ajuste y de tuerca

se ban quitado de la herramienta antes de

encenderla.

• EVITE EL ARRANQUE ACCIDENTAL.

No lleve la herramienta enchufada con el dedo

en el interruptor. Asegfirese de que el interruptor

est_ en la posici6n OFF (desconectado) antes de

enchufar.

• NO INTENTE ALCANZAR DEMASIADO

LEJOS. Mantenga una posici6n y un equilibrio

adecuados en todo momento.

• ANTES DE CONECTAR LA

HERRAMIENTA a una fuente de energfa (caja

tomacorriente, tomacornente, etc.), asegt_rese

de que el voltaje suministrado es el mismo que

el que se indica en la placa del fabricante de la

herramienta. Una fuente de energia con un

voltaje superior al especificado para la

herramienta puede ocasionar graves lesiones al

usuario-- asf como dafios a la herramienta. En

caso de duda, NO ENCHUFE LA

HERRAMIENTA. La utilizaci6n de una fuente

de energfa con un voltaje inferior a la capacidad

nominal indicada en la placa del fabricante es

perjudicial para el motor.

Las herramientas designadas "VOLTS AC"

son para corriente alterna de 50-60 Hz solamente.

Las herramientas designadas "VOLTS DC"

son para corriente continua. No utilice

herramientas designadas AC con una fuente de

energfa DC. No utilice herramientas de

velocidad controlada electr6nicamente con una

fuente de energfa DC.

Utilizaci6n y cuidado de las

herramientas

•NO FUERCE LA HERRAMIENTA. La

herramienta trabajarfimejor ycon mils seguridad

a la capacidad para la cual fue disefiada.

•UTILICE LA HERRAMIENTA

ADECUADA. No fuerce una herramienta

pequefia o un accesorio pequefio a realizar el

trabajode unaherramienta pesada. No utilice la

herramienta para funciones para las cuales no

rue disefiada -- por ejemplo, no use una sierra

21

circular para cortar ramas o troncos de firboles.

• FIJE LA PIEZA DE TRABAJO. Utilice

abrazaderas o un tornillo de carpintero para

sujetar la pieza de trabajo. Es mis seguro que

utilizar la mano y libera ambas manos para

manejar la herramienta.

• NO ABUSE DEL CORDON. Nunca Ileve la

herramienta por el cord6n ni tire de _1 para

desconectarlo del tomacorriente. Proteja el

cord6n del calor, e! aceite y los bordes afilados.

Mantenga siempre el cord6n alejado de la hoja

cuando est_ girando, de las brocas o de cualquier

otra pieza m6vil durante la utilizaci6n de la

herramienta.

• A LA INTEMPERIE, UTILICE

CORDONES DE EXTENSION. Cuando la

herramienta se utiliza a la intemperie, use

dnicamente cordones de extensi6n adecuados

para la utilizaci6n a la intemperie y marcados

con el su fijo W-A (para UL) o W (para la CSA).

Consulte la secci6n "Cordones de extensi6n"

para la utilizaci6n del cord6n adecuado.

• DESCONECTE LAS HERRAMIENTAS.

Cuando no se est_n utilizando, antes del servicio

de ajustes y reparaciones o al cambiar hojas,

brocas, cortadores, etc.

• GUARDE LAS HERRAMIENTAS QUE

NO ESTA USANDO. Cuando las herramientas

no se est_n utilizando, debergn guardarse en un

lugar seco, alto o con cierre-- fuera del alcance

de los nifios.

• NO ALTERE NI HAGA USO

INCORRECTO DE LA HERRAMIENTA.

Estas herramientas est_in fabricadas con

precisi6n. Cualquier alteraci6n o modificaci6n

no especificada constituye un uso incorrecto y

puede dar lugar a una situaci6n peligrosa.

• LA UTILIZACION DE CUALQUIER

ACCESORIO no especificado en este manual

puede constituir un peligro.

• MANTENGA LAS HERRAMIENTAS

CON CUIDADO. Conserve las herramientas

afiladas y limpias para que funcionen mejor y

con mils seguridad. Siga las instrucciones de

lubricaci6n y de cambio de accesorios.

Inspeccione peri6dicamente los cordones de las

herramientas y si est_in dafiados higalos reparar

por un centro de servicio autorizado.

Inspeccione periddicamente los cordones de

extensi6n y sustitdyalos si est_in dafiados.

Mantenga los mangos secos, limpios y libres de

aceite y grasa.

• REVISE LAS PIEZAS DAIqADAS. Antes

de volver a utilizar la herramienta, una

protecci6n u otra pieza que estd dafiada debeni

revisarse cuidadosamente para determinar que

funcionarfi adecuadamente y que realizarfi la

funci6n para la cual estfi disefiada. Verifique la

alineaci6n de las piezas m6viles, el atascamiento

de las piezas m6viles, la ruptura de piezas, el

montaje y cualquier otra situaci6n que pueda

afectar su funcionamiento. Un protector o

cualquier otra pieza que presenta dafios se debe

reparar o sustituir inmediata y adecuadamente.

Haga que cambien los interruptores defectuosos.

No utilice la herramienta si el interruptor no la

enciende y apaga.

• TODAS LAS REPARACIONES,

ELECTRICAS O MECANICAS, deben ser

realizadas 6nicamente pot t4cnicos de

reparaci6n capacitados. P6ngase en contacto

con el Centro de servicio de f_brica Bosch mils

pr6ximo o con el Centro de servicio Bosch

autorizado m_s pr6ximo o con otro centro de

reparaciones competente. Utilice piezas de

repuesto Bosch dnicamente, cualquier otra

puede constituir un peligro.

• Nunca arranque la fresadora cuando la broca

est_iencajada en el material. El borde de cone

de la broca puede engancharse en el material,

haciendo que la fresadora se descontrole. Sujete

siempre la fresadora con las dos manos durante

el arranque. E1par de reaccidn del motor puede

hacer que la fresadora se tuerza.

• Asegdrese siempre de que la pieza de trabajo

no tiene clavos ni otros objetos extrafios que

pueden hacer que la broca y la fresadora salten

y que la broca se dafie.

• Use siempre gafas de seguridad. Si la

fresadora tiene un deflector de virutas removible,

mant6ngalo puesto en su sitio al fresar.

• Nunca toque la broca de la fresadora ni

ninguna otra pieza mdvil durante la utilizaci6n.

Despu6s de la utilizaci6n, la broca de la fresadora

estfi demasiado caliente para tocarla con las

manos desnudas.

• Si la broca de la fresadora sobresale de la

base, nunca deje la fresadora en ningtin sitio

hasta que el motor se haya detenido por

completo.

• Nunca tenga la pieza de trabajo en una mano

y la fresadora en la otra durante la utilizacidn.

Fije siempre con abrazaderas el material y agarre

la fresadora firmemente con las dos manos.

• Nunca utilice brocas que tengan un difimetro

de cone mayor que la abertura de la base.

• Despu6s de cambiar las brocas o de realizar

22

cualquier ajuste, asegt_rese de que la tuerca del

portaherramienta y todos los demfis dispositivos

de ajuste estfin apretados firmemente antes de

utilizar la fresadora.

• E1 sentido en que se hace avanzar la fresadora

por el material es muy importante y esti

relacionado con el sentido de rotacidn de la

broca. Cuando se mira a la fresadora desde

arriba, la broca gira en el sentido de las agujas

del reloj. Cuando la fresadora estfi situada entre

el cuerpo del usuario y el material, el sentido de

avance debe ser hacia la derecha. Si el material

estfi ubicado entre el cuerpo del usuario y la

fresadora, entonces el sentido de avance debe

ser hacia la izquierda. El hacer avanzar la

fresadora en sentido incorrecto hace que el

borde de corte de la broca se salga de la pieza de

trabajo y que tire de la fresadora en el sentido de

este avance.

] Cordones de extensi6n ]

• Sustituya los cordones dafiados

inmediatamente. La utilizacidn de cordones

dafiados puede causar sacudidas, quemar o

electrocutar.

o Si se necesita un corddn de extensi6n, se

debe utilizar un cord6n con conductores de

tamafio adecuado paraprevenir caidas de tensi6n

excesivas, p6rdidas de potencia o

sobrecalentamiento. La tabla siguiente muestra

el tamafio correcto a utilizar, segfn la longitud

del cord6n y la capacidad nominal en amperios

indicada en la placa del fabricante de la

herramienta. En caso de duda, utilice la medida

mis gruesa siguiente. Utilice siempre cordones

de extensidn catalogados por U.L. y la CSA.

• E1 aislamiento doble [] es un concepto de

disefio utilizado en las herramientas mecfinicas

el6ctricas que elimina la necesidad de un cable

de energfa de tres hilos conectado a tierra y de

un sistema de fuente de energfa conectado a

tierra. Es un sistema reconocido y aprobado por

Underwriter's Laboratories, la CSA y las

autoridades federales de la OSHA.

IMPORTANTE: El servicio de ajustes y

reparaciones de una herramienta con aislamiento

doble requiere cuidado y conocimiento del

sistema y deberfi ser realizado tinicamente por

un tdcnico de servicio competente. CUANDO

SE REQUIERA SERVICIO DE AJUSTES Y

REPARACIONES, UTILICE UNICAMENTE

PIEZAS DE REPUESTO IDENTICAS.

ENCHUFES POLARIZADOS: Si su

herramienta esti equipada con un enchufe

polarizado (una terminal es mis ancha que la

otra), el enchufe entrari en un tomacorriente

polarizado solamente de una manera. Si el

enchufe no entra por completo en el

tomacorriente, d61e la vuelta. Si sigue sin

entrar, p6ngase en contacto con un electricista

competente para instalar el tomacorriente

adecuado. Para reducir el riesgo de sacudidas

el6ctricas, no modifique e! enchufe de ninguna

manera.

25'

S 50'

-_ 75'

100'

150'

Capacidad nominal en amperios

(mostrada en la placa del fabricante)

0- 2.1- 3.5- 5.1- 7.1- 12.1-

2.0 3.4 5.0 7.0 12.0 16.0

18 18 18 18 16 14

t8 18 16 16 14 12

18 18 16 14 12 10

18 16 14 12 10

16 14 t2 12 calib_ decable

Nora: Cuanto mils pequefio es el nfimero de

calibre, mils grueso es el cable en el cord6n.

"CONSERVE ESTAS INSTRUCCIONES"

lnterruptor gatillo con bot6n de

"'Fijaci6n en ON"

La herramienta se puede encender (posici6n

"ON") o apagar (posici6n "OFF") apretando o

soltando el gatil!o. La herramienta tambi_n esti

equipada con un bot6n de "Fijaci6n en ON"

ubicado en el lado izquierdo del mango gatillo,

el cual permite un funcionamiento continuo sin

tener que mantener apretado el gatillo.

PARA FIJAR EL INTERRUPTOR EN LA

POSICION"ON": Apriete el gatillo, oprima el

bot6n y suelte el gatillo.

PARA DESBLOQUEAR EL INTERRUPTOR:

Apriete el gatillo y su61telo sin oprimir el bot6n

de "Fijacidn en ON".

23

IADVERTENCIA! Si se oprime

continuamente el botdn de "Fijaci6n en ON",

no se puede soltar el gatillo.

Velocidad variable con ajuste de dial

(1613EVS y 1614EVS)

La fresadora tambi6n estfi equipada con un dial

de velocidad variable 2. La velocidad de la

broca de fresadora se puede prefijar desde

12,000 RPM hasta las RPM mfiximas indicadas

en la placa del fabricante girando el dial hasta

la posici6n deseada. E1 dial se puede ajustar en

una de seis posiciones (1 = baja a 6 = alta) o

entre cualquiera de ellas. E1 bot6n de"Fijaci6n

en ON" tambi6n se puede utilizar con cualquier

posici6n del dial.

Las velocidades siguientes generalmente son

adecuadas, pero las posiciones precisas estfin

determinadas en su mayor parte por la

experiencia con el material que se est_i cortando.

La variaci6n moment_nea de la velocidad es

normal al arrancar la fresadora hasta que el

regulador electr6nico toma el control.

Posici6n 1613EVS 1614EVS Material

det dial RPM RPM Maderas duras, plfisticos

1 12,000 12,000 blandos, metales no

2 14,000 14,500 ferrosos, brocas de

3 16,000 17,000 fresadora y cortadores de

difimetro m_is grande.

4

5

6

18,000 t 9,500 Maderas blandas,

20,000 22,000 plfisticos, tableros de

22,000 23,000 mostrador, brocas de

fresadora y cortadores de

difimetro mits pequefio.

Dispositivo de "arranque suave"

(1613EVS y 1614EVS)

La fresadora estfi equipada con un dispositivo

de "arranque suave" que aumentagradualmente

la velocidad y el par motor de arranque,

reduciendo la tensi6n que se produce acausa de

un par motor de arranque elevado.

Arranque la herramienta antes de aplicarla a la

pieza de trabajo y deje que la herramienta

alcance toda su velocidad antes de entrar en

contacto con la pieza de trabajo. Levante la

herramienta de la pieza de trabajo antes de

soltar el interruptor. NO encienda y apague el

interruptor cuando la herramienta estfi sometida

a carga; esto acortar_i mucho la vida del

interruptor.

instalar brocas de fresadora y accesorios o de

realizar ajustes.

Instalaci6n de una broca de fresadora

Gire el eje del inducido para alinear las

superficies planas con el cierre del husillo 11 y

ejerza presi6n hacia abajo firmemente sobre el

cierre del husillo para acoplarlo. A continuaci6n,

utilice la llave suministrada para aflojar el

ensamblaje del mandril portaherramienta.

Introduzca el cuerpo de la broca de fresadora en

el mandril portaherramienta hasta donde se

pueda y luego saque el cuerpo hasta que los

cortadores estOn a aproximadamente 1/8" a 1/4"

de la cara del mandril portaherramienta. Con la

broca de fresadora introducida y el cierre del

husillo completamente acoplado, apriete

firmemente el ensamblaje deI mandril

portaherramienta en el sentido de las agujas del

reloj (visto desde debajo de la fresadora) con la

llave suministrada. Paraevitar dafiar el mandril

portaherramienta, nunca apriete el mandril

portaherramienta a menos que estd colocada en

el portaherramienta una broca de fresadora que

tenga un cuerpo de tamafio adecuado.

Para asegurar un agarre adecuado de la broca de

fresadora y minimizar el descentramiento, el

cuerpo de la broca de fresadora siempre debe

set introducido al menos 5/8".

IPRECAUCION! Para prevenir dafios a la

herramienta, no apriete el portaherramienta sin

broca. NOTA: E1 cuerpo de la broca y el

mandril deben estar limpios y libres de polvo,

madera, residuos y grasa antes del ensamblaje.

IPRECAUCION! No utilice brocas de

fresadora que tengan un di_imetro superior a 1-

5/8", ya que no pasarfin a trav_s de la pieza

fundida de la base.

Remoci6n de la broca de fresadora

Utilice el cierre del husillo y la llave tal como se

ha descrito anteriormente y gire el ensamblaje

del mandril portaherramienta en sentido

contrario al de las agujas del reloj. Una vez que

se haya aflojado el ensamblaje del mandril

portaherramienta, contintie girando el mandril

portaherramienta hasta que dste suelte de su

parte c6nica el portaherramienta y entonces se

puede sacar la broca.

NOTA: E1 mandril portaherramienta es

autoextraible; NO es necesario golpear el

mandril portaherramienta para liberar la broca.

Instalaci6n y remoci6n de brocas de

fresadora

IADVERTENCIA! Desconecte siempre la

herramienta de la fuente de energfa antes de

Cuidado del mandril portaherramienta

Con la broca de fresadora retirada, continfe

girando el mandril portaherramienta en sentido

contrario al de las agujas del reloj hasta soltarlo

24

del eje. Para asegurar un agarre firme, limpie de

vez en cuando e! mandril portaherramienta con

aire comprimido y limpie la parte cdnica del eje

del ensamblaje del inducido con una gasa o un

cepillo fino. E1 mandril portaherramientaconsta

de tres piezas componentes tal como se ilustra

en la figura; asegfirese de que la anilla de

retenci6n 21 se encuentra colocada

correctamente

alrededor del

portaherramienta 22 y

asentada en la ranura

interior de la tuerca del

m a n d r i 1

portahen'amienta 23 y

enrosque ligeramente el

mandril portaherramienta en el eje del inducido.

Cambie inmediatamente los mandriles

portaherramienta desgastados o dafiados.

Mecanismo de descenso vertical

Para desacoplar el mecanismo de descenso ver-

tical, agarre los mangos de la fresadora

firmemente con las dos manos y ejerza presi6n

sobre la palanca de fijaci6n/liberaci6n del

descenso vertical 16 con el dedo pulgar de la

mano izquierda. Luego, se puede subir o bajar

el motor hasta la posicidn deseada. La palanca

de fijacidn/liberacidn del descenso vertical estfi

accionada por resorte y sujetari el motor de la

fresadora en su sitio cuando se deje de ejercer

presidn sobre la palanca de fijacidn. A1 realizar

un descenso vertical, ejerza siempre una presidn

uniforme sobre ambos mangos para evitar que

el motor se ladee en los postes.

Varilla indicadora y torreta

La varilla indicadora de profundidad 3 y la

torreta giratoria de profundidad 7 se utilizan

para controlar la profundidad de corte de la

manera siguiente:

Con la broca instalada, baje suavemente el

motor justo hasta que la punta de la broca de

fresadora entre en contacto con la superficie

nivelada sobre la que se encuentra apoyada la

fresadora. Esta es la posici6n "cero" desde la

cual se pueden realizar con precisidn mils ajustes

de profundidad. Para fijar una profundidad de

corte deseada, gire la torreta giratoria de

profundidad hasta que el esca!6n mls bajo estd

alineado con la varilla indicadora de

profundidad. Afloje el pomo de fijacidn/

liberaci6n del indicador de profundidad 5 y baje

la varilla indicadora de profundidad hasta que

_sta entre en contacto con el escal6n mils bajo

de la torreta. Deslice el indicador de profundidad

4 hasta que la lfnea roja indique cero en la escala

de profundidad, indicando el punto en el cual la

broca entra en contacto con la pieza de trabajo

sin penetrar en dsta.

Para fijar una profundidad de corte deseada,

deslice la varilla indicadora de profundidad

hacia arriba hasta que la lfnea roja indicadora de

profundidad alcance la profundidad de corte

deseada y fije la varilla en esa posicidn apretando

firmemente el pomo de fijacidn/liberacidn del

indicador de profundidad. Ahora, la profundidad

de corle deseada se puede lograr haciendo de-

scender la fresadora verticalmente hasta que la

varilla indicadora de profundidad entre en

contacto con el tope seleccionado en la torreta

giratoria de profundidad. Para estar seguro de

que las posiciones de profundidad son precisas,

puede que usted quiera realizar cortes de prueba

en material de desecho antes de comenzar el

trabajo. Una vez que se haya fijado la

profundidad final deseada en la posici6n mis

baja de la torreta de profundidad con la varilla

indicadora de profundidad, es posible realizar

cortes progresivamente mis profundos

comenzando con una superficie plana mls alta

en la torreta de profundidad y girando la to,eta

giratoria de profundidad despu6s de cada corte

para bajar los topes progresivamente segOn se

desee hasta que se alcance la profundidad final

(el escaldn o superficie plana mis bajo).

Ayuste fino

La fresadora esti equipada con un mecanismo

de ajuste fino tipo micr6metro autdntico que se

puede utilizar en cualquier posici6n de descenso

vertical y que proporciona un ajuste preciso de

la posicidn de la broca de fresadora para una

precisi6n inigualada. Cuando se hace descender

la herramienta verticalmente hasta la posicidn

aproximada deseada, este dispositivo se puede

ajustar para fijar con precisidn la posicidn final

del cortador.

Para utilizar el ajuste fino, gire el bot6n giratorio

de ajuste fino 1 en el sentido de las agujas del

reloj para bajar la broca de fresadora o en

sentido contrario al de las agujas del reloj para

subirla, segOn indica la flecha moldeada en la

parte superior del bot6n giratorio. Para permitir

ajustes precisos, la anilla indicadora esti

graduada en incrementos en el sistema inglds y

en el sistema m6trico, y cada lfnea es igual a 1/

10mm o 0.004". La anilla indicadora se puede

reajustar a cero sin mover el bot6n giratorio de

ajuste fino para permitir que el usuario comience

el ajuste desde cualquier punto de referencia

deseado.

E1mecanismo de ajuste fino tiene un intervalo

total de ajuste de 5/8" que esti indicado por las

dos lfneas impresas en la parte posterior de la

caja protectora. Siempre que se utilice el ajuste

fino, asegfirese de que el marcador indice 17

esti posicionado entre estas dos lfneas para

asegurar que habri suficiente recorrido en el

25

sentido deseado despu_s de hacer descender la

fresadora verticalmente hasta su posicidn.

Observe que cuando se hace descender la

fresadora verticalmente hasta la profundidad

mixima o cuando _sta se retrae completamente

hasta la parte superior de los postes, el

mecanismo de ajuste fino no moveri el motor

mis abajo o mils arriba, ya que la extensidn

completa del recorrido se alcanza en estos

puntos. Del mismo modo, el ajuste fino no

puede bajar la broca cuando la varilla del

indicador de profundidad esti apretada contra

la torreta de profundidad.

Direcci6n de avance

La fresadora gira en el sentido de las agujas del

reloj segt_n se ve desde la parte superior de la

fresadora. La relaci6n correcta entre el sentido

de rotaci6n de la broca de fresadora o del

cortador y el avance de la fresadora se muestra

a continuacidn. Es muy importante mover la

fresadora en el sentido apropiado o el resultado

seri una vibraci6n ruidosa de la broca y un corte

basto. Como ejemplo, para fresar un borde

decorativo en la parte delantera de un tablero de

mesa, usted moverfa la fresadora de izquierda a

derecha para realizar la operaci6n, o en sentido

contrario al de las agujas del reloj alrededor de

la pieza de trabajo. Si usted estuviera cortando

una abertura en el centro de un panel, harfa

avanzar la fresadora en el sentido de las agujas

del reloj de manera que el borde de la abertura

seria cortado en sentido contrario al de la rotaci6n

de la broca de fresadora tal como se ha descrito

y se obtendrfa un acabado liso. Siempre que

corte alrededor de toda la pieza de trabajo, es

aconsejable cortar primero en direcci6n trans-

versal a la veta para que todos los desgarros de

esquinas que se produzcan se puedan alisar al

cortar siguiendo la veta en la segunda pasada.

IcioN

DE AVANCE

Velocidad de avance

AI fresar o realizar trabajo relacionado en madera

y plistico, los mejores acabados se obtendrin si

la profundidad de corte y la velocidad de avance

son reguladas para mantener el motor

funcionando a alta velocidad. Haga avanzar la

fresadora a una velocidad moderada. Los

materiales blandos generalmente requieren una

26

velocidad de avance mis ripida que los

materiales duros.

Puede que la fresadora se detenga si se utiliza

inadecuadamente o si se sobrecarga. Reduzca

la velocidad de avance para prevenir posibles

dafios a la herramienta. Asegfirese siempre de

que la tuerca del portaherramienta esti apretada

firmemente antes de la utilizaci6n. Use siempre

brocas de fresadora con la longitud de corte mils

corta necesaria para producir el corte deseado.

Esto minimizari el descentramiento y la

vibraci6n ruidosa de la broca de fresadora.

Guias de plantilla

La fresadora esti equipada con un mecanismo

exclusivo de cambio ripido de gufas de plantilla

el cual agarra firmemente las gufas con una

anilla accionada por resorte incorporada a la

base. Para introducir

o cambiar la gufa de

plantilla 24, retraiga

la palanca de fijacidn/

liberaci6n de la gufa

de plantilla 6. Alinee

cualesquier dos de las

cuatro lengtietas de

la gufa de plantilla

con los dos salientes

fundidos en el hueco

para gufas de plantilla

que esti en la base.

Introduzca la gufa de

23--

26

plantilla y afloje la palanca de fijaci6n para

sujetar la gufa de plantilla en su sitio.

Las gufas de plantilla se utilizan con varios

accesorios especiales, tales como plantillas de

bisagra y accesorios de cola de milano, que

figuran en el catilogo BOSCH. Ademis, es

ficil hacer plantillas especiales para cortar

patrones repetidos, disefios especiales,

incrustaciones y otras aplicaciones. Un patrdn

de plantilla se puede hacer de madera

contrachapada, tablero de aglomerado, metal o

incluso plistico, y el disefio se puede cortar con

una fresadora, una sierra de vaiv_n u otra

herramienta de corte adecuada. Rec_erde que

el patr6n tendrl que hacerse para compensar la

distancia entre la broca de fresadora y la gufa de

23

26

27

plantilla 24, ya que la pieza de trabajo final

diferir_ien tamafio respecto al patr6n de plantilla

27 en esa cantidad debido a la posici6n del

cortador.

Gufa de lujo para fresadoras

Para operaciones de fresado tales como ranurado

o redondeado de esquinas, amenudo es necesario

guiar la herramienta siguiendo una lfnea paralela

a una regla recta. Un m6todo de obtener un

corte recto consiste en fijar firmemente con

abrazaderas una tabla o regla recta a la superficie

de trabajo y guiar el borde de la subbase de la

fresadora a lo largo de esta trayectoria. Es

mejor mantener la fresadora en una posici6n a

medida que es desplazada a lo largo de la gufa,

ya que esto producir_ el corte m_is recto.

La guia de lujo para fresadoras Bosch es un

accesorio que guiar_i la fresadora paralelamente

a una regla recta o alrededor de una superficie

curva. La gufa de lujo para fresadoras se

suministra con dos varillas yuna serie de tuercas

y tornillos de mariposa para fijar la gufa y

ajustar su posici6n respecto a la broca. Con la

guia instalada y ajustada, se debe hacer avanzar

la fresadora normalmente, manteniendo la gufa

en contacto con el borde de la pieza de trabajo

en todo momento. La gufa de lujo para fresadoras

tambi6n se puede posicionar bajo la base de la

fresadora para operaciones en las que se desea

que una cantidad limitada de la broca quede al

descubierto.

La gufa de lujo para fresadoras Bosch incluye

un mecanismo de ajuste fino para precisi6n

adicional y placas frontales removibles para

guiar la fresadora a lo largo de superficies rectas

o curvas. Para un funcionamiento adecuado,

por favor, consulte las instrucciones que se

incluyen con este accesorio.

Extracci6n de virutas

La fresadora se puede equipar con accesorios

opcionales de extracci6n de virutas que el

distribuidor Bosch tiene disponibles. La

extracci6n de virutas es sumamente eficaz al

ranurar, redondear esquinas y realizar otras

operaciones en superficies planas donde se

pueden controlar las virutas que salen

despedidas. Es menos eficaz en la formaci6n de

bordes o cuando se utilizan guias de plantilla,

ya que la eficacia de aspiraci6n disminuye

mucho en tales circunstancias.

IADVERTENCIA! La utilizaci6n de

cualquier accesorio no especificado en este

manual o en el cat_ilogo BOSCH para la

utilizaci6n con esta herramienta puede constituir

un peligro.

IADVERTENCIA! E1 mantenimiento

preventivo realizado por personal no autorizado

pude dar lugar a la colocaci6n incorrecta de

cables y componentes internos que podrfa

constituir un petigro serio. Recomendamos que

todo el servicio de las herramientas sea realizado

por en un Centro de servicio de f_ibrica Bosch.

Lubricaci6n de las herramientas

Su herramienta Bosch ha sido lubricada

adecuadamente y est_i lista para la utilizaci6n.

Recomendamos que las herramientas con

engranajes se vuelvan a engrasar con un

lubricante especial para engranajes cada vez

que se cambien las escobillas.

Escobillas de carb6n

Las escobillas yel conmutador desu herramienta

Bosch han sido disefiados para muchas horas de

servicio fiable. Para mantener un rendimiento

6ptimo del motor, recomendamos que se

examinen las escobillas cada dos a seis meses.

$61o se deben utilizar escobillas de repuesto

Bosch genuinas disefiadas especialmente para

su herramienta.

Rodamientos

Despu6s de 300-400 horas de funcionamiento o

despu6s de cada segundo cambio de escobillas,

los rodamientos deben cambiarse en un Centro

de servicio de f_ibrica Bosch. Los rodamientos

que se vuelven ruidosos (debido a una carga

pesada o al corte de materiales muy abrasivos)

deben ser sustituidos inmediatamente para evitar

el sobrecalentamiento y el fallo del motor.

Limpieza

IADVERTENCIA! Para evitar accidentes,

desconecte siempre la herramienta de la fuente

deenergfaantes de lalimpieza ode larealizaci6n

de cualquier mantenimiento. La herramienta se

puede limpiar m_is eficazmente con aire

comprimido. Use gafas de seguridad siempre

que limpie herramientas con aire comprimido.

Las aberturas de ventilaci6n y las palancas de

interruptor deben mantenerse limpias ylibres

de materias extrafias. No intente limpiar

introduciendo objetos puntiagudos a trav6s de

las aberturas.

IPRECAUCION! Ciertos agentes de

limpieza y disolventes dafian las piezas de

pl_istico. Algunos de estos son: gasolina,

tetracloruro de carbono, disolventes de limpieza

clorados, amonfaco y detergentes dom6sticos

27

GARANTIA LIMITADA DE

BOSCH

S-B POWER TOOL COMPANY

S-B Power Tool Company ("el Vendedor")

garantiza, finicamente al comprador original,

que todas las herramientas mec_nicas port_itiles

BOSCH estar_n libres de defectos de material o

de fabricaci6n durante un perfodo de un (1) afio

a partir de la fecha de compra. LA UNICA

OBLIGACION DEL VENDEDOR Y EL

RECURSO EXCLUSIVO QUE USTED

TIENE bajo esta Garantfa Limitada y, hasta

donde la ley lo permita, bajo cualquier garantla

ocondici6n implfcita por ley, consistini en la

reparaci6n o sustituci6n sin costo de las piezas

que presenten defectos de material o de

fabricaci6n y que no hayan sido utilizadas

incorrectamente, manejadas descuidadamente

o reparadas incorrectamente por personas que

no sean el Vendedor olas Estaciones de servicio

autorizadas. Para efectuar una reclamaci6n

bajo esta Garantia Limitada, usted debe devolver

el producto, que consiste en la herramienta

mec_inica poruttil completa, con el transporte

pagado, a cualquier Centro de servicio de f_ibrica

BOSCH oEstaci6n de servicio BOSCH

autorizada. Con cada herramienta mec_nica

BOSCH se incluye una lista de Centros de

servicio de f,Sbrica BOSCH en los EE.UU. Para

Estaciones de servicio autorizadas de

herramientas mec_inicas BOSCH, por favor,

consulte el directorio telef6nico.

ESTA GARANTIA LIMITADA NO SE

APLICA A ARTICULOS ACCESORIOS

TALES COMO HOJAS PARA SIERRAS

CIRCULARES, BROCAS PARA

TALADROS, BROCAS PARA

FRESADORAS, HOJAS PARA SIERRAS DE

VAIVEN, CORREAS PARA LIJAR,

RUEDAS DE AMOLAR Y OTROS

ARTICULOS RELACIONADOS. TODAS

LAS GARANTIAS IMPLICITAS TENDRAN

UNA DURACION LIMITADA A UN (1) AlqO

A PARTIR DE LA FECHA DE COMPRA.

ALGUNOS ESTADOS DE LOS EE.UU. NO

PERMITEN LIMITACIONES EN CUANTO

A LA DURACION DE UNA GARANTIA

IMPLICITA, POR LO QUE ES POSIBLE QUE

LA LIMITACION ANTERIOR NO SEA

APLICABLE EN EL CASO DE USTED. EL

VENDEDOR NO SERA RESPONSABLE EN

NINGUN CASO DE NINGUN DAlqO INCI-

DENTAL O EMERGENTE (INCLUYENDO

PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE

BENEHCIOS) QUE SE PRODUZCA COMO

CONSECUENCIA DE LA VENTA O

UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. NO

PERMITEN LA EXCLUSION O

LIMITACION DE LOS DAIKIOS

INCIDENTALES O EMERGENTES, POR LO

QUE ES POS_LE QUE LA LIMITACION O

EXCLUSION ANTERIOR NO SEA

APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE

CONFIERE A USTED DERECHOS

LEGALES ESPECIFICOS Y ES POSIBLE

QUE USTED TAMBIEN TENGA OTROS

DERECHOS QUE VARIAN DE ESTADO A

ESTADO.

S-B Power Tool Company

4300 W. Peterson Avenue

Chicago, IL 60646-5999

2 610 967 928

PRINTED IN USA

1/97
