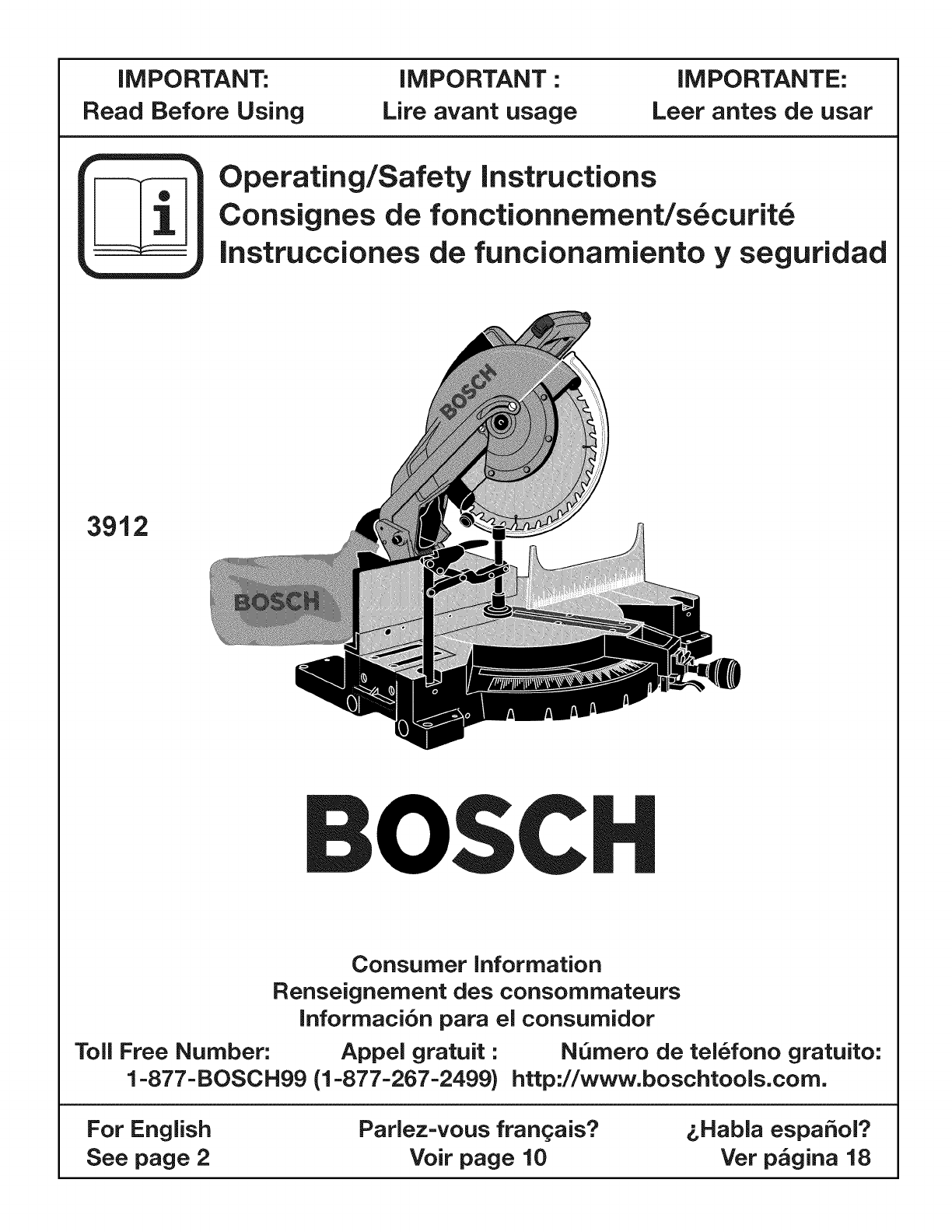

iMPORTANT:

Read Before Using

IMPORTANT'.

Life avant usage

IMPORTANTE:

Leer antes de usar

Operating/Safety instructions

Consignes de fonctionnernent/s_curit_

Instrucciones de funcionarniento y seguridad

3912

Consumer Information

Renseignernent des consornrnateurs

Toll Free Number:

1=877=BOSCH99 (1=877=267=2499)

Inforrnaci6n para el consurnidor

Appel gratuit : N_rnero de tel_fono gratuito:

http://www.boschtools.corn.

For English

See page 2

Parlez=vous fran_ais?

Voir page 10

&Habla espa_ol?

Vet p_gina 18

Safety

r !_v*vl'-_z'l_ll_[e]l "READ ALL INSTRUCTIONS" -- Failure to follow the SAFETY RULES identified by BULLET (I) symbol

listed BELOW and other safety precautions, may result inserious personal injury.

General Safety Rules

For Bench Top Tools

W0rkArea

Keep work area clean and well lit. Cluttered benches

and dark areas invite accidents.

, Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks which

may ignite the dust or fumes.

• Keep bystanders, children and visitors away while

operating a power tool. Distractions can cause you to

lose control.

Store idle tools out of reach of children and other

untrained persons. Tools are dangerous in the hands

of untrained users.

Do not leave tool running unattended, turn power off.

Do not leave tool until itcomes to a complete stop.

MAKE WORKSHOP CHILDPROOF with padlock,

master switches, or by removing starter keys.

Electrical Safety

Before plugging in the tool, be certain the outlet

voltage supplied is compatible with the voltage

marked on the nameplate within 10%. An outlet

voltage incompatible with that specified on the

nameplate can result in serious hazards and damage to

the tool.

Double insulated tools are equipped with apolarized

plug (one blade is wider than the other). This plug

will fit in apolarized outlet only one way. If the plug

does not fit fully in the outlet, reverse the plug. If it

still does not fit, contact a qualified electrician to

install apolarized outlet. Do not change the plug in

any way. Double insulation eliminates the need for the

three wire grounded power cord and grounded power

supply.

Avoid body contact with grounded surfaces such as

pipes, radiators, ranges and refrigerators. There is an

increased risk of electric shock if your body is grounded.

Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

Do not abuse the cord. Never use the cord to carry

the tools or pull the plug from an outlet. Keep cord

away from heat, oil, sharp edges or moving parts.

Replace damaged cords immediately. Damaged

cords increase the risk of electric shock.

When operating apower tool outside, use an outdoor

extension cord marked "W-A" or "W'. These cords are

rated for outdoor use and reduce the risk of electric

shock.

Personal Safety

Stay alert, watch what you are doing and use

common sense when operating a power tool. A

moment of inattention or use of drugs, alcohol or

medication while operating power tools can be

dangerous.

Dress properly. Do not wear loose clothing or

jewelry. Contain long hair. Keep your hair, clothing

and gloves away from moving parts. Loose clothes,

jewelry or long hair can be caught in moving parts.

Roll long sleeves above elbows. Rubber gloves and non-

skid footwear are recommended when working

outdoors.

Avoid accidental starting. Be sure switch is "OFF"

before plugging in. Carrying tools with your finger on

the switch or plugging intools that have the switch "ON"

invites accidents.

Remove adjusting keys or wrenches before turning

the tool "ON". A wrench or a key that is left attached to

a rotating part of the tool will be thrown.

Do not overreach, keep proper footing and balance

at all times. Proper footing and balance enables better

control of the tool in unexpected situations.

Do not stand on tool or its stand. Serious injury may

occur if the tool is tipped or if the cutting tool is

accidentally contacted. Do not store materials on or

near the tool such that it is necessary to stand on the

tool or its stand to reach them.

Use safety equipment. Always wear safety goggles.

Dust mask, safety shoes, hard hat or hearing protection

must be used for appropriate conditions. Everyday

eyeglasses only have impact resistant lenses. They are

NOT safety glasses

"SAVE THESE INSTRUCTIONS"

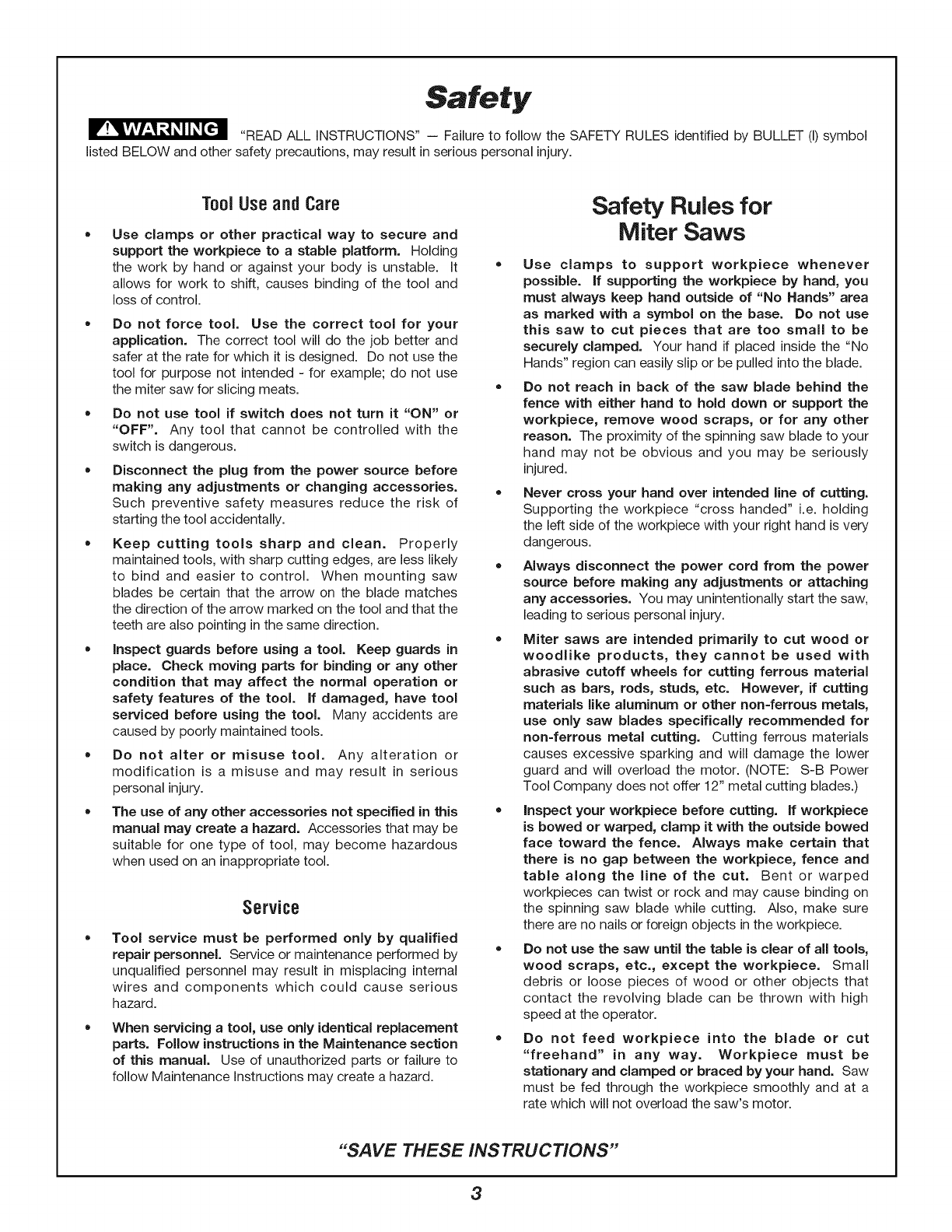

Safety

r !_v*vl'-_'l_ll_[e]l "READ ALL INSTRUCTIONS" -- Failure to follow the SAFETY RULES identified by BULLET (I) symbol

listed BELOW and other safety precautions, may result inserious personal injury.

ToolUse andCare

Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable. It

allows for work to shift, causes binding of the tool and

loss of control.

Do not force tool. Use the correct tool for your

application. The correct tool will do the job better and

safer at the rate for which it is designed. Do not use the

tool for purpose not intended - for example; do not use

the miter saw for slicing meats.

Do not use tool if switch does not turn it "ON" or

"OFF". Any tool that cannot be controlled with the

switch is dangerous.

Disconnect the plug from the power source before

making any adjustments or changing accessories.

Such preventive safety measures reduce the risk of

starting the tool accidentally.

Keep cutting tools sharp and clean. Properly

maintained tools, with sharp cutting edges, are less likely

to bind and easier to control. When mounting saw

blades be certain that the arrow on the blade matches

the direction of the arrow marked on the tool and that the

teeth are also pointing in the same direction.

, inspect guards before using atool. Keep guards in

place. Check moving parts for binding or any other

condition that may affect the normal operation or

safety features of the tool. if damaged, have tool

serviced before using the tool. Many accidents are

caused by poorly maintained tools.

.Do not alter or misuse tool. Any alteration or

modification is a misuse and may result in serious

personal injury.

•The use of any other accessories not specified in this

manual may create a hazard. Accessories that may be

suitable for one type of tool, may become hazardous

when used on an inappropriate tool.

Service

Tool service must be performed only by qualified

repair personnel. Service or maintenance performed by

unqualified personnel may result in misplacing internal

wires and components which could cause serious

hazard.

When servicing a tool, use only identical replacement

parts. Follow instructions in the Maintenance section

of this manual. Use of unauthorized parts or failure to

follow Maintenance Instructions may create a hazard.

Safety Rules for

Miter Saws

Use clamps to support workpiece whenever

possible, if supporting the workpiece by hand, you

must always keep hand outside of "No Hands" area

as marked with asymbol on the base. Do not use

this saw to cut pieces that are too small to be

securely clamped. Your hand if placed inside the "No

Hands" region can easily slip or be pulled into the blade.

Do not reach in back of the saw blade behind the

fence with either hand to hold down or support the

workpiece, remove wood scraps, or for any other

reason. The proximity of the spinning saw blade to your

hand may not be obvious and you may be seriously

injured.

Never cross your hand over intended line of cutting.

Supporting the workpiece "cross handed" i.e. holding

the left side of the workpiece with your right hand is very

dangerous.

Always disconnect the power cord from the power

source before making any adjustments or attaching

any accessories. You may unintentionally start the saw,

leading to serious personal injury.

Miter saws are intended primarily to cut wood or

woodlike products, they cannot be used with

abrasive cutoff wheels for cutting ferrous material

such as bars, rods, studs, etc. However, if cutting

materials like aluminum or other non=ferrous metals,

use only saw blades specifically recommended for

non=ferrous metal cutting. Cutting ferrous materials

causes excessive sparking and will damage the lower

guard and will overload the motor. (NOTE: S-B Power

Tool Company does not offer 12" metal cutting blades.)

inspect your workpiece before cutting. If workpiece

is bowed or warped, clamp it with the outside bowed

face toward the fence. Always make certain that

there is no gap between the workpiece, fence and

table along the line of the cut. Bent or warped

workpieces can twist or rock and may cause binding on

the spinning saw blade while cutting. Also, make sure

there are no nails or foreign objects in the workpiece.

• Do not use the saw until the table is clear of all tools,

wood scraps, etc., except the workpiece. Small

debris or loose pieces of wood or other objects that

contact the revolving blade can be thrown with high

speed at the operator.

. Do not feed workpiece into the blade or cut

"freehand" in any way. Workpiece must be

stationary and damped or braced by your hand. Saw

must be fed through the workpiece smoothly and at a

rate which will not overload the saw's motor.

"SAVE THESE INSTRUCTIONS"

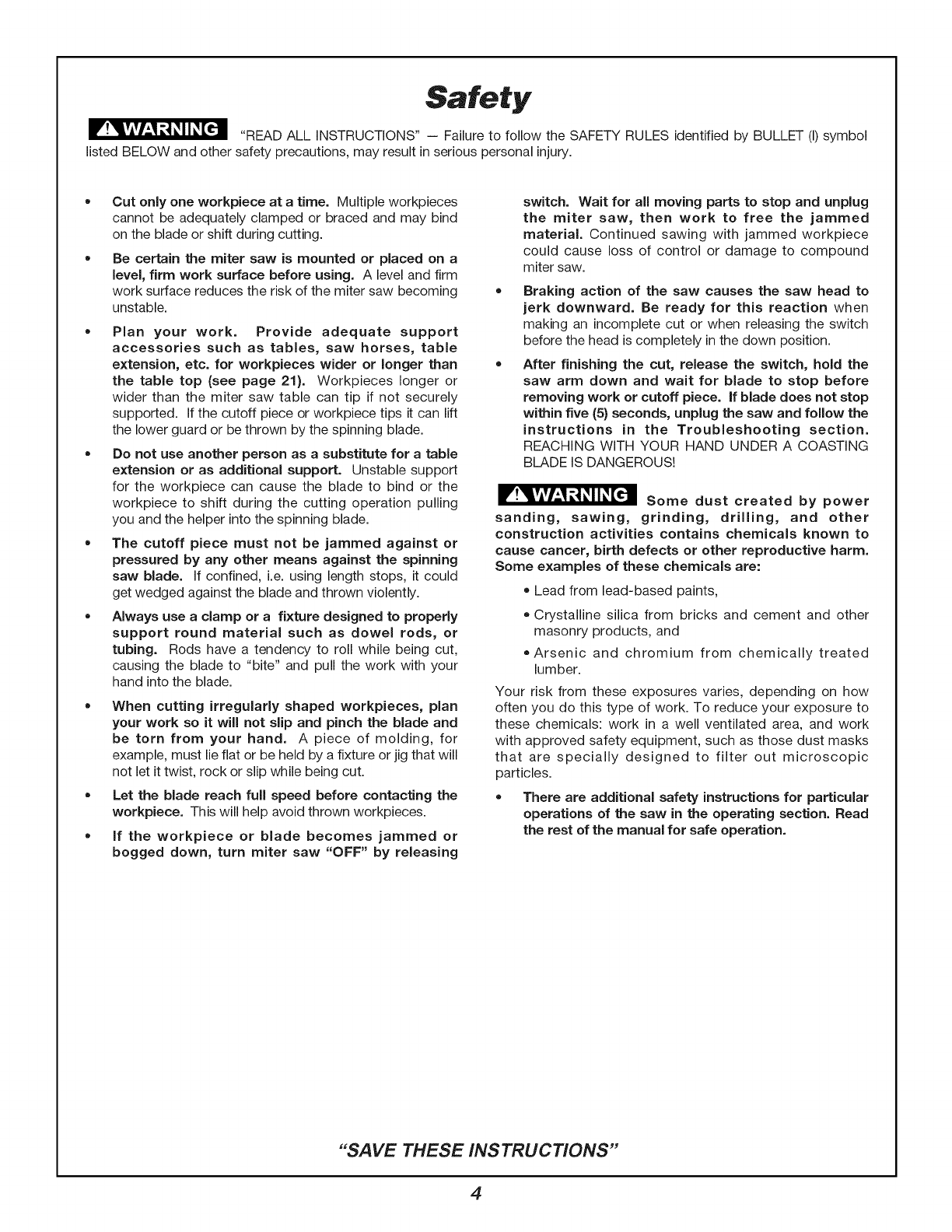

Safety

!r!_v*vl'-1_'l_ll_[ttl "READ ALL INSTRUCTIONS" -- Failure to follow the SAFETY RULES identified by BULLET (I) symbol

listed BELOW and other safety precautions, may result inserious personal injury.

Cut only one workpiece at a time. Multiple workpieces

cannot be adequately clamped or braced and may bind

on the blade or shift during cutting.

Be certain the miter saw is mounted or placed on a

level, firm work surface before using. A level and firm

work surface reduces the risk of the miter saw becoming

unstable.

Plan your work. Provide adequate support

accessories such as tables, saw horses, table

extension, etc. for workpieces wider or longer than

the table top (see page 21). Workpieces longer or

wider than the miter saw table can tip if not securely

supported. If the cutoff piece or workpiece tips it can lift

the lower guard or be thrown by the spinning blade.

•Do not use another person as a substitute for a table

extension or as additional support. Unstable support

for the workpiece can cause the blade to bind or the

workpiece to shift during the cutting operation pulling

you and the helper into the spinning blade.

• The cutoff piece must not be jammed against or

pressured by any other means against the spinning

saw blade. If confined, i.e. using length stops, it could

get wedged against the blade and thrown violently.

• Always use a clamp or a fixture designed to properly

support round material such as dowel rods, or

tubing. Rods have a tendency to roll while being cut,

causing the blade to "bite" and pull the work with your

hand into the blade.

•When cutting irregularly shaped workpieces, plan

your work so it will not slip and pinch the blade and

be torn from your hand. A piece of molding, for

example, must lie flat or be held by a fixture or jig that will

not let it twist, rock or slip while being cut.

, Let the blade reach full speed before contacting the

workpiece. This will help avoid thrown workpieces.

if the workpiece or blade becomes jammed or

bogged down, turn miter saw "OFF" by releasing

switch. Wait for all moving parts to stop and unplug

the miter saw, then work to free the jammed

material. Continued sawing with jammed workpiece

could cause loss of control or damage to compound

miter saw.

Braking action of the saw causes the saw head to

jerk downward. Be ready for this reaction when

making an incomplete cut or when releasing the switch

before the head is completely in the down position.

After finishing the cut, release the switch, hold the

saw arm down and wait for blade to stop before

removing work or cutoff piece. If blade does not stop

within five (5) seconds, unplug the saw and follow the

instructions in the Troubleshooting section.

REACHING WITH YOUR HAND UNDER A COASTING

BLADE IS DANGEROUS!

I'w,_ wl-],_=l,_r.,-_i[ ___VAV.,_..L_L,,LL_ Some dust created by power

sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

•Lead from lead-based paints,

Crystalline silica from bricks and cement and other

masonry products, and

Arsenic and chromium from chemically treated

lumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work

with approved safety equipment, such as those dust masks

that are specially designed to filter out microscopic

particles.

• There are additional safety instructions for particular

operations of the saw in the operating section. Read

the rest of the manual for safe operation.

"SAVE THESE INSTRUCTIONS"

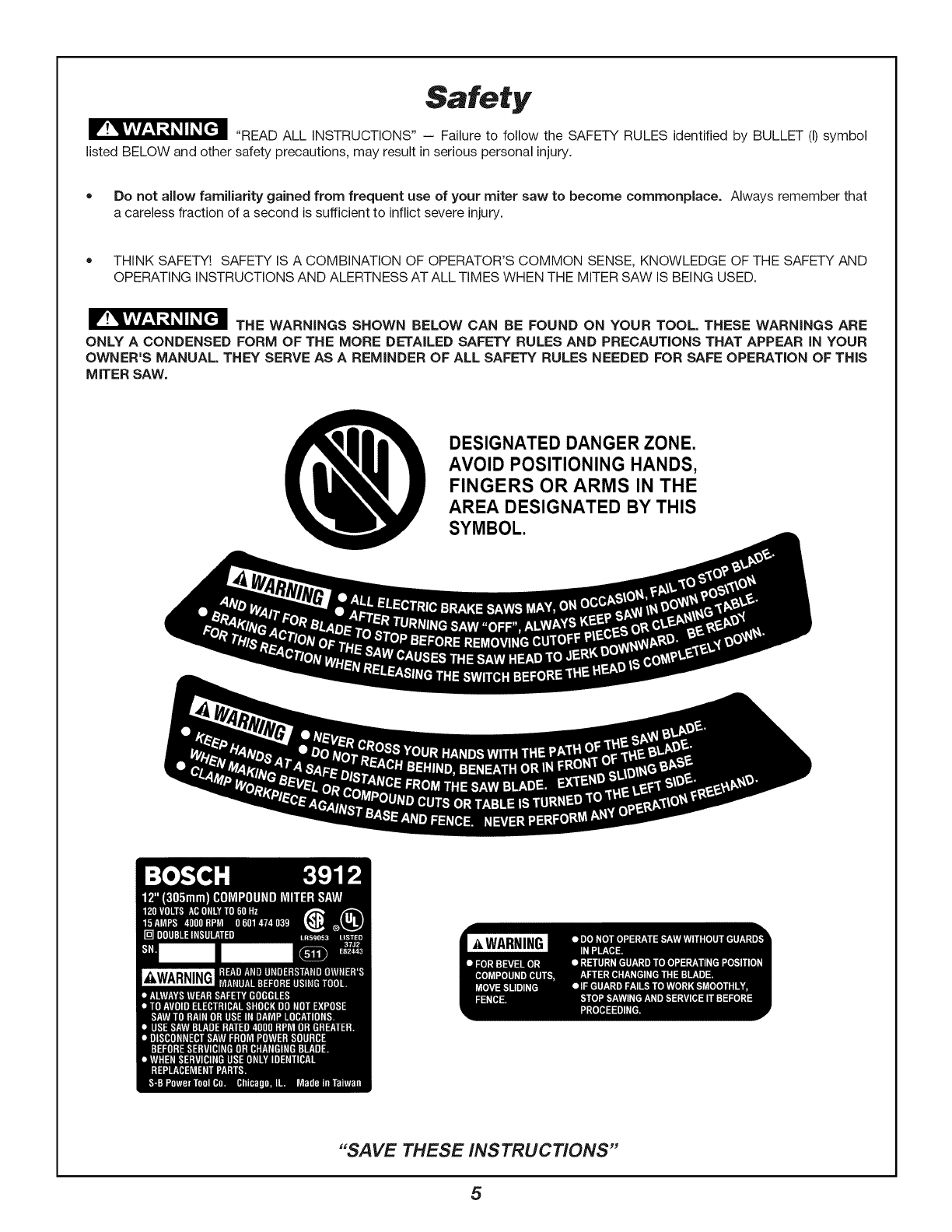

Safety

IV !_Wl'-_'l_ll_[ctl "READ ALL INSTRUCTIONS"-Failure to follow the SAFETY RULES identified by BULLET (I) symbol

listed BELOW and other safety precautions, may result inserious personal injury.

• Do not aBow famBiarity gained from frequent use of your miter saw to become commonplace. Always remember that

a careless fraction of a second is sufficient to inflict severe injury.

•THINK SAFETY! SAFETY IS A COMBiNATiON OF OPERATOR'S COMMON SENSE, KNOWLEDGE OF THE SAFETY AND

OPERATING iNSTRUCTiONS AND ALERTNESS AT ALL TIMES WHEN THE MITER SAW IS BEING USED.

m'rm.l-]_ti_r,,._lr,.,=vAv.,_.,,..,,.....THE WARNINGS SHOWN BELOW CAN BE FOUND ON YOUR TOOL. THESE WARNINGS ARE

ONLY A CONDENSED FORM OF THE MORE DETAILED SAFETY RULES AND PRECAUTIONS THAT APPEAR IN YOUR

OWNER'S MANUAL. THEY SERVE AS A REMINDER OF ALL SAFETY RULES NEEDED FOR SAFE OPERATION OF THIS

MITER SAW.

DESIGNATED DANGER ZONE.

AVOID POSITIONING HANDS,

FINGERS OR ARMS IN THE

AREA DESIGNATED BY THIS

SYMBOL.

"SAVE THESE INSTRUCTIONS"

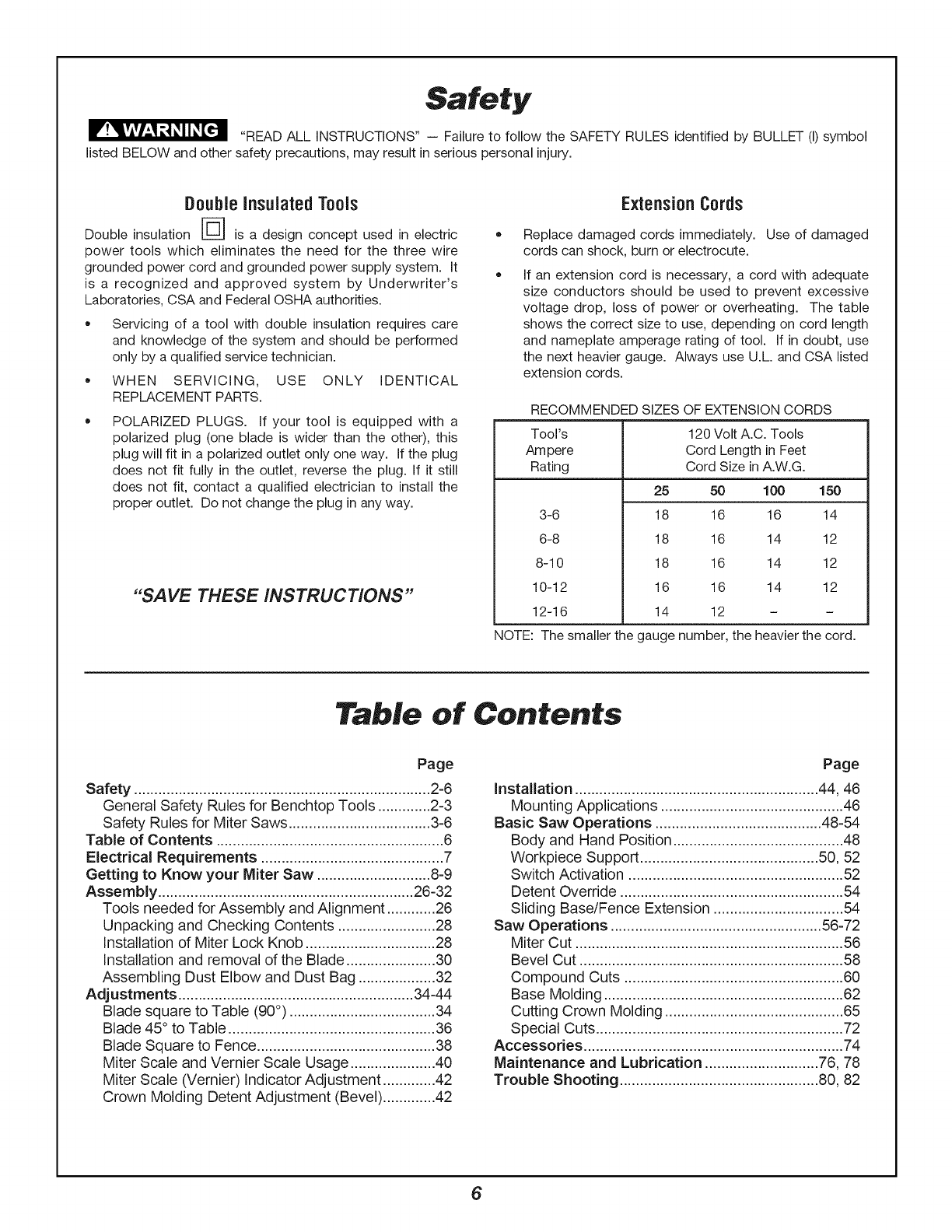

Safety

r !_v*vl'-_'l_ll_[ttl "READ ALL INSTRUCTIONS" -- Failure to follow the SAFETY RULES identified by BULLET (I) symbol

listed BELOW and other safety precautions, may result inserious personal injury.

DoubleInsulated Tools

Double insulation _ is a design concept used in electric

power tools which eliminates the need for the three wire

grounded power cord and grounded power supply system. It

is a recognized and approved system by Underwriter's

Laboratories, CSA and Federal OSHA authorities.

•Servicing of a tool with double insulation requires care

and knowledge of the system and should be performed

only by a qualified service technician.

•WHEN SERVICING, USE ONLY IDENTICAL

REPLACEMENT PARTS.

POLARIZED PLUGS. If your tool is equipped with a

polarized plug (one blade is wider than the other), this

plug will fit in a polarized outlet only one way. If the plug

does not fit fully in the outlet, reverse the plug. If it still

does not fit, contact a qualified electrician to install the

proper outlet. Do not change the plug in any way.

"SAVE THESE INSTRUCTIONS"

Extension Cords

Replace damaged cords immediately. Use of damaged

cords can shock, burn or electrocute.

If an extension cord is necessary, a cord with adequate

size conductors should be used to prevent excessive

voltage drop, loss of power or overheating. The table

shows the correct size to use, depending on cord length

and nameplate amperage rating of tool. If in doubt, use

the next heavier gauge. Always use U.L and CSA listed

extension cords.

Tool's

Am pere

Rating

RECOMMENDED SIZES OF EXTENSION CORDS

120 Volt A.C. Tools

Cord Length in Feet

Cord Size in A.W.G.

3-6

6-8

8-10

10-12

12-16

25 50 100 150

18 16 16 14

18 16 14 12

16 16 14 12

14 12 - -

NOTE: The smaller the gauge number, the heavier the cord.

Table of Contents

Page

Safety ......................................................................... 2-6

General Safety Rules for Benchtop Tools .............2-3

Safety Rules for Miter Saws ................................... 3-6

Table of Contents ........................................................ 6

Electrical Requirements ............................................. 7

Getting to Know your Miter Saw ............................ 8-9

Assembly ............................................................... 26-32

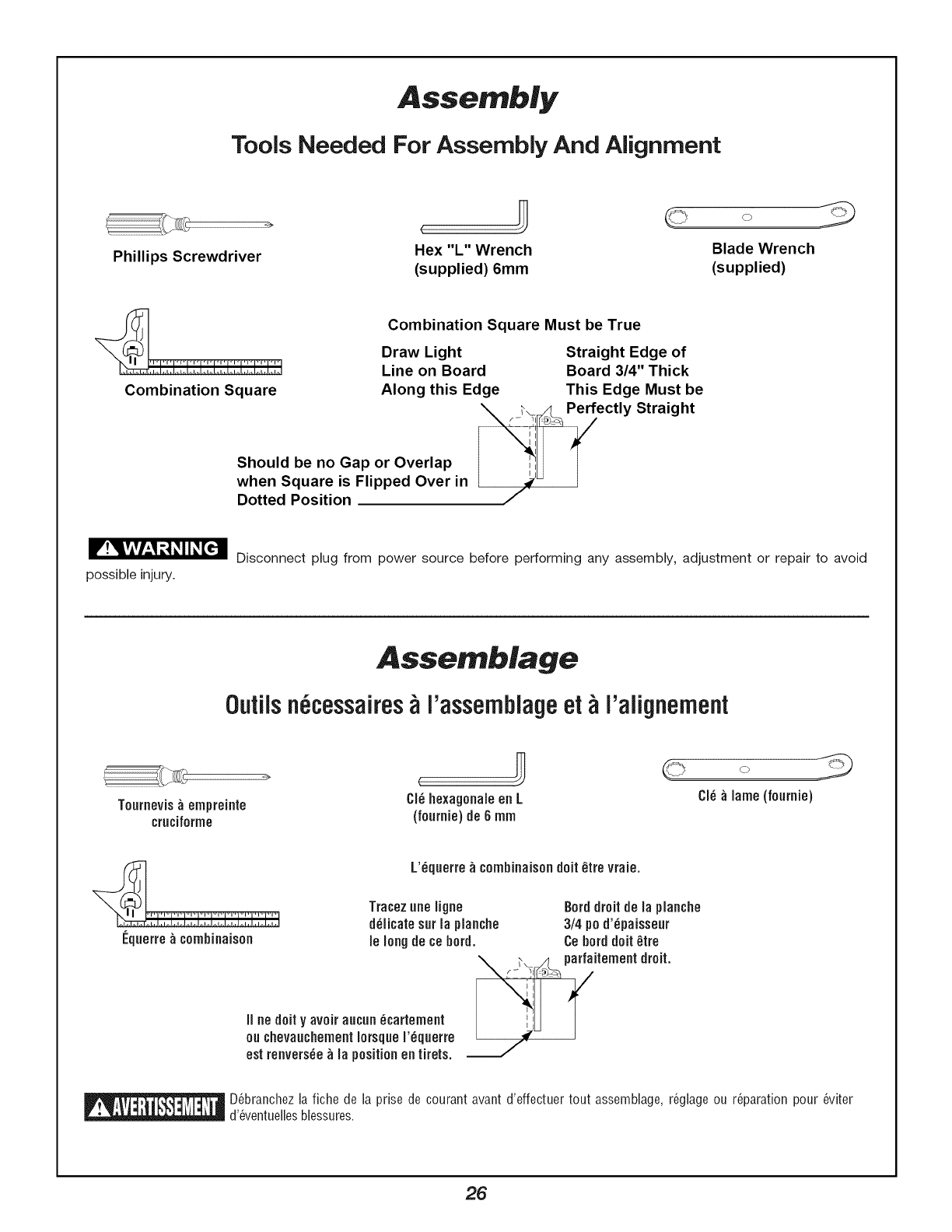

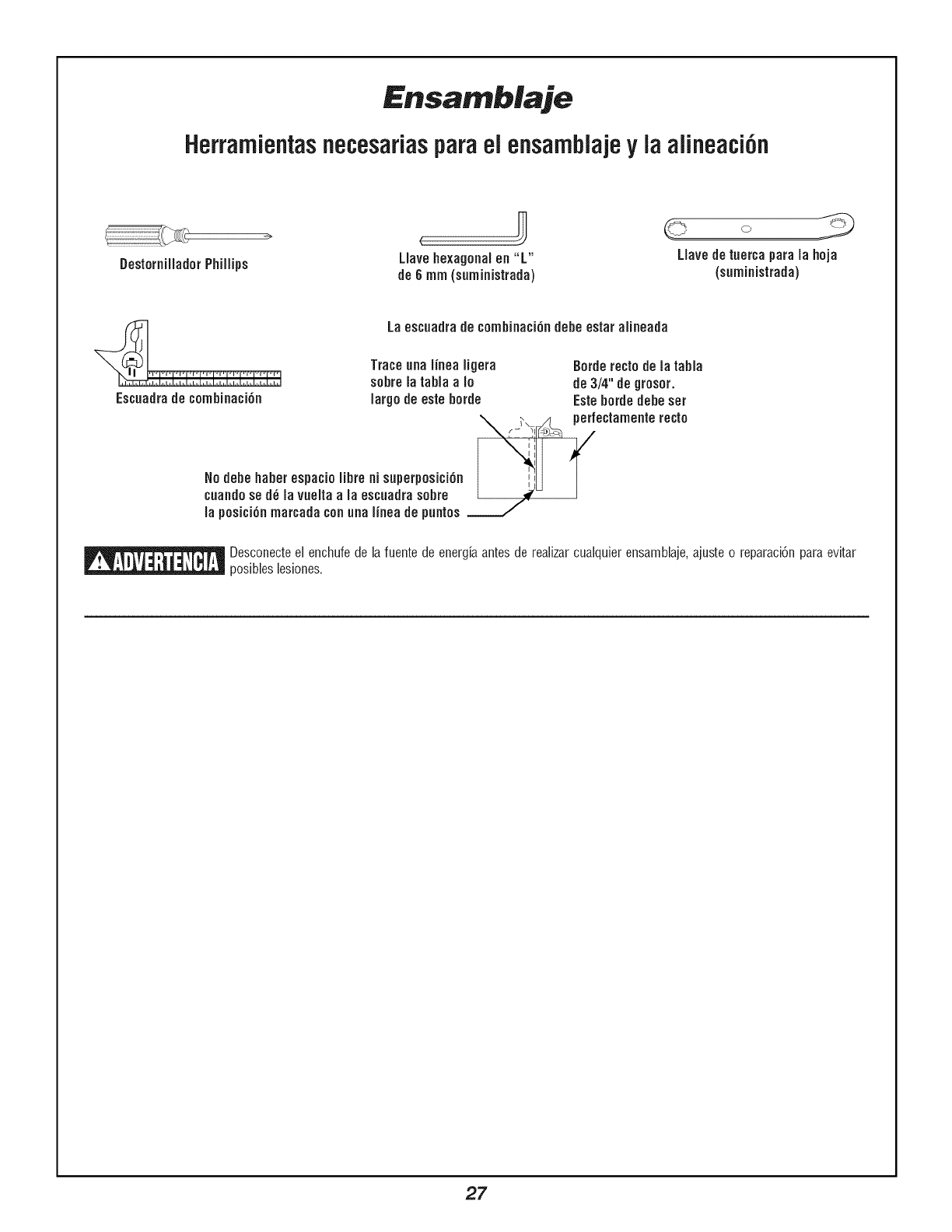

Tools needed for Assembly and Alignment ............26

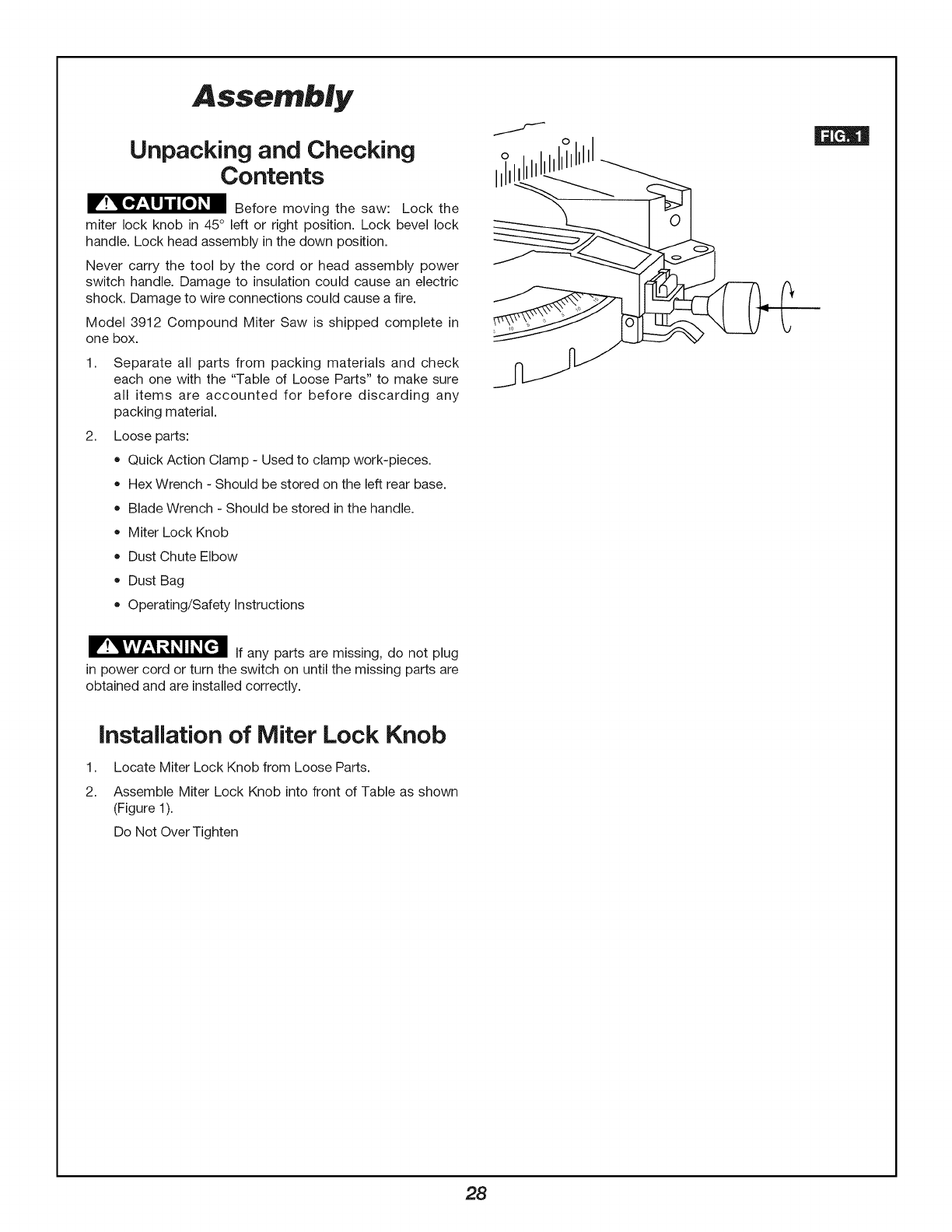

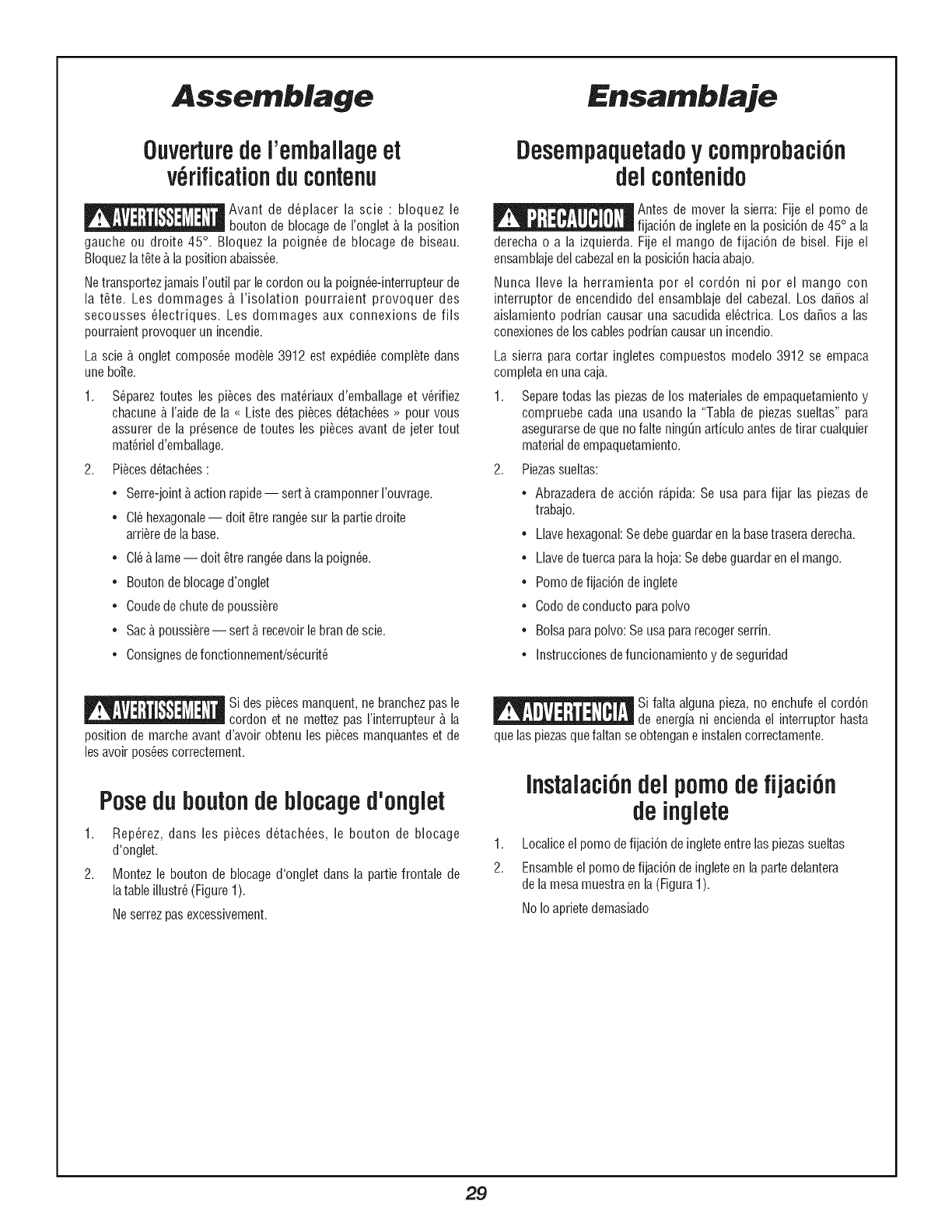

Unpacking and Checking Contents ........................ 28

Installation of Miter Lock Knob ................................ 28

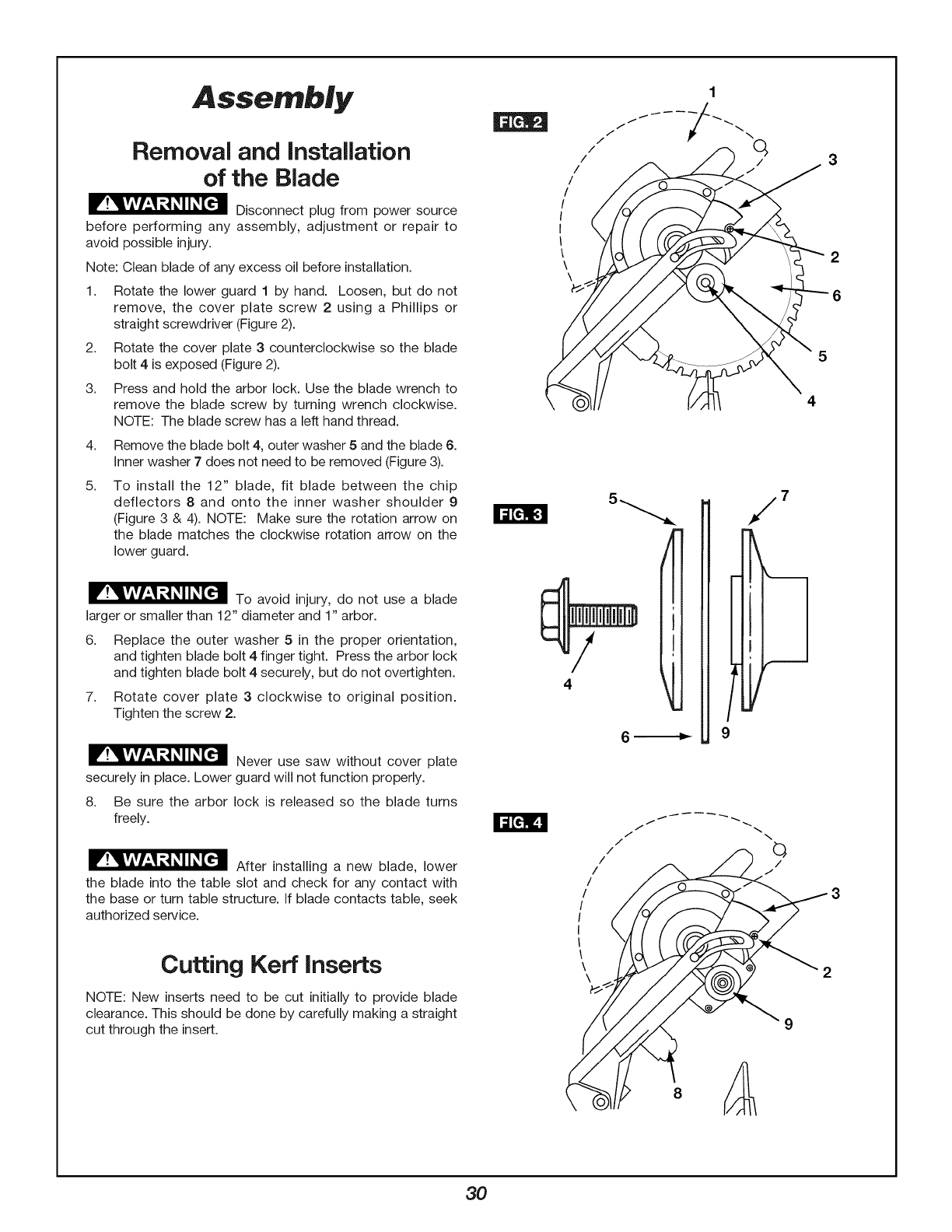

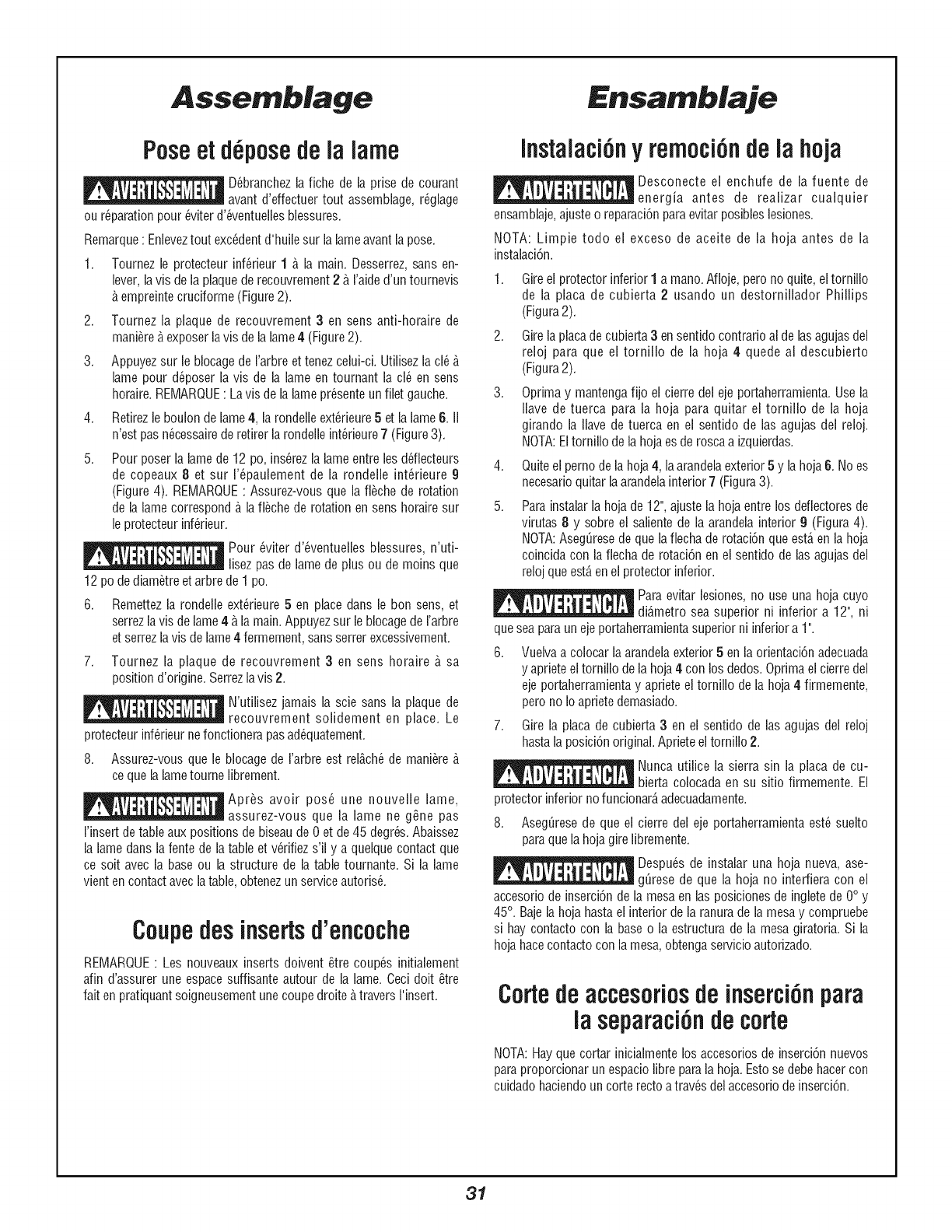

Installation and removal of the Blade ...................... 30

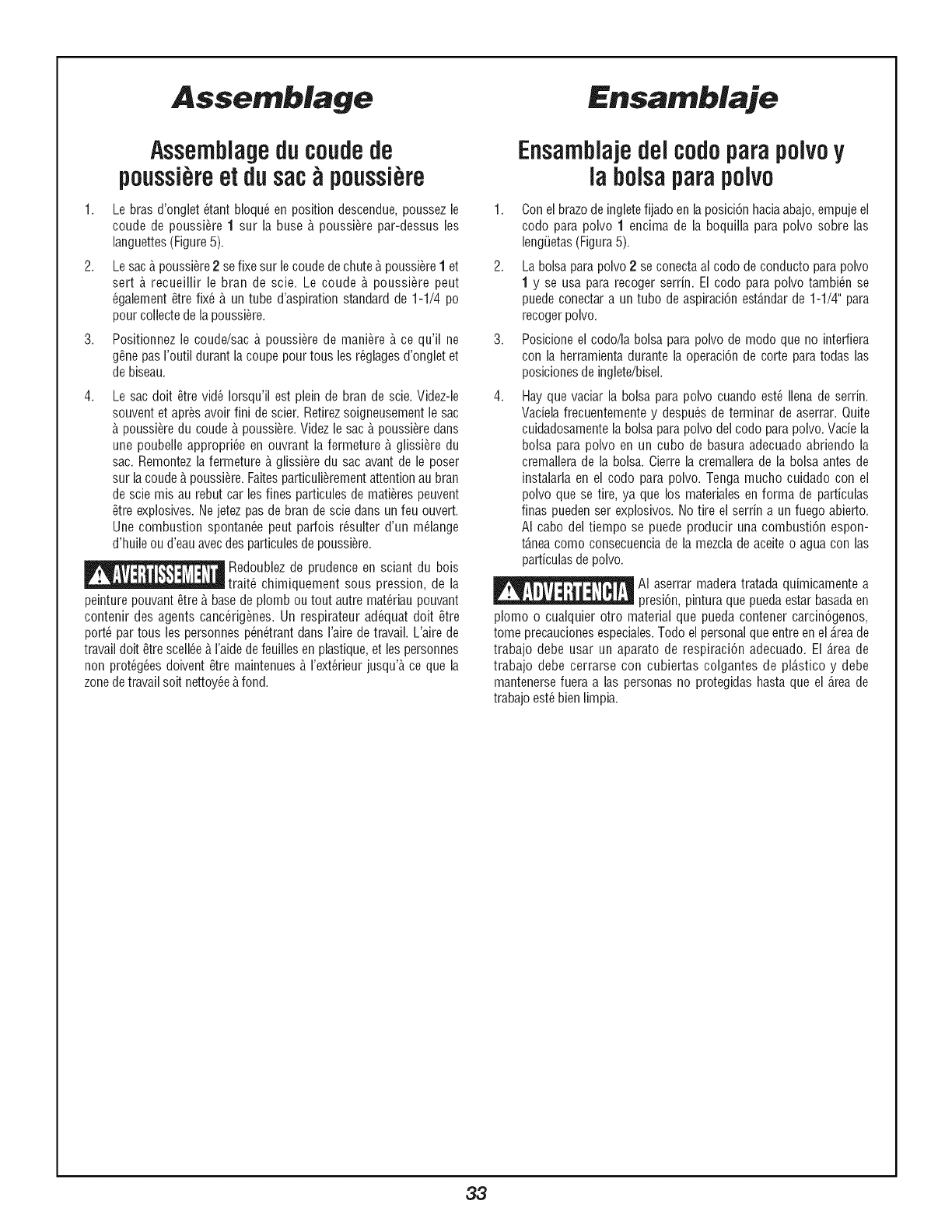

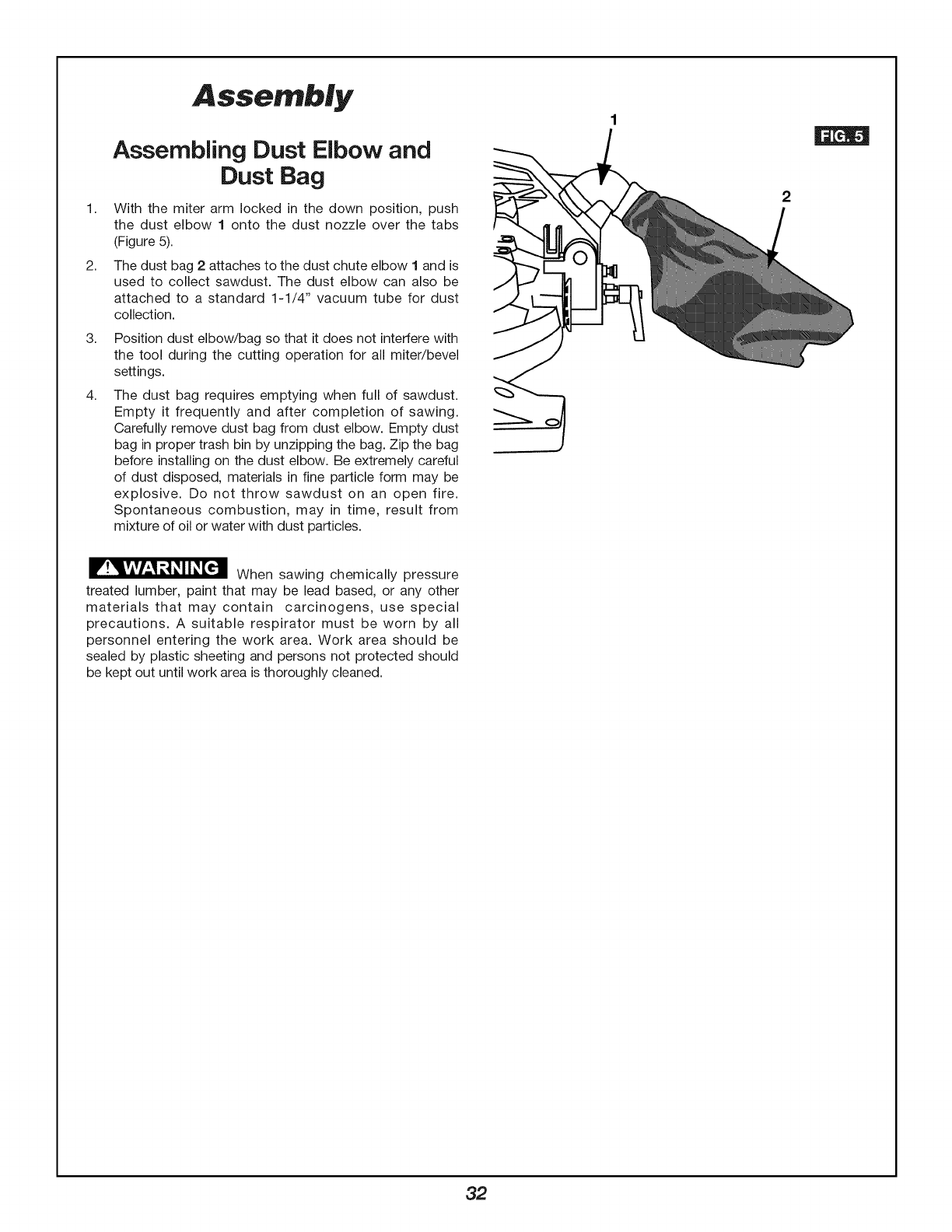

Assembling Dust Elbow and Dust Bag ................... 32

Adjustments .......................................................... 34-44

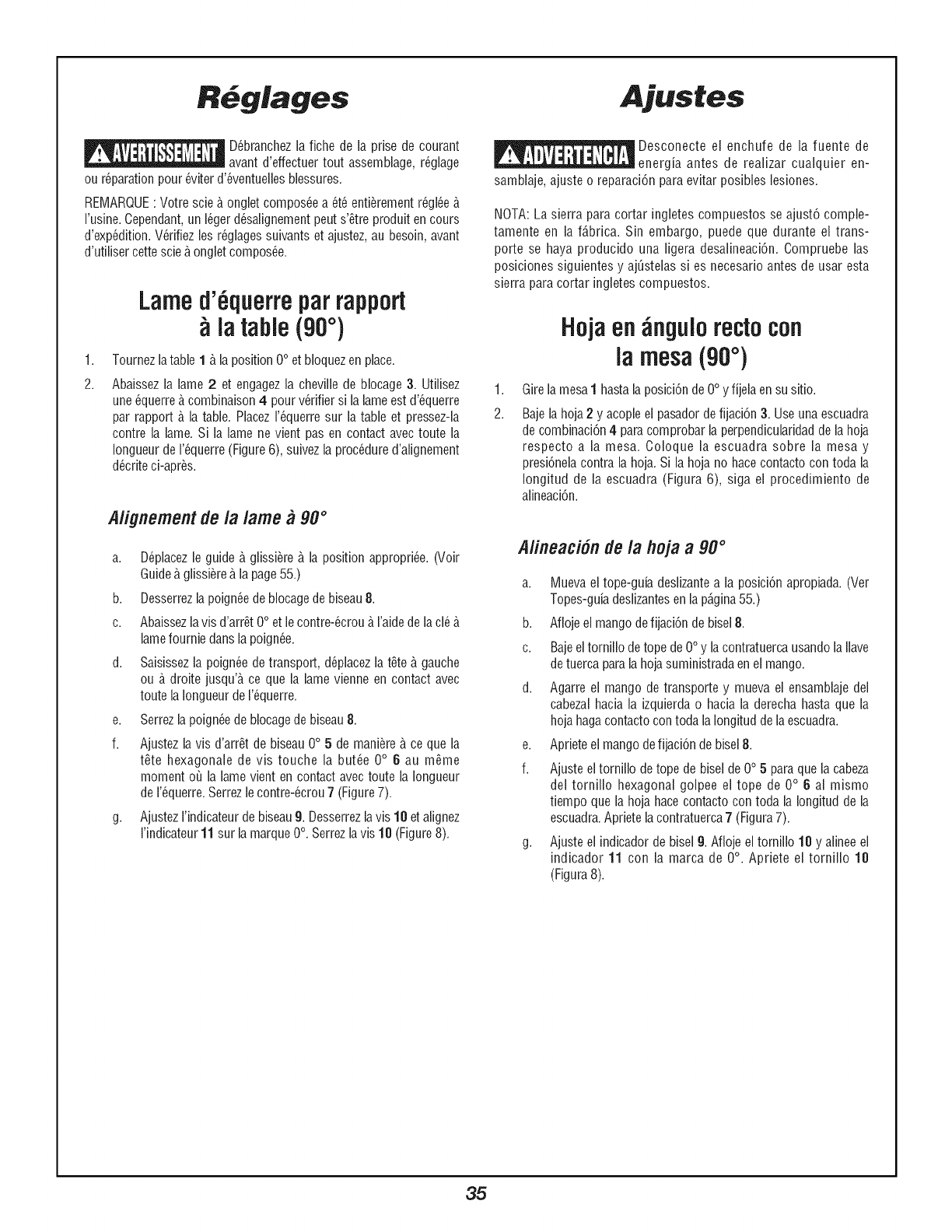

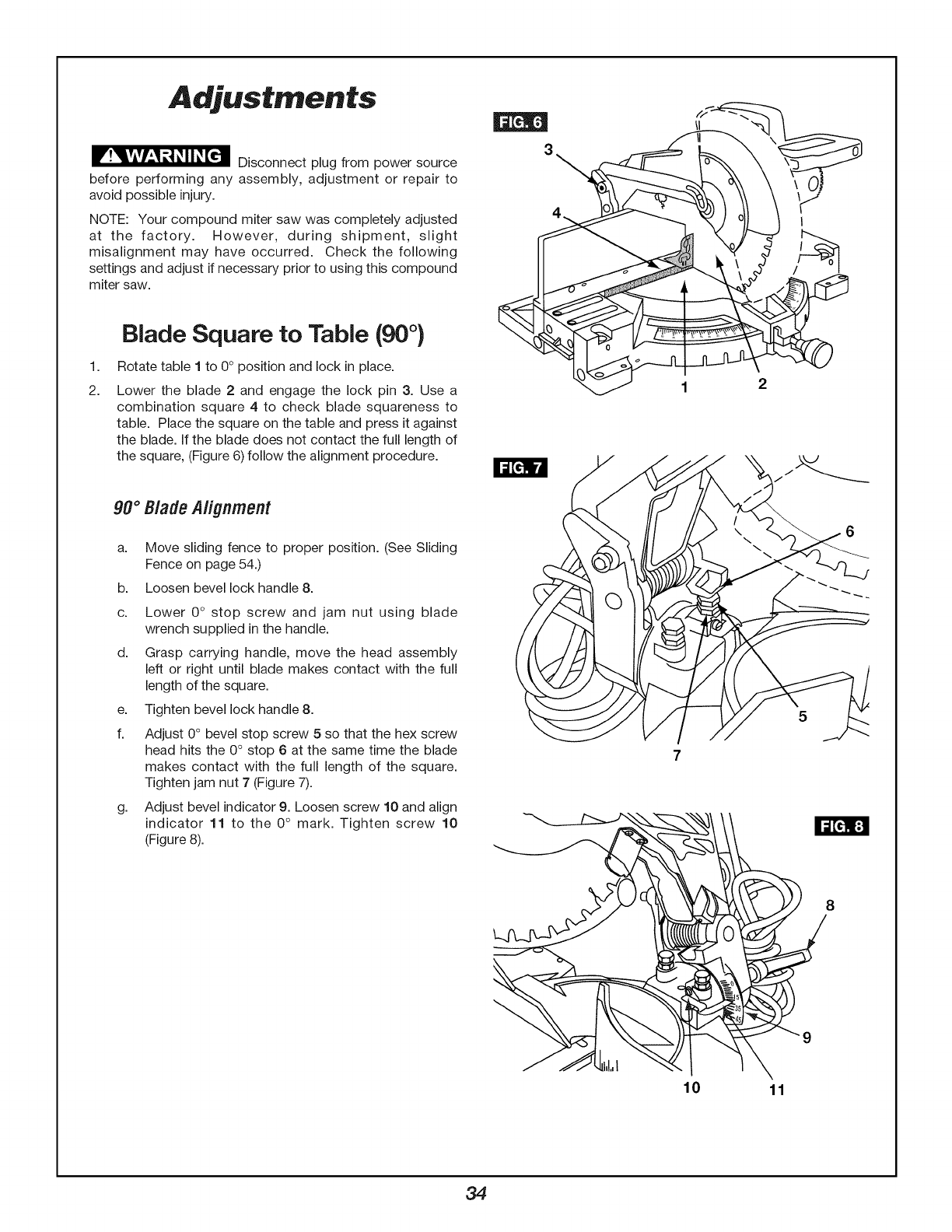

Blade square to Table (90°) .................................... 34

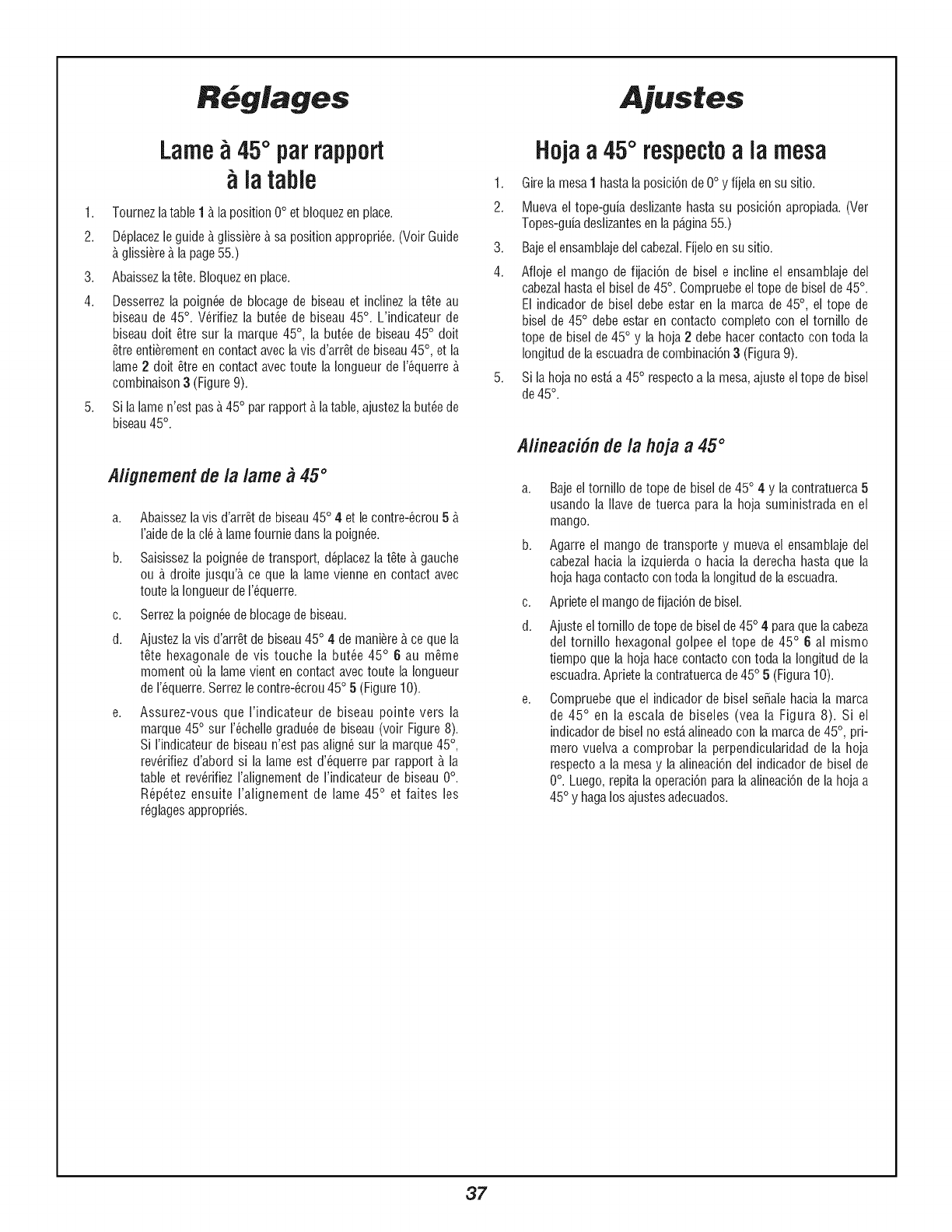

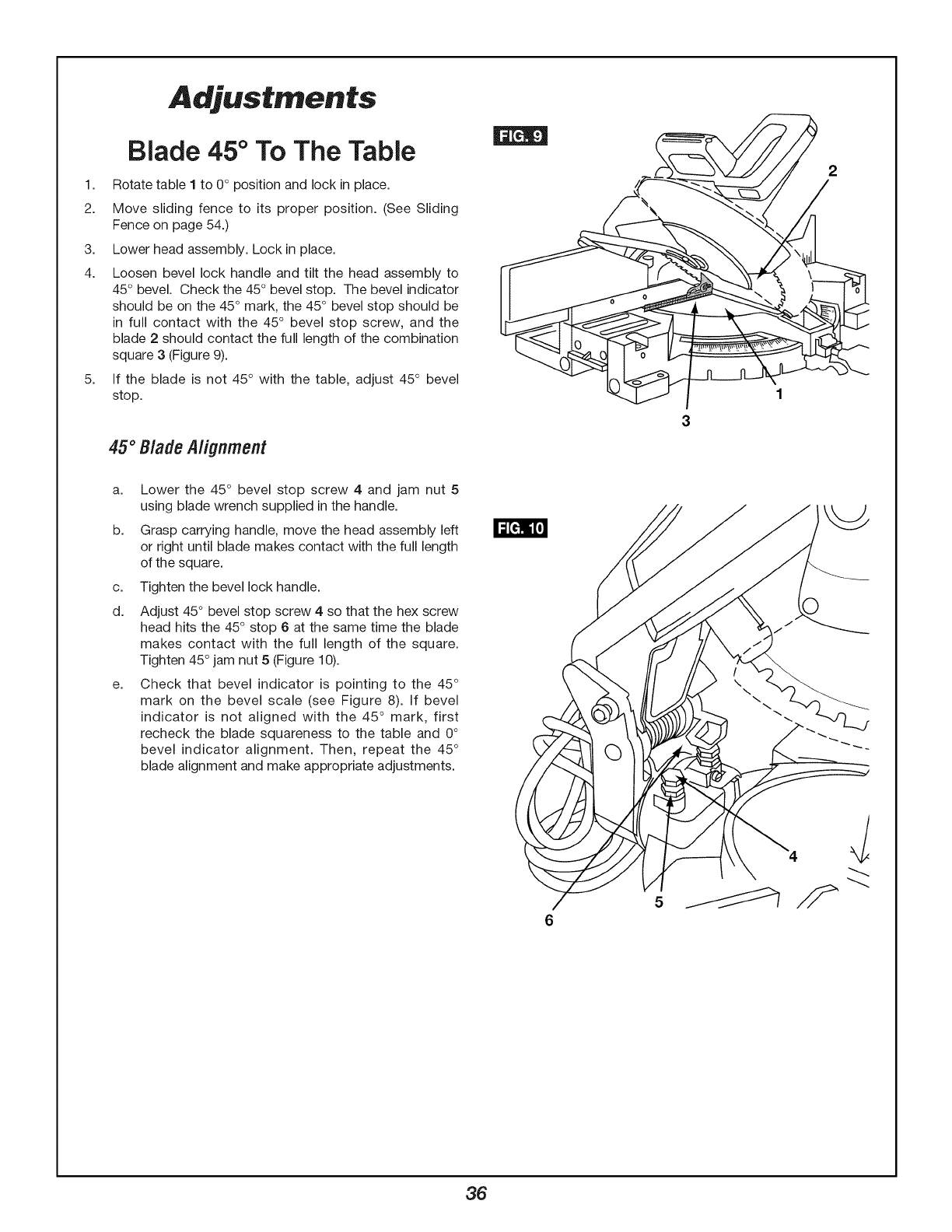

Blade 45° to Table ................................................... 36

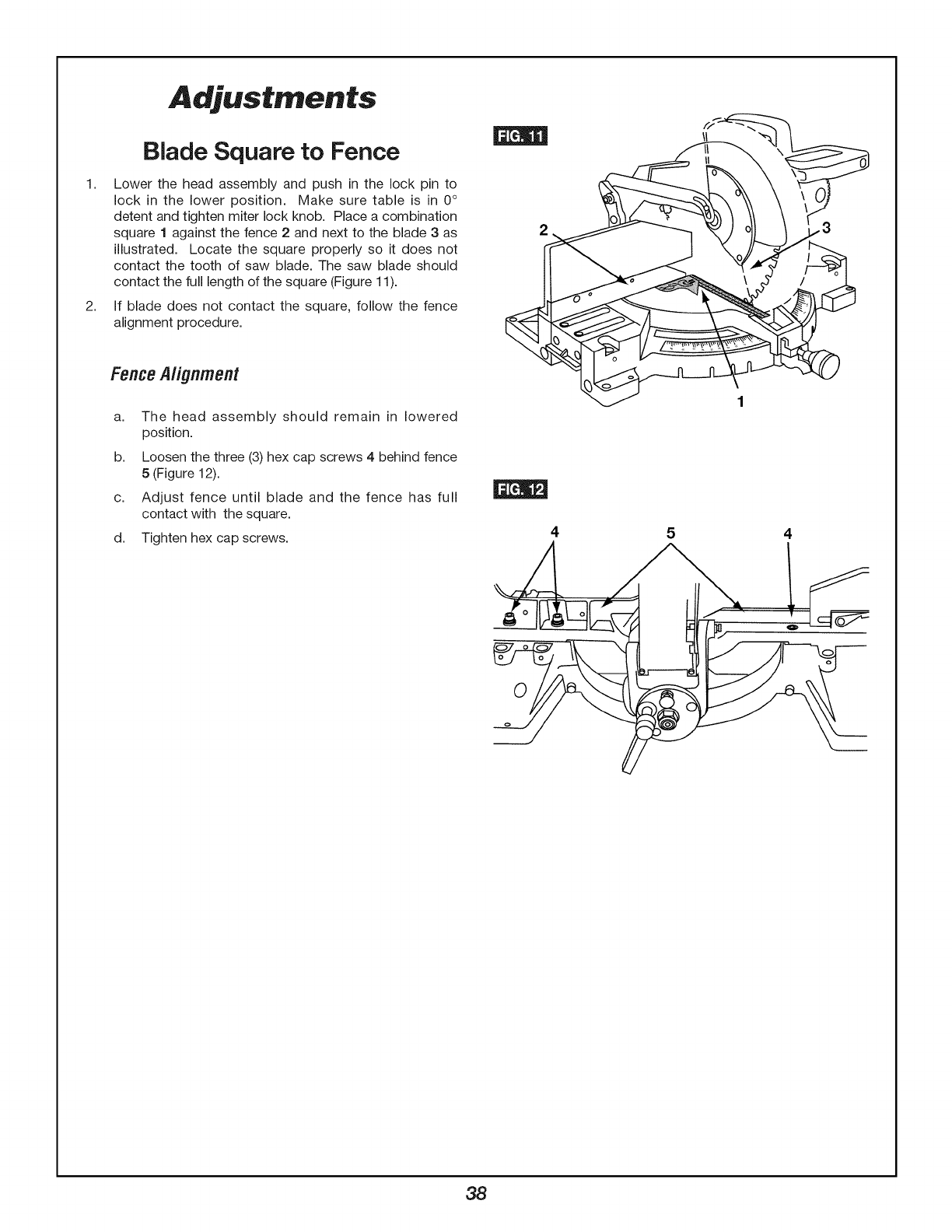

Blade Square to Fence ............................................ 38

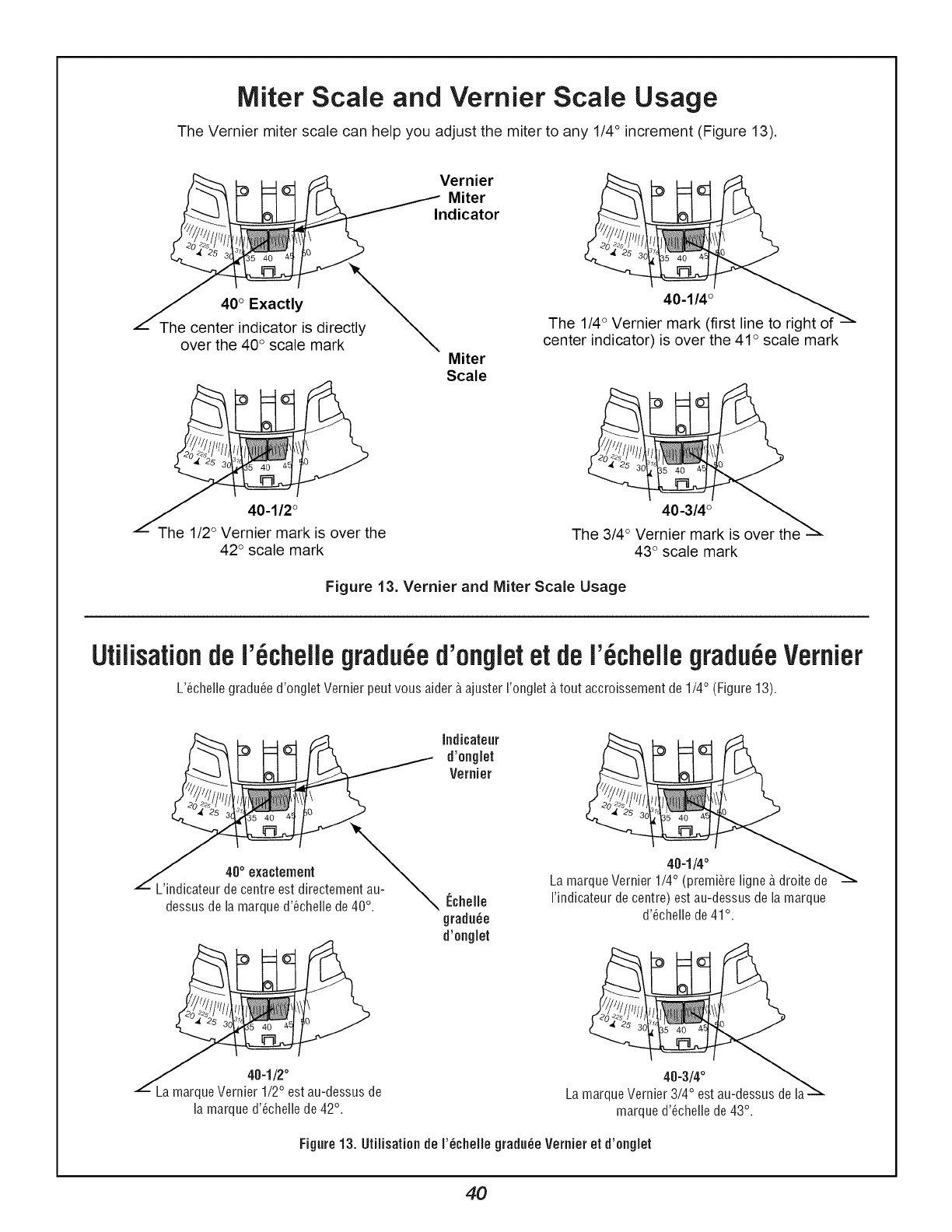

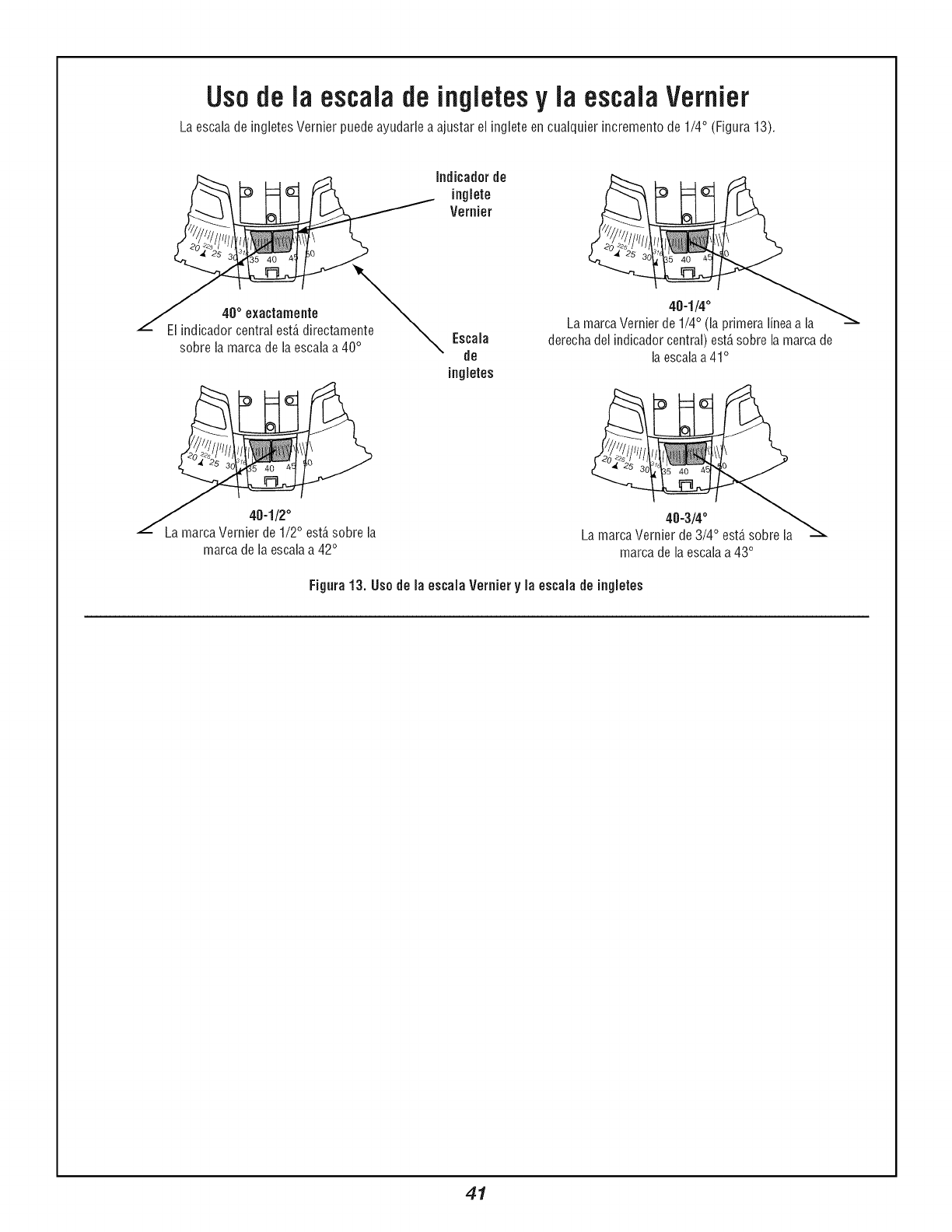

Miter Scale and Vernier Scale Usage .....................40

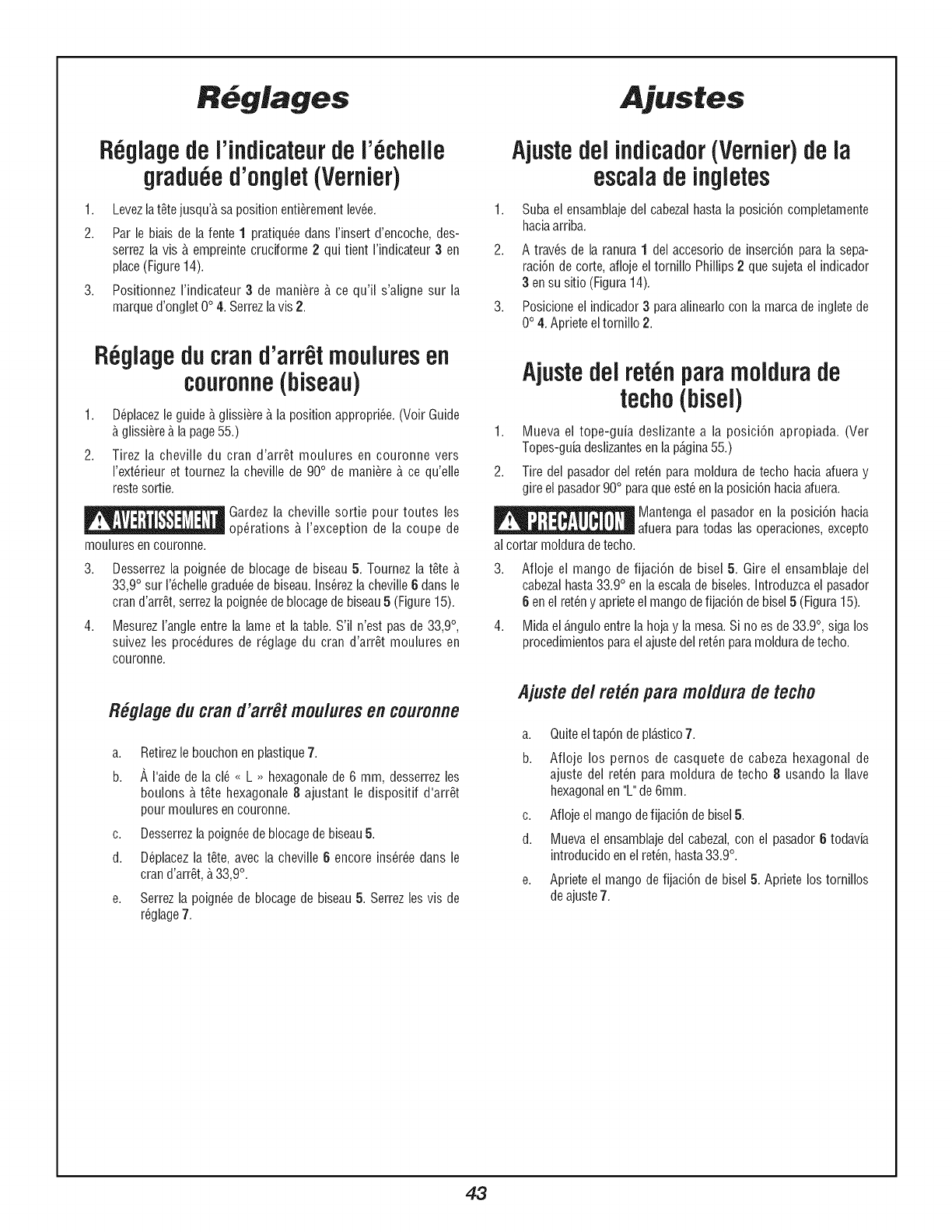

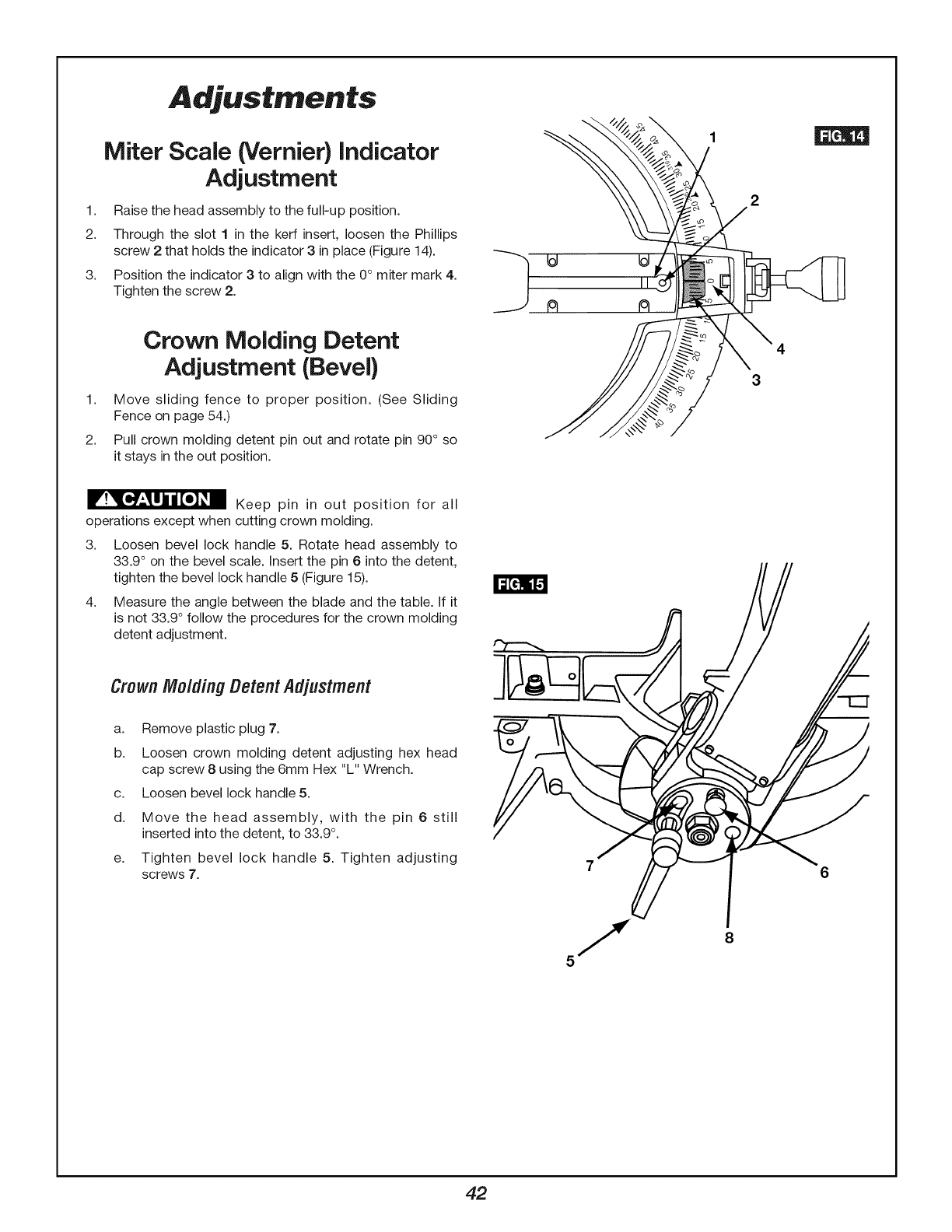

Miter Scale (Vernier) Indicator Adjustment .............42

Crown Molding Detent Adjustment (Bevel) .............42

Page

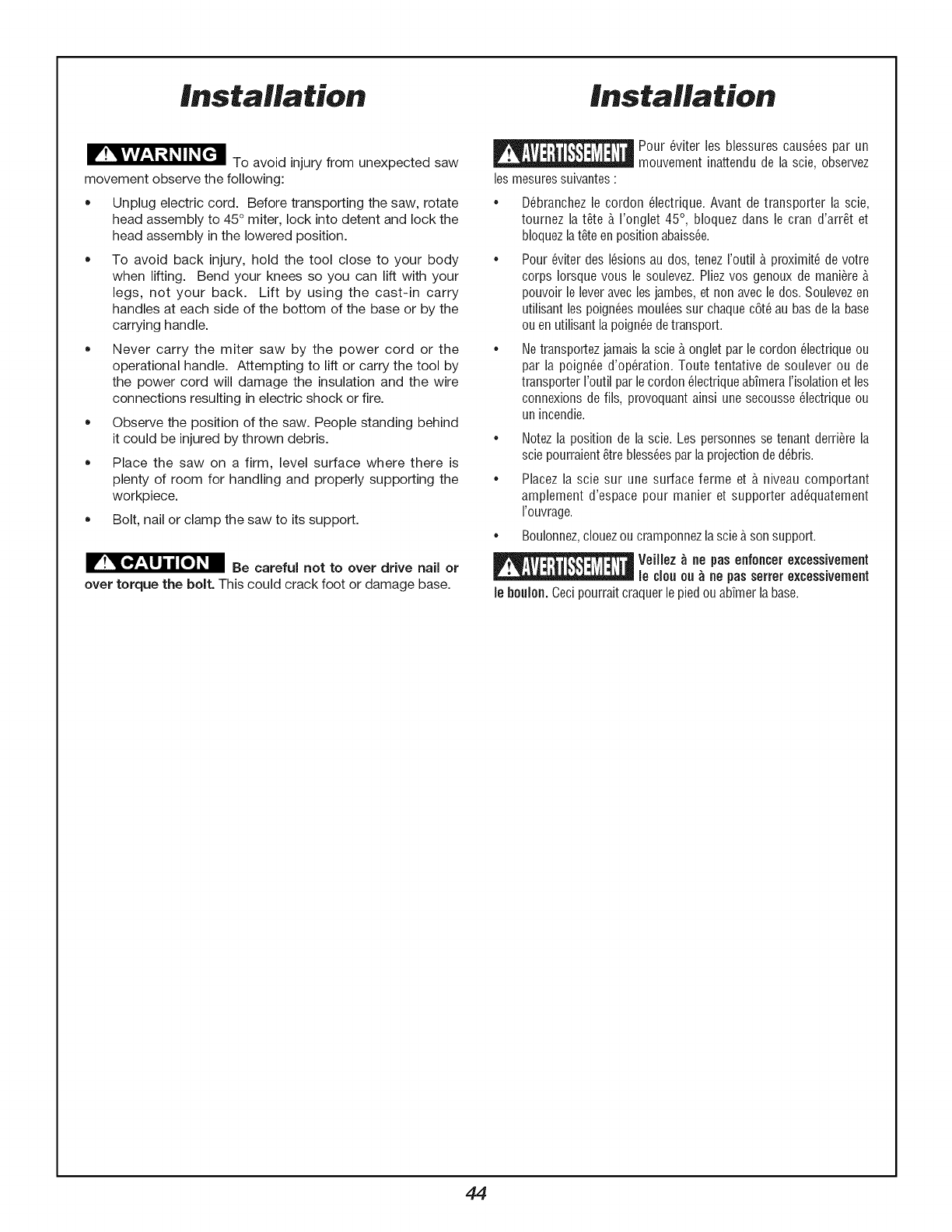

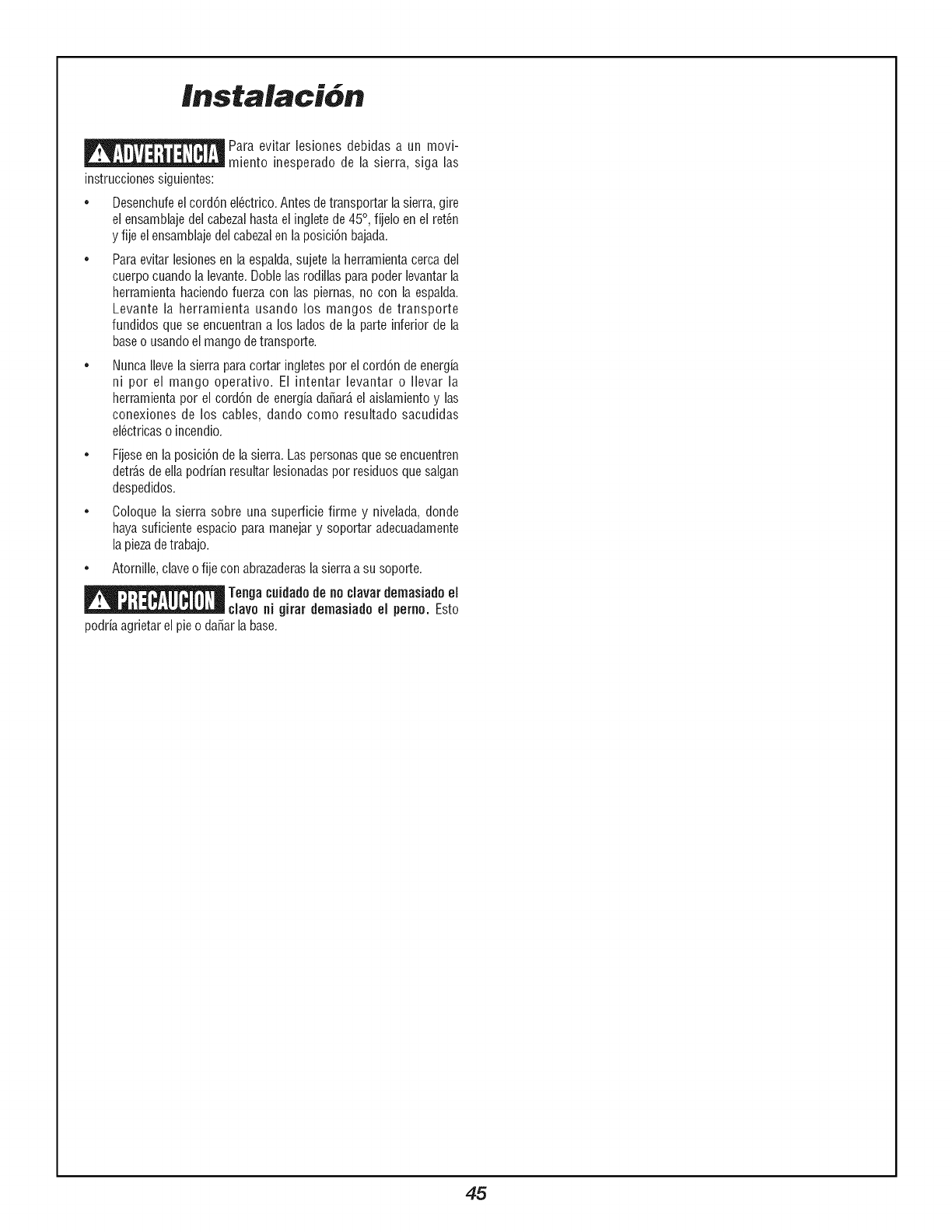

installation ............................................................ 44, 46

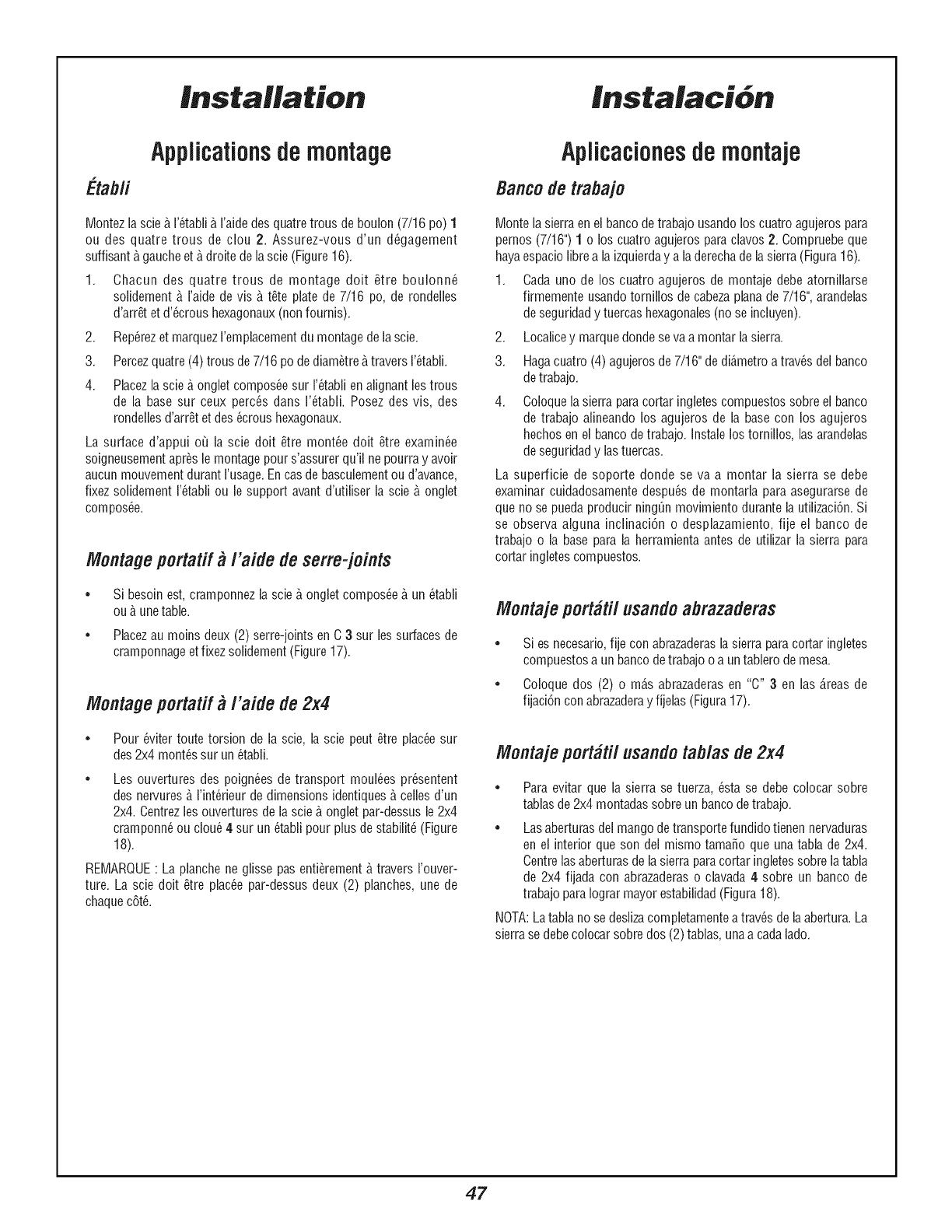

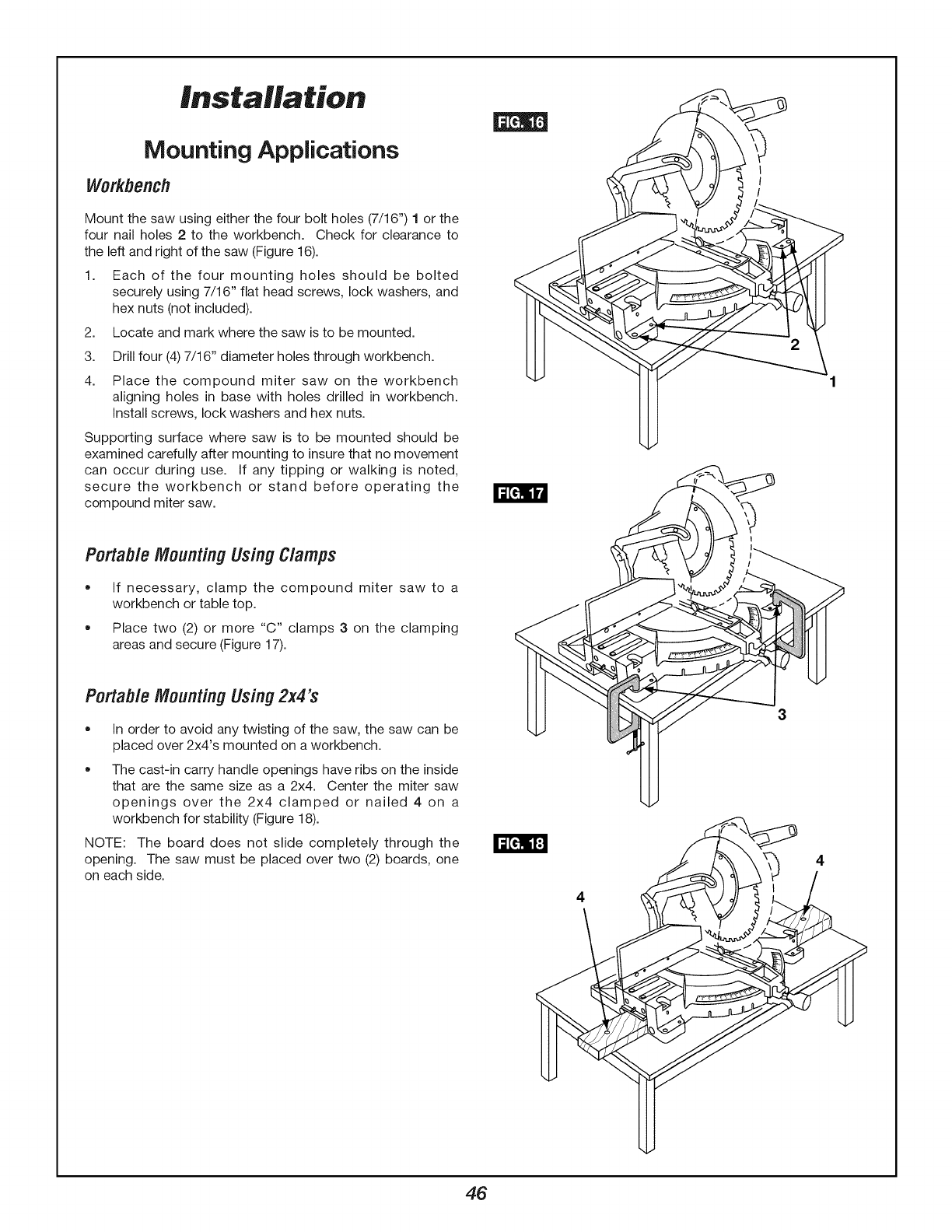

Mounting Applications ............................................. 46

Basic Saw Operations ......................................... 48-54

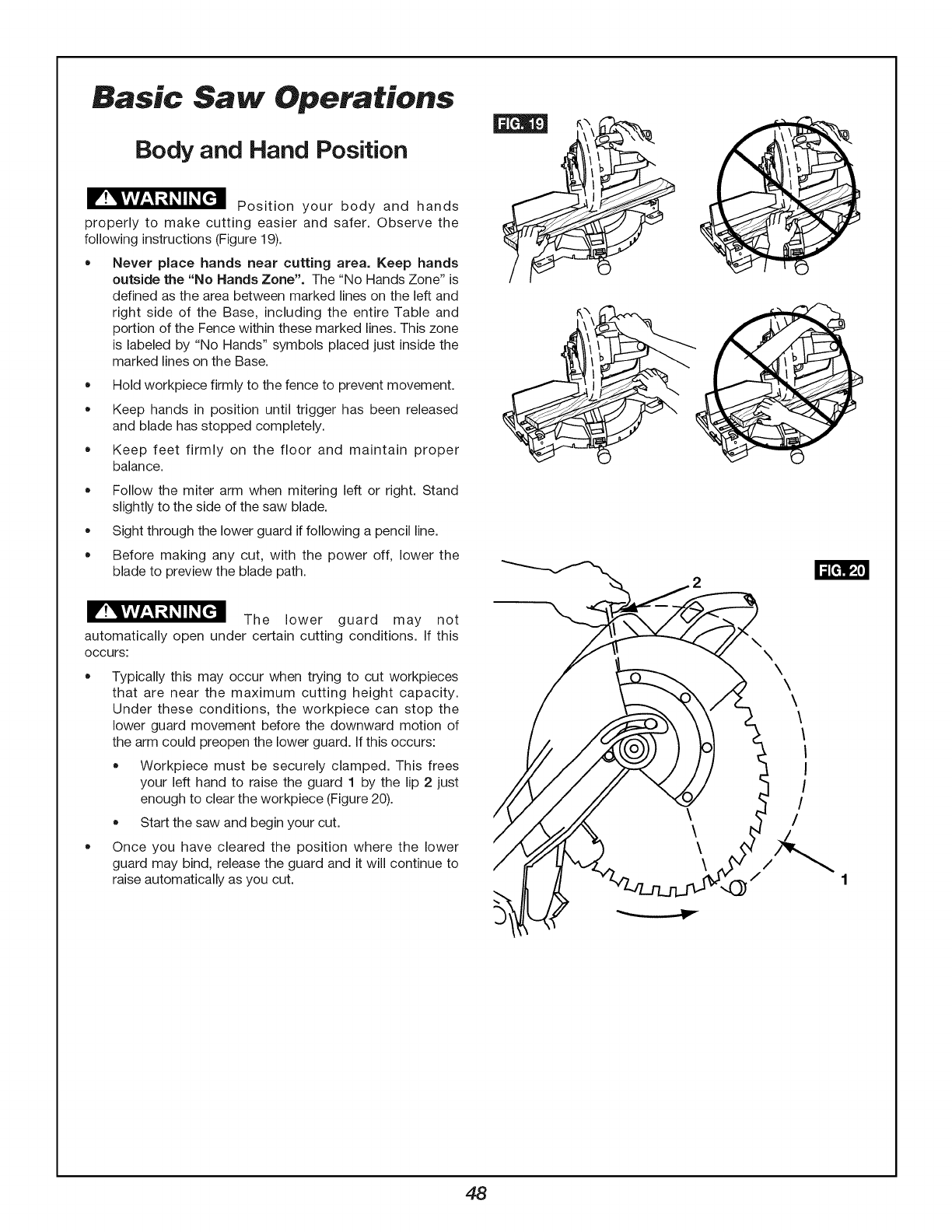

Body and Hand Position .......................................... 48

Workpiece Support ............................................ 50, 52

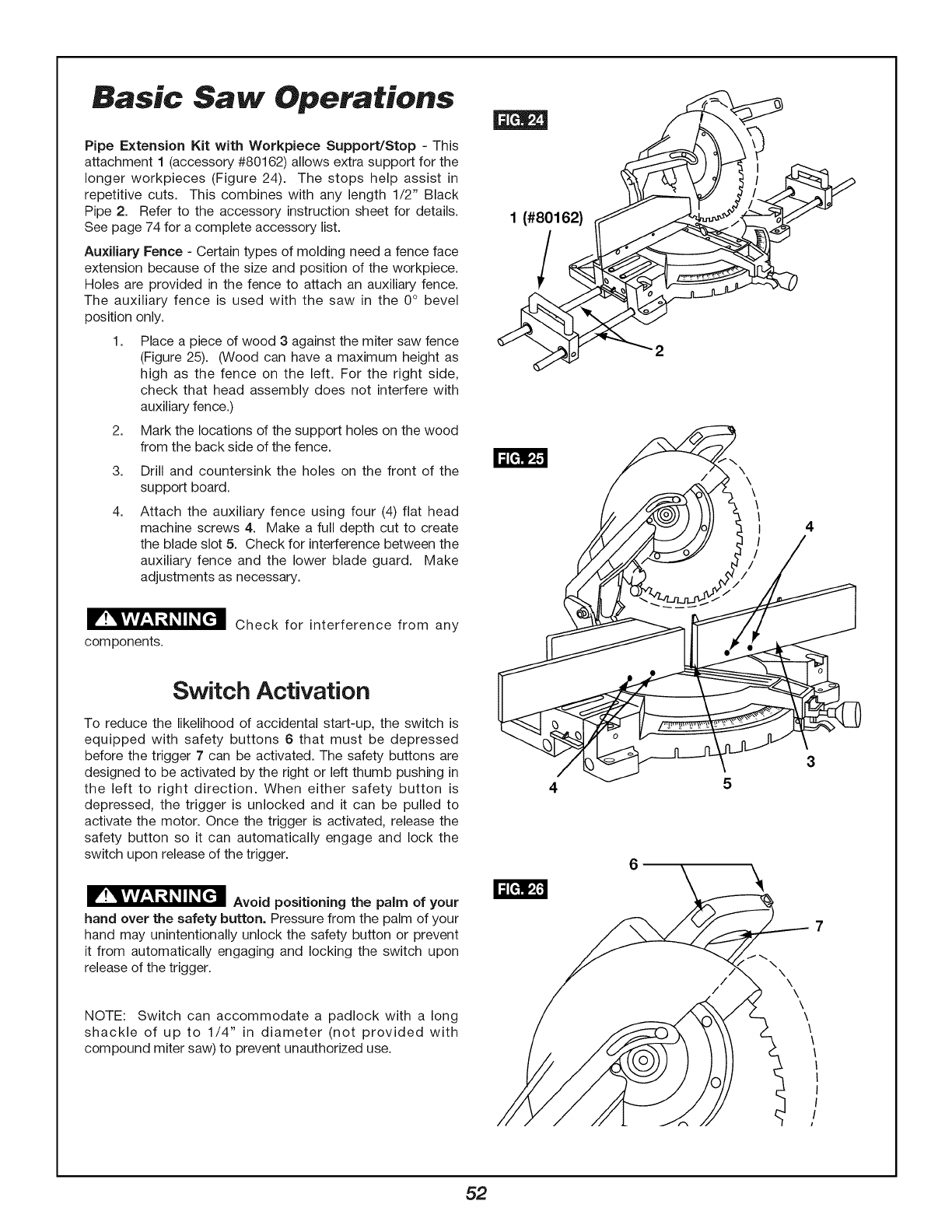

Switch Activation ..................................................... 52

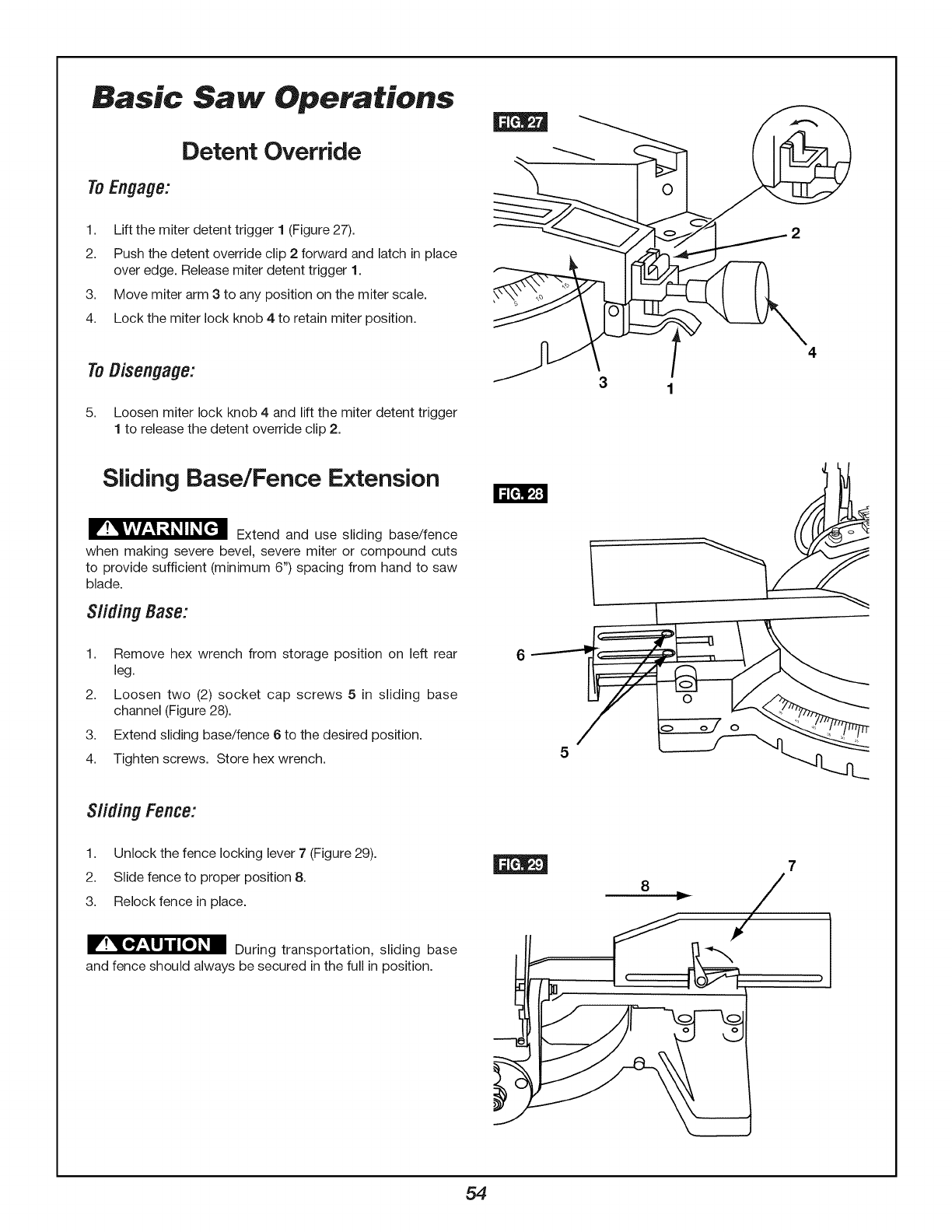

Detent Override ....................................................... 54

Sliding Base/Fence Extension ................................ 54

Saw Operations .................................................... 56-72

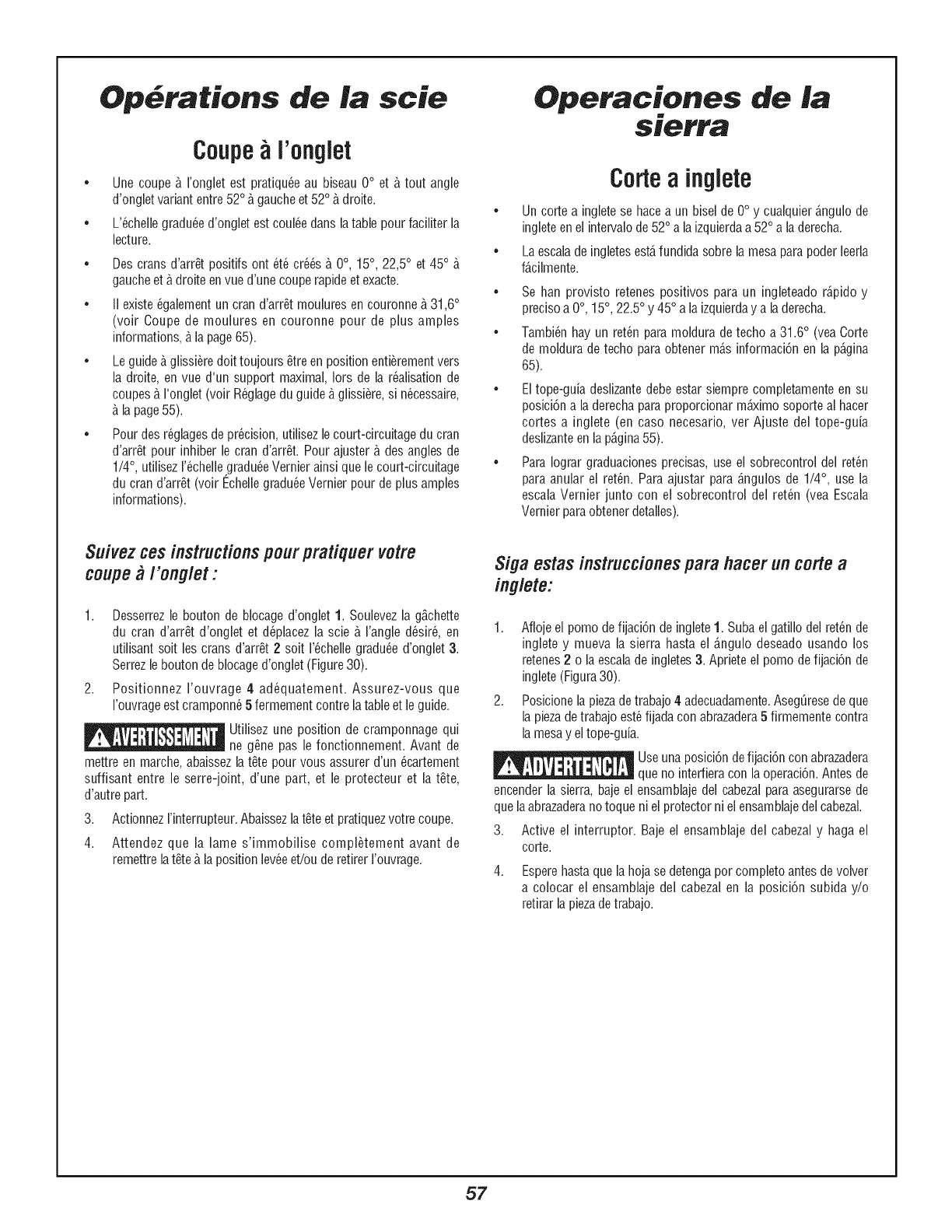

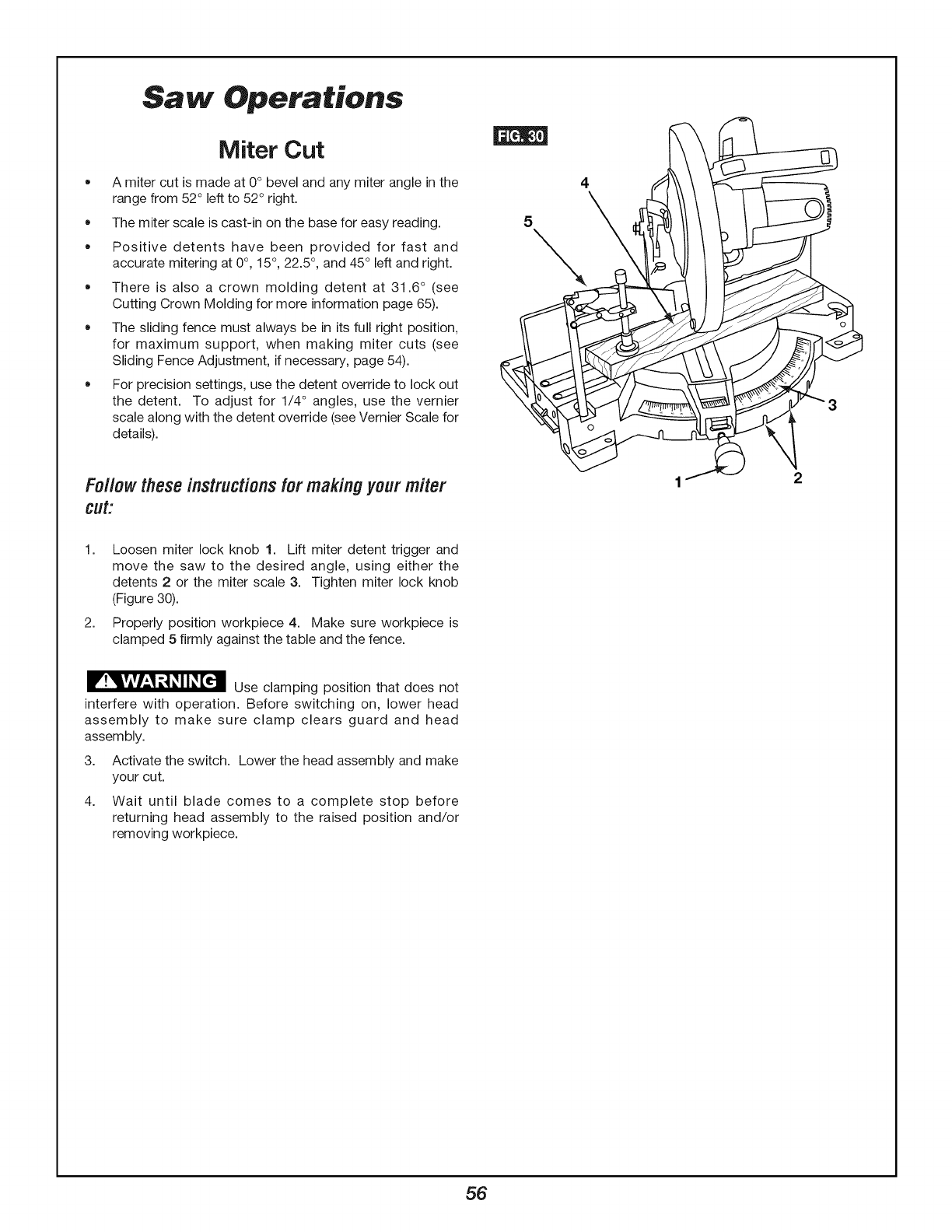

Miter Cut .................................................................. 56

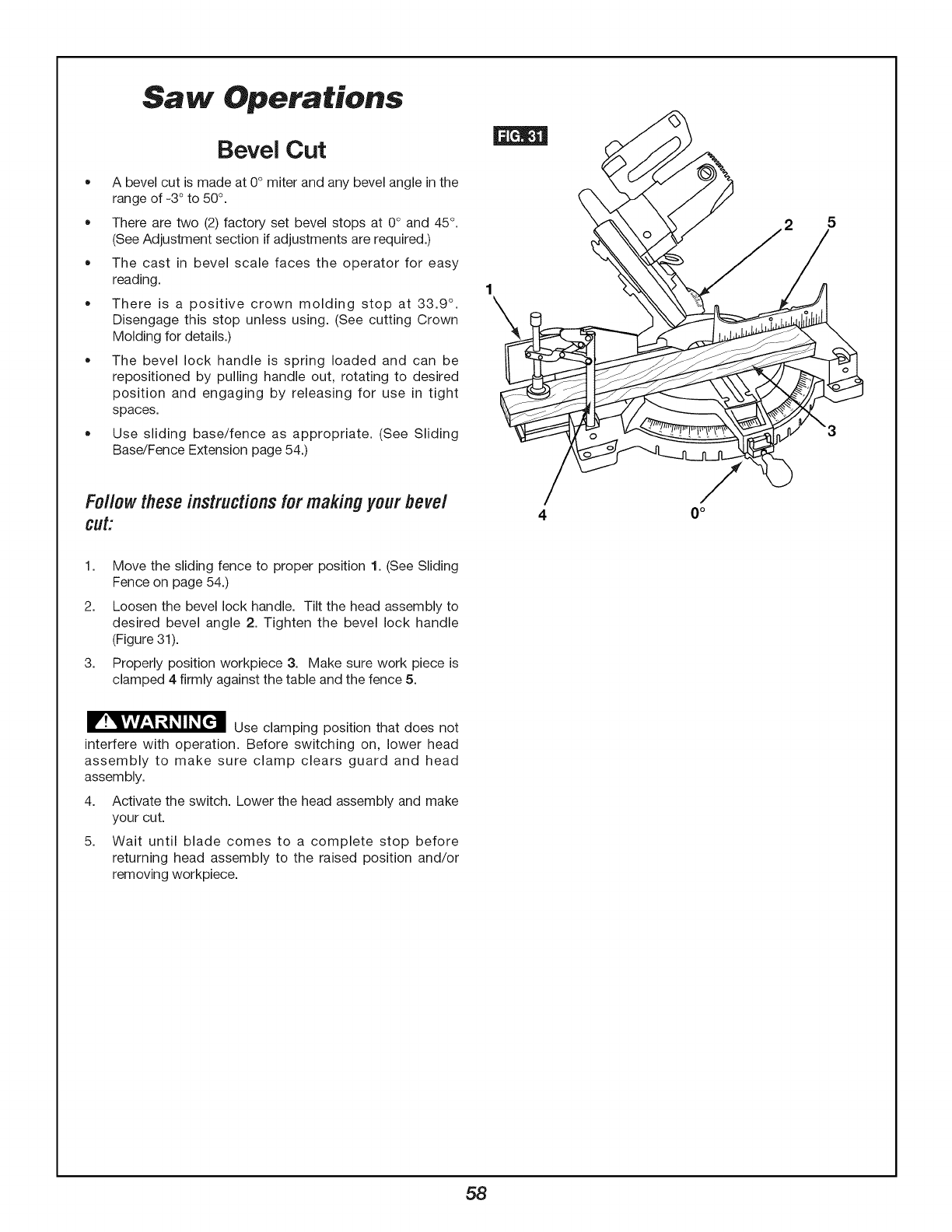

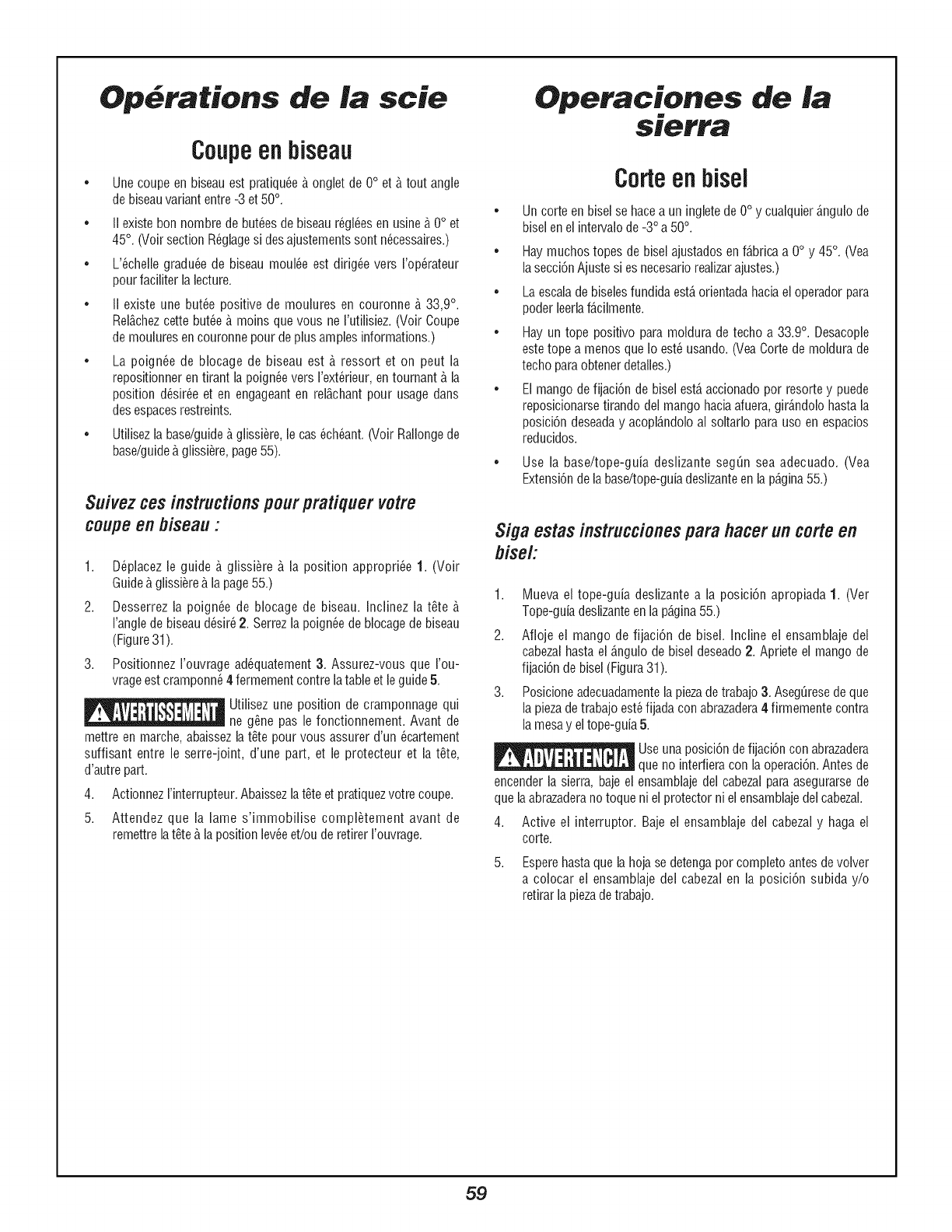

Bevel Cut ................................................................. 58

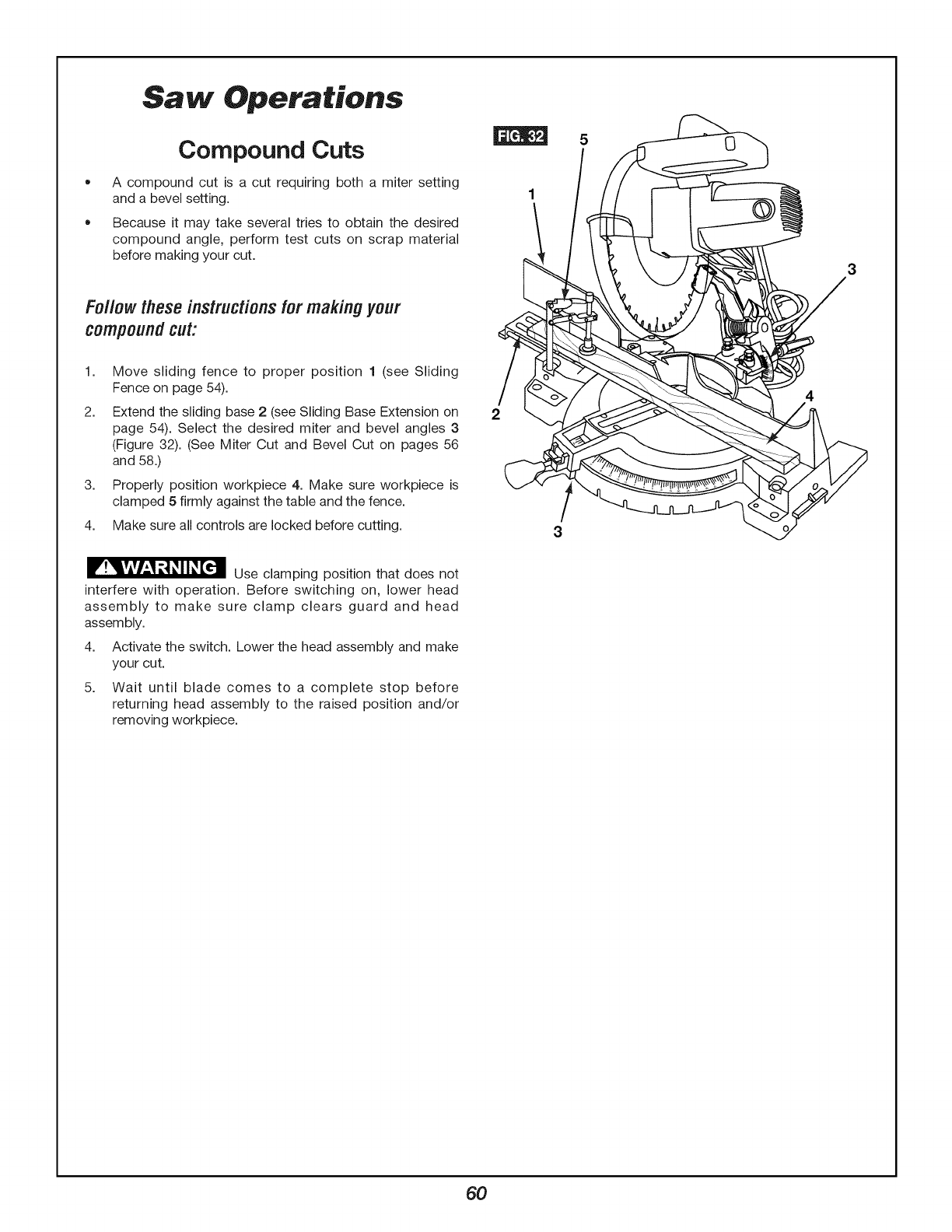

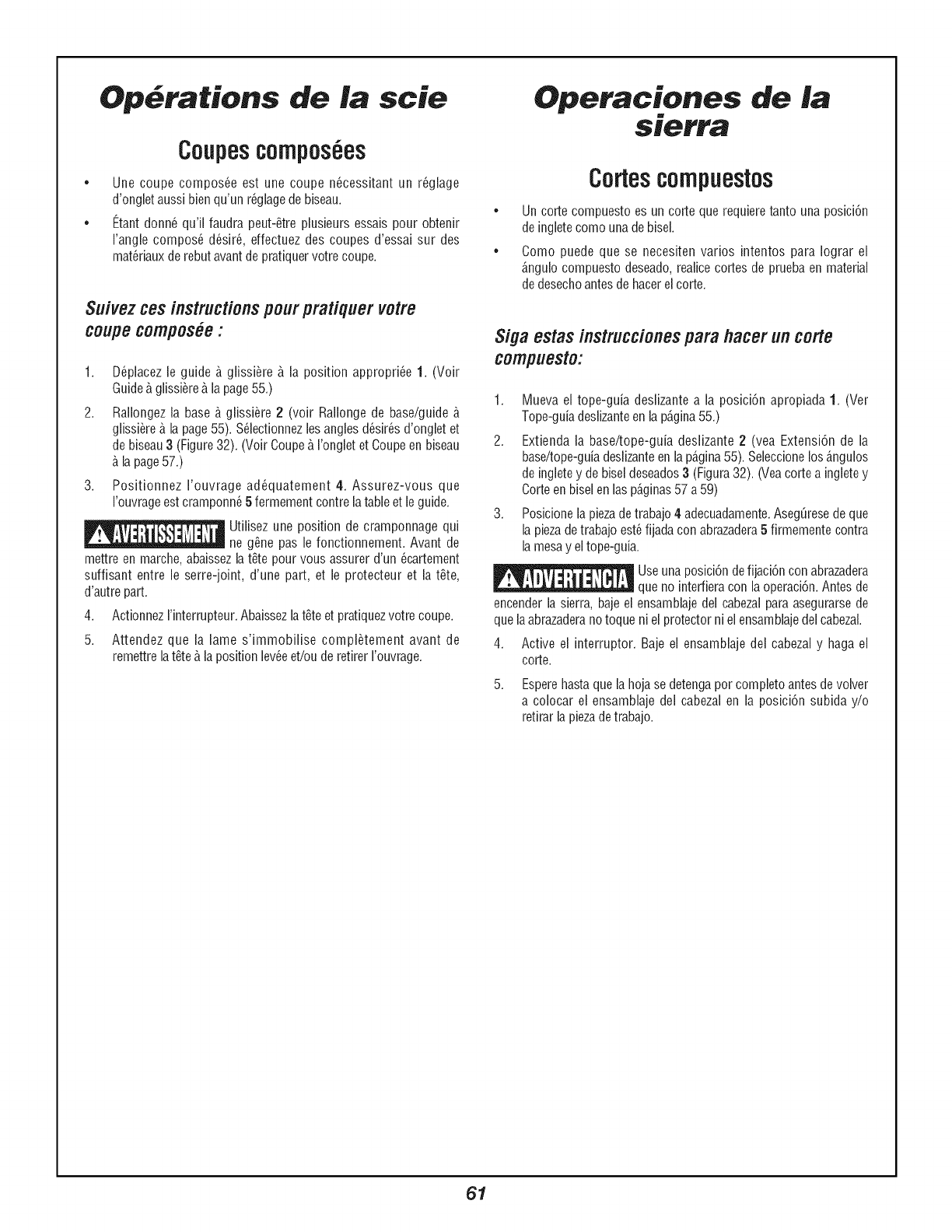

Compound Cuts ...................................................... 60

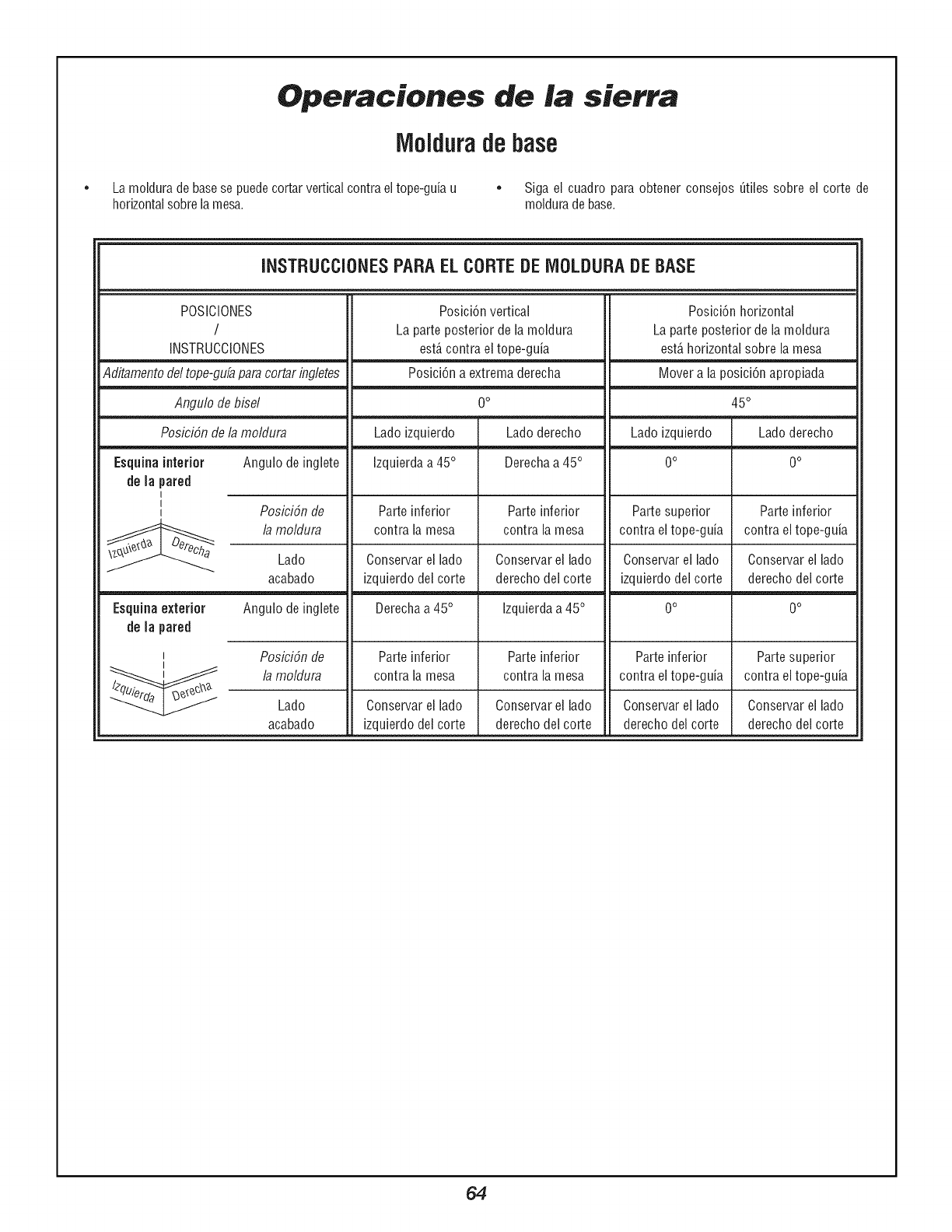

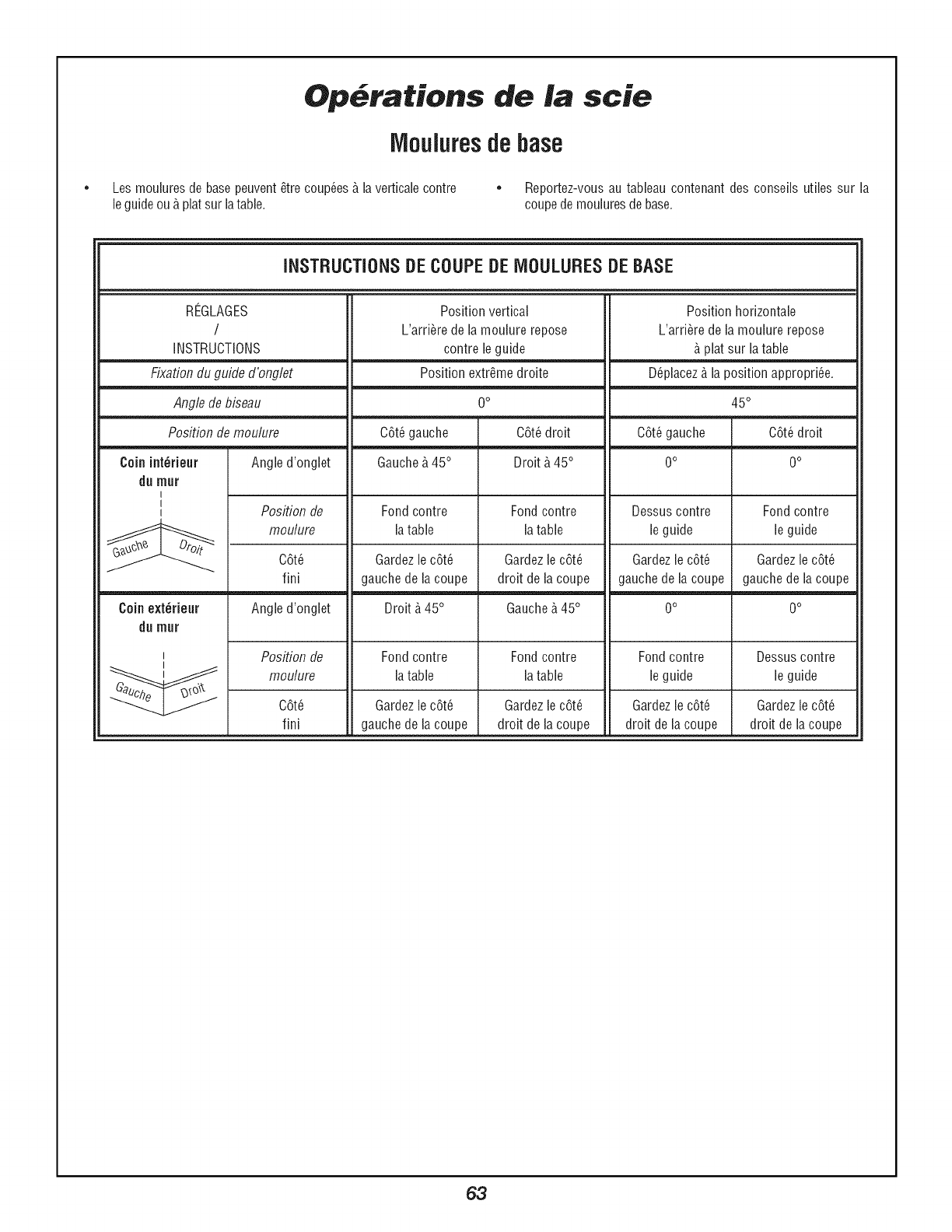

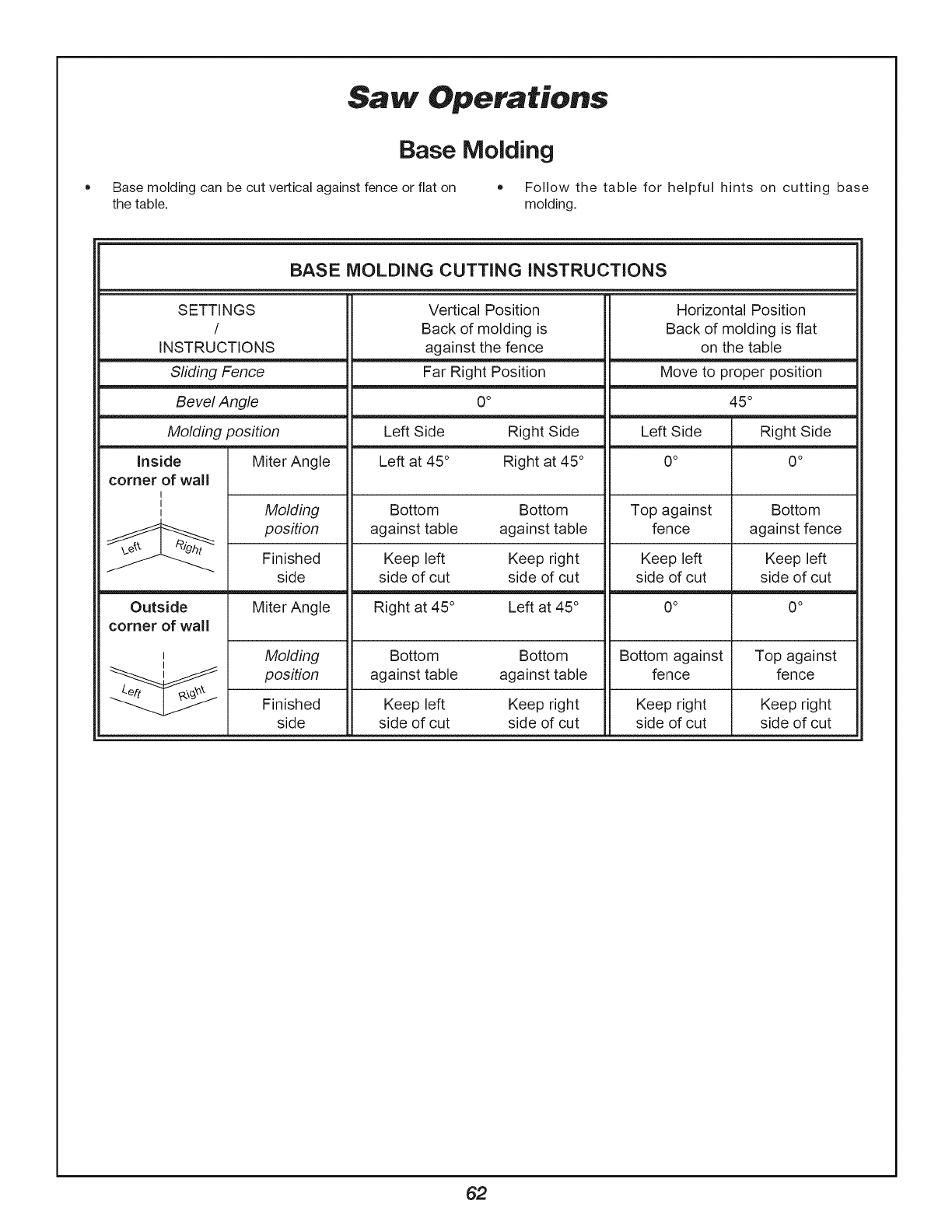

Base Molding ........................................................... 62

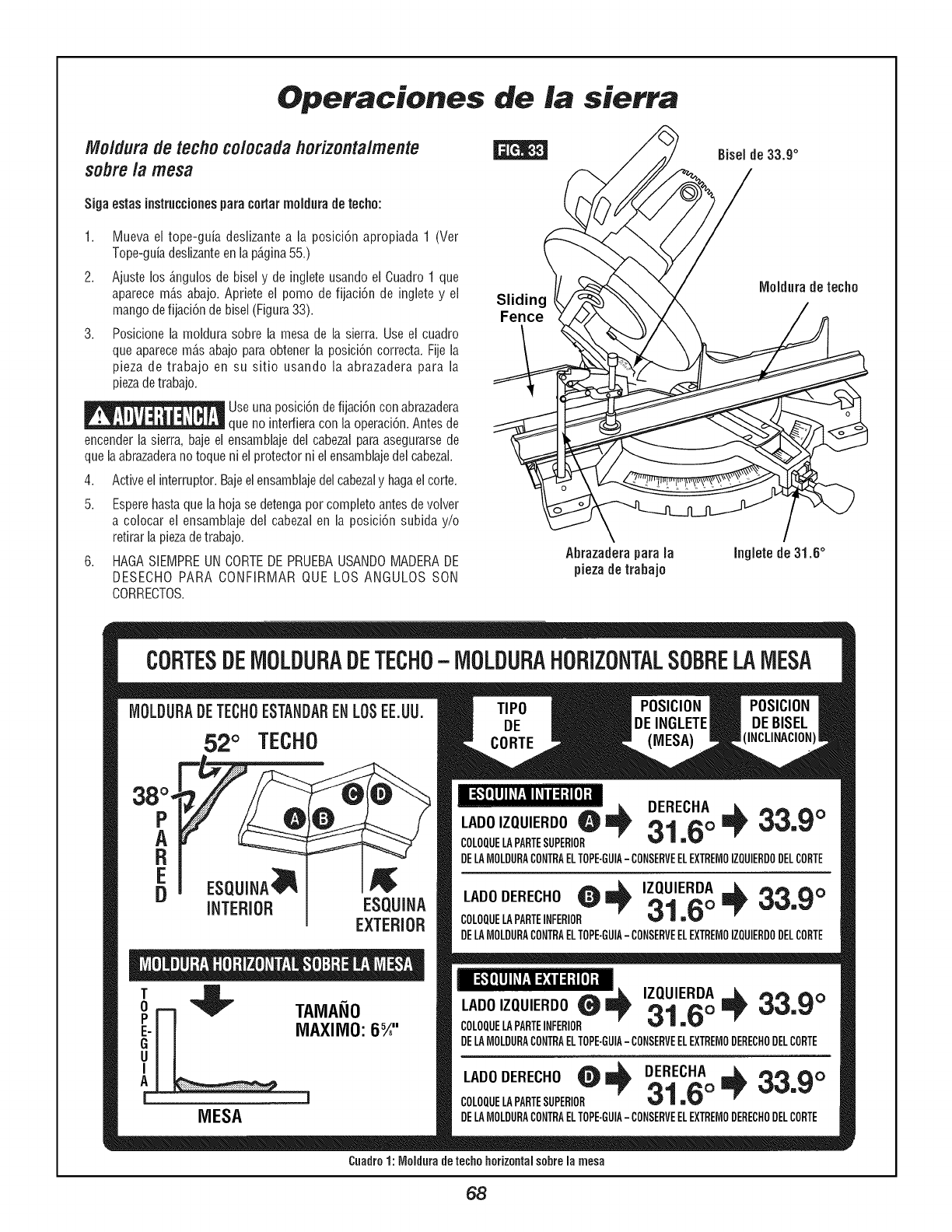

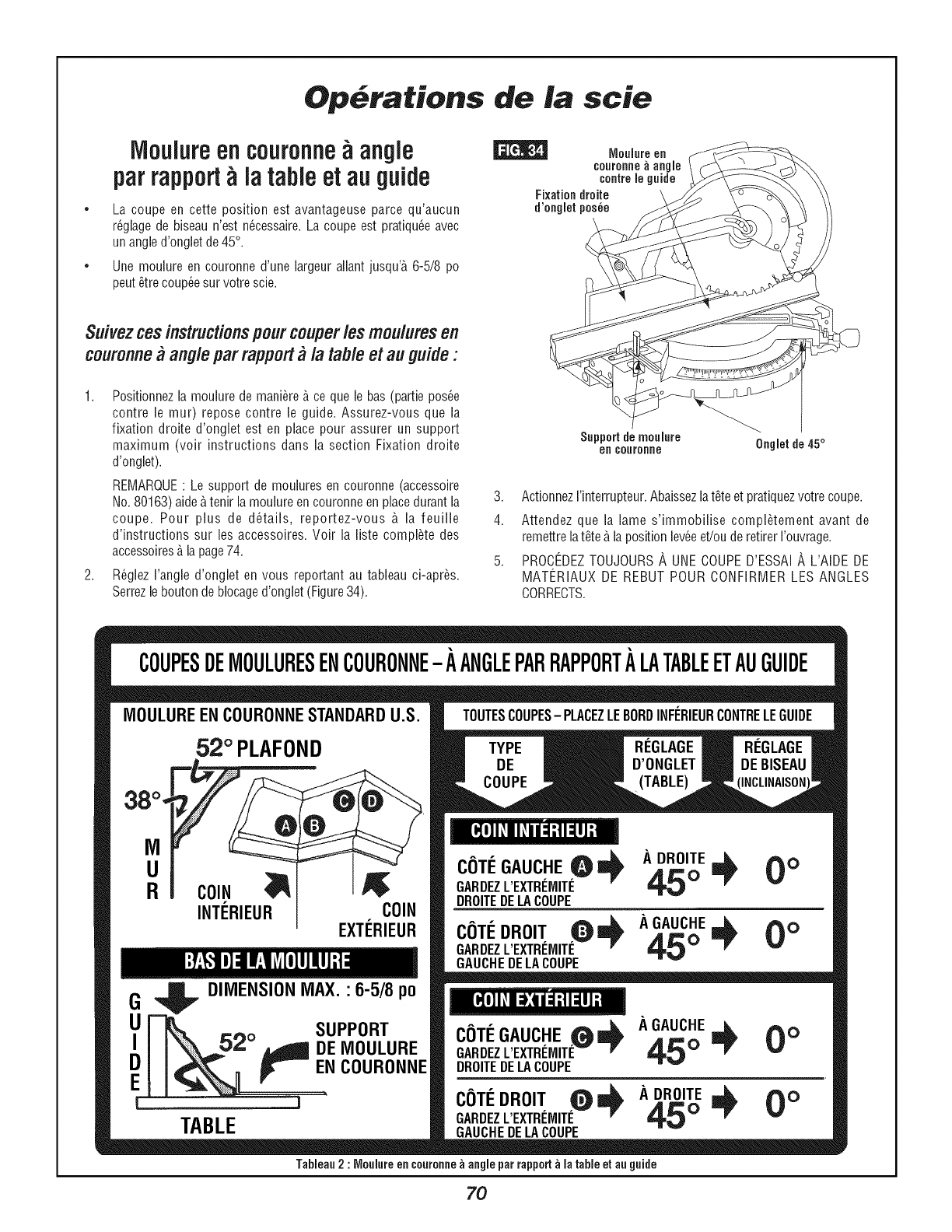

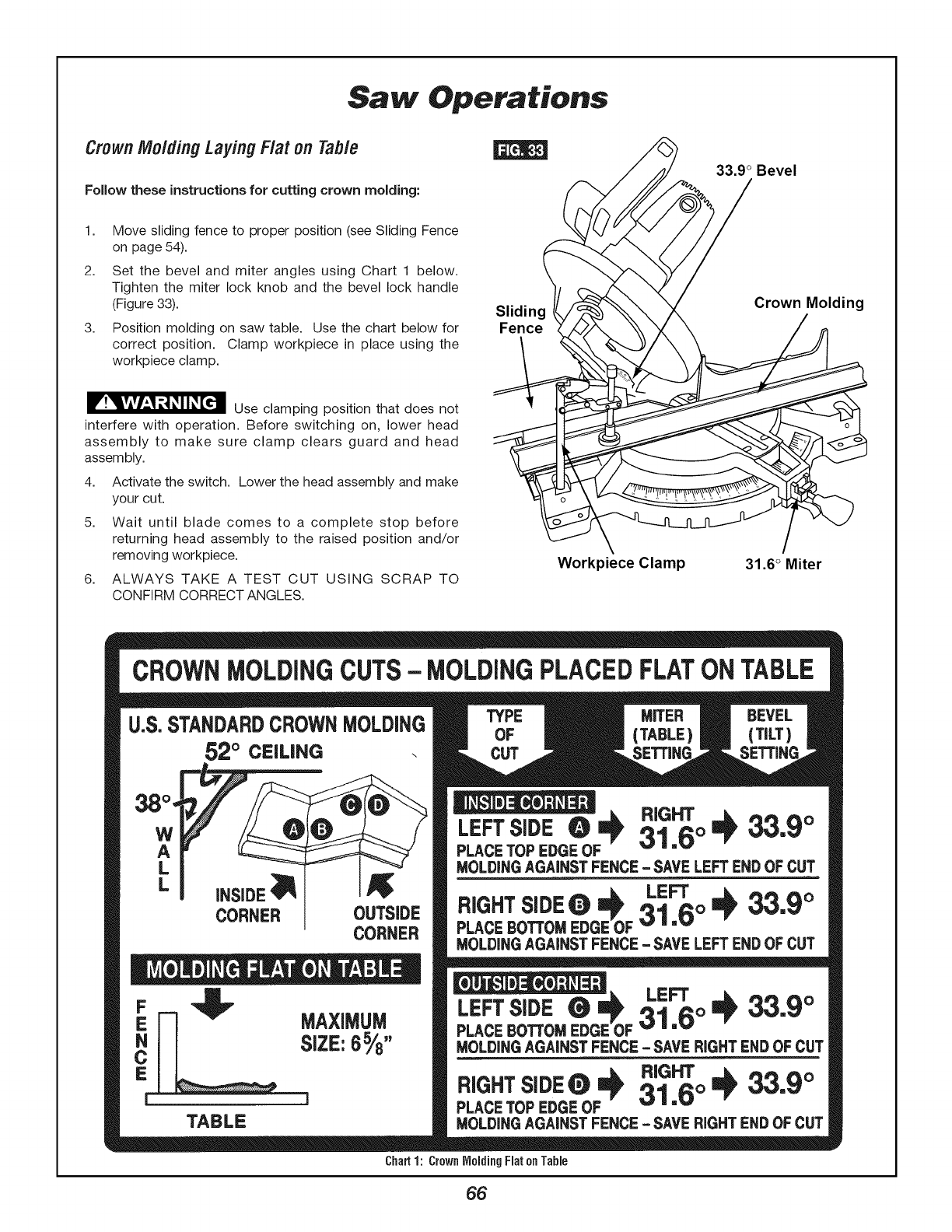

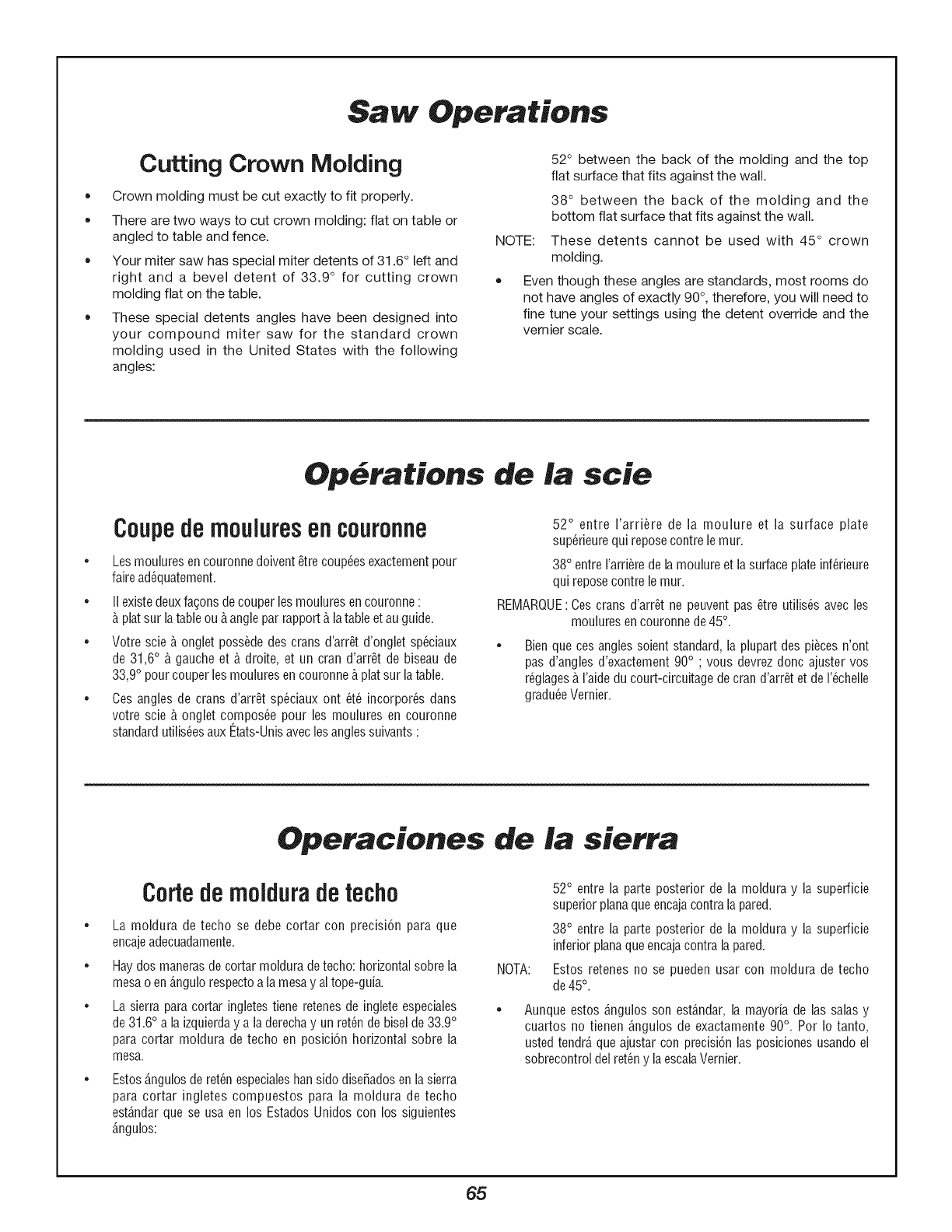

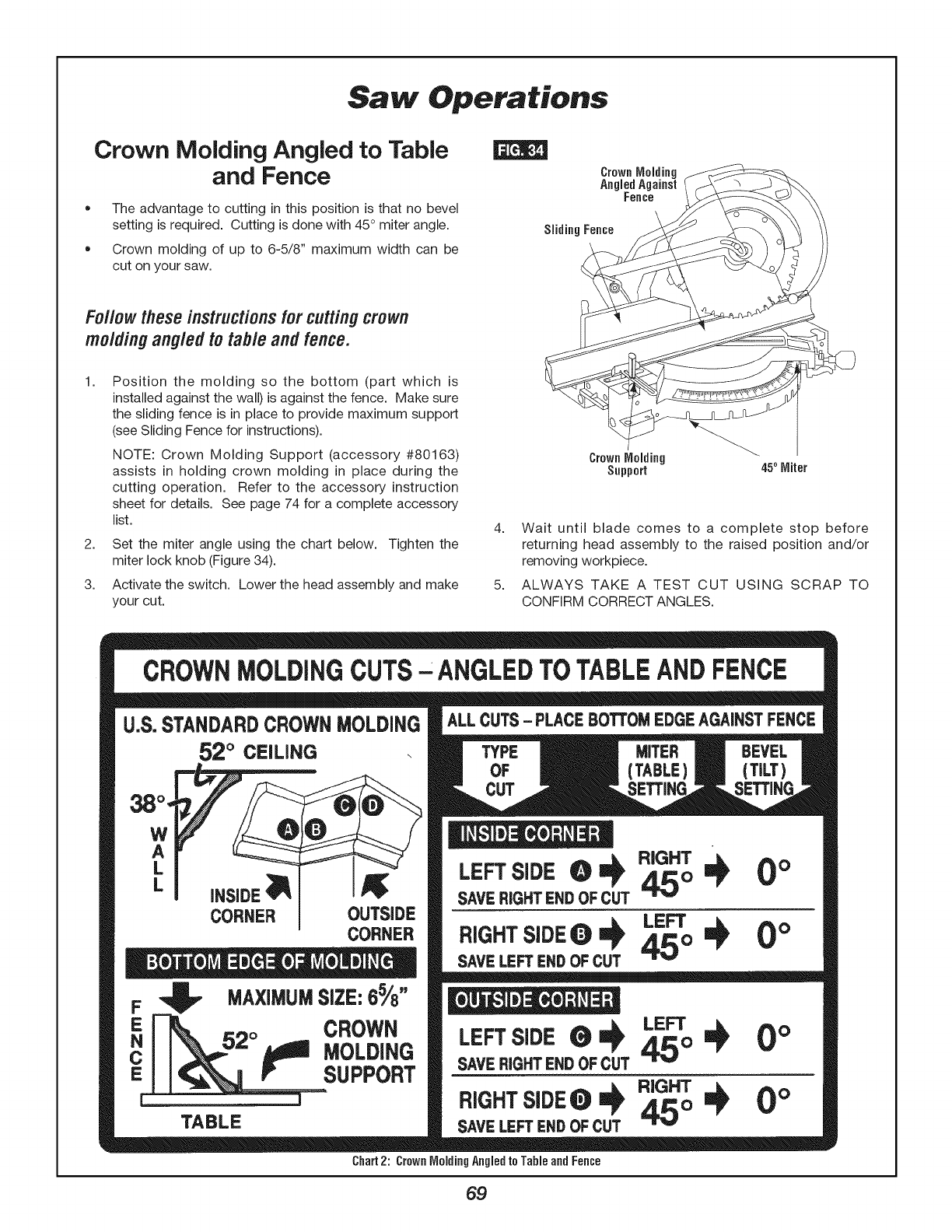

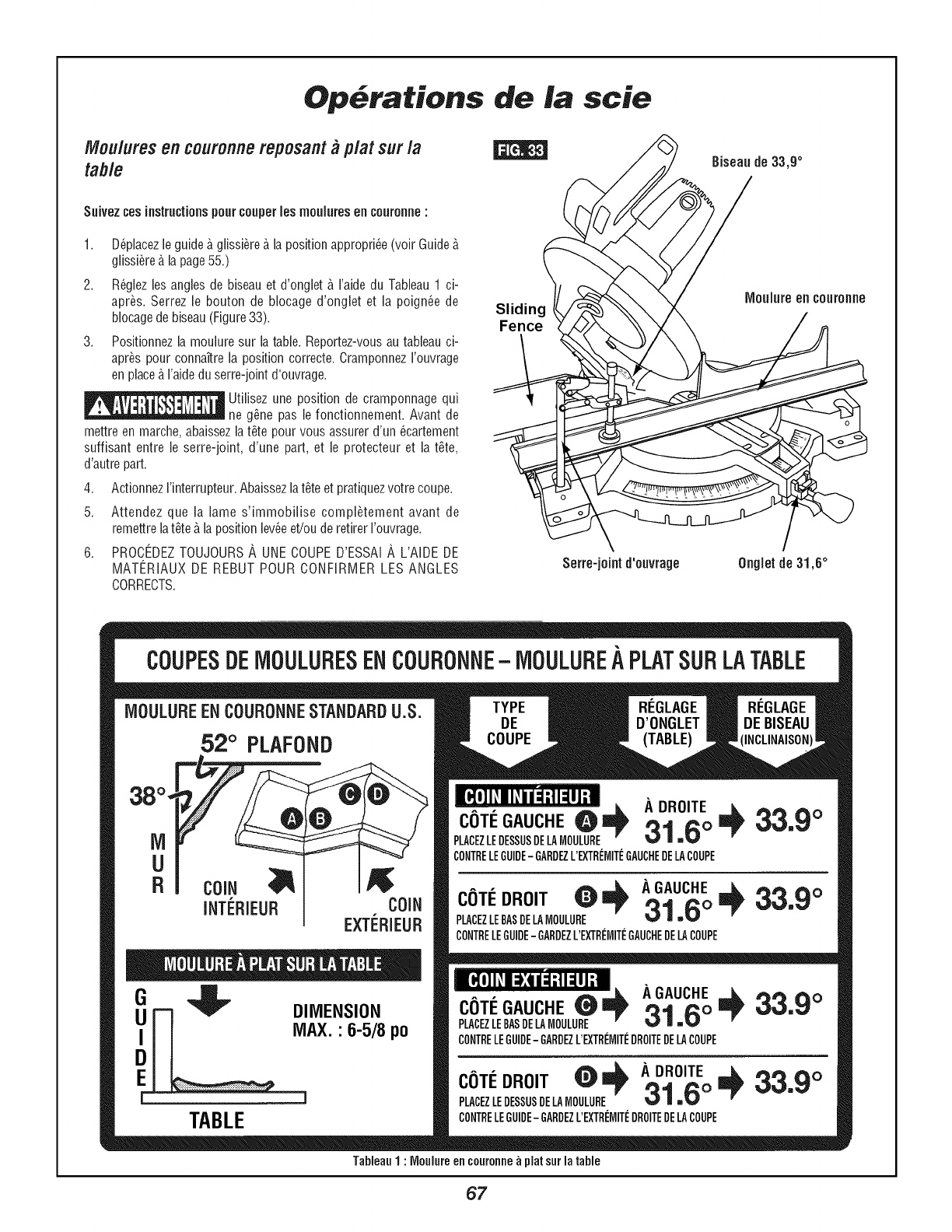

Cutting Crown Molding ............................................ 65

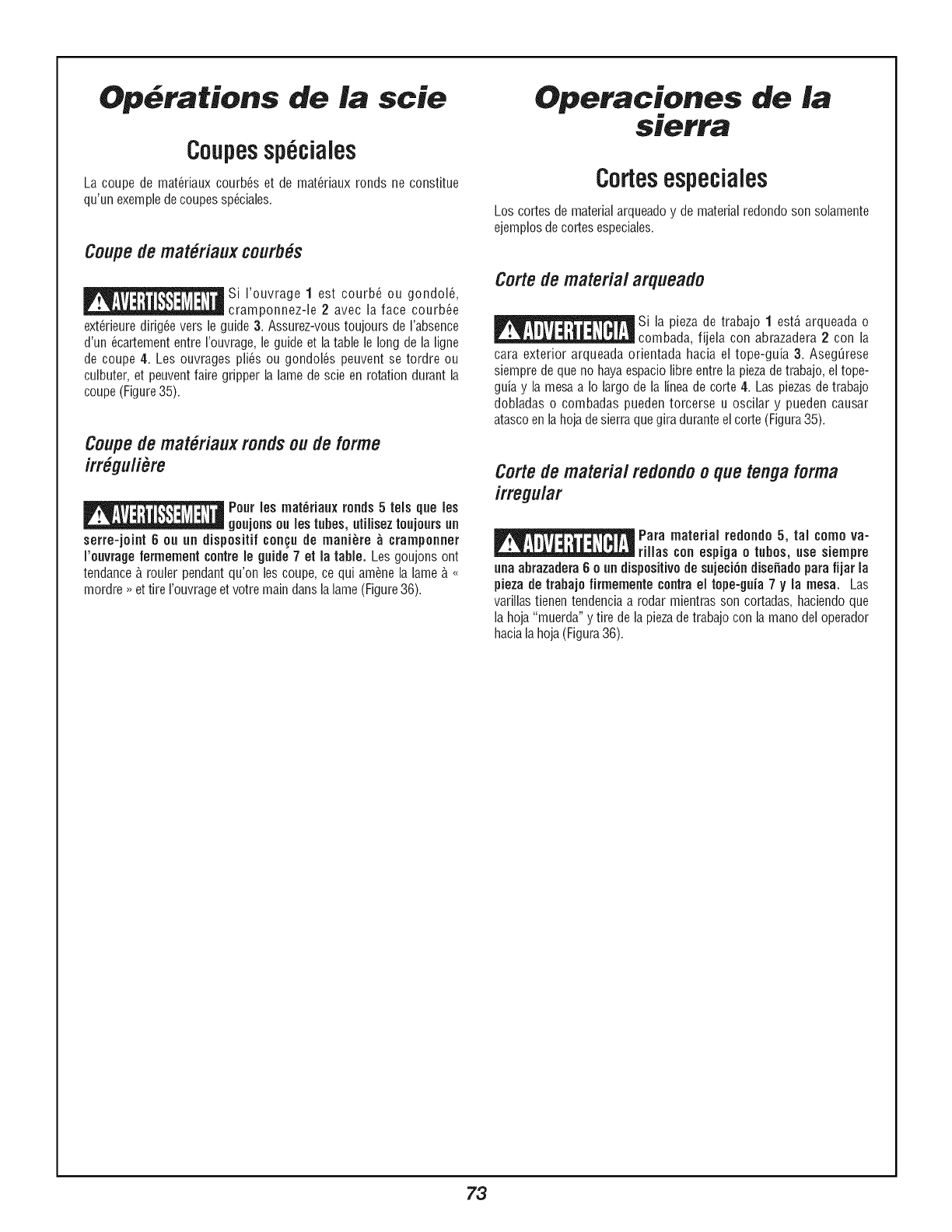

Special Cuts ............................................................. 72

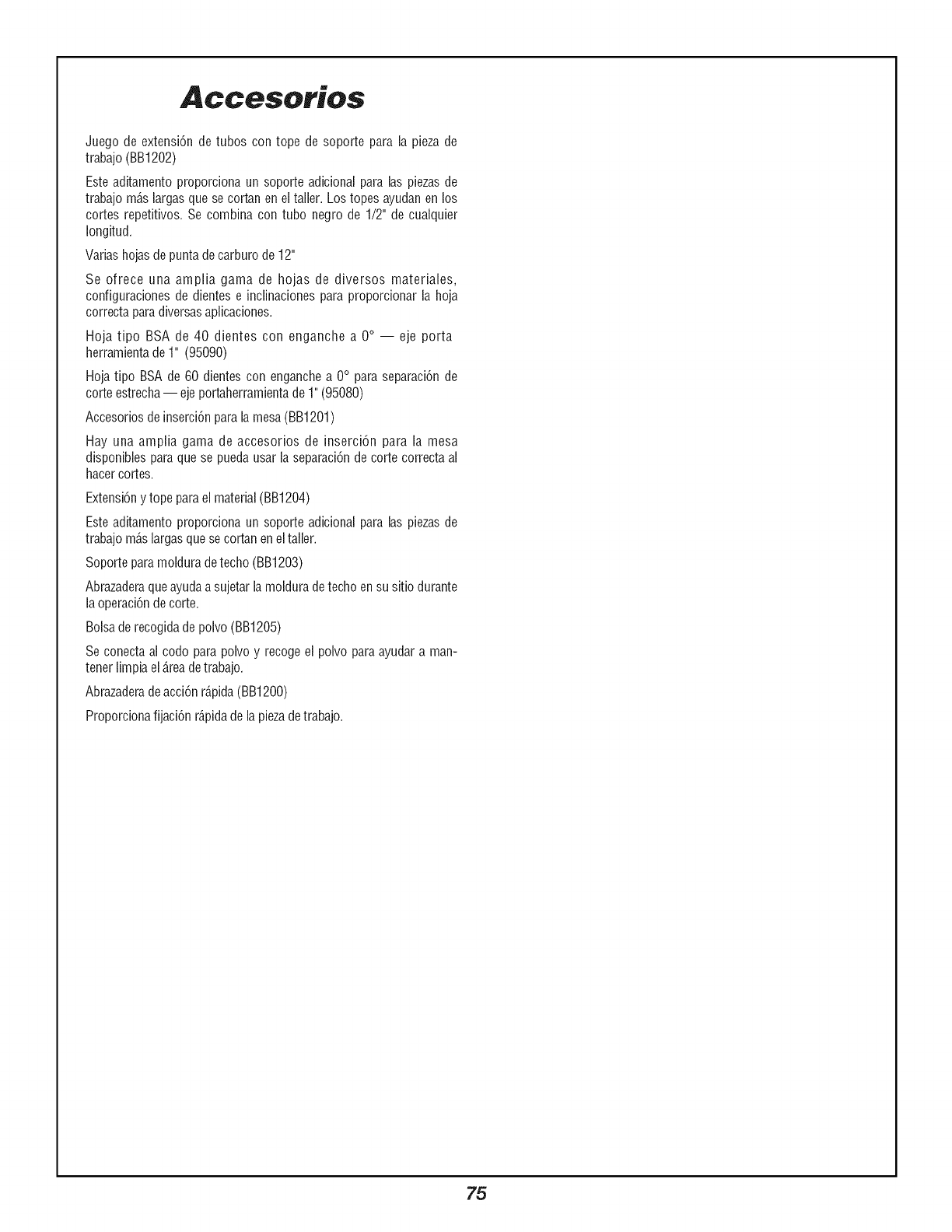

Accessories ................................................................ 74

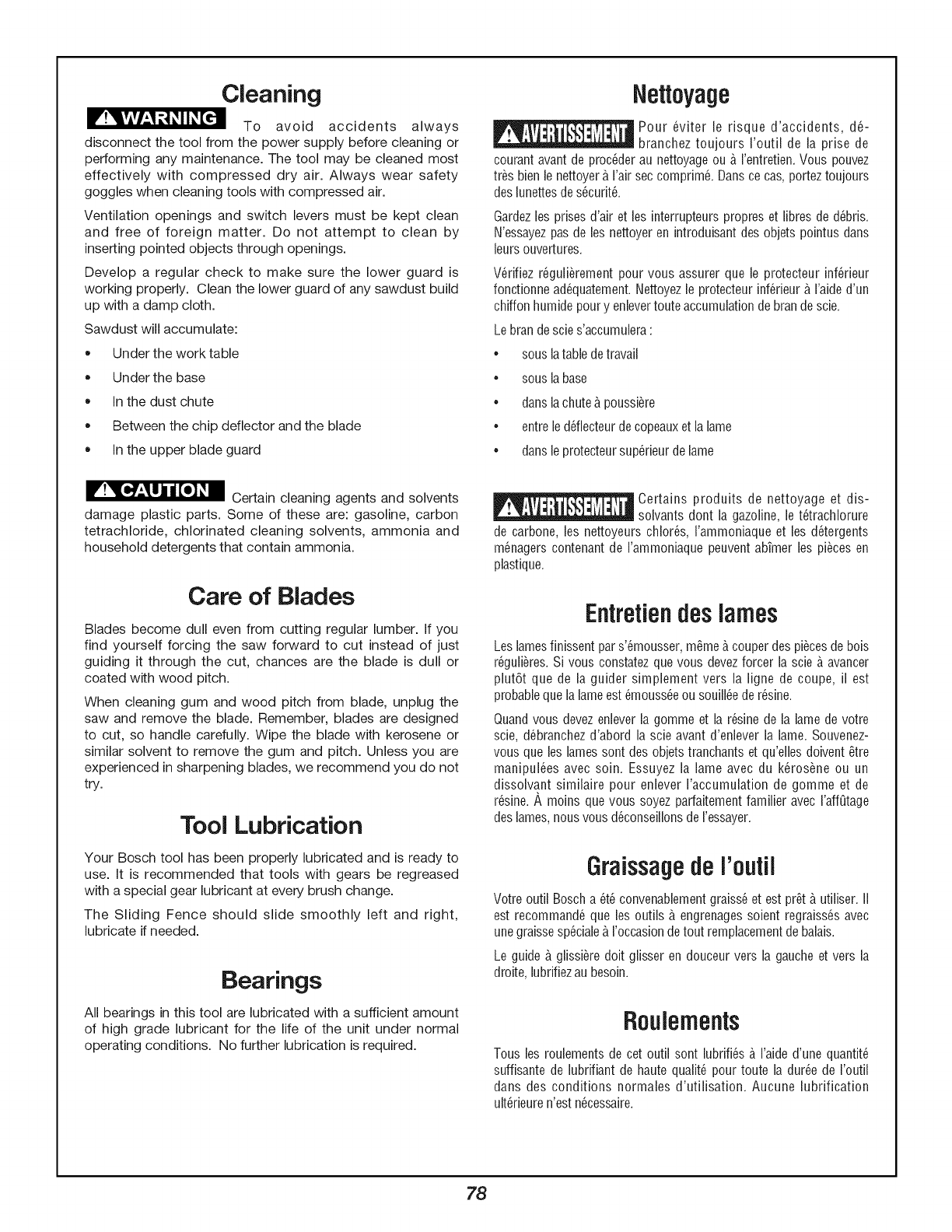

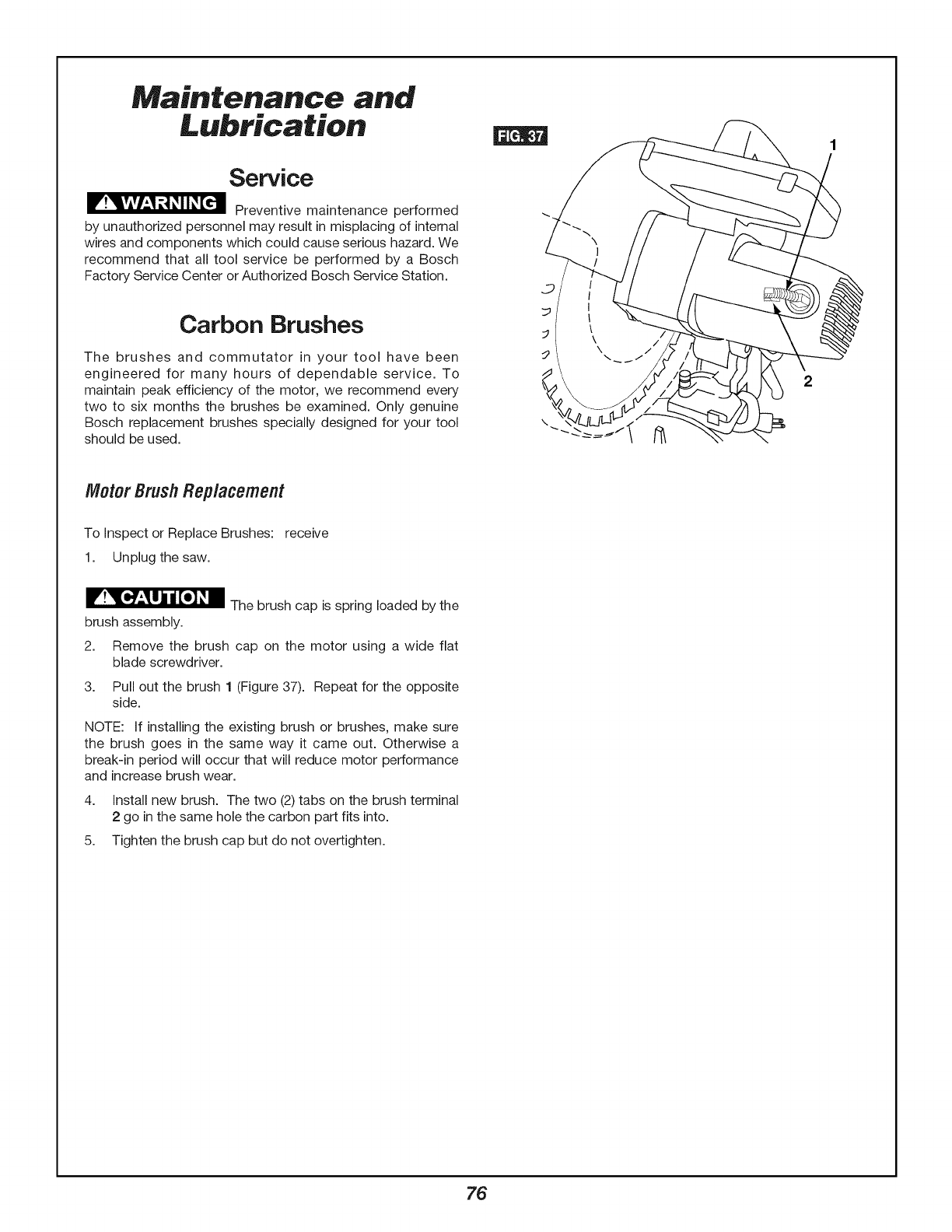

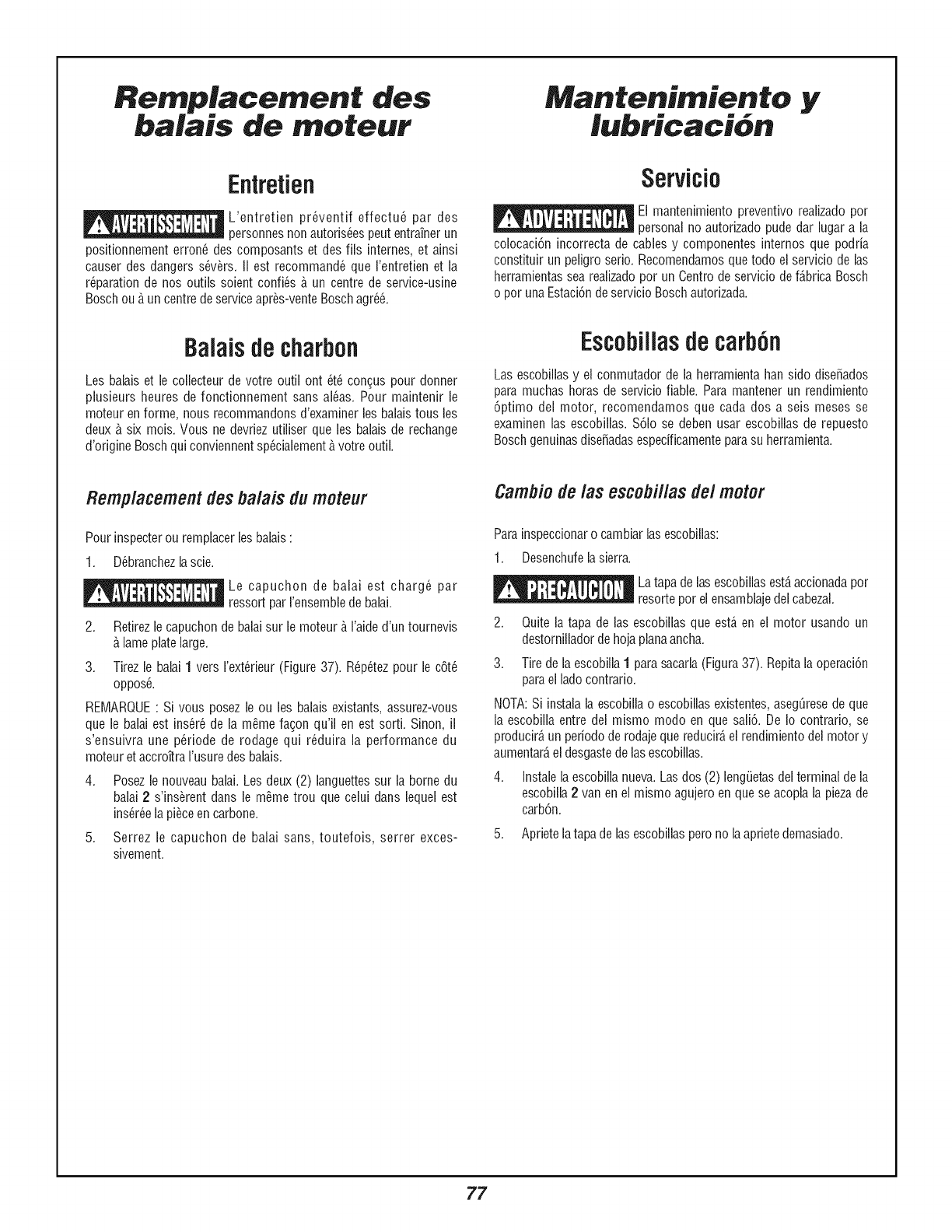

Maintenance and Lubrication ............................ 76, 78

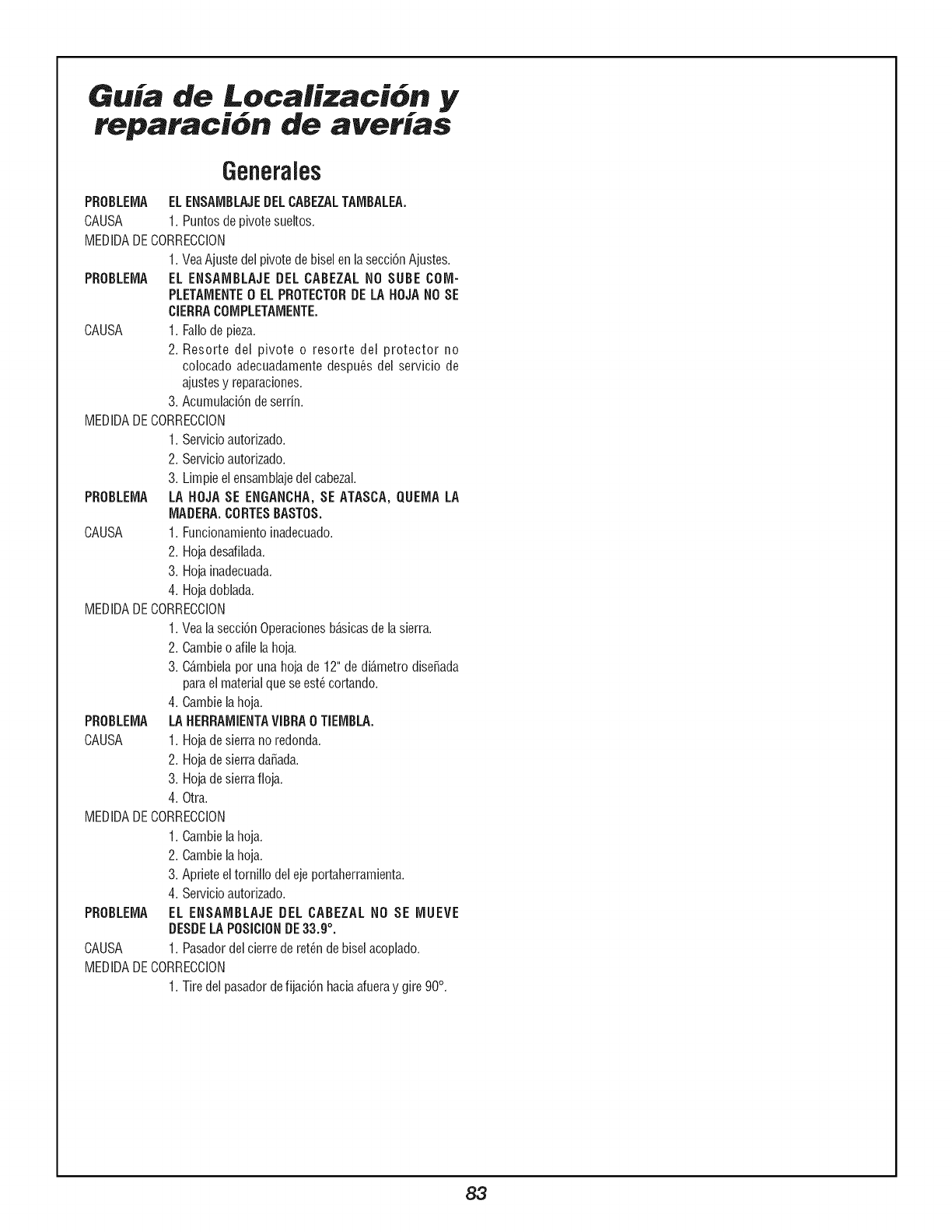

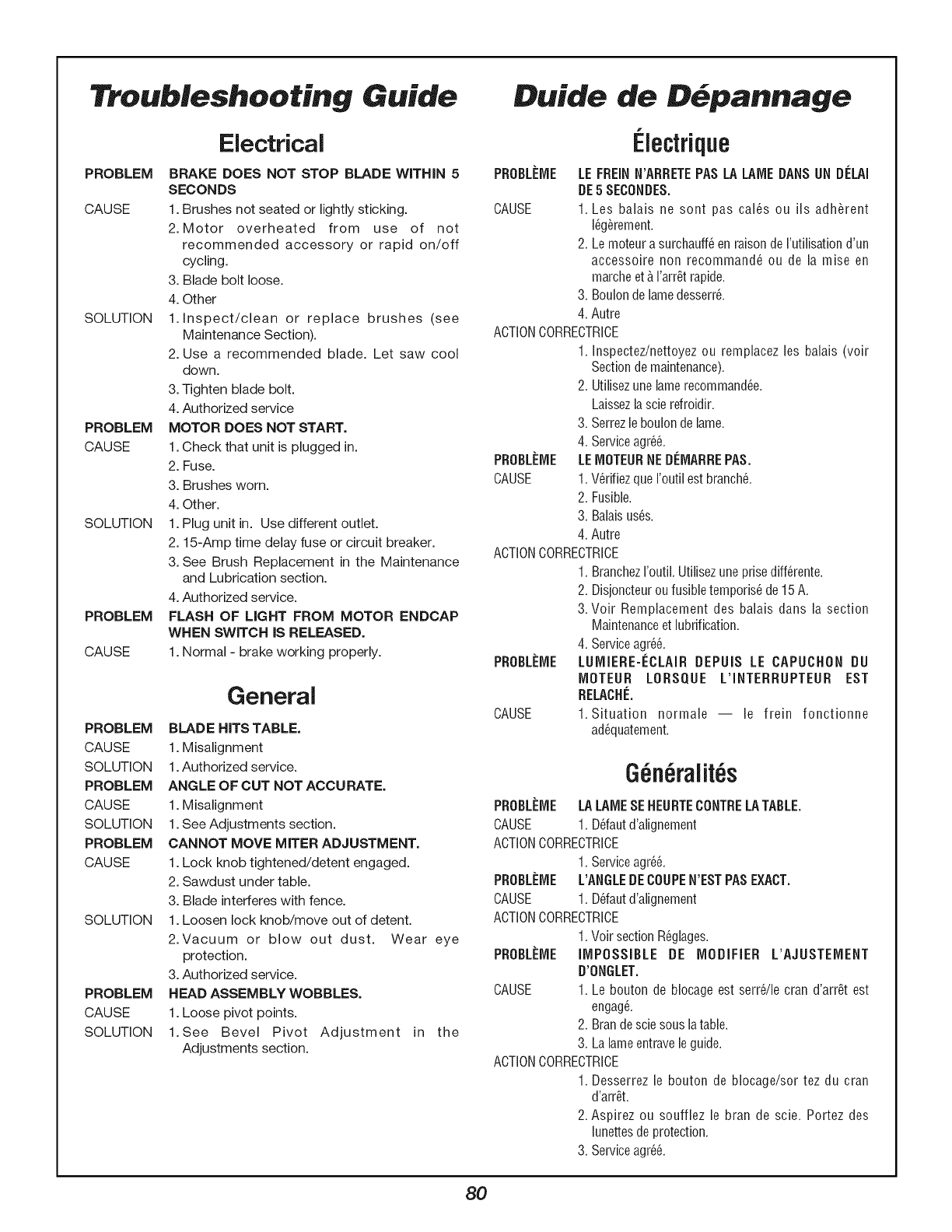

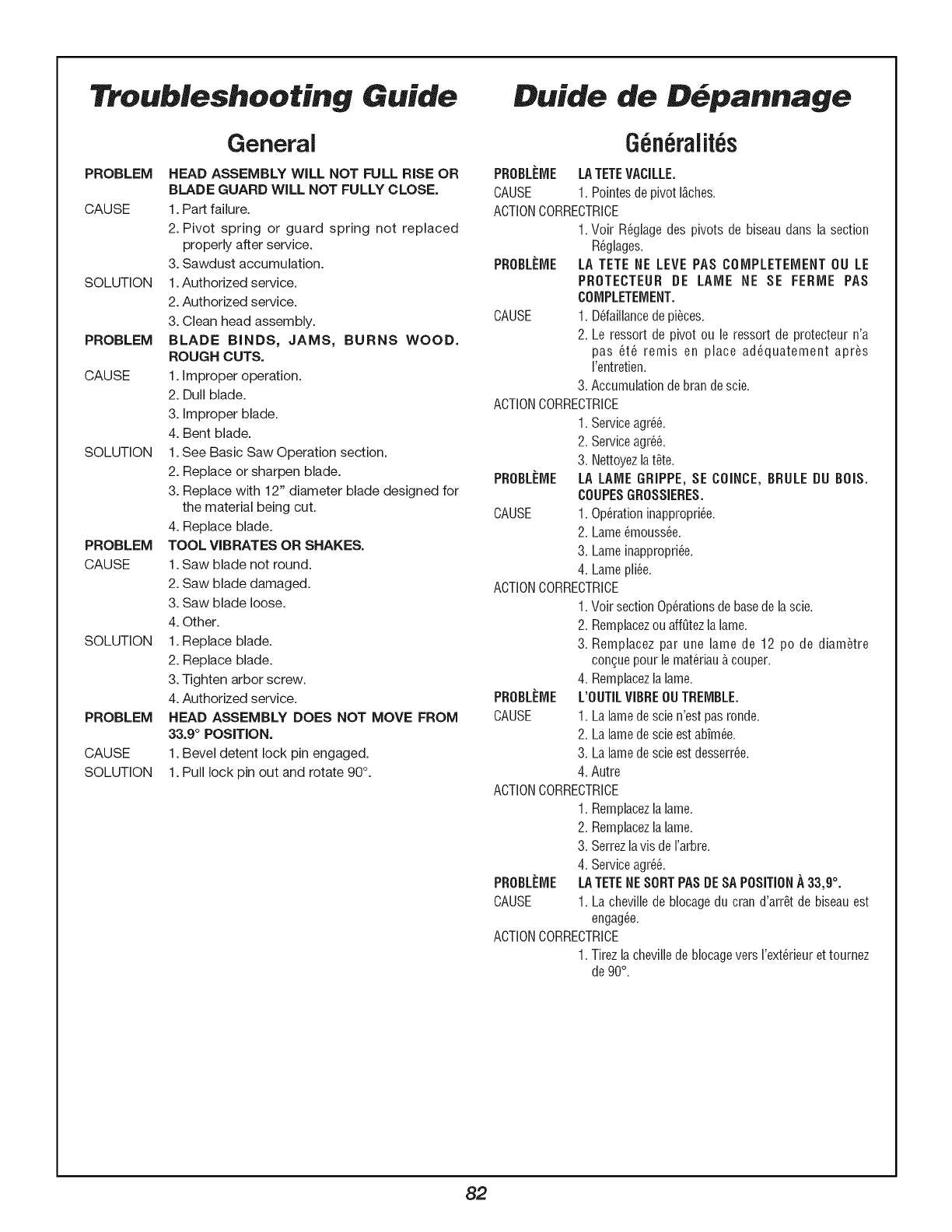

Trouble Shooting ................................................. 80, 82

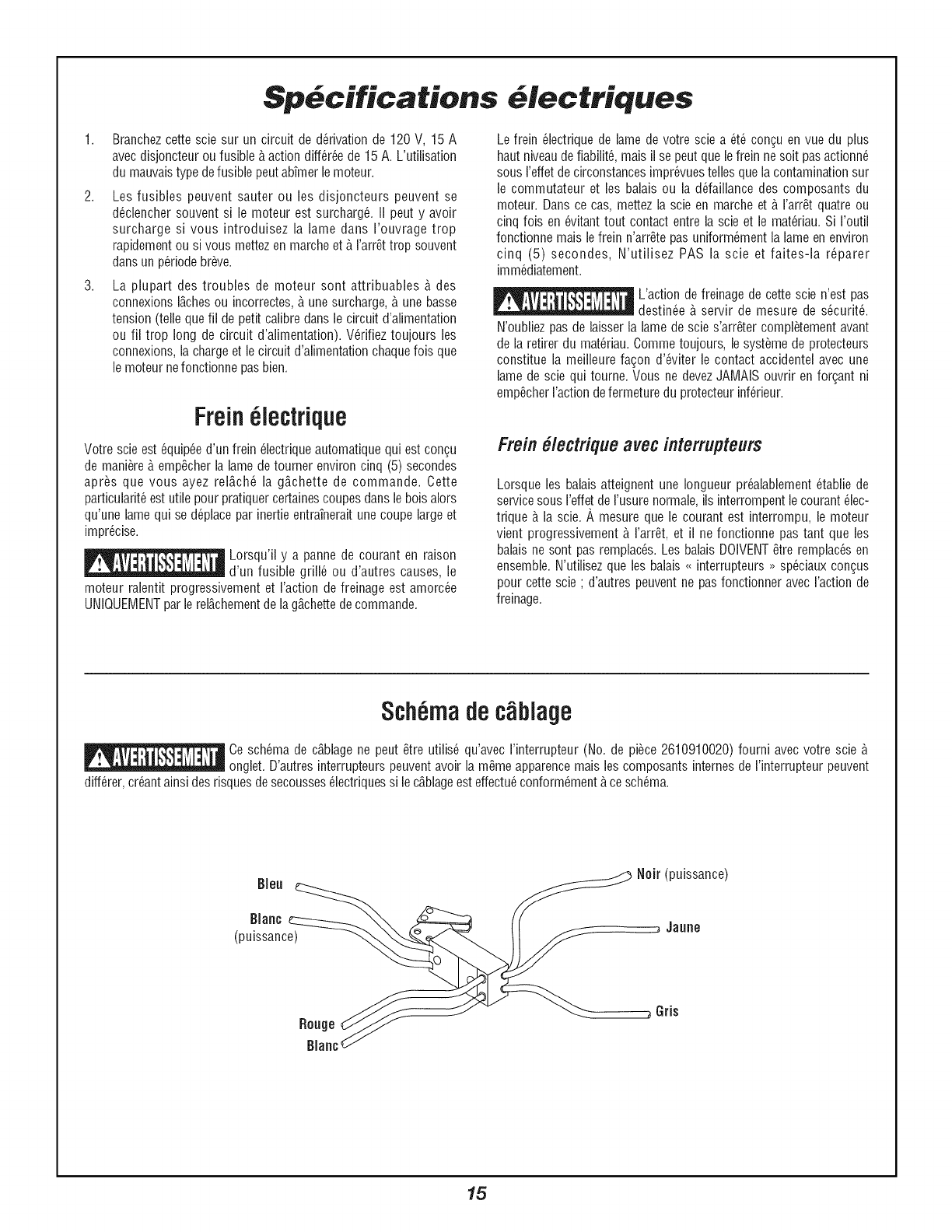

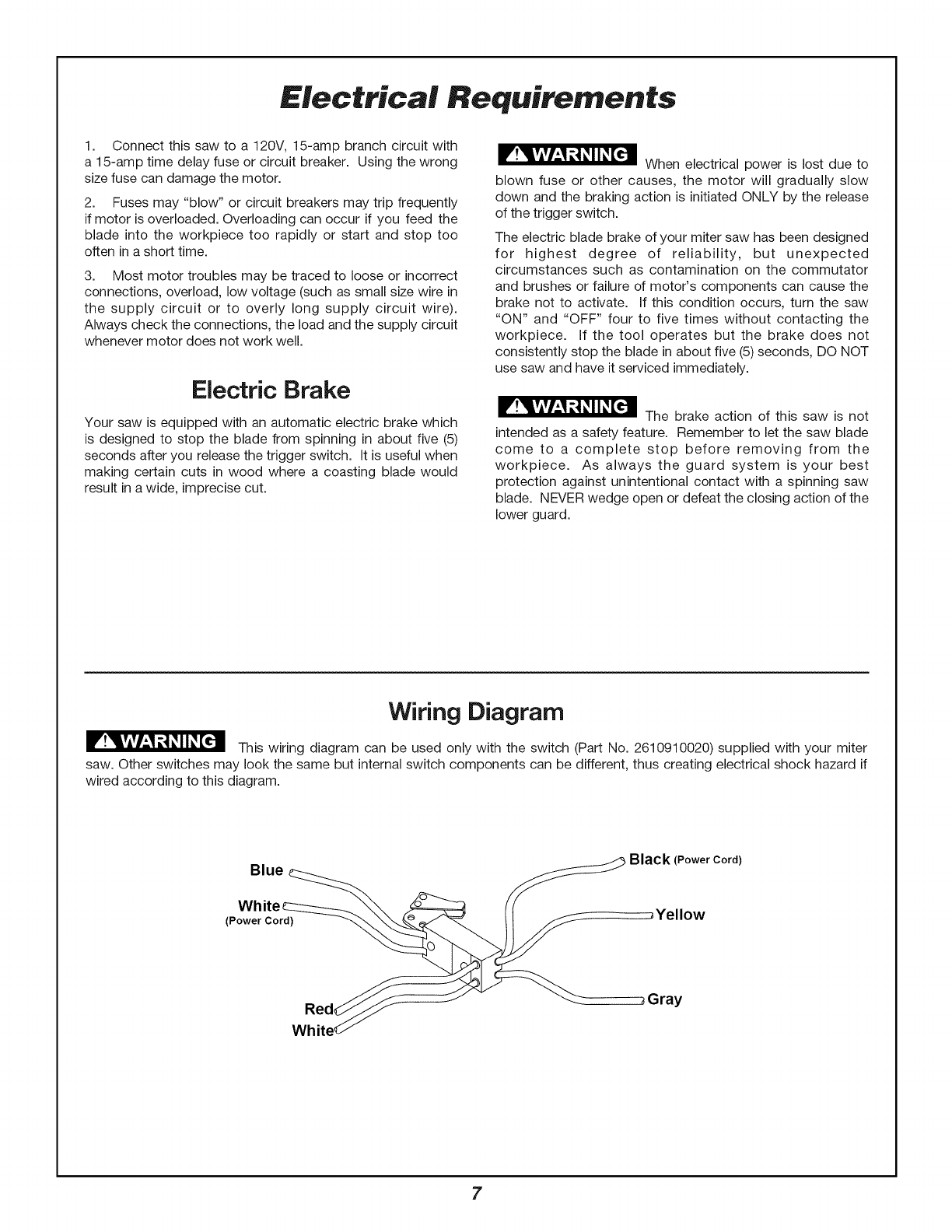

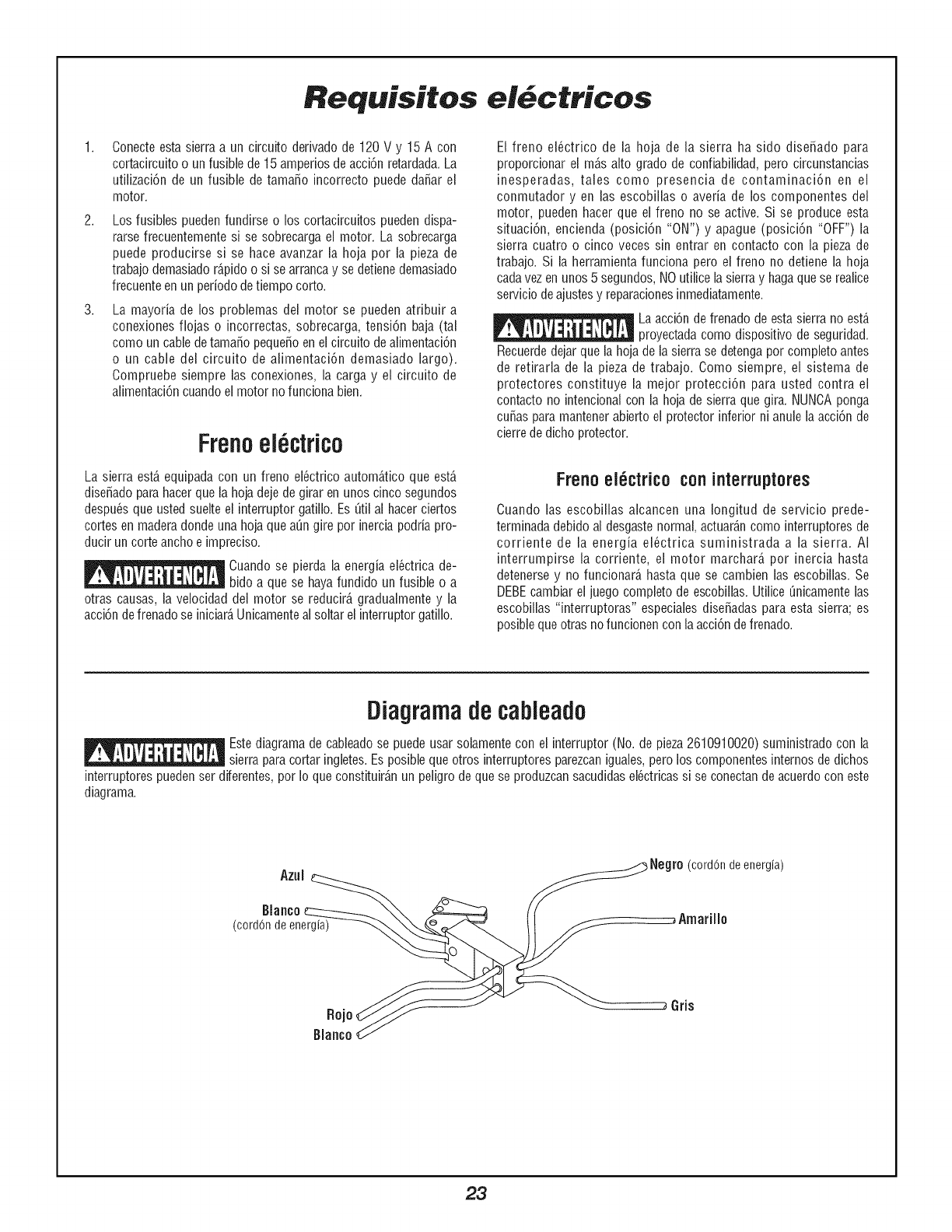

Electrical Requirements

1. Connect this saw to a 120V, 15-amp branch circuit with

a 15-amp time delay fuse or circuit breaker. Using the wrong

size fuse can damage the motor.

2. Fuses may "blow" or circuit breakers may trip frequently

if motor is overloaded. Overloading can occur if you feed the

blade into the workpiece too rapidly or start and stop too

often in a short time.

3. Most motor troubles may be traced to loose or incorrect

connections, overload, low voltage (such as small size wire in

the supply circuit or to overly long supply circuit wire).

Always check the connections, the load and the supply circuit

whenever motor does not work well.

Electric Brake

Your saw is equipped with an automatic electric brake which

is designed to stop the blade from spinning in about five (5)

seconds after you release the trigger switch. It is useful when

making certain cuts in wood where a coasting blade would

result in a wide, imprecise cut.

r!'vAV'-_i_ll_[el When electrical power is lost due to

blown fuse or other causes, the motor will gradually slow

down and the braking action is initiated ONLY by the release

of the trigger switch.

The electric blade brake of your miter saw has been designed

for highest degree of reliability, but unexpected

circumstances such as contamination on the commutator

and brushes or failure of motor's components can cause the

brake not to activate. If this condition occurs, turn the saw

"ON" and "OFF" four to five times without contacting the

workpiece. If the tool operates but the brake does not

consistently stop the blade in about five (5)seconds, DO NOT

use saw and have it serviced immediately.

r!'vAV'-_i_ll_[el The brake action of this saw is not

intended as a safety feature. Remember to let the saw blade

come to a complete stop before removing from the

workpiece. As always the guard system is your best

protection against unintentional contact with a spinning saw

blade. NEVER wedge open or defeat the closing action of the

lower guard.

Wiring Diagram

r!_v*V'-_r`_ll_[e]l This wiring diagram can be used only with the switch (Part No. 2610910020) supplied with your miter

saw. Other switches may look the same but internal switch components can be different, thus creating electrical shock hazard if

wired according to this diagram.

Blue _ _ Black (PowerCord)

vv_ed_ _ _Gray

16 15

20 17 10 18

ITo avoid injury from accidental

starting, remove plug from power source outlet before

making any adjustments.

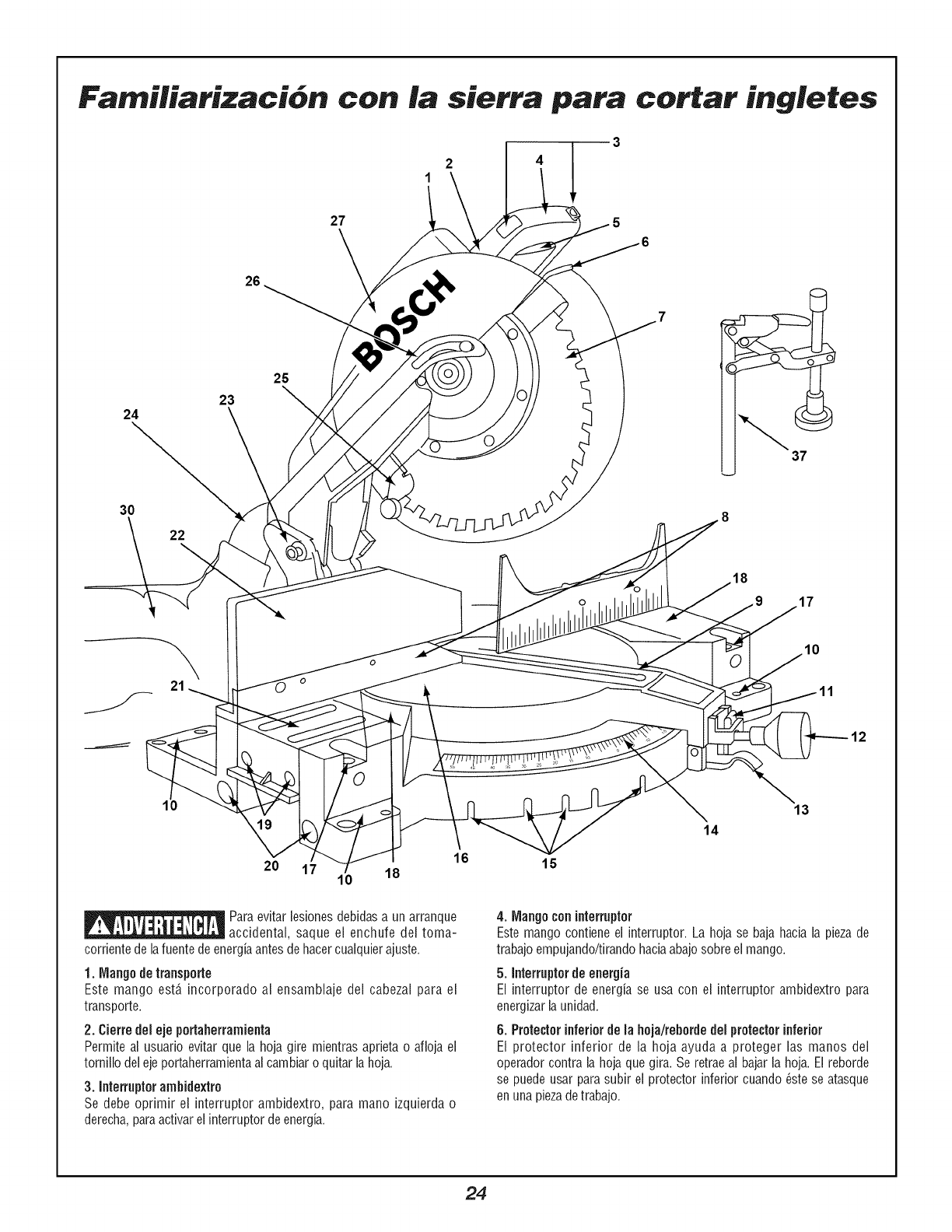

1, Carrying Handle

This handle is built into the head assembly for transportation.

2. Arbor Lock

Allows the user to keep the blade from rotating while

tightening or loosening arbor screw during blade replacement

or removal.

3. Ambidextrous Switch

The left or right hand ambidextrous switch must be pressed

to activate the power switch.

4. Switch Handle

This handle contains the switch. The blade is lowered into

the workpiece by pushing/pulling down on the handle.

5. Power Switch

The power switch used with the ambidextrous switch

energizes the unit.

6. Lower Blade Guard/Lower Guard Lip

The lower blade guard helps protect your hands from the

spinning blade. It retracts as the blade is lowered. Lip can be

used to raise the lower guard when guard becomes jammed

on a workpiece.

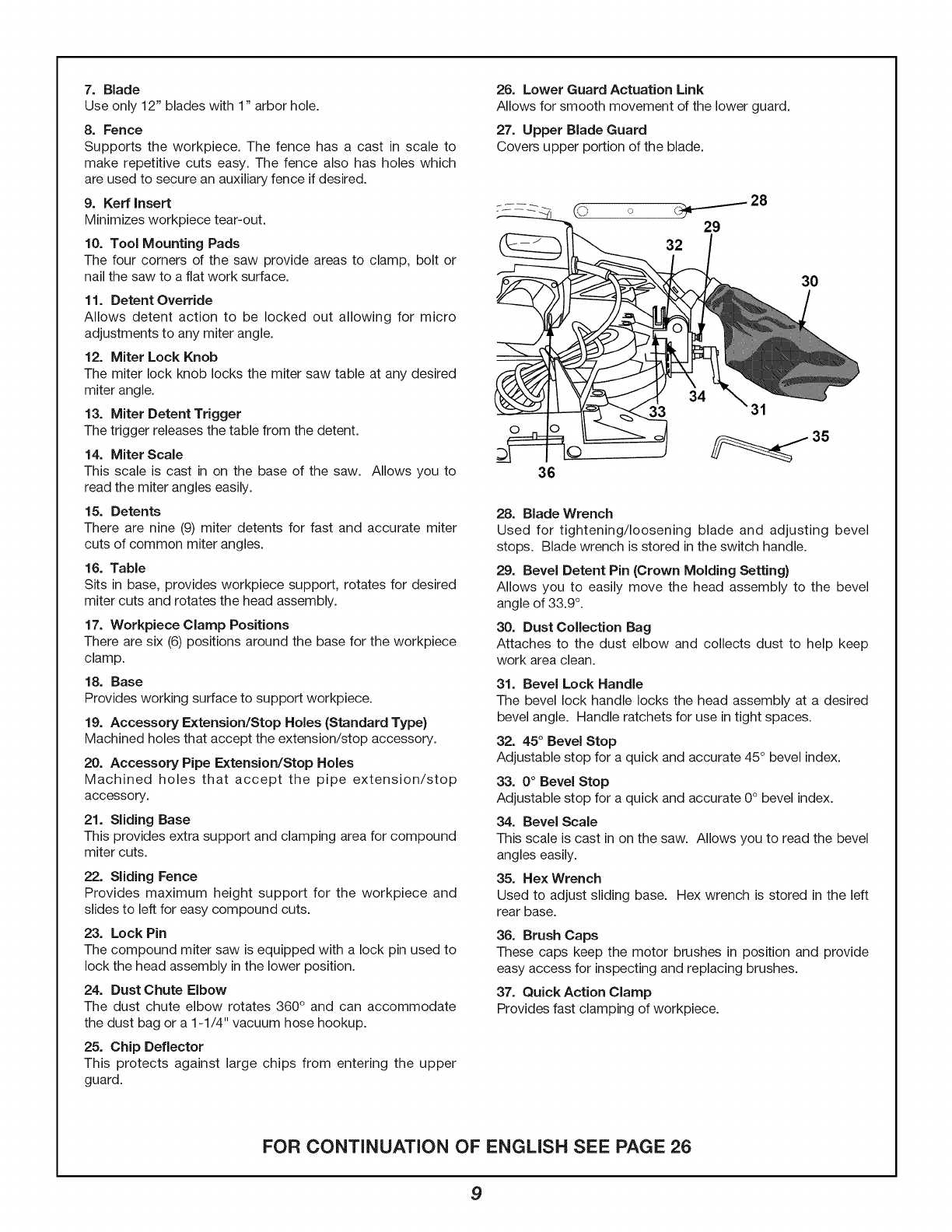

7. Blade

Use only 12" blades with 1" arbor hole.

8. Fence

Supports the workpiece. The fence has a cast in scale to

make repetitive cuts easy. The fence also has holes which

are used to secure an auxiliary fence if desired.

9. Kerf insert

Minimizes workpiece tear-out.

10. Tool Mounting Pads

The four corners of the saw provide areas to clamp, bolt or

nail the saw to a flat work surface.

11. Detent Override

Allows detent action to be locked out allowing for micro

adjustments to any miter angle.

12. Miter Lock Knob

The miter lock knob locks the miter saw table at any desired

miter angle.

13. Miter Detent Trigger

The trigger releases the table from the detent.

14. Miter Scale

This scale is cast in on the base of the saw. Allows you to

read the miter angles easily.

15. Detents

There are nine (9) miter detents for fast and accurate miter

cuts of common miter angles.

16. Table

Sits in base, provides workpiece support, rotates for desired

miter cuts and rotates the head assembly.

17. Workpiece Clamp Positions

There are six (6) positions around the base for the workpiece

clamp.

18. Base

Provides working surface to support workpiece.

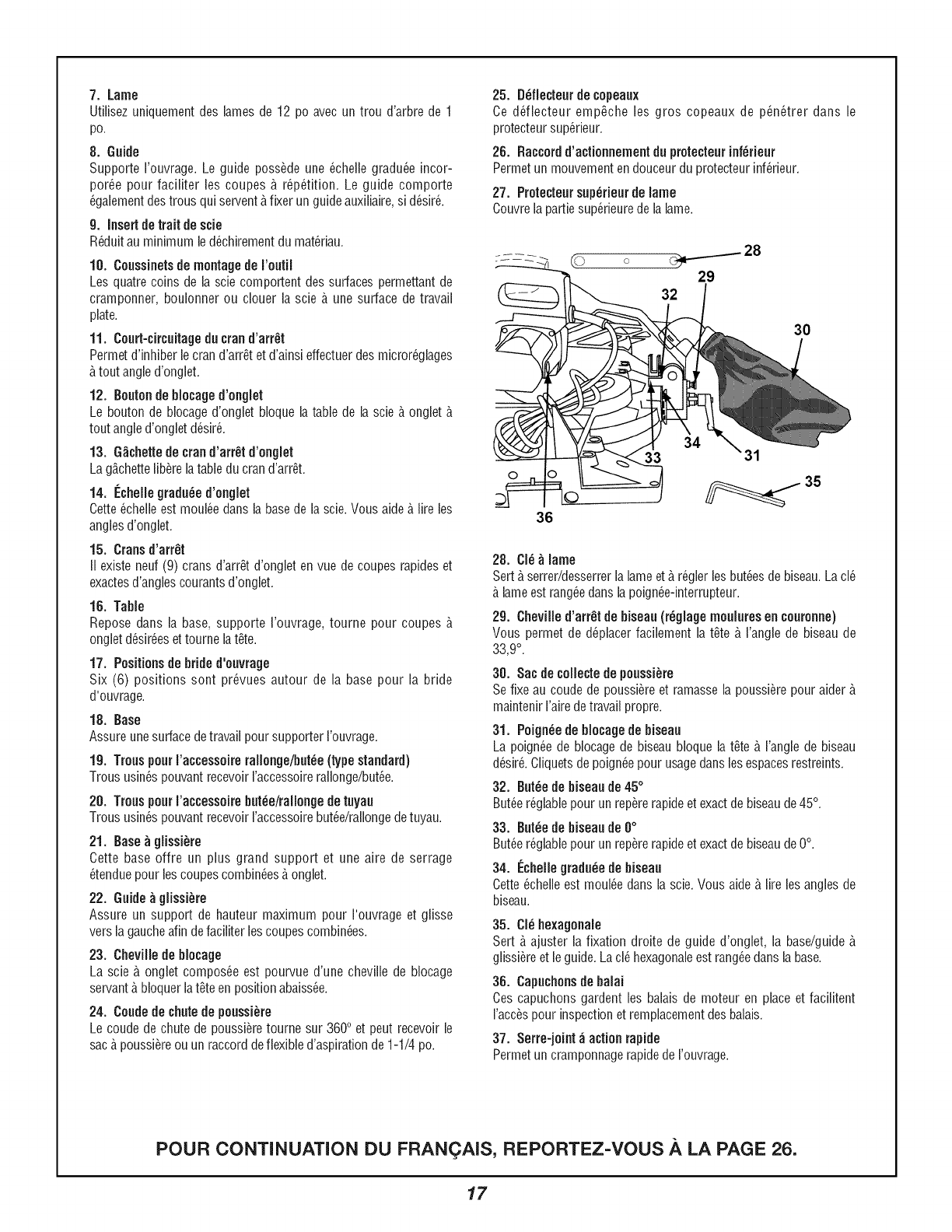

19. Accessory Extension/Stop Holes (Standard Type)

Machined holes that accept the extension/stop accessory.

20. Accessory Pipe Extension/Stop Holes

Machined holes that accept the pipe extension/stop

accessory.

21. Sliding Base

This provides extra support and clamping area for compound

miter cuts.

22. Sliding Fence

Provides maximum height support for the workpiece and

slides to left for easy compound cuts.

23. Lock Pin

The compound miter saw is equipped with a lock pin used to

lock the head assembly in the lower position.

24. Dust Chute Elbow

The dust chute elbow rotates 360 ° and can accommodate

the dust bag or a 1-1/4" vacuum hose hookup.

25. Chip Deflector

This protects against large chips from entering the upper

guard.

26. Lower Guard Actuation Link

Allows for smooth movement of the lower guard.

27. Upper Blade Guard

Covers upper portion of the blade.

28. Blade Wrench

Used for tightening/loosening blade and adjusting bevel

stops. Blade wrench is stored in the switch handle.

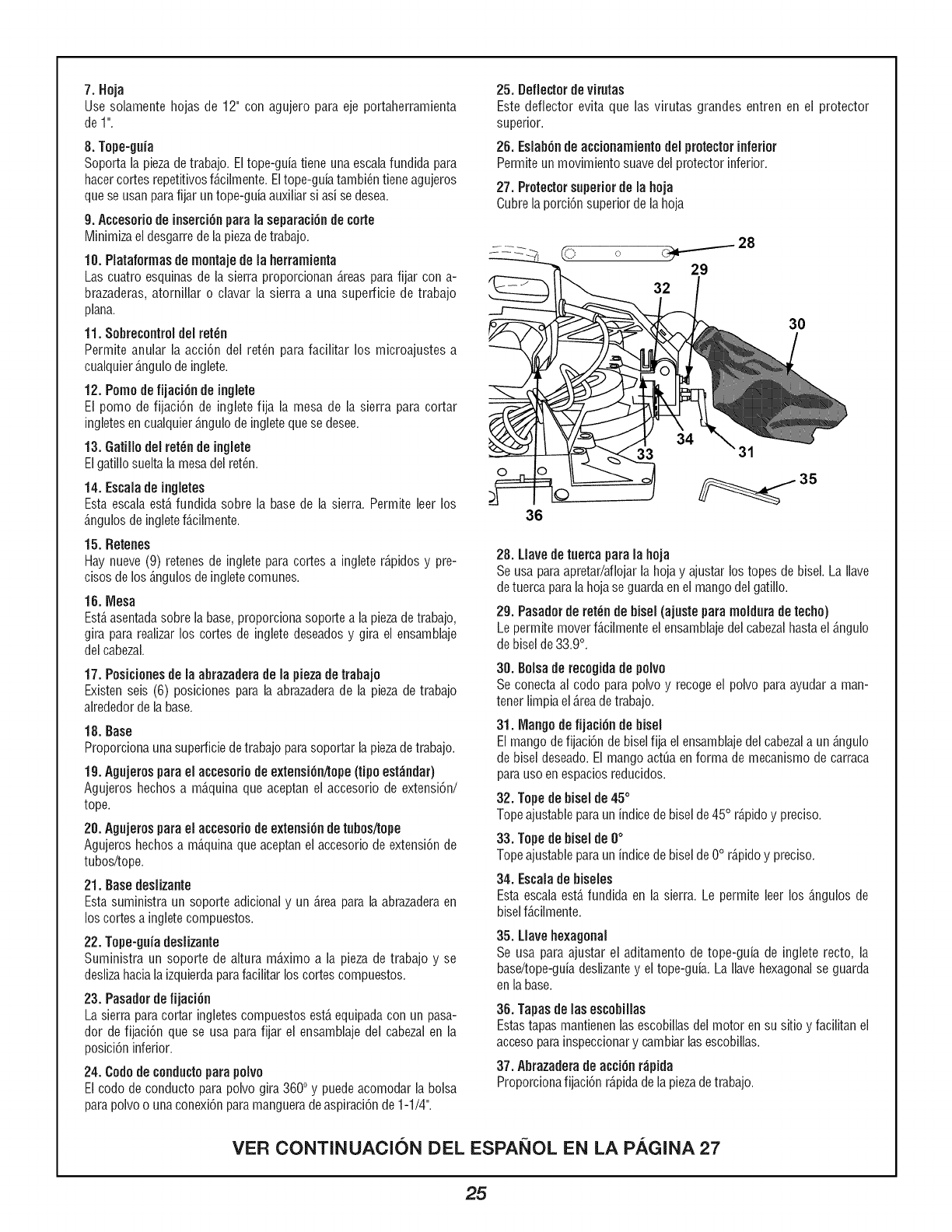

29. Bevel Detent Pin (Crown Molding Setting)

Allows you to easily move the head assembly to the bevel

angle of 33.9 °.

30. Dust Collection Bag

Attaches to the dust elbow and collects dust to help keep

work area clean.

31. Bevel Lock Handle

The bevel lock handle locks the head assembly at a desired

bevel angle. Handle ratchets for use in tight spaces.

32. 45° Bevel Stop

Adjustable stop for a quick and accurate 45 ° bevel index.

33. 0 ° Bevel Stop

Adjustable stop for a quick and accurate 0° bevel index.

34. Bevel Scale

This scale is cast in on the saw. Allows you to read the bevel

angles easily.

35. Hex Wrench

Used to adjust sliding base. Hex wrench is stored in the left

rear base.

36. Brush Caps

These caps keep the motor brushes in position and provide

easy access for inspecting and replacing brushes.

37. Quick Action Clamp

Provides fast clamping of workpiece.

FOR CONTiNUATiON OF ENGLISH SEE PAGE 26

blessures.

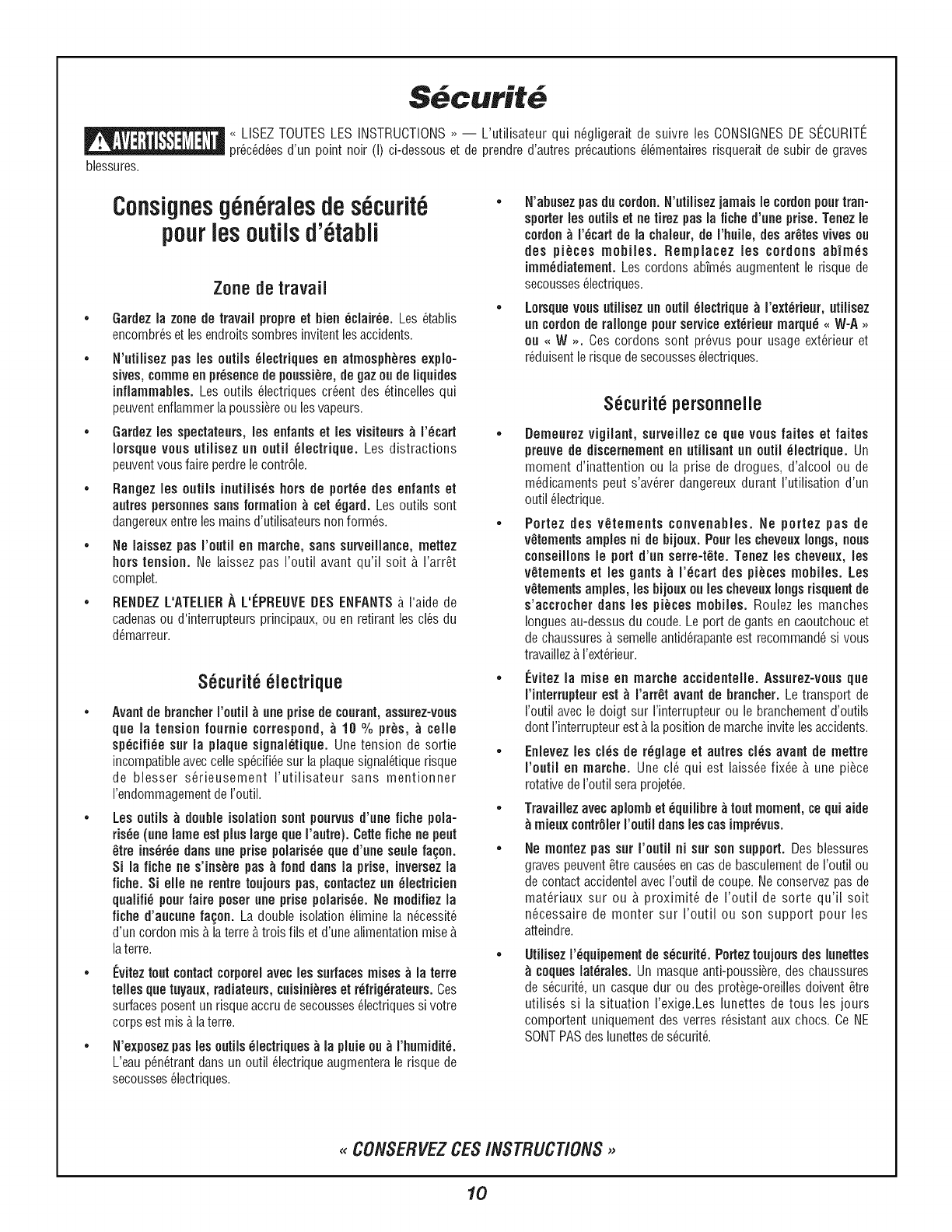

S curit

_ LISEZ TOUTESLES INSTRUCTIONS_ -- L'utilisateur qui n6gligerait de suivre los CONSIGNESDE SECURITE

pr6c6d@sd'un point noir (I) ci-dessous et de prendre d'autres pr6cautions616mentairesrisquerait de subir de graves

Consignesg6n rales de s curit

pourlosoutiisd' tabli

Zone de travail

GardezJazone de travail propreet hien _clair_e. Les 6tablis

encombr6set los endroitssombres invitent losaccidents.

•N'utiJisez pas los outils _Jectriques en atmospheresexplo-

sives,commeen presencede poussi_te,de gazou de Jiquides

inflammables. Les outils 61ectriquescr@nt des 6tincelles qui

peuventenflammerla poussi_reoules vapeurs.

• Gatdez Jes spectateuts, Jesenfants et Jesvisiteurs _ J'_cad

Jorsque vous utiJisez un outil _Jectrique. Les distractions

peuventvousfaire perdrele contr61e.

•Rangez Jes outiJs inutilis_s hers de pod_e des enfants et

autrespersonnessansformation _ cot _gard. Les outils sent

dangereuxentre losmains d'utilisateursnonform6s.

•Ne laissez pas J'outiJ en marche, sans surveillance, mettez

hers tension. Ne laissez pas I'outil avant qu'il soit & I'arr_,t

complet.

•RENDEZL'ATEUER A L'rtPREUVEDES ENFANTS_, I'aide de

cadenasou d'interrupteurs principaux, ou en retirant loscl6s du

d6marreur.

S6curit6 61ectrique

•Avant de brancher J'outil _ une prisede courant,assurez-vous

que Jatension fournie correspond, _ 10 % pros, _ceJJe

sp_cifi_e sur la plaque signaJ_tique. Une tension de sortie

incompatibleaveccellosp6cifi(_esur la plaquesignal(_tiquerisque

de blesser s@ieusement I'utilisateur sans mentionner

I'endommagementde I'outil.

• Los outiJs_ double isolationsent pourvusd'une fiche poJa-

ris_e (une lame est pluslarge que J'autre). Cettefiche ne pout

_tre ins_r_edarts une prisepolaris_eque d'une seuJefa_on.

Si ia fiche ne s'ins_re pas _ fond darts ia prise, inversezJa

fiche. Si elle ne rentre toujours pas, contactez un _lectficien

quaJifi_ pourfaire poser une prisepoJaris_e.Ne modifiez Ja

fiche d'aucune far,;on.La double isolation (_liminela n(_cessit(_

d'un cordon mis _,laterre _,trois fiis et d'une aiimentation mise_,

laterre.

•ftvitez tout contactcorporeJavec lessurfaces raises _ la torte

teJJesquetuyaux, radiateurs, cuisini_res et r_frig_rateurs. Cos

surfacesposentunrisque accru desecousses61ectriquessi votre

corps est mis b,laterre.

•N'exposezpas JesoutiJs_lectriques _ JapJuieou_ J'humidit_.

L'eau p6n6trantdans un outil (_lectriqueaugmenterale risque de

secousses(_lectriques.

•N'abusezpas du cordon.N'utiJisezjamais Jecordonpourtran-

spoder Jesoutilset ne tirez pas Jafiche d'une prise. Tenez Je

cordon_ I'_cad de JachaJeur,de J'huiJe,des armiesviveso,

des pi_ces mobiles. RempJacez Jes cordons abim_s

imm_diatement. Les cordons ab_m(_saugmentent le risque de

secousses(_iectriques.

• LorsquevousutiJisez un outiJ _lectrique _ J'ext_rieur, utiiisez

un cordonde rallonge pourserviceext_rieur marqu_ ,, W-A ,,

o, <<W ,,. Ces cordons sent pr@us pour usage ext@ieur et

r(_duisentlerisquedesecousses(_lectfiques.

S curit personnelle

• Demeurez vigilant, surveiJJezceque vous faites et faites

preuve de discernement en utiJisantun outil _Jectfique. Un

moment d'inattention ou la prise de drogues, d'alcool ou de

m(_dicamentspeut s'av@er dangereux durant I'utilisation d'un

outil (_lectrique.

•Portez des v_tements convenabJes. Ne portez pas de

v_tementsamples ni de bijoux.Pour ies cheveux longs,nous

conseillonsie port d'un serre-t_te. Tenez ies cheveux, les

v_tements et les gants _ I'_cad des pi_ces mobiles. Los

v_tementsampJes,Jesbijouxou Jescheveux longsfisquent de

s'accrocher dans Jes pi_ces mobiles. Roulez los manches

Ionguesau-dessusdu coude.Le port de gants en caoutchouc et

de chaussures_,semelleantid@apanteest recommand(_si vous

travaillez_,I'ext@ieur.

•ftvitez Ja raise en marche accidenteJJe.Assurez-vous que

J'interrupteur est _ J'arr_t avant de hrancher.Le transport de

I'outil avec le doigt sur I'interrupteur ou le branchementd'outils

dent I'interrupteur est b,la position de marcheinvite lesaccidents.

• Enlevezlos cJ_sde r_gJageet autres cl_s avant de mettre

J'outiJ en marche. Une cl(_qui est laiss(_efix(_e_, une piece

rotativedeI'outil seraprojet@.

• TravaiJJezavec aplomb et _quiiibre _ tout moment, ce qui aide

mieux contrSJerJ'outiJdarts Jescasimpr_vus.

•Ne montez pas sur J'outiJ ni sur son supped. Des bJessures

gravespeuvent#,trecaus@sencas de basculementdeI'outil ou

de contactaccidentelavec I'outil de coupe. Neconservezpas de

mat@iaux sur ou b, proximit_ de I'outil de sorte qu'il soit

n@essaire de monter sur I'outil ou son support pour les

atteindre.

UtiJisezJ'_quipementde s_curit_.Podez toujours des Junettes

coquesJat_raJes.Un masqueanti-poussi_re,des chaussures

de s_curit_, un casque dur ou des prot_ge-oreiiiesdoivent _,tre

utiiis(_s si ia situation i'exige.Les lunettes de tous los jours

comportent uniquement des verres r(_sistantaux chocs. Ce NE

SeNT PASdes lunettesdes@urit_.

,, CONSERVEZCESINSTRUCTIONS,,

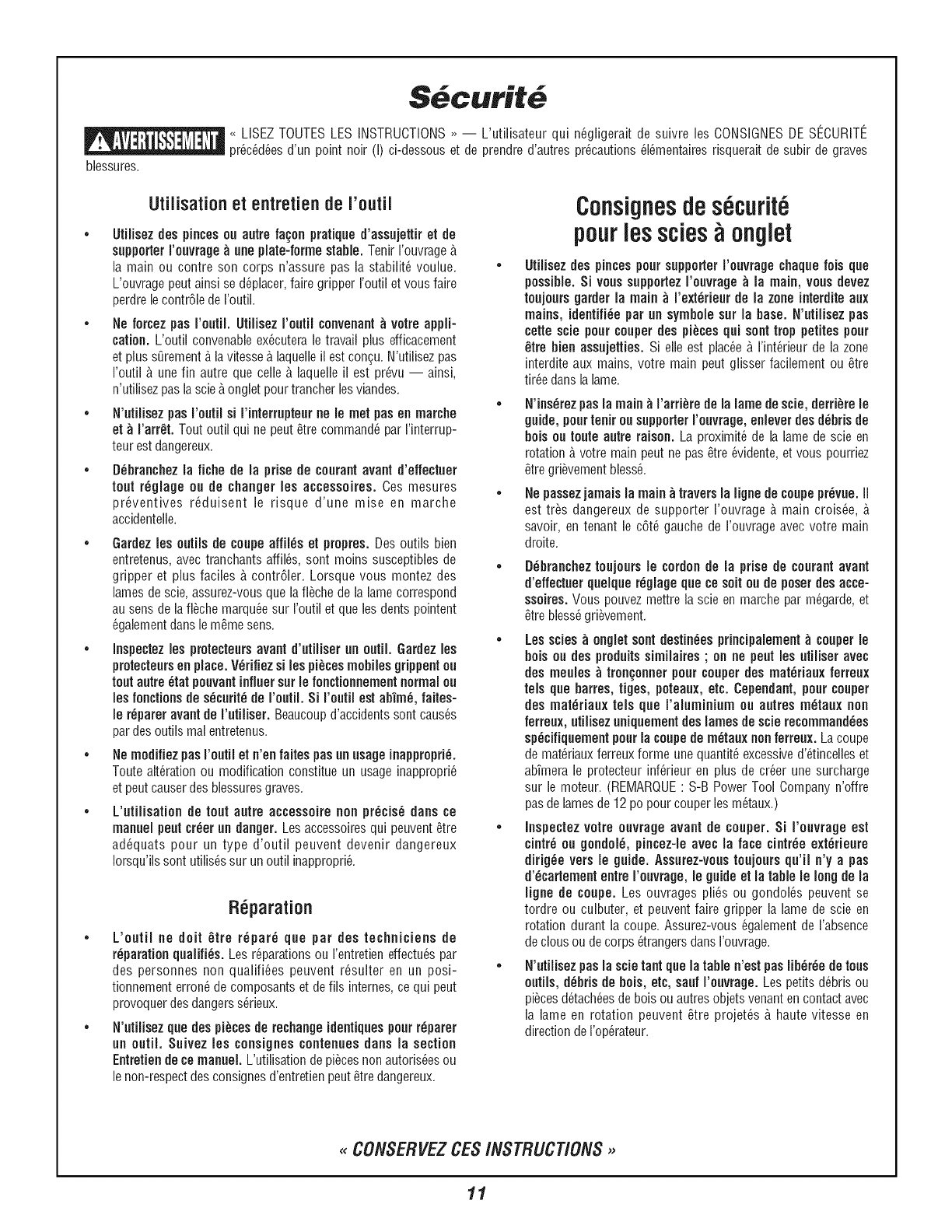

blessures.

S curit

_ LISEZ TOUTESLES INSTRUCTIONS_ -- L'utilisateur qui n6gligerait de suivre los CONSIGNESDE SECURITE

pr6c6d6esd'un point noir (I) ci-dessous et de prendre d'autres pr6cautions616mentairesrisquerait de subir de graves

Utilisation et entretiende I'ouiil

• Utilisezdes pincesou autre fagon pratiqued'assujettir el de

supporterrouvrage _ une plate-formestable. Tenir I'ouvrageb,

la main ou centre son corps n'assure pas la stabilit6 voulue.

L'ouvragepout ainsi se d6placer,faire gripper I'outil et vous faire

perdrele contr61ede I'outil.

•Ne forcez pus Foutil. UtilisezI'outil convenant _ votre appli-

cation. L'outil convenabieex6cuterale travail plus efficacement

et plus sQrementb,lavitesseb.laquelieil est con(_u.N'utilisezpas

I'outilb.une fin autre que celie b, iaquelie il est pr6vu -- ainsi,

n'utiiisezpas lascieb,ongiet pourtrancher losviandes.

•N utilisez pusI outil si I interrupteur ne le met pusen marche

el _ I'arr_t. Tout outil qui ne peut #,trecommand6 par I'interrup-

teur est dangereux.

• D_branchezla fiche de la prise de courant avant d effectuer

tout r_glage ou de changer los accessoires. Ces mesures

pr6ventives r6duisent le risque d'une mise en marche

accidentelle.

• Gardezlos outilsde coupe affil_s el propres.Des outils bien

entretenus,avec tranchants affil6s, sent moins susceptiblesde

gripper et plus faciles b,contr61er. Lorsque vous montez des

lamesdescie, assurez-vousque lafl_che de la lamecorrespond

au sensde lafl_che marqu6esur I'outilet que losdents pointent

6galementdansle m_,mesens.

• Inspectezlos protecteursavant d'utiliser un outil. Gardezlos

protecteursenplace V_rifiezsi los pi_cesmobiles gfippent ou

toutautre_tat pouvantinfluersur le fonctionnement normalou

los fonctions de s_cufit_de routil, si routil est abim_, faites-

le r_parer avant de I'utiliser. Beaucoupd'accidentssent caus6s

par desoutils malentretenus.

•Ne modifiez pusI'outil el n'enfaites pusunusageinappropfi_.

Toute alt6ration ou modification constitue un usage inappropri6

et pout causerdes biessuresgraves.

• L utilisation de tout autre accessoire non pr_cis_ duns ce

manuel poutcrier un danger. Les accessoiresqui peuvent_,tre

ad6quats pour un type d'outil peuvent devenir dangereux

Iorsqu'ils sent utilis6ssur unoutil inappropri6.

R6paration

• L outil ne doit _tre r_par_ que par des techniciens de

r_parationqualifies. Les r6parationsou I'entretieneffectu6spar

des personnes non qualifi6es peuvent r6sulter en un posi-

tionnement erron6de composantset defils internes,ce qui pout

provoquerdes dangerss6rieux.

•N'utiiisez que des pi_cesde rechange identiquespourr_parer

un outil Suivez los consignes contenues duns la section

Entretiende cemanuel. L'utilisation depi_cesnonautoris6esou

le non-respectdesconsignesd'entretienpout _,tredangereux.

Consignesde s6curit6

pourlosscies onglet

Utilisezdes pincespour supporterI'ouvrage chaque lois que

possible Si voussupportez I ouvrage _ la main, vous devez

toujours garder la main _ I ext_rieur de la zone interdite aux

mains, identifi_e par un symbolesur la base N'utilisez pus

cette scie pour couperdes pi_cesqui sent trop petites pour

_tre bien assujetties. Si erieest plac6eb, I'int6rieur de la zone

interdite aux mains, votre main pout glisser facilement ou _,tre

tir6e dansla lame.

•N ins_rezpusla main _ I artiste de la lame de scie,derriere le

guide, pourtenir ou supporterrouvrage, enlever des d_bris de

bois ou route autre raison. La proximit_ de la lame de scie en

rotation b,votre main peut ne pas _,tre_vidente,et vous pourriez

_,tregri_vementbiess_.

•Ne passezjamais la main _ travers la ligne de coupepr_vue II

est tr_s dangereux de supporter I'ouvrage b, main crois_e, b,

savoir, en tenant le c6t_ gauche de I'ouvrage avec votre main

droite.

• D_brancheztoujours le cordonde la prise de courant avant

d'effectuer quelque r_glage quece soil ou de poserdes acce-

ssoires.Vous pouvez mettre la scie en marche par m_garde,et

6trebiess_gfi_vement.

• Losscies _ ongiet sent destinies pfincipalement_couper le

bois ou des produits similaires ; on ne pout los utiliseravec

des meules _ tron_onner pour co.per des mat_riaux ferreux

tels que burros, tiges, poteaux,etc Cependant, pour couper

des mat_riaux tels que I aluminium ou autres m_taux non

ferreux, utilisez uniquement des lames de scie recommand_es

sp_cifiquementpourla coupede m_taux nonferreux Lacoupe

de mat_riauxferreuxforme unequantit_ excessived'_tincelleset

abfmera le protecteur inf_rieur en plus de cr6er une surcharge

sur le moteur. (REMARQUE: S-B Power Tool Companyn'offre

pasdelamesde 12pc pour couperles m_taux.)

• Inspectez votre ouvrage avant de couper Si I ouvrage est

cintr_ ou gondola, pincezle avec la face cintr_e ext_fieure

dirig_e vers le guide. Assurez-vous toujours qu'il n'y apas

d _cartement entre I ouvrage,le guide el la table le longde la

ligne de coupe. Les ouvrages plies ou gondolas peuvent se

tordre ou cuibuter, et peuvent faire gripper la lame de scie en

rotation durant ia coupe.Assurez-vous _galement de I'absence

de clous ou de corps _trangersdans Fouvrage.

•N utilisez pusla scierant que la table nest puslib_r_e de tous

outiis, d_bris de bois, etc, sauf i'ouvrage.Les petits d_bris ou

pi_cesd_tach_esdebois ouautres objetsvenanten contactavec

la lame en rotation peuvent _,treprojet_s b,haute vitesse en

directionde I'op_rateur.

CONSERVEZCES/NSTRLICT/ONS,,

blessures.

S curit

_ LISEZ TOUTESLES INSTRUCTIONS_ -- L'utilisateur qui n6gligerait de suivre les CONSIGNESDE SECURITE

pr6c6d6esd'un point noir (I) ci-dessous et de prendre d'autres pr6cautions616mentairesrisquerait de subir de graves

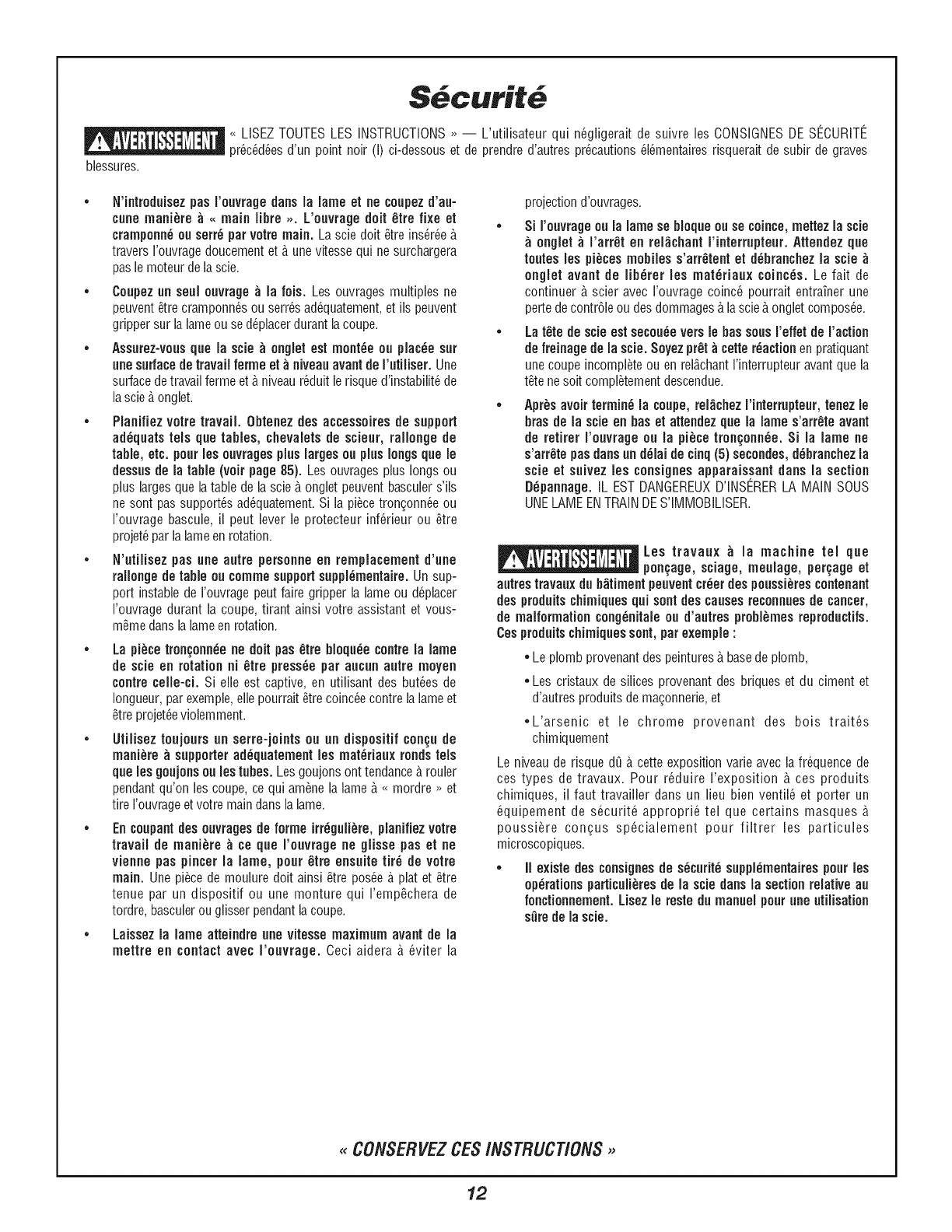

•N'introduisez pas I'ouvtage darts la lame et ne coupez d'au-

curie mani_re _ ,, main libre ,,. L'ouvrage dolt _tre fixe et

cramponn_o, serr_ par votre main. La scie dolt _,treins6r6e_,

travers i'ouvrage doucementet _,unevitessequi nesurchargera

pasle moteurde lascie.

•Coupez un soul ouvrage _ Jafois. Les ouvrages multiples ne

peuvent_,trecramponn6s ou serr6sad6quatement,et ils peuvent

grippersur lalameou se d6placerdurant lacoupe.

•Assurez-vous que la scie _ onglet est monroe ou platte sur

une surface de travail ferme et _ niveau avant de I'utiliser. Une

surfacedetravailferme et &niveaur6duit le risque d'instabilit_de

la scie_,onglet.

•PJanifiez votre travail Obtenez des accessoires de support

ad_quats tels que tables, cbevalets de scieur, rallonge de

table, etc. pourlos ouvrages pluslargos ou plus longsque le

dessus de la table (voir page 85). Les ouvrages plus longs ou

plus larges que la table de la scie _,ongiet peuventbasculers'ils

ne sent passupport_s ad(_quatement.Si la piecetron(_onn(_eou

I'ouvrage bascuie, il pout lever le protecteur inf(_rieur ou _,tre

projet_par lalameen rotation.

•N'utilisez pas une autre personneen remplacement d'une

rallongede table ou comme support suppl_mentaire. Un sup-

port instablede rouvrage peut faire gripper la lame ou d(_placer

I'ouvrage durant la coupe, tirant ainsi votre assistant et vous-

m#,medans la lameen rotation.

•La piece tron_onn_e ne doit pas _tre bloqu_e centre la lame

de scie en rotation ni _tre press_e par aucun autre moyen

centre celle-ci. Si elle est captive, en utilisant des buttes de

Iongueur, par exemple,elie pourrait_,trecoinc6ecentre la lameet

_,treprojet_evioiemment.

• Utilisez toujours .n serre-joints ou un dispositif con_. de

mani_re _ supporterad_quatement los mat_riaux rendstels

que los goujons ou los tubes. Les goujonsont tendance_,rouler

pendantqu'on ies coupe, ce qui amine la lame _,<_mordre _ et

tire I'ouvrageet votre main dans lalame.

• En coupantdes ouvrages de forme irr(_,guli_re,planifiezvotre

travail de mani_re _ ce que I'ouvrage ne glisse pas et ne

vienne pas pincer la lame, pour _tre ensuite tir_ de votre

main. Unepiece de moulure dolt ainsi _,trepos6e_,plat et _tre

tenue par un dispositif ou une monture qui I'emp_,chera de

tordre, basculerou giisserpendantlacoupe.

•Laissez la lame atteindre une vitesse maximum avant de Ja

mettre en contact avec I'ouvrage. Ceci aidera _, (_viter la

projection d'ouvrages.

•Si rouvrage oula lame se bloque ouse coince, mettez la scie

onglet _ I'arr_t en rel_chant I'interrupteur. Attendez que

routes los pi_cesmobiles s'arr_tent et d_branchez la scie

onglet avant de lib_rer los mat_riaux ¢oinc_s. Le fait de

continuer b,scier avec I'ouvrage coinc_ pourrait entra_nerune

pertedecontr61eou des dommagesb,lascieb,ongletcompos6e.

•La t_te de scie est secou_e vers le has sous reffet de raction

de freinage de la scie. Soyezpr_t_ cette r_action en pratiquant

une coupeincomplete ou en rel_,chantI'interrupteuravant que la

t_te nesoit compl_tementdescendue.

• Apr_s avoir termin_ la coupe,reJ_chezI'interrupteur,tenez le

bras de la scie en has et attendez que la lame s'arr_te avant

de rotifer I'ouvrage ou la piece tron_onn_e. Si la lame ne

s'arr_tepasdarts und_lai de cinq (5)secondes,d_brancbezla

scieet suivez los consignes apparaissant dans la section

D_pannage. IL EST DANGEREUXD'INSERERLA MAIN SOUS

UNELAME ENTRAINDES'IMMOBILISER.

Los travaux _ la machine tel que

pon_age, sciage, moulage, per_age et

autrestravaux du b_timent peuventcr_erdes poussi_rescontenant

des produitscbimiquesqui sent des causesreconnues de cancer,

de malformation cong_nitaleou d'autres probl_mesreproductifs.

Cosproduitschimiquessent, par exemple :

• Le plomb provenant despeintures& basedeplomb,

•Les cfistaux de siiices provenant des briques et du ciment et

d'autres produits de ma(_onnerie,et

• L'arsenic et le chrome provenant des bois trait(_s

chimiquement

Le niveau de risque dQ_,cette exposition varie avecla fr(_quencede

cos types de travaux. Pour r(_duire I'exposition _, cos produits

chimiques, il faut travailier dans un lieu bien ventil(_et porter un

(_quipement de s_curit(_ appropri(_ tel que certains masques _,

poussi_re con(_us sp(_cialement pour filtrer les particules

microscopiques.

• II existe des consignesde s_curit_suppl_mentairespour los

operations particuli_resde la scie darts la sectionrelative au

fonctionnement. Lisezle reste du manuel pour une utilisation

sQrede la scie.

,, CONSERVEZCESINSTRUCTIONS,,

blessures.

S curit

<_LISEZ TOUTES LES INSTRUCTIONS >_-- L'utilisateur qui n6gligerait de suivre les CONSIGNES DE SECURITE

pr6c6d6es d'un point noir (I) ci-dessous et de prendre d'autres pr6cautions 616mentaires risquerait de subir de graves

•Ne laissez pas la familiatit_ tir_e d',ne utilisationfr_q,ente de votrescie _ ongletatt_nuer vetrevigilance. N'oubliez jamaisqu'une

fraction deseconded'insouciancesuffit b.causerdes biessuresgraves.

•PENSEZEN TERMESDE SECURITE.LA SECURITEEST UNECOMBINAISONDE BONSENS,DE CONNAISSANCEDESCONSIGNESDE

SECURITEET DE FONCTIONNEMENT,ET DEVILIGANCECONSTANTEDE LA PART DE L'OPERATEURLORSDEL'UTILISATIONDE LA

SCIEA ONGLET.

LESAVERTISSEMENTSCI-APRi:SSETROUVENTSURVOTREOUTIL.CESAVERTISSEMENTSNESONTQU'UNE

FORIVlECONDENSEEDESRi:GLESETPRECAUTIONSBESECURITI_PLUSBETAILLEESQUiAPPARAISSENTBANS

VOTREMANUEL,ELLESSERVENTAVOUSRAPPELERTOUTESLESRi:GLESDESECURITENECESSAIRESA UNEUTIUSATIONSOREDE

CETTESCIEAONGLET.

ZONE DI_SIGNI_EDE DANGER.

i_VITERDE PLACER LES MAINS,

LES DOIGTS OU LES BRAS

DANS LA ZONE DI_SIGNI_EPAR

CE SYMBOLE.

f ASSUREZ-VOUSDELIRE ET DECOMPRENDRELE MANUELD'INSTRUCTIONSAVANT

, VB TISSI I ENTD'UT,USERCETOUT,L

PORTEZTOUJOURSDESLUNETTESDESCCURITE/_COQUESLATERALES.

ePOUREVITERLESCHOCSELECTRIQUES,N'EXPOSEZPASLA SCIEA LA PLUIEET NE L'UTILISEZPASA DES

ENTROITSHUMIDES.

• UTILISEZUNELAME DESCIEPREVUEPOURUTILISATION_,4 000 TR/MIN OU PLUS.

• DEBRANCHEZLA SCIEAVANT DEL'ENTRETENIROU DE CHANGERLA LAME.

• N'UTILISEZQUEDESPIECESDERECHANGEIDENTIQUESSUR LA SCIE.

•GARDEZLESMAINS _, UNEDISTANCESUREDE LA LAME DE SCIE.

eNEMETTEZJAMAIS LESMAINS ENTRAVERSDU PARCOURSDE LA LAME DESCIE.NE PLACEZPASLESMAINS

DERRIERE,SOUSOUDEVANTLA LAME.

eSERREZL'OUVRAGECONTRELA BASEET LE GUIDE.N'EFFECTUEZJAMAIS AUCUNEOPERATIONA <<MAIN

LIBRE>>.

•TOUTESLESSCIESELECTRIQUESA REIN PEUVENTPARFOISNE PAS REUSSIRA ARRETERLA LAME.

eAPRESAVOIRMIS LASCIEEN POSITIOND'ARRET,MAINTENEZTOUJOURSLA TETEDESCIEEN BASET

ATTENDEZQUELA LAMES'ARRETEAVANTD'ENLEVERLESPIECESDECOUPEESOU DENETTOYERLATABLE.

eDEPLOYEZLA BASECOULISSANTEPOURPRATIQUERDESCOUPESENBISEAUOU LORSQUELA TABLEEST

TOURNEEDUCOTEGAUCHE.

•RETIREZL'ONGLETDROITPOURLESCOUPESEN BISEAUOUCOMPOSEES.

eNEPASUTILISERLA SCIESANSLESPROTECTEURSEN PLACE.REMETTEZLE PROTECTEURA LA POSITIONDE

SERVICEAPRESAVOIRCHANGELA LAME.

eSI LE PROTECTEURNE TRAVAILLEPASEN DOUCEUR,CESSEZDE SCIERETFAITESREPARERL'OUTIL AVANTDE

PROCEDER.

eL'ACTIONDEFREINAGEDELA SCIEFAITAVANCERLA TETEDELA SCIEBRUSQUEMENTVERSLE BAS.ATTENDEZ-

VOUS_, CETTEREACTIONEN RELACHANTL'INTERRUPTEURAVANTQUELA TETENE SOITCOMPLETEMENT

DESCENDUE.

_CONSERVEZCES/NSTRUCT/ONS>>

blessures.

S curit

_ LISEZ TOUTESLES INSTRUCTIONS_ -- L'utilisateur qui n6gligerait de suivre les CONSIGNESDE SECURITE

pr6c6d6esd'un point noir (I) ci-dessous et de prendre d'autres pr6cautions616mentairesrisquerait de subir de graves

Doubleisolation

La doubJeisolation L_ est utilis6e dans les outils 61ectriquespour

61iminerle besoin de cordon d'alimentationavec prise deterre et de

dispositif d'alimentation b,prise de terre. Elle est homologu6e par

I'Underwriter's Laboratories,I'ACNORet I'OSHA.

• L'entretien d'un outil b.double isolation exige la connaisancedu

syst_meet lacomp6tenced'un technicienqualifi6.

• EN CAS D'ENTRETIEN, N'UTILISEZ QUE DES PIECES DE

RECHANGEIDENTIQUES.

• FICHES POLARISEES.Si votre outil est 6quip6 d'une fiche

poiaris6e (une lame plus large que I'autre) eile ne s'enfiche que

d'une mani_redans une prise polaris6e.Si lafiche n'entre pas b,

fond dans ia prise, tournez-la d'un demi-tour. Si elle refuse

encored'entrer, demandezb,un 61ectricienquaiifi6 d'installer une

priseappropri6e.Nemodifiezlafiche d'aucunefa(_on.

,_CONSERVEZCES /NSTRUCT/ONS ,,

Ralionges

Remplacez imm6diatement toute rallonge endommag6e.

L'utilisation de rallongesendommag6esrisque de provoquerun

choc61ectrique,des brQluresou 1'61ectrocution.

En cas de besoin d'une railonge, utilisez un cordon de calibre

satisfaisantpour 6viter route chute detension, perte de courant

ou surchauffe. Le tableau ci-contre indique le calibre des

rallonges recommand6es en fonction de ieur Iongueur et de

I'intensit6indiqu6esur la plaquedu constructeurdeI'outil. Encas

de doute, optez pour ie prochain calibre inf6rieur. Utilisez

toujours des rallongeshomologu6espar I'U.L. et I'ACNOR.

DiMENSiONSDERALLONGESRECOMMANDEES

Intensit_ OUTILS120VOLTS C.A.

norninale Longueuren pieds

de routil CalibreA.W.G.

3-6

6-8

8-10

10-12

12-16

25 50 100 150

18 16 16 14

18 16 14 12

16 16 14 12

14 12 -- --

REMARQUE:Plus le calibreest petit, plus lefil est gros.

Table des rnati res

Page

Securit_........................................... 10-14

Consignesg6n6ralesdes6curit_pour les

outiis d'6tabii ..................................... 10-11

Consignesde s_curit_pour lessciesb,onglet ........... 11-14

Table des mati_res .................................... 14

Specifications _lectriques ............................... 15

FamJJiafisez-veusavecvetrescie_engJet .............. 16-17

Assemblage ....................................... 26-32

Outils n6cessairesb,I'assemblageet b,I'alignement .......... 26

D6bailageet v6rificationdu contenu ...................... 29

Posedu bouton de biocaged'onglet ..................... 29

Poseet d6posede la lame ............................. 31

Assemblagedu coudede poussi_reet dusac b,poussi_re .... 33

R_gJages.......................................... 35-43

Lamed'6querre par rapport b,latable (90°) ................ 35

Lameb,450par rapport b,latable ........................ 37

Lamed'6querre par rapport au guide ..................... 39

Utilisation de 1'6chellegradu6ed'onglet et de

1'6chellegradu6eVernier ............................... 40

R6giagede I'indicateurde 1'6cheilegradu6e

d'onglet (Vernier) .................................... 43

R6glagedu cran d'arr_,tmouluresen couronne(biseau) ...... 43

Page

InstalJatien........................................ 44-47

Applications demontage ............................... 47

Operations de base de Jas¢ie ......................... 49-55

Position du corps et des mains ......................... 49

Support deI'ouvrage ............................... 51-53

Actionnementde I'interrupteur .......................... 53

Court-circuitagedu cran d'arr_t ......................... 55

Railongede base/guideb,glissi_re ....................... 55

Operations de Jascie ................................ 57-72

Coupeb,I'onglet ...................................... 57

Coupeenbiseau ..................................... 59

Coupescompos_es................................... 61

Mouluresde base .................................... 63

Coupedemoulures encouronne ..................... 65-70

Coupessp6ciales..................................... 73

Accesseires .......................................... 74

RempJacementdes baJaisde meteur ................... 77-78

D_pannage ........................................ 80-82

Specifications iectriques

1. Branchezcette scie surun circuit de d@ivationde 120 V, 15 A

avec disjoncteur ou fusible b,action diff6r6e de 15 A. L'utilisation

du mauvaistypedefusible peutabfmerle moteur.

2. Les fusibies peuvent sauter ou les disjoncteurs peuvent se

d6clencher souvent si le moteur est surcharg6. II peuty avoir

surcharge si vous introduisez la lame dans I'ouvrage trop

rapidementou si vous mettezen marche etb,I'arr_,ttrop souvent

dansun p@iodebr_ve.

3. La plupart des troubles de moteur sont attribuables b, des

connexions Ib,ches ou incorrectes,b,une surcharge,b,une basse

tension (teiie quefil de petit calibre dans le circuit d'alimentation

ou fil trop long de circuit d'alimentation). V@ifiez toujours les

connexions, la chargeet le circuit d'alimentationchaquefois que

le moteur nefonctionne pasbien.

Frein iectrique

Votre scie est 6quip6ed'un frein 61ectriqueautomatiquequi est congu

de mani_reb,emp_,cherla lame detourner environ cinq (5) secondes

apr_s que vous ayez relb,ch6 la gb,chette de commande. Cette

particularit6est utile pourpratiquer certainescoupes dansie bois alors

qu'une lame qui se d6placepar inertie entraYneraitune coupe large et

impr6cise.

Lorsqu'il y a panne de courant en raison

d'un fusible grill6 ou d'autres causes, le

moteur ralentit progressivement et Faction defreinage est amorc6e

UNIQUEMENTpar le relb,chementde lagb,chettedecommande.

Le frein 61ectriquede lamede votre scie a 6t6 conqu en vue du plus

haut niveaudefiabilit6, mais il se peut que lefrein ne soit pasactionn6

sous I'effetde circonstancesimpr6vuestelles que la contaminationsur

le commutateur et les balais ou la d6faillance des composants du

moteur. Dans ce cas, mettez la scie en marche et b, I'arr_,tquatre ou

cinq fois en 6vitant tout contact entre la scie et le mat6riau.Si I'outil

fonctionne mais le frein n'arr_,tepas uniform6mentla lame en environ

cinq (5) secondes, N'utilisez PAS la scie et faites-la r6parer

imm6diatement.

L'action de freinagede cette scie n'est pas

destin6e b,servir de mesure de s6curit6.

N'oubiiez pas de iaisserla lame de scie s'arr_,tercompl_tementavant

de la retirer du mat@iau.Commetoujours, ie syst_mede protecteurs

constitue la meilleure fagon d'6viter le contact accidentel avec une

lame de scie qui tourne. Vous ne devezJAMAIS ouvrir en forgant ni

emp_,cherFactiondefermeture du protecteurinf@ieur.

Frein /ectrique avecinterrupteurs

Lorsque les balais atteignent une Iongueur pr6alablement6tablie de

servicesous I'effet de I'usure normale,ils interrompentle courant 61ec-

trique _.la scie. A mesure que le courant est interrompu, le moteur

vient progressivement b, I'arr_t, et il ne fonctionne pas rant que les

baiais nesont pas remplac_s.Les baiais DOIVENT_,treremplac6s en

ensemble. N'utilisez que les baiais <<interrupteurs >>sp6ciaux congus

pour cette scie ; d'autres peuvent ne pasfonctionner avec Factionde

freinage.

Schemade c blage

Ce sch6ma de c_,blagene peut _,treutilis6 qu'avec I'interrupteur (No. de piece 2610910020) fourni avec votre scie b,

onglet. D'autres interrupteurspeuventavoir la m_,meapparencemais les composantsinternes de I'interrupteur peuvent

diff@er,cr6antainsi desrisques desecousses61ectriquessi lecb,biageest effectu6conform6mentb,ce sch6ma.

Blea _ Noir (puissance)

Blanc

(puissance) _Jaane

Gris

Blanc

FarnHiarisez-vous avec votre scie onglet

24 23

20 1: 10 18 16 15

Pour @iter les blessures r6sultant d'une

raise en marche accidentelle, d6branchez

lafiche de la prise de courantavant d'effectuerquelquer6ghge quece

soit.

1. Poign_ede transport

Cettepoign@est incorpor@dans lat_te pour letransport.

2. BJocaged'arbre

Permetb,I'utilisateurd'emp#,cherla lame detourner tout en serrantou

desserrantla vis de I'arbre durant le remplacementou la d@ose de la

lame.

3. Interr,pteur ambidextre

Vous devez appuyer sur I'interrupteur ambidextre gauche ou droit

pouractionner I'interrupteur g6n@al.

4. Poign_e-interrupteur

Cette poign@ contient i'interrupteur. La lame est abaiss@ dans

I'ouvrageenpoussant/tirantla poign@vers le bas.

5. Interrupteurg_n_raJ

L'interrupteur g6n@al utiiis6 avec I'interrupteur ambidextre met

I'appareilsoustension.

6, Protecteurinf_fieur de Jame/rebordde protecteurinf_rieur

Le protecteur inf@ieur de lame aide b,prot6ger vos mains contre la

lame en rotation. II se r6tracte au fur et b,mesure que la lame est

abaiss@.Le rebord peut _tre utilis6 pour lever le protecteur inf@ieur

Iorsquele protecteursecoincesur unouvrage.

7. Lame

Utilisezuniquement des lames de 12 po avec un trou d'arbre de 1

po.

8. Guide

Supporte I'ouvrage. Le guide poss_de une 6chelle graduGeincor-

porGepour faciliter les coupes b,rGpGtition. Le guide comporte

6galementdes trous qui serventb,fixer un guideauxiliaire,si dGsir&

9. insert detrait descie

RGduitau minimum ledGchirementdu matGriau.

10. Coussinetsde montage de I'outil

Lesquatre coins de la scie comportent des surfaces permettantde

cramponner, boulonner ou clouer la scie b, une surface de travail

plate.

11. Court-circuitage du crand'arr_t

Permetd'inhiber lecran d'arr#,tet d'ainsi effectuerdes microrGglages

b,tout angle d'onglet.

12. Bouton debJocaged'ongJet

Le bouton de blocaged'onglet bloque la table de la scie b,onglet b,

tout angle d'onglet dGsir&

13. G_chettede cran d'arr_t d'onglet

Lagb,chettefib_relatable du cran d'arr#,t.

14. [':chellegradu_e d'onglet

Cette6chelleest moulGedans la basede la scie.Vous aideb,fire les

anglesd'onglet.

15. Cransd'arr_t

II existe ned (9) crans d'arr#,td'onglet en vue decoupes rapideset

exactesd'anglescourantsd'onglet.

16. TuNe

Repose dans la base, supporte I'ouvrage, tourne pour coupes b,

ongletdGsirGesettourne lat#,te.

17. Positions debride d'ouvrage

Six (6) positions sont prGvues autour de la base pour la bride

d'ouvrage.

18. Base

Assureunesurfacedetravail poursupporter Fouvrage.

19. TrouspourI'accessoire raJJonge/but_e(type standard)

Trous usinGspouvant recevoirI'accessoirerallonge/butGe.

20. TrouspourI'accessoirebut_e/rallonge detuyau

Trous usinGspouvant recevoirI'accessoirebut_e/rallongedetuyau.

21. Base_ glissi_re

Cette base offre un plus grand support et une aire de serrage

6tenduepour les coupescombinGesb,onglet.

22. Guide_ giissi_re

Assure un support de hauteur maximum pour I'ouvrage et glisse

vers la gaucheafindefaciliter lescoupes combinGes.

23. ChevilJedeNocage

La scie b, onglet composGeest pourvue d'une cheville de blocage

servantb,bloquer lat_te en position abaissGe.

24. Coudede chutede poussi_re

Lecoude de chute de poussi_retourne sur 360o et peut recevoir le

sac b,poussi_reou unraccord deflexibled'aspirationde 1-1/4 po.

25. D_flecteur de copeaux

Ce dGflecteur emp#,che les gros copeaux de pGnGtrerdans le

protecteursupGrieur.

26. Raccordd'actionnement du protecteurinf_rieur

Permetun mouvementendouceurdu protecteurinfGrieur.

27. Protecteursup_fieurde Jame

Couvrela partiesupGrieurede la lame.

28. CI__ lame

Sert b,serrer/desserrerla lameet b,rGglerles buttes de biseau.La cl6

b,lameest rangGedansla poignGe-interrupteur.

29. CheviHed'arr_t de biseau (r_gJagemoulures en couronne)

Vous permet de dGplacerfacilement la tSte b,I'angle de biseau de

33,9°.

30. Sacde coJJectede poussi_re

Sefixe au coude de poussi_reet ramasse la poussi_re pour aider b,

maintenirI'airedetravail propre.

31. Poign_e debJocagede biseau

La poignGede blocagede biseau bloque lat#,teb. I'anglede biseau

dGsir&Cliquetsde poignGepour usagedans lesespacesrestreints.

32. Butte de biseau de 45°

ButGerGglabiepour un rep_rerapideet exactde biseaude45°.

33. Butte de biseau de 0°

ButGer_ghble pour un rep_rerapideet exactde biseaude0°.

34. ['.-chelJegradu_ede biseau

Cette_chelleest moul_edans la scie. Vous aide b,fireles angles de

biseau.

35. CI_hexagonale

Sert b,ajuster la fixation droite de guide d'onglet, la base/guideb,

gfissi_reet leguide. La cl_ hexagonaleest rangGedans labase.

36. Capuchonsde baJai

Ces capuchons gardent les balaisde moteur en place et facilitent

I'acc_spour inspectionet remplacementdes balais.

37. Serre-joint _ action rapide

Permetun cramponnagerapidede I'ouvrage.

POUR CONTINUATION DU FRAN(_AIS, REPORTEZ=VOUS P, LA PAGE 26.

personalesgraves.

Seguridad

"LEATODASLASINSTRUCCIONES".Elincumplimientode las NORMASDESEGURIDADidentificadasper elsimbolo del

PUNTONEGRO(I) que se indican A CONTINUACIONy otras precaucionesde seguridad puede dar lugar a lesiones

Normasgeneralesde seguridadpara

herramientasparatablerode banco

Area de trabajo

IVlantengalimpia y bien iluminadael dtea de trabajo. Los ban-

cos desordenadosy las_,reasoscurasinvitana que se produzcan

accidentes.

•No utilice berramientasmec;_nicasen atm6sferasexplosivas,

tales come las existentes en presencia de liquidos, gases o

poJvosinflamabJes. Las herramientas mec_,nicasgeneranchis-

pasy 6staspuedendar lugara la ignici6ndel polvo o los vapores.

• Mantenga alejadas a las personas que se encuentren pre-

sentes, alos ninesy alos visitantesmientras est_ utiJizando

una herramientamec;_nica. Las distracciones pueden hacerle

perderel control.

• GuardeJasherramientasque noest_ usando fuera deJ aicance

de los nifiosy otras personasnocapacitadas.Lasherramientas

son peligrosasen lasmanesde los usuariosnocapacitados.

•No deje desatendida la herramientaen marcha. Ap_guela.No

dejela herramientahastaque se hayadetenido per complete.

• HAGA EL TALLER A PRUEBA DE NINES con candados,

interruptores maestroso quitando lasIlavesde arranque.

Seguridad el6ctrica

•Antes de enchufar la herramienta,aseg[_resedeque la tensi6n

del tomacorriente es compatible con Jatensi6n especificada

en la placa del fabficante dentro de un margen del 10%. Una

tensi6n del tomacorriente incompatible con la que se especifica

en la placa del fabficante puede dar come resultado peligros

gravesy da_os a la herramienta.

• LasberramientasconaisJamiento dobJeest_n equipadas con

unenchufe polarizado (un terminal es m_s ancboque el otto).

Este enchufe entrar_ en un tomacorriente polarizado

soiamente de una manera. Si el encbufe no entra per

compJetoen el tomacorriente, d_Je la vuelta. Si sigue sin

entrar, p6ngase en ¢ontacto con un electricista competente

para instalaruntomacorriente polarizado. Nohaga ning_ntipo

de cambio en el encbufe. El aislamiento doble elimina la

necesidadde un cord6n de energia de tres cables conectadoa

tierray de unafuentedeenergiaconectadaa tierra.

• EviteeJ contactodeJcuerpocon Jassuperficiesconectadasa

tierra, tales come tuberias, radiadores, estufas de cocina y

refrigeradores. Hay mayor riesgo de que se produzcan

sacudidasel6ctricassi su cuerpoest,,conectadoatierra.

•No exponga Jas herramientas mec_nicas aJa Jluvia ni a

situacionesb_medas. La entrada de agua en una herramienta

mec_,nicaaumentar_,el riesgo de que se produzcansacudidas

el(_ctricas.

•No abuse del cord6n. Nunca use el cord6n para JJevarlas

herramientas ni tire de _J para desconectaflo del toma-

corriente.Mantenga el cord6nalejadodel calor, el aceite, los

hordes afilados oJas piezas m6viJes. Cambie los cordones

dafiados inmediatamente. Los cordones da_adosaumentan el

riesgode quese produzcansacudidasel(_ctricas.

•Cuandoutiiice una berramientamec_nica ala intemperie,use

un cord6n de extensi6n para intemperie marcado "W-A' o

"W". Estos cordones tienen capacidad nominal para use a la

intemperie y reducen el riesgo de que se produzcansacudidas

el(_ctricas.

Seguridad personal

• IVlant_ngaseaJerta,fijese en Joque estd haciendoy use eJ

sentido corn[in al utilizar una herramienta mec_nica. Un

memento de descuido o el consume de drogas, alcohol o

medicamentos mientras se utilizan herramientas mec_,nicas

puedeserpeligroso.

• Vistaseadecuadamente. No se pongaropa bolgada ni joyas.

Suj_tese eJpoloJargo.Mantenga el polo,la ropaylos guantes

aJejadosde Jaspiezas m6viJes. Laropa holgada,las joyas oel

pelo largo puedenquedar atrapados en ias piezas m6viles.

S_base las mangas largas per encima de los codes. Se

recomiendanguantesde cauchoy calzadoantideslizantecuando

setrabajaa laintemperie.

• Eviteel arranqueaccidental.Aseg[_resede que el interrupter

est_ en la posici6n "OFF" (apagado) antes de enchufar Ja

herramienta. El Ilevar las herramientas con el dedo en el

interrupter o el enchufar ias herramientas que tienen el

interrupter en la posici6n "ON" (encendido) invita a que se

produzcanaccidentes.

•Quite las liaves de ajuste oJas liaves de tuerca antes de

encender la berramienta.Una Ilavedetuerca o de ajusteque se

deje puesta en una pieza giratoria de la herramienta saldr_,

despedida.

•No intenteaicanzardemasiado lejos. Mantenga un apoyo de

Jospies y un equilibrio adecuadosen rode memento. EJapoyo

de los pies yel equilibrio adecuados permiten un mejor

controlde Jaherramientaen situacionesinesperadas.

•No se suba en Jaherramientani en su base. Se pueden pro-

ducir lesionesgraves si la herramientavuelca o si se hace con-

tacto con la herramienta de corte accidentalmente. No guarde

matefialessobre ni cercade la herramientade tal mode que sea

necesariosubirse a la herramientao a su baseparaalcanzarlos.

• Utiliceequipo de seguridad.Use siempregafas de segufidad.

Se debe utilizar una m_,scaraantipolvo, calzado de seguridad,

casco o protecci6n en los oidos seg_n io requieran ias

condiciones. Los lentes de use diario s61o tienen lentes

resistentesa losgolpes. NOson gafasde seguridad.

"CONSERVE ESTASINSTRLICCIONES"

personalesgraves.

Seguridad

"LEATODASLASINSTRUCCIONES".Elincumplimientode las NORMASDESEGURIDADidentificadasper elsimbolo del

PUNTONEGRO(I) que se indican A CONTINUACIONy otras precaucionesde seguridad puede dar lugar a lesiones

Utiiizaci6ny cuidadode las herramientas

•Utilice abrazaderasu otto mode prdctico de fijar y soporiarJa

pieza de trabajo en una plataformaestabJe. La sujeci6n de la

piezade trabajocon lamane o contrael cuerpo resultainestable.

Permite que la piezadetrabajo se desplacey causeatascode la

herramientay p6rdidadecontrol.

•No fuerce la herramienta.Use Jaherramientacorrectapara la

apJicaci6nque desea. La herramienta correcta har_ el trabajo

mejor y con m_s seguridada la capacidadnominal para la que

est,,dise_ada.No utilice la herramienta para prop6sitos paralos

que no est_ dise_ada.Per ejemplo, no use la sierra paracortar

ingletesparatrocear metales.

•No utilice la herramientasi el interruptor no la enciende o

apaga. Cualquierherramienta que no se pueda controlar con el

interrupter es peligrosa.

• DesconecteeJ enchufe de la fuente de energia antes de hater

cuaJquierajuste o de cambiar accesofios. Estasmedidas de

seguridad preventivas reducen el riesgo de arrancar la

herramientaaccidentalmente.

IVlantengalas herramientas de corte afiladas ylimpias. Es

menos probable que las herramientas mantenidas adecuada-

mente, con bordes de corte afilados, se atasquen, y son m_,s

f_,cilesde controlar.AI montar hojasde sierra, asegQresede que

la flecha de la hoja coincidacon el sentido de laflecha marcada

en la herramientay de que los dientestambi6n est_n ofientados

enel mismo sentido.

Inspeccionelos protectores antes de usar una herramienta.

IVlantengalos protectoresen su sitio. Compruebesi Jaspiezas

m6viJes se atascan o si existe cualquier otra situaci6n que

puedaafectar el funcionamiento normal o los dispositivos de

segufidadde la herramienta.Si la herramientase dana, haga

que realicen servicio de ajustes yreparaciones antes de

usafla. Muchos accidentesson causadosper herramientasmal

mantenidas.

No altere ni haga use incorrecto de Jaherramienta.Cualquier

alteraci6n o modificaci6n constituye un use incorrecto y puede

dar lugar a lesionespersonalesgraves.

La utiJizaci6n de cualquier otto accesofio no especificado en

este manual puede constituirun peligro. Los accesorios que

pueden ser adecuados para un ripe de herramienta pueden

resultar peiigrosos cuando se utilizan en una herramienta

inadecuada.

Servicio

El serviciode ajustes yreparaciones de unaherramientadebe

set realizado _nicamente per personaJ de reparaciones

competente.El servicioo mantenimientorealizadoper personal

no competente puede tenor come resultado una colocaci6n

incorrecta de los canes y componentes internes que podria

causarun peligrograve.

AI realizar serviciode ajustes yreparaciones de ,ha herra-

mienta, ,tilice _nicamente piezas de repuesto id_nticas. Siga

Jasinstruccionesque figuran en Jasecci6nMantenimiento de

este manual. El use de piezas no autorizadas o el

incumplimiento de las instrucciones de Mantenimiento puede

constituir un peligro.

Normasdeseguridadparasierras

paracortaringletes

•Use abrazaderasparasoportarJapiezade trabajo siempreque

sea posible. Si soporta la pieza de trabajo con la mane,

siempre debe mantener Jamane fuera del _rea de "No recur

conla mane" seg_nse marca conun simboloen la base. No

use esta sierra para cortar piezas que sean demasiado

pequefiaspara fijaflas firmemente conabrazaderas. Si coloca

la mane dentro de la regi6n de "No tocar con la mane", 6sta

puederesbalaro experimentartracci6n hacialahoja.

•No ponganinguna mane detr_s de Ja hoja de sierra tras el

tope-guia para sujetar osoportarJa pieza de trabajo, quitar

desechosde madera ni per cuaJquierotra raz6n. Puedeque la

proximidadde la manea la hojadesierraquegira nosea obvia,y

sin embargousted puederesultarlesionadogravemente.

•Nunca atraviese la mane sobreJa Jineade eerie prevista.Es

muy peligroso soportar la pieza de trabajo "con las manes

cruzadas", es decir, sujetando ei lade izquierdo de la pieza de

trabajo con la manederecha.

• Desconectesiempre eJ cord6n de energia de Ja fuente de

energia antes de hater cuaJquierajuste ocolocarcualquier

accesorio. Usted podia arrancar la sierra involuntariamente,

teniendo come resultadolesionespersonalesgraves.

• Lassierraspara cortaringJetesest_n disefiadas pfincipaJmen-

te paracortarmadera o productosparecidosa la madera y no

se pueden usar con ruedas de torte abrasivas para cortar

material ferroso taJ come barras, vafilJas, espigas, etc. Sin

embargo, si terra materiales comeaJuminioucites materia-

los noferrosos, utilice _nicamente hojas de sierra recomen-

dadasespecificamente para eJcortede morales noferrosos. El

cortede materialesferrosos genera unexcesode chispas,da_ar_,

el protector inferior y sobrecargar_,el motor. (NOTA:S-B Power

Tool Companyno ofrecehojas de12" para cortar metales.)

• InspeccioneJapiezade trabajo antesde cortar.Si Japiezade

trabajo est_ arqueada o combada,fijeJa conel lade arqueado

exterior ofientado hacia el tope-guia. Aseg_rese siempre de

que no haya espacio libre entre Ja piezade trabajo, el tope-

guia yla mesa aIo largo de la linea de torte. Las piezasde

trabajo arqueadas o combadas pueden torcerse u oscilar y

pueden causaratasco en la hoja de sierra que gira durante el

corte. Adem_,s, asegQresede que no haya clavos ni objetos

extra_osenla piezadetrabajo.

"CONSERVEESTASINSTRUCC/OIVES"

personalesgraves.

Seguridad

"LEATODASLASINSTRUCCIONES".Elincumplimientode las NORMASDESEGURIDADidentificadasper elsimbolo del

PUNTONEGRO(I) que se indican A CONTINUACIONy otras precaucionesde seguridad puede dar lugar a lesiones

•No use la sierra hastaque se hayanretiradede la mesatedas

las hetramientas,desecbes de madeta, etc., excepte la pieza

de ttabajo. Los desperdicios peque_oso las piezassueltas de

maderau otros objetos que hagancontacto con la hoja que gira

puedensalir despedidosa altavelocidad haciael operador.

•Ne haga avanzar la pieza de trabaje hacia la heja ni cede a

pulsede ning[inmode. La piezade trabaje debe estar estacie-

nafia y fljada con abrazaderas o sujetada con la mane. Se

debe hacer avanzar la sierra a trav6s de la pieza de trabajo de

mode suavey a unavelocidadque nosobrecargueel motor de la

sierra.

•Cede _nicamente una pieza de trabajo per vez. No se pueden

fijar con abrazaderas ni sujetar de mode adecuado m_ltiples

piezas de trabajo y 6stas pueden atascarse en la hoja o

desplazarseduranteel corte.

• Aseg[iresede que Jasierra paracedar ingJetesest_ mentada o

celecada sebre una superficie de trabajo nivelada y firme

antes de utilizafla. Una superficie de trabajo nivelada y firme

reduce el riesgo de que la sierra para cortar ingletes se vuelva

inestabie.

•Planifique el trabajo que va ahacer. Properciene accesofies

de soperte adecuades, tales come mesas, caballeros de

aserrar, extensienes de mesa, etc., para piezas de trabaje

m;_sanchasem;_slargas que el tablere de la mesa (yea la

p_gina53). Laspiezasde trabajo m_s largaso m_s anchasque

la mesade la sierra para cortar ingletes se puedeninclinar si no

se soportan adecuadamente. Si ia pieza cortada o la pieza de

trabajo se inclina, puede hacersubir el protector inferior o salir

despedidaper acci6nde la hojaque gira.

•No use aotra persona come sustitute de una extensi6n de

mesa e come sepede adicienaL Un soporte inestaNe de la

piezadetrabajo puedehacerque la hojaseatasqueo que la pieza

de trabajo se desplacedurante la operaci6nde corte, tirando de

ustedy delayudantehaciala hojaquegira.

• La piezacedada ne debe estar bloqueada centraning[inotto

medio ni presienadaper ning_netre medic centrala heja de

sierra que gira. Si se confina, es decir, si se usan topes de

Iongitud, podfia quedaracu_adacontra la hojay salir despedida

violentamente.

•Use siempre una abrazadera oun dispesitivo de sujeci6n

disefiado parasopodar adecuadamentematerial redende tal

comevafillas conespiga etubes. Lasvarillas tienentendenciaa

rodar mientas son cortadas, haciendo que la hoja "muerda" la

piezade trabajo y tire de 6sta,junto con la mane dei operador,

haciala hoja.

• AJcedar piezas de trabaje que tienen ferma irregular, plani-

fique sutrabaje de modeque Japiezade trabaje ne resbaley

pellizquela hejay le sea arrancadade la mane. Per ejemplo,

una piezade moldura debe estarcolocadaen posici6n horizontal

o estar sujeta per un dispositivo de sujeci6n o un posicionador

que no permita que la piezase tuerza, oscile o resbalemientras

est6siendocortada.

• Deje que la hoja alcance toda su velecidad antes de hacer

centactocon la pieza de trabaje. EstoayudarD,a evitar que las

piezasdetrabajosalgandespedidas.

•Si Japiezade trabajo e Jahejase atasca e engancha, apague

la sierra paracedar ingletesseltandeel interrupter.Esperea

que todas las piezas m6viles se detengan ydesenchufe la

sierrapara cedaringletes.Luego,suelteel materialatascado.El

aserradocontinuede una piezade trabajo atascadapodfia causar

p6rdida de control o daSos a la sierra para cortar ingletes

compuestos.

• La acci6n de frenado de la sierra hate que el cabezalde la

sierra d_ sacudidas hacia abaje. Estepreparade para esta

reacci6nal hacer un corte incomplete o al soltar el interrupter

antes deque el cabezalest_en la posici6n completamentehacia

abajo.

• Despu_sde terminar el cede, suelte el interrupter, sujete el

brazede la sierra haciaabajoyespere a que la heja sedeten-

ga antesde retirarla piezade trabaje e la piezaterraria. Si la

heja ne se detiene al cabe de cince(5) segundes,desenchufe

la sierra y siga las instrucciones que figuran en la secci6n

Localizaci6ny reparaci6n de averias, iES PELIGROSOPONER

LAMANe BAJOUNAHOJAQUEaun GIRAPeR INERCIA!

Cierto pelve generade per el lijade,

aserrade, amelade ytaladrado

mec_nices, y pot etras actividades de censtrucci6n, centiene

agonies quimices que se sabe que causan cdncer, defectes de

nacimientou otresdahos sobrela repreducci6n. Algunes ejemples

de estes agoniesquimicos son:

• Plomo de pinturasa basede plomo,

• Silice cristaiina de ladrillos y cemento y otros productos de

mampostefia,y

•Ars6nico y creme de maderatratadaquimicamente.

Su riesgo per causade estasexposicionesvafia, dependiendodecon

cuD,nta frecuencia realice este ripe de trabajo. Para reducir su

exposici6n a estos agentes quimicos: trabaje en un D,rea bien

ventilada y trabaje con equipo de seguridad aprobado, come per

ejemplo m_scarasantipolvo que est_n dise_adasespecialmentepara

impedir mediantefiltraci6n el paso departiculas microsc6picas.

• Hay instmccienesde seguridadadicionales para operacienes

especificas de la sierra en la secci6nde operacienes.Lea el

reste del manual para infermarse sebre la utilizaci6n con

seguridad.

"CONSERVE ESTASINSTRLICCIONES"

personalesgraves.

Seguridad

"LEA TODAS LAS INSTRUCCIONES". El incumplimiento de las NORMAS DE SEGURIDAD identificadas per el simbolo del

PUNTO NEGRO (I) que se indican A CONTINUACION y otras precauciones de seguridad puede dar lugar a lesiones

•No permitaque la familiafizaci6n ehtenida per el use frecuente de Jasierra para cottaringJetesse vueJvaaJgehabitual.Recuerdesiempre

que undescuidode unafracci6n de segundoes suficienteparacausarunalesi6n grave.

• iPIENSEENLA SEGURIDAD!LA SEGURIDADES UNACOMBINACIONDESENTIDOCOMUNY CONOCIMIENTODELAS INSTRUCCiONESDE

SEGURIDADY DEFUNCIONAMIENTOPeR PARTEDELOPERADORY DEQUEESTEPERMANEZCAALERTAENTODOMEMENTOMIENTRAS

SEESTAUTILIZANDOLA SIERRAPARACORTARINGLETES.

LASADVERTENCIASQUESEMUESTRANACONTINUACIONSEPUEDENENCONTRARENLAHERRAMIENTA.ESTAS

ADVERTENCIASSONSOLAIVlENTEUNAFORIVlACONDENSADADELASNORIVlASYPRECAUCIONESDESEGURIDAD

MASDETALLADASQUEAPARECENENELMANUALDELUSUARIO.SIRVENCOMORECORDATORIODETODASLASNORIViASDESEGURIDAD

NECESARIASPARALAUTILIZACIONCONSEGURIDADDEESTASIERRAPARACORTARINGLETES.

ZONA DESIGNADADE PELIGRO.

EVITESITUAR LAS MANOS, LOS

DEDOS 0LOS BRAZOS EN EL

AREA DESIGNADA POR ESTE

SliVIBOLO.

f ADVERTENCIA "

LEAY ENTIENDAELMANUAL DEL USUARIOANTESDE UTILIZARESTAHERRAMIENTA.

e USESIEMPREGAFASDESEGURIDAD.

ePARAEVITARSACUDIDASELECTRICAS,NOEXPONGALA SIERRAA LA LLUVIANI LA UTILICEEN LUGARES

HUMEDOS.

e UTILICEUNA HOJA DESIERRACONUNA VELOCIDADNOMINALDE4000 RPM 0 SUPERIOR.

eDESCONECTELA SIERRADELA FUENTEDEENERGIAANTESDE REALIZARSERVICIODEAJUSTESY

REPARACIONES0 DECAMBIAR LA HOJA.

eAL REALIZARSERVICIODE AJUSTESY REPARACIONES,UTILICE UNICAMENTEPIEZASDEREPUESTOIDENTICAS.

e MANTENGALASMANOS A UNADISTANCIASEGURADELA HOJADESIERRA.

eNUNCAPONGALAS MANOSEN LA TRAYECTORIADE LA HOJADESIERRA.NO PONGALASMANOS DETRAS,

DEBAJO0 DELANTEDE LA HOJA.

eFIJECONABRAZADERASLA PIEZADETRABAJOCONTRALA BASEY EL TOPE-GUIA.NUNCAREALICENINGUNA

OPERACIONA PULSO.

e ESPOSIBLEQUELASSIERRASCONFRENOELECTRICOENOCASIONESNO DETENGANLA HOJA.

eDESPUESDEAPAGARLA SIERRA,MANTENGASIEMPRELA CABEZADELA SIERRAEN POSICIONHACIAABAJOY

ESPEREA QUELA HOJASE DETENGAANTESDERETIRARLAS PIEZASCORTADAS0 DE LIMPIAR LA MESA.

eEXTIENDALA BASEDESLIZANTEAL HACERCORTESEN BISEL0 CUANDOLA MESA ESTEGIRADAHACIAEL LADO

IZQUlERDO.

e QUITEELACCESORIODE INGLETESRECTOPARA HACERCORTESEN BISEL 0 COMPUESTOS.

eNO UTILICELA SIERRASIN LOS PROTECTORESCOLOCADOSEN SU SITIO.DEVUELVAEL PROTECTORA LA

POSICIONDEFUNCIONAMIENTODESPUESDE CAMBIAR LA HOJA.

eSI EL PROTECTORNOFUNCIONACONSUAVIDAD,DEJEDESERRARY REALICESERVICIODEAJUSTESY

REPARACIONESANTESDECONTINUAR.

0LA ACCIONDEFRENADODELA SIERRAHACEQUEEL CABEZALDELA SIERRADESACUDIDASHACIAABAJO. ESTE

PREPARADOPARAESTAREACCIONAL SOLTAREL INTERRUPTERANTESDEQUEEL CABEZALESTE

COMPLETAMENTEABAJO. J

"CONSERVEESTAS/NSTRUCCIONES"

personalesgraves.

Seguridad

"LEATODASLASINSTRUCCIONES".Elincumplimientode las NORMASDESEGURIDADidentificadasper elsimbolo del

PUNTONEGRO(I) que se indican A CONTINUACIONy otras precaucionesde seguridad puede dar lugar a lesiones

Herrarnientasconaislarnientodoble

El aislamiento done L_ es un concepto de dise_o utilizado en las

herramientas mec_,nicasel6ctricas que eiimina la necesidad de un

cord6n de energiade tres canes conectadoa tierra y de un sistema de

fuente de energia conectado a tierra. Es un sistema reconocido y

aprobado per Underwriter's Laboratories, la CSA y las autoridades

federalesde laOSHA.

•El servicio de ajustes y reparaciones de una herramienta con

aislamientodone requierecuidadoy conocimientodel sistema y

deber_,set realizado _nicamente per un t6cnico de servicio

competente.

• DURANTE EL SERVICIO DEAJUSTES Y REPARAClONES,

UTILICEUNICAMENTEPIEZASDEREPUESTOIDENTICAS.

ENCHUFESPOLARIZADOS.Si su herramientaest,,equipadacon

un enchufe polarizado(un terminal es m_,sancho que ei otro),

este enchufe entrar_,en un tomacorriente polarizadosolamente

de una manera. Si ei enchufe no entra per complete en ei

tomacorriente, d6ie la vuelta. Si sigue sin entrar, p6ngase en

contacto con un electricista competente para instalar el

tomacorrienteadecuado. No haga ning_n ripe de cambio en el

enchufe.

"CONSERVEESTA$INSTRUCCIOIVE$"

Cordonesde extensi6n

Sustituya los cordones da_ados inmediatamente.La utilizaci6n

de cordones da_ados puede causar sacudidas, quemar o

electrocutar.

Si se necesitaun cord6n de extensi6n,se debeutilizarun cord6n

con conductores de tamale adecuadopara prevenir caidas de

tensi6n excesivas,p6rdidasdepotenciao sobrecalentamiento.La

tabla muestra el tamale correcto a utilizar,seg_n la Iongitud del

cord6n y la capacidadnominal en amperios indicada en la placa

del fabricante de la herramienta. En case de duda, utilice la

medida m_,s gruesa siguiente. Utilice siempre cordones de

extensi6ncatalogadosper U.L y la CSA.

TAIViANOSRECOIViENDADOSDECORDONESDEEXTENSION

Capacidadnominal en

amperios de la

herramienta

3-6

6-8

8-10

10-12

12-16

HERRAMIENTASDE120 VOLTA.C.

Longitud del cordon en pies

Tamale del cordon en calibres A.W.G.

25 50 lOO 150

18 16 16 14

18 16 14 12

16 16 14 12

14 12 -- --

NOTA:Cuantom_speque_oes eln_mero de calibre, m_sgrueso es el

cord6n.

Indice

Pdgiaa

Seguridad ...................................... 18-22

Normas generalesde seguridad paraherramientas

paratablero de banco ............................ 18-19

Normas de seguridad para sierras paracortar ingletes . .19-20

Indice ............................................ 22

Req.isites el_ctrices ................................ 23

Faimiliarizaci6n conla sierra para certar ingletes ...... 24-25

Easamblaje ..................................... 27-33

Herramientas necesarias para el ensamblaje y la alineaci6n .27

Desempaquetadoy comprobaci6n del contenido ......... 29

Instalaci6ndel pomo de fijaci6n de inglete .............. 29

Instalaci6ny remoci6n de la hoja ..................... 31

Ensamblajedel code para polvo y la bolsa parapolvo ...... 33

Ajastes ......................................... 35-45

Hoja en _,ngulorecto con la mesa (90°) ................. 35

Hoja a 450 respecto a la mesa ........................ 37

Hoja en _,ngulorectocon el tope-guia .................. 39

Use dei la escala de ingletes y la escalaVernier .......... 41

Ajuste del indicador (Vernier) de la escalade ingletes ...... 43

Ajuste de ret6n paramoldura detecho (bisel) ............ 43

Pdgina

Instalaci6n ...................................... 45-47

Aplicaciones de montaje ............................ 47

Operacienes b_sicas de la sierra .................... 49-55

Posici6n del cuerpo y de las manes ................... 49

Soporte de la piezade trabajo ..................... 51-53

Activaci6n dei interrupter ........................... 53

Sobrecontrol de ret6n .............................. 55

Extensi6n de la base/tope-guiadeslizante ............... 55

Operacienes de la sierra ........................... 57-73

Corte a inglete .................................... 57

Corte en bisei ..................................... 59

Cortes compuestos ................................ 61

Moldura de base .................................. 63

Corte de moldura de techo ........................ 65-71

Cortes especiales .................................. 73

Accesorios ........................................ 75

Mantenimientey lubricaci6r= ....................... 77-79

Localizaci6n y reparaci6n de averias ................. 81-83

Requisitos ei ctricos

.Conecteesta sierra a un circuito derivado de 120 V y 15 A con

cortacircuitoo un fusible de 15 amperiosde acci6n retardada.La

utilizaci6n de un fusible de tama_o incorrecto puede da_ar el

motor.

2. Los fusibles puedenfundirse o los cortacircuitos pueden dispa-

rarse frecuentementesi se sobrecargael motor. La sobrecarga

puede producirse si se hace avanzar la hoja por la pieza de

trabajo demasiador_,pidoo sise arrancay se detienedemasiado

frecuenteen un periodo de tiempo corto.

3. La mayoria de los probiemas del motor se pueden atribuir a

conexiones fiojas o incorrectas, sobrecarga, tensi6n baja (tal

como un cabledetama_o peque_oenel circuito de aiimentaci6n

o un cable del circuito de alimentaci6n demasiado largo).

Compruebe siempre las conexiones, ia carga y ei circuito de

alimentaci6ncuandoel motor no funcionabien.

Frenoei6ctrico

La sierra est_ equipada con un freno elOctricoautom_,ticoque est,.

dise_adoparahacerque la hojadejede girar en unos cinco segundos

despuOsque usted suelteel interruptor gatillo. Es _til al hacerciertos

cortes enmaderadonde una hojaque aQngire por inercia podria pro-

ducir un corte anchoe impreciso.

Cuando se pierda la energia elOctricade-

bido a que se hayafundido un fusible o a

otras causas, la velocidad del motor se reducir_,gradualmente y la

acci6nde frenadose iniciar_.Unicamenteal soRarel interruptor gatiID.

El freno elOctrico de la hoja de la sierra ha sido dise_ado para

proporcionar el m_,salto grado de confiabilidad, pero circunstancias

inesperadas, tales como presencia de contaminaci6n en el

conmutador yen las escobillas o averia de los componentes del

motor, pueden hacer que el freno no se active. Si se produce esta

situaci6n, encienda (posici6n "ON") y apague (posici6n "OFF") la

sierra cuatro o cinco veces sin entrar en contacto con la pieza de

trabajo. Si la herramienta funciona pero el freno no detiene la hoja

cadavezen unos5 segundos, NOutilice la sierray haga quese realice

serviciode ajustesy reparacionesinmediatamente.

Laacci6n de frenadode estasierra no est,,

proyectadacomo dispositivo de seguridad.

Recuerdedejarque la hojade la sierrase detengapor completo antes

de retirarla de la pieza de trabajo. Como siempre, el sistema de

protectores constituye la mejor protecci6n para usted contra el

contacto no intencionalcon la hoja de sierraque gira. NUNCAponga

cu_as para mantenerabierto el protector inferior ni anule la acci6n de

cierrededicho protector.

Frenoel6ctrico coninterruptores

Cuando las escobillas alcancen una Iongitud de servicio prede-

terminada debido al desgastenormal, actuar_,ncomo interruptores de

corriente de la energia elOctrica suministrada a la sierra. AI

interrumpirse la corriente, el motor marchar_, por inercia hasta

detenerse y no funcionar_,hasta que se cambien las escobillas. Se

DEBEcambiar el juego completo de escobillas.Utilice _nicamentelas

escobillas "interruptoras" especiaiesdise_adas para esta sierra; es

posibleque otras no funcionen con laacci6ndefrenado.

Diagramade cableado

Estediagramade cableadose puede usar solamentecon el interruptor (No. de pieza2610910020) suministrado con la

para cortar ingletes.Es posibleque otros interruptores parezcaniguales,perolos componentesinternos dedichos

interruptorespuedenser diferentes,por Ioque constituir_,nun peligrode que se produzcansacudidaselOctricassi se conectandeacuerdocon este

diagrama.

NegOcord ndeener a

(cordOndeenergia) : _Amal'JJJo

Farniliarizaci6n con la sierra para cortar ingletes

2 4

24 23

21 o

20 17 10 18

Paraevitar lesionesdebidasa un arranque

accidental, saque el enchufe del toma-

corfiente de lafuente deenergiaantesdehacercualquierajuste.

1. Mange de transperte

Este mango est,, incorporado al ensamblaje del cabezal para el

transporte.

2. Cierre del eje portaherramienta

Permite al usuario evitar que la hoja gire mientras aprieta o afioja el

tornillo del ejeportaherramientaal cambiaro quitar la hoja.

3. interrupterambidextre

Se debe oprimir el interrupter ambidextro, para mane izquierda o

derecha,paraactivarel interrupterdeenergia.

4. Mango coninterrupter

Estemango contiene el interrupter. La hoja se baja haciala piezade

trabajo empujando/tirandohaciaabajosobreei mango.

5. interrupterde energia

El interrupterde energia se usa con el interrupterambidextro para

energizarla unidad.

6. Protectorinferior de la heja/reberdedel protectorinferior

El protector inferior de la hoja ayuda a proteger las manes del

operadorcontra la hoja que gira. Se retrae al bajar la hoja. El reborde

se puedeusar parasubir el protector inferior cuando6ste se atasque

enuna piezadetrabajo.

7. Hoja

Use solamente hojas de 12" con agujero para eje portaherramienta

de 1".

8. Tope-guia

Soporta la piezadetrabajo. Eltope-guia tiene una escalafundida para

hacercortes repetitivosfAcilmente.Eltope-guiatambi6ntiene agujeros

que seusan parafijar untope-guia auxiliarsi asi se desea.

g. Accesofiode inserci6nparaJaseparaci6nde corte

Minimiza eldesgarredela piezadetrabajo.

10. Plataformasde montajede la herramienta

Las cuatro esquinasde la sierra proporcionan Areasparafijar con a-

brazaderas,atornillar o clavar la sierra a una superficie de trabajo

plan&

11. Sohrecontrol del ret_n

Permite anular la acci6n del ret6n para facilitar los microajustes a

cualquierAngulode inglete.

12. Pomodefijaci6n de inglete

El pomo de fijaci6n de ingletefija la mesa de la sierra para cortar

ingletesencualquierAngulode ingletequese desee.

13. Gatillodel ret_n de ingJete

Elgatillo suelta lamesa del ret_n.

14. Escalade ingletes

Esta escalaestAfundida sobre la basede la sierra. Permite leer los

AngulosdeingletefAcilmente.

15. Retenes

Hay nueve (9) retenes de ingletepara cortes a ingleterApidosy pre-

cisos delosAngulosde ingletecomunes.

16. Mesa

EstAasentadasobre labase, proporcionasoporte a la piezadetrabajo,

gira para realizarlos cortes de inglete deseadosy gira el ensamblaje

del cabezal.

17. Posiciones de la ahrazaderade la piezadetrahajo

Existen seis (6) posiciones para la abrazaderade la piezade trabajo

alrededorde la base.

18. Base

Proporcionaunasuperficiedetrabajo parasoportar la piezadetrabajo.

19. Agujerosparael accesofiode extensi6n/tope (ripeest_ndar)

Agujeros hechosa mAquina que aceptan el accesofio de extensi6n/

tope.

20. Agujerosparael accesorio de extensi6n de tuhos/'tope

Agujeros hechos a mAquinaque aceptanel accesofio de extensi6nde

tubes/tope.

21. Basedeslizante

Estasuministra un soporte adicional y un Area para la abrazaderaen

los cortes a ingletecompuestos.

22. Tope-guiadeslizante

Suministra un soporte de altura mAximo a la piezade trabajo y se

deslizahacialaizquierdaparafacilitar los cortes compuestos.

23. Pasadorde fljaci6n

La sierraparacortar ingletes compuestosestAequipadacon un pasa-

dor de fijaci6n que se usa parafijar el ensamblajedel cabezalen la

posici6n inferior.

24. Codede conductoparapolvo

El code de conducto parapolvo gira 3600 y puedeacomodar la bolsa

parapolvoo unaconexi6nparamangueradeaspiraci6nde 1-1/4".

25. Deflectorde virutas

Este deflector evita que las virutas grandes entren en el protector

superior.

26. Eslah6nde accionamiento deJprotectorinferior

Permite un movimientosuavedel protector inferior.

27. Protectorsuperior de la hoja

Cubrela porci6n superior dela hoja

28. Llavedetuerca parala hoja

Seusa paraapretar/afiojarla hojay ajustar los topes de bisel. La Ilave

detuercaparala hojase guardaenel mango del gatillo.

29. Pasadorde ret_nde bisel (ajuste paramoldura de roche)

Le permite moverfAcilmenteelensamblajedel cabezalhastael Angulo

debisel de33.9°.

30. Bolsade recogida de polvo

Seconectaal codo para polvo y recoge el polvo paraayudar a man-

tener limpiael Areadetrabajo.

31. Mango defijaci6n de bisel

El mangodefijaci6n de biselfija el ensamblajedel cabezala un Angulo

de bisel deseado.El mangoactQaen forma de mecanismode carraca

parause enespaciosreducidos.

32. Topedehisel de45°

Topeajustableparaunindicede biselde45° rApidoy precise.

33. Topedehisel de0°

Topeajustableparaunindicede biselde 0° rApidoy precise.

34. Escalade hiseles

EstaescalaestAfundida en la sierra. Le permite leer los Angulosde

biselfAcilmente.

35. Llavehexagonal

Se usa para ajustar el aditamento de tope-guia de inglete recto, la

base/tope-guiadeslizantey el tope-guia. La Ilavehexagonalse guarda

enla base.

36. Tapasde las escohillas

Estastapas mantienenlasescobillasdel motor en su sitio y facilitan el

accesoparainspeccionary cambiar lasescobillas.

37. Ahrazaderade acci6n r_pida

Proporcionafijaci6n rApidadela piezadetrabajo.

VER CONTINUACI6N DEL ESPAI_OL EN LA PAGINA 27

Assembly

Tools Needed For Assembly And Alignment

Phillips Screwdriver Hex "L" Wrench

(supplied) 6mm

Blade Wrench

(supplied)

Combination Square

Combination Square Must be True

Should be no Gap or Overlap

when Square is Flipped Over in

Dotted Position

Draw Light

Line on Board

Along this Edge

_ ?_ Perfectly

Ir ¢

Straight Edge of

Board 3/4" Thick

This Edge Must be

Straight

!rr'_'A'l'-'1_i_ll_t:_Disconnect plug from power source before performing any assembly, adjustment or repair to avoid

possible injury.

Assemblage

Outiisn_cessaires_i'assemblageet _i'alignement

Tournevis_empreinte

cruciforrne

CJ_hexagonaleenL

(fournie)de6rnm

CI__ lame(fournie)

IIne doit y avoir aucun _cartement

ou chevauchementIorsqueI'_querre

est renvers_e_Japositionen tirets.

L'_querre_cornbinaisondoitetre vraie.

TracezuneJigne Borddroitdela planche

d_licatesurla planche 3/4 pod'_paisseur

le longde cebord. Ceborddoit_tre

_ ?,?_ parfaiternentdroit.

D6branchezla fiche de la prise de courant avant d'effectuer tout assemblage, r6glage ou r6paration pour 6viter

d'6ventuellesblessures.

Eresamblaje

Herramientasnecesariasparael ensamblajey ia alineaci6n

DestornilladorPhillips Llavehexagonalen "L"

de 6rnm(s.rninistrada)

LJavedetuercaparala hoja

(s.rninistrada)

Esc.adradecornbinaci6n

\ _, _._ perfectarnente

NodebehaberespacioJibrenisuperposici6n[ _]

c.andosed_ la vueltaala esc.adrasobre /!

la posici6nrnarcadacon.na lineade puntos

Laesc.adrade cornbinaci6ndebeestaralineada

Trace.ha linealigera Borderectodelatabla

sobrela tabiaaJo de3/4"degrosor.

Jargodeestehorde Estehordedebeset

recto

Desconecteel enchufe de lafuente de energiaantes de realizarcualquier ensamblaje,ajuste o reparaci6n paraevitar

posibleslesiones.

Assembly

Unpacking and Checking

Contents

r!_[°,]p'i_.lln/[°]_m Before moving the saw: Lock the

miter lock knob in 45° left or right position. Lock bevel lock

handle. Lock head assembly in the down position.

Never carry the tool by the cord or head assembly power

switch handle. Damage to insulation could cause an electric

shock. Damage to wire connections could cause a fire.

Model 3912 Compound Miter Saw is shipped complete in

one box.

1. Separate all parts from packing materials and check

each one with the "Table of Loose Parts" to make sure

all items are accounted for before discarding any

packing material.

2. Loose parts:

•Quick Action Clamp - Used to clamp work-pieces.

•Hex Wrench - Should be stored on the left rear base.

•Blade Wrench - Should be stored in the handle.

•Miter Lock Knob

•Dust Chute Elbow

•Dust Bag

•Operating/Safety Instructions

Ir!'_',v'-'1_lala:_if any parts are missing, do not plug

in power cord or turn the switch on until the missing parts are

obtained and are installed correctly.

Installation of Miter Lock Knob

1. Locate Miter Lock Knob from Loose Parts.

2. Assemble Miter Lock Knob into front of Table as shown

(Figure 1).

Do Not Over Tighten

Assemblage Ensarnblaje

OuverturedeI'emballageet

v6rificationducontenu

Avant de d6placer la scie : bloquez le

bouton de blocagede I'onglet b,la position

gauche ou droite 45°. Bloquez la poign6e de blocage de biseau.

Bloquezlat_,teb,la positionabaiss6e.

Netransportezjamais I'outil par le cordon ou ia poign6e-interrupteurde

la t?_te.Les dommages b, I'isolation pourraient provoquer des

secousses 61ectriques. Les dommages aux connexions de ills

pourraientprovoquerun incendie.

La scie & onglet compos6emod61e3912 est exp6di6ecompl6te dans

une bo'ite.

1. S6pareztoutes les pi6ces des mat6riaux d'emballageet v6rifiez

chacuneb,I'aidede la <<Liste des pi6cesd6tach6es>ipour vous

assurer de la pr6sencede toutes les pi6ces avant de jeter tout

mat6rield'emballage.

2. Pi6cesd6tach6es:

•Serre-jointb,action rapide-- sertb,cramponnerI'ouvrage.

• 016hexagonale-- doit #,trerang6esur lapartiedroite

arri6rede la base.

•CI6_ lame-- dolt _,trerang6edans la poign6e.

•Bouton deblocaged'onglet

•Coudedechute depoussi6re

•Sacb,poussi6re-- sert b,recevoirle brande scie.

•Consignesdefonctionnement/s6curit6

Desempaquetadoy comprobaci6n

dei contenido

Antes de mover la sierra: Fijeel pomo de

fijaci6n de ingleteen la posici6n de 45° a la

derecha o a la izquierda. Fije el mango de fijaci6n de bisel. Fije el

ensamblajedel cabezalen laposici6n haciaabajo.

Nunca Ileve la herramienta por el cord6n ni por el mango con

interruptor de encendido del ensambhje del cabezal. Los da_os al

aislamiento podrian causar una sacudida el6ctrica. Los da_os alas

conexionesde loscablespodrian causarun incendio.

La sierra para cortar ingletes compuestos modelo 3912 se empaca

completaenuna caja.

1. Separetodas las piezasde los materialesde empaquetamientoy

compruebe cada una usando la "Tabla de piezassueltas" para

asegurarsede que no falte ningQnarticulo antesde tirar cualquier

materialdeempaquetamiento.

2. Piezassueltas:

•Abrazadera de acci6n rApida: Se usa para fijar las piezasde

trabajo.

• Llavehexagonal:Sedebeguardaren la basetraseraderecha.

• Llavedetuerca parala hoja:Sedebe guardarenel mango.

• Pomode fijaci6n deinglete

• Codode conducto parapolvo

• Bolsapara polvo:Se usapararecogerserrin.

• Instruccionesdefuncionamientoy de seguridad

Si despi6cesmanquent,ne branchezpasle

cordon et ne mettez pas I'interrupteur b,la

position de marche avant d'avoir obtenu les pi6ces manquanteset de

lesavoir pos6escorrectement.

Posed. boutonde blocaged'onglet

1. Rep6rez, dans les pi6ces d6tach6es, le bouton de blocage

d'onglet.

2. Montez le bouton de blocaged'onglet dans la partie frontale de

latable illustr6 (Figure1).

Neserrezpasexcessivement.

Si falta alguna pieza,no enchufe el cord6n

de energia ni enciendael interruptor hasta

que laspiezasquefaltan se obtengane instalencorrectamente.

Instalaci6ndei pomode fijaci6n

de inglete

1. Localiceelpomo defijaci6n deingleteentrelas piezassueltas

2. Ensambleel pomo defijaci6n deingleteen la partedelantera

dela mesamuestraen la(Figura1).

No Io aprietedemasiado

Assembly

Removal and Installation

of the Blade

r!-v&vl'-_`i_ll_[ell Disconnect plug from power source

before performing any assembly, adjustment or repair to

avoid possible injury.

Note: Clean blade of any excess oil before installation.

1. Rotate the lower guard 1 by hand. Loosen, but do not

remove, the cover plate screw 2 using a Phillips or

straight screwdriver (Figure 2).

2. Rotate the cover plate 3 counterclockwise so the blade

bolt 4 is exposed (Figure 2).

3. Press and hold the arbor lock. Use the blade wrench to

remove the blade screw by turning wrench clockwise.

NOTE: The blade screw has a left hand thread.

Remove the blade bolt 4, outer washer 5 and the blade 6.

Inner washer 7 does not need to be removed (Figure 3).

To install the 12" blade, fit blade between the chip

deflectors 8 and onto the inner washer shoulder 9

(Figure 3 & 4). NOTE: Make sure the rotation arrow on

the blade matches the clockwise rotation arrow on the

lower guard.

[l[l-I I_1

I II'!_l'vivl'-_r'l#ll#[€'ll To avoid injury, do not use a blade

larger or smaller than 12" diameter and 1" arbor.

6. Replace the outer washer 5 in the proper orientation,

and tighten blade bolt 4 finger tight. Press the arbor lock

and tighten blade bolt 4 securely, but do not overtighten.

7. Rotate cover plate 3 clockwise to original position.

Tighten the screw 2.

I II'!_l'vivl'-_r'l#ll#[€'ll Never use saw without cover plate

securely in place. Lower guard will not function properly.

8. Be sure the arbor lock is released so the blade turns

freely. [_[_ _!

BFv_ # l-],_tl,_r=.-!i[ ; _=VAV.=_..=.=,,==.=-After installing a new blade, lower

the blade into the table slot and check for any contact with

the base or turn table structure. If blade contacts table, seek

authorized service.

Cutting Kerr Inserts

NOTE: New inserts need to be cut initially to provide blade

clearance. This should be done by carefully making a straight

cut through the insert.

\\\

f \

I\\\

Assemblage Ensarnblaje

Poseetd posedeia lame

ou r@arationpour

D6branchezla fiche de la prise de courant

avant d'effectuer tout assemblage, r6glage

@iterd'@entuellesblessures.

Remarque: Enleveztout exc6dentd'huile sur lalameavant lapose.

1. Tournezle protecteur inf@ieur1 b, la main. Desserrez,sans en-

lever,la vis dela plaquede recouvrement2 b,I'aided'un tournevis

b,empreintecruciforme(Figure2).

2. Tournez la plaque de recouvrement 3en sens anti-horaire de

mani_reb,exposerlavis de la lame4 (Figure2).

3. Appuyezsur le blocagede I'arbreet tenez celui-ci. Utilisezla cl6 b,

lame pour d@oser la vis de la lame en tournant la cl6 en sens

horaire.REMARQUE: Lavis de lalamepr6senteunfilet gauche.

4. Retirezle boulon delame4, la rondelleext@ieure5 et la lame6. II

n'est pas n6cessairede retirer la rondelleint_rieure7 (Figure3).

5. Pourposer la lamede 12 po, ins@ezla lameentre les ddlecteurs

de copeaux 8 et sur I'@aulement de la rondelle int@ieure9

(Figure4). REMARQUE: Assurez-vous que la fl_che de rotation

de la lame correspondb,lafi_che de rotation en sens horairesur

le protecteurinf@ieur.

Pour @iter d'@entuelles biessures, n'uti-

lisezpas de lamede plus ou de moins que

12 po dediam_treet arbre de 1 po.

6. Remettezla rondelle ext@ieure5 en placedans le bon sens, et

serrezla vis delame4 b,lamain. Appuyezsur le blocagede rarbre

et serrezla vis delame4 fermement, sansserrer excessivement.

7. Tournez la plaque de recouvrement 3en sens horaire b, sa

position d'origine.Serrezlavis 2.

N'utilisez jamaisla scie sans la plaque de

recouvrement solidement en place. Le

protecteurinf@ieurne fonctionera pasad@uatement.

8. Assurez-vousque le blocagede I'arbre est relb,ch6 de mani_reb,

ceque la lametourne librement.

Apr_s avoir pos6 une nouvelle lame,

assurez-vous que la lame ne g#,ne pas

I'insertde tableaux positions de biseaude 0 et de45 degr6s.Abaissez

la lame dans la fentede la table et v6rifiezs'il y a quelque contactque

ce soit avec la base ou la structure de la table tournante. Si la lame

vient encontactaveclatable, obtenezunserviceautoris6.

Coupedesinsertsd'encoche

REMARQUE'Les nouveaux insertsdoivent 8,trecoup6s initiaiement

afin d'assurer une espace suffisanteautour de la lame. Ceci doit #,tre

far en pratiquantsoigneusementune coupedroite b,travers I'insert.

Instalaci6ny remoci6ndeia hoja

Desconecte el enchufe de la fuente de

energia antes de realizar cualquier

ensamblaje,ajusteo reparaci6nparaevitar posibleslesiones.

NOTA: Limpie todo el exceso de aceite de la hoja antes de la

instalaci6n.

1. Gireel protector inferior 1 a mano.Afloje, pero no quite, eltornillo

de la placa de cubierta 2 usando un destornillador Phillips

(Figura2).

2. Girela placade cubierta3ensentido contrario al delasagujasdel

reloj para que el tornillo de la hoja 4 quede al descubierto

(Figura2).

3. Oprimay mantengafijo el cierredel eje portaherramienta.Use la

Ilave de tuerca para la hoja para quitar el tornillo de la hoja

girando la Ilave de tuerca en el sentido de las agujas del reloj.

NOTA:Eltornillo dela hojaes de roscaa izquierdas.

4. Quiteel pernode lahoja4, laarandelaexterior5 y lahoja6. [/o es

necesarioquitar laarandelainterior 7 (Figura3).

5. Parainstalarla hoja de12",ajuste la hoja entre los defiectoresde

virutas 8 y sobre el saliente de la arandelainterior g (Figura4).

NOTA:Aseg_resede que laflecha de rotaci6nque est,, enla hoja

coincida con la flecha de rotaci6n en el sentido de las agujasdel

reloj queest,,en el protector inferior.

Paraevitar lesiones,no use una hoja cuyo

di_,metrosea superior ni inferior a 12", ni

quesea paraun eje portaherramientasuperior ni inferiora 1".

6. Vuelvaa colocarla arandelaexterior 5 en la orientaci6nadecuada

y aprieteeltornillo de la hoja4 con los @dos. Optimael cierredel

eje portaherramientay aprieteel tornillo de la hoja 4 firmemente,

pero no Io aprietedemasiado.

7. Gire la placa de cubierta 3en el sentido de las agujas del reloj

hastala posici6noriginal.Aprieteel tornillo 2.

Nunca utilice la sierra sin la placa de cu-

bierta colocada en su sitio firmemente. El

protector inferior no funcionar_,adecuadamente.

8. Aseg_resede que el cierre del eje portaherramientaest_ suelto

paraquela hojagire libremente.

Despu6s de instahr una hoja nueva, ase-

g_rese de que la hoja no interfieracon el

accesoriode inserci6nde la mesa en las posicionesde ingletede0° y

45°. Bajela hojahasta el interiorde la ranurade la mesa y compruebe

si hay contactocon la baseo la estructura de la mesa giratoria. Si la

hoja hacecontactocon la mesa,obtengaservicioautorizado.

Cortedeaccesoriosde inserci6npara

ia separaci6ndetorte

NOTA:Hayque cortar inicialmentelos accesoriosde inserci6nnuevos

paraproporcionar un espaciolibre parala hoja.Estose debehacercon

cuidadohaciendoun corterecto a trav6s del accesoriode inserci6n.

Assembly

Assembling Dust Elbow and

Dust Bag

With the miter arm locked in the down position, push

the dust elbow 1 onto the dust nozzle over the tabs

(Figure 5).

The dust bag 2 attaches to the dust chute elbow 1 and is

used to collect sawdust. The dust elbow can also be

attached to a standard 1-1/4" vacuum tube for dust

collection.

Position dust elbow/bag so that it does not interfere with

the tool during the cutting operation for all miter/bevel

settings.

The dust bag requires emptying when full of sawdust.

Empty it frequently and after completion of sawing.

Carefully remove dust bag from dust elbow. Empty dust

bag in proper trash bin by unzipping the bag. Zip the bag

before installing on the dust elbow. Be extremely careful

of dust disposed, materials in fine particle form may be

explosive. Do not throw sawdust on an open fire.

Spontaneous combustion, may in time, result from

mixture of oil or water with dust particles.

r!_b, vAvl'_.__,1# II #[€'-! When sawing ch em ically pressu re

treated lumber, paint that may be lead based, or any other

materials that may contain carcinogens, use special

precautions. A suitable respirator must be worn by all

personnel entering the work area. Work area should be

sealed by plastic sheeting and persons not protected should

be kept out until work area is thoroughly cleaned.

Assemblage Ensarnblaje

Assemblageducoudede

poussi reetdusac poussi re

1. Le bras d'onglet 6tant bloqu6 en position descendue,poussez le

coude de poussi_re 1 sur la buse b, poussi_re par-dessus les

languettes(Figure5).

2. Lesac b,poussi_re2 sefixe sur lecoude dechute b,poussi_re1 et

sert b, recueillir le bran de scie. Le coude b, poussi_re peut

6galement_tre fix6 b,un tube d'aspiration standard de 1-1/4 po

pour collectede la poussi_re.

3. Positionnez le coude/sac b. poussi_re de mani_re b,ce qu'il ne

g#,nepas I'outil durant la coupe pourtous les r6ghges d'ongletet

de biseau.

4. Le sac doit _tre vid6 Iorsqu'il est plein de bran de scie.Videz-le

souventet apr_savoir fini de scier. Retirezsoigneusementle sac

b,poussi_redu coude b,poussi_re.Videz le sac b,poussi_redans

une poubelle appropri@ en ouvrant la fermeture b,glissi_re du

sac. Remontezla fermeture b,glissi_re du sac avant de le poser

sur la coudeb,poussi_re.Faitesparticuli_rementattention aubran

de scie mis au rebut car lesfines particulesde mati_res peuvent

#,treexplosives.Nejetezpas de bran descie dans un feu ouvert.

Une combustion spontan@ peut parfois r6sulter d'un m61ange

d'huileou d'eauavecdes particulesde poussi_re.

Redoublezde prudence en sciant du bois

trait_ chimiquement sous pression, de la

peinturepouvant #,treb,basede plomb outout autre mat@iaupouvant

contenir des agents canc6rig_nes. Un respirateur ad@uat doit #,tre

port6 par tousles personnes p6n6trantdans I'aire de travail. L'aire de

travail dolt #,trescell@b,I'aidede feuillesen plastique,et lespersonnes

non prot6g@s doivent #,tremaintenuesb,I'ext@ieurjusqu'b,ce que la

zonede travailsoit nettoy@b,fond.

Ensamblajedeicodoparapoivoy

ia boisaparapoivo

1. Con el brazode ingletefijado en la posici6nhaciaabajo,empujeel

codo para polvo 1 encima de la boquilla para polvo sobre las

leng@tas(Figura5).

2. La bolsapara polvo2 se conectaal codo de conducto para polvo

1 y se usa para recoger serrin. El codo para polvo tambi6n se

puede conectara un tubo de aspiraci6n est_,ndarde 1-1/4" para

recogerpolvo.

3. Posicione el codo/la bolsa para polvo de modo que no interfiera

con la herramientadurante la operaci6nde corte paratodas las

posMonesde inglete/biseL

4. Hay que vaciar la bolsa para polvo cuando est_ Ilena de serdn.

Vacielafrecuentementey despu6s de terminar de aserrar. Quite

cuidadosamentela bolsa parapolvo del codo parapolvo.Vacie la

bolsa para polvo en un cubo de basura adecuado abriendo la

cremallerade la bolsa. Cierrela cremallerade la bolsa antes de

instalarla en el codo para polvo. Tenga mucho cuidado con el

polvo que se tire, ya que los materiales en forma de particulas

finas pueden ser explosivos. [/o tire el serrin a un fuego abierto.

AI cabo del tiempo se puede producir una combusti6n espon-

t_,neacomo consecuenciade la mezclade aceite o aguacon las

particulasdepolvo.

AI aserrar maderatratada quimicamente a

presi6n, pintura que puedaestar basadaen

plomo o cualquier otro material que pueda contener carcin6genos,

tome precaucionesespeciales.Todo el personalque entreenel Areade

trabajo debe usar un aparato de respiraci6n adecuado. El Areade

trabajo debe cerrarse con cubiertas colgantes de pl_,stico y debe

mantenersefuera a las personasno protegidas hasta que el Areade

trabajoest_bien limpia.

Adjustments

Disconnect plug from power source

before performing any assembly, adjustment or repair to

avoid possible injury.

NOTE: Your compound miter saw was completely adjusted

at the factory. However, during shipment, slight

misalignment may have occurred. Check the following

settings and adjust if necessary prior to using this compound

miter saw.

Blade Square to Table (90°)

Rotate table 1 to 0° position and lock in place.

Lower the blade 2 and engage the lock pin 3. Use a

combination square 4 to check blade squareness to

table. Place the square on the table and press it against

the blade. If the blade does not contact the full length of

the square, (Figure 6) follow the alignment procedure.

90 °

B/ade A/ignment

Move sliding fence to proper position. (See Sliding

Fence on page 54.)

Loosen bevel lock handle 8.

Lower 0° stop screw and jam nut using blade

wrench supplied in the handle.

Grasp carrying handle, move the head assembly

left or right until blade makes contact with the full

length of the square.

Tighten bevel lock handle 8.

Adjust 0° bevel stop screw 5 so that the hex screw

head hits the 0° stop 6 at the same time the blade

makes contact with the full length of the square.

Tighten jam nut 7 (Figure 7).

Adjust bevel indicator 9. Loosen screw 10 and align

indicator 11 to the 0° mark. Tighten screw 10

(Figure 8).

II_[€-]1_]

\11

R glages Ajustes

D6branchezla fiche de la prise de courant

avant d'effectuer tout assemblage,r6glage

ou r@arationpour @iterd'@entuellesblessures.

REMARQUE: Votre scie b,ongletcompos@a 6t6 enti_rementr6gl@ b,

Fusine.Cependant,un 16gerd6salignementpeuts'_tre produit en cours

d'exp6dition.V6rifiez les r6glages suivants et ajustez,au besoin,event

d'utiliser cettescieb,onglet compos@.

Lamed' querreparrapport

iatable(gO°)

Tournezlatable 1 b,la position0° et bloquezenplace.

Abaissezla lame 2 et engagezla cheville de blocage3. Utilisez

une @uerreb,combinaison 4 pour v6rifier si la lameest d'@uerre

par rapport b,la table. PlacezI'@uerre sur la table et pressez-la

contre la lame. Si la lame ne vient pas en contact avec toute la

Iongueurde I'@uerre (Figure6), suivezla proc6dured'aJignement

d6criteci-apr_s.

Alignementde/e lame gO°

a. D@lacezle guide b,glissi_re b,la position appropri@. (Voir

Guideb,glissi_reb,lapage 55.)

b. Desserrezlapoign@ de blocagede biseau8.

c. Abaissezlavis d'arr#,t0° et le contre-6croub,I'aidede lacl6 b,

lamefournie dens lapoign@.

d. Saisissezla poign@ detransport, d@lacezla t#,teb,gauche

ou b,droite jusqu'b,ce que la lame vienne en contact avec

toutela Iongueurde I'@uerre.

e. Serrezlapoign@ de blocagede biseau8.

f. Ajustezla vis d'arr#,tde biseau0° 5 de mani_reb,ce que la

tSte hexagonale de vis touche la but@ 0° 6 au m#,me

moment o_ la lamevient en contact avectoute la Iongueur

de I'@uerre.Serrezle contre-6crou7 (Figure7).

g. AjustezI'indicateurde biseaug. Desserrezlavis 18 etalignez

I'indicateur11 sur la marque0°. Serrezlavis 10 (Figure8).

Desconecte el enchufe de la fuente de

gia antes de realizar cualquier en-

samblaje, ajuste o reparaci6npare evitar posibles lesiones.

NOTA:La sierra para cortar ingletes compuestos se ajust6 comple-

tamente en la f_,brica. Sin embargo, puede que durante el trans-

porte se haya producido una ligera desalineaci6n. Compruebe las

posiciones siguientes y aj_stelas si es necesario antes de user esta

sierra parecortar ingletes compuestos.

Hojaen ng.lo rectocon

iamesa(gO°)

Girela mesa1 hastala posici6nde0° y fijela en su sitio.

Balela hoja2 y acople el pasadorde fijaci6n 3. Use unaescuadra

de combinaci6n4 paracomprobar la perpendicularidadde la hoja

respecto a la mesa. Coloque la escuadra sobre la mesa y

presi6nelacontra la hole. Si la hoja no hacecontacto contoda la

Iongitud de la escuadra (Figura 6), siga el procedimiento de

aJineaci6n.

Alineeci6ndeIs holee gO°

a. Muevael tope-guia deslizanteala posici6n apropiada.(Ver

Topes-guiadeslizantesen lap_,gina55.)

b. Aflojeel mango defijaci6n de bisel8.

c. Baleeltornillo detope de0° y la contratuercausandola Ilave

detuerca paralahojasuministradaen el mango.

d. Agarre el mango de transporte y mueva el ensamblajedel

cabezal hacia la izquierda o hacia la derecha haste que la

hojahagacontactocon toda laIongitud de la escuadra.

e. Aprieteel mango defijaci6n debisel 8.

f. Ajuste eltornillo de tope de biselde 0° 5 paraque la cabeza

del tornillo hexagonal golpee el tope de 0° 6 al mismo

tiempo que la hoja hacecontacto con toda la Iongitud de la

escuadra.Aprietelacontratuerca7 (Figure7).

g. Ajuste el indicador de biseJg. Afioje el tornillo 10 y alineeel

indicador 11 con la marca de 0°. Apriete el tornillo 10

(Figure8).

Adjustments

Blade 45° To The Table

1. Rotate table 1 to 0° position and lock in place.

2. Move sliding fence to its proper position. (See Sliding

Fence on page 54.)

Lower head assembly. Lock in place.

Loosen bevel lock handle and tilt the head assembly to

45° bevel. Check the 45° bevel stop. The bevel indicator

should be on the 45 ° mark, the 45° bevel stop should be

in full contact with the 45 ° bevel stop screw, and the

blade 2 should contact the full length of the combination

square 3 (Figure 9).

If the blade is not 45 ° with the table, adjust 45° bevel

stop.

45 °BladeAlignment

Lower the 45° bevel stop screw 4 and jam nut 5

using blade wrench supplied in the handle.

Grasp carrying handle, move the head assembly left

or right until blade makes contact with the full length

of the square.

Tighten the bevel lock handle.

Adjust 45 ° bevel stop screw 4 so that the hex screw

head hits the 45° stop 6 at the same time the blade

makes contact with the full length of the square.

Tighten 45 ° jam nut 5 (Figure 10).

Check that bevel indicator is pointing to the 45 °

mark on the bevel scale (see Figure 8). If bevel

indicator is not aligned with the 45 ° mark, first

recheck the blade squareness to the table and 0°

bevel indicator alignment. Then, repeat the 45°

blade alignment and make appropriate adjustments.

R glages Ajustes

Lame 45° parrapport

ia table

1. Tournezlatable 1 b,laposition 0° et bloquezen place.

2. D6placezleguide _ glissi_reb,sa position appropri6e.(Voir Guide

b,glissi_re_ la page55.)

3. AbaissezlatSte. Bloquezen place.

4. Desserrezla poign6ede blocagede biseauet inclinez la t_,teau

biseau de 45°. V6rifiez la butte de biseau 45°. L'indicateur de

biseau doit _,tresur la marque45°, la but6e de biseau 45°doit

_,treenti_rementen contactavecla vis d'arr_,tde biseau45°, et la

lame 2 dolt _,treen contact avectoute la Iongueur de 1'6querreb,

combinaison3 (Figure9).

5. Si la lamen'est pas b,45° par rapport b,latable, ajustezla butte de

biseau45°.

Alignementde la lame 45 °

a. Abaissezla vis d'arrStde biseau45° 4 et lecontre-6crou5 b,

I'aidede lacl6 b,lamefournie dans lapoign6e.

b. Saisissezla poign6e detransport, d6placezla t_,teb,gauche

ou b,droite jusqu'b,ce que la lame vienne en contact avec

toutela Iongueurde 1'6querre.

c. Serrezh poign6edeblocagede biseau.

d. Ajustezla vis d'arr_,tde biseau45° 4 de mani_reb.ce que la

tSte hexagonale de vis touche la but6e 45° 8 au m_,me

moment o_ la lamevient en contact avectoute la Iongueur

de 1'6querre.Serrezle contre-6crou45° 5 (Figure10).

e. Assurez-vous que I'indicateur de biseau pointe vers la

marque 45° sur 1'6chellegradu6ede biseau(voir Figure8).

Si rindicateur de biseaun'est pasaJign6sur la marque45°,

rev6rifiez d'abord si la lame est d'6querre par rapport b,la

table et rev6rifiez I'aJignementde I'indicateur de biseau 0°.

R6p6tez ensuite I'alignement de lame 45 ° et faites les

r6glagesappropri6s.

Hojaa 45° respectoa ia mesa

1. Girela mesa1 hasta laposici6n de 0° y fijela en su sitio.

2. Mueva el tope-guia deslizante hasta su posici6n apropiada. (Ver

Topes-guiadeslizantesen la p_,gina55.)

3. Bajeel ensamblajedel cabezal.Fijeloen su sitio.

4. Afioje el mango de fijaci6n de bisel e incline el ensamblaje del

cabezalhasta el bisel de 45°. Compruebeel tope de bisel de 45°.

El indicador de bisel debe estar en la marca de 45°, el tope de

bisel de 45° debe estar en contacto completo con el tornillo de

tope de bisel de45° y la hoja2 debehacercontacto con toda la

Iongitud dela escuadradecombinaci6n3 (Figura9).

5. Si la hoja noest,,a 45° respectoa la mesa,ajusteel tope de bisel

de45°.

Alineaci6nde la hoja a45°

a. Bajeel tornillo detope de bisel de 45° 4 y la contratuerca5

usando la Ilave de tuerca para la hoja suministrada en el

mango.

b. Agarre el mango de transporte y mueva el ensamblajedel

cabezal hacia la izquierda o hacia la derechahasta que la

hoja hagacontactocon toda la Iongitudde laescuadra.

c. Aprieteel mangode fijaci6n de bisel.

d. Ajusteeltornillo detope de biselde45° 4 paraque lacabeza

del tornillo hexagonal golpee el tope de 45° 6 al mismo

tiempo que la hoja hacecontacto contoda la Iongitud de la

escuadra.Apriete lacontratuercade45° 5 (Figura10).

e. Compruebeque el indicadorde bisel se_ale haciala marca

de 45° en la escala de biseles (yea la Figura 8). Si el

indicador debisel no est,,aJineadocon la marcade 45°, pri-

mero vuelva a comprobar la perpendicularidad de la hoja

respecto a la mesa y la aJineaci6ndel indicador de bisel de

0°. Luego,repita laoperaci6n parala aJineaci6nde la hojaa

45° y hagalos ajustesadecuados.

,.'.!7

Adjustments

Blade Square to Fence

Lower the head assembly and push in the lock pin to

lock in the lower position. Make sure table is in 0°

detent and tighten miter lock knob. Place a combination

square 1 against the fence 2 and next to the blade 3 as

illustrated. Locate the square properly so it does not

contact the tooth of saw blade. The saw blade should

contact the full length of the square (Figure 11).

If blade does not contact the square, follow the fence

alignment procedure.

FenceAlignment

The head assembly should remain in lowered

position.

Loosen the three (3) hex cap screws 4 behind fence

5 (Figure 12).

Adjust fence until blade and the fence has full

contact with the square.

Tighten hex cap screws. 4

R glages Ajustes

Lamed' querreparrapporta. guide

1. Abaissez la t#,teet enfoncezla cheville de blocage pour bloquer

en position abaiss@. Assurez-vous que la table est au cran

d'arr#,t 0° et serrez le bouton de blocage d'onglet. Phcez une

@uerreb,combinaison1 contre le guide2 et b,c6t_de la lame3,

comme illustr6. PlacezI'@uerre ad@uatement de mani_re b,ce

qu'elleneviennepas en contactaveclesdents de la lamede scie.

La lame de scie doit venir en contact avectoute la Iongueur de

F@uerre(Figure11).

2. Si la lame ne vient pas en contact avec I'@uerre, suivez la

proc6dured'alignementdu guide.

Hojaen nguio rectoconel tope-guia

1. Baje el ensamblajedel cabezaly empuje el pasador defijaci6n

parafijarlo en la posici6ninferior. Aseg_resedeque lamesa est6

enel ret6n de0° y aprieteel pomo defijaci6n de inglete.Coloque

una escuadradecombinaci6n 1 contrael tope-guia2 y junto a la

hoja3 tal como se ilustra. Sit@ laescuadraadecuadamentepara

que no haga contacto con el dientede la hoja de sierra. Lahoja

desierradebe hacercontactocontoda la Iongitud dela escuadra

(Figura11).

2. Si la hoja no hace contacto con la escuadra, siga el proce-

dimiento deaJineaci6ndeltope-guia.

Alignementduguide

LatStedoitdemeurerabaiss6e.

Desserreztrois (3) vis b,t_te hexagonale4 derriere le guide

5 (Figure12).

c. Ajustez le guide jusqu'b, ce que lame et le guide soient

enti_rementencontact avecI'@uerre.

d. Serrezlesvisb,tStehexagonale.

Alineaci6nde/tope-guia

a. El ensamblajedel cabezaldebe permaneceren la posM6n

bajada.

b. Afloje los tres (3) tornillos de casquetehexagonales4 que

est_,ndetr_,sdel tope-guia5 (Figura12).

c. Ajuste el tope-guia hasta que la hoja y el tope-guia hagan

contactocompleto conla escuadra.

d. AprieteIostornillos de casquetehexagonales.

Miter Scale and Vernier Scale Usage

The Vernier miter scale can help you adjust the miter to any 1/4 ° increment (Figure 13).

_ !--I_ _ Vernier

/ _'_ _' F_I I I _, /Miter

Indicator

Z_T he ce nttii i_i _cii_'_sdir_ct IY_

Miter

Scale

ThZ_e 1/2° 40-1/2 °

Vernier mark is over the

42 ° scale mark

40-1/4 °

The 1/4° Vernier mark (first line to right of

center indicator) is over the 41° scale mark

40-3/4 °

The 3/4 ° Vernier mark is over the_

43 ° scale mark

Figure 13. Vernier and Miter Scale Usage

Utilisationde1'6chellegradu6ed'ongletet de1'6chellegradu6eVernier

L'6chellegradu6ed'ongletVernierpeutvousaiderb,ajusterI'ongletb,tout accroissementde1/4° (Figure13).

Indicateur

d'englet

Vernier

40° exactement

J L'indicateur de centre est directement au-

dessus de la marque d'6chelle de40 °. \ftchelle

gradu_e

d'englet

40-1/4°

LamarqueVernier1/4° (premiereligneb,droitede

I'indicateurdecentre)estau-dessusdela marque

d'6chellede41°.

40-1/2°

La marqueVernier 1/2° est au-dessus de

la marque d'6chelle de42 °.

40-3/4 °

La marqueVernier 3/4° est au-dessus de la

marque d'6chelle de 43°.

Figure13. Utilisatiende I'_chellegradu_eVernieret d'englet

Usode la escala de ingletesy la escala Vernier

La escalade ingletesVernier puede ayudarle a ajustar el ingleteen cualquier incrementode 1/4° (Figura 13).

Indicadorde

inglete

Vernier

/-- El indicador central est_,directamente \ . .

o \ Lscala

sobre la marca de la escalaa 40° \ de

ingletes

48-1/4°

LamarcaVernierde1/4°(laprimeralineaala

derechadelindicadorcentral)est,,sobrelamarcade

laescalaa41°

L48-1/2°

LamarcaVernierde1/2° estAsobrela

marcadelaescalaa42°

48-3/4 °

La marca Vernier de3/4° estAsobre la

marca de la escalaa 43°

Figura13, Usede la escalaVerniery la escalade ingletes

Adjustments

Miter Scale (Vernier) indicator

Adjustment

1. Raise the head assembly to the full-up position.

2. Through the slot 1 in the kerf insert, loosen the Phillips

screw 2 that holds the indicator 3 in place (Figure 14).

3. Position the indicator 3 to align with the 0° miter mark 4.

Tighten the screw 2.

Crown Molding Detent

Adjustment (Bevel}

1. Move sliding fence to proper position. (See Sliding

Fence on page 54.)

2. Pull crown molding detent pin out and rotate pin 90° so

it stays in the out position.

r !_[e_*--_ill|[e]_m Keep pin in out position for all

operations except when cutting crown molding.

3. Loosen bevel lock handle 5. Rotate head assembly to

33.9 ° on the bevel scale. Insert the pin 6 into the detent,

tighten the bevel lock handle 5 (Figure 15).

4. Measure the angle between the blade and the table. If it

is not 33.9 ° follow the procedures for the crown molding

detent adjustment.

CrownMoldingDetentAdjustment

a. Remove plastic plug 7.

b. Loosen crown molding detent adjusting hex head

cap screw 8 using the 6mm Hex "L" Wrench.

c. Loosen bevel lock handle 5.

d. Move the head assembly, with the pin 6 still

inserted into the detent, to 33.9 °.

e. Tighten bevel lock handle 5. Tighten adjusting

screws 7.

R glages Ajustes

R6glagedei'indicateurdei'6chelle

gradu6ed'onglel(Vernier)

1. LevezlatSte jusqu'&saposition enti_rementlev@.

2. Par le biais de lafente 1 pratiqu@ dans I'insert d'encoche, des-

serrez la vis b,empreinte cruciforme 2 qui tient I'indicateur3en

place(Figure14).

3. Positionnez I'indicateur 3de mani_re b, ce qu'il s'aligne sur la

marqued'onglet 0° 4. Serrezlavis 2.

R6glagedu crand'arr l mouluresen

couronne(biseau)

1. D@lacezle guide b,glissi_re b,la position appropri@. (Voir Guide

b,glissi_reb,la page55.)

2. Tirez la cheville du cran d'arr#,t moulures en couronne vers

I'ext@ieuret tournez la cheville de 90° de mani_re b, ce qu'elle

restesortie.

mouluresencouronne.

IGardez la cheville sortie pour toutes les

p@ations b, I'exception de la coupe de

3. Desserrezla poign@ de blocagede biseau 5. Tournez la tSte b,

33,9° sur 1'6chellegradu@ de biseau.Ins@ezlacheville 6 dans le

cran d'arr#,t,serrezlapoign@ de blocagede biseau5 (Figure15).

4. Mesurez I'angle entre la lame et la table. S'il n'est pas de 33,9°,

suivez les proc6dures de r6glage du cran d'arr#,t moulures en

couronne.

R_glaqeducran d'arr_t mouluresen couronne

a. Retirezle bouchon en plastique7.

b. A I'aidede la cl6 <<L >>hexagonalede 6 mm, desserrezles

boulons b,t_te hexagonale 8 ajustant le dispositif d'arr#,t

pour mouluresencouronne.

c. Desserrezlapoign@ de biocagede biseau5.

d. D@lacez la t#,te,avec la cheville 6 encore ins@@ dans le

cran d'arr#,t,b,33,9°.

e. Serrezla poign@ de blocagede biseau5. Serrezles vis de

r6glage7.

Ajusle dei indicador(Vernier}de ia

escalade ingleles

Suba el ensamblajedel cabezalhasta la posici6n completamente

haciaarriba.

A trav6s de la ranura 1 del accesorio de inserci6n para la sepa-

raci6nde corte,afioje el tornillo Phillips2 que sujetael indicador

3ensu sitio (Figura14).

Posicioneel indicador 3paraalinearlocon la marcade inglete de

0° 4. Aprieteel tornillo 2.

Ajusledei reignparamoidurade

lecho(bisei)

Mueva el tope-guia deslizante a la posici6n apropiada. (Ver

Topes-guiadeslizantesen lap_,gina55.)

Tire del pasadordel ret6n para moldura de techo haciaafuera y

gire el pasador90° paraque est_enla posici6nhaciaafuera.

Mantenga el pasador en la posici6n hacia

paratodas las operaciones,excepto

al cortar moldura detecho.

3. Afloje el mango de fijaci6n de bisel 5. Gire el ensamblaje del

cabezalhasta33.9° en la escalade biseles.Introduzcael pasador

6 enei ret_ny aprieteei mango defijaci6nde bisel5 (Figura15).

4. Midaei _.nguloentrela hoja y la mesa.Si no es de 33.9°, siga los

procedimientosparaelajustedel ret_npara moldura detecho.

Ajuste de/ret_n para moldurade techo

a. Quiteeltap6n de pl_,stico7.

b. Afloje los pernos de casquete de cabeza hexagonal de

ajuste del ret6n para moldura de techo 8usando la Ilave

hexagonalen"L"de 6mm.

c. Afiojeel mango defijaci6n de bisel5.

d. Muevael ensamblajedel cabezal,con el pasador 6 to@via

introducidoenel ret6n,hasta33.9°.

e. Apfiete el mango defijaci6n de bisel 5. Apfiete los tornillos

deajuste7.

To avoid injury from unexpected saw

movement observe the following:

•Unplug electric cord. Before transporting the saw, rotate

head assembly to 45° miter, lock into detent and lock the

head assembly in the lowered position.

To avoid back injury, hold the tool close to your body

when lifting. Bend your knees so you can lift with your

legs, not your back. Lift by using the cast-in carry

handles at each side of the bottom of the base or by the

carrying handle.

Never carry the miter saw by the power cord or the

operational handle. Attempting to lift or carry the tool by

the power cord will damage the insulation and the wire

connections resulting in electric shock or fire.

Observe the position of the saw. People standing behind

it could be injured by thrown debris.

Place the saw on a firm, level surface where there is

plenty of room for handling and properly supporting the

workpiece.

Bolt, nail or clamp the saw to its support.

iBe careful not to over drive nail or

over torque the bolt. This could crack foot or damage base.

les mesuressuivantes:

Pour 6viter les blessures caus6espar un

mouvement inattendu de la scie, observez

•D6branchez le cordon 61ectrique.Avant de transporter la scie,

tournez la t_te b, I'onglet 45°, bloquez dans le cran d'arr#,t et

bloquezlat_teen position abaiss6e.

• Pour 6viter des 16sionsau dos, tenez I'outil b,proximit6 devotre

corps Iorsque vous le soulevez.Pliezvos genoux de mani_re b,

pouvoir le leveravecles jambes, et non avecle dos. Soulevezen

utilisant les poign6esmoul6essur chaquec6t_ au basde la base

ou enutilisantla poign6edetransport.

• Netransportezjamais la scie b,onglet par lecordon 61ectriqueou

par la poign6e d'op6ration. Toute tentative de soulever ou de

transporter I'outil par le cordon 61ectriqueaNmera risohtion et les

connexions de fils, provoquantainsi une secousse61ectriqueou

un incendie.

•Notezla position de la scie. Les personnesse tenant derriere la

scie pourraient#,trebless6espar la projectionded6bris.

•Placez la scie sur une surface ferme et b,niveau comportant

amplement d'espace pour manier et supporter ad6quatement

I'ouvrage.

• Boulonnez,clouezou cramponnezlascieb,son support.

Veillez _ ne pas enfoncer excessivement

le el0. 0. _ Repassetter excessivement

le boulon. Cecipourraitcraquerle piedou abfmerlabase.

Instalaci6n

instruccionessiguientes:

Para evitar lesiones debidas a un movi-

inesperado de la sierra, siga las

•Desenchufeelcord6n el6ctrico.Antesde transportar la sierra,gire

el ensamblajedel cabezalhasta el ingletede 45°, fijelo enel ret_n

y fije elensamblajedel cabezalen la posici6nbajada.

•Paraevitar lesionesen la espalda,sujete la herramientacerca del

cuerpo cuandola levante.Doblelas rodillas parapoderlevantarla

herramienta haciendofuerza con las piernas, no con la espalda.

Levante la herramienta usando los mangos de transporte

fundidos que se encuentrana los ladosde la parte inferior de la

baseo usandoel mangodetransporte.

• NuncaIleve la sierraparacortar ingletespor el cord6n de energia

ni por el mango operativo. El intentar levantar o Ilevar la

herramientapor el cord6n de energiada_ar_,el aishmiento y las

conexiones de los cables, dando como resultado sacudidas

el6ctricaso incendio.

•Fijeseen la posici6n dela sierra. Las personasque se encuentren

detr_,sde ellapodfian resultar lesionadaspor residuosque salgan

despedidos.

• Coloque la sierra sobre una superficie firme y nivelada,donde

haya suficienteespacio para manejar y soportar adecuadamente

la piezadetrabajo.

• Atornille,claveo fije con abrazaderaslasierraa su soporte.

Tenga cuidadode no ¢lavardemasiadoel

;lavo ni girar dernasiadoel perno. Esto

podfia agrietarel pie o da_ar labase.

Installation

Mounting Applications

Workbench

Mount the saw using either the four bolt holes (7/16") 1 or the

four nail holes 2 to the workbench. Check for clearance to

the left and right of the saw (Figure 16).

1. Each of the four mounting holes should be bolted

securely using 7/16" flat head screws, lock washers, and

hex nuts (not included).

2. Locate and mark where the saw is to be mounted.

3. Drill four (4) 7/16" diameter holes through workbench.

4. Place the compound miter saw on the workbench

aligning holes in base with holes drilled in workbench.

Install screws, lock washers and hex nuts.

Supporting surface where saw is to be mounted should be

examined carefully after mounting to insure that no movement

can occur during use. if any tipping or walking is noted,

secure the workbench or stand before operating the

compound miter saw. I_ i|_

Portable Mounting Using Clamps

If necessary, clamp the compound miter saw to a

workbench or table top.

Place two (2) or more "C" clamps 3 on the clamping

areas and secure (Figure 17).

PortableMounting Using 2x4's

[n order to avoid any twisting of the saw, the saw can be

placed over 2x4's mounted on a workbench.

The cast-in carry handle openings have ribs on the inside

that are the same size as a 2x4. Center the miter saw

openings over the 2x4 clamped or nailed 4 on a

workbench for stability (Figure 18).

NOTE: The board does not slide completely through the

opening. The saw must be placed over two (2) boards, one

on each side.

Applicationsdemontage

Etab/i

Montezla scieb_1'6tablib_I'aidedesquatretrous deboulon (7/16 pc) 1

ou des quatre trous de clou 2. Assurez-vous d'un d6gagement

suffisantb,gaucheet b,droite de lascie (Figure16).

1. Chacun des quatre trous de montage doit #,tre boulonn6

solidement b,I'aide de vis b,t#,teplate de 7/16 pc, de rondelles

d'arr#,tet d'6croushexagonaux(nonfournis).

2. Rep6rezet marquezI'emplacementdu montagede lascie.

3. Percezquatre (4) trous de 7/16 pc dediam_treb,travers 1'6tabli.

4. Placezlascie b,onglet compos6esur 1'6tablienalignantles trous

de la base sur ceux perc6s dans 1'6tabli. Posez des vis, des

rondellesd'arr#,tet des6croushexagonaux.

La surface d'appui o_ la scie doit #,tremont_e doit #,treexamin6e

soigneusementapr_sle montagepour s'assurerqu'il nepourra y avoir

aucun mouvementdurant I'usage.Encas de basculementou d'avance,

fixez solidement 1'6tabliou le support avant d'utiliser la scie b, onglet

compos6e.

Montageportatif /'aide de serre=joints

Si besoin est, cramponnezla scie b,ongletcompos6eb,un 6tabli

oub,unetable.

Placezau moins deux (2) serre-joints en C 3 sur les surfacesde

cramponnageet fixez soHement (Figure17).

Montageportatif /'aide de 2x4

Pour _viter toute torsion de la scie, la scie peut #,treplac6esur

des2x4 monthssur un6tabli.

•Les ouvertures des poign6es de transport moul6es pr6sentent

des nervuresb,I'int6rieur de dimensions identiquesb,celles d'un

2x4. Centrezlesouvertures de la scie b,onglet par-dessusle 2x4

cramponn6ou clou6 4 sur un 6tablipour plus destabilit_ (Figure

18).

REMARQUE: La planchene glisse pasenti_rementb,travers I'ouver-

ture. La scie doit #,treplac6e par-dessus deux (2) planches, une de

chaquec6t6.

Aplicacionesdemontaje

Bancode trabajo

Monte la sierraen el bancodetrabajo usandolos cuatro agujerospara

pernos (7/16") 1 o los cuatro agujeros paraclavos 2. Compruebeque

hayaespaciolibrea la izquierday a la derechade lasierra (Figura16).

1. Cada uno de los cuatro agujeros de montaje debe atornillarse

firmemente usandotornillos de cabezaplana de 7/16",arandelas

deseguridady tuercashexagonales(no se incluyen).

2. Localicey marquedonde seva a montar lasierra.

3. Hagacuatro (4) agujeros de 7/16" de di_,metroa trav6s del banco

detrabajo.

4. Coloquela sierra paracortar ingletescompuestossobreel banco

de trabajo alineando los agujeros de la base con los agujeros

hechosen el banco detrabajo. Instalelos tornillos, lasarandelas

deseguridady lastuercas.

La superficie de soporte donde se va a montar la sierra se debe

examinar cuidadosamentedespu6s de montarla para asegurarsede

que no se puedaproducir ning_n movimientodurantela utilizaci6n.Si

se observa alguna inclinaci6n o desplazamiento, fije el banco de

trabajo o la base para la herramienta antes de utilizar la sierra para

cortar ingletescompuestos.

Montaje port til usando abmzadems

•Si es necesario,fije con abrazaderasla sierra paracortar ingletes

compuestosa unbanco de trabajo o a untablero de mesa.

• Coloque dos (2) o m_,sabrazaderasen "C" 3 en las Areas de

fijaci6nconabrazaderay fijelas (Figura17).

Montaje port ti/ usando tab/asde 2x4

Para evitar que la sierra se tuerza, 6sta se debecolocar sobre

tablasde 2x4 montadassobre unbanco detrabajo.

• Las aberturasdel mango de transportefundido tienen nervaduras

en el interior que son del mismo tama_o que una tabla de 2x4.

Centrelasaberturasde la sierraparacortar ingletessobrelatabla

de 2x4 fijada con abrazaderaso chvada 4 sobre un banco de

trabajoparaIograrmayor estabilidad(Figura18).

NOTA:Latabla nose deslizacompletamenteatrav6s de laabertura.La

sierrase debecolocar sobredos (2) tablas,unaa cadalado.

Basic Saw Operations

Body and Hand Position

iVV_ ll-J_il_rPliii. v&v.,_.=.=,,==_== Position your body and hands

properly to make cutting easier and safer. Observe the

following instructions (Figure 19).

•Never place hands near cutting area. Keep hands

outside the "No Hands Zone". The "No Hands Zone" is

defined as the area between marked lines on the left and

right side of the Base, including the entire Table and

portion of the Fence within these marked lines. This zone

is labeled by "No Hands" symbols placed just inside the

marked lines on the Base.

•Hold workpiece firmly to the fence to prevent movement.

•Keep hands in position until trigger has been released

and blade has stopped completely.

•Keep feet firmly on the floor and maintain proper

balance.

•Follow the miter arm when mitering left or right. Stand

slightly to the side of the saw blade.

•Sight through the lower guard if following a pencil line.

•Before making any cut, with the power off, lower the

blade to preview the blade path.

The lower guard may not

automatically open under certain cutting conditions. If this

occurs:

Typically this may occur when trying to cut workpieces

that are near the maximum cutting height capacity.

Under these conditions, the workpiece can stop the

lower guard movement before the downward motion of

the arm could preopen the lower guard. If this occurs:

•Workpiece must be securely clamped. This frees

your left hand to raise the guard 1 by the lip 2 just

enough to clear the workpiece (Figure 20).

•Start the saw and begin your cut.

•Once you have cleared the position where the lower

guard may bind, release the guard and it will continue to

raise automatically as you cut.

\\\

\\I

Op ralions de base de

la scie Operaciones basicas

de la suerra

Positiondu corpsel desmains

Positionnezvotre corps et vos mains ad6-

luatement pour rendre la coupe plus facile

et plus sire. Observezlesinstructions suivantes(Figure19).

•Ne pJacezjamais Jes mains _proximit_de I'aite de coupe.

Gardezlos mains_ I'ext_rieur de la zone interdite auxmains.

La zone interdite aux mains se ddinit comme la zone entre les

lignes marqu@s sur les c6t6s gauche et droit de la base, y

compris toute la table et une partiedu guide D,I'int_rieur de ces

lignes marqu@s. Cette zone est identifi@ par les symboles

d'interdiction aux mains plac6s imm6diatement D,I'int_rieur des

lignesmarqu@s sur labase.

• Tenez I'ouvrage fermement sur le guide pour emp_,chertout

mouvement.

•Gardez les mains en place jusqu'D, ce que la gD.chetteait 6t6

relD,ch@ et que la lamese soit compl_tementarr#,t@.

•Gardezlespieds fermement sur le plancheret maintenezun ben

@uilibre.

•Suivezie bras d'onglet en coupant D,gaucheou D,droite. Tenez-

vous16g_rementsur le c6t_de lalamedescie.

•RegardezD,travers le protecteurinf@ieursi vous suivez une ligne

decrayon.

•Avant de pratiquer quelquecoupe que ce soit et I'outil6rant hers

tension, abaissez la lame pour visualiser pr6alablement le

parcoursde la lame.

II se peut que le protecteur inf@ieur ne

pas automatiquement dans cer-

tainesconditions decoupe. Dans cecas :

•Ceci peut se produire g6n@alementen tentant de couper des

ouvragesqui se rapprochentde la capacit6 maximum de hauteur

de coupe. Dans ces conditions, I'ouvrage peut arr#,ter le

mouvement du protecteurinf@ieuravant que le mouvementvers

le basdu bras nepuissepr6ouvrir le protecteurinf@ieur.Dansce

cas :

•L'ouvragedolt _,trecramponn6solidement.Cecilib_revotre

main gauche pour soulever le protecteur1 par le rebord 2

suffisamment pourpasserD,c6t6de Fouvrage(Figure20).

• Mettezlascie en marcheet commencezvotre coupe.

Lorsque vous _,tespass6D,c6t6 de la position o_ le protecteur

inf@ieur peut gripper, relD,chez le protecteur et il continuera D,

leverautomatiquementau fur et D,mesurequevous coupez.

Posici6ndei cuerpoy de iasmanes

Posicione el cuerpo y las manes de mode

para hacer que las operaciones

de corte sean mD,s fD,ciles y seguras. Siga las instrucciones siguientes

(Figura19).

•NuncapongaJasmanes cercadel _rea de corte. Mantenga Jas

manes fuera de Ja"Zona de notocar con Jamane". La "Zona

de no tocar con la mane" se definecome el D,rea entre las IJneas

marcadasen ei lade izquierdo yen el lade derecho de la base,

incluyendo toda la mesa y parte dei tope-guJa dentro de estas

lineas marcadas. Estazona estD,rotulada con simbolos de "No

tocar con lamane" colocadosjusto dentro de las IJneasmarcadas

en la base.

• Sujete lapiezafirmementealtope-guJaparaevitar quese mueva.

• Mantenga las manes en su sitio hasta que se haya soltado el

gatilloy la hojasehayadetenidocompletamente.

• Mantengalos pies firmementeen el piso y mantengaun equilibrio

adecuado.

Siga el brazede ingleteal ingleteara la izquierdao a la derecha.

Sit@seNgeramentea un lade dela hojade sierra.

Mire a trav6s del protector inferior si estD,siguiendouna lineade

ID,piz.

Antes de hacercualquier corte, con la herramientaapagada,baje

lahoja paraver con anteiaci6nlatrayectoriade la misma.

Puedeque el protector inferior no se abra

automD,ticamente en ciertas condicionesde

corte. Siesto sucede:

Generalmente,esto puede suceder al intentar cortar piezasde

trabajo que estD.ncerca de la capacidad de altura de corte

m_xima.Enestascondicionesla piezadetrabajo puededetenerel

movimiento del protector inferior antes de que el movimiento

haciaabajo del brazepuedapreabrir el protector inferior. Si esto

sucede:

• La pieza de trabajo debe sujetarse firmemente con

abrazaderas.Estodeja libre la mane izquierdaparasubir ei

protector 1 per el reborde 2 justo Io suficiente para que no

toque la piezade trabajo (Figura20).

• Arranquelasierray comienceelcorte.

Una vez que haya despejado la posici6n donde ei protector

inferior podfia atascarse, suelte el protector y (_stecontinuarD,

subiendoautomD,ticamente a medidaqueusted corte.

Basic Saw Operations

Workpiece Support

Long workpieces have a tendency to

tip over unless clamped down and properly supported from

underneath.

Clamps

Quick Action Clamp - This clamp easily secures a

workpiece in any of six (6) clamp holes around the saw

(Figure 21).

•Insert clamp post into clamp hole 1.

•Adjust screw rod 2 to proper height, if necessary.

•Press down on lever 3 to tighten clamp.

•Move the head assembly to check clearance with clamp.

•Pull up on lever to release clamp.

re'v1 ll-J_._re-==. ray.,_.=..,,.=_ - There may be extreme compound

cuts where clamp cannot be used. Support with hand

outside No Hands Zone. Do not try to cut short pieces that

cannot be clamped and cause your hand to be in the No

Hands Zone.

Conventional Clamps and other hold down devices can be

used to hold the workpiece firmly against the table and the

fence.

Long WorkpieceSupport

Blocks - Long pieces need extra support. The base height

(3-3/4") is designed to match the standard lumber of two

2x4's and one lx4. Boards of these thicknesses can be used

to create auxiliary support extensions for long workpieces

(Figure 22).

Extension and Stock Stop - This attachment (accessory

#80164) allows extra support for the longer workpieces.

Refer to the accessory instruction sheet for details (Figure

23). See page 74 for a complete accessory list.

(2) 2x4

(1)lx4

(#80164)

0o o

Operations de base de

la scie Operaciones basicas

de la suerra

Supportdei'ouvrage

Les ouvrages longs ont tendance b,bas-

culer b.moins qu'ils ne soient cramponn6s

et ne soient dQmentsupport_s par en-dessous.

Soportedeia piezadetrabajo

Las piezasde trabajo largastienen tenden-

cia a inclinarsea menos que est6n sujetas

con abrazaderasy soportadasadecuadamentedesde debajo.

Serre-joints

Serre-joint d action rapide -- Ce serre-joint permet de fixer un

ouvragesansdifficult_ dansFun deshuit (8) trous deserre-jointautour

dela scie(Figure21).

•Ins6rezle montant deserre-joint dansletrou de serre-joint1.

•Ajustezlatige filet_e2 b,la hauteurappropri6e,si besoinest.

•Appuyezsur lelevier3 pourserrer leserre-joint.

•D6placezlat_te afindev6rifier 1'6cartementavecle serre-joint.

•Tirezle leviervers le haut pourreib,cher le serre-joint.

II pout y avoir des coupes compos6es

extr_,mesIorsque le serre-joint ne pout pas

_,treutilis& Supportezavecla mainb,i'ext6rieurde lazone interditeaux

mains. N'essayez pasde couperdes pi_cescoulles qui ne peuvent

_,trecramponn6eset vous obiigeraient b,mettre la main dans la zone

interditeauxmains.

On peut utiliser les serre-joints conventionnelset autres dispositifs de

retenuepourtenir I'ouvragefermement contrelatable et leguide.

Supportd'ouvrageslongs

Blocs-- Les pi_ces Iongues ont besoin d'_,tre mieux soutenues. La

hauteur de base (3-3/4 po) est conque enfonction du bois d'oeuvre

standardde deux 2x4 et un lx4. On pout utiliser des planchesde cos

6paisseurs pour cr6er des rallonges de support auxiliaires pour los

ouvrageslongs (Figure22).

Rallonge et tale -- Cot accessoire (No. 80164) offre un support

suppl6mentaire pour los ouvrages plus longs. Pour plus de d6taiis,

reportez-vousb,la feuilled'instructions sur los accessoires(Figure23).

Voir la listecompINedes accessoiresb,lapage74.

Abrazaderas

Abrazaderade acci6n rdpida:Estaabrazaderafija f_,cilmenteuna pieza

de trabajo en cualquiera de los ocho (8) agujeros para abrazadera

alrededorde lasierra (Figura21).

• Introduzca el poste de la abrazadera en el agujero para

abrazadera1.

•Ajuste lavarilla roscada2 a laalturaapropiadasi es necesario.

•Presione hacia abajo sobre la paianca 3 para apretar la

abrazadera.

•Muevael ensamblajedel cabezalparacomprobar el espacio libre

con laabrazadera.

•Tire de lapalancahaciaarriba parasoltar laabrazadera.

Es posible que haya cortes compuestos

extremos en que no se pueda usar una

abrazadera.Sujete la piezadetrabajo con la manofuera de la "Zonade

no tocar con la mano". No intente cortat piezas cottas que no se

puedanfijar con una abrazaderay que puedanhacerque la mano est_

entreen la "Zonade notocar con lamano".

Lasabrazaderas convencionalesy otros dispositivos de sujeci6n se

pueden usar para sujetar las piezasde trabajo firmemente contra la

mesay eltope-guia.

Soportedepiezas de trabajolargas

BIoques: Las piezasde trabajo largas necesitansoporte adicional. La

altura de la base (3-3/4") esD,dise_adapara coincidir con la madera

est_,ndarde dos bioquesde 2x4 y uno de lx4. Se pueden usar tablas

de estos grosores para crear extensiones de soporte auxiliar para

piezasdetrabajo largas (Figura22).

Extensi6ny tope para el material: Esteaditamento (accesorio No.

80164) ofrece soporte adicional para las piezas detrabajo m_,slargas.

Consulte la hoja de instrucciones del accesorio para obtener detalles

(Figura 23). Vea la p_,gina75 para obtener una lista completa de

accesorios.

Basic Saw Operations

Pipe Extension Kit with Workpiece Support/Stop - This

attachment 1 (accessory #80162) allows extra support for the

longer workpieces (Figure 24). The stops help assist in

repetitive cuts. This combines with any length 1/2" Black

Pipe 2. Refer to the accessory instruction sheet for details.

See page 74 for a complete accessory list.

Auxiliary Fence - Certain types of molding need a fence face

extension because of the size and position of the workpiece.

Holes are provided in the fence to attach an auxiliary fence.

The auxiliary fence is used with the saw in the 0 ° bevel

position only.

1. Place a piece of wood 3 against the miter saw fence

(Figure 25). (Wood can have a maximum height as

high as the fence on the left. For the right side,

check that head assembly does not interfere with

auxiliary fence.)

2. Mark the locations of the support holes on the wood

from the back side of the fence.

3. Drill and countersink the holes on the front of the

support board.

4. Attach the auxiliary fence using four (4) flat head

machine screws 4. Make a full depth cut to create

the blade slot 5. Check for interference between the

auxiliary fence and the lower blade guard. Make

adjustments as necessary.

m'v_ II-],x,l,xr,.-]mir =_VAV.,_._LXL,,,L,L_ Check for interference from any

corn ponents.

1(#80162)

\\\II4

Switch Activation

To reduce the likelihood of accidental start-up, the switch is

equipped with safety buttons 6 that must be depressed

before the trigger 7 can be activated. The safety buttons are

designed to be activated by the right or left thumb pushing in

the left to right direction. When either safety button is

depressed, the trigger is unlocked and it can be pulled to

activate the motor. Once the trigger is activated, release the

safety button so it can automatically engage and lock the

switch upon release of the trigger.

Avoid positioning the palm of your

hand over the safety button. Pressure from the palm of your

hand may unintentionally unlock the safety button or prevent

it from automatically engaging and locking the switch upon

release of the trigger.

NOTE: Switch can accommodate a padlock with a long

shackle of up to 1/4" in diameter (not provided with

compound miter saw) to prevent unauthorized use.

\\\\

Op ralions de base de

la scie Operaciones basicas

de la suerra

H_cessairede rallonge de tuya. avec supporl/but_ed'ouvrage --

Getaccessoire1 (No.80162) offre un supportsuppl6mentairepour les

ouvrages plus longs (Figure 24). Les but6esfacilitent les coupes D,

r6p6tition. Get accessoire peut #,treajout_ D,toute Iongueur de tuyau

noir 2 de 1/2 po. Pour plus de d6tails, reportez-vousD,la feuille d'in-

structions sur lesaccessoires.Voir la listecomplete desaccessoiresD,

la page74.

G.ide auxiliaire -- Certains types de moulure n6cessitent une

rallongedefacede guideen raisonde la dimensionet de la position de

I'ouvrage.Destrous sont pratiqu6s dartsle guide pour fixer un guide

auxiliaire.Le guide auxiliaire est utilis6 avecla scie en position biseau

0° seulement.

1. Placezunepiecede bois 3 contrele guide dela scieb_onglet

(Figure25). (Le bois peut avoir unehauteur maximum aussi

grandeque le guide D,gauche. Pour le c6t_ droit, assurez-

vousque latSteneg#,nepasleguide auxiliaire.)

2. Marquezlesemplacementsdestrous de support sur le bois

depuis I'arri_redu guide.

3. Percezet fraisez lestrous D,I'avantde la planchede support.

4. Fixezle guideauxiliaireD,I'aidede quatre(4) vis D,t61eD,t#,te

plate 4. Pratiquez une coupe de profondeur normale pour

cr6er la fenteD,lame 5. V6rifiez s'il y a interf6renceentre le

guide auxiliaireet le protecteurinf6rieur de lame.Faitesdes

ajustementsaubesoin.

V6rifiez s'il y a interf6rencecaus6epar un

=posantquelconque.

Actionnementparinterrupteur

Pour r6duire la probabilit6 d'une mise en marche accidentelle,

I'interrupteur est pourvu de boutons de s6curit6 6 qui doivent #,tre

enfonc_s avant que la gD,chette 7 ne puisse #,treactionn6e. Les

boutons de s6curit_ sont conqus de mani_reD,#,treactionn6s par le

poucedroit ou gauche poussant de gauche& droite. LorsqueI'un ou

I'autrebouton de s6curit_est enfonc6,lagD,chetteest d6bloqu6eet elle

peut #,tretir6e afin d'actionner le moteur. Une fois la gD,chette

actionn6e,relD,chez le bouton de s6curit6de mani_reD,ce qu'il puisse

#,tre engag6 automatiquement, et bloquez I'interrupteur d_s

reID,chement de lagD,chette.

Evitez de placer la paume de votre main

par-dessus le bouton de s6curit6. La

pression de la paume de votre main peut d6bloquer par m6gardele

bouton des_curit6ou I'emp#,cherde s'engagerautomatiquementet de

bloquer I'interrupteur Iors du relD,chement de la gD,chette.

REMARQUE: L'interrupteur peut recevoir un cadenasavec une tige

Iongue d'un diam_tre allant jusqu'D,1/4 po (non fourni avec la scie

compos6eD,onglet) afinde pr6venirI'utilisationnon autoris6e.

Juego de extensi6n de tubos con soporte/lope para la pieza de

trabajo: Este aditamento 1 (accesorio No. 80162) ofrece soporte

adicional paralas piezasde trabajo mD,s largas (Figura 24). Los topes

ayudanen los cortes repetitivos. Estosecombina con tubo negro2 de

1/2" de cualquier Iongitud. Consulte la hoja de instrucciones del

accesorio para obtener detalles. Yea la pD,gina 75 para obtener una

lista completadeaccesorios.

Tope-guiaauxiliar:Ciertostipos de moldura necesitanuna extensi6n

de la cara del tope-guia debido al tama_o y la posici6n de la piezade

trabajo. El tope-guia cuenta con agujeros para sujetar un tope-guia

auxiliar. Eltope-guiaauxiliar se usacon la sierraen la posici6n debisel

de0° solamente.

Coloqueun pedazode madera3 contra el tope-guia de la

sierra para cortar ingletes (Figura 25). (La madera puede

tener una altura mD,xima igual a la del tope-guia a la iz-

quierda. Para el lado derecho, compruebe que el

ensamblaje del cabezal no interfiera con el tope-guia

auxiliar.)

Marque las ubicacionesde los agujeros de soporte en la

maderadesde el lado posteriordel tope-guia.

Taladrey avellane los agujeros en la parte delanterade la

tablade soporte.

Coloqueel tope-guia auxiliar usando cuatro (4) tornillos de

cabezaplana parametales4. Hagaun corte de profundidad

completa paracrear la ranura parala hoja 5. Compruebesi

hay interferenciaentre el tope-guia auxiliar y el protector

inferior dela hoja. HagaajustessegOnseanecesafio.

Compruebesi alguno de los componentes

interfiere.

Aclivaci6ndeiinlerruplor

Parareducir las posibilidadesde un arranqueaccidental,el interruptor

esD,equipado con botones de segufidad 6 que se deben presionar

antes de que se puedaactivar el gatillo 7. Los botones de seguridad

estD,n dise_ados para ser activados con el dedo pulgar derecho o

izquierdoempujando haciaadentro deizquierdaa derecha.Cuandose

presiona cualquiera de los botones de seguridad, el gatillo se

desbloqueay se puedetirar de 61paraactivar el motor. Unavezque se

hayaactivado el gatillo, suelte el bot6n de segufidad de maneraque

pueda enganchar y fijar automD,ticamente el interruptor cuando se

suelteel gatillo.

Eviteponer la palma de su mano sobre el

bot6n de segufidad.La presi6nde la palma

de la mano podria involuntariamente desbloquear el bot6n de

seguridad o impedir que enganche y fije automD,ticamente el

interruptor unavez quese sueltael gatillo.

NOTA:El interruptor puedeacomodar un candadocon una barra larga

de hasta 1/4"de diD,metro (no suministrado con la sierra para cortar

ingletescompuestos)paraevitar el uso no autorizado.

Basic

ToEngage:

Saw Operations

Detent Override

1. Lift the miter detent trigger 1 (Figure 27).

2. Push the detent override clip 2 forward and latch in place

over edge. Release miter detent trigger 1.

3. Move miter arm 3 to any position on the miter scale.

4. Lock the miter lock knob 4 to retain miter position.

ToDisengage:

5. Loosen miter lock knob 4 and lift the miter detent trigger

1 to release the detent override clip 2.

Sliding Base/Fence Extension

_'vl II-],,==,,r=.==ir :_VAV.,___LXL,,,L,L_ Extend and use sliding base/fence

when making severe bevel, severe miter or compound cuts

to provide sufficient (minimum 6") spacing from hand to saw

blade.

SlidingBase:

...

Remove hex wrench from storage position on left rear

leg.

Loosen two (2) socket cap screws 5 in sliding base

channel (Figure 28).

Extend sliding base/fence 6 to the desired position.

Tighten screws. Store hex wrench.

Sliding Fence:

1. Unlock the fence locking lever 7 (Figure 29).

2. Slide fence to proper position 8.

3. Relockfence in place.

rr_[#,__lJ/[,]:m During transportation, sliding base

and fence should always be secured in the full in position.

)

Operations de base de

la scie Operaciones basicas

de la suerra

CourFcircuitaged. crand'arr t

Pourengager"

1. Soulevezla gb,chette ducran d'arr#,td'onglet 1 (Figure27).

2. Poussezla pincede court-circuitagedu cran d'arr#,t2 vers I'avant

et verrouillezen placepar-dessusle bord. Relb,chez lagb,chettedu

cran d'arr#,td'onglet 1.

3. D@lacezle bras d'onglet 3 b,toute position sur 1'6chellegradu@

d'onglet.

4. Bloquezle bouton de blocaged'onglet 4 pour fixer la position de

I'onglet.

Sobrecontroidei ret n

Paraacoplarlo:

1. Subael gatillodel ret_nde inglete1 (Figura27).

2. Empujeel clip de sobrecontrol del ret6n 2 haciaadelante y ac6-

plelo en su sitio sobre el horde. Suelte el gatillo del ret6n de

inglete1.

3. Muevael brazode inglete3 hasta cualquier posici6nen la escala

deingletes.

4. Fijeel pomo de fijaci6n de inglete 4 para retener la posici6n de

inglete.

Pour rel_cher:

5. Desserrezle bouton de blocaged'onglet 4 et soulevezla gb_chette

du cran d'arr_t d'onglet 1 pour relb,cher la pince de court-

circuitageducran d'arr#,t2.

Raliongede base/guide glissi re

Rallongez et utilisez la base/guide b, glis-

pour pratiquer descoupescompos@s

ou des coupes difficiles au biseau ou b, I'onglet pour assurer un

@artement suffisant (minimum de 6 po) entre la main et la lame de

scie.

1. Retirezlacl6hexagonaledesa positionderangementsur lepied

arri_redroit.

2. Desserrezdeux (2) vis &tSteb,six pans creux5 enfaisant glisser

la rainuredela base(Figure28).

3. Rallongezla base/guide6 b,glissi_reb,la positiond6sir@.

4. Serrezlesvis. Rangezlacl6 hexagonale.

Paradesacoplarlo:

5. Aflojeel pomo defijaci6nde inglete4 y suba el gatillodel ret_nde

inglete1 parasoltarel clip de sobrecontroldel ret_n2.

Extensi6nde ia base/tope-guia

deslizante

Extienday use la base/tope-guhdeslizante

al hacercortes en biselextremos,cortes de

inglete extremos o cortes compuestos extremos para proporcionar

suficiente separaci6n (minimo 6") desde la mano hasta la hoja de

sierra.

1. Quite la Ilave hexagonalde la posici6n de aJmacenamientoen la

patatraseraizquierda.

2. Afioje los dos (2) tornillos de cabezahueca 5 que est_,nen el

canalde la basedeslizante(Figura28).

3. Extiendalabase/tope-guiadeslizante6 hastala posici6n@sea@.

4. AprieteIostornillos. Guardela Ilavehexagonal.

Guide_g/issi#re "

1. D6bloquezlelevier7 de blocagedu guide (Figure29).

2. Faitesglisser le guideb,la position appropri@8.

3. Rebloquezleguideen place.

Durantletransport,labasecoulissantedoit

jours #,tremaintenuesolidementen

position enti_rementrentr@.

Tope-guiades/izante:

1. Sueltela palancade fijaci6n deltope-guia7 (figura 29).

2. Desliceeltope-guia a la posici6napropiada8.

3. Vuelvaa fijar eltope-guia ensu sitio.

Durante el transporte, la base deslizante

siempre debe estar fijada en la posici6n

completamentehaciaadentro.

Saw Operations

Miter Cut

A miter cut is made at 0° bevel and any miter angle in the

range from 52° left to 52° right.

The miter scale is cast-in on the base for easy reading.

Positive detents have been provided for fast and

accurate mitering at 0°, 15°, 22.5 °, and 45° left and right.

•There is also a crown molding detent at 31.6 ° (see

Cutting Crown Molding for more information page 65).

•The sliding fence must always be in its full right position,

for maximum support, when making miter cuts (see

Sliding Fence Adjustment, if necessary, page 54).

•For precision settings, use the detent override to lock out

the detent. To adjust for 1/4 ° angles, use the vernier

scale along with the detent override (see Vernier Scale for

details).

Fo//owtheseinstructionsfor makingyourmiter

cut:

Loosen miter lock knob 1. Lift miter detent trigger and

move the saw to the desired angle, using either the

detents 2 or the miter scale 3. Tighten miter lock knob

(Figure 30).

Properly position workpiece 4. Make sure workpiece is

clamped 5 firmly against the table and the fence.

r!-vAvl,-_E_ll_[e-]l Use clamping position that does not

interfere with operation. Before switching on, lower head

assembly to make sure clamp clears guard and head

assembly.

3. Activate the switch. Lower the head assembly and make

your cut.

4. Wait until blade comes to a complete stop before

returning head assembly to the raised position and/or

removing workpiece.

Operations de la scie

Coupe i'onglet

•Une coupeb, I'ongletest pratiqu6eau biseau 0° et b,tout angle

d'ongletvariantentre52° b,gaucheet 52° b,droite.

•L'6chellegradu6ed'onglet est coul6edans latable pourfaciliter la

lecture.

•Des crans d'arr_,tpositifs ont 6t6 cr66s b,0°, 15°, 22,5° et 45° b,

gaucheet &droite envue d'une coupe rapideet exacte.

•II existe6galementun cran d'arr_t mouluresen couronneb,31,6°

(voir Coupe de moulures en couronne pour de plus amples

informations,b,la page65).

•Leguide b,glissi_redoit toujours _,treen position enti_rementvers

la droite, en vue d'un support maximal,Iors de la r6alisation de

coupesb,I'onglet(voir R6glagedu guide b,glissi_re,si n6cessaire,

b,la page55).

•Pourdes r6glagesde pr6cision,utilisezle court-circuitagedu cran

d'arr_,tpour inhiber le cran d'arr_,t.Pour ajuster b,des angles de

1/4°, utilisez1'6chellegradu6eVernier ainsi que le court-circuitage

du cran d'arr_,t(voir Echellegradu6eVernier pour de plusamples

informations).

Suivez ces instructionspour pratiquer votre

coupe /'onglet"

1. Desserrezle bouton de blocaged'onglet 1. Soulevezla g_,chette

du cran d'arr_,t d'onglet et d6placez la scie b, I'angle d6sir6, en

utilisant soit les crans d'arr_,t2 soit 1'6chellegradu6ed'onglet 3.

Serrezlebouton de blocaged'onglet(Figure30).

2. Positionnez i'ouvrage 4 ad6quatement. Assurez-vous que

I'ouvrageest cramponn65 fermement contrela tableet le guide.

Utilisez une position de cramponnage qui

ne g_ne pas le fonctionnement. Avant de

mettre en marche, abaissezla t_,tepour vous assurer d'un 6cartement

suffisant entre le serre-joint, d'une part, et le protecteur et la t_te,

d'autrepart.

3. ActionnezI'interrupteur.Abaissezlat_te et pratiquezvotre coupe.

4. Attendez que la lame s'immobilise compl_tement avant de

remettrelat_teb,laposition lev6eet/ou de retirer I'ouvrage.

Operaciones de la

suerra

Cortea inglete

•Un corte a ingletese hacea un bisel de 0° y cualquier_,ngulode

ingleteenel intervalode52° a la izquierdaa 52° a laderecha.

•Laescaiade ingletesest,,fundida sobre lamesa parapoder leerla

f_,cilmente.

•Se han provisto retenes positivos para un ingleteado r_,pidoy

precisoa 0°, 15°, 22.5° y 45° a la izquierday a la derecha.

•Tambi6nhay un ret6n paramoldura detecho a 31.6°(vea Corte

de moldura detecho para obtener m&sinformaci6n en la p_,gina

65).

• Eltope-guia deslizantedebeestar siempre completamenteen su

posici6n a la derechaparaproporcionarm_ximo soporte al hacer

cortes a inglete (en caso necesario, ver Ajuste del tope-guia

deslizanteen lap_,gina55).

• Para Iogrargraduacionesprecisas,use el sobrecontrol del ret6n

para anular el ret_n. Para ajustar para _,ngulosde 1/4°, use la

escah Vernier junto con el sobrecontrol del ret6n (vea Escala

Vernierparaobtenerdetalles).

Siga estas instruccionespara hater un corte a

ing/ete:

1. Aflojeel pomode fijaci6n de inglete1. Suba el gatillodel ret6nde

inglete y mueva la sierra hasta el _,ngulo deseado usando los

retenes2 o la escah de ingletes3. Apriete el pomo defijaci6n de

inglete (Figura30).

2. PosMone la piezadetrabajo 4 adecuadamente.AsegQresedeque

la piezadetrabajo est6fijada con abrazadera5 firmementecontra

la mesay eltope-guia.

Useunaposici6n de fijaci6ncon abrazadera

que no interfieracon la operaci6n.Antesde

encenderla sierra, baje el ensamblajedel cabezalparaasegurarsede

que laabrazaderanotoque ni el protector ni elensamblajedel cabezal.

3. Active el interruptor. Baje el ensambhje del cabezaly haga el

corte.

4. Esperehasta que lahoja se detengapor completo antes devolver

a colocar el ensambhje del cabezalen la posici6n subida y/o

retirar lapiezadetrabajo.

Saw Operations

Bevel Cut

A bevel cut is made at 0° miter and any bevel angle in the

range of -3° to 50°.

•There are two (2) factory set bevel stops at 0° and 45°.

(See Adjustment section if adjustments are required.)

•The cast in bevel scale faces the operator for easy

reading.

There is a positive crown molding stop at 33.9 °.

Disengage this stop unless using. (See cutting Crown

Molding for details.)

The bevel lock handle is spring loaded and can be

repositioned by pulling handle out, rotating to desired

position and engaging by releasing for use in tight

spaces.

Use sliding base/fence as appropriate. (See Sliding

Base/Fence Extension page 54.)

Fo//owtheseinstructionsfor makingyourhere/

cut: OO

Move the sliding fence to proper position 1. (See Sliding

Fence on page 54.)

Loosen the bevel lock handle. Tilt the head assembly to

desired bevel angle 2. Tighten the bevel lock handle

(Figure 31).

Properly position workpiece 3. Make sure work piece is

clamped 4 firmly against the table and the fence 5.

r!-vAvl,-_E_ll_[e]l Use clamping position that does not

interfere with operation. Before switching on, lower head

assembly to make sure clamp clears guard and head

assembly.

4. Activate the switch. Lower the head assembly and make

your cut.

5. Wait until blade comes to a complete stop before

returning head assembly to the raised position and/or

removing workpiece.

Operations de la scie

Coupeenbisea.

Une coupe en biseauest pratiqu6eb,onglet de 0° et b,tout angle

de biseauvariantentre-3 et 50°.

•II existe bon hombrede but6esde biseaur6gl6esen usineb,0° et

45°. (Voir sectionR6glagesi des ajustementssont n6cessaires.)

•L'6chelle gradu6e de biseau moul6e est dirig6e vers I'op6rateur

pourfaciliter lalecture.

•II existe une but6e positive de moulures en couronne b,33,9°.

Relb,chezcette but6eb.moins que vous ne I'utilisiez.(Voir Coupe

de mouluresen couronne pour de plus amples informations.)

•La poign6e de blocage de biseau est b, ressort et on peut la

repositionnerentirant la poign6evers I'ext6rieur,en tournant b,la

position d6sir6eet en engageant en relb,chant pour usage dans

desespacesrestreints.

•Utilisezla base/guideb,glissi_re, le cas6ch6ant.(Voir Rallongede

base/guideb,glissi_re,page55).

Suivezces instructionspour pratiquer votre

coupe en biseau"

1. D6placez le guide b, glissi_re b, la position appropri6e 1. (Voir

Guideb,glissi_reb,lapage 55.)

2. Desserrez la poign6e de bJocagede biseau. Inclinezla tSte b,

I'anglede biseaud6sir62. Serrezla poign6ede blocagedebiseau

(Figure31).

3. Positionnez I'ouvrage ad6quatement 3. Assurez-vous que I'ou-

vrageest cramponn64 fermementcontre latable et le guide5.

Utilisez une position de cramponnage qui

ne g6ne pas le fonctionnement. Avant de

mettre en marche, abaissezla t_,tepour vous assurer d'un 6cartement

suffisant entre le serre-joint, d'une part, et le protecteur et la t_te,

d'autrepart.

4. ActionnezI'interrupteur.Abaissezlat_te et pratiquezvotre coupe.

5. Attendez que la lame s'immobilise compl_tement avant de

remettrelat_teb,laposition lev6eet/ou de retirer I'ouvrage.

Operaciones de la

suerra

Corteenbisei

Uncorte en bisel se hacea un inglete de0° y cualquier_ngulo de

biselenel intervalode -3° a 50°.

•Haymuchostopes de bisel ajustadosen f_bricaa 0° y 45°. (Yea

lasecci6nAjuste si esnecesariorealizarajustes.)

•Laescalade biselesfundidaest,, orientadahaciael operadorpara

poderleerlaf_,cilmente.

•Hay un tope positivo para moldura detecho a 33.9°. Desacople

estetope a menos que Ioest6 usando.(YeaCorte de moldura de

techo paraobtenerdetalles.)

•Elmango de fijaci6n de bisel est_accionado por resortey puede

reposicionarsetirando del mango haciaafuera,gir_,ndolohastala

posici6n deseaday acopl_,ndoloaJsoltarlo parauso en espacios

reducidos.

Use la base/tope-guia deslizante segQn sea adecuado. (Yea

Extensi6nde labase/tope-guiadeslizanteen la p_,gina55.)

Siga estas instruccionespara hacerun corte en

bise/:

1. Mueva el tope-guia deslizante a la posici6n apropiada 1. (Ver

Tope-guiadeslizanteenla p_,gina55.)

2. Afioje el mango de fijaci6n de bisel. IncJineel ensamblaje del

cabezalhasta el _,ngulode bisel deseado2. Apriete el mango de

fijaci6nde bisel (Figura31).

3. PosMoneadecuadamentela piezadetrabajo 3. AsegQresedeque

lapiezadetrabajo est6fijada con abrazadera4 firmementecontra

lamesay el tope-guia5.

Useuna posici6nde fijaci6n con abrazadera

lue no interfieracon la operaci6n.Antes de

encender la sierra, baje el ensamblajedel cabezalparaasegurarsede

que laabrazaderano toqueni el protector ni el ensamblajedel cabezal.

4. Active el interruptor. Baje el ensamblaje del cabezaly haga el

corte.

5. Esperehastaque la hojase detengapor completoantes de volver

a colocar el ensambhje del cabezal en la posici6n subida y/o

retirarla piezade trabajo.

Saw Operations

Compound Cuts

A compound cut is a cut requiring both a miter setting

and a bevel setting.

Because it may take several tries to obtain the desired

compound angle, perform test cuts on scrap material

before making your cut.

Followtheseinstructionsfor makingyour

compound cut:

Move sliding fence to proper position 1 (see Sliding

Fence on page 54).

Extend the sliding base 2 (see Sliding Base Extension on

page 54). Select the desired miter and bevel angles 3

(Figure 32). (See Miter Cut and Bevel Cut on pages 56

and 58.)

3. Properly position workpiece 4. Make sure workpiece is

clamped 5 firmly against the table and the fence.

4. Make sure all controls are locked before cutting.

_'w_ EI-],_,l,_r._=li, _ lV&V.,__.L.L,,LL.j= Use clamping position that does not

interfere with operation. Before switching on, lower head

assembly to make sure clamp clears guard and head

assembly.

4. Activate the switch. Lower the head assembly and make

your cut.

5. Wait until blade comes to a complete stop before

returning head assembly to the raised position and/or

removing workpiece.

Operations de la scie

Coupescompos6es

•Une coupe compos@ est une coupe n6cessitant un r6glage

d'onglet aussi bienqu'un r6glagede biseau.

•Etant donn6 qu'il faudra peut-_tre plusieurs essais pour obtenir

I'anglecompos6 d6sir6, effectuez des coupes d'essai sur des

mat@iauxderebutavantde pratiquervotrecoupe.

Suivez ces instructions pourpratiquervotre

coupe compos_e "

1. D@lacez le guide b, glissi_re b, la position appropri@ 1. (Voir

Guideb,glissi_reb,lapage 55.)

2. Rallongez la base b,glissi_re 2 (voir Rallonge de base/guide b,

glissi_reb,la page55). S61ectionnezlesangles d6sir6sd'onglet et

de biseau3 (Figure32). (Voir Coupe& I'ongletet Coupeenbiseau

b,la page57.)

3. Positionnez I'ouvrage ad6quatement 4. Assurez-vous que

I'ouvrageest cramponn65 fermement contrela tableet le guide.

Utilisez une position de cramponnage qui

ne g_ne pas le fonctionnement. Avant de

mettre en mar@e, abaissezla t#,tepour vous assurer d'un 6cartement

suffisant entre le serre-joint, d'une part, et le protecteur et la t_te,

d'autrepart.

4. Actionnezrinterrupteur.Abaissezlat_te et pratiquezvotre coupe.

5. Attendez que la lame s'immobilise compl_tement avant de

remettrelat_teb,laposition lev@et/ou deretirer I'ouvrage.

Operaciones de la

suerra

Cortescompuestos

• Un corte compuesto es un corte que requieretanto una posici6n

deingletecomo unade bisel.

• Como puede que se necesiten varios intentos para Iograr el

_,ngulocompuestodeseado, realicecortes de prueba en material

dedesechoantes dehacerel corte.

Siga estas instruccionespara hater un corte

compuesto:

1. Mueva el tope-guia deslizante a la posici6n apropiada 1. (Ver

Tope-guiadeslizanteen lap_,gina55.)

2. Extienda la base/tope-guia deslizante 2 (vea Extensi6n de la

base/tope-guiadeslizanteen lap_,gina55).Seleccionelos_,ngulos

de ingletey de bisel deseados3 (Figura32). (Yeacorte a ingletey

Corteen biselenlas p_,ginas57 a 59)

3. Posicionela piezadetrabajo 4 adecuadamente.AsegQresedeque

la piezadetrabajo est6fijada con abrazadera5 firmementecontra

la mesay eltope-guia.

Useunaposici6n de fijaci6ncon abrazadera

que no interfieracon la operaci6n.Antesde

encenderla sierra, baje el ensamblajedel cabezalparaasegurarsede

que laabrazaderanotoque ni el protector ni elensamblajedel cabezal.

4. Active el interruptor. Baje el ensambiaje del cabezal y haga el

corte.

5. Esperehasta que lahoja se detengapor completo antes devolver

a colocar el ensambJajedel cabezal en la posici6n subida y/o

retirar lapiezadetrabajo.

Saw Operations

Base Molding

Base molding can be cut vertical against fence or flat on •Follow the table for helpful hints on cutting base

the table, molding.

BASE MOLDING CUTTING iNSTRUCTiONS

SETTINGS Vertical Position Horizontal Position

/Back of molding is Back of molding is flat

INSTRUCTIONS against the fence on the table

Sfiding Fence Far Right Position Move to proper position

Bevel Angle

Molding position

Inside

corner of wall

Outside

corner of wall

Left Side

Right Side Left Side

45 °

Miter Angle Left at 45° Right at 45 ° o

Right Side

Molding Bottom Bottom Top against Bottom

position against table against table fence against fence

Keep left Keep right

side of cut side of cut

Right at 45° Left at 45°

Finished

side Keep left

side of cut

Miter Angle

Keep left

side of cut

Molding Bottom Bottom Bottom against Top against

position against table against table fence fence

Finished Keep left Keep right Keep right Keep right

side side of cut side of cut side of cut side of cut

Operations de la scie

IVlouluresdebase

•Les mouluresde base peuvent#,trecoup@s b,la verticalecontre

le guideou b,platsur latable. •Reportez-vous au tableau contenant des conseils utiles sur la

coupede mouluresde base.

INSTRUCTIONSDECOUPEDEiVIOULURESDEBASE

REGLAGES

INSTRUCTIONS

Fixationduguided'onglet

Angle de biseau

Position de moulure

Coin int_rieur

d. tour

Coin ext_rieur

d. tour

Angle d'onglet

Position vertical

L'arri_re de la moulure repose

contre le guide

Position extr#,medroite

06t6 droit

Droit b,45 °

Position horizontale

L'arri_re de la moulure repose

b,plat sur la table

D@lacezb,la position appropri@.

45°

C6t_gauche

Gaucheb,45°

06t6gauche

06t6droit

Position de Fond contre Fond contre Dessuscontre Fond contre

moulure latable latable le guide le guide

Gardezle c6t6

gauche de la coupe

Gardezle c6t6

gauche de la coupe

oDroitb,45°

06t6

fini

Angle d'onglet

Gardezle c6t6

droit de la coupe

Gaucheb,45°

Gardezle c6t6

gauche de la coupe

Position de Fond contre Fond contre Fond contre Dessus contre

moulure latable latable le guide le guide

06t6 Gardezle c6t6 Gardezle c6t6 Gardezle c6t6 Gardezle c6t6

fini gauche de la coupe droit de la coupe droit de la coupe droit de la coupe

Operaciones de la sierra

IVloidurade base

•La moldurade basese puedecortar vertical contrael tope-guia u

horizontalsobre lamesa. •Siga el cuadro para obtener consejos _tiles sobre el corte de

moldurade base.

INSTRUCCIONESPARAELCORTEDEiVIOLDURADEBASE

POSICIONES

INSTRUCCIONES

Aditamentodel tope-gufaparacortar ingletes

Angulo de bisel

Posici6n de la moldura

Esquinainterior Angulo deinglete

de ia pared

IPosici6n de

la moldura

Lado

acabado

Esquina exterior Angulo deinglete

de la pared

Posici6n vertical

La parte posterior de la moldura

est,,contra el tope-guia

PosM6n a extrema derecha

Lado izquierdo

Izquierdaa 45°

Parte inferior

contra la mesa

Conservar el lado

izquierdo del corte

Lado derecho

Derechaa 45°

Parte inferior

contra la mesa

Conservarel lado

derecho dei corte

Izquierdaa 45°

Posici6n horizontal

Laparte posterior de la moldura

est,, horizontal sobre la mesa

Mover a la posici6n apropiada

Ladoizquierdo

Parte superior

contra eltope-guia

Conservarel lado

izquierdo del corte

45°

Derechaa 45° OO

Ladoderecho

Parte inferior

contra eltope-guia

Conservar ei lado

derecho dei corte

Posici6n de Parte inferior Parte inferior Parte inferior Parte superior

la moldura contra la mesa contra la mesa contra eltope-guia contra eltope-guia

Lado Conservar ei lado Conservar el lado Conservarel lado Conservar ei lado

acabado izquierdo dei corte derecho dei corte derecho del corte derecho dei corte

Saw Operations

Cutting Crown Molding

Crown molding must be cut exactly to fit properly.

There are two ways to cut crown molding: flat on table or

angled to table and fence.

•Your miter saw has special miter detents of 31.6 ° left and

right and a bevel detent of 33.9 ° for cutting crown

molding flat on the table.

•These special detents angles have been designed into

your compound miter saw for the standard crown

molding used in the United States with the following

angles:

NOTE:

52° between the back of the molding and the top

flat surface that fits against the wall.

38 ° between the back of the molding and the

bottom flat surface that fits against the wall.

These detents cannot be used with 45 ° crown

molding.

Even though these angles are standards, most rooms do

not have angles of exactly 90°, therefore, you will need to

fine tune your settings using the detent override and the

vernier scale.

Operations de la scie

Coupe de ITlOUi[lres en couronne

• Lesmouluresen couronnedoivent#,trecoup6esexactementpour

fairead6quatement.

• II existedeuxfa(_onsde couperles mouiures en couronne:

b,plat sur latableou b,angle par rapportb,latable etau guide.

• Votre scie b,onglet poss_dedes crans d'arr#,td'onglet sp6ciaux

de 31,6° b, gauche et b,droite, et un cran d'arr#,t de biseau de

33,9° pourcouper les mouluresen couronneb,platsur latable.

• Ces angles de crans d'arr#,t sp6ciaux ont 6t6 incorpor6s dans

votre scie b, ongiet compos6e pour les moulures en couronne

standardutilis6esaux Etats-Unisaveclesangles suivants:

52° entre I'arri_re de la moulure et la surface plate

sup6rieurequi reposecontre lemur.

38° entre I'arri_rede lamoulure et la surfaceplate inf6rieure

qui reposecontre le mur.

REMARQUE: Ces crans d'arr#,tne peuvent pas #,treutilis6s avec les

mouluresencouronnede45°.

Bienque ces angles soient standard, la plupart des pi_cesn'ont

pas d'angles d'exactement 90° ; vous devrezdonc ajuster vos

r6glages& I'aidedu court-circuitagede cran d'arr#,tet de1'6chelle

gradu6eVernier.

Operaciones de la sierra

Corlede moidurade lecho

•La moldura de techo se debe cortar con precisi6n para que

encajeadecuadamente.

• Haydos manerasdecortar moldura detecho: horizontalsobre la

mesao en_ngulorespectoa la mesay altope-guia.

• La sierra para cortar ingletestiene retenes de ingleteespeciales

de31.6° a la izquierday a la derechay unret6n debisel de 33.9°

para cortar moldura de techo en posici6n horizontal sobre la

mesa.

Estos_,ngulosde ret6nespecialeshan sido dise_adosen la sierra

para cortar ingletes compuestos para la moidura de techo

est_ndar que se usa en los Estados Unidos con los siguientes

_,ngulos:

NOTA:

52° entre la parte posterior de la moldura y la superficie

superiorplanaque encajacontra lapared.

38° entre la parte posterior de la moldura y la superficie

inferior planaque encajacontra la pared.

Estos retenes no se pueden usar con moldura de techo

de45°.

Aunque estos _ngulos son est_ndar, la mayoria de las salas y

cuartos no tienen _,ngulos de exactamente 90°. Por Io tanto,

usted tendrA que ajustar con precisi6n las posicionesusandoel

sobrecontroldel ret6ny laescalaVernier.

Saw Operations

CrownMolding LayingFlaton Table

Follow these instructions for cutting crown molding:

1. Move sliding fence to proper position (see Sliding Fence

on page 54).

2. Set the bevel and miter angles using Chart 1 below.

Tighten the miter lock knob and the bevel lock handle

(Figure 33).

3. Position molding on saw table. Use the chart below for

correct position. Clamp workpiece in place using the

workpiece clamp.

IIF!'vAvl'-1E_ll_[e']l Use clamping position that does not

interfere with operation. Before switching on, lower head

assembly to make sure clamp clears guard and head

assembly.

4. Activate the switch. Lower the head assembly and make

your cut.

5. Wait until blade comes to a complete stop before

returning head assembly to the raised position and/or

removing workpiece.

6. ALWAYS TAKE A TEST CUT USING SCRAP TO

CONFIRM CORRECT ANGLES.

Workpiece Clamp

33.9 °Bevel

Crown Molding

31.6 °Miter

CROWNMOLDINGCUTS- MOLDINGPLACEDFLATONTABLE

U.S.STANDARDCROWNMOLDING

52 ° CEILING

TYPE MITER BEVEL

OF (TABLE) (TILT)

LEFTSIDE O _ RIGHT

PLACETOPEDGEOF 31.6° _ 33"9°

.oL_I.G_G_.s__.c_-SAVELErrE.DO_CUT

LEFT

RIGHTSIDEO _ 31.6° @ 33"9°

PLACEBOTTOMEDGEOF

MOLDING AGAINST FENCE - SAVE LEFT END OF CUT

LEFT

LEFTSiDE0 _ 31,6° @ 33"9°

PLACE BOTTOM EDGE OF

MOLDING AGAINST FENCE - SAVE RIGHTEND OF CUT

RIGHTSIDEQ _ RIGHT

PLACETOPEDGEOF 31.6° _ 33"9°

.oLDI.QACAI.STrE.CE-SAW.IO._E.OOFCUT

Chart1: CrownMolding Flat onTable

Operations de la scie

Moulures en couronne reposant _plat sur la |

table

SuivezcesinstructionspourcouperJesmouJuresencouronne"

1. DGplacezle guideb,glissi_reb,la position appropriGe(voir Guideb,

glissi_reb,lapage55.)

2. RGglezlesangles de biseau et d'onglet b,raide du Tableau 1 ci-

apr_s. Serrez le bouton de blocage d'onglet et la poignGede

blocagedebiseau(Figure33).

3. Positionnezla moulure sur la table. Reportez-vousautableau ci-

apr_s pour connaftre la position correcte. Cramponnezrouvrage

enplaceb,raidedu serre-jointd'ouvrage.

IUtilisez une position de cramponnage qui

g_ne pas le fonctionnement. Avant de

mettre en marche, abaissezlat_,tepour vous assurer d'un 6cartement

suffisant entre le serre-joint, d'une part, et le protecteur et la t_te,

d'autrepart.

4. Actionnez rinterrupteur.Abaissezlat_te et pratiquezvotre coupe.

5. Attendez que la lame s'immobilise compl_tement avant de

remettrelatSteb,laposition levGeet/ou de retirerrouvrage.

6. PROCEDEZTOUJOURSA UNE COUPED'ESSAIA L'AIDE DE

MATERIAUX DE REBUT POUR CONFIRMER LES ANGLES

CORRECTS.

Serre-jointd'ouvrage OngJetde 31,6 °

COUPESDEMOULURESEHCOUROHHE-MOULURE._PLATSt,JRLATABLE

MOULUREENCOURONNESTANDARDU.S.

52 ° PLAFOND

TABLE

TYPE RI_GLAGE RI_GLAGE

DE D'ONGLET DEBISEAU

COUPE (TABLE) (INCLINAISON)

Ilo,[oll_iI_lil:l;tl:lll;il

_E GAUCHE 0 _ A DROITE

PLACEZLEDESSUSDELAMOULURE--31="60_ 33=90

CONTRELEGUIDE-GARDEZL'EXTRI_iVIIT[_GAUCHEDELACOUPE

COTEDROIT _) IJ_ "_GAUCHE

a .6 aa'9°

CONTRELEGUIDE- GARDEZL'EXTRI_iVIIT[_GAUCHEDELACOUPE

COTIEGAUCHE 0 _ AGAUCHE

PLACEZLEBASDELAMOULURE 31,,60m_' 33"90

CONTRELEGUIDE-GARDEZL'EXTRi_IV]IT[_DROITEDELACOUPE

COTIEDROIT _IJ_ "_DROITE

PLACEZLEDESSUSDELAMOULURE 31=6 0 _!_ 33=90

CONTRELEGUIDE-GARDEZL'EXTRi_IV]IT[_DROITEDELACOUPE

Tableau1:Mo.l.re en couronne_plats.r la table

Operaciones

Moldurade techocolocada horizonta/mente

sobre la mesa

Sigaestasinstruccionesparacortarrnoiduradetecho:

1. Mueva el tope-guia deslizante a la posici6n apropiada 1 (Vet

Tope-guiadeslizanteen lap_,gina55.)

2. Ajuste los _,ngulosde bisel y de inglete usando el Cuadro 1 que

aparecem_,sabajo. Apfiete el pomo de fijaci6n de inglete y el

mango defijaci6n debisel (Figura33).

3. Posicione la moldura sobre la mesa de la sierra. Use el cuadro

que aparecem_,sabajo paraobtener la posici6n correcta. Fije la

pieza de trabajo en su sitio usando la abrazadera para la

piezadetrabajo.

Useunaposici6n de fijaci6ncon abrazadera

lue no interfieracon la operaci6n.Antes de

encenderla sierra, baje el ensamblajedel cabezalparaasegurarsede

que laabrazaderanotoque ni el protector ni el ensamblajedel cabezal.

4. Activeel interruptor.Bajeel ensamblajedelcabezaly hagael corte.

5. Esperehasta quela hoja se detengapor completoantes devolver

a colocar el ensamblaje del cabezal en la posici6n subida y/o

retirar lapiezadetrabajo.

6. HAGASlEMPREUN CORTEDE PRUEBAUSANDOMADERADE

DESECHO PARA CONFIRMAR QUE LOS ANGULOS SON

CORRECTOS.

de la sierra

Abrazaderaparaia

piezadetrabajo

Biselde 33.9 °

Ingietede31.6°

CORTESDEIVlOLDUBADETECHO- IVlOLDUBAHORIZONTALSOBBELAIVlESA

IVIOLDUBADETECHOESTANDABEN LOSEE.UU.

52° TECFIO

ESOU,NA:

INTEBIOB ESQUINA

EXTEBIOB

E- :6_"

IMESA

TIPO POSICION POSICION

DE DEINGLETE DEBISEL

CORTE (MESA) (INCLINACION)

DERECHA

LADOIZQUIERDOOJ_ 31 ,,6 ° JJlJ_ 33.9°

COLOQUELAPARTESUPERIOR

DELAMOLOURACONTRAELTOPE-GUIA-CONSERVEELEXTREiVIOIZQUIEROOOELCORTE

LADO DERECHO Oll_ IZQUIERDA

COLOQUELAPARTEINFERIOR 31/'6 0 m_ll_ 33"90

DELAIVIOLDURACONTRAELTOPE-GUIA-CONSERVEELEXTREiVIOIZQUIERDODELCORTE

II _,'_*_ill_r._l=):tI =i;tlo];il

LADO IZQUIERDO 0 _ IZQUIERDA

COLOQUELAPARTEINFERIOR 31 "60 m_' 33"90

DELAIVIOLDURACONTRAELTOPE-GUIA-CONSERVEELEXTREiVIODERECHODELCORTE

LADO DERECHO 0 JJ_ DERECHA

COLOQUELAPARTESUPERIOR31,60 33"9°

DELAMOLOURACONTRAELTOPE-GUIA-CONSERVEELEXTREiVIOOERECNOOELCORTE

Cnadro1:Moldnradetechohorizontalsobrelamesa

Saw Operations

Crown Molding Angled to Table

and Fence

The advantage to cutting in this position is that no bevel

setting is required. Cutting is done with 45° miter angle.

Crown molding of up to 6-5/8" maximum width can be

cut on your saw.

Sliding Fence

Follow theseinstructions for cutting crown

moldingangled to table and fence.

Position the molding so the bottom (part which is

installed against the wall) is against the fence. Make sure

the sliding fence is in place to provide maximum support

(see Sliding Fence for instructions).

NOTE: Crown Molding Support (accessory #80163)

assists in holding crown molding in place during the

cutting operation. Refer to the accessory instruction

sheet for details. See page 74 for a complete accessory

list.

Set the miter angle using the chart below. Tighten the

miter lock knob (Figure 34).

Activate the switch. Lower the head assembly and make

your cut.

CrownMolding

Snpp0rt 450Miter

Wait until blade comes to a complete stop before

returning head assembly to the raised position and/or

removing workpiece.

ALWAYS TAKE A TEST CUT USING SCRAP TO

CONFIRM CORRECT ANGLES.

CROWNMOLDINGCUTS ANGLED TOTABLEANDFENCE

U.S.STANDARDCROWNMOLDING

52 ° CEiLiNG

MAXIMUMSIZE:6%"

TABLE

ALLCUTS=PLACEBOTTOMEDGEAGAINSTFENCE

TYPE MITER BEVEL

OF (TABLE) (TILT)

LEFTSIDE 0 _ RIGHT

SAVE RIGHT END OF CUT _oll_ 0

RIGHTSIDEO _LEFToII_ O0

SAVE LEFT END OF CUT

LEFTSIDE 0

SAVE RIGHT END OF CUT

RIGHTSIDE0

SAVE LEFT END OF CUT

LEFT Oo

RIGHTol _Oo

Chart2: Crown MoldingAngledto Table andFence

Operations de la scie

IVioulureencouronne_ angle

parrapport_ia table et au guide

•La coupe en cette position est avantageuse parce qu'aucun

r6glage de biseau n'est n6cessaire.La coupe est pratiqu6eavec

un angled'ongletde 45°.

•Une moulure en couronne d'une largeurallant jusqu'b,6-5/8 pc

peut #,trecoup6esur votre scie.

Monlnre en

conronne_ angle

contre le guide

Fixation droite

d'onglet posse

Suivezces instructionspourcouperlesmoulures en

couronne_anglepar rapport_la table et au guide"

1. Positionnezla moulurede mani_reb,ce que le bas (partb pos6e

contre lemur) repose contre le guide. Assurez-vous que la

fixation droite d'onglet est en place pour assurer un support

maximum (voir instructions darts la section Fixation droite

d'onglet).

REMARQUE: Le support de moulures en couronne (accessoire

No. 80163)aideb,tenir la moulureen couronneen placedurant la

coupe. Pour plus de d6tails, reportez-vous b. la feuille

d'instructions sur les accessoires. Voir la liste complete des

accessoiresb,lapage74.

2. R6glez I'angle d'onglet en vous reportant au tableau ci-apr_s.

Serrezlebouton de blocaged'onglet (Figure34).

Support de monlnre Onglet de 45 °

en couronne

3. ActionnezI'interrupteur.AbaissezlatSteet pratiquezvotre coupe.

4. Attendez que la lame s'immobilise compl_tement avant de

remettrelat_teb,la position lev6eet/oude retirerI'ouvrage.

5. PROCEDEZTOUJOURSA UNE COUPED'ESSAI A L'AIDE DE

MATERIAUX DE REBUT POUR CONFIRMER LES ANGLES

CORRECTS.

COUPESDEIV]OULURESENCOURONNE-AANGLEPARRAPPORTALATABLEETAUGUIDE

MOULUREENCOURONNESTANDARDU.S.

52° PLAFOND

INTERIEUR COIN

EXTI_RIEUR

TOUTESCOUPES- PLACEZLEBORDINFI_RIEURCONTRELEGUIDE

TYPE RI_GLAGE RI_GLAGE

DE D'ONGLET DEBISEAU

COUPE (TABLE) INCLINAISON

COTEGAUCHE_

GARDEZL'EXTRI_MITE

DROITEDELACOUPE

COXl_DROIT ._

GARDEZL'EXTRI_MITI_--

GAUCHEDELA COUPE

._ DROITE O0

45° '4'

._ GAUCHE

45o, 0o

COTI_GAUCHE.__ AGAUCHE O0

GARDEZL'EXTRI_MITI_ -- 45 ° J_

DROITEDELACOUPE

COTI_DROIT ._ II_ A DROITE

GARDEZL'EXTRI_IVlITE 45°

GAUCHEDELACOUPE

Tableau2:Monlnre en conronne_ angle par rapport_la table et an guide

Operaciones de la sierra

Moiduradetechoen_ngulorespecto

a iamesay altope-guia

•Laventajade cortar en estaposici6n es que no se requiereajuste

de bisel.Elcortese hacecon el _,ngulode ingletede45°.

•Con la sierra se puede cortar moldura de techo de hasta una

anchuramaximade6-5/8".

Molduradetecho

en_ngulocontrael

tope-guia

Aditamentode

ingleterecto

instalado

Siga estas instruccionespara cortar moldumde

techo en dngulo respecto a la mesaifal tope-guia.

1. Posicione la moldura de modo que la parte inferior (la parteque

se instala contra la pared) est6 contra el tope-guia.

AsegQresedeque el aditamentode ingleterecto est6colocadoen

su sitio para proporcionar m_ximo soporte (vea Aditamento de

ingleterecto paraobtenerinstrucciones).

NOTA:El soporte para moldura detecho (accesorio NO.80163)

ayuda a sujetar la moldura de techo en su sitio durante la

operaci6n de corte. Consulte la hoja de instrucciones del

accesofio para obtener detalles.Yea la p_,gina75 para obtener

una listacompletade accesofios.

2. Ajuste el _,ngulode inglete usando el cuadro que aparecem_,s

abajo.Apdeteel mangode fijaci6n de inglete(Figura34).

3. Active el interruptor. Baje el ensambhje del cabezal y haga el

corte.

Soportepara moldura deroche Inglete de 45°

4. Esperehasta que la hojase detengapor completoantes devolver

a colocar el ensamblaje del cabezal en la posici6n subida y/o

retirar lapiezadetrabajo.

5. HAGASIEMPREUN CORTEDE PRUEBAUSANDOMADERADE

DESECHO PARA CONFIRMAR QUE LOS ANGULOS SON

CORRECTOS.

CORTESDEMOLDURADETECHO-ENANGULORESPECTOALAMESAYALTOPE-GUIA

MOLDURADETECHOESTANDARENLOSEE.UU.

52 ° TECHO

Esou,.:

INTERIOR ESQUINA

EXTERIOR

TAMIANOMAXIMO: 6_"

SOPORTE

52 ° _ PARA

IVlOLDURA

DETECHO

MESA

TODOCORTE- COLOOUELAPARTEINFERIORCONTRAELTOPE-GUIA

TIPO POSICION POSICION

DE DEINGLETE DEBISEL

CORTE (MESA) (INCLINACION)

LADO IZQUIERDOO I _ DERECIIAi_ 0 0

CONSERVEELEXTREIVIO 0

DERECHODELCORTE

, oo oo

CONSERVEELEXTREIMIO

IZQUIERDADELCORTE

LADO IZQUIERDO0ll_ IZQUIERDAAj_O

CONSERVEELEXTREIVIO "r_,,P

DERECHODELCORTE

LADO DERECH0011_ DERECHAA_oI_

CONSERVEELEXTREIVIO _#,;,j

IZQUIERDADELCORTE

Cuadro 2: IVioldurade teche en _ngule respecteaia mesa yai tepe-guia

Saw Operations

Special Cuts

Cutting bowed material and round material are only examples

of special cuts.

CuttingBowedMateria/

IV !'vAvl'-_r'_ll_[el If workpiece 1 is bowed or warped,

clamp it 2 with the outside bowed face toward the fence 3.

Always make certain that there is no gap between the

workpiece, fence and table along the line of cut 4. Bent or

warped workpieces can twist or rock and may cause binding

on the spinning saw blade while cutting (Figure 35).

Cutting Roundor IrregularlyShapedMateria/

r!-v*vg,-_r`i_ll_[_ For round material 5 such as

dowel rods or tubing, always use a clamp 6 or a fixture

designed to clamp the workpiece firmly against the fence

7 and table. Rods have a tendency to roll while being cut,

causing the blade to "bite" and pull the work with your hand

into the blade (Figure 36).

Operations de la scie

Coupessp6ciales

La coupe de mat6riaux courb_s et de mat6riaux rends ne constitue

qu'un exempledecoupes sp6ciales.

Coupede mat_riauxcourb_s

Si I'ouvrage 1 est courb6 ou gondol6,

cramponnez-le 2 avec la face courb_e

ext6rieuredirig6evers le guide 3. Assurez-voustoujours de I'absence

cl'un6cartemententre I'ouvrage,le guide et la table le long de la ligne

de coupe 4. Les ouvrages pli6s ou gondol6s peuvent se tordre ou

culbuter, et peuventfaire gripper la lame de scie en rotation clurantla

coupe(Figure35).

Coupede mat_riauxrendsoude forme

irr_guli#re

Pourlesmat_riauxroncls5 tels que les

goujonso. lestubes, .tilisez toujoursun

serre-joint 6 o. un clispositif con_;ucle mani_re _ cramponner

I'ouvragerefinementcentrele guide7 et la table. Lesgoujonsont

tenclanceb,roulerpendantqu'onlescoupe,ce quiamine lalameb,_<

morclre_ettireI'ouvrageetvotremainclanslalame(Figure36).

Operaciones de la

suerra

Cortesespeciales

Loscortes de materialarqueadoy de materialredondo son solamente

ejemplosde cortesespeciales.

Corte de materia/ arqueado

Si la )ieza de trabajo 1 est,. arqueada o

fijela con abrazadera 2 con la

cara exterior arqueada orientada hacia el tope-guia 3. AsegQrese

siempre de que no hayaespaciolibre entre la piezadetrabajo, el tope-

guia y la mesa a Io largo de la linea de corte 4. Las piezasdetrabajo

dobladas o combadas pueden torcerse u oscilar y pueden causar

atascoen la hojadesierraquegira duranteel corte (Figura35).

Cortede materia/ redondoo que tenga forma

irregular

Para material reclonclo 5, tal come va-

con espiga o tubes, use siempre

una abrazaclera6 o un clispositivoclesujeci6nclisenacloparafijar la

pieza cletrabajo firmemente contrael tope-guia 7 y la mesa, Las

varillas tienen tenclenciaa roclar mientras son cortadas,haciencloque

la hoja"muerda" y tire de la piezadetrabajo con h mane del operador

haciala hoja(Figura36).

Accessories A ccessoires

Pipe Extension Kit with Work Piece/Support Stop

(BB1202)

This attachment allows extra support for the longer work

pieces cut in the shop. The stops help assist in repetitive

cuts. Combines with any length 1/2" Black Pipe.

Various 12" Carbide Tipped Blades

A range of blades of various materials, tooth configurations,

rakes are offered to provide the correct blade for various

applications.

40 Tooth ATB 0° Hook -1" Arbor (95090)

60 Tooth ATB Thin Kerf 0° Hook- 1" Arbor (95080)

Table inserts (BB1201}

Additional kerf inserts.

Extension and Stock Stop (BB1204}

This attachment allows extra support for the longer work

pieces cut in the shop.

Crown Molding Support (BB1203}

Clamp that assists in holding crown molding in place during

the cutting operation.

Dust Collection Bag (BB1205)

Attaches to the dust elbow and collects dust to help keep

work area clean.

Quick Action Clamp (BB1200}

Provides fast clamping of workpiece.

N_cessaire de rallonge de tuyau avec support/butte d'ouvrage

(BB1202)

Cetaccessoireoffre unsupport suppl6mentairepour les ouvragesplus

longs coup6sb, I'atelier. Les but6es facilitent les coupes b,r6p6tition.

Getaccessoire peut #,treajout_ b,toute Iongueurde tuyau noir de 1/2

po.

Diff_rentes lames au carburede12 po

Un assortiment de lames de diff6rents mat6fiaux, configurations de

dents, inclinaisons, sont offerts vous donnant ainsi I'assurance de

trouverla bonnelame pourdiff6rentesapplications.

LameATB(Biseausup6deuralternant)avec 40 dentsb,0° -- Arbre de

1 po (95090)

LameATB (Biseausup6rieuralternant),encochemince,avec60 dents

&0° -- Arbre de 1 po (95080)

insertsdetable (BB1201)

Diff6rents inserts de table sont offerts de mani_re& ce que I'encoche

correctepuisse#,treutilis_een pratiquantdes coupes.

Rallonge et cale (BB1204)

Getaccessoireoffre unsupport suppl6mentairepour les ouvragesplus

longs coup6sb,I'atelier.

Supportde rnoulureen couronne(BB1203)

Serre-jointqui aide b,tenir la moulure de couronneen place durant la

coupe.

Sacde collectede poussi_re(BB1205)

Se fixe au coude de poussi_re et ramasse la poussi_re pour aider b,

maintenirI'airedetravail propre.

Serre-j0int _ actionrapide (BB1200)

Permetun cramponnagerapidedeI'ouvrage.

Accesorios

Juego de extensi6n de tubos con tope de soporte para la pieza de

trabajo (BB1202)

Esteaditamento proporciona un soporte adicional para las piezasde

trabajo m_,slargasque se cortan enel taller. Lostopes ayudanen los

cortes repetitivos. Se combina con tubo negro de 1/2" de cualquier

Iongitud.

Varias hojasde punta de carburode 12"

Se ofrece una amplia gama de hojas de diversos materiales,

configuracionesde dientes e inclinacionespara proporcionar la hoja

correctaparadiversasaplicaciones.

Hoja tipo BSA de 40 dientes con enganche a 0° -- eje porta

herramientade1" (95090)

Hoja tipo BSAde 60 dientes con enganchea 0° para separaci6nde

corteestrecha-- ejeportaherramientade 1"(95080)

Accesoriosde inserci6nparalamesa(BB1201)

Hay una amplia gama de accesorios de inserci6n para la mesa

disponiblespara que se puedausar la separaci6nde corte correcta al

hacercortes.

Extensi6nytope parael material(BB1204)

Esteaditamento proporciona un soporte adicional para las piezasde

trabajo m_,slargasque se cortanen eltaller.

Soportepara moldurade techo (BB1203)

Abrazaderaqueayudaa sujetarla moldura detecho ensu sitio durante

la operaci6ndecorte.

Bolsade recogidade polvo (BB1205)

Seconecta al codo para polvo y recoge el polvo paraayudar a man-

tener limpia elAreadetrabajo.

Abrazaderade acci6nr_,pida(BB1200)

Proporcionafijaci6n r_,pidadela piezadetrabajo.

Maintenance and

Lubrication

Service

Preventive maintenance performed

by unauthorized personnel may result in misplacing of internal

wires and components which could cause serious hazard. We

recommend that all tool service be performed by a Bosch

Factory Service Center or Authorized Bosch Service Station.

Carbon Brushes

The brushes and commutator in your tool have been

engineered for many hours of dependable service. To

maintain peak efficiency of the motor, we recommend every

two to six months the brushes be examined. Only genuine

Bosch replacement brushes specially designed for your tool

should be used.

MotorBrush Replacement

To inspect or Replace Brushes: receive

1. Unplug the saw.

Ervwr_ 1 kii .__ *_._1./ [e] #• The brush cap is spring loaded by the

brush assembly.

2. Remove the brush cap on the motor using a wide flat

blade screwdriver.

3. Pull out the brush 1 (Figure 37). Repeat for the opposite

side.

NOTE: if installingthe existing brush or brushes, make sure

the brush goes in the same way it came out. Otherwise a

break-in period will occur that will reduce motor performance

and increase brush wear.

4. install new brush. The two (2) tabs on the brush terminal

2 go in the same hole the carbon part fits into.

5. Tighten the brush cap but do not overtighten.

Rernplacernent des

balais de rnoteur Mantenirniento y

lubricaci6n

Entretien

L'entretien pr@entif effectu6 par des

personnesnon autoris@speut entra_nerun

posRionnementerron6 des composants et des ills internes, et ainsi

causer des dangers s@_rs. II est recommand6 que I'entretien et la

r@aration de nos outils soient confi6s b,un centre de service-usine

Boschoub,uncentredeserviceapr_s-venteBoschagr66.

Balaisdecharbon

Les balaiset le collecteurde votre outil ont 6t6 conqus pour donner

plusieurs heures de fonctionnement sans al6as. Pour maintenir le

moteur enforme, nous recommandonsd'examinerles balaistousles

deux b,six mois. Vous ne devriez utiliser que les balaisde rechange

d'origineBoschqui conviennentsp6cialementb,votre outil.

Servicio

El mantenimiento preventivo realizadopor

personal no autorizado pude dar lugar a la

colocaci6n incorrecta de cables y componentes internos que podda

constituir un peligroserio. Recomendamosquetodo el serviciode las

herramientassearealizadopor un Centrode serviciodef_,bricaBosch

o por una Estaci6nde servicioBoschautorizada.

Escobiilasdecarb6n

Las escobillasy el conmutador de la herramienta han sido dise_ados

para muchas horas de servicio fiable. Paramantener un rendimiento

6ptimo del motor, recomendamos que cada dos a seis meses se

examinen las escobillas. S61ose deben usar escobillas de repuesto

Boschgenuinasdise_adasespecificamenteparasu herramienta.

Remp/acementdesba/ais dumoteur

Pourinspecterouremplacerlesbalais'

1. D6branchezlascie.

Le capuchon de balai est charg6 par

ressort par I'ensemblede balai.

2. Retirezlecapuchon de balaisur le moteur b,I'aide d'un tournevis

b,lameplatelarge.

3. Tirez le balai1 vers I'ext@ieur(Figure 37). R@6tezpour le c6t_

oppos6.

REMARQUE: Si vous posez le ou les balaisexistants, assurez-vous

que le balai est ins6r6 de la m_me faqon qu'il en est sorti. Sinon, il

s'ensuivra une p@iode de rodage qui r6duira la performance du

moteur et accroYtraI'usuredes balais.

4. Posezle nouveau bahi. Les deux (2) languettessur la borne du

balai2 s'in@rent dans le m#,metrou que celui dans lequel est

ins@@la pieceen carbone.

5. Serrez le capuchon de balai sans, toutefois, serrer exces-

sivement.

Cambiode/as escobi//as de/motor

Parainspeccionaro cambiarlasescobillas:

1. Desenchufelasierra.

Latapa de las escobillasest,,accionadapor

resorte por el ensamblajedel cabezal.

2. Quite la tapa de las escobillasque est,, en el motor usando un

destornilhdor dehojaplanaancha.

3. Tire de la escobilla1 parasacarla(Figura37). Repitala operaci6n

parael ladocontrario.

NOTA:Si instala la escobillao escobillasexistentes,aseg_resede que

la escobilla entre del mismo modo en que sail6. De Io contrario, se

producir_,un periodode rodajeque reducir_,el rendimientodel motor y

aumentar_,el desgastede lasescobillas.

4. Instalelaescobillanueva.Las dos (2) leng@tasdel terminal de la

escobilla2 van en el mismo agujeroen que se acopla la piezade

carb6n.

5. Aprietelatapa delas escobillasperono laaprietedemasiado.

Cleaning

--'------"----It"v_v&vn''-l[i_ll_iell To avoid accidents always

disconnect the tool from the power supply before cleaning or

performing any maintenance. The tool may be cleaned most

effectively with compressed dry air. Always wear safety

goggles when cleaning tools with compressed air.

Ventilation openings and switch levers must be kept clean

and free of foreign matter. Do not attempt to clean by

inserting pointed objects through openings.

Develop a regular check to make sure the lower guard is

working properly. Clean the lower guard of any sawdust build

up with a damp cloth.

Sawdust will accumulate:

• Under the work table

Under the base

In the dust chute

Between the chip deflector and the blade

In the upper blade guard

_lV'!_[e,y,_._lllllII[e] #• Certain cleaning agents and solvents

damage plastic parts. Some of these are: gasoline, carbon

tetrachloride, chlorinated cleaning solvents, ammonia and

household detergents that contain ammonia.

Care of Blades

Blades become dull even from cutting regular lumber. If you

find yourself forcing the saw forward to cut instead of just

guiding it through the cut, chances are the blade is dull or

coated with wood pitch.

When cleaning gum and wood pitch from blade, unplug the

saw and remove the blade. Remember, blades are designed

to cut, so handle carefully. Wipe the blade with kerosene or

similar solvent to remove the gum and pitch. Unless you are

experienced in sharpening blades, we recommend you do not

try.

Tool Lubrication

Your Bosch tool has been properly lubricated and is ready to

use. It is recommended that tools with gears be regreased

with a special gear lubricant at every brush change.

The Sliding Fence should slide smoothly left and right,

lubricate if needed.

Bearings

All bearings in this tool are lubricated with a sufficient amount

of high grade lubricant for the life of the unit under normal

operating conditions. No further lubrication is required.

Nettoyage

Pour 6viter le risque d'accidents, d6-

branchez toujours I'outil de la prise de

courant avant de proc6derau nettoyageou b.I'entretien.Vous pouvez

tr_s bien le nettoyer b,Fair sec comprim& Dansce cas, porteztoujours

deslunettesdes6curit&

Gardezles prises d'air et les interrupteurs propreset libres de d6bris.

N'essayezpasde les nettoyer en introduisant desobjets pointus dans

leurs ouvertures.

V6rifiez r6guli_rement pour vous assurer que le protecteur inf6rieur

fonctionnead6quatement.Nettoyezle protecteurinf6rieur b,I'aide d'un

chiffon humide poury enlevertoute accumulationde brande scie.

Lebran descies'accumulera:

*sous latable detravail

=sous labase

• dans lachuteb,poussi_re

• entrele ddlecteur decopeauxet la lame

• dans leprotecteursup6rieurde lame

Certains produits de nettoyage et dis-

solvants dont la gazoline, le t_trachlorure

de carbone, les nettoyeurs chlor6s, I'ammoniaque et les d6tergents

m6nagers contenant de I'ammoniaque peuvent abfmer les pi_ces en

plastique.

Entretiendes lames

Leslamesfinissent par s'6mousser, m#,meb,couper des pi_cesde bois

r6guli_res.Si vous constatez que vous devezforcer la scie b,avancer

plut6t que de la guider simplement vers la ligne de coupe, il est

probableque la lameest 6mouss6eou souill6ede r6sine.

Quandvous devez enleverla gomme et la r6sinede la lame de votre

scie, d6branchezd'abord la scie avant d'enlever la lame. Souvenez-

vous que les lamessont des objetstranchants et qu'elles doivent#,tre

manipul6es avec soin. Essuyez la lame avec du k6ros_ne ou un

dissolvant similaire pour enlever I'accumulation de gomme et de

r6sine.A moins que vous soyez parfaitementfamilier avec I'affQtage

deslames,nous vousd6conseillonsde I'essayer.

Graissagede i'outii

Votre outil Boscha 6t_ convenablementgraiss6 et est pr#,tb,utiliser. II

est recommand6 que les outils b, engrenagessoient regraiss_savec

unegraisse sp6cialeb,I'occasiondetout remplacementde balais.

Le guide b,glissi_re doit glisser en douceur vers la gauche et vers la

droite, lubrifiezaubesoin.

Roulements

Tousles roulements de cet outil sont lubrifi6s b,I'aide d'une quantit6

suffisante de lubrifiant de haute qualit6 pour toute ia dur6e de i'outil

dans des conditions normales d'utilisation. Aucune lubrification

ult_rieuren'est n6cessaire.

Limpieza

Para evitar accidentes desconecte siempre la

herramienta de la fuente de energiaantes de la

limpieza o de la realizaci6nde cualquier mantenimiento. La herramienta se

puede limpiar m_,seficazmente con aire comprimido seco. Use gafas de

seguridadsiemprequelimpie herramientasconaire comprimido.

Lasaberturas de ventihci6n y las palancasde interruptor debenmantenerse

limpiasy libresdemateriasextra,as. No intentelimpiar introduciendoobjetos

puntiagudosatrav6s de lasaberturas.

Realice una comprobaci6n peri6dica para asegurarse de que el protector

inferior funcione adecuadamente.Limpie todo el serrin que se acumuleen el

protector inferior usandoun paso hQmedo.

Elserrin seacumular_,:

• Debajode la mesadetrabajo

• Debajode la base

• Enelconducto parapoDo

• Entreeldeflector de virutasy la hoja

• Enel protectorsuperior de la hoja

Ciertos agentes de limpieza y disolventes daSan

piezas de pD,stico. AIgunos de estos son:

gasolina,tetracloruro decarbono,disolventesde limpiezaclorados,amoniaco

y detergentesdom6sticosquecontienenamoniaco.

Cuidadode iashojas

Las hojas se desafilanincluso al cortar maderanormal. Si usted tiene que

forzar la sierrahaciaadelanteparaque corte,envez de simplementeguiarlaa

trav6sdel corte, Io m_,sprobablees que la hoja est_desafiladao cubierta de

resinade madera.

Cuandolimpie la hojaparaquitarlela gomay la resinade madera,desenchufe

la sierra y quite la hoja. Recuerde,las hojas est_,ndiseSadaspara cortar, asi

que manip_lelas cuidadosamente.Limpie la hoja con queroseno o con un

disolventesimilar paraeliminar la gomay la resina.A menos que ustedtenga

experienciaenafilar hojas,le recomendamosqueno Io intente.

Lubricaci6ndeiasherrarnientas

Su herramienta Bosch ha sido lubricadaadecuadamentey est,, lista parala

utilizaci6n.Se recomiendaque las herramientascon engranajesse vuelvan a

engrasar con un lubricante especial para engranajes en cada cambio de

escobillas.

El tope-guia deslizantedebe deslizarsesuavementede izquierda a derecha,

lubricar si es necesario.

Cojinetes

Todos los cojinetes de esta herramienta est&nlubricados con una cantidad

suficiente de lubricante de alto grado para la vida de la unidad en

circunstancias normales de funcionamiento. No se requiere lubricaci6n

adicional.

Troubleshooting Guide

PROBLEM

CAUSE

SOLUTION

PROBLEM

CAUSE

SOLUTION

PROBLEM

CAUSE

Electrical

BRAKE DOES NOT STOP BLADE WiTHiN 5

SECONDS

1. Brushes not seated or lightly sticking.

2. Motor overheated from use of not

recommended accessory or rapid on/off

cycling.

3. Blade bolt loose.

4. Other

1. Inspect/clean or replace brushes (see

Maintenance Section).

2. Use a recommended blade. Let saw cool

down.

3. Tighten blade bolt.

4. Authorized service

MOTOR DOES NOT START.

1. Check that unit is plugged in.

2. Fuse.

3. Brushes worn.

4. Other.

1. Plug unit in. Use different outlet.

2.15-Amp time delay fuse or circuit breaker.

3. See Brush Replacement in the Maintenance

and Lubrication section.

4. Authorized service.

FLASH OF LIGHT FROM MOTOR ENDCAP

WHEN SWITCH iS RELEASED.

1. Normal -brake working properly.

PROBLEM

CAUSE

SOLUTION

PROBLEM

CAUSE

SOLUTION

PROBLEM

CAUSE

SOLUTION

PROBLEM

CAUSE

SOLUTION

General

BLADE HiTS TABLE.

1. Misalignment

1. Authorized service.

ANGLE OF CUT NOT ACCURATE.

1. Misalignment

1. See Adjustments section.

CANNOT MOVE MITER ADJUSTMENT.

1. Lock knob tightened/detent engaged.

2. Sawdust under table.

3. Blade interferes with fence.

1. Loosen lock knob/move out of detent.

2. Vacuum or blow out dust. Wear eye

protection.

3. Authorized service.

HEAD ASSEMBLY WOBBLES.

1. Loose pivot points.

1.See Bevel Pivot Adjustment in the

Adjustments section.

Duide de D parmage

i lectrique

PROBLJ:IViE LE FREINN'ARRETEPASLA LAIViEBANSUN BELAI

DE5 SECONDES.

CAUSE 1. Les balais ne sont pas cal6s ouils adherent

I@_rement.

2. Le moteur a surchauff6en raisonde I'utilisationd'un

accessoire non recommand6 ou de la mise en

marche et& I'arr#,trapide.

3. Boulondelamedesserr&

4. Autre

ACTIONCORRECTRICE

1. Inspectez/nettoyez ou remplacez les balais (voir

Sectionde maintenance).

2. Utilbez une lamerecommand@.

Laissezlascie rdroidir.

3. Serrezleboulon de lame.

4. Serviceagr6&

PROBLJ:IViE LEMOTEURNEDrtMARREPAS.

CAUSE 1. V6fifiez queI'outil est branch&

2. Fusible.

3. Balaisus6s.

4. Autre

ACTIONCORRECTRICE

1. BranchezI'outil. UtilJsezuneprise diff6rente.

2. Disjoncteurou fusibletemporis6 de15 A.

3. Voir Remplacement des balais dans la section

Maintenanceet lubrification.

4. Serviceagr6&

PROBLJ:ME LUIVlIERE-ECLAIR DEPUIS LE CAPUCNON DU

JVIOTEUR LORSQUE L'INTERRUPTEUR EST

RELACHE.

CAUSE 1. Situation normale -- le frein fonctionne

ad6quatement.

G n ralit s

PROBLJ:IViE LALAME SENEURTECONTRELATABLE.

CAUSE 1. Ddaut d'alignement

ACTIONCORRECTRICE

1. Serviceagr6&

PROBLJ:IMIE L'ANGLEDECOUPEN'ESTPASEXACT.

CAUSE 1. Ddaut d'alignement

ACTIONCORRECTRICE

1. Voir sectionR@lages.

PROBLJ:IViE IMPOSSIBLE DE IViOBIFIER L'AJUSTEIViENT

D'ONGLET.

CAUSE 1 Le bouton de blocage est serr6/le cran d'arr#,t est

engag&

2. Bran desciesous latable.

3. La lameentrave leguide.

ACTIONCORRECTRICE

1. Desserrez le bouton de blocage/sor tez du cran

d'arr#,t.

2. Aspirez ou soufflez le bran de scie. Portez des

lunettesde protection.

3. Serviceagr6&

Guia de Localizaci6n y

reparaci6n de averias

Ei6ctricas

PROBLEMA EL FRENO NO DETIENE LA HOJAAL CABO DE 5

SEGUNDOS.

CAUSA 1. Escobillasnoasentadaso quese peganligeramente.

2. Motor recalentadodebidoal usode un accesoriono

recomendado o a rApidos ciclos de

encendido/apagado.

3. Pernode lahojaflojo.

4. Otra.

MEDIDADECORRECCION

1. Inspeccione/limpie las escobillas (vea la secci6n

Mantenimiento).

2. Useuna hojarecomendada.

Dejeque lasierrase enfrie.

3. Aprieteei pernode lahoja.

4. Servicioautorizado.

PROBLEIViA ELMOTORNOARRANCA,

CAUSA 1. Compruebeque la unidadest_enchufada.

2. Fusible.

3. Escobillasdesgastadas.

4. Otra.

MEDIDADECORRECCION

1. Enchufelaunidad.Useotto tomacorriente.

2. Fusibledeacci6nretardadao cortacircuito de15 A.

3. Vea Cambio de las escobillas en la secci6n

Mantenimientoy lubricaci6n.

4. Servicioautorizado.

PROBLEIVIA SE PRODUCEUN DESTELLODE LUZ PROVENIENTE

DE LATAPADE E×TREIVIODELMOTORCUANDOSE

SUELTAELiNTERRUPTOR.

CAUSA J. Normal. El freno autom_,tico funciona

adecuadamente.

Generales

PROBLEIViA LA HOJAGOLPEALAMESA,

CAUSA 1. Desalineaci6n.

MEDIDADECORRECCION

1. Servicioautorizado.

PROBLEIViA ELANGULODECORTENOESPRECISO.

CAUSA 1. Desalineaci6n.

MEDIDADECORRECCION

1. Vealasecci6nAjustes.

PROBLEMA NOSEPUEDEMOVERELAJUSTEDEINGLETES.

CAUSA 1. Pomo defijaci6n apretado/ret6nacoplado

2. Serrindebajode la mesa.

3. La hoja interfierecon eltope-guia.

MEDIDADECORRECCION

1. Afloje el pomo defijaci6n/mu6valo haciaafuera del

ret_n.

2. Limpie el polvo por aspiraci6no con chorro deaire.

Useprotecci6nparalos ojos.

3. Servicioautorizado.

PROBLEM

CAUSE

SOLUTION

PROBLEM

CAUSE

SOLUTION

PROBLEM

CAUSE

SOLUTION

PROBLEM

CAUSE

SOLUTION

General

HEAD ASSEMBLY WiLL NOT FULL RiSE OR

BLADE GUARD WiLL NOT FULLY CLOSE.

1. Part failure.

2. Pivot spring or guard spring not replaced

properly after service.

3. Sawdust accumulation.

1. Authorized service.

2. Authorized service.

3. Clean head assembly.

BLADE BINDS, JAMS, BURNS WOOD.

ROUGH CUTS.

1. improper operation.

2. Dull blade.

3. improper blade.

4. Bent blade.

1. See Basic Saw Operation section.

2. Replace or sharpen blade.

3. Replace with 12" diameter blade designed for

the material being cut.

4. Replace blade.

TOOL VIBRATES OR SHAKES.

1. Saw blade not round.

2. Saw blade damaged.

3. Saw blade loose.

4. Other.

1. Replace blade.

2. Replace blade.

3. Tighten arbor screw.

4. Authorized service.

HEAD ASSEMBLY DOES NOT MOVE FROM

33.9 °POSiTiON.

1. Bevel detent lock pin engaged.

1. Pull lock pin out and rotate 90°.

Generalites

PROBLi:ME LATETEVACILLE.

CAUSE 1. Pointesde pivotIb,ches.

ACTIONCORRECTRICE

1. Voir RGglagedes pivots de biseau dans la section

RGghges.

PROBLi:ME LA TETE NE LEVE PAS COMPLETEMENT 0U LE

PROTECTEUR DE LAME NE SE FERME PAS

COMPLETEMENT.

CAUSE 1. Ddaillance depi_ces.

2. Le ressort de pivot ou le ressort de protecteur n'a

pas 6t6 remis en place adGquatement apr_s

I'entretien.

3. Accumulationde bran descie.

ACTIONCORRECTRICE

1. ServiceagrG&

2. ServiceagrG&

3. Nettoyezlat_te.

PROBLi:ME LA LAME GRIPPE, SE C01NCE, BRULE DU B01S.

COUPESGROSSIERES.

CAUSE 1. OpGrationinappropriGe.

2. Lame6moussGe.

3. LameinappropriGe.

4. LamepliGe.

ACTIONCORRECTRICE

1. Voir sectionOpGrationsde basede la scie.

2. RemplacezouaffQtezla lame.

3. Remplacez par une lame de 12 pc de diamNre

conquepour lematGriaub,couper.

4. Remplacezla lame.

PROBLi:ME L'OUTILVIBREOUTREMBLE.

CAUSE 1. Lahme de scien'est pas ronde.

2. La hme de scieest abfmGe.

3. La hme de scieest desserrGe.

4. Autre

ACTIONCORRECTRICE

1. Remplacezla lame.

2. Remplacezla lame.

3. Serrezlavis deI'arbre.

4. ServiceagrG&

PROBLi:ME LATETENESORTPASDESA POSITIONA33,9°.

CAUSE 1. La cheville de blocagedu cran d'arr#,tde biseau est

engagGe.

ACTIONCORRECTRICE

1. Tirez lachevillede blocagevers I'extGrieuret tournez

de90°.

Guia de Localizaci6n y

reparaci6n de averias

Generales

PROBLEMA ELENSAMBLAJEDELCABEZALTAMBALEA.

CAUSA 1. Puntosde pivote sueltos.

MEDIDADECORRECCION

1. VeaAjuste dei pivotede bisel en la secci6nAjustes.

PROBLEIViA EL ENSAMBLAJEDEL CABEZAL NO SUBE COIVl-

PLETAMENTE0EL PROTECTORDE LA HOJANOSE

CIERRACOIViPLETAIViENTE.

CAUSA 1. Fallode pieza.

2. Resorte del pivote o resorte del protector no

colocado adecuadamentedespu6s del servicio de

ajustesy reparaciones.

3. Acumulaci6nde serfin.

MEDIDADECORRECCION

1. Servicioautorizado.

2. Servicioautorizado.

3. Limpie ei ensamblajedel cabezal.

PROBLEIViA LA HOJASE ENGANCHA,SE ATASCA, QUEIViALA

IViADERA.CORTESBASTOS.

CAUSA 1. Funcionamientoinadecuado.

2. Hojadesafilada.

3. Hoja inadecuada.

4. Hojadobiada.

MEDIDADECORRECCION

1. Vealasecci6nOperacionesb_,sicasde lasierra.

2. Gambleo afile lahoja.

3. C_,mbielapor una hoja de 12" de di_,metrodise_ada

parael materialquese est_cortando.

4. Cambielahoja.

PROBLEIViA LA HERRAMIENTAVIBRA0TIEIViBLA.

CAUSA 1. Hojade sierra no redonda.

2. Hojadesierra da_ada.

3. Hojadesierrafloja.

4. Otra.

MEDIDADECORRECCION

1. Cambielahoja.

2. Cambielahoja.

3. Aprieteeltornillo del eje portaherramienta.

4. Servicioautorizado.

PROBLEIViA EL ENSAMBLAJE DEL CABEZAL NO SE IVIUEVE

DESDELA POSICIONDE33.9°,

CAUSA 1. Pasadordel cierrede ret_nde biselacoplado.

MEDIDADECORRECCION

1. Tire dei pasadorde fijaci6n haciaafueray gire 90°.

LIMIITEDWARRANTYOFBOSCHPORTABLEANDBENCHTOPPOWERTOOLS

S-B Power Tool Company ("Seller") warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER'S SOLE OBLIGATIONAND YOUR EXCLUSIVEREMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCHFactory ServiceCenter or Authorized Service Station. For Authorized BOSCHPower Tool ServiceStations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORYITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTERBITS, JIGSAW BLADES,

SANDINGBELTS, GRINDINGWHEELSAND OTHERRELATEDITEMS.

ANY IMPLIED WARRANTIESSHALL BE LIMITED IN DURATIONTO ONEYEAR FROMDATE OFPURCHASE.SOMESTATESIN THE U.S.,SOMECANADIANPROV-

INOESDONOTALLOW LIMITATIONSON HOW LONGAN IMPLIEDWARRANTYLASTS,SOTHE ABOVELIMITATIONMAY NOTAPPLYTO YOU.

IN NO EVENTSHALL SELLER BE LIABLE FOR ANY INCIDENTALOR CONSEQUENTIALDAMAGES(INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSSOF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCESDO NOT ALLOW THE

EXCLUSIONOR LIMITATIONOF INCIDENTALOR CONSEQUENTIALDAMAGES,SOTHEABOVE LIMITATION OR EXCLUSIONMAY NOT APPLYTOYOU.

THIS LIMITED WARRANTY GIVESYOUSPECIFICLEGALRIGHTS,AND YOU MAY ALSO HAVEOTHER RIGHTSWHICH VARY FROM STATETO STATEIN THE

U.S., PROVINCETO PROVINCEIN CANADAAND FROMCOUNTRYTO COUNTRY.

THIS LIMITED WARRANTYAPPLIES ONLY TO PORTABLEAND BENOHTOPELECTRICTOOLS SOLD WITHIN THE UNITEDSTATESOF AMERICA, CANADAAND

THECOMMONWEALTHOFPUERTORICO. FORWARRANTYCOVERAGEWITHIN OTHERCOUNTRIES,CONTACTYOUR LOCALBOSCHDEALEROR IMPORTER.

GARANTIELIIVIITI:_'EDESOUTILSI:_'LECTRIQUESPORTATIFSETD'I:_'TABLiBOSCH

S-B Power Tool Company (le <<vendeur >>)garantit _ I'acheteur initial seulement que tousles outils _lectriques portatifs et d'_tabli BOSCHseront exempts de

vices de mat_riaux ou d'ex_cution pendant une p_riode d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEURET LE SEUL REOOURSDE

L'AOHETEURsous la pr_sente garantie limit_e, et en autant que la Ioi le permette sous toute garantie ou condition implicite qui en d_coulerait, sera I'obligation de

remplacer ou r@arer gratuitement les pi_ces d_fectueuses mat_riellement ou comme fabrication, pourvu que lesdites d_fectuosit_s ne soient pas attribuables

un usage abusif ou & quelque r@aration bricol_e par quelqu'un d'autre que le vendeur ou le personnel d'une station-service agr_e. Pour presenter une

r_clamation en vertu de cette garantie limit_e, vous devez renvoyer I'outil _lectrique portatif ou d'_tabli complet, port payS, & tout centre de service agr_ ou

centre de service usine BOSCH. Veuillezconsulter votre annuaire t_l@honique pour les adresses.

LA PRESENTEGARANTIENE S'APPLIQUE PASAUX AOOESSOIRESTELSQUE LAMES DE SOLESOIROULAIRES,MEOHESDE PEROEUSES,FERSDETOUPIES,

LAMES DE SOLESSAUTEUSES,OOURROIESDEPONOAGE,MEULES ETAUTRESARTICLESDU GENRE.

TOUTE GARANTIE IMPLIOITE SERA LIMITEE COMME DUREEA UN AN A OOMPTERDE LA DATE D'AOHAT.OERTAINS ETATS AMERIOAINS, OERTAINES

PROVINCESCANADIENNESN'ADMETTANT PAS LE PRINOIPE DE LA LIMITATION DE LA DUREEDES GARANTIESIMPLIOITES, IL EST POSSIBLEQUE LES

LIMITATIONSCI-DESSUSNES'APPLIQUENTPAS A VOTREOAS.

EN AUOUN OAS LE VENDEUR NE SAURAIT ETRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIREOTS (INOLUANT, MAIS NE SE

LIMITANT PAS AUX PERTESDE PROFITS) OONSEOUTIFS_, LA VENTE OU L'USAGE DE OE PRODUIT. CERTAINS ETATS AMERIOAINS ET OERTAINES

PROVINCESCANADIENNESN'ADMETTANT PAS LE PRINCIPEDE LA LIMITATION NI L'EXOLUSlONDES DOMMAGESINDIRECTS ET CONSI_QUENTIELS,IL

ESTPOSSIBLEQUELESLIMITATIONS OUEXCLUSIONSCI-DESSUSNES'APPLIQUENTPAS A VOTRECAS.

LA PRCSENTEGARANTIE VOUS AOOORDEDES DROITS BIEN DETERMINCS,Y OOMPRIS POSSIBLEMENT OERTAINS DROITS VARIABLES DANS LES

DIFFERENTSETATSAMERICAINS,PROVINCESCANADIENNES.

CETTEGARANTIELIMITEE NE S'APPLIQUE QU'AUX OUTILS ELECTRIQUESPORTATIFSET D'ETABLI VENDUSAUX ETATS-UNIS D'AMERIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR OOUVERTURE DE GARANTIE DANS LES AUTRES PAYS, OONTAOTEZVOTRE IMPORTATEUR OU

REVENDEURBOSCHLOCAL.

GARAHTIALllVIITADAPARAHERRAIVliENTASMIECANICASPORTATILESY PARATABLERODE BAiICOBOSCH

S-B Power Tool Company ("el Vendedor") garantiza, _nicamente al comprador original, que todas las herramientas mec_nicas port,tiles y para tablero de banco

BOSCHestar_n libres de defectos de material o de fabricaciOn durante un periodo de un afio a partir de la fecha de compra. LA UNIOAOBLIGAOION DEL

VENDEDORY EL RECURSOEXCLUSlVOQUE USTED TIENEbajo esta Garantia Limitada y, hasta donde la ley Io permita, bajo cualquier garantia o condiciOn

implicita por ley, consistir_ en la reparaciOn o sustituciOn sin costo de las piezas que presenten defectos de material o de fabricaciOn y que no hayan sido

utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una EstaciOn de servicio

autorizada. Para efectuar una reclamaciOnbajo esta Garantia Limitada, usted debe devolver el producto, que consiste en la herramienta mec_nica port_til o para

tablero de banco completa, con el transporte pagado, a cualquier Oentro de servicio de f_brica o EstaciOn de servicio autorizada BOSCH. Para Estaciones de

servicio autorizadas de herramientas mecAnicasBOSCH,por favor, consulte el directorio telefOnico.

ESTAGARANTIA LIMITADA NO SE APLIOA A ARTIOULOS AOOESORIOSTALES OOMO HOJAS PARA SIERRAS OIROULARES,BROOASPARA TALADROS,

BROOASPARA FRESADORAS,HOJAS PARASIERRASDE VAIVEN,OORREASPARA LIJAR, RUEDASDE AMOLAR Y OTROSARTIOULOSRELAOIONADOS.

TODAS LAS GARANTIAS IMPLIOITAS TENDRAN UNA DURAOIONLIMITADA A UN ANO A PARTIR DE LA FEOHADE OOMPRA. ALGUNOSESTADOSDE LOS

EE.UU.,ALGUNAS PROVlNCIAS CANADIENSESNO PERMITENLIMITACIONESEN CUANTOA LA DURACIONDE UNA GARANTIA IMPLICITA, PORLO QUE ES

POSlBLEQUELA LIMITAOIONANTERIORNO SEAAPLIOABLEEN EL OASODE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN OASO DE NINGUN DANO INCIDENTAL 0 EMERGENTE (INOLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFIOIOS)QUE SE PRODUZOACOMO OONSEOUENOIADE LA VENTA 0 UTILIZAOION DE ESTE PRODUOTO.

ALGUNOSESTADOSDE LOS EE.UU.Y ALGUNAS PROVINOIASOANADIENSESNO PERMITEN LA EXCLUSION0 LIMITAOION DE LOS DANOSINOIDENTALES0

EMERGENTES,PORLO QUE ESPOSlBLE QUELA LIMITAOION0 EXCLUSIONANTERIORNOSEA APLIOABLEEN EL OASODE USTED.

ESTAGARANTIALIMITADA LE OONFIEREA USTED DEREOHOSLEGALESESPEOIFIOOSYES POSlBLEQUE USTEDTAMBIENTENGA OTROSDEREOHOSQUE

VARIANDEESTADOA ESTADOEN LOSEE.UU.,DEPROVINOIAA PROVINOIAENCANADA.

ESTA GARANTIA LIMITADA SE APLIOA SOLAMENTE A HERRAMIENTAS ELECTRIOAS PORTATILES Y PARA TABLERO DE BANO0 VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOOIADO DE PUERTO RICO. PARA OOBERTURA DE GARANTIA EN OTROS PAISES,

PONGASEENOONTAOTOCON SU DISTRIBUIDOR 0 IMPORTADORLOCAL DE BOSCH.

2610993488 7/00 Printed in Taiwan

Bosch 3912 User Manual SAW Manuals And Guides 1309228L

Navigation menu

Versions of this User Manual:

Views

Navigation
