Linearer Rauchmelder
mit aktivem Empfänger
Bedienungsanleitung
DE
2

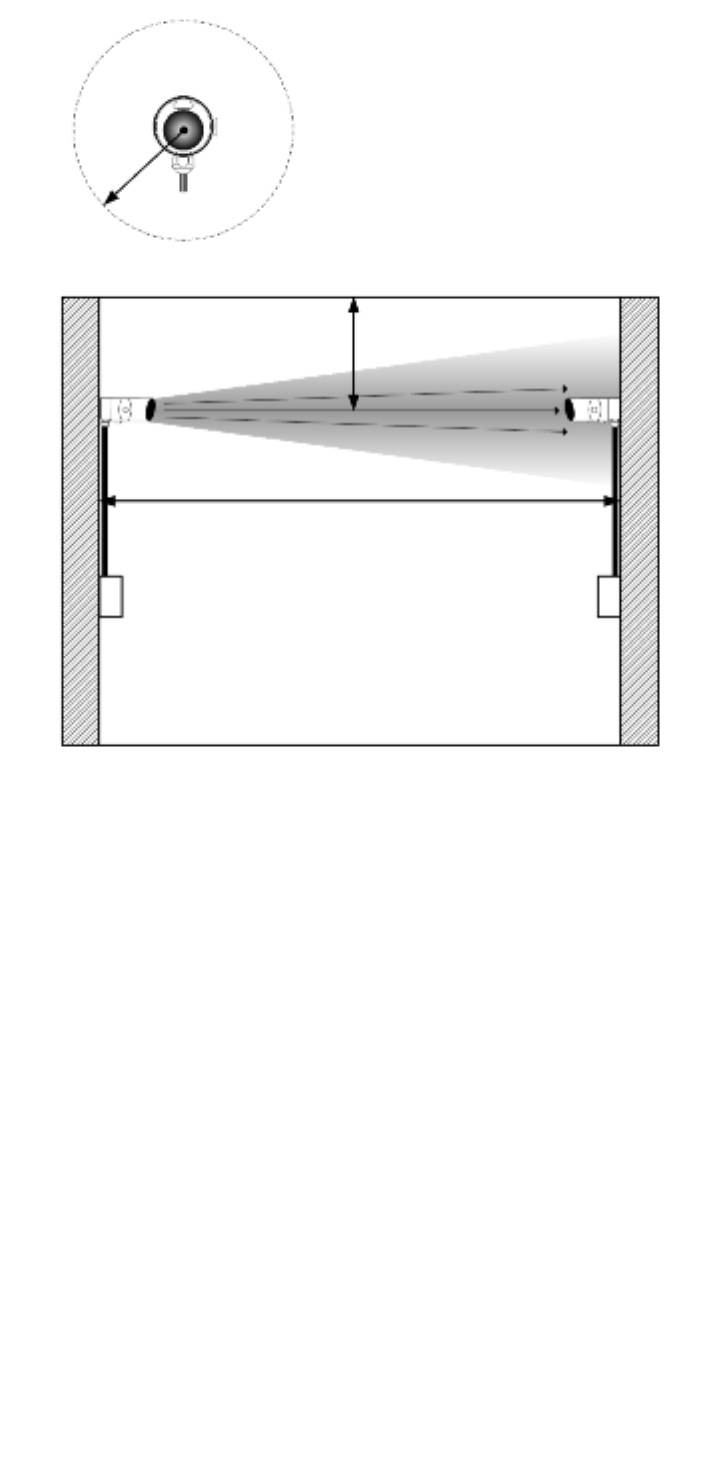

1. Allgemeines
> 30 cm
>30 cm
Sender
Empfänger
Strom Controller
5 - 120 m
•WICHTIGER HINWEIS: Der Infrarotstrahlenweg MUSS jederzeit frei von Hindernissen
sein! Andernfalls übermittelt das System möglicherweise ein Feuer- oder Fehlersignal.
• Installationen sind grundsätzlich gemäß den lokalen Regelungen auszuführen
• Bei von UL 268 genehmigte Installationen beziehen Sie sich bitte auf NFPA 72 für
Installationsanweisungen. Grundsätzlich empfiehlt es sich, einen maximalen Abstand von
Sender und Empfänger zur Decke von 10 % der Raumhöhe einzuhalten
• Auf freie Sicht zwischen Empfänger und Sender achten
• Auf festen Oberflächen (tragende Wand oder Balken) aufstellen und für stabile Fixierung
sorgen
• Den Melder möglichst hoch positionieren, aber einen Mindestabstand von 30 cm des
Empfängers/Senders zur Decke einhalten.
• Empfänger und Sender unmittelbar einander gegenüberliegend montieren
• NICHT dort positionieren, wo Menschen oder Gegenstände in den Strahlverlauf eindringen
können
• Sender oder Empfänger NICHT in Umgebungen installieren, wo Kondensation oder
Eisbildung möglich ist
Klare Sichtlinie vom
Empfänger zum
Sender garantieren
3
• Hinweis 1: Diese Komponente ist der Alarmwiderstand. Dessen Wert wird durch den Hersteller der
Brandmelderzentrale spezifiziert. Bei US-Installationen handelt es sich typischerweise um eine
Kabelbrücke.
• IMMER ein separat abgeschirmtes zweiadriges Kabel für die einzelnen Empfängerköpfe verwenden
• ACHTUNG: Um die Systemüberwachung sicherzustellen, müssen die Drähte zwischen den
Anschlussklemmen unterbrochen werden. Unterbrechen Sie den Stromkreis, um die Verbindungen zu
überprüfen
• Nicht mitgelieferte Komponenten:
• Komponente End Of Line („EOL“) - geliefert vom Hersteller der Brandmelderzentrale
• Alarmwiderstand
• Nach der Verdrahtung der Anschlüsse „Alarm“ und „Störung“ an der Brandmelderzentrale auf
Funktion prüfen
• Spannung von 5 bis 40V mindestens 2 Sekunden lang an den Kontakt „EXT RST“ anlegen, um den
selbsthaltenden Zustand „Alarm“ (Latched Fire) zu beenden
• Für die Verkabelung zu anderen Brandmelderzentralen oder die Zuordnung von mehreren Meldern zu
einer Gruppe beachten Sie bitte die weiterführende Dokumentation des Herstellers der
Brandmelderzentrale.

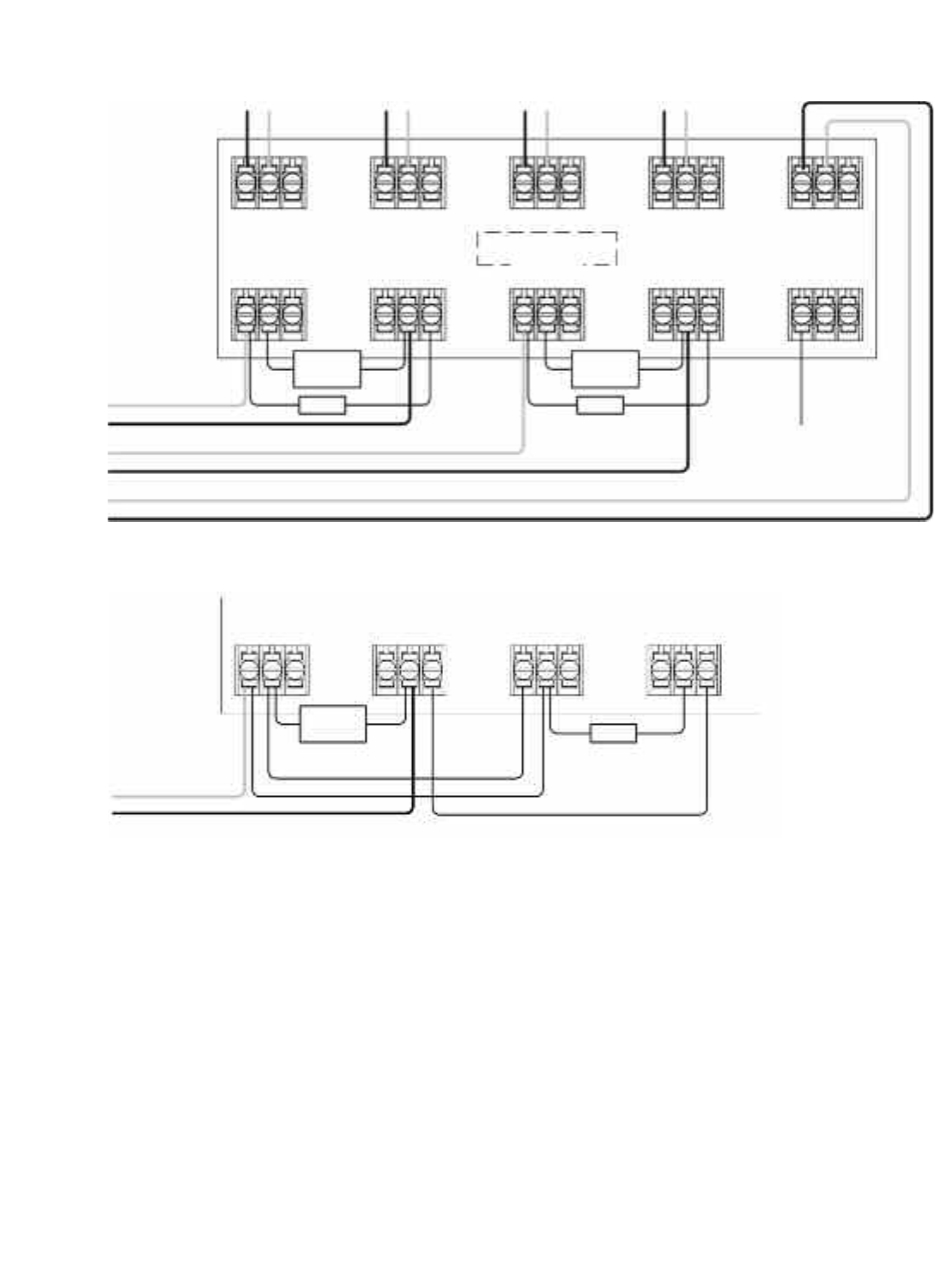

2. Schaltpläne
EMPFÄNGER 1
LEISTUNG
+ -
EMPFÄNGER 2
LEISTUNG
+ -
SENDER
VERSORGUNG
+ -
SENDER
VERSORGUNG
+ -
12V bis 36V
Gleichstrom
EMPFÄNGER 1
BRAND
SCHLIESSER
UND ÖFFNER
EMPFÄNGER 1
FEHLER
SCHLIESSER
UND ÖFFNER
EMPFÄNGER 2
BRAND
SCHLIESSER
UND ÖFFNER
EMPFÄNGER 2
FEHLER
SCHLIESSER
UND ÖFFNER
EMPFÄNGER 1
BRAND
SCHLIESSER
UND ÖFFNER
EMPFÄNGER 1
FEHLER
SCHLIESSER
UND ÖFFNER
EMPFÄNGER 2
BRAND
SCHLIESSER
UND ÖFFNER
EMPFÄNGER 2
FEHLER
SCHLIESSER
UND ÖFFNER
siehe
Hinweis 1
siehe
Hinweis 1
EOL
EOL
siehe
Hinweis 1
EOL
EXTERN
RESET
EXT
RST
GRUPPE 1 -
GRUPPE 1 +
GRUPPE 2 -
GRUPPE 2 +
VERSORGUNG -
VERSORGUNG +
GRUPPE 1 -
GRUPPE 1 +
Für den Anschluss von zwei Empfängern an eine Gruppe:
Zwei Empfänger zu zwei unterschiedlichen Gruppen zuordnen:
4

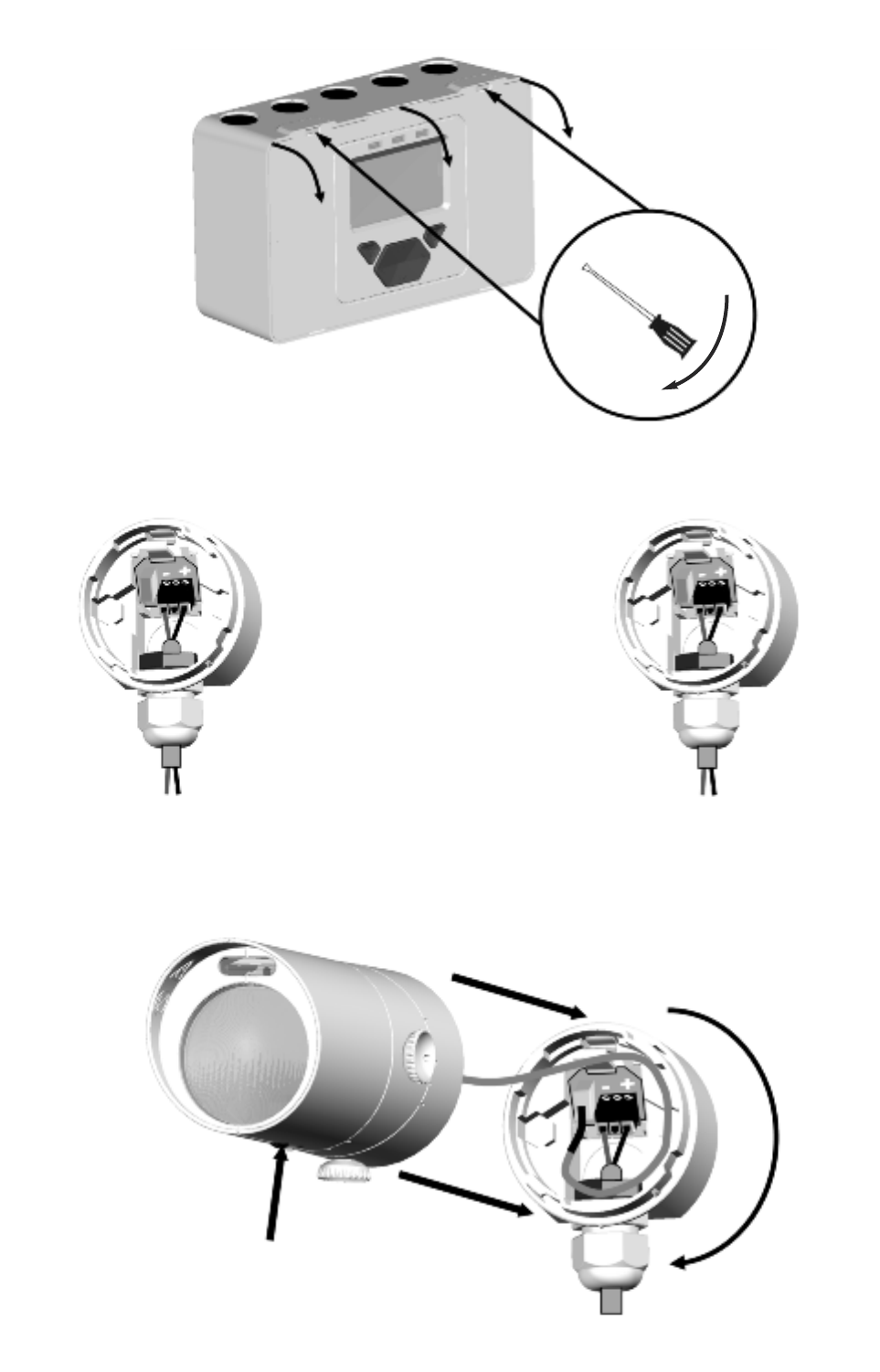

3. Montage
LED muss nach unten
zeigen
- +
AN
‘EMPFÄNGERLEISTUNG’
AUF STEUEREINHEIT
EMPFÄNGER:
- +
AN
12 bis 36 V VERSORGUNG ODER
‘SENDERVERSORGUNG’ AUF
STEUEREINHEIT
SENDER:
5
BITTE BEACHTEN: Eine Steuereinheit kann zur Kontrolle und Überwachung von bis zu
zwei Empfängern eingesetzt werden. Das Symbol „#“ wird in dieser
Bedienungsanleitung zur Angabe der Nummer des derzeit ausgewählten Empfängers
(1 oder 2) verwendet.
Anlegen der Versorgungsspannung (zur
Steuereinheit),
Empfänger & Sender einschalten

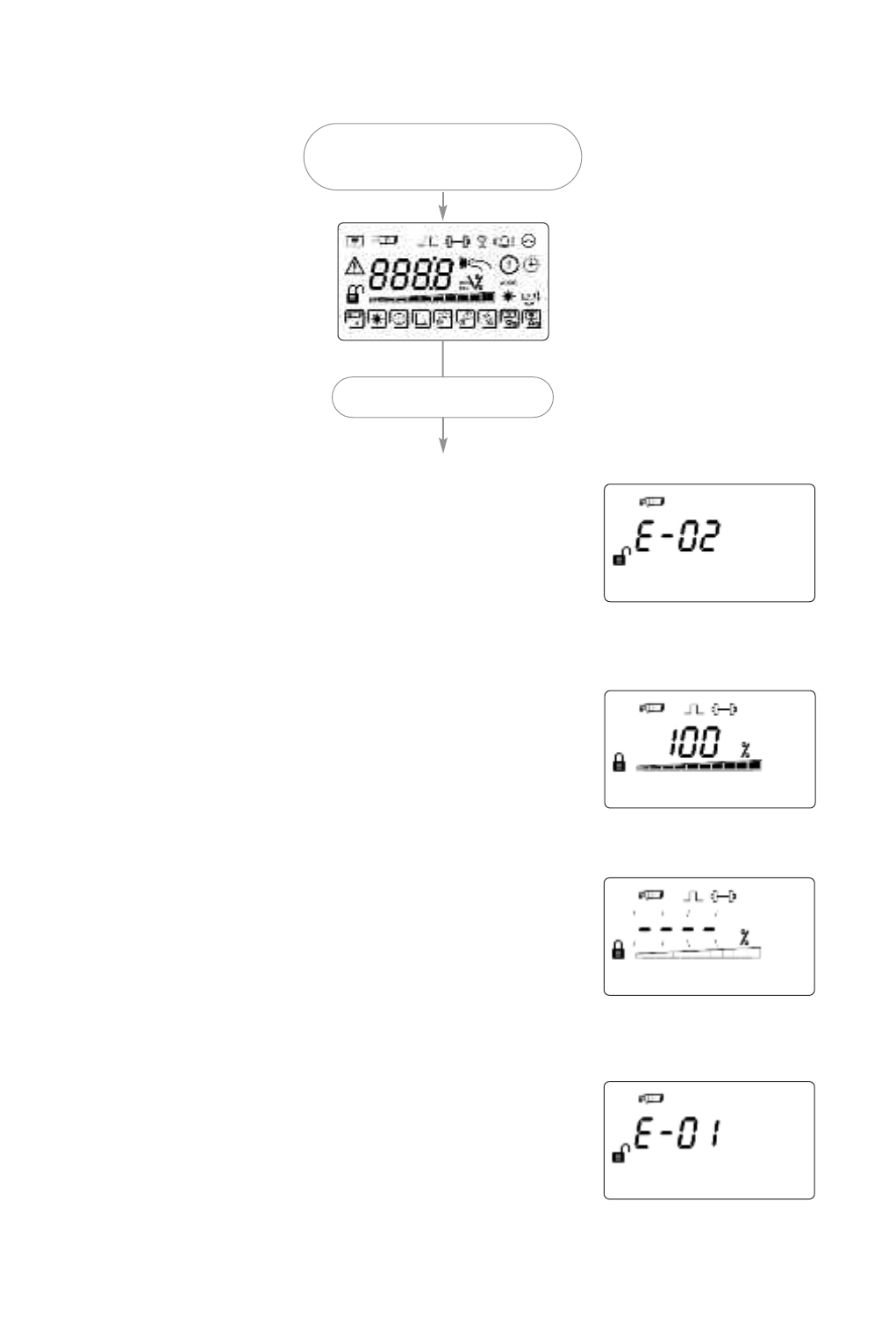

4. Einschalten
• In Betrieb genommenes System:
• Kommunikationsfehler oder Empfänger nicht
angeschlossen:
• Empfänger nicht gefunden (auf dieser Stufe normal):
• Empfänger wurden gefunden, aber nicht in Betrieb
genommen:
3 Sekunden
6

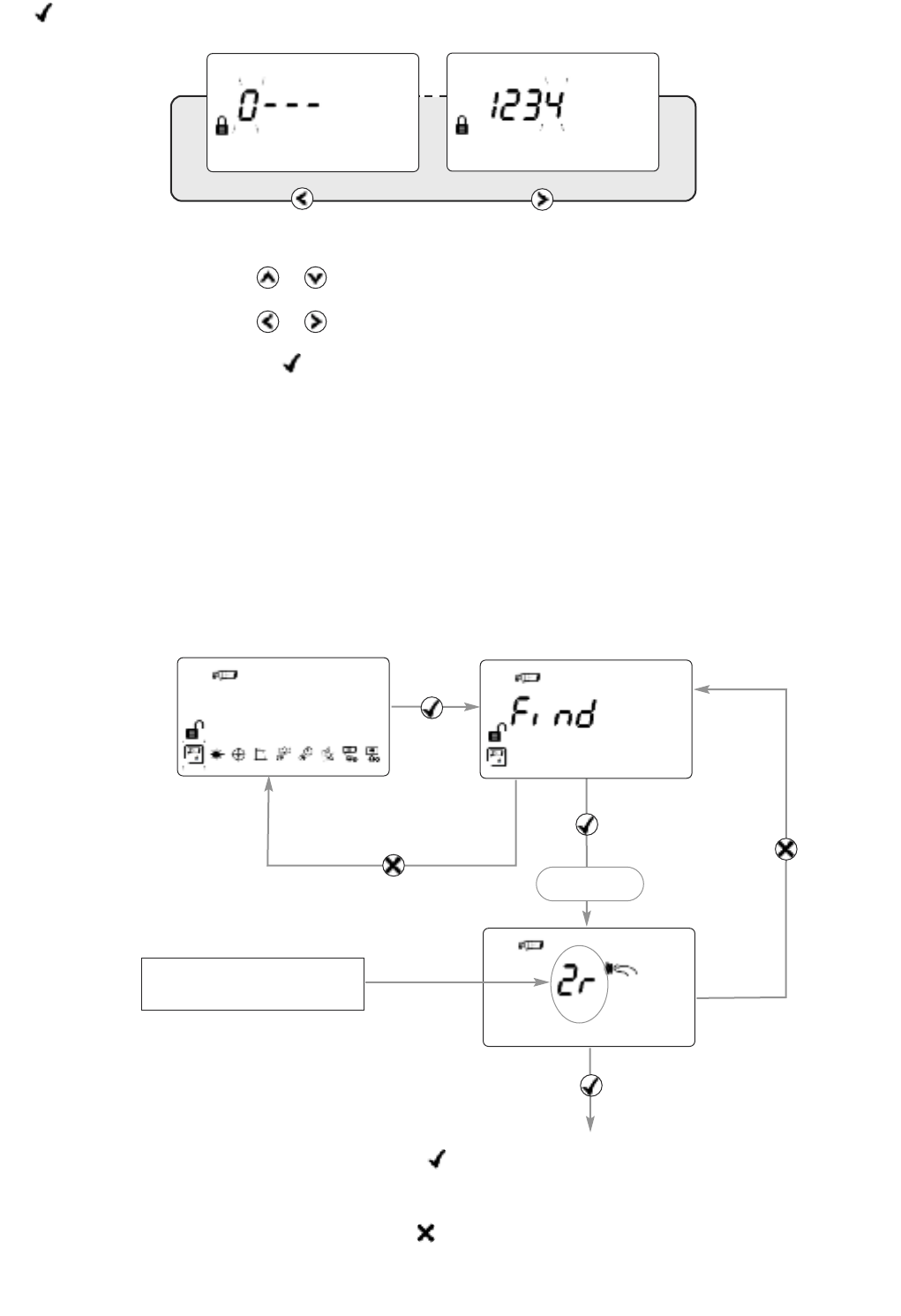

Standard-Zugangscode: 1 2 3 4
Auf drücken, um ZUGANGSCODE in BENUTZERMENÜ einzugeben
Ziffer verändern
Zwischen Ziffern wechseln
Bestätigen
5. Zugangscode für den Zugriff auf das Engineering-Menü
• Bei Eingabe eines falschen Zugangscodes kehrt die
Anzeige zum Eingabebildschirm für in den
Zugangscode zurück
• Bei drei fehlerhaften Versuchen wird der Zugang für
drei Minuten gesperrt
• Während der Erstinstallation oder bei Hinzufügen oder Entfernen von Empfängern Funktion
‘Finden’ durchführen
6. Empfänger finden
• Auf drücken, um ‘gefundene’ Empfänger zu
aktivieren
• Ungenutzte Empfängerkanäle werden ausgeschaltet
• Auf drücken, um bei nicht korrekter Anzahl eine
erneute Suche durchzuführen
Dies ist die Anzahl der
gefundenen Empfänger
10 Sekunden
7
• Jeder Empfänger muss separat ausgerichtet werden
• In den Schritten 8 und 9 wird erläutert, wie einzelne Empfänger ausgerichtet werden

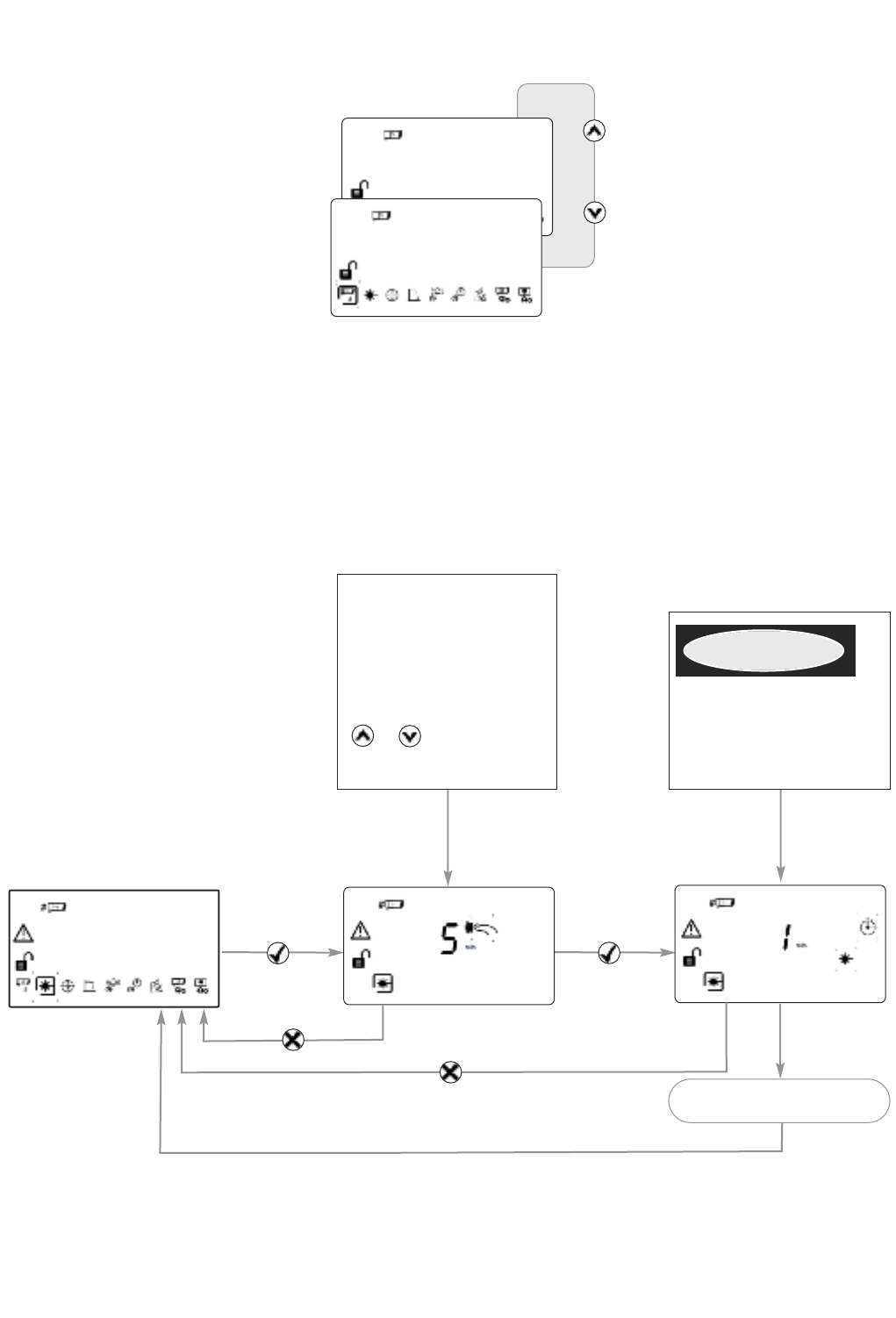

7. Empfänger zur Bearbeitung auswählen
• Der LASER im Empfängerkopf wird verwendet, um den Empfänger mit dem Sender auszurichten.
• Der LASER kann im Menü Engineering mit der Schaltfläche auf dem Empfängerkopf oder über
das LASER-Symbol im Menü ENGINEERING wie unten gezeigt aktiviert werden.
• Den LASER so nah wie möglich an den Sender bewegen, indem die Daumenräder des
Empfängers bewegt werden
• In dieser Betriebsart signalisiert das System eine Störung (Fault)
8. LASER-Zielsuche
Der LASER-TIMEOUT-
Wert (MIN= 1 min;
MAX=59 min.) kann in
Schritten von 1 Minute
folgendermaßen erhöht
oder verringert werden:
Countdown abgelaufen
LASERSTRAHLUNG - NICHT
DIREKT IN DEN LASERSTRAHL
BLICKEN
LEISTUNG < 5mW
LASER DER KLASSE 3R
Wellenlänge 630 – 680 nm
GEFAHR!
Falls es aufgrund der Installationsumgebung nicht möglich ist, den LASER zu sehen (zum
Beispiel bei starkem Umgebungslicht), wird der Empfänger nach dem freien Auge ausgerichtet,
sodass er auf den Sender zeigt.
2-
1-

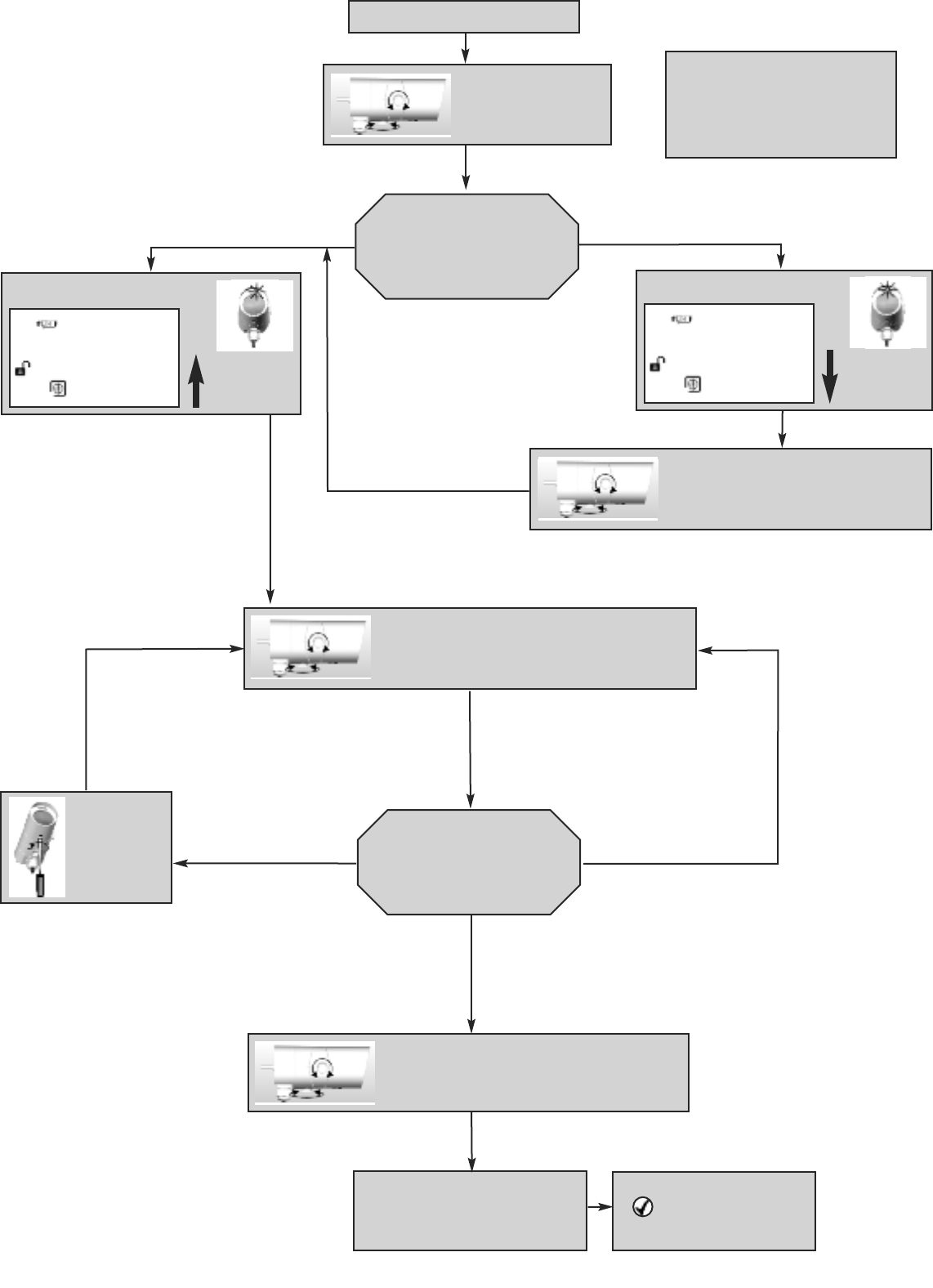

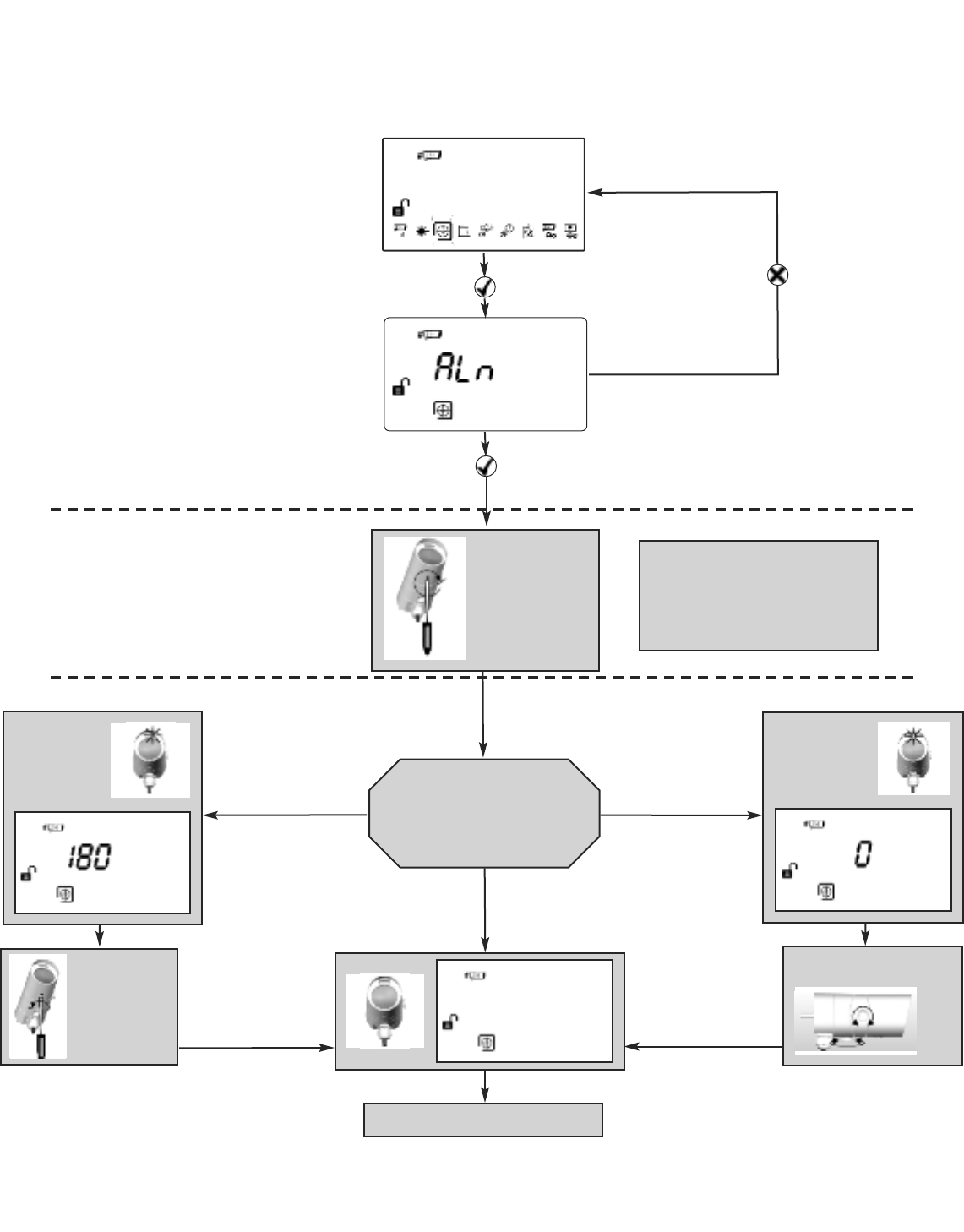

9. Ausrichtung
Schritt 1
Im Installationsmodus den Sender auf den Empfänger zentrieren. Das System gleicht die
Leistung an, um ein optimales Signal zu erhalten.
Schritt 2
Kein
Blinken
Kein
Blinken
Tx-Leistung
reduzieren
Schritt 3
Daumenräder
angleichen
(SIEHE
HINWEIS 1)
Tx-Leistung auf
Maximum
stellen.
Signal zu
stark
LEDs auf Rx- oder
LCD-Wert sehen
Gelb -
kurzes/langes
Blinken
Kein
Grün -
kurzes/langes
Blinken
Signal zu
niedrig
HINWEIS 1: Der Wert kann
zwischen 2 und 178 liegen.
Ein höherer Wert bedeutet
eine bessere Ausrichtung.
Weiter zu Schritt 4
Tx
Rx
Rx
Tx Tx
Rx
8
Grün - blinken/stopp
Grün -
blinken/stopp
9
Signal
erhöht
Signal
reduziert
Gelb -
blinken/stopp
LCD-Wert
sinkt
Gelb - blinken/stopp
Grün - blinken/stopp
Grün -
kurzes/langes
Blinken
LCD = 180 LCD-Wert
steigt
LED - kein Blinken
LCE = zwischen 2
und 178
Ein Daumenrad
durch 1/4-Drehung
angleichen.
Das gleiche Daumenrad durch
1/4-Drehung in die entge-
gengesetzte Richtung an-
passen.
Zum Annehmen der
Ausrichtung
Kontrollzeichen
drücken
Schritt 4 für das andere
Daumenrad wiederholen
Das gleiche Daumenrad durch 1/8-
Drehung in die entgegengesetzte Rich-
tung anpassen
Das gleiche Daumenrad durch 1/4-
Drehung in dieselbe Richtung an-
passen. Daumenrad entriegeln und
1 Sekunde warten.
(SIEHE
HINWEIS 1)
(SIEHE
HINWEIS 1)
Tx-Leistung
reduzieren
Tx
Tx
Tx
Tx
Tx
Rx Rx
LEDs auf Rx- oder
LCD-Wert sehen
LEDs auf Rx- oder
LCD-Wert sehen
Schritt 4
HINWEIS 1: Der Wert kann
zwischen 2 und 178 liegen.
Ein höherer Wert bedeutet
eine bessere Ausrichtung.
Ab Schritt 3
10
10. Alarm- und Störfunktion manuell testen
Nach der Installation oder Reinigungen empfiehlt sich die Durchführung eines manuellen
Alarm- und Störungs-Funktionstests.
Alarmtest: Den Empfänger langsam halb abdecken. Der Controller zeigt nach Ablauf der
Alarmverzögerungszeit einen Alarm an.
Empfänger enthüllen. Nach ca. 5 Sekunden kehrt der Controller in den Normalstatus zurück.
Störtest: Den Empfänger komplett abdecken. Dies dauert weniger als 2 Sekunden. Der
Controller zeigt nach Ablauf der Störverzögerungszeit eine Störung an.
Empfänger enthüllen. Nach ca. 5 Sekunden kehrt der Controller in den Normalstatus zurück.

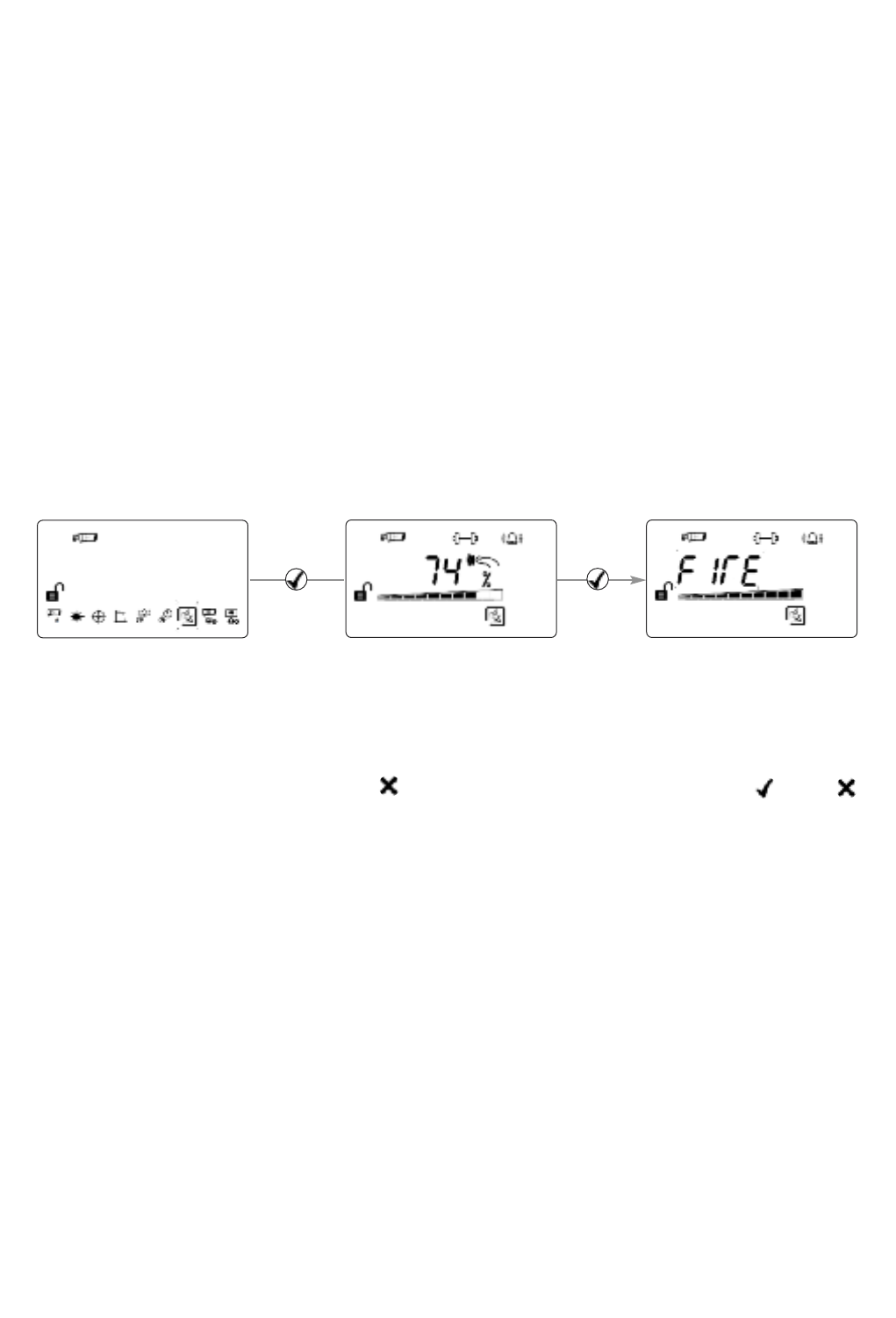

11. Fernalarmtest
Der Fernalarmtest ermöglicht dem Nutzer, von der Steuereinheit aus einen Alarmtest
durchzuführen.
Der Fernalarmtest wird bei der Abnahme der Brandbehörden und Routinewartungen durch
UL 268-5 akzeptiert.
Test der Alarm-LED des
Empfängers
Empfänger meldet Alarm,
Steuereinheit bleibt normal.
Auf drücken, um ohne
Durchführung des Tests zu
beenden.
Test der Relais Verdrahtung /
der Steuereinheit
Daraufhin meldet die
Steuereinheit einen Alarm an die
Brandmeldezentrale.
Zum Beenden oder
drücken.
11

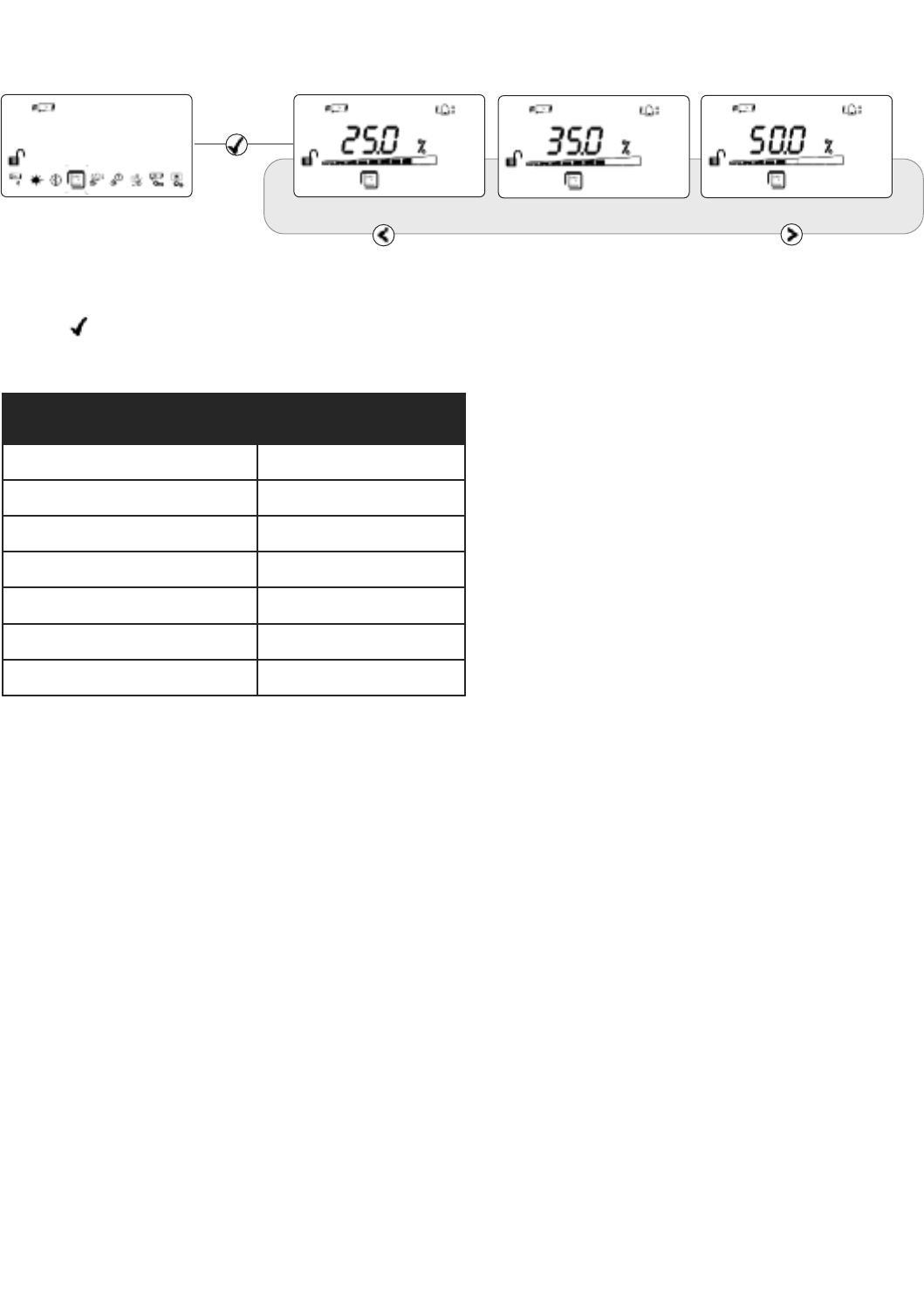

12. Alarmschwellwert
Diese Einstellung ist der Schwellwert für die Erkennung von Bränden durch den Empfänger.
Standard-Werkseinstellung = 35 %.
(Für jeden Empfänger getrennt einstellen)
• Die Empfindlichkeit kann in 1 %-Schritten durch Drücken der Pfeiltasten eingestellt werden
• Auf drücken, um Einstellung zu bestätigen
UL268-Alarmschwellwert-Bereiche:
Von der EN 54-12 genehmigte Empfindlichkeitsbereiche:
Abstand zwischen Sender und
Empfänger
Alarmschwellwert-
Bereich
5 - 10 m 25 %
10 - 20 m 25 - 30 %
20 - 40 m 25 - 45 %
40 - 60 m 35 - 60 %
60 - 80m 45 - 60 %
80 - 100 m 55 - 60 %
100 - 120 m 60 %
Entspricht EN54-12 bei einer Empfindlichkeit von 25 – 35 % und einer maximalen Verzögerung
von 20 Sekunden ab Alarmbeginn.
12

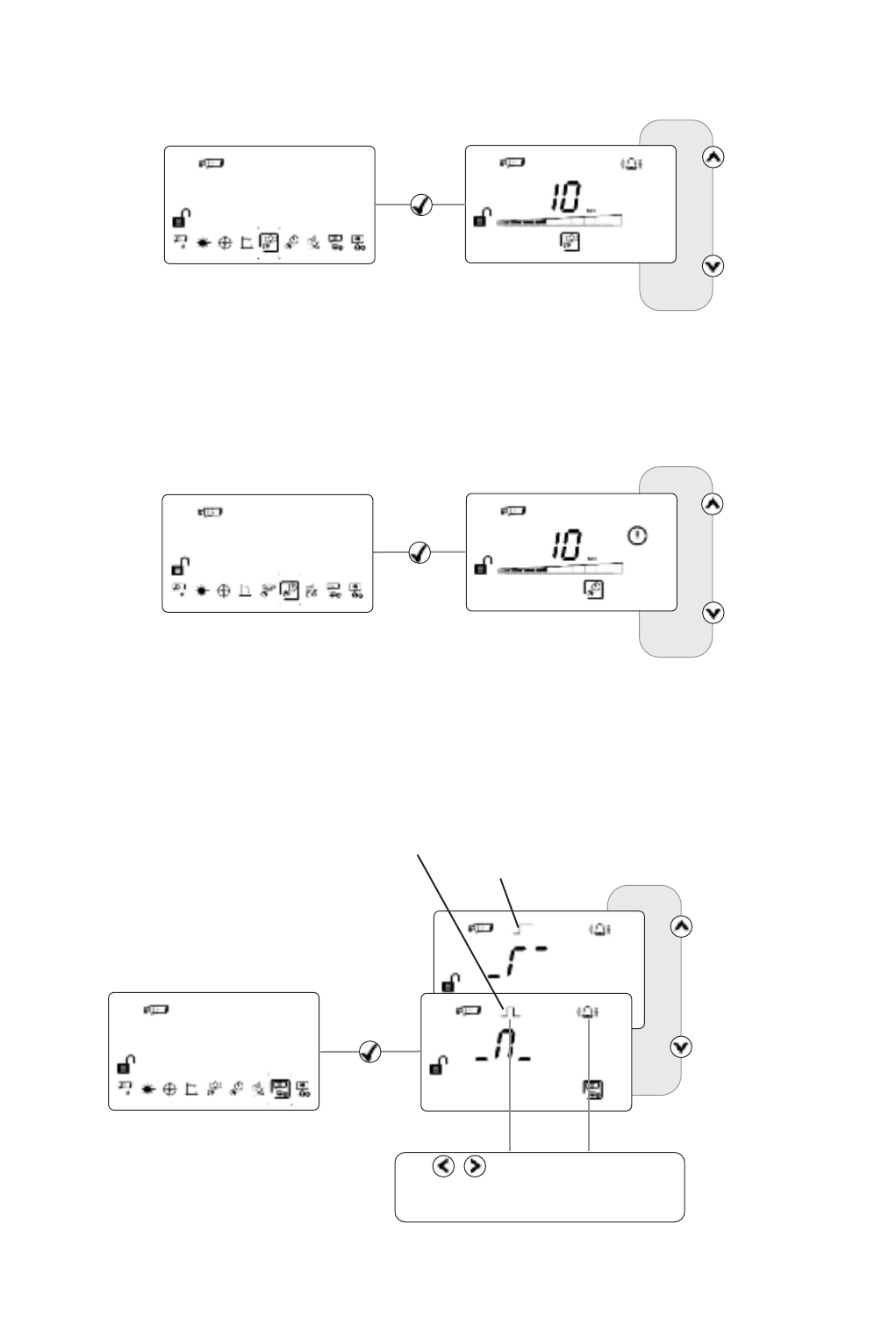

13. Verzögerung nach Alarmbeginn
Diese Einstellung ist die Verzögerungszeit, mit der die Steuereinheit einen Alarm an die
Brandmeldezentrale meldet. Standard-Werkseinstellung = 10 Sekunden.
(Für jeden Empfänger getrennt einstellen)
14. Störungsverzögerung
Diese Einstellung ist die Verzögerungszeit, mit der die Steuereinheit einen FEHLER an die
Brandmeldezentrale meldet. Standard-Werkseinstellung = 10 Sekunden.
(Für jeden Empfänger getrennt einstellen)
15. Selbsthaltender (Latching) / Nicht selbsthaltender (Non-Latching)
Im selbsthaltenden (Latching) Modus bleibt das System im Alarmzustand (“Fire”), nachdem der
Brand beendet ist. Im nicht selbsthaltenden (Non-Latching) Modus kehrt das System
automatisch in den Normalzustand zurück, nachdem der Brand beendet ist.
Um einen selbsthaltenden Alarm zu beenden, 5 bis 40 V mindestens 20 Sekunden lang an den
Kontakt „Ext Reset“ anlegen.
Mit zwischen den Symbolen im
Empfänger-Menü wechseln, bis das Impuls-
und das Glockensymbol angezeigt werden
Nicht selbsthaltend (Non-Latching)
Selbsthaltend (Latching)
13
Staubablagerungen werden vom System automatisch durch die Veränderung der Alarmschwelle
kompensiert. Dennoch sollten die Empfängerlinsen regelmäßig mit einem weichen und
fusselfreien Tuch gereinigt werden.
Vor dem Reinigen ist die Gruppe mit dem Melder an der Brandmelderzentrale abzuschalten.
Nach dem Reinigen ist sicherzustellen, dass das System normal funktioniert, indem der
Ausrichtungsprozess und die Brand- und Fehlertests gemäß dieser Bedienungsanleitung
erfolgen.
16. System reinigen
14
E-00 AIM nicht erkannt Beim Hersteller weitere technische
Unterstützung anfordern
E-01 Empfänger-Kommunikationsfehler Verdrahtung zwischen Steuerung und
Empfänger überprüfen
E-02 ‘Finden’ nicht erfolgreich durchgeführt Dem Vorgang “Finden” folgen
E-03 Ausgleichslimit erreicht System löschen und erneut ausrichten
E-04 Empfänger hat zu viele Messungen verpasst
oder hat die Synchronisation mit dem Sender
verloren
Auf freie Sicht zwischen Sender und
Empfänger achten
E-05 Empfänger ist nicht ausgerichtet Ausrichtungsverfahren durchführen
E-06 Fehler bei schneller Verdunkelung Auf freie Sicht zwischen Sender und
Empfänger achten
E-07 Fehler bei zu starkem Signal Sicherstellen, dass keine andere Quelle Streulicht
aussendet
E-15 Signal zu niedrig am Ende der Ausrichtung Auf freie Sicht zwischen Sender und
Empfänger achten Für Ausrichtung des Senders
UND des Empfänger achten Nicht beenden,
während die LEDs für den Ausrichtungsstatus noch
blinken
E-16 Signal zu stark am Ende der Ausrichtung Ausrichtungsverfahren erneut durchführen. Nicht
beenden, während die LEDs für den
Ausrichtungsstatus noch blinken
E-18 Kurzschluss bei Kommunikation
zwischen Steuerung und Empfänger entdeckt
Verdrahtung zwischen Steuerung und Empfänger
überprüfen
E-19 IR Signalintegritätsfehler Sicherstellen, dass sich keine starken Lichtquellen
oder direktes Sonnenlicht in der Nähe des
Empfängers befinden.
E-20 Umgebungslichtfehler Sicherstellen, dass sich keine starken Lichtquellen
oder direktes Sonnenlicht in der Nähe des
Empfängers befinden.
E-21 Fehler bei zu schwacher Leistung Stromversorgung der Steuerung überprüfen
17. Fehlerbehebung
15
18. Technische Daten
Parameter Wert
Abstand zwischen Sender und Empfänger 5 - 120 m
Betriebsspannungsbereich 12 bis 36 V Gleichstrom +/- 10 %
Senderstrom 8 mA
Ruhestrom (Steuerung mit 1 oder 2 Empfängern) 14 mA
Alarmstrom (Steuerung mit 1 oder 2 Empfängern) 14 mA
Fehlerstrom (Steuerung mit 1 oder 2 Empfängern) 14 mA
Stromausfall, Zeit rücksetzen >20 Sekunden
Brand- und Fehlerrelaiskontakte VFCO 2A@ 30 Volt Gleichstrom, resistiv
Maximale Kabellänge (Steuerung zu Empfänger) 100m
Kabelquerschnitt 24 - 14 AWG
0,5 - 1,6 mm
Betriebstemperatur -10 °C bis +55 °C (nicht-kondensierend)- EN
-20 °C bis +55 °C (nicht-kondensierend)- UL
Lagertemperatur -40 °C bis +85 °C (nicht-kondensierend)
Empfängertoleranz zu Strahlenfehlausrichtung bei 25 %
Empfindlichkeit
± 2,5°
Sendertoleranz zu Strahlenfehlausrichtung bei 25 %
Empfindlichkeit
± 0,7°
Alarmschwellwert-Bereich 0,45 - 3,98 dB
10 - 60 %
Alarm- und Fehlerverzögerungen 2-30 Sek., individuell wählbar
Optische Wellenlänge 850 nm
Störungsschwellwert bei schneller Verdunkelung 85 %
LED-Anzeigen - Kontrolleinheit Rot = Alarm (eine für jeden Empfänger)
Gelb = Alarm (eine für jeden Empfänger)
Grün = System OK
LED-Anzeigen - Empfänger Rot = Feuer. LED-Anzeigen in Grün und Gelb für
Ausrichtung durch Einzelperson
Schutzart IP54
Relative Feuchtigkeit (max.) 93 % (nicht-kondensierend)
CPD-Referenz 0786-CPD-21162
UL-Akte S3417 (Band 6)
Gehäuseaufbau (Controller/Sender/Empfänger) UL94 V0 PC
Abmessungen Breite,
mm
Höhe,
mm
Tiefe,
mm
Gewicht,
kg
Steuereinheit 202,7 124 71,5 0,606
Sender & Empfänger 77,6 77,6 160 0,207
einschl. Halter
Dokumentennummer: 0044-047-02-DE

Navigation menu
