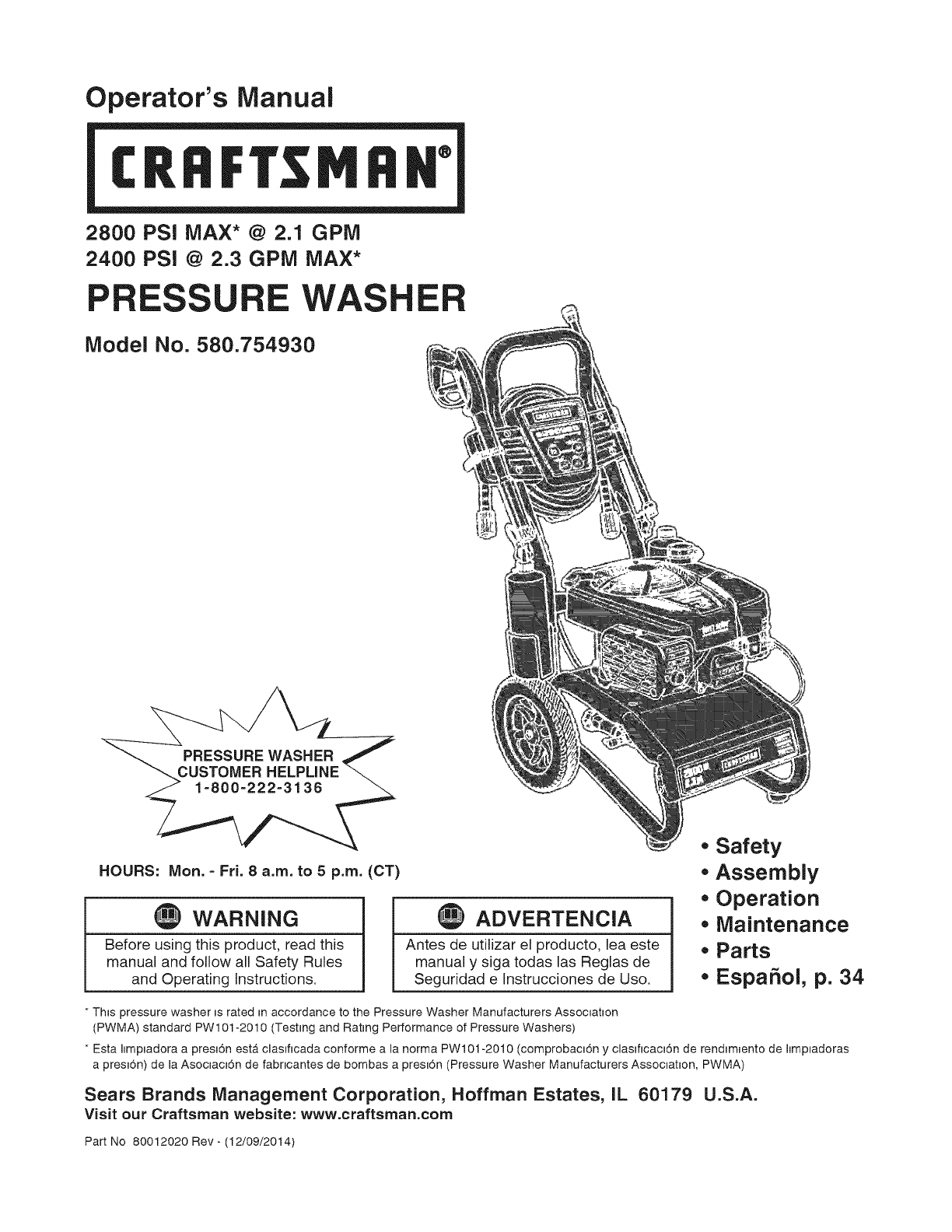

Operator's Manual

CRRFrSMRW

2800 PSi MAX* @ 2.1 GPM

2400 PSI @ 2.3 GPM MAX*

PRESSURE WASHER

Model No. 580.754930

HOURS: lVlon. - Fri. 8 a.m. to 5 p.m. (CT)

WARNING

Before using this product, read this

manual and follow all Safety Rules

and Operating Instructions,

ADVERTENCIA

Antes de utilizar el producto, lea este

manual y siga todas las Reglas de

Seguridad e Instrucciones de Uso,

,, Safety

,, Assembly

,, Operation

oMaintenance

oParts

- Espa5ol, p. 34

* Thus pressure washer usrated ,n accordance to the Pressure Washer Manufacturers Assocnatnon

(PWMA) standard PW101-2010 (Testnng and Ratnng Performance of Pressure Washers)

* Esta Hnmpnadoraa presn6n estA cHasnfncadaconforme a Hanorma PW101-2010 (comprobacn6n y cHasnfncacn6nde rendnmnento de Hnmpnadoras

a presn6n) de HaAsocnacn6n de fabrncantes de bombas a presn6n (Pressure Washer Manufacturers Assocnatnon, PWMA)

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.craftsman.com

Part No 80012020 Rev- (12/09/2014)

CRAFTSMAN LIMWTED WARRANTY

FOR TWO YEARS from the date of sale, this product is warranted against defects in material or workmanship.

WITH PROOF OF SALE, a defective product will receive free repair or replacement at option of seller.

For warranty coverage details to obtain free repair or replacement, visit the web page: wwv.craftsman.comiwarranty

This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include:

• Expendable items that can wear out from norma_ use within the warranty period, such as spray guns,

hoses, nozzle extensions, nozzles, spray tips, filters or spark plugs.

Product damage resulting from user attempts at product modification or repair or caused by product

accessories.

Repairs necessary because of accident or failure to operate or maintain the product according to aH

supplied instructions.

Preventive maintenance, or repairs necessary due to improper fuel mixture, contaminated or stale fuel.

This warranty is void if this product is ever used while providing commercial services or if rented to another person.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, _L 60179

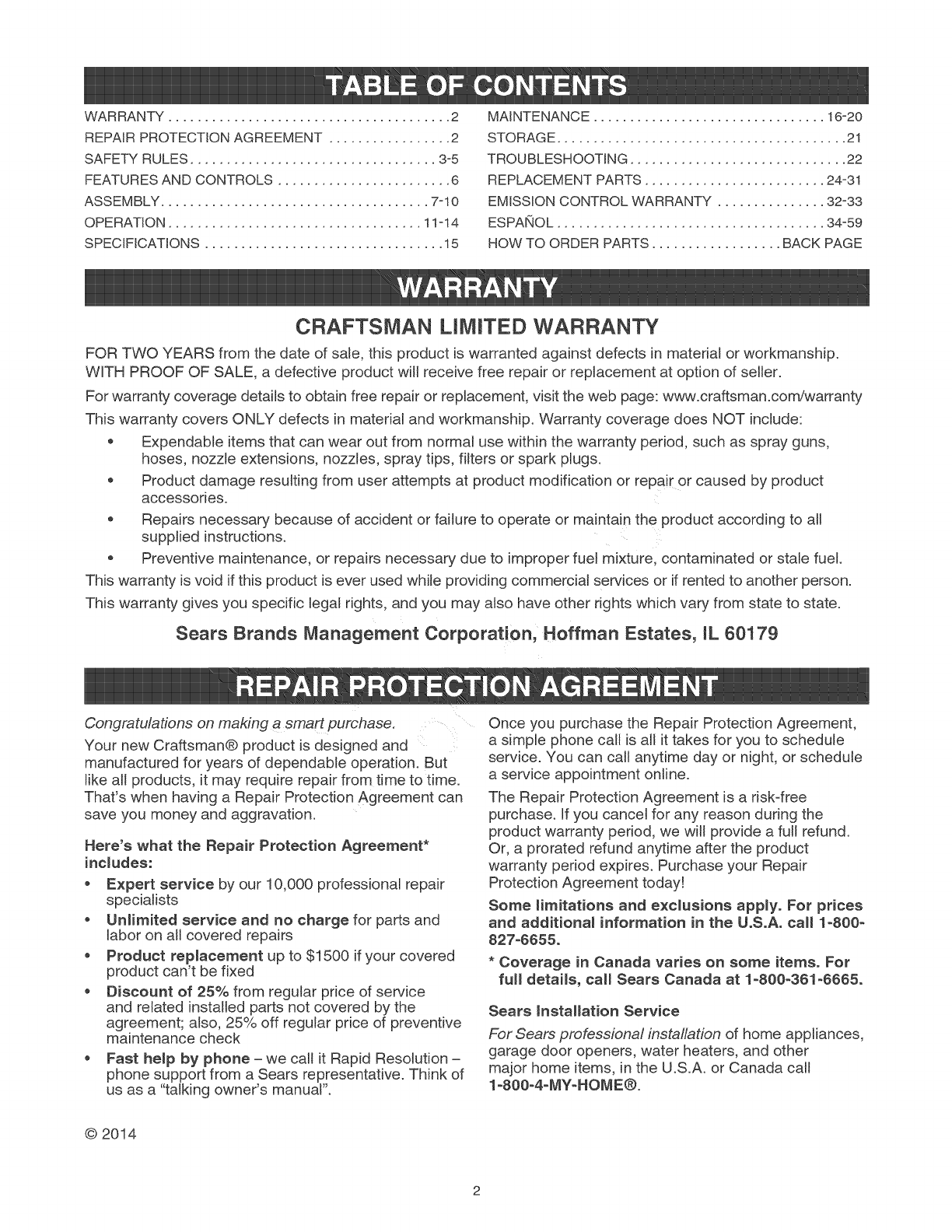

Congratulations on making a smart purchase ...........................

Your new Craftsman® product is designed and

manufactured for years of dependable operation. But

like all products, it may require repair from time to time.

That's when having a Repair Protection Agreement can

save you money and aggravation.

Here's what the Repair Protection Agreement*

includes:

Expert service by our 10,000 professional repair

specialists

Unlimited service and no charge for parts and

labor on aHcovered repairs

Product replacement up to $1500 if your covered

product can't be fixed

Discount of 25% from regular price of service

and related installed parts not covered by the

agreement; also, 25% off regular price of preventive

maintenance check

Fast hemp by phone = we call it Rapid Resolution =

phone support from a Sears representative. Think of

us as a "talking owner's manuaR

Once you purchase the Repair Protection Agreement,

a simple phone call is aH it takes for you to schedule

service. You can call anytime day or night, or schedule

a service appointment online.

The Repair Protection Agreement is a risk-free

purchase. If you cancel for any reason during the

product warranty period, we will provide a full refund.

Or, a prorated refund anytime after the product

warranty period expires. Purchase your Repair

Protection Agreement today!

Some _imitations and exclusions apply. For prices

and additional information in the U.SoA. call 1-800-

827-6655.

* Coverage in Canada varies on some items. For

full details, call Sears Canada at 1o800o361o6665o

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other

major home items, in the U.S.A. or Canada call

1-800-4°MY-HOME®.

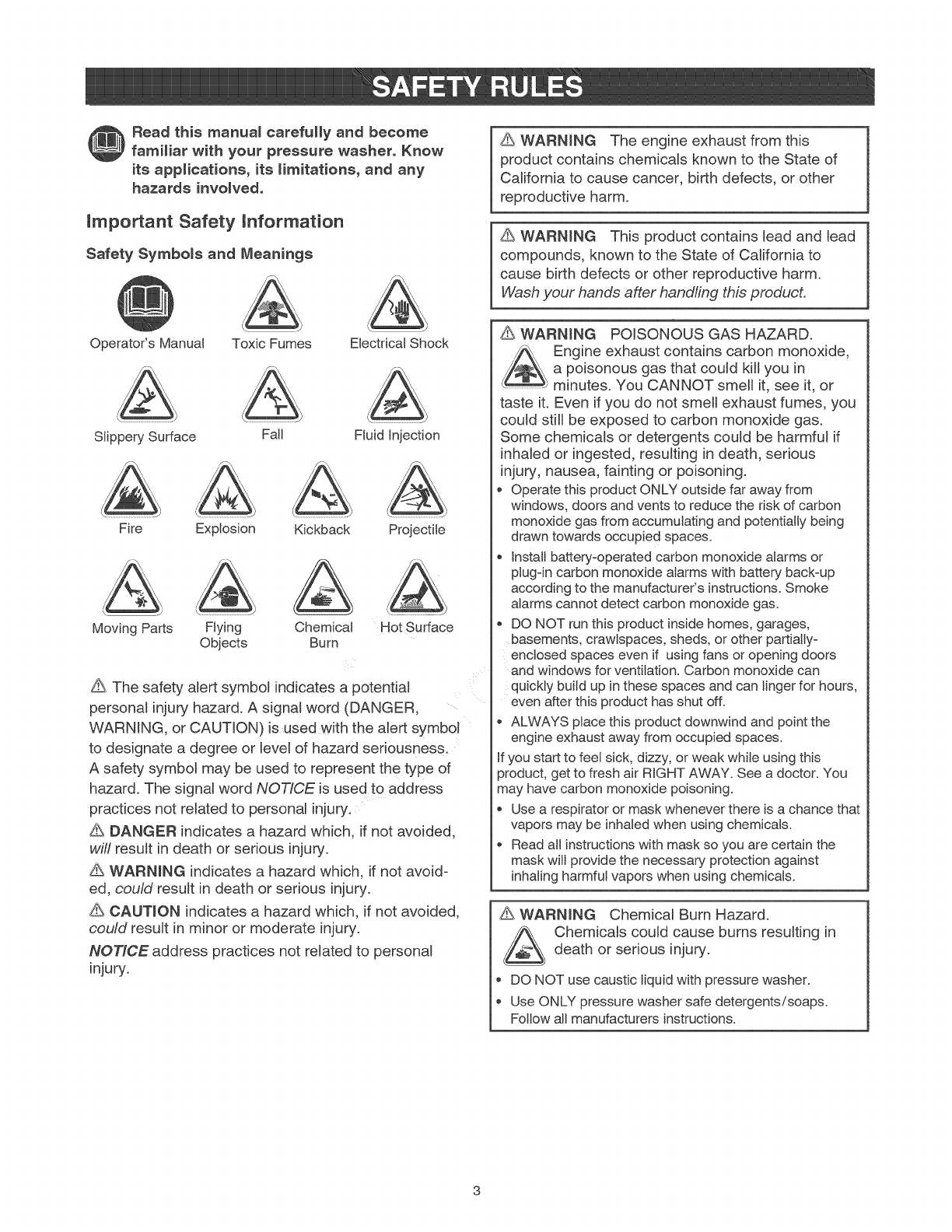

Readthis manualcarefully and become

familiar with your pressure washer. Know

its applications, its limitations, and any

hazards involved.

_mportant Safety _nformation

Safety Symbols and Meanings

Operator's Manual Toxic Fumes Electrical Shock

Slippery Surface Fall Fluid injection

Fire Explosion Kickback Projectile

Moving Parts Flying Chemicat Hot Surface

Objects Burn

The safety alert symbol indicates a potential

personal injury hazard. A signal word (DANGER,

WARNING, or CAUTION) is used with the alert symbol

to designate a degree or level of hazard seriousness.

A safety symbol may be used to represent the type of

hazard. The signal word NOTICE is used to address

practices not related to personal injury.

DANGER indicates a hazard which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazard which, if not avoid =

ed, could result in death or serious injury.

CAUTION indicates a hazard which, if not avoided,

could result in minor or moderate injury.

NOTICE address practices not related to personal

injury.

WARNING The engine exhaust from this

product contains chemicals known to the State of

California to cause cancer, birth defects, or other

reproductive harm.

WARNmNG This product contains lead and lead

compounds, known to the State of California to

cause birth defects or other reproductive harm.

Wash your hands after handling this product.

WARNING POISONOUS GAS HAZARD.

Engine exhaust contains carbon monoxide,

a poisonous gas that could kill you in

minutes. You CANNOT smell it, see it, or

taste it. Even if you do not smell exhaust fumes, you

couJd still be exposed to carbon monoxide gas.

Some chemicals or detergents could be harmful if

inha}ed or ingested, resulting in death, serious

injury, nausea, fainting or poisoning.

o Operate this product ONLY outside far away from

windows, doors and vents to reduce the risk of carbon

monoxide gas from accumulating and potentially being

drawn towards occupied spaces.

Install battery-operated carbon monoxide atarms or

plug-in carbon monoxide atarms with battery back-up

according to the manufacturer's instructions. Smoke

alarms cannot detect carbon monoxide gas.

DO NOT run this product inside homes, garages,

basements, crawtspaces, sheds, or other partially=

enclosed spaces even if using fans or opening doors

and windows for ventilation. Carbon monoxide can

quickly build up in these spaces and can tinger for hours,

even after this product has shut off.

ALWAYS place this product downwind and point the

engine exhaust away from occupied spaces.

If you start to feel sick, dizzy, or weak while using this

product, get to fresh air RIGHT AWAY. See a doctor. You

may have carbon monoxide poisoning.

Use a respirator or mask whenever there is a chance that

vapors may be inhated when using chemicals.

Read atl instructions with mask so you are certain the

mask will provide the necessary protection against

inhaling harmful vapors when using chemicals.

WARNING Chemical Burn Hazard.

Chemicals could cause burns resulting in

death or serious injury.

DO NOT use caustic liquid with pressure washer.

Use ONLY pressure washer safe detergents/soaps.

Follow all manufacturers instructions.

WARNINGStartercordkickback(rapid

retraction)willpullhandandarmtoward

enginefasterthanyoucanletgowhich

couldcausebrokenbones,fractures,

bruises,orsprainsresultinginseriousinjury.

,NEVER pull starter cord without first relieving spray gun

pressure.

When starting engine, putt cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point spray gun in safe direction, press red button

and squeeze spray gun trigger to release high pressure.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

WARNING Risk of electrocution.

_ Contact with power source could cause

electric shock or burn resulting in death or

- serious injury.

,NEVER spray near power source.

WARNING The high pressure stream of water

that this equipment produces could cut

through skin and its underlying tissues,

resulting in serious injury and possible

amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected, which

could result in serious injury.

tf cut by fluid, call physician immediately. DO NOT treat

as a simple cut.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

NEVER repair leaking connections with sealant of any

kind. Replace o-ring or seat.

NEVER connect high pressure hose to nozzle extension.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point spray gun in safe direction, press red

button and squeeze spray gun trigger to release high

pressure, every time you stop engine.

NEVER aim spray gun at people, animals, or plants.

DO NOT secure spray gun in open position.

DO NOT leave spray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

WARNING Fuel and its vapors are extremely

flammable and explosive which could

cause burns, fire or explosion

resulting in death or serious injury.

WHEN ADDING OR DRAINING FUEL

,Turn pressure washer engine OFF and let it cool at least

2 minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

,Fill or drain fuel tank outdoors.

,DO NOT overfill tank. Allow space for fuel expansion.

,If fuel spills, wait until it evaporates before starting engine.

,Keep fuel away from sparks, open flames, pilot tights,

heat, and other ignition sources.

,Check fuel lines, tank, cap and fittings frequently for

cracks or leaks. Replace if necessary.

,DO NOT light a cigarette or smoke.

WHEN STARTING EQUIPMENT

,Ensure spark plug, muffler,fuelcap, and air cleaner are in place.

DO NOT crank engine with spark plug removed.

WHEN OPERATING EQUIPMENT

,DO NOT operate this product inside any building, carport,

porch, mobile equipment, marine applications, or enclosure.

DO NOT tip engine or equipment at angle which causes

fuel to spill.

, DO NOT spray flammable liquids.

WHEN TRANSPORTING, MOVING OR REPAIRING

EQUIPMENT

Transport/move/repair with fuel tank EMPTY or with fuel

shutoff valve OFF (0).

,DO NOT tip engine or equipment at angle which causes

fuel to spill.

® Disconnect spark plug wire.

WHEN STORING FUEL OR EUIPMENT WITH FUEL IN TANK

Store away from furnaces, stoves, water heaters, clothes

dryers, or other appliances that have pilot light or other

ignition source because they could ignite fuel vapors.

L_ WARNING Exhaust heat/gases could ignite

combustibles, structures or damage

fuel tank causing a fire, resulting in

death or serious injury.

Contact with muffler area could cause burns

resulting in serious injury.

DO NOT touch hot parts and AVOID hot exhaust gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (1.5 m) of clearance on all sides of

pressure washer including overhead.

It is a violation of California Public Resource Code,

Section 4442, to use or operate the engine on any forest-

covered, brush-covered, or grass-covered land unless

the exhaust system is equipped with a spark attester, as

defined in Section 4442, maintained in effective working

order. Other states or federal jurisdictions may have

similar taws.

Contact the original equipment manufacturer, retailer,

or dealer to obtain a spark arrester designed for the

exhaust system installed on this engine.

Replacement parts must be the same and installed in the

same position as the original parts.

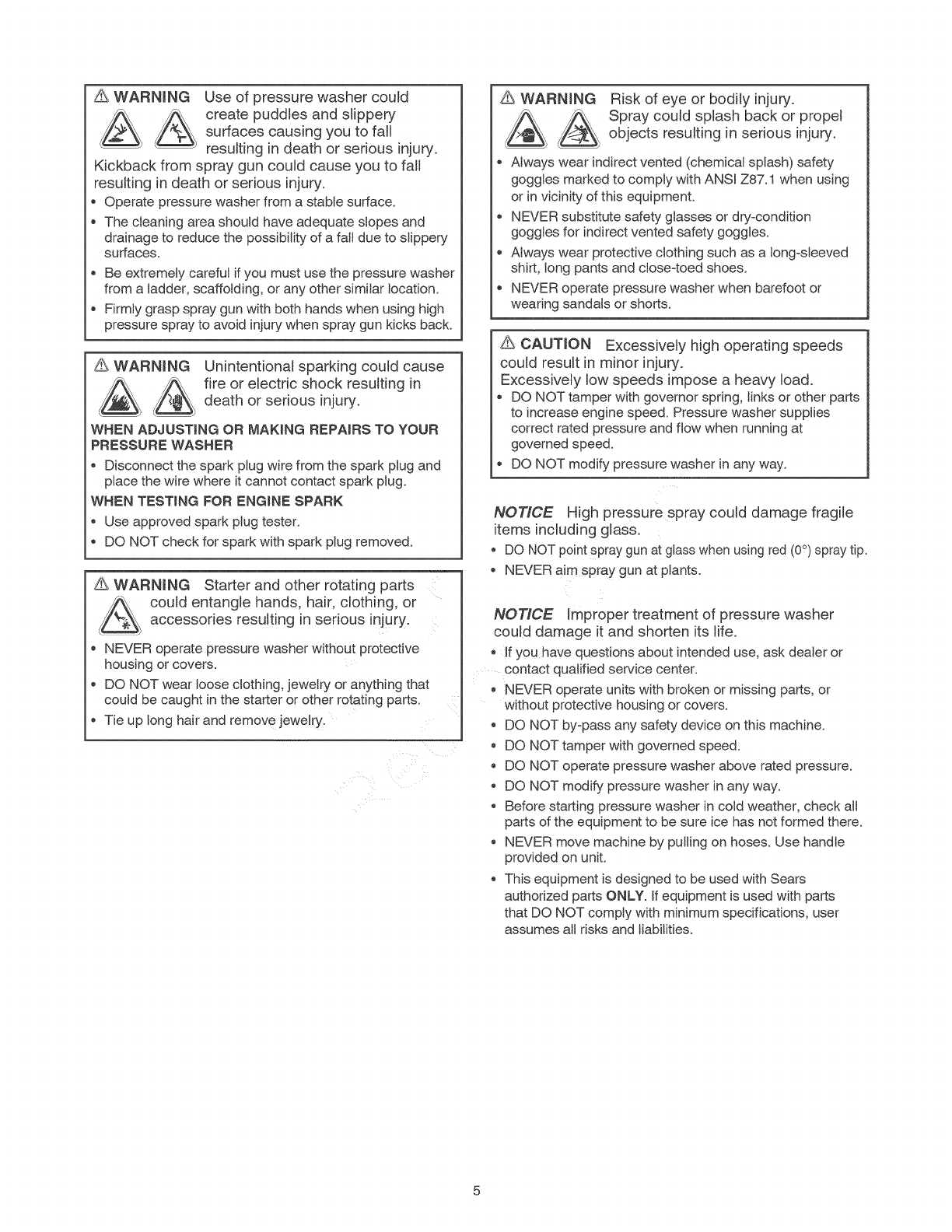

WARNmNGUseofpressurewashercould

_ createpuddlesandslippery

surfacescausingyoutofall

resultingindeathorseriousinjury.

Kickbackfromsprayguncouldcauseyoutofall

resultingindeathorseriousinjury.

o Operatepressurewasherfromastablesurface.

Thecleaningareashouldhaveadequateslopesand

drainagetoreducethepossibilityofafallduetoslippery

surfaces.

Beextremelycarefulifyoumustusethepressurewasher

fromaladder,scaffolding,oranyothersimilarlocation.

Firmlygraspspraygunwithbothhandswhenusinghigh

pressurespraytoavoidinjurywhenspraygunkicksback.

WARNmNG Unintentional sparking could cause

fire or electric shock resulting in

death or serious injury.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

, Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

, Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

WARNING Starter and other rotating parts

could entangle hands, hair. clothing, or

accessories resulting in serious injury.

NEVER operate pressure washer without protective

housing or covers.

DO NOT wear loose clothing, jewelry or anything that

could be caught in the starter or other rotating parts.

Tie up tong hair and remove jewelry.

WARNmNG Risk of eye or bodily injury.

_ pray could splash back or propel

objects resulting in serious injury.

Always wear indirect vented (chemical splash) safety

goggles marked to comply with ANSI Z87.1 when using

or in vicinity of this equipment.

NEVER substitute safety gtasses or dry-condition

goggles for indirect vented safety goggles.

Always wear protective clothing such as a tong-sleeved

shirt, tong pants and close4oed shoes.

NEVER operate pressure washer when barefoot or

wearing sandals or shorts.

CAUTION Excessively high operating speeds

could result in minor injury.

Excessively low speeds impose a heavy load.

DO NOT tamper with governor spring, links or other parts

to increase engine speed. Pressure washer supplies

correct rated pressure and flow when running at

governed speed.

DO NOT modify pressure washer in any way.

NOTICE High pressure spray could damage fragile

items including glass.

DO NOTpointspraygunat glasswhenusingred (0°) spraytip.

NEVERaim spray gun at plants.

NOTICE Improper treatment of pressure washer

could damage it and shorten its life.

If you have questions about intended use, ask dealer or

contact qualified service center.

o NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

DO NOT tamper with governed speed.

DO NOT operate pressure washer above rated pressure.

DO NOT modify pressure washer in any way.

Before starting pressure washer in cold weather, check all

parts of the equipment to be sure ice has not formed there.

NEVER move machine by pulling on hoses. Use handle

provided on unit.

This equipment is designed to be used with Sears

authorized parts ONLY. If equipment is used with parts

that DO NOT comply with minimum specifications, user

assumes all risks and liabilities.

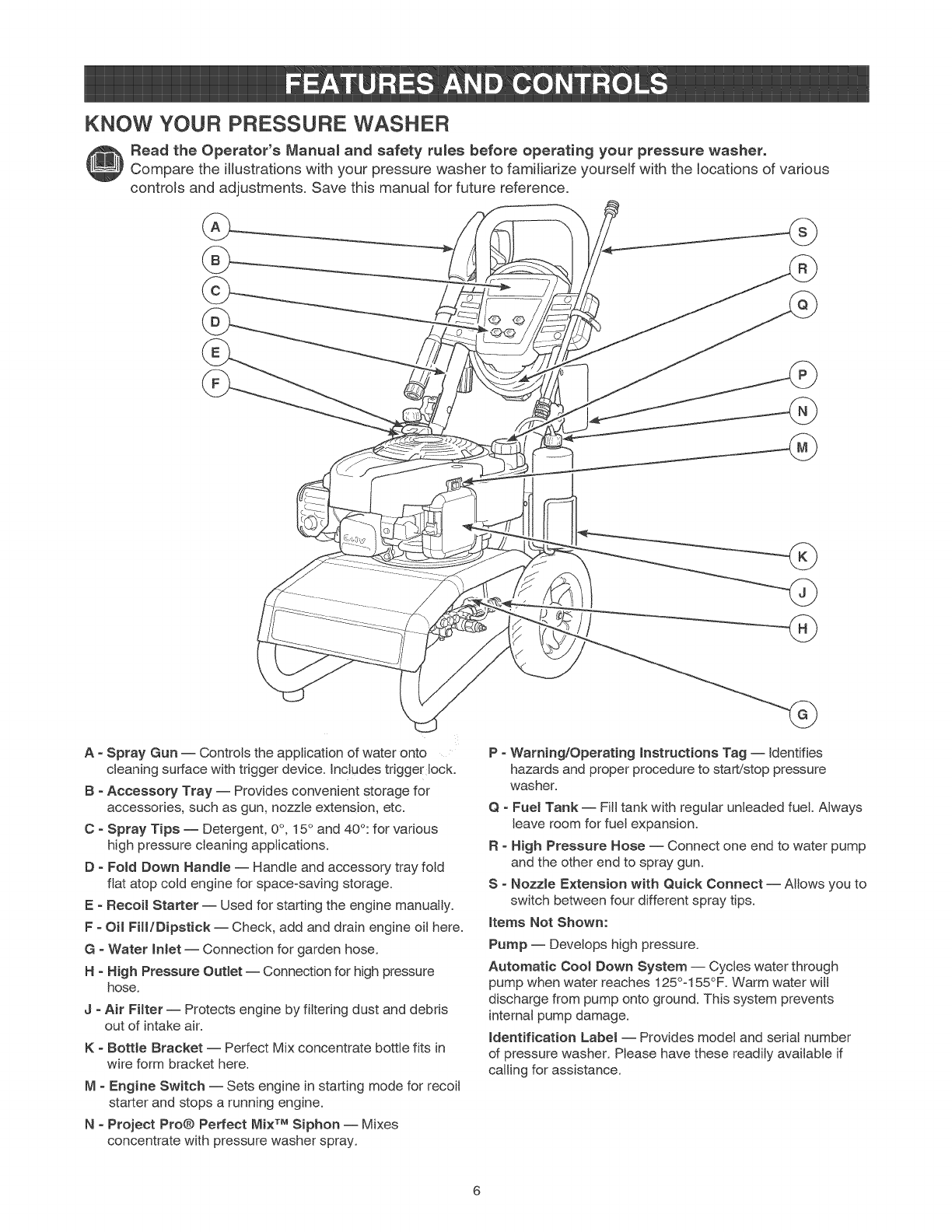

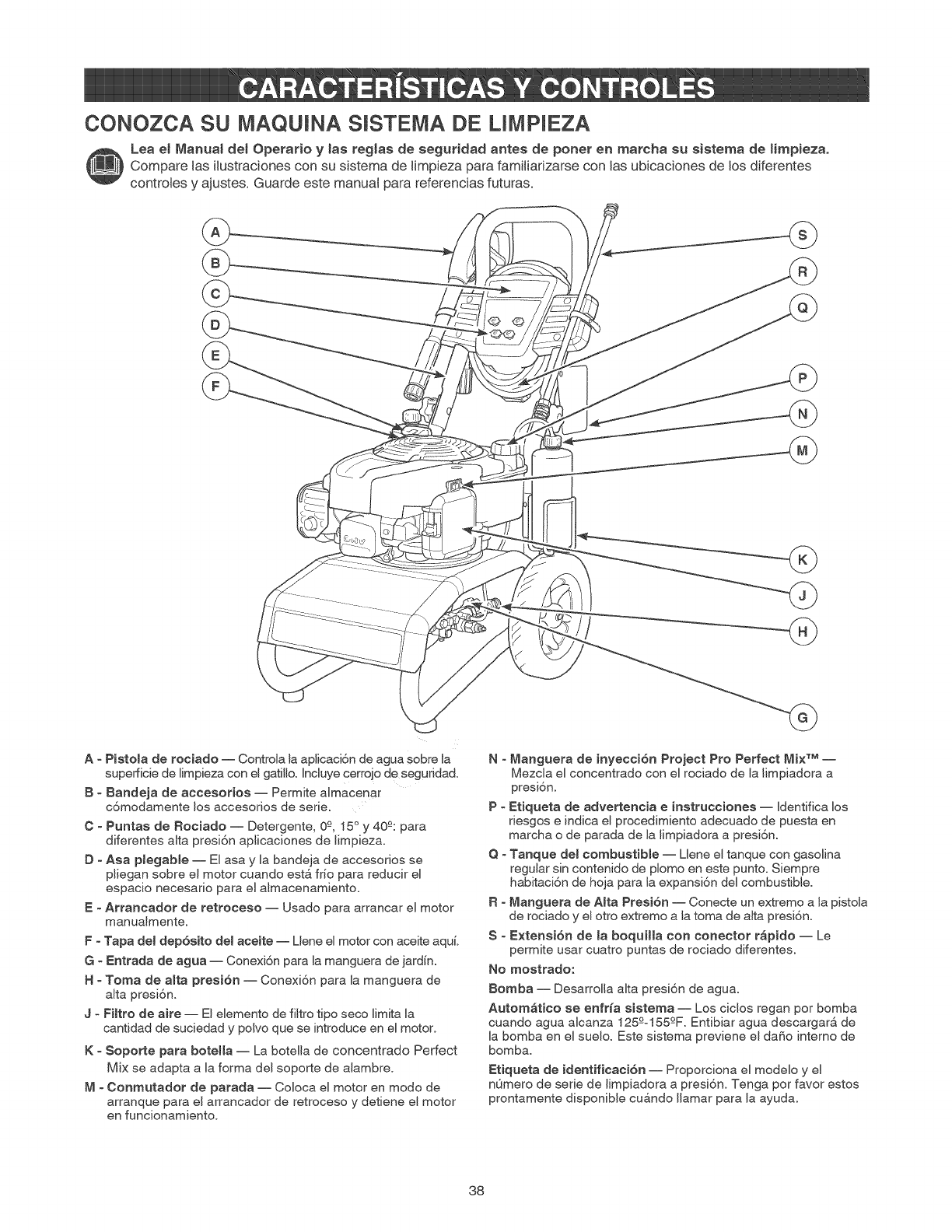

KNOW YOUR PRESSURE WASHER

Read the Operator's ManuaR and safety rules before operating your pressure washer.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various

controls and adjustments. Save this manual for future reference.

A-Spray Gun -- Controls the application of water onto

cleaning surface with trigger device. Includes trigger lock.

B-Accessory Tray -- Provides convenient storage for

accessories, such as gun, nozzle extension, etc.

C-Spray Tips -- Detergent, 0°, 15 ° and 40°: for various

high pressure cleaning applications.

D-Fotd Down Handle -- Handle and accessory tray fold

flat atop cold engine for space-saving storage.

B-Recoil Starter -- Used for starting the engine manually.

F-OH Fill/Dipstick -- Check, add and drain engine oil here.

G-Water hlet -- Connection for garden hose.

H-High Pressure Outlet -- Connection for high pressure

hose.

J-Air FHter-- Protects engine by filtering dust and debris

out of intake air.

K-Bottle Bracket -- Perfect Mix concentrate bottle fits in

wire form bracket here.

M-Engine Switch -- Sets engine in starting mode for recoil

starter and stops a running engine.

N-Project Pro@ Perfect Mix TM Siphon -- Mixes

concentrate with pressure washer spray.

P-Warning!Operating instructions Tag -- Identifies

hazards and proper procedure to start!stop pressure

washer.

Q-Fuel Tank -- Fitl tank with regular unleaded fuel. Always

leave room for fuel expansion.

R-High Pressure Hose -- Connect one end to water pump

and the other end to spray gun.

S-NozzJe Extension with Quick Connect -- Atlows you to

switch between four different spray tips.

totems Not Shown:

Pump -- Develops high pressure.

Automatic CooJ Down System -- Cycles water through

pump when water reaches 125°-155°F. Warm water will

discharge from pump onto ground. This system prevents

internal pump damage.

identification LabeJ -- Provides model and seriat number

of pressure washer. Please have these readily available if

calling for assistance.

Your pressure washer requires some assembly and is

ready for use only after it has been properly serviced

with the recommended oil and fuel.

if you have any problems with the assembly of

your pressure washer, please caNIthe pressure

washer he_p_ine at 1o800o222o3136.

UNPACK THE PRESSURE WASHER

1. Remove everything from carton except pressure

washer.

2. Open carton completely by cutting each corner

from top to bottom.

3. Remove pressure washer from carton.

CARTON CONTENTS

Check all contents. If any parts are missing or

damaged, call the pressure washer helpline at

1o800o222o3136.

•Main Unit

•Handle

•Accessory Tray

•High Pressure Hose

•Spray Gun

•Nozzle Extension with Quick Connect Fitting

•Oil Pouch

Bottle Bracket Wireform (2)

Perfect Mix Siphoning Unit/Hose

Parts Bag (which includes the following):

Operator's Manual

Owner's Registration Card

Bag containing 4 Multi-Colored Quick Connect

Spray Tips

Rubber straps (2)

Handle Fastening Hardware Kit (which includes):

Handle Bolts (2)

Carriage Bolt (2)

Plastic Knobs for Handle (2)

Plastic Knob (2)

Tree Clips (4)

Become familiar with each piece before assembling

the pressure washer. Identify all contents with the

illustration on page 6. If any parts are missing or

damaged, call the pressure washer helpline at

1o800o222o3136.

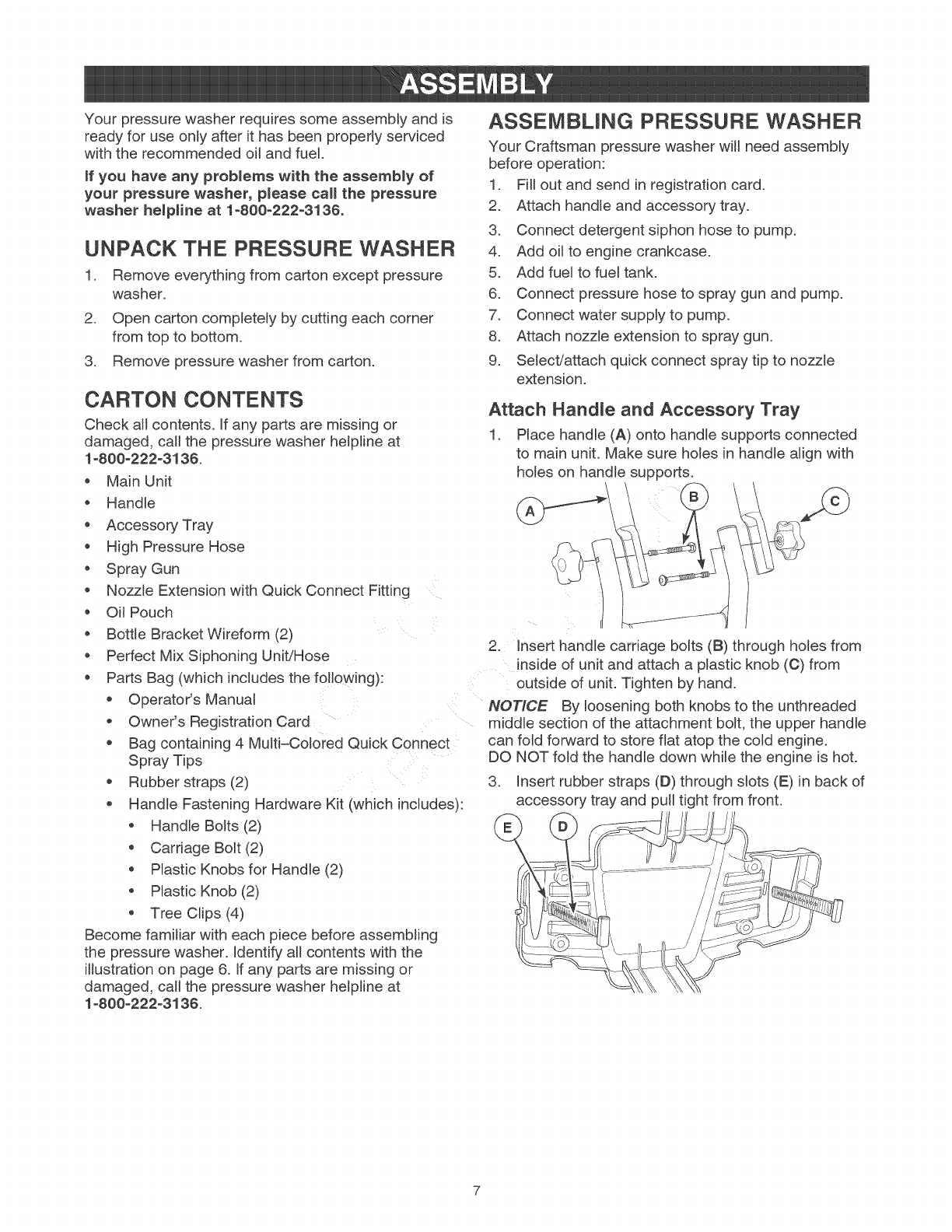

ASSEMBUNG PRESSURE WASHER

Your Craftsman pressure washer will need assembly

before operation:

1. Fill out and send in registration card.

2. Attach handle and accessory tray.

3. Connect detergent siphon hose to pump.

4. Add oil to engine crankcase.

5. Add fuel to fuel tank.

6. Connect pressure hose to spray gun and pump.

7. Connect water supply to pump.

8. Attach nozzle extension to spray gun.

9. SelectJ'attach quick connect spray tip to nozzle

extension.

Attach Handle and Accessory Tray

1. Place handle (A) onto handle supports connected

to main unit. Make sure holes in handle align with

holes on handle supports.

2. Insert handle carriage bolts (B) through holes from

inside of unit and attach a plastic knob (C) from

outside of unit. Tighten by hand.

NOTICE By loosening both knobs to the unthreaded

middle section of the attachment bolt, the upper handle

can fold forward to store flat atop the cold engine.

DO NOT fold the handle down while the engine is hot.

3 Insert rubber straps (D) through slots (E) in back of

accessory tray and pull tight from front.

.Place accessory tray (A) over holes (B) on handle

(viewing from front of unit). Push the tree clips

accessory tray.

5. Insert muki=colored quick connect spray tips and

other supplied accessories in spaces provided in

accessory tray. See How to Use Accessory Tray.

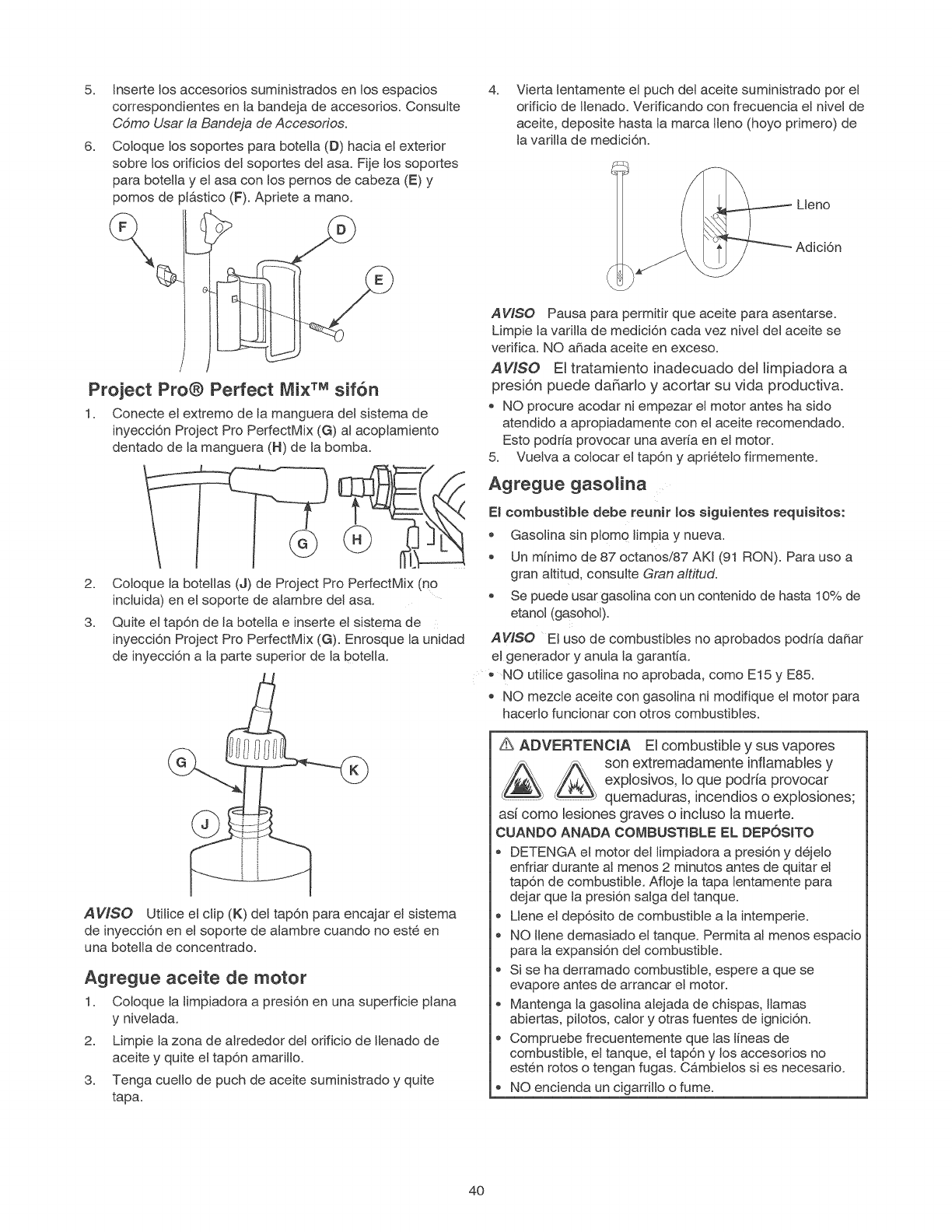

6. Place bottle brackets (D) facing outside over hole

in handle support. Secure bottle brackets with

carriage bolts (E) and plastic knobs (F). Tighten by

hand.

3. Remove cap from one of the bottles and insert the

Perfect Mix Siphon (G). Screw the siphon unit to

the top of the bottle.

NOTICE Use the clip (K) on the cap to snap siphon

to bottle bracket when siphon is not in a concentrate

bottle.

Add Engine Oil

1. Place pressure washer on a flat, level surface.

2. Clean area around oil fill and remove yellow oil fill

cap/dipstick.

3. Hold neck of supplied oil pouch and remove cap.

4. Slowly pour contents of oil pouch into oil fill

opening. Checking oil level frequently, fill to FULL

mark (top hole) on dipstick.

Full

Add

Project Pro@ Perfect lVlixTM Siphon

1. Attach the tube end of the blue PerfectMix Siphon

(G) to the barbed tube fitting (H) on the pump,

2. Place Perfect Mix bottles (d) (not included) in

wireform brackets on handle.

NOTICE Pause to permit oil to settle. Wipe dipstick

clean each time oH leveJ is checked. DO NOT overfill.

NOTICE Improper treatment of pressure washer

could damage it and shorten its life.

DO NOTattempt to crank or start the engine before it has

been properly serviced withthe recommended oil. This

could result inan enginefailure.

5, Replace oil fill cap/dipstick and fully tighten.

Add Fuel

Fue_ must meet these requirements:

•Clean, fresh, unleaded gasoline.

•A minimum of 87 octane/87 AKI (91 RON). For

high altitude use, see High Altitude.

Gasoline with up to 10% ethanol (gasohol) is

acceptable.

NOTICE Use of unapproved fuels could damage

generator and voids warranty.

. DO NOT use unapproved gasoline such as E15 and E85.

. DO NOT mix oil in gasoline or modify engine to runon

alternate fuels.

To protect the fuel system from gum formation, mix in a

fuel stabilizer when adding fuel. See Storage. All fuel is

not the same. If you experience starting or performance

problems after using fuel, switch to a different fuel

provider or change brands. This engine is certified to

operate on gasoline. The emission control system for

this engine is EM (Engine Modifications).

WARNING Fuel and its vapors are extremely

flammable and explosive which could

cause burns, fire or explosion

resulting in death or serious injury.

WHEN ADDING FUEL

o Turn pressure washer engine OFF and let it cool at least

2 minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fitl fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

If fuel spills, wait until it evaporates before starting engine.

Keep fuet away from sparks, open flames, pilot lights,

heat, and other ignition sources.

Check fuel lines, tank, cap and fittings frequently for

cracks or leaks. Replace if necessary.

DO NOT light a cigarette or smoke.

Clean area around fuel fill cap, remove cap.

2. Slowly add regular unleaded fuel (A) to fuel

tank (B). Be careful not to overfill. To allow for fuel

expansion, do not fill above the bottom of the fuel

tank neck.

,,,JN N

N N

JN N

3. Install fuel cap and wait for any spilled fuel to

evaporate.

CAUTmON! Alcohol-blended fuels {called gasohol,

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage

Acidic gas can damage the fuel system of an engine

while in storage.

To avoid engine problems, the fuel system should be

treated with a fuel preserver or emptied before storage

of 30 days or longer. If adding a fuel preserver, fill the

fuel tank with fresh fuel. If only partially filled, air in the

tank will promote fuel deterioration during storage. If

fuel preserver is not used, drain the fuel tank, start the

engine and let it run until the fuel lines and carburetor

are empty. Use fresh fuel next season. See Storage for

additional information.

NEVER use engine or carburetor cleaner products in

the fuel tank as permanent damage may occur.

High Altitude

At altitudes over 5,000 feet (1524 meters), a minimum

85 octane /85 AKI (89 RON) gasoline is acceptable. To

remain emissions compliant, high altitude adjustment is

required. Operation without this adjustment will cause

decreased performance, increased fuel consumption,

and increased emissions. See a qualified Sears dealer

for high altitude adjustment information. Operation of

the engine at altitudes below 2,500 feet (762 meters)

with the high altitude kit is not recommended.

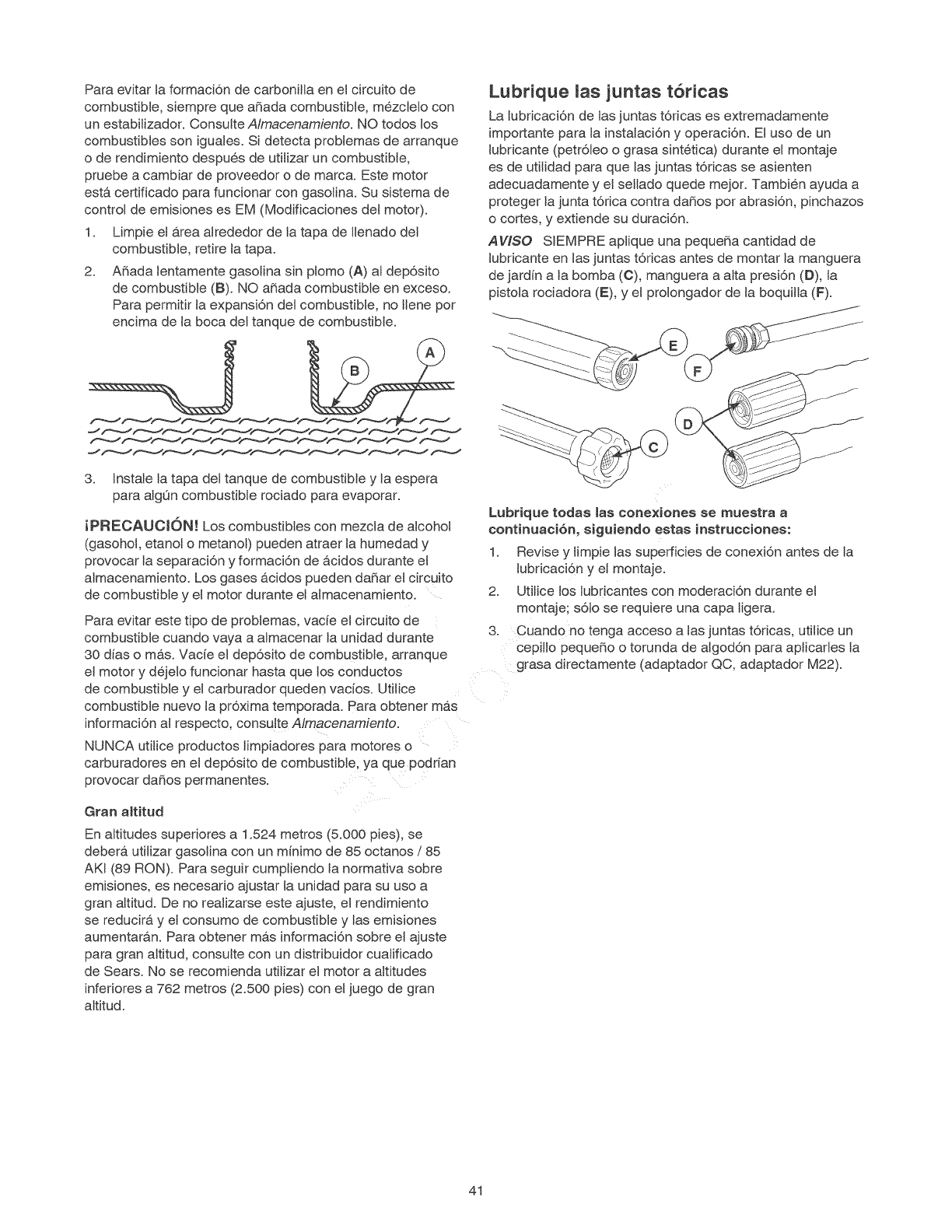

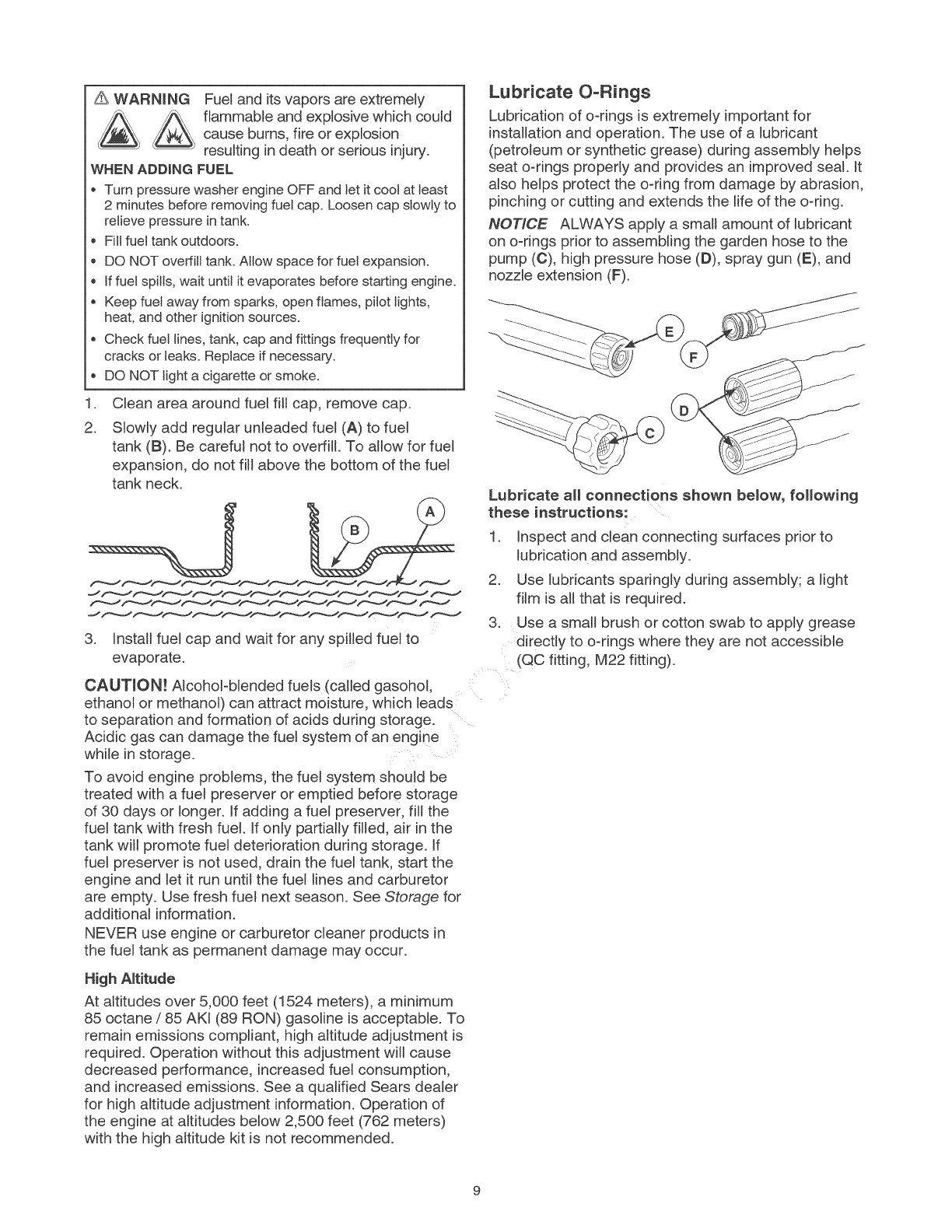

Lubricate O-Rings

Lubrication of o-rings is extremely important for

installation and operation. The use of a lubricant

(petroleum or synthetic grease) during assembly helps

seat o-rings propedy and provides an improved seal. It

also helps protect the o-ring from damage by abrasion,

pinching or cutting and extends the life of the o-ring.

NOTICE ALWAYS apply a small amount of lubricant

on o-rings prior to assembling the garden hose to the

pump (C), high pressure hose (D), spray gun (E), and

nozzle extension (F).

Lubricate aH connections shown below, following

these instructions:

1 Inspect and clean connecting surfaces prior to

lubrication and assembly.

2 Use lubricants sparingly during assembly; a light

film is aH that is required.

3 Use a small brush or cotton swab to apply grease

directly to o-rings where they are not accessible

(QC fitting, M22 fitting).

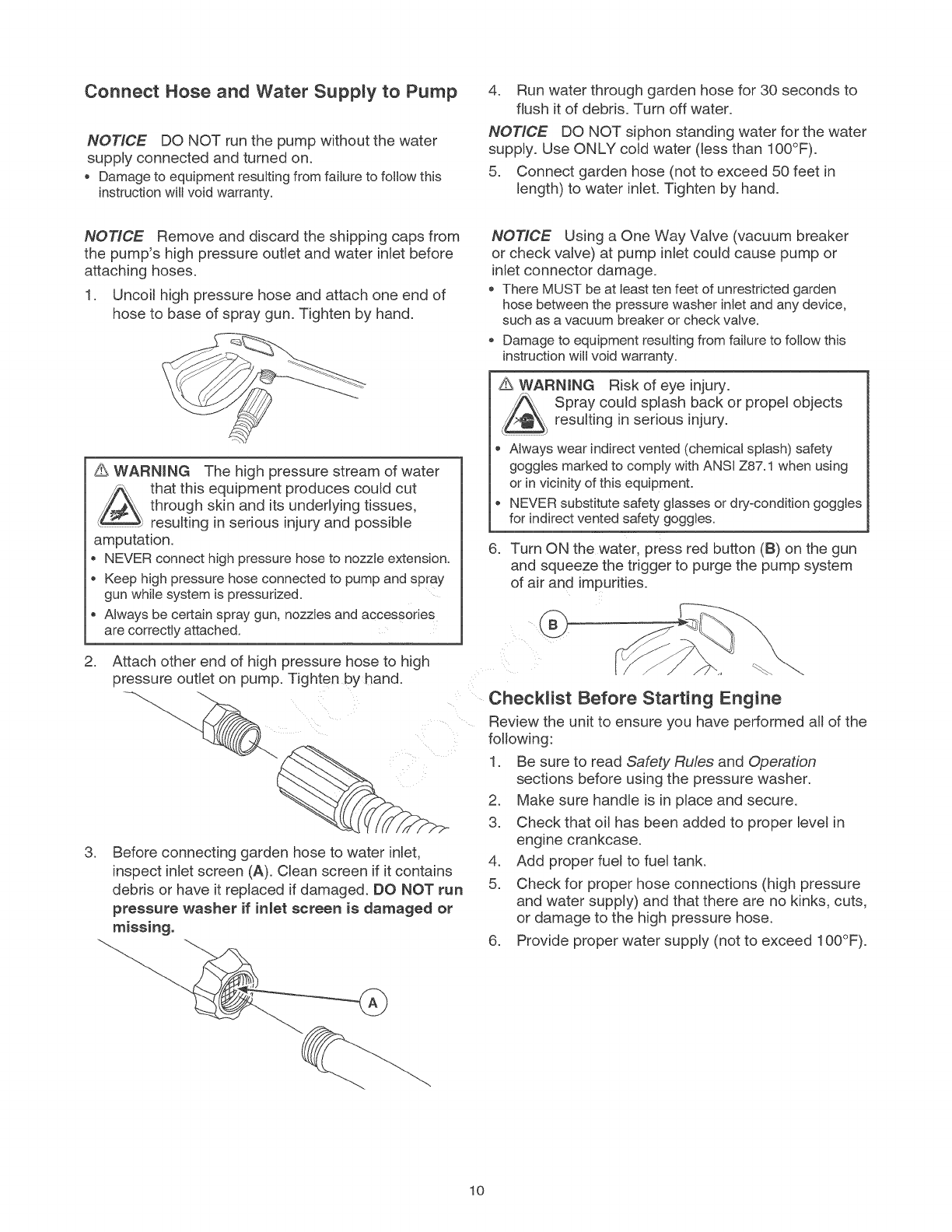

Connect Hose and Water Supply to Pump

NOTICE DO NOT run the pump without the water

supply connected and turned on.

o Damageto equipment resultingfrom failure to follow this

instruction will void warranty.

4. Run water through garden hose for 30 seconds to

flush it of debris. Turn off water.

NOTICE DO NOT siphon standing water for the water

supply. Use ONLY cold water (less than 100°F).

5. Connect garden hose (not to exceed 50 feet in

length) to water inlet. Tighten by hand.

NOTICE Remove and discard the shipping caps from

the pump's high pressure outlet and water inlet before

attaching hoses.

1. Uncoil high pressure hose and attach one end of

hose to base of spray gun. Tighten by hand.

Z_ WARNING The high pressure stream of water

that this equipment produces could cut

through skin and its underlying tissues,

resulting in serious injury and possible

amputation.

NEVER connect high pressure hose to nozzle extension.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

Always be certainspray gun. nozzles and accessories

are correctly attached.

2. Attach other end of high pressure hose to high

pressure outlet on pump. Tighten by hand.

3. Before connecting garden hose to water inlet,

inspect inlet screen (A). Clean screen if it contains

debris or have it replaced if damaged. DO NOT run

pressure washer if inlet screen is damaged or

missing.

NOTICE Using a One Way Valve (vacuum breaker

or check valve) at pump inlet could cause pump or

inlet connector damage.

There MUST be at least ten feet of unrestricted garden

hose between the pressure washer inlet and any device,

such as a vacuum breaker or check valve.

Damage to equipment resulting from failure to follow this

instruction will void warranty.

WARNING Risk of eye injury.

Spray could splash back or propel objects

resulting in sedous injury.

Always wear indirect vented (chemical splash) safety

goggles marked to comply with ANSI Z87.1 when using

or in vicinity of this equipment.

NEVER substitute safety glasses or dry-condition goggles

for indirect vented safety goggles.

6 Turn ON the water, press red button (B) on the gun

and squeeze the trigger to purge the pump system

of air and impurities.

Checklist Before Starting Engine

Review the unit to ensure you have performed all of the

following:

1 Be sure to read Safety Rules and Operation

sections before using the pressure washer.

2. Make sure handle is in place and secure.

3. Check that oil has been added to proper level in

engine crankcase.

4. Add proper fuel to fuel tank.

5. Check for proper hose connections (high pressure

and water supply) and that there are no kinks, cuts,

or damage to the high pressure hose.

6. Provide proper water supply (not to exceed 100°F).

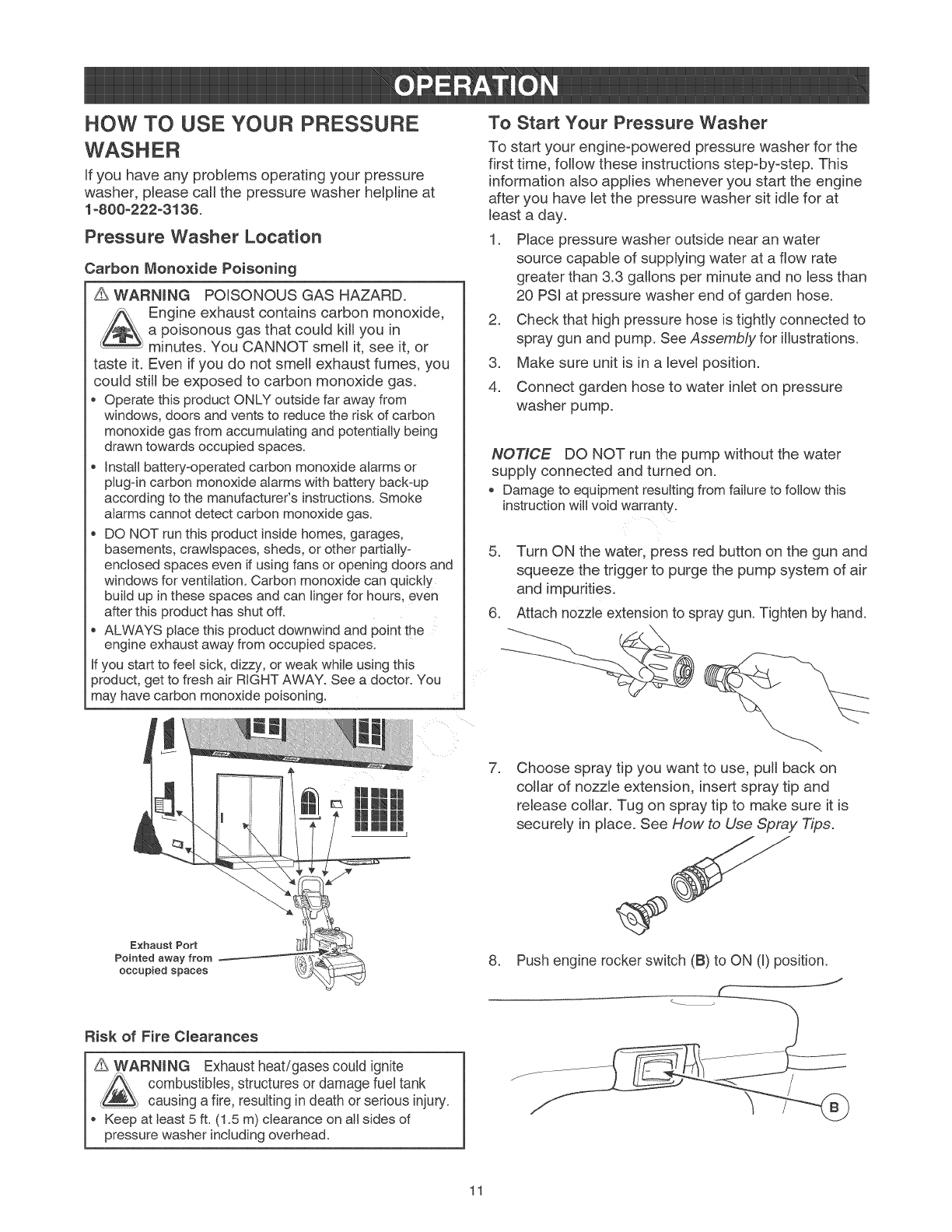

HOW TO USE YOUR PRESSURE

If you have any problems operating your pressure

washer, please call the pressure washer helpline at

1o800o222o3136.

Pressure Washer Location

Carbon Monoxide Poisoning

WARNING POISONOUS GAS HAZARD.

Engine exhaust contains carbon monoxide,

a poisonous gas that could kill you in

minutes. You CANNOT smell it, see it, or

taste it. Even if you do not smell exhaust fumes, you

could still be exposed to carbon monoxide gas.

, Operate this product ONLY outside far away from

windows, doors and vents to reduce the risk of carbon

monoxide gas from accumulating and potentially being

drawn towards occupied spaces.

, Install battery-operated carbon monoxide alarms or

plug-in carbon monoxide alarms with battery back-up

according to the manufacturer's instructions. Smoke

alarms cannot detect carbon monoxide gas.

, DO NOT run this product inside homes, garages,

basements, crawlspaces, sheds, or other partially-

enclosed spaces even if using fans or opening doors and

windows for ventilation. Carbon monoxide can quickly

build up in these spaces and can linger for hours, even

after this product has shut off.

, ALWAYS place this product downwind and point the

engine exhaust away from occupied spaces.

If you start to feel sick, dizzy, or weak while using this

product, get to fresh air RIGHT AWAY. See a doctor. You

may have carbon monoxide poisoning.

To Start Your Pressure Washer

To start your engine-powered pressure washer for the

first time, follow these instructions step-by-step. This

information also applies whenever you start the engine

after you have let the pressure washer sit idle for at

least a day.

1. Place pressure washer outside near an water

source capable of supplying water at a flow rate

greater than 3.3 gallons per minute and no less than

20 PSI at pressure washer end of garden hose.

2. Check that high pressure hose is tightly connected to

spray gun and pump. See Assemb(y for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump.

NOTICE DO NOT run the pump without the water

supply connected and turned on.

o Damageto equipment resulting from failure to follow this

instructionwill void warranty.

5. Turn ON the water, press red button on the gun and

squeeze the trigger to purge the pump system of air

and impurities.

6. Attach nozzle extension to spray gun. Tighten by hand.

Exhaust Port

Pointed away from

occupied spaces

Risk of Fire Clearances

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel tank

causing a fire, resulting in death or serious injury.

Keep at least 5 ft. (1.5 m) clearance on all sides of

pressure washer including overhead.

Choose spray tip you want to use, pull back on

collar of nozzle extension, insert spray tip and

release collar. Tug on spray tip to make sure it is

securely in place. See How to Use Spray Tips.

Push engine rocker switch (B) to ON (1)position.

NOTICE Before starting the pressure washer, be sure

,ou are wearing safety goggles as described below.

WARNmNG Risk of eye injury.

Spray could splash back or propel objects

resulting in serious injury.

o Always wear indirect vented (chemical splash) safety

goggles marked to comply with ANSI Z87.1 when using or

in vicinity of this equipment.

NEVER substitute safety glasses or dry-condition goggles

for indirect vented safety goggles.

NOTICE This unit is equipped with a ReadyStart®

engine. A ReadyStart engine means there is no priming

or choking required.

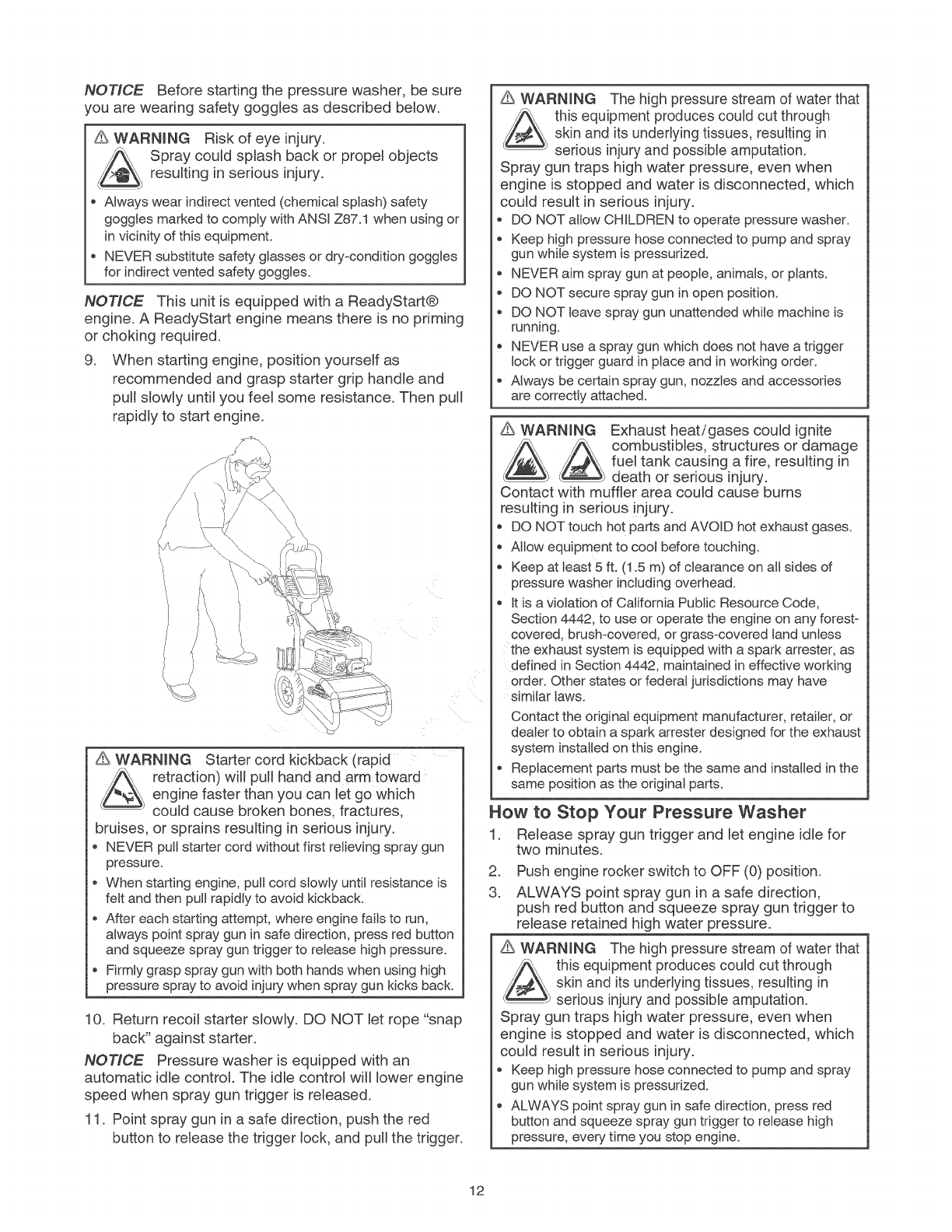

9. When starting engine, position yourself as

recommended and grasp starter grip handle and

pull slowly until you feel some resistance. Then pull

rapidly to start engine.

WARNmNG Starter cord kickback (rapid

retraction) will pull hand and arm toward

engine faster than you can let go which

could cause broken bones, fractures,

bruises, or sprains resulting in serious injury.

NEVER pull starter cord without first relieving spray gun

pressure.

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point spray gun in safe direction, press red button

and squeeze spray gun trigger to release high pressure.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

10. Return recoil starter slowly. DO NOT let rope "snap

back" against starter.

NOTICE Pressure washer is equipped with an

automatic idle control The idle control will lower engine

speed when spray gun trigger is released.

11. Point spray gun in a safe direction, push the red

button to release the trigger lock, and pull the trigger.

WARNING The high pressure stream of water that

this equipment produces could cut through

skin and its underlying tissues, resulting in

serious injury and possible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected, which

could result in serious injury.

DO NOT allow CHILDREN to operate pressure washer.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

NEVER aim spray gun at people, animals, or plants.

DO NOT secure spray gun in open position.

DO NOT leave spray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

WARNING Exhaust heat/gases could ignite

combustibles, structures or damage

fuel tank causing a fire, resulting in

death or serious injury.

Contact with muffler area could cause burns

resulting in serious injury.

DO NOT touch hot parts and AVOID hot exhaust gases.

Allow equipment to coot before touching.

Keep at least 5 ft. (1.5 m) of clearance on all sides of

pressure washer including overhead.

It is a violation of California Public Resource Code,

Section 4442, to use or operate the engine on any forest-

covered, brush-covered, or grass-covered land unless

the exhaust system is equipped with a spark attester, as

defined in Section 4442, maintained in effective working

order. Other states or federal jurisdictions may have

similar taws.

Contact the original equipment manufacturer, retailer, or

dealer to obtain a spark attester designed for the exhaust

system installed on this engine.

, Replacement parts must be the same and installed in the

same position as the original parts.

How to Stop Your Pressure Washer

1. Release spray gun trigger and let engine idle for

two minutes.

2. Push engine rocker switch to OFF (0) position.

3. ALWAYS point spray gun in a safe direction,

push red button and squeeze spray gun trigger to

release retained high water pressure.

WARNING The high pressure stream of water that

this equipment produces could cut through

skin and its underlying tissues, resulting in

serious injury and possible amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected, which

could result in serious injury.

, Keep high pressure hose connected to pump and spray

gun while system is pressurized.

, ALWAYS point spray gun in safe direction, press red

button and squeeze spray gun trigger to release high

pressure, every time you stop engine.

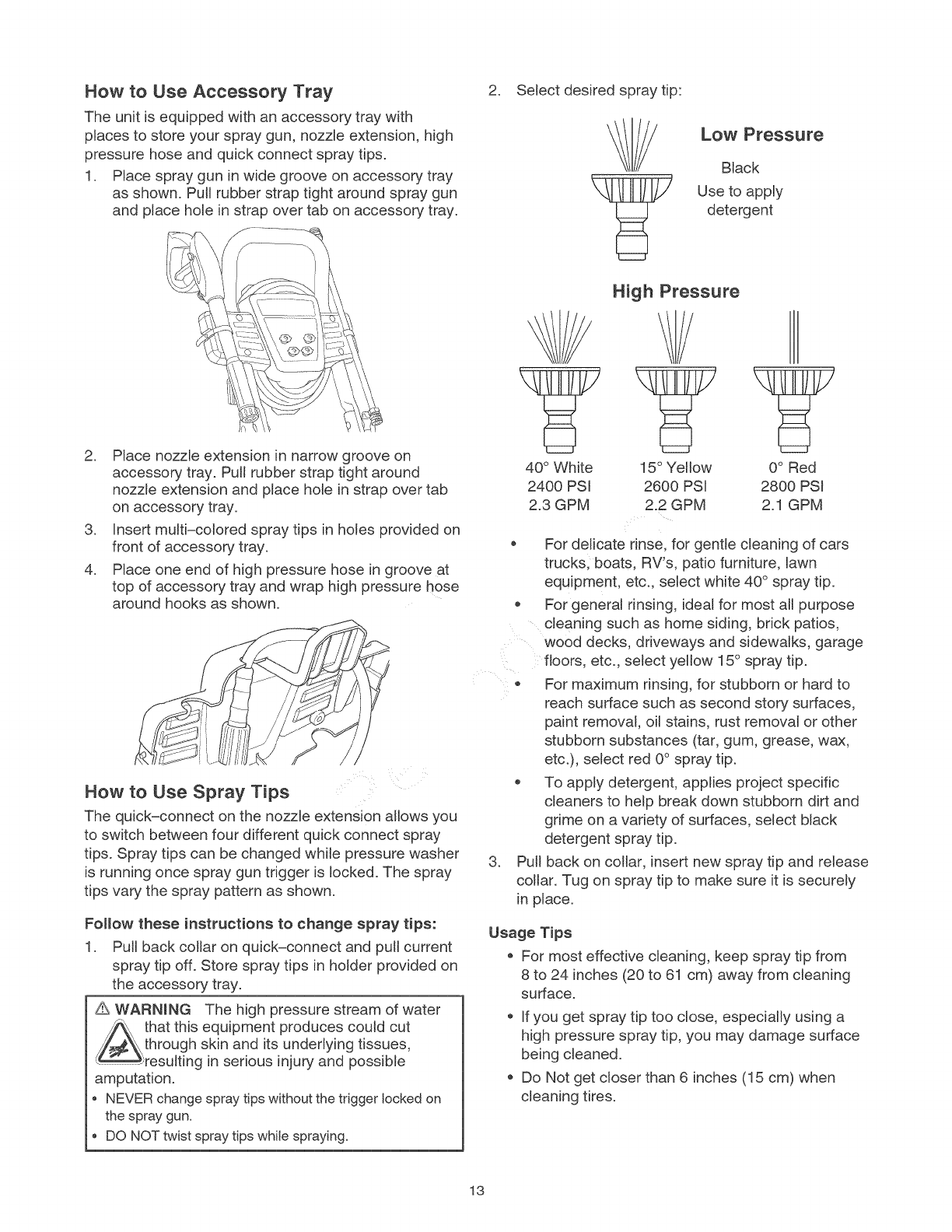

How to Use Accessory Tray

The unit is equipped with an accessory tray with

places to store your spray gun, nozzle extension, high

pressure hose and quick connect spray tips.

1. Race spray gun in wide groove on accessory tray

as shown. Pull rubber strap tight around spray gun

and place hole in strap over tab on accessory tray.

2. Place nozzle extension in narrow groove on

accessory tray. Pull rubber strap tight around

nozzle extension and place hole in strap over tab

on accessory tray.

3. Insert multi-colored spray tips in holes provided on

front of accessory tray.

4. Place one end of high pressure hose in groove at

top of accessory tray and wrap high pressure hose

around hooks as shown.

How to Use Spray Tips

The quick=connect on the nozzle extension allows you

to switch between four different quick connect spray

tips. Spray tips can be changed while pressure washer

is running once spray gun trigger is locked. The spray

tips vary the spray pattern as shown.

Follow these instructions to change spray tips:

1. Pull back collar on quick=connect and pull current

spray tip off. Store spray tips in holder provided on

the accessory tray.

WARNING The high pressure stream of water

that this equipment produces could cut

through skin and its underlying tissues,

................................._resulhng in senous injury and possible

amputation.

,NEVERchange spray tips without the trigger locked on

the spray gun.

,DO NOTtwist spray tips white spraying.

.Select desired spray tip:

Low Pressure

Black

Use to apply

detergent

40 ° White

2400 PS_

2.3 GPM

High Pressure

15° Yellow 0° Red

2600 PSI 2800 PS_

2.2 GPM 2.1 GPM

• For delicate rinse, for gentle cleaning of cars

trucks, boats. RV's patio furniture, lawn

equipment, etc.. select white 40° spray tip.

For general nnsing, ideal for most aH purpose

c_eaning such as home siding, brick patios,

wood decks, driveways and sidewalks, garage

floors, etc., semectyellow 15° spray tip.

-For maximum rinsing, for stubborn or hard to

reach surface such as second story surfaces,

paint removal, oil stains, rust removal or other

stubborn substances (tar, gum, grease, wax,

etc.), select red 0° spray tip.

To apply detergent, applies project specific

cleaners to help break down stubborn dirt and

grime on a variety of surfaces, select black

detergent spray tip.

Pull back on collar, insert new spray tip and release

collar. Tug on spray tip to make sure it is securely

in place.

Usage Tips

For most effective c_eaning, keep spray tip from

8 to 24 inches (20 to 61 cm) away from cleaning

surface.

If you get spray tip too close, especially using a

high pressure spray tip, you may damage surface

being cleaned.

Do Not get closer than 6 inches (15 cm) when

cleaning tires.

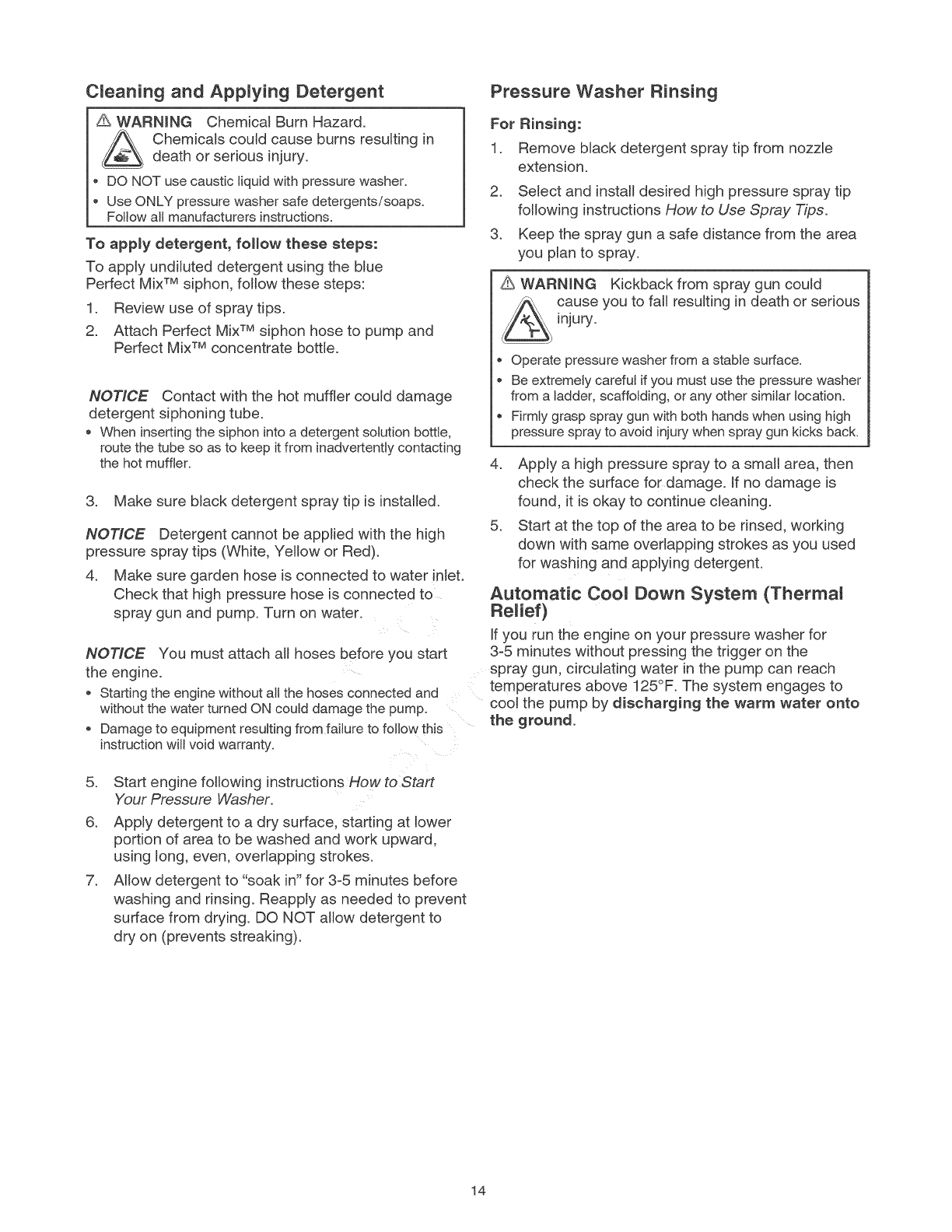

C_eaning and Applying Detergent

WARNING Chemical Burn Hazard.

Chemicals could cause burns resulting in

death or serious injury.

o DO NOT use caustic liquid with pressurewasher.

UseONLY pressure washer safe detergents/soaps.

Followall manufacturers instructions.

To apply detergent, follow these steps:

To apply undiluted detergent using the blue

Perfect Mix TM siphon, follow these steps:

1. Review use of spray tips.

2. Attach Perfect Mix TM siphon hose to pump and

Perfect Mix TM concentrate bottle.

NOTICE Contact with the hot muffler could damage

detergent siphoning tube.

When inserting the siphon into a detergent solution bottle,

route the tube so as to keep it from inadvertently contacting

the hot muffler.

3. Make sure black detergent spray tip is installed.

NOTICE Detergent cannot be applied with the high

pressure spray tips (White, Yellow or Red).

4. Make sure garden hose is connected to water inlet.

Check that high pressure hose is connected to

spray gun and pump. Turn on water.

NOTICE You must attach all hoses before you start

the engine.

Starting the engine without all the hoses connected and

without the water turned ON could damage the pump.

Damage to equipment resulting from failure to follow this

instruction will void warranty.

Start engine following instructions How to Start

Your Pressure Washer.

Apply detergent to a dry surface, starting at lower

portion of area to be washed and work upward,

using long, even, overlapping strokes.

Allow detergent to "soak in" for 3-5 minutes before

washing and rinsing. Reapply as needed to prevent

surface from drying. DO NOT allow detergent to

dry on (prevents streaking).

Pressure Washer Rinsing

For Rinsing:

1. Remove black detergent spray tip from nozzle

extension.

Select and install desired high pressure spray tip

following instructions How to Use Spray Tips.

Keep the spray gun a safe distance from the area

you plan to spray.

WARNmNG Kickback from spray gun could

_ ause you to fall resulting in death or serious

injury.

Operate pressure washer from a stable surface.

Be extremely careful if you must use the pressure washer

from a ladder, scaffolding, or any other similar location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks back.

4. Apply a high pressure spray to a small area, then

check the surface for damage. If no damage is

found, it is okay to continue cleaning.

5. Start at the top of the area to be rinsed, working

down with same overlapping strokes as you used

for washing and applying detergent.

Automatic Cool Down System (Therma_

ff you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the

spray gun, circulating water in the pump can reach

temperatures above 125°F. The system engages to

cool the pump by discharging the warm water onto

the ground.

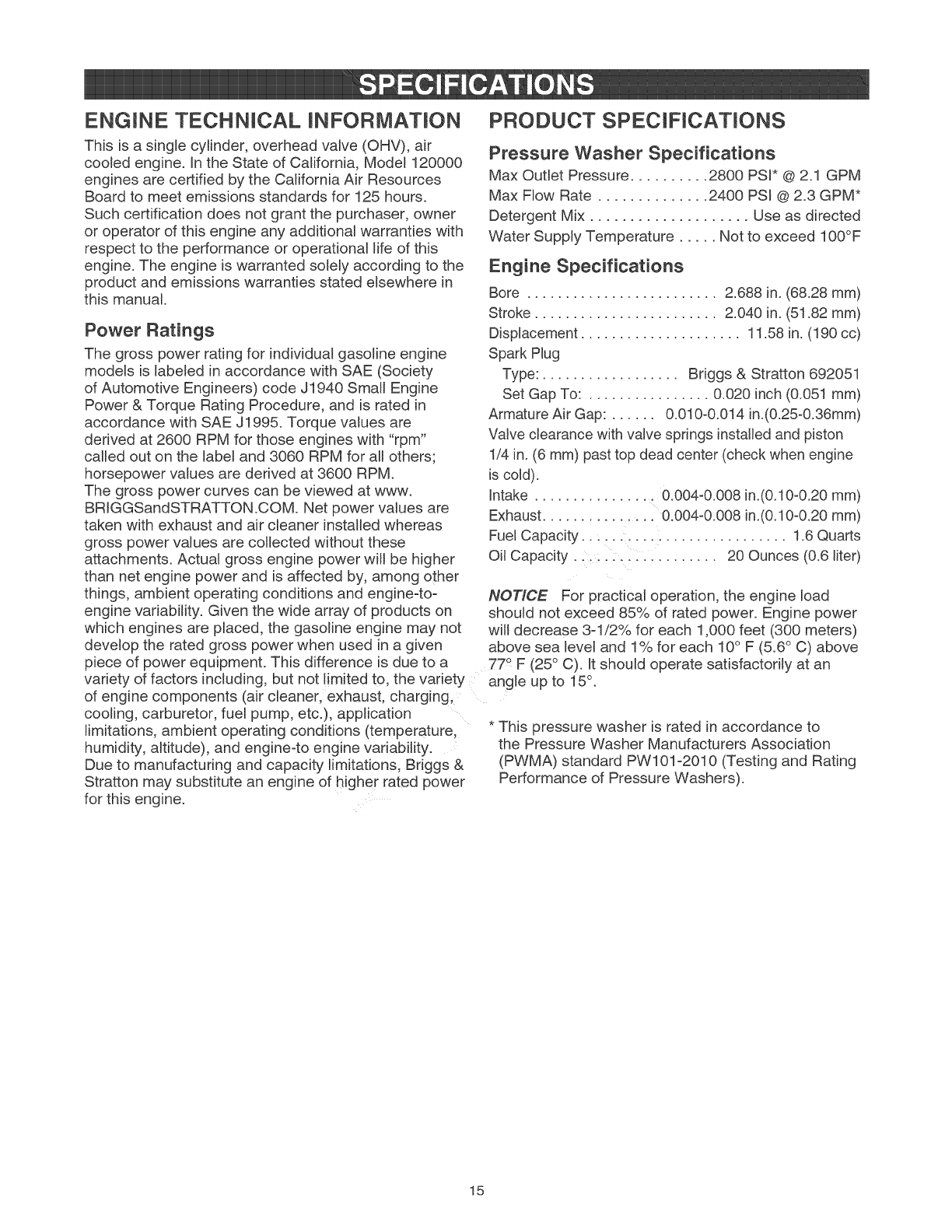

ENGINE TECHNICAL iNFORMATiON

This is a single cylinder, overhead valve (OHV), air

cooled engine. In the State of California, Model 120000

engines are certified by the California Air Resources

Board to meet emissions standards for 125 hours.

Such certification does not grant the purchaser, owner

or operator of this engine any additional warranties with

respect to the performance or operational life of this

engine. The engine is warranted solely according to the

product and emissions warranties stated elsewhere in

this manual.

Power Ratings

The gross power rating for individual gasoline engine

models is labeled in accordance with SAE (Society

of Automotive Engineers) code J1940 Small Engine

Power & Torque Rating Procedure, and is rated in

accordance with SAE J1995. Torque values are

derived at 2600 RPM for those engines with "rpm"

called out on the label and 3060 RPM for all others;

horsepower values are derived at 3600 RPM.

The gross power curves can be viewed at www.

BRIGGSandSTRATTON.COM. Net power values are

taken with exhaust and air cleaner installed whereas

gross power values are collected without these

attachments. Actual gross engine power will be higher

than net engine power and is affected by, among other

things, ambient operating conditions and engine-to-

engine variability. Given the wide array of products on

which engines are placed, the gasoline engine may not

develop the rated gross power when used in a given

piece of power equipment. This difference is due to a

variety of factors including, but not limited to, the variety

of engine components (air cleaner, exhaust, charging,

cooling, carburetor, fuel pump, etc.), application

limitations, ambient operating conditions (temperature,

humidity, a_titude), and engine-to engine variability.

Due to manufacturing and capacity limitations, Briggs &

Stratton may substitute an engine of higher rated power

for this engine.

PRODUCT SPECtNCATIONS

Pressure Washer Specifications

Max Outlet Pressure .......... 2800 PSI* @2.1 GPM

Max Flow Rate .............. 2400 PSI @ 2.3 GPM*

Detergent Mix .................... Use as directed

Water Supply Temperature ..... Not to exceed 100°F

Engine Specifications

Bore ......................... 2.688 in. (68.28 mm)

Stroke ........................ 2.040 in. (51.82 mm)

Displacement ..................... 11.58 in. (190 cc)

Spark Plug

Type: .................. Briggs & Stratton 692051

Set Gap To: ................ 0.020 inch (0.051 mm)

Armature Air Gap: ...... 0.010-0.014 in.(0.25-0.36mm)

Valve clearance with valve springs installed and piston

1/4 in. (6 ram) past top dead center (check when engine

is cold).

Intake ................ 0.004-0.008 in.(0.10-0.20 mm)

Exhaust ............... 0.004-0.008 in.(O.10-0o20mm)

Fuel Capacity ...... .... : ................ 1.6 Quarts

Oil Capacity .... :. :.. :. : ........ 20 Ounces (0.6 liter)

NOTICE For practical operation, the engine load

should not exceed 85% of rated power. Engine power

will decrease 3-1/2% for each 1,000 feet (300 meters)

above sea level and 1% for each 10° F (5.6 ° C) above

77° F (25° C). It should operate satisfactorily at an

angle up to 15°.

* This pressure washer is rated in accordance to

the Pressure Washer Manufacturers Association

(PWMA) standard PW101-2010 (Testing and Rating

Performance of Pressure Washers).

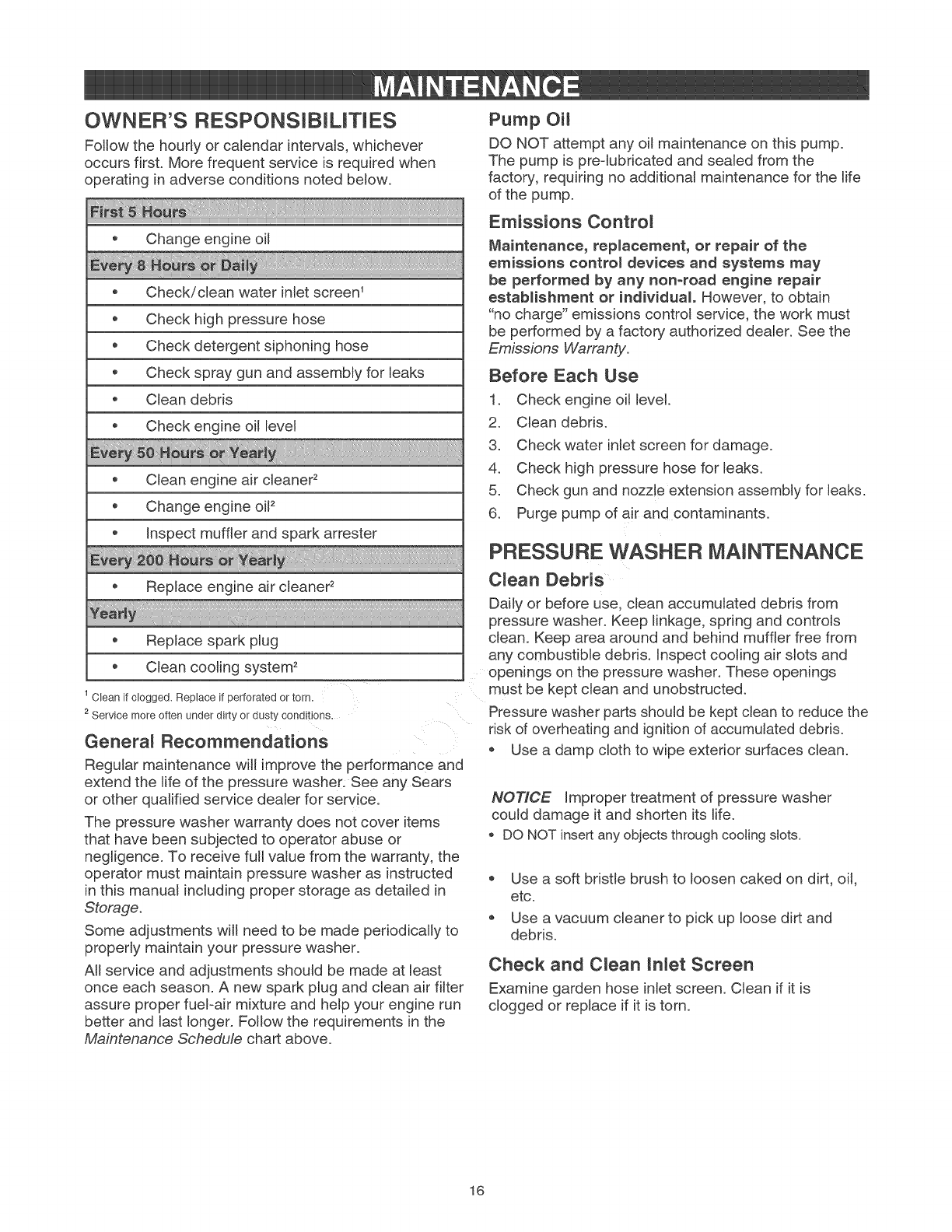

OWNER'S RESPONSIBILiTiES

Follow the hourly or calendar intervals, whichever

occurs first. More frequent service is required when

operating in adverse conditions noted below.

• Change engine oil

Check/clean water inlet screen _

Check high pressure hose

Check detergent siphoning hose

Check spray gun and assembly for leaks

Clean debris

Check engineoillevel

Clean engine air cleaner

Change engine oiF

Inspect muffler and spark arrester

® Replace engine air cleaner

® Replace spark plug

® Clean cooling system _

1 Clean if clogged. Replace if perforated or torn.

2 Service more often under dirty or aus_y cona_tions

General Recommendations

Regular maintenance will improve the performance and

extend the life of the pressure washer. See any Sears

or other qualified service dealer for service.

The pressure washer warranty does not cover items

that have been subjected to operator abuse or

negligence. To receive full value from the warranty, the

operator must maintain pressure washer as instructed

in this manual including proper storage as detailed in

Storage.

Some adjustments will need to be made periodically to

properly maintain your pressure washer.

AHservice and adjustments should be made at least

once each season. A new spark plug and clean air filter

assure proper fueloair mixture and help your engine run

better and last longer. Follow the requirements in the

Maintenance Schedule chart above.

Pump Oil

DO NOT attempt any oil maintenance on this pump.

The pump is prequbricated and sealed from the

factory, requiring no additional maintenance for the life

of the pump.

Emissions Control

Maintenance, repmacement, or repair of the

emissions contro_ devices and systems may

be performed by any nonoroad engine repair

establishment or individual However, to obtain

"no charge" emissions control service, the work must

be performed by a factory authorized dealer. See the

Emissions Warranty.

Before Each Use

1. Check engine oil level.

2. Clean debris.

3. Check water inlet screen for damage.

4. Check high pressure hose for leaks.

5. Check gun and nozzle extension assembly for leaks.

6. Purge pump of air and contaminants.

PRESSURE WASHER MAINTENANCE

Clean Debris

Daily or before use, clean accumulated debris from

pressure washer. Keep linkage, spring and controls

clean. Keep area around and behind muffler free from

any combustible debris. Inspect cooling air slots and

openings on the pressure washer. These openings

must be kept clean and unobstructed.

Pressure washer parts should be kept clean to reduce the

risk of overheating and ignition of accumulated debris.

® Use a damp cloth to wipe exterior surfaces clean.

NOTICE Improper treatment of pressure washer

could damage it and shorten its life.

,DO NOT insert any objects through cooling slots.

® Use a soft bristle brush to loosen caked on dirt, oil,

etc.

® Use a vacuum cleaner to pick up loose dirt and

debris.

Check and C_ean tnlet Screen

Examine garden hose inlet screen. Clean if it is

clogged or replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaks from wear,

kinking, or abuse, tnspect hose before each use.

Check for cuts, leaks, abrasions, bulging of cover, or

damage or movement of couplings. If any of these

conditions exist, replace hose immediately.

WARNING The high pressure stream of water

that this equipment produces could cut

through skin and its underlying tissues,

resulting in serious injury and possible

amputation.

o NEVER repair high pressure hose. Replace it.

Replacement hose rating MUST equal or exceed

maximum pressure rating of unit.

Check Detergent Siphoning Tube

Examine the filter on detergent tube (if equipped) and

clean if clogged. The tube should fit tightly on the

barbed fitting. Examine the tube for leaks or tears.

Replace the filter or tube if either is damaged.

Detergent Siphoning Check Ball

Occasionally check bah in detergent siphoning

system may become stuck from storage, dried soap,

or minerals in water. The check ball can be freed by

performing the following:

NOTICE Before performing this procedure, be sure

,ou are wearing safety goggles as described below.

WARNmNG Risk of eye injury.

Spray could splash back or propel objects

resulting in serious injury.

Always wear indirect vented (chemical splash) safety

goggtes markedto comply with ANSI Z87.1 when using

or in vicinity of this equipment.

, NEVER substitute safety glasses or dry-condition

goggtesfor indirect vented safety goggtes.

1. Shut off engine and turn off water suppJy.

2. ALWAYS point spray gun in a safe direction,

press red button and squeeze spray gun trigger to

release retained high water pressure.

WARNING The high pressure stream of water

that this equipment produces could cut

through skin and its underlying tissues,

resulting in serious injury and possible

amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected, which

could result in serious injury.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point spray gun in safe direction, press red

button and squeeze spray gun trigger to release high

pressure, every time you stop engine.

Remove detergent siphoning hose from barbed

fitting on pump.

Using a firm, Munt object 7/64" in diameter or

smaller, by at least 1" long, such as an Allen

wrench, slowly insert the object into the barbed

fitting until you meet resistance. This resistance is

the check ball.

5. Slowly push down until you feel the ball move

slightly, push no more than 1/8". Slight pressure

may be required to free the ball.

6. Repeat steps 4 and 5 if necessary.

7. Reinstall detergent siphoning hose onto barb

fitting.

8. Treat with PumpSaver as described in Protecting

the Pump during storage to prevent reoccurrence.

Check Spray Gun

Examine hose connection to spray gun and make sure

it is secure. Test trigger by pressing it and making sure

it springs back into place when you release it. Do not

depress red button and test trigger. You should not be

able to press trigger. Replace spray gun immediately if it

fails any of these tests.

Spray Tip Maintenance

A pulsing sensation felt while squeezing the spray gun

trigger may be caused by excessive pump pressure.

The principal cause of excessive pump pressure is a

spray tip clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately

clean the spray tip following these instructions:

1. Shut off engine and turn off water supply.

2. ALWAYS point spray gun in a safe direction, press

red button and squeeze spray gun trigger to release

retained high water pressure.

WARNING The high pressure stream of water

that this equipment produces could cut

through skin and its underlying tissues,

resulting in serious injury and possible

amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected, which

could resuk in serious injury.

o Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point spray gun in safe direction, press red

button and squeeze spray gun trigger to release high

pressure, every time you stop engine.

Remove spray tip from end of nozzle extension.

Use a small paper clip to free any foreign material

clogging or restricting spray tip (A).

Remove nozzle extension from spray gun.

Using a garden hose, remove additional debris by

back flushing water through nozzle extension. Back

flush between 30 to 60 seconds.

7. Reinstall spray tip into nozzle extension.

8. Reconnect nozzle extension to spray gun.

9. Make sure garden hose is connected to water inlet.

Check that high pressure hose is connected to

spray gun and pump. Turn on water.

10. Start engine following instructions How to Start

Your Pressure Washer.

11. Test pressure washer by operating with each quick

connect spray tip.

O-Ring Maintenance

Purchase an O=Ring Repair Kit, Sears item 75116, at

your local Sears or by calHng 1o888-331-4569 or online

at www.sears.com. It is not included with the pressure

washer. This kit includes replacement o=rings and a

water inlet filter. Refer to the instructionsheet provided

in the kit to service your unit's o=rings.

WARNING The high pressure stream of water

that this equipment produces could cut

through skin and its underlying tissues,

resuBting in serious injury and possible

amputation.

NEVERrepair leaking connections with sealantof any

kind. Replaceo-ring or seal.

ENGINE MAHNTENANCE

WARNING Unintentiona} sparking could cause

fire or electric shock resulting in

death or serious injury.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

, Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

, Use approved spark ptug tester.

DO NOT check for spark with spark plug removed.

Oil

Oil Recommendations

We recommend the use of Briggs & Stratton Warranty

Certified oils for best performance. Other high-quality

detergent oils are acceptable if classified for service

SF. SG, SH, SJ or higher. DO NOT use special

additives.

Outdoor temperatures determine the proper oil

viscosity for the engine. Use the chart to semectthe best

viscosity for the outdoor temperature range expected.

104 ___. ,

86 i_

68 i_

50 i_

32 _

-22 _

°C

% 40

._20

5_ _0

-20

-30

* Below 40°F (4°C) the use of SAE 30 will result in hard

starting.

** Above 80°F (27°C) the use of 10W30 may cause increased

oil consumption. Check oil level more frequently.

Checking Oi_ Leve_

1. Make sure pressure washer is on a level surface.

2. Remove oil dipstick and wipe dipstick with clean

cloth. Replace and tighten dipstick. Remove and

check oil level.

3. Verify oil is at FULL mark (top hole) on dipstick.

Replace and tiqhten dipstick.

Full

Adding Engine Oi_

1. Make sure pressure washer is on a level surface.

2. Check oil level as described in Checking Oil Level

3. If needed, slowly pour oil into oil fill opening to the

FULL mark (top hole) on dipstick. DO NOT overfill.

NOTICE Overfilling with oil could cause the engine to

not start, or hard starting.

DO NOT overfill.

o If over the FULL mark on dipstick, drain oil to reduce oit

level to FULL mark on dipstick.

4. Tip your pressure washer to drain oil from oil fill

into a suitable container making sure you tip your

unit away from spark plug. When crankcase is

empty, return pressure washer to upright position.

5. Slowly pour recommended oil (about 20 oz. (0.6 I))

into oil fill opening. Pause to permit oil to settle. Fill

to Full mark (top hole) on dipstick.

6. Wipe dipstick clean each time oil level is checked.

DO NOT overfill.

7. Replace and tighten dipstick.

8. Wipe up any remaining oil.

9. Reconnect spark plug wire to spark plug.

Service Air Cleaner

Your engine will not run properly and may be damaged

if you run it with a dirty air cleaner. Service more

often if operating under dirty or dusty conditions.

Replacements are available at your local Sears service

center.

To service the air cleaner, follow these steps:

1. Slide air cleaner lever (A) to unlock (_') position

and tilt cover (B) down.

4. Replace and tighten dipstick.

Changing Engine Oil

If you are using your pressure washer under extremely

dirty or dusty conditions, or in extremely hot weather.

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Change oil while engine is still warm from running,

as follows:

1. Drain fuel tank by running pressure washer until

fuel tank is empty.

2. Disconnect spark plug wire and keep it away from

spark plug.

3. Clean area around oil fill, remove oil fill cap/

dipstick. Wipe dipstick clean.

2 Carefully remove air cleaner to prevent debris from

falling into carburetor.

3 Wash foam air cleaner (C) in liquid detergent and

water. Squeeze dry in a clean cloth.

4. SATURATE foam air cleaner in engine oil and

squeeze in a clean cloth to remove excess oil.

5. Reinstall clean or new foam air cleaner in base (D).

6. Tilt cover up and slide lever to lock (_) position.

NOTICE You can purchase new air filter elements by

calling 1o888-331o4569.

Service Spark Plug

Changing the spark plug will help your engine to start

easier and run better.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug if electrodes are pitted, burned

or porcelain is cracked. Use the recommended

replacement plug. See Specifications.

.Check electrode gap with wire feeler gauge and

reset spark plug gap to recommended gap if

necessary (see Specifications).

5. Install spark plug and tighten firmly.

NOTICE You can purchase a new spark plug by

calling 1-888-331-4569.

Inspect Muffler and Spark Attester

Inspect the muffler for cracks, corrosion, or other

damage. Remove the spark arrester, if equipped, and

inspect for damage or carbon Mockage. tf replacement

parts are required, make sure to use only original

equipment replacement parts.

WARNmNG Exhaust heat/gases could ignite

combustibles, structures or damage

fuel tank causing a fire, resulting in

death or serious injury.

Contact with muffler area could cause burns

resulting in serious injury.

, DO NOT touch hot parts and AVOID hot exhaust gases.

, Allow equipment to coo[ before touching.

, Keep at least 5 ft. (1.5 m) of clearance on all sides of

pressure washer including overhead.

, tt is a violation of California Public Resource Code,

Section 4442, to use or operate the engine on any forest-

covered, brush-covered, or grass-covered land unless

the exhaust system is equipped with a spark attester, as

defined in Section 4442, maintained in effective working

order. Other states or federal jurisdictions may have

similar taws.

Contact the original equipment manufacturer, retailer, or

dealer to obtain a spark attester designed for the exhaust

system installed on this engine.

, Replacement parts must be the same and installed in the

same position as the odginal parts.

NOTICE You can purchase a spark arrester by calling

1-888-331-4569°

Air Cooling System

Over time debris may accumulate in cylinder cooling

fins and cannot be observed without partial engine

disassembly. For this reason, we recommend you

have a qualified Sears service dealer clean the cooling

system per recommended intervals (see Maintenance

Schedule). Equally important is to keep top of engine

free from debris. See Clean Debris.

Carburetor Adjustment

The carburetor on this engine is low emission. It is

equipped with a non-adjustable idle mixture valve. Top

speed has been set at the factory. If adjustment is

required, see an authorized service dealer.

CAUTION Excessively high operating speeds

could result in minor injury.

Excessively low speeds impose a heavy load.

o DO NOT tamper with governor spring, links or other parts

to increase engine speed. Pressure washer supplies

correct rated pressure and flow when running at

governed speed.

DO NOT modify pressure washer in any way.

AFTER EACH USE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump parts

and "freeze" pump action. Follow these procedures

after every use:

1. Shut off engine, turn off water supply, point gun in a

safe direction, press red button and squeeze trigger

to relieve trapped pressure and let engine cool

WARNING The high pressure stream of water

that this equipment produces could cut

through skin and its underlying tissues,

resulting in serious injury and possible

amputation.

Spray gun traps high water pressure, even when

engine is stopped and water is disconnected, which

could result in serious injury.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point spray gun in safe direction, press red

button and squeeze spray gun trigger to release high

pressure, every time you stop engine.

2. Disconnect hose from spray gun and high pressure

outlet on pump. Drain water from hose, gun, and

nozzle extension. Use a rag to wipe off the hose.

3. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most

liquid in pump.

4. Place the spray gun and nozzle extension in the

accessory tray. Hang high pressure hose on hook

attached to accessory tray.

5. Store unit in a clean, dry area.

6. If storing for more than 30 days see Long Term

Storage on next page.

WARNmNG Fuel and its vapors are extremely

flammable and explosive which

could cause burns, fire or explosion

resulting in death or serious injury.

WHEN STORING FUEL OR EQU|PMENT WiTH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers, or other appliances that have pilot light or other

ignition source because they could ignite fuel vapors.

WHNTER STORAGE

NOTICE You must protect your unit from freezing

temperatures.

,Failure to do so will permanently damage your pump and

render your unk inoperable.

*Freeze damage is not covered under warranty.

To protect the unit from freezing temperatures:

1. Follow steps 1=4 in the previous section After Each

Use.

Use pump saver, available at Sears, item 74403,

to treat pump. This minimizes freeze damage and

lubricates pistons and seals.

Mfpump saver is not availaMe, connect a 3=foot

section of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into

hose. Pull recoil handle twice. Disconnect 3=foot

hose.

4. Store unit in a clean, dry area.

LONG TERM STORAGE

Mfyou do not plan to use the pressure washer for more

than 30 days, you must prepare the engine and pump

for long term storage.

Mtis important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel

filter, fuel hose or tank during storage. Also, experience

indicates that alcohol=blended fuels (called gasohol.

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

Protect Fuel System

Fue_ Additive:

Fuel can become stale when stored over 30 days.

Stale fuel causes acid and gum deposits to form in the

fuel system or on essentia} carburetor parts. To keep

fuel fresh, use Briggs & Stratton® Advanced Formula

Fuel Treatment & Stabilizer, available wherever Briggs

& Stratton genuine service parts are sold.

There is no need to drain gasoline from the engine

if a fuel stabilizer is added according to instructions.

Run the engine for 2 minutes to circulate the stabilizer

throughout the fuel system before storage.

If gasoline in the engine has not been treated with a

fuel stabilizer, it must be drained into an approved

container. Run the engine until it stops from lack of fuel.

The use of a fuel stabilizer in the storage container is

recommended to maintain freshness.

Change Oil

While engine is still warm, drain oil from crankcase.

Refill with recommended grade. See Changing Engine

Oil.

Protect Pump

To protect the pump from damage caused by mineral

deposits or freezing, use PumpSaver, Sears item

74403, to treat pump. This prevents freeze damage

and lubricates pistons and seals.

NOTICE PumpSaver is availaMe as an optiona_

accessory. It is not included with the pressure washer.

Contact your local Sears service center to purchase

PumpSaver.

NOTICE You must protect your unit from freezing

temperatures.

,Failure to do so will permanently damage your pump and

render your unit inoperable.

*Freeze damage is not covered under warranty.

To use PumpSaver, make sure the pressure washer is

turned off and disconnected from supply water. Read

and follow aH instructions and warnings given on the

PumpSaver container.

Other Storage Tips

1 DO NOT store fuel from one season to another

unless it has been treated as described in Protect

Fuel System.

2. Replace fue_container if it starts to rust. Rust and/

or dirt in fuel can cause problems if it'sused with

this unit.

Cover unit with a suitable protective cover that

does not retain moisture.

WARNING Storage covers could cause a fire

resulting in death or serious injury.

*DO NOT place a storage cover over a hot pressure

washer.

*Let equipment cool for a sufficient time before placing the

cover on the equipment.

4. Store unit in a clean and dry area.

Problem Cause Correction

Pump has following

problems: failure to produce

pressure, erratic pressure,

chattering, _oss of pressure,

low water volume.

Detergent fails to mix with

spray.

Engine will not start; starts

and runs rough or shuts

down during operation.

Idle control not functioning.

Engine lacks power.

1. Low pressure spray tip installed.

2. Water inlet is blocked.

3. Inadequate water supply.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose screen.

6. Water supply is over 100°F.

7. High pressure hose is blocked

or leaks.

8. Spray gun leaks.

9. Spraytip is obstructed.

10. Pump is faulty.

1. Detergent siphoning tube is not

submerged.

2. Detergent siphoning tube is

clogged or cracked.

3. High pressure spray tip installed.

4. Detergent siphoning check ball

stuck.

1. Engine rocker switch set to OFF

(0) position.

2. Low oil level.

3. Dirty air cleaner.

4. Out of fuel.

5. Stale fuel.

6. Spark plug wire not connected

to spark plug.

7. Bad spark plug.

8. Water in fuel.

9. Excessively rich fuel mixture.

1. Replace with high pressure spray tip.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch leak.

5. Check and clean inlet hose screen.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace spray gun.

9. Clean spray tip.

10. Contact Sears service facility.

1. Insert detergent siphoning tube into

detergent.

2. Clean or replace detergent

siphoning tube.

3. Replace with low pressure spray tip.

4. Free detergent siphoning check ball.

1. Set engine rocker switch to ON (t)

position.

2. Fill crankcase to proper level.

3. Clean or replace air cleaner.

4. Fill fuel tank.

5. Drain fuel tank; fill with fresh fuel.

6. Connect wire to spark plug.

7. Replace spark plug.

8. Drain fuel tank; fill with fresh fuel.

9. Contact local service facility.

Idle control cable is loose. Contact local service facility.

Dirty air fi_ter. Replace air fi_ter.

CRAFTSMAN 2800 PSi Pressure Washer 580.754930

Main Unit w E×ploded View and Parts List

1 \ \

item Part # Description

1 704064 BASE

2 314787BNGS HANDLE

3 319236GS BILLBOARD

B1797GS CLIP

4 704675 KIT-QC NOZZLE

195983ABGS NOZZLE-QC YELLOW

195983AEGS NOZZLE-QC RED

195983ZGS NOZZLE-QC WHITE

198841GS NOZZLE-QC BLACK

5 204658GS HOSE

6 314441GS PUMP

7 315134GS AXLE

8 314165GS WHEEL

9 703347 NUT

10 706595 WAND-QC

11 317099GS KIT-STRAP

12 319853GS GUN

13 206566GS W_REFORM

14 196138GS HOSE

15 192310GS MOUNT-VIBRATION

16 315139GS KIT-HARDVVARE PUMP

MOUNTING

17 705001 KIT-0-RING

18 205910GS K_T-HANDLE

19 B2203GS KIT-HANDLE

900 NSP ENGINE (122R02-0008-F1)

(see pages 28-33)

--6

18 19

Parts Not Hlustrated

Part # Description

23139GS KEY

704293 E-R_NG

317999GS O_L

705076 HOSE-CH EMICAL

189332GS PLUG-HOLE

208538GS DECAL-Spark

705854 TAG-WARNING

Optional Accessories Not H_ustrated

Sears item # Description

75187

75197

75122

75116

75129

75121

75247

74403

74404

74405

74406

Garden Hose Quick Connector

Accessory Quick Connector

30' Replacement Hose

O Ring Repair Kit

Turbo Nozzle

25' Extension Hose

Surface Cleaner

Pump Saver

PerfectMix TM Muki-Purpose and

Vehicle Cleaner

PerfectMix Degreaser Cleaner

PerfectMix Mold and Mildew

Cleaner

CRAFTSMAN 2800 PSi Pressure Washer 580.754930

Pump w E×ploded View and Parts List

®®®

® @

@ ®

H¸ _

Item

Part #

200275GS

B2384GS

208673GS

313390GS

317897GS

200345GS

319404GS

706610

317787GS

200349GS

200350GS

201497GS

201496GS

317057GS

Description

SCREW

FILTER-GARDEN HOSE

VALVE-THERMO RELIEF

THROTTLE CONTROL

KIT-CHECK VALVE

KIT-WATER SEAL

KIT-O-RING

KIT-UNLOADER

KIT-CHEMICAL INJ

KIT-EASY START

SCREW-GRUB

FITTING

KIT-WATER INLET

KIT-PLUG

Optional Accessories Not ilustrated

Sears item # Description

74403 Pump Saver

75127 Pump O/

NOTE: Item letters A - K are Service Kits and include

a/parts shown within the box.

ENGINE, Briggs & Stratton, 122R02 - E×pJoded View

505@

562_

404

615 _

1376 ?

1264

1263 (_

718 0

374

1_ 74i

287

15_

20 @

524

ENGINE, Briggs & Stratton, 122R02 - E×ploded View

883

883A

238 G

868

1034

35 @36

163

1022

635 t_

ENGINE, Briggs & Stratton, 122R02 - E×ploded View

13o

127A

633

633A

276

564A T

604

190

957

365

670

601

51A

888__ _ /'%'_

216A

534 r..:_

419

ENGINE, Briggs & Stratton, 122R02 - E×ploded View

883 (_

78I'

37A

304

1005

592

332

455

925

334A l

334 '_

635 _)

ENGINE, Briggs & Stratton, 122R02 - E×ploded View

121

51B

1370

lo4 _ 16s

276

623

358

1022

51B

163

524 @

86s 0

883

883A

1430A

1095

51B_

163

623 _/)

868 O

883

993

1022

ENGINE, Briggs & Stratton, 122R02 - Parts List

item Part # Description

1 798947 Cylinder Assembly

2 796961 Kit-Bushing/Seal (Magneto Side)

3 299819s Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 796471 Head-Cylinder

7 796475 Gasket-Cylinder Head

7A 799275 Gasket-Cylinder Head (Fire Ring)

11 796478 Tube-Breather

12 692232 Gasket-Crankcase

13 793451 Screw (Cylinder Head)

15 691680 Plug-Oil Drain

16 799337 Crankshaft

20 399781s Seal-Oil (PTO Side)

22 691092 Screw (Crankcase CoveffSump)

23 796621 Flywheel

24 222698s Key-Flywheel (Aluminum)

25 590404 Piston Assembly (Standard)

590405 Piston Assembly (,020" Oversize)

26 590402 Ring Set (Standard)

590403 Ring Set (,020" Oversize)

27 691588 Lock-Piston Pin

28 298909 Pin-Piston

29 796470 Rod-Connecting

32 691664 Screw (Connecting Rod) (1/4-20xl ,09)

32A 695759 Screw (Connecting Rod) (1/4-20xl ,50)

33 499642 Valve-Exhaust

34 795443 Valveqntake

35 691304 Spring-Valve (intake)

36 691304 Spring-Valve (Exhaust)

37 590921 Guard-Flywheel (Carburetor Side'_

37A 799155 Guard-Flywheel (Muffler Side,

40 692194 Retainer-Valve

43 593913 Slinger-GovernoffOil

45 690977 Tappet-Valve

46 694039 Camshaft

51 796596 Gasket-Intake

51A 590398 Gasket-Intake

51B 592159 Gasketqntake

58 697316 Rope-Starter

60 795426 Grip-Starter Rope

75 691736 Washer (Flywheel)

78 793480 Screw (Flywheel Guard)

81 691740 Lock-Muffler Screw

89 692348 Plug (Cylinder)

98 797156 Kit-idle Speed

104 797622 Pin-Float Hinge

117 798660 Jet-Main

121 592172 Kit-Carburetor Overhaul

122 796595 Spacer-Carburetor

125 799447 Carburetor

127 694468 Plug-Welch (D = 9,51 mm)

127A 797633 Plug-Welch (D = 7,95mm)

130 797630 Valve-Throttle

133 797626 Float-Carburetor

134 799177 Kit-Needle!Seat

137 797625 Gasket-Float Bowl

163 691894 Gasket-Air Cleaner

187 791766 Line-Fuel (Cut to Required Length)

190 793479 Screw (Fuel Tank)

192 796631 Adjuster-Rocker Arm

202 796657 Link-Mechanical Governor

209 799507 SpdngoGovemor (Yellow)

211 799508 Spring-Governed idle (Green)

216 798944 Link-Choke

216A 796485 Link-Choke

217 799179 Spring-Choke Return

222 796482 Bracket-Control

227 796487 Lever-Governor Control

238 691300 Cap-Valve

276 797632 WashepSealing

287 793479 Screw (Dipstick Tube)

Item Part#

291 798938

300 798940

304 796692

332 690662

333 796500

334 793454

334A 796537

337 594264

347 795333

356 798942

356A 798943

358 592173

365 699484

374 690402

404 690272

419 799623

455 796615

505 793515

523 796503

524 692296

525 796502

534 798294

535 797301

536 799025

562 793514

564 690351

564A 799026

592 793481

601 791850

604 799024

608 796497

613 796496

615 690340

616 798327

623 793628

633 797929

633A 797929

635 66538s

670 793485

718 690959

741 797521

830 796472

832 593411

836 793500

842 691031

847 796501

851 493880s

868 795440

883 793497

883A 796677

886 796474

914 794451

925 796531

957 799585

972 590949

975 797631

993 796473

1005 796614

1022 796480

1023 796479

1026 796481

1029 691230

1034 691343

1059 793471

1095 592174

1263 697124

1264 793453

1375 796476

1376 794451

1430A 799494

Description

Thermostat

Muffler

Housing-Blower

Nut (Flywheel)

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Switch-Rocker

Wire-Stop

Gasket Set-Engine

Screw (Carburetor) (M6x35,5mm)

Washer (Camshaft)

Washer (Governor Crank)

Spring-Return (Control Bracket)

Cup-Flywheel

Nut (Governor Control Lever)

Dipstick

Seal- Dipstick Tube

Tube-Dipstick

Screw (Air Cleaner)

Filter-Air Cleaner Foam

Cleaner-Air

Bolt (Governor Control Lever)

Screw (Control Cover) (#10-32x,50)

Screw (Control Cover) (#8-18x,90)

Nut (Rewind Starter)

Clamp-Hose (Green)

Control-Cover

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

SeaI-O Ring (Carburetor Spacer)

Seal-Choke/Throttle Shaft (Throttle Shaft)

Seal-Choke/Throttle Shaft (Choke Shaft)

Boot-Spark Plug

Spacer-Fuel Tank

PimLocating

Gear-Timing

Stud-Rocker Arm

Guard-Muffler

Screw (Muffler Guard)

SeaI-O Ring (Dipstick)

Dipstick/Tube Assembly

Terminal-Spark Plug

Seal-Valve

Gasket-Exhaust

Gasket Kit-CylindeffPlate

Screw (Rocker Cover)

Cover-Linkage

Cap-Fuel Tank

Tank-Fuel

Bowl-Fuel

Gasket-Cylinder Head Plate

Fan-Flywheel

Gasket-Rocker Cover

Cover-Rocker

Rod-Push (Intake and Exhaust)

Arm-Rocker

Guide-Push Rod

Kit-Screw!Washer (Fuel Tank)

Gasket Set-Valve

Reed -Breather

Screw (Breather Reed)

Cover-Breather/Reed

Screw (Breather/Reed Cover)

Gasket-Breather/Reed

California, UoSoEPA, and Sears Emissions

Control Warranty Statement

Your Warranty Rights And Obligations

The California Air Resources Board, U.S. EPA, and Sears

Brands Management Corporation, U.S.A. (Sears) are

pleased to explain the emissions control system warranty on

your 2014-2016 engine/equipment. In California, new small

off-road engines and large spark ignited engines tess than

or equal to 1.0 liter must be designed, built, and equipped

to meet the State's stringent anti-smog standards. Sears

must warrant the emissions control system on your engine/

equipment for the periods of time listed below provided there

has been no abuse, neglect, or improper maintenance of your

engine/equipment.

Your exhaust emissions control system may' include parts

such as the carburetor or fuel injection system, ignition

system, and catalytic converter. Also included may be hoses,

belts, connectors, sensors, and other emissions-related

assemblies. Your evaporative emission control system may

include parts such as: carburetors, fuel tanks, fuel lines,

fuel caps, valves, canisters, filters, vapor hoses, clamps,

connectors, and other associated components.

Where a warrantable condition exists, Sears will repair your

engine/equipment at no cost to you including diagnosis,

parts, and labor.

Manufacturer's Warranty Coverage:

Small off-road engines and large spark ignited engines

tess than or equal to 1.0 liter, and any related emissions

components of the equipment, are warranted for two years, or

for the time period listed in the respective engine or product

warranty statement, whichever is greater. If any emissions-

related part on your engine/equipment is defective, the part

will be repaired or replaced by Sears.

Owner's Warranty Responsibilities:

, As the engine/equipment owner, you are responsible

for the performance of the required maintenance listed

in your Operator's Manual. Sears recommends that you

retain all receipts covering maintenance on your engine/

equipment, but Sears cannot deny warranty solely

for the lack of receipts or your failure to ensure the

performance of all scheduled maintenance.

, As the engine/equipment owner, you should however

be aware that Sears may deny you warranty coverage

if your engine/equipment or a part has failed due to

abuse, neglect, improper maintenance, or unapproved

modifications.

, You are responsible for presenting your engine/

equipment to a Sears distribution center, servicing

dealer, or other equivalent entity, as applicable, as

soon as a problem exists. The warranty repairs should

be completed in a reasonable amount of time, not to

exceed 30 days. If you have any questions regarding

your warranty rights and responsibilities, you should

contact Sears at (800) 469-4663 (in USA) or www.

craftsman.corn/warranty.

Sears Emissions Control Warranty Provisions

The following are specific provisions relative to your

Emissions Control Warranty Coverage. It is in addition to

the engine warranty for non-regulated engines found in the

Operator's Manual.

1. Warranted Emissions Parts

Coverage under this warranty extends only to the parts

listed below (the emissions control systems parts) to

the extent these parts were present on the engine and/

or supplied fuel system.

a. Fuel Metering System

, Cold start enrichment system (soft choke)

, Carburetor or fuel injection system

, Oxygen sensor

, Electronic control unit

, Fuel pump module

, Fuel line, fuel line fittings, clamps

, Fuel tank, cap and tether

, Carbon canister

b. Air Induction System

, Air cleaner

, Intake manifold

, Purge and vent line

c. Ignition System

, Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

Vacuum, temperature, position, time sensitive

valves and switches

Connectors and assemblies

2. Length of Coverage

Coverage _sfor a period of two years from the date

of original purchase, or for the period listed in the

respective engine or product warranty statement,

whichever is greater. Sears warrants to the original

purchaser and each subsequent purchaser that the

engine is designed, built, and equipped so as to

conform with all applicable regulations adopted by

the Air Resources Board; that it is free from defects in

material and workmanship that could cause the failure

of a warranted part; and that is identical in all material

respects to the engine described in the manufacturer's

application for certification. The warranty period begins

on the date the engine is originally purchased.

The warranty on emissions-related parts is as follows:

o Any warranted part that is not scheduled for

replacement as required maintenance in the Operator's

Manual supplied, is warranted for the warranty period

stated above. If any such part fails during the period

of warranty coverage, the part wilt be repaired or

replaced by Sears at no charge to the owner. Any such

part repaired or replaced under the warranty will be

warranted for the remaining warranty period.

Any warranted part that is scheduled only for regular

inspection in the Operator's Manual supplied, is

warranted for the warranty period stated above. Any

such part repaired or replaced under warranty will be

warranted for the remaining warranty period.

Any warranted part that is scheduled for replacement

as required maintenance in the Operator's Manual

supplied, is warranted for the period of time prior to the

first scheduled replacement point for that part. If the

part fails prior to the first scheduled replacement, the

part will be repaired or replaced by Sears at no charge

to the owner. Any such part repaired or replaced under

warranty will be warranted for the remainder of the

period prior to the first scheduled replacement point for

the part.

Add-on or modified parts that are not exempted by the

Air Resources Board may not be used. The use of any

non-exempted add-on or modified parts by the owner

will be grounds for disallowing a warranty claim. The

manufacturer wiii not be liable to warrant failures of

warranted parts caused by the use of a non-exempted

add-on or modified part.

3. Consequential Coverage

Coverage shatt extend to the failure of any engine

components caused by the failure of any warranted

emissions parts.

4. Claims and Coverage Exclusions

Warranty claims shati be flied according to the

provisions of the engine warranty policy. Warranty

coverage does not apply to failures of emissions parts

that are not originat equipment parts or to parts that fail

due to abuse, neglect, or improper maintenance as set

forth in the engine warranty policy. Sears is not tiable for

warranty coverage of failures of emissions parts caused

by the use of add-on or modified parts.

Look For Relevant Emissions Durability Period and

Air index information On Your Small Off-Road Engine

Emissions Label

Engines that are certified to meet the California Air Resources

Board (CARB) small off=road Emissions Standard must

display information regarding the Emissions Durability Period

and the Air Index. Sears makes this information available to

the consumer on our emissions labels. The engine emissions

label will indicate certification information.

The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance

in accordance with the Operator's Manual. The following

categories are used:

Moderate: Engines at or tess than 80 cc displacement are

certified to be emissions compliant for 50 hours of actual

engine running time. Engines greater than 80 cc displacement

are certified to be emissions compliant for 125 hours of actual

engine running time.

Intermediate: Engines at or less than 80 cc displacement

are certified to be emissions compliant for 125 hours of actual

engine running time. Engines greater than 80 cc displacement

are certified to be emissions compliant for 250 hours of actual

engine running time.

Extended: Engines at or less than 80 cc displacement are

certified to be emissions compliant for 300 hours of actual

engine running time. Engines greater than 80 cc displacement

are certified to be emissions compliant for 500 hours of actual

engine running time.

For example, a typical walk=behind lawn mower is used 20

to 25 hours per year. Therefore, the Emissions Durability

Period of an engine with an intermediate rating would

equate to 10 to 12 years.

Engines are certified to meet the United States Environmental

Protection Agency (USEPA) Phase 2 or Phase 3 emissions

standards. The Emissions Compliance Period referred to

on the Emissions Compliance label indicates the number of

operating hours for which the engine has been shown to meet

Federal emissions requirements.

For engines at or tess than 80 cc displacement:

Category C = 50 hours, Category B = 125 hours, Category A

= 3OOhours

For engines greater than 80 cc displacement and tess than

225 cc displacement:

Category C = 125 hours, Category B = 250 hours, Category A

= 5OOhours

For engines of 225 cc or more displacement:

Category C = 250 hours, Category B = 500 hours, Category A

= 1000 hours

GARANTIA ....................................... 34

CONTRATO DE PROTECCION PARA REPARACIONES 34

REGLAS DE SEGURIDAD ....................... 35-37

CARACTERiSTICAS Y CONTROLES ................. 38

MONTAJE .................................... 39-42

OPERACION .................................. 43-46

ESPECIFJCAClONES .............................. 47

MANTENIMENTO ............................. 48-53

ALMACENAMIENTO ............................... 54

REPARACION DE DANOS REPUESTOS ............. 55

GARANTIA DEL CONTROL DE EMISIONES ........ 58-59

COMO ORDENAR PARTES ....... PAGINA POSTERIOR

GAF ANTiA LIMITADA CRAFTSMAN

DURANTE DOS ANOS a partir de la fecha de venta, este producto estA garantizado contra defectos en materiaies o mano

de obra. CON COMPROBANTE DE COMPRA, un producto defectuoso serA reparado o reemplazado gratis a discreci6n del

vendedor.

Para detalles sobre ta cobertura de ta garanfia para obtener reparaci6n o reemplazo gratis, visite ta pAgina web: www.

craftsman.corn/warranty

Esta garanfia SOLAMENTE cubre defectos de materiales y mano de obra. La cobertura de ta garanfia NO incluye:

o Art_culos consumibJes que puedan desgastarse con el uso normaJ dentro del pedodo de garant_a, tales como pistolas

rociadoras, mangueras, extensiones de boquillas, boquiltas, puntas rociadoras, filtros o buj_as.

Da_os al producto que sean resultado de intentos de usuario de modificar o reparar el producto, o que sean causados

pot accesodos para el producto.

Reparaciones necesarias debido a accidentes o a que ta operaci6n o mantenimiento det producto no se ha realizado de

acuerdo con tas instrucciones proporcionadas.

Mantenimiento preventivo o reparaciones necesarias debido a mezcla inapropiada de combustible, combustible

contaminado o combustible viejo.

Esta garanfia queda anulada si se utiiiza este producto al proveer servicios comerciates o si se to alquila aotra persona.

Esta garanfia te otorga derechos tegales especfficos y usted tambien podr_a tenet otros derechos que vat,an de estado en

estado.

Sears Brands Management Corporation, Hoffman Estates, _L 60179

Feticidades pot realizar una compra inteflgente.

Su nuevo producto Craftsman® esta disefiado y fabdcado

para funcionar de manera fiable durante muchos aSos.

Pero como todos los productos, es posible que requiera

reparaci6n ocasionalmente. Es en esos momentos, tenet un

contrato de protecci6n para reparaciones puede ahorrade

dinero y molestias.

A continuaciTn se menciona to queet contrato de

protecci6n para reparaciones* contempla:

. Servicio experto de nuestros 10.000 especialistas

profesionales en reparaci6n.

. Servicio Himitado y sin costo en partes y mano de obra

en todas tas reparaciones incluidas en ta cobertura.

o Cambio deJ producto pot hasta $1.500 si el producto

inciuido en ta cobertura no se puede reparar.

. Un 25% de descuento en el precio normat de servicio

yen partes instaladas relacionadas no incluidas en la

cobertura del contrato; asimismo, un 25% de descuento

en et precio normal de revisiones de mantenimiento

preventivo.

. Ayuda telefTnica rapida. Nuestro servicio de Soluci6n

rApida consiste en apoyo telef6nico pot un representante de

Sears. Piense que somos un "manual del usuario parlante".

Una vez que adquiera el contrato de protecci6n para

reparaciones, s6to tiene que hacer una sencilla llamada

telef6nica para programar un servicio. Puede ttamar a

cualquier hora del d_a o ta noche, o programar una cita de

servicio en tinea.

El contrato de protecci6n para reparaciones es una compra

segura. Si to cancela pot cualquier motivo durante el perfodo

de garant_a del producto, te reembolsaremos el totat de

su dinero o una parte proporcional en cualquier momento

posterior al vencimiento del pedodo de garanfia del producto.

Adquiera boy su contrato de protecci6n para reparaciones.

ApHcan algunas Hmitaciones y exclusiones. Para

conocer precios y obtener infotmaci6n adicionaJ en BE°

UU., Hame at 1-800-827-6855.

* La cobertura en Canada varl'a en determinados

artm'cuJos. Para obtener todos los detaHes,

comunJ'quese a Sears Canad#_ ai 1-800-381-8885.

Servicio de instaiaci6n de Sears

Para soflcitar un servicio de insta/acidn pot parte de un

profesiona/de Sears para aparatos domesticos, puertas

automAticas de garajes, catentadores de agua y otros

articulos domesticos importantes en EE. UU. o CanadA,

comun_quese al 1-800-4°MY-HOME®.

Lea este manuaJ minuciosamente y conozca a

fondo Jas partes y eJ funcionamiento de su

m4quina Jimpiadota a ptesi6no Conozca sus

aplicacJones, sus limitaciones y los peJJgros

invoJucrados.

Jnformaci6n importante de seguridad

S_mboJos sobre Ja seguridad y significados

Manual del Operario Gases T6xicos Descarga Electrica

Superficies Jnyecci6n Partes en

Resbalosas L_quida Movimiento

Caer Superficie Proyectil Objetos

CalJente VoJadores

Fuego ExpJosi6n Quemadura Contragolpe

Qu_mica

El dmbolo de alerta de seguridad indica un posible

riesgo para su integridad fisica. Se utiJiza una palabra

de se6alizaci6n (PEMGRO, ADVERTENCIA o

PRECAUC_ON) junto con el dmbolo de a_erta para

designar un grado o nivel de gravedad de desgo. Se

puede utiHzar un dmbolo de seguddad para

representar eJtipo de riesgo. La palabra de

se_alizaci6n AVISO se utiliza para hacer referencia a

una pr_,ctica no relacionada con una lesi6n fisica.

PEUGRO indica un riesgo que, de no evitarse,

provocara la muerte o lesiones de gravedad.

,_ ADVERTENCJA indica un riesgo que, de no

evitarse, podrfa provocar la muerte o lesiones de

gravedad.

PRECAUCKSN indica un riesgo que, de no evitarse,

podrfa provocar lesiones leves o moderadas.

A VISO hace referencia a una prb.ctica no relacionada

con una lesi6n fisica.

ADVERTENCJA El escape del motor de este

producto contiene elementos quimicos reconocidos

en el Estado de California por producir c_,ncer,

defectos de nacimiento u otros da_os de tipo

reproductivo.

ADVERTENCJA Este producto contiene plomo

y compuestos de plomo declarados causantes de

malformaciones y otros defectos cong6nitos pot el

Estado de California. Lavese /as manos despu6s de

manipular este producto.

ADVERTENCJA Riesgo de electrocuci6n.

El contacto con los cables el6ctricos podria

provocar electrocuci6n y quemaduras que

pueden provocar lesiones graves o la muerte.

o NUNCA rode cerca de unafuente de energ_aeJ6ctdca.

ADVERTENCJA PELJGRO DE GAS VENENOSO.

Los gases del escape del motor contienen

mon6xido de carbono, un gas venenoso que

podria matado en minutes. NO tiene olor, color

ni saber. Aun si no puede oler los vapores del escape,

podria estar expuesto al gas de mon6xido de carbono.

La inhalaci6n o ingesti6n de aJgunas sustancias

qdmicas o detergentes puede set peligroso y

provocar lesiones graves, nb,useas, desmayos,

envenenamiento o la muerte.

UtiJiceeste producto 0NICAMENTE a la intemperie,

iejos de ventanas, puertas y ventiJacionespara reducir

eI desgo de que el gas de mon6xido de carbono se

acumuJey entre en los espacios habitados.

o instateaJarmaspara detectar mon6xido de carbono

operadas con baterias o enchufabJescon batedas de

repuesto de acuerdo con Jasinstrucciones del fabdcante.

Las alarmasde humo no pueden detectar el gas de

mon6xido de carbono.

NO utitice este producto dentro de casas, garajes,

s6tanos, entresuelos, cobertizos o en otros espacios

parcialmente cerrados, ann si utiliza ventiJadores o

deja tas puertas y ventanas abiertas para favorecer ta

ventitaci6n. El monoxido de carbono puede acumularse

r&pidamente en estos espacios y perdurar ah_durante

horas, aun despues de que este producto se haya

apagado.

SIEMPRE coloque este producto en direcci6n deJviento

y dirija el escape del motor en sentido contrario a los

espacios habitados.

Si comienza a sentirse mal, mareado o debit cuando use

este producto, busque aire puro DE JNMEDIATO. Acuda

a un medico. Es posibJe que se haya envenenado con

mon6xido de carbono.

UtiJice un respirador o una m_,scara cada vez que exista

ta posibilidad de inhalar vapores al utitizar sustancias

qdmicas.

Lea todas Jasinstrucciones de Jamb.scara para

comprobar si proporciona la protecci6n necesaria contra

ta inhalaci6n de vapores nocivos cuando se utilicen

sustancias quimicas.

ADVERTENCIA El retroceso (repliegue rapido)

del cable del arrancador impedira que el

usuario suelte el cable a tiempo y tirara de

su mano y brazo hacia el motor, Io que

podrfa provocar fracturas, contusiones o esguinces;

as[ como lesiones graves.

o NUNCA tire del cable del arrancador sin eliminar

previamente ta presi6n de ta pistola rociadora.

Cuando arranque et motor, tire tentamente del cable

hasta sentir una resistencia y, a continuaci6n, tire

ra,pidamente de 61para evitar su retroceso.

Despues de cada intento de arranque, cuando el motor

no consiga arrancar, apunte con ta pistola rociadora

hacia una direcci6n segura, pulse el bot6n rojo y apriete

el gatillo para descargar la presi6n.

Sujete firmemente la pistola rociadora con ambas manos

cuando aplique un rociado a alta presi6n para evitar

tesiones cuando se produzca el retroceso de ta pistola.

ADVERTENClA Los gases y el calor de escape

podrfan infiamar los matedales

combustibles y las estructuras o

daSar el dep6sito de combustible y

provocar incendios, asf como lesiones graves o

incluso la muerte.

El contacto con la zona del silenciador podr[a

producir quemaduras y lesiones graves.

NO toque tas superficies calientes y evite los gases det

escape a alta temperatura.

Permita que el equipo se enfr_e antes de tocarto.

Deje un espacio m_nimo de 1.5 m (5 pies) alrededor det

timpiadora a presi6n, incluida ta parte superior.

, Utilizar el motor en un terreno boscoso, con mateza o

cubierto de hierba constituye una infracci6n al C6digo

de recursos publicos de California, a menos que el

sistema de escape este equipado con una pantalta

apagachispas, de acuerdo a ta definici6n de ta Secci6n

4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados o jurisdicciones

federates puede haber leyes similares en vigor.

Pongase en contacto con el fabricante, el vendedor o et

distribuidor det equipo original para obtener una pantalla

apagachispas disePiada para el sistema de escape

instalado en este motor.

, Las piezas de recambio deben set tas mismas que tas

piezas originales y estar instaladas en ta misma posici6n.

ADVERTENCIA El arrancador y otras piezas

rotativas poddan enredarse en las manos,

el pelo, la ropa u otros accesodos, y

provocar lesiones graves.

NUNCA utilice ta timpiadora a presi6n sin sus carcasas o

tapas de protecci6n.

NO utilice ropa suetta, joyas ni objetos que poddan

quedar atrapados en el arrancador o en otras piezas

rotativas.

Ate para arriba el pelo largo y quite ta joyerfa.

ADVERTENClA El combustible y sus vapores

son extremadamente infiamables y

explosivos, Io que podria provocar

quemaduras, incendios o explosiones;

asi como lesiones graves o incluso la muerte.

CUANDOANADA COMBUSTIBLEO VACiE EL DEPOSlTO

DETENGA el motor del timpiadora a presi6n y dejelo

enfdar durante al menos 2 minutos antes de quitar el

tap6n de combustible. Aftoje ta tapa lentamente para

dejar que la presi6n satga del tanque.

Ltene o vacie et dep6sito de combustible a ta intemperie.

NO tlene demasiado el tanque. Permita al menos espacio

para ta expansi6n del combustible.

Si se ha derramado combustible, espere a que se

evapore antes de arrancar el motor.

Mantenga ta gasolina atejada de chispas, llamas

abiertas, pitotos, cator y otras fuentes de ignici6n.

Compruebe frecuentemente que las l_neas de

combustible, et tanque, el tap6n y los accesorios no

esten rotos o tengan fugas. Ca.mbielos si es necesado.

NO encienda un cigarrillo o fume.

CUANDO PONGA EN FUNCIONAr_IENTO EL EQU|PO

Compruebe que ta bujia, el silenciador, el tapon del

dep6sito de combustible y et fittro de aire est&n instalados.

NO arranque et motor sin la buj_a instalada.

CUANDO OPERE EL EQUnPO

NO utilice este producto en et interior de un edificio,

cochera, porche, equipo m6vil, taller de aplicaciones

navates o recinto.

NO incline et motor o el equipo, de tal manera que ta

gasolina se pueda derramar.

NO rode l_quidos inflamables.

AL TRANSPORTAR, MOVER O REPARAR EQUIPO

•Transporte, mover o repare el equipo con el tanque

de combustible vado, o con la valvula para apagar el

combustible, posici6n OFF (0).

NO incline el motor o el equipo, de tal manera que ta

gasolina se pueda derramar.

Desconecte el cable de ta buj_a.

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUST|BLE EN EL TANQUE

, Mantengalo atejado de calderas, estufas, catentadores

de agua, secadoras de ropa u otros aparatos que utilicen

llama piloto u otras fuentes de ignici6n que podr_an

inflamar los vapores de combustible.

ADVERTENCIA El uso de una limpiadora a

_\ F^\ presi6n podda produclr charcos y

/At_ /,/_, superficies resbaladizas que

\\ J _\\ provoquen que se caiga y sufra

.............................--_ leslones graves o que se muera.

El retroceso de la pistola rociadora podda provocar

cafdas con lesiones graves o la muerte.

• Utilice la limpiadora a presi6n desde una superficie estable.

o El a.rea de timpieza debera, tener inclinaciones y drenajes

adecuados para disminuir ta posibitidad de caidas debido

a superficies resbatosas.

, Extreme las precauciones si necesita utilizar la

timpiadora a presi6n desde una escalera, un andamio u

otto tugar similar.

, Sujete firmemente la pistola rociadora con ambas manos

cuando aplique un rociado a alta presi6n para evitar

tesiones cuando se produzca el retroceso de ta pistola.

ADVERTENCIA Peligro de quemadura quimica.

Las sustancias qdmicas poddan provocar

quemaduras, as[ como lesiones graves o

incluso la muerte°

o NO use tiquido c#.usticocon ta timpiadoraa presi6n.

Use EXCLUSIVAMENTEdetergentes o jabones

especiatespara ta timpiadoraa presi6n. Sigatodas tas

instruccionesdel fabricante.

Z_, ADVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podda

atravesar la piel y los tejidos subcutb.neos,

que podr[an provocar lesiones graves y la

posible amputacidn de un miembro.

La pistola rociadora retiene agua a alta presidn

incluso con el motor parado y el agua

desconectada; esto podr[a provocar lesiones

graves.

En caso de que atgun l_quido te cause una cortadura,

tlame al m6dico de inmediato. NO ta trate como una

cortadura comun.

NO permita en ningun momento que NIF4OSoperen ta

maquina timpiadora a presi6n.

, NUNCA repare ta manguera de atta presi6n. Remplacela.

, NUNCA utitice ningun tipo de sellador para reparar una

fuga en una conexi6n. Sustituya ta junta t6rica o ta junta.

o NUNCA conecte la manguera de alta presi6n al

prolongador de ta boquilla.

, Mantenga conectada la manguera a ta ma.quina o a la

pistola de rociado cuando el sistema este presurizado.

, SIEMPRE que pare et motor, apunte con la pistola

rociadora hacia una direcci6n segura, pulse el bot6n rojo

y apriete el gatillo para descargar ta presi6n.

, NUNCA apunte ta pistola a ta gente, animales o plantas.

, NO fije ta pistola rociadora en la posici6n abierta.

o NO abandone la pistola rociadora cuando ta maquina

este en funcionamiento.

, NUNCA utitice una pistola rociadora cuyo seguro o

protecci6n para el gatillo no este en perfecto estado de

funcionamiento.

, Asegurese en todo momento de conectar correctamente

ta pistola rociadora, tas boquillas y los accesorios.

ADVERTENClA Las chispas involuntarias

podr[an provocar incendios o

electrocuci6n que pueden provocar

lesiones graves o la muerte.

CUANDO AJUSTE O HAGA REPARACIONES A SU

MAQUINA LIMPIADORA A PRES|ON

, Siempre desconecte el atambre de ta buj(a y col6quelo

donde no pueda entrar en contacto con ta buj_a.

CUANDO PRUEBE LA BUJIA DEL MOTOR

Utitice un comprobador de buj_as homologado.

NO comprueba ta chispa sin ta buj_a instalada.

L_ ADVERTENClA Riesgo de lesiones en los ojos

o el cuerpo. El agua rociada podr[a

salpicar o propulsar objetos, Io que

puede provocar lesiones graves.

Cuando utilice este equipo o este cerca de 61,siempre

use gafas de seguridad con ventitaci6n indirecta (contra

satpicaduras de productos qdmicos) marcadas para

cumplir con ANSI Z87.1.

NUNCA se ponga gafas de seguridad ni gafas para

entomos secos como sustituto de tas gafas de seguridad

con ventitaci6n indirect&

Siempre utilice ropa de protecci6n como una camisa de

manga targa, pantalones largos y zapatos cerrados.

NUNCA ponga en funcionamiento ta timpiadora a presi6n

cuando este descalzo, tleve sandalias o pantalones

cortos.

PRECAUClON Las velocidades de

funcionamiento excesivamente altas podr[an

provocar lesiones leves.

Las velocidades excesivamente bajas incrementan

la carga de trabajo.

NO intente alterar el resorte, las conexiones y otras

partes del regulador para incrementar ta velocidad det

motor. La timpiadora a presi6n ejerce ta presi6n y el ftujo

nominates correctos cuando funciona a una velocidad

controlada.

NO modifique at Iimpiadora a presi6n en ninguna form&

AVISO E_rociado de alta presi6n podda da_ar

objetos fragiles, incluido el vidrio.

NO dirija la pistola rociadora hacia un cristal cuando utitice

la punta de rociado de roja de 0°.

o NUNCA apunte ta pistola a plantas.

AWSO Un tratamiento inadecuado de la limpiadora

a presi6n podr[a da_arla y acortar su vida Otil°

Si usted tiene alguna pregunta acerca de tas finatidades de

uso del timpiadora a presi6n, preguntele a su concesionario

o contacte el distribuidor de servicio autorizado.

NUNCA deberan ser operadas tas unidades con partes

rotas o ausentes, o sin ta caja o cubiertas de protecci6n.

NO eluda ningun dispositivo de seguridad de esta maquina.

NO intente alterar ta velocidad controlada.

NO utilice ta timpiadora a presi6n por encima de su presi6n

nominal.

NO haga ninguna modJficacJ6n en ta timpJadora a presi6n.

Antes de porter en marcha la maquina timpiadora a presi6n

en clima [rio, revise todas tas partes del equipo y asegurese

de que no se haya formado hielo sobre elias.

NUNCA mueva ta mb.quina hatando ta manguera de alta

presi6n. Utitice ta manija que viene con ta unidad.

Et equipo de alta presi6n est#. dise_ado para set utilizado

UNICAMENTE con tas partes autorizadas Sears. Si

utiliza este equipo con partes que no cumplan con tas

especificaciones m_nimas, el usuario asume todos los

riesgos y responsabitidades.

CONOZCA SU MAQUINA SISTEMA DE UMPJEZA

Lea el rClanuaJdet Opetario y ]as reglas de seguridad antes de porter en marcha su sistema de limpJeza.

Compare tas Hustraciones con su sistema de timpieza para famitiarizarse con tas ubicaciones de los diferentes

controles y ajustes. Guarde este manual para referencias futuras.

A - PJstola de rociado -- Contro{a la apJicaci6n de agua sobre la

superficie de limpieza con el gatilJo. Uncluyecerrojo de seguridad.

B - Bandeja de accesorJos -- Permite aJmacenar

c6modamente los accesorios de sede.

C _ Puntas de Rociado -- Detergente, 0 -°, 15 ° y 40-°: para

diferentes aJta presi6n aplicaciones de limpieza.

D - Asa pJegabJe -- El asa y la bandeja de accesorios se

pJiegan sobre el motor cuando est& frio para reducir el

espacio necesario para el aJmacenamiento.

E _ Arrancador de retroceso -- Usado para arrancar el motor

manuaJmente.

F _ Tapa deJ dep6sito deJ aceite -- Llene el motor con aceite aqui.

G - Entlrada de agua -- Conexi6n para la manguera de jardin.

H - Toma de alta presJ6n -- Conexi6n para la manguera de

alta presi6n.

J - Filtro de aire -- El elemento de fikro tipo seco limita la

cantidad de suciedad y polvo que se introduce en el motor.

K _ Soporte para boteHa -- La botella de concentrado Perfect

Mix se adapta a la forma del soporte de alambre.

M _ Conmutador de parada -- Coloca el motor en modo de

arranque para el arrancador de retroceso y detiene el motor

en funcionamiento.

N - Manguera de inyecci6n Project Pro Perfect Mix TM --

Mezcla el concentrado con el rociado de la limpiadora a

presi6n.

P - Etiqueta de advertencia e instrucciones -- Identifica los

riesgos e indica el procedimiento adecuado de puesta en

marcha o de parada de Jalimpiadora a presi6n.

Q - Tanque deJ combustible -- Llene el tanque con gasoJina

regular sin contenido de pJomo en este punto. Siempre

habitaci6n de hoja para la expansi6n del combustible.

R - Manguera de AJta Presi6n -- Conecte un extremo a la pisto{a

de rociado y el otto extremo a la toma de alta presi6n.

S - ExtensJ6n de ta boquiHa con conector rapido -- Le

permite usar cuatro puntas de rociado diferentes.

No mostrado:

Bomba -- Desarro{la alta presi6n de agua.

Automatico se enfrfa sistema -- Los ciclos regan pot bomba

cuando agua alcanza 125 -°o155-°F. Entibiar agua descargara de

la bomba en el suelo. Este sistema previene el daSo interno de

bomba.

Etiqueta de identificaci6n -- Proporciona el modelo y el

nOmero de serie de limpiadora a presi6n. Tenga pot favor estos

prontamente disponible cuando Ilamar para la ayuda.

Su sistema de limpieza requiere de cierto ensamble y

estar& lista para set usado unicamente despues de haber

depositado el combustible y el aceite recomendado.

Si tiene probtemas con et ensamble de su m_quina

limpiadora a presi6n, Itame a la lt"nea de ayuda de la

m_quina limpiadota a presi6n al 1-800-222-3136,

Desembale ia iimpiadora a presi6n

1. Saque todo el contenido de ta caja de cart6n, a

excepci6n de ta timpiadora a presi6n.

2. Abra completamente ta caja de cart6n cortando cada

una de sus esquinas de arriba abajo.

3. Saque ta timpiadora a presi6n de ta caja de cart6n.

Contenido de ia caja

Revise el contenido de ta caja. Si atguna de tas partes no

est& presente o est& da_ada, llame a ta tinea de ayuda de ta

maquina timpiadora a presi6n al 1-800-222-3136.

o La unidad principal

Manubrio

, Bandeja de accesodos

La manguera de alta presi6n

Pistola de rociado

Extensi6n de ta boquilla con conector ra.pido

Puch de aceite para motor

, Soporte para botelta (2)

Manguera de sif6n det detergente de ProjectPro® Perfect

Mix

Bolsa de partes (incluye los elementos descritos a

continuaci6n)

Manual del operador

Tarjeta de ta matdcula

o Correas de goma (2)

Bolsa con 4 boquilla de conexiones rapidas

multicolores

, Piezas para ta manubrio (inctuye 1osiguiente):

Pemos para manubrio I2)

, Pemo de cabeza redonda (2)

Perilla plastica para manubrio (2)

Perilla plastica (2)

Pinzas de a.rbol (4)

Familiar_cese con cada parte antes de ensambtar la maquina

timpiadora a presi6n. Compare el contenido con ta ilustraci6n

de la pagina 38. Si atguna de ta partes no est& presente o se

encuentra da_ada, llame a ta t_neade ayuda de ta maquina

timpiadora a presi6n al 1-800-222-3136.

MONTAJE DEL SISTEMA DE LIMPIEZA

Usted deber& tlevar a cabo los siguientes procedimientos

antes de poner en funcionamiento su sistema de timpieza:

1. Ltene y mande en tarjeta de matdcula.

2. Conecte manubrio y bandeja de accesodos.

3. Conecte ta manguera de sif6n del detergente a ta bomba.

4. A_ada aceite al motor.

5. A6ada gasolina al tanque de combustible.

6. Conecte manguera a alta presi6n a pistola rociadora y a

bomba.

7. Conecte el suministro de agua a bomba.

8. Conecte boquilla ta extensi6n al pistola rociadora.

9. Selecto/conecta rb.pido conecta punta de rociado a ta

extensi6n de ta boquilla.

Coneete el Manubrio y Bandeja de

Accesorios

1. Coloque et manubdo (A) sobre los soportes det mismo

que ya est&n adheddos a la unidad principal. Asegurese

de que los odficios en el manubrio esten alineados con

los orificios en los soportes det mismo manubdo.

2. lnserte los pemos de cabeza redonda (B) det asa en los

odficios desde el interior de la unidad y coloque un pomo

de ptastico (C) desde la parte exterior. Apdete a mano.

A VISO Si se aftojan los dos pomos de ta parte intermedia

del perno de sujeci6n, et asa superior se puede plegar sobre

el motor cuando esta fr_o. NO pliegue el asa si el motor est&

caliente.

3. Inserte las correas de goma (D) a traves de tas ranuras

(E) en la parte trasera de la bandeja de accesorios y tire

firmemente pot ta parte frontal.

4. Coloque la bandeja de accesodes (A) sobre los orificios

(B) del manubdo (vista desde ta parte dentr&s de ta

unidad). Presione tas pinzas de a.rbol (C) para introducir

tas en los orificios hasta que queden a nivel con ta

bandeja de accesorios.

lnserte los accesonos suministrados en los espacios

correspondientes en ta bandeja de accesorios. Consulte

Cdmo Usar la Bandeja de Accesorios.

Coloque los soportes para botella (D) hacia el exterior

sobre tos odficios del soportes del asa. Fije los soportes

para botella y et asa con los pernos de cabeza (E) y

pomos de pt#.stico (F). Apriete a mano.

Project Pro@ Perfect Mi× TM sif6n

1. Conecte el extremo de la manguera del sistema de

inyecci6n Project Pro PerfectMix (G) at acoplamiento

dentado de ta manguera (H) de ta bomba.

2. Coloque la botellas (d) de Project Pro PerfectMix no

incluida) en el soporte de alambre del asa.

3. Quite el tap6n de la botetla e inserte el sistema de

inyecci6n Project Pro PerfectMix (G). Enrosque la unidad

de inyecci6n a ta parte superior de ta botella.

AVISO Utilice el clip (K) del tap6n para encajar et sistema

de inyecci6n en et soporte de alambre cuando no este en

una botella de concentrado.

Agregue aceite de motor

1. Coloque ta timpiadora a presi6n en una superficie plana

y nivelada.

2. Limpie ta zona de alrededor del orificio de ttenado de

aceite y quite el tap6n amarillo.

3. Tenga cuello de puch de aceite suministrado y quite

tapa.

4. Vierta lentamente el puch del aceite suministrado por el

orificio de ttenado. Verificando con frecuencia el nivel de

aceite, deposite hasta ta marca tteno (hoyo primero) de

ta varilla de medici6n.

Lteno

Adici6n

AVISO Pausa para permitir que aceite para asentarse.

Limpie ta varilia de medici6n cada vez nivel del aceite se

verifica. NO a_ada aceite en exceso.

AVISO El tratamiento inadecuado del limpiadora a

presi6n puede da_arlo y acortar su vida productiva.

o NO procure acodar ni empezar el motor antes ha sido

atendido a apropiadamente con el aceite recomendado.

Esto podHa provocar una aveda en el motor.

5. Vuelva a colocar el tap6n y apd6telo firmemente.

Agregue gasoHna

EJcombustible debe reunir Jos siguientes requisitos:

o Gasolina sin ptom0 lJmpia y nueva.

, Un m_nimo de 87 octanos/87 AKI (91 RON). Para uso a

gran aititud, consuite Gran attitud.

, Se puede usar gasolina con un contenido de hasta 10% de

etanoi (gasohol).

AVISO El uso de combustibles no aprobados podr_a da_ar

el generador y anula ta garant_a.

NO utitice gasolina no aprobada, como E15 y E85.

NO mezcle aceite con gasolina ni modifique el motor para

hacedo funcionar con otros combustibles.

ADVERTENCIA El combustible y sus vapores

son extremadamente infiamables y

explosives, Io que podria provocar

quemaduras, incendios o explosiones;

asi come lesiones graves o incluso la muerte.

CUANDO ANADA COMBUSTIBLE EL DEPO$|TO

DETENGA el motor del timpiadora a presi6n y dejelo

enfnar durante al menos 2 minutos antes de quitar el

tap6n de combustible. Afioje ta tapa lentamente para

dejar que ta presi6n satga del tanque.

Ltene el dep6sito de combustible a ta intemperie.

NO llene demasiado el tanque. Permita al menos espacio

para ta expansi6n del combustible.

Si se ha derramado combustible, espere a que se

evapore antes de arrancar el motor.

Mantenga ta gasolina atejada de chispas, llamas

abiertas, pitotos, cator y otras fuentes de ignici6n.

Compruebe frecuentemente que tas l_neas de

combustible, et tanque, el tap6n y los accesonos no

esten rotos o tengan fugas. C#.mbielos si es necesario.

NO encienda un cigarrillo o fume.

Para evitar ta formaci6n de carbonilta en el circuito de

combustible, siempre que a[iada combustible, mezclelo con

un estabilizador. Consulte A/macenamiento. NO todos los

combustibles son iguates. Si detecta problemas de arranque

o de rendimiento despues de utilizar un combustible,

pruebe a cambiar de proveedor o de marc& Este motor

esta certificado para funcionar con gasolina. Su sistema de

control de emisiones es EM (Modificaciones del motor).

1. Limpie et #,tea atrededor de ta tapa de tlenado del

combustible, retire ta tapa.

2. A6ada tentamente gasolina sin plomo (A) al dep6sito

de combustible (B). NO a_ada combustible en exceso.

Para permitir ta expansi6n del combustible, no tlene pot

encima de ta boca del tanque de combustible.

_JN N

3. lnstale ta tapa det tanque de combustible y la espera

para algun combustible rociado para evaporar.

iPRECAUCI6N! Los combustibles con mezcla de alcohol

(gasohol, etanot o metanol) pueden atraer ta humedad y

provocar la separaci6n y formaci6n de a.cidos durante el

almacenamiento. Los gases #.cidos pueden da[iar el circuito

de combustible y el motor durante el almacenamiento.

Para evitar este tipo de probtemas, vade el c_rculto de

combustible cuando vaya a almacenar la unidad durante

30 d[as o mas. Vade el dep6sito de combustible, arranque

el motor y dejelo funcionar hasta que los conductos

de combustible y el carburador queden vacios. Utilice

combustible nuevo ta pr6xima temporada. Rata obtener mas

informaci6n al respecto, consulte Almacenamiento.

NUNCA utilice productos limpiadores para motores o

carburadores en el dep6sito de combustible, ya que poddan

provocar da_os permanentes.

Gran altitud

En altitudes superiores a 1.524 metros (5.000 pies), se

debera, utilizar gasolina con un m_nimo de 85 octanos /85

AKI (89 RON). Para seguir cumpliendo la normativa sobre

emisiones, es necesario ajustar la unidad para su uso a

gran attitud. De no reatizarse este ajuste, el rendimiento

se reducir#, y el consumo de combustible y tas emisiones

aumentar#.n. Para obtener mas informaci6n sobre el ajuste

para gran attitud, consulte con un distribuidor cualificado

de Sears. No se recomienda utilizar el motor a altitudes

inferiores a 762 metros (2.500 pies) con el juego de gran

altitud.

Lubrique ias juntas t6ricas

La tubricaci6n de tas juntas toricas es extremadamente

importante para ta instataci6n y operaci6n. El uso de un

tubdcante (petr61eo o grasa sintetica) durante el montaje

es de utilidad para que tas juntas t6ricas se asienten

adecuadamente y et sellado quede mejor. Tambien ayuda a

proteger la junta t6rica contra da_os pot abrasi6n, pinchazos

o cortes, y extiende su duraci6n.

AVISO SIEMPRE aplique una peque_a cantidad de

tubricante en tas juntas t6ricas antes de montar la manguera

de jard_n a la bomba (C), manguera a alta presi6n (D), la

pistola rociadora (E), y el prolongador de ta boquilla (F).

Lubrique todas las cone×iones se muestra a

continuaci6n, siguiendo estas instrucciones:

1. Revise y limpie las superficies de conexi6n antes de ta

tubricaci6n y el montaje.

2. Utilice los lubricantes con moderaci6n durante el

montaje; s6to se requiere una capa tigera.

3. Cuando no tenga acceso a tas juntas t6dcas, utilice un

cepitto peque_o o torunda de atgod6n para aplicarles ta

grasa directamente (adaptador QC, adaptador M22).

Conecte la manguera y el suministro de

agua a ia bomba

AVISO NO haga funcionar ta bomba si no tiene el

suministro conectado y abierto.

o El daFio a la limpiadora a presi6n, resultado de ta

desatenci6n a esta precauci6n, no set& cubierto pot ta

garant_a.

AVlSO Antes de conectar tas mangueras, retire y deseche

los tapones de transporte de ta salida de alta presi6n y de ta

entrada de agua de ta bomba.

1. Retroceda ta manguera a atta presi6n y conecte a ta

base de ta pistola rociadora. Apriete con la mano.

ADVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podda

atravesar la piel y los tejidos subcut#.neos,

que poddan provocar lesiones graves y la

posible amputaci6n de un miembro.

o NUNCA conecte la manguera de alta presi6n al

prolongador de ta boquilla.

, Mantenga conectada la manguera a ta ma.quina o a ta

pistola de rociado cuando el sistema este presurizado.

, Asegurese en todo momento de conectar correctamente

ta pistola rociadora, tas boquillas y los accesodos.

Conecte el otto extremo de la manguera a alta presi6n.

a la salida de alta presi6n de la bomba. Apriete con ta

mano.

Antes de que conecte ta manguera de jardin a ta entrada

de agua, inspeccione et colador de ta entrada (A). Limpie

el colador si tiene residuos o solicite su remptazo si est#.

da_ado. NO haga funcJonar la limpiadora a presi6n

si et fJltto de enttada falta o est_ da_ado.

4. Haga correr el agua a traves de la manguera de su jard_n

por 30 segundos para timpiar cualquier escombro que se

encuentre en ella. Desconecte el agua.

AVISO Hace NO agua de parar de siphon para el

abastecimiento de agua. Use agua SOLO fria (menos que 38-°C).

AVISO El uso de una valvula unidireccional (igualador de

presi6n o v&lvula de retenci6n) en la entrada de ta bomba

podda producir da_os en ta bomba o en el conector de

entrada.

DEBE haber un m_nimo de 3 metros (10 pies) de manguera

de riego tibre entre la entrada de ta limpiadora a presi6n y

cuatquier dispositivo, como un igualador de presi6n o una

valvula de retenci6n).

El daPio a ta limpiadora a presi6n, resultado de ta

desatenci6n a esta precauci6n, no set& cubierto pot ta

garant_a.

5. Conecte la manguera de jardin (no exceder 50 pies en ta

tongitud) a ta entrada del agua. Apriete con ta mano.

ADVERTENCIA Riesgo de lesiones oculares.

El agua rociada podrfa salpicar o propulsar

objetos, Io que puede provocar lesiones

graves.

Cuando utilice este equipo o este cerca de 61,siempre

use gafas de seguddad con ventitaci6n indirecta (contra

satpicaduras de productos qdmicos) marcadas para

cumplir con ANSI Z87.1.

NUNCA se ponga gafas de seguridad ni gafas para

entomos secos como sustituto de tas gafas de seguridad

con ventitaci6n indirecta.

6, ABRA et agua, apunte con ta pistola hacia una direcci6n

segura presione el seguro (bot6n rojo) (B) y apriete et

gatillo para eliminar el aire y tas impurezas del sistema

de bombeo.

Lista de revision previa at arranque del motor

Revise ta unidad para asegurarse que ha tlevado a cabo los

siguientes procedimlentos:

1. Asegurese de leer tas secciones Rejas de Seguridad y

Operacidn antes de usar el sistema de timpieza.

2. Revise que los sujetadores del carrete de ta manguera

esten apretados.

3. Revise que haya sido depositado aceite y este al nivel

correcto en ta caja del cig8efial del motor.

4. Deposite ta gasolina adecuada en el tanque del

combustible.

5. Revise que todas tas conexiones de tas mangueras

(atta presi6n y suministro de agua) esten apretadas

correctamente y que no existan dobleces, cortes o da_o

de ta manguera de alta presi6n.

6. Proporcione el suministro de agua adecuado (que no

exceda los 38-°C).

COMO USAR SU SISTEMA DE LIMPIEZA

Si tiene problemas con el funcionamiento de su maquina

timpiadora a presi6n, pot favor llame a la tinea de ayuda de ta

maquina timpiadora a presi6n at 1-800-222-3136.

Ubicacion del iimpiadora a presi6n

Envenenaraiento con mon6xido de carbono

ADVERTENCIA PELIGRO DE GAS VENENOSO.

Los gases del escape del motor contienen

mon6xido de carbono, un gas venenoso que

podria matarlo en minutos. NO tiene olor, color

ni sabot. Aun si no puede oler los vapores del escape,

podria estar expuesto al gas de mon6xido de carbono.

o Utitice este producto UNICAMENTE a ta intemperie,

tejos de ventanas, puertas y ventilaciones para reducir

el desgo de que el gas de mon6xido de carbono se

acumule y entre en los espacios habitados.

lnstale atarmas para detectar mon6xido de carbono

operadas con batedas o enchufabtes con batedas de

repuesto de acuerdo con las instrucciones del fabdcante.

Las atarmas de humo no pueden detectar el gas de

mon6xido de carbono.

NO utitice este producto dentro de casas, garajes, s6tanos,

entresuelos, cobertizos o en otros espacios parcialmente

cerrados, aun si utitiza ventitadores o deja las puertas y

ventanas abiertas para favorecer la ventilaci6n. El mon6xido

de carbono puede acumutarse rapidamente en estos

espacios y perdurar ahi durante horas, aun despues de que

este producto se haya apagado.

SIEMPRE coloque este producto en direcci6n det viento

y dirija et escape del motor en sentido contrario a los

espacios habitados.

Si comienza a sentirse mal, mareado o debil cuando use

este producto, busque aire puro DE INMEDIATO. Acuda

a un medico. Es posible que se haya envenenado con

mon6xido de carbono.

ml mij

Orificio de escape

Dirigido en sentido

contrario a los

espacios habitados

Espacio sin riesgo de incendios

ADVERTENCIA Los gases y el calor de escape

poddan infiamar los materiales combustibles

y las estructuras o da_ar el dep6sito de

combustible y provocar incendios, asi como

lesiones graves o incluso la muerte.

Deje un espacio m_nimode 1.5 m (5 pies) alrededor del

timpiadoraa presi6n, incluida ta parte superior.

Para poner en marcha et sistema de limpieza

Para darle arranque a su sistema de timpieza movido a motor

pot primera vez, siga estas instrucciones paso a paso. Esta

informaci6n acerca de la puesta en marcha iniciat tambien es

vatida para cuando vaya a darte arranque al motor despues

de haberto dejado la maquina timpiadora a presi6n fuera de

funcionamiento pot 1o menos un dia.

1. Coloque ta m#.quina limpiadora a presi6n en un #.tea

cercana a una suministro de agua exterior capaz de

abastecer agua a un volumen mayor de 3.3 galones pot

minuto en no menos que 20 PSI en el fin de arandela de

presi6n de ta manga del jard_n.

2. Revise que ta manguera de atta presi6n se encuentre

conectada firmemente a ta pistola de rociado y a ta

bomba. Vea Montaje.

3. Asegurese que ta unidad este nivelada.

4. Conecte ta manguera de jard_n a ta entrada del agua.

Apdetela con la mano.

AVISO NO haga funcionar la bomba si no tiene el

suministro conectado y abierto.

El daRo a ta timpiadora a presi6n, resultado de ta desa-

tenci6n a esta precauci6n, no set& cubierto pot ta garant_a.

5. Abra el agua, apunte con la pistola hacia una direcci6n

segura presione el seguro (boton rojo) y apriete el gatillo

para etiminar el aire y tas impurezas del sistema de

bombeo.

6. Conecte ta extensi6n de la boquitla a la pistola rociadora.

Aprieteta con tas manos.

Elija ta punta de rociado que desee usar, tire hacia atr&s

del anillo del prolongador de ta boquilla, inserte ta punta

de rociado y suelte et anitto. Tire de ta punta de rociado

para comprobar que est#. bien montada. Consulte Cdmo

usar de puntas de rociado.

SitQe el interruptor basculante del motor (B) en ta

posici6n de ON (I).

AVISO Antes de arrancar ta timpiadora a presi6n,

asegurese de ponerse gafas de seguridad como se describe

a continuaci6n.

ADVERTENCIA Riesgo de lesiones oculares°

El agua rociada podria salpicar o propulsar

objetos, Io que puede provocar lesiones

graves.

o Cuando utilice este equipo o este cerca de 61,siempre

use gafas de seguridad con ventitaci6n indirecta (contra

satpicaduras de productos qdmicos) marcadas para

cumplir con ANSI Z87.1.

NUNCA se ponga gafas de seguridad ni gafas para

entomos secos como sustituto de tas gafas de seguridad

con ventitaci6n indirecta.

AVISO Esta unidad esta. equipada con un motor

ReadyStart@. Los motores ReadyStart no requieren cebado

ni estrangulamiento.

9. Cuando arranque el motor, col6quese en la posici6n

que se recomienda a continuaci6n. Sujete la manila y

hate ligeramente ta manila del arranque hasta que sienta

cierta resistencia. Despues hatela r4_pidamente.

ADVERTENCIA El retroceso (repliegue rapido)

del cable del arrancador impedir4 que el

usuario suelte el cable a tiempo y tirarb, de

su mano y brazo hacia el motor, Io que

podria provocar fracturas, contusiones o esguinces;

as[ como lesiones graves.

NUNCA tire del cable det arrancador sin eliminar

previamente ta presi6n de ta pistola rociadora.

, Cuando arranque el motor, tire tentamente del cable

hasta sentir una resistencia y, a continuaci6n, tire

r&pidamente de et para evitar su retroceso.

, Despues de cada intento de arranque, cuando el motor

no consiga arrancar, apunte con ta pistola rociadora hacia

una direcci6n segura, pulse el boton rojo y apriete el

gatillo para descargar ta presi6n.

, Sujete firmemente la pistola rociadora con ambas manos

cuando aplique un rociado a alta presi6n para evitar

tesiones cuando se produzca el retroceso de ta pistola.

10. Jate ta cuerda de arranque lentamente. NO permita que ta

cuerda regrese bruscamente en contra del arrancador.

AVISO La limpiadora a presi6n estb.equipada con un control de

raJentiautomatico. Eicontrol de raJentidisminuir& ta veJocidad deJ

motor cuando se tibere el gatiJio de ta pistola rociadora.

11. Apunte con ia pistola rociadora hacia una direcci6n

segura, pulse el bot6n rojo para tiberar ta cerradura del

disparador, y apdete el gatiJlo.

ADVERTENCiA El chorro de agua a alta

presi6n que este equipo produce podria

atravesar Ja piel y los tejidos subcut4neos,

que podrian provocar lesiones graves y la

posible amputaci6n de un miembro.

La pistola rociadora retiene agua a alta presi6n

incluso con el motor parado y el agua desconectada;

esto podria provocar lesiones graves.

NO permita en ningOn momento que NJNOS operen ta

ma.quina timpiadora a presi6n.

Mantenga conectada ta manguera a ta ma.quina o a ta

pistola de rociado cuando el sistema este presudzado.

NUNCA apunte ta pistola a ta gente, animales o pJantas.

NO file ia pistola rociadora en ta posici6n abierta.

NO abandone ia pistola rociadora cuando ta ma.quina

este en funcionamiento.

NUNCA utilice una pistola rociadora cuyo seguro o

protecci6n para el gatillo no este en perfecto estado de

funcionamiento.

Asegurese en todo momento de conectar correctamente

ta pistola rociadora, tas boquilias y tos accesodos.

ADVERTENCJA Los gases y el calor de escape podrian

infJamar los materiales combustibles y las

estructuras o daBar el dep6sito de

combustible y provocar incendios, asi

come lesiones graves o incluso la muerte.

El contacto con la zona del silenciador podria producir

quemaduras y lesiones graves.

NO toque tas superficies calientes y evite los gases del

escape a aita temperatura.

o Permita que et equipo se enfde antes de tocarto.

, Deje un espacio minimo de 1.5 m (5 pies) atrededor del

timpiadora a presi6n, inciuida ta parte superior.

, Utilizar el motor en un terreno boscoso, con mateza o

cubierto de hierba constituye una infracci6n ai C6digo

de recursos pubiicos de California, a menos que el

sistema de escape este equipado con una pantatia

apagachispas, de acuerdo a ia definici6n de ia Secci6n

4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados o jurisdicciones

federates puede haber ieyes similares en vigor.

P6ngase en contacto con ei fabricante, ei vendedor o et

distdbuidor det equipo original para obtener una pantaiJa

apagachispas dJse5ada para el sistema de escape

instalado en este motor.

, Las piezas de recambio deben ser tas mismas que ias

piezas originates y estar instatadas en ia misma posici6n.

C6mo detener su sistema de Jimpieza

1. Suelte el gatilJo de JapistoJa rociadora y deje funcionar el

motor ai ralent_ durante dos minutos.

Sit0e el interruptor basculante del motor en ta posJci6n de

OFF (0).

SIEMPRE fusit de punto en una direcci6n segura,

presione el seguro (bot6n rojo) y el disparador del fusil

del rocio del estruj6n para tiberar ta presi6n retenida de

ta pJeamar.

/L_ ADVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podria

atravesar la piel y los tejidos subcutAneos,

que podrian provocar lesiones graves y la

posible amputaci6n de un miembro.

La pistola rociadora retiene agua a aUta presi6n

incluso con el motor parado y el agua desconectada;

esto podria provocar lesiones graves.

o Mantenga conectada ta manguera a ta ma.quina o a ta

pistola de rociado cuando el sistema este presurizado.

SIEMPRE que pare el motor, apunte con ta pistola

rociadora hacia una direcci6n segura, pulse el boton rojo

y apriete el gatillo para descargar ta presi6n.

C6mo usar ia bandeja de accesorios

La unidad esta.equipada con una bandeja de accesorios con

habitb.culos para guardar ta pistola rociadora, ta manguera de

alta presi6n, el prolongador de ta boquilla y tas puntas de rodo.

1. Pase ta pistola rociadora pot ta ranura de ta bandeja de

accesorios segun se muestra. Tire de la correa de goma

firmemente atrededor de ta pistola rociadora y coloque

el orificio de ta correa sobre ta tengOeta en ta bandeja de

accesorios.

2. Pase el prolongador de la boquilla pot la ranura de ta

bandeja de accesodos segun se muestra. Tire de ta

correa de goma firmemente alrededor del prolongador

de ta boquilla y coloque el orificio de la correa sobre la

tengQeta en ta bandeja de accesodos.

3. lnserte tas puntas de rociado de colores en los orificios

al frente de ta bandeja de accesorios.

4. Coloque un extremo de ta manguera de alta presi6n

en ta ranura en la parte superior de la bandeja de

accesorios y enrolle la manguera de alta presi6n

alrededor de los ganchos, como se muestra.

C6rno usar ias puntas de roc_o

La conexi6n rapida de ta extensi6n para boquillas te permite

usar quatro puntas de rodo diferentes. Siempre que este

activado el seguro del gatitlo de ta pistola rociadora, se

pueden cambiar las puntas de rociado con ta timpiadora

a presi6n en funcionamiento. Las puntas de rocio

tienen diferentes patrones de rociado como se ilustra a

continuaci6n.

Para eambiar laa puntaa de roeio:

1. Desplace hacia atras el anillo del conector rapido y tire

de tas puntas de rodo. Guarde las puntas de rodo en el

soporte de la bandeja de accesorios.

ADVERTENOIA El chorro de agua a alta presi6n

A ue este equipo produce podda atravesar la

piel y los tejidos subcutb.neos, que podrfan

provocar lesiones graves y la posible

amputaci6n de un miembro.

NUNCAcambie los puntasde rocio sin activar el seguro

del gatillo de ta pistola rociadora.

NO tuerza puntas de rocio al rociar.

2. Seleccione ta punta de rociado deseada:

La Presi6n Baja

Neg ra

Usada para aplicar

detergentes

La Presi6n Alta

40 .0Blanca 15.0 Amarilla 0.0Roja

2400 PSI 2600 PS_ 2800 PSI

2.3 GPM 2.2 GPM 2.1 GPM

Para un enjuagado suave, para una timpieza suave

de coches/camiones, barcos. RVs, muebles de

jardino cortacespedes, etc.. seleccione ta punta de

rociado btanca de 40°.

Para un enjuagado general, id6neo para ta mayoria

de las timpiezas, como revestimientos exteriores,

patios de ladrilto, suetos de madera, entradas,

aceras, suelos de garaie, etc., seteccione ta punta

de rociado amaritta de 15.°.

Para un enjuagado de m#_xima potencia, para

superficies rebeldes o de dificil acceso, como

superficies de ptantas attas, etiminaci6n de pintura,

manchas de aceite, eliminaci6n de 6xido u otras

sustancias dificiles (atquitr#.n, resina, grasa, cera,

etc.), seleccione ta punta de rociado roja de 0°-.

Para aplicar productos detergentes o limpiadores

especfficos que ayuden a descomponer la suciedad

rebelde en distintas superficies, seleccione ta punta

de rociado de detergente negra.

Desplace hacia atr&s el anitlo, inserte ta nueva punta

de rociado y suelte el anilto. Tire de ta punta de rociado

para comprobar que esta. bien montada.

Uso incJina

, Para una limpieza m&s efectiva, mantenga JaboquilJa

de rociado de 20 a 61 cm (8 a 24 puJgadas) de Ja

superficie de Jimpieza.

o Si coloca JaboquiJJade rociado demasiado cerca podria

da_ar JasuperficJe, especialmente cuando este usando

el modo de atta presi6n.

NO coloque ia boquiiJa a menos de 15 cm (6 puJgadas)

cuando este Jimpiando JJantas.

Limpieza y apJicaci6n deJ detergente

ADVERTENCJA Peligro de quemadura quimica.

Las sustancias qdmicas podfian provocar

quemaduras, asf como lesiones graves o

JncJusola muerte.

NO use Jiquidoc&usticocon JaJimpiadoraa presi6n.

Use EXCLUSWAMENTEdetergentes o jabones

especiaJespara JaJimpiadoraa presi6n.Sigatodas Jas

instrucciones del fabdcante.

Para apHcar eJ detergente, siga Jos siguientes pasos:

Siga estos pasos para apiicar detergente sin diluir con el

sistema de inyecci6n azuJ Perfect MiXTM:

1. Revise eJuso de Jaspuntas de rocio.

2. Conecte ta manguera de inyecci6n Perfect Mix TM a Ja

bombay a Ja botelJa de concentrado Perfect Mix TM

AVISO EJcontacto con eJsilenciador a aJtatemperatura

podda producir da_os en el tubo de inyecclon de

detergente.

Cuando coloque el fiJtro en ta botella del detergente.

coloque el tubo de manera que no entre en contacto

accidentalmente con el siJenciador caJiente.

3. Asegurese de que Japuntas de rocio negra este

instalada en Jaextensi6n para boquitlas.

AVISO NO se puede apJicar detergente con tas puntas de

rocio de alta presi6n (Blanc& Amadtla o Roja).

4. Asegurese de que la manguera det jard_n est&

conectada a Jaentrada de agua. Compruebe que la

manguera de atta presi6n esta conectada a la pistoJa

rociadora y a Ja bomba. Abra Jaalimentaci6n de agua.

AWSO Usted debera conectar todas Jas mangueras antes

de dade arranque at motor.

Si pone en marcha el motor sin haber conectado

previamente todas Jas mangueras y sin haber ABIERTO el

gnfo, Jabomba podr_a averiarse.

EJda_o a ta timpiadora a presi6n, resuJtado de la

desatenci6n a esta precauci6n, no ser& cubierto por ta

garant_a.

5. Marcha et motor siguiendo tas instrucciones de ta

secci6n Cdmo poner en funcionamiento la fimpiadora a

presidn.

6. Aplique el detergente sobre ta superficie seca,

comenzando en la parte inferior del #,rea y didgi6ndose

hacia arriba, utitizando movimientos largos, parejos y

superpuestos.

7. Permita que el detergente "penetre" de 3 a 5 minutos

antes de en]uagar. VueJva a aplicado cuando sea

necesario para evitar que ta superficie se seque. NO

permita que el detergente se seque. Si permite que el

detergente se seque, ta superficie podda quedar con

manchas.

Enjuage de Ja maquina Hmpiadora a

presi6n

Despu6s de haber apHcado eJ detergente, teftiegue Ja

superficie y enjuageJa de Ja siguiente raanera:

1. Retire ta punta de rodo negra para detergente de Ja

extensi6n para boquiJlas o retire JacepitJos de Ja pistola

rociadora.

Seleccione e instate Japuntas de rocio de aJta presion

que desee siguiendo Jas instrucciones de Cdmo Usar/as

Puntas de Roc/o.

Mantenga JapistoJa de rociado a una distancia segura

del #,tea que planea rociar.

ADVERTENCJA El retroceso de la pistola

rociadora podrfa provocar ca[das con

lesiones graves o la muerte.

UtJJiceJaJimpiadora a presi6n desde una superficie

estabJe.

Extreme las precauciones si necesita utitizar la

limpiadora a presi6n desde una escalera, un andamio u

otro tugar similar.

Sujete firmemente la pistola rociadora con ambas manos

cuando apiique un rociado a alta presi6n para evitar

lesiones cuando se produzca el retroceso de ta pistola.

4. ApJique un rociado de atta presi6n en un &rea pequeSa,

despues revise si la superficie presenta daSos. Si no

encuentra da_os, puede continuar con el trabajo de

timpieza.

5 Comience en ta parte superior det &rea que va a

enjuagar, dirigi6ndose hacia abajo con tos mismos

movimientos superpuestos que utitiz6 para el timpieza.

Sistema de enfriamiento automatico

(alivio t6rmico)

El agua que circuJa dentro de ta bomba puede alcanzar

temperaturas entre los 125-°-155-°Fsi hace funcionar el

motor de su m#,quina limpiadora a presi6n de 3 a 5 minutos

sin opdmir el gatillo de ta pistola de rociado. Et sistema de

enfriamiento automAtico se activa a esta temperatura y enfr_a

ta bomba descargando agua caliente en el piso, evitando ad

el daSo interno de ta bomba.

INFOFtMACtON TECNICA SOBRE EL

MOTOR

El motor es de uno cilindros, de v&lvulas en cabeza (OHV),

refrigerado pot aire. En el Estado de California, los motores

de ta serie 120000 hart obtenido ta certificaci6n del California

Air Resources Board (Consejo de recursos de aire de

California) de cumplimiento de ta normativa sobre emisiones

durante 125 horas. Esta certificaci6n no supone para el

comprador, el propietario o el usuario ninguna garanfia

adicional en lo relativo al rendimiento y a la vida util del

motor. Las garanfias del motor ata_'ien exclusivamente al

producto y a las emisiones que se declaran en este manual.

Potencia nominal

El valor de potencia bruta nominal de cada modelo de motor

de gasolina est& indicado en una etiqueta conforme al c6digo

J1940, Procedimiento de valoraci6n de potencia y par de

torsi6n para motores peque[ios, de la Society of Automotive

Engineers (Sociedad de lngenieros de Automoci6n, SAE)

y se ajusta conforme at c6digo SAE J1995. Los vatores de

par de torsi6n se obtienen a 2600 RPM para los motores

con indicaci6n de "rpm" en ta etiqueta y a 3060 RPM para

todos los demb.s; los valores de potencia se obtienen a 3600

RPM. Las curvas de potencia bruta se pueden vet en www.

BRIGGSandSTRATTON.COM. Los valores de potencia

neta se obtienen con el escape y filtro de aire instalados,

mientras que los valores de potencia bruta se obtienen sin

estos elementos. La potencia bruta real del motor es superior

a ta potencia neta det motor y depende, entre otros factores.

de tas condiciones ambientales de uso y de tas vanac_ones

entre distintos motores del mismo modelo. Dada la amplia

variedad de productos que utilizan nuestros motores, es

posibte que el motor de gasolina no desarrolte ta potencia

bruta nominal en determinados equipos. Esta diferencia

se debe a los siguientes factores, entre otros: variedad

de componentes del motor (fittro de aire, escape, carga.

refrigeraci6n, carburador, bomba de combustible, etc.},

timitaciones de ta aplicaci6n, condiciones ambientales de uso

(temperatura, humedad, attitud) y variaciones entre distintos

motores de un mismo modeto. Debido a limitaciones de

fabricaci6n y capacidad, Briggs & Stratton puede sustituir un

motor de una potencia nominal mayor pot este motor.

ESPECtFICACtONES DEL

Especificaciones de la maquina

iimpiadora a presi6n

Presi6n de satida maxima .......... 2800 PSI* @ 2.1 GPM

Caudal maximo .................. 2400 PSI @ 2.3 GPM*

Mezcla de qdmicos .............. Use segun instrucciones

Temperatura del suministro

de agua ........................ Que no exceda los 38°C

Especificaciones del motor

Di&metro de camisa ............ 68.28 mm (2,68 pulgadas)

Carrera ...................... 51.82 mm (2,04 pulgadas)

Desplazamiento ................. 190 cc (11,58 pulgadas)

Buj_a

Tipo: ....................... Briggs & Stratton 692051

Calibrar Separaci6n a: ....... 0.020 pulgadas (0.051 mm)

Entrehierro del inducido: ................... 0,25-0,36 mm

(0,010-0,014 pulgadas)

Holgura de ta vb.lvula con mueltes de valvula instatados y

pist6n de 6 mm (0,25 pulgadas) pasado el punto muerto

superior (comprobar con el motor en fdo)

Admisi6n ........... 0,10-0,20 mm (0,004-0,008 pulgadas)

Escape ............ 0,10-0,20 mm (0,004-0,008 pulgadas)

Capacidad de Gasolina ...................... 1.6 Cuartos

Capacidad de Aceite ................. 0.6 titros (20 onzas)

AVISO Para que el rendimiento sea 6ptimo, ta carga del

motor no debe superar el 85% de su potencia nominal. La

potencia del motor se reducir#, un 3,5% pot cada 300 metros

(1.000 pies) de altitud y un 1% pot cada 5,6 °C (10 °F) a

partir de 25 °C (77 °C). Funcionar#. satisfactoriamente en un

a.ngulo de hasta 15-°.

* Esta limpiadora a presi6n est#. clasificada conforme a ta

norma PW101-2010 (comprobaci6n y clasificaci6n de

rendimiento de timpiadoras a presi6n) de ta Asociaci6n

de fabricantes de bombas a presi6n (Pressure Washer

Manufacturers Association, PWMA).

RECOMENDACtONES GENERALES

Plan de mantenimiento

Siga los intervalos de horas o de catendario, los que sucedan

antes. Si opera en condiciones adversas (sefiatadas mas

abajo) es necesario un mantenimiento mas frecuente.

o Cambie el aceite del motor

Revise/timpie el filtro de ta entrada de agua _

Revise ta manguera de alta presi6n

Revise ta mangueras del detergente

Revise ta pistola aspersora y verifique que no haya

fugas en el ensambtaje

Limpie los residuos

Compruebe el nivel de aceite

Mantenimiento del filtro de aire 2

Cambie el aceite del motor 2

lnspeccione el silenciador y ta pantalla

Mantenimiento del filtro de aire s

Servicio a ta buj_a

Limpie el sistema de refrigeraci6n 2

Limpiar si est,, obstruido. Remplazar si esta perforado o roto.

2Servicio mas a rnenudo bajo condiciones de suciedad o polvo.

Recomendaciones generales

El mantenimiento peri6dico mejorara el rendimiento y

prolongara ta vida util det timpiadora a presi6n. Si necesita

asistencia, consulte con un distribuidor de Sears o con otto

distribuidor cualificado.

La garant_a de ta ma.quina limpiadora a presi6n NO cubre

los elementos que han sido sujetos a abuso o negtigencia

pot parte del operador. Para hacer va,tida ta cobertura total

de ta garant_a, el operador deber& mantener ta lavadora de

presi6n tat y como se indica en et manual, incluyendo su

adecuado almacenamiento, como se describe en ta secci6n

AImacenamiento.

Todos los sen/icios y ajustes debera.n hacerse pot lo menos

una vez en cada estaci6n. Una buj_a nueva y un filtro de aire

timpio garantizan una mezcta de combustibte=aire adecuada

y te ayuda a su motor a funcionar mejor y a tenet una vida utit

ma,s prolongada. Siga tas instrucciones de ta tabla Plan de

Mantenimiento descrita anteriormente.

Bomba de aceite

NO realice ninguna operacion de mantenimiento con el

aceite de ta bomba. La bomba se suministra pretubricada y

settada en fabrica, y no requiere tubdcaci6n adicional durante

su vida utit.

Control de emisiones

Cualquier establecimiento o individuo especiaiizado en

la reparaci6n de motores que no scan de automoci6n

puede encargatse det mantenimiento, la sustituci6n y

la teparaci6n de los dispositivos y sistemas de control

de emisiones. No obstante, para reatizar ta revisi6n gratuita

de control de emisiones, debera acudir a un distribuidor

autorizado pot el fabdcante. Vease Garantfa de emisiones.

Antes de cada uso

1. Revise et nivel de aceite del motor.

2. Limpie los residuos.

3. Revise si existen dafios en el colador de ta entrada de

agua.

4. Revise si existen dafios en el mangueras del detergente.

5. Revise si existen fugas en el conjunto de ta extensi6n

para boquiltas y pistola.

6. Elimine el aire y los contaminantes de ta bomba.

MANTENIMtENTO DE LA MAQUtNA

LIMPIADORA A PRESION

Limpie los residuos

Limpie a diario, o antes de cada uso, los residuos

acumulados en el limpiadora a presi6n. Mantenga limpias las

conexiones, los muelles y los mandos. Limpie todo resto de

combustible de la zona que rodea al silenciador y de detr&s

det mismo, lnspeccione tas ranuras para aire de enfdamiento

y ta apertura del timpiadora a presi6n. Estas aperturas

debera,n mantenerse timpias y despejadas.

Mantenga timpios los componentes det limpiadora a presi6n

para reducir et riesgo de sobrecalentamiento e ignici6n de

los residuos acumulados.

o Utitice un trapo humedo para timpiar tas superficies

exteriores.

A VISO El tratamiento inadecuado del limpiadora a

presi6n puede da_arlo y acortar su vida productiva.

NO inserte cualquier objeto a traves de tas ranuras de

enfdamiento.

Puede usar un cepilio de cerdas suaves para retirar ta

suciedad endurecida, aceite, etc.

Puede usar una m&quina aspiradora para eliminar

suciedad y residuos sueltos.

Revise y iimpie el colador de entrada

Examine el colador de entrada de la manguera de jardin.

L_mpielo si est& tapado o remplacelo si esta roto.

Revise ia manguera de aita presi6n

Las mangueras de alta presi6n pueden desarrotlar fugas

debido al desgaste, dobteces o abuso. Revise la manguera

antes de cada uso. Revise si existen cortes, fugas, abrasiones,

tevantamiento de la cubierta, daSo o movimiento de los

acoplamientos. Si existe cuatquiera de estas condiciones,

remplace ta manguera inmediatamente.

ADVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podr!a

atravesar la piel y los tejidos subcuta'neos,

que poddan provocar lesiones graves y la

posible amputaci6n de un miembro.

, NUNCA repare ta manguera de alta presi6n. Remplacela.

, La capacidad de la manguera DEBE set igual o superar

ta presi6n nominal m_xima de ta unidad.

Chequee el tubo de sif6n del detergente

Examine el filtro en el tubo det detergente (si est& equipado)

y timpielo si se encuentra sucio. El tubo debeda quedar

apretado en ta pieza. Examine el tubo para vet si existe

cuatquier tipo de goteo o esta. roto. Reemplace el filtro o el

tubo si alguno de elios se encuentra daSado

Bola de retenci6n de inyecci6n de

En ocasiones, la bola de retenci6n se atasca en el sistema

de inyecci6n de detergente cuando ha pasado almacenado

o pot acumulaci6n de jab6n seco o minerales en el agua.

La bola de retenci6n se puede desatascar mediante los

siguientes pasos:

AVISO Antes de realizar este procedimiento, asegurese de

usar gafas de seguridad como se describe abajo.

ADVERTENCIA Riesgo de lesiones oculares.

El agua rociada podrfa salpicar o propulsar

objetos, Io que puede provocar lesiones

graves.

Cuando utilice este equipo o este cerca de 61,siempre

use gafas de seguridad con ventitaci6n indirecta (contra

satpicaduras de productos qdmicos) marcadas para

cumplir con ANSI Z87.1.

NUNCA se ponga gafas de seguridad ni gafas para

entomos secos como sustituto de tas gafas de seguridad

con ventitaci6n indirecta.

1. Apague et motor y apague et suministro de agua.

2. Apunte SIEMPRE con ta pistola rociadora hacia una

direcci6n segura, pulse et bot6n rojo y apriete el gatitlo

para descargar el agua a alta presi6n restante.

ADVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podda

atravesar la piel y los tejidos subcutb.neos,

que poddan provocar lesiones graves y la

posible amputaci6n de un miembro.

La pistola rociadora retiene agua a alta presi6n

incluso con el motor parado y el agua

desconectada; esto podrfa provocar lesiones

graves.

o Mantenga conectada la manguera a ta ma.quinao a ta

pistola de rociado cuando el sistema este presurizado.

SIEMPRE que pare el motor, apunte con ta pistola

rociadora hacia una direcci6n segura, pulse el boton rojo

y apriete el gatillo para descargar ta presi6n.

Retire ta manguera de inyecci6n de detergente del

acoplamiento dentado de ta bomba.

lnserte suavemente un objeto s6tido sin punta de 2,7

mm (7/64 pulg.) de dia.metro o mas pequeSo, pero de

pot to menos 2,54 cm (1 pulg.) de largo, como una

tlave Allen, en et acoplamiento dentado hasta encontrar

resistencia. Esta resistencia es ta bola de retenci6n.

5. Empuje hacia abajo lentamente hasta sentir que la bola

se mueve tigeramente, no empuje mas de 3,1 cm (1/8

pulg.). Tal vez sea necesario ejercer un poco de presi6n

para desatascar ta bola.

6. Repita los pasos 4 y 5, si es necesario.

7. Vuetva a colocar ta manguera de inyecci6n de

detergente en el acoptamiento dentado.

8. De tratamiento con PumpSaver como se describe en

Proteccidn de la bomba durante el almacenamiento para

evitar que esto vuelva a ocurrir.

Revise ia pistola

Examine ta conexi6n de ta manguera con ta pistola

rociadora y asegurese de que es correcta. Pruebe et gatillo

apretando el boton rojo para asegurarse de que el gatitto

vuelve a su posici6n original cuando se suetta. No debe ser

posible apretar el gatitto sin apretar el bot6n rojo. Cambie

inmediatamente ta pistola rociadora si falla cualquiera de

estas pruebas.

Mantenimiento de ias puntas de toc_o

Si siente una sensaci6n pulsante al memento de apretar el

gatilto de ta pistola rociadora, puede que sea causada por

ta presi6n excesiva en ta bomba. La causa principal de ta

presi6n excesiva en ta bomba es cuando ta punta de rodo

se encuentra atascada o tapada con matedales extra_os,

tales come tierra, etc. Para corregir el problema, timpie

inmediatamente ta punta de rocio siguiendo tas instrucciones

siguientes:

1. Apague el motor y el suministro de agua.

2. SIEMPRE apunte ta pistola rociadora hacia una

direcci6n segura, optima et boton rojo y apnete et gafillo

de ta pistola rociadora para liberar la presi6n.

ABVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podrfa

atravesar la piel y los tejidos subcut&neos,

que poddan provocar lesiones graves y la

posible amputaci6n de un miembro.

La pistola rociadora retiene agua a alta presi6n

incluso con el motor parado y el agua

desconectada; esto podrfa provocar lesiones

graves.

,Mantenga conectada la manguera a ta maqulna o a ta

pistola de rociado cuando el sistema este presurizado.

,SIEMPRE que pare el motor, apunte con la pistola

rociadora hacia una direcci6n segura, pulse el boton rojo

y apriete el gatillo para descargar ta presi6n.

3. Remueva ta punta de rocio del extremo de la extensi6n

para boquillas.

4. Use un sujetapapeles peque_o para tiberar cualquier

material extra_o que este tapando la punta de rocio ('AL

5. Retire ta extension para boquillas de ta pistola.

6. Usando una manguera deiardin, remueva cualquier

desecho adicional, poniendo agua en ta extensidn de ta

boquilla. Haga esto en un intervalo de 30 a 60 segundos.

7. lnstale de nuevo ta punta de rocio en ta extensi6n.

8. Conecte de nuevo ta extensi6n de ta boquilla a ta pistola

rociadora.

9. Asegurese de que ta manguera de jardin est#. conectada

a ta entrada de agua. Compruebe que la manguera de

atta presi6n est#. conectada a ta pistola rociadora y a ta

bomba. Abra ta entrada de agua.

10. Encienda el motor siguiendo tas instrucciones de ta

secci6n Cdmo arrancar su flmpiadora a presidn.

11. Pruebe ta timpiadora a presi6n haciendo funcionar cada

una de tas puntas de rocio de conexi6n r&pida que

vienen con ta timpiadora a presi6n.

Mantenimiento de los anillos 'o'

Compre una O-Juego de Reparaci6n de Anillo, numero de

cat#.logo 75116, en sus Sears locales o llamando 1-888-

331-4569 o en t_neaen www.sears.com. No se incluye con

ta arandela de la presi6n. Este juego incluye los anitlos del

reemplazo O y de fittro de cala de agua. Refierase a ta hoja

de ta instrucci6n proporcionada en el juego para atender a su

unidad'tos anitlos de s O.

ADVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podda

atravesar la piel y los tejidos subcut&neos,

que poddan provocar lesiones graves y la

posible amputaci6n de un miembro.

,NUNCA utitice ningun tipo de sellador para reparar una

fuga en una conexi6n. Sustituya ta junta t6nca o ta junta.

MANTENIMtENTO DEL MOTOR

ADVERTENCIA Las chispas involuntarias

podr[an provocar incendios o

electrocuci6n que pueden provocar

lesiones graves o la muerte.

CUANDO AJUSTE O HAGA REPARAClONES A SU

MAQUINA LIMPIADORA A PRES|ON

o Siempre desconecte el atambre de ta bujia y col6quelo

donde no pueda entrar en contacto con ta buj_a.

CUANDO PRUEBE LA BUJIA DEL MOTOR

Utitice un comprobador de buj_as homologado.

NO comprueba ta chispa sin ta buj_a instalada.

Comprobaci6n del nivel de aceJte

Compruebe el nivel de aceite antes de cada uso o cada

8 horas de funcionamiento, como m_nimo. Rellene si es

necesario.

1. Coloque el timpiadora a presi6n sobre una superficie

nivelada.

Retire ta varilla de medici6n y timpie la varitta de

medici6n, lnstale el varitla de medici6n, apriete

firmemente. Quite y verifique nivel del aceite.

Compruebe que el aceite hasta la marca tleno (hoyo

primero) de la varitla de medici6n, lnstale el varilla de

medici6n, apriete firmemente.

Recomendaciones sobre el aceJte

Para obtener et mejor rendimiento, recomendamos utitizar

aceites certificados con garanfia Bdggs & Stratton. Tambien

se pueden utilizar otros aceites detergentes de alta catidad

con clasificaci6n de servicio SF, SG, SH, SJ o superior. NO

utilice aditivos especiales.

Las temperaturas exteriores determinan la viscosidad

adecuada det aceite para el motor. Utilice el cuadro

para seleccionar ta mejor viscosidad para el intervalo de

temperatura exterior previsto.

104 _4_ _

86 _

68 o

32 o,_

-4

-22 '

°C

• .... 40

_M 30

o _ 20

-10

-20

-30

* Pot debajo de 4 °C (40 °F), et uso de aceite SAE 30

provocar& dificuitades de arranque.

** Pot encima de 27 °C (80 °F) el uso de aceite 10W30

puede aumentar el consumo de aceite. Compruebe el nivel

de aceite con mayor frecuencia.

LLENO

AdJci6n de aceJte det motor

1. Coloque el timpiadora a presi6n sobre una superficie

nivelada.

2. Compruebe el nivel de aceite tal como se indica en ta

secci6n Comprobacidn del hive! de aceite.

3. Si es necesario, vierta tentamente aceite pot el orificio

de llenado hasta la marca tleno (hoyo primero) de ta

vadlla de medici6n. NO ttene excesivamente.

AVtSO El Ilenado de aceite en exceso podria impedir

el arranque del motor o provocar dificultades de

arranque.

o NO ttene en exceso.

Si el nivet de aceite estb. pot encima de ta marca FULL

(LLENO) de ta varitla, vacie aceite para reducir el nivel

hasta ta marca FULL (LLENO) de ta varilla.

4. lnstale el vadlla de medici6n, apriete firmemente.

CambJo de aceJte det motor

Si est& utilizando su generador bajo condiciones de extrema

suciedad o polvo, o en un clima demasiado caliente, haga el

cambio de aceite mas frecuentemente.

PRECAUCI6N Evite el contacto prolongado o

repetido de piel con aceite usado de motor.

El aceite usado del motor ha sido mostrado at cancer de

ta piel de ta causa en ciertos animales del taboratodo.

Completamente tavado expuso &teas con el jab6n y el

_ua.

MANTENER FUERA DEL ALCANCE DE LOS NIOS.

NO CONTAMINE CONSERVE LOS RECURSOS.

DEPOSITE EL ACEITE USADO EN UN PUNTO DE

RECOGIDA.

Cambie el aceite cuando el motor siga estando caiiente

despu_s de haber funcionado:

1, Drene el tanque del combustible haciendo funcionar la

maquina limpiadora a presi6n hasta que el tanque este vado.

2. Desconecte alambre de bujia y Io mantiene lejos del bujia.

3. Limpie el a.rea atrededor de la abertura para tienado de

aceite, retire ta vadila de medici6n. Limpie ta vadlla de

medici6n.

4. lnctine su m&quina timpiadora a presi6n para drenar el

aceite a traves det orificio de llenado en un recipiente

adecuado asegurandose de inclinar ta unidad hacia el

tado opuesto de ta buj_a. Cuando la caja det cigOe_ai

este vada, vuelva a colocar ta maquina timpiadora a

presi6n en posici6n vertical.

5. Vierta lentamente unos 0,6 titros (20 onzas) de aceite

pot el odficio. Deposite el aceite recomendado hasta ta

marca tteno (hoyo pdmero) de ta vadtla de medici6n.

6. Limpie ta vadtla de medici6n cada vez nivel del aceite se

verifica. NO a_ada aceite en exceso.

7. Instate ta vadila de medici6n, apdete firmemente.

8. Limpie los residuos de aceite.

9. Conecte de nuevo alambre de buj_a ai buj_a.

Servicio del depurador de aire

Su motor no funcionara adecuadamente y puede daSarse

si usted to hace funcionar con un depurador de aire sucio.

Suministre servicio mas frecuentemente si ta unidad funciona

bajo condiciones de mucha suciedad o polvo.

Para dar servicio at depurador de aire, siga los pasos

que se detailan a eontinuaci6n:

1. Deslice ta palanca (A) del filtro de aire a la posici6n de

abierto (_) e incline ta tapa (B) hacia abajo.

2, Quite detenidamente aire lamas timpia para prevenir

escombros de caer en el carburador.

3. Lave limpiador de aire (C) de espuma en el detergente y

el agua tiquidos. El estruj6n seca en una tela timpia.

4. SATURE limpiador de aire de espuma en el aceite de

motor y estruj6n en una tela timpia para quitar el exceso

aceite.

5. Vuelva a instatar timpie o limpiador nuevo de aire de

espuma en el cuerpo (B).

6. Incline la tapa hacia ardba y deslice ta palanca a ta

posici6n de cerrado ( _' ).

AVIS@ Usted puede comprar los elementos del filtro de aire

nuevos ttamando al 1-888-331-4569.

Remplace ia buj_a

Cambie la bujia ayudara, a su motor a arrancar mas

fa.cilmente y funcionar mejor.

1. Limpie el b.rea alrededor de ta buj_a y retirela.

2. Retire y revise ta bujia.

3. Cambie ta bujia si los etectrodos estb_npicados o

quemados o si la porcelana estb. agdetada. Utilice la bujia

de repuesto recomendada. Consutte Especificaciones.

4. Compruebe ta separaci6n det etectrodo con un

calibrador de atambre y ajuste el espacio de ta bujia

a la medida recomendada si fuera necesado (vease

Especificaciones).

5. lnstale ta buj_a y aprietela firmemente.

AVISO Puede adquirir nuevos bujia ai numero telef6nico

1-888-331-4569.

_nspeccione el silenciador y ia pantalla

apagaehispas

lnspeccione que el sitenciador no presente fisuras, corrosi6n

u otros da_os. Desmonte ta pantalla apagachispas, si cuenta

con una, y vedfique que no presente da[ios ni obstrucci6n

pot carb6n. En caso de que se necesiten piezas de

recambio, asegurese de usar solamente piezas de recambio

originales para el equipo.

AVISO Usted puede comprar un supresor de chispas

ltamando 1-888-331-4569.

ADVERTENCIA Los gases y el cabot de escape

podrfan inflamar los materiales

combustibles y las estructuras o

da_ar el dep6sito de combustible y

rovocar incendios, asf como lesiones graves o

cluso la muerte.

El contacto con la zona del silenciador podrfa

producir quemaduras y lesiones graves.

, NO toque tas superficies calientes y evite los gases del

escape a alta temperatura.

, Permita que el equipo se enfde antes de tocarto.

, Deje un espacio minimo de 1.5 m (5 pies) atrededor del

timpiadora a presi6n, incluida la parte superior.

, Utilizar el motor en un terreno boscoso, con mateza o

cubierto de hierba constituye una infracci6n at C6digo

de recursos pubticos de California, a menos que et

sistema de escape este equipado con una pantatta

apagachispas, de acuerdo a la definici6n de ta Secci6n

4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados o judsdicciones

federates puede haber teyes simitares en vigor.

Pongase en contacto con el fabdcante, el vendedor o et

distribuidor det equipo original para obtener una pantalla

apagachispas disdiada para el sistema de escape

instatado en este motor.

, Las piezas de recambio deben set tas mismas que tas

piezas originales y estar instaladas en ta misma posici6n.

Sistema de tefrigeraci6n de aire

Con el tiempo, se pueden acumular residuos en tas abtas

de refdgeraci6n del cilindro y pasar inadvertidos mientras

no se desmonte parcialmente eJ motor. Recomendamos

que encargue Jalimpieza del sistema de refngeraci6n a

un distribuidor autonzado de servicio Sears siguiendo los

intervalos recomendados (consulte ta secci6n Ca/endario

de Mantenimiento). Es iguaJmente importante que no se

acumuJen residuos en el motor. Consuite ta secci6n Limpie

los Residuos.

Ajuste den carburador

El carburador de este motor es de baja emisi6n. Est&

equipado con una v&tvuJa de mezcla de ralenti no ajustable

y, en aJgunos casos, con ralenti reguiado. Los niveles

de raJent_regulado y velocidad maxima se ajustan en ta

fabdca. Si es necesano modificarios, acuda a un distribuidor

autonzado de Sears.

PRECAUCI6N Las velocidades de

funcionamiento excesivamente altas poddan

provocar lesiones leves.

Las velocidades excesivamente bajas incrementan

la carga de trabajo.

o NO intente alterar el resorte, Jasconexiones y otras

partes del regulador para incrementar ta veJocidad deJ

motor. La tJmpiadora a presi6n ejerce ta presi6n y eJflujo

nominabs correctos cuando funciona a una velocidad

controlada.

NO modifique al timpiadora a presi6n en ninguna forma.

DESPUES DE CADA USO

No debera, haber agua en ta unidad por largos perfodos de

tiempo. Los sedimentos de minerales se pueden depositar

en partes de ta bombay "congelar" su funcionamiento. Lteve

a cabo estos procedimientos despues de cada uso:

1. Pare el motor, cierre ta alimentaci6n de agua, apunte

con Japistola rociadora hacia una direcci6n segura,

pulse el bot6n rojo y apdete el gatillo para descargar ta

presi6n. Deje enfnar el motor.

ADVERTENCJA El chorro de agua a alta

presi6n que este equipo produce podria

atravesar la piel y los tejidos subcut_.neos,

que podfian provocar lesiones graves y la

posible amputaci6n de un mbmbro.

La pistola rociadora retiene agua a alta presi6n

incluso con el motor parado y el agua

desconectada; esto podfia provocar lesiones

graves.

, Mantenga conectada ta manguera a ta mb.quina o a ta

pistola de rociado cuando el sistema este presurizado.

, SIEMPRE que pare el motor, apunte con Japistola

rociadora hacia una direcci6n segura, pulse el boton rojo

y apnete el gatillo para descargar ta presi6n.

2. Desconecte manga del fusil del rocio y salida alta de

presi6n en la bomba. Desag8e agua de ta manga, det

fusit, y de ta extensi6n de boquilla. Use un harapo para

quitar ta manga.

3. Saque todos los Jiquidos de la bomba halando ta manija

de retroceso aproximadamente 6 veces. Esto debera,

evacuar ta mayor_a del tiquido de ta bomba.

4. Coloque la pistola rociadora, el extensi6n de ta boquilla

y ta manguera de alta presi6n en ta bandeja de

accesorios.

Atmacene ta unidad en una a,rea timpia y seca.

Si planea almacenar ta unidad por ma.s de 30 dias, vea

ta secci6n Almacenamiento Prolongado en pr6xima

p&gina.

ADVERTENCJA El combustible y sus vapores

son extremadamente infiamabbs y

explosivos, Io que podda provocar

quemaduras, incendios o

explosiones; asf como lesiones graves o induso la

muerte.

CUANDO ALMACENE O GUARDE EL EQU|PO CON

COMBUST|BLE EN EL TANQUE

, Mant6ngalo aJejadode catderas,estufas, caJentadores

de agua, secadoras de ropa u otros aparatos que utiticen

llama piloto u otras fuentes de ignici6n que podr_an

inflamar tosvapores de combustible.

ALMACENAMIENTO PARA INVIERNO

AVISO Usted debera proteger su unidad de las

temperaturas de congelamiento.

o Si no to hace, da_ar& permanentemente ta bombay ta

unidad no podr& funcionar.

La garantfa no cubre el da_o de ta unidad ocasionado por

congelamiento.

Para ptoteget la unidad de laa tempetatutaa de

congetamiento:

1. Siga los pasos 1=4 en ta secci6n previa Despues de

Cada Uso.

2. UtiNce un protector de bomba, disponible en Sears con

el numero de cat&logo 74403 para cuidar ta bomba.

Aquel protege a la unidad contra el congelamiento y

tubnca tanto los pistones como los empaques.

3. Si et protector de bomba no est& disponible, conecte

un tramo de 3 pies de manguera de jardfn a la entrada

de agua. Vierta anticongelante RV (anticongelante sin

alcohol) en la manguera. Jate la manija de arranque dos

veces. Desconecte despues ta manguera de 3 pies.

4. Atmacene ta unidad en una &tea timpla y seca.

ALMACENAMtENTO PROLONGADO

Si usted no ptanea usar ta m&quina timpiadora a presi6n

pot m&s de 30 dfas, deber& preparar el motor para un

aimacenamiento prolongado.

Es importante evitar ta formaci6n de dep6sitos de goma

en tas partes esenciates det sistema del combustible tales

como carburador, filtro del combustible, manguera o tanque

del combustible durante el atmacenamiento. Tambien. ta

experiencia indica que los combustibles con mezclas de

alcohol (llamados gasohol, etanol o metanol} pueden atraer

ta humedad, lo que tteva a la separaci6n y formaci6n de

&cidos durante el almacenamiento. La gasoNna &cida puede

daSar el sistema del combustible de un motor durante el

aimacenamiento.

Proteja el sistema de combustible

Aditivo para combustible:

El combustible puede haberse echado a perder si se

ha almacenado por m&s de 30 dfas. El combustible

echado a perder provoca ta formaci6n de residuos &cidos

y de carbonilla en et sistema de combustible yen los

componentes b&sicos del carburador. Para mantener

el combustible en buen estado, use Bdggs & Stratton®

Advanced Formula Fuel Treatment & Stabilizer, disponible

donde sea que se vendan piezas de servicio originales de

Bnggs & Stratton.

No es necesario vaciar el motor de gasolina si se a[iade

estabilizador de combustible conforme a tas instrucciones.

Ponga en funcionamiento el motor durante 2 minutos

para que et estabilizador circule por todo el sistema de

combustible antes de almacenarto.

Si no se ha aSadido un estabilizador de combustible a ta

gasolina, deber& vaciar completamente el motor utilizando

un contenedor homologado. Deje funcionar et motor

hasta que se agote el combustible. Se recomienda utitizar

un estabitizador de combustible en el contenedor de

almacenamiento para mantener ta gasolina en buen estado.

Cambio de aceite

Con el motor todavfa catiente, drene el aceite de ta caja

del cigOeSal. Vuelva a tlenarlo con el grado de aceite

recomendado. Vea Cambio de Aceite del Motor en ta secci6n

Mantenimiento del Motor.

Protecci6n de ia bomba

Para proteger la bomba frente a los da_os que causan los

dep6sitos minerates o ta congetaci6n, use PumpSaver,

numero de cat&logo 74403, para cuidar ta bomba. Esto evita

los da_os derivados de ta congelaci6n y tubrica los pistones

y tas juntas.

AVISO Et PumpSaver est&n disponibte s6to como un

accesorio opcionat. NO es incluido con ta arandela de la

presi6n. Avise el m&s cercano servicio autodzado central

para comprar PumpSaver.

AVISO Usted debera proteger su unidad de las

temperaturas de congelamiento.

Si no to hace. da_ar& permanentemente ta bomba y ta

unidad no podr& funcionar.

La garantia no cubre el da_o de ta unidad ocasionado por

congelamiento.

AI uso el PumpSaver. cerci6rese ta arandela de ta presi6n se

apaga y desconecta det agua del suministro. Lea y siga todas

instrucciones y tas advertencias dadas en el contenedor de

PumpSaver.

Otras sugerencias para el

aimacenamiento

1. NO guarde combustible de una temporada a otra a

menos que lo haya tratado como se indica en ta secci6n

Aditivo para combustible.

2. Reemplace ta caneca de gasolina si comienza a

oxidarse. El 6xido y/o ta suciedad en ta gasoNna te

causar& probtemas.

3. Cubra su unidad con una cubierta de protecci6n

adecuada que no retenga humedad.

ADVERTENCIA Las fundas para

almacenamiento podrfan provocar incendios

y producir lesiones graves o incluso la

muerte.

NO coloque una cubierta encima de un timpiadoraa

presi6n caliente,

Deje que ta unidad se enfrfe to suficientemente antes de

que te coloque tacubierta,

4. Atmacene ta unidad en un &tea timpia y seca.

Problema Causa Soluci6n

La bomba presenta Jos

siguientes problemas: no

produce presi6n oproduce

una presi6n ertada,

traqueteo, pSrdida de

presi6n, bajo volumen de

aguao

EJ detergente no se mezda

con el rociado.

EJ motor no arranca,

arranca y funciona mai o

apaga durante la operaci6n°

1. Est& usando la puntas de roc{o de baja

presi6n (negra).

2. La entrada de agua est& btoqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada est& dobtada o

presenta fugas.

5. Et colador de ta manguera de ta entrada

de agua est& tapado.

6. Et suministro de agua esta por encima

de los 100_°F.

7. La manguera de alta presidn est&

btoqueada o presenta fugas.

8. La pistola presenta fugas.

9. La punta de roc{o est& obstruida.

10. Bomba defectuosa.

Cambb ta puntas de rocb a una de tas

puntas de rocb de alta presi6n.

Limpie ta entrada.

3. Proporcione fiujo de agua adecuado.

4. Estire ta manguera de entrada, coloque un

parche en ta fuga.

5. Revise y timpie el colador de ta manguera

de entrada.

6. Proporcione suministro de agua mas fr_a.

7. Retire tas obstrucciones de ta manguera de

1, El tubo de succidn de detergente no

est& sumergido.

2. El filtro de qu{micos est& tapado.

salida.

8. Remplace ta pistola.

9. Limpie ta punta de roc{o.

10. Pongase en contacto con el centro de

servicio Sears.

3. Esta usando ta puntas de roc{o de alta

presi6n.

4. Bola de retencbn de inyeccidn de

detergente pegado.

1. lnterruptor basculante del motor en ta

posicidn de OFF (0).

2. Bajo nivel de aceite.

3. Depurador de aire sucio.

4. Sin gasolina.

5. Gasolina vbja.

6. El atambre de la bujia no est&

conectado a ta buj_a.

7. Buj_a mata.

8. Agua en ta gasolina.

9. Mezcla de combustible demasiado dca.

Coloque el tubo de succi6n de detergente

en el detergente.

Limpie o remptace el filtro/tubo de succi6n

de detergente.

3. Use ta puntas de roc{o de baja presi6n

(negra).

4. Libre bola de retenci6n de inyecci6n de

detergente.

Coloque del interruptor bascutante del

motor en ta posici6n de ON (I).

Ltene la caja del cigQe_al hasta el nivel

correcto.

3. Limpie o remplace el depurador de aire.

4. Ltene el tanque de combustible.

5. Drene et tanque de gasolina; tl6nelo con

combustible fresco.

6. Conecte el alambre a ta buj_a.

7. Remptace ta bq_a.

8. Drene et tanque de gasolina; tl6nelo con

combustible fresco.

[EJ controt de ralent_" El cable de control de ralenti est&

rio fiojo.

funciona.

EJ motor no tiene fuerza° Filtro de aire sucio. Rempiace el filtro de aire.

9. Pongase en contacto con el centro de

servicio Sears.

P6ngase en contacto con el centro de servicio

Sears.

Declaracion de ia garant_a de control de

emisiones de ia EPA de California, EEo UU.

y Sears

Derechos y obligaciones de la garantl"a

La Junta de Recursos det Aire de California, ta EPA de los

EE.UU y Sears Brands Management Corporation, U.S.A.

(Sears) explican a continuaci6n ta garanfia del sistema de

control de emisiones de su motor/equipo 2014-2016. En

California, los nuevos motores peque_os todo terreno y los

motores grandes encendidos pot chispa de 1 titro o menos

deben estar dise6ados, construidos y equipados para cumplir

con tas estrictas normas anticontaminaci6n del estado.

Sears debe garantizar el sistema de control de emisiones

en su motor/equipo pot los pedodos que se indican a

continuaci6n, siempre que no haya habido abuso, descuido o

mantenimiento inapropiado en su motor/equipo.

El sistema de control de emisiones de escape puede incluir

piezas como el carburador o el sistema de inyecci6n de

combustible, el sistema de ignici6n y et convertidor catal_tico.

Tambien puede inctuir mangueras, correas, conectores,

sensores y otros conjuntos relacionados con las emisiones.

Su sistema de control de emisiones evaporativas puede

incluir piezas como: carburadores, tanques de combustible,

mangueras de combustible, tapas de combustible, v&tvulas,

dep6sitos, filtros, mangueras de vapor, abrazaderas,

conectores y otros componentes asociados.

Si se cumplen tas condiciones de la garantia, Sears reparara,

su motor/equipo sin costo alguno, incluido el diagn6stico, las

piezas y ta mano de obra.

Cobertura de la garantl"a del fabricante:

Los motores pequeSos todo terreno y los motores grandes

encendidos pot chispa de 1 litro o menos, y cualquier

componente del equipo relacionado con las em_siones.

tienen una garanfia de dos a[ios o del pedodo que se indica

en ta respectiva declaraci6n de garant_a del motor o producto.

to que dure mas. Si alguna pieza del motodequipo de Sears

relacionada con tas emisiones estuviera defectuosa. Sears la

reparara o sustituira,.

Responsabilidades de la garantl"a del propietario:

, Como propietario dot motor/equipo, usted es

responsable de ttevar a cabo todas las operaciones

de mantenimiento que se enumeran en et Manual

del operador. Sears recomienda conservar todos

los recibos relativos at mantenimiento del motor/

equipo, pero no puede denegar la garant_a basandose

unicamente en la falta de recibos o en ta imposibitidad

pot parte de usted de asegurar ta reatizaci6n de todas

tas tareas de mantenimiento programadas.

, Sin embargo, como propietario del motor/equipo, debe

set consciente de que Sears puede denegar ta cobertura

de ta garant_a si el motor/equipo o una pieza fattan

debido a uso indebido, descuido, un mantenimiento

inadecuado o modificaciones no autorizadas.

, Usted es responsable de presentar su motor/equipo

a un centro de distribucion de Sears, distribuidor

autorizado de servicio u otra entidad equivalente, seg0n

corresponda, en el momento en que surja un problema.

Las reparaciones cubiertas pot la garantia se ttevaran

a cabo en un plazo razonable no superior a 30 dias.

En caso de que tenga preguntas sobre los derechos y

responsabitidades relativos a ta garanfia, debe ponerse

en contacto con Sears llamando al (800) 489-4663 (en

los EE. UU.) o en www.craftsman.com/warranty.

Disposiciones de la garantl"a de control de emisiones de

Sears

A continuaci6n se detatlan tas disposiciones especificas

relacionadas con ta cobertura de ta garanfia de control de

emisiones. Se aSaden a ta garant_a de motores de Sears para

motores no regulados que figura en el Manual del operador.

1. Piezas con garantia retacionadas con et sistema de emisiones

La cobertura de esta garantia se extiende unicamente

a tas piezas tistadas abajo (piezas de los sistemas de

control de emisiones) en ta medida en que estas piezas

hayan estado presentes en el motor y/o el sistema de

combustible suministrado.

a. Sistema de medici6n de combustible.

, Sistema de enriquecimiento de arranque en fdo

(estrangulador electr6nico).

, Carburador o sistema de inyecci6n de combustible.

, Sensor de oxigeno.

, Unidad de control etectr6nico.

, M6duto de la bomba de combustible.

, Tubo de combustible, acoplamientos del tubo de

combustible, abrazaderas.

Tanque de combustible, tap6n y traba.

Deposito de carbono.

b. Sistema de inducci6n de aire.

• Purificador de aire.

, Colector de admisi6n.

, Conducto de vaciado y ventitaci6n.

c Sistema de ignici6n.

, Bujlas.

, Sistema de ignici6n magnetico.

d. Sistema catatizador.

, Convertidor catatRico.

, Colector de escape.

, Sistema de inyeccion de aire o valvula de impulso.

e. Varios componentes usados en los sistemas anteriores.

, Valvulas e interruptores de vado, temperatura,

posici6n y sensibtes al tiempo.

, Conectores y unidades.

2. Duraci6n de ta cobertura.

La cobertura tiene una duraci6n de dos aSos a partir

de la fecha de ta compra original o durante el per_odo

que se indica en la declaraci6n de garantia respectiva

del motor o producto, 1oque dure mas. Sears le

garantiza al comprador original y a cada comprador

posterior que el motor est& disefiado, construido y

equipado conforme a todas tas normativas vigentes

adoptadas pot ta Junta de Recursos del Aire; que no

tiene defectos de materiales ni de mano de obra que

pudieran provocar ta falla de una pieza cubierta pot

ta garanfia; y que es identico en todos los aspectos

materiales al motor descrito en ta aplicaci6n de

certificaci6n del fabricante. El pedodo de garanfia

comienza en ta fecha de adquisici6n original del motor.

La garanfia sobre tas piezas relacionadas con tas emisiones

es ta siguiente:

o o Todas tas piezas cubiertas pot ta garant_a que

no se deban sustituir como parte del programa de

mantenimiento obligatorio detattado en et Manual

det operador entregado quedaran cubiertas pot ta

garanfia durante el perfodo especificado anteriormente.

Si alguna de estas piezas falla durante el perfodo

de cobertura de ta garant_a, debera ser reparada

o sustituida pot Sears sin cargo alguno para et

propietario. Las piezas que se reparen o sustituyan en

virtud de la garant_a estaran cubiertas pot esta durante

el perfodo de garanfia restante.

Todas las piezas cubiertas pot la garanfia que solo se

deban inspeccionar peri6dicamente segun el Manual

del operador entregado quedaran cubiertas pot ta

garant_a durante el pedodo especificado anteriormente.

Las piezas que se reparen o sustituyan en virtud de ta

garantia estaran cubiertas pot esta durante el perfodo

de garant_a restante.

Las piezas cubiertas pot la garanfia que se deban

sustituir como parte del programa de mantenimiento

obtigatorio detallado en el Manual del operador

entregado quedaran cubiertas pot ta garant_a hasta el

momento en que se indique que es necesario hacer ta

primera sustituci6n. Si la pieza falla antes de ta fecha

de ta primera sustituci6n, sera reparada o sustituida

pot Sears sin cargo alguno para et propietario. Las

piezas que se reparen o sustituyan en virtud de la

garant_a estaran cubiertas pot ta garant_a durante el

per_odo de garant_a hasta tlegar a ta fecha de la pdmera

sustituci6n.

, No se podran utitizar piezas complementarias o

modificadas no exentas pot ta Junta de Recursos

dot Aire. El uso de cualquier pieza complementaria o

modificada no exenta pot parte del propietario data

tugar a la anulaci6n de ta garantia. El fabricante no sera

responsabte de extender garant[a pot fattas de ptezas

cubiertas pot ta garant_a que se deban at uso de una

pieza complementaria o modificada no exenta.

3. Cobertura consecuencial

La cobertura se extendera hasta la falla de cualquiera

de los componentes del motor ocasionada pot la falla

de piezas retacionadas con el sistema de emisiones

cubiertas pot ta garant_a.

4. Reclamos y exclusiones de ta cobertura

Los reclamos de garant_a se cumplimentaran segun tas

disposiciones de la p6tiza de garanfia para motores de

Sears. La cobertura no es va.tida para tas fattas de tas

piezas relacionadas con el sistema de emisiones que

no sean originates de Sears ni para tas fallas causadas

pot el uso indebido, negtigencia o mantenimiento

inadecuado, conforme alas disposiciones de ta

p6tiza de garantia para motores de Sears. Sears no

sera responsabte de ta garanfia pot fatlas de piezas

relacionadas con el sistema de emisiones provocadas

pot el uso de piezas complementarias o modificadas.

Busgue el pert"odo de durabilidad de emisiones y la

informaei6n del i"ndice de aire pertinentes en la etigueta

de emisiones de su motor pegue_o todo terreno,

Los motores con certificaci6n de cumplimiento de ta normativa

sobre emisiones para motores pequefios todo terreno de

ta Junta de Recursos del Aire de California (California Air

Resources Board, CARB) deben mostrar informaci6n sobre

et perfodo de durabitidad de tasemisiones y el _ndice de aire.

Sears ofrece esta informacidn at consumidor en las etJquetas

de emisiones. La etiqueta de emisiones del motor contiene ta

informaci6n de certificaci6n.

El perw'odo de durabilidad de las emisiones indica

ta cantidad de horas durante tas cuales el motor puede

funcionar cumpliendo tas normas sobre emisiones,

siempre que se realicen tas operaciones de mantenimiento

adecuadas de acuerdo con el Manual del operador. Se

utilizan tas siguientes categor_as:

Moderado: Motores con una cilindrada de 80 cc o menos

cuentan con certificaci6n de conformidad de emisiones para

50 horas de tiempo de funcionamiento efectivo det motor.

Motores con una cilindrada superior a 80 cc cuentan con

certificacidn de conformidad de emisiones para 125 horas de

tiempo de funcionamiento efectivo del motor.

Intermedio: Motores con una citindrada de 80 cc o menos

cuentan con certificaci6n de conformidad de emisiones para

125 horas de tiempo de funcionamiento efectivo dot motor.

Motores con una cilindrada superior a 80 cc cuentan con

certificacidn de conformidad de emisiones para 250 horas de

tiempo de funcionamiento efectivo del motor.

Extendido: Motores con una citindrada de 80 cc o menos

cuentan con certificacidn de conformidad de emisiones para

300 horas de tiempo de funcionamiento efectivo del motor.

Motores con una citindrada superior a 80 cc cuentan con

certificacidn de conformidad de emisiones para 500 horas de

tiempo de funcionamiento efectivo det motor.

Pot ejemplo, un cortacesped con operador a pie se suete

utitizar entre 20 y 25 horas at a_o. Pot 1otanto, el pedodo de

durabitidad de las emisiones de un motor con clasificacidn

intermedia equivaldda a entre 10 y 12 a_os.

Los motores cuentan con ta certificaci6n de cumplimiento

de ta fase 2 o 3 de las normativas sobre emisiones de ta

Agencia de Protecci6n Ambiental de los Estados Unidos

(United States Environmental Protection Agency; USEPA).

El per_odo de cumplimiento de la normativa sobre emisiones

que figura en ta etiqueta de cumptimiento de emisiones indica

ta cantidad de horas de funcionamiento durante tas cuales el

motor ha demostrado cumplir los requisitos federales sobre

emisiones.

Para motores con una cilindrada de 80 cc o menos:

Categoria C = 50 horas, Categor_a B = 125 horas, Categoda

A = 300 horas

Para motores con una citindrada superior a 80 cc y menor de

225 cc:

Categoda C = 125 horas, Categoda B = 250 horas, Categor_a

A = 500 horas

Para motores con una cilindrada de 225 cc o ma.s:

Categoria C = 250 horas, Categoda B = 500 horas, Categoda

A = 1000 horas

iiiiiiiiiiiiiiiiiiiiiiiiii!

To help us help you, register your product at www.craftsmanocom/registration

Para poderte ayudar mejor, registra tu producto en www.craftsman.com/registration

Join the Craftsman Club today!

www, craftsman,com/signup

Receive exclusive member benefits including special pricing and offers,

project sharing, expert advice, and SHOP YOUR WAY REWARDS!

Como miembro exclusivo, recibe diversos beneficios como ofertas, precios especiales, proyectos

nuevos, consejos de expertos y nuestro programa de puntos SHOP YOUR WAY REWARDS!

® Registered Trademark /TMTrademark of KCD raP,LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada lTMMarca de F&brica de KCD raP,LLC en Estados Unidos, o Sears Brands, LLC in otros paises

Briggs & Stratton 020607 00 User Manual PRESSURE WASHER Manuals And Guides 1501331L

Navigation menu

Versions of this User Manual:

Views

Navigation
