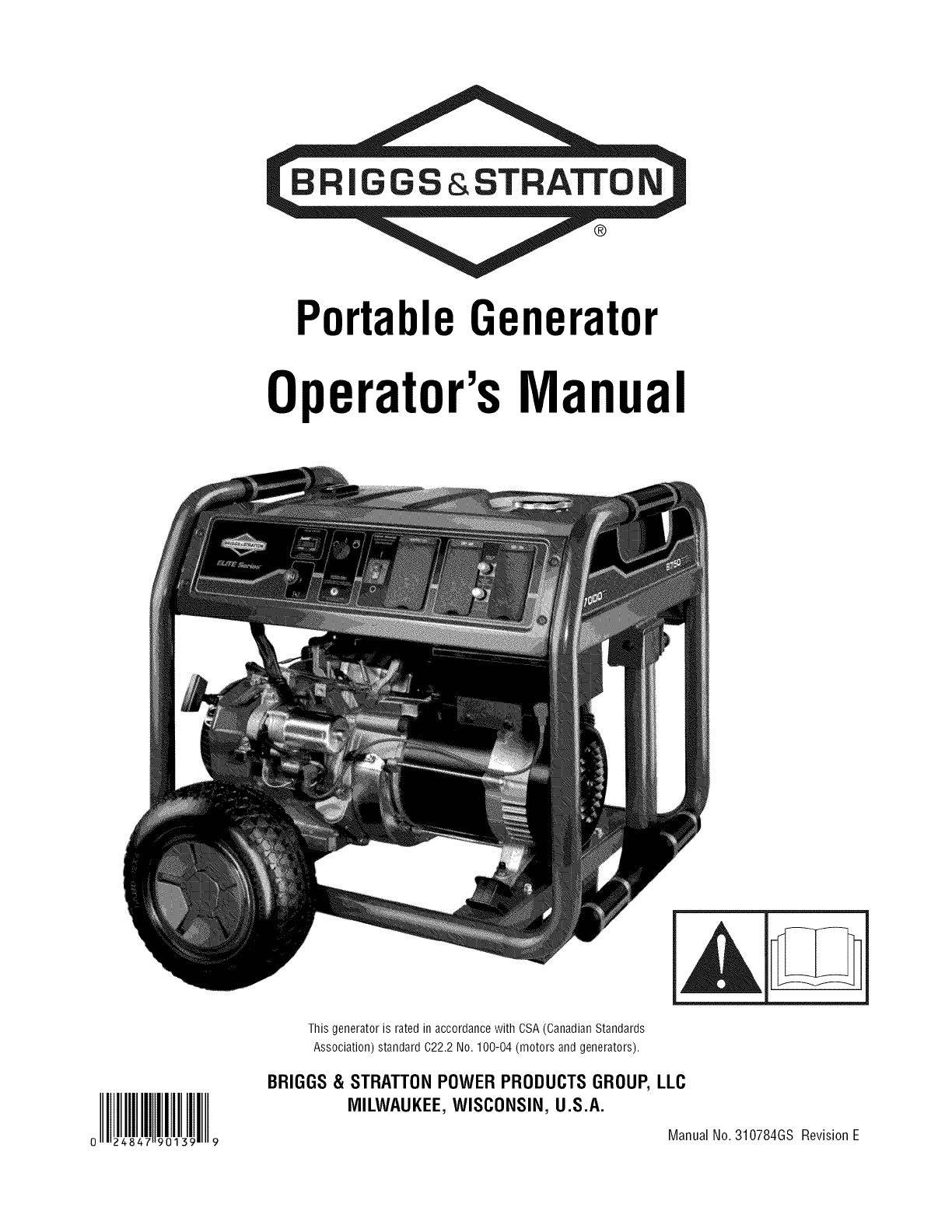

RIGG &STRATTO N

PortableGenerator

Operator'sManual

This generator is rated in accordance with CSA(Canadian Standards

Association) standard 022.2 No. 100-04 (motors and generators).

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WISCONSIN, U.S.A.

o z 9 Manual No. 310784GS Revision E

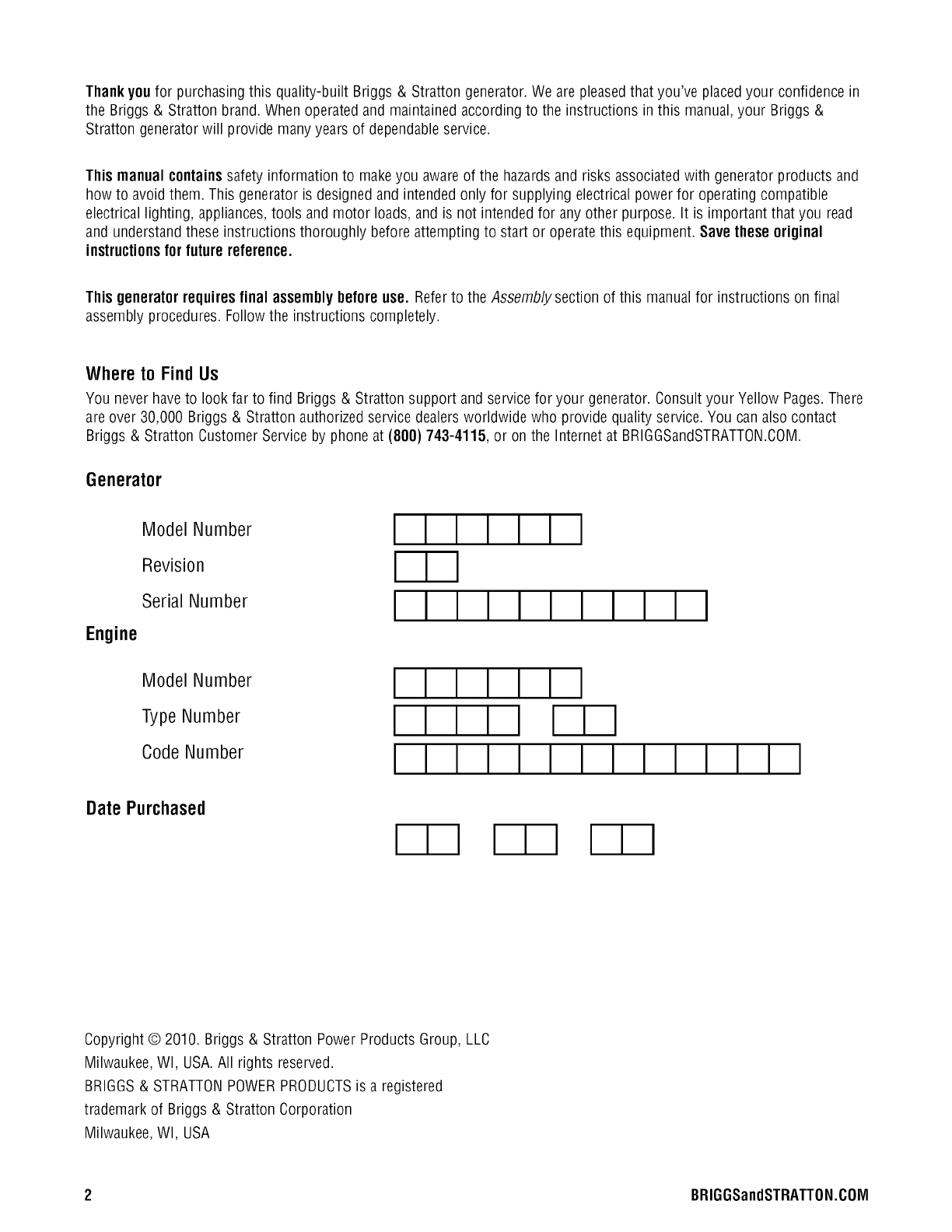

Thankyoufor purchasing this quality-built Briggs & Stratton generator.We are pleasedthat you've placed your confidence in

the Briggs & Stratton brand. When operated and maintained according to the instructions in this manual,your Briggs &

Stratton generatorwill provide many years of dependableservice.

This manual containssafety information to makeyou aware of the hazardsand risks associatedwith generator products and

how to avoid them. This generator is designed and intended only for supplying electrical power for operating compatible

electrical lighting, appliances, tools and motor loads, and is not intended for any other purpose. It is important that you read

and understand these instructions thoroughly before attempting to start or operate this equipment. Save these original

instructions for future reference.

This generator requires final assembly beforeuse. Referto the Assemb/ysection of this manual for instructions on final

assembly procedures. Follow the instructions completely.

Whereto Find Us

You never have to look far to find Briggs & Stratton support and service for your generator. Consult your Yellow Pages.There

are over 30,000 Briggs & Stratton authorized service dealersworldwide who provide quality service. You can also contact

Briggs & Stratton Customer Service by phone at (800) 743-4115, or on the Internet at BRIGGSandSTRATTON.COM.

Generator

Engine

Model Number

Revision

Serial Number

III

Model Number

Type Number

Code Number

III

Date Purchased III III III

BRIGGS& STRATTONPOWERPRODUCTSis a registered

trademark of Briggs & Stratton Corporation

Milwaukee, WI, USA

2 BRIGGSandSTRATTON.COIVl

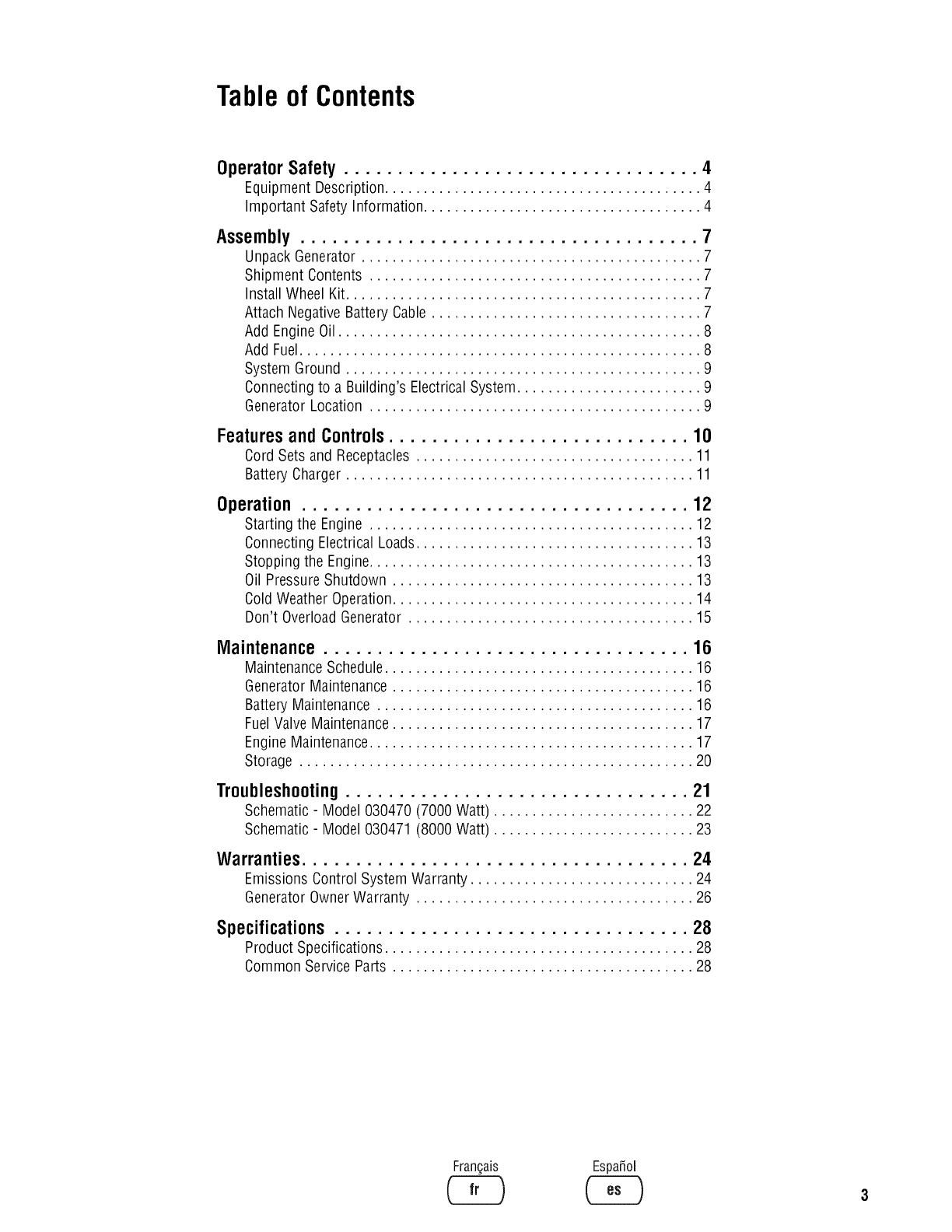

Tableof Contents

Operator Safety ................................. 4

Equipment Description......................................... 4

Important Safety Information.................................... 4

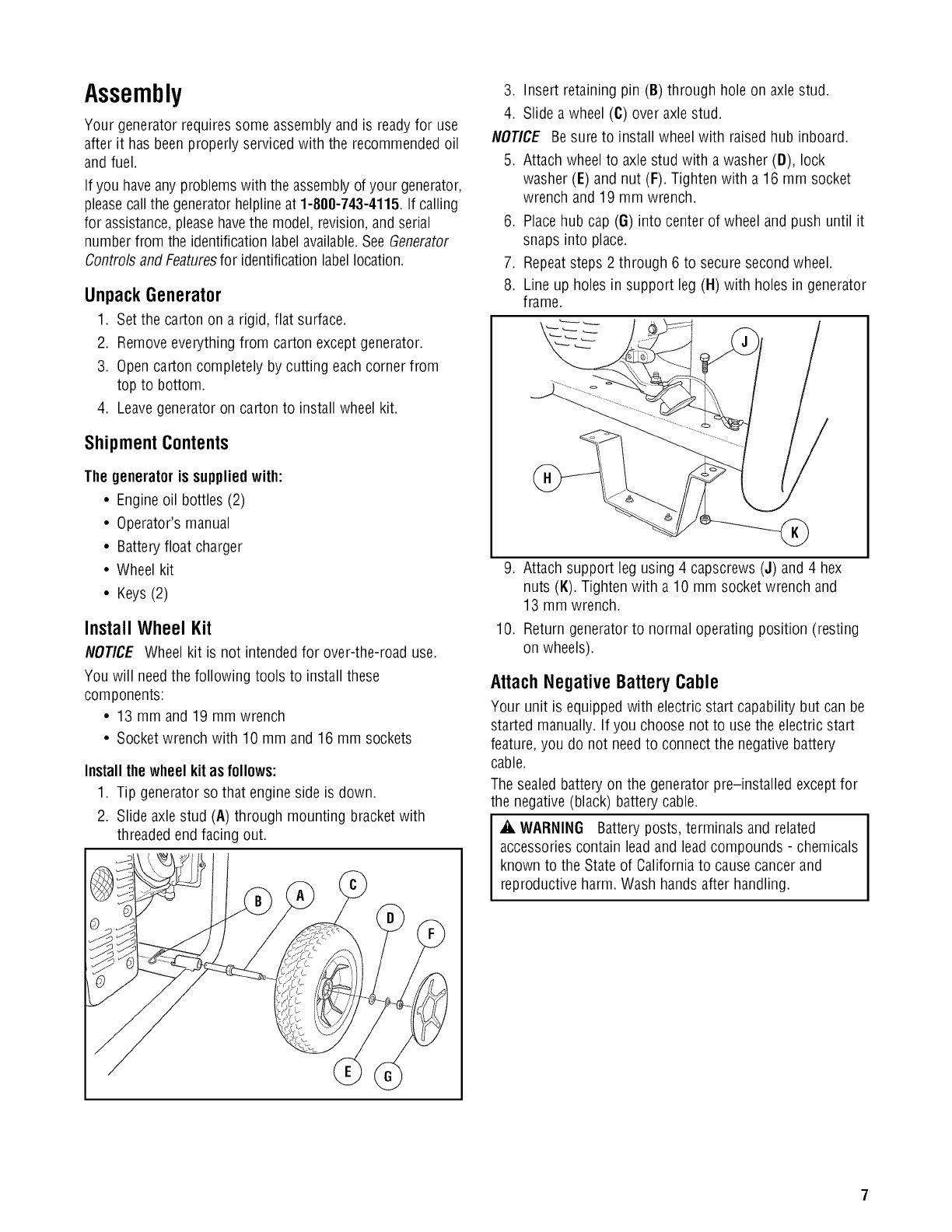

Assembly ..................................... 7

Unpack Generator ............................................ 7

Shipment Contents ........................................... 7

Install Wheel Kit.............................................. 7

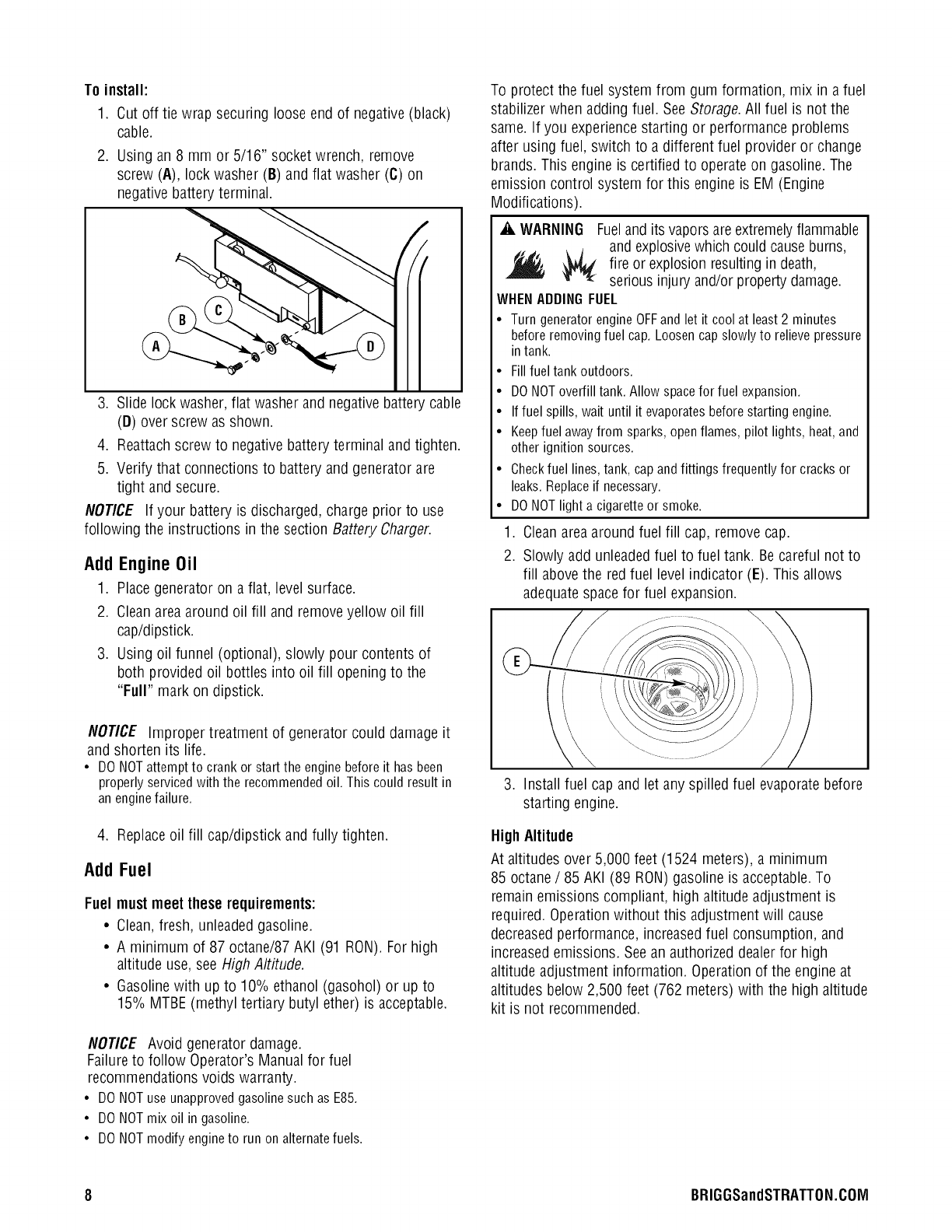

Attach Negative Battery Cable ................................... 7

Add Engine Oil............................................... 8

Add Fuel.................................................... 8

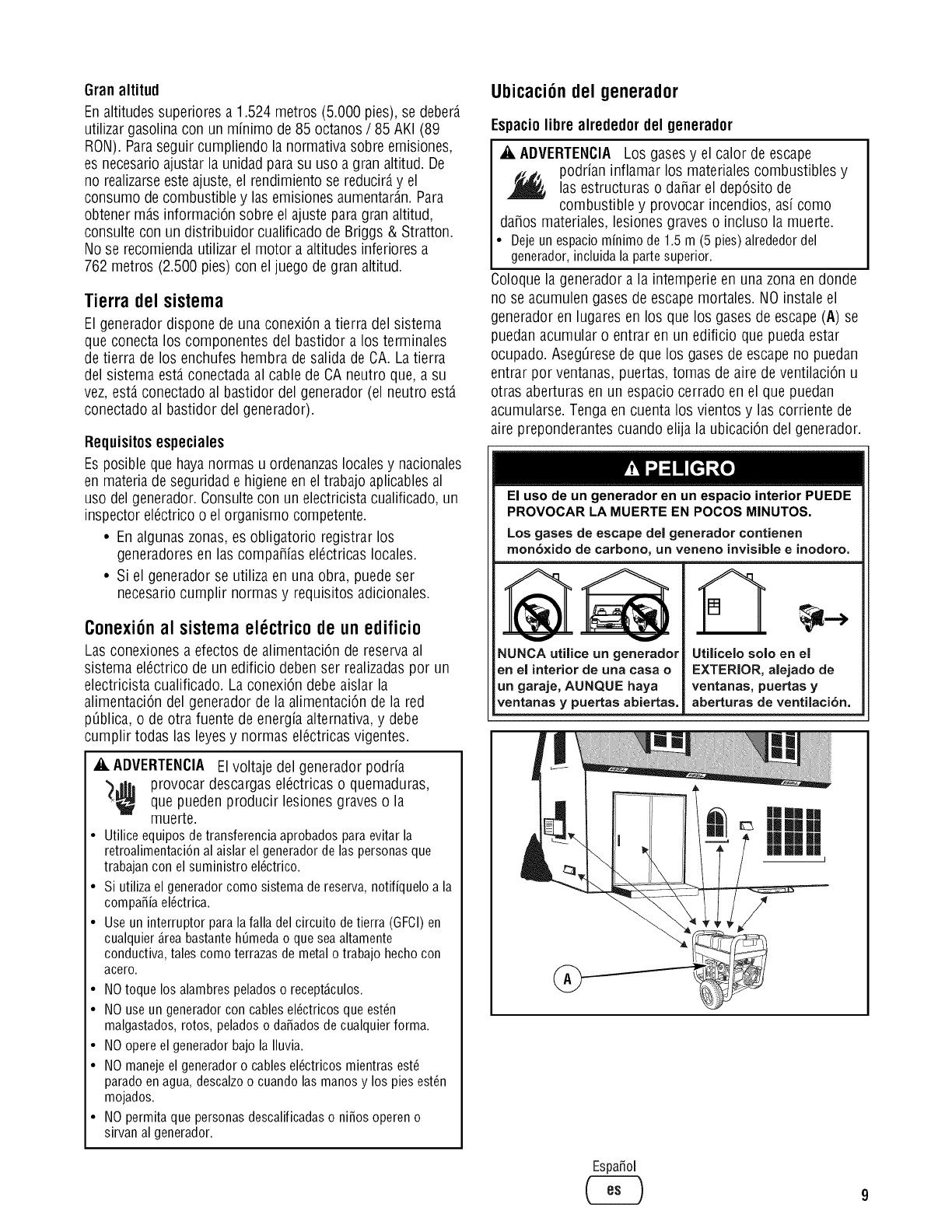

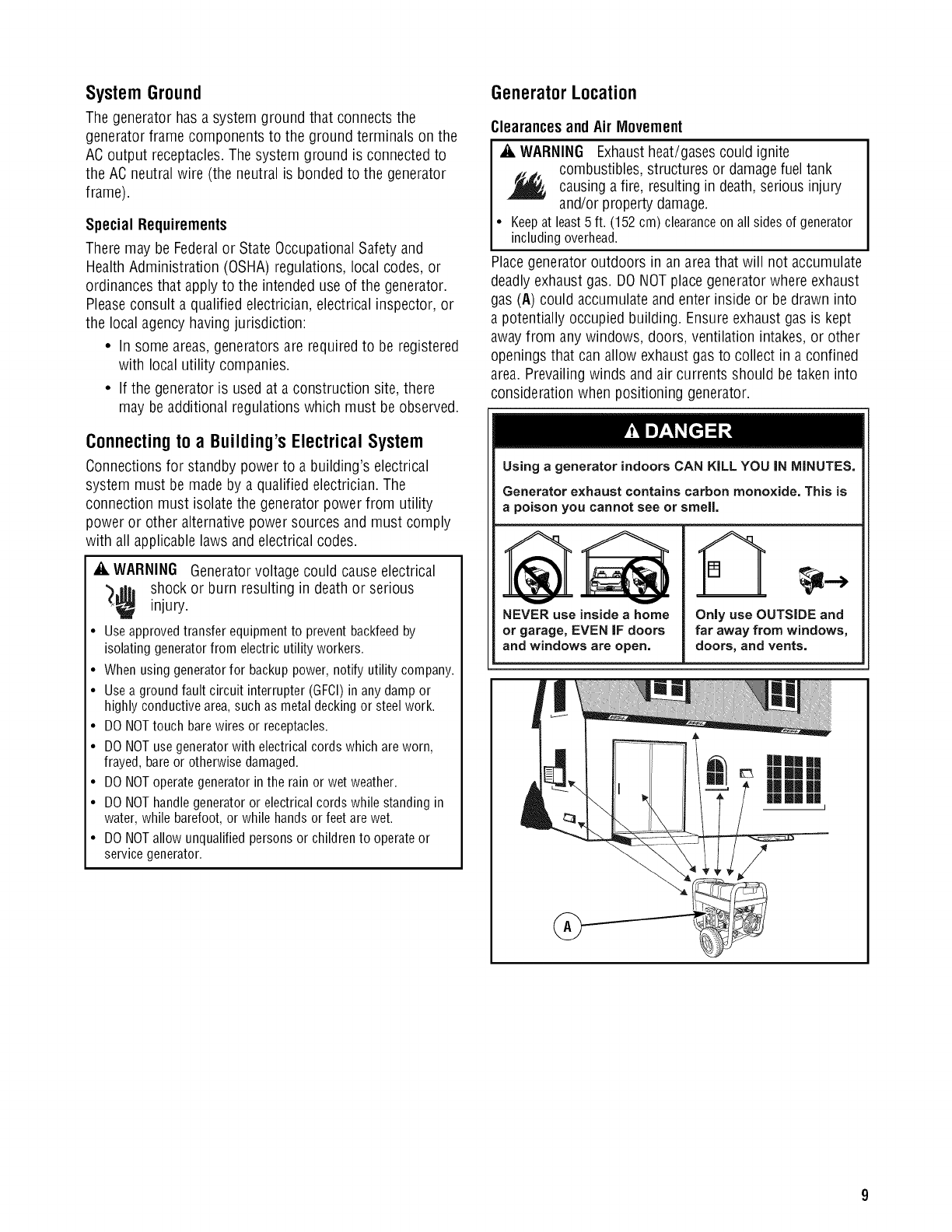

System Ground .............................................. 9

Connecting to a Building's Electrical System........................ 9

Generator Location ........................................... 9

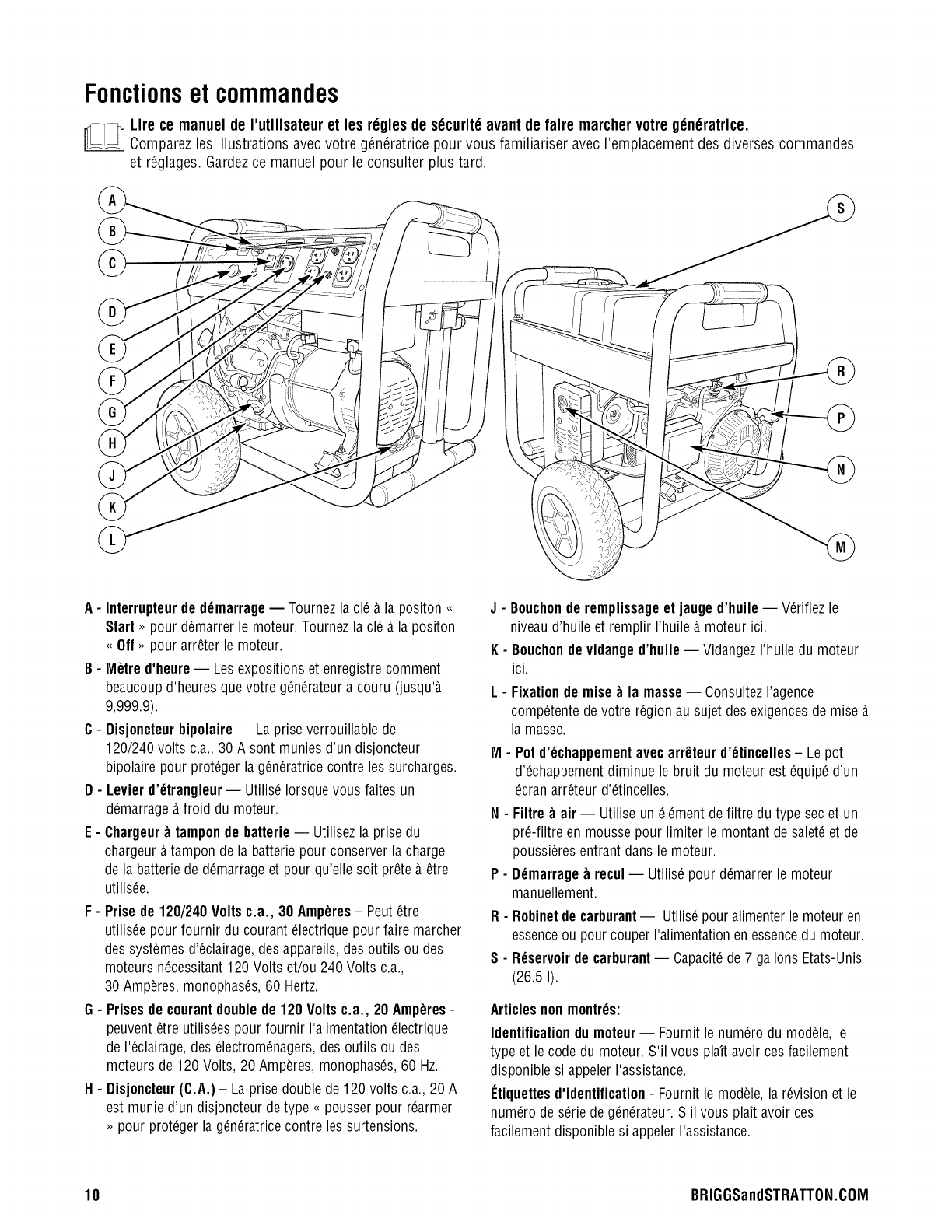

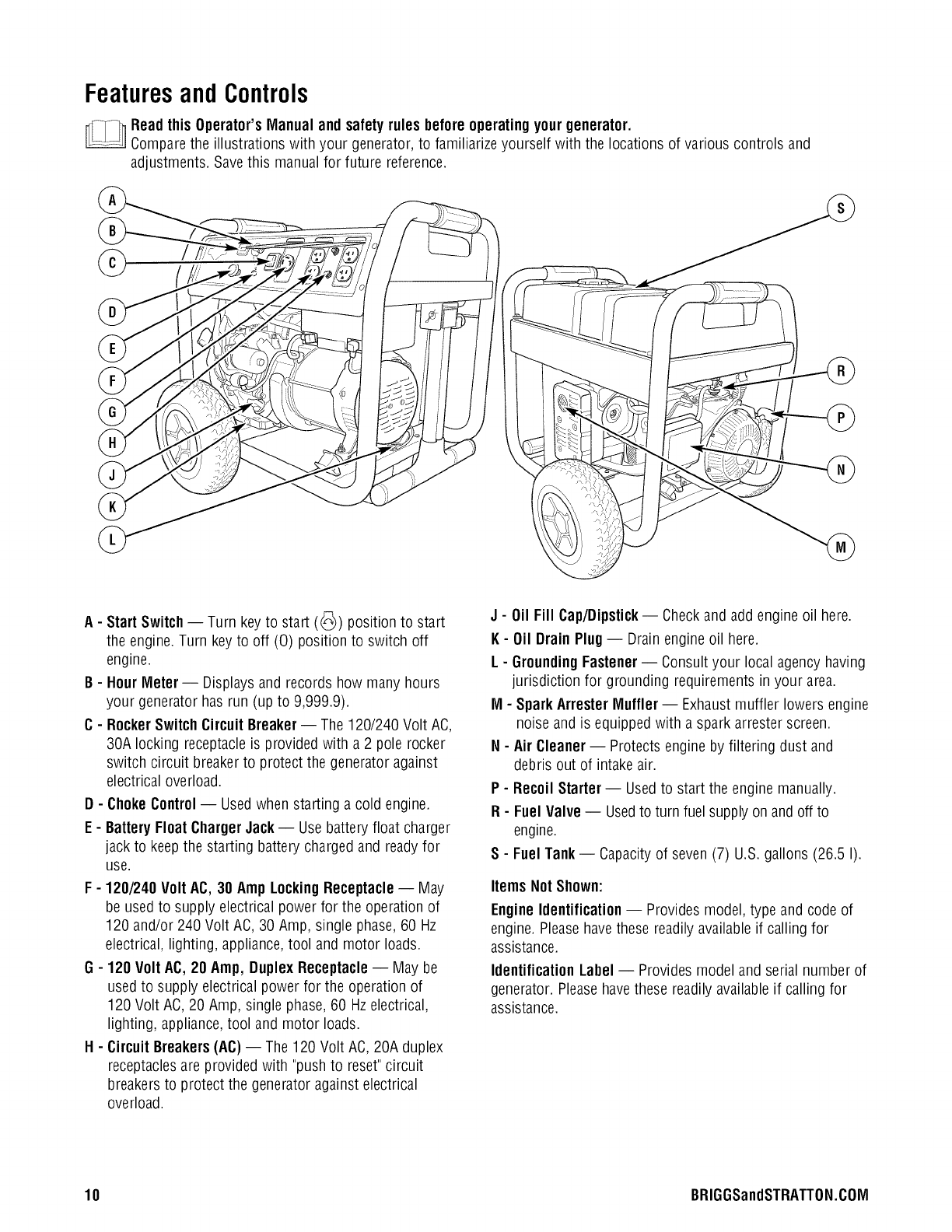

FeaturesandControls............................ 10

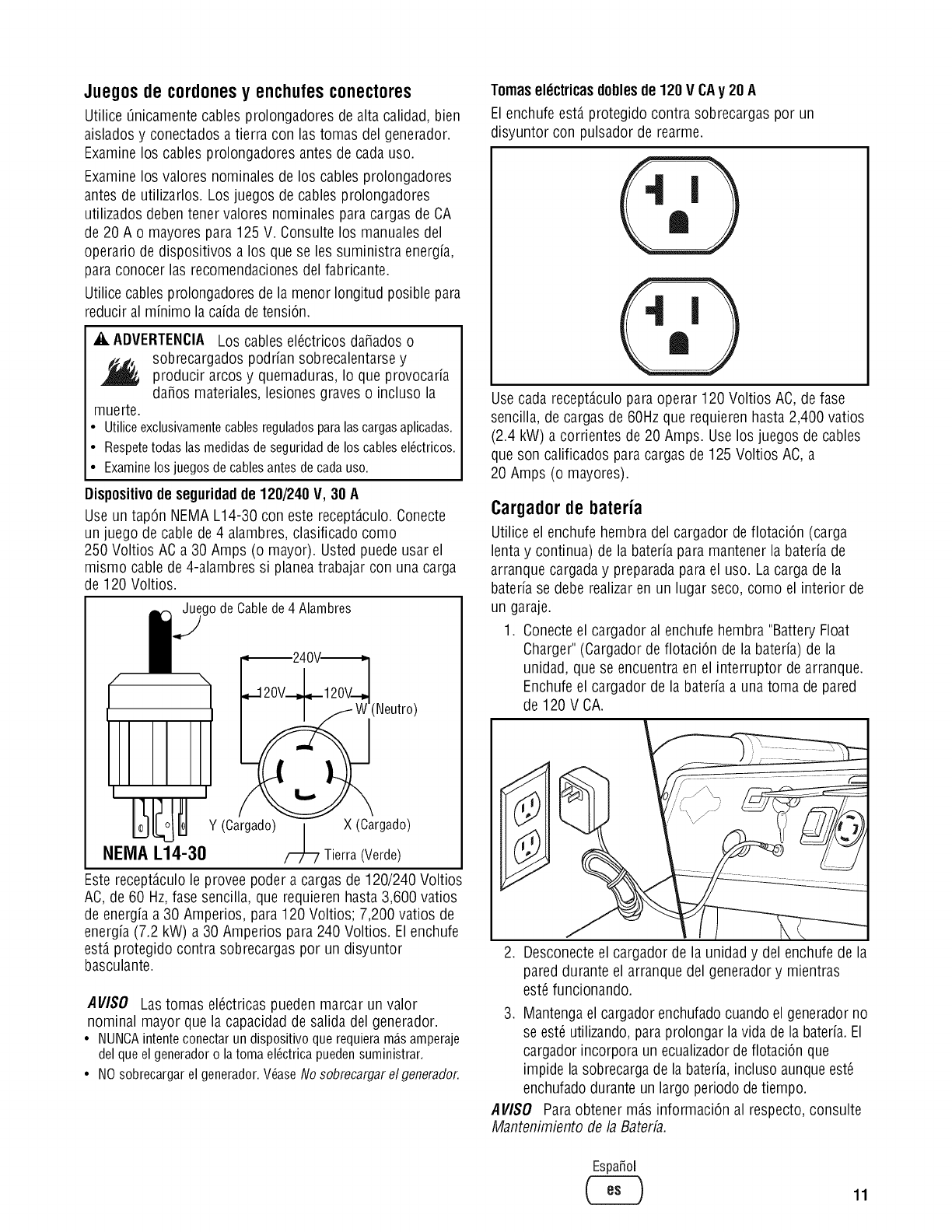

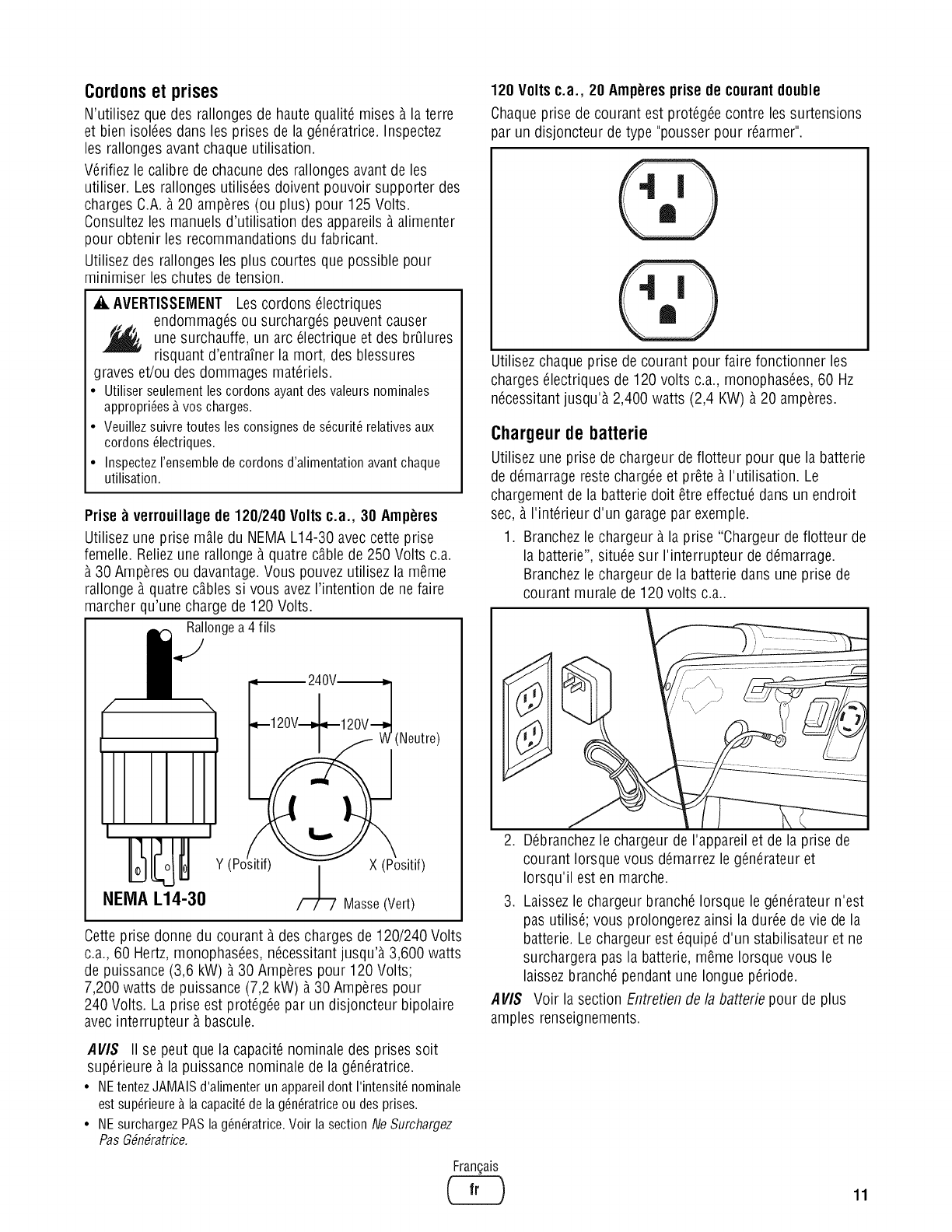

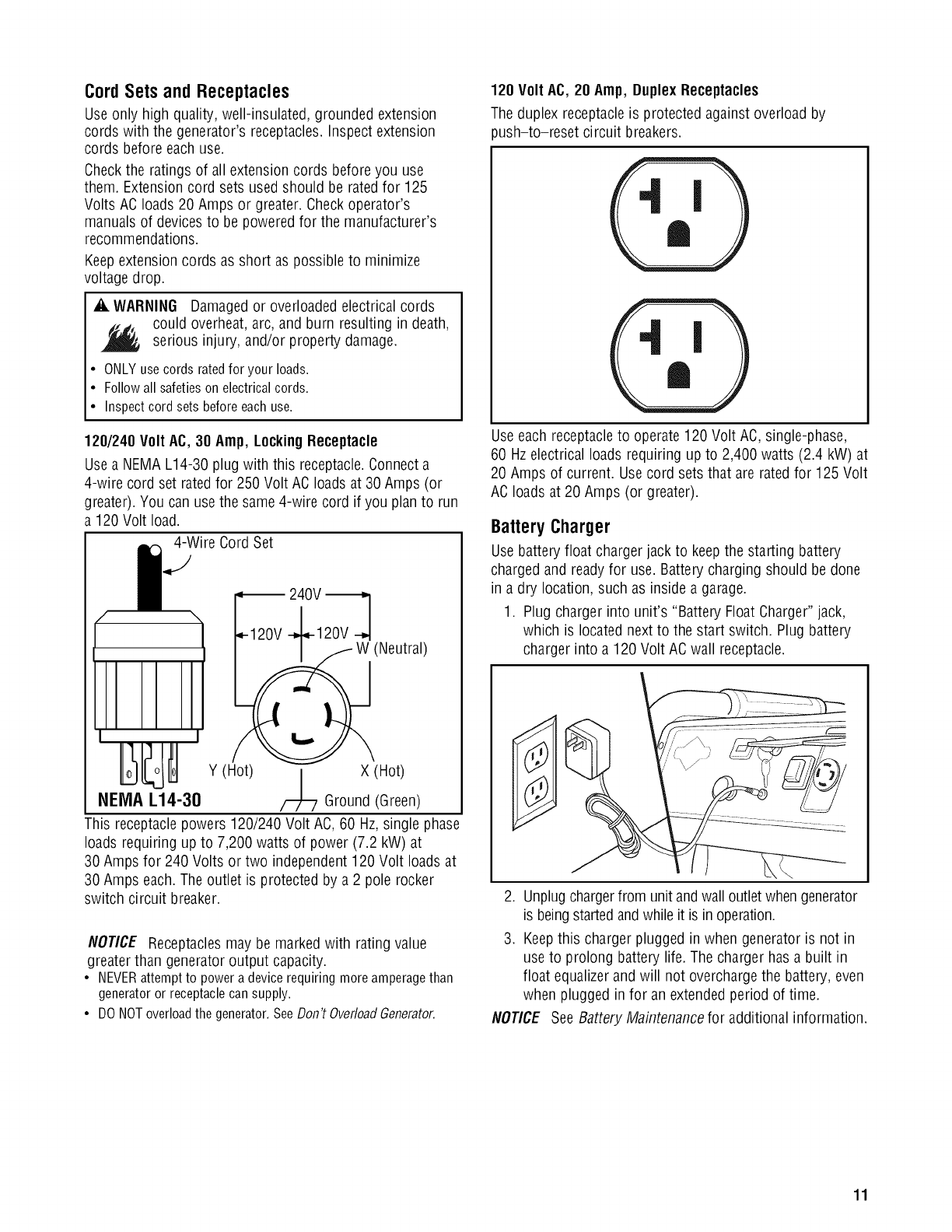

Cord Sets and Receptacles .................................... 11

Battery Charger ............................................. 11

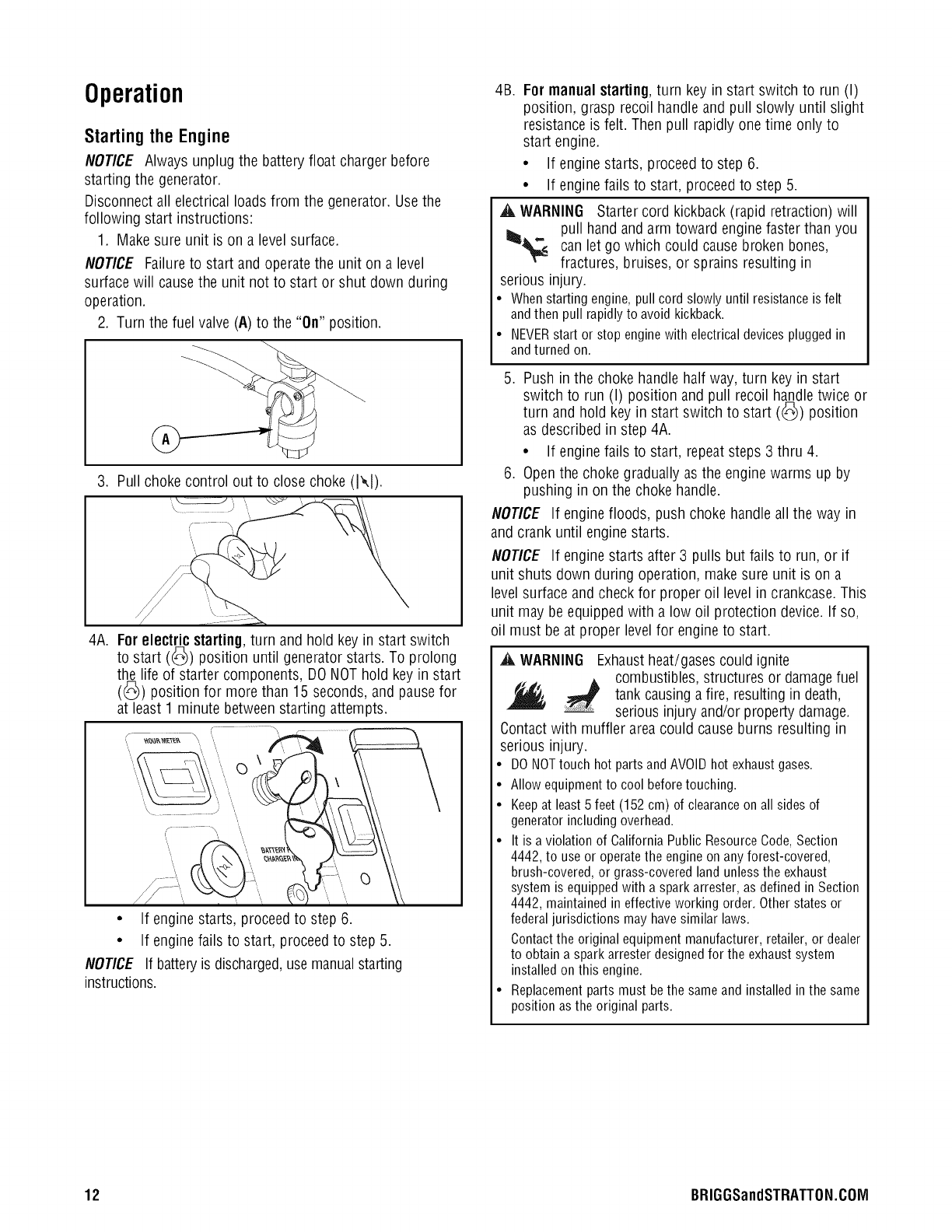

Operation .................................... 12

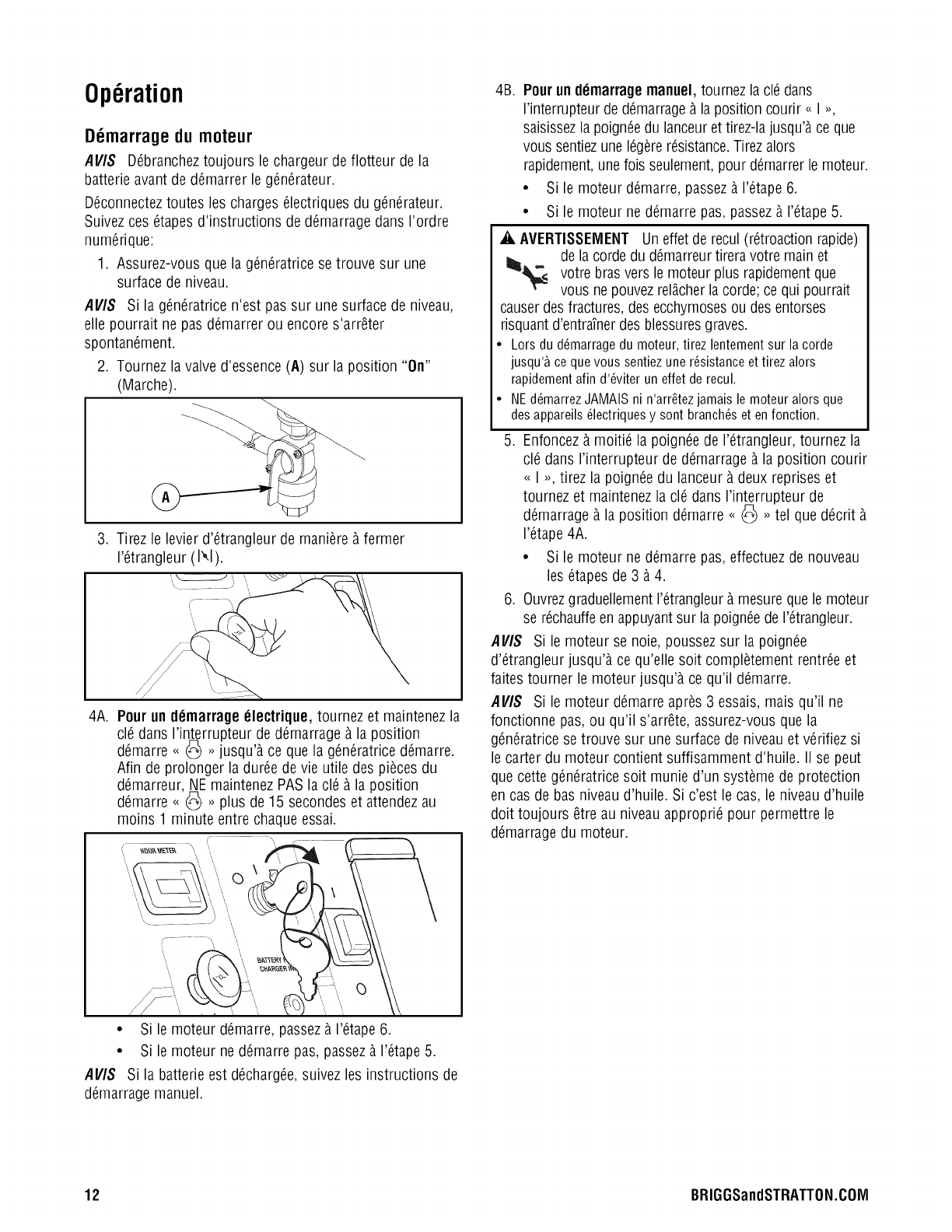

Starting the Engine .......................................... 12

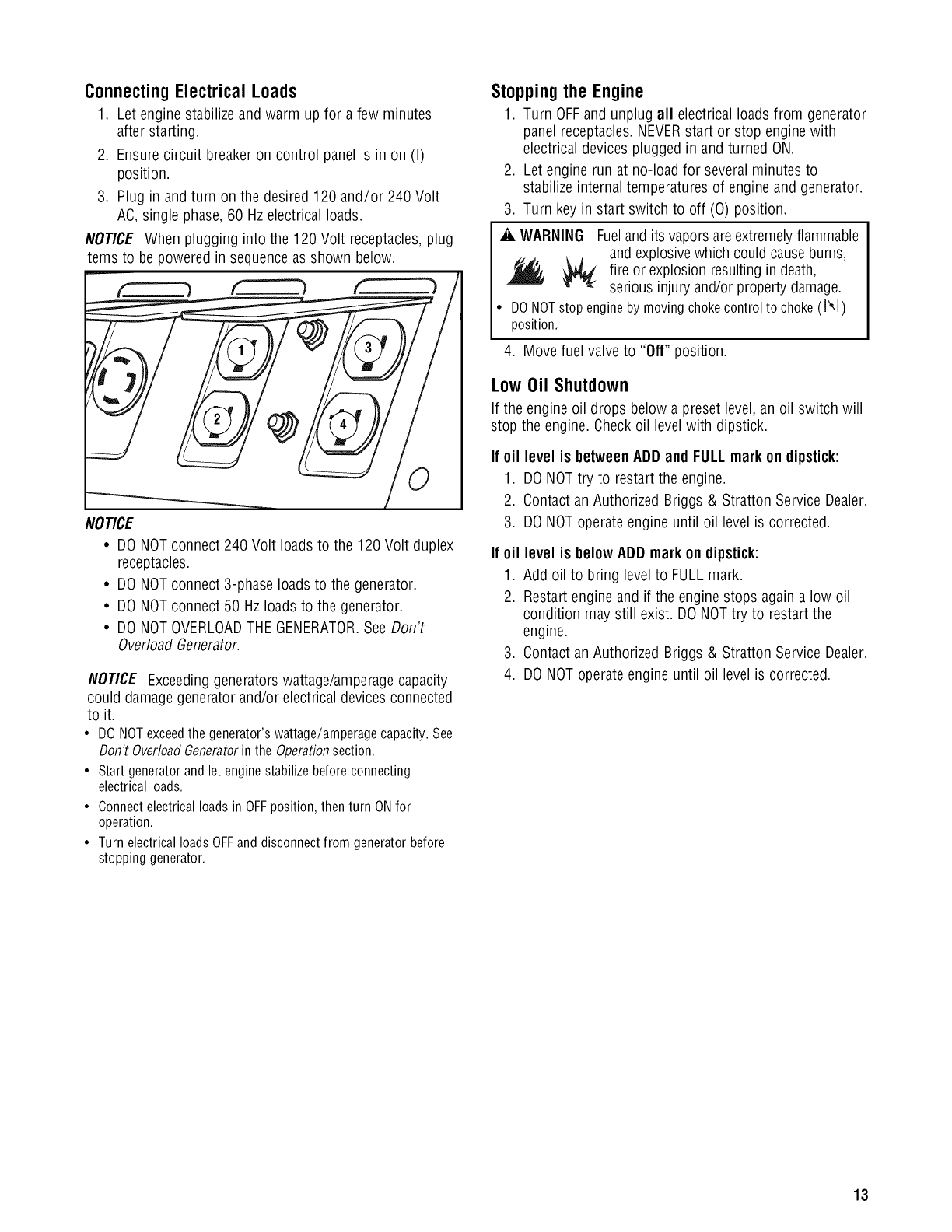

Connecting Electrical Loads.................................... 13

Stopping the Engine.......................................... 13

Oil PressureShutdown ....................................... 13

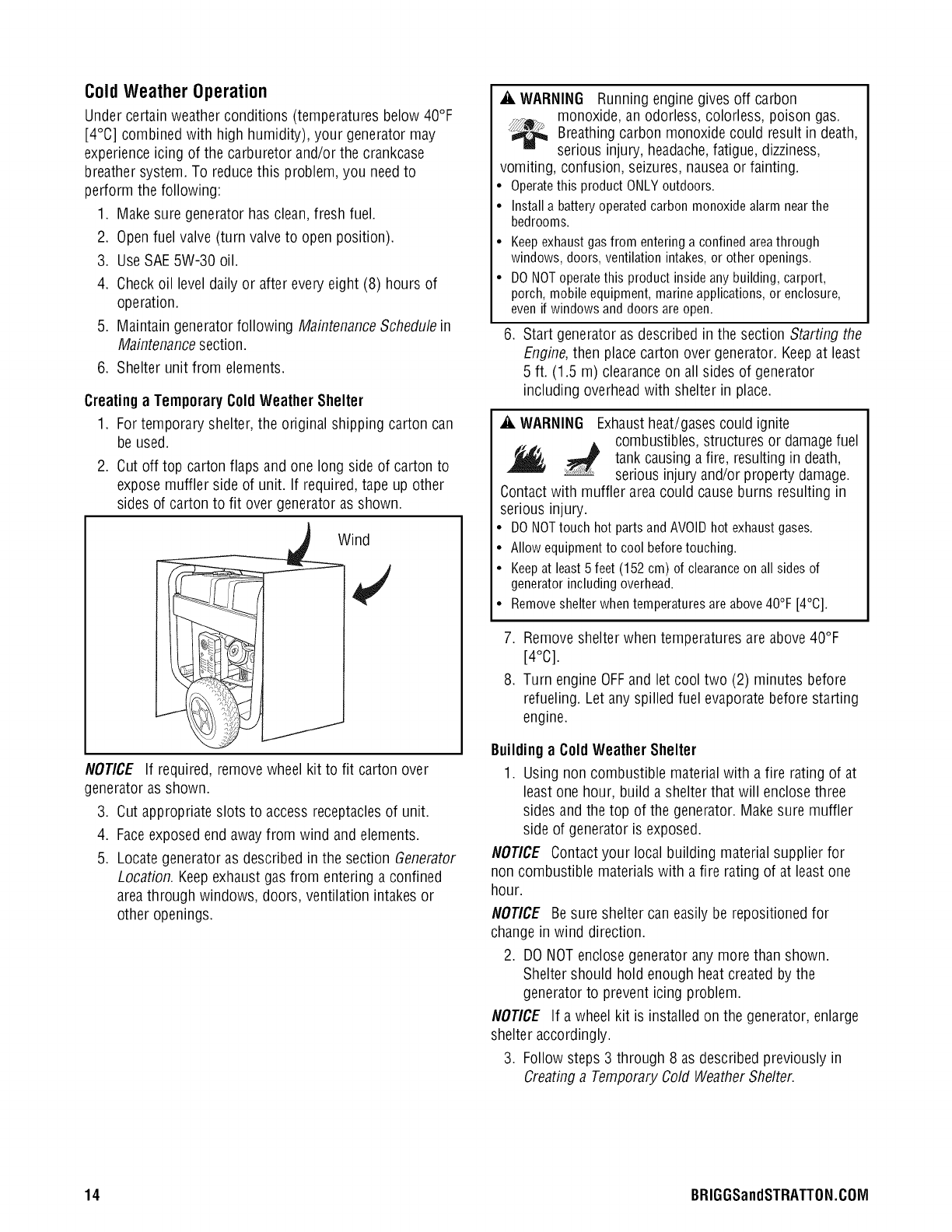

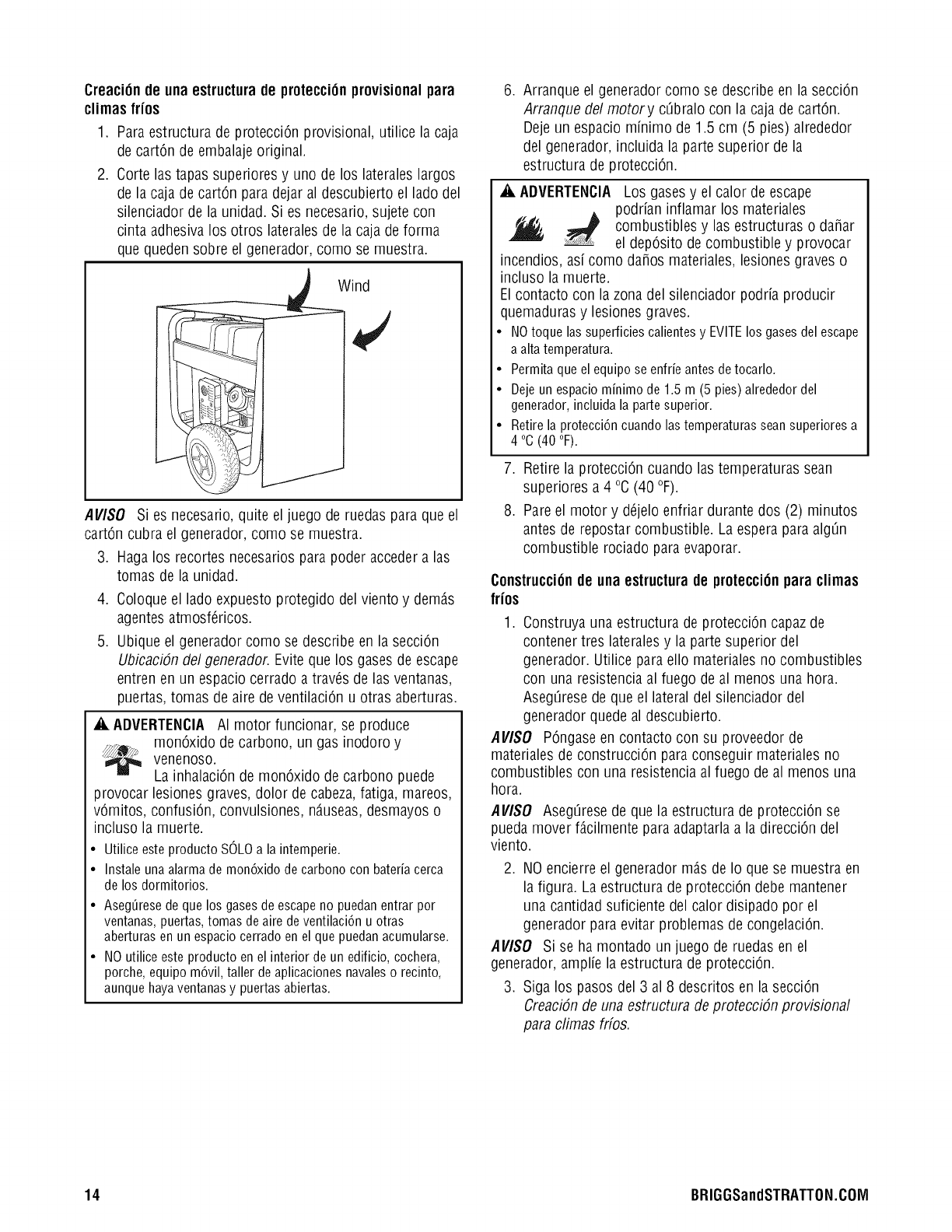

Cold Weather Operation....................................... 14

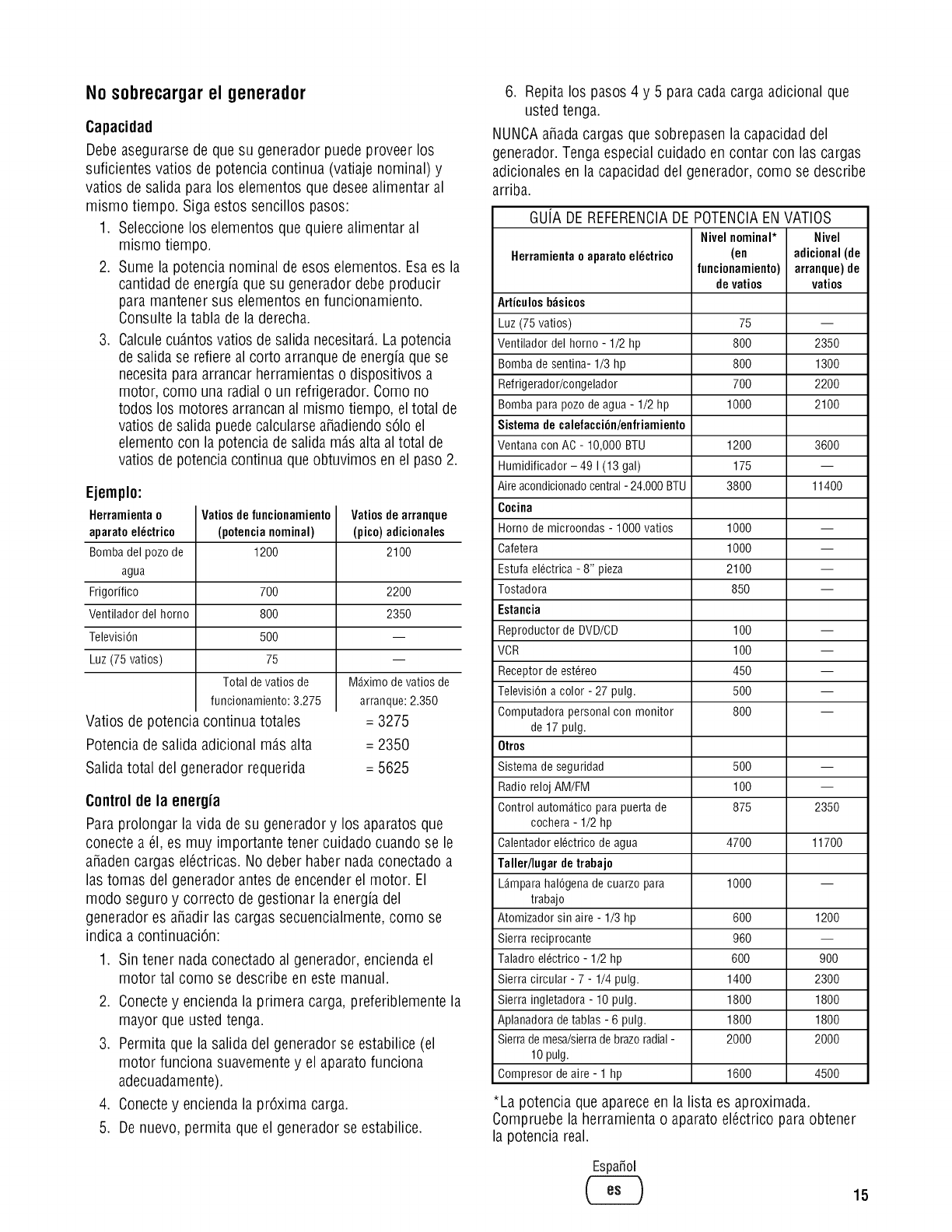

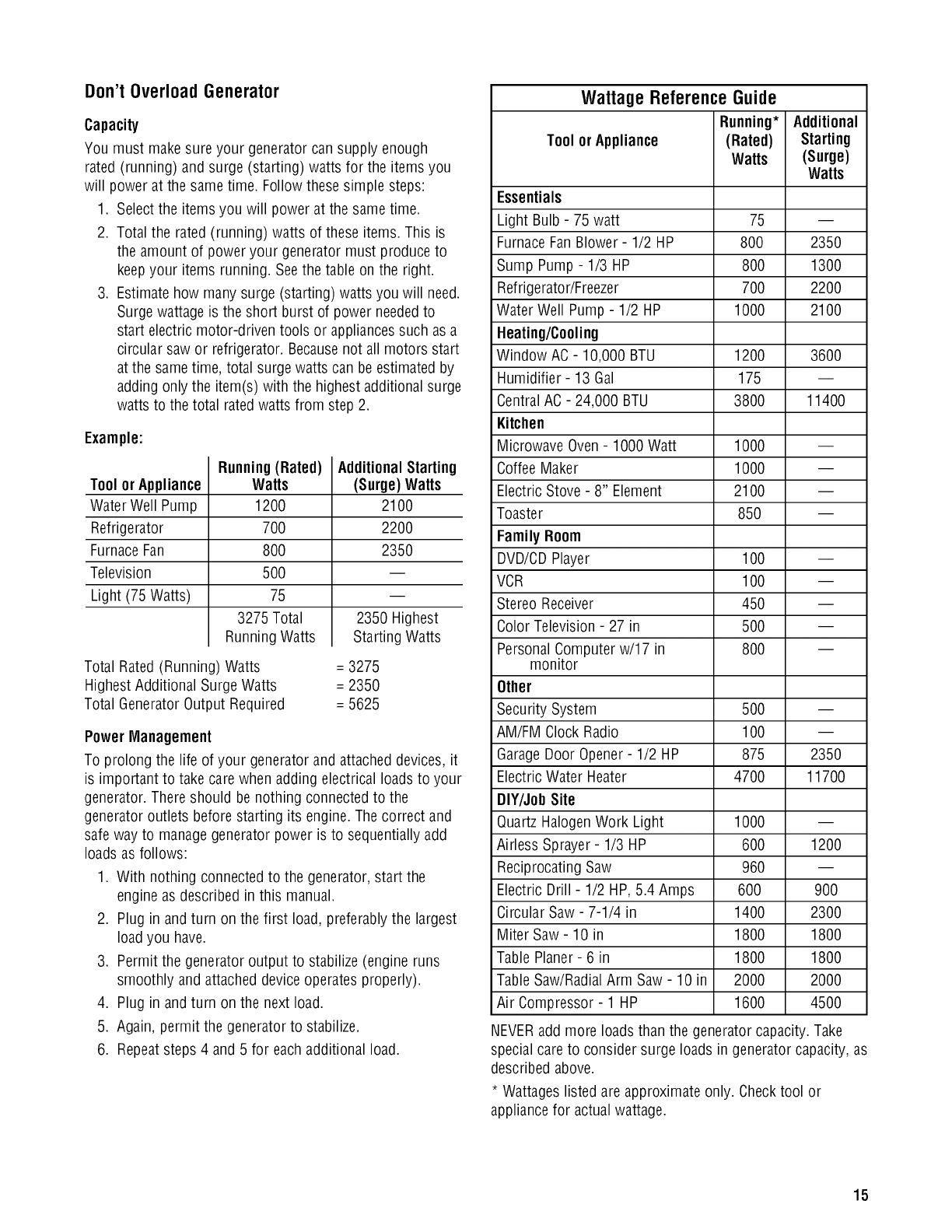

Don't Overload Generator ..................................... 15

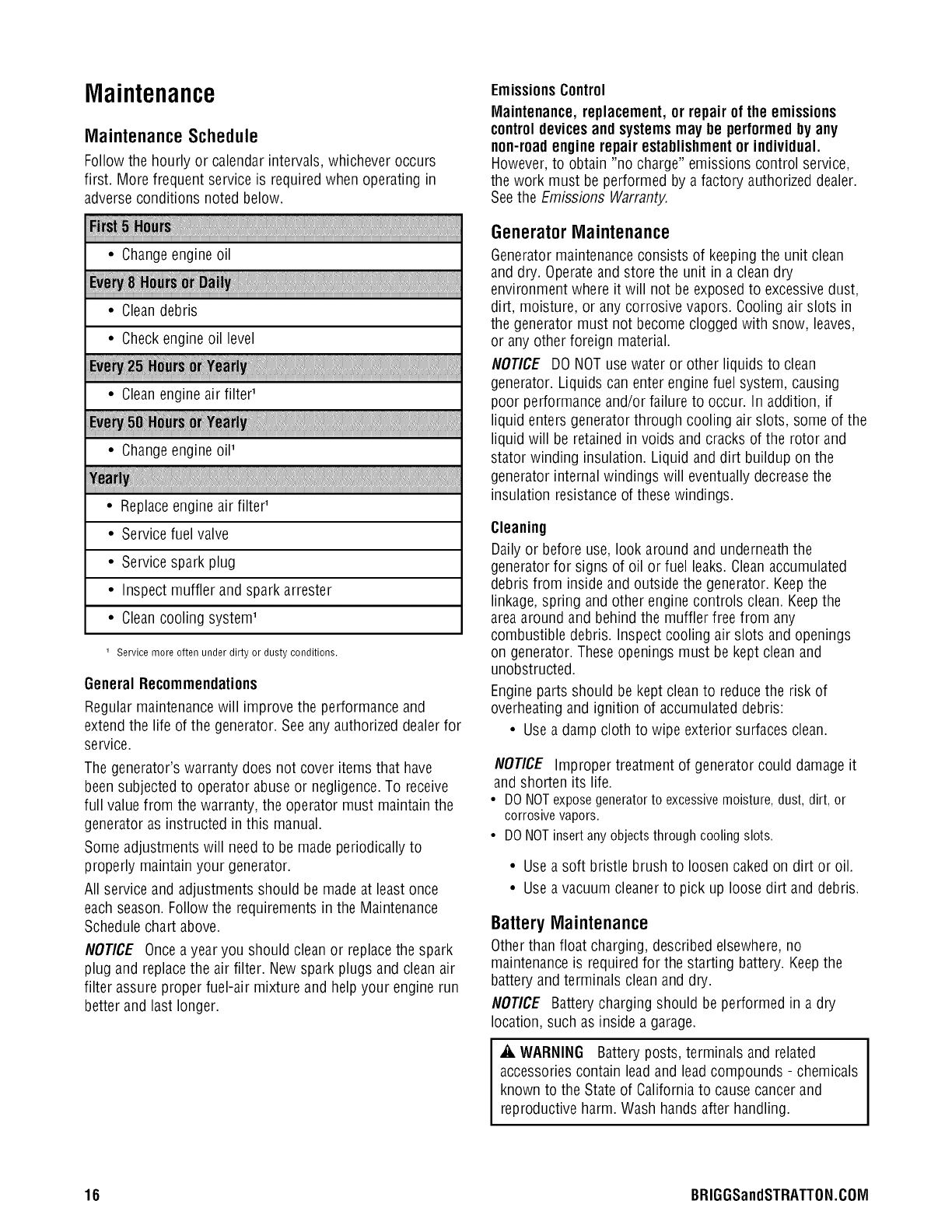

Maintenance .................................. 16

Maintenance Schedule........................................ 16

Generator Maintenance ....................................... 16

Battery Maintenance ......................................... 16

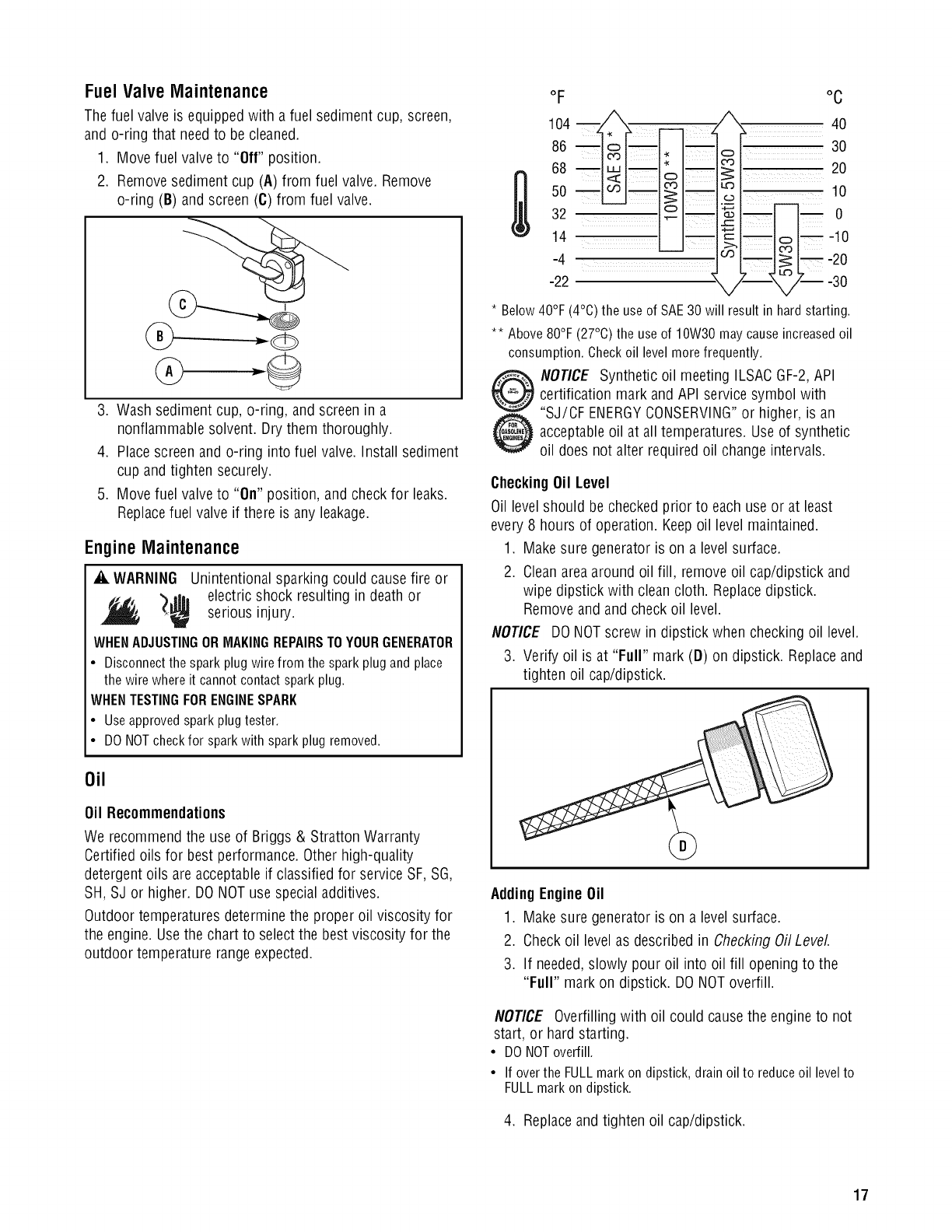

Fuel Valve Maintenance....................................... 17

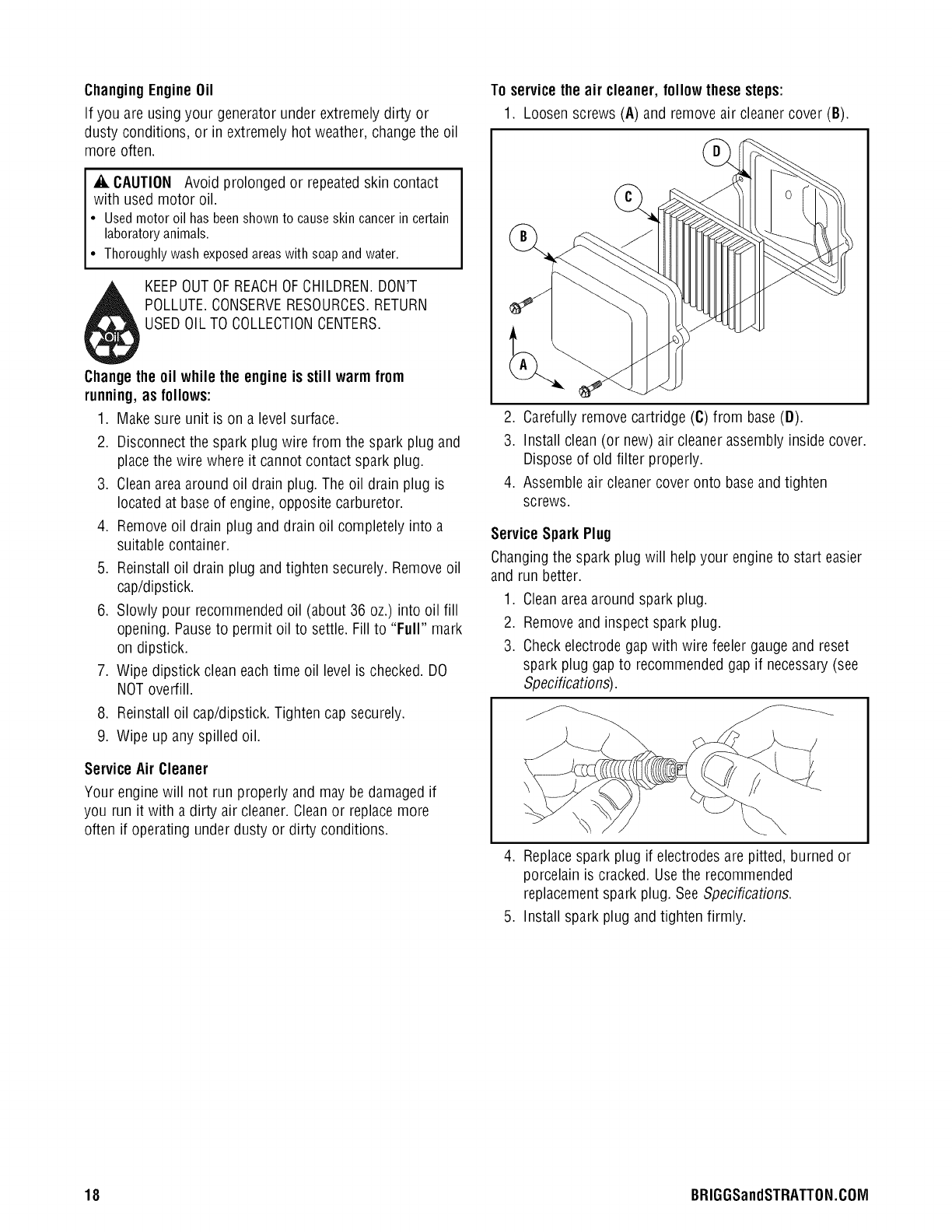

Engine Maintenance.......................................... 17

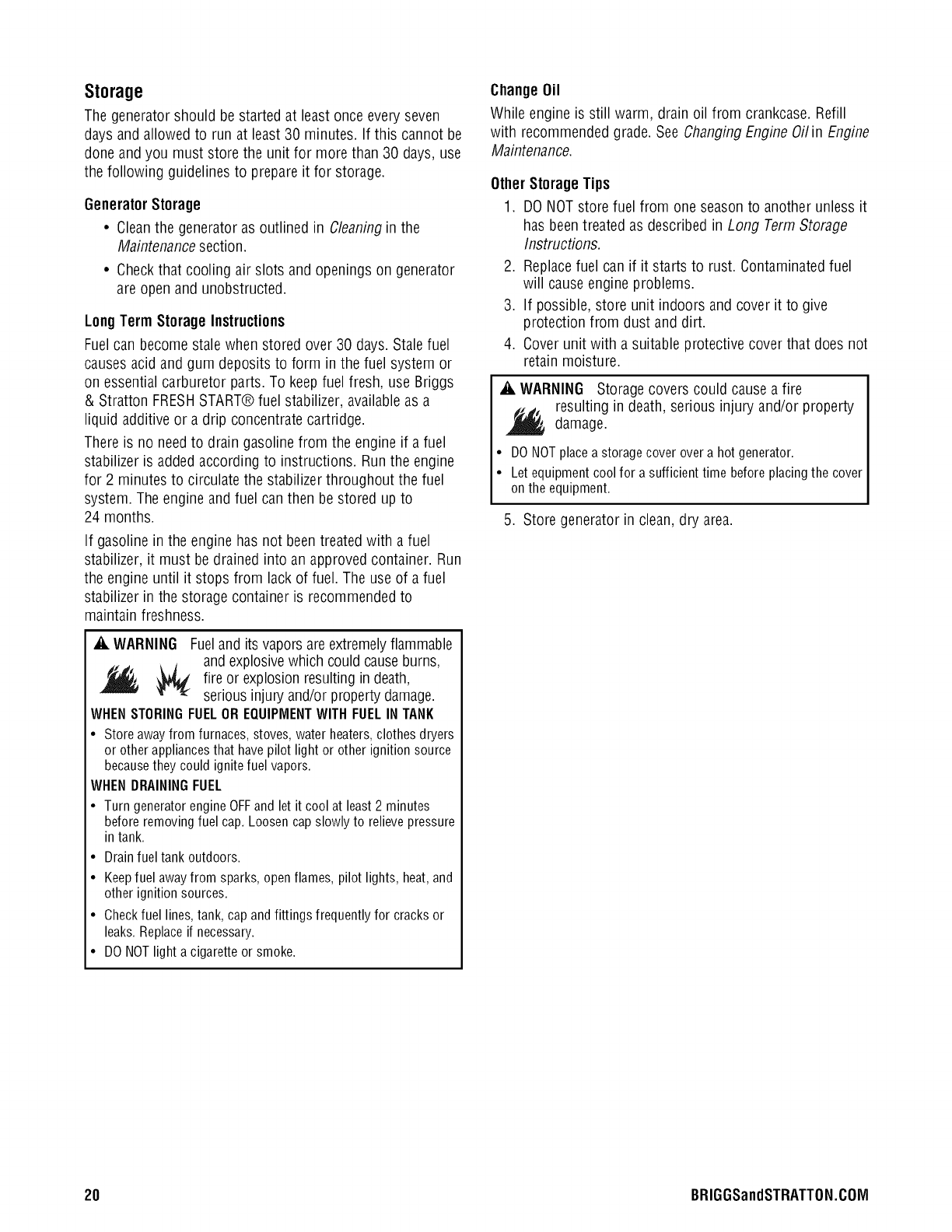

Storage ................................................... 20

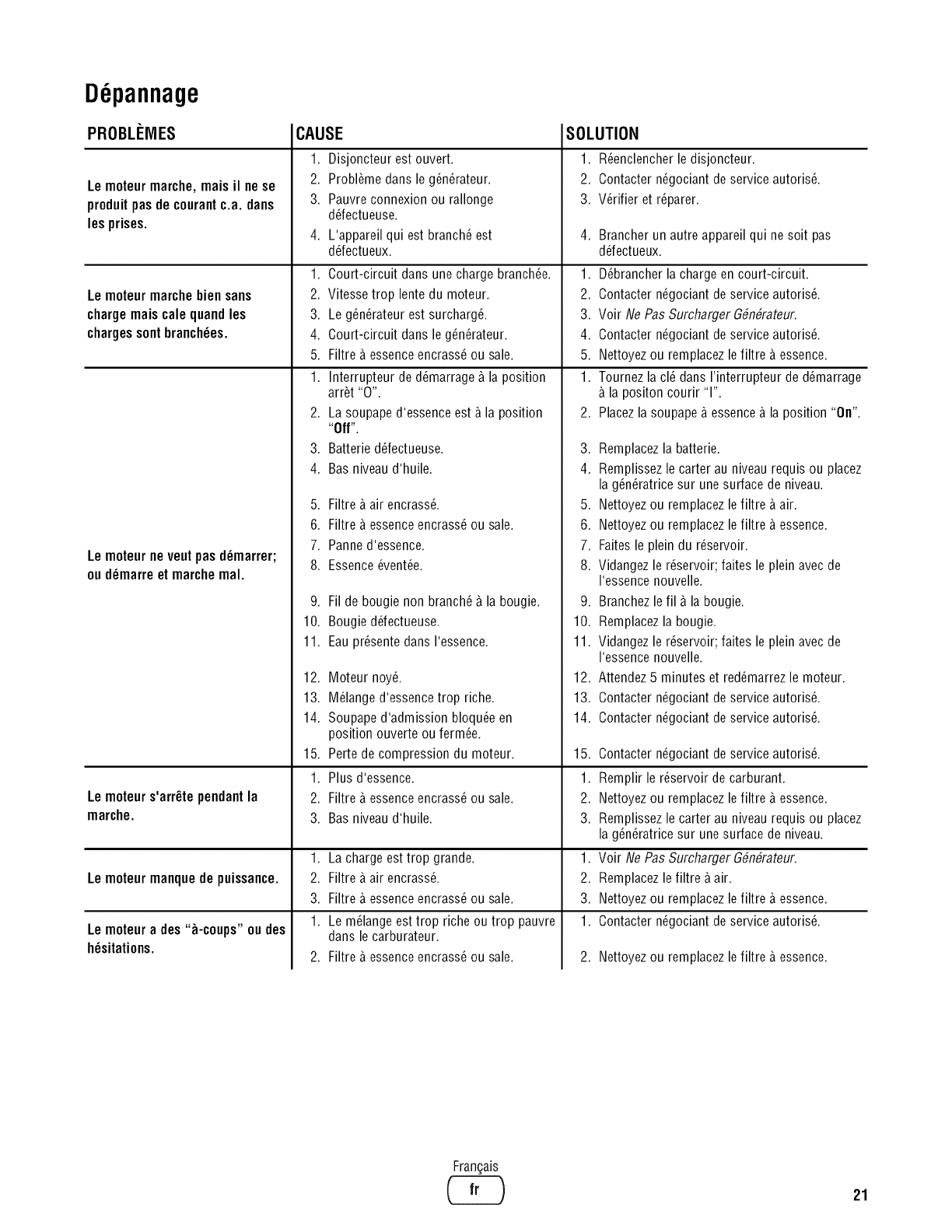

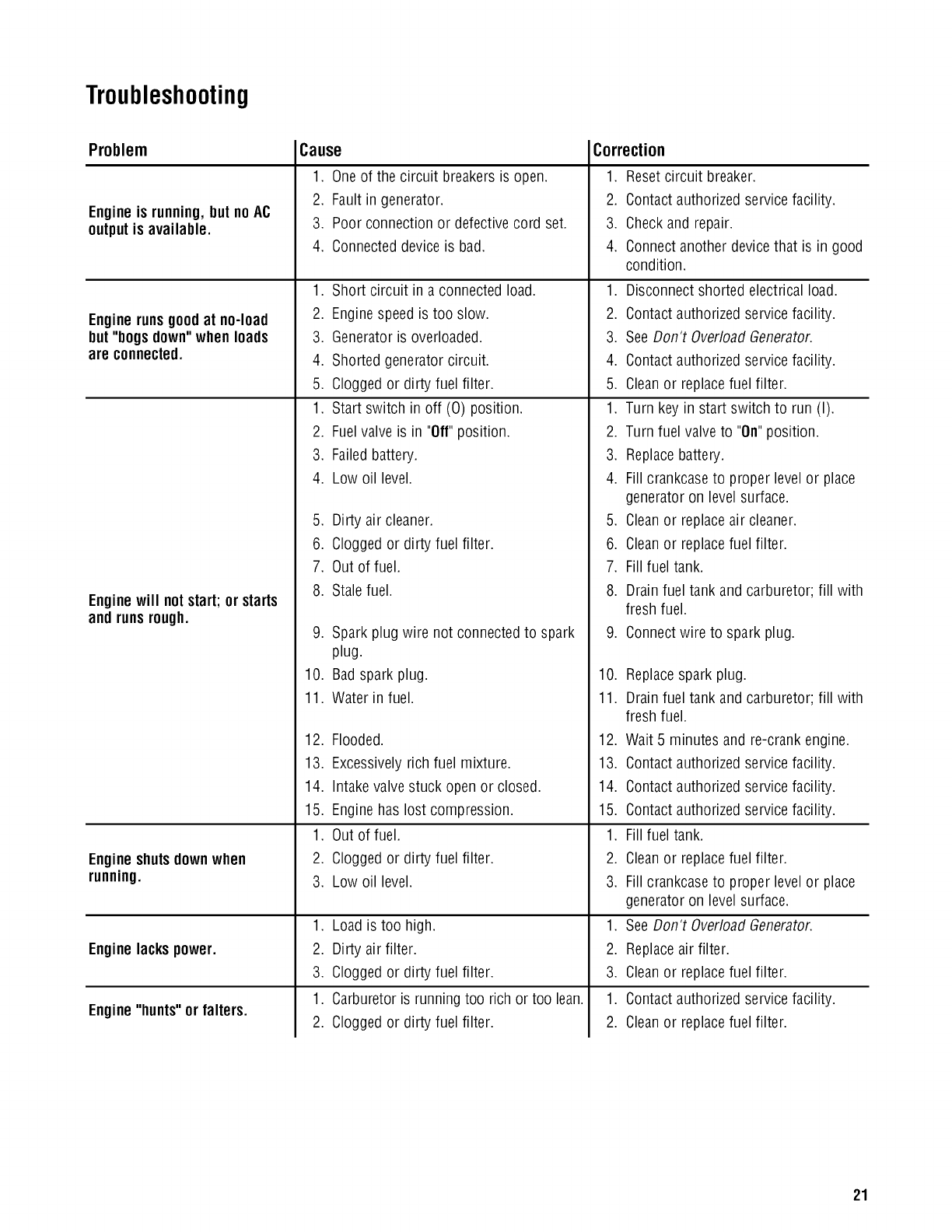

Troubleshooting ................................ 21

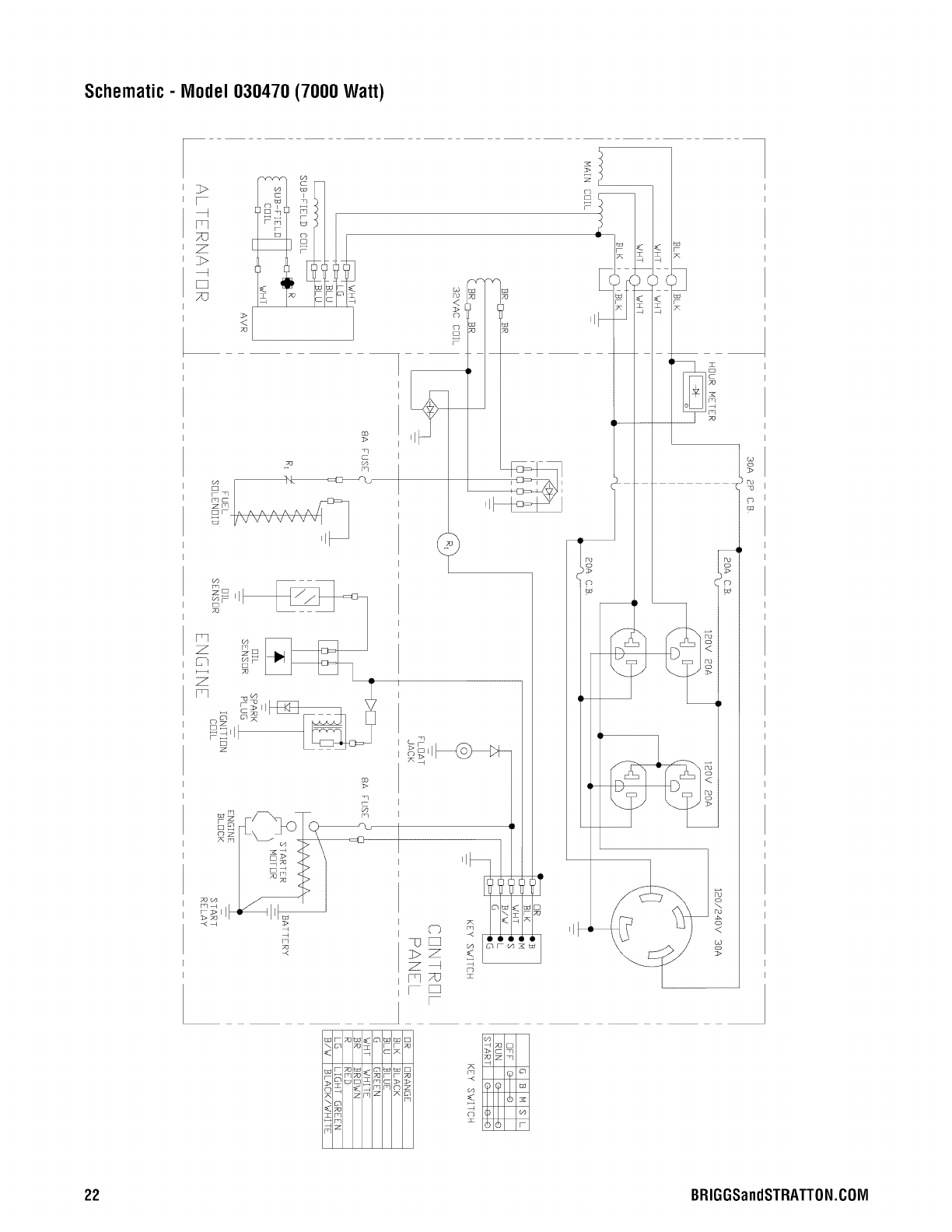

Schematic - Model 030470 (7000 Watt) .......................... 22

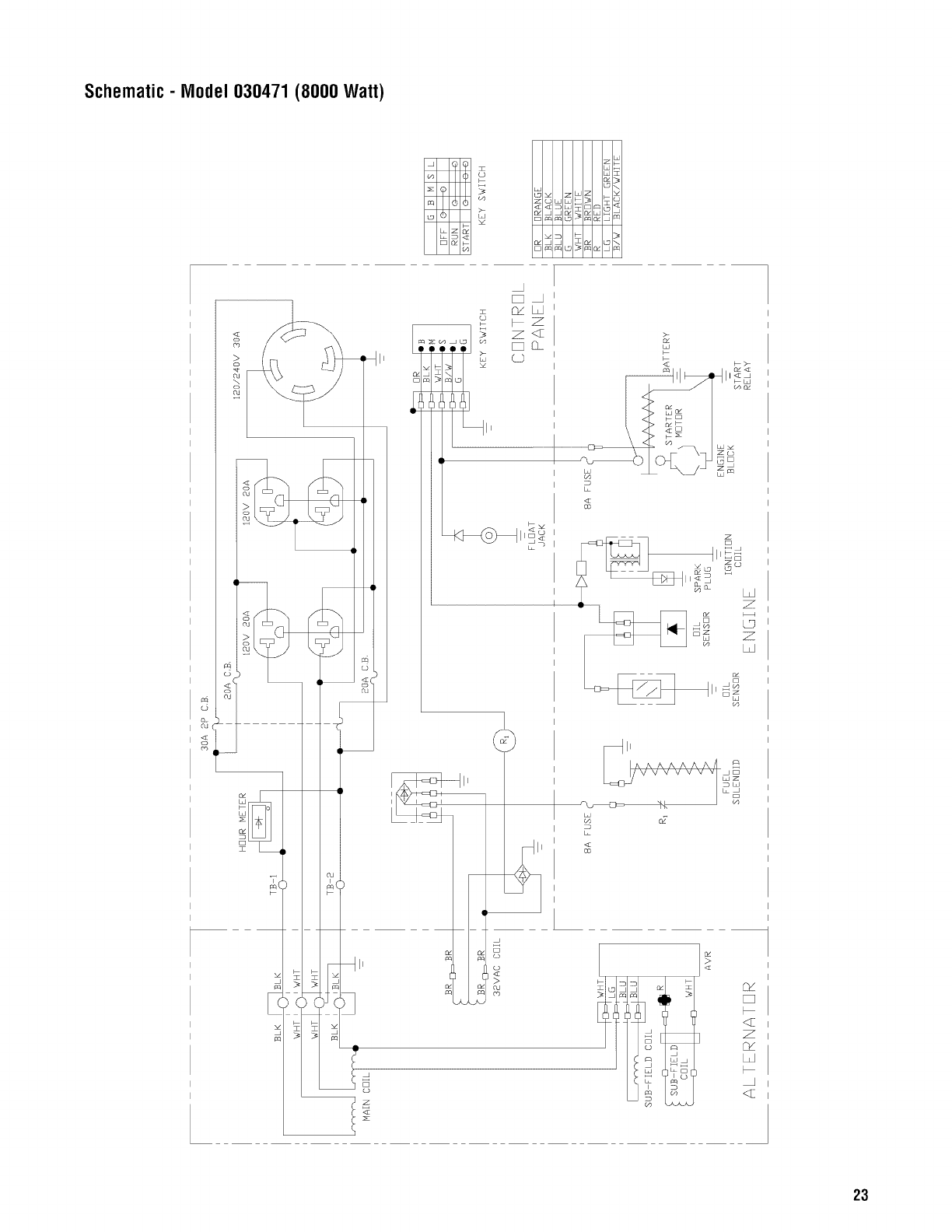

Schematic - Model 030471 (8000 Watt) .......................... 23

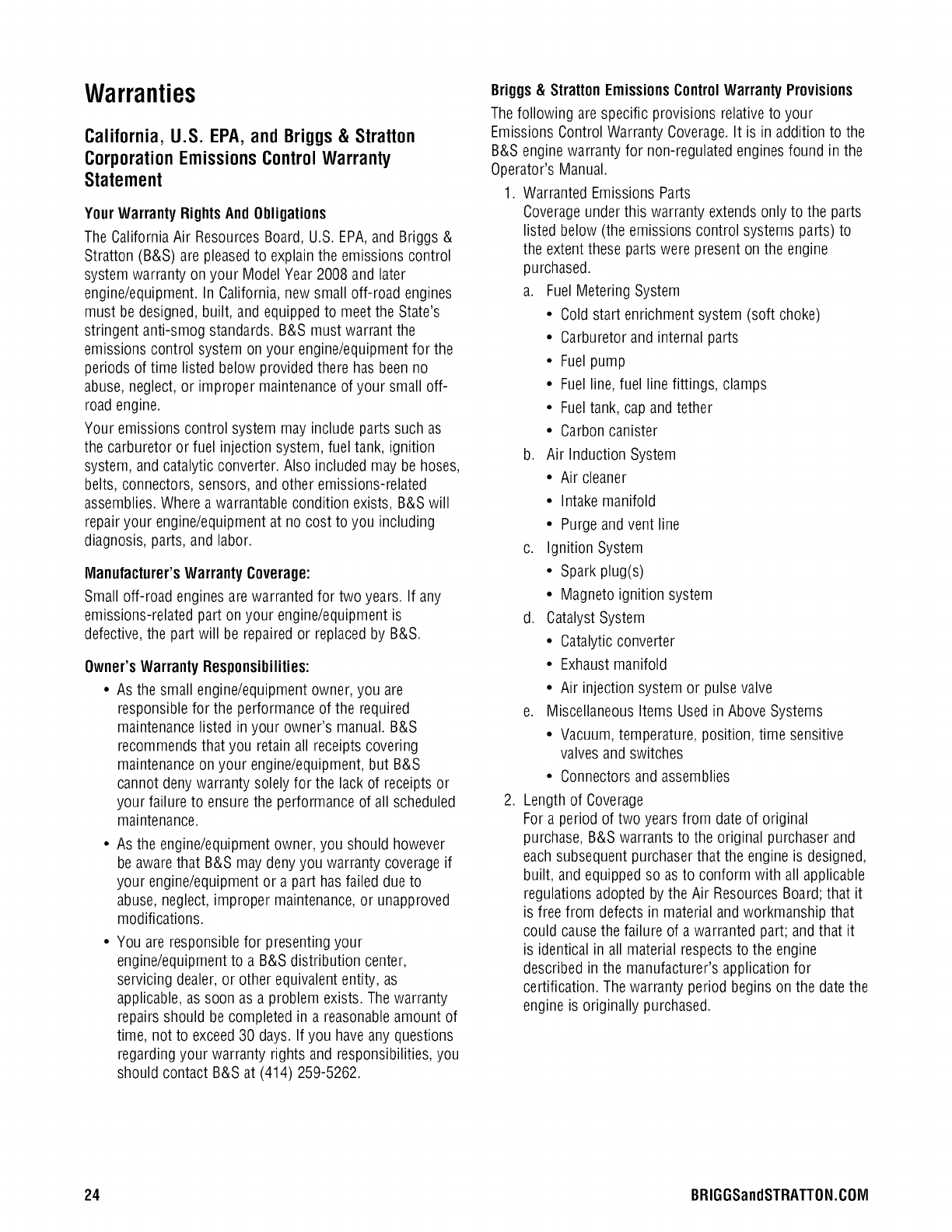

Warranties .................................... 24

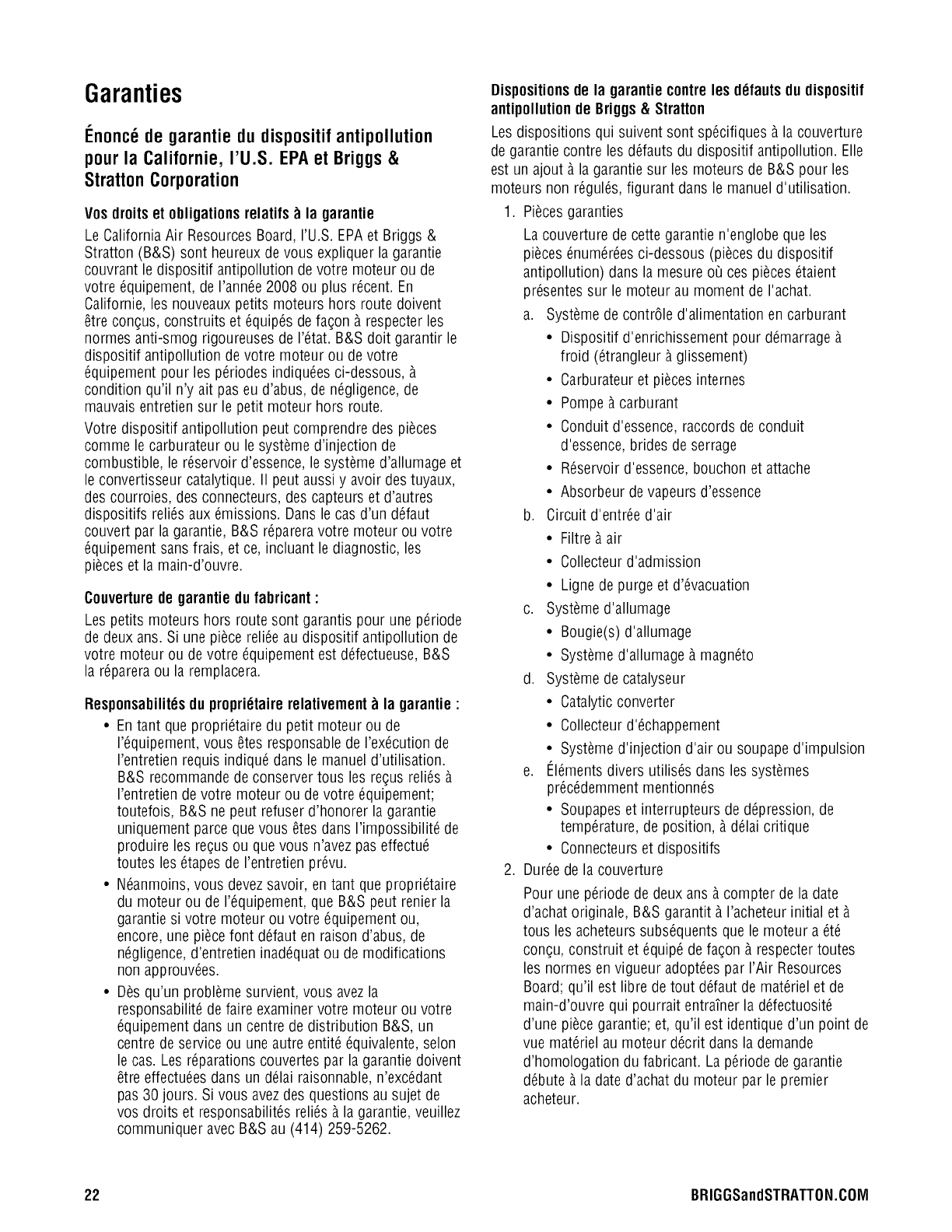

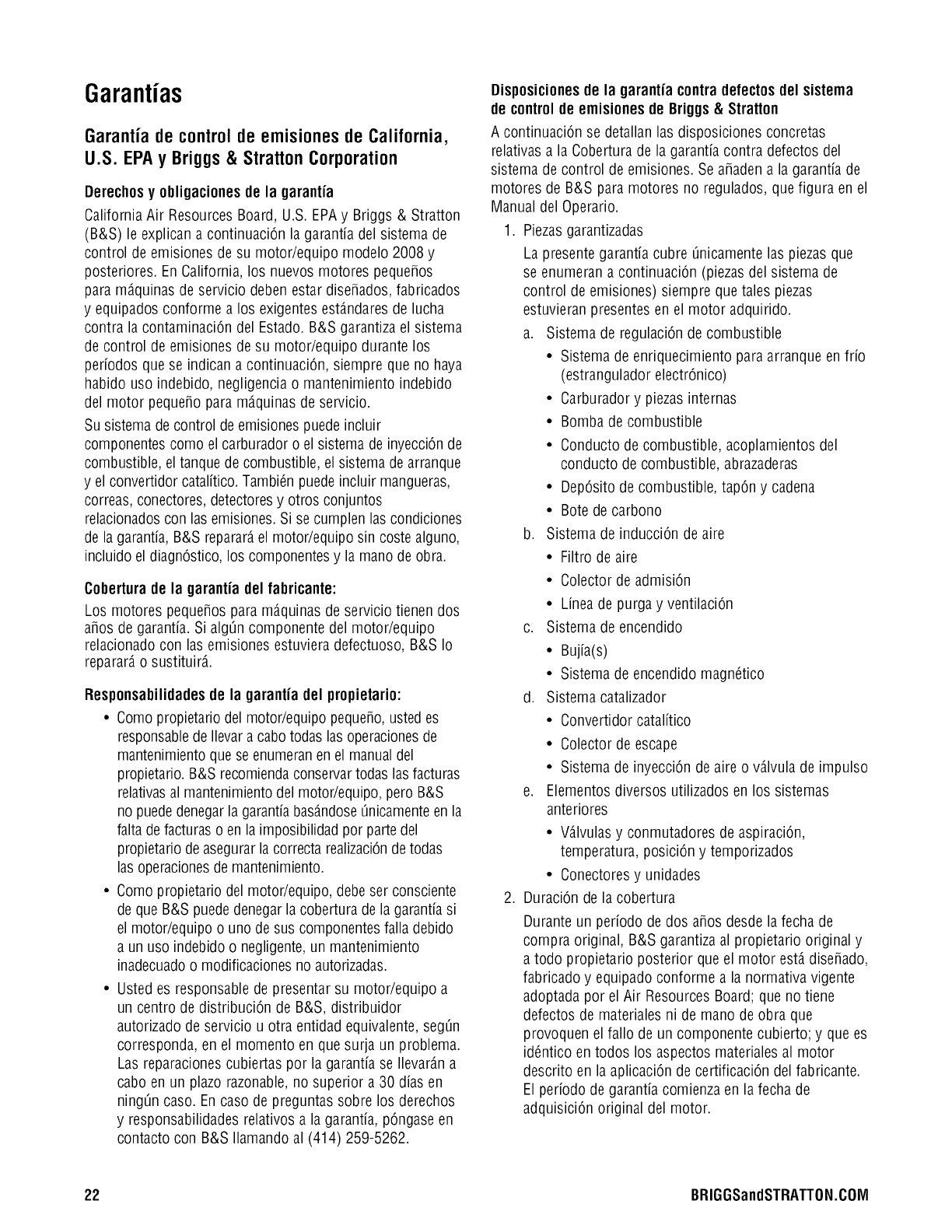

Emissions Control System Warranty ............................. 24

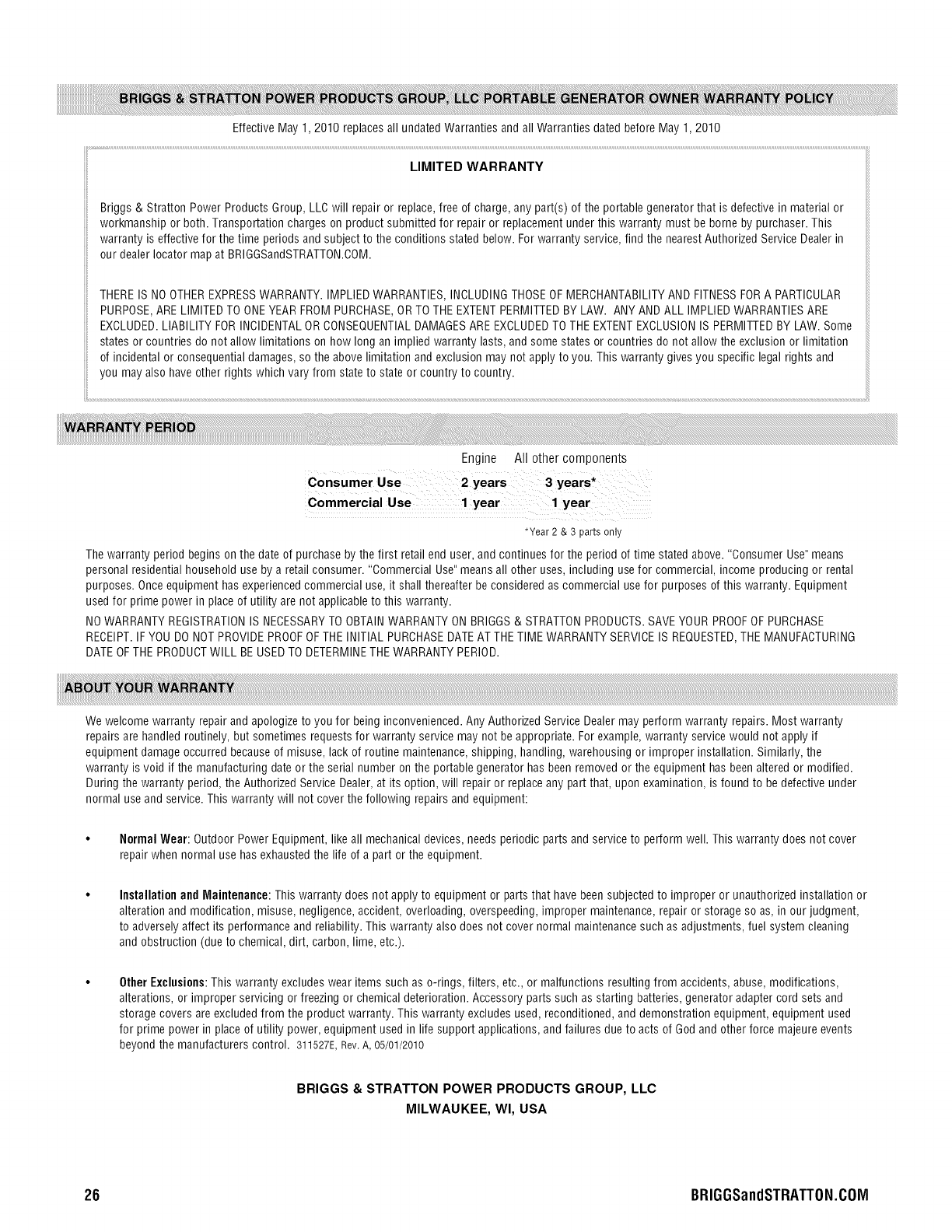

Generator Owner Warranty .................................... 26

Specifications ................................. 28

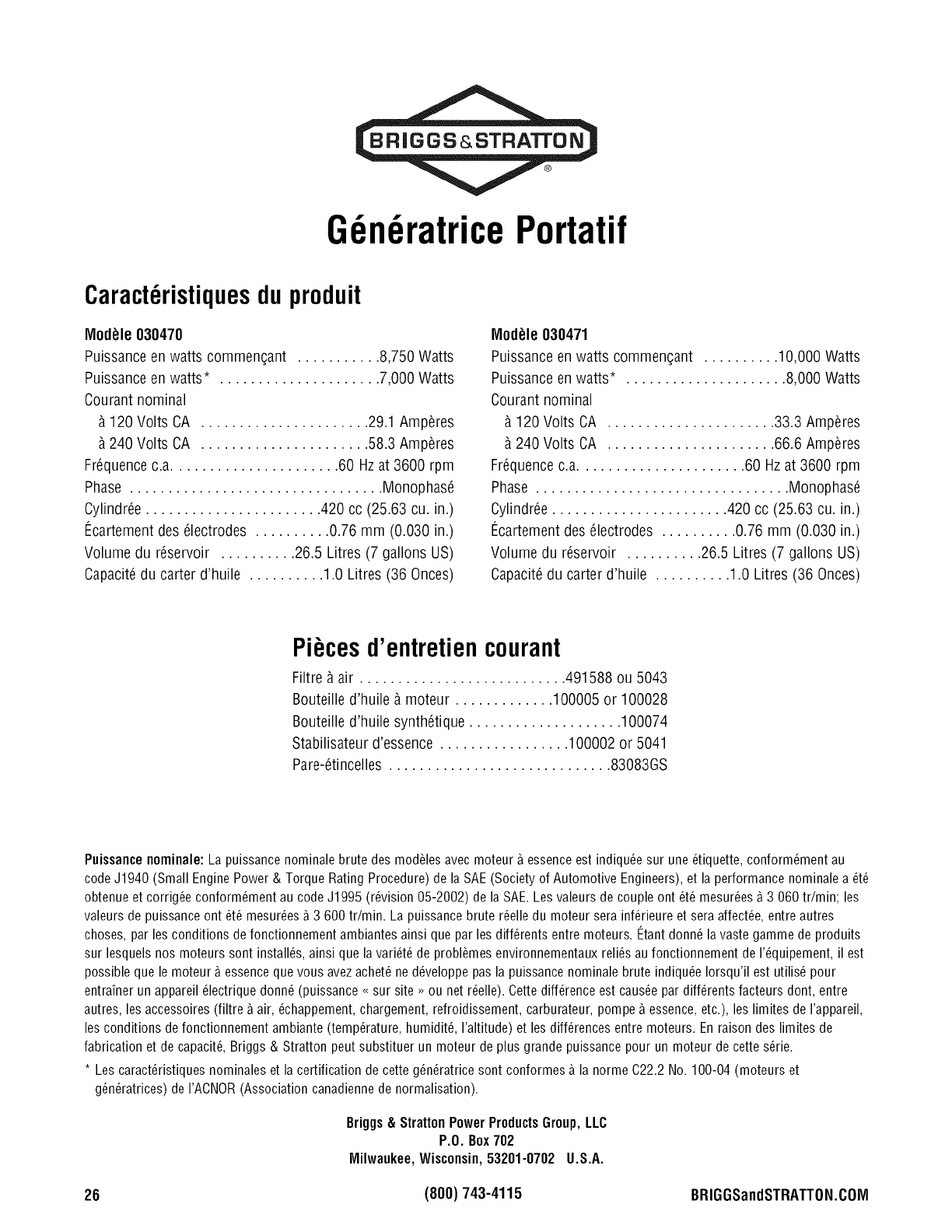

Product Specifications........................................ 28

Common Service Parts ....................................... 28

Frangais Espaffol

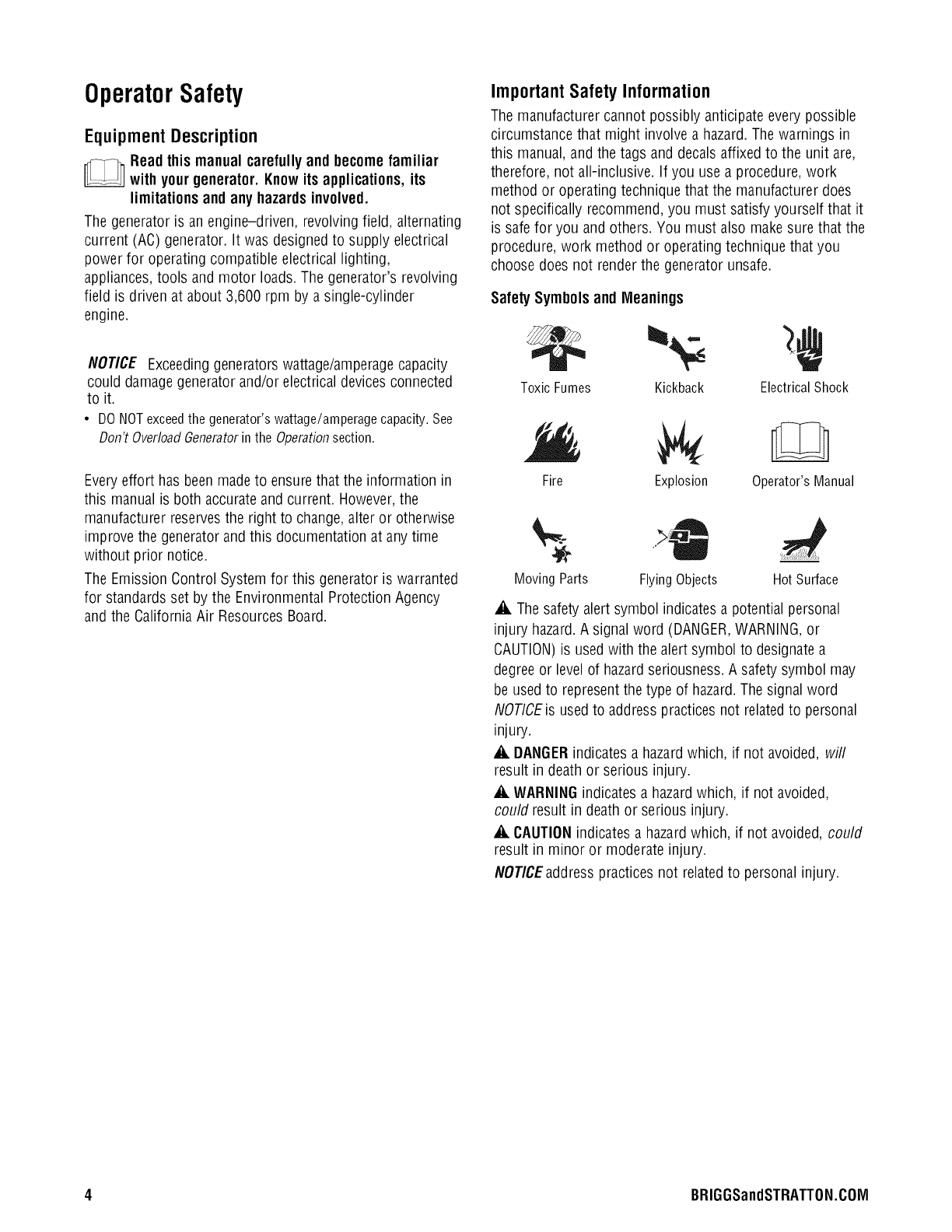

OperatorSafety

Equipment Description

Readthis manual carefully and becomefamiliar

...... with your generator. Knowits applications, its

limitationsand any hazardsinvolved.

The generator is an engine-driven, revolving field, alternating

current (AC) generator. It was designed to supply electrical

power for operating compatible electrical lighting,

appliances, tools and motor loads. Thegenerator's revolving

field is driven at about 3,600 rpm by a single-cylinder

engine.

NOTICE Exceedinggeneratorswattage/amperagecapacity

could damage generator and/or electrical devices connected

to it.

• DONOTexceedthe generator'swattage/amperagecapacity.See

Don'tOverloadGeneratorinthe Operationsection.

Everyeffort has been madeto ensure that the information in

this manual is both accurateand current. However,the

manufacturer reservesthe right to change,alter or otherwise

improve the generator and this documentation at any time

without prior notice.

The Emission Control System for this generator is warranted

for standards set by the Environmental Protection Agency

and the California Air Resources Board.

Important Safety Information

The manufacturer cannot possibly anticipate every possible

circumstance that might involve a hazard.The warnings in

this manual, and the tags and decals affixed to the unit are,

therefore, not all-inclusive. If you use a procedure,work

method or operating technique that the manufacturer does

not specifically recommend, you must satisfy yourself that it

is safe for you and others. You must also makesure that the

procedure, work method or operating technique that you

choose does not renderthe generator unsafe.

SafetySymbolsand Mleanings

ToxicFumes Kickback ElectricalShock

Fire Explosion Operator'sManual

MovingParts FlyingObjects HotSurface

_i, The safety alert symbol indicates a potential personal

injury hazard.A signal word (DANGER,WARNING,or

CAUTION)is used with the alert symbol to designatea

degreeor level of hazardseriousness. A safety symbol may

be used to representthe type of hazard.The signal word

NOTICEis usedto address practicesnot relatedto personal

injury.

ADANGER indicates a hazardwhich, if not avoided, will

result in death or serious injury.

A WARNINGindicates a hazardwhich, if not avoided,

could result in death or serious injury.

ACAUTIONindicates a hazardwhich, if not avoided, could

result in minor or moderate injury.

NOTICEaddress practices not related to personal injury.

4 BRIGGSandSTRATTON.COIVl

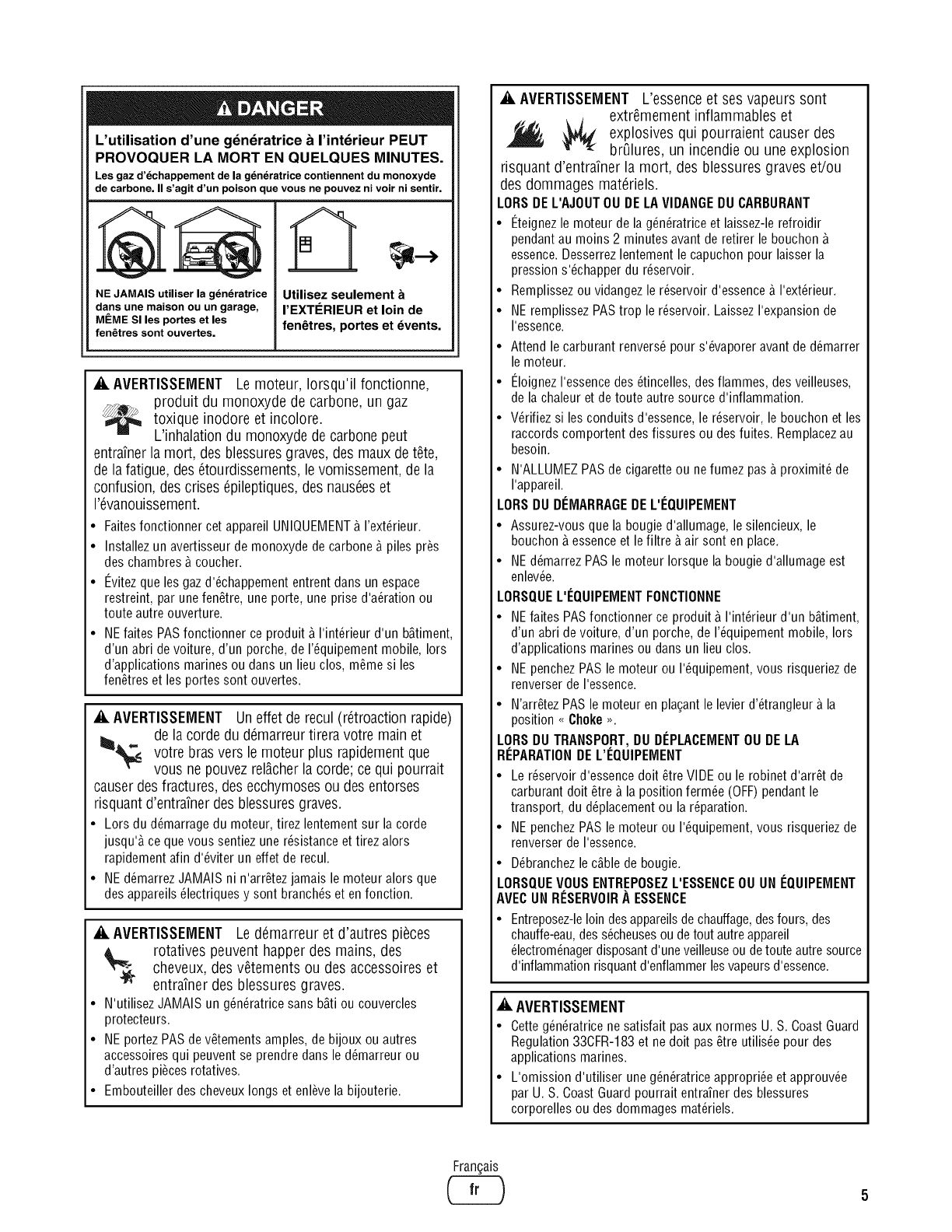

Using a generator indoors CAN KiLL YOU iN MINUTES,

Generator exhaust contains carbon monoxide, This is

apoison you cannot see or smell,

V v

NEVER use inside ahome

or garage, EVEN iF doors

and windows are open,

[]

Only use OUTSIDE and

far away from windows,

doors, and vents,

_k WARNING Running engine gives off carbon

monoxide, an odorless, colorless, poison gas.

_ Breathing carbon monoxide could result in death,

serious injury, headache,fatigue, dizziness,

vomiting, confusion, seizures,nauseaor fainting.

• Operatethis productONLYoutdoors.

• Installa batteryoperatedcarbonmonoxidealarmnearthe

bedrooms.

Keep exhaustgas from entering a confined areathrough

windows, doors, ventilation intakes, or other openings.

DO NOToperatethis product inside any building, carport,

porch, mobile equipment, marine applications, or enclosure,

even if windows and doors are open.

_k WARNING The engine exhaust from this product

contains chemicals known to the State of California to

causecancer, birth defects, or other reproductive harm.

A, WARNING Certain components in this product and

related accessories contain chemicals known to the State

of Californiato causecancer, birth defects or other

reproductive harm. Wash hands after handling.

_k WARNING

• This generator does not meet U. S. CoastGuard Regulation

33CFR-183and should not be used on marine applications.

• Failureto usethe appropriate U. S. CoastGuard approved

generator could result in deathor serious injury and/or property

damage.

A, WARNING Starter cord kickback (rapid retraction) will

pull hand and arm toward engine faster than you

can let go which could causebroken bones,

fractures, bruises, or sprains resulting in

serious injury.

• Whenstartingengine,pullcordslowlyuntil resistanceisfelt

andthenpull rapidlyto avoidkickback.

• NEVERstartor stopenginewith electricaldevicespluggedin

andturnedon.

A. WARNING Fuel and its vapors are extremely

flammable and explosive which could

cause burns, fire or explosion resulting

in death, serious injury and/or property

damage.

WHENADDINGOR DRAININGFUEL

• Turn generator engineOFFand let it cool at least 2 minutes

before removing fuel cap. Loosen capslowly to relieve pressure

in tank.

• Fill or drain fuel tank outdoors.

• DONOT overfill tank. Allow spacefor fuel expansion.

• If fuel spills, wait until it evaporatesbefore starting engine.

• Keepfuel away from sparks, open flames, pilot lights, heat,and

other ignition sources.

• Checkfuel lines, tank, cap and fittings frequently for cracks or

leaks. Replaceif necessary.

• DO NOTlight a cigarette or smoke.

WHENSTARTINGEQUIPMENT

• Ensure spark plug, muffler, fuel cap, and air cleanerare in

place.

• DO NOTcrank enginewith spark plug removed.

WHEN OPERATINGEQUIPMENT

•DO NOToperatethis product inside any building, carport,

porch, mobile equipment, marine applications, or enclosure.

• DONOTtip engine or equipment at angle which causesfuel to

spill.

• DONOT stop engineby moving choke control to "Choke"

position (I",l).

WHENTRANSPORTING,MOVING OR REPAIRINGEQUIPMENT

• Transport/move/repair with fuel tank EMPTYor with fuel shutoff

valve OFF.

• DONOTtip engine or equipment at angle which causesfuel to

spill.

• Disconnect spark plug wire.

WHEN STORINGFUELOR EQUIPMENTWITH FUELIN TANK

•Store away from furnaces, stoves, water heaters, clothes

dryers, or other appliancesthat have pilot light or other ignition

source becausethey could ignite fuel vapors.

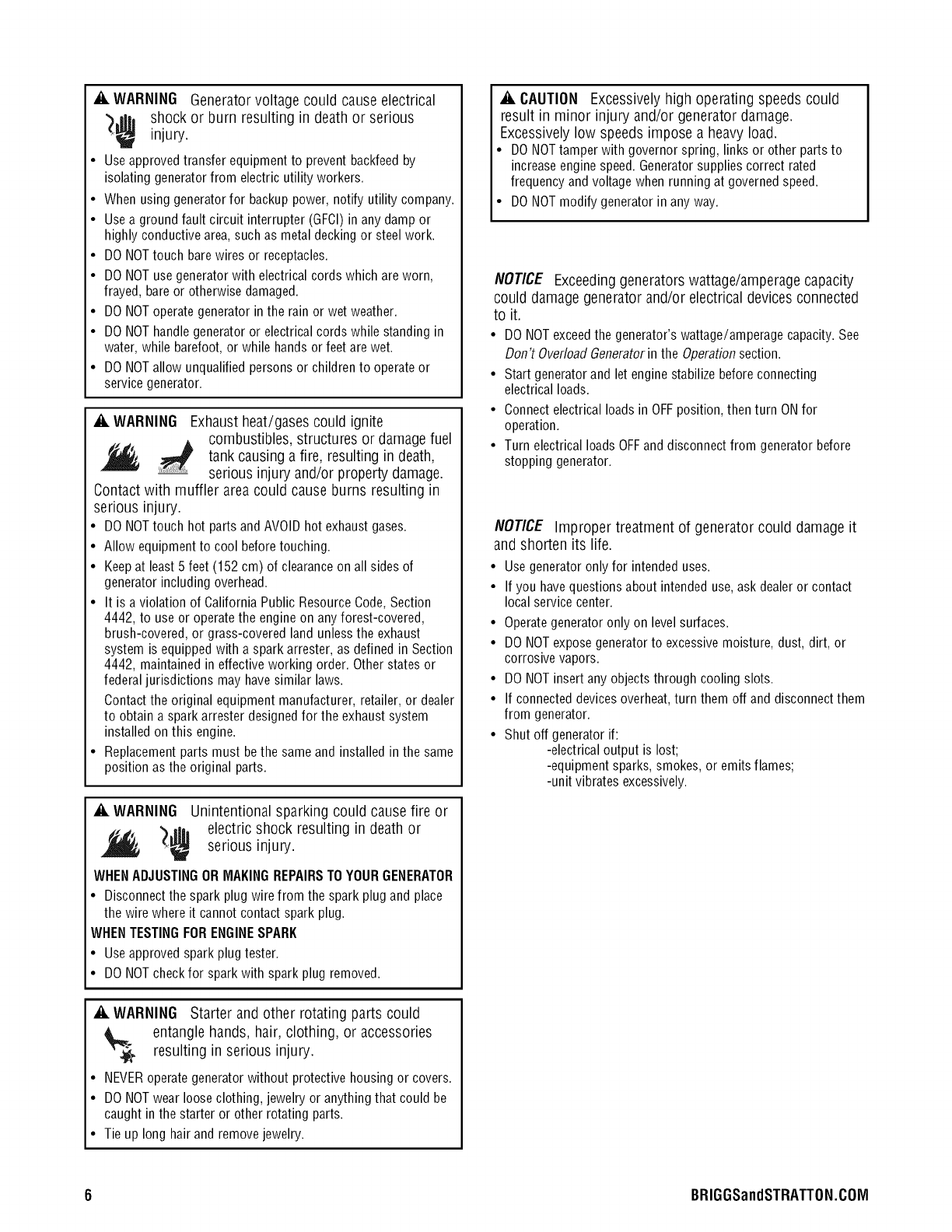

_k.WARNING Generator voltage could cause electrical

')llJil shock or burn resulting in death or serious

injury.

• Use approvedtransfer equipment to prevent backfeed by

isolating generator from electric utility workers.

• When using generator for backup power, notify utility company.

• Use a ground fault circuit interrupter (GFCI)in any damp or

highly conductive area,such as metal decking or steel work.

• DO NOTtouch bare wires or receptacles.

• DO NOTuse generator with electrical cords which are worn,

frayed, bareor otherwise damaged.

• DO NOToperate generator in the rain or wet weather.

• DO NOThandle generator or electrical cords while standing in

water, while barefoot, or while hands or feet are wet.

• DO NOTallow unqualified persons or children to operate or

service generator.

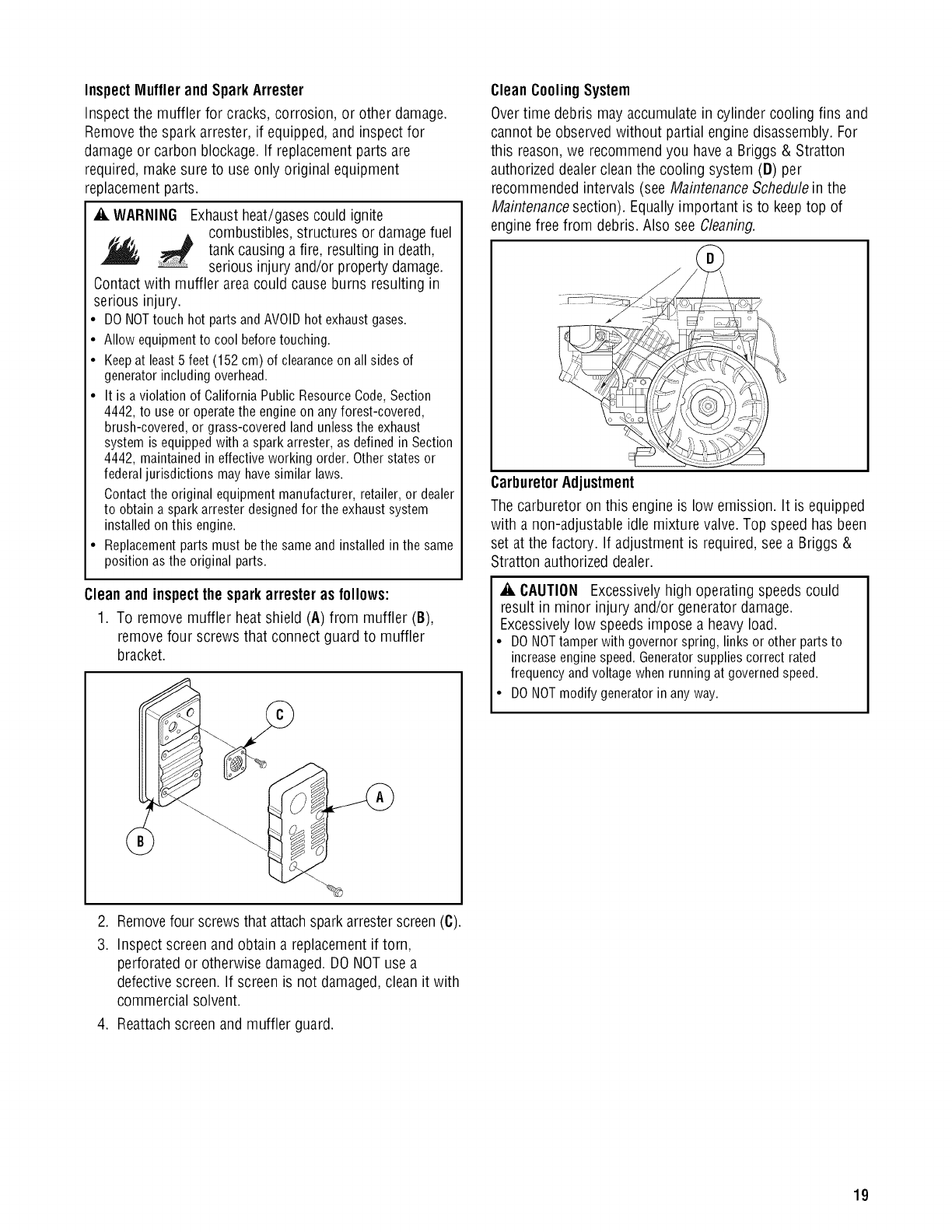

A, WARNING Exhaust heat/gases could ignite

combustibles, structures or damage fuel

causing a fire, resulting death,

tank in

' serious injury and/or property damage.

Contact with muffler area could cause burns resulting in

serious injury.

• DO NOTtouch hot parts and AVOID hot exhaust gases.

• Allow equipment to cool before touching.

• Keepat least 5 feet (152 cm) of clearanceon all sides of

generator including overhead.

• It is a violation of California Public Resource Code, Section

4442, to use or operate the engineon any forest-covered,

brush-covered, or grass-covered land unlessthe exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacement parts must be the same and installed in the same

position as the original parts.

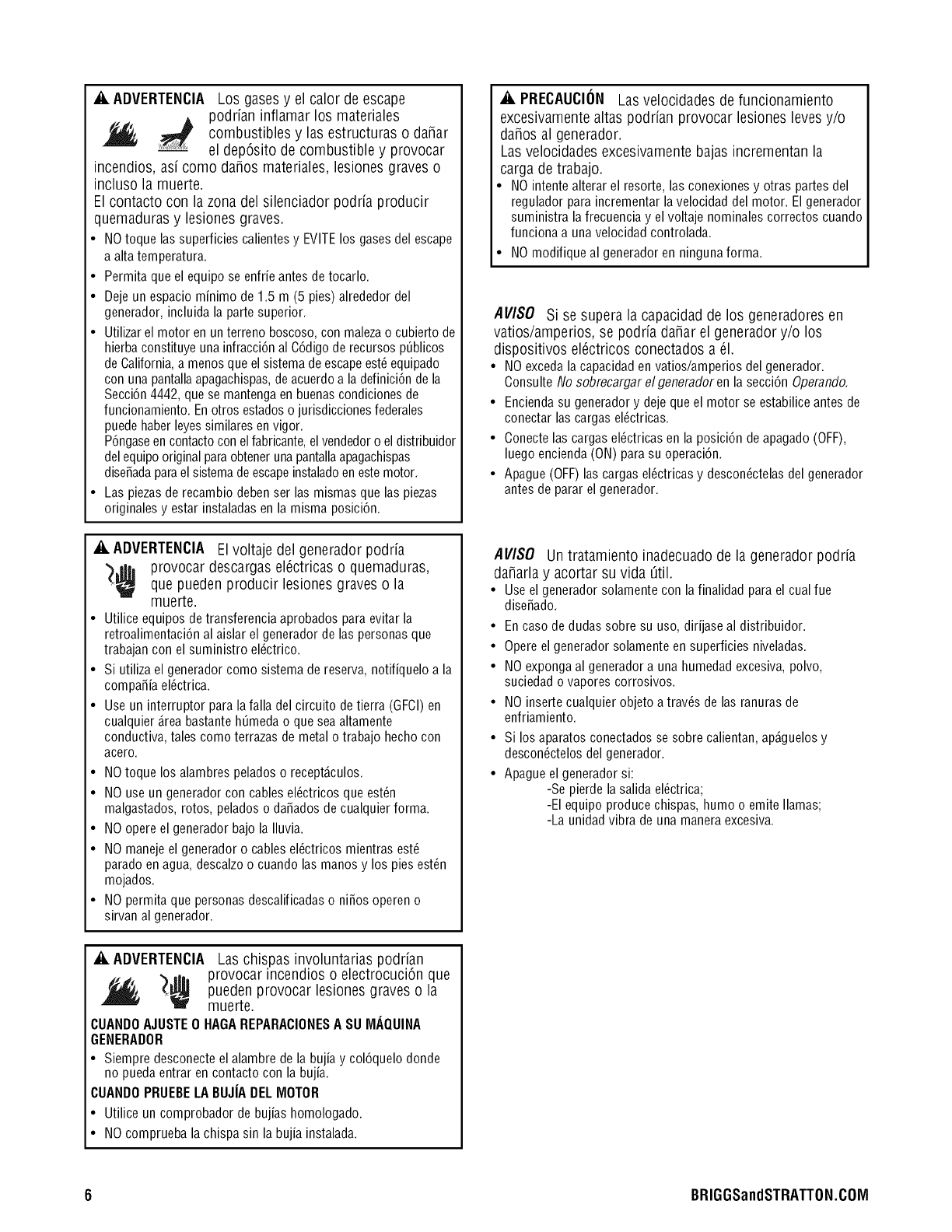

_k. WARNING Unintentional sparking could cause fire or

"_.llh electric shock resulting in death or

serious injury.

WHENADJUSTINGORMAKINGREPAIRSTOYOURGENERATOR

• Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHENTESTINGFORENGINESPARK

• Use approved spark plug tester.

• DO NOTcheck for spark with spark plug removed.

_k.WARNING Starter and other rotating parts could

entangle hands, hair, clothing, or accessoriesresulting in serious injury.

• NEVERoperate generator without protective housing or covers.

• DO NOTwear looseclothing, jewelry or anything that could be

caught in the starter or other rotating parts.

• Tie up long hair and remove jewelry.

A, CAUTION Excessively high operating speeds could

result in minor injury and/or generator damage.

Excessively low speeds impose a heavy load.

• DO NOTtamper with governor spring, links or other parts to

increase enginespeed. Generatorsupplies correct rated

frequency and voltage when running at governed speed.

• DO NOTmodify generator in any way.

NOTICE Exceeding generators wattage/amperage capacity

could damage generator and/or electrical devices connected

to it.

• DO NOTexceedthe generator's wattage/amperage capacity. See

Don't OverloadGeneratorin the Operationsection.

• Start generator and let engine stabilize beforeconnecting

electrical loads.

• Connect electrical loads in OFFposition, then turn ONfor

operation.

• Turn electrical loads OFFand disconnect from generator before

stopping generator.

NOTICE Improper treatment of generator could damage it

and shorten its life.

• Use generator only for intended uses.

• If you havequestions about intended use,ask dealeror contact

local service center.

• Operategenerator only on level surfaces.

• DO NOTexpose generator to excessivemoisture, dust, dirt, or

corrosive vapors.

• DO NOTinsert any objects through cooling slots.

• If connected devicesoverheat, turn them off and disconnect them

from generator.

• Shut off generator if:

-electrical output is lost;

-equipment sparks, smokes, or emits flames;

-unit vibrates excessively.

6 BRIGGSandSTRATTON.COIVI

Assembly

Your generator requires some assembly and is ready for use

after it has been properly serviced with the recommended oil

and fuel.

If you haveany problemswith the assemblyof your generator,

pleasecall the generator helplineat 1-888-743-4115. If calling

for assistance,pleasehavethe model, revision, and serial

number from the identificationlabel available.SeeGenerator

Controls andFeaturesfor identification labellocation.

UnpackGenerator

1. Set the carton on a rigid, flat surface.

2. Remove everything from carton except generator.

3. Opencarton completely by cutting each corner from

top to bottom.

4. Leave generator on carton to install wheel kit.

Shipment Contents

The generatoris suppliedwith:

•Engineoil bottles (2)

• Operator's manual

• Battery float charger

• Wheel kit

• Keys (2)

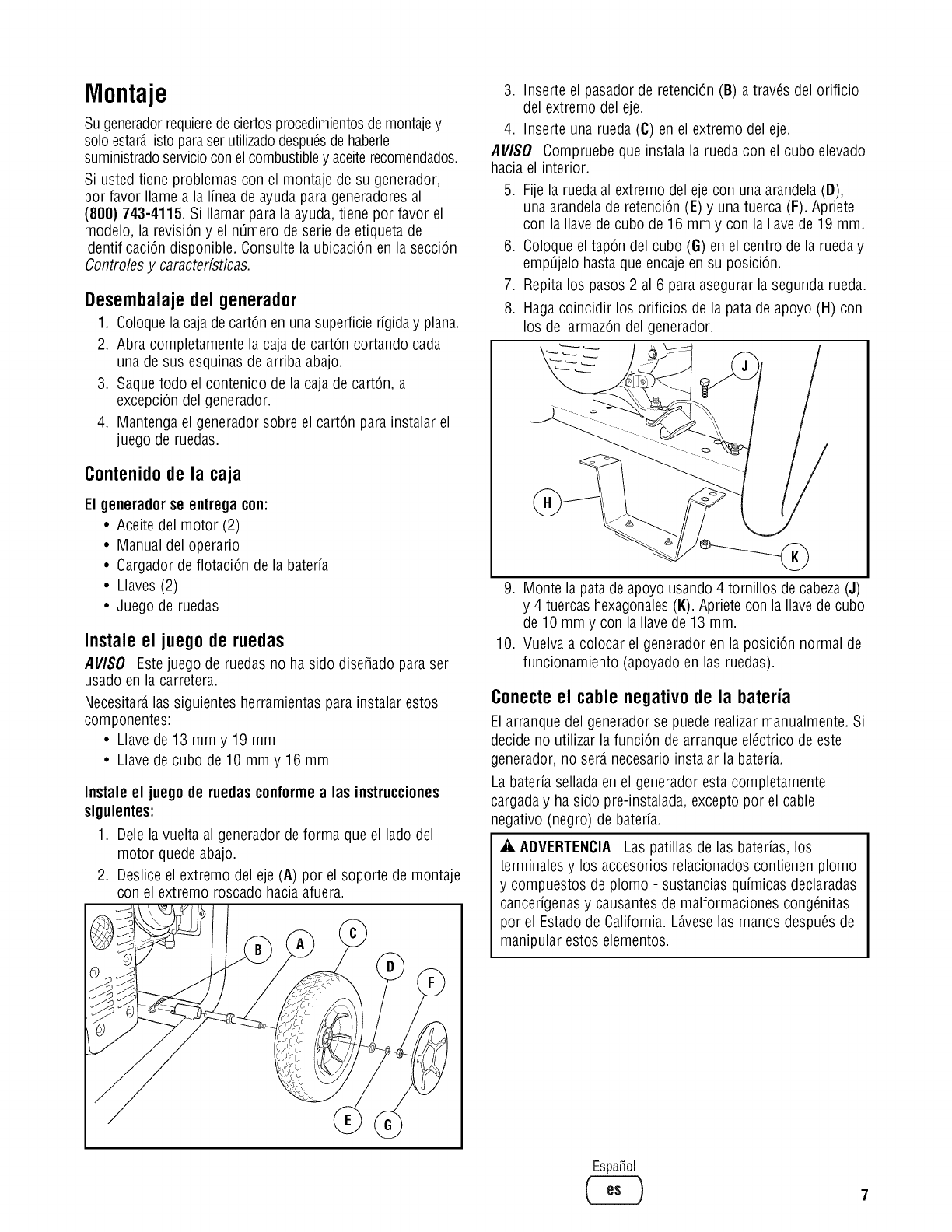

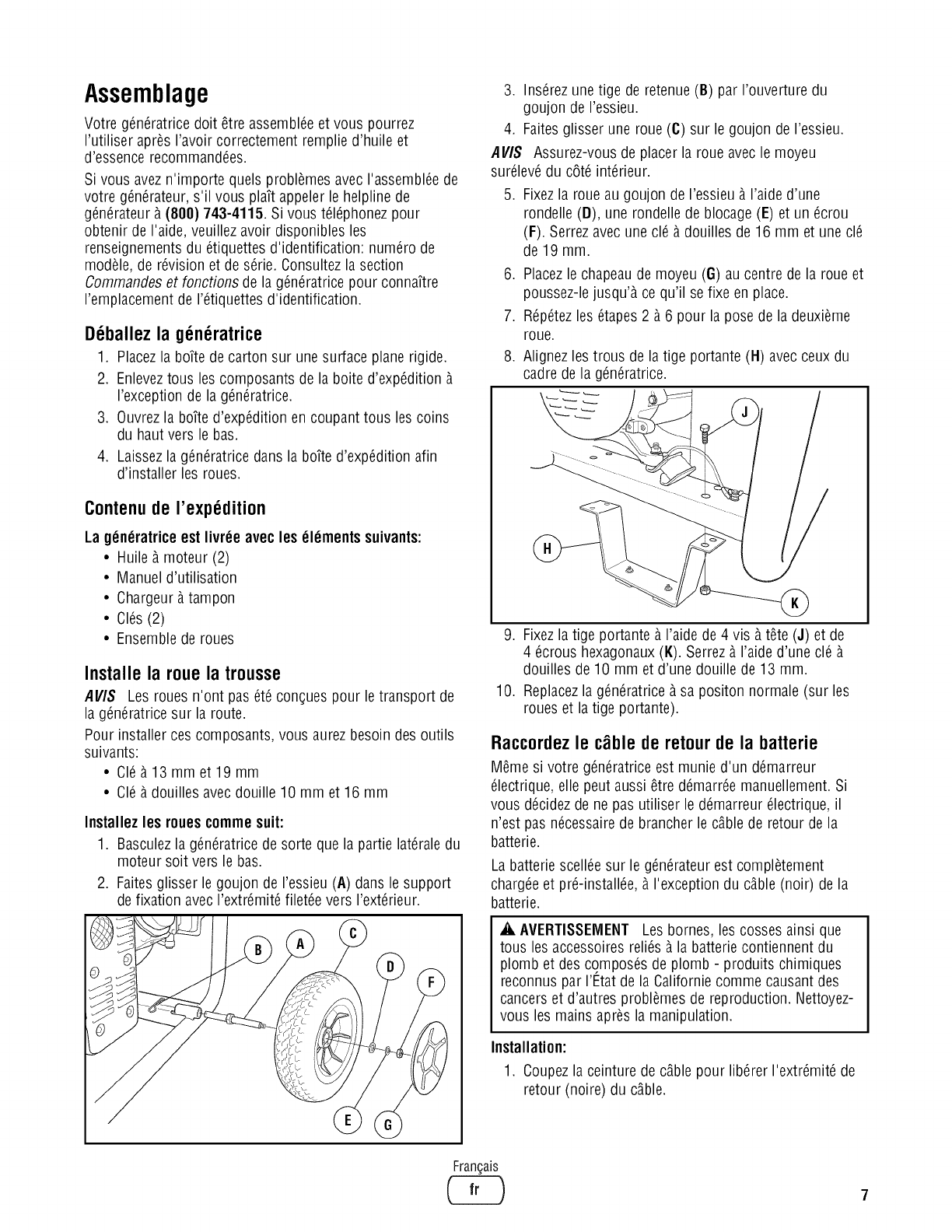

Install Wheel Kit

NOTICE Wheel kit is not intended for over-the-road use.

You will needthe following tools to install these

components:

• 13 mm and 19 mm wrench

• Socket wrench with 10 mm and 16 mm sockets

Installthe wheelkit as follows:

1. Tip generator so that engine side is down.

2. Slide axle stud (A) through mounting bracket with

threaded end facing out.

3. Insert retaining pin (B) through hole on axle stud.

4. Slide a wheel (C) over axle stud.

NOTICE Besure to install wheel with raised hub inboard.

5. Attach wheel to axle stud with a washer (D), lock

washer (E) and nut (F). Tighten with a 16 mm socket

wrench and 19 mm wrench.

6. Place hub cap (G) into center of wheel and push until it

snaps into place.

7. Repeatsteps 2 through 6 to secure secondwheel.

8. Line up holes in support leg (H) with holes in generator

frame.

10.

Attach support leg using 4 capscrews (J) and 4 hex

nuts (K). Tighten with a 10 mm socket wrench and

13 mm wrench.

Return generator to normal operating position (resting

on wheels).

Attach Negative Battery Cable

Your unit is equippedwith electric start capability but can be

started manually. If you choose not to use the electric start

feature, you do not needto connect the negative battery

cable.

The sealed battery on the generator pre-installed except for

the negative (black) battery cable.

A. WARNING Battery posts, terminals and related

accessories contain leadand leadcompounds - chemicals

known to the State of Californiato cause cancerand

reproductive harm. Wash hands after handling.

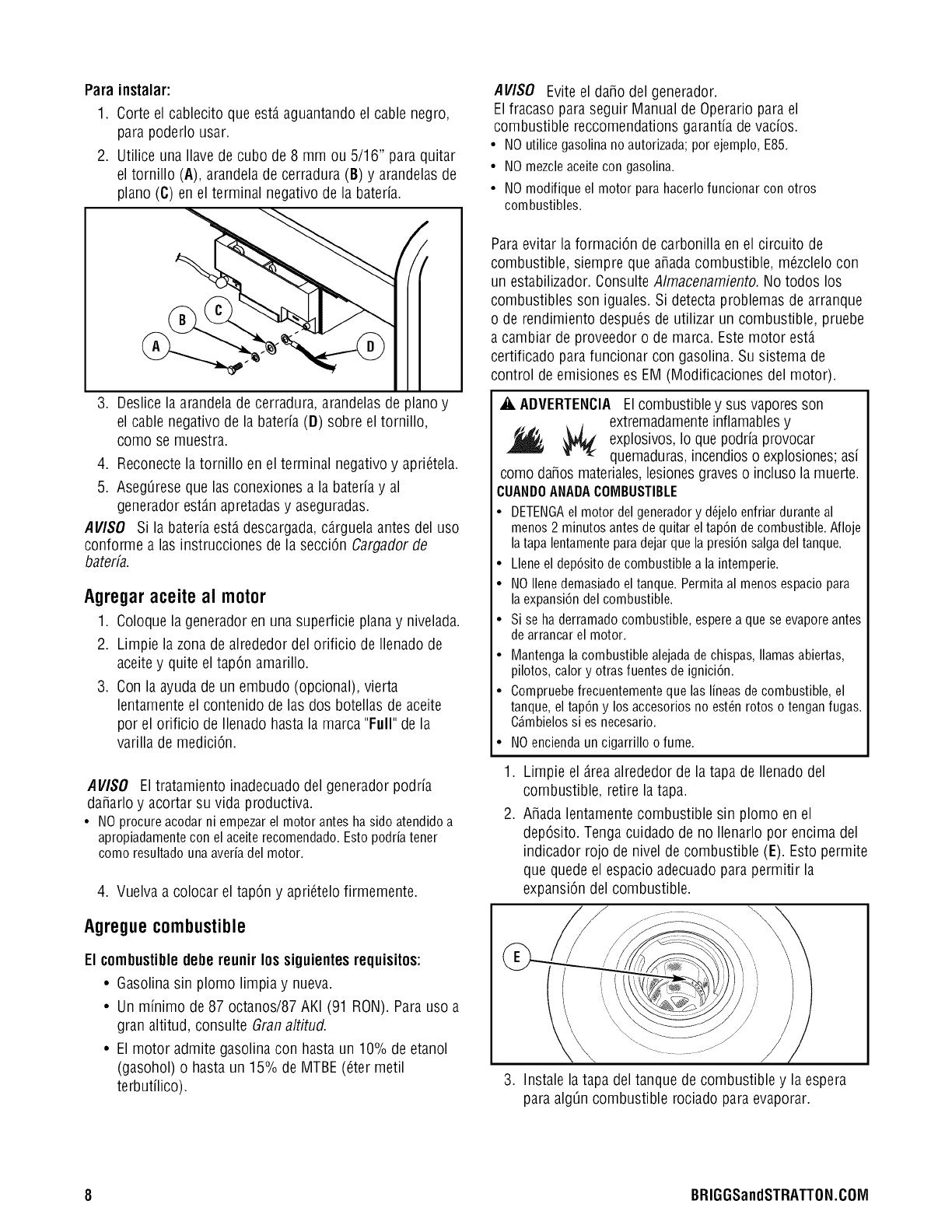

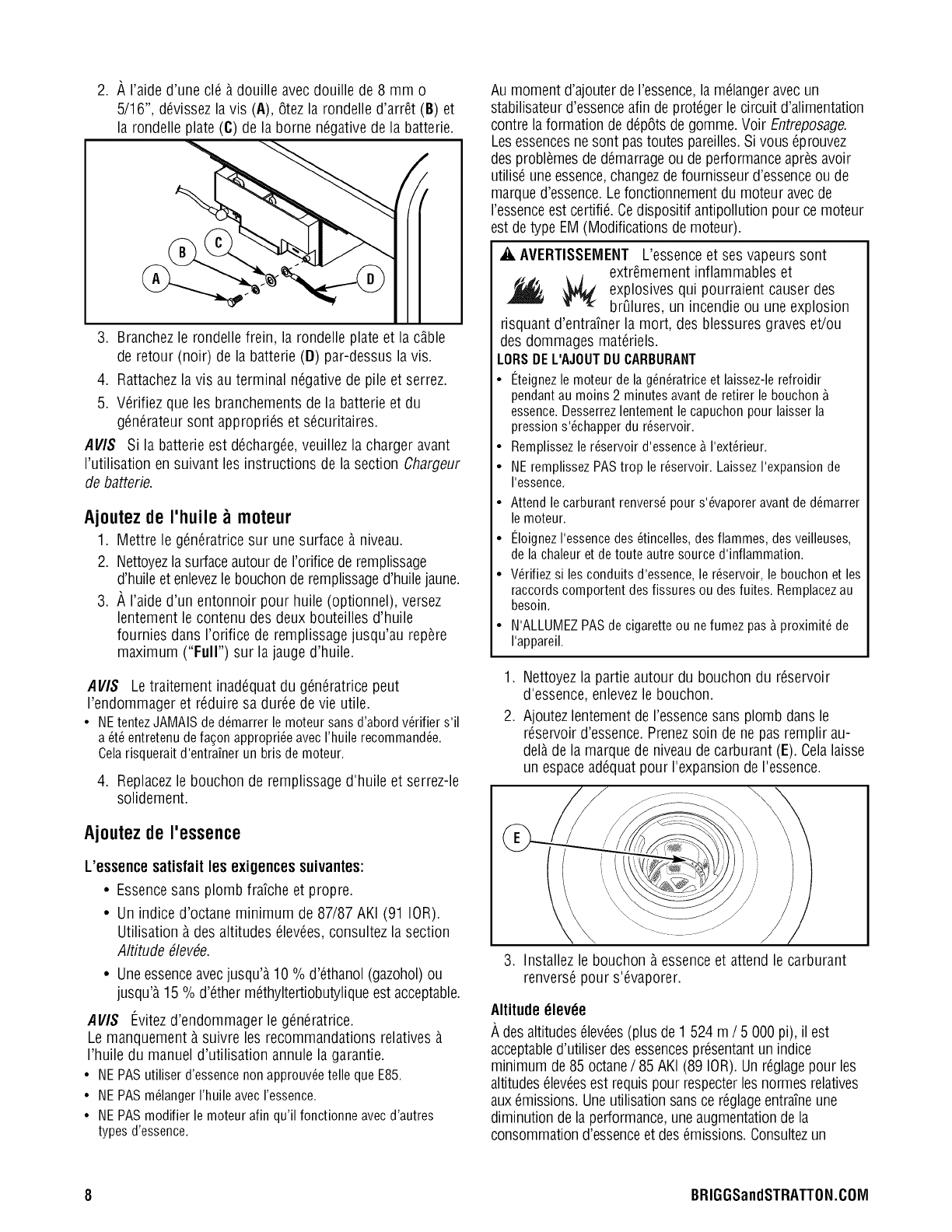

To install:

1. Cut off tie wrap securing loose end of negative (black)

cable.

2. Using an 8 mm or 5/16" socket wrench, remove

screw (A), lock washer (B) and flat washer (6) on

negative battery terminal.

3. Slide lock washer, flat washer and negativebattery cable

(D) over screw as shown.

4. Reattachscrew to negative battery terminal and tighten.

5. Verify that connections to battery and generator are

tight and secure.

NOTICE If your battery is discharged, charge prior to use

following the instructions in the section Battery Charger.

Add Engine Oil

1. Place generator on a flat, level surface.

2. Cleanarea around oil fill and removeyellow oil fill

cap/dipstick.

3. Using oil funnel (optional), slowly pour contents of

both provided oil bottles into oil fill opening to the

"Full" mark on dipstick.

NOTICE Improper treatment of generator could damage it

and shorten its life.

• DO NOTattempt to crank or start the engine before it has been

properly serviced with the recommended oil. This could result in

an enginefailure.

4. Replaceoil fill cap/dipstick and fully tighten.

Add Fuel

Fuel must meet these requirements:

• Clean,fresh, unleadedgasoline.

• A minimum of 87 octane/87 AKI (91 RON). For high

altitude use, see High Altitude.

• Gasolinewith up to 10% ethanol (gasohol) or up to

15% MTBE(methyl tertiary butyl ether) is acceptable.

NOTICE Avoid generator damage.

Failureto follow Operator's Manual for fuel

recommendations voids warranty.

• DONOTuseunapprovedgasolinesuchasE85.

• DONOTmixoil in gasoline.

• DONOTmodifyengineto runonalternatefuels.

To protect the fuel system from gum formation, mix in a fuel

stabilizer when adding fuel. SeeStorage.All fuel is not the

same. If you experiencestarting or performance problems

after using fuel, switch to a different fuel provider or change

brands. This engine is certified to operate on gasoline. The

emission control system for this engine is EM (Engine

Modifications).

A. WARNING Fueland its vapors areextremelyflammable

and explosivewhich could causeburns,

fire or explosionresulting in death,

serious injury and/or property damage.

WHENADDINGFUEL

• TurngeneratorengineOFFandletit coolat least2 minutes

beforeremovingfuelcap.Loosencapslowlyto relievepressure

intank.

• Fillfueltankoutdoors.

• DONOToverfilltank.Allowspacefor fuelexpansion.

• Iffuel spills,waituntil it evaporatesbeforestartingengine.

• Keepfuel awayfromsparks,openflames,pilot lights,heat,and

otherignitionsources.

• Checkfuel lines,tank,capandfittingsfrequentlyfor cracksor

leaks.Replaceif necessary.

• DONOTlighta cigaretteor smoke.

Cleanarea around fuel fill cap, remove cap.

Slowly add unleadedfuel to fuel tank. Becareful not to

fill above the redfuel level indicator (E). This allows

adequatespace for fuel expansion.

3. Install fuel cap and let any spilled fuel evaporatebefore

starting engine.

High Altitude

At altitudes over 5,000 feet (1524 meters), a minimum

85 octane/85 AKI (89 RON)gasoline is acceptable.To

remain emissions compliant, high altitude adjustment is

required. Operation without this adjustment will cause

decreasedperformance, increasedfuel consumption, and

increasedemissions. Seean authorized dealerfor high

altitude adjustment information. Operation of the engine at

altitudes below 2,500 feet (762 meters) with the high altitude

kit is not recommended.

8 BRIGGSandSTRATTON.COIVl

SystemGround

The generator has a system ground that connects the

generator frame components to the ground terminals on the

AC output receptacles.The system ground is connected to

the AC neutral wire (the neutral is bonded to the generator

frame).

Special Requirements

There may be Federalor State OccupationalSafety and

Health Administration (OSHA)regulations, local codes, or

ordinances that apply to the intended use of the generator.

Pleaseconsult a qualified electrician, electrical inspector, or

the local agency having jurisdiction:

• In some areas,generators are requiredto be registered

with local utility companies.

• If the generator is used at a construction site, there

may be additional regulations which must be observed.

Connecting to a Building's Electrical System

Connectionsfor standby power to a building's electrical

system must be made by a qualified electrician. The

connection must isolate the generator power from utility

power or other alternative power sources and must comply

with all applicable laws and electrical codes.

A, WARNING Generatorvoltage could cause electrical

)Jhl shock or burn resulting in death or serious

mlury.

• Useapprovedtransferequipmentto preventbackfeedby

isolatinggeneratorfromelectricutilityworkers.

• Whenusinggeneratorfor backuppower,notifyutility company.

• Useagroundfaultcircuit interrupter(GFCI)in anydampor

highlyconductivearea,suchas metaldeckingor steelwork.

• DONOTtouchbarewiresor receptacles.

• DONOTusegeneratorwithelectricalcordswhichareworn,

frayed,bareor otherwisedamaged.

• DONOToperategeneratorinthe rainor wetweather.

• DONOThandlegeneratoror electricalcordswhilestandingin

water,whilebarefoot,or whilehandsorfeetarewet.

• DONOTallowunqualifiedpersonsor childrento operateor

servicegenerator.

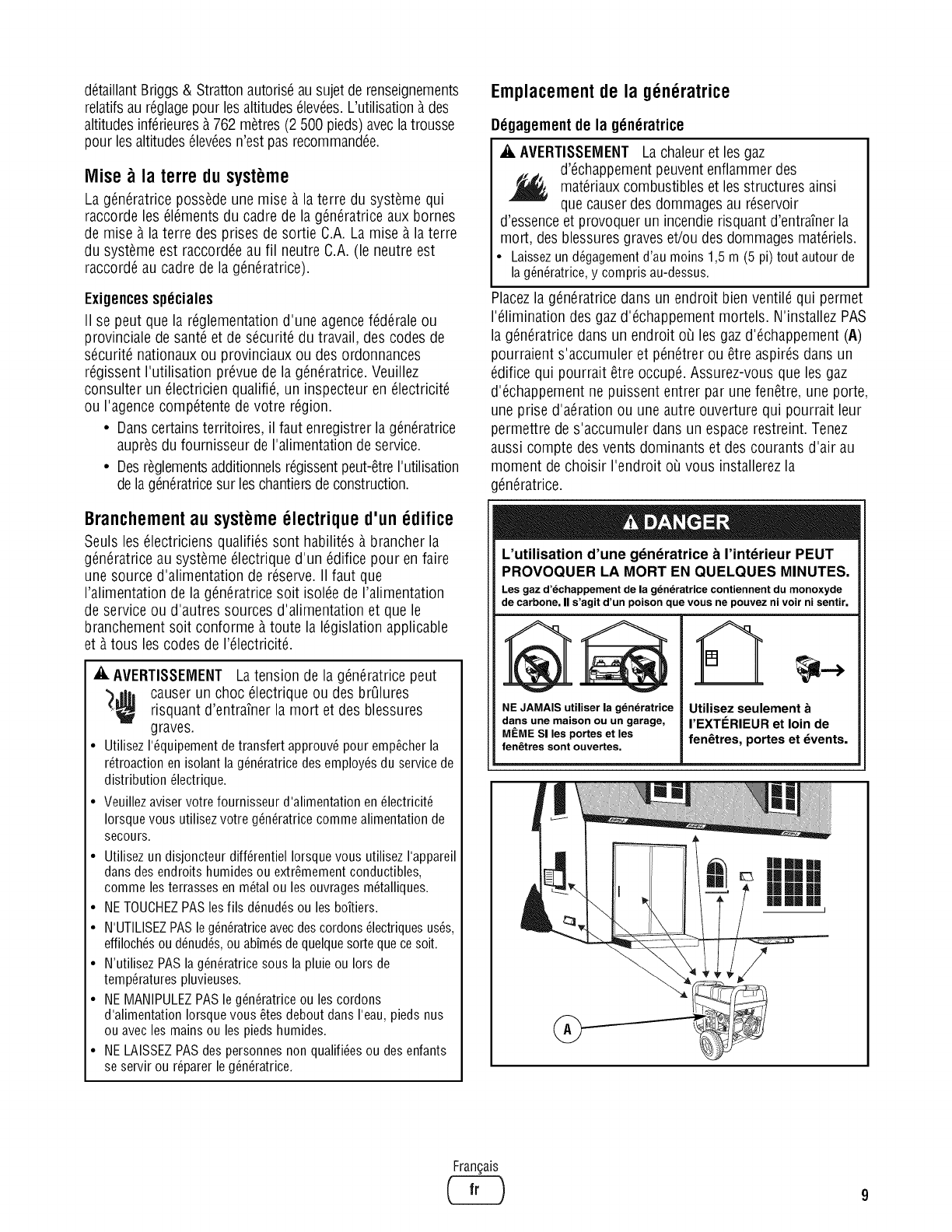

GeneratorLocation

Clearancesand Air Movement

A, WARNING Exhaustheat/gases could ignite

combustibles, structures or damagefuel tank

causing afire, resultingin death,serious injury

and/or property damage.

• Keepat least5 ft. (152cm) clearanceonall sidesof generator

includingoverhead.

Placegenerator outdoors in an areathat will not accumulate

deadly exhaust gas. DO NOTplace generator where exhaust

gas (A) could accumulate and enter inside or be drawn into

a potentially occupied building. Ensure exhaust gas is kept

awayfrom any windows, doors, ventilation intakes, or other

openings that can allow exhaust gas to collect in a confined

area. Prevailing winds and air currents should betaken into

consideration when positioning generator.

Using agenerator indoors CAN KILL YOU IN MINUTES,

Generator exhaust contains carbon monoxide, This is

a poison you cannot see or smell,

NEVER use inside a home

or garage, EVEN IF doors

and windows are open,

Only use OUTSIDE and

far away from windows,

doors, and vents,

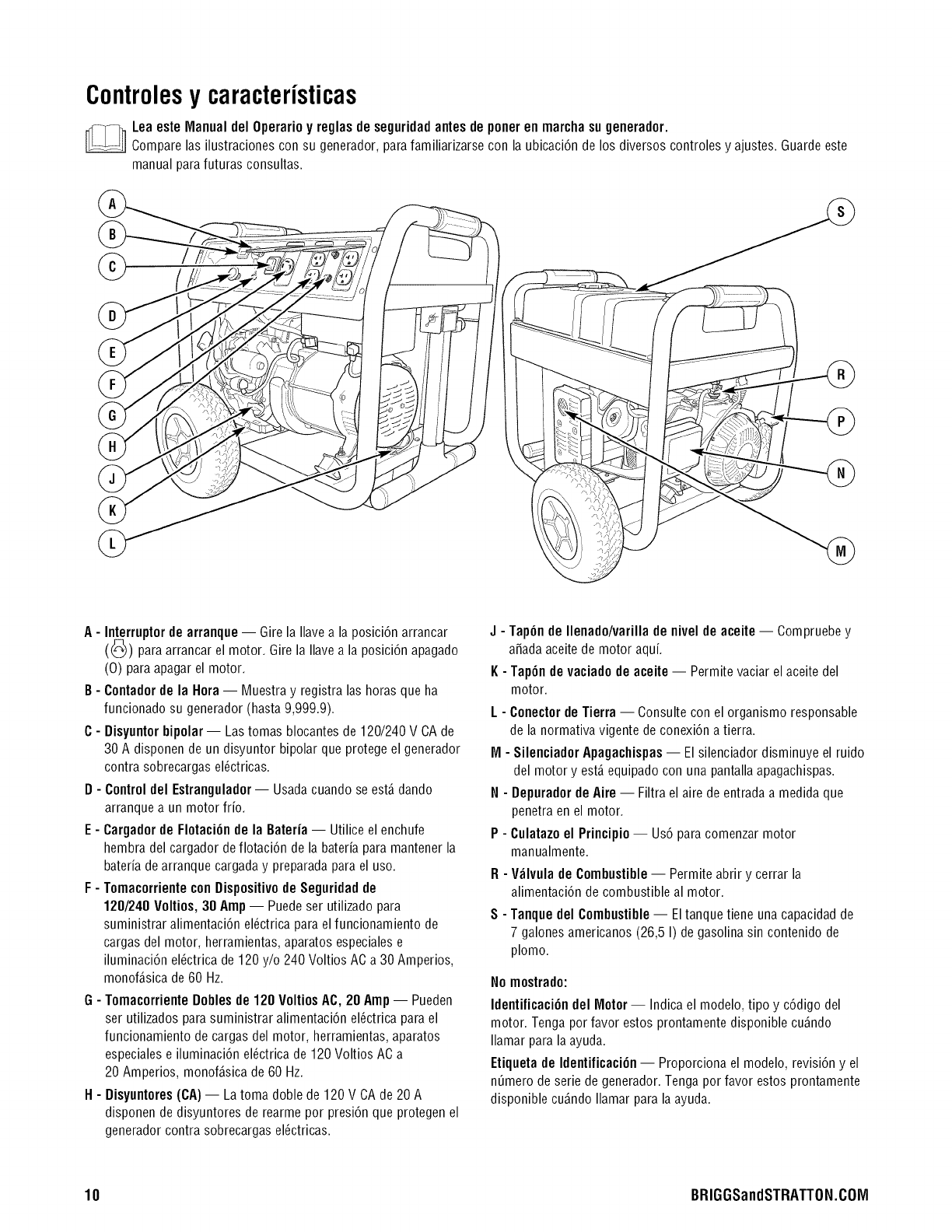

FeaturesandControls

Readthis Operator'sManual and safetyrules beforeoperatingyourgenerator.

Comparethe illustrations with your generator, to familiarize yourself with the locations of various controls and

adjustments. Save this manual for future reference.

A-Start Switch-- Turn keyto start ((_) position to start

the engine. Turn key to off (0) position to switch off

engine.

B-HourMeter- Displays and records how many hours

your generator has run (up to 9,999.9).

C - RockerSwitchCircuit Breaker-- The 120/240 Volt AC,

30A lockingreceptacle is provided with a 2 pole rocker

switch circuit breaker to protect the generator against

electrical overload.

D-ChokeControl-- Usedwhen starting a cold engine.

E - BatteryFloat ChargerJack-- Use battery float charger

jack to keepthe starting battery charged and ready for

use.

F - 120/240 Volt AC, 30 Amp LockingReceptacle-- May

be used to supply electrical power for the operation of

120 and/or 240 Volt AC,30 Amp, single phase,60 Hz

electrical, lighting, appliance,tool and motor loads.

G - 120 Volt AC, 20 Amp, DuplexReceptacle-- May be

used to supply electrical power for the operation of

120 Volt AC,20 Amp, single phase,60 Hzelectrical,

lighting, appliance,tool and motor loads.

H-Circuit Breakers(AC} -- The 120 Volt AC, 20A duplex

receptaclesare provided with "pushto reset"circuit

breakersto protect the generator against electrical

overload.

J-0il Fill Cap/Dipstick-- Checkand add engine oil here.

K- 0il Drain Plug -- Drain engine oil here.

L - GroundingFastener -- Consult your local agency having

jurisdiction for grounding requirements in your area.

M - Spark Arrester Muffler -- Exhaust muffler lowers engine

noise and is equippedwith a spark arrester screen.

N - Air Cleaner-- Protects engine by filtering dust and

debris out of intake air.

P - Recoil Starter -- Usedto start the engine manually.

R - Fuel Valve -- Usedto turn fuel supply on and off to

engine.

S - Fuel Tank -- Capacityof seven(7) U.S. gallons (26.5 I).

Items NotShown:

EngineIdentification-- Provides model, type and code of

engine. Pleasehave these readily available if calling for

assistance.

Identification Label -- Provides model and serial number of

generator. Pleasehavethese readily available if calling for

assistance.

10 BRIGGSandSTRATTON.COM

CordSets andReceptacles

Use only high quality, well-insulated, grounded extension

cords with the generator's receptacles. Inspect extension

cords before each use.

Checkthe ratings of all extension cords before you use

them. Extension cord sets used should be rated for 125

Volts AC loads 20 Amps or greater. Checkoperator's

manuals of devicesto be powered for the manufacturer's

recommendations.

Keepextension cords as short as possible to minimize

voltage drop.

_i, WARNING Damagedor overloaded electrical cords

could overheat, arc, and burn resulting in death,

serious injury, and/or property damage.

• ONLY use cords ratedfor your loads.

• Follow all safeties on electrical cords.

• Inspect cord sets before each use.

120/240 Volt AC, 30 Amp, LockingReceptacle

Use a NEMAL14-30 plug with this receptacle.Connecta

4-wire cord set rated for 250 Volt AC loads at 30 Amps (or

greater). You can use the same4-wire cord if you planto run

a 120 Volt load.

4-Wire Cord Set

_240V-_

_-120V W(Neutral)

Y (Hot) /x (Hot)

NEMAL14-30 _ Ground (Green)

This receptaclepowers 120/240 Volt AC, 60 Hz, single phase

loads requiring up to 7,200 watts of power (7.2 kW) at

30 Amps for 240 Volts or two independent 120 Volt loads at

30 Amps each.The outlet is protected by a 2 pole rocker

switch circuit breaker.

NOTICE Receptacles may be marked with rating value

greater than generator output capacity.

• NEVERattempt to power a device requiring more amperagethan

generator or receptaclecan supply.

• DONOT overloadthe generator.See Don't OverloadGenerator.

120 Volt AC, 20 Amp, DuplexReceptacles

The duplex receptacle is protected against overload by

push-to-reset circuit breakers.

Useeach receptacleto operate 120 Volt AC, single-phase,

60 Hz electrical loads requiring up to 2,400 watts (2.4 kW) at

20 Amps of current. Usecord sets that are rated for 125 Volt

AC loads at 20 Amps (or greater).

Battery Charger

Usebattery float charger jack to keep the starting battery

charged and ready for use. Battery charging should be done

in a dry location, such as inside a garage.

1. Plug charger into unit's "Battery Float Charger"jack,

which is located next to the start switch. Plug battery

charger into a 120 Volt AC wall receptacle.

NOtiCE

Unplug chargerfrom unit andwall outletwhen generator

is beingstartedand while it is in operation.

Keepthis charger plugged in when generator is not in

use to prolong battery life. The charger has a built in

float equalizer and will not overchargethe battery, even

when plugged in for an extended period of time.

SeeBattery Maintenancefor additional information.

Operation

Starting the Engine

NOTICE Always unplug the battery float charger before

starting the generator.

Disconnect all electrical loads from the generator. Usethe

following start instructions:

1. Make sure unit is on a level surface.

NOTICE Failureto start and operate the unit on a level

surface will causethe unit not to start or shut down during

operation.

2. Turn the fuel valve (A) to the "On" position.

3. Pull choke control out to close choke (J",l).

4A. For electric starting, turn and hold key in start switch

to start ((_) position until generator starts. To prolong

the lifeof starter components, DONOThold key in start

((_) position for more than 15 seconds, and pause for

at least1 minute betweenstarting attempts.

• If engine starts, proceed to step 6.

• If engine fails to start, proceed to step 5.

NOTICE If batteryis discharged,use manualstarting

instructions.

4B. For manual starting,turn key in start switch to run (I)

position, grasp recoil handle and pull slowly until slight

resistance is felt. Then pull rapidly one time only to

start engine.

• If engine starts, proceed to step 6.

• If engine fails to start, proceed to step 5.

_, WARNING Starter cord kickback (rapid retraction) will

pull hand and arm toward engine faster than you

,!_ can let go which could cause broken bones,

fractures, bruises, or sprains resulting in

serious injury.

• Whenstartingengine,pullcordslowlyuntil resistanceisfelt

andthenpull rapidlyto avoidkickback.

• NEVERstartor stopenginewith electricaldevicespluggedin

andturnedon.

5. Push in the choke handle half way, turn key in start

switch to run (I) position and pull recoil handletwice or

turn and hold key in start switch to start ((_) position

as described in step 4A.

• If engine fails to start, repeat steps 3 thru 4.

6. Openthe choke gradually as the enginewarms up by

pushing in on the choke handle.

NOTICE If engine floods, push choke handle all the way in

and crank until enginestarts.

NOTICE If engine starts after 3 pulls but fails to run, or if

unit shuts down during operation, makesure unit is on a

level surface and check for proper oil level in crankcase. This

unit may be equipped with a low oil protection device. If so,

oil must be at proper level for engine to start.

,A WARNING Exhaust heat/gases could ignite

._; combustibles, structures or damage fuel

tank causing a fire, resulting in death,

serious injury and/or property damage.

Contact with muffler area could cause burns resulting in

serious injury.

• DO NOTtouch hot parts and AVOIDhot exhaust gases.

• Allow equipment to cool before touching.

• Keep at least5 feet (152 cm) of clearanceon all sides of

generator including overhead.

• It is a violation of California Public Resource Code,Section

4442, to use or operate the engine on any forest-covered,

brush-covered, or grass-covered land unless the exhaust

system is equipped with a spark arrester, as defined in Section

4442, maintained in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer, retailer, or dealer

to obtain a spark arrester designed for the exhaust system

installed on this engine.

• Replacement parts must be the same and installed in the same

position as the original parts.

12 BRIGGSandSTRATTON.COIVl

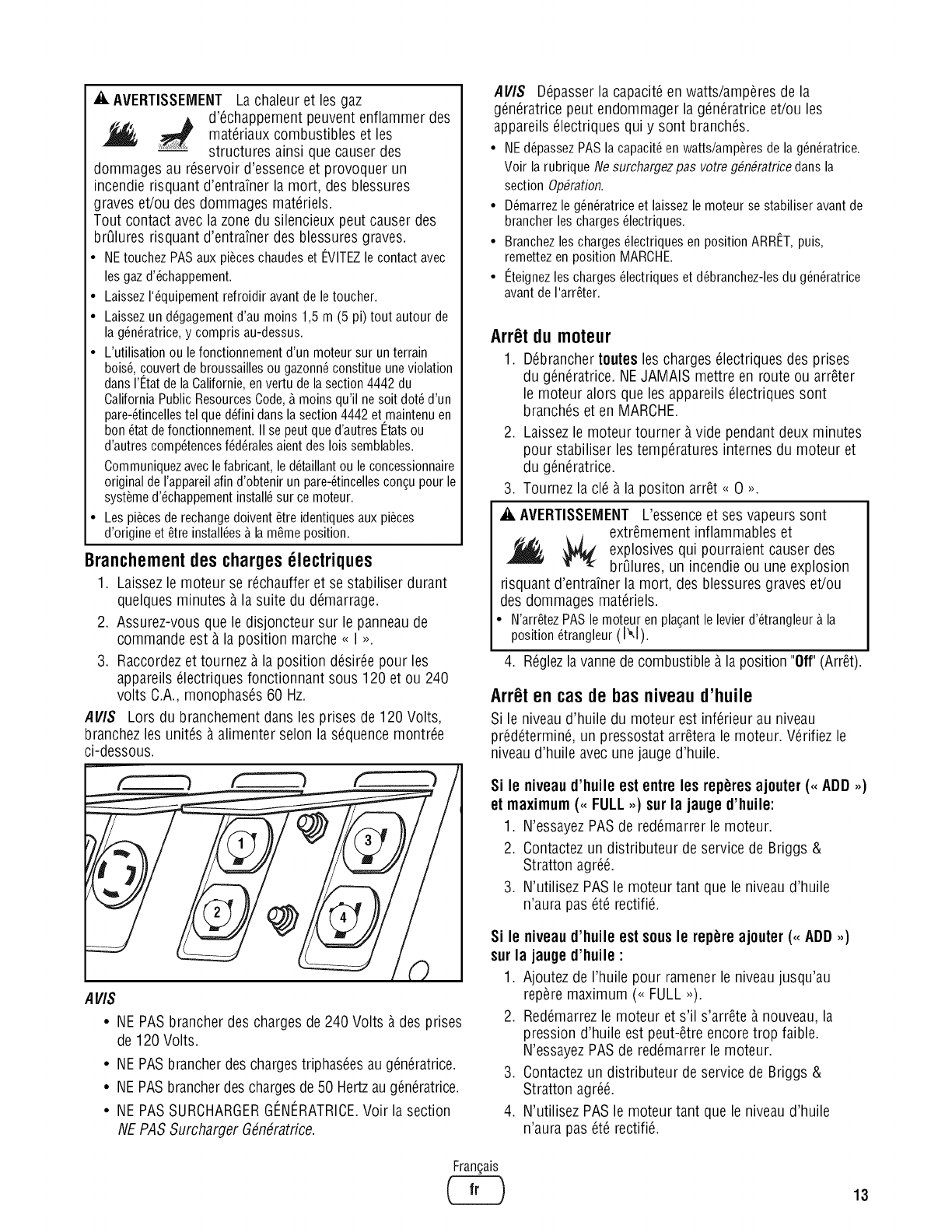

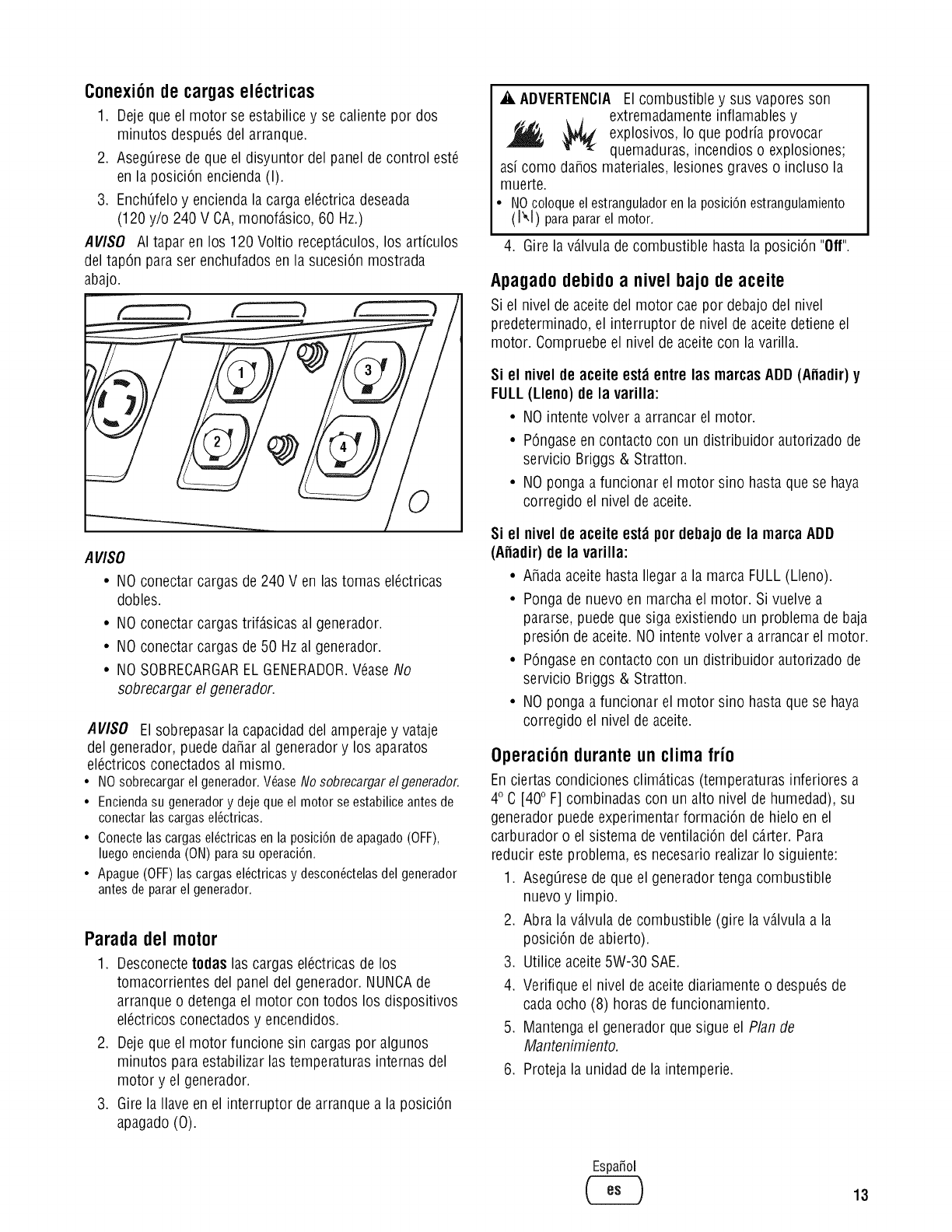

Connecting Electrical Loads

1. Let engine stabilize and warm up for a few minutes

after starting.

2. Ensure circuit breaker on control panel is in on (I)

position.

3. Plug in andturn on the desired 120 and/or 240 Volt

AC,single phase,60 Hz electrical loads.

NOTICE When plugging into the 120 Volt receptacles,plug

items to be powered in sequenceas shown below.

NOTICE

• DO NOTconnect 240 Volt loads to the 120 Volt duplex

receptacles.

• DO NOTconnect 3-phase loads to the generator.

• DO NOTconnect 50 Hzloads to the generator.

• DO NOTOVERLOADTHEGENERATOR.SeeDon't

Overload Generator.

NOTICE Exceeding generators wattage/amperage capacity

could damage generator and/or electrical devices connected

to it.

•DO NOTexceedthe generator's wattage/amperage capacity. See

Don't OverloadGeneratorin the Operationsection.

• Start generator and let engine stabilize beforeconnecting

electrical loads.

• Connect electrical loads in OFFposition, then turn ONfor

operation.

• Turn electrical loads OFFand disconnectfrom generator before

stopping generator.

Stopping the Engine

1. Turn OFFand unplug all electrical loads from generator

panel receptacles. NEVERstart or stop enginewith

electrical devices plugged in and turned ON.

2. Let engine run at no-load for several minutes to

stabilize internal temperatures of engine and generator.

3. Turn key in start switch to off (0) position.

A. WARNING Fueland its vapors areextremelyflammable

and explosivewhich could causeburns,

fire or explosionresulting in death,

serious injury and/or property damage.

• DONOTstopengineby movingchokecontrolto choke(l",l)

position.

4. Move fuel valve to "Off" position.

Low Oil Shutdown

If the engine oil drops below a preset level,an oil switch will

stop the engine. Checkoil level with dipstick.

oil level is betweenADD and FULLmark on dipstick:

1. DO NOTtry to restart the engine.

2. Contact an Authorized Briggs & Stratton Service Dealer.

3. DO NOToperate engine until oil level is corrected.

oil level is below ADD mark on dipstick:

1. Add oil to bring levelto FULLmark.

2. Restart engine and if the engine stops again a low oil

condition may still exist. DO NOTtry to restart the

engine.

3. Contact an Authorized Briggs & Stratton Service Dealer.

4. DO NOToperate engine until oil level is corrected.

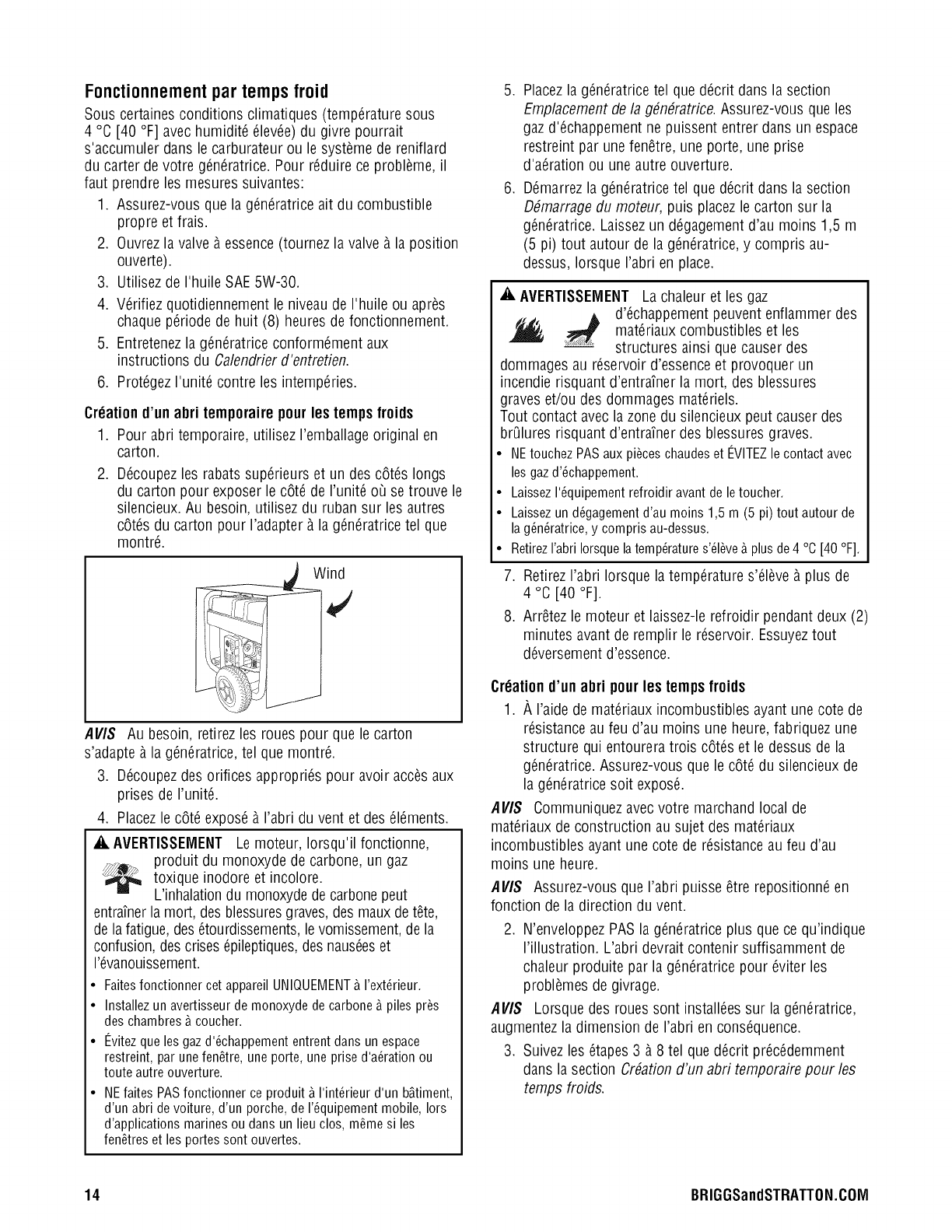

Cold WeatherOperation

Under certain weather conditions (temperatures below 40°F

[4°0] combined with high humidity), your generator may

experienceicing of the carburetor and/or the crankcase

breather system. To reduce this problem, you needto

perform the following:

1. Make sure generator has clean,fresh fuel.

2. Openfuel valve (turn valve to open position).

3. Use SAE5W-30 oil.

4. Check oil level daily or after every eight (8) hours of

operation.

5. Maintain generator following MaintenanceSchedule in

Maintenancesection.

6. Shelter unit from elements.

Creatinga TemporaryColdWeather Shelter

1. For temporary shelter, the original shipping carton can

be used.

2. Cut off top carton flaps and one long side of carton to

expose muffler side of unit. If required, tape up other

sides of carton to fit over generator as shown.

Wind

NOTICE If required, removewheel kit to fit carton over

generator as shown.

3. Cut appropriate slots to access receptaclesof unit.

4. Faceexposedend away from wind and elements.

5. Locate generator as described in the section Generator

Location. Keepexhaust gas from entering a confined

areathrough windows, doors, ventilation intakes or

other openings.

_i. WARNING Running engine gives off carbon

monoxide, an odorless, colorless, poison gas.

carbon monoxidecould result in death,

Breathing

serious injury, headache,fatigue, dizziness,

vomiting, confusion, seizures,nauseaor fainting.

• Operatethis productONLYoutdoors.

• Installa batteryoperatedcarbonmonoxidealarmnearthe

bedrooms.

Keep exhaustgas from entering a confined areathrough

windows, doors, ventilation intakes, or other openings.

DO NOToperatethis product inside any building, carport,

porch, mobile equipment, marine applications, or enclosure,

even if windows and doors are open.

,Start generator as described in the section Starting the

Engine, then place carton over generator. Keepat least

5 ft. (1.5 m) clearanceon all sides of generator

including overhead with shelter in place.

_i. WARNING Exhaustheat/gases could ignite

combustibles, structures or damagefuel

_ causinga fire, resulting death,

tank in

serious injury and/or property damage.

Contact with muffler area could cause burns resulting in

serious injury.

• DONOTtouchhotpartsandAVOIDhot exhaustgases.

• Allowequipmentto coolbeforetouching.

• Keepat least5 feet(152cm)of clearanceonall sidesof

generatorincludingoverhead.

• Removeshelterwhentemperaturesareabove40°F[4°C].

7. Remove shelter when temperatures are above 40°F

[4°C].

8. Turn engine OFFand let cool two (2) minutes before

refueling. Let any spilled fuel evaporatebefore starting

engine.

BuildingaColdWeather Shelter

1. Using non combustible materialwith a fire rating of at

least one hour, build a shelter that will enclose three

sides and the top of the generator. Makesure muffler

side of generator is exposed.

NOTICE Contactyour local building material supplier for

non combustible materials with a fire rating of at least one

hour.

NOTICE Besure shelter can easily be repositioned for

change in wind direction.

2. DO NOTenclose generator any more than shown.

Shelter should hold enough heat createdby the

generator to prevent icing problem.

NOTICE If a wheel kit is installed on the generator, enlarge

shelter accordingly.

3. Follow steps 3 through 8 as described previously in

Creatinga Temporary Cold WeatherShelter.

14 BRIGGSandSTRATTON.COIVI

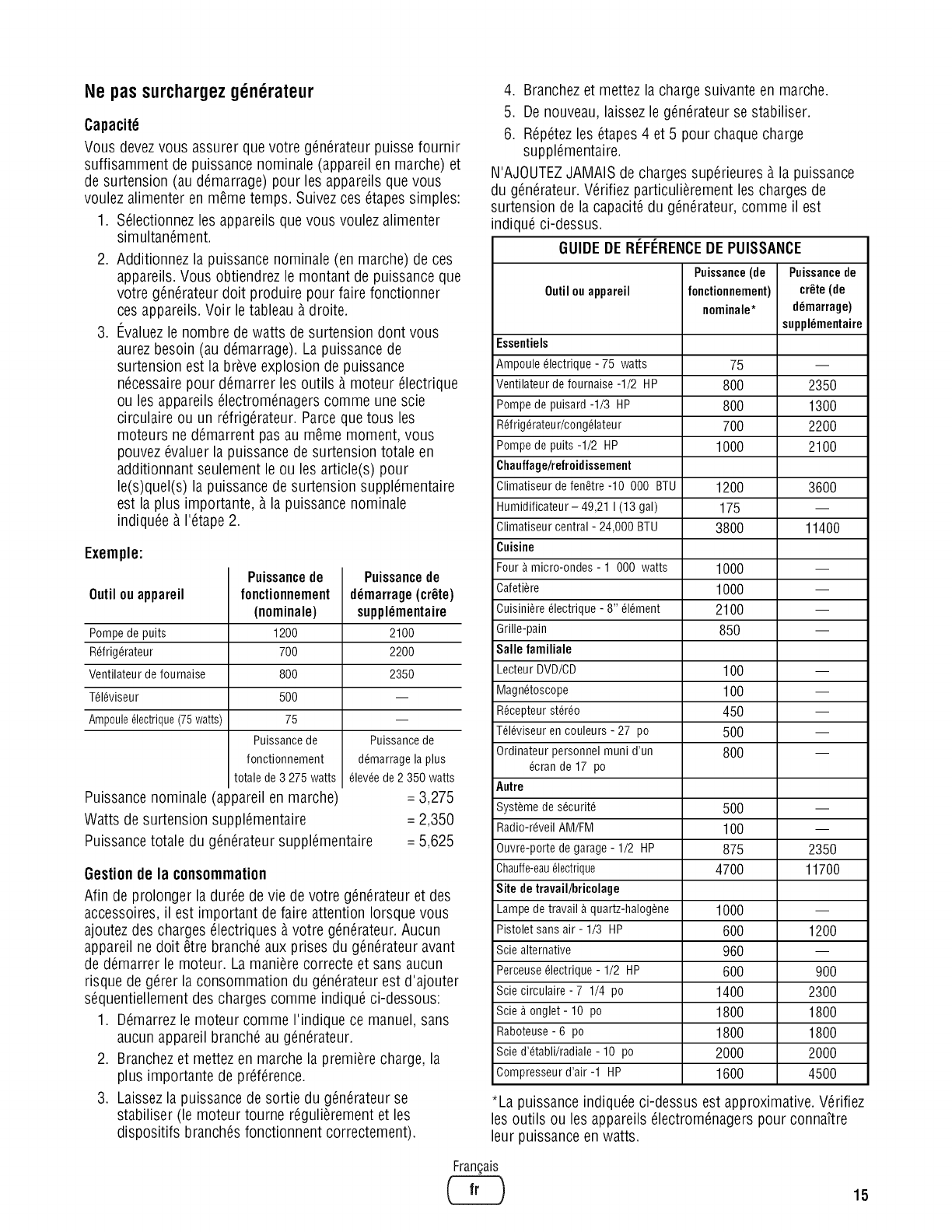

Don't Overload Generator

Capacity

You must make sure your generator can supply enough

rated (running) and surge (starting) watts for the items you

will power at the same time. Follow these simple steps:

1. Selectthe items you will power at the same time.

2. Total the rated (running) watts of these items. This is

the amount of power your generator must produce to

keep your items running. Seethe table on the right.

3. Estimatehow many surge (starting) watts you will need.

Surge wattage is the short burst of power neededto

start electric motor-driven tools or appliancessuch as a

circular saw or refrigerator. Becausenot all motors start

at the sametime, total surge watts can be estimatedby

adding only the item(s) with the highest additional surge

watts to the total rated watts from step 2.

Example:

Toolor Appliance

WaterWell Pump

Refrigerator

FurnaceFan

Television

Light (75 Watts)

Running(Rated)

Watts

1200

700

800

500

3275 Total

Running Watts

Total Rated(Running) Watts

Highest Additional Surge Watts

Total Generator Output Required

AdditionalStarting

(Surge) Watts

21O0

2200

2350

2350 Highest

Starting Watts

= 3275

= 2350

= 5625

Power Management

To prolong the life of your generator and attached devices, it

is important to take care when adding electrical loads to your

generator. There should be nothing connected to the

generator outlets before starting its engine. The correct and

safe way to manage generator power is to sequentially add

loads as follows:

1. With nothing connected to the generator,start the

engine as described in this manual.

2. Plug in andturn on the first load, preferablythe largest

load you have.

3. Permit the generator output to stabilize (engine runs

smoothly and attached deviceoperates properly).

4. Plug in andturn on the next load.

5. Again, permit the generator to stabilize.

6. Repeatsteps 4 and 5 for each additional load.

WattageReferenceGuide

Running* Additional

Tool orAppliance (Rated) Starting

Watts (Surge)

Watts

Essentials

Light Bulb - 75 watt 75 --

FurnaceFan Blower- 1/2 HP 800 2350

Sump Pump - 1/3 HP 800 1300

Refrigerator/Freezer 700 2200

Water Well Pump - 1/2 HP 1000 2100

Heating/Cooling

Window AC - 10,000 BTU 1200 3600

Humidifier- 13 Gal 175 --

CentralAC - 24,000 BTU 3800 11400

Kitchen

Microwave Oven- 1000 Watt 1000 --

Coffee Maker 1000 --

Electric Stove - 8" Element 2100 --

Toaster 850 --

Family Room

DVD/CDPlayer 100 --

VCR 100 --

Stereo Receiver 450 --

Color Television - 27 in 500 --

Personal Computer w/17 in 800 --

monitor

Other

Security System 500 --

AM/FM Clock Radio 100 --

GarageDoor Opener- 1/2 HP 875 2350

Electric Water Heater 4700 11700

DIY/Joh Site

Quartz HalogenWork Light 1000 --

Airless Sprayer- 1/3 HP 600 1200

Reciprocating Saw 960 --

Electric Drill - 1/2 HP, 5.4 Amps 600 900

Circular Saw - 7-1/4 in 1400 2300

Miter Saw- 10 in 1800 1800

Table Planer - 6 in 1800 1800

Table Saw/RadialArm Saw - 10 in 2000 2000

Air Compressor - 1 HP 1600 4500

NEVERadd more loads than the generator capacity. Take

special care to consider surge loads in generator capacity, as

described above.

*Wattageslisted are approximate only. Checktool or

appliance for actual wattage.

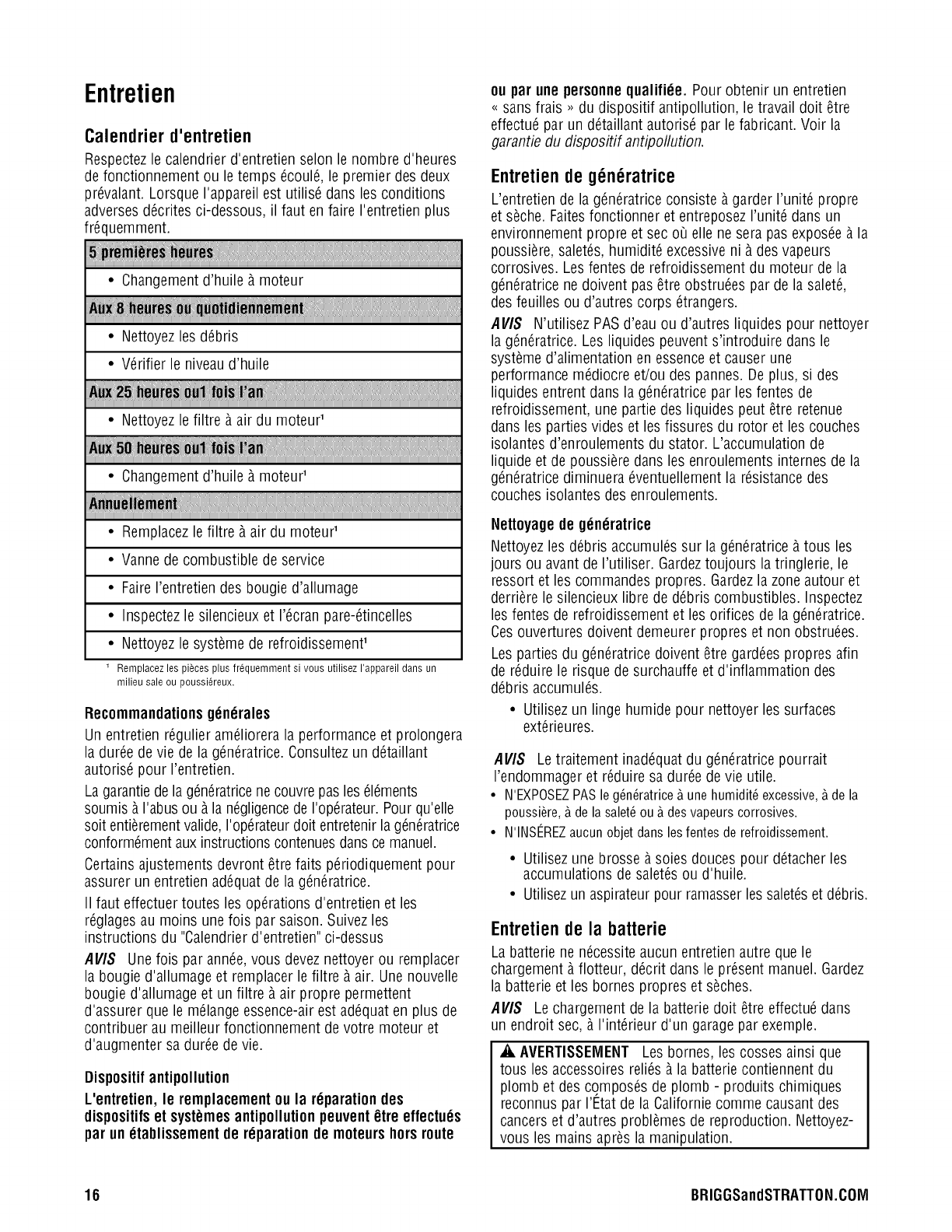

Maintenance

MaintenanceSchedule

Follow the hourly or calendar intervals, whichever occurs

first. More frequent service is required when operating in

adverseconditions noted below.

• Changeengine oil

• Cleandebris

• Check engineoil level

• Cleanengine air filter'

• Changeengine oil'

• Replaceengine air filter'

• Servicefuel valve

• Service spark plug

• Inspect muffler and spark arrester

• Cleancooling system'

1 Service more often under dirty or dusty conditions.

General Recommendations

Regular maintenancewill improve the performance and

extend the life of the generator. Seeany authorizeddealer for

service.

The generator's warranty does not cover items that have

been subjected to operator abuse or negligence.To receive

full value from the warranty, the operator must maintain the

generator as instructed in this manual.

Some adjustments will needto be made periodically to

properly maintain your generator.

All service and adjustments should be made at least once

each season. Follow the requirements in the Maintenance

Schedule chart above.

NOTICE Oncea year you should clean or replace the spark

plug and replacethe air filter. New spark plugs and clean air

filter assure proper fuel-air mixture and help your engine run

better and last longer.

EmissionsControl

Mlaintenance, replacement, or repair of the emissions

controldevicesand systemsmay he performedby any

non-roadengine repair establishmentor individual.

However,to obtain "no charge" emissions control service,

the work must be performed by a factory authorized dealer.

Seethe Emissions Warranty.

GeneratorMaintenance

Generator maintenanceconsists of keepingthe unit clean

and dry. Operate and store the unit in a clean dry

environment where it will not be exposedto excessive dust,

dirt, moisture, or any corrosive vapors. Cooling air slots in

the generator must not become clogged with snow, leaves,

or any other foreign material.

NOTICE DO NOTuse water or other liquids to clean

generator. Liquids can enter engine fuel system, causing

poor performance and/or failure to occur. In addition, if

liquid enters generator through cooling air slots, some of the

liquid will be retained in voids and cracks of the rotor and

stator winding insulation. Liquid and dirt buildup on the

generator internal windings will eventually decreasethe

insulation resistanceof these windings.

Cleaning

Dailyor before use, look around and underneath the

generator for signs of oil or fuel leaks. Cleanaccumulated

debris from inside and outside the generator. Keepthe

linkage, spring and other engine controls clean. Keepthe

areaaround and behind the muffler free from any

combustible debris. Inspect cooling air slots and openings

on generator. Theseopenings must be kept clean and

unobstructed.

Engine parts should be kept clean to reduce the risk of

overheating and ignition of accumulateddebris:

• Use a damp cloth to wipe exterior surfaces clean.

NOTICE Improper treatment of generator could damage it

and shorten its life.

• DO NOTexpose generator to excessivemoisture, dust, dirt, or

corrosive vapors.

• DONOT insert any objects through cooling slots.

• Use a soft bristle brush to loosen cakedon dirt or oil.

• Use a vacuum cleaner to pick up loose dirt and debris.

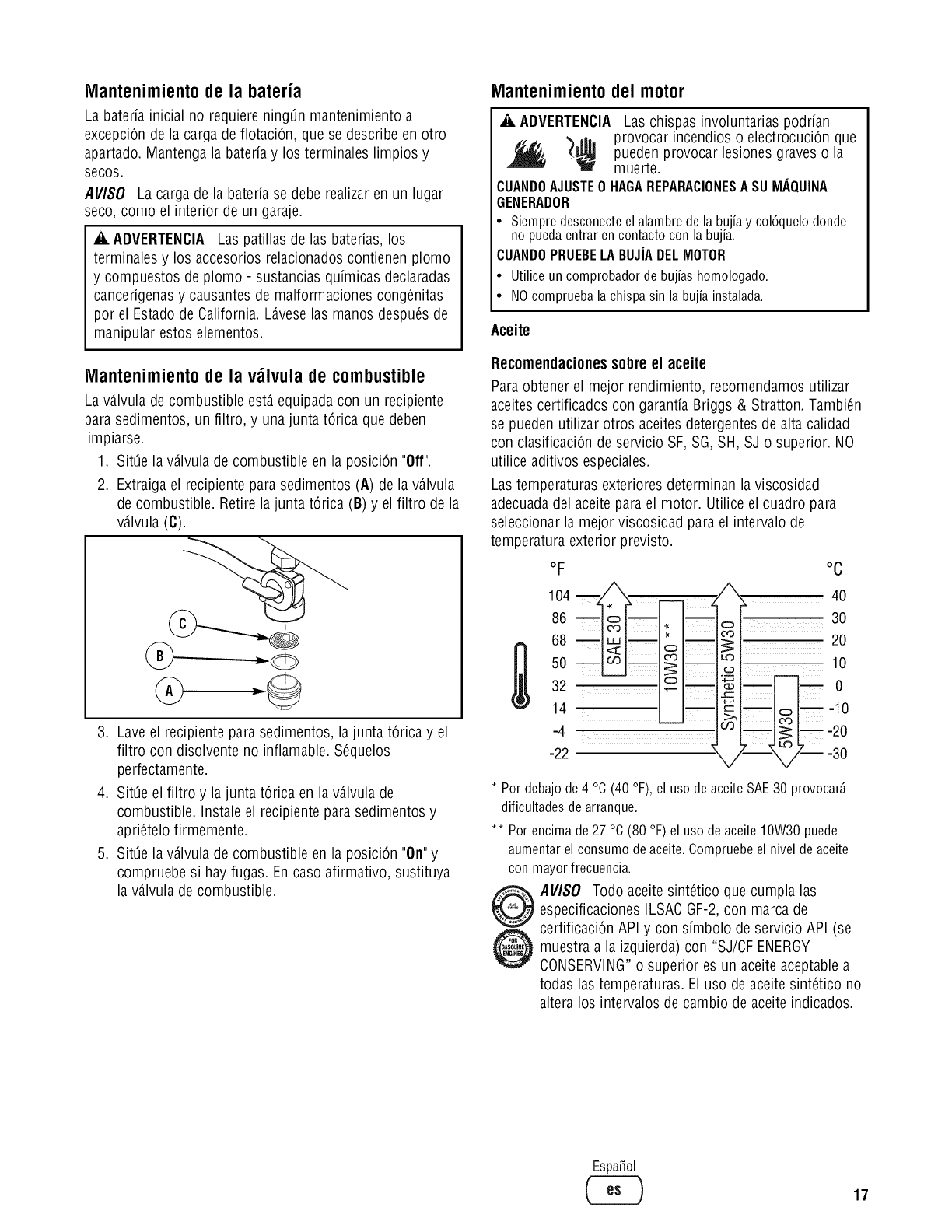

BatteryMaintenance

Other than float charging, described elsewhere, no

maintenance is requiredfor the starting battery. Keepthe

battery and terminals clean and dry.

NOTICE Battery charging should be performed in a dry

location, such as inside a garage.

_. WARNING Battery posts, terminals and related

accessories contain leadand leadcompounds - chemicals

known to the State of Californiato cause cancerand

reproductive harm. Wash hands after handling.

16 BRIGGSandSTRATTON.COIVl

FuelValve Maintenance

The fuel valve is equipped with a fuel sediment cup, screen,

and o-ring that needto be cleaned.

1. Move fuel valve to "olr' position.

2. Remove sediment cup (A) from fuel valve. Remove

o-ring (B) and screen (C) from fuel valve.

3. Wash sediment cup, o-ring, and screen in a

nonflammable solvent. Dry them thoroughly.

4. Place screen and o-ring into fuel valve. Install sediment

cup and tighten securely.

5. Move fuel valve to "On" position,and check for leaks.

Replacefuel valve if there is any leakage.

EngineMaintenance

_i. WARNING Unintentional sparking could cause fire or

'_.i|h electric shock resulting in death or

serious injury.

WHENADJUSTINGORMAKINGREPAIRSTOYOURGENERATOR

•Disconnectthe sparkplugwirefrom the sparkplugandplace

the wirewhereit cannotcontactsparkplug.

WHENTESTINGFORENGINESPARK

• Useapprovedsparkplugtester.

• DONOTcheckfor sparkwithsparkplugremoved.

Oil

Oil Recommendations

We recommend the use of Briggs & Stratton Warranty

Certified oils for best performance. Other high-quality

detergent oils are acceptableif classified for service SF, SG,

SH, SJ or higher. DONOTuse specialadditives.

Outdoor temperatures determine the proper oil viscosity for

the engine. Usethe chart to select the best viscosity for the

outdoor temperature rangeexpected.

104

-4

-22

* Below40°F

n, '_ 40

co _ D _ 30

--uu _' o _ 20

_, -10

--__-20

_ -30

(4°C)the useof SAE30 will resultin hardstarting.

** Above 80°F (27°C) the useof 10W30 may cause increased oil

consumption. Check oil level more frequently.

OOTICE Synthetic oil meeting ILSACGF-2,API

certification mark and API service symbol with

"SJ/CF ENERGYCONSERVING"or higher, is an

acceptableoil at all temperatures. Useof synthetic

oil does not alter required oil change intervals.

CheckingOil Level

Oil level should be checked prior to each use or at least

every 8 hours of operation. Keepoil level maintained.

1. Make sure generator is on a level surface.

2. Cleanarea around oil fill, removeoil cap/dipstick and

wipe dipstick with clean cloth. Replacedipstick.

Remove and and check oil level.

NOTICE DO NOTscrew in dipstick when checking oil level.

3. Verify oil is at "Full" mark (D) on dipstick. Replaceand

tighten oil cap/dipstick.

AddingEngineOil

1. Make sure generator is on a level surface.

2. Check oil level as described in Checking OilLevel

3. If needed,slowly pour oil into oil fill opening to the

"Full" mark on dipstick. DO NOToverfill.

NOTICE Overfilling with oil could causethe engine to not

start, or hard starting.

• DONOToverfill.

• If overthe FULLmarkondipstick,drainoil to reduceoil levelto

FULLmarkondipstick.

4. Replaceand tighten oil cap/dipstick.

ChangingEngineOil

If you are using your generator under extremely dirty or

dusty conditions, or in extremely hot weather, change the oil

more often.

_i, CAUTION Avoid prolonged or repeated skin contact

with used motor oil.

• Used motor oil has been shown to cause skin cancer in certain

laboratory animals.

• Thoroughly wash exposed areaswith soap and water,

KEEPOUTOFREACHOFCHILDREN.DON'T

POLLUTE.CONSERVERESOURCES.RETURN

USEDOIL TO COLLECTIONCENTERS.

To servicethe air cleaner, follow these steps:

1. Loosen screws (A) and removeair cleaner cover (B).

Changethe oil while the engineis still warm from

running,as follows:

Make sure unit is on a level surface.,

2. Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

3. Cleanarea around oil drain plug. The oil drain plug is

located at base of engine, opposite carburetor.

4. Remove oil drain plug and drain oil completely into a

suitable container.

5. Reinstall oil drain plug andtighten securely. Remove oil

cap/dipstick.

6. Slowly pour recommendedoil (about 36 oz.) into oil fill

opening. Pauseto permit oil to settle. Fill to "Full" mark

on dipstick.

Wipe dipstick clean each time oil level is checked. DO

NOToverfill.

Reinstall oil cap/dipstick. Tighten cap securely.

Wipe up any spilled oil.

ServiceAir Cleaner

Your enginewill not run properly and may be damaged if

you run it with a dirty air cleaner. Cleanor replace more

often if operating under dusty or dirty conditions.

2. Carefully removecartridge (C) from base (D).

3. Install clean (or new) air cleaner assembly inside cover.

Dispose of old filter properly.

4. Assemble air cleaner cover onto base and tighten

screws.

Service Spark Plug

Changing the spark plug will helpyour engine to start easier

and run better.

1. Cleanarea around spark plug.

2. Remove and inspect spark plug.

3. Check electrode gapwith wire feeler gauge and reset

spark plug gap to recommended gap if necessary(see

Specifications).

4. Replacespark plug if electrodes are pitted, burned or

porcelain is cracked. Use the recommended

replacement spark plug. SeeSpecifications.

5. Install spark plug and tighten firmly.

18 BRIGGSandSTRATTON.COIVl

InspectMuffler and Spark Arrester

Inspect the muffler for cracks, corrosion, or other damage.

Remove the spark arrester, if equipped, and inspect for

damage or carbon blockage. If replacement parts are

required, make sure to use only original equipment

replacement parts.

A. WARNIN6 Exhaust heat/gasescould ignite

combustibles, structures or damagefuel

,_ causinga fire, resulting death,

tank in

serious injury and/or property damage.

Contactwith muffler area could cause burns resulting in

serious injury.

•DONOTtouchhot partsandAVOIDhotexhaustgases.

• Allow equipmentto coolbeforetouching.

• Keepat least5 feet(152cm)of clearanceonall sidesof

generatorincludingoverhead.

• It is aviolationof CaliforniaPublicResourceCode,Section

4442,to useor operatethe engineon anyforest-covered,

brush-covered,or grass-coveredlandunlessthe exhaust

systemis equippedwith asparkarrester,as definedinSection

4442,maintainedineffectiveworkingorder.Otherstatesor

federaljurisdictionsmayhavesimilarlaws.

Contactthe originalequipmentmanufacturer,retailer,or dealer

to obtaina sparkarresterdesignedfor the exhaustsystem

installedonthis engine.

• Replacementpartsmust bethe sameandinstalledinthe same

positionasthe originalparts.

Clean and inspectthe sparkarrester as follows:

1. To remove muffler heat shield (A) from muffler (B),

removefour screws that connect guard to muffler

bracket.

Removefour screwsthat attachsparkarresterscreen(C).

Inspect screenand obtain a replacement if torn,

perforated or otherwise damaged. DO NOTuse a

defective screen. If screen is not damaged,clean it with

commercial solvent.

4. Reattachscreen and muffler guard.

Clean CoolingSystem

Over time debris may accumulatein cylinder cooling fins and

cannot be observedwithout partial engine disassembly. For

this reason,we recommend you have a Briggs & Stratton

authorized dealerclean the cooling system (D) per

recommended intervals (see Maintenance Schedule in the

Maintenancesection). Equally important is to keeptop of

engine free from debris. Also see Cleaning.

CarburetorAdjustment

The carburetor on this engine is low emission. It is equipped

with a non-adjustable idle mixture valve. Top speed has been

set at the factory. If adjustment is required, seea Briggs &

Stratton authorized dealer.

_k. CAUTION Excessively high operating speeds could

result in minor injury and/or generator damage.

Excessively low speeds impose a heavy load.

• DO NOTtamper with governor spring, links or other parts to

increase enginespeed. Generatorsupplies correct rated

frequency and voltage when running at governed speed.

• DO NOTmodify generator in any way.

Storage

The generator should be started at least once every seven

days and allowed to run at least 30 minutes. If this cannot be

done and you must store the unit for more than 30 days, use

the following guidelines to prepare it for storage.

GeneratorStorage

• Cleanthe generator as outlined in Cleaningin the

Maintenance section.

• Checkthat cooling air slots and openings on generator

are open and unobstructed.

LongTerm StorageInstructions

Fuel can becomestale when stored over 30 days. Stale fuel

causes acid and gum deposits to form in the fuel system or

on essential carburetor parts. To keep fuel fresh, use Briggs

& Stratton FRESHSTART® fuel stabilizer, available as a

liquid additive or a drip concentrate cartridge.

There is no needto drain gasoline from the engine if a fuel

stabilizer is added according to instructions. Run the engine

for 2 minutes to circulate the stabilizer throughout the fuel

system. The engine andfuel can then be stored up to

24 months.

If gasoline in the engine has not beentreated with a fuel

stabilizer, it must be drained into an approved container. Run

the engine until it stops from lack of fuel. The use of a fuel

stabilizer in the storage container is recommended to

maintain freshness.

_k WARNING Fueland its vapors areextremelyflammable

andexplosivewhich could causeburns,

fire or explosionresulting in death,

seriousinjury and/or property damage.

WHENSTORINGFUELOREQUIPMENTWITHFUELINTANK

• Store away from furnaces, stoves, water heaters, clothes dryers

or other appliances that have pilot light or other ignition source

becausethey could ignite fuel vapors.

WHEN DRAININGFUEL

• Turn generator engineOFFand let it cool at least 2 minutes

before removing fuel cap. Loosen capslowly to relieve pressure

in tank.

• Drain fuel tank outdoors.

• Keepfuel away from sparks, open flames, pilot lights, heat,and

other ignition sources.

• Checkfuel lines, tank, cap and fittings frequently for cracks or

leaks. Replaceif necessary.

• DO NOTlight a cigarette or smoke.

ChangeOil

While engine is still warm, drain oil from crankcase. Refill

with recommended grade. See Changing Engine Oilin Engine

Maintenance.

OtherStorageTips

1. DO NOTstore fuel from one seasonto another unless it

has beentreated as described in Long TermStorage

Instructions.

2. Replacefuel can if it starts to rust. Contaminatedfuel

will cause engine problems.

3. If possible, store unit indoors and cover it to give

protection from dust and dirt.

4. Cover unit with a suitable protective cover that does not

retain moisture.

A. WARNING Storage covers could causea fire

resulting in death, serious injury and/or property

damage.

• DO NOTplace a storage cover over a hot generator.

• Let equipment cool for a sufficient time before placing the cover

on the equipment.

5. Store generator in clean, dry area.

20 BRIGGSandSTRATTON.COM

Troubleshooting

Problem

Engineis running,but noAC

outputis available.

Enginerunsgoodat no-load

but"bogs down"when loads

are connected.

Enginewill notstart; or starts

and runsrough.

Cause

1. Oneof the circuit breakers is open.

2. Fault in generator.

3. Poor connection or defective cord set.

4. Connected deviceis bad.

Short circuit in a connected load. 1.

Enginespeed is too slow. 2.

Generator is overloaded. 3.

Shorted generator circuit. 4.

Clogged or dirty fuel filter. 5.

Correction

1. Reset circuit breaker.

2. Contactauthorized service facility.

3. Checkand repair.

4. Connect another device that is in good

condition.

Disconnect shorted electrical load.

Contactauthorized service facility.

SeeDon't OverloadGenerator.

Contactauthorized service facility.

Cleanor replacefuel filter.

1. Start switch in off (0) position.

2. Fuel valve is in "Off" position.

3. Failed battery.

4. Low oil level.

5. Dirty air cleaner.

6. Clogged or dirty fuel filter.

7. Out of fuel.

8. Stale fuel.

9. Spark plug wire not connectedto spark

1. Turn key in start switch to run (I).

2. Turn fuel valveto "On"position.

3. Replacebattery.

4. Fill crankcaseto proper level or place

generator on level surface.

5. Cleanor replaceair cleaner.

6. Cleanor replacefuel filter.

7. Fill fuel tank.

8. Drain fuel tank and carburetor; fill with

fresh fuel.

9. Connectwire to spark plug.

plug.

10. Badspark plug.

11. Water in fuel.

12. Flooded.

10. Replacespark plug.

11. Drain fuel tank and carburetor; fill with

fresh fuel.

12. Wait 5 minutes and re-crank engine.

Engineshutsdownwhen

running.

Enginelackspower.

Engine"hunts" or falters.

13.

14.

15.

Excessivelyrich fuel mixture. 13.

Intake valvestuck open or closed. 14.

Engine has lost compression. 15.

Out of fuel. 1.

Clogged or dirty fuel filter. 2.

Low oil level. 3.

1. Loadis too high.

2. Dirty air filter.

3. Clogged or dirty fuel filter.

1. Carburetoris running too rich or too lean.

2. Clogged or dirty fuel filter.

Contactauthorized service facility.

Fill fuel tank.

Cleanor replacefuel filter.

Fill crankcaseto proper level or place

generator on level surface.

SeeDon't OverloadGenerator.

Replaceair filter.

Cleanor replacefuel filter.

Contactauthorized service facility.

Cleanor replacefuel filter.

Schematic - Model 030470 (7000 Watt)

Z n

_x'lt

() _

z>z

z_ z

:i>

22 BRIGGSandSTRATTON.COM

Schematic - Model 030471 (8000 Watt)

_ z_

]l U_

Warranties

California,U.S. EPA,andBriggs& Stratton

CorporationEmissionsControlWarranty

Statement

YourWarranty RightsAnd Obligations

The CaliforniaAir ResourcesBoard, U.S. EPA,and Briggs &

Stratton (B&S) are pleasedto explain the emissions control

system warranty on your Model Year 2008 and later

engine/equipment. In California, new small off-road engines

must be designed, built, and equipped to meet the State's

stringent anti-smog standards. B&S must warrant the

emissions control system on your engine/equipmentfor the

periods of time listed below provided there has been no

abuse, neglect, or improper maintenance of your small off-

road engine.

Your emissions control system may include parts such as

the carburetor or fuel injection system, fuel tank, ignition

system, and catalytic converter. Also included may be hoses,

belts, connectors, sensors, and other emissions-related

assemblies. Where a warrantable condition exists, B&S will

repair your engine/equipment at no cost to you including

diagnosis, parts, and labor.

Manufacturer's WarrantyCoverage:

Small off-road engines arewarranted for two years. If any

emissions-related part on your engine/equipment is

defective, the part will be repaired or replaced by B&S.

Owner's WarrantyResponsibilities:

•As the small engine/equipment owner, you are

responsiblefor the performance of the required

maintenance listed in your owner's manual. B&S

recommendsthat you retain all receipts covering

maintenance on your engine/equipment, but B&S

cannot deny warranty solely for the lack of receipts or

your failure to ensure the performance of all scheduled

maintenance.

• As the engine/equipment owner, you should however

be aware that B&S may deny you warranty coverageif

your engine/equipment or a part has failed due to

abuse, neglect, improper maintenance,or unapproved

modifications.

• You are responsiblefor presentingyour

engine/equipment to a B&Sdistribution center,

servicing dealer, or other equivalententity, as

applicable, as soon as a problem exists. The warranty

repairs should be completed in a reasonableamount of

time, not to exceed30 days. If you haveany questions

regardingyour warranty rights and responsibilities, you

should contact B&Sat (414) 259-5262.

Briggs& Stratton EmissionsControlWarrantyProvisions

The following are specific provisions relativeto your

Emissions Control Warranty Coverage.It is in addition to the

B&S enginewarranty for non-regulated engines found in the

Operator's Manual.

1. Warranted Emissions Parts

Coverageunder this warranty extends only to the parts

listed below (the emissions control systems parts) to

the extent these parts were present on the engine

purchased.

a. Fuel Metering System

• Cold start enrichment system (soft choke)

• Carburetor and internal parts

• Fuel pump

• Fuel line, fuel line fittings, clamps

• Fuel tank, cap and tether

• Carbon canister

b. Air Induction System

• Air cleaner

• Intake manifold

• Purge and vent line

Ignition System

• Spark plug(s)

• Magneto ignition system

Catalyst System

• Catalytic converter

• Exhaust manifold

• Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

• Vacuum, temperature, position, time sensitive

valves and switches

• Connectors and assemblies

Length of Coverage

For a period of two years from date of original

purchase, B&S warrants to the original purchaser and

each subsequent purchaserthat the engine is designed,

built, and equippedso as to conform with all applicable

regulations adopted by the Air Resources Board; that it

is free from defects in material and workmanship that

could cause the failure of a warranted part; and that it

is identical in all material respects to the engine

described in the manufacturer's application for

certification. The warranty period begins on the date the

engine is originally purchased.

24 BRIGGSandSTRATTON.COM

The warranty on emissions-related parts is as follows:

• Any warranted part that is not scheduledfor

replacement as required maintenancein the owner's

manual supplied, is warranted for the warranty period

stated above. If any such part fails during the period of

warranty coverage, the part will be repairedor replaced

by B&S at no charge to the owner. Any such part

repaired or replaced under the warranty will be

warranted for the remaining warranty period.

• Any warranted part that is scheduled only for regular

inspection in the owner's manual supplied, is warranted

for the warranty period stated above. Any such part

repaired or replaced under warranty will be warranted

for the remaining warranty period.

• Any warranted part that is scheduledfor replacementas

required maintenancein the owner's manualsupplied, is

warrantedfor the period of time prior to the first

scheduledreplacementpoint for that part. If the part fails

prior to the first scheduled replacement,the part will be

repairedor replacedby B&S at no charge to the owner.

Any such part repairedor replacedunder warranty will

be warrantedfor the remainder of the period prior to the

first scheduledreplacementpoint for the part.

• Add on or modified parts that are not exempted by the

Air Resources Board may not be used.The use of any

non exempted add on or modified parts by the owner

will be grounds for disallowing a warranty claim. The

manufacturer will not be liable to warrant failures of

warranted parts caused by the use of a non exempted

add on or modified part.

3. ConsequentialCoverage

Coverageshall extend to the failure of any engine

components causedby the failure of any warranted

emissions parts.

4. Claims and CoverageExclusions

Warranty claims shall be filed according to the

provisions of the B&S enginewarranty policy. Warranty

coveragedoes not apply to failures of emissions parts

that are not original equipment B&S parts or to parts

that fail due to abuse, neglect, or improper maintenance

as set forth in the B&S engine warranty policy. B&S is

not liable for warranty coverageof failures of emissions

parts causedby the use of add-on or modified parts.

LookFor RelevantEmissionsDurability Period andAir

Index InformationOnYour EngineEmissionsLabel

Engines that are certified to meetthe CaliforniaAir

ResourcesBoard (CARD)Emissions Standard must display

information regardingthe Emissions Durability Period and

the Air Index. Briggs & Stratton makes this information

availableto the consumer on our emissions labels. The

engine emissions labelwill indicate certification information.

The EmissionsDurability Perioddescribes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenancein

accordancewith the Operating & Maintenance Instructions.

The following categories are used:

Moderate:

Engine is certified to be emissions compliant for 125 hours

of actual engine running time.

Intermediate:

Engine is certified to be emissions compliant for 250 hours

of actual engine running time.

Extended:

Engine is certified to be emissions compliant for 500 hours

of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to

25 hours peryear. Therefore, the EmissionsDurability

Period of an engine with an intermediate rating would

equate to 10 to 12 years. Briggs & Stratton engines are

certified to meet the UnitedStates Environmental Protection

Agency (USEPA)Phase2 emissions standards. For Phase2

certified engines, the Emissions Compliance Period referred

to on the Emissions Compliance label indicates the number

of operating hours for which the engine has beenshown to

meet Federalemissions requirements.

For engines less than 225 cc displacement.

Category C = 125 hours

Category B = 250 hours

Category A = 500 hours

For engines of 225 cc or more displacement.

Category C = 250 hours

Category B = 500 hours

Category A = 1000 hours

Effective May 1,2010 replaces all undated Warranties and all Warranties dated before May 1, 2010

LIMITED WARRANTY

Briggs& StrattonPowerProductsGroup,LLCwill repairor replace,freeof charge,anypart(s)of theportablegeneratorthat is defectivein materialor

workmanshipor both.Transportationchargesonproductsubmittedfor repairor replacementunderthiswarrantymustbebornebypurchaser.This

warrantyis effectivefor thetime periodsandsubjectto theconditionsstatedbelow.Forwarrantyservice,find thenearestAuthorizedServiceDealerin

our dealerIocatormapat BRIGGSandSTRATTON.COM.

THEREIS NO OTHEREXPRESSWARRANTY. IMPLIED WARRANTIES, INCLUDINGTHOSEOFMERCHANTABILITYAND FITNESSFOR A PARTICULAR

PURPOSE,ARE LIMITED TO ONEYEARFROM PURCHASE,ORTO THEEXTENTPERMITTEDBY LAW. ANY AND ALL IMPLIED WARRANTIESARE

EXCLUDED.LIABILITY FOR INCIDENTALOR CONSEQUENTIALDAMAGESARE EXCLUDEDTO THE EXTENTEXCLUSIONIS PERMITTEDBY LAW. Some

states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion or limitation

of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty gives you specific legal rights and

you may also have other rights which vary from state to state or country to country.

Engine All othercomponents

Commercial Use 1 year 1 year

*Year2 & 3 partsonly

Thewarranty period begins on the date of purchase by the first retail end user, and continues for the period of time stated above. "Consumer Use" means

personal residential household use by a retail consumer. "Commercial Use"means all other uses, including use for commercial, income producing or rental

purposes. Once equipment has experienced commercial use, it shall thereafter be considered as commercial use for purposes of this warranty. Equipment

used for prime power in place of utility are not applicable to this warranty.

NO WARRANTY REGISTRATIONIS NECESSARYTO OBTAIN WARRANTYON BRIGGS& STRATTONPRODUCTS.SAVE YOURPROOFOF PURCHASE

RECEIPT.IF YOU DO NOT PROVIDEPROOFOF THE INITIAL PURCHASEDATEAT THETIME WARRANTY SERVICEIS REQUESTED,THE MANUFACTURING

DATE OFTHE PRODUCTWILL BE USEDTO DETERMINETHEWARRANTY PERIOD.

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty repairs. Most warranty

repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For example, warranty service would not apply if

equipment damage occurred because of misuse, lack of routine maintenance, shipping, handling, warehousing or improper installation. Similarly, the

warranty is void if the manufacturing date or the serial number on the portable generator has been removed or the equipment has been altered or modified.

During the warranty period, the Authorized Service Dealer, at its option, will repair or replace any part that, upon examination, is found to be defective under

normal use and service. This warranty will not cover the following repairs and equipment:

Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This warranty does not cover

repair when normal use has exhausted the life of a part or the equipment.

InstallationandMaintenance:Thiswarrantydoesnotapplyto equipmentor partsthathavebeensubjectedto improperorunauthorizedinstallationor

alterationandmodification,misuse,negligence,accident,overloading,overspeeding,impropermaintenance,repairorstorageso as,in our judgment,

to adverselyaffectitsperformanceandreliability.Thiswarrantyalsodoesnot covernormalmaintenancesuchasadjustments,fuelsystemcleaning

andobstruction(dueto chemical,dirt, carbon,lime, etc.).

Other Exclusions:This warranty excludes wear items such as o-rings, filters, etc., or malfunctions resulting from accidents, abuse, modifications,

alterations, or improper servicing or freezing or chemical deterioration. Accessory parts such as starting batteries, generator adapter cord sets and

storage covers are excluded from the product warranty. This warranty excludes used, reconditioned, and demonstration equipment, equipment used

for prime power in place of utility power, equipment used in life support applications, and failures due to acts of God and other force majeure events

beyond the manufacturers control. 311527E,Rev.A,05/01/2010

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WI, USA

26 BRIGGSandSTRATTON.COIVl

Reserved

PortableGenerator

ProductSpecifications

Model 030470

Starting Wattage ........................ 8,750 Watts

Wattage* . ............................. 7,000 Watts

AC Voltage ........................... 120/240 Volts

at 240 Volts ........................... 29.1 Amps

at 120 Volts ........................... 58.3 Amps

Frequency ........................ 60 Hzat 3600 rpm

Phase ................................ Single Phase

Displacement ................... 25.63 cu. in. (420 cc)

Spark Plug Gap ................... 0.030 in. (0.76 mm)

Fuel Capacity ............... 7 U.S. Gallons (26.5 Liters)

Oil Capacity .................... 36 Ounces(1.0 Liters)

Model 030471

Starting Wattage ....................... 10,000 Watts

Wattage* . ............................. 8,000 Watts

AC Voltage ........................... 120/240 Volts

at 240 Volts ........................... 33.3 Amps

at 120 Volts ........................... 66.6 Amps

Frequency ........................ 60 Hzat 3600 rpm

Phase ................................ Single Phase

Displacement ................... 25.63 cu. in. (420 cc)

Spark Plug Gap ................... 0.030 in. (0.76 mm)

Fuel Capacity ............... 7 U.S. Gallons (26.5 Liters)

Oil Capacity .................... 36 Ounces(1.0 Liters)

CommonServiceParts

Air Cleaner .......................... 491588 or 5043

Engine Oil Bottle ................... 100005 or 100028

Synthetic Oil Bottle .......................... 100074

Fuel Stabilizer ....................... 100002 or 5041

Spark Arrester ............................ 83083GS

PowerRatings:The gross power rating for individual gas engine models is labeledin accordancewith SAE(Society of Automotive Engineers)

code J1940 (Small Engine Power & Torque Rating Procedure),and rating performance has been obtained and corrected in accordancewith

SAEJ1995 (Revision 2002-05). Torque valuesare derived at 3060 RPM; horsepower valuesare derived at 3600 RPM. Actual gross engine

power will belower and is affected by, among other things, ambient operating conditions and engine-to-enginevariability. Given both the wide

array of products on which enginesare placedand the variety of environmental issues applicableto operating the equipment, the gas engine

will not developthe rated gross powerwhen used in a given pieceof power equipment (actual "on-site" or net power). This difference is due to

a variety of factors including, but not limited to, accessories (air cleaner,exhaust, charging, cooling, carburetor, fuel pump, etc.), application

limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to-engine variability. Due to manufacturing and capacity

limitations, Briggs & Stratton may substitute an engine of higher rated power for this Series engine.

*This generator is ratedand certified to be compliant with CSA(CanadianStandardsAssociation) standard C22.2 No. 100-04 (motors and

generators).

Briggs& StrattonPowerProductsGroup,LLC

P.O.Box702

Milwaukee,Wisconsin,53201-0702 U.S.A.

28 (800) 743-4115 BRIGGSandSTRATTON.COM

R IGG S &STRATTO N

Generadorport_til

Manual del Operario

Este generador est_ clasificado conforme a la norma C22.2 No. 100-04

(motores y generadores) de la CSA (CanadianStandards Association

[Asociaci6n canadiense de normalizaci6n]).

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WISCONSIN, U.S.A.

IVluchasgracias por comprar este generador Briggs & Stratton de gran calidad. Nos alegra que haya depositado su confianza

en la marca Briggs & Stratton. Siempre que sea utilizado de acuerdo con las instrucciones de este manual, su generador

Briggs & Stratton le proporcionar_,muchos aSos de buen funcionamiento.

Este manual contieneinformaciOnsobre seguridad para hacerleconsciente de los riesgos asociados a los generadores y

mostrarle cOmoevitarlos. Estegenerador se ha diseSadoexclusivamente parasuministrar energfa el6ctrica a cargas

compatibles de iluminaci6n, electrodom6sticos, herramientas y motores. No debe utilizarse para ningt_notro fin. Es

importante leer detenidamentey comprender estas instrucciones antesde poner en marchao utilizar el equipo. Conserve

estas instrucciones originales parafuturas consultas.

Estegenerador requieremontaje final antes de ser usado.Consulte la secci6n Montaje de este manual,donde encontrar_.

instrucciones para el montaje final. Siga las instrucciones al pie de la letra.

D6ndeencontrarnos

Usted no tendr_,que ir muy lejos paraencontrar el servicio t6cnico de Briggs & Stratton para su generador. Consulte las

P_.ginasAmarillas. Hay m_.sde 30.000 proveedores de Briggs & Stratton autorizados en todo el mundo, proporcionando un

servicio de calidad.Tambi6n puede ponerse en contacto con Atenci6n al Clientede Briggs & Stratton Ilamandoal

(800} 743-4115 o por Internet en BRIGGSandSTRATTON.COM.

Generador

N0mero de Modelo

Revisi6n

N0mero de Serie

III

Motor

N0mero de Modelo

N0mero de Tipo

N0mero de C6digo

III

Fechade compra IIIIIIIII

Milwaukee, WI, USA.Reservadostodos los derechos.

BRIGGS& STRATTONPOWERPRODUCTSes una marca

registradas de Briggs & Stratton Corporation

Milwaukee, WI, USA

2 BRIGGSandSTRATTON.COIVl

Tablade Contenido

Seguridad de operario ............................ 4

Descripci6n del equipo ........................................ 4

Informaci6n importante de seguridad ............................. 4

IVlontaje...................................... 7

Desembalajedel generador ..................................... 7

Contenido de la caja........................................... 7

Instale el juego de ruedas ...................................... 7

Conecte el cable negativo de la baterfa ............................ 7

Agregar aceiteal motor ........................................ 8

Agreguecombustible .......................................... 8

Tierra del sistema ............................................ 9

Conexi6nal sistema el6ctrico de un edificio ........................ 9

Ubicaci6n del generador ....................................... 9

Controlesy caracteristicas......................... 10

Juegos de cordones y enchufes conectores ....................... 11

Cargador de baterfa.......................................... 11

Operando .................................... 12

Enciendael motor ........................................... 12

Conexi6nde cargasel6ctricas .................................. 13

Paradadel motor ............................................ 13

Paradapor falta de presi6n de aceite............................. 13

Operaci6n durante un clima frfo ................................ 13

No sobrecargar el generador................................... 15

Mantenimiento ................................. 16

Plan de mantenimiento ....................................... 16

IVlantenimientodel generador .................................. 16

Mantenimiento de la baterfa.................................... 17

Mantenimiento de la v_.lvulade combustible ....................... 17

Mantenimiento del motor...................................... 17

Almacenamiento ............................................ 20

Resoluci6n de problemas ......................... 21

Garantias .................................... 22

Garantfadel sistema de control de emisiones ...................... 22

Garantfaparael propietario de una generador...................... 24

Especificaciones ................................ 26

Especificacionesdel producto .................................. 26

Servicio com_n despide....................................... 26

Seguridaddeoperario

Descripci6ndel equipo

Lea atentamenteeste manual y familiaricese con

...... el generador. Conozcasus aplicaciones,

limitacionesy riesgos.

Estegenerador funciona en base a un motor de campo

el6ctrico giratorio y de corriente alterna (CA). Fuedise_ado

con lafinalidad de proveer energfael6ctrica para lamparas

el6ctricas, aparatos, herramientasy cargas de motor

compatibles. El campo giratorio del generador se muevea

unas 3.600 rpm con un motor de un uno cilindro.

AVISO Si se supera la capacidadde los generadoresen

vatios/amperios, se podrfa da_ar el generadory/o los

dispositivos el6ctricos conectados a 61.

• NOexcedalacapacidadenvatios/amperiosdelgenerador.

ConsulteNo sobrecargarelgeneradorenlasecci6nOperando.

Se ha realizado el m_.ximoesfuerzopara reunir en este

documento la informaci6n m_s precisay actualizada.No

obstante, nos reservamosel derecho de modificar, alterar o

mejorar de cualquier otra forma el generador en cualquier

momento y sin previo aviso.

El Sistema de Control de Emisiones para estegenerador est,.

garantizadopara juegos est_.ndarespor la Agencia de

Protecci6n Ambiental y el Consejode recursos de aire de

California.

Informaci6nimportantede seguridad

El fabricante no puedeanticipar todas las posibles

circunstancias que podrfan conllevar peligro. Por Io tanto, las

advertenciasde este manual,asf como las etiquetas y placas

de la unidad, no incluyen todo. Si usa un procedimiento,

m6todo de trabajo o t6cnica operativa que no est6

especificamenterecomendadapor el fabricante, debe

asegurarsede que no entra_a peligro para usted ni para

otras personas. Tambi6n debeasegurarsede que el

procedimiento, m6todo de trabajo o t6cnica operativa elegida

no hace que el generador deje de ser seguro.

Simbolossobre la seguridady significados

GasesT6xicos Contragolpe DescargaEI6ctrica

Fuego Explosi6n ManualdelOperario

PartesenMovimiento ObjetosVoladores Superficie Caliente

_k El sfmbolo de alerta de seguridad indica un posible

riesgo para su integridad fisica. Se utiliza una palabrade

se_alizaci6n (PELIGRO,ADVERTENCIAo PRECAUCION)

junto con el sfmbolo de alerta paradesignar un grado o

nivel de gravedad de riesgo. Se puede utilizar un sfmbolo de

seguridad para representarel tipo de riesgo. La palabrade

se_alizaci6nAVISO se utiliza para hacer referenciaa una

pr_.cticano relacionadacon una lesi6n fisica.

_k PELIGROindica un riesgo que, de no evitarse, provocard

la muerte o lesiones de gravedad.

_k ABVERTENCIAindica un riesgo que, de no evitarse,

podrfa provocar la muerte o lesiones de gravedad.

_k PRECAUCII:[INindica un riesgo que, de no evitarse,

podrfa provocar lesiones leveso moderadas.

AIIISOhace referenciaa una pr_.cticano relacionada con una

lesi6n fisica.

_k ADVERTENCIA Determinadoscomponentes en este

producto y los accesorios relacionados contienen

sustancias qufmicas declaradascancerfgenas,causantes

de malformaciones y otros defectos cong6nitos por el

Estadode California. L_veselas manos despu6s de

manipular estos elementos.

_k ADVERTENCIA Elescapedel motor de este producto

contiene elementos qufmicos reconocidos en el Estadode

California por producir c_.ncer,defectos de nacimiento u

otros da_os de tipo reproductivo.

4 BRIGGSandSTRATTON.COIVI

El uso de un generador en un espacio interior PUEDE

PROVOCAR LA MUERTE EN POCOS MINUTOS.

Los gases de escape del generador contienen

monCxido de carbono, un veneno invisible e inodoro,

NUNCA utiJice un generador

en eJinterior de una casa o

un garaje, AUNQUE haya

ventanas y puertas abiertas,

Utilicelo solo en eJ

EXTERIOR, alejado de

ventanas, puertas y

aberturas de ventilaciCn,

_k ADVERTENClA AI motor funcionar, se produce

monCxido de carbono, un gas inodoro y

venenoso.

La inhalaciCnde monCxido de carbono puede

provocar lesiones graves, dolor de cabeza,fatiga, mareos,

vCmitos, confusiCn, convulsiones, n_.useas,desmayos o

incluso la muerte.

• UtiliceesteproductoSOLOa la intemperie.

• InstaleunaalarmademonCxidodecarbonocon bateriacerca

delos dormitorios.

• AsegOresede que los gases deescape no puedan entrar por

ventanas, puertas, tomas de aire de ventilaciCn u otras

aberturasen un espacio cerrado en el que puedan acumularse.

• NO utilice este producto en el interior de un edificio, cochera,

porche, equipo mCvil,taller de aplicaciones navaleso recinto,

aunque haya ventanasy puertas abiertas.

_k ADVERTENClA El retroceso (repliegue r_.pido) del cable

del arrancador impedir_ que el usuario suelte el

_,_ cable a tiempo y tirar_ de su mano y brazo hacia el

T-" motor, Io que podria provocar fracturas,

contusiones o esguinces; asi como lesiones graves.

• Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistenciay, a continuaciCn,tire r_pidamente de 61

para evitar su retroceso.

• NUNCAarranqueo pare el motor cuando haya aparatos

el_ctricos conectadosyen funcionamiento.

_k ADVERTENClA El arrancador y otras piezas rotativas

podrian enredarse en las manos, el pelo, la ropa

u otros accesorios, y provocar lesiones graves.

• NUNCAutilice la generador sin sus carcasaso tapas de

protecciCn.

• NO utilice ropa suelta, joyas ni objetos que podrian quedar

atrapados en el arrancador o en otras piezasrotativas.

• Ate paraarriba el pelo largo y quite la joyeria.

_k ADVERTENCIA Elcombustible y sus vapores son

extremadamente inflamables y

explosivos, Io podria

que provocar

quemaduras, incendios o explosiones;

asi como da_os materiales,lesiones graves o incluso la

muerte.

CUANDOANADACOMBUSTIBLE0 VACIEELDEPOSITO

• DETENGAel motor del generador y dCjeloenfriar duranteal

menos 2 minutos antes de quitar el tapCnde combustible.

Afloje la tapa lentamente paradejar que la presiCnsalga del

tanque.

• Llene o vacie el depCsito de combustible a la intemperie.

• NO Ilenedemasiado eltanque. Permita al menos espacio para

la expansiCndel combustible.

• Si se ha derramado combustible, esperea que se evaporeantes

de arrancarel motor.

• Mantenga la combustible alejadade chispas, llamasabiertas,

pilotos, calory otras fuentes de igniciCn.

• Compruebe frecuentemente que las lineasde combustible, el

tanque, el tapCn y los accesorios no estCn rotos o tengan fugas.

O_mbielossi es necesario.

• NOenciendauncigarrilloo fume.

CUANDOPONGAENFUNCIONAMIENTOELEQUIPO

• Compruebe que la bujia, el silenciador, el tapCn del depCsito de

combustible y el filtro de aire est_n instalados.

• NOarranque el motor sin la bujia instalada.

CUANDOOPEREELEQUIPO

• NO utilice este producto en el interior de un edificio, cochera,

porche, equipo mCvil,taller de aplicaciones navaleso recinto.

• NO incline el motor o el equipo, detal maneraque la

combustible se pueda derramar.

• NOcoloque el estrangulador en la posiciCn estrangulamiento

(!",l) paraparar el motor.

CUANDOTRANSPORTE,MOVER0 REPAREELEQUIPO

• Transporte, mover o repare el equipo con el tanque de

combustible vacio, o con lav_lvula paraapagarel combustible,

apagada(posiciCn OFF).

• NO incline el motor o el equipo, detal maneraque la

combustible se pueda derramar.

• Desconecteel cable de la bujia.

CUANDOALMACENE0 GUARDEELEQUIPOCONCOMBUSTIBLE

EN ELTANQUE

• Almacenealejado decalderas, estufas, calentadores deagua,

secadorasde ropa u otros aparatos electrodom_sticos que

posean pilotos u otras fuentes de igniciCn,porque ellos pueden

encender los vapores de la combustible.

_ADVERTENCIA

• Estegenerador no cumple la norma 33CFR-183del cuerpo de

guardacostasde EEUU. y no debe utilizarse en aplicaciones

marinas.

• El uso de un generador no homologado por cuerpo de

guardacostas de EE.UU.puede provocar lesiones y da_os

materiales.

A.ADVERTENCIA Los gases y el calor de escape

podrian inflamar los materiales

_,L_ _combustibles y las estructuras o da_ar

_ el dep6sito de combustible y provocar

incendios, asi como da_os materiales, lesiones graves 0

incluso la muerte.

El contacto con la zona del silenciador podria producir

quemaduras y lesiones graves.

• NOtoque las superficies calientes y EVlTElos gasesdel escape

a alta temperatura.

• Permita que el equipo se enfrie antes de tocarlo.

• Deje un espacio minimo de 1.5 m (5 pies) alrededor del

generador, incluida la parte superior.

• Utilizar el motor en unterreno boscoso,con malezao cubierto de

hierbaconstituye una infracci6n al Cddigode recursos pt_blicos

de California,a menos que el sistema deescapeest_ equipado

con una pantallaapagachispas,de acuerdoa la definici6n dela

Secci6n4442, que se mantengaenbuenascondicionesde

funcionamiento. En otros estadoso jurisdiccionesfederales

puedehaber leyes similares en vigor.

P6ngaseencontactocon elfabricante,elvendedoro el distribuidor

del equipooriginal paraobtenerunapantallaapagachispas

dise_adaparael sistemadeescapeinstaladoen estemotor.

• Las piezasde recambio debenser las mismas que las piezas

originales y estar instaladasen la misma posici6n.

_L ADVERTENCIA El voltaje del generador podria

b,|ih provocar descargas el6ctricas o quemaduras,

que pueden producir lesiones graves o la

muerte.

• Utilice equipos de transferencia aprobados paraevitar la

retroalimentaci6n al aislar el generador de las personasque

trabajan con el suministro el_ctrico.

• Si utiliza el generador como sistema de reserva, notifiquelo a la

compa_ia el_ctrica.

• Use un interruptor para la falla del circuito detierra (GFCI)en

cualquier _rea bastante h_meda o que sea altamente

conductiva, tales como terrazas de metal o trabajo hecho con

acero.

• NOtoque los alambres pelados o recept_culos.

• NO useun generadorcon cablesel_ctricos que est_n

malgastados, rotos, pelados o da_ados decualquier forma.

• NOopere el generador bajo la Iluvia.

• NO manejeel generador o cables el_ctricos mientras est_

parado enagua, descalzoo cuando las manos y los pies est_n

mojados.

• NO permita que personas descalificadaso ni_os operen o

sirvan al generador.

_. PRECAUCION Las velocidades de funcionamiento

excesivamentealtas podrian provocar lesiones levesy/o

da_os al generador.

Lasvelocidades excesivamentebajas incrementan la

carga de trabajo.

• NOintentealterarel resorte,lasconexionesy otraspartesdel

reguladorparaincrementarlavelocidaddelmotor.Elgenerador

suministralafrecuenciay el voltajenominalescorrectoscuando

funcionaa unavelocidadcontrolada.

• NOmodifiqueal generadorenningunaforma.

AVISO Si se supera la capacidad de los generadores en

vatios/amperios, se podria da_ar el generador y/o los

dispositivos el6ctricos conectados a _1.

• NOexceda la capacidad envatios/amperios del generador.

Consulte No sobrecargar el generador en la secci6n Operando.

• Enciendasu generador y deje que el motor se estabiliceantes de

conectar las cargas el_ctricas.

• Conecte las cargasel_ctricas en la posici6n de apagado(OFF),

luego encienda(ON) parasu operaci6n.

• Apague (OFF)las cargasel_ctricas y descon_ctelasdel generador

antes de parar el generador.

AVISO Un tratamiento inadecuadode la generador podria

da_arlay acortar su vida t_til.

• Useelgeneradorsolamenteconlafinalidadparaelcualfue

dise_ado.

• En caso de dudas sobre su uso, dirijase al distribuidor.

• Opereel generador solamente en superficies niveladas.

• NO exponga al generadora una humedad excesiva,polvo,

suciedad o vapores corrosivos.

• NO insertecualquier objeto a trav6s de las ranuras de

enfriamiento.

Si los aparatos conectadosse sobre calientan,ap_guelosy

descon_ctelosdel generador.

Apague el generador si:

-Se pierde la salidael_ctrica;

-El equipo produce chispas, humo o emite llamas;

-La unidad vibra de una maneraexcesiva.

_k ADVERTENClA Las chispas involuntarias podrian

_,lh, provocar incendios o electrocuci6n que

pueden provocar lesiones graves o la

muerte.

CUANDOAJUSTE0 HAGAREPARACIONESA SU IVI._,QUINA

GENERADOR

• Siempre desconecte el alambre de la bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

CUANDOPRUEBELABUJIADELMOTOR

• Utilice un comprobador de bujias homologado.

• NOcomprueba la chispa sin la bujia instalada.

6 BRIGGSandSTRATTON.COIVl

Montaje

Sugeneradorrequierede ciertosprocedimientosdemontajey

solo estar_,listoparaser utilizadodespu6sdehaberle

suministradoserviciocon el combustibley aceiterecomendados.

Si usted tiene problemas con el montaje de su generador,

por favor Ilame a la Ifneade ayuda para generadoresal

(800) 743-4115. Si Ilamar para la ayuda,tiene por favor el

modelo, la revisi6n y el nt_merode serie de etiqueta de

identificaci6n disponible. Consulte la ubicaci6n en la secci6n

Controlesy caracterfsticas.

Desembalajedel generador

1. Coloquela cajade cart6n en unasuperficie rfgiday plana.

2. Abra completamente la caja de cart6n cortando cada

una de sus esquinas de arriba abajo.

3. Saquetodo el contenido de la caja de cart6n, a

excepci6n del generador.

4. Mantenga el generador sobre el cart6n para instalar el

juego de ruedas.

Contenidode la caja

El generador se entrega con:

•Aceite del motor (2)

• Manual del operario

• Cargador de flotaci6n de la baterfa

• Llaves (2)

• Juego de ruedas

Instale el juegode ruedas

AVISO Estejuego de ruedas no ha sido dise_ado para ser

usado en la carretera.

NecesitarAlas siguientes herramientas para instalar estos

componentes:

• Llave de 13 mm y 19 mm

• Llave de cubo de 10 mm y 16 mm

Instale el juegode ruedasconformea las instrucciones

siguientes:

1. Dele la vuelta al generador deforma que el lado del

motor quedeabajo.

2. Deslice el extremo del eje (A) por el soporte de montaje

con el extremo roscado hacia afuera.

3. Inserte el pasador de retenci6n (B) a trav6s del orificio

del extremo del eje.

4. Inserte una rueda(6) en el extremo del eje.

AVI$O Compruebeque instala la rueda con el cubo elevado

hacia el interior.

5. Fije la rueda al extremo del ejecon unaarandela(D),

una arandelade retenci6n (E)y una tuerca (F). Apriete

con la Havede cubo de 16 mm y con la Havede 19 mm.

6. Coloque el tap6n del cubo (13)en el centro de la rueday

empOjelohastaque encajeen su posici6n.

7. Repita los pasos 2 al 6 para asegurar la segunda rueda.

8. Haga coincidir los orificios de la pata de apoyo (H) con

los del armaz6n del generador.

9. Monte la pata de apoyo usando 4 tornillos decabeza(J)

y 4 tuercas hexagonales(K). Apriete con la Ilavede cubo

de 10 mm y con la Ilavede 13 mm.

10. Vuelva a colocar el generador en la posici6n normal de

funcionamiento (apoyado en las ruedas).

Conecteel cable negativode la bateria

El arranque del generador se puede realizarmanualmente. Si

decide no utilizar la funci6n de arranqueel6ctrico de este

generador, no ser_.necesarioinstalar la baterfa.

Labaterfa sellada en el generador esta completamente

cargaday ha sido pre-instalada, excepto por el cable

negativo (negro) de bateria.

_k ADVERTENCIA Las patillas de las baterfas,los

terminales y los accesorios relacionadoscontienen plomo

y compuestos de plomo - sustancias qufmicas declaradas

cancerfgenasy causantesde malformaciones cong6nitas

por el Estadode California. L_.veselas manos despu6sde

manipular estos elementos.

Para instalar:

1. Corte el cablecito que est,. aguantando el cable negro,

para poderlo usar.

2. Utilice una Ilavede cubo de 8 mm ou 5/16" para quitar

el tornillo (A), arandelade cerradura (B) y arandelas de

piano (C) en el terminal negativo de la baterfa.

AVISO Eviteel da_o del generador.

El fracaso paraseguir Manual de Operariopara el

combustible reccomendationsgarantfa de vacfos.

• NOutilicegasolinanoautorizada;porejemplo,E85.

• NOmezcleaceitecongasolina.

• NO modifique el motor para hacerlo funcionar con otros

combustibles.

3. Deslice la arandelade cerradura, arandelasde pianoy

el cable negativo de la baterfa(D) sobre el tornillo,

como se muestra.

4. Reconectela tornillo en el terminal negativoy apri6tela.

5. AsegOreseque las conexiones a la baterfay al

generador est_.napretadasy aseguradas.

AVISO Si la baterfaesterdescargada,dtrguela antes del uso

conforme a las instrucciones de la secci6n Cargador de

baterfa.

Agregaraceite al motor

1. Coloque la generadoren una superficie planay nivelada.

2. Limpie la zona de alrededor del orificio de Ilenado de

aceitey quite el tap6n amarillo.

3. Con la ayuda de un embudo (opcional), vierta

lentamente el contenido de las dos botellas de aceite

por el orificio de Ilenado hasta la marca "Full" de la

varilla de medici6n.

AVISO El tratamiento inadecuado del generador podrfa

da_arlo y acortar su vida productiva.

• NO procure acodar ni empezarel motor antes ha sido atendido a

apropiadamentecon el aceite recomendado. Esto podria tener

como resultado una averia del motor.

4. Vuelva a colocar el tap6n y apri6telo firmemente.

Agreguecombustible

El combustibledebe reunir los siguientesrequisitos:

• Gasolina sin plomo limpia y nueva.

• Un mfnimo de 87 octanos/87 AKI (91 RON). Para uso a

gran altitud, consulte Granaltitud.

• El motor admite gasolina con hasta un 10% de etanol

(gasohol) o hastaun 15% de MTBE(6ter metil

terbufilico).

Paraevitar la formaci6n de carbonilla en el circuito de

combustible, siempre que a_adacombustible, m6zclelo con

un estabilizador. ConsulteAlmacenamiento. No todos los

combustibles son iguales. Si detecta problemas de arranque

o de rendimiento despu6sde utilizar un combustible, pruebe

a cambiar de proveedor o de marca. Este motor est_

certificado parafuncionar con gasolina. Su sistema de

control de emisiones es EM (Modificaciones del motor).

_k ADVERTENCIA Elcombustibley sus vaporesson

extremadamenteinflamablesy

explosivos, Io podrfa

que provocar

quemaduras,incendioso explosiones;asf

como da_os materiales,lesionesgraveso incluso la muerte.

CUANDOANADACOMBUSTIBLE

• DETENGAel motor del generadory d6jelo enfriar durante al

menos 2 minutos antes de quitar el tap6n de combustible. Afloje

la tapa lentamenteparadejar que la presi6n salga del tanque.

• Llene el dep6sito de combustible a la intemperie.

• NO Ilenedemasiado eltanque. Permita al menos espacio para

la expansi6n del combustible.

• Si se ha derramado combustible, esperea que se evaporeantes

de arrancarel motor.

• Mantenga la combustible alejadade chispas, llamasabiertas,

pilotos, calor y otras fuentes de ignici6n.

• Compruebe frecuentemente que las lineasde combustible, el

tanque, el tap6n y los accesorios no est6n rotos o tengan fugas.

O_mbielossi es necesario.

• NOenciendauncigarrilloo fume.

Limpie el areaalrededor de la tapa de Ilenadodel

combustible, retire la tapa.

A_adalentamente combustible sin plomo en el

dep6sito. Tenga cuidado de no Ilenarlo por encima del

indicador rojo de nivel de combustible (E). Esto permite

que quedeel espacio adecuado para permitir la

expansi6n del combustible.

,Instale la tapa del tanque de combustible y la espera

para algt_ncombustible rociado para evaporar.

8 BRIGGSandSTRATTON.COIVI

Granaltitud

Enaltitudes superioresa 1.524 metros (5.000 pies), se deber_.

utilizar gasolina con un minimo de 85 octanos /85 AKI (89

RON). Paraseguir cumpliendo la normativa sobre emisiones,

es necesarioajustar la unidadpara su uso a gran altitud. De

no realizarseeste ajuste,el rendimientose reducir_ty el

consumo decombustible y las emisionesaumentar_.n.Para

obtener m_.sinformaci6n sobre el ajuste paragran altitud,

consulte con un distribuidor cualificado de Briggs & Stratton.

No se recomiendautilizar el motor a altitudes inferioresa

762 metros (2.500 pies) con el juego de gran altitud.

Tierradel sistema

El generador dispone de una conexi6n a tierra del sistema

que conecta los componentes del bastidor a los terminales

de tierra de los enchufes hembra de salida de CA. Latierra

del sistema est,.conectada al cable de CA neutro que, a su

vez, est_ conectado al bastidor del generador (el neutro est,.

conectado al bastidor del generador).

Requisitosespeciales

Es posible que haya normas u ordenanzaslocalesy nacionales

en materiade seguridad e higieneen el trabajo aplicablesal

uso del generador.Consultecon un electricista cualificado,un

inspector el6ctrico o el organismo competente.

• En algunas zonas, es obligatorio registrar los

generadoresen las compa_ias el6ctricas locales.

• Si el generador se utiliza en una obra, puedeser

necesariocumplir normasy requisitos adicionales.

Conexi6nal sistemael6ctrico de unedificio

Las conexiones a efectos de alimentaci6n de reserva al

sistema el6ctrico de un edificio deben ser realizadaspor un

electricista cualificado. La conexi6n debeaislar la

alimentaci6n del generador de la alimentaci6n de la red

pt_blica,o de otra fuente de energia alternativa,y debe

cumplir todas las leyesy normas el6ctricasvigentes.

_i ADVERTENCIA Elvoltaje del generador podria

').lill provocar descargas el6ctricas o quemaduras,

que puedenproducir lesiones graves o la

muerte.

• Utiliceequiposdetransferenciaaprobadosparaevitarla

retroalimentaci6nal aislarelgeneradordelas personasque

trabajancon elsuministroel_ctrico.

• Si utilizaelgeneradorcomosistemadereserva,notifiqueloa la

compa_iael_ctrica.

• Useuninterruptorparalafalladelcircuitodetierra (GFCI)en

cualquier_.reabastanteh0medao queseaaltamente

conductiva,talescomoterrazasdemetalo trabajohechocon

acero.

• NOtoque los alambres pelados o recept_culos.

• NO useun generadorcon cablesel_ctricos que est6n

malgastados, rotos, pelados o da_ados decualquier forma.

• NOopere el generador bajo la Iluvia.

• NO manejeel generador o cables el6ctricos mientras est6

parado enagua, descalzoo cuando las manos y los pies est6n

mojados.

• NO permita que personas descalificadaso ni_os operen o

sirvan al generador.

Ubicaci6ndel generador

Espaciolibre alrededordel generador

_i ADVERTENCIA Los gasesy el calor de escape

podrian inflamar los materiales combustibles y

las estructuras 0 da_ar el dep6sito de

combustible y provocar incendios, asi como

da_os materiales, lesionesgraves 0 incluso la muerte.

• Dejeunespaciominimode1.5 m (5 pies)alrededordel

generador,incluidalapartesuperior.

Coloque la generador a la intemperie en una zona en donde

no se acumulen gases de escapemortales. NOinstale el

generador en lugares en los que los gasesde escape(A) se

puedan acumular 0 entrar en un edificio que pueda estar

ocupado. Asegt_resede que los gasesde escapeno puedan

entrar por ventanas, puertas, tomas de aire de ventilaci6n u

otras aberturas en un espaciocerrado en el que puedan

acumularse. Tengaen cuenta los vientos y las corriente de

aire preponderantescuando elija la ubicaci6n del generador.

El uso de un generador en un espacio interior PUEDE

PROVOCAR LA MUERTE EN POCOS MINUTOS.

Los gases de escape del generador contienen

mon6xido de carbono, un veneno invisible einodoro,

V V

NUNCA utilice un generador

en el interiorde una casa o

un garaje, AUNQUE haya

ventanas y puertas abiertas,

Utilicelo solo en eJ

EXTERIOR, alejado de

ventanas, puertas y

aberturas de ventiJacibn,

Controlesy caracteristicas

Leaeste Manual del Operarioy reglas de seguridadantes de poneren marcha su generador.

Compare las ilustraciones con su generador, parafamiliarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este

manual parafuturas consultas.

A- Interruptorde arranque-- Gire la Ilave a la posici6n arrancar

((_) paraarrancar el motor. Gire la Ilaveala posici6n apaoado

(O) para apaoar el motor.

B- Contadorde la Hora-- Muestra y reoistra las horas que ha

funcionado su oenerador (hasta 9,999.9).

C- Disyuntorbipolar- Las tomas blocantes de 120/240 V CA de

30 A disponen de un disyuntor bipolar que protege el oenerador

contra sobrecaroas el6ctricas.

D - Controldel Estrangulador-- Usada cuando se est_ dando

arranque a un motor frio.

E - Cargadorde Flotaci6nde la Bateria -- Utilice el enchufe

hembra del caroador de flotaci6n de la bateria para mantener la

bateria dearranque caroaday preparada para el uso.

F - Tomacorrientecon Dispositivode Seguridadde

120/240 Voltios, 30 Amp -- Puedeser utilizado para

suministrar alimentaci6n el6ctrica para el funcionamiento de

cargas del motor, herramientas,aparatos especiales e

iluminaci6n el6ctrica de 120 y/o 240 Voltios ACa 30 Amperios,

monof_sica de 60 Hz.

G - Tomacorriente Doblesde 120 VoltiosAC, 20 Amp -- Pueden

ser utilizados para suministrar alimentaci6n el6ctrica para el

funcionamiento de cargas del motor, herramientas, aparatos

especialese iluminaci6n el6ctrica de 120 Voltios ACa

20 Amperios, monof_sica de 60 Hz.

H-gisyuntores(CA) -- La toma doble de 120 V CA de 20A

disponen de disyuntores de rearme por presi6n que protegen el

generador contra sobrecargas el6ctricas.

J - Tap6n de Ilenado/varilla de nivel de aceite -- Compruebe y

a_adaaceite de motor aqui.

K- Tap6n de vaciado de aceite -- Permite vaciar el aceite del

motor.

L - Conectorde Tierra -- Consulte con el oroanismo responsable

de la normativa vigente de conexi6n a tierra.

M- SilenciadorApagachispas-- El silenciador disminuye el ruido

del motor y est_ equipado con una pantalla apagachispas.

N - Depuradorde Aire -- Filtra el aire de entradaa medida que

penetraen el motor.

P- Culatazoel Principio -- Us6 para comenzar motor

manualmente.

R- Wilvula de Combustible-- Permite abrir y cerrar la

alimentaci6n de combustible al motor.

S - Tanquedel Combustible-- Eltanque tiene una capacidad de

7 galones americanos (26,5 I) de gasolina sin contenido de

plomo.

Nomostrado:

Identificaci6ndel Motor -- Indica el modelo, tipo y c6digo del

motor. Tenga por favor estos prontamente disponible cu_ndo

Ilamar para la ayuda.

Etiqueta de Identificaci6n -- Proporciona el modelo, revisi6n y el

nt_merode serie de generador. Tenga por favor estos prontamente

disponible cu_ndo Ilamar para la ayuda.

10 BRIGGSandSTRATTON.COIVl

Juegosde cordonesy enchufesconectores

Utilice _nicamente cables prolongadores de alta calidad, bien

aislados y conectados a tierra con las tomas del generador.

Examinelos cables prolongadores antes de cada uso.

Examinelos valores nominales de los cables prolongadores

antes de utilizarlos. Los juegos de cables prolongadores

utilizados debentener valores nominales para cargasde CA

de 20 A o mayores para 125 V. Consulte los manualesdel

operario de dispositivos a los quese les suministra energia,

para conocer las recomendacionesdel fabricante.

Utilice cables prolongadoresde la menor Iongitud posible para

reducir al minimo la caida detensi6n.

A, ADVERTENCIA Los cablesel6ctricos dafiados o

sobrecargados podrian sobrecalentarsey

producir arcos y quemaduras, Io que provocaria

dafios materiales, lesionesgraves o incluso la

muerte.

• Utiliceexclusivamentecablesreguladosparalascargasaplicadas.

• Respetetodaslasmedidasdeseguridaddeloscablesel_ctricos.

• Examinelosjuegosdecablesantesdecadauso.

Dispositivode seguridadde 120/240 V, 30 A

Use un tap6n NEIVIAL14-30 con este recept_.culo.Conecte

un juego de cable de4 alambres, clasificado como

250 Voltios AC a 30 Amps (o mayor). Usted puede usar el

mismo cable de 4-alambres si planeatrabajar con una carga

de 120 Voltios.

/j_o deCablede4 Alambres

W (Neutro)

L__oI_o _ Y (Cargado) X(Cargado)

NEMA L14-30 F-_ Tierra (Verde)

Este recept_.culole provee poder a cargas de 120/240 Voltios

AC,de 60 Hz,fase sencilla, que requieren hasta3,600 vatios

de energia a 30 Amperios, para 120 Voltios; 7,200 vatios de

energia (7.2 kW) a 30 Amperios para 240 Voltios. El enchufe

est,. protegido contra sobrecargas por un disyuntor

basculante.

AV/SO Las tomas el6ctricas pueden marcar un valor

nominal mayor que la capacidad de salida del generador.

• NUNCAintenteconectar un dispositivo que requieram_s amperaje

del que el generador o latoma el_ctrica puedensuministrar.

• NO sobrecargar el generador. V_ase No sobrecargar elgenerador.

Tomaseldctricasdoblesde 120V CAy 20 A

El enchufe est,. protegido contra sobrecargas por un

disyuntor con pulsador de rearme.

Usecada recept_.culopara operar 120 Voltios AC,de fase

sencilla, de cargas de 60Hz que requieren hasta 2,400 vatios

(2.4 kW) a corrientes de 20 Amps. Use los juegos de cables

que son calificados para cargas de 125 Voltios AC, a

20 Amps (o mayores).

Cargadorde bateria

Utilice el enchufe hembra del cargador de flotaci6n (carga

lenta y continua) de la bateria para mantener la bateria de

arranque cargaday preparadapara el uso. Lacarga de la

bateria se debe realizar en un lugar seco, como el interior de

un garaje.

1. Conecteel cargador al enchufe hembra "Battery Float

Charger"(Cargador de flotaci6n de la bateria) de la

unidad, que se encuentraen el interruptor de arranque.

Enchufeel cargador de la bateria a una toma de pared

de 120 V CA.

2. Desconecteel cargador de la unidad y del enchufe de la

pared durante el arranque del generador y mientras

est6 funcionando.

3. Mantengael cargador enchufadocuandoel generadorno

se est6 utilizando, paraprolongar la vida de la bateria.El

cargador incorpora un ecualizadordeflotaci6n que

impide la sobrecargade la bateria,incluso aunqueest6

enchufadodurante un largo periodode tiempo.

AVISO Paraobtener m_.sinformaci6n al respecto, consulte

Mantenimiento de la Baterfa.

Operando

Enciendael motor

AVISO Desenchufesiempre el cargador de flotaci6n de la

baterfaantes de arrancar el generador.

Desconectetodas las cargasel6ctricas del generador. Use

las siguientes instrucciones para encender:

1. Aseg_resede que la unidad est,. en una superficie

plana.

AVlSO Si la unidad no se arrancay utiliza en una superficie

plana, se pueden producir problemas de arranquey de

paradadurante el funcionamiento.

2. Gire la v_.lvuladel combustible (A) a la posici6n "On".

3. Tire hacia fuera del tirador del estrangulador para cerrar

el estrangulador.

4A. Para el arrancadoeldctrico, gire y deje la Ilaveen el

interruptor de arranque en la posici6n de arranque (_)

hasta que el generadorempiece a funcionar. Para

prolongar la vida de los componentes del sistema de

arranque, NO deje la Ilaveen la posici6n de arranque

(_) durante m_.sde 15 segundosy realice pausas de

al menos 1 minuto entre intentos.

• Si el motor arranca,continue con el paso 6.

• Si el motor no arranca, proceda con el paso 5.

AFISO Si la baterfase descarga, siga las instrucciones

manuales de arrancado.

4B. Para el arranque manual, gire la Ilaveen el interruptor

de arranque a la posici6n funcionamiento (I), sujete el

tirador de retrocesoy tire lentamente hasta sentir una

ligera resistencia. Entoncestire r_.pidamenteuna sola

vez para arrancar el motor.

• Si el motor arranca,continue con el paso 6.

• Si el motor no arranca, proceda con el paso 5.

_k ADVERTENCIA Elretroceso(replieguer_.pido)del cable

delarrancadorimpedir_queel usuariosuelteel

_,_ cablea tiempoy tirar_ de su mano y brazohaciael

T-- motor, Io que podrfaprovocarfracturas,

contusioneso esguinces;asfcomo lesionesgraves.

• Cuandoarranqueelmotor,tire lentamentedelcablehasta

sentirunaresistenciay, acontinuaci6n,tire r_pidamentede_1

paraevitarsu retroceso.

• NUNCAarranqueo pareelmotorcuandohayaaparatos

el_ctricosconectadosyen funcionamiento.

5. Presioneel tirador del estrangulador hastala posici6n

intermedia, gire la Ilaveen el interruptor dearranquea la

posiciOnfuncionamiento (I) y tire dos vecesdel tirador

de retroceso o gire y dejela Ilaveen el interruptor de

arranqueen la posiciOnarranque((_) como se describe

en el paso 4A.

• Siel motor noarranca,repitalos pasosdesde3 hasta4.

6. Abra el estrangulador poco a poco, presionando su

tirador a medida que el motor se calienta.

AV/$O Si el motor se ahoga, presione el tirador del

estrangulador hasta que quedetotalmente dentro e intente

arrancar el motor hastaconseguirlo.

AV/$O Si el motor arrancadespu6sdetirar tres veces del

arrancadorpero no sigue funcionando,o si la unidadse para

enfuncionamiento, aseg_resede que launidad est_en una

superficie planay compruebequeel nivel deaceitedel cig0e_al

es correcto. La unidadpuedeequiparsecon un dispositivo de

protecci6n de bajonivelde aceite.Encaso afirmativo,el nivel

del aceitedebeser adecuadoparaqueel motor arranque.

_k ADVERTENCIA Los gasesy elcalor de escapepodrfan

inflamar los materialescombustiblesy

f_, _ las estructuras 0 da_arel dep6sitode

combustibley provocar incendios,asf

como da_os materiales,lesionesgraves0 incluso la muerte.

El contacto con la zona del silenciador podrfa producir

quemadurasy lesiones graves.

• NOtoquelassuperficiescalientesy EVITElos gasesdelescape

aaltatemperatura.

• Permitaqueelequipose enfrieantesdetocarlo.

• Dejeunespaciominimode1.5 m (5 pies)alrededordel

generador,incluidalapartesuperior.

• Utilizarelmotorenunterrenoboscoso,conmalezao cubiertode

hierbaconstituyeunainfracci6nalC6digoderecursosp0blicos

deCalifornia,a menosqueelsistemadeescapeest_equipado

conunapantallaapagachispas,deacuerdoaladefinici6ndela

Secci6n4442,quesemantengaenbuenascondicionesde

funcionamiento.Enotrosestadosojurisdiccionesfederales

puedehaberleyessimilaresenvigor.

P6ngaseencontactoconelfabricante,elvendedoro eldistribuidor

delequipooriginalparaobtenerunapantallaapagachispas

dise_adaparaelsistemadeescapeinstaladoenestemotor.

• Laspiezasderecambiodebenserlasmismasquelaspiezas

originalesy estarinstaladasenlamismaposici6n.

12 BRIGGSandSTRATTON.COIVl

Conexi6n de cargasel6ctricas

1. Deje que el motor se estabilice y se caliente por dos

minutos despu6sdel arranque.

2. Aseg_resede que el disyuntor del panel de control est6

en la posici6n encienda (I).

3. Ench_feloy encienda la carga el6ctrica deseada

(120 y/o 240 V CA,monof_.sico,60 Hz.)

AVISO AI tapar en los 120 Voltio recept_.culos,los arficulos

del tap0n paraser enchufados en la sucesi0n mostrada

abajo.

t:'--'-'-b )

AVISO

• NO conectar cargas de 240 V en las tomas el6ctricas

dobles.

• NO conectar cargas trif_.sicasal generador.

• NO conectar cargas de 50 Hzal generador.

• NO SOBRECARGAREL GENERADOR.V6ase No

sobrecargar elgenerador.

AVISO El sobrepasar la capacidad del amperaje y vataje

del generador, puede da_ar al generador y los aparatos

el6ctricos conectados al mismo.

• NO sobrecargar el generador. V_ase No sobrecargar elgenerador.

• Enciendasu generador y deje que el motor se estabiliceantes de

conectar las cargasel_ctricas.

• Conecte las cargas el_ctricas en la posici6n de apagado(OFF),

luego encienda (ON) parasu operaci6n.

• Apague (OFF)las cargasel_ctricasy descon_ctelasdel generador

antes de parar el generador.

Parada del motor

1. Desconectetodas las cargas el6ctricas de los

tomacorrientes del paneldel generador.NUNCAde

arranque o detenga el motor con todos los dispositivos

el6ctricos conectados y encendidos.

2. Dejeque el motor funcione sin cargas por algunos

minutos para estabilizar las temperaturas internas del

motor y el generador.

3. Gire la Ilave en el interruptor de arranquea la posici0n

apagado(0).

A. ADVERTENClA Elcombustible y sus vapores son

extremadamente inflamables y

explosivos, Io podria

que provocar

quemaduras, incendios o explosiones;

asi como da_os materiales,lesiones graves o incluso la

muerte.

• NOcoloqueelestranguladorenlaposici6nestrangulamiento

(1",1)parapararel motor.

4. Gire la v_.lvulade combustible hastala posici6n "Off".

Apagadodebidoa nivel bajo de aceite

Si el nivel de aceite del motor cae por debajo del nivel

predeterminado, el interruptor de nivel de aceite detiene el

motor. Compruebeel nivel de aceite con la varilla.

Si el nivel de aceite est_ entre las marcasADD (Afiadir)y

FULL(Lleno) de la varilla:

• NO intente volver a arrancar el motor.

• P6ngase en contacto con un distribuidor autorizado de

servicio Briggs & Stratton.

• NO ponga a funcionar el motor sino hasta que se haya

corregido el nivel de aceite.

Si el nivel de aceite est_ por debajode la marca ADD

(Afiadir) de la varilla:

• A_adaaceite hasta Ilegar a la marca FULL(Lleno).

• Ponga de nuevo en marcha el motor. Si vuelve a

pararse, puedeque siga existiendo un problema de baja

presi6n de aceite. NO intentevolver a arrancar el motor.

• P6ngase en contacto con un distribuidor autorizado de

servicio Briggs & Stratton.

• NO ponga a funcionar el motor sino hasta que se haya

corregido el nivel de aceite.

Operaci6nduranteunclima frio

En ciertas condiciones clim_.ticas(temperaturas inferiores a

4oC [40oF] combinadas con un alto nivel de humedad), su

generador puedeexperimentar formaci6n de hielo en el

carburador o el sistema deventilaci6n del c_.rter.Para

reducir este problema, es necesariorealizar Io siguiente:

1. Aseg_resede que el generadortenga combustible

nuevo y limpio.

2. Abra la v_.lvulade combustible (gire la v_.lvulaa la

posici6n de abierto).

3. Utilice aceite 5W-30 SAE.

4. Verifique el nivel de aceite diariamente o despu6s de

cada ocho (8) horas de funcionamiento.

5. Mantenga el generador que sigue el Plan de

Mantenimiento.

6. Proteja la unidad de la intemperie.

Creaci6nde unaestructurade protecci6n provisional para

climas frios

1. Para estructura de protecci6n provisional, utilice la caja

de cart6n de embalaje original.

2. Corte las tapas superioresy uno de los lateraleslargos

de la caja de cart6n para dejar al descubierto el lado del

silenciador de la unidad. Si es necesario, sujete con

cinta adhesivalos otros lateralesde la caja de forma

que queden sobre el generador, como se muestra.

Wind

AVISO Si es necesario, quite el juego de ruedas para que el

cart6n cubra el generador, como se muestra.

3. Haga los recortes necesarios para poder accederalas

tomas de la unidad.

4. Coloque el lado expuesto protegido del viento y dem_.s

agentesatmosf6ricos.

5. Ubique el generador como se describe en la secci6n

Ubicaci6n del generador. Evite que los gases de escape

entren en un espaciocerrado a trav6s de las ventanas,

puertas, tomas de aire de ventilaci6n u otras aberturas.

_k ADVERTENCIA AI motor funcionar, se produce

mon6xido de carbono, un gas inodoro y

venenoso.

La inhalaci6n de mon6xido de carbono puede

provocar lesiones graves, dolor de cabeza,fatiga, mareos,

v6mitos, confusi6n, convulsiones, n_.useas,desmayos o

incluso la muerte.

• UtiliceesteproductoSOLOa la intemperie.

• Instaleunaalarmademon6xidodecarbonocon bateriacerca

delos dormitorios.

• Aseg0resedequelos gasesdeescapeno puedanentrarpor

ventanas,puertas,tomasdeairedeventilaci6nuotras

aberturasen unespaciocerradoenelquepuedanacumularse.

• NOutiliceesteproductoenel interiordeunedificio,cochera,

porche,equipom6vil,taller deaplicacionesnavaleso recinto,

aunquehayaventanasy puertasabiertas.

6. Arranque el generador como se describe en la secci6n

Arranque del motory cObralocon la caja de carton.

Deje un espacio minimo de 1.5 cm (5 pies) alrededor

del generador, incluida la parte superior de la

estructura de protecci6n.

A. ADVERTENClA Los gasesy el calor de escape

podrian inflamar los materiales

_, _ combustiblesy las estructuras o da_ar

el dep6sito de combustible y provocar

incendios, asi como da_os materiales,lesiones graves o

incluso la muerte.

El contacto con la zona del silenciador podria producir

quemadurasy lesiones graves.

• NOtoquelassuperficiescalientesy EVITElos gasesdelescape

aaltatemperatura.

Permitaqueelequipose enfrieantesdetocarlo.

Dejeunespaciominimode1.5 m (5 pies)alrededordel

generador,incluidalapartesuperior.

Retirela protecci6ncuandolastemperaturasseansuperioresa

4 °C(40°F).

Retire la protecci6n cuando las temperaturas sean

superiores a 4 °C (40 °F).

Pareel motor y d6jelo enfriar durante dos (2) minutos

antes de repostar combustible. Laespera para alg_n

combustible rociado paraevaporar.

Construccidnde una estructurade proteccidn para climas

frios

1. Construya una estructura de protecci6n capazde

contener tres lateralesy la parte superior del

generador. Utilice paraello materiales no combustibles

con una resistenciaal fuego de al menos una hora.

Aseg_resede que el lateral del silenciador del

generador quedeal descubierto.

AVISO P6ngaseen contacto con su proveedor de

materiales de construcciOn paraconseguir materiales no

combustibles con una resistencia al fuego de al menos una

hora.

AVISO Aseg_rese de que la estructura de protecciOn se

pueda mover f_.cilmenteparaadaptarlaa la direcci0n del

viento.

2. NO encierre el generador m_.sde Io que se muestra en

la figura. La estructura de protecci6n debe mantener

una cantidad suficiente del calor disipado por el

generador para evitar problemas de congelaci6n.

AVISO Si se ha montado un juego de ruedas en el

generador, amplie la estructura de protecci0n.

3. Siga los pasosdel 3 al 8 descritos en la secci6n

Creaci6nde una estructura deprotecci6n provisional

para climas frfos.

14 BRIGGSandSTRATTON.COIVI

No sobrecargarel generador

Capacidad

Debe asegurarsede que su generador puede proveer los

suficientes vatios de potencia continua (vatiaje nominal) y

vatios de salida para los elementos que deseealimentar al

mismo tiempo. Siga estos sencillos pasos:

1. Seleccionelos elementos que quiere alimentar al

mismo tiempo.

2. Sume la potencia nominal de esos elementos. Esaes la

cantidad de energfa que su generador debe producir

para mantener sus elementos en funcionamiento.

Consulte latabla de la derecha.

3. Calculecu_ntos vatios de salida necesitar_.La potencia

de salida se refiereal corto arranquedeenergfa quese

necesitapara arrancarherramientaso dispositivos a

motor, como una radialo un refrigerador.Como no

todos los motores arrancanal mismo tiempo, eltotal de

vatios de salida puedecalcularsea_adiendos61oel

elementocon la potenciade salida m_.salta al total de

vatios de potenciacontinua que obtuvimos en el paso 2.

Ejemplo:

Herramientao

aparatoelectri¢o

Bombadelpozode

agua

Frigorifico

Ventiladordelhomo

TelevisiOn

Luz(75 vatios)

Vatios de funcionamiento

(potencia nominal)

1200

7OO

8OO

5OO

Total de vatios de

funcionamiento: 3.275

Vatios de potenciacontinua totales

Potencia de salida adicional m_.salta

Salidatotal del generador requerida

Vatios de arranque

(pico) adicionales

2100

22OO

2350

M_ximo de vatios de

arranque: 2.350

= 3275

= 2350

= 5625

Controlde la energia

Para prolongar la vida de su generadory los aparatosque

conecte a 61,es muy importante tener cuidado cuando se le

a_adencargas el6ctricas. No deber haber nada conectado a

las tomas del generador antes de encender el motor. El

modo seguro y correcto de gestionar la energfa del

generador es a_adir las cargas secuencialmente,como se

indica a continuaci6n:

1. Sin tener nada conectado al generador, enciendael

motor tal como se describe en este manual.

2. Conectey encienda la primera carga, preferiblemente la

mayor que usted tenga.

3. Permitaque la salida del generadorse estabilice (el

motor funciona suavementey el aparato funciona

adecuadamente).

4. Conectey encienda la pr6xima carga.

5. De nuevo, permita que el generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional que

usted tenga.

NUNCAa_adacargas que sobrepasen la capacidaddel

generador. Tenga especialcuidado en contar con las cargas

adicionales en la capacidaddel generador, como se describe

arriba.

GUiA DEREFERENCIADE POTENCIAENVATIOS

Nivelnominal* Nivel

Herramientaoaparatoel_ctrico (en adicional(de

funcionamiento)arranque)de

devatios vatios

Articulosb_sicos

Luz(75 vatios) 75 --

Ventiladordelhomo-1/2 hp 800 2350

Bombadesentina-1/3hp 800 1300

Refrigerador/congelador 700 2200

Bombaparapozodeagua-1/2 hp 1000 2100

Sistemadecalefacci6n/enfriamiento

VentanaconAC- 10,000 BTU 1200 3600

Humidificador-49 1(13 gal) 175 --

Aireacondicionadocentral-24.000BTU 3800 11400

Cocina

Hornodemicroondas-1000vatios 1000 --

Cafetera 1000 --

Estufael6ctrica-8" pieza 2100 --

Tostadora 850 --

Estancia

Reproductor deDVD/CD 100 --

VCR 100 --

Receptor deest6reo 450 --

TelevisiOnacolor- 27 pulg. 500 --

Computadora personalconmonitor 800 --

de17pulg.

Otros

Sistemadeseguridad 500 --

Radioreloj AM/FM 100 --

Controlautom_ticoparapuerta de 875 2350

cochera-1/2 hp

Calentadorel6ctricodeagua 4700 11700

Taller/lugar de trabajo

L_mpara halOgenadecuarzopara 1000 --

trabajo

Atomizadorsinaire-1/3 hp 600 1200

Sierrareciprocante 960 --

Taladroel6ctrico-1/2 hp 600 900

Sierracircular-7-1/4 pulg. 1400 2300

Sierraingletadora -10 pulg. 1800 1800

Aplanadora detablas-6 pulg. 1800 1800

Sierrademesa/sierradebrazoradial-2000 2000

10pulg.

Compresor deaire-1 hp 1600 4500

*La potencia queaparece en la lista es aproximada.

Compruebe la herramienta 0 aparato el6ctrico para obtener

la potencia real.

IVlantenimiento

Plan de mantenimiento

Siga los intervalos de horas o de calendario, los que sucedan

antes. Si opera en condiciones adversas (se_aladasmD.s

abajo) es necesarioun mantenimiento mD.sfrecuente.

•Cambieel aceitedel motor

• Limpie losresiduos

• Compruebeel nivel de aceite

• Limpie el filtro de aire del motor'

• Cambieel aceitedel motor'

• Sustituya el filtro de aire del motor'

• Servicio a la vD.Ivulade combustible

• Servicio a la bujfa

• Inspeccione el silenciador y la pantalla apagachispas

• Limpie el sistema de refrigeraci6n'

1 Servicio m_s a menudo bajo condiciones de suciedad o polvo.

Recomendacionesgenerales

El mantenimiento peri6dico mejorarD,el rendimiento y

prolongarD,la vida _til del generador. Acuda a un distribuidor

autorizado para reparar la unidad.

La garantfa del generador no cubre los elementos que hayan

sido sujetos al abuso o negligenciadel operador. Para recibir

el valor completo de la garantfa,el operador deberD.

mantener el generador de la forma descrita en este manual.

Se deberD.nIlevar a cabo algunos ajustes peri6dicamente

para mantener correctamente su generador.

Todos los ajustes de la secci6n Servicio y Ajustes de este

manual deberD.nser hechos por Io menos unavez en cada

estaci6n. Cumpla con los requisitos de la tabla Plande

Mantenimiento descrita anteriormente.

AI//SO Una vez al a_o deberD,limpiar o reemplazarla bujfay

reemplazarel filtro de aire. Una bujfa nuevay un filtro de aire

limpio garantizan una mezcla de combustible-aire adecuaday

ayuda a quesu motor funcione mejor y tenga una vida Otil

mD.sprolongada.

Controlde emisiones

Cualquierestablecimientooindividuoespecializadoen la

reparaciOnde motoresque nosean de automoci6npuede

encargarsedel mantenimiento,la sustituci6ny la

reparaci6nde losdispositivosy sistemas de controlde

emisiones.Noobstante, pararealizar la revisi6n gratuita de

control de emisiones, deberD,acudir a un distribuidor

autorizado por el fabricante. V6aseGarantfade emisiones.

Mantenimientodel generador

El mantenimiento del generador consiste en conservar la

unidad limpia y seca. Operey almacene la unidad en un

ambiente limpio y seco donde no serD.expuestaal polvo,

suciedad, humedad o vapores corrosivos. Las ranuras del

aire de enfriamiento del generador no deben estar tapadas

con nieve, hojas, o cualquier otro material extra_os.

/11//$0 NO utilice agua u otros Ifquidos para limpiar el

generador. Los Ifquidos puedenpenetrar en el circuito de

combustible del motor y provocar p6rdidas de rendimiento o

fallos. Asimismo, si penetran Ifquidos en el generador a

trav6s de las ranuras del aire de refrigeraci6n, parte del

liquido puedepermaneceren los huecos y rendijas del

aislamiento del devanado del rotor y del estator. ElIfquido y

la acumulaci6n de suciedad en los devanadosinternos del

generador pueden reducir la resistenciadel aislamiento.

Limpieza

Limpie a diario, o antes de cada uso, los residuos

acumulados en el generador. IVlantengalimpias las

conexiones, los muelles y los mandos. Limpie todo resto de

combustible de la zona que rodea al silenciador y de detrD.s

del mismo. Inspeccione las ranuras paraaire de enfriamiento

y la apertura del generador. Estasaperturas deberD.n

mantenerse limpias y despejadas.

IVlantengalimpios los componentes del generador para

reducir el riesgo de sobrecalentamiento e ignici6n de los

residuos acumulados.

• Utilice un trapo h_medo para limpiar las superficies

exteriores.

AVISO Un tratamiento inadecuado de la generador podrfa

da_arla y acortar su vida _til.

• NO exponga al generadora una humedad excesiva,polvo,

suciedad o vapores corrosivos.

• NOinsertecualquierobjeto a trav6sde las ranurasdeenfriamiento.

• Puedeusar un cepillo de cerdas suaves para retirar la

suciedad endurecida,aceite, etc.

• Puedeusar una mD.quinaaspiradora paraeliminar

suciedady residuos sueltos.

16 BRIGGSandSTRATTON.COIVl

Mantenimientode la bateria

La bateria inicialno requiere ning_n mantenimiento a

excepci6n de la carga de flotaci6n, que se describe en otro

apartado. Mantenga la bateria y los terminales limpios y

secos.

AIII$O La carga de la bateria se debe realizar en un lugar

seco, como el interior de un garaje.

_i. ADVERTENClA Las patillas de las baterias, los

terminales y los accesorios relacionadoscontienen plomo

y compuestos de plomo - sustancias quimicas declaradas

cancerigenasy causantes de malformaciones cong@itas

por el Estadode California. LMese las manos despu6sde

manipular estos elementos.

Mantenimientode la v lvula de combustible

La vD.Ivulade combustible estD.equipadacon un recipiente

para sedimentos, un filtro, y una junta t6rica que deben

limpiarse.

Sit_e la vD.Ivulade combustible en la posici6n "Off".

Extraigael recipiente para sedimentos (A) de la vD.Ivula

de combustible. Retire la junta t6rica (B) y el filtro de la

vD.Ivula(C).

3. Lave el recipiente para sedimentos, la junta t6rica y el

filtro con disolvente no inflamable. S6quelos

perfectamente.

4. Sit_e el filtro y lajunta t6rica en la vD.Ivulade

combustible. Instale el recipiente para sedimentos y

apri6telo firmemente.

5. Sit_e la v_lvula de combustible en la posici6n "On"y

compruebe si hay fugas. En caso afirmativo, sustituya

la vD.Ivulade combustible.

Mantenimientodel motor

Ai, ADVERTENClA Las chispas involuntarias podrian

_,llh provocar incendios o electrocuci6n que

pueden provocar lesionesgraves o la

muerte.

CUANDOAJUSTE0 HAGAREPARACIONESA SUMAQUINA

GENERADOR

•Siempredesconecteelalambredela bujiay col6quelodonde

no puedaentrarencontactoconlabujia.

CUANDOPRUEBELABUJiADELMOTOR

• Utilice un comprobador de bujias homologado.

• NOcomprueba la chispa sin la bujia instalada.

Aceite

Re¢omenda¢ionessobreel aceite

Paraobtener el mejor rendimiento, recomendamos utilizar

aceites certificados con garantia Briggs & Stratton. Tambi@

se pueden utilizar otros aceites detergentes de alta calidad

con clasificaci6n de servicio SF,SG, SH, SJ o superior. NO

utilice aditivos especiales.

Lastemperaturas exteriores determinan la viscosidad

adecuadadel aceite para el motor. Utilice el cuadro para

seleccionar la mejor viscosidad para el intervalo de

temperatura exterior previsto.

104

-4

-22

-- __ ,'"_ 40

_ _ 20

-10

-20

-30

* Pordebajode4 °C(40°F), elusodeaceiteSAE30 provocar_

dificultadesdearranque.

** Porencimade27 °C(80°F)el usodeaceite10W30puede

aumentarel consumodeaceite.Compruebeel niveldeaceite

con mayorfrecuencia.

AIII$O Todo aceite sint6tico que cumpla las

especificacionesILSACGF-2,con marca de

certificaci6n API y con simbolo de servicio API (se

muestra a la izquierda) con "SJ/CFENERGY

CONSERVING"o superior es un aceiteaceptablea

todas las temperaturas. El uso de aceite sint6tico no

altera los intervalos de cambio de aceite indicados.

Espa_ol

Comprobaei6ndel Nivel de Aeeite

Compruebeel nivel de aceiteantesde cadauso o cada8 horas

de funcionamiento,como minimo. Rellenesi es necesario.

1. Coloque el generador sobre una superficie nivelada.

2. Retire la varilla de medici6n y limpie la varilla de

medici6n. Instale el varilla de medici6n. Quite y

verifique nivel del aceite.

AIIISO NO enrosque la varilla de nivel de aceite cuando la

inserte paracomprobar el nivel de aceite.

3. Compruebe queel aceite hastala marca "Full" (A) de la

varilla de medici6n. Instale el varilla de medici6n,

apriete firmemente.

Adici6nde Aceitedel Motor

1. Coloque el generador sobre una superficie nivelada.

2. Compruebeel nivel de aceitetal como se indica en la

secci6n Comprobaci6n del nivel de aceite.

3. Si es necesario, vierta lentamenteaceite por el orificio

de Ilenado hastala marca "Full" de la varilla de

medici6n. NO Ileneexcesivamente.

AFI$O ElIlenadodeaceiteen excesopodriaimpedir el

arranquedel motor o provocardificultadesde arranque.

• NOIleneenexceso.

• Si el nivel de aceite est_ por encima de la marca FULL (LLENO)de

la varilla, vacie aceite parareducir el nivel hasta la marca FULL

(LLENO) de lavarilla.

4. Instale el varilla de medici6n, apriete firmemente.

Cambiode Aceite del Motor

Si est_ utilizando su generador bajo condiciones de extrema

suciedad o polvo, o en un clima demasiadocaliente, hagael

cambio de aceite m_s frecuentemente.

_k PRECAUClON Evite el contacto prolongado o repetido

de piel con aceite usado de motor.

• El aceite usadodel motor hasido mostrado al cancer de la piel

de la causa en ciertos animales del laboratorio.

• Completamente lavado expuso _reascon el jab6n y el agua.

MANTENERFUERADELALCANCEDE LOS

NINOS.NO CONTAMINE.CONSERVELOS

RECURSOS.DEPOSITEEL ACEITEUSADOEN UN

PUNTODE RECOGIDA.

Cambie el aceite ¢uando el motor siga estando¢aliente

despuds de I]aber funcionado:

1. Aseg_resede que la unidadest6 en unasuperficie plana.

2. Desconecteel cable de la bujia de esta y col6quelo

donde no pueda entrar en contacto con la bujia.

3. Limpie la zona de alrededor del tap6n de vaciado de

aceite, situado en la base del motor, al otro lado del

carburador.

4. Quite el tap6n de Ilenado de aceitey vacie todo el aceite

en un recipiente adecuado.

5. Vuelva a colocar el tap6n de vaciadoy apri6telo bien.

Quite lavarilla de nivel de aceite.

6. Vierta lentamente unos 1,0 litros (36 onzas) de aceite

por el orificio. Deposite el aceite recomendadohasta la

marca "Full" de la varilla de medici6n.

7. Limpie la varilla de medici6n cada vez nivel del aceite

se verifica. NO aSadaaceite en exceso.

8. Instale la varilla de medici6n, apriete firmemente.

9. Limpie los residuos de aceite.

Servicio del depuradorde aire

Si se utiliza con un filtro de aire sucio, el motor no

funcionar_,correctamente y puede sufrir daSos. Limpielo o

reempl_.celom_.sa menudo si la unidad funciona bajo

condiciones de suciedad o polvo excesivo.

Para dar servicioal filtro de aire, siga los pasos que se

detallan a continuaci6n:

1. Afloje los tornillos (B) y quite aire la cubierta m_.s

limpia (C).

2. Con cuidado quite cartucho (D) de base (E).

3. Instale limpie (o nuevo) aire la asambleam_.slimpia

dentro de la cubierta. Desh_gasedel filtro viejo

apropiadamente.

4. Arme la cubierta m_s limpia a6reaen la base y apriete

los tornillos.

Serviciodel bujfa

Cambie la bujia ayudar_ a su motor a arrancar m_s

f_.cilmentey funcionar mejor.

1. Limpie la zona de alrededor de la bujia.

2. Retire e inspeccione la bujia.

3. Compruebela separaci6ndelelectrodocon un calibrador

de alambrey ajusteel espaciode la bujia a la medida

recomendadasi fuera necesario(v6aseEspecificaciones).

18 BRIGGSandSTRATTON.COM

4. Cambiela bujiasi los electrodosest_.npicadoso

quemadoso si la porcelanaest,.agrietada.Utilicela bujfas

de repuestorecomendada.ConsulteEspecificaciones.

5. Instale la bujfay apriete firmemente.

Inspeccioneel silenciadory la pantalla apagachispas

Inspeccione que el silenciador no presentefisuras, corrosi6n

u otros da_os. Desmontela pantalla apagachispas,si cuenta

con una,y verifique que no presenteda_os ni obstrucci6n

por carb6n. Encaso de que se necesitenpiezas de recambio,

aseg_resede usar solamente piezasde recambio originales

para el equipo.

_i. ADVERTENCIA Los gasesy el calor de escape

podrfan inflamar los materiales

_t_., _ combustibles y las estructuras 0 da_ar

el dep6sito de combustible y provocar

incendios, asf como da_os materiales, lesionesgraves 0

incluso la muerte.

El contacto con la zona del silenciador podrfa producir

quemadurasy lesiones graves.

• NOtoquelassuperficiescalientesy EVITElos gasesdelescape

aaltatemperatura.

• Permitaqueelequipose enfrieantesdetocarlo.

• Dejeunespaciominimode1.5 m (5 pies)alrededordel

generador,incluidalaparlesuperior.

• Utilizarelmotorenunterrenoboscoso,conmalezao cubiertode

hierbaconstituyeunainfracci6nalC6digoderecursosp0blicos

deCalifornia,amenosqueelsistemadeescapeest_equipado

conunapantallaapagachispas,deacuerdoa ladefinici6ndela

Secci6n4442,quese mantengaenbuenascondicionesde

funcionamiento.Enotrosestadosojurisdiccionesfederales

puedehaberleyessimilaresenvigor.

P6ngaseencontactoconelfabricante,elvendedoroeldistribuidor

delequipooriginalparaobtenerunapantallaapagachispas

dise_adaparaelsistemadeescapeinstaladoenestemotor.

• Laspiezasderecambiodebenser lasmismasquelaspiezas

originalesy estarinstaladasenlamismaposici6n.

Limpie e inspeccioneel apagachispasde la siguiente

manera:

1. Para retirar la protecci6n del silenciador (A) de

silenciador (B), retire los cuatro tornillos que conectan

la protecci6n a la m6nsuladel silenciador.

2. Retire los cuatro tornillos que sostienen la pantalla

apagachispas(C).

3. Inspeccionela pantallay reempl_.celasi est,.rota,perforada

o da_ada.No use pantallasdefectuosas.Si la pantallano

est,.da_ada,limpielacon undisolventecomercial.

4. Vuelvaa instalarla pantallay la protecci6ndel silenciador.

Sistema de refrigeraci6nde aire

Con el tiempo, se puedenacumular residuos en las aletasde

refrigeraci6n del cilindro y pasar inadvertidos mientras no se

desmonte parcialmente el motor. Recomendamosque

encargue la limpiezadel sistema de refrigeraci6n (D) a un

distribuidor autorizado siguiendo los intervalos

recomendados(consulte la secci6n Plan de Mantenimiento

en la secci6n Mantenimiento). Es igualmente importante que

no se acumulen residuos en la parte superior del motor ni en

la pantalla giratoria. Consulte la secci6n Limpieza.

Ajustedel carburador

El carburador de este motor es de bajaemisi6n. Est,.

equipado con una v_.lvulade mezclade ralentf no ajustable y,

en algunos casos, con ralentf regulado. Los nivelesde ralentf

reguladoy velocidad m_.ximase ajustan en la f_.brica.Si es

necesario modificarlos, acuda a un distribuidor de servicio.

_i. PRECAUCION Las velocidades de funcionamiento

excesivamentealtas podrfan provocar lesiones levesy/o

da_os al generador.

Lasvelocidades excesivamentebajas incrementan la

carga de trabajo.

• NOintentealterarel resorte,lasconexionesy otraspartesdel

reguladorparaincrementarlavelocidaddelmotor.Elgenerador

suministralafrecuenciay el voltajenominalescorrectoscuando

funcionaa unavelocidadcontrolada.

• NOmodifiqueal generadorenningunaforma.

Almacenamiento

El generador deber_ser encendido al menos una vez cada

siete dfasy deber_,dejarlo funcionar al menos durante

30 minutos. Si no puede hacer esto y debe almacenarla

unidad por m_.sde 30 dfas, siga las siguientes instrucciones

para preparar su unidad para almacenamiento.

Generador

1. Limpie el generadorcomo est,. descrito en Limpieza en

la secci6n Mantenimiento.

2. Revise que las ranuras parael aire de enfriamiento y las

aperturas del generador se encuentrenabiertas y

despejadas.

Almacenamientopara periodos prolongados

El combustible puede estar pasado 30 dfas despu6sde su

almacenamiento. El combustible pasado provoca la

formaci6n de residuos _.cidosy de carbonilla en el circuito

de combustible yen los componentes b_.sicosdel

carburador. Paramantener el combustible en buen estado,

utilice el estabilizador de combustible FRESHSTART® de

Briggs & Stratton en cualquiera de sus variantes: Ifquido o

cartucho concentrado con goteo.

Si se a_adeun estabilizador de combustible conforme a las

instrucciones, no ser_.necesariovaciar el motor de

combustible. Hagafuncionar el motor durante dos minutos

para que el estabilizador circule por todo el circuito de

combustible. El motor y el combustible se puedenalmacenar

hasta 24 meses.

_. ADVERTENClA Elcombustible y sus vapores son

extremadamenteinflamables y

explosivos, Io podrfa

que provocar

quemaduras, incendios o explosiones;

asf como da_os materiales,lesiones graves o incluso la

muerte.

CUANDOALIVIACENE0 GUARDEELEQUIPOCONCOMBUSTIBLE

ENELTANQUE

• Almacene alejado de calderas, estufas, calentadores de agua,

secadorasde ropa u otros aparatoselectrodom_sticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de la combustible.

CUANDOVACiEELDEPOSITO

• DETENGAel motor del generador y d6jelo enfriar durante al

menos 2 minutos antes de quitar el tap6n de combustible.

Afloje la tapa lentamente para dejar que la presi6n salga del

tanque.

• Vacie el dep6sito de combustible a la intemperie.

• Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n.

• Compruebefrecuentemente que las lineasde combustible, el

tanque, el tap6n y los accesorios no est_n rotos o tengan fugas.

C_mbielossi es necesario.

• NOencienda un cigarrillo o fume.

Si no se ha a_adido un estabilizador de combustible a la

gasolina, deber_,vaciar completamente el motor utilizando

un contenedor homologado. Dejefuncionar el motor hasta

que se agote el combustible. Se recomienda utilizar un

estabilizador de combustible en el contenedor de

almacenamientopara mantener la gasolina en buen estado.

Cambiode aceite

Con el motor todavfa caliente, drene el aceite de la caja del

cig0e_al. Vuelva a Ilenarlo con el grado de aceite

recomendado.

Otras sugerenciaspara el almacenamiento

1. NO guarde combustible de una temporada a otra a

menos que Io hayatratado como se indica en la

secci6n Almacenamiento ParaPeriodos Prolongados.

2. Cambieel contenedor de combustible si esteempiezaa

oxidarse. Elcombustible contaminado provocar_.

problemas en el motor.

3. Si es posible, guarde la unidad en un espaciointerior y

prot6jala del polvo y la suciedad.

4. Cubra la unidad con una funda adecuadaque no

retenga la humedad.

_i ADVERTENClA Las fundas paraalmacenamiento

podrfan provocar incendiosy producir da_os

materiales, lesiones graveso incluso la muerte.

• NOcoloqueunacubiertaencimadeungeneradorcaliente.

• Dejequela unidadseenfrieIo suficientementeantesdequele

coloquelacubierta.

5. Almaceneel generador en unazona limpia y seca.

20 BRIGGSandSTRATTON.COIVl

Resoluci6nde problemas

Problemo

El motorest_funcionandopero

noexistesalidadeAC

disponsible.

El motorfuncionabiensincarga

pero"funcionareal"cuandose le

contectancargas.

El motornoseenciende;ose

enciendey funcionareal.

Cagsa

El interruptor autom_tico de circuito est_

abierto.

Conexi6n mal o defectuosa del juego de

cables.

Eldispositivo conectado est_ da_ado.

4. Averia en el generador.

1. Corto circuito en una de las cargas

conectadas.

2. Elgenerador est_ sobrecarga.

3. Velocidad del motor es muy lenta.

4. Circuito del generador en corto.

5. Filtro de combustible obstruido o sucio.

1. V_lvula del combustible en posici6n "Off".

2. Interruptor de arranque en posici6n

apagado (0).

3. La bateria defectuosa.

4. Nivel de aceite insuficiente.

5. Depurador de aire sucio.

6. Filtro de combustible obstruido o sucio.

7. Sin combustible.

8. Combustible vieja.

9. Elcable de la bujia no est_ en malas la

Aeeion

1. Reposicione el interruptor.

2. Revise y repare.

Conecteotro dispositivo que est_ buenas

condiciones.

Contacteel distribuidor de servicio autorizado.

Desconectela carga el_ctrica en corto.

2. Vea No Sobrerecarque Generador.

3. Contacteel distribuidor de servicio autorizado.

4. Contacteel distribuidor de servicio autorizado.

5. Limpie o cambie el filtro de combustible.

1. Gire la v_lvula del combustible a la posici6n

"On".

2. Gire la Ilave en el interruptor de arranquea la

posici6n funcionamiento (I).

3. Reemplace bateria.

4. Llene el c_rter hasta el nivel correcto o sit_e el

generador en una superficie plana.

5. Limpie o reemplaceel depurador deaire.

6. Limpie o cambie el filtro de combustible.

7. Ll_nelo con combustible fresco.

8. Drene el tanque de gasolina; II_nelocon

combustible fresco.

9. Conecte el cable a la bujia.

bujia.

10. Bujiadefectuosa.

11. Agua en la combustible.

12. Sobrecebado.

10. Reemplace la bujia.

11. Dreneel tanque de gasolina; II_nelocon

combustible fresco.

12. Abra por completo el cebador y haga girar el

motor.

El motorseapagaen pleno

funcionamiento.

AI motorle hacefalta potencia.

El motor"no funciona

continuamente"osedetiene.

13. Mezclade combustible excesivamente rica.

14. Lav_lvula de entrada est_ atascada est_

cerrada.

15. El motor ha perdido compresi6n.

1. Sin gasolina.

2. Filtro de combustible obstruido o sucio.

3. Nivel de aceite insuficiente.

1. Lacarga es muy alta.

2. Filtro de aire sucio.

3. Filtro de combustible obstruido o sucio.

1. Carburador con mezcla de aire-combustible

muy rica o muy pobre.

2. Filtro de combustible obstruido o sucio.

13. Contacte

14. Contacte

el distribuidor de servicio autorizado.

15. Contacteel distribuidor de servicio autorizado.

1. Llene el tanque de combustible.

2. Limpie o cambie el filtro de combustible.

3. Llene el c_rter hasta el nivel correcto o sit_e el

generador en una superficie plana.

1. Vea No Sobrerecarque Generador.

2. Reemplaceel filtro deaire.

3. Limpie o cambie el filtro de combustible.

1. Contacteel distribuidor de servicio autorizado.

2. Limpie o cambie el filtro de combustible.

Garantias

Garantiade controlde emisionesde California,

U.S. EPAy Briggs& StrattonCorporation

Derechosy obligacionesde la garantfa

California Air Resources Board, U.S. EPAy Briggs & Stratton

(B&S) le explican a continuaci6n la garantfa del sistema de

control de emisiones de su motor/equipo modelo 2008 y

posteriores. En California, los nuevosmotores peque_os

para m_.quinasde servicio debenestar dise_ados, fabricados

y equipados conforme a los exigentesest_.ndaresde lucha

contra la contaminaci6n del Estado. B&S garantiza el sistema

de control de emisiones de su motor/equipo durante los

perfodos que se indican a continuaci6n, siempre que no haya

habido uso indebido, negligencia o mantenimiento indebido

del motor peque_o para m_.quinasde servicio.

Su sistema decontrol de emisiones puedeincluir

componentescomo el carburador o el sistema de inyecci6nde

combustible, el tanque de combustible, el sistema de arranque

y el convertidor catalitico.Tambi6n puedeincluir mangueras,

correas, conectores,detectoresy otros conjuntos

relacionadoscon las emisiones.Si se cumplen las condiciones

de la garantfa,B&S reparar_,el motor/equipo sin coste alguno,

incluido el diagn6stico, los componentesy la mano de obra.

Coberturade la garantia del fabricante:

Los motores peque_os para m_quinas de servicio tienen dos

a_os de garantfa. Si algt_ncomponente del motor/equipo

relacionado con las emisiones estuviera defectuoso, B&S Io

reparar_,o sustituir_..

Responsabilidadesde la garantiadel propietario:

• Como propietariodel motor/equipo peque_o,ustedes

responsablede Ilevara cabo todas las operacionesde

mantenimientoquese enumeranen el manualdel

propietario.B&S recomiendaconservartodas las facturas

relativasal mantenimientodel motor/equipo,pero B&S

no puededenegarla garantfabas_.ndoset_nicamenteen la

falta defacturaso en la imposibilidadpor parte del

propietario deasegurar lacorrecta realizaci6nde todas

las operacionesde mantenimiento.

• Como propietario del motor/equipo, debeser consciente

de que B&S puededenegarlacobertura de la garantfasi

el motor/equipo o uno de sus componentesfalla debido

a un uso indebido o negligente,un mantenimiento

inadecuadoo modificaciones no autorizadas.

• Usted es responsablede presentar su motor/equipo a

un centro de distribuci6n de B&S, distribuidor

autorizado de servicio u otra entidad equivalente, segOn

corresponda, en el momento en que surja un problema.

Las reparacionescubiertas por la garantfa se Ilevar_.na

cabo en un plazo razonable,no superior a 30 dfas en

ning_n caso. Encaso de preguntas sobre los derechos

y responsabilidadesrelativos a la garantfa, p6ngase en

contacto con B&S Ilamandoal (414) 259-5262.

Disposicionesde la garantia contradefectosdel sistema

de controlde emisionesde Briggs& Stratton

A continuaci6n se detallan las disposiciones concretas

relativasa la Cobertura de la garanfia contra defectos del

sistema de control de emisiones. Se a_adena la garantfade

motores de B&S paramotores no regulados, quefigura en el

Manual del Operario.

1. Piezasgarantizadas

La presente garantfacubre t_nicamentelas piezas que

se enumeran a continuaciOn(piezas del sistema de

control de emisiones) siempre que tales piezas

estuvieran presentes en el motor adquirido.

a. Sistema de regulaci6n de combustible

• Sistema de enriquecimiento paraarranque en frfo

(estrangulador electr6nico)

• Carburador y piezas internas

• Bomba de combustible

• Conducto de combustible, acoplamientos del

conducto de combustible, abrazaderas

• Dep6sito de combustible, tap6n y cadena

• Bote de carbono

b. Sistema de inducci6n de aire

• Filtro de aire

• Colector de admisi6n

• Lfnea de purga y ventilaci6n

c. Sistema de encendido

• Bujfa(s)

• Sistema de encendido magn6tico

d. Sistema catalizador

• Convertidor catalitico

• Colector de escape

• Sistema de inyecci6n de aire o v_.lvulade impulso

e. Elementos diversos utilizados en los sistemas

• V_.lvulasy conmutadores de aspiraci6n,

temperatura, posici6n y temporizados

• Conectoresy unidades

Duraci6n de la cobertura

Durante un perfodo de dos a_os desde la fecha de

compra original, B&S garantizaal propietario original y

a todo propietario posterior que el motor est,. dise_ado,

fabricado y equipadoconforme a la normativa vigente

adoptada por el Air ResourcesBoard; que no tiene

defectos de materiales ni de mano de obra que

provoquen el fallo de un componente cubierto; y que es

id6ntico en todos los aspectos materiales al motor

descrito en la aplicaci6n de certificaci6n del fabricante.

El perfodo de garantfacomienza en lafecha de

adquisici6n original del motor.

22 BRIGGSandSTRATTON.COIVl

La garantfa de los componentes relacionadoscon las

emisiones es la siguiente:

• Los fallos de todo componente cubierto por la garanfia

que no se debasustituir como parte del plan de

mantenimiento obligatorio detallado en el manual del

propietario entregado quedar_.ncubiertos por la

garantfadurante el perfodo de la garantfaespecificado

anteriormente. Si alguno de estos componentes falla

durante el perfodo de cobertura de la garantfa, deber_.

ser reparado o sustituido por B&S sin cargo alguno

para el propietario. Los componentes que se repareno

sustituyan en virtud de la garanfia estar_.ncubiertos por

la garantfa durante el perfodo de garantfa restante.

• Los fallos de todo componente cubierto por la garantfa

que s61ose deba inspeccionar peri6dicamente seg_n el

manual del propietario entregado quedar_.ncubiertos

por la garanfia durante el perfodo de la garantfa

especificadoanteriormente. Los componentes que se

repareno sustituyan en virtud de la garanfia estar_n

cubiertos por la garanfia durante el perfodo de garanfia

restante.

• Los fallos de todo componente cubierto por la garanfia

que se deba sustituir como parte del plan de

mantenimiento obligatorio detallado en el manual del

propietario entregado quedar_.ncubiertos por la

garantfa hastael momento en que se indique que es

necesario hacer la primera sustituci6n. Si el

componente falla antes de la fecha de la primera

sustituci6n, ser_.reparadoo sustituido por B&S sin

cargo alguno parael propietario. Los componentes que

se repareno sustituyan en virtud de la garantfaestar_n

cubiertos por la garantfadurante el perfodo de garanfia

hasta Ilegar a la fecha de la primera sustituci6n.

• No se podr_.nutilizar componentes complementarios o

modificados no exentos por el Air ResourcesBoard. El

uso de componentes complementarios o modificados

no exentos por parte del propietario dar_.lugar a la

anulaci6n de la garantfa. El fabricante no ser_.

responsablede los fallos de componentes cubiertos por

la garantfa que se debanal uso de un componente

complementario o modificado no exento.

3. Cobertura de da_os derivados

Lacobertura se ampliar_,a los fallos de cualquier

componente del motor derivados del fallo de cualquier

componente relacionado con el sistema de emisiones

cubierto por la garantfa.

4. Solicitudes y exclusiones de cobertura

Las solicitudes de garantfase cumplimentar_.ncon

arreglo alas disposiciones de la politica de garantfade

motores B&S. La cobertura no aplica a los fallos de

componentes relacionadoscon el sistema de emisiones

cubiertos por la garantfaque no sean originales de B&S

ni a los fallos debidos a uso indebido, negligencia o

mantenimiento inadecuado,conforme alas

disposiciones de la politica de garanfia de motores

B&S. B&S no ser_.responsablede la cobertura de la

garantfade fallos de componentes relacionadoscon el

sistema de emisiones cubiertos por la garanfia

provocados por el uso de componentes

complementarios o modificados.

Consultela informaci6nsobre el periodo de durabilidadde

las emisionesy el indice de aire en la etiqueta de

emisionesdel motor

Los motores con certificaci6n de cumplimiento de la

normativa sobre emisiones del California Air Resources

Board(CARB)deben mostrar informaci6n sobre el perfodo

de durabilidad de las emisiones y el fndice de aire. Briggs &

Stratton ofrece esta informaci6n al consumidor mediante

etiquetas de emisiones. La etiqueta de emisiones del motor

contiene la informaci6n de certificaci6n.

El Periodode Durabilidad de las Emisionesindica el

n_mero de horas durante las cuales el motor puede

funcionar cumpliendo las normas sobre emisiones, siempre

que se realicen las operacionesde mantenimiento quese

detallan en las instrucciones de uso y mantenimiento. Se

utilizan las siguientes categorfas:

IVloderado:El motor est,. certificado para cumplir la

normativa sobre emisiones durante 125 horas de

funcionamiento real.

Intermedio: El motor est,.certificado para cumplir la

normativa sobre emisiones durante 250 horas de

funcionamiento real.

Prolongado:El motor est,. certificado paracumplir la

normativa sobre emisiones durante 500 horas de

funcionamiento real.

Por ejemplo, un cortac6spedcon operario a pie se suele

utilizar entre 20 y 25 horas al a_o. Por tanto, el Periodode

Durabilidad de las Emisionesde un motor con clasificaci6n

intermedia equivaldrfa a 10-12 a_os.

Los motores Briggs & Stratton cuentan con la certificaci6n

de cumplimiento de la fase 2 de las normativas sobre

emisiones de la United States Environmental Protection

Agency (USEPA,Agencia estadounidensede protecci6n del

medioambiente). En el caso de los motores con certificaci6n

de fase 2, el perfodo de cumplimiento de la normativa sobre

emisiones que figura en la etiqueta de cumplimiento de

emisiones indica el nOmerode horas de funcionamiento

durante las cualesel motor ha demostrado cumplir los

requisitos federales sobre emisiones.

Paramotores de menos de 225 cc:

CategorfaC = 125 horas

CategorfaB = 250 horas

CategorfaA = 500 horas.

Paramotores de 225 cc o m_.s:

CategorfaC = 250 horas

CategorfaB = 500 horas

CategorfaA = 1000 horas.

1Fchadeentradaenvigor: 1deMayode2010.Sustituyea todaslasgarantiassin fechay a lasdefechaanterioral 1 de Mayode2010

GARANT|A LIMITADA

Briggs & Stratton Power Products Group, LLC reparar_ o sustituir_ sin cargo alguno cualquier componente del generador port_til que presente defectos

de materiales y/o mano de obra. Los gastos de transporte de las producto enviadas para reparar o sustituir conforme a los t6rminos de esta garantia

correr_n a cargo del comprador. El periodo de vigencia y las condiciones de esta garantia son los que se estipulan a continuaci6n. Para obtener servicio ....

en garantia, Iocalice el distribuidor de servicio autorizado m_s pr6ximo en nuestro mapa de distribuidores, en www.BRIGGSandSTRATTON.COM.

NO EXISTENINGUNA OTRAGARANTIA EXPLICITA.LAS GARANTIASIMPLICITAS, INCLUIDAS LAS DE COMERCIABILIDADO IDONEIDADPARA UN

FIN CONCRETO,SELIMITAN A UN ANO DESDELA FECHADE COMPRA OAL LIMITE DE TIEMPO PERMITIDOPOR LA LEY.QUEDANEXCLUIDAS

TODASLAS GARANTIASIMPLICITAS QUEDAEXCLUIDA LA RESPONSABILIDADPOR DANOSSECUNDARIOSY DERIVADOSHASTAEL LIMITE

PERMITIDO POR LA LEY.Algunos paises o estados no permiten limitar la duraci6n de una garantia implicita ni excluir o limitar los daSos secundarios y

derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Estagarantia le otorga determinados

derechos legales yes posible que tenga otros derechos que pueden variar de un pals o estado a otro.

Motor Todos los otros componentes

Uso comercial 1Aho 1Aho

* A_o2 y 3 despides61o

El periodo de garantia comienza en la fecha de compra del primer usuario final y se prolonga durante el tiempo especificado. "Uso del consumidor" significa

uso dom6stico personal por parte de un consumidor final. "Uso comercial" significa cualquier otro uso, incluidos los usos con fines comerciales, de

generaci6n de ingresos o alquiler. Una vez que el equipo se hayausado con fines comerciales, se considerar_ como equipo de uso comercial a efectos de

esta garantia. Los equipos utilizados para suministrar energia en sustituci6n de un servicio p[_blico no pueden acogerse a esta garantia.

NOESNECESARIOREGISTRARLA GARANTIAPARAOBTENERSERVICIODEBRIGGS& STRATTONPRODUCTS.GUARDESU RECIBODE COMPRA.SI NOAPORTA

LA PRUEBADE LA FECHADECOMPRAINICIAL,SE UTILIZARALA FECHADE FABRICACIONDEL PRODUCTOPARADETERMINAREL PERIODODEGARANTIA.

Esperamos que disfrute de nuestra garantia y le pedimos disculpas por las molestias causadas. Cualquierdistribuidor de servicio autorizado puede Ilevar a

cabo reparaciones en garantia. La mayoria de las reparaciones en garantia se gestionan normalmente, pero algunas veces la solicitud de servicio en garantia

puede no ser procedente. Por ejemplo, la garantia no ser_ v_lida si el equipo presenta da_os debidos al real uso, la falta de mantenimiento, el transporte, la

manipulaci6n, el almacenamiento o la instalaci6n inadecuados. De manera similar, la garantia quedar_ anulada si se ha borrado la fecha de fabricaci6n o el

n[_merode serie del generador port_til, o si el equipo ha sido alterado o modificado. Durante el periodo de garantia, el distribuidor de servicio autorizado

podr_ reparar o sustituir, a su libre elecci6n, cualquier pieza que, previa inspecci6n, sea defectuosa en condiciones normales de uso y servicio. Esta garantia

no cubre las reparaciones y equipos que sedetallan a continuaci6n:

Desgastenormal: AI igual que cualquier otro aparato mec_nico, los equipos de uso en exteriores necesitan piezasy mantenimiento peri6dicos para

funcionar correctamente. Estagarantia no cubre las reparaciones cuando el uso normal hayaagotado la vida Otil de una pieza concreta del equipo.

Instalaci6n y mantenimiento: Esta garantia no cubre los equipos ni las piezascuya instalaci6n seaincorrecta o no haya sido autorizada, ni aquellos que

hayansido objetode cualquier tipo de alteraci6n,mal uso, negligencia,accidente, sobrecarga, excesode velocidad o mantenimiento, reparaci6no

almacenamiento inadecuadosque, anuestro juicio, hayaafectado negativamentea su funcionamiento y su fiabilidad. Lagarantia tampoco cubre el

mantenimiento normal, como los ajustesy la limpieza, o la obstrucci6n del sistema de combusti6n (debido a materias quimicas, suciedad, carb6n, cal, etc.).

Otras exclusiones: Tambi6n quedan excluidos de esta garantia el desgaste de los articulos tales como juntas t6ricas, filtros, etc., o los daSos

derivados de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado, congelaci6n o deterioro quimico. Los accesorios tales como

empezar baterias, juego de cables del adaptador del generador y cubiertas para almacenamiento quedanexcluidos de la garantia del producto. Tambi6n

se excluyen los equipos usados o reacondicionados y los destinados a demostraciones; los equipos utilizados como fuente principal de energia en

lugar de un servicio p[_blico y los equipos sanitarios destinados al mantenimiento de las constantes vitales. Estagarantia excluye los fallos debidos a

hechos fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante. 311527s,Rev.A, 05/1/2010

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, Wl, EE.UU

24 BRIGGSandSTRATTON.COIVl

Reservado

GeneradorPortdtil

Especificacionesdel producto

Modelo 030470

Vataje que Empieza ...................... 8,750 Vatios

Vataje* . .............................. 7,000 Vatios

Corriente valorada de Carga de C.A.:

a 240 Voltios ....................... 29.1 Amperios

a 120 Voltios ....................... 58.3 Amperios

FrecuenciaNominal ................. 60 Hzat 3600 rpm

Fase .................................. Monof_sica

Desplazamiento ................. 420 cc (25.63 cu. in.)

Bujia Separaci6n .................. 0.76 mm (0.030 in.)

Capacidadde Gasolina .26.5 Litros (7 galones americanos)

Capacidadde Aceite .............. 1.0 Litros (36 Onzas)

Modelo 030471

Vataje que Empieza ..................... 10,000 Vatios

Vataje* . .............................. 8,000 Vatios

Corriente valorada de Carga de C.A.:

a 240 Voltios ....................... 33.3 Amperios

a 120 Voltios ....................... 66.6 Amperios

FrecuenciaNominal ................. 60 Hzat 3600 rpm

Fase .................................. Monof_sica

Desplazamiento ................. 420 cc (25.63 cu. in.)

BujiaSeparaci6n .................. 0.76 mm (0.030 in.)

Capacidadde Gasolina .26.5 Litros (7 galones americanos)

Capacidadde Aceite .............. 1.0 Litros (36 Onzas)

Serviciocomz ndespide

Depurador de aire ..................... 491588 o 5043

Botella de aceite de motor ............ 100005 o 100028

Botella de aceite sint6tico ..................... 100074

Estabilizador de combustible ............ 100002 o 5041

Apagachispas ............................. 83083GS

Potencia nominal: Elvalor de potencia bruta de cada modelo de motor de gasolina se indica en la etiqueta conforme a los requisitos del

c6digo J1940 (Procedimiento de valoraci6n de potencia y par de peque_os motores) de la SAE(Society of Automotive Engineers, Sociedad

de ingenieros de automoci6n). Los valores nominales se han obtenido y corregido conforme al c6digo SAEJ1995 (Revisi6n 2002-05). Los

valores de par se obtienen a 3060 rpm, y los valores de potencia, a 3600 rpm. La potencia bruta real del motor ser_ inferior y depender_,

entre otros factores, de las condiciones ambientales de uso y de las variaciones entre distintos motores del mismo modelo. Dadala amplia

variedad de productos que utilizan nuestros motores y la multitud de factores ambientales que pueden afectar a su funcionamiento, es

posible que el motor de gasolina no desarrolle toda su potencia bruta nominal en determinados equipos (potencia "en la aplicaci6n" o neta

real). Estadiferencia se debe,entre otros, a los siguientes factores: accesorios (filtro deaire, escape,carga, refrigeraci6n, carburador,

bomba de combustible, etc.), limitaciones de la aplicaci6n, condiciones ambientales de uso (temperatura, humedad, altitud) y variaciones

entre distintos motores de un mismo modelo. Briggs & Stratton podr_ sustituir el motor de esta serie por otro de mayor potencia nominal

en caso de limitaciones defabricaci6n o capacidad.

* Estegenerador est_ clasificado y certificado conforme a la norma C22.2 No. 100-04 (motores y generadores) de la CSA(Canadian

Standards Association [Asociaci6n canadiense de normalizaci6n]).

Briggs& StrattonPower Products Group, LLC

P.O. Box702

Milwaukee, Wisconsin,53201-0702 U.S.A.

26 (800) 743-4115 BRIGGSandSTRATTON.COIVl

RIGG S &STRATTO N

G6n6ratriceportative

Manuel d'utilisation

Les caract6ristiques nominales de cette g6n6ratrice sont conformes ) la norme C22.2 No. 100-04

(moteurs et g6n6ratrices) de I'ACNOR (Association canadiennede normalisation).

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WISCONSIN, U.S.A.

Merci d'avoir achet6 cette g6n6ratrice de qualit6 Briggs & Stratton. Nous sommes heureux que vous fassiezconfiance &la

marque Briggs & Stratton. Si vous respectezlesinstructions d'utilisation et d'entretien de ce manuel, vous pourrez vous fiez _.

votre g6n6ratrice Briggs & Stratton durant de nombreuses ann6es.

Ce manuel contientdes renseignementssur la s_curit6 pour vous informer des dangers et des risques associ6saux

g6n_ratrices et _ la fagon de les _viter. Cette g6n6ratricea _t6 congue pour _tre utilis_e seulement pour alimenter les circuits

d'6clairage compatibles, les 61ectrom6nagers,les outils et les moteurs et pour aucuneautre utilisation. II est important de bien

lire et comprendre enti_rement ces directives avant de tenter de d6marrer et d'utiliser cet 6quipement. Conservezces

instructionsd'origine pour rdfdrencefuture.

Cette gdndratrice exige un assemblagefinal avant utilisation. Consultez la section Assemblage de ce manuel pour les

directives sur les proc6dures d'assemblagefinales. Suivez ces instructions _ la lettre.

O_ noustrouver

Vous n'aurez jamais _ chercher bien loin pour trouver un centre de support et service Briggs & Stratton pour votre g_n6ratrice.

Consultezles PagesJaunes. II y a plus de 30 000 distributeurs de service apr_s-vente agr66s Briggs & Stratton dans le monde

qui offrent un service de qualitY.Vous pouvezaussi t_16phonerau Service& la clientele de Briggs & Stratton au

(800) 743-4115 ou communiquer aveceux par Internet &I'adresse BRIGGSandSTRATTON.COM.

G6n6ratrice

Num6ro de module

R6vision

Num6ro de s6rie

III

Moteur

Num6ro de module

Num6ro de type

Num6ro de code

III

Date d'achat IIIIIIIII

Milwaukee, WI, USA.Tous droits r6serv_s.

BRIGGS& STRATTONPOWERPRODUCTSsont des marques

d6pos_esde Briggs & Stratton Corporation

Milwaukee, WI, USA

2 BRIGGSandSTRATTON.COIVl

TabledesMati res

S6curit6 de I'op6rateur ............................ 4

Description de I _quipement .................................... 4

Renseignements importants de s_curit6 ........................... 4

Assemblage.................................... 7

D6ballezla g6n6ratrice......................................... 7

Contenu de I'exp6dition ........................................ 7

Installe la roue la trousse....................................... 7

Raccordezle c_.blede retour de la batterie ......................... 7

Ajoutez de I'huile ). moteur ..................................... 8

Ajoutez de I'essence .......................................... 8

Mise ). la terre du syst_me...................................... 9

Branchement au systeme _lectrique d'un 6difice..................... 9

Emplacementde la g6n6ratrice .................................. 9

Fonctionset commandes.......................... 10

Cordons et prises............................................ 11

Chargeur de batterie ......................................... 11

Op6ration .................................... 12

D6marragedu moteur ........................................ 12

Branchement des charges61ectriques............................ 13

Arr_t du moteur ............................................. 13

Arr_t du moteur en cas de bas niveau d'huile ...................... 13

Fonctionnement par temps froid ................................ 13

Ne pas surchargez g6n6rateur.................................. 15

Entretien ..................................... 16

Calendrier d'entretien......................................... 16

Entretien de g6n_ratrice....................................... 16

Entretien de la batterie........................................ 16

Entretien de la vanne de combustible ............................ 17

Entretien du moteur.......................................... 17

Entreposage................................................ 20

D6pannage ................................... 21

Garanties .................................... 22

Garantie du dispositif antipollution .............................. 22

Garantie du propri6taire d'un g6n6ratrice ......................... 24

Caract6ristiqoes ................................ 26

Caract_ristiquesdu produit .................................... 26

Pi_cesd'entretien courant ..................................... 26

Frangais

(ZD

S curit de I'op rateur

Description de I 6quipement

_Lisez avec soin ce manuel et familiarisez-vousavec

...... votregdndrateur.Connaissezsesapplications,ses

limitations et les dangersqu'il implique.

Ceg6n6rateurest un g6n6rateurentrafn6par un moteur

champ magn6tiquerotatif produisant du courant alternatif

(c.a.). II a 6te co%u pour fournir du courant electriquepour

faire marcherdes chargescompatibles d'eclairage,d'appareils

menagers,d'outil et de moteur. Lechamp tournant du

generateurest entraTne&3,600 T/M par un moteur.

AVIS Depasserla capacite enwatts/amperes de la

generatrice peut endommager la generatrice et/ou les

appareils electriques qui y sont branches.

• NEd6passezPASla capacit6enwatts/amperesdelag6n6ratrice.

VoirlarubriqueNesurchargezpasvotregbnbratricedansla

sectionOpbrafion.

Tout a ete mis en oeuvre pour que les informations contenues

dans ce manuelsoient exacteset _ jour. Cependant,nous se

reservele droit de changer,d'alterer ou d'ameliorer le produit

n'importe quel moment sansavis prealable.

Le Systeme de contr61ede I'emission du generateur est

garanti pour des normes etablies par L'Agence de protection

de I'environnement et le California Air Resources Board.

Renseignements importants de s6curit6

Le fabriquant ne peut anticiper toutes les circonstances

potentielles pouvant comporter un danger. Parconsequent,

les avertissements contenus dans le present manuel, ainsi

que les plaques et les decalquesapposes sur I'unite

n'englobent pas toutes les possibilites. Si vous utilisez une

procedure, une methode de travail ou une technique

d'operation non specifiquement recommandee par le

fabricant, vous devezvous assurer qu'elle ne compromet pas

votre securite ni celle des autres. Vous devezegalement

vous assurer que la procedure, la methode de travail ou la

technique d'operation quevous choisissez ne rende pas la

generatrice dangereuse.

Symboles de sdcuritdet leur signification

Emanationstoxiques Effetderecul Choc_lectrique

Feu Explosion Manueld'utilisation

Partiesen mouvement Objets volant Surface chaude

,_, Le symbole d'alerte de securite indique un risque

potentiel de blessure personnelle. Un mot signal (DANGER,

ATTENTIONou AVERTISSEMENT)est utilise avec un

symbole d'alerte pour vous indiquer le degre ou le niveau du

risque. Un symbole de securite peut _tre utilise pour

representerle type de risque. Le mot signal AVIS est utilise

pour traiter les pratiques qui ne sont pas relieesaux

blessures personnelles.

,_, Le mot signal BANGERindique un danger qui, s'il n'est

pas evite, causerala mort ou des blessures graves.

,_, Le mot signal AVERTISSEMENTindique un risque qui,

s'il n'est pas evite, pourraitcauser la mort ou des blessures

graves.

,_, Le mot signal ATTENTIONindique un risque qui, s'il n'est

pas evite, pourrait causer des blessures mineures ou

moderees.

Lemot AVlSest utilise pour les pratiques qui ne sont pas

relieesaux blessures personnelles.

_k AVERTISSEIVIENTL'echappementdu moteur de ce

produit contient des produits chimiques que I'l_tatde

Californie considere comme causant le cancer, des

deformations _ la naissanceou d'autres dangers

concernant la reproduction.

_k AVERTISSEMENT Certains composants de ce produit

ainsi que les accessoires relies contiennent des produits

chimiques reconnus par I'l_tatde la Californie comme

causant des cancers, des malformations congenitales, ou

d'autres probl_mes de reproduction. Nettoyez-vous les

mains apres la manipulation.

4 BRIGGSandSTRATTON.COIVl

L'utilisation d'une gdndratrice bI'interieur PEUT

PROVOQUER LA MORT EN QUELQUES MINUTES.

Les gaz d'dchappement de la gdndratrice contiennent du monoxyde

de carbone. II s'agit d'un poison que vous ne pouvez ni voir ni sentir.

NE JAMAIS utiliser la gdndratrice

dans une maison ou un garage,

MEME SI les portes et les

fen_tres sont ouvertes.

Utilisez seulement b

I'EXTI_RIEUR et loin de

fen_tres, portes et dvents.

Ak AVERTISSEMENT Lemoteur, Iorsqu'il fonctionne,

produit du monoxyde de carbone, un gaz

inodore et incolore.

toxique

L'inhalationdu monoxydede carbonepeut

entraTnerla mort, des blessuresgraves, des mauxde t_te,

de lafatigue, des 6tourdissements,levomissement,de la

confusion,des crises @ileptiques,des nausCeset

1'Cvanouissement.

•Faitesfonctionner cet appareil UNIQUEMENT& I'extCrieur.

• Installez un avertisseur de monoxyde de carbone& piles pros

des chambres &coucher.

• I_vitezque les gaz d'_chappement entrent dans un espace

restreint, par unefenCtre, une porte, une prise d'aCrationou

toute autre ouverture.

NEfaites PASfonctionner ce produit & I'intCrieurd'un b_timent,

d'un abri de voiture, d'un porche, de I'_quipement mobile, Iors

d'applications marines ou dans un lieu clos, mCmesi les

fenCtreset les portes sont ouvertes.

_k AVERTISSEMENT Uneffet de recul (rCtroactionrapide)

de la corde du dCmarreurtirera votre main et

votre bras vers le moteur plus rapidementque

vous ne pouvezrel_.cherla corde;ce qui pourrait

causerdes fractures,des ecchymosesou des entorses

risquant d'entraTnerdes blessuresgraves.

• Lorsdud_marragedumoteur,tirezlentementsur lacorde

jusqu'&cequevoussentiezuner_sistanceettirezalors

rapidementafind'_viteruneffetde recul.

• NEd_marrezJAMAISni n'arrCtezjamaislemoteuralorsque

desappareils_lectriquesy sontbranch_set enfonction.

Ak AVERTISSEMENT Le dCmarreur et d'autres pi_ces

rotatives peuvent happer des mains, des

cheveux, des v_tements ou des accessoires et

entrafner des blessures graves.

• N'utilisez JAMAIS un g_n_ratrice sans b_ti ou couvercles

protecteurs.

• NE portez PASdevCtementsamples, de bijoux ou autres

accessoiresqui peuvent se prendre dans le d_marreur ou

d'autres pi_cesrotatives.

• Embouteiller des cheveux longs et enl_ve la bijouterie.

_k AVERTISSEIVlENT L'essence et ses vapeurs sont

extr_mement inflammables et

explosives qui pourraient causer des

brfilures, un incendie ou une explosion

risquant d'entrafner la mort, des blessures graves et/ou

des dommages matCriels.

LORSDEL'AJOUTOU DE LA VIDANGEDU CARBURANT

• I_teignezle moteur de la g_n_ratriceet laissez-le refroidir

pendantau moins 2 minutes avant de retirer le bouchon &

essence.Desserrezlentement le capuchon pour laisser la

pression s'Cchapperdu rCservoir.

• Remplissez ou vidangezle rCservoir d'essence& I'ext_rieur.

• NE remplissez PAStrop le rCservoir. LaissezI'expansion de

I'essence.

• Attend le carburant renvers_pour s'_vaporer avant de d_marrer

le moteur.

• I_loignezI'essencedes _tincelles, des flammes, desveilleuses,

de la chaleur et de toute autre source d'inflammation.

• V_rifiez si les conduits d'essence, le rCservoir, le bouchon et les

raccords comportent desfissures ou des fuites. Remplacezau

besoin.

• N'ALLUMEZPASde cigarette ou ne fumez pas & proximit_ de

I'appareil.

LORSDU DI_MARRAGEDE L'I_QUIPEMENT

• Assurez-vous que la bougie d'allumage, le silencieux, le

bouchon &essence et le filtre &air sont en place.

• NEd_marrez PASle moteur Iorsque la bougie d'allumage est

enlev_e.

LORSQUEL'I_QUIPEMENTFONCTIONNE

• NEfaites PASfonctionner ce produit & I'int_rieur d'un bgtiment,

d'un abri de voiture, d'un porche, de 1'Cquipementmobile, Iors

d'applications marines ou dans un lieu clos.

• NE penchezPASle moteur ou 1'Cquipement,vous risqueriez de

renverser de I'essence.

• N'arrCtezPASle moteur en pla£antle levier d'Ctrangleur& la

position <<Choke>,.

LORSDU TRANSPORT,DU DI_PLACEIVIENTOU DELA

RI_PARATIONDE L'I_QUIPEMENT

• Le rCservoird'essence doit 6tre VIDE ou le robinet d'arrCt de

carburant doit 6tre & la position ferm_e (OFF)pendant le

transport, du d@lacement ou la r@aration.

• NE penchezPASle moteur ou 1'Cquipement,vous risqueriez de

renverser de I'essence.

• D6branchezlecabledebougie.

LORSQUEVOUSENTREPOSEZL'ESSENCEOUUNI_QUIPEIVIENT

AVECUNRI_SERVOIRA ESSENCE

Entreposez-leloin desappareilsde chauffage,desfours, des

chauffe-eau,des sCcheusesou de tout autre appareil

61ectrom_nagerdisposantd'une veilleuseou de toute autresource

d'inflammation risquant d'enflammer lesvapeurs d'essence.

_k AVERTISSEIVlENT

• Cetteg_n_ratrice nesatisfait pas aux normes U. S. Coast Guard

Regulation 33CFR-183et ne doit pas 6tre utilis_e pour des

applications marines.

• L'omission d'utiliser une g_n_ratriceappropri_e et approuv_e

par U. S. Coast Guard pourrait entrafner des blessures

corporelles ou des dommages materiels.

Fran£ais

_. AVERTISSEIVlENT La chaleur et les gaz

d'6chappement peuvent enflammer desmat6riaux combustibles et les

structures ainsi que causer des

dommages au r6servoir d'essence et provoquer un

incendie risquant d'entratner la mort, des blessures

graves et/ou des dommages mat6riels.

Tout contact avec la zone du silencieux peut causer des

br01ures risquant d'entratner des blessures graves.

• NEtouchez PASaux pi_ces chaudeset I_VITEZle contact avec

les gaz d'_chappement.

• LaissezI'_quipement refroidir avant de le toucher.

• Laissezun d_gagement d'au moins 1,5 m (5 pi) tout autour de

la g_n_ratrice, y compris au-dessus.

• L'utilisation ou lefonctionnement d'un moteur sur unterrain

boise, couvert debroussaillesou gazonn_constitue une violation

dans I'l_tatde laCalifornie,envertu de la section4442 du

CaliforniaPublicResourcesCode,& moins qu'il ne soit dot_ d'un

pare-_tincellestel que d_fini dans la section 4442 et maintenu en

bon _tat defonctionnement. II se peut que d'autres I_tatsou

d'autres comp_tencesf_d_ralesaient des lois semblables.

Communiquezaveclefabricant, le d_taillantou le concessionnaire

originalde I'appareilafin d'obtenir un pare-_tincellescon£;upour le

syst_med'_chappementinstall_sur ce moteur.

• Les pi_cesde rechangedoivent6tre identiquesaux pi_ces

d'origine et 6treinstall_es&la m6me position.

_. AVERTISSEIVlENT La tension de la g6n6ratrice peut

"),lib causer un choc 61ectrique ou des br01ures

risquant d'entrafner la mort et des blessures

graves.

• Utilisez I'_quipement de transfert approuv_ pour emp6cher la

r_troaction en isolant la g_n_ratrice des employ_s du service de

distribution _lectrique.

• Veuillez aviser votre fournisseur d'alimentation en _lectricit_

Iorsque vous utilisez votre g6n6ratricecomme alimentation de

secours.

• Utilisez un disjoncteur diff6rentiel Iorsque vous utilisez I'appareil

dans des endroits humides ou extr6mement conductibles,

comme les terrasses en m6tal ou les ouvrages m6talliques.

• NETOUCHEZPASlesfils d6nud6s ou les boftiers.

• N'UTILISEZPASleg6n6ratriceavecdes cordons 61ectriquesus6s,

effiloch6soud6nud6s,ou abfm6sde quelquesorte que ce soit.

• N'utilisez PAS lag6n6ratrice sous la pluie ou Iors de

temp6ratures pluvieuses.

• NE MANIPULEZPASle g6n6ratriceou les cordons

d'alimentation Iorsque vous 6tes debout dans I'eau, pieds nus

ou avec les mains ou les pieds humides.

• NE LAISSEZPASdes personnes non qualifi6es ou des enfants

se servir ou r@arer le g6n6ratrice.

_i AVERTISSEMENT Une 6tincelle involontaire peut

_,llh causer un incendie et un choc

61ectrique et entrafner la mort et des

blessures graves.

LORSQUEVOUS RI_GLEZOU RI_PAREZVOTREGI_NI_RATRICE

• D6brancheztoujours le cgble de bougie et placez-ledefaqon

ce qu'il ne soit pas en contact avec la bougie.

LORSDETESTSD'ALLUMAGEDU IVIOTEUR

• Utilisez un v6rificateur de bougies d'allumage approuv&

• NEv6rifiez PASI'allumage Iorsque la bougie d'allumage est

enlev6e.

_i ATTENTION Desvitesses de fonctionnement

excessivement61ev6espeuvent causer des blessures

mineures et/ou endommager la g6n6ratrice.

Desvitesses excessivement lentes produisent une charge

importante.

• NEmodifiezPASleressort-r_gulateur,latringlerieoud'autres

pi_cespouraugmenterlavitessedu moteur.Lag_n_ratrice

fournitunefr_quenceet unetensionappropri_eIorsquela

vitessedu moteurestr_gul_e.

• NEmodifiezPASleg_n_ratriced'aucunefa£;on.

AVIS D6passer la capacit6 en watts/amperes de la

g6n6ratrice peut endommager la g6n6ratrice et/ou les

appareils 61ectriques qui y sont branch6s.

• NEd@assez PASla capacit_ en watts/amperes de la g_n_ratrice.

Voir la rubrique Ne surchargezpas votre g#n#ratricedans la

section Operation.

• D_marrezle g_n_ratrice et laissezle moteur se stabiliser avant de

brancher les charges _lectriques.

• Branchez les charges _lectriques en position ARRItT, puis,

remettez en position MARCHE.

• I_teignezles charges _lectriques et d_branchez-lesdu g_n_ratrice

avant de I'arr6ter.

AVIS Le traitement inad6quat du g6n6ratrice peut

I'endommager et r6duire sa dur6e de vie utile.

• Ne vous servez du g_n_ratriceque pour les utilisations pr_vues.

• Si vous avezdes questions _ propos de I'utilisation pr_vue de cet

appareil, consultezvotre d_taillant ou communiquez avec Briggs

& Stratton.

• Nefaites fonctionner le g6n6ratriceque sur des surfaces

horizontales.

• N'exposezPAS le g6n6ratrice& une humidit6 excessive,&de la

poussi_re,& de la salet_ ou & des vapeurs corrosives.

• N'ins_rez aucun objet dans lesfentes de refroidissement.

• Si lesappareils branch_ssont en surchauffe, _teignez-leset

d_branchez-lesdu g_n_ratrice.

• Arr6tez le g_n_ratricesi:

-la puissance_lectrique est inexistante;

-I'_quipementproduitdes_tincelles,delafum_eou desflammes;

-I'unit_ vibre excessivement.

6 BRIGGSandSTRATTON.COIVl

Assemblage

Votre g6n@atricedoit _tre assembl@ et vous pourrez

I'utiliser apr_s I'avoir correctement remplie d'huile et

d'essence recommand@s.

Si vous avezn'importe quels probl_mes avec I'assembl@ de

votre g@@ateur,s'il vous plaTtappeler le helpline de

g@@ateur_.(800} 743-4115. Si vous t_l@honez pour

obtenir de I'aide, veuillezavoir disponibles les

renseignements du etiquettes d'identification: num@ode

mo@le, de r@ision et de s@ie. Consultezla section

Commandeset foncfions de la g@@atrice pour connaTtre

I'emplacement de 1'6tiquettesd'identification.

D6ballez la g6n6ratrice

1. Placezla boTtede carton sur une surface plane rigide.

2. Enleveztousles composants de la boite d'exp6dition ).

I'exception de la g@@atrice.

3. Ouvrezla boTted'exp6dition en coupant tousles coins

du haut vers le bas.

4. Laissez la g6n@atricedans la boTted'exp6dition afin

d'installer les roues.

Contenude I'exp6dition

La gdndratriceest livrde avec les dldments suivants:

•Huile ). moteur (2)

• Manuel d'utilisation

• Chargeur _.tampon

• CI6s (2)

• Ensemblede roues

Installe la rouela trousse

AVIS Les roues n'ont pas 6t6 con£;uespour le transport de

la g_n@atricesur la route.

Pour installer ces composants, vous aurez besoin des outils

suivants:

• CI6).13mmet19mm

• CI6_.douilles avec douille 10 mm et 16 mm

Installez les roues commesuit:

1. Basculezla g@@atricede sorte que la partie lat@aledu

moteur soit vers le bas.

2. Faites glisser le goujon de I'essieu (A) dans le support

de fixation avecI'extr6mit6 filet@ vers I'ext@ieur.

3. Ins@ezune tige de retenue (B) par I'ouverture du

goujon de I'essieu.

4. Faitesglisser une roue (C) sur le goujon de I'essieu.

AVIS Assurez-vous de placer la roue avecle moyeu

sur61evedu c6te int@ieur.

5. Fixezla roue au goujon de I'essieub I'aide d'une

rondelle (D), une rondelle de blocage (E) et un 6crou

(F). Serrez avecune cl6 _.douilles de 16 mm et une cl6

de 19 mm.

6. Placezle chapeau de moyeu (G) au centre de la roue et

poussez-le jusqu'_,ce qu'il se fixe en place.

7. R6petezles 6tapes2 _.6 pour la pose de la deuxieme

roue.

8. Alignez les trous de la tige portante (H) avec ceux du

cadre de la g@@atrice.

10.

Fixezla tige portante ). I'aide de 4 vis _tt_te (J) et de

4 @rous hexagonaux(K). Serrez_.I'aide d'une cl6 ).

douilles de 10 mm et d'une douille de 13 mm.

Replacezla g6n@atrice). sa positon normale (sur les

roues et la tige portante).

Raccordez le c_ble de retour de la batterie

M_me si votre g@@atrice est munie d'un d6marreur

61ectrique,elle peut aussi _tre d6marr@ manuellement.Si

vous d@idez de ne pas utiliser le d6marreur _lectrique, il

n'est pas n@essairede brancher le c_.blede retour de la

batterie.

Labatterie scell@ sur le g@@ateur est compl_tement

charg@ et pr6-install@, ). I'exception du c_.ble(noir) de la

batterie.

_k AVERTISSEMENT Les bornes, les cosses ainsi que

tous les accessoires relies & la batterie contiennent du

plomb et des composes de plomb - produits chimiques

reconnus par I'Etat de la Californie comme causant des

cancers et d'autres probl_mes de reproduction. Nettoyez-

vous les mains apr_s la manipulation.

Installation:

1. Coupezla ceinture de c_.blepour lib@er I'extr6mit6 de

retour (noire) du c_.ble.

Frangais

(ZD

2. AI'aide d'une cl6 _.douille avecdouille de 8 mm o

5/16", d6vissezla vis (A), 6tez la rondelle d'arr_t (B) et

la rondelle plate (C) de la borne n6gativede la batterie.

3. Branchezle rondellefrein, la rondelle plate et la c_.ble

de retour (noir) de la batterie (D) par-dessus la vis.

4. Rattachezla vis au terminal n6gativede pile et serrez.

5. V6rifiez que les branchements de la batterie et du

g6n6rateur sont appropri6s et s6curitaires.

AVIS Si la batterie est d6charg6e,veuillez la charger avant

I'utilisation en suivant les instructions de la section Chargeur

de batterie.

Ajoutezde rhuile moteur

1. Mettre le g6n6ratricesur une surface ). niveau.

2. Nettoyezla surfaceautourde I'orifice de remplissage

d'huileet enlevezle bouchonde remplissaged'huile jaune.

3. A I'aide d'un entonnoir pour huile (optionnel), versez

lentement le contenu des deux bouteilles d'huile

fournies dans I'orifice de remplissage jusqu'au rep_re

maximum ("Full") sur la jauge d'huile.

AVIS Le traitement inad6quat du g6n6ratrice peut

I'endommager et r6duire sa dur6e de vie utile.

• NEtentez JAMAIS de d_marrer le moteur sans d'abord v_rifier s'il

a _t_ entretenu defa(}onappropri_e avec I'huile recommand_e.

Celarisquerait d'entrainer un bris de moteur.

4. Replacezle bouchon de remplissage d'huile et serrez-le

solidement.

Ajoutezde I'essence

L'essencesatisfait les exigencessuivantes:

• Essencesans plomb frafche et propre.

• Un indice d'octane minimum de 87/87 AKI (91 IOR).

Utilisation _.des altitudes 61ev6es,consultez la section

Altitude #lev#e.

• Une essenceavecjusqu'_.10 % d'6thanol (gazohol)ou

jusqu').15 % d'6ther m6thyltertiobutyliqueestacceptable.

/II//S I_vitezd'endommager le g6n6ratrice.

Le manquement _.suivre les recommandations relatives _.

I'huile du manuel d'utilisation annule la garantie.

• NEPASutiliserd'essencenonapprouv6etellequeE85,

• NEPASm61angerI'huileavecI'essence.

• NEPASmodifierle moteurafinqu'ilfonctionneavecd'autres

typesd'essence,

Au moment d'ajouter de I'essence,la m61angeravecun

stabilisateurd'essenceafin de prot6ger lecircuit d'alimentation

contre laformation de d@6ts de gomme. Voir Entreposage.

Lesessencesnesont pastoutes pareilles.Si vous @rouvez

des probl_mesde d6marrageou de performanceapres avoir

utilis6 uneessence,changezdefournisseur d'essenceou de

marque d'essence.Lefonctionnementdu moteur avecde

I'essenceest certifi6. Cedispositif antipollution pour ce moteur

est detype EM(Modifications demoteur).

Ak AVERTISSEIVlENT L'essence et ses vapeurs sont

extr_mement inflammables et

explosives qui pourraient causer des

brflures, un incendie ou une explosion

risquant d'entrafner la mort, des blessures graves et/ou

des dommages mat6riels.

LORSDEL'AJOUT DU CARBURANT

• leteignezle moteur de la g_n_ratriceet laissez-le refroidir

pendantau moins 2 minutes avant de retirer le bouchon

essence.Desserrezlentement le capuchon pour laisser la

pression s'6chapper du r6servoir.

• Remplissez le r6servoir d'essence & I'ext6rieur.

• NE remplissez PAStrop le r6servoir. Laissez I'expansion de

I'essence.

• Attend le carburant renvers6pour s'6vaporer avant de d6marrer

le moteur.

• I_loignezI'essencedes 6tincelles, des flammes, desveilleuses,

de la chaleur et de toute autre source d'inflammation.

• V_rifiez si les conduits d'essence, le r6servoir, le bouchon et les

raccords comportent desfissures ou des fuites. Remplacezau

besoin.

• N'ALLUMEZPASde cigarette ou ne fumez pas & proximit6 de

I'appareil.

Nettoyez la partie autour du bouchon du r6servoir

d'essence,enlevezle bouchon.

Ajoutezlentement de I'essencesans plomb dans le

r6servoir d'essence.Prenezsoin de ne pas remplir au-

dell. de la marquede niveaude carburant(E). Celalaisse

un espacead6quatpour I'expansionde I'essence.

3. Installez le bouchon ). essenceet attend le carburant

renvers6 pour s'6vaporer.

Altitudedlevde

A des altitudes61ev6es(plus de 1 524 m /5 000 pi), il est

acceptabled'utiliser des essencespr6sentantun indice

minimum de 85 octane/85 AKI (89 IOR).Un r6glagepour les

altitudes61ev6esest requis pour respecterles normes relatives

aux 6missions.Une utilisationsansce r6glageentra_neune

diminution de laperformance,uneaugmentationde la

consommationd'essenceet des 6missions.Consultezun

8 BRIGGSandSTRATTON.COIVl

d6taillantBriggs & Stratton autoris6au sujetde renseignements

relatifs au r_glagepour lesaltitudes61ev_es.L'utilisation). des

altitudesinf@ieures&762 m_tres (2 500 pieds)avecla trousse

pour les altitudes61ev_esn'est pas recommand@.

Mise la terre dusyst me

La g@@atrice poss_de une mise ). la terre du syst_me qui

raccorde les 616mentsdu cadre de la g@@atrice aux bornes

de mise _tla terre des prises de sortie C.A. La mise ). la terre

du syst_me est raccord@ au fil neutre C.A. (le neutre est

raccord6 au cadre de la g@@atrice).

Exigeneesspdciales

II se peut que la r6glementation d'une agencef6d@aleou

provinciale de sant6 et de s6curit6 du travail, des codes de

s_curit6 nationaux ou provinciaux ou des ordonnances

r6gissent I'utilisation pr@ue de la g@@atrice.Veuillez

consulter un 61ectricienqualifi6, un inspecteur en 61ectricit6

ou I'agence comp6tente de votre r6gion.

•Dans certains territoires, il faut enregistrerla g_n@atrice

aupres du fournisseur de I'alimentationde service.

• Desr_glementsadditionnelsr6gissentpeut-_treI'utilisation

de lag6n@atricesur leschantiersde construction.

Branchementau syst me 61ectrique d'un6difice

Seuls les _lectriciens qualifi6s sont habilit6s ). brancher la

g@@atrice au systeme 61ectriqued'un 6difice pour en faire

une source d'alimentation de r6serve. II faut que

I'alimentation de la g6n@atricesoit isol@ de I'alimentation

de service ou d'autres sources d'alimentation et que le

branchement soit conforme ). toute la 16gislationapplicable

et ). tous les codes de 1'61ectricit6.

_, AVERTISSEIVIENTLatension de la g@@atrice peut

b,llh causer un choc _lectrique ou des br_lures

risquant d'entrafner la mort et des blessures

graves.

• UtilisezI'_quipementdetransfertapprouv_pouremp6cherla

r_troactionenisolantlag_n@atricedesemploy_sdu servicede

distribution_lectrique.

• Veuillez aviser votre fournisseur d'alimentation en 61ectricit_

Iorsque vous utilisez votre g6n@atricecomme alimentation de

secours.

• Utilisez un disjoncteur diff@entiel Iorsque vous utilisez I'appareil

dans des endroits humides ou extr6mement conductibles,

comme les terrasses en m6tal ou les ouvrages m6talliques.

• NETOUCHEZPASlesfils d6nud6s ou les boftiers.

• N'UTILISEZPASleg6n@atriceavecdes cordons 61ectriquesus6s,

effiloch6soud6nud6s,ou abfm6sde quelquesorte que ce soit.

• N'utilisez PAS lag6n@atricesous la pluie ou Iors de

temp@atures pluvieuses.

• NE MANIPULEZPASle g6n@atriceou les cordons

d'alimentation Iorsque vous 6tes debout dans I'eau, pieds nus

ou avec les mains ou les pieds humides.

• NE LAISSEZPASdes personnes non qualifi@s ou des enfants

se servir ou r@arer le g6n@atrice.

Emplacementde la g6n6ratrice

Ddgagementde la gdndratrice

_, AVERTISSEMENT Lachaleur et les gaz

d'6chappementpeuventenflammer des

mat@iauxcombustibles et les structures ainsi

que causerdes dommages au r_servoir

d'essenceet provoquer un incendie risquant d'entraTnerla

mort, des blessuresgraveset/ou des dommages mat@iels.

• Laissezund_gagementd'aumoins1,5m (5pi)tout autourde

lag_n@atrice,y comprisau-dessus.

Placezla g_n@atricedans un endroit bien ventil_ qui permet

I'_limination des gaz d'@happement mortels. N'installez PAS

la g_n@atricedans un endroit o_ les gaz d'_chappement (A)

pourraient s'accumuler et p_n_trer ou _tre aspires dans un

_difice qui pourrait _tre occupY.Assurez-vous que les gaz

d'_chappement ne puissent entrer par une fen_tre, une porte,

une prise d'a@ation ou une autre ouverture qui pourrait leur

permettre de s'accumuler dans un espace restreint. Tenez

aussi compte des vents dominants et des courants d'air au

moment de choisir I'endroit o_ vous installerez la

g@@atrice.

L'utilisation d'une gdneratrice t_I'intdrieur PEUT

PROVOQUER LA MORT EN QUELQUES MINUTES,

Les gaz d'echappement de la generatrice contiennent du monoxyde

de carbone, II s'agit d'un poison que vous ne pouvez ni voir ni sentir.

NE JAMAIS utiliser la gen_ratrice

dans une maison ou un garage,

MEME SI les portes et les

fen_tres sont ouvertes.

[]

Utilisez seulement

I'EXTI_RIEUR et loin de

fen_tres, portes et dvents.

Frangais

Fonctionset commandos

Lire ce manuel de I'utilisateur et los rdglesde sdcuritdavant de faire marchervotre gdndratrice.

_v_ Comparezles illustrations avec votre g6n6ratrice pour vous familiariser avec I'emplacement des diverses commandes

et r6glages.Gardezce manuel pour le consulter plus tard.

A- Interrupteurde d_marrage-- Tournezla cl6 _ la positon <<

Start>>pour d6marrerle moteur.Tournezlacl6 _ lapositon

<<Off>>pour arreter le moteur.

B - IV]_tred'heure-- Les expositionset enregistrecomment

beaucoupd'heuresquevotre g6n6rateura couru (jusqu'_

9,999.9).

C- Bisjoncteur bipolaire -- La prise verrouillablede

120/240volts c.a.,30 A sont muniesd'un disjoncteur

bipolairepour prot6gerla g6n6ratricecontrelos surcharges.

D - Levierd'_trangleur-- Utilis6 Iorsquevous faites un

d6marrage_froid du moteur.

E- Chargeur_tamponde batterie-- Utilisezla prisedu

chargeur_tampon de la batteriepour conserverlacharge

de la batteriede d6marrageet pour qu'ellesoit prate) _tre

utilis6e.

F- Prise de 120/240Voltsc.a., 30 Amperes- Poutetre

utilis6epour fournir du courant61ectriquepourfaire marcher

des syst_mesd'6clairage,desappareils,desoutils ou des

moteurs n6cessitant120Volts et/ou 240Volts c.a.,

30 Amperes,monophas6s,60 Hertz.

G- Prises de courantdoublede 120 Voltsc.a., 20 Amperes-

peuvent_tre utilis6espour fournir I'alimentation61ectrique

de 1'6clairage,des 61ectrom6nagers,des outils ou des

moteurs de 120Volts,20 Amperes,monophas6s,60 Hz.

H - Disjoncteur(C.A.)- Laprise doublede 120volts c.a.,20 A

est munie d'un disjoncteur detype <<pousserpour r6armer

>>pour prot6gerla g6n6ratricecontre lessurtensions.

J - Bouchonde remplissageet jauged'huile-- V6rifiezle

niveaud'huile et remplir I'huile_ moteurici.

K- Bouchondevidanged'huile-- Vidangezrhuile du moteur

ici.

L- Fixationde mise _la masse-- ConsultezI'agence

comp6tentedevotre regionau sujetdes exigencesdemise

la masse.

M - Pot d'_chappementavecarr_teurd'_tincelles- Le pot

d'6chappementdiminue le bruit du moteur est6quip6d'un

6cranarr_teurd'6tincelles.

N- Filtre_air-- Utilise un 616mentdefiltre du type secet un

pr6-filtre en moussepour limiter le montant desalet6et de

poussieresentrantdans le moteur.

P- D_marrage_ recul -- Utilis6 pour d6marrerle moteur

manuellement.

R - Robinetdecarburant-- Utilis6pouralimenterle moteuren

essenceou pourcouperI'alimentationen essencedu moteur.

S - R_servoir de carburant-- Capacit6de7 gallonsEtats-Unis

(26.5 I).

Articlesnonmontr_s:

Identificationdumoteuri Fournitle num6ro du module,le

type et le codedu moteur.S'il vous plait avoir cosfacilement

disponiblesi appelerI'assistance.

I_tiquettesd'identification - Fournitle modele,la revisionet le

num6ro des6rie deg6n6rateur.S'il vous plait avoir cos

facilementdisponiblesi appelerI'assistance.

10 BRIGGSandSTRATTON.COIVI

Cordonset prises

N'utilisez quedes rallonges de haute qualit6 mises _ la terre

et bien isol6esdans les prises de la g6n6ratrice. Inspectez

les rallonges avant chaque utilisation.

V6rifiez le calibre de chacune des rallonges avant de les

utiliser. Les rallonges utilis6es doivent pouvoir supporter des

charges C.A. _.20 amperes(ou plus) pour 125 Volts.

Consultezles manuels d'utilisation des appareils _.alimenter

pour obtenir les recommandations du fabricant.

Utilisez des rallonges les plus courtes que possible pour

minimiser les chutes de tension.

_i, AVERTISSEMENT Les cordons 61ectriques

endommag6s ou surcharg6s peuvent causer

une surchauffe, un arc 61ectrique et des brflures

risquant d'entraTner la mort, des blessures

graves et/ou des dommages mat6riels.

• Utiliser seulement les cordons ayant des valeurs nominales

appropri_es } vos charges.

• Veuillez suivre toutes les consignes de s_curit_ relativesaux

cordons _lectriques.

• Inspectez I'ensemble decordons d'alimentation avant chaque

utilisation.

Prise _verrouillage de 120/240 Voltsc.a., 30 Amperes

Utilisez une prise m_le du NEMAL14-30 avec cette prise

femelle. Reliezune rallonge _ quatre c_ble de 250 Volts c.a.

30 Amperes ou davantage.Vous pouvez utilisez la m_me

rallonge _ quatre c_bles si vous avezI'intention de ne faire

marcher qu'une charge de 120 Volts.

Rallongea4 fils

__11

Il/ --'_ (Neutre)

Y X (Positif)

NEIVlAL14-30 /--)-7 Masse(Vert)

Cette prise donne du courant _ des charges de 120/240 Volts

c.a., 60 Hertz, monophas6es,n6cessitant jusqu'_ 3,600 watts

de puissance (3,6 kW) _ 30 Amperes pour 120 Volts;

7,200 watts de puissance (7,2 kW) _ 30 Amperes pour

240 Volts. La prise est prot6g6e par un disjoncteur bipolaire

avec interrupteur _.bascule.

AVIS II se peut que la capacit6 nominale des prises soit

sup6rieure _ la puissance nominale de la g6n6ratrice.

• NEtentez JAMAISd'alimenter unappareil dont I'intensit_ nominale

est sup_rieure} la capacit_ de la g_n_ratriceou des prises.

• NEsurchargez PAS la g_n_ratrice.Voir la section Ne Surchargez

PasG_n_ratrice.

120 Volts c.a., 20 Amperesprise de courantdouble

Chaque prise de courant est prot6g6e contre les surtensions

par un disjoncteur de type "pousser pour r6armer".

Utilisezchaque prise de courant pour faire fonctionner les

charges 61ectriquesde 120 volts c.a., monophas6es,60 Hz

n6cessitant jusqu'_. 2,400 watts (2,4 KW) _.20 amperes.

Chargeurde batterie

Utilisezune prise de chargeur de flotteur pour que la batterie

de d6marrage restecharg6e et prate _ I'utilisation. Le

chargement de la batterie doit _tre effectu6dans un endroit

sec, _ I'int6rieur d'un garage par exemple.

1. Branchezle chargeur _ la prise "Chargeur de flotteur de

la batterie", situ6e sur I'interrupteur de d6marrage.

Branchezle chargeur de la batterie dans une prise de

courant murale de 120 volts c.a..

2. D6branchezle chargeur de I'appareil et de la prise de

courant Iorsque vous d6marrezle g6n6rateur et

Iorsqu'il est en marche.

3. Laissez le chargeur branch6 Iorsque le g6n6rateur n'est

pas utilis6; vous prolongerez ainsi la dur6e de vie de la

batterie. Le chargeur est 6quip6 d'un stabilisateur et ne

surchargera pas la batterie, m_me Iorsque vous le

laissez branch6 pendant une Iongue p6riode.

AVIS Voir la section Entrefien de la batterie pour de plus

amples renseignements.

Frangais

Operation

D6marragedumoteur

AVIS Debrancheztoujours le chargeur de flotteur de la

batterie avant de demarrer le generateur.

Deconnecteztoutes les charges 61ectriquesdu generateur.

Suivezces 6tapes d'instructions de demarrage dans I'ordre

numerique:

1. Assurez-vous que la generatricese trouve sur une

surface de niveau.

AVIS Si la generatrice n'est pas sur une surface de niveau,

elle pourrait ne pas demarrer ou encore s'arreter

spontanement.

2. Tournez la valve d'essence (A) sur la aosition "On"

(Marche).

.Tirez le levier d'etrangleur de maniere

1'etrangleur(N).

fermer

4A. Pour und_marrage_lectrique, tournez et maintenez la

cle dans I'interrupteur de demarrage _ la position

demarre <<(_ >>jusqu'_,ce que la generatrice demarre.

Afin de prolonger la duree de vie utile des pieces du

demarreur, NE rnaintenezPAS la cle _.la position

demarre <<_(Ob>>plus de 15 secondes et attendezau

rnoins 1 minute entre chaque essai.

4B. Pourund_marragemanuel,tournezla cle dans

I'interrupteur dedemarrage_.la position courir <<I >>,

saisissezla poigneedu lanceuret tirez-lajusqu'_,ce que

vous sentiezunelegereresistance.Tirezalors

rapidement,unefois seulement,pour demarrer le moteur.

• Si le moteur demarre, passez_.1'etape6.

• Si le rnoteur ne demarre pas, passez_.1'etape5.

_k AVERTISSEIVlENTUn effetde recul (retroaction rapide)

de la corde du demarreurtirera votre main et

I_,,_,_ votre bras vers le moteur plus rapidementque

vous ne pouvezrel_.cherla corde;ce qui pourrait

causerdes fractures,des ecchyrnosesou des entorses

risquantd'entraTnerdes blessuresgraves.

•Lorsdu demarragedumoteur,tirezlentementsur lacorde

jusqu'_cequevoussentiezuneresistanceet tirezalors

rapidementafind'eviteruneffetderecul.

• NEd_marrezJAMAISni n'arretezjamaislemoteuralorsque

desappareils61ectriquesy sontbrancheset enfonction.

5. Enfoncez_.moitie la poignee de 1'etrangleur,tournez la

cle dans I'interrupteur de demarrage_.la position courir

<<I >>,tirez la poigneedu lanceur _.deux reprises et

tournez et maintenez la cle dans I'interrupteur de

demarrage ). la position demarre <<(_ >>tel que decrit ).

1'etape4A.

• Si le moteur ne demarre pas, effectuez de nouveau

les 6tapesde 3 &4.

6. Ouvrezgraduellement1'etrangleur_.mesureque le moteur

se rechauffeen appuyantsur lapoigneede 1'etrangleur.

AVIS Si le moteur se noie, poussez sur la poignee

d'etrangleur jusqu'& ce qu'elle soit completement rentree et

faites tourner le moteur jusqu'_,ce qu'il demarre.

AVIS Si le moteur demarre apres 3 essais, mais qu'il ne

fonctionne pas,ou qu'il s'arrete, assurez-vous que la

g,eneratricese trouve sur une surface de niveau et verifiez si

le carter du moteur contient suffisamment d'huile. II se peut

que cette generatricesoit munie d'un systeme de protection

en cas de bas niveau d'huile. Si c'est le cas, le niveau d'huile

doit toujours etre au niveau approprie pour permettre le

demarrage du moteur.

• Si le moteur demarre, passezb.1'etape6.

• Si le moteur ne demarre pas, passezb.1'etape5.

AVIS Si la batterie est dechargee,suivez les instructions de

demarrage manuel.

12 BRIGGSandSTRATTON.COM

_k AVERTISSEIVlENTLachaleur et les gaz

d'6chappement peuvent enflammer desmat6riaux combustibles et les

structures ainsi que causer des

dommages au r6servoir d'essence et provoquer un

incendie risquant d'entratner la mort, des blessures

graves et/ou des dommages mat6riels.

Tout contact avec la zone du silencieux peut causer des

br01uresrisquant d'entratnerdes blessures graves.

• NEtouchezPASauxpi_ceschaudeset I_VITEZlecontactavec

lesgazd'_chappement.

• LaissezI'_quipementrefroidiravantdeletoucher.

• Laissezund_gagementd'aumoins1,5m (5 pi)tout autourde

lag_n_ratrice,y comprisau-dessus.

• L'utilisationou lefonctionnementd'unmoteursur unterrain

boise,couvertdebroussaillesougazonn_constitueuneviolation

dansI'l_tatdelaCalifornie,envertudelasection4442du

CaliforniaPublicResourcesCode,_ moinsqu'ilnesoitdot_d'un

pare-_tincellestel qued_finidanslasection4442etmaintenuen

bon_tatdefonctionnement.IIse peutqued'autresI_tatsou

d'autrescomp_tencesf_d_ralesaientdesloissemblables.

Communiquezaveclefabricant,led_taillantouleconcessionnaire

originaldeI'appareilafind'obtenirunpare-_tincellescon£;upourle

syst_med'_chappementinstall_sur cemoteur.

• Lespi_cesderechangedoivent6treidentiquesauxpi_ces

d'origineet 6treinstall_es_lam6meposition.

Branchementdes charges61ectriques

1. Laissez le moteur se r6chauffer et se stabiliser durant

quelques minutes ). la suite du d6marrage.

2. Assurez-vous que le disjoncteur sur le panneaude

commande est ). la position marche <<I >>.

3. Raccordezet tournez ). la position d6sir6e pour les

appareils 61ectriquesfonctionnant sous 120 et ou 240

volts C.A.,monophas6s 60 Hz.

AVIS Lors du branchement dans les prises de 120 Volts,

branchez les unit6s ). alimenter selon la s6quencemontr6e

ci-dessous.

AVIS

• NE PASbrancher des charges de 240 Volts ). des prises

de 120 Volts.

• NE PASbrancherdes chargestriphas6es au g6n6ratrice.

• NE PASbrancherdes chargesde 50 Hertzaug6n6ratrice.

• NE PASSURCHARGERGI_NI_RATRICE.Voir la section

NEPASSurcharger G_n_ratrice.

AVIS D6passer la capacit6 en watts/amperes de la

g6n6ratrice peut endommager la g6n6ratrice et/ou les

appareils 61ectriques qui y sont branch6s.

• NEd@assez PASla capacit_ en watts/amperes de la g_n_ratrice.

Voir la rubrique Ne surchargezpas votre gbnbratricedans la

section Opbration.

• D_marrezle g_n_ratrice et laissezle moteur se stabiliser avant de

brancher les charges _lectriques.

• Branchez les charges _lectriques en position ARRItT, puis,

remettez en position MARCHE.

• I_teignezles charges _lectriques et d_branchez-lesdu g_n_ratrice

avant de I'arr6ter.

Arr_t du moteur

,D6branchertoutesles charges 61ectriquesdes prises

du g6n6ratrice. NEJAMAIS mettre en route ou arr_ter

le moteur alors que les appareils 61ectriquessont

branch6s et en MARCHE.

2. Laissez le moteur tourner _tvide pendant deux minutes

pour stabiliser les temp6ratures internes du moteur et

du g6n6ratrice.

3. Tournez la cl6 ). la positon arr_t <<0 >>.

_k AVERTISSEIVlENTL'essenceet ses vapeurs sont

extr_mement inflammables et

explosives qui pourraient causerdes

br01ures,un incendie ou une explosion

risquant d'entrafner la mort, des blessures graveset/ou

des dommages mat6riels.

• N'arr_tezPASle moteurenpla_antlelevierd'_trangleur_ la

position6trangleur(N).

4. R6glezlavanne de combustible). la position "Off"(Arr_t).

Arr t en cas de bas niveaud'huile

Si le niveau d'huile du moteur est inf6rieur au niveau

pr6d6termin6, un pressostat arr_tera le moteur. V6rifiez le

niveau d'huile avec une jauge d'huile.

Si le niveaud'huile est entre les rep_resajouter (<<ADD >>)

et maximum (<<FULL >>)sur la jauge d'huile:

1. N'essayezPASde red6marrer le moteur.

2. Contactezun distributeur de service de Briggs &

Stratton agr66.

3. N'utilisez PASle moteur tant que le niveau d'huile

n'aura pas 6t6 rectifi6.

Si le niveaud'huile est sousle rep_reajouter (<<ADD >>)

sur la jauge d'huile :

1. Ajoutez de I'huile pour ramener le niveau jusqu'au

rep_re maximum (<<FULL >>).

2. Red6marrezle moteur et s'il s'arr_te _tnouveau,la

pression d'huile est peut-_tre encore trop faible.

N'essayezPASde red6marrer le moteur.

3. Contactezun distributeur de service de Briggs &

Stratton agr66.

4. N'utilisez PASle moteur tant que le niveau d'huile

n'aura pas 6t6 rectifi6.

Frangais

Fonctionnementpar tempsfroid

Sous certaines conditions climatiques (temp6rature sous

4 °C [40 °F] avechumidit6 61ev6e)du givre pourrait

s'accumuler dans le carburateur ou le syst_me de reniflard

du carter de votre g6n6ratrice. Pour r6duire ce probl_me, il

faut prendre les mesures suivantes:

1. Assurez-vous que la g6n6ratriceait du combustible

propre et frais.

2. Ouvrezla valve ). essence (tournez la valve ). la position

ouverte).

3. Utilisez de I'huile SAE5W-30.

4. V6rifiez quotidiennement le niveau de I'huile ou apres

chaque p6riode de huit (8) heures de fonctionnement.

5. Entretenezla g6n6ratrice conform6ment aux

instructions du Calendrierd'entrefien.

6. Prot6gezI'unit6 contre les intemp6ries.

Crdationd'un abri temporaire pour les temps froids

1. Pour abri temporaire, utilisez I'emballage original en

carton.

,D6coupezles rabats sup6rieurs et un des cOt6slongs

du carton pour exposer le c6t6 de I'unit6 o_ se trouve le

silencieux. Au besoin, utilisez du ruban sur les autres

c6t6s du carton pour I'adapter ). la g6n6ratricetel que

montr6.

Wind

AVIS Au besoin, retirez les roues pour que le carton

s'adapte ). la g6n6ratrice, tel que montr6.

3. D6coupezdes orifices appropri6s pour avoir acc_s aux

prises de I'unit6.

4. Placezle c6t6 expose). I'abri du vent et des 616ments.

A. AVERTISSEMENT Lemoteur, Iorsqu'il fonctionne,

produit du monoxyde de carbone, un gaz

inodore et incolore.

toxique

L'inhalationdu monoxydede carbonepeut

entraTnerla mort, des blessuresgraves, des mauxde t_te,

de lafatigue, des 6tourdissements,levomissement,de la

confusion,des crises 6pileptiques,des naus6eset

1'6vanouissement.

• Faitesfonctionner cet appareil UNIQUEMENT& I'ext6rieur.

• Installez un avertisseur de monoxyde de carbone& piles pros

des chambres _ coucher.

• I_vitezque les gaz d'_chappement entrent dans un espace

restreint, par unefen6tre, une porte, une prise d'a6ration ou

toute autre ouverture.

NEfaites PASfonctionner ce produit & I'int6rieur d'un b_timent,

d'un abri de voiture, d'un porche, de I'_quipement mobile, Iors

d'applications marines ou dans un lieu clos, m6me si les

fen6tres et les portes sont ouvertes.

5. Placezla g6n6ratrice tel que d6crit dans la section

Emplacement dela ggn#ratrice.Assurez-vous que les

gaz d'6chappement ne puissent entrer dans un espace

restreint par une fen_tre, une porte, une prise

d'a6ration ou une autre ouverture.

6. D6marrez la g6n6ratricetel que d6crit dans la section

D#marrage du moteur, puis placezle carton sur la

g6n6ratrice. Laissezun d6gagementd'au moins 1,5 m

(5 pi) tout autour de la g6n6ratrice,y compris au-

dessus, Iorsque I'abri en place.

A. AVERTISSEMENT Lachaleur et les gaz

_ d'6chappement peuvent enflammer desmat6riaux combustibles les

structures ainsi que causer des

dommages au r6servoir d'essenceet provoquer un

incendie risquant d'entrafner la mort, des blessures

graves et/ou des dommages mat6riels.

Tout contact avec la zone du silencieux peut causer des

br01uresrisquant d'entraTnerdes blessures graves.

• NEtouchezPASauxpi_ceschaudeset I_VITEZlecontactavec

lesgazd'_chappement.

• LaissezI'_quipementrefroidiravantdeletoucher.

• Laissezund_gagementd'aumoins1,5m (5pi)tout autourde

lag_n_ratrice,y comprisau-dessus.

RetirezI'abriIorsquelatemperatures'_l_ve_plusde4 °C[40°F].

Retirez I'abri Iorsque la temp6rature s'61_ve). plus de

4 °C [40 °F].

Arr_tez le moteur et laissez-le refroidir pendant deux (2)

minutes avant de remplir le r6servoir. Essuyeztout

d6versementd'essence.

Crdationd'un abri pour les temps froids

1. _, I'aide de mat6riaux incombustibles ayant une cote de

r6sistance au feu d'au moins une heure, fabriquez une

structure qui entourera trois c6t6s et le dessus de la

g6n6ratrice. Assurez-vous que le c6t6 du silencieux de

la g6n6ratrice soit expose.

AVIS Communiquezavecvotre marchand local de

mat6riaux de construction au sujet des mat6riaux

incombustibles ayant une cote de r6sistanceau feu d'au

moins une heure.

AVIS Assurez-vous que I'abri puisse _tre repositionn6 en

fonction de la direction du vent.

2. N'enveloppezPAS la g6n6ratrice plus que ce qu'indique

I'illustration. L'abri devrait contenir suffisamment de

chaleur produite par la g6n6ratrice pour 6viter les

problemes de givrage.

AVIS Lorsque des roues sont install6es sur la g6n6ratrice,

augmentez la dimension de I'abri en consequence.

3. Suivez les 6tapes3 _.8 tel qued6crit pr6c6demment

dans la section Creationd'un abri temporaire pour les

temps froids.

14 BRIGGSandSTRATTON.COIVI

Ne pas surchargezgCnCrateur

Capacitd

Vous devezvous assurer quevotre g6n6rateur puisse fournir

suffisamment de puissance nominale (appareil en marche) et

de surtension (au d6marrage) pour les appareils quevous

voulez alimenter en meme temps. Suivezces 6tapes simples:

1. S@ctionnez les appareils quevous voulez alimenter

simultan6ment.

Additionnez la puissance nominale (en marche) de ces

appareils.Vous obtiendrez le montant de puissance que

votre g6n6rateur dolt produire pour faire fonctionner

ces appareils. Voir le tableau ). droite.

@aluez le nombre de watts de surtension dont vous

aurez besoin (au d6marrage). La puissance de

surtension est la breve explosion de puissance

n@essaire pour d6marrer les outils _.moteur 61ectrique

ou les appareils 61ectrom6nagerscomme une scie

circulaire ou un r6frig@ateur.Parce quetousles

moteurs ne d6marrent pas au meme moment, vous

pouvez @aluer la puissance de surtension totale en

additionnant seulement le ou les article(s) pour

le(s)quel(s) la puissance de surtension suppl6mentaire

est la plus importante, _.la puissance nominale

indiqu@ _.1'6tape2.

Exemple:

Outil ouappareil

Pompedepuits

Refrig6rateur

Ventilateurdefournaise

T61@iseur

Ampouledectrique(75watts)

Puissance de

fonctionnement

(nominale)

1200

700

800

500

Puissancede

fonctionnement

totale de 3 275 watts

Puissance nominale (appareil en marche)

Watts de surtension suppl6mentaire

Puissancetotale du g@@ateur suppl6mentaire

Puissancede

d_marrage(crOte)

suppl_mentaire

2100

2200

2350

Puissancede

d6marrage la plus

61ev@de 2 350 watts

= 3,275

= 2,350

= 5,625

Gestionde la consommation

Afin de prolonger la dur@ de vie de votre generateur et des

accessoires, il est important de faire attention Iorsquevous

ajoutezdes charges 61ectriques_.votre g@@ateur. Aucun

appareil ne dolt etre branch6 aux prises du g6n6rateur avant

de d6marrer le moteur. Lamaniere correcte et sans aucun

risque de g6rer la consommation du g6n6rateur est d'ajouter

s6quentiellementdes charges comme indiqu6 ci-dessous:

1. D6marrez le moteur comme I'indique ce manuel, sans

aucun appareil branch6 au g@@ateur.

2. Branchezet mettez en marche la premiere charge, la

plus importante de preference.

3. Laissez la puissance de sortie du g6n6rateur se

stabiliser (le moteur tourne r6gulierement et les

dispositifs branchesfonctionnent correctement).

4. Branchezet mettez la charge suivante en marche.

5. De nouveau, laissez le g6n6rateur se stabiliser.

6. R6p6tezles 6tapes4 et 5 pour chaque charge

suppl6mentaire.

N'AJOUTEZJAMAIS de charges sup6rieures ). la puissance

du g@@ateur.V@ifiezparticulierement les charges de

surtension de la capacit6 du g6n6rateur,comme il est

indiqu6 ci-dessus.

GUIDEDE RI_FI_RENCEDE PUISSANCE

Puissance(de Puissancede

Outilou appareil fonctionnement) cr_te (de

nominale* demarrage)

supplementaire

Essentiels

Ampoule 61ectrique- 75 watts 75 --

Ventilateur de fournaise -1/2 HP 800 2350

Pompe de puisard -1/3 HP 800 1300

R6frig@ateur/cong61ateur 700 2200

Pompe de puits -1/2 HP 1000 2100

Chauffage/refroidissement

Climatiseurdefenetre-10 000 BTU 1200 3600

Humidificateur- 49,21 I (13 gal) 175 --

Climatiseur central - 24,000 BTU 3800 11400

Cuisine

Four _ micro-ondes - 1 000 watts 1000 --

Cafeti_re 1000 --

Cuisini_re 61ectrique- 8" element 2100 --

Grille-pain 850 --

Salle familiale

Lecteur DVD/CD 100 --

Magn6toscope 100 --

R6cepteurstereo 450 --

T61@iseuren couleurs - 27 po 500 --

Ordinateur personnel muni d'un 800 --

6cran de 17 po

Autre

Syst_me de s@urit6 500 --

Radio-r@eil AM/FM 1O0 --

Ouvre-porte de garage - 1/2 HP 875 2350

Chauffe-eau61ectrique 4700 11700

Site de travail/bricolage

Lampe de travail ) quartz-halog_ne 1000 --

Pistolet sans air - 1/3 HP 600 1200

Scie alternative 960 --

Perceuse 61ectrique- 1/2 HP 600 900

Scie circulaire - 7 1/4 po 1400 2300

Scie ) onglet - 10 po 1800 1800

Raboteuse - 6 po 1800 1800

Scie d'6tabli/radiale - 10 po 2000 2000

Compresseur d'air -1 HP 1600 4500

*La puissance indiqu@ ci-dessus est approximative. V@ifiez

les outils ou les appareils 61ectrom@agerspour connaftre

leur puissance en watts.

Frangais

(ZD 15

Entretien

Calendrierd'entretien

Respectezle calendrier d'entretien selon le nombre d'heures

de fonctionnement ou letemps 6coul6, le premier des deux

pr6valant. Lorsque I'appareil est utilis6 dans les conditions

adverses d6crites ci-dessous, il faut en faire I'entretien plus

fr6quemment.

•Changementd'huile ). moteur

• Nettoyez les d6bris

• V6rifier le niveau d'huile

• Nettoyez le filtre ). air du moteur'

• Changementd'huile _ moteur'

:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI:iI

• Remplacez le filtre_ airdu moteur'

• Vannede combustible de service

• Faire I'entretien des bougie d'allumage

• Inspectez le silencieux et 1'6cranpare-6tincelles

• Nettoyez le syst_me de refroidissement'

1 Remplacez les pi_ces plus fr6quemment si vous utilisez I'appareil dans un

milieu sale ou poussi6reux.

Recommandationsgdndrales

Un entretien r6gulier am61iorerala performance et prolongera

la dur6e de vie de la g6n6ratrice. Consultezun d6taillant

autoris6 pour I'entretien.

La garantiede la g6n6ratricene couvrepas les 616ments

soumis _tI'abusou _.la n6gligencede I'op6rateur.Pour qu'elle

soit enti_rementvalide,I'op6rateurdoit entretenirla g6n6ratrice

conform6ment aux instructions contenuesdans ce manuel.

Certains ajustements devront _tre faits p6riodiquement pour

assurer un entretien ad6quat de la g6n6ratrice.

II faut effectuer toutes les op6rations d'entretien et les

r6glages au moins unefois par saison. Suivez les

instructions du "Calendrierd'entretien" ci-dessus

AVIS Une fois par ann6e,vous deveznettoyer ou remplacer

la bougie d'allumage et remplacer le filtre ). air. Une nouvelle

bougie d'allumage et un filtre ). air propre permettent

d'assurer que le m61angeessence-air est ad6quat en plus de

contribuer au meilleur fonctionnement de votre moteur et

d'augmenter sa dur6e de vie.

Dispositifantipollution

L'entretien, le remplacementou la rdparationdes

dispositifset systemesantipollutionpeuventetre effectues

par un etablissement de reparationde moteurshors route

ou par une personnequalifide. Pour obtenir un entretien

<<sans frais >>du dispositif antipollution, le travail doit _tre

effectu6 par un d6taillant autoris6 par lefabricant. Voir la

garantie du dispositif antipollution.

Entretiende g6n6ratrice

L'entretien de la g6n6ratrice consiste ). garder I'unit6 propre

et s_che. Faitesfonctionner et entreposez I'unit6 dans un

environnement propre et sec o_ elle ne sera pas expos6e). la

poussi_re, salet6s,humidit6 excessive ni ). des vapeurs

corrosives. Les fentes de refroidissement du moteur de la

g6n6ratrice ne doivent pas _tre obstru6es par de la salet6,

des feuilles ou d'autres corps 6trangers.

AVIS N'utilisez PASd'eau ou d'autres liquides pour nettoyer

la g6n6ratrice. Les liquides peuvents'introduire dans le

systeme d'alimentation en essenceet causer une

performance m6diocre et/ou des pannes.De plus, si des

liquides entrent dans la g6n6ratrice par les fentes de

refroidissement, une partie des liquides peut _tre retenue

dans les parties vides et les fissures du rotor et les couches

isolantes d'enroulements du stator. L'accumulation de

liquide et de poussi_re dans les enroulements internes de la

g6n6ratrice diminuera 6ventuellementla r6sistancedes

couches isolantes des enroulements.

Nettoyage de generatrice

Nettoyez les d6bris accumul6s sur la g6n6ratrice &tous les

jours ou avant de I'utiliser. Gardeztoujours la tringlerie, le

ressort et les commandes propres. Gardezla zone autour et

derriere le silencieux libre de d6bris combustibles. Inspectez

les fentes de refroidissement et les orifices de la g6n6ratrice.

Cesouvertures doivent demeurer propres et non obstru6es.

Les parties du g6n6ratricedoivent _tre gard6es propres afin

de r6duire le risque de surchauffe et d'inflammation des

d6bris accumul6s.

• Utilisez un linge humide pour nettoyer les surfaces

ext6rieures.

AVIS Le traitement inad6quat du g6n6ratrice pourrait

I'endommager et r6duire sa dur6e de vie utile.

• N'EXPOSEZPASle g_n_ratrice _ une humidit_ excessive,_ de la

poussi_re,_ de la salet_ ou & desvapeurs corrosives.

• N'INSI_REZaucun objet dans lesfentes de refroidissement.

• Utilisez une brosse ). soies douces pour d6tacher les

accumulations de salet6s ou d'huile.

• Utilisezun aspirateurpour ramasserles salet6set d6bris.

Entretiende la batterie

Labatterie ne n6cessiteaucun entretien autre que le

chargement ). flotteur, d6crit dans le pr6sent manuel. Gardez

la batterie et les bornes propres et s_ches.

AVIS Le chargement de la batterie doit _tre effectu6 dans

un endroit sec, ). I'int6rieur d'un garage par exemple.

_k AVERTISSEIVlENTLes bornes, les cosses ainsi que

tousles accessoires reli6s ). la batterie contiennent du

plomb et des compos6s de plomb - produits chimiques

reconnus par I'Etat de la Californie comme causant des

cancers et d'autres probl_mes de reproduction. Nettoyez-

vous les mains apr_s la manipulation.

16 BRIGGSandSTRATTON.COIVl

Entretiende la vannede combustible

La vanne de combustible comprend une cuvettede

sedimentation de combustible, une cr@ine et un joint

torique qu'il faut nettoyer.

1. Reglezla vannede combustible_.la position "Off" (Arr_t).

2. Retirez la cuvettede sedimentation (A) de la vanne de

combustible. Retirez le joint torique (B) et la cr@ine (C)

de la vanne de combustible.

3. Lavezla cuvette de sedimentation, lejoint torique, et la

cr@ine dans un solvant ininflammable. Sechez-les

complNement.

4. Posezla cr@ine et le joint torique sur la vanne de

combustible. Installez la cuvette de sedimentation et

serrez-la solidement.

5. Reglezla vanne de combustible _.la position "On"

(Marche), et verifiez s'il y a unefuite de combustible. Si

c'est le cas, remplacezle vanne de combustible.

Entretien dumoteur

_k AVERTISSEMENT Uneetincelle involontaire peut

'_dh causer un incendie et un choc

electrique et entratner la mort et des

blessures graves.

LORSQUEVOUSRItGLEZOURItPAREZVOTREGItNItRATRICE

• D6brancheztoujours le c_.blede bougie et placez-lede fagon fl

ce qu'il ne soit pas en contact avec la bougie.

LORSDETESTSD'ALLUIVIAGEDU IVIOTEUR

• Utilisez un v6rificateur de bougies d'allumage approuv&

• NEv_rifiez PASI'allumage Iorsque la bougie d'allumage est

enlev6e.

Huile

Recommandationsrelatives _ I'huile

Nous recommandons I'utilisation des huiles certifiees par

garantie Briggs & Stratton pour obtenir une meilleure

performance. Les autres huiles detergentes de haute qualite

sont acceptablessi elles ont les cotes pour service SF,SG,

SH, SJ ou plus. N'utilisez pas d'additifs speciaux.

Les temperatures exterieures determinent la viscosite de

I'huile requise pour le moteur. Utilisez le tableau pour choisir

la meilleure viscosite pour la gamme de temperatures

exterieures attendues.

104 _w ,

68 *

32 o._

-4

-22

-10

-20

-30

* Sous40°F(4°C),I'utilisationd'une huileSAE30 entrafneun

d_marragedifficile.

** Au-dessusde80°F(27°C),I'utilisationd'unehuile10W30peut

entrafneruneconsommationd'huileplus _lev_e.V_rifiez

fr_quemmentleniveaud'huile.

AI//S L'huile synthetique respectantla marque

d'homologation ILSACGF-2,API et portant le

symbole d'entretien API (montre & la gauche) avec la

O ention <,SJ/CF(economie d'energie) _>ou plus, est

une huile acceptable pour toutes les temperatures.

L'utilisation d'huile synthetique ne modifie pas les

intervalles de changement d'huile.

Vdrificationdu niveau d'huile

II est necessaire deverifier le niveau d'huile avantchaque

utilisation ou apres chaque periodede 8 heures d'utilisation.

Gardezun niveau d'huile constant.

1. Assurez-vous que generatrice se trouve sur une surface

de niveau.

2. Enlevezla jauge d'huile et nettoyez-la avecun linge.

Replacez-la.Retirezla jauge et verifiez le niveau d'huile.

AI//$ N'inserez PASen vissant la jauge d'huile Iors de la

verification du niveau d'huile.

3. Verifiez que I'huile est & la marque <,Full _>(D) sur la

jauge de niveau d'huile. Replacez-laet resserrez-la.

Ajoutd'huile

1. Assurez-vous que generatrice se trouve sur une surface

de niveau.

2. Verifiez le niveau d'huile de la mani_re decrite dans la

rubrique V6rificafion du niveau d'huile.

3. Au besoin, videz lentement I'huile dans I'orifice de

remplissage d'huile, jusqu'_tmarque <,Full >>sur la

jauge de niveau d'huile. NE remplissez PAStrop le

carter d'huile.

Frangais

(ZD 17

AVIS Un exc_s d'huile pourrait emp_cher le moteur de

d6marrer ou rendre le d6marrage difficile.

• NE remplissezPAStrop le carter d'huile.

• Si I'huile d6passele rep_re maximum ("Full") sur la jauge d'huile,

vidangezI'huile pour abaisser le niveau jusqu'au rep_re maximum

de la jauge.

4. Replacez-laet resserrez-la.

Changementd'huile _ moteur

Si vous utilisezvotre g6n6ratricedans un endroit tr_s saleou

poussi6reuxou par temps tres chaud,changezI'huile plus

fr6quemment.

_k ATTENTION I_vitez tout contact cutan6 prolong6 ou

r6p6t6 avec I'huile moteur usag6e.

• II a _t_ d_montr_que I'huile moteur usag_erisque de provoquer

un cancerde la peauchez certains animaux de laboratoire.

• Rincez consciencieusement leszones expos_esavecde I'eau et

du savon.

GARDEZHOS DEPORTI_EDES ENFANTS.NE POLLUEZ

PAS.CONSERVEZLE SURPLUS.RAPPORTEZL'HUILE

USAGI_EAUX CENTRESDE RECYCLAGE.

Entretien dufiltre _ air

Votre moteur ne fonctionnera pas ad6quatementet pourrait

s'endommager si vous le faites fonctionner avecun filtre _.

air sale. Remplacezle filtre plus souvent si vous utilisez la

g6n6ratrice dans un endroit sale ou poussi6reux.

Pour faire rentretien du filtre _ air, procddez comme suit :

1. D6vissezles vis (A) et retirez le couvercle du filtre _.air

(B).

ChangezI'huile alors que le moteur est encore chaud, de

la fagon suivante:

1. Assurez-vous que I'appareilse trouve sur unesurface

de niveau.

2. D6branchezle fil de la bougies d'allumage et gardez-le

61oign6de la bougies d'allumage.

3. Nettoyez la surface autour du bouchon de vidange

d'huile. Le bouchon de vidange d'huile se trouve au bas

du moteur, _.I'oppos6 du carburateur.

4. D6vissezle bouchon de vidange d'huile et vidangez

compl_tement I'huile dans un contenant appropri6.

5. R6installezle bouchon de vidange d'huile et serrez-le

solidement. Enlevezle bouchon de remplissage d'huile

et la jauge d'huile.

6. VersezI'huile recommand6e lentement (environ

36 onces) dans I'orifice de remplissage.Arr_tez pour

laisser couler I'huile. Remplissezjusqu'au rep_re

maximum ("Full") de la jauge d'huile.

7. Essuyezla jauge d'huile chaquefois que vous v6rifiez le

niveau d'huile. NE remplissez PAStrop.

8. R6installezle bouchon de remplissage et lajauge

d'huile. Serrez le bouchon solidement.

9. Essuyeztout d6versementd'huile.

2. Retirez soigneusement la cartouche (6) de la base (D).

3. Installez I'ensemble filtre _ air propre (ou neuf) dans le

couvercle. Jetez de mani_re ad6quate I'ancien filtre.

4. R6installezle couvercle du filtre _.air sur la base et

serrez les vis.

Entretiende la bougiesd'allumage

Changezla bougie le moteur d6marrera plus facilement et

fonctionnera mieux.

1. Nettoyez la surface autour de la bougie d'allumage.

2. Enlevezla bougie d'allumage et examinez-la.

3. Si les 61ectrodessont piqu6es, br016esou que la

porcelaine est craqu6e,changezla bougie. Utilisez la

bougie de remplacement recommand6e.Voir

Specifications.

4. V6rifiez 1'6cartementdes 61ectrodes_.I'aide d'une jauge

d'6paisseur et ajustez 1'6cartementdes 61ectrodeselon

les sp6cifications recommand6esau besoin (voir

Specifications).

5. Installez la bougie d'allumage et serrez-lasolidement.

18 BRIGGSandSTRATTON.COIVI

Inspectezlesilencieuxetrdcran pare-dtincelles

Inspectez s'il y a fissures, corrosion ou outre dommage du

silencieux. Retirez1'6cranpare-6tincelles,si inclus, et

inspectezs'il y a dommage ou obstruction de calamine. S'il y

a besoin des piecesde rechange,assurez-vous d'installer

seulement pieces de rechangeoriginelles pour I'equipement.

A. AVERTISSEIVlENTLachaleur et les gaz

d'echappement peuvent enflammer des

materiaux combustibles et les

' structures ainsi que causer des

dommages au reservoir d'essence et provoquer un

incendie risquant d'entrafner la mort, des blessures

graves et/ou des dommages materiels.

Tout contact avec la zone du silencieux peut causer des

br01uresrisquant d'entrafnerdes blessures graves.

• NEtouchezPASauxpi_ceschaudeset I_VITEZlecontactavec

lesgazd'_chappement.

• LaissezI'_quipementrefroidiravantdeletoucher.

• Laissezund_gagementd'aumoins1,5m (5 pi)tout autourde

lag_n_ratrice,y comprisau-dessus.

• L'utilisationou lefonctionnementd'unmoteursur unterrain

boise,couvertdebroussaillesougazonn_constitueuneviolation

dansI'l_tatdelaCalifornie,envertudelasection4442du

CaliforniaPublicResourcesCode,_ moinsqu'ilnesoitdot_d'un

pare-_tincellestel qued_finidanslasection4442etmaintenuen

bon_tatdefonctionnement.IIse peutqued'autresI_tatsou

d'autrescomp_tencesf_d_ralesaientdesloissemblables.

Communiquezaveclefabricant,led_taillantouleconcessionnaire

originaldeI'appareilafind'obtenirunpare-_tincellescon(}upourle

syst_med'_chappementinstall_sur cemoteur.

• Lespi_cesderechangedoivent_treidentiquesauxpi_ces

d'origineet _treinstall_es_lam_meposition.

Nettoyezet inspectezle pare-dtincelles comme suit:

1. Pour retirer I'ecranthermique (A) du silencieux (B),

enlevezd'abord les quatre vis qui relient le garde au

support du silencieux.

Nettoyer le systemede refroidissement

Avec le temps, les debris peuvents'accumuler dans les

ailettes de refroidissement du cylindre et ne peuvent etre

reperes que par un desassemblagepartiel du moteur. Nous

vous recommandons donc de demander _.un distributeur de

service autorise de nettoyer le systeme de refroidissement

(D) aux intervalles recommandes (consultez la section

Calendrierd'entretien). II est aussi important de garder le

moteur libre de debris. Consultezla section Nettoyage.

Rdglage ducarburateur

Lecarburateur de ce moteur ne produit que de faibles

emissions. II est muni d'une soupape de melange de ralenti

non reglableet d'un ralenti regule, le cas echeant. Le ralenti

reguleet la vitesse maximale ont ete regles en usine.

Lorsqu'un reglageest requis, communiquez avecun

distributeur de service autorise.

_. ATTENTION Desvitesses de fonctionnement

excessivementeleveespeuvent causer des blessures

mineures et/ou endommager la generatrice.

Desvitesses excessivement lentes produisent une charge

importante.

• NE modifiez PASle ressort-r_gulateur, la tringlerie ou d'autres

pi_ces pour augmenter la vitessedu moteur. La g_n_ratrice

fournit unefr_quence et une tension appropri_e Iorsque la

vitessedu moteur est r_gul_e.

• NE modifiez PASle g_n_ratriced'aucune fagon.

2. Enlevezles quatrevis qui fixent I'ecranpare-etincelles(C).

3. Verifiez I'ecranet remplacez-les'il est tordu, troue ou

autrement endommage. N'utilisez PASun ecran

defectueux. Si I'ecran n'est pas endommage, nettoyez-

le avec du dissolvant commercial.

4. Installez I'ecran et le garde du silencieux.

Frangais

(ZD 19

Entreposage

Le g6n6rateurdoit _tre mise en route au moins une fois tous

les sept jours et doit marcher pendant au moins 30 minutes.

Si vous ne pouvezpas faire cela et que vous devezremiser le

g6n6rateur pour plus de 30 jours, utiliser les informations ci-

apres comme guide pour pr6parervotre appareilau remisage.

Entreposagede la gdndratrice

•Nettoyez la g6n6ratricetel qu'indiqu6 ). la rubrique

Nettoyagede la section Entretien.

• Assurez-vous que les fentes d'air de refroidissement et

les ouvertures sur la g6n6ratricesont ouvertes et non

obstru6es.

Directivesd'entreposage_longterme

Le carburant peut _tre 6vent6apr_s un entreposagede plus

de 30 jours. Un carburant 6vent6cause la formation de

d6p6ts acides et de gomme dans le syst_me d'alimentation

ou sur les pi_cesessentiellesdu carburateur. Pour garder

I'essencepropre, utilisez lestabilisateur d'essenceFRESH

START® de Briggs & Stratton, disponible sous forme

d'additif liquide ou cartouche de liquide concentr6.

II est inutile devidangerlecarburant du moteur si vous ajoutez

un stabilisateurd'essenceconform6ment aux directives. Faites

tourner le moteur pendant2 minutes pour faire circuler le

stabilisateurdans lesyst_me de carburant.Vous pouvez

ensuiteentreposerle moteur et I'essencedurant une p6riode

maximalede 24 mois.

Si lecarburant du moteur n'a pas 6t6 trait6 avec un

stabilisateur d'essence, vous devezle vidanger dans un

contenant approuv6. Faitestourner le moteur jusqu'), ce qu'il

s'arr_te par manqued'essence. II est recommand6 d'utiliser

du stabilisateur d'essencedans le contenant d'entreposage

_our en conserver la fratcheur.

_, AVERTISSEIVlENTL'essenceet sesvapeurs sont

extr_mement inflammables et

explosivesqui pourraient causerdes

br01ures,un incendie ou une explosion

risquant d'entratner la mort, des blessures graveset/ou

des dommages mat6riels.

LORSQUEVOUSENTREPOSEZL'ESSENCEOUUNI_QUIPEIVIENT

AVECUNRI_SERVOIR.4ESSENCE

• Entreposezloin desfournaises,po61e,chauffe-eau,s_cheusesou

autres_lectrom6nagersmunis d'une veilleuseou d'une source

d'allumagecar ils peuventallumer les vapeursd'essence.

LORSDEL'VIDANGEDU CARBURANT

• I_teignezle moteur de la g_n_ratriceet laissez-le refroidir

pendantau moins 2 minutes avant de retirer le bouchon _.

essence.Desserrezlentement le capuchon pour laisser la

pression s'6chapperdu r6servoir.

• Vidangez le r6servoir d'essence & I'ext6rieur.

• I_loignezI'essencedes 6tincelles, desflammes, des veilleuses,

de la chaleur et de toute autre source d'inflammation.

• V_rifiez si les conduits d'essence, le r6servoir, le bouchon et les

raccords comportent desfissures ou des fuites. Remplacezau

besoin.

• N'ALLUMEZ PASde cigarette ou nefumez pas_ proximit_ de

I'appareil.

Changementde I'huile

Alors que le moteur est encore chaud, vidangezI'huile du

carter. Remplissez le carter ). nouveau avecde I'huile de la

qualit6 recommand6e.Consultezla section Changement

d'huile.

Autresiddes de remisage

1. N'entreposez PASd'essence d'une saison ). I'autre ).

moins qu'elle ne soit trait6e tel qued6crit dans

Directives d'entreposageDlong terme.

2. Remplacezle contenant ). essences'il commence ).

rouiller. Un carburant contamin6 peut causer des

probl_mes de moteur.

3. Si possible, entreposez I'appareil ). I'int6rieur et

couvrez-le pour le prot6ger contre la poussi_re et les

salet6s.

4. Couvrez I'appareil _tI'aide d'une housse de protection

ad6quate qui ne retient pas I'humidit6.

_i AVERTISSEMENT Les couvercles de rangement

peuvent causer un incendie risquant d'entrafner

la mort, des blessures graves et des dommages

mat6riels.

• NEplacezJAMAISunecouverturede rangementsur un

g_n_ratrice.

• LaissezI'appareilrefroidirsuffisammentavantdeplacerla

couverturederangementdessus.

5. Entreposezla g6n6ratrice dans un endroit propre et sec.

20 BRIGGSandSTRATTON.COIVl

D pannage

PROBLEMES

Lemoteurmarche,maisil nese

produitpasdecourantc.a. darts

lesprises.

Lemoteurmarchehiensans

chargemaiscalequandles

chargessontbranch_es.

Lemoteurneveutpasd_marrer;

oud_marreetmarchereal.

Lemoteurs'arrOtependantla

marche.

Lemoteurmanquedepuissance.

Lemoteura des"_-coups" oudes

h_sitations.

CAUSE

1. Disjoncteur est ouvert.

2. Probl_me dans le g_n_rateur.

3. Pauvre connexion ou rallonge

d_fectueuse.

4. L'appareil qui est branch_ est

d_fectueux.

1. Court-circuit dans une charge branch_e.

2. Vitesse trop lente du moteur.

3. Le g_n_rateur est surcharg&

4. Court-circuit dans le g_n_rateur.

5. Filtre _ essence encrass_ ou sale.

1. Interrupteur de d_marrage _ la position

arr_t "0".

2. La soupape d'essence est _ la position

"Off".

3. Batterie d_fectueuse.

4. Bas niveau d'huile.

10.

11.

12.

13.

14.

15.

SOLUTION

1. R_enclencherle disjoncteur.

2. Contacter n_gociant de service autoris&

3. V_rifier et r@arer.

Filtre &air encrass& 5.

Filtre &essenceencrass6 ou sale. 6.

Panned'essence. 7.

Essence_vent_e. 8.

Fil de bougie non branch_ _ la bougie. 9.

Bougie d_fectueuse. 10.

Eau pr_sentedans I'essence. 11.

Moteur noy& 12.

M_lange d'essence trop riche. 13.

Soupaped'admission bloqu_e en 14.

position ouverte ou ferm_e.

Perte de compression du moteur. 15.

Plus d'essence. 1.

Filtre _ essence encrass_ ou sale. 2.

Bas niveau d'huile. 3.

La charge est trop grande. 1.

Filtre _ air encrass& 2.

Filtre _ essence encrass_ ou sale. 3.

Le m_lange est trop riche ou trop pauvre 1.

dans le carburateur.

Filtre _ essence encrass_ ou sale. 2.

Brancher un autre appareil qui ne soit pas

d_fectueux.

D_brancherla charge en court-circuit.

Contacter n_gociant de service autoris&

Voir Ne PasSurcharger G#n#rateur.

Contacter n_gociant de service autoris&

Nettoyezou remplacez lefiltre _ essence.

Tournez la cl_ dans I'interrupteur de d_marrage

la positon courir "1".

Placezla soupape _ essence_ la position "On".

Remplacezla batterie.

Remplissez le carter au niveau requis ou placez

la g_n_ratrice sur une surface de niveau.

Nettoyezou remplacez lefiltre _ air.

Nettoyezou remplacez lefiltre _ essence.

Faitesle plein du r_servoir.

Vidangez le r_servoir; faites le plein avec de

I'essence nouvelle.

Branchezlefil & la bougie.

Remplacezla bougie.

Vidangez le r_servoir; faites le plein avec de

I'essence nouvelle.

Attendez 5 minutes et red_marrez le moteur.

Contacter n_gociant de service autoris&

Contacter n6gociant de service autoris&

Remplir le r6servoir de carburant.

Nettoyezou remplacez lefiltre _ essence.

Remplissez le carter au niveau requis ou placez

la g_n_ratrice sur une surface de niveau.

Voir Ne PasSurcharger G#n#rateur.

Remplacezlefiltre _ air.

Nettoyezou remplacez lefiltre _ essence.

Contacter n_gociant de service autoris&

Nettoyezou remplacez lefiltre & essence.

Frangais

Garanties

I_nonc6de garantie du dispositif antipollution

pour la Californie, I'U.S. EPA et Briggs &

Stratton Corporation

Vos droitset obligationsrelatifs _la garantie

Le California Air Resources Board, I'U.S. EPAet Briggs &

Stratton (B&S) sont heureux de vous expliquer la garantie

couvrant le dispositif antipollution de votre moteur ou de

votre 6quipement, de I'ann6e 2008 ou plus r6cent. En

Californie, les nouveauxpetits moteurs hors route doivent

etre congus, construits et 6quipes de fagon _.respecter les

normes anti-smog rigoureuses de I'etat. B&S doit garantir le

dispositif antipollution de votre moteur ou de votre

6quipement pour les p6riodes indiqu6es ci-dessous, _.

condition qu'il n'y ait pas eu d'abus, de n6gligence,de

mauvais entretien sur le petit moteur hors route.

Votre dispositif antipollution peut comprendre des pieces

comme le carburateur ou le systeme d'injection de

combustible, le r6servoir d'essence,le systeme d'allumage et

le convertisseur catalytique. II peut aussiy avoir des tuyaux,

des courroies, des connecteurs, des capteurs et d'autres

dispositifs relies aux 6missions. Dans le cas d'un d6faut

couvert par la garantie, B&S r6pareravotre moteur ou votre

6quipement sans frais, et ce, incluant le diagnostic, les

pieces et la main-d'ouvre.

Couverturede garantie du fabricant:

Les petits moteurs hors route sont garantis pour une p6riode

de deux ans. Si une piece reliee au dispositif antipollution de

votre moteur ou de votre 6quipementest d6fectueuse, B&S

la r6pareraou la remplacera.

Responsabilitdsdu propridtairerelativement_la garantie :

• En tant que proprietaire du petit moteur ou de

I'equipement, vous etes responsablede I'execution de

I'entretien requis indiqu6 dans le manuel d'utilisation.

B&S recommande de conserver tousles regus relies _.

I'entretien de votre moteur ou de votre equipement;

toutefois, B&S ne peut refuser d'honorer la garantie

uniquement parce que vous etesdans I'impossibilite de

produire les regus ou que vous n'avezpas effectu6

toutes les etapesde I'entretien pr6vu.

• Neanmoins,vous devezsavoir, en tant que propri6taire

du moteur ou de 1'6quipement,que B&S peut renier la

garantie si votre moteur ou votre 6quipement ou,

encore, une piece font d6faut en raison d'abus, de

n6gligence,d'entretien inad6quat ou de modifications

non approuvees.

• Des qu'un probleme survient, vous avezla

responsabilit6 de faire examiner votre moteur ou votre

6quipement dans un centre de distribution B&S, un

centre de service ou une autre entite equivalente, selon

le cas. Les r6parations couvertes par la garantie doivent

etre effectu6esdans un d61airaisonnable, n'exc6dant

pas 30 jours. Si vous avezdes questions au sujet de

vos droits et responsabilit6s relies _.la garantie,veuillez

communiquer avec B&S au (414) 259-5262.

Dispositionsde la garantiecontre les ddfautsdu dispositif

antipollutionde Briggs& Stratton

Les dispositions qui suivent sont sp6cifiques _.la couverture

de garantie contre les d6fauts du dispositif antipollution. Elle

est un ajout _.la garantie sur les moteurs de B&S pour les

moteurs non r6gules,figurant dans le manuel d'utilisation.

1. Piecesgaranties

La couverture de cette garantie n'englobe que les

pieces 6numer6esci-dessous (piecesdu dispositif

antipollution) dans la mesure o_ ces pieces 6taient

pr6sentes sur le moteur au moment de I'achat.

a. Systeme de contr61ed'alimentation en carburant

• Dispositif d'enrichissement pour d6marrage _.

froid (etrangleur _.glissement)

• Carburateuret piecesinternes

• Pompe _.carburant

• Conduit d'essence, raccords de conduit

d'essence, brides de serrage

• Reservoir d'essence,bouchon et attache

• Absorbeur de vapeurs d'essence

b. Circuit d'entree d'air

• Filtre ). air

• Collecteur d'admission

• Ligne de purge et d'6vacuation

c. Systeme d'allumage

• Bougie(s) d'allumage

• Systeme d'allumage _.magn6to

d. Systeme de catalyseur

• Catalytic converter

• Collecteur d'6chappement

• Systeme d'injection d'air ou soupape d'impulsion

e. I'_--lementsdivers utilis6s dans les systemes

pr6c6demment mentionn6s

• Soupapes et interrupteurs de d6pression, de

temperature, de position, ). d61aicritique

• Connecteurset dispositifs

2. Dur6e de la couverture

Pour une p6riode de deux ans _.compter de la date

d'achat originale, B&S garantit _.I'acheteur initial et _.

tousles acheteurs subs6quents que le moteur a 6t6

con0u, construit et equipe de fa0on _.respecter toutes

les normes en vigueur adopt6espar I'Air Resources

Board; qu'il est libre de tout defaut de materiel et de

main-d'ouvre qui pourrait entrafner la d6fectuosit6

d'une piece garantie;et, qu'il est identique d'un point de

vue mat6riel au moteur decrit dans la demande

d'homologation du fabricant. La periode de garantie

d6bute _.la date d'achat du moteur par le premier

acheteur.

22 BRIGGSandSTRATTON.COIVl

La garantie des pi_ces reli6es au dispositif antipollution est la

• Toute piece garantie dont le remplacement nefait pas

partie de I'entretien requis dans le manuel d'utilisation

doit _tre garantie pour la p6riode de garantie indiqu6e

ci-dessus. Si unetelle piece s'av_re d6fectueuseau

cours de la p6riode de la couverture de garantie, B&S

devra la r6parer ou la remplacer sans frais pour le

propri6taire. Toute piece r6par6eou remplac6een vertu

de la garantie sera garantie pour la dur6e restante de la

p6riode de garantie.

• Toute piece garantie qui fait partie de I'entretien

uniquement pour une inspection r6guli_re dans le

manuel d'utilisation est garantie pour la p6riode de

garantie indiqu6eci-dessus. Toute piece r6par6eou

remplac6een vertu de la garantie sera garantie pour la

dur6e restante de la p6riode de garantie.

• Toute piece garantie dont le remplacementfait partie de

I'entretien requis dans le manuel d'utilisation est

garantie pour la p6riode de temps avant le premier

point de remplacement pr6vu pour cette piece.Si une

telle piece s'av_re d6fectueuseavant son remplacement

pr6vu, B&S devra la r6parer ou la remplacer sans frais

pour le propri6taire. Toute piece r6par6eou remplac6e

en vertu de la garantie sera garantie pour la dur6e

restantede la p6riode avant le premier point de

remplacementpr6vu pour la piece.

• Les pi_cesajout6es ou modifi6es ne faisant pas partie

d'une exemption par I'Air ResourcesBoard ne doivent

pas _tre utilis6es. L'utilisation de pi_cesajout6esou

modifi6es par le propri6taire qui ne font pas partie

d'une exemption pourrait entraTnerle refus d'une

r6clamation au titre de la garantie. Le fabricant n'a pas

la responsabilit6 de garantir les d6fectuosit6s des

pi_ces garanties caus6espar I'utilisation de pi_ces

ajout6esou modifi6es qui nefont pas partie d'une

exemption.

3. Couverture indirecte

Lacouverture englobe toute d6fectuosit6 de I'un des

composants du moteur caus6e_.la suite d'une

d6fectuosit6 d'une des pi_ces reli6esau dispositif

antipollution garanties.

4. R6clamations et exclusions de couverture

Les r6clamations au titre de la garantie doivent _tre

pr6sent6esconform6ment aux dispositions de la

politique de garantie du moteur de B&S. Lacouverture

de garantie n'englobe pas les d6fectuosit6s des pi_ces

reli6esau dispositif antipollution qui ne sont pas des

pi_ces originales de B&S ni les d6fectuosit6s de pi_ces

reli6es_.un abus, de la n6gligence ou un entretien

inappropri6 tel que d6taill6 dans la politique de garantie

du moteur de B&S. B&S n'est pas responsablede

couvrir les d6fectuosit6s des pi_ces reli6es au dispositif

antipollution caus6espar I'utilisation de pi_ces ajout6es

ou modifi6es.

Frangais

(ZD

Recherchezla pdriode de durabilitddes dmissions et

I'indice de pollutionatmosphdriquesur I'dtiquette

d'dmissionsdu moteur

Les renseignementsconcernant la p6riode de durabilit6 des

6missions et I'indice de pollution atmosph6rique doivent _tre

fournis avecles moteurs qui r6pondent aux normes relatives

aux 6missions de la California Air Resources Board (CARB).

Briggs & Stratton doit fournir ces renseignementsaux

consommateurs sur des 6tiquettes d'6missions. L'6tiquette

des 6missions du moteur fournit des renseignementssur la

certification.

Lapdriode de durabilitddes dmissions d6crit le nombre

d'heures pendant lesquelles le moteur peut fonctionner en

respectantles normes relatives aux 6missions, en supposant

que I'entretien est effectu6 conform6ment aux directives de

fonctionnement et d'entretien. Les cat6gories utilis6es sont

les suivantes :

Moddrd :Le moteur peut fonctionner pendant 125 heures

tout en respectant la norme relative aux 6missions.

Intermddiaire :Le moteur peut fonctionner pendant 250

heures tout en respectant la norme relativeaux 6missions.

Prolongd: Le moteur peut fonctionner pendant 500 heures

tout en respectant la norme relative aux 6missions.

Parexemple, I'utilisation d'une tondeuse pouss6eest

d'environ 20 _.25 heures par ann6e. Par cons6quent, la

pdriode de durabilitd des dmissions d'un moteur de

cat6gorie intermddiaire 6quivaut _.une p6riode de 10 _.12

ann6es.

Les moteurs Briggs & Stratton respectentles normes

relativesaux 6missions de phase 2 de I'USEPA(United

States Environmental Protection Agency). Dansle cas des

moteurs homologu6s phase 2, la p6riode de conformit6 des

6missions indiqu6e sur 1'6tiquettede conformit6 des

6missions indique le nombre d'heures de fonctionnement

pendant lesquellesle moteur a d6montr6 qu'il respectait les

exigencesf6d6rales en mati_re d'6missions.

Pour les moteurs de cylindr6e inf6rieure _.225 cc:

Cat6gorieC =125 heures

Cat6gorieB =250 heures

Cat6gorieA =500 heures.

Pour les moteurs de cylindr6e 6galeou sup6rieure _.225 cc:

Cat6gorieC =250 heures

Cat6gorieB =500 heures

Cat6gorieA =1000 heures.

Prised'effetau 1 ermai2010,annuleet remplacetouteslesgarantiespr6c6denteset lesgarantiesant6rieuresau1 ermai 2010

GARANTIE LIMITEE

Briggs & Stratton Power Products Group, LLC r@arera ou remplacera, sans frais, toutes pi_ces d'g6n6ratrice portative d6fectueuses cornportant un vice

de mat6riau ou un d6faut de fabrication ou les deux. En vertu de la pr6sente garantie, les frais de transport des produit sournises pour r@aration ou

remplacement sont ) la charge de I'acheteur. La pr6sente garantie sera en vigueur durant les p6riodes stipul6es ci-dessous et est assujettie aux

conditions stipul6es ci-dessous. Pour obtenir des services en vertu de la garantie, veuillez consulter notre Outil de recherche d'un Service apr_s-vente

agr66 au http://www.BRIGGSandSTRATTON.COMafin de trouver un distributeur de service apres-vente agr66 dans votre r6gion.

IL N'EXISTEAUCUNEAUTRE GARANTIEEXPRESSE.LESGARANTIESIMPLICITES, INCLUANT CELLES DEQUALITt_MARCHANDEET D'ADAPTATIONA

UN USAGEPARTICULIER,SONTLIMITt_ESA UNE Pt_RIODED'UN AN A PARTIR DE LA DATE D'ACHAT OU JUSQU'A LA LIMITE PERMISEPAR LA LOI

TOUTEGARANTIEIMPLICITE ESTEXCLUE. LA RESPONSABILITt_POURDOMMAGESACCESSOIRESOU INDIRECTSEST EXCLUEDANS LA MESURE

O0 UNE TELLEEXCLUSIONESTPERMISE PAR LA LOI. Certains t_tats/provinces ou pays n'autorisent aucune restriction sur la dur6e d'une garantie

implicite, et certains t_tats/provinces ou pays n'autorisent pas I'exclusion ou la limitation des dornmages cons6cutifs ou indirects. Par cons6quent, les

restrictions et exclusions d6crites ci-dessus pourraient ne pas s'appliquer darts votre cas. La pr6sente garantie vous accorde certains droits 16gaux

sp6cifiques et vous pourriez 6galement en avoir d'autres, qui peuvent varier d'un t_tatou d'une province & I'autre et d'un pays & I'autre.

MoteurTous autres composants

*An 2 et 3 s@are seulement

La p6riode de garantie d6bute _ la date d'achat par le premier utilisateur final, et se prolonge pour la dur6e stipul6e ci-dessus. "Usage par un consommateur"

signifie utilisation dornestique personnelle darts une r6sidence, par I'acheteur au d6tail. "Usage ) des fins commerciales" signifie toute autre utilisation, y

cornpris ) des fins commerciales, g6n6rant d e revenus ou de location. Aux fins de la pr6sente garantie, d_s qu'un 6quipement a 6t6 utilis6

commercialement une fois, il est par la suite consid6r6 comme 6tant d'usage ) des fins commerciales. L'6quipement utilis6 pour I'alimentation principale

n'est pas couvert par la pr6sente garantie.

POUREXERCERLA GARANTIESUR TOUT PRODUIT FABRIQUt_PAR BRIGGS& STRATTON,IL N'EST PAS Nt_CESSAIREDE L'ENREGISTRER.CONSERVEZ

LE R%U COMME PREUVED'ACHAT.SI, LORS D'UNE RI_CLAMATIONDE GARANTIE,VOUSNE POUVEZPROUVERLA DATE INITIALE DE L'ACHAT, NOUS

UTILISERONSLA DATEDE FABRICATIONDU PRODUITCOMME DATEDE RI_FI_RENCEPOURDt_TERMINERLA PI_RIODEDE GARANTIE.

Nous acceptons de faire effectuer les r@arations couvertes par la garantie et tenons ) nous excuser pour tout inconv6nient subi. Tout agent d'un service

apres-vente agr66 peut ex6cuter les r@arations couvertes par la garantie. La plupart des r@arations couvertes par la garantie sont trait6es automatiquement;

cependant, il arrive parfois que les demandes de service en vertu de la garantie soient non fond6es. Par exemple, la garantie ne couvre pas les dommages

caus6s ) 1'6quipementpar une utilisation abusive, par un manque d'entretien p6riodique, durant I'exp6dition, la rnanutention ou I'entreposage, ou en raison

d'une installation inad6quate. De meme, la garantie sera annul6e si la date de fabrication ou le num6ro de s6rie appos6 ) I'g6n6ratrice portative a 6t6 enlev6

ou si 1'6quipementa 6t6 chang6 ou modifi6. Durant la p6riode de garantie, le distributeur de service apres-vente agr66 r@arera ou remplacera, ) son gr6,

toute piece qui, apres examen, est trouv6e d6fectueuse _ la suite d'une utilisation et d'un entretien normaux. La pr6sente garantie ne couvre pas les

r@arations et les 6quipements suivants:

•Usure normale: Comme tout autre dispositif m6canique, les groupes 61ectrogenesd'ext6rieur n6cessitent I'entretien p6riodiques de certaines pieces

pour fonctionner ad6quatement. La pr6sente garantie ne couvre pas les frais de r@aration des pieces ou des 6quipements dont la dur6e de vie utile a

6t6 d@ass6e ) la suite d'une utilisation normale.

• Installation et entretien: La pr6sente garantie ne couvre pas les 6quipements ou les pieces qui ont fait I'objet d'une installation ou de modifications et

de changements inad6quats ou non autoris6s, d'une mauvaise utilisation, de n6gligence, d'un accident, d'une surcharge, d'emballement, d'entretien

inad6quat, de r@aration ou d'entreposage qui, selon nous, auraient nui ) la performance et ) la fiabilit6 du produit. De plus, la garantie ne couvre pas

I'entretien normal tel que le r6glage, le nettoyage du circuit d'alimentation et son obstruction (caus6e par I'accumulation de produits chimiques, de

salet6s,de calamine, de calcaire, etc.).

•Exclusionssuppl_mentaires: La pr6sente garantie exclut les pieces qui s'usent telles que les les joints toriques, les filtres, etc., ou tout mauvais

fonctionnement r6sultant d'un accident, d'une utilisation abusive, de modifications, de changements ou d'un entretien inad6quat du systeme, du gel ou

d'une d6t6rioration chimique. La garantie du produit ne couvre pas les pieces accessoires telles que les commencer piles, les s6rie de corde

d'adaptateur de g6n6rateur et les couverture d'emmagasinage. Est aussi exclu tout 6quipement us6, rernis ) neuf ou de d6monstration, tout

6quipement utilis6 pour I'alimentation principale en remplacement de I'alimentation de service et tout 6quipement utilis6 pour I'alimentation d'appareils

de maintien des fonctions vitales. Cette garantie exclut toute d6faillance due ) une catastrophe naturelle ou ) toute autre force majeure hors du contr61e

du fabricant. 311527F,Rev.A, 05/1/2010

BRIGGS &STRATTON POWER PRODUCTS GROUP, LLC

MILWAUKEE, WI, USA

24 BRIGGSandSTRATTON.COIVl

R6serv6

G n ratrice Portatif

Caract ristiquesdu produit

IVlod_le030470

Puissance en watts commengant ........... 8,750 Watts

Puissance en watts* . .................... 7,000 Watts

Courant nominal

). 120 Volts 0A ...................... 29.1 Amperes

240 Volts CA ...................... 58.3 Amperes

Fr6quencec.a...................... 60 Hzat 3600 rpm

Phase ................................. Monophas6

Cylindr6e ....................... 420 cc (25.63 cu. in.)

Ecartementdes 61ectrodes .......... 0.76 mm (0.030 in.)

Volume du r6servoir .......... 26.5 Litres (7 gallons US)

Capacit6du carter d'huile .......... 1.0 Litres (36 Onces)

IVlod_le030471

Puissanceen watts commengant .......... 10,000 Watts

Puissanceen watts* . .................... 8,000 Watts

Courant nominal

120 Volts CA ...................... 33.3 Amperes

240 Volts CA ...................... 66.6 Amperes

Fr6quencec.a...................... 60 Hzat 3600 rpm

Phase ................................. Monophas6

Cylindr6e ....................... 420 cc (25.63 cu. in.)

Ecartementdes 61ectrodes .......... 0.76 mm (0.030 in.)

Volume du r6servoir .......... 26.5 Litres (7 gallons US)

Capacit6du carter d'huile .......... 1.0 Litres (36 Onces)

Pi ces d'entretiencourant

Filtre _ air ........................... 491588 ou 5043

Bouteille d'huile & moteur ............. 100005 or 100028

Bouteille d'huile synth6tique .................... 100074

Stabilisateur d'essence ................. 100002 or 5041

Pare-6tincelles ............................. 83083GS

Puissancenominale: La puissance nominale brute des modules avec moteur & essenceest indiqu6e sur une 6tiquette, conform6ment au

code J1940 (Small EnginePower & Torque Rating Procedure) de la SAE(Society of Automotive Engineers),et la performance nominale a 6t6

obtenue et corrig6e conform6ment au code J1995 (r6vision 05-2002) de la SAE.Les valeurs de couple ont 6t6 mesur6es &3 060 tr/min; les

valeurs de puissance ont 6t6 mesur6es& 3 600 tr/min. La puissance brute r6elle du moteur sera inf6rieure et sera affect6e, entre autres

choses, par les conditions defonctionnement ambiantes ainsi que par les diff6rents entre moteurs. I_tantdonn_ la vaste gamme de produits

sur lesquels nos moteurs sont install6s, ainsi que la vari6t_ de probl_mes environnementaux reli6s aufonctionnement de 1'6quipement,il est

possible que le moteur &essence que vous avez achet6 ned6veloppe pas la puissance nominale brute indiqu6e Iorsqu'il est utilis6 pour

entrafner un appareil 61ectriquedonn6 (puissance ,<sur site >>ou net r6elle). Cettediff6rence est caus6epar diff6rents facteurs dont, entre

autres, les accessoires (filtre & air, 6chappement, chargement, refroidissement, carburateur, pompe & essence,etc.), les limites de I'appareil,

les conditions defonctionnement ambiante (temp6rature, humidit6, I'altitude) et les diff6rences entre moteurs. En raison des limites de

fabrication et de capacit6, Briggs & Stratton peut substituer un moteur de plus grande puissance pour un moteur de cette s6rie.

* Les caract6ristiques nominales et la certification de cette g6n6ratrice sont conformes & la norme C22.2 No. 100-04 (moteurs et

g6n6ratrices) de I'ACNOR(Association canadienne de normalisation).

Briggs& StrattonPowerProductsGroup,LLC

P.O.Box702

Milwaukee,Wisconsin,53201-0702 U.S.A.

26 (800) 743-4115 BRIGGSandSTRATTON.COIVl

Briggs & Stratton 030470 0 User Manual GENERATOR Manuals And Guides 1009629L

Navigation menu

Versions of this User Manual:

Views

Navigation
