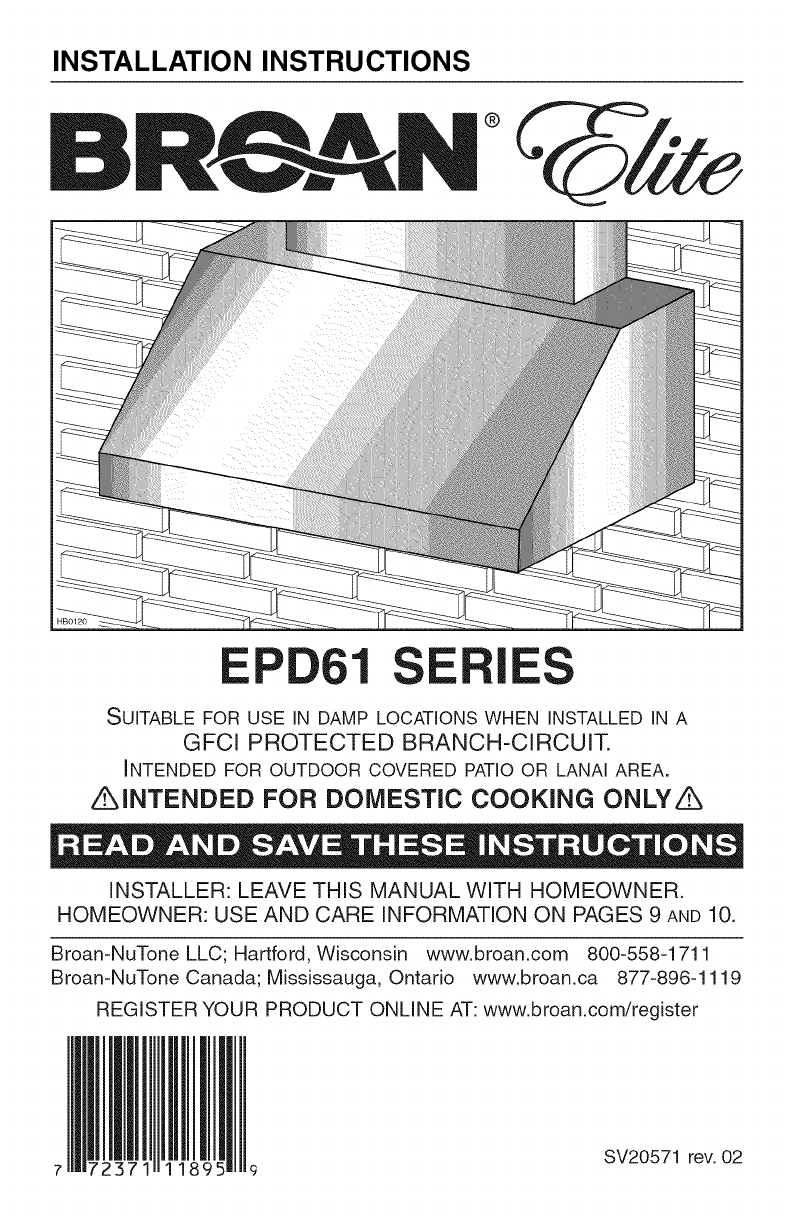

INSTALLATION INSTRUCTIONS

EP SE IES

SUITABLE FOR USE IN DAMP LOCATIONS WHEN INSTALLED IN A

GFCI PROTECTED BRANCH-CIRCUIT.

INTENDED FOR OUTDOOR COVERED PATIOOR LANAI AREA.

Z_INTENDED FOR DOMESTIC COOKING ONLYZ_

INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER.

HOMEOWNER: USE AND CARE INFORMATION ON PAGES 9 AND 10.

Broan-NuTone LLC; Hartford, Wisconsin www.broan.com 800-558-1711

Broan-NuTone Canada; Mississauga, Ontario www.broan.ca 877-896-1119

SV20571 rev. 02

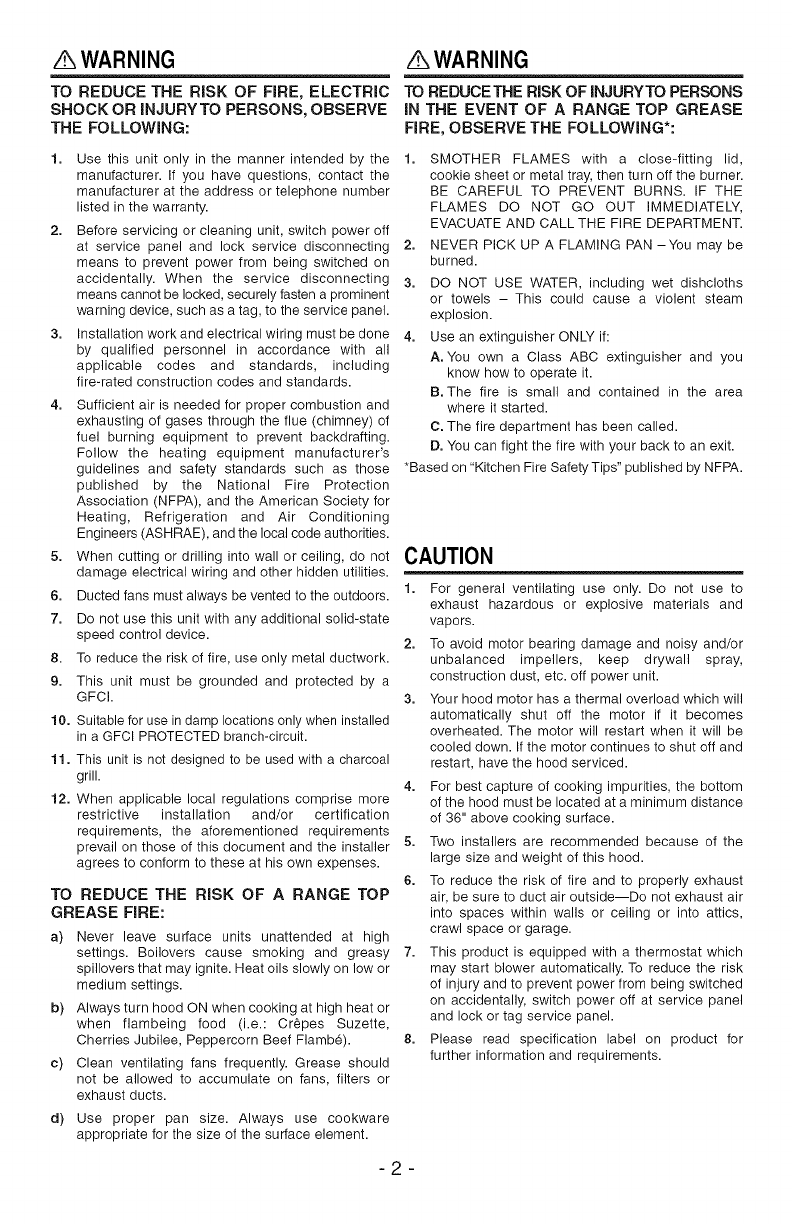

,_WARNING ,_WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK OR INJURYTO PERSONS, OBSERVE

THE FOLLOWING:

1. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the

manufacturer at the address or telephone number

listed in the warranty.

2. Before servicing or cleaning unit, switch power off

at service panel and lock service disconnecting

means to prevent power from being switched on

accidentally. When the service disconnecting

means cannot be locked, securely fasten a prominent

warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done

by qualified personnel in accordance with all

applicable codes and standards, including

fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of

fuel burning equipment to prevent backdrafting.

Follow the heating equipment manufacturer's

guidelines and safety standards such as those

published by the National Fire Protection

Association (NFPA), and the American Society for

Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not

damage electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any additional solid-state

speed control device.

8. To reduce the risk of fire, use only metal ductwork.

9. This unit must be grounded and protected by a

GFCI.

10. Suitable for use in damp locations only when installed

in a GFCI PROTECTED branch-circuit.

11. This unit is not designed to be used with a charcoal

grill.

12. When applicable local regulations comprise more

restrictive installation and/or certification

requirements, the aforementioned requirements

prevail on those of this document and the installer

agrees to conform to these at his own expenses.

TO REDUCE THE RiSK OF A RANGE TOP

GREASE FIRE:

a) Never leave surface units unattended at high

settings. Boilovers cause smoking and greasy

spillovers that may ignite. Heat oils slowly on low or

medium settings.

b) Always turn hood ON when cooking at high heat or

when flambeing food (i.e.: Cr_pes Suzette,

Cherries Jubilee, Peppercorn Beef Flamb_).

c) Clean ventilating fans frequently. Grease should

not be allowed to accumulate on fans, filters or

exhaust ducts.

d) Use proper pan size. Always use cookware

appropriate for the size of the surface element.

-2-

TO REDUCETHE RiSK OF INJURYTO PERSONS

iN THE EVENT OF A RANGE TOP GREASE

FIRE, OBSERVE THE FOLLOWING*:

1. SMOTHER FLAMES with a close-fitting lid,

cookie sheet or metal tray, then turn off the burner.

BE CAREFUL TO PREVENT BURNS. IF THE

FLAMES DO NOT GO OUT IMMEDIATELY,

EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN -You may be

burned.

3. DO NOT USE WATER, including wet dishcloths

or towels - This could cause a violent steam

explosion.

4. Use an extinguisher ONLY if:

A. You own a Class ABC extinguisher and you

know how to operate it.

B. The fire is small and contained in the area

where it started.

C. The fire department has been called.

D. You can fight the fire with your back to an exit.

*Based on "Kitchen Fire Safety Tips" published by NFPA.

CAUTION

1. For general ventilating use only. Do not use to

exhaust hazardous or explosive materials and

vapors.

2. To avoid motor bearing damage and noisy and/or

unbalanced impellers, keep drywall spray,

construction dust, etc. off power unit.

3. Your hood motor has a thermal overload which will

automatically shut off the motor if it becomes

overheated. The motor will restart when it will be

cooled down. If the motor continues to shut off and

restart, have the hood serviced.

4. For best capture of cooking impurities, the bottom

of the hood must be located at a minimum distance

of 36" above cooking surface.

5. Two installers are recommended because of the

large size and weight of this hood.

6. To reduce the risk of fire and to properly exhaust

air, be sure to duct air outside--Do not exhaust air

into spaces within walls or ceiling or into attics,

crawl space or garage.

7. This product is equipped with a thermostat which

may start blower automatically. To reduce the risk

of injury and to prevent power from being switched

on accidentally, switch power off at service panel

and lock or tag service panel.

8. Please read specification label on product for

further information and requirements.

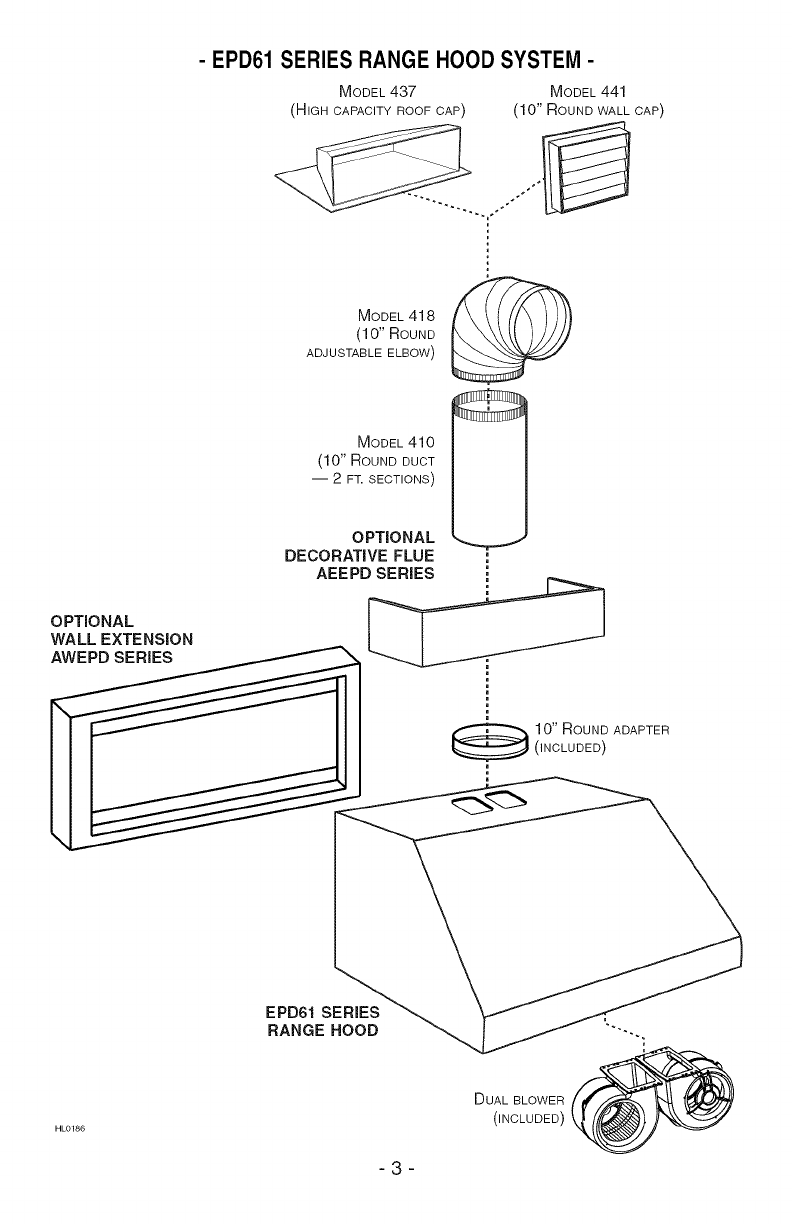

- EPD61 SERIES RANGE HOOD SYSTEM-

MODEL437

(HIGH CAPACITY ROOF CAP)

MODEL 441

(10" ROUND WALL CAP)

OPTIONAL

WALL EXTENSION

AWEPD SERIES

MODEL41 8

(10"ROUND

ADJUSTABLE ELBOW)

MODE410Ii

(10" ROUNDDUCT

-- 2 FT. SECTIONS)

AEEPD SERIES

OPTIONAL

DECORATIVE FLUE

10" ROUND ADAPTER(INCLUDED)

EPD61 SERIES

RANGE HOOD

-3-

DUAL BLOWER

(INCLUDED)

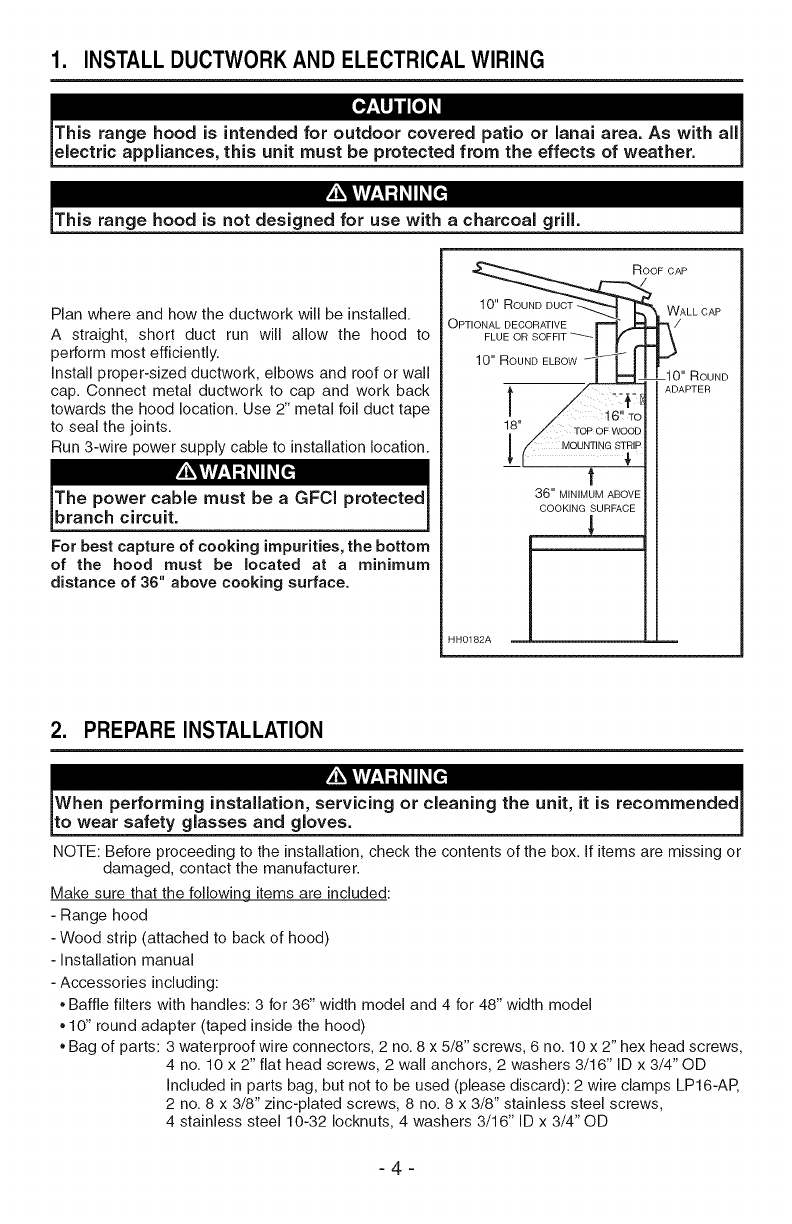

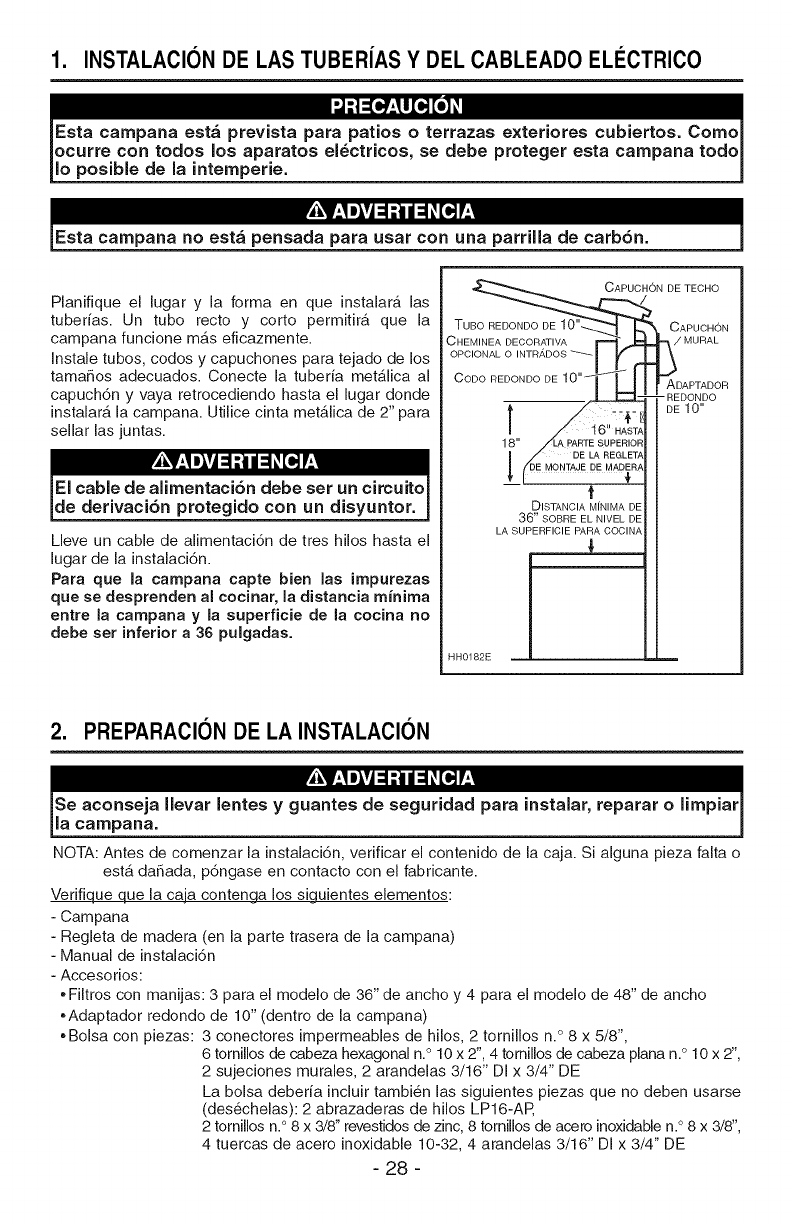

1. INSTALLDUCTWORKAND ELECTRICAL WIRING

Plan where and how the ductwork will be installed.

A straight, short duct run will allow the hood to

perform most efficiently.

Install proper-sized ductwork, elbows and roof or wall

cap. Connect metal ductwork to cap and work back

towards the hood location. Use 2" metal foil duct tape

to seal the joints.

Run 3-wire power supply cable to installation location.

For best capture of cooking impurities, the bottom

of the hood must be located at a minimum

distance of 36" above cooking surface.

,_--_-'"_..,._ R_OF CAP

10" ROUNDDUCT

0_ WALL CAP

OPTIONAL DECORATIVE r_- _,,,_ /

rt#

J.._..j_l I 10" ROUND

l_1 ::,{TO t 'aDAPTER

1.8"/ TOPOF WOOD

36" MINIMUM ABOVE

COOKING SURFACE

HH0182A

2. PREPAREINSTALLATION

NOTE: Before proceeding to the installation, check the contents of the box. If items are missing or

damaged, contact the manufacturer.

Make sure that the following items are included:

- Range hood

- Wood strip (attached to back of hood)

- Installation manual

- Accessories including:

Baffle filters with handles: 3 for 36" width model and 4 for 48" width model

10" round adapter (taped inside the hood)

Bag of parts: 3 waterproof wire connectors, 2 no. 8 x 5/8" screws, 6 no. 10 x 2" hex head screws,

4 no. 10 x 2" flat head screws, 2 wall anchors, 2 washers 3/16" ID x 3/4" OD

Included in parts bag, but not to be used (please discard): 2 wire clamps LP16-AR

2 no. 8 x 3/8" zinc-plated screws, 8 no. 8 x 3/8" stainless steel screws,

4 stainless steel 10-32 Iocknuts, 4 washers 3/16" ID x 3/4" OD

-4-

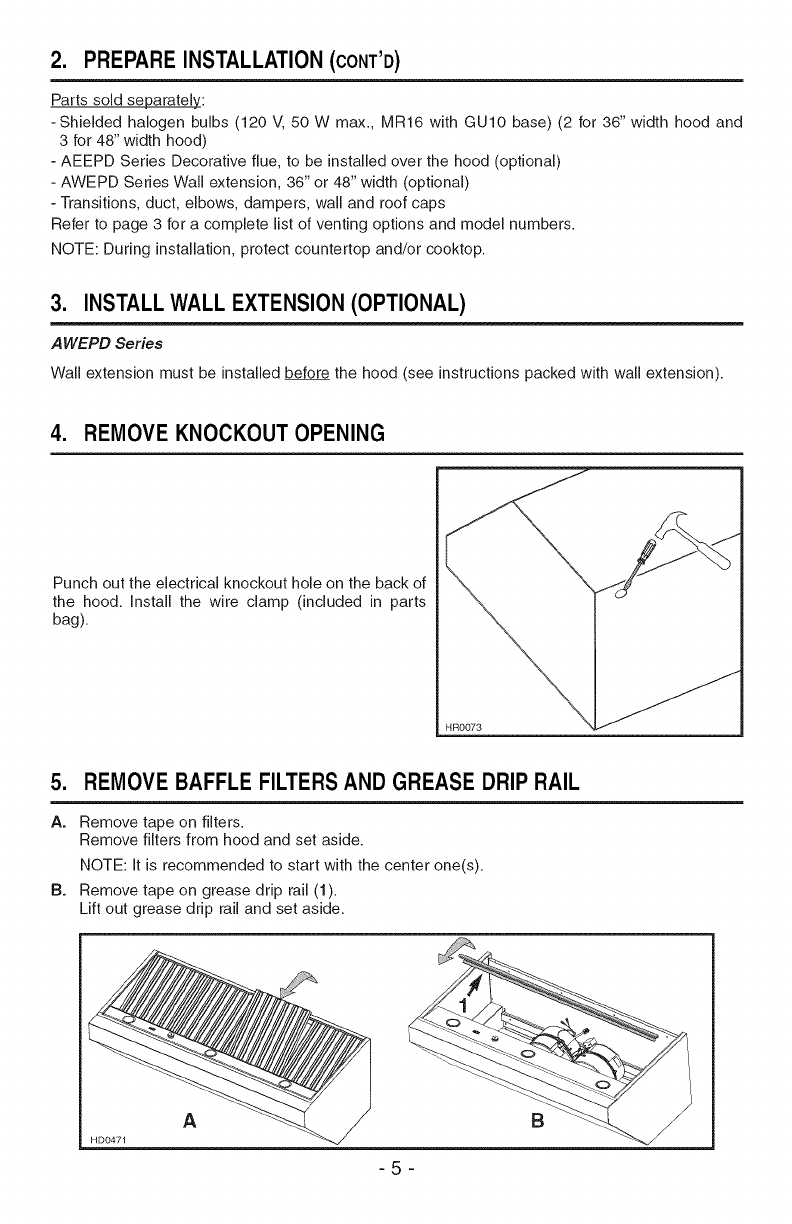

2. PREPAREINSTALLATION (CONT'D)

Parts sold separately:

-Shielded halogen bulbs (120 V, 50 W max., MR16 with GUIO base) (2 for 36" width hood and

3 for 48" width hood)

-AEEPD Series Decorative flue, to be installed over the hood (optional)

- AWEPD Series Wall extension, 36" or 48" width (optional)

-Transitions, duct, elbows, dampers, wall and roof caps

Refer to page 3 for a complete list of venting options and model numbers.

NOTE: During installation, protect countertop and/or cooktop.

3. INSTALLWALL EXTENSION(OPTIONAL)

AWEPD Series

Wail extension must be installed before the hood (see instructions packed with wail extension).

4. REMOVE KNOCKOUTOPENING

Punch out the electrical knockout hole on the back of

the hood. install the wire clamp (included in parts

bag).

HR0073

B°

REMOVE BAFFLE FILTERSAND GREASE DRIP RAIL

Remove tape on filters.

Remove filters from hood and set aside.

NOTE: It is recommended to start with the center one(s).

Remove tape on grease drip rail (1).

Lift out grease drip rail and set aside.

-5-

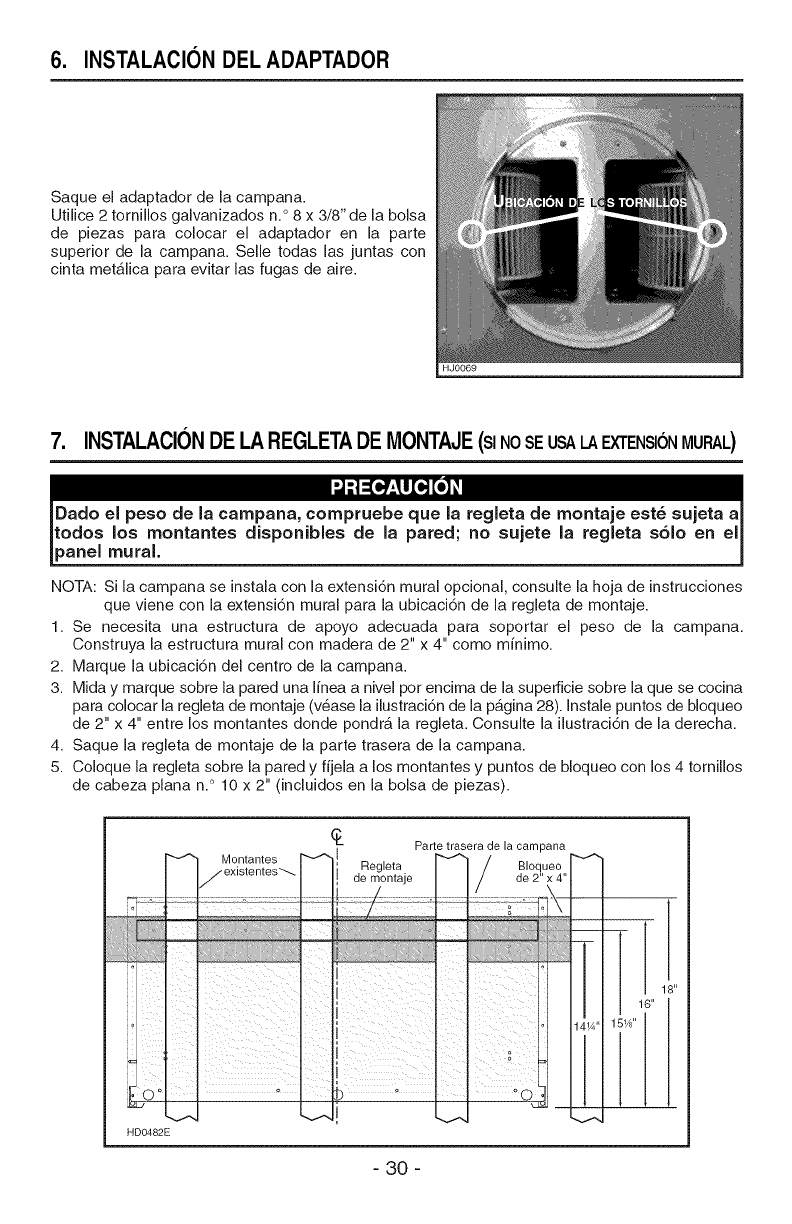

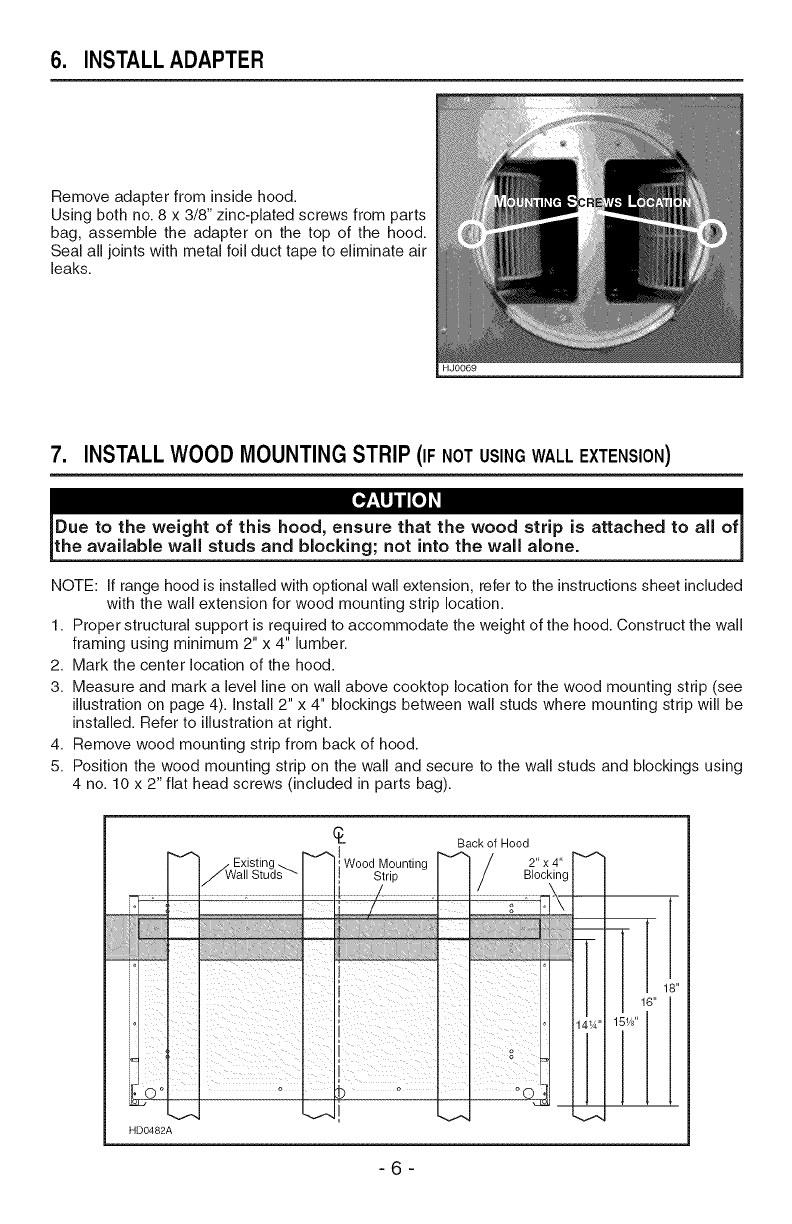

6. INSTALLADAPTER

Remove adapter from inside hood.

Using both no. 8 x 3/8" zinc-plated screws from parts

bag, assemble the adapter on the top of the hood.

Seal all joints with metal foil duct tape to eliminate air

leaks.

7. INSTALLWOOD MOUNTING STRIP (IF NOTUSINGWALLEXTENSION)

NOTE: If range hood is installed with optional wall extension, refer to the instructions sheet included

with the wall extension for wood mounting strip location.

1. Proper structural support is required to accommodate the weight of the hood. Construct the wall

framing using minimum 2"x 4" lumber.

2. Mark the center location of the hood.

3. Measure and mark a level line on wall above cooktop location for the wood mounting strip (see

illustration on page 4). Install 2" x 4" blockings between wall studs where mounting strip will be

installed. Refer to illustration at right.

4. Remove wood mounting strip from back of hood.

5. Position the wood mounting strip on the wall and secure to the wall studs and blockings using

4 no. 10 x 2" flat head screws (included in parts bag).

JwE:_li_itng _

HDO482A

Cj(_ Back of Hood

Wood Mounting _ /2" x 4"

Strip /Blocking

-6-

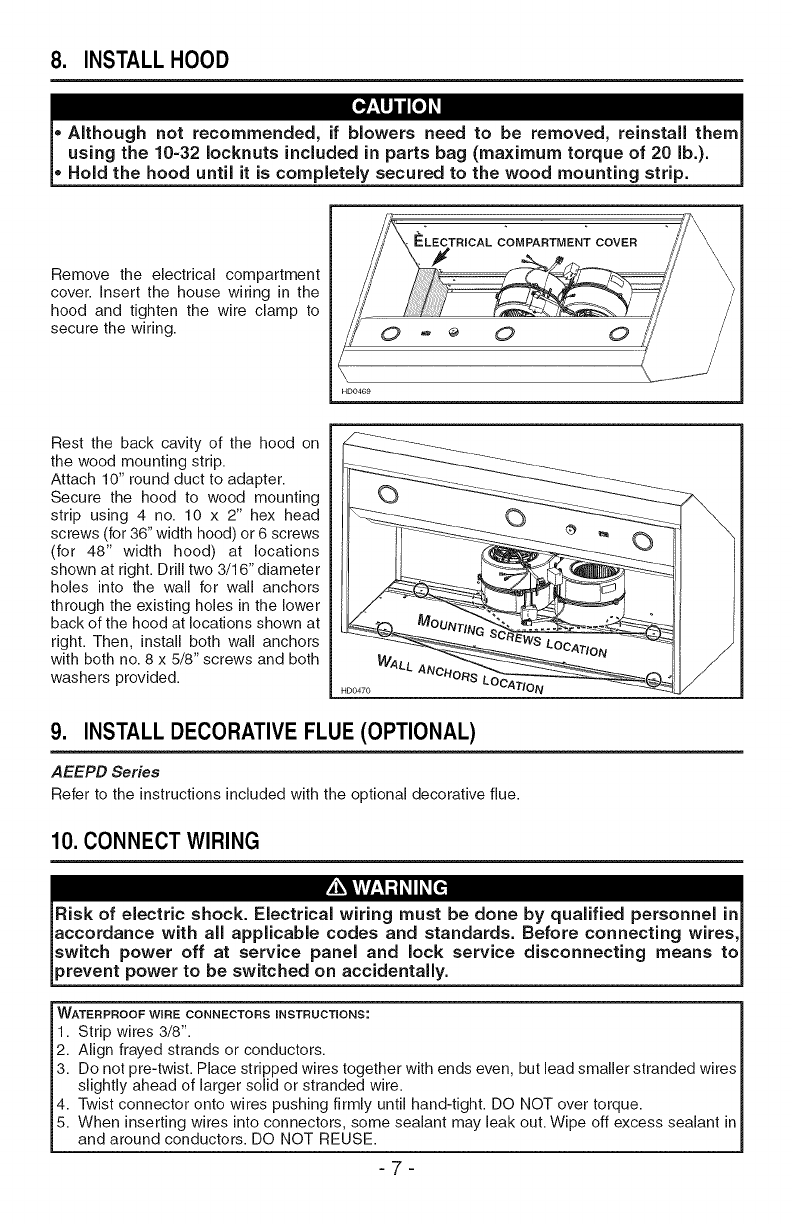

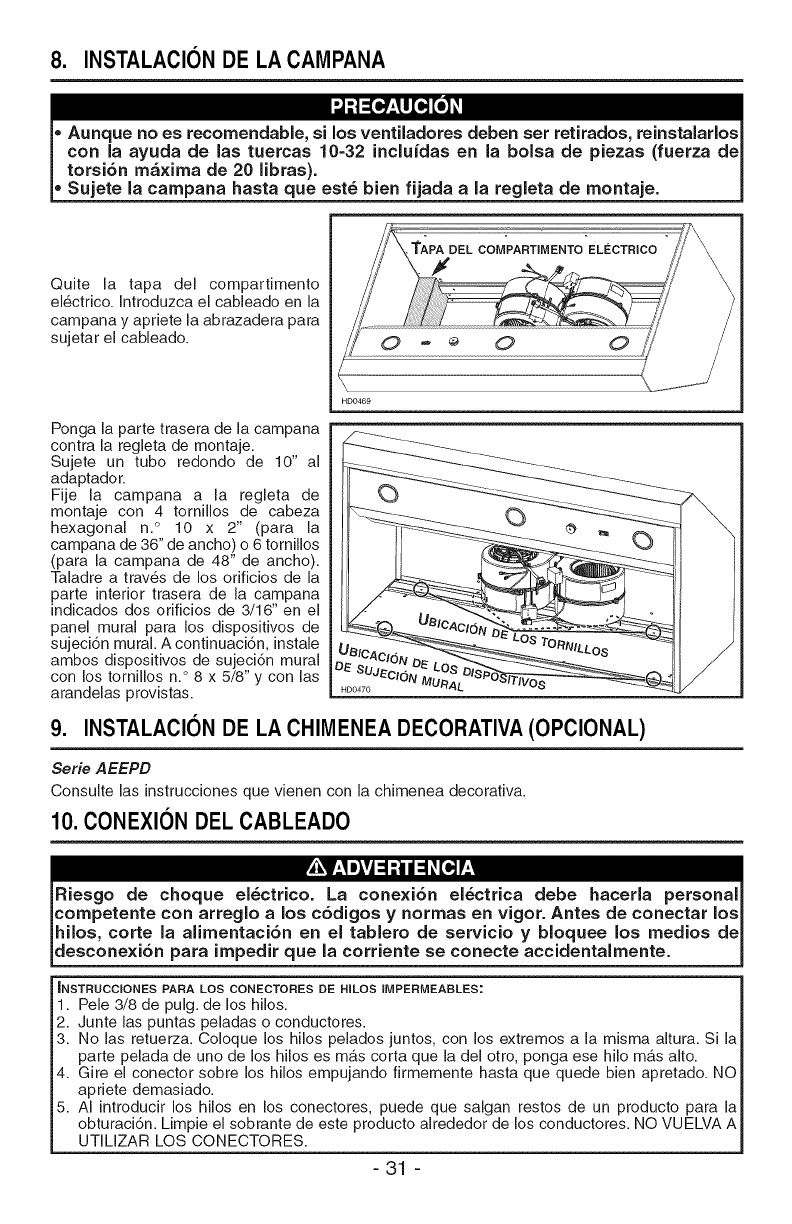

8. INSTALLHOOD

Remove the electrical compartment

cover. Insert the house wiring in the

hood and tighten the wire clamp to

secure the wiring.

Rest the back cavity of the hood on

the wood mounting strip.

Attach 10" round duct to adapter.

Secure the hood to wood mounting

strip using 4 no. 10 x 2" hex head

screws (for 36" width hood) or 6 screws

(for 48" width hood) at locations

shown at right. Drill two 3/16" diameter

holes into the wall for wall anchors

through the existing holes in the lower

back of the hood at locations shown at

right. Then, install both wall anchors

with both no. 8 x 5/8" screws and both

washers provided. _VALL A

9. INSTALL DECORATIVEFLUE (OPTIONAL)

AEEPD Series

Refer to the instructions included with the optional decorative flue.

10. CONNECT WIRING

prevent power to be switched on accidentally.

WATERPROOF WIRE CONNECTORS ENSTRUCTIONS."

1. Strip wires 3/8".

2. Align frayed strands or conductors.

3. Do not pre-twist. Place stripped wires together with ends even, but lead smaller stranded wires

slightly ahead of larger solid or stranded wire.

4. Twist connector onto wires pushing firmly until hand-tight. DO NOT over torque.

5. When inserting wires into connectors, some sealant may leak out. Wipe off excess sealant in

and around conductors. DO NOT REUSE.

-7-

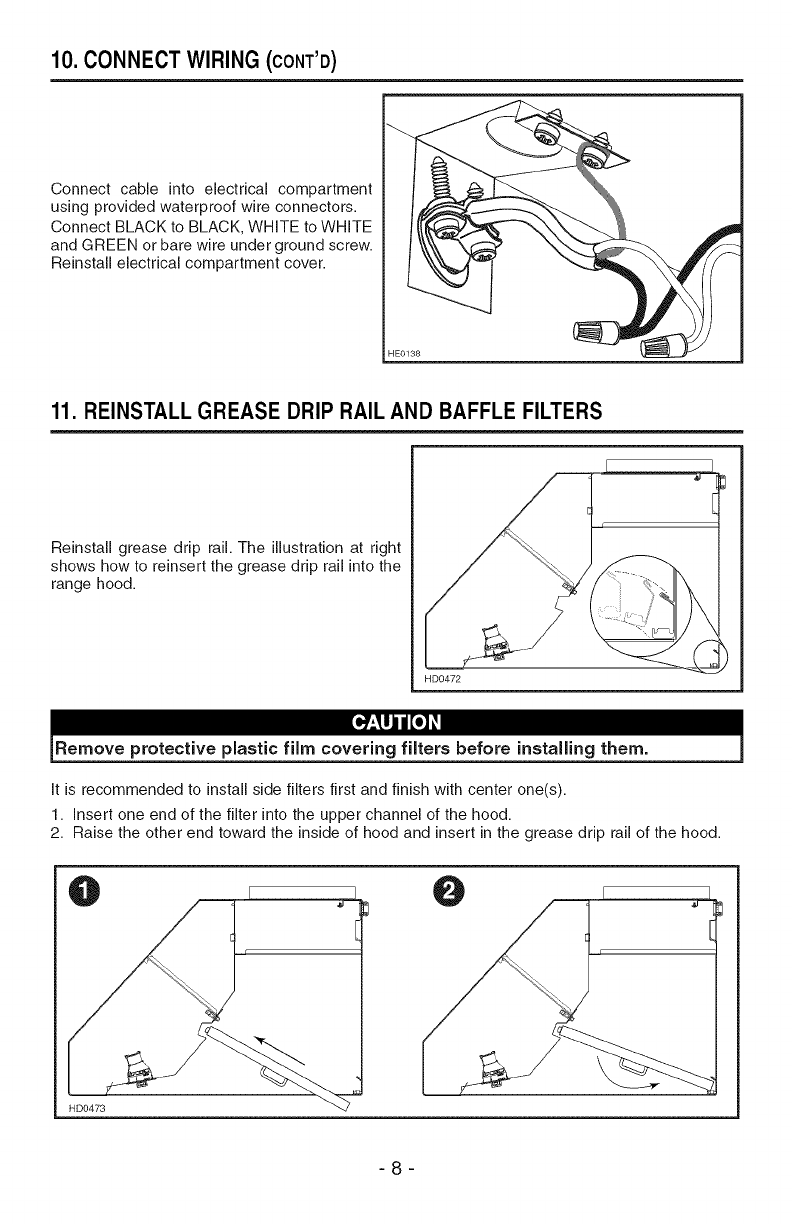

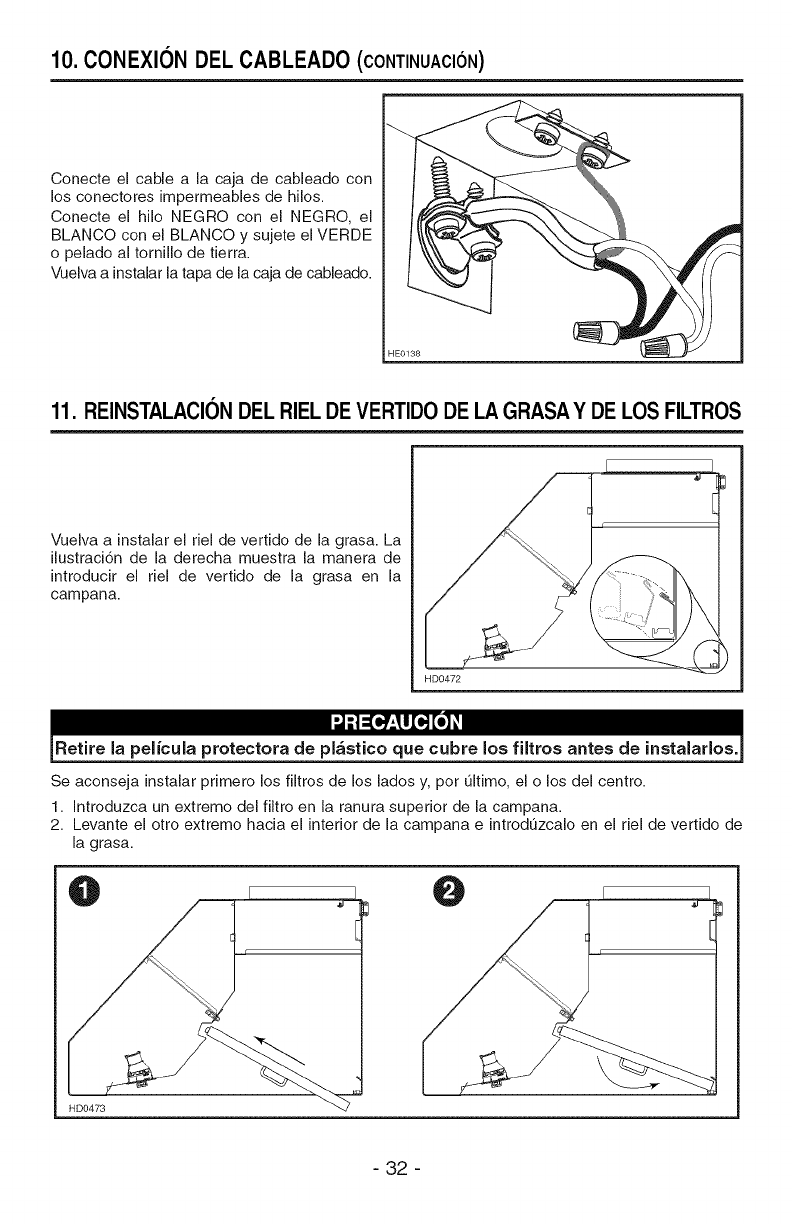

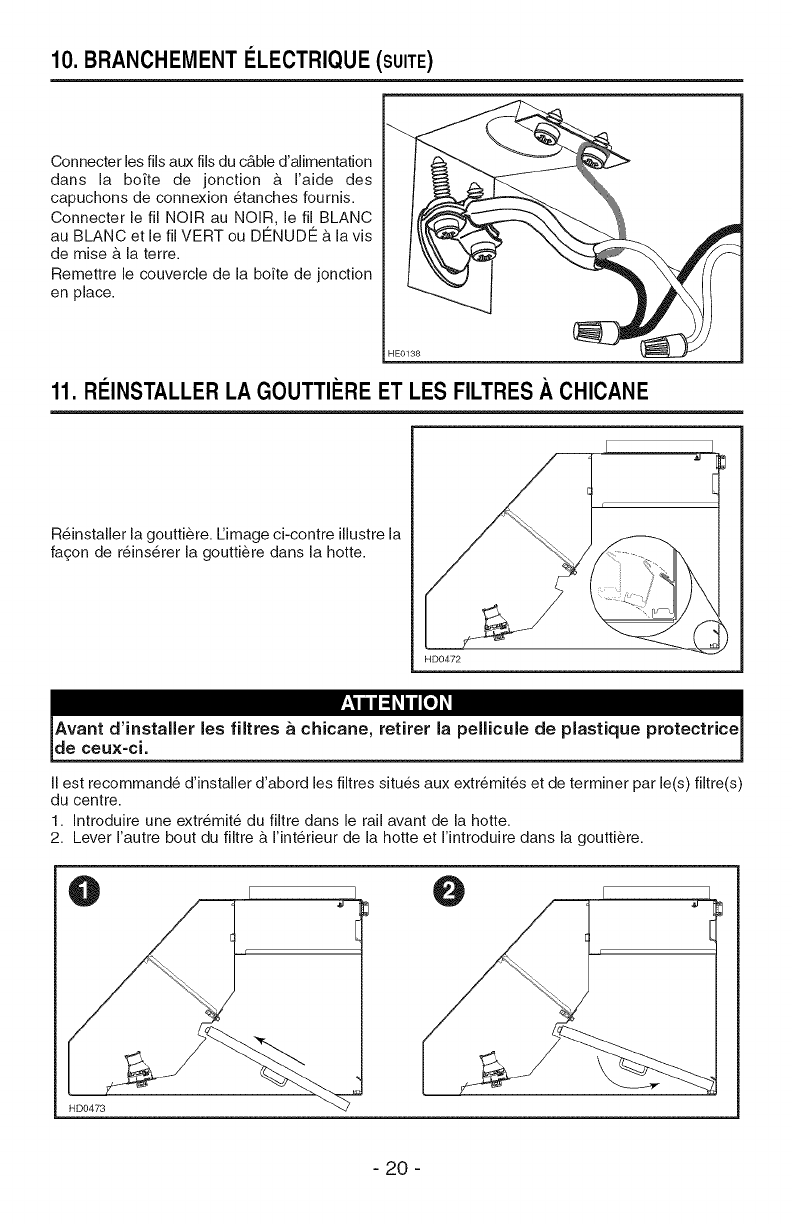

10. CONNECT WIRING (CONT'D)

Connect cable into electrical compartment

using provided waterproof wire connectors.

Connect BLACK to BLACK, WHITE to WHITE

and GREEN or bare wire under ground screw.

Reinstall electrical compartment cover.

11. REINSTALLGREASE DRIP RAIL AND BAFFLE FILTERS

Reinstall grease drip rail. The illustration at right

shows how to reinsert the grease drip rail into the

range hood.

HD0472

[tT:_lji i[,] _I

It is recommended to install side filters first and finish with center one(s).

1. Insert one end of the filter into the upper channel of the hood.

2. Raise the other end toward the inside of hood and insert in the grease drip rail of the hood.

0 , 0

-8-

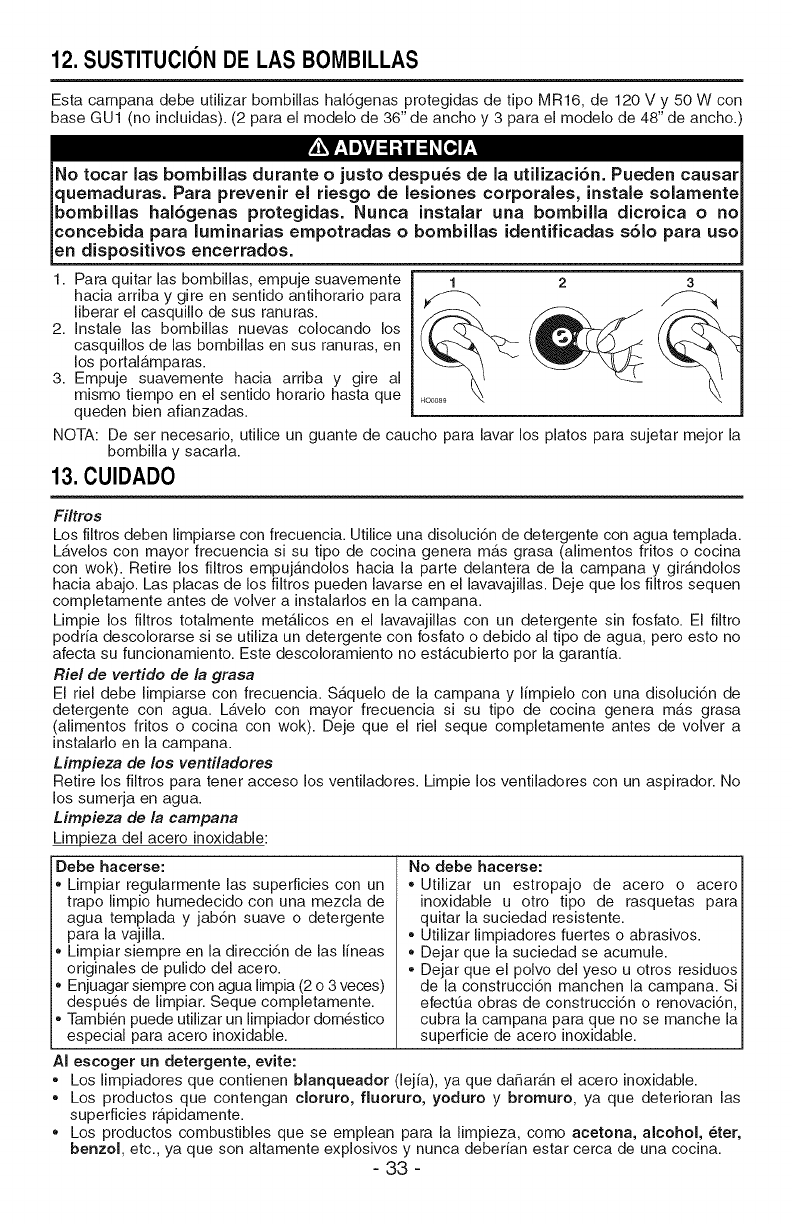

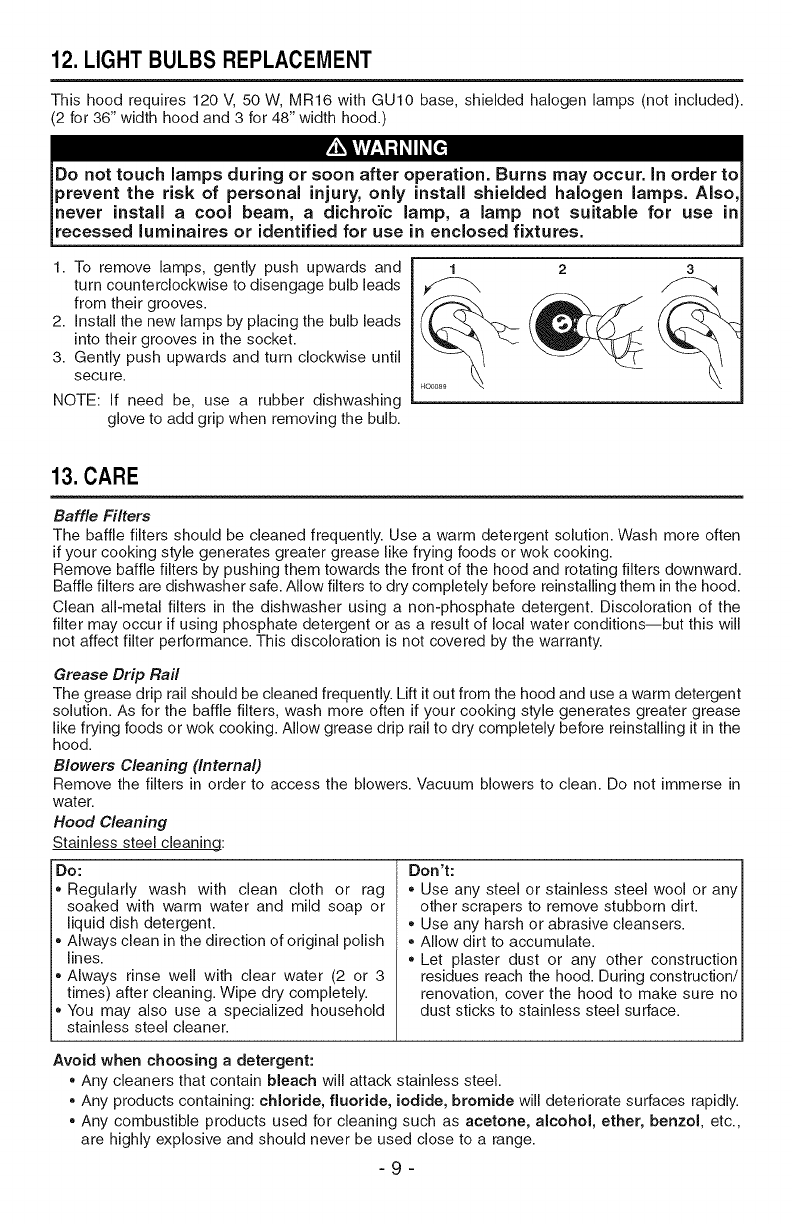

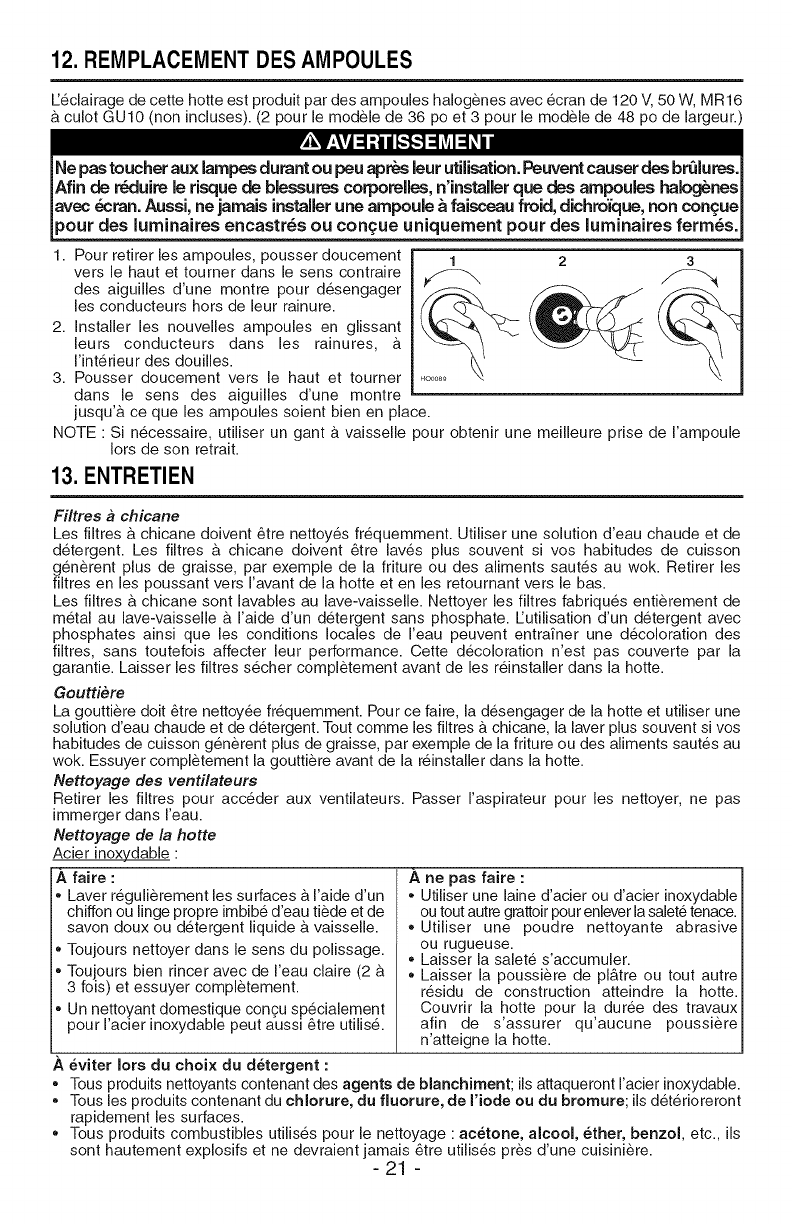

12. LIGHT BULBS REPLACEMENT

This hood requires 120 V, 50 W, MR16 with GU10 base, shielded halogen lamps (not included).

(2 for 36" width hood and 3 for 48" width hood.)

1. To remove lamps, gently push upwards and

turn counterclockwise to disengage bulb leads

from their grooves.

2. Install the new lamps by placing the bulb leads

into their grooves in the socket.

3. Gently push upwards and turn clockwise until

secu re.

NOTE: If need be, use a rubber dishwashing

glove to add grip when removing the bulb.

1 2 3

13. CARE

Baffle Filters

The baffle filters should be cleaned frequently. Use a warm detergent solution. Wash more often

if your cooking style generates greater grease like frying foods or wok cooking.

Remove baffle filters by pushing them towards the front of the hood and rotating filters downward.

Baffle filters are dishwasher safe. Allow filters to dry completely before reinstalling them in the hood.

Clean all-metal filters in the dishwasher using a non-phosphate detergent. Discoloration of the

filter may occur if using phosphate detergent or as a result of local water conditions--but this will

not affect filter performance. This discoloration is not covered by the warranty.

Grease Drip Rail

The grease drip rail should be cleaned frequently. Lift it out from the hood and use a warm detergent

solution. As for the baffle filters, wash more often if your cooking style generates greater grease

like frying foods or wok cooking. Allow grease drip rail to dry completely before reinstalling it in the

hood.

Blowers Cleaning (Internal)

Remove the filters in order to access the blowers. Vacuum blowers to clean. Do not immerse in

water.

Hood Cleaning

Stainless steel cleaning:

Do:

Regularly wash with clean cloth or rag

soaked with warm water and mild soap or

liquid dish detergent.

Always clean in the direction of original polish

lines.

Always rinse well with clear water (2 or 3

times) after cleaning. Wipe dry completely.

You may also use a specialized household

stainless steel cleaner.

Don't:

• Use any steel or stainless steel wool or any

other scrapers to remove stubborn dirt.

. Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

. Let plaster dust or any other construction

residues reach the hood. During construction/

renovation, cover the hood to make sure no

dust sticks to stainless steel surface.

Avoid when choosing adetergent:

Any cleaners that contain bleach will attack stainless steel.

Any products containing: chloride, fluoride, iodide, bromide will deteriorate surfaces rapidly.

Any combustible products used for cleaning such as acetone, alcohol, ether, benzol, etc.,

are highly explosive and should never be used close to a range.

-9-

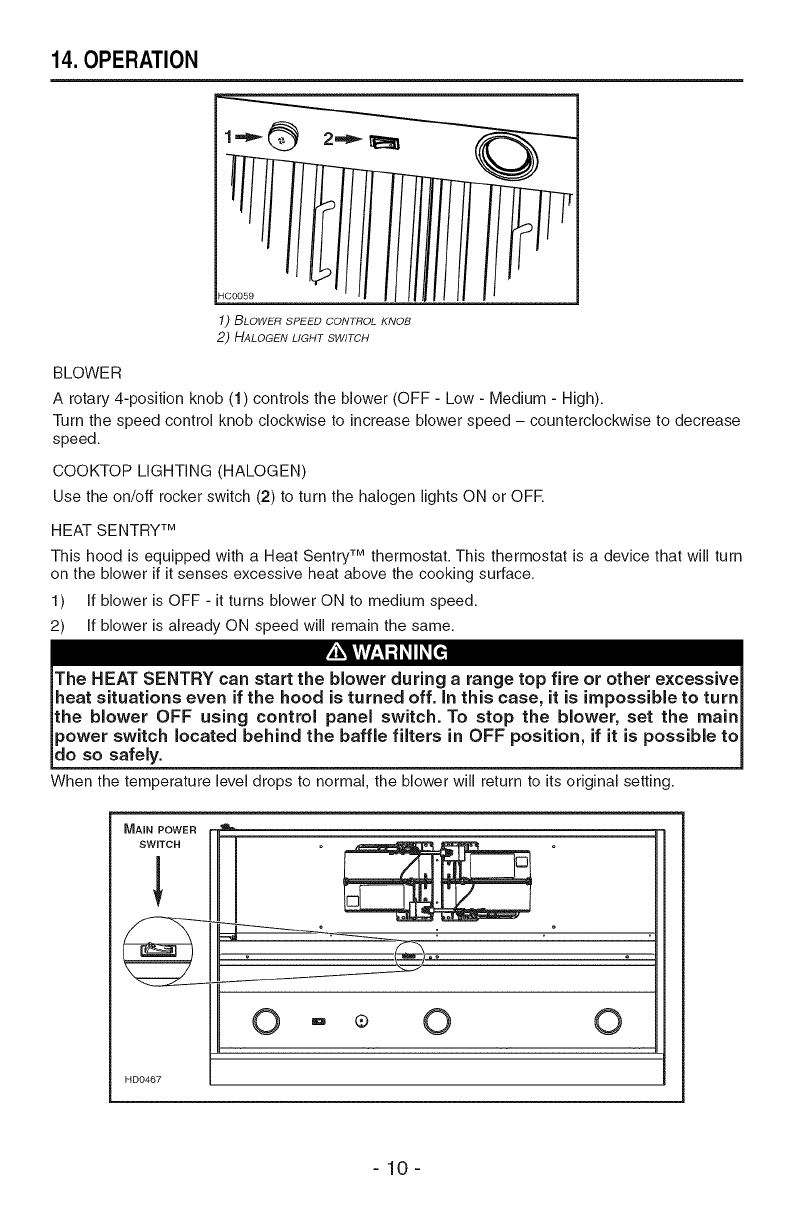

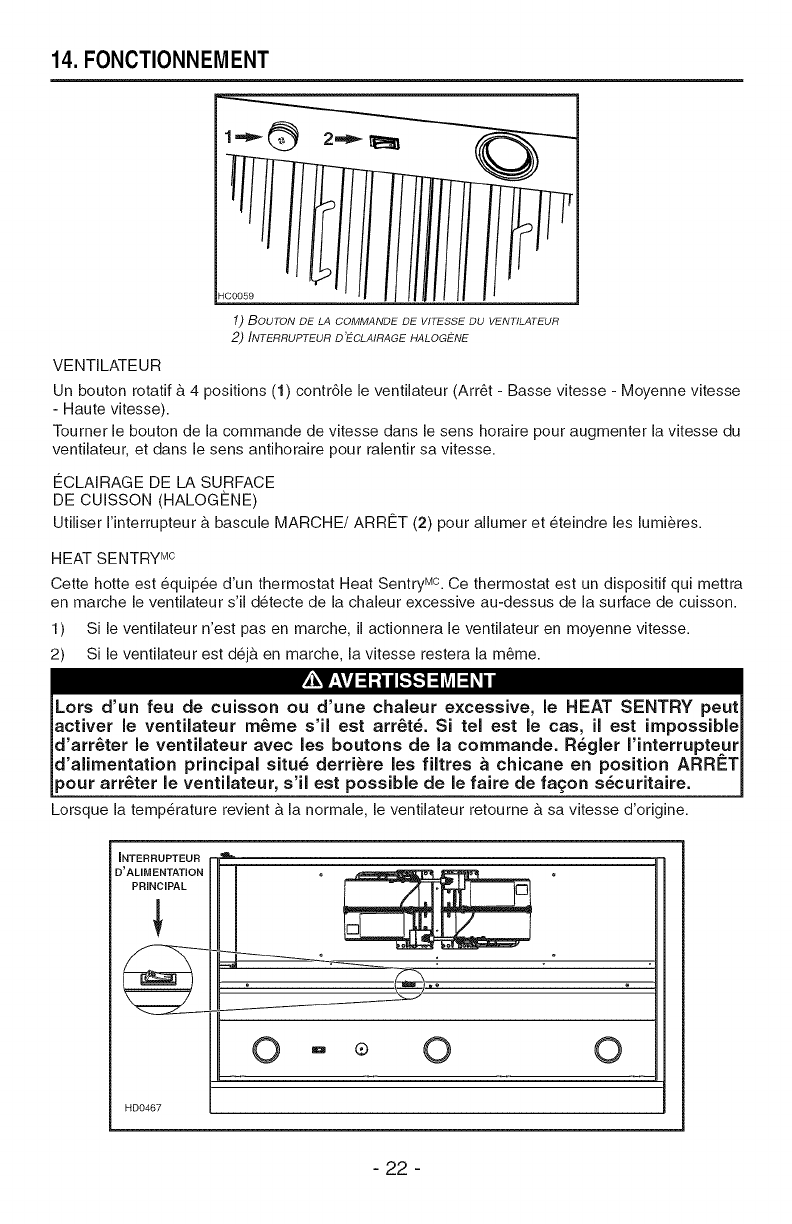

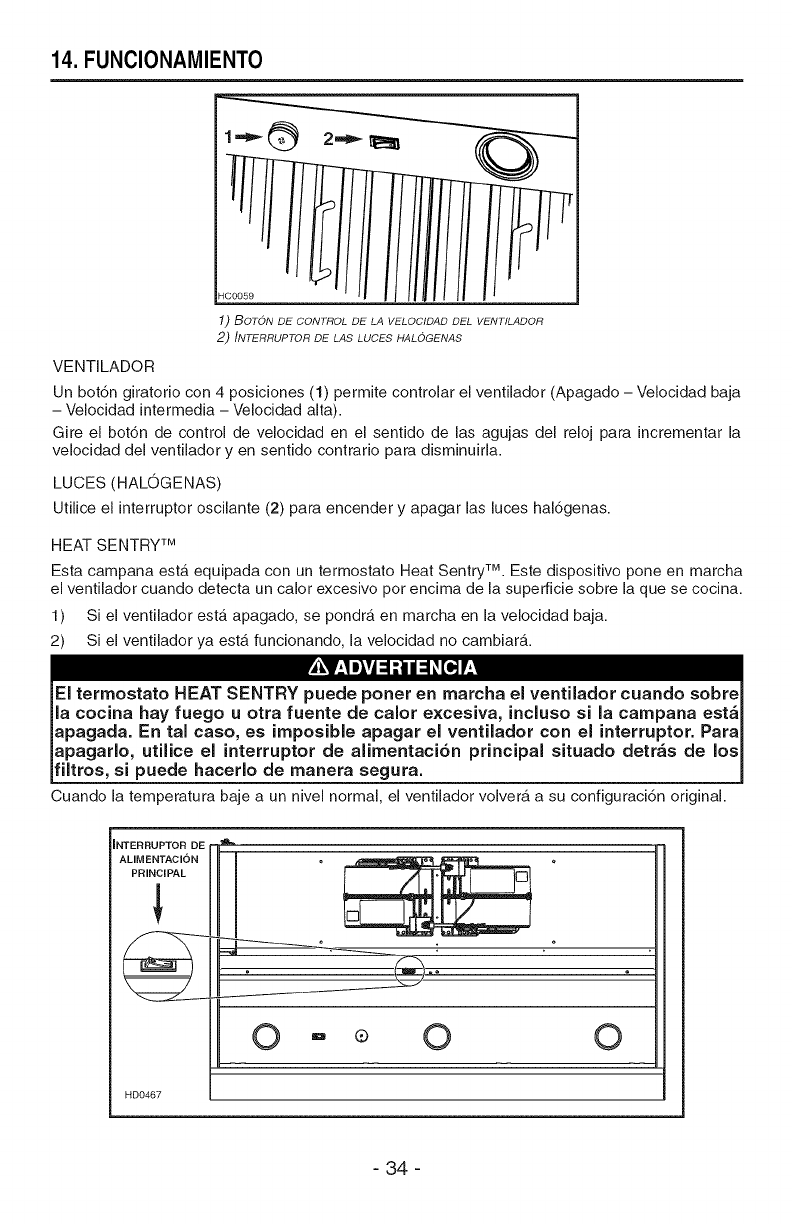

14. OPERATION

1) BLOWER SPEED CONTROL KNOB

2) HALOGEN LIGHT SWITCH

BLOWER

A rotary 4-position knob (1) controls the blower (OFF - Low - Medium - High).

Turn the speed control knob clockwise to increase blower speed - counterclockwise to decrease

speed.

COOKTOP LIGHTING (HALOGEN)

Use the on/off rocker switch (2) to turn the halogen lights ON or OFE

HEAT SENTRY TM

This hood is equipped with a Heat Sentry TM thermostat. This thermostat is a device that will turn

on the blower if it senses excessive heat above the cooking surface.

1) If blower is OFF -it turns blower ON to medium speed.

2) If blower is already ON speed will remain the same.

When the temperature level drops to normal, the blower will return to its original setting.

MAIN POWER

SWITCH

0 " o 0 0

HD0467

-10-

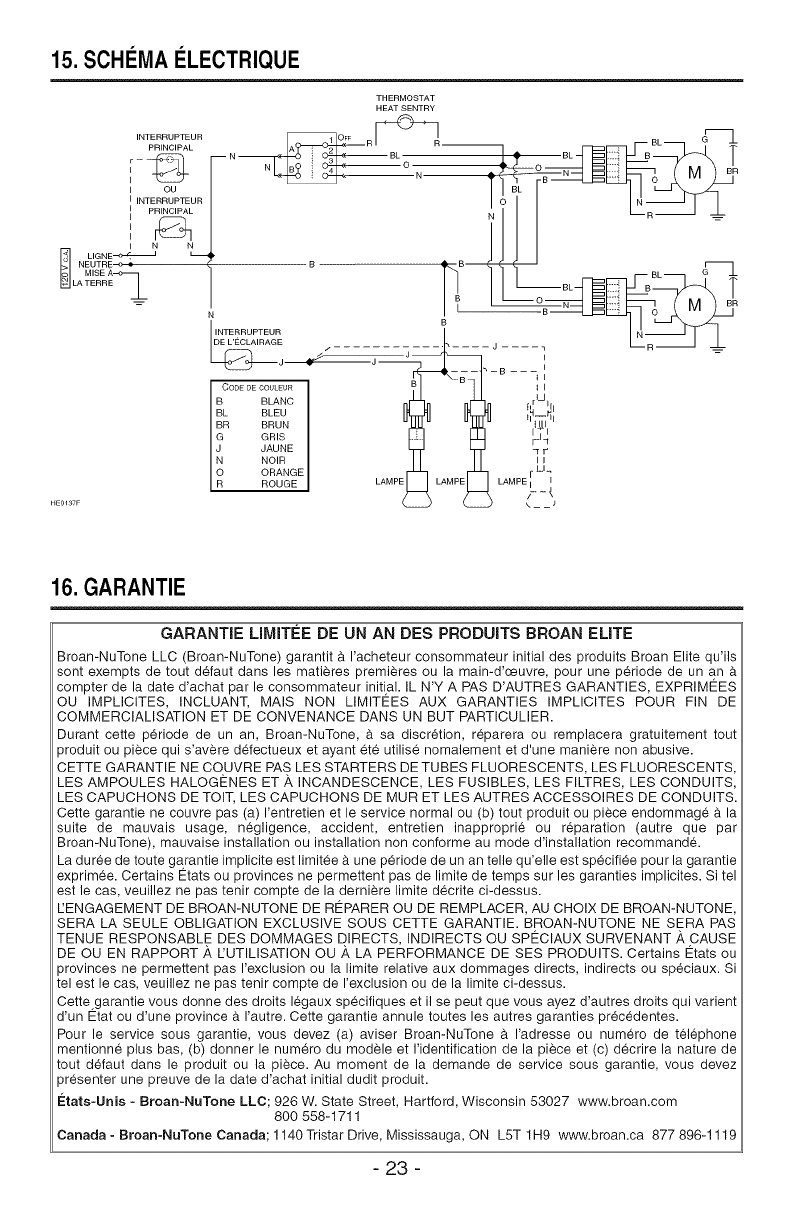

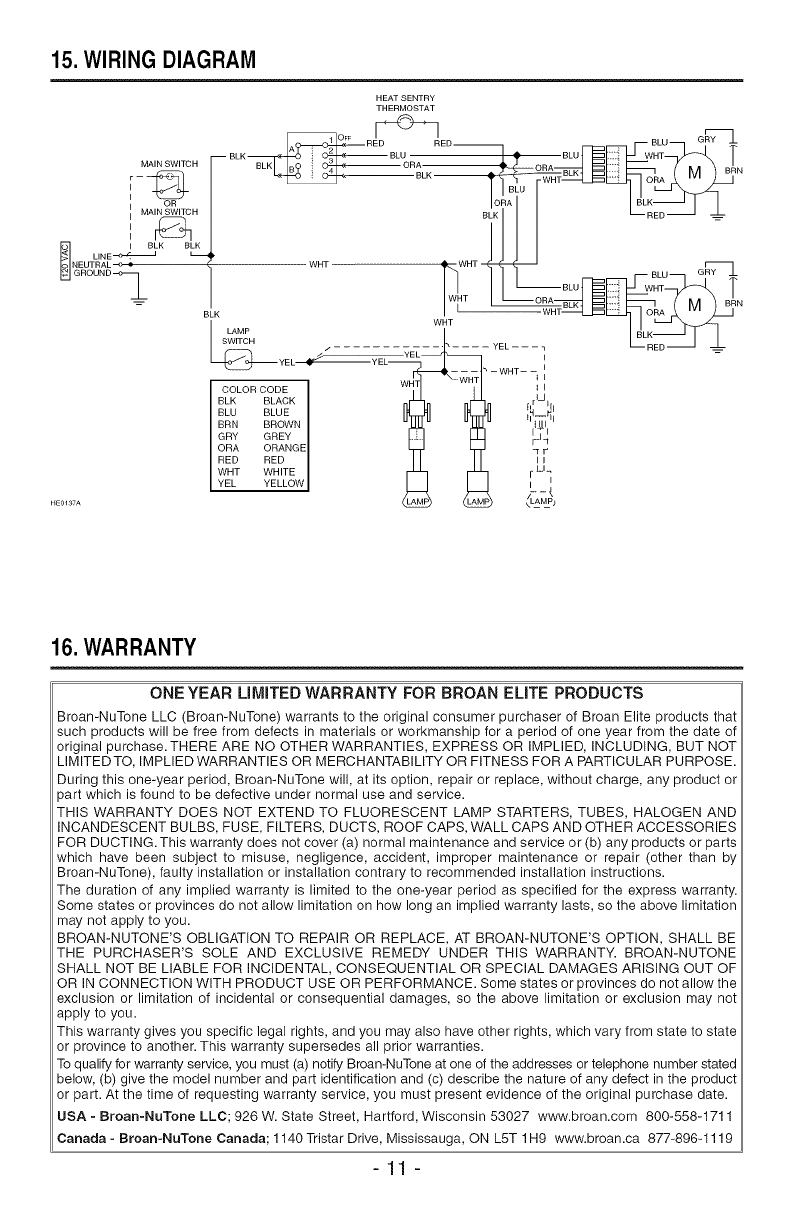

15. WIRING DIAGRAM

HEAT SENTRY

THERMOSTAT

_o_F _ SLU G_'__

.......... 5.

BLK LAMP WILT' WHT_ BL_RA

16. WARRANTY

ONE YEAR LiMiTED WARRANTY FOR BROAN ELITE PRODUCTS

Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Broan Elite products that

such products will be free from defects in materials or workmanship for a period of one year from the date of

original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT

LIMITED TO, IMPLIED WARRANTIES OR MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or

part which is found to be defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND

INCANDESCENT BULBS, FUSE, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES

FOR DUCTING.This warranty does not cover (a) normal maintenance and service or (b) any products or parts

which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by

Broan-NuTone), faulty installation or installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the one-year period as specified for the express warranty.

Some states or provinces do not allow limitation on how long an implied warranty lasts, so the above limitation

may not apply to you.

BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE'S OPTION, SHALL BE

THE PURCHASER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE

SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF

OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some states or provinces do not allow the

exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not

apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state

or province to another. This warranty supersedes all prior warranties.

To qualify for warranty service, you must (a) notify Broan-NuTone at one of the addresses or telephone number stated

below, (b) give the model number and part identification and (c) describe the nature of any defect in the product

or part. At the time of requesting warranty service, you must present evidence of the original purchase date.

USA -Broan-NuTone LLC; 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711

Canada -Broan-NuTone Canada; 1140 Tristar Drive, Mississauga, ON L5T 1H9 www.broan.ca 877-896-1119

-11 -

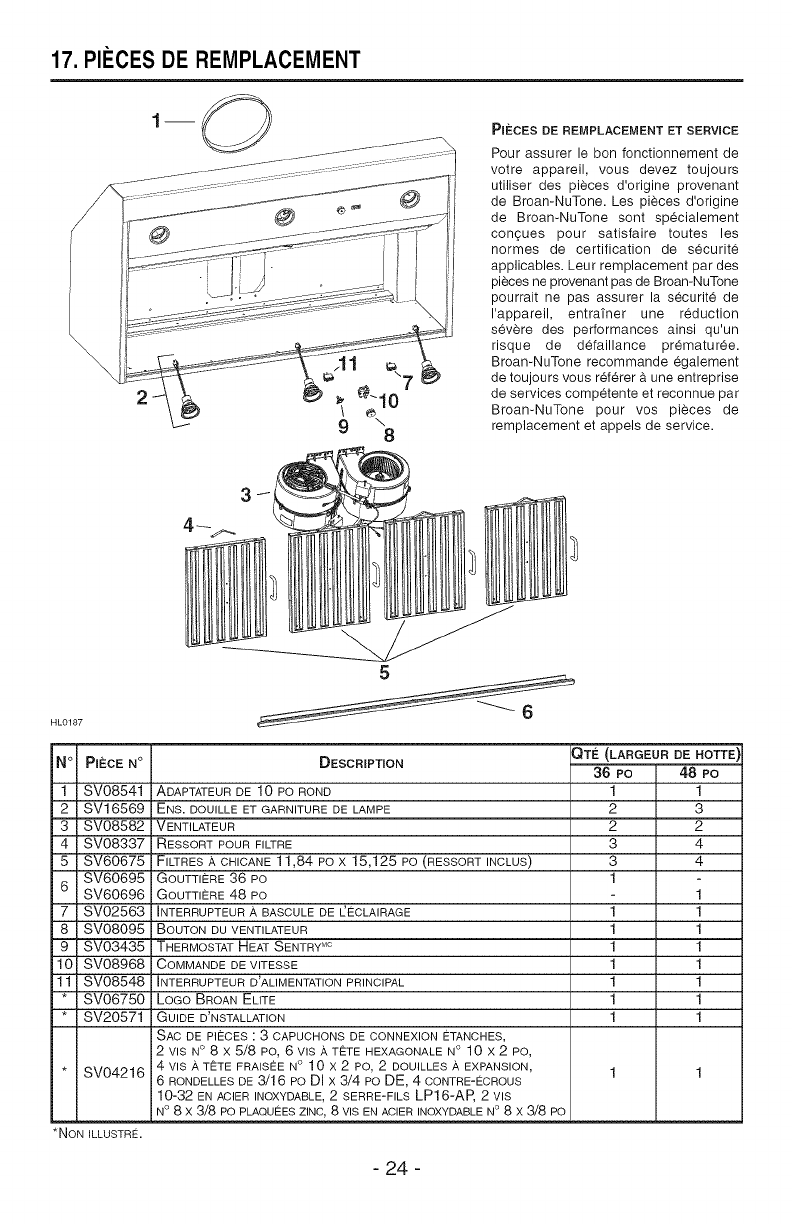

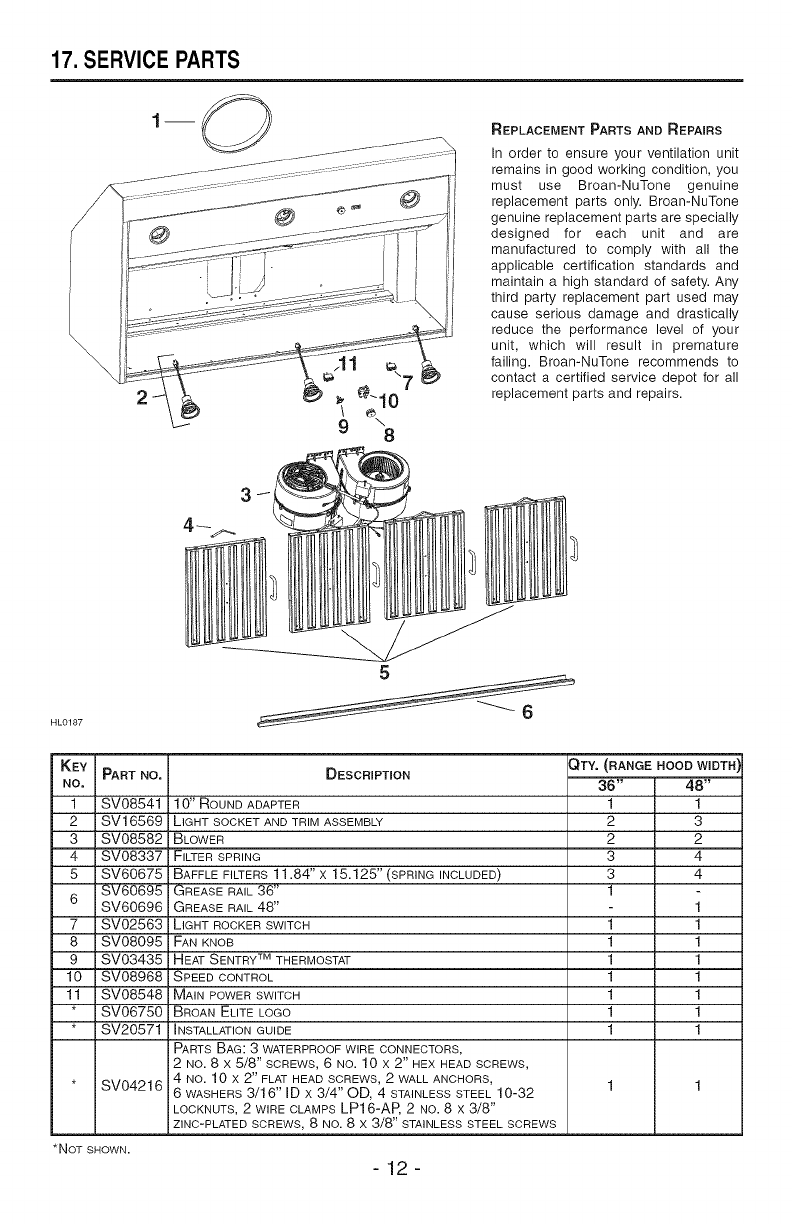

17. SERVICE PARTS

REPLACEMENT PARTS AND REPAIRS

In order to ensure your ventilation unit

remains in good working condition, you

must use Broan-NuTone genuine

replacement parts only. Broan-NuTone

genuine replacement parts are specially

designed for each unit and are

manufactured to comply with all the

applicable certification standards and

maintain a high standard of safety. Any

third party replacement part used may

cause serious damage and drastically

reduce the performance level of your

unit, which will result in premature

failing. Broan-NuTone recommends to

contact a certified service depot for all

replacement parts and repairs.

KEY PART NO.

NO.

1 SV08541

2 SV16569

3 SV08582

4 SV08337

5 SV60675

SV60695

6SV60696

7 SV02563

8 SV08095

9 SV03435

10 SV08968

11 SV08548

* SV06750

* SV20571

36 _

DESCRIPTION QTY. (RANGE HOOD WIDTH

48"

10" ROUND ADAPTER

LIGHT SOCKET AND TRIM ASSEMBLY

BLOWER

FILTER SPRING

BAFFLE FILTERS 11.84" X 15.125" (SPRING INCLUDED)

GREASE RAIL 36"

GREASE RAIL 48"

LIGHT ROCKER SWITCH

FAN KNOB

HEAT SENTRY TM THERMOSTAT

SPEED CONTROL

MAIN POWER SWITCH

BROAN ELITE LOGO

INSTALLATION GUIDE

PARTS BAG: 3 WATERPROOF WIRE CONNECTORS,

2 NO. 8 X 5/8" SCREWS, 6 NO. 10 X 2" HEX HEAD SCREWS,

4 NO. 10 X 2" FLAT HEAD SCREWS, 2 WALL ANCHORS,

6 WASHERS 3/16" ID X 3/4" OD, 4 STAINLESS STEEL 10-32

LOCKNUTS, 2 WIRE CLAMPS LP1GAP, 2 NO. 8 X 3/8"

ZINC-PLATED SCREWS, 8 NO. 8 X 3/8" STAINLESS STEEL SCREWS

1 1

* SV04216 1 1

*NOT SHOWN.

-12-

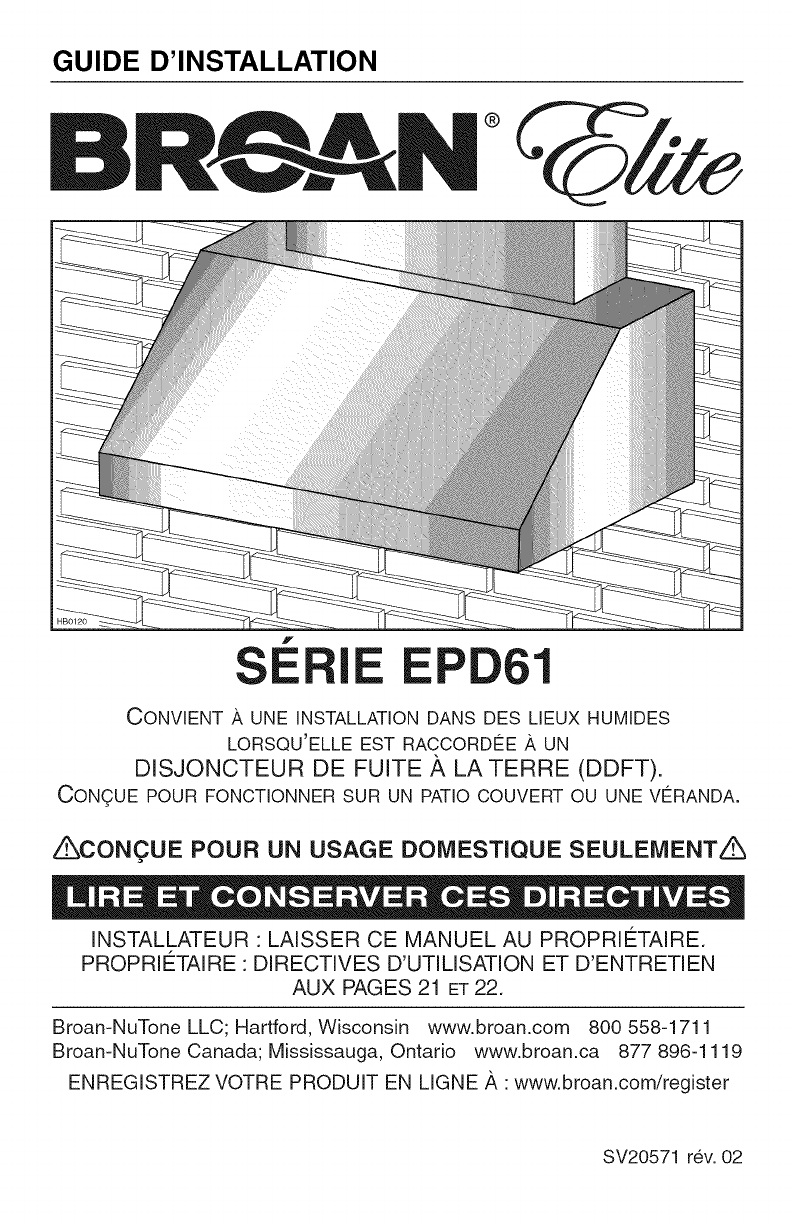

GUIDE D'INSTALLATION

CONVIENT ,_,UNE INSTALLATION DANS DES LIEUX HUMIDES

LORSQU'ELLE EST RACCORDEE ,_ UN

DISJONCTEUR DE FUITE A LA TERRE (DDFT).

CON(_UE POUR FONCTIONNER SUR UN PATIO COUVERT OU UNE VERANDA.

_CON(_UE POUR UN USAGE DOiVIESTIQUE SEULEiViENT_

INSTALLATEUR " LAISSER CE MANUEL AU PROPRIleTAIRE.

PROPRIleTAIRE " DIRECTIVES D'UTILISATION ET D'ENTRETIEN

AUX PAGES 21 ET 22.

Broan-NuTone LLC; Hartford, Wisconsin www.broan.com 800 558-1711

Broan-NuTone Canada; Mississauga, Ontario www.broan.ca 877 896-1119

ENREGISTREZ VOTRE PRODUIT EN LIGNE ,&."www.broan.com/register

SV20571 rev. 02

z_ AVERTISSEMENT z_ AVERTISSEMENT

AFIN DE RI_DUIRE LES RISQUES

D'INCENDIE, D'#:LECTROCUTION OU DE

BLESSURES CORPORELLES, SUIVEZ LES

DiRECTiVES SUIVANTES :

1. N'utilisez cet appareil que de la fagon prevue par

le manufacturier. Si vous avez des questions,

contactez le manufacturier b. I'adresse ou au

numero de telephone indiques dans la garantie.

2. Avant de r_parer ou de nettoyer I'appareil, coupez

I'alimentation electrique en verrouillant le panneau

de distribution afin d'_viter sa remise en marche

accidentelle. Si le panneau de distribution ne peut

Ctre verrouill_, y fixer un avertissement en

_vidence, telle qu'une _tiquette de couleur vive.

3. Les travaux d'installation et de raccordement

_lectrique doivent _tre effectues par du personnel

qualifi_, conformement aux codes et aux standards

de construction, incluant ceux concernant la

protection contre les incendies.

4. Une quantite d'air adequate est requise afin

d'assurer une bonne combustion et I'evacuation

des gaz par la cheminee dans le cas des

_quipements alimentes au gaz afin de prevenir les

retours de cheminee. Conformez-vous aux instructions

et aux standards de s_curite des manufacturiers

d'equipement de chauffage, tels qu'ils sont publi_s

par la National Fire Protection Association (NFPA)

et I'American Society for Heating, Refrigeration and

Air Conditioning Engineers (ASHRAE) ainsi que les

responsables des codes Iocaux.

5. Lorsque vous coupez ou perforez un mur ou un

plafond, prenez garde de ne pas endommager

les fils electriques ou autre installation qui

pourraient y _tre dissimules.

6. Les ventilateurs avec conduits doivent toujours

_vacuer I'air _t I'exterieur.

7. Ne pas utiliser cet appareil avec une commande de

vitesse & semi-conducteur additionnelle.

8. Afin de reduire les risques d'incendie, n'utilisez que

des conduits de m_tal.

9. Cet appareil dolt _tre mis & la terre et proteg_ par

un DDFT (disjoncteur de fuite b. la terre).

10.Convient & une utilisation dans des lieux humides

seulement Iorsqu'elle est raccordee & un

DISJONCTEUR DE FUITE A LA TERRE (DDFT).

11 .Cet appareil n'est pas congu pour 6tre utilise avec un

barbecue au charbon de bois.

12. Lorsqu'une r_glementation est en vigueur Iocalement

et qu'elle comporte des exigences d'installation

et/ou de certification plus restrictives, lesdites

exigences prevalent sur celles de ce document et

I'installateur entend s'y conformer & ses frais.

AFIN DE RI_DUIRE LES RISQUES DE FEU

DE CUISINIERE :

a) Ne laissez jamais les appareils de cuisson sans

surveillance Iorsqu'ils sont r_gl_s b. feu vif. Les

debordements engendrent de la fumee et des

deversements graisseux pouvant s'enflammer.

Chauffez I'huile lentement, a feu doux ou moyen.

b) Mettez toujours la hotte en marche Iorsque vous

cuisinez a feu vif ou que vous cuisinez des

mets flambes (cr_pes Suzette, cerises jubil_,

steaks au poivre flamb_s).

c) Nettoyez regulierement la (les) roue(s) du ventilateur.

Ne laissez pas la graisse s'accumuler sur le

ventilateur, les filtres ou les conduits d'_vacuation.

d) Utilisez le bon format de casserole. Servez-vous

toujours de casseroles et d'ustensiles appropri_s b.

la dimension de la surface chauffante.

AFIN D'EVITER TOUT RISQUE DE

BLESSURES DANS LE CAS D'UN FEU DE

CUISINI_=RE, SUIVEZ CES DiRECTiVES* :

1. Etouffez les flammes avec un couvercle herm_tique,

une t61e b. biscuits ou un plateau metallique et

ensuite, eteindre le brQleur. PRENEZ SOIN

D'EVITER LES BROLURES. SI LES FLAMMES

NE S'ETEIGNENT PAS IMMEDIATEMENT, EVACUEZ

LES LIEUX ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN

FLAMMES DANS VOS MAINS. Vous pourriez

vous brQler.

3. N'UTILISEZ PAS D'EAU, incluant linge a vaisselle

ou serviette mouill_s; ceci pourrait occasionner une

violente explosion de vapeur.

4. N'utilisez un extincteur QUE DANS LE CAS O0:

A. Vous savez qu'il s'agit d'un extincteur de classe

ABC et que vous en connaissez le fonctionnement.

B. IZincendie est petit et limite a I'endroit oQ il

a debute.

C. Les pompiers ont ete avises.

D. Vous pouvez combattre I'incendie en ayant

acces a une sortie de secours.

*Tirees du Kitchen Fire Safety Tips publie par la NFPA.

ATTENTION

1. Pour usage domestique seulement. Ne I'utilisez pas

pour evacuer des vapeurs ou des matieres

dangereuses ou explosives.

2. Afin d'_viter tout dommage au moteur et de d_balancer

ou de rendre bruyante la roue du moteur, gardez

votre appareil a. I'abri des poussieres de gypse et

de construction/r_novation, etc.

3. Le moteur de votre hotte possede une protection

thermique qui arr_tera automatiquement le

fonctionnement du moteur s'il devient surchauffe.

Le moteur redemarrera automatiquement une lois

refroidi. Si le moteur continue b. arrCter et b.

redemarrer, faites-le verifier.

4. Pour une meilleure _vacuation des odeurs de

cuisson, le bas de votre hotte dolt Ctre situe & une

distance minimale de 36 po au-dessus de la

surface de cuisson.

5. Deux installateurs sont recommandes Iors de

I'installation vu la grande dimension et le poids de

cette hotte.

6. Afin de r_duire les risques d'incendie, assurez-vous

d'evacuer I'air & I'ext_rieur. Ne pas _vacuer I'air

darts des espaces restreints comme I'int_rieur des

murs ou plafond ou dans le grenier, faux plafond

ou garage.

7. Cet appareil est _quipe d'un thermostat pouvant

faire demarrer le ventilateur automatiquement. Afin

de reduire les risques de blessures, couper le

courant & partir du panneau de distribution et

verrouiller ou apposer un avertissement sur le

panneau afin de pr_venir que la hotte soit mise en

marche accidentellement.

8. Veuillez consulter I'autocollant appose _t I'interieur de

la hotte pour plus d'information ou autres exigences.

-14-

- SYSTI_MEDE HOTTE DE CUISINII_RES¢:RIEEPD61 -

MOD_:LE437

(CAPUCHON DE TOIT

,&, HAUT RENDEMENT)

MODELE441

(CAPUCHON MURAL 10 PO ROND)

MOD#LE 41 8

(COUDE AJUSTABLE

DE 10 PO BOND)

MODELE 410

(CONDUIT 10 PO ROND,

SECTIONS 2 PI)

RALLONGE DE HOTTE

OPTIONNELLE

SERIE AWEPD

CHEMINEE DECORATIVE

OPTIONNELLE

SERIE AEEPD

@ DAPTATEUR ROND DE 10 PO(INCLUS)

HOTTE

SERIE EPD61

VENTILATEUR (INCLus)DOUBLE

-15-

1. INSTALLER LES CONDUITS ET LE CABLAGE €:LECTRIQUE

_]lr_,\vl;;:1.-jtl_',,I,..',,];;:1_vjI;;:1_ittl

Determiner b, quel endroit et comment les conduits

seront installes.

Un conduit droit et court permettra b, votre hotte de

fonctionner plus efficacement.

Installer des conduits de dimensions adequates, des

coudes et un capuchon de toit ou de tour. Relier le

conduit de metal au capuchon, puis acheminer le conduit

jusqu'& I'emplacement de votre hotte. Sceller les joints

avec du ruban adhesif de m6tal de 2 po de largeur.

Acheminer un c&ble d'alJmentation electrique b,

3 conducteurs jusqu'b, I'emplacement de la hotte.

Pour une meilleure 6vacuation des odeurs de

cuisson, le bas de votre hotte doit 6tre situ6 _ une

distance minimale de 36 po au-dessus de la

surface de cuisson.

CAPUCHON DE TOIT

CONDUI CAPUCHON

CHEMINEE DECORATIVE rlf,,_ /MURAL

OPTIONNELLE OU SOFFITE_

co oTo ° ;'T o

I _ I [ ADAPTATEUR

-10 PO ROND

-I(

MINIMUM DE 36 PO

AU-DESSUS DE LA

SURFACE DE CUISSON

HH0182F

2. PRI_PARERL'INSTALLATION

NOTE : Avant de commencer I'installation, verifier le contenu de la boite. Si des pieces sont

manquantes ou endommagees, contacter le manufacturier.

S'assurer que les articles suivants soient inclus :

-Hotte

-Lisiere de bois (fixee au dos de la hotte)

-Guide d'installation

-Les accessoires incluant :

.Filtres & chicane avec poignees : 3 pour le modele de 36 po de largeur et 4 pour le modele de

48 po de largeur

.Adaptateur de 10 po fond (fixe avec du ruban adhesif b, I'interieur de la hotte)

.Sac de pieces :3 capuchons de connexion etanches, 2 vis n ° 8 x 5/8 po,

6 vis b, t6te hexagonale n ° 10 x 2 po, 4 vis b, t6te fraisee n° 10 x 2 po,

2 douilles b, expansion, 2 rondelles de 3/16 po DI x 3/4 po DE

Indus dans le sac de pieces, mais a ne pas utiliser (svp jeter) :

2 serre-fils LP16-AP, 2 vis n ° 8 x 3/8 po plaquees zinc,

8 vis en acier inoxydable n ° 8 x 3/8 po, 4 contre-ecrous 10-32 en acier inoxydable,

4 rondelles de 3/16 po DI x 3/4 po DE

-16-

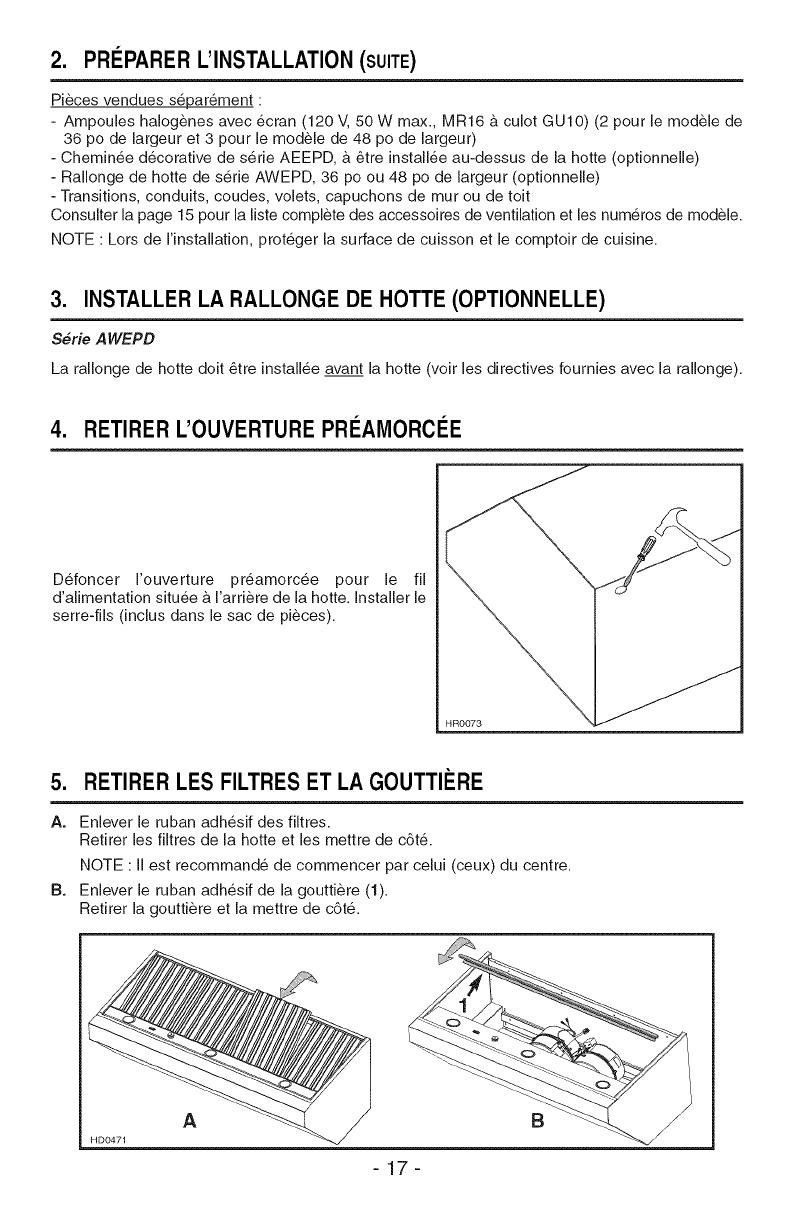

2. PRI_PARERL'INSTALLATION(SUITE)

Pieces vendues separement :

- Ampoules halogenes avec ecran (120 V, 50 W max., MR16 & culot GU10) (2 pour le modele de

36 po de largeur et 3 pour le modele de 48 po de largeur)

- Cheminee decorative de s@ie AEEPD, b, 6tre installee au-dessus de la hotte (optionnelle)

- Rallonge de hotte de s@ie AWEPD, 36 po ou 48 po de largeur (optionnelle)

- Transitions, conduits, coudes, volets, capuchons de mur ou de toit

Consulter la page 15 pour la liste complete des accessoires de ventilation et les num@os de modele.

NOTE : Lots de I'installation, proteger la surface de cuisson et le comptoir de cuisine.

3. INSTALLERLA RALLONGE DE HOTTE (OPTIONNELLE)

S_rie A WEPD

La rallonge de hotte dolt 6tre installee avant la hotte (voir les directives fournies avec la rallonge).

4. RETIRER L'OUVERTURE PRI_AMORCC:E

Defoncer I'ouverture preamorcee pour le fil

d'alimentation situee b,I'arriere de la hotte. Installer le

serre-fils (inclus dans le sac de pieces).

HR0073

5. RETIRER LES FILTRESET LA GOUTTII_RE

A. Enlever le ruban adhesif des filtres.

Retirer les filtres de la hotte et les mettre de c6t&

NOTE : II est recommande de commencer par celui (ceux) du centre,

B. Enlever le ruban adhesif de la gouttiere (1).

Retirer la gouttiere et la mettre de c6t&

A B

-17-

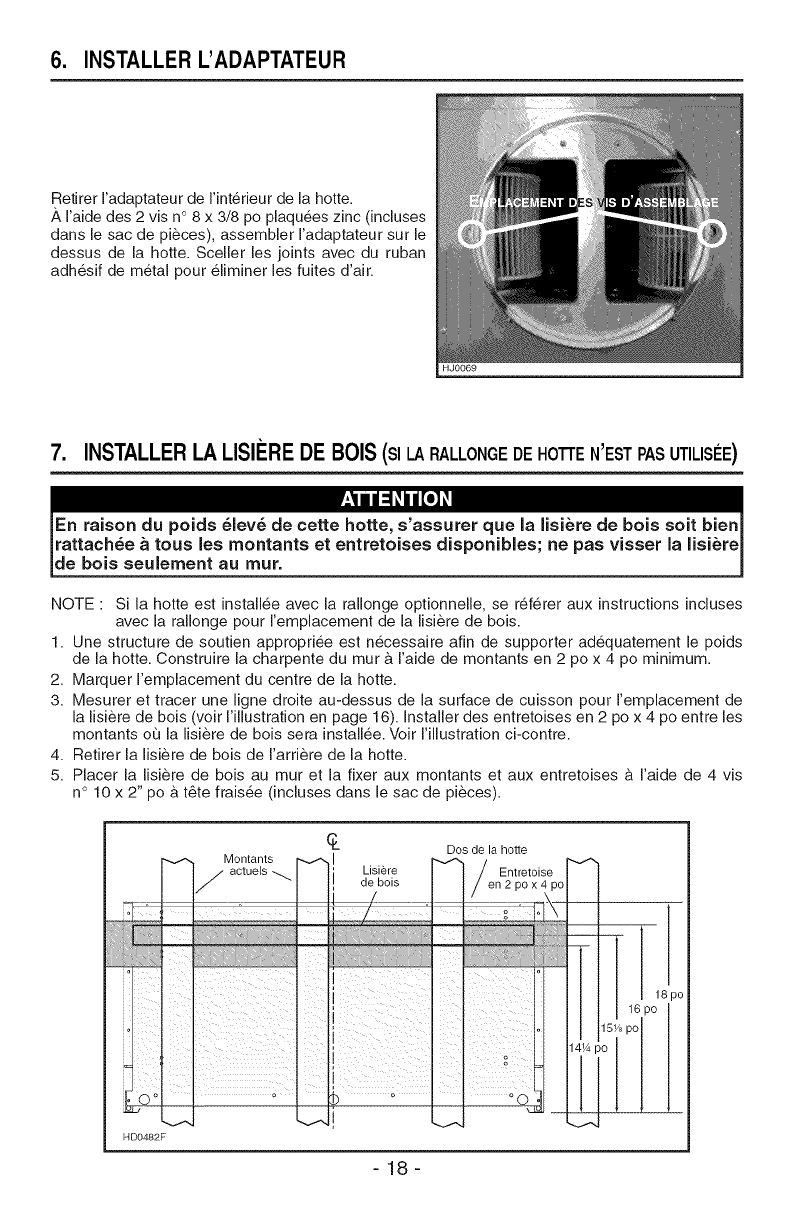

6. INSTALLERL'ADAPTATEUR

Retirer I'adaptateur de I'interieur de la hotte.

,_ I'aide des 2 vis n° 8 x 3/8 po plaquees zinc (incluses

dans le sac de pieces), assembler I'adaptateur sur le

dessus de la hotte. Sceller les joints avec du ruban

adhesif de metal pour eliminer les fuites d'air.

7. INSTALLERLA LISII_REDEBOIS(sl LARALLONGEDEHOTTEN'ESTPASUTILISI_E)

NOTE : Si la hotte est installee avec la rallonge optionnelle, se ref6rer aux instructions incluses

avec la rallonge pour I'emplacement de la lisiere de bois.

1. Une structure de soutien appropriee est necessaire afin de supporter adequatement le poids

de la hotte. Construire la charpente du mur & I'aide de montants en 2 pox 4 po minimum.

2. Marquer I'emplacement du centre de la hotte.

3. Mesurer et tracer une ligne droite au-dessus de la surface de cuisson pour I'emplacement de

la lisiere de bois (volt I'illustration en page 16). Installer des entretoises en 2 pox 4 po entre les

montants ou la lisiere de bois sera installee. Voir I'illustration ci-contre.

4. Retirer la lisiere de bois de I'arriere de la hotte.

5. Placer la lisiere de bois au mur et la fixer aux montants et aux entretoises b, I'aide de 4 vis

n ° 10 x 2" po b, t6te fraisee (incluses dans le sac de pieces).

8. INSTALLERLA HOTTE

Retirer le couvercle de la bofte de

jonction. Inserer le c&ble d'alimentation

electrique dans la hotte par le serre-fils

et setter le serre-fils pour le maintenir

en place.

En appuyant la hotte au mur, inserer

la lisiere de bois dans la cavite arriere

de la hotte.

Attacher le conduit fond de 10 po

b, I'adaptateur.

Fixer la hotte b, la lisiere de bois, aux

endroits indiques, b, I'aide de 4 vis

n ° 10 x 2 po b, t6te hexagonale (pour

le modele de 36 po de largeur) ou de

6 vis (pour le modele de 48 po de

largeur) fournies. En se servant des

trous existants dans la hotte, percer le

tour, aux endroits indiques, de 2 trous

de 3/16 poet y inserer les douilles b,

expansion. Puis, fixer la hotte au tour

avec les 2 vis n ° 8 x 5/8 po et les

2 rondelles fournies.

_MRLAcEMEN.

OUILLE_s

9. INSTALLERLA CHEMINC:EDI_CORATIVE(OPTIONNELLE)

S#rie AEEPD

Voir les directives fournies avec la cheminee decorative optionnelle.

10. BRANCHEMENT E.LECTRIQUE

DiRECTiVES POUR L'UTILISATION DES CAPUCHONS DE CONNEXION CTANCHES :

1. Degainer les ills d'une Iongueur de 3/8 po.

2. Egaliser les brins ou les conducteurs.

3. Ne pas les tordre. Rapprocher les ills et mettre leurs bouts egaux, sauf pour les ills & bdns

plus pefits, lesquels doivent depasser legerement des ills plus gros.

4. Inserer les ills dans le capuchon de connexion en poussant legerement et tordre. NE PAS

trop tordre.

5. Un peu de scellant pourrait s'echapper Iors de I'insertion des ills dans le capuchon de

connexion. Essuyer I'exces de scellant autour des conducteurs. NE PAS RC:UTILISER.

-19-

10. BRANCHEMENT €:LECTRIQUE(SUITE)

Connecter les ills aux fils du c&ble d'alimentation

dans la boite de jonction & I'aide des

capuchons de connexion etanches fournis.

Connecter le fil NOIR au NOIR, le fil BLANC

au BLANC et le fil VERT ou DENUDE b, lavis

de raise & la terre.

Remettre le couvercle de la boite de jonction

en place.

11. RI_INSTALLERLA GOUTTII_REET LES FILTRES ACHICANE

Reinstaller la gouttiere. I'image ci-contre illustre la

fagon de reins@er la gouttiere dans la hotte.

HD0472

II est recommande d'installer d'abord les filtres situes aux extremit6s et de terminer par le(s) filtre(s)

du centre.

1. Introduire une extremite du filtre dans le rail avant de la hotte.

2. Lever I'autre bout du filtre b, I'int@ieur de la hotte et I'introduire dans la gouttiere.

O,O

-20 -

12. REMPLACEMENTDESAMPOULES

I'eclairage de cette hotte est produJt par des ampoules halogenes avec ecran de 120 V, 50 W, MR16

b, culot GUIO (non incluses). (2 pour le modele de 36 poet 3 pour le modele de 48 po de largeur.)

1. Pour retirer les ampoules, pousser doucement

vers le haut et tourner dans le sens contraire

des aiguilles d'une montre pour desengager

les conducteurs hors de leur rainure.

2. Installer les nouvelles ampoules en glJssant

leurs conducteurs dans les rainures, b,

I'int@ieur des douilles.

3. Pousser doucement vers le haut et tourner

dans le sens des aiguilles d'une montre

1 2 3

jusqu'& ce que les ampoules soient bien en place.

NOTE : Si necessaire, utiliser un gant b, vaisselle pour obtenir une meilleure prise de I'ampoule

Iors de son retrait.

13. ENTRETIEN

Filtres #chicane

Les filtres b, chicane doivent 6tre nettoyes frequemment. Utiliser une solution d'eau chaude et de

detergent. Les filtres b, chicane doivent 6tre laves plus souvent si vos habitudes de cuisson

generent plus de graisse, par exemple de la friture ou des aliments sautes au wok. Retirer les

filtres en les poussant vers I'avant de la hotte et en les retournant vers le bas.

Les filtres b, chicane sont lavables au lave-vaisselle. Nettoyer les filtres fabriques entierement de

metal au lave-vaisselle b, I'aide d'un detergent sans phosphate. LutilJsation d'un detergent avec

phosphates aJnsi que les conditions locales de I'eau peuvent entrafner une decoloration des

filtres, sans toutefois affecter leur performance. Cette decoloration n'est pas couverte par la

garantie. Laisser les filtres secher completement avant de les reinstaller dans la hotte.

Goutti#re

La gouttiere dolt 6tre nettoyee frequemment. Pour ce faire, la desengager de la hotte et utiliser une

solution d'eau chaude et de detergent. Tout comme les filtres & chicane, la laver plus souvent si vos

habitudes de cuJsson generent plus de graisse, par exemple de la friture ou des aliments sautes au

wok. Essuyer completement la gouttiere avant de la reinstaller dans la hotte.

Nettoyage des ventilateurs

Retirer les filtres pour acceder aux ventilateurs. Passer I'aspirateur pour les nettoyer, ne pas

immerger dans I'eau.

Nettoyage de la hotte

Acier inoxydable :

A faire :

Laver regulierement les surfaces & I'aJde d'un

chiffon ou linge propre imbibe d'eau tiede et de

savon doux ou detergent liquide b,vaisselle.

Toujours nettoyer dans le sens du polissage.

Toujours bien rincer avec de I'eau claire (2 b,

3 fois) et essuyer completement.

Un nettoyant domestique congu specialement

pour I'acier inoxydable peut aussi 6tre utilis&

A_viter Iors du choix du d_tergent :

A ne pas faire :

•Utiliser une laJne d'acJer ou d'acier inoxydable

ou tout autre grattoir pour enlever la salete tenace.

• Utiliser une poudre nettoyante abrasive

ou rugueuse.

•Laisser la salete s'accumuler.

,Laisser la poussiere de pl&tre ou tout autre

residu de construction atteindre la hotte.

Couvrir la hotte pour la duree des travaux

afin de s'assurer qu'aucune poussiere

n'atteigne la hotte.

Tous produits nettoyants contenant des agents de blanchiment; ils attaqueront I'acier inoxydable.

Tousles produits contenant du chlorure, du fluorure, de I'iode ou du bromure; ils deterioreront

rapidement les surfaces.

Tous produits combustibles utilises pour le nettoyage : acetone, alcool, _ther, benzol, etc., ils

sont hautement explosifs et ne devraient jamais 6tre utilises pres d'une cuisiniere.

-21 -

14. FONCTIONNEMENT

1) BOUTON DE LA OOMMANDE DE WTESSE DU VENTILATEUR

2) INTERRUPTEUR D'ECLAIRAGE HALOGENE

VENTILATEUR

Un bouton rotatif & 4 positions (1) contr61e le ventilateur (Arr6t -Basse vitesse -Moyenne vitesse

-Haute vitesse).

Tourner le bouton de la commande de vitesse dans le sens horaire pour augmenter la vitesse du

ventilateur, et dans le sens antihoraire pour ralentir sa vitesse.

ECLAIRAGE DE LA SURFACE

DE CUISSON (HALOGI_NE)

Ufiliser I'interrupteur b, bascule MARCHE/ARRI2T (2) pour allumer et eteindre les lumieres.

HEAT SENTRY Mc

Cette hotte est equipee d'un thermostat Heat Sentry Mc.Ce thermostat est un dispositif quJ mettra

en marche le ventilateur s'il detecte de la chaleur excessive au-dessus de la surface de cuisson.

1) Si le ventilateur n'est pas en marche, il actionnera le venfilateur en moyenne vitesse.

2) Si le ventilateur est deja en marche, la vitesse restera la m6me.

Lorsque la temp@ature revient b, la normale, le ventilateur retourne b, sa vitesse d'origine.

INTERRUPTEUR

D'ALIM ENTATION

PRINCIPAL

0 " 0 0

HD0467

-22 -

15. SCH¢:MA€:LECTRIQUE

THERMOSTAT

HEAT SENTRY

INTERRUPTEUR _OFF _ BL G_-

.........

N 0 0

II ...... OuUp.... II.o'ELI 14

i Nr_NL III PRINCIPAL NII

LIGNE_

........ _ B ,_s JJJ I

Iol MISEA_ ]I "h I I ] _BL_ 6 J_

....... I I II IIL--OL-FI_s_ T

INTERRUPTEUR N

IOEL'E.................... I..........

z/ --J ] R _

-F- ,-B --]

I, [I

BL BLEU H__e

BR BRUN illi_llq

J JAUNE _ I"

O ORANGE r LI_

R ROUGE LAMPE LAMPE LAMPE I I

HE0137F _ L. j\__)

16. GARANTIE

GARANTIE LIMITCE DE UN AN DES PRODUITS BROAN ELITE

Broan-NuTone LLC (Broan-NuTone) garantit & I'acheteur consommateur initial des produits Broan Elite qu'ils

sent exempts de tout d@faut dans les matieres premieres ou la main-d'oeuvre, pour une p@riode de un an a.

compter de la date d'achat par le consommateur initial. IL N'Y A PAS D'AUTRES GARANTIES, EXPRIMEES

OU IMPLICITES, INCLUANT, MAIS NON LIMITEES AUX GARANTIES IMPLICITES POUR FIN DE

COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER.

Durant cette p@riode de un an, Broan-NuTone, a. sa discr@tion, reparera ou remplacera gratuitement tout

produit ou piece qui s'avere d@fectueux et ayant ere utilise nomalement et d'une maniere non abusive.

CETTE GARANTIE NE COUVRE PAS LES STARTERS DE TUBES FLUORESCENTS, LES FLUORESCENTS,

LES AMPOULES HALOGENES ET #, INCANDESCENCE, LES FUSIBLES, LES FILTRES, LES CONDUITS,

LES CAPUCHONS DE TOIT, LES CAPUCHONS DE MUR ET LES AUTRES ACCESSOIRES DE CONDUITS.

Cette garantie ne couvre pas (a) I'entretien et le service normal ou (b) tout produit ou piece endommage & la

suite de mauvais usage, negligence, accident, entretien inapproprie ou reparation (autre que par

Broan-NuTone), mauvaise installation ou installation non conforme au mode d'installation recommande.

La duree de toute garantie implicite est Iimitee a une periode de un an telle qu'elle est sp@cifi@e pour la garantie

exprimee. Certains Etats ou provinces ne permettent pas de limite de temps sur les garanties implicites. Si tel

est le cas, veuillez ne pas tenir compte de la derniere limite decrite ci-dessus.

HENGAGEMENT DE BROAN-NUTONE DE REPARER OU DE REMPLACER, AU CHOIX DE BROAN-NUTONE,

SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE NE SERA PAS

TENUE RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPECIAUX SURVENANT ,&,CAUSE

DE OU EN RAPPORT ,&,I_UTILISATION OU A LA PERFORMANCE DE SES PRODUITS. Certains Etats ou

provinces ne permettent pas I'exclusion ou la limite relative aux dommages directs, indirects ou sp@ciaux. Si

tel est le cas, veuillez ne pas tenir compte de I'exclusion ou de la limite ci-dessus.

Cette garantie vous donne des droits I@gaux specifiques et il se peut que vous ayez d'autres droits qui varient

d'un Etat ou d'une province #,I'autre. Cette garantie annule toutes les autres garanties pr@cedentes.

Pour le service sous garantie, vous devez (a) aviser Broan-NuTone a. I'adresse ou numero de telephone

mentionne plus bas, (b) donner le numero du modele et I'identification de la piece et (c) decrire la nature de

tout defaut dans le produit ou la piece. Au moment de la demande de service sous garantie, vous devez

presenter une preuve de la date d'achat initial dudit produit.

Etats-Unis - Broan-NuTone LLC; 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com

800 558-1711

Canada - Broan-NuTone Canada; 1140 Tristar Drive, Mississauga, ON LST 1H9 www.broan.ca 877 896-1119

- 23 -

17. PII_CESDE REMPLACEMENT

PIECES DE REMPLACEMENT ET SERVICE

Pour assurer le bon fonctionnement de

votre appareil, vous devez toujours

utiliser des pieces d'origine provenant

de Broan-NuTone. Les pieces d'origine

de Broan-NuTone sont sp_cialement

congues pour satisfaire toutes les

normes de certification de s_curite

applicables. Leur remplacement par des

pieces ne provenant pas de Broan-NuTone

pourrait ne pas assurer la securit_ de

I'appareil, entraTner une reduction

severe des performances ainsi qu'un

risque de defaillance pr_matur_e.

Broan-NuTone recommande egalement

de toujours vous referer a une entreprise

de services competente et reconnue par

Broan-NuTone pour vos pieces de

remplacement et appels de service.

N°PII_CE N° _T¢ (LARGEUR DE HOTTE

48 PO

DESCRIPTION

ADAPTATEUR DE 10 PO ROND

ENS. DOUILLE ET GARNITURE DE LAMPE

VENTILATEUR

RESSORT POUR FILTRE

FILTRES A CHICANE 11,84 POX 15,125 PO (RESSORT INCLUS)

GOUTTIERE 36 PO

GOUTTIERE48 PO

INTERRUPTEUR ,_, BASCULE DE !_ECLAIRAGE

BOUTON DU VENTILATEUR

THERMOSTAT HEAT SENTRY Mc

COMMANDE DE VlTESSE

INTERRUPTEUR D'ALIMENTATION PRINCIPAL

LOGO BROAN ELITE

GUIDE D'NSTALLATION

SAC DE PIECES : 3 CAPUCHONS DE CONNEXION ETANCHES,

2 VIS N° 8 X 5/8 PO, 6 VlSA TC:TE HEXAGONALE N° 10 X 2 PO,

4. VlS ,&,TETE FRAISEE N° 10 X 2 PO, 2 DOUILLES _, EXPANSION,

6 RONDELLES DE 3/16 PO DI x 3/4 PO DE, 4 CONTRE-ECROUS

10-32 EN ACIER INOXYDABLE, 2 SERRE-FILS LP16-AP, 2 vis

36 PO

1 iSV08541 1

2 SV16569 2

3 SV08582 2

SV08337 3

5 SV60675 3

SV60695 1

6SV60696 1

7 SV02563 1 1

8 iSV08095 1 1

T SV03435 1 1

101SV08968 1 1

11 SV08548 1 1

SV06750 1 1

SV20571 1 1

* iSV04216 1 1

N°8 X 3/8 PO PLAQUEES ZINC, 8 VlS EN ACIERINOXYDABLE N°8 X 3/8 PO

*NON ILLUSTRE.

-24 -

INSTRUCCIONES DE INSTALACION

SE IE

ADECUADA PARA LUGARES HOMEDOS CUANDO SE INSTALA EN UN

CIRCUITO DE DERIVACION PROTEGIDO CON UN DISYUNTOR.

PREVlSTR PARR PATIOSO TERRRZRS CUBIERTRS.

Z_ SOLO PARA COClNA DOMI_STICA Z_

INSTALADOR: DE JAR ESTE MANUAL AL PROPIETARIO.

PROPIETARIO: INFORMACION SOBRE LIMPIEZA Y

FUNCIONAMIENTO EN LAS P,&GINAS 33 v 34.

Broan-NuTone LLC; Hartford, Wisconsin www.broan.com 800-558-1711

Broan-NuTone Canada; Mississauga, Ontario www.broan.ca 877-896-1119

REGISTRE SU PRODUCTO EN LfNEA EN: www.broan.com/register

SV20571 rev. 02

AADVERTENCIA AADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO,

DESCARGA ELC:CTRICA O LESION CORPORAL,

RESPETE LAS SIGUIENTES INDICACIONES:

1. Utilice este aparato 0nicamente de la forma en que

indica el fabricante. Si tiene cualquier pregunta,

comunique con el fabricante en la direcciOn o

tel_fono que aparecen en la garantia.

2. Antes de reparar o limpiar el aparato, apaguelo en

el tablero de servicio y bloquee los medios de

desconexiOn para impedir que la corriente se

conecte accidentalmente. Cuando no se pueda

bloquear los medios de desconexiOn, coloque un 2.

dispositivo de advertencia visible (como una

etiqueta) en el tablero de servicio.

3. La instalaciOn y la conexiOn electrica deben ser 3.

realizadas por personal competente, de acuerdo

con todos los cOdigos y normas aplicables, incluso 4.

los relatives a la construcciOn ign[fuga.

4. Para Iograr una combustion adecuada y una

extracciOn correcta de los gases a trav_s de la

salida del humo (chimenea) del equipo quemador

de combustible --evitando asi el contratiro-- es

necesario disponer de aire suficiente. Siga las

directrices del fabricante del equipo de material

t_rmico y las normas de seguridad, como las que

publica la NFPA (asociaciOn de protecciOn contra

los incendios) y la ASHRAE (sociedad

estadounidense de tecnicos de calefacciOn,

refrigeraciOn y aire acondicionado) asi como los

cOdigos de los organismos responsables locales.

5. Cuando corte o taladre en una pared o techo, no

dahe los cables electricos ni otras instalaciones

ocultas. 1.

6. Los ventiladores entubados deben tener salida

siempre al exterior.

7. No utilice este aparato con un dispositivo de 2.

control de velocidad con semiconductores.

8. Para reducir el riesgo de incendio, utilice s01o

conductos en metal.

9. Este aparato debe conectarse a tierra y ha de 3.

estar protegido con un disyuntor.

10. Adecuado para lugares h0medos cuando se instala

en un circuito de derivaciOn PROTEGIDO CON UN

DISYUNTOR.

11. Este aparato no est,. pensado para utilizarse con una

parrilla de carbon.

12. Cuando una reglamentaciOn local esta en vigor y 4.

conlleva exigencias de instalaciOn y/o de

certificaciOn mas estrictas, susodichas exigencias

prevalecen sobre aquellas en este documento y el

instalador acepta someterse a estas exigencias a 5.

sus gastos.

PARA REDUCIR EL RIESGO DE QUE ARDA 6.

LA GRASA EN LA PARTE SUPERIOR DE LA

COCINA:

a) No deje nunca recipientes de cocina a fuego MiMesin

vigilancia. Los desbordamientos producen humo y 7.

derrames grasientos que pueden inflamarse.

Caliente el aceite despacio, a fuego lento o mediano.

b) Ponga en marcha siempre la campana al cocinar a

temperaturas elevadas o al cocinar alimentos

flameados (por ejemplo: crepas Suzette, cerezas

jubilee, res con pimienta flambeada).

c) Limpie los ventiladores con frecuencia. No deje

que la grasa se acumule en el ventilador ni en los 8.

filtros o en los conductos de evacuaciOn.

d) Utilice cacerolas de tamaho apropiado. Emplee

siempre un recipiente adecuado para el tama_o de

la placa. = 26 -

PARA REDUCIR EL RIESGO DE LESIONES

CORPORALES EN EL CASO DE QUE ARDA

LA GRASA EN LA PARTE SUPERIOR DE LA

COCINA, SIGA ESTAS INDICACIONES*:

1. SOFOQUE LAS LLAMAS con una tapa ajustada,

una hoja o bandeja metalica para hornear galletas,

y apague luego el quemador. TENGA CUIDADO

PARA EVlTAR QUEMADURAS. Sl LAS LLAMAS

NO SE APAGAN INMEDIATAMENTE, EVACUE EL

LUGAR Y LLAME A LOS BOMBEROS.

NO SUJETE NUNCA UN RECIPIENTE EN

LLAMAS ya que podria quemarse.

NO USE AGUA, ni trapos o toallas h0medas.

Podria causar una violenta explosion de vapor.

Utilice un extintor SOLAMENTE si:

A. Tiene un extintor de tipo ABC y sabe usarlo.

B. El incendio es pequeho y est,. circunscrito a la

zona donde empez6.

C. Ya ha Ilamado a los bomberos.

D. Puede tratar de apagar el fuego si dispone

siempre de una salida detrb.s de usted.

*Fuente: "Kitchen Fire SafetyTips" publicado por la NFPA.

PRECAUClON

SOlo para ventilaciOn general. No debe utilizarse

para extraer materiales o vapores peligrosos o

explosivos.

Para evitar dahos en el cojinete del motor y que las

h_lices hagan ruido o se desequilibren, mantenga la

unidad de alimentaciOn lejos de los vaporizadores

de pirca, del polvo de la construcciOn, etc.

El motor de la campana tiene un dispositivo contra

sobrecargas termicas que apaga el motor

automaticamente si este se sobrecalienta. El motor

volvera a ponerse en marcha cuando se enfrie. Si

el motor sigue apagandose y encendiendose,

haga examinar la campana.

Para que la campana capte bien las impurezas

que se desprenden al cocinar, la distancia minima

entre la campana y la superficie de la cocina no

debe ser inferior a 36 pulgadas.

Dado el tamaho y el peso de esta campana, se

aconsejan dos personas para instalarla.

Para reducir los riesgos de incendio y extraer el

aire debidamente, el aire debe evacuarse fuera.

No extraiga el aire a espacios situados entre las

paredes, en el techo o en el desvan, falso techo o

garaje.

Este producto esta equipado con un termostato

que puede poner en marcha el ventilador

autom_.ticamente. Para reducir el riesgo de que se

produzcan da_os y evitar poner en marcha la

alimentaciOn accidentalmente, apague la corriente

en el tablero de servicio, bloquee este tablero o

ponga una etiqueta de advertencia.

Para mayor informaciOn y conocer los requisitos,

lea la etiqueta con las especificaciones en el

producto.

- CAMPANASDE COCINA DE LA SERIE EPD61-

MODELO437

(CAPUCHON DE ALTA

CAPACIDAD PARA TEJADO)

MODELO 441

(CAPUCHON MURAL REDONDO DE 10")

SERIE AWEPD,

EXTENSION MURAL

OPCIONAL

MODELO418

(CODO AJUSTABLE

REDONDO

DE 10")

MODELO410

(TUBO REDONDO DE 10",

SECCIONES DE 2 PIES)

SERIE AEEPD, CHIMENEA

DECORATIVA OP_

@ DAPTADOR REDONDO DE 10"(VIENE CON LA CAMPANA)

CAIVIPANADE LA

SERIE EPD61

VE NTILADOR

DOBLE (VIENE

CON LA CAMPANA)

-27 -

1. INSTALAClON DE LAS TUBERiAS Y DEL CABLEADO ELC:CTRICO

Planifique el lugar y la forma en que instalarb, las

tuberias. Un tubo recto y corto permifirb, que la

campana funcione mas eficazmente.

[nstale tubos, codos y capuchones para tejado de los

tamaffos adecuados. Conecte la tuberia metalica a[

capuch6n y vaya retrocediendo hasta el lugar donde

instalarb, la campana. Utilice cinta metalica de 2" para

sellar las juntas.

Lleve un cable de alimentaci6n de tres hilos hasta el

lugar de la instalaci6n.

Para que [a campana capte bien [as impurezas

que se desprenden al cocinar, la distancia minima

entre la campana y la superficie de la cocina no

debe set inferior a36 pulgadas.

,________"_""=-_._._. CAPUCHON DE TECHO

TUBO R__ CAPUCHON

CHEMINEA DECORATIVA r"'l_ /MURAL

Oc: _DoN/RE _:: :_A: _: 0"_FL_A DA PTA D O R

_p_EI ANR IcVELD,STANC,A MfN,MA DE,DE,,ilr"

HH01

2. PREPARACIONDE LA INSTALACION

NOTA: Antes de comenzar la instalaci6n, verificar el contenido de la caja. Si alguna pieza falta o

esta daSada, p6ngase en contacto con el fabricante.

Verifique que la caja contenga los siguientes elementos:

-Campana

-Regleta de madera (en la parte trasera de la campana)

-Manual de instalaci6n

-Accesorios:

,Filtros con manijas: 3 para el modelo de 36" de ancho y 4 para el modelo de 48" de ancho

,Adaptador redondo de 10" (dentro de la campana)

,Bolsa con piezas: 3 conectores impermeables de hilos, 2 tornillos n. ° 8 x 5/8",

6 tornillos de cabeza hexagonal n.° 10 x 2", 4 tornillos de cabeza plana n.° 10 x 2",

2 sujeciones murales, 2 arandelas 3/16" DI x 3/4" DE

La bolsa deberia incluir tambien las siguientes piezas que no deben usarse

(desechelas): 2 abrazaderas de hilos LP16-AP,

2 tornillos n.° 8 x 3/8" revestidos de zinc, 8 tornillos de acero inoxidablen.° 8 x 3/8",

4 tuercas de acero inoxidable 10-32, 4 arandelas 3/16" DI x 3/4" DE

-28 -

2. PREPARACIONDE LA INSTALACION(CONTINUAClON)

Piezas vendidas aparte:

- Bombillas hal6genas (120 V, 50 W max., MR16 con base GU10) (2 para el modelo de 36" de

ancho y 3 para el modelo de 48" de ancho)

-Chimenea decorativa para la serie AEEPD, se instala sobre la campana (opcional)

-Extensi6n mural para la serie AWEPD, 36" o 48" de ancho (opcional)

-Cambios de secci6n, tubos, codos, dispositivos de cierre, capuchones murales y de techo

Consulte la pb,gina 27 para vet la lista completa de opciones de aireaci6n y los n0meros de modelo.

NOTA: Proteja la encimera y la parte superior de la cocina durante la instalaci6n.

3. INSTALACIONDE LA EXTENSION MURAL (OPCIONAL)

Serie A WEPD

La extensi6n mural debe instalarse antes que la campana (vea las instrucciones que vienen con

la extensi6n mural)

4. PERFORACIONDELORIFICIO

Quite el cierre del orificio para el cableado electrico

en la parte trasera de la campana. Instale la

abrazadera de hilos (viene en la bolsa de piezas).

B°

HRO073

EXTRACCIONDE LOSFILTROSY DELRIELDE VERTIDODE LA GRASA

Retire la dnta de los filtros.

Saque los filtros de la campana y p6ngalos aparte.

NOTA: Se aconseja empezar pot el o los filtros centrales.

Retire la cinta del riel de vertido de la grasa (1).

Saque el riel y p6ngalo aparte.

A B

-29 -

6. INSTALACIONDELADAPTADOR

Saque el adaptador de la campana.

Utilice 2 tornillos galvanizados n.° 8 x 3/8" de la bolsa

de piezas para colocar el adaptador en la parte

superior de la campana. Selle todas las juntas con

cinta metalica para evitar las fugas de aire.

7. INSTALACIONDE LAREGLETADEMONTAJE(stNOSEUSALAEXTENSIONMURAL)

NOTA: Si la campana se instala con la extensi6n mural opcional, consulte la hoja de instrucciones

que viene con la extensi6n mural para la ubicaci6n de la regleta de montaje.

1. Se necesita una estructura de apoyo adecuada para soportar el peso de la campana.

Construya la estructura mural con madera de 2" x 4" como minimo.

2. Marque la ubicaci6n del centro de la campana.

3. Mida y marque sobre la pared una linea a nivel pot encima de la superficie sobre la que se cocina

para colocar la regleta de montaje (vease la ilustraci6n de la pb,gina 28). Instale puntos de bloqueo

de 2" x 4" entre los montantes donde pondra la regleta. Consulte la ilustraci6n de la derecha.

4. Saque la regleta de montaje de la parte trasera de la campana.

5. Coloque la regleta sobre la pared y fijela a los montantes y puntos de bloqueo con los 4 tornillos

de cabeza plana n.° 10 x 2" (incluidos en la bolsa de piezas).

HD0482E

---4-

C__ Parte trasera de la campana

Montantes .,v_. Regleta "_ /Bloqueo

de montaje / /de 2" x 4"

I/ \

:)i

, )

iI o ii

°__

18"

I16"

¼" 15W'l

-30 -

8. INSTALACIONDE LA CAMPANA

Quite la tapa del compartimento

electrico. Introduzca el cableado en la

campana y apriete la abrazadera para

sujetar el cableado.

Ponga la parte trasera de la campana

contra la regleta de montaje.

Sujete un tube redondo de 10" al

adaptador.

Fije la campana a la regleta de

montaje con 4 tornillos de cabeza

hexagonal n. ° 10 x 2" (para la

campana de 36" de ancho) o 6 tornillos

(para la campana de 48" de ancho).

Taladre a traves de los orificios de la

parte interior trasera de la campana

indicados dos orificios de 3/16" en el

panel mural para los dispositivos de

sujecJ6n mural. A continuaci6n, instale

ambos dispositivos de sujeci6n mural

con los tornillos n. ° 8 x 5/8" y con las

arandelas provistas.

9. INSTALAClON DE LA CHIMENEA DECORATIVA(OPClONAL)

Serie AEEPD

Consulte las instrucciones que vienen con la chimenea decorativa.

10. CONEXION DEL CABLEADO

_NSTRUCCIONES PARA LOS CONECTORES DE HILOS IMPERMEABLES."

1. Pele 3/8 de pulg. de los hilos.

2. Junte las puntas peladas o conductores.

3. No las retuerza. Coloque los hilos pelados juntos, con los extremes a la misma altura. Si la

parte pelada de uno de los hilos es m#,s corta que la del otro, ponga ese hJlo m#,s alto.

4. Gire el conector sobre los hilos empujando firmemente hasta que quede bien apretado. NO

apriete demasiado.

5. AI introducir los hilos en los conectores, puede que salgan restos de un producto para la

obturaci6n. Limpie el sobrante de este producto alrededor de los conductores. NO VUELVA A

UTILIZAR LOS CONECTORES.

-31 -

10. CONEXION DEL CABLEADO (CONTINUACION)

Conecte el cable a la caja de cableado con

los conectores impermeables de hilos.

Conecte el hilo NEGRO con el NEGRO, el

BLANCO con el BLANCO y sujete el VERDE

o pelado al tornillo de tierra.

Vuelva a instalar la tapa de la caja de cableado.

11. REINSTALACIONDELRIELDEVERTIDODE LAGRASAY DELOSFILTROS

Vuelva a instalar el riel de vertido de la grasa. La

ilustracidn de la derecha muestra la manera de

introducir el riel de vertido de la grasa en la

campana.

HD0472

I"i];t =[_-l.I[o] [_]_I

Se aconseja instalar primero los filtros de los lados y, pot ultimo, el o los del centro.

1. Introduzca un extremo del filtro en la ranura superior de la campana.

2. Levante el otto extremo hacia el interior de la campana e introduzcalo en el riel de vertido de

la grasa.

O , O

-32 -

12. SUSTITUCIONDE LAS BOMBILLAS

Esta campana debe utilizar bombillas hal6genas protegidas de tipo MR16, de 120 V y 50 W con

base GU1 (no incluidas). (2 para el modelo de 36" de ancho y 3 para el modelo de 48" de ancho.

1. Para quitar las bombillas, empuje suavemente

hacia arriba y gire en sentido antihorario para

liberar el casquillo de sus ranuras.

2. Instale las bombillas nuevas colocando los

casquillos de las bombillas en sus ranuras, en

los portalb,mparas.

3. Empuje suavemente hacia arriba y gire al

mismo tiempo en el sentido horatio hasta que

queden bien afianzadas.

1 2 3

NOTA: De set necesario, utilice un guante de caucho para lavar los platos para sujetar mejor la

bombilla y sacarla.

13. CUIDADO

Filtros

Los filtros deben limpiarse con frecuencia. Utilice una disoluci6n de detergente con agua templada.

L&velos con mayor frecuencia si su tipo de cocina genera m&s grasa (alimentos fritos o cocina

con wok). Retire los filtros empuj&ndolos hacia la parte delantera de la campana y gir&ndolos

hacia abajo. Las placas de los filtros pueden lavarse en el lavavajillas. Deje que los filtros sequen

completamente antes de volver a instalarlos en la campana.

Limpie los filtros totalmente met&licos en el lavavajillas con un detergente sin fosfato. El filtro

podria descolorarse si se utiliza un detergente con fosfato o debido al tipo de agua, pero esto no

afecta su funcionamiento. Este descoloramiento no est&cubierto por la garantia.

Riel de vertido de la grasa

El riel debe limpiarse con frecuencia. S&quelo de la campana y limpielo con una disohci6n de

detergente con agua. LAvelo con mayor frecuencia si su tipo de cocina genera mas grasa

(alimentos fritos o cocina con wok). Deje que el riel seque completamente antes de volver a

instalarlo en la campana.

Limpieza de los ventiladores

Retire los filtros para tener acceso los ventiladores. Limpie los ventiladores con un aspirador. No

los sumerja en agua.

Limpieza de la campana

_ieza del acero inoxidable:

Debe hacerse:

Limpiar regularmente las superficies con un

trapo limpio humedecido con una mezcla de

agua templada y jab6n suave o detergente

para la vajilla.

Limpiar siempre en la direcci6n de las lineas

originales de pulido del acero.

Enjuagar siempre con agua limpia (2 o 3 veces)

despues de limpiar. Seque completamente.

Tambien puede utilizar un limpiador domestico

especial para acero inoxidable.

AI escoger un detergente, evite:

No debe hacerse:

,Utilizar un estropajo de acero o acero

inoxidable u otro tipo de rasquetas para

quitar la suciedad resistente.

,Utilizar limpiadores fuertes o abrasivos.

,Dejar que la suciedad se acumule.

•Dejar que el polvo del yeso u otros residuos

de la construcci6n manchen la campana. Si

efectua obras de construcci6n o renovaci6n,

cubra la campana para que no se manche la

superficie de acero inoxidable.

Los limpiadores que contienen blanqueador (lejia), ya que da_aran el acero inoxidable.

Los productos que contengan cloruro, fluoruro, yoduro y bromuro, ya que deterioran las

superficies rapidamente.

Los productos combustibles que se emplean para la limpieza, como acetona, alcohol _ter,

benzol, etc., ya que son altamente explosivos y nunca deberian estar cerca de una cocina.

-33 -

14. FUNCIONAMIENTO

1) BOTON DE CONTROL DE LA VELOOIDAD DEL VENTILADOR

2) INTERRUPTOR DE LAS LUCES HALOGENAS

VENTILADOR

Un bot6n giratorio con 4 posiciones (1) permite controlar el venfilador (Apagado -Velocidad baja

- Velocidad intermedia - Velocidad alta).

Gire el bot6n de control de velocidad en el sentido de las agujas del reloj para incrementar la

velocidad del ventilador yen sentido contrario para disminuirla.

LUCES (HALOGENAS)

Utilice el interruptor oscilante (2) para encender y apagar las luces hal6genas.

HEAT SENTRY TM

Esta campana esta equipada con un termostato Heat Sentry TM. Este dispositivo pone en marcha

el ventilador cuando detecta un calor excesivo pot encima de la superficie sobre la que se cocina.

1) Si el ventilador esta apagado, se pondrb, en marcha en la velocidad baja.

2) Si el ventilador ya esta funcionando, la velocidad no cambiarb,.

Cuando la temperatura baje a un nivel normal, el ventilador volverb, a su configuraci6n original.

_NTERRUPTOR DE

ALIM ENTACION

PRINCIPAL

HD0467

ilO 0 0

-34 -

15. DIAGRAMAELC:CTRICO

TERMOSTATO

HEAT SENTRY

INTERRUPTOR _OFF _ AZ G[_-

r -- NE N N T

I INTERRUPTOR N I NE

IIII ......... NLYII/I z

TIERRA _:_G_HILONEUTRO_ iI B B _AZ_

NEqTERRUPTOF IB L B_ NE N

........... .A__

DE L/_M PARA .m .... A .... 1

/ A I

A I

-- "....

CODIGO DE COLORES B I I

A AMARILLO I [ Ill

AZ AZUL i[___ll,

B BLANCO U_UU U_]_U I IjZI II

G G_,S, _ARA__ARA_ Fq

M MARRON _ r

N NARANJA I I

NE NEGRO F LI_

R ROJO LAMPARA L,_VIPARA LAIvIPARA i I

HE0137E k_ _}

16. GARANTiA

GARANTiA LIMITADA DE UN Al_O DE LOS PRODUCTOS BROAN ELITE

Broan-NuTone LLC (Broan NuTone) garantiza al consumidor comprador original de sus productos que dichos

productos carecen de defectos en los materiales o de mano de obra por un perfodo de un afro a partir de la

fecha de compra original. NO EXISTEN OTRAS GARANTiAS, EXPRESAS O IMPLiCITAS, INCLUYENDO --

UN PROPOSITO PARTICULAR.

Durante el periodo de un aNo, y a su propio criterio, Broan-NuTone reparara o reemplazara sin costo rode

producto o pieza que se considere defectuosa en condiciones normales de servicio y uso.

ESTA GARANTiA NO SE APLICA A LOS CEBADORES, TUBOS, BOMBILLAS HALOGENAS Y INCANDESCENTES,

A LOS FUSIBLES, FILTROS, TUBOS, CAPUCHONES PARA TEJADOS, CAPUCHONES MURALES Y

ni b) ningun producto o pieza mal utilizados o que hayan sido objeto de mal uso, negligencia, accidente,

mantenimiento o reparaci6n inadecuados (por compa_ias distintas a Broan-NuTone), instalaci6n defectuosa,

o instalaci6n no conforme alas instrucciones de instalaci6n recomendadas.

La duraci6n de cualquier garanfia implicita se limita a un periodo de un aho, como se indica en la garanfia

expresa. Algunos estados o provincias no permiten limitaciones en cuanto al tiempo de expiraci6n de una

garanfia implicita, por Io que la limitaci6n antes mencionada puede que no se aplique en su caso.

BROAN-NUTONE NO SE HACE RESPONSABLE DE LOS DAIXlOS ADICIONALES, CONSECUENTES O

ESPECIALES QUE SURJAN O ESTEN RELACIONADOS CON EL USO O EL RENDIMIENTO DEL

PRODUCTO. Algunos estados o provincias no permiten la exclusi6n o limitaci6n de dahos adicionales o

consecuentes, por Io que la limitaci6n o exclusi6n antes mencionada puede que no se aplique en su caso.

Esta garantia le proporciona derechos legales especificos, aunque usted tambi6n puede tener otros derechos,

que varian de un estado a otro, o de una provincia a otra. Esta garanfia reemplaza todas las garantias

anteriores.

Para tenet derecho al servicio de garanfia, debe usted: a) Informar a Broan-NuTone, a una de las direcciones

o telefonos que aparecen abajo; b) Dar el nOmero de modelo y el numero de identificaci6n de la pieza y (c)

Describir el tipo de defecto en el producto o pieza. En el memento de solicitar un servicio cubierto por la garanfia,

deber_, presentar una prueba de la fecha de compra original.

Estados Unidos - Broan-NuTone LLC; 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com

800-558-1711

Canada - Broan-NuTone Canada; 1140 Tristar Drive, Mississauga, ON L5T 1H9 www.broan.ca 877-896-1119

-35 -

17. PIEZAS

SUSTITUCION DE PIEZAS YREPARACION

Para que la unidad se conserve en buen

estado, debe usar repuestos genuinos

de Broan-NuTone Qnicamente. Estas

piezas se han diseflado especialmente

para cada unidad y se han fabricado

conforme a las normas de certificaciOn

aplicables y un elevado nivel de seguridad.

El uso de repuestos de otros fabricantes

podrfa causar dafios graves y reducir

radicalmente el desempeflo de la

unidad, causando asf fallas prematuras.

Broan-NuTone tambi_n aconseja ponerse

en contacto con un taller de reparaciOn

homologado pot Broan-NuTone para

todos los repuestos y reparaciones.

N.o N. ° DE

PIEZA

1 SV08541

2 SV16569

3 SV08582

4 SV08337

5 SV60675

SV60695

6SV60696

7 SV02563

8 SV08095

9 SV03435

10 SV08968

11 SV08548

* SV06750

* SV20571

* SV04216

*No SE MUESTRA.

DESCRIPCION

ADAPTADOR REDONDO DE 10"

CON JUNTO DE LA L,a,MPARA

VENTILADOR

RESORTE DEL FILTRO

FILTROS 11.84" X 15.125" (RESORTE INCLUSIVE)

RIEL DEVERTIDO DE LA GRASA, 36"

RIEL DEVERTIDO DE LA GRASA, 48"

INTERRUPTOR OSClLANTEDE LA LUZ

BOTON DEL VENTILADOR

TERMOSTATO HEAT SENTRY TM

CONTROL DE LAVELOCIDAD

INTERRUPTOR DE ALIMENTACION PRINCIPAL

LOGO DE BROAN ELITE

GUiA DE INSTALAClON

BOLSA DE PIEZAS: 3 CONECTORESIMPERMEABLESDE HILOS,

2 TORNILLOS N. ° 8 X 5/8", 6 TORNILLOS DE CABEZA HEXAGONALN.

10 x 2", 4 TORNILLOS DE CABEZA PLANA N. ° 10 X 2",

2 SUJECIONESMURALES, 6 ARANDELAS3/16" DI X 3/4" DE,

4 TUERCAS DE ACERO INOXIDABLE 10-32, 2 ABRAZADERAS DE

HILOS LP16-AP, 2 TORNILLOS N. ° 8 X 3/8" REVESTIDOS DE ZINC,

8 TORNILLOS DE ACERO INOXIDABLE N. ° 8 X 3/8"

CTD (ANCHURA CAMPANA)

36" 48"

1 1

2 3

2 2

3 4

1 1

-36 -

Broan EPD6136SS User Manual RANGE HOOD Manuals And Guides 1309344L

Navigation menu

Versions of this User Manual:

Views

Navigation
