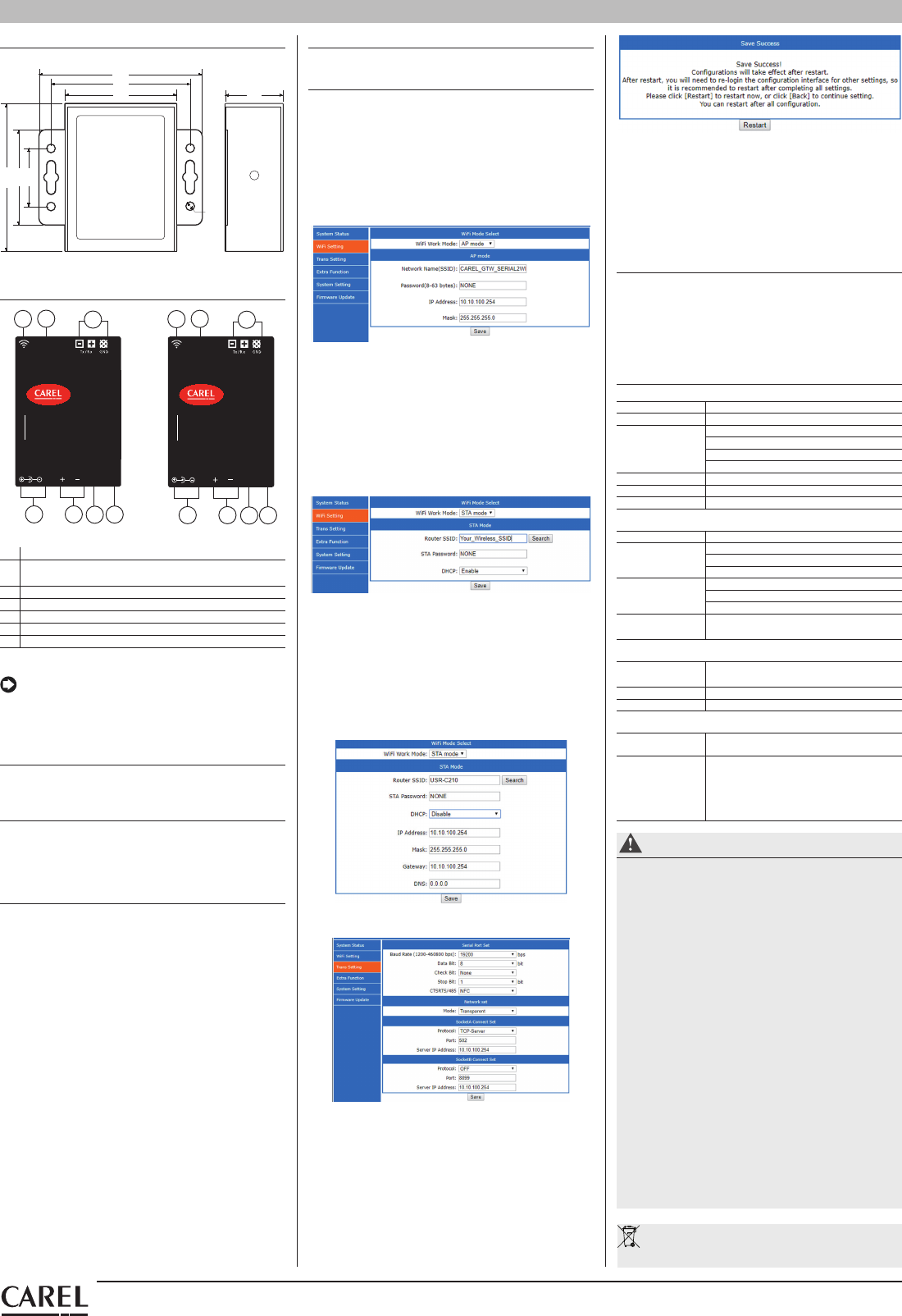

Carel s p a LEGWB Bluetooth Gateway User Manual rev 1

Carel Industries s.p.a. Bluetooth Gateway rev 1

user manual rev 1

+050002725 - rel. 1.0 - 08.01.2018
Wireless Gateway: GTW**0BT0: Gateway Serial RS485/TTL to Bluetooth / GTW**0WT0: Gateway Serial RS485/TTL to WiFi
Bluetooth version Wi- version
Installazione e montaggio
Dimensioni e forature (in mm)
25
41
48
60
70
Ø 4
25
63.5
Fig.1
Collegamento elettrico, rete RS485
1
2
3
4567
POWER
LINK
DC:5~36V DC:5~36V
Reset
Serial
TTL
RS485
Gateway
Serial to Bluetooth
1
2
3
4567
POWER
LINK
DC:5~36V DC:5~36V
Reset
Serial
TTL
RS485
Gateway
Serial to WiFi
Legenda:
1Porta seriale RS485
2Porta seriale TTL (per connettersi ai controlli parametrici
come IR33 modbus - senza l’uso di IROPZ485xx)
3Antenna
4Alimentazione Jack-Maschio
5Alimentazione morsetti a vite
6Led di stato:
Verde = Link
Rosso = Power
7Tasto di reset
• Seguire gli schemi indicati utilizzando cavo schermato per
reti RS485.
NON collegare la resistenza di terminazione da 120 Ω
sull’ultimo dispositivo della rete in quanto la porta Rs485 è di
tipo HW slave, il numero massimo di dispositivi collegabili nella
rete è 1 e la lunghezza massima della rete è 100m.
Introduzione
Gateways wireless sono convertitori da rete seriale a wi o
bluetooth, con comunicazione bi-direzionale e semplice
funzionalità di connessione.
Contenuto della confezione
• Gateway;
• Antenna;
• Foglio istruzioni;
• Morsetti a vite.
Avvertenze d’installazione
Per un montaggio corretto contattare un montatore qualicato.
Non installare prodotti in ambienti aventi le seguenti caratteristiche:
• umidità relativa superiore al valore specicato nelle
caratteristiche tecniche;
• forti vibrazioni o urti;
• esposizione ad atmosfere aggressive e inquinanti (ad es.:
fumi di zolfo e ammoniaca, nebbia salina, fumo) per evitare
corrosione e/o ossidazione;
• forti interferenze magnetiche e/o di radiofrequenze
(pertanto si consiglia di montare le unità vicino alle antenne
di trasmissione);
• esposizione a luce solare diretta o agli elementi atmosferici
in genere;
• importanti e rapidi uttuazioni della temperatura ambiente;
• ambienti nei quali sono presenti esplosivi o miscele di gas
inammabili.
È necessario rispettare i seguenti avvertimenti:
• AVVERTENZA: per i collegamenti elettrici, rispettare la
polarità indicata sul connettore all’interno della scatola;
• utilizzare unicamente cavi schermati per la rete di
comunicazione RS485;
• tensioni di alimentazione diverse da quelle specicate
possono gravemente danneggiare il sistema;
• usare dei capicorda appropriati per i relativi morsetti.
Allentare le singole viti e inserire i capicorda, quindi serrare
le viti. Al termine, tirare leggermente i cavi per accertarsi che
siano tesi a sucienza;
• non aprire il prodotto quando è alimentato.
Verifica stato alimentazione (power LED)
LED rosso = alimentato correttamente - LED spento = non
alimentato
Messa in servizo versione WI-FI
• Collegare il GTW Carel: l’SSID di default di Carel è CAREL_
GTW_SERIAL2WIFI_XXXXXX, XXXXXX corrisponde agli ultimi
byte dell’indirizzo MAC, l’SSID è riportato sull’etichetta.
Collegare l’SSID Wireless al PC o altri dispositivi.
• Login nella Congure Page: aprire l’indirizzo
http://10.10.100.254 nel browser web. Si apre un login
dialogue, immettere il nome utente di default “admin” e la
password “admin”, si accede alla pagina WiFi congure.
• WiFi Setting: la Pagina WiFi Setting è la seguente:
Ci sono due modalità WiFi Work: AP mode e STA mode. La
modalità di default è AP mode. L’AP mode ha i seguenti parametri:
• Network Name (SSID): l’SSID di default è CAREL_GTW_
SERIAL2WIFI_XXXXXX. XXXXXX corrisponde agli ultimi byte
dell’indirizzo MAC
• Password: nessuna password di default, visualizzazione
“NONE”
• Indirizzo IP: default 10.10.100.254
• Mask: 255.255.255.0
La pagina di impostazione STA mode è come riportato di
anco:
L’STA mode ha i seguenti parametri:
• Router SSID: l’SSID al quale volete collegarvi si individua
usando la funzione “search” per ricercare e selezionare uno
degli SSID di rete, come SSID del sistema BOSS.
• STA Password: la password dell’SSID, se la rete wireless non
ha password, deve essere impostata come “NONE”.
• DHCP: la funzione DHCP è abilitata di default. Si può
disabilitare il DHCP ed impostare l’indirizzo IP statico e i
relativi Mask, Gateway e DNS
•
• Trans Setting: la pagina Trans Setting è la seguente:
La Trans Setting ha i seguenti parametri:
• Serial Port Set: parametri della porta seriale RS485.
• NetWork Set: mantiene la modalità transparent di default.
• Socket A Connect Set: congurare i parametri della presa
A, quando ci si collega al sistema BOSS Carel; l’STA WiFi
funziona come server TCP e la porta è la 502. In modalità
TCP-Server, ignorare il Server IP Address.
• Socket B Connect Set: come per la presa A, disabilitato per
default.
• Save and Restart: una volta congurate le pagine, salvare i
cambiamenti. Fare ripartire il GTW dopo avere completato
tutte le impostazioni.
• Connect With CAREL BOSS System: dopo avere congurato
il GTW CAREL, procedere come segue:
• Modalità STA
• BOSS Wireless SSID e password
• Modalità TCP server e porta 502
• controllare su ksa.carel.com nella sezione boss (FAQ) tutte le
istruzioni aggiuntive necessarie per collegare il dispositivo
alla rete WiFi boss
Messa in servizo versione BLUETOOTH
• Accendere il dispositivo Bluetooth e cercare il dispositivo
“CAREL_GTW_SERIAL2BT_xxxxxx” (dove xxxxxx sono i 3
byte nali dell’indirizzo MAC)
• Collegarsi a quest’ultimo;
• Aprire l’app APPLICA, controllare su ksa.carel.com tutti i le
e le istruzioni aggiuntivi necessari per collegare il dispositivo
Specifiche tecniche
Hardware
Alimentazione 5…36 V cc
Corrente di esercizio (modulo WiFi interno)
Modalità normale:
Modalità sleep:
Deep dormancy:
AP media: 74 mA, picco 285 mA
STA media: 32 mA, picco 196 mA
6,5 mA
90 μA
Temper. di esercizio -10…60°C
Umidità di esercizio 5…95% UR (non-cond)
Interfaccia comune RS485, TTL
Wireless
Wireless Standard 802.11 b/g/n
Trasmissione di
potenza
802.11b: +18 +/-1 dBm (@ 11 Mbps CCK)
802.11g: +17 +/-1 dBm (@ 54 Mbp OFDM)
802.11n: +15 +/-1 dBm (@ HT20, MCS7)
Sensibilità di
ricezione
802.11b: -85 dBm (@ 11 Mbps CCK)
802.11g: -70 dBm (@ 54 Mbps OFDM)
802.11n: -68 dBm (@ HT20 MCS7)
Antenna Antenna ad asta esterna con un
connettore non standard
Software
Tipi di rete Wireless AP / STAZIONE
Sicurezza WiFi WEP/WPA-PSK/WPA2-PSK
WiFi Encryption TKIP, AES, TKIP/AES
Gamma di frequenza di esercizio
Bluetooth 2402-2480 MHz - Max. potenza di messa
a punto con tolleranza -3±1,0 dBm
WiFi 2412-2462 MHz
Max. potenza di messa a punto con
tolleranza 11B:18±1 dBm
11G:17±1 dBm
11N:15±1 dBm
VERSIONE ITALIANO /
ITALIAN VERSION
Smaltimento del prodotto: L’apparecchiatura (o il prodotto) deve essere oggetto di
raccolta separata in conformità alle vigenti normative locali in materia di smaltimento.
CAREL Industries HQs
Via dell’Industria, 11 - 35020 Brugine - Padova (Italy)
Tel. (+39) 0499716611 – Fax (+39) 0499716600 – www.carel.com – e-mail: carel@carel.com +050002725 - rel. 1.0 - 08.01.2018
Important warnings for FCC rules
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
1. this device may not cause harmful interference, and
2. this device must accept any interference received, including interference that may cause
undesired operation.
Caution: The user is cautioned that changes or modications not expressly approved by the
party responsible for compliance could void the user’s authority to operate the equipment.
Note: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there
is no guarantee that interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can be determined by
turning the equipment o and on, the user is encouraged to try to correct the interference by
one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit dierent from that to which the
receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
• This equipment complies with FCC radiation exposure limits set forth for an
uncontrolled environment. This equipment should be installed and operated with a
minimum distance of 20cm between the radiator and any part of your body.
Disposal of the product: The appliance (or the product) must be disposed of
separately in compliance with the local standards in force on waste disposal.
Assembly and installation
Dimensions and drilling template
25
41
48
60
70
Ø 4
25
63.5
Fig.1
Power and RS485 network connection
1
2
3
4
567
POWER
LINK
DC:5~36V DC:5~36V
Reset
Serial
TTL
RS485
Gateway
Serial to Bluetooth
1
2
3
4567
POWER
LINK
DC:5~36V DC:5~36V
Reset
Serial
TTL
RS485
Gateway
Serial to WiFi
Legende:
1
RS485 Serial Port
2
TTL Serial Port (to connect to parametric controller as
IR33 modbus - without use of IROPZ485xx)
3
Antenna
4
Male-Jack Power supply
5
Screw power supply
6
Status leds
7
Reset button
• Follow the diagrams shown, use shielded cables
DO NOT connect the 120Ω terminal resistor into the last
devices of the Rs485 network, this is because the Rs485 port is HW
Slave type. The max. number of devices which can be connected
in the network is 1, and the maximum lenght of it is 100 meters.
Introduction
The Wireless Gateways are serial to wi or bluetooth converters,
for data bi-directional transmission with smart link functions.
Packaging contents
• Gateway;
• Antenna;
• Instruction sheet;
• Screw terminals.
Installation warnings
For correct installation contact a qualied installer. Do not install
products in environments with the following characteristics:
• relative humidity greater than the value specied in the
technical specications;
• strong vibrations or knocks;
• exposure to aggressive and polluting atmospheres (e.g.:
sulphur and ammonia fumes, saline mist, smoke) so as to
avoid corrosion and/or oxidation;
• strong magnetic and/or radio frequency interference (therefore
avoid installing the units near transmitting antennae);
• exposure to direct sunlight or the elements in general;
• large and rapid uctuations in the room temperature;
• environments where explosives or mixes of ammable
gases are present.
The following warnings must be observed:
• ATTENTION: For the electrical connection, maintain the
polarity indicated on the connector included in the box;
• only use shielded cables for the RS485 communication network;
• power supply voltages other than those specied may
seriously damage the system;
• use cable ends suitable for the corresponding terminals.
Loosen each screw and insert the cable ends, then tighten the
screws. When nished, slightly tug the cables to check they
are suciently tight;
• do not open the product when powered.
Check power on
Red LED = Powered correctly - LED O = Not powered
First commissioning WI-FI version
• Connect the Carel GTW: the Carel default SSID is CAREL_
GTW_SERIAL2WIFI_XXXXXX, XXXXXX is the last bytes of the
MAC address, you can nd the SSID on the label. Connect
this Wireless SSID with the PC or other devices.
• Login the Congure Page: open the address
http://10.10.100.254 in your web browser. You will meet a
login dialogue, enter the default username “admin” and the
password “admin”, you will access the WiFi congure page.
• WiFi Setting: the WiFi Setting Page Likes bellow:
There are two WiFi Work Modes: AP mode and STA mode. The
default mode is AP mode. The AP mode has bellow parameters:
• Network Name (SSID): The default SSID is CAREL_GTW_
SERIAL2WIFI_XXXXXX. XXXXXX is the last bytes of the MAC
address
• Password: No pass word by default, show as “NONE”
• IP Address: default 10.10.100.254
• Mask: 255.255.255.0
STA mode setting page likes on side:
The STA mode has bellow parameters:
• Router SSID:the SSID you want to connect with, you can use
the “search” function to search and select one network SSID,
such BOSS system’s SSID.
• STA Password: the password of the SSID , if the wireless
network has no password, set it as “NONE”.
• DHCP: The DHCP function, default enabled. You can disable
the DHCP and set the static IP address and related Mask,
Gateway and DNS
• Trans Setting: the Trans Setting page likes:
The Trans Setting has bellow parameters:
• Serial Port Set: the RS485 serial port parameters.
• NetWork Set: Keep the default transparent mode.
• Socket A Connect Set: Congure the socket A parameters,
when connect with Carel BOSS system, the WiFi STA work as
TCP Server and the port the 502. When in TCP-Server mode,
ignore the Server IP Address.
• Socket B Connect Set: same as the socket A, default disabled.
• Save and Restart: when you congured the pages, you
should save the changes. And you should restart the GTW
after completing all settings.
• Connect With CAREL BOSS System: after congured the
CAREL GTW as bellow congure:
• STA mode
• BOSS wireless SSID and password
• TCP server mode and 502 port
• check on ksa.carel.com in the boss section (FAQ) for all
additional instruction needed to connect to the device to
boss wi- network.
First commissioning BLUETOOTH version
• Switch on you bluetooth device and look for the device
“CAREL_GTW_SERIAL2BT_xxxxxx” (where xxxxxx are nal 3
bytes of MAC address)
• Connect to it;
• Open APPLICA app, check on ksa.carel.com for all additional
les and istruction needed to connect to the device.
Technical specifications
Hardware
Power Supply 5…36Vdc
Operating Current (internal WiFi module )
Normal mode:
Sleep mode:
Deep dormancy:
AP average: 74mA, peak 285mA
STA average: 32mA, peak 196mA
6.5mA
90uA
Oper. Temperature -10…60°C
Operat. Humidity 5…95%RH (non-cond)
Comm. Interface RS485, TTL
Wireless
Wireless Standard 802.11 b/g/n
Transmit power 802.11b: +18 +/-1dBm (@11Mbps CCK)
802.11g: +17 +/-1dBm (@54Mbp OFDM)
802.11n: +15 +/-1dBm (@HT20, MCS7)
Receiving
sensitivity
802.11b: -85 dBm (@11Mbps CCK)
802.11g: -70 dBm (@54Mbps OFDM)
802.11n: -68 dBm (@HT20 MCS7)
Antenna Antenna external rod antenna with a non-
standard connector
Software
Wireless Network
Types
AP / STATION
WiFi Security WEP/WPA-PSK/WPA2-PSK
WiFi Encryption TKIP, AES, TKIP/AES
Operating frequency range
Bluetooth 2402-2480MHz - Max. tune-up power
with tolerance -3±1.0dBm
WiFi 2412-2462MHz
Max. tune-up power with tolerance
11B:18±1dBm
11G:17±1 dBm
11N:15±1 dBm
ENGLISH VERSION /
VERSIONE INGLESE

Navigation menu
