ごあいさつ

このたびはカシオ製品をお買上げ頂

き、まことにありがとうございます。

本機は、撮影した内容をその場で見

ることができる液晶カラーモニター

を備えた、コンパクトタイプの液晶

デジタルカメラです。本機をご使用

する際には、この説明書をよくお読

みください。また、一度お読みになっ

た後も、必ず保管しておいて下さい。

液晶デジタルカメラ

QV-10A 取扱説明書（保証書付き）

■あらかじめご承知いただきたいこと

•本書の内容については、将来予告なしに変更することがあります。

•本書の内容については万全を期して作成いたしましたが、万一ご不

審な点や誤りなど、お気付きのことがありましたらご連絡くださ

い。

•本書の一部又は全部を無断で複写することは禁止されています。ま

た、個人としてご利用になるほかは、著作権法上、当社に無断では

使用できません。

•万一、本機使用により生じた損害、逸失利益または第三者からのい

かなる請求についても、当社では一切その責任を負えませんので、

あらかじめご了承ください。

•故障、修理その他の理由に起因するメモリー内容の消失による、損

害および逸失利益等につきまして、当社では一切その責任を負えま

せんので、あらかじめご了承ください。

この装置は、第２種情報装置（住宅地域又はその隣接した地域にお

いて使用されるべき情報装置）で住宅地域での電波障害防止を目的

とした情報処理装置等電波障害自主規制協議会（ＶＣＣＩ）基準に

適合しております。

しかし、本装置をラジオ、テレビジョン受信機に近接してご使用に

なると、受信障害の原因となることがあります。

取扱説明書に従って正しい取り扱いをしてください。

本文中の以下の用語は、それぞれ他社の商標です：

Windowsは米マイクロソフト社の商標です。

AppleおよびMacintoshは米アップルコンピューター社の商標で

す。

安全上のご注意

このたびは、カシオ製品をお買い上げいただき、誠にありがとうございます。

•ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。

•本書は、お読みになった後も大切に保管してください。

ＡＣアダプター（別売品）ご使用時

● 表示された電源電圧（交流１００ボルト）以外の電圧

で使用しないでください。火災・感電の原因となり

ます（ＡＣアダプターは別売本機専用をご使用くだ

さい）。

● ＡＣアダプターのコードが傷んだら（芯線の露出、断

線）販売店またはカシオサービスセンターに交換を

ご依頼ください。火災・感電の原因となります。

交通事故、転倒

● 自動車などの運転中や歩行中に撮影したり、モニ

ターを見ないでください。転倒、交通事故の原因に

なります。

警告

この表示を無視して誤った取り扱いをする

と、人が死亡または重傷を負う危険の恐れ

がある内容を示しています。

この表示を無視して誤った取り扱いをする

と、人が障害を負ったり財産が損害を受け

る危険の恐れがある内容を示しています。

注意

警告

絵表示の例

記号は「してはいけないこと」を意味しています

（左の例は分解禁止）。

記号は「しなければならないこと」を意味していま

す（左の例は電源プラグをコンセントから抜く）。

ケースを開けない

● 本機のケースを開けたり改造しないでください。内

部には電圧の高い部分があり、感電の原因となりま

す。内部の点検・調整・修理は販売店またはカシオ

サービスセンターにご依頼ください。

水や金属が入らないように

● 本機に水が入ったり、ぬらさないようにご注意くだ

さい。火災・感電の原因となります。雨天、降雪中、

海岸、水辺、風呂場での使用は特にご注意ください。

● 万一異物や水が本機の内部に入った場合は、まず本

体の電源スイッチを切り、ＡＣアダプターの電源プ

ラグをコンセントから抜いて、販売店またはカシオ

サービスセンターにご連絡ください。そのまま使用

すると火災・感電の原因となります。特にお子様の

いるご家庭ではご注意ください。

異常の発生時

● 万一煙が出ている、へんな臭いがするなどの異常状

態のまま使用すると、火災・感電の原因となります。

すぐに本体の電源スイッチを切り、ＡＣアダプター

の電源プラグをコンセントから抜いてください。煙

が出なくなるのを確認してカシオサービスセンター

に修理をご依頼ください。お客様による修理は危険

ですから絶対におやめください。

破損の時

● 万一本機を落としたりケースを破損した場合は、本

体の電源スイッチを切り、ＡＣアダプターの電源プ

ラグをコンセントから抜いて販売店またはカシオ

サービスセンターにご連絡ください。そのまま使用

すると火災・感電の原因となります。

警告

持ち運びのとき

● 航空機の中など使用が制限または禁止されている場

所では使用しないでください。事故の原因となるこ

とがあります。

乾電池

● 本機で指定されていない電池は使用しないでくださ

い。また、新しい電池と古い電池を混ぜて使用しな

いでください。乾電池の破裂、液漏れにより、火災・

けがの原因となることがあります。

● 電池を本機に挿入する場合、極性表示（プラス＋とマ

イナス−の向き）に注意し、本機の表示通り正しく入

れてください。間違えますと乾電池の破裂、液漏れ

により、けがや周囲を汚損する原因となることがあ

ります。

バックアップ

● 本機への物理的な損傷や故障などにより、撮影した

内容が消失することがあります。本機で撮影した内

容は、ビデオやパソコンに転送してバックアップと

して保管することをお勧めいたします。

撮影内容の保護

● 撮影中、画面に"WAIT"の表示が出ている間に、電池

ケースのフタを開けることは、絶対におやめくださ

い！画面に"WAIT"が表示されている間に誤って電池

ケースのフタを開けてしまうと、今撮影した内容が

記録されないばかりでなく、撮影済みの内容が破壊

されるおそれがあります。

注意

その他のご注意

MEMORY ERROR

#１

CONSULT

THE OWNER'S

MANUAL!

MEMORY ERROR

#２

CONSULT

THE OWNER'S

MANUAL!

MEMORY ERROR

#３

CONSULT

THE OWNER'S

MANUAL!

メモリーエラー#1画面メモリーエラー#2画面メモリーエラー#3画面

データエラーについて

本製品は精密な電子部品で構成されており、以下の様なお取り扱いを

すると内部のデータが破壊する恐れがあります。

•記録、通信中に電池をはずしたり、ＡＣアダプターをはずした時

•電池警告マーク表示中の撮影、通信中のケーブルはずれ

•その他の異常操作

この様な場合カメラの操作ができなくなり、次の表示がでてきました

ら、速やかに最寄りのカシオサービスセンターへご連絡ください。

使用環境について

•使用できる温度の範囲は、０℃∼４０℃です。

•次のような場所には置かないでください。

− 直射日光のあたる場所、湿気やホコリの多い場所。

− 冷暖房装置の近くなど極端に温度、湿度が変化する場所。

− 日中の車内、振動の多い場所。

結露について

•真冬に寒い屋外から暖房してある室内に移動するなど、急激に温度

差の大きい場所へ移動すると、本機の内部や外部に水滴が付く（結

露）ことがあります。結露は故障の原因になりますので、ご注意く

ださい。結露を防ぐには、温度差の大きな場所の間を移動する前

に、本機をビニール袋に入れて密封しておき、移動後に本機を周囲

の温度に十分慣らしてから取り出してください。なお結露してし

まった場合は、本機から電池を取り出して、電池フタを開けたまま

数時間放置してください。

安全上のご注意 ..............................................................3

その他のご注意 ..............................................................6

本機の特徴....................................................................10

はじめに 13

付属品の確認................................................................14

各部の名称....................................................................15

端子カバーの開き方 ................................................................16

ストラップの取付け方 ............................................................17

クロスの使い方 ........................................................................ 17

ソフトケースの使い方 ............................................................17

使い方早分かり ...........................................................18

撮影するには ..................................................................................18

撮影した内容を見るには .............................................................19

いらないページを削除するには .................................................20

機能早見表....................................................................21

撮影操作中にできること .............................................................21

再生操作中にできること .............................................................23

電源について................................................................25

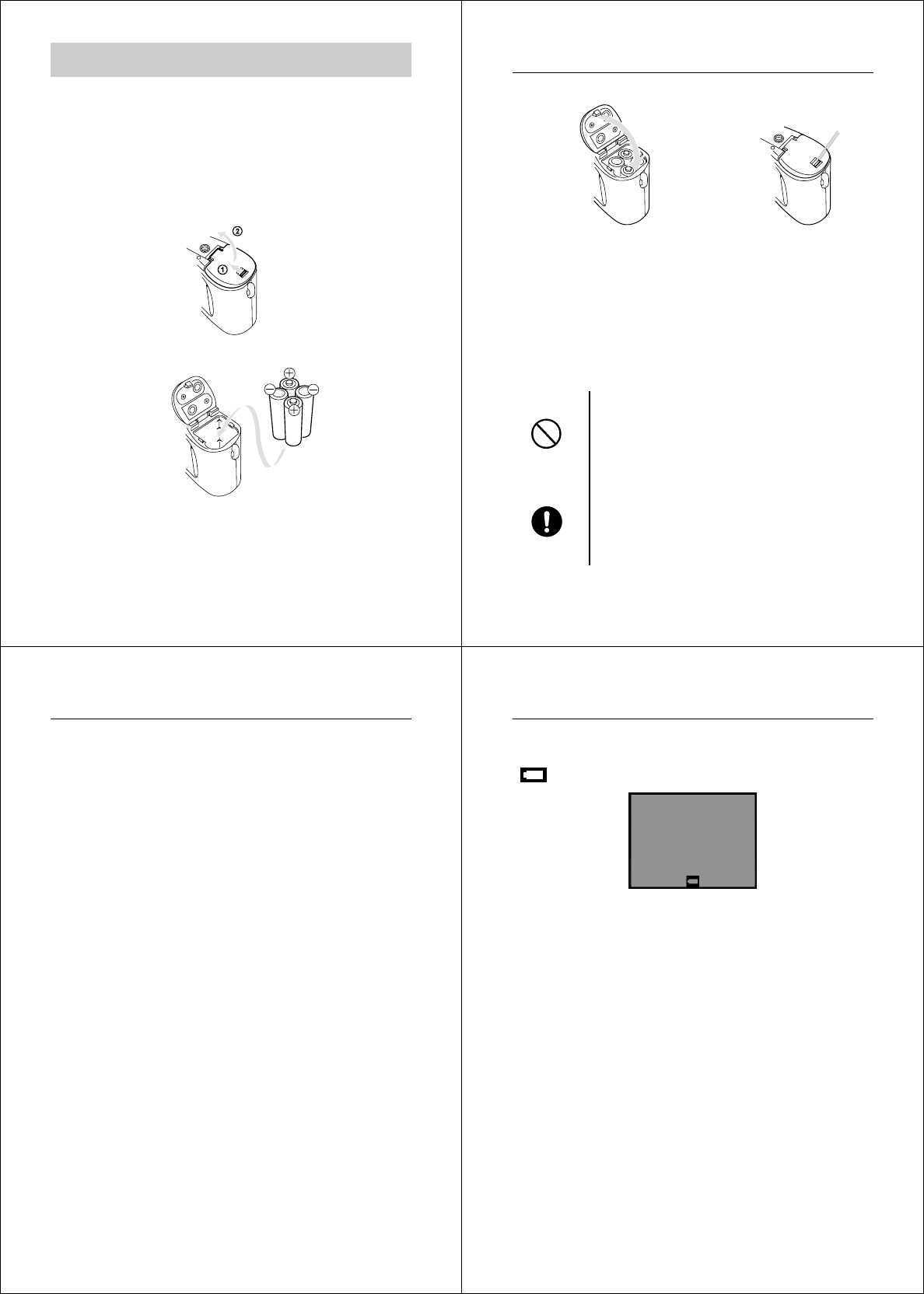

電池を入れるには ..........................................................................25

電池使用上のご注意 ................................................................26

電池持続時間の目安 ................................................................27

電池消耗時の表示（バッテリー警告）について ..............28

フラッシュメモリーについて ...............................................28

オートパワーオフ .................................................................... 29

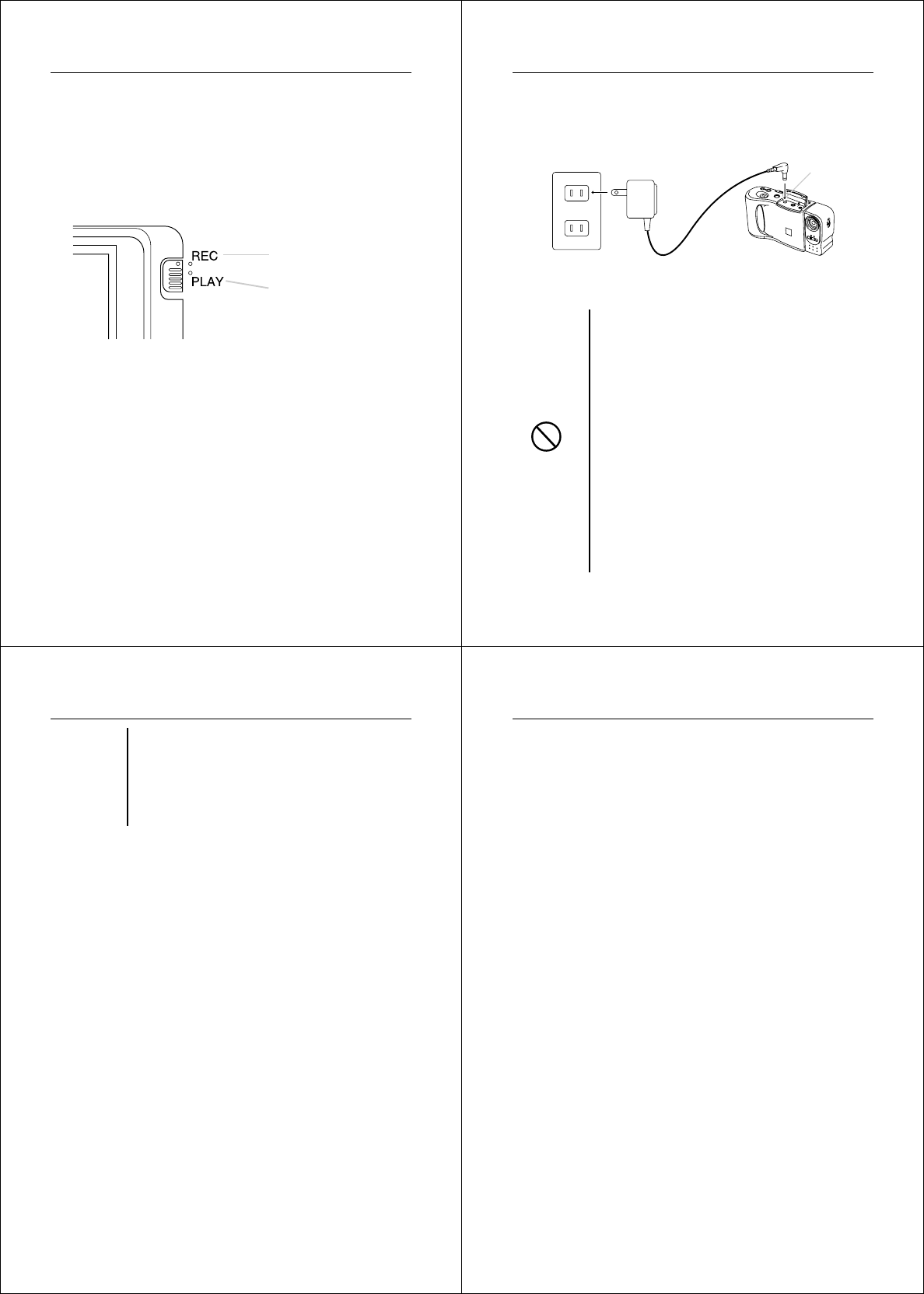

家庭用電源（AC100V）を使うには ........................................30

ACアダプターについてのご注意 .........................................30

操作のしかた 33

撮影する ........................................................................34

基本的な撮影 ..................................................................................34

手ブレについて ..............................................................................36

室内（蛍光燈照明）での撮影について ....................................36

赤外線を発生する被写体について .............................................37

屋外での撮影について ..................................................................37

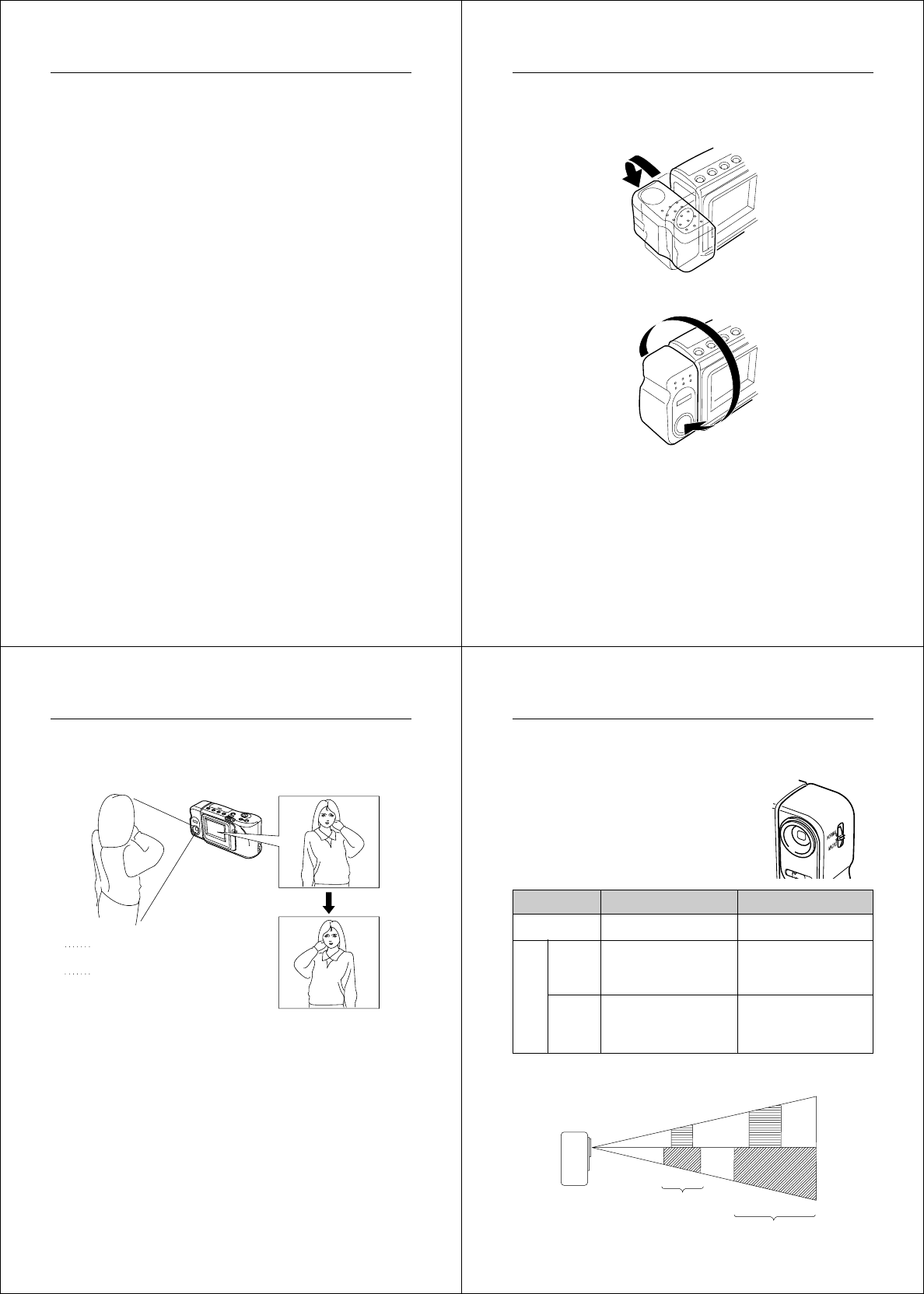

レンズ部の回転について .............................................................38

標準／接写の切り替え ..................................................................40

露出補正について ..........................................................................41

絞りの切り替え ..............................................................................42

撮影時の画面表示について .........................................................43

液晶画面上での被写体の表示 ...............................................43

撮影枚数表示 ............................................................................43

光量警告表示 ............................................................................45

バッテリー警告について ........................................................46

メモリーフル表示について ................................................... 46

セルフタイマーによる撮影 .........................................................47

撮影した内容を見る ...................................................49

撮影した内容を本体だけで見る .................................................49

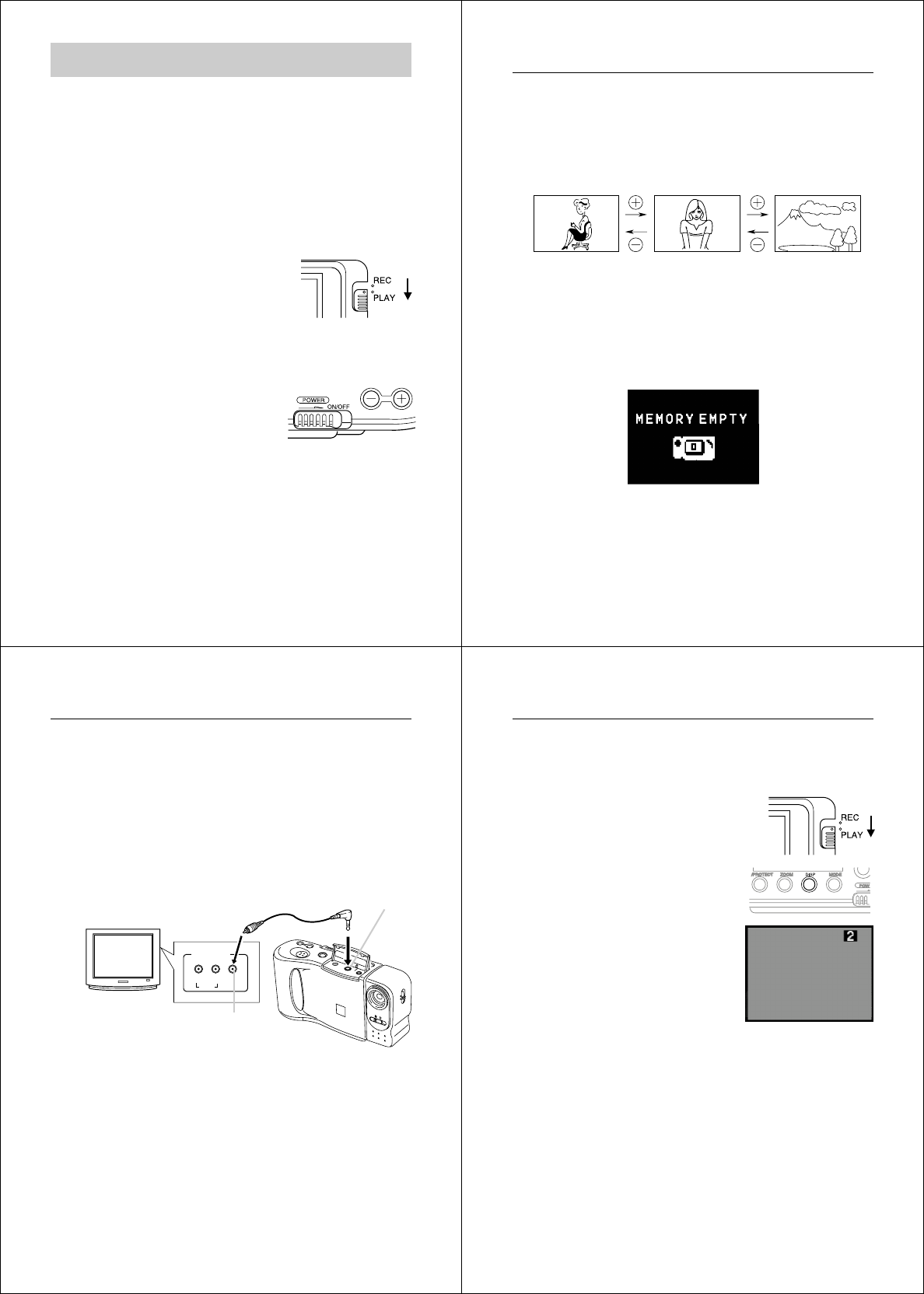

テレビに接続して撮影した内容を見る ....................................51

ページ番号表示 ..............................................................................52

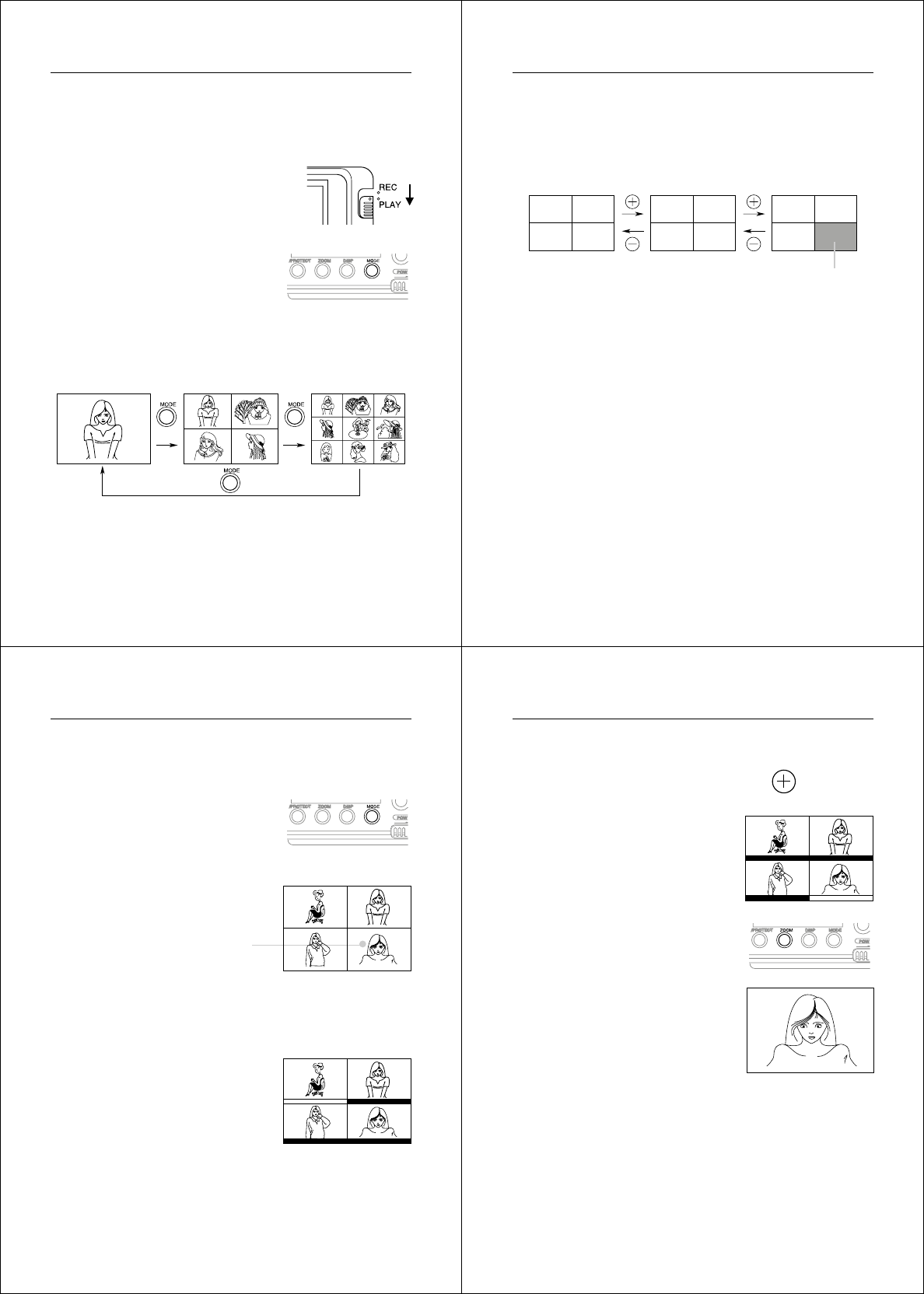

マルチ画面表示 ..............................................................................53

マルチ画面表示から１画面を選んで表示する ..................55

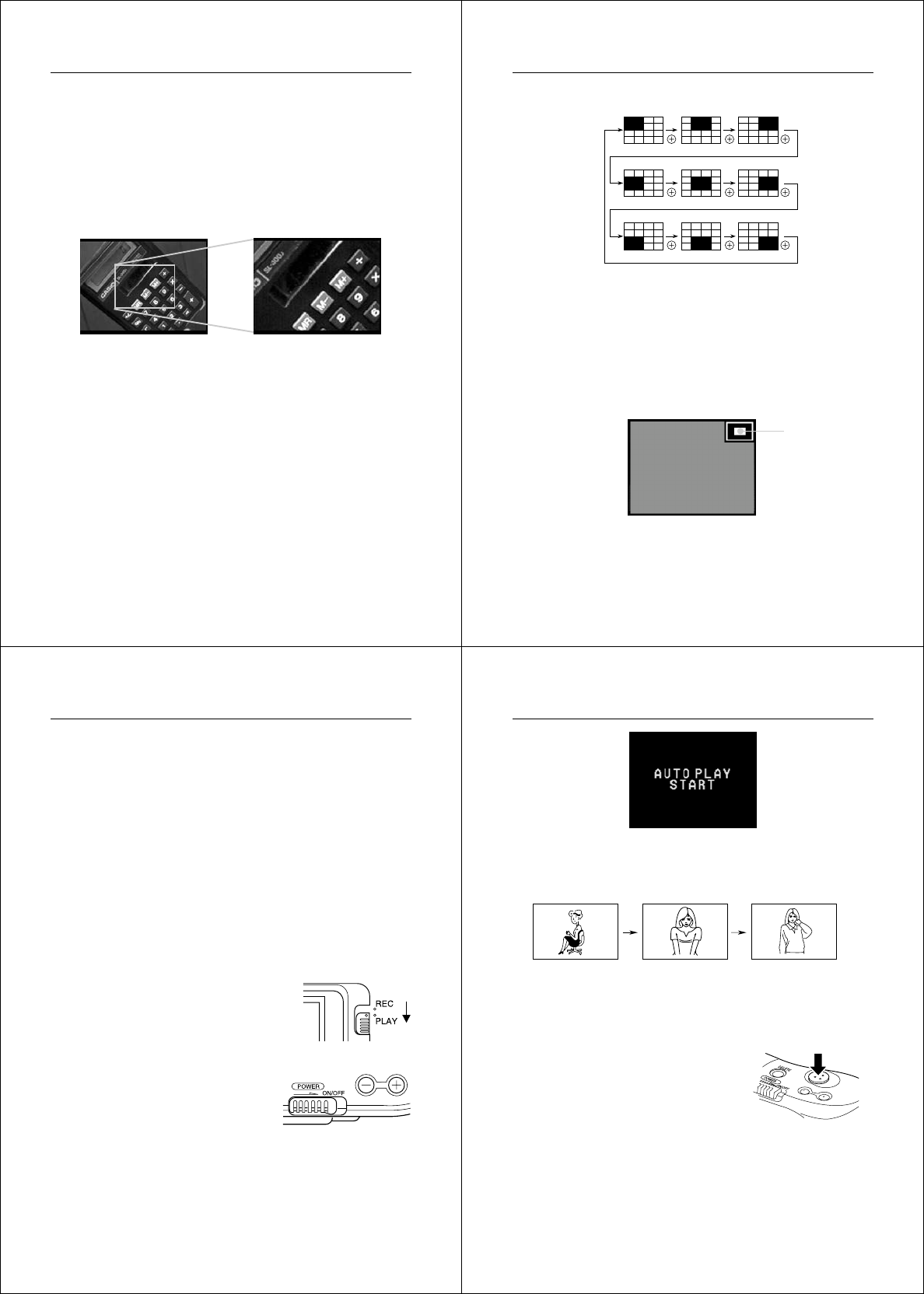

９ゾーンクローズアップ機能 .....................................................57

オートプレイ機能 ..........................................................................59

オートプレイを開始するには ...............................................59

オートプレイの設定 ................................................................61

メモリープロテクト機能 .............................................................63

大事なページにメモリープロテクトをかけるには ......... 63

メモリープロテクトを解除するには ...................................65

液晶デジタルカメラ

メモリープロテクト画面を非表示にするには ..................66

非表示を解除にするには ........................................................66

いらないページを削除する .......................................67

１ページずつ削除する ..................................................................67

全てのページを一度に削除する .................................................70

さまざまな機器との接続 73

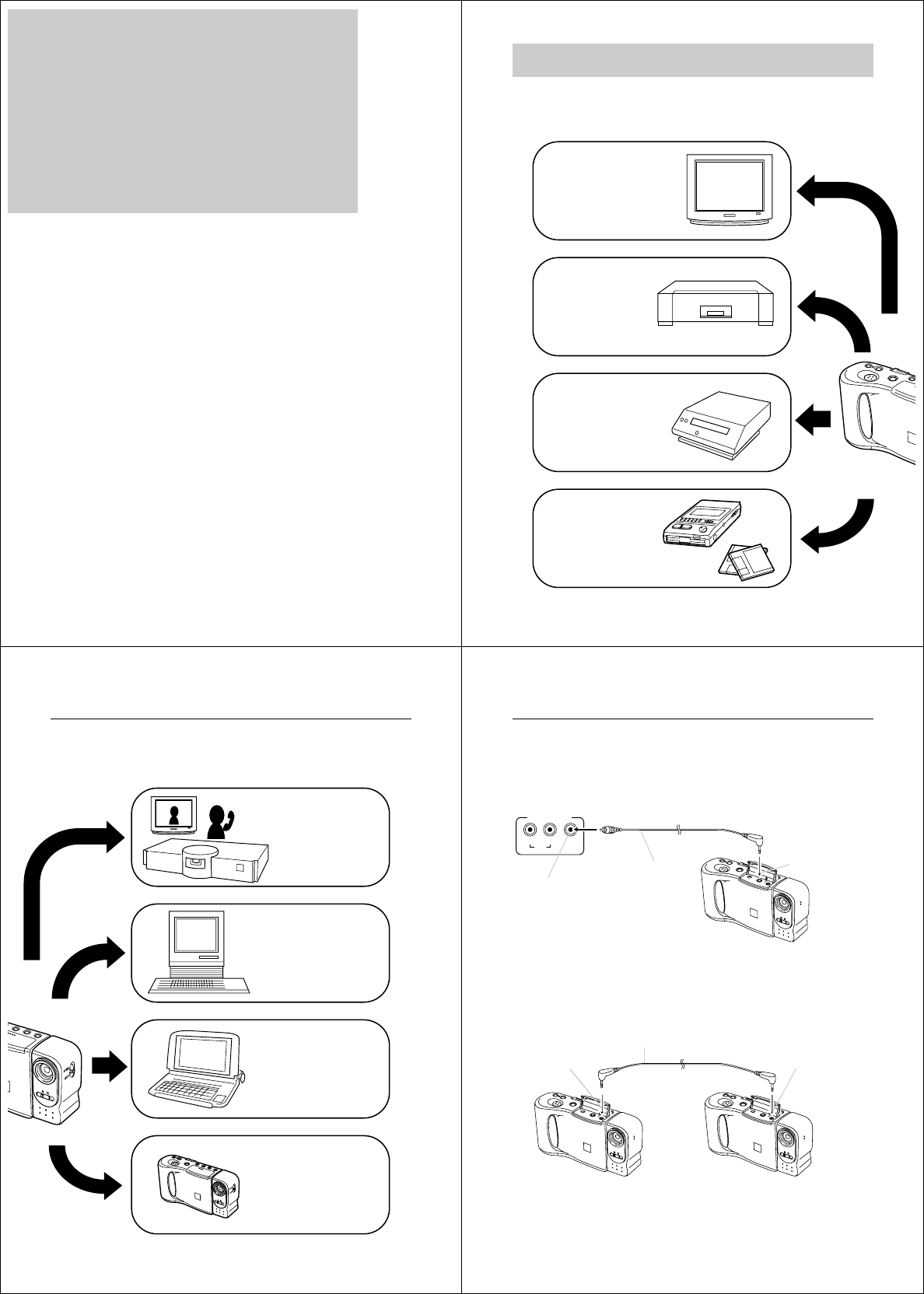

接続の概略....................................................................74

接続に使う端子について .............................................................76

接続のしかたと操作 ...................................................77

テレビとの接続 ..............................................................................77

ビデオデッキとの接続 ..................................................................77

ビデオプリンターとの接続 .........................................................77

テレビ電話との接続 ......................................................................78

ワープロとの接続 ..........................................................................78

カシオの他のデジタルカメラとの接続 ....................................79

パソコンとの接続 ..........................................................................82

■パソコン接続キットを使った場合の接続 ......................82

■

ビデオキャプチャー機能を備えたパソコンとの接続 ..

フロッピーディスクドライブユニットとの接続 ...................84

ご参考、及び保証等について 85

故障とお思いになる前に ...........................................86

主な仕様／別売品 .......................................................92

蛍光管について ...........................................................94

保証とアフターサービスについて ...........................95

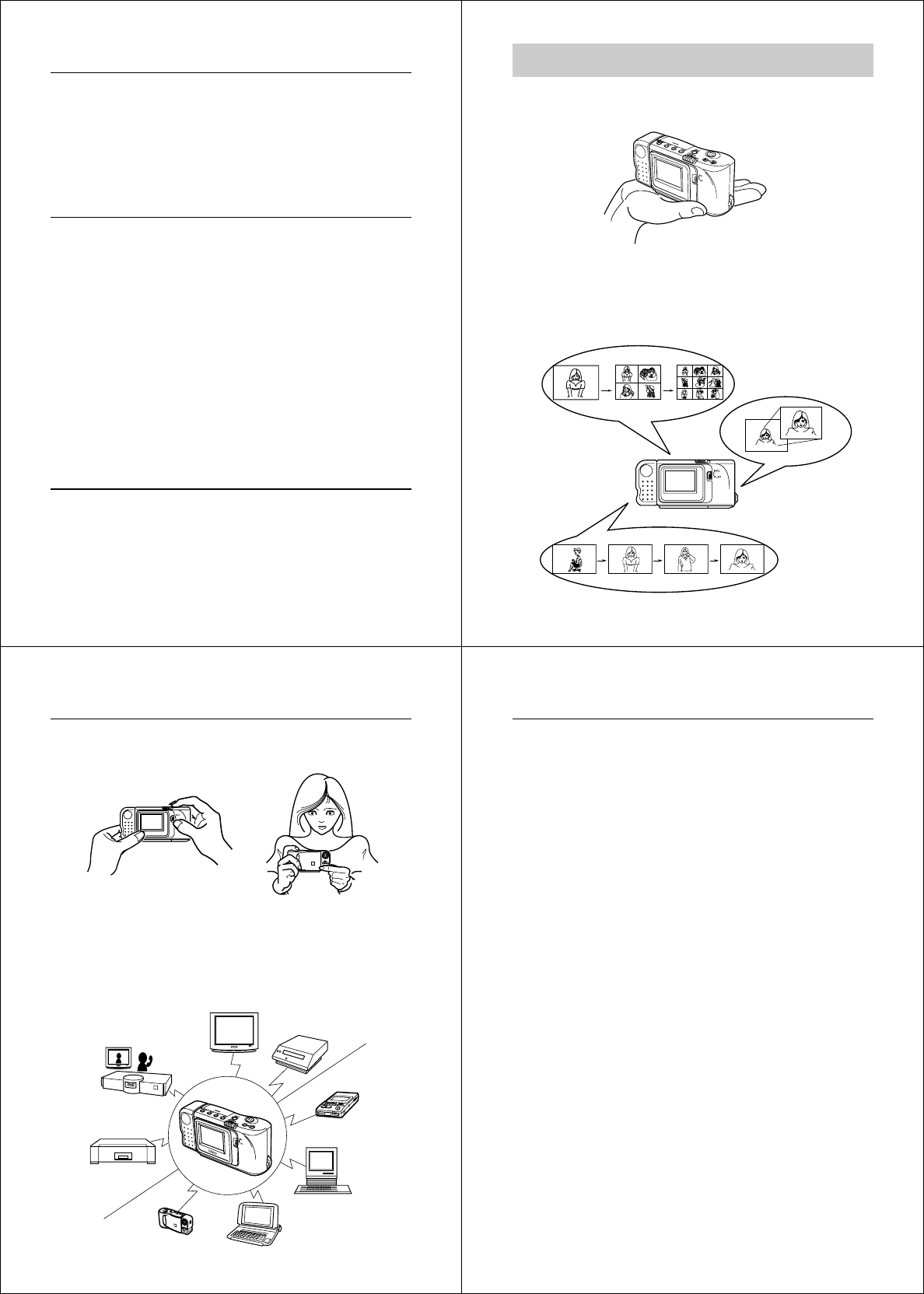

本機の特徴

携帯性にすぐれた小型・軽量サイズ

モニター一体型でのコンパクトカメラサイズを実現しました。

多彩な表示機能を搭載

一度に複数画面を一覧するマルチ画面表示、ディテール確認のた

めのクローズアップ機能、撮影した画像を自動的に次々と表示す

るオートプレイ機能など、さまざまな表示機能を搭載しています。

オートプレイ

クローズアップ

マルチ画面

本機の特徴

ファインダーを覗かず撮影→即画面で確認できる

高画質ＴＦＴ方式の液晶画面は、明るい所でも見やすい低反射方

式のものを採用しています。

ビデオ出力／デジタル転送機能でパワーアップ

ビデオ出力機能を使えば、大画面テレビにつないでプレゼンテー

ションに活用したり、テレビ電話を通じて撮影内容を遠隔地に送

信したりすることができます。また、撮影画像をパソコンや専用フ

ロッピーディスクドライブユニットにデジタルデータとして転送

し保存、編集したり、逆にパソコン上の画像を本機に転送して持ち

運ぶこともできます。

ワープロ

ビデオ

プリンター

ビデオデッキ

TV電話

パソコン

専用フロッピー

ディスクドライブ

ユニット

デジタルカメラ

液晶デジタルカメラ

付属品の確認 ...........................................................14

各部の名称 ...............................................................15

使い方早分かり .......................................................18

■ 撮影するには .............................................................................18

■ 撮影した内容を見るには ........................................................19

■ いらないページを削除するには ...........................................20

機能早見表 ...............................................................21

■ 撮影操作中にできること ........................................................21

■ 再生操作中にできること ........................................................23

電源について ...........................................................25

電池を入れるには ..........................................................................25

家庭用電源（AC100V）を使うには ........................................30

はじめに

ここでは、本機をお使いになる前の付属品の確認、各部の名称、電源

について説明しています。また、ごく基本的な操作だけをまとめた

「使い方早分かり」、本機の機能が一覧できる「機能早見表」を含んで

います。

はじめに

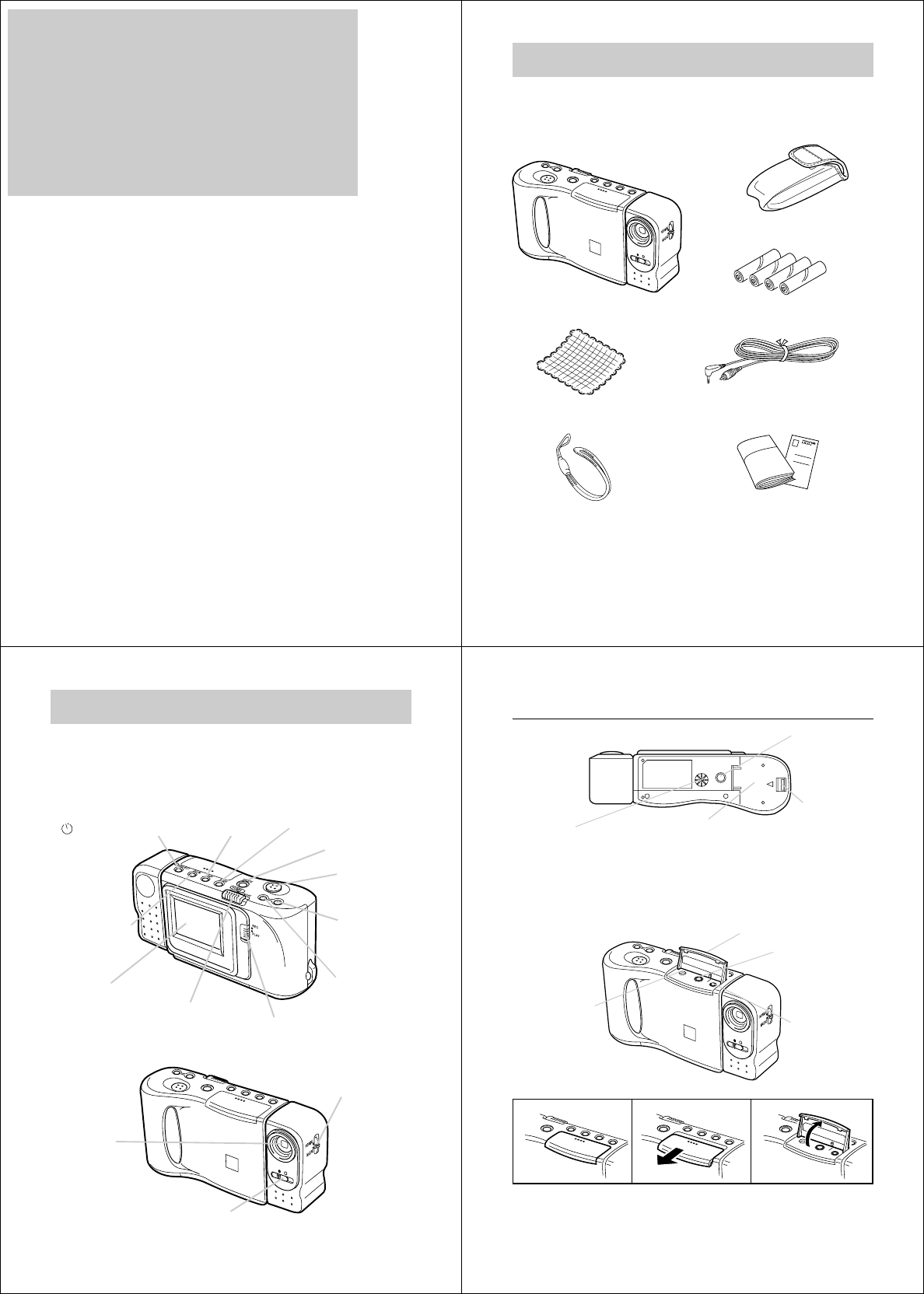

付属品の確認

箱を開けたら、まず以下の付属品が全部そろっているかどうかをご確

認ください。もし、これらの付属品が全部そろっていなかった場合

は、お買上げの販売店にお問い合わせください。

クロス

デジタルカメラ本体アルカリ電池（単３x 4）

専用ビデオコード

取扱説明書（保証書付き）

アンケートカード

ソフトケース

ストラップ

•本体への取付け方は、

17ページをご参照く

ださい。

各部の名称

この取扱説明書中では、本機の各部の名称は以下の【】内の呼び方を

使います。スイッチやボタンの場所がわからなくなった場合は、こち

らをご参照ください。

上面部／表示部

【/PROTECT】ボタン

【液晶画面】

【ZOOM】ボタン

【電源スイッチ】

【DISP】ボタン【MODE】ボタン

【DEL】ボタン

【シャッター】

ボタン

【＋】ボタン

【ファンクションスイッチ】

レンズ部

【標準／接写切替

スイッチ】

【絞り切替スイッチ】

【レンズ】

【−】ボタン

セルフタイマー／プロテクトモード

ディスプレイ

デリート

ズーム

はじめに

底面部

【三脚穴】

【開閉ツマミ】

端子部

【デジタル端子】

【ビデオ出力端子】

【端子カバー】

【外部電源端子】

端子カバーの開き方

【ブライトボリューム】

•液晶画面の明るさを調節するのに使うためのボリュームです。本機

の工場出荷時に、もっとも適切な位置に設定されており、調節の必

要はありません。

【電池フタ】

重要！

端子カバーは、上記イラストの2で、完全に手前に引き出した状態で

上に開いてください。無理な力を加えると破損のおそれがあります。

123

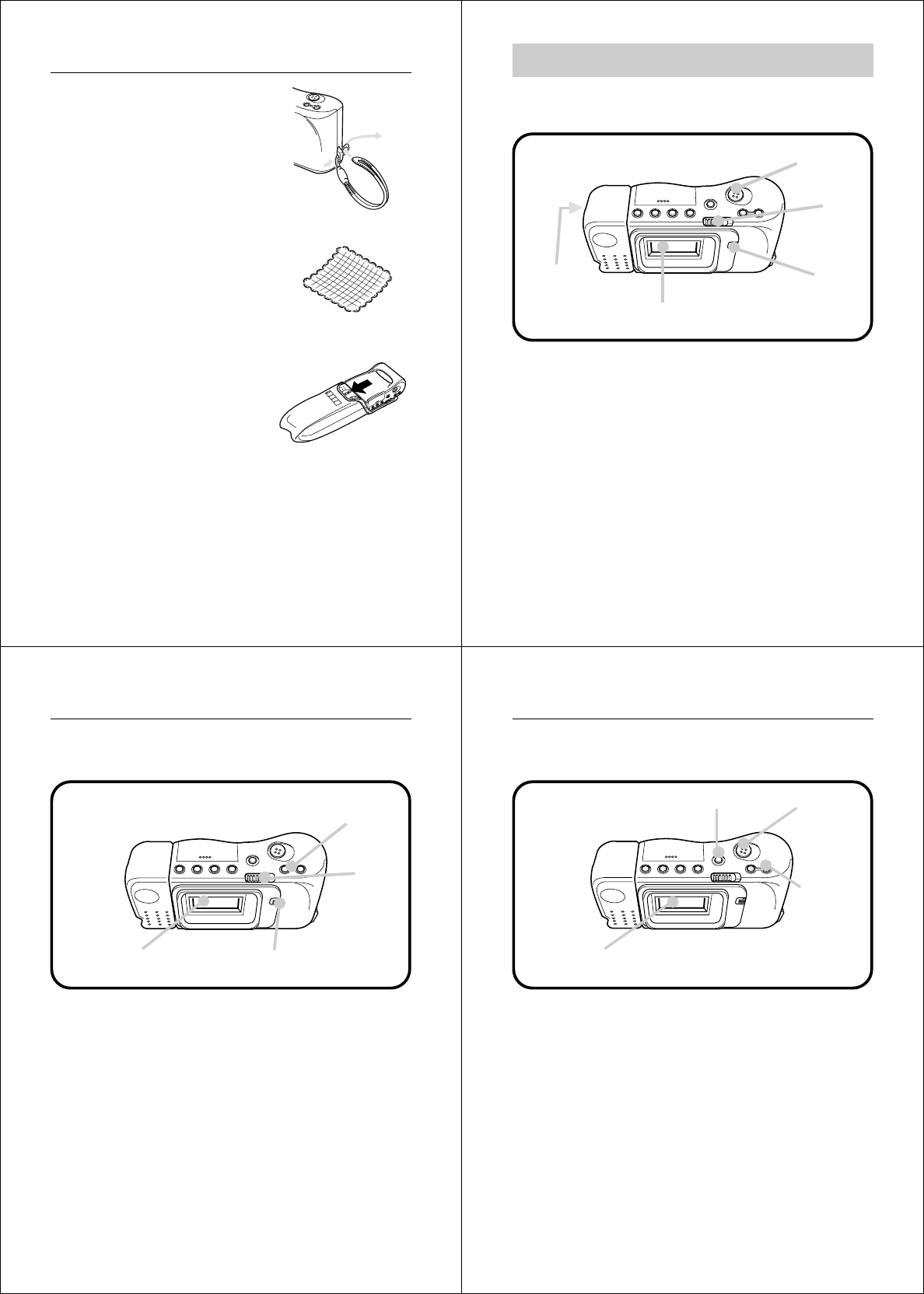

ソフトケースの使い方

ストラップの取付け方

ストラップは、図のようにストラップ穴

に通し、しっかりとひっぱります。

クロスの使い方

液晶画面やレンズに指紋が付いたり、

曇ったりした際には、付属のクロスで拭

いてください。ゴミやホコリを軽くは

らってから、軽く拭くようにしてくださ

い。

•液晶画面は強く押さないでください。

にじみが定着し、正常に映らなくなっ

たり、割れたりする恐れがあります。

ソフトケースの使い方

ご使用にならない時は、本機を付属のソ

フトケースに入れて保管してください。

はじめに

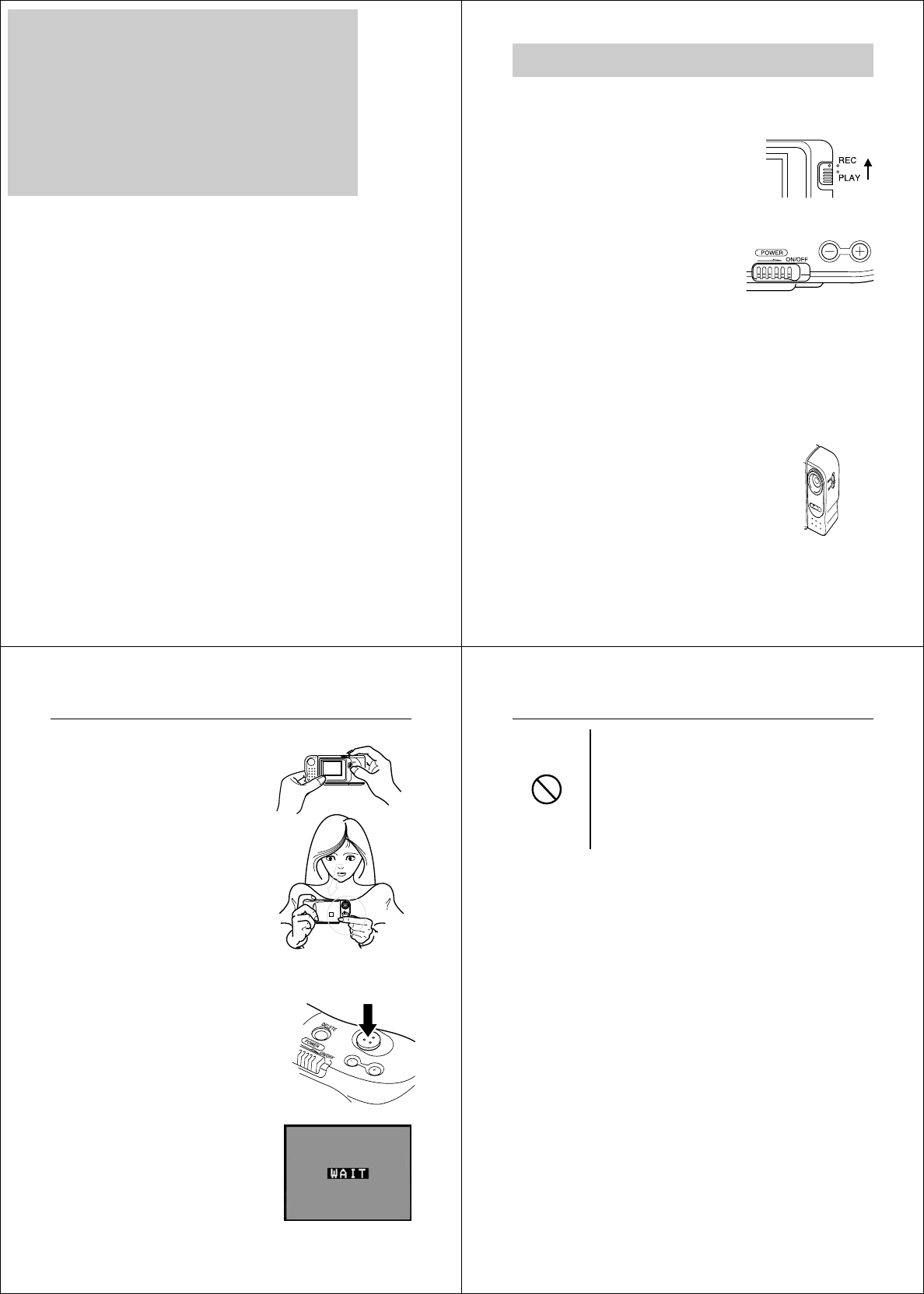

■ 撮影するには

＊操作の前に、付属の電池をセットしてください（25ページ）。

1. [REC]に合わせる

2. 右方向にスライドさせ、電源を入れる

＊電源を切るには、もう一度右方向にスライドさせてください。

3. [NORMAL]の位置に合わせる

＊接写の場合は[MACRO]の位置が適しています。標準／接写

切替についての説明は、40ページを参照してください。

4. 画面を見ながら、ゆっくりと被写体にフレームを合わせる

5.【シャッター】を押す

＊画面上に"WAIT"と表示され、約６秒間、今撮影した映像が表

示されたままになります。約６秒後に画面が元に戻ると、引

き続き撮影ができます。

＊本機は96枚まで撮影できます。

使い方早分かり

■ 撮影した内容を見るには

本機の液晶画面に、撮影した内容を表示させることができます。

1. [PLAY]の位置に合わせる

2. 右方向にスライドさせ、電源を入れる

→ 画面に撮影内容が表示されます。

＊電源を切るには、もう一度右方向にスライドさせてください。

3.【＋】ボタン／【−】ボタンを押すと、撮影内容の送り／戻しがで

きます。

(2) 1

使い方早わかり

はじめに

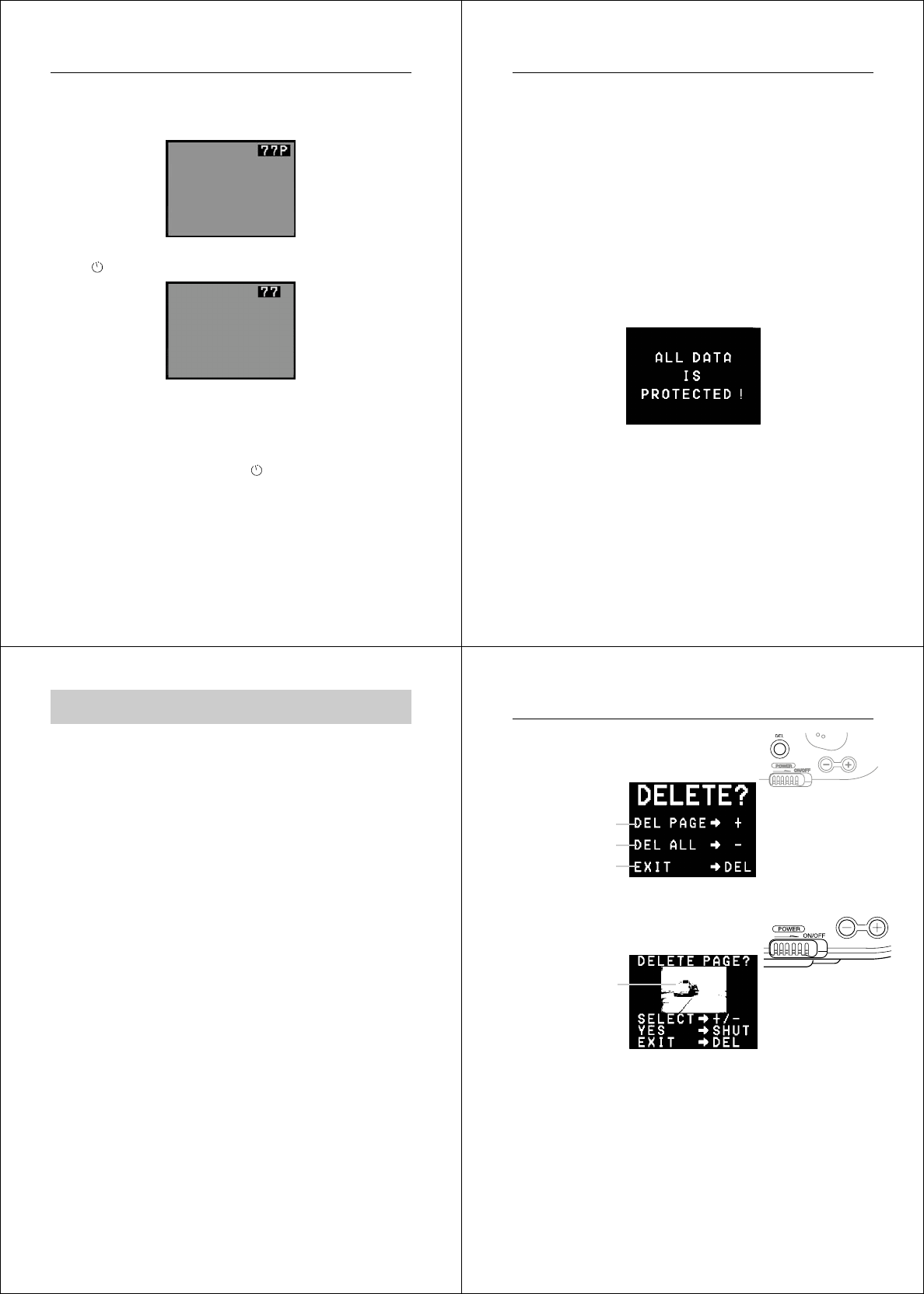

■ いらないページを削除するには

いらないページを削除すると、その分再度撮影ができます。

1. 削除したい画面を表示させます（前ページ参照）。

2.【DEL】を押します。

＊以下は画面に表示されるガイドに沿って操作できます。

3.【＋】ボタンを押します。

4. 現在表示されている画面が間違いなく削除したい画面であるこ

とを確認してください。

＊削除を中止したい場合は、ここで【DEL】を押してください。

5. 表示中の画面を削除するには、【シャッター】を押します。

6. 削除の操作を終了するには、【DEL】を押します。

2, 6 5

機能早見表

●光量を

減らす

○光量を

増やす

■ 撮影操作中にできること

撮影操作中には、撮影に関するいくつかの調節が行なえます。

絞りの切り替え（→42ページ）

撮影する場所の明るさに応じて、２通りの切り替えができます。

標準／接写切り替え（→40ページ）

被写体までの距離に応じて、２通りの切り替えができます。

•NORMAL

風景や人物な

どの撮影に適

しています。

•MACRO

接写に適して

います。

•画面にが出

たら光量が足

りない

→絞りを○に合

わせる

•画面にが出

たら光量が多

すぎる

→絞りを●に合

わせる

はじめに

+ –

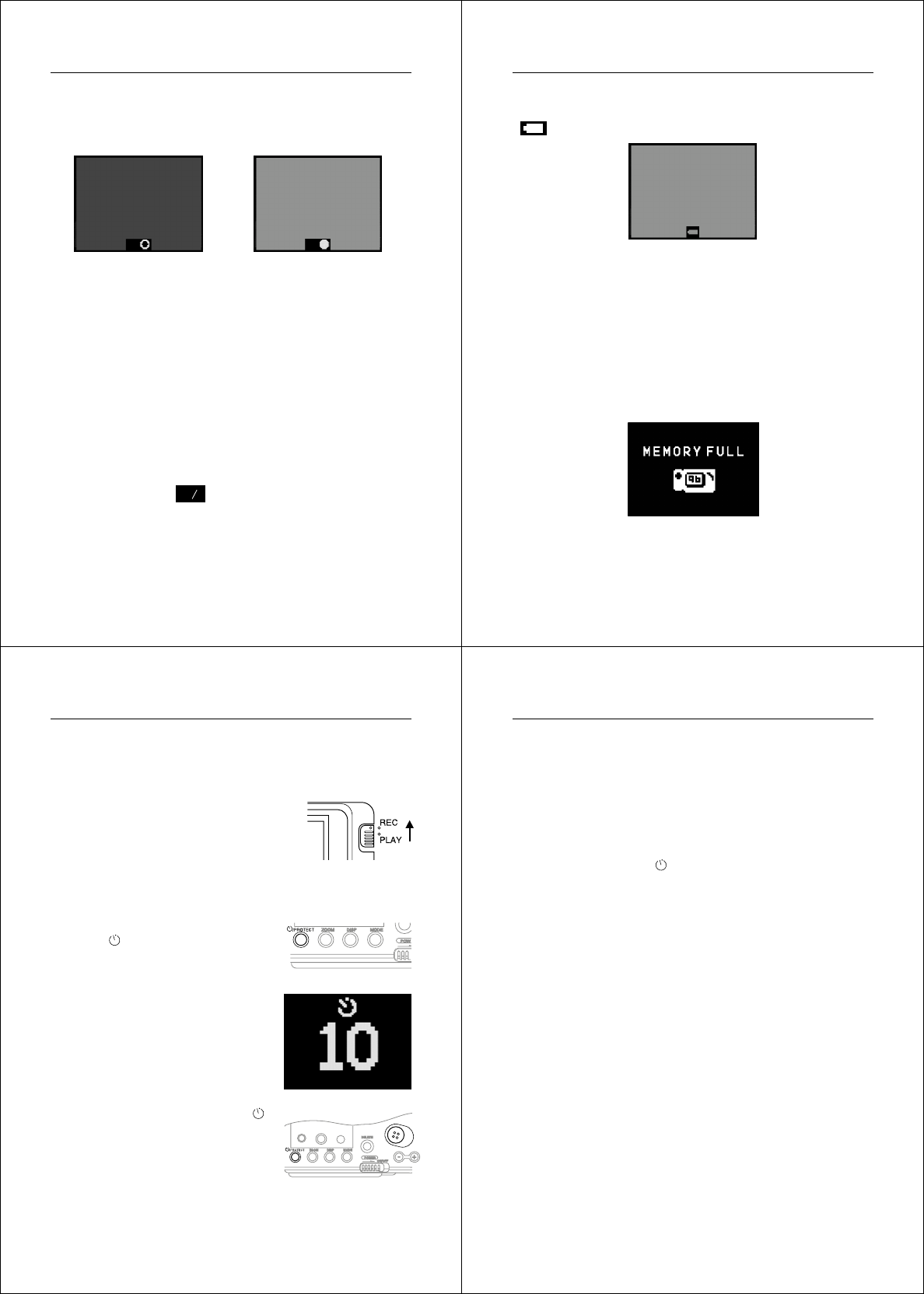

セルフタイマー撮影（→47ページ）

ボタンを押してから１０秒後に撮影することができます。

露出補正（EVシフト→41ページ）

本機は自動露出（絞り優先AE）を行っていますが、画面を見ながら

好みに応じて調節もできます。

撮影枚数表示（→43ページ）

次に撮影するのが何枚目かを表示できます。

枚数表示

■ 再生操作中にできること

再生操作には、さまざまなバリエーションがあります。

ページ番号表示（→52ページ）

表示中の画面が何ページ目かを表示できます。

マルチ画面表示（→53ページ）

一度に４画面・９画面の表示ができます。

ページ表示

再生中にできること

はじめに

→ ・・

メモリープロテクト機能（→63ページ）

大事なページを誤って削除してしまわないように保護します。

９ゾーンクローズアップ表示（→57ページ）

画面の一部を２倍に拡大して表示できます。

オートプレイ機能（→59ページ）

自動的に次々と撮影内容を表示していくことができます。

２つのボタンを同時に

１秒以上押し続けます

メモリー

プロテクト

表示

電源について

本機は、乾電池（単３型アルカリ電池）または家庭用電源を利用できる

２電源方式です。

電池を入れるには

電池交換の際は、電源を切った状態で行なってください。

1. 本体底面の電池フタの開閉ツマミを、矢印の方向にスライドさ

せ（1）、フタを開きます（2）。

2. 電池を入れます。

•必ず単３形のアルカリ電池をご使用ください。マンガン電池

は使用できません（26ページご注意参照）。

•+／-の向きを正しく入れてください。

はじめに

3. 電池フタを閉めます。

•ツマミ部分が「パチン」というまでしっかりと押し下げてく

ださい。

•電池フタの先端（Aの部分）を押すと簡単に閉めることがで

きます。

電池使用上のご注意

乾電池は使い方を誤ると液漏れで製品が腐蝕したり、電池が破裂する

おそれがあります。次のことを必ずお守りください。

•本機で指定されていない電池は使用しないで

ください。また、新しい電池と古い電池を混

ぜて使用しないでください。乾電池の破裂、

液漏れにより、火災・けがの原因となること

があります。

•電池を本機に挿入する場合、極性表示（プラ

ス＋とマイナス−の向き）に注意し、本機の

表示通り正しく入れてください。間違えます

と乾電池の破裂、液漏れにより、けがや周囲

を汚損する原因となることがあります。

•２週間以上使用しないときは、取り出しておいてください。

•充電したり、ショートさせたり、分解したりしないでください。

•加熱したり、火中に投入すると電池が破裂することがあります。

•種類の違う電池を混ぜて使わないでください。

•使えなくなった電池は漏液しやすく、故障の原因となることがあり

ますので、すぐに取り出してください。

電池持続時間の目安

以下の電池持続時間は、常温にて使用した場合の標準時間です。極端

な低温下で使うと、電池持続時間が短くなります。

使用電池：アルカリ乾電池LR6（AM-3）

連続再生時：約2時間

連続撮影時：約96枚撮影可能（1分間に1枚撮影した場合）

電池使用上のご注意

はじめに

電池消耗時の表示（バッテリー警告）について

本機の電池が消耗すると、本機の画面中央下にバッテリー警告

（）が表示されます。

この表示が出た場合は、電池をすべて新しいものと交換してくださ

い。そのまま使用し続けた場合は、約１０分で使用できなくなりま

す。

フラッシュメモリーについて

本機は、撮影画像の記録用として「フラッシュメモリー」を内蔵してい

ます。フラッシュメモリーは、電池の消耗などにより本機への電源の

供給が途絶えた場合でも、記録した撮影画像のデータを保持すること

ができます。電池消耗により本機の電源が入らなくなった場合でも、

新しい電池を入れ直すか、別売品のACアダプターを接続して再度電

源を入れることで、撮影した画像を再び見ることができます。

オートパワーオフ

本機の電源を入れたままで、一切の操作を行なわずに放置すると、節

電のために自動的に電源が切れます。電源が切れるまでの時間は、撮

影モード時*で約２分、再生モード時*で約５分です。再び使用すると

きは、電源を入れ直してください。

* 【ファンクションスイッチ】を[REC]の位置にセットした状態を「撮

影モード」、[PLAY]の位置にセットした状態を「再生モード」と呼

びます。

重要！

以下の状態では、オートパワーオフは働きませんので、ご注意くださ

い。

•オートプレイ中（59ページ参照）

•本機のデジタル端子を通じて本機を外部のパソコンと接続してお

り、パソコンから本機を操作しているとき（82ページ参照）

撮影モード

（撮影ができる状態です）

再生モード

（撮影内容を見る状態です）

オートパワーオフ

はじめに

家庭用電源（AC100V）を使うには

家庭用電源から電源を取るには、別売品の専用ACアダプター（AD-

C60/AD-C61）をご利用ください。

ACアダプターについてのご注意

•表示された電源電圧（交流１００ボルト）以外

の電圧で使用しないでください。火災・感電

の原因となります。（ＡＣアダプターは別売

本機専用をご使用ください）。

•ＡＣアダプターのコードが傷んだら（芯線の

露出、断線）販売店またはカシオサービスセ

ンターに交換をご依頼ください。火災・感電

の原因となります。

•必ず本機専用のACアダプター（EIAJ規格・極

性統一形プラグ付き）をご使用ください。専

用以外のACアダプターを使用すると、本体

または電源の故障や思わぬ事故につながる恐

れがあります。絶対におやめください。専用

以外のACアダプターの使用による障害は保

証できません。

家庭用電源（AC100V）

外部電源端子

AD-C60/AD-C61

ACアダプターについてのご注意

•ACアダプターのプラグの抜き差しは、ACア

ダプター本体を持って行なってください。

•ACアダプターのコードを無理に折り曲げた

り、引っ張ったり、ねじったり、継ぎ足すな

どは絶対にしないでください。

•ACアダプターを抜き差しする際には、必ず本機の電源を切った状

態で行なってください。

•本機に電池をセットした状態でACアダプターを使う場合でも、電

源を入れたままACアダプターの抜き差しをするのはおやめくださ

い。電源を入れたままACアダプターの抜き差しを行なうと、製品

保護のために本機の電源は一度切れますが、保護しきれずに故障の

原因となることがあります。

•ACアダプターは、長時間ご使用になりますと若干熱を持ちます

が、故障ではありません。

•ご使用にならないときは、ACアダプターをコンセントから必ずは

ずしてください。

はじめに

操作のしかた

ここでは、本機の操作のしかたを詳しく説明します。撮影に際して調

節のできる各項目、撮影した画像の見かたのさまざまなバリエーショ

ン、必要のない撮影内容の削除のしかたについてが記載してありま

す。

撮影する....................................................................34
