PX870/770-SW-3A

INSTRUKTIONSHÄFTE (utförligt)

Se till att läsa medföljande INSTRUKTIONSHÄFTE för

att bekanta dig med grundläggande anvisningar, innan

digitalpianot används första gången.

PX-870

PX-770

Illustrationerna i detta instruktionshäfte visar PX-870.

SV-1

Innehåll

Allmän översikt ............................... SV-3

Funktionsknappen FUNCTION...................................... SV-4

Autofortsättning och driftslås ......................................... SV-4

Angående partiturdata................................................... SV-4

Strömbrytaren................................. SV-5

På- och avslagning av strömmen .................................. SV-5

Återställning av digitalpianots grundinställningar........... SV-5

Spelning med olika toner............... SV-6

Att välja och spela en ton .............................................. SV-6

Justering av ljudegenskaper för akustiskt piano

(PX-870) ........................................................................ SV-7

Lagring av två toner....................................................... SV-8

Användning av effekter.................................................. SV-9

Användning av digitalpianots pedaler.......................... SV-10

Användning av metronomen........................................ SV-11

Delning av tangentbordet för duettspelning................. SV-12

Användning av inbyggda sånger

(konsertspelning, musikbibliotek,

demonstrationslåtar).................... SV-14

Utförande av demonstrationsspelning......................... SV-14

Konsertspelning........................................................... SV-14

Övning med en konsertspelningssång ........................ SV-14

Musikbibliotek.............................................................. SV-16

Spelning av en specifik sång i musikbiblioteket........... SV-16

Övning med en sång i musikbiblioteket ....................... SV-17

Uppspelning av ljuddata lagrade på ett USB-minne

(PX-870) ...................................................................... SV-17

Inspelning och uppspelning ........ SV-18

Inspelning på inbyggd MIDI-inspelare ......................... SV-18

Användning av knappen MIDI REC............................. SV-18

Inspelning på ett USB-minne (ljudinspelare)

(PX-870) ...................................................................... SV-21

Att utföra inställningar med

tangentbordet................................SV-25

För att konfigurera inställningar med tangenterna....... SV-25

Tangenter som används för inställningar..................... SV-26

Parameterlista.............................................................. SV-28

Salsimulator (PX-870).............................................. SV-28

Efterklang (PX-770).................................................. SV-28

Tonval ...................................................................... SV-28

Kör............................................................................ SV-28

Glans........................................................................ SV-28

Lagerbalans ............................................................. SV-28

Lägre pedal .............................................................. SV-28

Dämparbrus ............................................................. SV-28

Slagrespons (PX-870).............................................. SV-28

Strängresonans (PX-870) ........................................ SV-28

Locksimulator (PX-870)............................................ SV-28

Tangenttrycksljud (PX-870)...................................... SV-28

Tangentsläppsljud (PX-870)..................................... SV-28

Välj lagerton ............................................................. SV-29

Duettläge.................................................................. SV-29

Val av musikbibliotekssång

(MUSIC LIBRARY SELECT).................................... SV-30

Tempo (TEMPO)...................................................... SV-30

Slag (BEAT) ............................................................. SV-30

METRONOME TEMPO............................................ SV-30

METRONOME BEAT............................................... SV-30

CONCERT PLAY a............................................. SV-30

LISTEN..................................................................... SV-30

LESSON................................................................... SV-30

PLAY........................................................................ SV-30

CONCERT PLAY SELECT (sång) (SELECT +/–) ... SV-30

CONCERT PLAY VOLUME (VOLUME +/–) ............ SV-30

Musikbiblioteksvolym ............................................... SV-30

Metronomvolym........................................................ SV-30

Temperament........................................................... SV-31

Temperamentbasnot ................................................ SV-31

Temperamentval ...................................................... SV-31

Anslagskänslighet .................................................... SV-31

Transponering.......................................................... SV-31

A-stämning ............................................................... SV-31

Oktavskifte ............................................................... SV-31

Klaviaturvolym.......................................................... SV-31

USB-minnesläge ...................................................... SV-32

Lokalkontroll ............................................................. SV-32

Sändarkanal ............................................................. SV-32

Ljudinspelningsvolym (PX-870)................................ SV-32

Driftston.................................................................... SV-32

Panellås ................................................................... SV-32

USB-minnesläge (PX-870)....................................... SV-33

Formatera (PX-870) ................................................. SV-33

Spara (PX-870) ........................................................ SV-33

Ladda (PX-870)........................................................ SV-33

Radera (PX-870) ...................................................... SV-33

Förberedelser ..................................................................................................... SV-49

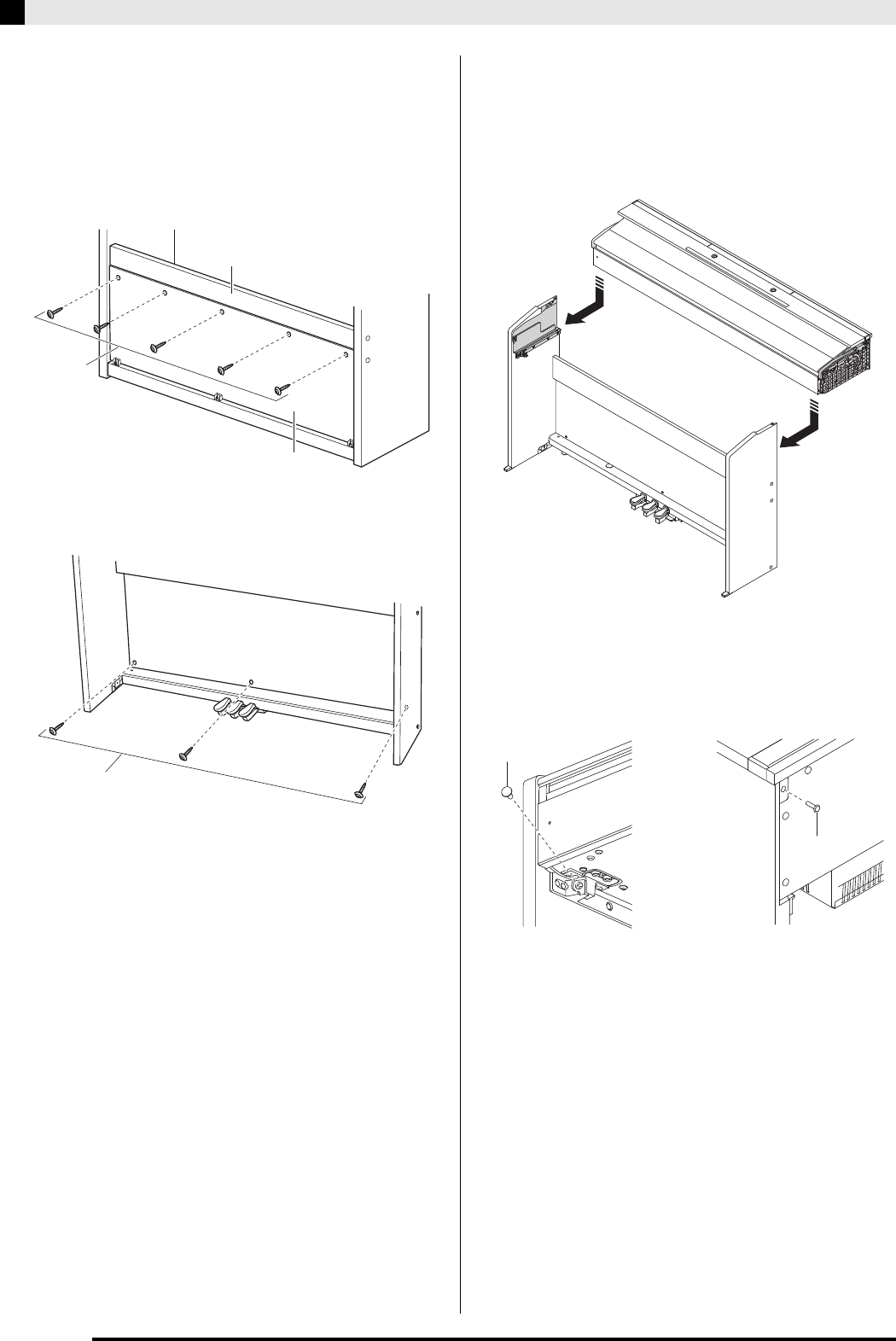

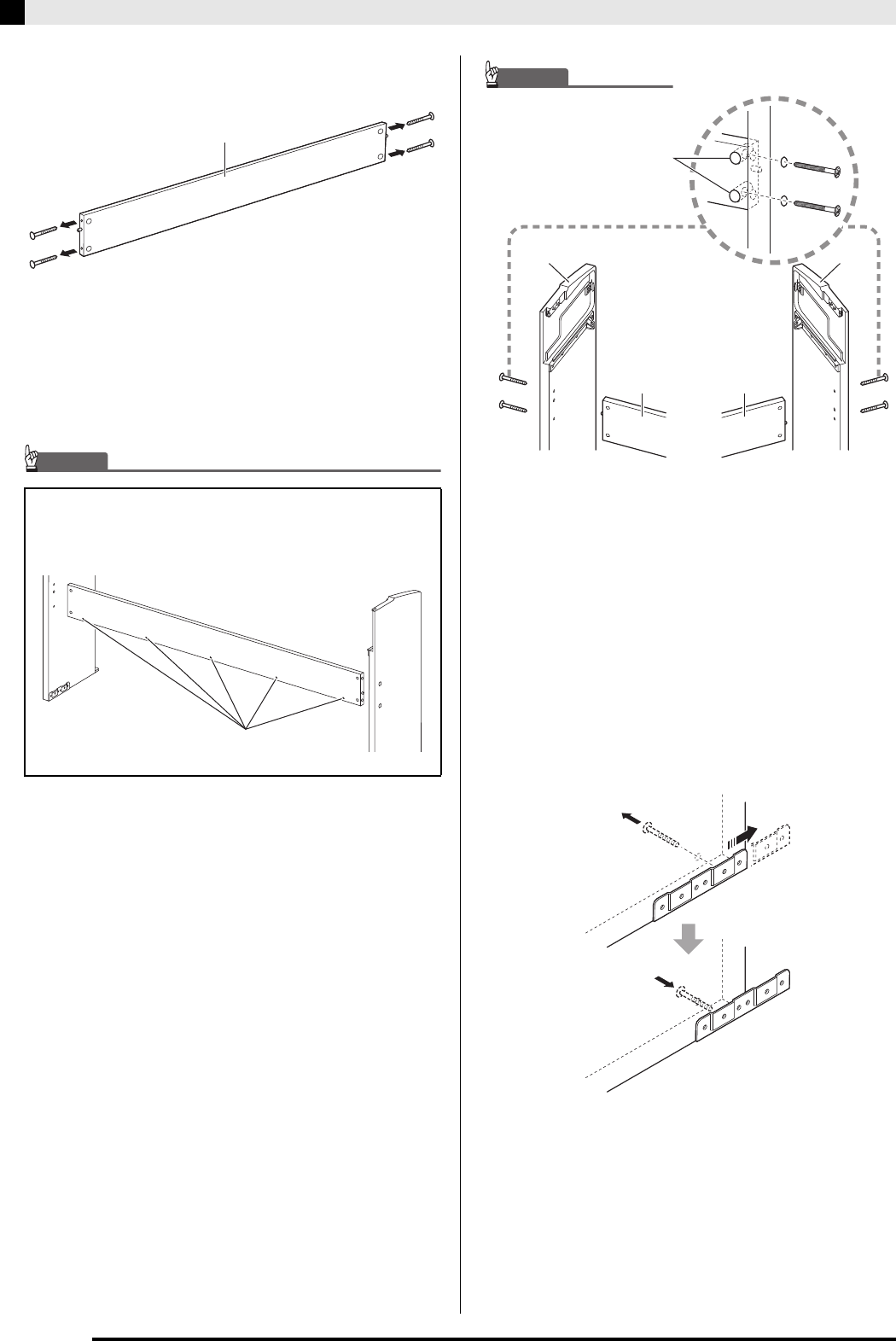

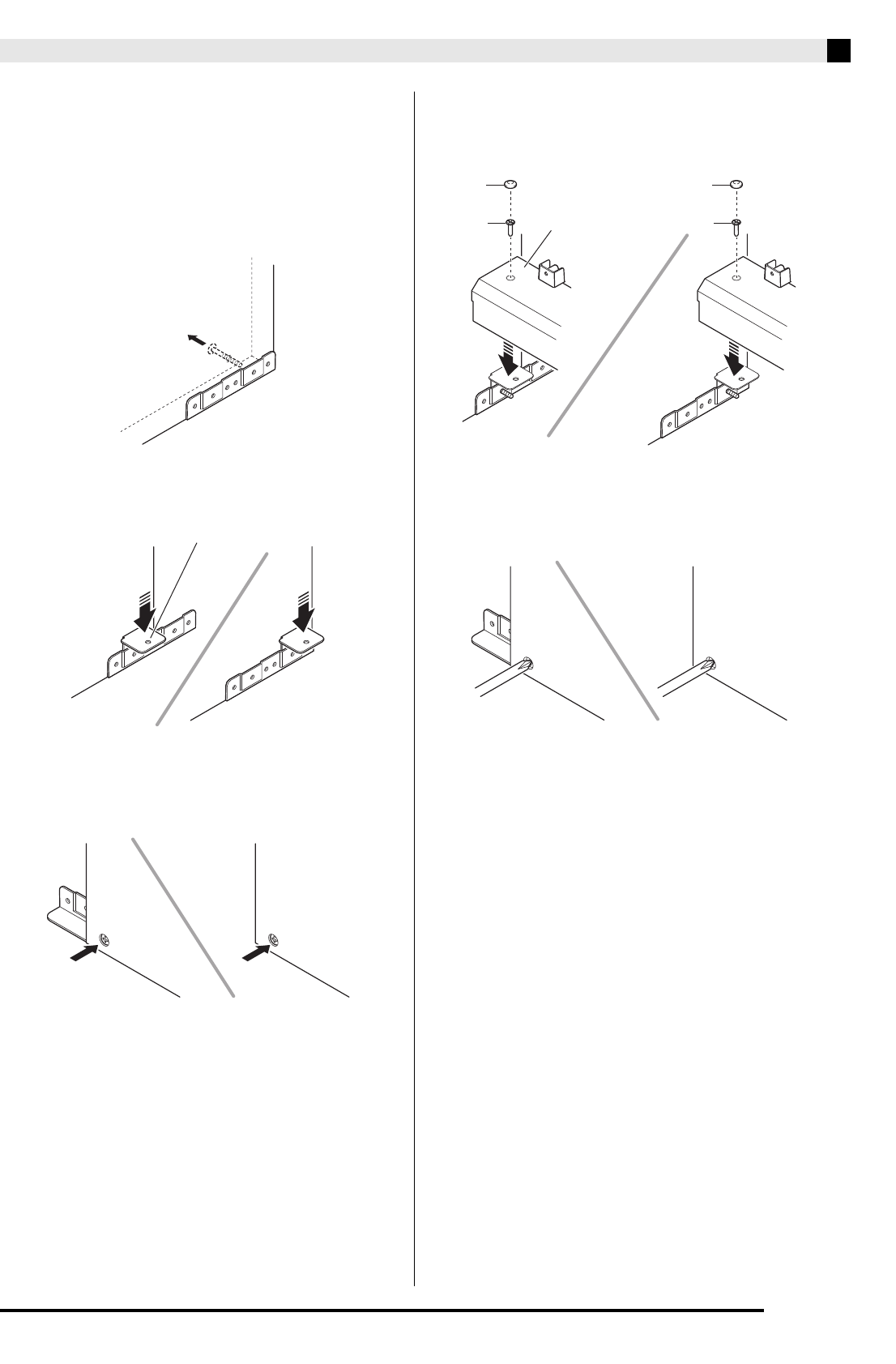

Montering av ställningen............................................SV-49

Anslutning av kabeln..................................................SV-53

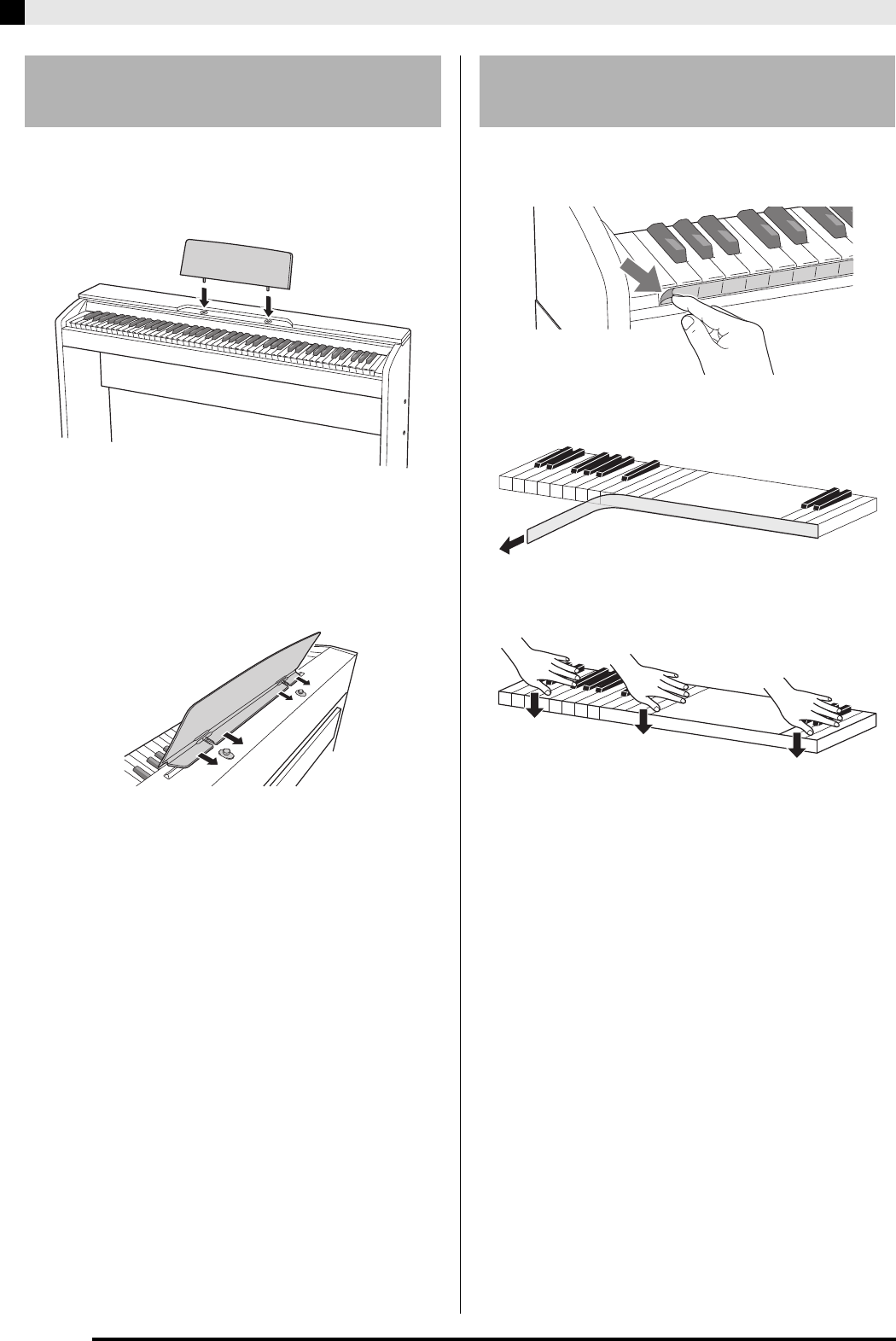

Montering av nothäftesställningen............................... SV-54

Borttagning av skyddstejpen från tangentbordet

.........SV-54

Anslutning av hörlurar................................................SV-55

Anslutning av ljudutrustning eller en förstärkare........SV-55

Medföljande och extra tillbehör..................................SV-56

SV-2

Innehåll

Högtalarutmatning (PX-870) .................................... SV-33

Hörlursläge (PX-870) ............................................... SV-33

Equalizer för volymsynkronisering (PX-870)............ SV-33

Autofortsättning........................................................ SV-33

Länkning med en app (APP-funktion).......................... SV-34

USB-minne (PX-870) ..................... SV-35

Lagring av standard ljuddata (WAV-filer)

på ett USB-minne ........................................................ SV-36

Att ansluta och ta bort ett USB-minne från

digitalpianot ................................................................. SV-37

Formatering av ett USB-minne.................................... SV-37

Sparning av en inspelad sång på ett USB-minne........ SV-38

Laddning av sångdata från ett USB-minne till

digitalpianots minne..................................................... SV-40

Radering av data från ett USB-minne.......................... SV-41

Enkel uppspelning av en sång på ett USB-minne ....... SV-42

Felindikatorer............................................................... SV-43

Anslutning till en dator................. SV-45

Minimala datorsystemkrav........................................... SV-45

Anslutning av digitalpianot till en dator ........................ SV-45

Användning av MIDI .................................................... SV-46

Överföring av sångdata med en dator......................... SV-46

Referens ........................................ SV-57

Felsökning ................................................................... SV-57

Tekniska data för produkten........................................ SV-58

Bilaga................................................. A-1

Tonlista.............................................................................A-1

Lista över konsertspelning................................................A-1

Lista över musikbibliotek ..................................................A-1

MIDI Implementation Chart

Företags- och produktnamn omnämnda i detta

instruktionshäfte kan vara registrerade varumärken

tillhörande andra.

SV-3

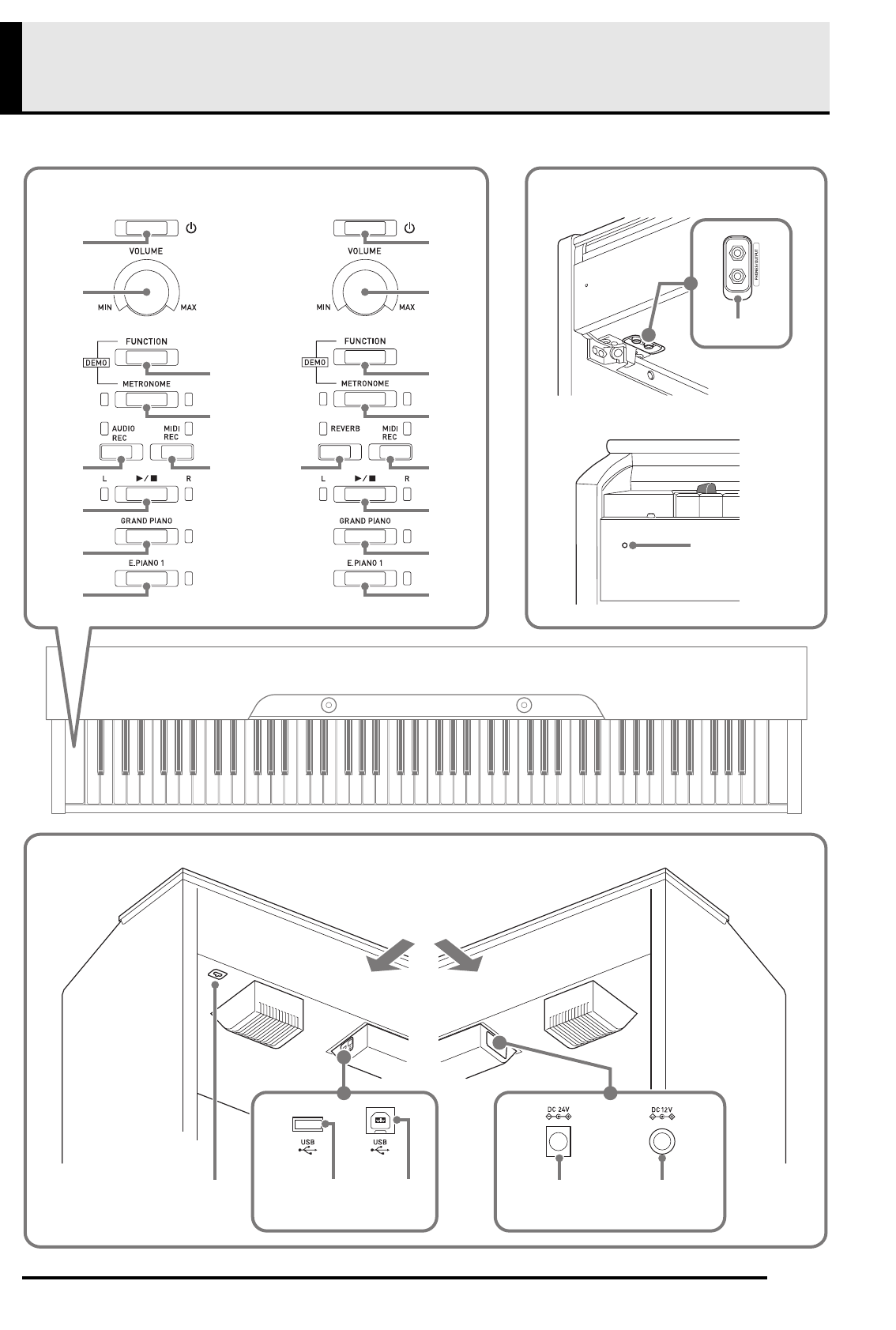

Allmän översikt

•Illustrationerna i detta instruktionshäfte visar PX-870.

PX-870 PX-770

bl bm bn bn

Framsida

Undersida

Baksida

(endast PX-870) (PX-870) (PX-770)

SV-4

Allmän översikt

*OBSERVERA

•Försäkra att locket står öppet till fullo innan du börjar spela på tangentbordet. Om locket inte står öppet till fullo

kan det plötsligt falla och klämma fingrarna.

ANM.

•Namnen som här visas anges alltid i fetstil när de uppträder i texten i detta instruktionshäfte.

Knappen FUNCTION används i kombination med andra knappar

och tangenter.

Ändra en inställning genom att hålla knappen FUNCTION intryckt

samtidigt som du trycker på knappen eller tangenten för den

inställning som ska ändras.

-Vid tryckning på en tangent ger digitalpianot ifrån sig pip för att

ange vilken inställning som väljs.

-Ett långt pip anger att en inställning slås av.

ANM.

•Vi hänvisar till ”Att utföra inställningar med tangentbordet” på sidan SV-25 angående detaljer kring

manövrering och inställningar.

Digitalpianot kan konfigureras så att dess aktuella inställningar sparas när strömmen slås av och återställs när

strömmen slås på igen (autofortsättning). Det är också möjligt att låsa knapparna för att undvika felmanövrering

(driftslås). Vi hänvisar till ”Parameterlista” på sidorna SV-28 - SV-33 angående detaljer.

Använd en dator för att ladda ner partiturdata från CASIO:s webbplats. Uppsök följande URL för mer information.

http://world.casio.com/

Funktionsknappen FUNCTION

Autofortsättning och driftslås

Angående partiturdata

Strömbrytaren P

Volymreglage (VOLUME)

Funktionsknapp (FUNCTION)

Metronomknapp (METRONOME)

<PX-870>

Ljudinspelningsknapp (AUDIO REC)

<PX-770>

Efterklangsknapp (REVERB)

MIDI-inspelningsknapp (MIDI REC)

Start/stoppknapp (a)

Flygelknapp (GRAND PIANO)

Elpianoknapp (E.PIANO 1)

 Pedaluttag

- USB-minnesport (endast PX-870)

 USB-port

 Strömintag

(PX-870: DC 24V, PX-770: DC 12V)

 Utgångarna PHONES/OUTPUT

 Strömlampa

SV-5

Strömbrytaren

Slå på digitalpianot efter att ställningen har monterats

klart. Vi hänvisar till ”Förberedelser” på sidan SV-49

angående detaljer.

Tryck på strömbrytaren P för att slå på

digitalpianot.

•Strömlampan tänds och digitalpianot startas upp.

Uppstarten tar cirka 5 sekunder.

Slå av digitalpianot genom att hålla

strömbrytaren P intryckt tills strömlampan

slocknar.

ANM.

•När strömbrytaren P trycks in för att slå av

strömmen ställs digitalpianot egentligen i

beredskapsläge. En liten mängd ström fortsätter att

flöda till digitalpianot i beredskapsläget. Koppla

bort nättillsatsen från strömkällan om digitalpianot

inte ska användas under en längre tid eller om det

förekommer åskväder.

Automatiskt strömavslag

Digitalpianot är utformat för att slås av automatiskt för

att spara på strömmen om ingen åtgärd utförts under

en förinställd tid. Utlösningstiden för automatiskt

strömavslag är cirka fyra timmar.

•Även anvisningarna nedan kan användas för att

tillfälligt koppla ur automatiskt strömavslag.

■Att koppla ur automatiskt strömavslag

Tryck på strömbrytaren P för att slå av

digitalpianot medan det är påslaget.

Håll knappen FUNCTION intryckt och tryck

samtidigt på strömbrytaren P för att slå på

digitalpianot.

•Automatiskt strömavslag kopplas nu ur.

ANM.

•Automatiskt strömavslag aktiveras på nytt när

digitalpianot slås av efter att stegen ovan har utförts.

Följ anvisningarna nedan för att återställa lagrade data

och inställningar på digitalpianot till ursprungliga

grundinställningar.

Slå av digitalpianot.

Håll knapparna FUNCTION, MIDI REC och

E.PIANO 1 intryckta och tryck på

strömbrytaren P.

Håll knapparna FUNCTION, MIDI REC och

E.PIANO 1 intryckta tills lampan E.PIANO 1,

sedan lampan GRAND PIANO och därefter

lampan R börjar blinka.

•Efter ett tag upphör blinkandet.

Släpp upp knapparna FUNCTION, MIDI REC

och E.PIANO 1.

•Digitalpianot initialiserar sitt interna system. Det går

att använda digitalpianot om en kort stund.

ANM.

•Vi hänvisar till ”På- och avslagning av strömmen”

(sidan SV-5) angående detaljer kring på- och

avslagning av strömmen.

På- och avslagning av

strömmen

Återställning av digitalpianots

grundinställningar

SV-6

Spelning med olika toner

Digitalpianot är försett med 19 inbyggda toner. *1

*1: Namnen på tonerna är markerade ovanför tangenterna till vilka de är tilldelade.

*2: I detta instruktionshäfte kallas dessa sex toner gemensamt för ”pianotoner”. Tonerna CONCERT, MELLOW och

BRIGHT kallas gemensamt för ”GRAND PIANO-toner” (flygeltoner).

För att välja en ton

Att välja och spela en ton

Välj önskad ton.

-För att välja GRAND PIANO CONCERT eller

E.PIANO 1

•Tryck på knappen GRAND PIANO eller

knappen E.PIANO 1.

•Lampan på knappen för den valda tonen

tänds.

-Att välja en av de övriga tonerna

•Håll knappen FUNCTION intryckt och

tryck samtidigt på den tangent som

motsvarar önskad ton.

Använd volymreglaget VOLUME till att

justera volymen.

ANM.

•Vissa tangenter kan vara tilldelade mer än en ton. I

sådant fall väljs nästa tilldelade ton vid varje ny

tryckning på tangenten. Vilken ton som väljs vid

tryckning på tangenten anges av pip.

Exempel: Val mellan inställningarna MODERN,

ROCK och JAZZ

MODERN: (1 pip)

ROCK: (2 pip)

JAZZ: (3 pip)

•Av digitalpianots 19 inbyggda toner är de tre första

flygeltoner. Varje ton har sina egna egenskaper, så

du bör välja ton enligt egen smak och som passar

sången du ska spela med till.

Tonnamn Egenskaper

CONCERT Detta är en full konsertflygelton för

dynamiska och naturliga

tonändringar. Denna ton är utformad

för att återge dämpning, resonans och

andra pianonyanser, vilket gör den

idealisk för alla typer av

pianoframföranden.

MELLOW En varm, dämpad flygelton.

BRIGHT En ljus och klar flygelton.

Spelning med olika toner

SV-7

Baston (BASS)

Vid val av tonen BASS (LOWER) i steg 1 i

anvisningarna ovan tilldelas bastonen till det låga

registret (vänster sida) på tangentbordet. Det höga

registret (höger sida) tilldelas den ton som valdes vid

tryckning på BASS-tangenten.

•Tonen BASS låter dig effektivt dela tangentbordet

mellan två olika toner.

ANM.

•Välj en ton utöver BASS för att återställa

tangentbordet till en enskild ton.

•Det går inte att välja BASS vid inspelning på spår 2.

•Det går att ställa in kvarhållning av genljud för

tonen BASS (LOWER) medan dämpningspedalen

eller sostenutopedalen hålls nertryckt. Vi hänvisar

till ”Lägre pedal” (sidan SV-28) angående detaljer.

Digitalpianots toner har inbyggda element som ger

dem det karakteristiska genljudet hos ett akustiskt

piano (ACOUSTIC SIMULATOR). Vart och ett av

dessa element går att justera individuellt mellan fyra

nivåer.

-HAMMER RESPONSE

-STRING RESONANCE

-LID SIMULATOR

Håll knappen FUNCTION intryckt och tryck

på önskad tontangent.

•Vid varje tryckning på tangenten väljs nästa

alternativ för aktuell inställning. Digitalpianot avger

ett pipmönster som anger det nu valda alternativet:

Ett pip: Alternativ 1 3 Två pip: Alternativ 2 3

Tre pip: Alternativ 3 3 Fyra pip: Alternativ 4 3

Ett pip: Alternativ 1, o.s.v.

Delningspunkt

Lågt register Högt register

BASS JAZZ ORGAN

(Nu vald ton)

Justering av ljudegenskaper

för akustiskt piano (PX-870)

Reglerar tidsavvikelsen mellan ögonblicket för tryck

på en tangent och när noten faktiskt ljuder.

Inställningar

1: Snabb 2: Flygelkänsla 3: Lite långsammare

4: Långsam

Justerar det karakteristiska genljudet

(strängresonansen) hos ett akustiskt piano.

Välj en genljudsinställning som passar sången som

spelas eller din egen personliga smak.

Inställningar

1: Undertryckt 2: Lite undertryckt 3: Genljud

4: Kraftigt genljud

Justerar ljudets resonans i enlighet med huruvida

locket på en flygel står öppet.

Inställningar

1: Locket stängt 2: Locket lite öppet

3: Locket helt öppet 4: Locket borttaget

SV-8

Spelning med olika toner

Förutom pianotoner är även följande element

tillgängliga.

-KEY OFF SIMULATOR

-KEY-ON ACTION NOISE*

-KEY-OFF ACTION NOISE*

*Kan tillämpas för valfri pianoton utöver ROCK

PIANO och JAZZ PIANO. Vi hänvisar till

”Parameterlista” på sidorna SV-28 - SV-33 angående

detaljer.

ANM.

•Om inställningen av ACOUSTIC SIMULATOR

ändras, så sparas den senast tillämpade

inställningen. Återställ pianotonerna till

ursprungliga grundinställningar genom att koppla

ur autofortsättning och sedan slå av och på

strömmen.

Gör på följande sätt för att lagra två toner så att de

ljuder samtidigt.

Vid val av två toner för lagring blir den först valda

tonen huvudton, medan den andra tonen blir lagerton.

Håll knappen FUNCTION intryckt och tryck

på Välj lagerton-tangenten.

•Vi hänvisar till ”Tangenter som används för

inställningar” (sidan SV-26) angående detaljer kring

användning av tangenterna för inställningar.

•Vid varje tryckning på tangenten växlar inställningen

mellan på och av.

Håll knappen FUNCTION intryckt och tryck

på tangenten för den ton som ska lagras.

Återställ ursprunglig ton genom att hålla

knappen FUNCTION intryckt och trycka på

Välj lagerton-tangenten (så att lagringsläget

lämnas).

ANM.

•Det går inte att lagra tonen BASS med en annan ton.

•Det går inte att utföra lagring vid inspelning på spår

Gör att noterna avtynar när tangenterna släpps.

Återger det mekaniska ljud (oljud) som kan höras

vid mycket lätta tillslag av tangenter på ett akustiskt

piano.

Återger det mekaniska ljud (oljud) som kan höras

när tangenter på ett akustiskt piano släpps upp.

Lagring av två toner

GRAND PIANO BRIGHT

STRINGS 2

Spelning med olika toner

SV-9

För att justera volymbalansen mellan två

lagrade toner

Håll knappen FUNCTION intryckt och använd

tangenterna som visas nedan till att justera

volymen för de lagrade tonerna.

•Återställ grundinställd volym genom att hålla

knappen FUNCTION intryckt och trycka på båda

tangenterna samtidigt.

•Vi hänvisar till ”Tangenter som används för

inställningar” (sidan SV-26) angående detaljer kring

användning av tangenterna för inställningar.

För att tillämpa en salsimulator (PX-870)

Håll knappen FUNCTION intryckt och tryck

på den tangent som motsvarar önskat

salsimulatornamn.

För att tillämpa efterklang (PX-770)

Vid varje tryckning på knappen REVERB slås

efterklang på eller av.

•Efterklang tillämpas när den är påslagen.

■För att välja efterklangstyp

Håll knappen FUNCTION intryckt och tryck

samtidigt på tangenten för den efterklangstyp

som ska tillämpas.

1: Rum

2: Liten sal

3: Stor sal

4: Stadion

C1 C2 C3 C4 C5 C6 C7 C8

Mitt

Volym för huvudton

(Först valda tonen)

Volym för lagerton

(Andra valda tonen)

Användning av effekter

Salsimulator (PX-870)

Efterklang (PX-770)

: Gör att noterna genljuder.

Kör : Gör noterna fylligare.

Salsimulatornamn Beskrivning

DUTCH CHURCH Kyrka i Amsterdam med lämplig

musikalisk akustik

STANDARD HALL Vanlig konsertsal

BERLIN HALL Klassisk konsertsal av arenatyp i

Berlin

FRENCH

CATHEDRAL

Stor gotisk katedral i Paris

SV-10

Spelning med olika toner

För att tillämpa kör till en ton

Håll knappen FUNCTION intryckt och använd

tangenten för kör till att välja bland tillgängliga

inställningar.

•Vid varje tryckning på tangenten för kör piper

digitalpianot i enlighet med vald inställning enligt

tabellen nedan.

•Kör

Angående DSP

DSP gör det möjligt att på digital väg framställa

komplexa akustiska effekter. DSP tilldelas varje ton

varje gång strömmen till digitalpianot slås på.

Digitalpianot är försett med tre pedaler: dämpning,

soft och sostenuto.

Pedalfunktioner

-Dämpningspedal

Om du trampar på dämpningspedalen medan du

spelar genljuder noterna som spelas under en lång tid.

En halvpedaloperation (nedtryck av pedalen halvvägs)

kan också användas.

•Om dämpningspedalen används medan en GRAND

PIANO-ton eller en MODERN-pianoton är vald, så

tillfogas en dämpningsresonans liknande den som

alstras på en akustisk flygel.

-Sostenutopedal

Enbart noterna för tangenterna som är intryckta när

denna pedal trycks ned kvarhålls tills pedalen släpps.

-Softpedal

Tryck på pedalen under spelning undertrycker noterna

som spelas efter att pedalen tryckts ned och gör att de

låter mjukare.

ANM.

•Om trampning på pedalen inte medför önskad effekt

kan det bero på att pedalkabeln inte är ansluten på

rätt sätt. Vi hänvisar till steg 1 under ”Anslutning av

kabeln” (sidan SV-53).

Antal pip Inställning

1 (lång)

1 (kort)

Av (OFF)

Ljus kör

Medeldjup kör

Djup kör

Sus (vinande effekt)

Användning av digitalpianots

pedaler

Softpedal Dämpningspedal

Sostenutopedal

Spelning med olika toner

SV-11

Avaktivering av dämparbrusutmatning

Dämparbrus är ett lätt mekaniskt ringljud som

framställs när dämparen hos ett akustiskt piano frigörs

från pedalvajern när dämpningspedalen trycks ned.

Digitalpianots dämpningsresonans inkluderar

vanligtvis dämparbrus, men genom följande åtgärder

kan utmatningen av dämparbrus avaktiveras.

Dämparbrus kan tillämpas till de fyra pianotonerna

(tre GRAND PIANO-toner och MODERN).

Håll knappen FUNCTION intryckt och tryck

på tangenten för dämparbrus.

•Vi hänvisar till ”Tangenter som används för

inställningar” (sidan SV-26) angående detaljer kring

användning av tangenterna för inställningar.

•Vid varje tryckning på tangenten ändras

inställningen samtidigt som digitalpianot piper enligt

beskrivningen nedan.

–Långt pip: Utmatning av dämparbrus av

–Kort pip: Utmatning av dämparbrus på

Tryck på knappen METRONOME.

•Detta startar metronomen.

•Lampan blinkar vid varje slag.

Håll knappen FUNCTION intryckt och tryck

på tangenten METRONOME BEAT.

•Fortsätt hålla knappen FUNCTION intryckt och gå

vidare till steg 3.

Håll knappen FUNCTION intryckt och tryck

på den BEAT-tangent (0 till 9) som motsvarar

det slag du vill ange.

•Det går att ange ett slagvärde inom omfånget 0 till 9

(slag per takt). En klocka ljuder för det första slaget i

varje takt, och därefter klickljud för återstående slag.

Vid val av 0 ljuder ett klickljud utan någon klocka.

Denna inställning medger övning med ett stadigt

slag.

Släpp upp knappen FUNCTION och håll den

sedan intryckt igen medan du trycker på

METRONOME TEMPO-tangenten.

•Fortsätt hålla knappen FUNCTION intryckt och gå

vidare till steg 5.

Användning av metronomen

SV-12

Spelning med olika toner

Håll knappen FUNCTION intryckt och använd

TEMPO-tangenterna till att ange ett

tempovärde inom omfånget 20 till 255 slag

per minut.

•Vart tryck på tangenten + eller – höjer eller sänker

tempovärdet med 1.

•Det går även att använda tangenterna för inmatning

av tempovärde (0 till 9) till att ange ett specifikt

tempovärde.

•Ange tempovärdet med tre siffror.

Exempel: Ställ in tempot 20 genom att trycka på

tangenterna 0, 2 och 0.

Tryck på knappen METRONOME för att slå

av metronomen.

ANM.

•Om slag- och/eller tempovärden angetts med hjälp

av tangenterna för sifferinmatning (0 till 9) och

värdena ligger inom tillåtna inställningsomfång, så

ger digitalpianot ifrån sig ett gällt pip när knappen

FUNCTION släpps upp. Ett lågmält ljud avges om

värdet ligger utanför det tillåtna omfånget.

•Du kan även göra på nedanstående sätt istället för

steg 4 och 5 i anvisningarna ovan för att ange ett

tempovärde.

–Håll knappen FUNCTION intryckt och använd

TEMPO-tangenterna till att ange ett tempovärde

inom omfånget 20 till 255 (slag per minut).

•Om tangenterna + och – trycks in samtidigt i steg 5 i

anvisningarna ovan, så väljs tempot för den konsert-

spelnings lektionssång eller musikbibliotekssång

(tempot när sången spelades in för en inspelad sång)

som senast valdes på digitalpianot.

Justering av metronomvolymen

Åtgärderna nedan kan utföras när som helst, oavsett

om metronomen är igång eller inte.

Håll knappen FUNCTION intryckt och använd

Metronomvolym-tangenterna till att ange ett

volymvärde inom omfånget 0 till 42.

•Vi hänvisar till ”Tangenter som används för

inställningar” på sidan SV-26 angående detaljer kring

användning av tangenterna för inställningar.

•Vid varje tryckning på tangenten + eller – höjs eller

sänks metronomvolymvärdet med 1.

ANM.

•Tryck på + och – samtidigt för att återställa

ursprunglig grundinställning.

Tangentbordet kan delas på mitten, så att vänster och

höger sida får samma register. Den yttre vänstra

pedalen fungerar som dämpningspedal för vänster

sida, medan den yttre högra pedalen fungerar som

dämpningspedal för höger sida.

Tangentbordets vänstra och högra sida har då i princip

samma register. Vänster pedal fungerar som

dämpningspedal för vänster sida, medan höger pedal

fungerar som dämpningspedal för höger sida.

Duettläget är perfekt för att hålla lektioner då läraren

kan spela på vänster sida och eleven spela samma sång

på höger sida.

ANM.

•Enbart dämpningspedalen för tangentbordets högra

sida kan användas för halvpedaloperationer.

Delning av tangentbordet för

duettspelning

C3 C4 C5 C6 C3 C4 C5 C6

Tangentbord

Delningspunkt

Vänster tangentbord Höger tangentbord

(mittre C)(mittre C)

Pedaler

Dämpningspedal för

vänster sida

Dämpningspedal för

vänster och höger sida

Dämpningspedal för

höger sida

Spelning med olika toner

SV-13

Välj den pianoton du vill använda för duetten.

Exempel: GRAND PIANO (BRIGHT)

Håll knappen FUNCTION intryckt och tryck

på Duettläge-tangenten för att växla mellan

nedanstående inställningar för duettläge.

På

Pan: Vänstra tangentbordets toner återges via vänster

högtalare och högra tangentbordets toner återges

via höger högtalare.

VIKTIGT!

• inställningarna för oktavskifte och transponering kan

inte ändras medan På eller Pan är valt som

inställning för duettläge.

• Medan ”Pan” är valt som inställning för duettläge kan

inställning av salsimulator, efterklang eller kör inte

ändras.

Ändring av oktav på tangentborden för

duett

Det går att ändra registren för vänster och höger

tangentbord i oktavenheter från deras

grundinställning. Detta är praktiskt t.ex. när det

grundinställda registret är otillräckligt då en person

spelar delen för vänster hand och en annan spelar

delen för höger hand.

Håll knapparna FUNCTION och GRAND

PIANO intryckta och tryck på den C-tangent

du vill placera vid C4 (mittre C) på vänster

tangentbord. Fortsätt hålla knapparna

FUNCTION och GRAND PIANO intryckta

och gå vidare till steg 2 nedan.

•Detta ljuder noten som tilldelats C4 och ändrar

oktaven för vänster tangentbord.

Exempel: Tryck på C-tangenten (C4) längst till vänster

för att tilldela registret som visas nedan.

Tryck, medan knapparna FUNCTION och

GRAND PIANO fortfarande hålls intryckta, på

den C-tangent du vill placera vid C4 (mittre C)

på höger tangentbord.

•Detta ljuder noten som tilldelats C4 och ändrar

oktaven för höger tangentbord.

ANM.

•Tangentborden kan återställas till sina

grundinställda register genom att lämna duettläget

och sedan välja På eller Pan som inställning för

duettläge igen.

C4 C5 C6 C7 C3 C4 C5 C6

Vänster tangentbord Höger tangentbord

(Intryckt tangent)

1 oktav högre än

grundinställningen

Oförändrad

SV-14

Användning av inbyggda sånger (konsertspelning,

musikbibliotek, demonstrationslåtar)

Digitalpianot inkluderar 10 inbyggda piano- och

orkesterlåtar (Concert Play 1 till 10) och 60 pianosolon

(Music Library 1 till 60).

Konsertspelning ger dig möjlighet att spela med till

orkesterackompanjemang. Musikbiblioteket kan

användas till att öva på välkända pianostycken.

VIKTIGT!

•Varje gång du byter till en annan sång laddar

digitalpianot aktuella sångdata. Observera att ingen

knappmanövrering är möjlig under pågående

sångladdning. Vid spelning på tangentbordet kan

byte av sång medföra att notutmatning stoppas.

Håll knappen FUNCTION intryckt och tryck

på knappen METRONOME.

•Samtliga konsertspelningssånger (Lyssna) och

musikbibliotekssånger spelas upp i ordningsföljd

med slingavspelning.

•Du kan spela med på tangentbordet efter hand som

sången spelas. Tonen tilldelad tangentbordet är tonen

som är förinställd för sången som spelas.

Byt demonstrationssång genom att hålla

knappen FUNCTION intryckt och trycka på

knappen MIDI REC eller AUDIO REC

(knappen REVERB på PX-770).

•Välj nästa demonstrationssång genom att hålla

knappen FUNCTION intryckt och trycka på

knappen MIDI REC.

•Välj föregående demonstrationssång genom att hålla

knappen FUNCTION intryckt och trycka på

knappen AUDIO REC (knappen REVERB på

PX-770).

•Vi hänvisar till sidan A-1 för en lista över sånger.

Tryck en gång till på knappen a för att

stoppa spelning av inbyggda sånger.

ANM.

•Tryck på knappen METRONOME medan knappen

FUNCTION hålls intryckt under konsertspelning

för att hoppa till den första musikbibliotekssången.

Utför samma manövrering vid uppspelning av

musikbiblioteket för att hoppa till den första

konsertspelningssången.

•De åtgärder för låtval och uppspelningsstopp som

beskrivs ovan är de enda åtgärder som kan utföras

under demonstrationsspelning.

Konsertspelning innefattar inspelning av en hel

orkester som du kan spela med till för autentiskt

ackompanjemang.

Du kan även använda konsertspelning till 3-stegsövning.

Steg 1: LISTEN

Lyssna på avspelningen av pianot och orkestern för

att bekanta dig med musiken.

Steg 2: LESSON

Öva på konsertspelningens pianodel.

•Det går att slå av delen för vänster eller höger

hand för en inbyggd sång och själv spela med på

pianot.

Steg 3: PLAY

Spela med till orkesterackompanjemanget.

•Konsertspelning innefattar faktiska inspelningar av

en orkester. Det innebär att instrumentljuden skiljer

sig från de toner som kan väljas med detta piano

(sidan SV-6). Det innebär också att ljudet från

konsertspelning kan innefatta störningar från

andning och framförande.

För att lyssna på en

konsertspelningssång (LISTEN)

Håll knappen FUNCTION intryckt och använd

tangenterna CONCERT PLAY SELECT +

och – till att bläddra igenom sångnumren i

ordningsföljd (från 1 till 10).

•Vi hänvisar till ”Lista över konsertspelning” på sidan

A-1 angående detaljer kring konsertspelningssånger.

Utförande av

demonstrationsspelning

Konsertspelning

Övning med en

konsertspelningssång

Användning av inbyggda sånger (konsertspelning, musikbibliotek, demonstrationslåtar)

SV-15

Håll knappen FUNCTION intryckt och tryck

på tangenten LISTEN.

•Detta aktiverar lyssnarläget för att lyssna på piano-

och orkesterframförandet.

•Uppspelningstempot är fast och går inte att ändra i

lyssnarläget.

Håll knappen FUNCTION intryckt och tryck

på tangenten CONCERT PLAY a för att

starta uppspelning.

•Spelning stoppas automatiskt när slutet av sången

nås.

Stoppa uppspelning genom att återigen hålla

knappen FUNCTION intryckt och trycka på

tangenten CONCERT PLAY a.

ANM.

•Volymnivån vid uppspelning kan justeras, om så

önskas. Vi hänvisar till ”Att utföra inställningar med

tangentbordet” (sidan SV-25) angående detaljer.

För att öva på pianodelen (LESSON)

FÖRBEREDELSE

•Tempot i uppspelningen kan ändras, om så önskas.

Vi hänvisar till ”Att utföra inställningar med

tangentbordet” (sidan SV-25) angående detaljer.

ANM.

•En del konsertspelningslåtar inbegriper

tempoväxlingar i sina arrangemang. Därför kan det

ibland hända att uppspelningstempot är snabbare

eller långsammare än tempoinställningen.

Håll knappen FUNCTION intryckt och tryck

på tangenten LESSON.

•Lektionsläget aktiveras och det är nu möjligt att spela

med till pianodelen.

Håll knappen FUNCTION intryckt och tryck

på knappen a för att välja den del som ska

slås av.

•Vid tryckning på en knapp slås dess del på

(knappens lampa tänd) eller av (knappens lampa

släckt).

Håll knappen FUNCTION intryckt och tryck

på tangenten CONCERT PLAY a.

•Uppspelning startar, utan delen som slogs av i steg 2.

Spela själv den avslagna delen.

Stoppa uppspelning genom att återigen hålla

knappen FUNCTION intryckt och trycka på

tangenten CONCERT PLAY a.

Vänster hand Höger hand

Båda delarna

på Högerhandens

del av

Vänsterhandens

del av

SV-16

Användning av inbyggda sånger (konsertspelning, musikbibliotek, demonstrationslåtar)

För att spela med till

orkesterackompanjemanget (PLAY)

Håll knappen FUNCTION intryckt och tryck

på tangenten PLAY.

•Spelläget aktiveras och orkesterdelen spelas upp utan

pianodelen.

Håll knappen FUNCTION intryckt och tryck

på tangenten CONCERT PLAY a för att

starta uppspelning.

•Uppspelningstempot är fast och går inte att ändra vid

uppspelning i spelläget.

Spela själv pianodelen.

Stoppa uppspelning genom att återigen hålla

knappen FUNCTION intryckt och trycka på

tangenten CONCERT PLAY a.

Du kan använda musikbiblioteketet till att lyssna på

eller öva på pianosånger.

•Musikbiblioteket innehåller 60 sånger numrerade

från 1 till 60.

•Det är även möjligt att importera upp till tio sånger*

från en dator till digitalpianots minne och tilldela

dem musikbibliotekets sångnummer 61 till 70.

*Det går att ladda ner musikdata från internet och

sedan överföra dem från din dator till digitalpianots

minne. Vi hänvisar till ”Överföring av sångdata med

en dator” på sidan SV-46 angående detaljer.

Leta upp sångnumret på sången du vill spela

i ”Lista över musikbibliotek” på sidan A-1.

Välj en annan sång genom att hålla knappen

FUNCTION intryckt och använda tangenterna

MUSIC LIBRARY SELECT (+, –, 0 till 9) till att

ange ett sångnummer.

•Vart tryck på tangenten + eller – höjer eller sänker

sångnumret med 1.

•Det går också att mata in ett värde från 0 till 9 för att

ange ett nummer på en musikbibliotekssång.

•Ange två siffror som sångnummer.

Exempel: Ange sångnummer 5 genom att trycka på

tangenterna 0 och 5.

Tryck på knappen a.

•Uppspelning av sången startar.

Tryck en gång till på knappen a för att

stoppa uppspelning.

•Uppspelning stoppas automatiskt när slutet av

sången nås.

ANM.

•Genom att trycka på tangenterna + och – samtidigt i

steg 2 i anvisningarna ovan väljs sångnummer 1.

•Det går även att justera uppspelningstempo och

volym för sången. Vi hänvisar till ”Att utföra

inställningar med tangentbordet” på sidan SV-25

angående detaljer.

Musikbibliotek

Spelning av en specifik sång i

musikbiblioteket

Användning av inbyggda sånger (konsertspelning, musikbibliotek, demonstrationslåtar)

SV-17

Det går att slå av delen för vänster eller höger hand för

en sång och själv spela med på pianot.

ANM.

•Musikbiblioteket innehåller också en del duetter.

När en duett är vald kan du slå av den första (Primo)

eller andra (Secondo) pianotonen och spela med till

sången.

•En del musikbibliotekslåtar inbegriper

tempoväxlingar i sina arrangemang. Därför kan det

ibland hända att uppspelningstempot är snabbare

eller långsammare än tempoinställningen.

FÖRBEREDELSE

•Välj sången du vill öva på och justera dess tempo. Vi

hänvisar till steg 3 under ”Användning av

metronomen” (sidan SV-11).

•Ett antal låtar innehåller tempoändringar inuti låten

för att framställa speciella musikaliska effekter.

Håll knappen FUNCTION intryckt och tryck

på knappen a för att välja den del som ska

slås av.

•Vid tryckning på en knapp slås dess del på

(knappens lampa tänd) eller av (knappens lampa

släckt).

Tryck på knappen a.

•Uppspelning startar, utan delen som slogs av i steg 1.

Spela själv den avslagna delen.

Tryck en gång till på knappen a för att

stoppa uppspelning.

Digitalpianot kan användas för uppspelning av

ljuddata (WAV-filer*) lagrade på ett separat inköpt

USB-minne.

Vi hänvisar till ”USB-minne (PX-870)” på sidan SV-35

angående detaljer.

*Linjär PCM, 16 bitar, 44,1 kHz, stereo

FÖRBEREDELSE

•Förbered ett USB-minne som innehåller inspelade

data med pianots funktion för ljudinspelning. Vi

hänvisar till ”Inspelning på ett USB-minne

(ljudinspelare) (PX-870)” på sidan SV-21 angående

detaljer.

•Du kan även använda en dator till att spara ljuddata

(WAV-fil) på ett USB-minne för uppspelning. Vi

hänvisar till ”Lagring av standard ljuddata (WAV-

filer) på ett USB-minne” på sidan SV-36 angående

detaljer.

•Sätt i USB-minnet som innehåller de data som ska

spelas upp i digitalpianots USB-minnesport.

Tryck en eller två gånger på knappen AUDIO

REC, så att lampan AUDIO REC tänds.

•Pianot ställs i uppspelningsberedskap.

Håll knappen FUNCTION intryckt och tryck

på en MUSIC LIBRARY SELECT-tangent.

•Tryck på plustangenten (+) för att bläddra framåt

bland sångfilnamn (TAKE01.WAV, TAKE02.WAV

o.s.v.) och på minustangenten (–) för att bläddra

bakåt.

•Det går även att använda siffertangenterna (0 till 9)

till att ange ett filnummer (1 till 99) direkt.

Digitalpianot avger ett pip om det inte finns någon fil

som motsvarar det inmatade numret.

Tryck på knappen a.

•Uppspelning av vald sång startar.

Tryck på knappen a för att stoppa

uppspelning av sången.

Övning med en sång i

musikbiblioteket

Vänster hand Höger hand

Båda delarna

på Högerhandens

del av Vänster hand

del av

Uppspelning av ljuddata

lagrade på ett USB-minne

(PX-870)

SV-18

Inspelning och uppspelning

Digitalpianots MIDI-inspelare kan användas till att

spela in och sedan spela upp noter som du spelar. När

ett separat inköpt USB-minne är isatt i digitalpianots

USB-minnesport sker inspelning och uppspelning av

ljuddata till och från USB-minnet (ljudinspelning).

Spår

Ett spår är ett avsnitt som innehåller inspelade data,

och en sång består av två spår: spår 1 och spår 2. Det

går att spela in varje spår var för sig och sedan

kombinera dem, så att de spelas upp tillsammans som

en enskild sång.

Minneskapacitet

•Det går att spela in cirka 5 000 noter i digitalpianots

minne.

•MIDI REC-lampan blinkar hastigt när minnet börjar

bli fullt.

•Inspelning stoppas automatiskt när antalet noter i

minnet överstiger det tillåtna.

Inspelade data

•Klaviaturspelning

•Ton som används för klaviaturspelning

•Slag (endast spår 1)

•Tempoinställning (endast spår 1)

•Inställning av lagring (endast spår 1)

•Duett (endast spår 1)

•Temperament (endast spår 1)

•Klaviaturvolym (endast spår 1)

•Kör (endast spår 1)

•Glans (endast spår 1)

•PX-870: Inställning av salsimulator (endast spår 1)

•PX-770: Efterklangsinställning (endast spår 1)

•PX-870: Akustisk simulator (endast spår 1)

•PX-770: Dämparbrus på/av (endast spår 1)

Förvaring av inspelade data

•När en ny inspelning startas raderas alla data som

tidigare inspelades i minnet.

•Om ett strömavbrott skulle uppstå under inspelning

raderas alla data i spåret du inspelar.

VIKTIGT!

• CASIO COMPUTER CO., LTD. påtar sig inget

ansvar för skador, förluster eller krav från tredje man

som orsakas av raderade data beroende på

felfunktion, reparation eller av någon annan

anledning.

Vid varje tryckning på knappen MIDI REC väljs

inspelningsalternativ i den ordningsföljd som visas

nedan.

Inspelning på ett specifikt sångspår

Efter inspelning av endera spåret i en sång kan du

utföra inspelning på det andra spåret medan du spelar

upp vad som spelades in på det första spåret.

Tryck en eller två gånger på knappen MIDI

REC, så att lampan MIDI REC börjar blinka.

•I detta läge blinkar lampan L som ett tecken på att

digitalpianot står i beredskap för inspelning på spår

Inspelning på inbyggd MIDI-

inspelare

Spår 1 Inspelning Under

uppspelning. . .

Spår 2 Inspelning

Sång

Användning av knappen MIDI

REC

Uppspel-

ningsbered-

skap

Inspelnings-

beredskap Normal

Lyser Blinkar Släckt

Inspelning och uppspelning

SV-19

Håll knappen FUNCTION intryckt och tryck

på knappen a för att välja önskat spår för

inspelning.

•Kontrollera att indikatorlampan för spåret du vill

spela in på blinkar.

Spår 1: Lampan L

Spår 2: Lampan R

Exempel: Spår 1 valt

Välj tonen och effekterna (endast spår 1) du

vill använda för inspelning.

•Ton (sidan SV-6)

•Effekter (sidan SV-9)

ANM.

•Om du vill att metronomen ska ljuda under

inspelning, så konfigurera inställningarna för slag

och tempo och tryck sedan på knappen

METRONOME. Vi hänvisar till ”Användning av

metronomen” på sidan SV-11 angående detaljer.

Tryck på knappen a eller börja spela.

•Inspelning startas nu automatiskt.

Tryck på knappen a för att stoppa

inspelning.

•Lampan vid knappen MIDI REC och lampan för

spåret du spelade in på ändras från blinkande till

tänd.

•Tryck på knappen a för att spela upp spåret som

just spelats in.

Tryck efter avslutad inspelning eller

uppspelning på knappen MIDI REC, så att

dess lampa slocknar.

Inspelning på ett spår under pågående

uppspelning av det andra

Tryck på knappen MIDI REC, så att dess

lampa tänds.

Håll knappen FUNCTION intryckt och tryck

på knappen a för att välja det spår som

ska spelas upp under inspelning.

Tryck på knappen MIDI REC, så att dess

lampa börjar blinka.

•Detta gör att lampan L börjar blinka.

Håll knappen FUNCTION intryckt och tryck

på knappen a för att välja önskat spår för

inspelning.

•Kontrollera att indikatorlampan för spåret du vill

spela in på blinkar.

Exempel: För att lyssna på uppspelning av spår 1 medan

du spelar in på spår 2

Välj tonen och effekterna (endast spår 1) du

vill använda för inspelning.

Tryck på knappen a eller börja spela.

•Både uppspelning av det inspelade spåret och

inspelning på det andra spåret startar.

•Om du vill göra om en redan påbörjad inspelning, så

tryck in knappen MIDI REC och håll den intryckt

tills digitalpianot ger ifrån sig ett pip. Befintliga

inspelningsdata raderas och pianot ställs i

inspelningsberedskap.

Tryck på knappen a för att stoppa

inspelning.

Tänd (uppspelning) Blinkar (inspelningsberedskap)

SV-20

Inspelning och uppspelning

Uppspelning från digitalpianots minne

Tryck på knappen MIDI REC, så att dess

lampa tänds.

ANM.

•Om en sång innehåller en inspelning på båda spåren

går det att slå av det ena spåret och spela upp enbart

det andra.

Tryck på knappen a.

•Uppspelning av sången och/eller spåret som valdes

startar.

ANM.

•Det går att ändra tempoinställning under

uppspelning av ett spår.

•Tryck en gång till på knappen a för att stoppa

uppspelning.

Radering av inspelade data

Följande åtgärder raderar ett specifikt spår i en sång.

VIKTIGT!

• Åtgärderna nedan raderar alla data i det valda

spåret. Tänk på att en radering inte kan upphävas.

Försäkra att du inte behöver några data i

digitalpianots minne innan du utför följande steg.

Tryck en eller två gånger på knappen MIDI

REC, så att lampan MIDI REC börjar blinka.

Håll knappen FUNCTION intryckt och tryck

på knappen a för att välja det spår som

ska raderas.

Tryck på knappen MIDI REC tills dess lampa

tänds.

•Detta gör att lampan för spåret som valdes i steg 2 i

dessa anvisningar börjar blinka.

Exempel: Om du valde spår 2 för radering

Håll knappen FUNCTION intryckt och tryck

på knappen a igen.

•Det valda spåret raderas och inspelningsberedskap

aktiveras.

•Radering kan när som helst avbrytas genom att

trycka på knappen MIDI REC, så att dess lampa

slocknar.

ANM.

•Endast knappen a på digitalpianot kan användas

från steg 3 tills den faktiska raderingen utförs i steg

4. Ingen annan knappmanövrering kan utföras.

Släckt Blinkar: Raderingsberedskap

Inspelning och uppspelning

SV-21

Allt som spelas på digitalpianot inspelas på USB-

minnet som ljuddata (WAV-filer*). Om du spelar med

på digitalpianot under pågående uppspelning av data

lagrat i sångminnet, så spelas både uppspelningen och

ditt eget spel in på USB-minnet.

*Linjär PCM, 16 bitar, 44,1 kHz, stereo

Inspelningskapacitet

•99 filer (TAKE01.WAV till TAKE99.WAV)

•Maximalt cirka 25 minuters inspelning per fil.

Inspelade data

•Allt som spelas på digitalpianot och

manövreringsljud spelas in.*

•Enskilda delar kan inte spelas in.

*Slå av manövreringsljud, om du inte vill att de ska

spelas in. Vi hänvisar till ” Driftston” under

”Parameterlista” på sidorna SV-28 till SV-33.

Förvaring av inspelade data

Varje ny inspelning av ljuddata på ett USB-minne

tilldelas automatiskt ett nytt filnamn, så existerande

data blir inte överskriven.

Inspelning av spelning på digitalpianot

(ljudinspelning)

FÖRBEREDELSE

•Se till att formatera USB-minnet på digitalpianot

innan det används. Vi hänvisar till ”USB-minne (PX-

870)” på sidan SV-35 angående detaljer.

Sätt i USB-minnet i digitalpianots USB-

minnesport.

•Vid isättning av ett USB-minne behöver digitalpianot

först ”montera” USB-minnet och förbereda sig för

datautbyte. Tänk på att inga andra åtgärder kan

utföras på digitalpianot medan ett USB-minne håller

på att monteras. Lamporna L/R på digitalpianot

blinkar under pågående montering. Det kan ta upp

till 10 eller 20 sekunder eller rentav längre innan

USB-minnet blivit monterat. Försök inte utföra någon

annan manövrering på digitalpianot medan en

montering pågår (medan lamporna L/R blinkar). Ett

USB-minne behöver bli monterat varje gång det

ansluts till digitalpianot.

Tryck en eller två gånger på knappen AUDIO

REC, så att lampan AUDIO REC börjar

blinka.

Tryck på knappen a eller börja spela för

att starta inspelning.

Inspelning på USB-minnet startar.

•Inspelning kan också startas genom att trampa ner en

pedal eller utföra någon annan manövrering.

•Om du vill göra om en redan påbörjad inspelning, så

tryck in knappen AUDIO REC tills digitalpianot ger

ifrån sig ett pip. Befintliga inspelningsdata raderas

och pianot ställs i inspelningsberedskap.

ANM.

•Ta inte bort USB-minnet från USB-minnesporten

medan lampan AUDIO REC blinkar. Det gör att

inspelningen avbryts och att data kan förvanskas.

Tryck på knappen a eller knappen AUDIO

REC för att stoppa inspelning.

•Om du vill fortsätta med inspelning ska du utföra

åtgärderna från steg 2 i dessa anvisningar. Om du vill

spela upp det som just spelats in ska du utföra

åtgärderna från steg 3 under ”Uppspelning av data

inspelat på ett USB-minne” (sidan SV-22). Tryck på

knappen AUDIO REC, så att dess lampa slocknar,

för att avbryta inspelning/uppspelning av ljud.

Inspelning på ett USB-minne

(ljudinspelare) (PX-870)

SV-22

Inspelning och uppspelning

Inspelning av spelning på digitalpianot

medan data inspelade i MIDI-inspelaren

spelas upp (ljudinspelare)

Tryck en eller två gånger på knappen MIDI

REC, så att MIDI REC-lampan tänds.

Håll knappen FUNCTION intryckt och tryck

på knappen a för att välja

uppspelningsspåret.

Tryck en eller två gånger på knappen AUDIO

REC, så att lampan AUDIO REC börjar

blinka.

Tryck på knappen a eller börja spela för

att starta inspelning.

•Uppspelning av innehåll inspelat på MIDI-inspelaren

och inspelning på USB-minnet startar samtidigt.

Tryck på knappen a för att stoppa

uppspelning och inspelning.

•Om du vill fortsätta med inspelning ska du utföra

åtgärderna från steg 2 under ”Inspelning av spelning

på digitalpianot (ljudinspelning)” (sidan SV-21). Om

du vill spela upp det som just spelats in ska du utföra

åtgärderna från steg 3 under ”Uppspelning av data

inspelat på ett USB-minne” (sidan SV-22). Tryck på

knappen AUDIO REC, så att dess lampa slocknar,

för att avbryta inspelning/uppspelning av ljud.

Uppspelning av data inspelat på ett USB-

minne

Tryck en eller två gånger på knappen AUDIO

REC, så att lampan AUDIO REC tänds.

Välj sången som ska spelas upp.

Gå direkt till steg 3, om du vill spela upp den senast

inspelade filen.

-För att välja föregående sång

Håll knappen FUNCTION intryckt och tryck på Välj

musikbibliotekssång-minustangenten (–).

Varje tryckning bläddrar bakåt en sång.

-För att bläddra i filnummerföljd

Håll knappen FUNCTION intryckt och tryck på Välj

musikbibliotekssång-plustangenten (+).

Varje tryckning bläddrar framåt en sång.

-För att ange ett filnummer

Använd Välj musikbibliotekssång-siffertangenterna (0

till 9) till att ange önskat filnummer (1 till 99).

(TAKE01.WAV, TAKE02.WAV o.s.v.)

Digitalpianot ger ifrån sig ett pip om ingen fil med

angivet nummer förekommer.

Tryck på knappen a för att starta

uppspelning.

Tryck på knappen a för att stoppa

uppspelning av sången.

Inspelning och uppspelning

SV-23

Justering av volymnivån för

ljudinspelning

Gör på nedanstående sätt för att justera volymnivån för

inspelning av ljuddata på ett USB-minne.

Håll knappen FUNCTION intryckt och använd

tangenterna för ljudinspelningsvolym till att

justera volymnivån.

•Vi hänvisar till ”Tangenter som används för

inställningar” (sidan SV-26) angående detaljer kring

användning av tangenterna för inställningar.

•Vart tryck på tangenten + (höja) eller – (sänka) ändrar

volymnivån med 1.

ANM.

•Tryck på tangenterna + och – samtidigt för att

återställa grundinställningen.

Radering av en ljudfil från ett USB-minne

Filer kan raderas en i taget.

VIKTIGT!

• Åtgärderna nedan raderar alla data i den valda filen.

Tänk på att en radering inte kan upphävas. Försäkra

att du inte behöver några data i digitalpianots minne

innan du utför följande steg.

Tryck en eller två gånger på knappen AUDIO

REC, så att lampan AUDIO REC tänds.

Välj den sång som ska raderas.

Hoppa direkt till steg 3 om du vill radera den senast

inspelade filen.

-För att välja föregående sång

Håll knappen FUNCTION intryckt och tryck på Välj

musikbibliotekssång-minustangenten (–).

Varje tryckning bläddrar bakåt en sång.

-För att bläddra i filnummerföljd

Håll knappen FUNCTION intryckt och tryck på Välj

musikbibliotekssång-plustangenten (+).

Varje tryckning bläddrar framåt en sång.

-För att ange ett filnummer

Använd Välj musikbibliotekssång-siffertangenterna

(0 till 9) till att ange önskat filnummer (1 till 99).

(TAKE01.WAV, TAKE02.WAV o.s.v.)

Digitalpianot ger ifrån sig ett pip om ingen fil med

angivet nummer förekommer.

Tryck på knappen AUDIO REC, så att

lampan AUDIO REC börjar blinka.

Håll knappen AUDIO REC intryckt tills båda

lamporna L och R börjar blinka.

SV-24

Inspelning och uppspelning

Håll knappen FUNCTION intryckt och tryck

på knappen a igen.

•Radering kan när som helst avbrytas genom att

trycka på knappen AUDIO REC, så att dess lampa

slocknar.

ANM.

•Vid inspelning av en ny fil tilldelas denna

automatiskt nästa filnummer i den ordning som

filerna nu förekommer på USB-minnet, även om ett

tidigare nummer är oanvänt (eftersom en fil har

raderats). Om ett USB-minne t.ex. innehåller filer

med numren 01, 02, 04, 07 och 08 kommer nästa fil

som inspelas på USB-minnet att tilldelas filnumret

09.

SV-25

Att utföra inställningar med tangentbordet

Förutom till val av toner och sånger (konsertspelning

eller musikbiblioteket) kan knappen FUNCTION även

användas i kombination med tangenterna på

klaviaturen för att konfigurera effekt,

anslagskänslighet och andra inställningar.

Ta ”Parameterlista” på sidorna SV-28 - SV-33

till hjälp för att hitta den inställning som ska

konfigureras och kontrollera dess detaljer.

Ta ”Tangenter som används för inställningar”

på sidan SV-26 till hjälp för att hitta var på

tangentbordet du ska utföra den önskade

inställningen.

Håll knappen FUNCTION intryckt och tryck

samtidigt på tangenten för den inställning

som ska konfigureras.

•Digitalpianot ger ifrån sig en driftston efter

konfigurering av inställningen.

Exempel: Sänk konsertspelningsvolymen genom att

trycka på minustangenten CONCERT PLAY

VOLUME (–).

Släpp upp knappen FUNCTION för att

avsluta inställningen.

ANM.

•Digitalpianot kan konfigureras så att ingen driftston

hörs i steg 3. Vi hänvisar till ” Driftston” under

”Parameterlista” på sidorna SV-28 - SV-33 angående

detaljer.

Operationstyper för

tangentbordsinställning

Det finns fyra typer av operationer som kan utföras

medan du gör inställningar med tangentbordet: Typ A,

Typ B, Typ C och Typ D.

Exempel: Tryckning på tangenten JAZZ ORGAN för att

välja tonen JAZZ ORGAN

•Håll tangenten intryckt för att höja eller sänka en

inställning med hög hastighet.

•Tryck på båda tangenterna samtidigt för att

återställa till grundinställningen.

•Ett tvåsiffrigt värde anges genom att t.ex. trycka på 0

och sedan på 2. Ett tresiffrigt värde anges genom att

t.ex. trycka på 0 sedan på 2 och 0.

•Vid tryckning på en tangent avger digitalpianot ett

pipljud som upplyser om vilken inställning som är

vald.

•Ett långt pip anger att den tillämpliga inställningen

är avslagen.

Exempel: Vid tryckning två gånger på Kör-tangenten

medan kör är avslaget piper digitalpianot två

gånger, vilket anger att inställningen för

medeldjup kör väljs.

ANM.

•Du kan kontrollera vilken operationstyp som gäller

för varje inställning i kolumnen ”Operationstyp”

under ”Parameterlista” på sidorna SV-28 - SV-33.

För att konfigurera

inställningar med tangenterna

Tangenten CONCERT

PLAY VOLUME –

Typ A : Direktinmatning

Typ B : Höjning eller sänkning av en inställning

med hjälp av tangenterna + och –

Typ C : Inmatning av ett värde med hjälp av

siffertangenterna (0 till 9).

Typ D : Att slå på eller av eller kretsa genom

inställningar genom att trycka på en tangent

SV-26

Att utföra inställningar med tangentbordet

•Numren  t.o.m.  motsvarar numren i ”Parameterlista” på sidorna SV-28 - SV-33.

Tangenter som används för inställningar

− +

(C2)(C1)

− + − +

(C4)(C3)

OFF/ON OFF/ONOFF/ON

OFF/ONOFF/ON OFF/ON

OFF/ON

[Vänster tangentbord]

[Samlat]

[Mittre vänster tangentbord]

Val av musikbibliotekssång/tempo/slag/

temperamentval

Lokalkontroll

Sändarkanal

USB-minnesläge (PX-870)

Formatera (PX-870)

Spara (PX-870)

Ladda

(PX-870)

Radera (PX-870)

USB-minnesläge

Salsimulator (PX-870)

Efterklang (PX-770)

Strängresonans (PX-870)

Locksimulator (PX-870)

Tangenttrycksljud (PX-870)

-CONCERT PLAY a (sång)

LISTEN

LESSON

PLAY

CONCERT PLAY SELECT (sång)

Dämparbrus

CONCERT PLAY VOLUME

Högtalarutmatning

(PX-870)

Kör

Hörlursläge (PX-870)

-Equalizer för volymsynkronisering (PX-870)

Lägre pedal

Slagrespons (PX-870)

Tangentsläppsljud (PX-870)

Att utföra inställningar med tangentbordet

SV-27

OFF/ON

− + − + − +− + − + − +− + − + − +

(C8)(C7)

(C6)(C5)

[Samlat]

[Höger tangentbord]

Temperament

METRONOME BEAT

Ton

-Välj lagerton

METRONOME TEMPO Basnot

Anslagskänslighet

Glans

Transponering

Lagerbalans

A-stämning

Oktavskifte

Klaviaturvolym

-Musikbibliotekssångvolym

Metronomvolym

Ljudinspelningsvolym (PX-870)

Duettläge

Autofortsättning

Driftston

Panellås

[Mittre höger tangentbord]

SV-28

Att utföra inställningar med tangentbordet

■Toner

Parameterlista

Parameter Inställningar

Operations-

typ (sidan

SV-25)

Beskrivning Anmärkningar

 Salsimulator

(PX-870)

Av, DUTCH

CHURCH till

FRENCH

CATHEDRAL

Förvalt:

STANDARD

HALL

A Anger salsimulator för noter.

(sidan SV-9)

 Efterklang

(PX-770)

Av, 1 till 4

Förvalt: 2

AAnger efterklangen i noterna.

(sidan SV-9)

 Tonval Se sidan SV-6.

Förvalt: GRAND

PIANO

(CONCERT)

A Tilldelar en ton till tangentbordet.

(sidan SV-6)

 Kör Av, 1 till 4

Förvalt: Av

DAnger bredden i noterna.

(sidan SV-9)

 Glans –3 till 0 till 3

Förvalt: 0

B Anger glansen i noterna. Tryckning

på [+] gör noterna klarare och

skarpare. Tryckning på [–] gör

noterna fylligare och mjukare.

• Tryck på [+] och [–] samtidigt för att

återställa till grundinställningen (0).

 Lagerbalans –24 till 0 till 24

Förvalt: –10

BBestämmer volymbalansen mellan

huvudtonen och lagertonen.

(sidan SV-8)

• Tryck på [+] och [–] samtidigt för att

återställa till grundinställningen (–10).

 Lägre pedal Av, På

Förvalt: Av

D Vid trampning på

dämpningspedalen eller

sostenutopedalen medan denna

funktion är på och tonen BASS

(LOWER) är vald tillämpas

uthållen efterklang på tonen BASS

(LOWER). (sidan SV-7)

 Dämparbrus Av, På

Förvalt: På

DSlår på/av utmatning av

dämparbrus. (sidan SV-11)

 Slagrespons

(PX-870)

Av, 1 till 4

Förvalt: Beror på

ton

D Anger tidsfördröjningen mellan

ögonblicket då en tangent trycks in

och då noten faktiskt ljuder. Ett

större värde anger en längre

tidsfördröjning. (sidan SV-7)

 Strängresonans

(PX-870)

Av, 1 till 4

Förvalt: Beror på

ton

DAnger den strängresonans som är

utmärkande för ett akustiskt piano.

Ett högre värde höjer

resonansnivån. (sidan SV-7)

 Locksimulator

(PX-870)

1 till 4

Förvalt: Beror på

ton

D Anger effekt av locket i öppet läge.

(sidan SV-7)

 Tangenttrycks-

ljud (PX-870)

Av, På

Förvalt: På

DAktiverar eller avaktiverar

återgivning av det mekaniska ljud

(oljud) som kan höras vid mycket

lätta tillslag av tangenter på ett

akustiskt piano.

 Tangentsläpps-

ljud (PX-870)

Av, På

Förvalt: På

D Aktiverar eller avaktiverar

återgivning av det mekaniska ljud

(oljud) som kan höras när

tangenter på ett akustiskt piano

släpps upp.

Att utföra inställningar med tangentbordet

SV-29

- Välj lagerton Av, På

Förvalt: Av

DAktiverar eller avaktiverar lagring.

(sidan SV-8)

• BASS (LOWER) kan inte lagras med en

annan ton.

• Konfigurering av lagringsinställning kan

inte användas för inspelningsfunktionen

Spår 2-inspelning.

 Duettläge Av, På, Pan

Förvalt: Av

D Aktiverar eller avaktiverar

duettläget. (sidan SV-12)

• Medan Pan är valt kan inte effekterna

salsimulator (PX-870), efterklang (PX-770)

och kör tillämpas.

Parameter Inställningar

Operations-

typ (sidan

SV-25)

Beskrivning Anmärkningar

SV-30

Att utföra inställningar med tangentbordet

■Sång/metronom

Parameter Inställningar

Operations-

typ (sidan

SV-25)

Beskrivning Anmärkningar

 Val av musik-

bibliotekssång

(MUSIC

LIBRARY

SELECT)

1 till 70

Förvalt: 1

Väljer en låt i musikbiblioteket.

(sidan SV-16)

• Denna inställning kan inte ändras under

inspelning.

 Tempo

(TEMPO)

20 till 255

Förvalt: 120

Anger tempot för sånger i

konsertspelningens lektionsläge,

musikbibliotekets sånger,

metronomen, inspelning och

uppspelning m.m. (sidan SV-11)

• Om + och – trycks in samtidigt under

inspelning ställs värdet 120 in.

 Slag (BEAT) 0 till 9

Förvalt: 4

C Anger metronomslaget.

(sidan SV-11)

• Tempot kan inte ändras i

konsertspelningsläget LISTEN eller PLAY.

 METRONOME

TEMPO

– – Aktiverar ett inställningsläge för

metronomtempo med tangenterna.

Använd  TEMPO-tangenterna till

att ange ett tempovärde.

(sidan SV-11)

• Tempot kan inte ändras i

konsertspelningsläget LISTEN eller PLAY.

 METRONOME

BEAT

– – Aktiverar ett inställningsläge för

angivning av metronomslag med

tangenterna. Använd  BEAT-

tangenterna till att ange ett

slagvärde. (sidan SV-11)

- CONCERT

PLAY a

Spel, Stopp DVäxlar mellan spel och stopp för en

konsertspelningssång.

(sidan SV-14)

• Denna inställning kan inte ändras under

inspelning.

 LISTEN – A Aktiverar lyssnarläget för

konsertspelning. (sidan SV-14)

• Denna inställning kan inte ändras under

inspelning.

 LESSON – A Aktiverar lektionsläget för

konsertspelning. (sidan SV-15)

• Denna inställning kan inte ändras under

inspelning.

 PLAY – A Aktiverar spelläget för

konsertspelning. (sidan SV-16)

• Denna inställning kan inte ändras under

inspelning.

 CONCERT

PLAY SELECT

(sång)

(SELECT +/–)

1 till 10

Förvalt: 1

BAnger ett sångnummer för

konsertspelning. (sidan SV-14)

• Denna inställning kan inte ändras under

inspelning.

 CONCERT

PLAY

VOLUME

(VOLUME +/–)

0 till 42

Förvalt: 32

B Ställer in volymnivå för

uppspelning av konsertspelning.

• Denna inställning kan inte ändras under

inspelning.

- Musikbiblio-

teksvolym

0 till 42

Förvalt: 42

BStäller in volymnivå för

uppspelning av musikbiblioteket.

• Denna inställning kan inte ändras under

inspelning.

 Metronomvo-

lym

0 till 42

Förvalt: 36

B Bestämmer metronomens volym.

(sidan SV-12)

Att utföra inställningar med tangentbordet

SV-31

■Tangentbord

Parameter Inställningar

Operationstyp (sidan SV-25)

Beskrivning Anmärkningar







Temperament

Temperament-

basnot

Temperament-

val

Temperament:

0 till 16

Basnot:

C till B

Förvalt:

Temperament: 0

(jämntempererad)

Basnot: C

Håll knappen

FUNCTION

intryckt

och tryck på lämplig tangent enligt

nedan.

1. Tryck på



Temperament-

tangenten.

2. Använd



Temperamentval-

tangenterna till att välja önskat

temperament.

• Om du vill gå vidare direkt till

val av basnot, så släpp upp

knappen

FUNCTION

och följ

anvisningarna nedan.

Håll knappen

FUNCTION

intryckt

och tryck på lämplig tangent enligt

nedan.

1. Tryck på



Basnot-tangenten.

2. Tryck på tangenten för den not som

ska anges som basnot. Du kan ange

vilken not som helst i valfritt

Det går att ändra

skalan

(stämningssystemet)

på klaviaturen från

den normala

jämntempererade till

en annan stämning

som lämpar sig

bättre för sådant som

indisk musik, arabisk

musik, klassiska

stycken o.dyl.

• När du väljer ett

temperament

utöver ”Equal”

måste du även

ställa in en basnot

(basnot för

temperamentet i

sången som

framförs).

• Vi hänvisar till en

bok om musikteori

för närmare

detaljer om

temperament.

0: Equal /

1: Pure Major /

2: Pure Minor /

3: Pythagorean /

4: Kirnberger 3 /

5: Werckmeister /

6: Mean-Tone /

7: Rast /

8: Bayati /

9: Hijaz /

10: Saba /

11: Dashti /

12: Chahargah /

13: Segah /

14: Gurjari Todi /

15: Chandrakauns /

16: Charukeshi

 Anslagskänslig-

het

Av, 1 till 3

Förvalt: 2

DAnger det relativa

trycket på

tangenterna.

Inställning av ett

lägre värde gör att

ett lätt anslag

framställer ett

kraftigt ljud.

• Vart tryck på tangenten avger

ett antal pip enligt nedan för att

ange nuvarande inställning.

En gång (långt): Av

En gång (kort): 1

Två gånger: 2

Tre gånger: 3

 Transponering –12 till 0 till 12

Förvalt: 0

B Höjer eller sänker

digitalpianots

stämning i

halvtonssteg.

• Transponeringsinställningen kan

inte ändras i duettläget.

• En höjning av digitalpianots

tonhöjd kan göra att de högsta

noterna i registret för en ton blir

förvrängda.

 A-stämning 415,5 Hz till

440,0 Hz till

465,9 Hz

Förvalt: 440,0 Hz

BHöjer eller sänker

digitalpianots

samlade tonhöjd i

0,1 Hz:s steg från

standardtonhöjden

A4 = 440,0 Hz.

• Växla mellan de två

inställningarna nedan genom att

hålla knappen FUNCTION

intryckt och samtidigt trycka på

A-stämningstangenterna

(+ och –).

440,0 Hz (1 pip)

442,0 Hz (2 pip)

 Oktavskifte –2 till 0 till 2

Förvalt: 0

BÄndra

tangentbordets

omfång i oktavsteg.

 Klaviaturvolym 0 till 42

Förvalt: 42

BJusterar volym-

nivåerna i alla delar

som regleras av

klaviaturen.

SV-32

Att utföra inställningar med tangentbordet

■MIDI och övriga inställningar

Parameter Inställningar

Operations-

typ (sidan

SV-25)

Beskrivning Anmärkningar

USB-

minnesläge

MIDI, Lagring

Förvalt: MIDI

D Digitalpianot ställs automatiskt i

läget MIDI när det ansluts till en

dator med en USB-kabel. Välj

lagring när du vill lagra sångdata i

inspelningsminnet i en dator eller

vid laddning av sångdata i en dator

till digitalpianots minne.

(sidan SV-46)

• Efter att denna inställning har ändrats till

Lagring blinkar lamporna GRAND PIANO,

E.PIANO 1 och R medan alla andra lampor

är släckta.

• Ingen manövrering av digitalpianot kan

utföras i detta läge.

• Vid varje tryckning på tangenten för USB-

enhetsläge växlar läget mellan MIDI och

lagring.

Lokalkontroll Av, På

Förvalt: På

DVal av ”Av” för lokalkontroll skär

av digitalpianots ljudkälla, så att

inget ljud framställs av pianot vid

tryckning på tangenter.

Sändarkanal 1 till 16

Förvalt: 1

B Anger en av MIDI-kanalerna (1 till

16) som sändarkanal, vilken

används för att sända MIDI-

meddelanden till en yttre enhet.

 Ljudinspel-

ningsvolym

(PX-870)

00 till 42

Förvalt: 42

BDu kan justera volymnivån för

ljuddata som inspelas på ett USB-

minne.

• Volymnivån går inte att justera under

inspelning.

 Driftston Av, På

Förvalt: På

D Val av ”Av” gör att ingen driftston

ljuder när en tangent trycks in

medan knappen FUNCTION hålls

intryckt.

• Denna inställning behålls även när

digitalpianot slås av.

 Panellås Av, På

Förvalt: Av

DVal av ”På” för denna inställning

låser knapparna på digitalpianot

(utom strömbrytaren P och

knapparna för att låsa upp), så att

ingen manövrering kan utföras.

Slå på driftslåset när du vill

förhindra att en knapp trycks in av

misstag.

Att utföra inställningar med tangentbordet

SV-33

USB-

minnesläge

(PX-870)

Av, På

Förvalt: Av

– USB-minnesläge.

Formatera

(PX-870)

Av, På

Förvalt: Av

–Formaterar ett USB-minne.

Spara (PX-870) Av, På

Förvalt: Av

– Lagrar data på ett USB-minne.

Ladda (PX-870) Av, På

Förvalt: Av

–Laddar data från ett USB-minne till digitalpianots sångminne.

Radera (PX-870) Av, På

Förvalt: Av

– Raderar data på USB-minnet.

Högtalarutmat-

ning (PX-870)

Av, På

Förvalt: Av

DNär På har valts för denna

inställning matas ljud ut till

högtalarna även om hörlurar är

anslutna.

 Hörlursläge

(PX-870)

Av, På

Förvalt: På

D När På har valts för denna

inställning återges naturligt

klingande akustiska pianotoner

medan hörlurar används.

- Equalizer för

volymsynkroni-

sering (PX-870)

Av, Weak, Normal,

Strong

Förvalt: Normal

DUtför automatiskt

klangfärgskompensation i enlighet

med volymnivån. Denna funktion

medför att ljud i det låga och/eller

höga registret är lättare att höra

även vid en låg volymnivå.

• Av: Ingen utjämning

• Weak: Svag utjämning

• Normal: Normal utjämning

• Strong: Stark utjämning

 Autofortsätt-

ning

Av, På

Förvalt: Av

D När På är valt för denna inställning

memorerar digitalpianot aktuella

inställningar när strömmen slås av

och återställer dem när strömmen

slås på igen.

När Av är valt återställs

ursprungliga grundinställningar

varje gång digitalpianot slås på.

• Inställningarna nedan memoreras inte,

även om autofortsättning är aktiverat.

Duettläge

Lagring

Stämning av LR (del)

Lokalkontroll

Parameter Inställningar

Operations-

typ (sidan

SV-25)

Beskrivning Anmärkningar

SV-34

Att utföra inställningar med tangentbordet

Digitalpianot kan anslutas till en smarttelefon, en

surfplatta eller en annan smart enhet. En särskild app

som kan visa partitur och en pianorulle som stöd för

övning finns tillgänglig.

Nerladdning av särskild app

Gå till webbplatsen nedan för att ladda ner den

särskilda appen och installera den på din smarta enhet.

http://web.casio.com/app/en/

Länkning med en app

(APP-funktion)

SV-35

USB-minne (PX-870)

Digitalpianot medger följande operationer på ett USB-

minne.

■USB-minnen som stöds

Kapacitet: Högst 32 GB rekommenderas

VIKTIGT!

• Drift med ovanstående typ av USB-minne har

bekräftats, men felfri operation kan inte garanteras.

•Använd ett USB-minne av formatet FAT (FAT32).

• Det går kanske inte att använda ett USB-minne som

identifieras som flera minnesenheter på din dator.

• Ett USB-minne som identifieras som en CD-ROM-

skiva på din dator kan ej användas.

• Ett USB-minne med en antivirusfunktion och/eller

säkerhetsfunktioner kan ej användas.

■Datatyper som digitalpianot stöder

■Format och kapacitet för lagring och

laddning av data

*Kan omvandlas till en standard-MIDI-fil (SMF-

format 0, filnamnstillägget .MID) och lagras.

ANM.

•Eftersom ljuddata kan spelas in eller upp direkt på

eller från ett USB-minne behöver de inte lagras eller

laddas i digitalpianots minne.

-Direktinspelning av spelning på tangentbordet på

ett USB-minne som ljuddata (.WAV).

Se ”Inspelning på ett USB-minne (ljudinspelare)

(PX-870)” (s. SV-21).

-Direktuppspelning av ljuddata (.WAV) lagrade på

ett USB-minne.

Se ”Lagring av standard ljuddata (WAV-filer) på

ett USB-minne” (s. SV-36) och ”Uppspelning av

ljuddata lagrade på ett USB-minne (PX-870)”

(s. SV-17).

-Användning av sånginspelning för att lagra

inspelade sångdata (.MID) på ett USB-minne.

Se ”Sparning av en inspelad sång på ett USB-

minne” (s. SV-38).

-Laddning av sångdata (.MID, .CM2) lagrade på ett

USB-minne till ett användarsångnummer i

digitalpianot.

Se ”Laddning av sångdata från ett USB-minne till

digitalpianots minne” (s. SV-40).

-Direktuppspelning av sångdata (.MID, .CM2) från

ett USB-minne.

Se ”Enkel uppspelning av en sång på ett USB-

minne” (s. SV-42).

-Se ”Formatering av ett USB-minne” (s. SV-37).

-Se ”Radering av data från ett USB-minne”

(s. SV-41).

.MID : Kan lagras i digitalpianots minne, på ett USB-

minne eller i en dator (ansluten via USB).

.CM2 : Kan lagras i digitalpianots minne, på ett USB-

minne eller i en dator (ansluten via USB).

.CSR : Kan lagras i digitalpianots minne eller i en

dator (ansluten via USB).

.WAV: Kan lagras på ett USB-minne.

Datatyp Beskrivning

(filnamnstillägg)

Operationer som

stöds

Spara

på USB-

minne

Ladda

från

USB-

minne

Användar-

sånger

(sidan SV-46)

En av följande två typer

av musikdata

1. Data i CASIO-format

(CM2)

2. Standard-MIDI-filer

(MID)

SMF-format 0 eller 1

–O

Sånger inspe-

lade med

sånginspel-

ning

(sidan SV-18)

Sångdata inspelad på

detta digitalpiano

(MID) O*–

SV-36

USB-minne (PX-870)

Vid inspelning med digitalpianots ljudinspelare skapas

en mapp benämnd AUDIO på USB-minnet. WAV-filer

lagras i mappen AUDIO och tilldelas automatiskt

namn från TAKE01.WAV till TAKE99.WAV. Du kan

även ansluta ett USB-minne till en dator och ändra

namnen på ljuddatafiler (WAV) till formatet

”TAKEXX.WAV”* och flytta dem till mappen AUDIO.

Därefter kan de spelas upp på digitalpianot.

*XX = 01 till 99

Vi hänvisar till ”Uppspelning av ljuddata lagrade på

ett USB-minne (PX-870)” (sidan SV-17) angående

detaljer kring uppspelning.

Hanteringsföreskrifter för USB-minnen

och USB-minnesporten

VIKTIGT!

•Observera noga de försiktighetsåtgärder som anges

i dokumentationen som medföljer USB-minnet.

•Undvik att använda ett USB-minne under följande

förhållanden. Dessa förhållanden kan förvanska

data som lagrats på USB-minnet.

– Ställen som utsätts för höga temperaturer, hög

luftfuktighet eller frätande gas.

– Ställen som utsätts för kraftiga elektrostatiska

laddningar och digitala störningar.

• Ta aldrig bort USB-minnet medan data skrivs på

eller laddas från det. Detta kan förvanska data på

USB-minnet och skada USB-minnesporten.

• Sätt aldrig i något utöver ett USB-minne i USB-

minnesporten. Detta skapar risk för felfunktion.

• Ett USB-minne kan bli varmt efter en längre tids

användning. Detta är normalt och tyder inte på fel.

• Statisk elektricitet som leds från din hand eller ett

USB-minne till USB-minnesporten kan orsaka

felfunktion på digitalpianot. Slå i så fall av och sedan

på digitalpianot igen.

Lagring av standard ljuddata

(WAV-filer) på ett USB-minne

\AUDIO

TAKE01.WAV

TAKE02.WAV

TAKE99.WAV

USB-minne

.WAV-filer

Upphovsrätt

Du tillåts använda inspelningar endast för personligt

bruk. All reproduktion av en ljudfil eller musikfil utan

tillstånd från upphovsrättsinnehavaren är strängt

förbjuden enligt upphovsrättslagar och internationella

fördrag. Att göra sådana filer tillgängliga på Internet

eller att distribuera dem till tredje man är också strängt

förbjudet enligt upphovsrättslagar och internationella

fördrag, oavsett om det sker i vinstsyfte eller inte.

CASIO COMPUTER CO., LTD. påtar sig inget ansvar

för något bruk av detta digitalpiano som strider mot

upphovsrättslagar.

USB-minne (PX-870)

SV-37

VIKTIGT!

•Anslut aldrig något utöver ett USB-minne till USB-

minnesporten.

•Vid isättning av ett USB-minne behöver digitalpianot

först ”montera” USB-minnet och förbereda sig för

datautbyte. Tänk på att inga andra åtgärder kan

utföras på digitalpianot medan ett USB-minne håller

på att monteras. Lamporna L/R på digitalpianot

blinkar under pågående montering. Det kan ta upp

till 10 eller 20 sekunder eller rentav längre innan

USB-minnet blivit monterat. Försök inte utföra någon

annan manövrering på digitalpianot medan en

montering pågår (medan lamporna L/R blinkar). Ett

USB-minne behöver bli monterat varje gång det

ansluts till digitalpianot.

■Isättning av ett USB-minne

Sätt i USB-minnet i digitalpianots USB-

minnesport såsom visas på bilden nedan.

•Tryck försiktigt in USB-minnet så långt det går.

Försök inte att trycka in USB-minnet med våld.

■Urtagning av ett USB-minne

Kontrollera att ingen form av datautbyte

pågår och dra sedan USB-minnet rakt utåt.

VIKTIGT!

• Se till att formatera USB-minnet på digitalpianot

innan det används för första gången.

• Kontrollera att USB-minnet inte innehåller data du

vill bevara innan det formateras.

• Den formatering som görs av detta digitalpiano är en

”snabbformatering”. Formatera USB-minnet på din

dator eller annan apparat om du vill försäkra att all

data i USB-minnet raderas.

<USB-minnen som stöds>

Digitalpianot stöder USB-minnen formaterade till

FAT32. Om ditt USB-minne är formaterat till ett annat

filsystem ska du använda Windows

formateringsfunktion till att omformatera det till

FAT32. Använd inte snabbformatering.

■Strukturdiagram för USB-minnesmappar

Vid formatering av ett USB-minne i digitalpianot

skapas mapparna i diagrammet nedan automatiskt.

Sätt i USB-minnet som ska formateras i

digitalpianots USB-minnesport.

Att ansluta och ta bort ett

USB-minne från digitalpianot

USB-minne

USB-minnesport

Formatering av ett USB-minne

\AUDIO

TAKE01.WAV

TAKE02.WAV

TAKE99.WAV

\MUSICLIB

AAAA.MID

BBBB.CM2

CCCC.MID

\70

\62

\61

.MID-filer eller .CM2-filer

.WAV-filer

USB-minne

SV-38

USB-minne (PX-870)

Håll knappen FUNCTION intryckt och tryck

på tangenten för USB-minnesläge.

•Detta gör att lamporna L/R börjar blinka.

Håll knappen FUNCTION intryckt och tryck

på tangenten för formatering av USB-minne.

•AUDIO REC-lampan tänds.

•Avbryt formatering genom att hålla knappen

FUNCTION intryckt och trycka på USB-minnesläge-

tangenten.

Tryck på knappen a.

•Formatering startar.

•Efter avslutad formatering slocknar lamporna L/R

och digitalpianot lämnar formateringsläget.

ANM.

•Formatering av ett USB-minne med stor kapacitet

kan ta flera minuter.

Följ anvisningarna nedan för att spara data som spelats

in på digitalpianot på ett USB-minne som en MIDI-fil

(SMF-format 0).

Sätt i USB-minnet i digitalpianots USB-

minnesport.

Håll knappen FUNCTION intryckt och tryck

på tangenten för USB-minnesläge.

•Detta gör att lamporna L/R börjar blinka.

Blinkar

Lyser

Blinkar

Sparning av en inspelad sång

på ett USB-minne

Blinkar Släckt

Formatering

påbörjad

Formatering

avslutad

Blinkar

USB-minne (PX-870)

SV-39

Håll knappen FUNCTION intryckt och tryck

på tangenten för sparning på USB-minne.

•MIDI REC-lampan tänds.

•Avbryt datasparning genom att hålla knappen

FUNCTION intryckt och trycka på tangenten för

USB-minnesläge.

Håll knappen FUNCTION intryckt och använd

MUSIC LIBRARY SELECT-tangenterna till att

välja ett sångnummer (61 till 70).

•Digitalpianot avger ett kort pip om du väljer ett

korrekt sångnummer och ett långt pip om du väljer

ett felaktigt sångnummer.

Tryck på knappen a.

•Datasparning startar.

•Efter avslutad sparning slocknar lamporna L/R som

ett tecken på att USB-minnesläget har lämnats.

■Lagringsplats för USB-minnesdata (fil)

Vid utförande av åtgärderna ovan lagras pianodata i en

mapp benämnd MUSICLIB på USB-minnet.

•Mappen MUSICLIB skapas automatiskt när USB-

minnet formateras på digitalpianot (sidan SV-37).

•Observera att filer som inte finns i mappen

MUSICLIB kan inte laddas eller raderas av

digitalpianot.

•Mappen ”MUSICLIB” innehåller delmappar

benämnda ”61” till ”70”. Data lagras i den delmapp

vars namn motsvarar sångnumret du angav i steg 4 i

anvisningarna ovan.

Lyser

Blinkar Släckt

Sparning

påbörjad

Sparning

avslutad

SV-40

USB-minne (PX-870)

Följ anvisningarna nedan för att ladda

användarsångdata (sidan SV-46) från ett USB-minne

till digitalpianots musikbibliotek (sångnummer 61 till

70). Du kan sedan spela upp användarsången eller

använda den för övning.

ANM.

•Laddning av sångdata från ett USB-minne tilldelar

det motsvarande användarsångnummer. Om

exempelvis sångdata 61 laddas från ett USB-minne,

så tilldelas användarsångnummer 61 i digitalpianots

minne. Sedan kan du välja sången genom att välja

användarsång 61 (i musikbiblioteket).

Kopiera på din dator filen du vill ladda till en

av de numrerade delmapparna (61 till 70)

inuti mappen ”MUSICLIB” på USB-minnet.

•De numrerade namnen i delmapparna motsvarar

digitalpianots användarsångnummer (61 till 70).

Sätt i USB-minnet i digitalpianots USB-

minnesport.

Håll knappen FUNCTION intryckt och tryck

på tangenten för USB-minnesläge.

•Detta gör att lamporna L/R börjar blinka.

Håll knappen FUNCTION intryckt och tryck

på tangenten för laddning på USB-minne.

•GRAND PIANO-lampan tänds.

•Avbryt laddning genom att hålla knappen

FUNCTION intryckt och trycka på USB-minnesläge-

tangenten.

Håll knappen FUNCTION intryckt och använd

MUSIC LIBRARY SELECT-tangenterna till att

välja ett sångnummer (61 till 70).

•Digitalpianot avger ett kort pip om du väljer ett

korrekt sångnummer och ett långt pip om du väljer

ett felaktigt sångnummer.

•Vid val av sångnummer 00 massladdas de tio filerna

från 61 till 70 till digitalpianots sångminne.

Laddning av sångdata från ett

USB-minne till digitalpianots

minne

\MUSICLIB

\70

\62

\61

\MUSICLIB

\70

\62

\61

\PIANO\

.MID-filer eller

.CM2-filer

.MID-filer eller

.CM2-filer

USB-minneDigitalpianots minne

Blinkar

Lyser

USB-minne (PX-870)

SV-41

Tryck på knappen a.

•Aktuella data börjar laddas till musikbibliotekets

användarsångsområde.

•Efter avslutad dataladdning slocknar lamporna L/R

och laddning avbryts på digitalpianot.

•Spela upp laddade sångdata genom att lämna (slå av)

USB-minnesläget och sedan trycka på knappen a.

Följ anvisningarna nedan för att radera sångdata

lagrade i mappen ”MUSICLIB” på ett USB-minne.

Sätt i USB-minnet i digitalpianots USB-

minnesport.

Håll knappen FUNCTION intryckt och tryck

på tangenten för USB-minnesläge.

•Detta gör att lamporna L/R börjar blinka.

Håll knappen FUNCTION intryckt och tryck

på tangenten för radering på USB-minne.

•E.PIANO 1-lampan tänds.

•Avbryt dataradering genom att hålla knappen

FUNCTION intryckt och trycka på tangenten för

USB-minnesläge.

Blinkar Släckt

Laddning

påbörjad Laddning

avslutad

Radering av data från ett USB-

minne

Blinkar

Lyser

SV-42

USB-minne (PX-870)

Håll knappen FUNCTION intryckt och använd

MUSIC LIBRARY SELECT-tangenterna till att

välja ett sångnummer (61 till 70).

•Digitalpianot avger ett kort pip om du väljer ett

korrekt sångnummer och ett långt pip om du väljer

ett felaktigt sångnummer.

Tryck på knappen a.

•Detta startar radering av valda data.

•Efter avslutad radering slocknar lamporna L/R som

ett tecken på att USB-minnesläget har lämnats.

Utför åtgärderna nedan för att spela upp en

användarsång (sidan SV-46) som lagrats på ett USB-

minne utan att ladda sången till digitalpianots

musikbibliotek (sångnummer 61 till 70).

Kopiera på din dator de data du vill spela upp

på digitalpianot till mappen MUSICLIB på

USB-minnet.

•Bland sångdata i mappen MUSICLIB kan någon av

de första 00 till 99 sångerna, sorterade i filnamnsföljd,

väljas för uppspelning.

Sätt i USB-minnet i digitalpianots USB-

minnesport.

Håll knappen FUNCTION intryckt och tryck

på tangenten för USB-minnesläge.

•Detta gör att lamporna L/R börjar blinka.

Tryck på knappen a.

•Uppspelning av sångdata startar.

•Tryck en gång till på knappen a för att stoppa

uppspelning.

Byt sång genom att hålla knappen

FUNCTION intryckt och använda plus- och

minustangenterna MUSIC LIBRARY

SELECT (+ och –) till att välja önskad sång.

•Vid varje tryckning på plus- (+) eller minustangenten

(–) väljs ett sångfilnamn i ordningsföljd.

•Det går också att mata in ett värde från 0 till 9 för att

ange ett nummer på en musikbibliotekssång.

•Ange två siffror som sångnummer.

Exempel: Ange sångnummer 5 genom att trycka på

tangenterna 0 och 5.

Avbryt sånguppspelning på USB-minnet

genom att hålla knappen FUNCTION intryckt

och trycka på tangenten för USB-minnesläge.

Blinkar Släckt

Radering

påbörjad Radering

avslutad

Enkel uppspelning av en sång

på ett USB-minne

USB-minne (PX-870)

SV-43

Det följande visar hur lamporna anger feltypen när ett fel uppstår beroende på problem med dataöverföring eller

någon annan orsak.

Felindikatorer

Lampor Feltyp Orsak Åtgärd

No Media

1. USB-minnet är inte isatt i

digitalpianots USB-

minnesport.

1. Sätt i USB-minnet i USB-

minnesporten på rätt sätt.

2. USB-minnet togs ur medan

någon operation pågick.

2. Ta aldrig ur USB-minnet

medan någon operation pågår.

3. USB-minnet är skrivskyddat. 3. Häv skyddet för USB-minnet.

4. USB-minnet har ett program

för virusskydd.

4. Använd ett USB-minne som

inte har något program för

virusskydd.

No File

Det finns ingen laddningsbar fil i

mappen ”MUSICLIB” eller

spelbar fil i mappen ”AUDIO”.

Flytta filen du vill ladda till

mappen ”MUSICLIB” eller filen

du vill spela till mappen

”AUDIO” (sidorna SV-36 och

SV-38).

No Data

Du försöker lagra data på ett

USB-minne när det ej finns några

data att lagra.

Spela in något innan du försöker

utföra lagring.

Read Only

En fil avsedd för läsning med

samma namn du försöker

använda förekommer redan på

USB-minnet.

• Ändra namnet och spara sedan

de nya data.

• Ta bort läsegenskapen hos den

existerande filen på USB-minnet

och överskriv den med de nya

data.

• Använd ett annat USB-minne.

Media Full

Otillräckligt med ledigt utrymme

på USB-minnet.

Radera överflödiga filer på USB-

minnet för att skapa utrymme för

nya data (sidan SV-41) eller

använd ett annat USB-minne.

File Full

1. Det finns för många filer på

USB-minnet.

1. Radera överflödiga filer på

USB-minnet för att skapa

utrymme för nya data.

2. Det finns en fil benämnd

TAKE99.WAV i mappen

”AUDIO”.

2. Radera WAV-filen i mappen

”AUDIO”.

Not SMF01

Du försöker spela upp sångdata

av SMF-format 2.

Digitalpianot stöder endast

uppspelning av SMF-format 0

eller 1.

Size Over

Data på USB-minnet är för stora

för uppspelning.

Digitalpianot stöder uppspelning

av sångdatafiler med en maximal

storlek på 90 kbyte.

Wrong Data

1. Data på USB-minnet är

förvanskat.

—

2. USB-minnet innehåller data

som ej stöds av detta

digitalpiano.

Convert

Det återstående minnesutrymmet

i digitalpianot är för litet för att

en MIDI-inspelningssång ska

kunna omvandlas till SMF-data

och lagras i USB-minnet.

Reducera storleken på sångdata.

Exempel:

Radera spår som inte längre

behövs.

SV-44

USB-minne (PX-870)

Format

1. USB-minnets format är inte

kompatibelt med detta

digitalpiano.

1. Formatera USB-minnet på

digitalpianot.

2. USB-minnet är förvanskat. 2. Använd ett annat USB-minne.

Media R/W

USB-minnet är förvanskat. Använd ett annat USB-minne.

Lampor Feltyp Orsak Åtgärd

SV-45

Anslutning till en dator

Digitalpianot kan anslutas till en dator för utbyte av

MIDI-data. Det går att sända speldata från

digitalpianot till en separat inköpt musikprogramvara

på din dator eller sända MIDI-data från datorn till

digitalpianot för uppspelning.

Det följande visar minimala datorsystemkrav för att

kunna sända och mottaga MIDI-data. Kontrollera att

din dator uppfyller dessa krav innan den ansluts till

digitalpianot.

-Operativsystem

Windows Vista *1

Windows 7 *2

Windows 8.1 *3

Windows 10 *4

macOS (OS X/Mac OS X) 10.7, 10.8, 10.9, 10.10, 10.11,

10.12

-USB-port

VIKTIGT!

•Anslut aldrig till en dator som inte uppfyller kraven

ovan. Detta kan orsaka problem på din dator.

VIKTIGT!

• Se till att följa stegen i anvisningarna nedan ytterst

noga. Felaktig anslutning kan omöjliggöra sändning

och mottagning av data.

Slå av digitalpianot och starta sedan din

dator.

•Starta ännu inte musikprogramvaran på din dator!

När datorn är igång ska du använda en

separat inköpt USB-kabel för att ansluta den

till digitalpianot.

•Använd en USB-kabel med A-B-kontakter av typ USB

2.0 eller 1.1.

Slå på digitalpianot.

•Om detta är första gången du ansluter digitalpianot

till din dator kommer det drivrutinsprogram som

krävs för att sända och ta emot data att installeras i

datorn automatiskt.

Starta den separat införskaffade

musikprogramvaran på din dator.

Ställ in musikprogramvaran till att välja

”CASIO USB-MIDI” som MIDI-enhet.

•Anlita dokumentationen som medföljer

musikprogramvaran du använder angående detaljer

kring val av MIDI-enhet.

VIKTIGT!

•Var noga med att först slå på digitalpianot innan du

startar musikprogramvaran på datorn.

ANM.

•Efter en lyckad anslutning utgör det inget problem

att lämna USB-kabeln ansluten när du slår av datorn

och/eller digitalpianot.

•För mer detaljerade uppgifter och anslutningar som

gäller sändning och mottagning av MIDI-data för

detta digitalpiano kan aktuell information erhållas

på webbplatsen med följande URL-adress.

http://world.casio.com/

Minimala datorsystemkrav

*1: Windows Vista (32-bit)

*2: Windows 7 (32-bit, 64-bit)

*3: Windows 8.1 (32-bit, 64-bit)

*4: Windows 10 (32-bit, 64-bit)

Anslutning av digitalpianot till

en dator

USB-port på datorn

A-kontakt

USB-port på digitalpianot

B-kontakt

USB-kabel

(A-B-kontakter av

typ USB 2.0 eller 1.1)

SV-46

Anslutning till en dator

Vad är MIDI?

Förkortningen MIDI står för Musical Instrument

Digital Interface, vilket är namnet på en

världsomfattande standard för digitala signaler och

anslutningar som gör det möjligt att utbyta musikdata

mellan musikinstrument och datorer (maskiner)

producerade av olika tillverkare.

ANM.

•För närmare detaljer kring MIDI Implementation

hänvisas till CASIO:s webbplats nedan:

http://world.casio.com/.

Vi hänvisar till ”Sändarkanal” och ”Lokalkontroll” på

sidan SV-32.

Använd metoderna i detta avsnitt för att överföra data

i inspelningsminnet till en dator för lagring och för

laddning av sånger till användarsångminnet

(musikbibliotek 61 till 70).

VIKTIGT!

• Om digitalpianot slås av medan data håller på att

sparas eller laddas kan det hända att alla data som

för tillfället finns lagrade i digitalpianots minne

(inspelade sånger m.m.) raderas. Akta dig så att

strömmen inte slås av oavsiktligt under pågående

lagring och laddning av data. Om data raderas tar

det längre tid än vanligt för digitalpianot att startas

upp nästa gång det slås på (sidan SV-5).

Utför åtgärderna i steg 1 till 3 under

”Anslutning av digitalpianot till en dator” på

sidan SV-45.

Ändra USB-enhetsläget på digitalpianot till

lagring.

•Håll knappen FUNCTION intryckt och tryck på

tangenten för USB-enhetsläge.

•Efter att denna inställning har ändrats blinkar

lamporna GRAND PIANO, E.PIANO 1 och R

medan alla andra lampor är släckta.

•Vi hänvisar till ”USB-minnesläge” på sidan SV-32

angående detaljer.

Utför de åtgärder på datorn som krävs för att

visa datorns lagringsenheter.

•Digitalpianots minne visas som ”PIANO” under

”Enheter med flyttbara lagringsmedia”.

Användning av MIDI

Överföring av sångdata med

en dator

Om datorn kör detta

operativsystem: Gör detta:

Windows Vista, Windows 7 Dubbelklicka på ”Dator”.

Windows 8.1, Windows 10 Öppna valfri mapp. Klicka i

navigeringsfönstret på ”PC”.

Mac OS Hoppa över steg 3 och

dubbelklicka på ”PIANO”

på Mac-skrivbordet.

Anslutning till en dator

SV-47

Dubbelklicka på ”PIANO”.

•”PIANO” innehåller mappar benämnda

”MUSICLIB” och ”RECORDER”.

•Överför en användarsång till digitalpianot från en

dator genom att öppna mappen ”MUSICLIB” och

placera sången i en av de numrerade delmapparna

(61 till 70). Varje delmapp svarar mot ett

musikbiblioteksnummer: Delmapp 61 mot

musikbibliotek 61 o.s.v.

•Om exempelvis sångdata lagras i delmapp 61, så

hanteras aktuella data som musikbibliotekssång 61

av digitalpianot.

•Lagra inspelade sångdata (.CSR) i en dator genom att

kopiera .CSR-filen i mappen RECORDER till datorn.

Återför lagrade sångdata (.CSR) till digitalpianots

minne genom att kopiera det till mappen

RECORDER.

*Innan lagring eller laddning startas ska du först

kontrollera filnamnstillägget för att försäkra att det

matchar de som visas i denna spalt.

För en sång inspelad med digitalpianots

inspelningsfunktion ska du ändra dess filnamn till

ett av de namn och tillägg som visas i denna spalt.

VIKTIGT!

•Grundinställningen för Windows Vista, Windows 7,

Windows 8.1 och Windows 10 är att dölja

filnamnstillägg. Utför en av följande åtgärder på din

dator för att visa filnamnstillägg.

•För att visa filnamnstillägg under Windows Vista

eller Windows 7

•För att visa filnamnstillägg under Windows 8.1 eller

Windows 10

■För att ladda en sång till användarsång-

minnet (musikbibliotek 61 till 70)

Datatyp Mappnamn Filnamn och tillägg*

Användarsånger MUSICLIB .MID: Data av SMF-

format (format 0/1)

.CM2: Data av CASIO

originalformat

Data i

inspelningsminnet

RECORDER BIDREC01.CSR: Data av

CASIO originalformat

\RECORDER

\MUSICLIB

\70

\62

\61

\PIANO

.MID-filer eller .CM2-filer

.CSR-fil (enbart en sångdata)

Digitalpianots minne

1. Öppna Mappalternativ genom att klicka på [Start],

klicka på [Kontrollpanelen], klicka på [Utseende och

anpassning] och sedan klicka på [Mappalternativ].

2. Klicka på rutan [Visning]. Avmarkera kryssrutan

[Dölj filnamnstillägg för kända filtyper] under

[Avancerade inställningar].

3. Klicka på [OK].

1. Öppna valfri mapp.

2. Klicka på menyn [Visning] och välj sedan

kryssrutan [Filnamnstillägg] i gruppen [Visa/dölj].

1. Öppna mappen MUSICLIB.

2. Kopiera sångfilen (.MID eller .CM2) till den

nummerbenämnda delmappen (61 till 70) vars

namn matchar numret i musikbiblioteket där du vill

ladda sången.

•Om det förekommer två filer med

filnamnstilläggen .MID och .CM2 i mappen

MUSICLIB, så laddas endast aktuella .MID-data i

användarsångminnet.

SV-48

Anslutning till en dator

■För att överföra data i inspelningsminnet

mellan digitalpianot och datorn

Överför nuvarande data i digitalpianots

inspelningsminne till datorn genom att kopiera

innehållet i mappen RECORDER till datorn.

Överför inspelningsdata som tidigare sparats i datorn

tillbaka till inspelningsminnet genom att kopiera de

tillbaka till mappen RECORDER (och ersätta

nuvarande innehåll i mappen RECORDER).

Återställ USB-enhetsläget till MIDI efter

avslutad filkopiering.

•Om en Macintosh-dator används, så utför kassering

(dra dem till papperskorgen).

•Håll knappen FUNCTION intryckt och tryck på

lämplig tangent. Vi hänvisar till ”USB-minnesläge”

på sidan SV-32 angående detaljer.

•Vid återställning av USB-enhetsläget till MIDI laddas

innehållet i MUSICLIB till användarsångminnet och

innehållet i RECORDER till inspelningsminnet.

VIKTIGT!

• Ett dataomvandlingsfel anges av att lamporna

GRAND PIANO, E.PIANO 1 och L/R alla lyser

medan alla andra lampor är släckta.

Upphovsrätt

Rättigheter för skapare och upphovsrättsinnehavare

av musik, bilder, datorprogram, databaser och övriga

data är skyddade av upphovsrättslagar. Du tillåts

återge sådana verk enbart för personligt och icke-

kommersiellt bruk. All återgivning för övriga syften

(inklusive omvandling av dataformat), modifiering,

överföring av reproduktioner, distribution över ett

nätverk eller annat bruk utan tillstånd från

upphovsrättsinnehavaren utsätter dig för

skadeståndskrav och risk för brottsligt åtal för

kränkning av upphovsrätt och innehavarens

personliga rättigheter. Var noga med att återge och

använda upphovsrättsskyddat material i enlighet med

gällande lagar.

SV-49

Förberedelser

FÖRBEREDELSE

•Kontrollera att du har samtliga delar som visas

nedan innan montering startas.

•Några verktyg som krävs för montering medföljer

inte ställningen. Se till att ha en stjärnskruvmejsel (+)

till hands för montering.

VIKTIGT!

•Ta inte bort tejpen som håller tangentbordslocket på

plats förrän monteringen är avslutad. Om tejpen

avlägsnas kan tangentbordslocket öppnas och

stängas under montering och händer och fingrar

komma i kläm.

•Använd inte några skruvar utöver de som medföljer

ställningen. Detta kan orsaka skador på ställningen

och/eller digitalpianot.

•Skruvarna återfinns i en plastpåse inuti

förpackningsmaterialet.

• Kontakta en servicerepresentant för CASIO om

något saknas eller är skadat.

*OBSERVERA

•Minst två personer bör arbeta tillsammans på en

plan yta vid montering av ställningen.

•Akta dig för att klämma fingrarna mellan olika delar

under montering.

•Lägg ut en filt eller någon annan typ av tygstycke

under bänken för att undvika direktkontakt mellan

gummit på benens ändar och golvytan.

Direktkontakt mellan gummit och golvet kan orsaka

missfärgning, märken eller annan skada på golvet.

•När digitalpianot placeras på golvet bör det ställas

på ett mjukt underlag (en filt, en kudde e.dyl.).

Placera inte digitalpianot direkt på golvet.

ANM.

•Var noga med utföra montering av ställningen i

angiven ordning.

FÖRBEREDELSE

•Dra ut pedalenhetens kabel från pedalenheten .

Montering av ställningen

Sidopanel ............................ ×1

Sidopanel ............................ ×1

Bakstycke............................ ×1

Bakpanel (PX-870).............. ×1

Pedalenhet .......................... ×1

Skruvar (PX-870)................. ×8

Skruvar................................ ×2

Skruvar................................ ×4

Hållare................................. ×2

Skruvkåpor.......................... ×2

Skruvkåpor.......................... ×6

Klämmor.............................. ×2

SV-50

Förberedelser

Ta bort de fyra skruvarna (två i varje ända)

från bakstycket .

Fäst sidopanelerna  och  på bakstycket

. Skruva fast sidopanelerna  och  i

bakstycket  med skruvarna som togs bort i

steg 1.

VIKTIGT!

• Fäst sidopanelerna så att sidan av bakstycket  där

skarvkontaktdonen är infogade är vända mot

baksidan av ställningen.

• Om det är svårt att föra in en skruv i ett skruvhål för

skarvkontaktdonen ska du vrida på

skarvkontaktdonet med en skruvmejsel.

3-1.

Om pianot och ställningen ska placeras på en

plats där de inte står mot en vägg, så behöver

tippskyddshållarna vid basen av

sidopanelerna  och  dras ut. Skruva loss

de två skruvarna (en på utsidan av varje

sidopanel) som håller fast hållarna och skjut

sedan ut hållarna enligt bilden. Dra ut

tippskyddshållarna och sätt åter i skruvarna

för att hålla dem på plats, men dra ännu inte

åt skruvarna helt.

[Insidan av sidopanelerna]

PX-870

• Se till att den kant på bakstycket  som har en rad

med skruvhål är vänd neråt.

Skruvhål

VIKTIGT!

Skarvkontaktdon

•Vid isättning av en skruv i ett

skarvkontaktdon ska du hålla ett

finger på skarvkontaktdonhålet

på bakstycket  för att försäkra

att skarvkontaktdonet inte

tränger ut ur hålet.

Förberedelser

SV-51

3-2.

Om du tänker placera pianot och ställningen

mot en vägg ska du lossa de två skruvarna

(en på utsidan av varje sidopanel) som fäster

hållarna. Du behöver inte ta bort skruvarna i

detta fall.

•I detta fall behöver du inte ta bort skruvarna. Lossa

dem bara.

För in vinkelhållarna  i gapet mellan

tippskyddshållaren och sidopanelen.

Dra från utsidan av sidopanelerna  och 

temporärt åt skruvarna som lossades i steg 3

ovan.

Placera pedalenhetens  båda ändar på

hållarna  och fäst dem med skruvarna .

Avsluta med skruvkåporna .

Håll pedalenheten nertryckt mot golvet och

dra samtidigt åt de skruvar som delvis drogs

åt i steg 5 ordentligt.

SV-52

Förberedelser

(endast PX-870)

Fäst bakpanelen  i bakstycket .

•Placera bakpanelen  på pedalenheten  så att den

hamnar framför de tre skruvtapparna på

pedalenheten.

•Skruva i skruvarna  i de fem hålen på bakpanelen

.

•Gå runt till framsidan av digitalpianot och dra

ordentligt åt de tre skruvarna  som visas på bilden

nedan.

Skjut in pianot i spåren på sidopanel  och

sidopanel  från baksidan av den

hopmonterade ställningen.

•Tänk på att pianot ännu inte är ordentligt fäst på

ställningen. Var försiktig så att pianot inte faller av

ställningen.

10.

Använd skruvarna  till att fästa pianot i

ställningen både framifrån och bakifrån.

[Framsida] [Baksida]

Förberedelser

SV-53

11.

Kontrollera noga att de sex skruvarna som

fäster sidopanelerna  och  är ordentligt

åtdragna och täck sedan över skruvhuvudena

med skruvkåporna .

Inrikta pedalenhetens kabelkontakt såsom

visas på bilden nedan och anslut den till

pedaluttaget på undersidan av pianot.

a.Tryck in kontakten i uttaget så långt det går.

b.Använd klämmorna  till att fästa pedalkabeln på

två ställen på sidopanelen .

För in kontakten på nättillsatsen som

medföljer digitalpianot i strömintaget (PX-870:

24 V likström, PX-770: 12 V likström).

Anslut nätkabeln på nättillsatsen som

medföljer digitalpianot till ett vägguttag såsom

visas på bilden nedan.

Anslutning av kabeln

Nättillsatskontakt

Medföljande nättillsats

Vägguttag

Nättillsats

Nätkabel

SV-54

Förberedelser

PX-870

Sätt fast nothäftesställningen genom att föra

in dess stift i hålen på pianots ovansida.

PX-770

Skjut in nothäftesställningen under de två

bultarna på ovansidan av pianot och dra

sedan åt bultarna.

En skyddstejp är fäst längs framkanten av

tangentbordet för att skydda det under frakten. Ta bort

skyddstejpen innan digitalpianot tas i bruk.

•Ta loss tejpen genom att försiktigt dra den utåt

såsom bilden visar.

•Om någon tangent tycks ha rest sig efter att tejpen

har tagits bort, så tryck ner den för att återställa den

till normal position.

Montering av

nothäftesställningen Borttagning av skyddstejpen

från tangentbordet

Förberedelser

SV-55

Anslut separat inköpta hörlurar till utgångarna

PHONES/OUTPUT. Vid anslutning av hörlurar till

någon av utgångarna PHONES/OUTPUT skärs ljudet

till högtalarna av, vilket innebär att du kan öva sent på

kvällen utan att störa omgivningen. Ställ inte in en

alltför hög volymnivå när du använder hörlurar då

detta kan orsaka hörselskador.

ANM.

•Se till att skjuta in hörlurskontakten så långt det går i

utgången PHONES/OUTPUT. I annat fall hörs

ljudet kanske bara från den ena sidan av hörlurarna.

•Om kontakten på hörlurarna som används inte

matchar utgångarna PHONES/OUTPUT, så använd

en lämplig separat inköpt kontaktadapter.

•Vid användning av hörlurar som kräver en

kontaktadapter får du inte lämna adaptern ansluten

när du kopplar ur hörlurarna. I så fall hörs inget ljud

från högtalarna när du spelar.

Du kan ansluta ljudutrustning eller en musikförstär-

kare till digitalpianot och sedan använda yttre

högtalare för att framställa ett kraftigare och klarare

ljud.

VIKTIGT!

• Ställ först in volymen på en låg nivå med hjälp av

volymreglaget VOLUME, innan någon enhet ansluts

till digitalpianot. Justera sedan volymen till önskad

nivå efter anslutning.

• Läs noga dokumentationen som medföljer

utrustningen ifråga innan du ansluter något till

digitalpianot.

Anslutning av ljudutrustning (bild )

Använd separat inköpta anslutningskablar

(standardkontakt × 1, stiftkontakter × 2) för att ansluta

såsom visas på bild . Kontrollera att ändan av kabeln

som ansluts till digitalpianot är en stereostandardkon-

takt. Användning av en enkanalig standardkontakt

medför att bara en av de två stereokanalerna matas ut.

Vanligtvis bör ingångsväljaren på ljudutrustningen

ställas på den ingång som digitalpianot är ansluten till

(AUX IN e.dyl.). Justera volymen med hjälp av

volymreglaget VOLUME på digitalpianot.

Anslutning av en musikförstärkare (bild )

Anslut anslutningskabeln* till en av förstärkartyperna

som visas på bild .

Justera volymen med hjälp av volymreglaget

VOLUME på digitalpianot.

ANM.

•Ändra inställningen av Hörlursläge till Av, om

digitalpianot har anslutits till en ljudanläggning eller

en förstärkare. (endast PX-870)

Anslutning av hörlurar

Utgångarna PHONES/OUTPUT

Framsida

Stereostandardkontakt

Anslutning av ljudutrustning

eller en förstärkare

*Digitalpiano : Stereostandardkontakt

Förstärkare : Matar in signaler för vänster och

höger kanal. Om du inte ansluter en

av kontakterna matas endast en av de

två stereokanalerna ut.

INPUT 1

INPUT 2

Ingången AUX IN e.dyl. på en ljudförstärkare

Gitarrförstärkare,

klaviaturförstärkare e.dyl.

Stiftkontakt

Stiftuttag Standardkontakt

HÖGER (röd)

Till någon av utgångarna PHONES/OUTPUT på digitalpianot

Stereostandardkontakt

Stiftkontakt (röd)

Stiftkontakt (vit)

VÄNSTER (vit)

SV-56

Förberedelser

Använd endast tillbehör som specifikt anges för detta

digitalpiano.

Användning av otillåtna tillbehör skapar risk för

brand, elstötar och personskador.

ANM.

•Du kan erhålla information om tillbehör som säljs

separat för denna produkt från CASIO:s katalog som

finns hos din handlare samt från CASIO:s webbplats

på följande URL-adress.

http://world.casio.com/

Medföljande och extra

tillbehör

SV-57

Referens

Felsökning

Problem Åtgärd Se

sidan

Inget ljud framställs vid

tryckning på en tangent.

1. Vrid volymreglaget VOLUME mot läget ”MAX”.  SV-6

2. Koppla ur vadhelst som är anslutet till utgångarna PHONES/OUTPUT. SV-55

3. Slå på inställningen för lokalkontroll.  SV-32

Digitalpianots tonhöjd är fel. 1. Ändra transponeringsinställningen till ”0”. Slå alternativt av och sedan på

strömmen igen.

 SV-31

2. Ändra stämningsinställningen till 440,0 Hz. Slå alternativt av och sedan på

strömmen igen.

 SV-31

3. Ändra inställningen för oktavskifte till 0.  SV-31

4. Ändra temperamentinställningen till ”0: Equal”, som är modern

standardstämning.

 SV-31

Inget händer vid trampning på

en pedal.

Kontrollera att pedalenhetens kontakt är korrekt vänd och inskjuten så långt det

går.

 SV-53

Toner och/eller effekter låter

underliga. Problemet försvinner

inte när strömmen slås av och

sedan på igen.

Exempel: Notintensiteten ändras

inte trots att tangenttrycket

ändras.

Koppla ur autofortsättning och slå därefter av och sedan på strömmen igen.  SV-33

Det går inte att överföra data

efter anslutning av digitalpianot

till en dator.

1. Kontrollera att USB-kabeln är ansluten till digitalpianot och datorn och att

korrekt enhet är vald med datorns musikprogramvara.

 SV-45

2. Slå av digitalpianot och lämna sedan musikprogramvaran på din dator. Slå

sedan på digitalpianot och starta om musikprogramvaran på din dator.

Det går inte att lagra data på ett

USB-minne eller ladda data från

ett USB-minne.

Se ”Felindikatorer”.  SV-43

Det tar lång tid innan

digitalpianot kan användas

efter strömpåslag.

Det tar cirka 20 sekunder efter strömpåslag att utföra minnesformatering. Vänta

tills formateringen är avslutad. Observera att du bör undvika att slå av

digitalpianot under pågående dataöverföring med en dator.

 SV-46

Kvaliteten och volymen för en

ton låter en aning olika

beroende på var på

tangentbordet den spelas.

Detta är ett ofrånkomligt resultat av den digitala samplingsprocessen* och tyder inte på fel.

*Ett flertal digitala stickprov tas för det låga, medelhöga och höga registret hos det

ursprungliga musikinstrumentet. Det kan därför förekomma en viss skillnad i tonens

kvalitet och volym mellan de olika registren.

Vid tryckning på en knapp

skärs noten som ljuder av

tillfälligt, eller det förekommer

en viss ändring i hur effekter

tillämpas.

Detta inträffar när ljuden av flera delar kan höras samtidigt vid användning av lagring,

användning av duettläget, uppspelning av en inbyggd låt, inspelning o.dyl. Tryckning på en

knapp under dessa förhållanden gör att effektinställningen som är inbyggd i tonen ändras

automatiskt, vilket gör att noterna skärs av tillfälligt eller orsakar en viss ändring i hur

effekter tillämpas.

Jag behöver återställa samtliga

digitalpianodata och

inställningar till ursprungliga

grundinställningar.

Håll knapparna FUNCTION, MIDI REC och E.PIANO 1 intryckta och tryck på strömbrytaren

för att slå på strömmen.

Jag behöver återställa en viss

inställning till ursprunglig

grundinställning.

Håll knappen FUNCTION intryckt och tryck samtidigt på tangenterna + och – för aktuell

inställning.

SV-58

Referens

•Rätten till ändring av tekniska data och utformning förbehålles utan föregående meddelande.

Tekniska data för produkten

Modell PX-870BK/PX-870BN/PX-870WE PX-770BK/PX-770BN/PX-770WE

Tangentbord Pianotangentbord med 88 tangenter och

anslagskänslighet

Pianotangentbord med 88 tangenter och

anslagskänslighet

Maximal polyfoni 256 noter 128 noter

Ton 19 typer

• Lagring (utom bastoner)

19 typer

• Lagring (utom bastoner)

Akustisk simulator Dämpningsresonans (dämparbrus på/av), slagrespons,

strängresonans, locksimulator, avtyningssimulator,

tangenttrycksljud, tangentsläppsljud

Dämpningsresonans (dämparbrus på/av), slagrespons

Effekter Glans (–3 till 0 till 3), salsimulator (4 typer), kör (4 typer),

DSP, hörlursläge, equalizer för volymsynkronisering

Glans (–3 till 0 till 3), efterklang (4 typer), kör (4 typer),

DSP

Metronom • Slag: 0 till 9

• Tempoomfång: 20 till 255

• Slag: 0 till 9

• Tempoomfång: 20 till 255

Duettläge Justeringsbart tonomfång (–2 till 2 oktaver) Justeringsbart tonomfång (–2 till 2 oktaver)

Konsertspelning • Sånger: 10

• Sångvolym: Justeringsbar

• Del på/av: L, R (endast i lektionsläge)

• 3 lägen: LISTEN (Lyssna), LESSON (Lektion),

PLAY (Spela)

• Sånger: 10

• Sångvolym: Justeringsbar

• Del på/av: L, R (endast i lektionsläge)

• 3 lägen: LISTEN (Lyssna), LESSON (Lektion),

PLAY (Spela)

Musikbibliotek • Sånger: 60; 10 nerladdningssånger (upp till cirka 90 kB

per sång, totalt upp till cirka 900 kB/10 sånger)*

*Baserat på 1 kB = 1 024 byte

• Sångvolym: Justeringsbar

• Del på/av: L, R

• Sånger: 60; 10 nerladdningssånger (upp till cirka 90 kB

per sång, totalt upp till cirka 900 kB/10 sånger)*

*Baserat på 1 kB = 1 024 byte

• Sångvolym: Justeringsbar

• Del på/av: L, R

Inspelning MIDI-inspelning

• Lägen: Realtidsinspelning, uppspelning

• Sånger: 1

• Spår: 2

• Kapacitet: Totalt cirka 5 000 noter

• Inspelningslagring: Inbyggt flashminne

Ljudinspelning

• Inspelning och uppspelning i realtid på USB-minne;

Linjär PCM, 16 bitar, 44,1 kHz, stereo, .WAV-format

• Sånger: 99 filer

• Maximalt cirka 25 minuters inspelning per fil.

•Ljudfilsvolym: Justeringsbar

MIDI-inspelning

• Lägen: Realtidsinspelning, uppspelning

• Sånger: 1

• Spår: 2

• Kapacitet: Totalt cirka 5 000 noter

• Inspelningslagring: Inbyggt flashminne

Pedaler Dämpning (stöd för sömlös halvpedal), sostenuto, soft Dämpning (halvpedal stöds), sostenuto, soft

Övriga funktioner • Anslagskänslighet: 3 nivåer, av

• Transponering: 2 oktaver (–12 till 0 till +12)

• Stämning: 415,5 Hz till 440,0 Hz till 465,9 Hz

(0,1 Hz:s steg)

• Temperament: Equal + 16 andra typer

•Oktavskifte: 4 oktaver (–2 till 0 till +2)

• Panellås

• Anslagskänslighet: 3 nivåer, av

• Transponering: 2 oktaver (–12 till 0 till +12)

• Stämning: 415,5 Hz till 440,0 Hz till 465,9 Hz

(0,1 Hz:s steg)

• Temperament: Equal + 16 andra typer

•Oktavskifte: 4 oktaver (–2 till 0 till +2)

• Panellås

MIDI 16-kanalig mottagning med multiklang 16-kanalig mottagning med multiklang

USB-minne • Stödd kapacitet: Högst 32 GB rekommenderas

•Funktioner: SMF-uppspelning, lagring av inspelad sång,

import av sångdata, formatering, uppspelning och

lagring av ljuddata

–

In/utgångar • Utgångarna PHONES/OUTPUT:

Stereostandardjack × 2

•Strömintag för nättillsats: 24 V likström

• USB-port: Typ B

• USB-minnesport: Typ A

• Pedaluttag

• Utgångarna PHONES/OUTPUT:

Stereostandardjack × 2

•Strömintag för nättillsats: 12 V likström

• USB-port: Typ B

• Pedaluttag

Högtalare

12 cm × 2 +

4 cm × 2 (uteffekt: 20 W + 20 W)

12 cm × 2 (uteffekt: 8 W + 8 W)

Strömförsörjning Nättillsats: AD-E24250LW

•Automatiskt strömavslag: Cirka 4 timmar;

Kan avaktiveras.

Nättillsats: AD-A12150LW

•Automatiskt strömavslag: Cirka 4 timmar;

Kan avaktiveras.

Strömförbrukning 24 V = 20 W12 V = 18 W

Mått Piano och ställning: 139,3 (B) × 29,9 (D) × 80,1 (H) cm Piano och ställning: 139,1 (B) × 29,9 (D) × 79,8 (H) cm

Vikt Piano och ställning: Cirka 34,3 kg Piano och ställning: Cirka 31,5 kg

A-1

Bilaga

Tonlista

Tonnamn Programändring Bankval MSB

GRAND PIANO CONCERT 0 0

GRAND PIANO MELLOW 1 0

GRAND PIANO BRIGHT 2 0

MODERN PIANO 3 0

ROCK PIANO 4 0

JAZZ PIANO 5 0

ELEC.PIANO 1 6 0

ELEC.PIANO 2 7 0

FM E.PIANO 8 0

60’S E.PIANO 9 0

HARPSICHORD 10 0

VIBRAPHONE 11 0

STRINGS 1 12 0

STRINGS 2 13 0

PIPE ORGAN 14 0

JAZZ ORGAN 15 0

ELEC.ORGAN 1 16 0

ELEC.ORGAN 2 17 0

BASS (LOWER) 18 0

Lista över konsertspelning

Sångnr. Sångnamn

1Je Te Veux

2Vltava (Má vlast)

3Canon

4Tableaux d’Une Exposition “Promenade”

5 Piano Concerto No.20 K.466 2nd Mov.

6Polovetzian Dance (Prince Igor)

7 Sonate K.331 1st Mov.

8Violin Concerto 1st Mov.

9 Jesus, Bleibet Meine Freude

10 Melody In F

Lista över musikbibliotek

Sångnr. Sångnamn

01 Nocturne Op.9-2

02 Fantaisie-Impromptu Op.66

03 Étude Op.10-3 “Chanson de l’adieu”

04 Étude Op.10-5 “Black Keys”

05 Étude Op.10-12 “Revolutionary”

06 Étude Op.25-9 “Butterflies”

07 Prélude Op.28-7

08 Valse Op.64-1 “Petit Chien”

09 Valse Op.64-2

10 Moments Musicaux 3

11 Impromptu Op.90-2

12 Marche Militaire 1 (Duet)

13 Frühlingslied [Lieder Ohne Worte Heft 5]

14 Fröhlicher Landmann [Album für die Jugend]

15 Von fremden Ländern und Menschen [Kinderszenen]

16 Träumerei [Kinderszenen]

17 Tambourin

18 Menuet BWV Anh.114

[Clavierbüchlein der Anna Magdalena Bach]

19 Inventio 1 BWV 772

20 Inventio 8 BWV 779

21 Inventio 13 BWV 784

22 Praeludium 1 BWV 846 [Das Wohltemperierte Klavier 1]

23 Le Coucou

24 Gavotte

25 Sonatina Op.36-1 1st Mov.

26 Sonatine Op.20-1 1st Mov.

27 Sonate K.545 1st Mov.

28 Sonate K.331 3rd Mov. “Turkish March”

29 Rondo K.485

30 Für Elise

31 Marcia alla Turca

32 Sonate Op.13 “Pathétique” 1st Mov.

33 Sonate Op.13 “Pathétique” 2nd Mov.

34 Sonate Op.13 “Pathétique” 3rd Mov.

35 Sonate Op.27-2 “Moonlight” 1st Mov.

36 Rhapsodie 2

37 Waltz Op.39-15 (Duet)

38 Liebesträume 3

39 Blumenlied

40 La Prière d’une Vierge

41 Csikos Post

42 Humoresque Op.101-7

43 Melodie [Lyrische Stücke Heft 2]

44 Sicilienne Op.78

45 Berceuse [Dolly] (Duet)

46 Arabesque 1

47 La Fille aux Cheveux de Lin [Préludes]

48 Passepied [Suite bergamasque]

49 Gymnopédie 1

50 Je Te Veux

51 Salut d’Amour

52 The Entertainer

53 Maple Leaf Rag

54 L’arabesque [25 Etüden Op.100]

55 La Styrienne [25 Etüden Op.100]

56 Ave Maria [25 Etüden Op.100]

57 Le retour [25 Etüden Op.100]

58 La chevaleresque [25 Etüden Op.100]

59 No.13 [Études de Mécanisme Op.849]

60 No.26 [Études de Mécanisme Op.849]

Sångnr. Sångnamn

Function Transmitted Recognized Remarks

Basic

Channel 1 - 16

1 - 16

Default

Changed

Note

Number 0 - 127 0 - 127

0 - 127*1True voice

After

Touch

Control

Change

Pitch Bender

Key’s

Ch’s

Velocity

9nH v = 1 - 127

8nH v = 0 - 127

9nH v = 1 - 127

9nH v = 0,

8nH v = 0 - 127

Note ON

Note OFF

Mode Mode 3

Mode 3

Default

Messages

Altered

0, 32

6, 38

Bank select

Modulation

Portamento Time

Data entry LSB, MSB*2

Volume

Pan

Expression

DSP Parameter0*2

DSP Parameter1*2

DSP Parameter2*2

DSP Parameter3*2

Damper

Portamento Switch

Sostenuto

Soft pedal

Model PX-870/770 Version : 1.0

*1: Beror på tonen

MIDI Implementation Chart

Program

Change

0 - 127:True #

System Exclusive

System

Common

: Song Pos

: Song Sel

: Tune

Aux

Messages

Remarks

: Local ON/OFF

: All notes OFF

: Active Sense

: Reset

System

Real Time

: Clock

: Commands

100, 101

120

121

Vibrato rate

Vibrato depth

Vibrato delay

DSP Parameter4*2

DSP Parameter5*2

DSP Parameter6*2

DSP Parameter7*2

Portamento Control

High resolution velocity prefix*3

Reverb send*4

Chorus send

RPN LSB, MSB*2

All sound off

Reset all controller

Mode 1 : OMNI ON, POLY

Mode 3 : OMNI OFF, POLY

Mode 2 : OMNI ON, MONO

Mode 4 : OMNI OFF, MONO

O : Yes

X : No

*2: För detaljer kan du anlita MIDI Implementation vid http://world.casio.com/.

*3: enbart not på

*4: Detta instrument behandlar en salsimulator som ett efterklang.

MA1708-A

Casio PX870/770_SV Web_PX870_770 SW 3A Web PX870 770 SV

Navigation menu

Versions of this User Manual:

Views

Navigation
