Chuango Security Technology FD2100 Wireless Water Detector User Manual

Chuango Security Technology Corporation Wireless Water Detector

User Manual

© 2015 SMANOS HOLDING LTD. All Rights Reserved.Printed in ChinaVer: UM-EN/FR/ES/PT-V1.0Wireless Water DetectorMULTILINGUAL USER MANUALEN ES PTFR

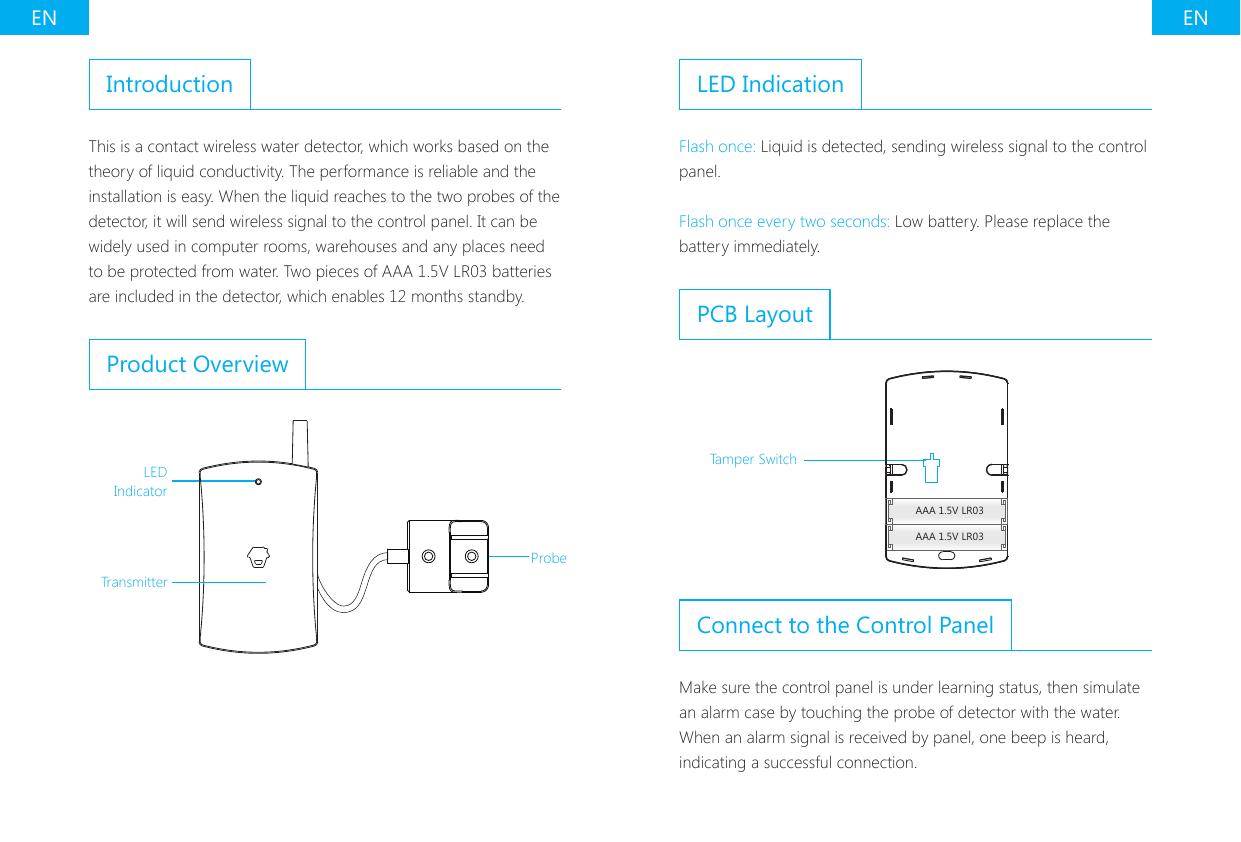

EN ENIntroductionThis is a contact wireless water detector, which works based on the theory of liquid conductivity. The performance is reliable and the installation is easy. When the liquid reaches to the two probes of the detector, it will send wireless signal to the control panel. It can be widely used in computer rooms, warehouses and any places need to be protected from water. Two pieces of AAA 1.5V LR03 batteries are included in the detector, which enables 12 months standby.Product OverviewLED IndicatorTransmitterProbeLED IndicationFlash once: Liquid is detected, sending wireless signal to the control panel.Flash once every two seconds: Low battery. Please replace the battery immediately.PCB LayoutAAA 1.5V LR03AAA 1.5V LR03Tamper SwitchConnect to the Control PanelMake sure the control panel is under learning status, then simulate an alarm case by touching the probe of detector with the water. When an alarm signal is received by panel, one beep is heard, indicating a successful connection.

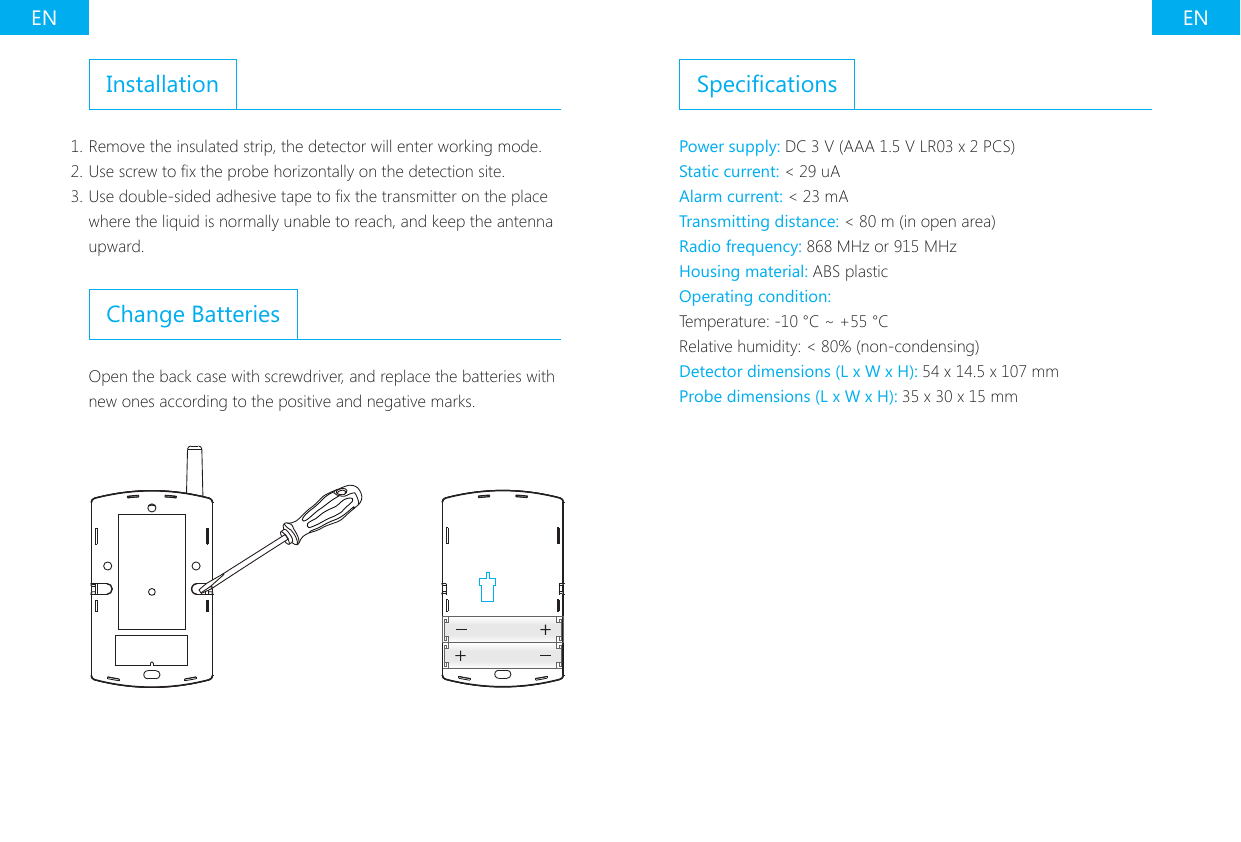

EN ENInstallation1. Remove the insulated strip, the detector will enter working mode.2. Use screw to x the probe horizontally on the detection site.3. Use double-sided adhesive tape to x the transmitter on the place where the liquid is normally unable to reach, and keep the antenna upward.Change BatteriesOpen the back case with screwdriver, and replace the batteries with new ones according to the positive and negative marks.SpecicationsPower supply: DC 3 V (AAA 1.5 V LR03 x 2 PCS)Static current: < 29 uAAlarm current: < 23 mATransmitting distance: < 80 m (in open area)Radio frequency: 868 MHz or 915 MHzHousing material: ABS plasticOperating condition:Temperature: -10 °C ~ +55 °CRelative humidity: < 80% (non-condensing)Detector dimensions (L x W x H): 54 x 14.5 x 107 mmProbe dimensions (L x W x H): 35 x 30 x 15 mm
EN ENFCC STATEMENTWarning: Changes or modications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:① Reorient or relocate the receiving antenna.② Increase the separation between the equipment and receiver.③ Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.④ Consult the dealer or an experienced radio/TV technician for help.This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions : (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.Industry Canada NoticeThis device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

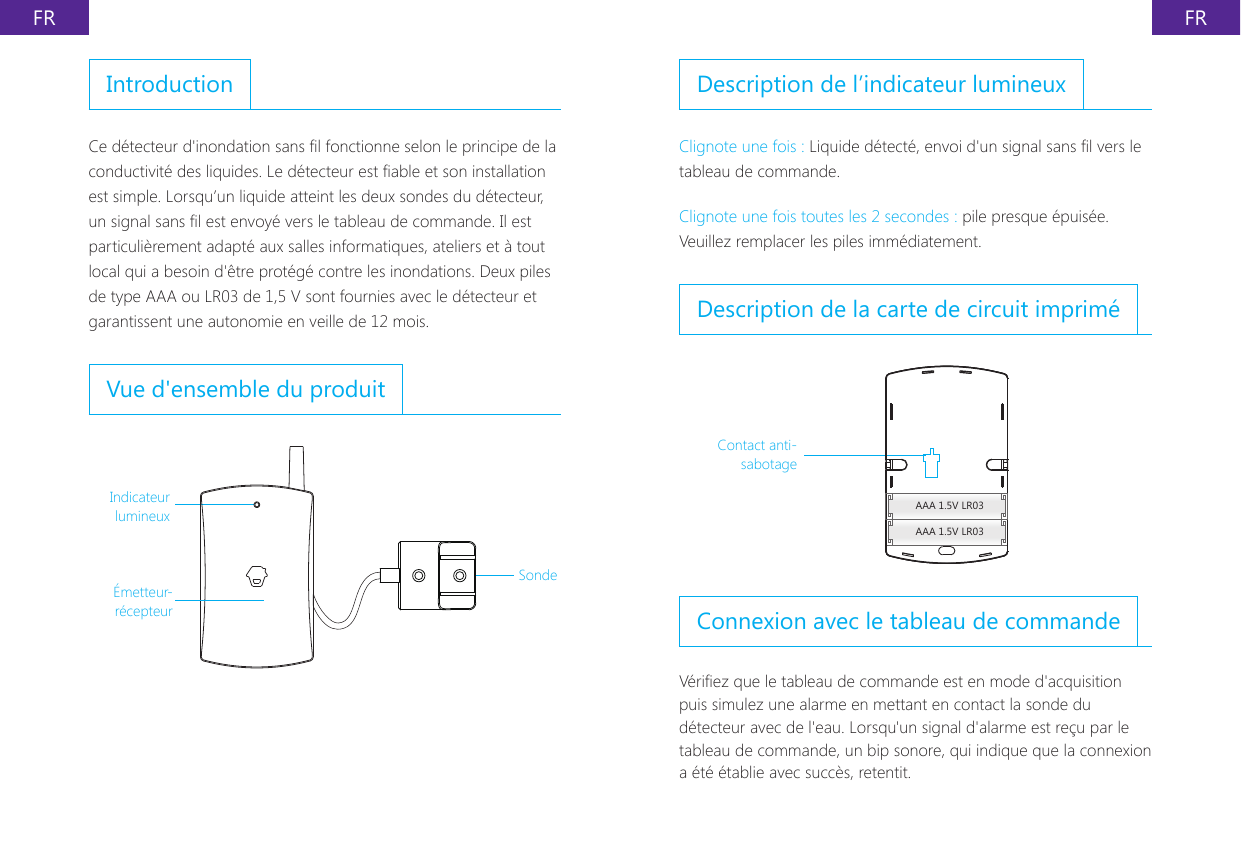

FR FRIntroductionCe détecteur d'inondation sans l fonctionne selon le principe de la conductivité des liquides. Le détecteur est able et son installation est simple. Lorsqu’un liquide atteint les deux sondes du détecteur, un signal sans l est envoyé vers le tableau de commande. Il est particulièrement adapté aux salles informatiques, ateliers et à tout local qui a besoin d'être protégé contre les inondations. Deux piles de type AAA ou LR03 de 1,5 V sont fournies avec le détecteur et garantissent une autonomie en veille de 12 mois.Vue d'ensemble du produitIndicateur lumineuxÉmetteur-récepteurSondeDescription de l’indicateur lumineuxClignote une fois : Liquide détecté, envoi d'un signal sans l vers le tableau de commande.Clignote une fois toutes les 2 secondes : pile presque épuisée. Veuillez remplacer les piles immédiatement.Description de la carte de circuit impriméAAA 1.5V LR03AAA 1.5V LR03Contact anti-sabotageConnexion avec le tableau de commandeVériez que le tableau de commande est en mode d'acquisition puis simulez une alarme en mettant en contact la sonde du détecteur avec de l'eau. Lorsqu'un signal d'alarme est reçu par le tableau de commande, un bip sonore, qui indique que la connexion a été établie avec succès, retentit.

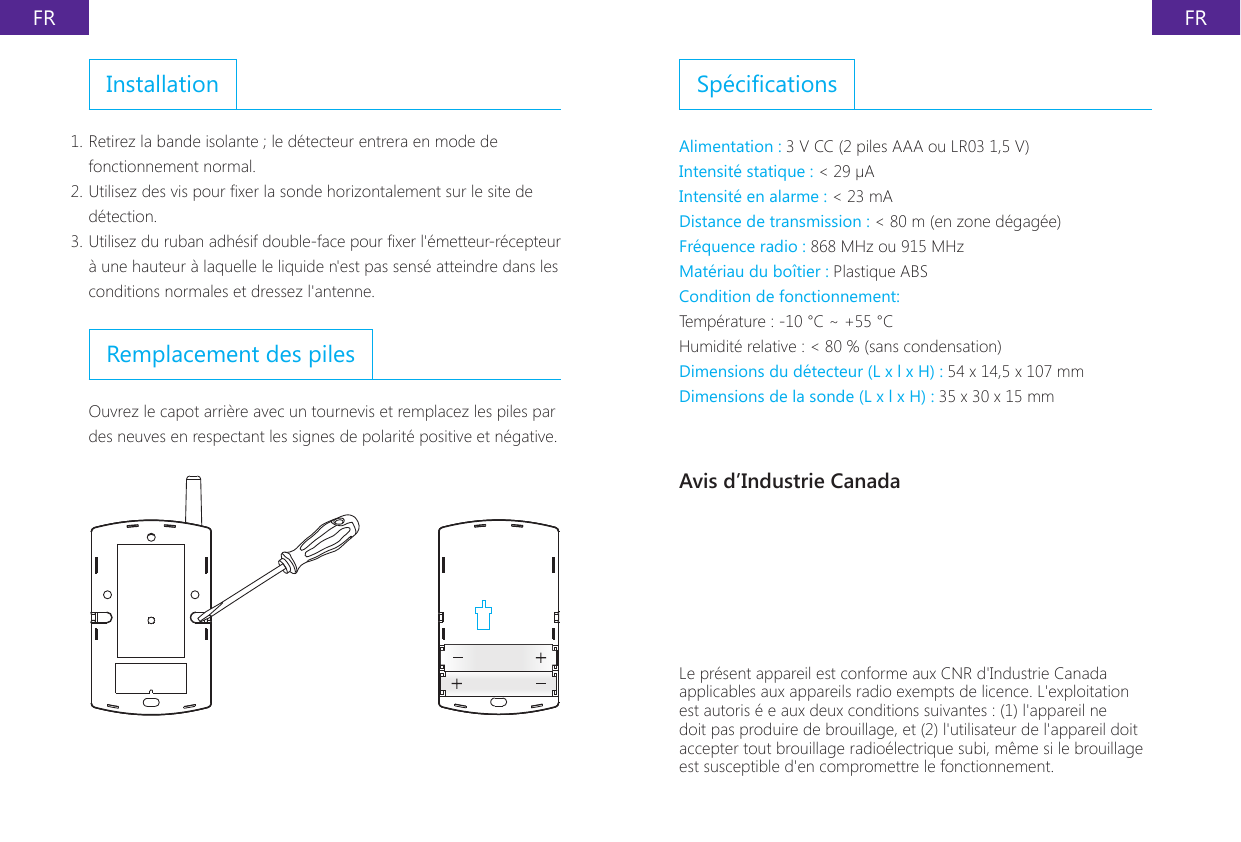

FR FRInstallation1. Retirez la bande isolante ; le détecteur entrera en mode de fonctionnement normal.2. Utilisez des vis pour xer la sonde horizontalement sur le site de détection.3. Utilisez du ruban adhésif double-face pour xer l'émetteur-récepteur à une hauteur à laquelle le liquide n'est pas sensé atteindre dans les conditions normales et dressez l'antenne.Remplacement des pilesOuvrez le capot arrière avec un tournevis et remplacez les piles par des neuves en respectant les signes de polarité positive et négative.SpécicationsAlimentation : 3 V CC (2 piles AAA ou LR03 1,5 V)Intensité statique : < 29 µAIntensité en alarme : < 23 mADistance de transmission : < 80 m (en zone dégagée)Fréquence radio : 868 MHz ou 915 MHzMatériau du boîtier : Plastique ABSCondition de fonctionnement:Température : -10 °C ~ +55 °CHumidité relative : < 80 % (sans condensation)Dimensions du détecteur (L x l x H) : 54 x 14,5 x 107 mmDimensions de la sonde (L x l x H) : 35 x 30 x 15 mmAvis d’Industrie CanadaLe présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autoris é e aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

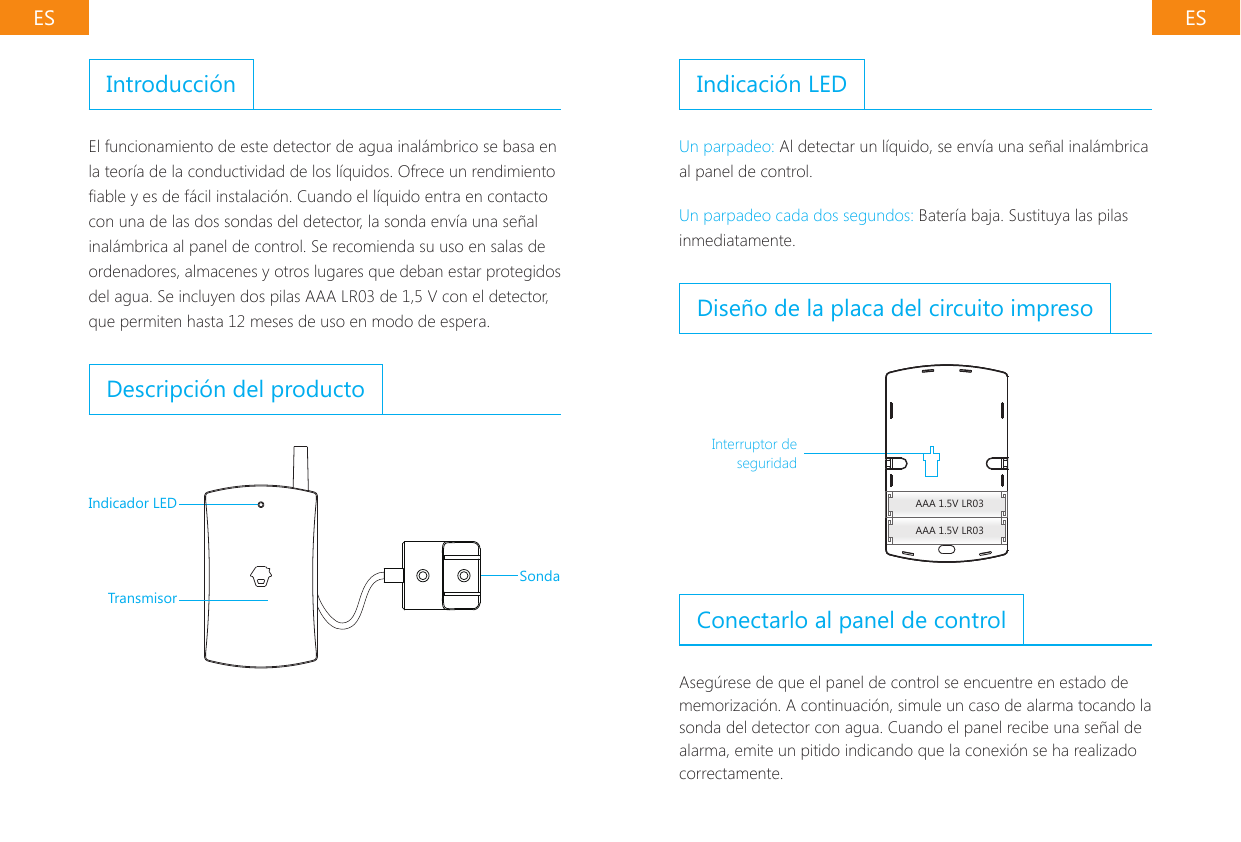

ES ESIntroducciónEl funcionamiento de este detector de agua inalámbrico se basa en la teoría de la conductividad de los líquidos. Ofrece un rendimiento able y es de fácil instalación. Cuando el líquido entra en contacto con una de las dos sondas del detector, la sonda envía una señal inalámbrica al panel de control. Se recomienda su uso en salas de ordenadores, almacenes y otros lugares que deban estar protegidos del agua. Se incluyen dos pilas AAA LR03 de 1,5 V con el detector, que permiten hasta 12 meses de uso en modo de espera.Descripción del productoIndicador LEDTransmisorSondaIndicación LEDUn parpadeo: Al detectar un líquido, se envía una señal inalámbrica al panel de control.Un parpadeo cada dos segundos: Batería baja. Sustituya las pilas inmediatamente.Diseño de la placa del circuito impresoAAA 1.5V LR03AAA 1.5V LR03Interruptor de seguridadConectarlo al panel de controlAsegúrese de que el panel de control se encuentre en estado de memorización. A continuación, simule un caso de alarma tocando la sonda del detector con agua. Cuando el panel recibe una señal de alarma, emite un pitido indicando que la conexión se ha realizado correctamente.

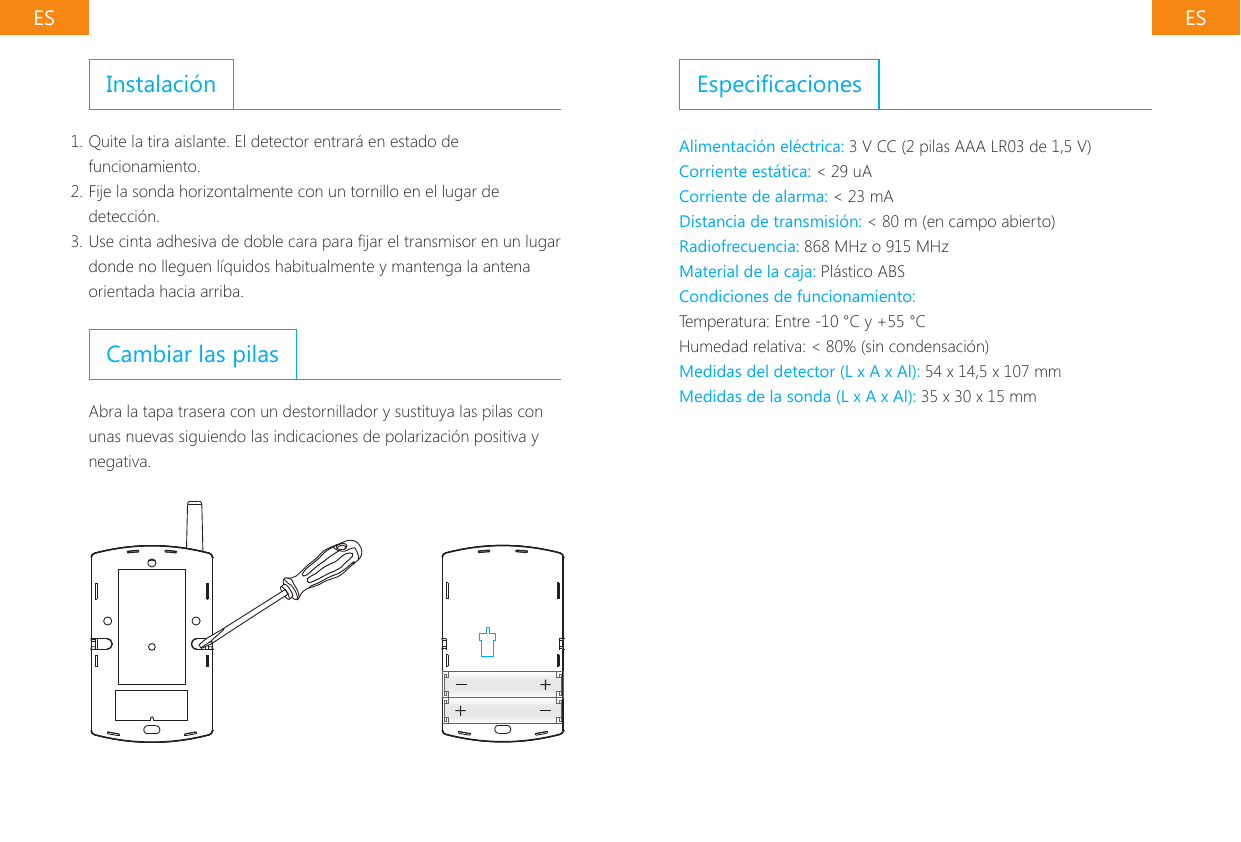

ES ESInstalación1. Quite la tira aislante. El detector entrará en estado de funcionamiento.2. Fije la sonda horizontalmente con un tornillo en el lugar de detección.3. Use cinta adhesiva de doble cara para jar el transmisor en un lugar donde no lleguen líquidos habitualmente y mantenga la antena orientada hacia arriba.Cambiar las pilasAbra la tapa trasera con un destornillador y sustituya las pilas con unas nuevas siguiendo las indicaciones de polarización positiva y negativa.EspecicacionesAlimentación eléctrica: 3 V CC (2 pilas AAA LR03 de 1,5 V)Corriente estática: < 29 uACorriente de alarma: < 23 mADistancia de transmisión: < 80 m (en campo abierto)Radiofrecuencia: 868 MHz o 915 MHzMaterial de la caja: Plástico ABSCondiciones de funcionamiento:Temperatura: Entre -10 °C y +55 °CHumedad relativa: < 80% (sin condensación)Medidas del detector (L x A x Al): 54 x 14,5 x 107 mmMedidas de la sonda (L x A x Al): 35 x 30 x 15 mm

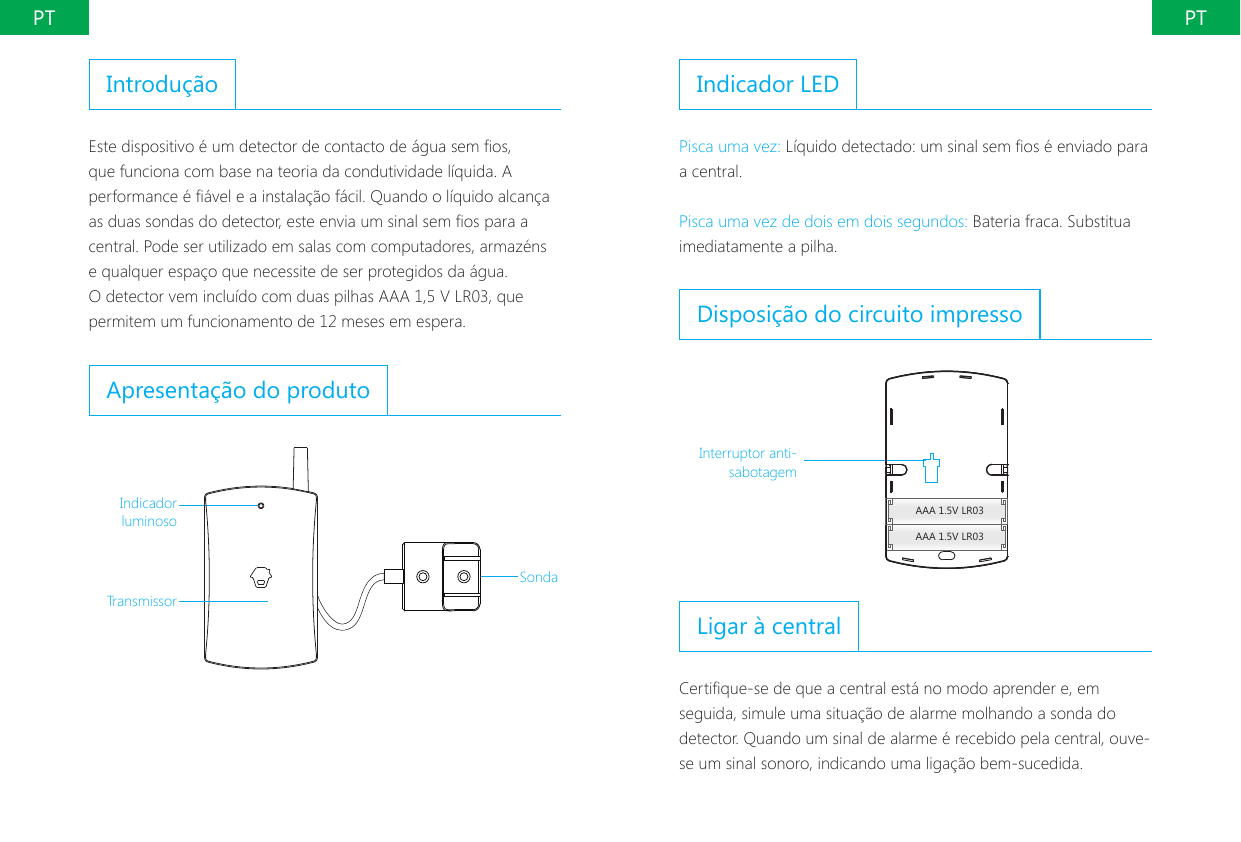

PT PTIntroduçãoEste dispositivo é um detector de contacto de água sem os, que funciona com base na teoria da condutividade líquida. A performance é ável e a instalação fácil. Quando o líquido alcança as duas sondas do detector, este envia um sinal sem os para a central. Pode ser utilizado em salas com computadores, armazéns e qualquer espaço que necessite de ser protegidos da água. O detector vem incluído com duas pilhas AAA 1,5 V LR03, que permitem um funcionamento de 12 meses em espera.Apresentação do produtoIndicador luminosoTransmissorSondaIndicador LEDPisca uma vez: Líquido detectado: um sinal sem os é enviado para a central.Pisca uma vez de dois em dois segundos: Bateria fraca. Substitua imediatamente a pilha.Disposição do circuito impressoAAA 1.5V LR03AAA 1.5V LR03Interruptor anti-sabotagemLigar à centralCertique-se de que a central está no modo aprender e, em seguida, simule uma situação de alarme molhando a sonda do detector. Quando um sinal de alarme é recebido pela central, ouve-se um sinal sonoro, indicando uma ligação bem-sucedida.

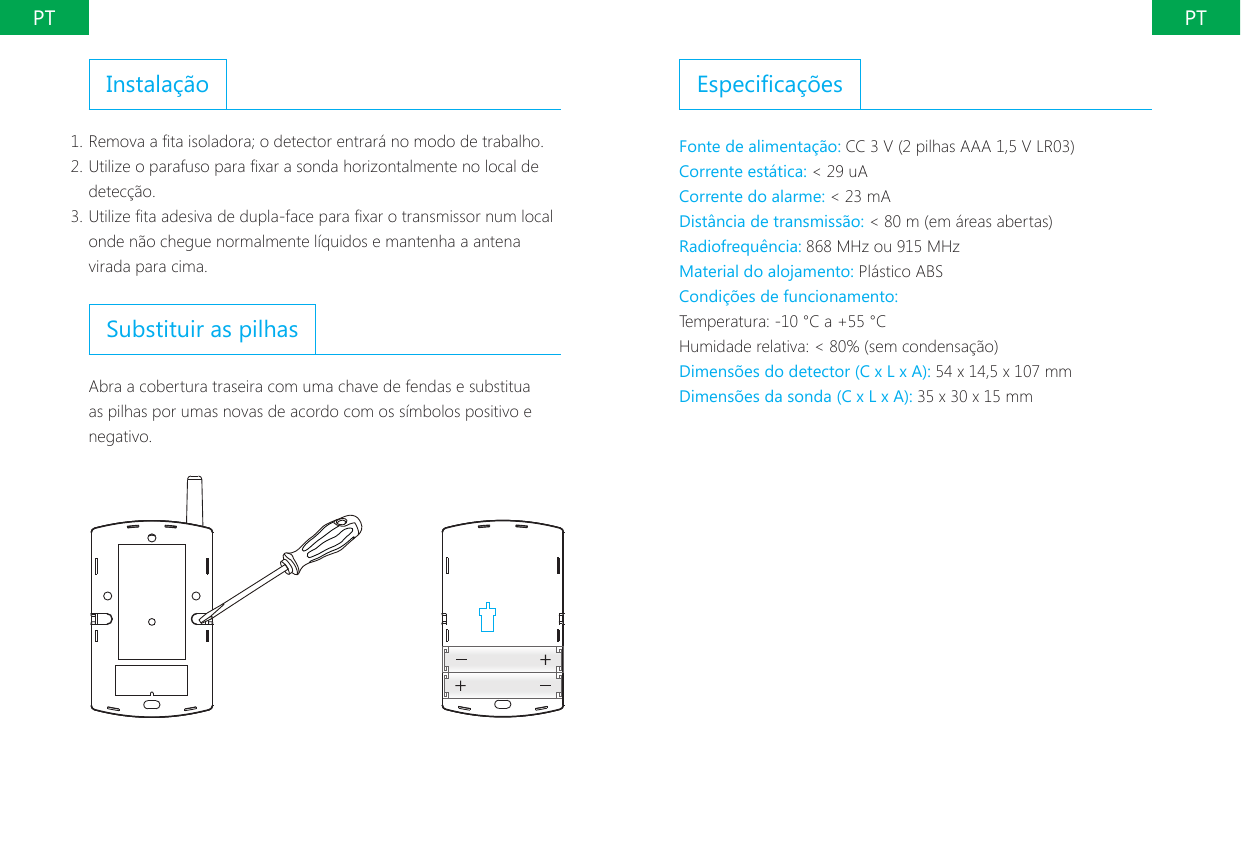

PT PTInstalação1. Remova a ta isoladora; o detector entrará no modo de trabalho.2. Utilize o parafuso para xar a sonda horizontalmente no local de detecção.3. Utilize ta adesiva de dupla-face para xar o transmissor num local onde não chegue normalmente líquidos e mantenha a antena virada para cima.Substituir as pilhasAbra a cobertura traseira com uma chave de fendas e substitua as pilhas por umas novas de acordo com os símbolos positivo e negativo.EspecicaçõesFonte de alimentação: CC 3 V (2 pilhas AAA 1,5 V LR03)Corrente estática: < 29 uACorrente do alarme: < 23 mADistância de transmissão: < 80 m (em áreas abertas)Radiofrequência: 868 MHz ou 915 MHzMaterial do alojamento: Plástico ABSCondições de funcionamento:Temperatura: -10 °C a +55 °CHumidade relativa: < 80% (sem condensação)Dimensões do detector (C x L x A): 54 x 14,5 x 107 mmDimensões da sonda (C x L x A): 35 x 30 x 15 mm
