Chuango Security Technology FD2100 Wireless Water Detector User Manual
Chuango Security Technology Corporation Wireless Water Detector
User Manual
© 2015 SMANOS HOLDING LTD. All Rights Reserved.
Printed in China
Ver: UM-EN/FR/ES/PT-V1.0
Wireless Water Detector
MULTILINGUAL USER MANUAL
EN ES PTFR
EN EN
Introduction
This is a contact wireless water detector, which works based on the
theory of liquid conductivity. The performance is reliable and the
installation is easy. When the liquid reaches to the two probes of the
detector, it will send wireless signal to the control panel. It can be
widely used in computer rooms, warehouses and any places need
to be protected from water. Two pieces of AAA 1.5V LR03 batteries
are included in the detector, which enables 12 months standby.

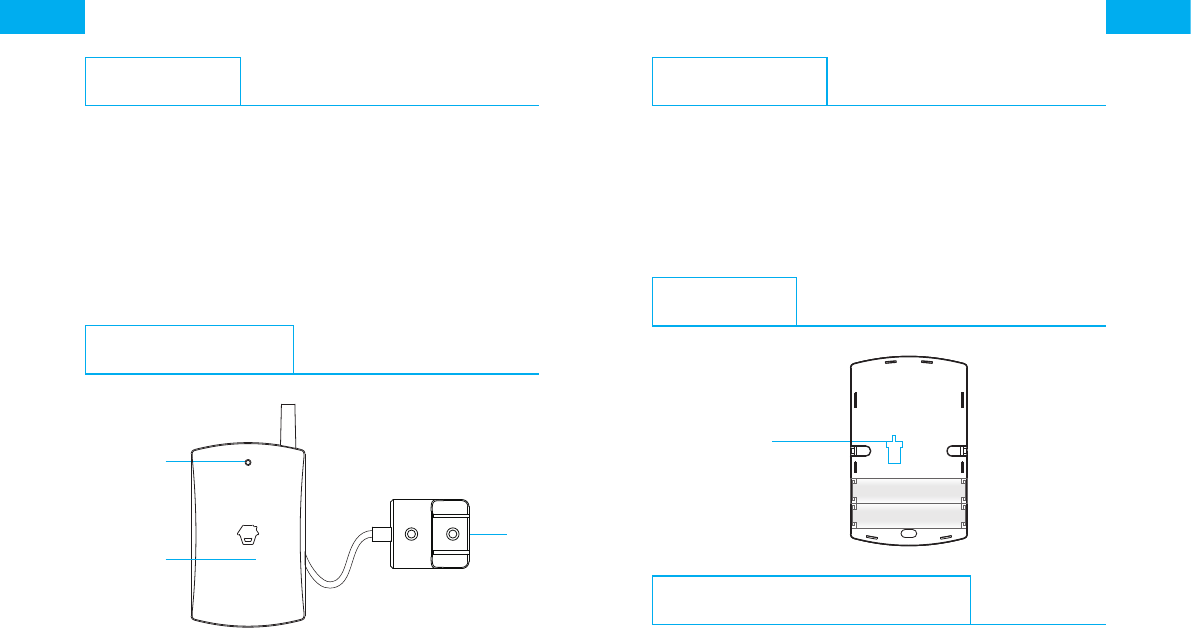

Product Overview
LED
Indicator
Transmitter
Probe
LED Indication
Flash once: Liquid is detected, sending wireless signal to the control
panel.
Flash once every two seconds: Low battery. Please replace the
battery immediately.
PCB Layout
AAA 1.5V LR03
AAA 1.5V LR03
Tamper Switch
Connect to the Control Panel
Make sure the control panel is under learning status, then simulate
an alarm case by touching the probe of detector with the water.
When an alarm signal is received by panel, one beep is heard,
indicating a successful connection.
EN EN
Installation
1. Remove the insulated strip, the detector will enter working mode.
2. Use screw to x the probe horizontally on the detection site.
3. Use double-sided adhesive tape to x the transmitter on the place
where the liquid is normally unable to reach, and keep the antenna
upward.

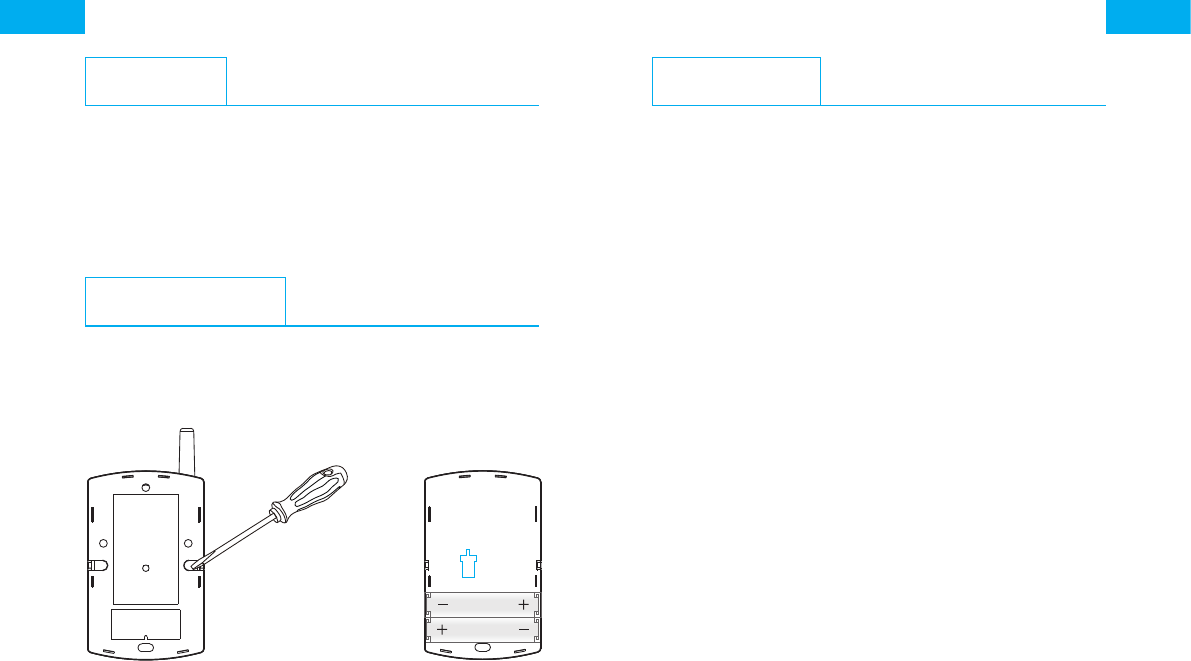

Change Batteries
Open the back case with screwdriver, and replace the batteries with
new ones according to the positive and negative marks.
Specications
Power supply: DC 3 V (AAA 1.5 V LR03 x 2 PCS)
Static current: < 29 uA
Alarm current: < 23 mA
Transmitting distance: < 80 m (in open area)
Radio frequency: 868 MHz or 915 MHz
Housing material: ABS plastic
Operating condition:
Temperature: -10 °C ~ +55 °C
Relative humidity: < 80% (non-condensing)
Detector dimensions (L x W x H): 54 x 14.5 x 107 mm
Probe dimensions (L x W x H): 35 x 30 x 15 mm
EN EN
FCC STATEMENT
Warning: Changes or modications to this unit not expressly
approved by the party responsible for compliance could void the
user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
① Reorient or relocate the receiving antenna.
② Increase the separation between the equipment and receiver.
③ Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
④ Consult the dealer or an experienced radio/TV technician for
help.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions : (1) this device may
not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause
undesired operation.
Industry Canada Notice
This device complies with Industry Canada licence-exempt RSS
standard(s). Operation is subject to the following two conditions:
(1) this device may not cause interference, and (2) this device must
accept any interference, including interference that may cause
undesired operation of the device.
FR FR
Introduction
Ce détecteur d'inondation sans l fonctionne selon le principe de la
conductivité des liquides. Le détecteur est able et son installation
est simple. Lorsqu’un liquide atteint les deux sondes du détecteur,
un signal sans l est envoyé vers le tableau de commande. Il est
particulièrement adapté aux salles informatiques, ateliers et à tout
local qui a besoin d'être protégé contre les inondations. Deux piles
de type AAA ou LR03 de 1,5 V sont fournies avec le détecteur et
garantissent une autonomie en veille de 12 mois.

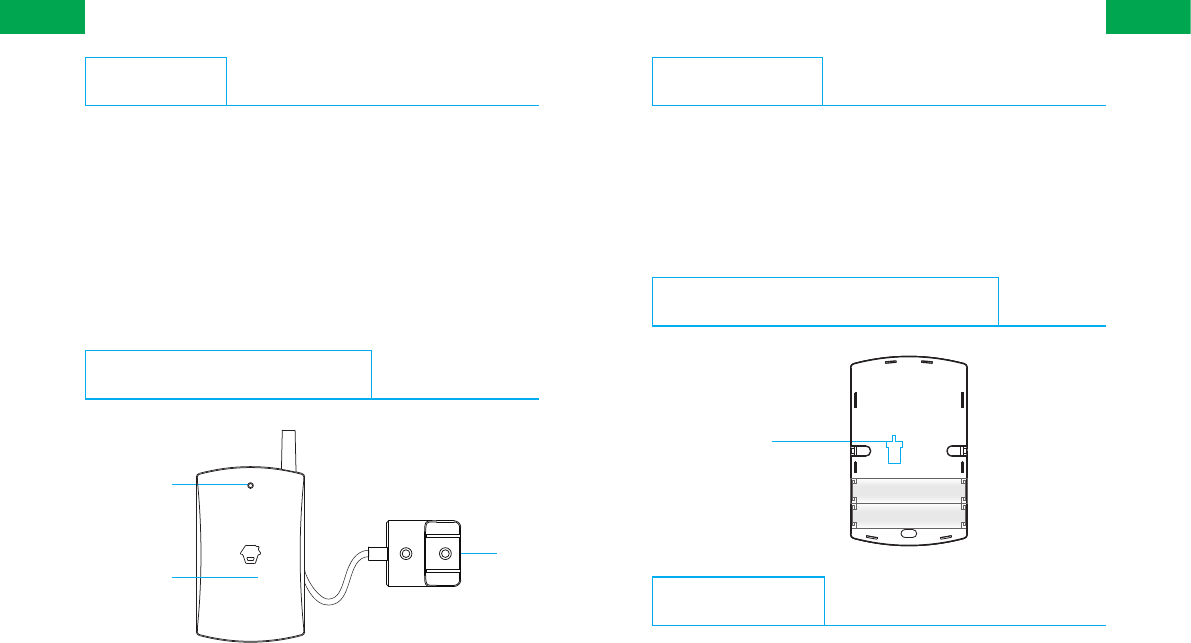

Vue d'ensemble du produit
Indicateur
lumineux
Émetteur-
récepteur
Sonde
Description de l’indicateur lumineux
Clignote une fois : Liquide détecté, envoi d'un signal sans l vers le
tableau de commande.
Clignote une fois toutes les 2 secondes : pile presque épuisée.
Veuillez remplacer les piles immédiatement.
Description de la carte de circuit imprimé
AAA 1.5V LR03
AAA 1.5V LR03
Contact anti-
sabotage
Connexion avec le tableau de commande
Vériez que le tableau de commande est en mode d'acquisition
puis simulez une alarme en mettant en contact la sonde du
détecteur avec de l'eau. Lorsqu'un signal d'alarme est reçu par le
tableau de commande, un bip sonore, qui indique que la connexion
a été établie avec succès, retentit.
FR FR
Installation
1. Retirez la bande isolante ; le détecteur entrera en mode de
fonctionnement normal.
2. Utilisez des vis pour xer la sonde horizontalement sur le site de
détection.
3. Utilisez du ruban adhésif double-face pour xer l'émetteur-récepteur
à une hauteur à laquelle le liquide n'est pas sensé atteindre dans les
conditions normales et dressez l'antenne.
Remplacement des piles
Ouvrez le capot arrière avec un tournevis et remplacez les piles par
des neuves en respectant les signes de polarité positive et négative.
Spécications
Alimentation : 3 V CC (2 piles AAA ou LR03 1,5 V)
Intensité statique : < 29 µA
Intensité en alarme : < 23 mA
Distance de transmission : < 80 m (en zone dégagée)
Fréquence radio : 868 MHz ou 915 MHz
Matériau du boîtier : Plastique ABS
Condition de fonctionnement:
Température : -10 °C ~ +55 °C
Humidité relative : < 80 % (sans condensation)
Dimensions du détecteur (L x l x H) : 54 x 14,5 x 107 mm
Dimensions de la sonde (L x l x H) : 35 x 30 x 15 mm
Avis d’Industrie Canada
Le présent appareil est conforme aux CNR d'Industrie Canada
applicables aux appareils radio exempts de licence. L'exploitation
est autoris é e aux deux conditions suivantes : (1) l'appareil ne
doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit
accepter tout brouillage radioélectrique subi, même si le brouillage
est susceptible d'en compromettre le fonctionnement.
ES ES
Introducción
El funcionamiento de este detector de agua inalámbrico se basa en
la teoría de la conductividad de los líquidos. Ofrece un rendimiento
able y es de fácil instalación. Cuando el líquido entra en contacto
con una de las dos sondas del detector, la sonda envía una señal
inalámbrica al panel de control. Se recomienda su uso en salas de
ordenadores, almacenes y otros lugares que deban estar protegidos
del agua. Se incluyen dos pilas AAA LR03 de 1,5 V con el detector,
que permiten hasta 12 meses de uso en modo de espera.

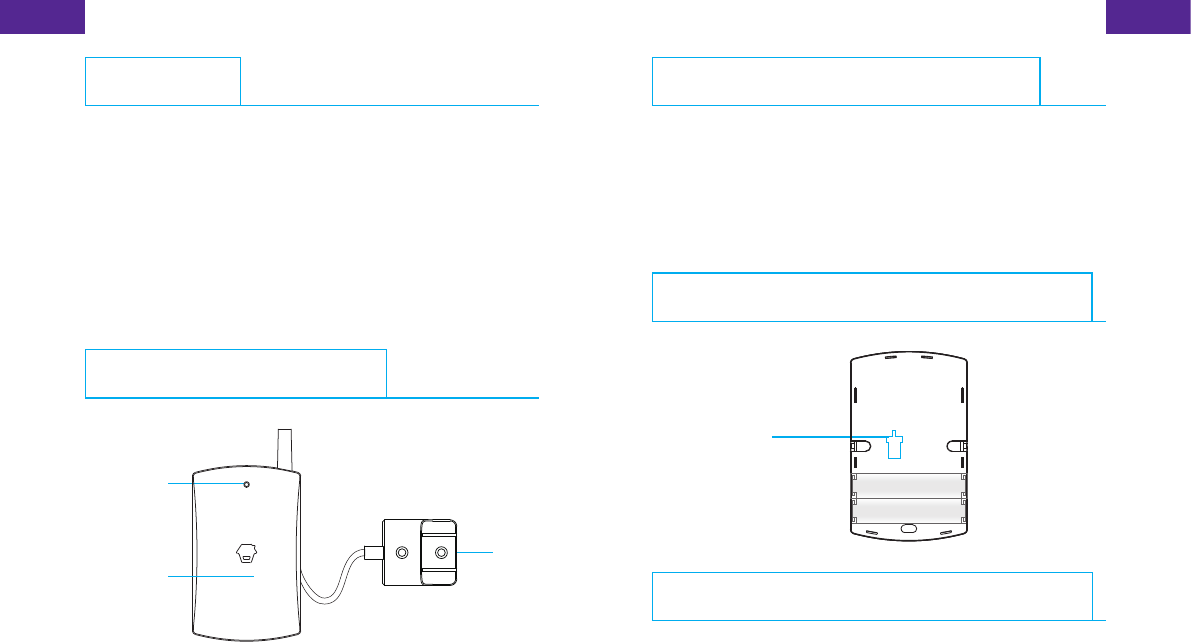

Descripción del producto
Indicador LED
Transmisor
Sonda
Indicación LED
Un parpadeo: Al detectar un líquido, se envía una señal inalámbrica
al panel de control.
Un parpadeo cada dos segundos: Batería baja. Sustituya las pilas
inmediatamente.
Diseño de la placa del circuito impreso
AAA 1.5V LR03
AAA 1.5V LR03
Interruptor de
seguridad
Conectarlo al panel de control
Asegúrese de que el panel de control se encuentre en estado de
memorización. A continuación, simule un caso de alarma tocando la
sonda del detector con agua. Cuando el panel recibe una señal de
alarma, emite un pitido indicando que la conexión se ha realizado
correctamente.
ES ES
Instalación
1. Quite la tira aislante. El detector entrará en estado de
funcionamiento.
2. Fije la sonda horizontalmente con un tornillo en el lugar de
detección.
3. Use cinta adhesiva de doble cara para jar el transmisor en un lugar
donde no lleguen líquidos habitualmente y mantenga la antena
orientada hacia arriba.

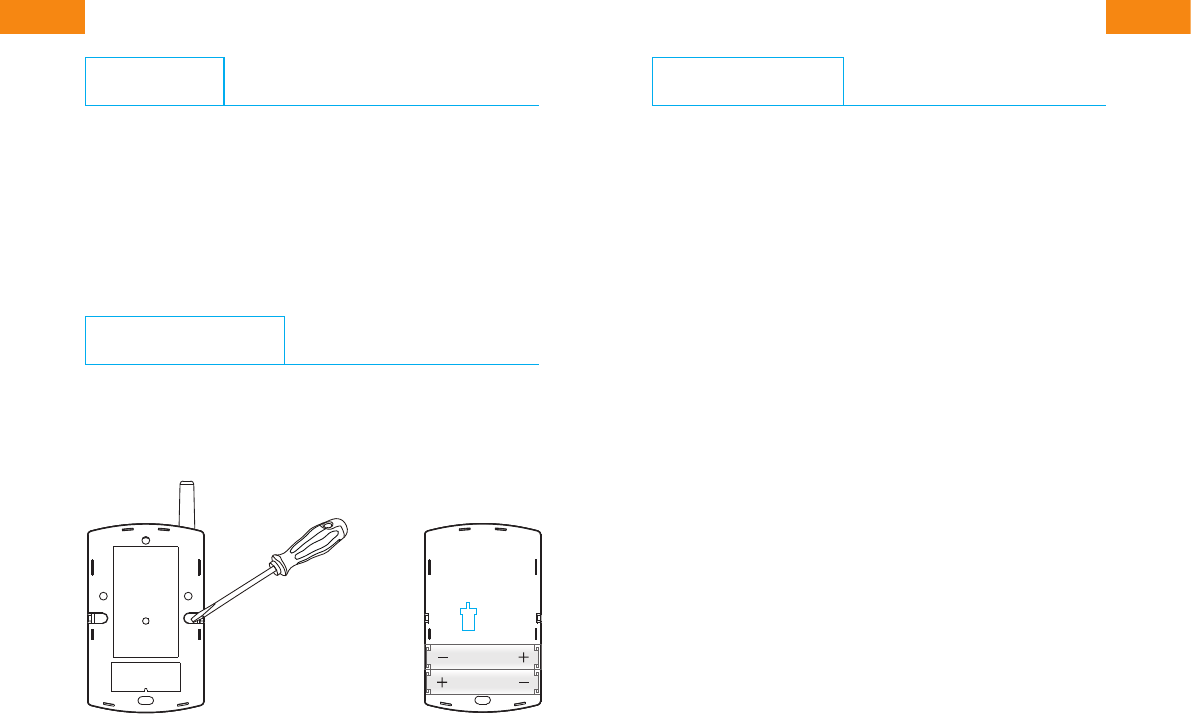

Cambiar las pilas
Abra la tapa trasera con un destornillador y sustituya las pilas con
unas nuevas siguiendo las indicaciones de polarización positiva y
negativa.
Especicaciones
Alimentación eléctrica: 3 V CC (2 pilas AAA LR03 de 1,5 V)
Corriente estática: < 29 uA
Corriente de alarma: < 23 mA
Distancia de transmisión: < 80 m (en campo abierto)
Radiofrecuencia: 868 MHz o 915 MHz
Material de la caja: Plástico ABS
Condiciones de funcionamiento:
Temperatura: Entre -10 °C y +55 °C
Humedad relativa: < 80% (sin condensación)
Medidas del detector (L x A x Al): 54 x 14,5 x 107 mm
Medidas de la sonda (L x A x Al): 35 x 30 x 15 mm
PT PT
Introdução
Este dispositivo é um detector de contacto de água sem os,
que funciona com base na teoria da condutividade líquida. A
performance é ável e a instalação fácil. Quando o líquido alcança
as duas sondas do detector, este envia um sinal sem os para a
central. Pode ser utilizado em salas com computadores, armazéns
e qualquer espaço que necessite de ser protegidos da água.
O detector vem incluído com duas pilhas AAA 1,5 V LR03, que
permitem um funcionamento de 12 meses em espera.

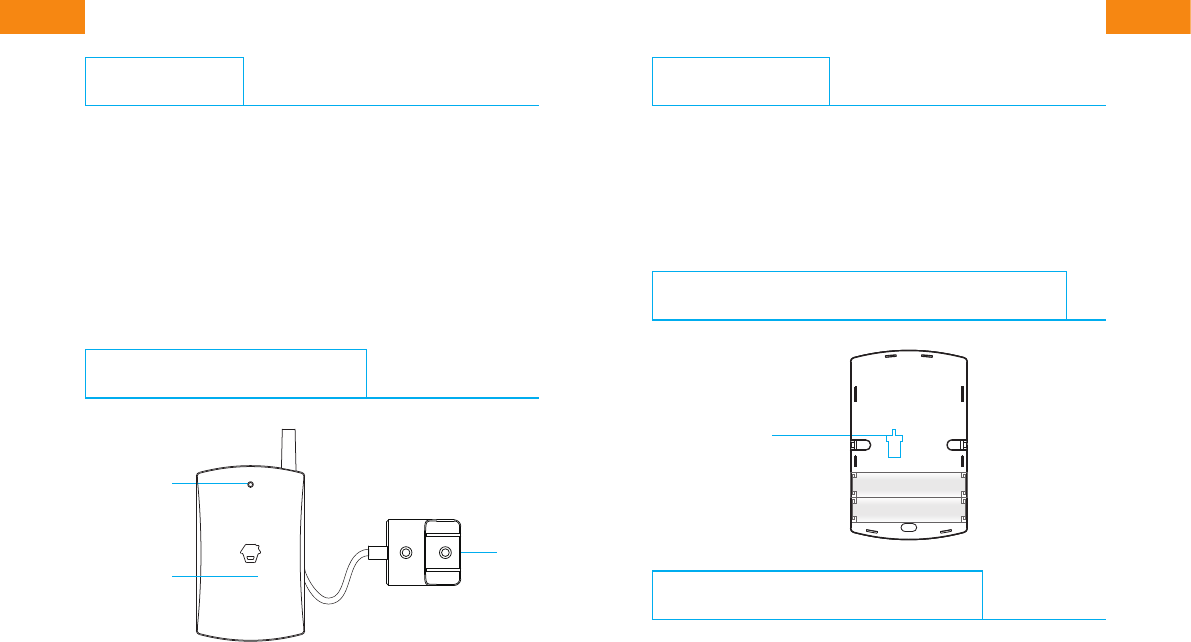

Apresentação do produto
Indicador
luminoso
Transmissor
Sonda
Indicador LED
Pisca uma vez: Líquido detectado: um sinal sem os é enviado para
a central.
Pisca uma vez de dois em dois segundos: Bateria fraca. Substitua
imediatamente a pilha.
Disposição do circuito impresso
AAA 1.5V LR03
AAA 1.5V LR03
Interruptor anti-
sabotagem
Ligar à central
Certique-se de que a central está no modo aprender e, em
seguida, simule uma situação de alarme molhando a sonda do
detector. Quando um sinal de alarme é recebido pela central, ouve-
se um sinal sonoro, indicando uma ligação bem-sucedida.
PT PT
Instalação
1. Remova a ta isoladora; o detector entrará no modo de trabalho.
2. Utilize o parafuso para xar a sonda horizontalmente no local de
detecção.
3. Utilize ta adesiva de dupla-face para xar o transmissor num local
onde não chegue normalmente líquidos e mantenha a antena
virada para cima.

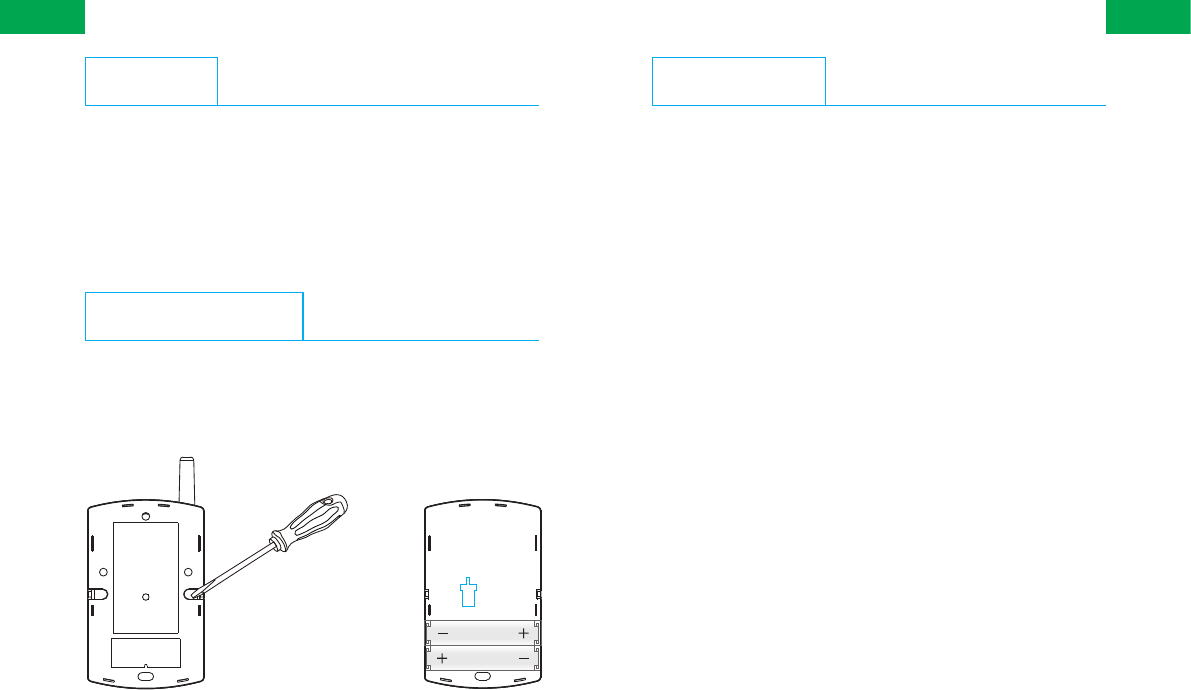

Substituir as pilhas
Abra a cobertura traseira com uma chave de fendas e substitua
as pilhas por umas novas de acordo com os símbolos positivo e
negativo.
Especicações
Fonte de alimentação: CC 3 V (2 pilhas AAA 1,5 V LR03)
Corrente estática: < 29 uA
Corrente do alarme: < 23 mA
Distância de transmissão: < 80 m (em áreas abertas)
Radiofrequência: 868 MHz ou 915 MHz
Material do alojamento: Plástico ABS
Condições de funcionamento:
Temperatura: -10 °C a +55 °C
Humidade relativa: < 80% (sem condensação)
Dimensões do detector (C x L x A): 54 x 14,5 x 107 mm
Dimensões da sonda (C x L x A): 35 x 30 x 15 mm
