Clarion M508 Manual

User Manual: Clarion M508 Clarion U.S.A | Search Result

Open the PDF directly: View PDF .
Page Count: 62

M508

MARINE

Bluetooth

® USB/MP3/WMA RECEIVER

MARINE

Bluetooth

® RÉCEPTEUR USB/MP3/WMA

RECEPTOR MARINE

Bluetooth

® USB/MP3/WMA

Owner’s manual & Installation manual

Mode d’emploi et manuel d’installation

Manual de usuario y Manual de instalación

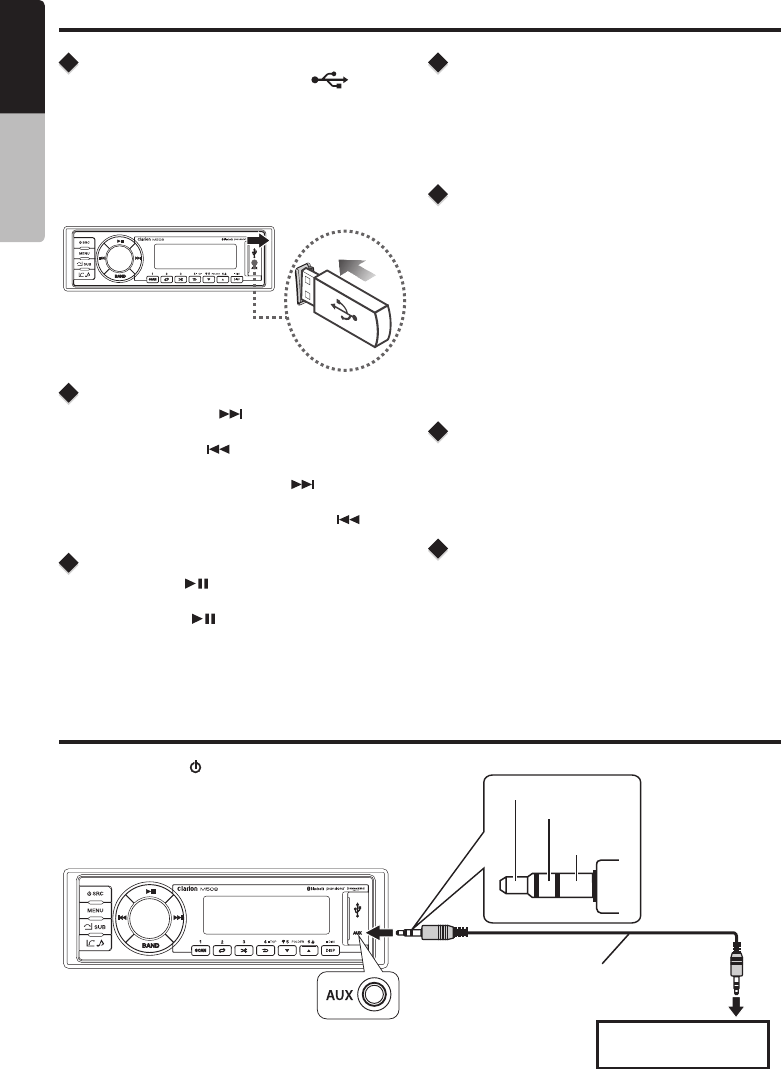

English Owner’s Manual

M508

Contents

1. FEATURES .....................................................................................................................3

2. PRECAUTIONS ..............................................................................................................3

3. CAUTIONS ON HANDLING ...........................................................................................3

4. CONTROLS ....................................................................................................................4

Operational Panel ............................................................................................................4

Name of Buttons and their Functions ..............................................................................4

Notes for use of Optional Remote Control ......................................................................5

Remote Control ...............................................................................................................5

Optional Wired Remote Control Unit Operations ............................................................6

5. OPERATIONS .................................................................................................................7

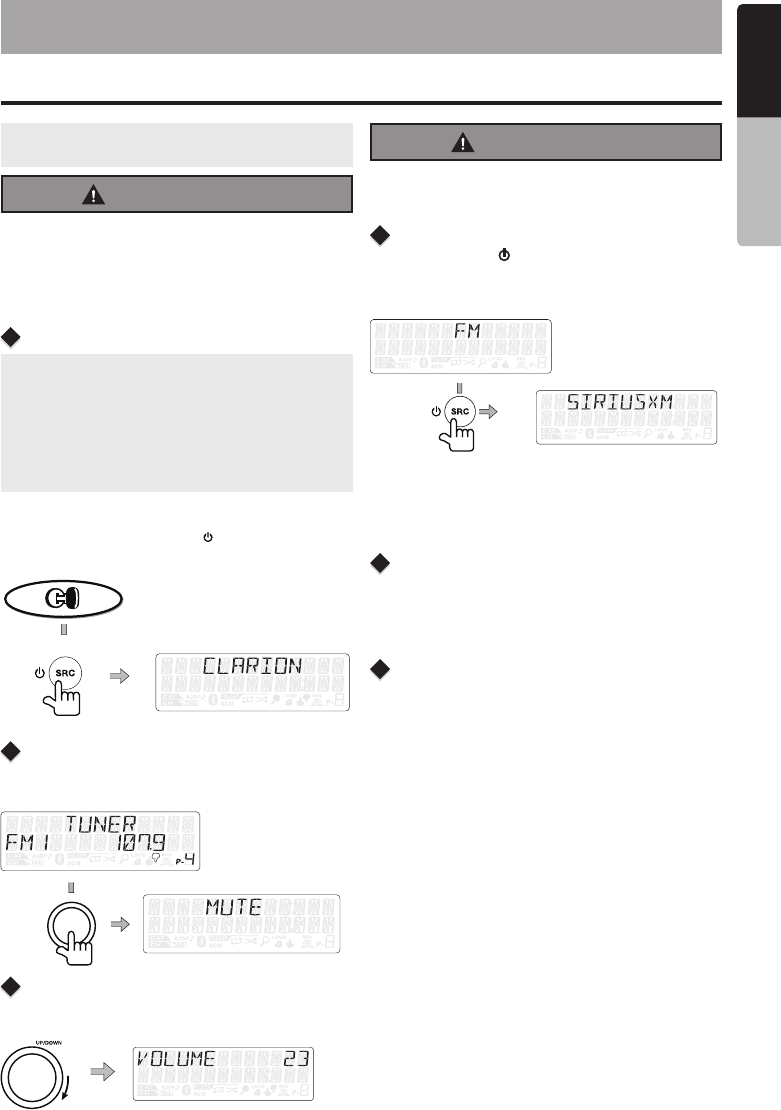

Basic Operation ...............................................................................................................7

System Menu ..................................................................................................................8

Audio Menu .....................................................................................................................8

Radio Operation ..............................................................................................................9

SiriusXM® Satellite Radio Operations ...........................................................................10

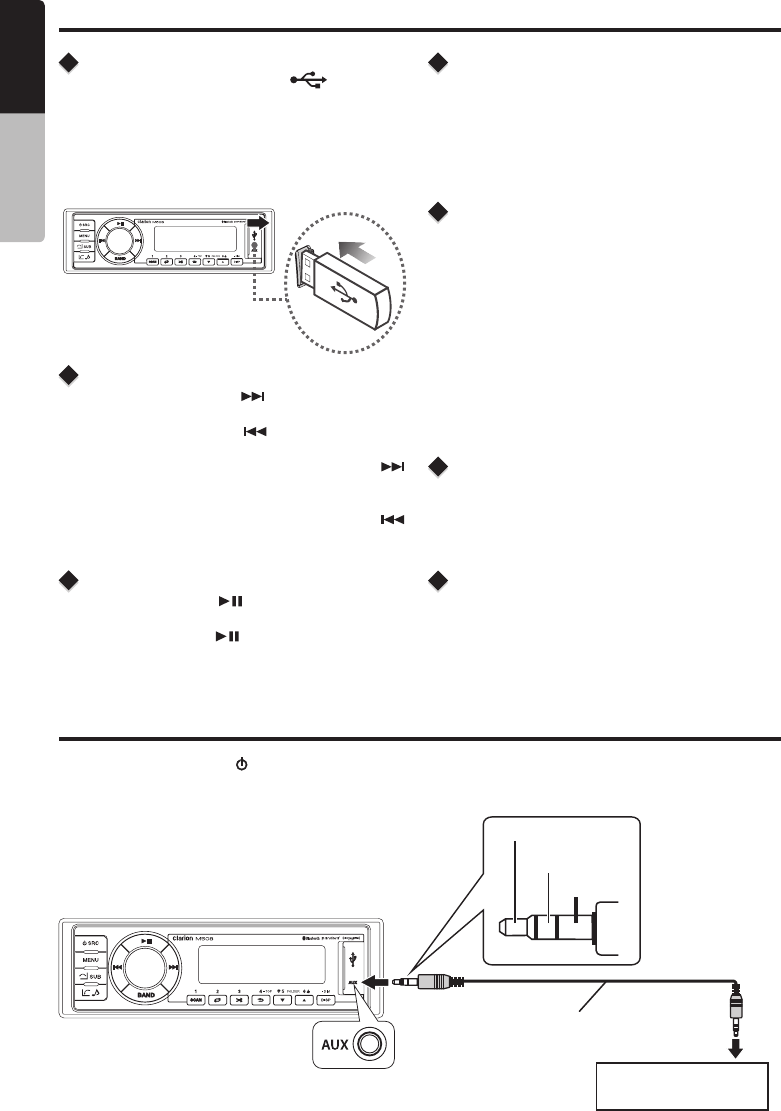

USB Mode Operation ....................................................................................................12

AUX Mode Operation ....................................................................................................12

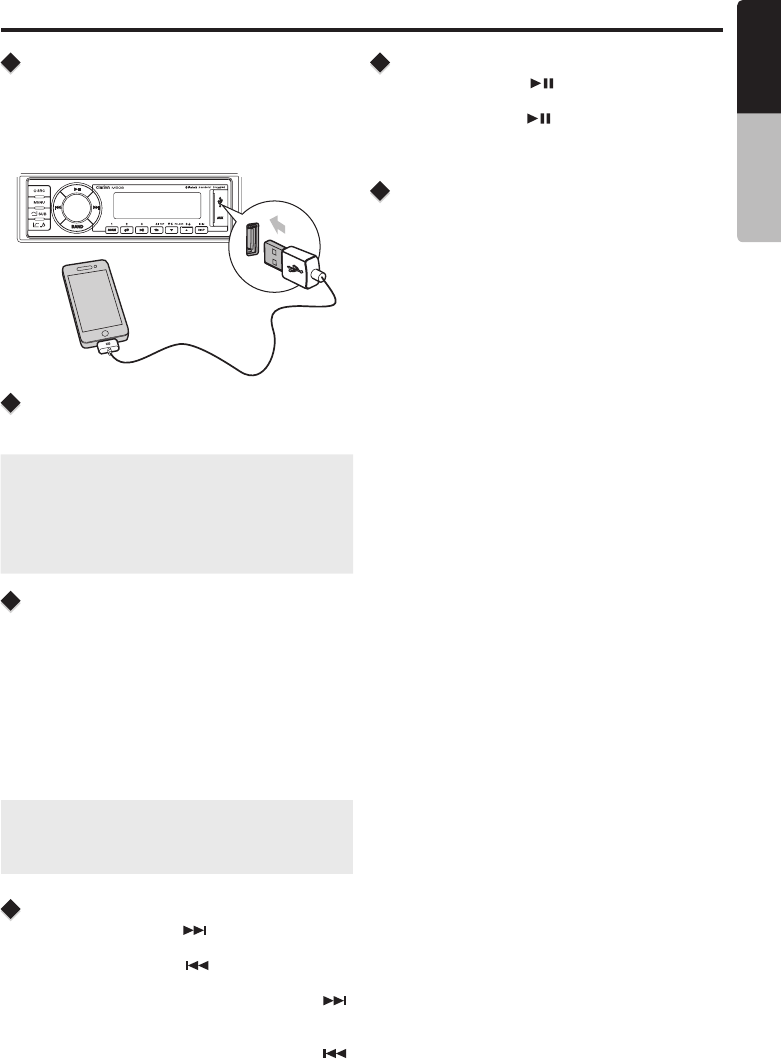

iPod/iPhone Mode Operation ........................................................................................13

Listening to Pandora .....................................................................................................14

Bluetooth Operation ......................................................................................................15

6. TROUBLESHOOTING ..................................................................................................16

7. SPECIFICATIONS ........................................................................................................18

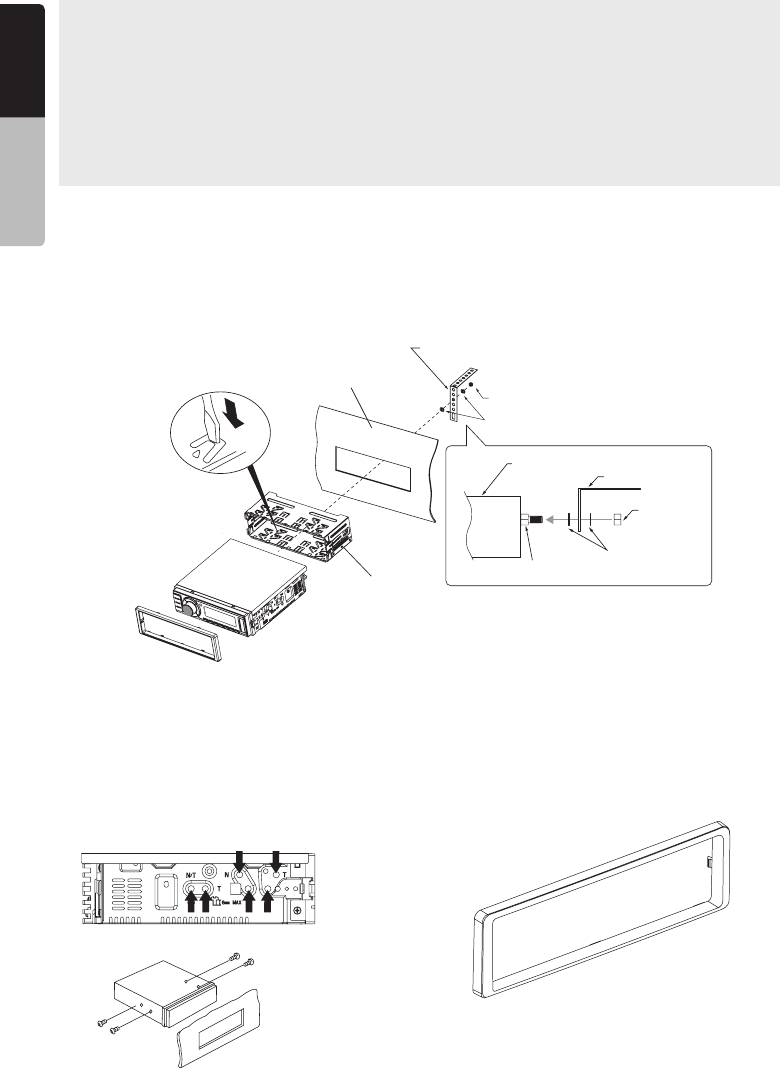

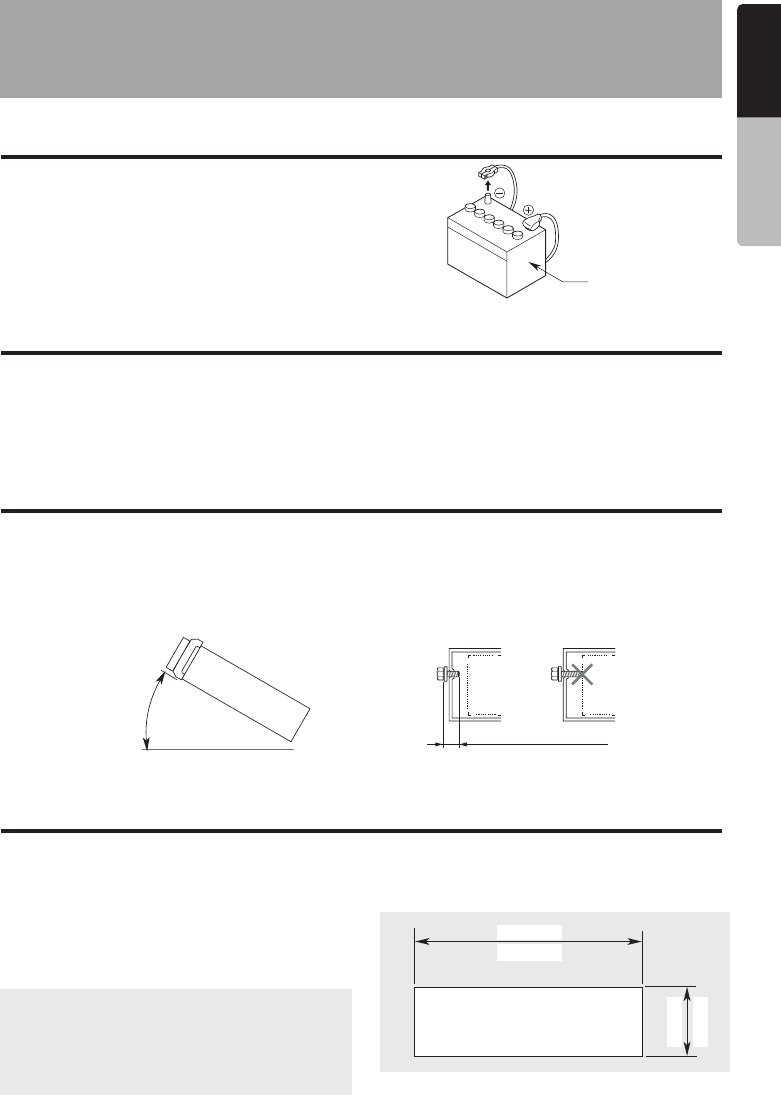

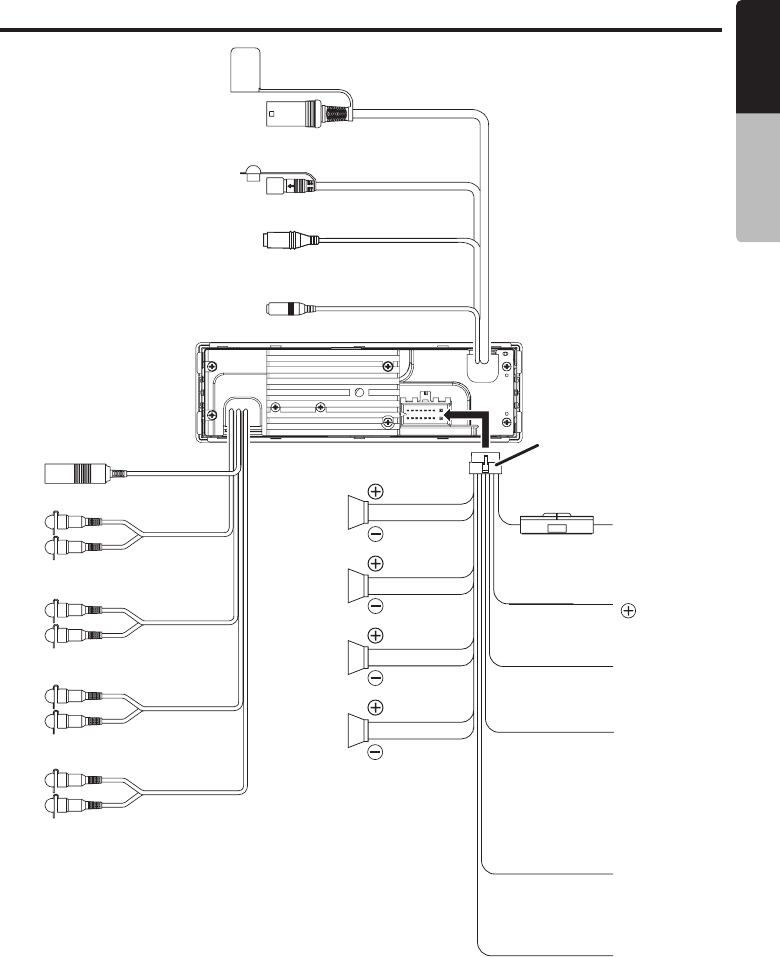

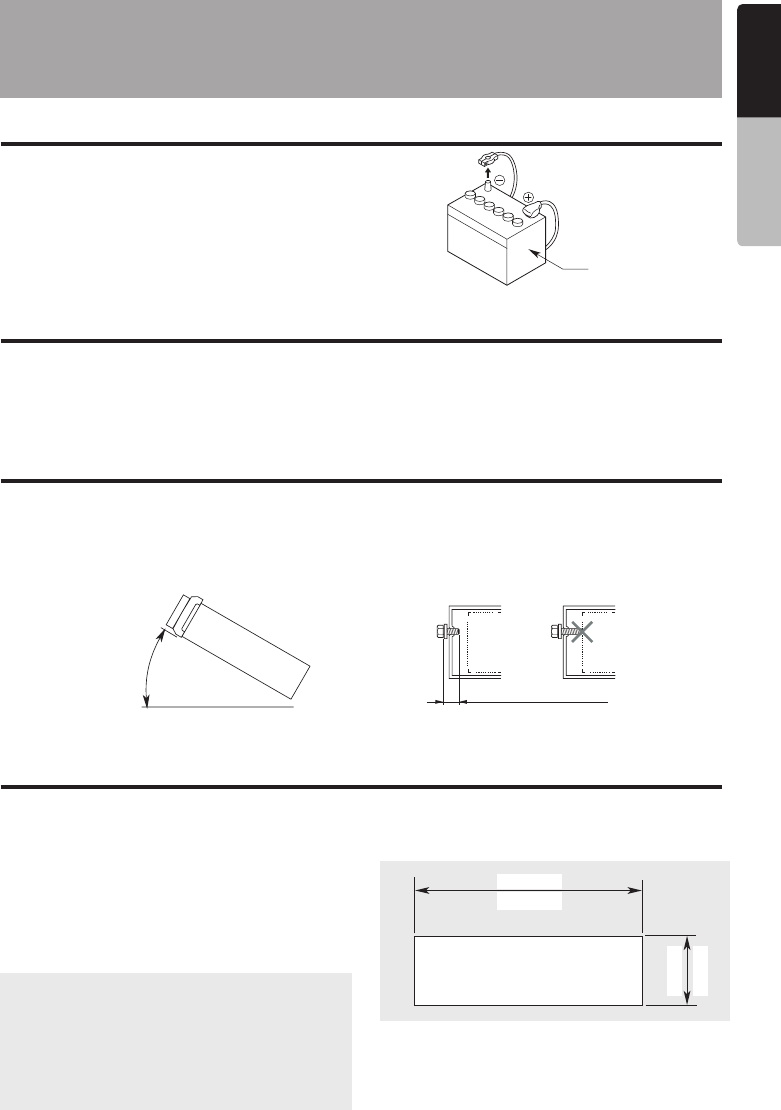

8. INSTALLATION AND WIRE CONNECTION ................................................................19

English Owner’s Manual

M508 3

1. FEATURES

2. PRECAUTIONS

3. CAUTIONS ON HANDLING

• SiriusXM-Ready™

• Weather Band Radio

• 3.5mm Aux Input & Front USB Port

• Built-In Bluetooth®

• 50Wx4 Built-In Amplier

• Compatible with iPod® /iPhone®

WARNING

For your safety, while boating, keep the volume to a level at which external sounds can be heard.

1. This unit has precision parts inside. Even in the

event that trouble arises, never open the case,

disassemble the unit, or lubricate the parts.

2. FCC STATEMENT

2.1 This device complies with Part 15 of the FCC

Rules. Operation is subject to the following two

conditions:

(1) This device may not cause harmful interference.

(2) This device must accept any interference

received, including interference that may cause

undesired operation.

2.2 Changes or modications not expressly approved

by the party responsible for compliance could void

the user’s authority to operate the equipment.

Note:

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant

to Part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against

harmful interference in a residential installation. This

equipment generates uses and can radiate radio

frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful

interference to radio communications. However, there

is no guarantee that interference will not occur in a

particular installation. If this equipment does cause

harmful interference to radio or television reception,

which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and the receiver.

• Connect the equipment into an outlet on a

circuit different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV

technician for help.

FCC Radiation Exposure Statement

This equipment complies with the FCC radiation

exposure limits set forth for an uncontrolled

environment. This equipment should be installed and

operated with a minimum distance of 20 cm between

the radiator & your body

3. IC warning

3.1 This device complies with Industry Canada

licence-exempt RSS standard(s).

Operation is subject to the following two conditions:

(1) This device may not cause interference, and

(2) This device must accept any interference,

including interference that may cause

undesired operation of the device.

3.2 Changes or modications not expressly

approved by the party responsible for compliance

could void the user’s authority to operate the

equipment.

• Protect from high Temperatures. Exposure to direct sunlight for an extended period of time can produce

very high temperature in your vessel. Cool down the interior before starting playback.

USA: AM530-1710kHz / FM 87.9-107.9MHz

EUROPE: AM531-1602kHz / FM87.5-108.0MHz

AUSTRALIA: AM531-1620kHz / FM87.5-108.0MHz

ASIA: AM531-1620kHz / FM87.5-108.0MHz

MADE IN CHINA

SERIAL NO.

MANUFACTURED:

CLARION CORPORATION OF AMERICA

6200 GATEWAY DRIVE,

CYPRESS, CA 90630,

USA

This device complies with Part

15 of the FCC Rules.

Operation is subject to the following two

conditions: (1) This device may not cause harmful interfe rence,

and (2) This device must accept

any interference received, including interference that may cause undesired operation.

This product includes technology owned by Microsoft Corporation and cannot be used or distributed

without a license from MSLGP.

Rating



Current:15A

12V GROUND

This device complies with Industry Canada licence-exempt RSS standard(s).Operation

is subject to the following two conditions: (1) this device may not cause interference,

and (2) this device must accept any interference, including interference that may

cause undesired operation of the device.

0700

FCC ID: AB7S-M508

IC ID: 11888A-M508

CAN ICES-3(B)/NMB-3(B)

English Owner’s Manual

M508

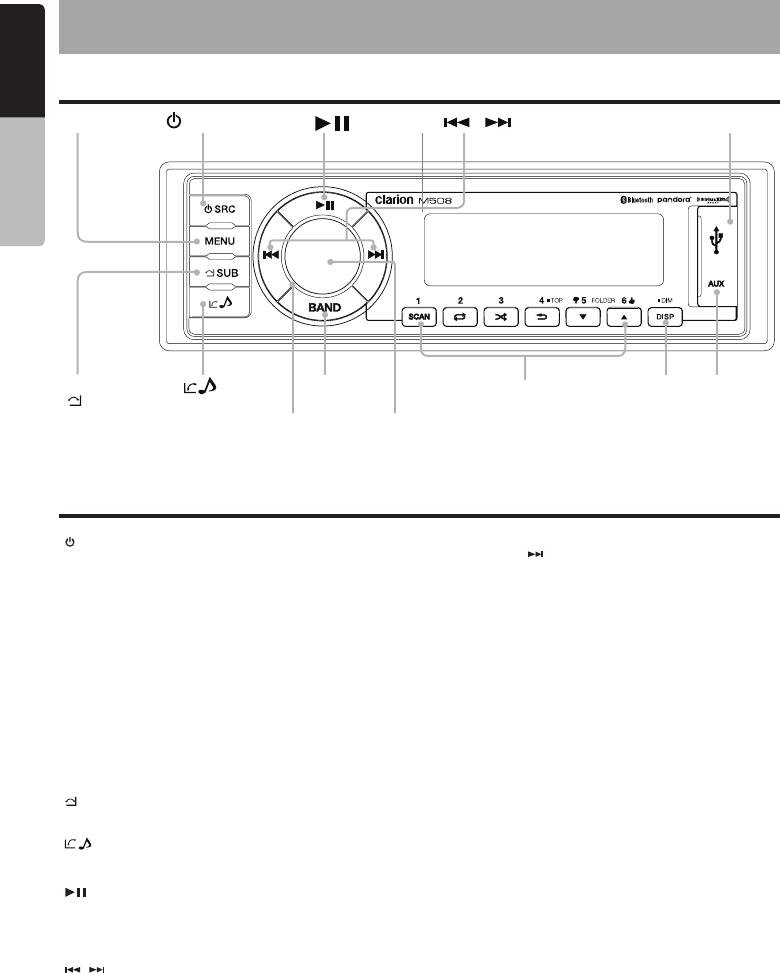

4. CONTROLS

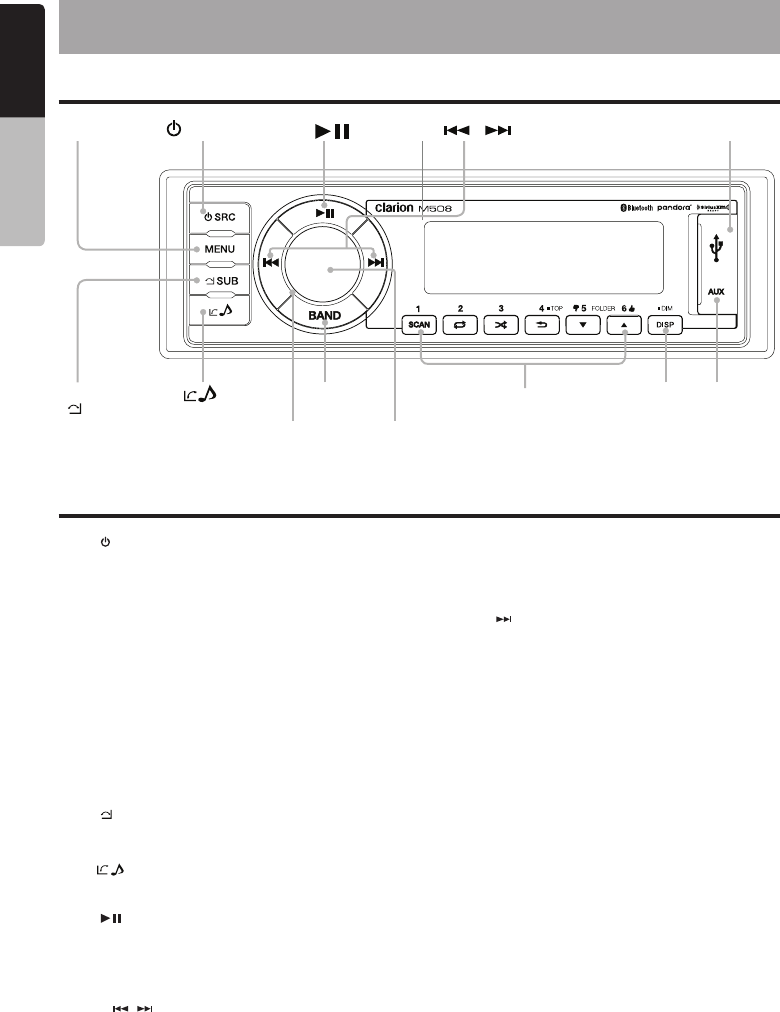

Operational Panel

Name of Buttons and their Functions

[ / SRC ] Button

• Toggle the audio source (Short Press)

• Power On/Off (Press and Hold).

[ VOLUME / ENTER / MUTE ] Knob

• Rotate to adjust volume level.

• Mute or Unmute the audio output (Short Press)

• Display Off (Press and Hold).

• Press to conrm operation (Short Press)

[ MENU (SP)] Button

• Tuner mode – Auto Store / Preset Scan

• USB mode – Search function

• iPod mode – iPod menu / iPod control (Press and Hold)

• Pandora mode – Pandora menu.

• SiriusXM mode – SiriusXM menu

[ MENU (LP)] Button

• System menu

[ SUB ] Button

• Adjust the Subwoofer Gain or Turn On the Subwoofer function.

• BT - End Call

[ ] Button

• – Audio Settings

• BT - Answer Call

[ ] Button

• USB/iPod/Pandora/Bluetooth - Play / Pause (Short Press)

• SiriusXM – Start Instant Replay Mode (Short Press). In Instant

Replay mode, for Play/pause (Short Press) or for Live mode (Press

and Hold)

[ / ] Buttons

• Menu – View additional system settings (Short Press)

• Tuner mode – Station Up/Down (Short Press),

Scan Up/Down (Press and Hold)

• SiriusXM mode – Channel Up/Down (Short Press),

Rapid Channel Up/Down (Press and Hold)

SiriusXM Instant Replay - Skip forward or skip backwards (Short

Press), fast forward/rewind 5/10/30 seconds (Press and Hold)

• USB/iPod – Next or previous track (Short Press), Fast forward or

rewind (Press and Hold)

• BT – Next or previous track (Short Press), Fast forward or rewind

(Press and Hold)

• Pandora – Press to skip track.

[BAND] Button

• Tuner mode - Select Tuner band FM1/FM2/FM3/AM1/WB

• SiriusXM mode - Select Tuner band SXM1/SXM2/SXM3.

• iPod mode - Simple mode (Press and Hold)

[ 1~6 ] Button

• [ 1 ] Button - Scan/Preset Station 1

• [ 2 ] Button - Repeat play/Preset Station 2

• [ 3 ] Button - Random play/Preset Station 3

• [ 4 ] Button - Preset station 4/Top play in digital source

Menu – Back one level in the menu. (Short Press)

Exit out of Menu (Press and Hold)

• [ 5 ] Button - Preset station 5/Previous folder/ Pandora mode -

Thumbs down

• [ 6 ] Button - Preset station 6/Next folder/Pandora mode - Thumbs

[ DISP/DIM ] Button

• Display information for digital sources (Short Press)/Adjust LCD

backlight level, High or Low (Press and Hold)

[USB] Port

• USB Type A

[AUX input] Port

• 3.5mm Stereo plug

[ ]

[ / ]

[ENTER/MUTE]

[VOLUME]

[BAND]

[ SUB]

USB PORT

AUX INPUT[DISP]

[1 ~ 6]

[MENU] [ / SRC]

English Owner’s Manual

M508 5

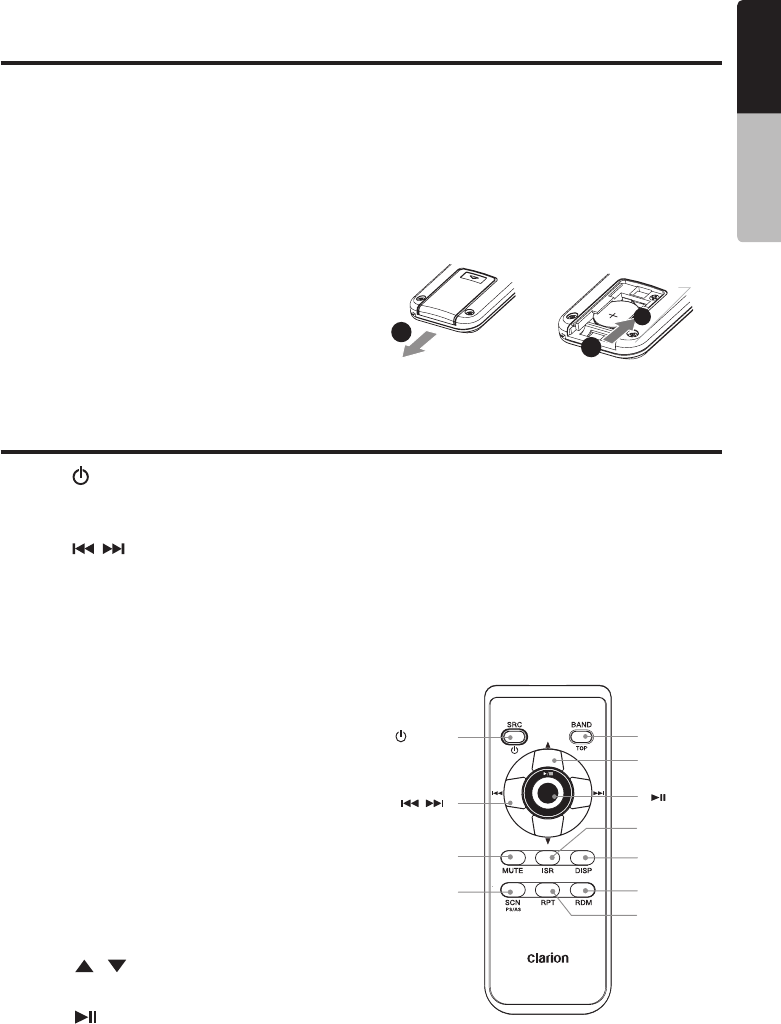

Notes for use of Optional Remote Control

Remote Control

1. Aim the remote control at the remote sensor on

the unit.

2. Remove the battery from the remote control or

insert a battery insulator if the battery has not

been used for a month or longer.

3. DO NOT store the remote control under direct

sunlight or in a high temperature environment, or

it may not function properly.

4. Use “button-shaped” lithium batteries “CR2025”

(3V) only.

5. DO NOT recharge, disassemble, heat or dispose

of the battery in re or water.

6. Insert the battery in the proper direction according

to the (+) and (-) polarities.

7. Store the battery in a place where children can not

reach to avoid the risk of accident.

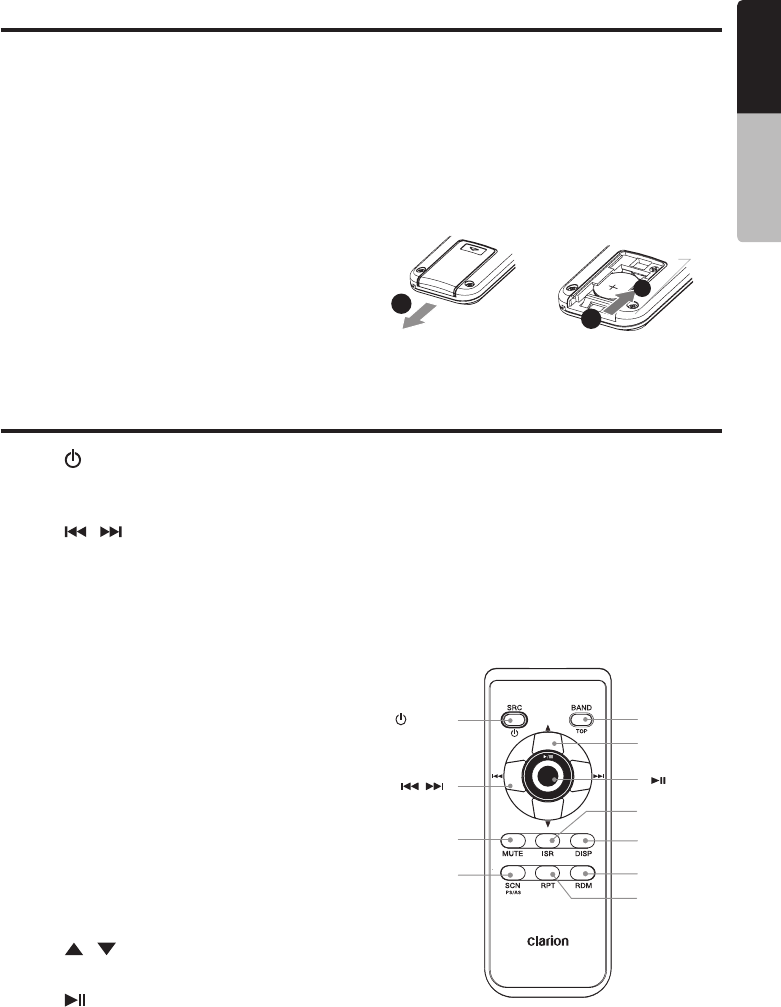

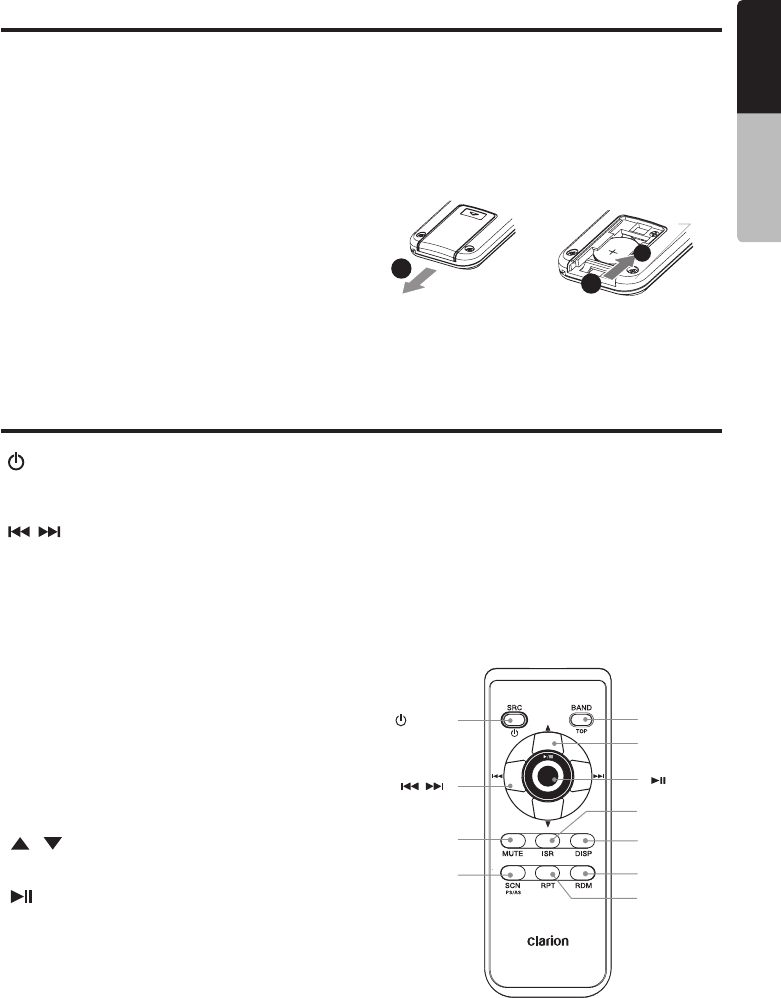

Inserting the Battery

1. Slide the remote control unit’s rear cover in the

direction shown.

2. Insert the battery (CR2025) into the insertion

guides with the side printed (+) facing up.

3. Press the battery into the compartment as shown.

4. Replace and slide the cover until it clicks into place.

Insertion guide

[ / SRC ] Button

• Toggle the audio source

• Power On / Power Off (Press and Hold)

[ / ] Button

• Preset up/down, Station up/down (Press and Hold)

• Previous / next track

• Fast Forward / Backward (Press and Hold)

• Pandora mode - Skip track

[SCN/PS/AS] Button

• Scan play / Preset scan

• Auto memory store (Press and Hold)

• SiriusXM mode - Category Scan / Preset scan

(Press and Hold)

[BAND/TOP] Button

• USB mode - Top play (Press and Hold)

• TUNER mode - Select tuner band

• SiriusXM mode - Select tuner band, quit Replay

(Replay mode) / Select category (Press and Hold)

[ / ] Button

• Volume up / down

[ ] Button

• Play / Pause

[MUTE] Button

• Mute or Unmute the audio output

[RDM] Button

• Random play

[RPT] Button

• Repeat play

[ISR] Button

• No function

[DISP] Button

• Display switch

[ / SRC ]

[ / ]

[MUTE]

[BAND/TOP]

[ISR]

[DISP]

[RDM]

[RPT]

[  /  ]

[ ]

[SCN/

PS/AS]

English Owner’s Manual

M508

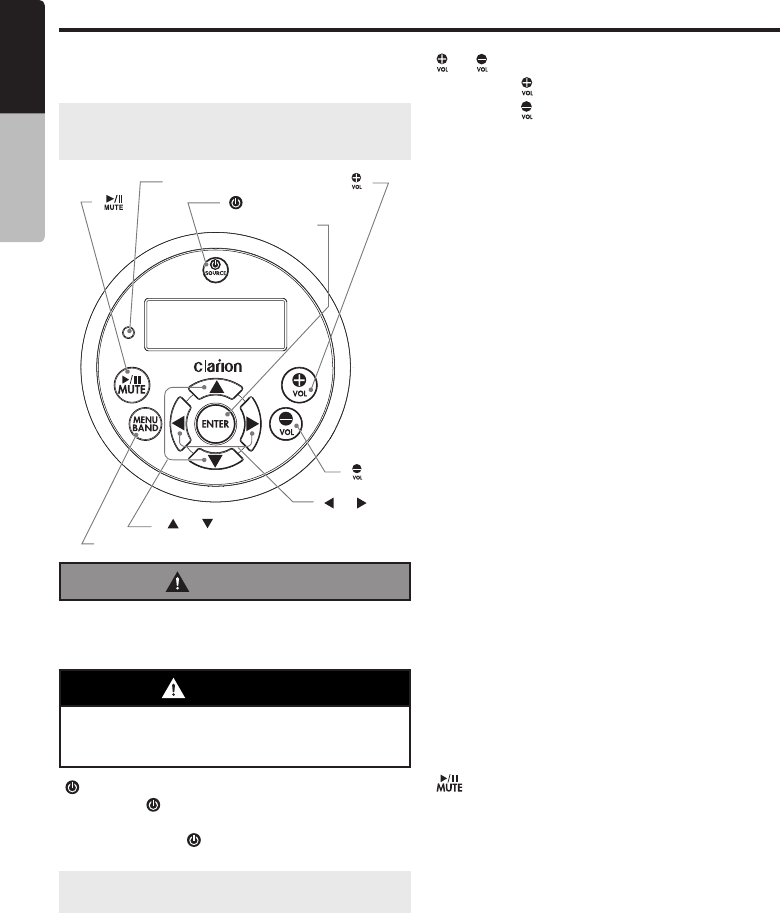

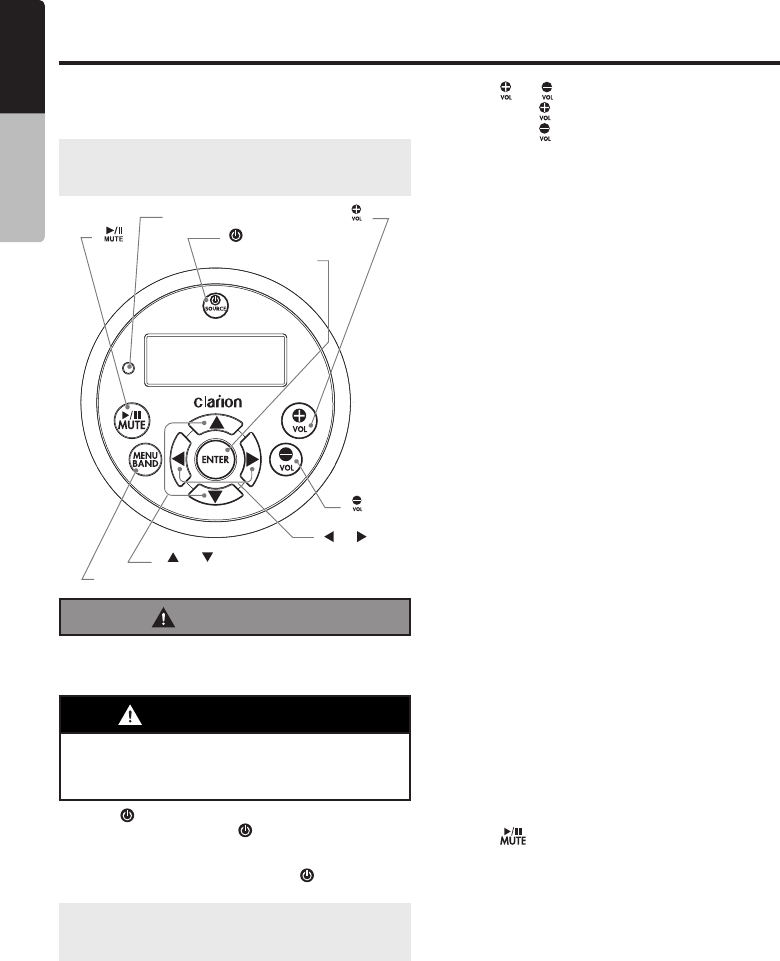

The following operations are enabled by remote

control with the separately sold Wired Remote Control

Unit MW1 (shown below), MW2 or MW3.

Note: If the remote control is connected with this

unit while the power is on, please restart this unit

again to confirm the normal display.

IR-Receiver

[ ] [ /SOURCE]

[ENTER]

[MENU/BAND]

[ ]

[ ], [ ]

CAUTION

Lower the volume level before powering the

source unit off. The source unit stores the last

volume setting.

WARNING

EXPOSING THE UNIT TO WATER WITH THE

FRONT PANEL OPEN WILL CAUSE DAMAGE

OR UNIT MALFUNCTION!

[ / SOURCE ] Button

• Press the [ / SOURCE ] button to turn the power on

and press and hold it (2 sec.) to turn the power off.

• Each time the [ / SOURCE ] button is pressed,

the mode switches.

Note: If the above equipment is not connected, the

corresponding mode cannot be selected.

[ENTER] Button

• TUNER/Weather Band mode – Conrm (in Preset

and Manual store)

• USB mode – Conrm (in Menu mode)

• iPod/iPhone mode – Conrm (in Menu mode)

• Pandora mode – Conrm (in Menu mode)

• SiriusXM mode – Conrm (in Search mode)

[ ] / [ ] Buttons

• Press the [ ] button to increase the volume.

• Press the [ ] button to lower the volume.

[] / [] Buttons

• Tuner/Weather Band mode – Station Up/Down &

Seek Up/Down (Press and hold)

• USB mode – Previous/Next track & Fast Forward/

Reverse (Press and hold)

• iPod/iPhone mode – Previous/Next track & Fast

Forward/Reverse (Press and hold)

• Pandora mode – Skip track

• SiriusXM mode – Channel Tune Up/Down, Fast

Channel Tune Up/Down (Press and hold), Move

cursor (Direct mode) & Enter the Parent Code Window

• SiriusXM Replay mode – Press and Release the

Left or Right Arrow to skip back or forward one

song/track.

Press and Hold will Fast Forward/Fast Rewind

through the Replay buffered content.

[] / [] Buttons

• Tuner/Weather Band mode – Preset Station Up/

Down & Enter into Manual Store (Press and hold)

• USB mode – Folder Up/Down & Select (in Folder

search mode)

• iPod/iPhone mode – Select (in Menu mode)

• Pandora mode – Thumbs up / down

• SiriusXM mode – Preset channel Up/Down, Category

Up/Down (in Category mode), Numeric Up/Down

(Direct mode), input Parent code interface.

[MENU/BAND] Buttons

• Tuner/SiriusXM mode – Select the band / Category

search (Press and Hold)

• Press this button to access menu items for necessary

functions in every mode.

• In different modes, the menu items are different.

Please see the operation introduction of every mode

for more details.

[ ] Buttons

• Tuner/Weather Band mode – Mute On / Off

• USB mode – Play / Pause

• iPod/iPhone mode – Play / Pause

• Pandora mode – Play / Pause

• SiriusXM mode – Replay Mode, Play/Pause

• BT Audio mode – Play / Pause

Optional Wired Remote Control Unit Operations

English Owner’s Manual

M508 7

Note: Be sure to read this chapter referring to the

chapter “4. CONTROLS”

CAUTION

When the unit is turned on, starting and

stopping the engine with its volume raised

to the maximum level may cause hearing

damage. Be careful about adjusting the

volume.

Power On/Off

Note:

• Start the engine before using this unit.

• Be careful about using this unit for a long time

without running the engine. If you drain the

vessel battery too far, you may not be able

to start the engine and this can reduce the

service life of the battery.

1. Start the engine. The power is supplied to this unit.

Press [ / SRC] button on the panel to turn on the

unit.

Mute

Press the [MUTE] button to turn the mute On and Off.

Adjusting the volume

Rotating the [VOLUME] knob to increase/decrease the

volume.

The adjustable range of volume is 0 to 46.

CAUTION

While boating, keep the volume at a level at which

external sounds can still be heard.

Selecting a mode

Press the [ / SRC ] button to display the source menu.

* External equipment not connected to this unit is not

displayed.

Sources are displayed in the following order: TUNER,

SIRIUSXM, USB/IPOD, PANDORA, AUX IN, BT

AUDIO.,

Display System information

Press the [DISP] button on the front panel to switch the

display information, system time and playing source.

Display OFF/ON

This feature will allow the user to turn the display OFF

in the event the display is too bright in different lighting

conditions.

To use this feature, please follow these steps:

1. To turn the display OFF, press and hold the [ENTER]

button and the display will turn OFF, but the audio

from the current source will continue to play.

2. To turn the display ON, press any button and the

display will turn back ON.

5. OPERATIONS

Basic Operation

English Owner’s Manual

M508

In any mode, press and hold the [MENU] button to

enter System Menu. Press the [

] or [

] button

to select options, rotate the [VOLUME] knob to adjust

a value / option.

Clock

Press the [ENTER] button to enter clock setting mode,

rotate the [VOLUME] knob to set the clock. Press the

[

] or [

] button to select hour or minutes.

Clock Format

Rotate the [VOLUME] knob to choose a time format:

12H or 24H.

Clock Priority On/Off

Rotate the [VOLUME] knob to turn the clock On or Off

as the priority screen view.

Hands Free Prole (HFP)

Rotate the [VOLUME] knob to turn On or Off the

Bluetooth Hands Free Prole.

BT Music

To Disconnect/Delete a mobile phone from the

Bluetooth Mobile Phone Compatibility List.

Dimmer

Rotate the [VOLUME] knob to adjust the LCD display

backlight level between High or Low.

Beep On/Off

Rotate the [VOLUME] knob to choose button

Beep sound On or Off.

Local / Distant

Rotate the [VOLUME] knob to choose radio Local or

Distant in Tuner mode.

• LOCAL: Only stations with a strong signal can be

received.

• DX: Stations with strong and weak signals can be

received.

Area

Rotate the [VOLUME] knob to select a suitable

country region:

• U.S.A (United States)

• EUROPE (Eastern/Western Europe)

• Asia (Asia Pacic)

• AUST (Australia)

Pandora On/Off

Select OFF if the Pandora application has not been

installed on your phone.

RESET

Press the [ENTER] button. Settings will be set to the

default value.

About

To view the device software version.

Press the [] button to enter audio setting mode.

Press the [

] or [

] button to select options,

rotate the [VOLUME] knob to adjust a value / option.

EQ (Preset Equalizer Setting)

Rotate the [VOLUME] knob to change EQ:

Flat -> Jazz -> Pop -> Classic -> Rock -> News ->

Urban -> Rave -> Movie -> Techno -> User

Loud On/Off

Rotate the [VOLUME] knob to select Loudness between

ON and OFF

Subwoofer On/Off

Rotate the [VOLUME] knob to select subwoofer

between ON and OFF

Subwoofer GAIN

Rotate the [VOLUME] knob to adjust the subwoofer

gain range: 0 to 12

Subwoofer LPF

Rotate the [VOLUME] knob to adjust the subwoofer

Low Pass Filter range: 80HZ/120HZ/180HZ

Bass

Rotate the [VOLUME] knob to adjust the desired

Bass level range from -7 to +7.

Middle

Rotate the [VOLUME] knob to adjust the desired

Middle level range from -7 to +7.

Treble

Rotate the [VOLUME] knob to adjust the desired

Treble level range from -7 to +7.

Balance

Rotate the [VOLUME] knob to adjust the Balance

between the right and left speakers from R12 (full

right) to L12 (full left).

Fader

Rotate the [VOLUME] knob to adjust adjust the Fader

between the front and rear speakers from R12 (full

rear) to F12 (full front).

Aux In

Rotate the [VOLUME] konb to adjust the Aux In

between HIGH / MID / LOW.

System Menu

Audio Menu

English Owner’s Manual

M508 9

Select Tuner As Playing Source

Press the [ / SRC ] Source button to select the

TUNER mode.

World Tuner

This unit is initially set to USA frequency intervals of

10 kHz for AM and 200 kHz for FM. When using it

outside the USA, the frequency reception range can

be switched to the intervals below.

U.S. A

standard Europe

standard Asia

standard Australia

standard

Frequency

spacing 10KHz 9KHz 9KHz 9KHz

Frequency

range 530-1710

KHz 531-1602

KHz 531-1620

KHz

Frequency

spacing 200KHz 50KHz 50KHz 100KHz

Frequency

range 87.9-107.9

MHz 87.5-108

MHz

Selecting The Radio Band

Press the [BAND] button on the panel to select one

radio band.

[ ] Tuning Down / [ ] Tuning

Up Buttons

1. Press the [

] / [

] button change intervals step

by step.

2. Press and hold the [

] / [

] button to seek the

next strongest station.

Recalling a Preset Station

Press one numeric button among 1 to 6 on the front

panel to select the corresponding stored stations.

Preset Scan

Preset scan receives the stations stored in the

preset memory in order. This function is useful when

searching for a desired station in the memory.

1. Press the [MENU] button.

2. Rotate the [VOLUME] knob to select Preset Scan

mode and press [ENTER], When a desired station

is tuned in, press the [MENU] button to continue

receving that station

Recalling a Preset Station

Press one numeric button among 1 to 6 on the front

panel to select the corresponding stored stations.

Auto Store

Only stations with sufcient signal strength will be

detected and stored in the memory.

1. Press the [MENU] button.

2. Rotate the [VOLUME] to select the Auto Store

mode, press the [ENTER] button to start

automatically select six strong stations and store

them into six presets. The new stations replace

any stations already stored in the band.

Manual Store

When one expected radio station has been detected,

press and hold number button 1-6 to store it in the

memory.

Area Set

This option allows you to select the appropriate

frequency spacing for your area.

1. Press and hold the [MENU] button.

2. Press the [

] / [

] button to select “AREA”

3. Rotate the [VOLUME] knob to select: “U.S.A”,

“Europe”, “Asia”, “AUST (Australia)”

4. Press the [ENTER] button to conrm.

Radio Operation

English Owner’s Manual

M508

Displaying the Radio ID

Before you listen to satellite radio, you must subscribe

to the service using the SiriusXM Radio ID number.

1. Press the [/ SRC] button to enter SirusXM mode.

2. Press the [] or [ ] buttons and select channel

“0”. The Unit displays the Radio ID.

NOTE:

1. The Radio ID is also located on the bottom of the

SiriusXM Connect Vehicle Tuner.

2. Please note that the SiriusXM Radio ID does not

include the letters I, O, S or F.

3. In the USA, to activate the SiriusXM Connect

Vehicle Tuner go online to www.siriusxm.com/

activatenow or call 1-866-635-2349.

4. In Canada, to activate the SiriusXM Connect

Vehicle Tuner go online to www.siriusxm.ca/

activatexm or call 1-877-438-9677.

Channel Tune

1. Press the [ ] button to advance to the next

channel.

2. Press the [] button to go to the previous

channel.

Storing Channel Presets

Press the [BAND] button to select the desired band

you want to store the preset in. There are 3 preset

bands available.

1. Tune to the desired channel, press and hold one of

the preset buttons (1~6) to store the channel.

2. Repeat the procedure to store up to 5 other

channels on the same band.

NOTE:

A total of 18 channels can be stored in the preset

memory, 6 channels for each band (SXM1, SXM2, and

SXM3).

Tuning To Channel Presets

Press the [BAND] button to select the desired band

of presets you wish to access.

1. Press the preset button (1~6) that has your desired

radio channel stored to memory.

SiriusXM Replay function

The Replay feature allows you to pause, rewind, and

replay live SiriusXM Satellite Radio.

1. While listening to a SiriusXM channel, press the

[] button to enter Replay mode. The display will

show “PAUSE” when entering this mode.

2. Press the [] button to resume playback of the

stored audio from the point at which it was paused.

During playback, the SiriusXM Tuner will continue

to store the channel audio until you exit the Replay

mode.

During REPLAY playback

• Fast rewind: Press and hold [ ]

• Fast forward: Press and hold [ ]

• To return to the beginning of the current song press

[]

• To advance to the beginning of the next song press

[].

NOTE:

• If you continue to press the [] button until the end, the

Replay mode is canceled, and the unit will change to live

SiriusXM radio mode.

• If you change channels while in Replay mode, the unit

will exit Replay mode to live Satellite mode and clear

the Replay memory.

Jump to Live

Long Press the [ ] button to go to Live Signal.

SiriusXM Settings

Press the [MENU] button while in SiriusXM mode to

access SiriusXM settings.

Category Browse

Press the [MENU] and then [ENTER] button to

activate the Category Browse mode.

1. Rotate the [VOLUME] knob to select desired

Category.

2. Press [] or [ ] buttons to select desired

channel within the selected Category. You can

see Channel Name, Channel Number, Artist, Song

Title or Content Info by pressing [DISP]

3. Press [ENTER] to tune to selected channel.

NOTE:

If no operation is performed for 10 seconds, the

Category Browsing mode is canceled.

Parental Controls:

The SiriusXM Parental Control feature allows you

to prevent unauthorized access to mature content

channels. When enabled the Parental Control fea-

ture requires you to enter a passcode to tune to the

locked mature content channels. Information on set-

ting up the passcode, setting up the mature content

channels to be locked, and the method to access the

locked channels is described below.

Lock/UnLock

1. Short Press the [MENU] button to access the

SiriusXM Menu

2. Rotate the [VOLUME] knob to select "MATURE

CH".

3. Press [ENTER]

4. Press the 1 ~ 6 buttons to enter passcode.

Parental Passcode

1. Press the [MENU] button to access the SirusXM

Menu.

2. Rotate the [VOLUME] knob to select

“PARENTAL”.

3. Press the [ENTER] button to access the change

passcode mode.

4. Press the 1~6 buttons to enter Old passcode and

then the NEW passcode.

5. To confirm the New passcode, enter it a second

time.

6. If the passcode change is successful, the LCD will

display “SUCCESSFUL”

NOTE:

The default passcode set for the Parental lock is

1111.

SiriusXM® Satellite Radio Operations

English Owner’s Manual

M508 11

SiriusXM® Satellite Radio Operations

Direct Tuning

Short Press the [MENU] button and rotate the

[VOLUME] knob to “Direct Tune” to access the

SiriusXM Direct Tuning mode. Press [ENTER].

1. Press the [] or [ ] buttons to change the digit

location to rotate the [VOLUME] knob to change

the number.

2. Press the [ENTER] button to confirm channel

number selection.

Changing the Display

Text information, such as the channel name, artist

name, song title and content info is available with

each SiriusXM channel. The unit can display this text

information as explained below:

In SiriusXM mode, press the [DISP] button. Each

time you press this button, the display changes as

shown below:

Channel Name->Artist Name->Song Title->Con-

tent Info->Category Name->Clock

Note:

If no text is available, nothing will be displayed.

SiriusXM Signal

Press the [MENU] button to access the SiriusXM

menu.

1. Rotate the [VOLUME] knob to select “SXM

SIGNAL”

SiriusXM Factory Reset

SiriusXM user settings are reset by performing a

RESET of the M508 device as described on page 8.

Note:

When restoring SiriusXM to factory defaults, the follow-

ing settings will be reset or affected:

yLast channel tuned is reset.

y Presets will be restored to factory default settings.

y Parental Control feature will be disabled.

y Mature Channel Tuning will be accessible. Parental

control passcode will be restored to the factory default

setting.

y The display status will go back to the

default state.

English Owner’s Manual

M508

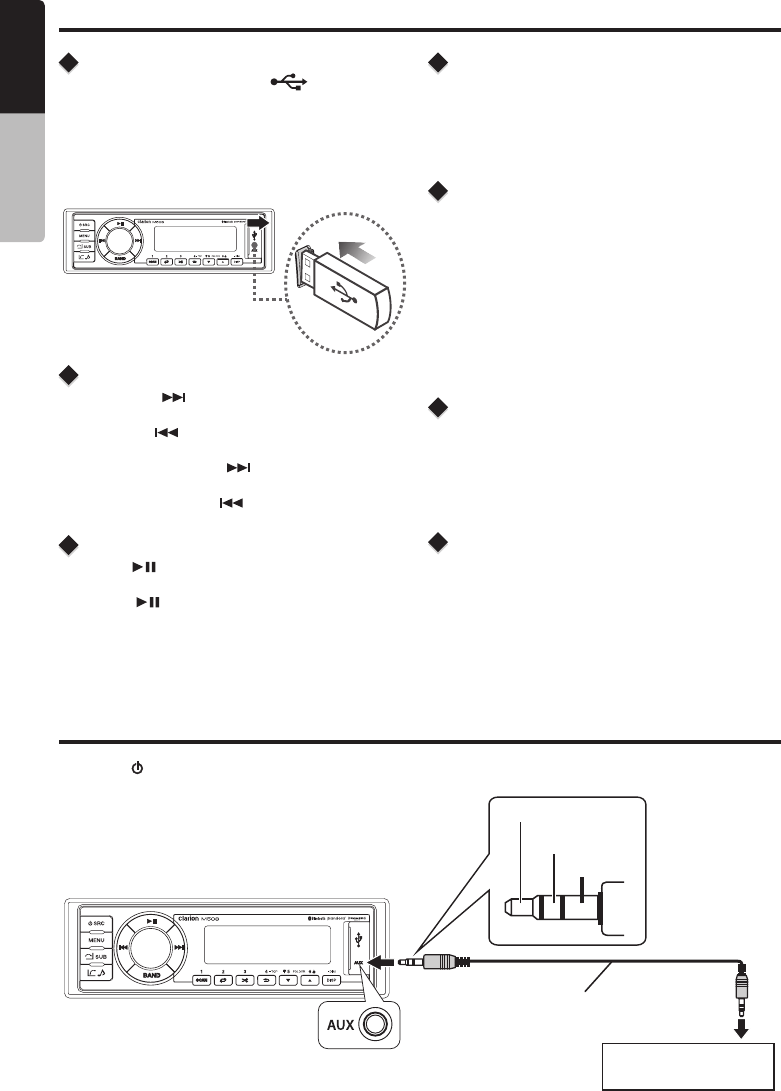

Connect

1. Open the USB socket cover .

2. Insert the USB device into the USB socket.

The unit starts playing from the USB device.

3. To remove the USB device, you should rst select

another source or turn off the power, in order to

avoid damaging the USB device. Then remove the

USB device.

Selecting a Track

1. Press the [

] button to advance to the next

track/song.

Press the [

] button to go to the previous track/

song.

2. Press and hold the [

] button to fast forward

through the track/song.

Press and hold the [

] button to fast backward

through the track/song.

Play / Pause

Press the [ ] button to pause the track/song that is

currently playing.

Press the [ ] button to resume playing the track/

song that has been paused.

Folder Select

This function allows you to select a folder containing

MP3/WMA les and start playing from the rst track

in the folder.

Press the [ 5 / 6 ] button to select a folder.

Search Function

1. Press the [MENU] button on the front panel to

access MP3 / WMA le search mode.

2. Rotate the [VOLUME] knob to search through

all folders on the device then press [ENTER] to

enter le list search mode. And then the track list

appears in the display.

3. Rotate the [VOLUME] knob to select the desired

track within the previously selected folder and

press [ENTER] to start playing.

Display Function

During playback, pressing the [DISP] button will

automatically cycle through the following information

on the le being played on the LCD:

ARTIST -> TITLE -> ALBUM -> CLOCK

Top Function

The top function resets the MP3/WMA player to the rst

track on the device. Press and hold the [4] button to play

the rst track on the device.

Press the [ / SRC ] button on the front panel to select

“AUX IN”.

AUX IN is just for audio content with a 3.5mm Jack

connector plugged into the audio-in socket on the

front panel.

USB Mode Operation

AUX Mode Operation

Left Channel

Right Channel

Ground

Portable audio player,

etc..

3.5mm Cable (not included)

English Owner’s Manual

M508 13

Connect

Connect an iPod/iPhone to the USB socket on the

front panel. When connecting a device, the unit will

read the les automatically. The track information

displays on the screen once playback starts.

Compatible iPod/iPhone

You can connect the following iPod/iPhone:

• iPod nano (6G)

• iPod nano (7G)

• iPod touch (3G)

• iPod touch (4G)

• iPod touch (5G)

• iPhone 3GS

• Minimum iOS 5.0 or higher

• iPhone 4

• iPhone 4S

• iPhone 5

• iPhone 5C

• iPhone 5S

iPod/iPhone Control Music

Playback Mode

Press and hold the [BAND] button on the front panel

to switch between the two control modes:

• iPod control mode: Use the iPod/iPhone to operate

the music control.

• Unit control mode: Use the head unit to operate the

music control.

Note:

Please make sure the iPod/iPhone cable is

connected correctly and only using an original iPod/

iPhone cable.

Selecting a Track

1. Press the [

] button to advance to the next

track/song.

Press the [

] button to go to the previous track/

song.

2. Press and hold the [

] button to fast forward

through the track/song.

Press and hold the [

] button to fast backward

through the track/song.

Play / Pause

Press the [ ] button to pause the track/song that is

currently playing.

Press the [ ] button to resume playing the track/

song that has been paused.

iPod Menu Search

1. Press the [MENU] button on the front panel to

access iPod menu search mode.

2. Rotate the [VOLUME] knob to switch between

categories.

PLAYLISTS -> ARTIST-> ALBUMS -> GENRES ->

SONGS -> COMPOSERS

3. Press the [ENTER] button to conrm the selection.

4. When the desired Playlist, Artist, Album, Song,

Genre or Composer is displayed, press the [ENTER]

button then the music le will be displayed.

5. Rotate the [VOLUME] knob to select a File.

6. Press the [ENTER] button to conrm the le you

want to play.

iPod/iPhone Mode Operation

English Owner’s Manual

M508

Listening to Pandora®

You can stream Pandora internet radio by connecting

an iPod/iPhone that has the Pandora mobile application

already installed.

To start streaming, connect the iPod / iPhone with

Pandora already launched.

When the unit displays “PANDORA APP Unavailable”

in Pandora mode, please launch the Pandora Application

by operating the iPod/iPhone connected.

Press the [ / SRC ] button to enter Pandora mode.

Selecting a Station From the List

Press the [MENU] button and select “BY DATE” or “A

to Z” by pressing the [ /

] button and press the

[ENTER] button.

• BY DATE: List in order of created date.

• A-Z: List in alphabetical order.

Thumbs Up/Down

• Thumbs Up

• Press the [ 6  ] button on the front panel for thumbs

up. Giving a track the thumbs up will tell Pandora to

play more tracks like that one.

• Thumbs Down

Press the [  5 ] button on the front panel for thumbs

down. Giving a track the thumbs down will skip to the

next track, and Pandora will remember not to play that

track on the station again.

Note:

• You can personalize your stations using “thumbs

up” or “thumbs down”.

• If you give a track the thumbs down after the skip

limit has been exceeded, your feedback will be

saved but the current track will continue to play.

Deleting a Station

1. Press the [MENU] button to access the Pandora

menu.

2. Rotate the [VOLUME] button to select “DELETE

CH”.

3. Press the [ /

] button to select “YES”.

4. Press the [ENTER] button to conrm deletion of the

current station.

BOOKMARK

1. Press the [MENU] button to access the Pandora

menu.

2. Rotate the [VOLUME] knob to select Bookmark.

3. Press the [ /

] button to select the Track or

Artist.

4. Press the [ENTER] button to create a Bookmark.

Creating New Stations

1. Press the [MENU] button to access search mode.

2. Rotate the [VOLUME] knob to select “SEARCH”,

and then press the [ENTER] button to conrm.

3. Press the [ /

] button to select the new

station, and press the [ENTER] button to conrm.

4. Press the [ /

] button to select the Track

or Artist.

From Track: Create a new station based on the

track that is currently playing (Now Playing Track).

From Artist: Create a new station based on the

artist that is currently playing (Now Playing Artist)

5. Press the [ENTER] button to create a new track.

Note:

If the name of the station you wish to create for a

track title or an artist name is the same as the station

name currently playing, “NOW PLAY” appears on

the display and the station will not be created .

Skip

Press and hold the [

] button on the panel or on the

remote control for the next tracks in the station.

Note:

Pandora limits the number of skips allowed on their

service. If you attempt to skip tracks beyond the

limit, “SKIP LIMIT” is displayed.

Display Function

During playback, pressing the [DISP] button will

automatically cycle through the following information

on the le being played on the LCD:

ARTIST -> TITLE -> ALBUM -> CLOCK

Listening to Pandora

English Owner’s Manual

M508 15

Pairing the Bluetooth Device

1. From your Bluetooth enabled device, turn

BLUETOOTH ON and search for Bluetooth devices.

2. When a list of available Bluetooth devices appears

on your Bluetooth device, select “M508”.

3. “BT CONNECTED” will appear on the display.

4. The unit will automatically enter the BT Audio

source and you can now start streaming audio from

your Bluetooth enabled device.

Note: If the mobile phone doesn’t support the SSP

(Simple Secure Pairing) Profile, please enter the

passcode “0000”.

DISCONNECT / DELETE

This unit can store mobile phones in paired order.

You can Disconnect/Delete mobile phones from the

Bluetooth Mobile Phone Compatibility List.

1. Press and hold the [MENU] button to enter the

System menu.

2. Press the [ /

] button until “BT MUSIC” is

displayed.

3. Press the [ENTER] button to conrm the selection.

4. Rotate the [VOLUME] knob to choose the paired

mobile phone name from the pairing list.

5. Press the [ENTER] button to conrm the selection.

6. Rotate the [VOLUME] knob to select “DISCON”

or “DELETE” the mobile phone.

7. Press the [ENTER] button to conrm the selection.

Handsfree (HFP)

When receiving a call, press the [ ] button to

accept the incomming call. To end the call, press the

[ SUB] button. During a call you may press and hold

the [ SUB] button to transfer the call between the

source unti and your handset.

Note:

Make sure that you are safely parked or the

passenger of the vehicle when initiating a call from

your mobile device.

Audio Streaming Operations

What is audio streaming?

Audio streaming is a technique for transferring audio

data so that it can be processed as a steady and

continuous stream. Users can stream music from

their external audio player to their audio system

wirelessly and listen to the tracks through the boat’s

speakers. Please consult your nearest Clarion dealer

for more information on available wireless audio

streaming transmitter products.

CAUTION

Please avoid operating your connected mobile phone

while audio streaming as this may cause noise or

stuttering on the song playback. Audio streaming

may or may not resume after telephone interruption

as this is dependent on the mobile phone.

Play / Pause

Press the [ ] button to pause the track/song that is

currently playing.

Press the [ ] button to resume playing the track/

song that has been paused.

Search Function

1. Press the [MENU] button on the front panel to

access Search mode.

2. Rotate the [VOLUME] knob to switch between

folders.

PLAYLISTS -> ARTIST -> ALBUMS -> SONGS

-> GENRES -> COMPOSERS

3. Press the [ENTER] button to conrm the selection.

4. Press the [ENTER] button to conrm.

Note:

The search feature requires the paired and

connected device to incorporate at least Bluetooth

AVCRP 1.4 in order to function.

Selecting a Track

1. Press the [

] button to advance to the next

track/song.

Press the [

] button to go to the previous track/

song.

2. Press and hold the [

] button to fast forward

through the track/song.

Press and hold the [

] button to fast backward

through the track/song.

Note:

Playing order will depend on Bluetooth audio player.

When the [

] button is pressed, some A2DP

devices will restart the current track depending on

the duration of playback. During music streaming

playback “A2DP” will be shown on the display.

When A2DP and HFP devices are disconnected,

“BLUETOOTH DISCONNECT” will be shown on the

display and the system will return to the previously

selected audio source. Some Bluetooth audio

players may not allow play / pause synchronization

with this unit. Please make sure both the device and

the main unit are in the same play / pause status in

BT MUSIC mode.

ID3 Display

During music streaming playback, press [DISP] to

view the ID3 display information:

ARTIST -> TITLE -> ALBUM -> CLOCK

Bluetooth Operation

English Owner’s Manual

M508

GENERAL

Problem Cause Remedy

Unit cannot power on. Unit fuse blown. Replace with new fuse of correct rating.

Vessel battery fuse blown. Replace with new fuse of correct rating.

No/low audio output. Incorrect audio output

connection.

Check wiring and correct.

Volume set too low. Increase volume level.

Speakers damaged. Replace speakers.

Heavily biased volume

balance.

Adjust the channel balance to center position.

Speaker wiring is in contact

with metal part of vessel.

Insulate all speaker wiring connections.

Poor sound quality or

distortion.

Speaker power rating does

not match unit.

Replace speakers.

Wrong connections. Check wiring and correct.

Speaker is shorted. Check wiring and correct.

Unit resets itself when

engine is off.

Incorrect connection between

ACC and Battery.

Check the wiring and correct.

USB

Problem Cause Remedy

USB device cannot be

inserted.

The USB device has been

inserted incorrectly.

Reverse the connection direction of the USB

device and try again.

The USB connector is broken. Replace with a new USB device.

USB device is not

recognized.

The USB device is damaged. Disconnect the USB device and reconnect. If the

device is still not recognized, try replacing it with a

different USB device.

Connectors are loose.

No sound heard with

the display “No File”

shown.

No MP3/WMA le is stored in

the USB device.

Store these les properly in the USB device.

Sound skips or is

noisy.

MP3/WMA les are not

encoded properly.

Use properly encoded MP3/WMA les.

Bluetooth

Problem Cause Remedy

Cannot pair the

Bluetooth enabled

device with the audio

system.

The device does not support

the proles required for the

system.

Use another device to connect.

The Bluetooth function of the

device is not enabled.

Refer to the user manual of the device for how to

enable the function.

Audio quality is poor

after connection with

a Bluetooth-enabled

device.

The Bluetooth reception is

poor.

Move the device closer to the audio system or

remove any obstacle between the device and the

system.

6. TROUBLESHOOTING

English Owner’s Manual

M508 17

SiriusXM Advisory Messages

Message Description

CHECK TUNER Check the SiriusXM tuner connection on the back of the unit to ensure that it is

connected correctly.

CHECK ANTENA Ensure the SiriusXM antenna cable is connected to the SiriusXM tuner correctly.

Check the SiriusXM antenna wire for breaks or sharp bends. Replace the antenna

if necessary.

NO SIGNAL The vessel must be outside, and the antenna must have a clear view of the

southern sky.The magnetic antenna must be mounted on the outside of the vessel

for the best reception.

CHAN UNSUB This channel is not included in your SiriusXM subscription plan. To subscribe, call

1-866-635-2349 in the USA and in Canada call 1-877-438-9677.

CH UNAVAIL This channel is not a valid SiriusXM channel.

The channel number has been entered incorrectly, or the channel was removed

from the SiriusXM channel lineup

CH LOCKED The channel that you have requested is Locked by the radio Parental Control

feature. See Parental Control on page 12 for more information on the Parental

Control feature and how to access locked channels.

SUBSCRIPTN

UPDATED

An update to your SiriusXM subscription has been received by the SiriusXM tuner.

Press any button to continue.

6. TROUBLESHOOTING

English Owner’s Manual

M508

FM Tuner

Frequency Range: USA 87.9 - 107.9MHz

Europe 87.5 - 108.0MHz

Asia 87.5 - 108.0MHz

Australia 87.5 - 108.0MHz

Usable Sensitivity: 8dB

Frequency response: 30Hz-15kHz

Stereo Separation: >30dB(1kHz)

Signal/noise ratio: >55dB

AM Tuner

Frequency Range: USA 530 - 1710KHz

Europe 531 - 1602KHz

Asia 531 - 1620KHz

Australia 531 - 1620KHz

Usable Sensitivity: 40dB (S/N=20dB)

Weather Band Selection

CH.1 162.400MHz CH.2 162.425MHz

CH.3 162.450MHz CH.4 162.475MHz

CH.5 162.500MHz CH.6 162.525MHz

CH.7 162.550MHz

MP3/WMA mode

MP3 sampling rate: 32kHz, 44.1kHz, 48kHz

MP3 bit rate: 32~384kbps

WMA bit rate: 8~320kbps

Logical format: ISO9660, Joliet

Number of les: Maximum 65535

Max directory depth: 8

Max File/Directory

Name: 64Byte

ID3 tag: V2.0 or later

USB

USB: 2.0 High Speed

USB Memory Size: 32G

USB Flash Drive

and Hard Drive

Compatible Format: FAT16/FAT32

Bluetooth

Specication: Bluetooth Version. 3.0+EDR

(Enhanced Data Rate)

Supported Proles: A2DP (Advanced Audio

Distribution Prole)

aptX® (CD Quality audio

bandwidth matching and

reproduction)

HFP (Hands-free Prole)

AVRCP 1.4 (Audio/Video

Remote Control Prole)

SPP (Serial Port Prole)

SSP (Simple Secure Pairing)

Send/Receive Sensitivity: Class 2

General

Power Supply Voltage: 14.4V DC (10.8 to 15.6V

allowable)

Fuse: 15A

Power output: 50W x 4 channels

Speaker Impedance: 4-8 ohms per channel

Note: Specifications and design are subject to

change without notice for further improvement.

Power Output:

RMS 18W × 4 Channels at 4Ω

and 1% THD+N

Signal to Noise Ratio:

74dB (reference: LPF 1 W into 4Ω)

ﬁ

7. SPECIFICATIONS

English Owner’s Manual

M508 19

1. This set is exclusively for use in vessels with a

negative ground 12 V power supply.

2. Read these instructions carefully.

3. Be sure to disconnect the battery “–” terminal

before starting. This is to prevent short circuits

during installation. (Figure 1)

1. Prepare all articles necessary for installing the

source unit before starting.

2. Install the unit within 30° of the horizontal plane.

(Figure 2)

3. If you have to do any work on the vessel body,

such as drilling holes, consult your vessel dealer

beforehand.

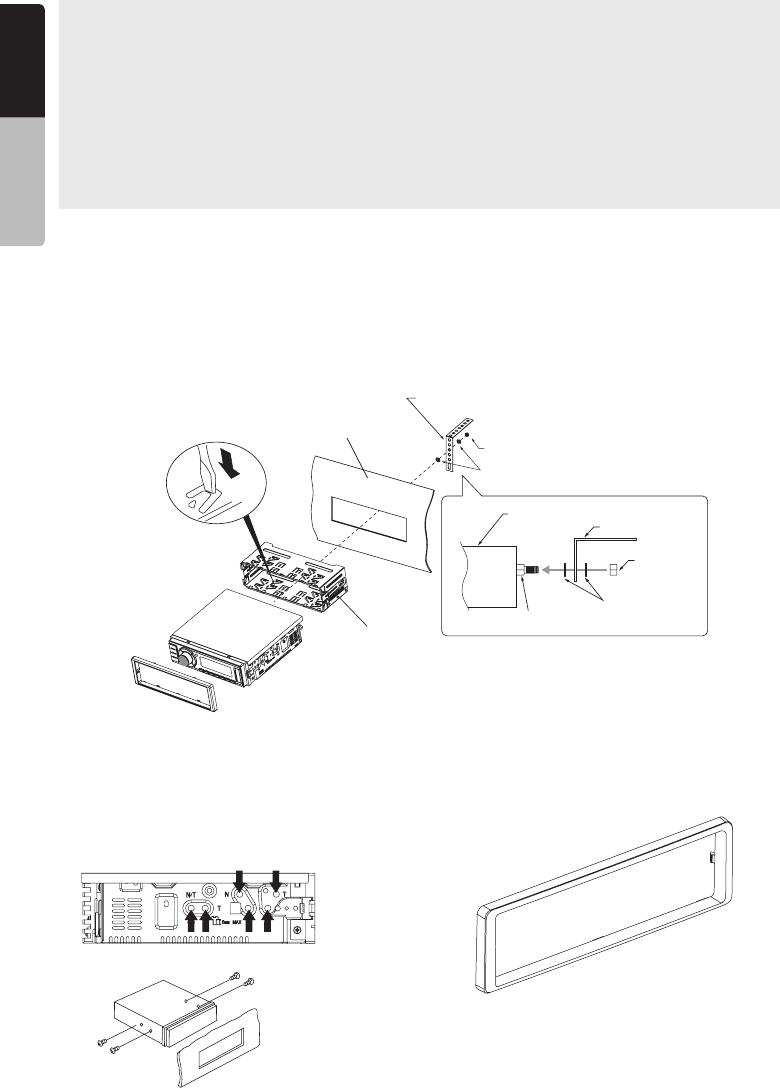

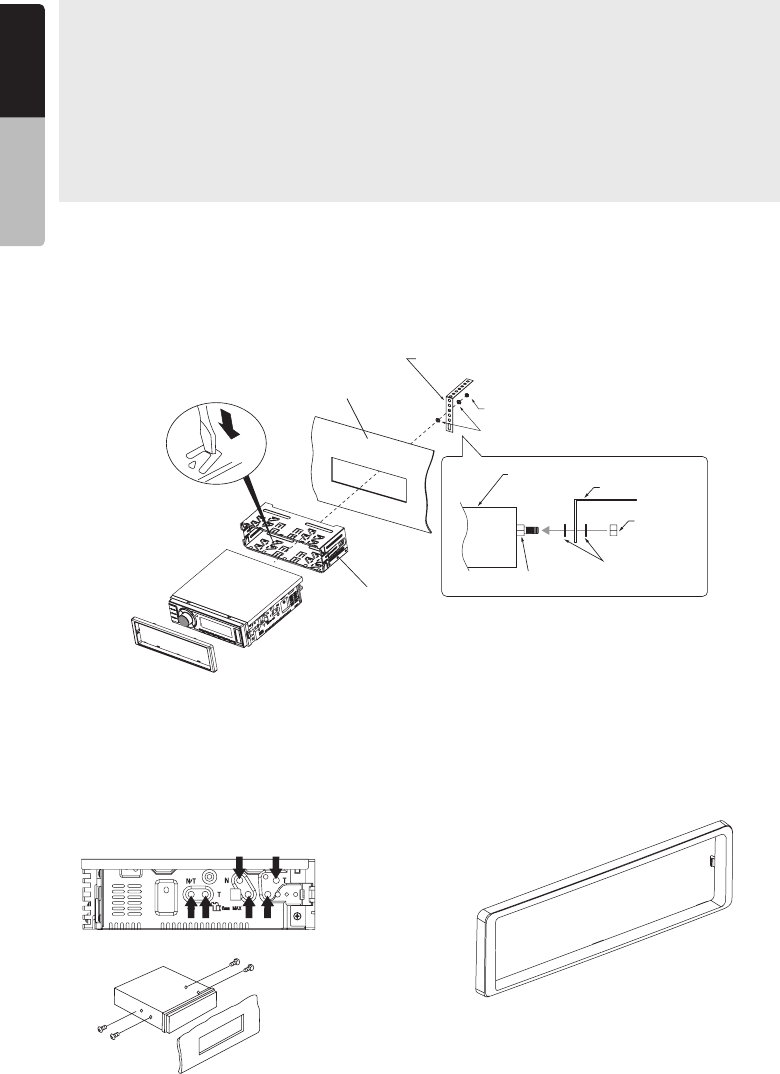

1. Place the mounting bracket into the instrument

panel; use a screwdriver to bend each stopper

of the mounting bracket inward, then secure the

stopper.

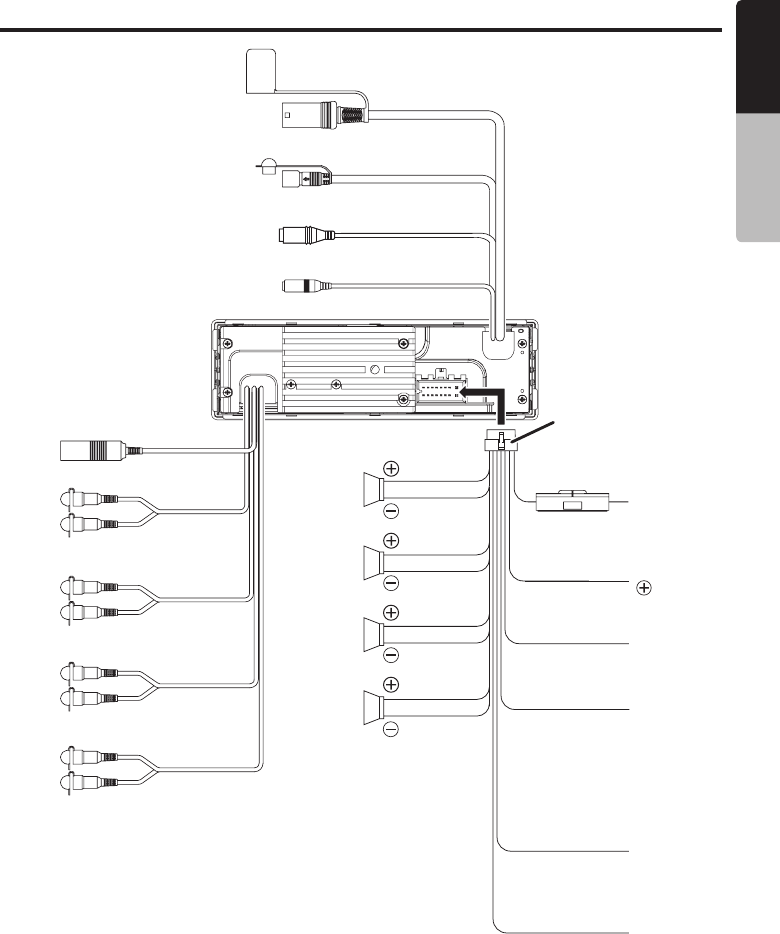

2. Wire as shown in Section 7.

3. Insert the source unit into the mounting bracket

until it locks.

4. Take care with the top and bottom of the trim ring

and mount it so that all the hooks are locked.

Note: 1. Some vessel models require special

mounting kits for proper installation. Consult

your Clarion dealer for details.

2. Fasten the front stopper securely to prevent

the source unit from coming loose.

• Console opening dimensions

4. Use the enclosed screws for installation. Using

other screws can cause damage. (Figure 3)

1. Do not open the case. There are no user serviceable parts inside. If you drop anything into the unit during

installation, consult your dealer or an authorized Clarion service center.

2. Use a soft, dry cloth to clean the case. Never use a rough cloth, thinner, benzine, or alcohol, etc. For tough

dirt, apply a little cold or warm water to a soft cloth and wipe off the dirt gently.

8. INSTALLATION AND WIRE

CONNECTION

1. Before Starting

3. Installation Precautions

4. Installation of the Source Unit

2. General Precautions

Battery

Figure 1

Figure 2 Figure 3

Chassis Chassis

Damage

Max. 6 mm (M5 screw)

Max 30°

7-3/16"

(182 mm)

Hole

2-1/8"

53 mm

English Owner’s Manual

M508

Installation notes:

• Before installation, please make sure proper connections are made and the unit operates normally. Incorrect

connection may result in damage to the unit.

• Use only accessories designed and manufactured for this unit as other unauthorized accessories may result

in damage to the unit.

• Before installation, please connect all power cables.

• DO NOT install the unit close to hot areas to prevent damage to electrical components such as the laser head.

• Install the unit horizontally. Installing the unit at a vertical angle of more than 30 degrees may result in poor

performance.

• To prevent electric sparks, connect the positive pole first and then the negative pole.

Unit installation

Method A

1. Insert the mounting bracket into the dashboard, choose the appropriate mounting tab according to the gap

width and bend the mounting tab outwards with a screwdriver to x the mounting bracket in place.

2. Slide the unit into the bracket until you hear a click.

Method B

1. Insert this unit directly into the opening in the

dashboard.

2. Place M5 × 7 cylindrical screws through the holes

in the mounting frame located inside the opening

to the holes of the unit and fasten the screws to

left & right.

Mounting Bracket Dashboard

M5x7

Trim ring installation

Attach the trim ring around the front panel. Mount it so

that all the hooks are locked.

Dashboard

Screwdriver

MountingBracket

M4Nut

M4washer

Sourceunit SupportStrap

M4Nut

StudBolt

Support Strap

English Owner’s Manual

M508 21

5. WIRE CONNECTION

Wired Remote

Black

OEM Steering Wheel

16-Pin Connector

Extension Lead

Yellow wire

(Memory back-up lead)

Connect directly

to battery

Red wire

(Power lead) Accessory

12V

Blue wire

Purple/Black

Green

Green/Black

Grey

Front Right

Antenna

White

Front

Channel

Rear

Channel

2-Zone

Subwoofer

Grey

Black

Green

Purple

Black

Left

Right

Red

Front Left

Rear Right

Rear Left

Grey/Black

White

White/Black

Purple

Power Antenna

Blue/White wire

(Amplier turn-on lead)

Orange/White wire

(Illumination lead)

Connect to the vessel power

supply terminal for illumination

Black wire (Ground lead)

Connect to vessel chassis ground

• Connect to remote turn-on lead

of amplier

• Connect it to the vessel power

supply terminal for antenna

Black

SiriusXM

Microphone



15A

Français Mode d’emploi

M508

Table des matières

1. CARACTÉRISTIQUES ..................................................................................................23

2. PRÉCAUTIONS ............................................................................................................23

3. PRÉCAUTIONS DE MANIPULATION ..........................................................................23

4. COMMANDES ...............................................................................................................24

Panneau de commande ................................................................................................24

Nom et fonctions des boutons .......................................................................................24

Remarques sur l'utilisation de la télécommande optionnelle.........................................25

Télécommande ..............................................................................................................25

Fonctionnement de la télécommande câblée optionnelle .............................................26

5. FONCTIONS .................................................................................................................27

Fonctionnement de base ...............................................................................................27

Menu du système ..........................................................................................................28

Menu audio ....................................................................................................................28

Fonctionnement de la radio ...........................................................................................29

Fonctionnement de la radio satellite SiriusXM® .............................................................30

Fonctionnement en mode USB .....................................................................................32

Fonctionnement en mode AUX .....................................................................................32

Fonctionnement du mode iPod/iPhone .........................................................................33

Écoute de Pandora® .....................................................................................................34

Fonctionnement Bluetooth ............................................................................................35

6. DÉPANNAGE................................................................................................................36

7. CARACTÉRISTIQUES TECHNIQUES .........................................................................38

8. INSTALLATION ET BRANCHEMENT DES CÂBLES .................................................39

Français Mode d’emploi

M508 23

1. CARACTÉRISTIQUES

2. PRÉCAUTIONS

3. PRÉCAUTIONS DE MANIPULATION

• SiriusXM-Ready™

• Bande radio-météo

• Entrée AUX 3,5 mm et logement USB avant

• Bluetooth® intégré

• Amplicateur intégré de 50 W x 4

• Compatibilité iPod®/iPhone®

AVERTISSEMENT

Aux ns de sécurité, lorsque vous naviguez, prenez soin de régler le volume de l’appareil de

manière à ce que vous puissiez entendre les sons extérieurs.

3. Cet appareil contient des pièces de précision.

N’ouvrez jamais le boîtier, ne démontez jamais

l’appareil et ne lubriez jamais ses pièces, même en

cas de défectuosité.

4. AVIS DE LA FCC

4.1 Ce matériel est conforme à l'alinéa 15 du règlement

de la FCC. Le fonctionnement est soumis aux deux

conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences

nuisibles.

(2) Cet appareil doit accepter toute interférence

reçue, y compris celles qui peuvent nuire à son

bon fonctionnement.

4.2 Toutes transformations ou modications non ex-

pressément approuvées par la partie responsable

de la conformité pourraient annuler l'autorisation

d'utiliser l'appareil.

Remarque :

cet appareil a été testé et est déclaré conforme aux

exigences en matière de limitations qui s'appliquent aux

appareils numériques de classe B, aux termes de la

partie15 de la réglementation de la FCC. Ces conditions

restrictives sont conçues pour fournir une protection

raisonnable contre les interférences nuisibles dans le

cadre d'une installation résidentielle. Cet appareil génère,

utilise et peut émettre des radiofréquences susceptibles,

faute d'une installation adéquate et d'une utilisation

conforme aux instructions, de causer un brouillage nuisible

aux communications radioélectriques. Il n'existe toutefois

aucune garantie que ce brouillage ne se produira pas

dans une installation donnée. S’il s’avère que cet appareil

cause un brouillage nuisible à la réception radiophonique

ou télévisuelle, dont il est possible de déterminer l’effet

sur simple mise sous tension et hors tension de l’appareil,

l’utilisateur est invité à tenter de résoudre l'interférence en

prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.

• Augmenter la distance entre l'appareil et le récepteur.

• Brancher l'appareil dans une prise reliée à un autre

circuit que celui utilisé par le récepteur.

• Demander conseil auprès du détaillant ou d'un

technicien radio/TV expérimenté.

Déclaration de la FCC relative à l'exposition aux radiations

Cet appareil est conforme aux limitations de la

FCC relatives à l’exposition aux radiations dans un

environnement non contrôlé. N'installez pas et ne faites

pas fonctionner cet appareil à une distance de moins de

20 cm entre le radiateur et votre corps.

5. Mise en garde d'IC

5.1 Cet appareil est conforme aux normes relatives aux

appareils radio exempts de licence RSS d'Industrie

Canada.

Le fonctionnement est soumis aux deux conditions

suivantes :

(1) Cet équipement ne doit pas causer d'interfé-

rences nuisibles.

(2) Cet appareil doit accepter toute interférence

y compris celles qui peuvent occasionner un

fonctionnement indésirable.

5.2 Toutes transformations ou modications non

expressément approuvées par la partie responsable

de la conformité pourraient annuler l'autorisation

d'utiliser l'appareil.

• Protégez contre les températures excessives. L'exposition prolongée en plein soleil peut entraîner une augmenta-

tion des températures dans votre embarcation. Laissez l’intérieur refroidir avant de commencer la lecture.

USA: AM530-1710kHz / FM 87.9-107.9MHz

EUROPE: AM531-1602kHz / FM87.5-108.0MHz

AUSTRALIA: AM531-1620kHz / FM87.5-108.0MHz

ASIA: AM531-1620kHz / FM87.5-108.0MHz

MADE IN CHINA

SERIAL NO.

MANUFACTURED:

CLARION CORPORATION OF AMERICA

6200 GATEWAY DRIVE,

CYPRESS, CA 90630,

USA

This device complies with Part

15 of the FCC Rules.

Operation is subject to the following two

conditions: (1) This device may not cause harmful interfe rence,

and (2) This device must accept

any interference received, including interference that may cause undesired operation.

This product includes technology owned by Microsoft Corporation and cannot be used or distributed

without a license from MSLGP.

Rating



Current:15A

12V GROUND

This device complies with Industry Canada licence-exempt RSS standard(s).Operation

is subject to the following two conditions: (1) this device may not cause interference,

and (2) this device must accept any interference, including interference that may

cause undesired operation of the device.

0700

FCC ID: AB7S-M508

IC ID: 11888A-M508

CAN ICES-3(B)/NMB-3(B)

Français Mode d’emploi

M508

4. COMMANDES

Panneau de commande

Nom et fonctions des boutons

Bouton [ / SRC ]

• Bascule entre les sources audio (appuyez brièvement)

• Mise sous tension/hors tension (appuyez et maintenez enfoncé).

Bouton [ VOLUME / ENTER / MUTE ]

• Tournez pour régler le volume.

• Mise en sourdine ou rétablissement du son (appuyez brièvement)

• Désactiver l’afchage (appuyez et maintenez enfoncé)

• Appuyez pour conrmer l’opération (appuyez brièvement)

Bouton [ MENU (appuyez brièvement)]

• Mode Syntoniseur – Mise en mémoire automatique / Balayage des

stations prédénies

• Mode USB – Fonction Recherche

• Mode iPod – Menu iPod / commandes iPod

• Mode Pandora – menu Pandora.

• Mode SiriusXM– menu SiriusXM

Bouton [ MENU (appuyez et maintenez enfoncé)]

• Menu du système

Bouton [ SUB ]

• Réglage des graves ou activation de la fonction Graves.

• BT - Fin d’appel

Bouton [ ]

• – Réglages audio

• BT - Prise d’appel

Bouton [ ]

• USB/iPod/Pandora/Bluetooth - Lecture / Pause (appuyez

brièvement)

• SiriusXM – Mode Reprise de lecture instantanée (appuyez

brièvement). En mode Reprise de lecture instantanée, pour Lecture/

pause (appuyez brièvement) ou pour mode En direct (appuyez et

maintenez enfoncé)

Boutons [ / ]

• Menu – Afcher les paramètres système supplémentaires (appuyez

brièvement)

• Mode syntoniseur – Recherche de station vers le haut/le bas

(appuyez brièvement), balayage vers le haut/le bas (appuyez et

maintenez enfoncé)

• Mode SiriusXM – Recherche de canal vers le haut/le bas (appuyez

brièvement), recherche rapide de canal vers le haut/le bas(appuyez

et maintenez enfoncé)

• SiriusXM Reprise de lecture instantanée - Saut avant ou saut

arrière (appuyez brièvement), avance/retour rapide de 5/10/30

secondes (appuyez et maintenez enfoncé).

• USB/iPod – Piste suivante ou revenir à la précédente (appuyez

brièvement). avance/retour rapide (appuyez et maintenez enfoncé).

• BT – Piste suivante ou revenir à la précédente (appuyez

brièvement). avance/retour rapide (appuyez et maintenez enfoncé).

• Pandora – Sauter une piste (appuyez brièvement)

Bouton [BAND]

• Mode Syntoniseur - Sélection de bande de fréquences FM1/FM2/

FM3/AM1/WB

• Mode SiriusXM - Sélection de bande de fréquences SXM1/SXM2/

SXM3

• Mode iPod - Mode simple (appuyez et maintenez enfoncé)

Boutons [ 1~6 ]

• Bouton [ 1 ] - Balayage/Station en mémoire 1

• Bouton [ 2 ] - Répéter la lecture/Station en mémoire 2

• Bouton [ 3 ] - Lecture aléatoire/Station en mémoire 3

• Bouton [ 4 ] - Station en mémoire 4/Lecture de la première piste

dans la source numérique

Menu – Remonter d’un niveau au menu (appuyez brièvement)

Quitter le menu (appuyez et maintenez enfoncé)

• Bouton [ 5 ] - Station en mémoire 5/Dossier précédent/ mode

Pandora - Pouce vers le bas

• Bouton [ 6 ] - Station en mémoire 6/Dossier suivant/ mode Pandora

- Pouce vers le haut

Bouton [ DISP/DIM ]

• Afchage d’informations concernant les sources numériques

(appuyez brièvement) / Réglage d’intensité de rétroéclairage LCD,

Élevée ou faible (appuyez et maintenez enfoncé)

Port [USB]

• USB Type A

Port [entrée AUX]

• Fiche stéréo de 3,5 mm

[ ]

[ / ]

[ENTER/MUTE]

Sourdine

[VOLUME]

[BAND]

Bande

[ SUB]

Port USB

Entrée AUX[DISP]

Afchage

[1 à 6]

[MENU] [ / SRC]

Français Mode d’emploi

M508 25

Remarques sur l'utilisation de la télécommande

optionnelle

Télécommande

1. Pointez la télécommande vers le capteur infrarouge

de l'appareil.

2. Retirez la pile de la télécommande ou insérez un

isolateur de pile si la pile n'a pas été utilisée depuis

un mois ou plus.

3. NE rangez PAS la télécommande en plein soleil

ou dans un environnement où la température

est élevée, car elle pourrait ne pas fonctionner

correctement.

4. Utilisez uniquement des piles au lithium de type

« bouton » CR2025 (3V).

5. La pile NE doit PAS être rechargée, démontée,

chauffée ou jetée au feu ou dans l'eau.

6. Insérez la pile dans le bon sens, selon les indica-

teurs de polarité (+) et (-).

7. Rangez la pile dans un endroit hors de portée des

enfants pour éviter tout risque d'accident.

Insertion de la pile

1. Faites glisser le couvercle sur la face arrière du boîti-

er de la télécommande dans la direction indiquée.

2. Insérez la pile (CR2025) dans les guides d'insertion

avec la face portant le signe imprimé (+) vers le haut.

3. Appuyez sur la pile dans le compartiment comme

indiqué.

4. Replacez et faites glisser le couvercle jusqu'à ce

qu'il s'enclenche.

Guide d'insertion

Bouton [ / SRC ]

• Changement de source audio

• Mise sous tension/hors tension (maintenir enfoncé)

Bouton [ / ]

• Stations préréglées monter/descendre, stations

monter/descendre (maintenir enfoncé)

• Piste précédente/suivante

• Avance rapide/Recul rapide (maintenir enfoncé)

• Mode Pandora - Saut de piste

Bouton [SCN/PS/AS]

• Lecture par balayage/Balayage des stations

préréglées

• Mémorisation automatique (maintenir enfoncé)

• Mode SiriusXM - Balayage des canaux (dans

la catégorie actuelle)/Balayage des stations

préréglées (maintenir enfoncé)

Bouton [BAND/TOP] (Bande/Début)

• Mode USB - Lecture à partir du début (maintenir

enfoncé)

• Mode SYNTONISATION - Sélection de la bande

de fréquence

• Mode SiriusXM - Sélection de la bande de

fréquence, annulation du mode reprise/Sélection

de la catégorie (maintenir enfoncé)

Bouton [ / ]

• Augmentation/réduction du volume

Bouton [ ]

• Lecture/Pause

Bouton [MUTE]

• Activation ou désactivation la sourdine de la sortie

audio

Bouton [RDM]

• Lecture aléatoire

Bouton [RPT]

• Lecture répétée

Bouton [ISR]

• Pas de fonction

Bouton [DISP]

• Changement d'afchage

[ / SRC ]

[ / ]

[MUTE]

Sourdine

[BAND/TOP]

(Bande/Début)

[ISR]

[DISP]

Afchage

[RDM]

Lecture aléatoire

[RPT]

Répétition

[  /  ]

[ ]

[SCN/

PS/AS]

Balayage/

Préréglages/

Mémorisation

automatique

Français Mode d’emploi

M508

Les commandes suivantes sont activées par télécom-

mande, trois modèles de télécommandes câblées sont

vendus séparément MW1 (illustré ci-dessous), MW2

ou MW3.

Remarque : Si la télécommande est raccordée à

cet appareil pendant qu'il est en fonction, veuillez

redémarrer l'appareil pour confirmer l'écran normal.

Récepteur infrarouge

[ ] [ /SOURCE]

[ENTER]

(Entrée)

[MENU/BAND] (Menu/Bande)

[ ]

[ ], [ ]

ATTENTION

Baissez le volume avant de fermer l'unité de

source. L'unité de source garde en mémoire le

dernier réglage de volume.

AVERTISSEMENT

L'EXPOSITION À L'EAU LORSQUE LE PANNEAU

AVANT EST OUVERT PEUT ENDOMMAGER

L'APPAREIL OU CAUSER UN MAUVAIS

FONCTIONNEMENT!

Bouton [ / SOURCE ]

• Appuyez sur le bouton [ / SOURCE ] pour mettre

l'appareil sous tension et appuyez et maintenez pen-

dant 2 secondes pour mettre l'appareil hors tension.

• À chaque pression sur le bouton [ / SOURCE ], le

mode change.

Remarque : Si l'équipement ci-dessus n'est pas

connecté, le mode correspondant ne peut pas être

sélectionné.

Bouton entrée [ENTER]

• Mode syntonisation/Bande radio-météo - Conr-

mation (Mémorisation manuelle et préréglages)

• Mode USB - Conrmation (en mode Menu)

• Mode iPod/iPhone – Conrmation (en mode Menu)

• Mode Pandora - Conrmation (en mode Menu)

• Mode SiriusXM - Conrmation (en mode Recherche)

Boutons [ ] / [ ]

• Appuyez sur [ ] pour augmenter le volume.

• Appuyez sur [ ] pour diminuer le volume.

Boutons [] / []

• Mode syntonisation/Bande radio-météo – Sélection

ou recherche de la station suivante ou précédente

(maintenir enfoncé)

• Mode USB – Piste précédente ou suivante et avance

et retour rapide (maintenir enfoncé)

• Mode iPod/iPhone – Piste précédente ou suivante et

avance et retour rapide (maintenir enfoncé)

• Mode Pandora – Sauter la piste

• Mode SiriusXM – Syntonisation du canal précédent

ou suivant, recherche rapide du canal précédent ou

suivant (maintenir enfoncé), déplacement du curseur

(mode direct) et afchage de la fenêtre du code pa-

rental

• Mode Reprise SiriusXM – Appuyez et relâchez la

èche gauche ou droite pour sauter une piste vers

l'avant ou l'arrière.

Appuyez et maintenez ces boutons enfoncés pour fai-

re une avance rapide ou un recul rapide dans le conte-

nu de la zone tampon de reprise.

Boutons [] / []

• Mode syntonisation/Bande radio-météo – Sélection

ou recherche de la station présélectionnée suivante

ou précédente et accès à la mémorisation manuelle

(maintenir enfoncé)

• Mode USB – Dossier précédent/suivant et sélection

(en mode de recherche de dossier)

• Mode iPod/iPhone – Sélection (en mode menu)

• Mode Pandora – Pouce vers le haut/vers le bas

• Mode SiriusXM – Canal préréglé précédent/suivant,

catégorie précédente/suivante (en mode catégorie),

chiffre précédent/suivant (en mode direct), accès à l'in-

terface du code parental.

[MENU/BAND] Boutons de menu ou bande

• Mode SiriusXM – Sélection de la bande de

fréquence/Recherche de catégorie (maintenir en-

foncé)

• Appuyez sur ce bouton pour accéder aux éléments

du menu des fonctions dans chaque mode.

• Les éléments du menu sont différents selon le mode.

Pour en savoir plus, veuillez consulter l'introduction

de la commande pour chaque mode.

Boutons [ ]

• Mode syntonisation/Bande radio-météo – Sourdine

activée/désactivée

• Mode USB – Lecture/Pause

• Mode iPod/iPhone – Lecture/Pause

• Mode Pandora – Lecture/Pause

• Mode SiriusXM mode – Mode reprise, Lecture/Pause

• Mode Audio BT – Lecture/Pause

Fonctionnement de la télécommande câblée

optionnelle

Français Mode d’emploi

M508 27

Remarque : Veillez à lire cette section du chapitre

« 4. COMMANDES »

ATTENTION

Lorsque l'appareil est sous tension, le dé-

marrage et l'arrêt du moteur peuvent pro-

duire un son très fort si son volume est réglé

au maximum. Réglez le volume avec soin.

Mise sous/hors tension

Remarque :

• Démarrez le moteur avant d'utiliser l'appareil.

• Évitez d'utiliser cet appareil pendant de

longues périodes sans que le moteur

tourne. Si vous déchargez trop la batterie de

l’embarcation, vous pourriez ne pas pouvoir

faire démarrer le moteur. De plus, cela réduit

la durée de vie de la batterie.

1. Démarrez le moteur. L'éclairage de l'interrupteur

et des boutons s'active.

2. Appuyez sur le bouton [ / SRC ] pour mettre

en marche l'appareil en mode veille. Maintenez

enfoncé pour éteindre l'appareil.

Sourdine

Appuyez sur le bouton [MUTE] (Sourdine) pour

activer et désactiver la sourdine.

Réglage du volume

Tournez le bouton [VOLUME] pour augmenter/di-

minuer le volume.

La plage d'ajustement du volume est de 0 à 46.

ATTENTION

Pendant la navigation, gardez le volume à un

niveau permettant d'entendre les bruits extérieurs.

Sélection d'un mode

Appuyez sur le bouton [ / SRC ] pour afcher le

menu source.

* L'équipement externe non raccordé à cet appareil

n'est pas afché.

L’afchage des sources audio se fait dans l’ordre suivant : TUNER,

SIRIUSXM, USB/IPOD, PANDORA, AUX IN, BT AUDIO

Afchage de l'information du

système

Appuyez sur le bouton [DISP] (Afchage) du panneau

de commande pour modier les informations afchées

à l'écran, l'heure du système et la source en cours de

lecture.

Activation/Désactivation de l'écran

Cette fonction permet à l'utilisateur d'éteindre l'écran

dans le cas où l'afchage serait trop lumineux selon

différentes conditions d'éclairage.

Pour utiliser cette fonction, veuillez suivre la

procédure suivante :

1. Pour désactiver l'écran, maintenez enfoncé le

bouton [ENTER] et l'écran s'éteindra, mais la

musique de la source actuelle continuera de jouer.

2. Pour activer l'écran, appuyez sur n’importe quel

bouton.

5. FONCTIONS

Fonctionnement de base

Français Mode d’emploi

M508

Dans n'importe quel mode, maintenez enfoncé le

bouton [DISP] pour accéder à la conguration du

système. Appuyez sur le bouton [ ] ou [ ] pour

sélectionner les options; tournez le bouton [VOL-

UME] pour régler une valeur/option.

Horloge

Appuyez sur le bouton [ENTER] pour lancer le mode

de réglage de l'horloge, tournez le bouton [VOLUME]

pour régler l'horloge. Appuyez sur le bouton [ ] ou

[ ] pour sélectionner les heures et les minutes.

Format de l'heure

Tournez le bouton [VOLUME] pour choisir le format

de l'heure : 12H ou 24H.

Activation ou désactivation de

l'afchage prioritaire de l'horloge

Tournez le bouton [VOLUME] pour activer ou

désactiver l'horloge sur l'écran de priorité.

Mains libres Prol (HFP)

Tournez le bouton [VOLUME] pour activer ou désac-

tiver mains libres prol

Musique Bluetooth

Pour déconnecter ou supprimer un téléphone mobile

de la liste de compatibilité Bluetooth de téléphone

mobile.

DIMMER (Variateur)

Tournez le bouton [VOLUME] pour régler le niveau

de rétroéclairage de l'écran ACL sur élevé ou faible.

Activation ou désactivation du bip

Tournez le bouton [VOLUME] pour activer ou

désactiver le bip des boutons.

Locale / Distante

Tournez le bouton [VOLUME] pour sélectionner la

radio Locale ou Distante en mode SYNTONISATION.

• STATIONS LOCALES : Seules les stations dont le

signal est puissant peuvent être captées.

• DX: Les stations ayant un signal fort et faible seront

captées.

Région

Tournez le bouton [VOLUME] pour sélectionner la

région appropriée :

• U.S.A (États-Unis)

• EUROPE (Est ou ouest de l'Europe)

• Asia (Asie-Pacique)

• AUST (Australie)

Activation ou désactivation de

Pandora

Sélectionnez OFF (désactivé) si l'application Pandora

n'est pas installée sur votre téléphone.

RÉINITIALISATION

Appuyez sur le bouton [ENTER] (Sourdine). Les

paramètres seront réglés sur les valeurs par défaut.

À propos...

Pour voir la version du logiciel de l'appareil.

Appuyez sur le bouton [] pour sélectionner le

mode de paramétrage des effets sonores. Appuyez

sur le bouton [ ] ou [ ] pour sélectionner les op-

tions; tournez le bouton [VOLUME] pour régler une

valeur/option.

EQ (Paramètres prédénis

de l’égalisateur)

Tournez le bouton [VOLUME] pour modier l'égali-

sateur (EQ) :

Flat -> Jazz -> Pop -> Classic -> Rock -> News ->

Urban -> Rave -> Movie -> Techno -> User (utilisateur)

Activation ou désactivation de la

fonction Loudness

Tournez le bouton [VOLUME] pour activer ou désac-

tiver la fonction Loudness.

Activation ou désactivation des

extrêmes graves

Tournez le bouton [VOLUME] pour activer ou désac-

tiver les extrêmes graves

GAIN du haut-parleur d’extrêmes

graves

Tournez le bouton [VOLUME] pour régler le gain du

haut-parleur d’extrêmes graves entre 0 et 12

SUB LPF (Filtre passe-bas)

Tournez le bouton [VOLUME] pour régler la plage

du ltre LPF du haut-parleur d’extrêmes graves :

80 Hz/120 Hz/180 Hz

Bass (Basses)

Tournez le bouton [VOLUME] pour régler le niveau

souhaité des basses entre « -7 » et « +7 ».

Middle (Intermédiaires)

Tournez le bouton [VOLUME] pour régler le niveau

souhaité des intermédiaires entre « -7 » et « +7 ».

Treble (Aigus)

Tournez le bouton [VOLUME] pour régler le niveau

souhaité des aigus entre « -7 » et « +7 ».

Balance

Tournez le bouton [VOLUME] pour ajuster la balance

entre les enceintes droite et gauche, de R12 (com-

plètement à droite) à L12 (complètement à gauche).

Fader (Équilibreur avant-arrière)

Tournez le bouton [VOLUME] pour ajuster l'atténuateur

entre les enceintes à l'avant et à l'arrière, entre R12 (com-

plètement à l'arrière) à F12 (complètement à l'avant).

Aux In (Entrée aux)

Tournez le bouton [VOLUME] pour régler l'entrée

auxiliaire sur HIGH (élevé)/MID (moyen)/LOW (faible).

Menu du système

Menu audio

Français Mode d’emploi

M508 29

Sélection du syntoniseur comme

source de lecture

Appuyez sur le bouton [ / SRC ] pour sélectionner

le mode syntoniseur.

Syntoniseur mondial

Cet appareil est réglé sur les intervalles de fréquences

des États-Unis de 10 kHz pour les stations AM et

200 kHz pour les stations FM. Pour l'utiliser en dehors

des États-Unis, la réception peut être modiée pour

les intervalles ci-dessous.

U.S.A.

standard Europe

standard Asie

standard Australie

standard

Espacement

fréquences 10 kHz 9 kHz 9 kHz 9 kHz

Plage de

fréquences 530 à 1710

kHz

531 à

1602

kHz

531 à

1620

kHz

531 à

1620

kHz

Espacement

fréquences 200 kHz 50 kHz 50 kHz 100 kHz

Plage de

fréquences

87,9 à

107,9

MHz

87,5 à 108

MHz 87,5 à 108

MHz

Sélection de la bande radio

Appuyez sur le bouton [BAND] du panneau pour

sélectionner une bande radio.

Boutons de syntonisation vers le

haut [ ]/vers le bas [ ]

1. Appuyez sur le bouton [ ] / [ ] pour changer

d'intervalles étape par étape.

2. Appuyez et maintenez enfoncé le bouton

[ ] / [ ] pour rechercher la prochaine station

avec une bonne réception.

Rappel d’une station préréglée

Appuyez sur l'un des boutons numériques de 1 à 6

sur le panneau de commande pour sélectionner la

station mémorisée correspondante.

Balayage des stations préréglées

Le balayage des stations préréglées permet de capter

les stations mémorisées en ordre dans la mémoire

de préréglage. Cette fonction sert à rechercher une

station donnée dans la mémoire.

1. Appuyez sur le bouton [MENU].

2. Tournez le bouton [VOLUME] pour sélectionner

le mode de balayage préréglé. Lorsque la station

désirée est syntonisée appuyez sur le bouton

[ENTER], appuyez sur le bouton [MENU] une

nouvelle fois pour continuer à recevoir cette

station.

Rappel d’une station préréglée

Appuyez sur l’un des boutons numériques de 1 à 6

sur le panneau de commande pour sélectionner la

station mémorisée correspondante.

Mémorisation automatique

Seules les stations dont le signal est sufsamment

fort seront détectées et mémorisées.

1. Appuyez sur le bouton [MENU].

2. Tournez le bouton [VOLUME] pour sélectionner

le mode de mémorisation automatique.

3. Appuyez sur le bouton [ENTER] pour

sélectionner automatiquement six stations avec

une bonne réception qui seront enregistrées

dans six préréglages. Les nouvelles stations

remplaceront toutes les stations déjà

enregistrées dans la bande.

Mémorisation manuelle

Lorsqu'une station de radio attendue a été détectée,

appuyez et maintenez le bouton numérique 1-6 pour

la mémoriser.

Réglage de la zone de réception

Cette option vous permet de sélectionner l’intervalle

des fréquences pour votre région.

1. Maintenez enfoncé le bouton [MENU].

2. Appuyez sur le bouton [ ] / [ ] pour sélec-

tionner « AREA »

3. Tournez le bouton [VOLUME] pour sélectionner :

« U.S.A », « Europe », « Asia », « AUST

(Australie) »

4. Appuyez sur le bouton [ENTER] pour conrmer.

Fonctionnement de la radio

Français Mode d’emploi

M508

Afchage de l’identiant de la

radio

Avant d’écouter la radio satellite, vous devez vous

abonner à ce service à l’aide de l’identiant de la

radio SiriusXM.

1. Appuyez sur le bouton [/ SRC] pour passer au

mode SirusXM.

2. Appuyez sur le bouton []ou [ ] et sélectionnez

le canal « 0 ». L’unité affichera l’identifiant de la

radio.

REMARQUE :

1. Cet identifiant figure également sur la partie

inférieure du syntoniseur SiriusXM pour véhicule.

2. Veuillez noter que l’identiant de la radio SiriusXM

ne comprend pas les lettres I, O, S ou F.

3. Pour activer le syntoniseur SiriusXM pour véhicule

aux États-Unis, rendez-vous sur le site www.

siriusxm.com/activatenow ou composez le 1-866-

635-2349.

4. Pour activer le syntoniseur SiriusXM pour véhicule

au Canada, rendez-vous sur le site www.siriusxm.

ca/activatexm ou composez le 1-877-438-9677.

Syntonisation de canal

Appuyez sur le bouton [ ] pour passer au canal

suivant.

Appuyez sur le bouton [] pour revenir au canal

précédent.

Mise en mémoire de canal prédé-

ni

Appuyez sur le bouton [BAND] pour sélectionner la

bande sur laquelle vous souhaitez mettre le canal en

mémoire. Trois bandes prédénies sont disponibles.

1. Syntonisez le canal voulu, puis appuyez sur un

bouton prédéfini (1~6) et maintenez-le enfoncé

pour mettre le canal en mémoire.

2. Répétez la procédure pour mettre en mémoire

jusqu’à cinq autres canaux sur la même bande.

REMARQUE :

• Au total, 18 canaux peuvent être mis en mémoire,

soit six canaux sur chaque bande (SXM1, SXM2

et SXM3).

Syntonisation de canal prédéni

Appuyez sur le bouton [BAND] pour sélectionner

la bande sur laquelle se trouvent les canaux mis en

mémoire auxquels vous souhaitez avoir accès.

1. Appuyez sur le bouton prédéni

(1~6)

correspondant

au canal en mémoire voulu.

Fonction Reprise de lecture Si-

riusXM

La fonction Reprise de lecture vous permet de

mettre en pause, de revenir en arrière et de réécout-

er la radio satellite SiriusXM en direct.

1. Tout en écoutant une station SiriusXM, appuyez

sur le bouton [] pour accéder au mode Reprise

de lecture. L’afchage « PAUSE » apparaît lorsque

vous passez à ce mode.

2. Appuyez sur le bouton [] pour reprendre la

lecture de l’audio mis en mémoire là où elle a été

mise en pause. Pendant la lecture, le syntoniseur

SiriusXM continue à mémoriser l’audio du canal

jusqu’à ce que vous quittiez le mode Reprise de

lecture.

Pendant REPRISE de lecture

• Retour rapide : Appuyez sur le bouton [] et

maintenez-le enfoncé

• Avance rapide : Appuyez sur le bouton [] et

maintenez-le enfoncé

• Pour revenir au début de la chanson en cours,

appuyez sur le bouton []

• Pour avancer jusqu’au début de la chanson

suivante, appuyez sur le bouton [].

REMARQUE :

• Si vous continuez d’appuyer sur le bouton [] jusqu’à

la n, le mode Reprise de lecture est annulé et l’unité

passe en mode radio SiriusXM en direct.

• Si vous changez de canal pendant que vous êtes

en mode Reprise de lecture, l’appareil quitte ce

mode pour passer au mode Satellite en direct et

efface la mémoire de reprise de lecture.

Pour revenir à l’écoute en direct

Appuyez longuement sur le bouton [] pour passer à

l’écoute en direct.

Réglages SiriusXM

Appuyez sur le bouton [MENU] lorsque vous êtes en

mode SiriusXM pour accéder aux réglages SiriusXM.

Balayage par catégorie

1.Appuyez sur le bouton [MENU] puis sur le bou-

ton [ENTER] pour activer le mode Balayage par

catégorie.

2. Tournez le bouton [VOLUME] pour sélectionner la

catégorie voulue.

3. Appuyez sur le bouton [] ou [ ] pour

sélectionner le canal voulu dans la catégorie choisie.

Vous pouvez afficher le nom du canal, le numéro

de canal, l’artiste, le titre de la chanson ou des

informations sur le contenu en appuyant sur [DISP].

4. Appuyez sur [ENTER] pour syntoniser le canal

sélectionné.

REMARQUE :

Si aucune activité n’est détectée pendant 10

secondes, le mode Balayage par catégorie est

annulé.

Contrôle parental :

Le contrôle parental du SiriusXM vous permet

d’empêcher l’accès non autorisé aux canaux au

contenu réservé aux adultes. Une fois activé, vous

devez saisir un code numérique dans le contrôle

parental pour avoir accès aux canaux verrouillés. La

manière de dénir le code numérique, de congurer

les canaux à verrouiller et la méthode pour accéder

à ces canaux verrouillés sont décrites ci-dessous.

Verrouiller/déverrouiller

1. Appuyez brièvement sur le bouton [MENU] pour

accéder au menu SiriusXM.

2. Tournez le bouton [VOLUME] pour sélectionner «

MATURE CH »

3. Appuyez sur [ENTER]

Fonctionnement de la radio satellite SiriusXM®

Français Mode d’emploi

M508 31

4. Appuyez sur les boutons 1 ~ 6 pour saisir le code

numérique.

Code numérique – contrôle parental

1. Appuyez sur le bouton [MENU] pour accéder au

menu SiriusXM.

2. Tournez le bouton [VOLUME] pour sélectionner «

PARENTAL ».

3. Appuyez sur le bouton [ENTER] pour passer au

mode Modication de code numérique..

4. Appuyez sur les boutons 1~6 pour saisir l’ancien

code numérique, puis le NOUVEAU code

numérique..

5. Pour confirmer le nouveau code numérique,

saisissez-le une deuxième fois.

6. Si la modification réussit, le message «

SUCCESSFUL » s’afche.

REMARQUE :

Le code numérique par défaut pour le verrouillage

parental est 1111.

Syntonisation directe

Appuyez brièvement sur le bouton [MENU] et

tournez le bouton [VOLUME] pour sélectionner

“Direct Tune”. Appuyez sur le bouton [ENTER] pour

accéder au mode Syntonisation directe SiriusXM.

1. Appuyez sur le bouton [] ou [ ] pour changer

d’emplacement et tournez le bouton [VOLUME]

pour changer de numéro.

2. Appuyez sur le bouton [ENTER] pour conrmer le

numéro de canal sélectionné.

Changement d’afchage

Les informations textuelles, telles que le nom du

canal, le nom de l’artiste, le titre de la chanson et le

contenu sont disponibles pour chacun des canaux

SiriusXM. L’appareil peut afcher ces informations

comme on l’explique ci-dessous :

En mode SiriusXM, appuyez sur le bouton [DISP].

Chaque fois que vous appuyez sur ce bouton,

l’afchage change comme on l’indique ci-dessous :

Nom du canal->Nom de l’artiste->Titre de la

chanson->Info sur le contenu->Nom de la

catégorie->Horloge

Remarque : Si aucune information n’est disponible,

rien de s’afche.

Signal SiriusXM

Appuyez sur le bouton [MENU] pour accéder au

menu SiriusXM

1. Tournez le bouton [VOLUME] pour sélectionner «

SXM SIGNAL ».

Réinitialisation aux ré-

glages d’usine de SiriusXM

Les réglages utilisateur de SiriusXM sont réinitialisés

en effectuant un RESET de l’appareil M508 comme

décrit à la page 8.

Remarque: Lorsque vous réinitiez SiriusXM aux

réglages d'usine par défaut, les réglages suivants

seront restaurés ou affectés :

y Le dernier canal syntonisé est réglé à nouveau.

y Les préréglages sont rétablis aux réglages

d'usine par défaut.

y Le contrôle parental est désactivé.

y La syntonisation des canaux pour adultes est

accessible. Le code de contrôle parental est

rétabli au réglage d'usine par défaut.

y L'affichage est rétabli à son état par défaut.

Fonctionnement de la radio satellite SiriusXM®

Français Mode d’emploi

M508

Branchement

1. Ouvrez le cache de la prise USB .

2. Insérez le dispositif USB dans la prise USB. L'appar-

eil commence la lecture depuis le dispositif USB.

3. Pour retirer le dispositif USB, vous devez d'abord

sélectionner une autre source ou éteindre l'appareil

pour éviter d'endommager le dispositif USB. Ensuite,

retirez le dispositif USB.

Sélection d'une piste

1. Appuyez sur le bouton [ ] pour avancer vers la

prochaine piste/chanson.

Appuyez sur le bouton [ ] pour aller à la piste/

chanson précédente.

2. Appuyez et maintenez enfoncé le bouton [ ]

pour faire avancer rapidement la piste/chanson

en cours de lecture.

Appuyez et maintenez enfoncé le bouton [ ]

pour faire un retour rapide de la piste/chanson en

cours de lecture.

Lecture/Pause

Appuyez sur le bouton [ ] pour mettre en pause la

piste/chanson en cours de lecture.

Appuyez sur le bouton [ ] pour reprendre la lecture

de la piste/chanson mise en pause.

Sélection de dossier

Cette fonction vous permet de sélectionner un dossier

contenant des chiers

MP3/WMA et de commencer la lecture à partir de la

première piste du dossier.

Appuyez sur le bouton [ 5 / 6 ] pour sélectionner

un dossier.

Fonction de recherche

1. Appuyez sur le bouton [MENU] sur le panneau de

commande pour accéder au mode de recherche

de chiers MP3/WMA.

2. Tournez le bouton [VOLUME] pour chercher par-

mi tous les dossiers sur l'appareil puis appuyez

sur [ENTER] pour accéder au mode de recherche

dans la liste de chiers. Puis, la liste de pistes ap-

paraîtra à l'écran.

3. Tournez le bouton [VOLUME] pour sélectionner

la piste souhaitée dans le dossier sélectionné

précédemment et appuyez sur [ENTER] pour

commencer la lecture.

Fonction d'afchage

Pendant la lecture, le fait d'appuyer sur le bouton

[DISP] permet de visualiser sur l'écran les informations

suivantes concernant le chier en lecture :

ARTIST -> TITLE -> ALBUM -> CLOCK (minutage)

Fonction Début

La fonction Début permet de ramener le lecteur MP3/

WMA à la première piste. Maintenez enfoncé le

bouton [4] pour lire la première piste sur l'appareil.

Appuyez sur le bouton [ / SRC ] du panneau de

commande pour sélectionner « AUX IN ».

AUX IN sert seulement pour le contenu audio d'un

dispositif raccordé via un connecteur de 3,5 mm à la

prise d'entrée audio du panneau de commande.

Fonctionnement en mode USB

Fonctionnement en mode AUX

Câble de 3,5 mm (non inclus)

Lecteur audio portable,

etc.

Piste de gauche

Piste de droite

Masse

Français Mode d’emploi

M508 33

Branchement

Branchez un iPod/iPhone dans la prise USB du pan-

neau de commande. Lorsque vous connectez un dis-

positif, l'appareil lit automatiquement les chiers. Les

données des pistes s'afchent à l'écran dès que la

lecture commence.

Compatible avec iPod/iPhone

Vous pouvez brancher les appareils iPod/iPhone

suivants :

• iPod nano (6G)

• iPod nano (7G)

• iPod touch (3G)

• iPod touch (4G)

• iPod touch (5G)

• iPhone 3GS

• iOS 5.0 minimum ou plus récent

• iPhone 4

• iPhone 4S

• iPhone 5

• iPhone 5C

• iPhone 5S

Commandes du mode de lecture

iPod/iPhone

Maintenez enfoncé le bouton [BAND] du panneau de

commande pour passer d'un mode de commande à

l'autre :

• Mode de commande par iPod : Utilisez le iPod/

iPhone pour faire fonctionner les commandes

musicales.

• Mode de commande par l'appareil : Utilisez

l'unité principale pour faire fonctionner les com-

mandes musicales.

Remarque :

Assurez-vous que le câble du iPod/iPhone est

branché correctement. Veuillez utiliser seulement

un câble d'origine pour iPod/iPhone.

Sélection d'une piste

1. Appuyez sur le bouton [ ] pour avancer vers la

prochaine piste/chanson.

Appuyez sur le bouton [ ] pour aller à la piste/

chanson précédente.

2. Appuyez et maintenez enfoncé le bouton [ ]

pour faire avancer rapidement la piste/chanson

en cours de lecture.

Appuyez et maintenez enfoncé le bouton [ ]

pour faire un retour rapide de la piste/chanson en

cours de lecture.

Lecture/Pause

Appuyez sur le bouton [ ] pour mettre en pause la

piste/chanson en cours de lecture.

Appuyez sur le bouton [ ] pour reprendre la lecture

de la piste/chanson mise en pause.

Recherche dans le menu iPod

1. Appuyez sur le bouton [MENU] sur le panneau de

commande pour accéder au mode de recherche

iPod.

2. Tournez le bouton [VOLUME] pour changer de

catégories.

PLAYLISTS -> ARTIST -> ALBUMS -> GENRES

-> SONGS -> COMPOSERS (Listes de lecture/Ar-

tistes/Albums/Genres/ Chansons/Compositeurs)

3. Appuyez sur le bouton [ENTER] pour conrmer

la sélection.

4. Lorsque l’écran ACL afche votre sélection de

Listes de lecture, Artistes, Albums, Genres, Pis-

tes ou Compositeurs, appuyez sur le bouton [EN-

TER]; le chier musical s’afchera alors à l’écran.

5. Tournez le bouton [VOLUME] pour sélectionner

le chier souhaité.

6. Appuyez sur le bouton [ENTER] pour conrmer

le chier à lire.

Fonctionnement du mode iPod/iPhone

Français Mode d’emploi

M508

Écoute de Pandora®

Vous pouvez lire en continu la radio internet Pandora

en connectant un iPhone ou un iPod sur lequel l’appli-

cation Pandora mobile est déjà installée.

Pour démarrer la diffusion, connectez l’iPod ou l’iP-

hone avec l’application Pandora déjà lancée.

Lorsque l’appareil afche « PANDORA APP

Unavailable » (Application Pandora non disponible)

en mode Pandora, veuillez lancer l’application Pando-

ra en faisant fonctionner l’iPod ou l’iPhone connecté.

Appuyez sur le bouton [ / SRC ] pour accéder au

mode Pandora.

Sélection d’une station de la liste

Appuyez sur le bouton [MENU] et sélectionnez « BY

DATE » (Par date) ou « A à Z » appuyant sur le

bouton [ /

] et appuyez sur le bouton [ENTER].

• BY DATE (Par date) : Liste organisée par date de

création.

• A à Z : Liste par ordre alphabétique

Pouce vers le haut/bas

• Pouce vers le haut :

• Appuyez sur le bouton [ 6  ] sur le panneau de

commande pour le pouce vers le haut. Donner un

pouce vers le haut à une piste indiquera à Pandora

de jouer plusieurs pistes comme celle-ci.

• Pouce vers le bas

Appuyez sur le bouton [  5 ] sur le panneau de com-

mande pour le pouce vers le bas. Lorsqu'on applique

le pouce vers le bas à une piste, le lecteur passe à la

piste suivante et Pandora se souvient qu'il faut éviter

de lire à nouveau cette piste sur la station.

Remarque :

• Vous pouvez personnaliser vos stations par des

« pouce vers le haut » ou « pouce vers le bas ».

• Si vous donnez un pouce vers le bas à une piste

après avoir dépassé la limite de saut, votre com-

mentaire sera sauvegardé, mais la piste actuelle

continuera à jouer.

Effacement d’une station

1. Appuyez sur le bouton [MENU] pour accéder au

menu Pandora.

2. Tournez le bouton [VOLUME] pour sélectionner

« DELETE CH » (Supprimer station).

3. Appuyez sur le bouton [ / ] pour sélection-

ner « YES » (Oui).

4. Appuyez sur le bouton [ENTER] pour conrmer la

suppression de la station actuelle.

SIGNET

1. Appuyez sur le bouton [MENU] pour accéder au

menu Pandora.

2. Tournez le bouton [VOLUME] pour sélectionner

« Bookmark » (Signet).

3. Appuyez sur le bouton [ / ] pour sélection-

ner la piste ou l'artiste.

4. Appuyez sur le bouton [ENTER] pour créer un

signet.

Création de nouvelles stations

1. Appuyez sur le bouton [MENU] pour accéder au

mode recherche.

2. Appuyez sur le bouton [ / ] pour sélection-

ner « SEARCH » (Recherche), puis appuyez sur

le bouton [ENTER] pour conrmer.

3. Tournez le bouton [VOLUME] pour sélectionner

la nouvelle station et appuyez sur le bouton [EN-

TER] pour conrmer.

4. Tournez le bouton [VOLUME] pour sélectionner la

piste ou l'artiste.

À partir d'une piste : Créez une nouvelle station à

partir de la piste en cours de lecture (Now Playing

Track).

À partir d'un artiste : Créez une nouvelle station

à partir d'un artiste dont la chanson est en cours

de lecture (Now Playing Artist).

5. Appuyez sur le bouton [ENTER] pour créer une

nouvelle pist

Remarque :

Si le nom de la station que vous souhaitez créer

pour le titre d’une piste ou le nom d’un artiste est

identique à celui de la station diffusée actuellement,

« NOW PLAY » (Lecture en cours) apparaît à l’écran

et la station n’est pas créée.

Saut

Appuyez sur le bouton [ ] sur le panneau ou sur

la télécommande pour jouer les prochaines pistes de

la station.

Remarque :

Pandora limite le nombre de sauts autorisés sur son

service. Si vous essayez de sauter plus de pistes

que la limite prévue, l'écran affiche « SKIP LIMIT »

(limite de sauts).

Fonction d'afchage

Au cours de la lecture, le fait d'appuyer sur le bouton

[DISP] (Afchage) permet de visualiser sur l'écran les

informations suivantes :

ARTIST -> TITLE -> ALBUM -> CLOCK (minutage)

Écoute de Pandora®

Français Mode d’emploi

M508 35

Jumelage de l'appareil Bluetooth

1. Allumez votre appareil Bluetooth et faites une re-

cherche des appareils Bluetooth.

2. Lorsque la liste des appareils compatibles appa-

raît, sélectionnez « M508 ».

3. Le message « BT CONNECTED » (Bluetooth con-

necté) apparaîtra à l’écran.

4. L'appareil entrera automatiquement en source au-

dio BT et vous pourrez entendre l'audio de votre

périphérique Bluetooth.

Remarque : Si votre téléphone mobile ne prend

pas en charge le profil SSP (protocole de jumelage

SSP), veuillez entrer le mot de passe « 0000 ».

DÉBRANCHER/SUPPRIMER

Cette unité principale peut mémoriser les téléphones

mobiles par ordre de jumelage. Vous pouvez

déconnecter ou supprimer un téléphone mobile de la

liste de compatibilité Bluetooth.

1. Maintenez enfoncé le bouton [MENU] pour ac-

céder au menu système.

2. Appuyez sur le bouton [ / ] jusqu'à ce que

« BT MUSIC » (Musique BT) s'afche.

3. Appuyez sur le bouton [ENTER] pour conrmer

la sélection.

4. Tournez le bouton [VOLUME] pour sélectionner

le nom du téléphone mobile jumelé à partir de la

liste d'appairage.

5. Appuyez sur le bouton [ENTER] pour conrmer

la sélection.

6. Tournez le bouton [VOLUME] pour sélectionner

« DISCON » (Déconnecter) « DELETE » (Sup-

primer) le téléphone mobile.

7. Appuyez sur le bouton [ENTER] pour conrmer

la sélection.

Mains libres (HFP)

Lorsque vous recevez un appel téléphonique,

appuyez sur le bouton [] pour accepter. Pour

terminer l’appel, appuyez sur le bouton [ SUB].

Pendant un appel, vous pouvez appuyer sur la touche

[ SUB] pour transférer l’appel entre la source et votre

combiné.

Remarque:

Assurez-vous que vous êtes garé en toute sécurité

ou le passager du véhicule lors d’un appel à partir

de votre appareil mobile.

Commandes de diffusion audio en

continu - Qu'est-ce que la diffusion

audio en continu?

La diffusion audio en continu est une technique de

transfert de données audio permettant de les traiter

comme un ux régulier et continu. Les utilisateurs

peuvent acheminer sans l de la musique de leur

lecteur externe au système audio et écouter les

pistes par les haut-parleurs de leur bateau. Veuillez

consulter votre détaillant Clarion le plus proche pour

obtenir plus de renseignements sur les appareils

sans l de diffusion en continu offerts.

ATTENTION

Veuillez éviter d'utiliser votre téléphone mobile

branché pendant la diffusion en continu, ceci

pourrait causer des bruits indésirables ou des

coupures de son. La diffusion audio en continu

peut reprendre automatiquement ou non, selon le

téléphone mobile utilisé.

Lecture/Pause

Appuyez sur le bouton [ ] pour mettre en pause la

piste/chanson en cours de lecture.

Appuyez sur le bouton [ ] pour reprendre la lecture

de la piste/chanson mise en pause.

Fonction de recherche

1. Appuyez sur le bouton [MENU] sur le panneau de

commande pour accéder au mode de recherche.

2. Tournez le bouton [VOLUME] pour changer de

dossiers.

PLAYLISTS -> ARTIST -> ALBUMS -> SONGS ->

GENRES -> COMPOSERS (Listes de lecture/Ar-

tistes/Albums/Chansons/Genres/Compositeurs)

3. Appuyez sur le bouton [ENTER] pour conrmer

la sélection.

4. Appuyez sur le bouton [ENTER] pour conrmer.

Remarque :

La fonction de recherche requiert que l'appareil

jumelé et branché ait le profil Bluetooth AVRCP 1.4

pour fonctionner.

Sélection d'une piste

1. Appuyez sur le bouton [ ] pour avancer vers la

prochaine piste/chanson.

Appuyez sur le bouton [ ] pour aller à la piste/

chanson précédente.

2. Appuyez et maintenez enfoncé le bouton [ ]

pour faire avancer rapidement la piste/chanson

en cours de lecture.

Appuyez et maintenez enfoncé le bouton [ ]

pour faire un retour rapide de la piste/chanson en

cours de lecture.

Afchage ID3

Pendant la lecture en continu de musique, appuyez

sur le bouton [DISP] pour voir les informations ID3 :

ARTIST -> TITLE -> ALBUM -> CLOCK (minutage)

Fonctionnement Bluetooth

Français Mode d’emploi

M508

GÉNÉRAL

Problème Cause Solution

L'appareil ne

s'allume pas. Un fusible est grillé. Remplacez par un fusible neuf (de même calibre).

Le fusible de la batterie de

l'embarcation est grillé. Remplacez par un fusible neuf (de même calibre).

Sortie audio

faible/inexistante. Connexion de sortie audio

incorrecte. Vériez le câblage et rectiez-le.

Le volume est trop faible. Augmentez le volume.

Les enceintes sont

endommagées. Remplacez les enceintes.

La balance du volume est

fortement déséquilibrée. Réglez la balance des canaux au centre.

Le câblage des enceintes est

en contact avec une partie

métallique de l'embarcation.

Isolez tous les raccords électriques des enceintes.

Mauvaise qualité ou

distorsion sonore. La capacité électrique des

enceintes ne correspond pas à

l'appareil.

Remplacez les enceintes.

Mauvaises connexions. Vériez le câblage et rectiez-le.

Court-circuit des ls d'enceintes. Vériez le câblage et rectiez-le.

L'appareil se réinitialise

automatiquement une

fois le moteur éteint.

Raccordement incorrect entre

l'ACC et la batterie. Vériez le câblage et rectiez-le.

USB

Problème Cause Solution

Impossible d'insérer

le dispositif USB. L'appareil USB est mal inséré. Inversez le sens du branchement du dispositif USB et

réessayez.

Le connecteur USB est

défectueux. Remplacez-le par un nouveau dispositif USB.

Le dispositif USB

n'est pas reconnu. Le dispositif USB est

endommagé. Débranchez le dispositif USB et branchez-le à

nouveau. Si le dispositif n'est toujours pas reconnu,

essayez de le remplacer par un autre dispositif USB.

Les connecteurs sont lâches.

Aucun son ne se produit

et l'écran afche « No

File » (Aucun chier).

Aucun chier MP3/WMA n'est

stocké dans le dispositif USB. Stockez ces chiers correctement dans le

dispositif USB.

Le son se coupe

ou grésille. Les chiers MP3/WMA ne sont

pas encodés correctement. Utilisez des chiers MP3/WMA encodés correctement.

Bluetooth

Problème Cause Solution

Impossible de jumeler

l'appareil Bluetooth avec

le système audio.

L'appareil ne supporte pas

les prols nécessaires pour le

système.

Utilisez un autre appareil pour établir la connexion.

La fonction Bluetooth de

l'appareil n'est pas activée. Reportez-vous au manuel de l'utilisateur de l'appareil

pour apprendre à activer la fonction.

La qualité sonore est

mauvaise une fois qu'un

appareil Bluetooth est

connecté.

La réception Bluetooth est

mauvaise. Rapprochez l'appareil du système audio ou retirez tout

obstacle entre l'appareil et le système.

6. DÉPANNAGE

Français Mode d’emploi

M508 37

Messages d'avertissement SiriusXM

Message Description

CHECK TUNER

(VÉRIFIER LE

SYNTONISEUR)

Vériez la connexion du syntoniseur SiriusXM au dos de l’unité et assurez-vous qu’il est

correctement raccordé.

CHECK ANTENA

(VÉRIFIER ANTENNE) Assurez-vous que le câble d'antenne SiriusXM est bien branché au syntoniseur

SiriusXM. Vérier que le l de l’antenne du SiriusXM n’est pas cassé et qu’il ne présente

aucune torsion. Remplacer l'antenne au besoin.

NO SIGNAL

(Aucun signal) L'embarcation doit être à l'extérieur et l'antenne doit avoir une bonne vision du ciel du

sud. L'antenne magnétique doit être installée à l'extérieur de l'embarcation pour assurer

la meilleure réception.

CHAN UNSUB

(Canal non inclus

dans l'abonnement)

Ce canal n'est pas inclus dans votre abonnement SiriusXM. Pour vous abonner, appelez

le 1-866-635-2349 aux États-Unis et le 1-877-438-9677 au Canada.

CH UNAVAIL

(Canal non disponible) Ce canal n'est pas un canal SiriusXM valide.

Le numéro de la station a été mal saisi ou la station a été retirée des stations SiriusXM

attribuées.

CH LOCKED

(Canal verrouillé) Le canal sélectionné est verrouillé à l'aide de la fonction de contrôle parental. Pour

en savoir plus sur la fonction de contrôle parental et la façon d'accéder aux canaux

verrouillés consultez la section Contrôle parental à la page 12.

SUBSCRIPTN

UPDATED

(Abonnement mis à jour)

Une mise à jour de votre abonnement SiriusXM a été reçue par votre syntoniseur

SiriusXM. Appuyez sur n'importe quel bouton pour continuer.

6. DÉPANNAGE

Français Mode d’emploi

M508

Syntoniseur FM

Plage de fréquences : É.-U. 87,9 - 107,9MHz

Europe 87,5 - 108,0MHz

Asie 87,5 - 108,0 MHz

Australie 87,5 - 108,0 MHz

Sensibilité utile : 8 dB

Réponse en fréquence : 30 Hz-15 kHz

Séparation des canaux : > 30 dB (1 kHz)

Rapport signal/bruit : > 55 dB

Syntoniseur AM

Plage de fréquences : É.-U. 530 - 1710 kHz

Europe 531 - 1602 kHz

Asie 531 - 1620 kHz

Australie 531 - 1620 kHz

Sensibilité utile : 40 dB (S/B=20 dB)

Sélection de la bande radio-météo

CH.1 162,00 MHz CH.2 162,25 MHz

CH.3 162,50 MHz CH.4 162,75 MHz

CH.5 162,00 MHz CH.6 162,25 MHz

CH.7 162,550 MHz

Mode MP3/WMA

Débit d'échantillonnage

MP3 : 32 kHz, 44,1 kHz, 48 kHz

Débit binaire MP3 : 32~384 kbps

Débit binaire WMA : 8~320 kbps

Format logique : ISO9660, Joliet

Nombre de chiers : 65 535 maximum

Profondeur maximale

de répertoire : 8

Nom de chier/dossier

max.: 64 octets

Étiquette ID3 : V2.0 ou supérieure

USB

USB : 2.0 Haute vitesse

Taille de mémoire

USB maximale : 32 Go

Formats compatibles

de clé USB et

de disque dur : FAT16/FAT32

Bluetooth

Spécications : Version Bluetooth. 3.0+EDR

(Enhanced Data Rate)

Prols pris

en charge : A2DP (Prol de distribution

audio avancé)

aptX® (plage de fréquence

audio de qualité correspon-

dante aux CD)

HFP (Prol mains-libres)

AVRCP 1.4 (Prol de télé-

commande AV)

SPP (Prol port de série)

SSP (Protocole d'appairage

SSP)

Sensibilité d’envoi et de réception : Classe 2

Généralités

Tension

d’alimentation : 14,4 V c.c. (de 10,8 à

15,6 V admissibles)

Fusible : 15 A

Puissance de sortie : 50 W x 4 canaux

Impédance des

enceintes : 4-8 ohms par canal

Remarque : Spécifications et conception modifiables

sans préavis aux fins d’amélioration ultérieure.

Puissance de sortie :

18 W RMS x 4 Canaux à 4Ω

et 1% THD+N

Rapport signal-bruit :

74 dB (référence : LPF 1 W

dans 4 Ω)

ﬁ

7. CARACTÉRISTIQUES TECHNIQUES

Français Mode d’emploi

M508 39

1. Cet ensemble est destiné exclusivement à un us-

age dans les embarcations équipées d’un bloc d’al-

imentation de 12 V avec mise à la terre négative.

2. Lisez attentivement les présentes instructions.

3. Prenez soin de débrancher la borne négative « – »

de la batterie avant de commencer. Cette opération

préliminaire vise à prévenir les courts-circuits lors

de l'installation. (Figure 1)

1. Préparez tous les articles nécessaires à l'installation

de l'appareil source avant de commencer.

2. Installez l'appareil à 30° du plan horizontal. (Figure 2)

3. S'il est nécessaire d'effectuer certains travaux sur

la carrosserie, comme percer des trous, consultez

d'abord votre concessionnaire.

1. Placez le support de montage dans le tableau

de bord et, à l'aide d'un tournevis, repliez chaque

languette du support de montage universel vers l'in-

térieur, puis xez les languettes.

2. Câblez comme illustré dans la section 7.

3. Insérez l’appareil source dans le support de mon-

tage jusqu'à ce qu’il s'enclenche en position.

4. Veillez à ce que toutes les griffes de la partie

supérieure et inférieure de la garniture soient en-

gagées.

Remarque : 1. Certains modèles d'embarcations

nécessitent une trousse d'installation

spéciale pour une installation correcte.

Consultez votre détaillant Clarion

pour plus de renseignements.

2. Serrez fermement la languette avant

pour éviter que l'appareil source ne

se desserre.

• Dimensions d'ouverture de la console

4. Utilisez les vis fournies pour l'installation. L'utilisation

d'autres vis peut causer des dommages. (Figure 3)

1. Ne pas ouvrir le boîtier. Il renferme des pièces non réparables par l'utilisateur. Si un objet tombe dans l'ap-

pareil pendant l'installation, consultez votre détaillant ou contactez un centre de réparations Clarion agréé.

2. Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez jamais un chiffon rugueux, un diluant, du

benzène, de l'alcool, etc. Pour enlever la poussière tenace, imbibez un chiffon doux d'un peu d'eau chaude

ou froide et enlevez délicatement la poussière en essuyant.

8. INSTALLATION ET

BRANCHEMENT DES CÂBLES

1. Avant de commencer

3. Précautions d'installation

4. Installation de l'unité source

2. Précautions générales

Batterie

Figure 1

Figure 2 Figure 3

Châssis Châssis

Endommagement

6 mm max. (Vis M5)

Max 30°

7 3/16 po

(182 mm)

Trou

2 1/8 po

53 mm

Français Mode d’emploi

M508

Remarques d'installation :

• Avant l'installation, veillez à établir les connexions adéquates et vérifiez que l'appareil fonctionne

normalement. Un mauvais branchement pourrait endommager l'appareil.

• Utilisez uniquement les accessoires conçus et fabriqués pour cet appareil. L'utilisation d'accessoires non

autorisés pourrait endommager l'appareil.

• Avant l'installation, veuillez brancher tous les câbles électriques.

• N'installez PAS l'appareil à proximité d'une source de chaleur afin d'éviter d'endommager les composants

électriques tels que la tête de lecture laser.

• Installez l'appareil horizontalement. L'installation de l'appareil à un angle de plus de 30 degrés pourrait

entraîner un mauvais fonctionnement.

• Pour éviter les étincelles électriques, branchez le pôle positif en premier, puis le pôle négatif.

Installation de l'unité

Méthode A

1. Insérez le support de montage dans le tableau de bord, choisissez la patte de xation correspondant à la

largeur de l’écartement, pliez la patte de xation vers l’extérieur avec un tournevis pour xer le support de

montage en place.

2. Faites glisser l’appareil dans le support jusqu’à ce que vous entendiez un déclic.

MountingBracket



 



Méthode B

1. Insérez l'appareil directement dans l'ouverture du

tableau de bord.

2. Insérez 7 vis cylindriques M5 dans les trous du

cadre de xation, situé à l'intérieur de l'ouverture,

jusque dans les trous de l'unité. Serrez les vis à

droite et à gauche.

Support de xation Tableau de bord

7 vis M5

Installation de l'anneau de garniture

Fixez l'anneau de garniture autour du panneau de

commande. Veillez à ce que toutes les griffes de la

partie supérieure et inférieure de la garniture soient

engagées.

Tournevis Tableau de bord

Écrou M4

Rondelle M4

Courroie de soutien

Support de xation

Unité de

source

Goujon leté

Courroie

de soutien

Écrou M4

Rondelle M4

Français Mode d’emploi

M508 41

5. CONNEXION DES CÂBLES

Télécommande

câblée

Noir

Volant d’origine

Fil prolongateur-connecteur

16 broches

Câble jaune (Câble de protection

de la mémoire)

Raccordez

directement

à la pile

Fil rouge

(conducteur

d'alimentation) Accessoire

12 V

Fil bleu

Violet/Noir

Vert

Vert/Noir

Gris

Avant

droit

Antenne

Blanc

Avant

Canal

arrière

2 zones

Haut-parleur

d'extrêmes-

graves

Gris

Noir

Vert

Violet

Noir

Gauche

Droit

Rouge

Avant

gauche

Arrière

droit

Arrière

gauche

Gris/noir

Blanc

Blanc/Noir

Violet

Alimentation

d'antenne

Fil bleu/blanc

(l d'activation de l'amplicateur)

Fil orange/blanc

(l d'éclairage)

Raccordez-le à la borne d'alimentation

de l'embarcation pour l'éclairage

Fil noir (conducteur de mise à la terre)

Raccordez-le à la mise à la terre

du châssis de l'embarcation

• Raccordez au l d'activation

de l'amplicateur

• Raccordez-le à la borne

d'alimentation de l'embarcation

pour l'antenne

Noir

SiriusXM

Microphone

Noir

Español Manual de usuario

M508

Índice

1. CARACTERÍSTICAS ....................................................................................................43

2. PRECAUCIONES..........................................................................................................43

3. PRECAUCIONES PARA EL MANIPULEO ..................................................................43

4. CONTROLES ................................................................................................................44

Panel de operación .......................................................................................................44

Nombre de los botones y sus funciones .......................................................................44

Notas de uso del control remoto opcional .....................................................................45

Control remoto ...............................................................................................................45

Funcionamiento de la unidad de control remoto por cable opcional .............................46

5. FUNCIONAMIENTO ......................................................................................................47

Funciones básicas .........................................................................................................47

MENU del sistema .........................................................................................................48

MENU de audio .............................................................................................................48

Funcionamiento de la radio ...........................................................................................51

Funcionamiento de la radio satélite SiriusXM® ..............................................................53

Funcionamiento en el Modo USB ..................................................................................55

Funcionamiento del Modo AUX .....................................................................................55

Funcionamiento en el Modo iPod / iPhone ....................................................................56

Escuchar Pandora® ......................................................................................................55

Funcionamiento del Bluetooth .......................................................................................58

6. SOLUCIÓN DE PROBLEMAS ......................................................................................59

7. ESPECIFICACIONES ...................................................................................................61

8. INSTALACIÓN Y CONEXIÓN DE CABLES .................................................................62

Español Manual de usuario

M508 43

1. CARACTERÍSTICAS

2. PRECAUCIONES

3. PRECAUCIONES PARA EL MANIPULEO

• SiriusXM-Ready™

• Radio de banda meteorológica

• Puerto USB frontal y entrada auxiliar

de 3.5 mm

• Bluetooth® incorporado

• 4 amplicadores integrados de 50 W

• Compatible con iPod® / iPhone®

ADVERTENCIA

Por su seguridad, mantenga el VOLUME en un nivel que le permita escuchar los sonidos

externos mientras navega.

3. Esta unidad contiene piezas de precisión. Aun en el

caso de que exista algún problema, nunca abra la

caja, desarme la unidad o lubrique sus piezas.

4. DECLARACIÓN DE LA FCC

4.1 Este dispositivo cumple con la Sección 15 de la

Normativa de la FCC. Su funcionamiento está su-

jeto a las dos siguientes condiciones:

(1) Este dispositivo no debe causar interferencia

dañina.

(2) Este dispositivo debe aceptar toda interferencia

recibida, incluida aquella que pudiera ocasionar

un funcionamiento no deseado.

4.2 Cualquier cambio o modicación no aprobados

expresamente por la parte responsable podría

invalidar la autoridad del usuario para operar con

el equipo.

Nota:

Este equipo ha sido probado y cumple con los límites

para un dispositivo digital de clase B, en cumplimien-

to de la Sección 15 de la Normativa de la FCC. Estos

límites fueron ideados para proporcionar una protección

razonable contra interferencias dañinas en instalaciones

residenciales. Este equipo genera, utiliza y puede emitir

energía de radiofrecuencia y, si no se instala y usa

según las instrucciones, puede causar interferencias

dañinas en las comunicaciones de radio. Sin embargo,

no existe garantía de que no habrá interferencia en una

instalación en particular. Si este equipo causa interfer-

encias dañinas a la recepción de radio o televisión (lo

cual puede determinarse encendiendo y apagando el

equipo), se recomienda que el usuario intente corregir

dicha interferencia mediante una o más de las siguien-

tes medidas:

• Vuelva a orientar o a ubicar la antena receptora.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de un circuito diferente

al que está conectado el receptor.

• Consulte con su distribuidor o con un técnico de radio

y televisión con experiencia para recibir ayuda.

Declaración de exposición a la radiación de la FCC

Este equipo cumple con los límites de exposición a la

radiación de la FCC estipulados para un entorno no

controlado. Este equipo debería instalarse y funcionar

con una distancia mínima de 20 cm entre el radiador

y su cuerpo.

5. Aviso IC

5.1 Este dispositivo cumple con los estándares RSS

exentos de licencia de Industry Canada.

Su funcionamiento está sujeto a las dos siguientes

condiciones:

(1) Este dispositivo no debe causar interferencia.

(2) Este dispositivo debe aceptar toda interferencia,

incluida aquella que pudiera ocasionar un funcio-

namiento no deseado del dispositivo.

5.2 Cualquier cambio o modicación no aprobados

expresamente por la parte responsable podría

invalidar la autoridad del usuario para operar con

el equipo.

• Proteja el producto de temperaturas elevadas. Exponerlo a la luz directa por períodos prolongados puede

generar temperaturas muy altas en su embarcación. Refresque el interior antes comenzar la reproducción.

USA: AM530-1710kHz / FM 87.9-107.9MHz

EUROPE: AM531-1602kHz / FM87.5-108.0MHz

AUSTRALIA: AM531-1620kHz / FM87.5-108.0MHz

ASIA: AM531-1620kHz / FM87.5-108.0MHz

MADE IN CHINA

SERIAL NO.

MANUFACTURED:

CLARION CORPORATION OF AMERICA

6200 GATEWAY DRIVE,

CYPRESS, CA 90630,

USA

This device complies with Part

15 of the FCC Rules.

Operation is subject to the following two

conditions: (1) This device may not cause harmful interfe rence,

and (2) This device must accept

any interference received, including interference that may cause undesired operation.

This product includes technology owned by Microsoft Corporation and cannot be used or distributed

without a license from MSLGP.

Rating



Current:15A

12V GROUND

This device complies with Industry Canada licence-exempt RSS standard(s).Operation

is subject to the following two conditions: (1) this device may not cause interference,

and (2) this device must accept any interference, including interference that may

cause undesired operation of the device.

0700

FCC ID: AB7S-M508

IC ID: 11888A-M508

CAN ICES-3(B)/NMB-3(B)

Español Manual de usuario

M508

4. CONTROLES

Panel de operación

Nombre de los botones y sus funciones

Botón [ / SRC ]

• Alterne la fuente de audio (Prensa Corta)

• Encender/apagar (Oprimir y sostener)

Botón [ VOLUME / ENTER / MUTE ]

• Gire para ajustar el nivel de VOLUME.

• Silencie o active el sonido de la salida de audio (Prensa Corta)

• Pantalla apagada (Oprimir y sostener).

• Oprima para conrmar la operación (Prensa Corta)

Botón [ MENU (Prensa Corta)]

• Modo sintonizador – Auto Almacenamiento / Escaneo

preestablecido

• Modo USB – Función de búsqueda

• Modo iPod - MENU de iPod/control de iPod

• Modalidad Pandora – MENU de Pandora.

• Modo SiriusXM – MENU de SiriusXM

Botón [ MENU (Oprimir y sostener)]

• MENU del sistema

Botón [ SUB ]

• Ajuste la ganancia del subwoofer o encienda la función de

subwoofer.

• BT - Terminar la llamada

Botón [ ]

• – Conguraciones de audio

• BT - Contestar la llamada

Botón [ ]

• USB/iPod/Pandora/Bluetooth - Reproducir / Pausar (Prensa Corta)

• SiriusXM - Comience el Modo de Repetición Instantánea (Prensa

Corta). En el modo de Repetición Instantánea, para reproducir /

hacer una pausa (Prensa Corta) o para el modo en vivo (Oprimir y

sostener)

Botones [ / ]

• MENU – Oprima para avanzar o retroceder la página.

• Modo sintonizador – Estación hacia arriba/abajo (Prensa Corta),

Escaneo hacia arriba/abajo (Oprimir y sostener).

• Modo SiriusXM – Cambio de canal hacia arriba/abajo (Prensa

Corta). Cambio rápido de canal hacia arriba/abajo (Oprimir y

sostener).

Repetición instantánea SiriusXM - Salte hacia adelante o salte

hacia atrás (Prensa Corta), adelantar/rebobinar 5/10/30 segundos

(Oprimir y sostener).

• USB/iPod – Pista siguiente o anterior (Prensa Corta). avanzar

rápido o rebobinar (Oprimir y sostener).

• BT – Pista siguiente o anterior (Prensa Corta). avanzar rápido o

rebobinar (Oprimir y sostener).

• Pandora – Saltar la pista (Prensa Corta)

Botón [BAND]

• Modo sintonizador - Seleccione la banda de sintonización FM1/

FM2/FM3/AM1/WB

• Modo SiriusXM - Seleccione la banda de sintonización SXM1/

SXM2/SXM3

• Modo iPod - Modo sencillo (Oprimir y sostener)

Botones [ 1~6 ]

• Botón [ 1 ] - Explorar / Estación programada 1

• Botón [ 2 ] - Reproducción repetida / Estación programada 2

• Botón [ 3 ] - Reproducción aleatoria / Estación programada 3

• Botón [ 4 ] - Estación programada 4 / Reproducción superior en

fuente digital

MENU – (Prensa Corta) Retroceda un nivel en el MENU. (Oprimir y

sostener) salga del MENU

• Botón [ 5 ] - Estación programada 5 / Carpeta anterior / Modo

Pandora - Pulgares hacia abajo

• Botón [ 6 ] - Estación programada 6/Siguiente carpeta/Modo

Pandora - Pulgares hacia arriba

Botón [ DISP/DIM ]

• Mostrar información para fuentes digitales (Prensa Corta) / Ajuste el

nivel de luz de fondo de la pantalla de LCD, Alto o Bajo (Oprimir y

sostener)

Puerto [USB]

• USB Tipo A

Puerto [AUX input]

• Enchufe estéreo de 3.5 mm

[ ]

[ / ]

[ENTER/MUTE]

[VOLUME]

[BAND]

[ SUB]

Puerto USB

Entrada

AUX

[DISP]

[1 ~ 6]

[MENU] [ / SRC]

Español Manual de usuario

M508 45

Notas de uso del control remoto opcional

Control remoto

1. Apunte el control remoto al sensor remoto de la

unidad.

2. Extraiga la batería del control remoto o inserte un

aislante de baterías si no ha sido utilizada durante

un mes o más.

3. NO guarde el control remoto bajo la luz directa del

sol o en un ambiente de alta temperatura porque

podría funcionar mal.

4. Utilice solamente baterías de litio con forma de

“botón” CR2025 (3 V).

5. NO recargue, desarme, caliente ni elimine la

batería en el fuego o en el agua.

6. Inserte la batería en la dirección adecuada

siguiendo los polos (+) y (-).

7. Guarde la batería en un lugar fuera del alcance

de los niños, para evitar el riesgo de accidentes.

Inserción de la batería

1. Deslice la cubierta trasera de la unidad del control

remoto en la dirección que se muestra.

2. Inserte la batería (CR2025) en las guías de

inserción con el lado (+) hacia arriba.

3. Presione la batería dentro del compartimiento

como se muestra en la imagen.

4. Vuelva a colocar la cubierta y deslícela hasta que

encaje en su lugar.

Guía de inserción

Botón [ / SRC ]

• Alterna la fuente de audio

• Encender / Apagar (mantener presionado)

Botón [ / ]

• Presintonía arriba / abajo, estación arriba / abajo

(mantener presionado)

• Pista siguiente / anterior

• Avance / retroceso rápido (mantener presionado)

• Modo Pandora: saltar pista

Botón [SCN/PS/AS]

• Detectar y reproducir / detección de presintonías

• Almacenamiento automático en memoria

(mantener presionado)

• Modo SiriusXM: detección de canales (en la cate-

goría actual) / detección de presintonías (mantener

presionado)

Botón [BAND/TOP]

• Modo USB: Reproducir desde arriba (mantener

presionado)

• Modo SINTONIZADOR: Selección de estación

de radio

• Modo SiriusXM: Selección de estación de radio,

salir de Repetición (modo Repetición) / selección

de categoría (mantener presionado)

Botón [ / ]

• Subir / bajar el VOLUME

Botón [ ]

• Reproducir / Pausar

Botón [MUTE]

• Silenciar o activar la salida de audio

Botón [RDM]

• Reproducción aleatoria

Botón [RPT]

• Repetir reproducción

Botón [ISR]

• Sin función

Botón [DISP]

• Interruptor de visualización

[ / SRC ]

[ / ]

[MUTE]

[BAND/TOP]

[ISR]

[DISP]

[RDM]

[RPT]

[  /  ]

[ ]

[SCN/

PS/AS]

Español Manual de usuario

M508

Las siguientes operaciones se habilitan por control

remoto con la unidad de control remoto por cable

que se vende por separado MW1 (se muestra a

continuación), MW2 o MW3.

Nota: Si el control remoto está conectado a esta

unidad mientras está encendido, reinicie la unidad de

nuevo para confirmar la visualización normal.

Receptor IR

[ ] [ /SOURCE]

[ENTER]

[MENU/BAND]

[ ]

[ ], [ ]

PRECAUCIÓN

Disminuya el VOLUME antes de apagar la unidad

fuente. La unidad fuente almacena la última

conguración de VOLUME.

ADVERTENCIA

LA EXPOSICIÓN DE LA UNIDAD AL AGUA CON

EL PANEL FRONTAL ABIERTO PUEDE DAÑAR

EL PRODUCTO O HACER QUE NO FUNCIONE

CORRECTAMENTE.

Botón [ / SOURCE]

• Presione el botón [ / SOURCE ] para encender la

unidad y manténgalo presionado durante 2 segun-

dos para apagarla.

• Cada vez que se presiona el botón [ / SOURCE ],

el modo cambia.

Nota: Si el equipo mencionado anteriormente no

está conectado, no se puede seleccionar el modo

correspondiente.

Botón [ENTER]

• Modo SINTONIZADOR / Banda meteorológica:

conrmar (en ajustes preestablecidos y Almace-

namiento manual)

• Modo USB: conrmar (en el modo MENU / Búsque-

da)

• Modo iPod / iPhone: conrmar (en el modo MENU)

• Modo Pandora: conrmar (en el modo MENU /

Búsqueda)

• Modo SiriusXM: conrmar (en el modo Búsqueda)

• Botones [ ] / [ ]

• Presione el botón [ ] para aumentar el VOLUME.

• Presione el botón [ ] para disminuir el VOLUME.

Botones [] / []

• Modo Sintonizador / Banda meteorológica:

estación ascendente / descendente y búsqueda as-

cendente / descendente (mantener presionado)

• Modo USB: canción anterior / siguiente y avance

rápido / rebobinar (mantener presionado)

• Modo iPod / iPhone: canción anterior / siguiente y

avance rápido / rebobinar (mantener presionado)

• Modo Pandora: saltar pista

• Modo SiriusXM: sintonización de canal ascendente /

descendente, sintonización rápida de canal ascen-

dente / descendente (mantener presionado), mover

cursor (modo Directo) y acceder a la ventana raíz

de código

• Modo Repetición SiriusXM: presione suavemente

la echa derecha o izquierda para pasar a la can-

ción / pista anterior o siguiente.

Mantenerlo presionado avanzará / retrocederá rá-

pidamente a través del contenido de reproducción

almacenado.

Botones [] / []

• Modo Sintonizador / Banda meteorológica:

presintonizar estación ascendente / descendente y

acceder al almacenamiento manual (mantener pre-

sionado)

• Modo USB: carpeta ascendente / descendente y

seleccionar (en el modo Búsqueda por carpeta)

• Modo iPod / iPhone: seleccionar (en el modo

MENU)

• Modo Pandora: me gusta / no me gusta

• Modo SiriusXM: canal preestablecido ascendente /

descendente, categoría ascendente/descendente

(en el modo Categoría), número ascendente /

descendente (modo Directo), interfaz de entrada de

código raíz.

Botones [MENU/BAND]

• Modo Sintonizador / SiriusXM: selección de

estación de radio / búsqueda de categoría (manten-

er presionado)

• Presione este botón para acceder a los elementos

de MENU para las funciones necesarias en cada

modo.

• Los elementos del MENU son diferentes en cada

modo. Consulte la introducción de funcionamiento

de cada modo si desea obtener más información.

Botones [ ]

• Modo Sintonizador / Banda meteorológica: silen-

ciar activado / desactivado

• Modo USB: reproducir / poner en pausa

• Modo iPod / iPhone: reproducir / poner en pausa

• Modo Pandora: reproducir / poner en pausa

• Modo SiriusXM: Modo Repetición, reproducir /

poner en pausa

• Modo BT Audio: reproducir / poner en pausa

Funcionamiento de la unidad de control remoto por

cable opcional

Español Manual de usuario

M508 47

Nota: Asegúrese de leer esta sección cuando

consulte el capítulo “4. CONTROLES”.

PRECAUCIÓN

Arrancar y detener el motor de la embarcación

cuando la unidad se encuentra encendida con

el VOLUME al máximo nivel podría provocar

daños auditivos. Tenga precaución al regular

el VOLUME.

Encendido y apagado

Nota:

• Arranque el motor antes de utilizar la unidad.

• Tenga cuidado al usar esta unidad durante un

tiempo prolongado sin poner en marcha el motor.

Si descarga demasiado la batería de la embarca-

ción, es posible que no pueda encender el motor,

lo que podría reducir la vida útil de la batería.

1. Arranque el motor. Se suministra la energía a esta

unidad. Oprima el botón [ / SRC] en el panel

para encender la unidad.

Silencio

Presione el botón [MUTE] para activar o desactivar la

función de sonido.

Ajustar el VOLUME

Gire la perilla [VOLUME] para subir/bajar el VOLUME.

El rango ajustable de VOLUME es de 0 a 46.

PRECAUCIÓN

Mientras esté manejando una embarcación,

mantenga el VOLUME en un nivel que le siga

permitiendo escuchar los sonidos externos.

Seleccionar un Modo

Presione el botón [ / SRC ] para visualizar el MENU

fuente.

* No se muestran los equipos externos no conectados

a esta unidad.

Se muestran las fuentes en el siguiente orden:

SINTONIZADOR, SIRIUSXM, USB/IPOD,

PANDORA, ENTRADA AUX, BT AUDIO.

Información de la pantalla

de sistema

Presione el botón [DISP] en el panel frontal para

cambiar la información de la pantalla, la hora del

sistema y la emisora que se está reproduciendo.

Visualización activada / desactivada

Esta opción permitirá que el usuario apague la

visualización en caso de que la pantalla tenga mucho

brillo en diferentes situaciones de luz.

Para utilizar esta opción, siga estos pasos:

1. Para apagar la pantalla, mantenga presionado el

botón [ENTER] y la pantalla se apagará, aunque el

sonido de la fuente actual seguirá reproduciéndose.

2. Para encender la pantalla, presione cualquier

botón.

**Incluso con la pantalla apagada, tendrá la posibilidad

de cambiar de pistas y ajustar el VOLUME**

5. FUNCIONAMIENTO

Funciones básicas

Español Manual de usuario

M508

En cualquier modo, mantenga presionado el botón

[MENU] para ingresar al MENU sistema. Presione el

botón [ ] o [ ] para seleccionar las opciones, gire

la perilla de [VOLUME] para ajustar el valor o la opción.

Reloj

Presione el botón [ENTER] para acceder al modo de

conguración del reloj, gire la perilla [VOLUME] para

ajustar el reloj. Presione el botón [ ] o [ ] para

seleccionar la hora o los minutos.

Formato de hora

Gire la perilla de [VOLUME] para elegir el formato de

hora: 12 h o 24 h.

Prioridad del reloj activada /

desactivada

Gire la perilla de [VOLUME] para activar o desactivar

el reloj como prioridad de la vista de la pantalla.

Perl de manos libres (HFP)

Gire la perilla de [VOLUME] para activar o desacti-

var el Perl de manos libres.

Música BT

Para desconectar / eliminar teléfonos celulares de

la lista de compatibilidad de teléfonos celulares para

Bluetooth.

Regulador de intensidad

Gire la perilla de [VOLUME] para ajustar el nivel de

retroiluminación de la pantalla LCD entre alto o bajo.

Señal sonora activada / desactivada

Gire la perilla de [VOLUME] para elegir entre activar

o desactivar la señal sonora

Radio Local / Distante

Gire la perilla de [VOLUME] para elegir una radio

local o radio distante en el modo de SINTONIZADOR.

• LOCAL: solo se recibirán las estaciones con señal

fuerte.

• DX: se recibirán estaciones con señales fuertes o

débiles.

Área

Gire la perilla de [VOLUME] para seleccionar la

región o el país adecuados:

• ESTADOS UNIDOS

• EUROPA (Europa occidental y oriental)

• Asia (Asia-Pacíco)

• AUSTRALIA

Pandora ON / OFF

Seleccione OFF si la aplicación de Pandora no se ha

instalado en su teléfono.

RESTABLECER

Presione el botón [ENTER]. La conguración se

ajustará al valor por defecto.

Acerca de

Para ver la versión del software del dispositivo.

Presione el botón [] para ingresar al modo de con-

guración de efecto de sonido. Presione el botón [ ]

o [ ] para seleccionar las opciones, gire la perilla de

[VOLUME] para ajustar el valor o la opción.

EQ (conguración del Ecualizador

precongurada)

Gire la perilla de [VOLUME] para cambiar el

ecualizado:

Flat -> Jazz -> Pop -> Classic -> Rock -> News ->

Urban -> Rave -> Movie -> Techno -> User

Loud On / Off (Altos)

Gire la perilla de [VOLUME], para activar (ON) o

desactivar (OFF) la intensidad.

Subwoofer On / Off

Gire la perilla de [VOLUME] para activar o desactivar

el subwoofer

Ganancia del subwoofer

Gire la perilla de [VOLUME] para activar o desactivar el

rango de ganancia del subwoofer: 0 a 12

Filtro de paso bajo del subwoofer

Gire la perilla de [VOLUME] para ajustar el rango del l-

tro de paso bajo del subwoofer: 80 HZ / 120 HZ / 180 HZ

Bass (Bajo)

Gire la perilla de [VOLUME] para ajustar el rango de

nivel de bajos deseado de -7 a 7.

Middle (Medio)

Gire la perilla de [VOLUME] para ajustar el rango de

nivel medio de -7 a 7.

Treble (Nivel de agudos)

Gire la perilla de [VOLUME] para ajustar el rango de

nivel de agudos de -7 a 7.

Balance

Gire la perilla de [VOLUME] para ajustar el balance

entre los altavoces derecho e izquierdo de R12 (todo

a la derecha) a L12 (todo a la izquierda).

Fader (Atenuador)

Gire la perilla de [VOLUME] para ajustar el atenuador

entre los altavoces frontal y trasero de R12 (totalmente

trasero) a F12 (totalmente frontal).

Aux IN (Entrada auxiliar):

Gire la perilla de [VOLUME] para ajustar la entrada

auxiliar entre HIGH (ALTO) / MID (MEDIO) / LOW

(BAJO).

MENU del sistema

MENU de audio

Español Manual de usuario

M508 49

Selección del sintonizador como

fuente de reproducción

Presione el botón fuente [ / SRC ] del sintonizador

para seleccionar el modo SINTONIZADOR.

Sintonizador mundial

Esta unidad está congurada de forma inicial para

intervalos de frecuencia en EE.UU. de 10 kHz para

AM y de 200 kHz para FM. Cuando se utilice fuera de

EE.UU., el alcance de recepción de frecuencia puede

cambiarse a los intervalos mostrados a continuación.

Estándar

Estados

Unidos

Estándar

Europa Estándar

Asia Estándar

Australia

Separación

de frecuencia 10 KHz 9 KHz 9 KHz 9 KHz

Rango de

frecuencia 530-1710

KHz 531-1602

KHz 531-1620

KHz

Separación

de frecuencia 200 KHz 50 KHz 50 KHz 100 KHz

Rango de

frecuencia 87.9-107.9

MHz 87.5-108

MHz

Seleccionar la banda de radio

Presione el botón [BAND] en el panel para seleccio-

nar una banda de radio.

Botones de sintonización

ascendente [ ] / sintonización

descendente [ ]

1. Presione [ ] / [ ] para cambiar intervalos

paso a paso.

2. Mantenga presionado [ ] / [ ] para buscar la

siguiente estación más fuerte.

Recuperación de una estación

presintonizada

Presione un botón numérico del 1 al 6 en el panel

frontal para seleccionar las estaciones almacenadas

correspondientes.

Detección de presintonías

La detección de presintonías recibe las estaciones

almacenadas en la memoria de presintonías en

orden. Esta función es útil cuando se busca una

estación deseada en la memoria.

1. Presione el botón [MENU].

2. Gire el mando [VOLUME] para seleccionar Preset

Scan. Cuando se sintonice una estación deseada

presione el botón [ENTER], presione el botón

[MENU] para continuar receving esa estación.

Recuperación de una estación

presintonizada

Presione un botón numérico del 1 al 6 en el panel

frontal para seleccionar las estaciones almacenadas

correspondientes.

Almacenamiento automático

Solo se detectarán y almacenarán en la memoria las

estaciones que tengan una señal lo sucientemente

fuerte.

1. Presione el botón [MENU].

2. Gire el mando [VOLUME] para seleccionar Auto

Store. Presione el botón [ENTER] para seleccionar

en forma automática seis estaciones con señal

fuerte y almacenarlas en seis presintonías. Las

nuevas estaciones reemplazarán a las que ya

estaban almacenadas en la banda.

Almacenamiento manual

Cuando detecte una estación de radio buscada,

mantenga presionado uno de los botones numéricos

de 1-6 para guardarla en la memoria.

Delimitación de área

Esta opción permite seleccionar la separación de

frecuencia apropiada para su área.

1. Mantenga presionado el botón [MENU].

2. Presione el botón [ ] / [ ] para seleccionar

“AREA” (Área).

3. Gire la perilla de [VOLUME] para seleccionar:

“U.S.A” (Estados Unidos), “Europe” (Europa),

“Asia”, “AUST (Australia)”

4. Presione el botón de [ENTER] para conrmar.

Funcionamiento de la radio

Español Manual de usuario

M508

Mostrar la ID de la radio

Antes de escuchar la radio por satélite, debe inscrib-

irse al servicio utilizando el número de identicación

de SiriusXM Radio.

1. Oprima el botón [/ SRC] para ingresar al modo

SiriusXM

2. Oprima los botones [] o [] y seleccione el

canal “0”. La Unidad muestra la ID de la radio.

NOTA:

1. La ID del radio también se encuentra en la parte

inferior del sintonizador del SiriusXM Connect

Vehicle.

2. Tenga en cuenta que la ID de la Radio SiriusXM

no incluye las letras I, O, S o F.

3. En Estados Unidos, para activar el sintonizador

SiriusXM Connect Vehicle vaya en línea a www.

siriusxm.com/activatenow o llame al 1-866-635-

2349.

4. En Canadá, para activar el sintonizador SiriusXM

Connect Vehicle vaya en línea a www.siriusxm.ca/

activatexm o llame al 1-877-438-9677.

Sintonización del canal

1. Oprima el botón [ ] para avanzar al siguiente

canal.

2. Oprima el botón [] para ir al canal anterior.

Almacenamiento de pre-ajustes de

canal

Oprima el botón [BAND] para seleccionar la banda

deseada en la que desea almacenar el pre-ajuste.

Hay 3 bandas preestablecidas disponibles.

1. Sintonice el canal deseado, presione y mantenga

presionado uno de los botones predenidos (1 ~ 6)

para almacenar el canal.

2. Repita el procedimiento para almacenar hasta 5

canales más en la misma banda.

NOTA:

• Se pueden almacenar un total de 18 canales en

la memoria preestablecida, 6 canales para cada

banda (SXM1, SXM2 y SXM3).

Sintonización a pre-ajustes de

canal

Oprima el botón [BAND] para seleccionar la banda

de canales prestableidos que desea acceder.

1. Presione el botón preestablecido (1 ~ 6) que tiene

su canal de radio deseado almacenado en la

memoria.

Función de Repetición (Replay)

SiriusXM

La función de Repetición le permite pausar, rebobi-

nar y reproducir la radio satelital SiriusXM en vivo.

1. Mientras escucha un canal SiriusXM, oprima el

botón [] para ingresar al modo de Repetición. La

pantalla mostrará “PAUSE” (PAUSA) al ingresar a

este modo.

2. Oprima el botón [] para reanudar la reproducción

del audio almacenado desde el punto en el que

se pausó. Durante la reproducción, el sintonizador

SiriusXM continuará almacenando el audio del

canal hasta que salga del modo de Repetición.

Durante la reproducción de REPETICIÓN

• Retroceso rápido: Oprima y sostenga []

• Avance rápido: Oprima y sostenga []

• Para volver al comienzo de la pista actual oprima

[]

• Para avanzar al comienzo de la siguiente pista

oprima [].

NOTA:

• Si continúa presionando el botón [ ] hasta el nal, se

cancela el modo de Repetición, y la unidad cambiará al

modo de radio SiriusXM en vivo.

• Si cambia de canal mientras está en el modo de

Repetición, la unidad saldrá del modo de Repetición

a modo satélite en vivo y borrará la memoria de

Repetición.

Salte a Live (En Vivo)

Mantenga presionado el botón [] para ir a Live

Signal

Conguración de SiriusXM

Oprima el botón [MENU] mientras está en el

modo SiriusXM para acceder a la conguración de

SiriusXM.

Navegación de Categoría

1. Oprima el boton [MENU] y luego [ENTER] para

activar el modo de Navegación de Categoría.

2. Gire la perilla [VOLUME] para seleccionar la

Categoría deseada.

3. Oprima los botones [] o [ ] para seleccionar el

canal deseado dentro de la Categoría seleccionada.

Puede ver el nombre del canal, el número de canal,

el artista, el título de la pista o la información del

contenido presionando [DISP]

4. Oprima [ENTER] para sintonizar al canal

seleccionado.

Nota:

Si no se realiza ninguna operación durante 10

segundos, se cancela el modo de Búsqueda de

Categoría.

Controles parentales:

La función de Control Parental de SiriusXM le

permite evitar el acceso no autorizado a canales

de contenido para adultos. Cuando está activada,

la función de Control Parental requiere que ingrese

una contraseña para sintonizar los canales bloquea-

dos con contenido para adultos. A continuación se

describe la información sobre la conguración del

código de acceso, la conguración de los canales de

contenido para adultos a ser bloqueados y el método

para acceder a los canales bloqueados.

Bloqueo/desbloqueo

1. Oprima brevemente el botón [MENU] para

acceder el MENU de SiriusXM

2. Gire la perilla [VOLUME] para seleccionar

“MATURE CH (CANAL PARA ADULTOS)”.

3. Oprima [ENTER]

4. Oprima los botones 1 ~ 6 para ingresar la

contraseña.

Funcionamiento de la radio satélite SiriusXM®

Español Manual de usuario

M508 51

Contraseña de los padres

1. Oprima el botón [MENU] para acceder el MENU

de SiriusXM.

2. Gire la perilla [VOLUME] para seleccionar

“PARENTAL”.

3. Oprima el botón [ENTER] para acceder al modo

de cambio de contraseña.

4. prima los botones 1 ~ 6 para ingresar la

contraseña VIEJA y luego la contraseña NUEVA.

5. Para conrmar la nueva contraseña, ingrésela por

segunda vez.

6. Si el cambio de contraseña es exitoso, la pantalla

de LCD mostrará “SUCCESSFUL” (EXITOSO)

NOTA:

La contraseña predeterminada configurada para el

bloqueo Parental es 1111.

Sintonización directa

Oprima brevemente el botón [MENU] y gire la perilla

[VOLUME] para seleccionar “Direct Tune”. Oprima

el botón [ENTER] para acceder al modo de Sinton-

ización Directa SiriusXM.

1. Oprima los botones [] o [ ] para cambiar

la ubicación de los dígitos para girar la perrilla

[VOLUME] para cambiar el número.

2. Oprima el botón [ENTER] para confirmar la

selección del número de canal.

Cambio de la pantalla

La información de texto, como el nombre del

canal, el nombre del artista, el título de la pista y la

información del contenido está disponible con cada

canal de SiriusXM. La unidad puede mostrar esta

información de texto como se explica a continuación:

En modo SiriusXM, oprima el botón [DISP]. Cada

vez que oprime este botón, la pantalla cambia como

se muestra a continuación:

Channel Name -> Artist Name -> Song Title ->

Content Info -> Category Name -> Clock (Nombre

del Canal -> Nombre del Artista -> Título de la

Pista -> Información del Contenido -> Nombre de

la Categoría -> Reloj)

Nota: Si no hay texto disponible, no se mostrará

nada.

Señal SiriusXM

Oprima el botón [MENU] para acceder el MENU de

SiriusXM.

1. Gire la perilla [VOLUME] para seleccionar “SXM

SIGNAL” (SEÑAL SXM)

Restablecimiento de la congura-

ción de fábrica de SiriusXM

La conguración del usuario de SiriusXM se

restablece al realizar un RESTABLECIMIENTO del

dispositivo M508 como se describe en la página 8.

Nota: al restablecer la configuración de SiriusXM

a los valores predeterminados de fábrica, se

modificarán o restaurarán los siguientes ajustes:

ySe restaura el último canal sintonizado.

y Los canales presintonizados se restaurarán

a los ajustes predeterminados de fábrica.

y La función de control parental quedará

desactivada.

y La sintonización de canales para adultos

quedará accesible. El código de acceso

del control parental será restaurado al valor

predeterminado de fábrica.

y La pantalla volverá al estado predeterminado.

Funcionamiento de la radio satélite SiriusXM®

Español Manual de usuario

M508

Conexión

1. Abra la cubierta del conector USB .

2. Inserte el dispositivo USB en el conector USB. La

unidad comienza a reproducir desde el dispositivo

USB.

3. Si desea eliminar un dispositivo USB, primero

debe seleccionar otra fuente o desconectar la

alimentación para no dañar el dispositivo USB.

A continuación, retire el dispositivo USB.

Seleccionar una pista

1. Presione el botón [ ] para avanzar hasta la

siguiente pista / canción.

Presione el botón [ ] para retroceder a la pista /

canción anterior.

2. Mantenga presionado el botón [ ] para avanzar

rápidamente por las pistas / canciones.

Mantenga presionado el botón [ ] para

retroceder rápidamente por las pistas / canciones.

Reproducir / Pausar

Presione el botón [ ] para pausar la pista / canción

que se está reproduciendo actualmente.

Presione el botón [ ] para reanudar la reproduc-

ción de la pista / canción que se ha detenido.

Seleccionar una carpeta

Esta función permite seleccionar una carpeta que

contenga archivos MP3 / WMA y comienza la repro-

ducción de la primera pista de la carpeta.

Presione el botón [ 5 / 6 ] para seleccionar una

carpeta.

Función Búsqueda

1. Presione el botón [MENU] en el panel frontal para

acceder al modo Búsqueda de archivos MP3 / WMA.

2. Gire la perilla de [VOLUME] para buscar en todas

las carpetas del dispositivo y, a continuación, pre-

sione [ENTER] para acceder al modo de búsque-

da de la lista de archivos. Y, después, se muestra

la lista de pistas.

3. Gire la perilla de [VOLUME] para seleccionar la

pista deseada dentro de la carpeta seleccionada

previamente y presione [ENTER] para comenzar

la reproducción.

Función Pantalla

Durante la reproducción, presionar el botón [DISP]

mostrará automáticamente la siguiente información del

archivo que se está reproduciendo en la pantalla LCD:

ARTISTA -> TÍTULO -> ÁLBUM -> RELOJ

Función para volver al principio

La función para volver al principio restablece el

reproductor MP3 / WMA a la primera pista del

dispositivo. Mantenga presionado el botón [4] para

reproducir la primera pista en el dispositivo.

Presione el botón [ / SRC ] en el panel frontal para

seleccionar “AUX IN” (ENTRADA DE AUDIO).

AUX IN solo se usa para el contenido de audio con

un conector de 3.5 mm colocado en el enchufe de

entrada de audio del panel frontal.

Funcionamiento en el Modo USB

Funcionamiento del Modo AUX

Pista izquierda

Pista derecha

Conexión

a tierra

Cable de 3.5 mm (no incluido)

Reproductor de audio

portátil, etc.

Español Manual de usuario

M508 53

Conexión

Conecte un iPod o iPhone en el conector USB en el

panel frontal. Cuando conecte un dispositivo, la uni-

dad leerá los archivos de manera automática. La in-

formación de la pista se muestra en la pantalla cuan-

do comienza la reproducción.

iPod / iPhone compatibles

Puede conectar los siguientes dispositivos iPod / iPhone:

• iPod nano (6G)

• iPod nano (7G)

• iPod touch (3G)

• iPod touch (4G)

• iPod touch (5G)

• iPhone 3GS

• Mínimo iOS 5.0 o superior

• iPhone 4

• iPhone 4S

• iPhone 5

• iPhone 5C

• iPhone 5S

Modo de control de reproducción

de música iPod / iPhone

Mantenga presionado el botón [BAND] en el panel

frontal para alternar entre los dos modos de control:

• Modo de control iPod: Use el iPhone / iPod para

operar el control de la música.

• Modo de control de la unidad: Use la unidad prin-

cipal para operar el control de la música.

Nota:

Asegúrese de que el cable de iPod / iPhone está

conectado correctamente. Utilice únicamente un

cable original iPod / iPhone.

Seleccionar una pista

1. Presione el botón [ ] para avanzar hasta la

siguiente pista / canción.

Presione el botón [ ] para retroceder a la pista

/ canción anterior.

2. Mantenga presionado el botón [ ] para avanzar

rápidamente por las pistas / canciones.

Mantenga presionado el botón [ ] para retroce-

der rápidamente por las pistas / canciones.

Reproducir / Pausar

Presione el botón [ ] para pausar la pista / canción

que se está reproduciendo actualmente.

Presione el botón [ ] para reanudar la reproducción

de la pista / canción que se ha detenido.

Búsqueda alfabética en el MENU

iPod

1. Presione el botón [MENU] en el panel frontal para

acceder al modo Búsqueda del MENU del iPod.

2. Gire la perilla de [VOLUME] para alternar entre

categorías.

LISTAS DE REPRODUCCIÓN -> ARTISTA ->

ÁLBUMES -> GÉNEROS -> CANCIONES ->

COMPOSITORES

3. Presione el botón de [ENTER] para conrmar la

selección.

4. Cuando se muestre la lista de reproducción,

el artista, el álbum, la canción, el género o el

compositor deseados, presione el botón [ENTER]

y el archivo de música se mostrará.

5. Gire la perilla de [VOLUME] para seleccionar un

archivo.

6. Presione el botón [ENTER] para conrmar el

archivo que desea reproducir.

Funcionamiento en el Modo iPod / iPhone

Español Manual de usuario

M508

Escuchar Pandora®

Puede escuchar en streaming la radio por Internet

Pandora conectando un iPod / iPhone que ya tenga

instalada la aplicación móvil Pandora.

Para iniciar la transmisión, conecte el iPod / iPhone

con la aplicación Pandora ya ejecutada.

Cuando la unidad muestre “PANDORA APP

Unavailable (APLICACIÓN PANDORA no dis-

ponible)”, ejecute la aplicación Pandora con el iPod

/ iPhone conectado.

Presione el botón [ / SRC ] para ingresar en el modo

Pandora.

Selección de una estación de la lista

Presione el botón [MENU] y seleccione POR FECHA

o A-Z presionando el botón [ / ] y presione la

perilla de [ENTER] .

• POR FECHA: Lista por orden de fecha de creación.

• A-Z: Lista por orden alfabético.

Me gusta / No me gusta

• Me gusta

• Presione el botón [ 6  ] del panel frontal para dar-

le a me gusta. Darle a me gusta a una pista le indi-

cará a Pandora que muestre más pistas similares.

• No me gusta

Presione el botón [  5 ] del panel frontal para darle

a no me gusta. Darle a no me gusta a una pista hará

que salte a la siguiente pista (sujeto a un límite) y

Pandora no reproducirá esa pista de nuevo.

Nota:

• Puede personalizar sus estaciones usando Me gus-

ta y No me gusta.

• Si le da a una pista No me gusta una vez superado

el límite, su feedback se guardará pero se seguirá

reproduciendo la pista actual.

Eliminación de una estación

1. Presione el botón [MENU] para seleccionar el

modo MENU de iPod.

2. Gire la perilla de [VOLUME] para seleccionar

“DELETE CH” (ELIMINAR CANAL).

3. Presione el botón [ / ] para seleccionar

“YES” (SÍ)

4. Presione el botón de [ENTER] para conrmar la

eliminación de la estación actual.

MARCADOR

1. Presione el botón [MENU] para seleccionar el

modo MENU de iPod.

2. Gire la perilla de [VOLUME] para seleccionar el

marcador.

3. Presione el botón [ / ] para seleccionar la

pista o el artista.

4. Presione el botón de [ENTER] para crear un

marcador.

Creación de nuevas estaciones

1. Presione el botón [MENU] para acceder el modo

de búsqueda.

2. Gire la perilla [VOLUME] “SEARCH” (BÚSQUE-

DA) y, a continuación, presione la perilla [ENTER]

para conrmar.

3. Presione el botón [ / ] para seleccionar

la nueva estación y, a continuación, presione la

perilla [ENTER] para conrmar.

4. Presione el botón [ / ] para seleccionar la

pista o el artista.

Desde la pista: Cree una nueva estación basán-

dose en la pista que se está reproduciendo actual-

mente (pista reproduciéndose actualmente).

Desde el artista: Cree una nueva estación ba-

sándose en el artista que se está reproduciendo

actualmente (artista reproduciéndose actualmen-

te) Presione la perilla de [ENTER] para crear una

nueva pista.

Nota:

Si el nombre de la estación para la que desea crear

el título de la pista o el nombre del artista es el mismo

que el nombre de estación actual en reproducción,

NOW PLAY (REPRODUCCIÓN ACTUAL) aparece

en pantalla y la estación no se creará.

Saltar

Mantenga presionado el botón [ ] del panel o del

control remoto para reproducir las siguientes pistas

de la estación.

Nota:

Pandora limita el número de veces que se salta

una pista en su servicio. Si intenta saltar pistas más

allá del límite, se mostrará SKIP LIMIT (LÍMITE

SUPERADO).

Función Pantalla

Durante la reproducción, presionar el botón [DISP]

alternará automáticamente entre los siguientes datos

del archivo que se reproduce en la pantalla LCD:

ARTISTA -> TÍTULO -> ÁLBUM -> RELOJ

Escuchar Pandora®

Español Manual de usuario

M508 55

Sincronizar el dispositivo Bluetooth

1. Desde su dispositivo compatible con Bluetooth,

active el BLUETOOTH y busque los dispositivos

Bluetooth.

2. Cuando se muestre una lista de los dispositivos

Bluetooth disponibles en su dispositivo Bluetooth,

seleccione “M508”.

3. En la pantalla, aparecerá “BT CONNECTED”

(BLUETOOTH CONECTADO).

4. La unidad entrará automáticamente en la fuente

BT Audio y ya podrá recibir audio desde su dis-

positivo compatible con Bluetooth.

Nota: Si el teléfono celular no es compatible con

un perfil SSP (Sincronización segura y sencilla),

ingrese la contraseña 0000.

DESCONEXIÓN / ELIMINACIÓN

La unidad puede almacenar teléfonos celulares por

orden de emparejamiento. Puede desconectar / elim-

inar teléfonos celulares de la lista de compatibilidad

de teléfonos celulares para Bluetooth.

1. Mantenga presionado el botón [MENU] para ac-

ceder al MENU Sistema.

2. Presione el botón [ / ] hasta que aparezca

“BT MUSIC” (MÚSICA BLUETOOTH).

3. Presione el botón de [ENTER] para conrmar la

selección.

4. Gire la perilla de [VOLUME] para elegir el nombre

del celular sincronizado desde la lista de sincron-

ización.

5. Presione el botón de [ENTER] para conrmar la

selección.

6. Gire la perilla [VOLUME] para seleccionar

“DISCON” (DESCONECTAR) o “DELETE”

(ELIMINAR) el teléfono celular.

7. Presione el botón de [ENTER] para conrmar la

selección.

Perl de manos libres (HFP)

Al recibir una llamada, presione el botón [ ] para

aceptar la llamada entrante. Para nalizar la llamada,

presione el botón [ SUB]. Durante una llamada,

puede mantener presionado el botón [ SUB] para

transferir la llamada entre el unti fuente y su teléfono.

Funcionamiento de la transmisión

de audio ¿Qué es la transmisión

de audio?

La transmisión de audio es una técnica empleada para

transferir datos de audio de forma que puedan ser proc-

esados como un ujo constante y continuo. Los usuarios

pueden transferir música desde su reproductor externo

de audio a su sistema de audio de forma inalámbrica y

escuchar las pistas a través de los altavoces de la em-

barcación. Consulte con su distribuidor de Clarion más

cercano para obtener más información sobre los produc-

tos de transmisores inalámbricos de audio disponibles.

PRECAUCIÓN

Evite usar su teléfono celular conectado mientras

se transmite audio porque podría causar ruido o

sonidos entrecortados en la reproducción de la

canción. Puede que la transmisión de audio se

reanude o no después de una interrupción del

teléfono, ya que depende del dispositivo celular.

Reproducir / Pausar

Presione el botón [ ] para pausar la pista / canción

que se está reproduciendo actualmente.

Presione el botón [ ] para reanudar la reproduc-

ción de la pista / canción que se ha detenido.

Función Búsqueda

1. Presione el botón [MENU] en el panel frontal para

acceder al modo Búsqueda.

2. Gire la perilla de [VOLUME] para alternar entre

carpetas.

LISTAS DE REPRODUCCIÓN -> ARTISTA ->

ÁLBUMES -> CANCIONES -> GÉNEROS ->

COMPOSITORES

3. Presione el botón de [ENTER] para conrmar la

selección.

4. Presione el botón de [ENTER] para conrmar.

Nota:

La función Búsqueda requiere que el dispositi-

vo sincronizado y conectado incorpore al menos

Bluetooth AVCRP 1.4 para poder funcionar.

Seleccionar una pista

1. Presione el botón [ ] para avanzar hasta la

siguiente pista / canción.

Presione el botón [ ] para retroceder a la pista

/ canción anterior.

2. Mantenga presionado el botón [ ] para avanzar

rápidamente por las pistas / canciones.

Mantenga presionado el botón [ ] para

retroceder rápidamente por las pistas / canciones.

Nota:

El orden de reproducción dependerá del reproduc-

tor de audio Bluetooth. Cuando se presione [ ],

algunos dispositivos A2DP reiniciarán la pista ac-

tual dependiendo de la duración de la reproduc-

ción. Durante la reproducción de transmisión de

música, el mensaje “A2DP” se mostrará en la pan-

talla. Cuando se desconecte un dispositivo A2DP

y HFP, se mostrará en la pantalla “BLUETOOTH

DISCONNECT” (DESCONEXIÓN DE BLUE-

TOOTH) y regresará a la fuente de audio seleccio-

nada anteriormente. Puede que algunos reproduc-

tores Bluetooth de audio no permitan la opción de

sincronización de reproducción / pausa con esta

unidad. Asegúrese de que tanto el dispositivo como

la unidad principal tengan el mismo estado de re-

producción / pausa en el modo BT MUSIC (MÚSI-

CA BT).

Pantalla ID3

Durante la reproducción de transmisión de música,

presione [DISP] para ver la información de la pantalla

ID3:

ARTISTA -> TÍTULO -> ÁLBUM -> RELOJ

Funcionamiento del Bluetooth

Español Manual de usuario

M508

GENERAL

Problema Causa Remedio

No se puede encender

la unidad. El fusible de la unidad está

quemado. Sustituya por un fusible nuevo con la clasicación

correcta.

Fusible de la batería de la

embarcación quemado. Sustituya por un fusible nuevo con la clasicación

correcta.

No hay salida de audio

o es baja. Conexión incorrecta de la salida

de audio. Verique el cableado y corríjalo.

El VOLUME está congurado

muy bajo. Aumente el nivel de VOLUME.

Los altavoces están dañados. Reemplace los altavoces.

El balance del VOLUME está

mal calibrado. Ajuste el balance del canal a la posición central.

El cableado de los altavoces

está en contacto con una parte

metálica de la embarcación.

Aísle las conexiones del cableado.

Mala calidad del sonido

o distorsión. La clasicación de potencia

del altavoz no coincide con la

unidad.

Reemplace los altavoces.

Conexiones incorrectas. Verique el cableado y corríjalo.

Altavoz en cortocircuito. Verique el cableado y corríjalo.

La unidad se restablece

sola cuando se apaga

el motor.

La conexión entre la

alimentación ACC y la batería

es incorrecta.

Verique el cableado y corríjalo.

USB

Problema Causa Remedio

No es posible insertar el

dispositivo USB. El dispositivo USB se insertó en

forma incorrecta. Invierta la dirección de inserción del dispositivo y

vuelva a intentar.

El conector USB está roto. Utilice un dispositivo USB nuevo.

El sistema no detecta el

dispositivo USB. El dispositivo USB está dañado. Desconecte el dispositivo USB y vuelva a conectarlo.

Si el sistema aún no lo detecta, pruebe con otro

dispositivo USB.

Los conectores están ojos.

No hay sonido cuando

aparece el mensaje

“No File” (Archivo no

disponible).

No hay ningún archivo MP3 o

WMA guardado en el dispositivo

USB.

Almacene estos archivos correctamente en el

dispositivo USB.

El sonido salta o hace

ruidos. Los archivos MP3 o WMA

no fueron codicados

correctamente.

Utilice archivos MP3 o WMA codicados

adecuadamente.

Funcionamiento del Bluetooth

Problema Causa Remedio

No se puede sincronizar

el dispositivo Bluetooth

con el sistema de audio.

El dispositivo no admite los

perles requeridos por el sistema. Conecte otro dispositivo.

La función Bluetooth del

dispositivo no se activa. Consulte el manual del dispositivo para ver cómo

activar la función.

La calidad del audio es

deciente cuando se

conecta un dispositivo

Bluetooth.

La recepción Bluetooth es

deciente. Acerque el dispositivo al sistema de audio o quite los

obstáculos que pudiera haber entre el dispositivo y el

sistema.

6. SOLUCIÓN DE PROBLEMAS

Español Manual de usuario

M508 57

Mensajes de aviso SiriusXM

Mensaje Descripción

CHECK TUNER

(Vericar sintonizador) Verique la conexión del sintonizador SiriusXM en la parte trasera de la unidad para

garantizar que esté conectado correctamente.

CHECK ANTENA

(Vericar antena) Asegúrese de que el cable de la antena SiriusXM esté conectado al sintonizador

SiriusXM correctamente. Revise el cable de la antena SiriusXM en busca de roturas o

dobleces pronunciados. Sustituya la antena si es preciso.

NO SIGNAL

(Sin señal) La embarcación debe estar afuera y el espacio entre el cielo sureño y la antena debe

estar despejado. La antena magnética debe estar montada en la parte exterior de la

embarcación para obtener la mejor recepción posible.

CHAN UNSUB

(Canal no suscrito) Este canal no está incluido en su plan de suscripción SiriusXM. Para suscribirse, llame

al 1-866-635-2349 en los Estados Unidos y al 1-877-438-9677 en Canadá.

CH UNAVAIL

(Canal no disponible) Este canal no es un canal SiriusXM válido.

Se ha ingresado un número de canal incorrecto o el canal ha sido eliminado de la lista

de canales SiriusXM

CH LOCKED

(Canal bloqueado) El canal que ha solicitado está bloqueado por la función de control parental de radio.

Consulte Control parental en la página 12 para obtener más información acerca de la

función de control parental y de cómo acceder a los canales bloqueados.

SUBSCRIPTN

UPDATED (Suscripción

actualizada)

Se ha recibido una actualización de su suscripción SiriusXM del sintonizador SiriusXM.

Presione cualquier botón para continuar.

6. SOLUCIÓN DE PROBLEMAS

Español Manual de usuario

M508

Sintonizador de FM

Rango de

frecuencia: Estados Unidos 87.9 - 107.9 MHz

Europa 87.5 - 108.0 MHz

Asia 87.5 - 108.0 MHz

Australia 87.5 - 108.0 MHz

Sensibilidad utilizable: 8 dB

Respuesta de frecuencia: 30 Hz - 15 kHz

Separación estéreo: >30 dB (1 kHz)

Relación señal-ruido: >55 dB

Sintonizador de AM

Rango de

frecuencia: Estados Unidos 530 - 1710 KHz

Europa 531 - 1602 KHz

Asia 531 - 1620 KHz

Australia 531 - 1620 KHz

Sensibilidad utilizable: 40 dB (S/N=20 dB)

Selección de banda meteorológica

Canal 1 162.400 MHz Canal 2 162.425 MHz

Canal 3 162.450 MHz Canal 4 162.475 MHz

Canal 5 162.500 MHz Canal 6 162.525 MHz

Canal 7 162.550 MHz

Modo MP3 / WMA:

Velocidad de

muestreo de MP3: 32 kHz, 44.1 kHz, 48 kHz

Tasa de transferencia

de MP3: 32~384 kbps

Tasa de transferencia

de WMA: 8~320 kbps

Formato lógico: ISO9660, Joliet

Número de archivos: Máximo 65535

Profundidad directorio

máximo: 8

Archivo / directorio máx.

Nombre: 64 Byte

Etiqueta ID3: V 2.0 o posterior

USB

USB: 2.0 Alta velocidad

Tamaño de la memoria USB: 32 G

Formato compatible

con unidad ash USB

y disco duro: FAT16 / FAT32

Bluetooth

Especicación: Versión Bluetooth.

3.0+EDR

(velocidad de transferencia

de datos optimizada)

Perles compatibles: A2DP (Distribución

de audio avanzada)

aptX® (Reproducción y

combinación de ancho

de banda de audio de

calidad CD)

HFP (Perl de manos

libres)

AVRCP 1.4 (Perl de

control remoto de video /

audio)

SPP (Perl de puerto

en serie)

SSP (Sincronización

segura y sencilla)

Sensibilidad de

transmisión/recepción: Clase 2

General

Voltaje de la fuente

de alimentación: 14.4 V CC

(10.8 a 15.6 V permitido)

Fusible: 15 A

Salida de potencia: 4 canales de 50 W

Impedancia del altavoz: 4-8 Ω por canal

Nota: Las especificaciones y el diseño están sujetos

a cambios sin previo aviso, para realizar mejoras.

Salida de potencia:

18 W RMS x 4 canales a 4 Ω

y 1% THD + N

Relación señal-ruido:

74 dB (referencia: LPF 1 W

en 4Ω)

ﬁ

7. ESPECIFICACIONES

Español Manual de usuario

M508 59

1. Este dispositivo es para uso exclusivo en embar-

caciones equipadas con fuente de alimentación

de 12 V con conexión a tierra negativa.

2. Lea atentamente estas instrucciones.

3. Asegúrese de desconectar el terminal “–” de la

batería antes de comenzar. Esto sirve para evitar

cortocircuitos durante la instalación. (Figura 1)

1. Antes de comenzar, prepare todos los elementos

necesarios para instalar la unidad fuente.

2. Instale la unidad a 30° del plano horizontal. (Figura 2)

3. Consulte antes a su distribuidor si tiene que

realizar alguna modicación en la carrocería de la

embarcación (por ejemplo, hacer oricios).

1. Coloque el soporte de montaje dentro del tablero de

instrumentos. Con un desarmador, empuje hacia el

interior los topes del soporte y trábelos.

2. Conecte los cables como se muestra en la sección 7.

3. Inserte la unidad fuente en el soporte de montaje

hasta que trabe.

4. Ajuste la parte superior y la parte inferior del bastidor

de modo que todas las lengüetas queden trabadas.

Nota: 1. Algunos modelos de embarcación requieren

kits de montaje especiales para poder instalar

el equipo correctamente. Consulte a su dis-

tribuidor Clarion para obtener más detalles.

2. Trabe los topes frontales de forma segura

para evitar que la unidad fuente se afloje.

• Dimensiones de apertura de la consola

4. Use los tornillos que se incluyen para la insta-

lación. Si utiliza otros tornillos, el equipo podría

dañarse. (Figura 3)

1. No abra la carcasa. No contiene piezas que el usuario pueda reparar. Si durante la instalación cayera

algo dentro de la unidad, consulte a su distribuidor o en un centro de servicio técnico Clarion autorizado.

2. Use un paño suave y seco para limpiar la carcasa. Nunca utilice paños ásperos, diluyente, bencina,

alcohol o similares. Para manchas difíciles de quitar, aplique una pequeña cantidad de agua fría o tibia en

un paño suave y limpie con delicadeza.

8. INSTALACIÓN Y CONEXIÓN

DE CABLES

1. Antes de comenzar

3. Precauciones para la instalación

4. Instalación de la unidad fuente

2. Precauciones generales

Batería

Figura 1

Figura 2 Figura 3

Chasis Chasis

Daño

Máx. 6 mm (tornillo M5)

Máx. 30°

7-3/16”

(182 mm)

Oricio

2-1/8”

53 mm

Español Manual de usuario

M508

Notas de instalación:

• Antes de la instalación, asegúrese de que las conexiones adecuadas están conducidas y de que la unidad

funciona normalmente. Una conexión incorrecta puede dañar la unidad.

• Use solo accesorios diseñados y fabricados para esta unidad, ya que los accesorios no autorizados

pueden dañar la unidad.

• Antes de la instalación, conecte todos los cables de alimentación.

• NO instale la unidad cerca de áreas calientes para evitar daños en los componentes eléctricos (como el

cabezal láser).

• Instale la unidad horizontalmente. Instalar la unidad a más de 30 grados en vertical puede empeorar el

rendimiento.

• Para evitar la chispa eléctrica, conecte primero el polo positivo y luego el negativo.

Instalación de la unidad

Método A

1. Inserte el soporte de montaje en el tablero de instrumentos, elija la pestaña de montaje adecuada según

el ancho de la separación y doble la pestaña de montaje hacia afuera con un desarmador para jar el

soporte en su lugar.

2. Deslice la unidad en el soporte hasta que encaje en su lugar.



 



Desarmador

Tablero de

instrumentos

Soporte

de montaje

Unidad

fuente

Correa

de respaldo

Tuerca

Arandela M4

Perno

Correa de respaldo

Tuerca M4

Arandela M4

Método B

1. Inserte la unidad directamente en la abertura del

tablero de instrumentos.

2. Coloque los tornillos cilíndricos M5 x 7 en los ori-

cios del marco de montaje ubicado dentro de las

aberturas de los oricios de la unidad y ajuste los

tornillos a la izquierda y a la derecha.

Soporte de montaje

Tablero de instrumentos

M5 x 7

Instalación del bastidor

Ajuste el bastidor alrededor del panel frontal. Ajuste

la parte superior y la parte inferior del bastidor de

modo que todas las lengüetas queden trabadas.

Español Manual de usuario

M508 61

5. CONEXIÓN DE CABLES

Control remoto

con cable

Negro

Volante OEM

Guía de extensión del

conector de 16 pines

Cable amarillo

(Cable de copia de seguridad

de la memoria)

Conecte

directamente

a la batería

Cable rojo

(cable de

alimentación) Accesorio

12 V

Cable azul

Púrpura/negro

Verde

Verde/negro

Gris

Frontal

derecha

Antena

Blanco

Frontal

Canal

trasero

2 zonas

Subwoofer

Gris

Negro

Verde

Púrpura

Negro

Izquierda

Derecha

Rojo

Frontal

izquierda

Trasera

derecha

Trasera

izquierda

Gris/negro

Blanco

Blanco/negro

Púrpura

Antena de

alimentación

Cable azul/blanco

(Cable de encendido

del amplicador)

Cable naranja/blanco

(Cable de iluminación)

Conecte al terminal de suministro

de energía de la embarcación

para la iluminación

Cable negro (cable a tierra)

Conecte al cable a tierra del

chasis de la embarcación

• Conecte al cable de encendido

remoto del amplicador

• Conecte al terminal de

suministro de energía de la

embarcación para la antena

Negro

SiriusXM

Micrófono

Negro

2018/03-141603 M508

Clarion Corporation of America

Printed in China

Clarion M508 Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
