Clemas R48 scarifier ops manual 2015

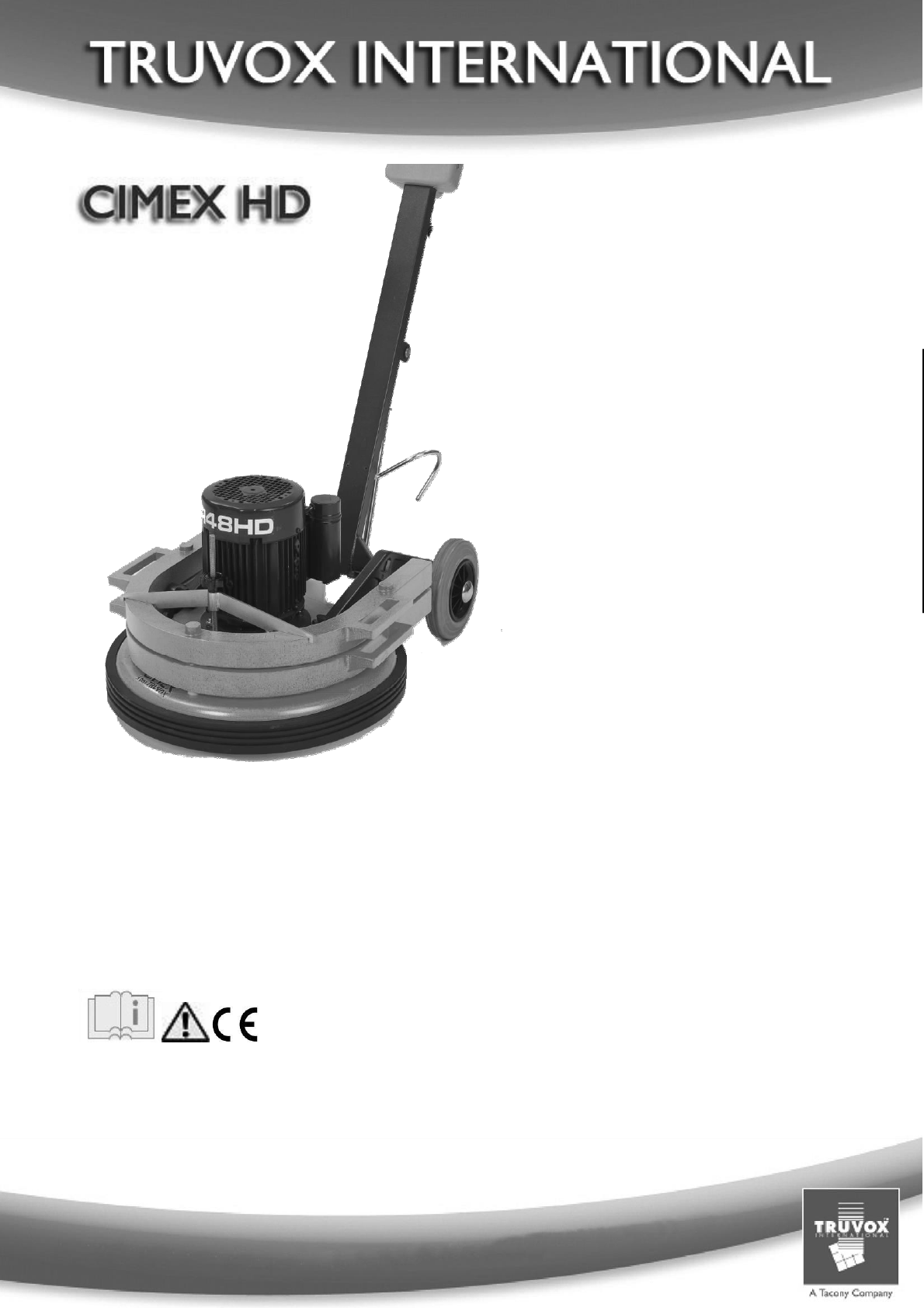

R48 SCARIFIER

OPERATOR MANUAL

Clemas & Co. Unit 5 Ashchurch Business Centre, Alexandra Way, Tewkesbury,

Gloucestershire, GL20 8NB.

Tel: 01684 850777 Fax: 01684 850707

Email: info@clemas.co.uk Web: www.clemas.co.uk

1

includes Parts List & Electrical Wiring Diagram

USER MANUAL EN 2

BEDIENUNGSANLEITUNG DE 8

MANUEL D'UTILISATION FR 14

MANUAL DEL USUARIO ES 20

www.truvox.com

03-7557-0000 05/12 V.1

2

3

ORIGINAL INSTRUCTIONS WARNING - READ THESE INSTRUCTIONS BEFORE USING THE MACHINE &

RETAIN FOR FUTURE REFERENCE

CIMEX HD

The following manual contains important

information about the machine and safety advice for

the operator.

WARNING

Earth Ground Symbol

Waste Electrical & Electronic

Equipment (WEEE)

Do not dispose of this device with

unsorted waste. Improper disposal may

be harmful to the environment and

human health. Please refer to your local

waste authority for information on return

and collection systems in your area.

EC DECLARATION OF CONFORMITY

Machine Type: Heavy duty scarifier

Type: Cimex HD Model: R48HD

This machine is in conformity with the following EU

directives:

2006/42/EC Machinery Directive

2004/108/EC The EMC Directive

Applied EN60335-1, EN60335-2-67, harmonised

EN55014-1, EN55014-2,

standards EN610003-2, EN610003-3,

EN62233

Truvox International Malcolm Eneas Third Avenue,

Millbrook Operations Manager

SO15 0LE, Southampton

Hampshire, England Southampton, 30-04-2004

TECHNICAL SPECIFICATIONS

Model

Cimex Heavy Duty

48

Product Code

R48HD

Motor power

(single phase/ three phase)

W

1500/ 2200

Productivity rate

m²/h

600

Pad/brush speed

rpm

400

Pad/brush diameter

cm

48

Productivity - Scrubbing

m²/h

1140

Productivity - Polishing

m²/h

1710

Productivity – Spray clean

m²/h

850

Dimensions (L x W x H)

cm

75 x 55 x 120

Weight

kg

60

Ballast weights

kg

17

No. units supplied

2

Cable length

m

15

Warranty

1 year

• Machine is of Class I construction. Enclosure to

IPX2.

• Models - 230 V ~ 50 Hz. fitted with 15m supply cord

type H05VV-F 3x1.0mm² (10A), and plug.

• Sound pressure levels measured at a distance of 1

metre from machine and 1.6 metres above floor,

when scrubbing a hard floor. Measurements

recorded using a hand held meter.

• Handle vibration does not exceed 2.5m/s², when

operating on any surface with brush or pads.

Measurements recorded by an independent test

laboratory.

If you have any queries or questions, please

contact the supplier who you purchased the

machine from or Truvox International.

Truvox International Limited

Third Avenue, Millbrook, Southampton, Hampshire,

SO15 0LE, United Kingdom; Tel.: +44 (0) 23 8070

6600; Fax: +44 (0) 23 8070 5001; Email:

sales@truvox.com;

Web: www.truvox.com

Please refer to machine pictures on page 1

4

1

2

3

4

5

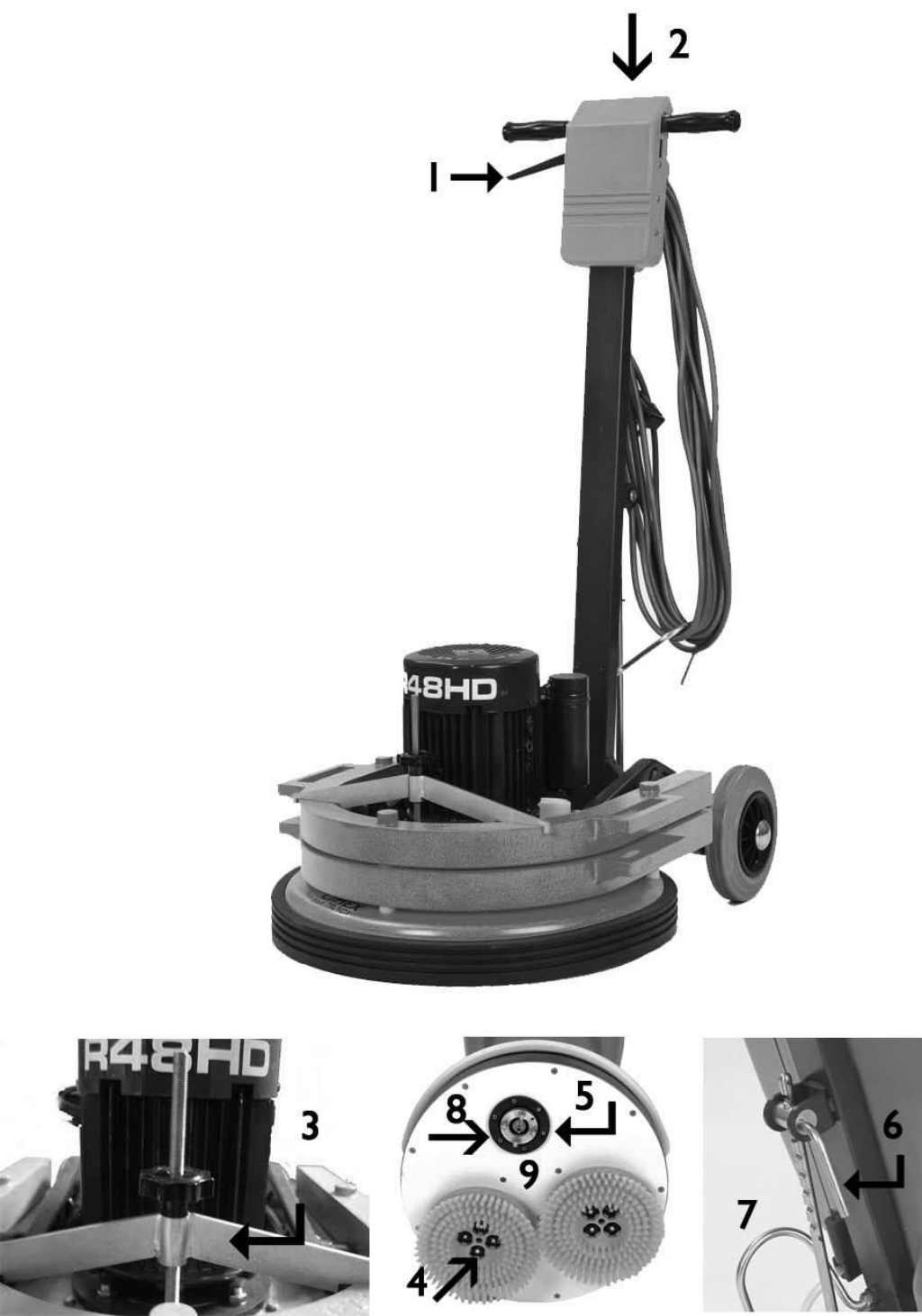

Motor switch lever 6

When raised switches

motor ON and starts the

rotating heads, when

released switches motor

OFF and stops the heads.

Each time the lever is

operated the direction of

head rotation is reversed,

improving the quality of

cleaning 7

and prolonging disc/pad

life.

Handle

Clamping bar

Drive pins 8

Rotating heads

9

Handle adjustment

lever

From the upright

position, lift the

handle adjustment

lever and pull the

handle backwards to

a comfortable working

height, then press

lever down to lock

handle in position

Cable hooks Used to

hold supply cord in

place on handle when

machines not in use

Drive plates

Attachment point for

brushes or drive discs

and pads

Rotating dust cover

1. Product information

This heavy duty three brush floor cleaning machine is

suitable for heavy duty commercial use. Ideal for floor

preparation; removing impacted grease, oil and debris

from concrete floors; removing build-up of ice in cold

store floors; and glue, carpet backing foam and rubber

removal. The machine is intended for commercial use,

for example in hotels, schools, hospitals, factories,

shops, offices, rental businesses and other than normal

housekeeping purposes.

The following instructions contain important information

about the machines and safety advice for the operator.

These instructions are valid for the following models:

Cimex HD - R48HD…

Equipment must be operated, serviced and maintained

in accordance with the manufacturer’s instructions. If in

doubt contact the supplier of your machine.

1.1 Important safety advice

When using this machine, basic safety

precautions should be followed, including the

following:

• This machine must only be used for the

manufacturer’s approved application as described in

this manual.

• Please note that the safety information described in

the manual supplements and does not replace

standards in force in the country in which the machine

is used.

• WARNING - Only use accessories and spare parts

provided with the machine or those approved by the

manufacturer. The use of other spare parts or

accessories may impair the safety of the machine.

• CAUTION - This machine is for dry indoor use only

and should not be used or stored outdoors in wet

conditions.

• All parts are to be positioned as indicated in the

instructions before using the machine.

• The machine must be unpacked and assembled in

accordance with these instructions before connecting

to the electrical supply.

• DO NOT use where hazardous dust is present.

• DO NOT use in an explosive atmosphere.

• DO NOT pick up or use near flammable fluids, dusts

or vapours.

• DO NOT use to clean up any burning or lighted

materials such as cigarettes, matches, ashes or other

combustible objects.

• Take care when using a machine near the top of stairs

to avoid overbalancing.

• Only use the machine on firm level surfaces. DO NOT

use on a gradient or more than 2% slopes.

• DO NOT use diesel/petrol or corrosive detergents to

wash floors.

• DO NOT wash and vacuum corrosive, flammable and/

or explosive liquids, even if diluted.

• DO NOT put any object into openings. DO NOT use

with any opening blocked; keep free of dust, debris

and anything that may reduce airflow.

• DO NOT cover machine when in use.

• DO NOT leave the machine connected to the

electricity supply when not in use; always remove the

plug from the socket outlet.

• DO NOT leave machine running unattended.

• This machine should always be connected to a fully

earthed power supply of the right voltage and

frequency. • The machine shall be disconnected from

its power source during its cleaning or maintenance

and when replacing parts or accessories, by removing

the plug from the socket-outlet.

• DO NOT use if it has been damaged, left outdoors or

dropped into water.

• DO NOT operate switches or touch the mains plug

with wet hands as this may cause electric shock.

• WARNING - Keep the power supply cord clear of

moving parts (and/or rotating brushes). During

operation hazard may occur when running the

machine over the power supply cord.

• DO NOT operate the machine with a damaged supply

cord or plug, or after the machine malfunctions or is

damaged in any way. Contact an authorised Service

Agent for repair or adjustment.

• DO NOT pull or carry by the supply cord. DO NOT use

cord as a handle, close door on cord or pull cord

around sharp edges or corners.

• The plug of the power supply cord must be removed

from the socket-outlet before commencing cleaning of

the machine or undertaking maintenance operations.

• DO NOT kink or twist the power cord and keep cord

• When unplugging, pull the plug, not the supply cord.

5

• The power supply cord must be regularly inspected for

signs of damage. If the power supply cord is damaged,

it shall only be replaced by a suitable cord by the

manufacturer, its service agent or a similar qualified

person in order to avoid a hazard.

• Never use excessive foaming or highly corrosive

cleaning solutions.

1.2 Guidelines for the operator

• This machine is not intended for use by persons

(including children) with reduced physical, sensory or

mental capabilities, or lack of experience and

knowledge, unless they have been given supervision

or instruction concerning use of the machine by a

person responsible for their safety.

• Operators must be fully trained in the use of the

machine in accordance with these instructions, able to

perform user maintenance and the correct selection of

accessories.

• Operators should be physically capable to manoeuvre,

transport and operate the machines.

• Operators should be able to recognise unusual

operation of the machine and report any problems.

• Keep children and unauthorised persons away from

the machine when in use.

• Keep cleaning solutions away from children and pets

at all times.

• CAUTION - This machine is for dry indoor use only

and should not be used or stored outdoors in wet

conditions.

• DO NOT clean the machine using water sprays or jets.

• Keep hair, loose clothing, hands, feet and all other

parts of the body away from openings and moving

parts.

• Keep machine clean and in good operating condition.

• Let the machine do the work. Grip the handle as lightly

as possible.

• Stand with feet slightly apart to maintain good balance.

Avoid twisting the body more than 45 degrees.

• Wear suitable footwear to avoid slipping.

• Wear suitable clothing to keep dry and warm.

• Where possible implement job rotation and adequate

rest periods to avoid continuous use of the same

muscles.

• DO NOT smoke when using the machine.

1.3 Transporting the machine

CAUTION - THIS MACHINE IS HEAVY

Do not attempt to lift the machine without assistance.

Incorrect lifting techniques may result in personal injury.

We advise that the manual handling regulations are

followed. Please refer to the technical table for details on

weight of machine. CAUTION – When lifting the

machine the brush head is free to tip backwards, ensure

fingers are kept well clear of the side arms of the

chassis. The machine can be moved to the area to be

cleaned by wheeling on its rear transport wheels. When

transporting the machine ensure that all components,

tanks and removable parts are securely fastened.

Detach hose and wand from machine where applicable.

When moving the machine the handle should be locked

and the machine tilted back on its wheels. Do not lift or

transport the machine whilst containing liquid as this will

add considerably to the weight. Take extreme care when

moving the machine up or down steps or stairs.

CAUTION – Bumping over thresholds, kerbs and similar

obstacles can damage the machine. Small obstacles

can be overcome by pulling the machine backwards.

2. Preparing for use

2.1 Electrical connection

Before connecting the machine to the power supply,

check that your supply voltage corresponds with that

marked on the rating label on the machine.

UK only

The supply cord for 230v models is fitted with a plug

containing a 13 amp fuse. Should the fuse require

replacement it must only be replaced by a 13 amp

fuse conforming to BS1362, and the fuse cover must

be refitted. If the fuse cover is lost the plug must not

be used until the correct replacement cover is fitted.

Should an extension cord be used, ensure cord

rating is adequate for the equipment. Do not use

extension cord in coiled condition as this could result

in overheating of the cord. The power supply cord

plus any extension leads should not exceed 30 m in

total. The cross-section of any extension cable wiring

must be at least 2, 5 mm².

WARNING – THIS APPLIANCE

MUST BE EARTHED.

2.2 Fitting brushes and pads

• WARNING - This appliance has been designed for

use with the brushes specified by the manufacturer.

The use of other brushes may impair safety.

• Always ensure machine is unplugged before fitting or

removing parts.

• Tip the brush head backwards towards the handle,

and push 3 brushes of the same type, or drive discs

and pads, onto the four drive pins (4) on each of the

rotating heads (5).

• Return brush head to the floor.

• Remove brushes by simply pulling them off the drive

pins.

• IMPORTANT - Never allow the brush head to rest on

the drive pins, always tip brush head back when not in

use.

• Always keep brushes and pads in sets of three, to

ensure even wear in order to prevent vibration.

2.3 Fitting scarifying brushes

• Tip the machine brush head backwards towards the

handle, and push 3 scarifying brushes of the same

type onto the four drive pins on each of the rotating

heads

(5).

6

• Fit retaining clip onto pins, ensuring it is located in the

groove on each pin (4).

• Return brush head to the floor.

• Remove brushes by simply removing retaining clip and

pulling brush off the drive pins.

2.4 Fitting heavy duty tools

• Heavy duty tools (such as star-wheels carbide blocks

and scrapers) must to be bolted onto the machine.

• To bolt tool to machine two drive pins (diagonally

opposite each other) must be removed from each of

the rotating heads.

•

drive pins.

• Secure each tool using two M5 bolts. Always use

spring washers with bolts to minimise chance of tools

working loose. IMPORTANT – regularly check that

bolts are tight.

2.5 Adjusting the handle height

Select the most comfortable handle height using the

adjustment lever and lock in position.

2.6 Adding weights

• Before adding additional weights switch off the

machine.

• Unscrew knob and lift off clamping bar (4).

• Add additional weight as required, and refit clamping

bar.

3. Controls

The operating controls are located on the handle (1).

Please refer to page 1.

4. Operation

4.1 Starting the machine

• Fully unwind the supply cord from the handle and plug

in to a convenient socket outlet.

• With the handle set at a comfortable working height,

and with both hands on the handle, lift the start/stop

lever to START the machine. Releasing the lever will

STOP the machine.

• WARNING - Never start the machine without brushes

or heavy duty tools fitted.

• Normal movement of the machine is in a forward and

backward direction.

• Always work away from the supply socket to avoid

running into the supply cord.

4.2 Using the machine

• Fit brushes or tools suitable for the surface to be

cleaned/ prepared.

• Adjust handle to suit operator

• Tilt the machine slightly backwards so that the

brushes/ tools are clear of the floor and wheel the

machine to the area to be cleaned.

• Switch on the machine. Always work away from the

mains socket – this will help to avoid running into the

cable.

• Scarifying is normally a dry process. Because of the

extremely harsh abrasive action of scarifying brushes

and heavy duty tools, only resilient floors such as

concrete, metal tile etc. should be scarified.

• Walk slowly behind the machine, overlapping each

pass to ensure an even finish.

• Do not keep the machine rotating on one spot as this

could damage the floor surface.

• Should the machine start to vibrate, or resist the

cleaning action on the floor, check the brushes/ tools

for wear.

• Each area of the floor should be covered at half

walking pace. Some floors may require extra passes

to process it thoroughly.

• On reaching the original starting point, position the

machine to process another path parallel to the first

and overlapping by 50mm.

• When the entire floor area has been covered, clear

debris using suitable vacuum cleaner or sweeper.

4.3 Processing the floor

• We recommend that the surrounding floor area is

protected with plastic sheet, sealed at the edges with

adhesive tape.

• When the floor area is sealed off, the processing of the

floor can begin.

• Walk at half speed down the edge of the floor, keeping

the head of the machine at the edge of the tape. The

discs will ride over the tape should you accidentally

run onto it.

• Dispense enough solution to keep the floor wet while

the machine is operating. When you reach a wall or

the extent of the supply cord, return over the same

path just covered.

• Each area of the floor should be covered at least twice

at half walking pace. Some floors may require extra

passes to process it thoroughly.

• On reaching the original starting point, position the

machine to process another path parallel to the first

and overlapping by 50mm.

• When the entire floor area has been covered, use a

wet vacuum with a squeegee attachment to pick up

the water and stone residue from the floor.

• Repeat the process using progressively finer discs in

turn.

• In areas too small to use the machine, it will be

necessary to use a hand polisher with a single

abrasive disc.

• Wet vacuum all remaining solution to dry the floor

quickly.

• NOTE - If the floor has lippage, or an area of the floor

has lippage, it should be wet vacuumed after each

processing grit. Lippage will damage abrasive discs

and fragments could be picked up and scratch the

floor surface. The floor should be vacuumed at any

point if the slurry becomes heavy.

• As the floor dries, remove the protective plastic

sheeting and tape.

• Where carpet or fabric materials are wet with water

and surface residue, flush with clean water and extract

7

with the wet vacuum. This process may need to be

repeated several times to remove all residue.

• Where surface residue has dried on a hard surface, a

clean dry cloth will quickly remove it.

• Following clean up, damp mop twice with clean water

to remove surface residue. The floor will then appear

dull and hazy.

• The polishing procedure should be performed after a

twenty four hour drying period. On smaller floors the

surface may be mechanically dried. The drive backs

should be changed to ‘Instalok’ type fitted with suitable

pads for the polishing process. Do not use rusty or

discoloured polishing pads.

• Do not leave the machine stationary during polishing,

as marks will be left on the floor which may result in

the whole procedure having to be repeated.

• Apply polish from a spray bottle; apply sparingly just

ahead of the machine as you work. Do not leave wet

polish on the floor; work in immediately as it can cause

spotting on the floor.

• While processing, the technician should frequently

inspect the abrasive pads for wear or damage.

• The survey should determine which grade of disc is

used to begin the process. Normally coarse are the

starting grit, except where lippage is extreme or

surface damage is very slight.

• To eliminate lippage, weights may be added to the

machine.

• The operator should examine the floor surface

following each processing grade to determine whether

the removal of wear or scratching is effective.

4.4 When processing is finished

• When processing is finished, unplug the machine from

the power supply, remove weights, raise the brush

head and remove the drive backs, and abrasive discs

or pads. Wipe over the machine with a damp cloth.

• Remove and clean finishing discs and polishing pads.

4.5 Polishing and buffing

• Fit drive discs and pads suitable for the surface to be

polished.

• Ensure the floor is clean and dry.

• Walk slowly behind the machine, overlapping each

pass to ensure an even finish.

• Do not keep the machine rotating on one spot for more

than 10-15 seconds, as this could cause overheating

and damage the floor surface.

• Should the machine start to vibrate, or resist the

buffing action on the floor, check the cleanliness of the

pads.

When dirty on one side the pad may be reversed.

4.6 When cleaning is finished

• When cleaning is finished, unplug the machine from

the power supply, raise the brush head and remove

brushes or pads, and wipe over the machine with a

damp cloth.

• Wash brushes and pads in warm soapy water, rinse

and allow to dry naturally.

5. Storage

• After use always wipe down and dry the machine, and

remove and clean the drive backs, pads or brushes.

Clean the rotating dust cover (10) and check the

condition of the brush seals (9). The seals should be

cleaned periodically to maintain their effectiveness.

• The solution tank should be emptied and flushed out

with clean water.

• The machine should normally be stored with the

handle in the raised position and the brush head

tipped back. Never leave the brush head resting on

the drive pins.

• Wrap supply cord around the handlebar and cable

winder ensuring that the plug is not trailing on the

floor.

• Store the machine in a dry indoor area only.

6. Maintenance

WARNING - Before undertaking maintenance

operations or adjustments switch off machine and

unplug from the electricity supply.

IMPORTANT – All other servicing and repairs should

only be performed by a Truvox engineer or Authorised

Service Agent.

IMPORTANT – Should the machine fail to operate

please refer to the fault diagnosis section in the back of

this instruction manual. If the problem/ remedy is not

listed please contact Truvox Customer Service

Department for rapid attention.

The machine requires minimum maintenance apart from

the following checks by the operator prior to use:

• Supply cord - Regularly inspect sheath, plug and cord

anchorage for damage or loose connection. Only

replace the supply cord with the type specified in these

instructions.

• Drive backs, pads and brushes - Inspect for wear and

replace worn brushes. Clean under running water.

• Body of the machine - Clean with a damp cloth.

• Brushes - Inspect for wear and replace worn brushes.

Clean under running water.

7. After sales service

Truvox machines are high quality machines that have

been tested for safety by authorised technicians. It is

always apparent that after longer working periods,

electrical and mechanical components will show signs of

wear and tear or ageing. To maintain operational safety

and reliability the following service interval has been

defined: Every year or after 250 hours. Under extreme or

specialised conditions and/or insufficient maintenance,

shorter maintenance intervals are necessary. Use only

original Truvox spare parts. Use of other spare parts will

invalidate all warranty and liability claims. Should you

require after sales service please contact the supplier

from whom you purchased the machine, who will

arrange service. Repairs and servicing of Truvox

products should only be performed by trained staff.

Improper repairs can cause considerable danger to the

user.

8

8. Guarantee

Your product is guaranteed for one year from the date of

original purchase, or hire purchase, against defects in

materials or workmanship during manufacture. Within

the guarantee period we undertake at our discretion, to

repair or replace free of charge to the purchaser, any

part found to be defective, subject to the following

conditions:

CONDITIONS

1. Claims made under the terms of the guarantee must

be supported by the original invoice/bill of sale issued

at the time of sale, or the machine Serial No.

2. For claims under this guarantee contact the supplier

from whom you purchased the product who will

arrange the appropriate action. Do not initially return

the product as this could result in transit damage.

3. Neither Truvox nor its distributor shall be liable for

any incidental or consequential loss.

4. This guarantee is governed by the laws of England.

5. This guarantee does not cover any of the following:

• Periodic maintenance, and repair or

replacement of parts due to normal wear and

tear.

• Damage caused by accident, misuse or neglect,

or the fitting of other than genuine Truvox parts.

• Defects in other than genuine Truvox parts, or

repairs, modifications or adjustments performed

by other than a Truvox service engineer or

authorised service agent.

9. Accessories

• Costs and risks of transport relating directly or

indirectly to the guarantee of this product.

• Consumable items such as, brushes, drive discs,

filters and vacuum skirts.

• This guarantee does not affect your statutory rights,

or your rights against the supplier arising from their

sales or purchase contract. Truvox International

Limited policy is one of continual product

development and we reserve the right to alter

specifications without prior notice.

Item

Part No.

Usage

Crimped wire

11-2041-0500

Chequer plate cleaning

Steel wire 18G

11-2043-0500

Concrete finishing

Bronze wire 18G

11-2045-0500

Spark-free scarifying

Steel wire 3x 16G

11-2049-0500

General scarifying

Steel wire 3x 14G

11-2051-0500

Heavy duty scarifying

Spare retaining clips for heavy duty brushes (set)

03-6938-0000

Spare horseshoe weight (17kg each)

03-7004-0000

NOTE - Brushes are supplied in sets of 3.

10. Fault diagnosis

The following simple checks may be performed by the operator:

Trouble

Reason

Remedy

Motor not running

• Lack of voltage/ electrical

supply

• Safety cut-out switch faulty

• Check fuse *, supply cord, plug,

socket outlet and circuit breaker

Machine stalls during operation

• Damaged brushes/ pads

• Replace brushes/ pads

Motor running, but brushes not

rotating

• Loose or broken drive belt

• Remove rotating dust cover and

fit new drive belt, or call Service

Agent

Machine vibrates

• Damaged or dirty brushes/

pads

• Unequal thickness of brushes/

pads

• Replace or clean brushes/ pads

• Replace with 3 brushes/ pads of

equal thickness

* If the fuse blows several times, the machine should be checked by an authorised Service Agent.

9

ACHTUNG – LESEN SIE DIESE ANLEITUNG VOR DER VERWENDUNG DES GERÄTES SORGFÄLTIG DURCH

UND BEWAHREN SIE SIE FÜR REFERENZZWECKE AUF

CIMEX HD TECHNISCHE ANGABEN

Diese Bedienungsanleitung enthält wichtige

Informationen zu diesem Gerät sowie

Sicherheitsanweisungen für den Benutzer.

ACHTUNG

Erdungssymbol

Elektro- und Elektronik-Altgeräte

(WEEE)

Entsorgen Sie dieses Gerät nicht im

Hausmüll. Eine unsachgemäße

Entsorgung kann die Umwelt und die

Gesundheit schädigen. Wenden Sie sich für

Informationen über die Abgabe- und

Sammelsysteme in Ihrer Region an die lokale

Entsorgungsstelle.

EU-KONFORMITÄTSERKLÄRUNG

W

enn

Sie Probleme oder Fragen haben, wenden Sie sich an den

Fachhändler, bei dem Sie die Maschine erworben haben,

oder an Truvox International.

Modell

Cimex Heavy

Duty 48

Produktnummer

R48HD

Motorleistung

(Wechselstrom/Drehstrom)

W

1500/ 2200

Arbeitsleistung

m²/h

600

Scheiben-/Bürstendrehzahl

U/min

400

Scheiben-/Bürstendurchmesser

cm

48

Arbeitsleistung - Scheuern

m²/h

1140

Arbeitsleistung - Polieren

m²/h

1710

Arbeitsleistung -

Sprühreinigung

m²/h

850

Abmessungen (H x B x L)

cm

75 x 55 x 120

Gewicht

kg

60

Ballastgewichte

kg

17

Anz. gelieferte Einheiten

2

Kabellänge

m

15

Gewährleistung

1 Jahr

• Klasse-I-Ausführung. Gehäuse entspricht IPx2.

• Modelle – 230 V ~ 50 Hz. Ausgestattet mit 15 m

Stromkabel Typ H05VV-F 3x1,0 mm² (10A) und

Stecker.

• Die Geräuschentwicklung wurde im Abstand von 1

Meter von der Maschine und 1,6 Metern über dem

Boden beim Reinigen von Hartboden gemessen. Die

Messungen wurden mit einem Handmessgerät

durchgeführt.

• Die Griffvibration übersteigt 2,5 m/s² auf allen

Oberflächen im Betrieb mit Bürste oder

Reinigungsscheibe nicht. Die Messungen wurden

von einem unabhängigen Testlabor durchgeführt.

Gerätetyp: Schwere Entschichtungsmaschine

Typ: Cimex HD Modell: R48HD

Dieses Gerät entspricht den folgenden EU-Richtlinien:

2006/42/EG Machinenrichtlinie

2004/108/EG EMV-Richtlinie

Angewendete EN60335-1, EN60335-2-67,

harmonisierte EN55014-1, EN55014-2,

Normen EN610003-2, EN610003-3,

EN62233

Truvox International Malcolm Eneas Third Avenue,

Millbrook Operations Manager

SO15 0LE, Southampton

Hampshire, England Southampton, 30-04-2004

10

Truvox International Limited

Third Avenue, Millbrook, Southampton, Hampshire, SO15 0LE, Großbritannien; Tel.:

+44 (0) 23 8070 6600; Fax: +44 (0) 23 8070 5001; E-Mail: sales@truvox.com;

Web: www.truvox.com

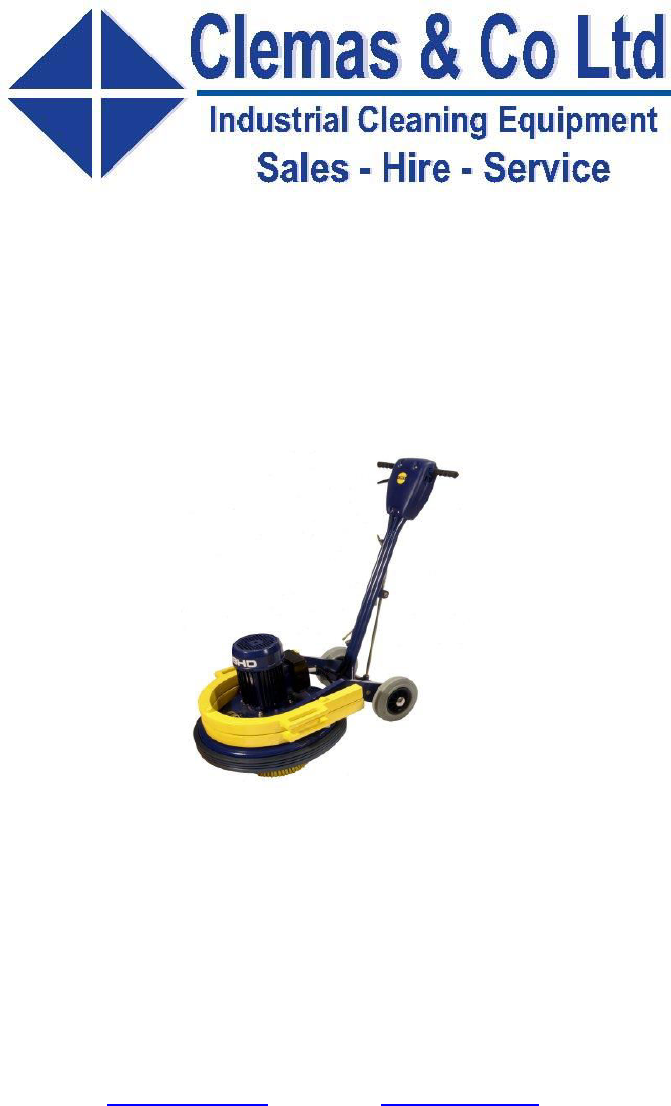

Beachten Sie die Geräteabbildungen auf Seite 1

1 Motorschalter Wird er 6 Justierhebel für

den nach oben gelegt, Griff

schaltet sich der Motor Heben Sie in

aufrechter EIN und die Drehköpfe Position

den starten, wird er Justierhebel für den

losgelassen, schaltet Griff an und

ziehen Sie sich der Motor AUS den Griff nach hinten in

und die Drehköpfe eine bequeme halten an. Jedes Mal,

Arbeitshöhe; drücken wenn der Hebel betätigt Sie dann

den Hebel wird, ändert sich die nach unten, um den

Drehrichtung; dies Griff festzustellen. verbessert die 7

Kabelhaken

Reinigungsleistung und Zur Befestigung

des verlängert die Stromkabels am Griff,

Lebensdauer der wenn das Gerät

nicht in

Scheiben/Bürsten. Betrieb ist

2 Griff 8 Antriebsplatten

3 Haltebügel Befestigungspunkt für

4 Mitnehmerbolzen Bürsten oder

5 Drehköpfe Reinigungsscheiben

9 Drehbarer

Staubschutz

1. Produktinformationen

Diese leistungsfähige 3-Bürsten-Bodenreinigungsmaschine

ist für schweren gewerblichen Einsatz geeignet. Ideal zum

Aufbereiten von Böden, Entfernen von verdichteten Fett-, Öl-

und Schmutzschichten auf Betonböden, Entfernen von

Eisablagerungen auf Kühlhausböden sowie zum Entfernen

von Klebern, Teppichrückständen und Gummiresten. Das

Gerät ist für die gewerbliche Nutzung, zum Beispiel in Hotels,

Schulen, Krankenhäusern, Fabriken, Ladengeschäften,

Büros, Vermietungsunternehmen und andere Zwecke außer

der normalen Haushaltsreinigung vorgesehen.

Diese Bedienungsanleitung enthält wichtige Informationen zu

den Geräten sowie Sicherheitsanweisungen für den

Benutzer. Diese Bedienungsanleitung gilt für folgende

Modelle:

Cimex HD - R48HD…

Das Gerät muss im Einklang mit den Anweisungen des

Herstellers bedient, instand gehalten und gewartet werden.

Wenden Sie sich im Zweifelsfall an Ihren Fachhändler.

1.1 Wichtiger Sicherheitshinweis Bei der

Verwendung dieses Geräts sollten die

grundlegenden Sicherheitsvorkehrungen

eingehalten werden, unter anderem

die folgenden:

• Das Gerät darf nur für den vom Hersteller vorgesehenen

Verwendungszweck, wie in dieser Anleitung beschrieben,

verwendet werden.

• Beachten Sie, dass die Sicherheitshinweise in den

Ergänzungen zur Bedienungsanleitung keinen Vorrang vor

den Normen in dem Land, in dem das Gerät benutzt wird,

haben.

• ACHTUNG - Verwenden Sie nur Zubehör- und Ersatzteile,

die mit der Maschine geliefert werden oder vom Hersteller

zugelassen sind. Durch die Verwendung anderer Ersatz-

oder Zubehörteile kann die Sicherheit der Maschine

beeinträchtigt werden.

• HINWEIS - Diese Maschine ist nur für die Verwendung in

trockenen Innenräumen vorgesehen und darf nicht im

Freien bei feuchtem Wetter verwendet oder gelagert

werden.

• Alle Teile müssen vor der Benutzung des Gerätes wie in

der Anleitung angegeben positioniert werden.

• Das Gerät muss vor seinem Anschluss an die

Stromversorgung entsprechend dieser Anleitung

ausgepackt und montiert werden.

• Verwenden Sie das Gerät NICHT in Räumen mit

gefährlichem Staub.

• Verwenden Sie das Gerät NICHT in explosionsfähigen

Atmosphären.

11

• Starten oder verwenden Sie das Gerät NICHT in der Nähe

entzündlicher Flüssigkeiten, Stäube oder Dämpfe.

• Verwenden Sie das Gerät NICHT , um damit brennende

oder glimmende Materialien wie Zigaretten, Streichhölzer,

Asche oder andere entzündliche Gegenstände

aufzunehmen.

• Verwenden Sie das Gerät am oberen Ende von Treppen

mit Vorsicht, um Unfälle durch Gleichgewichtsverlust zu

vermeiden.

• Nutzen Sie das Gerät nur auf festen, ebenen Oberflächen.

Verwenden Sie das Gerät NICHT auf schrägen Flächen

und bei einem Gefälle von mehr als 2 %.

• Verwenden Sie NIEMALS Diesel/Benzin oder ätzende

Reinigungsmittel auf den Böden.

• Wischen und saugen Sie NIEMALS ätzende, entflammbare

und/oder explosive Flüssigkeiten, auch nicht in

Verdünnung.

• Stecken Sie KEINE Gegenstände in die Öffnungen des

Geräts. Verwenden Sie das Gerät NICHT, wenn Öffnungen

versperrt sind. Entfernen Sie Staub, Unrat und alles, was

zu einer Beeinträchtigung des Luftstroms führen könnte.

• Decken Sie das Gerät während der Benutzung NICHT ab.

• Ziehen Sie den Stecker der Maschine IMMER nach der

Verwendung aus der Steckdose; lassen Sie das Gerät nie

an die Stromversorgung angeschlossen.

• Lassen Sie das Gerät NICHT unbeaufsichtigt laufen.

• Die Maschine sollte immer mit einem ordnungsgemäß

geerdeten Stromanschluss mit der richtigen Spannung und

Frequenz verbunden werden.

• Wenn es gereinigt oder gewartet wird oder wenn Teile oder

Zubehör ausgetauscht werden, sollte das Gerät immer

durch Abziehen des Steckers aus der Steckdose von der

Stromversorgung getrennt werden.

• Benutzen Sie das Gerät NICHT, wenn es beschädigt,

draußen stehen gelassen oder in Wasser eingetaucht

wurde.

• Betätigen Sie die Schalter und berühren Sie den

Netzstecker NICHT mit nassen Händen, da Sie dabei einen

elektrischen Schlag bekommen können.

• ACHTUNG - Halten Sie das Stromkabel von sich

bewegenden Teilen (und/oder rotierenden Bürsten) fern.

Wenn die Maschine während des Betriebs über das

Stromkabel fährt, besteht Unfallgefahr.

• Betrieben Sie die Maschine NICHT wenn das Stromkabel

oder der Stecker beschädigt sind oder wenn die Maschine

technische Fehler oder Beschädigungen aufweist. Wenden

Sie sich zur Reparatur oder Justierung an einen

autorisierten Wartungstechniker.

• Ziehen oder tragen Sie das Gerät NICHT am Kabel.

Verwenden Sie das Kabel NICHT als Griff. Klemmen Sie

das Kabel nicht in Türen ein und ziehen Sie es nicht über

scharfe Kanten oder Ecken.

• Bevor die Maschine gereinigt oder gewartet wird, muss der

Stecker des Stromkabels aus der Steckdose gezogen

werden.

• Knicken und verdrehen Sie das Kabel NICHT und halten

• Ziehen Sie beim Abziehen des Steckers immer am

Stecker, nicht am Kabel.

• Das Stromkabel muss regelmäßig auf Schäden überprüft

werden. Wenn das Stromkabel beschädigt ist, darf es nur

vom Hersteller, einem autorisierten Fachhändler oder einer

ähnlich qualifizierten Person ausgetauscht werden, um

Unfallgefahren zu vermeiden.

• Benutzen Sie niemals stark schäumende oder ätzende

Reinigungslösungen.

1.2 Richtlinien für die Benutzer

• Diese Maschine sollte nicht von Personen (einschließlich

Kindern) mit eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder mangelnden

Erfahrungen und Kenntnissen benutzt werden, sofern sie

nicht von einer Person, die für ihre Sicherheit

verantwortlich ist, entsprechend beaufsichtigt oder

angeleitet werden.

• Die Benutzer des Gerätes müssen für den Betrieb

ordnungsgemäß gemäß dieser Bedienungsanleitung

geschult worden sein, sie müssen die Benutzerwartung

ausführen können und in der Lage sein, das richtige

Zubehör auszuwählen.

• Benutzer müssen körperlich dazu in der Lage sein, die

Maschinen zu steuern, zu transportieren und zu

bedienen.

• Benutzer müssen dazu in der Lage sein, ungewöhnliches

Maschinenverhalten festzustellen und Probleme zu

melden.

• Halten Sie während des Betriebs Kinder und Unbefugte

vom Gerät fern.

• Halten Sie die Reinigungslauge stets von Kindern und

Haustieren fern.

• HINWEIS - Diese Maschine ist nur für die Verwendung in

trockenen Innenräumen vorgesehen und darf nicht im

Freien bei feuchtem Wetter verwendet oder gelagert

werden.

• Reinigen Sie das Gerät NICHT mithilfe

von

Wassersprühern oder -strahlen.

• Halten Sie Haare, lockere Kleidung, Finger, Füße und

alle anderen Körperteile von den Öffnungen und

beweglichen Teilen fern.

• Halten Sie die Maschine sauber und in einem

ordnungsgemäßen Betriebszustand.

• Lassen Sie die Maschine die Arbeit machen. Halten Sie

den Griff so leicht wie möglich fest.

• Stellen Sie sich mit leicht gespreizten Beinen hin, um das

Gleichgewicht zu bewahren. Drehen Sie den Körper nicht

um mehr als 45 Grad.

• Tragen Sie geeignetes, rutschfestes Schuhwerk.

• Tragen Sie geeignete Kleidung, die trocken und warm

hält.

• Nutzen Sie nach Möglichkeit Arbeitswechsel und

angemessene Ruhepausen, damit nicht immer die

gleichen Muskeln belastet werden.

• Während des Betriebs darf NICHT geraucht werden.

1.3 Transport der Maschine

HINWEIS - DIESE MASCHINE IST SCHWER

Versuchen Sie nicht, die Maschine allein anzuheben. Eine

falsche Hebetechnik kann zu Verletzungen führen. Befolgen

Sie die Anweisungen zur manuellen Handhabung von Lasten.

Angaben zum Gewicht der Maschine finden Sie in der

Übersicht der technischen Daten. HINWEIS – Wenn die

Maschine angehoben wird, kann der Bürstenkopf nach hinten

kippen; halten Sie Ihre Finger von den Seitenarmen des

Gehäuses fern. Die Maschine kann mit den an der Rückseite

angebrachten Transporträdern an den zu reinigenden Ort

gebracht werden. Stellen Sie für den Transport der Maschine

sicher, dass alle Bauteile, Tanks und losen Teile sicher

befestigt sind. Demontieren Sie gegebenenfalls den Schlauch

12

und den Stab von der Maschine. Wenn die Maschine bewegt

wird, sollte der Griff festgestellt und die Maschine auf ihre

Räder gekippt sein. Heben und transportieren Sie die

Maschine nicht, solange sich Flüssigkeit im Tank befindet, da

das Gewicht dann beträchtlich höher ist. Seien Sie besonders

vorsichtig, wenn Sie die Maschine Stufen und Treppen hoch-

oder herunter transportieren.

HINWEIS – Erschütterungen durch Schwellen, Umrandungen

oder ähnliche Hindernisse können die Maschine

beschädigen. Kleine Hindernisse können überwunden

werden, indem die Maschine rückwärts gezogen wird.

2. Betriebsvorbereitung

2.1 Anschluss an die Stromversorgung

Überprüfen Sie, ob die Netzspannung dem Nennwert auf der

Maschine entspricht, bevor Sie die Maschine an das

Stromnetz anschließen.

2.2 Montage der Bürsten und Reinigungsscheiben

• ACHTUNG - Verwenden Sie für dieses Gerät nur die vom

Hersteller vorgegebenen Bürsten. Die Verwendung anderer

Bürsten kann die Sicherheit beeinträchtigen.

• Überprüfen Sie immer, ob der Stecker der Maschine aus

der Steckdose gezogen wurde, bevor Sie Teile montieren

oder entfernen.

• Kippen Sie den Bürstenkopf nach hinten zum Griff und

drücken Sie 3 Bürsten des gleichen Typs oder Treibteller

und Reinigungsscheiben auf die vier Antriebsstifte (4) auf

jedem der Drehköpfe (5).

• Stellen Sie den Bürstenkopf zurück auf den Boden.

• Zum Abnehmen ziehen Sie die Bürsten einfach von den

Antriebsstiften ab.

• WICHTIG - Der Reinigungskopf darf nie auf den

Antriebsstiften stehen; kippen Sie den Bürstenkopf immer

zurück, wenn die Maschine nicht verwendet wird.

• Benutzen Sie die Bürsten und Reinigungsscheiben immer

in Dreiersets, um eine gleichmäßige Abnutzung

sicherzustellen und Vibrationen zu vermeiden.

2.3 Montage der Entschichtungsbürsten

• Kippen Sie den Bürstenkopf nach hinten zum Griff und

drücken Sie 3 Entschichtungsbürsten des gleichen Typs auf

die vier Antriebsstifte auf jedem der Drehköpfe (5).

• Setzen Sie die Halteklammer auf die Stifte und stellen Sie

sicher, dass sie in der Nut an jedem Stift (4) sitzt.

• Stellen Sie den Bürstenkopf zurück auf den Boden.

• Zum Abnehmen entfernen Sie einfach die Halteklammer

und ziehen die Bürsten von den Antriebsstiften ab.

2.4 Montage von Werkzeugen für schweren Einsatz

• Werkzeuge für schweren Einsatz (wie Frässterne,

Schleifklötze und Entschichtungsbürsten) müssen an der

Maschine angeschraubt werden.

• Zum Anschrauben der Werkzeuge an der Maschine

müssen an jedem der Drehköpfe zwei Antriebsstifte

(diagonal gegenüberliegend) entfernt werden.

• Montieren Sie drei gleiche Hochleistungswerkzeuge über

jedem Paar Antriebsstifte.

• Befestigen Sie jedes Werkzeug mit zwei M5-Schrauben.

Verwenden Sie immer Federscheiben für die Schrauben,

um zu verhindern, dass die Werkzeuge sich lösen.

WICHTIG – Prüfen Sie regelmäßig den Sitz der Schrauben.

2.5 Justierung der Griffhöhe

Stellen Sie mit dem Justierhebel eine bequeme Griffhöhe ein

und arretieren Sie den Griff.

2.6 Hinzufügen von Gewichten

• Schalten Sie die Maschine aus, bevor Sie zusätzliche

Gewichte hinzufügen.

• Schrauben Sie den Knopf ab und heben Sie den

Haltebügel (4) ab.

• Fügen Sie nach Bedarf zusätzliche Gewichte hinzu und

setzen Sie den Haltebügel wieder ein.

3. Bedienelemente

Die Bedienelemente befinden sich am Griff (1). Beachten Sie

die Abbildungen auf Seite 1.

4. Betrieb

4.1 Einschalten der Maschine

• Wickeln Sie das Stromkabel vollständig vom Griff ab und

stecken Sie den Stecker in eine nahegelegene Steckdose.

• Stellen Sie den Griff auf eine bequeme Höhe ein, legen Sie

beide Hände an den Griff und legen Sie den Ein-Aus-Hebel

nach oben, um die Maschine zu STARTEN. Wenn der

Hebel losgelassen wird, STOPPT die Maschine.

• ACHTUNG - Schalten Sie die Maschine nie ein, wenn die

Bürsten oder Hochleistungswerkzeuge nicht montiert sind.

• Während des Betriebes wird die Maschine normalerweise

nach vorn und zurück bewegt.

• Bewegen Sie sich bei der Arbeit immer von der Steckdose

weg, um nicht über das Stromkabel zu fahren.

4.2 Betrieb der Maschine

• Bringen Sie Bürsten oder Werkzeuge für die

entsprechende Oberfläche, die gereinigt/vorbereitet werden

soll, an.

• Passen Sie den Griff auf die richtige Höhe für den Benutzer

an.

• Kippen Sie die Maschine leicht nach hinten, sodass die

Bürsten/Werkzeuge den Boden nicht berühren und rollen

Sie die Maschine zu dem zu reinigenden Bereich.

• Schalten Sie die Maschine an. Bewegen Sie sich bei der

Arbeit immer von der Steckdose weg, um nicht über das

Stromkabel zu fahren.

• Die Entschichtung erfolgt in der Regel als

Trockenverfahren. Aufgrund der besonders stark

abtragenden Wirkung der Entschichtungsbürsten und

Hochleistungswerkzeuge sollten nur widerstandsfähige

Böden wie Beton, Metallfliesen usw. entschichtet werden.

• Gehen Sie langsam hinter der Maschinen her und

überlappen Sie jeden Durchgang, um ein gleichmäßiges

Ergebnis zu erhalten.

• Die Maschine darf nicht länger am gleichen Ort rotieren, da

dies zu Schäden an der Bodenoberfläche führen kann.

• Sollte die Maschine anfangen zu vibrieren oder ein

Widerstand beim Reinigen des Bodens zu spüren sein,

überprüfen Sie die Bürsten/Werkzeuge auf Verschleiß.

• Jeder Bodenabschnitt sollte mit halbem Tempo bearbeitet

werden. Bei einigen Böden können zusätzliche

Durchgänge notwendig sein, um sie gründlich zu

behandeln.

• Wenn Sie Ihren Ausgangspunkt wieder erreicht haben,

positionieren Sie die Maschine so, dass Sie den nächsten

13

Abschnitt parallel zum ersten mit einer Überschneidung von

50 mm bearbeiten können.

• Entfernen Sie nach der Bearbeitung des gesamten

Bodenbereiches die Rückstände mit einem geeigneten

Staubsauger oder Feger.

4.3 Bearbeiten des Bodens

• Wir empfehlen, umliegende Bodenbereiche mit einer

Plastikfolie abzudecken, die an den Rändern mit

Klebeband abgeschlossen wird.

• Nachdem der Bodenbereich abgetrennt wurde, kann die

Bearbeitung des Bodens beginnen.

• Gehen Sie mit halber Geschwindigkeit am Rand des

Bodens entlang und halten Sie den Maschinenkopf am

Rand des Klebebands. Die Scheiben fahren über das

Band, falls Sie versehentlich darauf geraten.

• Verteilen Sie ausreichend Lauge auf dem Boden, um ihn

während des Betriebs der Maschine feucht zu halten.

Wenn Sie eine Wand oder das Stromkabel erreichen,

kehren Sie auf dem gerade bearbeiteten Streifen zurück.

• Jeder Bodenabschnitt sollte mindestens zweimal mit

halbem Tempo bearbeitet werden. Bei einigen Böden

können zusätzliche Durchgänge notwendig sein, um sie

gründlich zu behandeln.

• Wenn Sie Ihren Ausgangspunkt wieder erreicht haben,

positionieren Sie die Maschine so, dass Sie den nächsten

Abschnitt parallel zum ersten mit einer Überschneidung von

50 mm bearbeiten können.

• Nehmen Sie, nachdem der gesamte Bodenbereich

bearbeitet wurde, Wasser- und Steinrückstände mit einem

Nasssauger mit Abziehaufsatz vom Boden auf.

• Wiederholen Sie den Vorgang mit immer feineren

Reinigungsscheiben.

• Für Bereiche, die für den Einsatz der Maschine zu klein

sind, muss ein Handschleifgerät mit einer einzelnen

Polierscheibe verwendet werden.

• Entfernen Sie Laugenrückstände mit einem Nasssauger,

um den Boden schnell zu trocknen.

• HINWEIS - Wenn der Boden oder ein Abschnitt des

Bodens Überzahnungen aufweist, sollte er nach jedem

Bearbeitungsdurchgang mit dem Nasssauger behandelt

werden. Überzahnungen können die Polierscheiben

beschädigen und Teile davon können die Bodenoberfläche

zerkratzen. Der Boden sollte immer dann abgesaugt

werden, wenn der Schleifschlamm zu dick wird.

• Entfernen Sie während der Boden trocknet die Plastikfolie

und das Klebeband.

• Sollten Teppich- oder Textilbeläge durch Wasser und

Rückstände vom Boden nass geworden sein, spülen Sie

diese mit klarem Wasser und saugen Sie sie mit dem

Nasssauger ab. Dieser Vorgang muss evtl. mehrmals

wiederholt werden, um alle Rückstände zu entfernen.

• Wenn Schleifrückstände auf einem festen Untergrund

angetrocknet sind, können sie mit einem sauberen,

trockenen Lappen entfernt werden.

• Wischen Sie nach der Reinigung zweimal feucht über den

Boden, um Schleifrückstände zu entfernen. Der Boden

erscheint dann matt und verschleiert.

• Der Poliervorgang sollte nach einer Trocknungszeit von

vierundzwanzig Stunden erfolgen. Auf kleineren

Bodenflächen kann die Oberfläche mechanisch getrocknet

werden. Für den Poliervorgang sollten "Instalok"-Treibteller

mit den entsprechenden Scheiben verwendet werden.

Verwenden Sie keine rostigen oder verfärbten

Polierscheiben.

• Bleiben Sie beim Polieren nicht mit der Maschine auf dem

Boden stehen, da dies Spuren auf dem Boden hinterlassen

kann, sodass der gesamte Prozess wiederholt werden

muss.

• Tragen Sie mithilfe einer Sprühflasche Poliermittel auf;

sprühen Sie dieses während der Arbeit sparsam direkt vor

der Maschine auf. Arbeiten Sie das Poliermittel sofort in

den Boden ein, da es sonst Flecken hinterlassen kann.

• Während des Betriebs sollte der Techniker die

Polierscheiben regelmäßig auf Abnutzung oder Schäden

überprüfen.

• Bei der Begutachtung sollte festgestellt werden, mit

welcher Körnung der Scheiben begonnen wird.

Normalerweise wird mit grober Körnung begonnen, außer

bei starken Überzahnungen oder bei sehr leichten

Oberflächenschäden.

• Um Überzahnungen auszugleichen, können der Maschine

Gewichte hinzugefügt werden.

• Der Bediener sollte nach jedem Bearbeitungsdurchgang

die Bodenoberfläche prüfen, um festzustellen ob die

Abnutzungen oder Kratzer wirksam entfernt wurden.

4.4 Nach der Bearbeitung

• Trennen Sie die Maschine nach Beendigung der Arbeit von

der Stromversorgung, entfernen Sie sie Gewichte, heben

Sie den Bürstenkopf an und entfernen Sie die Treibteller

sowie die Polierscheiben oder -pads. Wischen Sie die

Maschine mit einem feuchten Tuch ab.

• Nehmen Sie die Reinigungs- und Polierscheiben ab und

reinigen Sie sie.

4.5 Glätten und Polieren

• Bringen Sie Treibteller und Scheiben für die entsprechende

Oberfläche, die poliert werden soll, an.

• Der Boden muss sauber und trocken sein.

• Gehen Sie langsam hinter der Maschinen her und

überlappen Sie jeden Durchgang, um ein gleichmäßiges

Ergebnis zu erhalten.

• Die Maschine darf nicht mehr als 10-15 Sekunden am

gleichen Ort rotieren, da dies zu Überhitzung und zu

Schäden an der Bodenoberfläche führen kann.

• Sollte die Maschine anfangen zu vibrieren oder ein

Widerstand beim Polieren zu spüren sein, prüfen Sie, ob

die Pads sauber sind. Sollten sie auf einer Seite

verschmutzt sein, können die Pads umgedreht werden.

4.6 Nach der Reinigung

• Trennen Sie die Maschine nach Beendigung der Reinigung

von der Stromversorgung, heben Sie den Bürstenkopf an

und entfernen Sie die Bürsten oder Reinigungsscheiben

und wischen Sie die Maschine mit einem feuchten Tuch ab.

• Waschen Sie die Bürsten und Pads mit warmem

Seifenwasser, spülen Sie sie aus und lassen Sie sie an der

Luft trocknen.

5. Aufbewahrung

• Wischen Sie die Maschine nach der Benutzung immer ab

und trocknen Sie sie, entfernen Sie die Treibteller,

Reinigungsscheiben und Bürsten und reinigen Sie diese.

Reinigen Sie den drehbaren Staubschutz (10) und prüfen

Sie den Zustand der Bürstendichtungen (9). Die

Dichtungen sollten regelmäßig gereinigt werden, um ihre

Wirksamkeit zu gewährleisten.

14

• Der Laugentank sollte geleert und mit klarem Wasser

ausgespült werden.

• Die Maschine sollte mit dem Griff in aufrechter Position und

mit nach hinten gekipptem Bürstenkopf aufbewahrt werden.

Der Bürstenkopf darf nie auf den Antriebsstiften stehen.

• Befestigen Sie das Stromkabel um Griff und Kabelspuler,

um sicherzustellen, dass der Stecker nicht auf dem Boden

schleift.

• Bewahren Sie die Maschine nur in trockenen Räumen auf.

6. Wartung

ACHTUNG - Die Maschine muss vor der Wartung und

Justierung ausgeschaltet werden und ihr Stecker muss von

der Stromversorgung getrennt werden.

WICHTIG – Alle weiteren Instandhaltungs- und

Reparaturmaßnahmen sollten nur von einem

TruvoxKundendienstmitarbeiter oder einem autorisierten

Wartungstechniker durchgeführt werden.

WICHTIG – Sollte an der Maschine eine Funktionsstörung

auftreten, folgen Sie den Angaben im Abschnitt

Fehlerbehebung im hinteren Teil dieser

Bedienungsanleitung. Sollte das Problem/die richtige Lösung

dort nicht aufgeführt sein, wenden Sie sich zur schnellen

Problembehebung an den Kundendienst von Truvox.

Der Umfang der Wartungsarbeiten für die Maschine ist

minimal. Der Benutzer muss vor dem Betrieb folgende

Wartungsarbeiten vornehmen:

• Stromkabel - Überprüfen Sie regelmäßig den Mantel, den

Stecker und den Kabelanschluss auf Beschädigungen und

Wackelkontakte. Ersetzen Sie das Stromkabel nur durch

Kabel des Typs, der in dieser Anleitung angegeben ist.

• Treibteller, Scheiben und Bürsten - Überprüfen Sie diese

auf Abnutzung und tauschen Sie verschlissene Bürsten

aus. Reinigen Sie sie unter fließendem Wasser.

• Maschinengehäuse – Reinigen Sie das Gehäuse mit einem

feuchten Tuch.

• Bürsten - Überprüfen Sie diese auf Abnutzung und

tauschen Sie verschlissene Bürsten aus. Reinigen Sie sie

unter fließendem Wasser.

7. Kundendienst

Die Maschinen von Truvox sind qualitativ hochwertige

Maschinen, die von autorisierten Technikern auf ihre

Sicherheit geprüft wurden. Es ist offensichtlich, dass die

elektrischen und mechanischen Bauteile nach langen

Arbeitseinsätzen Abnutzungs- und Alterungserscheinungen

aufweisen. Damit die Betriebssicherheit und die

Verlässlichkeit immer gegeben ist, wurde folgendes

Wartungsintervall festgelegt: Jährlich oder nach 250

Betriebsstunden. Unter extremen oder besonderen

Bedingungen oder bei unzulänglicher Wartung sind kürzere

Wartungsintervalle notwendig. Verwenden Sie nur

Originalersatzteile von Truvox. Bei der Verwendung anderer

Ersatzteile verfallen alle Gewährleistungs- und

Haftungsansprüche. Wenn Sie den Kundendienst in

Anspruch nehmen möchten, wenden Sie sich an den

Fachhändler, bei dem Sie die Maschine erworben haben.

Reparatur- und Wartungsarbeiten an Truvox-Produkten

dürfen nur durch ausgebildetes Personal erfolgen.

Unsachgemäße Reparaturarbeiten können beträchtliche

Gefahren für die Benutzer mit sich bringen.

8. Garantie

Ihr Produkt verfügt über eine einjährige Garantie auf Material-

und Herstellungsfehler ab dem Datum des ursprünglichen

Kaufs oder Ratenkaufs. Innerhalb des Garantiezeitraums

reparieren oder ersetzen wir nach eigenem Ermessen und für

den Käufer kostenlos alle fehlerhaften Teile gemäß folgenden

Bedingungen:

GARANTIEBEDINGUNGEN

1. Ansprüche gemäß diesen Garantiebedingungen müssen

mit der Originalrechnung/dem Originalkaufbeleg, der zum

Zeitpunkt des Verkaufs ausgegeben wurde, oder der

Seriennummer der Maschine belegt werden.

2. Wenden Sie sich bei Garantieansprüchen an den

Fachhändler, bei dem Sie die Maschine erworben haben,

der dann die entsprechenden Schritte einleiten wird.

Geben Sie das Produkt nicht sofort zurück, da dies zu

Transportschäden führen kann.

3. Truvox und seine Händler haften nicht für beiläufig

entstandene und Folgeschäden.

4. Diese Garantie unterliegt englischem Recht.

5. Diese Garantie gilt nicht für Folgendes:

• Regelmäßige Wartung, Reparatur oder Ersatz von

Teilen durch normalen Verschleiß.

• Schäden durch Unfälle, falsche Verwendung,

Vernachlässigung oder durch die Montage von

Bauteilen, die keine Truvox-Originalbauteile sind. •

Schäden an Bauteilen, die keine

TruvoxOriginalbauteile sind, oder Reparaturen,

Änderungen oder Anpassungen, die nicht von einem

Truvox-Kundendienstmitarbeiter oder einem

autorisierten Wartungstechniker durchgeführt

wurden.

• Transportkosten und -risiken, die direkt oder indirekt

mit der Garantie dieses Produktes

zusammenhängen.

• Verbrauchsgüter wie Bürsten, Treibteller, Filter und

Ansaugringe.

• Diese Garantie beeinflusst weder ihre gesetzlich

festgelegten Rechte noch die aus dem Kaufvertrag

entstehenden Rechte gegenüber ihrem Händler.

Truvox International Limited hat sich der

ununterbrochenen Weiterentwicklung seiner

Produkte verschrieben, wir behalten uns daher das

Recht vor, die technischen Angaben ohne vorherige

Ankündigung zu Ändern.

9. Zubehör

Artikel

Bauteilnr.

Einsatz

Welldraht

11-2041-0500

Riffelblech-Reinigung

Stahldraht 18G

11-2043-0500

Betonbearbeitung

Bronzedraht 18G

11-2045-0500

Funkenfreie Entschichtung

15

Stahldraht 3 x 16G

11-2049-0500

Allgemeine Entschichtung

Stahldraht 3 x 14G

11-2051-0500

Schwere Entschichtung

Ersatz-Halteklammern für Hochleistungsbürsten (Set)

03-6938-0000

Ersatz-Hufeisengewicht (jeweils 17 kg)

03-7004-0000

HINWEIS - Die Bürsten werden in Dreiersets geliefert.

10. Fehlerbehebung

Die folgenden einfachen Kontrollen können vom Benutzer durchgeführt werden:

Problem

Grund

Abhilfe

Motor funktioniert nicht

• Es wird kein Strom zugeführt

• Sicherheitsschutzschalter defekt

• Überprüfen Sie die Sicherung*, das

Stromkabel, den Stecker, die Steckdose und

den Lastschalter.

Maschine setzt während des

Betriebs aus

• Beschädigte Bürsten/Scheiben

• Tauschen Sie die Bürsten/Scheiben aus

Motor läuft, aber die

Bürsten rotieren nicht

• Der Antriebsriemen ist locker oder

kaputt

• Nehmen Sie den drehbaren Staubschutz ab

und bauen Sie einen neuen Antriebsriemen

ein oder wenden Sie sich an einen

Kundendienstmitarbeiter

Maschine vibriert

• Beschädigte oder verschmutzte

Bürsten/Scheiben

• Ungleichmäßige Dicke der

Bürsten/Scheiben

• Tauschen Sie die Bürsten/Scheiben aus oder

reinigen Sie sie

• Ersetzen Sie sie durch 3 Bürsten/Scheiben

mit gleicher Dicke

* Wenn die Sicherung mehrmals durchbrennt, muss die Maschine von einem autorisierten Wartungstechniker

überprüft werden.

AVERTISSEMENT – LISEZ ATENTIVEMENT CETTE NOTICE AVANT D'UTILISER LA MACHINE ET

CONSERVEZLA POUR VOUS Y RÉFÉRER ULTÉRIEUREMENT

CIMEX HD

Le manuel suivant contient des informations

importantes sur les machines et des avis de sécurité

pour l'opérateur.

AVERTISSEMENT

Symbole de mise à la terre

Appareils électriques et électroniques

usagés

Cet appareil ne doit pas être mis au rebut

avec des déchets non triés. Une mise au

rebut inadéquate peut être nocive pour

l’environnement et l'homme. Veuillez vous

adresser au service public chargé de la

gestion des déchets pour de plus amples

informations sur les systèmes

locaux de mise au rebut et de collecte des déchets.

DÉCLARATION DE CONFORMITÉ CE

Type de machine : Scarificateur industriel

Type : Cimex HD Modèle : R48HD

Cette machine est conforme aux directives de l’Union

européenne suivantes :

2006/42/EC Directive sur les machines

2004/108/EC Directive CME

Normes EN60335-1, EN60335-2-67, harmonisées

EN55014-1, EN55014-2,

appliquées EN610003-2, EN610003-3,

EN62233

Truvox International Malcolm Eneas

Third Avenue, Millbrook Directeur d’exploitation

SO15 0LE, Southampton

Hampshire, Angleterre Southampton, 30/04/2004

16

SPÉCIFICATIONS TECHNIQUES

Modèle

Cimex Heavy Duty

48

Code produit

R48HD

Puissance moteur

(monophasé/triphasé)

W

1500/ 2200

Taux de productivité

m²/h

600

Vitesse du tampon/de la brosse

tr/min

400

Diamètre du tampon/de la

brosse

cm

48

Productivité -- Brossage

m²/h

1140

Productivité - Polissage

m²/h

1710

Productivité – Nettoyage par

pulvérisation

m²/h

850

Dimensions (L x l x H)

cm

75 x 55 x 120

Poids

kg

60

Lests

kg

17

Nombre d’unités fournies

2

Longueur du câble

d'alimentation

m

15

Garantie

1 an

• La machine appartient à la classe de construction I.

Gaine pour IPX2.

• Modèles – 230 V ~ 50 Hz. Fourni avec 15 m de câble

d'alimentation de type H05VV-F 3 x 1,0 mm² (10 A), et

une fiche.

• Les niveaux sonores sont mesurés à une distance d’1

mètre par rapport à la machine et de 1,6 mètres

audessus du sol pendant le frottage d'un revêtement

dur. Les mesures sont enregistrées par un appareil

portatif.

• La vibration du manche ne dépasse pas 2,5m/s², lors

de l’utilisation de brosses ou de tampons, quelle que

soit la surface. Les mesures sont enregistrées par un

laboratoire d'essai indépendant.

Pour toute demande de renseignement, veuillez vous

adresser au fournisseur auprès duquel vous avez

acheté votre machine ou à Truvox International.

Truvox International Limited

Third Avenue, Millbrook, Southampton, Hampshire, SO15

0LE, Royaume-Uni ; Tél. : +44 (0) 23 8070 6600 ; Fax :

+44 (0) 23 8070 5001; Email : sales@truvox.com ; Web :

www.truvox.com

Veuillez vous reporter aux illustrations de la machine à

la page 1

1 Levier du contacteur 6 Levier de

réglage du du moteur Soulevez le manche

levier pour démarrer le En position

verticale, moteur et lancer les soulevez

le levier de têtes rotatives. réglage du

manche

Abaissez le levier pour tirez le manche

vers couper le moteur et l'arrière jusqu’à

arrêter les têtes. l'obtention d'une

Chaque fois que vous hauteur de

travail appuyez sur le levier, la

confortable, puis direction de rotation de

enfoncez le levier pour la tête est

inversée, ce verrouiller le manche.

qui améliore la qualité 7 Crochets de câble

du nettoyage et Maintient le câble

prolonge la durée de d'alimentation en place

vie du disque/tampon. sur le manche quand la

2 Manche machine n'est pas

3 Barre de serrage utilisée.

4 Broches 8 Plateaux

d'entraînement d'entraînement Point

5 Têtes rotatives de fixation des brosses

ou d'entraînement des

disques et tampons

9 Capot anti-

poussière rotatif

1. Informations sur le produit

Cette machine de nettoyage du sol à trois brosses

industrielle est adaptée à un usage commercial intensif.

Idéale pour la préparation des sols, l'élimination des

graisses, huiles et débris enclavés sur sols en béton,

l'élimination de la glace accumulée dans les chambres

froides et l'élimination de la colle, de la mousse et du

caoutchouc sur l'envers des moquettes. Cette machine est

prévue pour une utilisation commerciale, par exemple dans

des hôtels, des écoles, des hôpitaux, des usines, des

boutiques, des bureaux, des entreprises de location ainsi

que pour les utilisations plus intensives qu'un ménage

classique.

La notice suivante contient des informations importantes

sur les machines et des avis de sécurité pour l’opérateur.

Cette notice est valable pour les modèles suivants :

Cimex HD - R48HD…

L’équipement doit être utilisé et entretenu conformément

aux instructions du fabricant. En cas de doute, contactez

votre fournisseur.

17

1.1 Avis important de sécurité

L'usage de cette machine nécessite l'application

de mesures de sécurité essentielles :

• Cette machine doit uniquement être utilisée pour

l’application approuvée par le fabricant et décrite dans ce

manuel.

• Veuillez noter que les informations de sécurité décrites

dans ce manuel complètent, mais ne remplacent pas, les

normes applicables dans le pays où la machine est

utilisée.

• AVERTISSEMENT - utilisez uniquement les accessoires

et pièces détachés fournis avec la machine ou ceux

approuvés par le fabricant. L'utilisation de pièces

détachées ou d'accessoires autres peut altérer la sécurité

de la machine.

• ATTENTION - Cette machine est réservée à une

utilisation en intérieur dans un environnement sec et ne

peut être utilisée ou stockée en extérieur dans des

conditions humides.

• Toutes les pièces doivent être positionnées

conformément aux instructions avant utilisation de la

machine.

• La machine doit être déballée et montée conformément à

ces instructions avant d'être branchée sur une prise

électrique.

• N'UTILISEZ PAS la machine en présence de poussières

dangereuses.

• N'UTILISEZ PAS la machine dans une atmosphère

explosive.

• N'UTILISEZ PAS la machine à proximité de liquides, de

poussières ou de vapeurs inflammables.

• N'UTILISEZ PAS la machine pour nettoyer un matériau

incandescent, tel que des cigarettes, des allumettes, des

cendres ou d'autres objets combustibles.

• Veillez à ce que la machine ne bascule pas si vous

l'utilisez à proximité d'escaliers.

• Utilisez la machine sur des surfaces planes et stables

uniquement. N'UTILISEZ PAS la machine sur une pente

dont l'inclinaison est supérieure à 2 %.

• N'UTILISEZ PAS de diesel/d’essence ou de détergents

corrosifs pour nettoyer les sols.

• Ne lavez ou n'aspirez pas de liquides corrosifs,

inflammables et/ou explosifs, même s'ils sont dilués.

• N'INSEREZ AUCUN objet dans les

ouvertures.

N'UTILISEZ PAS la machine si l'une des ouvertures est

obstruée. Maintenez-la à l'abri de la poussière, de débris

et tout autre élément pouvant freiner le débit d'air.

• NE COUVREZ PAS la machine lorsqu'elle est en cours

d'utilisation.

• NE LAISSEZ PAS la machine branchée au courant

électrique lorsque vous ne l'utilisez pas. Débranchez

toujours la fiche de la prise de courant.

• NE LAISSEZ PAS la machine en marche sans

surveillance.

• Cette machine doit toujours être connectée à une

alimentation de tension et de fréquence adaptées avec

mise à la terre.

• La machine doit être débranchée de sa source

d’alimentation au cours des opérations de nettoyage ou

de maintenance, ainsi que lors du remplacement de

pièces et d’accessoires.

• N'UTILISEZ PAS la machine si elle est détériorée, si

vous l'avez laissée à l'extérieur ou si elle a trempé dans

de l'eau.

• NE MANIPULEZ PAS les interrupteurs ou la prise

d'alimentation avec les mains mouillées sous peine de

vous exposer à un risque de choc électrique.

• AVERTISSEMENT - Tenez le fil électrique à l'écart de

toutes pièces en mouvement (et/ou des brosses en

rotation). Lorsque la machine est en fonction, il est

dangereux de faire passer la machine sur le cordon

d'alimentation.

• NE FAITES PAS fonctionner la machine avec un fil ou

une prise en mauvais état, si elle présente un

dysfonctionnement ou qu'elle est endommagée.

Contactez un agent autorisé pour réparer ou régler la

machine.

• N'UTILISEZ PAS le fil électrique pour débrancher la prise

ou porter la machine. N'UTILISEZ PAS le fil comme

poignée, ne le laissez pas coincé dans une porte et ne

l'enroulez pas autour d'angles ou de rebords tranchants.

• La fiche doit être retirée de la prise avant de nettoyer la

machine ou d'entreprendre des opérations d'entretien.

• Le cordon d'alimentation ne doit pas être tordu ni pincé,

et tenu à l'écart de surfaces chaudes.

• Tirez sur la fiche et non sur le câble d’alimentation pour

débrancher l'appareil du secteur.

• Le cordon d’alimentation doit être régulièrement contrôlé

pour détecter tout dommage. Si le cordon d’alimentation

est endommagé, il doit être remplacé par le fabricant, un

agent agréé ou une personne qualifiée afin d'éviter tout

risque.

• N'utilisez jamais de solutions moussant de manière

excessive ou hautement corrosives.

1.2 Consignes à l'usage de l'opérateur

• Cette machine n'est pas destinée à une utilisation par des

enfants, des personnes atteintes d'un handicap physique,

sensoriel ou mental, ou encore manquant d'expérience ou

de connaissances, sauf si elles sont supervisées ou ont

reçu des instructions sur l'utilisation de la machine par

une personne qui se porte garante de leur sécurité.

• Les opérateurs doivent être bien formés à l'utilisation de

la machine conformément à la présente notice, être

capables d'entreprendre les opérations d'entretien et de

choisir les accessoires adéquats.

• Les opérateurs doivent être physiquement capables de

manœuvrer, de transporter et de faire fonctionner les

machines.

• Les opérateurs doivent être capables de reconnaître un

dysfonctionnement de la machine et de signaler tout

problème.

• Maintenez les enfants et les personnes non autorisées

loin de la machine lorsque vous l’utilisez.

• Les solutions de nettoyage ne doivent jamais être à

portée des enfants et des animaux.

• ATTENTION - Cette machine est réservée à une

utilisation en intérieur dans un environnement sec et ne

peut être utilisée ou stockée en extérieur dans des

conditions humides.

• NE NETTOYEZ PAS la machine à l'aide de vaporisateurs

ou de jets.

• Les cheveux, les vêtements amples, les mains, les pieds

et autres parties du corps doivent être maintenus à l'écart

des ouvertures et des pièces en mouvement.

• Maintenez la machine propre et en bon état de marche.

18

• Laissez la machine travailler. Tenez le manche aussi

légèrement que possible.

• Restez debout les pieds légèrement écartés pour garder

l'équilibre. Évitez de vous tourner plus de 45 degrés.

• Portez des chaussures appropriées pour éviter les

glissades.

• Portez des vêtements appropriés pour rester sec et éviter

de vous refroidir.

• Quand cela est possible, instaurez un roulement des

postes et prévoyez des périodes de repos pour ne pas

toujours solliciter les mêmes muscles.

• NE FUMEZ PAS lors de l'utilisation de la machine.

1.3 Transport de la machine

ATTENTION - CETTE MACHINE EST LOURDE

N'essayez pas de lever la machine sans aide. Une méthode

de levage incorrecte peut provoquer des blessures

corporelles. Il est conseillé de respecter les réglementations

relatives à la manutention. Veuillez vous reporter au

tableau technique pour de plus amples informations sur le

poids de la machine. ATTENTION – lorsque vous soulevez

la machine, la tête de la brosse peut basculer librement

vers l'arrière. Veillez donc à bien tenir les doigts à l'écart

des bras latéraux du châssis. La machine peut être

déplacée dans l'aire à nettoyer en la faisant rouler sur ses

roues arrière de transport. Lors du transport de la machine,

vérifiez que tous ses composants, réservoirs et pièces

amovibles sont bien fixés. Si nécessaire, démontez le

flexible et la lance de la machine. Lors du transport de la

machine, le manche doit être verrouillé et la machine

basculée sur ses roues arrière. Ne soulevez pas et ne

transportez pas la machine si celle-ci contient des liquides,

qui viennent considérablement alourdir son poids.

Redoublez de vigilance pour déplacer la machine dans des

escaliers.

ATTENTION – le fait de trébucher sur un seuil, un trottoir

ou un obstacle peut endommager la machine. Pour

surmonter les petits obstacles, tirez la machine en arrière.

2. Préparation à l'emploi

2.1 Branchement électrique

Avant de brancher la machine au courant électrique,

vérifiez que la tension correspond à celle indiquée sur la

plaque signalétique apposée sur la machine.

Uniquement pour GB

Le câble d'alimentation des modèles 230 V est équipé

d'une fiche avec un fusible de 13 amp. Si le fusible doit

être remplacé, utilisez uniquement un fusible de 13 amp.

conforme à BS1362, et remettez en place le couvercle du

fusible. Si vous perdez le couvercle du fusible, n'utilisez

pas la prise avant d'avoir remis en place un couvercle de

rechange.

Si vous utilisez une rallonge, vérifiez que ses

caractéristiques nominales sont adaptées à l'équipement.

N'utilisez pas la rallonge sans la dérouler pour éviter toute

surchauffe. La longueur totale du câble d'alimentation et

d'éventuelles rallonges ne doit pas excéder 30 m. Le

diamètre de toute rallonge de câble électrique doit être au

moins de 2,5 mm².

AVERTISSEMENT – CET APPAREIL

DOIT IMPÉRATIVEMENT ÊTRE MIS À LA

TERRE.

2.2 Installation des brosses et des tampons

• AVERTISSEMENT – Cet appareil a été conçu pour être

utilisé avec les brosses spécifiées par le fabricant.

L’utilisation d’autres brosses peut nuire à la sécurité.

• Assurez-vous toujours que la machine est débranchée

avant d'installer ou de démonter des pièces.

• Inclinez la tête de la brosse en arrière vers le manche et

poussez 3 brosses, disques ou tampons du même type

sur les quatre broches d'entraînement (4) sur chacune

des têtes rotatives (5).

• Reposez la tête de la brosse sur le sol.

• Retirez les brosses en les faisant glisser sur les broches

d’entraînement.

• IMPORTANT – Ne laissez jamais la tête de la brosse

reposer sur les broches d'entraînement et inclinez

toujours la tête de la brosse en arrière lorsque la machine

n'est pas utilisée.

• Les brosses et tampons doivent toujours être utilisés par

groupes de trois afin de garantir leur usure égale et

d'éviter les vibrations.

2.3 Installation des brosses scarifiantes

• Inclinez la tête de la brosse en arrière vers le manche et

poussez 3 disques d'entraînement du même type sur les

quatre broches d'entraînement de chaque tête rotative

(5).

• Installez l'agrafe de butée sur les broches en vérifiant

qu'elle est installée dans la rainure sur chaque broche (4).

• Reposez la tête de la brosse sur le sol.

• Retirez les brosses en retirant l'agrafe de retenue et en

les faisant glisser sur les broches d’entraînement.

2.4 Installation d'outils pour usage intensif

• Les outils à usage intensif (tels que les blocs au carbure à

roue en étoile et les râpes) doivent être boulonnés sur la

machine.

• Pour boulonner l'outil sur la machine, vous devez retirer

deux broches d'entraînement (situées à l'opposé l'une de

l'autre en diagonale) de chaque tête rotative.

• Installez trois outils pour usage intensif sur chaque paire

de broche d'entraînement.

• Fixez chaque outil à l'aide de deux boulons M5. Utilisez

toujours des rondelles à ressort avec des boulons pour

éviter que les outils ne se desserrent. IMPORTANT -

vérifiez régulièrement que les boulons sont bien serrés.

2.5 Ajustement de la hauteur du manche

Sélectionnez la hauteur de manche la plus commode en

utilisant le levier de réglage et bloquez la position.

2.6 Ajout de lests

• Arrêtez la machine avant d'ajouter

des lests supplémentaires.

• Dévissez le bouton et soulevez la barre de serrage pour

la retirer (4).

19

• Ajoutez les lests dont vous avez besoin et remettez en

place la barre de serrage.

3. Commandes

Les commandes de fonctionnement sont placées sur le

manche (1). Reportez-vous à la page 1.

4. Fonctionnement

4.1 Démarrage de la machine

• Déroulez complètement le cordon d’alimentation du

manche et branchez le dans la prise appropriée.

• Ajustez le manche à une hauteur confortable pour

travailler. Posez les deux mains sur le manche et

soulevez le levier marche/arrêt pour DÉMARRER la

machine. Relâchez le levier pour ARRÊTER la machine.

• AVERTISSEMENT – ne démarrez jamais la machine si

les brosses et les outils à usage intensif ne sont pas

installés.

• En temps normal, la machine se déplace vers l’avant et

l’arrière.

• Déplacez-vous toujours dans la direction opposée à la

prise pour éviter de rouler sur le câble d'alimentation.

4.2 Utilisation de la machine

• Fixez des brosses ou outils adaptés à la surface à

nettoyer/préparer.

• Ajustez le manche en fonction de l'opérateur

• Inclinez légèrement la machine vers l'arrière de manière

à ce que les brosses/outils ne touchent pas le sol et faites

rouler la machine vers la zone à nettoyer.

• Mettez la machine en marche. Avancez toujours en vous

éloignant de la prise du secteur pour éviter de rouler sur

le câble.

• En général, la scarification s'effectue à sec. L'action des

brosses scarifiantes et des outils à usage intensif étant

extrêmement abrasive, seuls les sols élastiques tels que

ceux en béton, en carreaux de métal etc. doivent être

scarifiés.

• Avancez lentement derrière la machine, en assurant un

chevauchement entre chaque passe pour garantir une

finition régulière.

• Ne laissez pas la machine tourner sur un point, cela

pourrait provoquer une surchauffe et détériorer la surface

du sol.

• Si la machine se met à vibrer ou résiste à l'action de

nettoyage sur le sol, vérifiez que les brosses/ outils ne

sont pas usés.

• Chaque zone du sol doit être couverte à pas lents.

Certains sols nécessitent des passes supplémentaires

pour un traitement parfait.

• Lorsque vous revenez au point de départ, positionnez la

machine de manière à traiter une autre trajectoire,

parallèle à la première, qu’elle chevauche sur 50 mm.

• Une fois tout le sol couvert, nettoyez les débris à l'aide

d'un aspirateur ou d'un balai adapté.

4.3 Traitement du sol

• Nous recommandons de protéger la zone environnante

d'une bâche en plastique, collée sur les côtés avec du

ruban adhésif.

• Une fois la zone environnante protégée, le traitement du

sol peut commencer.

• Déplacez-vous à vitesse moyenne sur le rebord du sol,

en maintenant la tête de la machine sur le rebord du

ruban. Les disques passeront au-dessus du ruban si

vous roulez accidentellement au-dessus.

• Versez suffisamment de solution pour que le sol reste

mouillé tant que la machine est utilisée. Lorsque vous

atteignez un mur ou l'extrémité du câble d’alimentation,

revenez en arrière en parcourant la même trajectoire.

• Chaque zone du sol doit être couverte au moins deux fois

à pas lents. Certains sols nécessitent des passes

supplémentaires pour un traitement parfait.

• Lorsque vous revenez au point de départ, positionnez la

machine de manière à traiter une autre trajectoire,

parallèle à la première, qu’elle chevauche sur 50 mm.

• Une fois tout le sol traité, utilisez un aspirateur à eau

avec ventouse pour éliminer l’eau et les résidus de pierre

sur le sol.

• Répétez ce processus en utilisant des disques de plus en

plus fins.

• Sur les zones trop étroites pour utiliser la machine, il est

nécessaire d’utiliser une ponçeuse manuelle équipée

d’une seul disque abrasif.

• Aspirez tout le reste de solution restante pour sécher

rapidement le sol.

• REMARQUE – Si le sol présente des irrégularités,

passez l’aspirateur après chaque passage de la machine.

Les irrégularités détériorent les disques abrasifs. Les

fragments doivent être ramassés pour éviter les éraflures

sur la surface du sol. Passez l'aspirateur chaque fois que

la pâte devient trop épaisse.

• Une fois le sol sec, retirez la bâche de protection en

plastique ainsi que le ruban.

• Si le tapis ou un tissu est mouillé par de l'eau et présente

des résidus sur sa surface, rincez-le à l'eau propre et

passez l'aspirateur. Ce processus devra peut-être être

répété plusieurs fois pour éliminer tous les résidus.

• Lorsque les résidus en surface ont séché sur une surface

dure, passez un chiffon sec propre pour les éliminer

rapidement.

• Après le nettoyage, passez une serpillère humide deux

fois pour éliminer les résidus en surface. Le sol

apparaîtra ensuite terne et trouble.

• La procédure de polissage doit être exécutée après une

période de séchage de vingt-quatre heures. Sur les

surfaces plus petites, le sol peut être séché

mécaniquement. Pour le polissage, les disques

d'entraînement doivent être remplacés par l'accessoire

Instalok équipé de tampons adaptés. N'utilisez pas de

tampons à polir rouillés ou décolorés.

• Ne laissez pas la machine immobile pendant le

polissage, sous peine de laisser des marques sur le sol,

forçant à recommencer toute la procédure.

• Le polish doit être appliqué au pulvérisateur, juste devant

la machine, au fur et à mesure que vous avancez. Ne

laissez pas de polish mouillé sur le sol. Passez

immédiatement la machine pour éviter l'apparition de

taches.

• Pendant le traitement, le technicien doit régulièrement

vérifier l'absence d'usure et de détérioration des

tampons.

• Une analyse préalable permettra de déterminer le grain

du disque à utiliser au début du processus. On

commence généralement par des disques à gros grain,

sauf en cas d'irrégularités majeures ou lorsque le sol est

très peu abîmé.

• Pour éliminer les irrégularités, vous pouvez lester la

machine.

20

• L'opérateur doit examiner la surface du sol après

utilisation de chaque grain pour vérifier si les traces

d'usure et

éraflures sont correctement éliminées

4.4 À la fin du traitement

• Une fois le traitement terminé, débranchez la machine du

secteur, retirez les lests, soulevez la tête de la brosse et

retirez les disques d'entraînement ainsi que les disques

ou tampons abrasifs. Essuyez la machine à l'aide d'un

chiffon humide.

• Retirez les disques de finition ainsi que les tampons de

polissage et nettoyez-les.

4.5 Polissage et ponçage

• Fixez des disques d’entraînement et des tampons

adaptés à la surface à polir.

• Vérifiez que le sol est propre et sec.

• Avancez lentement derrière la machine, en assurant un

chevauchement entre chaque passe pour garantir une

finition régulière.

• Ne laissez pas la machine tourner sur une tache plus de

10-15 secondes, cela pourrait provoquer une surchauffe

et détériorer la surface du sol.

• Si la machine se met à vibrer ou résiste à l'action de

ponçage sur le sol, vérifiez que les tampons sont propres.

Lorsqu'il est sale sur un côté, le tampon peut être inversé.

4.6 Une fois le nettoyage terminé

• Une fois le nettoyage terminé, débranchez la machine du

secteur, soulevez la tête de brosse et retirez les brosses

ou tampons puis essuyez la machine à l'aide d'un chiffon

humide.

• Lavez les brosses et les tampons dans de l'eau

savonneuse tiède, rincez-les et laissez-les sécher à l'air

libre.

5. Stockage

• Après utilisation, essuyez toujours la machine, laissez-la

sécher et démontez les disques d'entraînement, les

tampons ou les brosses pour les nettoyer. Nettoyez le

capot anti-poussière rotatif (10) et vérifiez l'état des joints

de brosse (9). Les joints doivent être nettoyés

régulièrement pour conserver leur efficacité.

• Le réservoir de solution doit être vidé et rincé à l'eau

propre.

• La machine doit être stockée avec le manche en position

soulevée et la tête de brosse inclinée vers l'arrière. Ne

laissez jamais la tête de la brosse reposer sur les

broches d'entraînement.

• Enroulez le cordon d'alimentation autour du manche et

de l’enrouleur sans laisser traîner la fiche sur le sol.

• Conservez la machine dans un endroit sec.

6. Maintenance

AVERTISSEMENT – Avant d'entreprendre des opérations

d'entretien ou de réglage, éteignez la machine et

débranchez-la du secteur.

IMPORTANT - Toutes les autres opérations de

maintenance et les réparations doivent uniquement être

entreprises par un ingénieur Truvox ou un agent d'entretien

agréé.

IMPORTANT - En cas de défaillance de la machine,

veuillez vous reporter à la section diagnostic des pannes à

la fin de ce manuel d'instruction. Si le problème et sa

solution ne sont pas répertoriés, veuillez contacter le

service client Truvox qui répondra rapidement à vos

questions.

La machine requiert un entretien minimum à l'exception des

vérifications suivantes, qui doivent être entreprises par

l'opérateur avant toute utilisation :

• Câble d'alimentation – vérifiez régulièrement que la gaine,

la fiche et le raccord du fil ne sont pas endommagés ou

dénudés. Le câble d'alimentation doit être remplacé

uniquement par un câble du type spécifié dans ces

instructions.

• Disques d'entraînement, tampons et brosses - Vérifiez

leur usure et remplacez les brosses usées. Nettoyez-les à

l'eau courante.

• Corps de la machine – Nettoyez avec un chiffon humide.

• Brosses - Vérifiez leur usure et remplacez les brosses

usées. Nettoyez-les à l'eau courante.

7. Service après vente

Les machines Truvox sont de haute qualité et leur sécurité

a été testée par des techniciens agréés. Il est évident

qu'après de longues périodes de travail, les composants

électriques et mécaniques montrent des signes d'usure ou

de vieillissement. Afin de conserver la sécurité et la fiabilité

de la machine, l'intervalle suivant de service a été défini :

Tous les ans ou au bout de 250 heures. Dans des

conditions extrêmes ou spéciales et/ou d'entretien

insuffisant, des intervalles d'entretien plus courts sont

nécessaires. N'utilisez que des pièces de rechange

originales Truvox. L’utilisation d’autres pièces de rechange

annulerait toute garantie ainsi que d'éventuels recours en

garantie. Pour toute demande de service après-vente,

veuillez vous adresser au fournisseur auprès duquel vous

avez acheté votre machine, qui se chargera de

l'organisation. Les réparations et le service des produits

Truvox doivent uniquement être entrepris par un personnel

qualifié. Des réparations incorrectes peuvent être

dangereuses pour l'utilisateur.

8. Garantie

Votre produit est garanti pendant un an à compter de la

date d'achat, ou de location-bail, contre les défauts des

matériaux ou de main-d'œuvre pendant sa fabrication.

Durant la période de garantie, nous nous chargeons de

réparer toute pièce défectueuse ou de la remplacer à nos

frais, sous réserve des conditions suivantes.

CONDITIONS

1. Les réclamations faites selon les termes de la garantie

doivent être accompagnées de la facture /contrat de

vente original(e), ou du numéro de série de la machine.

2. Pour toute réclamation en garantie, contactez le

fournisseur auprès duquel vous avez acheté la machine

qui vous indiquera la procédure à suivre. Ne renvoyez

pas le produit ; il risquerait d'être endommagé au cours

du transport.

9. Accessoires

3. Ni Truvox ni ses distributeurs ne sont responsables de

dommages accidentels ou résultant de l'utilisation de la

machine.

21

4. La garantie est régie par les lois anglaises.

5. Cette garantie ne couvre pas :

• l'entretien régulier et les réparations ou le

remplacement de pièces usées ;

• les dommages causés par un accident, une

utilisation abusive ou une négligence, ou

l'utilisation de pièces autres que les pièces Truvox

d'origine ;

• les défauts présentés par les pièces autres les

pièces Truvox d'origine, ou les réparations,

modifications ou réglages réalisés par une

personne autre que l’ingénieur service de Truvox

ou un agent de service autorisé ;

• les coûts et risques de transport en rapport direct

ou non avec la garantie de ce produit ;

• des produits consommables tels que les brosses,

disques d’entraînement, filtres et collerettes de

mise sous vide.

• Cette garantie n'affecte pas vos droits légaux, ni

vos droits opposables au fournisseur découlant de

la vente ou du contrat d'achat. Truvox International

Limited s'impose une stratégie de développement

continu de ses produits et se réserve le droit de

modifier les spécifications des produits sans avis

préalable.

Élément

N° de pièce

Usage

Fil ondulé

11-2041-0500

Nettoyage de tôle striée

Fil en acier 18 G

11-2043-0500

Finition du béton

Fil de bronze 18 G

11-2045-0500

Scarification anti-étincelle

Fil en acier 3 x 16 G

11-2049-0500

Scarification générale

Fil en acier 3 x 14 G

11-2051-0500

Scarification intensive

Agrafes de butée de rechange pour les brosses à

usage intensif (lot)

03-6938-0000

Lest en forme de fer à cheval (17 kg chaque)

03-7004-0000

REMARQUE - Les brosses sont vendues par 3.

10. Diagnostic de défaillance

Les vérifications suivantes sont simples et peuvent être réalisées par l'opérateur.

Panne

Origine

Solution

Le moteur ne fonctionne pas

• Pas de tension/courant électrique.

• Disjoncteur défaillant

• Vérifiez le fusible*, le cordon

d'alimentation, la prise, la prise secteur et

le disjoncteur

La machine cale

• Brosses/tampons endommagés

• Remplacez les brosses/tampons

Le moteur tourne, mais les

brosses ne tournent pas

• Courroie d'entraînement lâche ou

cassée

• Retirez le capot anti-poussière rotatif et

installez une nouvelle courroie

d'entraînement ou appelez un agent de

maintenance

La machine vibre

• Brosses/tampons endommagés ou

sales

• Épaisseur inégale des brosses /

tampons

• Remplacez ou nettoyez les

brosses/tampons

• Remplacez-les par 3 brosses / tampons

d'épaisseur égale

* Si les fusibles sautent plusieurs fois, la machine doit être vérifiée par un agent autorisé.

ADVERTENCIA - LEA ESTAS INSTRUCCIONES ANTES DE UTILIZAR LA MÁQUINA Y GUÁRDELAS

COMO REFERENCIA PARA EL FUTURO

CIMEX HD

El siguiente manual contiene información importante

sobre la máquina y consejos de seguridad para el

operario.

ADVERTENCIA

Símbolo de conexión a tierra

Residuos de aparatos eléctricos y

electrónicos (RAEES)

No deseche este aparato con residuos sin

clasificar. La eliminación incorrecta puede

ser nociva para el medio ambiente y para

la salud humana. Para más información

sobre los sistemas de recogida y

devolución en su área, consulte a las

22

autoridades locales encargadas de la

gestión de residuos.

DECLARACIÓN DE CONFORMIDAD CE

Tipo de máquina: Escarificador de alta resistencia

Tipo: Cimex HD Modelo: R48HD

Esta máquina cumple las siguientes directivas de la UE:

2006/42/CE Directiva sobre maquinaria

2004/108/CE Directiva EMC

Normativas EN60335-1, EN60335-2-67, armonizadas

EN55014-1, EN55014-2,

aplicadas EN610003-2, EN610003-3,

EN62233

Truvox International Malcolm Eneas

Third Avenue, Millbrook Gerente de operaciones

SO15 0LE, Southampton

Hampshire (Inglaterra) Southampton, 30-04-2004

ESPECIFICACIONES TÉCNICAS

Modelo

Cimex Heavy

Duty 48

Código de producto

R48HD

Potencia del motor

(monofásico/trifásico)

W

1500/ 2200

Tasa de productividad

m²/h

600

Velocidad de

almohadilla/cepillo

r.p.m.

400

Diámetro de

almohadilla/cepillo

cm

48

Productividad - Fregado

m²/h

1140

Productividad - Abrillantado

m²/h

1710

Productividad - Limpieza de

pulverización

m²/h

850

Dimensiones (L x A x H)

cm

75 x 55 x 120

Peso

kg

60

Peso de lastre

kg

17

N.º de unidades suministradas

2

Longitud de cable

m

15

Garantía

1 año

• Máquina de fabricación Clase I. Carcasa con grado de

protección contra salpicaduras de agua IPX2.

• Modelos – 230 V ~ 50 Hz. provistos de cable de

alimentación de 15 m tipo H05VV-F 3x1,0 mm² (10A), y

enchufe.

• Niveles de presión acústica medidos a una distancia de

1 metro desde la máquina y a 1,6 metros sobre el

suelo, durante el fregado de un suelo duro. Mediciones

registradas utilizando un medidor portátil.

• La vibración del manillar no supera 2,5 m/s² al trabajar

sobre cualquier superficie con cepillo o almohadillas.

Mediciones registradas por un laboratorio de pruebas

independiente.

Si tiene dudas o preguntas, póngase en contacto con

el proveedor al que le compró la máquina o con

Truvox International.

Truvox International Limited

Third Avenue, Millbrook, Southampton, Hampshire, SO15

0LE, (Reino Unido); Tel.: +44 (0) 23 8070 6600; Fax: +44

(0) 23 8070 5001; Correo electrónico: sales@truvox.com;

Página web: www.truvox.com

23

Consulte las imágenes de la máquina que aparecen en

la página 1

1 Interruptor de palanca 6 Palanca de

ajuste de del motor Cuando se

manillar levanta, enciende el

Desde la posición motor e inicia la rotación

vertical, levante la

de los cabezales; palanca de

ajuste del cuando se baja, apaga manillar

y tire del el motor y detiene los manillar

hacia atrás cabezales. Cada vez hasta

una altura de que se acciona la

trabajo cómoda, luego palanca, cambia la

baje la palanca para

dirección de rotación de bloquear el manillar en los

cabezales, posición.

mejorando la calidad de 7 Ganchos del

cable la limpieza y Se utiliza para

mantener prolongando la vida del el cable

de alimentación

disco/almohadilla. en su lugar sobre el

2 Manillar manillar mientras la

3 Barra de presión máquina no se utiliza.

4 Pasadores de arrastre 8 Placas de

5 Cabezales rotatorios accionamiento

Punto de acoplamiento para

cepillos o discos de

accionamiento y

almohadillas

9 Cubierta

antipolvo rotatoria

1. Información del producto

Esta máquina de limpieza de suelos de tres cepillos de alta

resistencia es apta para uso comercial de alta exigencia.

Ideal para preparar el suelo; retirar grasa, aceite y suciedad

incrustados en los suelos de hormigón; retirar formaciones

de hielo en suelos de cámaras de frío, y para eliminar

pegamento, caucho de moquetas y goma. La máquina está

destinada a uso comercial, por ejemplo, hoteles, centros

educativos, hospitales, fábricas, tiendas, oficinas, empresas

de alquiler y a otros usos diferentes de las tareas

domésticas habituales.

Las siguientes instrucciones contienen información

importante sobre las máquinas y consejos de seguridad

para el operario.

Estas instrucciones son válidas para los siguientes modelos:

Cimex HD - R48HD…

Las operaciones de manejo, reparación y mantenimiento del

equipo se deben realizar de conformidad con las

instrucciones del fabricante. En caso de duda, póngase en

contacto con el proveedor.

1.1 Consejos importantes de seguridad

Cuando se utilice esta máquina se deben tener

en cuenta precauciones de seguridad básicas,

incluyendo las que se detallan a continuación:

• Esta máquina únicamente se debe utilizar para las

aplicaciones aprobadas por el fabricante, tal y como se

describe en el presente manual.

• Tenga en cuenta que la información de seguridad que

aparece en el manual complementa las normativas

vigentes en el país en el que se utiliza la máquina y, por

tanto, no las sustituye.

• ADVERTENCIA - Utilice únicamente accesorios y

recambios suministrados con la máquina o aquellos que

cuenten con la aprobación del fabricante. El uso de otros

recambios o accesorios podría perjudicar la seguridad de

la máquina.

• PRECAUCIÓN – Esta máquina está destinada al uso

exclusivo en interiores secos y no se debe utilizar ni

almacenar en exteriores con humedad.

• Todas las piezas se deben colocar tal y como se indica en

las instrucciones, antes de utilizar la máquina.

• Se debe desembalar y montar la máquina de conformidad

con estas instrucciones antes de conectarla a la red

eléctrica.

• NO utilice la máquina si tiene polvo peligroso.

• NO utilice la máquina en ambientes explosivos.

• NO utilice la máquina cerca de líquidos, polvo o vapores

inflamables.

• NO utilice la máquina para limpiar materiales ardientes o

encendidos, como cigarrillos, cerillas, cenizas u otros

objetos combustibles.

• Preste atención al utilizar la máquina cerca de la parte

superior de unas escaleras para evitar perder el equilibrio.

• Utilice la máquina únicamente sobre superficies firmes y

niveladas. NO utilice la máquina en pendientes o en

inclinaciones superiores al 2%.

• NO utilice gasóleo/gasolina o detergentes corrosivos para

limpiar los suelos.

• NO limpie ni aspire líquidos corrosivos, inflamables y/o

explosivos, incluso si están diluidos.

• NO coloque ningún objeto en los orificios. NO utilice la

máquina si tiene orificios obstruidos; manténgala sin

polvo, suciedad o cualquier objeto que pueda reducir el

flujo de aire.

• NO cubra la máquina mientras la esté usando.

• NO deje la máquina conectada a la red eléctrica cuando

no la esté usando; retire siempre el enchufe de la toma de

corriente.

• NO deje la máquina desatendida mientras esté en

funcionamiento.

• Esta máquina se debe conectar siempre a una red

eléctrica con conexión a tierra con la tensión y frecuencia

adecuadas.

• Se debe desconectar la máquina de la fuente de energía,

retirando el enchufe de la toma de corriente, durante los

procesos de limpieza y mantenimiento, así como durante

la sustitución de piezas o accesorios.

• NO utilice la máquina si ésta está dañada, ha

permanecido en el exterior o se ha caído al agua.

• NO manipule los interruptores ni toque el enchufe de red

con las manos mojadas, ya que podrían producirse

descargas eléctricas.

• ADVERTENCIA - Mantenga el cable de alimentación

alejado de las piezas móviles (y/o de los cepillos

rotatorios). Pasar la máquina por encima del cable de

alimentación durante el funcionamiento puede resultar

peligroso.

• NO utilice la máquina si el cable de alimentación o el

enchufe están dañados, si se produce algún fallo de

24

funcionamiento o si presenta algún daño. Póngase en

contacto con un agente de servicios autorizado para

realizar trabajos de reparación o ajuste.

• NO arrastre la máquina ni la transporte tirando del cable

de alimentación. NO utilice el cable como manillar, no

cierre ninguna puerta enganchando el cable ni lo pase por

bordes o esquinas cortantes.

• Se debe retirar el enchufe del cable de alimentación de la

toma de corriente antes de limpiar la máquina o de

realizar operaciones de mantenimiento.

• NO retuerza ni gire el cable de alimentación y manténgalo

• Cuando lo desenchufe, tire del enchufe, no del cable de

alimentación.

• El cable de alimentación se debe inspeccionar con

regularidad para detectar posibles daños. En caso de que

el cable de alimentación esté dañado, únicamente podrá

ser sustituido por el fabricante, su agente de servicios o

una persona cualificada con el fin de evitar peligros.

• Nunca utilice espuma en exceso no soluciones de

limpieza altamente corrosivas.

1.2 Directrices para el operario

• Está máquina no está destinada al uso por personas

(incluyendo niños) con capacidades físicas, sensoriales o

mentales reducidas, o con falta de experiencia y

conocimiento, a menos que hayan recibido formación

sobre el manejo de la máquina o se encuentren bajo la

supervisión de una persona responsable de su seguridad.

• Los operarios deben haber recibido una formación

completasobre el uso de la máquina de conformidad con

estas instrucciones, lo que les permitirá realizar las

operaciones básicas de mantenimiento y la correcta

elección de accesorios.

• Los operarios deben ser capaces físicamente de

maniobrar, transportar y manejar las máquinas.

• Los operarios deben ser capaces de reconocer un

funcionamiento inusual de la máquina y de informar sobre

cualquier tipo problema que se presente.

• Durante el funcionamiento de la máquina, los niños y las

personas no autorizadas deben mantenerse alejados de

ella.

• Mantenga a los niños y a las mascotas alejadas de las

soluciones limpiadoras en todo momento.

• PRECAUCIÓN – Esta máquina está destinada al uso

exclusivo en interiores secos y no se debe utilizar ni

almacenar en exteriores con humedad.

• NO limpie la máquina utilizando pulverizadores de agua o

chorros.

• Mantenga el cabello, la ropa suelta, las manos, los pies y

cualquier otra parte del cuerpo alejados de los orificios y

las piezas móviles.

• Mantenga la máquina limpia y en buenas condiciones de

funcionamiento.

• Deje que la máquina realice el trabajo. Agarre el manillar

lo más ligeramente posible.

• Para mantener el equilibrio, colóquese erguido con los

pies ligeramente separados. Evite girar el cuerpo más de

45 grados.

• Utilice calzado apropiado para evitar resbalones.

• Utilice prendas apropiadas para mantenerse seco y

abrigado.

• Cuando sea posible, ponga en práctica turnos de trabajo y

periodos de descanso adecuados para evitar el uso

continuado de los mismos músculos.

• NO fume mientras esté utilizando la máquina.

1.3 Transporte de la máquina

PRECAUCIÓN - MÁQUINA PESADA

No intente levantar la máquina sin ayuda. El uso de técnicas

de elevación incorrectas puede provocar daños personales.

Aconsejamos que se sigan las regulaciones de

manipulación manual. Consulte la tabla técnica para obtener

más detalles sobre el peso de la máquina. PRECAUCIÓN –

Al levantar la máquina el cabezal del cepillo puede moverse

libremente hacia atrás, asegúrese de mantener los dedos

lejos de los brazos laterales del chasis. La máquina se

puede desplazar hasta la zona de trabajo mediante sus

ruedas traseras de transporte. Cuando transporte la

máquina, asegúrese de que todos los componentes,

depósitos y piezas desmontables se encuentran

correctamente fijados. Suelte la manguera y la varilla de la

máquina cuando sea necesario. Al mover la máquina el

manillar debe estar bloqueado y la máquina inclinada hacia

atrás sobre sus ruedas. No levante o transporte la máquina

con líquidos en su interior, ya que su peso aumentará

notablemente. Tenga sumo cuidado al subir o bajar la

máquina por escaleras o escalones.

PRECAUCIÓN - Los golpes contra umbrales, bordillos y

obstáculos similares pueden dañar la máquina. Los

obstáculos pequeños se pueden salvar tirando de la

máquina hacia atrás.

2. Preparación para el uso

2.1 Conexión eléctrica

Antes de conectar la máquina a la red eléctrica, compruebe

que la tensión de alimentación coincide con la indicada en la

etiqueta de características de la máquina.

Únicamente Reino Unido

El cable de alimentación para los modelos 230v incorpora

un enchufe con un fusible de 13 amp. En caso de necesitar

sustituir el fusible, únicamente se puede sustituir por un

fusible de 13 amp, de conformidad con BS1362, y se debe

reparar la cubierta del fusible. Si se hubiera perdido la

cubierta del fusible, el enchufe no se debe utilizar hasta

que se coloque una.

En caso de utilizar un alargador, asegúrese de que la tasa

del cable es adecuada para el equipo. No utilice un

alargador de bobina, ya que se podría producir un

sobrecalentamiento del cable. El cable de alimentación

junto con cualquier tipo de cables de extensión no deben

superar los 30 m en total. La sección transversal de

cualquier tipo de cableado de extensión tiene que tener un

mínimo de 2,5 mm².

ADVERTENCIA – ESTE APARATO DEBE ESTAR

CONECTADO A TIERRA.

25

2.2 Instalación de cepillos y almohadillas

• ADVERTENCIA - Este aparato ha sido diseñado para su

uso con los cepillos especificados por el fabricante. El uso

de otros cepillos podría perjudicar la seguridad.

• Asegúrese siempre de que la máquina está desenchufada

antes de instalar o desmontar piezas.

• Incline el cabezal del cepillo hacia atrás en dirección al

manillar y empuje tres cepillos del mismo tipo o discos de

accionamiento y almohadillas en los cuatro pasadores de

arrastre (4) en cada uno de los cabezales rotatorios (5).

• Vuelva a poner el cabezal rotatorio en el suelo.

• Retire los cepillos extrayéndolos de los pasadores de

arrastre. • IMPORTANTE - Cuando la máquina no esté en

uso, el cabezal del cepillo no debe apoyarse nunca sobre

los pasadores de arrastre, incline siempre el cabezal del

cepillo hacia atrás.

• Mantenga siempre los cepillos y almohadillas en grupos

de tres para asegurar un desgaste uniforme y evitar la

vibración.

2.3 Instalación de cepillos escarificadores

• Incline el cabezal del cepillo de la máquina hacia atrás

hacia el manillar y empuje tres cepillos escarificadores del

mismo tipo en los cuatro pasadores de arrastre en cada

uno de los cabezales rotatorios (5).

• Instale seguros en los pasadores, asegurándose que de

quedan en la ranura de casa pasador (4).

• Vuelva a poner el cabezal rotatorio en el suelo.

• Retire los cepillos extrayendo el seguro y retirando el

cepillo del pasador de arrastre.

2.4 Instalación de herramientas de alta resistencia

• Las herramientas de alta resistencia (como secciones y

raspadores de carburo con forma de estrella) se deben

atornillar a la máquina.

• Para atornillar la herramienta a la máquina, es necesario

retirar dos pasadores de arrastre (en diagonal, una en

frente de la otra) de cada uno de los cabezales rotatorios.

•

sobre cada par de pasadores de arrastre.

• Asegure cada herramienta utilizando dos tornillos M5.

Utilice siempre arandelas de presión con los tornillos para

reducir las posibilidades de que las herramientas se

aflojen. IMPORTANTE – Compruebe regularmente que los

tornillos están apretados.

2.5 Ajuste de la altura del manillar

Elija la altura del manillar más cómoda sirviéndose de la

palanca de ajuste y bloquéela en posición.

2.6 Añadir pesos

• Antes de añadir pesos adicionales, apague la máquina.

• Desatornille la perilla y despegue la barra de presión (4).

• Añada el peso adicional según sea necesario y vuelva a

colocar la barra de presión.

3. Controles

Los controles de funcionamiento se encuentran en el

manillar (1). Consulte la página 1.

4. Funcionamiento

4.1 Puesta en marcha de la máquina

• Desenrolle completamente el cable de alimentación del

manillar y enchúfelo a una toma de corriente apropiada.

• Con el manillar ajustado a una altura de trabajo adecuada

y con ambas manos sobre él, levante la palanca de

inicio/parada para poner la máquina en marcha. Al soltar

la palanca, la máquina se detendrá.

• ADVERTENCIA - Nunca ponga la máquina en

funcionamiento sin haber instalado los cepillos o las

herramientas de alta resistencia.

• La dirección de movimiento normal de la máquina es

hacia delante y hacia atrás.

• Trabaje siempre lejos de la toma de red eléctrica para

evitar tropezar con el cable de alimentación.

4.2 Utilización de la máquina

• Instale cepillos o herramientas apropiadas para la

superficie que se vaya a limpiar/preparar.

• Ajuste el manillar al operario.

• Incline la máquina ligeramente hacia atrás de forma que

los cepillos/herramientas no estén en contacto con el

suelo y desplace la máquina hacia el área que va a

limpiar.

• Encienda la máquina. Trabaje siempre lejos de la toma de

red para evitar tropezar con el cable.

• La escarificación normalmente es un proceso realizado en

seco. Debido al efecto extremadamente abrasivo de los

cepillos escarificadores y de las herramientas de alta

resistencia, únicamente se deben aplicar procesos de

escarificación sobre suelos resistentes, como hormigón,

alicatado metálico, etc.

• Camine despacio detrás de la máquina, solapando cada

pasada para asegurar un acabado uniforme.

• No deje que la máquina gire sobre un mismo punto,

puesto que podría dañar la superficie del suelo.

• Si la máquina empieza a vibrar o hace resistencia a la

limpieza en el suelo, compruebe el desgaste de los

cepillos/herramientas.

• Cada área del suelo se debe cubrir caminando a la mitad

de velocidad. Algunos suelos pueden necesitar pasadas

extra para procesarlos a fondo.

• Al llegar al punto de partida original, coloque la máquina

para procesar otro recorrido paralelo al primero y que lo

solape 50 mm.

• Cuando se ha cubierto el área del suelo por completo,

retire la suciedad utilizando un aspirador o cepillo

adecuados.

4.3 Procesar el suelo

• Recomendamos que proteja el área circundante del suelo

con plástico, sellado con cinta adhesiva en los bordes.

• Cuando se haya sellado el área del suelo, puede empezar

el trabajo de procesado del suelo.

• Camine a la mitad de velocidad por el borde del suelo,

manteniendo el cabezal de la máquina en el límite de la

cinta. Los discos pasarán sobre la cinta si tropieza

accidentalmente con ella.

• Dispense suficiente solución limpiadora para mantener el

suelo mojado mientras la máquina está funcionando.

Cuando alcance una pared o la longitud del cable de

alimentación, vuelva sobre el camino recorrido.

• Cada área del suelo se debe cubrir al menos dos veces

caminando a la mitad de velocidad. Algunos suelos

pueden necesitar pasadas extra para procesarlos a fondo.

26

• Al llegar al punto de partida original, coloque la máquina

para procesar otro recorrido paralelo al primero y que lo

solape 50 mm.

• Cuando se haya cubierto el área total del suelo, utilice una

aspiradora de líquidos con escobilla de goma para

recoger los residuos de agua y piedra del suelo.

• Repita el proceso utilizando discos cada vez más finos.

• En áreas demasiado pequeñas para utilizar la máquina

será necesario utilizar un pulidor manual con un solo disco

abrasivo.

• Aspire toda la solución restante para secar rápidamente el

suelo.

• NOTA - Si el suelo tiene rebordes, o un área del suelo

tiene rebordes, se debe aspirar después de cada

abrasión. Los rebordes dañarán los discos abrasivos y los

fragmentos pueden recogerse y rayar la superficie del

suelo. Se debe aspirar el suelo en cualquier momento si la

mezcla se vuelve muy pesada.

• A medida que se seca el suelo, retire la cinta y el plástico

protector.

• Si se han mojado materiales de tela o moqueta con agua

y residuos de la superficie, lave con agua limpia y

extráigalo con la aspiración de líquidos. Puede ser

necesario repetir este proceso varias veces para retirar

todo el residuo.

• Si el residuo de la superficie se ha secado en una

superficie dura, se eliminará rápidamente con un trapo

seco.

• Después de la limpieza, humedezca la fregona dos veces

con agua limpia para retirar el residuo superficial. El suelo

tendrá un aspecto apagado y mate.

• El proceso de pulido se debe llevar a cabo después de un

periodo de secado de veinticuatro horas. En suelos más

pequeños, la superficie se puede secar mecánicamente.

Los discos de accionamiento se deben cambiar al tipo

‘Instalok’ con las almohadillas adecuadas para el proceso

de pulido. No utilice almohadillas de pulido oxidadas o

descoloridas.

• No deje la máquina detenida durante el pulido, ya que

dejará marcas en el suelo que pueden provocar que haya

que repetir todo el proceso.

• Aplique abrillantador con un bote pulverizador; aplíquelo

con moderación delante de la máquina mientras trabaja.

No deje el abrillantador líquido en el suelo, trabaje sobre

él inmediatamente ya que puede provocar manchas en el

suelo.

• Durante el procesado, el técnico debe inspeccionar

frecuentemente las almohadillas abrasivas para ver si

están dañadas o gastadas.

• La inspección determinará qué grado de disco se utiliza

para iniciar el proceso. Normalmente se empieza con

discos de grano grueso, excepto cuando hay muchos

rebordes o el daño de la superficie es muy ligero.

• Para eliminar los rebordes se pueden añadir pesos a la

máquina.

• El operador debe examinar la superficie del suelo

después de cada procesado para determinar si la

eliminación del desgaste o del rayado es efectiva.

4.4 Cuando el procesado haya terminado

• Cuando el procesado haya terminado, desenchufe la

máquina de la red eléctrica, retire los pesos, levante el

cabezal del cepillo y retire los discos de accionamiento,

así como las almohadillas o discos abrasivos. Limpie la

máquina con un paño húmedo.

• Retire y limpie los discos de acabado y las almohadillas

de pulido.

4.5 Abrillantado y pulido

• Instale discos de accionamiento y almohadillas

apropiadas para la superficie que se vaya a pulir.

• Asegúrese de que el suelo está limpio y seco.

• Camine despacio detrás de la máquina, solapando cada

pasada para asegurar un acabado uniforme.

• No deje que la máquina gire más de 10-15 segundos

sobre un mismo punto, pues podría provocarse un

sobrecalentamiento y daños a la superficie del suelo.

• Si la máquina empieza a vibrar o hace resistencia al

pulido en el suelo, compruebe la limpieza de las

almohadillas. Cuando la almohadilla esté sucia por un

lado se le puede dar la vuelta.

4.6 Cuando la limpieza haya terminado

• Cuando la limpieza haya terminado, desenchufe la

máquina de la red eléctrica, levante el cabezal del cepillo

y retire los cepillos o almohadillas y limpie la máquina con

un trapo húmedo.

• Lave los cepillos y almohadillas en agua tibia jabonosa,

enjuague y deje secar naturalmente.

5. Almacenamiento

• Después del uso limpie y seque la máquina y retire y

limpie los discos de accionamiento, almohadillas o

cepillos. Limpie la cubierta antipolvo rotatoria (10) y

compruebe el estado de las juntas del cepillo (9). Las

juntas se deben limpiar periódicamente para mantener su

efectividad.

• Se debe vaciar y enjuagar el depósito de solución

limpiadora con agua limpia.

• La máquina se debe guardar con el manillar en posición

vertical y el cabezal del cepillo inclinado hacia atrás.

Nunca deje el cabezal del cepillo apoyado en los

pasadores de arrastre.

• Enrolle el cable de alimentación alrededor del manillar y el

recogedor de cable, asegurándose de que el enchufe no

arrastre por el suelo.

• Guarde la máquina exclusivamente en un lugar interior y

seco.

6. Mantenimiento

ADVERTENCIA - Antes de realizar operaciones de

mantenimiento o ajustes, apague la máquina y desenchúfela

de la red eléctrica.

IMPORTANTE - Cualquier otro servicio o reparación deberá

ser realizado por un ingeniero de Truvox o agente de

servicios autorizado.

IMPORTANTE - En caso de que la máquina no funcione,

consulte la sección de diagnóstico de fallos de

funcionamiento que se encuentra en la parte final del

presente manual de instrucciones. Si el problema/la solución

no se encuentra en la lista, póngase en contacto con el

Departamento de Atención al Cliente de Truvox para recibir

asistencia rápida.

La máquina requiere un mantenimiento mínimo, además de

las siguientes comprobaciones que tiene que realizar el

operario antes del uso de ésta:

• Cable de alimentación – Inspeccione regularmente su

revestimiento, el enchufe y el anclaje del cable para

27

detectar posibles daños o conexiones sueltas. Sustituya el

cable de alimentación únicamente con el tipo que se

especifica en las presentes instrucciones.

• Discos de accionamiento, almohadillas y cepillos -

Inspecciónelos para comprobar la presencia de desgaste y

sustituya los cepillos gastados. Limpie con agua corriente.

• Cuerpo de la máquina – Límpielo con un paño húmedo.

• Cepillos - Inspecciónelos para comprobar la presencia de

desgaste y sustituya los cepillos gastados. Limpie con

agua corriente.

7. Servicio posventa

Las máquinas Truvox son máquinas de alta calidad que han

sido sometidas a pruebas de seguridad por técnicos

especializados. Después de periodos de trabajo

prolongados, los componentes eléctricos y mecánicos

suelen mostrar signos de desgaste, rotura o envejecimiento.

Para mantener la seguridad de funcionamiento y la fiabilidad

se han definido los siguientes intervalos de mantenimiento:

Cada año o después de 250 horas. En condiciones

extremas o específicas, o si no se realiza un mantenimiento

suficiente, son necesarios periodos de revisión más cortos.

Utilice sólo recambios originales Truvox. El uso de otros

recambios invalidará la garantía y las demandas de

responsabilidad. Si necesita atención del servicio posventa,

póngase en contacto con el proveedor que le vendió la

máquina para acordar el servicio. Las reparaciones y

operaciones de servicio de los productos Truvox deben ser

realizadas exclusivamente por personal capacitado. Las

reparaciones inadecuadas pueden constituir un peligro

considerable para el usuario.

8. Garantía

Su producto cuenta con una garantía de un año desde la

fecha de compra original, o compra a plazos, contra

defectos en materiales o mano de obra durante su

fabricación. Durante el periodo de garantía nos

comprometemos, a nuestra discreción, a reparar o sustituir,

sin coste adicional para el comprador, toda pieza

defectuosa, sujetos a las siguientes condiciones:

CONDICIONES

1. Las reclamaciones formuladas en virtud de los términos

de la garantía deben ir acompañadas de la factura/recibo

original de compra emitida/o en el momento de la venta

o el número de serie de la máquina.

2. Para formular reclamaciones en virtud de esta garantía,

póngase en contacto con el proveedor que le vendió el

producto, quien emprenderá las acciones adecuadas. En

un principio, no devuelva el producto, ya que podría

resultar dañado durante el transporte.

3. Ni Truvox ni su distribuidor se responsabilizarán de

cualquier tipo de pérdida incidental o consiguiente.

4. La presente garantía está regida por la legislación de

Inglaterra.

5. Esta garantía no cubre:

• Mantenimiento periódico, ni reparaciones o

sustituciones de piezas como consecuencia de un

uso y desgaste normales.

• Daños provocados por accidente, uso indebido o

negligencia, o por la instalación de piezas que no

sean originales de Truvox.

9. Accesorios

• Defectos en piezas que no sean originales de Truvox, o

reparaciones, modificaciones o ajustes realizados por

personas que no sean ingenieros del servicio técnico de

Truvox o agentes autorizados del servicio técnico.

• Costes y riesgos de transporte relacionados directa o

indirectamente con la garantía de este producto.

• Consumibles como cepillos, discos de accionamiento,

filtros y faldones de aspiración.

• Esta garantía no afecta a sus derechos legales, ni a sus

derechos frente al proveedor que se deriven de sus

contratos de venta o de compra. La política de Truvox

International Limited es el continuo desarrollo del

producto y nos reservamos el derecho de modificar las

especificaciones sin previo aviso.

Artículo

Pieza N.º

Uso

Alambre ondulado

11-2041-0500

Limpieza de placa estriada

Alambre de acero 18G

11-2043-0500

Acabado de hormigón

Alambre de bronce 18G

11-2045-0500

Escarificación antichispas

Alambre de acero 3 x 16G

11-2049-0500

Escarificación general

Alambre de acero 3 x 14G

11-2051-0500

Escarificación de alta resistencia

Grapas de sujeción de repuesto para cepillos de alta

resistencia (conjunto)

03-6938-0000

Peso de herradura de repuesto (17 kg cada uno)

03-7004-0000

NOTA - Los cepillos se suministran en conjuntos de 3.

10. Diagnóstico de fallos de funcionamiento

El operario puede realizar las siguientes comprobaciones sencillas:

Problema

Motivo

Solución

28

El motor no funciona

• Falta de voltaje/suministro

eléctrico

• Interruptor de desconexión de

seguridad defectuoso

• Compruebe el fusible*, el cable de

alimentación, el enchufe, la toma

de corriente y el disyuntor del

circuito

La máquina se cala durante el

funcionamiento

• Cepillos/almohadillas dañados

• Sustituya los cepillos/almohadillas

El motor funciona, pero los

cepillos no giran

• Correa de transmisión suelta o

rota

• Retire la cubierta antipolvo rotatoria

y coloque la nueva correa de

transmisión, o póngase en contacto

con el agente de servicio

La máquina vibra

• Cepillos/almohadillas sucias o

dañadas

• Grosor desigual de

cepillos/almohadillas

• Sustituya o limpie los

cepillos/almohadillas

• Sustituya con 3

cepillos/almohadillas de igual

grosor

* Si el fusible salta varias veces es necesario que un agente de servicio autorizado revise la

máquina.

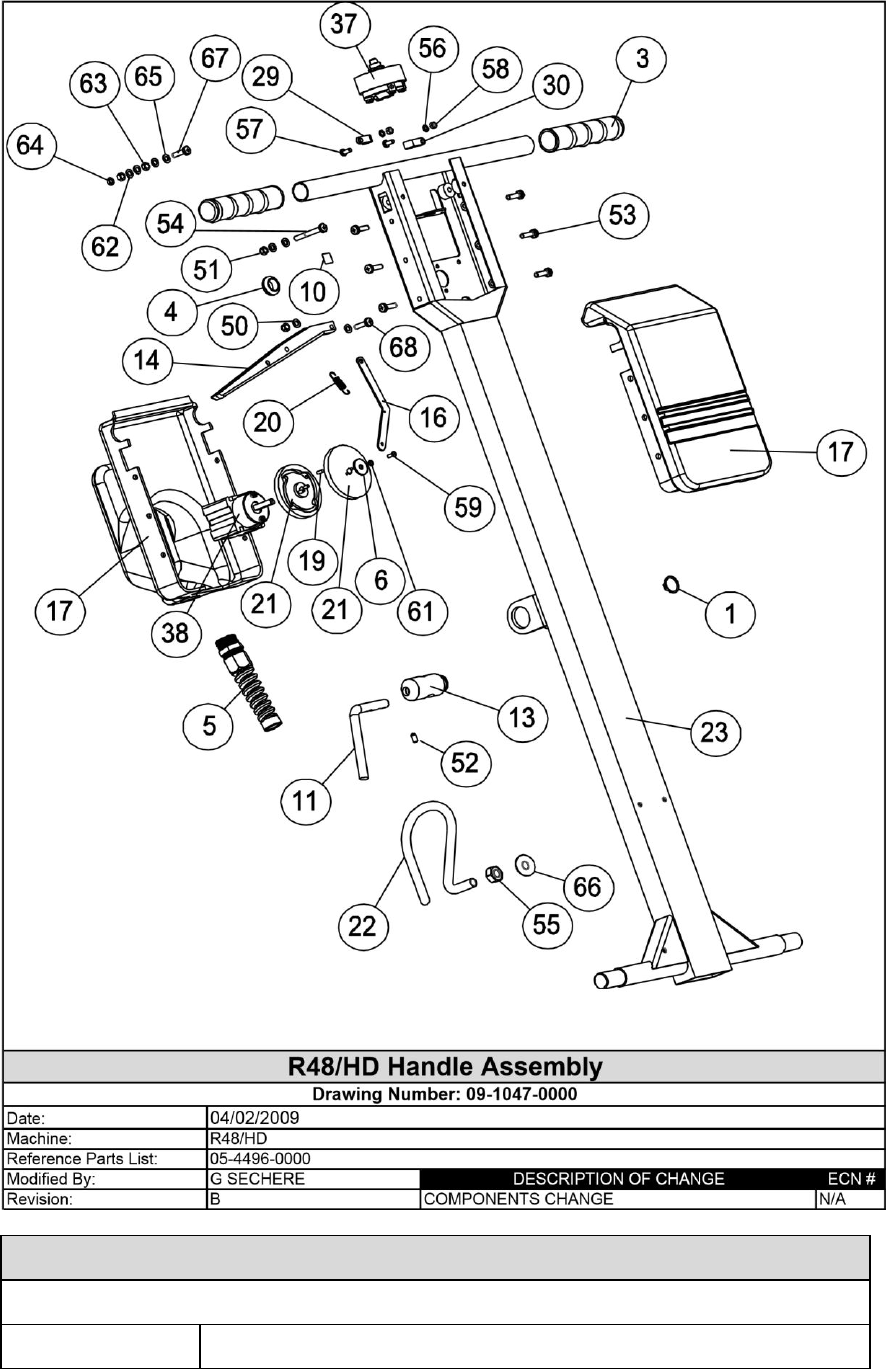

R48/HD Handle Assembly

Part Reference: 05-4496-0000

Date:

04/02/2009

Machine:

R48/HD

Reference Drawing Number:

09-1047-0000

Modified By:

G SECHERE

DESCRIPTION OF CHANGE

ECN #

Revision:

B

COMPONENTS CHANGE

N/A

Ref. No.

Part No.

Part Description

Qty

CORE COMPONENTS

1

02-3950-0000

3/4 in EXTERNAL CIRCLIP

1

2

02-4065-0000

SLEEVING 2MM CLEAR

4"

3

02-4175-0000

HANDLE GRIP

2

4

02-4176-0000

GROMMET

1

5

02-4186-0000

CABLE GLAND

1

6

02-4311-0000

PENNY WASHER

1

7

02-4149-0000

TYRAP - SMALL (BI) *NOT SOWHN*

7

8

02-3702-0000

SLEEVING FOR CABLE (10/13AMP) *NOT SHOWN*

40"

10

03-6185-0000

EARTH POINT LABEL

1

11

03-6953-0000

LOCKING HANDLE

1

13

03-6957-0000

PIVOT

1

14

03-7281-0000

LEVER

1

16

03-7298-0000

SWITCH CAM LEVER

1

17

03-7300-1000

HANDLE BOX (FRONT & REAR SET)

1

19

03-7433-0000

CAM FOLLOWERS

1

20

03-7434-0000

SPRING

1

21

03-7435-0000

REVERSE SWITCH CAMS

1

22

03-7660-0000

CABLE HOOK

1

23

03-8005-0000

CR / RHD COMMON HANDLE FRAME

1

29

02-4026-0000

P CLIP (DROPLEAD)

1

30

02-4219-0000

P CLIP (MAINS CABLE)

1

31

04-3416-0000

SUPPRESSOR RF 0.47UF

1

33

04-3576-0000

CRIMP TERMINAL PRE-INSULATED *NOT SHOWN*

5

32

04-3480-0000

TERMINAL (FORK) *NOT SHOWN*

2

34

04-3481-0000

TERMINAL (SPRING SPADE) *NOT SHOWN*

4

35

04-3602-0000

TERMINAL (RING) *NOT SHOWN*

2

36

04-3681-0000

MAINS CABLE 1.5MM SQ GREY PVC 3 CORE

600"

37

04-3686-0000

SWITCH (MOMENTARY)

1

38

04-3809-0000

SWITCH (CAM OPERATED)

1

43

04-3553-0000

CABLE 2.5MM 14AWG BLACK *NOT SHOWN* (DROPLEAD)

158"

44

04-3556-0000

CABLE 2.5MM 14AWG BLUE *NOT SHOWN* (DROPLEAD)

79"

45

04-3558-0000

CABLE 2.5MM 14AWG BROWN *NOT SHOWN* (DROPLEAD)

79"

46

04-3559-0000

CABLE 2.5MM 14AWG GREEN/YELLOW *NOT SHOWN* (DROPLEAD)

79"

47

04-3552-0000

CABLE 2.5MM 14AWG RED *NOT SHOWN* (DROPLEAD)

79"

48

04-0299-0000

PLUG (UK) *NOT SHOWN*

1

48

04-3030-0000

PLUG (EURO) *NOT SHOWN*

1

48

04-3156-0000

PLUG (110V PLUG) *NOT SHOWN*

1

48

04-3563-0000

PLUG (3-PHASE GERMAN LEGRAND 05) *NOT SHOWN*

1

FASTENERS

50

00-0500-0503

M5 PLAIN WASHER

4

51

00-0500-0723

M5 NYLOC NUT

2

52

00-0510-0171

M5 x 10 SOCKET SET SCREW

1

53

00-0512-0013

M5 X 12 POZI PAN HEAD SCREW

6

54

00-0540-0013

SCREW, M5 X 40 PAN HEAD

1

55

00-1000-0703

M10 FULL NUT

1

56

00-0400-0523

M4 SHAKEPROOF WASHER

2

57

00-0410-0023

M410 POZI PAN HEAD

2

58

00-0400-0703

M4 FULL NUT

2

59

00-0308-0013

M3x8 POZI PAN HD SCREW

1

61

00-0300-0503

M3 PLAIN WASHER

1

62

00-0500-0507

M5 BRASS WASHER

3

63

00-0500-0703

M5 FULL NUT

2

64

00-0500-0713

M5 LOCK NUT

1

65

00-0500-0521

M5 SHAKEPROOF WASHER Z/P

1

66

00-1000-0523

M10 SHAKEPROOF WASHER

1

67

00-0520-0013

M5x20 POZI PAN HD SCREW

1

68

00-0518-0013

M5 X 12 POZI PAN HEAD SCREW

1

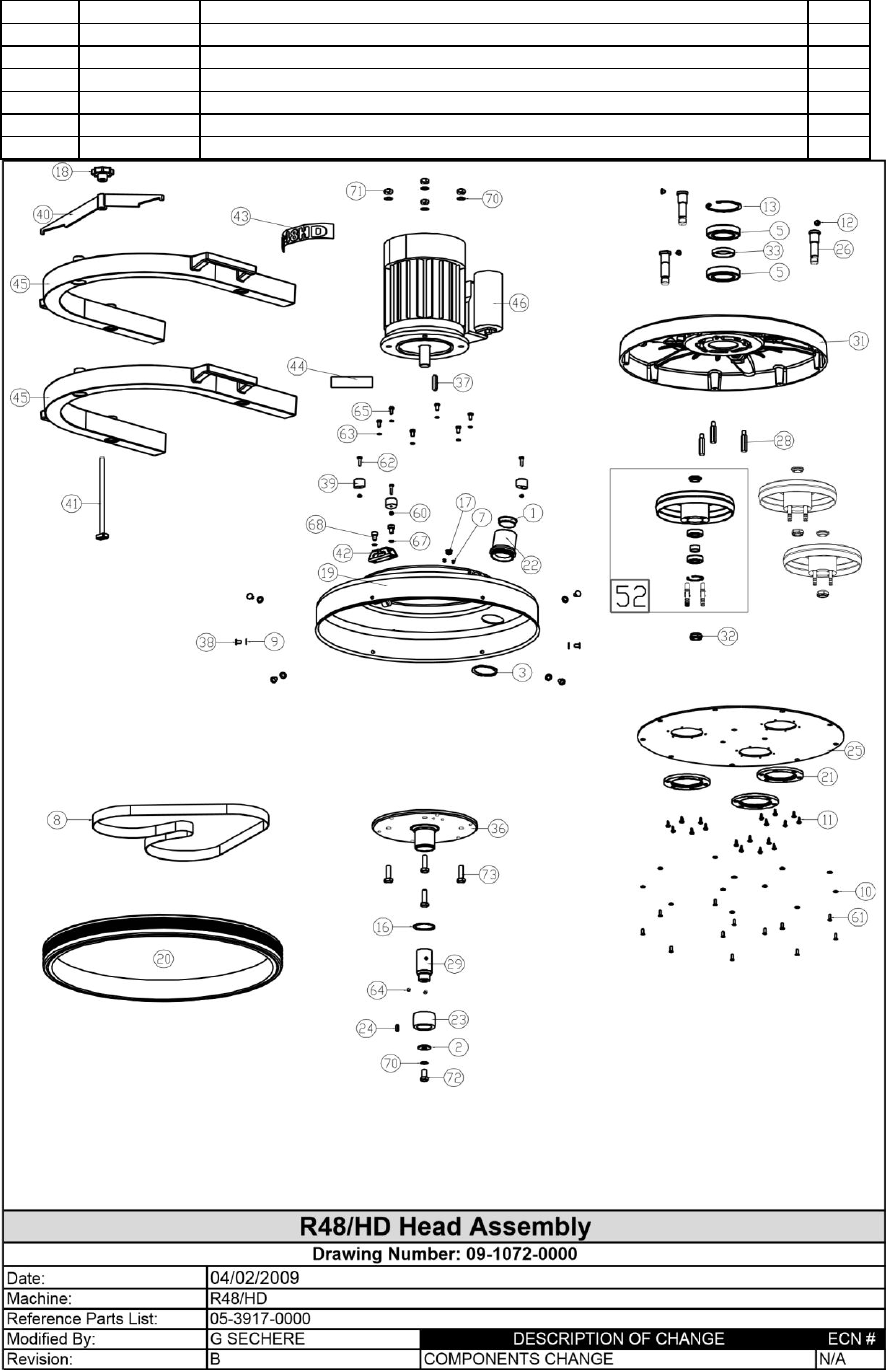

R48/HD Head Assembly

Part Reference: 05-3917-0000

Date:

04/02/2009

Machines:

R48/HD

Reference Drawing Number:

09-1072-0000

Approved By:

G SECHERE

DESCRIPTION OF CHANGE

ECN

#

Revision:

B

COMPONENTS CHANGE

N/A

Ref. No.

Part No.

Part Description

Qty

CORE COMPONENTS

1

02-4587-0000

VAC TUBE PLUG

1

2

02-4335-0000

M10 WASHER

1

3

02-4184-0000

CIRCLIP 46.5 ID (VACUUM OUTLET)

1

4

02-4025-0000

M5 SPLINED LARGE FLANGE *NOT SHOWN*

1

5

02-4020-0000

BEARING 6009-2RS

2

7

02-4035-0000

POP RIVET (HOLE BLANKING)

2

8

02-4191-0000

BELT - NITTA 1465x25 (BLUE POLY)

1

9

02-4085-0000

STARLOCK WASHER 8mm

6

10

02-4320-0000

BRASS CUP WASHER No8

12

11

02-4323-0000

SELF TAP No10x12 POZI PAN HD ST/ST

18

12

02-4381-0000

PLASTIC INSERT (REF 12157)

3

13

02-4380-0000

CIRCLIP INTERNAL 1300 - 75mm

1

16

02-4024-0000

CIRCLIP EXTERNAL

1

17

02-4161-0000

HOLE PLUG

1

18

02-4447-0000

CLAMP KNOB

1

19

03-6972-0000

BUMPER SHIELD

1

20

03-7278-1000

BUMPER RUBBER

63.5"

21

03-6910-0000

DUST SEAL

3

22

03-8090-0000

2" O/D VACUUM OUTLET

1

23

03-6927-0000

MOTOR PULLEY NOM DIA 50mm

1

24

03-6931-0000

KEY 3/16 x 3/16 x 5/8

1

25

03-6940-0000

BOTTOM COVER PLATE

1

26

03-7331-0000

BRUSH SPINDLE - NO WATER

3

28

03-6946-0000

BOTTOM COVER SPACER

3

29

03-6968-0000

MOTOR SHAFT EXTENSION

1

31

03-6962-0000

EDU BOWL (BLUE) CR48

1

32

03-7220-0000

M16 NYLOC NUT (M'C'D)

3

33

03-7284-0000

CENTRE BEARING SPACER

1

36

03-6971-0000

SPIGOT PLATE

1

37

03-7008-0000

SPECIAL KEYBAR

1

38

03-6967-0000

HD SKIRT PIN

6

39

03-6969-0000

WEIGHT LOCATOR

3

40

03-7714-0000

WEIGHT CLAMP BAR

1

41

03-7715-0000

WEIGHT CLAMP BOLT

1

42

03-7716-0000

WEIGHT CLAMP BRACKET

1

43

03-6806-0000

DECAL - R48 HD

1

44

03-7944-0000

DECAL - CIMEX FROM TRUVOX *NOT SHOWN*

1

45

03-7004-0000

BALLAST WEIGHT

2

46

04-3852-0000

MOTOR 230V 50Hz 1.5kW 4 POLE

1

47

04-3602-0000

TERMINAL (RING) *NOT SHOWN*

6

52

05-4546-0000

R48HD PULLEY ASSEMBLY

3

53

72470A

HEAT SHRINK TUBING

12"

FASTENERS

60

00-0500-0723

M5 NYLOC NUT ST/ST

3

61

00-0512-0033

M5x12 COUNTERSUNK SCREW ST/ST

12

62

00-0520-0013

M5x20 POZI PAN HD SCREW ST/ST

3

63

00-0600-0523

M6 INT SHAKEPROOF WASHER ST/ST

6

64

00-0606-0171

M6x6 GRUB SCREW SOCKET HD

2

65

00-0612-0113

M6 x 12 HEX HD BOLT ST/ST

6

67

00-0800-0523

M8 INT SHAKEPROOF WASHER ST/ST

2

68

00-0812-0093

M8 x 12 CAP HD SCREW ST/ST

2

70

00-1000-0523

M10 INTERNAL SHAKEPROOF WASHER

5

71

00-1000-0703

M10 LOCK NUT ST/ST

4

72

00-1020-0123

M10x20 BOLT S/S

1

73

00-1035-0111

M10x35 BOLT Z/P

4

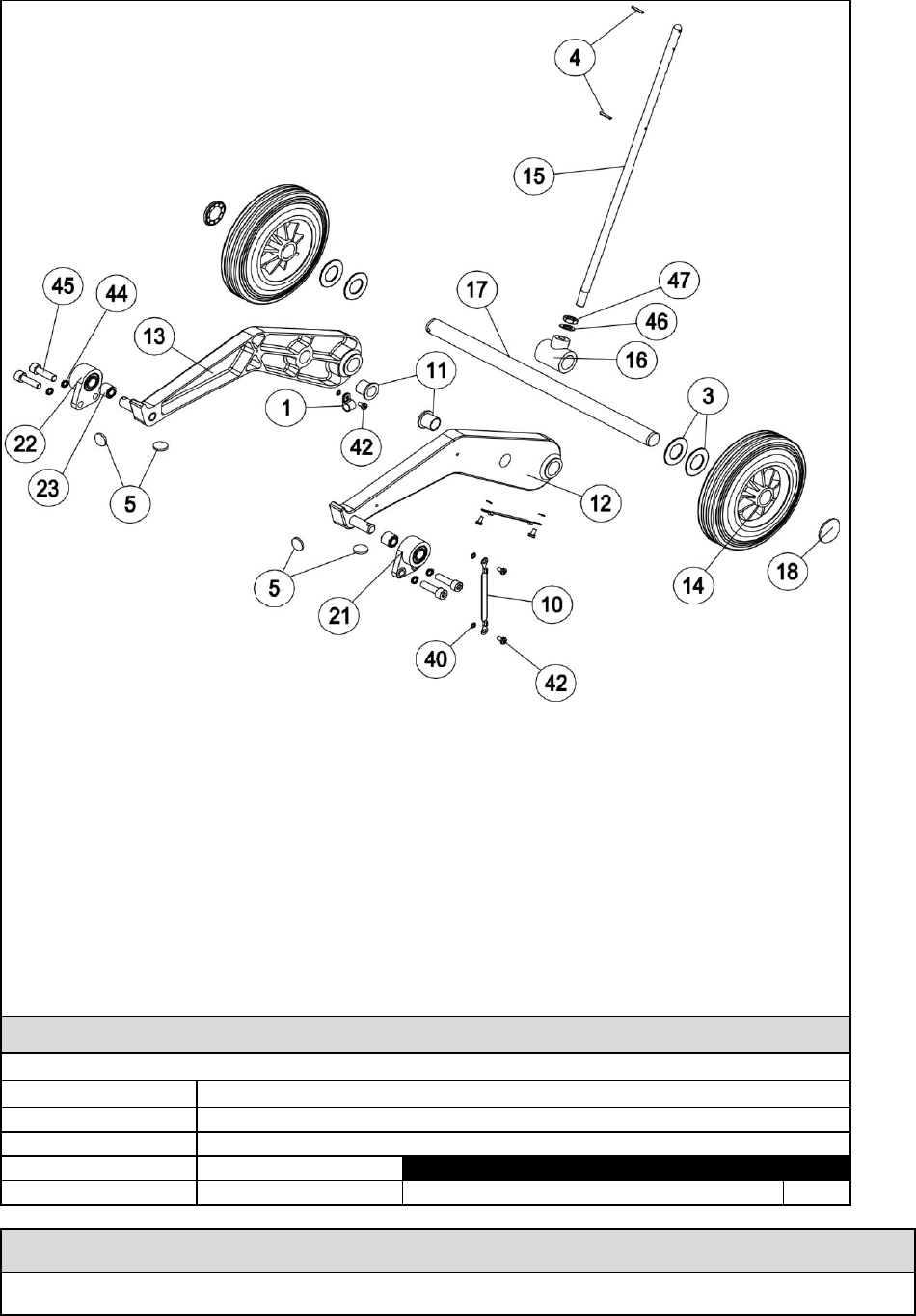

R48/HD Chassis Assembly

Drawing Number: 09-1064-0000

Date:

04/02/2009

Machine:

R48/HD

Reference Parts List:

05-4479-0000

Modified By:

G SECHERE

DESCRIPTION OF CHANGE

ECN #

Revision:

B

COMPONENTS CHANGE

N/A

R48/HD Chassis Assembly

05-4479-0000

Date:

04/02/2009

Machine:

R48/HD

Reference Drawing Number:

09-1064-0000

Approved By:

G SECHERE

DESCRIPTION OF CHANGE

ECN #

Revision:

B

COMPONENTS CHANGE

N/A

Ref. No.

Part No.

Part Description

Qty

CORE COMPONENTS

1

02-4448-0000

P CLIP

1

3

02-4363-0000

WASHER (USED AS WHEEL SPA CEP SUBJECT TO QTY CHANGE)

4

02-4208-0000

SELLOCK PIN 1/8x7/8

2

5

02-4187-0000

BUFFER RUBBER 19mm x 1.5mm

4

10

03-6899-0000

EARTH LEAD (WITH INTEGRAL TERMS)

2

11

03-6919-0000

FORK HANDLE BUSH (BLACK)

2

12

03-8175-0000

CR48 SOLID LIFTING FORK (L/H)

1

13

03-8176-0000

CR48 SOLID LIFTING FORK (R/H)

1

14

03-7277-0000

WHEEL 200mm DIA

2

15

03-7279-0000

SWIVEL CLAMP ROD

1

16

03-7306-0000

TEE PIECE

1

17

03-7308-0000

AXLE - CR48,CR61

1

18

03-7658-0000

STARLOCK HUB CAP

2

20

04-3688-0000

20mm CONDUIT *NOT SHOWN*

43"

21

03-6925-0000

PIVOT BLOCK (L/H)

1

22

03-6926-0000

PIVOT BLOCK (R/H)

1

23

03-6929-0000

SILENT BEARING

2

FASTENERS

40

00-0500-0521

M5 INTERNAL SHAKEPROOF WASHER

5

42

00-0512-0013

M5x12 POZI PAN HEAD SCREW ST/ST

5

44

7CL003

M10 SPRING WASHER ST/ST

4

45

00-1030-0103

M10x30 CAP HD SCREW ST/ST

4

46

00-1200-0503

Ml 2 WASHER FORM B ST/ST

1

47

00-1200-0713

M12 LOCKNUT ST/ST

1

Authorised dealer:

Clemas R48 Scarifier Ops Manual 2015

Navigation menu

Versions of this User Manual:

Views

Navigation
